Telit Communications S p A HE9223GR Module integrating Intel Sofia-3R chipset solution with cellular (2G+3G), BT, Wifi and GNSS features User Manual 6 Operational description
Telit Communications S.p.A. Module integrating Intel Sofia-3R chipset solution with cellular (2G+3G), BT, Wifi and GNSS features 6 Operational description
Contents
- 1. Users Guide
- 2. User manual

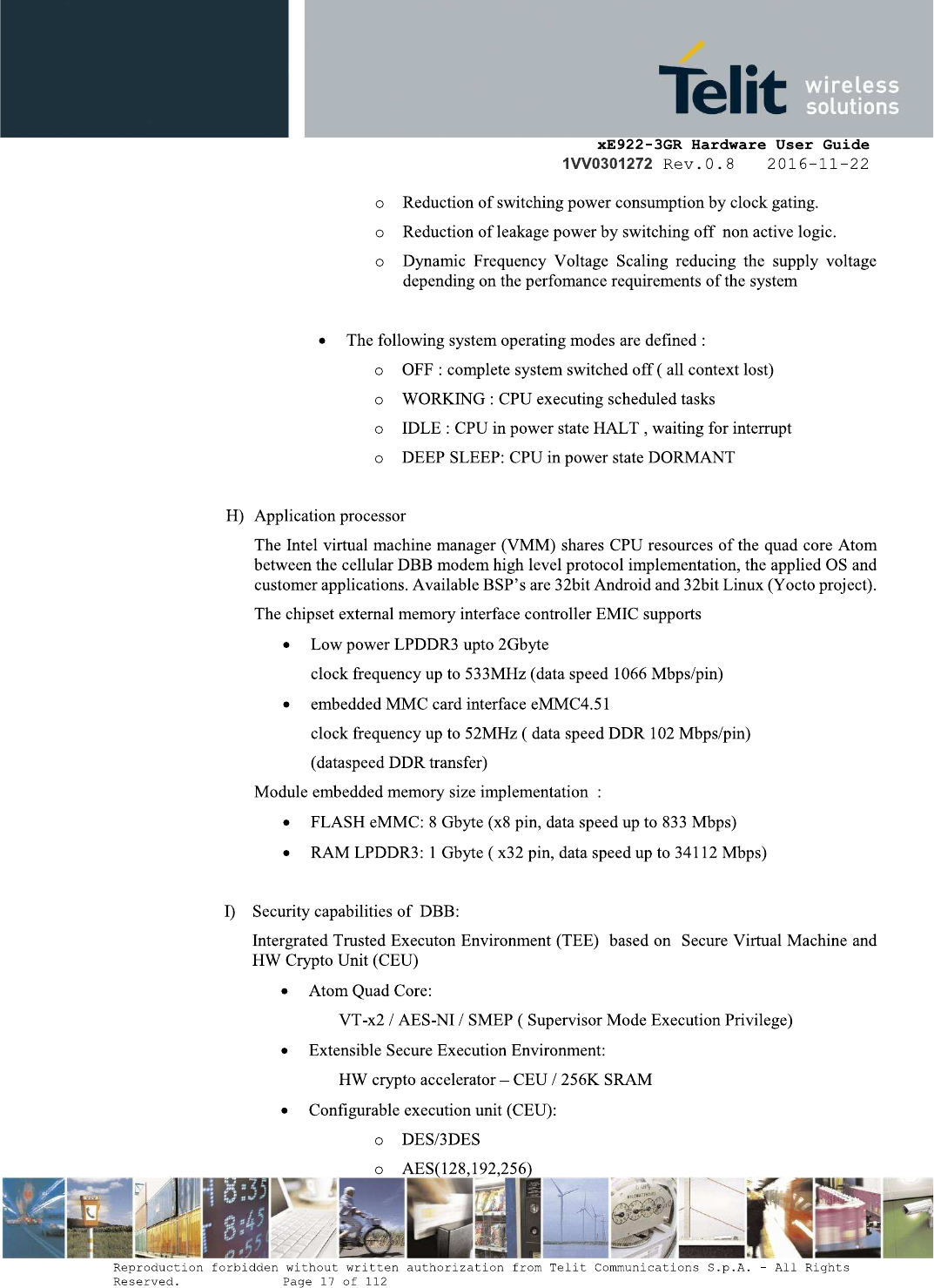

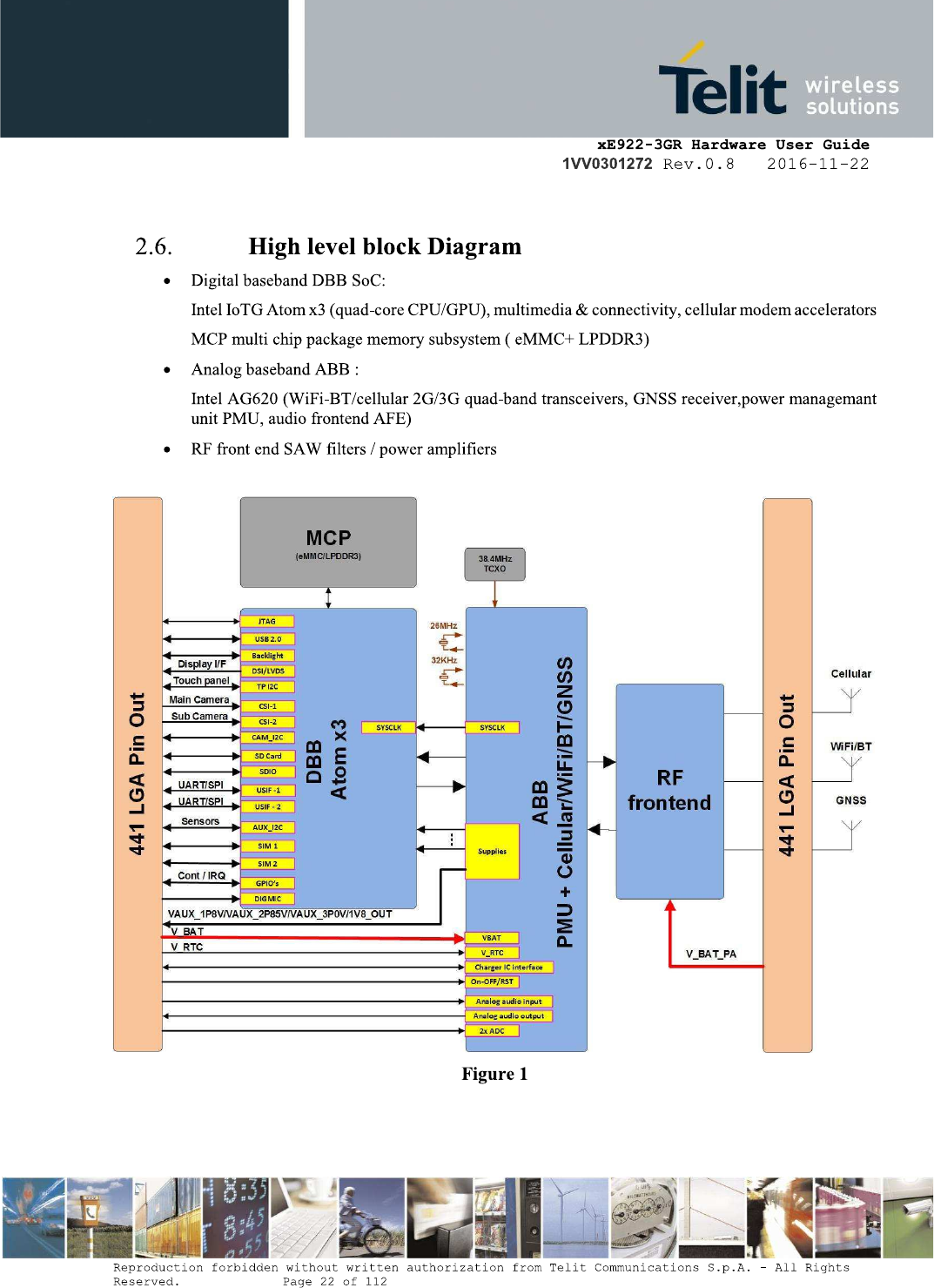

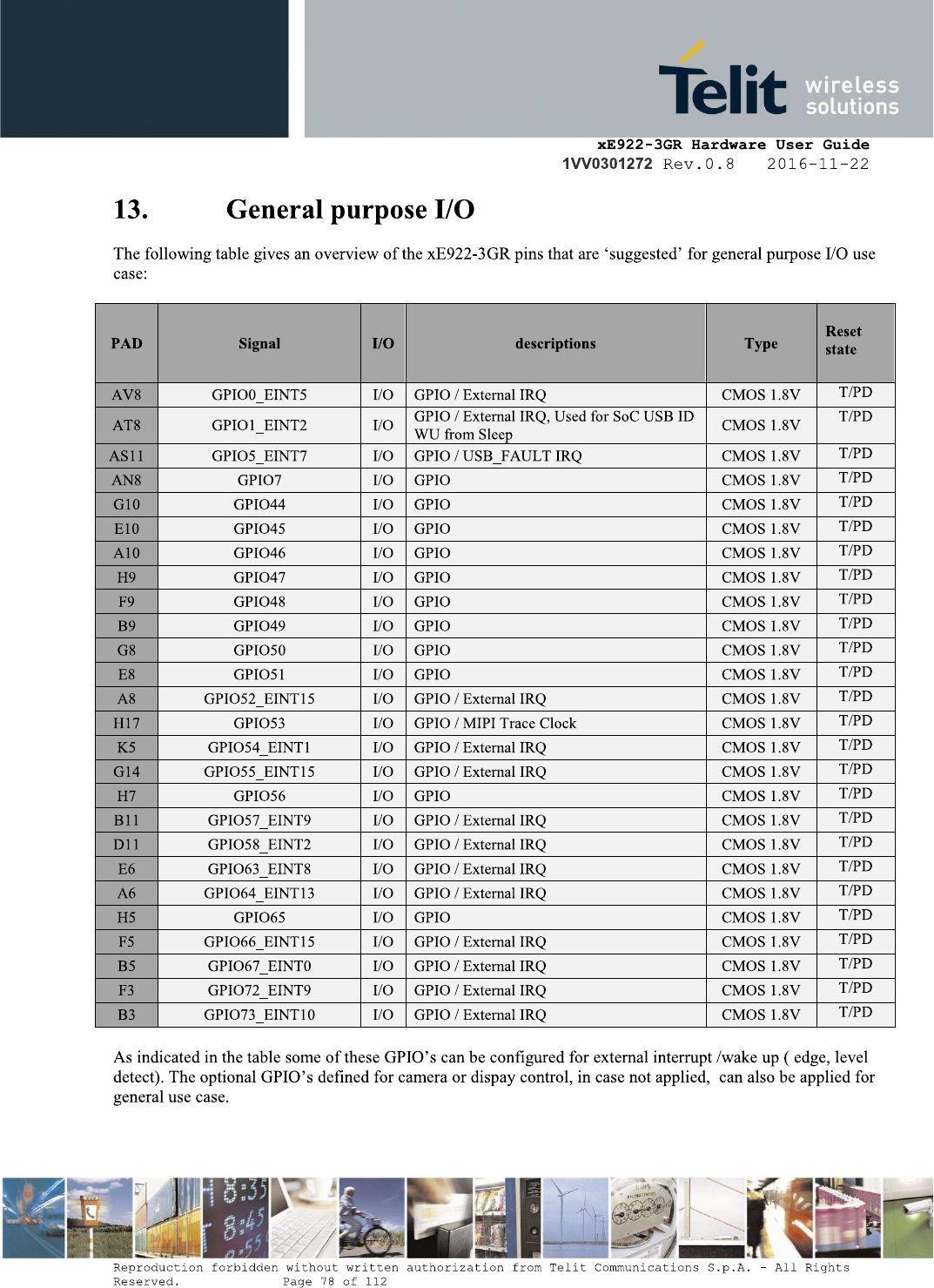

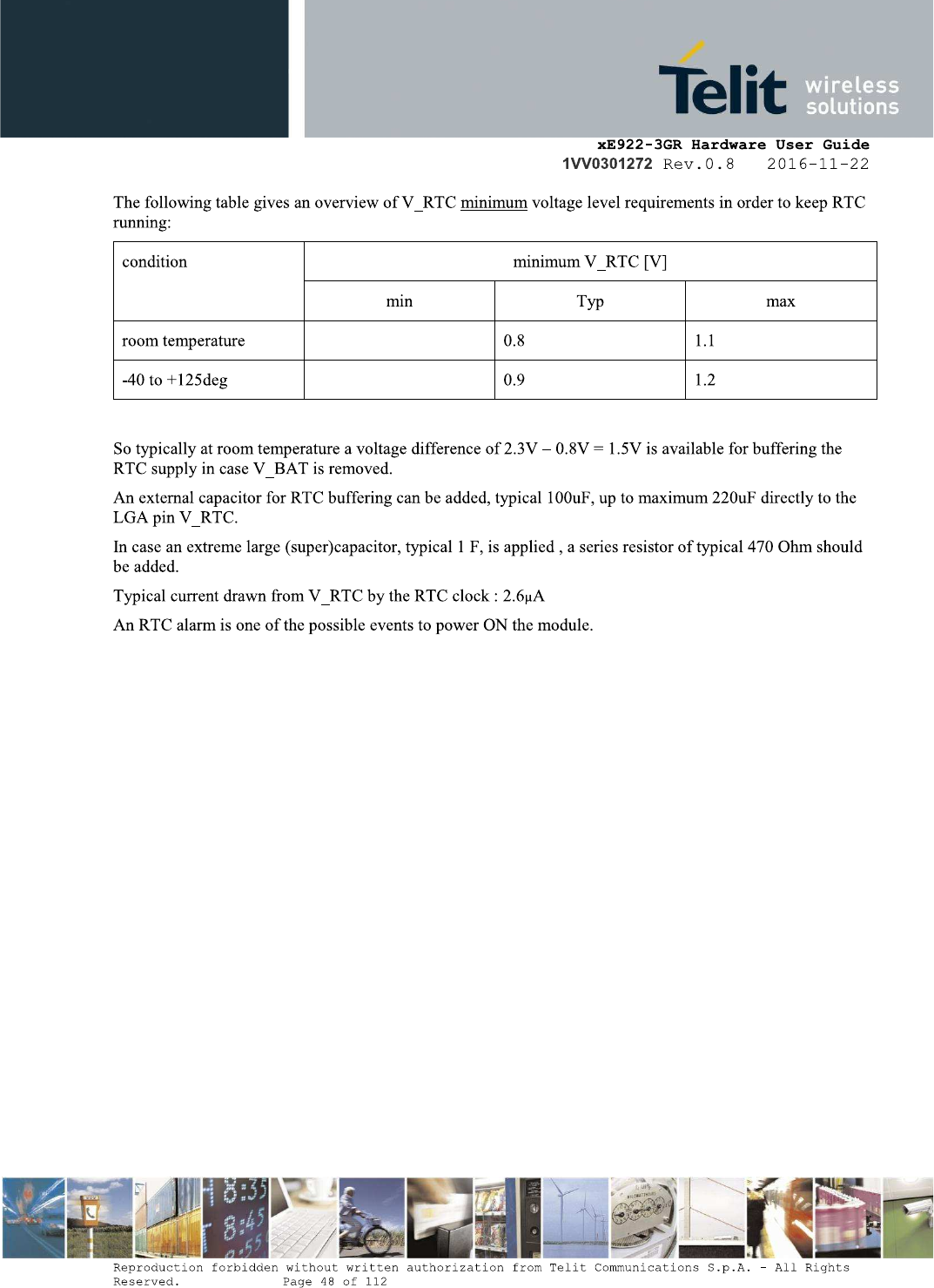

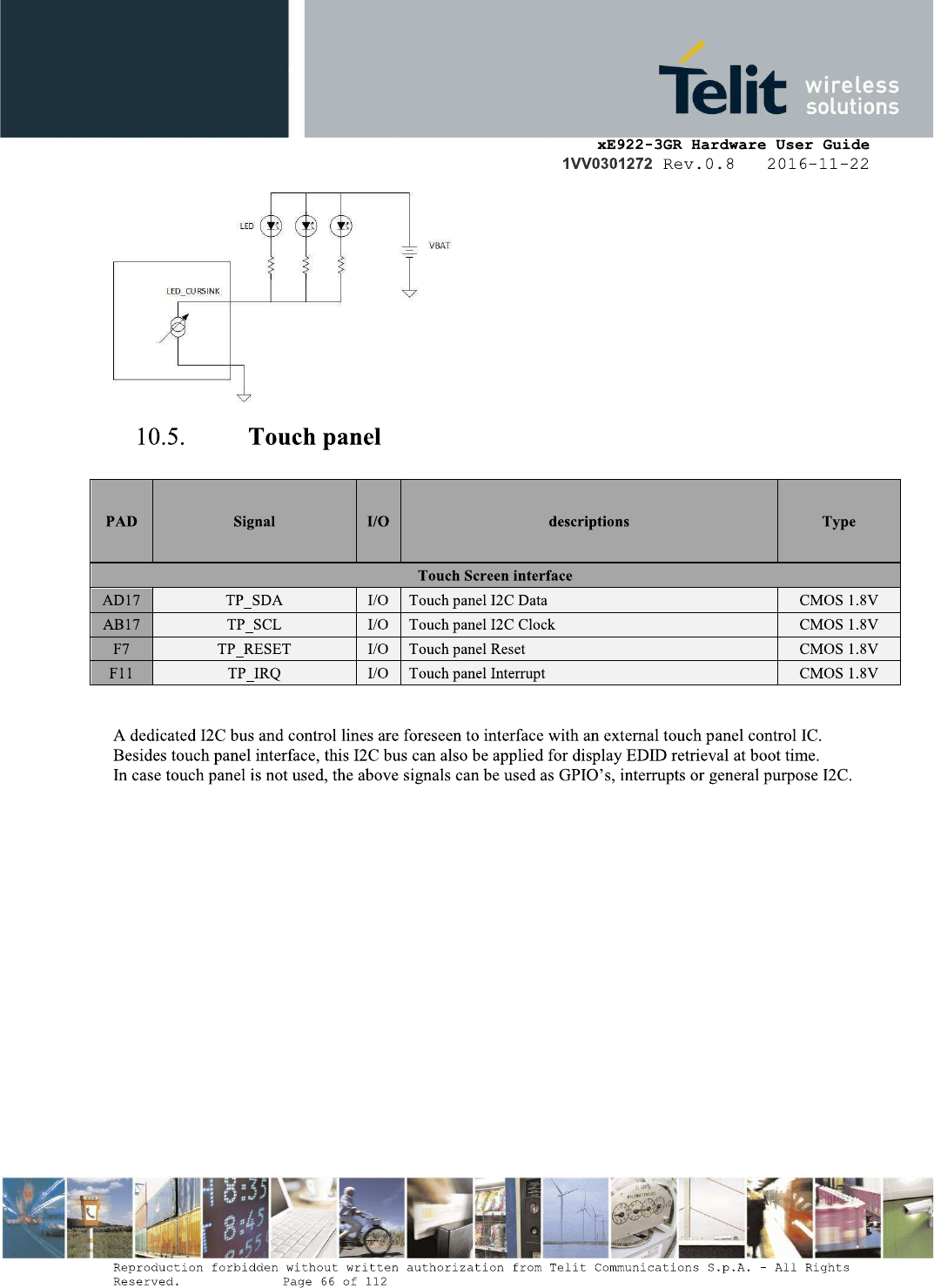

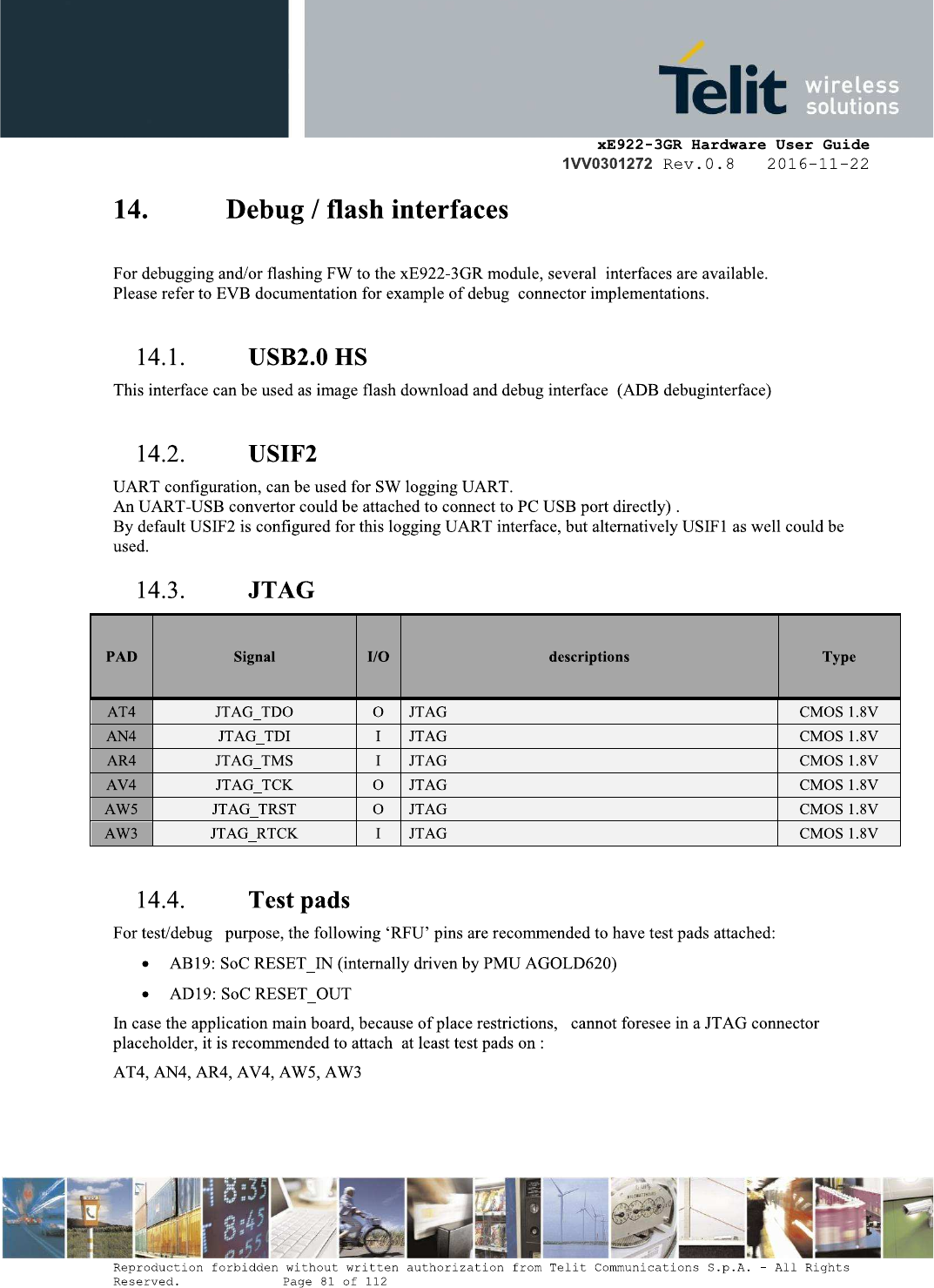

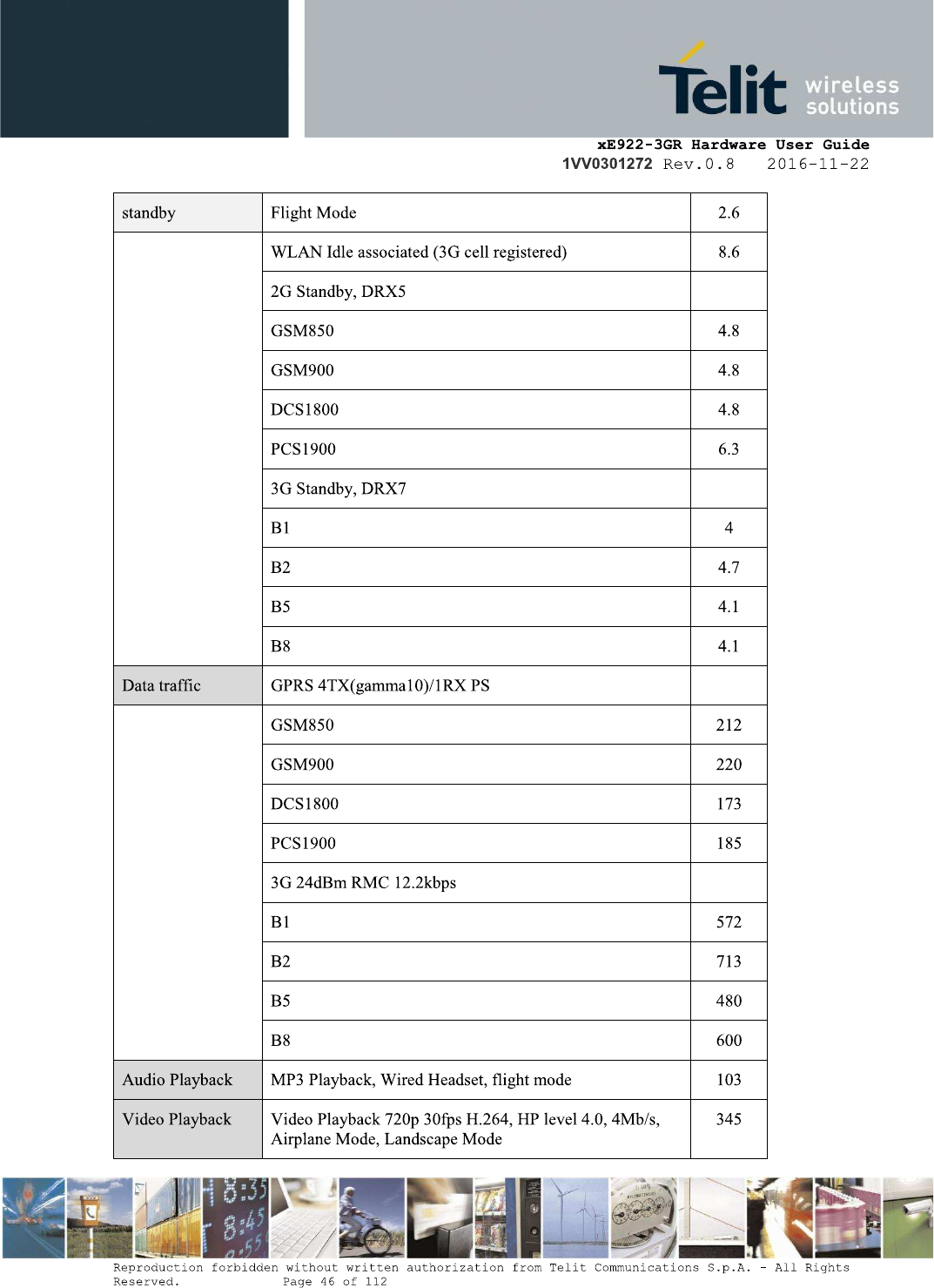

Users Guide
![](/img.php?id=3226417&img=bg1.png)
![](/img.php?id=3226417&img=bg2.png)
![](/img.php?id=3226417&img=bg3.png)
![](/img.php?id=3226417&img=bg4.png)
![](/img.php?id=3226417&img=bg5.png)
![](/img.php?id=3226417&img=bg6.png)
![](/img.php?id=3226417&img=bg7.png)
![](/img.php?id=3226417&img=bg8.png)

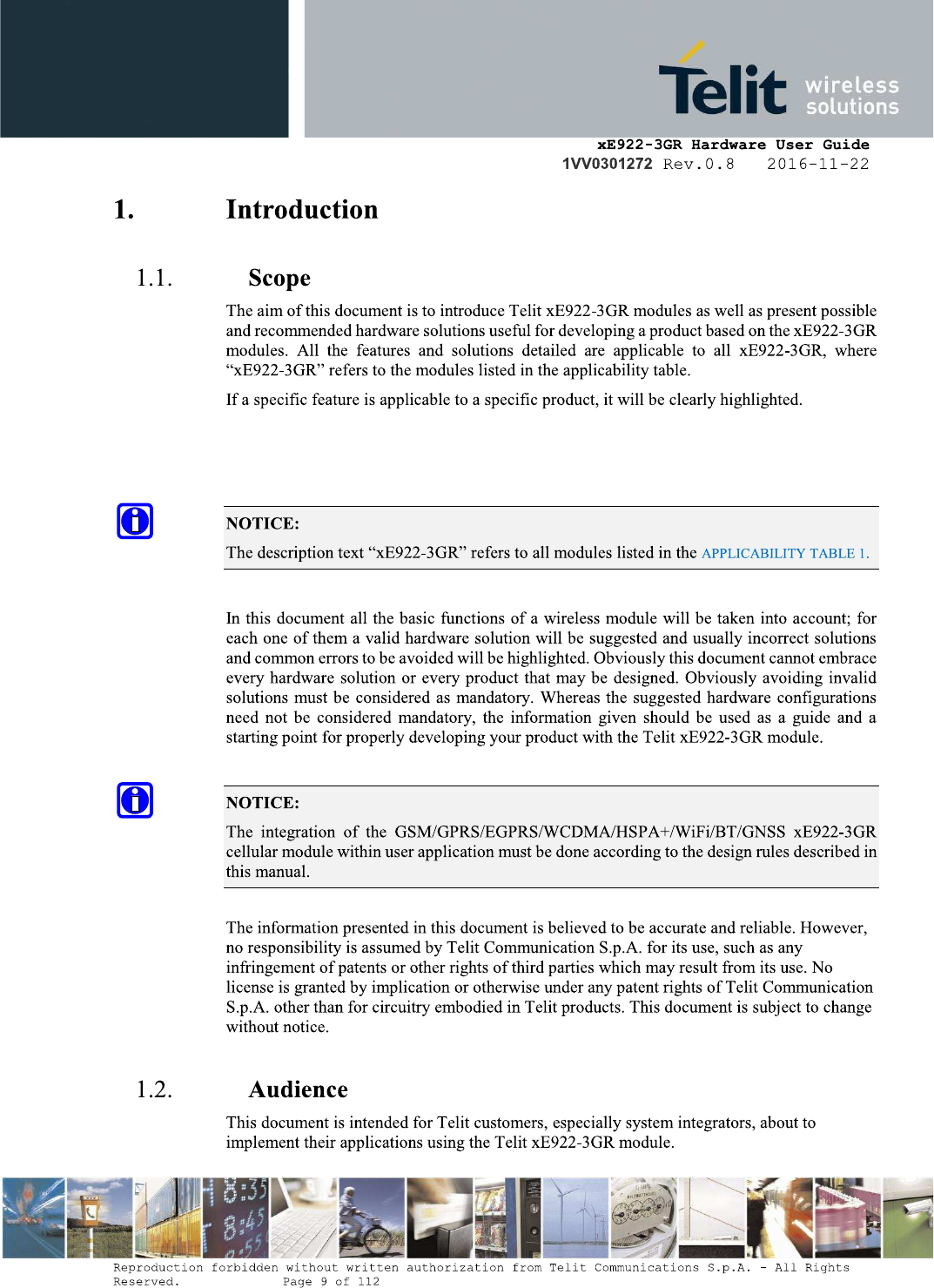

![](/img.php?id=3226417&img=bg9.png)
![](/img.php?id=3226417&img=bga.png)
![](/img.php?id=3226417&img=bgb.png)

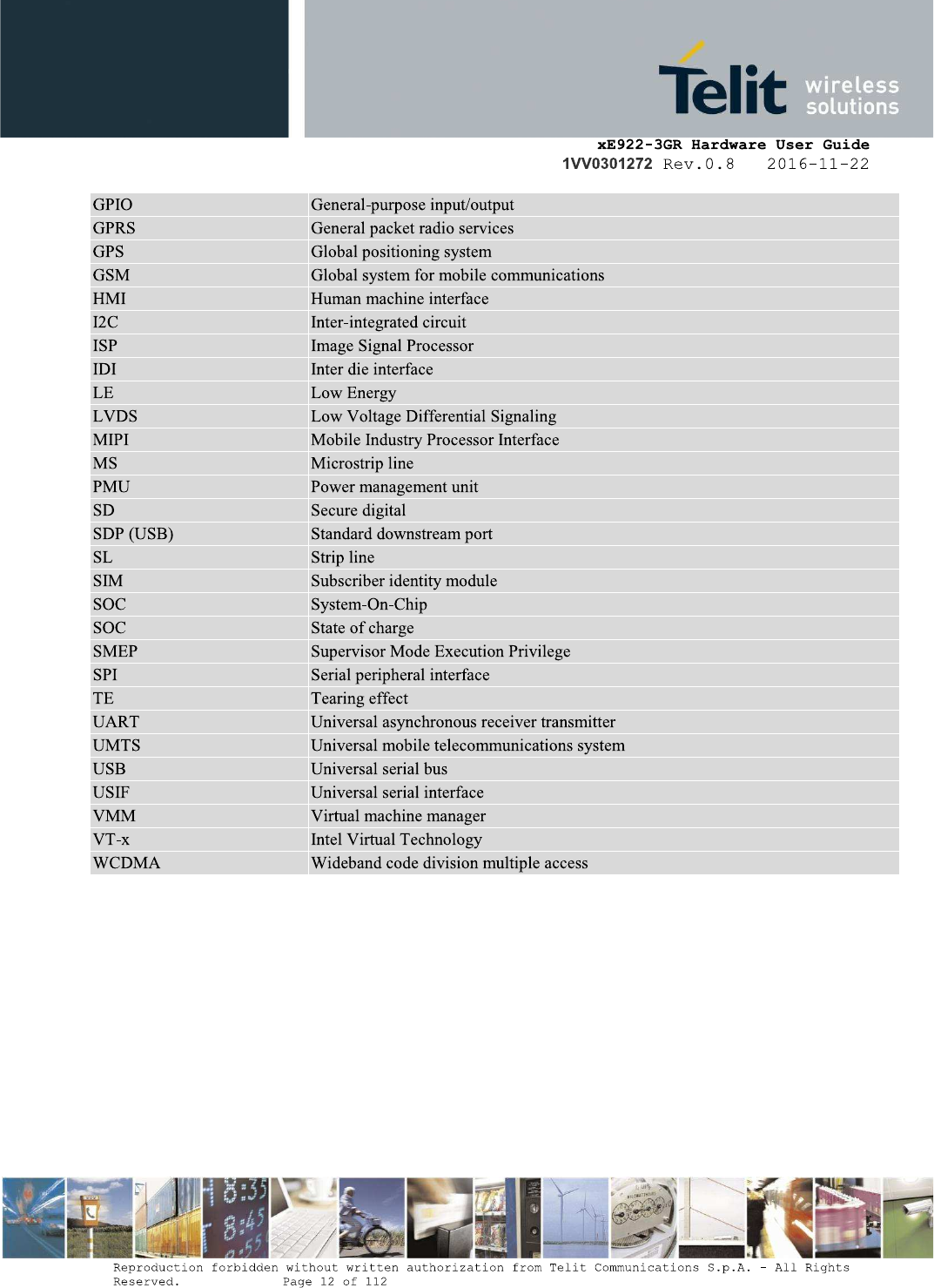

![](/img.php?id=3226417&img=bgc.png)

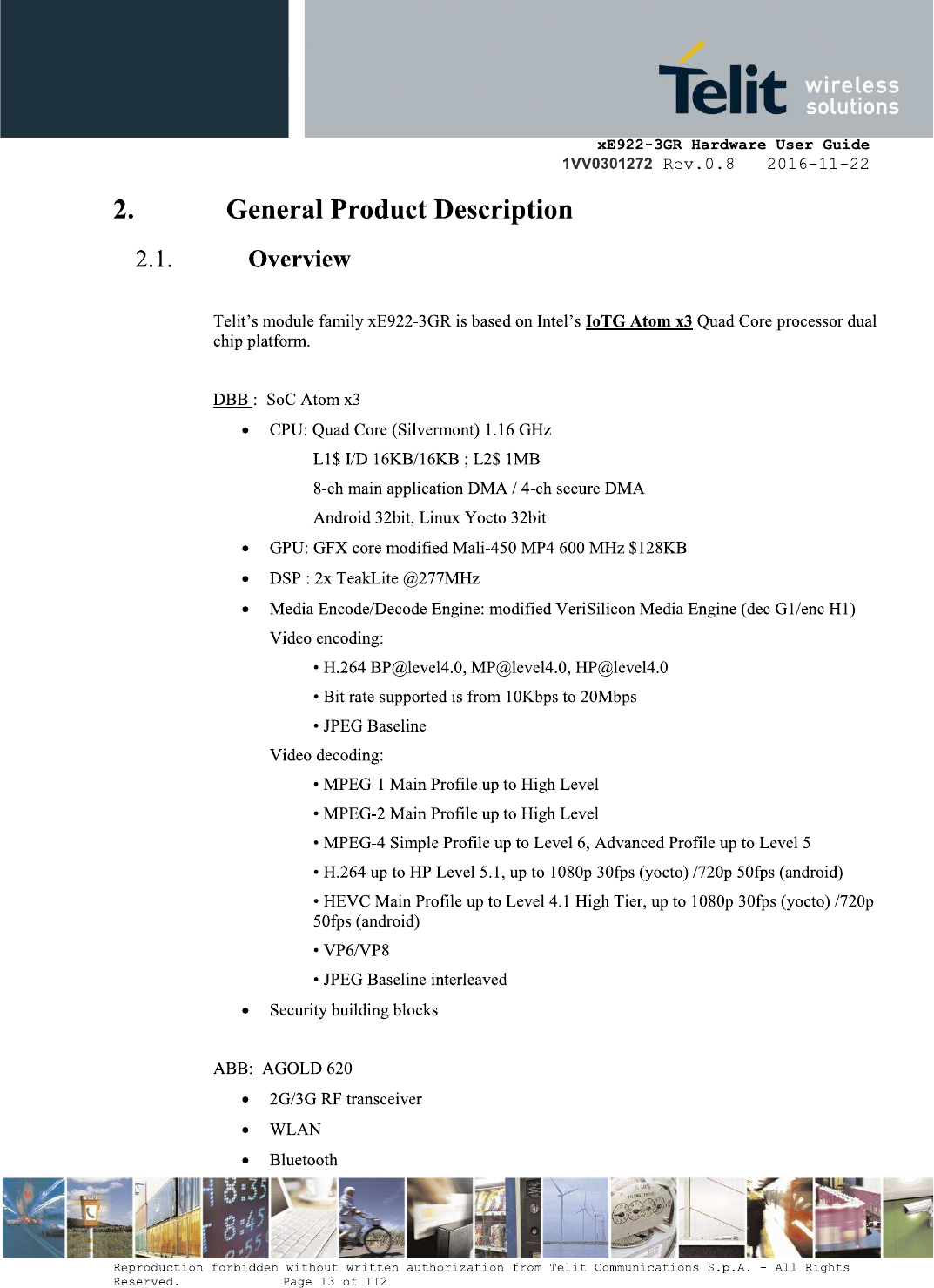

![](/img.php?id=3226417&img=bgd.png)
![](/img.php?id=3226417&img=bge.png)

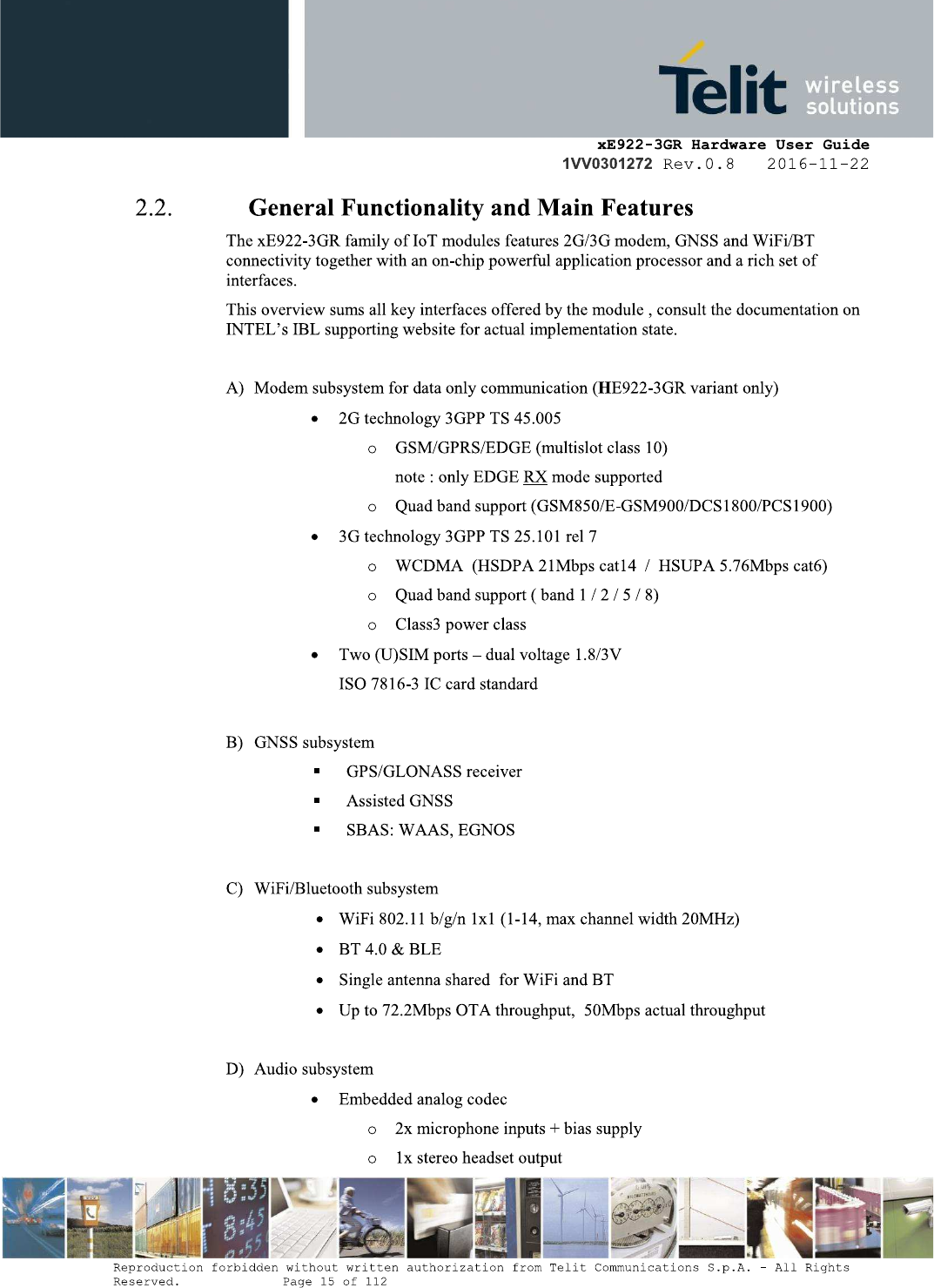

![](/img.php?id=3226417&img=bgf.png)

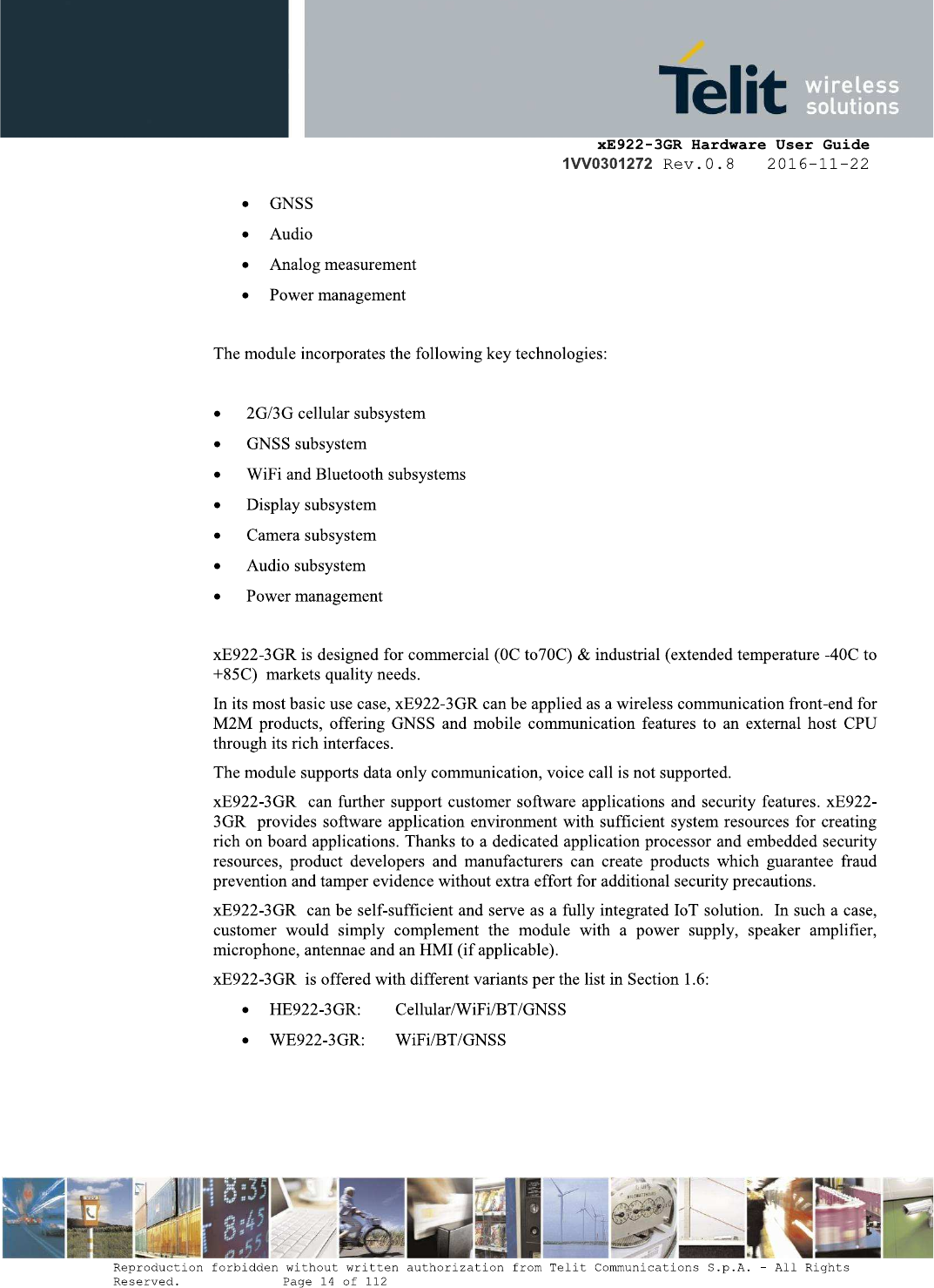

![](/img.php?id=3226417&img=bg10.png)
![](/img.php?id=3226417&img=bg11.png)

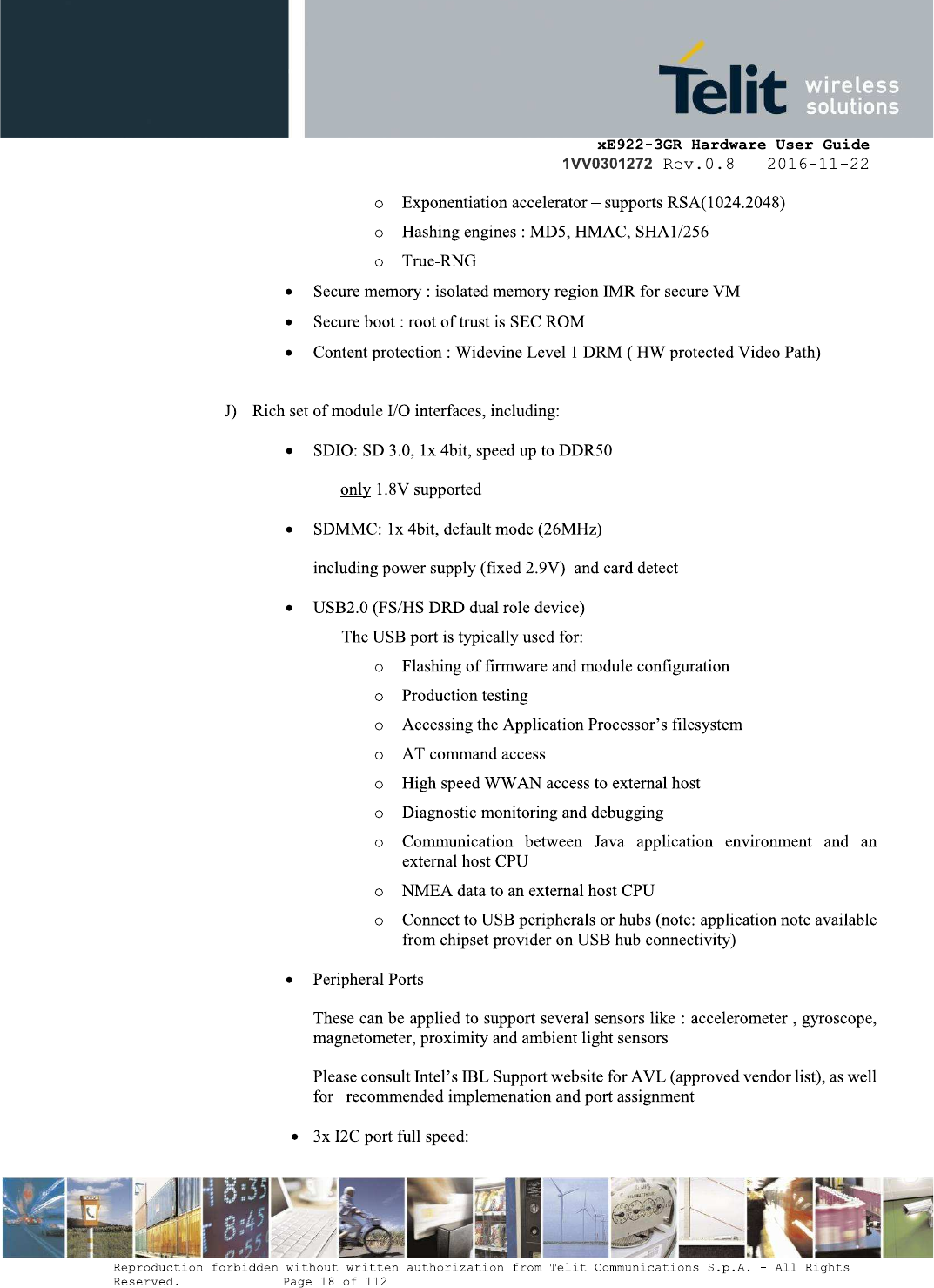

![](/img.php?id=3226417&img=bg12.png)
![](/img.php?id=3226417&img=bg13.png)
O) Cellular transmitter can work simultaneously with the transmitter in the 2.4GHz band.
Only one of the 2.4 GHz modes works at a given moment and it can work simultaneously
with any of the cellular modes.

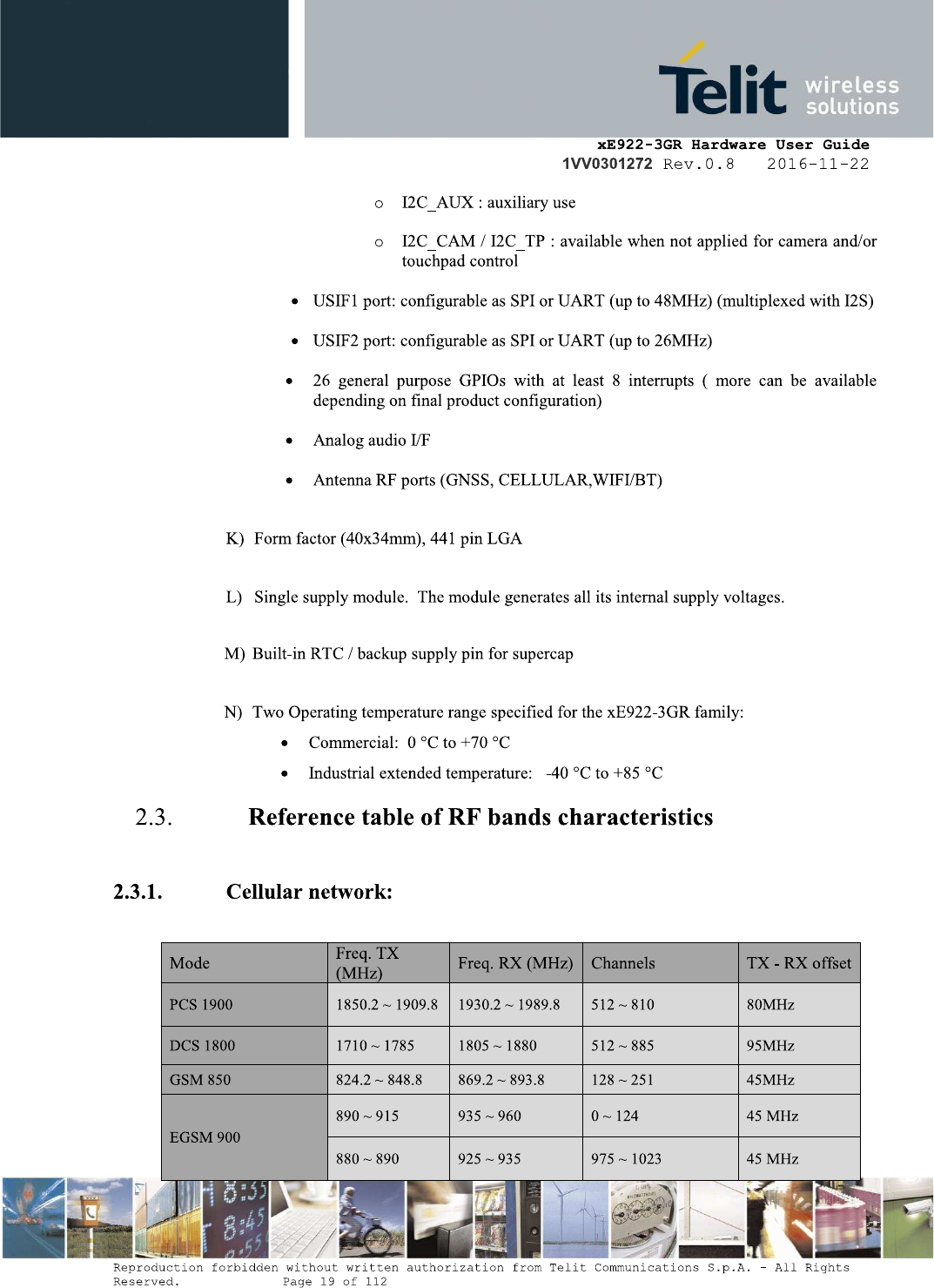

2.3. Reference table of RF bands characteristics
2.3.1 Cellular network
![](/img.php?id=3226417&img=bg14.png)

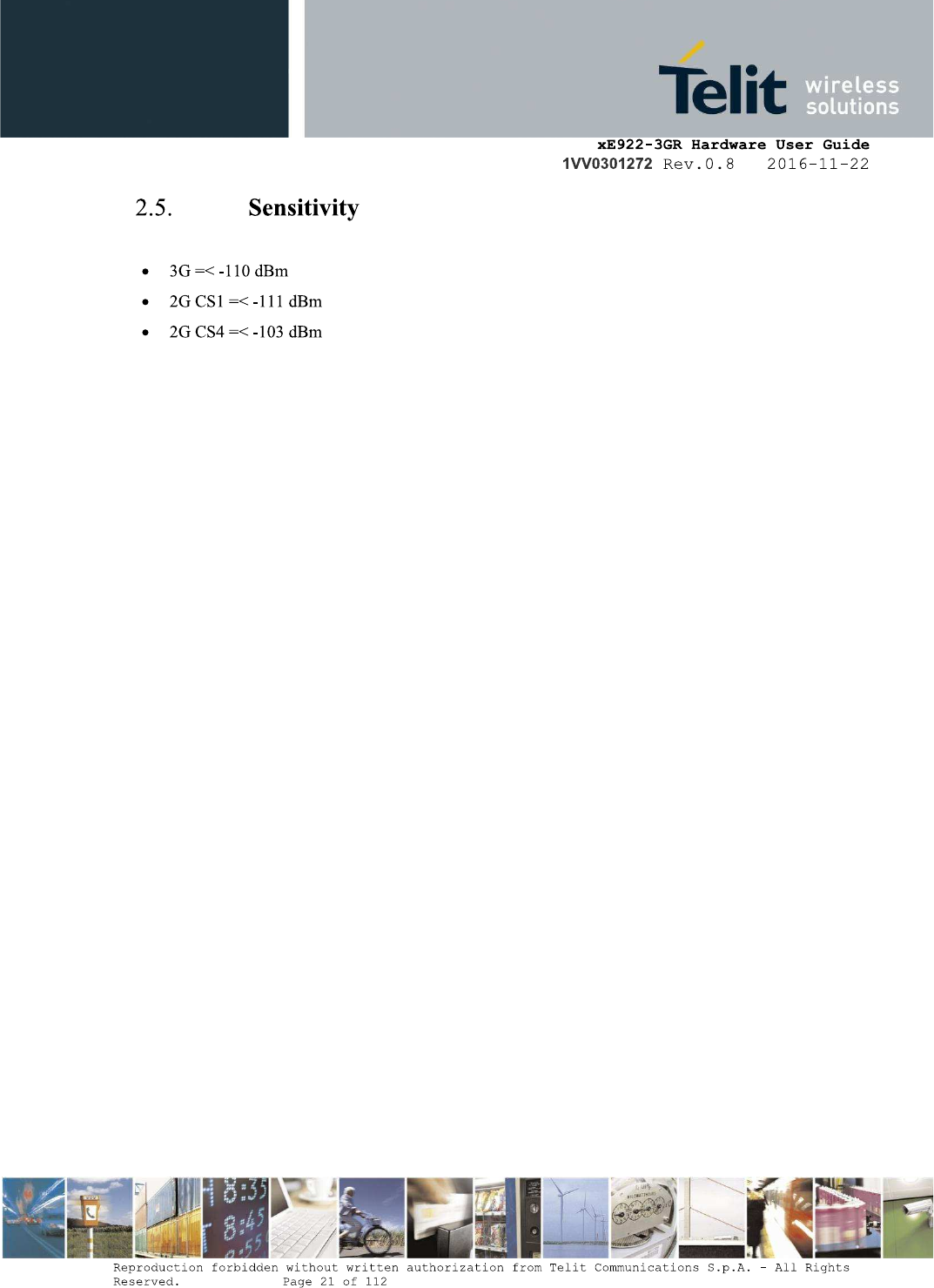

![](/img.php?id=3226417&img=bg15.png)
![](/img.php?id=3226417&img=bg16.png)

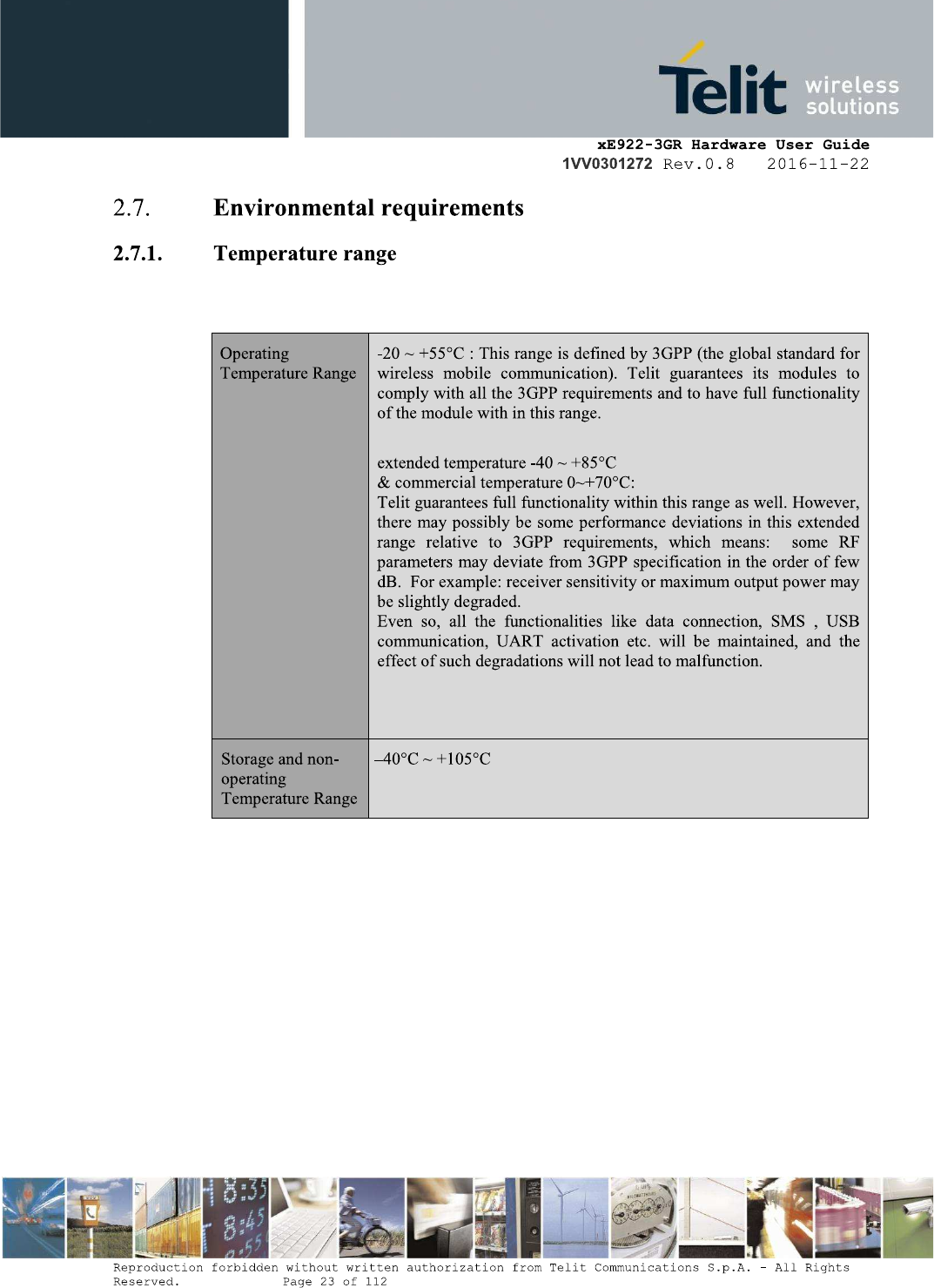

![](/img.php?id=3226417&img=bg17.png)
![](/img.php?id=3226417&img=bg18.png)
![](/img.php?id=3226417&img=bg19.png)

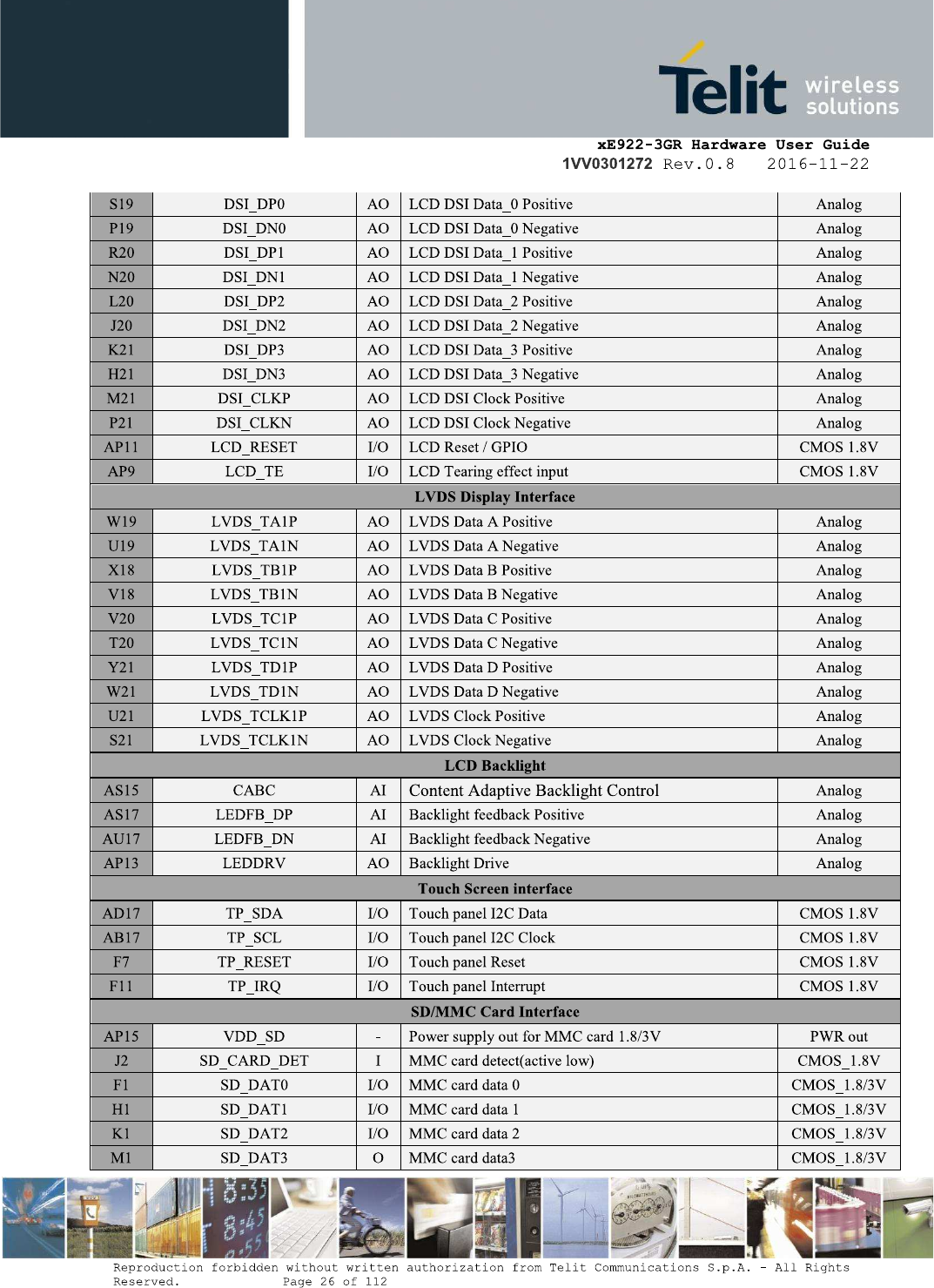

![](/img.php?id=3226417&img=bg1a.png)
![](/img.php?id=3226417&img=bg1b.png)

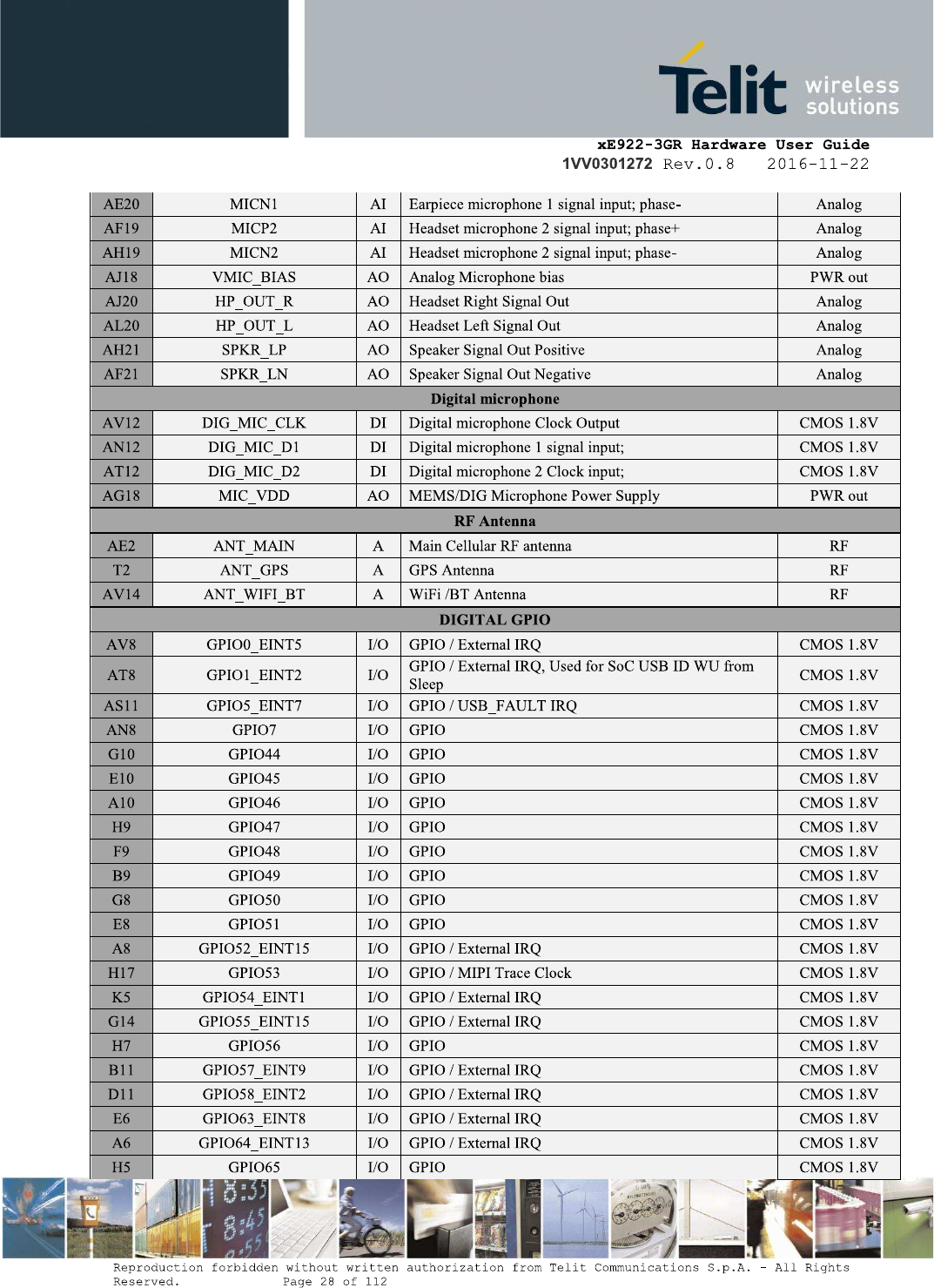

![](/img.php?id=3226417&img=bg1c.png)
![](/img.php?id=3226417&img=bg1d.png)
![](/img.php?id=3226417&img=bg1e.png)
![](/img.php?id=3226417&img=bg1f.png)
![](/img.php?id=3226417&img=bg20.png)
![](/img.php?id=3226417&img=bg21.png)
![](/img.php?id=3226417&img=bg22.png)
![](/img.php?id=3226417&img=bg23.png)

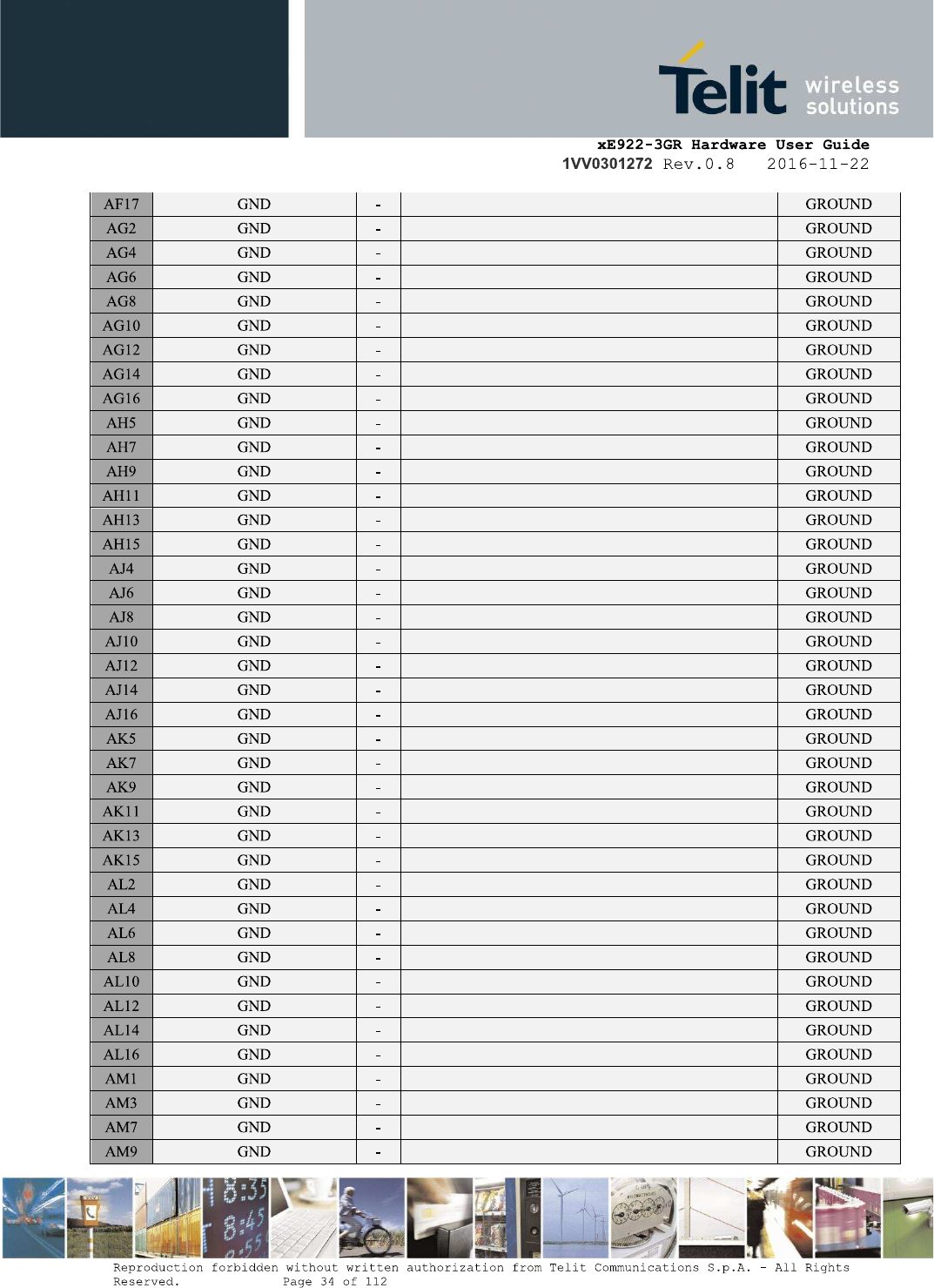

![](/img.php?id=3226417&img=bg24.png)

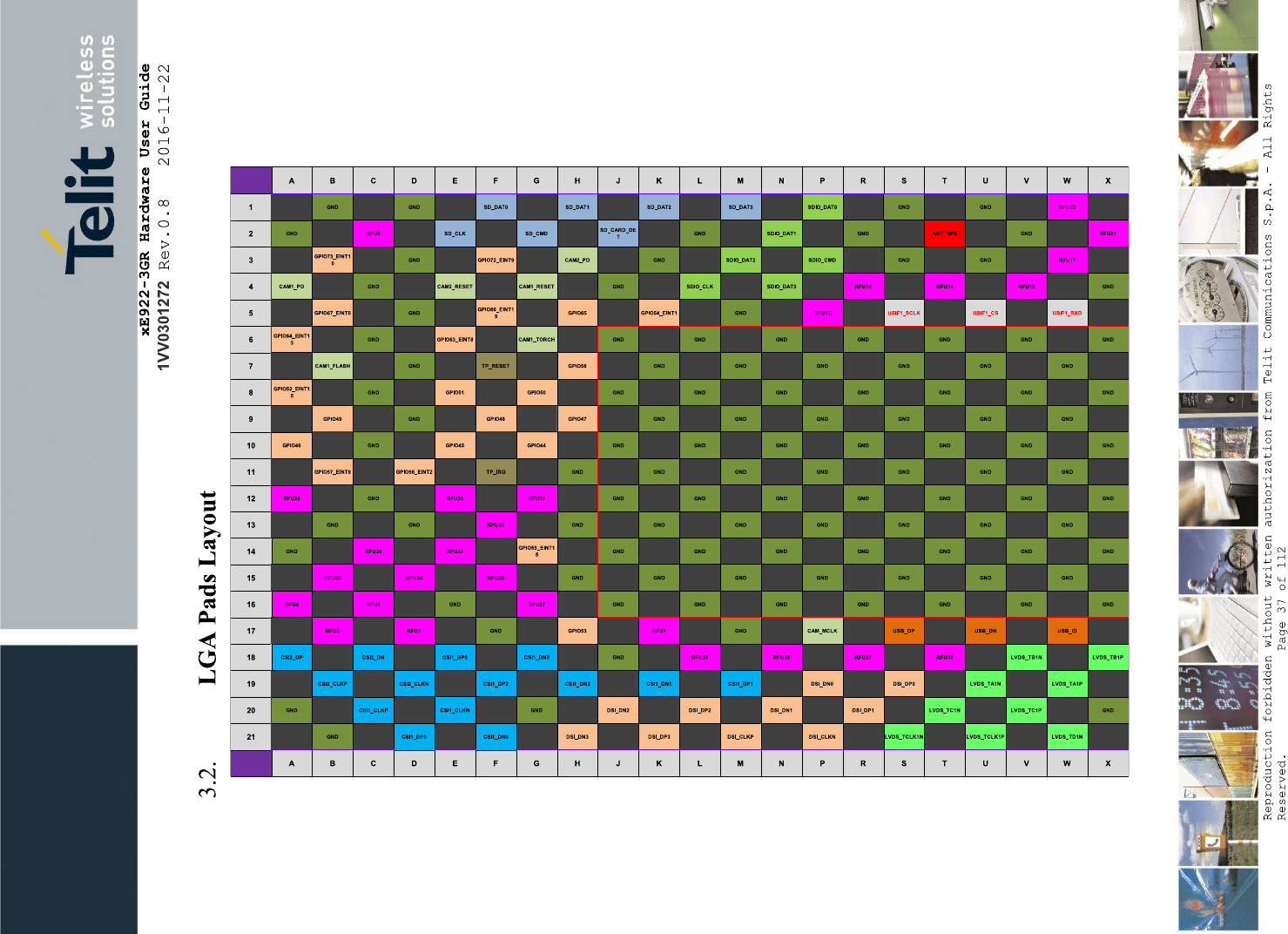

![](/img.php?id=3226417&img=bg25.png)

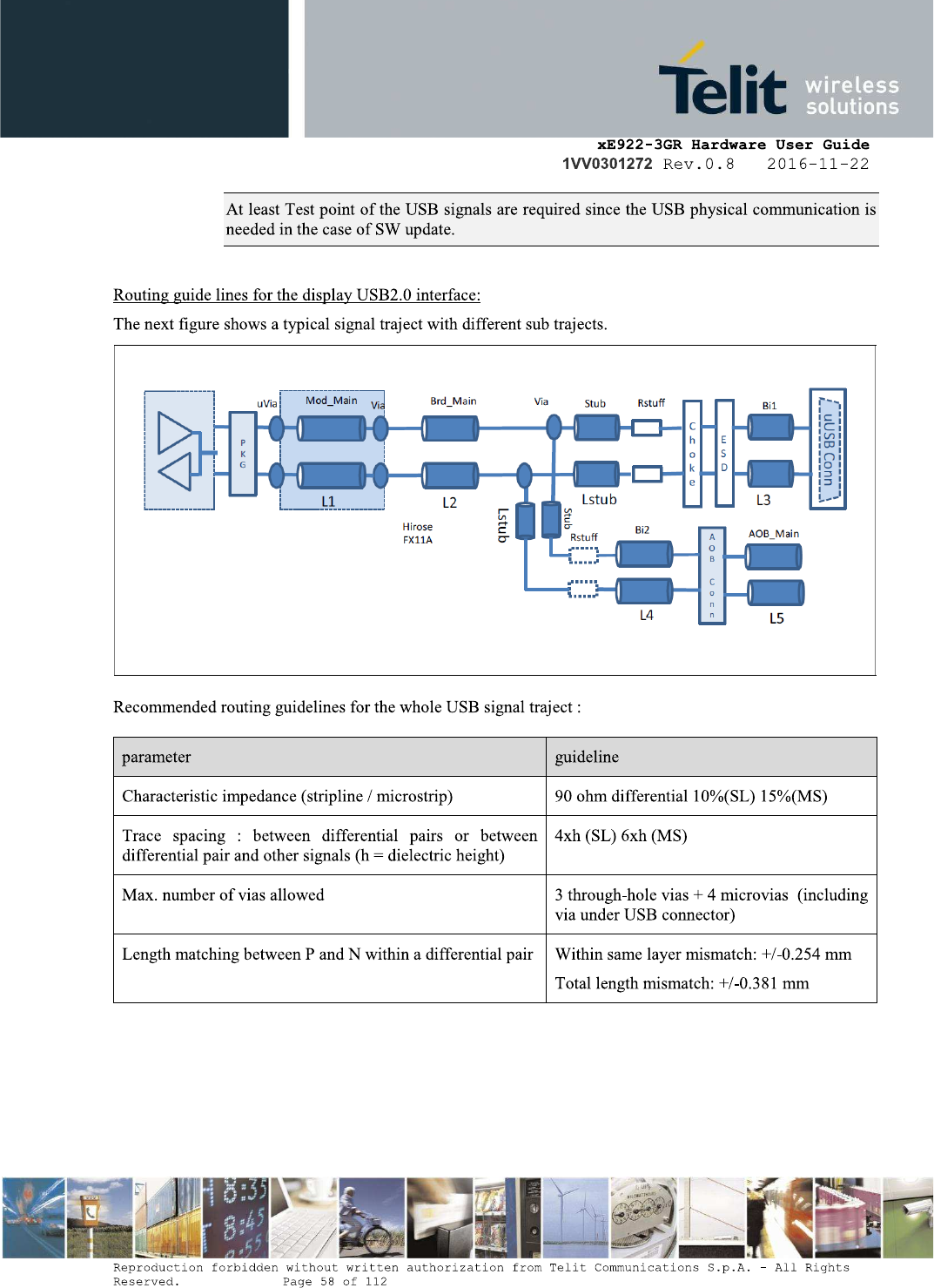

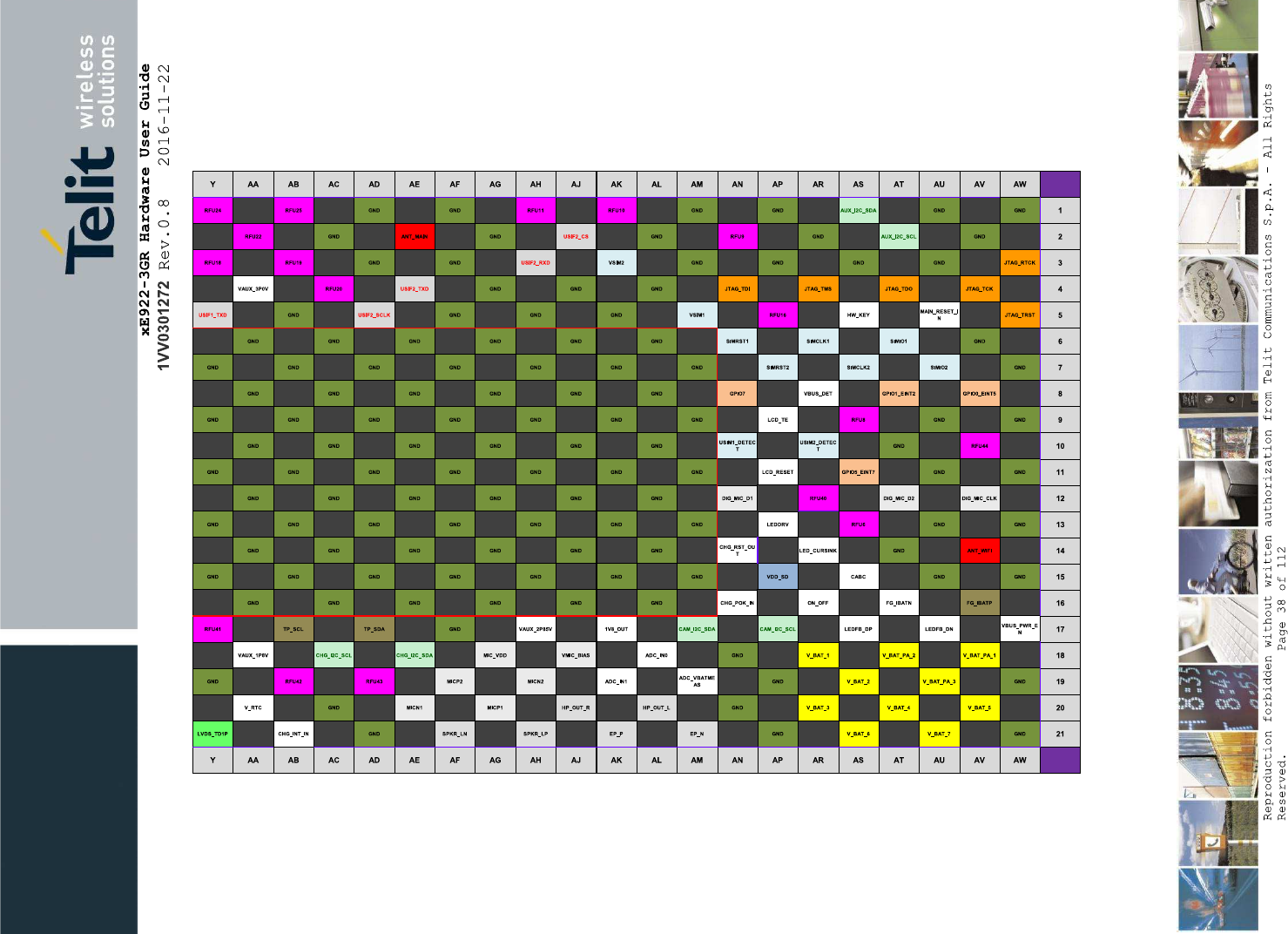

![](/img.php?id=3226417&img=bg26.png)

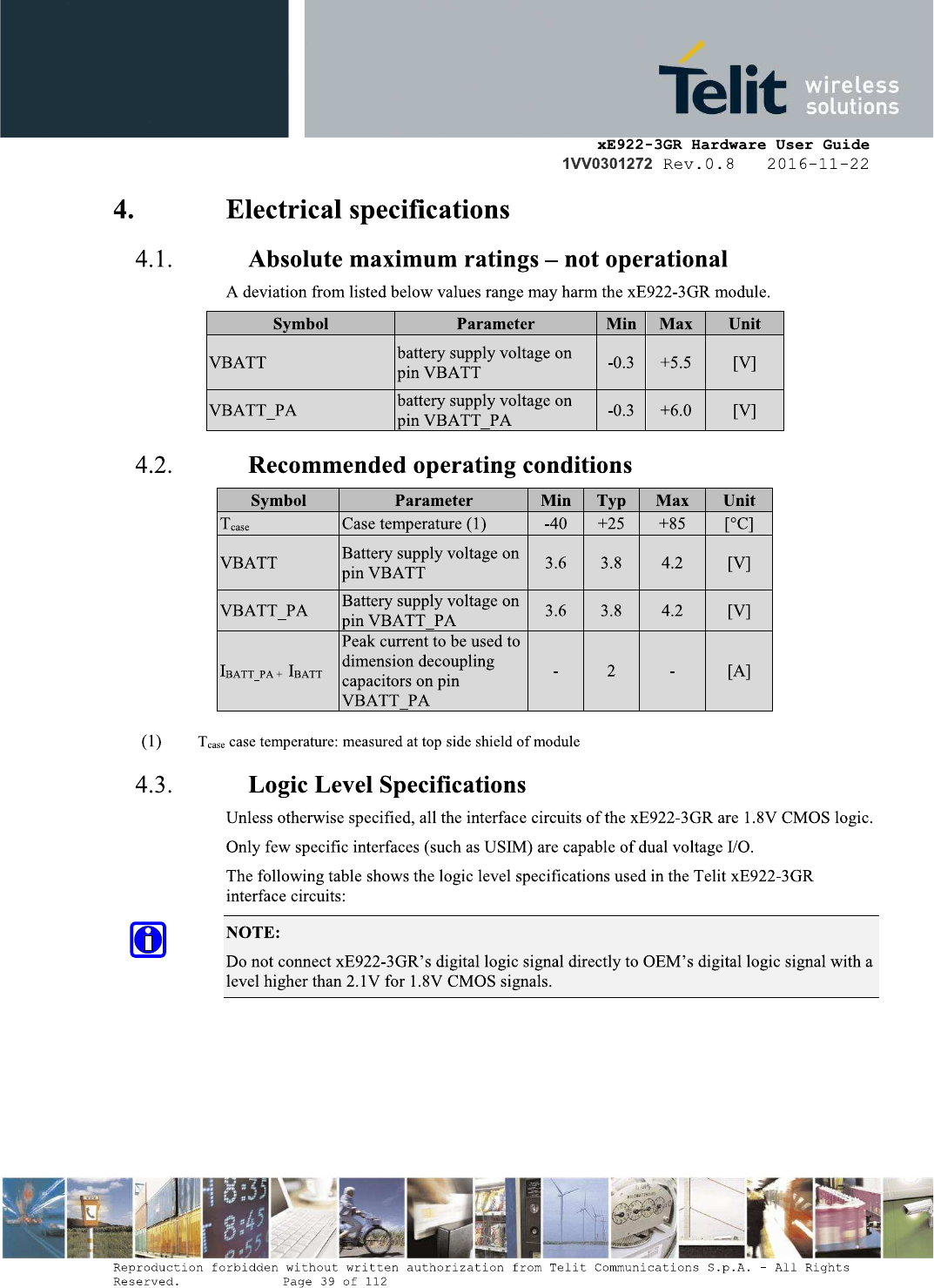

![](/img.php?id=3226417&img=bg27.png)
![](/img.php?id=3226417&img=bg28.png)

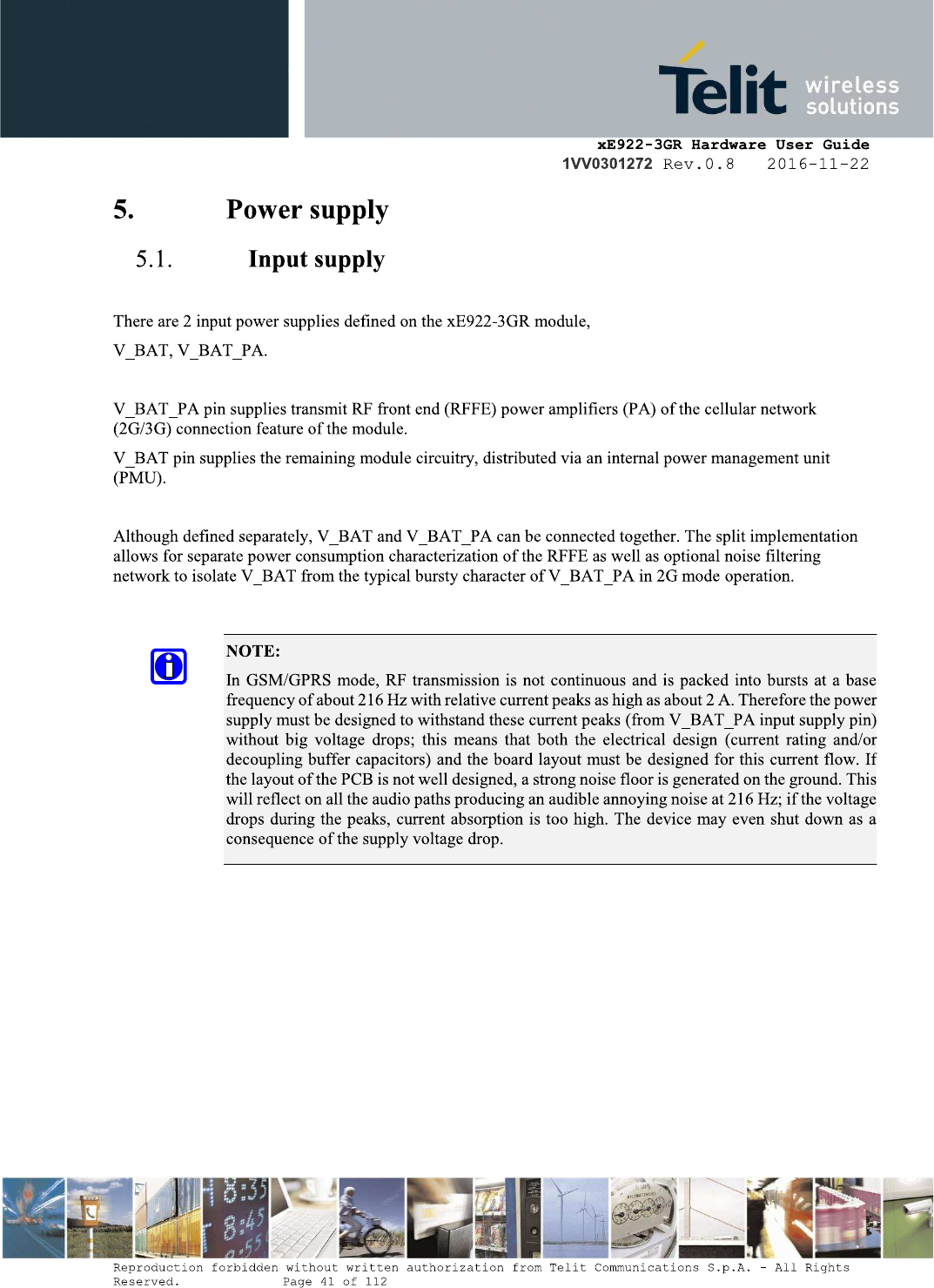

![](/img.php?id=3226417&img=bg29.png)
![](/img.php?id=3226417&img=bg2a.png)
![](/img.php?id=3226417&img=bg2b.png)

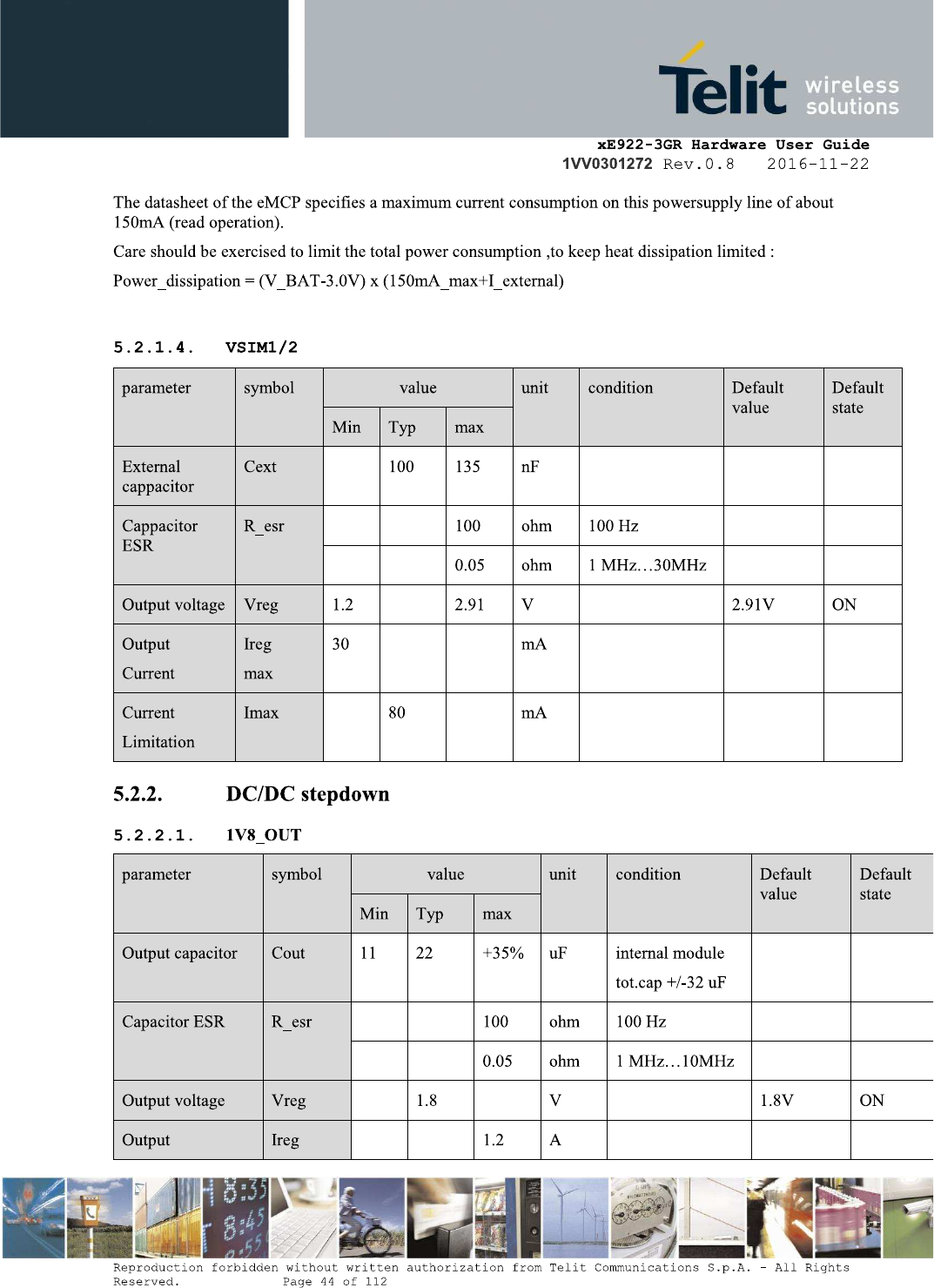

![](/img.php?id=3226417&img=bg2c.png)

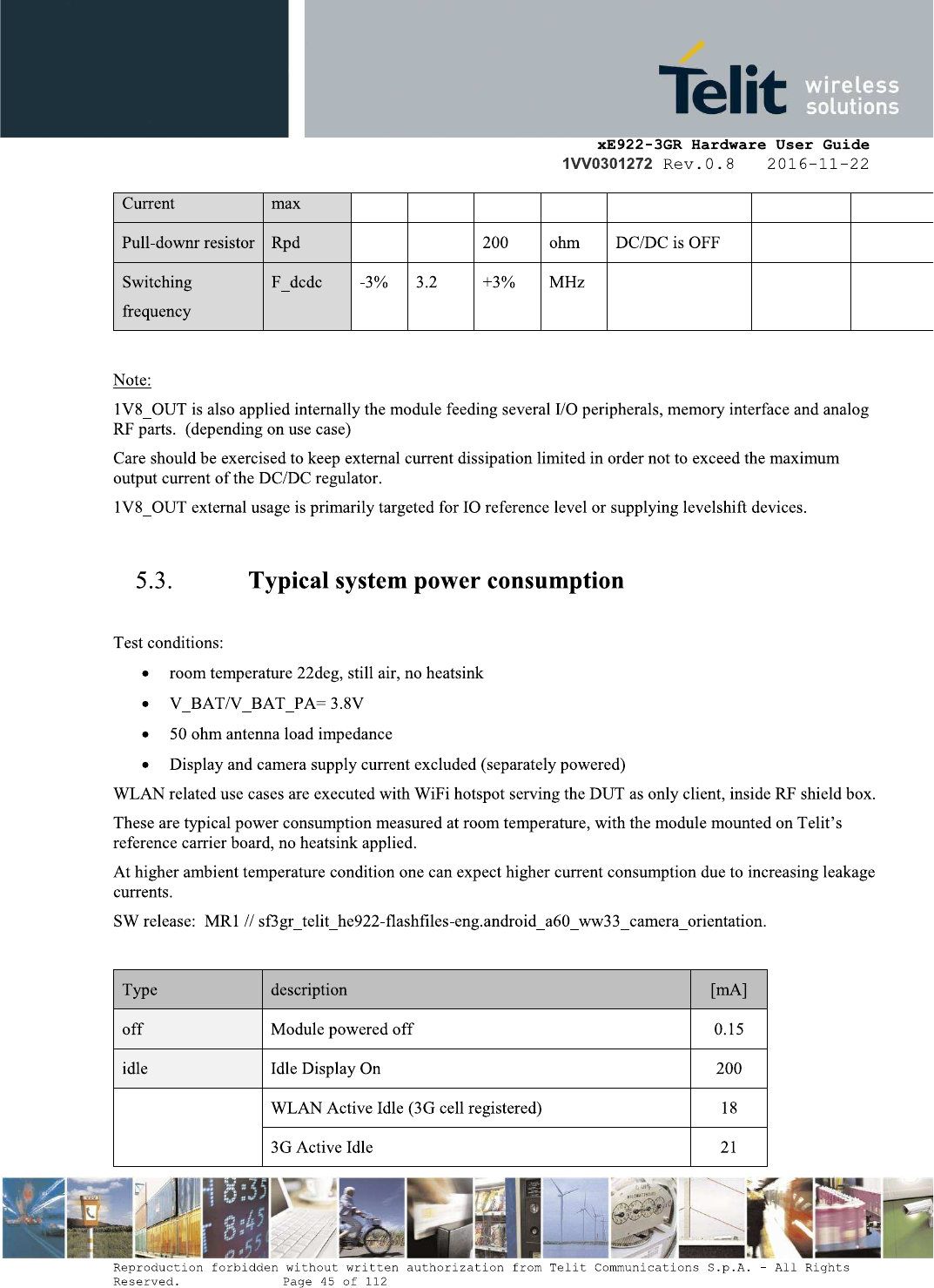

![](/img.php?id=3226417&img=bg2d.png)
![](/img.php?id=3226417&img=bg2e.png)
![](/img.php?id=3226417&img=bg2f.png)
![](/img.php?id=3226417&img=bg30.png)

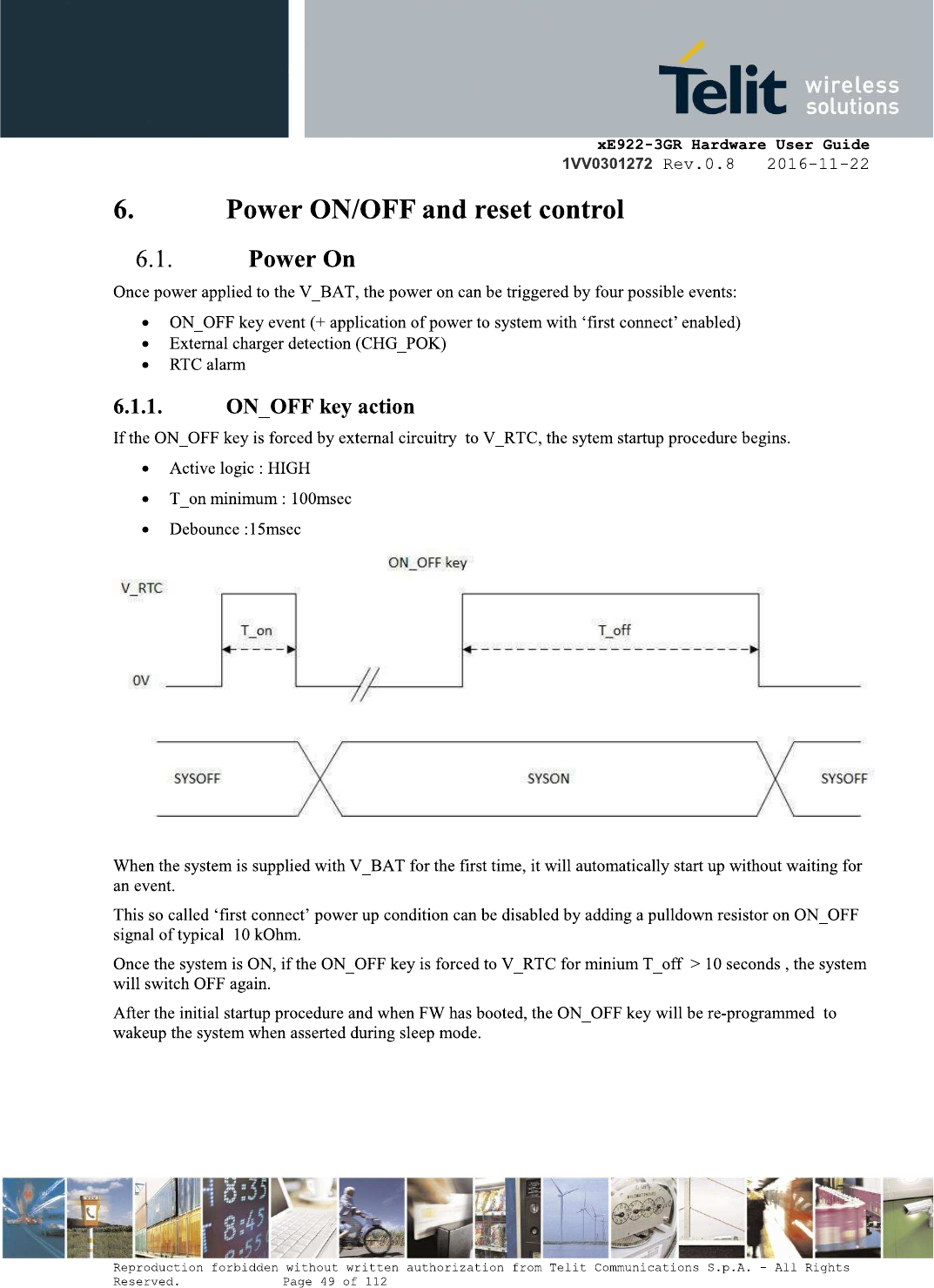

![](/img.php?id=3226417&img=bg31.png)

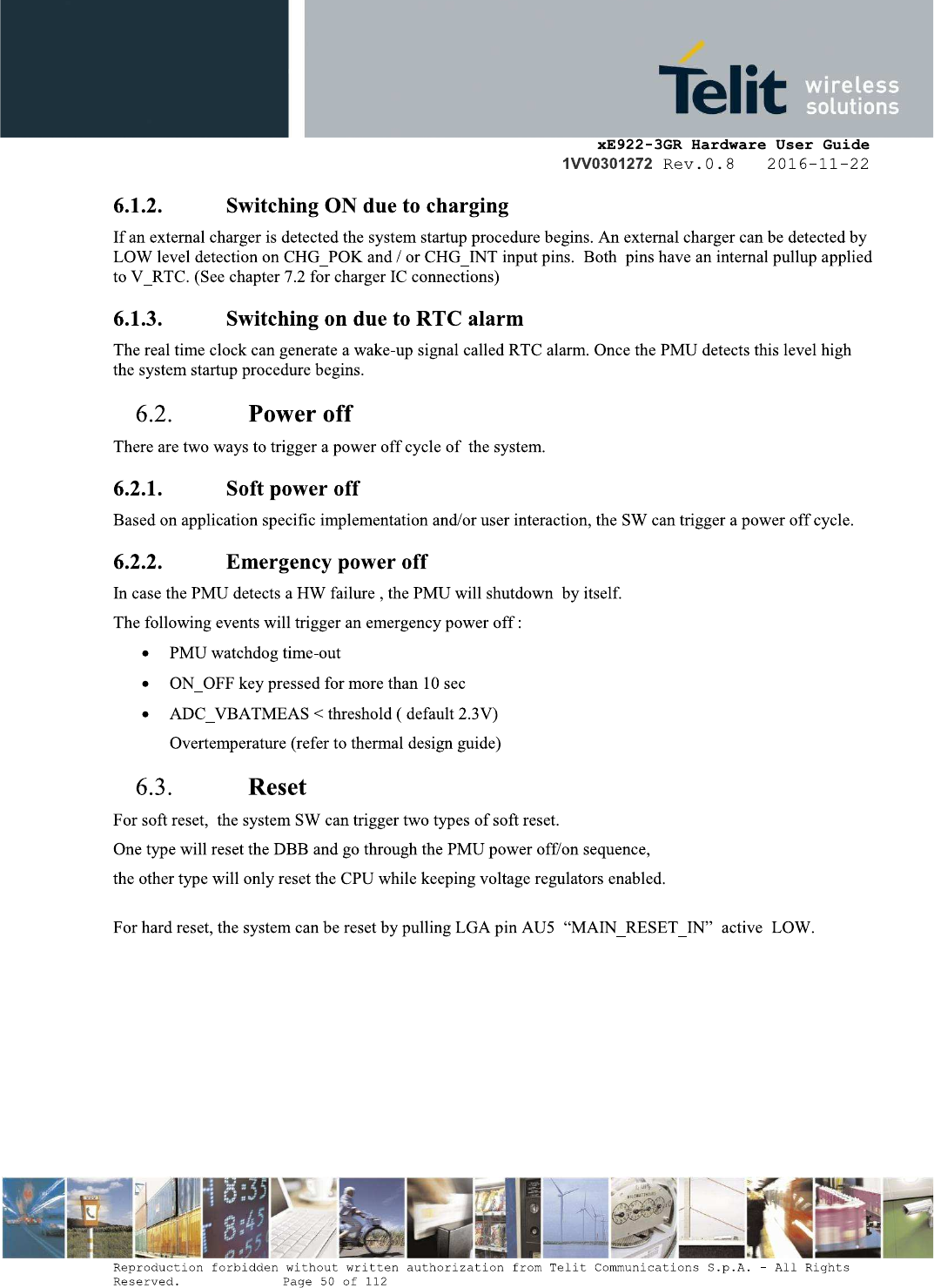

![](/img.php?id=3226417&img=bg32.png)

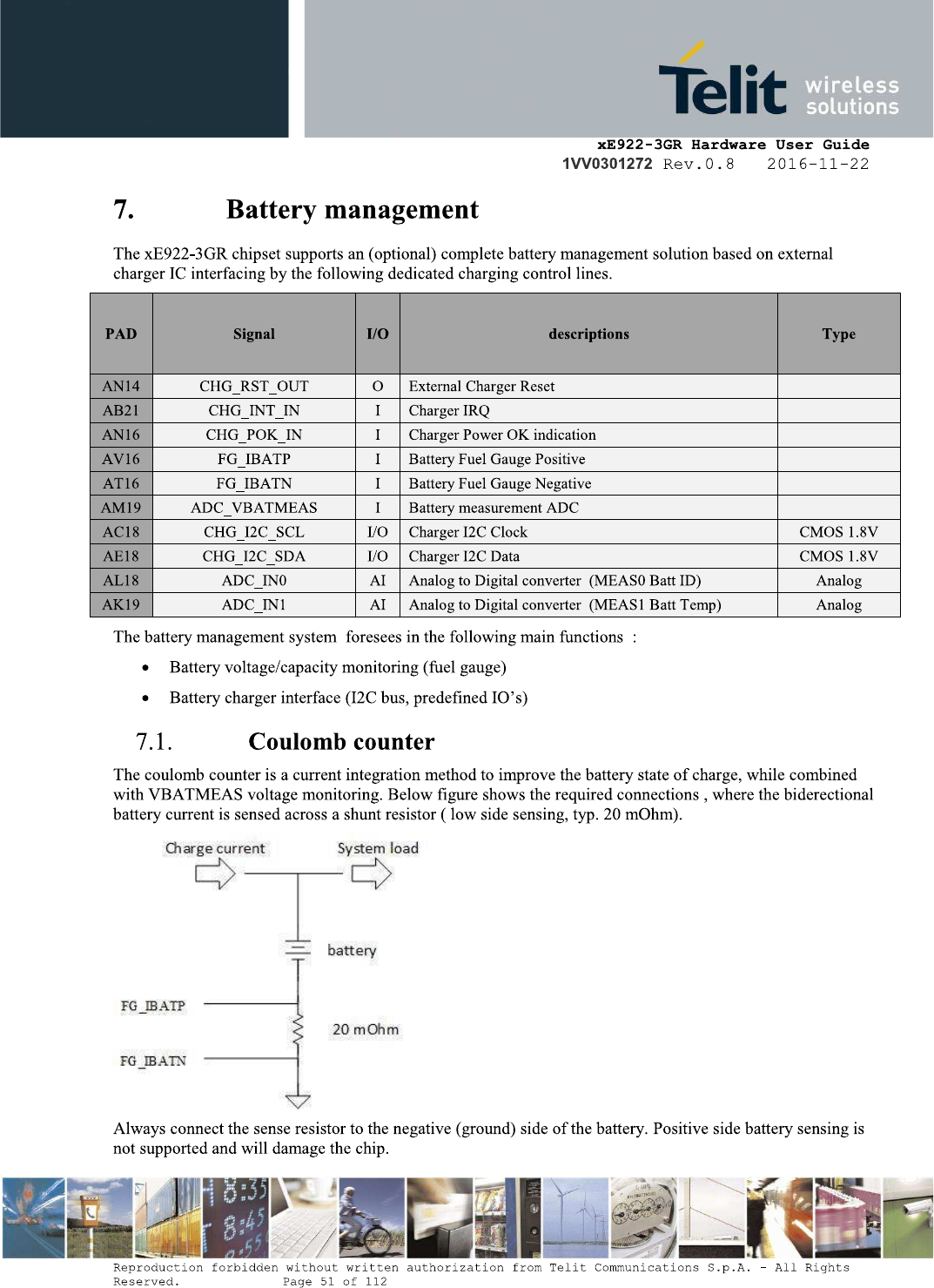

![](/img.php?id=3226417&img=bg33.png)

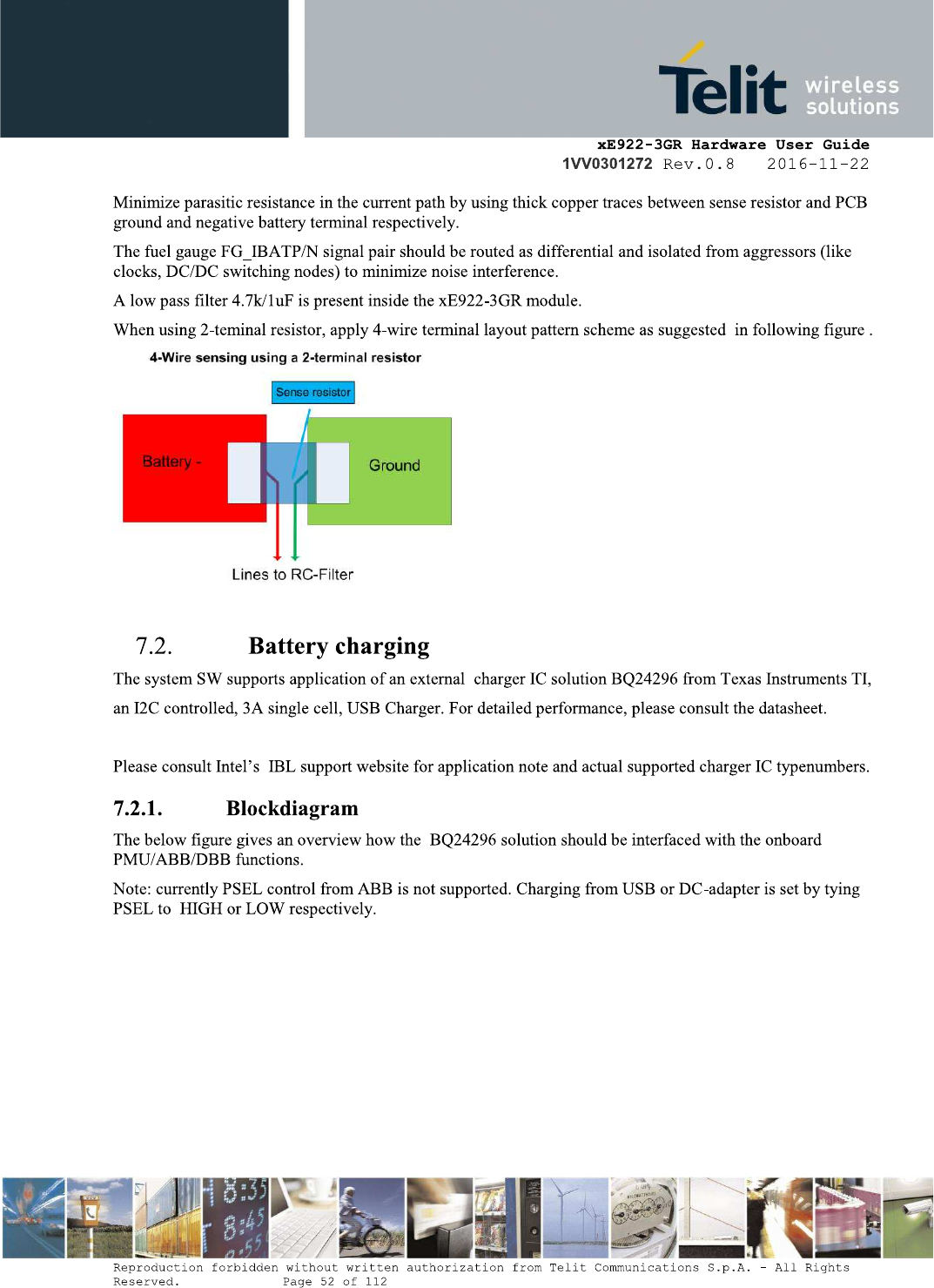

![](/img.php?id=3226417&img=bg34.png)
![](/img.php?id=3226417&img=bg35.png)
![](/img.php?id=3226417&img=bg36.png)

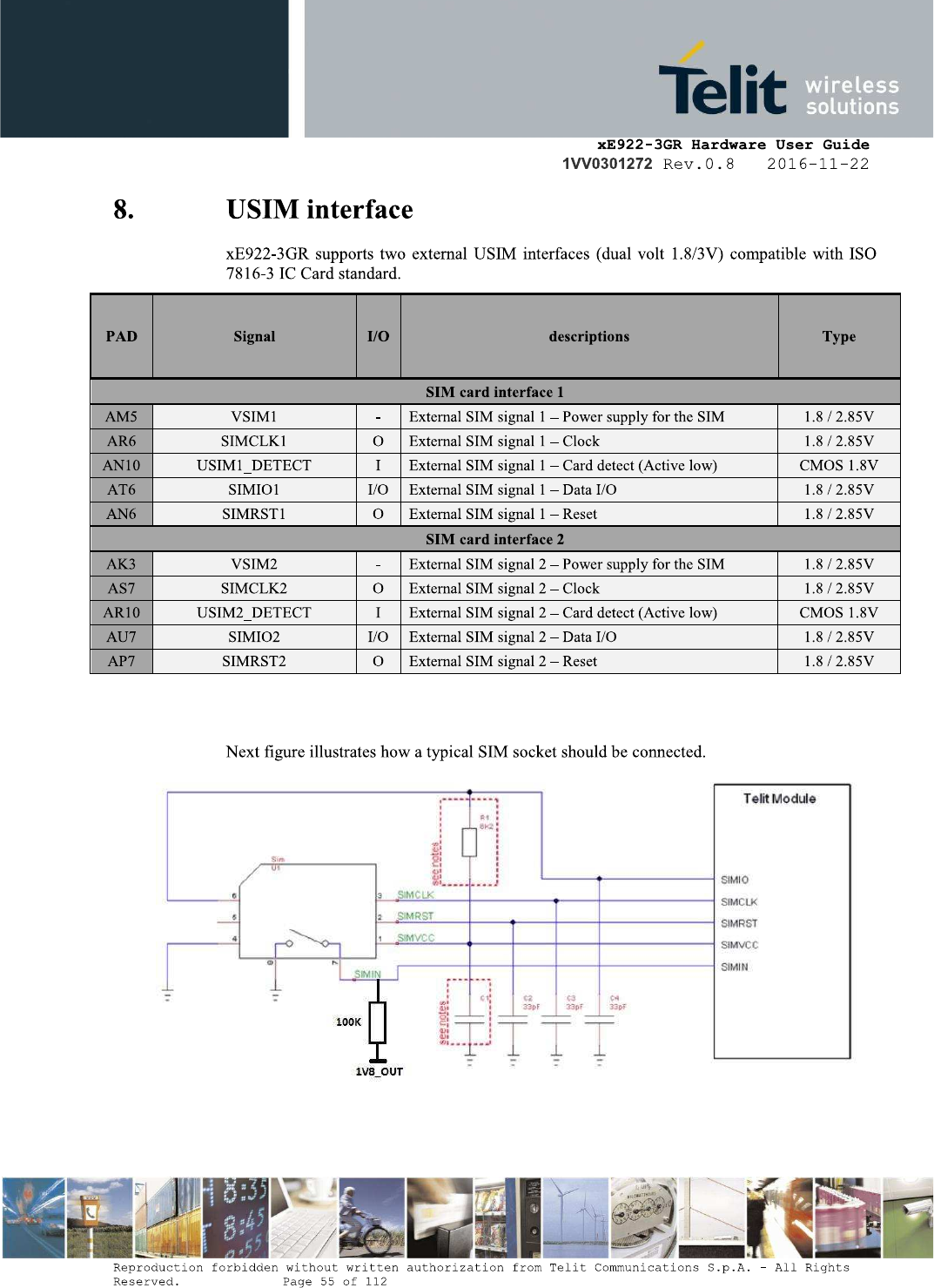

![](/img.php?id=3226417&img=bg37.png)
![](/img.php?id=3226417&img=bg38.png)

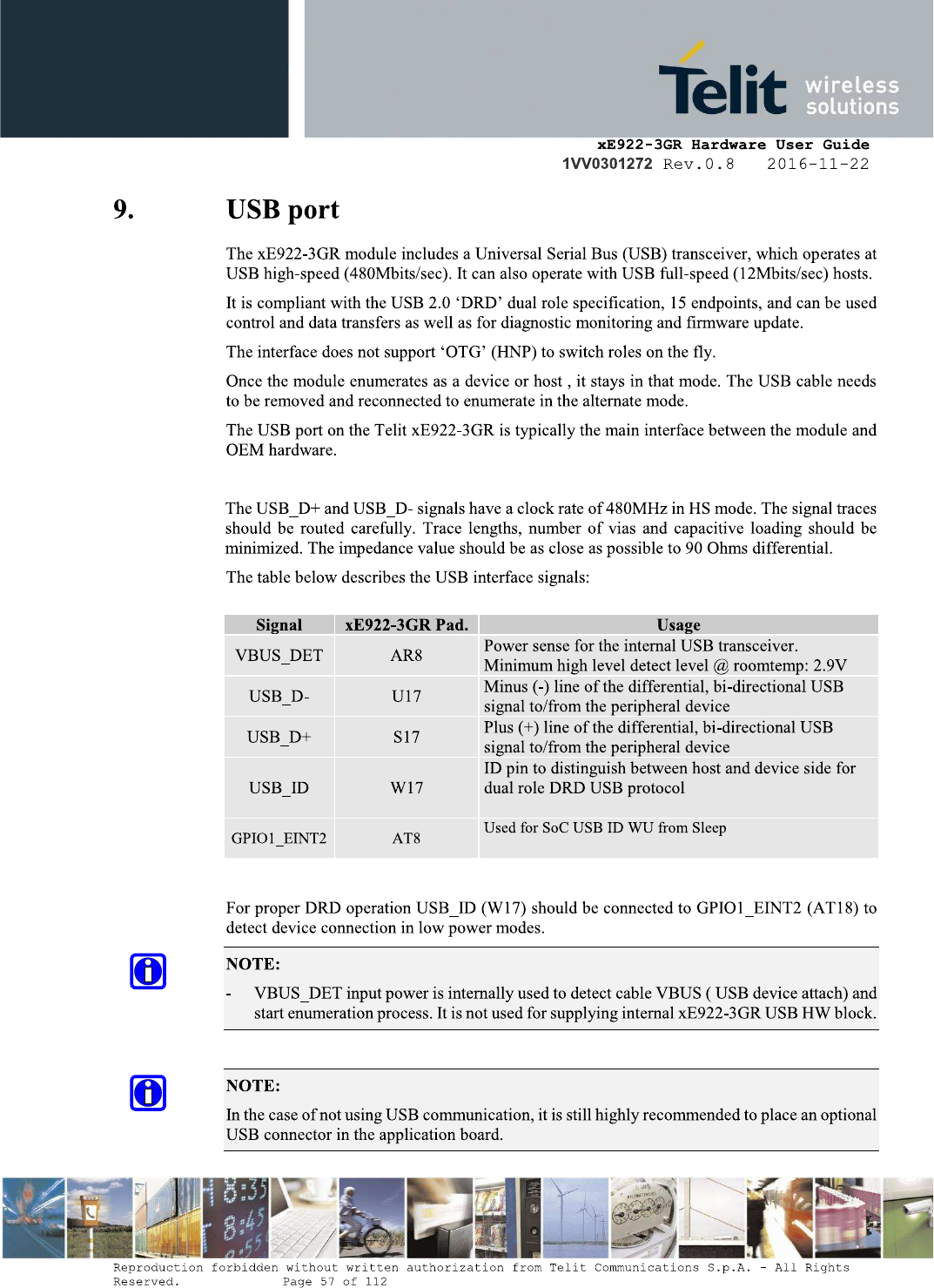

![](/img.php?id=3226417&img=bg39.png)
![](/img.php?id=3226417&img=bg3a.png)
![](/img.php?id=3226417&img=bg3b.png)
![](/img.php?id=3226417&img=bg3c.png)
![](/img.php?id=3226417&img=bg3d.png)

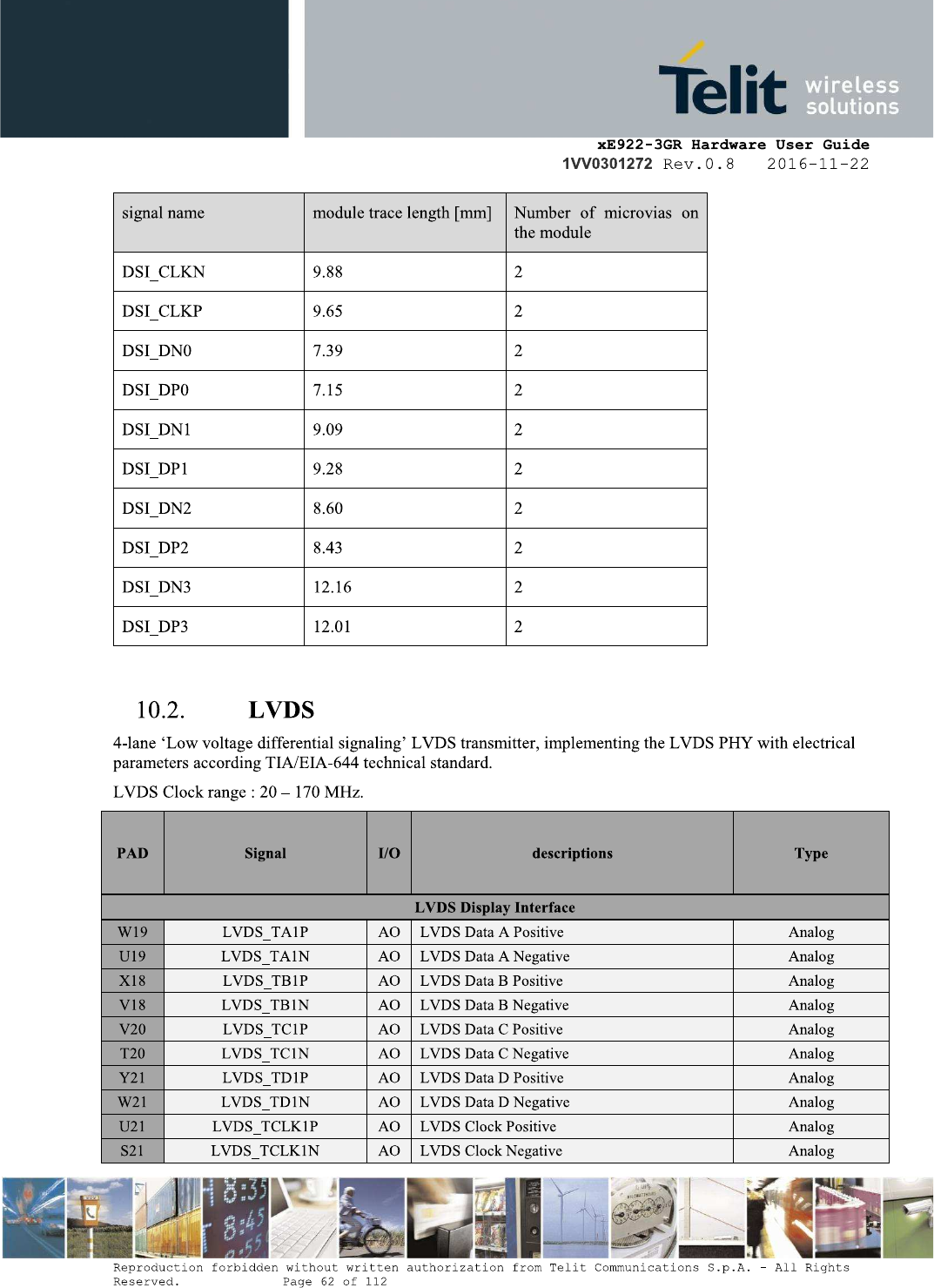

![](/img.php?id=3226417&img=bg3e.png)

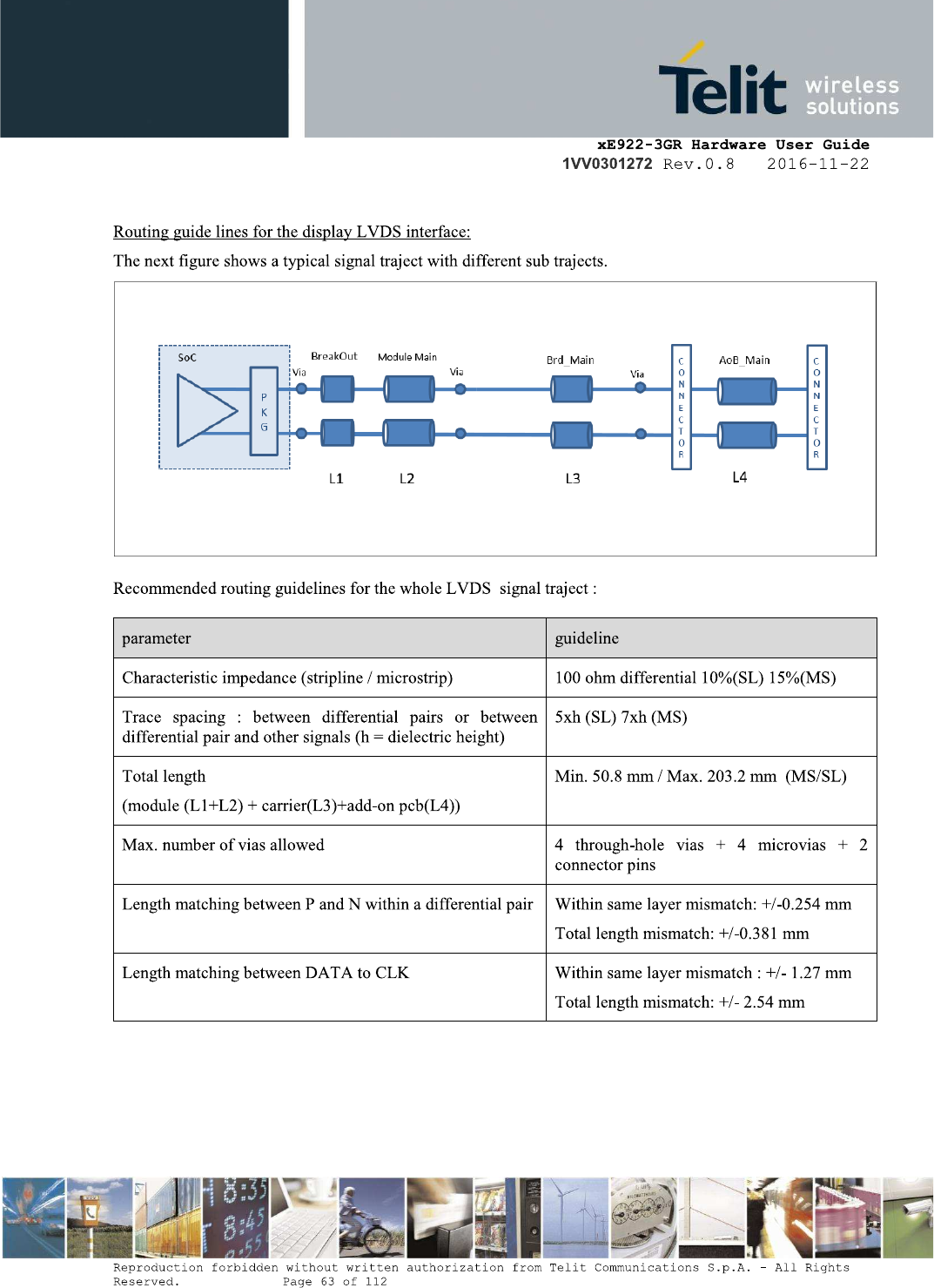

![](/img.php?id=3226417&img=bg3f.png)

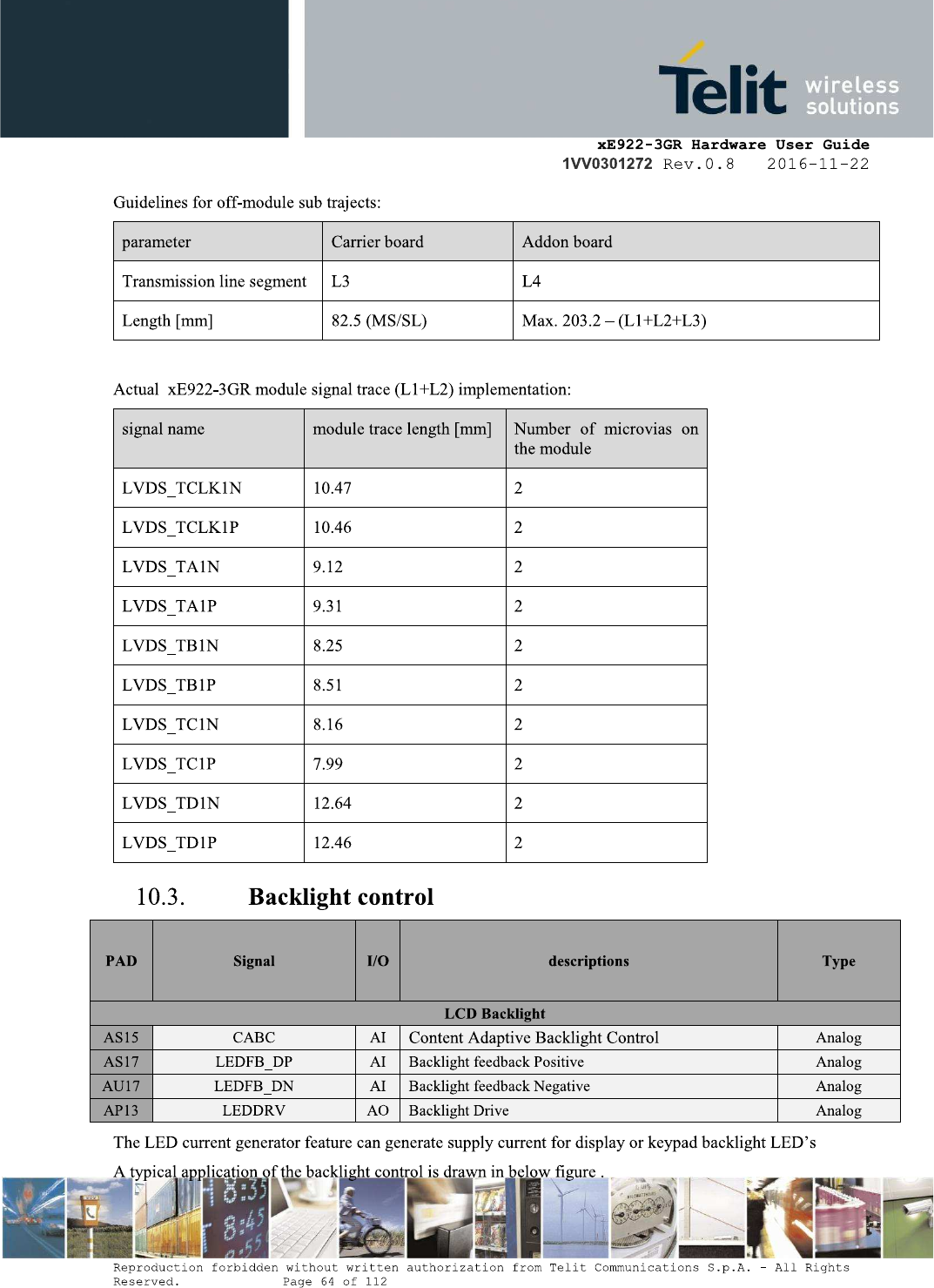

![](/img.php?id=3226417&img=bg40.png)
![](/img.php?id=3226417&img=bg41.png)
![](/img.php?id=3226417&img=bg42.png)

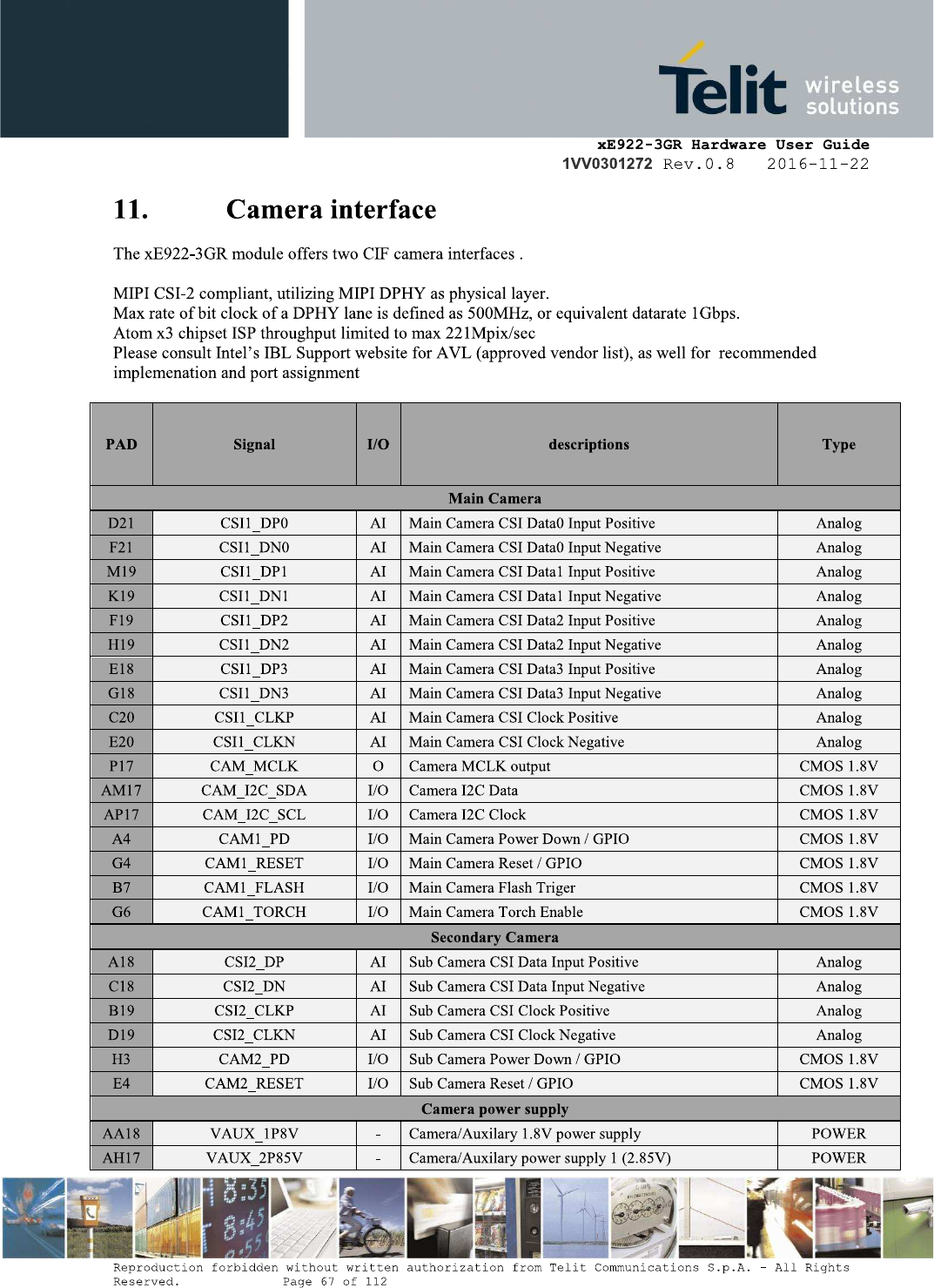

![](/img.php?id=3226417&img=bg43.png)

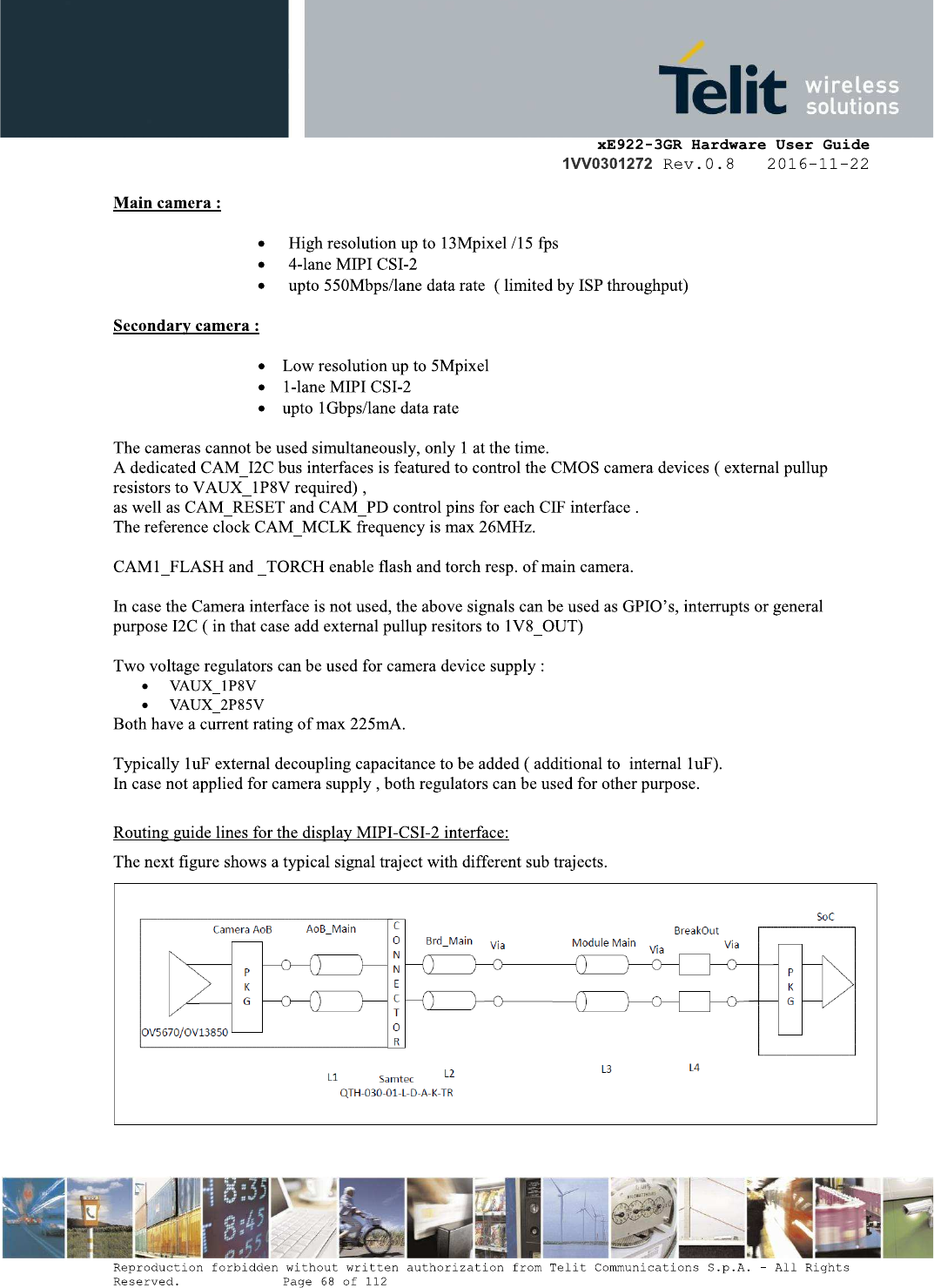

![](/img.php?id=3226417&img=bg44.png)

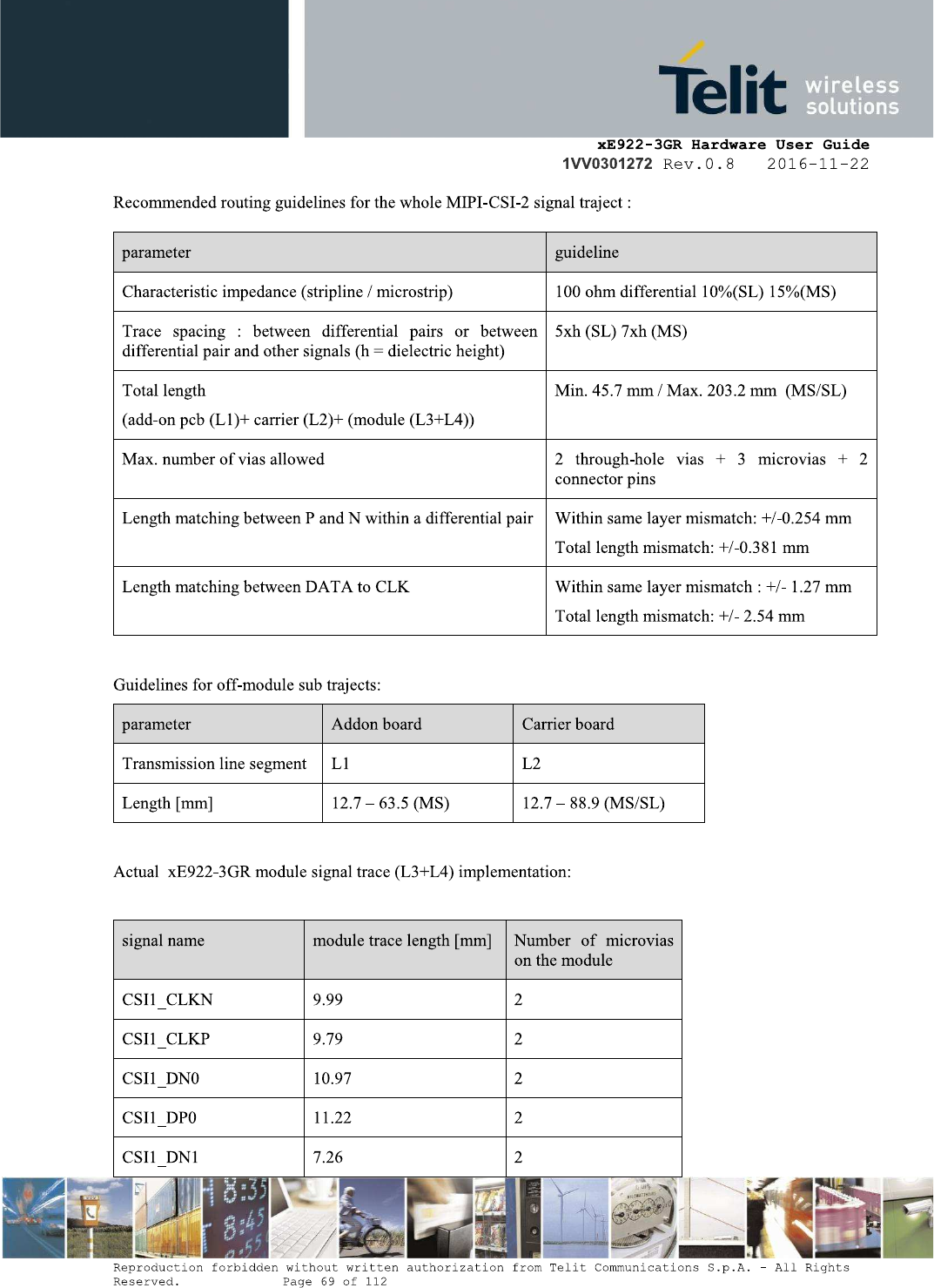

![](/img.php?id=3226417&img=bg45.png)
![](/img.php?id=3226417&img=bg46.png)
![](/img.php?id=3226417&img=bg47.png)
![](/img.php?id=3226417&img=bg48.png)

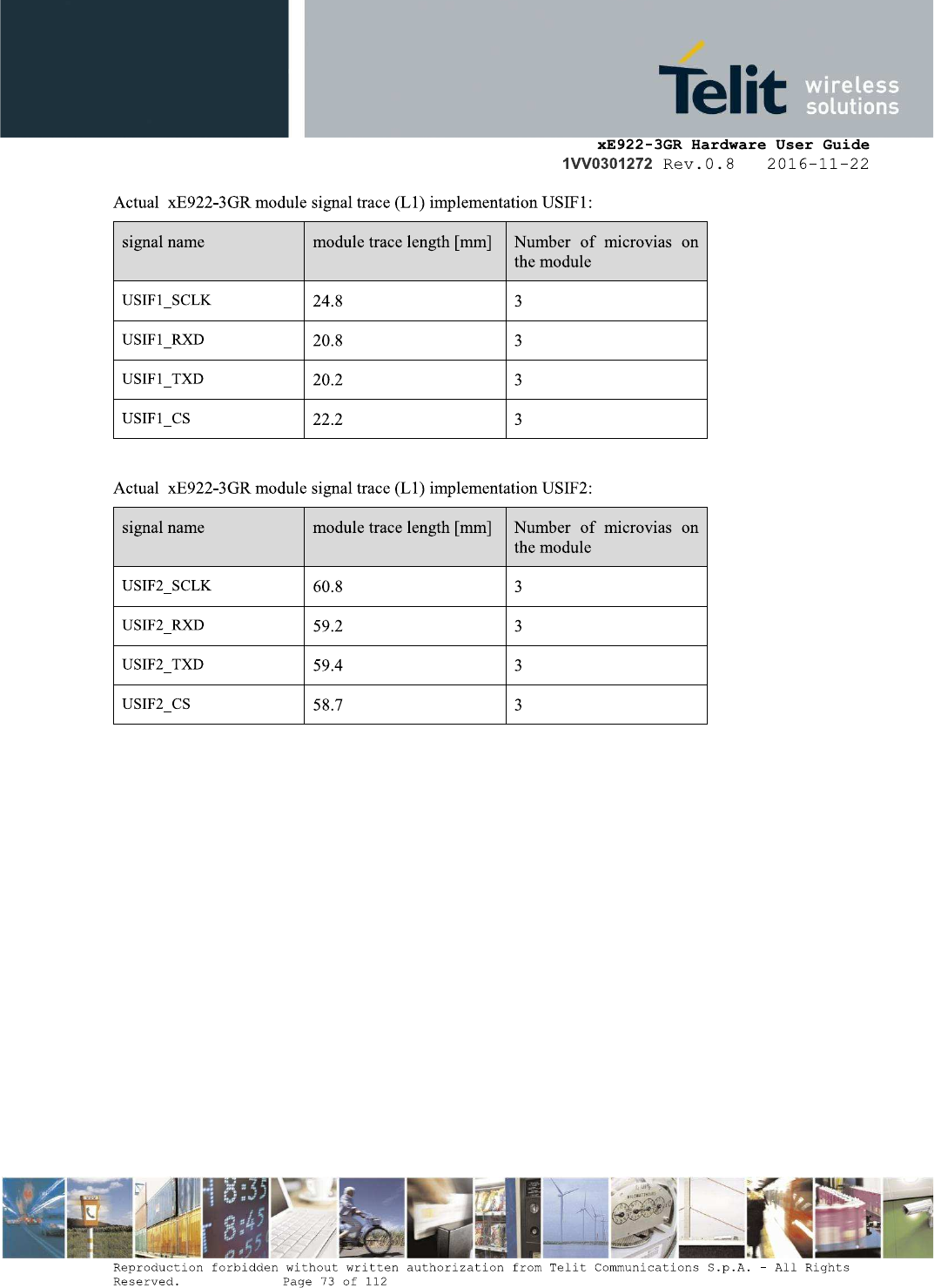

![](/img.php?id=3226417&img=bg49.png)
![](/img.php?id=3226417&img=bg4a.png)

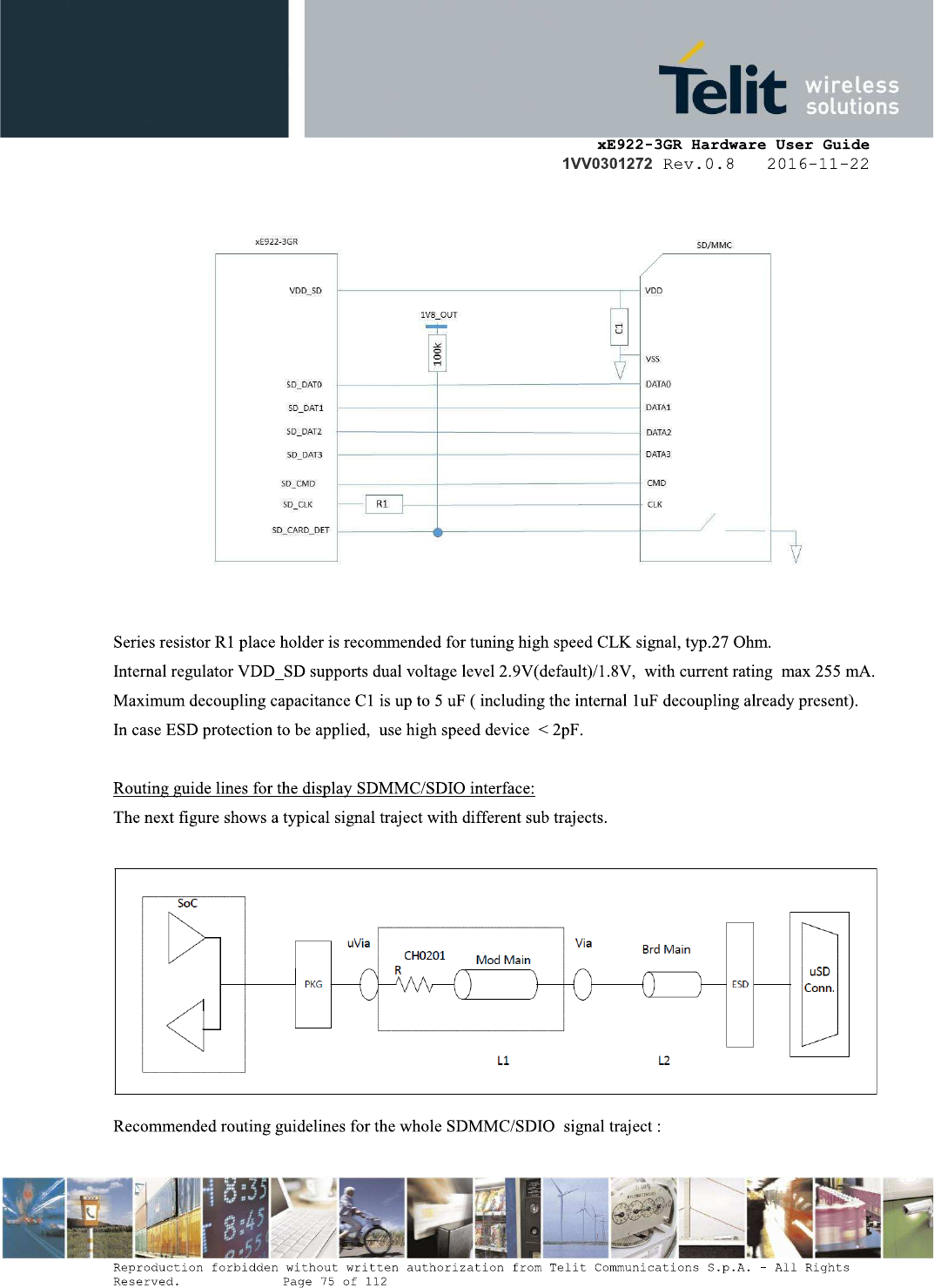

![](/img.php?id=3226417&img=bg4b.png)

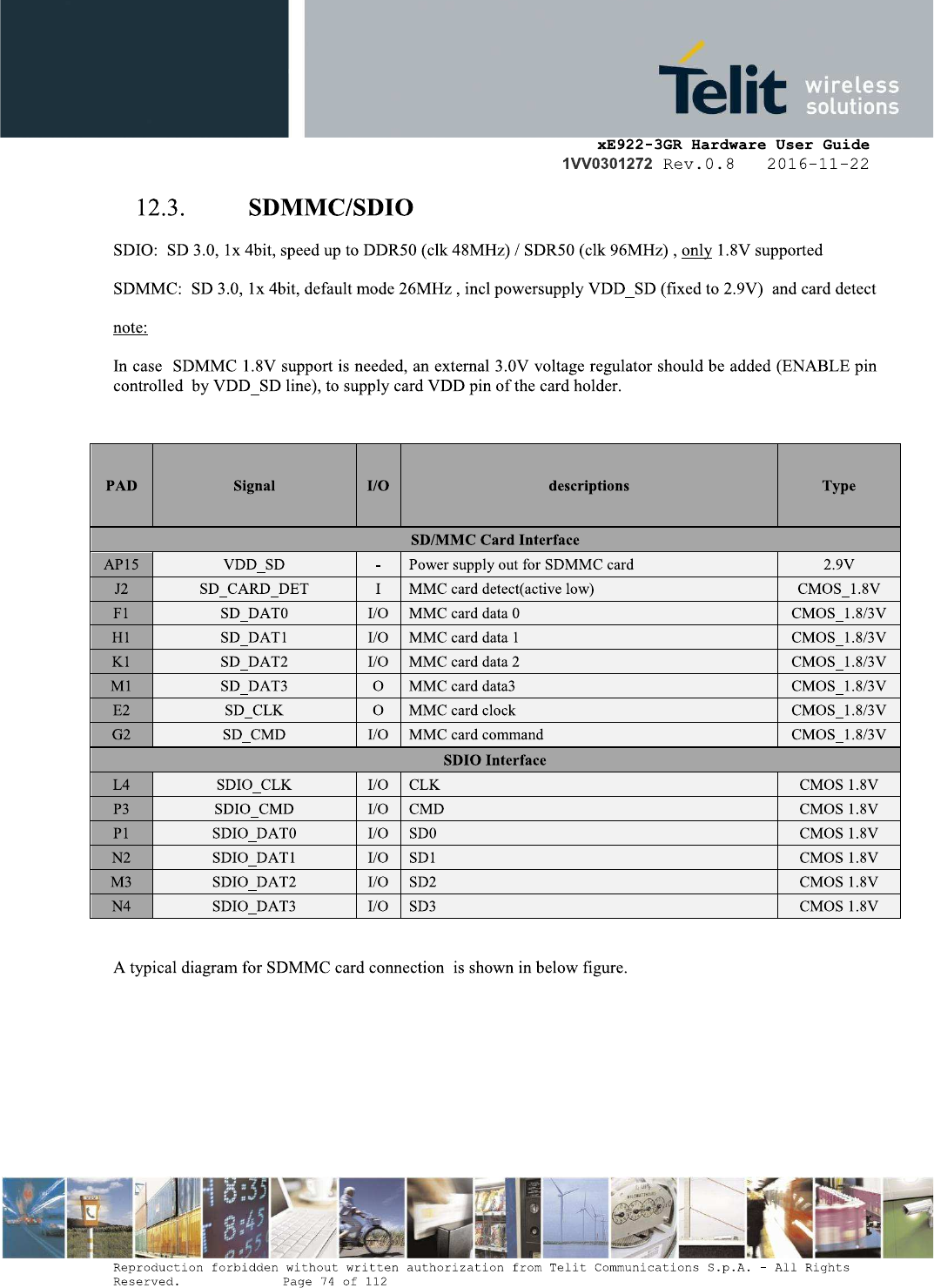

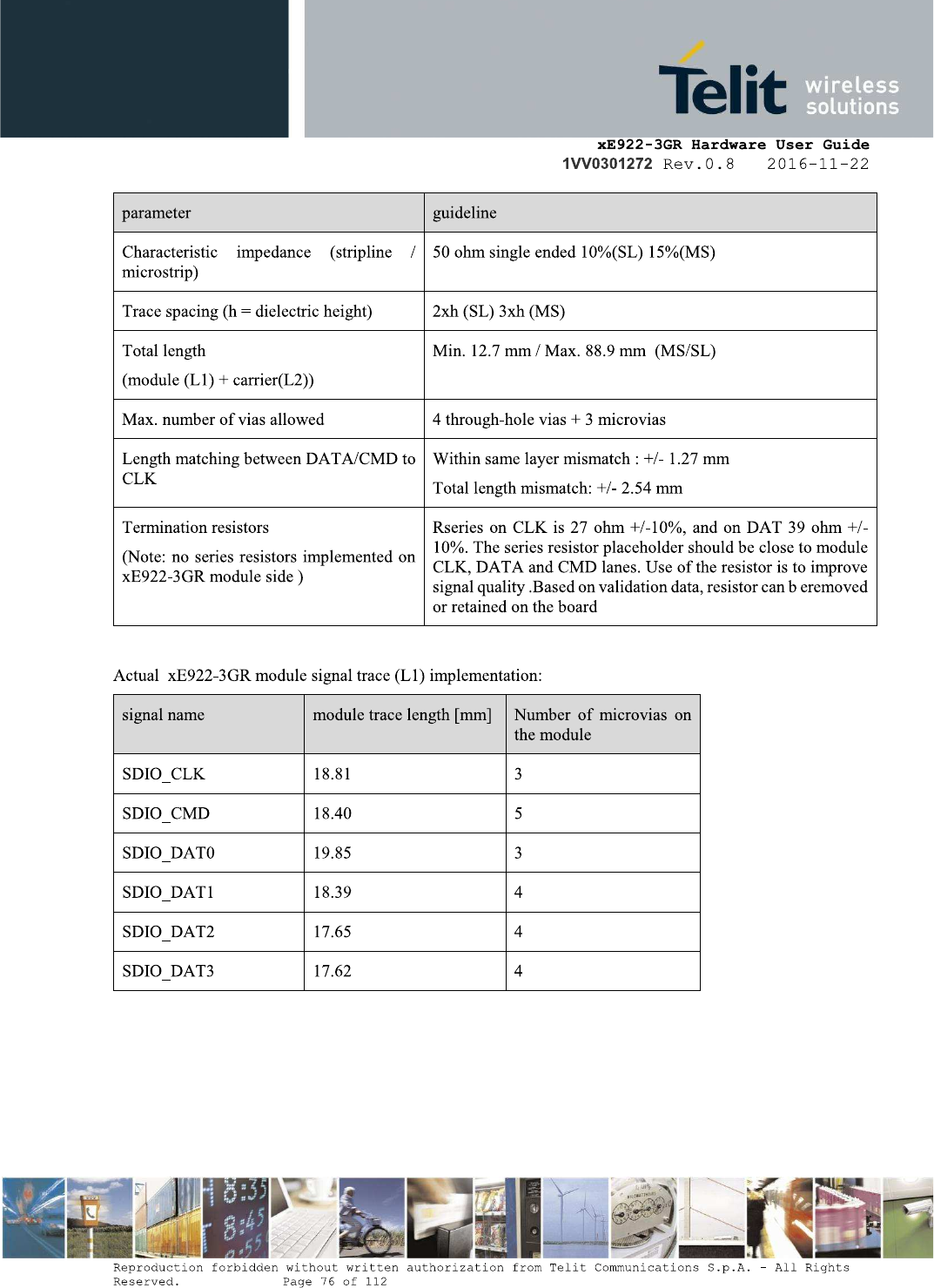

![](/img.php?id=3226417&img=bg4c.png)

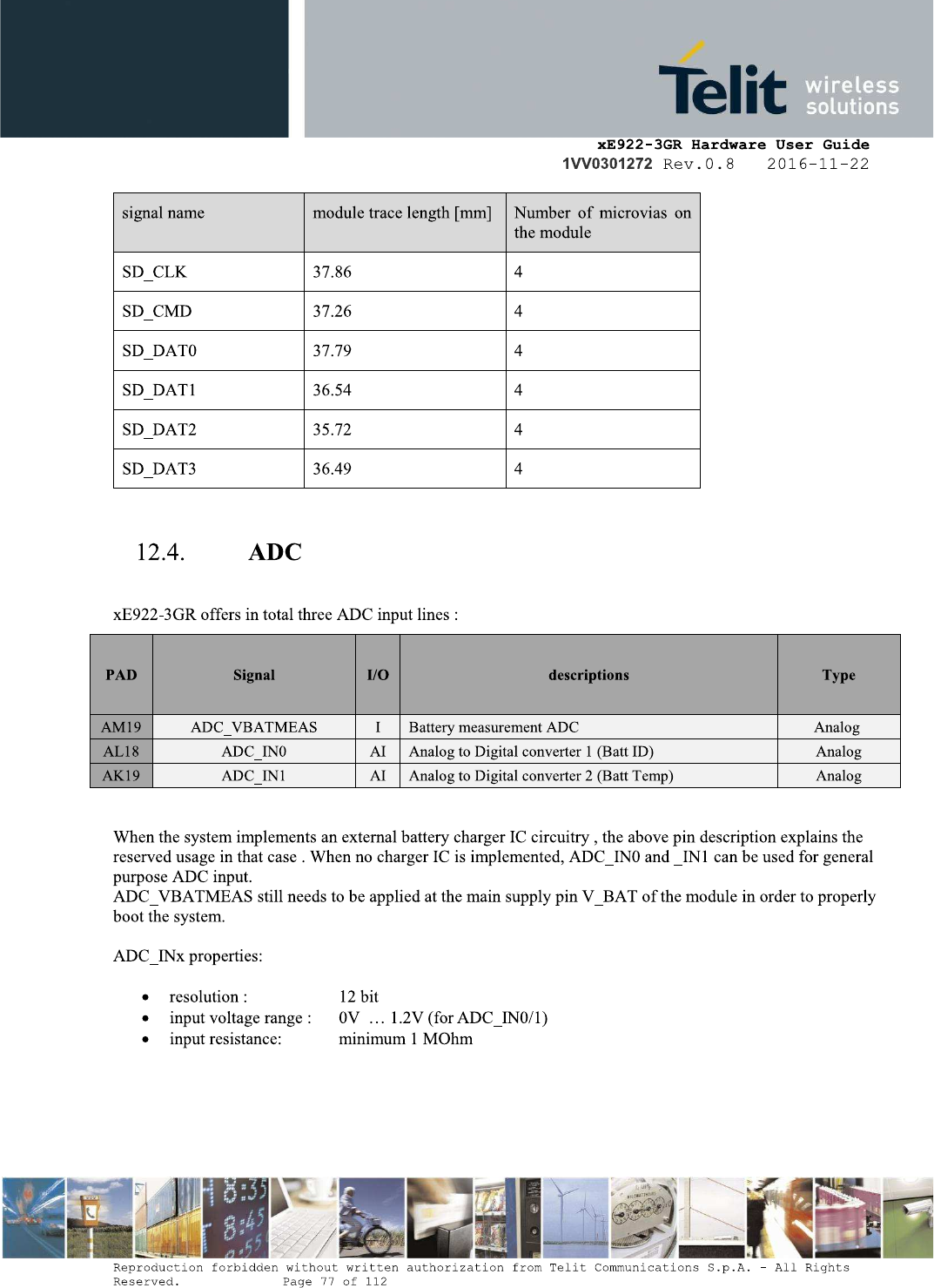

![](/img.php?id=3226417&img=bg4d.png)
![](/img.php?id=3226417&img=bg4e.png)
![](/img.php?id=3226417&img=bg4f.png)
![](/img.php?id=3226417&img=bg50.png)
![](/img.php?id=3226417&img=bg51.png)

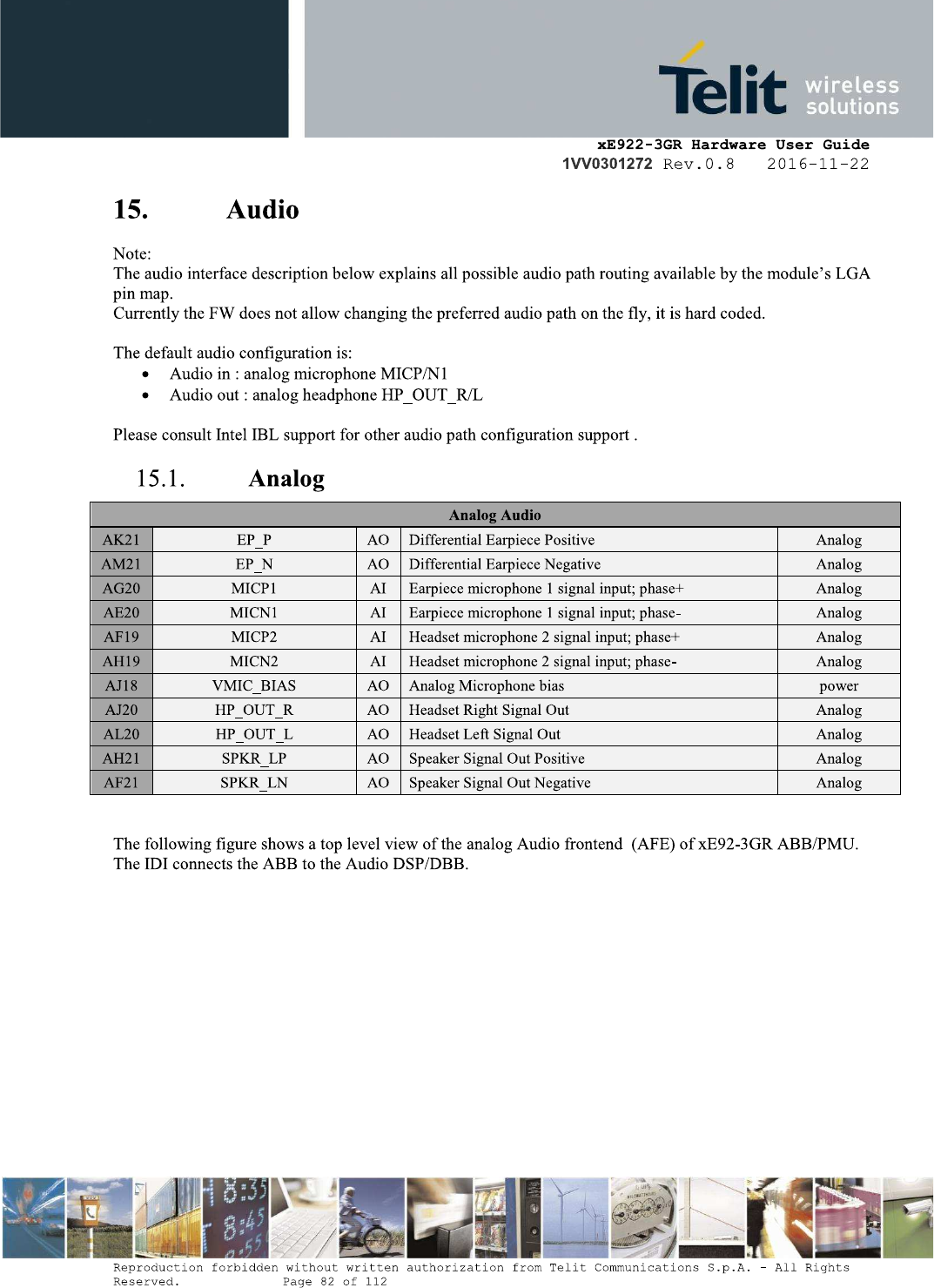

![](/img.php?id=3226417&img=bg52.png)

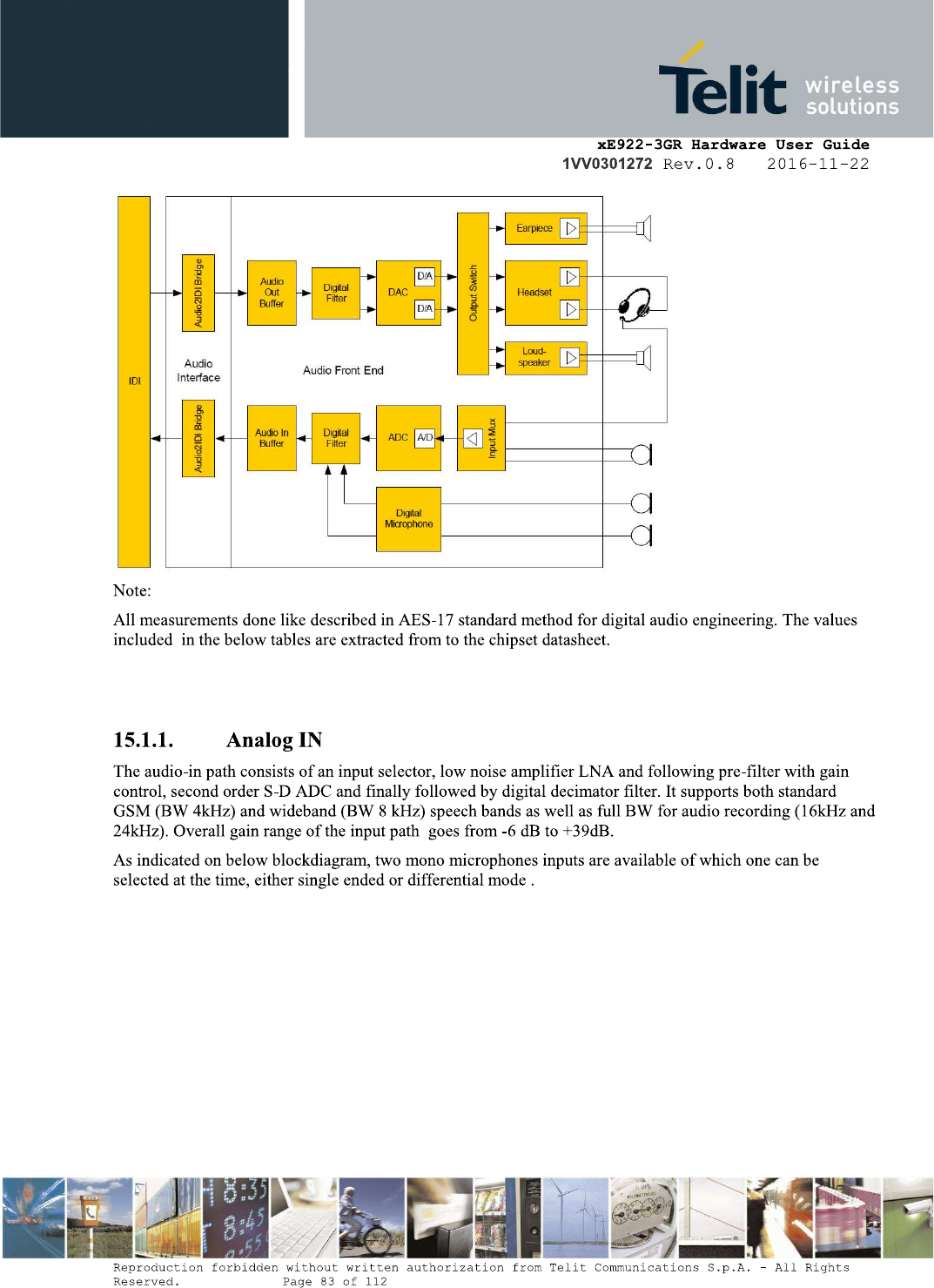

![](/img.php?id=3226417&img=bg53.png)
![](/img.php?id=3226417&img=bg54.png)
![](/img.php?id=3226417&img=bg55.png)

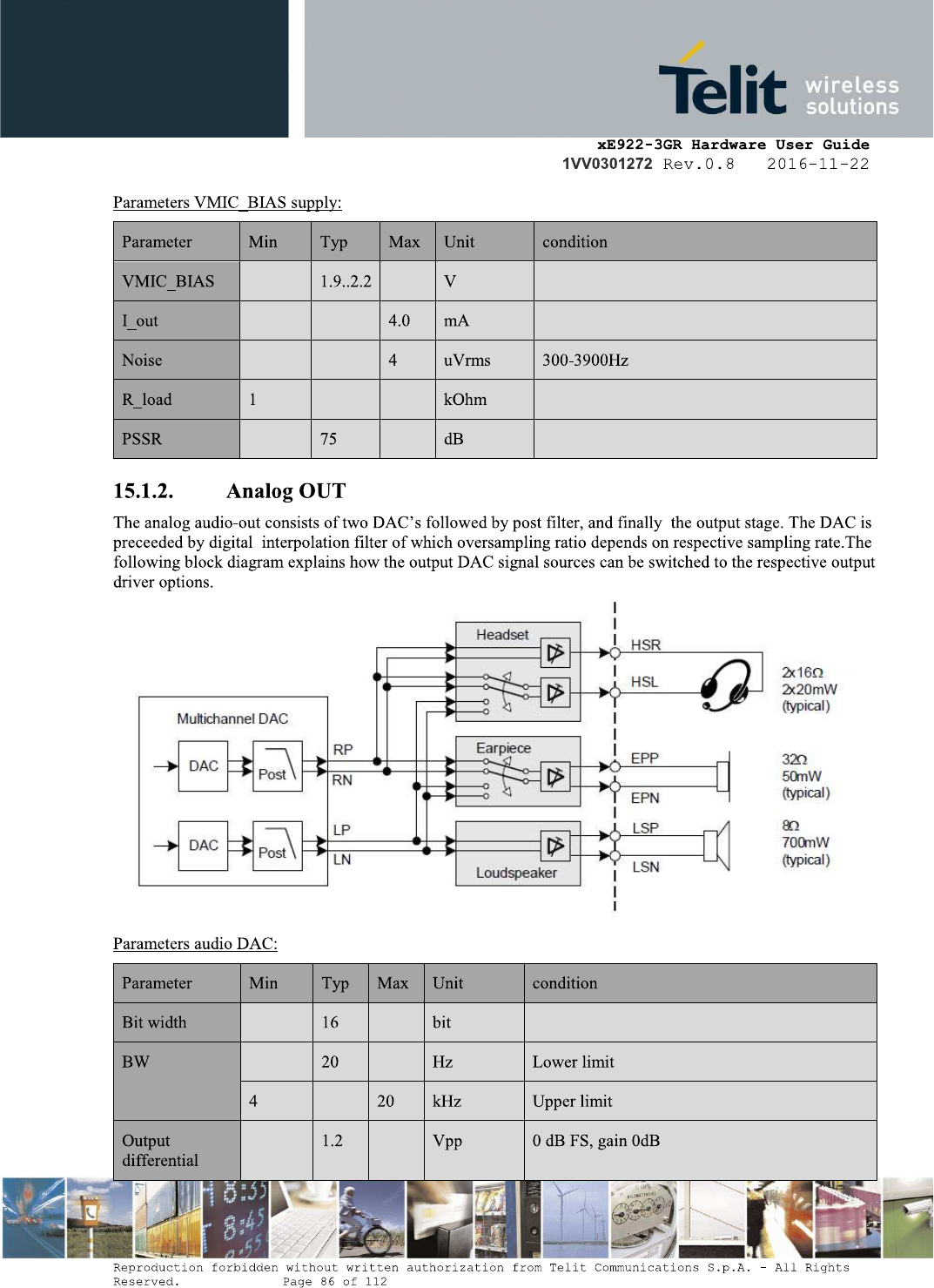

![](/img.php?id=3226417&img=bg56.png)

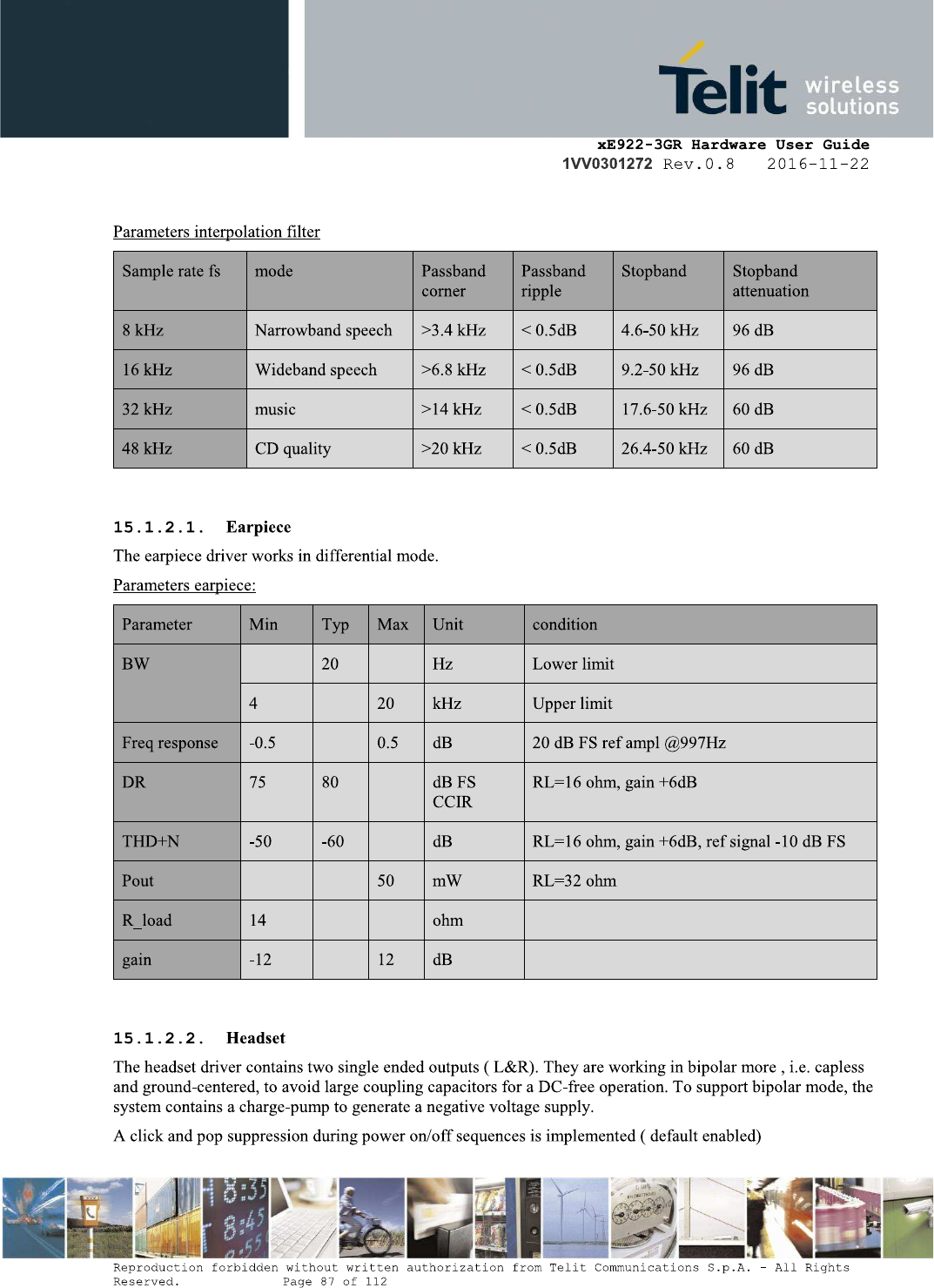

![](/img.php?id=3226417&img=bg57.png)
![](/img.php?id=3226417&img=bg58.png)

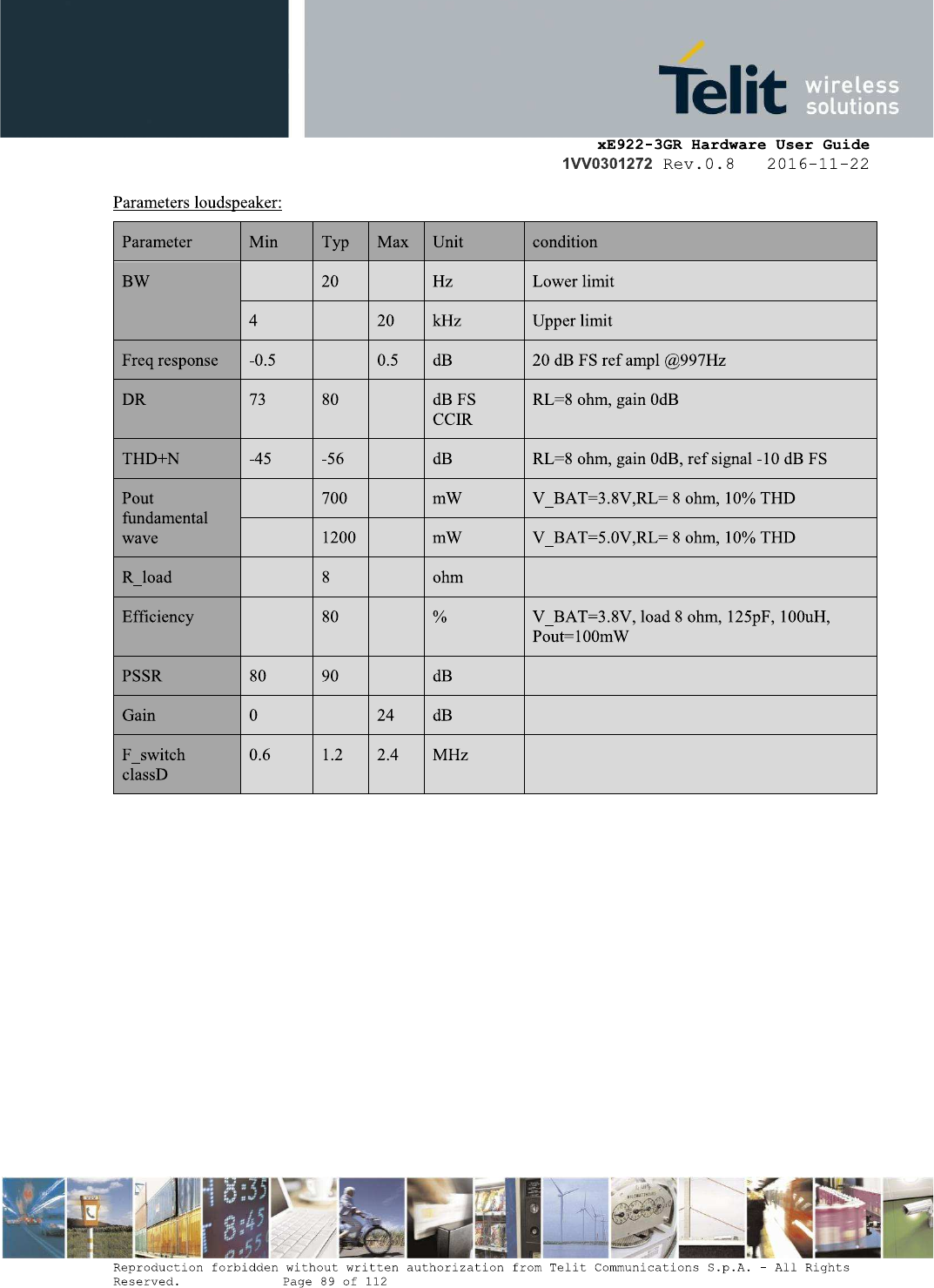

![](/img.php?id=3226417&img=bg59.png)

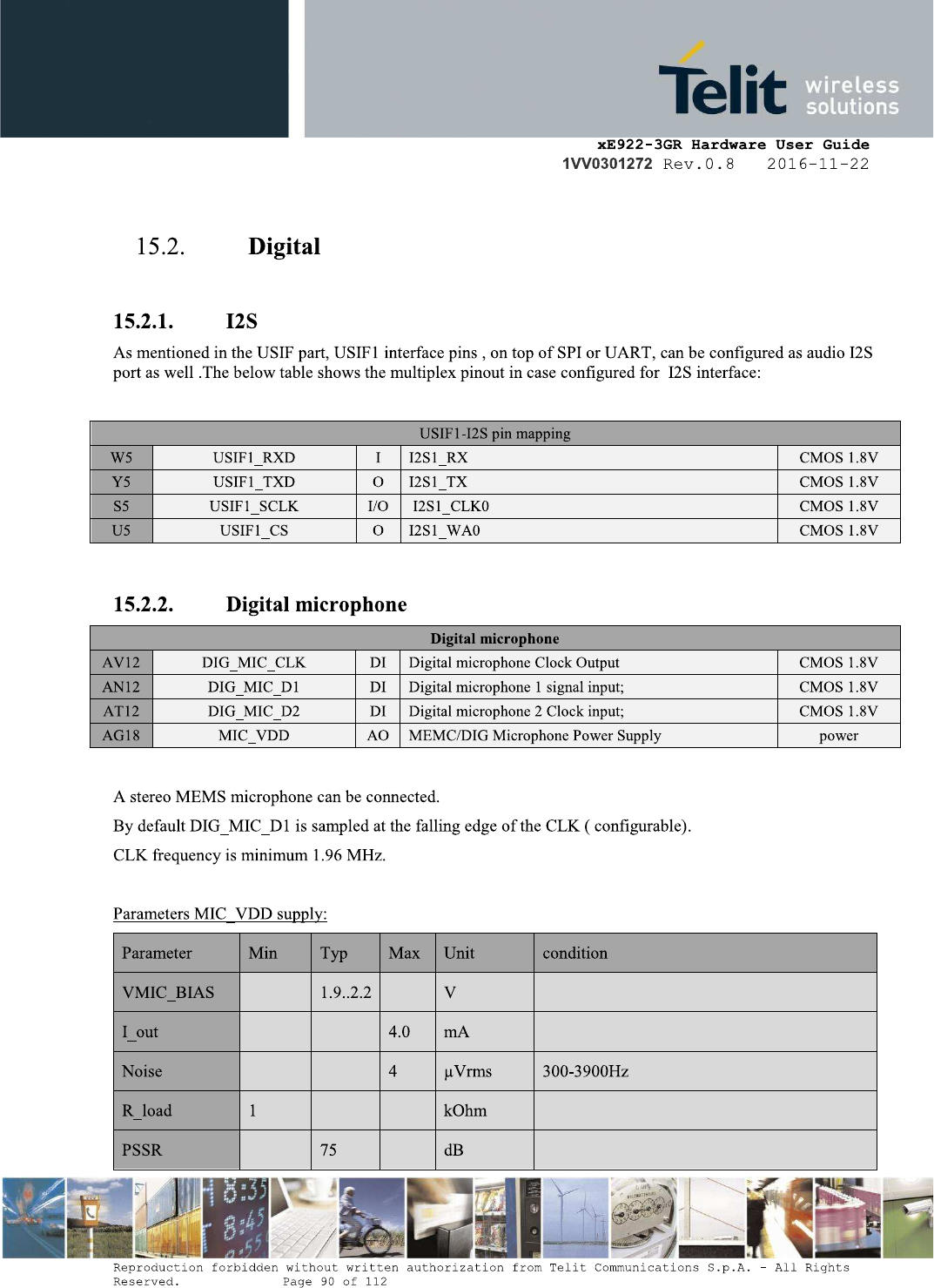

![](/img.php?id=3226417&img=bg5a.png)
![](/img.php?id=3226417&img=bg5b.png)
Maximum Gain in 1900 MHz band = 2.11 dBi ;
Maximum Gain in 850 MHz band = 1.36 dBi
![](/img.php?id=3226417&img=bg5c.png)
![](/img.php?id=3226417&img=bg5d.png)
2.3 dBi

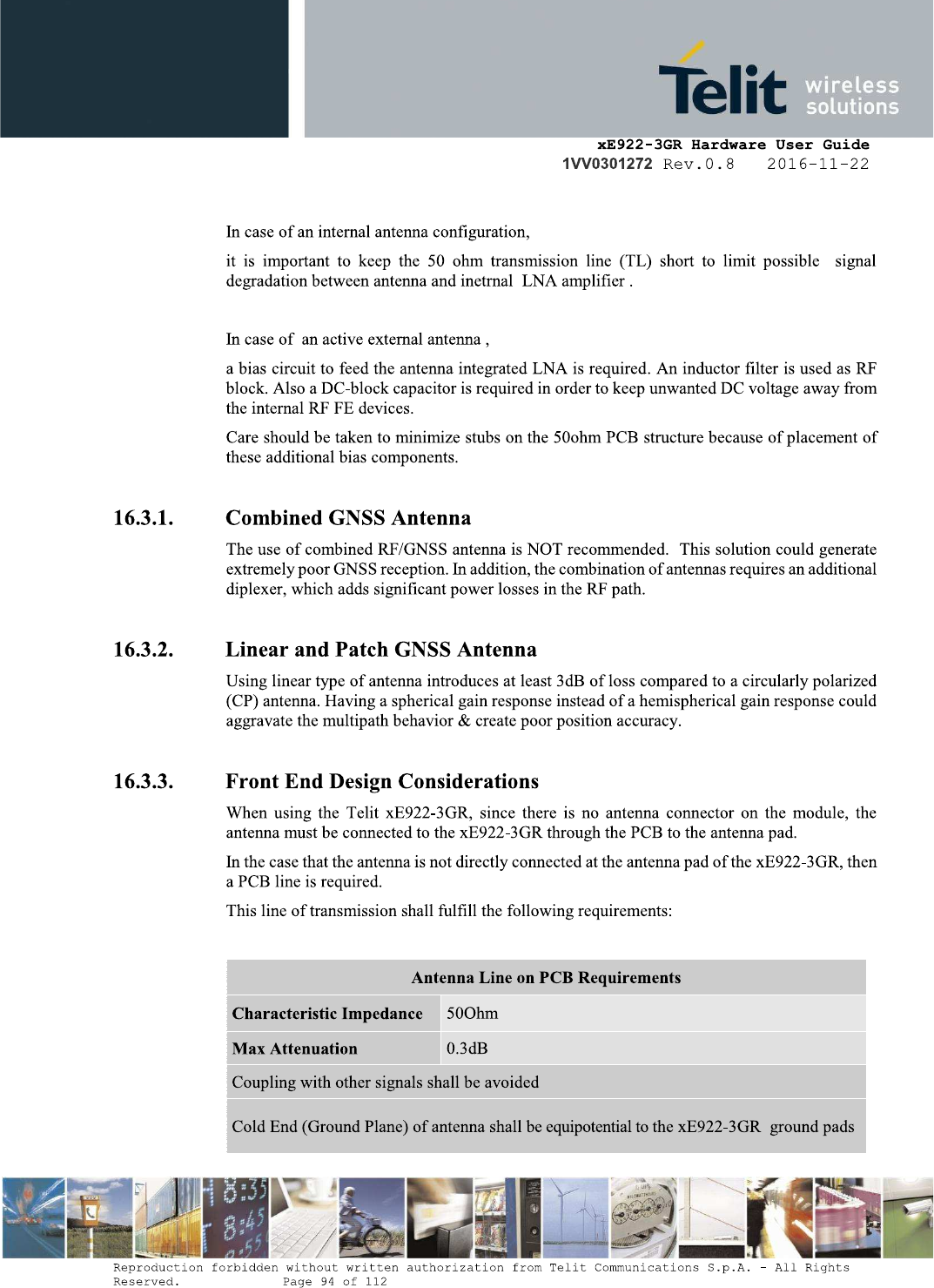

![](/img.php?id=3226417&img=bg5e.png)

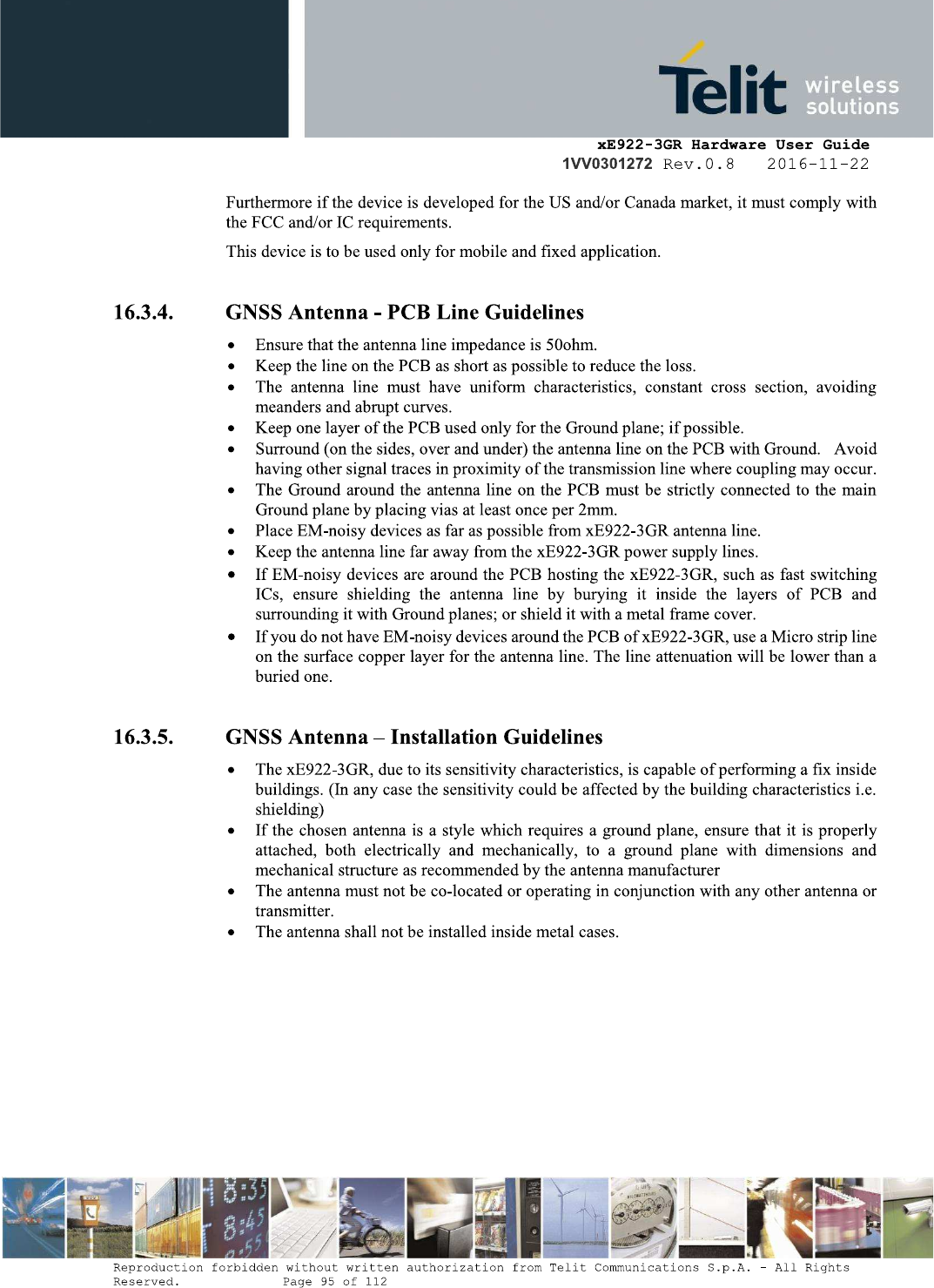

![](/img.php?id=3226417&img=bg5f.png)

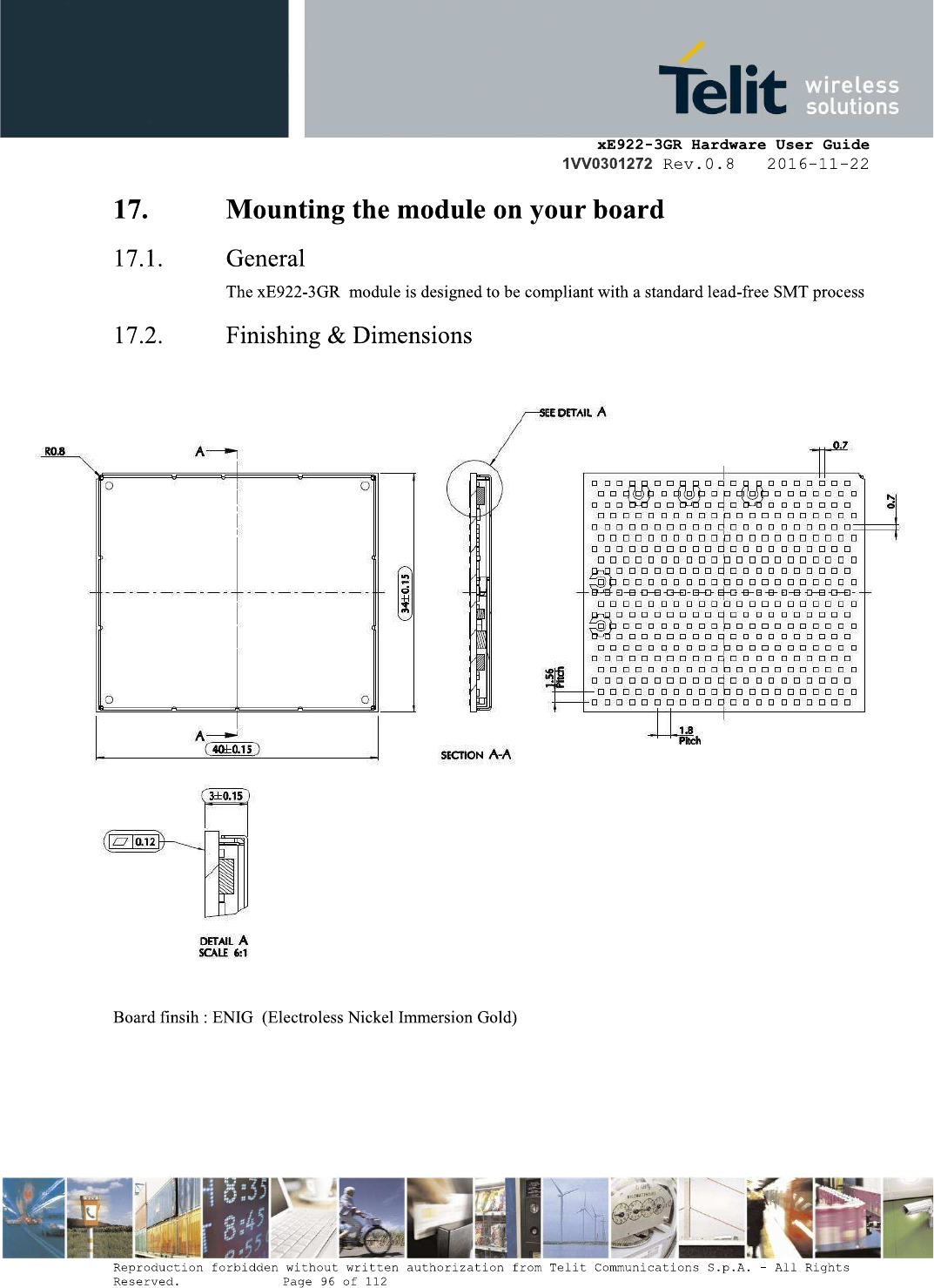

![](/img.php?id=3226417&img=bg60.png)

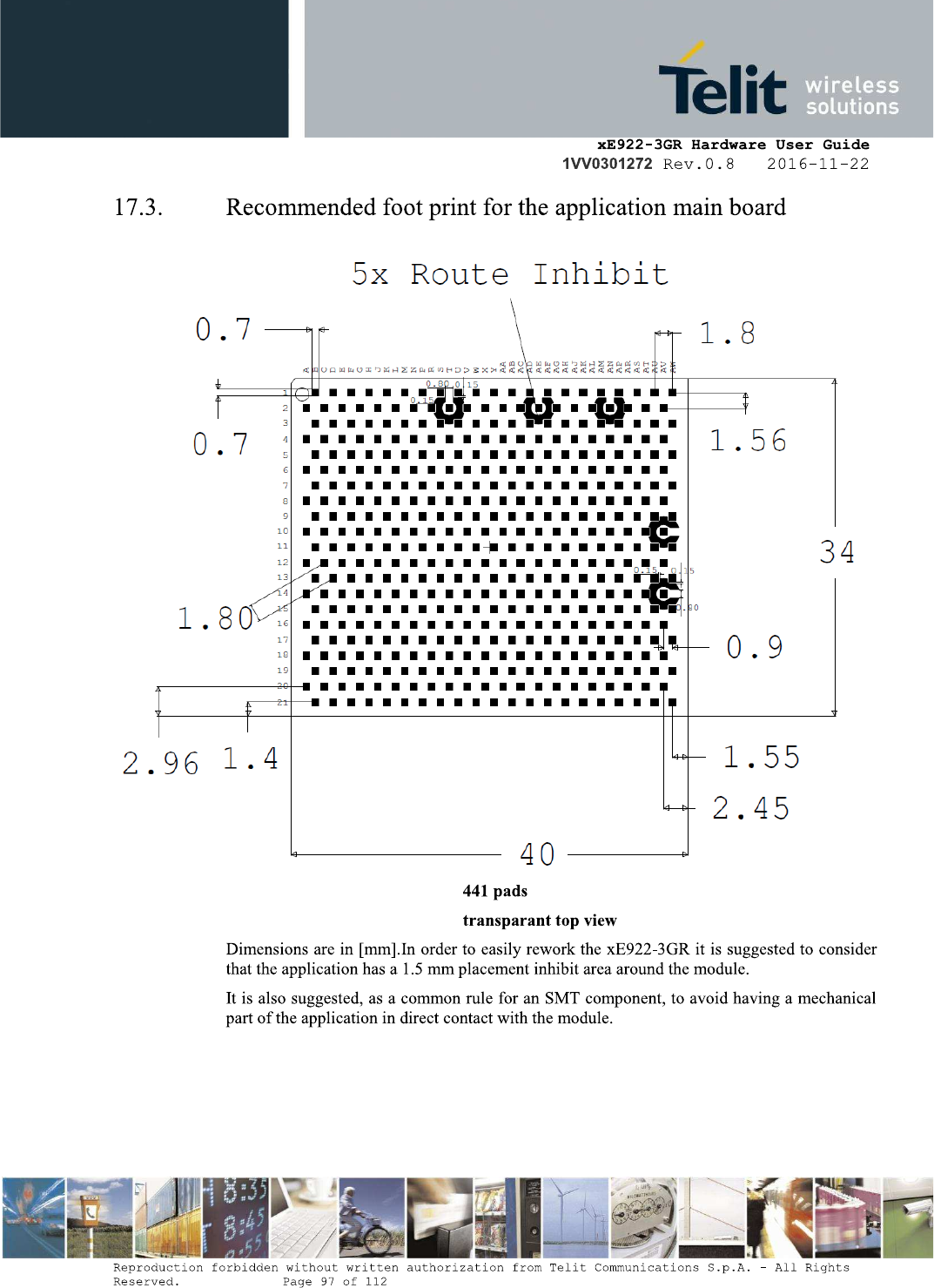

![](/img.php?id=3226417&img=bg61.png)

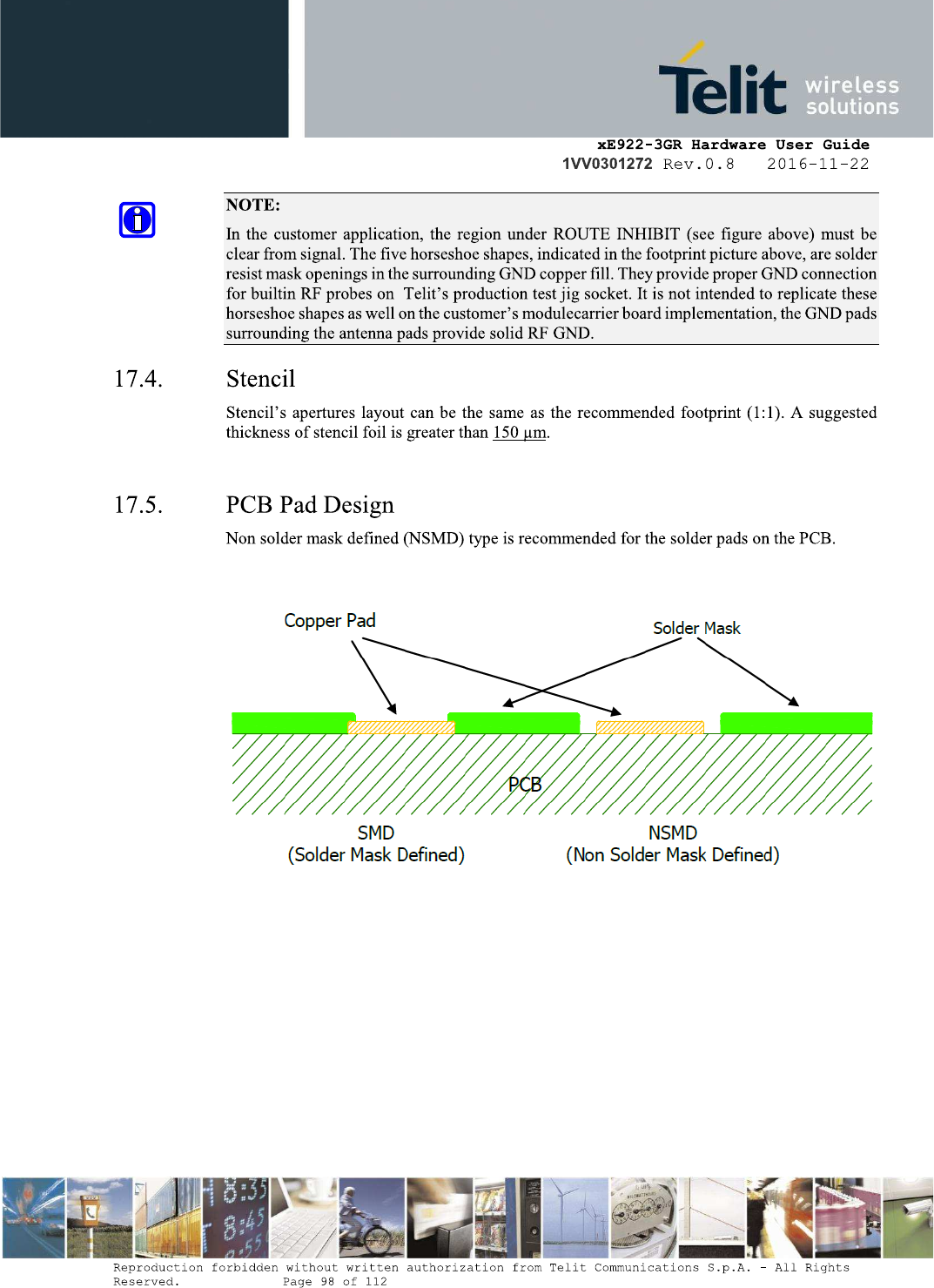

![](/img.php?id=3226417&img=bg62.png)

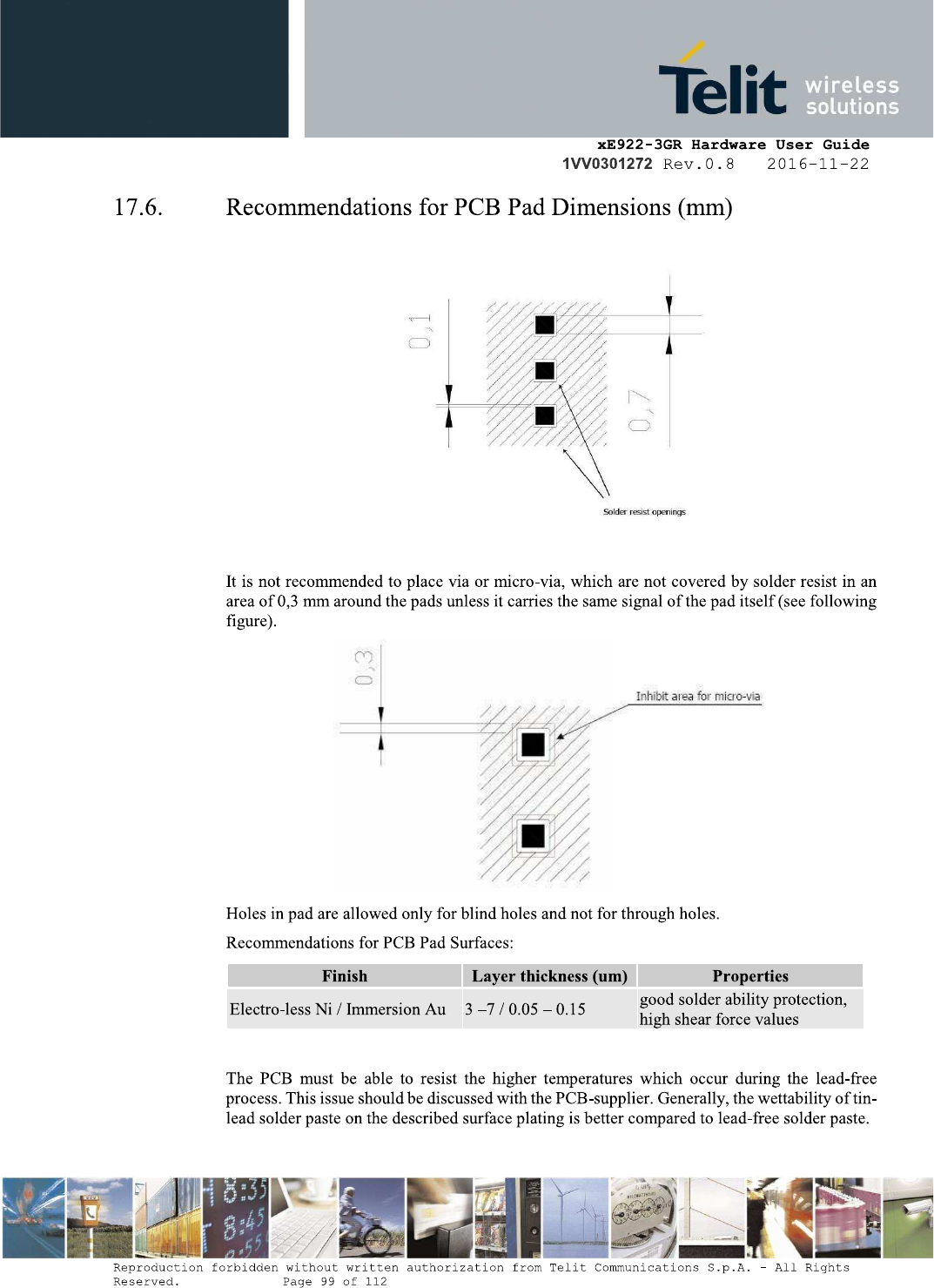

![](/img.php?id=3226417&img=bg63.png)
![](/img.php?id=3226417&img=bg64.png)

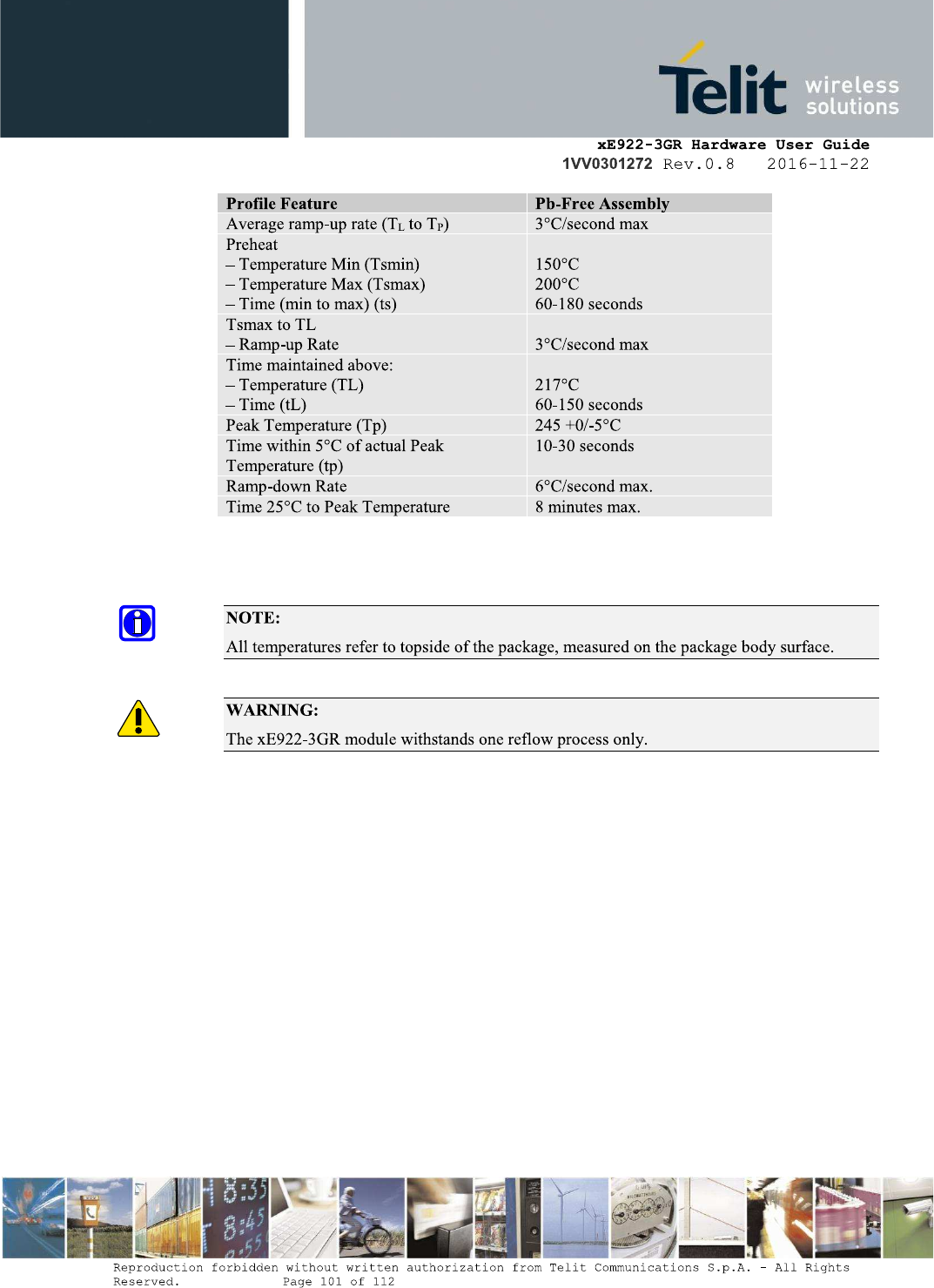

![](/img.php?id=3226417&img=bg65.png)

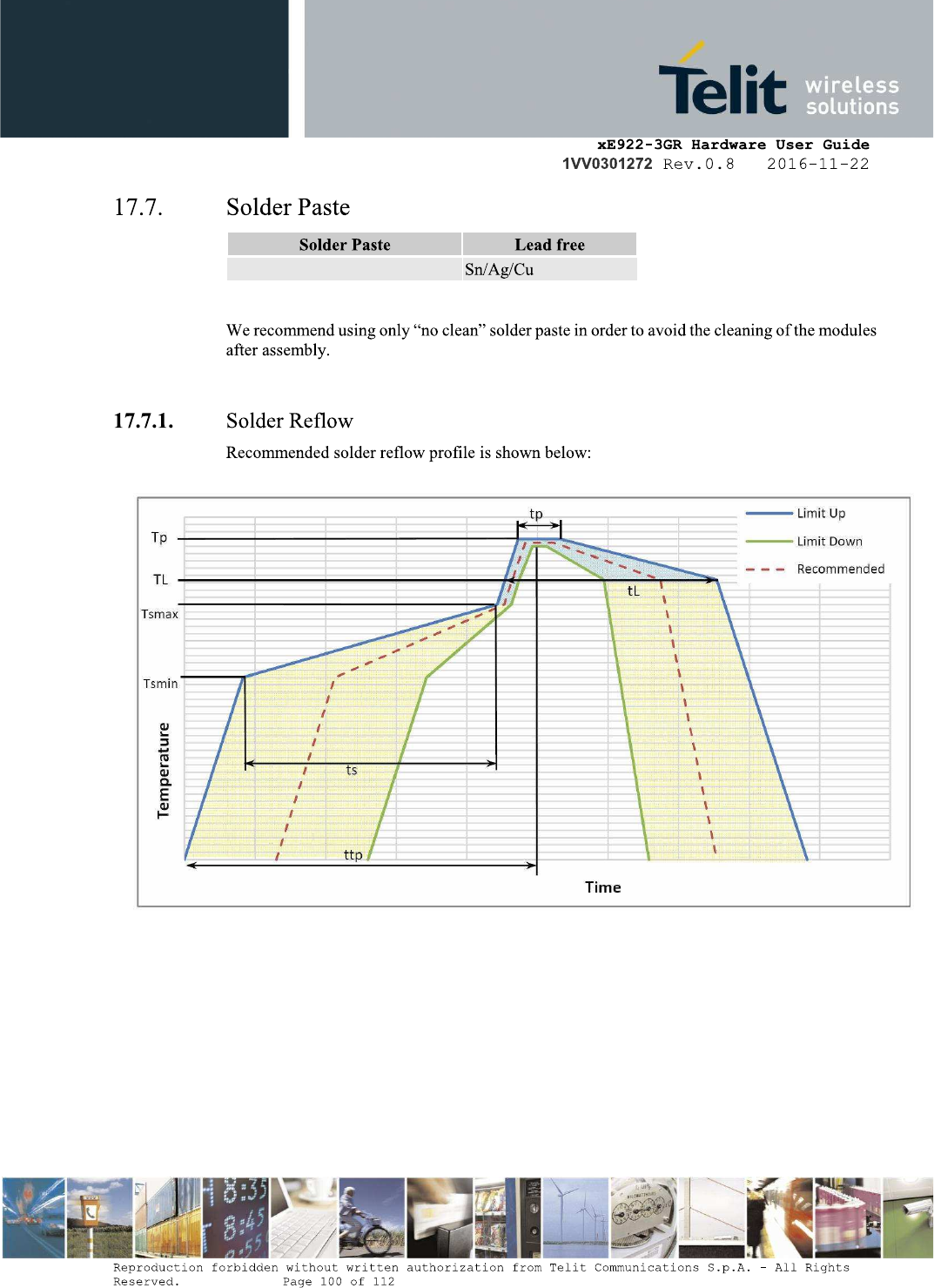

![](/img.php?id=3226417&img=bg66.png)

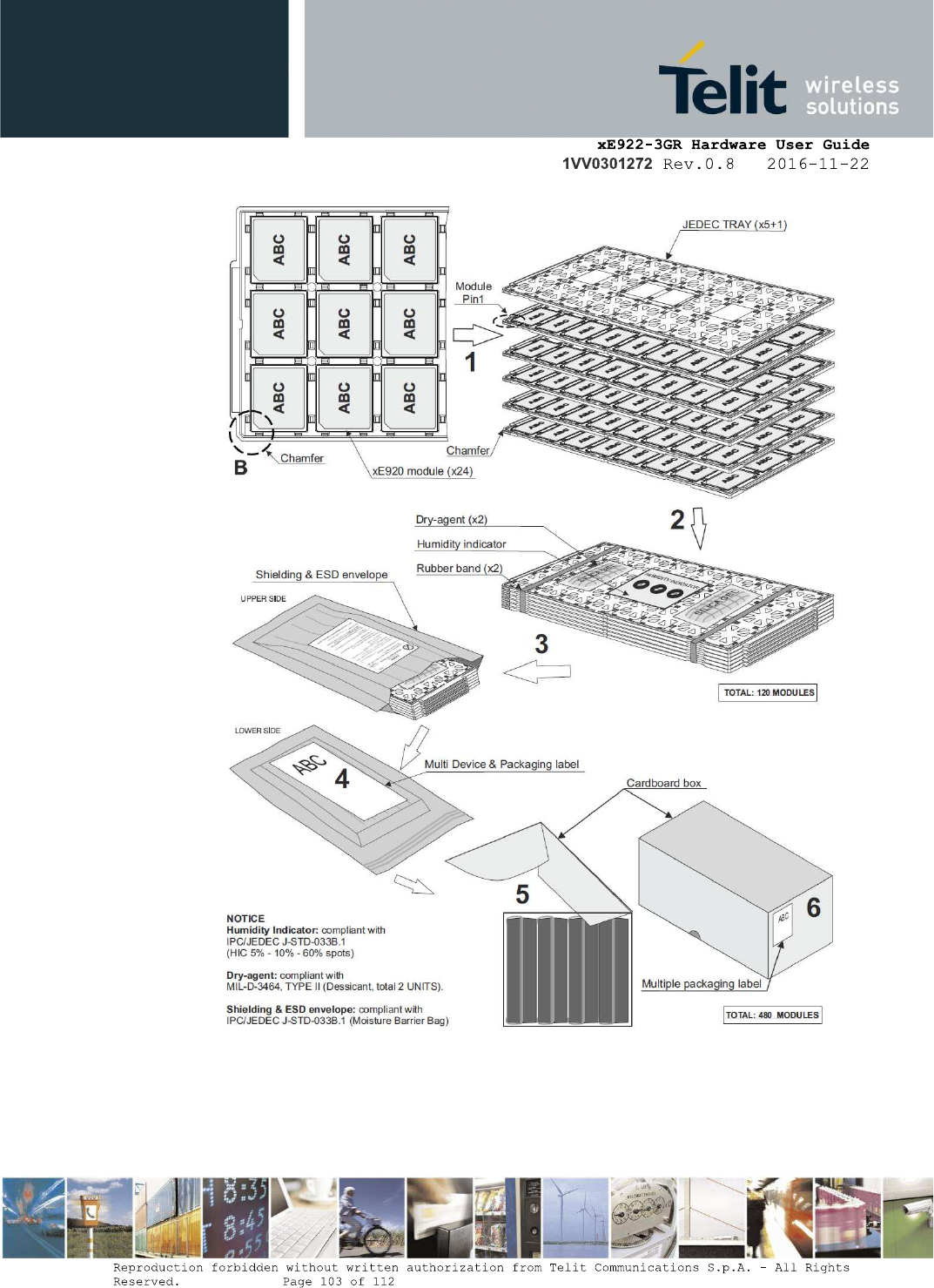

![](/img.php?id=3226417&img=bg67.png)

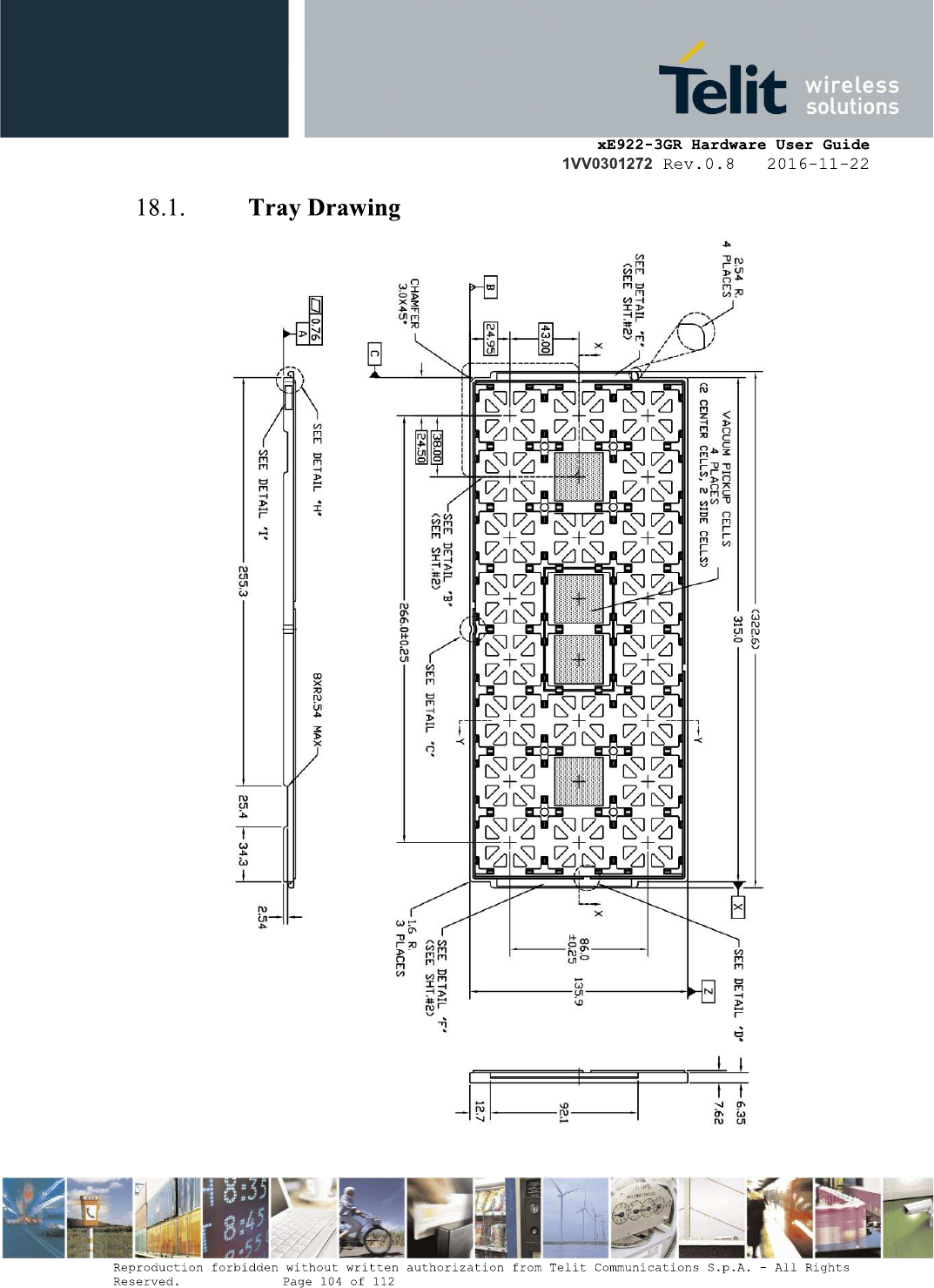

![](/img.php?id=3226417&img=bg68.png)
![](/img.php?id=3226417&img=bg69.png)

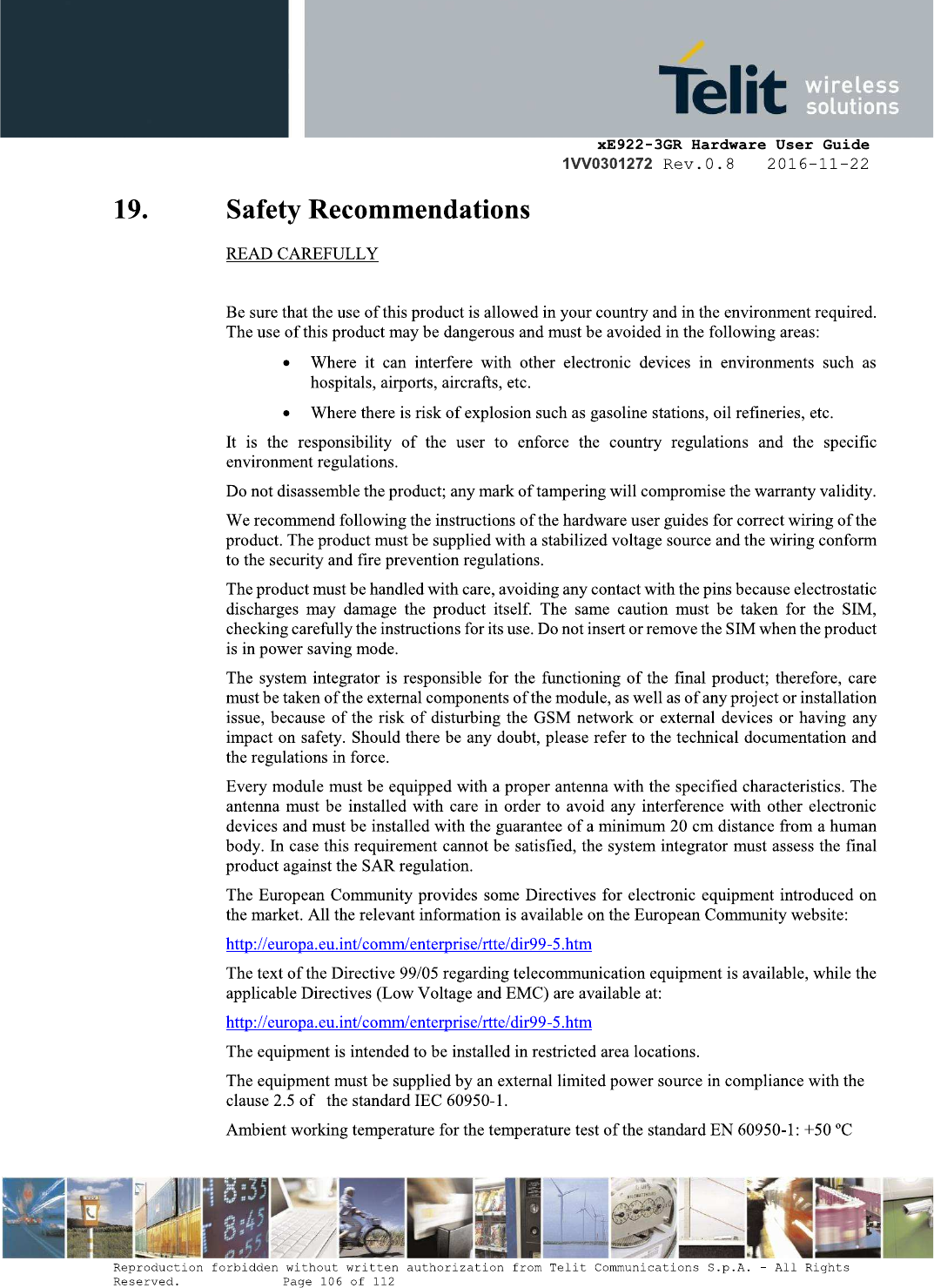

![](/img.php?id=3226417&img=bg6a.png)

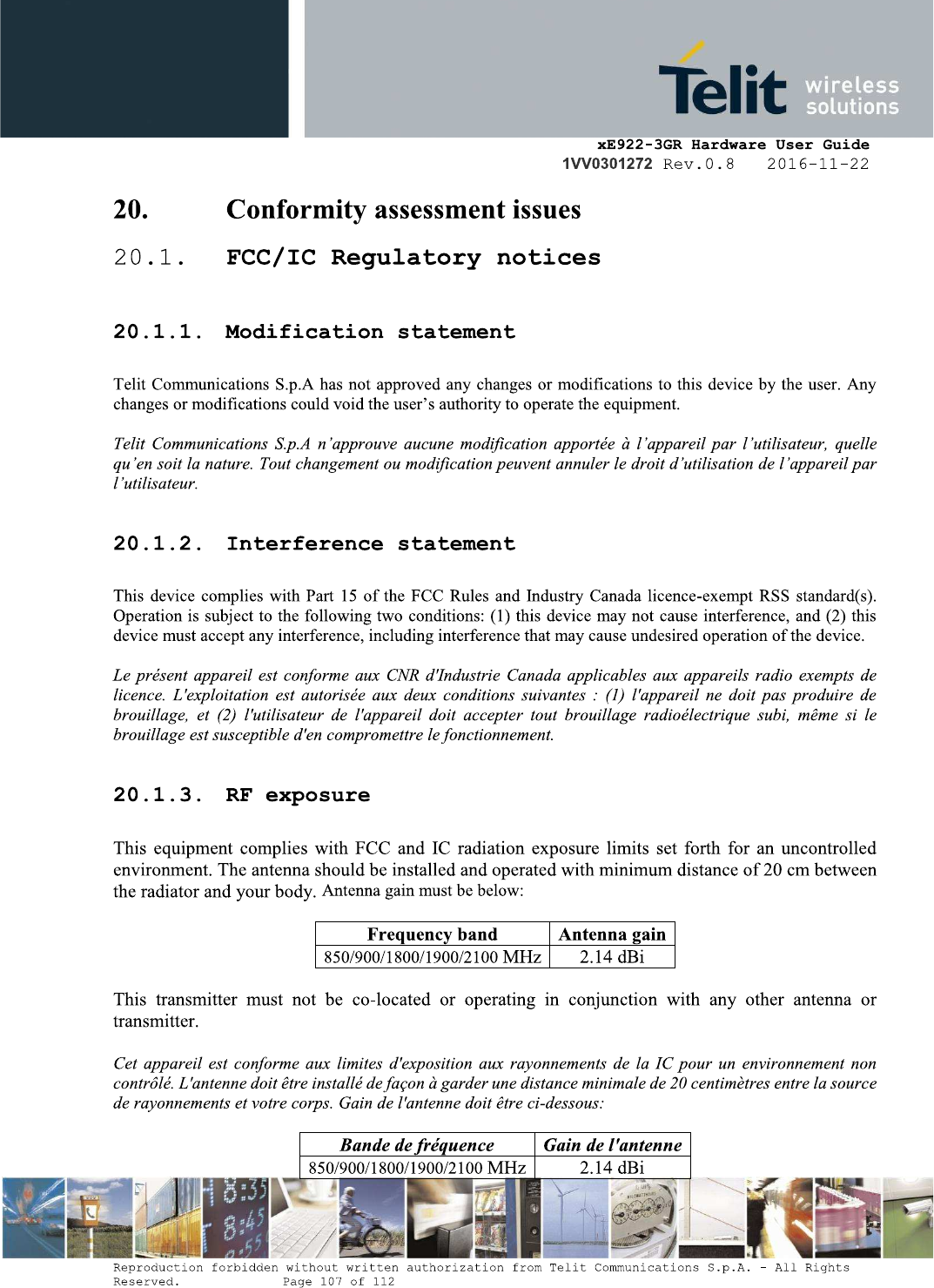

![](/img.php?id=3226417&img=bg6b.png)

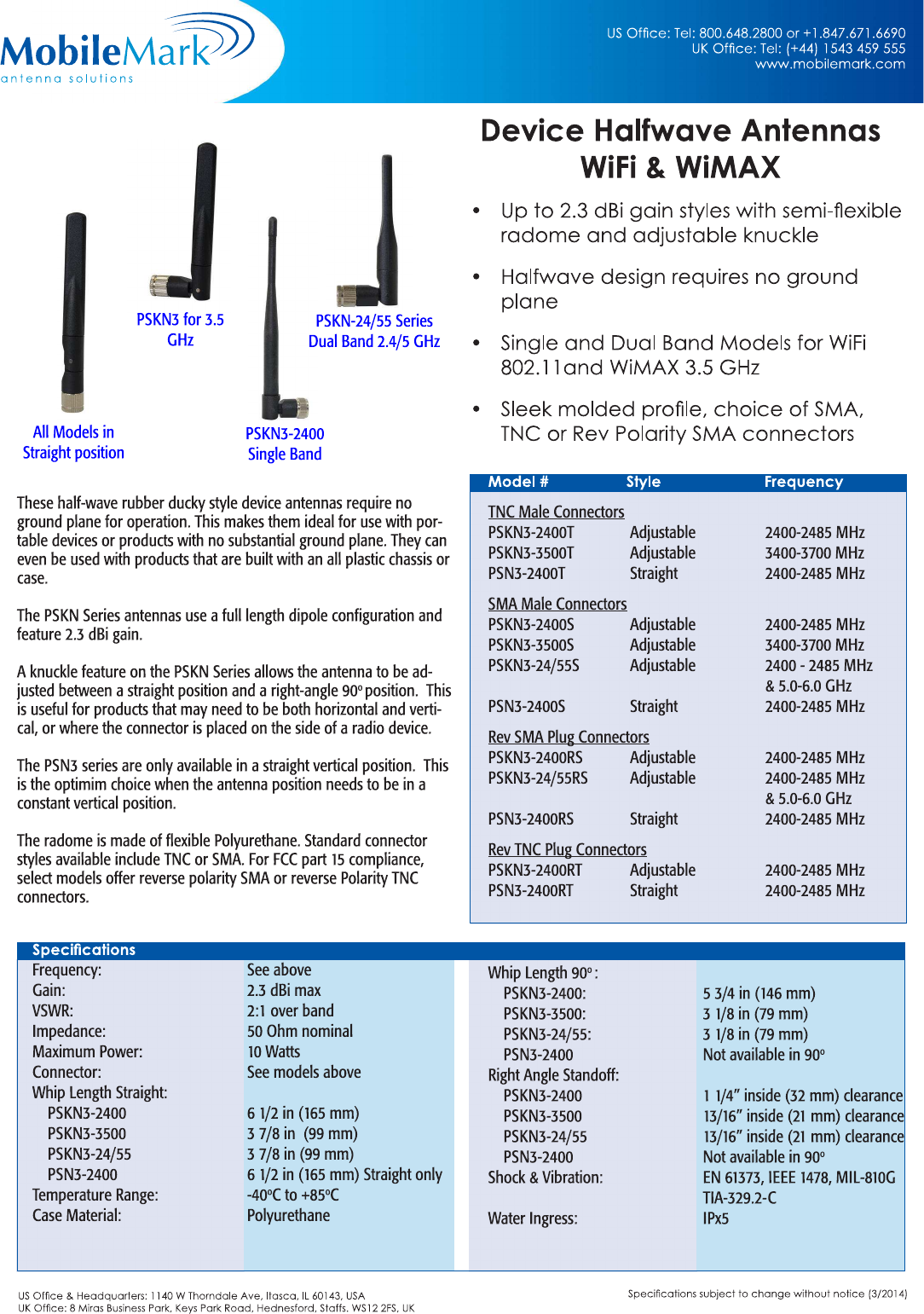

Dipole antenna@2.4 GHz 2.3 dBi
Dipole antenna@2.4 GHz 2.3 dBi

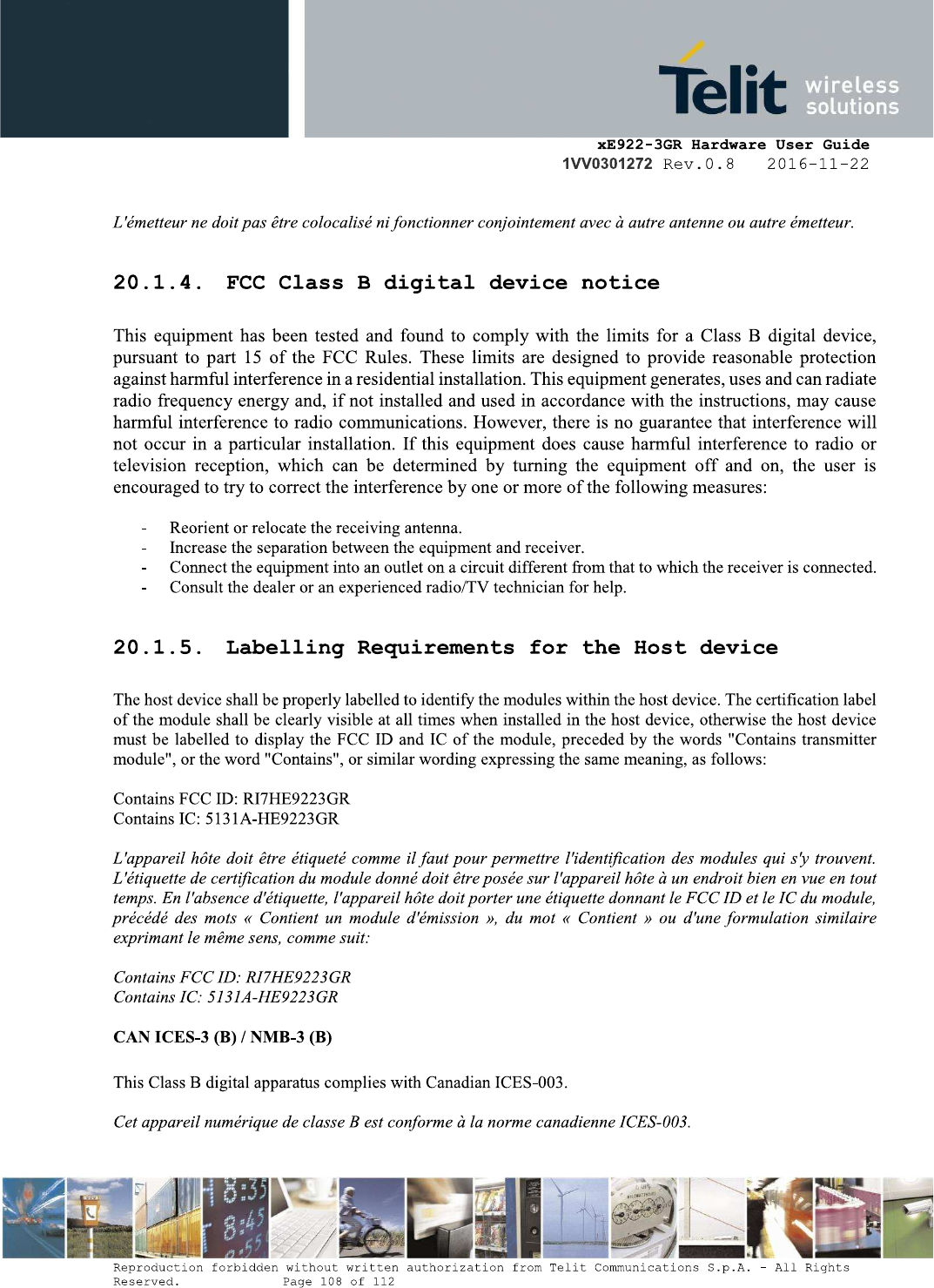

![](/img.php?id=3226417&img=bg6c.png)
![](/img.php?id=3226417&img=bg6d.png)
![](/img.php?id=3226417&img=bg6e.png)
![](/img.php?id=3226417&img=bg6f.png)
![](/img.php?id=3226417&img=bg70.png)
![](/img.php?id=3226417&img=bg71.png)
