Telular TG5112597A Residential & Business Cellular Alarm Communicator User Manual 72006600

Telular Corporation Residential & Business Cellular Alarm Communicator 72006600

Contents

Antenna Spec

DRAWN
BY:
DRAWING NUMBER:
APPROVED
BY:
DES. ENG.
MFG.
MECH. DESIGN
TITLE:
DATE: SHT. OF
ANTENNA, 2dBi, DIPOLE, 800/1900,
TNC-MALE, KNUCKLE, (ROHS)
G. EHRLICH
72006600
8/07/00
16
®
®
ACROBAT DOCUMENT
Note:
Vendor part numbers
do not reflect production
packaging. Packaging
is left to the discretion
of purchasing and/or
Contract Manufacturer
to optimize with insertion
equipment.
D.A.T.
CORPORATION
311 South Wacker Drive
Suite 4300
Chicago, IL 60606
REV DESCRIPTION DATE APPROVED
- 8/15/00
RELEASED TO RECORDS RLK
1910 ~ 1930 MHz -3 to 3dBi
1930 ~ 1990 MHz -1 to 3dBi (RCV)
VSWR: < 2.0 (XMT portion of band) { < 1.5 preferred}
Antenna Requirements
Design: Dipole-type with adjustable 0-90 degree swivel
1850 ~ 1910 MHz 0 to 3dBi (XMT)
1850 ~ 1990 MHz (PCS)
Impedence (Nominal): 50W
Polarization: Linear
Radiation Pattern: Omnidirectional (nominal)
RF Connector: TNC - male (dimensions per MIL-C-39012)
Temperature Range: -30 C ~ +60 C (operating)
O O
849 ~ 869 MHz -3 to 3dBi
869 ~ 894 MHz -1 to 3dBi (RCV)
Antenna Gain3: 824 ~ 849 MHz 0 to 3dBi (XMT)
Frequency Range: DUALBAND: 824 ~ 894 MHz (AMPS/TDMA)
A REVISED PER CD504 9/24/01 RLK
< 2.5 (RCV portion of band)
B REVISED PER CD519 12/17/01 PRW
C REVISED PER CD522 01/22/02 RLK
D REVISED PER CD544 08/05/02 RLK
E CHG XMT VSWR; CD627 06/06/05 RLK
F ADD NOTE 3; CD629 07/19/05 RLK
NOTES:
1) PACKAGE ANTENNA IN A BAG; OR MANNER WHICH IS IDENTIFIED WITH
TELULAR PART NO. AND REVISION.
2) MECHANICAL SPECIFICATIONS WILL VARY FROM PART TO PART. REFER TO
VENDOR DATASHEET FOR DETAILS.
3) ANTENNA GAIN MUST BE MEASURED IN A PLANE PERPENDICULAR TO
THE LONG (E) AXIS OF THE ANTENNA.
G ADD ANTE TEC; CD641 02/27/06 RLK
H ANTETEC MARKING;CD642 04/03/06 RLK
J RMV SHEPHERD; CD669 07/10/07 RLK
TELULAR 72006600 Rev. J 1 of 6
Part ANTE TEC GALTRONICS
A
ntenna
No. Part No. Part No. Color
01 6010250102 020356075-2098 Black
All parts must be compatible with 250oC soldering
Products must NOT contain: Lead (Pb),
Polybrominated Biphenyls (PBB),
Polybrominated Diphenyl Ethers (PBDE),
Hexavalent Chromium, Cadmium, or Mercury.
AnteTec Technologies Ltd.
Addr: No.75, Xinfangzi Cun, Huaxiang,Fengtai Dist.,Beijing 100071, China
Tel: +86 10 63783362 Fax: + 86 10 63781552
http://www.antetec.com Email: corp@antetec.com 1 of 4 pages

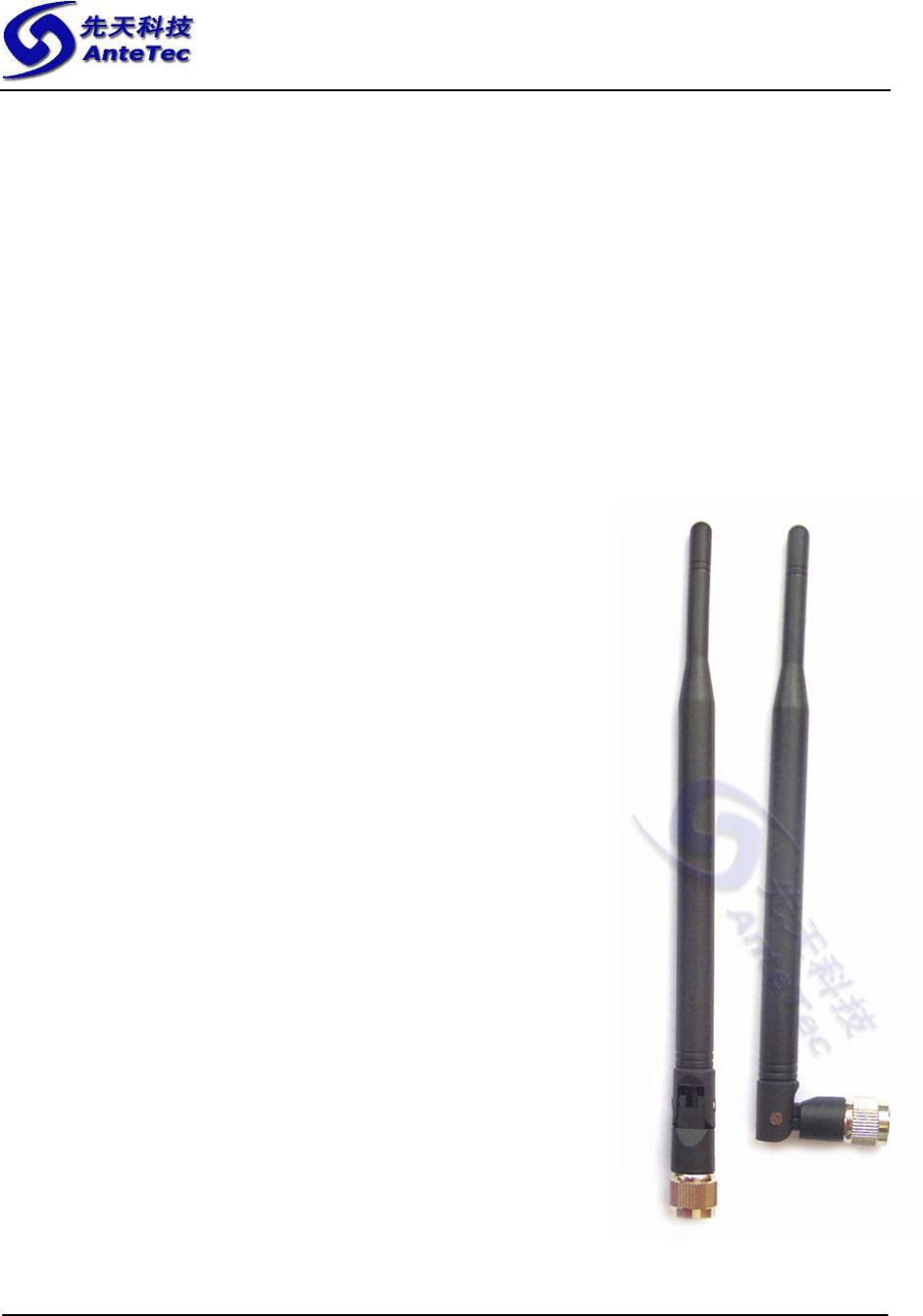

SPECIFICATION OF
AT025N1C2 ANTENNA
(P/N: 6010250102)
This coaxial dipole antenna designed for fixed CDMA WLL phone,
terminal and other wireless equipment. This antenna is RoHS compliant.
1. Specification Summary:
Frequency Range (MHz) 824-894˗1850-1990
Gain (dBi) 2
VSWR(max) 2˖1
Impedance (¡) 50
Connector TNC male
Polarization Vertical
Max Power (W) 20
Color Black and others
Dimensions (mm)
223(length when straight angle) x 15()
Weight (g) 40
TELULAR 72006600 Rev. J 2 of 6
AnteTec Technologies Ltd.
Addr: No.75, Xinfangzi Cun, Huaxiang,Fengtai Dist.,Beijing 100071, China
Tel: +86 10 63783362 Fax: + 86 10 63781552
http://www.antetec.com Email: corp@antetec.com 2 of 4 pages

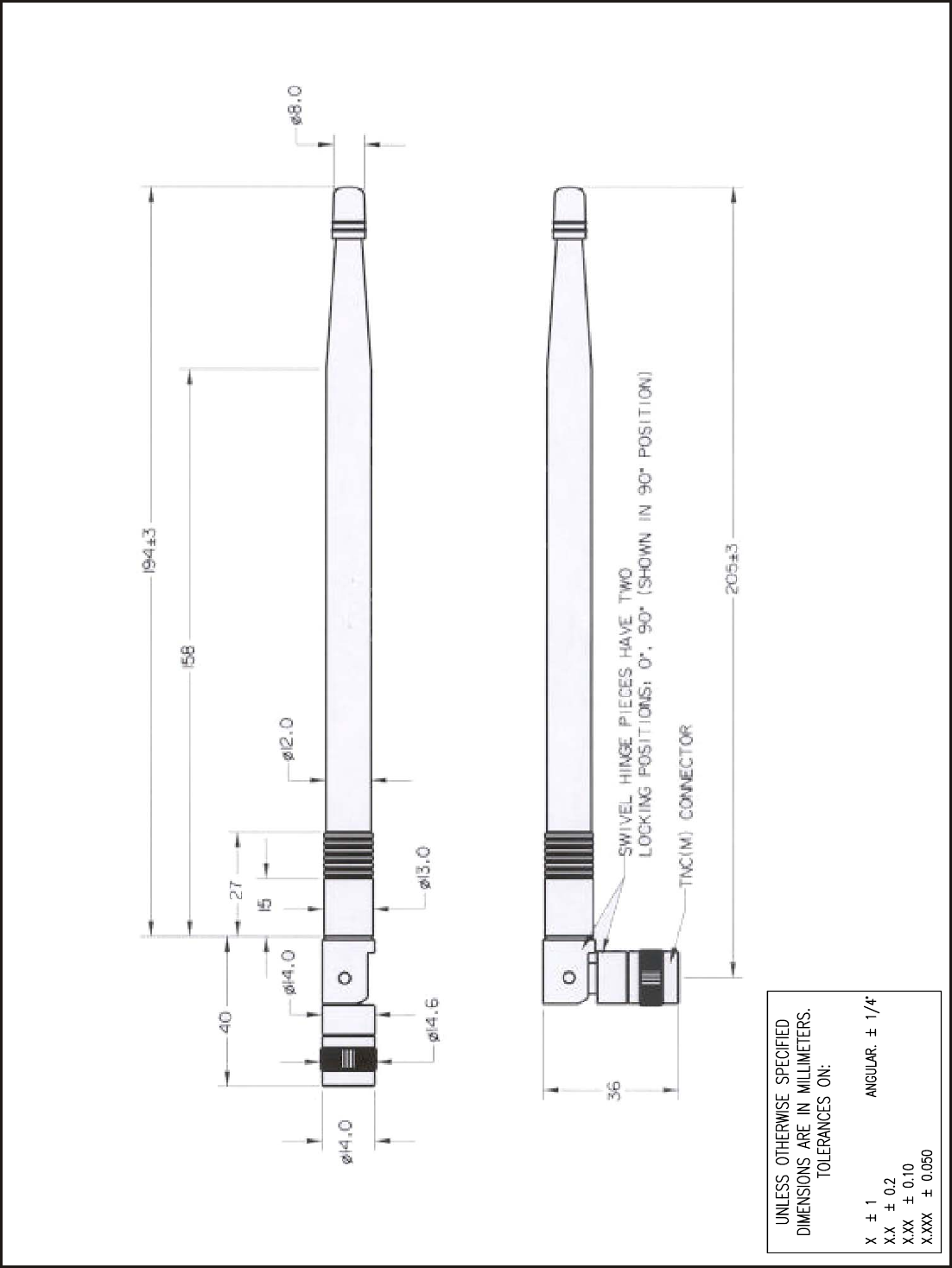

2.Geometry Figure
(Unit˖mm)
N1
Antenna Marking: "N1" for 800/1900MHz
TELULAR 72006600 Rev. J 3 of 6
AnteTec Technologies Ltd.
Addr: No.75, Xinfangzi Cun, Huaxiang,Fengtai Dist.,Beijing 100071, China
Tel: +86 10 63783362 Fax: + 86 10 63781552
http://www.antetec.com Email: corp@antetec.com 3 of 4 pages
3.Electrical Specifications
3.1 S11 Parameters
BAND CDMA
Frequency (MHz) 824 894 1850 1990
Return Loss (dB) -12.171 -14.984 -19.286 -11.823
VSWR 1.6223 1.4572 1.2582 1.6985
3.2 Test Results

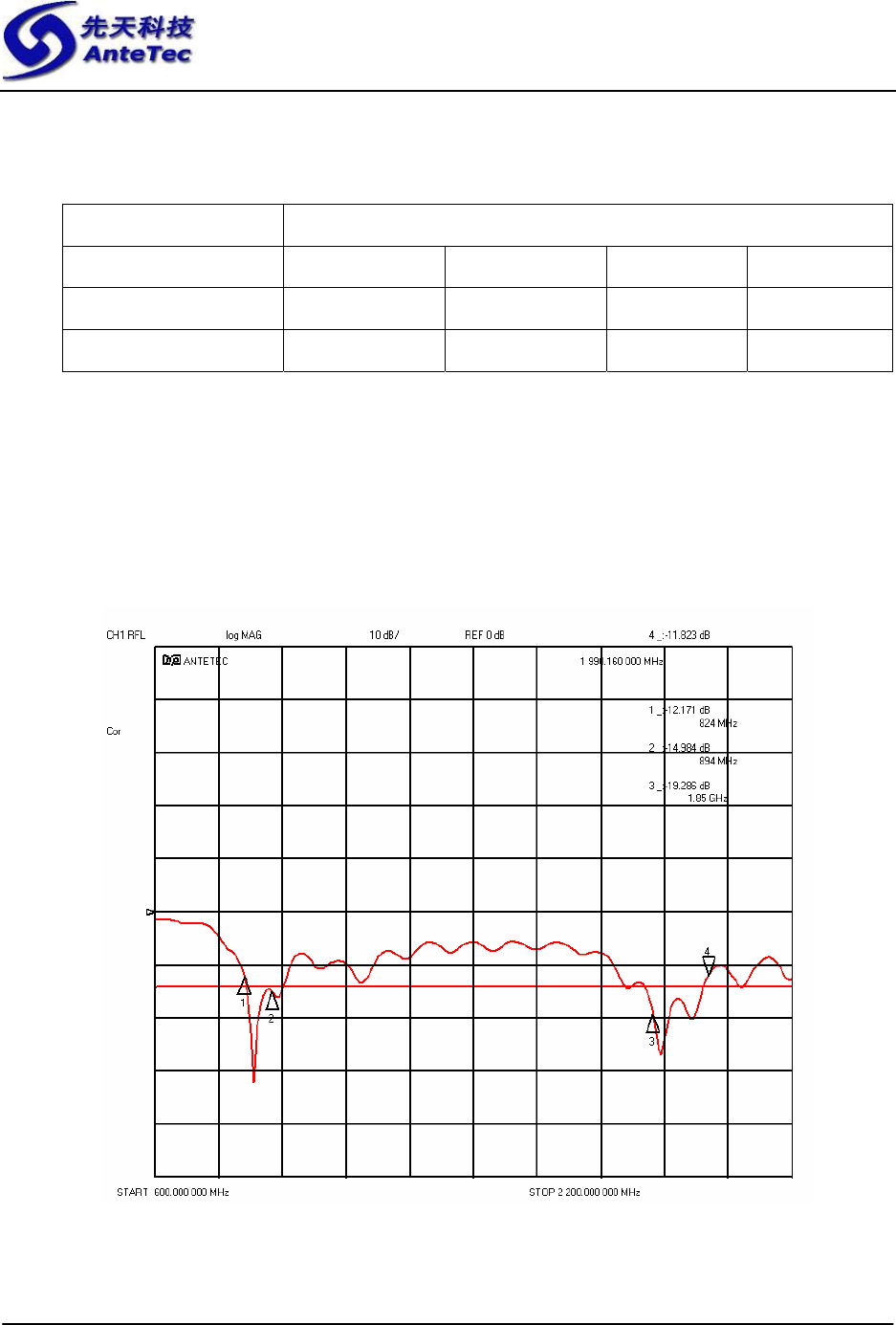

3.2.1 Return Loss
TELULAR 72006600 Rev. J 4 of 6
AnteTec Technologies Ltd.
Addr: No.75, Xinfangzi Cun, Huaxiang,Fengtai Dist.,Beijing 100071, China
Tel: +86 10 63783362 Fax: + 86 10 63781552
http://www.antetec.com Email: corp@antetec.com 4 of 4 pages

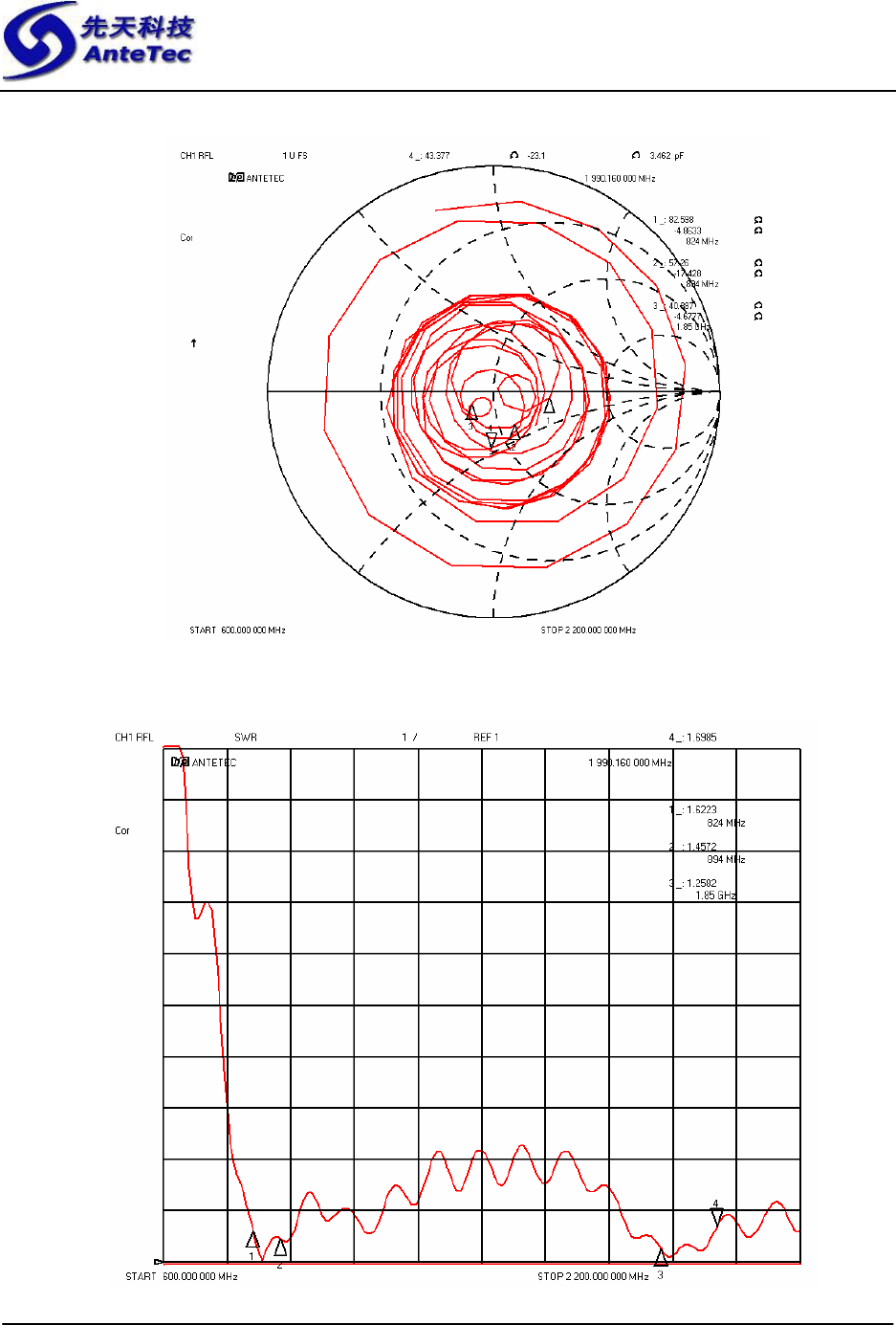

3.2.2 Smith
3.2.3 VSWR
TELULAR 72006600 Rev. J 5 of 6
GALTRONICS
TELULAR 72006600 Rev. J 6 of 6
