HANDLING AND TRANSPORT

•

Never apply excessive force to the controls,

connectors or other parts of the instrument.

Always unplug cables by gripping the plug firmly,

but not pulling on the cable.

Disconnect all cables before moving the

instrument.

Physical shocks caused by dropping, bumping, or

placing heavy objects on the instrument can

result in scratches and more serious damage.

Clean the unit with a dry soft cloth.

A slightly damp cloth may be used to remove

stubborn grime and dirt.

Never use cleaners such as alcohol or thinner.

Avoid placing vinyl objects on top of the unit (vinyl

can stick to and discolor the surface).

This instrument contains digital circuitry and may

cause interference if placed to close to radio or

television receivers. If this occurs, move the

instrument further away from the affected

equipment.

CLEANING

ELECTRICAL INTERFERENCE

•

LOCATION

•Do not expose the unit to the following conditions

to avoid deformation, discoloration, or more

serious damage.

Direct sunlight.

High temperature (near a heat source, or in a

car during the daytime).

Excessive humidity.

Please use the AC adapter included with this

product. Insure the AC outlet voltage in the

country it is being used matches the input voltage

specified on the AC adapter’s label.

Turn the power switch OFF when the instrument

isnotinuse.

The AC adapter should be unplugged from the AC

outlet if the instrument is not in use for an

extended period of time.

Unplug the AC adapter during electric storms.

Avoid plugging the AC adapter into the same AC

outlet as an appliance with high power

consumption, such as electric heaters or ovens.

Also avoid using multi-plug adapters since this

can result in reducing the sound quality,

operation errors, and possible damage.

To avoid damage to the instrument and other

devices to which it is connected, turn the power

switches of all related devices OFF prior to

connecting or disconnecting cables.

•

POWER SUPPLY

•

TURN POWER OFF WHEN MAKING CONNECTIONS

ThankyouforpurchasingyourElectronicDrumSet.ThisDrumSethasbeendevelopedtoperformsimilartoan

acoustic drum set but with greater ease. Prior to using this instrument, we recommend that you read through

thismanual.

Congratulations!

Taking care of your Electronic Drum Set

English

E02

Panel Controls

Setup

Functions

Play a Tone

Create a user Drum Kit

Specifications

Voice list

Preset kit list

Tone list

MIDI implementation chart

............................................................................................. 4

........................................................................................................... 6

..................................................................................................... 8

.................................................................................................. 9

............................................................................. 11

............................................................................................ 12

................................................................................................... 13

............................................................................................ 14

.................................................................................................... 14

........................................................................ 15

- Front panel .................................................................................................. 4

- Rear Panel................................................................................................... 5

- Side Panel ................................................................................................... 5

- Connect the Pads and the Pedal ..................................................................... 6

- Connect a MIDI device ................................................................................... 7

- Connect audio equipment............................................................................... 7

- Connect a CD player, etc. (Aux. in jack)............................................................ 7

- Connect Headphones .................................................................................... 7

- Connect the Power supply jack........................................................................ 7

- Switch the power ON .................................................................................... 8

- Set the main volume ..................................................................................... 8

- Select a drum kit ......................................................................................... 8

- Play with a Metronome ................................................................................. 8

- Select a Tone .............................................................................................. 9

- Listen to the Tone ........................................................................................ 9

- Adjust Tone’s volume .................................................................................... 9

- Adjust Tone’s tempo ..................................................................................... 9

- Tap tempo function .................................................................................... 10

- Mute a Drum part ..................................................................................... 10

- Play with the Click voice .............................................................................. 10

- Use the lighting guide function ..................................................................... 10

- Set a drum voice ....................................................................................... 11

- Adjust the volume ...................................................................................... 11

- Save your drum kit voices ............................................................................ 11

English

E03

CONTENTS

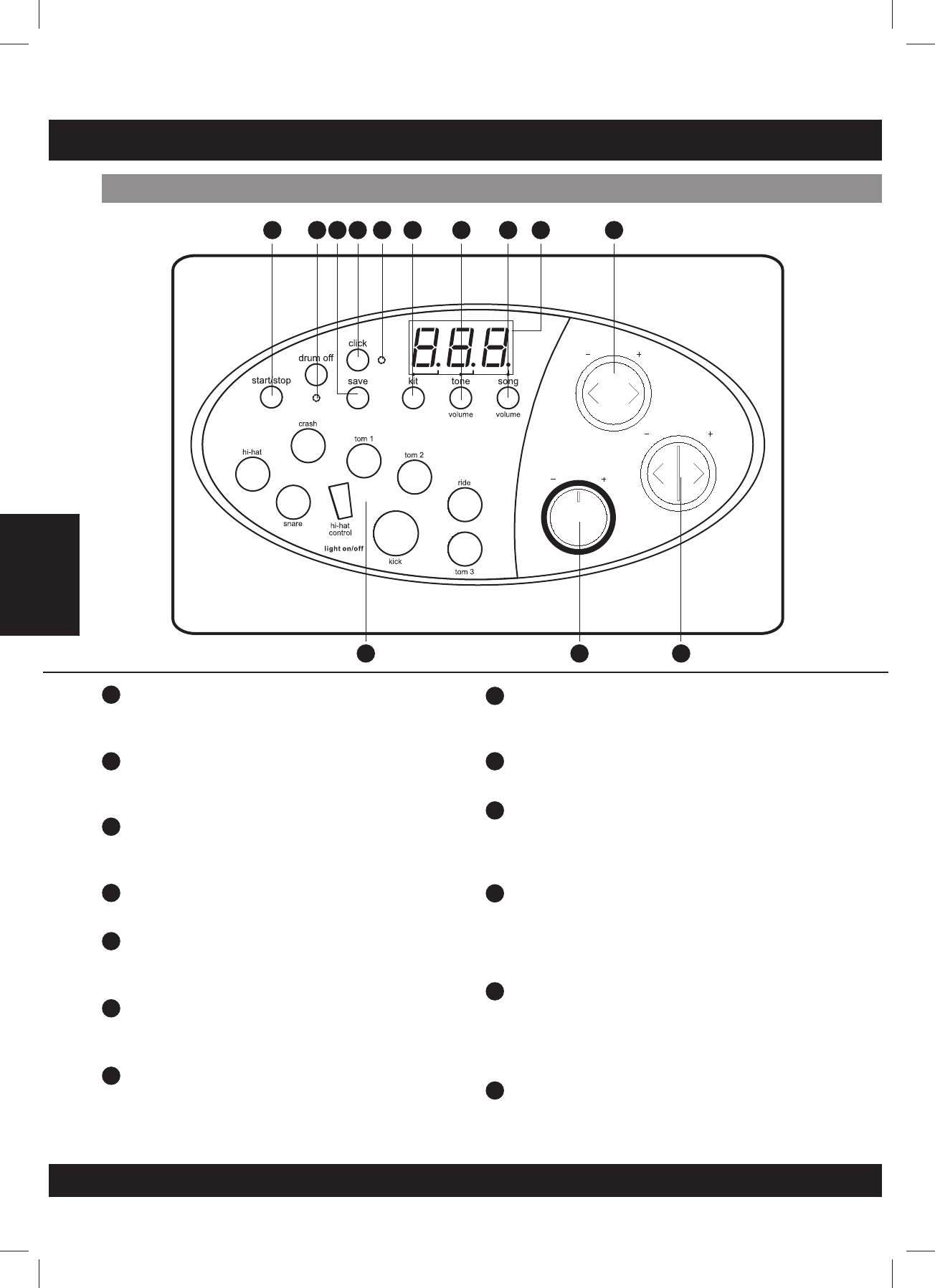

[ start / stop ] button

[ drum off ] button indicator

[ save ] button

[ click ] button

Beat indicator

[ tone / volume ] button

[ voice / volume ] button

Start or stop song playing.

This button is used to turn on or turn off

the percussion of tone.

Save the current kit setting to a user kit.

Turn on / off the metronome.

Beat of metronome or a tone that is

playing.

Display the song number or

accompaniment volume value.

Display the voice number or volume value.

[ kit ] button

Display the drum kit number.

3-Digit LED display

Volume Knob

Display the parameters of the current

menu mode.

To control the volume of the headphone and

line output, turn the knob clockwise to

increase the volume and counterclockwise

to decrease the volume.

[+]and[-]buttons

Pad select buttons and indicators

[ tempo -/+ ] and [ tap ] buttons

These buttons are used to change the

setting number of the kit, voice, song and

adjusts the Pad volume.

Select current pad and adjust the pad

volume.

When you press them, the corresponding

indicator lights up.

Change current tempo.

English

E04

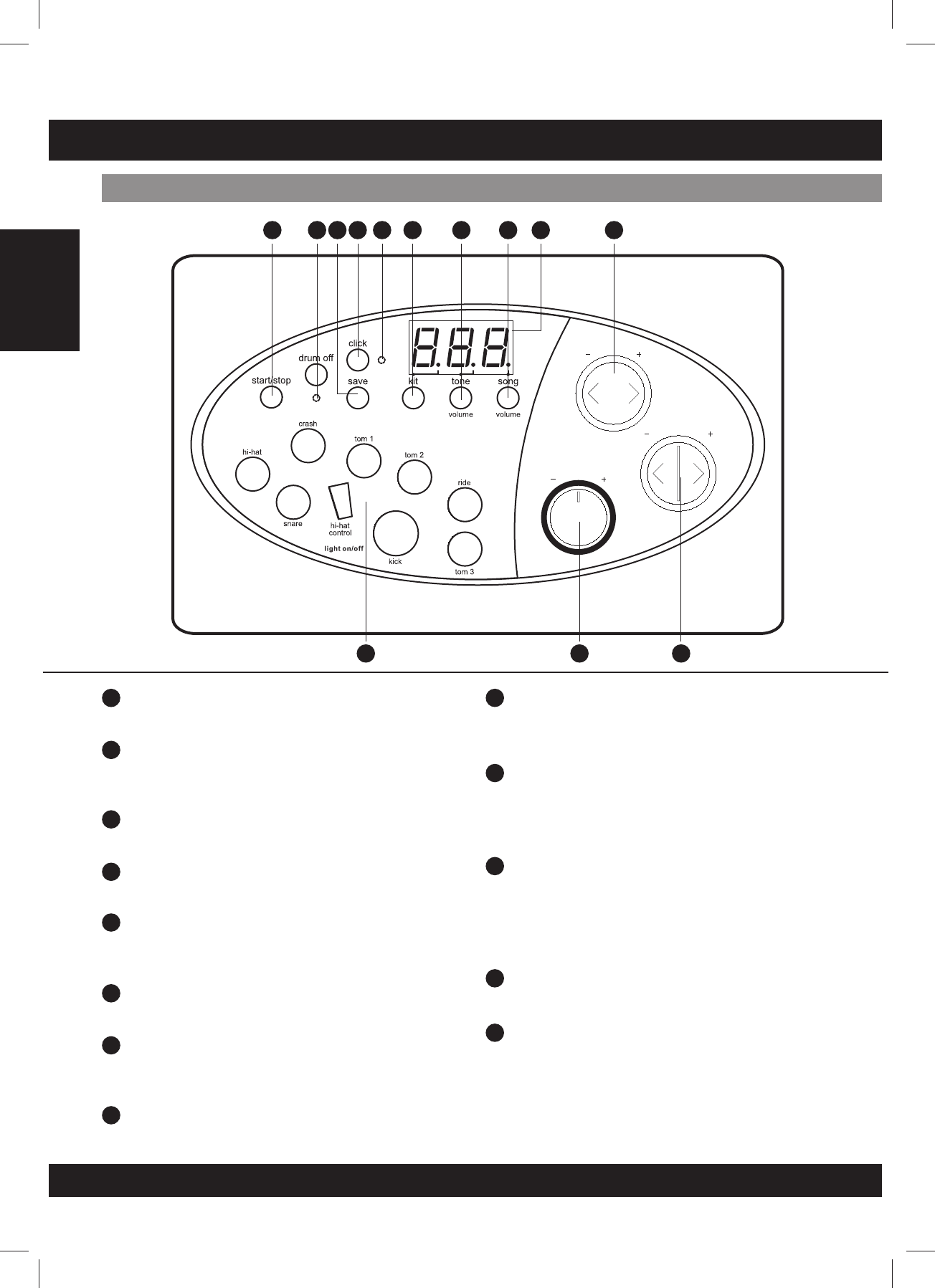

Front Panel

PANEL CONTROL

tempo/tap

Volume

1123 4 56 7 8 910

11 13

Phones Jack

Connect headphones to this jack.

(Connecting the headphones will not mute the output jacks).

Aux.in Jack

Power supply jack (dc 9v.)

Power switch

Connect to an external sound source.

Connect the supplied AC adapter to this

jack.

Turn the power ON/OFF.

MIDI out jack

Trigger input jacks

Output jacks (R - L/mono)

Connect to an external sound module.

Connect to pads, cymbals, hi-hat control,

kick trigger.

Connect to an amplifier or an audio system.

For monaural output, use the L/mono jack.

English

E05

PANEL CONTROL

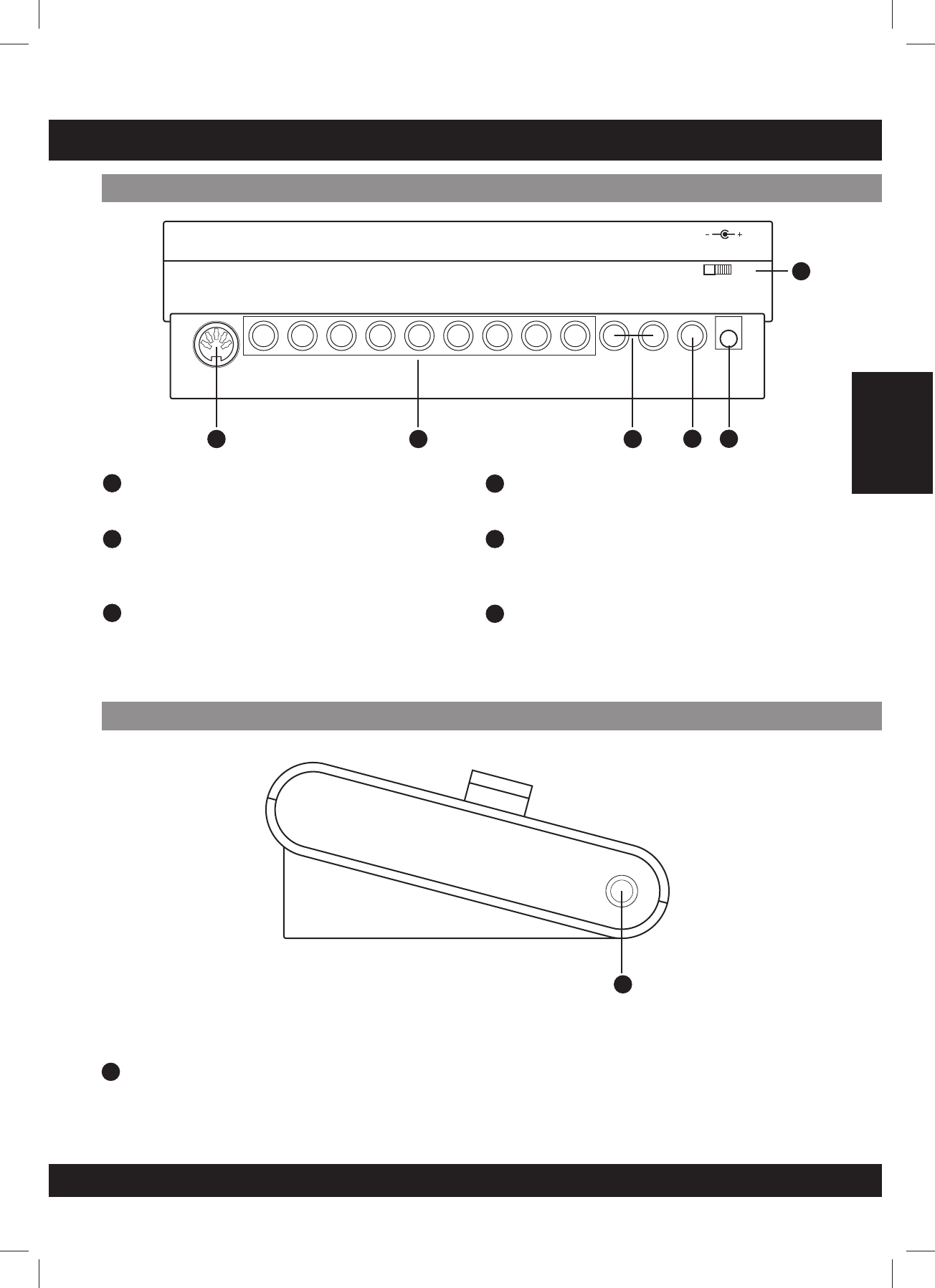

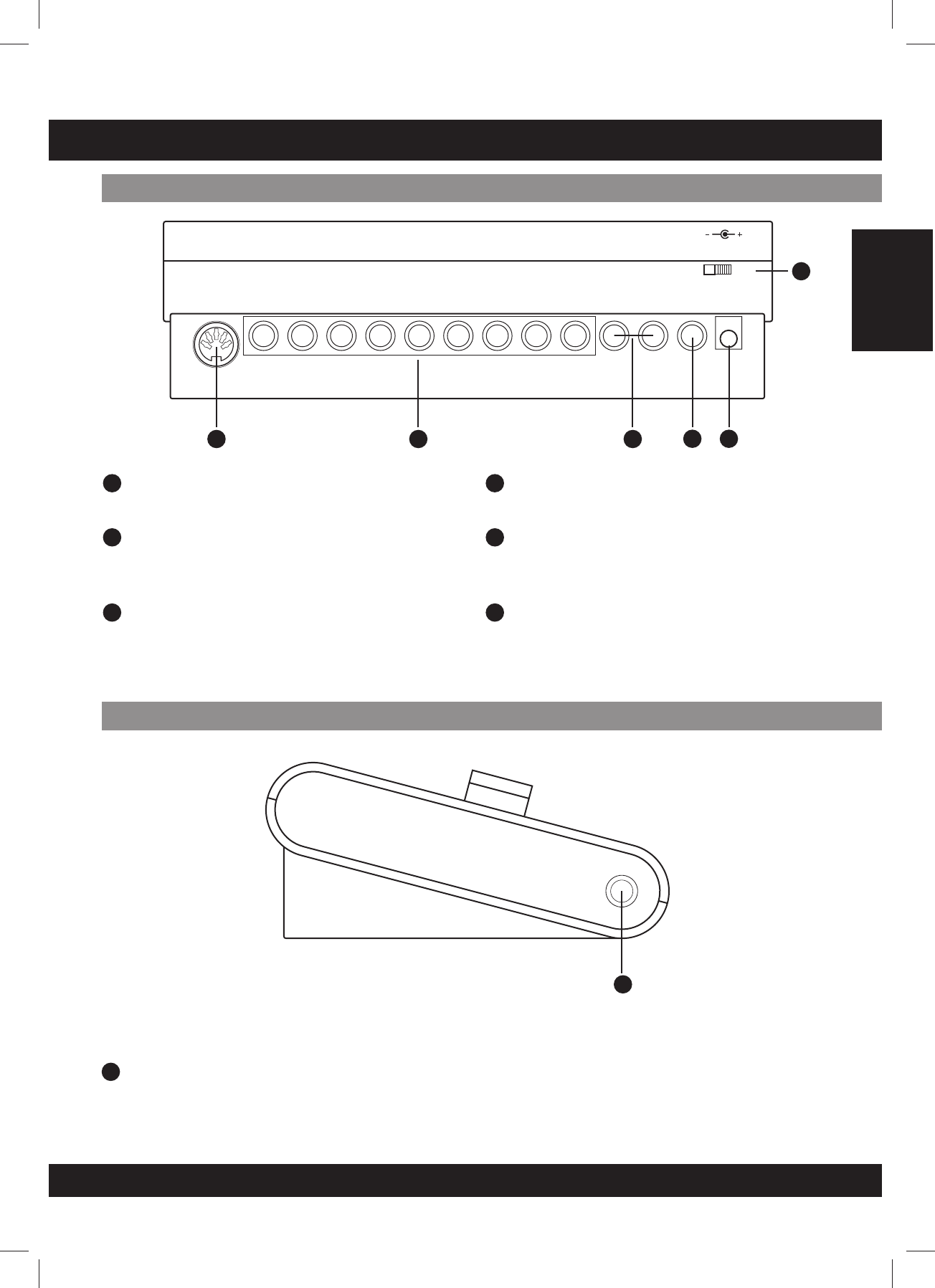

Rear Panel

Side Panel

1916

ON OFF

midi out hi-hat

hi-hat

control Crash ride tom 3 tom 1tom 2 Snare kick R Aux.in

output

L/mono dc 9v.

14 15 16 17 18

ON OFF

midi out hi-hat

hi-hat

control Crash ride tom 3 tom 1tom 2 Snare kick R Aux.in

output

L/mono dc 9v.

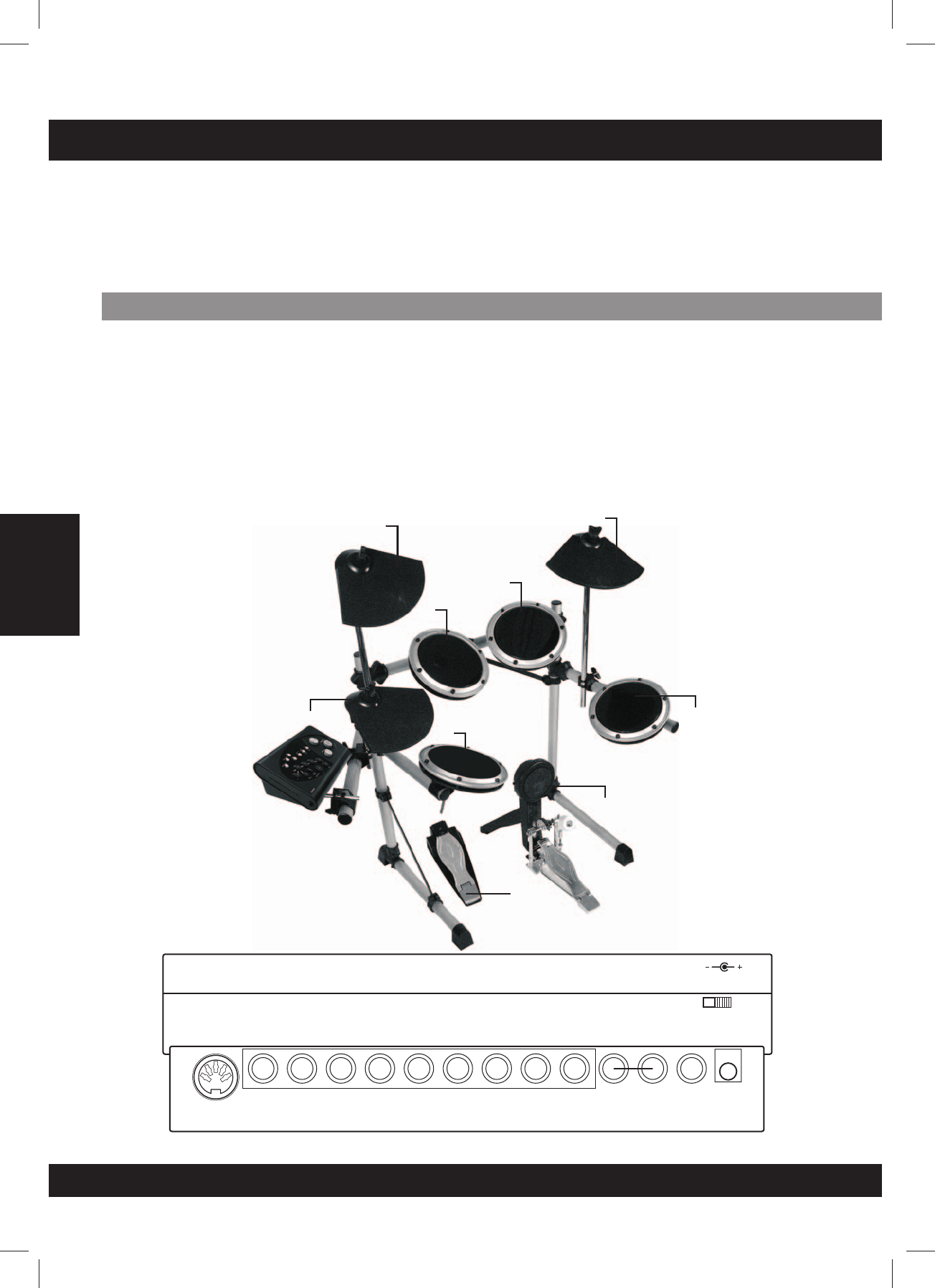

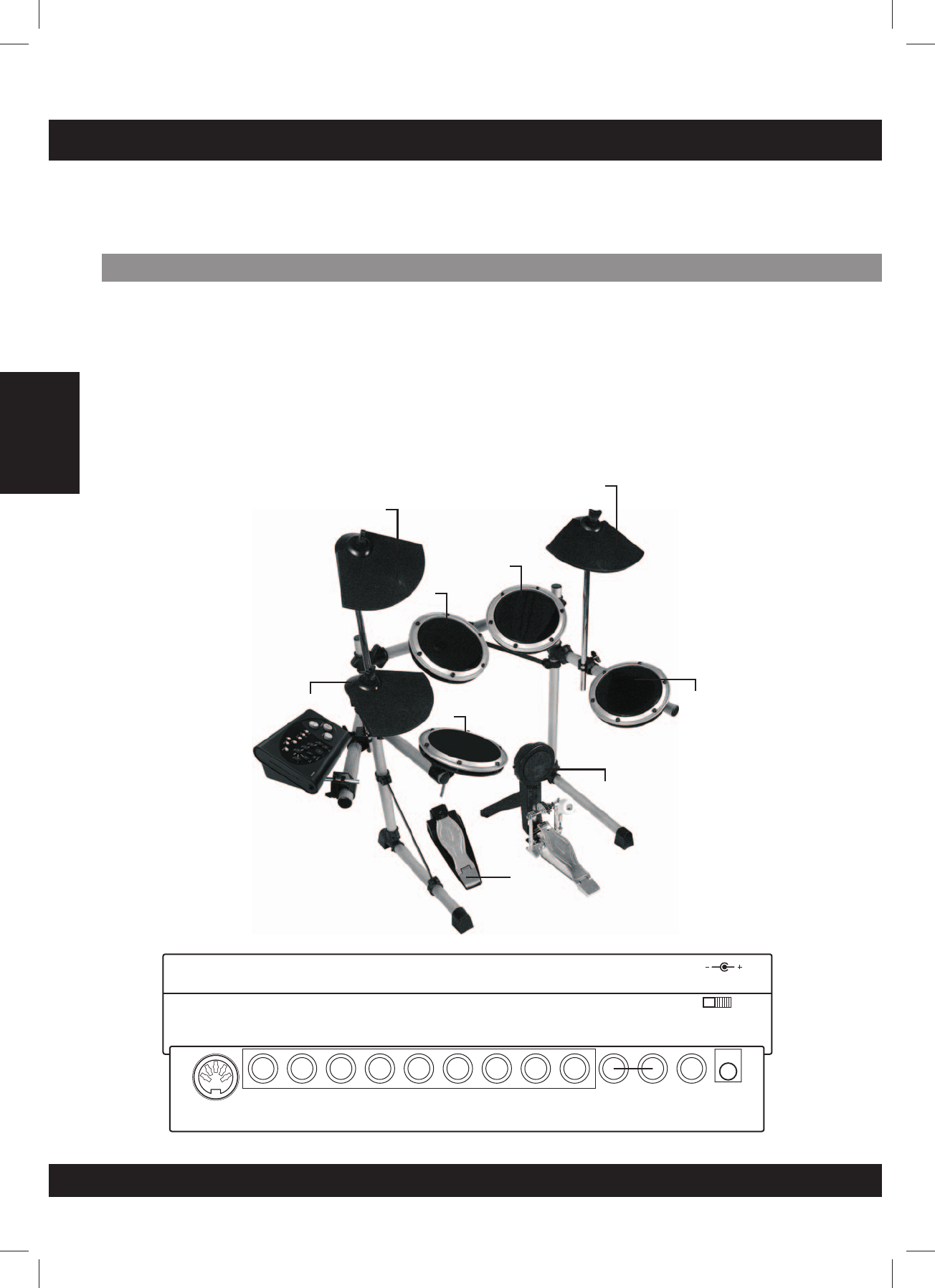

Using the provided cables, connect each trigger input jack on the rear panel of the module, and

make sure each pad is connected to its corresponding trigger input jack.

NOTE

1. The sound of the hi-hat pad is controlled by the hi-hat pedal. Similar to an acoustic drum, the hi-

hat pad functions as an “open hi-hat” when the pedal is released. When the pedal is depressed, it

functions as a “closed hi-hat”.

2. By striking areas of the cymbal pad (ride, crash or hi-hat) near the edge of the pad, the sounds

produced are different from the other pads.

CAUTION!

To prevent electric shock and damage to the device, make sure the power is switched OFF

on the drum and all related devices before making any connection.

hi-hat

crash

ride

tom 1

tom 2

tom 3

kick

snare

hi-hat

control

English

E06

SETUP

Connectthe Padsand thePedals

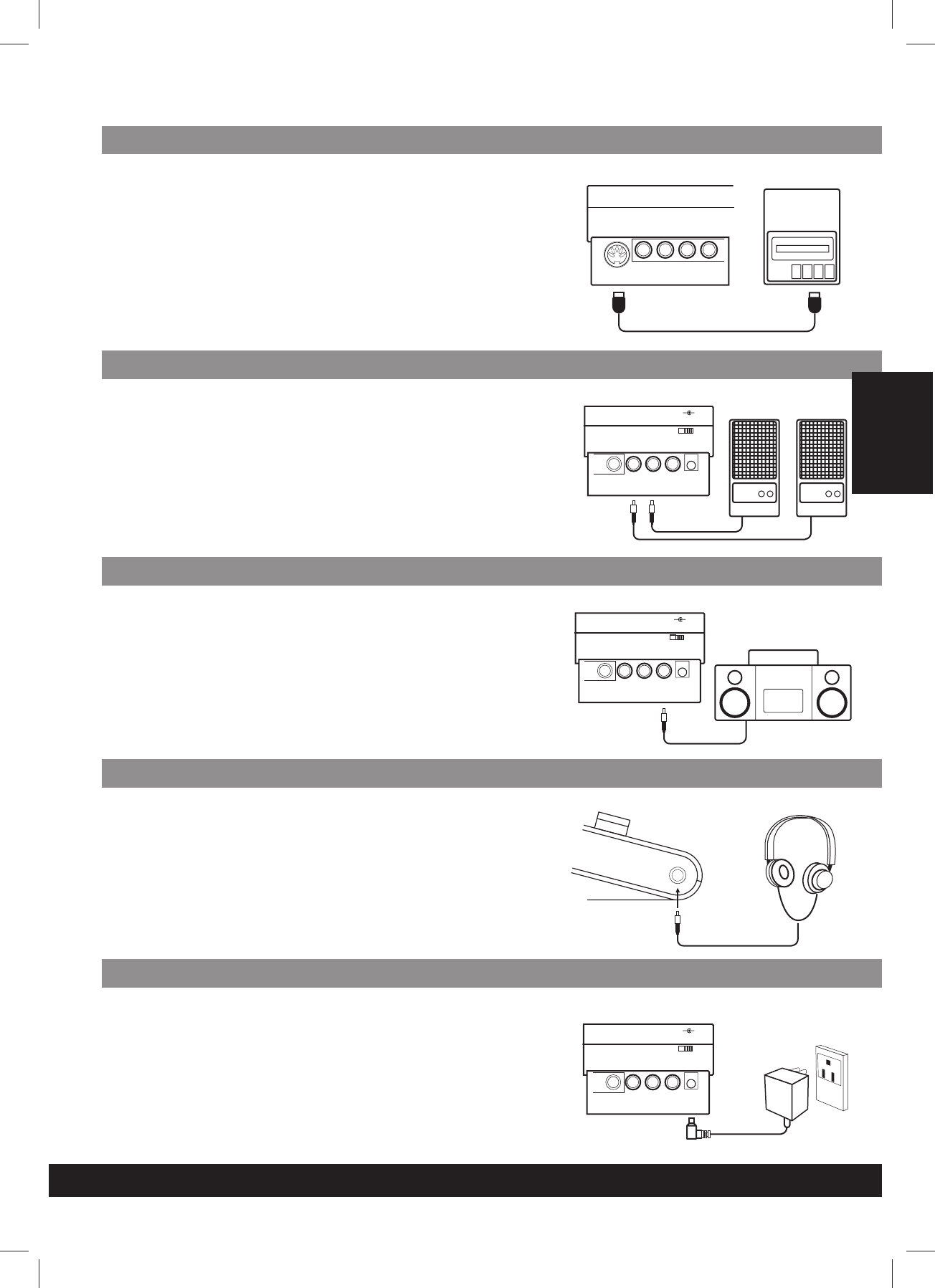

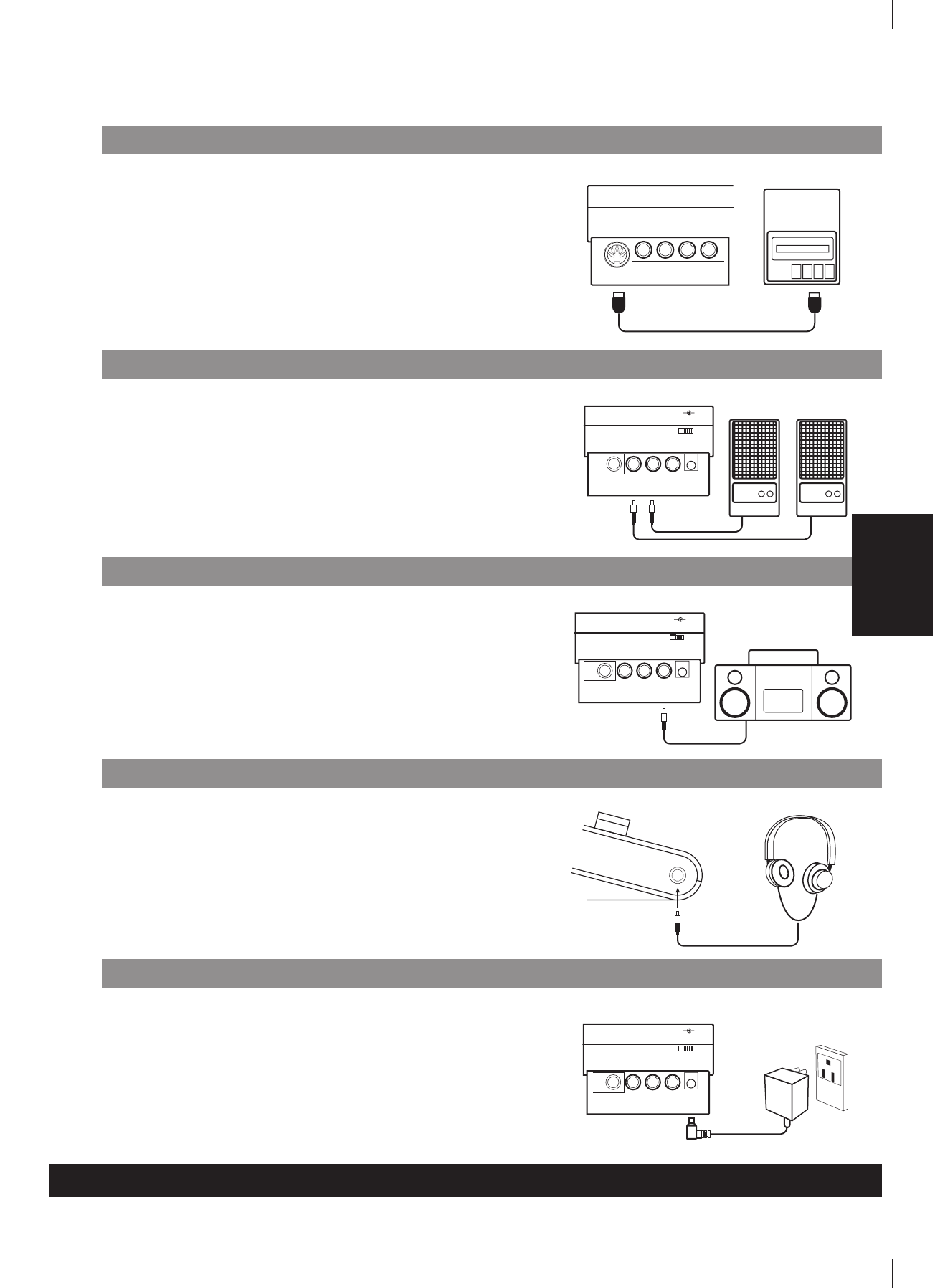

This is for use of an external sound module or MIDI sequencer.

Transmit MIDI data

Use a MIDI cable to connect the MIDI OUT jack on the drum module

with the MIDI IN jack on the external MIDI device.

2. This drum is designed to output all the MIDI codes generated by

pads striking or pedal stepping via MIDI output connector. Please

note, clicking and the MIDI codes in songs are excluded.

1. The audio output of a CD player or another audio source must be

connected to AUX IN jack on the rear panel which can be mixed

with the sound of the drum. This is a function that allows you to

play along with your favorite song.

2. The volume of the external signal is adjusted with the VOLUME

knob.

1. When connecting an amplifier please follow steps listed bellow:

2. The volume is adjusted with the VOLUME knob.

Connect the amplifier to the Output L/MONO and R jacks on the

rear panel.

b. For monaural playback, use the L/MONO jack.

c. For stereo playback, connect both L/MONO and R jacks.

An optional set of stereo headphones can be connected to the

PHONES jack located on the side of the drum module.

* Adjust the volume to a comfortable level.

Make sure the power is switched OFF and connect the power adapter

totheDCINjackontherearpanel.

Note:

1. To protect the speakers, amplifier and the drum module from

damage, rotate the volume knob to the minimum volume level

before powering ON.

2. Make sure the power is switched OFF when connecting the drum

module to an external device.

E07

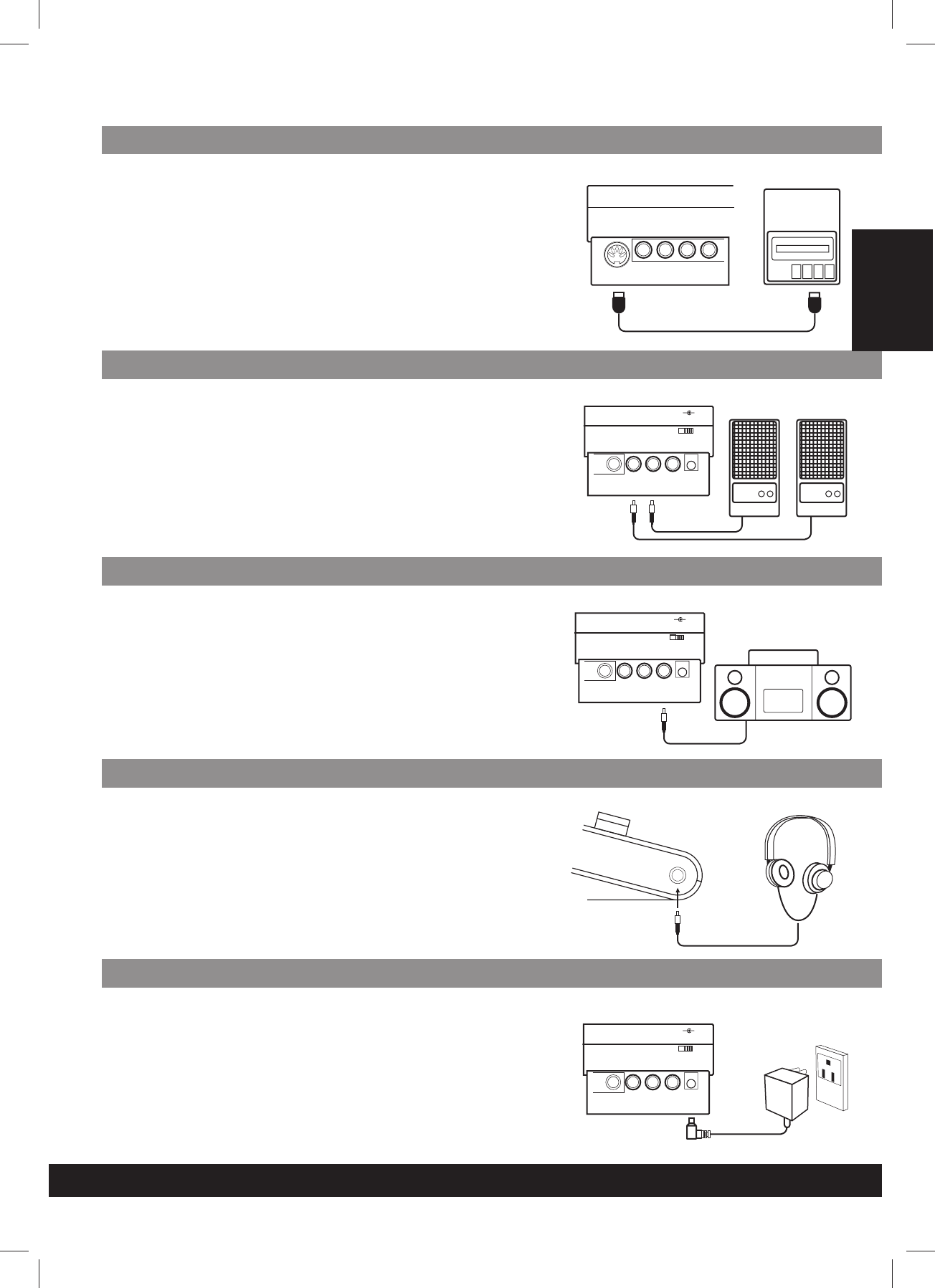

Connecta MIDIdevice

Connectingaudio equipment

Connecta CDplayer, etc(Aux. Injack)

ConnectHeadphones

Connectthe powersupply

English

kick

output

R L/m o n o aux .in

ON OFF

dc 9v.

kick

output

R L/m o n o a u x .in

ON OFF

dc 9v.

Amplifer Amplifer

midi out

hi-hat

control hi-hat ridecrash

MIDI OUT

MIDI Device

MIDI IN

MIDI Data

kick

output

R L/m o n o aux .in

ON OFF

dc 9v.

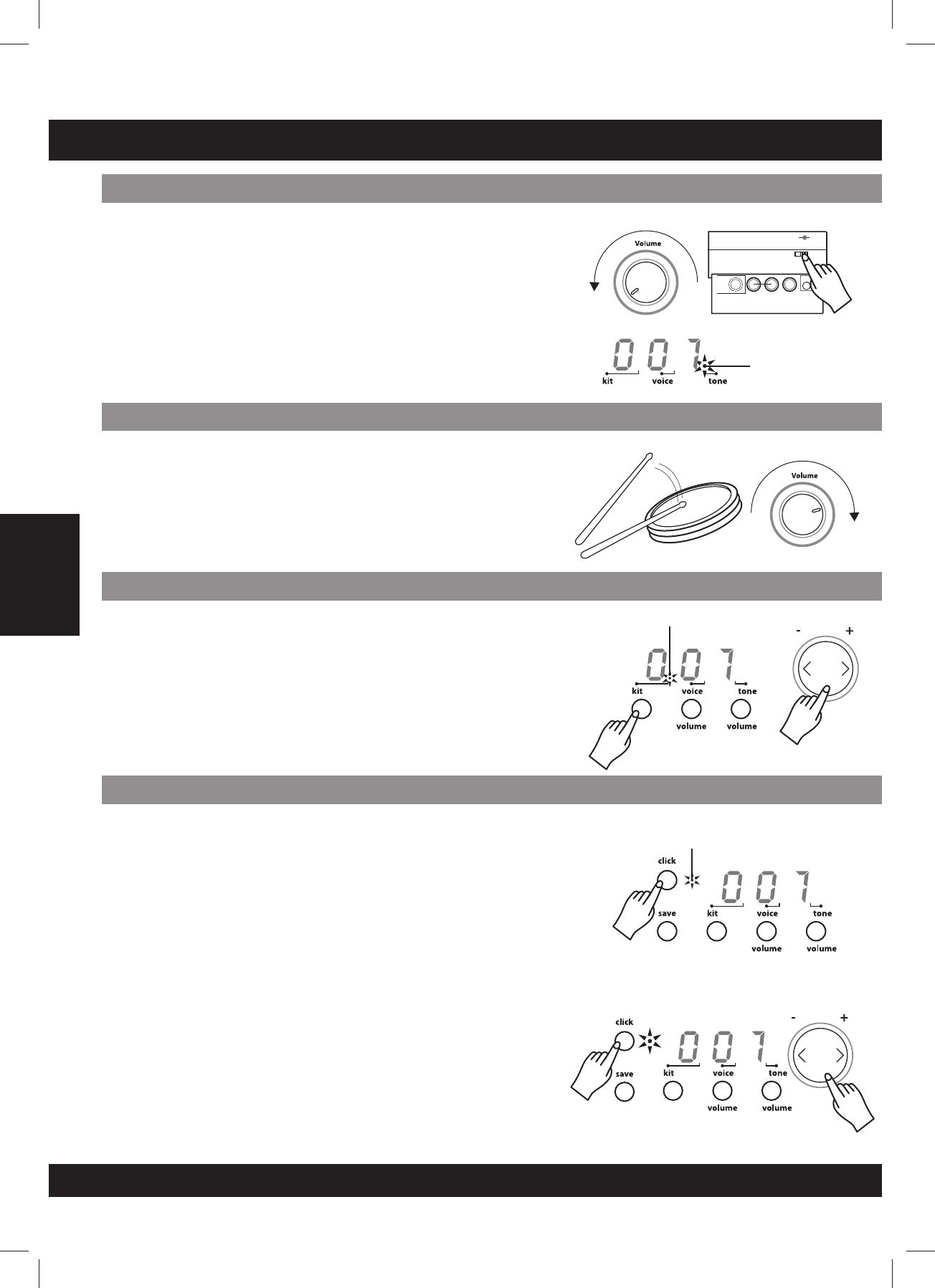

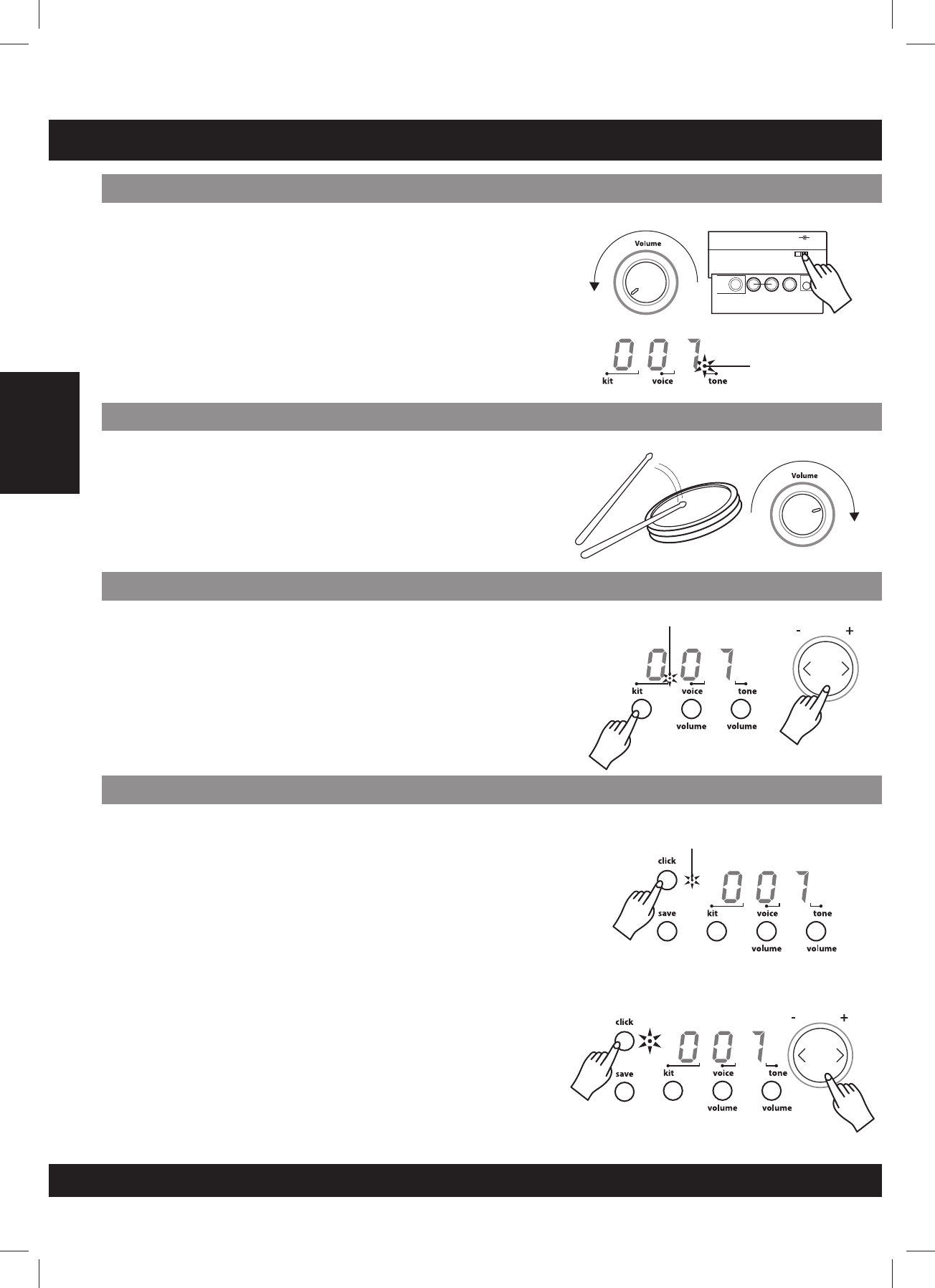

The unit comes with 20 (001-020) preset drum kits and 10 user kits

(021-030). Reference tone list: page E14

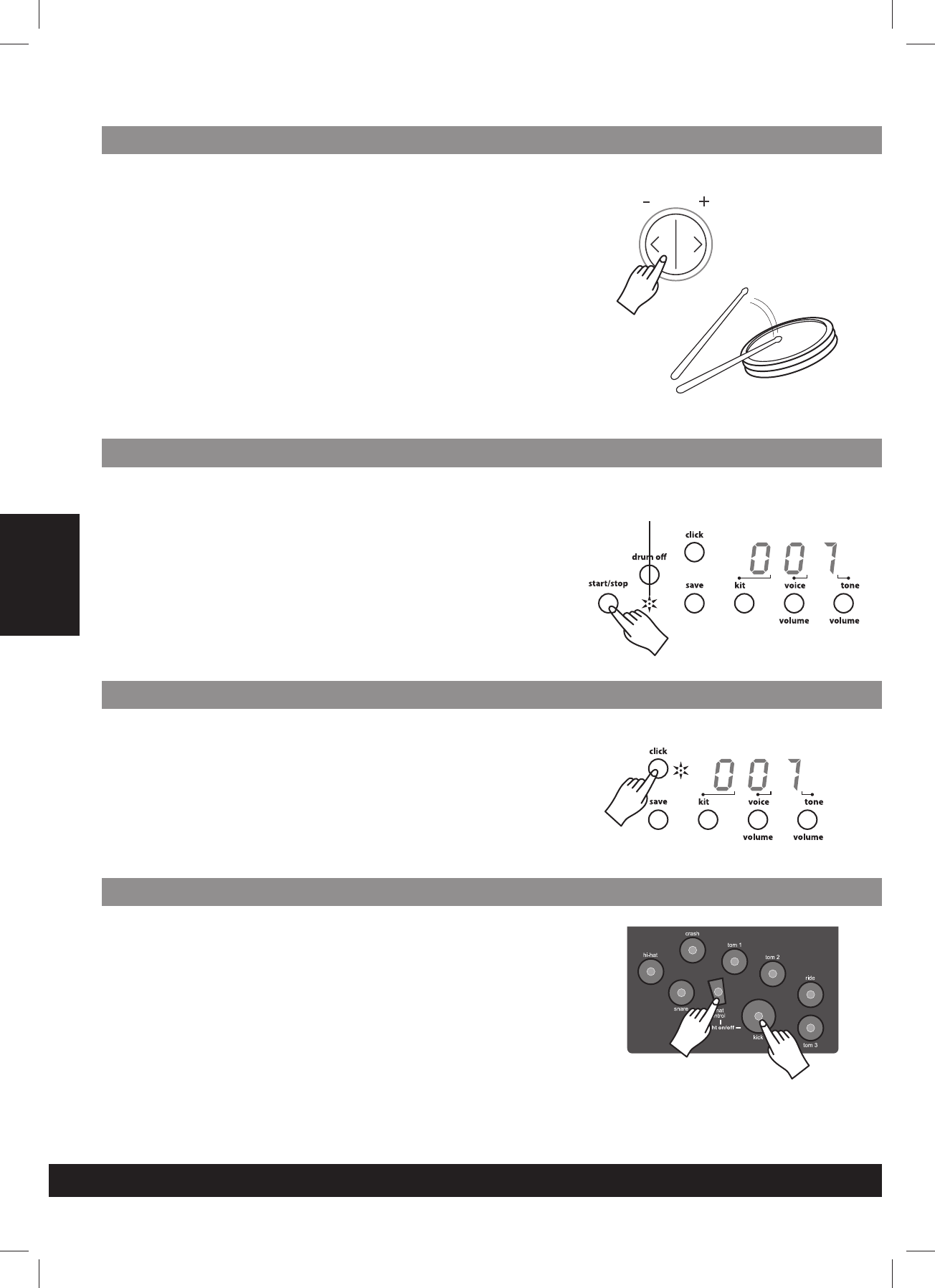

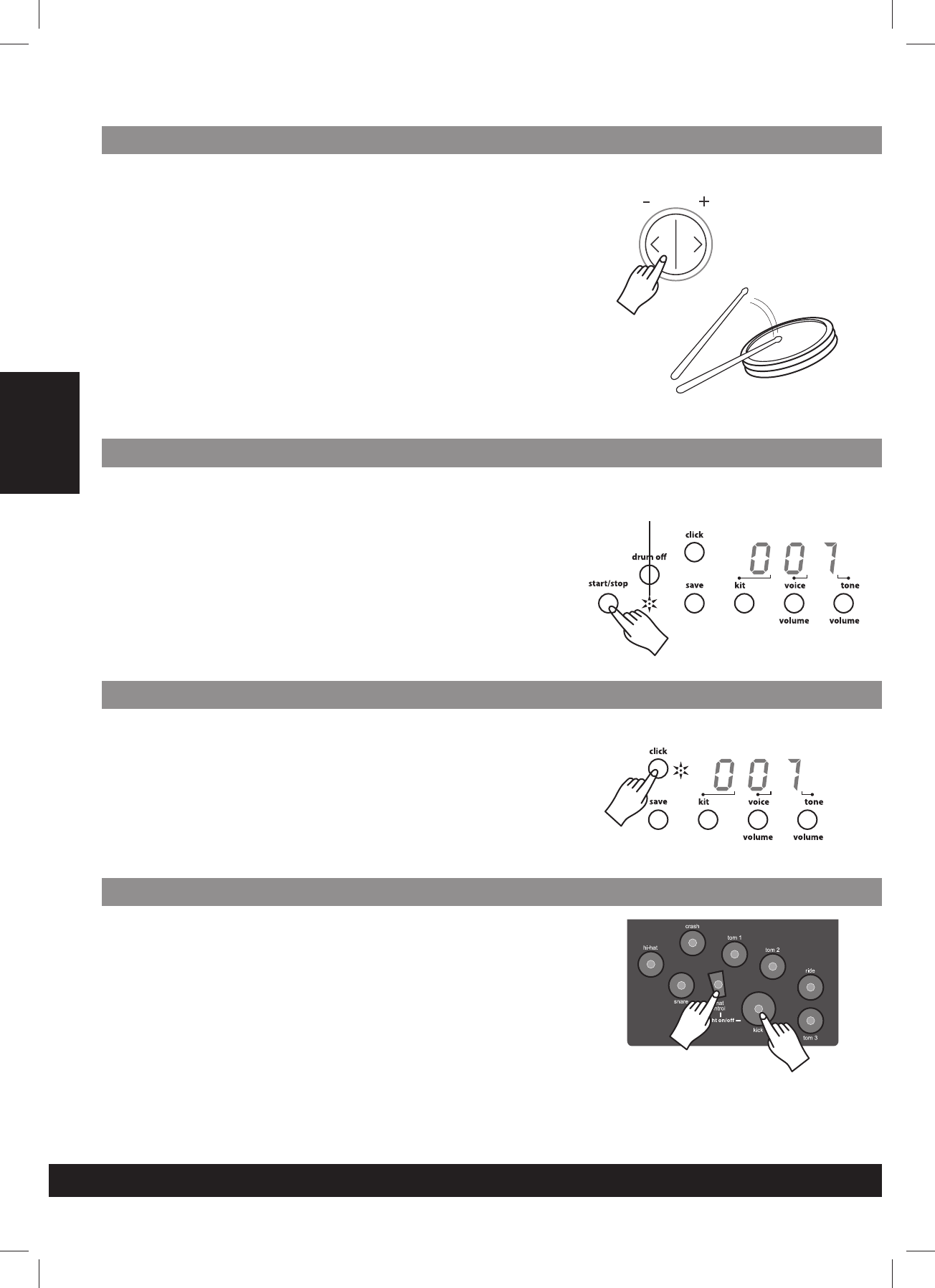

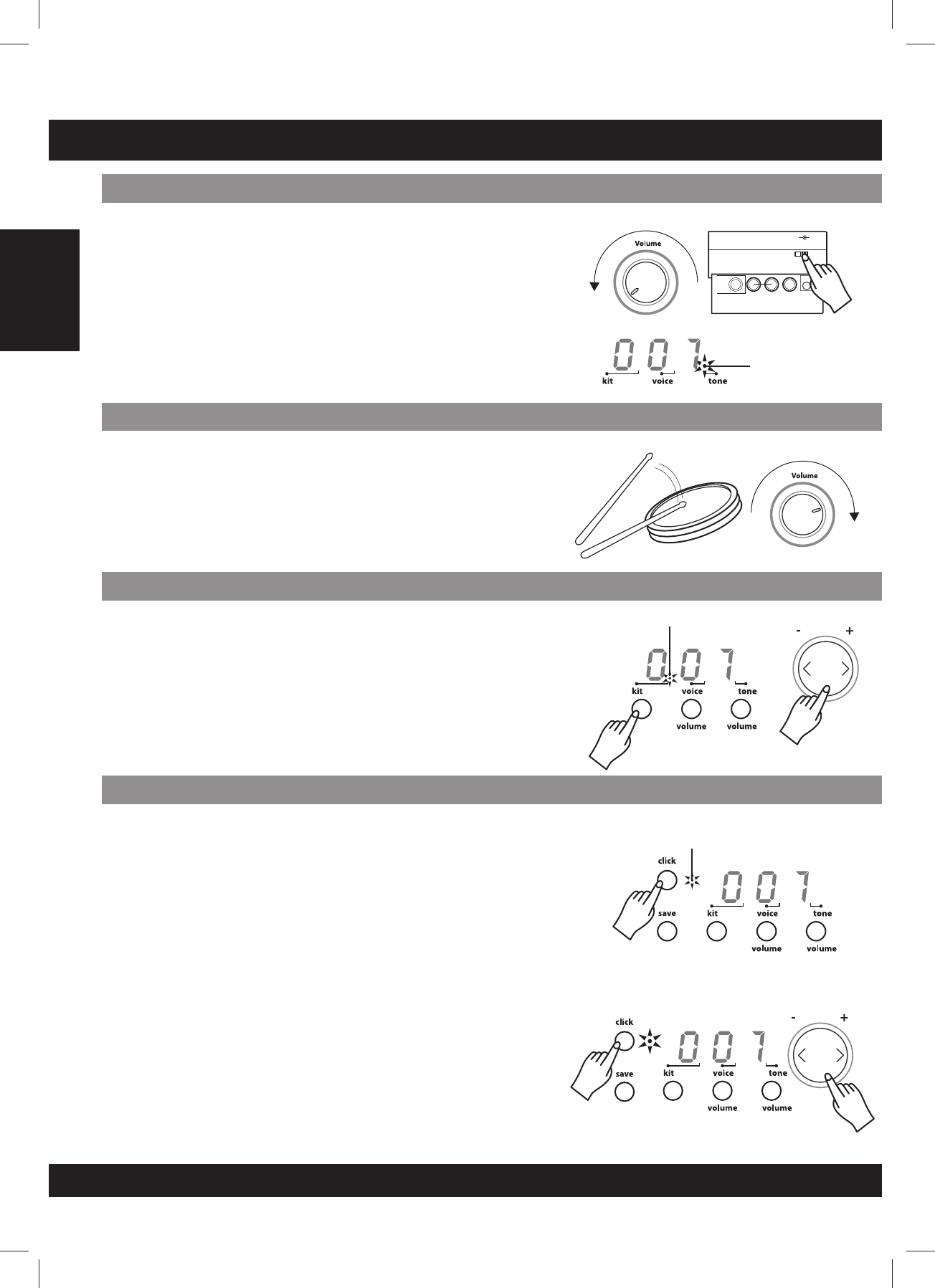

1.Pressthe[kit]button

The current kit number appears and the Kit indicator will display.

2.Press[+]or[-]buttonstoselectthedrumkitnumber(001-020)

you want to access.

1. Press the [ click ] button to initiate the Metronome. The beat

indicator will flash and the click sound begins to play.

2. Press the [ tempo + ] or [ tempo - ] buttons to set the metronome

beat.

3.Pressthe[click]buttonagaintostopthemetronome.

4. To adjust the volume of the click sound, hold down the [click] button

andpressthe[+]or[-]buttonstoadjustthevolume of the click

sound, the metronome automatically plays.

When playing the metronome:

The metronome stops immediately when holding down the [ click ]

buttonandpressingthe[+]or[-]buttonsontheclick sound.

Volume of the click sound will be reset to default once the power is

on.

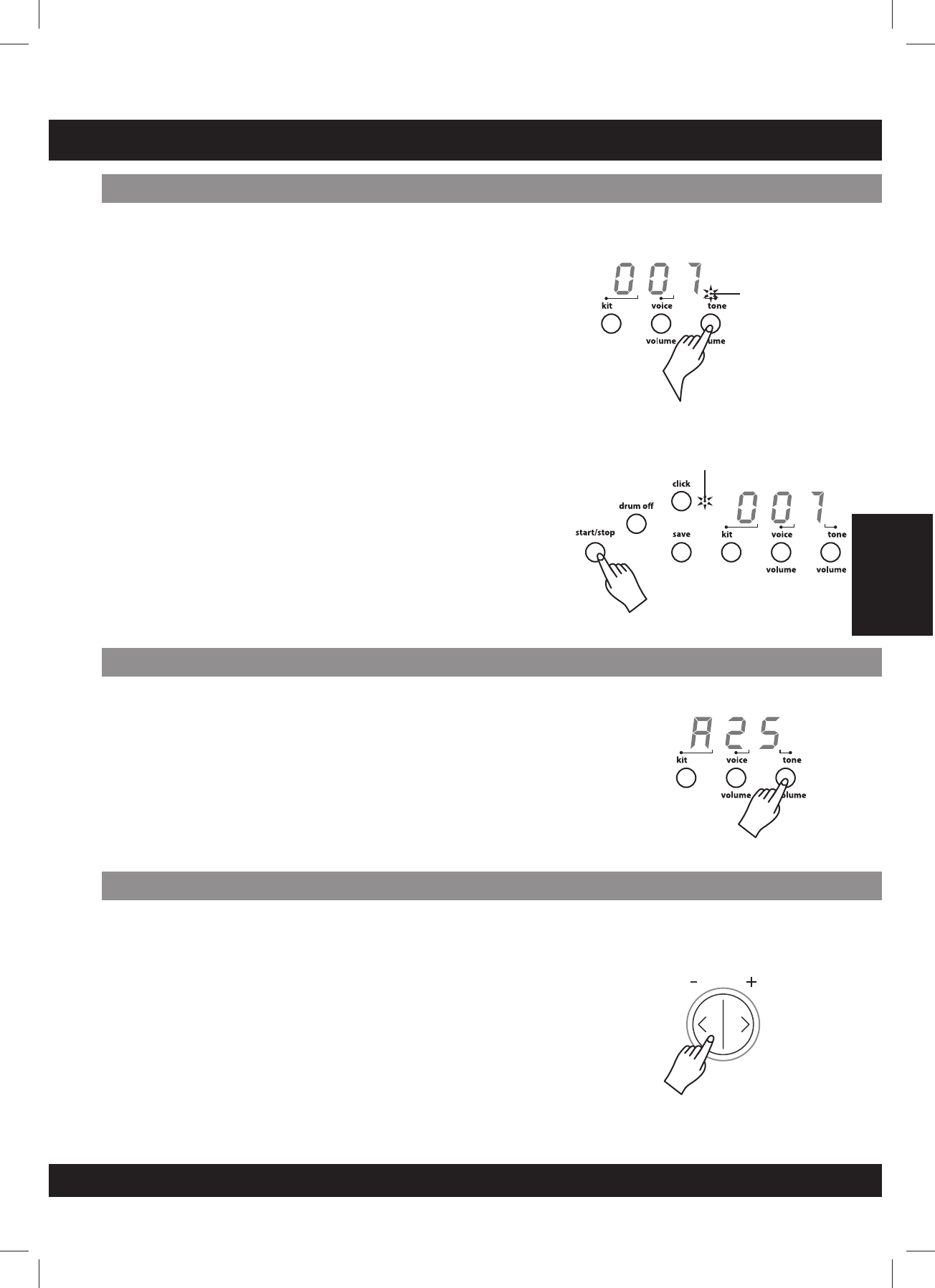

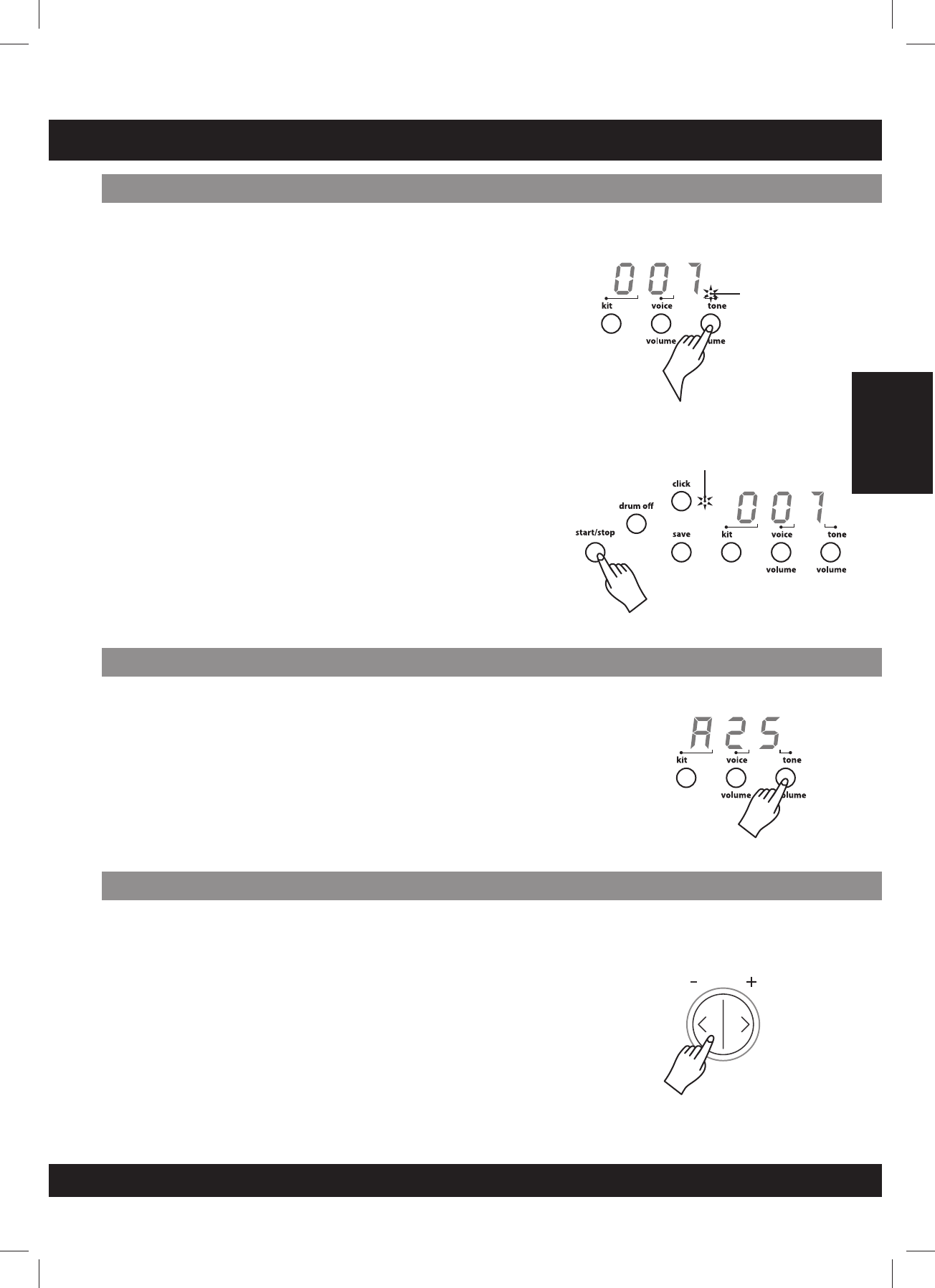

While striking a pad, gradually rotate the volume knob until a

comfortable volume level is reached.

After confirming all connections have been completed, rotate the

volume knob to the left (minimum volume level) before switching the

power ON.

Set the power switch to the ON position. The tone indicator will display

the tone being played.

English

E08

FUNCTION

Playwith aMetronome

Connecta CDplayer, etc(Aux. Injack)

Setthe powerswitch

Setthe mainvolume

kick

output

R L /m o n o au x .in

ON OFF

dc 9v.

Tone indicator

Kit indicator

Beat indicator

1. Press the [tone/volume] button to select the volume of the tone,

which will display “AXX”. XX = Level value 00 to 31

2.Press[+]or[-]buttontoadjustthevolume of the tone

accompaniment.

Volume of the tone will not reset to default when power is ON.

1. Pressing the [ tempo + ] or [ tempo - ] button will display the

current tempo value.

2. Press the [ tempo + ] or [ tempo - ] button to increase or decrease

the tempo. The tempo value will range from 30 to 280.

- Hold down either the [ tempo + ] or [ tempo - ] button to change

the setting from high to low speed.

-Pressingthe[tempo+]and[tempo-]buttonsatthesametime

will reset the tempo to the default value.

Note: Approximately 2 seconds after you stop pressing the [ tempo ]

button, the display will change to your selected song or kit number

instead of the tempo value.

This drum module has a total of 50 preset tones.

Note: The preset tone setting is 001 once powered on.

1. Press [ tone / volume ] button.

The tone indicator lights and the current tone number will appear.

2.Press[+]or[-]buttontoselectoneofthetonesandlistentothe

the Tone number 001-050, which are, preset tones.

(Reference tone list: page E14)

3. Press [ start - stop ] button and the beat indicator will flash.

The tone will start playback from the beginning.

4. The tone will stop when it reaches the end.

You can stop the tone during playback by pressing the [ start /

stop ] button.

The ASSIGN pad’s indicator flashes at the first beat of each measure.

Note: The ASSIGNED pad’s indicator will not illuminate when both [ hi-

hat]and[kick]buttonsarepressedatthesametime.

English

E09

PLAY A TONE

Listento thetone

Selectthe tonevolume

Adjustthe tonestempo

tempo/tap

Beat indicator

This function allows you to set the song’s tempo by tapping in tempo

onapad.

1. Press the [ tap ] button. This will display the current tempo value.

2. Tap on the pad in the tempo that you prefer. Tap on the pad 4

times and the last two beats are detected and are set as your

desired speed.

3. The tone will be played at desired tempo you set. When the tone is

playing, you are not able to change the tempo with the tempo

function.

Any pad will activate the tap tempo function.

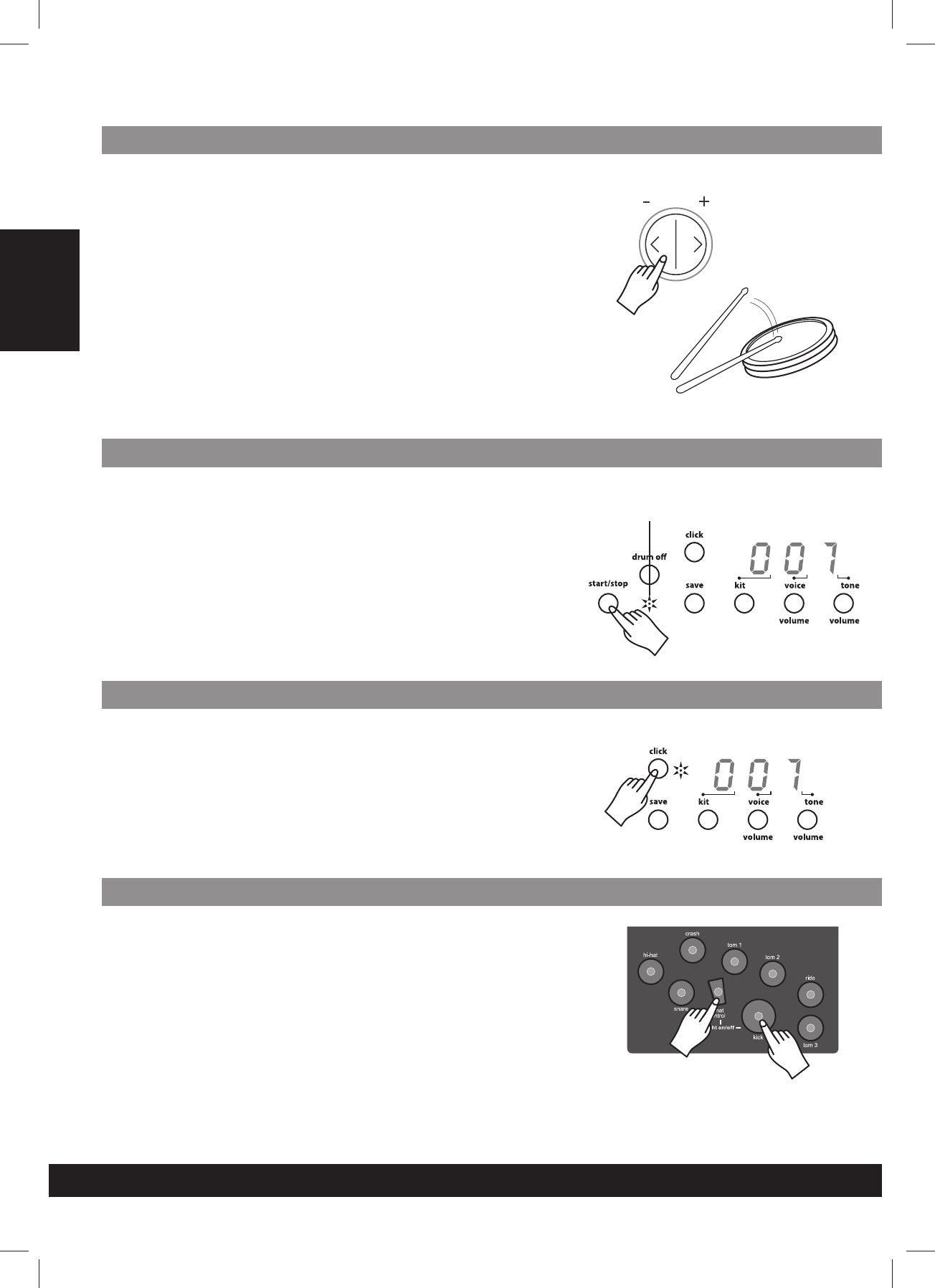

1. Press the [ click ] button to start the metronome. It will be played

with tempo.

2.Pressthe[click]buttonagaintostopthemetronome.

Note: The click sound will not stop automatically once the song ends

untilyoupressthe[click]button.

1. Press [ drum off ] button. The drum off indicator will illuminate.

The drum mute function is active.

2. Press [start / stop ] button to playback the song.The drum part in

the song will be muted.

3. To cancel the drum mute function, press the [ drum off ] button

again. The drum indicator will not illuminate.

The drum mute function can be used during the tone play.

The lighting guide function provides a valuable lesson to practice or

learn the drum kit while playing the preset tones.

1. Select the tone number you choose to practice.

2. Press [ drum off ] button.

3.Press[start/stop]buttontostarttoneplay.

4. Strike the pad in accordance with the lighting of the pad’s indicators

or press the hi-hat pedal and kick the bass drum pad exactly when

their indicators light.

During the tempo play, you can change the Tempo (speed), or use

the tap tempo function to set your desired tempo.

English

E10

Taptempo function

Mutea Drumpart

Playwith theClick sound

Usingthe lightingguide function

Press the [ hi-hat control ] + [ kick ] buttons

to turn off all the pad’s indicators.

Press the [ hi-hat control ] + [ kick ] buttons

again to turn on all the pad’s indicators.

tempo/tap

Drum off indicator

This unit includes 215 high quality percussion sounds, which you can

assign to any of the drum pads, 3 cymbals, hi-hat control and bass

drum. This allows you to create your own drum kit, which consists of

the voice you choose. Reference voice list: page E13.

The kit number 021-030 are used for saving your own drum kit.

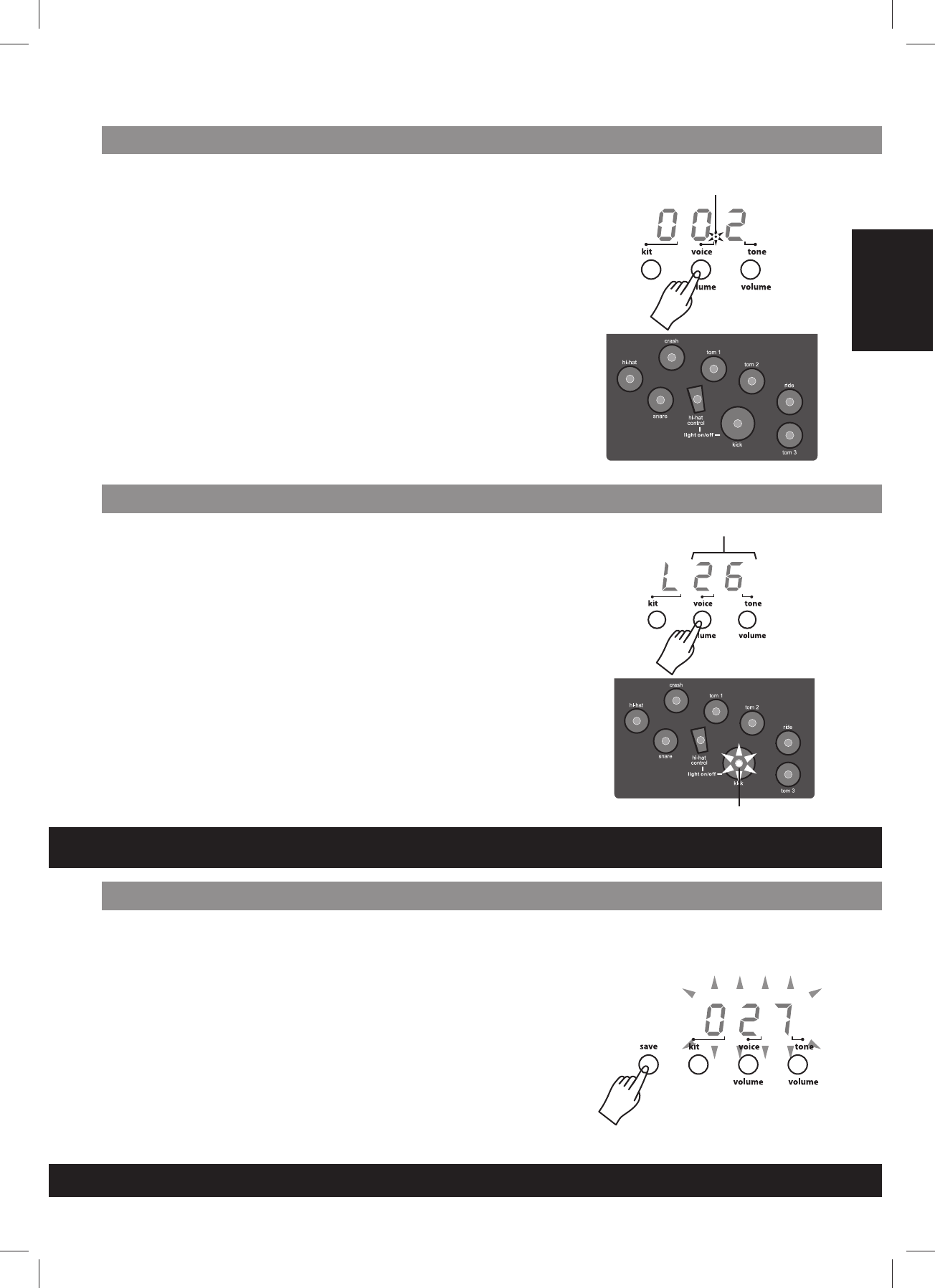

1.Press[voice]button.

The voice indicator illuminates and displays the number of the pad.

2. Press [ pad ] button or hit the pad you want to set. The pad

indicator will illuminate and display the current voice number of the

lit pad.

3.Press[+]or[-]buttonstoselectthevoice number you want to

assign.

4. Repeat step 2 and 3 to set the voice for another pad or bass drum.

All settings will be reset to default once power is ON.

This unit allows you to adjust the volume of every voice in the kit and

also will control the individual level (volume) of the pads or bass drum.

1. Press the [ voice / volume ] button to view the volume level setting.

Level settings run from 00 to 31 The pad button indicator

illuminates and will display the current volume level of the lit pad.

2. Press the [ PAD ] button or kit the percussion pad you want to

adjust.

3.Pressthe[+]or[-]toincreaseordecreasethevolume. While

you are adjusting the corresponding pad, listen carefully to the

sound level until reaching the level you desire.

4. Repeat step 2 and 3 to adjust the volume of other pad voices.

Volume of the pad will be reset to default once power is ON.

Upon completion of your personalized drum kits please follow the steps

below to save them:

1.Press[save]button.

The kit number 021 appears and is flashing.

2.Press[+]or[-]buttontosetthekitnumber(021-030) for saving

your drum kit.

3. Press [ save ] button again. The flashing kit number stops.

Note: To cancel the save operation, press the voice button. If

there is an error “Err” will be displayed.

English

E11

CREATE A USER DRUM KIT

Saveyour drumkit voices

Seta Drumvoice

Adjustthe volumeof thePad

Voice indicator

Pad buttons

Volume level value

Pad indicator

Drum Pad:

Voices:

Drum Kits:

Song:

Controls:

Display:

Connections:

Power Supply:

4 drum pads, 3 cymbal pads, 1 hi-hat control pedal,

1 kick trigger.

215 voices

20 preset kits, 10 user kits

50 preset songs

POWER SWITCH, START / STOP, SAVE, KIT, VOICE /

VOLUME, SONG / VOLUME, DRUM OFF, CLICK, HI-HAT,

CRASH, RIDE, HI-HAT CONTROL, SNARE, TOM 1, TOM 2,

TOM 3, KICK, VOLUME, + / - TEMPO, TAP

LED display

MIDI OUT

Hi-hat control

Hi-hat

Crash

Ride

Snare

Tom 1

Tom 2

Tom 3

Kick

Output(R&L/MONO)

Aux in

AC adapter (DC 9V.)

English

E12

SPECIFICATIONS

No. Name

Acoustic Base Drum

Electronic Base Drum

Acoustic Snare Drum

001 BD head

002 Real BD1

003 Real BD 2

004 Real BD 6

005 BD Std 1

006 BD Std 2

007 Room BD 1

008 Room BD 2

009 Lo BD

010 Rock BD 1

011 Rock BD 3

012 Rock BD 4

013 BD-Var 3

014 BD-Var 5

015 Big Drum 1

016 Big Drum 2

017 BD-Analg

018 MrDance 1

019 MrDance 2

020 MrDance 5

021 Lo-BD 1

022 Lo-BD 2

023 Hard BD 3

024 SD-Std 1

025 SD-Std 2

026 SD-Std 3

027 SD-Std 4

028 SD-Std 5

029 SD-R 1

030 SD-R 2

031 SD-R 5

032 Snare 1

033 Snare 2

034 Snare 4

035 Snare 5

036 Snare 6

037 SD-Std 21

038 SD-Std 22

039 SD-Std 23

040 SD-Std 24

041 SD-Std 25

042 SD-Std 26

043 SD-Std 27

044 SD-Std 28

045 SD-Std 29

046 SnareDr 1

047 SnareDr 5

048 SnareDr 6

049 SnareDr 7

050 SnareDr 8

051 SidStik 1

052 SidStik 2

053 SnarTimb

054 RowDrum 1

055 RowDrum 2

056 RowDrum 3

057 SD-Ana 2

058 SD-Ana 6

059 SD-Ana 7

060 SD-Ana 11

061 SD-Danc 5

062 SD-Danc 6

063 SD-Elec

064 Syn-SD 1

065 Syn-SD 7

066 Syn-SD 8

067 Syn-SD 11

068 Cool SD 1

069 HD-SD 1

070 Brush 1

071 Brush 2

072 Brush 3

073 Brush 5

074 Brush 7

075 Brush 8

076 Brush 10

077 Brush 13

078 Tom-Std 5

079 Tom-Std 3

080 Tom-Std 2

081 Tom-Std 1

082 Tom-Jaz M

083 Tom-Jaz F

084 Tom-Brs H

085 Tom-Brs M

086 Tom-Brs L

087 Tom-Brs F

088 Tom-BRK H

089 Tom-BRK M

090 Tom-BRK L

091 Tom-BRK F

092 Tom-Rom 6

093 Tom-Rom 5

094 Tom-Rom 4

095 Tom-Rom 3

096 Tom-Rom 2

097 Tom-Rom 1

098 Tom-Rm 2L

099 Tom-Rm 2F

100 TomH-A

101 Tom-A 5

102 Tom-A 4

103 Tom-A 3

104 Tom-A 2

105 Tom-A 1

106 Tom-T 1M

107 Tom-T 3L

108 Tom-T 3F

109 Tom-El 4

Electronic Snare Drum

Acoustic Tom

Electronic Tom

110 Tom-El 3

111 Tom-El 2

112 Tom-El 1

113 CrashStd

114 CrashBrt

115 CrashSt 2

116 SftCrash

117 CrashSt3

118 CrashSht

119 CrashThin

120 CrashRev

121 CrashRol

122 CrashSt 4

123 RideBel 1

124 RK Ride 2

125 RideBStd

126 Splash C 1

127 Cymbal 2

128 Cymbal 3

129 BigGong 1

130 BigGong 2

131 B.Cymbl 1

132 B.Cymbl 2

133 S.Cymbl 2

134S.Cymbl 2 M

135 SmalGong

136 H.H.Cls 1

137 H.H.Cls 3

138 H.H.Cls 4

139 H.H.Opn 1

140 H.HCNor 1

141 RK HHcls

142 H.H Opn 3

143 Open HH 2

144 Open HH 3

145 Open HH 4

146 RK HHOpn

147 Open HH 7

148 HH pedl 1

149 HH pedl 2

150AnaHh1

151 Agogo-1

152 Agogo-2

153 Bell tre

154 Bongo Hi

155 Bongo Lo

156 Cabasa 1

157 Cabasa 2

158 Castanet

159 ClapA

160 Claves 1

161 Claves 2

162 Conga-Hi

163 Conga-M 1

164 Conga-M 2

Cymbal

Acoustic Tom

Percussion

165 Conga-3

166 Conga-4

167 Conga-5

168 CowBell 1

169 CowBell 2

170 Cuica H

171 Cuica L

172 Fsnap

173 Guiro 1

174 Guiro 2

175 HiQ

176 JingBell

177 Maracas 1

178 Maracas 2

179 MetroBell

180 MetroClk

181 Scrach

182 Shake

183 Surdo 1

184 Surdo 2

185 Tabla 1

186 Tabla 2

187 Tabla 3

188 Tabla 4

189 TalkD

190 TalkDrD

191 TalkDrU

192 TalkDrV

193 Tambouri

194 TimbleH

195 TimbleL

196 TimblePH

197 TimblePL

198 Triangle

199 TriagMut

200 VibrSlap

201 Whistal

202 XfadeTri

203 Smallwood

204 BoardDr 1

205 BoardDr 2

206 Lotus Brd

207 BanbuBrd

208 SouthBan

209 B.WdFish

210 S.WdFis 1

211 S.WdFis 2

212 S.WdFis 3

213 S.WdFis 4

214 ImpacBel

215 ImpaBel M

English

E13

VOICE LIST

No. Name

001 Standard 1

002 Standard 2

003 Dance 1

004 Jazz Latin

005 Room 1

006 Electric

007 Brush

008 Room Stick

009 Latin 1

010 Latin 2

No. Name

001 Guitar

002 Accordion Fussion

003 Folk Pop

004 Rock

005 Blues

006 New Age

007 Reggae Funk

008 Drum & Bass

009 Pop & Beat

010 Dance

011 Drk-2

012 Pop 3

013 Pop 5

014 Jazz 1

015 Rhythm & Blues 4

016 Ballad 1

017 Ballad 2

018 Ballad 4

019 Ballad 5

020 Ballad 6

021 Waltz

022 Slow Rock

023 Rock Pop 4

024 Latin 4

025 Latin 5

Beat

4/4

6/8

4/4

3/4

6/8-9/8

4/4

No. Name

011 Jazz

012 Brush 2

013 Dance Stick

014 Orchestra

015 Drum & Bass

016 House

017 Rhythm & Blues

018 Ungle

019 China LuoGu

020 Oriental 1

No. Name

026 Reggae

027 Shuffle 1

028 Rhythm & Blues 3

029 Rock N’ Roll 1

0308Beat4

0318Beat2

032 16 Beat

033 March

034 Latin 6

035 Funk 3

036 Fusion 2

037 Rock N’ Roll 2

038 Hard Rock 3

039 Rock Pop 2

040 Funk 1

041 Funk 4

042 Jazz 3

043 Dance 1

044 Dance 2

045 Mambo

046 Rhythm & Blues 1

047 Rhythm & Blues 2

048 Ballad 3

049 Jing Opera

050 Chinese Rhythm

Beat

4/4

6/8

4/4

2/4

English

E14

DRUM KIT LIST

TONE LIST

KEY = O:Yes

X: NO

Basic

Channel

Mode

Note

Number

Velocity

After

Touch

Pitch Bend

Control Change

Program Change

System

Common

System

Real Time

Aux

Messages

TRANSMITED

10 ch

*****

0-127

*****

O 9NH, V=1 -127

X (9NH V=0)

FUNCTION

Default

Changed

Default

Messages

Altered

True Voice

Note On

Note Off

Key’s

Channel’s

120

121

123

True #

Exclusive

Song Position

Song Select

Tune

Clock

Comands

LocalON/OFF

All notes OFF

Active Sense

Reset

Bank Select

Modulation

Portamento Time

Data Entry

Volume

Pan

Expression

Sustain Pedal

Portamento ON / OFF

Sostenuto Pedal

Soft Pedal

Rear Program

Chorus Program

Rear Level

Chorus Level

All Sound OFF

Reset All Controller

All Notes OFF

English

E15

MIDI IMPLEMENTATION CHART

Félicitation!

Nous vous remercions de l’achat de votre Batterie Electronique. Cette Batterie Electronique a été

conçue pour jouer comme une batterie acoustique avec plus de facilité. Avant d’utiliser cet instrument,

nousvousrecommandons de lire ce manuel.

Utilisation de votre ensemble de Batterie Electronique:

MANIEMENT ET TRANSPORT

•

Ne pas exercer de pression aux parties de

contrôle, de connections ou d’autres éléments de

l’instrument.

Toujours débrancher en tenant la prise

fermement et non en tirant sur le câble.

Débrancher tous les câbles avant de déplacer

l’instrument.

Des coups physiques causés par des chutes, ou

en plaçant des objets lourds sur l’instrument il

pourrait se produire des éraflures ou des dégâts

plus importants.

Nettoyer l’ensemble avec un chiffon sec et doux.

Utilisez un chiffon légèrement humide pour ôter

les saletés et poussières persistantes.

Ne jamais utiliser de produits de nettoyage tel

que de l’alcool ou un diluant.

Evitez de placer des objets en vinyl sur l’appareil

(Le vinyl pourrait coller et décolorer la surface).

L’instrument contient des circuits électroniques

et cela peut causer des interférences si il est

proche d’une radio ou d’une télévision. Si cela

arrive, éloigner l’instrument de l’équipement

affecté par les interférences.

NETTOYER

INTERFÉRENCE ÉLECTRIQUE

LIEU D’EMPLACEMENT

•Ne pas exposer le matériel à ces différentes

conditions pour éviter toute déformation,

décoloration ou de plus sérieux dommages.

Exposition au soleil.

Températures hautes (près d’une source de

chaleur ou dans une voiture la journée).

Humidité excessive.

euillez utiliser l’adaptateur AC fourni avec

l’appareil. Vérifiez que le voltage de la prise AC

dans votre pays correspond au voltage d’entrée

indiqué sur l’étiquette de l’adaptateur AC.

ettre le bouton power sur OFF lorsque

l’instrument n’est pas utilisé.

’adaptateur AC doit être débranché de la prise

de courant AC si l’instrument n’est pas utilisé

pendant une période prolongée.

ébrancher l’adaptateur AC pendant les orages.

viter de brancher l’adaptateur AC sur la même

prise. de courant que des appareils de haute

consommation d’énergie comme les chauffages

électriques ou les fours. Eviter aussi d’utiliser des

prises multiples car cela conduit à réduire la

qualité du son, à des erreurs d’opération et à de

possibles dommages du matériel.

Pour éviter tout dommage de l’instrument et des

autres elements auquel il est connecté, mettre le

bouton power de tous les éléments liés sur OFF

avant de brancher ou de débrancher les

câbles.débrancher les câbles.

•

SOURCE D’ÉNERGIE

METTRE LE BOUTON POWER SUR OFF AVANT

DE BRANCHER L’APPAREIL

•

F02

Français

F03

Tableau de Contrôle

Installation

Fonctions

Jouer une Timbres

Créer un Kit D’utilisateur

Caractéristiques Techniques

Liste des Sons

Liste des Kits de Batteries

Liste des Timbres

MIDI Graphique du Mode D’exécution

...................................................................................... 4

................................................................................................... 6

..................................................................................................... 8

.........................................................................................9

............................................................................ 11

............................................................................................ 13

......................................................................... 14

....................................................................................... 14

.......................................................... 15

- Tableau de Contrôle Avant ............................................................................. 4

- Tableau de Connexion Arrière ......................................................................... 5

- Tableau de Connexion Sur le Coté ................................................................... 5

- Brancher les Pads et Les Pédales................................................................... 6

- Brancher un Appareil MIDI ............................................................................. 7

- Brancher un Équipement Audio....................................................................... 7

- Brancher un Baladeur CD .............................................................................. 7

- Brancher un Casque ..................................................................................... 7

- Brancher la Prise de Courant ......................................................................... 7

- Mettre en Marche ........................................................................................ 8

- Régler le Volume .......................................................................................... 8

- Sélectionner un Kit de Batterie ....................................................................... 8

- Jouer Avec un Metronome............................................................................. 8

- Sélectionner une Timbres .............................................................................. 9

- Ecouter une Timbres ..................................................................................... 9

- Ajuster le Volume d’une Timbres ..................................................................... 9

- Ajuster le Tempo D’une Timbres ..................................................................... 9

- Régler le Tempo en Frappant Sur un Pad ....................................................... 10

- Rendre la Batterie D’une Chanson Muette...................................................... 10

- Fonction Metronome ................................................................................... 10

- Utiliser la Fonction Guide Lumière ................................................................. 10

- Régler L’enregistrement de la Batterie........................................................... 11

- Ajuster le Volume ....................................................................................... 11

- Sauvegarder Vos Sons de Kit de Batterie ....................................................... 11

....................................................................... 12

CONTENU

Le bouton [ start/stop ]

Le bouton et indicateur [ drum off ]

Le bouton [ click ]

L’indicateur de tempo

Le bouton [ tone/volume ]

Débuterouarrêterlachanson.

Ce bouton est utilisé pour allumer ou

éteindre les percussions de la chanson.

Allumer ou éteindre le metronome.

Tempo du métronome ou d’une Timbres jouée.

Afficher le numéro de la chanson et

l’intensité du volume d’accompagnement.

Le bouton [ save ]

Le bouton [ kit ]

Le bouton [ voice/volume ]

Sauvegarder les enregistrements des kits

en cours pour l’utilisateur.

Afficher le numéro du kit de batterie.

Afficher le numéro du son ou l’intensité du

volume.

Affichage du [ 3digit LED ]

Bouton du volume

Afficher les paramètres du mode en cours.

Contrôle du volume du casque et de la

sortie. Tournez le bouton dans le sens des

aiguilles d’une montre pour augmenter le

volume et dans le sens contraire pour le

baisser.

Lesboutons[+]et[-]

Les boutons et indicateurs de sélection des Pad.

Lesboutons[tempo+/-]et[tap]

Ces boutons sont utilisés pour modifier les

numéros des kits, des sons et ajuster le

volume du Pad.

Sélectionner les Pad et ajuster le volume du

Pad. Une pression sur le bouton permettra à

l’indicateur correspondant de s’allumer.

Changer le tempo en cours.

TABLEAU DE CONTRÔLE

Tableaude contrôleavant

F04

Français

tempo/tap

Volume

11 123 4 56 7 8 910

11 13

MIDI hors du cric

Crics d'entrée de déclenchement

Crics de rendement

Branchez à un module de son externe.

Brancher avec les Pad, les cymbales, le

contrôle hi-hat et les branchements rapides.

Brancher avec l’ampli ou le système audio.

Pour des sorties monophonique utiliser le

L/mono jack.

Jack pour le casque ou écouteur

Branchez l’écouteur à cette prise jack.

Aux. dans le cric

Cric d'alimentation d'énergie (C.C dans 9V)

Le bouton Power

Branchez à une source de son externe.

Branchez l’adaptateur AC fourni à cette

prise jack.

Mettre le bouton sur ON/OFF.

ON OFF

midi out hi-hat

hi-hat

control Crash ride tom 3 tom 1tom 2 Snare kick R Aux.in

output

L/mono dc 9v.

14 15 16 17 18

Tableaude connexionarrière

TABLEAU DE CONTRÔLE

Tableaude connexionsur lecotéa

F05

Français

ATTENTION!

Pour éviter un choc électrique et des dommages sur le matériel, assurez vous que le

bouton power est bien sur OFF sur la batterie et le matériel relié avant de faire les

branchements.

A l’aide des câbles fournis, branchez chaque prise jack sur le panneau arrière du module. Pad est

connecté à son « trigger input jack » correspondant.

1. Le son du pad hi-hat est contrôlé par la pédale hi-hat. Comme une batterie acoustique, le pad hi-

hat fonctionne comme “hi-hat ouvert” quand on relâche la pédale. Quand on appuie sur la pédale,

il fonctionne comme un “hi-hat fermé”.

2. En frappant sur le pad de cymbales (ride, crash ou hi-hat) qui se trouve au bord du pad. Les sons

produits sont différents des autres pads.

INSTALLATION

Brancherles Padset lespédales

ON OFF

midi out hi-hat

hi-hat

control Crash ride tom 3 tom 1tom 2 Snare kick R Aux.in

output

L/mono dc 9v.

F06

Français

hi-hat

crash

ride

tom 1

tom 2

tom 3

kick

snare

hi-hat

control

Ceci doit être utilisé pour un module de son externe ou un séquenceur MIDI.

Transmettre les informations DATA

Utiliser un câble MIDI pour relier la sortie MIDI à l’entrée MIDI du matériel

MIDI externe.

2. Cette batterie est conçue pour produire tous les codes MIDI générés en

frappant les pads ou pédales par la sortie du connecteur MIDI. Veuillez

remarquer que les clics et codes MIDI sont exclus des chansons.

1. La sortie audio d’un lecteur de CD ou autre source audio doit être

branchée au jack AUX IN sur le panneau arrière pour pouvoir être

mixé avec le son de la batterie.

2. Le volume est ajusté avec le bouton volume de la batterie.

1. Pour brancher un amplificateur veuillez suivre les étapes suivantes.

2. The volume is adjusted with the VOLUME knob.

Branchez l’amplificateur aux jacks de sortie L/MONO et R sur le

panneau arrière.

b. Pour une lecture monaurale, utilisez le jack L/MONO.

c. Pour une lecture stéréo, branchez les deux jacks L/MONO et R.

L’installation d’écouteurs ou de casque stéréo peut être faite avec la

prise PHONES située sur le coté du module de batterie.

Ajuster le volume a un niveau confortable.

Assurez vous que le bouton power est sur OFF et branchez l’adaptateur

sur la prise DC IN située sur le tableau de connexion arrière.

Note:

1. Pour protéger les haut parleurs, les amplis et le module de la

batterie, Tournez le bouton de volume sur minimum avant

d’ALLUMER.

2. Assurer vous que le bouton power soit sur OFF quand vous

branchez le module de batterie sur du matériel externe.

Brancherun appareilMIDI

Brancherun équipementaudio

Brancherun baladeurCD

Brancherun casqueou desécouteurs

Brancherà l’alimentation

F07

Français

kick

output

R L/m o n o aux .in

ON OFF

dc 9v.

kick

output

R L/m o n o a u x .in

ON OFF

dc 9v.

Amplifer Amplifer

midi out

hi-hat

control hi-hat ridecrash

MIDI OUT

MIDI Device

MIDI IN

MIDI Data

kick

output

R L/m o n o aux .in

ON OFF

dc 9v.

L’ensemble est fourni avec 20 kits pré programmés de batterie 20

(001-020) et 10 kits réservés à vos programmations personnelles

(021-030) (voir liste de référence des Timbre: page F14)

1.Appuyersurlebouton«kit».

Le kit actuel apparaît et l’indicateur de kit est affiché.

2.Appuyersur«+»ou«-»poursélectionner le numéro du kit de la

batterie (001-020) que vous souhaitez utiliser.

1. Appuyer sur le bouton [click] pour démarrer le Métronome.

L’indicateur de battement clignote et le son de clic commence.

2. Appuyer sur le bouton [tempo +] ou [tempo –] pour régler le tempo

du métronome.

3. Appuyer sur le bouton [click] une nouvelle fois pour arrêter le

métronome.

4. Pour régler le volume de son de clic. Rester appuyé sur le bouton

[click] et appuyer en même temps sur les boutons [+] et [ - ] pour

ajuster le volume du son du métronome, ce dernier se met

automatiquement à jouer.

Pendant que le métronome est en marche:

Ce dernier s’arrête immédiatement lorsque l’on reste appuyé sur le

bouton click et que l’on appuie en même temps sur les boutons [ + ]

et[-].

Le volume du métronome se remet à 0 une fois l’instrument allumé.

Pendant que vous frappez un pad, tourner graduellement le bouton du

volume jusqu’à ce que le niveau de volume soit confortable.

Après que l’ensemble des branchements ait été effectué, tournez le

bouton du volume de la batterie vers la gauche (au niveau minimum)

avant d’allumer l’instrument.

Mettre le bouton de power sur la position ON pour allumer

l’instrument. L’indicateur de tonalité affiche le ton qui est joué.

Français

FUNCTIONS

Joueravec lemétronome

Configurezleskits detambur

Tournezle bouton

Réglerle volume

F08

kick

output

R L /m o n o au x .in

ON OFF

dc 9v.

Tone indicator

Kit indicator

Beat indicator

1. Appuyer sur le bouton [tone/volume] pour sélectionner le volume

d’une chanson. L’affichage montre : «AXX » (XX= niveau, 00 to

31).

2. Appuyer sur les boutons [+] ou [ - ] pour ajuster le volume de la

Timbre d’accompagnement.

Le volume du ton ne peut être remis à zéro quand l’appareil est

ALLUME.

1. Appuyer sur les boutons [tempo +] ou [tempo -]. L’affichage montre

le tempo en cours.

2. Appuyer sur les boutons [tempo +] ou [tempo -] pour augmenter ou

baisser le tempo (intervalle de 30 à 280 à la noire)

- Maintenez l’un des deux boutons (tempo +) ou (tempo -) pour

changer de grande à petite vitesse.

- Appuyer sur les boutons [tempo +] ou [tempo -] simultanément

pourremettreà0leréglage.

Note: Environ 2 secondes après avoir arrêté d’appuyer sur le bouton

[tempo], l’affichage se modifie et montre votre chanson sélectionnée

ou le numéro du kit à la place du niveau du tempo.

Le module de batterie contient 50 Timbres.

Note :la chanson pré installée est la 001 après avoir allumer le

mat riel.

Appuyer sur le bouton [tone/volume]. L’indicateur de la Timbre

s’allume et le numéro de la Timbre en cours apparaît.

2.Appuyersur[+]ou[-]poursélectionner une des chansons et

l’écouter. Les chansons de 001 à 050 sont des chansons prés

installés. (liste des références des chansons: page F14)

3. Appuyer sur le bouton [start/stop] et l’indicateur du rythme

clignote. Après le décompte, le play-back commence.

4. La Timbre s’arrête quand elle arrive à sa fin. Vous pouvez arrêter la

chanson pendant le play-back en appuyant sur le bouton

[start/stop].

L’indicateur de tempo clignote au premier temps de chaque mesure.

Note: L’indicateur du pad ATTRIBUE ne s’allume pas quand les deux

boutons (hi-hat) et (kick) sont pressés en même temps.

JOUER UNE TIMBRES

Ecouterune Timbres

Sélectionnerle volumed’une Timbre

Ajusterle tempod’une Timbre

F09

Français

tempo/tap

Beat indicator

Cette fonction vous permet de régler le tempo en frappant sur un Pad.

1. Appuyer le bouton [ tap ]. Affiche la valeur actuelle du tempo.

2. Frappez sur le pad au tempo que vous préférez. Frappez 4 fois sur

le pad et les deux derniers battements sont détectés et configurés

àlavitessedésirée.

3. La timbre sera jouer dans le tempo que vous avez réglé, vous ne

pouvez pas modifier le tempo avec cette fonction.

N’importe quel pad peut servir à cette fonction.

1. Appuyer sur le bouton [drum off]. L’indicateur de tambour éteint

s’allume. La fonction muette de la batterie est activée.

2. Appuyer sur le bouton [start/stop] pour rejouer la chanson. Le son

de la batterie dans la chanson sera muet.

3. Pour annuler la fonction muette de la chanson, appuyer sur le bouton

[drum off] une nouvelle fois. L’indicateur du [drum off] s’éteindra.

La fonction muette de la batterie peut être utilisé pendant que la

chanson joue.

1. Appuyer sur le bouton [click] pour débuter le métronome.

2. Appuyer sur le bouton [click] une nouvelle fois pour arrêter le

métronome.

Note: Le son de clic ne s’arrête pas automatiquement à la fin de la

chanson tant que vous n’appuyez pas sur le bouton (click).

Appuyer sur les boutons « hi-hat » et « kick »

pour éteindre tous les indicateurs des Pad.

Appuyer les boutons « hi-hat control » et

« kick » une nouvelle fois pour rallumer tous

les indicateurs de Pad.

La fonction de guide avec illumination donne une bonne leçon pour

pratiquer ou apprendre à utiliser les kits tambours pendant que les

musiques préréglées jouent.

1. Sélectionner le numéro d’une chanson sur laquelle vous souhaitez vous

entraîner.

2. Appuyer sur le bouton [drum off].

3. Appuyer sur le bouton [start/stop] pour débuter une chanson.

4. Frapper les Pads et appuyer sur la pédale de grosse caisse et de

charleston exactement au même moment que les indicateurs

s’allument.

Pendant que la chanson joue, vous pouvez changer la vitesse du tempo

ou utiliser la fonction « réglage du tempo en frappant sur un pad ».

F10

Réglerle tempoen frappantsur unpad

Rendrela batteried’une chansonmuette

Fonctionmétronome

Utiliserla fonctionguide lumi eè

Français

tempo/tap

Drum off indicator

L’appareil comprend 215 sons de percussion de haute qualité que vous

pouvez attribuer à n’importe quel pad, 3 cymbales, hi-hat control et

ensemble de grosse caisse. Cela vous permet de créer votre propre kit

de tambour qui est la voix que vous avez choisie.

Voir liste de référence des voix : page F13.

Le numéro du kit 021-030 est utilisé pour l’enregistrement de

votrepropre kt de batterie.

1. Appuyer sur le bouton [ Voice ].

L’indicateur de voix s’allume et affiche le numéro de la voix du

tambour.

2. Appuyer sur le bouton Pad ou frapper le Pad que vous souhaitez

régler. L’indicateur de pad s’allume et affiche le numéro de la voix

actuelle du pad éclairé.

3. Appuyer sur les boutons[+]ou[-]pour sélectionner le numéro du

son que vous souhaitez attribuer.

4. Répéter les instructions 2 et 3 pour installer le son pour un autre

Pad ou pour la grosse caisse.

Toutes les configurations sont remises à défaut une fois que

l’appareil est ALLUME.

Le matériel vous permet d’ajuster le volume de chaque son et vous

permet de régler le niveau individuel du volume des pads ou de la grosse

caisse.

1. Appuyez sur le bouton [ voice / volume ] pour voir le niveau de

volume réglé. Les niveaux de réglage varient de 00 à 31.

L’indicateur du bouton du Pad s’allume et l’affichage montre le niveau

du volume actuel du Pad allumé.

2. Appuyer sur le bouton [ Pad ] ou taper sur le Pad que vous souhaitez

ajuster.

3.Appuyersurlebouton[+/-]pouraugmenter ou baisser le volume.

Pendant que vous ajustez, frapper le Pad correspondant et écouter

attentivement le niveau du son jusqu’à ce qu’il atteigne celui que vous

désirez.

4. Répéter les instructions 2 et 3 pour ajuster le volume des sons des

autres Pads.

Volume du Pad sont remises à défaut une fois que l’appareil est

ALLUME.

Une fois votre propre kit de batterie complété, vous devez le

sauvegarder sinon il sera effacé quand vous éteindrez la batterie.

1. Appuyer sur le bouton [ save ]. Le numéro du kit 021 apparaît et

clignote.

2.Appuyersurlebouton[+]ou[-]pourréglerlenumérodukit

[ 021-030 ] et sauvegarder votre kit de batterie.

3. Appuyer sur le bouton [save] une nouvelle fois. Le numéro du kit

arrête de clignoter.

Note: Pour annuler l’enregistrement de l’opération, appuyer sur le

bouton [ voice ]. En cas d’erreur, l’affichage montre « Err ».

F11

CRÉER UN KIT D’UTILISATEURA USER DRUM KIT

Sauvegardervos kitsde batterie

Réglerun sonde batterie

Ajusterle volumedu PAD

Français

Voice indicator

Pad buttons

Volume level value

Pad indicator

Pad des

batteries:

Voices:

Kits de

batteries:

Sons:

Bouton de

contrôle:

Affichage:

Connexions:

Alimentation:

4 pads de batteries, 3 cymbales, 1 pédale de

charleston, 1 pédale de

215 sons

20 kits pré installés, 10 kits d’utilisateur

50 chansons pré installées

POWER SWITCH, START / STOP, SAVE, KIT, VOICE /

VOLUME, SONG / VOLUME, DRUM OFF, CLICK, HI-HAT,

CRASH, RIDE, HI-HAT CONTROL, SNARE, TOM 1, TOM 2,

TOM 3, KICK, VOLUME, + / - TEMPO, TAP

LED display

MIDI OUT

Hi-hat control

Hi-hat

Crash

Ride

Snare

Tom 1

Tom 2

Tom 3

Kick

Output(R&L/MONO)

Aux in

Adaptateur AC (DC 9V.)

F12

CARACTÉRISTIQUES TECHNIQUES

Français

No. Name

Acoustc Base Drum

Electronic Base Drum

Acoustic Snare Drum

001 BD head

002 Real BD1

003 Real BD 2

004 Real BD 6

005 BD Std 1

006 BD Std 2

007 Room BD 1

008 Room BD 2

009 Lo BD

010 Rock BD 1

011 Rock BD 3

012 Rock BD 4

013 BD-Var 3

014 BD-Var 5

015 Big Drum 1

016 Big Drum 2

017 BD-Analg

018 MrDance 1

019 MrDance 2

020 MrDance 5

021 Lo-BD 1

022 Lo-BD 2

023 Hard BD 3

024 SD-Std 1

025 SD-Std 2

026 SD-Std 3

027 SD-Std 4

028 SD-Std 5

029 SD-R 1

030 SD-R 2

031 SD-R 5

032 Snare 1

033 Snare 2

034 Snare 4

035 Snare 5

036 Snare 6

037 SD-Std 21

038 SD-Std 22

039 SD-Std 23

040 SD-Std 24

041 SD-Std 25

042 SD-Std 26

043 SD-Std 27

044 SD-Std 28

045 SD-Std 29

046 SnareDr 1

047 SnareDr 5

048 SnareDr 6

049 SnareDr 7

050 SnareDr 8

051 SidStik 1

052 SidStik 2

053 SnarTimb

054 RowDrum 1

055 RowDrum 2

056 RowDrum 3

057 SD-Ana 2

058 SD-Ana 6

059 SD-Ana 7

060 SD-Ana 11

061 SD-Danc 5

062 SD-Danc 6

063 SD-Elec

064 Syn-SD 1

065 Syn-SD 7

066 Syn-SD 8

067 Syn-SD 11

068 Cool SD 1

069 HD-SD 1

070 Brush 1

071 Brush 2

072 Brush 3

073 Brush 5

074 Brush 7

075 Brush 8

076 Brush 10

077 Brush 13

078 Tom-Std5

079 Tom-Std 3

080 Tom-Std 2

081 Tom-Std 1

082 Tom-Jaz M

083 Tom-Jaz F

084 Tom-Brs H

085 Tom-Brs M

086 Tom-Brs L

087 Tom-Brs F

088 Tom-BRK H

089 Tom-BRK M

090 Tom-BRK L

091 Tom-BRK F

092 Tom-Rom 6

093 Tom-Rom 5

094 Tom-Rom 4

095 Tom-Rom 3

096 Tom-Rom 2

097 Tom-Rom 1

098 Tom-Rm 2L

099 Tom-Rm 2F

100 TomH-A

101 Tom-A 5

102 Tom-A 4

103 Tom-A 3

104 Tom-A 2

105 Tom-A 1

106 Tom-T 1M

107 Tom-T 3L

108 Tom-T 3F

109 Tom-El 4

Electronic Snare Drum

Acoustic Tom

Electronic Tom

110 Tom-El 3

111 Tom-El 2

112 Tom-El 1

113 CrashStd

114 CrashBrt

115 CrashSt 2

116 SftCrash

117 CrashSt3

118 CrashSht

119 CrashThin

120 CrashRev

121 CrashRol

122 CrashSt 4

123 RideBel 1

124 RK Ride 2

125 RideBStd

126 Splash C 1

127 Cymbal 2

128 Cymbal 3

129 BigGong 1

130 BigGong 2

131 B.Cymbl 1

132 B.Cymbl 2

133 S.Cymbl 2

134S.Cymbl 2 M

135 SmalGong

136 H.H.Cls 1

137 H.H.Cls 3

138 H.H.Cls 4

139 H.H.Opn 1

140 H.HCNor 1

141 RK HHcls

142 H.H Opn 3

143 Open HH 2

144 Open HH 3

145 Open HH 4

146 RK HHOpn

147 Open HH 7

148 HH pedl 1

149 HH pedl 2

150AnaHh1

151 Agogo-1

152 Agogo-2

153 Bell tre

154 Bongo Hi

155 Bongo Lo

156 Cabasa 1

157 Cabasa 2

158 Castanet

159 ClapA

160 Claves 1

161 Claves 2

162 Conga-Hi

163 Conga-M 1

164 Conga-M 2

Cymbal

Acoustic Tom

Percussion

165 Conga-3

166 Conga-4

167 Conga-5

168 CowBell 1

169 CowBell 2

170 Cuica H

171 Cuica L

172 Fsnap

173 Guiro 1

174 Guiro 2

175 HiQ

176 JingBell

177 Maracas 1

178 Maracas 2

179 MetroBell

180 MetroClk

181 Scrach

182 Shake

183 Surdo 1

184 Surdo 2

185 Tabla 1

186 Tabla 2

187 Tabla 3

188 Tabla 4

189 TalkD

190 TalkDrD

191 TalkDrU

192 TalkDrV

193 Tambouri

194 TimbleH

195 TimbleL

196 TimblePH

197 TimblePL

198 Triangle

199 TriagMut

200 VibrSlap

201 Whistal

202 XfadeTri

203 Smallwood

204 BoardDr 1

205 BoardDr 2

206 Lotus Brd

207 BanbuBrd

208 SouthBan

209 B.WdFish

210 S.WdFis 1

211 S.WdFis 2

212 S.WdFis 3

213 S.WdFis 4

214 ImpacBel

215 ImpaBel M

F13

LISTE DES SONS

Français

No. Name

001 Standard 1

002 Standard 2

003 Dance 1

004 Jazz Latin

005 Room 1

006 Electric

007 Brush

008 Room Stick

009 Latin 1

010 Latin 2

No. Name

001 Guitar

002 Accordion Fussion

003 Folk Pop

004 Rock

005 Blues

006 New Age

007 Reggae Funk

008 Drum & Bass

009 Pop & Beat

010 Dance

011 Drk-2

012 Pop 3

013 Pop 5

014 Jazz 1

015 Rhythm & Blues 4

016 Ballad 1

017 Ballad 2

018 Ballad 4

019 Ballad 5

020 Ballad 6

021 Waltz

022 Slow Rock

023 Rock Pop 4

024 Latin 4

025 Latin 5

Beat

4/4

6/8

4/4

3/4

6/8-9/8

4/4

No. Name

011 Jazz

012 Brush 2

013 Dance Stick

014 Orchestra

015 Drum & Bass

016 House

017 Rhythm & Blues

018 Ungle

019 China LuoGu

020 Oriental 1

No. Name

026 Reggae

027 Shuffle 1

028 Rhythm & Blues 3

029 Rock N’ Roll 1

0308Beat4

0318Beat2

032 16 Beat

033 March

034 Latin 6

035 Funk 3

036 Fusion 2

037 Rock N’ Roll 2

038 Hard Rock 3

039 Rock Pop 2

040 Funk 1

041 Funk 4

042 Jazz 3

043 Dance 1

044 Dance 2

045 Mambo

046 Rhythm & Blues 1

047 Rhythm & Blues 2

048 Ballad 3

049 Jing Opera

050 Chinese Rhythm

Beat

4/4

6/8

4/4

2/4

F14

LISTE DES KITS DE BATTERIES

LISTE DES TIMBRES

Français

KEY=O:Oui

X: Non

Canal

normal

Mode

Numéro de note

Vélocité

Après

Lien

Pitch Bend

Contrôle

Changement

Programe

Changement

Système

commun

Système en temps

réel

Aux

Messages

TRANSMISSION

10 canaux

*****

0-127

*****

O 9NH, V=1 -127

X (9NH V=0)

FONCTION

Par défaut

Modifié

Par défaut

Messages

Altéré

Vrai son

Note On

Note Off

Clé

Canal

120

121

123

True #

Exclusive

Position d’une chanson

Sélection d’une chanson

Tune

Horloge

Commande

Local ON/OFF

Tout note OFF

Actif

Reset

REMARQUES

Sélection de banc

Modulation

Temps portamento

Entrée de données

Volume

Pan

Expression

Pédal enfoncé

Portamento ON/OFF

Pédale de Sostenuto

Pédale douce

Programme Sostenuto

Programme chorus

Niveau reverb

Niveau chorus

Tout son OFF

Misà0ducontrôle

Toute note OFF

F15

GRAPHIQUE DU MODE D’ÉXÉCUTION

Français

Gracias por comprar su Batería Electrónica. Esta Batería Digital ha sido desarrollada para funcionar

de forma semejante a una batería acústica con más facilidad en su uso. Antes de usar este

instrumento, le recomendamos leer completamente este manual para obtener el máximo rendimiento

delmismoy garantizar que este le proporcionemuchos años deservicio ydiversión.

Conserve este Instructivo en un lugar seguro para futuras

consultas.

TRANSPORTE Y MANEJO

•

Jamás aplique fuerza excesiva sobre los

conectores o sobre cualquier otra parte del

instrumento.

Para desconectar un cable, sostenga el cuerpo

de la clavija y tire, no tire del cable.

No coloque objetos pesados sobre la batería, o

colocar objetos pesados en el instrumento puede

resultar en arañones y daños más serios.

Limpie la unidad con un paño suave y seco.

Use un paño levemente húmedo para remover

suciedades más resistentes.

Nunca use limpiadores como alcohol o solvente.

Evite colocar objetos de vinilo en cima de la

unidad (el vinilo se puede adherir a la superficie y

descolorirla).

Este instrumento contiene circuitos digitales que

pueden originar interferencias si este se

encuentra cerca de un aparato de radio o

televisor, Si eso ocurriese, aleje el modulo de

dichos aparatos.

LIMPIEZA

INTERFERENCIA ELÉCTRICA

•

ALMACENAJE

•

No deje la unidad en condiciones y lugares como

los descritos a continuación.

Expuesta a los rayos directos del sol.

En lugares con altas temperaturas o cerca de

una fuente calorífica.

En lugares con humedad y/o polvo excesivos.

Use el adaptador AC incluido con este producto.

Asegúrese de que el voltaje de salida AC en el

país en que está siendo usado, corresponda al

voltaje de entrada especificado en la etiqueta del

adaptador AC.

Asegúrese de que el voltaje y tensión de la fuente

de poder o adaptador de corriente de su batería

digital correspondan a los de la corriente local.

Apague el instrumento cuando no lo use y

desconecte su fuente de poder de la toma de

corriente de AC si no lo va a utilizar por un largo

periodo de tiempo.

Desconecte la fuente de poder de la toma de

corriente de AC en el caso de una fuerte

tormenta eléctrica.

Evite conectar la fuente de poder en la misma

toma de corriente donde están conectados otros

aparatos de alto consumo de electricidad.

Antes de conectar o desconectar cualquier

cable, apague la fuente de poder inactiva

colocando el interruptor de encendido (POWER)

en la posición de 0FF (apagado).

FUENTE DE PODER

DESCONECTE LA FUENTE DE PODER AL

EFECTUAR LAS CONEXIONES

¡FELICIDADES!

S02

Español

Paneles de control

Ensamblado

Funciones

Tocar una timbre

Crear sonidos para una batería

Especificaciones

Lista de voces

Lista de los sonidos de las baterias

Listadelastimbre

Utilización de MIDI

........................................................................................ 4

.................................................................................................. 6

..................................................................................................... 8

.......................................................................................... 9

................................................................... 11

............................................................................................ 13

............................................................. 14

..................................................................................... 14

...................................................................................... 15

- Panel Frontal................................................................................................ 4

- Panel Posterior ............................................................................................ 5

- Panel Lateral................................................................................................ 5

- Conectar los pads y los pedales ...................................................................... 6

- Conectar un dispositivo MIDI .......................................................................... 7

- Conectar a un equipo de audio........................................................................ 7

- Conectar un reproductor de CD’s, etc. (AUX. in) ............................................... 7

- Conectar un audífono .................................................................................... 7

- Conectar la fuente de poder ........................................................................... 7

- Encender el modulo....................................................................................... 8

- Ajustar el volumen ........................................................................................ 8

- Seleccionar un “Drum Kit”.............................................................................. 8

- Tocar con metrónomo................................................................................... 8

- Elegir una Timbre.......................................................................................... 9

- Escuchar una Timbre .................................................................................... 9

- Ajustar el volumen de una Timbre ................................................................... 9

- Ajustar el tempo de una Timbre ...................................................................... 9

- Función de TAP tempo................................................................................. 10

- Silenciar el acompañamiento de baterìa ......................................................... 10

- Tocar con un click ( Metrónomo ).................................................................. 10

- Utilizar luces guías ...................................................................................... 10

- Armar un grupo de sonidos.......................................................................... 11

- Ajustar el volumen de un pad........................................................................ 11

- Guardar en la memoria los sonidos de una batería .......................................... 11

......................................................................................... 12

CONTENIDO

S03

Español

Botón [ start / stop ]

Botón [ drum off ]

Botón [ click ]

LED indicador del tempo

Presione este botón para arrancar /

detener un timbre.

Este botón activa o desactiva las baterías y

las percusiones del timbre.

Enciende y apaga el metrónomo.

Indica el tiempo de un timbre y cual timbre

esta sonando.

Botón guardar [ save ]

Botón [ kit ]

Botón [ tone / volume ]

Almacena en la memoria un grupo de

sonidos personalizados.

Ajusta el número del sonidos del set de

batería.

Muestra el número de la canción o el

volumen del acompaniamiento.

Botón [ voice / volume ]

Pantalla de leds de 3 digitos

Perilla de volumen

Muestra el número del sonido, o el valor del

Volumen.

Muestra los parámetros del menú elegido.

Esa perilla controla el volumen de los. gire

la perilla en el sentido horario para

aumentar el volumen y en el sentido

contrario para disminuir el volumen.

Perilla[+]/[-]

Botones selectores e indicadores de los

pads

Perilla [ tempo - /+]y[tap]

Esta perilla sirve para cambiar el número

de los kits, los sonidos de las canciones o

para ajustar el volumen de los pads.

Oprima estos botones para seleccionar los

pads y ajustar el volumen. Al hacerlo, estos

se iluminarán.

Gire esta perilla para modificar el tempo.

PANELES DE CONTROL

PanelFrontal

S04

Español

tempo/tap

Volume

11 123 4 56 7 8 910

11 13

Conector de salida MIDI (MIDI out jack)

Entradas de los pads (trigger)

Conectordesalida[R-L/mono]

Conecte a un módulo de sonido externo.

Conecta los pads de los toms, tarola, hi-

hats, platillos y bombo.

Conecte este a un amplificador o sistema

de audio. para una salida monoaural

emplee el conector l (salida izquierda).

Conector de los audifonos

Conecte los auriculares a este conector

(Al conectar los audífonos no se interrumpirán

las salidas de audio).

Conector de entrada auxiliar (aux in)

Conexión de la fuente de poder [ dc 9v. ]

Interruptor

Conecte a una fuente de sonido externa.

Conecte el adaptador AC suministrado a

este conector.

Enciende / Apaga el módulo de su batería

digital.

1916

ON OFF

midi out hi-hat

hi-hat

control Crash ride tom 3 tom 1tom 2 Snare kick R Aux.in

output

L/mono dc 9v.

14 15 16 17 18

PanelPosterior

Panellateral

S05

Español

¡TENGA CUIDADO!

Para evitar una descarga eléctrica o fuego con los consecuentes daños a su integridad

personal y a su instrumento, cerciórese de que la fuente de poder de la unidad se encuentre

desconectada de la toma de corriente de AC de la pared ANTES DE ENSAMBLAR SU DE

GREGGS PERCUSSION y que esta no esté conectada a otro dispositivo que opere con

corriente eléctrica.

Emplee los cables incluidos con su batería digital para conectar cada una de las entradas

(inputs) ubicadas en el panel posterior con los pads o pedales correspondientes.

Nota:

1. El sonido del pad hi-hat es controlado por el pedal hi-hat. Semejante a una batería acústica, el

pad hi-hat funciona como un “hi-hat abierto” cuando el pedal es liberado. Cuando el pedal está

presionado, funciona como un “hi-hat cerrado”.

2. Al golpear el área del pad de platillos (ride, crash o hi-hat) que está próximo al borde del pad,

los sonidos producidos son distintos de los otros pads.

ENSAMBLADO

Conectarlos padsy lospedales

ON OFF

midi out hi-hat

hi-hat

control Crash ride tom 3 tom 1tom 2 Snare kick R Aux.in

output

L/mono dc 9v.

S06

Español

hi-hat

crash ride

tom 1

tom 2

tom 3

kick

snare

hi-hat

control

Esta función es para ser usado por un módulo de sonido externo o

secuenciador MIDI

Transmisión de Datos MIDI

1. Emplee un cable MIDI para conectar la entrada MIDI IN del módulo

a la salida MIDI OUT de la unidad externa.

2. Esta batería fue diseñada para dar salida a todos los códigos MIDI

generados por golpes en los pads o presión en el pedal a través de

un conector de salida MIDI. Observe que los clics y los códigos

MIDI en las canciones son excluídos.

1. Al conectar un amplificador, siga los pasos indicados a

continuación.

2. Ajuste el nivel (volumen) girando la perilla “Volume”.

Conecte el amplificador a los conectores de Salida L / MONO y

R en el panel posterior.

b. Para reproducción monoaural, use el conectorL/MONO.

c. Para reproducción estéreo, conecte ambos conectores L /

MONO y R.

La salida de audio de un reproductor de CD u otra fuente de audio,

debe ser conectada al conector AUX IN en el panel posterior, que

puede ser mezclado con el sonido del bombo. permitiéndole

acompañar sus canciones favoritas.

Conecte sus audífonos estereofónicos en la entrada PHONES ubicada

sobre el panel lateral del módulo.

* Ajuste el volumen a un nivel confortable.

Cerciórese de que el interruptor de encendido / apagado se

encuentre en la posición OFF. Conecte la fuente de poder en el

receptáculo correspondiente situado en el panel posterior del módulo.

Note:

1. Para proteger los altavoces o audífonos conectados al módulo,

antes de encender la unidad, rote la perilla de volumen al nivel

mínimo de volumen antes de encender en ON.

2. Asegurese de the poner la perilla en OFF cuando este conectando

el módulo de la batería a equipo externo.

Conectarun dispositivoMIDI

Conectara unequipode audio

Conectarun reproductorde cd’s

Conectarun audífono

Conectarla fuentede poder

S07

Español

kick

output

R L/m o n o aux .in

ON OFF

dc 9v.

kick

output

R L/m o n o a u x .in

ON OFF

dc 9v.

Amplifer Amplifer

midi out

hi-hat

control hi-hat ridecrash

MIDI OUT

MIDI Device

MIDI IN

MIDI Data

kick

output

R L/m o n o aux .in

ON OFF

dc 9v.

El module viene con 20 (001-020) presets pre-determinados de

fábrica DRUM KlT (BATERÍA) y 10 presets de usuario para que usted

programe sus propias baterías personales.

1. Presione el botón DRUM KIT. El número del conjunto actual

aparece y el indicador de conjunto será mostrado.

2.Oprimaelbotón[+]o[–]paraseleccionar la batería o DRUM KIT

deseada. Puede elegir desde el 001 hasta el 020.

1. Presione el botón [ CLICK ] y para iniciar el Metrónomo. El indicador

de tiempo destellará y el sonido de clic empezará a ser

reproducido.

2. Presione el botón [ tempo + ] o [ tempo - ] para establecer el tempo

requerido.

3. Presione de nuevo el botón [ CLICK ] para detener el metrónomo.

Para ajustar el volumen del sonido de clic, presione y mantenga

oprimido el botón [ CLICK ] y gire al mismo tiempo la perilla [+]o[–]

para ajustar el volumen. El metrónomo se escuchará

automáticamente.

Cuando el Metrónomo esté operando:

El metrónomo se detendrá inmediatamente al mantener

presionadoelbotón[CLICK]ygirar la perilla[+]o[-].

El volumen del [ CLICK ] reestablecerá su valor original al encender

de nuevo el módulo.

Al golpear un pad, ajuste el volumen hasta alcanzar a un nivel

deseable.

Una vez verificado que el botón del volumen este totalmente girado al

mínimo, encienda el módulo accionando el interruptor ON / OFF hacia

la posición de encendido ON.

Al hacer esto, El indicador de tono mostrará el tono que está siendo

reproducido.

FUNCIONES

Tocarcon metrónomo

Configureel conjuntode bombos

Enciendeel interruptor

Ajustarel volumenprincipal

S08

Español

kick

output

R L /m o n o au x .in

ON OFF

dc 9v.

Tone indicator

Kit indicator

Beat indicator

1. Presione el botón [ tone / volume]ylapantalla mostrará los

valores de A01 a A31.

2.Oprima[+]/[-]paraajustarelvolumen de la timbre.

1. Presione el botón [ tempo + ] o [ tempo - ], la pantalla mostrara el

valor del tempo.

2. Presione el botón [ tempo + ] o [ tempo - ] se establecerá el tempo

al valor deseado. El valor del TEMPO inicia desde 030 hasta 280.

- Mantenga presionado el botón [ tempo + ] o [ tempo - ] para

alterar la configuración de velocidad alta para baja.

- Presionando simultáneamente las [ tempo +]y[tempo-]del

botón TEMPO, este valor volverá a su valor original.

Nota: Aproximadamente Dos segundos después de presionar la tecla

TEMPO ( + o - ), la pantalla volverá a mostrar ya sea el sonido del KIT

elegidooelnúmerodelatimbre.

Ese modulo cuenta con 50 canciones pregrabadas.

Nota: La configuración programada de tono es 001 cuando es

encendido.

1. Presione el botón [ timbre / volume ].

El indicador luminoso de timbre se iluminará y el número de la

timbre se mostrará en la pantalla numérico.

2.Presionar[+]/[-]paraseleccionar una timbre. Las canciones

pre-grabadas van del 001 al 050.

3. Presionar el botón [ start / stop ] y el indicador luminoso

parpadeará. Después de la cuenta la timbre tocara desde el

principio.

4. La timbre se detendrá al llegar a su fin. Usted puede detener la

timbre en cualquier momento, presionando el botón [ start / stop ].

Los indicadores de los pads parpadearan en el primer beat de cada

compás.

Nota : El indicador de pad ATRIBUIDO no se iluminará cuando ambos

botones [hi-hat]y[kick]sonpresionadosalmismotiempo.

S09

TOCAR UN TIMBRE

Ecucharun timbre

Ajustarel volumende untimbre

Ajustarel tiempode unatimbre

Español

tempo/tap

Beat indicator

Esta función le permite programar el tempo en tiempo real.

1. Presione el botón TAP TEMPO, Esto mostrará el valor actual de

tiempo.

2. Golpee en el pad en el tiempo de su preferencia. Golpee en el pad 4

vez y las últimas dos pulsaciones serán detectadas y definidas

como la velocidad deseada.

3. El timbre será reproducido a la velocidad o tempo elegido. No es

posible aplicar esta función cuando el timbre está ya sonando.

Cualquier PAD puede ser usado para determinar el TAP TEMPO.

1. Presione el botón [ drum off ]. El LED indicador de batería apagada

se iluminará.

2. Presione el botón [ start / stop ] y la canción será reproducida sin

el acompañamiento de batería.

3. Para restablecer el sonido de la batería, oprima de nuevo el botón

[ drum off ], El LED indicador se apagará.

Esta función puede utilizarse en cualquier momento.

1. Presione el botón CLIC y el metrónomo sonará en tiempo.

2. Presione una vez más el botón CLICK y el metrónomo se detendrá.

Nota: El sonido de clic no parará automáticamente una vez que la

canción termine hasta que usted presione el botón [ clic ].

Presione simultáneanente los botones

HI-HAT y KICK para apagar los

indicadores luminosos. Presiónelos

nuevamente para restablecer la función.

La función de guía por iluminación proporciona una lección valiosa

para practicar o aprender a tocar el conjunto de batería mientras

reproduce los tonos programados.

1. Seleccione la timbre sobre la cual usted desea practicar.

2. Presione el botón [ drum off ].

3. Presione el botón [ start / stop ] para que el timbre de inicio.

4. Toque sobre los PADS y PEDALS siguiendo las indicaciones luminosas.

Para facilitar la práctica puede reducir la velocidad del tempo del

timbre.

S10

Funcionde taptempo

Silenciarel acompañamientode batería

Tocarcon unclic

Utilizarluces guías

Español

tempo/tap

Drum off indicator

Esta unidad incluye 215 sonidos de percusión de alta calidad que

usted puede atribuir a cualquiera de los pads de la batería PEDALS,

PADS o CYMBALS. Esto le permite crear su propio conjunto de

batería, que consistirá de las voces que usted elija.

Los números de presets 021 – 030 sirven para almacenar los kits

personales o de usuario. Listado de referencia: pagina 13.

Los grupos numerados 021-030 son utilizados para grabar sus

propios sonidos.

1. Presione el botón [ voice ].

El indicador de voz se ilumina y muestra el número de voz del pad.

2. Presione el botón del [ pad ] o golpee el PAD que desea incorporar.

El indicador de pad se iluminará y mostrará el número de voz

actual del pad encendido.

3. Oprima [ + o – ] para seleccionar el sonido que desea asignar a

dicho PAD.

4.Repitalospasos2y3paraasignarotrossonidosaotrosPADS,HI

HATS etc...

Todas las configuraciones serán restauradas al valor inicial una vez

queseenciendaenON.

Usted puede determinar el volumen del sonido de cada PAD en un kit

de batería personalizado o de usuario.

1. Presione el botón [ voice / volume ] para ver la configuración del

nivel de volumen. Las configuraciones de nivel van desde 00 hasta

31 El LED indicador se iluminará y la pantalla mostrará el valor del

volumen del PAD.

2. Oprima el botón del [ PAD ] o golpee el PAD al cual Usted desea

ajustar el volumen.

3.Presioneelbotón[+]o[–]paraincrementar o reducir el

volumen. Golpee el PAD correspondiente para comprobar el ajuste,

escuche atentamente el nivel de sonido hasta que alcance el nivel

deseado.

4.Repitalospasos3y3paraajustarelvolumen de los otros Pads.

El volumen del pad sera reseteado a la configuración inicial cuando

presione ON.

Una vez establecidos los sonidos de su batería personal, guárdelos en

el módulo para poder utilizarlos después:

1.Presioneelbotón[save].

El grupo número 021 aparecerá iluminado.

2.Presione[+]o[–]paraelegirelnúmero[021-030 ] en el cual

usted desea guardar dicha batería.

3. Presione [ save ] una vez más y el LED dejará de parpadear. Los

sonido de su batería personalizada han sido memorizados.

Nota: Para cancelar el guardado de la operación presione el botón

Voice. Si se produce un error “Err” se iluminará en la pantalla.

S11

CREAR SONIDOS PARA UNA BATERÍA

Guardaren lamemoria lossonidosdeunabatería

Armarun grupode sonidos

Ajustarel volumende unpad

Español

Voice indicator

Pad buttons

Volume level value

Pad indicator

Pads de

batería:

Voces:

Baterías:

Canciones:

Controles:

Pantalla:

Conexiones:

Fuente de

poder:

4 drum pads, 3 pads de platillo, 1 hi-hat control pedal,

1 pedal de control.

215 voces

20 preseteados de batería, 10 baterias para el usuario.

50 canciones preseteadas

POWER SWITCH, START / STOP, SAVE, KIT, VOICE /

VOLUME, SONG / VOLUME, DRUM OFF, CLICK, HI-HAT,

CRASH, RIDE, HI-HAT CONTROL, SNARE, TOM 1, TOM 2,

TOM 3, KICK, VOLUME, + / - TEMPO, TAP

Pantalla de LEDs

MIDI OUT

Hi-hat control

Hi-hat

Crash

Ride

Snare

Tom 1

Tom 2

Tom 3

Kick

Output(R&L/MONO)

Aux in

Adaptador de corriente de AC (DC 9V)

ESPECIFICACIONES

S12

Español

No. Nombre

Base de batería acústica

Base de batería electrónica

Tambor acústico

001 BD head

002 Real BD1

003 Real BD 2

004 Real BD 6

005 BD Std 1

006 BD Std 2

007 Room BD 1

008 Room BD 2

009 Lo BD

010 Rock BD 1

011 Rock BD 3

012 Rock BD 4

013 BD-Var 3

014 BD-Var 5

015 Big Drum 1

016 Big Drum 2

017 BD-Analg

018 MrDance 1

019 MrDance 2

020 MrDance 5

021 Lo-BD 1

022 Lo-BD 2

023 Hard BD 3

024 SD-Std 1

025 SD-Std 2

026 SD-Std 3

027 SD-Std 4

028 SD-Std 5

029 SD-R 1

030 SD-R 2

031 SD-R 5

032 Snare 1

033 Snare 2

034 Snare 4

035 Snare 5

036 Snare 6

037 SD-Std 21

038 SD-Std 22

039 SD-Std 23

040 SD-Std 24

041 SD-Std 25

042 SD-Std 26

043 SD-Std 27

044 SD-Std 28

045 SD-Std 29

046 SnareDr 1

047 SnareDr 5

048 SnareDr 6

049 SnareDr 7

050 SnareDr 8

051 SidStik 1

052 SidStik 2

053 SnarTimb

054 RowDrum 1

055 RowDrum 2

056 RowDrum 3

057 SD-Ana 2

058 SD-Ana 6

059 SD-Ana 7

060 SD-Ana 11

061 SD-Danc 5

062 SD-Danc 6

063 SD-Elec

064 Syn-SD 1

065 Syn-SD 7

066 Syn-SD 8

067 Syn-SD 11

068 Cool SD 1

069 HD-SD 1

070 Brush 1

071 Brush 2

072 Brush 3

073 Brush 5

074 Brush 7

075 Brush 8

076 Brush 10

077 Brush 13

078 Tom-Std 5

079 Tom-Std 3

080 Tom-Std 2

081 Tom-Std 1

082 Tom-Jaz M

083 Tom-Jaz F

084 Tom-Brs H

085 Tom-Brs M

086 Tom-Brs L

087 Tom-Brs F

088 Tom-BRK H

089 Tom-BRK M

090 Tom-BRK L

091 Tom-BRK F

092 Tom-Rom 6

093 Tom-Rom 5

094 Tom-Rom 4

095 Tom-Rom 3

096 Tom-Rom 2

097 Tom-Rom 1

098 Tom-Rm 2L

099 Tom-Rm 2F

100 TomH-A

101 Tom-A 5

102 Tom-A 4

103 Tom-A 3

104 Tom-A 2

105 Tom-A 1

106 Tom-T 1M

107 Tom-T 3L

108 Tom-T 3F

109 Tom-El 4

Tambor electrónico

Tom acústico

Tom electrónico

110 Tom-El 3

111 Tom-El 2

112 Tom-El 1

113 CrashStd

114 CrashBrt

115 CrashSt 2

116 SftCrash

117 CrashSt3

118 CrashSht

119 CrashThin

120 CrashRev

121 CrashRol

122 CrashSt 4

123 RideBel 1

124 RK Ride 2

125 RideBStd

126 Splash C 1

127 Cymbal 2

128 Cymbal 3

129 BigGong 1

130 BigGong 2

131 B.Cymbl 1

132 B.Cymbl 2

133 S.Cymbl 2

134S.Cymbl 2 M

135 SmalGong

136 H.H.Cls 1

137 H.H.Cls 3

138 H.H.Cls 4

139 H.H.Opn 1

140 H.HCNor 1

141 RK HHcls

142 H.H Opn 3

143 Open HH 2

144 Open HH 3

145 Open HH 4

146 RK HHOpn

147 Open HH 7

148 HH pedl 1

149 HH pedl 2

150 Ana Hh 1

151 Agogo-1

152 Agogo-2

153 Bell tre

154 Bongo Hi

155 Bongo Lo

156 Cabasa 1

157 Cabasa 2

158 Castanet

159 ClapA

160 Claves 1

161 Claves 2

162 Conga-Hi

163 Conga-M 1

164 Conga-M 2

Cimbal

Tom acústico

Percusión

165 Conga-3

166 Conga-4

167 Conga-5

168 CowBell 1

169 CowBell 2

170 Cuica H

171 Cuica L

172 Fsnap

173 Guiro 1

174 Guiro 2

175 HiQ

176 JingBell

177 Maracas 1

178 Maracas 2

179 MetroBell

180 MetroClk

181 Scrach

182 Shake

183 Surdo 1

184 Surdo 2

185 Tabla 1

186 Tabla 2

187 Tabla 3

188 Tabla 4

189 TalkD

190 TalkDrD

191 TalkDrU

192 TalkDrV

193 Tambouri

194 TimbleH

195 TimbleL

196 TimblePH

197 TimblePL

198 Triangle

199 TriagMut

200 VibrSlap

201 Whistal

202 XfadeTri

203 Smallwood

204 BoardDr 1

205 BoardDr 2

206 Lotus Brd

207 BanbuBrd

208 SouthBan

209 B.WdFish

210 S.WdFis 1

211 S.WdFis 2

212 S.WdFis 3

213 S.WdFis 4

214 ImpacBel

215 ImpaBel M

LISTADO DE VOCES

S13

Español

No. Nombre

001 Standard 1

002 Standard 2

003 Dance 1

004 Jazz Latin

005 Room 1

006 Electric

007 Brush

008 Room Stick

009 Latin 1

010 Latin 2

No. Nombre

001 Guitar

002 Accordion Fussion

003 Folk Pop

004 Rock

005 Blues

006 New Age

007 Reggae Funk

008 Drum & Bass

009 Pop & Beat

010 Dance

011 Drk-2

012 Pop 3

013 Pop 5

014 Jazz 1

015 Rhythm & Blues 4

016 Ballad 1

017 Ballad 2

018 Ballad 4

019 Ballad 5

020 Ballad 6

021 Waltz

022 Slow Rock

023 Rock Pop 4

024 Latin 4

025 Latin 5

Beat

4/4

6/8

4/4

3/4

6/8-9/8

4/4

No. Nombre

011 Jazz

012 Brush 2

013 Dance Stick

014 Orchestra

015 Drum & Bass

016 House

017 Rhythm & Blues

018 Ungle

019 China LuoGu

020 Oriental 1

No. Nombre

026 Reggae

027 Shuffle 1

028 Rhythm & Blues 3

029 Rock N’ Roll 1

0308Beat4

0318Beat2

032 16 Beat

033 March

034 Latin 6

035 Funk 3

036 Fusion 2

037 Rock N’ Roll 2

038 Hard Rock 3

039 Rock Pop 2

040 Funk 1

041 Funk 4

042 Jazz 3

043 Dance 1

044 Dance 2

045 Mambo

046 Rhythm & Blues 1

047 Rhythm & Blues 2

048 Ballad 3

049 Jing Opera

050 Chinese Rhythm

Beat

4/4

6/8

4/4

2/4

S14

LISTA DE GRUPOS DE BATERIA

LISTA DE TONOS

Español

LLAVE = O: Si

X: No

Básico

Canal

Modo

Nota

Número

Velocidad

Despues

Toque

Pitch Bend

Cambio de control

Cambio de

programa

Sistema

Común

Sistema

Tiempo real

Aux

Mensajes

TRANSMITIDO

10 ch

*****

0-127

*****

O 9NH, V=1 -127

X (9NH V=0)

FUNCION

Defecto

Cambiado

Defecto

Mensajes

Alterado

Voz real

Notas activadas

Notas desactivadas

LLaves

Canales

120

121

123

Verdaadero #

Exclusivo

Posición de la canción

Selector de canción

Tono

Reloj

Comandos

LocalON/OFF

Todas las notas OFF

Sensores Activos

Resetear

REMARCADO

Bank Select

Modulation

Portamento Time

Data Entry

Volume

Pan

Expression

Sustain Pedal

Portamento ON /OFF

Sostenuto Pedal

Soft Pedal

Reverb Program

Chorus Program

Reverb Level

Chorus Level

All Sound OFF

Reset All Controller

All Notes OFF

IMPLEMENTACION SISTEMA MIDI

S15

Español

VISIT OUR WEBSITE > www.singingmachine.com

VISITE NOTRE SITIO INTERNET > www.singingmachine.com

VISITE NUESTRO SITIO DE INTERNET > www.singingmachine.com

Printed in China / Imprimé en Chine / Impreso en China

6601 Lyons Road, Bldg. A7,

Coconut Creek, FL 33073-9902 USA

TEL. (954) 596-1000

FAX. (954) 596-2000

The Singing Machine Company, Inc. 1460-0609-ENG-SPA-FRE01

The Singing Machine Smi 1460 Users Manual 8 Sep 06

SMI-1460 to the manual c98e886b-7a38-488e-998e-2b9f40c612ac

Navigation menu

Versions of this User Manual:

Views

Navigation
