Compact Disc + Graphics

with Built-In TV Karaoke Center

SMVG-620 Please read before using this unit.

Lea antes de usar esta unidad.

Veuillez lire avant d'utiliser cet appareil.

Disco Compacto + Gráficos

Con El Central De Karaoke En La TV

Disque Compact + Graphiques

Avec Centre Karaoké Encastre

Instruction Manual

Manual De Instrucción

Manuel D'instruction

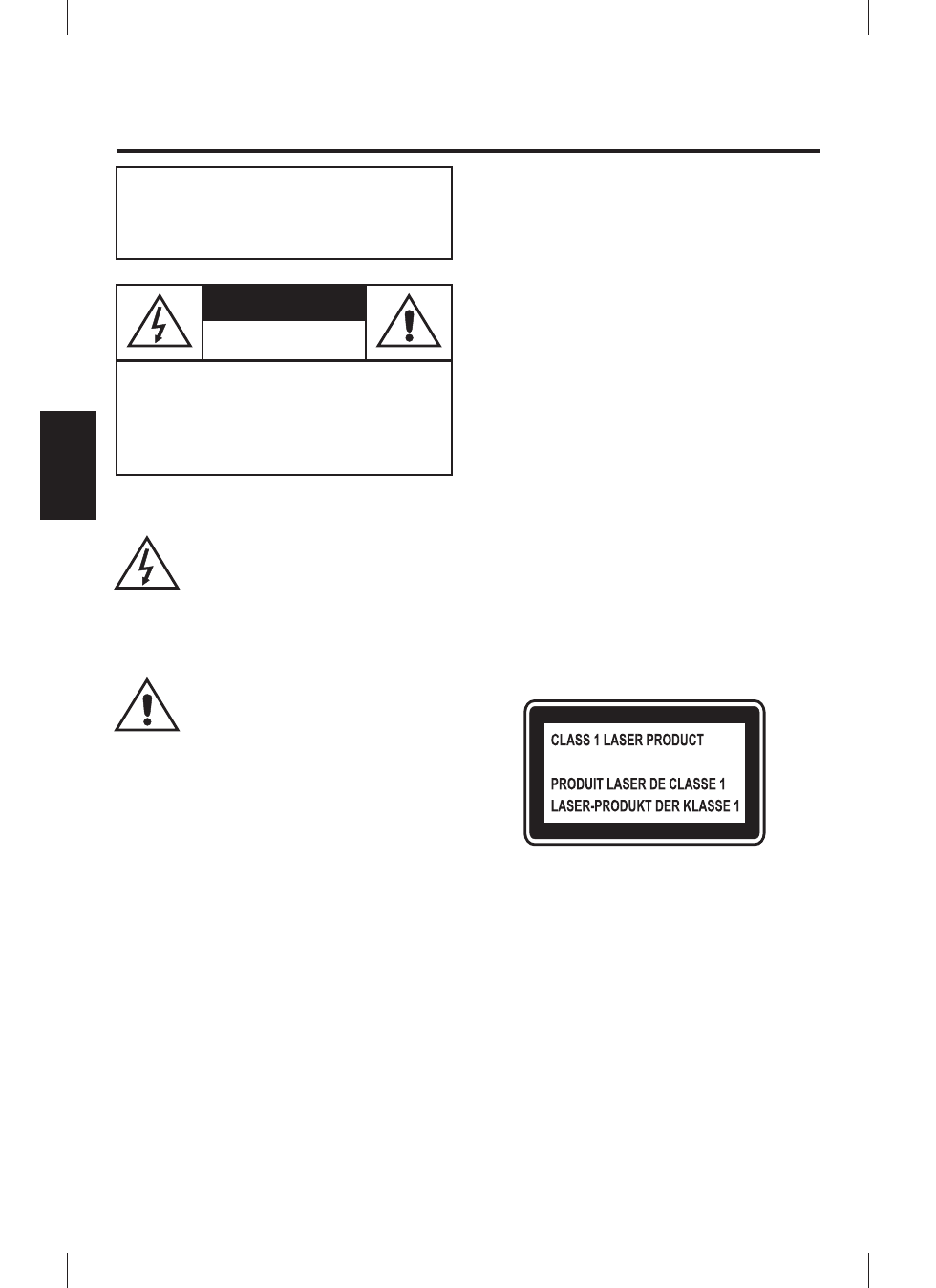

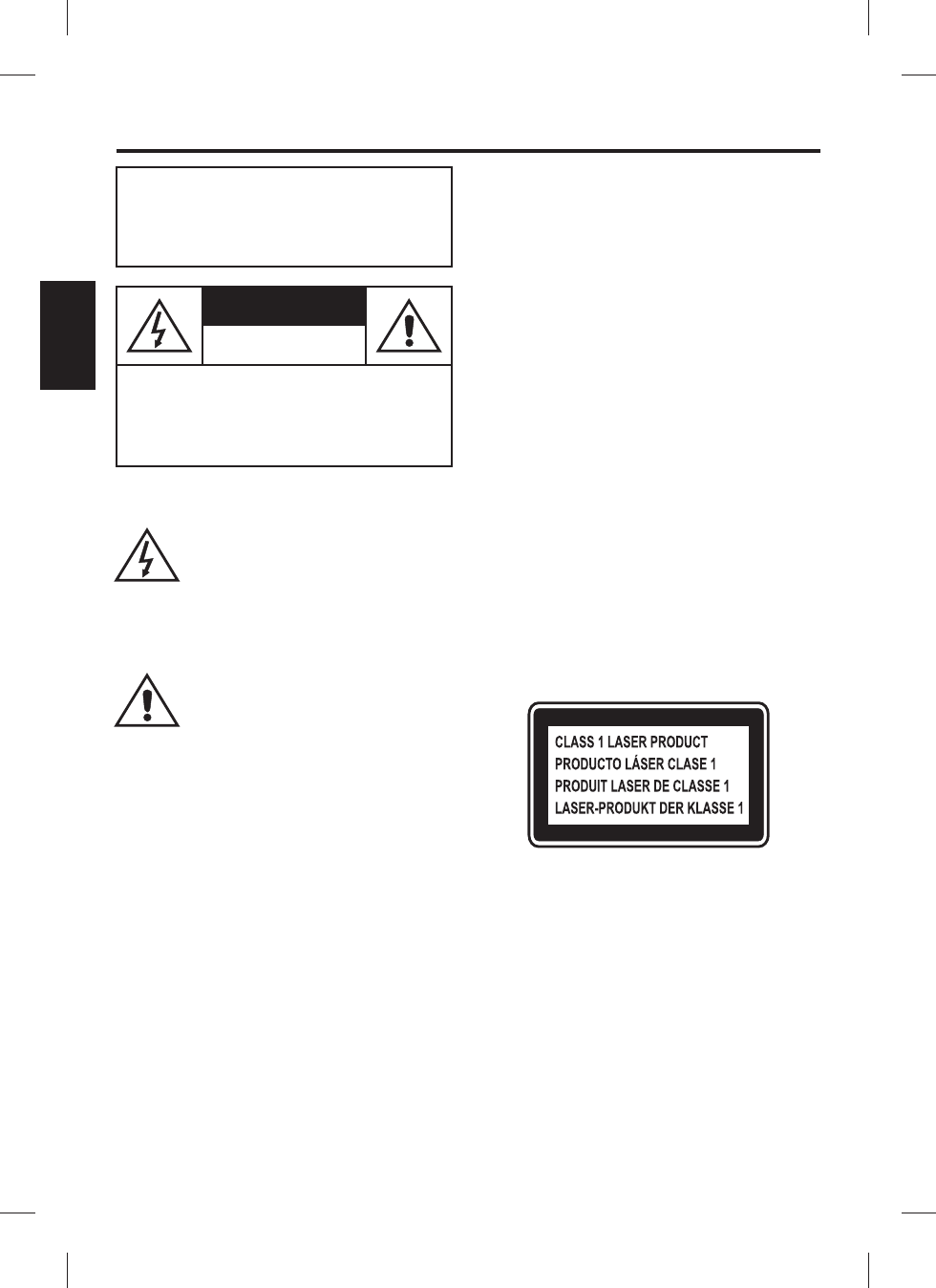

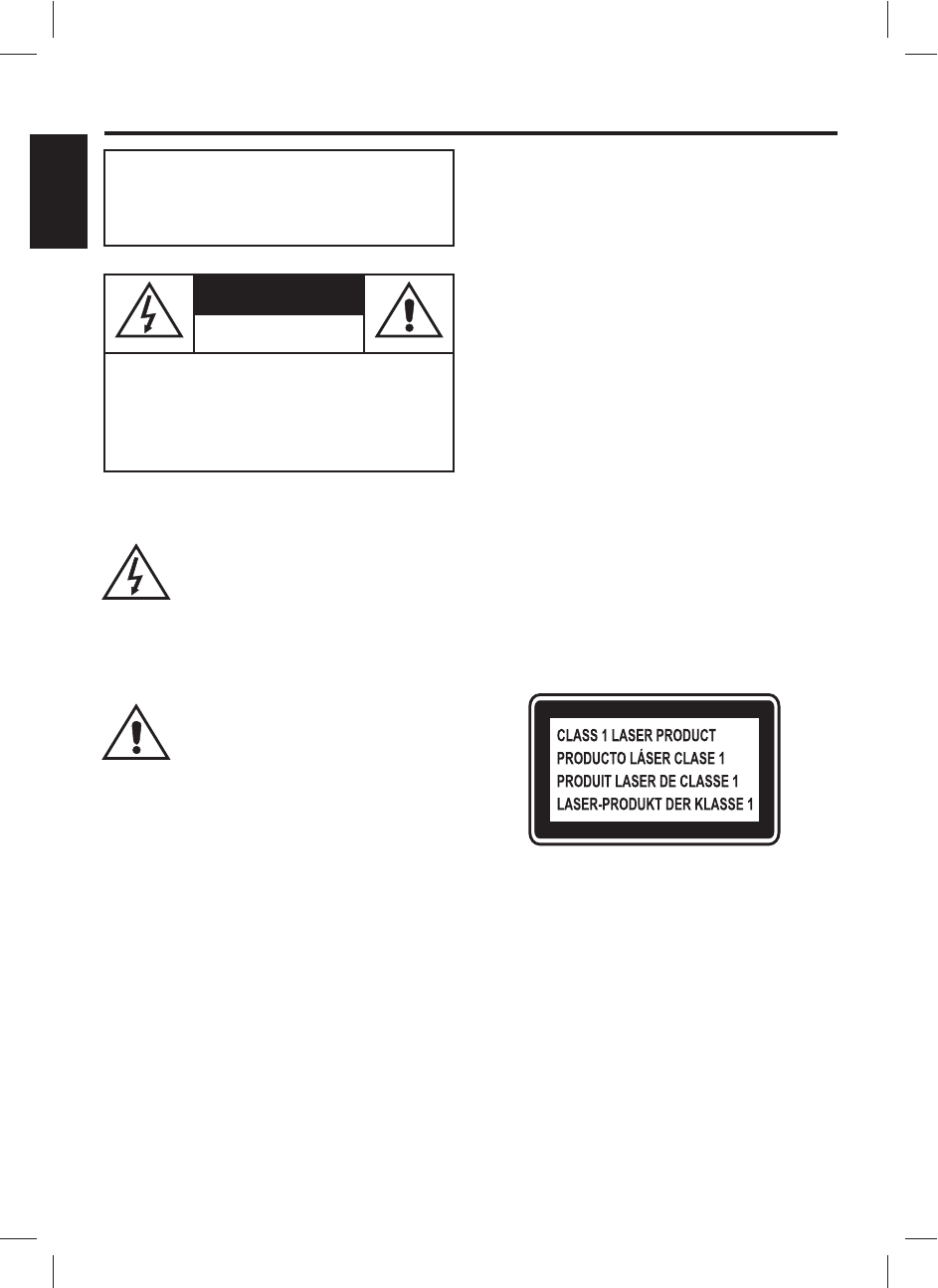

The CAUTION marking is located at the rear

panel.

The product shall not be exposed to dripping

or splashing and that no objects filled with

liquids, such as vases, shall be placed on the

product.

Thenormalventilationoftheproductshallnot

beimpededforintendeduse.

DRIPPING WARNING

VENTILATION WARNING

This symbol is intended to alert you

of the presence of un-insulated

dangerous voltage within the

product's enclosure that might be of

sufficient magnitude to constitute a

risk of electric shock. Do not open

theproduct'scase.

This symbol is intended to inform

you that important operating and

maintenance instructions are

included in the literature

accompanyingthisproduct.

CAUTION

TO PREVENT ELECTRIC SHOCK, MATCH

WIDE BLADE OF PLUG TO WIDE SLOT,

FULLYINSERT.

WARNINGS

WARNING:TO REDUCE THE RISK OF

FIRE OR SHOCK HAZARD, DO NOT EXPOSE

THIS PRODUCT TO RAIN OR MOISTURE.

CAUTION: TO PREVENT THE RISK OF

ELECTRIC SHOCK, DO NOT REMOVE COVER

OR BACK. NO USER-SERVICEABLE PARTS

INSIDE. REFER SERVICING TO QUALIFIED

PERSONNEL.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

This CD player is made and tested to meet

exacting safety standards. It meets FCC

requirements and complies with safety

performance standards of the U.S.

DepartmentofHealthandHumanServices.

This CD player employs a laser light beam.

Only a qualified service person should

remove the cover or attempt to service this

device,duetopossibleeyeinjury.

The use of controls, adjustments, or

procedures other than those specified

herein might result in hazardous radiation

exposure.

The apparatus shall be used in an open

area.

This compact disc player is classified as a

CLASS1LASERproduct.

The CLASS 1 LASER PRODUCT label is

locatedattherearpanel.

Invisible laser radiation when open and inter

locksdefeated.Avoidexposuretobeam.

Warnings:

CAUTION!

CAUTION

IMPORTANT

Since CD circuitry may cause interference to

other radio tuners nearby, switch this unit off

when not in use or move it away from the

affectedradiotuner.

This class[B] digital apparatus complies

with Canadian ICES-003.

ENGLISH

WARNINGS

NOTE:ThisdigitalapparatusdoesnotexceedtheClassBlimitsforradionoiseemissionsfromdigitalapparatusas

set out in the Radio Interference Regulations of Industry Canada. These limits are designed to provide reasonable

protection against harmful interference in a residential installation. This equipment generates, uses and can

radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful interference to radio or television (which can be

determinedbyturning the equipment off),theuserisencouraged to try tocorrectthe interference by oneormore of

thefollowingmeasures:

Reorientorrelocatethereceivingantenna.

Increasetheseparationbetweentheequipmentandreceiver.

Connecttheequipmentintoanoutletonacircuitdifferentfromthattowhichthereceiverisconnected.

Consultthedealeroranexperiencedradio/TVtechnicianforhelp.

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

1. Read Instructions

2. Retain Instructions

3. Heed Warnings

4 Follow Instructions

5. Cleaning

6. Attachments

7. Water and Moisture

8. Accessories

10. Ventilation

11. Power Sources

-Allthesafetyandoperatinginstructionsshould bereadbeforethe productisoperated.

-Thesafetyandoperatinginstructionsshouldberetainedforfuturereference.

-Allwarningson theproductandintheoperatinginstructionsshould beadheredto.

. -Alloperatingand useinstructionsshouldbe followed.

- Unplug this product from the wall outlet before cleaning. Do not use liquid cleaners or aerosol

cleaners.Useadampclothforcleaningtheexterioronly.DoNOTattempttocleanthe inside.

- Do not use attachments not recommended by the product manufacturer as they may cause

hazards.

- Do not use this product near water - for example, near a bath tub, wash bowl, kitchen

sink,orlaundrytub;inawetbasement,ornearaswimmingpool,andthelike.

- Do not place this product on an unstable cart, stand, tripod, bracket, or table. The product may

fall, causing serious injury to a child or adult, and serious damage to the product. Use only with a cart, stand,

tripod, bracket, or table recommended by the manufacturer, or sold with the product. Any mounting of the

productshouldfollow the manufacturer's instructions,andshoulduseamountingaccessoryrecommendedby

themanufacturer.

Aproductandcartcombinationshouldbemoved withcare.Quickstops,excessive

force,andunevensurfacesmaycausetheapplianceandcartCombinationtooverturn.

- Slots and openings in the cabinet are provided for ventilation and to ensure reliable operation of

the product and to protect it from overheating, and these openings must not be blocked or covered. The

openings should never be blocked by placing the product on a bed, sofa, rug, or other similar surface. This

product should not be placed in a built-in installation such as a bookcase or rack unless proper ventilation is

provided.

-Thisproductshould beoperatedonlyfromthetypeofpowersourceindicatedonthemarking

label. If you are not sure of the type of power supply to your home, consult your product dealer or local power

company. For products intended to operate from battery power, or other sources, refer to the operating

instruction.

12. Grounding or Polarization

Alternate Warnings

- This product may be equipped with a polarized alternating current line plug (a

plughaving oneblade widerthan theother).This plugwill fitinto thepower outletonly oneway. This is a safety

feature.Ifyouareunabletoinserttheplugfullyintotheoutlet, try reversing the plug. If the plug should still fail to

fit, contact your electrician to replace your obsolete outlet. Do not defeat the safety purpose of the polarized

plug.

- This product may be equipped with a three-wire grounding-type plug, a plug having a

third(grounding)pin.Thisplug will onlyfitinto a grounding-type poweroutlet.Thisis a safety feature.Ifyou are

unable to insert the plug into the outlet, contact your electrician to replace your obsolete outlet. Do not defeat

thesafetypurposeofthegrounding-typeplug.

IMPORTANT SAFETY INSTRUCTIONS

INTRODUCTION

Your Compact Disc + Graphics with will provide you with many years of fun and

entertainment. It can let you be the “star” as you sing along with your favorite recordings and

hearyourvoicewiththemusicthroughthesystem’sspeakers.

This Karaoke Center is easy to use, yet full of features with a compact design.After just a few

simpleinstructions, youwill becomean expert.Before youuse yourunit, pleaseglance through

this manual to familiarize yourself with all the features available and the sections of the manual

that describe their operation. Next, go to the section for the specific operation you wish to

perform.

Foryoureasyreference,listedherearesomeofthemainfeaturesofthisKaraokeCenter:

-displaysthelyricswiththetempoofmusicwhenplayingCD+Gdiscs.

- lets you replace the original singer's voice with your own voice when any

prerecorded, multiplex karaoke disc or tape is played. To activate, just rotate Mic Volume to a

comfortable listening level, andAuto Voice Control for the best balance between playback and

microphonelevels.

- lets you adjust the balance between the prerecorded original singer's voice

andthemusicifyouuseamultiplexkaraokedisc.

-letsyouaddanechotoenrichyourvoiceforaconcerthalleffect.

-letsyousharethemusicwithyourfamilyorfriends.

- lets you connect another audio output component, such as an

equalizer/boosteroraPAsystem.

Lyrics on TV screen

Auto Voice Control

Balance Control

Echo Control

Built-In Stereo Speaker

Auxiliary Output Jacks

Master Volume Control - lets you turn the volume control clockwise or counter-clockwise until

desiredvolumelevelisobtained.

-liftupcameralenstodisplayyourimageontheSingingMachine’smonitor.

ENGLISH

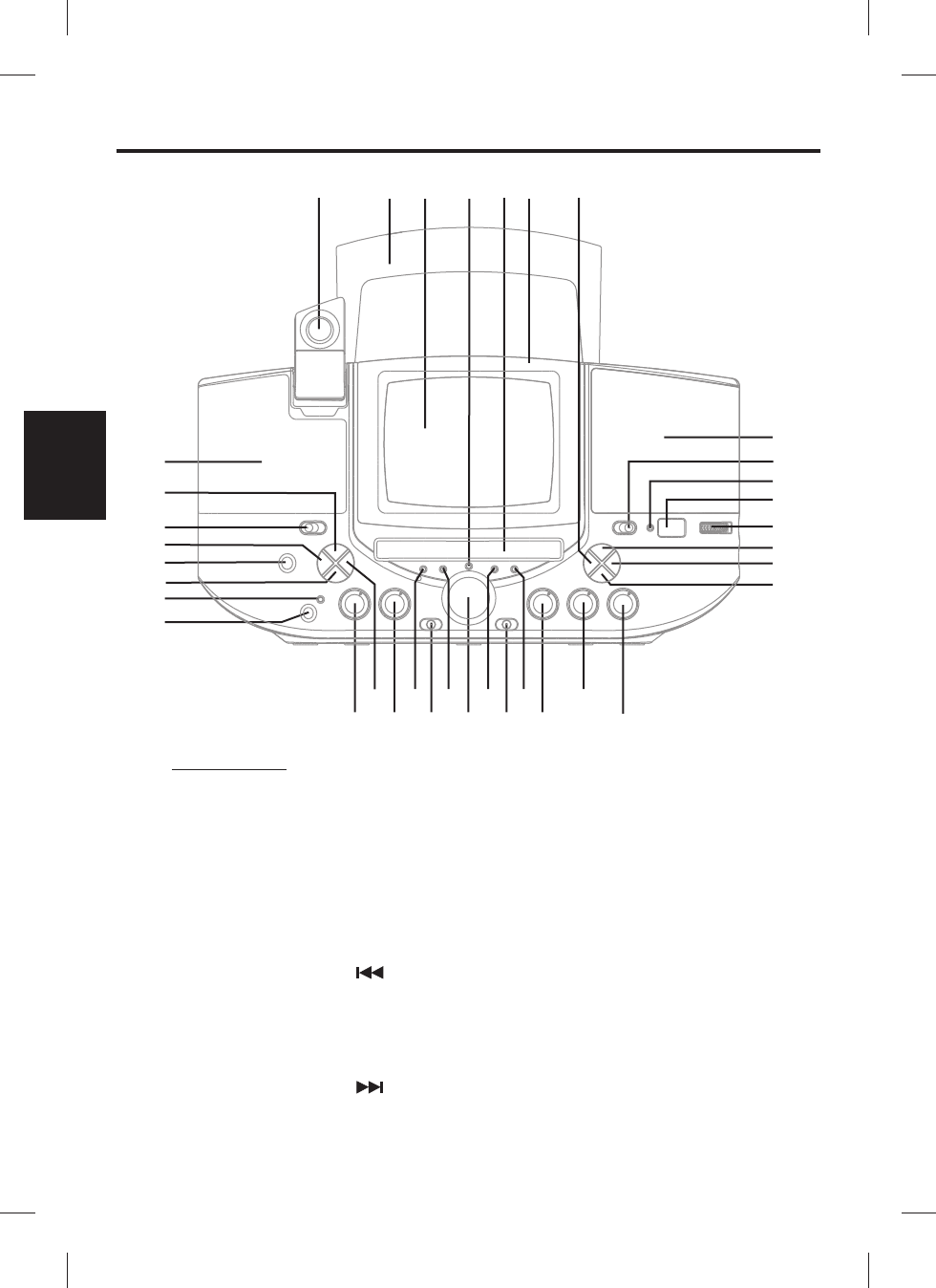

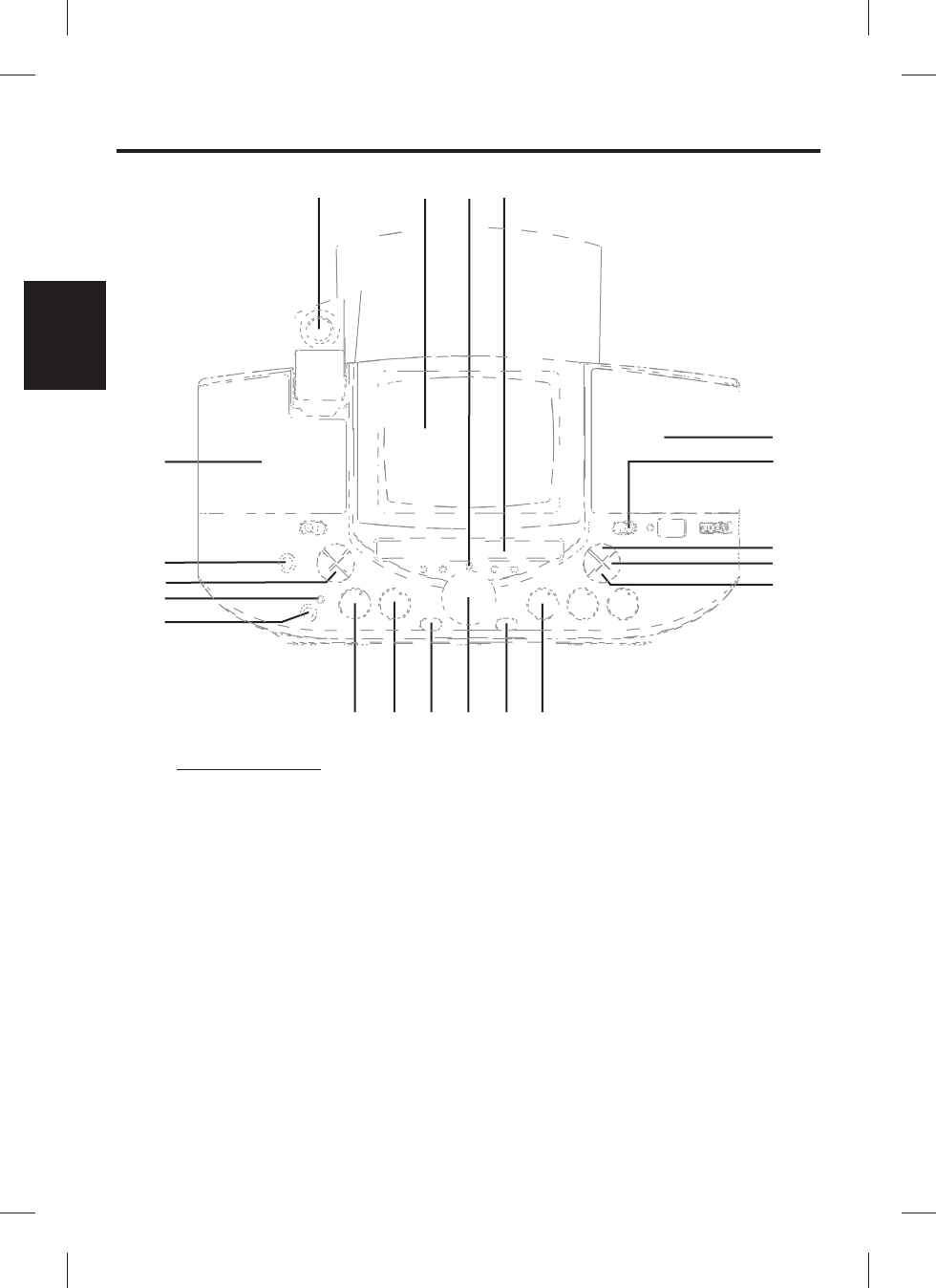

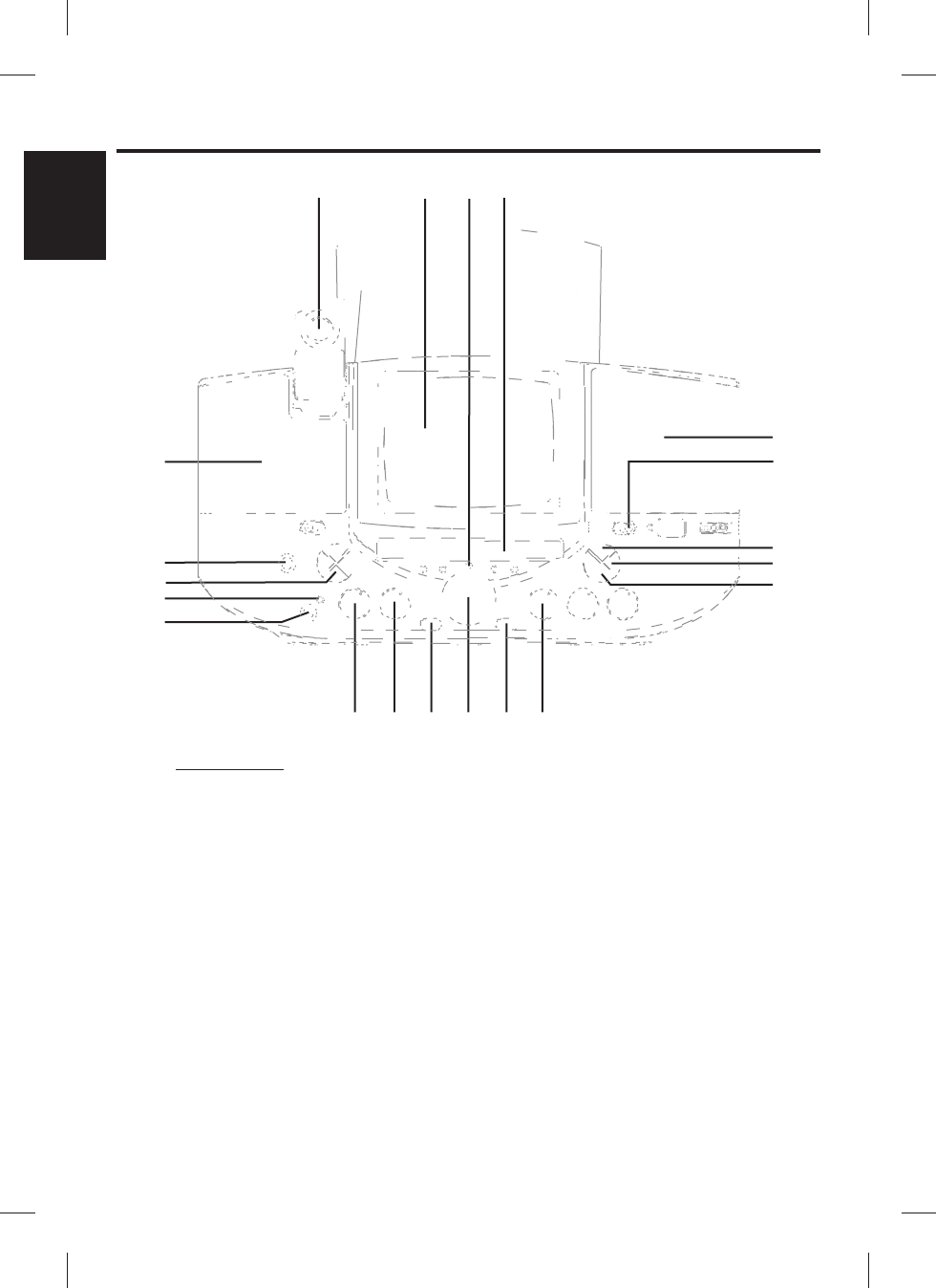

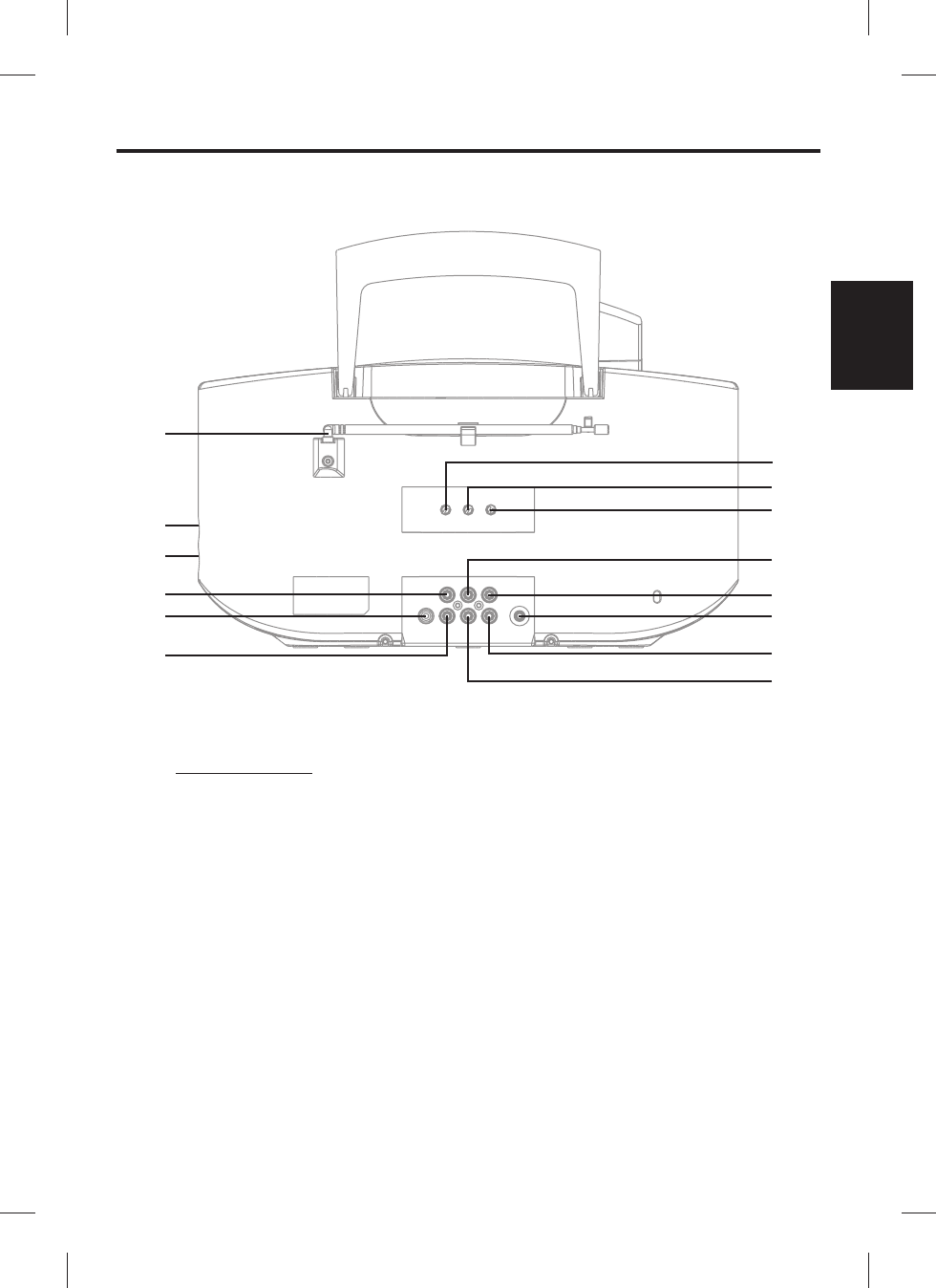

CONTROL LOCATIONS

ENGLISH

FRONT VIEW

1. Camera Lens

7. Random Button

10.

11.

12. Constrast

13.

14.

16.

17.

18.

19.

20. FUNCTION Selector

21. RANDOM Indicator

22.

23.

24.

25.

26.

27.

28.

29.

Handle

Monitor

CDG Indicator

CD Tray

Model Number

Loudspeaker

PLAY/PAUSE Button

Monitor Selector

SKIP Buttons

STOP Button

ON/OFF LED

15. ON/OFF Button

Master Volume Control

SKIP Buttons

BALANCE Control

PLAY/PAUSE Indicator

LED Display

REPEAT Indicator

VIDEO OUT Selector

PROGRAM Indicator

Auto Voice Control

ECHO Control

MIC Volume Control

Loudspeaker

30. Band Selector

31. FM(ST.) Indicator

32. Dial Pointer

33. Tuning Knob

34. CD Tray OPEN/CLOSE Button

35. REPEAT Button

36. PROGRAM Button

123 5

17 23

CONTROL LOCATIONS

ENGLISH

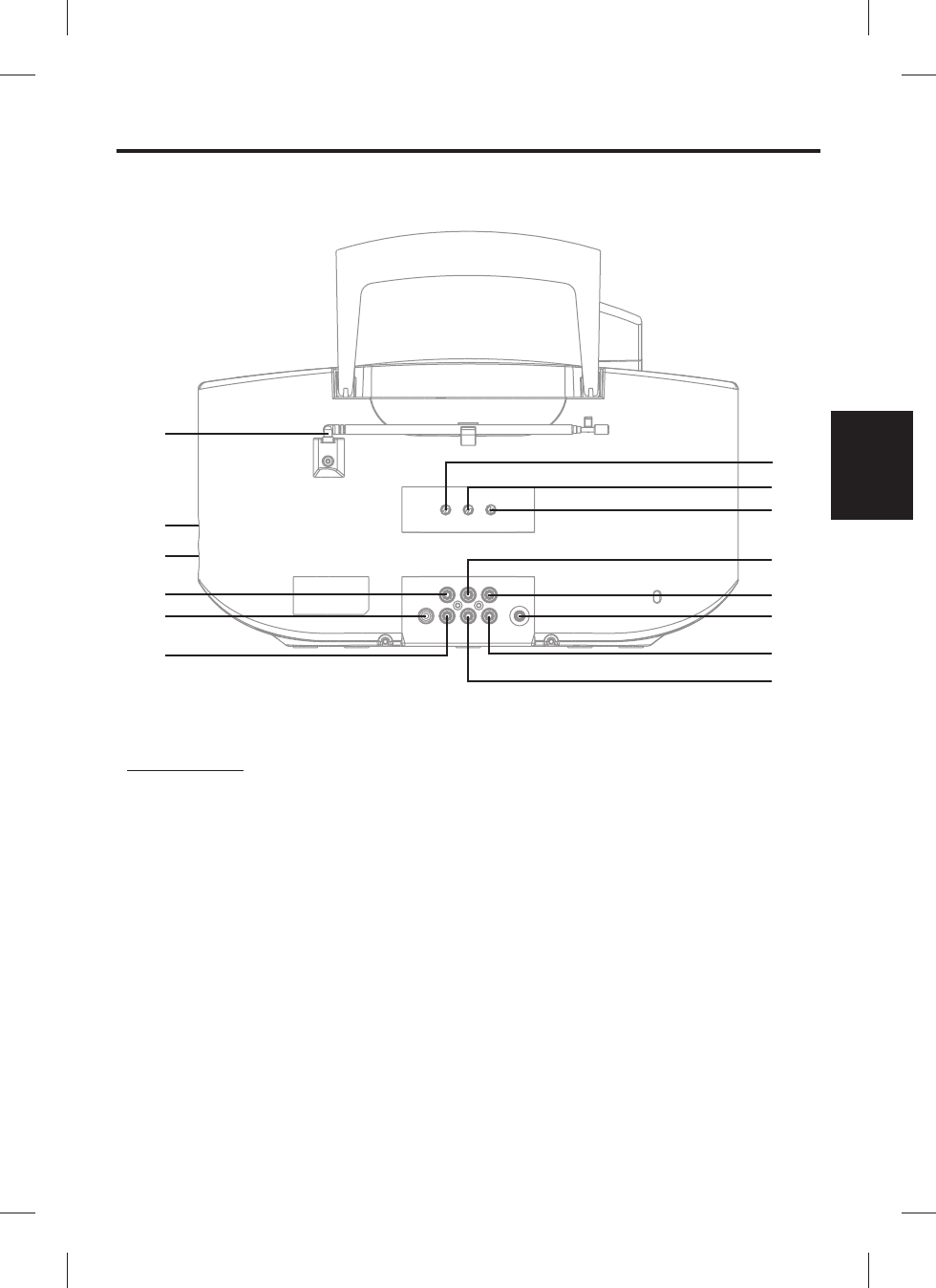

REAR VIEW

37. Antenna

38. MIC 1 Jack

39. MIC 2 Jack

40.

41. CAMERA OUT Jack

42.

43.

44.

45.

VIDEO IN Jack

VIDEO OUT Jack

BRIGHTNESS Control

CONTRAST Control

VERTICAL HOLD Control

46. AUDIO OUT Jack (L)

47. AUDIO IN Jack (L)

48. HEADPHONE Jack

49. AUDIO IN Jack (R)

50. AUDIO OUT Jack (R)

CONNECTING POWER

CAUTION:

CONNECTING TO YOUR TV

VIDEO CONNECTION (for TV)

You can power the system from a standard AC outlet by using the supplied power cord.

ThesuppliedACpowercordhasapolarizedplugthatfitsintothewalloutletonlyone

way.Iftheplugdoesnotfitproperly,turnitoverandtryagain.Donotforceit.

The Singing Machine provides a patch cord to give you the option of connecting your unit to an

external audio/sound system and video device. The patch cord has three RCA jacks at each

end. White and Red are for left and right audio connections and theYellow is for connecting the

video.

Make sure that you have a CDG disc in the Singing Machine and playing when you are making

this connection. You will know you have the proper settings on your TV or VCR as soon as you

seetheSingingMachinelogoorlyricsonthescreen!

CONNECTING TO YOUR HEADPHONE

A headphone jack is provided for using headphones instead of the built-in speaker.

(Headphonesaresoldseparately.)

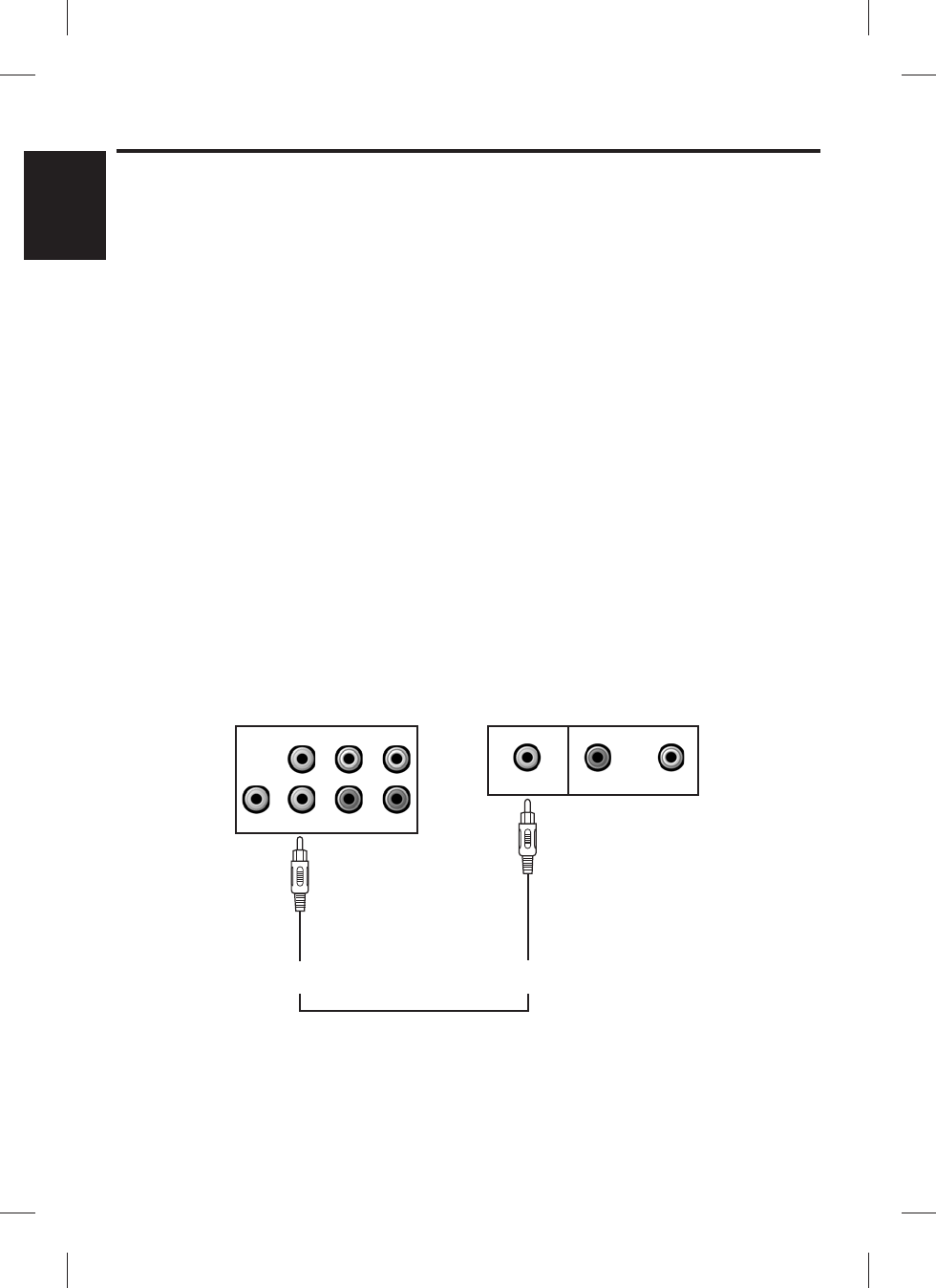

PleasefollowthestepsbelowtodisplayCDGlyricsontheTVscreen:

(1) Locatethemulticoloredpatchcords.

(2) ConnectVideoCable(yellow)totheVideoOutofthebackoftheSingingMachine.

(3) ConnecttheotherendoftheVideoCable(yellow)totheVideoInputonyourTV.

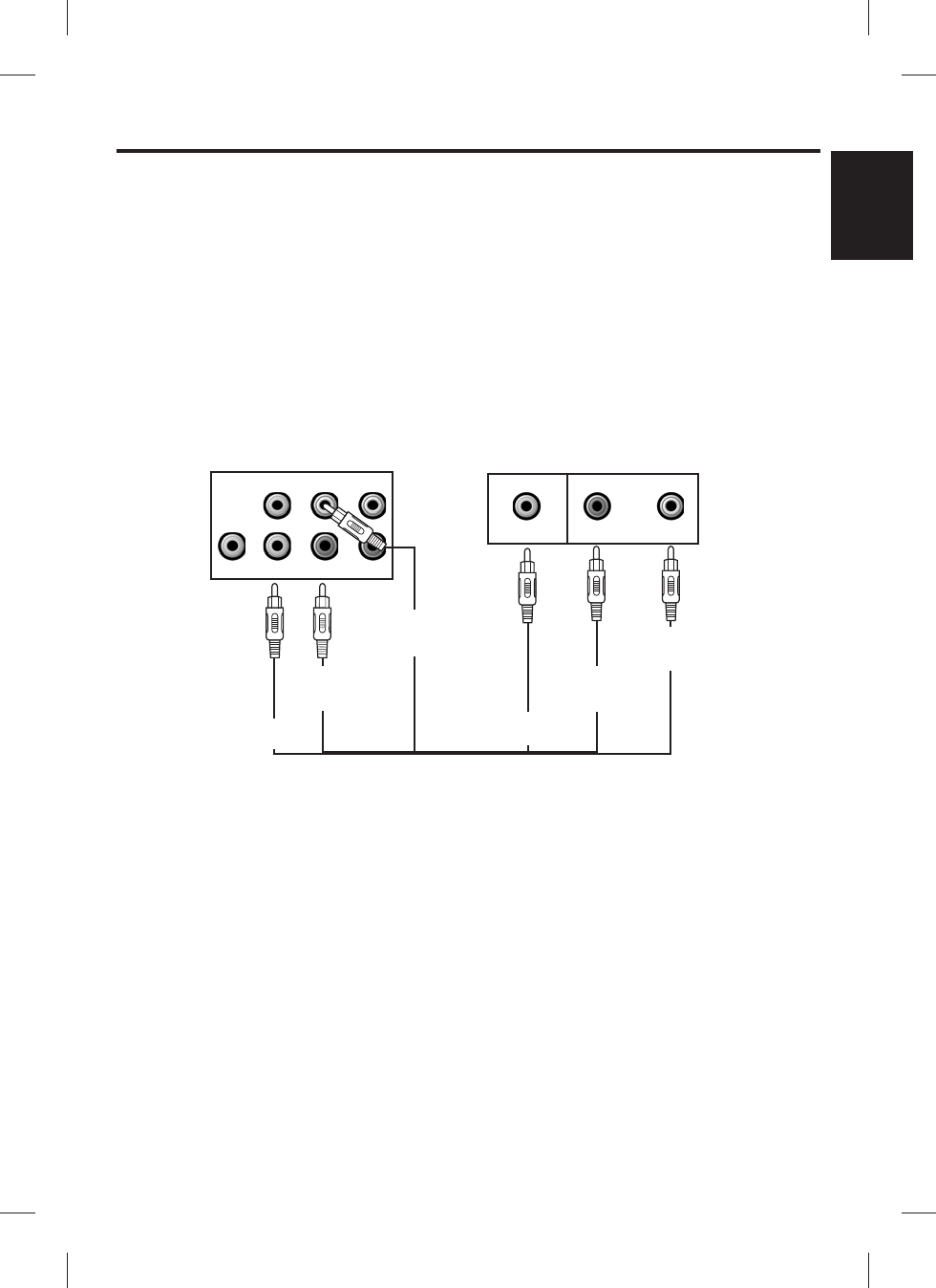

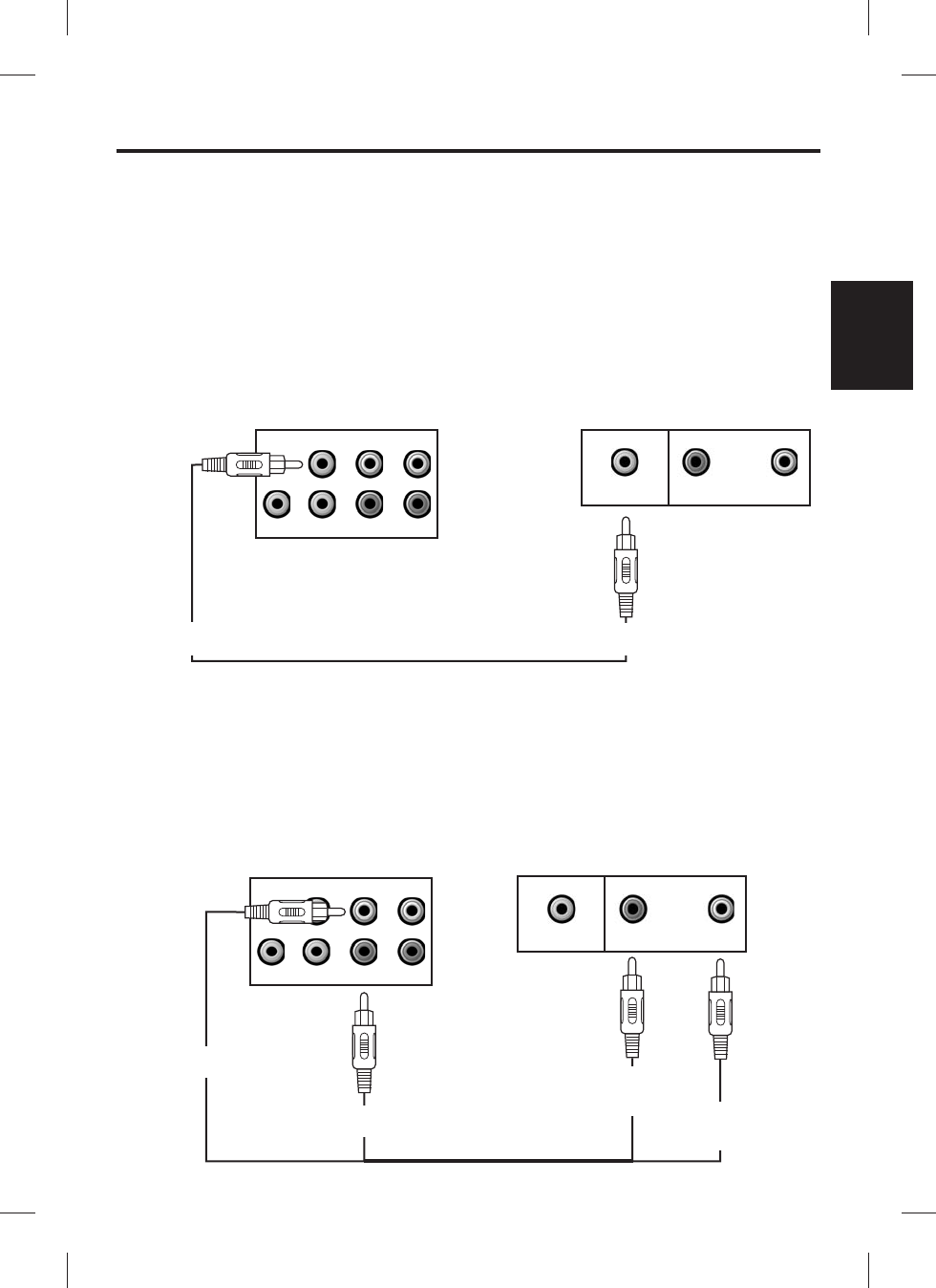

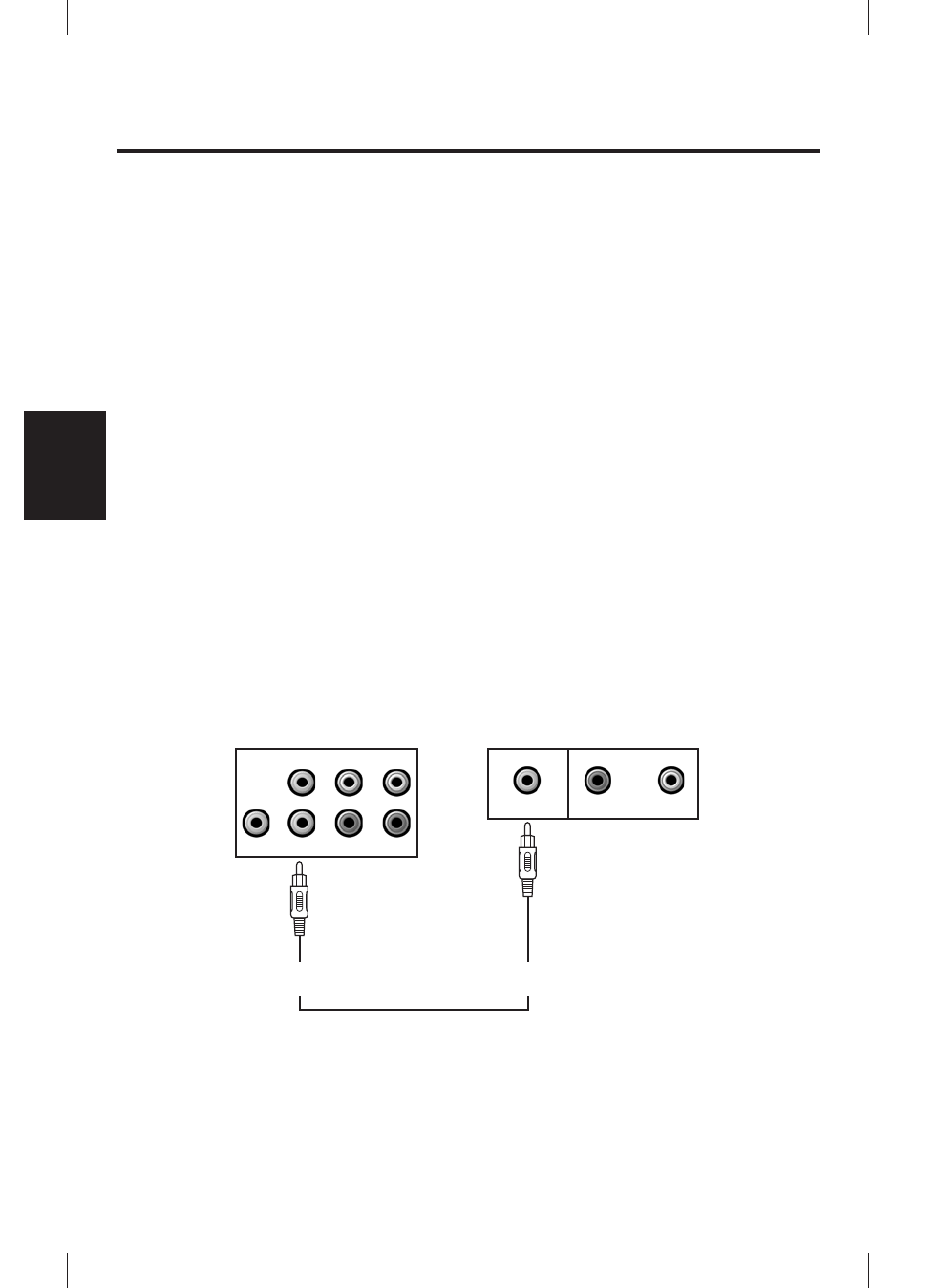

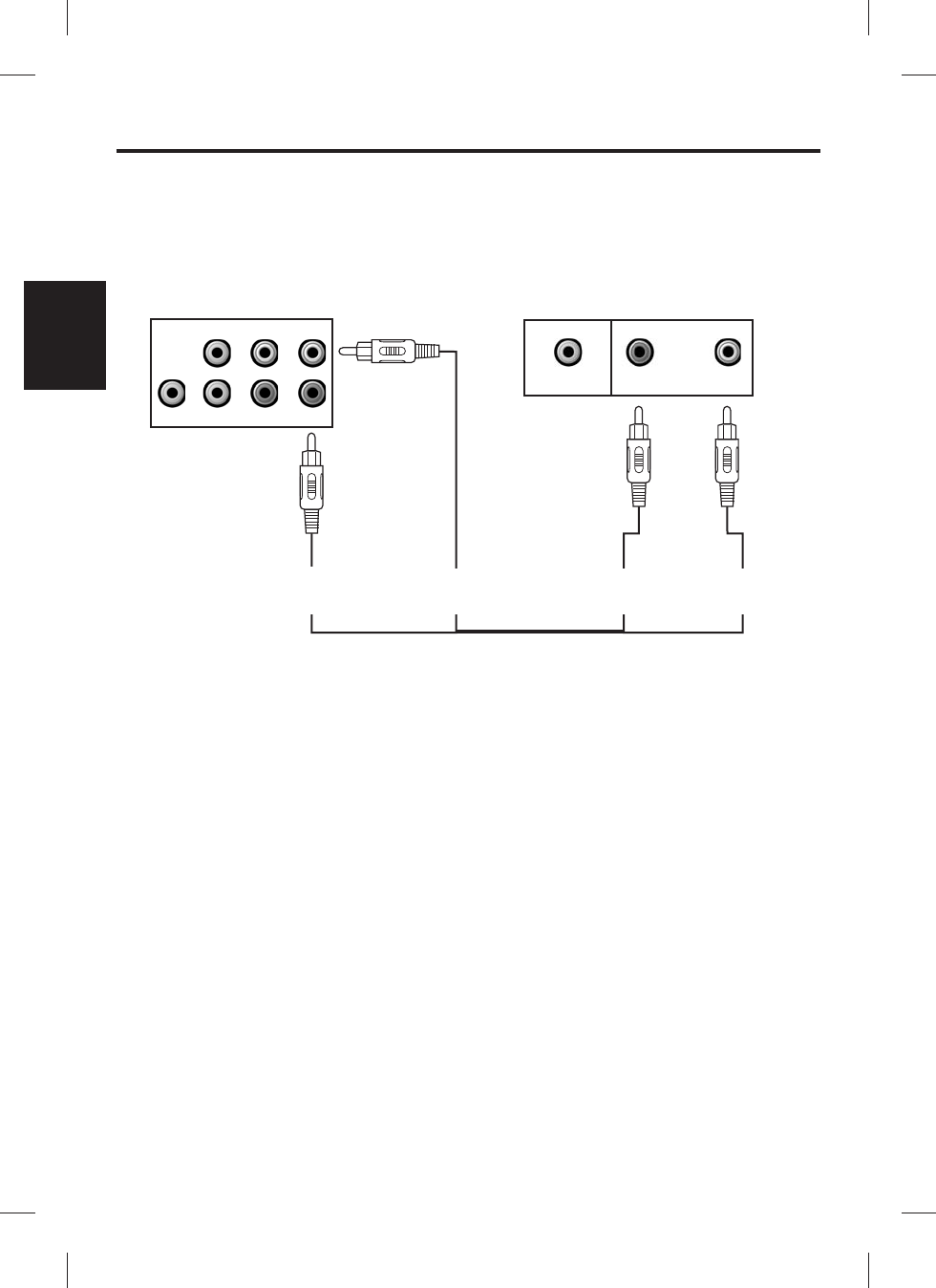

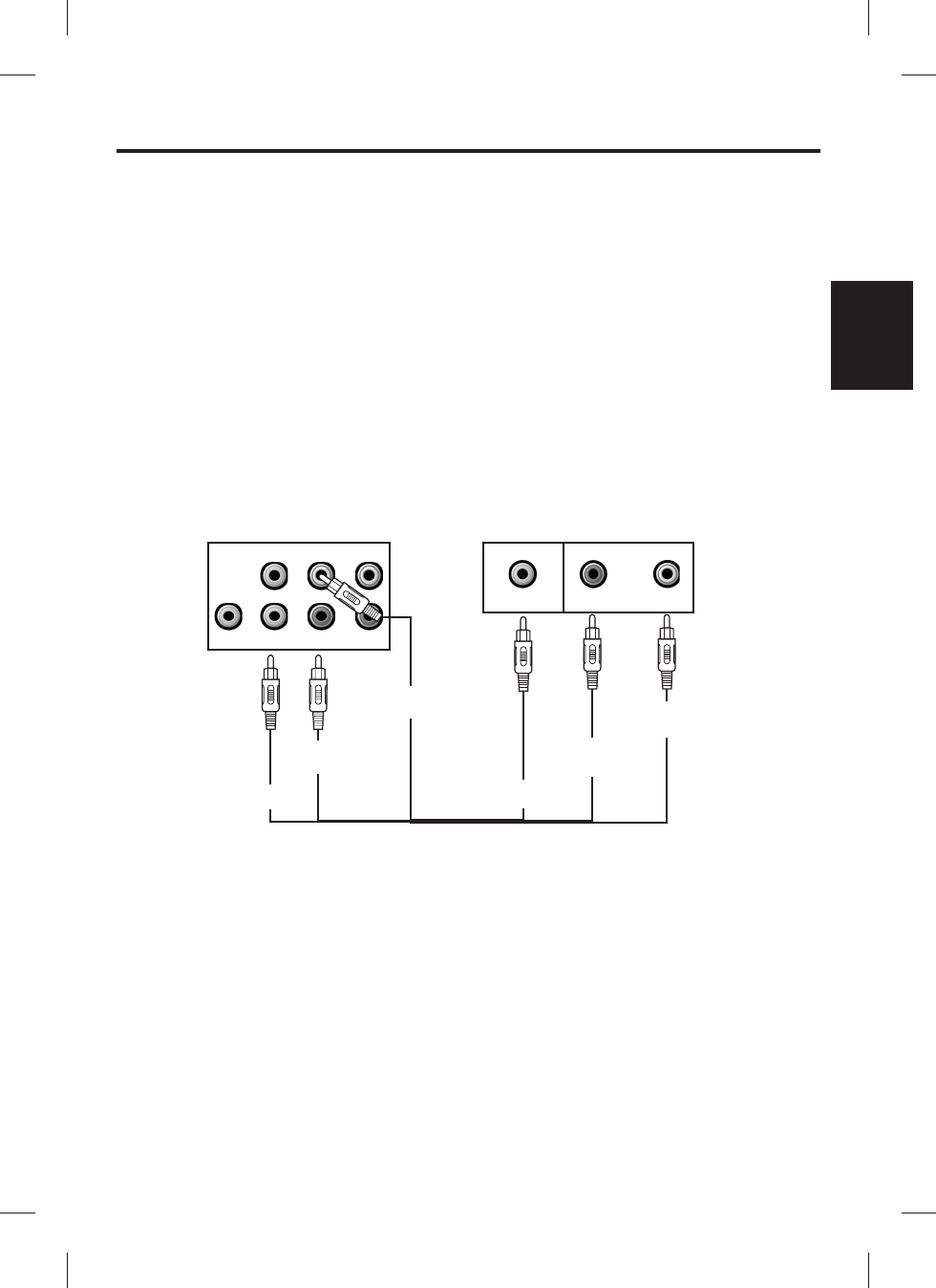

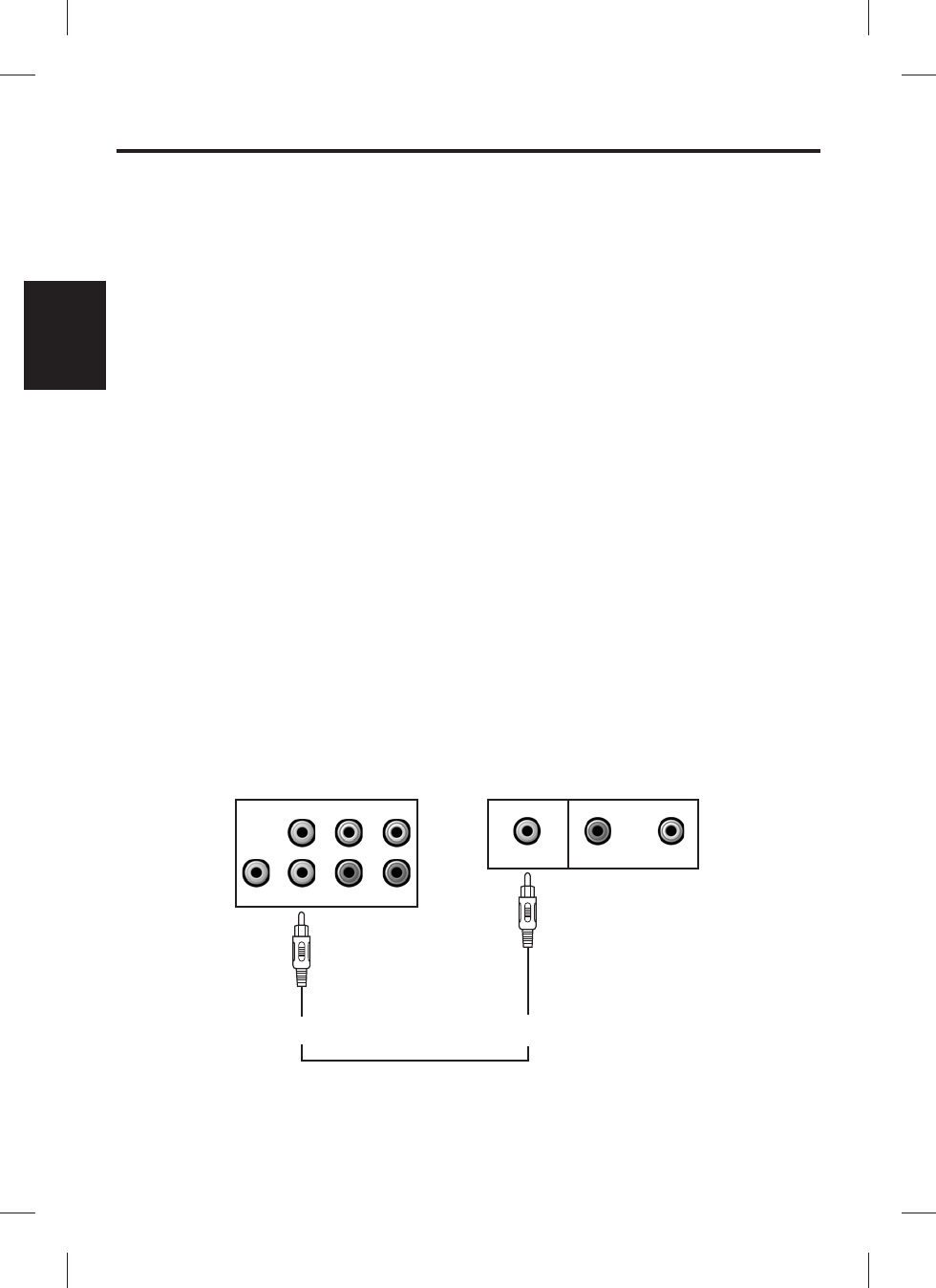

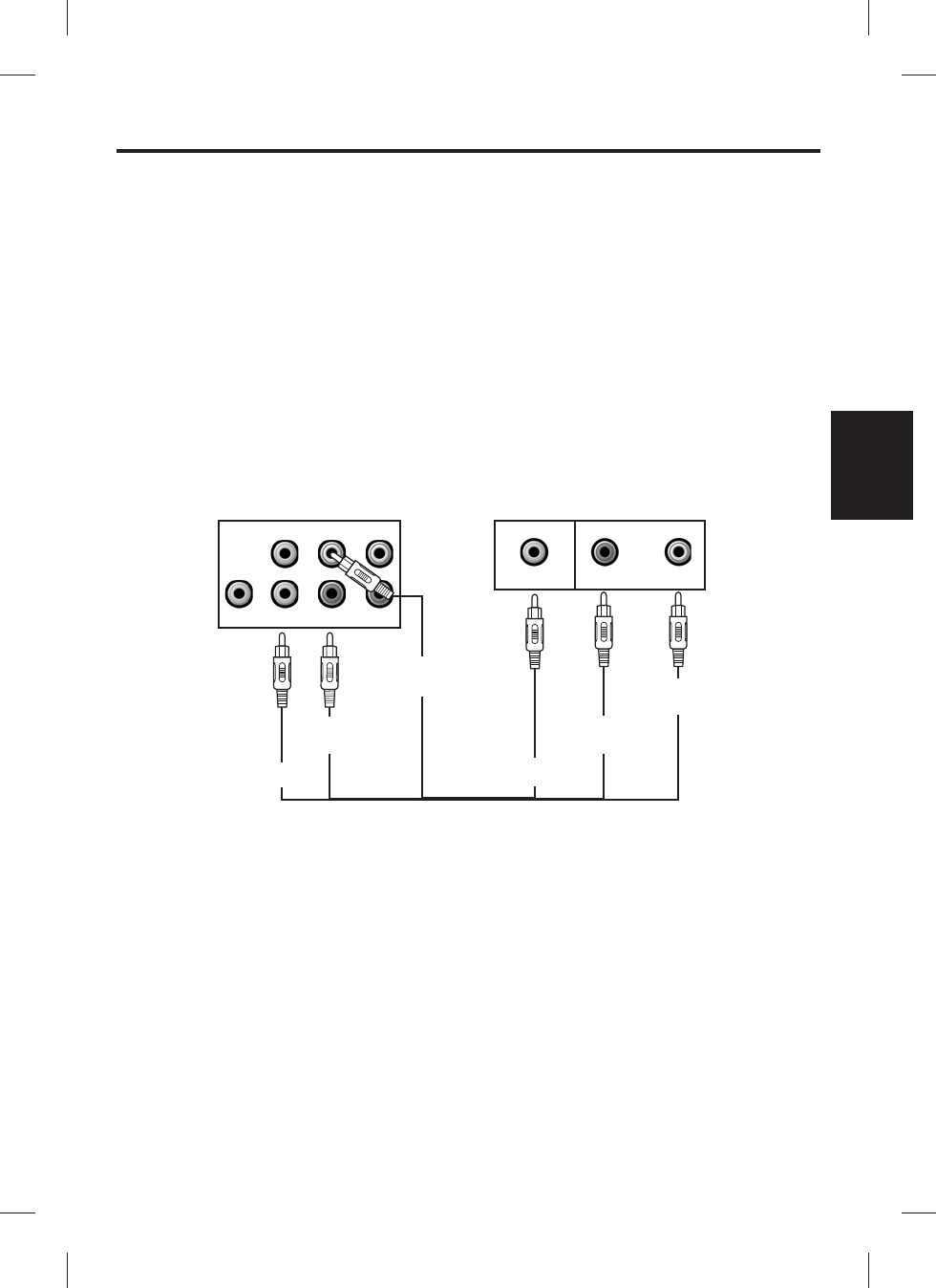

MAKING THE CONNECTIONS

ENGLISH

REAR VIEW OF TV

VIDEO IN AUDIO IN

REAR VIEW OF

SINGING MACHINE

VIDEO IN

(Yellow Jack)

VIDEO OUT

(Yellow Jack)

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

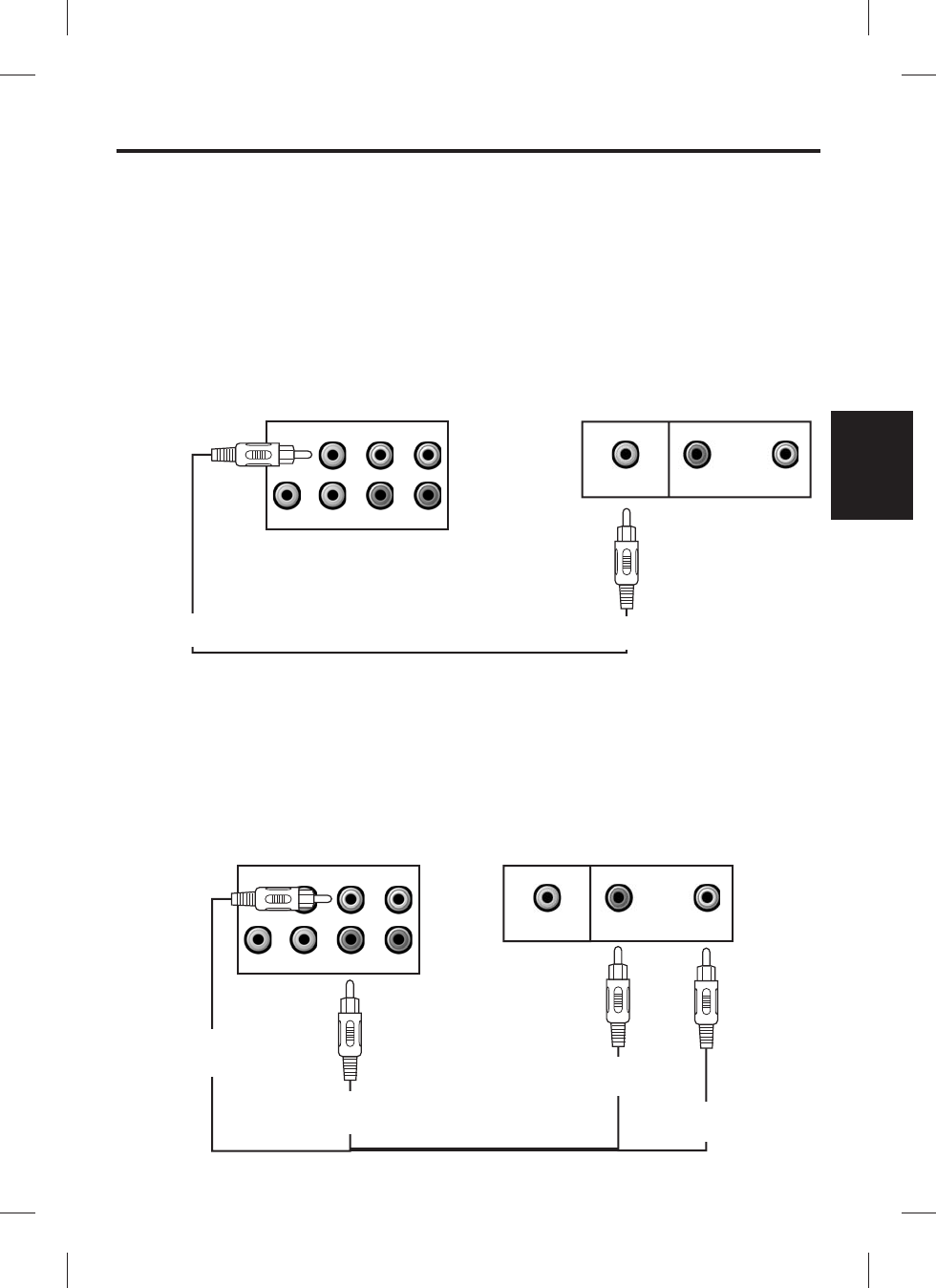

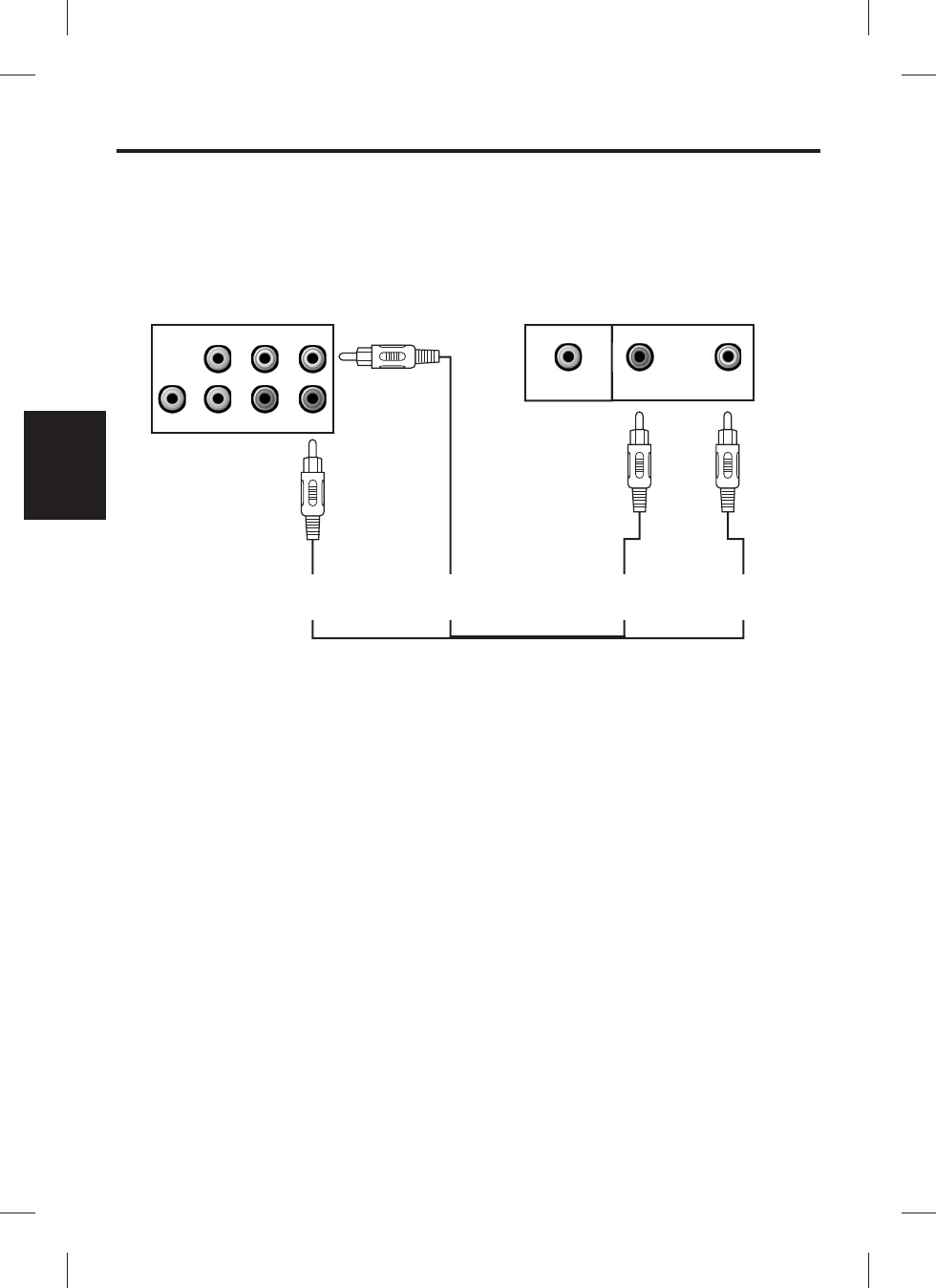

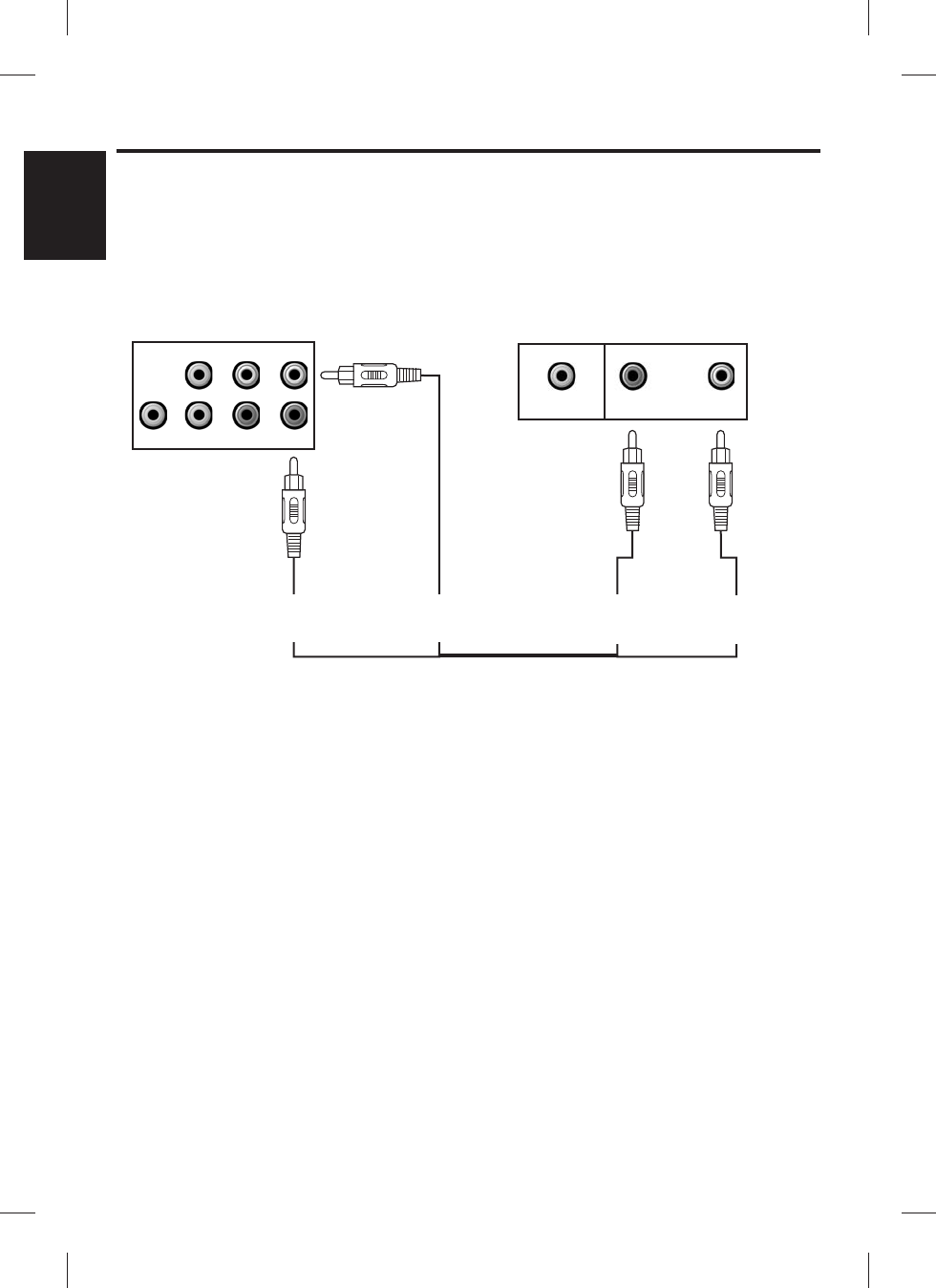

MAKING THE CONNECTIONS

ENGLISHENGLISH

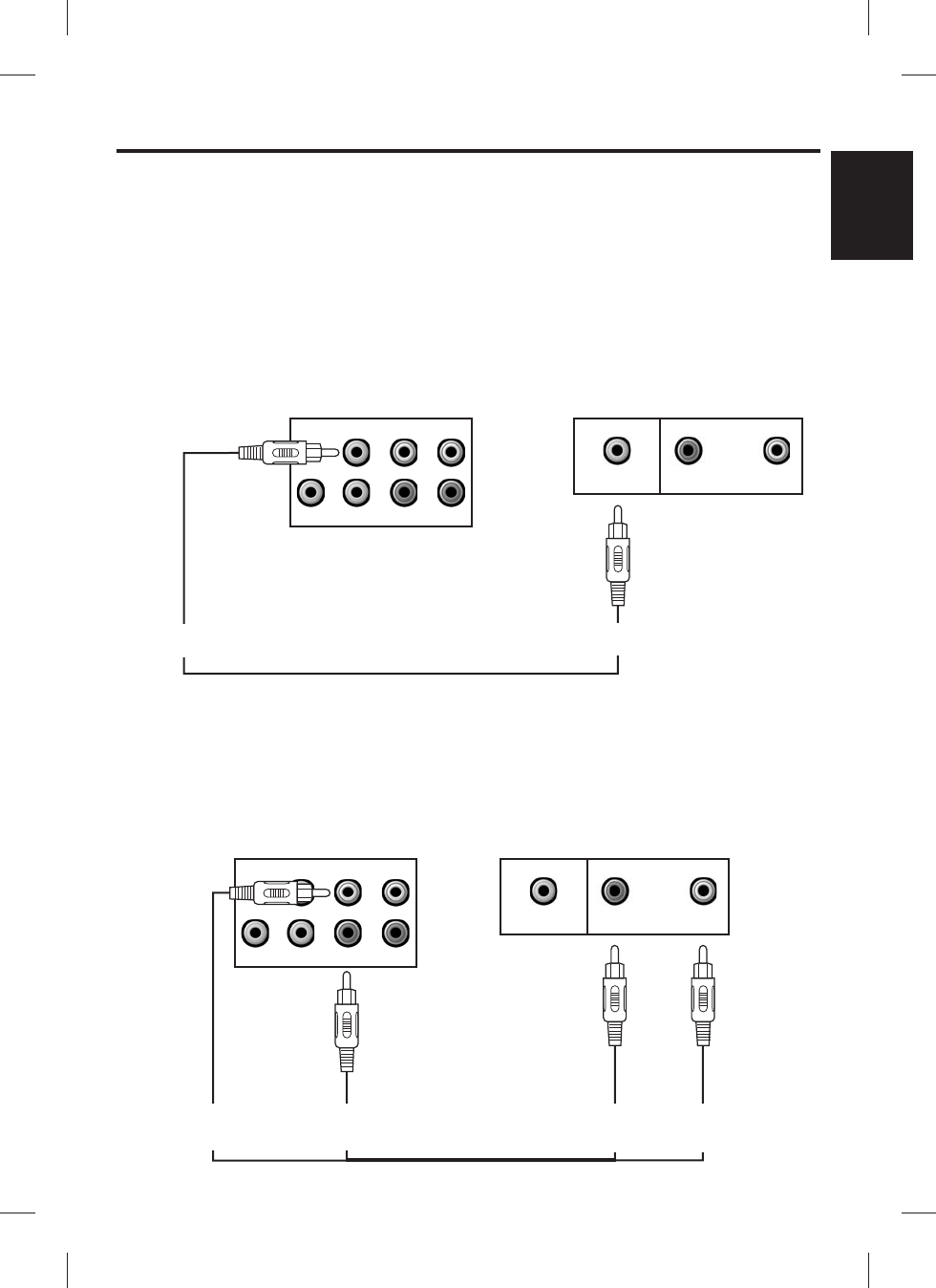

REAR VIEW OF VCR

VIDEO IN AUDIO IN

REAR VIEW OF

SINGING MACHINE

VIDEO OUT

(Yellow Jack)

VIDEO IN

(Yellow Jack)

AUX IN

(Red Jack)

AUX OUT

(white Jack)

AUDIO OUT

(White Jack) AUDIO IN

(White Jack)

AUDIO IN

(Red Jack)

AUDIO OUT

(Red Jack)

VIDEO CONNECTION (for VCR recording)

(4) PlugthewhiteendofthepatchcordintothewhiteAUDIOOUTjackontheunit.

(5) PlugtheredendofthepatchcordintotheredAUDIOOUTjackonunit.

(6) Now connect the other end of the cable’s white (left channel) and red (right channel) plugs

toyourVCR‘AUDIOIN’or‘AUXIN’jacks.

PleasefollowthestepsbelowtorecordCDGlyricsorimageontheVCR:

(1) Locatethemulticoloredpatchcords.

(2) ConnectVideoCable(yellow)totheVideoOutofthebackoftheSingingMachine.

(3) Connect the other end of the Video Cable (yellow) to the Video Input on your

VCR.

Ifyour televisionor VCRdoes nothave therequired VideoInput, you will need an RF Modulator

(Radio Frequency Modulator), which connects through your TV Antenna or cable line and

servesasVideoInput.

An RF Modulator can be purchased at almost any consumer electronics retailer. If you are

connecting the video from the Singing Machine to either a television or a VCR video input jack,

you must specify the source the TV or VCR is to display. Your TV or VCR user guide can tell you

howtodisplaythevideosignalfromthe‘VideoIn’jack.

If you don’t have the manual for your TV or VCR, we suggest calling the TV or VCR,

manufacturer’scustomerservicedepartment.Onlythemanufacturerwill be ableto tellyouvery

quickly how to configure your TV or VCR to display the video signal coming from the ‘Video

Input’jack.

Note: Some projection TV sets do not properly display the standard blue background when

usingmostCDGs. If thebackgroundcoloris inconsistentorflashing,please try connectingyour

SingingMachinetoastandardtubetelevision.

(1)

(2)

COMMON WAYS TO CONFIGUREYOUR TV OR VCR

Your Singing Machine is designed to connect to your TV the same way you would connect a

video camera, VCR or video game. The Singing Machine is constantly sending the video and

audiosignalstothe'VideoOut' and'AUX OUT' jackswhenever you playa CDG.So, load aCDG

into your Singing Machine before you start making these connections.You will see lyrics on the

TVscreenassoonasyougetthesetupcompletedcorrectly.

We refer to TV/VCR because manufacturers use very similar ways to connect TVs and VCRs

and you can connect your Singing Machine to a TV, VCR or satellite system (contact your

satellitecompany for instructions).The setupof yourTV/VCRis themost difficultpartof making

the connection for displaying your Singing Machine lyrics. In most homes, the TV has either a

cable connected or antennae in use. Once you connect your Singing Machine to the TV/VCR,

you must 'tell' your TV/VCR to display the input from the Singing Machine instead of the usual

inputfromthecableorantennae.

Check your TV/VCR user manual for the easiest way to setup your particular entertainment

system. If you don't have your manual you can always call your TV/VCR manufacturer for that

information or try hitting their website for online assistance. We've listed below the most

commonwaysofsettingupaTV/VCR:

In the setup menu for configuring the TV/VCR there may be an option on 'Input Selection'

whereyoumaychoosebetween'Cable/Ant.','Video1',or'Video2'etc.astheinputsource.

Try looking for a 'Video' channel between the highest channel and the lowest channel on

yourTVorVCR.(i.e.Between99and2maybe'VIDEO'or'INPUT'or'GAME'.)

(3) Look for a button on the remote control for the TV/VCR you are connecting to that says

'VIDEO', 'VIDEO 1', 'Game', 'AUX', 'EXT', 'LINE1', 'LINE-IN' or occasionally the 'VCR'

buttonwilldisplaytheVideoinputsource.

MAKING THE CONNECTIONS

ENGLISH

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

MAKING THE CONNECTIONS

CONNECTINGA VIDEO COMPONENT FOR INPUT

Please follow the steps below to display CDG lyrics on the Singing Machine’s monitor from

anothervideosource:

(4)

(5) Adjust the BRIGHTNESS, CONTRAST and Controls at the back of

the Singing Machine to have the best picture quality.

Connecttheunit toyourTV orhomestereosystem using theWhiteand Red connectionsonthe

supplied patch cord. Plug the white end of the patch cord into the whiteAUDIO OUT jack on the

unit. Plug the red end of the patch cord into the redAUDIO OUT jack on unit. Now connect the

other end of the cable’s white (left channel) and red (right channel) plugs to your TV or home

stereosystem’s‘AUDIOIN’or‘AUXIN’jacks.

AUDIO CONNECTION

(1) Locate the multicolored patch cords.

(2) ConnectVideoCable(yellow)totheVideoInofthebackoftheSingingMachine.

(3) Connect the other end of the Video Cable (yellow) to the Video Output on another video

sourcesuchasaVCR.

Set the MONITOR Selector to CDG/AUX mode.

VERTICAL HOLD

E10

ENGLISHENGLISH

VIDEO IN

(Yellow Jack)

VIDEO OUT

(Yellow Jack)

REAR VIEW OF

VIDEO SOURCE

VIDEO OUT AUDIO OUT

REAR VIEW OF

SINGING MACHINE

AUDIO OUT

(White Jack)

REAR VIEW OF

SINGING MACHINE REAR VIEW OF TV

VIDEO IN AUDIO IN

AUDIO IN

(White Jack)

AUDIO IN

(Red Jack)

AUDIO OUT

(Red Jack)

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

MAKING THE CONNECTIONS

CONNECTING AN AUDIO COMPONENT FOR INPUT

MONITOR Selector

VIDEO OUT Selector

To connect another audio source (such as a Tuner, anAV Receiver or a VCR) so you can sing

along with its music, simply connect the Audio Output jacks (Red & White RCA jacks) to the

SingingMachine’sAUDIOINL&Rjacks.

ToplayaCDGdisc,settheMONITORSelectortoeitherCAM+CDGorCDG/AUXmode.

To display a video signal from another A/V component, set the MONITOR Selector to

CDG/AUXmode.

To display your image on the Singing Machine’s monitor, set the MONITOR Selector to

CAMERAorCAM+CDGmode.

ToturnoffthemonitorontheSingingMachine,settheMONITORSelectortoOFFmode.

Adjust the BRIGHTNESS, CONTRAST and Controls at the back of the

SingingMachinetohavethebestpicturequality.

TodisplayimageontheTV,settheVIDEOOUTSelectortoCAMERAorCAM+CDGmode.

To display CDG lyrics on the TV, set the VIDEO OUT Selector to CAM+CDG or CDG/AUX

mode.

To display image on the TV from another video source, set the VIDEO OUT Selector to

CDG/AUXmode.

VERTICAL HOLD

E11

ENGLISH

AUDIO IN

(White Jack)

REAR VIEW OF

SINGING MACHINE

ANOTHER

AUDIO COMPONENT

VIDEO OUT AUDIO OUT

AUDIO OUT

(White Jack)

AUDIO OUT

(Red Jack)

AUDIO IN

(Red Jack)

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

Warning - Tapping or dropping the microphone while it is on can permanently damage

your microphone. Resist the urge to swing the microphone around by the cord!

PREPARATION

PLAYING CD OR CD+G DISC

TURNING POWER ON/OFF

This unit is designed to play CD’s bearing the identification logo . If CD’s do not

conformtotheCDstandard,theymaynotplayproperly.

Fingerprintsanddust shouldbe carefully wipedoffwith asoftcloth. Wipe ina straightmotion

fromthecenterofthedisctotheoutsideedge.

Neveruse chemicals,such asrecord cleaningsprays, antistaticsprays or fluids, benzene or

thinner to clean compact discs. These chemicals will permanently damage the plastic

surfaceofthedisc.

Always place the compact disc on the disc tray with the label facing upward. Compact discs

canbeplayedononlyoneside.

To remove a disc from its storage case, press down on the center of the case and lift the disc

out,holdingitcarefullybytheedges.

Discsshouldbereturnedtotheircasesafterusetoprotectthemfromdustandscratches.

To prevent warping the disc, do not expose it to direct sunlight, high humidity or high

temperaturesforextendedperiodsoftime.

Donot apply paperor writeanything on eitherside of thedisc.Theinks usedinsome felt-tips

pensmaydamagethesurfacesofthedisc.

Reminders:

AdjustMASTERVOLUMEcontrolonyourunit,TVoraudiosystemtoacomfortablelevel.

Adjust MIC/ECHO/BALANCE controls as needed to achieve the desired mix of music and

vocalsthroughyourTVorsoundsystem.

Never place anything except a compact disc on the disc tray. Foreign objects can damage

theunit.

Onlyplaceonedisconthedisctrayatatime.

Toturnoffthesystem,presstheON/OFFbuttonagain.TheON/OFFLEDwillturnoff.

Toturnonthekaraokecenter,presstheON/OFFbutton.TheON/OFFLEDwilllightup.

PressCDTRAYOPEN/CLOSEbuttonto openCDdrawer.Placeadiscinthe drawerwiththe

printedsidefacingupwardandtheshinysidefacingdown.

Pressthe CDTrayOPEN/CLOSE buttonagain toclose the CDdrawer.The LEDwindow will

displaytotalnumberoftracks.(Ifnodiscisloaded,itwilldisplay“ ”)

LOADINGA DISC

(Refer to the Trouble Shooting Guide on page E15 if a disc is loaded but the total tracks

do not appear.)

PLAY/PAUSE MODE

To start playing, press the PLAY/PAUSE button. The first track [ ] and the PLAY/PAUSE

LED will be lit.

To temporarily stop playing, press the PLAY/PAUSE button. The PLAY/PAUSE LED will

flash.

Toresumeplay,pressthisbuttonagain.

PLEASE NOTE: Pressing pause when a CDG is playing may cause distorted lyrics on the

monitor. Any distortion will remain until the whole screen is refreshed during

aninstrumentalbreakoryoustopthesongandstartitfromthebeginning.

CD OR CD+G OPERATION

E12

ENGLISHENGLISH

CD OR CD+G OPERATION

STOP MODE

SKIP PLAY (FOR BOTH CD AND CDG DISCS)

SEARCH (FORAUDIO CD DISC ONLY)

REPEAT

PROGRAM

If the STOP button is pressed in the course of playing, the disc will cease to play. (The total

numberoftrackswillbeshownontheLEDwindow).

During STOP mode, you can skip up or down to your desired track number by pressing the

SKIPbutton( -SKIP- ).

Toresumeplayingtheselectedsong,pressPLAY/PAUSEbutton.

When playing any audio CD, press and hold the SKIP button ( -SKIP- ). The CD will

search at high speed in the forward or backward direction. Normal play will continue when you

releasethebutton.

To repeat the track currently playing, press the REPEAT button once.The REPEAT LED will

starttoflash.

To repeat all tracks, press the REPEAT button twice.The REPEAT LED will light up and stay

lit.

To clear the REPEAT function, press the REPEAT button again. The REPEAT LED will turn

off.

Usethisbuttontoprogramandplaybacksongsinapreselectedorder.

Step 1: Programming should be done in the stop mode only. Press the PROGRAM key

until the PROGRAM LED flashes, the track will read [ ].

Step 2: Press the double arrow keys ( -SKIP- ) to select a desired track.

Step 3: Press PROGRAM key to confirm entry. You can repeat the same steps up to a

maximum of 20 tracks.

Step 4: Press PLAY to activate PROGRAM.

PresstheSTOPbuttontoclearalltheprogrammedentries.

AM/FM RADIO

1. Press the ON/OFF button.

2. Switch FUNCTION Selector to RADIO position.

3. Switch BAND selector to either AM, FM or FM (ST.) radio position.

4. For FM or FM (ST.) reception, use directional antenna on back of unit for best signal.

(AM antenna is built-in).

5. Turn TUNING knob to select desired station as indicated on dial.

6. Adjust MASTER VOLUME to your pleasure.

7. To turn the radio off, set FUNCTION Selector to CDG/AUX position.

E13

ENGLISH

RADIO OPERATIONS

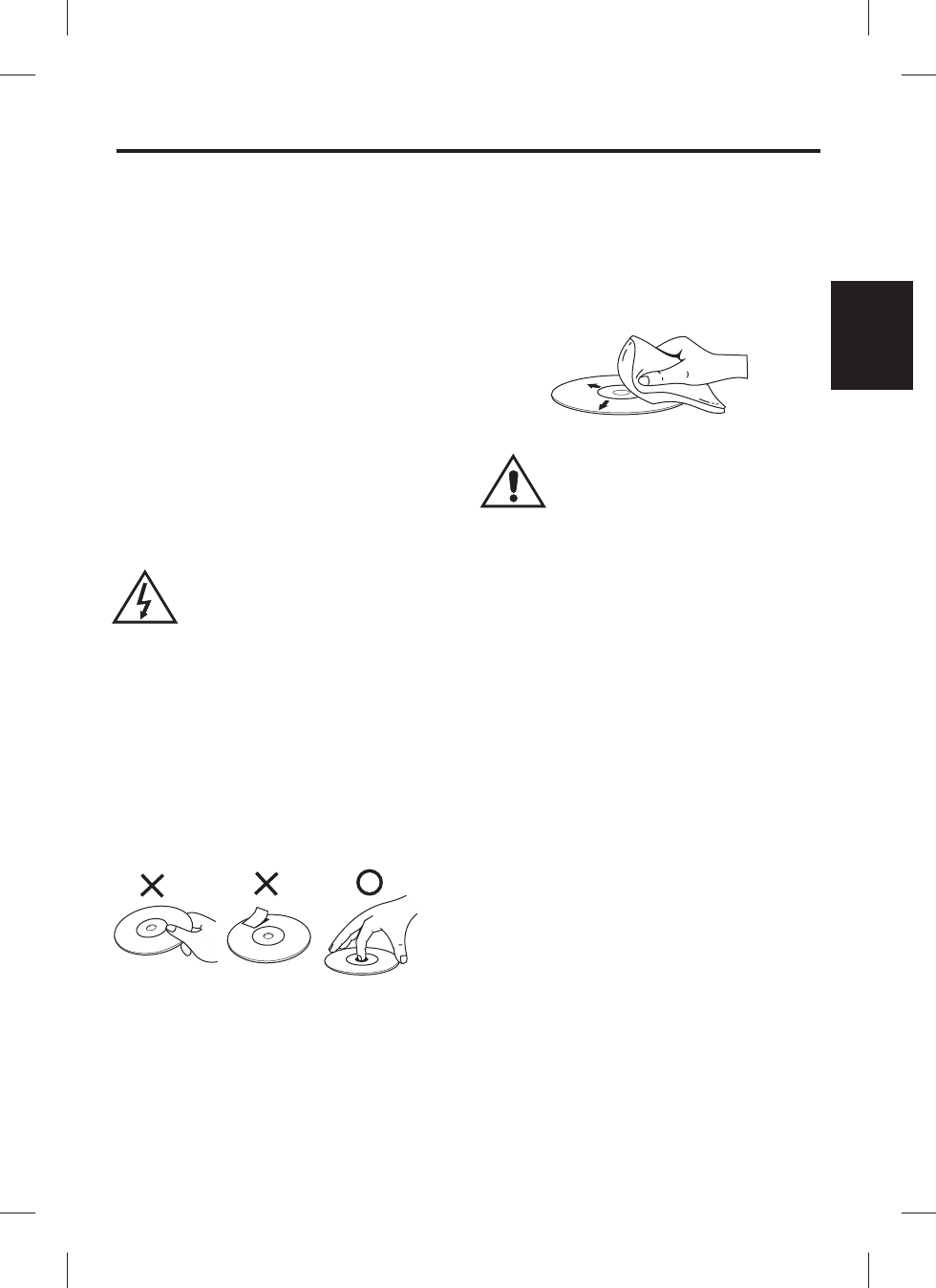

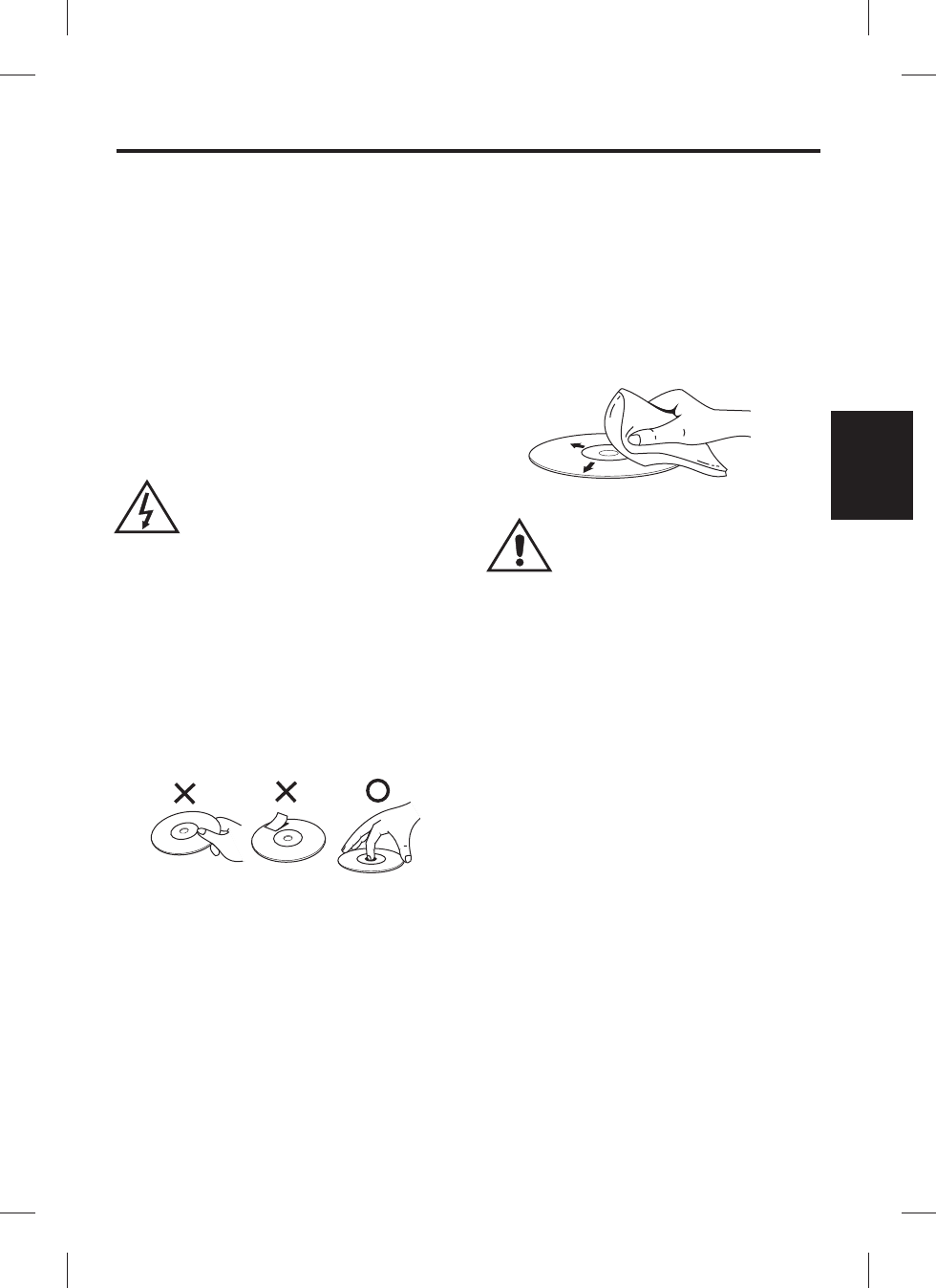

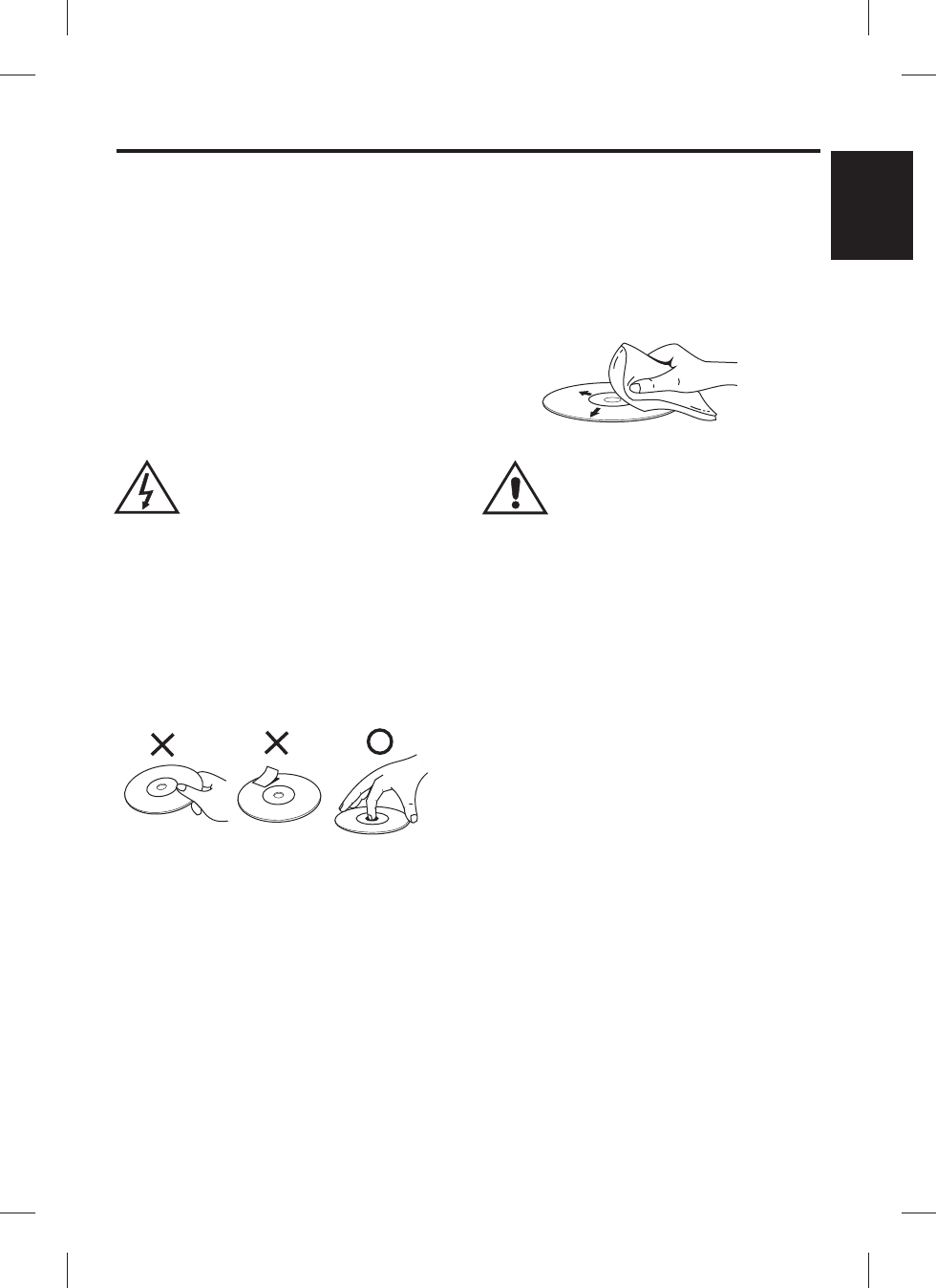

CARE AND MAINTENANCE

CLEANING DISC

NOTE: Do not use detergent

or abrasive cleaning agents,

for they can damage the

disc.

CD PLAYER

Cleaning will not normally be necessary.

However, should fingerprints, dust or

dirt appear, you can wipe them off with a

soft, lint - free cloth. Wipe the disc in a

straight line from center to edge. You

can moisten the disc first with ordinary

tap water if necessary.

The player mechanism is fitted with self-

lubricating bearings and must not be

oiled or greased.

POWER SWITCH

CLEANING THE UNIT

CLEANING THE CD LASER LENS

After using the unit, turn off the power by

pressingtheON/OFFbutton.

For Best Results: Use a CD - lens cleaning

disc according to the cleaning disc

manufacturerinstructions.

To prevent fire or shock hazard,

disconnect your stereo system

from the AC power plug when

cleaning.

To clean the exterior of the unit, simply wipe

with a soft clean cloth moistened with plain

lukewarmwater.

Although the music tracks in the disc are

covered with a protective layer, it is still

advisable to treat the disc carefully.

Ensure that you always pick up discs by

the edge, and put them back in their

holders immediately after use.

COMPACT DISC

Handling Disc

E14

ENGLISHENGLISH

TROUBLE SHOOTING GUIDE

If you have followed the instructions and are having difficulty operating the unit, locate the

PROBLEM in the left column below. Check the corresponding POSSIBLE CAUSE column to

locateandremedytheproblem.

SOLUTION

Insert the power plug into the AC

outlet.

Turn up the volume.

Turn up the volume at TV/PA

system.

Turn on the power at TV/PA

system.

Follow directions on page E10 for

‘Audio Connection’.

PROBLEM

No power when the unit

is on.

No sound.

POSSIBLE CAUSE

No power plug connection at

the AC outlet.

Volume control is set to

minimum.

Volume control on TV set/PA

system is set to minimum.

TV set/PA system power is

OFF.

AUX OUT jacks not

connected.

Select AUX IN as the source for

your home stereo.

Follow direction on page E10 for

connecting to a home stereo

system.

No sound - If audio is

going through home

stereo.

Source Selection on your

stereo is not set properly.

Improper Connection to

stereo system or PA.

Check the outlet with a working

lamp or other electrical appliance.

No power when plugged

in. The AC outlet may not have

power.

Insert disc correctly.

Wipe clean with soft cloth.

Use a new disc.

Only use discs bearing standard

logo as described on page E12.

Disc is inserted upside

down.

Disc is dirty.

Disc is scratched.

Disc is warped.

A nonstandard disc is

inserted.

Moisture has formed inside

the CD deck. Wait about 20 to 30 minutes to let

it dry out.

Singing Machine needs to

be reset. Disconnect the machine from

power source for 30 seconds.

E15

ENGLISH

TROUBLE SHOOTING GUIDE

No song lyrics appear

on screen.

Connect the video cable to the

Singing Machine’s VIDEO OUT

andtotheTVVIDEOIN.

Using your TV Remote to select

VIDEO input.

Connect from VIDEO OUT of the

system to the VIDEO IN of your

VCR or Connect to an RF

Modulator and then to the TV

cable input. Refer to “Making the

Connections” on page E7.

Check the disc to be sure it is a

CDG. (See Page E18 for details)

Video cable is not connected

properlytotheTV.

Source selector on TV is not

set to VIDEO.

Check disc to be sure it is clean.

(See page E14 for cleaning

instructions.)

A CDG is loaded but the

CDG indicator is not lit.

TV does not have video line

input.

SOLUTION

PROBLEM POSSIBLE CAUSE

Follow directions on page E7 for

‘Video Connection’.

No sound - If audio is

going through TV or

VCR.

Source Selection on TV or

VCR is not correct.

VERTICAL HOLD Control is

not set correctly. Adjust the

Control. VERTICAL HOLD

Picture is jumping up.

The Camera Lens is down. Lift up a Camera Lens.

No image display on

Singing Machine’s

monitor. Monitor Selector is not set

properly. Set MONITOR to

CAMERA mode.

Selector

Mic volume control. Adjust mic volume to max. Then

back it off to a comfortable level.

No sound from mic.

Mic is off. Turn on mic with the ON/OFF

switch located on the microphone.

E16

ENGLISHENGLISH

SPECIFICATIONS

AUDIO SECTION:

OUTPUT POWER

OUTPUT IMPEDANCE 2WATTS+2WATTS(RMS)

8 OHMS

CD PLAYER SECTION:

FREQUENCY RESPONSE

SIGNAL - TO - NOISE RATIO

D - A CONVERSION

NUMBER OF PROGRAMS

SAMPLING SYSTEM

WOW AND FLUTTER

POWER SECTION AC 110V-120V~60Hz

DIMENSIONS (HxWxD) 7.6x14.1 x 8.2 Inches / 19.2 x 35.8 x 20.9 cm

WEIGHT 8.6 lbs / 3.9 kgs

Specifications are typical, individual units might vary. They are subject to continuous

improvementwithoutnoticeandwithoutincurringanyobligation.

MICROPHONE -74 dB 600OHMS IMPEDANCE WITH

6.3mm DYNAMIC MICROPHONEÆ

MONITOR SECTION 5.5” BLACK AND WHITE TV MONITOR

NTSC SYSTEM

220 LINE RESOLUTION

ACCESSORIES 1. PRE-RECORDED KARAOKE CD+G DISC

2. AV CABLE

3. DYNAMIC MICROPHONE

100 Hz - 20 kHz (+/-3 dB)

50 dB

1 BIT D/A CONVERTER

20 TRACKS PROGRAM MEMORY

8 TIME OVER SAMPLING

IMMEASURABLE

E17

ENGLISH

RADIO SECTION:

AM FREQUENCY RANGE

FM FREQUENCY RANGE 530-1710 kHz

88-108 MHz

THE SINGING MACHINE KARAOKE GLOSSARY OF TERMS

In addition to all of the terminology associated with consumer electronics products, a few

additional terms are used almost exclusively in karaoke. These terms are meant to familiarize

you with the world of Karaoke. The features listed below necessarily pertain to the

particular model Singing Machine that you have. The following are some brief explanations of

karaoketerms:

Echo adds depth and resonance to a singer's voice without affecting the music. This echo is

producedbycreatingminorcontrolledfeedbackinthesinger'svoice.

When theAVC function is activated, the vocals on a multiplex recording are eliminated as soon

as the singer begins singing into the microphone. When the singer stops singing, the vocals on

the multiplex recording are automatically re-activated. This useful function is used primarily

during practice sessions while a singer is learning a song. Please note that the AVC function

onlyworkswithmultiplexrecordingandnotwithstandardaudiorecordings.

This function controls pitch of music by controlling the speed at which a tape plays

back.By increasing thespeedof thetape,themusicsounds higher(sharp).By slowing thetape

speed,themusicsoundslower(flat).

Key Controller changes the key of the music (+ or - steps) to adjust to the singer’s

voice.

This is an acronym for Compact Disc plus Graphics. You will also see variations CD+G, and

CD+Graphics. This is a regular audio CD with information stored on a data track simultaneous

to music. In laymen's terms, CDG has a video output for simple graphics (not full motion video).

Inthecase ofkaraoke,the graphics functionisused to storesonglyrics, anddisplaythe lyrics in

synch with music. In most cases, CDG software displays lyrics which change color as they are

tobesung.AregulartelevisionisallthatisrequiredtodisplayCDGlyrics.

- CDG is a particular type of compactdisc encoding system that is different from VCD or

DVD. Your Singing Machine can decode standard audio compact discs and CDG discs. It will

notreadVCDorDVDencodeddiscs.

Standard audio discs and cassette tapes will not display lyrics on your TV. Audio CDs do not

containthesoftwarenecessarytodisplaylyrics.

may not

Echo:

Multiplex:

Auto Voice Control (AVC):

Pitch Control:

Key Controller:

CDG:

NOTE

Ourmultiplexrecordingscontain2copiesofthesamesong.Oneversionisastereorecordingof

the song without the lead singer. The second version is recorded with the music and

background vocals on the left channel and the lead singer recorded on the right channel. This

‘splittrack’recordingallowsyoutocontrolthevolumeoftheleadsingerby adjusting thebalance

control. You can sing a duet with the lead singer or use the lead singer as a guide as you learn

the song, gradually fading them out with the balance control until you are able to sing the song

onyourown.

cassette

CD/CDG

E18

ENGLISHENGLISH

ADVERTENCIAS

El CD Player es producido y probado, en

conformidad con los estándares de

seguridad. El obedece las especificaciones

FCC y está conforme a los estándares de

seguridad del Departamento de Salud y

ServiciosHumanosdelosEE.UU.

El CD Player emplea un feje de rayos láser.

Solamente un técnico calificado debe

remover la tapa o tentar reparar este

dispositivo, debido a posible daño a sus

ojos.

El uso de controles, ajustes de

procedimientos que no son los

especificados aquí pueden causar una

exposiciónpeligrosaalaradiación.

Elaparatodebeserusadoenareaabierta.

Este CD player es clasificado como un

PRODUCTOLÁSERCLASE1.

La etiqueta CLASS 1 LÁSER PRODUCT

estálocalizadaenelpanelposterior.

Radiación invisible de rayos láser cuando

abierto o cuando interruptores de seguridad

fueren desactivados. Evite exponer a los

fejessolares.

ADVERTENCIAS:

CUIDADO!

IMPORTANTE

CUIDADO

Una vez que el circuito eléctrico del CD

puede causar interferencias en otros radios

alrededor, desconecte este aparato cuando

no es utilizado o desplácelo lejos del radio

afectado.

Este aparato de clase [B] cumple con la

norma canadiense ICES-003

ADVERTENCIA:PARA REDUCIR EL

RIESGO DE INCENDIOS O DE CHOQUES

ELÉCTRICOS,NO EXPONGAESTE EQUIPOALA

LLUVIAOHUMEDAD.

CUIDADO: PARA EVITAR CHOQUES ELÉCTRICOS, NO

REMUEVALATAPAOLATRASERA. NINGUNAPIEZAQUE

PUEDA SER ARREGLADA EN EL INTERIOR. ENTREGUE

TODOELTRABAJODEREPARACIONES SOLAMENTEAL

PERSONALDEMANUTENCIÓN CALIFICADO.

CUIDADO

RIESGO DE CHOQUE

ELÉCTRICO

NO ABRA

ESPAÑOL

La marca de la CUIDADO est localizada en

elpanelposterior.

ADVERTENCIA: HUMEDAD

ADVERTENCIA: VENTILACIÓN

El producto no debe ser expuesto a goteos o

a derrames de líquido y ningún objeto que

tenga líquidos (por ejemplo, vasos) debe ser

colocadosobreelproducto.

La ventilación normal del producto no debe

serobstruida.

Este símbolo tiene la intención de

alertarlo para la presencia de

tensiones vivas peligrosas, en el

interior de la caja del producto, con

potencia suficiente, para ocasionar

elriesgo deunchoque eléctrico.No

abralacajadelproducto.

El símbolo tiene la intención de

informarle que las instrucciones

importantes de operación y

manutención son incluidas en la

literaturaqueessuministrada,junto

coneseproducto.

PARA EVITAR CHOQUES ELÉCTRICOS,

ENCAJE EL PINO MÁS ANCHO DEL

CONECTADOR, EN LA FENDA MÁS

ANCHAYENCAJE.

CUIDADO

NOTA:Este aparatodigitalnoexcedelos limites de ClaseBparalasemisionesderuido de radio delaparatodigital

como estipulado en las Regulaciones de Interferencia de Radio de Industria Canadá. Estos límites fueran

establecidosparaproporcionarprotecciónrazonablecontralainterferenciadañosaen una instalaciónresidencial.

Este equipo genera, usa y puede radiar energía de frecuencia de radio y, si no instaló y usó de acuerdo con las

instrucciones, puede causar interferencias dañosas para las radiocomunicaciones. No hay ninguna garantía sin

embargo, que la interferencia no ocurrirá en una instalación particular. Si este equipo causa interferencias

dañosas para radio o televisión (qué puede determinarse apagando el equipo), el usuario debe intentar corregir la

interferenciaporunoomásdelasmedidassiguientes:

Reorienteore-localicelaantenareceptora.

Aumenteladistanciaentreelequipoyreceptor.

Conecteelequipoenunatomadecorrienteenuncircuitodiferentedeloaqueelreceptorseconecta.

Consulteeldistribuidorotécnicoderadio/ Televisiónparaobtener ayuda.

- Todas las instrucciones de seguridad y de operación deben ser leídas antes que el

productoseautilizado.

- Las instrucciones de seguridad y de operación deben ser guardadas, para

consultafutura.

- Todas las advertencias para uso del producto y de las instrucciones de operación deben ser

obedecidas.

-Sedebenseguirtodaslasinstruccionesoperativasydeuso.

- Desconecte este producto del tomacorriente antes de hacer la limpieza. No use detergentes

líquidos o en aerosol. Use solamente un paño húmedo para limpieza de la parte externa. No intente limpiar el

interior.

- No intente usar accesorios no recomendados por el fabricante, pues ellos pueden causar

daños.

-No useesteproductocercadel agua–porejemplo,cercade unabañera,balcóndecocina

oestanquedelavandería,nienlocalhúmedodemásocercadeunapiscina.

- No deje ese producto sobre un carrito, trípode, mesa, estante o armazones inestables. El

productopuede caerse, hiriendo unniño o unadulto y quedarseriamentedamnificado. Use solamentecon un

carrito,armazón,trípodeomesarecomendado,porelfabricanteovendidoconelproducto.Cualquiersoporte

del producto debe seguir las instrucciones del fabricante y debe usar un accesorio de montaje recomendado

porelfabricante.

El conjunto de carrito, con el equipo debe ser movido con cuidado. Paradas

rápidas,fuerzaexcesivaysuperficiesdesigualespuedenhacerconqueelconjunto

decarritoyequipovuelque.

-Las ranuras y aperturas del gabinete sonhechas paraventilacióny paragarantizarla operación

confiabledel productoyparaprotegerlodelsúper-calentamientoy estasaberturasno debenserbloqueadaso

cubiertas. La apertura nunca debe ser obstruida con la colocación del producto en una cama, sillón, alfombra

o superficie semejante. Este producto no debe ser puesto en un local cerrado, tal como un estante o rack a no

serquetengaventilaciónadecuada.

- Este producto solamente puede ser operado, a partir del tipo de fuente de

energía, indicado en la etiqueta de identificación. Sí UD no estuviera seguro del tipo de red eléctrica de su

casa, pregunte al revendedor o concesionaria local de energía eléctrica. Para productos que operan con

bateríauotrasfuentes,consultelasinstruccionesdeoperación.

1. Lea las Instrucciones

2. Guarde las instrucciones

3. Advertencias

4. Siga las instrucciones

5. Limpieza

6. Accesorios

7. Agua y humedad

8. Accesorios

10. Ventilación

11. Fuentes de Alimentación

12. Clavija de puesta a tierra

Advertencias alternativas

- El producto puede ser equipado con un conectador polarizado de línea de

corrientealternada(es decir; unconectadorconuna clavija másanchaquelaorta).Este conectadorseencaja

en la toma, de una única forma. Esto es un recurso de seguridad. Sí el conectador no encaja correctamente,

délo vuelta e intente de nuevo. Sí el conectador todavía así, no encaja, entre en contacto con su técnico para

sustituirsutomaantigua.Nointenteanularlaseguridaddelaenchufedepuestaatierra.

- El producto puede ser equipado con un conector de tres clavijas con puesta a

tierra(enchufecon unaterceraclavijaparatierra). Este conectadorseencajaen una toma,conpuestaatierra.

Esto es un recurso de seguridad. Sí el conectador todavía así, no encaja, entre en contacto con su técnico

parasustituirsutomaantigua.Nointenteanular laseguridaddelaenchufedepuestaatierra.

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIAS

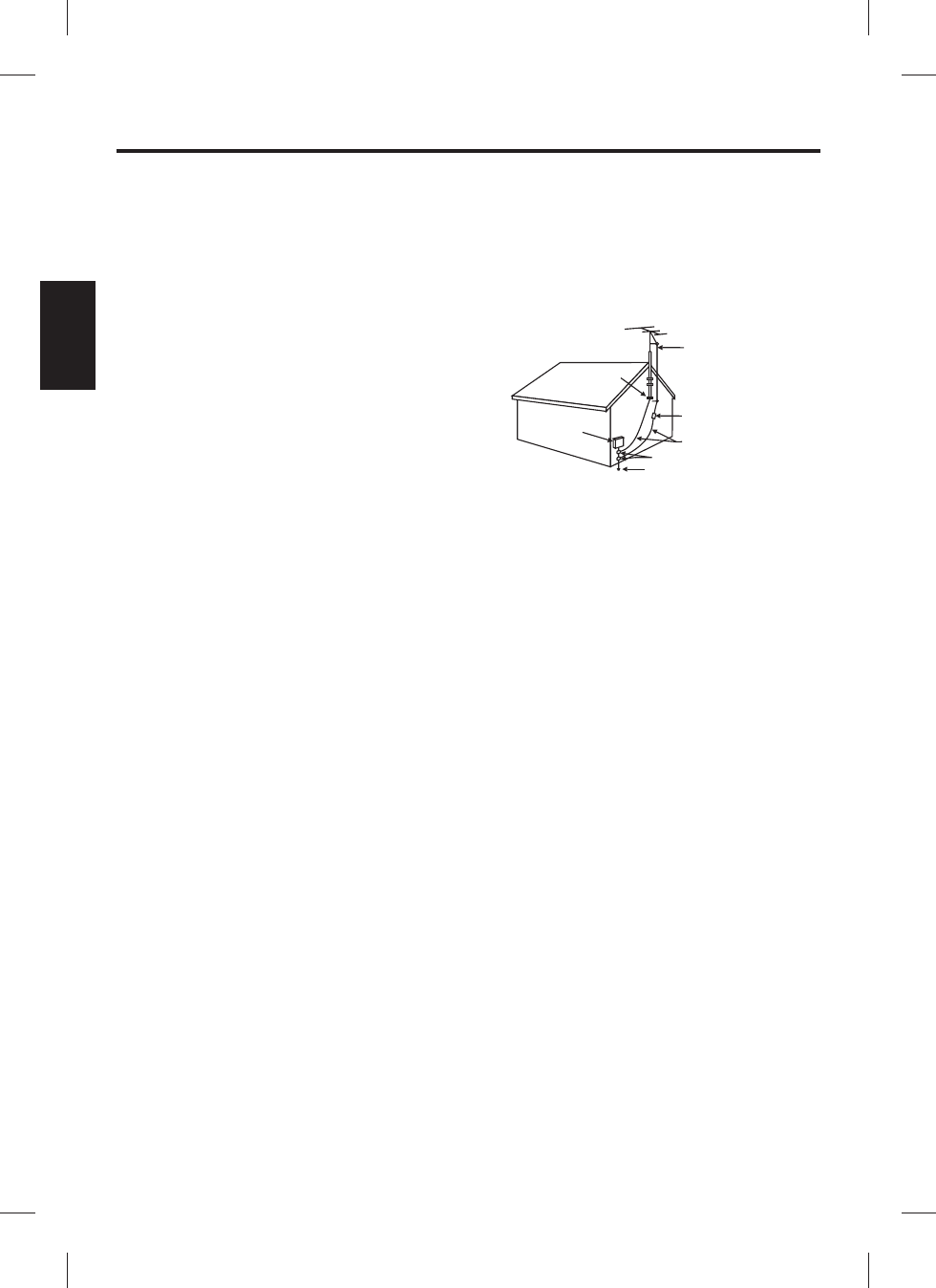

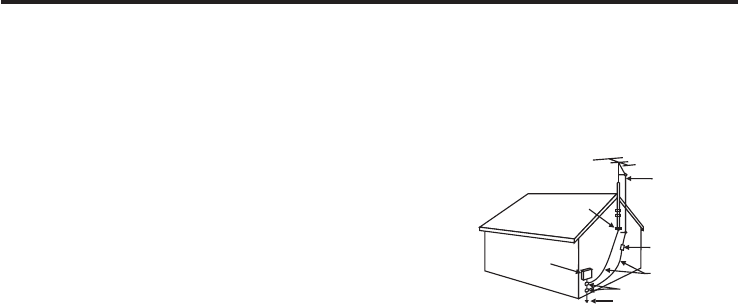

CABLE DE

ENTRADA DE LA

ANTENA

UNIDAD DE DESCARGA DE LA

ANTENA (NEC SECCIÓN 810-20)

CONECTORES DE PUESTAA TIERRA

(NEC SECCIÓN 810-21)

PINZAS DE PUESTA A TIERRA

ELECTRODOS DE PUESTAA

TIERRA DE ENERGÍA ELÉCTRICA

(NEC ART 250, PARTE H)

PINZAS DE

PUESTA A TIERRA

EQUIPO DE

MANUTENCIÓN

ELÉCTRICA

NEC – NACIONAL

ELECTRIC CODE S2898A

13. Protección del Cable de Fuerza

14. Conector de Interconexión con Protección

16. Relampagueo

17. Líneas de Potencia

18. Sobrecarga

19. Penetración de Objetos o Líquidos

20.

21. Daños que Necesitan de Reparos

22. Reposición de Piezas

23. Prueba de Seguridad

24. Montaje en la Pared o en el Techo

25. Solución (Salud)

- Cables de fuerza deben ser posicionados de manera que ellos no

sean pisados o prensados por objetos puestos sobre o contra ellos, tomando cuidado especial con los

cables, en los conectadores, extensiones y en el punto en que salen del producto.

-El productoes equipadocon un conectadorcon protección de

sobrecarga Esto es un recurso de seguridad. Vea el Manual de Instrucciones para la sustitución o reposición

del dispositivo de protección. Sí el cambio del tomacorriente es necesario, vea si el técnico de mantenimiento

usa el conectador de sustitución especificado por el fabricante, con la misma protección, contra sobrecargas

queladelconectadororiginal.

- Para protección adicional para este producto, durante una tormenta de rayos o cuando el

equiponoestéen uso o sinuso,durante largos períodos detiempo,retireel cable del enchufeydesconecte la

antenaosistemadecable.Estoevitalos dañosdelproductodebido arayosypicos detensióndela red.

- Un sistema externo de antenas no debe ser instalado en la vecindad de líneas aéreas

de energía eléctrica o de otros circuitos de iluminación o de energía eléctrica, o donde él pueda caer en esas

líneas de transmisión o circuitos eléctricos. Al instalar un sistema de antena externa, debe tener un cuidado

extremo para evitar apoyarse en líneas de energía o circuitos eléctricos, pues el contacto con ellos puede ser

fatal. - No sobrecargue la tomacorriente, cables de extensión o tomacorrientes auxiliares, pues eso

puedecausarunincendioounadescargaeléctrica.

- Jamás insiera cualquier tipo de producto por las aperturas, pues ellas

pueden tocar en puntos de alta tensión o causar un corto-circuito en piezas que pueden causar un incendio o

choqueeléctrico.Jamásderrameningúntipodelíquidoenelproducto.

- No intente reparar este producto por sí mismo, pues abrir o remover las tapas pueden, exponerlo a

tensiones peligrosas u otros riesgos. Entregue todo el trabajo de reparaciones solamente al personal de

mantenimientocalificado. - Desconecte este producto del tomacorriente y envíelo al personal de

mantenimientocalificado,enlassiguientescondiciones:

a) Cuandoelcabledeenergíaoconectadorestándamnificados,

b) Sílíquidoshubieransidoderramados,losmismoscaeránenelproducto,

c) Síelproductofueexpuestoalalluviaoagua,

d) Sí el producto no operar normalmente siguiendo las instrucciones de operación. Ajuste solamente los

controles que son descritos por las instrucciones de operación, pues un ajuste inadecuado de otros

controles puede causar daño y pueden, frecuentemente, necesitar de un trabajo intenso por un técnico

calificado,paraqueelproductovuelvaasuoperaciónnormal.

e) Síelproductohubieresufridounacaídaohasidodamnificadodealgunaformay

f) Cuando el producto muestra una clara alteración en el desempeño, eso indica la necesidad de una

revisióntécnica. - Cuando piezas de reposición sean necesarias, vea sí el técnico de mantenimiento

usó las piezas especificadas por el fabricante o sí ellas tienen las mismas características de la pieza original.

Sustitucionesdepiezasnoautorizadaspuedencausarincendios,choqueseléctricos uotrosriesgos.

-En el finalde cualquier arreglode este producto, solicite altécnico de mantenimiento,

que efectúe las pruebas de seguridad, para determinar si el producto está en condiciones adecuadas de

funcionamiento. - El producto debe ser montado en la pared o en el techo, solamente

cuandorecomendadoporelfabricante.

- El producto debe ser puesto lejos de fuente de calor, tales como: radiadores, registro de

calor,hornosuotros productos(incluyendoamplificadoresquegenerencalor).

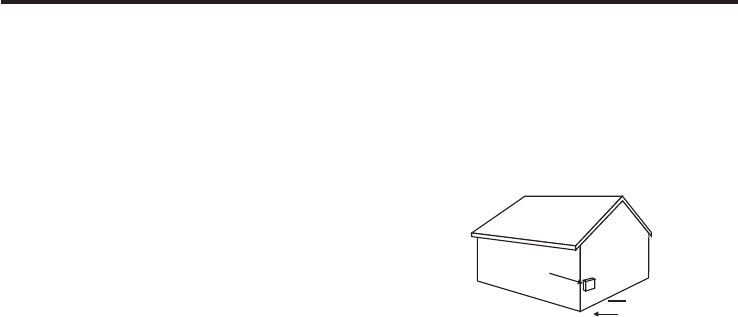

15. Puesta a tierra de la Antena Externa - Sí una antena

externa es conectada al receptor, certifíquese de que el

sistemadelaantenaestápuestoatierrademaneraadar

alguna protección, contra picos de tensión y/o acumulo

de cargas estáticas. El artículo 810 del National

Electrical Code, ANSI/INFPA 70, da las informaciones

referentes a la puesta a tierra adecuada del mástil y de la

estructura de soporte, toma a tierra del cable de entrada,

a una unidad de descarga de la antena, tamaño de los

conductores de tierra, localización de la unidad de

descargadelaantena, conexión de electrodos de puesta

a tierra y las especificaciones del electrodo de puesta a

tierra.Vealafigura:

Servicio

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ESPAÑOL

INTRODUCCIÓN

Su con disco compacto CD + ecualizador grafico lo atenderá por muchos años

de diversión y entretención. Él puede hacer con que UD sea el "astro" a la medida en que UD

acompaña sus grabaciones favoritas y escucha su voz con la música por los altavoces del

sistema.

Control Master Volume - Permite que UD gire el control de volumen del micrófono en el

sentido del reloj o en contra de las agujas del reloj hasta que el nivel de volumen deseado sea

obtenido.

-Levantelalente de lacameraparmostrarsuimagen en elmonitordelaSinging

Machine.

karaokévision

Este sistema karaoke fue hecho en un proyecto compacto lleno de recursos fáciles de usar.

Después de algunas instrucciones sencillas, UD puede tornarse un experto.Antes de usar su

equipo unidad, lea este manual para familiarizarse con todos los recursos disponibles y las

secciones del manual, que describen sus operaciones. A seguir vaya para la sección de la

operaciónespecíficaqueUDquiereejecutar.

Para una consulta fácil, aquí está una lista con las principales características del Centro

Karaoke:

- Muestra la letra de la música con el

tiempo de la música al reproducir los discos CDG.

- Permite que UD sustituya la voz original del

canto con su propia voz, cuando cualquier disco pregrabado del tipo múltiplex

karaoke es reproducido. Para activar, gire el Volumen del MIC a un nivel confortable

de escucha y el Control Auto Voice para el mejor equilibrio entre los niveles de

playback y micrófono.

- Permite que UD equilibre entre la voz original pregrabada del

cantor y la música, si UD usar un disco karaoke múltiplex.

- Permite que UD acrecenté un eco y de a su voz un efecto de sala de

conciertos.

- Permite que UD comparta la música con su familia y sus

amigos.

- Permite que UD conecte otro componente de salida de

audio tal como un ecualizador/amplificador o un amplificador de potencia.

Letra de la música en la pantalla de la TV

Control Automático de Voz (A.V.C.)

Control Balance

Control Echo

Altavoz Estéreo Incorporado

Toma de Salida Auxiliar

ESPAÑOL

LOCALIZACIÓN DE CONTROLES

ESPAÑOL

VISIÓN FRONTAL

10.

11.

12.

13.

14.

16.

17.

18.

19.

20.

21. LED RANDOM

22.

23.

24.

25.

26.

27.

28.

29.

Lentes de la Cámara

Alza

Monitor

Bandeja del CD

Numero del Modelo

Contraste

15. Control MASTER VOLUME

FUNCIÓN SELECCIONAR

Selector VIDEO OUT

Control Automático de Voz

Control MIC VOLUME

Selector de Banda

Indicador FM (ST.)

Indicador del dial

Botón de Sintonía

Botón para Abrir o Cerrar la

bandeja del CD

35.

LED de CDG

Botón RANDOM

Altavoz

Botón PLAY/PAUSE

Selector MONITOR

Botones de SKIP

Botón STOP

Encender/Apagar LED

Botón Encender/Apagar

Botones de SKIP

Control BALANCE

LED PLAY/PAUSE

LED

LED REPEAT

LED PROGRAMA

Control ECHO

Altavoz

30.

31.

32.

33.

34.

Botón REPEAT

36. Botón PROGRAMA

123 5

17 23

LOCALIZACIÓN DE CONTROLES

ESPAÑOL

VISTA TRASERA

37.

38.

39.

40.

41.

42.

43.

44.

45.

Antena

Conectador MIC 1

Conectador MIC 2

Toma VIDEO IN

Toma CAMERA OUT

Toma VIDEO OUT

Control de Brillo

Control de Contraste

Control VERTICAL HOLD

46. Toma AUDIO OUT (D)

47. Toma AUDIO IN (D)

48. Toma para fono de oído

49. Toma AUDIO IN (E)

50. Toma AUDIO OUT (E)

CONECTANDO A LA ENERGÍA DE LA RED

CUIDADO:

CONEXIÓNALAPARATO DE TV

CONEXIÓN DE VIDEO (Para TV)

UD puede alimentar el sistema del tomacorriente normal de CA usando el cable de energía

suministrado.

ElcabledeenergíaCAtieneunconectadorpolarizado que se encaja en la toma,de

una forma única. Sí el conectador no encaja correctamente, delo vuelta e intente de nuevo. No

fuerce.

La Singing Machine suministra un cable de interconexión para darle la opción de conectar su

unidad a un sistema de sonido/audio externo y dispositivo de video. El cable de interconexión

tiene tres tomas RCA, en cada punta. Blanco y Rojo son las conexiones de audio del canal

izquierdoyderechoyamarilloesparaconectarelvideo.

HagaunaconexiónconunCDGinstaladoensuSingingMachineyqueestétocando.UDsabrá

que hizo los ajustes adecuados en su TV o VCR, así que usted encontrar el logotipo de la

SingingMachineolaletradelamúsicaenlapantalla!

CONECTANDOA SU FONO

Existe una conexión para uso de un fono de oído, en vez del altavoz interno. (Fonos de oído,

sonvendidosseparadamente.)

Siga los pasos abajo, para exhibir las letras de las músicas CDG en el monitor de la Singing

Machine,pantalladeTV:

(1) Localiceloscablesdeinterconexiónmulticolores.

(2) Conecte el cable de video (amarillo) en VIDEO OUT en la trasera de la Singing Machine

(funcióndekaraoke).

(3) Conecte la otra punta del cable de video (amarillo) a la salida de video de otra fuente tal

comoTV.

HACIENDO LAS CONEXIONES

ESPAÑOL

VIDEO IN AUDIO IN

VISTA POSTERIOR DE

LA SINGING MACHINE VISTA POSTERIOR DE LA TV

SALIDA DEL VIDEO

(TOMA AMARILLA)

ENTRADA DE VIDEO

(TOMA AMARILLA)

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

HACIENDO LAS CONEXIONES

ESPAÑOL

VIDEO IN AUDIO IN

VISTA POSTERIOR DE

LA SINGING MACHINE VISTA POSTERIOR DE LA VCR

ENTRADA AUDIO

(TOMA BLANCA)

ENTRADA AUDIO

(TOMA ROJA)

ENTRADA DE VIDEO

(TOMA AMARILLA)

SALIDA AUDIO

(TOMA BLANCA)

SALIDA AUDIO

(TOMA ROJA)

SALIDA DEL VIDEO

(TOMA AMARILLA)

CONEXIÓN DE VIDEO (Para Grabación VCR)

(4) Conecte la punta blanca del cable de interconexión en la toma blanca del cable de

interconexiónenlatomablancatomaAUDIOOUTdelunidad.

(5) Conecte la punta roja del cable de interconexión en la toma roja del cable de interconexión

enlatomarojatomaAUDIOOUTdelunidad.

(6) Conecteahoralaotrapuntadelcable(conectador blancodel canalizquierdo yconectador

rojodelcanalderecho)enlasenchufesAUDIOINoAUXINdeVCRdeson.

Sigalospasosabajo,paragrabarlasletrasdelasmúsicasCDGolaimagenenelVCR.

(1) Localiceloscablesdeinterconexiónmulticolores.

(2) Conecte el cable de video (amarillo) en VIDEO OUT en la trasera de la Singing Machine

(funcióndekaraoke).

(3) Conecte la otra punta del cable de video (amarillo) a la salida de video de otra fuente tal

comoVCR.

Sí su televisión o VCR no tiene la entrada de video necesaria, UD necesitará de un Modulador

RF, que se conecta a la entrada de la antena o de línea de cable de suTV y sirve como entrada

devideo.

Un modulador de RF puede ser adquirido en cualquier tienda de artículos electrónicos. Sí UD

estuviera conectando el video de una Singing Machine en la toma de entrada de video de una

TV o VCR, UD debe especificar el origen que la TV o VCR deben exhibir. El guía de usuario de

suTVoVCRpuedenledecircomoexhibirelseñaldevideodelatomadeentradadevideo.

Sí UD no tiene el manual de su TV o VCR, sugerimos llamar el departamento de asistencia

técnica del fabricante. Solamente el fabricante será capaz de decir, rápidamente, como

configurar su TV o VCR para visualizar la señal de video, entrando pela toma de entrada de

video.

Anotar:Algunos aparatos de TV con proyección no exhiben el fondo azul estándar usado, en

la mayoría de los CDG propietarios. Sí el color de fondo fuera inconsistente o parpadear,

conectesuSingingMachineaunaTVestándar.

(1) En el menú de configuración de la TV/VCR puede haber una opción para "Selección de

Entrada"donde UDpuedeescogerentre"CAO/ANT","Video1"o"Video2"comofuentede

entrada.

(2) Intentebuscarun canal de“Video”entre el canalmásaltoy él másbajodesuTVoVCR (es

decir,entreelcanal99yelcanal2puedehaberuncanal“Video”,“Input”o“Game”).

FORMAS COMUNES DE CONFIGURAR SU TV O VCR

Su Singing Machine fue proyectada para conectarse a su TV de la misma manera que UD

conecta una cámera de video, VCR o consola de video game. La Singing Machine está

enviando, constantemente, señales de video y de audio para las tomas VIDEO OUT y AUX

OUT siempre que UD toca un CDG, entonces, ponga un CDG en su Singing Machine, antes de

comenzar a hacer estas conexiones. UD verá la letra de la Música en la pantalla de la TV así

queudhayahecho,correctamente,lainstalación.

Nosotros nos referimos a TV/VCR porque fabricantes usan formas muy semejantes para

conectarTVs yVCRsyudpuedeconectarsuSingingMachineaunaTV,un VCR oaunsistema

de satélite. (Pida instrucciones a su concesionaria de satélite.) La configuración de su TV/VCR

eslapartemásdifícilalhacerlaconexiónparavisualizarlasletrasdelasmúsicasde su Singing

Machine. E la mayoría de las casas, la TV tiene un cable o una antena en uso. Cuando su

SingingMachineseaconectadaaTV/VCR,uddebeenseñarsuTV/VCRparaexhibirlaentrada

deSingingMachineenvezdelaentradanormaldelcableoantena.

Verifique enelmanual deusuariode suTV/VCR, laformamás fácildeconfigurar susistemade

entretención en particular. Relacionamos abajo las formas más

comunesdeajustarunaTV/VCR.

(3) Busque un botón en el control remoto de la TV/VCR que UD está conectando que dice

"Video","Video1","Game","Aux","Ext","Line1","Line-In"oeventualmenteelbotón"VCR"

vaexhibirlafuentedeentradadevideo.

Sí ud no tiene el manual de su TV o VCR, sugerimos llamar el

departamento de asistencia técnica del fabricante.

HACIENDO LAS CONEXIONES

ESPAÑOL

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

CONECTANDO UN COMPONENTE DE VIDEO EN LAENTRADA

CONEXIÓN DE AUDIO

Siga los pasos abajo, para exhibir las letras de las músicas CDG en el monitor de la Singing

Machine,deotrafuentedevideo:

Ajuste BRIGHTNESS, CONTRAST y VERTICAL HOLD para obtener mejor calidad de

imagen.

Conecte el unidad a su TV o sistema estereofónico usando las conexiones blanca y roja del

cable de interconexión suministrado. Conecte la punta blanca del cable de interconexión en la

toma blanca del cable de interconexión en la toma blanca toma AUDIO OUT del unidad.

Conectelapuntaroja del cable deinterconexión en latoma roja delcable de interconexión enla

toma roja toma AUDIO OUT del unidad. Conecte ahora la otra punta del cable (conectador

blanco del canal izquierdo y conectador rojo del canal derecho) en las enchufes AUDIO IN o

AUXINdesuTVosistemadeson.

(4) Ponga el Selector MONITOR, en el modo CDG/AUX

(5)

(1) Localice los cables de interconexión multicolores.

(2) Conecte el cable de video (amarillo) en VIDEO IN en la trasera de la Singing Machine

(funcióndekaraoke).

(3) Conecte la otra punta del cable de video (amarillo) a la salida de video de otra fuente tal

comoVCRoTV. .

HACIENDO LAS CONEXIONES

S10

ESPAÑOL

VIDEO OUT AUDIO OUT

VISTA POSTERIOR DE

LA VIDEO FUENTE

SALIDA DEL VIDEO

(TOMA AMARILLA)

ENTRADA DE VIDEO

(TOMA AMARILLA)

VIDEO IN AUDIO IN

VISTA POSTERIOR DE

LA TV

VISTA POSTERIOR DE

LA SINGING MACHINE

SALIDA AUDIO D

(TOMA BLANCA)

SALIDA AUDIO E

(TOMA ROJA)

ENTRADA DE

AUDIO E

(TOMA ROJA) ENTRADA DE

AUDIO D

(TOMA BLANCA)

VISTA POSTERIOR DE

LA SINGING MACHINE

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

CONECTANDO UN COMPONENTE DE AUDIO EN LA ENTRADA

Selector MONITOR

Selector VIDEO OUT

Para conectar otra fuente de audio (tal como un Sintonizador, ReceptorAV o un VCR) de forma

que UD pueda acompañar la música, conecte, simplemente, las tomas de Salida de Audio

(tomasRCArojayblanca)deesteequipoalastomasAUDIOINDyEdelaSingingMachine.

ParareproducirunCDG,dejeelselectorMONITORenelmodoCAM+CDGuCDG/AUX.

, deje el selector MONITOR, en el

modoCDG/AUX.

Paraexhibir su imagenen el monitordela SingingMachine,deje elselectorMONITORenel

modoCAMERAuCAM+CDG.

ParaelmonitordelaSingingMachine,dejeelselectorMONITORenelmodoOFF.

Ajuste BRIGHTNESS, CONTRAST y VERTICAL HOLD en la parte posterior de la Singing

Machineparaobtenerlamejorcalidaddeimagen.

Para exhibir la imagen en la TV, deje el selector VIDEO OUT en el modo CAMERA u

CAM+CDG.

Para exhibir las letras de las músicas del CDG en la TV, deje el selector VIDEO OUT en el

modoCAM+CDGuCDG/AUX.

Para exhibir la imagen en la TV, de otra fuente de video, deje el selector VIDEO OUT, en el

modoCDG/AUX.

Para desplegar un señal video de otro componente A/V

HACIENDO LAS CONEXIONES

S11

ESPAÑOL

VIDEO OUT AUDIO OUT

VISTA POSTERIOR DE

LA SINGING MACHINE

OTROS COMPONENTES

DE AUDIO

ENTRADA

AUDIO E

(TOMA ROJA)

ENTRADA

AUDIO D

(TOMA BLANCA)

SALIDA DE

AUDIO E

(TOMA ROJA)

SALIDA DE

AUDIO D

(TOMA BLANCA)

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

Advertencia - Golpeando o dejando caer el micrófono conectado, puede damnificarlo,

permanentemente. Resista à la necesidad de tirar el micrófono por el cable!

PREPARACIÓN

REPRODUCIENDO UN CD O CDG

ENCENDIENDO YAPAGANDO (ON/OFF)

Estaunidad fue proyectadaparareproducir CDsque contenganel logotipo de identificación

. Sí los CD no están de acuerdo con el estándar CD, ellos no reproducirán

adecuadamente.

Impresiones digitales y polvo deben ser, cuidadosamente, removidos con un paño suave.

Paseelpañoconunmovimientodelcentrodeldiscoparaelbordeexterno.

Jamás use productos químicos tales como aerosol de limpieza, aerosol antiestático o

fluidos, benceno o disolvente para limpiar un CD. Estos productos químicos pueden

damnificar,permanentemente,lasuperficiedeplásticodeldisco.

Instaleundiscoenelcompartimiento,conelladoimpresoparaarriba.

Pararemoverundiscodesucaja, presioneelcentrodelacajaylevanteeldisco,tomándolo,

cuidadosamente,porlasbordes.

Los discos deben ser colocados, de nuevo, en sus cajas después del uso, para protegerlos

delpolvoyarañazos.

Para evitar que el disco quede chueco, no lo exponga a la luz directa del sol, ni a un alto

índicedehumedadoaaltastemperaturas,porperíodosprolongados.

No pegue papel ni escriba cualquier cosa, en cualquier fase del disco. Las pinturas usadas

enalgunoslápiceshidrográficospuedendamnificarlasuperficiedeldisco.

Recomendaciones:

AjusteloscontrolesMASTERVOLUMEdesuunidadosistemadeaudio,asugusto.

Ajuste MIC/ECHO/BALANCE lo necesario para alcanzar la mezcla deseada de música y

voz,ensuTVoequipodemúsica.

Jamás ponga cualquier cosa que no sea un CD en el compartimiento de CD. Objetos

extrañospuedendamnificarlaunidad.

Instalesolamenteundiscoenlabandeja,decadavez.

Para activar el karaoke center, presione el botón Encender/Apagar, el LED de

Encender/Apagarenciende.

Para desligar el sistema, presione el botón Encender/Apagar de nuevo, el LED de

Encender/Apagarapaga.

Presione el botón CD TRAY OPEN/CLOSE para abrir el compartimiento de CD. Instale un

discoenelcompartimiento,conelladoimpresoparaarribayelladobrillanteparabajo. .

(Consulte el Guía de Diagnóstico y Reparaciones en la página S15 sí el disco estuviera

cargado, pero el total de rillas no aparezca.)

ddddd

INSTALANDO UN DISCO

Presione el botón CD TRAY OPEN/CLOSE para cerrar la puerta del compartimiento de CD

El visor del LED muestra el número total de trillas. (Sí ningún disco estuviera colocado, el

visormostrará" ".)____

MODO PLAY/PAUSE

Para empezar a tocar, presione el botón PLAY/PAUSE. La primera trilla [ ] y el indicador

del LED PLAY PAUSE será visto.

Para interrumpir la reproducción, presione el botón PLAY/PAUSE de nuevo. El LED

PLAY/PAUSEcentellea.

Paracontinuarareproducir,presione,denuevo,elbotón.

: Presionando PAUSE cuando un CDG está tocando, puede hacer con que

letras destorcidas aparezcan en el monitor. Cualquier distorsión debe permanecer hasta que

toda la pantalla sea borrada, durante una interrupción instrumental o cuando UD para la

canciónyreinicia.

OBSERVE QUE

OPERACIÓN CD O CD+G

S12

ESPAÑOL

MODO STOP

SALTE REPRODUCCIÓN (PARA DISCOS CD Y CDG)

CÓMO BUSCAR PISTAS? (SOLAMENTE PARACD)

REPITA

PROGRAMA

Sí el botón STOP es presionado durante la reproducción, el disco interrumpe la reproducción.

(ElnúmerototaldepistasserámostradoenelvisorLED.)

Durante el modo STOP, UD puede saltar hasta el número de trilla deseado, pulsando los

botonesSKIP( -SKIP- ).

Paracontinuarareproducir,presione,denuevo,elbotónPLAY/PAUSE.

Al tocar cualquier CD de audio, presione y mantenga presionado el botón SKIP ( -SKIP-

) para hacer una búsqueda, en alta velocidad, para adelante e para tras. Reproducción

normalcontinuacuandoUDsueltaelbotón.

Para repetir la pista actual, presione el botón REPEAT. El LED REPEAT parpadea y la trilla

serárepetida.

Para repetir todas las pistas, presione dos veces, el botón REPEAT. El LED de REPEAT

enciende.

Para borrar la función de repetir, presione, nuevamente, el botón REPEAT. El LED de

REPEATapaga.

UseelbotónPROGRAMparareproducirlasmúsicasenelordenpreseleccionado.

Paso 1: La programación debe ser hecha en el modo de parada. Solamente presione la

tecla de programa hasta que el LED de programa parpadee, la pista será

mostrada [ ].

Paso 2: Presione el botón SKIP ( - SKIP - ) para seleccionar una pista deseada.

Paso 3: Presione el botón PROGRAM, para confirmar la entrada. UD puede repetir los

pasos hasta un máximo de 20 pistas.

Paso 4: Presione PLAY cuando UD tenga completado la programación y esté listo para

empezar a cantar.

Paraborrartodaslasmemoriasdeprogramación,presioneelbotónSTOP.

mmm

RADIOAM/FM

1. Presione el Botón Encender/Apagar.

2. Ponga el selector FUNCTION en la posición RADIO.

3. Ponga BAND SELECTOR en la posición radio AM, FM o FM(ST.).

4. Para recepción de FM o FM(ST.), ajuste la antena direccional, en la parte posterior de

la unidad, para mejor señal. (Antena AM incorporada.)

5. Gire el botón de sintonía para seleccionar la estación deseada como indicación en el

dial.

6. Ajuste el MASTER VOLUME para el nivel de sonido deseado.

7. Para desligar la radio, deje el selector FUNCTION en la posición CDG o AUX.

OPERACIÓN CD O CD+G

S13

ESPAÑOL

OPERACIÓN RADIO

S14

LIMPIEZA DEL DISCO

ATENCIÓN:

LECTOR DE CD

Limpieza no será siempre necesaria. No

obstante, si hay impresiones digitales, polvo

o suciedad, UD puede limpiarlas, con un

paño suave, que no suelte pelusas. Pase el

paño con un movimiento del centro del disco

para el borde externo. UD puede humedecer

primero el paño con agua natural de la llave,

sínecesario.

No use detergente o

agentes de limpieza abrasivos,

quepuedandamnificarlosdiscos.

El mecanismo de reproducción es equipado

con un eje auto lubricante y no debe ser

lubricadoniengrasadooiledorgreased.

INTERRUPTOR DE FUERZA

LIMPIANDO LAUNIDAD

Para evitar incendios o choques

eléctricos, desconecte su

sistema estéreo de la

tomacorriente CA al hacer la

limpieza.

MANIPULANDO EL DISCO

Después de utilizar el unidad, desconecte la

energía eléctrica, presionando el botón

Encender/Apagar.

Para limpiar la parte externa de la unidad,

refriegue con un paño limpio y suave,

humedecidoconaguapotable,pura.

Apesardelastrillasmusicalesdeldiscoestar

cubiertas con una capa de protección, es

aconsejable manosearlo con cuidado. Tome

siempre los discos por el borde y guárdelos

de vuelta en sus cajas, inmediatamente

despuésdeluso.

Limpiando las Lentes de Láser del CD

Para los Mejores Resultados: Use un disco

delimpieza de lentes del CD, de acuerdo con

las instrucciones del fabricante del disco de

limpieza.

Síundiscode limpieza delcabezote delláser

no estuviera disponible, use un paño de

algodón seco, limpio, suave para pasar en la

lente pequeña del láser, localizado en la toca

CD.

CUIDADOS Y MANTENIMIENTO

ESPAÑOL

Sí UD ha seguido las instrucciones y está con dificultades en operar la unidad, localice el

PROBLEMA en la columna izquierda abajo. Verifique la columna CAUSA PROBABLE para

localizaryrepararelproblema.

GUÍA DE DIAGNÓSTICO Y ARREGLO DE FALLAS

SOLUCIÓN

Instale el conectador de

alimentación en la conexión CA.

Aumente el volumen.

Aumente el volumen de la

TV/sistema de PA.

Accione la energía eléctrica para

la TV/sistema de PA.

Siga las instrucciones en la

página S10 para "Conexión de

Audio".

Seleccione la función correcta.

PROBLEMA

Sin tensión cuando

activado.

Sin sonido.

CAUSA PROBABLE

Conectador CA no está

conectado en la toma.

Control de Volumen ajustado

al mínimo.

Control de Volumen de la TV

/sistema PA ajustado al

mínimo.

Aparato de TV/Sistema de

PA está desconectao.

Toma AUX y OUT no

conectadas.

La función incorrecta fue

seleccionada.

Verifique la conexión con una

lámpara u otro aparato eléctrico.

Sin tensión cuando

conectado. Toma CA puede estar sin

energía.

Instale el disco correctamente.

Pase un paño suave y limpio.

Use un disco nuevo.

Use solamente los discos que

tengan el logotipo estándar como

descrito en la página S12.

Disco colocado con su fase

al contrario.

Disco está sucio.

Disco está arañado.

Disco está chueco.

Un disco sin estandarización

fue colocado.

Acumulo de humedad en el

interior del deck de CD. Espere aproximadamente 20 a 30

minutos para dejar secar.

CD PLAYER no puede

funcionar normalmente

o" "," "o" "son

mostrados.

-E 00

Singing Machine necesita

ser reiniciada (reset). Desconecte el micrófono por 30

segundos.

S15

ESPAÑOL

Siga las instrucciones en la

página S7 para "Conexión de

video".

Sin sonido (sí el audio

estuviera pasando por

TV o VCR).

Selección de Entrada en la

TV o VCR no está correcta.

Sin sonido (sí el audio

estuviera pasando por

el sistema de sonido).

La selección de la fuente no

está bien configurada en el

estéreo .fónico

Seleccione AUX IN como entrada

para su equipo doméstico de

música.

Conexión inadecuada al

sistema estéreo o

amplificador de potencia.

Siga las instrucciones en la página

S10 para conectar a un sistema

estereofónicodoméstico.

La letra de la música no

aparece en la pantalla.

Conecte el cable de video

(amarillo) en VIDEO IN/OUT en la

trasera de la Singing Machine

(función dekaraoke).

Conecte el VIDEO OUT del

sistema al VIDEO IN de su VCR,

o conecte un Modulador de RF y

de este para la entrada del cable

de la TV. Consulte “Haciendo las

Conexiones” en la página S7.

Verifique si el disco esta CDG.

(Vea los detalles de limpieza, en

la página S19.)

Cable de video no está

conectado correctamente en

laTV.

TV no tiene una entrada de

video.

Selector de Entrada en la

TV no está en video.

Use el control remoto de la TV

para seleccionar la entrada de

video.

Un CDG es colocado, pero

el indicador de CDG no se

enciende.

Verifique si el disco est limpio.

(Vea las instrucciones de

limpieza, en la página S14.)

Imagen saltando. Control VERTICAL HOLD

no está ajustado,

correctamente.

Ajuste BRIGHTNESS,

CONTRAST y VERTICAL HOLD

en la parte posterior de la Singing

Machine para obtener la mejor

calidad de imagen.

GUÍA DE DIAGNÓSTICO Y ARREGLO DE FALLAS

SOLUCIÓN

PROBLEMA CAUSA PROBABLE

Ponga el selector MONITOR en el

modoC MERA.Á

Levante la lente de la c mera.á

Selector MONITOR no está

enlaposicióncorrecta.

Ninguna imagen

visualizada en el

monitor de la Singing

Machine.

La lente de la c mera está

para bajo. á

S16

ESPAÑOL

GUÍA DE DIAGNÓSTICO Y ARREGLO DE FALLAS

SOLUCIÓN

PROBLEMA CAUSA PROBABLE

Ajuste MIC VOLUME al máximo.

Vuelve para un nivel confortable.

Encienda el Mic con el botón

ON/OFF localizado en el propio

micrófono.

Sin son del mic.

Volumen del micrófono está

ajustado para el mínimo.

Micrófono está ajustado a

apagado.

S17

ESPAÑOL

SECCIÓN DE AUDIO:

POTENCIA DE SALIDA

IMPEDANCIA DE SALIDA 2WATTS+2WATTS(RMS)

8 OHMS

SECCIÓN DEL CD PLAYER:

FRECUENCIA DE RESPUESTA

RELACIÓN SEÑAL/RUIDO

CONVERSIÓN D - A

NÚMERO DE LOS PROGRAMAS

SISTEMA DE MUESTRA

RUIDO Y SISEO

SECCIÓN DE ALIMENTACIÓN CA 110V-120V~60Hz

DIMENSIONES

()

ALTURA x ANCHO x PROFUNDIDAD 7.6 x 14.1 x 8.2 p /

19.2 x 35.8 x 20.9 centímetros

ulgadas

PESO 8.6 lbs / 3.9 kgs

MICRÓFONO -74 dB 600 OHMS DE IMPEDANCIA CON

MICRÓFONO DINÁMICO 6.3mm

SECCIÓN DEL MONITOR MONITOR 5.5”

SISTEMA NTSC

RESOLUCIÓN 220 LÍNEAS

ACCESORIOS 1.

2. CABLE AV

CDG DE KARAOKE PREGRABADO

MICRÓFONO DINÁMICO

100 Hz - 20 kHz (+/-3 dB)

50 dB

CONVERSOR D/A DE 1 BIT

MEMORIA DE PROGRAMA DE 20 PISTAS

ANTIALIASING (REDUCCION DE

DISTORSION) 8 VECES

INMENSURABLE

DETALLES TÉCNICOS

Especificaciones son típicas, unidades individuales pueden tener variaciones. Ellos (ellas)

estánsujetasamejoríaconstantesinprevioavisoysinincurrirenningunaobligación.

S18

ESPAÑOL

SECCIÓN DE RADIO:

FAJA DE FRECUENCIAAM

BANDA DE FRECUENCIA FM 530-1710KHz

88-108MHz

S19

GLOSARIO DE TÉRMINOS DE KARAOKE DE LA SINGING MACHINE

Además de toda la terminología asociada a los productos electrónicos de consumo, algunos

ítems adicionales son usados casi exclusivamente en karaoke. Estos términos tienen el

objetivode familiarizarle conelmundodelkaraoke.Losrecursosenumeradosabajo puedenno

pertenecer, necesariamente, al modelo de Singing Machine que UD tiene. Abajo algunas

explicacionesresumidasdelostérminosdeKaraoke:

El eco da profundidad y resonancia a la voz del cantante, sin afectar la música. El eco es

producidoporunarealimentacióncontroladadelavozdelcantor.

Cuando la funciónAVC es activada, las voces, en una grabación múltiplex, son eliminadas así

queelcantor empiece acantarcon elmicrófono.Cuandoel cantor parade cantar, lasvoces,en

la grabación múltiplex son inmediatamente reactivadas. Esta función útil es usada,

principalmente, durante las secciones de ensayo, cuando el cantor está aprendiendo la

canción.

La función controla el tono de la música, controlando la velocidad, con la cual la cinta casete es

reproducida.Aumentandolavelocidaddelacinta,lamúsicasuenamásagudaomásgrave.

Estecontrolcambiaeltonodelam sicaCD/CDG(tonos+o-)paraajustarlavozdelcantante.

Estoes un acrónimoparaCompactDisc más Graphics.UD encentrarátambiénlasvariaciones

CD+G y CD + imágenes (CD + Graphics). Él es un CD de audio normal, con informaciones

almacenadas, en una trilla de datos, simultánea a la música. En lenguaje simple, CDC, tiene

una salida de video para imágenes simples (no un video con movimientos completos). En el

casodekaraoke,lafuncióndeimagen es usada paraalmacenarletrasde música y visualizarla

letra en sincronía con la música. En la mayoría de los casos el software CDG exhibe la letra de

la música que cambia de color a la medida que ella debe ser cantada. Un aparato normal de

televisiónestodoloquenecesitaparaverlasletrasdelCDG.

-CDG esun tipo especialde sistemade codificacióndel CD quees diferentede un

VCD o DVD. Su Singing Machine puede decodificar CDs normales de audio y discos CDG. El

noreproduceVCDoDVD.

Discos de audio estándar y cintas casetes no exhiben las letras de música en suTV. Los CD de

audio,notienenelsoftwarenecesarioparavisualizarlasletrasdelasmúsicas.

Control ECHO:

Grabación Múltiplex:

Control PITCH:

Controlador Principal:

CDG:

ATENCI N

Nuestras grabaciones múltiplex tienen 2 copias de la misma canción. Una versión es una

grabaciónestereofónicade la canciónsin lavozdelcantor.Lasegundaversión es grabadacon

lamúsica yvoces de fondo,en elcanalizquierdo yel cantor principal,enel canalderecho. Esta

grabación“split track”(trilla compartida) permite queUD tengaun controldel volumen dela voz

del cantor principal ajustando el control de BALANCE. UD puede hacer un dueto con el cantor

principalousarelvocalistacomounguía,paraaprenderlacanción,reduciendo,gradualmente,

elcontroldeBALANCE,hastaqueUDseacapazdecantarlacanciónporUDmismo.

ControlAutomático de Voz (A.V.C.)

Por favo r observe que la functión deAVC sólo functiona con grabaciones multiplex y

nocongrabacionesnormalesdeaudio.

ESPAÑOL

FRANÇAIS

AVERTISSEMENTS

AVERTISSEMENT:POUR REDUIRE

LERISQUE D'INCENDIEOU DE CHOC NE PAS

EXPOSER CE PRODUIT A LA PLUIE OU

HUMIDITE.

AVERTISSEMENT: POUR EVITER DES RISQUES DE

CHOC ELECTRIQUE, NE RETIREZ PAS LE COUVERCLE

NILE PANNEAUARRIERE.NE CONTIENTPASDEPIECES

REPARABLES PAR L'UTILISATEUR. SOUMETTRE

TOUTES LES REPARATIONS A UN PERSONNEL

QUALIFIE.

AVERTISSEMENT

RISQUE DE CHOC

ELECTRIQUE

NE PAS OUVRIR

LamarqueAVERTISSEMENTestsitu sur le

panneauarri re. é

Ce symbole vous alerte de la

présence de voltage dangereux

nonisolé à l'intérieurdes produits et

qui auraient une force suffisante

pourprovoquer des risquesdechoc

électrique. Ne pas ouvrir le boîtier

del'appareil.

Ce symbole vous informe que

d'importantes instructions de

fonctionnement et d'entretien sont

comprises dans la littérature qui

accompagneleproduit.

AVERTISSEMENT

POUR EVITER DES CHOCS

ELECTRIQUES, PLACEZ LA LAME LARGE

DANS LA FENTE LARGE ET ENFONCEZ

COMPLETEMENT.

AVERTISSEMENT HUMIDITE

AVERTISSEMENT POUR LA

VENTILATION

Ne pas exposer le produit à des gouttes ni à

des éclaboussures et il ne faut placer aucun

objet contenant des liquides (vases par

exemple)àproximitéduproduit.

La ventilation normale du produit ne doit pas

êtreobstruéepourl'usageprévu.

FRANÇAIS

Le lecteur de CD est fabriqué et testé pour

répondre à des normes spécifiques de

sécurité. Conforme aux exigences FCC et

obéit aux normes de sécurité du

DépartementAméricain deSanté etServices

Humains.

Le lecteur de CD utilise un rayon laser.

L'utilisation de contrôles, réglages, ou

procédures autres que ceux/celles

spécifié(e)s ici pourrait causer une

expositiondangereuseàdesradiations.

Utilisezl’appareildansunendroitouvert.

Le lecteur de disque compact est classé

PRODUITLASERCLASSE1.

L'étiquette PRODUIT LASER DE CLASSE 1

estsituéesurlepanneauarrière.

Radiation laser invisible quand ouvert et

verrous désengagés. Eviter l'exposition aux

rayonssolaires.

AVERTISSEMENTS:

AVERTISSEMENT!

Seule une personne qualifiée pourra retirer

le couvercle et faire les tentatives de

réparations de cet appareil, à cause de

possiblesblessuresauxyeux.

AVERTISSEMENT

IMPORTANT

Puisqueles circuitsde ce lecteurCD peuvent

créer des parasites aux autres syntoniseurs

radio à proximité, mettez cet appareil hors

tension lorsque vous ne l'utilisez pas ou

éloignez-le du syntoniseur qui subit les

interférences.

Cet appareil numérique de la classe B est

conforme à la norme NMB-003 du Canada.

FRANÇAIS

AVERTISSEMENTS

REMARQUE: Cet appareil numérique ne dépasse pas les limites de classe B se rapportant aux émissions

de parasites radio provenant d'appareils numériques, selon les restrictions d'Industrie Canada relatives aux

interférences radio. Cet appareil génère, utilise et peut émettre des fréquences radio et s'il n'est pas installé

etinstalléselon lesinstructions,peutnuireauxradiocommunications. Toutefois,riennegarantitquedesparasites

ne surviendront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la

réceptiondutéléviseur ou de laradio,cequevouspouvezdéterminerenouvrant et enfermantvotreappareil,nous

vousinvitonsàessayerl'unedesmesurescorrectivessuivantes:

Réorientezoudéplacezl'antennederéceptioninstalléesurl'appareilqui manifesteles parasites.

Éloignezl'appareilducomposantquireçoitlesondes.

Branchezl'appareildansuneprisedecourantCAdifférentedecelleducomposantquireçoitlesondes.

Au besoin, consultez votre marchand électronique ou un technicien spécialisé dans le service des

Radios/téléviseurspourdessuggestionssupplémentaires.

IMPORTANTES INSTRUCTIONS DE SECURITE

1. Lisez les Instructions

2. Conservez les Instructions

3. Mises en Garde

4. Se Conformer Aux Instructions

5. Nettoyage

6. Accessoires

7. Eau et Humidité

8. Accessoires

10. Ventilation

11. Sources d'Alimentation

- Lisez toutes les instructions de sécurité et de fonctionnement avant d'utiliser ce

produit.

-Conservezlesinstructionsdesécuritéetfonctionnementpourfutureréférence.

-Respecteztouslesavertissementssurleproduit etlemoded'emploi duproduit.

- Veuillez vous conformer à toutes les instructions concernant le

fonctionnementdel'appareil.

- Débranchez l'appareil de la prise murale "avant de nettoyer". Ne pas utiliser de produits de

nettoyageliquide ou enaérosol. Utilisez unchiffonhumide pour nettoyerl'extérieur seulement. N'essayezpas

denettoyeràl'intérieur.

- Ne pas utiliser d'accessoires non recommandés par le fabricant du produit car ils pourraient

êtredangereux.

- Ne pas utiliser ce produit près de l'eau - par exemple près d'une baignoire, d'une bassine,

d'unévieroud'unelessiveuse;nidansunecavehumideniprèsd'unepiscine.

- Ne pas placer ce produit sur un chariot, stand, trépied, support ou table instables. Le produit

peut tomber, causant de sérieuses blessures à un enfant ou adulte, et provoquant de sérieux dégâts au

produit.Utilisez seulementun chariot,trépied, supportou tablerecommandés par le fabricant ou vendus avec

leproduit.Touteinstallationsur le produit doit être faite en suivant les instructions du fabricant et en utilisant les

accessoiresdemontagerecommandésparlefabricant.

L'appareiletsonchariotdoiventêtredéplacésavecsoin.Desarrêtsrapides,

delaforceexcessiveetdessurfacesirrégulièrespeuventfairetomberl'appareil

etlechariot.

- Les fentes et ouvertures du boìtier servent à la ventilation et à assurer un fonctionnement sûr du

produit et à le protéger de surchauffement; ces ouvertures ne doivent pas être bloquées ni couvertes. Les

ouvertures ne doivent jamais être bloquées en plaçant le produit sur un lit, canapé, tapis ou autre surface

semblable. Ce produit ne doit pas être placé dans une installation encastrée telle qu'une étagère à livres ou

unearmoireàmoinsqu'iln'yaituneventilationadéquate.

- Ce produit doit être mis en marche seulement à partir d'une source d'alimentation

indiquée sur l'étiquette. Si vous n'êtes pas sûr du type d'alimentation chez vous, consultez le revendeur du

produit ou la compagnie d'électricité locale. Pour les produits devant fonctionner sur piles ou d'autres

alimentations,voirlesinstructionsdefonctionnement.

12. Liaison à la terre ou Polarisation

Avertissements Alternés

- Le produit peut être équipé d'une prise de ligne de courant alternatif

polarisée/du type à trois fils avec terre (c'est à dire une prise qui possède une lame plus large que l'autre/une

priseavecuntroisième"goujon de terre"). Cetteprisenerentreradans la prise d'alimentationque d'unefaçon.

C'est un dispositif de sécurité. Si la prise ne rentre pas débranchez et essayez à nouveau. Si la prise ne

convient toujours pas contactez votre technicien pour remplacer la prise désuète. Ne pas annuler la sécurité

delaprisedepolarisée.

-Le produit peut être équipé d'une prise du typeà troisfils avec mise á la terre (une

priseavec untroisième"goujondeterre").Cette prisenerentreraquedansune prised'alimentationpossédant

une 'liaison à la terre'. C'est un dispositif de sécurité. Si la prise ne convient toujours pas contactez votre

technicienpourremplacerlaprisedésuète.Nepasannulerlasécuritédelamiseálaterrre.

FIL DE BRANCHEMENT

DE L'ANTENNE

UNITÉ DE DÉCHARGE

DE L'ANTENNE

(NEC SECTION 810-20)

CONDUCTEURS

DE TERRE

(NEC SECTION 810-21)

SYSTÈME D'ELECTRODE DE

LIAISON À LA TERRE D'ALIMENTATION

(NEC ART250 PARTIE H)

CRAMPONS

DE TERRE

EQUIPEMENT

ELECTRIQUE

NEC- CODE

NATIONAL D'ELECTRICITÉ

S2898A

CRAMPONS

DE TERRE

13. Protection du fil d'Alimentation

16. Foudre

17. Lignes Électriques

18. Surcharge

19. Entrée d'objet et de liquide

20. Réparations

21. Dégât Exigeant Réparation

22. Remplacement de Pièces

23. Vérification de Sécurité

24. Montage au mur ou au plafond

25. Chaleur

- Les fils d'alimentation doivent être placés de manière à ce que l'on ne

marchepas dessus ou qu'ils soient pincés pardes objets placés sur ou contre eux, en faisant particulièrement

attentionauxfilsbranchésauxprises,boîtiersetaupointdesortiedel'appareil.

- Pour une protection supplémentaire de ce produit, pendant un orage avec des éclairs, ou quand il

n'estpasutilisépendantdelonguespériodes,débranchez-ledelaprisemuraleetdéconnectezl'antenneoule

INTRODUCTION

Votre pour Disques Compacts+Graphiques avec vous offrira des

années de plaisir et de divertissement. Il peut vous transformer en "Star" quand vous

accompagnez vos enregistrements favoris et entendez votre voix avec la musique

dans les haut-parleurs.

Cet Appareil de Karaoké est fait de design compact et comprend beaucoup de

fonctions, il est cependant facile à utiliser.Après quelques petites explications, vous

devenez un expert. Avant d'utiliser votre appareil jetez un coup d’œil dans ce

manuel pour vous familiariser avec les fonctions et les sections du manuel qui

décrivent leur utilisation. Ensuite, reportez-vous à la section pour l'opération

spécifique que vous voulez réaliser.

Pour faciliter vos consultations, quelques-unes unes des principales

caractéristiques du Centre de karaoké sont énumérées ici:

- Affiche les paroles au rythme de la musique quand un

CD+G est joué.

- Vous permet de remplacer la voix originale du

chanteur par votre propre voix quand un disque ou bande de karaoké multiplex est

jouée. Pour activer, tournez simplement le Volume du Micro jusqu'à un niveau

confortable d'audition, et le Contrôle Auto Voix pour une meilleure balance entre la

reproduction et le niveau des micros.

- Vous permet de régler la balance entre la voix originale du

chanteur préenregistrée et la musique si vous utilisez un disque de karaoké

multiplex.

- Vous permet d'ajouter un écho pour enrichir votre voix avec un

effet de concert.

- Vous permet de tourner le contrôle de volume dans

le sens des aiguilles d'une montre ou dans le sens contraire jusqu'à ce que vous

obteniez le niveau sonore désiré.

- Levez l'objectif de la caméra pour afficher votre image sur le moniteur

de la Singing Machine.

- Vous permet de connecter un autre appareil à la sortie

audio, tel qu'un equalizer/booster ou système PA(Public).

Paroles sur l'écran TV

Contrôle Automatique de Voix

Contrôle de BALANCE

Contrôle d'ECHO

Contrôle du Volume Principal

Jacks de sortie auxiliaires

vision karaoké

Vison Karak

Haut-parleur stéréo encastré - Vous permet de faire partager la musique à votre

famille et à vos amis.

FRANÇAIS

LOCALISATION DES CONTRÔLES

FRANÇAIS

VUE DE FACE

7. Bouton ALEATOIRE

10.

11.

12. Contraste

13.

14.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

32.

33.

34.

35.

36.

Objectif de la Camera

MONITEUR

Indicateur CDG

Plateau de CD

Numéro de Modèle

Haut-parleur

Bouton LECTURE/ PAUSE

Sélecteur du MONITEUR

Boutons SAUTER

Bouton ARRET

Indicateur Allumer/Eteindre

15. Bouton Allumer/Eteindre

Contrôle du Volume Principal

Boutons SAUTER

Contrôle de BALANCE

Indicateur LECTURE/PAUSE

Sélecteur de FONCTION

Indicateur ALEATOIRE

Affichage Lumineux LED

Indicateur REPEAT

Sélecteur SORTIE VIDEO

Indicateur PROGRAMME

Contrôle Automatique de Voix

Contrôle d'ECHO

Contrôle de VOLUME MICRO

Haut-parleur

Sélecteur de gamme

Indicateur de FM (ST.)

Indicateur du Cadran

Bouton de syntonisation

Bouton d'OUVERTURE/

FERMETURE du plateau de CD

Bouton REPETER

Bouton PROGRAMME

Poignée

123 5

17 23

SMVG-620

LOCALISATION DES CONTRÔLES

FRANÇAIS

VUE ARRI RE

37.

38.

39.

40.

41. Prise j

42.

43.

44.

45.

Antenne

Prise jack MIC 1

Prise jack MIC 2

Prise jack de l'ENTREE VIDEO

ack CAMERA OUT

Prise jack de l'SORTIE VIDEO

Contrôle de Luminosité

Contrôle du Contraste

Le BALAYAGE VERTICAL

46. Jack de SORTIE AUDIO (Gauche)

47. Jack d'ENTREE AUDIO (Gauche)

48. Prise jack du casque

49. Jack d'ENTREE AUDIO (Droite)

50. Jack de SORTIE AUDIO (Droite)

POUR FAIRE LES CONNECTIONS

BRANCHEMENT DE L'ALIMENTATION

AVERTISSEMENT:

BRANCHEZ - LE SUR VOTRE T.V.

CONNEXION VIDÉO (Pour la TV)

VouspouvezbrancherlesystèmeàunepriseACnormaleenutilisantlefild'alimentationfourni.

Lefil d'alimentationAC fournipossède uneprise polarisée quin'entre dans

laprise muraleque d'unefaçon. Sila prise ne rentre pasdébranchez et essayezà nouveau.Ne

pasforcer.

La Singing Machine est livrée avec un cordon de raccordement pour vous permettre de

brancher votre appareil à un système externe audio/son et appareil vidéo. Le cordon de

raccordement possède 3 prises jack RCA à chaque extrémité. Blanc et Rouge sont pour les

connectionsaudiogaucheetdroite,etleJauneestpourlaconnexionVidéo.

Vérifiez qu'il y a un disque CDG dans la Singing Machine et qu'il joue quand vous faites la

connexion. Vous saurez que la configuration de votre TV ou MAGNETOSCOPE est correcte

dèsquevousverrezlelogodelaSingingmachineoulesparolessurl'écran!

CONNEXION DE VOTRE ECOUTEUR

Il y a une prise d'écouteurs pour utiliser un écouteur à la place du haut-parleur. (Les écouteurs

sontvendusséparément.)

Veuillezsuivrelesétapesci-dessouspourafficherlesparolesduCDGsurEcrandeTV:

(1) Localisezlesfilsdeconnexionmulticolores.

(2) Connectezlecâblevidéo(jaune)àlaSORTIEVidéoàl'arrièredelaSingingMachine.

(3) Connectez l'autre extrémité au câble vidéo (jaune) à la ENTREE Vidéo d'une autre source

vidéo,tellequeMAGNETOSCOPEouTV.

FRANÇAIS

VIDEO IN AUDIO IN

VUE ARRI RE DE

LA SINGING MACHINE

ÈVUE ARRI RE

DE LA TV

ENTRÉE VIDEO

(PRISE JACK JAUNE)

SORTIE VIDEO

(PRISE JACK JAUNE)

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

VUE ARRI RE DE

LA SINGING MACHINE

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

POUR FAIRE LES CONNECTIONS

FRANÇAIS

CONNEXION VIDEO (Pour enregistrement à partir du Magnétoscope)

(4) Branchezl'extrémitéblanche du cordonde raccordementàlaprise jack d'sortieblanche

duappareil.

(5) Branchez l'extrémité rouge du cordon de raccordement à la prise jack d'sortie rouge du

appareil.

(6) Connectez maintenant l'autre extrémité de la fiche blanche (voie de gauche) et rouge

(voie de droite) du câble aux prises jacks ENTREE AUDIO OU ENTREE AUX de votre

magnétoscopestéréo.

Veuillezsuivrelesétapesci-dessouspourafficherlesparolesduCDGsurEcrandeTV:

(1) Localisezlesfilsdeconnexionmulticolores.

(2) Connectezlecâblevidéo(jaune)àlaSORTIEVidéoàl'arrièredelaSingingMachine.

(3) Connectez l'autre extrémité au câble vidéo (jaune) à la Sortie Vidéo du

l'MAGNETOSCOPE.

SORTIE AUDIO

DROITE

(JACKS ROUGE)

SORTIE VIDEO

(PRISE JACK JAUNE)

VIDEO IN AUDIO IN

VUE ARRI RE DU

LA MAGNETOSCOPE

ENTREE AUDIO

GAUCHE

(JACK BLANC)

ENTREE AUDIO

DROITE

(JACK ROUGE)

ENTREE VIDÉO

(PRISE JACK JAUNE)

SORTIE AUDIO

GAUCHE

(JACKS BLANC)

Si votre téléviseur ne possède pas l'Entrée Vidéo nécessaire, vous aurez besoin d'un

Modulateur RF (modulateur de Radio Fréquence), qui fait la connexion au travers de l'Antenne

TVouducâbleetsertd'EntréeVidéo.

Un Modulateur RF peut être acheté chez presque tous les détaillants de matériel électronique.

Si vous connectez la vidéo de la Singing Machine que ce soit à l'entrée vidéo d'une TV ou d'un

MAGNETOSCOPE, il faut que vous spécifiiez la sourceTV ou MAGNETOSCOPE qui doit être

affichée. Le manuel d'utilisation de votre TV ou MAGNETOSCOPE peut vous indiquer

commentafficherlesignalvidéoàpartirdelaprisejackvidéo.

Si vous ne possédez pas le manuel de votre TV ou MAGNETOSCOPE, nous suggérons que

vous appeliez le Service Après-Vente du fabricant de votre TV ou MAGNETOSCOPE. Seul le

fabricantpourravous indiquer rapidementcommentconfigurer votreTV ou MAGNETOSCOPE

pourafficherlesignalvidéoprovenantdelaprisejackd'entrée.

Note: Certains appareils deTV n'affichent pas le fond bleu standard utilisé normalement par la

plupart des CGDs. Si la couleur de fond n'est pas correcte ou si elle clignote, essayez de

connectervotreSingingMachineàuntubeTVnormal.

(1) Dans le menu de configuration de la TV/MAGNETOSCOPE il doit y avoir une option

"Sélection d'Entrée" où vous pouvez choisir entre "Câble/Antenne", "Vidéo 1" ou "Vidéo 2"

commesourced'entrée.

(2) Essayez de chercher une chaîne "Vidéo" entre la plus haute chaîne et la plus basse sur

votre TV ou MAGNETOSCOPE. (C'est à dire entre la chaîne 99 et la chaîne 2 il devrait y

avoirunechaîne"Vidéo","Entrée"ou"Jeu".)

MOYENS HABITUELS DE CONFIGURATION DE VOTRE TV OU MAGNETOSCOPE

Votre Singing Machine est conçue pour connecter votre TV de la même façon que vous

connectez une caméra vidéo, un MAGNETOSCOPE ou une console de jeu vidéo. La Singing

Machine envoie constamment des signaux vidéo et audio aux prises jack Sortie Vidéo et Sortie

Aux à chaque fois que vous jouez un CDG, chargez donc un CDG dans votre Singing Machine

avant de commencer à faire ces connections. Vous verrez les paroles sur l'écran TV dès que la

configurationseracorrecte.

Nous nous reportons à TV/MAGNETOSCOPE parce que les fabricants utilisent des moyens

très semblables pour connecter les TV et MAGNETOSCOPES et vous pouvez connecter votre

Singing Machine à une TV, un MAGNETOSCOPE ou un système via satellite (Contactez votre

revendeur satellite pour les instructions). La configuration de la TV/MAGNETOSCOPE est la

partie la plus difficile pour faire les connections et afficher les paroles de la Singing machine.

Dans la plupart des maisons, la TV possède un câble branché ou une antenne en

fonctionnement. Une fois que vous avez connecté votre Singing Machine à votre

TV/MAGNETOSCOPEvousdevez"dire"àvotreTV/MAGNETOSCOPEd'afficherl'entréedela

SingingMachineaulieudel'entréehabituelleducâbleoudel'antenne.

Vérifiez le manuel d'utilisation de votre TV/MAGNETOSCOPE pour installer de la manière la

plus facile votre appareil particulier de divertissement. Si vous ne possédez pas le manuel de

votre TV ou MAGNETOSCOPE, nous suggérons que vous appeliez le ServiceAprès-Vente du

fabricant de votre TV ou MAGNETOSCOPE. Ci-dessous nous donnons la liste des moyens les

plusfréquentsdeconfigureruneTV/unMAGNETOSCOPE:

(3) Cherchez le bouton sur la télécommande de votre TV/MAGNETOSCOPE auquel vous

êtes connecté qui indique "Vidéo", "Vidéo 1", " Jeu", "Aux", "Ext", "Line 1", "Line-in" ou

parfoislebouton"MAGNETOSCOPE"afficheralasourced'entréevidéo.

POUR FAIRE LES CONNECTIONS

FRANÇAIS

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

CONNEXION D'UN APPAREIL VIDÉO D’ENTREE

Veuillez suivre les étapes ci-dessous pour afficher les paroles du CDG sur le moniteur de la

SingingMachineàpartird'uneautresourcevidéo:

(4) Placez le Sélecteur du MONITEUR en mode CDG/AUX.

(5) Réglez les contrôles de LUMINOSITE, CONTRASTE et BALAYAGE VERTICAL situés à

l'arrière de la Singing Machine pour obtenir une image de meilleure qualité.

Connectezle appareil à votreTV ouàvotre appareilstéréo enutilisant les connecteursBlancet

Rouge du cordon de raccordement fourni. Branchez l'extrémité blanche du cordon de

raccordementà la prisejackd'sortie blancheduappareil.Branchez l'extrémité rougeducordon

de raccordement à la prise jack d'sortie rouge du appareil. Connectez maintenant l'autre

extrémitédelaficheblanche(voiedegauche)etrouge(voiededroite)ducâbleauxprisesjacks

ENTREEAUDIOOUENTREEAUXdevotreTVouappareilstéréo.

CONNEXION AUDIO

(1) Localisez les fils de connexion multicolores.

(2) Connectezlecâblevidéo(jaune)àl'ENTREEVidéoàl'arrièredelaSingingMachine.

(3) Connectez l'autre extrémité au câble vidéo (jaune) à la Sortie Vidéo d'une autre source

vidéo,tellequeMAGNETOSCOPE.

POUR FAIRE LES CONNECTIONS

F10

FRANÇAIS

VUE ARRI RE DE

LA SINGING MACHINE

È VUE ARRI RE DE LA

SOURCE VIDÉO

VIDEO OUT AUDIO OUT

ENTREE VIDÉO

(PRISE JACK JAUNE) SORTIE VIDEO

(PRISE JACK JAUNE)

VUE ARRI RE DE

LA SINGING MACHINE

ÈVUE ARRI RE

DE LA TV

VIDEO IN AUDIO IN

ENTREE AUDIO

GAUCHE

(JACK BLANC)

ENTREE AUDIO

DROITE

(JACK ROUGE)

SORTIE AUDIO

DROITE

(JACKS ROUGE)

SORTIE AUDIO

GAUCHE

(JACKS BLANC)

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

CONNEXION D'UN APPAREIL AUDIO D’ENTREE

Sélecteur du MONITEUR

Sélecteur SORTIE VIDEO

Pour connecter une autre source audio (telle que Tuner, RécepteurAV ou MAGNETOSCOPE)

defaçon àce que vouspuissiez accompagnercette musique,connectez simplementles prises

jackdeSortieAudio(prisesjackRCARougeetBlanche)aux prises jack ENTREEAUDIOG & D

delaSingingMachine.

Pour jouer un disque CDG, placez le sélecteur MONITEUR en mode CAM+CDG ou

CDG/AUX.

Pour afficher un signal vidéo d'un autre composantA/V, placez le sélecteur MONITEUR en

modeCDG/AUX.

Pour afficher une image sur la TV, placez le Sélecteur MONITEUR en mode CAMERA ou

CAM+CDG.

Pour éteindre le moniteur de la Singing Machine, placez le sélecteur MONITEUR en mode

ETEINT.

Réglez les contrôles de LUMINOSITE, CONTRASTE et BALAYAGE VERTICAL situés à

l'arrièredelaSingingMachinepourobteniruneimagedemeilleurequalité.

Pour afficher une image sur laTV, placez le Sélecteur SORTIE VIDEO en mode CAMERA

ouCAM+CDG.

Pour afficher les paroles de CDG sur la TV, placez le Sélecteur SORTIE VIDEO en mode

CAM+CDGouCDG/AUX.

Pour afficher une image d'une autre source sur la TV, placez le Sélecteur SORTIE VIDEO

enmodeCDG/AUX.

POUR FAIRE LES CONNECTIONS

F11

FRANÇAIS

VUE ARRI RE DE

LA SINGING MACHINE

ÈAUTRE

APPAREIL AUDIO

VIDEO OUT AUDIO OUT

SORTIE AUDIO

GAUCHE

(JACKS BLANC)

SORTIE AUDIO

DROITE

(JACKS ROUGE)

ENTREE AUDIO

(JACKS BLANC)

GAUCHE

ENTREE AUDIO

DROITE

(JACKS ROUGE)

AUDIO

OUT

AUDIO

VIDEO

OUT

CAMERA

OUT

DAvertissement - Si vous frappez ou laissez tomber le micro quand il est utilisé, vous

pourrez l'endommager définitivement. Résistez à l'envie de faire tournoyer le micro

par le fil!

L'appareilestconçupourjouerdesCDpossédantlelogod'identification .SilesCD ne

sontpasconformesauxnormesdesCD,ilsneserontpasjouéscorrectement.

Les empreintes digitales et la poussière doivent être soigneusement nettoyées avec un

chiffon doux. Nettoyez en un mouvement droit à partir du centre du disque vers le bord

externe.

Nejamais utiliser deproduitschimiquestels que sprayspournettoyer lesdisques,sprays ou

fluides antistatiques, benzène ou diluant pour nettoyer un disque compact. Ces produits

chimiquesendommagerontdéfinitivementlasurfaceplastiquedudisque.

Placez un disque dans le compartiment avec le côté imprimé tourné vers le haut et le côté

brillantverslebas.Lesdisquescompactspeuventêtrejouésseulementd'uncôté.

Pour retirer un disque de l'étui de rangement, pressez au centre du boîtier et soulevez le

disqueenletenantsoigneusementparlebord.

Remettrelesdisquesdansleurboîtieraprèsusagepouréviterlapoussièreetlesrayures.

Pour éviter de tordre le disque, ne l'exposez pas directement à la lumière solaire, haute

humiditéouhautestempératurespendantdelonguespériodes.

Ne collez de papier ni n'écrivez sur l'une ou l'autre face du disque. Les encres utilisées dans

certainsfeutrespeuventendommagerlessurfacesdudisque.

Rappels:

Réglez les contrôles de VOLUME PRINCIPAL de votre appareil, TV ou système audio

commevousledésirez.

Réglez les contrôles MICRO/ECHO/BALANCE comme nécessaire pour obtenir le mélange

demusiqueetvoixsouhaitésurvotreTVouéquipementsonore.

Ne jamais placer autre chose qu'un disque compact dans le compartiment à disques. Des

corpsétrangerspeuventendommagerl'appareil.

Neplacerqu'unseuldisquesurleplateauàlafois.

Pour allumer le centre karaoké, pressez le bouton Allumer/Eteindre, l’indicateur LED

Allumer/Eteindres'allume.

Pour ETEINDRE le système, pressez le bouton Allumer/Eteindre à nouveau, l’indicateur

LEDAllumer/Eteindres'éteint.

LECTURE DE DISQUE CD OU CD+G

POURALLUMER/ETEINDRE

(Voir le Guide de Localisation de Problèmes page F15 si un disque est chargé mais que le

nombre total de pistes n'apparaît pas.)

PRÉPARATION

CHARGEMENT D'UN DISQUE

Pressez le bouton d'OUVERTURE/FERMER de la porte de CD pour ouvrir la porte du

compartiment de CD. Placez un disque dans le compartiment avec le côté imprimé tourné

verslehautetlecôtébrillantverslebas.

Pressez le bouton OUVRIR/FERMER pour faire dans le plateau. La fenêtre LED affiche le

nombretotaldepistes.(Siaucundisquen'estchargé,“ ”estaffiché).aaa

MODE LECTURE/PAUSE

Pour commencer à jouer, pressez le bouton LECTURE/PAUSE. La première piste [ ] et

l'indicateur LED REPRODUCTION/PAUSE seront affichés.

Pour arrêter de jouer momentanément pressez le bouton LECTURE/PAUSE à nouveau.

L'indicateurLEDLECTURE/PAUSEclignotera.

Pourarrêterdejouer,pressezleboutonànouveau.

VEUILLEZ NOTER: Si vous pressez pause quand un CDG joue, les paroles sur le moniteur

pourront être distordues. Les distorsions persistent jusqu'à ce que tout l'écran soit restauré au

moment d'un arrêt d'un instrument ou quand vous arrêtez la chanson et que vous la rejouez

depuisledébut.

FONCTIONNEMENT DU CD OU CD+G

F12

FRANÇAIS

MODEARRET

SAUTER REPRODUCTION (POUR DISQUES CDAUDIO ET CDG)

RECHERCHE (SEULEMENT POUR DISQUES CDAUDIO)

REPETER

PROGRAMME

Si le bouton ARRET est pressé pendant la reproduction, le disque s'arrêtera de jouer. (Le

nombretotaldepistesestmontrédanslafenêtreLED).

En mode ARRET vous pouvez sauter de pistes en avant ou en arrière jusqu'au numéro

désiréenappuyantsurlesboutonsSAUTER( -SKIP- ).

Pourarrêterdejouer,pressezceciboutonànouveau.

QuandvousjouezunCDaudio,pressezetmaintenezleboutonSAUTER etle

CD cherchera à grande vitesse en avant ou en arrière. La lecture normale continuera lorsque

vousaurezrelâchélebouton.

Pour répéter la piste actuelle, pressez le bouton REPETITION une fois. L'indicateur LED

REPETITIONclignote.

Pour répéter toutes les pistes, pressez le bouton REPETITION deux fois. L'indicateur LED

REPETITIONs'allume.

Pourannuler la fonctionRépétition, pressez lebouton REPETITIONànouveau. L'indicateur

LEDREPETITIONs'éteint.

( -SKIP- )

UtilisezleboutonPROGRAMMEpourjouerleschansonsenordreprésélectionné.

Etape1: Programmer en mode d'arrêt seulement. Pressez la touche de programmation

jusqu'àcequeletémoinlumineuxLEDs'allume,lapistelira[ ].

Etape2: PressezleboutonSAUTER( -SKIP- )poursélectionnerlapistedésirée.

Etape3: Pressez le bouton PROGRAMME pour confirmer l'entrée. Vous pouvez répéter

lesétapesjusqu'àunmaximumde20pistes.

Etape 4: Pressez LECTURE après avoir terminé de programmer et vous êtes prêt à

commencer à chanter.

Pourvidertouteslesmémoiresprogrammées,pressezleboutonARRET.

RADIOAM/FM

1. Allumez le bouton Allumer/Eteindre.

2. Placez le sélecteur FONCTION en position RADIO.

3. Placez le Sélecteur de gamme sur la radio AM, FM ou FM (ST.).

4. Pour réception FM ou FM (ST.), régler l'antenne directionnelle à l'arrière de l'appareil

pour obtenir un meilleur signal. (Antenne FM incorporée).

5. Tournez le bouton de syntonisation sur la station désirée comme indiqué sur le cadran.

6. Adjust MASTER VOLUME to your pleasure.

7. Pour éteindre la radio, placez le sélecteur FONCTION en position CDG ou AUX.

FONCTIONNEMENT DU CD OU CD+G

F13

FRANÇAIS

FONCTIONNEMENT DE RADIO AUTRE

SOINS ET ENTRETIEN

NETTOYAGE DU DISQUE

NOTE: Ne pas utiliser de

détergents ni d'agents de

nettoyage abrasifs, car ils

pourraient endommager le

disque.

LECTEURDECD

Normalement le nettoyage ne sera pas

nécessaire. Cependant, si des

empreintes digitales, poussière ou

saleté apparaissent, vous pouvez les

nettoyer avec un chiffon doux sans

peluche. Nettoyez en un mouvement

droit à partir du centre du disque vers le

bord externe. Vous pouvez aussi

mouiller le disque avec de l'eau du

robinet d'abord si nécessaire.

Le mécanisme du lecteur possède un

système autolubrifiant et ne doit pas

être huilé ni graissé.

INTERRUPTEUR D'ALIMENTATION

NETTOYAGE DE L'APPAREIL

NETTOYAGE DE LA LENTILLE LASER DU

Pour éviter des risques de choc

électrique ou incendie,

débranchez votre appareil stéréo

de l'alimentation AC quand vous

le nettoyez.

Après avoir utilisé appareil, éteignez en

appuyant sur le bouton ALLUMER/

ETEINDRE.

Pour de meilleurs résultats: Utilisez un

disque de nettoyage de la lentille CD

conformément aux instructions du fabricant

dedisquedenettoyage.

Pour nettoyer l'extérieur de l'appareil,

nettoyez simplement avec un chiffon doux et

proprehumectéavecdel'eautiède.

Bien que les pistes de musique du

disque soient recouvertes d'une couche

protectrice, on recommande toujours de

traiter les disques avec soin. Prenez

soin de toujours saisir les disques par le

bord et de les remettre dans leur boîte

immédiatement après usage.

COMPACT DISQUE

Manipulation du Disque

F14

FRANÇAIS

Nettoyez avec un chiffon doux.

Utilisez un nouveau disque.

Utilisez seulement des disques

avec l'étiquette standard décrite

page F12.

Le disque est sale.

Le Disque est rayé.

Le Disque est tordu.

Un disque non

conventionnel est inséré.

De l'humidité s'est formée à

l'intérieur du Lecteur de CD.

Le LECTEUR DE CD

ne fonctionne pas

normalement ou bien

" "," "ou" "

sont affichés.

-__- Ed d00

La Singing Machine doit être

redémarrée.

Insérez le disque correctement.

Le Disque a été placé à

l'envers.

Attendez de 20 à 30 minutes pour

laisser sécher.

Débranchez la machine pendant

30 secondes.

GUIDE DE LOCALISATION DE PROBLEMES

Si vous avez suivi les instructions et que vous avez des difficultés à faire fonctionner l'appareil,

localisez le PROBLEME dans la colonne de gauche ci-dessous. Vérifiez la CAUSE POSSIBLE

correspondantedanslacolonnedelocalisationetréglezleproblème.

SOLUTION

Insérez la prise d'alimentation

dans la prise AC.

PROBLEME

Ne s'allume pas quand il

est en position ALLUME.

Pas de son.

CAUSE POSSIBLE

Pas de connexion de la prise

d'alimentation à la prise AC

Vérifiez la prise avec une lampe

qui fonctionne ou un autre

appareil électrique.

Ne s'allume pas quand il

est branché. La prise AC n'est peut-être

pas alimentée en électricité.

Augmentez le volume.

Le Contrôle de Volume est

au minimum.

Le Contrôle de Volume sur

l'appareil TV/Système PA est

au minimum.

Augmentez le volume du système

TV/PA.

Allumez le système TV/Public.

Suivez les instructions page F10

de la "Connexion Audio".

Appareil TV/système PA

(Public) ETEINT.

Jacks de SORTIE AUX non

branchés.

Suivez les instructions page F7 de

“Connexion Vidéo”.

Pas de son (si l'audio

passe par TV ou

MAGNETOSCOPE).

La Sélection de la source de

la TV ou du

MAGNETOSCOPE n'est

pas correcte.

L'image saute. Réglez les contrôles de

BALAYAGE VERTICAL.

Le BALAYAGE VERTICAL

n'est pas réglé

correctement.

F15

FRANÇAIS

SOLUTION

PROBLEME CAUSE POSSIBLE

GUIDE DE LOCALISATION DE PROBLEMES

Les paroles

n'apparaissent pas sur

l'écran.

Le câble vidéo n'est pas

connecté correctement à la

TV.

Raccorder le câble vidéo à la

prise de sortie VIDEO OUT du

Singing Machine et à la prise

d'entrée VIDEO IN du téléviseur.

Utilisez la télécommande de votre

TV pour sélectionner l'entrée

VIDEO.

Le sélecteur de source de la

TV n'est pas placé sur

VIDEO.

Connectez la SORTIE VIDEO de

l'appareil et ENTREE VIDEO de

votre MAGNETOSCOPE, ou

connectez-le à un Modulateur RF

et ensuite à l'entrée de câble TV.

Voir " Pour Faire les Connections"

page F7.. (Voir page F18 pour

détailsdenettoyage.)

Vérifier que le disque est

un CDG

Vérifiez que le disque est propre.

(Voir page F14 pour les

instructions de nettoyage.)

Un CDG est chargé mais le

témoin CDG ne s'allume

pas.

La TV ne possède pas

d'entrée vidéo.

Sélectionnez ENTREE AUX

comme source pour votre appareil

stéréo.

Suivez les instructions page F10

pour connecter à votre appareil

stéréo.

Pas de son (si l'audio

passe par l'appareil

stéréo).

Le choix de source sur votre

stéréo n'est pas placé

correctement.

Connexion incorrecte à

l'appareil stéréo ou au

système PA (public).

Pas d'image affichée sur

le moniteur de la

Singing Machine.

L'objectif de la caméra est

vers le bas. Levez l'objectif de la caméra.

Le sélecteur du Moniteur

n'est pas positionné

correctement.

Placez le Sélecteur de

MONITEUR en mode CAMERA.

Pas de son du Micro.

Contrôle de VOLUME

MICRO.

Réglez le VOLUME du MICRO au

maximum. Remettez-le à un

niveau confortable.

Le Micro est éteint. Allumez le Micro avec le bouton

ALLUMER/ETEINDRE situé sur le

micro.

F16

FRANÇAIS

DETAILS TECHNIQUES

2WATTS+2WATTS(RMS)

8 OHMS

SECTION DU LECTEUR DE CD:

REPONSE DE FREQUENCE

RAPPORT SIGNAL - BRUIT

D - A CONVERSION

NOMBRE DE PROGRAMMES

SYSTEME D’ÉCHANTILLONNAGE

BRUIT ET CHUINTEMENT

100 Hz - 20 kHz (+/-3 dB)

50 dB

1-BIT DAC

PROGRAMMATION ALEATOIRE A 20 TOURS

ANTICRENELAGE 8 FOIS

INCOMMENSURABLE

SECTION ALIMENTATION AC 110V-120V~60Hz

DIMENSIONS (HxLxP) 7,6 x 14,1 x 8,2 pouces /

19,2 x 35,8 x 20,9 centimètres

POIDS 8,6 lbs / 3,9 kgs

ACCESSOIRES

1. DISQUE CD+G PREENREGISTRE DE

KARAOKE

2. CABLE AV

3. MICRO DYNAMIQUE

Les spécifications sont typiques, les appareils individuels peuvent varier. Ils sont sujets à des

améliorationscontinuessansavispréalableetsansfaireencouriraucuneobligation.

MICRO IMPÉDANCE -74 dB 600 OHMS AVEC MICRO

DYNAMIQUE 6,3mmÆ

SECTION MONITEUR MONITEUR TV 5,5”

SYSTÈME NTSC

RÉSOLUTION DE 220 LIGNES

SECTION AUDIO:

ALIMENTATION DE SORTIE

IMPEDANCE DE SORTIE

F17

FRANÇAIS

SECTION RADIO:

GAMME DE FRÉQUENCE AM

GAMME DE FRÉQUENCE FM 530-1710 kHz

88-108 MHz

GLOSSAIRE DES TERMES DU KARAOKE SINGING MACHINE

En plus de la terminologie associée avec les appareils électroniques de consommation, des

termes supplémentaires sont utilisés presque exclusivement pour le karaoké. Ces termes

servent à vous familiariser avec l'univers du Karaoké. Les caractéristiques énumérées ci-

dessous, ne s'appliquent nécessairement au modèle particulier du Singing

Machinequevousavez.VoiciunebrèveexplicationdestermesKaraoké:

L'échoajoutedelaprofondeuretdelarésonanceàlavoixduchanteursanstoutefoismodifierla

musique. Cet écho est produit en créant une répétition mineure et contrôlée dans la voix du

chanteur.

Nos enregistrements multiplex contiennent 2 copies de la même chanson. Une version est

l'enregistrement en stéréophonie de la chanson sans la voix du chanteur leader. La seconde

version est enregistrée avec la musique et le chœur sur le canal de gauche et la voix du

chanteur leader enregistrée sur le canal de droite. Cet enregistrement à 'pistes divisées' vous

permet de contrôler le volume de la voix du chanteur leader en réglant le bouton de la balance.

Vous pouvez chanter en duo avec le chanteur leader ou utiliser la voix du chanteur leader

comme guide pour apprendre la chanson et en la baissant progressivement avec le réglage de

labalancevousserezcapabledechanterlachansontoutseul.

Losque la fonction AVC est activée, le chant d'un enregistrement multiplex s'arrête dès que le

chanteur aura chanté au microphone. Quand le chanteur arrête de chanter, le chant d'un

enregistrement multiplex se réactive automatiquement. Cette fonction est utile surtout pendant

l'apprentissage d'une nouvelle chanson. Veuillez noter que la fonctionAVC marche seulement

avecl'enregistrementmultiplexetnemarchepasaveclesenregistrementssonoresordinaires.

Cette fonction contrôle la hauteur de la musique en réglant la vitesse de la lecture de la

cassette. En augmentant la vitesse de la cassette, la musique a un son plus aigu (haut). En

diminuantlavitessedelacassette,lamusiqueaunsonplusgave(bas).

Le régulateur du ton change le ton de la musique du CD/CDG (en appuyant + ou -) pour

l'adapteràlavoixduchanteur.

C'est un acronyme pour (disque compact et graphiques). Vous

allez aussi voir les variantes CD+G et CD+Graphiques. C'est un CD audio régulier avec

information emmagasinée sur une piste de données, simultanément à la musique. En termes

simples, un CDG a une sortie vidéo pour simples graphiques (il ne s'agit pas d'un vidéo à

mouvements complets). Dans le cas du Karaoké, la fonction graphique est utilisée pour

emmagasiner les paroles des chansons et pour afficher les paroles en harmonie avec la

musique. Dans la plupart des cas, le logiciel CDG affiche les paroles avec un changement de

couleur lorsqu'elles doivent être chantées. Vous n'avez besoin que d'un téléviseur ordinaire

pourafficherlesparolesd'unCDG.

:CDGestuntypeparticulierdesystèmedecodificationdedisquecompactquiest

différent du VCD et du DVD. Votre Singing Machine peut décoder les diques audio compacts

ordinairesetlesdisquesCDG.IlnelirapaslesdisquescodifiésVCDouDVD.

Les disques audio ordinaires et les cassettes n'afficheront pas les paroles sur votre écran de

téléviseur.LesCDaudion'ontpaslelogicielnécessairepourafficherlesparoles.

peut-être pas

Echo:

Multiplex:

Contrôle automatique de la voix:

Contrôle de la hauteur:

Régulateur du ton:

CDG:

REMARQUE

Compact Disc plus Graphics

F18

FRANÇAIS

620-0606-ENG-SPA-FRE01

IMPRESO EN CHINA

IMPRIMÉ EN CHINE

VISITE NUESTRO SITIO INTERNET www.singingmachine.com

VISITE NOTRE SITE INTERNET www.singingmachine.com

VISIT OUR WEBSITE www.singingmachine.com

6601 Lyons Road, Bldg. A7, Coconut Creek, FL33073-9902, USA.

TEL: (954) 596-1000 FAX: (954) 596-2000

The Singing Machine Company, Inc.

PRINTED IN CHINA

The Singing Machine Smvg 620 Users Manual

SMVG-620 to the manual 0154a833-42ba-4ae0-8eb5-ceb148dbce2c

Navigation menu

Versions of this User Manual:

Views

Navigation
