98 CUSTOMTM INSTALLATION INSTRUCTIONS

TIPPMANN®

CUSTOMTM E-TRIGGERTM KIT

Fits: 98 CustomTM markers with Serial# over 880,000 and all 98

Custom ProTM markers

CUSTOMT M E-TRIGGERTM KIT PN.205002 INCLUDES:

1 - Sear Tripper Assembly PN.TA99007

1 - New Sear PN. TA01135 1 - New Sear Spring PN. 02-88

1 - Armature Pin PN. 98-91 1 - Magnet PN. TA05014

EYE PROTECTION DESIGNED FOR PAINTBALL USE MUST BE WORN AT

ALL TIMES WHEN HANDLING THIS MARKER BY THE USER AND ANY

PERSON WITHIN RANGE. DO NOT DISASSEMBLE THIS MARKER WHILE

IT IS PRESSURIZED WITH AIR. REMOVE AIR SUPPLY CYLINDER OR

CARTRIDGE BEFORE DOING ANY DISASSEMBLY. DISASSEMBLING THE

RECEIVER WHILE UNDER AIR PRESSURE CAN CAUSE PERSONAL

INJURY &/OR DAMAGE TO THE MARKER. DO NOT OPERATE THIS

MARKER WITH PARTS MISSING OR DAMAGED. IF DURING THE COURSE

OF THIS INSTALLATION, A PART IS LOST OR FOUND TO BE DAMAGED,

OBTAIN A REPLACEMENT PART BEFORE CONTINUING REASSEMBLY.

❏

1) Unload your marker: first remove the hopper. Then, point your

marker in a safe direction and fire several times to be sure there are no

balls left in the feeder or lodged in the chamber.

❏

2) Remove air source: To remove a charged air cylinder, turn the

cylinder approximately 3/4 of a turn counterclockwise or out. This

allows the tank pin valve to close so that no air will enter the marker.

Point the marker in a safe direction and fire the remaining air in the marker

by pulling the trigger until the marker stops firing (This may take 4-5 shots).

• If your marker keeps firing after you have turned the tank 3/4 of a turn,

the tank pin valve has not closed yet and you may have to turn the tank

counterclockwise a little further.

• If you turn the tank 3/4 of a turn and it begins to leak before you pull the

trigger you have turned it too far and may have damaged the tank o-ring.

❏

3) After air tank is removed, point & fire the marker in a safe direction

until stored air is completely discharged.

❏

4) Put marker in the uncocked position: pull and hold the bolt

cocking handle back, then pull the trigger and slowly release the handle

forward to un-cock the marker.

WARNING

STEP 1: Prepare marker for safe disassembly before

beginning disassembly.

1-E Custom

TM (continued on page 2-E CustomTM)

READ EACH STEP COMPLETELY BEFORE PERFORMING STEP.

Keep these instructions with your owner’s manual.

F

R

A

N

Ç

A

I

S

E

N

G

L

I

S

H

E

S

P

A

Ñ

O

L

S’il vous plaît, prenez le temps de lire entièrement ces Instructions

D'installation et D'opération et familiarisez – vous avec les parties, l’

opération, et les précautions de sécurité de Tippmann

®

CUSTOMTM

DÉTENTE ETM ou A-5TM Poignée - ETM avant de charger et de tirer ce

marqueur. Si vous avez quelque chose manquante ou quelque chose

cassée ou si vous avez besoin d’ assistance, veuillez contacter Tippmann

®

Consumer Relations à 1-800-533–4831 pour l’assistance amicale et vite.

TABLE DES MATIÈRES

CUSTOMTM DÉTENTE ETM KIT PN.205002: D'installation ........ 1-F CustomTM

A-5TM Poignée - ETM Kit PN. 02-EG: D'installation ............................. 4-F A-5TM

Instructions D'opération (CustomTM ou A-5TM) ............................................. 7-F

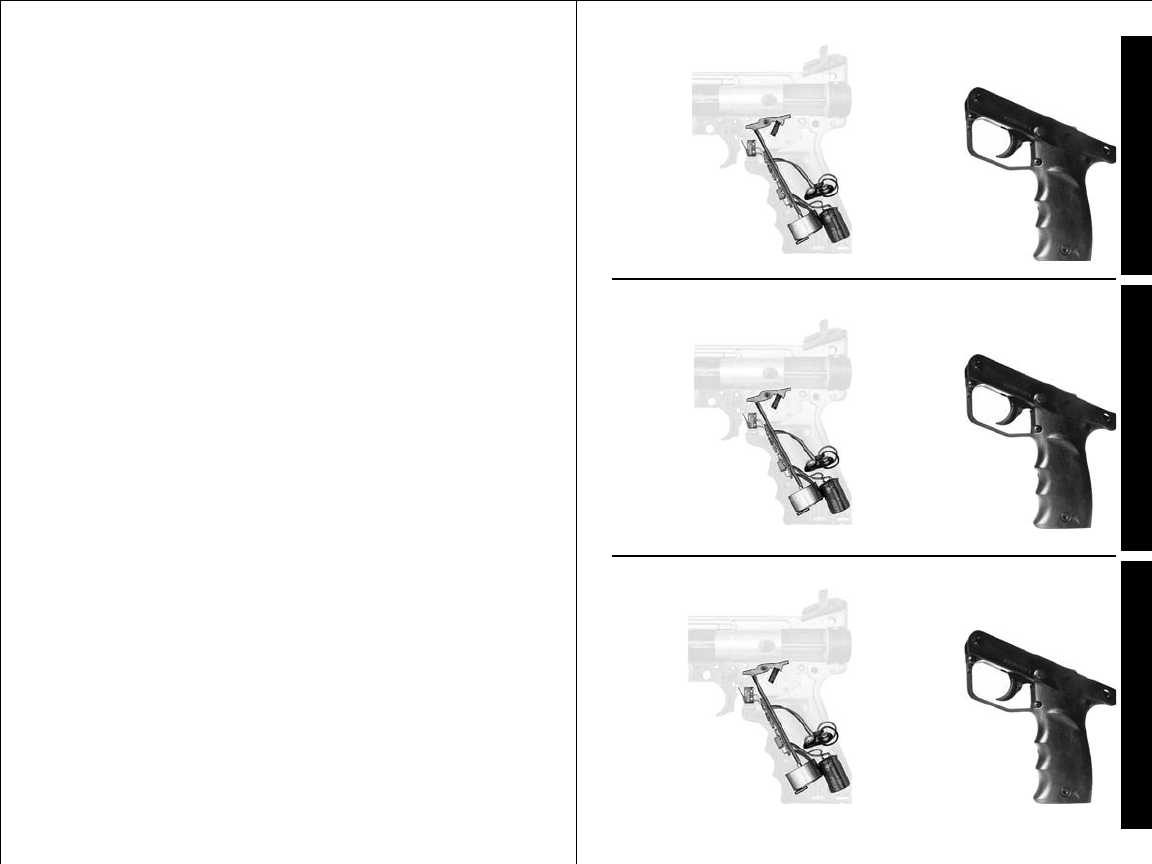

Please take time to read through and follow these Installation and Operating

Instructions thoroughly and become familiar with the Tippmann

®

CUSTOMTM

E-TRIGGERTM or A-5TM E-GRIPTM parts, operation, and safety precautions before

you attempt to load or fire this marker. If you have a missing or broken

part or need assistance, please contact Tippmann

®

Consumer Relations

at 1-800-533-4831 for fast friendly service.

TABLE OF CONTENTS

CUSTOMTM E-TRIGGERTM KIT PN.205002: Installation ..........1-E CustomTM

A-5TM E-GRIPTM KIT PN. 02-EG: Installation ....................................... 4-E A-5TM

Operating Instructions (CustomTM or A-5TM) ............................................... 7-E

Antes de cargar o disparar este marcador por favor tome tiempo para leer

completamente estas Instrucciones de Instalaciónes y De Manejo y empezar a

familiarizarse con las partes, operación y todas las precauciones de seguridad

del Tippmann

®

CUSTOMTM E-GATILLOTM o A-5TM E-GRIPTM . Si alguna de sus

partes no se encuentra, o esta defectuosa y necesita asistencia, por favor

comuníquese con el departamento de Servicio al Cliente de Tippmann

®

al

teléfono 1-800-533-4831 en donde le daremos un servicio oportuno y amable.

TABLA DE CONTENIDO

CUSTOMTM E-TRIGGERTM ESTUCHE PN.205002: Instalación ... 1-S CustomTM

A-5TM E-GRIPTM ESTUCHE PN.02-EG: Instalación ........................ 4-S A-5TM

Instrucciones De Manejo (CustomTM o A-5TM) ........................................... 7-S

2955 ADAMS CENTER ROAD, FORT WAYNE, IN 46803

260/749-6022 • 800/533-4831 • FAX: 260/749-6619

INTERNET: www.tippmann.com

TIPPMANN®

2955 ADAMS CENTER ROAD, FORT WAYNE, IN 46803

260/749-6022 • 800/533-4831 • FAX: 260/749-6619

INTERNET: www.tippmann.com

TIPPMANN®

2955 ADAMS CENTER ROAD • FORT WAYNE, IN 46803

260/749-6022 • 800/533-4831 • FAX: 260/749-6619

INTERNET: www.tippmann.com

TIPPMANN®

E

N

G

L

I

S

H

Eye protection designed for paintball use must be worn by the user and

any person within range.

❏

1) Remove

the barrel ,

twist counterclockwise.

❏

2) Remove left side receiver

grip two bolts .

❏

3) Remove tank adapter 2 bolts .

❏

4) Loosen all 6 receiver bolts /

holding marker together with 1/8" Allen

wrench. Note: Front Grip comes off -

at reassembly, longest bolt goes in front grip.

❏

5) Carefully lift left receiver half off marker.

❏

1) Double check that all other parts: Front Sight, Front Site Pin, Front

Sight Spring, Ball Latch, Front Bolt*, Linkage Arm, Rear Bolt*(+Rear Bolt

Insert on non-A.C.T. markers), Drive Spring* & Guide Pin*, Buffer O-ring,

End Cap, Rear Sight and 2 Tank Adapter Nuts {and for markers with Anti-

Chop Technology: the Spring Cup*, Upper Spring (long)*, Spring Pin*, Upper

Spring (short)*, and Linkarm Pins*(2); are in place /(*=oiled)}.

❏

Refer to the

marker owner's manual for details if needed.

❏

2) Place battery connector through left receiver half

❏

make sure the

magnet fits into left receiver half slot so it does not break and

❏

wires are not

pinched as you

❏

place left half on right half so the halves fit flush.

❏

3) Insert 5 short receiver bolts .

❏

Insert front grip and

❏

insert

long receiver bolt to hold grip. For ease of installation tighten the bolt

over the trigger first, then tighten 5 remaining bolts.

❏

4) Attach adapter with 2 bolts .

❏

5) Install barrel .

❏

6) Attach 9v battery to battery connector and be sure

wires lay flat inside the cutout area of receiver (see STEP 3:).

❏

7) Carefully tilt and insert battery (wire attached end first )

into receiver.

❏

8) Install left receiver grip with 2 bolts .

Installation is complete, continue on page 7-E Operating Instructions.

❏

7) Remove trigger & trigger spring .

❏

Remove trigger slider , slider spring and 2

slider pins from trigger.

❏

8) Remove old sear and sear spring from right

receiver. If black dowel pin comes out, reinsert it.

TIME SAVER: It is Not necessary to remove additional

parts to install this kit.

❏

6) Remove rectangular knockout plate from

left receiver half for battery insertion.

❏

Place left receiver half inside up with

knockout plate flush on a flat surface.

❏

Then with a hammer and punch, start in one

corner of the plate and carefully tap it loose

by working your way around the plate edge....

until it is removed.

❏

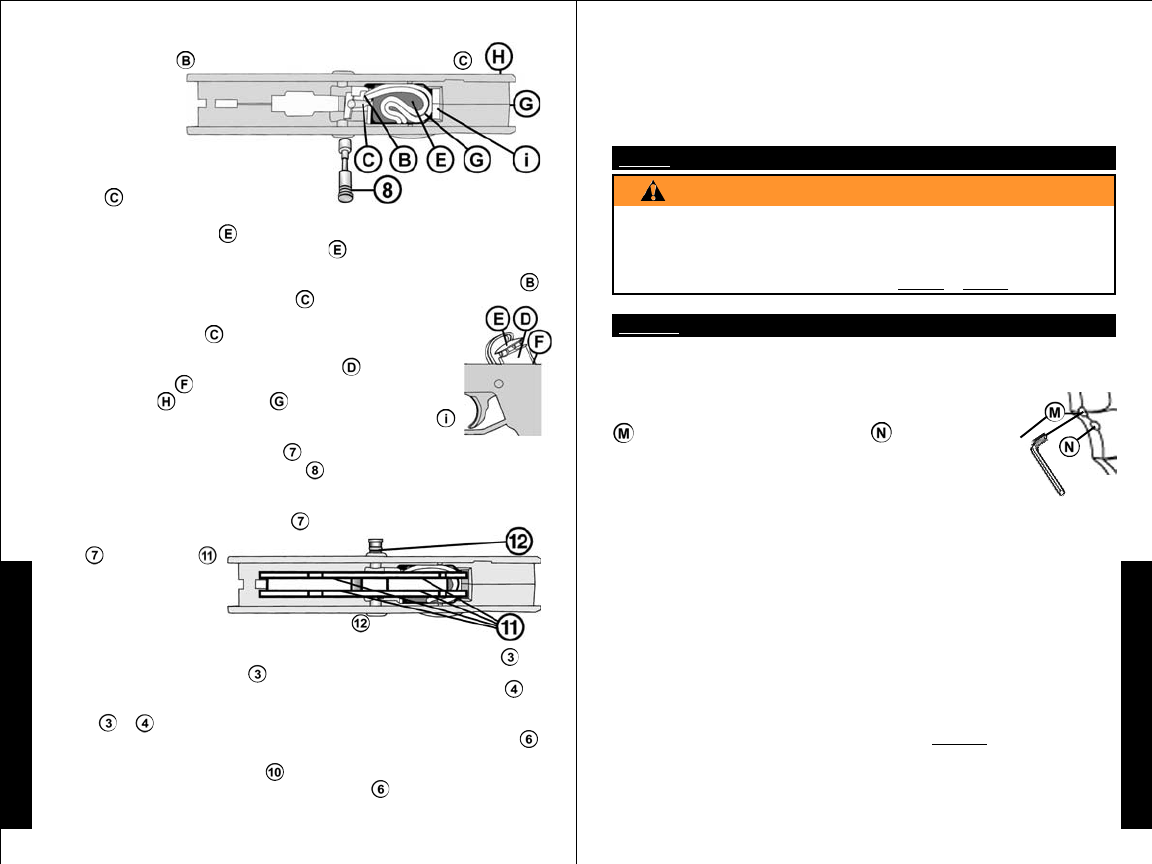

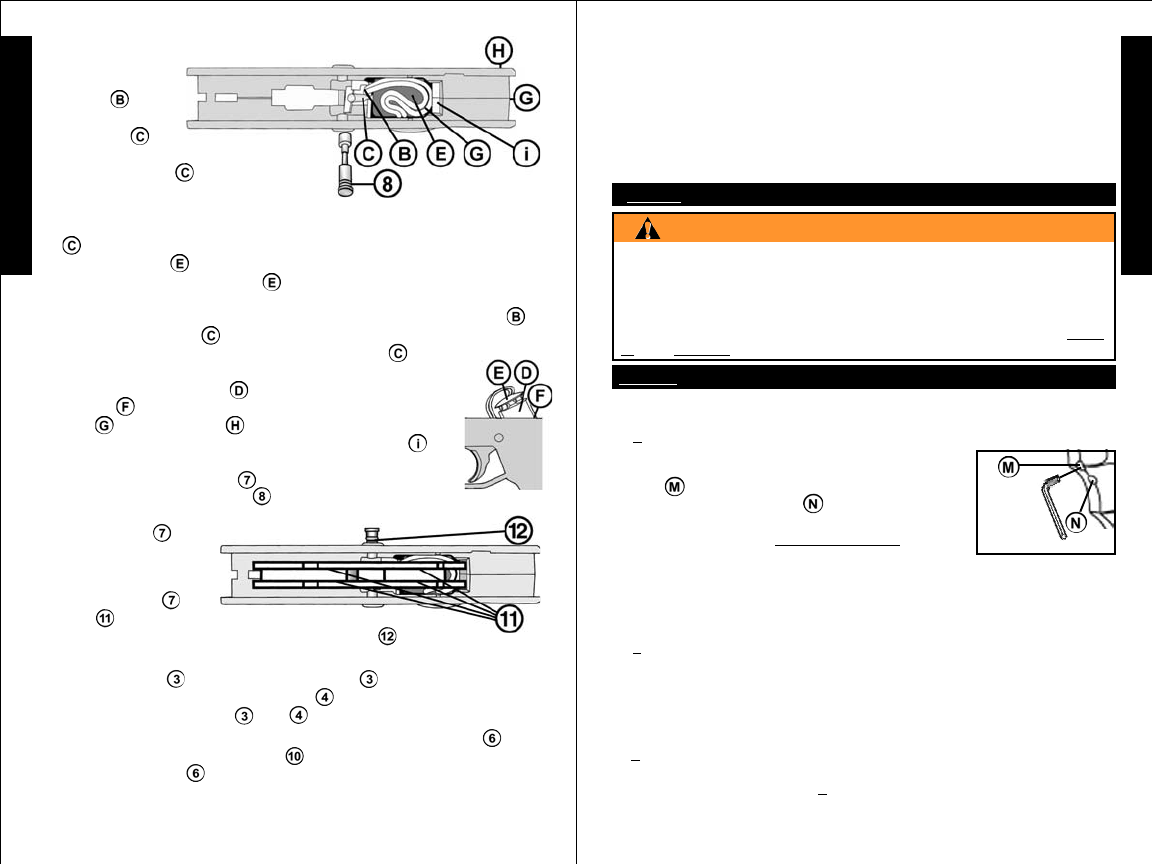

1) Place solenoid /

armature into position in

right receiver .

❏

2) Insert Magnet into slot

below armature.

❏

3) Carefully align and insert

computer board into slot.

❏

4) Place trigger switch on

2 pins of right receiver half.

❏

5) Insert capacitor in slot.

❏

6) Route wires in cutout areas to lay

flat under armature pin and battery (and not

be pinched when receiver halves are reassembled.

❏

Visually inspect internal wires for disconnected

wire end(s) or damage.

❏

7) Insert armature pin into slots so it moves freely.

❏

8) Double check that all parts are in place as shown.

❏

9) Install trigger and trigger spring into the right receiver half .

❏

10) Install new sear and new sear spring into right receiver half .

❏

11) Install trigger guard .

STEP 3: Install Sear Tripper Assembly, Magnet & Armature Pin

STEP 4: Reassemble Receiver Halves

Do not operate sear tripper assembly uninstalled as solenoid /armature

may pinch you.

3-E Custom

TM (continued on page 7-E)

(98 CUSTOMTM INSTALLATION INSTRUCTIONS continued from page 2-E CustomTM)

E

N

G

L

I

S

H❏

Set up a table with plenty of space to work. You will need two allen

wrenches ( ) 1/8" and 5/32", hammer, punch, and a 9 volt battery.

NOTE: Carefully hand start threaded parts, do not over tighten and strip threads.

Disassemble the marker: With Air Source removed & marker in the

uncocked position

as per STEP 1;

STEP 2: Prepare Marker for kit installation.

2-E Custom

TM (continued on page 3-E CustomTM)

(98 CUSTOMTM INSTALLATION INSTRUCTIONS continued from page 1-E CustomTM)

E

N

G

L

I

S

H

❏

1) Prepare Your Marker For Safe Disassembly:

❏

Follow the

instructions in STEP 1.

❏

2) Remove Battery Clip / Battery From Marker:

❏

Remove left grip

2 bolts .

❏

Carefully work the battery out of the receiver cutout bringing

non-connected end out first. As you remove battery from receiver, do not

pull wires off of internal components.

❏

Carefully remove old battery from

battery clip connector.

❏

3) Install the New Battery:

❏

Follow instructions in: STEP 4: 6), 7), & 8).

9 VOLT BATTERY REPLACEMENT

E-gripTM lower receiver must be removed to install / replace battery.

❏

1) To do so, you must complete the instructions

“

STEP 1

”

(unload your

marker / remove air source / discharge stored air / uncock marker) before

further disassembly. – EXAMPLE: If you fail to remove the air source before

removing lower receiver, the marker will fire uncontrollably - possibly

resulting in personal injury and damage to the marker).

❏

2) Remove lower receiver as outlined in “STEP 2”

(it is not necessary to

remove tank adapter bolt to replace battery).

❏

3) Remove trigger assembly from lower

receiver. (NOTE: It is not necessary to disassemble

the trigger assembly to install battery.

1)

❏

Detach the

lower receiver :

Remove 2 lower

receiver push pins

(&) to detach

from upper receiver .

2)

❏

Detach Tank

Adapter from lower

receiver.

❏

Remove

receiver bolt

from lower receiver.

A-5TM INSTALLATION INSTRUCTIONS

TIPPMANN®

A-5TM E-GRIPTM KIT PN. 02-EG

Fits: A-5TM Markers

KIT PN. 02-EG INCLUDES:

(1) 1 - E-GRIPTM Lower Receiver Component

READ EACH STEP COMPLETELY BEFORE PERFORMING STEP

❏

1) Unload your marker: first remove the hopper. Then, point your marker

in a safe direction and fire several times to be sure there are no balls left in

the feeder or lodged in the chamber.

❏

2) Remove air source: To remove a charged air cylinder, turn the cylinder

approximately 3/4 of a turn counterclockwise or out. This allows the tank pin

valve to close so that no air will enter the marker. Point the marker in a safe

direction and fire the remaining air in the marker by pulling the trigger until the

marker stops firing. (This may take 4-5 shots)

• If your marker keeps firing after you have turned the tank 3/4 of a turn, the

tank pin valve has not closed yet and you may have to turn the tank

counterclockwise a little further.

• If you turn the tank 3/4 of a turn and it begins to leak before you pull the

trigger you have turned it too far and may have damaged the tank o-ring.

❏

3) After air tank is removed, point & fire the marker in a safe direction

until stored air is completely discharged.

❏

4) Put marker in the uncocked position: pull and hold the bolt

cocking handle back, then pull the trigger and slowly release the

handle forward to un-cock the marker.

STEP 1: Prepare Marker for SAFE Disassembly before

beginning disassembly.

STEP 2: Prepare Marker for installation.

STEP 3: Battery Installation / Replacement

Set up a table with plenty of space to work. You Will Need: A ( )

1/8" allen wrench and a 9 volt battery. NOTE: Carefully hand start

threaded parts, do not over tighten and strip threads.

Dissassemble the marker: With Air Source removed & marker in the

uncocked position

as per STEP 1:

4-E A-5TM

Do not replace sear spring with

spring from old trigger assembly,

tensions are specifically designed

for E-GRIPTM and it will not operate

properly if you do).

❏

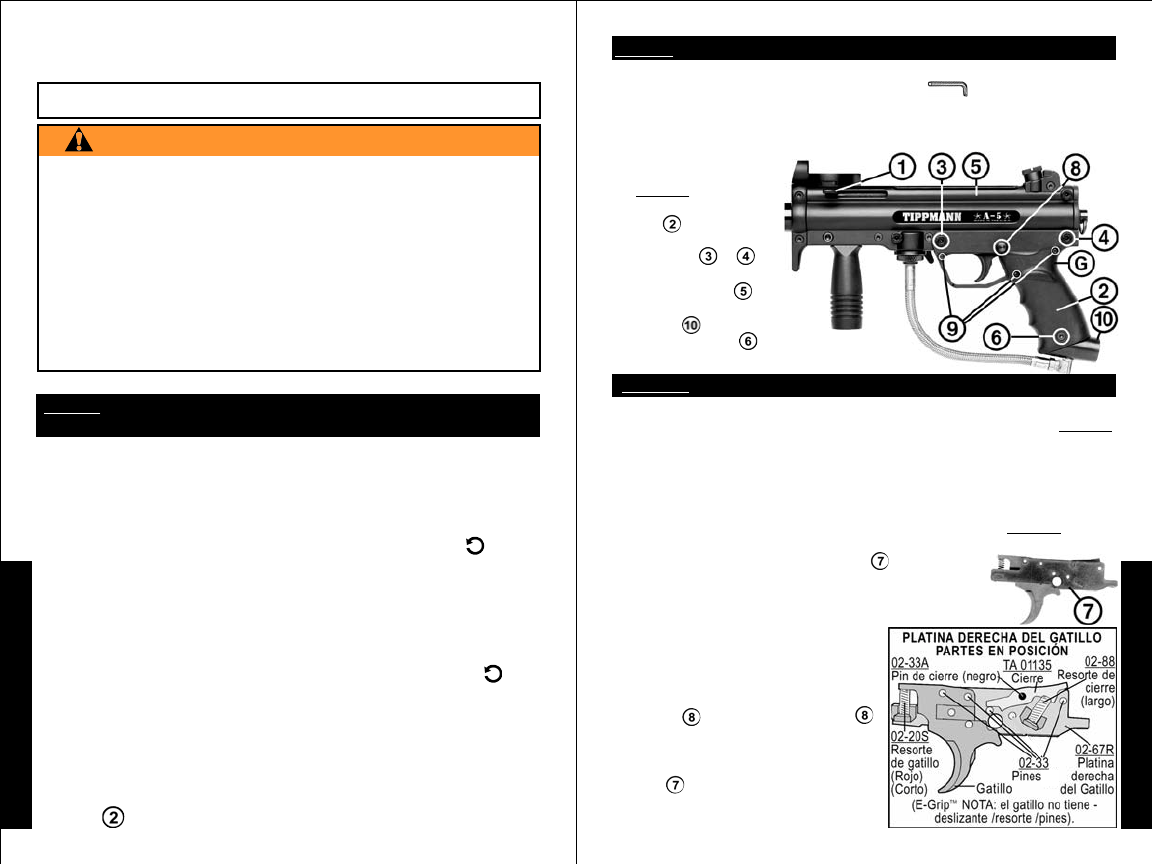

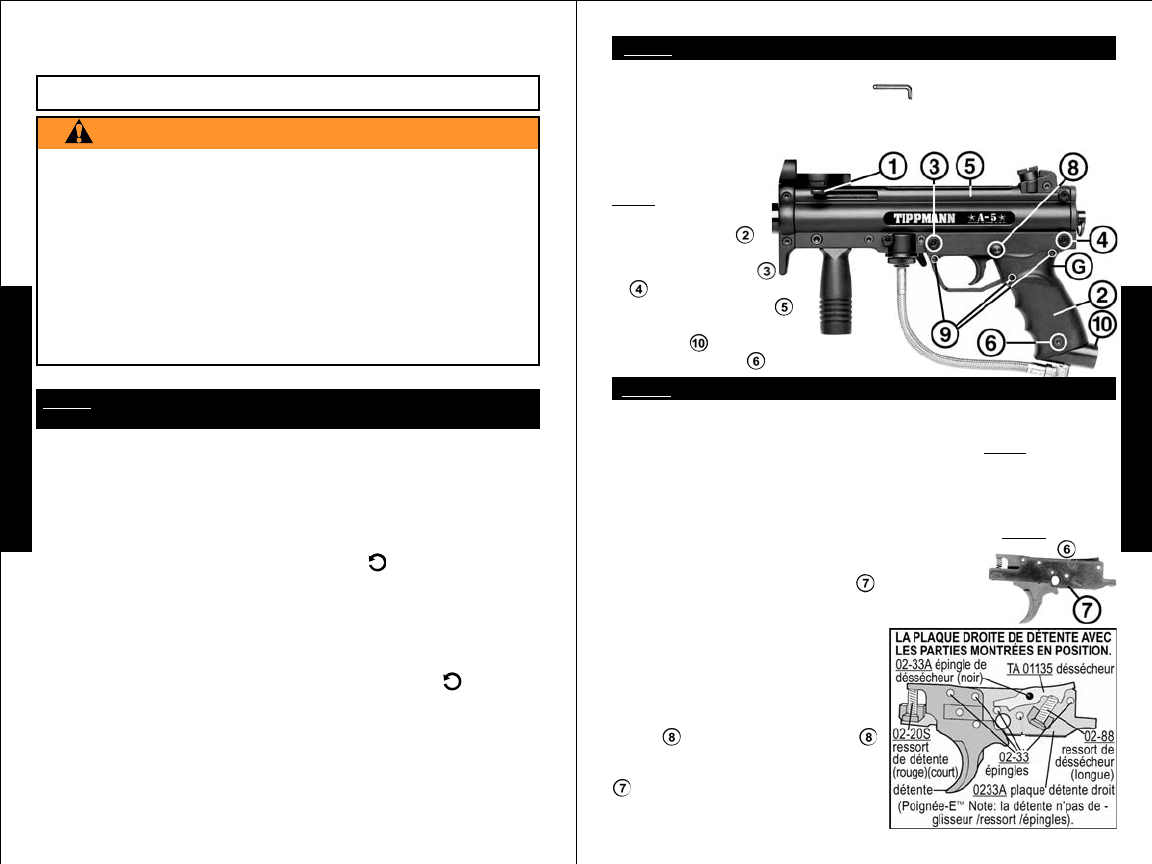

To remove the

trigger assembly, push the safety

out of the left side of the lower

receiver and carefully lift the trigger

assembly out, keeping it intact .

5-E A-5TM

NOTE: It is not necessary to

disassemble the lower receiver any

further to install/replace the battery.

(continued on page 5-E A-5TM)(continued on page 6-E A-5TM)

(A-5TM INSTALLATION INSTRUCTIONS continued from page 4-E A-5TM)

E

N

G

L

I

S

H

E

N

G

L

I

S

H

EYE PROTECTION DESIGNED FOR PAINTBALL USE MUST BE WORN AT

ALL TIMES WHEN HANDLING THIS MARKER BY THE USER AND ANY

PERSON WITHIN RANGE. DO NOT DISASSEMBLE THIS MARKER WHILE

IT IS PRESSURIZED WITH AIR. REMOVE AIR SUPPLY CYLINDER OR

CARTRIDGE BEFORE DOING ANY DISASSEMBLY. DISASSEMBLING THE

RECEIVER WHILE UNDER AIR PRESSURE WILL CAUSE PERSONAL

INJURY & /OR DAMAGE TO THE MARKER. DO NOT OPERATE THIS

MARKER WITH PARTS MISSING OR DAMAGED. IF DURING THE COURSE

OF THIS INSTALLATION, A PART IS LOST OR FOUND TO BE DAMAGED,

OBTAIN A REPLACEMENT PART BEFORE CONTINUING REASSEMBLY.

WARNING

(4)

Eye protection designed for paintball use must be worn by the user and any

person within range.

❏

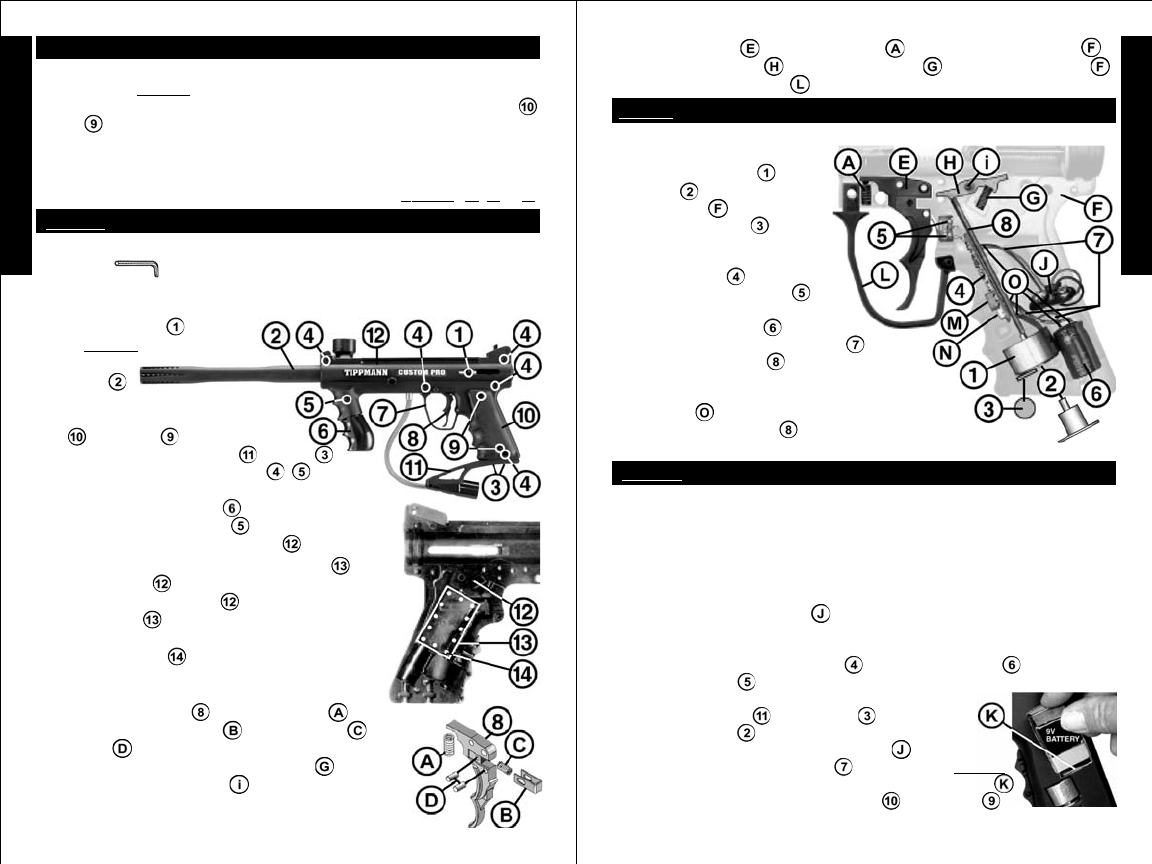

10) Visually inspect E-GRIPTM lower receiver, a top view with the

trigger assembly and battery installed

should look like this.

❏

11) Attach Lower to Upper Receiver

❏

Align the E-GripTM lower receiver

front push pin hole with upper receiver hole then gently rock rear of

grip to align upper & lower push pin hole .

❏

With holes aligned, insert

two lower receiver push pins and to attach.

6-E A-5TM

❏

Check that the trigger

assembly is intact with

no gaps ; and the safety is in the “SAFE”

(pushed to the right and red not showing) position .

❏

12) Attach Tank Adapter to E-GripTM.

❏

Remove receiver bolt from

lower receiver.

❏

Slide tank adapter into lower receiver and

align holes;

❏

Insert receiver bolt and tighten.

Installation is complete, continue on page 7-E - OPERATING

INSTRUCTIONS.

7-E

(CustomTM or A-5TM)

INSTALL THE AIR SUPPLY AND LOAD THE HOPPER WITH

PAINTBALLS ONLY AFTER YOU:

❏ ❏

❏ ❏

❏

HAVE THE BARREL SLEEVE INSTALLED;

❏ ❏

❏ ❏

❏

HAVE THE SAFETY IN THE "SAFE" POSITION;

❏ ❏

❏ ❏

❏

HAVE SUCCESSFULLY INSTALLED THE BATTERY AND

❏ ❏

❏ ❏

❏

ARE FAMILIAR WITH THE E-TRIGGERTM NORMAL OPERATION (STEP

2: AND STEP 3:).

With the kit installation complete, read and follow these supplemental operating

instructions to the owner's manual FOR TIPPMANN A-5TM WITH E-GRIPTM ,

98 CUSTOMTM OR 98 CUSTOM PROTM WITH E-TRIGGERTM marker with the

"EQUALIZERTM LED BOARD INSTALLED before attempting to operate this

marker. Keep these instructions with your marker owner's manual. Eye protection

designed for paintball use must be worn by the user and any person within range.

WARNING

READ EACH STEP COMPLETELY BEFORE PERFORMING STEP:

STEP 1: Prepare the marker for safety before any programming:

OPERATING INSTRUCTIONS

(A-5TM INSTALLATION INSTRUCTIONS continued from page 5-E A-5TM)

(continued on page 8-E)

E

N

G

L

I

S

H

E

N

G

L

I

S

H

❏

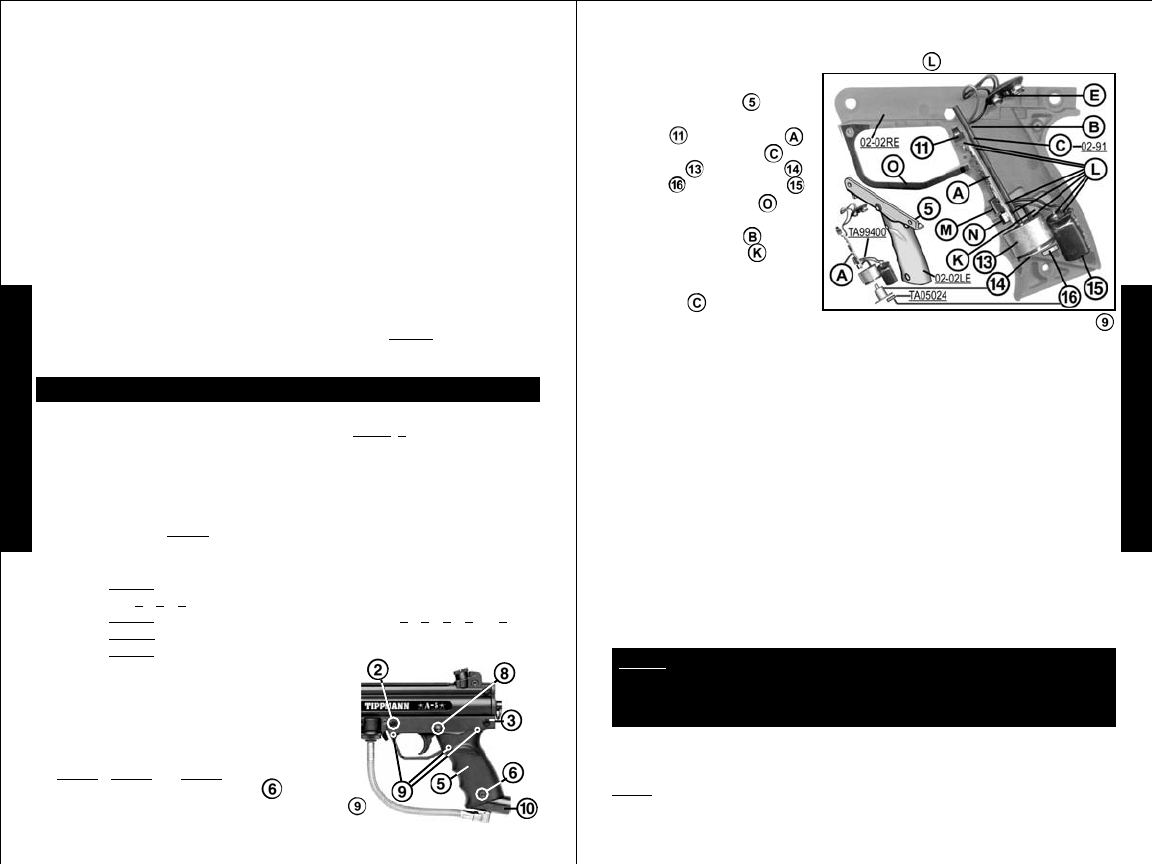

4) Notice how

battery wires from

inside lower receiver

are in slot

beside top of

armature pin

and the position

of the armature pin .

❏

To replace the battery, remove

old battery from inside the E-GripTM lower receiver. Do not jerk it out by the

wires, carefully take it out. If you turn the receiver upside down the armature

pin may come out, this is ok, just be sure to replace it.

❏

Carefully

remove battery clip from old battery.

❏

5) Carefully attach battery clip to new battery. NOTE: battery

terminals only fit one way in clip.

❏

6) Make sure battery wires coming out of lower receiver are in slot

beside the armature pin .

❏

7) Make sure armature pin is properly positioned in lower receiver

and slides freely up and down.

❏

8) Insert attached battery into lower receiver

bottom first with clip wires facing the back of the

receiver and to the right .

NOTE: Make sure battery wires are not sitting on shelf

where the trigger assembly will rest.

❏

9) Insert Trigger Assembly and line up safety holes

❏

insert the safety from the left to hold the trigger assembly in place.

LED

Power

Button

❏ ❏

❏ ❏

❏

1) To Turn ON the E-Trigger to normal operation - Ready To Fire:

STEP 2: NORMAL OPERATION:

Without holding the trigger: Use a small object

like an allen wrench to

❏

press and hold the power

button for 1/2 second and then release the

power button. The LED should light solid

Orange for 2 seconds, flash once (green in A-5s or

red in 98s) and then light solid Green to show

normal operation - “Ready To Fire” mode.

• Your E-Trigger is now ready to fire in the SEMI-AUTO = 1 pull / release

of the trigger fires 1 time (Factory set Default Firing Mode).

NOTE: If pressing the power button failed to turn on LED light, see

troubleshooting on page 8-E.

❏ ❏

❏ ❏

❏

2) To turn OFF the E-Trigger electronics.

❏

Press and hold the power

button for 2 seconds as the LED turns solid Red, then release the Power

Button and the LED will turn OFF. NOTE: The trigger electronics are set to

shut-off automatically after a prolonged period of inactivity (120 minutes).

❏❏

❏❏

❏

3) To select a new firing mode:

❏

1) Turn ON the E-Trigger to normal operation (solid Green LED - Ready

To Fire) as instructed in step 1) above.

❏

2) Press / hold the power button in one time for more than 1/4 but less

than 2 seconds and release the power button.

❏

Count the LED Orange

NOTE: The E-Trigger Low Battery Indicator feature: the “Ready To Fire” solid

Green LED will turn to blinking red when the battery is low and needs replaced.

❏

TOURNAMENT LOCK: Because the E-Trigger board requires a tool to

turn it on and off, no tournament lock is necessary for competition paintball.

9-E

(CustomTM or A-5TM)

8-E

(CustomTM or A-5TM)(continued on page 9-E)

(OPERATING INSTRUCTIONS continued from page 7-E)

(continued on page 10-E)

(OPERATING INSTRUCTIONS continued from page 8-E)

E

N

G

L

I

S

H

E

N

G

L

I

S

H

1) FIRST YOU MUST ENTER INTO THE “TRIGGER PROGRAMMING

MODE:” to access the Trigger Programming Menu:

❏

Make sure the

STEP 3: How to program a new Dwell, DebounceTM, Rate Of

Fire Cap or Firing mode setting In the TRIGGER PROGRAMMING

MODE. (Example: Shows how to select a new firing mode).

❏

PROBLEM: You have successfully installed the battery, turned on the

E-Trigger, installed the air supply and loaded the paintballs and the marker

will not fire.

❏

Check to be sure safety is in "FIRE" position and

❏

make

sure sufficient air supply is hooked up to the marker. If a problem still

exists, call Tippmann

®

Service Department at 1-800-533-4831.

❏

PROBLEM: the “Ready To Fire” solid Green LED has turned to blinking

red -

❏

The E-Trigger has a Low Battery Indicator feature: the “Ready

To Fire” solid Green LED will turn to blinking red when the battery is low

and needs replaced.

❏

Replace the battery.

❏

PROBLEMS WHEN FIRING: You can fine tune how your marker fires

by making adjustments to the Dwell, DebounceTM and Rate Of Fire Cap

modes. Read and become familiar with detailed descriptions of problems

you may have when firing and instructions for troubleshooting, tuning

and programming to correct them in STEP 3 - Dwell, DebounceTM and

Rate Of Fire sections on pages 9-E, 10-E, 11-E and 12-E.

E-TRIGGER – TROUBLESHOOTING

❏

PROBLEM: The LED light does not light when you push the power button

and attempt to turn ON the E-Trigger in STEP 2: NORMAL OPERATION.

1) Battery may be disconnected.

❏

Check battery clip connection.

2) Battery may be bad -

❏

Replace battery.

3) Internal wire may be disconnected. Do NOT disassemble a marker while

it is pressurized with air.

❏

Inspect wire connections inside the receiver:

•For 98 CustomTM Markers follow the instructions on:

❏

page 1-E: Prepare marker for safe disassembly - STEP 1:

❏

page 2-E: Remove the battery - steps 1) and 2) of Battery Replacement;

❏

page 2-E: Disassemble marker - steps 1), 2), 3), 4), and 5 of STEP 2:

❏

page 3-E: Inspect wire connections - STEP 3:

❏

page 3-E: Reassemble Receiver - STEP 4:

Then continue on page 7-E with STEP 2: Normal Operation. NOTE: If a

problem still exists, call Tippmann® Service Department at 1-800-533-4831.

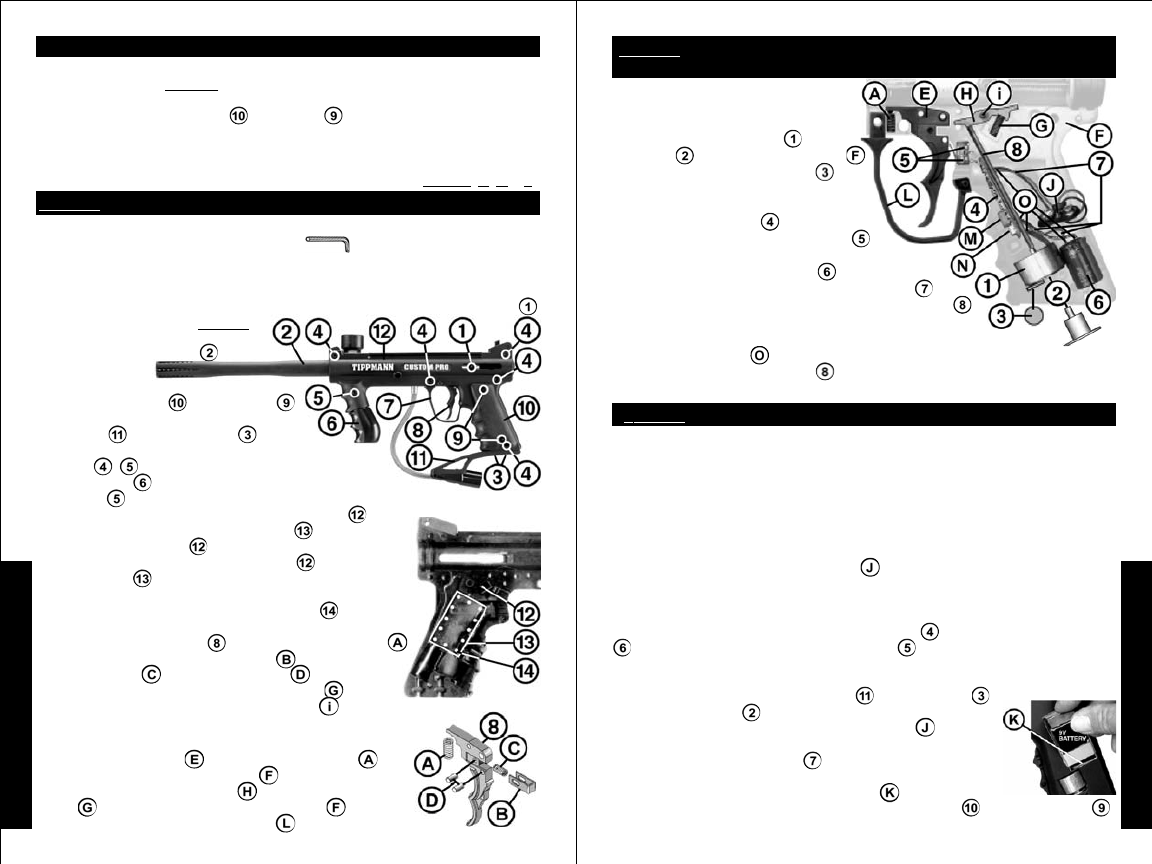

•For A-5TM Markers follow A-5TM E-GRIP DISASSEMBLY / INSPECT

WIRES / ASSEMBLE below. Then continue on page 7-E with STEP 2:

Normal Operation. NOTE: If a problem still exists, call Tippmann®

Service Department at 1-800-533-4831.

❏

Replace left grip half , make sure that: (trigger switch ; sear

tripper board ; armature pin ; solenoid ; armature ; magnet ;

capacitor ; and trigger guard ) are in place and wires are positioned

in slot and cutout areas so wires are not pinched or sheared and

the armature pin moves freely.

❏

Secure the E-GripTM halves with 3

grip screws .

❏

Attach Tank Adapter: Slide tank adapter into

lower receiver and

align holes;

❏

Insert receiver bolt and tighten.

❏

Follow E-GripTM Battery Installation or Replacement steps 5), 6), 7),

8), 9), 10), and 11) on page 6-E to reassemble. If a problem still exists,

call Tippmann® Service Department at 1-800-533-4831.

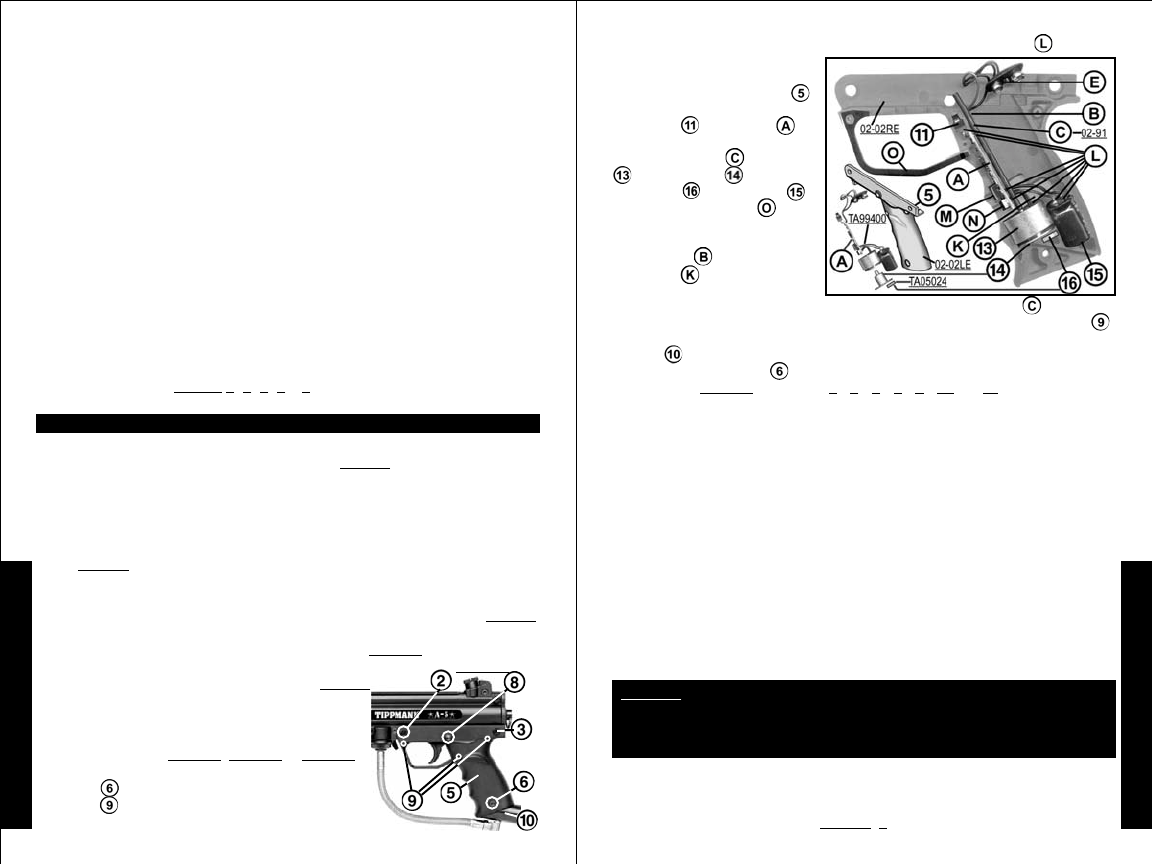

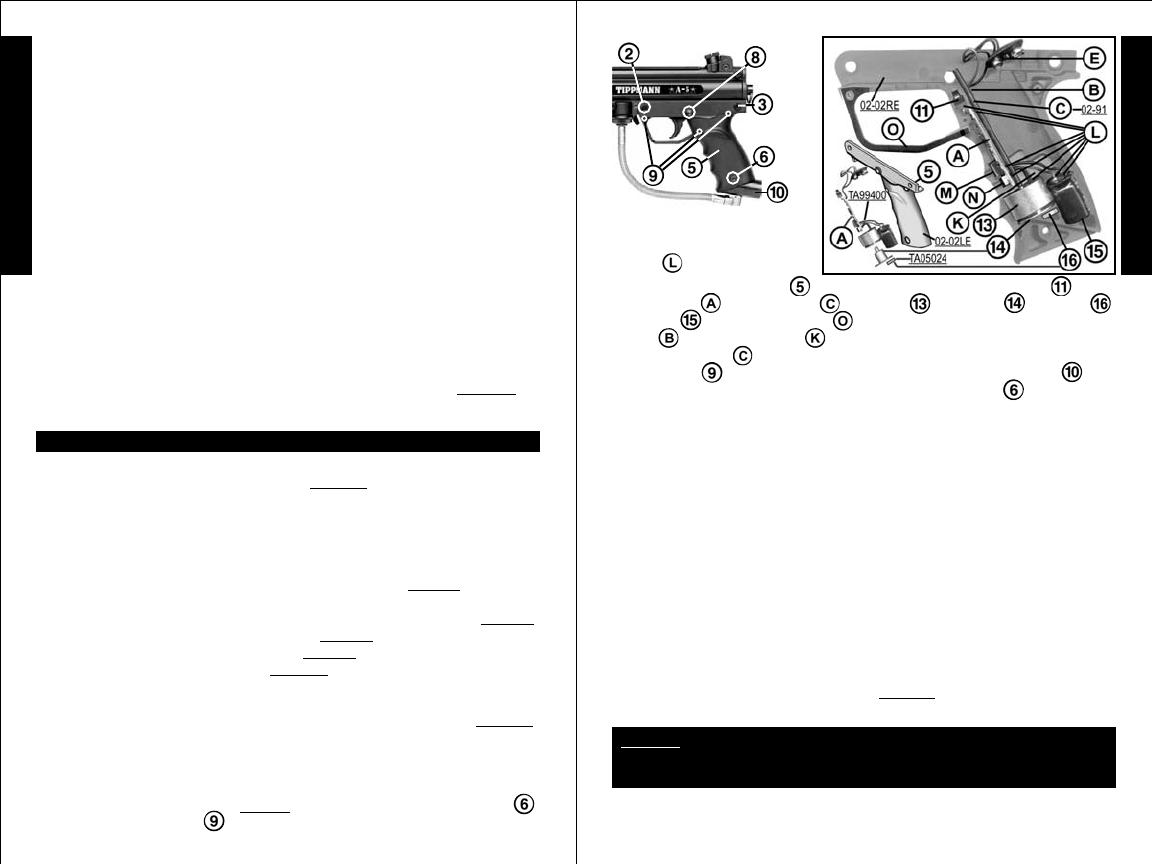

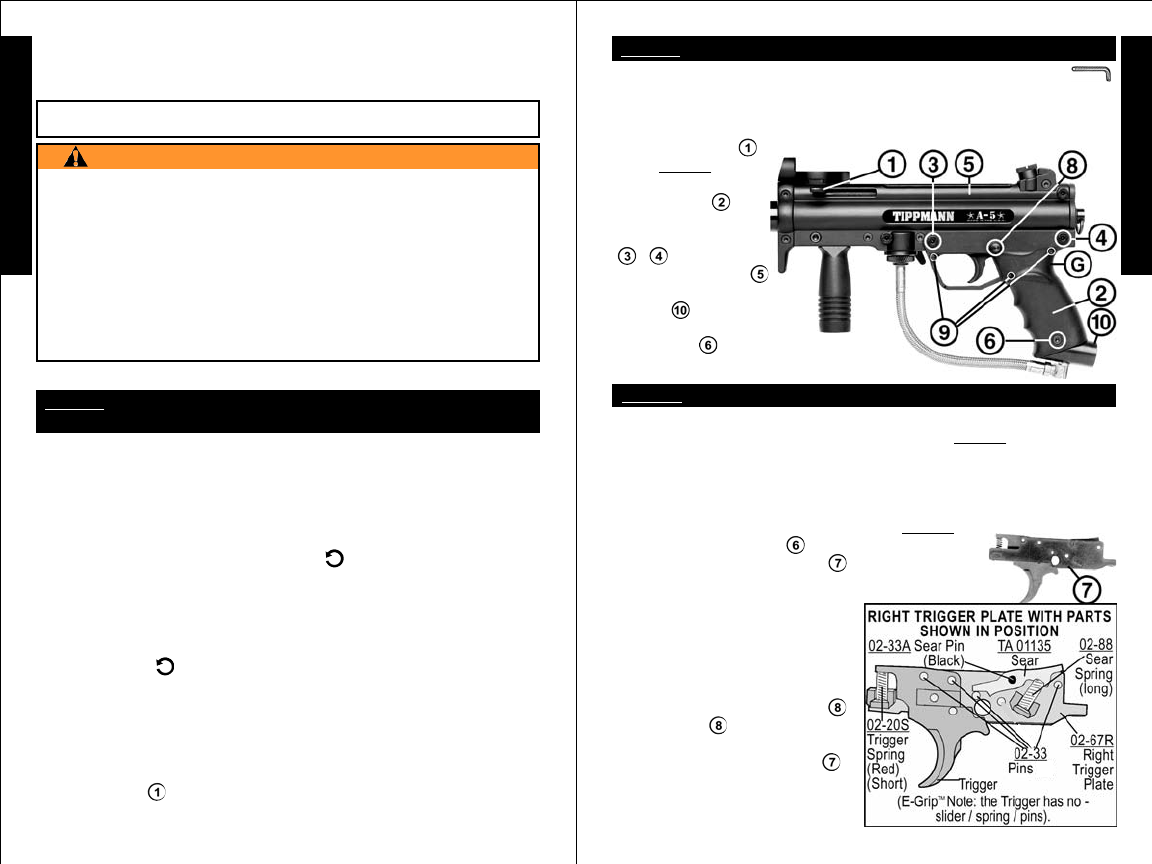

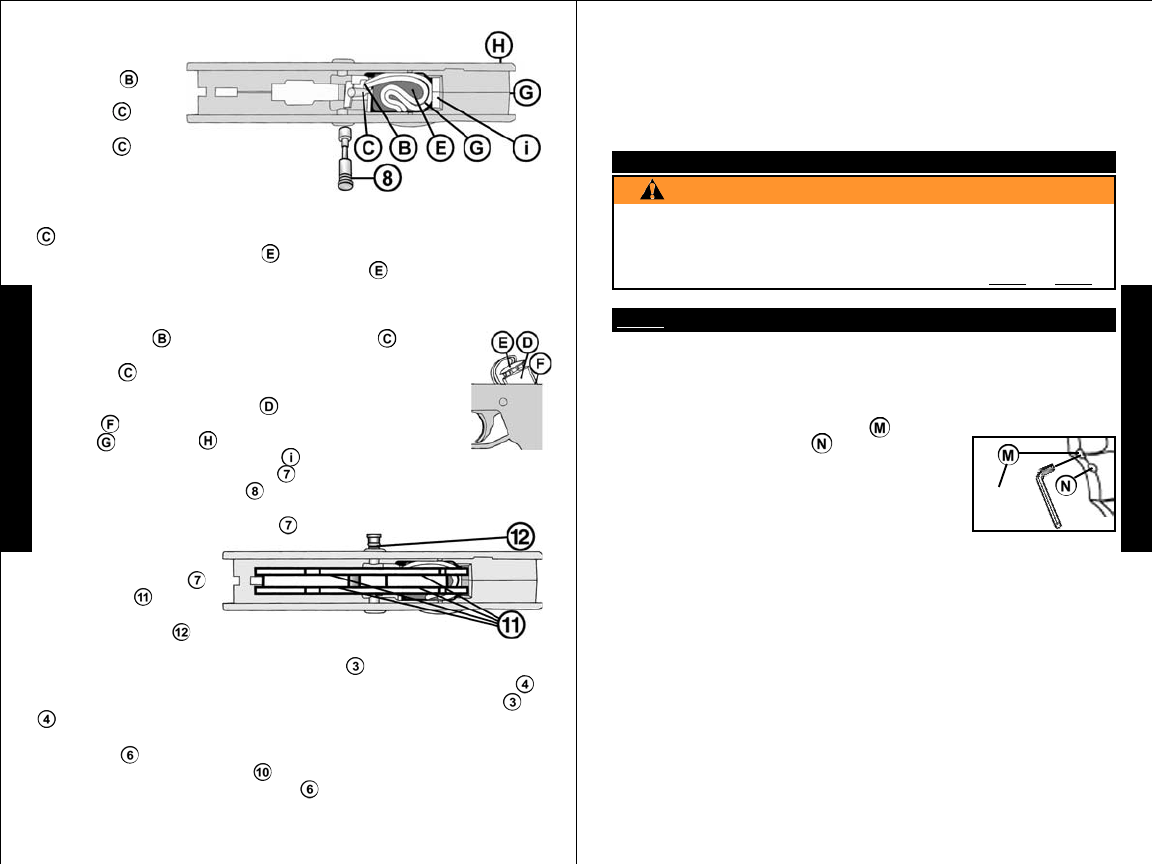

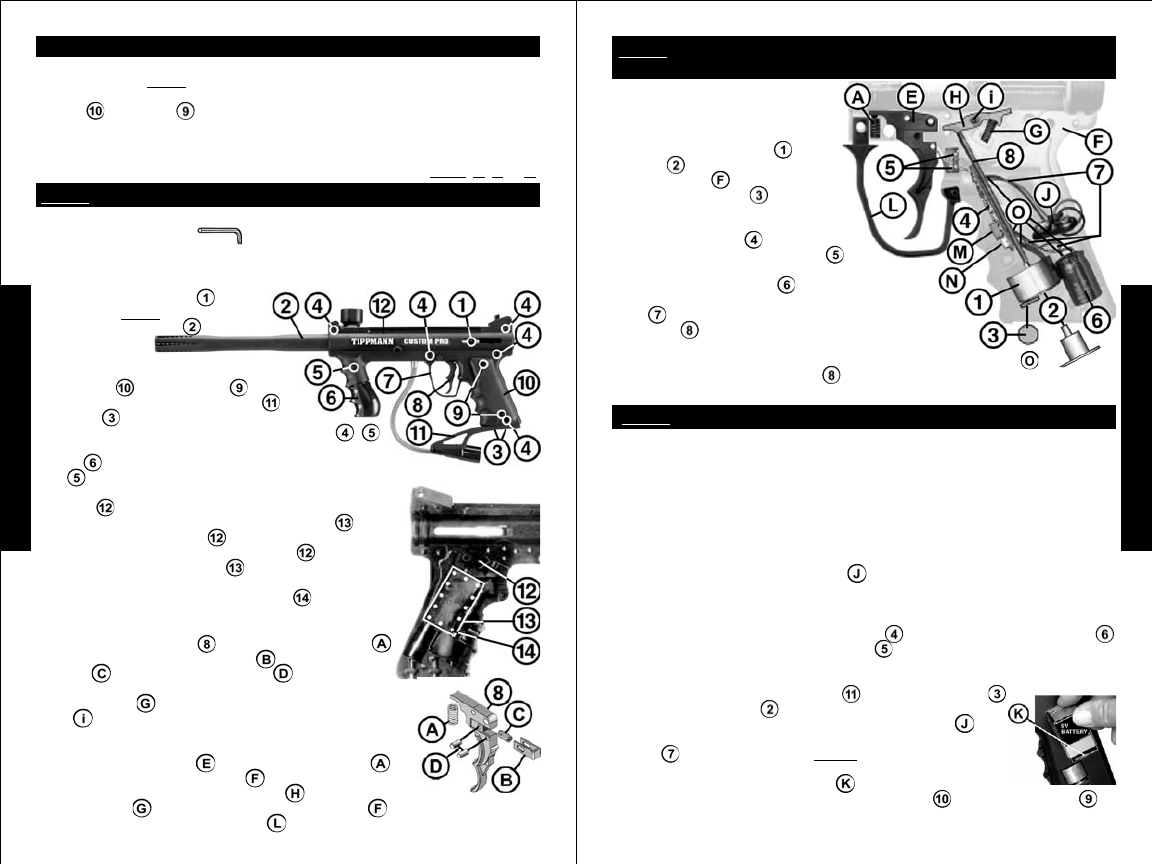

A-5TM E-GRIP DISASSEMBLY / INSPECT WIRES / ASSEMBLE:

❏

Remove

lower receiver and trigger assembly as outlined in Marker/Receiver

Disassembly on page 5-E A-5TM STEP 2.

❏

Remove the tank adapter bolt .

❏

Remove 3 grip screws holding the two lower E-GRIPTM halves together.

❏

Visually inspect internal

wires for disconnected wire

end(s) or damage.

flashes to identify your new setting, the LED light will return to solid Green -

Ready To Fire - in the new firing mode. You can program your marker for

any one of 5 firing modes. The orange flashes = firing mode options are:

•1 orange flash = SEMI-AUTO MODE – 1 pull/release of the trigger fires

1 time (default firing mode). (This adheres to the 2005 NPPL rules).

•2 orange flashes = 3 SHOT RAMPING MODE – 3 trigger pulls are

required (semi-auto) and the consecutive trigger pulls will fire 3 shots

per pull as long as the trigger is pulled at least 5 times per second.

(This adheres to the 2005 PSP rules).

•3 orange flashes = 3 SHOT FULL AUTO MODE – 3 trigger pulls are

required (semi-auto) after which the trigger can he held to achieve full

auto firing. (This adheres to the 2005 NXL rules).

•4 orange flashes = AUTO RESPONSE MODE – Fires one shot for each

pull or release of the trigger. If the trigger is held for more than 1/4 of a

second, when the trigger is released no shot is fired.

•5 orange flashes = TURBO MODE – Fires one shot for each pull of the

trigger until the time between trigger pulls is less than 1/4 of a second

at which point it will fire on each trigger pull

and

trigger release.

❏

Repeat step 2) until you have the firing mode you want.

❏

You are now ready to complete the remaining steps in the GETTING

STARTED section of your owner’s manual: beginning with STEP 2: Air

Supply Cylinder Installation. NOTE: If marker will not fire see page 8-E:

E-Trigger - Troubleshooting (below).

2) TO SELECT A MENU ITEM:

❏

Pull and release the trigger to advance to the next menu item until you

get to the item you want to change. After last item, an additional trigger pull

will restart the menu item sequence. (EXAMPLE:

❏

To program a new

Firing Mode, advance to: Alternating Green/Orange LED=Firing Mode).

3) TO CHECK THE MENU ITEM’S CURRENT SETTING:

❏

Pull the trigger and hold it until the LED goes out and then release the

trigger. There will be a 2 second pause and then the LED will flash green -

❏

count the number of green flashes to determine the current setting.

EXAMPLE-Firing Mode settings (green LED flashes =):

• 1 LED flash = Semi-auto (NPPL legal).

• 2 LED flashes = 3 shot Ramping (PSP legal).

• 3 LED flashes = 3 shot Full Auto (NXL legal).

• 4 LED flashes = Auto Response.

• 5 LED flashes = Turbo.

If you decide not to change the item’s setting,

❏

simply do not touch the

trigger at all for 5 seconds. The LED will then blink green/red alternately

to indicate there was no re-programming, and then it will go back to the

programming menu and the menu item’s setting will not have changed.

❏

You can exit the programming mode by pressing the power button until

the LED turns solid red (

❏

then stop pressing button) and LED will turn off.

11-E

(CustomTM or A-5TM)

10-E

(CustomTM or A-5TM)(continued on page 11-E)

(OPERATING INSTRUCTIONS continued from page 9-E )

(continued on page 12-E)

(OPERATING INSTRUCTIONS continued from page 10-E )

E

N

G

L

I

S

H

E

N

G

L

I

S

H

DWELL, DEBOUNCETM and RATE OF FIRE (ROF) CAP MODES:

The firing mode controls how the marker fires regardless of these 3 mode settings.

Adjust these 3 mode features to fine tune your markers firing as follows.

DWELL troubleshooting and tuning / programming: Dwell is the amount

of time that the solenoid will be activated. This time is measured in

milliseconds (1/1000th of a second). The default dwell is 6.0ms. The lowest

allowable dwell time is 4.0ms and the longest allowable time is 50.0ms.

According to the solenoid manufacturer, the dwell should never be below

5.0ms for proper operation. Too short of a dwell time will not release the

sear mechanism. Too long of a dwell time will reduce battery life. To adjust

the Dwell:

❏

Perform STEP 3: - 1) then

❏

select the Dwell programming

feature (= Solid Red LED),

❏

pull and hold trigger until LED light goes out

once for every FULL 1ms of time you want the dwell to be. On each pull of the

trigger, the LED will light up red (indicating that the pull has been detected).

Once you have pulled and released the trigger the number of times necessary

to set the function,

❏

wait a few seconds for Programming Verification (See

Programming Verification on page 11-E.

DEBOUNCETM troubleshooting and tuning/programming: DebounceTM

is the amount of time the trigger switch must be stable before checking for

another trigger pull. This time is measured in milliseconds. (The default

DebounceTM setting is 20ms). If the marker has been double firing, increase

the DebounceTM time. To make your marker fire faster, reduce the trigger

response time by decreasing the DebounceTM time. To adjust the

PROGRAMMING VERIFICATION:

• If the programming was successful: The LED will flash red/green/orange

in rapid succession (numerous times) to let you know that the new setting

has been saved. After this, the LED will return to the color representing

what the current programming menu item is.

❏

At this point, you can exit

the programming mode (see below) or you can program other features by

once again pulling and releasing the trigger to toggle between Dwell,

Debounce™ , ROF Cap, and Firing Modes. (Dwell, Debounce™ and ROF Cap

Programming is described in detail on pages 11-E and 12-E).

• If the programming was unsuccessful, the LED will toggle green/red

alternately to indicate there was a programming error, and it will then return

to the programming menu. If this happens the setting will not have changed

and you will need to

❏

begin programming again at STEP 3: 2). (NOTE:

When adjusting the Firing Mode, if you pull and release the trigger more

than 5 times it will cause a programming error.)

• To exit the Trigger Programming Mode: Turn off the E-TriggerTM,

❏

press

and hold the power button until the LED first flickers red then becomes solid

red, and then release the button.

4) TO CHANGE A MENU ITEM’S SETTING:

Once the LED is done flashing the current setting, there is a 5 second

time period to begin programming the new setting (Note: you do not have

to wait and count the flashes for the current setting, any trigger input

immediately bypasses the flashes and begins programming the new

setting).

❏

Pull and release the trigger the number of times equal to

how you wish to program the item. On each pull of the trigger, the LED

will light up red (indicating that the pull has been detected).

❏

Once you have pulled and released the trigger the number of times

necessary to set the function, wait a few seconds for Programming Verification.

power is turned off (page 7-E step 2).

❏

Press the trigger safety to the FIRE

position.

❏

Pull the trigger and hold it in the back position - as you press

and hold the power button for 1 second (the LED will light up green) - then

first release the power and continue to hold the trigger back until the LED

changes to red. The LED will light solid red indicating the marker is now in

the “Trigger Programming Mode” - at Menu Item number 1.

In the “Trigger Programming Mode”, there are 4 Menu Items, each identifiable

by its LED color which creates the “Programming Menu” sequence as follows:

• Menu Item 1 - Solid Red LED = Dwell (programming mode).

• Menu Item 2 - Solid Green LED = Debounce (programming mode).

• Menu Item 3 - Flickering Green LED = Rate of Fire (ROF) Cap

(programming mode).

• Menu Item 4 - Alternating Green/Orange LED = Firing Mode

(programming mode).

THE RATE OF FIRE (ROF) CAP troubleshooting and tuning/

programming: (ROF) Cap sets the maximum cycle speed of the marker.

(The default ROF Cap is 15 bps). Setting this value too low will reduce

the useable speed of the marker. Setting this value too high can cause

misfires and “chops” if the hopper can not keep up. To adjust the Rate

of Fire cap:

❏

Perform STEP 3:-1) then

❏

select the (ROF) programming

feature (=Flickering Green LED),

❏

pull and hold trigger until LED light

goes out and

❏

release the trigger. When LED comes back on -

❏

count the number of green flashes to determine the current setting and

once the LED stops flashing, you have 5 seconds to begin

❏

pulling and

releasing the trigger once for every bps you want the Rate of Fire (ROF)

cap to be. For example, 20 pulls/releases would be 20 bps. On each

pull of the trigger, the LED will light up red (indicating that the pull has

been detected). Once you have pulled and released the trigger the

number of times necessary to set the function,

❏

wait a few seconds for

Programming Verification (See Programming Verification on page 11-E).

(OPERATING INSTRUCTIONS continued from page 11-E)

12-E

(CustomTM or A-5TM)

E

N

G

L

I

S

HAVERTISSEMENT

98 CUSTOMTM INSTRUCTIONS D'INSTALLATION

TIPPMANN®

CUSTOMTM DÉTENTE ETM

KIT Convient: les marqueurs de 98 CustomTM avec serial# plus de 880,000 et

tous le marqueurs de 98 Custom ProTM

ON DOIT PORTER TOUJOURS LA PROTECTION POUR LES YEUX FAITE

EXPRÈS POUR LA BALLE DE PEINT QUAND ON UTILISE CE MARQUEUR ET

MÊME TOUTES LES PERSONNES DANS LE TIR DE CE MARQUEUR. NE

PAS ENLEVER OU DÉSASSEMBLER CE MARQUEUR PENDANT QUE C'EST

PRESSURISÉ AVEC L'AIR. IL FAUT ENLEVER LA CYLINDRE D'AIR OU LA

RÉSERVE AVANT DE FAIRE LE DÉSASSEMBLAGE. DÉSASSEMBLER LE

RECEVEUR PENDANT QUE L'AIR EST PRESSURISÉ PARCE QU'ON PEUT

FAIRE MAL À VOUS - MÊME &/OU ON PEUT FAIRE MAL AU MARQUEUR. NE

PAS OPÉRER CE MARQUEUR AVEC LES PARTIES MANQUANTES OU

ENDOMMAGÉES. SI PENDANT LE COURS DE CETTE INSTALLATION, UNE

PARTIE DEVIENT PERDUE OU ON TROUVE QU'UNE PARTIE EST

ENDOMMAGÉE, IL FAUT OBTENIR UNE AUTRE PARTIE POUR LA

REMPLACER AVANT DE CONTINUER À RASSEMBLER.

AVERTISSEMENT

LISEZ CHAQUE PAS COMPLÈTEMENT AVANT DE FAIRE LE PAS.

Gardez ces instructions avec votre manuel.

Pas 1: PAS 1: Préparez le marqueur pour le désassemblage

sécure avant de commencer le désassemblage.

CUSTOMT M DÉTENTE ET MKIT PN.205002 COMPREND:

1- l'assemblé du déssécheur qui détente PN.TA99007

1- le nouveau déssécheur PN.TA01135 1 - l'épingle d'armature PN.98-91

1- le nouveau ressort du déssécheur PN.02-88 1 - aimant PN.TA05014

❏

1) Déchargez votre marqueur: d'abord enlevez la trémie. Ensuite, braquez votre

marqueur dans une direction de sécurité et tirez plusieurs fois pour être certain qu'il n' y

a plus de balles dans le conducteur ni les balles logées dans la chambre.

❏

2) Enlevez la réserve: pour enlever un cylindre d'air chargé, tournez le cylindre 3/4 d'un

tour environ dans une direction contre l'horloge . Cela permet l'épingle de valve de réserve

de fermer pour que l'air n'entre pas le marqueur. Braquez le marqueur dans une direction de

sécurité et tirez l'air qui reste dans le marqueur en tirant la détente jusqu'à le marqueur arrête de

tirer (Cela peut prendre 4 ou 5 coups).

• Si votre marqueur continue à tirer après que vous avez tourné le réserve un tour de 3/

4, l'épingle de réserve de valve n'est pas encore fermé et ça se peut qu'il faille tourner le

réserve un peu plus dans la direction contre l'horloge .

• Si vous tournez la réserve 3/4 tour et il commence à s'échapper avant de tirer la détente, vous

avez trop tourné et c'est possible que vous avez endommagé le cercle d'O du reserve.

❏

3) Après la réserve d'air est enlevée, braquez et tirez le marqueur dans une

direction de sécurité jusqu'à l'air réservé est déchargée complètement.

❏

4) Mettez le marqueur dans une position déchargée:

❏

Tirez et tenez la

poignée du boulon en arrière;

❏

puis tirez la détente et

❏

relâchez la poignée

lentement en avant pour disarmer le marqueur.

1-F Custom

TM (continué à la page 2-F CustomTM)

F

R

A

N

Ç

A

I

S

Use The CycloneTM Adapter With A 98 CustomTMor Custom ProTM

With E-TriggerTM:

To Perform A Complete E-Trigger Reset To Default Settings:

With the E-Trigger turned off, press and hold the power button for

10 full seconds as the LED turns on solid orange and at 10 seconds

it turns solid red. At this point, you release the power button and

the LED will turn off and the board will be reset to the factory default

settings. Your marker is now ready for normal operation with the

Factory Default Mode Settings: Firing Mode = Semi-auto (1 pull/

release of the trigger fires 1 time); Dwell = 6.0 ms; DebounceTM = 20

ms; Rate of Fire (ROF) Cap = 15 bps.

DebounceTM time:

❏

Perform STEP 3: -1) then

❏

select the DebounceTM

programming feature (= Solid Green LED),

❏ ❏

❏ ❏

❏

pull and hold trigger until LED

light goes out and

❏ ❏

❏ ❏

❏

release the trigger. When LED comes back on -

❏❏

❏❏

❏

count the number of green flashes to determine the current setting and once

the LED stops flashing, you have 5 seconds to begin

❏ ❏

❏ ❏

❏

pulling and releasing

the trigger once for every FULL 1 ms of time you want the DebounceTM to be.

On each pull of the trigger, the LED will light up red (indicating that the pull

has been detected). Once you have pulled and released the trigger the

number of times necessary to set the function,

❏ ❏

❏ ❏

❏

wait a few seconds for

Programming Verification (See Programming Verification on page 11-E).

You can increase your 98 CustomTM or Custom ProTMwith E-TriggerTM rate

of fire by adding a CycloneTM Feeder Adapter to your marker. The CycloneTM

Adapter works well with the 98 CustomTM or Custom ProTM With E-TriggerTM

when used together. Order the CycloneTM Adapter Kit PN. T205030.

La protection des yeux faite exprès pour la balle de peint doit être portée par tous les

joueurs et par toutes les personnes dans le champ à tir.

❏

Préparez la table avec beaucoup d'espace pour travailler. On aura besoin

de deux clés à six pans ( )1/8" et 5/32", un marteau, un chasse - clou et

une batterie de 9 voltes. NOTE: Soigneusement commencez à main les parties

aux filetages, pour ne pas surserrer et arracher les filetages.

Désassembler le marqueur: Avec la réserve d'air enlevée et le marqueur est

dans la position désarmée

comme dans PAS 1.

❏

1) Enlevez le canon ,

tournez dans le

sens contre l'horloge.

❏

2) Enlevez la poignée côté gauche

du receveur deux boulons .

❏

3) Enlevez l'adapteur de réserve

2 boulons .

❏

4) Desserrez tous les 6 boulons du receveur /

en tenant le marqueur ensemble. Note: la poignée

devant enlève - au rassemblage, le boulon le plus

long va dans la poignée devant.

❏

5) Levez soigneusement le moitié gauche du

receveur du marqueur.

❏

6) Enlevez la plaque à enlever rectangulaire du

moitié gauche du receveur pour l'insertion de batterie.

❏

Mettez la moitié gauche du receveur l'intérieure en

haut avec la plaque à enlever tout contre la surface plate.

❏

Ensuite avec un marteau et un chasse - clou,

commencez dans un coin de la plaque et tapez

soigneusement pour desserrer en travaillant au tour du

bout de la plaque... jusqu' à c'est enlevée.

❏

1) Re- vérifiez que toutes les autres parties: la vue devant, l'épingle de vue

devant, le ressort de vue devant, le loquet de balle, le boulon avant*, l'arme liée*,

le boulon arrière*/introduction de boulon arriere (A.C.T. n'a aucune introduction de

boulon arriere), le ressort conduit & la goupille de guide, le cercle d'O du tampon,

le bout de fusée, la vue arrière et les écrous de vue arrière et de l'adapteur de

réserve (et pour marqueurs avec Technologie d' Anti - Casse: la tasse de ressort*,

ressort long suppérieur*, epingle ressort*, ressort court suppérieur*, et epingles

d'arme liée*(2)) sont en position/(*=lubrifié).

❏

Faites référence du manuel du

propriétaire du marqueur pour les détails si on en a besoin.

❏

2) Mettez le connecteur de batterie dans la moitié gauche du receveur

❏

et

soyez certain que l'aimant convient dans le trou du moitié gauche du receveur pour

qu'il ne casse pas et

❏

les fils ne sont pas pincés pendant que vous mettez la moitié

gauche sur la moitié droite pour que les moitiés se conviennent tout contre l'autre.

❏

3) Insérez les 5 petits boulons du receveur .

❏

Insérez la poignée devante

et

❏

Insérez le boulon long du receveur pour attacher la poignée.

❏

Pour

faciliter l'installation serrez le boulon au dessus de la détente au début, et puis

serrez les 5 boulons qui restent.

❏

4) Attachez l'adapteur de réserve avec les 2 boulons .

❏

5) Installez le canon .

❏

6) Attachez la batterie 9v au connecteur de batterie et

soyez certain que les fils soient plats contre l'intérieure de la région

de trou du receveur (voyez PAS 3:).

❏

7) Inclinez soigneusement et insérez la batterie (le bout de fil

attaché au début) dans le receveur .

❏

8) Ré - installez la poignée gauche du receveur avec les 2 boulons .

L'Installation est complète, continuez à la page 7-F les

INSTRUCTIONS D'OPÉRATION

.

❏

7) Enlevez la détente & le ressort de détente .

❏

Enlevez le glisseur de détente , le ressort du

glisseur et 2 glisseurs d'épingle de la détente.

❏

8) Enlevez le vieux déssécheur et le ressort

du déssécheur du droite du receveur. Si la goupille

noire enlève, réinsérez - la.

POUR ÉCONOMISER LE TEMPS: Ce n'est pas nécessaire

d'enlever les parties supplémentaires pour installer ce kit.

PAS 3: Installez l'assemblé du déssécheur de détente,

aimant & l'épingle d'armature.

PAS 4: Rassemblez les motiés du receveur.

3-F Custom

TM

(98 CUSTOMTM INSTRUCTIONS D'INSTALLATION continué de la page 2-F CustTM)

F

R

A

N

Ç

A

I

S

PAS 2: Préparez le marqueur pour l'installation.

2-F Custom

TM (continué à la page 3-F CustomTM)

(98 CUSTOMTM INSTRUCTIONS D'INSTALLATION continué de la page 1-F CustomTM)

F

R

A

N

Ç

A

I

S

❏

1) Préparez Votre Marqueur Pour Le Déssamblage Sécure:

❏

Suivez les

instructions dans PAS 1.

❏

2) Enlevez Le Clip De Batterie / Batterie Du Marqueur:

❏

Enlevez la poignée

gauche 2 boulons .

❏

Desserrez - vous la batterie du trou du receveur et

puis apportez le bout non - connecté au début. Pendant que vous enlevez la

batterie du receveur, ne tirez pas les fils des parties internes.

❏

Enlevez

soigneusement la vieille batterie du connecteur du clip de batterie.

❏

3) Installez La Nouvelle Batterie:

❏

Suivez les instructions: PAS 4: 6), 7), et 8).

LE REMPLACEMENT DE BATTERIE 9 VOLTES

❏

9) Installez la détente et le ressort de détente

dans la moitié droite du receveur .

❏

10) Installez le nouveau déssécheur et le nouveau ressort

de déssécheur dans la moitié droite du receveur .

❏

11) Installez la guarde de détente .

Ne pas opérer l'assemblé du

déssécheur de détente pas

installé parce que le solénoïde/

l'armure peut vous pincer.

❏

1) Mettez le solénoïde /

l'armure dans la position du

receveur droite .

❏

2) Insérez l'aimant dans le

trou de l'armure en bas.

❏

3) Alignez soigneusement un la

planche d'ordinateur dans le trou.

❏

4) Mettez le bouton de détente

dans 2 épingles du moitié droite du receveur.

❏

5) Insérez le capiciteur dans le trou.

❏

6) Faites passer les fils dans les régions de

trous pour mettre plat contre et sous l'épingle

d'armature et la batterie (et ne pas être pincé quand

les deux moitiés du receveur sont rassemblés.

❏

Inspectez

visuellement les fils internes pour les bouts des fils déconnectés .

❏

7) Insérez l'épingle d'armature dans le trou pour qu'il bouge librement.

❏

8) Re- vérifiez que toutes les parties sont en place comme montré.

Poignée - ETM du receveur inférieur doit être enlevée pour installer /

remplacer la batterie.

❏

1) Pour faire cela, il faut completer les instructions PAS 1: ( désarmer

votre marker/ enlever la source d'air/ décharger l'air entreposée / décharger

le marqueur) avant de désassembler plus. – Exemple: Si vous ratez d'enlever

la source d'air avant d'enlever le receveur inférieur, le marqueur tirera sans controle

- resultant possiblement en blessure personnelle et l'endommage au marqueur).

❏

2) Enlevez le receveur inférieur comme souligné en PAS 2: (ce n'est

pas nécessaire d'enlever le boulon de l'adapteur de réserve pour

remplacer la batterie).

❏

3) Enlevez l'assemblé de détente du receveur

inférieur. (NOTE: Ce n'est pas nécessaire de désassembler

l'assemblé de détente pour installer la batterie. Ne pas

Préparez la table avec beaucoup d'espace pour travailler. Vous

aurez besoin de: une clé à six pans ( )1/8" et une batterie 9 volt.

NOTE: Soigneusement commencez à main les parties aux filetages,

pour ne pas surserrer et arracher les filetages.

• Enlever la ligne à gaz: Avec la réserve d'air enlevée et le marqueur

dans la position

désarmée selon

PAS 1.

1)

❏

Détachez le

receveur inférieur :

Enlevez 2 épingles

du receveur inférieur

et pour détacher

du receveur suppérieur .

2)

❏

Détachez l'adapteur

de reserve

❏

Enlevez le

boulon du receveur du receveur inférieur.

A-5TM INSTRUCTIONS D'INSTALLATION

TIPPMANN®

A-5TM Poignée - ETM Kit PN. 02-EG Convient: A-5TM Marqueurs

KIT PN. 02-EG COMPREND:

(1) 1 Poignée - ETM pièce du receveur inférieur

ON DOIT PORTER TOUJOURS LA PROTECTION POUR LES YEUX FAITE

EXPRÈS POUR LA BALLE DE PEINT QUAND ON UTILISE CE MARQUEUR

ET MÊME TOUTES LES PERSONNES DANS LE TIR DE CE MARQUEUR.

NE PAS ENLEVER OU DÉSASSEMBLER CE MARQUEUR PENDANT QUE

C'EST PRESSURISÉ AVEC L'AIR. IL FAUT ENLEVER LE CYLINDRE D'AIR

OU LA RÉSERVE AVANT DE FAIRE LE DÉSASSEMBLAGE.

DÉSASSEMBLER LE RECEVEUR PENDANT QUE L'AIR EST PRESSURISÉ

PARCE QU'ON PEUT FAIRE MAL À VOUS - MÊME &/OU ON PEUT FAIRE

MAL AU MARQUEUR. NE PAS OPÉRER CE MARQUEUR AVEC LES

PARTIES MANQUANTES OU ENDOMMAGÉES. SI PENDANT LE COURS

DE CETTE INSTALLATION, UNE PARTIE DEVIENT PERDUE OU ON TROUVE

QU'UNE PARTIE EST ENDOMMAGÉE, IL FAUT OBTENIR UNE AUTRE

PARTIE POUR LA REMPLACER AVANT DE CONTINUER À RASSEMBLER.

AVERTISSEMENT

LISEZ CHAQUE PAS COMPLÈTEMENT AVANT DE FAIRE LE PAS.

PAS 1: Préparez le marqueur pour le désassemblage sécure

avant de commencer le désassemblage.

❏

1) Déchargez votre marqueur: d'abord enlevez la trémie. Ensuite,

braquez votre marqueur dans une direction de sécurité et tirez plusieurs fois pour

être certain qu'il n' y a plus de balles dans le conducteur ni les balles logées dans

la chambre.

❏

2) Enlevez la réserve: pour enlever un cylindre d'air chargé, tournez le cylindre

3/4 d'un tour environ dans une direction contre l'horloge . Cela permet l'épingle de

valve de réserve de fermer pour que l'air n'entre pas le marqueur.

Braquez le marqueur dans une direction de sécurité et tirez l'air qui reste dans le

marqueur en tirant la détente jusqu'à le marqueur arrête de tirer (Cela peut

prendre 4 ou 5 coups).

• Si votre marqueur continue à tirer après que vous avez tourné la réserve un tour de

3/4, l'épingle de réserve de valve n'est pas encore fermé et ça se peut qu'il faille

tourner le réserve un peu plus dans la direction contre l'horloge .

• Si vous tournez la réserve 3/4 tour et il commence à s'échapper avant de tirer

la détente, vous avez trop tourné et c'est possible que vous avez endommagé le

cercle d'O du reserve.

❏

3) Après la réserve d'air est enlevée, braquez et tirez le marqueur dans une

direction de sécurité jusqu'à l'air réservé est déchargée complètement.

❏

4) Mettez le marqueur dans une position déchargée:

❏

Tirez et

tenez la poignée du boulon en arrière;

❏

puis tirez la détente et

❏

relâchez la

poignée lentement en avant pour disarmer le marqueur.

PAS 2: Préparez le marqueur pour l'installation.

PAS 3: Installation de Batterie/ Remplacement

4-F A-5

TM

5-F A-5

TM

remplacez le ressort du déssécheur avec

le ressort de vieille assemblé de détente,

les tensions sont faites exprès pour la

Poignée - ETM et elle n'opère pas proprement

si vous faites cela).

❏

Pour enlever

l'assemblé de détente, poussez la

sécurité à l'extérieur du côté gauche

du receveur et levez soigneusement

l'assemblé de détente, en la gardant en tact

. NOTE: Ce n'est pas nécessaire de

désassembler plus le receveur inférieur

pour installer / remplacer la batterie. (continué à la page 6-F A-5TM)

(A-5TM INSTRUCTIONS D'INSTALLATION continué de la page 4-F A-5TM)

F

R

A

N

Ç

A

I

S

F

R

A

N

Ç

A

I

S

(continué à la page 5-F A-5TM)

(4)

La protection des yeux faite exprès pour la balle de peint doit être portée par

tous les joueurs et par toutes les personnes dans le champ à tir.

❏

4) Remarquez la position des fils de batterie à l'intérieur

du receveur inférieur

dans le trou à côté

du haut de l'épingle

d'armature et la

position de l'épingle

d'armature .

❏

Vérifiez que l'assemblé

de détente est en tact

sans espaces ; et que

la sécurité est dans la

position de sécurité (poussé à la droite et rouge ne montre pas).

❏

11) Attachez l'inférieur au receveur suppérieur

❏

alignez le trou avant de

l'épingle du receveur inférieur de Poignée - ETM et puis bercez doucement

l'arrière de poignée pour aligner les trous suppérieur et inférieur de l'épingle .

❏

Avec les trous alignés, insérez deux épingles du receveur inférieur et

pour attacher.

❏

12) Attachez l'adapteur de réserve de Poignée - ETM.

❏

Enlevez le boulon

de receveur du receveur inférieur.

❏

Glissez l'adapteur de réserve dans le receveur inférieur et alignez les

trous;

❏

Insérez le boulon de receveur et serrez.

Poignée - ETM Installation est complète, continuez à la page 7-F

INSTRUCTIONS D'OPÉRATION).

❏

Pour remplacer la batterie, enlevez

la vieille batterie de l'intérieur du

receveur inférieur de Poignée - ETM. Ne pas la sortir brusquement, sortez - la

soigneusement. Si vous tournez le receveur au verso l'épingle d'armature

peut sortir, cela va bien, mais soyez certain de la remplacer.

❏

Enlevez

soigneusement le clip de batterie de la vieille batterie.

❏

5) Attachez soigneusement le clip de batterie à la nouvelle batterie.

NOTE: les terminaux de batterie se conviennent dans une seule façon

dans le clip.

❏

6) Soyez certain que les fils de batterie qui sortent du receveur inférieur

sont dans le trou à côté de l'épingle d'armature .

❏

7) Soyez certain que l'épingle d'armature est bien

positionnée au receveur inférieur et glisse librement

en haut et en bas.

❏

8) Insérez la batterie attachée au bas du receveur inférieur

au début avec les fils de clip en face de l'arrière du

receveur et au droite . NOTE: Soyez certain que les fils

de batterie ne sont pas sur l'étagère où l'assemblé de détente restera.

❏

9) Insérez l'assemblé de détente et alignez les trous de sécurité,

❏

insérez la sécurité du gauche pour garder l'assemblé de détente en place.

❏

10) Inspectez visuellement le receveur inférieur de Poignée - ETM, une vue

en haut avec l'assemblé de détente et la batterie installée

devraient avoir l'air comme cela.

6-F A-5

TM

7-F

(CustomTM ou A-5TM)

Avec l’installation de kit complète, Lisez Et Suivez Ces Directions Supplémentaires

D'opération Pour Le Manuel Du Propriétaire Pour Les Marqueurs A-5tm Avec

Détente - Etm Ou 98 Customtm / Custom Protm Avec Détente - Etm Avec Le Pétardtm

(Equalizertm)) Led Installé Avant D'essayer D'opérer Ce Marqueur. Gardez Ces

Instructions Avec Votre Manuel. La protection des yeux faite exprès pour la balle de

peint doit être portée par tous les joueurs et par toutes les personnes dans le champ à tir.

INSTRUCTIONS D'OPÉRATION

PAS 1: Préparez le marqueur pour la sécurité avant de programmer:

Lisez chaque pas complètement avant de faire le pas:

AVERTISSEMENT

❏❏

❏❏

❏

INSTALLEZ LA RÉSERVE D'AIR ET CHARGEZ LA TRÉMIE AVEC LES

BALLES DE PEINT SEULEMENT APRÈS VOUS AVEZ RÉUSSI À:

❏ ❏

❏ ❏

❏

INSTALLER

LA CHEMISE DU CANON;

❏❏

❏❏

❏

À METTRE LA SÉCURITÉ EN POSITION DE

SÉCURITÉ;

❏❏

❏❏

❏

INSTALLER LA BATTERIE;

❏ ❏

❏ ❏

❏

ET APRÈS VOUS ÊTES

FAMILIER AVEC L'OPÉRATION NORMALE DE E-TRIGGER (PAS 2: ET PAS 3:).

(continué à la page 8-F)

(A-5TM INSTRUCTIONS D'INSTALLATION continué de la page 5-F A-5TM)

F

R

A

N

Ç

A

I

S

F

R

A

N

Ç

A

I

S

❏

1) Pour allumer E-Trigger à l'opération normale- Prêt à tirer:

Sans tenir la détente: utilisez un petit objet comme une clé à six pans pour

❏

appuyer et tenir le bouton éléctrique pour 1/2 seconde et puis relâchez

PAS 2: Opération normale:

❏

2) Pour éteindre les éléctroniques E-Trigger:

❏

Appuyez et tenez le bouton éléctrique pour 2 secondes comme le LED tourne

rouge solide, ensuite relâchez le bouton éléctrique et le LED éteindra. NOTE:

Les éléctroniques de détente sont mises pour éteindre automatiquement après une

période prolonguée d'inactivité (120 minutes). NOTE: le trait d'indicateur de

batterie basse d'E-Trigger: le LED verte solide "prêt à tirer" tournera rouge

clignotant quand la batterie est basse et a besoin d'être remplacée.

LED

le bouton

éléctrique

le bouton éléctrique. Le LED devrait allumer une

orange solide pour 2 secondes, clignoter une fois (verte

en A-5s ou rouge en 98s) et puis verte solide pour montrer

l'opération normale -mode "prêt à tirer". Votre E-Trigger

est maintenant prêt à tirer au SEMI-AUTO = 1 tir/relâche

de la détente tire 1 fois (le mode à tirer

défaut mis à l'usine). NOTE: Si en pressant le bouton éléctrique on a

raté d'allumer la lumière LED, voyez le dépannage à la page 8-F.

• LA SERRURE DU TOURNOIS: parce que la planche E-Trigger exige un

outil pour allumer et éteindre, n’importe quelle serrure du tournois de compétition

de balle de peint est nécessaire.

❏

3) Pour selectionner un nouveau mode à tirer:

❏

1) Allumez la E-Trigger à l'opération normale (LED verte solide - prêt à tirer)

comme instruit au pas 1) à la page 7-F audessus.

❏

2) Appuyez/tenez le bouton éléctrique une fois pour plus qu'un quart seconde

mais moins que 2 secondes et relâchez le bouton éléctrique.

❏

Comptez les

flashes oranges LED pour identifier votre nouveau réglage, la lumière LED

retournera à verte solide - Prêt à tirer - dans le nouveau mode à

tirer. Vous pouvez programmer votre marqueur pour un de 5 modes à tirer: Les

flashes oranges = les options des modes à tirer sont:

9-F

(CustomTM ou A-5TM)

❏

Remplacez la moitié

gauche de poignée , soyez

certain que: la commande de

détente ; la planche ;

l'épingle d'armature ; la

solénoïde ; l'armature ;

l'aimant ; le capaciteur ;

et la garde de détente sont

en place et les fils sont

positionnés en trou et que

les régions de trou pour

que les fils ne sont pas pincés

ou coupés et que l'épingle

d'armature bouge

(continué à la page 10-F)

(INSTRUCTIONS D’OPÉRATION continué de la page 7-F)

8-F

(CustomTM ou A-5TM)

(INSTRUCTIONS D’OPÉRATION continué de la page 8-F)

F

R

A

N

Ç

A

I

S

F

R

A

N

Ç

A

I

S

PAS 3: Comment programmer un nouveau Dwell, DebounceTM,

Vitesse à Tirer ou le Réglage du mode à Tirer au MODE DE

PROGRAMMER LA DETENTE. (Exemple: Montre comment

selectionner un nouveau mode à tirer).

1) D'ABORD IL FAUT ENTRER "LE MODE DE PROGRAMMER LA

DÉTENTE" pour accéder le menu de programmer la détente: Pour le

faire:

❏

Soyez certain que le pouvoir est éteint (voyez audessus à la page 10

PAS 2).

❏

Appuyez la sécurité de détente dans la position de tirer (FIRE).

❏

Tirez la détente et tenez - la dans la position arrière - pendant que vous

appuyez et tenez le bouton éléctrique pour une seconde (LED allumera vert)

❏

PROBLEME: Vous avez réussi à installer la batterie, allumer la E-Trigger,

installer la réserve d'air et charger les balles de peint et le marqueur ne

tirera pas.

❏

Vérifiez que la sécurité est en position de "TIRER"

❏

et

vérifiez qu'une réserve d'air suffisante est attachée au marqueur. S'il y a

un problème qui existe encore, téléphonez à Tippmann

®

Service

Department à 1-800-533-4831.

PROBLEME: la lumière "Prêt à tirer" LED verte solide a tourné à rouge

clignotante - E-Trigger a un trait d'Indicateur Batterie Basse: la lumière verte

LED tournera à rouge clignotante quand la batterie est basse et a besoin de

remplacer.

❏

Remplacez la batterie.

❏

PROBLEMES EN TIRANT: Vous pouvez régler bien vos tirs de marqueur

en réglant les modes de Dwell, DebounceTM et le Cap de Vitesse à tirer.

Lisez et soyez familier avec les descriptions détailléés des problèmes que

vous pouvez avoir en tirant et les instructions de dépannage, du réglage et

de programmer pour les corriger dans les sections de Dwell, DebounceTM et

Vitesse à Tirer - aux pages 9-F, 10-F, 11-F et 12-F.

1 flash orange = SEMI-AUTO – 1 tir/relâche de détente tire une fois (le mode

à tirer défaut). (Cela applique aux règles 2005 NPPL).

2 flashes oranges = MODE DE 3 COUPS RAMPANT – 3 tirs de détente sont

exigés (semi-auto) et les tirs consécutives de détente tireront 3 coups par

tir aussi long que on tire la détente au moins 5 bps. (Cela applique aux

règles 2005 PSP).

3 flashes oranges = MODE DE 3 COUPS PLEIN AUTOMATIQUE – 3 tirs de

détente sont exigés (semi - auto) après lesquels on peut tenir la détente pour

réaliser complètement automatique à tirer. (Cela adhère aux règles NXL 2005).

4 flashes oranges = RÉPONSE AUTOMATIQUE – tire un coup pour chaque

tir ou relâche de la détente. Si on tient la détente plus que 1/4 d'une seconde,

quand on relâche la détente, on ne tire pas un coup.

5 flashes oranges = TURBO – tire un coup pour chaque tir de la détente

jusqu'à le temps entre les tirs de détente est moins que 1/4 d'une seconde

au moment où la détente tirera avec chaque tir et chaque relâche.

❏

Répétez pas 2) jusqu'à vous avez le mode à tirer que vous voulez.

❏

Vous êtes maintenant prêt à retourner au Manuel du Propriétairer et

complétez la section Début de Commencer: avec PAS 2: installation du

cylindre de réserve d'air. NOTE: Si votre marqueur ne tire pas voyez le

DEPANNAGE - E-TRIGGER à la page 8-F (audessous).

LE DEPANNAGE - E-TRIGGER

❏

PROBLEME: la lumière LED n'allume pas quand vous appuyez sur le

bouton éléctrique et tentez d'allumer E-Trigger au PAS 2: 1): Opération Normale.

1) La batterie peut être déconnecté;

❏

Vérifiez la connection de clip de batterie.

2) La batterie peut être mauvaise;

❏

Remplacez la batterie.

3) Les fils internes peuvent être déconnectés. Ne PAS désassembler ce

marqueur pendant que c'est pressurisé avec l'air.

❏

Inspectez les connections

des fils à l'intérieure du receveur comme instruit audessous, ensuite continuez

à la page 7-F avec PAS 2: Instructions D’Opération. Si un problème existe

encore, téléphonez à Tippmann® Service Department à 1 - 800 - 533 - 4831.

librement.

❏

Attachez les moitiés de poignée - ETM avec 3 vis de poignée

et suivez PAS 3 (page 5-F) pour rassembler. Si un problème existe encore,

téléphonez à TippmannTM Service Department à 1-800 - 533 - 4831.

(continué à la page 9-F)

• Pour 98 CustomTM marqueurs complétez ces instructions:

page 1-F: PAS 1:

❏

Préparez le marqueur pour le désassemblage secure.

page 2-F: pas 1), 2), 3) Le Remplacement de Batterie

❏

Enlevez la batterie.

page 2-F: PAS 2:

❏

Désassembler le marqueur - pas 1), 2), 3), 4) et 5).

page 3-F: PAS 3:

❏

Inspectez les fils internes.

page 3-F: PAS 4:

❏

Rassemblez les motiés du receveur.

❏

Enlevez le receveur inférieur comme souligné

en PAS 1:, PAS 2:, et PAS 3:.

❏

Enlevez le boulon de receveur du receveur

inférieur.

❏

Ensuite enlevez les 3 vis de poignée

qui tiennent les deux moitiés

inférieures de détente - E ensemble et

❏

inspectez visuellement les fils

internes pour les bouts des fils déconnectés ou endommagés.

• Pour A-5TM E-GRIP Désassemblage /

Inspectez Les Fils Internes / Assemblage:

❏

Enlevez le receveur inférieur et l’assemblé

de détente comme souligné en Désassemblage

/ Assemblage du marqueur - pages 4-F et 5-F.

DWELL, DEBOUNCE™ et Vitesse de Tirer (VdeT) CAP MODES:

Le Mode à tirer controle comment le marqueur tire indépendemment de

ces 3 modes de réglage. Ajustez les caractéristiques de ces 3 modes

pour bien régler le tir de votre marqueur comme suivant.

DWELL le dépannage et le réglage/la programmation: Dwell c'est le temps

qu'un solénoïde sera activé. Ce temps se mesure en millisecondes (1/1000

d'une seconde). Le défaut de dwell est 6.0ms. Le plus bas temps permis est

4.0ms. et le plus long temps est 50.0ms. Selon le fabricant de solénoïde, le

dwell ne devrait jamais être audessous 5.0ms pour bien opérer. Trop court

d'un temps de dwell ne relâchera pas le mécanisme de déssécheur. Trop

long d'un temps de dwell réduira la vie de batterie. Pour ajuster de Dwell:

❏

Faites PAS 3: 1) ensuite

❏

selectionnez la caractéristique de programmer

de Dwell (= LED rouge solide),

❏

tirez et tenez la détente jusqu'à LED éteint

et relâche la détente. Quand LED rallume -

❏

comptez le numéro d'flashes

verts pour déterminer le réglage actuel et aussitôt que LED arrête de clignoter,

vous avez 5 secondes pour commencer

❏

à tirer et relâcher la détente une

fois pour chaque milliseconde complète que vous voulez que le Dwell soit.

Avec chaque tir de détente, LED allumera rouge (pour indiquer que le tir a été

détecté). Aussitôt que vous avez tiré et relâché le numéro de fois nécessaire

pour régler la fonction,

❏

attendez quelques secondes pour la Vérification de

Programmation (Voyez la Vérification de Programmation à la page 11-F).

DEBOUNCETM le dépannage et le réglage/ la programmation: DebounceTM

est la quantité du temps que la commande de détente doit être stable avant

de vérifier pour un autre tir de détente. Ce temps se mesure en millisecondes.

Le réglage de DebounceTM défaut est 20ms. Si le marqueur double - tire,

augmente le temps de DebounceTM. Pour faire plus vite votre marqueur,

réduisez le temps de réponse de détente en réduisant le temps de DebounceTM.

(INSTRUCTIONS D’OPÉRATION continué de la page 10-F)

10-F

(CustomTM ou A-5TM)

11-F

(CustomTM ou A-5TM)

(INSTRUCTIONS D’OPÉRATION continué de la page 9-F)

(continué à la page 12-F)

(continué à la page 11-F)

F

R

A

N

Ç

A

I

S

F

R

A

N

Ç

A

I

S

3) POUR VÉRIFIER LE RÉGLAGE DE L'ARTICLE ACTUEL DU MENU:

❏

Tirez la détente et tenez - la jusqu'à LED éteint et puis relâchez la détente.

Il y aura une pause de 2 secondes et puis LED clignotera vert -

❏

comptez le

numéro d'flashes verts pour déterminer le réglage actuel.

Exemple - le réglage du mode à tirer ( LED flashes verts) sont :

• 1 flash LED = semi - auto (NPPL légal).

• 2 flashes LED = 3 coups rampant (PSP légal).

• 3 flashes LED = 3 coups plein automatique (NXL légal).

• 4 flashes LED = réponse auto.

• 5 flashes LED = Turbo.

Si vous décidez de ne pas changer le réglage d'un article,

❏

simplement

ne touchez pas de tout la détente pour 5 secondes. Ensuite LED clignotera

vert/rouge alternant pour indiquer qu'il n'y avait pas de re-programmer, et

puis il rentrera au menu de programmer et le réglage d'article du menu

n'aura pas changé.

❏

Vous pouvez sortir le mode de programmer en

appuyant le bouton éléctrique jusqu'à LED tourne rouge solide (

❏

et puis

arrêtez d'appuyer le bouton) et LED éteindra.

4) POUR CHANGER UN RÉGLAGE DE L'ARTICLE DU MENU:

Aussitôt que LED a fini de clignoter le réglage actuel, il y a une période de

temps de 5 secondes pour commencer à programmer le nouveau réglage

( Note: il ne faut pas attendre et compter les flashes pour le réglage actuel,

n'import quel périphérique de détente omet les flashes et commence à

programmer le nouveau réglage).

❏

Tirez et relâchez la détente le numéros de fois qui égalise comment

vous voulez programmer l'article. Avec chaque tir de la détente, LED

allumera rouge (qui indique que le tir a été détecté).

❏

Lorsque vous avez tiré et relâché la détente le numéro de fois

nécessaire pour mettre la fonction, attendez quelques secondes pour

la Vérification de Programmer.

LA VÉRIFICATION DE PROGRAMMER:

•Si la programmation était un succès: LED clignotera rouge/vert/orange

dans une succession rapide (des fois numérotées) pour vous laisser

savoir le nouveau réglage a été sauvé. Après cela, LED retournera la

couleur qui représente ce qui est l'article actuel de programmation.

❏

A ce point, vous pouvez sortir le mode de programmer (voyez

audessous) ou vous pouvez programmer les autres caractéristiques en

tirant à nouveau et en relâchant la détente pour basculer entre Dwell,

Debounce™ , VdeT Cap et Firing Mode. (Une description de Dwell,

Debounce™ et VdeT Cap Programming est fourni - aux pages 11-F et 12-F).

•Si la programmation n'était pas un succès: LED basculera vert/rouge

alternant pour indiquer qu'il y avait une erreure de programmation, et

puis on retournera au menu de programmation. Si cela se passe le

réglage n'aura pas changé et vous aurez besoin de commencer à

programmer à nouveau au (PAS 3: 2).

(NOTE: Quand on ajuste le mode à tirer, si vous tirez et relâchez la détente

plus que 5 fois, cela causera une erreure de programmation.)

• Pour sortir le Mode de Programmer la Détente:

Eteignez le Pétard ,

❏

appuyez et tenez le bouton éléctronique jusqu'à

LED clignote rouge solide d'abord, et puis relâchez le bouton.

2) POUR SELECTIONNER UN ARTICLE DU MENU:

❏

Tirez et relâchez la

détente pour avancer le prochain article du menu jusqu'à vous recevez l'article

que vous voulez changer. Après le dernier article, un tir additionel de détente

recommencera l'ordre de l'article du menu.

(EXEMPLE:

❏

Pour programmer un nouveau mode à tirer, avancez pour :

alternant vert/orange LED - mode à tirer).

- ensuite, relâchez le bouton électrique et continuez à tenir la détente en

arrière jusqu' à LED change au rouge. La lumière LED allumera rouge solide

pour indiquer que le marqueur est maintenant dans "le mode de programmer

la détente" - au menu l'article numéro 1.

Au "Mode de programmer la détente", il y a 4 articles au menu, chacun

est identifié par la couleur LED qui crée l'ordre du " Menu à programmer" qui suit:

•l'article menu 1 - LED rouge solide = Dwell (mode à programmer).

•Article 2 du menu - LED vert solide = DebounceTM (mode à programmer).

•Article 3 du menu - LED vert clignotant = vitesse à tirer VdeT (ROF en

anglais) Cap (mode à programmer).

•Article 4 du menu - alternant vert/orange LED = mode à tirer (mode

à programmer).

(INSTRUCTIONS D’OPÉRATION continué de la page 11-F)

12-F

(CustomTM ou A-5TM)

F

R

A

N

Ç

A

I

S

98 CUSTOMTM INSTALACIÓN INSTRUCCIONES

TIPPMANN®

ESTUCHE CUSTOM

TM

E-TRIGGER

TM

Puede Ser Usado con: marcadores 98 CustomTM con serial# mayor a

880,000 y todos los marcadores 98 Custom ProTM.

ESTUCHE CUSTOMT ME TRIGGERTMPN.205002 INCLUYE:

1- Corredera de cierre PN.TA99007 1- Cierre nuevo PN.TA01135

1- Resorte azul de cierre nuevo PN.02-88

1 - Pasador de la armadura PN.98-91 1- Disco Magnético PN.TA05014

LEA COMPLETAMENTE CADA UNO DE ESTOS PASOS ANTES DE INTENTAR

USARLO. Mantenga estas instucciones con su manual del usuario.

NO SÓLO EL PROPIETARIO, SINO TAMBIEN CUALQUIER PERSONA QUE SE

ENCUENTRE EN EL RADIO DE ALCANCE, DEBEN USAR EN TODO MOMENTO

LOS PROTECTORES PARA OJOS DISEÑADOS PARA EL DEPORTE DE

PAINTBALL, ESPECIALMENTE MIENTRAS SE ESTE USANDO EL

MARCADOR. NO INTENTE DESARMAR SU MARCADOR MIENTRAS SE

ENCUENTRE PRESURIZADO. RETIRE EL CILINDRO DE AIRE O EL

CARTUCHO ANTES DE INICIAR CUALQUIER MANIOBRA DE DESENSAMBLE.

DESENSAMBLARLO MIENTRAS ESTA PRESURIZADO LE CAUSARÁ

LESIONES PERSONALES Y DAÑOS A SU MARCADOR. NO USE EL MARCADOR

SI TIENE PARTES DEFECTUOSAS O FALTANTES. SI DURANTE EL PROCESO

DE INSTALACIÓN ALGUNA DE SUS PARTES SE ENCUENTRA DEFECTUOSA

O NO ESTA INCLUIDA, REMPLACELA ANTES DE REENSAMBLARLO.

ADVERTENCIA

PASO 1: Prepare su marcador para ser desensamblado en forma

segura, antes de iniciar cualquier maniobra de desensamble.

Los protectores para ojos diseñados para paintball deben ser usados por los jugadores

y cualquier persona que este en el rango de alcance.

❏

1) Descargue su marcador: primero remueva la tolva de bolas. Luego apunte

su marcador en dirección segura y dispare varias veces asegurándose de que no

queden bolas en la cámara o en el alimentador.

❏

2) Remueva el tanque: para remover el cilindro de aire, girelo aproximadamente

3/4 de vuelta en sentido contrario a las manecillas del reloj . Esto le permitirá al pin

de la válvula del tanque cerrar para asi impedir que entre aire al marcador. Apunte su

marcador en dirección segura y presione el gatillo usando todo el aire remanente, hasta

que el marcador deje de disparar (esto se toma unos 4 - 5 disparos).

• Si el marcador sigue disparando después de haber girado el tanque 3/4 de vuelta,

el pin de la válvula no se cerro. Entonces usted tendrá que apretarlo un poco más en

sentido contrario a las manecillas del reloj.

• Si usted le dio 3/4 de vuelta al tanque y se siente un escape antes de presionar el

gatillo, significa que se le dio demasiadas vueltas y se pudo dañar el anillo-O del tanque.

❏

3) Antes de remover el tanque, apunte y dispare su marcador en zona y dirección

segura descargando todo el aire almacenado.

❏

4) Coloque su marcador en desengatillado: Si el marcador esta engatillado,

Hale y sontenga el tornillo de la manija del gatillo hacia atràs;

❏

luego hale el gatillo

y

❏

muy despacio suelte la manija hacia adelante con lo cual quedara

desengatillado el marcador.

1-S Custom

TM (continua en la página 2-S CustomTM)

E

S

P

A

Ñ

O

L

Utilisez L'adapteur Du CycloneTM Avec Un 98 CustomTM Ou

Custom ProTM Avec Détente - ETM.

La Vitesse de Tirer (VdeT)Cap le dépannage et le réglage/ la

programmation: (VdeT)Cap met la vitesse de cycle maximum du marqueur.

Le Cap VdeT défaut est 15bps. En mettant cette valeur trop basse réduira la

vitesse utilisable du marqueur. En mettant cette valeur trop élevée peut causer

à rater et à couper si la trémie ne peut pas suivre. Pour ajuster la Vitesse

de Tirer Cap: Faites PAS 3: 1) ensuite

❏

selectionnez (VdeT) la

caractéristique de programmation (= LED vert clignotant),

❏

tirez et tenez

jusqu'à LED éteint et

❏

relâchez la détente. Quand LED rallume -

❏

comptez

le numéro d'flashes verts pour déterminer le réglage actuel et aussitôt que

LED arrête de clignoter, vous avez 5 secondes pour commencer

❏

à tirer et

relâcher la détente une fois pour chaque bps que vous voulez que le cap de

Vitesse de Tirer (VdeT) soit. Par exemple, 20 tirs/relâches seraient 20 bps.

Avec chaque tir de la détente, LED allumera rouge (qui indique que le tir a

été détecté). Aussitôt que vous avez tiré et relâché la détente le numéro de

fois nécessaire pour régler la fonction,

❏

attendez quelque secondes pour la

Vérification de Programmation (Voyez la Vérification de Programmation à la

page 11-F).

Avec la E-Trigger éteinte,

❏

appuyez et tenez le bouton éléctrique pour 10

secondes complètes comme la LED allume orange solide et aux 10 secondes

elle allume rouge solide.

❏

A ce point, vous relâchez le bouton éléctrique et

la LED éteindra et la planche sera démarrée au réglage de défaut d'usine.

Votre marqueur est maintenant prêt pour l'opération normale avec les

réglages de mode de défaut d'usine: Mode à Tirer = Semi - auto (1 tir/

relâche de la détente tire une fois); Dwell = 6.0 ms; Debounce = 20 ms;

Vitesse de Tirer (Vde T) Cap = 15 bps.

POUR EXÉCUTER A, COMPLÉTEZ LE DÉMARRAGE DE

E - TRIGGER AUX RÉGLAGES DE DÉFAUT:

Pour ajuster le temps de DebounceTM:

❏ ❏

❏ ❏

❏

Faites PAS 3: 1) ensuite

❏❏

❏❏

❏

selectionnez la caractéristique de programmer DebounceTM ( = LED vert

solide),

❏❏

❏❏

❏

tirez et tenez la détente jusqu'à la lumière LED éteint et

❏❏

❏❏

❏

relâche

la détente. Quand LED rallume -

❏❏

❏❏

❏

comptez le numéro d'flashes verts pour

déterminer le réglage actuel et aussitôt que LED arrête de colignoter, vous

avez 5 secondes pour commencer

❏❏

❏❏

❏

à tirer et relâcher la détente une fois

pour chaque milliseconde complète que vous voulez que le DebounceTM soit. Avec

chaque tir de détente, LED allumera rouge ( pour indiquer que le tir a été

détecté). Aussitôt que vous avez tiré et relâché le numéro de fois nécessaire

pour régler la fonction,

❏❏

❏❏

❏

attendez quelque secondes pour la Vérification de

Programmation (Voyez la Vérification de Programmation aux page 11-F).

Vous pouvez augmenter votre vitesse de tirer de 98 CustomTM ou Custom

ProTM avec la Détente - ETM en ajoutant un Adapteur de Conducteur

CycloneTM à votre marqueur. L'Adapteur CycloneTM marche bien avec 98

CustomTM ou Custom ProTM Détente - ETM quand utilisé ensemble.

Commandez le kit Adapteur CycloneTM PN.T205030.

No use el ensamble del cierre sin ser

instalado primero puede tener un

machucon con la armadura.

❏

1) Coloque el solenoide /la

armadura en el recibidor derecho .

❏

2) Inserte el disco magnetico en la

cajuela en la parte inferior de la armadura.

❏

3) Con mucho cuidado inserte el

tablero del computador en la cajuela.

❏

4) Coloque el interruptor del gatillo en

los dos pasadores en la mitad derecha del recibidor.

❏

5) Introduzca el condensador en la cajuela.

❏

6) Guie los cables sobre las areas marcadas

deben quedar planos debajo de el pin de la armadura

y la bateria ( tenga cuidado que no quede machucado

cuando se reensamblen la mitades.

❏

Inspeccione visualmente las

conecciones interiors busque desconecciones o roturas.

❏

7) Inserte el pin de la armadura en la cajuela para que tenga libre movimiento.

❏

8) Asegurese de que todas las partes estan en su lugar como se observa.

❏

1) Vuelva a chequear que las siguientes partes estan en su lugar: Cubierta

frontal con su pasador, resorte, acople de enganche, tornillos frontales*, brazo

conector, *tornillo trasero* con tornillo inserción (A.C.T. - tiene ninguna tornillo

inserción), resorte guia* y pasador guia*, empaque anillo-O, tapon posterior, vista

trasera y las tuercas del tanque del adaptador {y para marcadores con la Tecnologia

de Anti-Chop: la tapa del resorte*, resorte superior largo*, resorte pasador*, resorte

superior corto*, y pasadores del brazo conector*(2); en su posición /

(*=engrasadas)}.

❏

Referir al manual del usuario para mas detalles.

❏

2) Coloque el conector de la bateria atravesando la mitad izquierda de el

recibidor

❏

asegurese que el disco magentico encaja dentro de la cajuela de la

mitad izquierda del recibidor de tal forma que no se rompa y

❏

que los cables no

queden presionados cuando se coloque

❏

la mitad derecha y se ensamblen.

❏

3) Inserte los cinco tornillos cortos de recibidor .

❏

Inserte el mango frontal

y

❏

inserte el tornillo largo del recibidor que sotiene el mango.

❏

Para

facilitar la maniobra apriete primero los tornillos que estan sobre el gatillo y luego

los restantes 5 tornillos.

❏

4) Coloque el adaptador del tanque con 2 tornillos .

❏

5) Instale el barril .

❏

6) Coloque la bateria de 9 voltios al conector y

asegurese que todos los cables por dentro queden planos

y alejados de la area de corte del recibidor ( ver PASO 3).

❏

7) Cuidadosamente incline e inserte la bateria ( el cable que la

conecta de ir primero) dentro del recibidor .

❏

8) Reinstale la mitad izquierda del mango del recibidor con los 2 tornillos .

La instalación ha terminado. Continue en la página 7-S – INSTRUCCIONES DE MANEJO.

❏

9) Instale el gatillo y el resorte del gatillo

en la mitad derecha del recibidor .

❏

10) Instale un cierre nuevo y el resorte nuevo del

cierre en la mitad derecha del recibidor .

❏

11) Instale el guardian del gatillo .

PASO 3: Instale el ensamble triple del cierre, el disco

Magnetico y los pines de la armadura.

PASO 4: Reensamble las dos mitades del recibidor.

3-S Custom

TM

(98 CUSTOMTM INSTALACIÓN INSTRUCCIONES viene de la página 2-S CustomTM)

E

S

P

A

Ñ

O

L

PASO 2: Prepare su Marcador para la instalación.

2-S Custom

TM

❏

7) Remueva el gatillo y el resorte del gatillo .

❏

Remueva el deslizante del gatillo , y los pasadores

de la corredera y los 2 pasadores del gatillo.

❏

8) Remueva el cierre viejo y el resorte del

recibidor derecho. Si el pin doble negro se sale, reinsertelo.

AHORRE TIEMPO: no es necesario quitar partes

adicionales para instalar este estuche.

(continua en la página 3-S CustomTM)

(98 CUSTOMTM INSTALACIÓN INSTRUCCIONES viene de la página 1-S CustomTM)

E

S

P

A

Ñ

O

L

REEMPLACE LA BATERIA DE 9 VOLTIOS

❏

1) Prepare Su Marcador Para Desensamble Seguro:

❏

Siga las

instrucciones en el PASO 1.

❏

2) Remueva La Coneccion De La Bateria / y La Bateria Del Marcador:

❏

Retire el mango izquierdo 2 tornillos

❏

Con mucho cuidado retire

la bateria del recibidor sin retirar el conector. Cuando retire la bateria del

recibidor, no hale los cables de componentes internos.

❏

Con mucho cuidado

retire la bateria antigua del conector de bateria.

❏

3) Instale Una Bateria Nueva:

❏

Siga las instrucciones del PASO 4: 6), 7), y 8).

❏

Prepare una mesa con el espacio suficiente de trabajo. Usted

necesitará: dos llaves inglesas de allen( ) una de 1/8" y otra de 5/32"

(Ambas llaves se incluyen en el paquete accesorio); martillo, punzón, y una

bateria de 9 voltios. NOTA: Retire cuidadosamente las partes y los excesos

de los contornos. Coloquelas sin forzarlas.

• Con la fuente de aire apagada y el marcador en posición de desengatillado

siga las instrucciones del PASO 1;

Desensamble del marcador:

❏

1) Remueva el barril , girelo

a la izquierda.

❏

2) Remueva el lado izquierdo del

mango del recibidor dos tornillos .

❏

3) Remueva el tanque el

adaptador y los 2 tornillos .

❏

4) Afloje todos los 6 tornillos del

recibidor / sosteniendo marcador. Nota: el

mango frontal se suelta en el reensamble, el tornillo

mas largo va en la parte anterior del mango.

❏

5) Con cuidado levante la mitad izquierda del marcador.

❏

6) Remueva la cubierta rectangular del la mitad

izquierda del recibidor para colocar la bateria.

❏

Coloque la mitad izquierda del recibidor adentro y arriba

con la cubierta al mismo nivel en una superficie plana.

❏

Luego con un martillo y un punzón, comience golpeando

cuidadosamente en una esquina del plato hasta que

se afloje todo el contorno…... hasta que se pueda retirarla.

Prepare una mesa con el espacio suficiente de trabajo.

Usted necesitara : Una llave ajustable de Allan ( ) de 1/8" y una bateria

de 9 voltios. NOTA: Retire cuidadosamente las partes y los excesos de los

contornos. Coloquelas sin forzarlas.

• Remueva la línea de gas: Con la Fuente de aire apagada y el marcador en

posición de desengatillado

siga las instrucciónes

del PASO 1:

1)

❏

Separe el recibidor

inferior . Remueva los

dos pasadored inferiores

del recibidor y

para separarlo de el

recibidor superior .

2)

❏

Separe el tanque del

adaptador del recibidor inferior.

❏

Retire el tornillo del recibidor de la

parte inferior del recibidor.

El recibidor inferior del E-GripTM debe ser removido para instalar las baterias.

❏

1) Para realizarlo, usted debe completar las instrucciones del PASO 1:

( descargue el marcador y el aire acumulado /retire el suministro de aire/

desengatille el marcador ) antes de seguir desensamblando – EJEMPLO: Si

usted no logra retirar la fuente de aire antes de retirar le recibidor inferior, el

marcador disparara descontroladamente - posiblemente resultando en una

lesion y el marcador se puede malograr).

❏

2) Remueva el recibidor inferior como se describe en el PASO 2: ( no es

necesario retirar el tornillo del tanque de el adaptador para reemplazar la bateria.

❏

3) Remueva el ensamble del gatillo del recibidor

inferior. ( NOTA: no es necesario desensamblar el gatillo

para instalar la bateria. No reemplace el resorte del cierre

por el resorte del ensamble del gatillo Viejo, las tensiones

A-5TM INSTALACIÓN INSTRUCCIONES

TIPPMANN®

A-5TM E-GRIPTM ESTUCHE PN.02-EG Se puede usar con

marcadores : A-5TM

EL ESTUCHE PN.02-EG INCLUYE:

(1) 1- E-GRIPTM Componente de el Recibidor Inferior

Lea completamente cada uno de estos pasos antes de intentar usarlo.

NO SÓLO EL PROPIETARIO, SINO TAMBIEN CUALQUIER PERSONA QUE

SE ENCUENTRE EN EL RADIO DE ALCANCE, DEBEN USAR EN TODO

MOMENTO LOS PROTECTORES PARA OJOS DISEÑADOS PARA EL

DEPORTE DE PAINTBALL, ESPECIALMENTE MIENTRAS SE ESTE USANDO

EL MARCADOR. NO INTENTE DESARMAR SU MARCADOR MIENTRAS

SE ENCUENTRE PRESURIZADO. RETIRE EL CILINDRO DE AIRE O EL

CARTUCHO ANTES DE INICIAR CUALQUIER MANIOBRA DE

DESENSAMBLE. DESENSAMBLARLO MIENTRAS ESTA PRESURIZADO

LE CAUSARÁ LESIONES PERSONALES Y DAÑOS A SU MARCADOR. NO

USE EL MARCADOR SI TIENE PARTES DEFECTUOSAS O FALTANTES. SI

DURANTE EL PROCESO DE INSTALACIÓN ALGUNA DE SUS PARTES SE

ENCUENTRA DEFECTUOSA O NO ESTA INCLUIDA, REMPLACELA ANTES

DE REENSAMBLARLO.

ADVERTENCIA

PASO 1: Prepare su marcador para ser desensamblado en forma

segura, antes de iniciar cualquier maniobra de desensamble.

PASO 2: Prepare su Marcador para la instalación.

❏

1) Descargue su marcador: primero remueva la tolva de bolas. Luego

apunte su marcador en dirección segura y dispare varias veces asegurándose de

que no queden bolas en la cámara o en el alimentador.

❏

2) Remueva el tanque: para remover el cilindro de aire, girelo

aproximadamente 3/4 de vuelta en sentido contrario a las manecillas del reloj.

Esto le permitirá al pin de la válvula del tanque cerrar para asi impedir que entre

aire al marcador.

Apunte su marcador en dirección segura y presione el gatillo usando todo el aire

remanente, hasta que el marcador deje de disparar (esto se toma unos 4 - 5

disparos).

• Si el marcador sigue disparando después de haber girado el tanque 3/4

de vuelta, el pin de la válvula no se cerro. Entonces usted tendrá que

apretarlo un poco más en sentido contrario a las manecillas del reloj .

• Si usted le dio 3/4 de vuelta al tanque y se siente un escape antes de

hacer presionar el gatillo, significa que se le dio demasiadas vueltas y se

pudo dañar el anillo-O del tanque.

❏

3) Antes de remover el tanque, apunte y dispare su marcador en zona y

dirección segura descargando todo el aire almacenado.

❏

4) Coloque su marcador en desengatillado: Si el marcador esta

engatillado, Hale y sontenga el tornillo de la manija del gatillo hacia

atràs;

❏

luego hale el gatillo y

❏

muy despacio suelte la manija hacia

adelante con lo cual quedara desengatillado el marcador.

PASO 3 : Instalacion de la bateria / Reemplazo

4-S A-5TM 5-S A-5TM

han sido especificamente calibradas

para una E-GripTM, por lo tanto no va

funcionar adecuadamente si usted lo

hace. )

❏

Para retirar el ensamble

del gatillo, presione el botón de

seguridad para el lado izquierdo

de el recibidor inferior y con mucha

precaucion levante el ensamble del

gatillo para afuera, manteniendo este

intacto . NOTA: No es necesario

seguir desensamblando el recibidor

inferior para instalar / reemplazar la bateria.

(continua en la página 5-S A-5TM)(continua en la página 6-S A-5TM)

(A-5TM INSTALACIÓN INSTRUCCIONES viene de la página 4-S A-5TM)

E

S

P

A

Ñ

O

L

E

S

P

A

Ñ

O

L

(4)

Los protectores para ojos diseñados para paintball deben ser usados por los

jugadores y cualquier persona que este en el rango de alcance.

❏

1) Encendido de la E - TriggerTM y operacion normal - Listo para Disparar:

• Sin sostener el gatillo: Use un objeto pequeno como una llave

de Allan para

❏

hacer presion y sotenga el botón de encendido

por 1/2 segundo y liberelo. La luz en el tablero

debe ser de color naranja por 2 segundos, intermitente

uno (verde en A-5TM o rojo en 98 CustomTM) y luego

verde, que indica operacion normal - funcion "Listo para Disparar".

Su E- TriggerTM esta ahora lista para disparar en SEMI-AUTOMATICO = presione

una vez / libere el gatillo dispara solo 1 vez ( Esta funcion viene de fabrica.)

NOTA: Si al presionar el botón de encendido no se prende la luz del tablero, por

favor revise el manual de funcionamiento en la seccion de Soluciones página 8-S.

❏

2) Apague los componentes electronicos de la Trigger.

❏

Haga presion

sobre el botón de encendio y sostengalo por 2 segundos mientras la luz roja

de el tablero cambia de Rojo continuo, luego sueltelo y la luz se apagara.

NOTA: Los gatillos electronicos estan hechos para apagarse automaticamente

despues de un tiempo prolongado de inactividad ( 120 minutos ). NOTA:

Indicador de bateria baja en la E-Trigger: Cuando la luz cambia de verde " Listo

para disparar" a intermitente rojo indica que la bateria esta baja y requiere cambio.

❏

4) Note como los cables internos de la bateria se encuentran

dentro de las cajuelas al lado superior de el pin de la armadura .

6-S A-5TM 7-S

(CustomTM o A-5TM)(continua en la página 8-S)

(A-5TM INSTALACIÓN INSTRUCCIONES viene de la página 5-S A-5TM)

PASO 1: Prepare su marcador en forma segura antes de programarlo:

❏❏

❏❏

❏

INSTALE EL SUMINISTRO DE AIRE Y CARGUE LA TOLVA CON BOLAS DE

PINTURA SOLO DESPUES DE HABER SATISFACTORIAMENTE:

❏ ❏

❏ ❏

❏

HABER

INSTALADO LA FUNDA DE SEGURIDAD DEL BARRIL

❏ ❏

❏ ❏

❏

HABER ACTIVADO EL

BOTÓN DE SEGURO

❏❏

❏❏

❏

HABER INSTALADO LA BATERIA

❏ ❏

❏ ❏

❏

ESTAR FAMILIARIZADO

CON EL MANEJO NORMAL DEL E-TRIGGER

TM

(PASO 2: Y PASO 3:).

ADVERTENCIA

Lea completamente cada uno de estos pasos antes de intentar usarlo.

Con la instalación completa de el estuche, lea y siga estas instrucciones adicionales al

manual del usuario para la A-5TM Con E-GripTM o la 98 CustomTM / Custom ProTM Con

E-TriggerTM y el "EqualizerTM" con tablero electronico antes de intentar y usar este marcador.

Mantenga estas instucciones con su manual del usuario. Los protectores para ojos

diseñados para paintball deben ser usados por los jugadores y cualquier persona que

este en el rango de alcance.

INSTRUCCIONES DE MANEJO

E

S

P

A

Ñ

O

L

E

S

P

A

Ñ

O

L

❏

Para reemplazar

la bateria, remueva

la bateria anterior de

la parte interior de el

recibidor inferior la E-GripTM. No tire de los

cables para sacarla. Si usted le da vuelta al

recibidor quedando boca arriba, el pin de la

armadura se puede salir, lo cual no esta

mal pero debe asegurarse de volverlo a colocar.

❏

Con mucho cuidado

retire el conector la bateria .

❏

5) Con cuidado coloque la nueva bateria al conector.

NOTA: los terminales de la bateria solo ajustan de una manera en el conector.

❏

6) Asegurese que los cables de la bateria se encuentran en la cajuela

al lado de el pasador de la armadura .

❏

7) Asegurese que los pasadores de la armadura esten

puestos adecuadamente en el recibidor inferior y se pueda

deslizar sin problema de arriba a abajo.

❏

8) Primero introduzca la bateria conectada en el fondo

del recibidor inferior con los cables mirando la parte

posterior derecha del recibidor . NOTA: Asegurese que

los cables de la bateria no esten colocados sobre la repisa

donde ensambla el gatillo.

❏

9) Inserte el ensamble del gatillo y alinie los agujeros de seguridad

❏

inserte el seguro desde la izquierda para sostener el ensamble del

gatillo en su lugar.

❏

10) Inspeccione visualmente la parte inferior del recibidor del E-GripTM

especialmente el ensamble con el gatillo y la bateria instalada debe verse asi.

❏

Revise que el ensamble del gatillo este

intacto sin espacios ;

y el botón de seguro debe

estar en posicion "SAFE"

( es decir oprimido hacia

el lado derecho y el color rojo no se debe ver ) .

❏

11) Ensamble la parte inferior de el recibidor a la parte superior,

❏

Alinie la parte inferior de el E-GripTM con el agujero frontal de el recibidor en

el agujero de el recibidor superior luego gentilmente mueva la parte posterior

del mango para alinear el agujero del pasador superior y el inferior .

❏

Una vez estan los agujeros alineados, inserte los dos pasadores de el

recibidor y .

❏

12) Ensamble el adaptador del tanque al E-GripTM

❏

Retire los tornillos

del recibidor inferior.

❏

Deslice el adaptador del tanque dentro del recibidor inferior y alinie los

agujeros;

❏

Instroduzca los tornillos del recibidor y aprietelos.

La instalación del E- GripTM ha terminado, continue con las

INSTRUCCIONES DE MANEJO en la página 7-S.

Botón

de

encendido

PASO 2: MANEJO NORMAL

LED

La luz

• SEGURO PARA TORNEOS: Debido a que la E-Trigger necesita de una herramienta

para encender o apagar, el seguro para torneo no es necesario en competencias.

❏

3) Para seleccionar una nueva funcion de disparo:

❏

1) Encienda el E - TriggerTM y pongalo en operacion normal ( Luz verde

- Listo para disparar) como se describe en el PASO 2: 1) ver arriba.

❏

2) Presione/ sotenga el botón de encendido una vez por 1/4 pero no menos

de 2 segundos y deje de hacer presion sobre el botón.

❏

Usted vera que la

luz de el tablero sera naraja e intermitente, luego cambiara a Verde continuo

indicando que esta lista para disparar. Usted puede programar su marcador

para las 5 diferentes formas de disparo.

8-S

(CustomTM o A-5TM)

9-S

(CustomTM o A-5TM)

(INSTRUCCIONES DE MANEJO viene de la página 7-S)

( continua en la página 10-S )

(INSTRUCCIONES DE MANEJO viene de la página 8-S)

E

S

P

A

Ñ

O

L

E

S

P

A

Ñ

O

L

1) PRIMERO USTED DEBE ENTRAR EN LA POSICION DE PROGRAMACION

DEL GATILLO: para tener acceso busque Menu para Programar el Gatillo:

Para hacerlo asegurese de que el botón de encendido esta apagado ( ver

instrucciones página 7-S - en el PASO 2: 2),

❏

Presióne el seguro del gatillo a

PASO 3: Como programar su nueva Dwell, DebounceTM, Rata

de Disparo (RDD), o Posición de Disparo en la FUNCION DE

PROGRAMACION. ( Ejemplo: Muestra como seleccionar la

funcion Posición de Disparo ).

❏

PROBLEMA: Usted ha instalado con exito la bateria, encendido el E-Trigger,

instalado el suministro y cargado la bolas de tinta y el marcador no hace disparos.

❏

Asegurese que el botón de seguridad se encuentra en posicion de disparo y

❏

asegurese que la fuente de aire esta conectada a el marcador. Si el problema

aun persiste, llame el Departamento de Servicio de Tippmann

®

1-800-533-4831.

❏

PROBLEMA: La luz verde " Listo para Disparar" ha cambiado a rojo

intermitente -

❏

el E-Trigger tiene un indicador de bateria baja: el verde

de "Listo para disparar" estara rojo intermitente cuando la bateria esta

baja y necesita de reemplazo.

❏

Reemplazo de la bateria.

❏

PROBLEMAS CUANDO DISPARA: Usted puede afinar los diparos de

su marcador haciendo ajustes al las Dwell, DebounceTM y la Frecuencia

de Disparos funciones.

❏

Lea y familiaricese con las descripciones y

solucion a problemas que usted pueda tener cuando use su marcador y lo

programe, afine en forma correcta ver instrucciones para los Dwell,

Debounce TM y la Rata de Disparos en las páginas 9-S, 10-S, 11-S y 12-S.

Luz naranja intermitente = diferentes formas de disparo:

•1 intermitente naranja = SEMI-AUTOMATICA – espiche y suelte el gatillo

para disparar una sola vez (las caracteristicas de fabrica)(esto debe ser

de acuerdo con las normas 2005 NPPL).

•2 intermitentes naranja = TRES DISPAROS INTERMITENTES – espiche

el gatillo tres veces (semi-automatica) y consecutivamente espiche el

gatillo para disparar tres disparos, de esta manera puede disparar hasta

cinco bolas (esto debe ser de acuerdo con las normas 2005 PSP).

•3 intermitentes naranja = TRES DISPAROS AUTOMATICOS – haga presion

sobre el gatillo tres veces (semi-automatico) despues de lo cual se puede

sotener la presión para que siga disparando en forma automatica (Esto de

acuerdo con la reglas 2005 NXL).

•4 intermitentes naranja = RESPUESTA AUTOMATICA – Dispara un disparo

cada vez que oprime el gatillo y lo suelta. Si el gatillo esta oprimido por

mas de 1/4 de segundo, cuando se libera el gatillo no Habra mas disparos.

•5 intermitentes naranja = TURBO – Dispara un tiro cada vez que el gatillo

es oprimido hasta que el tiempo entre cada disparo sea menor a 1/4 de segundo

con lo cual disparara cada vez que se haga presion y se libere el gatillo.

❏

Repita el paso 2) hasta que usted obtenga la forma de disparo deseada.

❏

Ahora esta listo para regresar a la Manual del Usuario y completar la

seccion de INICIAL: PASOs 2: 3, 4, 5 y 6. NOTA: Si el marcador no dispara

consulte E-TRIGGER SOLUCION A PROBLEMAS en la página 8-S (abajo).

❏

PROBLEMA: La luz en el tablero no se enciende cuando presiono el botón de

encendido e intento encender el E-Trigger en el PASO 2: 1) Operacion Normal.

1) La bateria puede estar desconectada;

❏

Revise la coneccion de la bateria.

2) La bateria puede estar mala;

❏

Reemplazar la bateria.

3) La coneccion puede estar desconectada. NUNCA desensamble este

marcador mientras este presurizado con aire.

❏

Revise los cables de

coneccion internos como se indica abajo, luego continue en la página 7-S

con el PASO 2: Manejo Normal. NOTA: Si el problema persiste, comuniquese

con el Departamento de Servicio de Tippmann® al 1-800-533-4831.

E-TRIGGER SOLUCION A PROBLEMAS

❏

Reemplazar la mitad

izquierda del mango ,

asegurese que: el interruptor

del gatillo ; el tablero de

la corredera de cierra; pasador

de la armadura ; selinoide

; armadura ; el disco

magnetico ; capacitador y

el guardian del gatillo esten

en su lugar y que las conecciones

esten posicionadas en las

cajuelas sin zonas

retención de tal forma que

ningun pasador quede

prensado or atrapado entre la armadura y que el pasador se mueva

libremente. Asegure las mitades del E-GripTM con los 3 tornillos .

Ensamble el adaptador del tanque al E-GripTM:

❏

Deslice el adaptador del

tanque dentro del recibidor inferior y alinie los agujeros;

❏

Instroduzca

el tornillo del recibidor y aprietelos.

❏

Continue con la instalacion de

la Bateria en PASO 3: los pasos 5), 6), 7), 8), 9), 10) , y 11) en la página 6-S

para reensamblar. Si los problemas persisten comuniquese con el

Departamento de Servicio de Tippmann® al 1-800-533-4831.

( continua en la página 9-S )

❏

inspeccione visualmente las conecciones interiores busque

desconecciones o roturas.

•Para 98 CustomTM marcador ver instrucciones en las páginas:

❏

página 1-S: Prepare su marcador para ser desensamblado... / ver PASO 1:

❏

página 2-S: Remueva la bateria / ver paso 2) y 3) - Reemplace La Bateria.

❏

página 2-S: Desensamble del marcador / ver PASO 2: 1), 2), 3), 4), y 5.

❏

página 3-S: Revise los cables de coneccion internos / ver PASO 3:

❏

página 3-S: Ensamble el recibidor / ver PASO 4:

•Para A-5TMmarcador: Desensamble E-grip /

Revise Cables De Coneccion Internos /

Ensamble:

❏

Remueva el recibidor inferior como

se describe en el PASO 1, PASO 2, y PASO 3

(ver páginas 4-S, 5-S y 6-S). Retire el tornillo del

mango .

❏

Luego retire los 3 tornillos del

mando que sostienen unidas las dos mitades

inferiores del E-GripTM y

10-S

(CustomTM o A-5TM)

11-S

(CustomTM o A-5TM)

(continua en la página 11-S)

(INSTRUCCIONES DE MANEJO viene de la página 9-S)

( continua en la página 12-S )

(INSTRUCCIONES DE MANEJO viene de la página 10-S)

E

S

P

A

Ñ

O

L

E

S

P

A

Ñ

O

L

•Para salir de la funcion de Programacion del Gatillo:

apague el E-Trigger™

❏

presióne y sostenga el botón de encendido

hasta que la luz cambia a rojo y deje de presiónar el botón.

DWELL, DEBOUNCE™ , RATA DE DISPAROS (RDD) Y FUNCIONES:

La Funcion de Disparo controla la forma como el marcador disparara sin

importar las 3 funciones. El ajustar la funciones se aplica a un sincronizacion

del marcador asi.

DWELL: Solucion a problemas y sincronizacion / programa: Dwell es la

cantidad de tiempo que el selenoide estara activo. Este tiempo se mide en

milisegundos ( 1/1000 lesimas de Segundo). (Las caracteristicas de fabrica

es de 6.0 ms). El tiempo mínimo disponible para el dwell es de 4.0ms y el

maximo disponible es de 50.0ms. De acuerdo con el fabricante del solenoide.

El dwell nunca debe estar por debajo de 5.0ms para que funcione

correctamente. Un tiempo muy corto en mecanismo dwell no liberara el

mecanismo de Cierre. Un tiempo muy porlongado disminuirá la vida de la

bateria.

Para ajustar el Dwell:

❏

Ejecute PASO 3: 1 ) luego

❏

seleccione la

funcion Dwell ( = Rojo solido ),

❏

presione y sostenga el gatillo hasta que la

luz se apague y luego suelte el gatillo. Cuando la luz regrese -

❏

cuente el

numero de intermitencias para determinar la posición corriente y una vez

que la luz deje de ser intermitente, usted tendrá 5 segundos para

❏

iniciar la

presion y liberacion del gatillo, una por cada 1ms de tiempo que usted desee

que el Dwell sea. Cada vez que presióna el gatillo, la luz se prendera a rojo

(indicando que se ha hecho presion sobre el gatillo). Una vez que usted ha

presionado y liberado el gatillo el numero de veces necesarias para seleccionar

una funcion,

❏

espere unos segundos para realizar la verificacion de la

programacion ( ver Verificacion de Programacion ver página 11-S ( ver arriba ).

DEBOUNCETM Solucion a problemas y sincronizacion / programacion:

DebounceTM es la cantidad de tiempo que el gatillo necesita para recuperarse

antes de que pueda registrar otra acción de presión. Este tiempo esta medido

en milésimas de Segundo. ( Las caracteristicas de fabrica es de 20ms. ) Si

el marcador se ha disparado dos veces, se aumenta el tiempo de DebounceTM.

Para hacer que el maracador pueda disparar más rápido es necesario reducir

2) PARA SELECCIONAR EL MENU:

❏

Haga presión y suelte el gatillo para avanzar a la siguiente posición en el

menu hasta que encuentre lo que esta buscando. Despues de el ultimo articulo

si presióna el gatillo una vez mas la secuencia en el menu se inciara de Nuevo.

(EJEMPLO:

❏

Para programar la secuencia de disparo debe avanzar a luz

verde alternada con naranja que equivale a posición de disparo).

3) PARA REVISAR LOS ARTICULOS EN EL MENU CORRIENTE:

❏

Presióne el gatillo y sostengalo hasta que la luz en el tablero se apague

y luego suelte el gatillo. Luego Habra una pausa de dos segundos y luego

el tablero se prendera una luz verde -

❏

cuente el numero de intermitencias

de la luz para determinar la posición actual.

EJEMPLO : para programar la posicion de disparo ( la luz verde se prendera ):

• 1 Intermitente = Semi automatico ( NPPL legal).

• 2 Intermitentes = Secuencia de 3 disparos ( PSP legal).

• 3 Intermitentes = 3 disparos automatico total ( NXL legal).

• 4 Intermitentes = Respuesta automatica.

• 5 Intermitentes = Turbo.

•Si usted ha decidido no hacer cambios en la calibracion,

❏

simplemente no

toque el gatillo por 5 segundos. El tablero mostrara una luz verde intermitente

para indicar que no ha habido reprogramacion y que regresara al menu inicial

sin presentar cambios.

❏

Usted puede salir de la posición de programacion

simplemente presionando el botón de encendido hasta que la luz cambie a rojo

solido

❏

luego deje de hacer presión y la luz se apagara.

4) PARA CAMBIAR UNA FUNCION EN LA PROGRAMACION DEL MENU:

Una vez que la luz de el tablero ha dejado de ser intermitente, hay un espacio

de 5 segundos para iniciar una nueva programacion ( Nota: no es necesario

que usted espere y cuente el numero de intermitencias de la luz, el cambio se

puede hacer inmediatamente que la luz inicia su intermitencia ).

❏

Presióne y suelte el gatillo un numero de veces igual al articulo que desea

programar de Nuevo. Una vez que presiona el gatillo la luz roja se

prendera ( indicando que el comando ha sido recibido).

❏

Una vez usted ha presionado y liberado el gatillo el numero de veces necesario

para cambiar la funcion, espere unos segundos para Verificar la Programacion.

VERIFICACION DEL PROGRAMA

• Si la programacion fue exitosa: la luz debe ser intermitente roja/verde

y naranja en una secuencia rapida ( muchas veces) avisando que la nueva

programacion se ha realizado. Despues de esto la luz regresara la color

que representa la posición anterior en el menu.

❏

En este momento,

usted puede salir del programa (ver parte inferior) o si desea re-programar

otra funcion, presionando una vez mas el gatillo a las funciones disponibles

Dwell, Debounce™

, RDD Cap, y Posición de disparo. (La programacion de

Dwell, Debounce™

y RDD Cap se describen ver páginas 11-S y 12-S).

• Si el programa no fue exitoso, la luz mostrara verde y rojo alternadamente

indicando un error pasando despues a menu. Si esto ocurre no se produjo

cambio en el menu y debera

❏

iniciar la programacin de Nuevo PASO 3: 2).

NOTA: Cuando este ajustando la posicion de disparo, si hace presion

y luego la retira por mas de 5 veces ocurrira un error en la programacion).

la posición de Disparo (FIRE).

❏

Presióne el gatillo y sotengalo en la posición

posterior y al mismo tiempo haga presión y sostenga el botón de encedido por 1

segundo ( el tablero mostrara una luz verde ) - Luego libere primero el boton de

encendido y continue sosteniendo oprimido el gatillo hasta que la luz en el tablero

cambie a rojo. El tablero predera una luz roja continua indicando que el marcador

esta ahora en la Posición de Programacion del Gatillo en el Menu numero 1.

En la Posicion de Programacion del Gatillo hay cuatro menus identificados

con colores con lo cual se crea una secuencia de programacion como se ve:

•Menu 1 - Rojo solido = Residir ( posición de programacion ).

•Menu 2 - Verde solido = DebounceTM ( posición de programacion ).

•Menu 3 - Verde intermitente = Rata de Disparos ( RDD ) (posición de

programacion ).

•Menu 4 - Verde alternado con naranja = Posición de Disparo ( posición de

programacion ).

(INSTRUCCIONES DE MANEJO continué de la page 11-S)

Usted puede aumentar la capacidad de disparo de su 98 CustomTM

o Custom ProTM con el E-TriggerTM adaptandole un alimentador

CycloneTM a su marcador. El adaptador CycloneTM funciona muy

bien con el 98 CustomTM o Custom ProTM y el E-TriggerTM juntos.

Para ordenar el CycloneTM Adapter Estuche PN. T205030.

USO DE EL ADAPTADOR CYCLONETM CON LA 98 CUSTOMTM O

CUSTOM PROTM Y EL E - TRIGGERTM:

12-S

(CustomTM o A-5TM)

E

S

P

A

Ñ

O

L

INSIDE BACK COVER - BLANK

RATA DE DISPARO ( RDD ) Solucion a problemas y sincronizacion /

programacion: (RDD) esta programado para la velocidad maxima de el

marcador. (Las caracteristicas de fabrica para (RDD) es de 15 bps). Si se

cambia este valor reducira la velocidad disponible de el marcador. Si este

valor se pone muy alto puede producir errores en los disparos ya que el

marcador no puede mantener el ritmo. Para ajustar la rata de disparo:

❏

Siga las instrucciones del PASO 3: 1) luego seleccione (RDD) cuando la luz

verde este intermitente ,

❏

presióne y sostenga el gatillo hasta que se apague

❏

luego libere el gatillo. Cuando la luz se prenda de Nuevo

❏

cuente el numero

de intermitentes para determinar la posición actual y cuando la luz se detenga,

usted tendra 5 segundos para enpesar

❏

presiónando y soltando el gatillo

una vez por cada bps que usted desea que la rata de disparos cambia. Por

ejemplo, 20 presiónes/liberacion del gatillo sera igual a 20 bps. Con cada

presión sobre el gatillo, la luz se prendera a rojo ( indicando que el gatillo ha

sido presionado ). Una vez que usted ha presionado y liberado el gatillo el

numero necesario para cambiar la funcion,

❏

espere unos segundos para verificar

la programacion ( ver Verificación de Programación ver página 11-S ).

PARA REALIZAR UNA REPROGRAMACION TOTAL DE LAS

FUNCIONES A LAS CARACTERISTICAS DE FABRICA :

el tiempo de respuesta disminuyendo el DebounceTM. Para ajustar el tiempo

de DebounceTM:

❏

Realice el PASO 3: 1) luego

❏

seleccione DebounceTM

( la luz sera verde solido ),

❏

presione y sostenga el gatillo hasta que la luz

se apague y

❏

suelte el gatillo. Cuando la luz se prenda de Nuevo -

❏

cuente el numero de intermitentes verdes determinando la posición en el

menu y cuando deje de ser intermitente usted tendra 5 segundos para iniciar

❏

presiónando y liberando el gatillo una vez por cada 1ms de tiempo que

desea cambiar en el DebounceTM. Con cada presion sobre el gatillo, la luz se

prendera a rojo ( indicando que el gatillo ha sido presionado ). Una vez que el

gatillo ha sido presionado y liberado el numero de veces necesario para cambiar

una funcion,

❏

espere unos segundos para realizar la verificacion de la

programacion ( ver Verificacion de Programacion ver página 11-S ).

Con la E-Trigger apagada, haga presion y sostenga el botón de encendido

por 10 segundos completos, simultaneamente la luz del tablero cambiara de

naranja a rojo en 10 segundos. En este punto, usted libera el botón de

encendido y el tablero se apagara dando espacio para que se reajuste

deacuerdo a las especificaciones del fabricante. Su marcador esta listo para que

funcione normalmente con las especificaciones del fabricante. Funcion de Disparo

= Semi automatico ( presione 1 vez/ libere el gatillo para disparar una vez)

Dwell = 6.0 ms; DebounceTM = 20 ms; Rata de disparo (RDD) Cap = 15 bps.
