Twin Talker 3800

USER GUIDE / HANDLEIDING / MANUEL D’UTILISATEUR

GEBRAUCHSANWEISUNG / MANUAL DE USUARIO / BRUKSANVISNING

BRUGERVEJLEDNING / ANVÄNDARHANDBOK / KÄYTTÖOHJE

MANUALE D’USO / MANUAL DO UTILIZADOR / ȅįȘȖȚİı ȋȡȘıȘı

INSTRUKCJA OBSàUGI / ɊɍɄɈȼɈȾɋɌȼɈ ɉɈɅɖɁɈȼȺɌȿɅə

UŽÍVATEL’SKÝ MANUÁL

1.0

AE63

UK The features described in this manual are published with reservation to

modifications.

NL De in deze handleiding beschreven mogelijkheden worden gepubliceerd

onder voorbehoud van wijzigingen.

FLes possibilités décrites dans ce manuel sont publiées sous réserve de

modifications.

DDie in dieser Bedienungsanleitung umschriebenen Möglichkeiten, werden

vorbehaltlich Änderungen publiziert.

ES Las características descritas en este manual pueden ser objeto de futuras

modificaciones.

SFunktionerna i denna bruksanvisning publiceras med reservation för ändringar.

DK Vi forbeholder os retten til ændringer af de specifikationer, der er beskrevet i

denne brugsanvisning.

NFunksjoner beskrevet i denne manualen kan endres uten nærmere informasjon.

SF Tässä ohjekirjassa julkaissut tiedot voivat muuttua ilman ennakkoilmoitusta.

IT Le caratteristiche descritte nel presente manuale vengono pubblicate con riserva

di modifica.

PT As características descritas neste manual são publicadas sob reserva de

modificação.

GR ȅȚ ȜİȚĲȠȣȡȖȓİȢ ʌȠȣ ʌİȡȚȖȡȐĳȠȞĲĮȚ ıĲȠ ʌĮȡȩȞ İȖȤİȚȡȓįȚȠ,įȘȝȠıȚİȪȠȞĲĮȚ ȝİ

İʌȚĳȪȜĮȟȘ ĲȣȤȩȞ ĲȡȠʌȠʌȠȚȒıİȦȞ.

PL WáaĞciwoĞci opisane w niniejszej instrukcji obsáugi są publikowane z

zatrzeĪeniem prawa wprowadzenia zmian.

RU ɍɤɚɡɚɧɧɵɟ ɡɞɟɫɶ ɯɚɪɚɤɬɟɪɢɫɬɢɤɢ ɦɨɝɭɬ ɛɵɬɶ ɢɡɦɟɧɟɧɵ.

SK Vlastnosti popísané v tejto príruþke sú publikované s vyhradeným právom na

zmenu.

Topcom Twintalker 3800 1

Topcom Twintalker 3800

ENGLISH

1 Introduction

Thank you for purchasing the Topcom Twintalker 3800. It’s a short range, low powered radio

communication device with a range of maximum 5 Km. It has no running costs other than the

minimal cost of re-charging the batteries.

TheTwintalker operates on 8 channels according to the PMR (Private Mobile Radio)

standard.

2 Intended purpose

It can be used for different professional purposes. For example: support crane operation. It

can be used for recreational purposes. For example: to keep in contact during travelling with

2 or more cars, biking, skiing. It can be used to keep in contact with your children when they

are playing outside, etc...

3 CE Mark

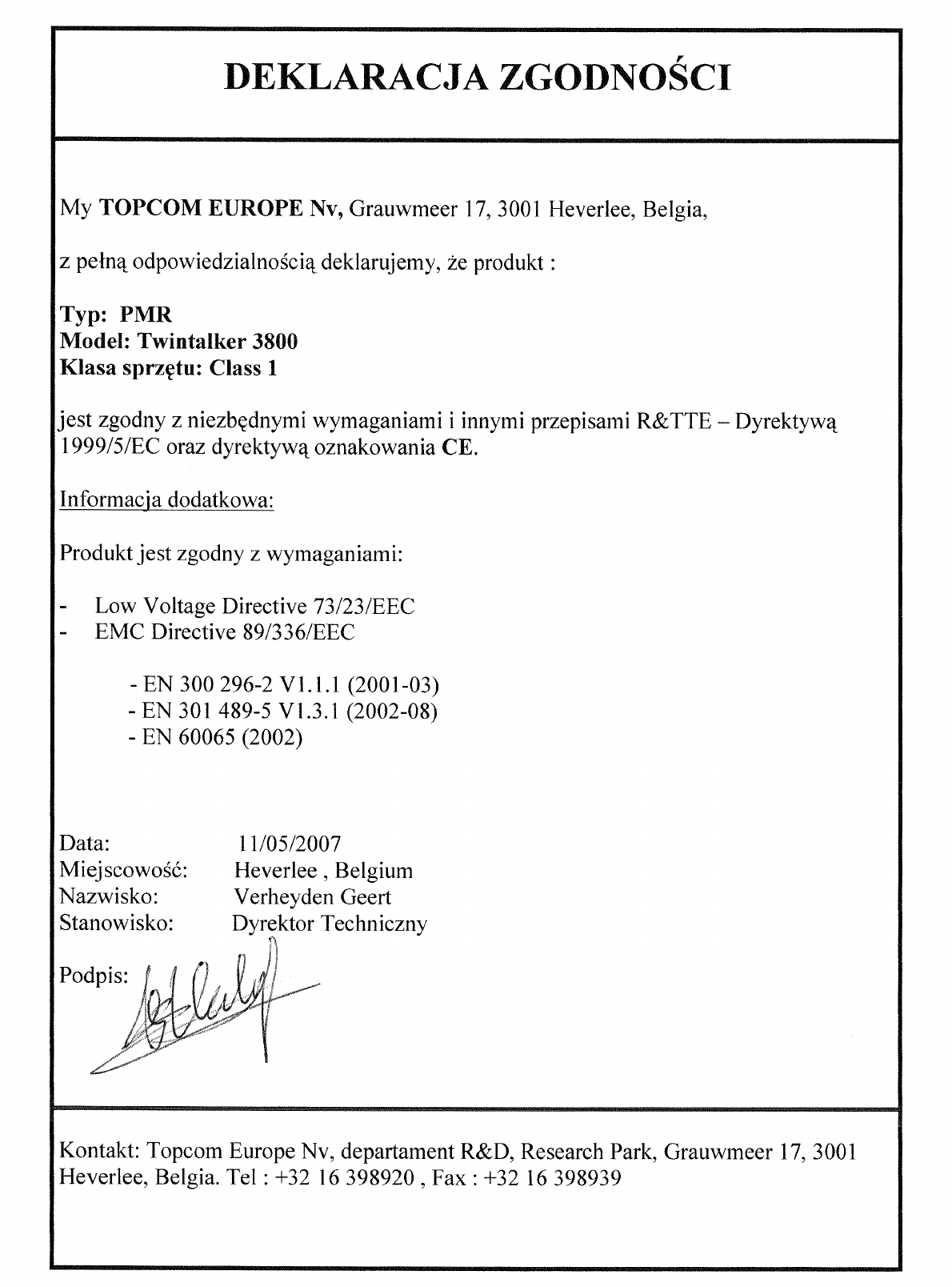

The CE symbol on the unit, user guide and giftbox indicates that the unit complies with the

essential requirements of the R&TTE directive 1995/5/EC.

The Declaration of conformity can be found on: http://www.topcom.net/cedeclarations.php

4 Safety instructions

4.1 General

Please read carefully through the following information concerning safety and proper use.

Make yourself familiar with all functions of the device. Keep this manual in a safe place for

future use.

4.2 Burning injuries

• If the cover of the antenna is damaged, do not touch because when an antenna comes

in contact with the skin, a minor burn may result when transmitting.

• Batteries can cause property damage such as burns if conductive material such as

jewellery, keys or beaded chains touches exposed terminals.The material may complete

an electrical circuit (short circuit) and become quite hot. Exercise care in handling any

charged battery, particularly when placing it inside a pocket, purse or other container

with metal objects.

4.3 Injuries

• Do not place your device in the area over an air bag or in the air bag deployment area.

Air bags inflate with great force. If a PMR is placed in the bag deployment area and the

air bag inflates, the communicator may be propelled with great force and cause serious

injury to the occupants of the vehicle.

• Keep the PMR at least 15 centimetres away from a pacemaker.

• Turn your PMR OFF as soon as interference is taking place with medical equipment.

2Topcom Twintalker 3800

Topcom Twintalker 3800

4.4 Danger of explosion

• Do not replace batteries in a potentially explosive atmosphere. Contact sparking may

occur while installing or removing batteries and cause an explosion.

• Turn your PMR off when in any area with a potentially explosive atmosphere. Sparks in

such areas could cause an explosion or fire resulting in bodily injury or even death.

• Never throw batteries in fire as they may explode.

4.5 Poisoning danger

• Keep batteries away from small children.

4.6 Legal

• In some countries it is prohibited to use your PMR while driving a vehicle. In this case

leave the road before using the device.

• Turn your PMR OFF when on board an aircraft when instructed to do so. Any use of the

PMR must be in accordance with airline regulations or crew instructions.

• Turn your PMR OFF in any facilities where posted notices instruct you to do so.

Hospitals or health care facilities may be using equipment that is sensitive to external RF

energy.

• Replacing or modifying the antenna may affect the PMR radio specifications and violate

the CE regulations. Unauthorised antennas could also damage the radio.

4.7 Notes

• Do not touch the antenna while transmitting, it could affect the range.

• Remove the batteries if the device is not going to be used for a long period.

5 Cleaning and maintenance

• To clean the unit, wipe with a soft cloth dampened with water. Don’t use a cleaner or

solvents on the unit; they can damage the case and leak inside, causing permanent

damage.

• Battery contacts may be wiped with a dry lint-free cloth.

• If the unit gets wet, turn it off and remove the batteries immediately. Dry the battery

compartment with a soft cloth to minimize potential water damage. Leave the cover off

the battery compartment overnight or until completely dry. Do not use the unit until

completely dry.

Areas with potentially explosive atmospheres are often, but not always,

clearly marked. They include fuelling areas such as below deck on

boats, fuel or chemical transfer or storage facilities; areas where the air

contains chemicals or particles, such as grain, dust or metal powders;

and any other area where you would normally be advised to turn off

your vehicle engine.

Topcom Twintalker 3800 3

Topcom Twintalker 3800

ENGLISH

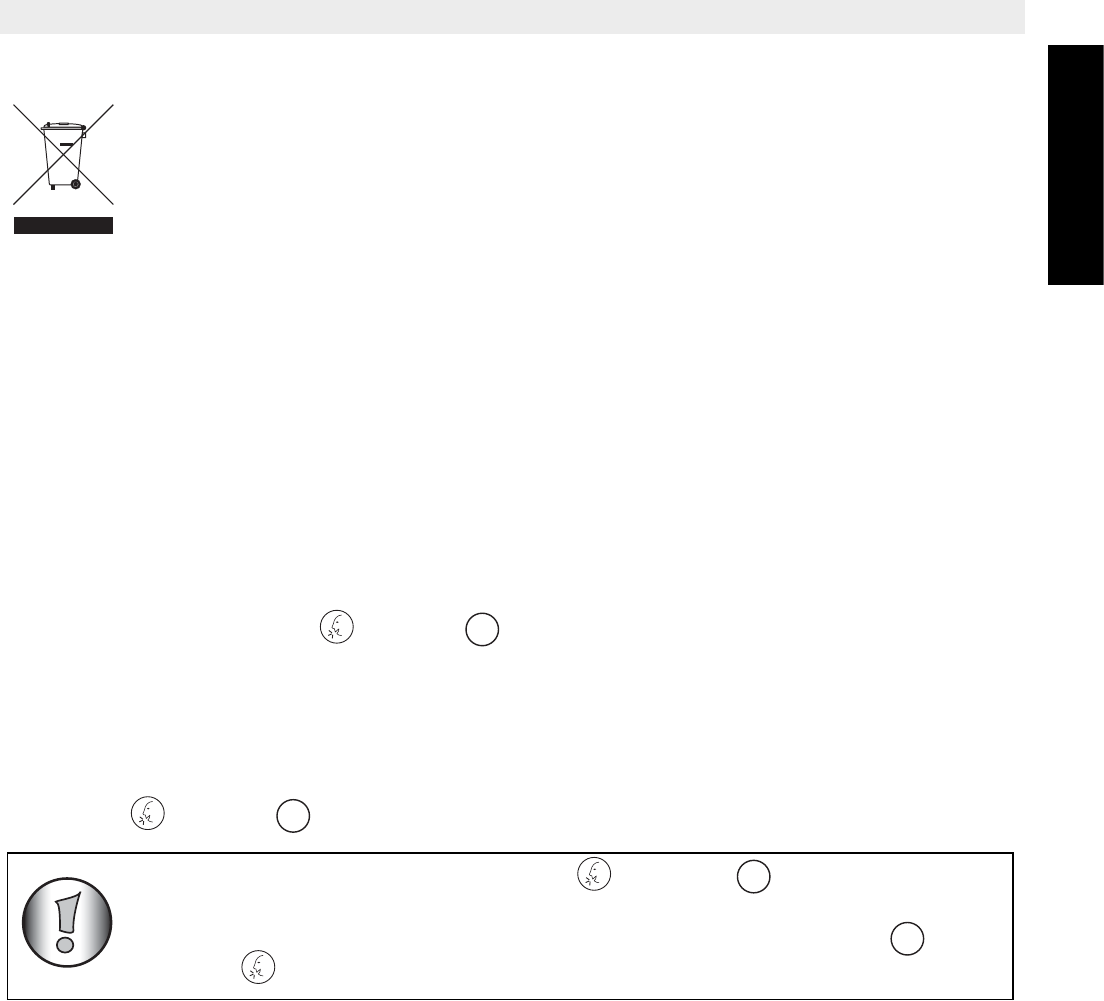

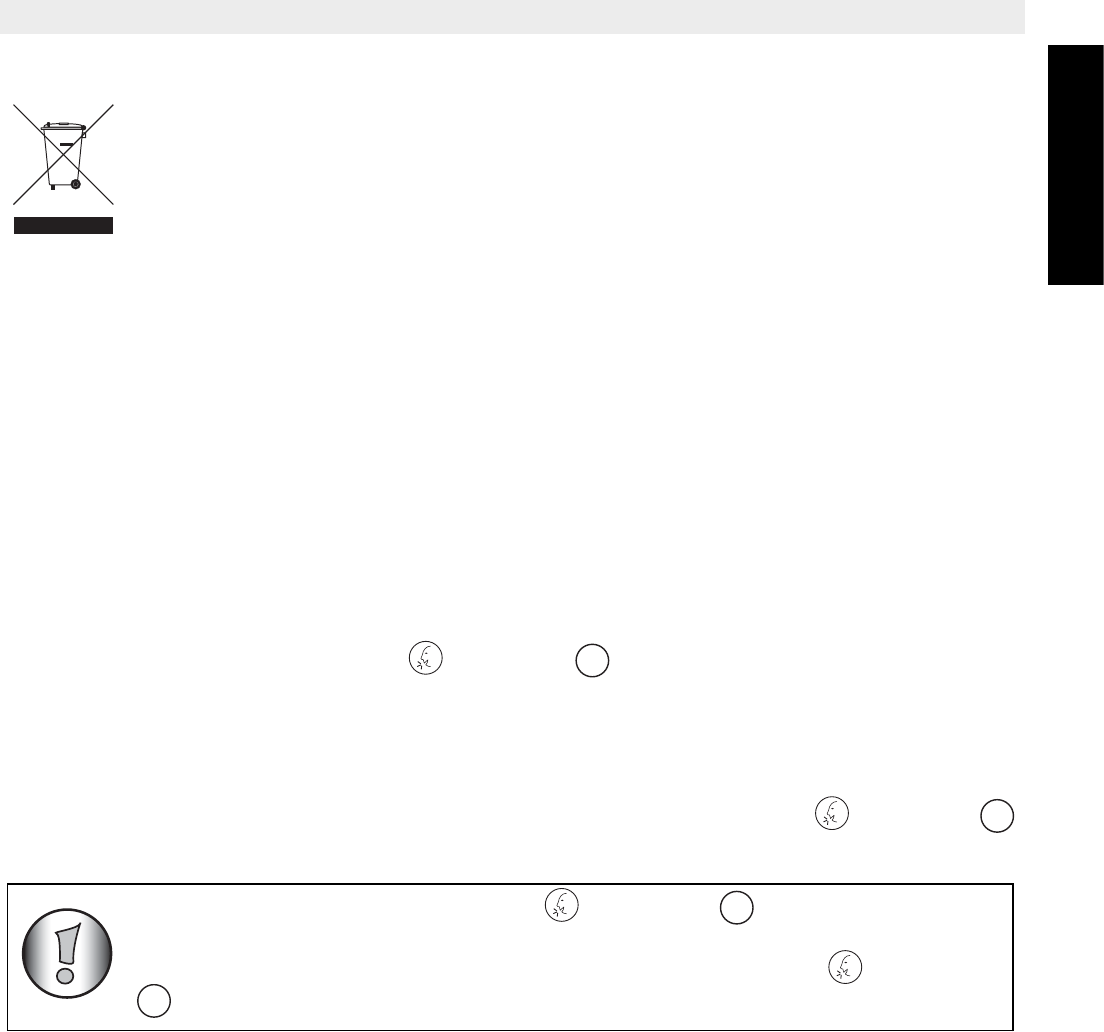

6 Disposal of the device (environment)

At the end of the product lifecycle, you should not throw this product into the

normal household garbage but bring the product to a collection point for the

recycling of electrical and electronic equipments. The symbol on the product,

user guide and/or box indicate this.

Some of the product materials can be re-used if you bring them to a recycling point. By

reusing some parts or raw materials from used products you make an important contribution

to the protection of the environment. Please contact your local authorities in case you need

more information on the collection points in your area.

7 Using a PMR device

To communicate between PMR devices they need to be all set on the same channel and

CTCSS code and within receiving range (up to max. 5 km in open field). Since these devices

use free frequency bands (channels), all devices in operation share these channels(total 8

channels). Therefore, privacy is not garanteed. Anybody with a PMR set to your channel can

overhear the conversation. If you want to communicate (transmitting a voice signal) you

need to press the -button .

Once this button pressed, the device will go into transmit mode and you can speak into the

microphone. All other PMR devices in range , on the same channel and in standby mode (not

transmitting) will hear your message. You need to wait until the other party stops transmitting

before you can reply to the message. At the end of each transmission the unit will send a

beep if the Roger Beep is enabled (see chapter 14.10). To reply, just press the -button

and speak into the microphone.

8 Included in the package

• 2 x Twintalker 3800

• 2 x Beltclip

• 2 x Power adapter

• 2 x NiMH (3 x AA) battery pack

• 2 x Earpiece with microphone and PTT button

• 2 x Lan yard

•User guide

• Card with service address and Hotline

If 2 or more users press the - button at the same time the receiver

will receive only the stongest signal and the other signal(s) will be

supressed. Therefore you should only transmit a signal (press -

button ) when the channel is free.

4Topcom Twintalker 3800

Topcom Twintalker 3800

9 Getting started

10 Charging batteries

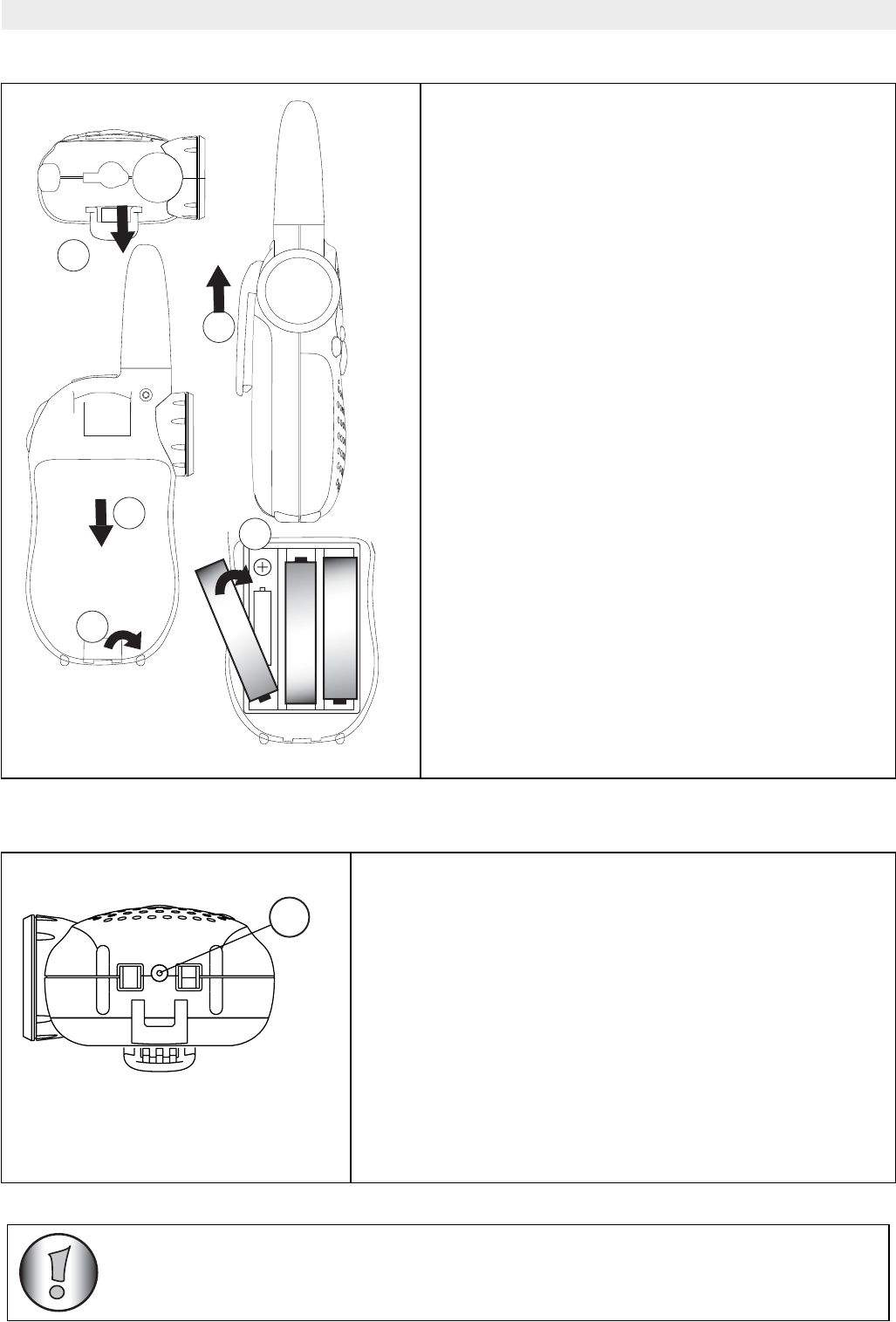

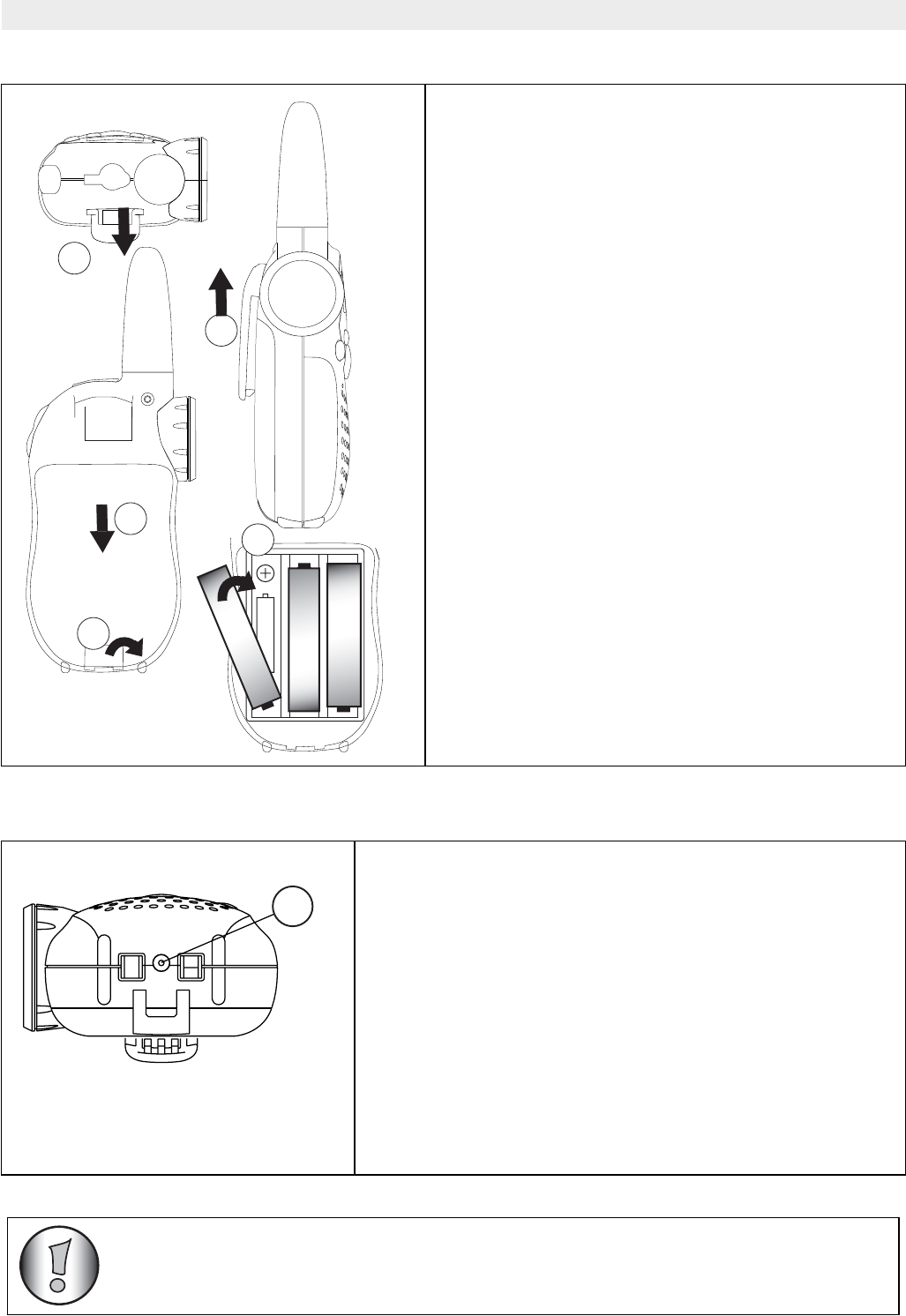

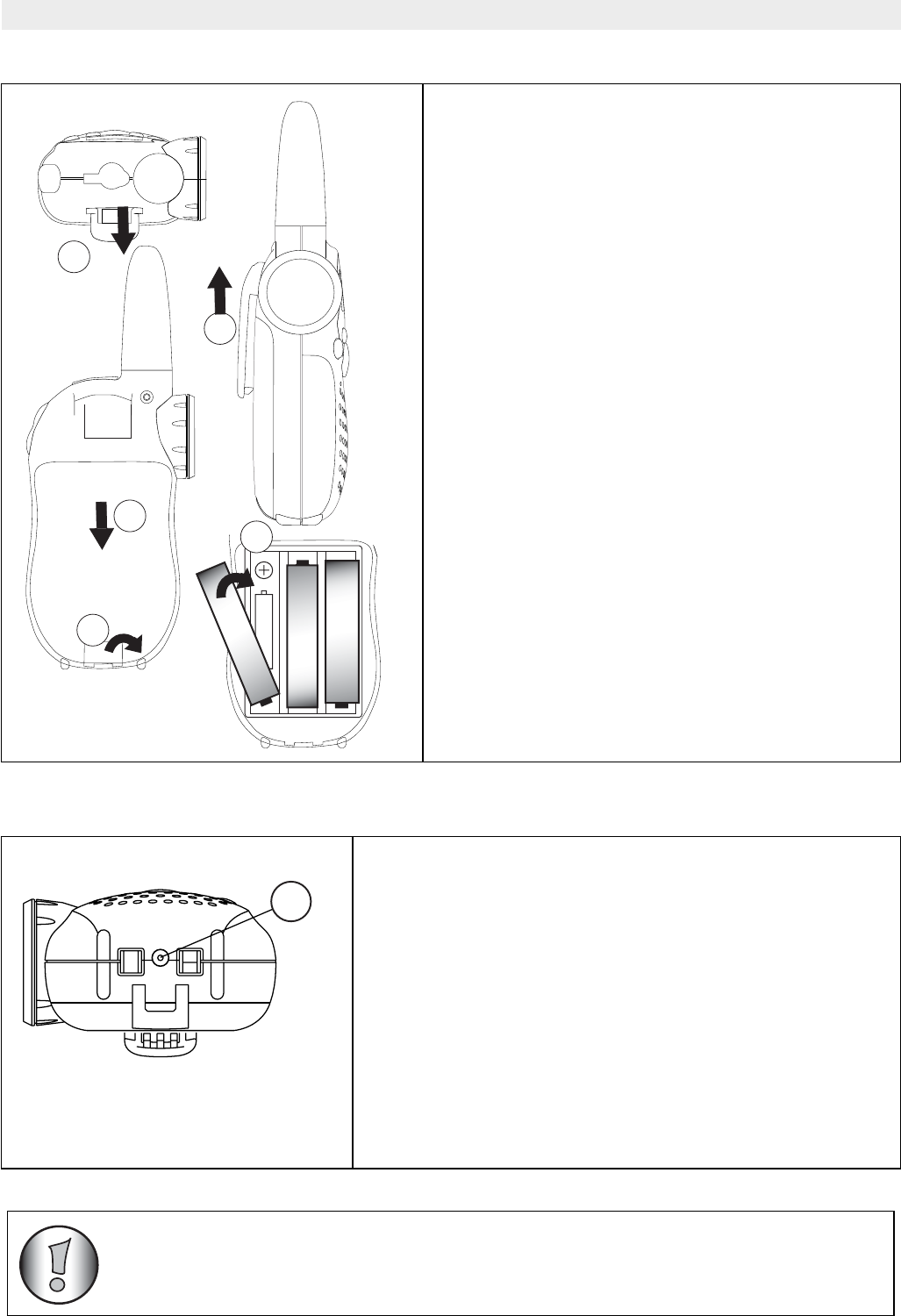

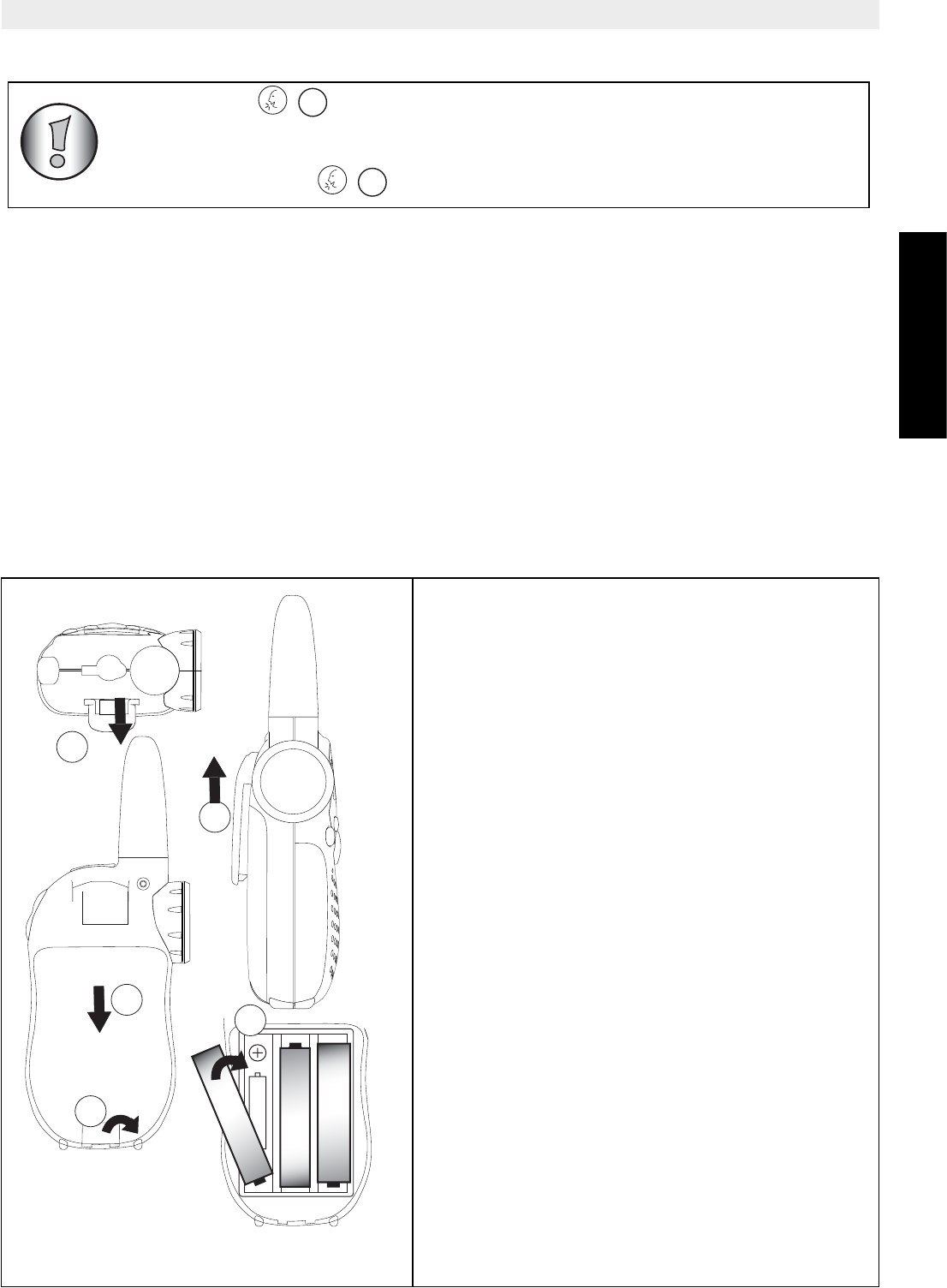

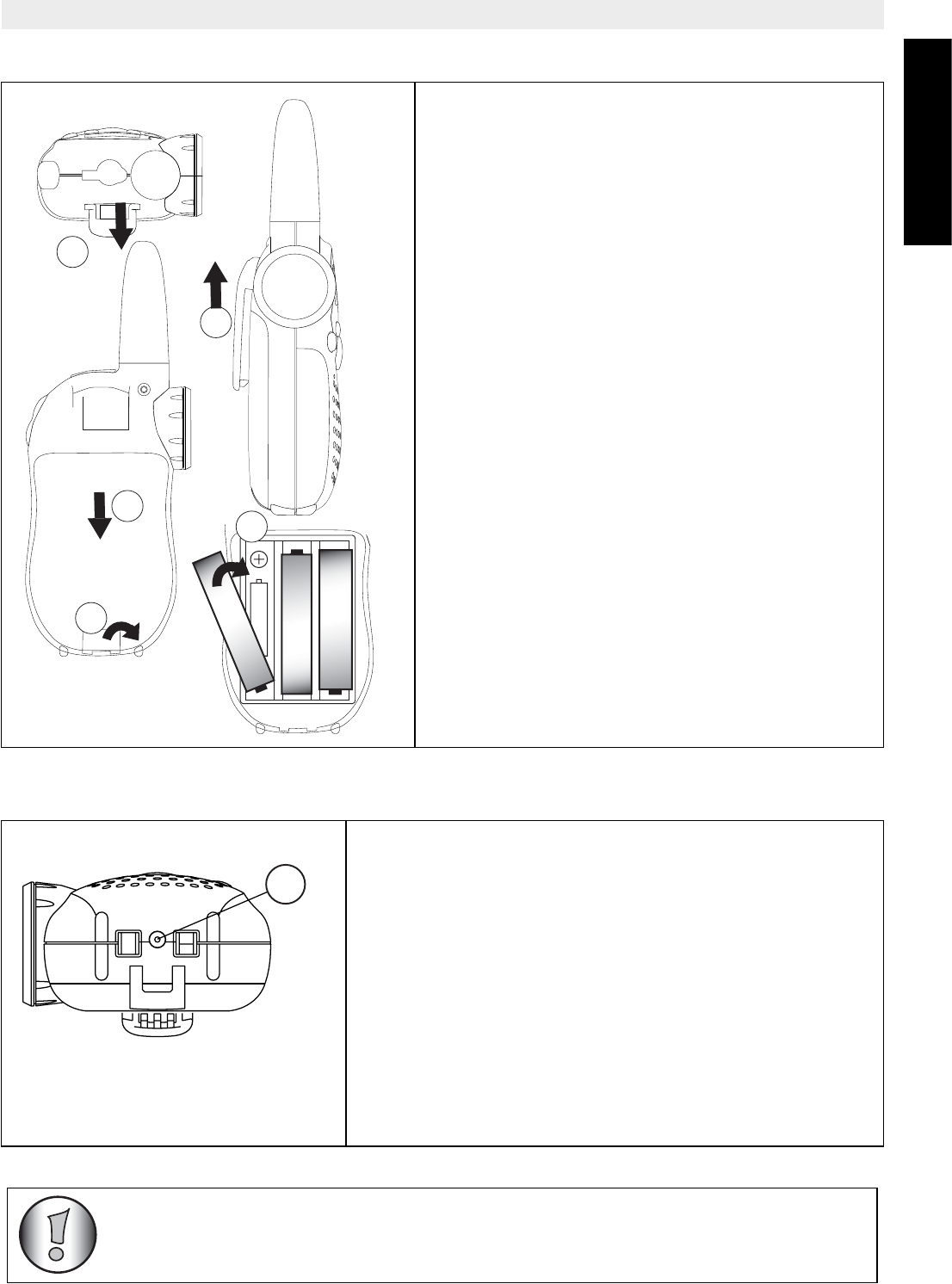

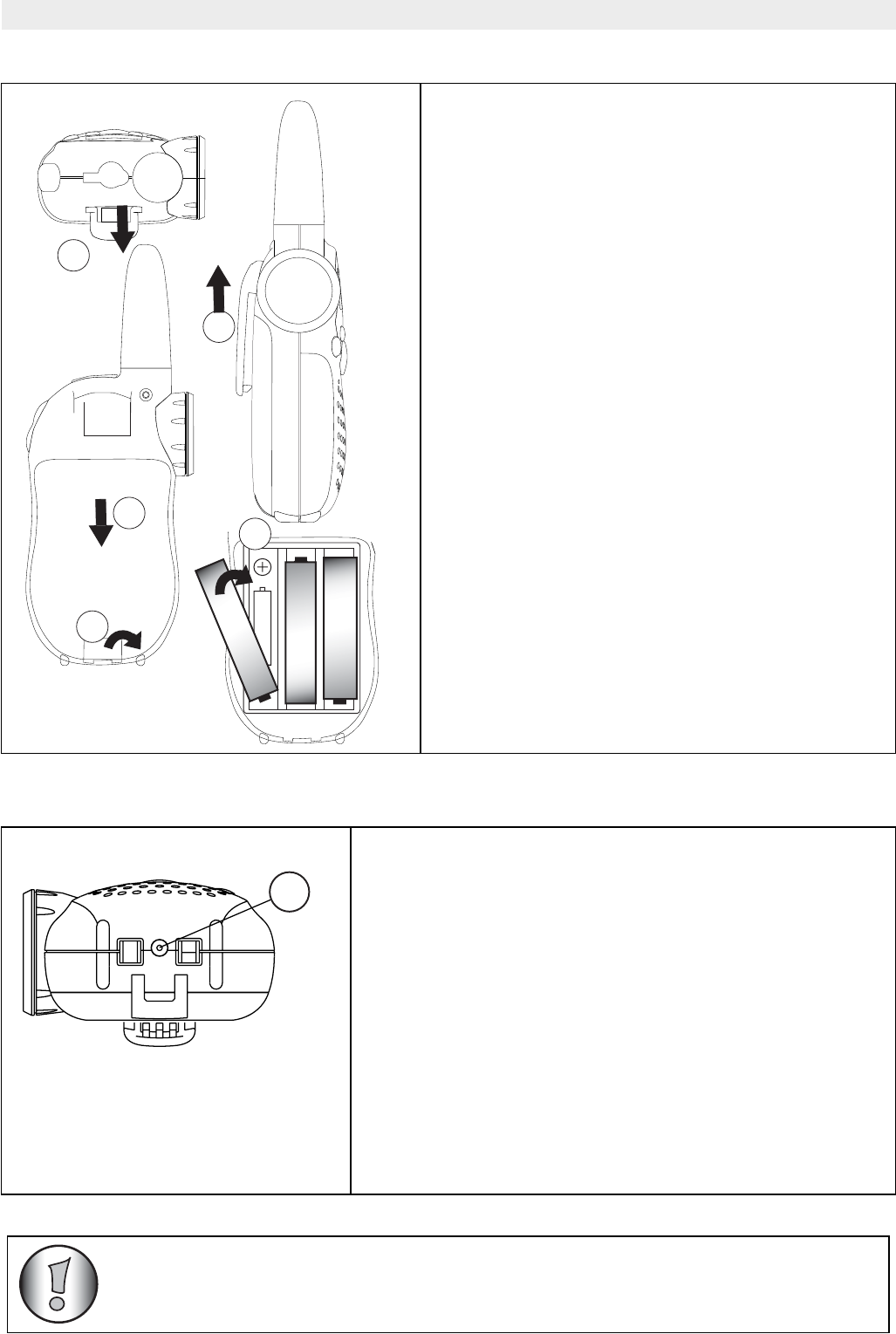

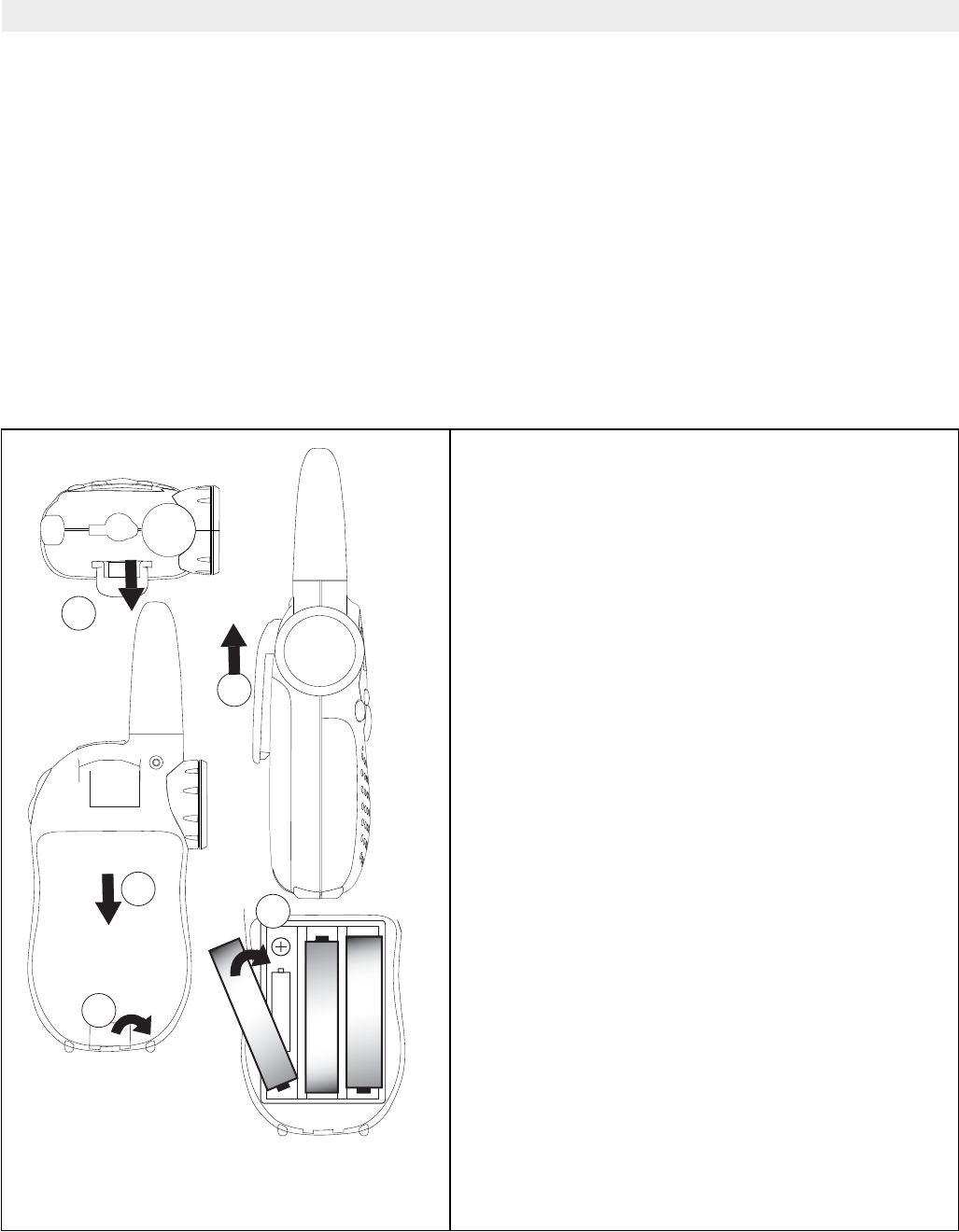

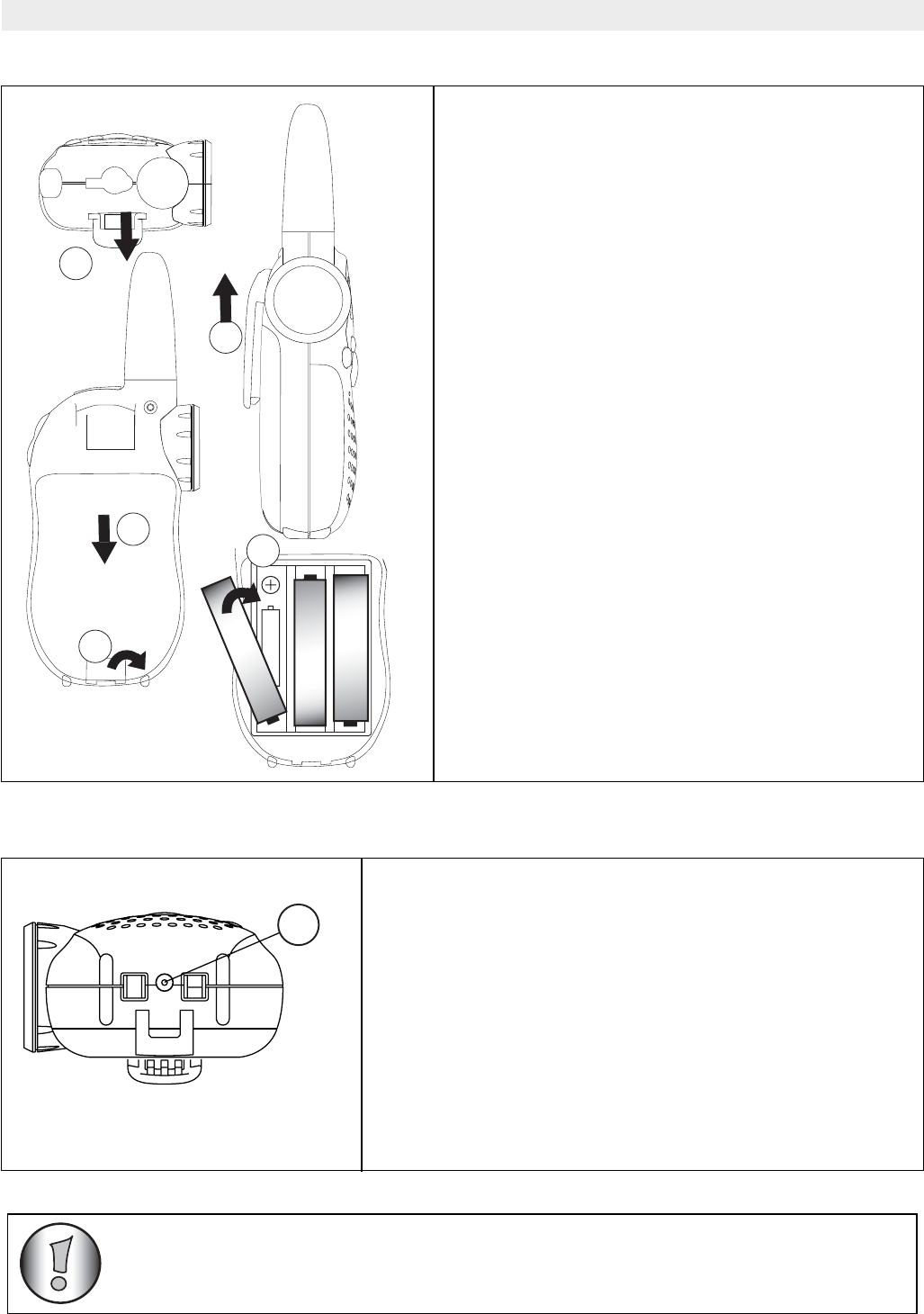

9.1 Removing/Installing the Belt

Clip

1. To remove the belt clip from the unit,

push the belt clip (B), while pulling the

clip away from the unit (A).

2. To install the belt clip, align the pin with

the hole in the backside. Gently push

until it clicks into position.

9.2 Battery Installation

1. Remove the belt clip (See chapter

9.1.1).

2. Pull the battery cover tab (C) and gently

remove the battery cover (D).

3. Install the enclosed 3 x AA NiMh

batteries following the polarity as

shown (E).

4. Re-install the Battery Cover and Belt

Clip (See chapter 9.1.2).

When using rechargeable batteries you can use an

optional adapter to charge.

• Insert three (3) “AA” rechargeable batteries.

• Plug the small plug of the adapter into the SPK/

MIC/CHG jack (15) and the other end in the

electrical socket.

• Make sure that the unit is switched off in order to

charge the batteries properly.

NOTE: It takes approximately 7 to 10 hours to

fully charge the batteries.

1 x AA

Only use the enclosed AC/DC ADAPTER with “AA” rechargeable

batteries. Do not charge this unit when regular “AA” alkaline batteries

are installed!

Topcom Twintalker 3800 5

Topcom Twintalker 3800

ENGLISH

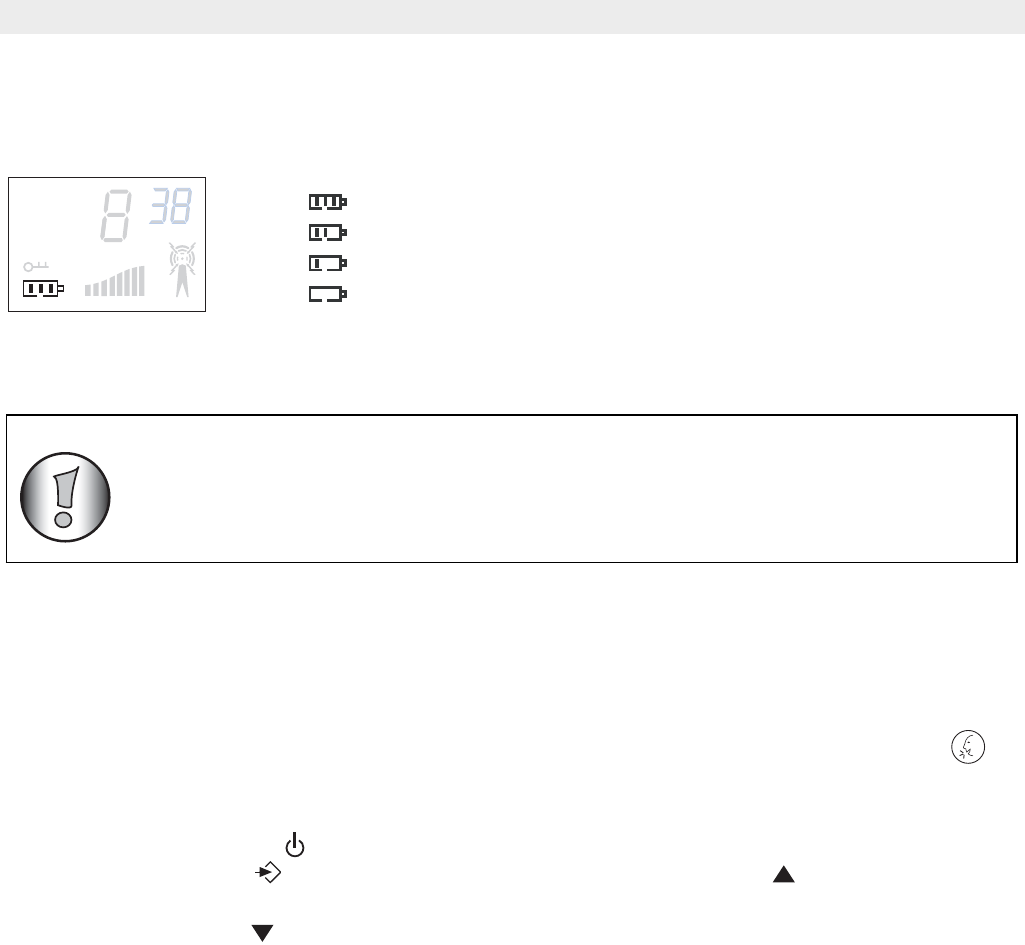

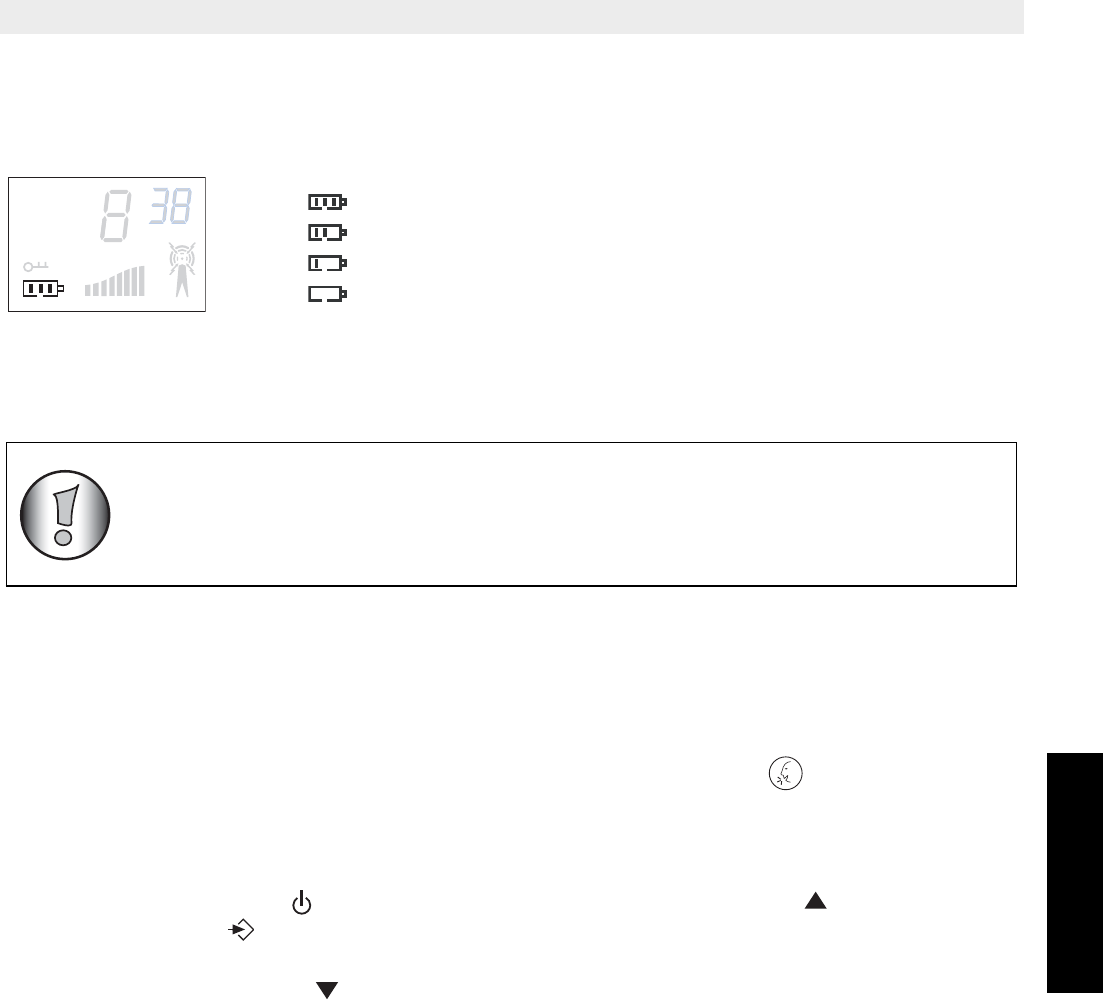

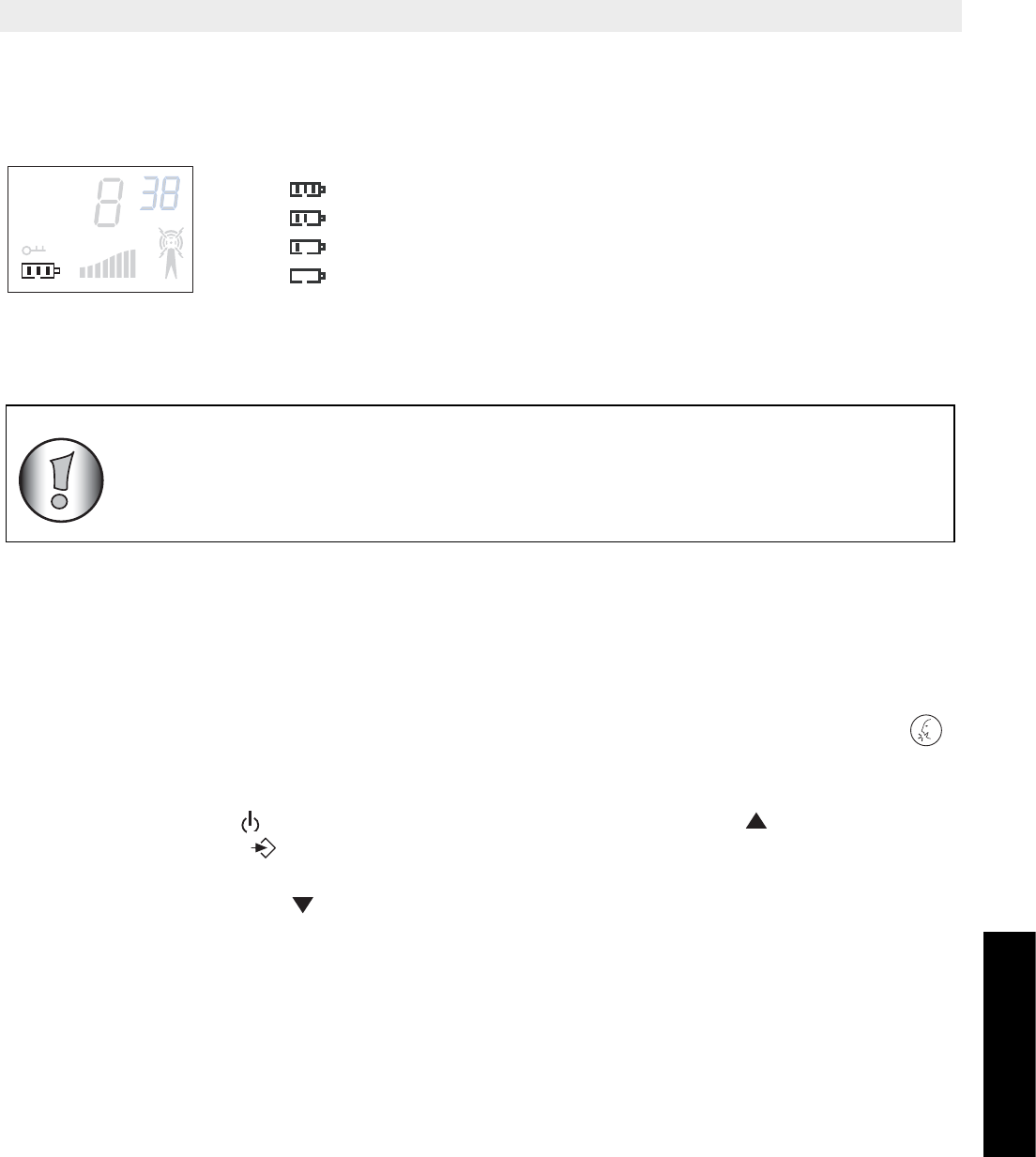

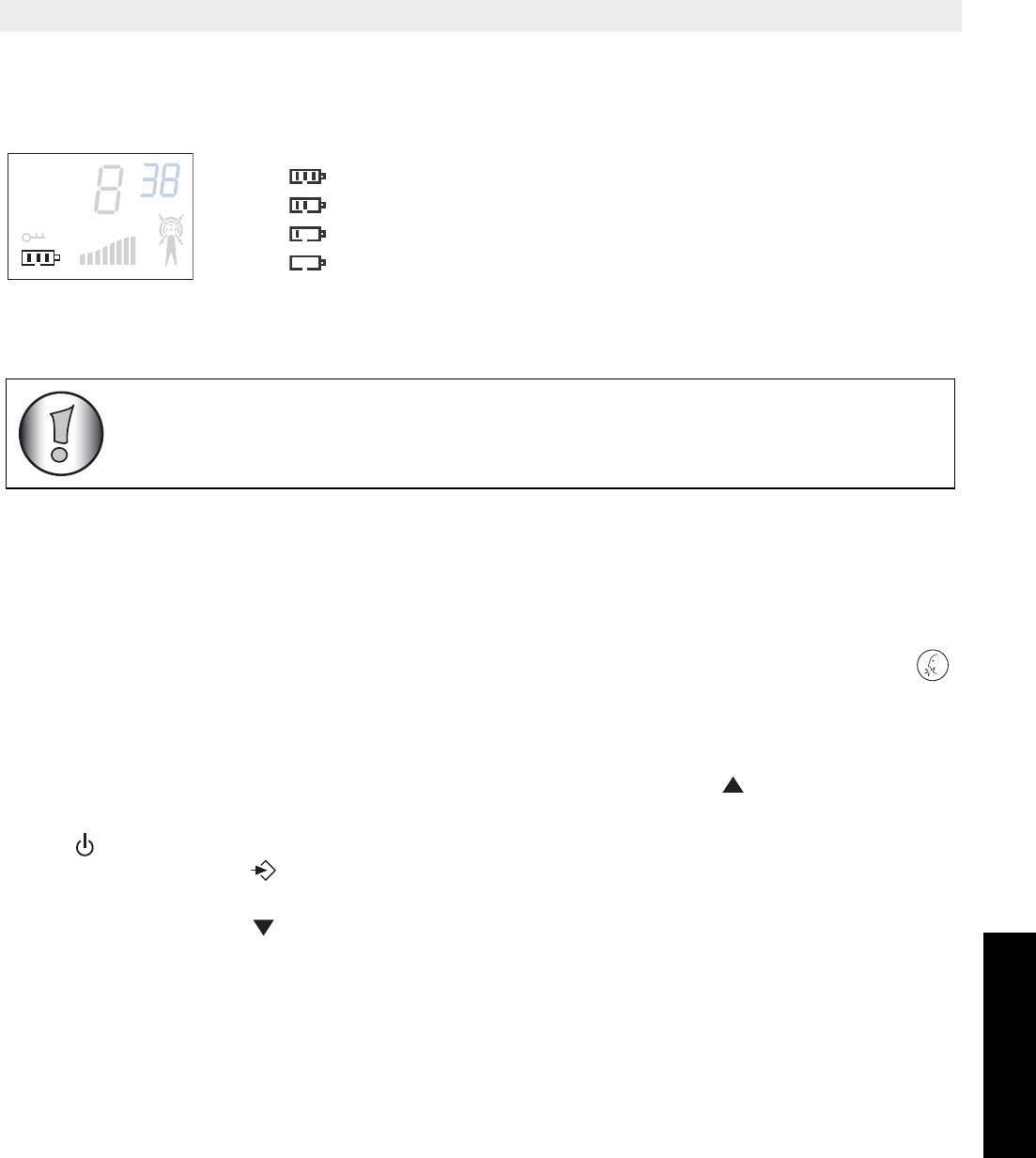

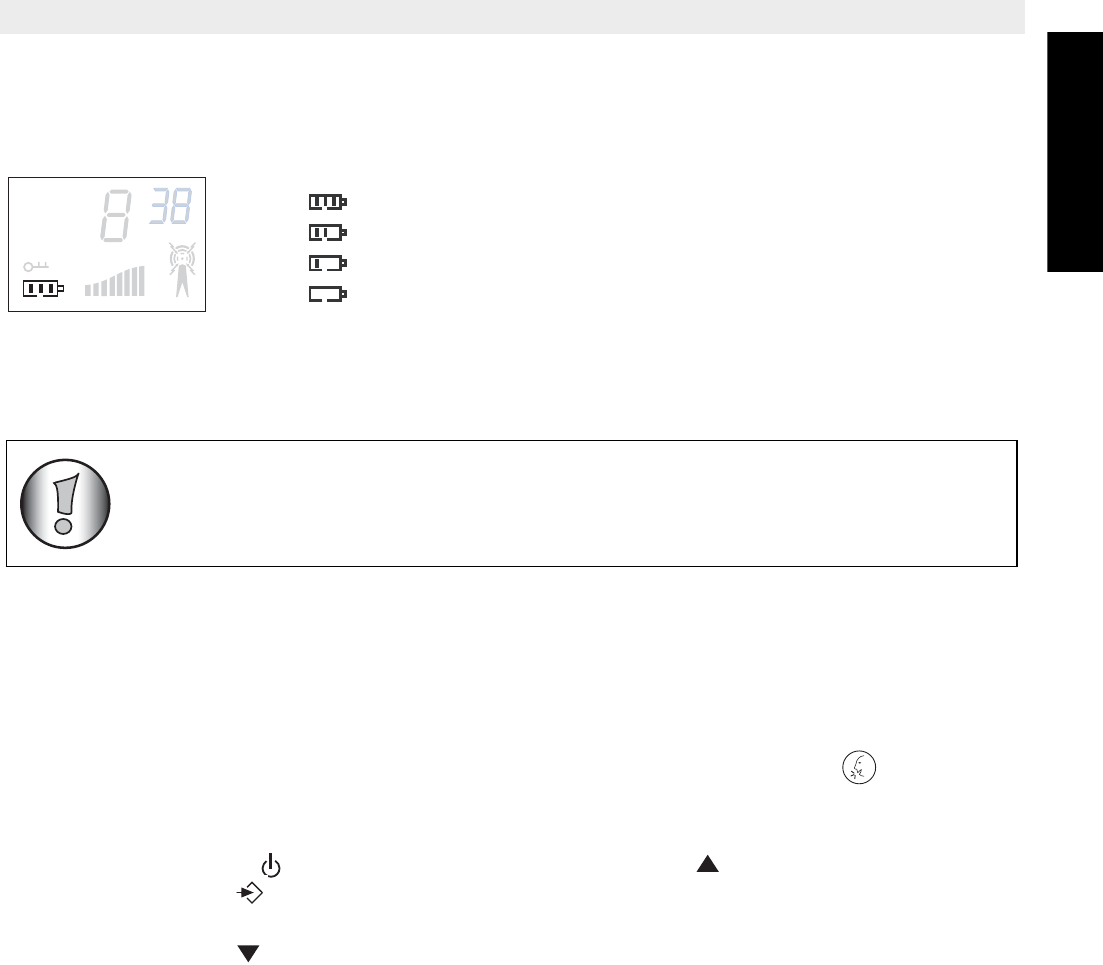

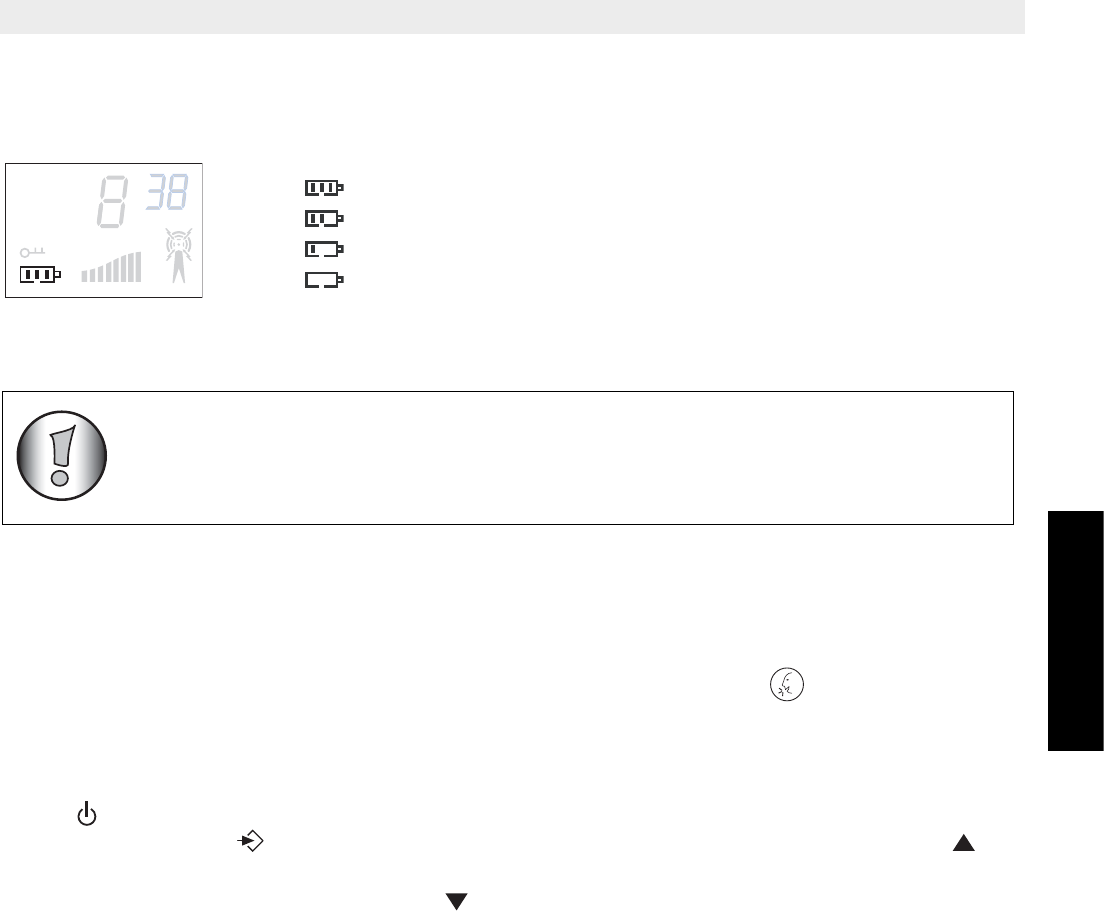

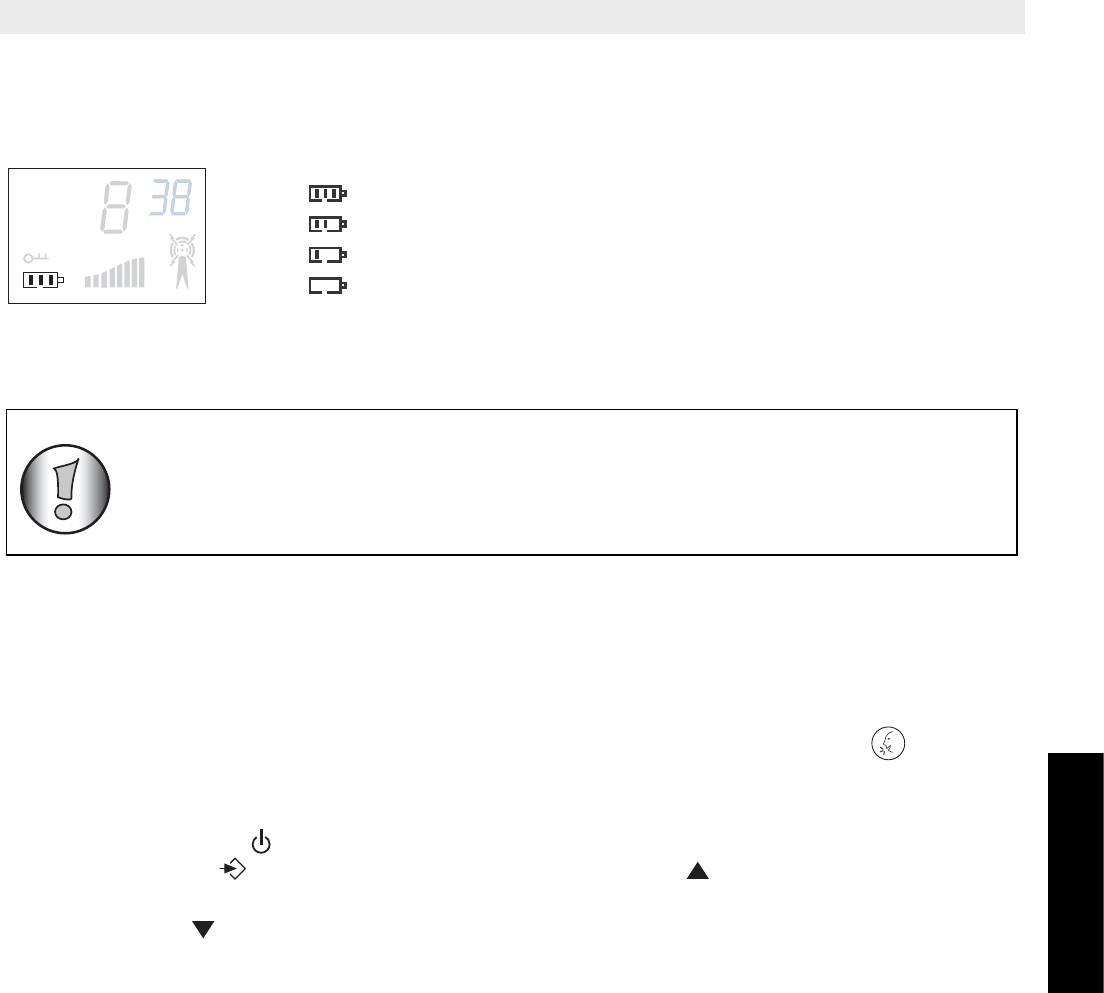

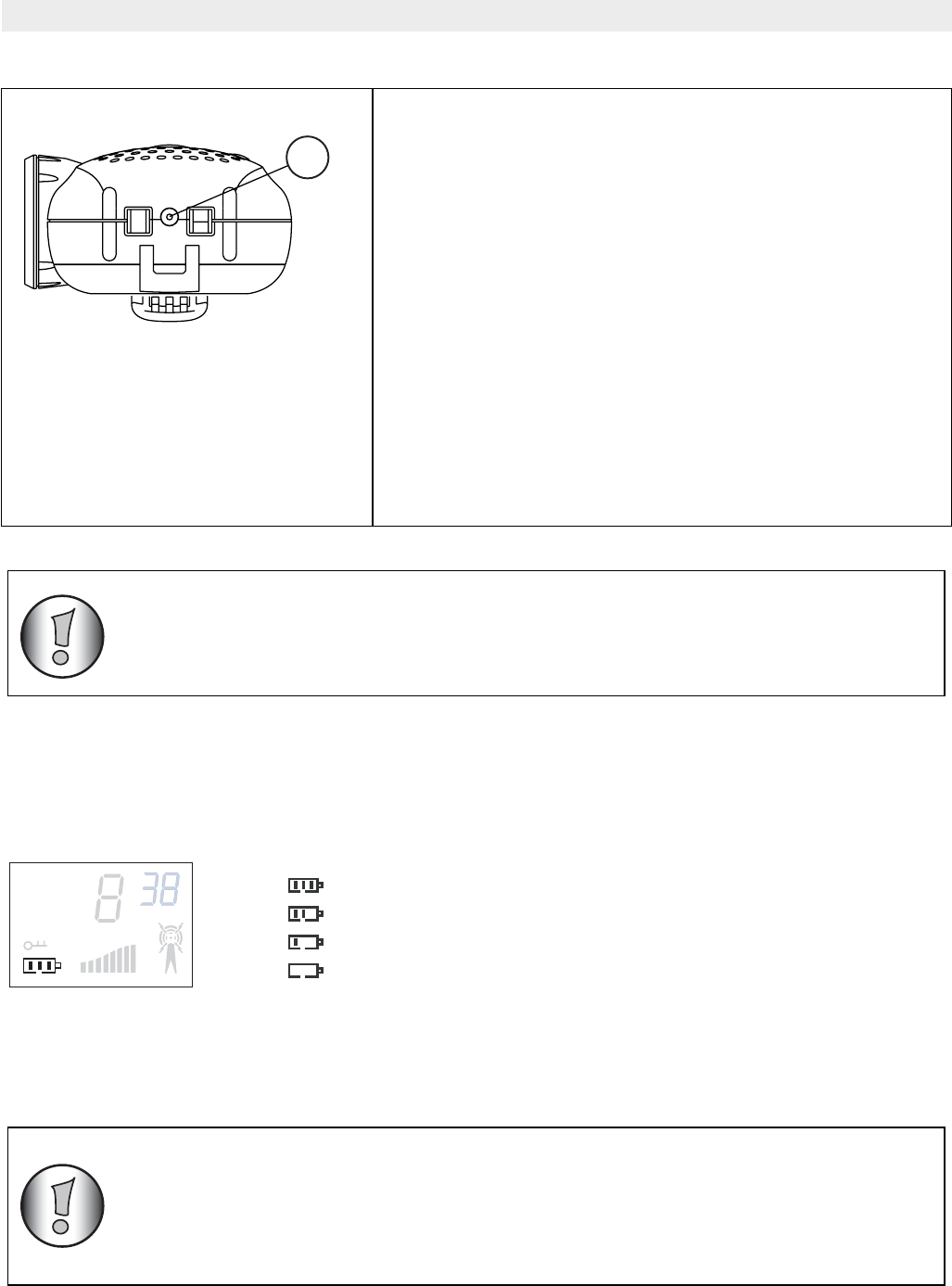

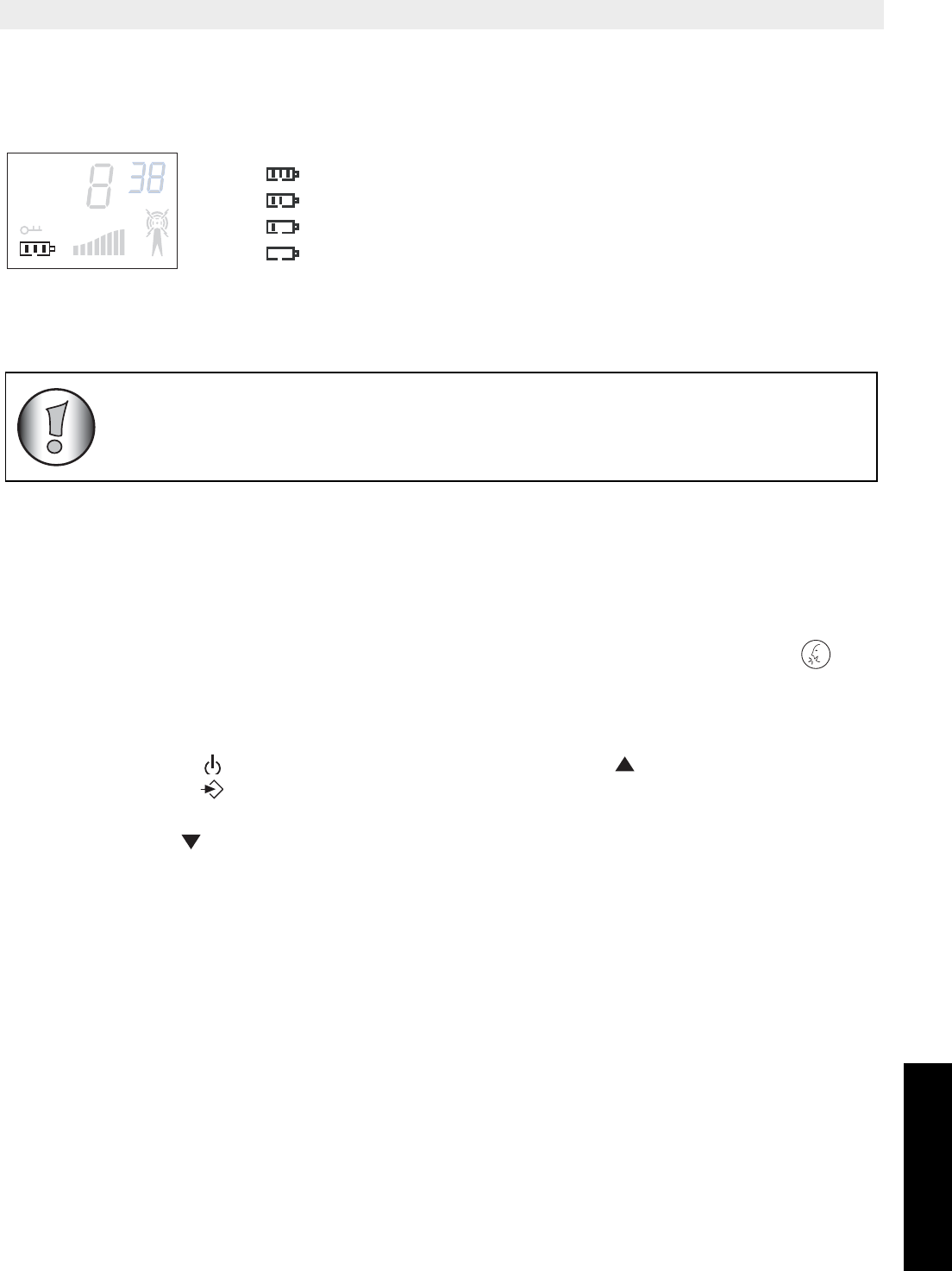

11 Battery Charge Level

The BATTERY CHARGE LEVEL is indicated by the number of bars present inside the

BATTERY icon on the LCD Display.

• Battery Full

• Battery 2/3 charged

• Battery 1/3 charged

• Battery empty

When the BATTERY CHARGE LEVEL is low, the BATTERY icon will flash to indicate that

the batteries need to be replaced or recharged.

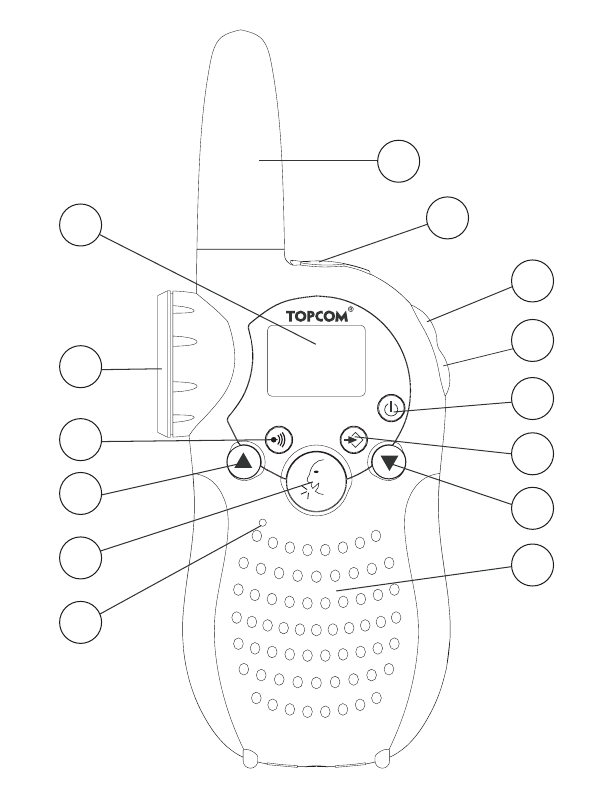

12 Description

See folded cover page - Illustration 1

13 LCD Display information

See folded cover page - Illustration 2

16. RX icon - Displayed when receiving a signal

17. TX icon - Displayed when transmitting a signal

18. Speaker volume indicator

19. Battery charge level indicator

20. Dual Scan icon - Displayed when dual scan mode is active

21. VOX icon - Displayed in Voice controlled (Vox) mode

22. Scan icon - Displayed when scan mode is active

23. Channel

24. CTCSS code

1. ANTENNA

2. SPEAKER/MIC Connector

3. LED - LIGHT flash button

4. LED - LIGHT button

5. ON/OFF button

6. MENU button

– Enter menu.

7. DOWN button

– Decrease the speaker volume

– Select the previous item in the

menu.

8. SPEAKER

9. MICROPHONE

10. PUSH TO TALK button

– Press To Talk or release to listen

– Confirm a setting in the menu

11. UP button

– Increase the speaker volume

– Select the next item in the menu

12. CALL button

– Transmit a call tone

13. LED LIGHT

14. LCD Display

15. CHARGER Connector

VOX

SCAN

DCM

Dispose of batteries at a designated battery disposal unit and not in the

household waste. Do not short-circuit & dispose of in fire. Remove the

batteries if this device is not going to be used for a long period.

6Topcom Twintalker 3800

Topcom Twintalker 3800

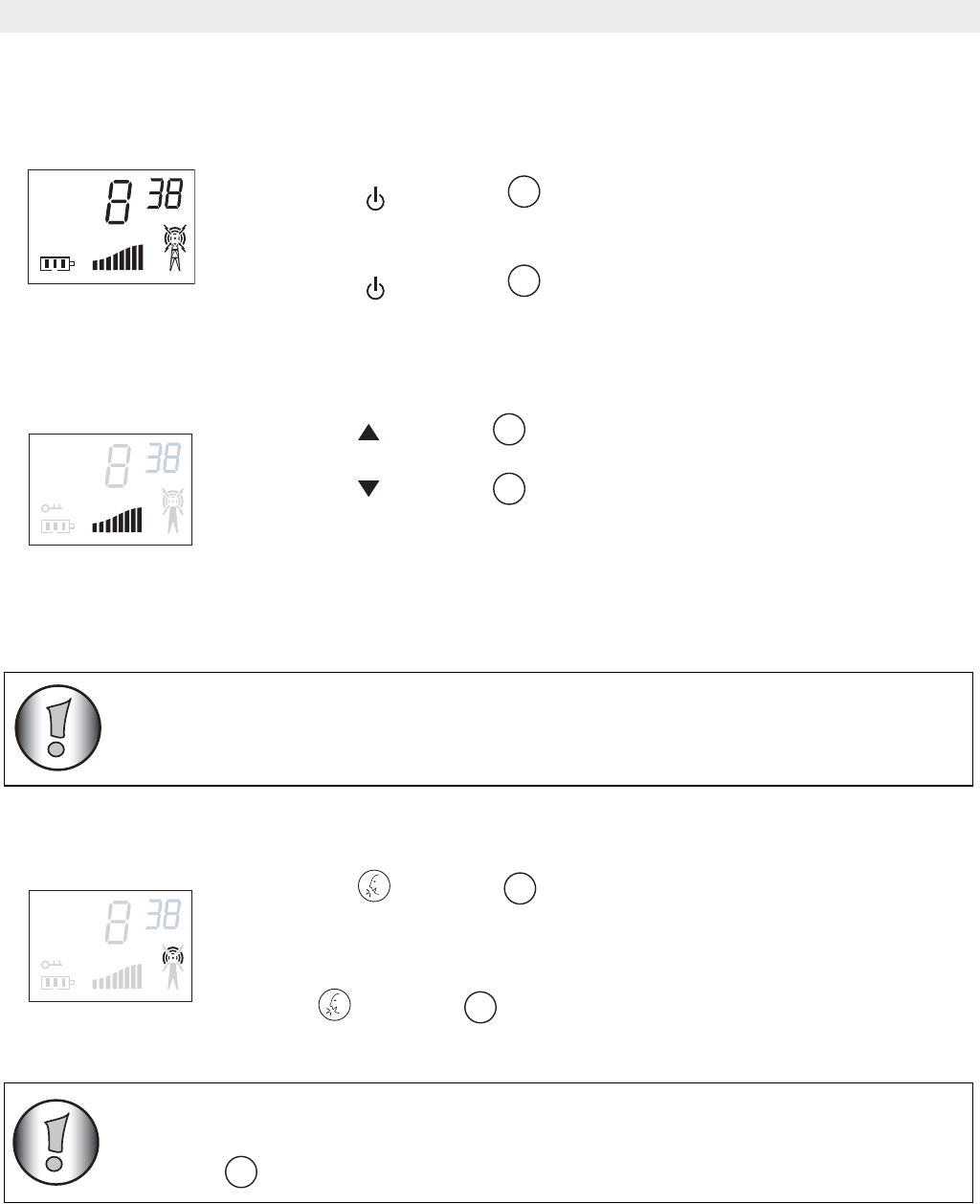

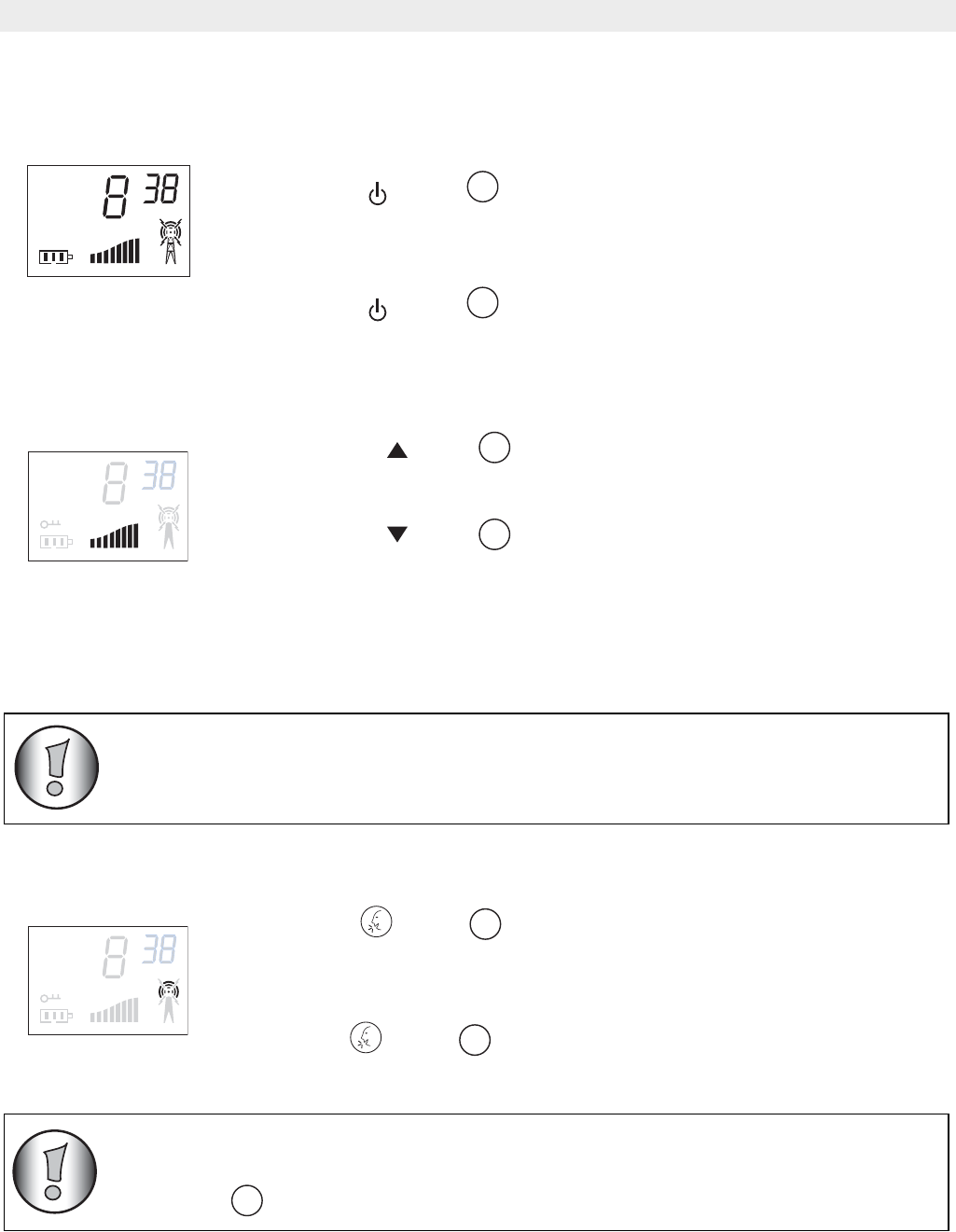

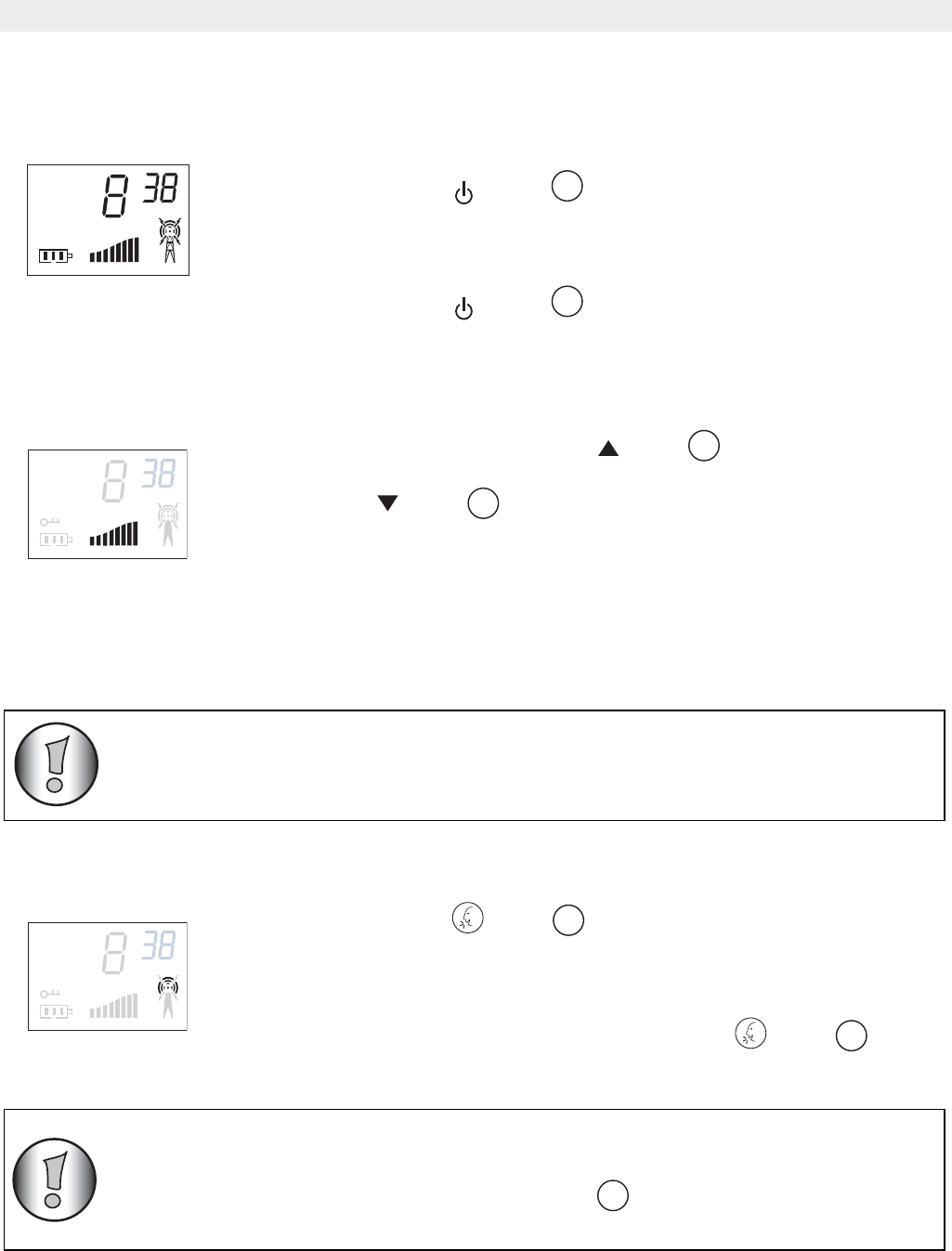

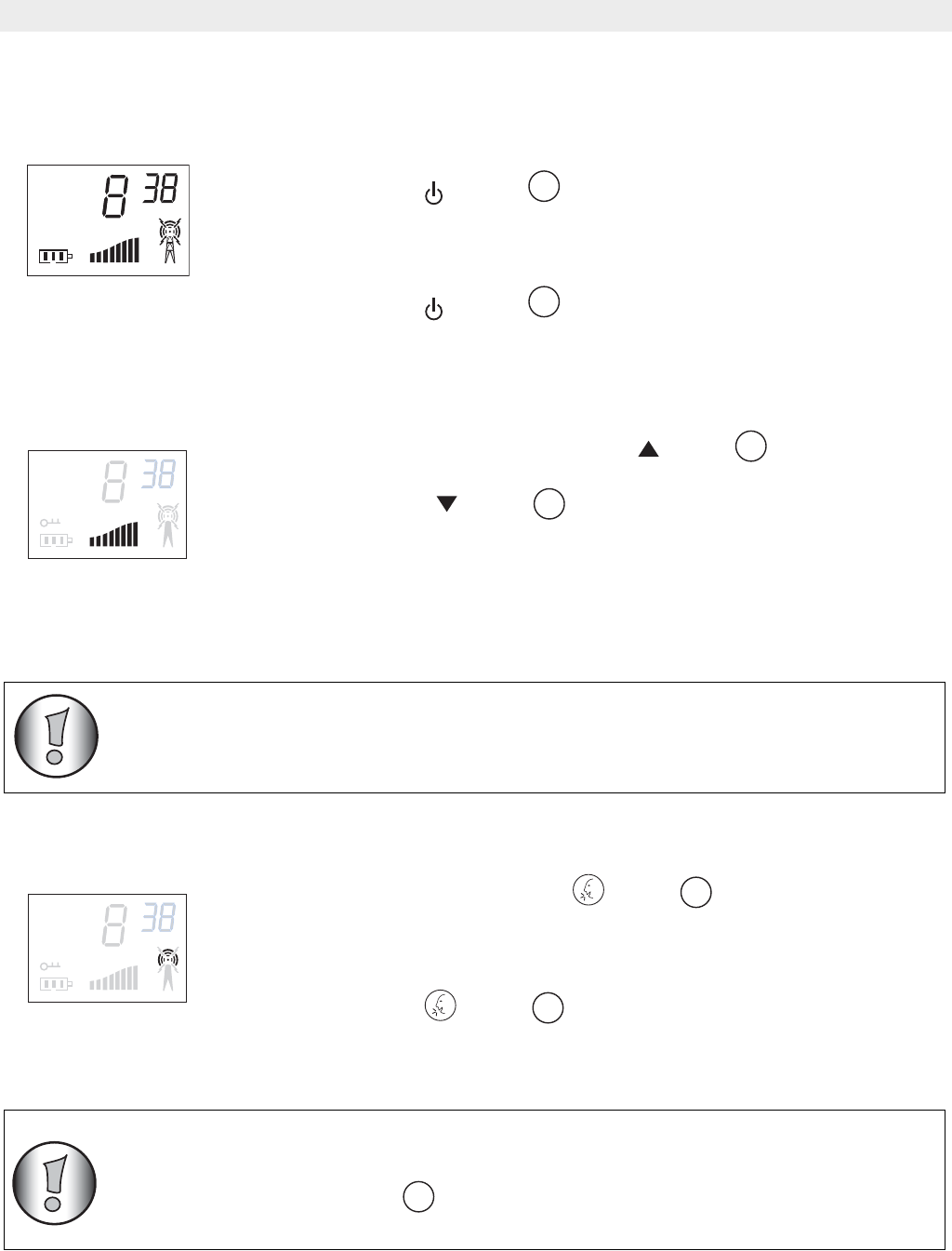

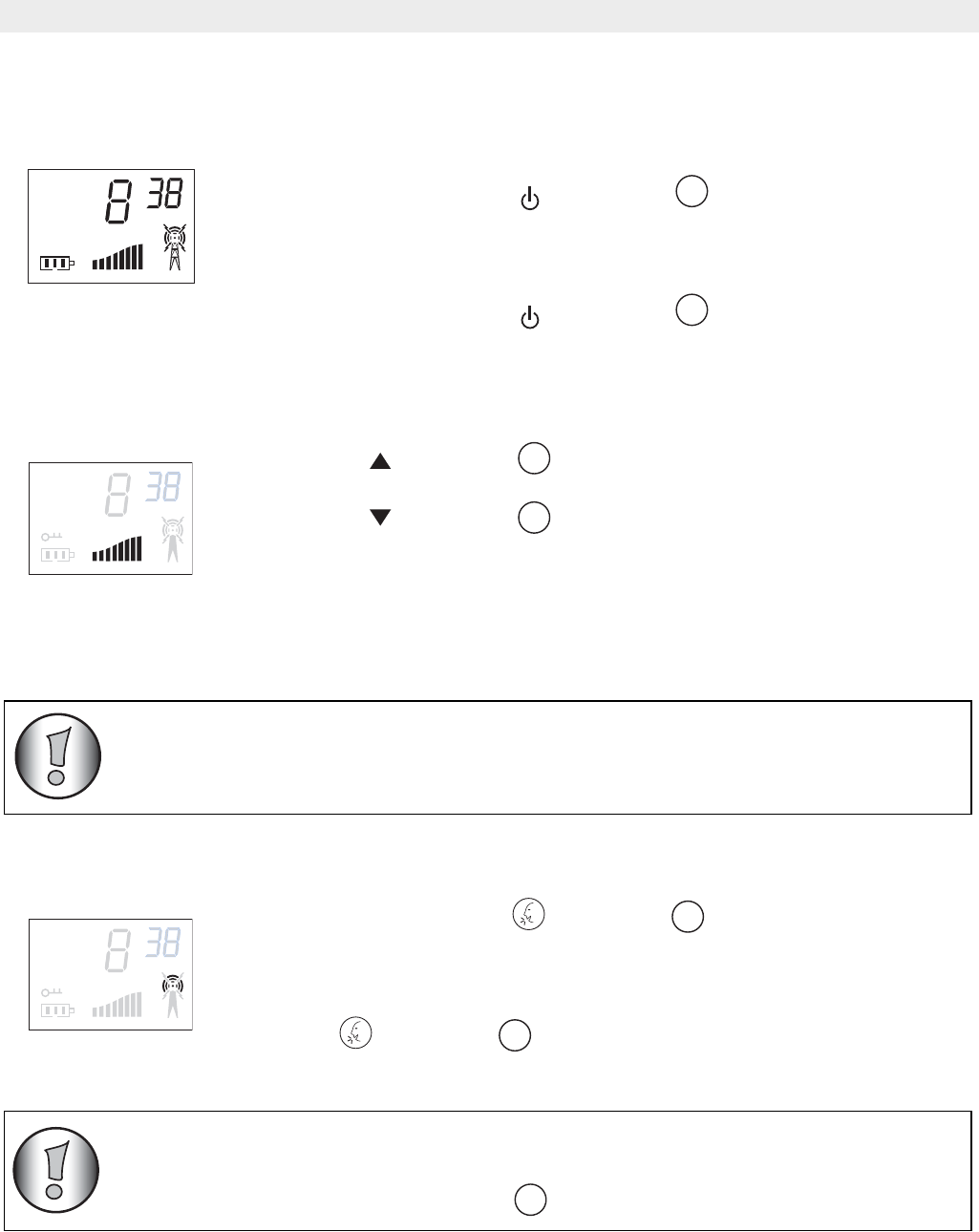

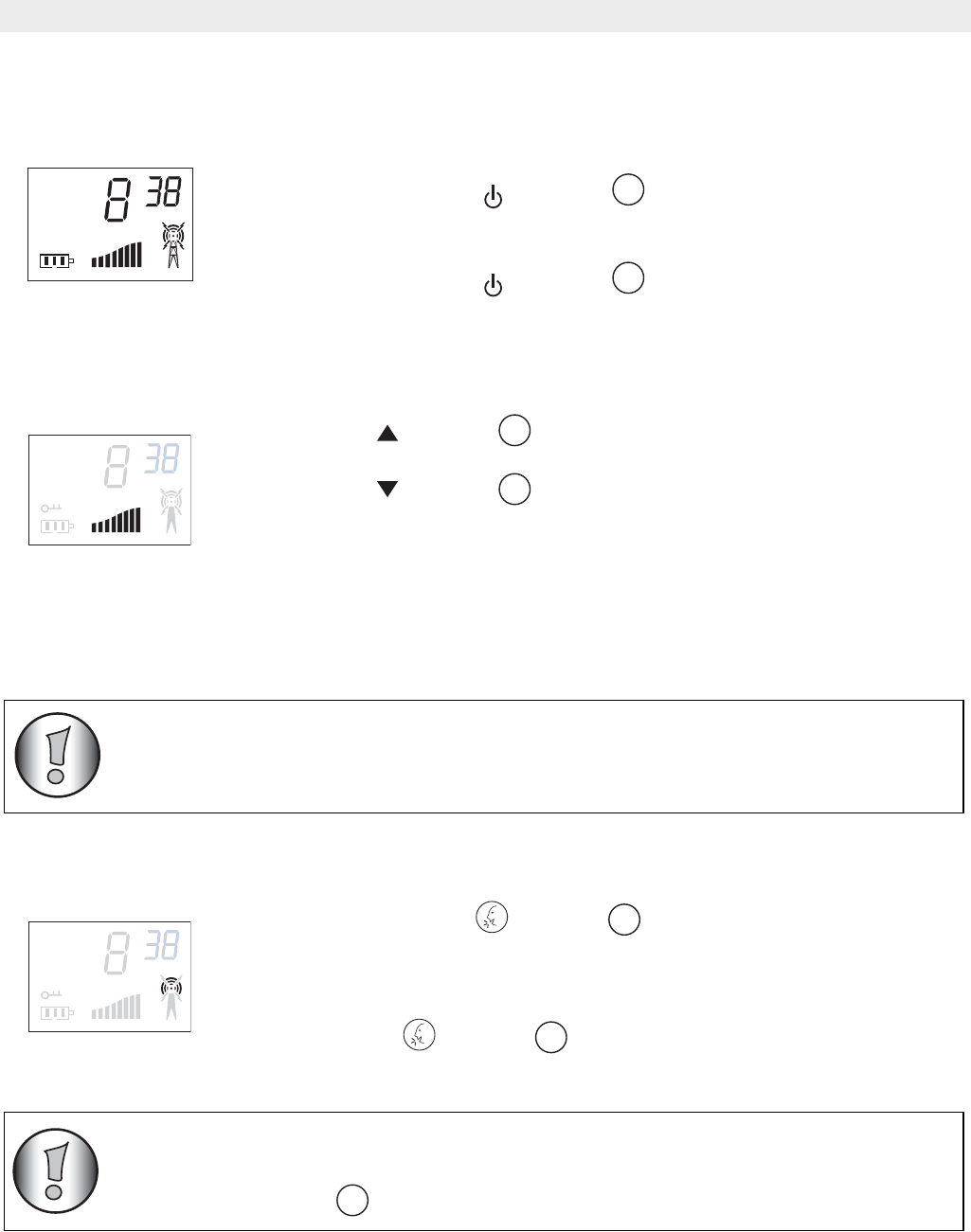

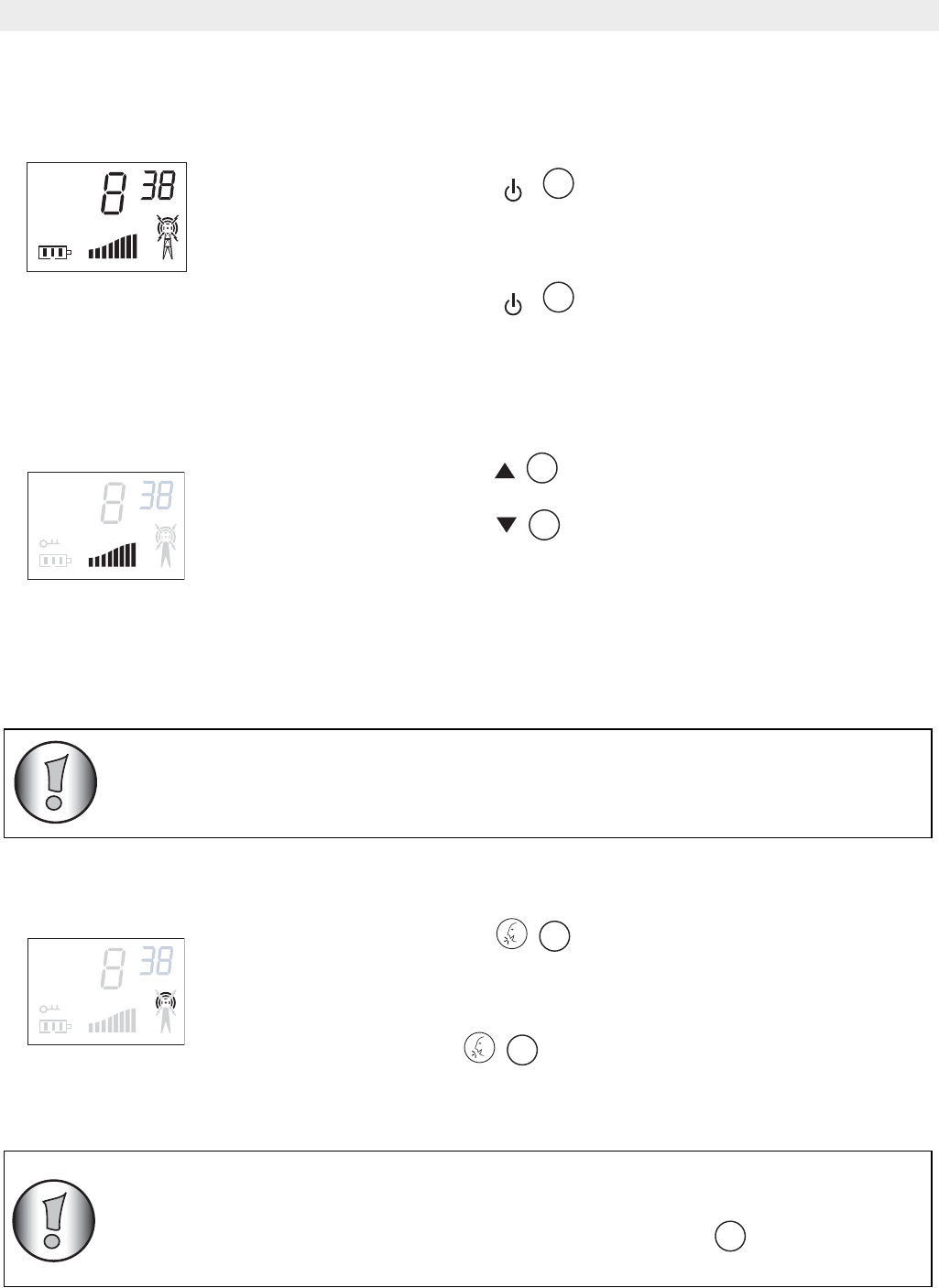

14 Using the Twintalker 3800

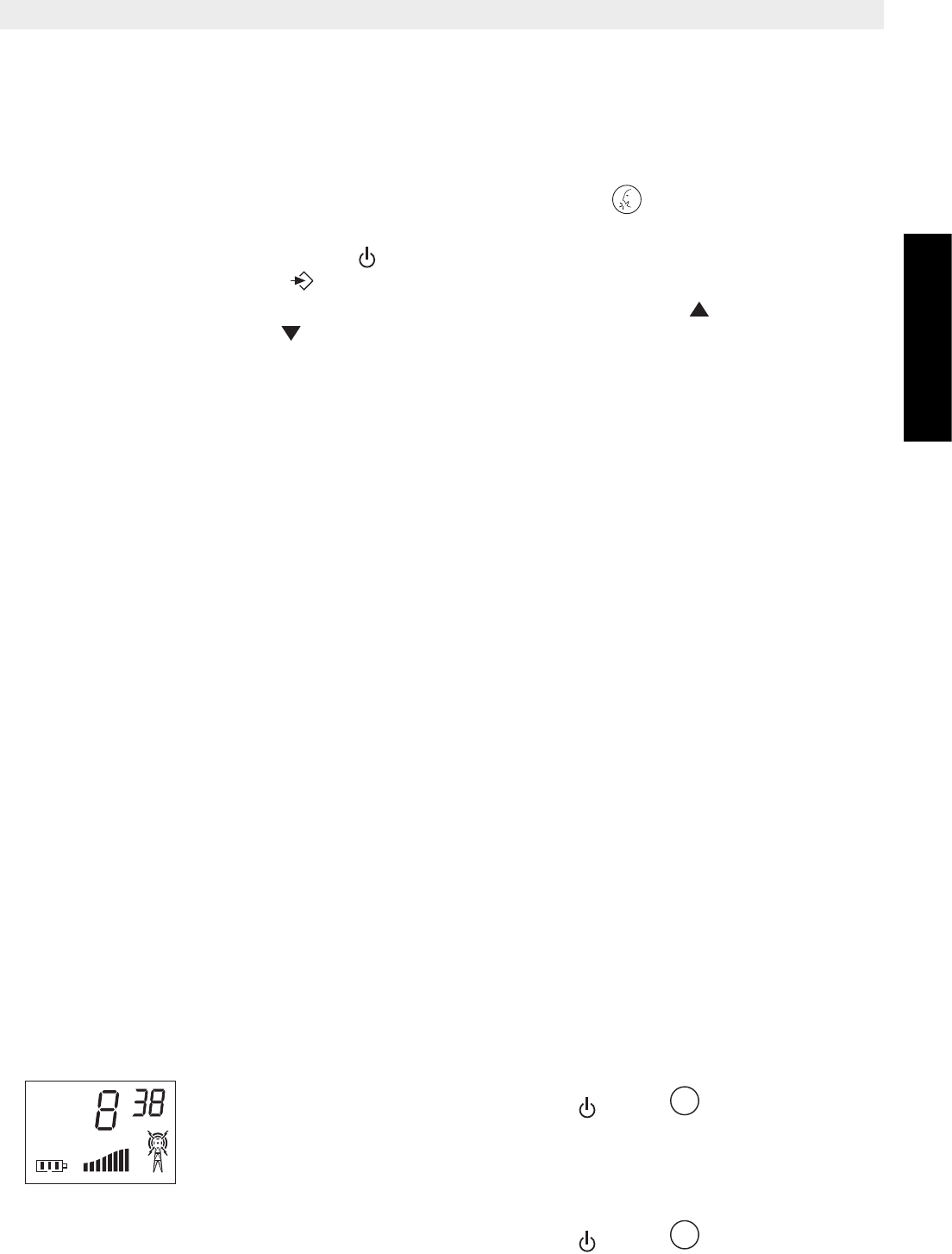

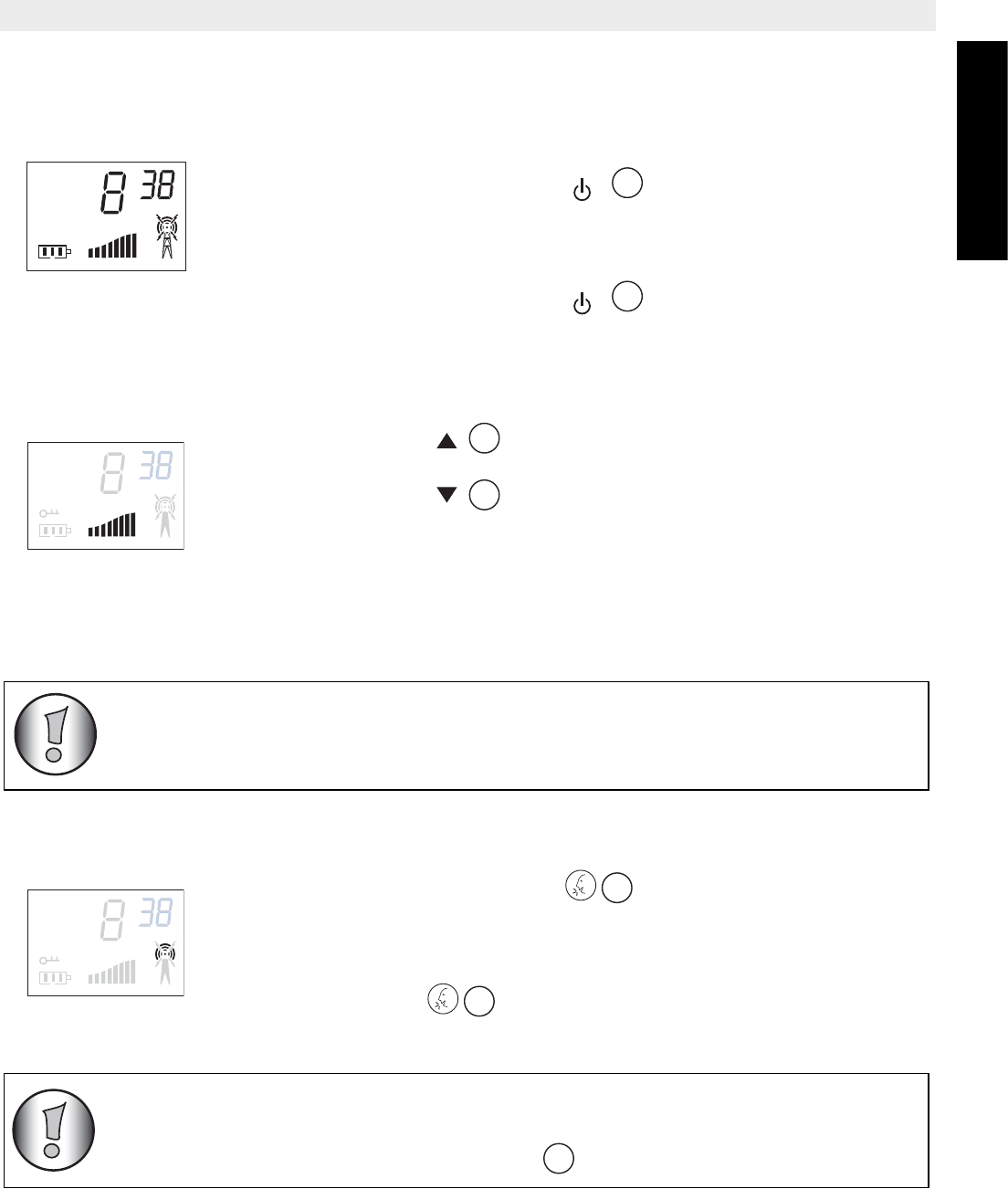

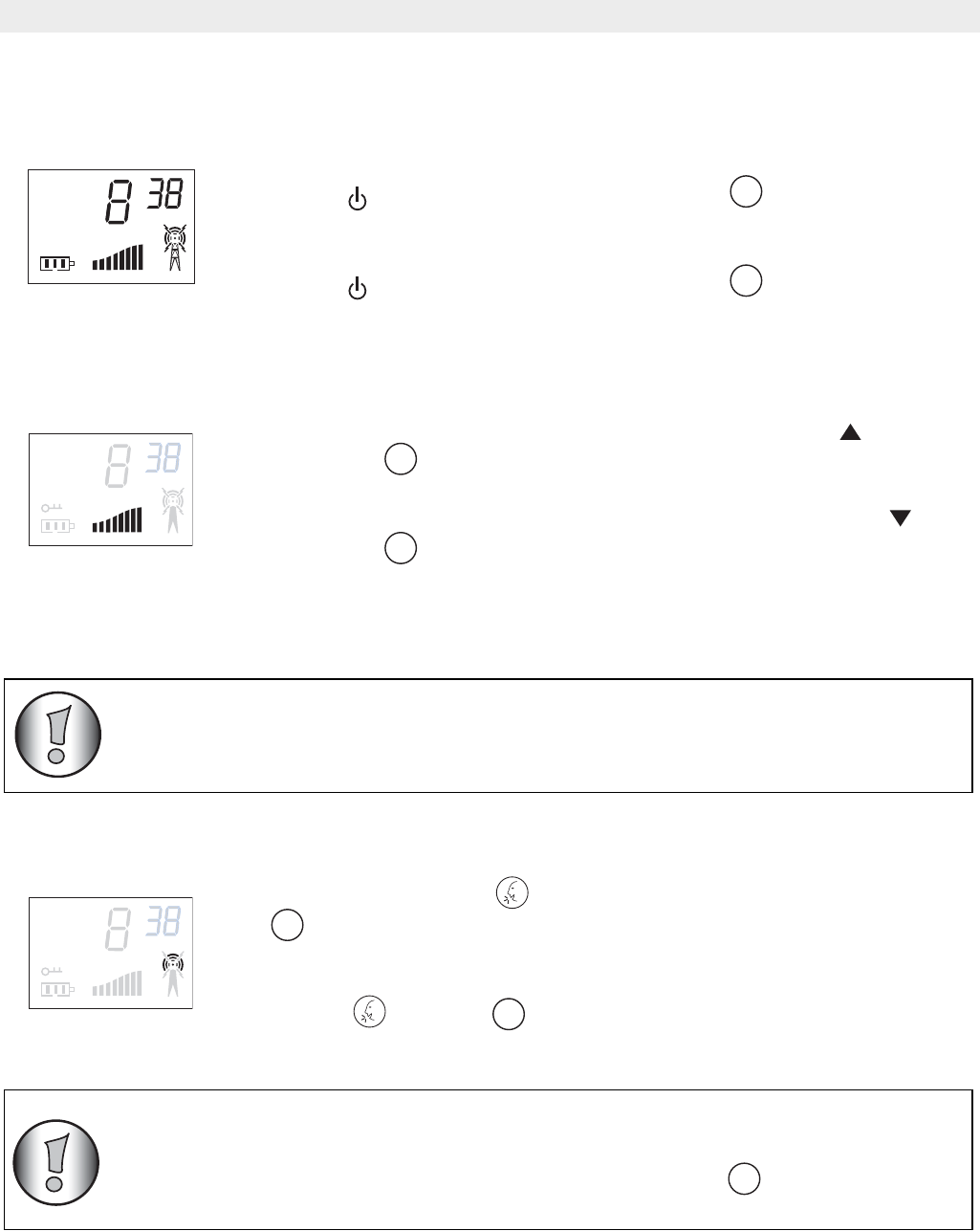

14.1 Turning the Unit ON/OFF

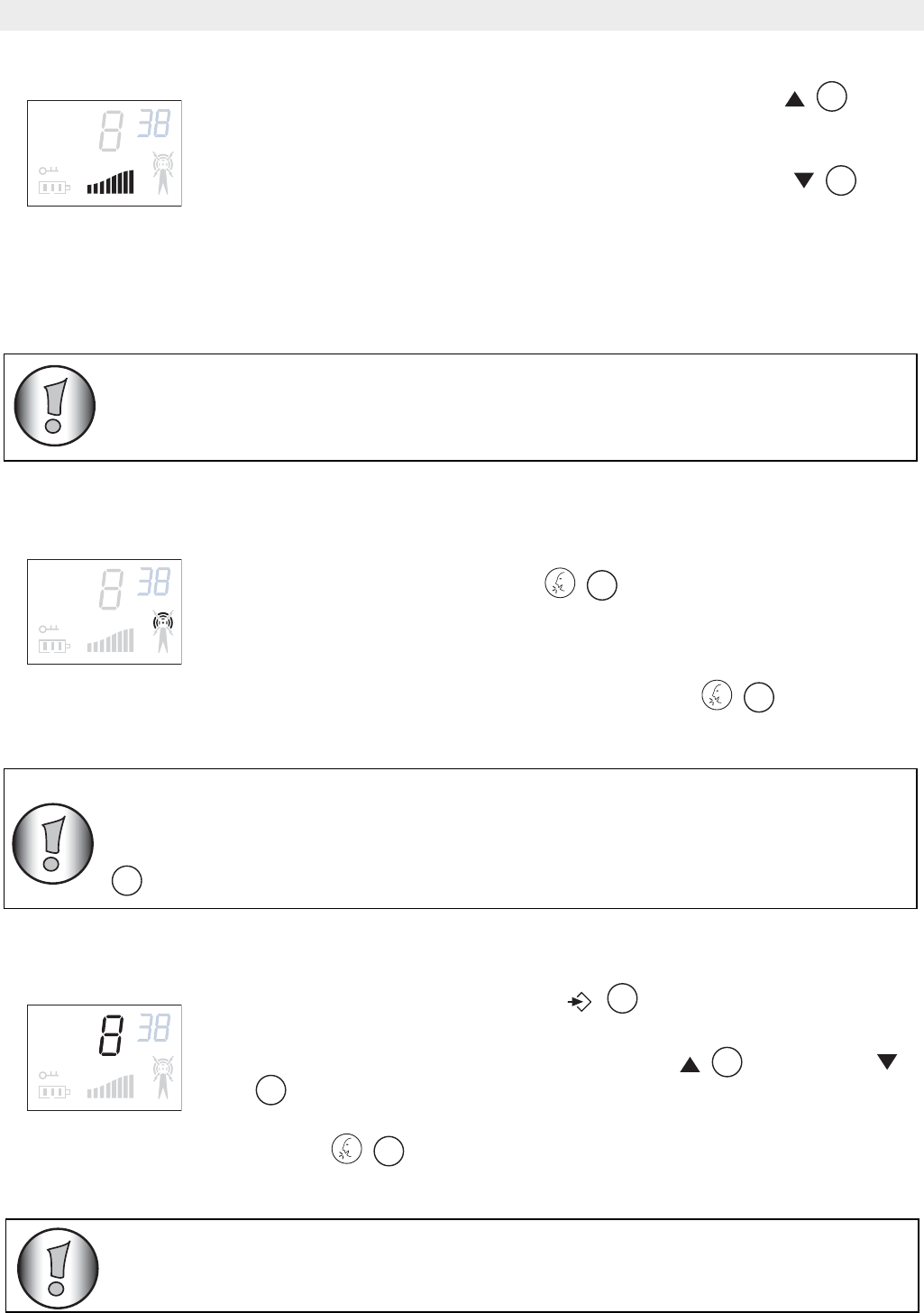

14.2 Adjusting Speaker Volume

14.3 Receiving a Signal

The unit is continuously in the RECEIVE mode when the unit is switched ON and not

transmitting.

14.4 Transmitting a Signal

To turn ON:

• Press and hold the - button for 2 seconds. The unit will

“beep” and the LCD display will display the current channel.

To switch OFF:

• Press and hold the - button for 2 seconds. The unit will

“beep” and the LCD display will turn blank.

• Press the - button in stand-by-mode to increase the

speaker volume. The volume level is displayed.

• Press the - button to decrease the speaker volume.

• Press and hold the - button to TRANSMIT. The TX

symbol is displayed.

• Hold the unit in a vertical position with the MICROPHONE 10cm

from the mouth and speak into the microphone.

• Release the - button when you want to stop transmitting.

SCAN

VOX

DCM

VOX

SCAN

DCM

In order for other people to receive your transmission, they must also be

on the same channel and have set the same CTCSS code. (See chapter

14.5 and 14.6)

VOX

SCAN

DCM

To check the channel activity use the monitor function (See chapter

14.7). The maximum transmitting time is limited to 1 minute. Release and

press PTT - button to restart transmitting.

Topcom Twintalker 3800 7

Topcom Twintalker 3800

ENGLISH

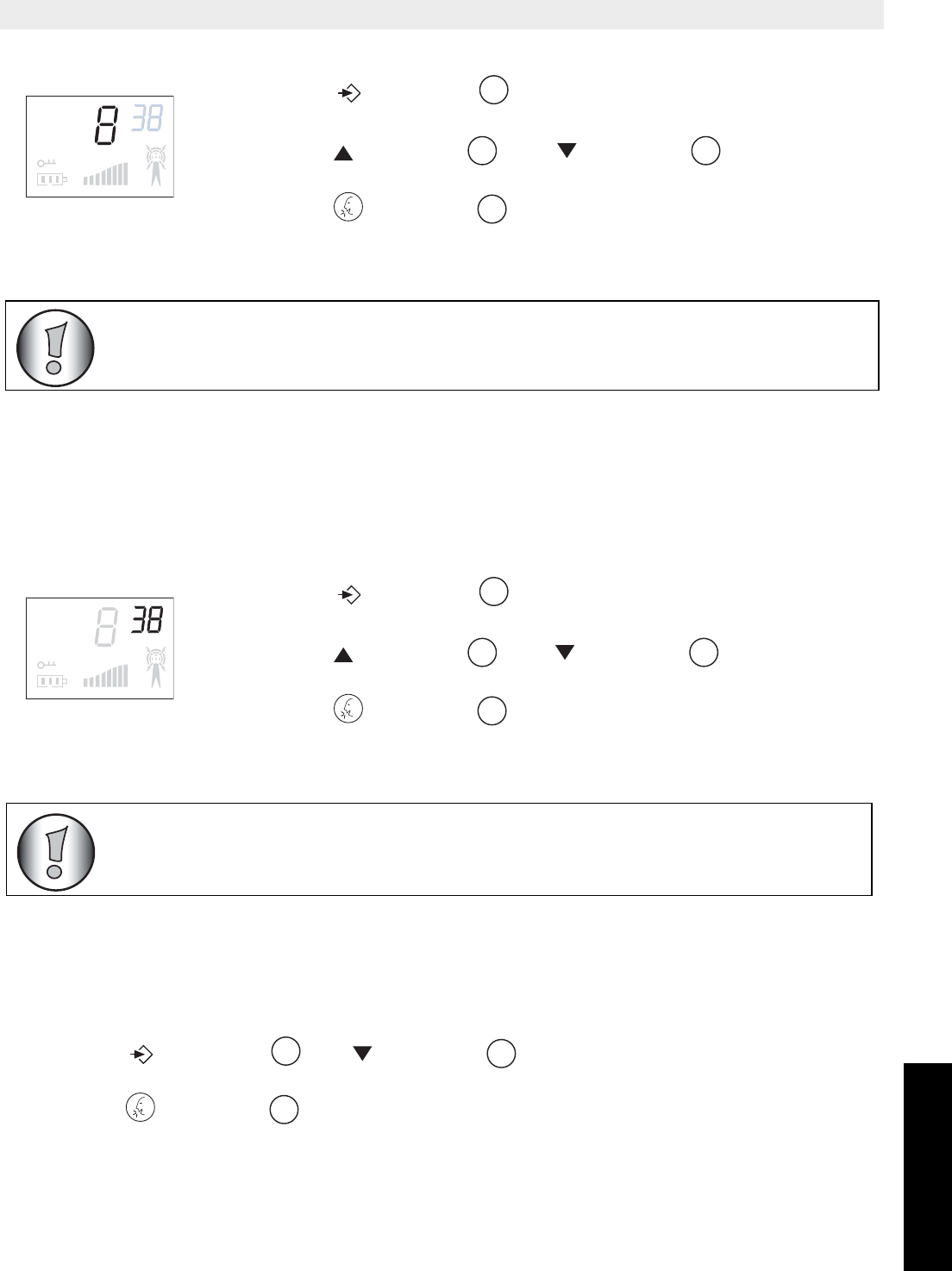

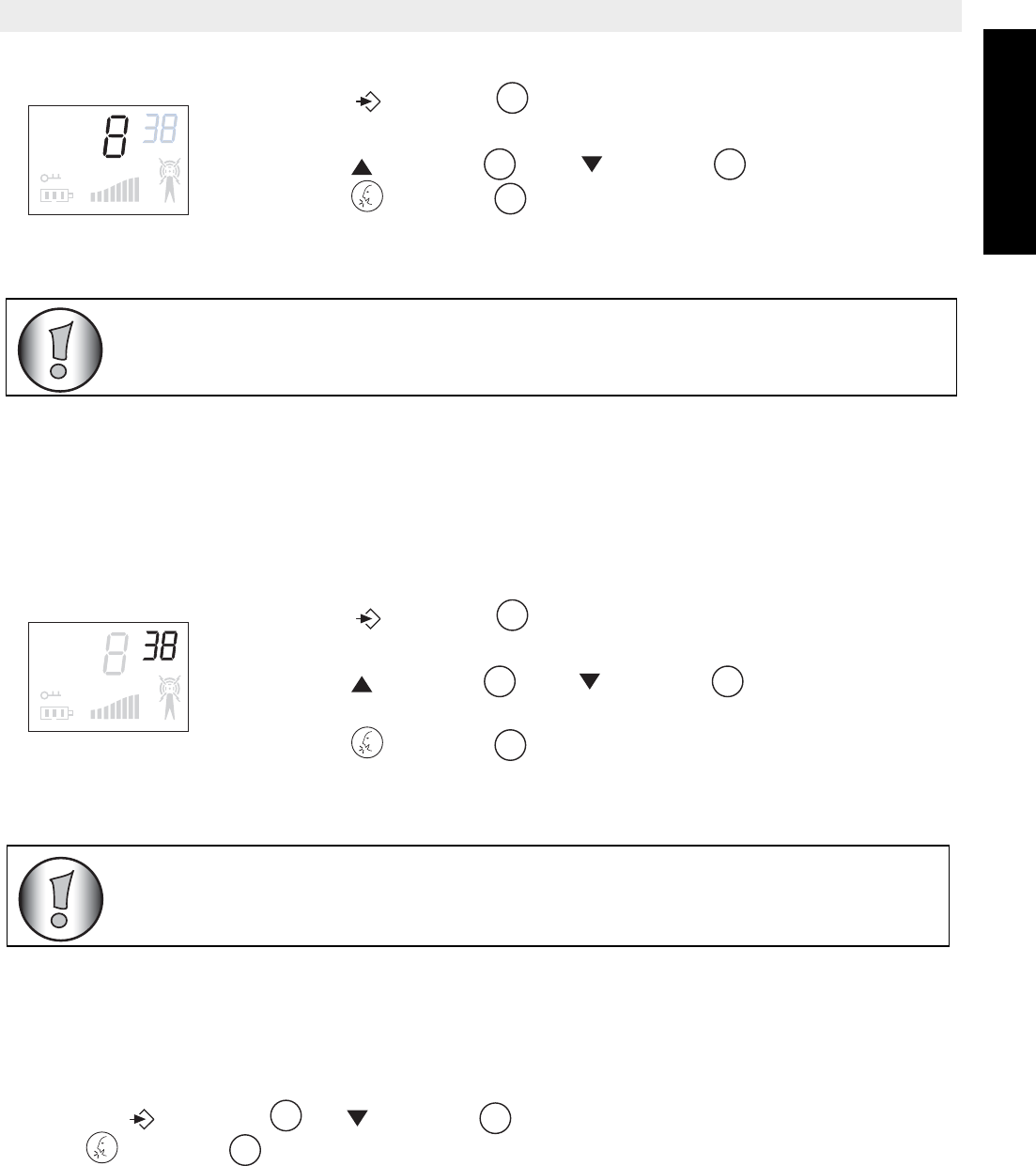

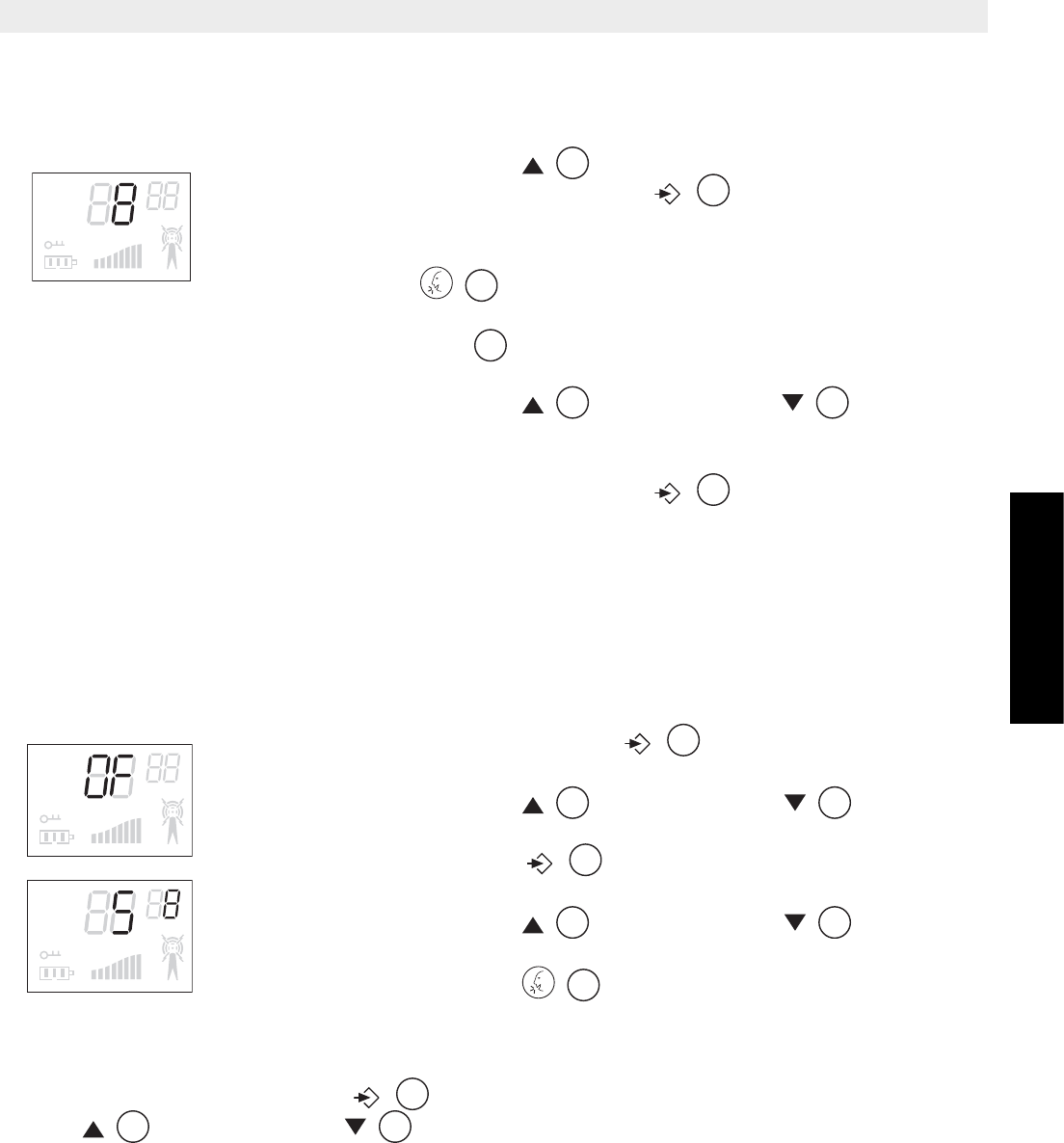

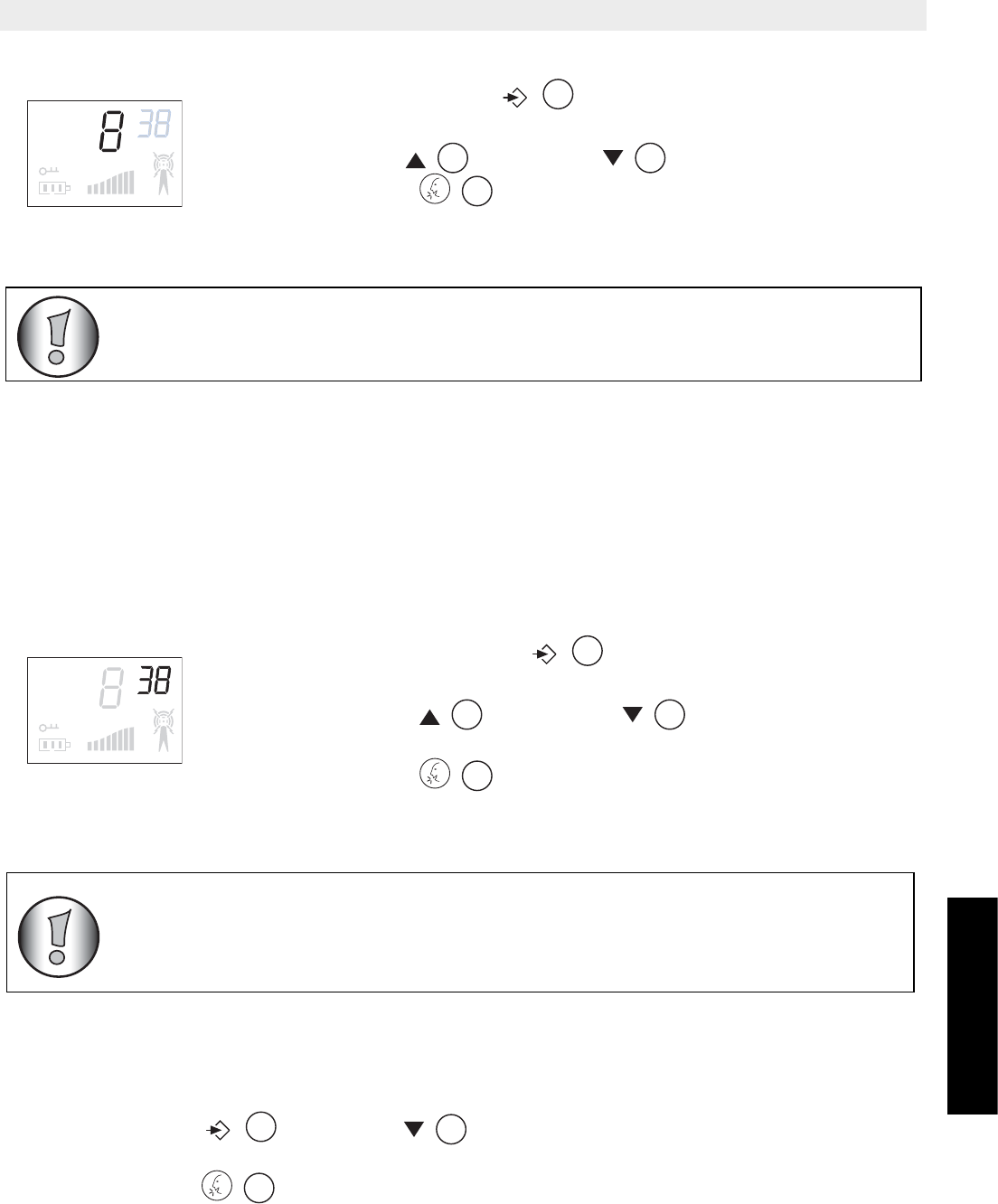

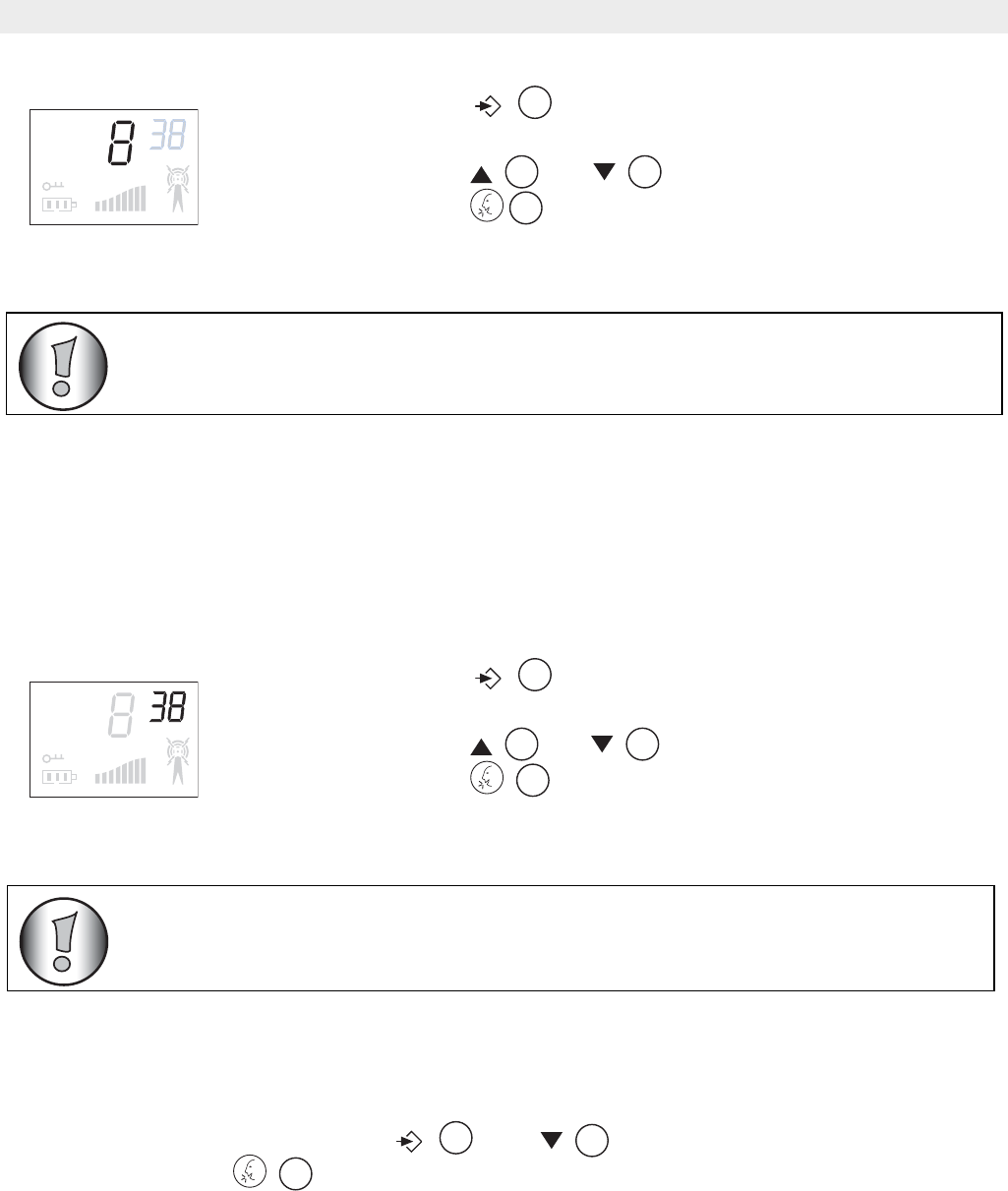

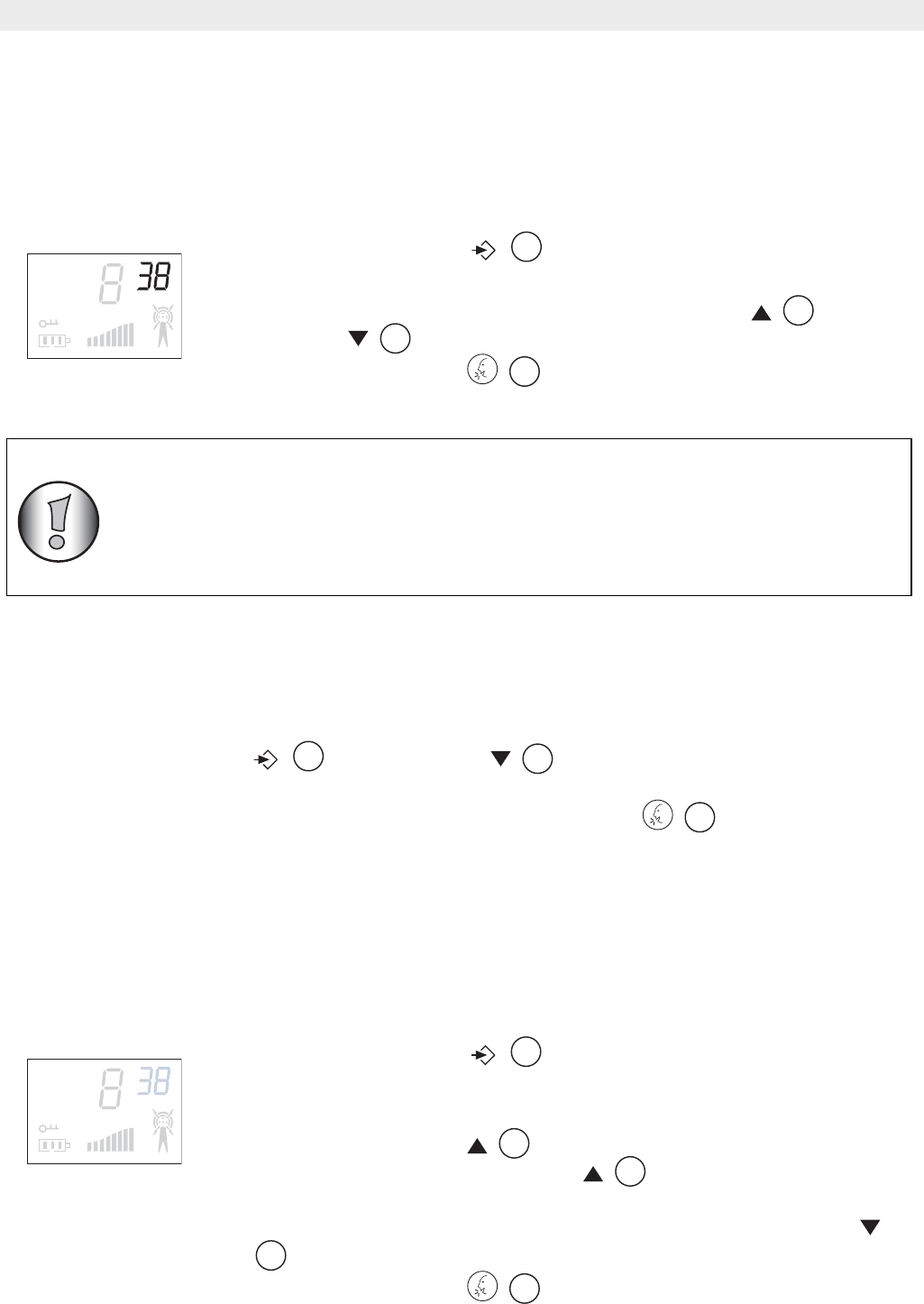

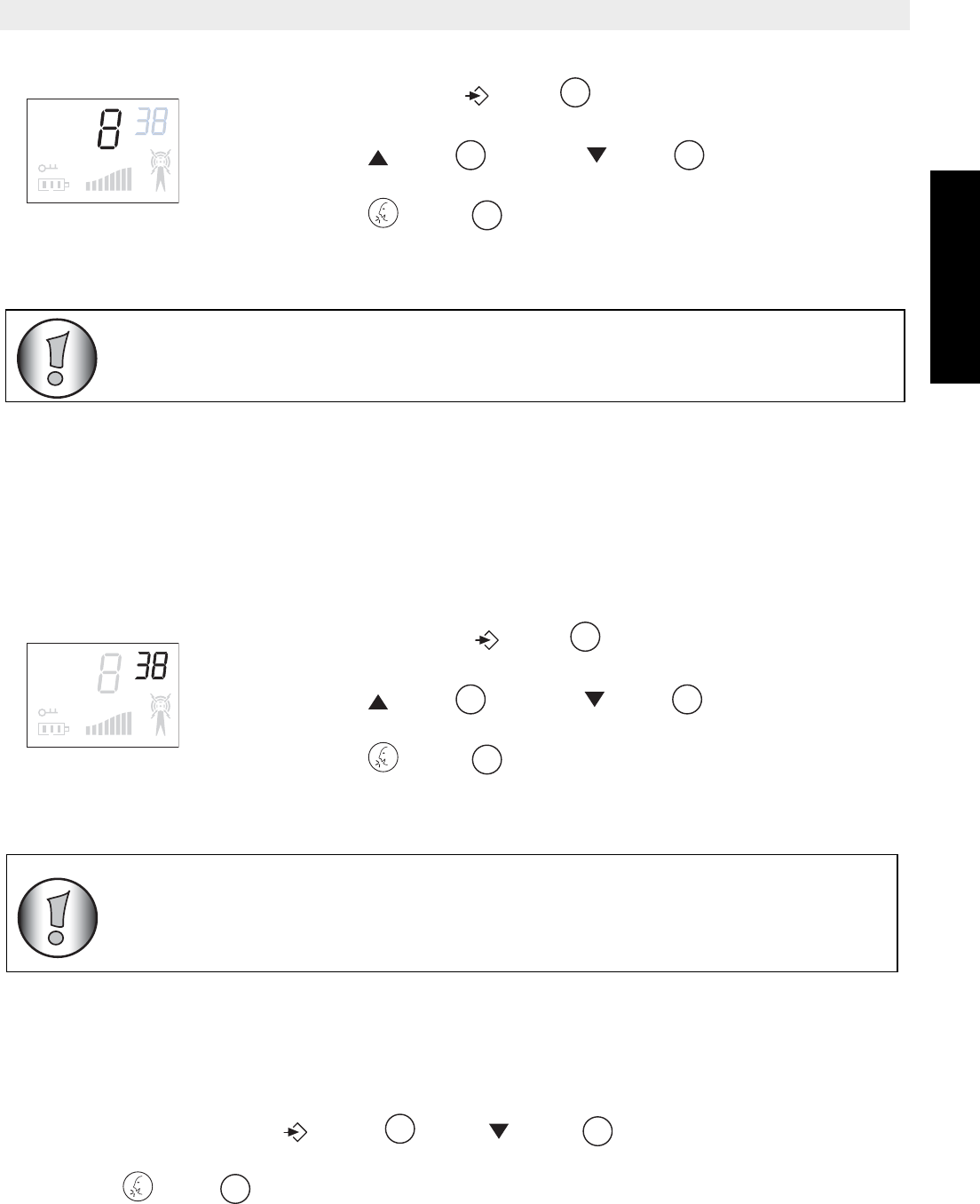

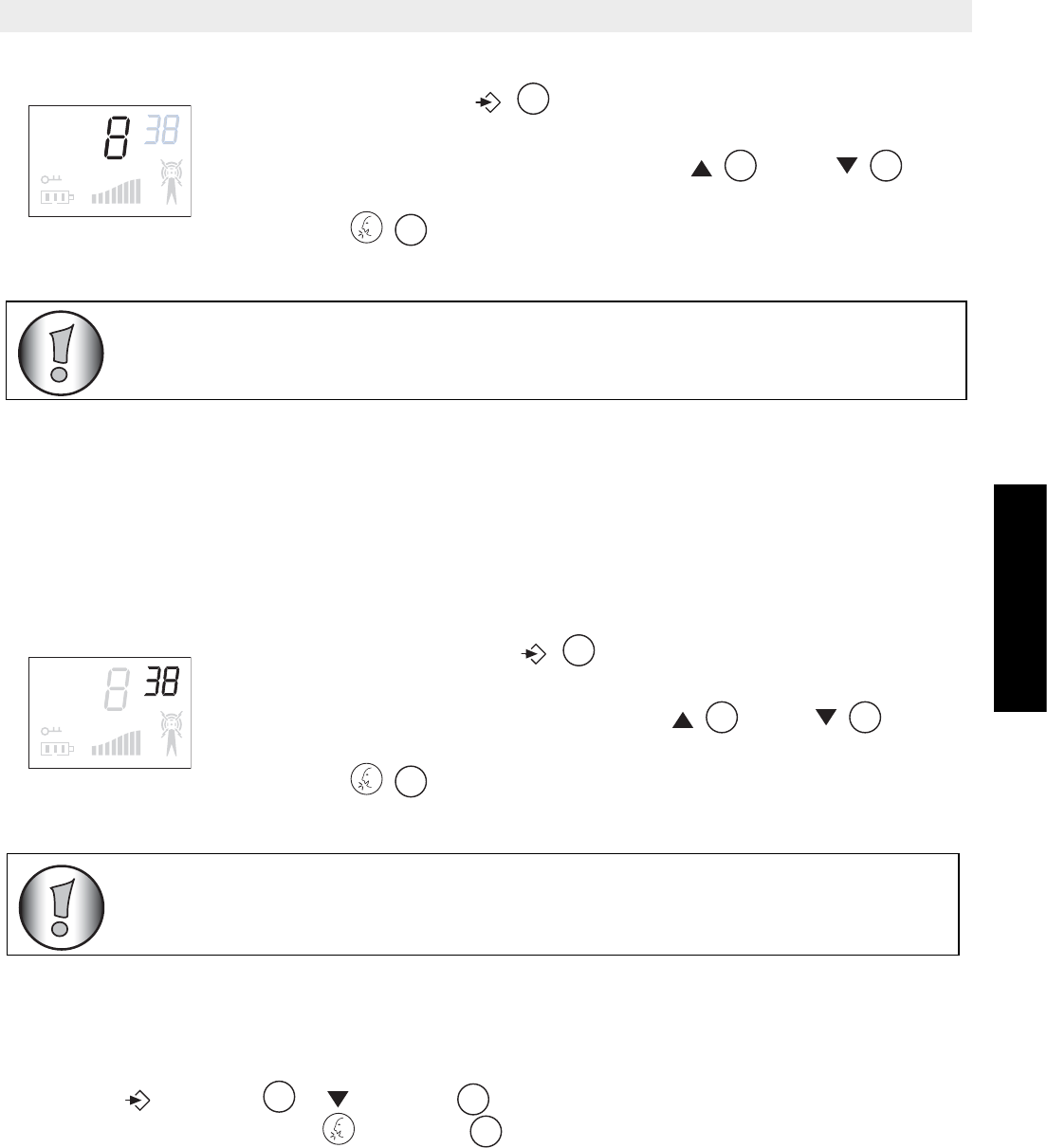

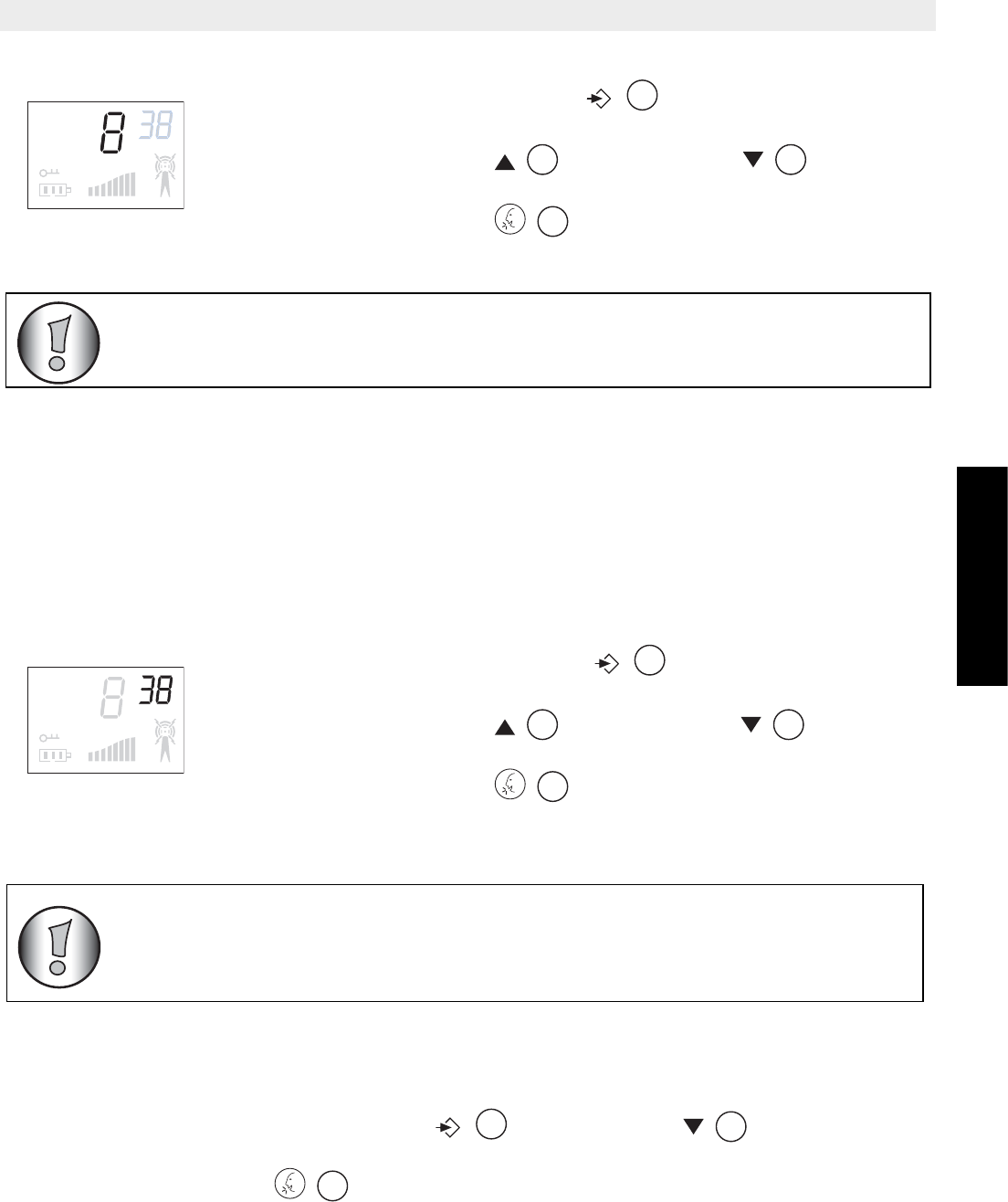

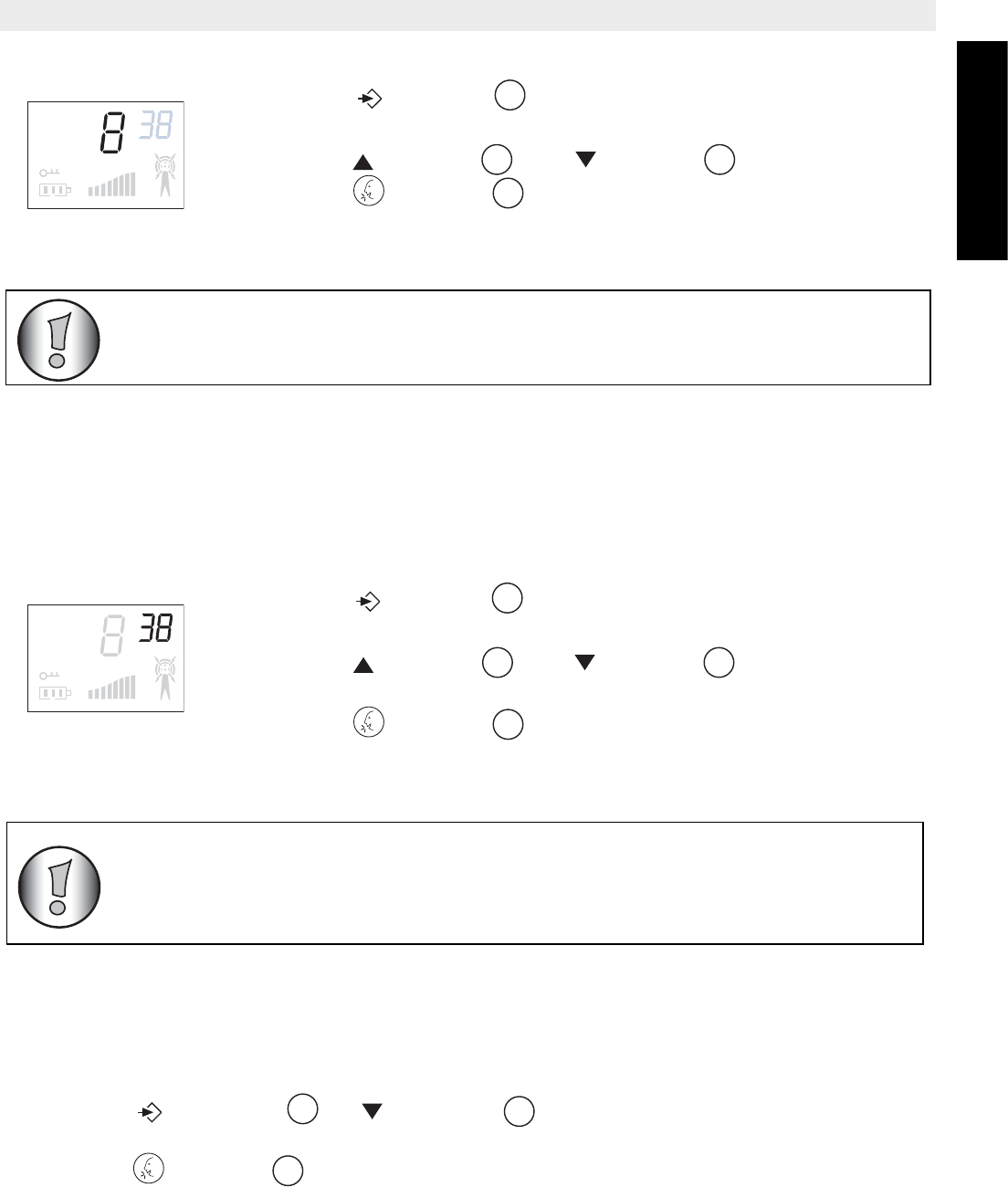

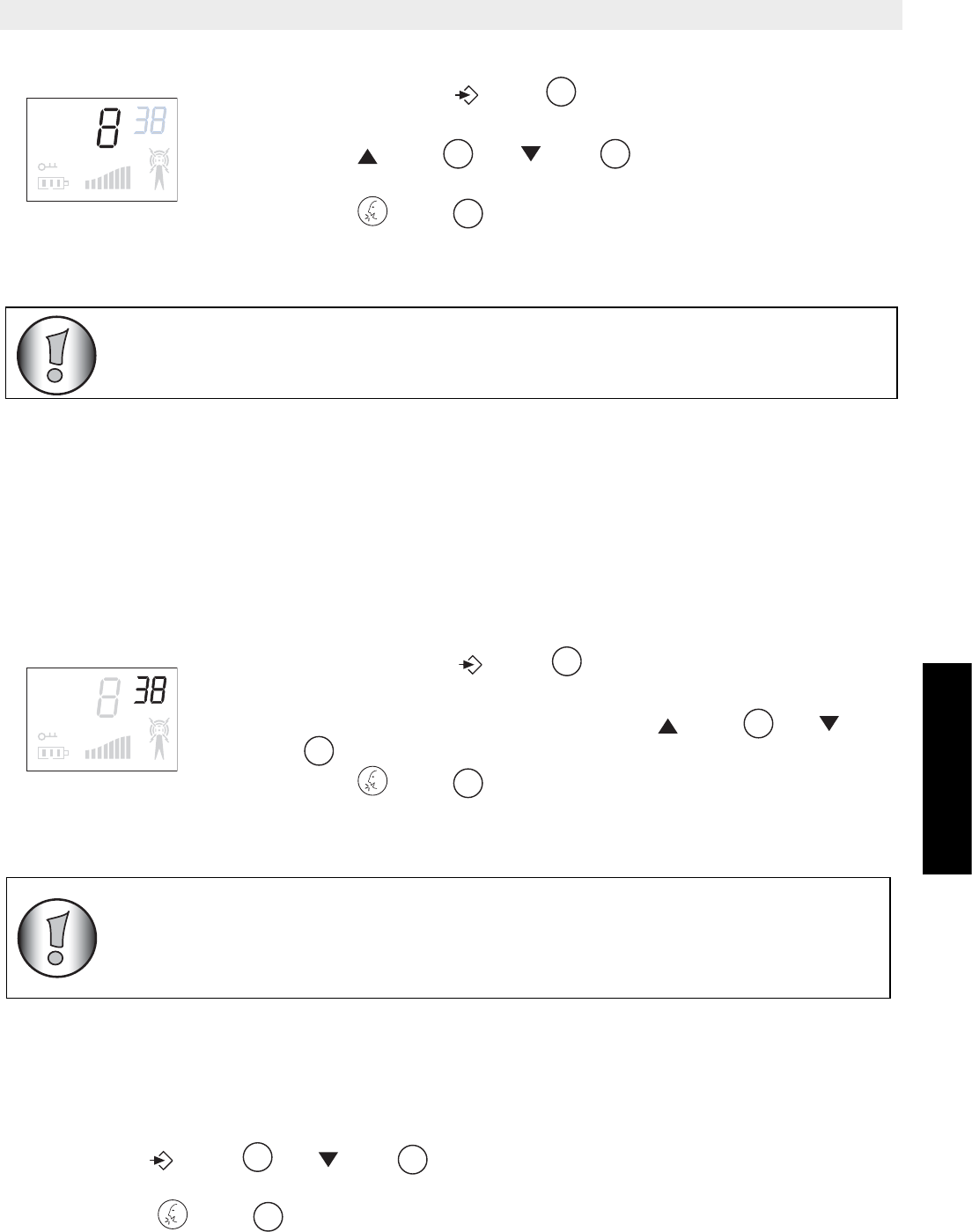

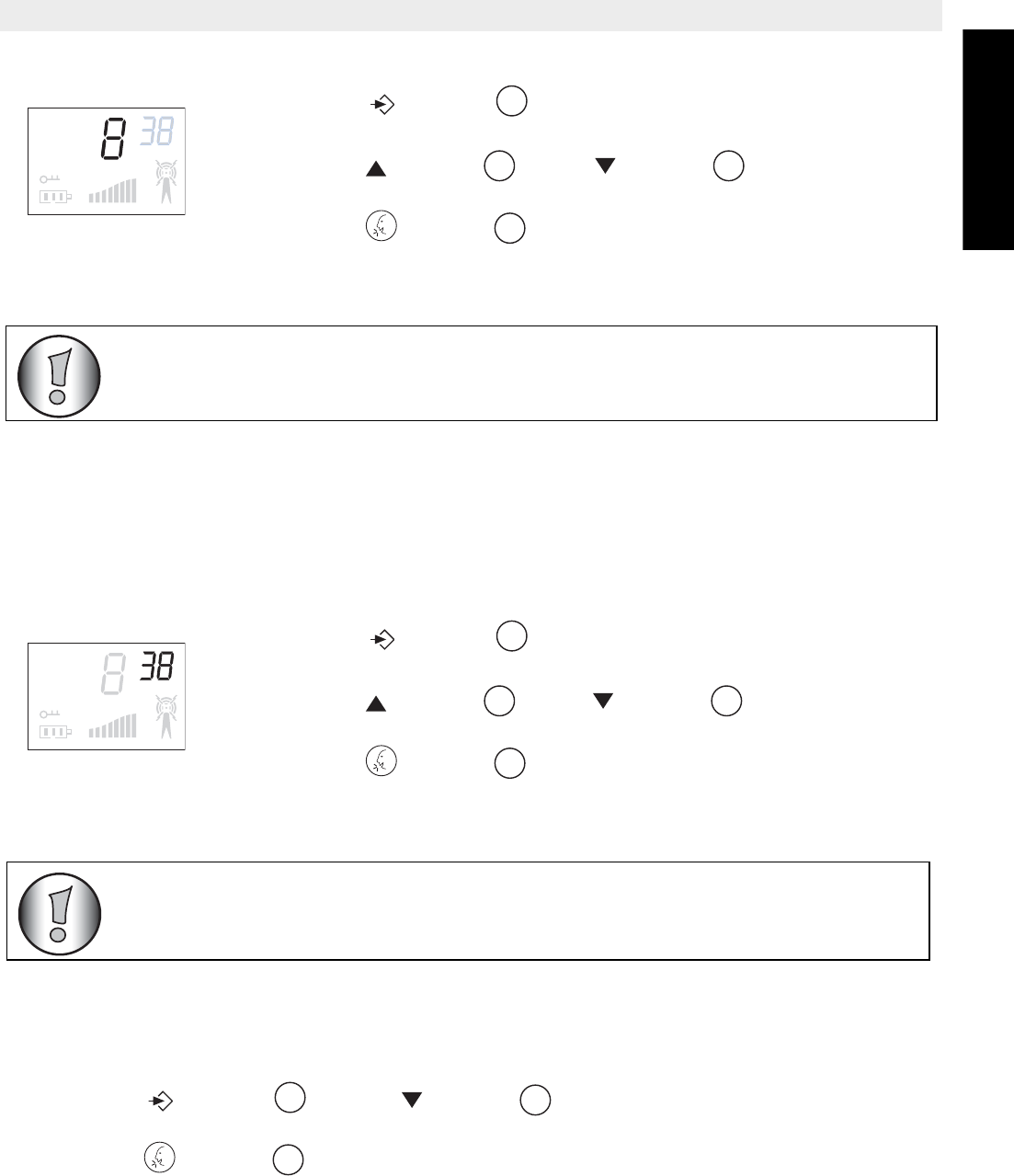

14.5 Changing Channels

14.6 CTCSS (Continuous Tone Coded Squelch System)

The 2 digit CTCSS code corresponds to a specific tone frequency the radio emits. Two users,

with the same channel and CTCSS set can hear one another. They will not be able to hear

anyone else on the channel unless the other radios have the same exact CTCSS code

enabled. The Twintalker 3800 has 38 CTCSS codes available.

14.7 Monitor

You can use the monitor feature to check for weaker signals in the current channel.

• Press the - button and the - button at the same time to activate channel

monitoring.

• Press the - button to stop monitoring.

• Press the - button once, the current channel number

flashes on the display.

• Press the - button or the - button to change the

channel.

• Press the - button to confirm and return to stand-by

mode.

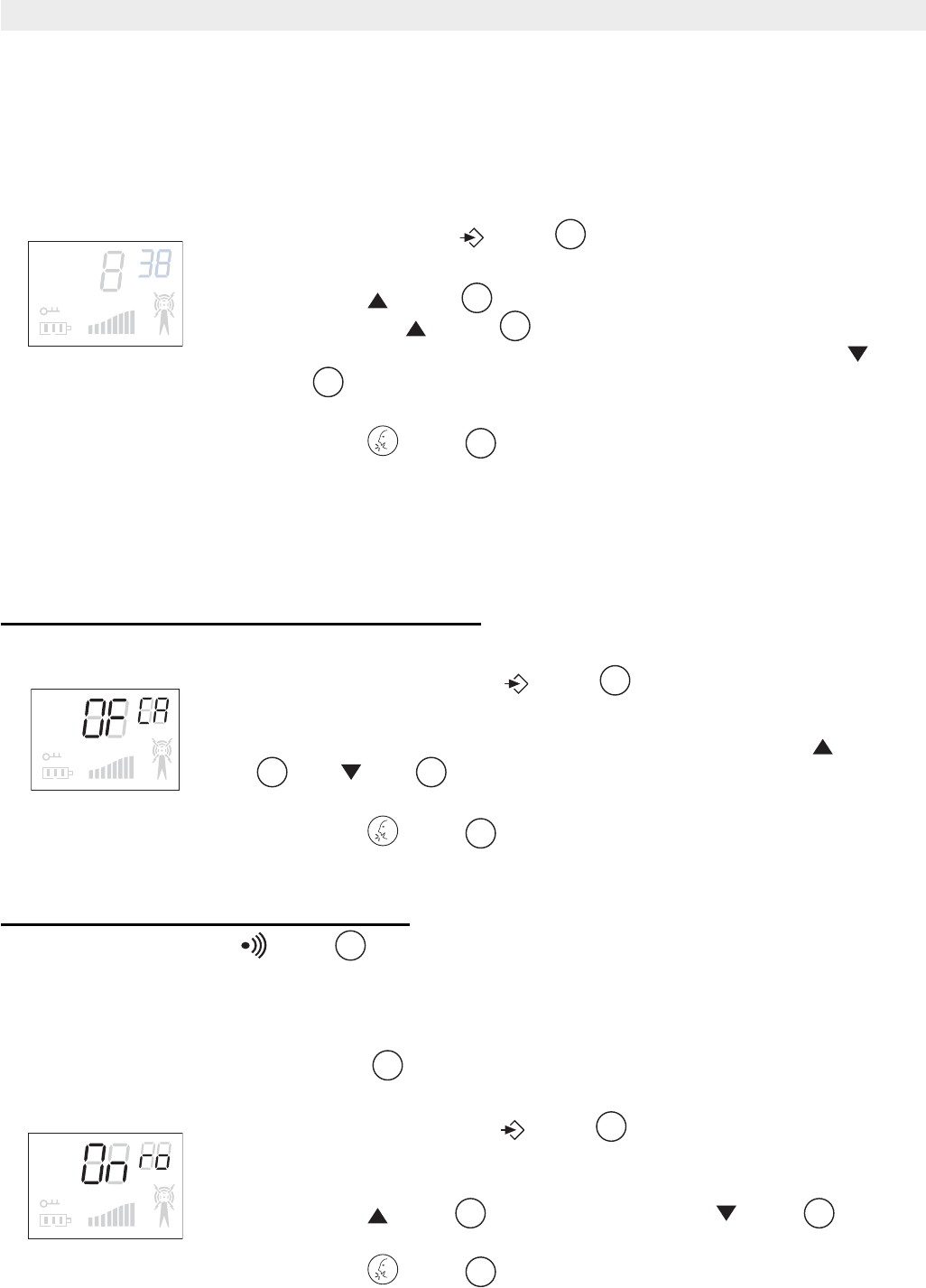

• Press the - button twice, the current CTCSS code

flashes on the display.

• Press the - button or the - button to change to

another code.

• Press the - button to confirm and return to stand-by

mode.

VOX

SCAN

DCM

11 7

If no button is pressed within 5 seconds during setting, the unit will return

to standby.

VOX

SCAN

DCM

11 7

• Any PMR set on the same channel can receive and listen to the

conversation, also when the other uses a CTCSS code.

• To disable CTCSS code, set the code to ‘0’.

8Topcom Twintalker 3800

Topcom Twintalker 3800

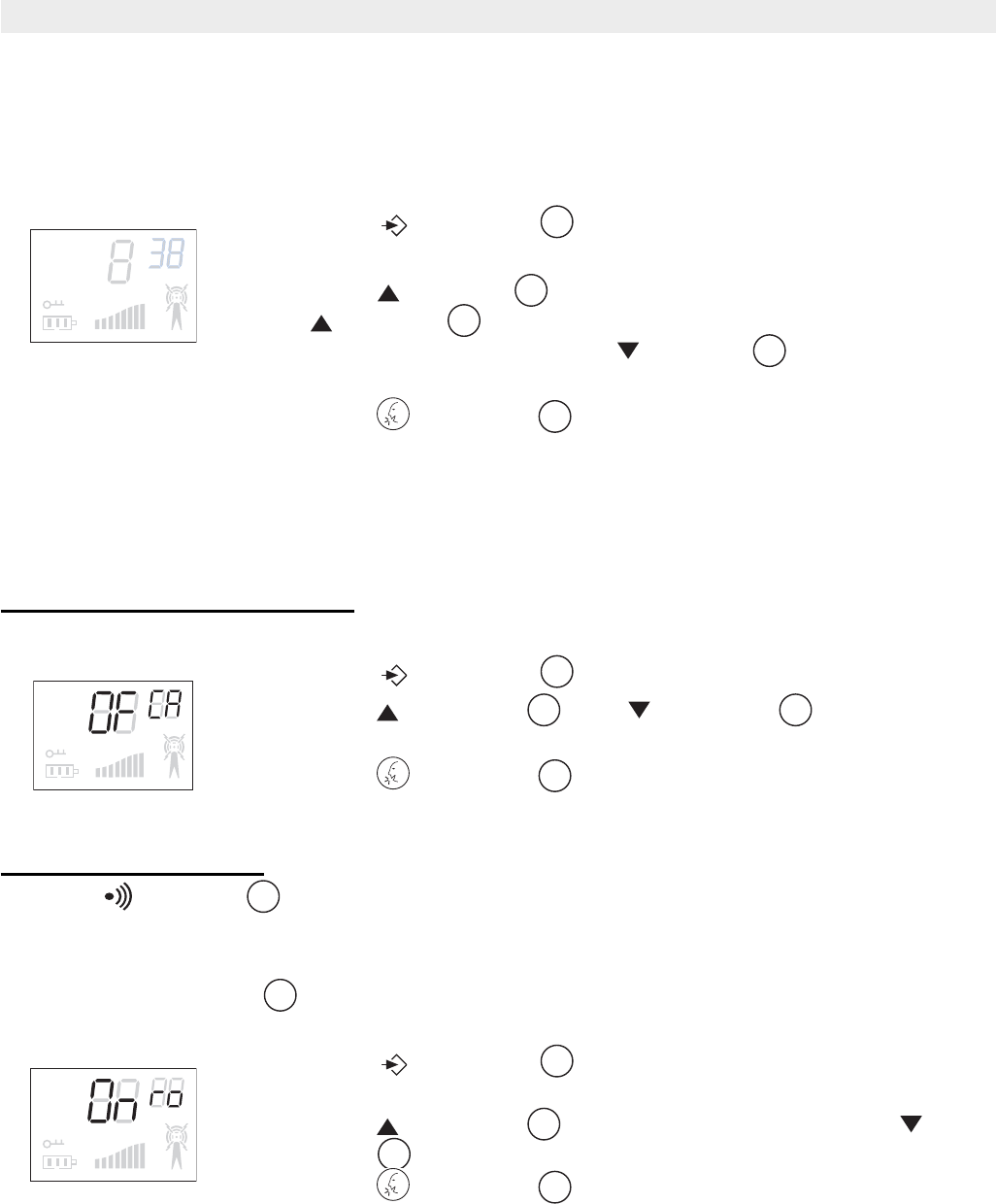

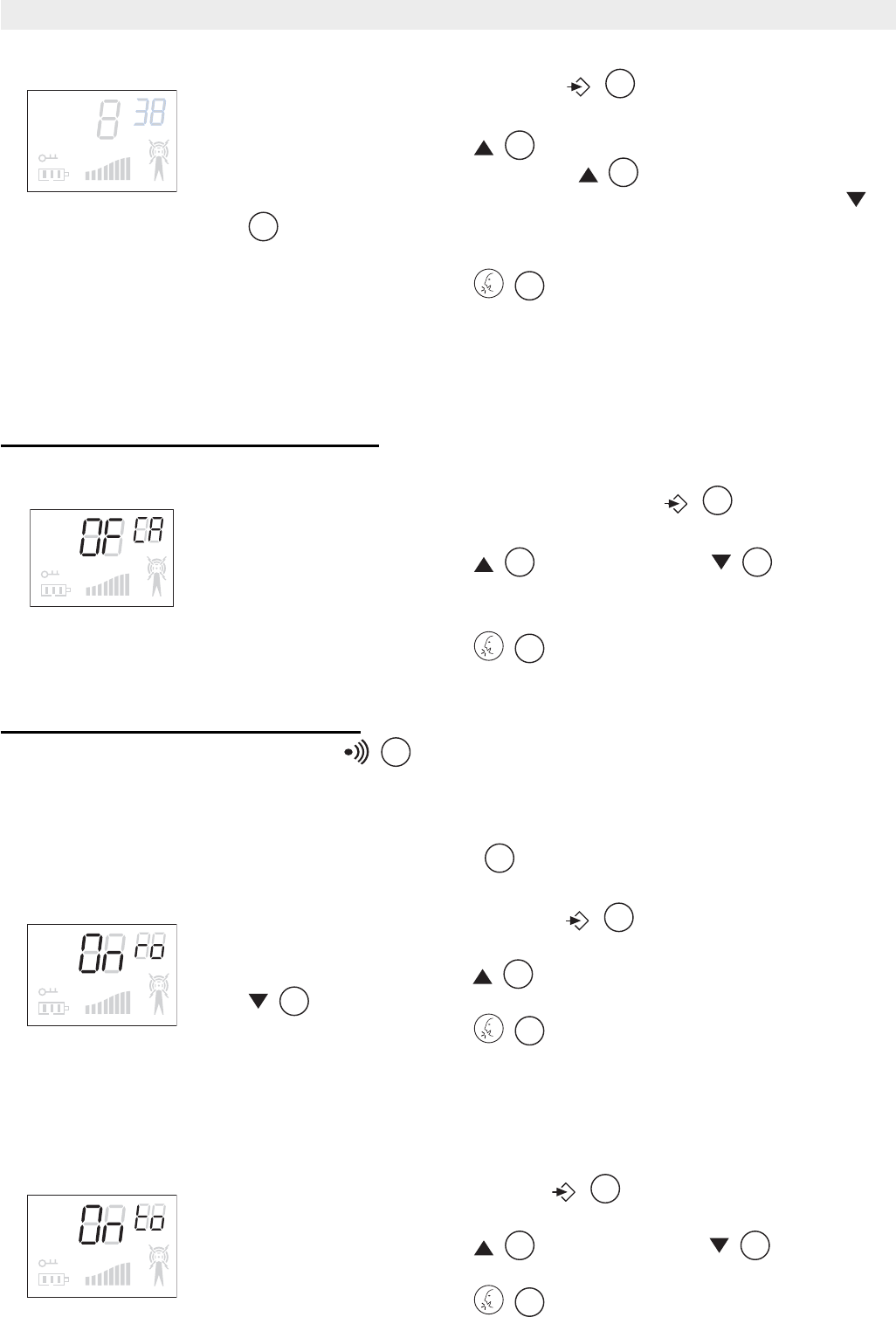

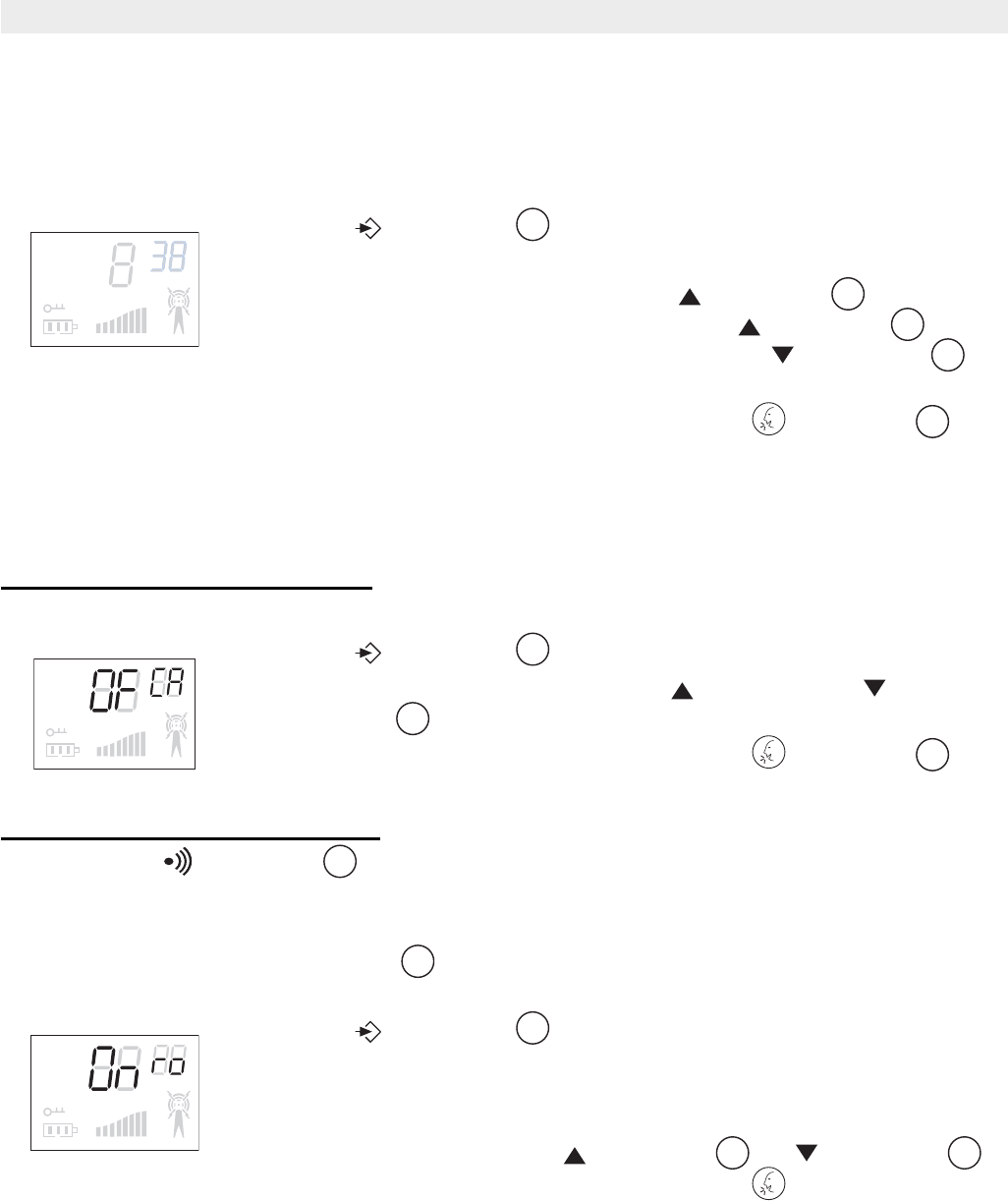

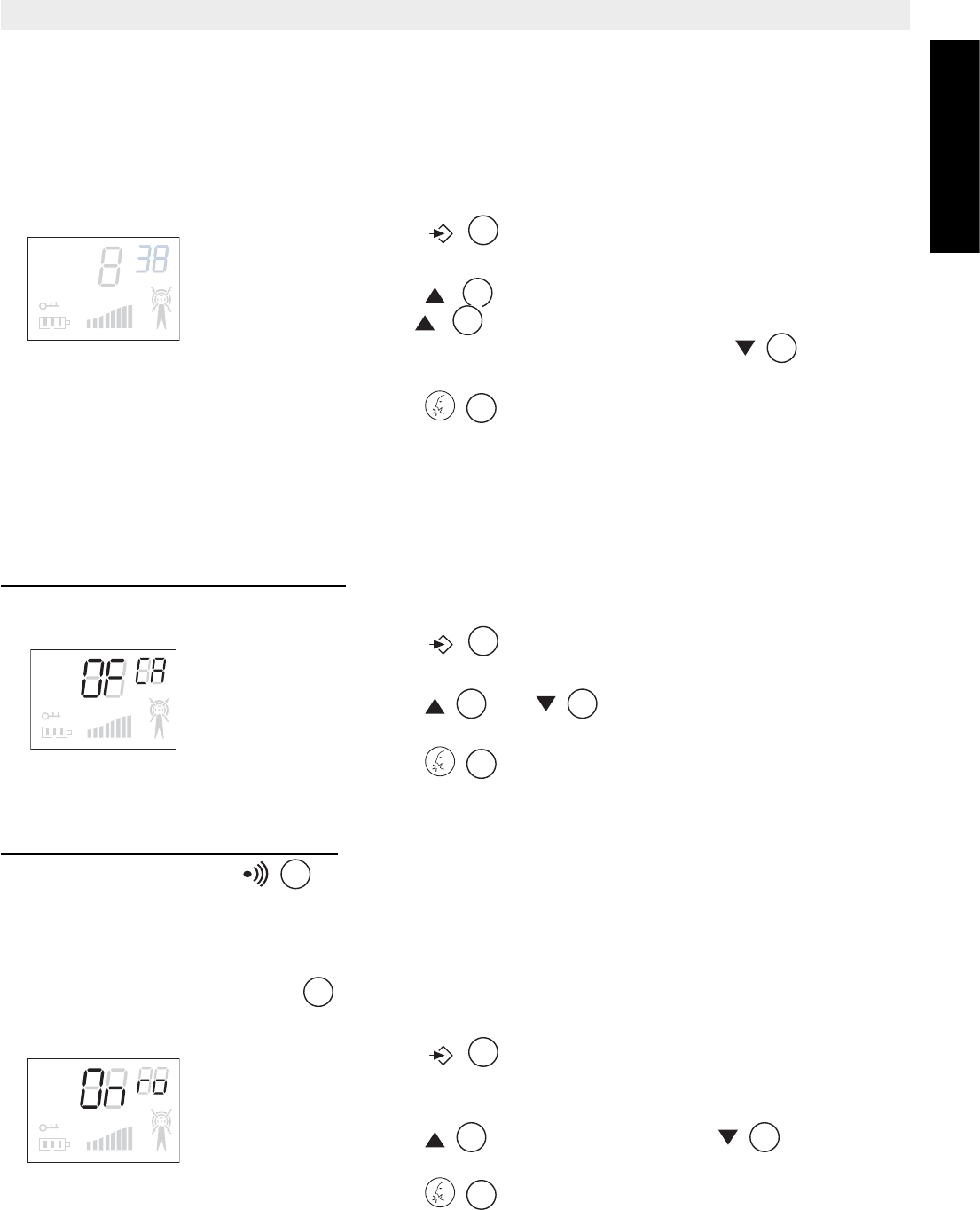

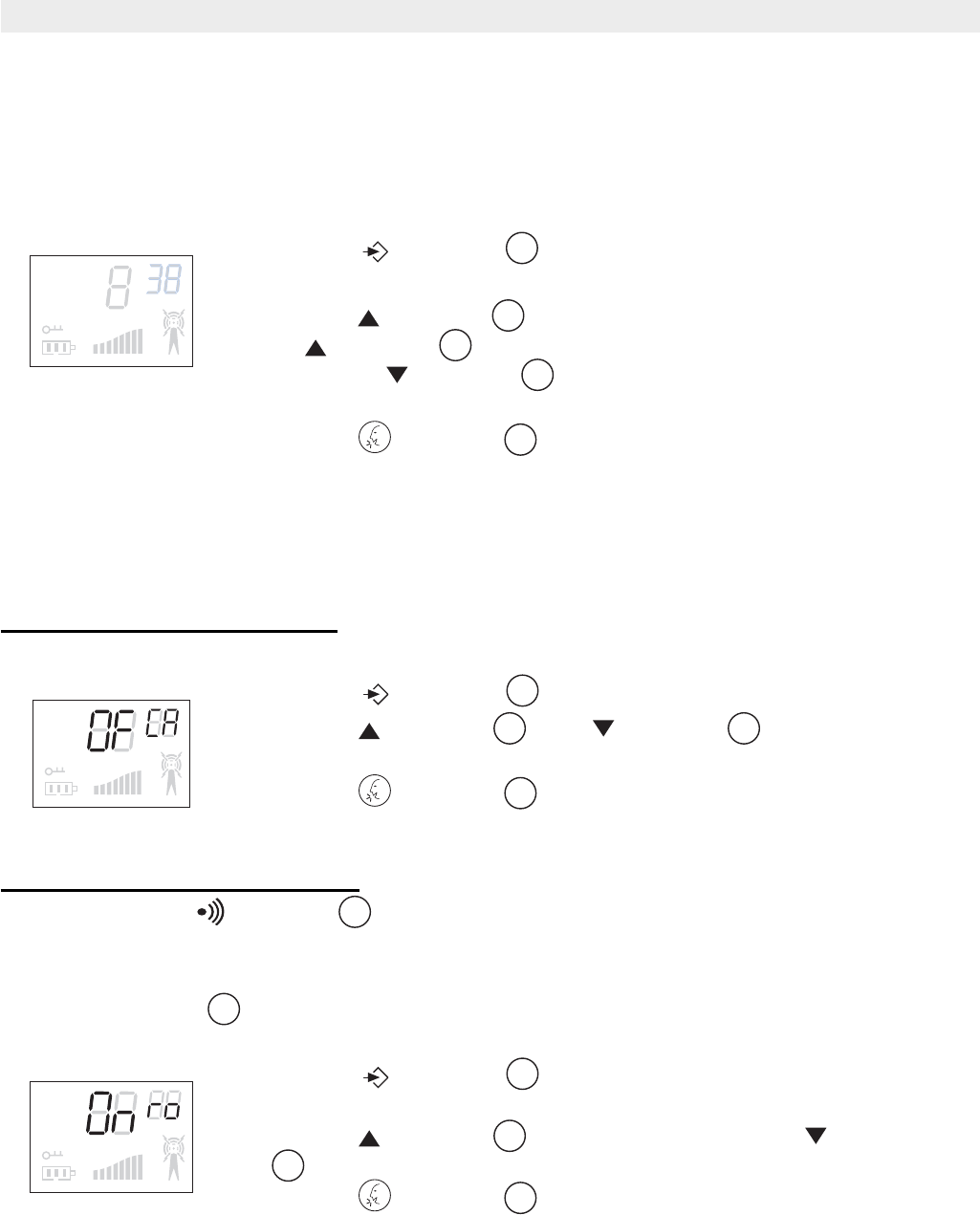

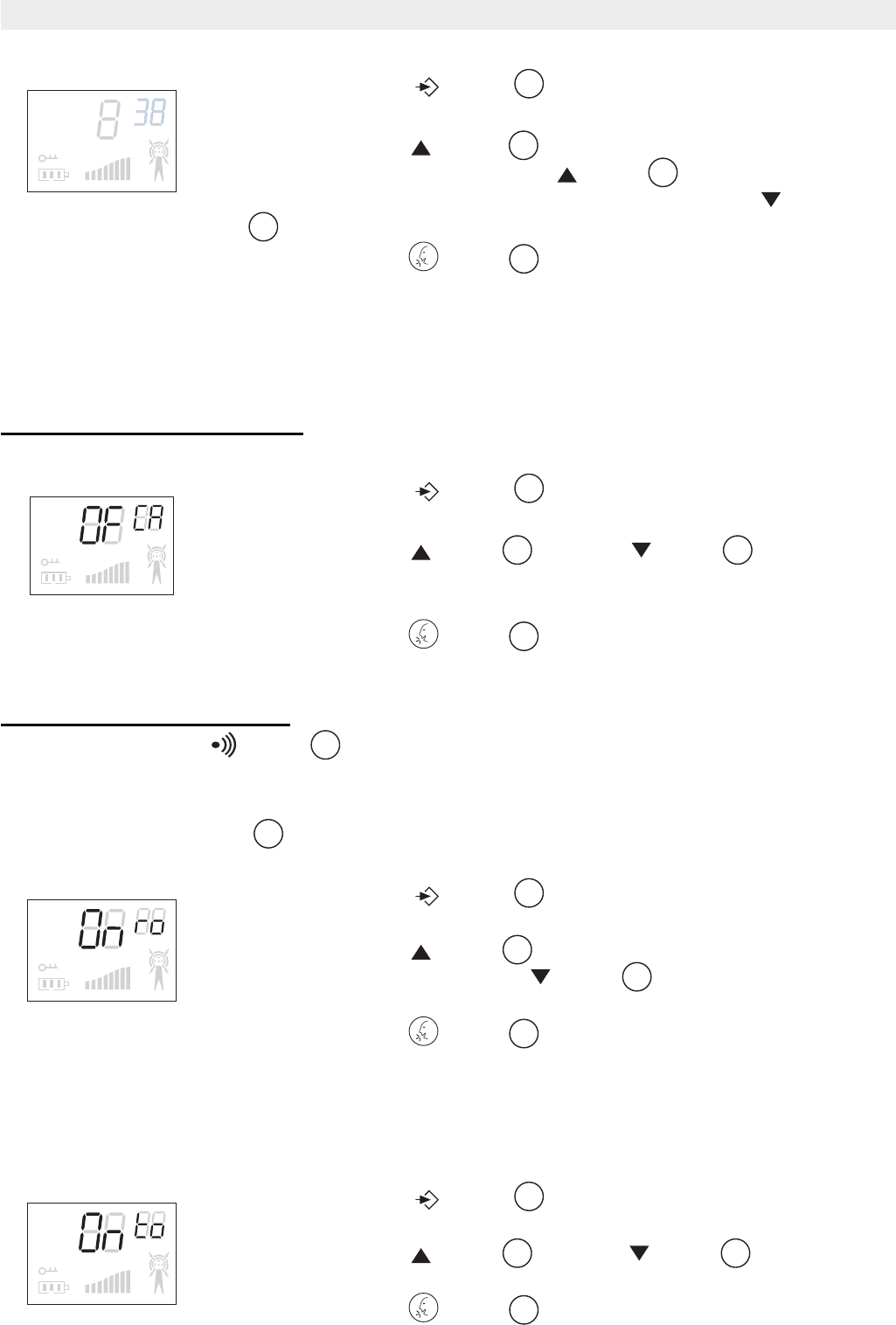

14.8 VOX Selection

The PMR is capable of voice activated (VOX) transmission. In VOX mode, the radio will

transmit a signal when it is activated by your voice or other sound around you. VOX operation

is not recommended if you plan to use your radio in a noisy or windy environment.

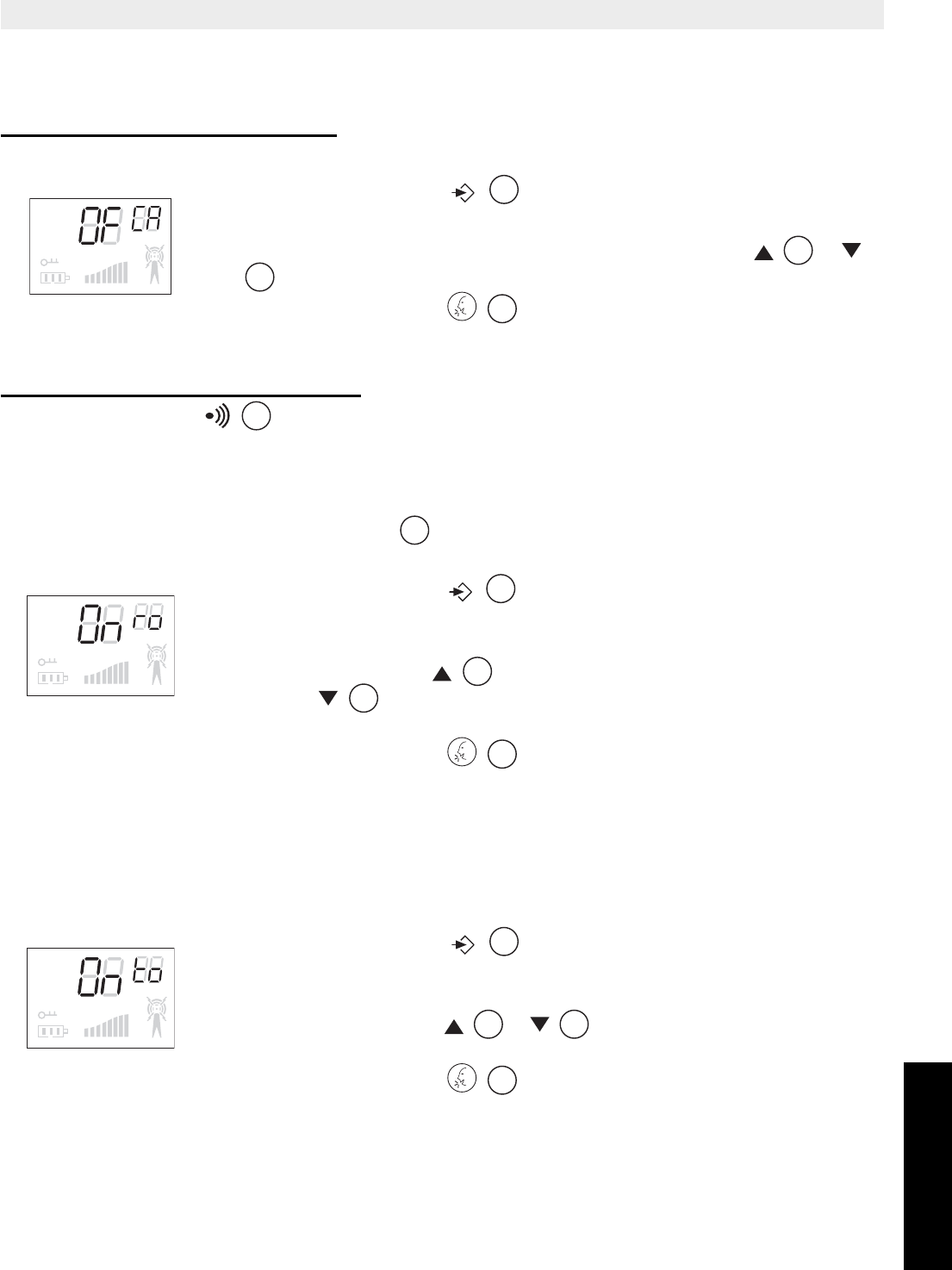

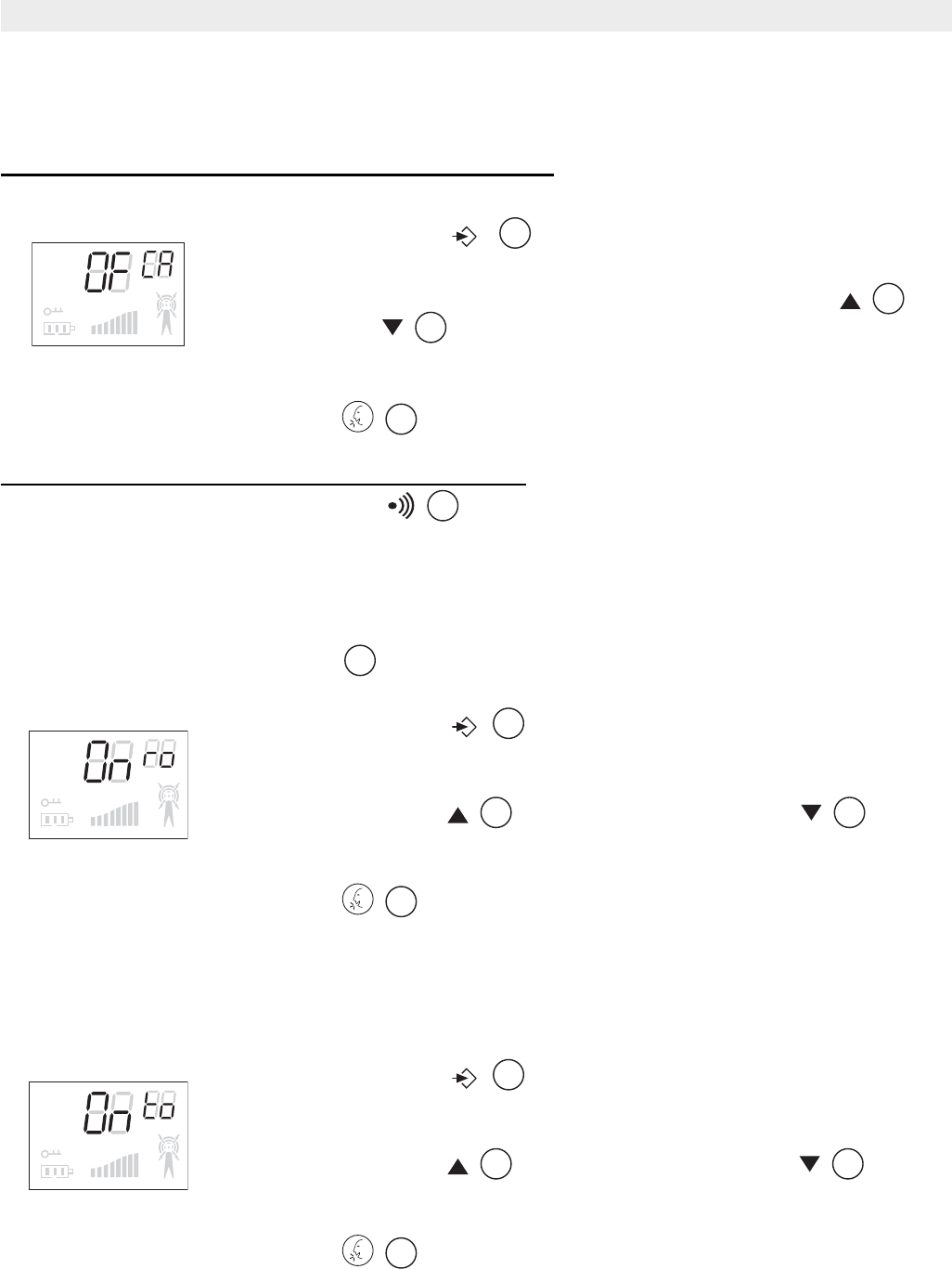

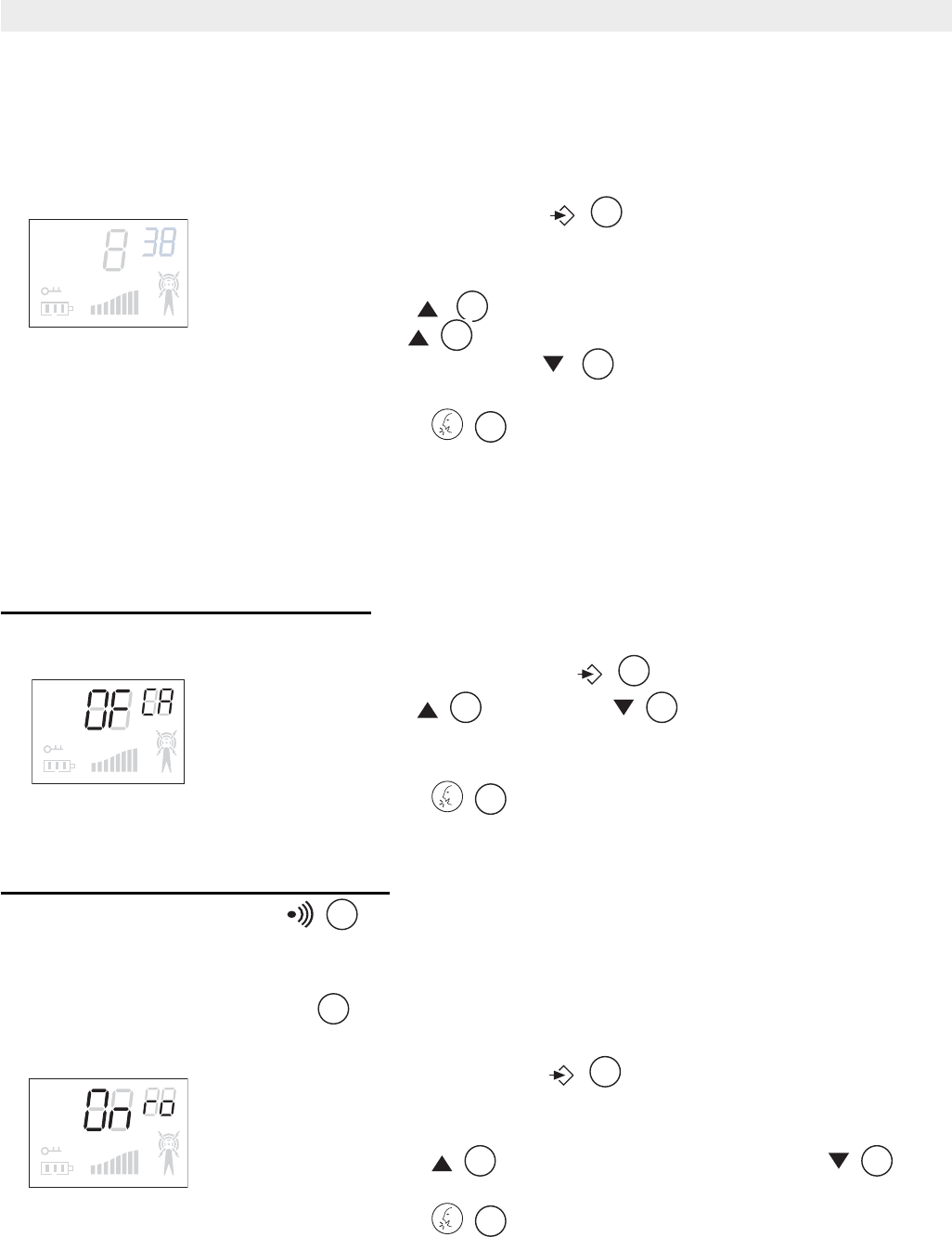

14.9 Call Tones

A call tone alerts others that you want to start talking.

14.9.1 Setting the Call Tone

The Twintalker 3800 has 5 call tones

14.9.2 Sending a call Tone

Press the button briefly. The call tone will be transmitted on the set channel.

14.10 Roger Beep On/Off

After the PTT - button is released, the unit will send out a roger beep to confirm that you

have stopped talking.

• Press the - button three times, the current VOX setting

flashes on the display and the VOX icon is displayed.

• Press the -button to turn the VOX feature ON. Press the

-button again to set the VOX sensitivity level between 1

and 3. Press the button until ‘OF’ appears on the display,

to turn VOX OFF.

• Press the - button to confirm and return to stand-by

mode.

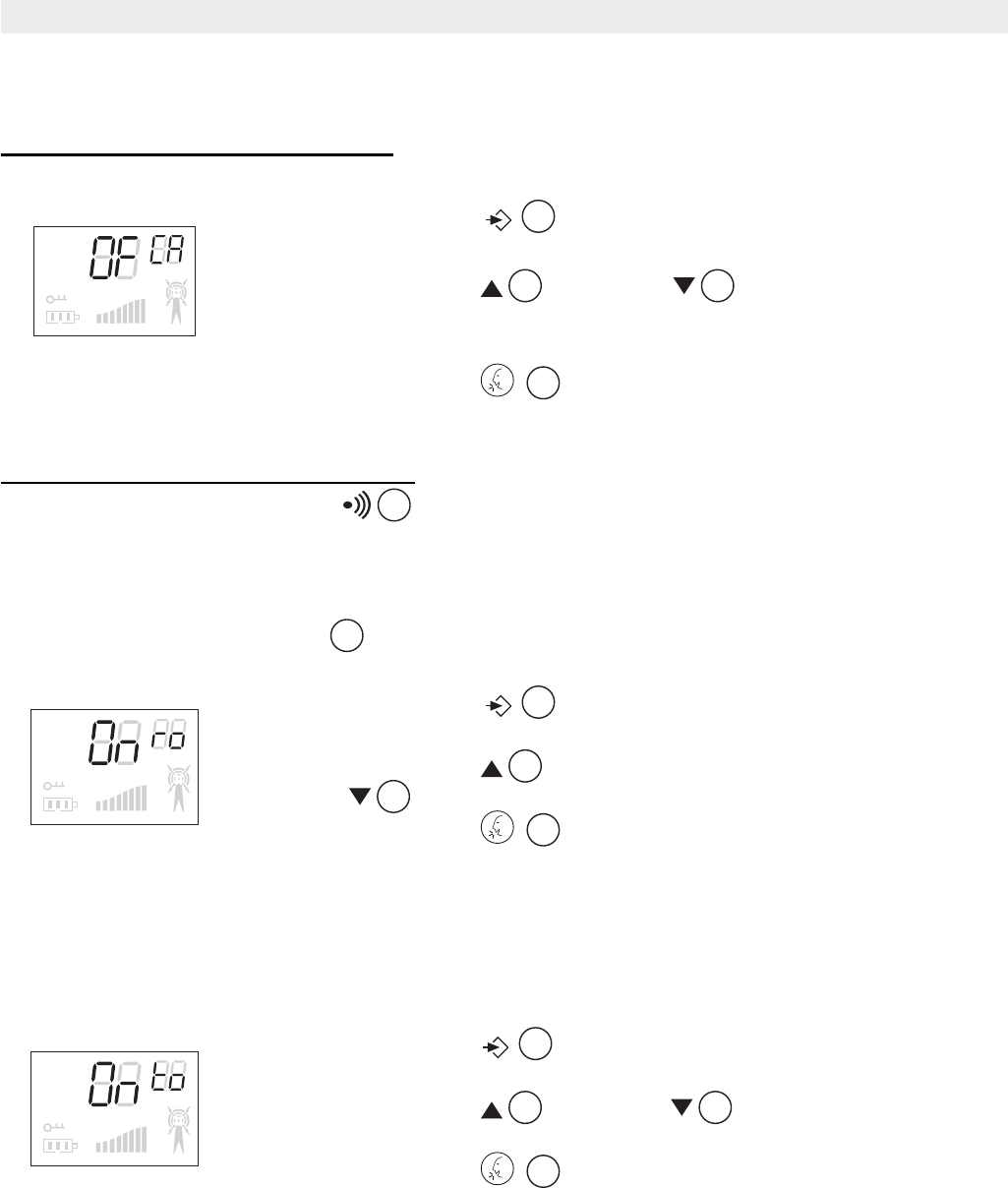

• Press the - button four times, ‘CA’ is displayed.

• Press the - button or the - button to change to

another Call Tone. Select ‘OF’ to disable the call tones.

• Press the - button to confirm and return to stand-by

mode.

• Press the - button five times, the current Roger Beep

setting flashes on the display and ‘ro’ is displayed.

• Press the - button to enable (ON) or the - button to

disable (OF) the Roger Beep.

• Press the - button to confirm and return to stand-by

mode.

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 7

Topcom Twintalker 3800 9

Topcom Twintalker 3800

ENGLISH

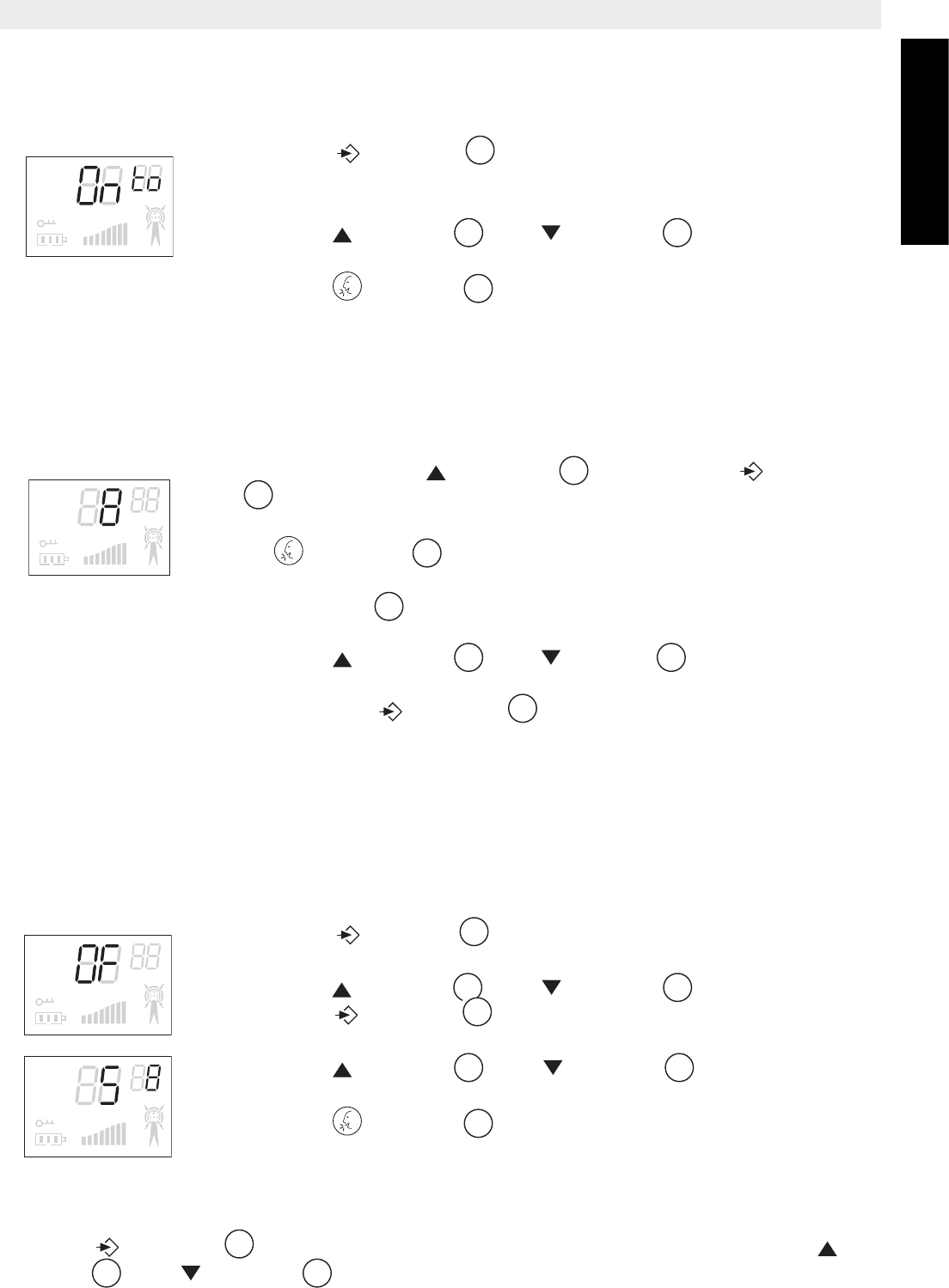

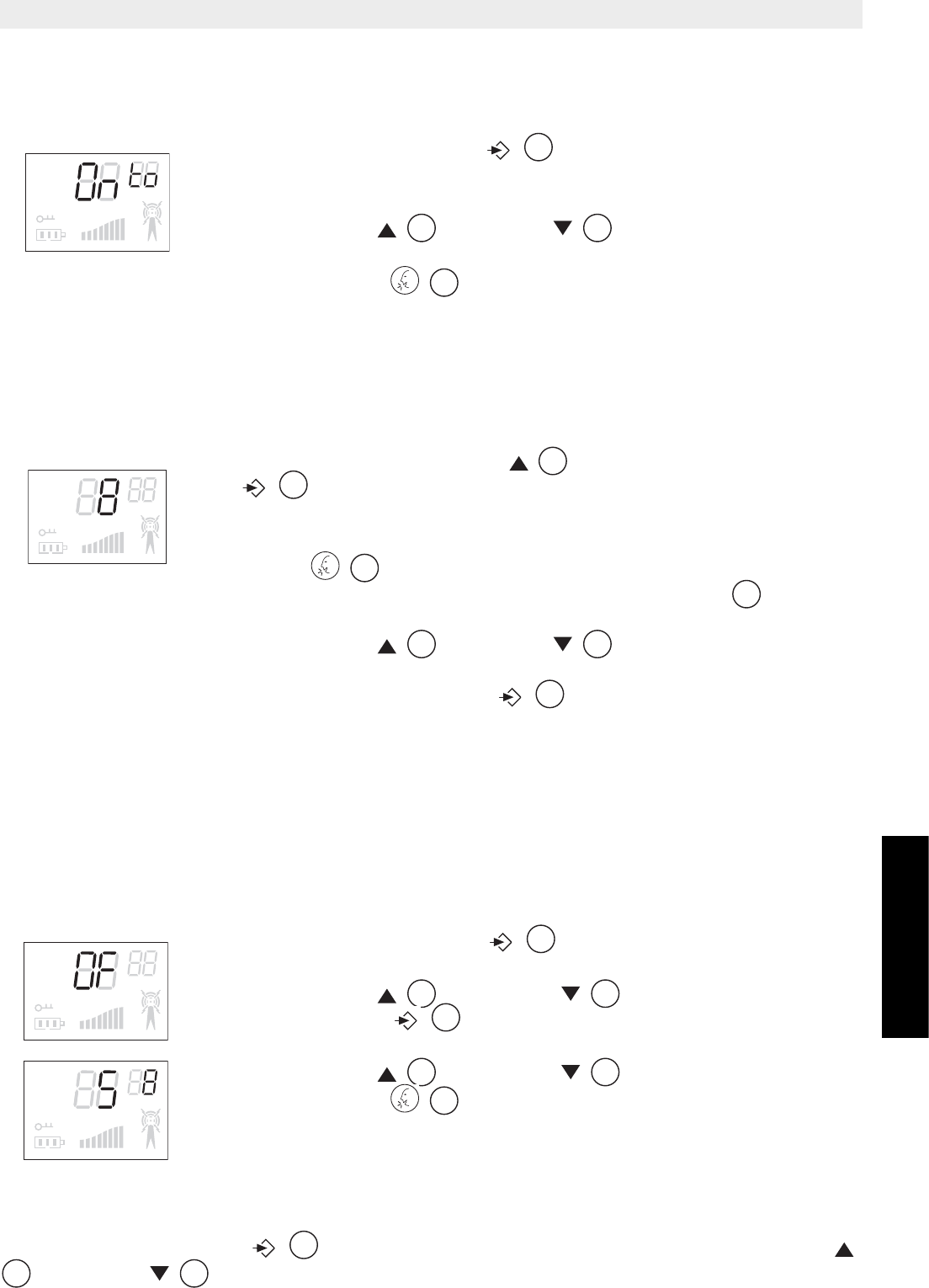

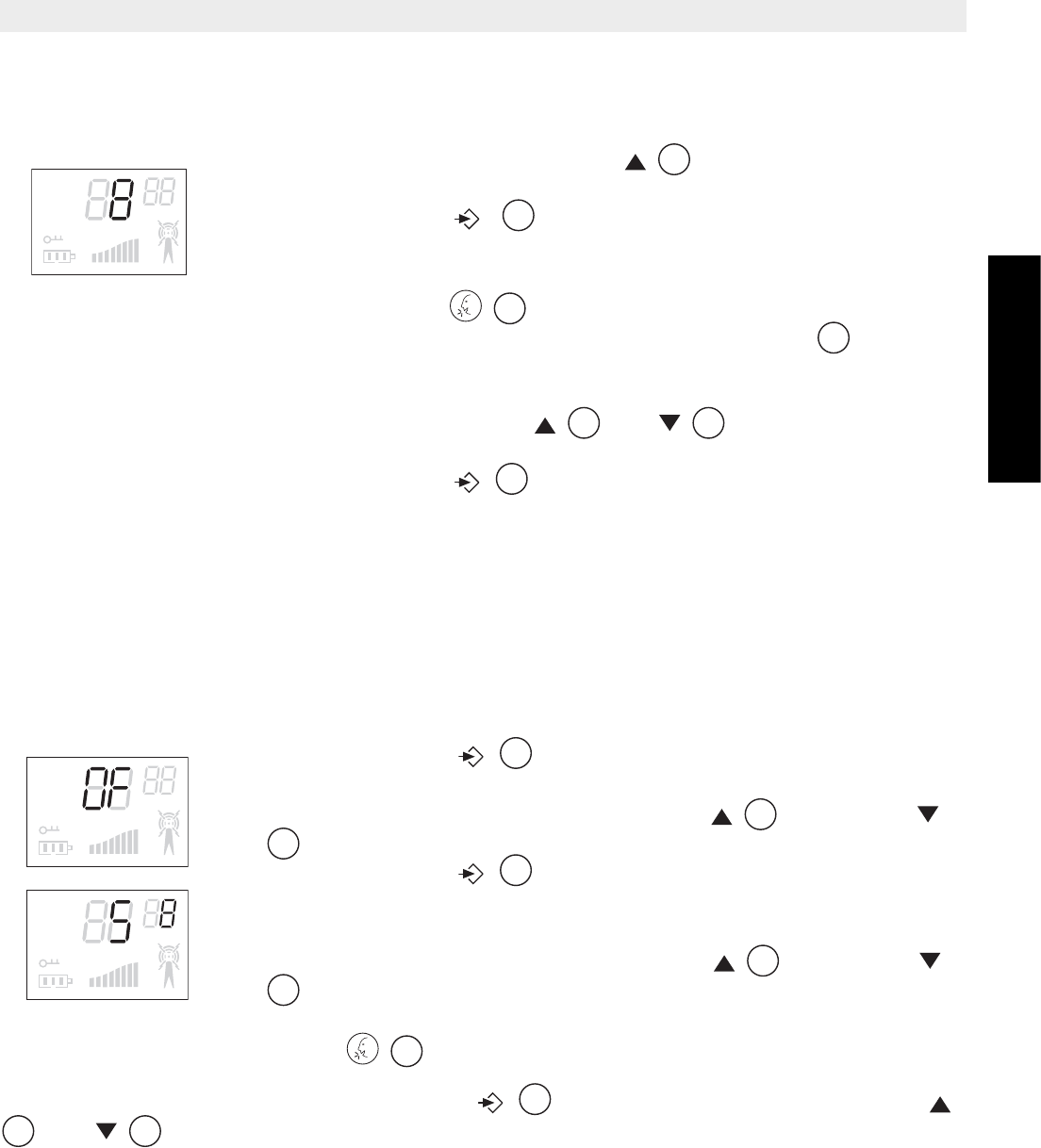

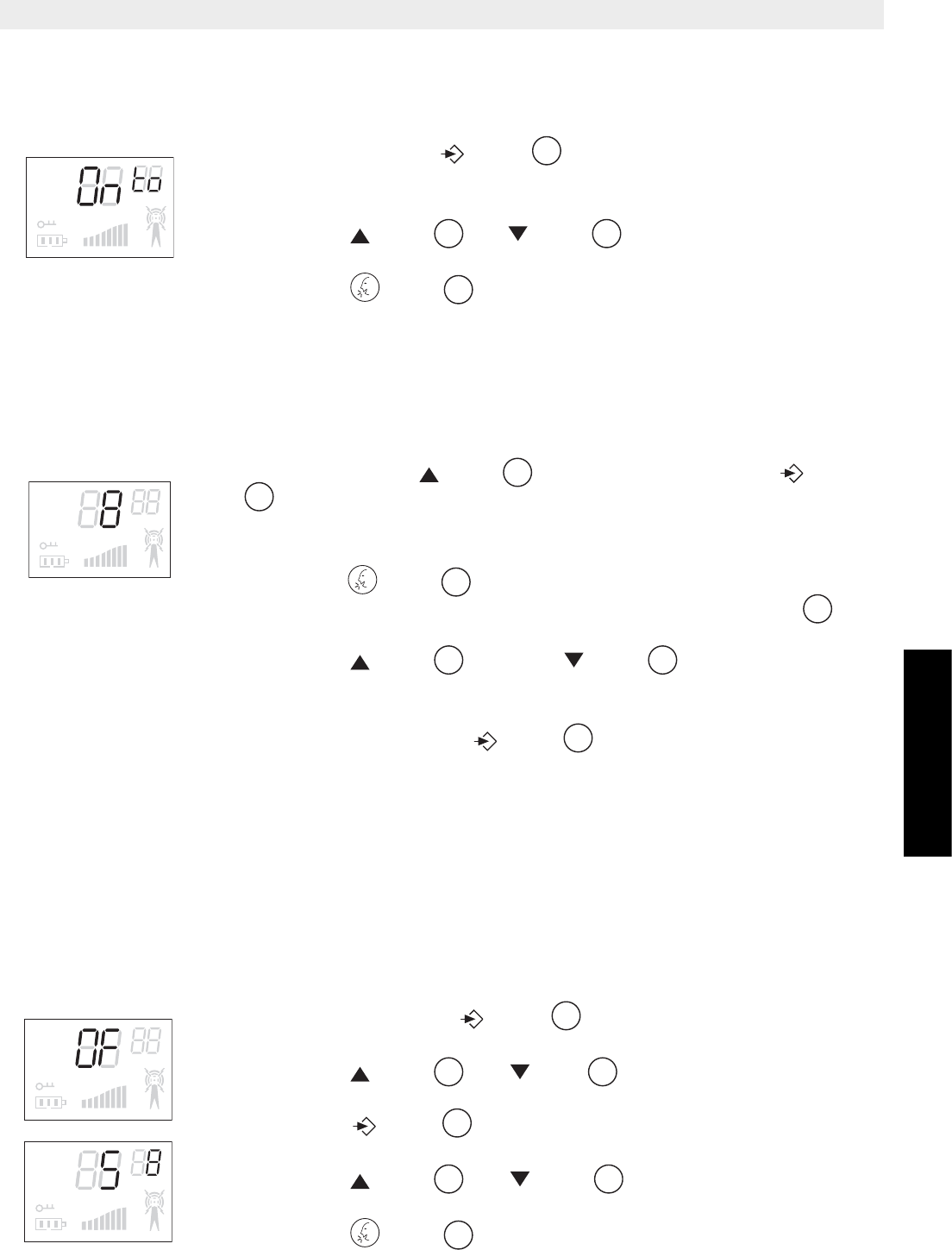

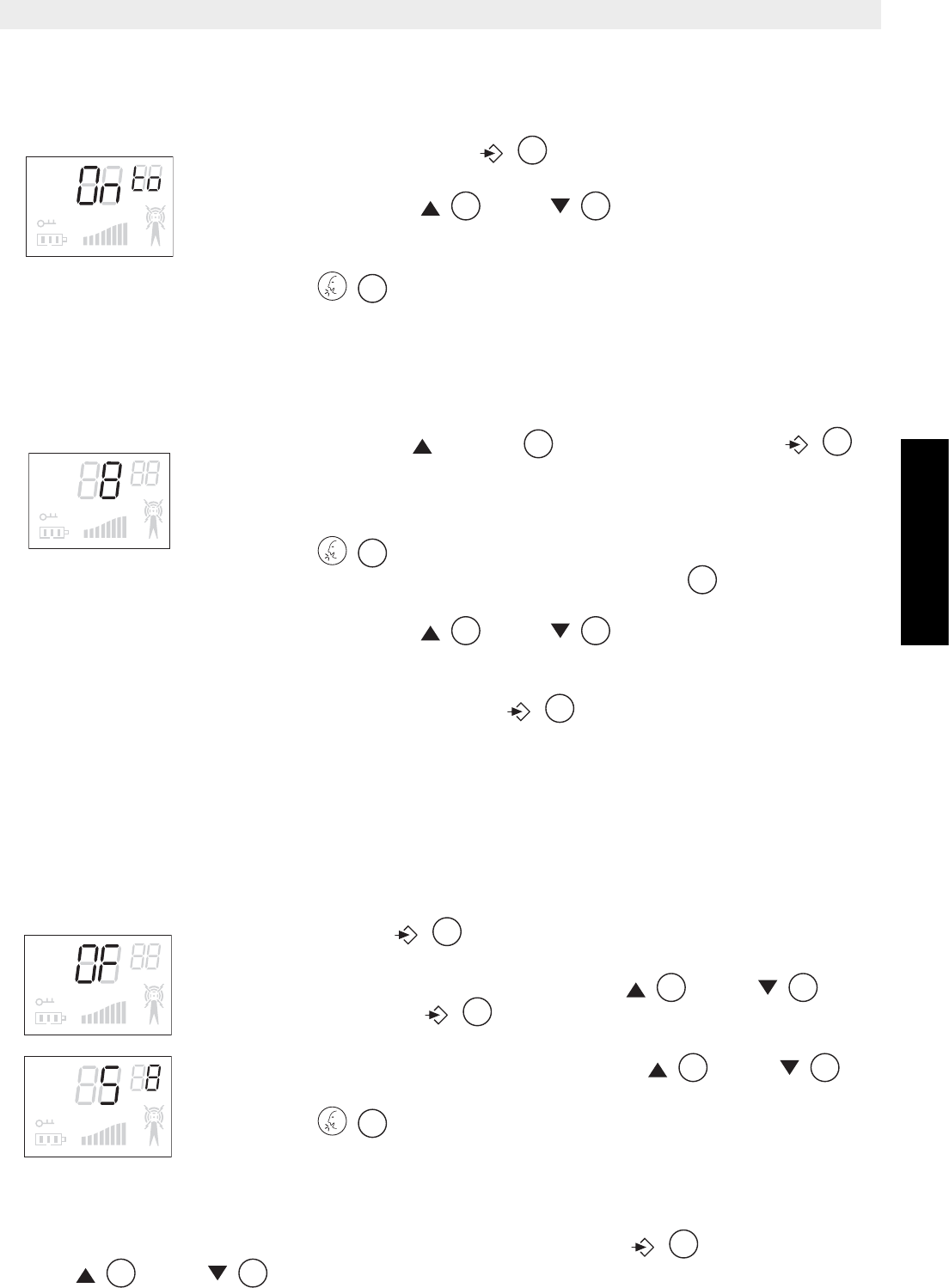

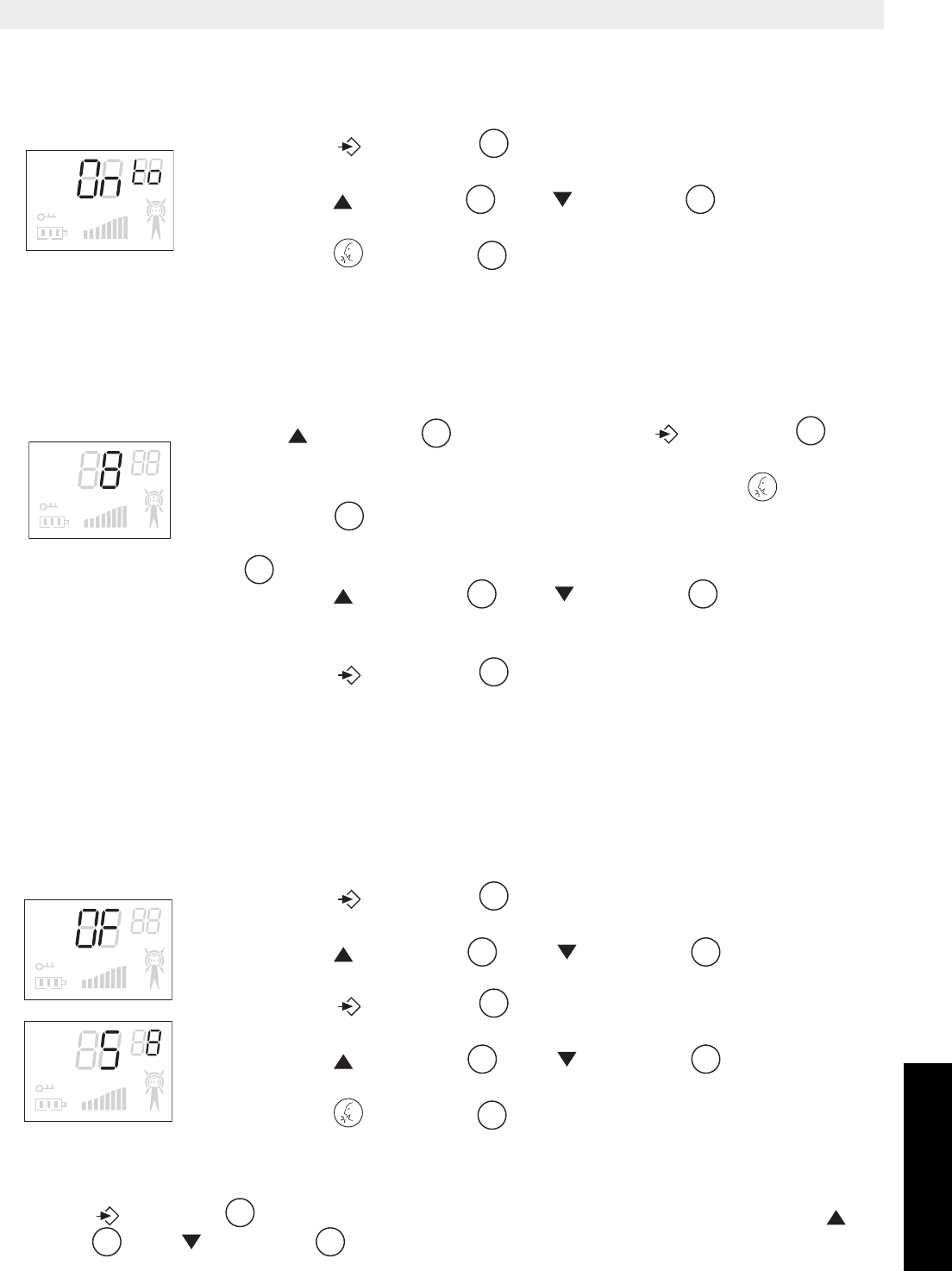

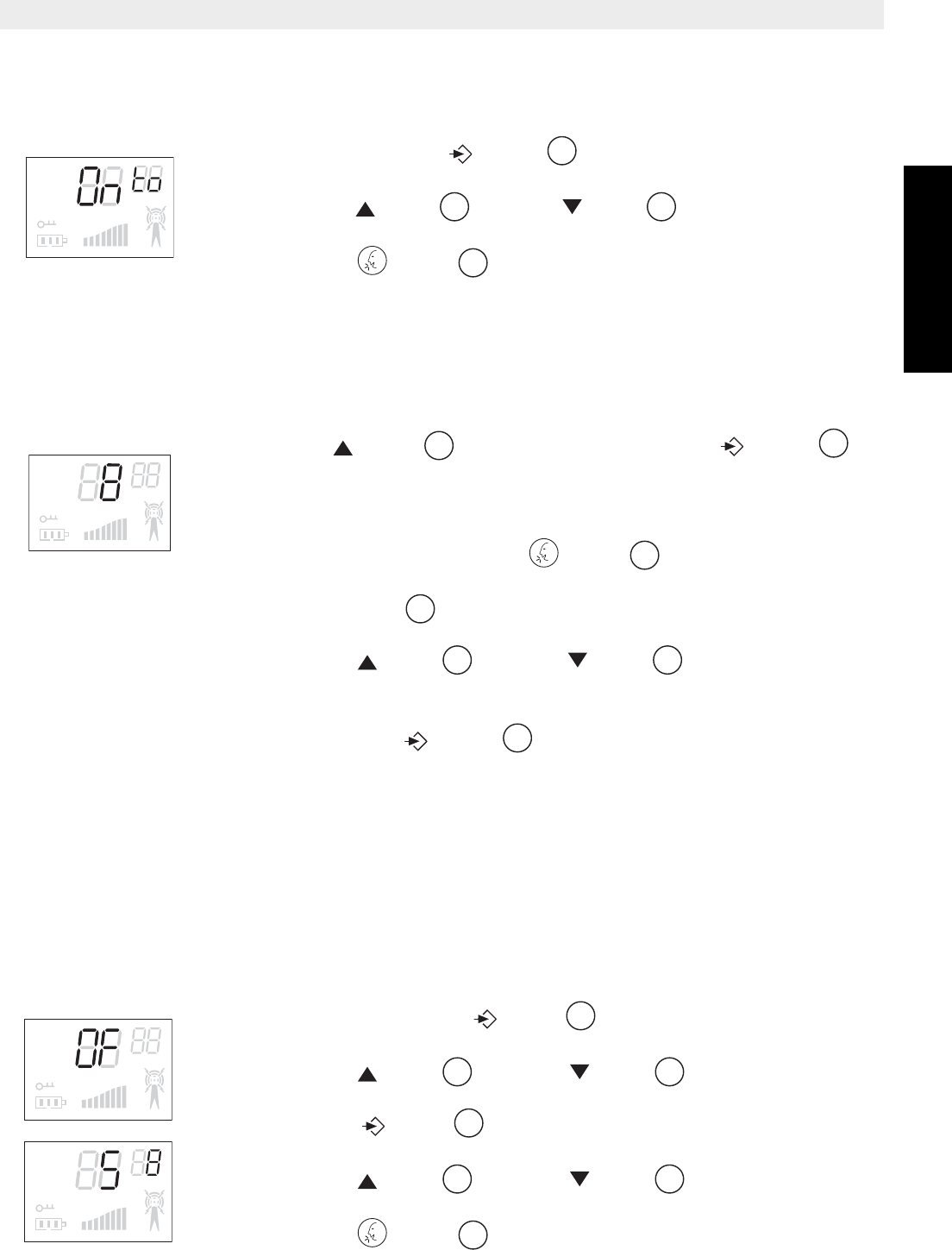

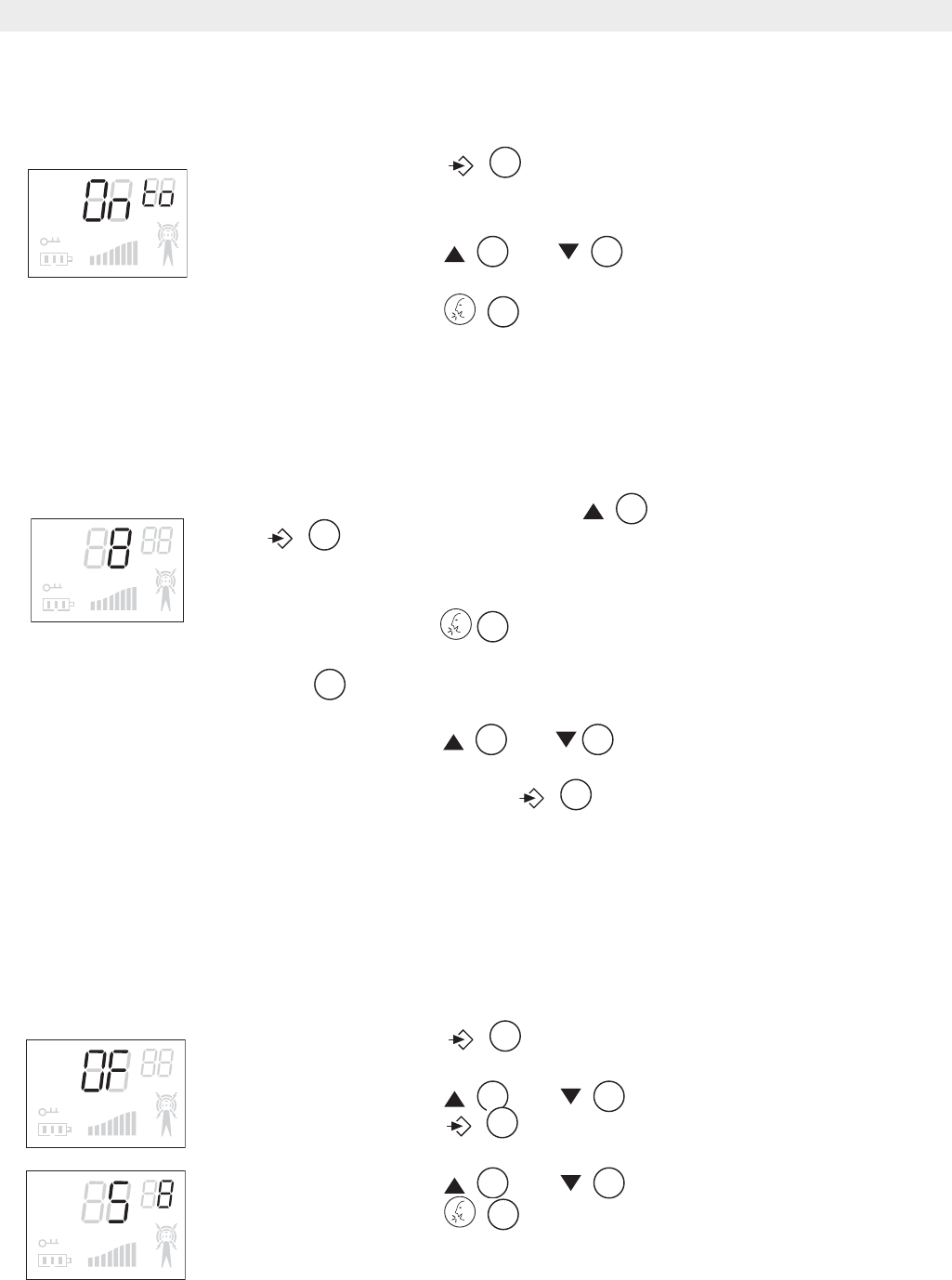

14.11 Key Tone On/Off

When a button is pressed, the unit will beep briefly.

14.12 Channel Scan

Channel scan performs searches for active signals in an endless loop from channel 1 to 8

including the CTCSS codes.

14.13 Dual Channel scan

In stand-by, the PMR is set on one set channel with CTCSS code. The PMR will only receive

signals transmitted on that channel and CTCSS code.

Dual Channel Monitor allows you to monitor a second channel with CTCSS code.

Press the -button seven times to disable the function. Then press the - button

or the - button until ‘OF’ is displayed.

• Press the - button six times, the current Key Tone setting

flashed on the display and ‘to’ is displayed.

• Press the - button or the - button to enable (ON) or

disable (OF) the Key Tone.

• Press the - button to confirm and return to stand-by

mode.

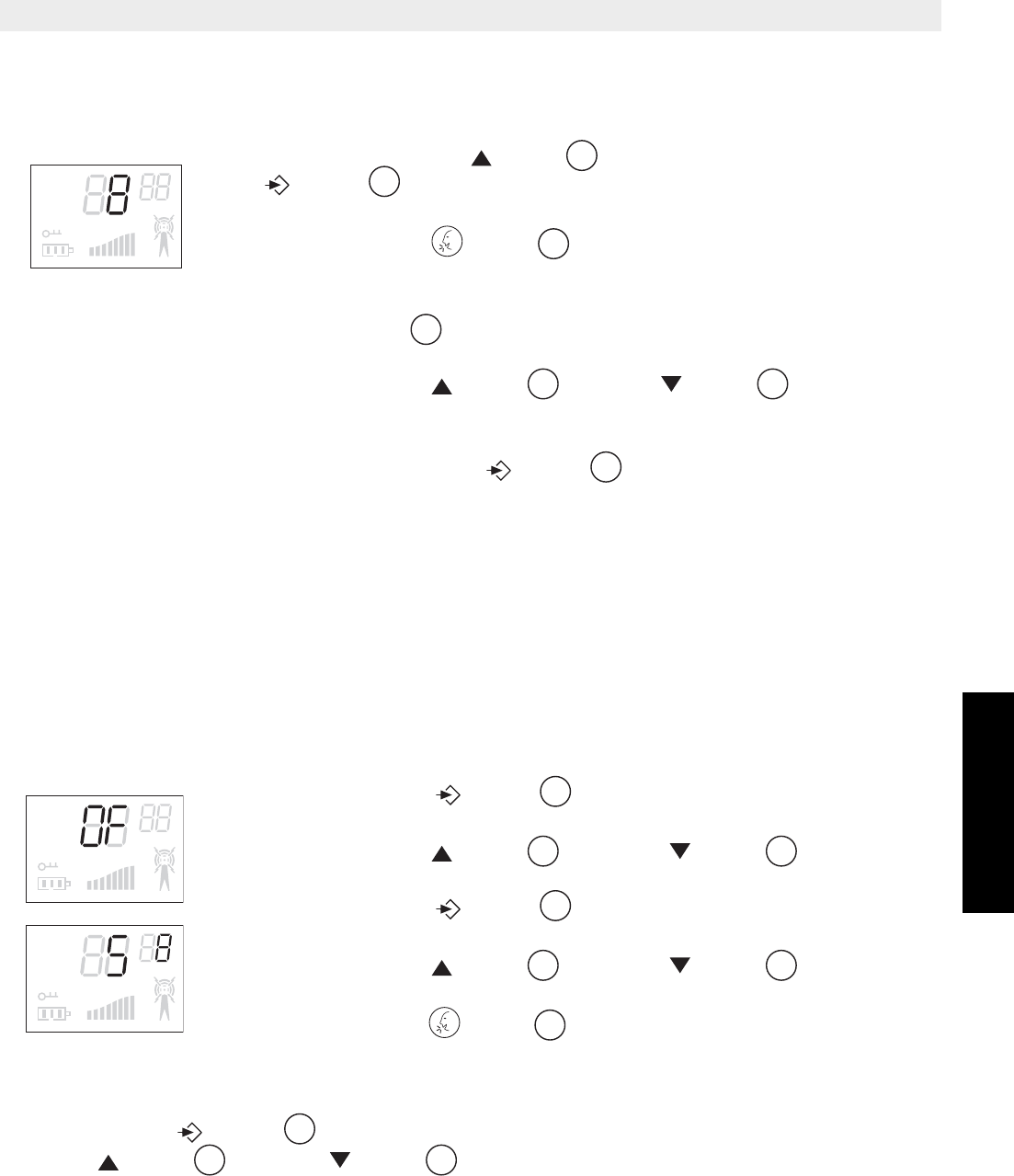

• Press and hold the - button . Press the - button

briefly to activate Channel Scan. The channel scan icon is

displayed.

• When an active signal (one of 8 channels) is detected, press the

- button to fix the channel and starts communicating over

the active channel. If you don’t press the PTT - button ,

Channel Scan will restart after 5 seconds.

• Press the - button or the - button to bypass the

current channel and continue to search for another active

channel.

• Press the - button briefly to deactivate Channel Scan.

• Press the - button seven times, the dual channel scan

icon appears on the display.

• Press the - button or the - button to change the

channel.

• Press the - button to confirm the channel selection and

go to CTCSS SUB-CHANNEL SELECTION.

• Press the - button or the - button to change the

CTCSS.

• Press the - button to confirm and return to stand-by

mode.

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 6

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

611

10 Topcom Twintalker 3800

Topcom Twintalker 3800

When the Dual Channel Monitor function is activated, the PMR will switch sequentially

between the standby channel + CTCSS and the Dual Channel + CTCSS.

When there is activity on the Dual Channel + CTCSS, the active channel will be displayed

for 5 seconds after the activity has ended. Within this period, you have the posibility to answer

the transmission.

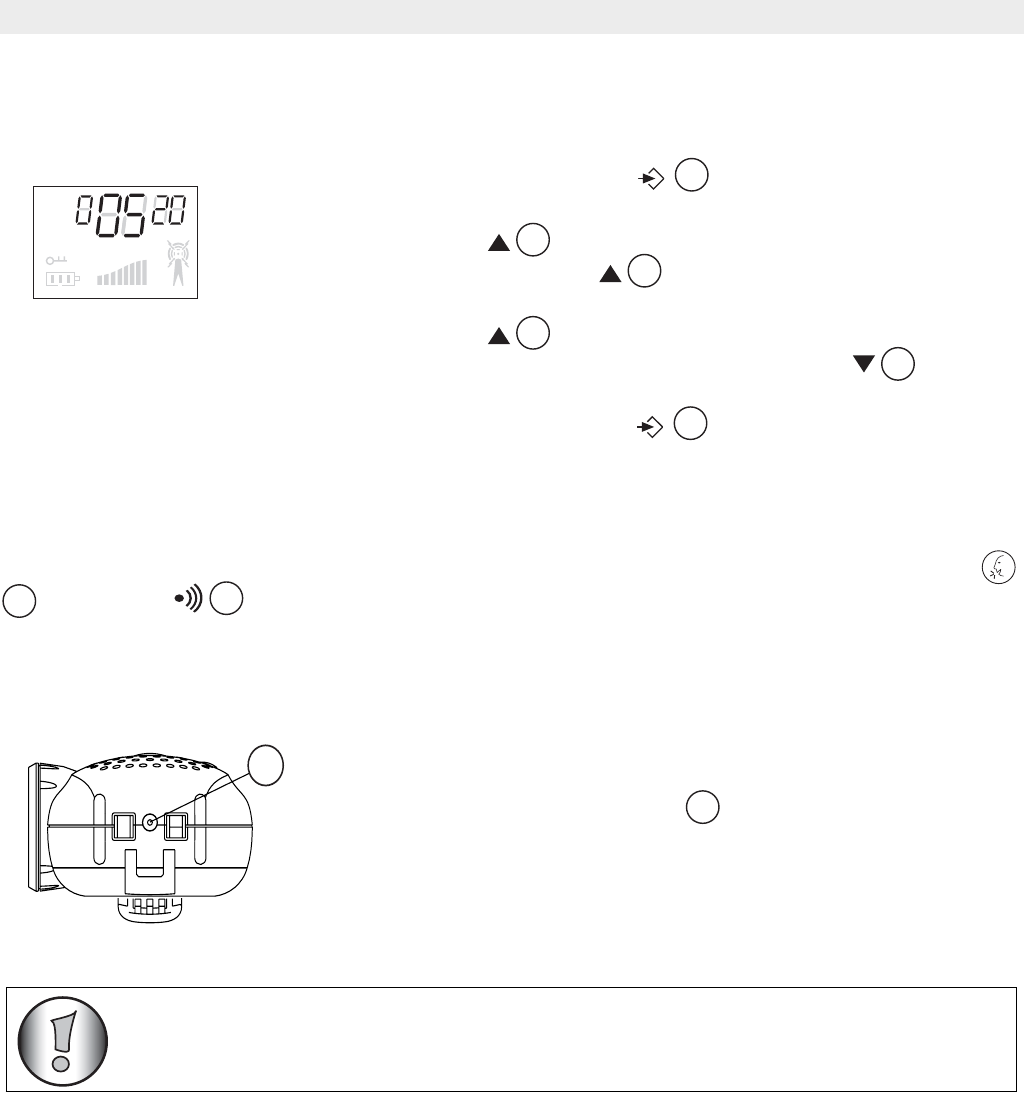

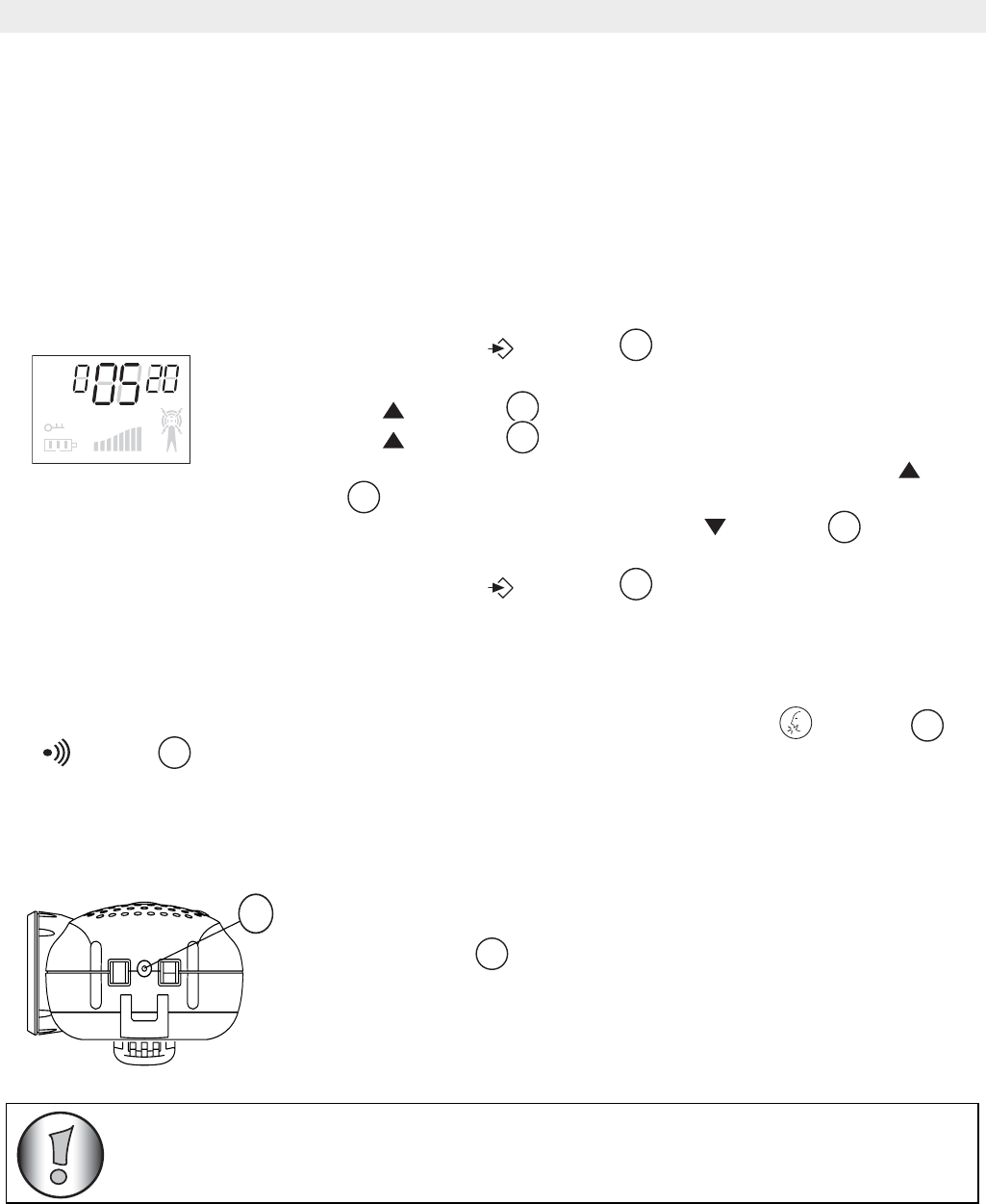

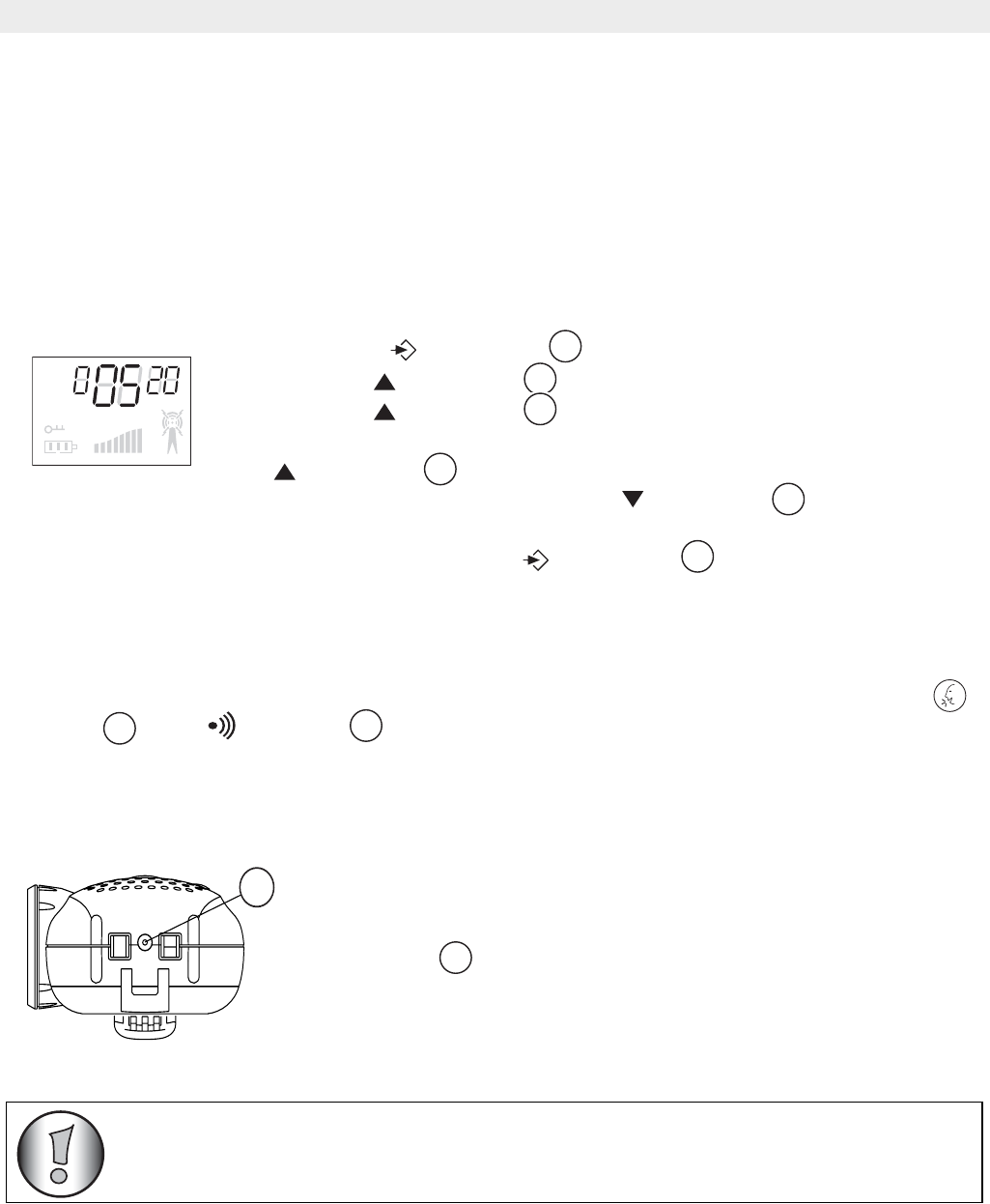

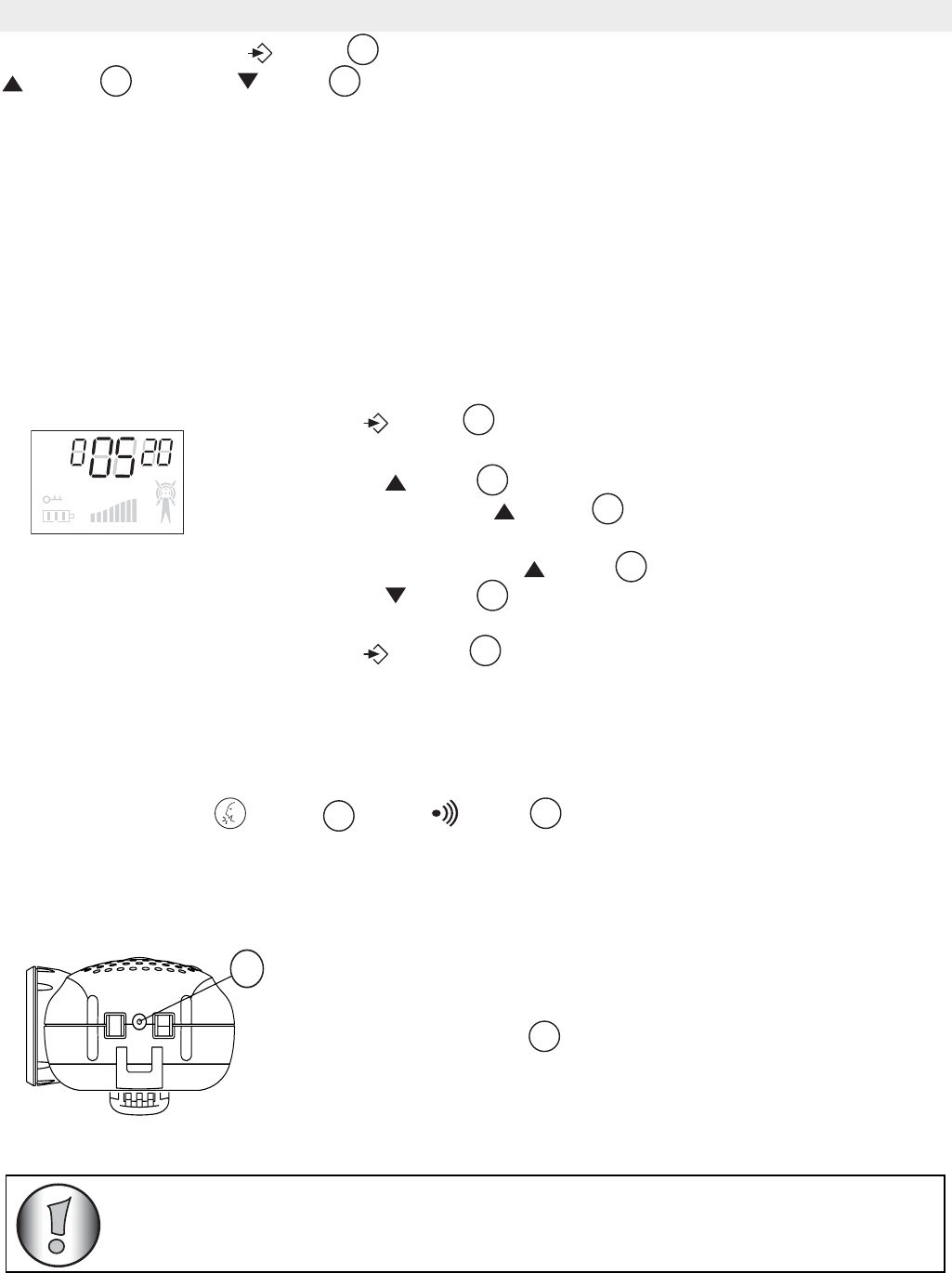

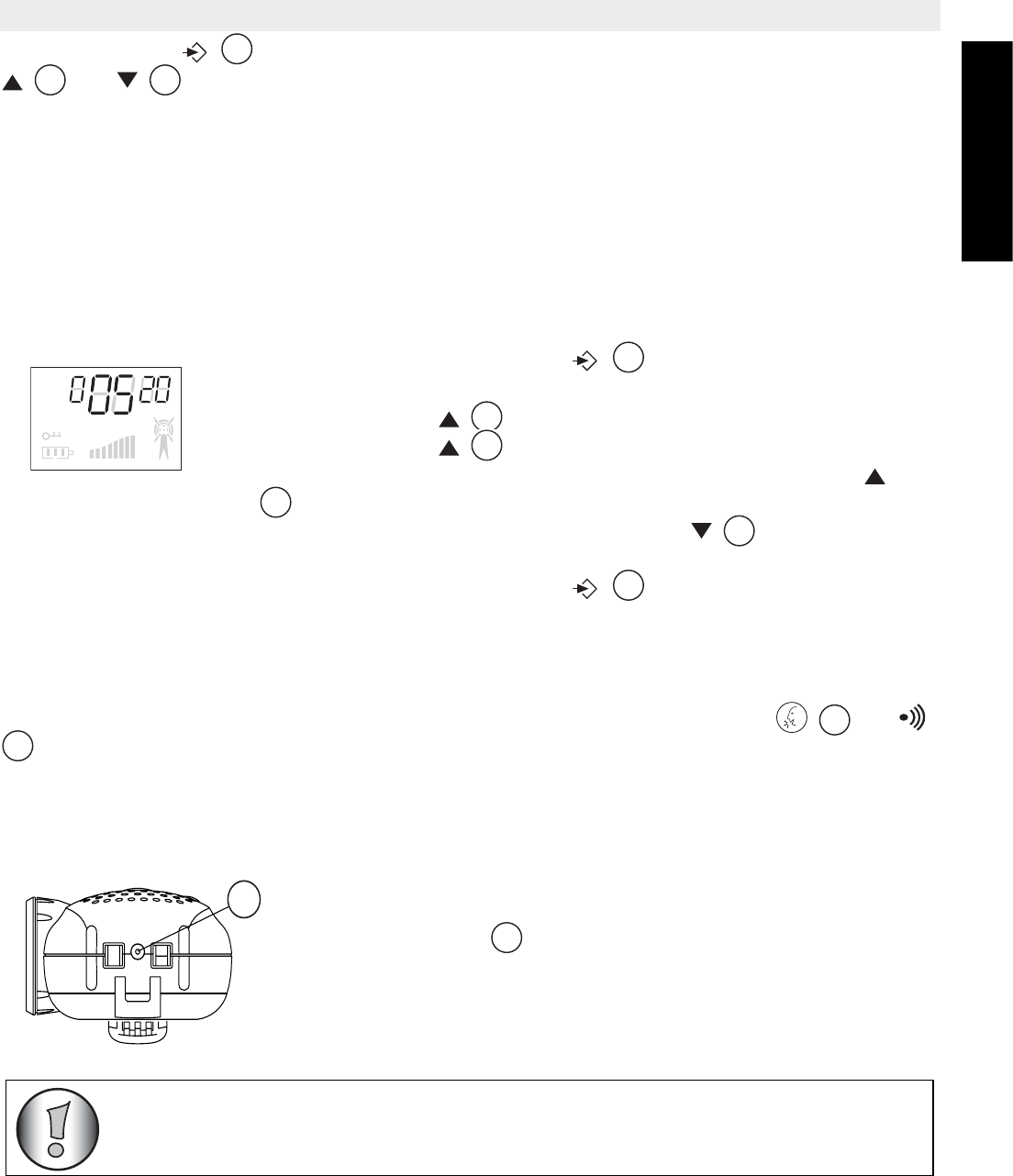

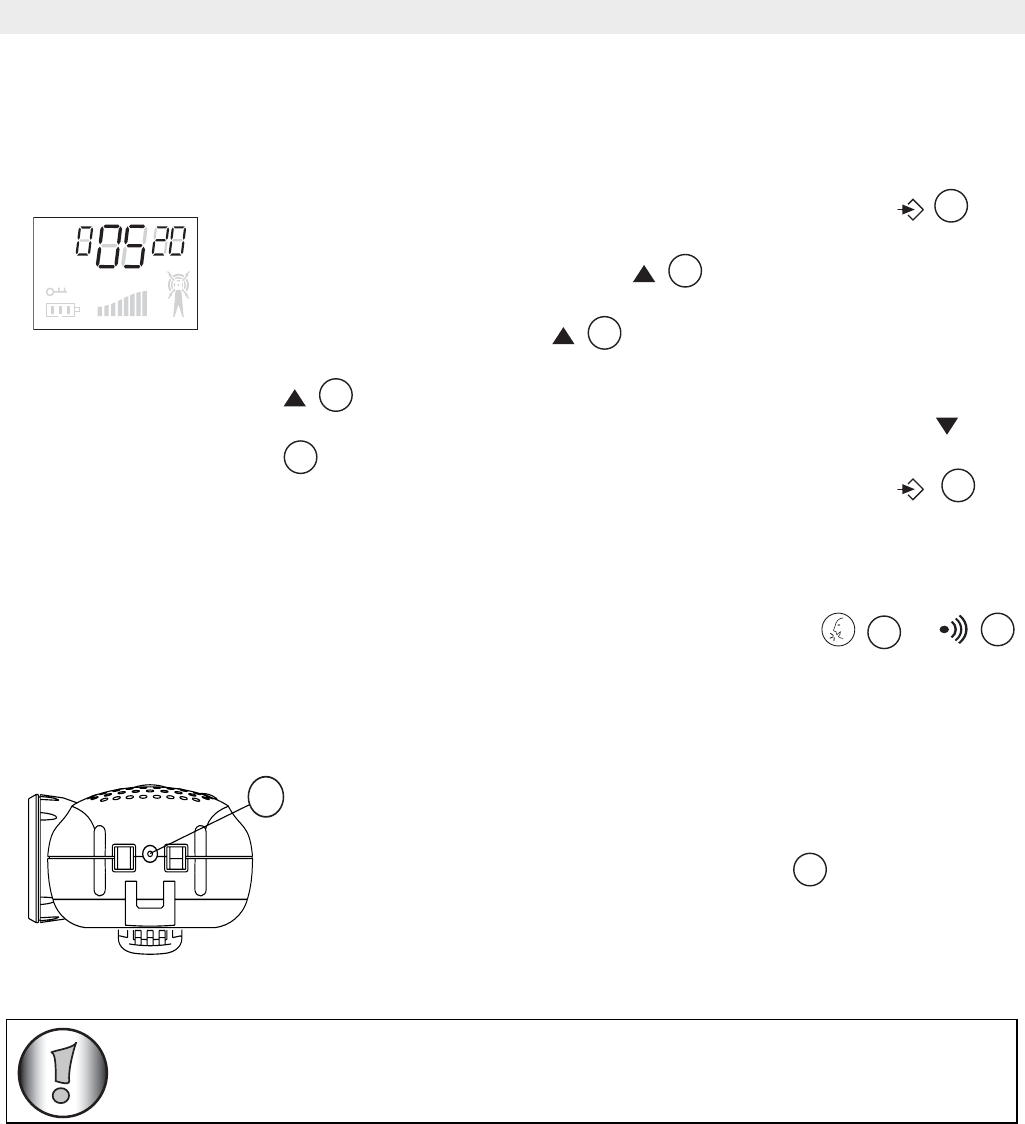

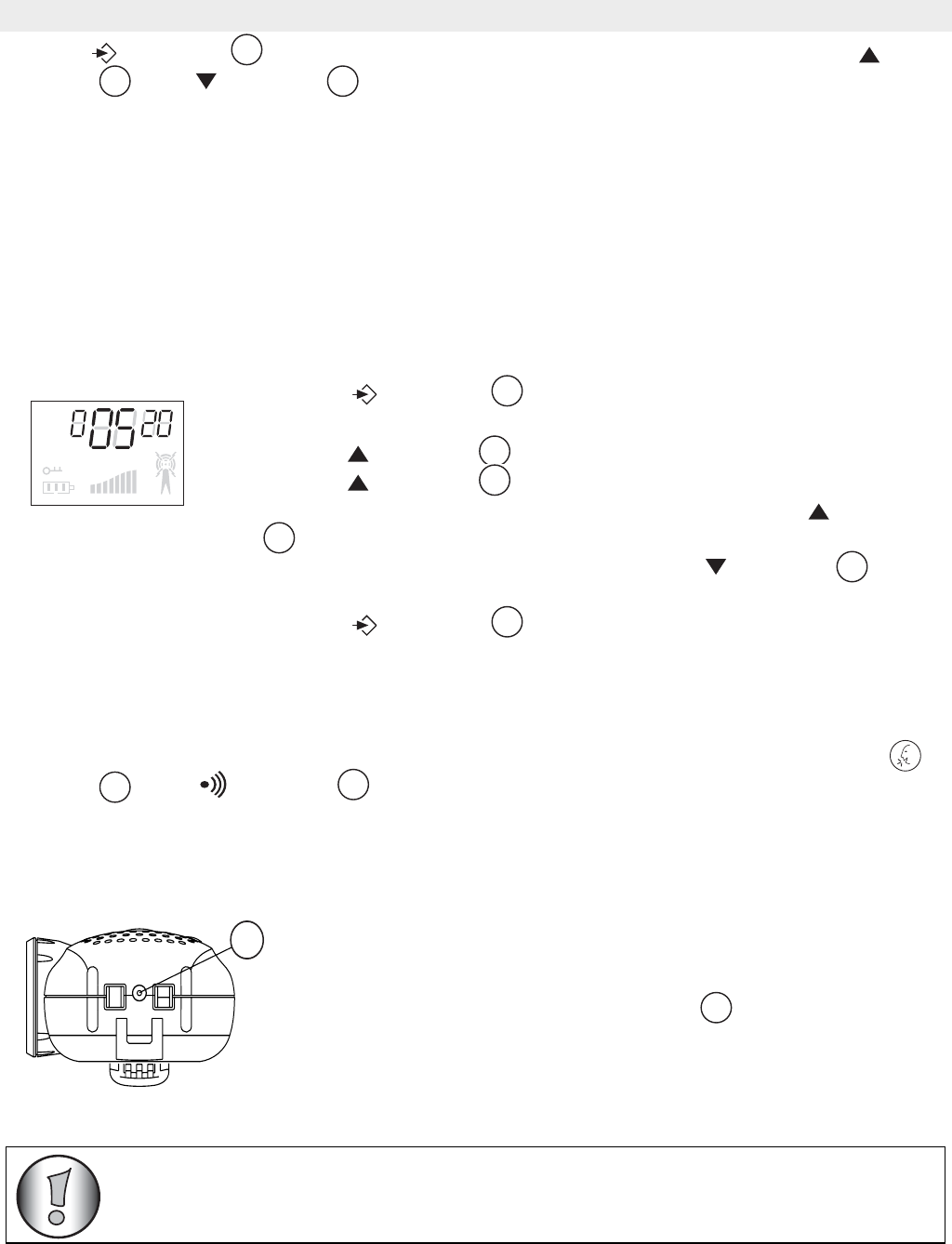

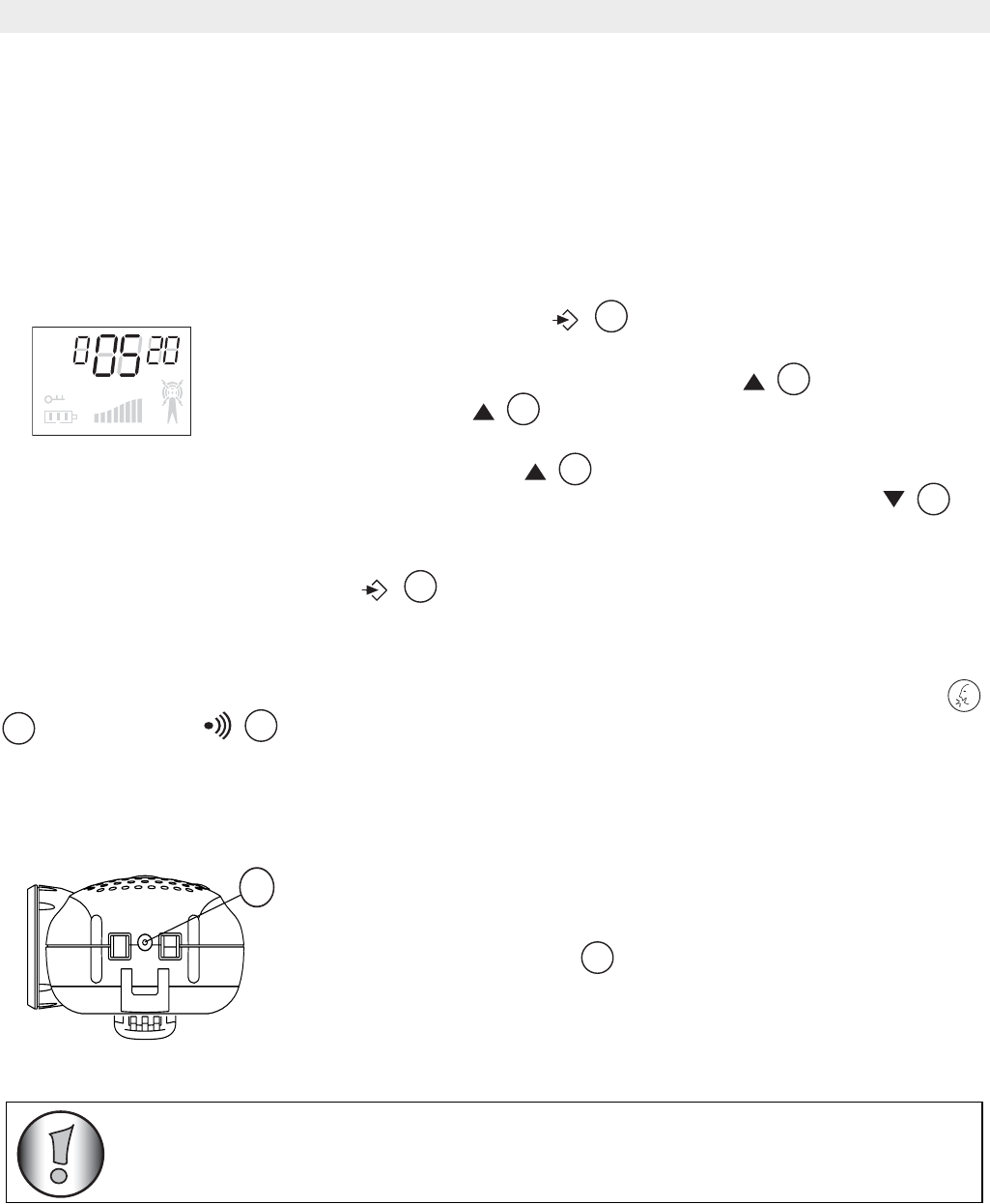

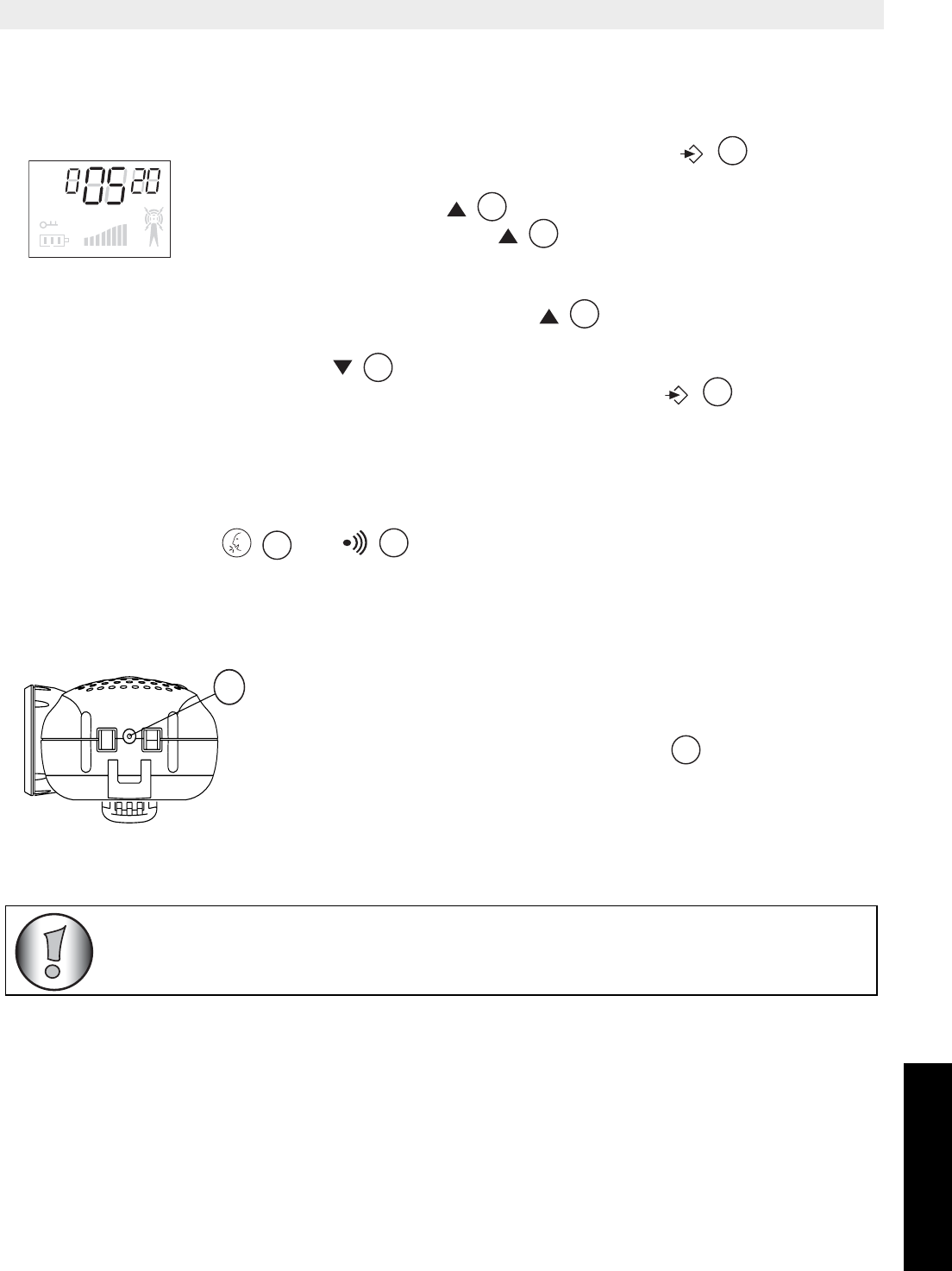

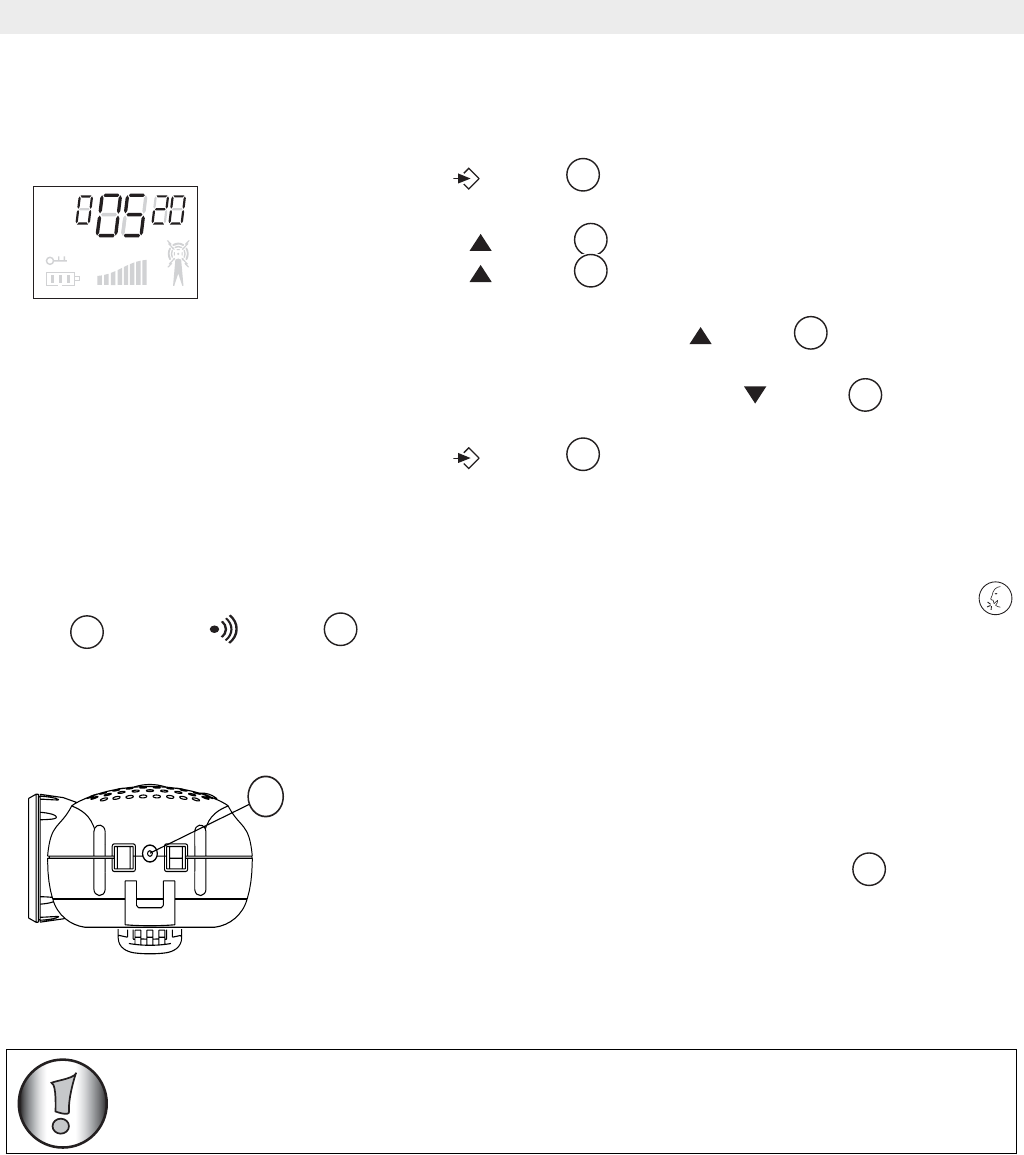

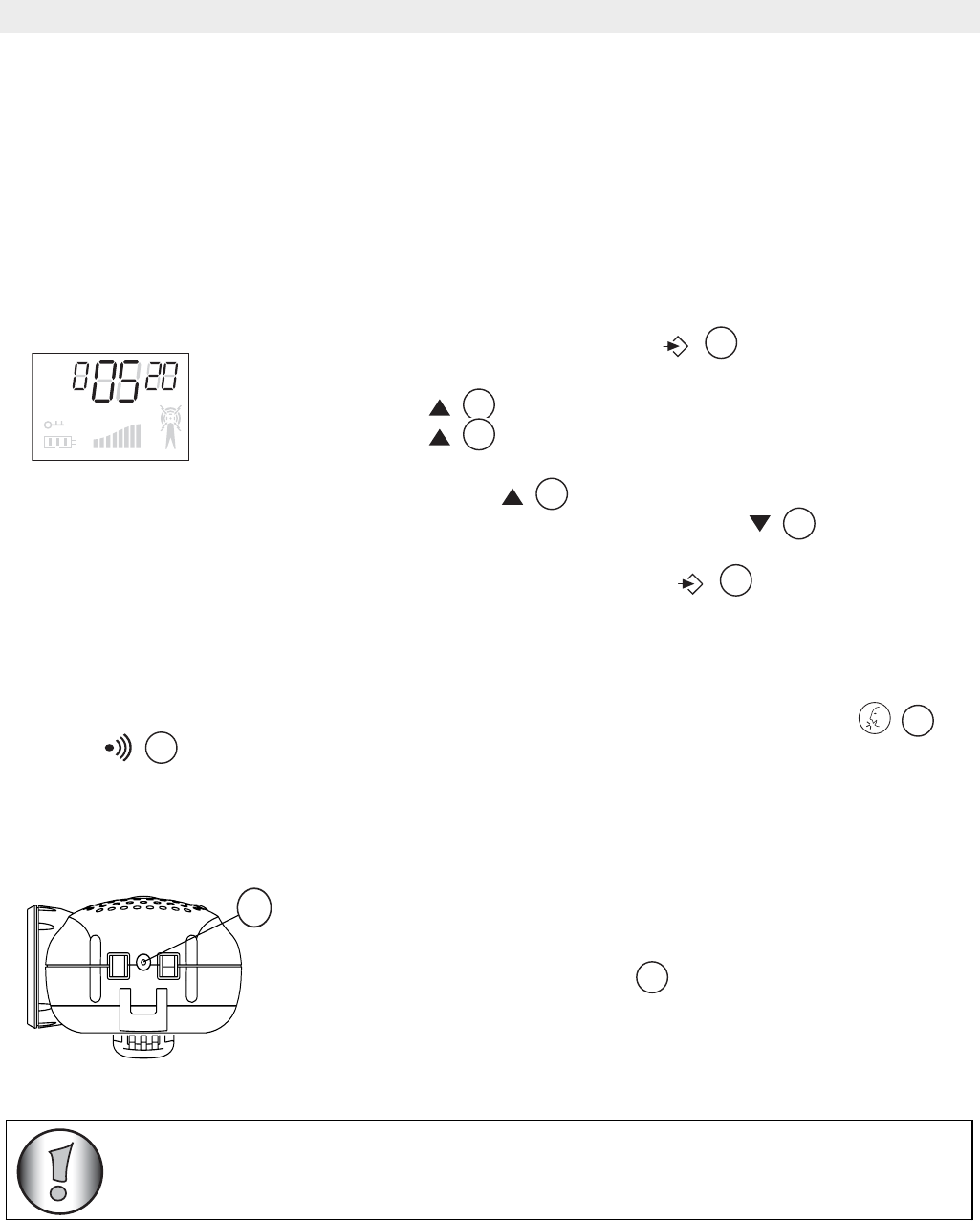

14.14 Chronometer

The Twintalker 3800 has a chronometer function (mm:ss).

14.15 Display back light

To activate the backlight of the LCD display, press any button except the - button or

the button .

The LCD backlight will light up for 5 seconds.

15 Earpiece connection

The Twintalker 3800 can be used with the included earpiece.

The connector is located under the protective rubber cover on

top of the unit .

To attach the earpiece, remove the rubber flap to expose the

connector.

Insert the earpiece plug into the connector (2,5mm jack).

• Press and hold the - button for 3 seconds. The counter

is displayed.

• Press the - button to start counting.

• Press the - button again to stop counting and see the lap

time. The counter continues in the background. Press the -

button to proceed counting.

• When the counter is stopped, press the - button to reset

the counter.

• Press and hold the - button for 3 seconds to go back to

stand-by.

VOX

SCAN

DCM

Do not connect other earpieces. This may damage your device.

Topcom Twintalker 3800 11

Topcom Twintalker 3800

ENGLISH

16 Troubleshooting

17 Technical specifications

No power Clean the battery contacts with a soft cloth.

Replace the batteries.

No transmission Make sure the - button is pressed

completely before you speak.

Monitor the channel activity and switch to another

channel if the current is used.

No reception Check the speaker volume.

Make sure that you are in the reception range of

the sender and change if necessary your location.

Limited Range and noice during

transmission

The talking range depends on the terrain.

Steal constructions, concrete buildings or the use

in vehicles have a bad influence on the range.

Try to avoid as many obstacles as possible and

communicate in a clear line of sight.

Change your locations.

Interference The receiver and transmitter are too close. The

mimimum distance between 2 units is 1,5m.

Channels

Sub-code

Frequency

Range

Batteries

Transmission Power

Modulation Type

Channel spacing

Duo Charger adapter

CTCSS 38

446.00625MHz - 446.09375 MHz

Up to 5 Km (Open field)

3 x AA Alkaline or NiMH rechargeable

=< 500mW ERP

FM - F3E

12,5 kHz

Input: 230V AC / 50Hz

Output: 7,5V DC / 200mA

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

12 Topcom Twintalker 3800

Topcom Twintalker 3800

18 Topcom Warranty

18.1 Warranty period

The Topcom units have a 24-month warranty period. The warranty period starts on the day

the new unit is purchased. Consumables or defects causing a negligible effect on operation

or value of the equipment are not covered.

The warranty has to be proven by presentation of the original purchase receipt, on which the

date of purchase and the unit-model are indicated.

18.2 Warranty handling

A faulty unit needs to be returned to a Topcom service centre including a valid purchase note.

If the unit develops a fault during the warranty period, Topcom or its officially appointed

service centre will repair any defects caused by material or manufacturing faults free of

charge.

Topcom will at its discretion fulfill its warranty obligations by either repairing or exchanging

the faulty units or parts of the faulty units. In case of replacement, colour and model can be

different from the original purchased unit.

The initial purchase date shall determine the start of the warranty period. The warranty period

is not extended if the unit is exchanged or repaired by Topcom or its appointed service

centres.

18.3 Warranty exclusions

Damage or defects caused by incorrect treatment or operation and damage resulting from

use of non-original parts or accessories not recommended by Topcom are not covered by

the warranty.

The warranty does not cover damage caused by outside factors, such as lightning, water and

fire, nor any damage caused during transportation.

No warranty can be claimed if the serial number on the units has been changed, removed or

rendered illegible.

Topcom Twintalker 3800 13

Topcom Twintalker 3800

NEDERLANDS

1 Inleiding

Hartelijk dank voor het aanschaffen van de Topcom Twintalker 3800. Dit is een

radiocommunicatieapparaat met een kort bereik van maximaal 5 km en een laag vermogen.

Er zijn geen gebruikskosten, op de minimale kosten na van het opladen van de batterijen.

De Twintalker beschikt over 8 kanalen volgens de PMR (Private Mobile Radio)-standaard.

2 Gebruiksdoel

De Twintalker 3800 kan worden gebruikt voor verschillende professionele doeleinden.

Bijvoorbeeld: ondersteuning bij kraanwerkzaamheden Het kan worden gebruikt voor

verschillende recreationele doeleinden. Bijvoorbeeld: om contact te houden wanneer u op

reis bent in 2 of meer voertuigen of tijdens het fietsen of skieën. Ook kunt u hiermee contact

houden met uw kinderen, bv. wanneer zij buiten spelen.

3 CE-markering

De CE-markering op het toestel, de handleiding en de verpakking geeft aan dat het toestel

voldoet aan de basiseisen van de R&TTE-richtlijn 1995/5/EG.

De conformiteitsverklaring kan gevonden worden op:

http://www.topcom.net/cedeclarations.php

4 Veiligheidsinstructies

4.1 Algemeen

Lees de volgende informatie over de veiligheid en een correct gebruik zorgvuldig door. Stel

u op de hoogte van alle functies van het toestel. Bewaar deze handleiding op een veilige

plaats voor later gebruik.

4.2 Brandwonden

• Raak de antenne niet aan als de afdekking van de antenne is beschadigd, want als een

antenne in contact komt met de huid bij het zenden, kan dit leiden tot kleine

brandwonden.

• Batterijen kunnen schade aan materiaal veroorzaken, bijvoorbeeld brandplekken, als

geleidend materiaal (zoals sieraden, sleutels of kralenkettingen) in aanraking komt met

de blootliggende contacten. Het materiaal kan een elektrisch circuit sluiten (kortsluiting)

en erg heet worden. Hanteer opgeladen batterijen met zorg, vooral als u deze in een

zak, tas of andere houder met metalen voorwerpen plaatst.

4.3 Letsel

• Plaats het toestel niet boven een airbag of in de buurt van de plaats waar de airbag zich

opblaast. Airbags worden met veel kracht opgeblazen. Als een PMR zich bevindt in de

radius van de airbag op het moment dat deze wordt geactiveerd, kan het toestel met

grote kracht worden weggeslingerd waardoor de inzittenden van het voertuig ernstig

gewond raken.

• Houd de PMR ten minste 15 centimeter verwijderd van een pacemaker.

• Schakel uw PMR onmiddellijk UIT in geval van interferentie met medische apparatuur.

14 Topcom Twintalker 3800

Topcom Twintalker 3800

4.4 Explosiegevaar

• Vervang de batterijen niet in een omgeving waar explosiegevaar bestaat. Bij het

installeren of verwijderen van de batterijen kunnen contactvonken ontstaan, die een

explosie kunnen veroorzaken.

• Schakel uw PMR uit wanneer u zich bevindt in een omgeving waar explosiegevaar

bestaat. Vonken kunnen in een dergelijke omgeving brand of een explosie veroorzaken,

met lichamelijk letsel of zelfs de dood tot gevolg.

• Werp batterijen nooit in het vuur, aangezien ze dan kunnen ontploffen.

4.5 Vergiftigingsgevaar

• Houd de batterijen uit de buurt van kleine kinderen.

4.6 Regelgeving

• In bepaalde landen is het verboden om onder het rijden uw PMR te gebruiken. Ga in dit

geval aan de kant staan voordat u het toestel gebruikt.

• Schakel uw PMR UIT aan boord van een vliegtuig wanneer u hierom wordt verzocht.

Gebruik van de PMR dient in overeenstemming te zijn met de voorschriften van de

luchtvaartmaatschappij of de instructies van de bemanning.

• Schakel uw PMR UIT op plaatsen waar waarschuwingsbordjes u vragen dit te doen.

Ziekenhuizen of gezondheidscentra kunnen apparaten gebruiken die gevoelig zijn voor

van buitenaf komende radiofrequentie-signalen.

• Het vervangen of wijzigen van de antenne kan de PMR-radiospecificaties beïnvloeden

en inbreuk maken op de CE-voorschriften. Niet-goedgekeurde antennes kunnen de

radio ook beschadigen.

4.7 Opmerkingen

• Raak de antenne niet aan tijdens het zenden; dit kan het bereik beïnvloeden.

• Verwijder de batterijen als u het toestel langere tijd niet gebruikt.

5 Reiniging en onderhoud

• Reinig het toestel met een vochtige doek. Gebruik hiervoor alleen water. Gebruik geen

reinigings- of oplosmiddelen op het toestel; deze kunnen de behuizing beschadigen en

naar binnen lekken, wat kan leiden tot blijvende beschadigingen.

• Gebruik een droge, pluisvrije doek om de batterijcontacten te reinigen.

• Schakel het toestel direct uit en verwijder de batterijen wanneer het toestel nat is

geworden. Droog het batterijvak met een zachte doek om mogelijke waterschade tot

een minimum te beperken. Laat het afdekplaatje van het batterijvak een nacht lang open

of totdat het volledig droog is. Gebruik het toestel niet voordat dit volledig droog is.

Omgevingen waar explosiegevaar bestaat, zijn vaak, maar niet altijd,

duidelijk aangegeven. Hieronder vallen brandstoftankruimtes, zoals

onderdeks op schepen, overslag- of opslagplaatsen voor brandstof of

chemicaliën; omgevingen waar de lucht chemicaliën of deeltjes bevat,

zoals graan-, stof- of metaaldeeltjes; en elke andere omgeving waar u

gewoonlijk wordt geadviseerd de motor van uw voertuig uit te

schakelen.

Topcom Twintalker 3800 15

Topcom Twintalker 3800

NEDERLANDS

6 Afvoeren van het toestel (milieu)

Na afloop van de levenscyclus van het product mag u het niet met het normale

huishoudelijke afval weggooien, maar moet u het naar een inzamelpunt brengen

voor recycling van elektrische en elektronische apparatuur. Dit wordt aangeduid

door het symbool op het product, in de handleiding en/of op de verpakking.

Sommige materialen waaruit het product is vervaardigd kunnen worden hergebruikt als u ze

naar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te

hergebruiken, levert u een belangrijke bijdrage aan de bescherming van het milieu. Wend u

tot de plaatselijke overheid voor meer informatie over de inzamelpunten bij u in de buurt.

7 Een PMR-toestel gebruiken

Om met andere PMR-toestellen te kunnen communiceren, dienen deze allemaal op

hetzelfde kanaal te zijn afgestemd en zich binnen het ontvangstbereik te bevinden (tot max.

5 km in open veld). Aangezien deze toestellen vrij toegankelijke frequentiebanden gebruiken

(kanalen), delen alle werkende toestellen dezelfde kanalen (8 kanalen in totaal). Privacy is

daarom niet gegarandeerd. Iedereen met een PMR die op uw kanaal is afgestemd, kan het

gesprek afluisteren. Als u wilt communiceren (een spraaksignaal uitzenden), drukt u op de

-toets .

Zodra deze toets wordt ingedrukt, wordt de zend-modus van het toestel ingeschakeld en kunt

u in de microfoon spreken. Alle andere PMR-toestellen binnen het uitzendbereik, die op

hetzelfde kanaal staan afgestemd en in de standby-modus (niet zenden) staan, kunnen uw

bericht horen. U moet wachten totdat uw gesprekspartner stopt met zenden voordat u kunt

antwoorden. Na het zenden zal het toestel een geluidssignaal laten horen als het Roger-

signaal is ingeschakeld (zie hoofdstuk 14.10). U hoeft enkel de -toets in te drukken

en in de microfoon te spreken om te antwoorden.

8 De verpakking bestaat uit

• 2 x Twintalker 3800

• 2 x riemclip

• 2 x stroomadapter

• 2 x NiMH (3 x AA) batterijen

• 2 x oortelefoon met microfoon en PTT-toets

• 2 x lanyard

• Gebruikshandleiding

• Kaart met onderhoudsadres en hotline

Als 2 of meer gebruikers de -toets tegelijkertijd indrukken,

ontvangt de ontvanger enkel het sterkste signaal, waarbij alle andere

signalen worden geblokkeerd. Zend daarom alleen uit (door op de -

toets te drukken) als het kanaal vrij is.

16 Topcom Twintalker 3800

Topcom Twintalker 3800

9 Beginnen

10 Batterijen opladen

9.1 De riemclip verwijderen/

installeren

1. Duw op de riemclip (B) terwijl u de clip

van het toestel (A) af trekt om de

riemclip van het toestel te verwijderen

2. Lijn de pin uit met het gat aan de

achterzijde om de riemclip te

installeren. Duw voorzichtig op de pin

totdat deze in positie klikt.

9.2 Batterijen plaatsen

1. Verwijder de riemclip (zie hoofdstuk

9.1.1).

2. Trek aan het tabblad van het

batterijdeksel (C) en verwijder het

deksel (D) voorzichtig.

3. Plaats de 3 meegeleverde AA NiMh-

batterijen met de polariteit zoals

aangegeven (E).

4. Breng het batterijdeksel en de riemclip

weer aan (zie hoofdstuk 9.1.2).

Als u oplaadbare batterijen gebruikt, kunt u een

optionele adapter gebruiken om ze op te laden.

• Plaats drie (3) oplaadbare "AA"-batterijen.

• Steek de kleine stekker van de adapter in de

SPK/MIC/CHG-aansluiting (15) en het andere

uiteinde in het stopcontact.

• Zorg ervoor dat het toestel uitgeschakeld is

zodat de batterijen goed kunnen opladen.

OPMERKING: Het volledig laden van de batterijen

duurt ongeveer 7 tot 10 uur.

1 x AA

Gebruik de meegeleverde AC/DC-ADAPTER alleen voor oplaadbare "AA"-

batterijen. Laad het toestel niet als gewone “AA”-alkaline batterijen zijn

geïnstalleerd!

Topcom Twintalker 3800 17

Topcom Twintalker 3800

NEDERLANDS

11 Laadniveau van batterijen

Het LAADNIVEAU van de batterijen wordt aangegeven door het aantal vierkantjes in het

BATTERIJ-pictogram op de LCD-display.

• Batterij vol

• Batterij 2/3 geladen

• Batterij 1/3 geladen

• Batterij leeg

Als het LAADNIVEAU VAN DE BATTERIJ laag is, gaat het BATTERIJ-pictogram knipperen

om aan te geven dat de batterijset moet worden opgeladen of vervangen.

12 Beschrijving

Zie de gevouwen voorpagina - afb. 1

13 Informatie LCD-display

Zie de gevouwen voorpagina - afb. 2

16. RX-pictogram – Wordt getoond bij het ontvangen van een signaal

17. TX-pictogram – Wordt getoond bij het zenden van een signaal

18. Indicator luidsprekervolume

19. Indicator laadniveau batterijen

20. Dual Scan-pictogram – Wordt getoond als de dual scanmodus is ingeschakeld

21. VOX-pictogram - Wordt getoond tijdens de spraakgestuurde (Vox) modus

22. Scan-pictogram – Wordt getoond als de scan-modus is ingeschakeld

23. Kanaal

24. CTCSS-code

1. ANTENNE

2. LUIDSPREKER/MIC-aansluiting

3. LED-lamp flash-toets

4. LED-lamp toets

5. AAN/UIT-toets

6. MENU-toets

– Selecteert het menu

7. OMLAAG-toets

– Verlaagt het luidsprekervolume

– Selecteert het vorige menu-

onderdeel

8. LUIDSPREKER

9. MICROFOON

10. PUSH TO TALK-toets

– Indrukken om te spreken, loslaten om

te luisteren

– Bevestigt een menu-instelling

11. OMHOOG-toets

– Verhoogt het luidsprekervolume

– Selecteert het volgende menu-

onderdeel

12. OPROEP-toets

– Zendt een oproeptoon uit

13. LED-LAMP

14. LCD-display

15. Aansluiting LADER

VOX

SCAN

DCM

Batterijen dienen bij een inzamelpunt voor batterijen te worden ingeleverd

en mogen niet met het huishoudelijk afval worden meegegeven. Sluit de

batterijen niet kort en gooi ze nooit in het vuur. Verwijder de batterijen als

u het toestel langere tijd niet gebruikt.

18 Topcom Twintalker 3800

Topcom Twintalker 3800

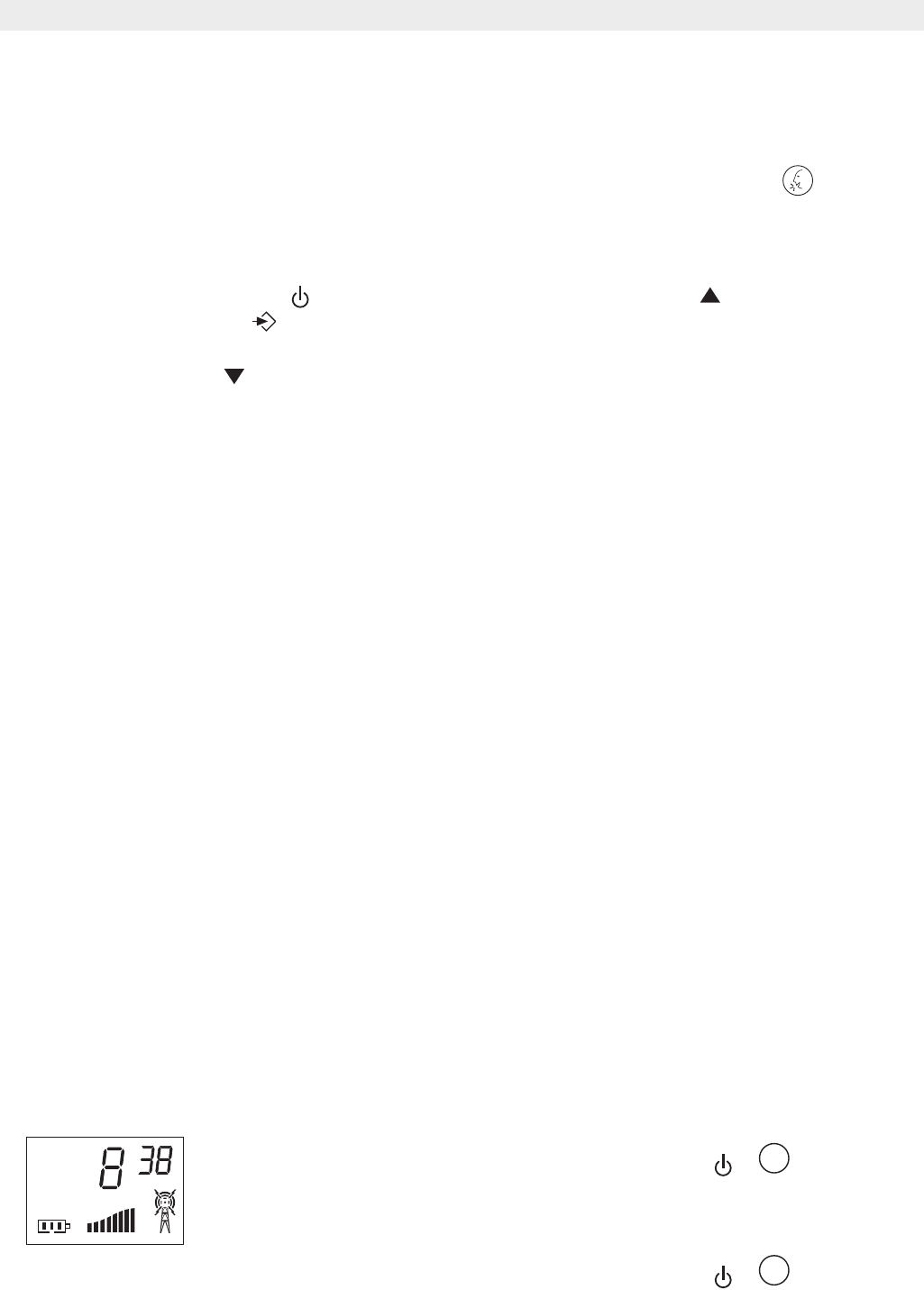

14 De Twintalker 3800 gebruiken

14.1 Het toestel in- en uitschakelen (AAN/UIT)

14.2 Luidsprekervolume afstellen

14.3 Een signaal ontvangen

Het toestel is voortdurend in de ONTVANGST-modus wanneer het AAN staat en niet aan het

zenden is.

14.4 Een signaal zenden

Inschakelen:

• Houd de -toets 2 seconden ingedrukt. Het toestel zal

gaan "piepen" en de LCD-display zal het huidige kanaal

weergeven.

Uitschakelen:

• Houd de -toets 2 seconden ingedrukt. Het toestel zal

gaan "piepen" en de LCD-display zal zwart worden.

• Druk op de -toets in de standby-modus om het

luidsprekervolume te verhogen. Het volumeniveau wordt

weergegeven.

• Druk op de -toets om het luidsprekervolume te verlagen.

• Houd de -toets ingedrukt om de ZENDEN. Het TX-

symbool wordt weergegeven.

• Houd het toestel verticaal met de MICROFOON 10 cm van de

mond en spreek in de microfoon.

• Laat de -toets los als u stopt met zenden.

SCAN

VOX

DCM

VOX

SCAN

DCM

Andere mensen die uw signaal willen ontvangen, moeten op hetzelfde

kanaal zitten en dezelfde CTCSS-code hebben ingesteld als u. (zie

hoofdstuk 14.5 en 14.6)

VOX

SCAN

DCM

Gebruik de monitorfunctie om de kanaalactiviteit te controleren (zie

hoofdstuk 14.7). De maximale zendtijd is beperkt tot 1 minuut. Houd de

PTT-knop ingedrukt om weer te zenden.

Topcom Twintalker 3800 19

Topcom Twintalker 3800

NEDERLANDS

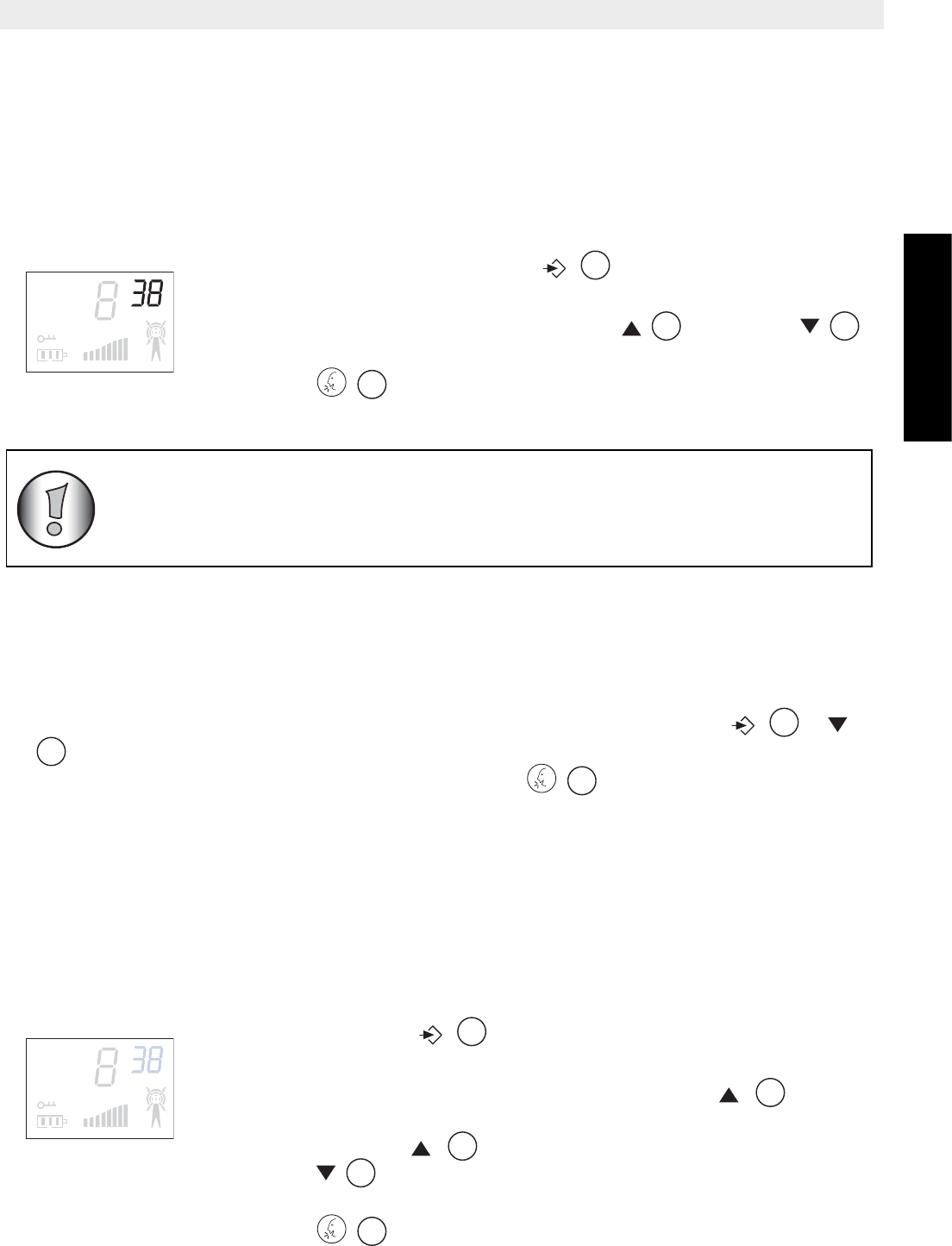

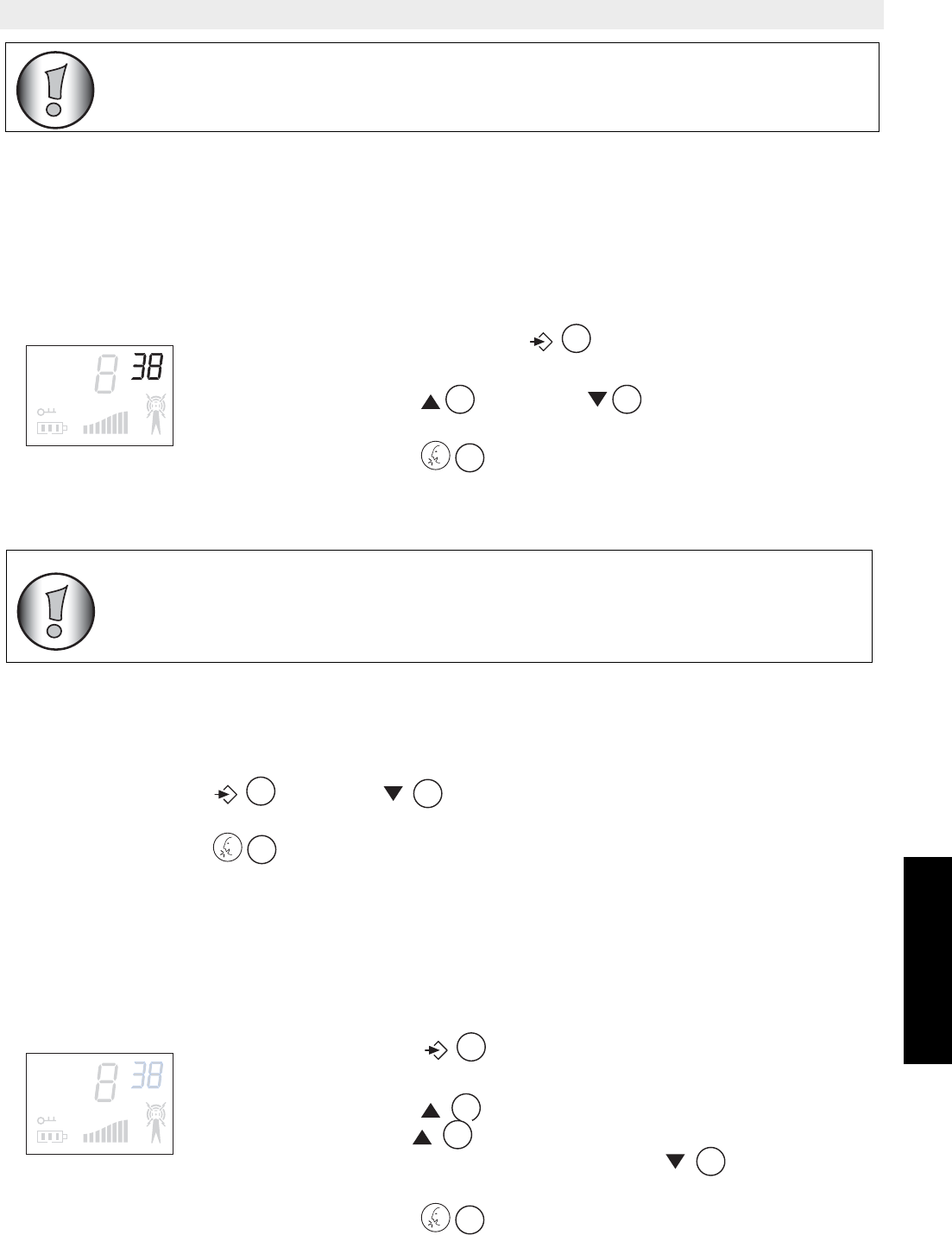

14.5 Van kanaal veranderen

14.6 CTCSS (Continuous Tone Coded Squelch System)

De 2 tekens tellende CTCSS-code komt overeen met een specifieke toonfrequentie die de

radio uitzendt. Twee gebruikers die hetzelfde kanaal en dezelfde CTCSS-code hebben

ingesteld, kunnen elkaar horen. Ze kunnen niemand anders op het kanaal horen, behalve als

andere radio's precies dezelfde CTCSS-code hebben ingesteld. De Twintalker 3800 beschikt

over 38 CTCSS-codes.

14.7 Monitor

U kunt de monitorfunctie gebruiken om op het huidige kanaal te zoeken naar zwakkere

signalen.

• Druk tegelijkertijd op de -toets en de -toets om de monitor-functie in te

schakelen.

• Druk de -toets in om te stoppen met monitoring.

14.8 VOX-selectie

De PMR is in staat spraakgestuurd (VOX) te zenden. In de VOX-modus zendt de radio een

signaal uit als hij wordt geactiveerd door uw stem of een ander geluid in de omgeving. De

• Druk eenmaal op de -toets , het huidige kanaalnummer

knippert op de display.

• Druk op de -toets of op de -toets om van kanaal te

veranderen.

• Druk op de -toets om te bevestigen en terug te keren

naar de standby-modus.

• Druk tweemaal op de -toets , de huidige CTCSS-code

knippert op de display.

• Druk op de -toets of op de -toets om van code te

veranderen.

• Druk op de -toets om te bevestigen en terug te keren

naar de standby-modus.

VOX

SCAN

DCM

11 7

Als er binnen 5 seconden geen toets ingedrukt wordt, keert het toestel

terug naar de standby-modus.

VOX

SCAN

DCM

11 7

• Elke PMR die is afgestemd op hetzelfde kanaal, kan het gesprek

ontvangen en meeluisteren, ook wanneer de ander een CTCSS-code

gebruikt.

• Stel de code in op "0" om de CTCSS-code uit te schakelen.

20 Topcom Twintalker 3800

Topcom Twintalker 3800

VOX-modus wordt niet aangeraden als u van plan bent de radio in een lawaaierige of

winderige omgeving te gebruiken.

14.9 Oproeptonen

Met een oproeptoon laat u anderen weten dat u wilt praten.

14.9.1 De oproeptoon instellen

De Twintalker 3800 is voorzien van 5 oproeptonen.

14.9.2 Een oproeptoon zenden

Druk kort op de -toets . De oproeptoon wordt gedurende 3 seconden op het

ingestelde kanaal uitgezonden.

14.10 Roger-pieptoon in/uitschakelen

Nadat u de PTT-toets hebt losgelaten, zendt het toestel een Roger-pieptoon uit om te

bevestigen dat u klaar bent met praten.

• Druk driemaal op de -toets , de huidige VOX-instelling

knippert in de display en het VOX-pictogram wordt weergegeven.

• Druk op de -toets om de VOX-functie IN te schakelen.

Druk nogmaals op de -toets om het VOX-

gevoeligheidsniveau in te stellen tussen 1 en 3. Druk op de -

toets totdat UIT in de display verschijnt om VOX UIT te

schakelen.

• Druk op de -toets om te bevestigen en terug te keren

naar de standby-modus.

• Druk viermaal op de -toets ,‘OPR’ wordt weergegeven.

• Druk op de -toets of op de -toets om van

oproeptoon te veranderen. Selecteer 'UIT’ om alle oproeptonen

uit te schakelen.

• Druk op de -toets om te bevestigen en terug te keren

naar de standby-modus.

• Druk vijfmaal op de -toets , de huidige Roger-

pieptooninstelling knippert in de display en ‘ro’ wordt

weergegeven.

• Druk op de -toets om het Roger-geluidssignaal in te

schakelen (AAN) of op de -toets om het Roger-

geluidssignaal uit te schakelen (UIT).

• Druk op de -toets om te bevestigen en terug te keren

naar de standby-modus.

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

Topcom Twintalker 3800 21

Topcom Twintalker 3800

NEDERLANDS

14.11 Toetstoon in/uitschakelen

U hoort een korte pieptoon bij het indrukken van een toets.

14.12 Kanaalscan

De functie KANAALSCAN zoekt in een eindeloze lus naar actieve signalen, waaronder

CTCSS-codes, op kanaal 1 tot 8..

14.13 Dual Channel-scan

In standby is de PMR ingesteld op één ingesteld kanaal met een CTCSS-code. De PMR

ontvangt enkel signalen die op hetzelfde kanaal en met dezelfde CTCSS-code worden

verzonden.

De functie Dual Channel Monitor stelt u in staat een tweede kanaal met CTCSS-code te

monitoren.

• Druk zesmaal op de -toets , de huidige instelling van de

toetstoon knippert in de display en ‘to’ wordt weergegeven.

• Druk op de -toets of op de -toets om de toetstoon in

te schakelen (AAN) of uit te schakelen (UIT).

• Druk op de -toets om te bevestigen en terug te keren

naar de standby-modus.

• Houd de -toets ingedrukt. Druk kort op de -toets

om de kanaalscan te activeren. Het pictogram kanaalscan wordt

weergegeven.

• Als er een actief signaal (een van de 8 kanalen) wordt

waargenomen, drukt u op de -toets om het kanaal vast

te leggen en te communiceren via het actieve kanaal. Als u niet

op de PTT-toets drukt, zal de functie kanaalscan na 5

seconden opnieuw starten.

• Druk op de -toets of op de -toets om het huidige

kanaal te omzeilen en verder te gaan met het zoeken naar een

ander actief kanaal.

• Druk kort op de -toets om de kanaalscan uit te

schakelen.

• Druk zevenmaal op de -toets , het pictogram dual

channel-scan verschijnt in de display.

• Druk op de -toets of op de -toets om van kanaal te

veranderen.

• Druk op de -toets om de kanaalkeuze te bevestigen en

naar CTCSS SUB-CHANNEL SELECTION te gaan.

• Druk op de -toets of op de -toets om van CTCSS-

code te veranderen.

• Druk op de -toets om te bevestigen en terug te keren

naar de standby-modus.

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 6

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

22 Topcom Twintalker 3800

Topcom Twintalker 3800

Druk zevenmaal op de -toets om de functie uit te schakelen. Druk vervolgens op de

-toets of op de -toets totdat "UIT" wordt weergegeven.

Als de functie Dual Channel Monitor is ingeschakeld, schakelt de PMR opeenvolgend tussen

het standby-kanaal + CTCSS en het Dual Channel + CTCSS.

Als er activiteit gaande is op Dual Channel + CTCSS, zal het actieve kanaal worden

weergegeven gedurende 5 seconden na afloop van de activiteit. Binnen deze periode kunt

u antwoorden op de zending.

14.14 Chronometer

De Twintalker 3800 is voorzien van een chronometerfunctie (mm:ss).

14.15 Achtergrondlicht weergeven

Om de achtergrondverlichting van de LCD-display te activeren, drukt u op een willekeurige

toets behalve op de -toets of de -toets .

De LCD-achtergrondverlichting zal gedurende 5 seconden oplichten.

15 Aansluiten van een oortelefoon

De Twintalker 3800 kan worden gebruikt bij de bijgesloten

oortelefoon.

De aansluiting bevindt zich onder het rubberen beschermflapje

boven op het toestel .

Verwijder het rubberen beschermkapje om de aansluiting vrij

te maken om de oortelefoon aan te sluiten.

Steek de juiste stekker in de aansluiting (2,5 mm stekkerbus).

• Houd de -toets 3 seconden ingedrukt. De teller wordt

weergegeven.

• Druk op de -toets om te beginnen met tellen.

• Druk nogmaals op de -toets om te stoppen met tellen en

het tijdsverloop te bekijken. De teller blijft tellen op de

achtergrond. Druk op de -toets om te beginnen met tellen.

• Druk op de -toets om de teller te resetten als deze is

gestopt.

• Houd de -toets gedurende 3 seconden ingedrukt om

terug te keren naar standby.

11 7

VOX

SCAN

DCM

10 7

Sluit geen andere oortelefoons aan. Dit kan uw toestel beschadigen.

Topcom Twintalker 3800 23

Topcom Twintalker 3800

NEDERLANDS

16 Probleemoplossing

17 Technische specificaties

Geen stroom Maak de contactpunten van de batterijen schoon

met een zachte doek.

Vervang de batterijen.

Geen verzending Controleer of de -toets volledig is

ingedrukt voordat u gaat praten.

Controleer de kanaalactiviteit en schakel over

naar een ander kanaal als het huidige kanaal

wordt gebruikt.

Geen ontvangst Controleer het luidsprekervolume.

Controleer of u binnen bereik van de zender bent

en ga desnoods op een andere plaats staan.

Beperkt bereik en ruis tijdens het

verzenden.

Het praatbereik is afhankelijk van het terrein.

Stalen constructies, betonnen gebouwen of

gebruik in voertuigen kunnen een slecht bereik

geven.

Probeer zo veel mogelijk obstakels te vermijden

en communiceer in een duidelijk gezichtsveld.

Ga op een andere plaats staan.

Interferentie De ontvanger en zender staan te dicht bij elkaar.

De minimale afstand tussen 2 toestellen is 1,5 m.

Kanalen

Subcode

Frequentie

Bereik

Batterijen

Zendvermogen

Modulatietype

Kanaalscheiding

Dubbele laadadapter

CTCSS 38

446.00625 MHz – 446.09375 MHz

Tot 5 km (open veld)

3 x AA alkaline of NiMH oplaadbaar

=< 500 mW ERP

FM – F3E

12,5 kHz

Ingang: 230 V AC / 50 Hz

Uitgang: 7,5V DC / 200 mA

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

24 Topcom Twintalker 3800

Topcom Twintalker 3800

18 Topcom-garantie

18.1 Garantietermijn

De Topcom-toestellen hebben een garantietermijn van 24 maanden. De garantietermijn gaat

in op de dag waarop het nieuwe toestel wordt aangeschaft. Verbruiksartikelen en defecten

die een verwaarloosbaar effect hebben op de werking of waarde van het toestel worden niet

gedekt door de garantie.

De garantie moet worden bewezen door het kunnen voorleggen van de originele

aankoopbon waarop de aankoopdatum en het toestelmodel staan aangegeven.

18.2 Afwikkeling van garantieclaims

Een defect toestel moet worden geretourneerd aan het onderhoudscentrum van Topcom,

samen met een geldige aankoopbon.

Als het toestel defect raakt tijdens de garantietermijn, zal Topcom of een van haar officieel

aangewezen servicecentra defecten ingevolge materiaal- of fabricagefouten kosteloos

repareren.

Topcom zal naar eigen inzicht voldoen aan haar garantieverplichtingen door defecte

toestellen, of onderdelen ervan, te repareren dan wel te vervangen. In het geval van

vervanging kunnen de kleur en het model verschillend zijn van het oorspronkelijk

aangeschafte toestel.

De oorspronkelijke aankoopdatum bepaalt wanneer de garantietermijn ingaat. De

garantietermijn wordt niet verlengd als het toestel wordt vervangen of gerepareerd door

Topcom of een van haar aangewezen servicecentra.

18.3 Garantiebeperkingen

Schade of defecten als gevolg van een onjuiste behandeling of onjuist gebruik en schade als

gevolg van het gebruik van niet-originele onderdelen of accessoires die niet worden

aanbevolen door Topcom, vallen buiten de garantie.

De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand,

noch enige tijdens transport veroorzaakte schade.

Er kan geen aanspraak worden gemaakt op garantie als het serienummer op de toestellen

is veranderd, verwijderd of onleesbaar gemaakt.

Topcom Twintalker 3800 25

Topcom Twintalker 3800

FRANÇAIS

1 Introduction

Merci d'avoir acheté le Topcom Twintalker 3800. Il s'agit d'un appareil de communication

radio de faible puissance avec une portée maximum de 5 km. Son coût de fonctionnement

se limite au rechargement des piles.

Le Twintalker fonctionne sur 8 canaux selon la norme PMR (Réseau mobile privé).

2 Usage

Cet appareil s'utilise dans différents cadres professionnels. Par exemple : des opérations de

levage à la grue. Cet appareil s'utilise également dans le cadre personnel. Par exemple :

pour maintenir le contact lors d'un voyage à plusieurs voitures, au cours de randonnées en

deux-roues ou en ski. Vous pouvez également l'utiliser pour communiquer avec vos enfants

lorsqu'ils jouent dehors, etc.

3 Marque CE

Le symbole CE qui figure sur le produit, sur le mode d'emploi et sur la boîte indique que

l'appareil est conforme aux recommandations essentielles de la directive R&TTE 1995/5/CE.

La déclaration de conformité peut être consultée sur :

http://www.topcom.net/cedeclarations.php

4 Instructions de sécurité

4.1 Généralités

Veuillez lire attentivement les instructions suivantes relatives à la sécurité et l'utilisation

correcte du produit. Familiarisez-vous avec toutes les fonctions de l'appareil. Conservez ce

manuel en lieu sûr pour pouvoir le consulter ultérieurement.

4.2 Risques de brûlure

• Ne touchez pas l'antenne si son couvercle est endommagé, car un contact avec la peau

risque de provoquer des brûlures bénignes lors de la transmission.

• Les piles peuvent causer des dommages matériels tels que des brûlures si des

matériaux conducteurs (bijoux, clés ou chaînettes) entrent en contact avec les bornes

dénudées. Le matériau peut provoquer un circuit électrique (court-circuit) et devenir très

chaud. Manipulez des piles chargées avec précaution, particulièrement lorsque vous les

mettez dans une poche, un sac ou un autre récipient contenant des objets métalliques.

4.3 Blessures

• Ne placez pas votre appareil dans la zone située au dessus d'un airbag ni dans la zone

de déploiement de ce dernier. Les airbags se gonflant avec une très grande force, si un

talkie-walkie est placé dans leur zone de déploiement, ce dernier peut être propulsé et

blesser gravement les occupants du véhicule.

• Gardez une distance minimum de 15 centimètres entre le talkie-walkie et un stimulateur

cardiaque.

• Désactivez votre talkie-walkie dès qu'une interférence se produit avec l'appareil

médical.

26 Topcom Twintalker 3800

Topcom Twintalker 3800

4.4 Risque d'explosion

• Ne remplacez pas les piles dans une atmosphère présentant des risques de

déflagration. L'installation et le retrait des piles peuvent provoquer des étincelles de

contact susceptibles d'entraîner une explosion.

• Désactivez votre talkie-walkie lorsque vous vous trouvez dans une atmosphère

présentant des risques de déflagration. Les étincelles peuvent provoquer une explosion

ou un incendie entraînant des blessures corporelles, voire la mort.

• Ne jetez jamais de piles dans un feu car elles risquent d'exploser.

4.5 Risques d'empoisonnement

• Gardez les piles hors de portée des enfants.

4.6 Mention légale

• Dans certains pays, il vous est interdit d'utiliser un talkie-walkie au volant d'un véhicule.

Dans ce cas, arrêtez-vous avant d'utiliser l'appareil.

• À bord d'un avion, désactivez votre appareil dès que le personnel vous le demande.

L'utilisation du talkie-walkie doit se faire conformément aux réglementations de la

compagnie aérienne ou aux instructions de l'équipage.

• Désactivez votre talkie-walkie dans tous les lieux où des affiches interdisent son

utilisation. Les hôpitaux et les établissements de soins peuvent utiliser des équipements

sensibles à l'énergie radioélectrique extérieure.

• Le remplacement ou la modification de l'antenne peut affecter les caractéristiques radio

du talkie-walkie et enfreindre les réglementations CE. Les antennes non autorisées

peuvent également endommager l'équipement radio.

4.7 Remarques

• Ne touchez pas l'antenne lors de la transmission, car cela peut avoir une incidence sur

la portée.

• Retirez les piles si par la suite vous n'utilisez pas l'appareil pendant un long moment.

5 Nettoyage et maintenance

• Pour nettoyer l'appareil, utilisez un chiffon doux humidifié avec de l'eau. N'utilisez ni

produit nettoyant, ni solvant. Ils risqueraient, en effet, d'endommager le boîtier, de

pénétrer à l'intérieur de l'appareil et de provoquer des dommages irréversibles.

• Pour nettoyer le contact des piles, utilisez un tissu sec non pelucheux.

• Si l'appareil entre en contact avec de l'eau, désactivez-le immédiatement et retirez les

piles. Séchez le compartiment à piles à l'aide d'un chiffon doux pour réduire tout risque

d'endommagement. Laissez le couvercle du compartiment ouvert toute la nuit ou

jusqu'à ce qu'il soit totalement sec. N'utilisez l'appareil que lorsqu'il est entièrement sec.

Les zones qui présentent des risques de déflagration sont

généralement signalées, mais ce n'est pas toujours le cas. Il s'agit des

zones d'alimentation en carburant telles que le premier pont d'un

bateau, des installations de transfert ou de stockage de carburant ou de

produits chimiques, des zones dont l'air contient des produits

chimiques ou des particules tels que grains, poussière ou métal

pulvérisé, et toute autre zone dans laquelle il vous est demandé de

couper le moteur de votre véhicule.

Topcom Twintalker 3800 27

Topcom Twintalker 3800

FRANÇAIS

6 Mise au rebut de l'appareil (environnement)

Au terme du cycle de vie de ce produit, ne le jetez pas avec les déchets

ménagers ordinaires mais déposez-le dans un point de collecte prévu pour le

recyclage des équipements électriques et électroniques. Le symbole indiqué sur

ce produit, sur le mode d'emploi et/ou sur la boîte est là pour vous le rappeler.

Certains matériaux qui composent le produit peuvent être réutilisés s'ils sont déposés dans

un point de recyclage. En réutilisant certaines pièces ou matières premières de produits

usagés, vous contribuez fortement à la protection de l'environnement. Pour toute information

supplémentaire sur les points de collecte dans votre région, contactez les autorités locales.

7 Utilisation d'un talkie-walkie

Pour que des talkie-walkies puissent communiquer entre eux, ils doivent utiliser le même

canal et le même code CTCSS et la portée de réception doit être respectée (maximum de 5

km en terrain dégagé). Ces appareils utilisant des bandes de fréquences libres (canaux),

tous les appareils en fonctionnement partagent ces canaux (8 au total). La confidentialité

n'est donc pas assurée. Toute personne qui dispose d'un talkie-walkie utilisant votre canal

est susceptible d'écouter votre conversation. Pour communiquer (transmettre un signal

vocal), appuyez sur la touche .

L'appareil passe alors en mode de transmission et vous pouvez parler dans le microphone.

Les personnes qui utilisent d'autres talkie-walkies couverts par la portée, utilisant le même

canal et se trouvant en mode veille (pas en cours de transmission) entendent votre message.

Pour que vous puissiez répondre au message, vous devez attendre que votre interlocuteur

arrête de transmettre. À la fin de chaque transmission, l'appareil émet un bip si le Roger

Beep est activé (voir chapitre 14.10). Pour répondre, il vous suffit d'appuyer sur la touche

et de parler dans le microphone.

8 Inclus dans l'emballage

• 2 Twintalker 3800

• 2 clips de ceinture

• 2 adaptateurs secteur

• 2 blocs de piles NiMH (3 x AA)

• 2 écouteurs avec microphone et touche d'émission

• 2 cordons

• Mode d'emploi

• Carte avec hotline et adresse du service technique

Si plusieurs utilisateurs appuient simultanément sur la touche ,

c'est le signal le plus puissant qui est détecté par le récepteur et les

autres signaux sont supprimés. C'est pourquoi vous ne devez

transmettre de signal (touche ) que lorsque le canal est libre.

28 Topcom Twintalker 3800

Topcom Twintalker 3800

9 Pour commencer

10 Chargement des piles

9.1 Manipulation du clip de ceinture

1. Pour retirer le clip de l'appareil,

poussez le clip de ceinture (B) tout en

tirant sur le clip de l'appareil (A).

2. Pour installer le clip de ceinture, alignez

la broche avec le trou situé à l'arrière.

Poussez doucement jusqu'à ce qu'il se

clipse en position.

9.2 Installation des piles

1. Retirez le clip de ceinture (voir chapitre

9.1.1).

2. Poussez l'onglet (C) sur le couvercle du

compartiment à piles et retirez le

couvercle (D).

3. Installez les 3 piles AA NiMh fournies

en respectant la polarité illustrée (E).

4. Réinstallez le couvercle du

compartiment à piles et le clip de

ceinture (voir chapitre 9.1.2).

Lorsque vous utilisez des piles rechargeables, vous

pouvez utiliser un adaptateur supplémentaire pour le

chargement.

• Insérez trois (3) piles AA rechargeables.

• Branchez la petite fiche de l'adaptateur dans la

prise HP/MIC/CHG (15) et l'autre extrémité dans

la prise électrique.

• Assurez-vous que l'appareil est éteint afin de

charger correctement les piles.

REMARQUE : la durée de chargement total des

piles se situe entre 7 et 10 heures.

1 x AA

Utilisez uniquement l'adaptateur CA/CC avec des piles AA rechargeables.

Ne chargez pas l'appareil si vous avez installé des piles alcalines

courantes de type AA !

Topcom Twintalker 3800 29

Topcom Twintalker 3800

FRANÇAIS

11 Niveau de charge de la batterie

Le NIVEAU DE CHARGE DE LA BATTERIE est représenté par le nombre de barres que

contient l'icône de BATTERIE de l'écran LCD.

• Batterie pleine

• Batterie chargée au 2/3

• Batterie chargée au 1/3

• Batterie vide

Lorsque le NIVEAU DE CHARGE DE LA BATTERIE est faible, l'icône de BATTERIE clignote

pour signaler qu'il faut procéder au remplacement ou au rechargement.

12 Description

Voir Illustration 1 sur le rabat de la couverture

13 Informations apparaissant sur l'écran LCD

Voir Illustration 2 sur le rabat de la couverture

16. Icône RX - apparaît lors de la réception d'un signal

17. Icône TX - apparaît lors de la transmission d'un signal

18. Indicateur du volume du haut-parleur

19. Indicateur du niveau de charge de la batterie

20. Icône de double balayage - apparaît lorsque le mode double balayage est activé

21. Icône VOX - apparaît en mode contrôle vocal (Vox)

22. Icône de balayage - apparaît lorsque le mode balayage est activé

23. Canal

24. Code CTCSS

1. ANTENNE

2. Connecteur H-P/MIC

3. Touche Flash de la lampe LED

4. Touche de la lampe LED

5. Touche d'activation/désactivation

6. Touche MENU

– Permet d'entrer dans le menu.

7. Touche de défilement vers le bas

– Permet de diminuer le volume du

haut-parleur

– Permet de sélectionner l'option de

menu précédente

8. HAUT-PARLEUR

9. MICROPHONE

10. Touche PAROLE

– Appuyez dessus pour parler et

relâchez-le pour écouter

– Permet de confirmer un réglage du

11. Touche de défilement vers le haut

– Permet d'augmenter le volume du

haut-parleur

– Permet de sélectionner l'option de

menu suivante

12. Touche APPEL

– Permet de transmettre une tonalité

d'appel

13. Lampe LED

14. Écran LCD

15. Connecteur du CHARGEUR

VOX

SCAN

DCM

Jetez les piles dans un site désigné pour la mise au rebut et non avec les

déchets ménagers. Évitez de court-circuiter les piles et ne les jetez pas au

feu. Retirez-les lorsque vous n'utilisez pas l'appareil pendant une durée

prolongée.

30 Topcom Twintalker 3800

Topcom Twintalker 3800

14 Utilisation du Twintalker 3800

14.1 Activation et désactivation de l'appareil

14.2 Réglage du volume du haut-parleur

14.3 Réception d'un signal

Lorsque l'appareil est activé et qu'il n'est pas en mode de transmission, il est en permanence

en mode de RÉCEPTION.

14.4 Transmission d'un signal

Pour activer :

• Appuyez sur la touche et maintenez-la enfoncée

pendant 2 secondes. L'appareil émettra un "bip" et l'écran LCD

affichera le canal actuel.

Pour désactiver :

• Appuyez sur la touche et maintenez-la enfoncée

pendant 2 secondes. L'appareil émettra un "bip" et l'écran LCD

s'éteindra.

• Appuyez sur la touche en mode de veille pour augmenter

le volume du haut-parleur. Le niveau du volume s'affiche.

• Appuyez sur la touche pour diminuer le volume du haut-

parleur.

• Appuyez sur la touche et maintenez-la enfoncée pour

TRANSMETTRE. Le symbole TX s'affiche.

• Tenez l'appareil à la verticale, placez le microphone à 10 cm de

votre bouche et parlez.

• Relâchez la touche lorsque vous voulez arrêter la

transmission.

SCAN

VOX

DCM

VOX

SCAN

DCM

Pour que d'autres personnes reçoivent votre transmission, elles doivent

également utiliser le même canal et le même code CTCSS. (Voir chapitres

14.5 et 14.6)

VOX

SCAN

DCM

Pour vérifier l'activité du canal, utilisez la fonction de monitoring (voir

chapitre 14.7). La durée maximum de transmission est limitée à 1

minute. Relâchez et appuyez sur la touche d'émission pour

redémarrer la transmission.

Topcom Twintalker 3800 31

Topcom Twintalker 3800

FRANÇAIS

14.5 Changement de canal

14.6 CTCSS (Continuous Tone Coded Squelch System, ou système de

squelch à tonalités codées)

Le code CTCSS à deux chiffres correspond à une fréquence de tonalités spécifique émise

par l'équipement radio. Deux personnes qui utilisent le même canal et le même CTCSS

peuvent s'entendre. Elles ne peuvent entendre d'autres personnes sur ce canal que si les

autres équipements radio ont un code CTCSS absolument identique. Le Twintalker 3800

dispose de 38 codes CTCSS.

14.7 Monitoring

La fonction monitoring permet de détecter les signaux faibles du canal actuel.

• Appuyez simultanément sur la touche et sur la touche pour activer le

monitoring des canaux.

• Appuyez sur la touche pour arrêter le monitoring.

14.8 Sélection du mode VOX

Le talkie-walkie est capable de transmettre en mode commande vocale (VOX). Dans ce

mode, l'équipement radio transmet un signal lorsqu'il est activé par votre voix ou par un son

proche de vous. Le fonctionnement en mode VOX n'est pas recommandé lorsque vous

utilisez l'équipement radio dans un environnement bruyant ou venteux.

• Appuyez une fois sur la touche , le numéro du canal

actuel clignote sur l'écran.

• Appuyez sur la touche ou sur la touche pour

changer de canal.

• Appuyez sur la touche pour confirmer et revenir en

mode de veille.

• Appuyez deux fois sur la touche , le code CTCSS actuel

clignote sur l'écran.

• Appuyez sur la touche ou sur la touche pour

changer de code.

• Appuyez sur la touche pour confirmer et revenir en

mode de veille.

VOX

SCAN

DCM

11 7

Si vous n'appuyez sur aucune touche pendant 5 secondes lors du

réglage, l'appareil revient en mode de veille.

VOX

SCAN

DCM

11 7

• Les personnes qui utilisent leurs talkie-walkies via le même canal

peuvent recevoir et écouter la conversation, même lorsque les

autres utilisent un code CTCSS.

• Pour désactiver le code CTCSS, définissez le code sur 0.

32 Topcom Twintalker 3800

Topcom Twintalker 3800

14.9 Tonalités d'appel

Une tonalité d'appel signale aux autres personnes que vous voulez parler.

14.9.1 Réglage de la tonalité d'appel

Le Twintalker 3800 dispose de 5 tonalités d'appel

14.9.2 Envoi d'une tonalité d'appel

Appuyez brièvement sur la touche . La tonalité d'appel est transmise sur le canal

sélectionné.

14.10 Activation/désactivation du Roger Beep

Lorsque vous avez relâché la touche d'émission , l'appareil envoie un Roger Beep pour

confirmer que vous avez cessé de parler.

14.11 Activation/désactivation de la tonalité des touches

Lorsque vous appuyez sur une touche, l'appareil émet un bip court.

• Appuyez trois fois sur la touche , le réglage VOX actuel

clignote sur l'écran et l'icône VOX s'affiche.

• Appuyez sur la touche pour activer la fonction VOX.

Appuyez à nouveau sur la touche pour régler le niveau de

sensibilité du mode VOX entre 1 et 3. Appuyez sur la touche

jusqu'à ce que ‘OF’ s'affiche sur l'écran, pour désactiver

VOX.

• Appuyez sur la touche pour confirmer et revenir en

mode de veille.

• Si vous appuyez quatre fois sur la touche ,‘CA’

s'affiche.

• Appuyez sur la touche ou sur la touche pour

changer de tonalité d'appel. Sélectionnez ‘OF’ pour désactiver

les tonalités d'appel.

• Appuyez sur la touche pour confirmer et revenir en

mode de veille.

• Appuyez cinq fois sur la touche , le réglage du Roger

Beep actuel clignote sur l'écran et ‘ro’ s'affiche.

• Appuyez sur la touche pour activer (ON) ou sur la touche

pour désactiver (OF) le Roger Beep.

• Appuyez sur la touche pour confirmer et revenir en

mode de veille.

• Appuyez six fois sur la touche , le réglage actuel de la

tonalité des touches clignote sur l'écran et ‘to’ s'affiche.

• Appuyez sur la touche ou sur la touche pour

activer (ON) ou désactiver (OF) la tonalité des touches.

• Appuyez sur la touche pour confirmer et revenir en

mode de veille.

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

Topcom Twintalker 3800 33

Topcom Twintalker 3800

FRANÇAIS

14.12 Balayage des canaux

Le balayage des canaux recherche les signaux actifs dans une boucle sans fin sur les

canaux 1 à 8, y compris les codes CTCSS..

14.13 Double balayage des canaux

En mode veille, le talkie-walkie est réglé sur un canal avec code CTCSS. Il ne reçoit que les

signaux transmis sur ce canal avec ce code CTCSS.

Le monitoring double canal permet de contrôler un second canal avec code CTCSS.

Appuyez sept fois sur la touche pour désactiver la fonction. Puis appuyez sur la

touche ou sur la touche jusqu'à ce que ‘OF’ s'affiche.

Lorsque la fonction de monitoring double canal est activée, le talkie-walkie commute de

manière séquentielle entre le canal en veille + CTCSS et le double canal + CTCSS.

Lorsqu'il y a de l'activité sur le double canal + CTCSS, le canal actif s'affiche pendant 5

secondes après la fin de l'activité. Pendant cette période, vous avez la possibilité de

répondre à la transmission.

• Appuyez sur la touche et maintenez-la enfoncée.

Appuyez brièvement sur la touche pour activer le

balayage des canaux. L'icône de balayage des canaux s'affiche.

• Lorsqu'un signal actif (l'un des 8 canaux) est détecté, appuyez

sur la touche pour fixer le canal et commencer la

communication sur le canal actif. Si vous n'appuyez pas sur la

touche d'émission , le balayage des canaux redémarre après

5 secondes.

• Appuyez sur la touche ou sur la touche pour

ignorer le canal actuel et continuer à rechercher un autre canal

actif.

• Appuyez brièvement sur la touche pour désactiver le

balayage des canaux.

• Appuyez sept fois sur la touche , l'icône de double

balayage des canaux apparaît sur l'écran.

• Appuyez sur la touche ou sur la touche pour

changer de canal.

• Appuyez sur la touche pour confirmer la sélection du

canal et passer à la SELECTION DU SOUS CANAL CTCSS.

• Appuyez sur la touche ou sur la touche pour

changer le code CTCSS.

• Appuyez sur la touche pour confirmer et revenir en

mode de veille.

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

34 Topcom Twintalker 3800

Topcom Twintalker 3800

14.14 Chronomètre

Le Twintalker 3800 inclut une fonction de chronomètre (mm:ss).

14.15 Ecran rétroéclairé

Pour activer le rétroéclairage sur l'écran LCD, appuyez sur n'importe qu'elle touche,

exceptée la touche ou la touche .

L'écran rétroéclairé va s'allumer pendant 5 secondes.

15 Connexion de l'écouteur

Le Twintalker 3800 peut être utilisé avec l'écouteur fourni.

Le connecteur se trouve sous le capot protecteur en

caoutchouc situé sur la partie supérieure de l'appareil .

Pour attacher l'écouteur, retirez le rabat en caoutchouc pour

exposer le connecteur.

Insérez la fiche de l'écouteur dans le connecteur (prise 2,5

mm).

• Appuyez sur la touche et maintenez-la enfoncée

pendant 3 secondes. Le compteur s'affiche.

• Appuyez sur la touche pour commencer le comptage.

• Appuyez à nouveau sur la touche pour arrêter le

comptage et afficher le temps. Le compteur continue en arrière-

plan. Appuyez sur la touche pour poursuivre le comptage.

• Lorsque le compteur est arrêté, appuyez sur la touche

pour réinitialiser le compteur.

• Appuyez et maintenez enfoncée la touche pendant 3

secondes pour revenir au mode de veille.

VOX

SCAN

DCM

10 7

Ne connectez pas d'autres écouteurs. Cela risquerait d'endommager

votre appareil.

Topcom Twintalker 3800 35

Topcom Twintalker 3800

FRANÇAIS

16 Dépannage

17 Caractéristiques techniques

Aucune alimentation Nettoyez le contact des piles avec un chiffon

doux.

Changez les piles.

Aucune transmission Assurez-vous que vous appuyez complètement

sur la touche avant de parler.

Surveillez l'activité du canal et basculez sur un

autre canal si le canal actuel est utilisé.

Aucune réception Vérifiez le volume du haut-parleur.

Assurez-vous que vous êtes dans la portée de

réception de l'émetteur et si nécessaire, changez

de place.

Portée limitée et bruit durant la

transmission

La portée d'émission dépend du terrain.

Les constructions en acier, les bâtiments en

béton ou l'utilisation à l'intérieur des véhicules ont

une mauvaise influence sur la portée.

Essayez autant que possible d'éviter les

obstacles et de communiquer à travers un champ

de vision libre.

Changez de place.

Interférence Le récepteur et le transmetteur sont trop proches.

La distance minimum entre 2 appareils est de

1,50 m.

Canaux

Sous-code

Fréquence

Portée

Piles

Puissance de transmission

Type de modulation

Espacement entre canaux

Adaptateur pour chargeur double

CTCSS 38

446.00625 MHz - 446.09375 MHz

Jusqu'à 5 km (en terrain dégagé)

3 piles alcalines AA ou NiMh rechargeables

=< 500 mW ERP

FM - F3E

12,5 KHz

Entrée : 230 V CA / 50 Hz

Sortie : 7,5 V CC / 200 mA

36 Topcom Twintalker 3800

Topcom Twintalker 3800

18 Garantie Topcom

18.1 Période de garantie

Les appareils Topcom bénéficient d'une période de garantie de 24 mois. La période de

garantie prend effet le jour de l'achat du nouvel appareil. Les accessoires et les défauts qui

ont un effet négligeable sur le fonctionnement ou la valeur de l'appareil ne sont pas couverts.

La garantie s'applique uniquement sur présentation du récépissé d'achat original sur lequel

figurent la date de l'achat et le modèle de l'appareil.

18.2 Mise en œuvre de la garantie

Tout appareil défectueux doit être retourné à un centre de service après-vente Topcom

accompagné d'un justificatif d'achat valable.

En cas de panne pendant la période de garantie, Topcom ou son centre de service après-

vente officiel réparera gratuitement les dysfonctionnements dus à un vice de matière ou de

fabrication.

Topcom assurera, à sa seule discrétion, ses obligations en matière de garantie en réparant

ou en remplaçant les pièces ou les appareils défectueux. En cas de remplacement, la

couleur et le modèle peuvent être différents de ceux de l'appareil acheté initialement.

La date d'achat initiale détermine le début de la période de garantie. La période de garantie

n'est pas prolongée si l'appareil est remplacé ou réparé par Topcom ou par l'un de ses

centres de service après-vente officiels.

18.3 Exclusions de garantie

Les dommages et les pannes dus à un mauvais traitement ou à une utilisation incorrecte et

les dommages résultant de l'utilisation de pièces et d'accessoires non recommandés par

Topcom ne sont pas couverts par la garantie.

La garantie ne couvre pas les dommages causés par des éléments extérieurs tels que la

foudre, l'eau et le feu ni les dommages provoqués par le transport.

Aucune garantie ne pourra être invoquée si le numéro de série indiqué sur les appareils a

été modifié, supprimé ou rendu illisible.

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

Topcom Twintalker 3800 37

Topcom Twintalker 3800

DEUTSCH

1 Einleitung

Vielen Dank, dass Sie sich zum Kauf des Topcom Twintalker 3800 entschieden haben. Es

ist ein Kurzstrecken-Funkgerät mit einer Reichweite von maximal 5 km. Es entstehen keine

Betriebskosten außer den geringen Kosten zum Aufladen der Batterien.

Der Twintalker verfügt gemäß dem PMR-Standard (Private Mobile Radio) über 8 Kanäle.

2 Verwendungszweck

Der Twintalker kann für verschiedene berufliche Zwecke verwendet werden, z. B. zur

Kommunikation mit Kranarbeitern. Der Twintalker kann auch für private Zwecke benutzt

werden, z. B. als Kommunikationsmittel zwischen zwei oder mehreren Autos, Radfahrern,

Skifahrern. Oder Sie können ihn benutzen, um mit Ihren Kindern zu sprechen, während diese

draußen spielen usw.

3 CE-Kennzeichnung

Das CE-Zeichen auf dem Gerät, der Verpackung und in der Bedienungsanleitung gibt an,

dass das Gerät allen wesentlichen Anforderungen der R&TTE-Richtlinie 1995/5/EG

entspricht. Die Konformitätserklärung finden Sie an der folgenden Stelle:

http://www.topcom.net/cedeclarations.php

4 Sicherheitshinweise

4.1 Allgemein

Lesen Sie die folgenden Sicherheitshinweise und Angaben zum korrekten Gebrauch

sorgfältig durch. Machen Sie sich mit allen Funktionen des Geräts vertraut. Bewahren Sie

diese Bedienungsanleitung zur späteren Verwendung auf.

4.2 Verbrennungsgefahr

• Berühren Sie nicht die Antenne, wenn der Antennenschutz beschädigt ist, da ein

Kontakt der Antenne mit der Haut während einer Übertragung zu kleineren Verbrennung

führen kann.

• Batterien können Sachschäden, wie z. B. Verbrennungen, verursachen, wenn leitende

Materialien, z. B. Schmuck, Schlüssel oder Ketten mit freiliegenden Polen in Berührung

kommen. Das Material schließt unter Umständen einen elektrischen Stromkreis

(Kurzschluss) und wird dadurch entsprechend heiß. Seien Sie im Umgang mit

aufgeladenen Batterien vorsichtig, besonders, wenn Sie diese z. B. in einer Tasche,

einem Geldbeutel oder in einem anderen Behälter zusammen mit metallenen Objekten

aufbewahren.

4.3 Verletzungsgefahr

• Legen Sie das Gerät nicht in den Bereich über einen Airbag oder in den

Airbagauslösebereich. Airbags blasen sich mit großer Wucht auf. Wenn sich das

Funkgerät im Airbagauslösebereich befindet und der Airbag auslöst, kann das Gerät mit

großer Wucht durch das Fahrzeug geschleudert werden und schwere Verletzungen

verursachen.

• Halten Sie mit dem Funkgerät einen Abstand von mindestens 15 cm zu einem

Herzschrittmacher ein.

• Schalten Sie Ihr Funkgerät sofort aus, wenn es Störungen an medizinischen Geräten

verursacht.

38 Topcom Twintalker 3800

Topcom Twintalker 3800

4.4 Explosionsgefahr

• Tauschen Sie die Batterien niemals in einer explosionsgefährdeten Umgebung aus.

Während des Einsetzens oder Entfernens der Batterien kann Funkenschlag zu einer

Explosion führen.

• Schalten Sie Ihr Funkgerät aus, wenn Sie sich in einer explosionsgefährdeten

Umgebung befinden. Funkenschlag in solchen Umgebungen kann eine Explosion oder

Brand verursachen, was zu Verletzungen und sogar zum Tod führen kann.

• Werfen Sie niemals Batterien ins Feuer, da diese explodieren könnten.

4.5 Vergiftungsgefahr

• Bewahren Sie Batterien für Kinder unzugänglich auf.

4.6 Vorschriften

• In einigen Ländern ist es verboten, ein Sprechfunkgerät während des Führens eines

Fahrzeuges zu benutzen. Halten Sie in diesen Fällen an, bevor Sie das Gerät benutzen.

• Schalten Sie Ihr Gerät AUS, wenn Sie an Bord eines Flugzeuges entsprechende

Anweisungen bekommen. Die Benutzung des Geräts muss entsprechend den

Bestimmungen der Fluglinie und den Anweisungen der Besatzung erfolgen.

• Schalten Sie Ihr Gerät überall dort AUS, wo Hinweisschilder Sie darauf aufmerksam

machen. Krankenhäuser und Gesundheitseinrichtungen verwenden möglicherweise

Geräte, die empfindlich auf externe Hochfrequenzen reagieren.

• Das Ersetzen oder Verändern der Antenne kann die Betriebsfunkspezifizierung ändern

und die CE-Bestimmungen verletzen. Nicht genehmigte Antennen können außerdem

das Funkgerät beschädigen.

4.7 Hinweise

• Berühren Sie nicht die Antenne während einer Übertragung, da dadurch die Reichweite

beeinflusst werden kann.

• Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht verwendet wird.

5 Reinigung und Wartung

• Reinigen Sie das Gerät mit einem weichen leicht feuchten Tuch. Verwenden Sie keine

Reinigungs- oder Lösungsmittel. Diese können das Gehäuse beschädigen und in das

Gerät eindringen und so einen dauerhaften Schaden verursachen.

• Die Batteriekontakte können mit einem trockenen flusenfreien Tuch abgewischt werden.

• Sollte das Gerät nass werden, schalten Sie es aus und entfernen Sie sofort die

Batterien. Trocknen Sie das Batteriefach mit einem weichen Tuch, um einen möglichen

Wasserschaden zu minimieren. Lassen Sie das Batteriefach geöffnet, bis es komplett

trocken ist. Benutzen Sie das Gerät erst, wenn es vollständig getrocknet ist.

Explosionsgefährdete Bereiche sind oft, aber nicht immer, eindeutig

gekennzeichnet. Dazu zählen Tankbereiche, z. B. unter Deck auf

Schiffen, Kraftstoff- oder Chemikalienüberführungen oder

Aufbewahrungsbereiche; Bereiche, in denen die Luft Chemikalien oder

Teilchen enthält, z. B. Getreide, Staub oder Metallpulver; alle anderen

Bereiche, in denen Sie üblicherweise angewiesen werden, Ihren

Kraftfahrzeugmotor abzustellen.

Topcom Twintalker 3800 39

Topcom Twintalker 3800

DEUTSCH

6 Entsorgung des Geräts (Umweltschutz)

Am Ende der Lebensdauer des Produkts darf das Gerät nicht im normalen

Hausmüll entsorgt werden. Bringen Sie es zu einer Sammelstelle zur

Aufbereitung elektrischer und elektronischer Geräte. Das Symbol am Produkt,

in der Bedienungsanleitung und/oder Verpackung zeigt dies an.

Einige der Materialien des Produkts können wieder verwendet werden, wenn Sie das Gerät

in einer Aufbereitungsstelle abgeben. Mit der Wiederverwertung einiger Teile oder

Rohmaterialien aus gebrauchten Produkten leisten Sie einen wichtigen Beitrag zum

Umweltschutz. Wenden Sie sich bitte an Ihre örtlichen Behörden, wenn Sie weitere

Informationen über Sammelstellen in Ihrer Umgebung benötigen.

7 Betrieb eines Sprechfunkgeräts

Um über Sprechfunkgeräte kommunizieren zu können, müssen alle auf den gleichen Kanal

und CTCSS-Code eingestellt sein und sich innerhalb der Empfangsreichweite befinden (bis

max. 5 km im Freien). Da diese Geräte freie Kanäle verwenden, teilen sich alle in Betrieb

befindlichen Geräte diese Kanäle (insgesamt 8 Kanäle). Daher ist eine Privatsphäre nicht

garantiert. Jeder, der über ein Sprechfunkgerät verfügt, das auf Ihren Kanal eingestellt ist,

kann Ihr Gespräch mithören. Möchten Sie kommunizieren (eine Sprechverbindung

erzeugen), drücken Sie die -Taste .

Sobald diese Taste gedrückt ist, schaltet das Gerät in den Sendemodus und Sie können in

das Mikrofon sprechen. Alle Sprechfunkgeräte innerhalb der Reichweite, die auf denselben

Kanal eingestellt sind und sich im Standby-Modus befinden (nicht im Sendemodus) hören

Ihre Nachricht. Sie müssen abwarten, bis die andere Seite die Übertragung beendet, bevor

Sie antworten können. Am Ende jeder Übertragung sendet das Gerät ein Tonsignal, wenn

der Bestätigungston aktiviert ist (siehe Kapitel 14.10). Drücken Sie zum Antworten die -

Taste und sprechen Sie in das Mikrofon.

8 Inhalt des Pakets

• 2 x Twintalker 3800

• 2 x Gürtelclip

• 2 x Netzadapter

• 2 x NiMH (3 x AA) Akkupack

• 2 x Hörmuscheln mit Mikrofon und PTT-Taste (Sprechtaste)

• 2 x Trageband

• Bedienungsanleitung

• Karte mit Kundendienstadresse und Nummer der Hotline

Drücken zwei oder mehr Benutzer die -Taste gleichzeitig, so wird

der Empfänger nur das stärkste Signal empfangen. Alle anderen Signale

werden unterdrückt. Daher sollten Sie nur ein Signal übertragen (die -

Taste drücken), wenn der Kanal frei ist.

40 Topcom Twintalker 3800

Topcom Twintalker 3800

9 Erste Schritte

10 Akku aufladen

9.1 Gürtelclip entfernen / befestigen

1. Um den Gürtelclip vom Gerät zu

entfernen, drücken Sie den Gürtelclip (B)

und ziehen Sie ihn vom Gerät (A) ab.

2. Um den Gürtelclip zu befestigen, legen

Sie Stift und Loch auf der Rückseite

aneinander. Drücken Sie vorsichtig, bis

der Clip einrastet.

9.2 Einlegen der Batterien

1. Entfernen Sie den Gürtelclip (siehe

Kapitel 9.1.1).

2. Ziehen Sie an der Klappe der

Batteriefachabdeckung (C) und

entfernen Sie vorsichtig die

Batteriefachabdeckung (D).

3. Legen Sie die mitgelieferten 3 x AA

NiMh Batterien entsprechend der

angegebenen Polarität (E) ein.

4. Befestigen Sie die

Batteriefachabdeckung und den

Gürtelclip (siehe Kapitel 9.1.2).

Wenn Sie wiederaufladbare Batterien verwenden,

können Sie zum Aufladen optional einen Adapter

benutzen.

• Legen Sie drei (3) wiederaufladbare „AA“-

Batterien ein.

• Stecken Sie den kleinen Stecker des Adapters in

die SPK/MIC/CHG-Buchse (15) und das andere

Ende in die Netzsteckdose.

• Stellen Sie sicher, dass das Gerät ausgeschaltet

ist, damit die Batterien richtig aufgeladen

werden.

HINWEIS: Das vollständige Aufladen der

Batterien dauert etwa 7 bis 10 Stunden.

1 x AA

Benutzen Sie zum Aufladen der wiederaufladbaren „AA“-Batterien nur

den mitgelieferten AC/DC-ADAPTER. Laden Sie das Gerät niemals auf,

wenn Sie gewöhnliche „AA“- Alkalibatterien verwenden!

Topcom Twintalker 3800 41

Topcom Twintalker 3800

DEUTSCH

11 Batteriestand

Der BATTERIELADEZUSTAND wird mit der Anzahl der Striche im BATTERIE-Symbol des

LCD-Displays angezeigt.

• Batterie voll

• Batterie 2/3 voll

• Batterie 1/3 voll

• Batterie leer

Wenn der BATTERIELADEZUSTAND niedrig ist, blinkt

das BATTERIE-Symbol und zeigt an, dass die Batterien ausgetauscht oder aufgeladen

werden müssen.

12 Beschreibung

Siehe Umschlagklappe - Abbildung 1

13 Information LCD-Display

Siehe Umschlagklappe - Abbildung 2

16. RX-Symbol - Wird angezeigt, wenn ein Signal empfangen wird

17. TX-Symbol - Wird angezeigt, wenn ein Signal gesendet wird

18. Lautstärke des Lautsprechers

19. Batteriestandsanzeige

20. Dual-Scan-Symbol - Wird angezeigt, wenn der Dual-Scan-Modus aktiv ist

21. VOX-Symbol - Wird im sprachgesteuerten (Vox) Modus angezeigt

22. Scan-Symbol - Wird angezeigt, wenn der Scan-Modus aktiv ist

23. Kanal

24. CTCSS-Code

1. ANTENNE

2. LAUTSPRECHER / MIKROFON-

Anschluss

3. Blinktaste LED-LEUCHTE

4. Taste LED-LEUCHTE

5. EIN-/AUS-Schalter

6. MENÜ-Taste

– Menü aufrufen.

7. NACH-UNTEN-Taste

– Lautstärke leiser stellen

– Letzten Menüpunkt auswählen.

8. LAUTSPRECHER

9. MIKROFON

10. SPRECHTASTE

– Zum Sprechen drücken und zum

Hören loslassen

– Eine Menüeinstellung bestätigen

11. NACH-OBEN-Taste

– Lautstärke lauter stellen

– Nächsten Menüpunkt auswählen

12. CALL-Taste

– Rufton senden

13. LED-LEUCHTE

14. LCD-Display

15. LADEGERÄT-Anschluss

VOX

SCAN

DCM

Batterien müssen an den dafür vorgesehenen Sammelstellen abgegeben

werden und dürfen nicht im Hausmüll entsorgt werden. Schließen Sie die

Batterien nicht kurz und verbrennen Sie sie nicht. Entfernen Sie die

Batterien, wenn das Gerät längere Zeit nicht verwendet wird.

42 Topcom Twintalker 3800

Topcom Twintalker 3800

14 Verwenden des Twintalker 3800

14.1 Das Gerät ein-/ausschalten

14.2 Lautstärke des Lautsprechers einstellen

14.3 Ein Signal empfangen

Das Gerät ist immer im EMPFANGS-Modus, wenn es eingeschaltet ist und nicht sendet.

14.4 Ein Signal senden

Gerät einschalten:

• Halten Sie die -Taste 2 Sekunden lang gedrückt. Das

Gerät „piept“ und im LCD-Display wird der aktuelle Kanal

angezeigt.

Gerät ausschalten:

• Halten Sie die -Taste 2 Sekunden lang gedrückt. Das

Gerät „piept“ und das LCD-Display schaltet sich aus.

• Drücken Sie im Standby-Modus die -Taste , um die

Lautstärke zu erhöhen. Der Lautstärkepegel wird angezeigt.

• Drücken Sie die -Taste , um die Lautstärke zu verringern.

• Halten Sie zum SENDEN die -Taste gedrückt. Das TX-

Symbol erscheint im Display.

• Halten Sie das Gerät vertikal mit dem MIKROFON 10 cm vom

Mund entfernt und sprechen Sie in das Mikrofon.

• Lassen Sie die -Taste los, wenn Sie nicht mehr senden

möchten.

SCAN

VOX

DCM

VOX

SCAN

DCM

Damit Andere Ihre Übertragung empfangen können, müssen sie ihre

Geräte auf denselben Kanal und CTCSS-Code eingestellt haben. (Siehe

Kapitel 14.5 und 14.6)

VOX

SCAN

DCM

Prüfen Sie die Kanalverfügbarkeit mithilfe der Überwachungsfunktion

(siehe Kapitel 14.7). Die maximale Sendezeit ist auf 1 Minute beschränkt.

Lassen Sie die PTT-Taste los und drücken Sie sie erneut, um weiter

zu senden.

Topcom Twintalker 3800 43

Topcom Twintalker 3800

DEUTSCH

14.5 Kanal wechseln

14.6 CTCSS (Continuous Tone Coded Squelch System)

Der 2-stellige CTCSS-Code entspricht einer speziellen Tonfrequenz, welches das Funkgerät

überträgt. Zwei Benutzer, die Ihre Geräte auf den gleichen Kanal und den gleichen CTCSS-

Code eingestellt haben, können einander hören. Sie können niemand anderen hören, es sei

denn, die anderen Funkgeräte sind ebenfalls auf genau den gleichen CTCSS-Code

eingestellt. Der Twintalker 3800 verfügt über 38 CTCSS-Codes.

14.7 Überwachung

Mit der Überwachungsfunktion können Sie schwächere Signale im aktuellen Kanal suchen.

• Drücken Sie gleichzeitig die -Taste und die -Taste , um die

Kanalüberwachung zu aktivieren.

• Drücken Sie die -Taste , um die Überwachung zu beenden.

14.8 VOX-Auswahl

Das Funkgerät ist für sprachaktivierte (VOX) Übertragungen geeignet. Im VOX-Modus

sendet das Funkgerät ein Signal, wenn es von Ihrer Stimme oder einem anderen Geräusch

in Ihrer Nähe aktiviert wird. Der VOX-Betrieb ist nicht empfehlenswert, wenn Sie Ihr

Funkgerät in einer lauten oder windigen Umgebung benutzen möchten.

• Drücken Sie die -Taste einmal. Die aktuelle

Kanalnummer blinkt im Display.

• Drücken Sie die -Taste oder die -Taste , um den

Kanal zu wechseln.

• Drücken Sie die -Taste , um die Einstellung zu bestätigen

und in den Standby-Modus zurückzukehren.

• Drücken Sie die -Taste zweimal. Der aktuelle CTCSS-

Code blinkt im Display.

• Drücken Sie die -Taste oder die -Taste , um den

Code zu ändern.

• Drücken Sie die -Taste , um die Einstellung zu bestätigen

und in den Standby-Modus zurückzukehren.

VOX

SCAN

DCM

11 7

Wenn innerhalb von 5 Sekunden keine Taste gedrückt wird, kehrt das

Gerät zum Standby-Modus zurück.

VOX

SCAN

DCM

11 7

• Jedes Sprechfunkgerät, das auf denselben Kanal eingestellt ist, kann

Ihr Gespräch empfangen und abhören, auch wenn der andere einen

CTCSS-Code verwendet.

• Zum Deaktivieren des CTCSS-Codes stellen Sie den Code auf „0“.

44 Topcom Twintalker 3800

Topcom Twintalker 3800

14.9 Ruftöne

Ein Rufton macht Andere darauf aufmerksam, dass Sie sprechen möchten.

14.9.1 Einstellen der Ruftöne

Der Twintalker 3800 verfügt über 5 Ruftöne

14.9.2 Einen Rufton senden

Drücken Sie kurz die -Taste . Der Rufton wird auf dem eingestellten Kanal gesendet.

14.10 Bestätigungston (Roger Beep) ein-/ausschalten

Wenn Sie die PTT-Taste loslassen, sendet das Gerät einen Bestätigungston, wenn Sie

das Gespräch beendet haben.

14.11 Tastenton Ein/Aus

Wenn eine Taste gedrückt wird, piept das Gerät kurz.

• Drücken Sie die -Taste dreimal. Die aktuelle VOX-

Einstellung blinkt im Display und das VOX-Symbol erscheint.

• Drücken Sie die -Taste , um die VOX-Funktion

einzuschalten. Drücken Sie die -Taste erneut, um die VOX-

Empfindlichkeit einzustellen (1 - 3). Drücken Sie die -Taste

bis„OF“ erscheint, um die VOX-Funktion auszuschalten..

• Drücken Sie die -Taste , um die Einstellung zu bestätigen

und in den Standby-Modus zurückzukehren.

• Drücken Sie die -Taste viermal. „CA“ erscheint im

Display.

• Drücken Sie die -Taste oder die -Taste , um den

Rufton zu ändern. Wählen Sie „OF“, um die Ruftöne zu

deaktivieren.

• Drücken Sie die -Taste , um die Einstellung zu bestätigen

und in den Standby-Modus zurückzukehren.

• Drücken Sie die -Taste fünfmal. Die aktuelle Einstellung

des Bestätigungstons blinkt im Display und „ro“ erscheint.

• Drücken Sie die -Taste , um den Bestätigungston

einzuschalten (ON) oder die -Taste , um den

Bestätigungston auszuschalten (OF).

• Drücken Sie die -Taste , um die Einstellung zu bestätigen

und in den Standby-Modus zurückzukehren.

• Drücken Sie die -Taste sechsmal. Die aktuelle

Einstellung des Tastentons blinkt im Display und „to“ erscheint.

• Drücken Sie die -Taste oder die -Taste , um den

Tastenton einzuschalten (ON) oder auszuschalten (OF).

• Drücken Sie die -Taste , um die Einstellung zu bestätigen

und in den Standby-Modus zurückzukehren.

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

Topcom Twintalker 3800 45

Topcom Twintalker 3800

DEUTSCH

14.12 Kanalscan

Die Funktion Kanalscan sucht in einer Endlosschleife in den Kanälen 1 bis 8 und den

CTCSS-Codes nach aktiven Signalen..

14.13 Dual-Kanalscan

Im Standby-Modus ist das Sprechfunkgerät auf einen Kanal mit CTCSS-Code eingestellt.

Das Sprechfunkgerät empfängt nur auf diesem Kanal und mit diesem CTCSS-Code

übertragene Signale.

Mit der Funktion Dual-Kanalscan können Sie einen zweiten Kanal mit CTCSS-Code

überwachen.

Drücken Sie die -Taste siebenmal, um die Funktion zu deaktivieren. Drücken Sie

dann die -Taste oder die -Taste , bis „OF“ erscheint.

Ist die Funktion Dual-Kanalscan aktiviert, wechselt das Sprechfunkgerät abwechselnd

zwischen dem Standby-Kanal + CTCSS und dem Dualkanal + CTCSS hin und her.

Empfängt das Gerät auf dem Dualkanal + CTCSS ein Signal, wird der aktive Kanal bis 5

Sekunden nach Ende des Signals angezeigt. In dieser Zeit können Sie auf die Übertragung

antworten.

• Halten Sie die Taste -Taste gedrückt. Drücken Sie kurz die

-Taste , um die Funktion Kanalscan zu aktivieren. Das

Kanalscan-Symbol erscheint im Display.

• Drücken Sie die -Taste , wenn ein aktives Signal (auf

einem der 8 Kanäle) gefunden wurde, um den Kanal zu halten

und das Gespräch über den aktiven Kanal zu führen. Wenn Sie

die PTT-Taste nicht drücken, beginnt der Kanalscan erneut

nach 5 Sekunden.

• Drücken Sie die -Taste oder die -Taste , um den

aktuellen Kanal zu überspringen und weiter nach einem anderen

aktiven Kanal zu suchen.

• Drücken Sie kurz die -Taste , um die Funktion Kanalscan

zu deaktivieren.

• Drücken Sie die -Taste siebenmal. Das Dual-Scan-

Symbol erscheint im Display.

• Drücken Sie die -Taste oder die -Taste , um den

Kanal zu wechseln.

• Drücken Sie die -Taste , um die Kanalwahl zu bestätigen

und die CTCSS SUBKANALWAHL aufzurufen.

• Drücken Sie die -Taste oder die -Taste , um den

CTCSS-Code zu ändern.

• Drücken Sie die -Taste , um die Einstellung zu bestätigen

und in den Standby-Modus zurückzukehren.

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

46 Topcom Twintalker 3800

Topcom Twintalker 3800

14.14 Stoppuhr

Der Twintalker 3800 verfügt über eine Stoppuhr-Funktion (mm:ss)

14.15 Displaybeleuchtung

Um die Displaybeleuchtung einzuschalten, drücken Sie eine beliebige Taste außer der -

Taste und der -Taste .

Die Displaybeleuchtung schaltet sich für 5 Sekunden ein.

15 Hörmuschel-Anschluss

Der Twintalker 3800 kann mit den mitgelieferten Hörmuscheln

benutzt werden.

Der Anschluss befindet sich unter der

Gummischutzabdeckung oben auf dem Gerät .

Entfernen Sie zum Anschließen der Hörmuschel die

Gummiabdeckung, um den Anschluss freizulegen.

Stecken Sie den Hörmuschelstecker in den Anschluss. (2,5

mm Buchse).

• Halten Sie die -Taste 3 Sekunden lang gedrückt. Der

Zähler wird angezeigt.

• Drücken Sie die -Taste , um die Zeit zu messen.

• Drücken Sie die -Taste erneut, um die Zeitmessung

anzuhalten und die Zeit abzulesen. Die Zeitmessung läuft im

Hintergrund weiter. Drücken Sie die -Taste , um die

Zeitmessung fortzuführen.

• Wenn der Zähler stoppt, drücken Sie die -Taste , um den

Zähler zurückzusetzen.

• Halten Sie die -Taste 3 Sekunden lang gedrückt, um in

den Standby-Modus zurückzukehren.

VOX

SCAN

DCM

10 7

Schließen Sie keine anderen Hörmuscheln an. Dadurch könnte das

Gerät beschädigt werden.

Topcom Twintalker 3800 47

Topcom Twintalker 3800

DEUTSCH

16 Problemlösung

17 Technische Daten

Kein Strom Reinigen Sie die Batteriekontakte mit einem

weichen Tuch.

Ersetzen Sie die Batterien.

Keine Übertragung Stellen Sie sicher, dass Sie die -Taste

vollständig drücken, bevor Sie sprechen.

Prüfen Sie die Kanalaktivität und schalten Sie auf

einen anderen Kanal als den derzeit eingestellten

Kanal um.

Kein Empfang Prüfen Sie die Lautstärkeeinstellung.

Stellen Sie sicher, dass Sie sich in Reichweite

des Senders befinden und wechseln Sie wenn

nötig die Position.

Beschränkte Reichweite und

Störungen während der Übertragung

Die Reichweite des Geräts hängt vom Gelände

ab.

Stahlkonstruktionen, Betongebäude oder die

Benutzung in Fahrzeugen verringern die

Reichweite.

Versuchen Sie, so viele Hindernisse wie möglich

zu vermeiden und kommunizieren Sie möglichst

in direkter Sichtlinie.

Wechseln Sie Ihre Positionen.

Störungen Empfänger und Sender sind zu dicht zusammen.

Der Mindestabstand zwischen zwei Geräten

beträgt 1,5 m.

Kanäle

Subcode

Frequenz

Reichweite

Batterien

Sendeleistung

Modulationstyp

Kanalabstand

Duo-Ladegerätadapter

CTCSS 38

446,00625 MHz - 446,09375 MHz

Bis zu 5 km (im Freien)

3 x AA Alkali oder NiMH wiederaufladbar

=< 500 mW ERP

FM - F3E

12,5 kHz

Stromeingang: 230 V AC / 50 Hz

Ausgang: 7,5 V DC / 200 mA

48 Topcom Twintalker 3800

Topcom Twintalker 3800

18 Topcom Garantie

18.1 Garantiezeit

Topcom Geräte haben eine 24-monatige Garantiezeit. Die Garantiezeit beginnt an dem Tag,

an dem das neue Gerät erworben wurde. Verschleißteile oder Mängel, die den Wert oder die

Gebrauchstauglichkeit des Geräts nur unerheblich beeinflussen, sind von der Garantie

ausgeschlossen.

Der Garantieanspruch muss durch den Originalkaufbeleg, auf dem das Kaufdatum und das

Gerätemodell ersichtlich sind, nachgewiesen werden.

18.2 Abwicklung des Garantiefalls

Senden Sie das fehlerhafte Gerät mit dem gültigen Kaufbeleg an ein Topcom Service-

Zentrum.

Tritt ein Gerätefehler innerhalb der Garantiezeit auf, übernimmt Topcom oder ein

autorisiertes Service-Zentrum unentgeltlich die Reparatur jedes durch einen Material- oder

Herstellungsfehler aufgetretenen Defekts.

Topcom wird nach eigenem Ermessen die Garantieansprüche mittels Reparatur oder

Austausch des fehlerhaften Geräts oder von Teilen des fehlerhaften Geräts erfüllen. Bei

einem Austausch können Farbe und Modell vom eigentlich erworbenen Gerät abweichen.

Das ursprüngliche Kaufdatum bestimmt den Beginn der Garantiezeit. Die Garantiezeit

verlängert sich nicht, wenn das Gerät von Topcom oder einem seiner autorisierten Service-

Zentren ausgetauscht oder repariert wird.

18.3 Garantieausschlüsse

Schäden oder Mängel, die durch unsachgemäße Handhabung oder Betrieb verursacht

werden sowie Defekte, die durch die Verwendung von Nicht-Originalteilen oder die

Verwendung von nicht von Topcom empfohlenem Zubehör entstehen, werden nicht von der

Garantie abgedeckt.

Die Garantie deckt keine Schäden ab, die durch äußere Einflüsse entstanden sind, wie z. B.

Blitzeinschlag, Wasser, Brände oder auch jegliche Transportschäden.

Wenn die Seriennummer des Geräts verändert, entfernt oder unleserlich gemacht wurde,

kann keine Garantie in Anspruch genommen werden.

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

Topcom Twintalker 3800 49

Topcom Twintalker 3800

ESPAÑOL

1 Introducción

Gracias por adquirir la unidad Topcom Twintalker 3800. Se trata de un aparato de

radiocomunicación de baja potencia y corto alcance de máximo 5 km. No tiene más costes

de funcionamiento que los costes mínimos de recarga de las pilas.

El Twintalker funciona en 8 canales de acuerdo con la norma PMR (Radio Móvil Privada).

2 Finalidad

Puede utilizarse con diversos fines profesionales. Por ejemplo: asistencia a grúas en

funcionamiento. Puede utilizarse con fines recreativos. Por ejemplo: para mantener la

comunicación si se viaja en dos o más coches, si se viaja en bicicleta o si se practica el

esquí. Puede emplearse para mantenerse en contacto con los niños mientras juegan en el

exterior, etc.

3 Marca CE

El sello CE de la unidad, el manual de usuario y la caja corrobora la conformidad del equipo

con los requisitos básicos de la directiva R&TTE 1995/5/CE.

Puede encontrarse la Declaración de conformidad en:

http://www.topcom.net/cedeclarations.php

4 Instrucciones de seguridad

4.1 General

Lea atentamente la siguiente información acerca de la seguridad y del uso apropiado.

Familiarícese con todas las funciones del aparato. Guarde este manual en un lugar seguro

para futuras consultas.

4.2 Quemaduras

• No tocar la antena si se daña la tapa; si una antena entra en contacto con la piel durante

una transmisión, puede provocar una pequeña quemadura.

• Las pilas pueden ocasionar daños como quemaduras al contacto de los terminales

expuestos con cualquier material conductor como joyas, llaves o cadenas, ya que el

material puede completar un circuito eléctrico (cortocircuito) y calentarse bastante.

Tenga cuidado al manipular pilas cargadas, sobre todo si las mete con otros objetos

metálicos en un bolsillo, en un bolso o en otro lugar.

4.3 Lesiones

• No coloque el dispositivo en la zona situada sobre un airbag ni en su radio de acción.

Los airbags se inflan con mucha fuerza. Si se coloca un PMR en el radio de acción de

un airbag y este se infla, el comunicador puede salir propulsado con gran fuerza y

causar lesiones graves a los ocupantes del vehículo.

• Mantener el PMR a al menos 15 centímetros de un marcapasos.

• Apagar el aparato en cuanto se produzcan interferencias con cualquier equipo médico.

50 Topcom Twintalker 3800

Topcom Twintalker 3800

4.4 Riesgo de explosión

• No sustituya las pilas en un ambiente potencialmente explosivo. Durante la instalación o

la retirada de las pilas pueden producirse chispas y causar una explosión.

• Apagar el PMR siempre que se esté en una zona con un ambiente potencialmente

explosivo. Las chispas en esas zonas pueden provocar explosiones o incendios que

pueden causar lesiones corporales e incluso la muerte.

• No desechar nunca las pilas en el fuego, dado que pueden explotar.

4.5 Riesgo de envenenamiento

• Mantenga las pilas fuera del alcance de los niños.

4.6 Cuestiones legales

• En algunos países está prohibido utilizar el PMR mientras se conduce. Si es el caso,

deje de conducir antes de utilizar el aparato.

• Apague la unidad en los aviones, cuando se le solicite. Cualquier uso de ella debe

cumplir las normas de la línea aérea o las instrucciones de la tripulación.

• Apague la unidad en cualquier instalación en la que se le solicite mediante avisos. Los

hospitales o centros sanitarios pueden usar equipos sensibles a la energía externa de

RF.

• La sustitución o la modificación de la antena pueden afectar a las especificaciones del

PMR e infringir los reglamentos CE. Las antenas no autorizadas también pueden dañar

la radio.

4.7 Notas

• No toque la antena durante la transmisión, podría afectar al alcance.

• Quite las pilas si no se va a utilizar el dispositivo durante mucho tiempo.

5 Limpieza y mantenimiento

• Limpie la unidad con un paño suave humedecido. No utilice productos de limpieza ni

disolventes; podrían dañar la carcasa, filtrarse y causar daños permanentes.

• Limpie los contactos de las pilas con un paño seco sin hilachas.

• Si se moja la unidad, apáguela y retire las pilas de inmediato. Seque el compartimiento

de las pilas con un paño suave para reducir al mínimo los posibles daños. Deje el

compartimiento de las pilas sin la tapa hasta el día siguiente o hasta que se seque por

completo. No vuelva a usar la unidad hasta que esté totalmente seca.

Aunque no siempre es así, las zonas con ambientes potencialmente

explosivos suelen estar claramente marcadas. Entre ellas se cuentan

las zonas de repostaje como las situadas bajo cubierta en los barcos o

las instalaciones de almacenamiento o transferencia de sustancias

químicas o combustible, zonas en las que el aire contiene sustancias

químicas o partículas como grano, polvo o polvo metálico y cualquier

otra zona en la que suela recomendarse apagar el motor de los

vehículos.

Topcom Twintalker 3800 51

Topcom Twintalker 3800

ESPAÑOL

6 Eliminación del dispositivo (medio ambiente)

Este producto no debe ser desechado en un contenedor normal al final de su

vida útil, sino en un punto de recogida destinado al reciclaje de equipos

eléctricos y electrónicos. Tanto en el producto como en el manual del usuario y

en la caja se incluye este símbolo.

Algunos de los materiales del producto podrán reutilizarse, si los lleva a un punto de

reciclaje. La reutilización de algunas de las piezas o materias primas de estos productos

supone una importante contribución a la protección del medio ambiente. Si necesita más

información sobre los puntos de reciclaje existentes en su zona, póngase en contacto con

las autoridades locales correspondientes.

7 Uso de un dispositivo PMR

Para que la comunicación entre dispositivos PMR sea posible, estos deben estar en el

mismo canal y código CTCSS y dentro del alcance (máximo 5 km en campo abierto). Dado

que utilizan bandas de frecuencias (canales), todos los dispositivos activos comparten estos

canales (8 en total). Por tanto, la privacidad no está garantizada. Cualquiera con un PMR en

el mismo canal puede escuchar cualquier conversación transmitida a través de él. Para

comunicarse (transmitir una señal de voz) debe presionar el botón .

Una vez presionado este botón, el dispositivo pasará al modo de transmisión y se podrá

hablar a través del micrófono. Todos los demás dispositivos PMR que se encuentren dentro

del alcance, en el mismo canal y en el modo en espera (sin transmitir) oirán el mensaje. Para

poder responder a un mensaje hay que esperar a que la otra parte deje de transmitir. Al final

de cada transmisión, la unidad emitirá un pitido, si está activado el pitido Roger de «corto y

cambio» (véase el apartado 14.10). Para responder, solo hay que presionar el botón

y hablar a través del micrófono.

8 El paquete incluye:

• 2 Twintalker 3800

• 2 clips de cinturón

• 2 adaptadores de corriente

• 2 pilas NiMH (3 x AA)

• 2 auriculares con micrófono y botón PTT

• 2 cordones

• Manual de usuario

• Tarjeta con dirección de servicio técnico y teléfono de asistencia

Si 2 o más usuarios presionan el botón a la vez, el receptor

recibirá solo la señal más fuerte y la/s otra/s señal/es se suprimirá/n. Por

lo tanto, solo se debe transmitir una señal (presionar el botón )

cuando el canal está libre.

52 Topcom Twintalker 3800

Topcom Twintalker 3800

9 Introducción

10 Carga de las pilas

9.1 Retirada e instalación del clip

del cinturón

1. Para extraer de la unidad el clip del

cinturón, empuje el clip (B) mientras lo

aleja de la unidad (A).

2. Para instalar el clip del cinturón,

coloque la patilla a la altura del agujero

situado en la parte posterior. Presionar

con cuidado hasta que encaje bien

(hace clic).

9.2 Instalación de las pilas

1. Retire el clip del cinturón (ver apartado

9.1.1).

2. Tire de la lengüeta de la tapa de las

pilas (C) y retire con cuidado la tapa de

las pilas (D).

3. Instale las 3 pilas incluidas con el

equipo de tipo AA NiMh según la

polaridad indicada (E).

4. Vuelva a instalar la tapa de las pilas y el

clip del cinturón (ver apartado 9.1.2).

Si se usan pilas recargables, se puede emplear un

adaptador opcional para cargarlas.

• Introduzca tres (3) pilas de tipo «AA»

recargables.

• Conecte la pequeña clavija del adaptador a la

conexión del ALTAVOZ / MICRÓFONO /

CARGADOR (15) y el otro extremo a la toma de

corriente.

• Para cargar bien las pilas, asegúrese de que la

unidad está apagada.

NOTA: Las pilas tardan aproximadamente entre 7

y 10 horas en cargarse por completo.

1 x AA

Use el ADAPTADOR CA/CC incluido con el equipo solo con pilas de tipo

«AA» recargables. No cargue esta unidad si tiene instaladas pilas «AA»

alcalinas normales.

Topcom Twintalker 3800 53

Topcom Twintalker 3800

ESPAÑOL

11 Nivel de carga de las pilas

El NIVEL DE CARGA DE LAS PILAS lo indica el número de barras que rellenan el icono de

la PILA en la pantalla LCD.

• 100 % de la carga

• 2/3 de la carga

• 1/3 de la carga

• Batería agotada

Cuando el NIVEL DE CARGA DE LAS PILAS es bajo, el icono de la PILA parpadea para

avisar de la necesidad de cambiar o recargar las pilas.

12 Descripción

Ver página doblada de la portada - Ilustración 1

13 Información de la pantalla LCD

Ver página doblada de la portada - Ilustración 2

16. Icono RX - En pantalla cuando se recibe una señal

17. Icono TX - En pantalla cuando se transmite una señal

18. Indicador de volumen del altavoz

19. Indicador de nivel de carga de las pilas

20. Icono de barrido dual - En pantalla cuando el modo de barrido dual está activo

21. Icono VOX - En pantalla en modo de control por voz (Vox)

22. Icono de barrido - En pantalla cuando el modo de barrido está activo

23. Canal

24. Código CTCSS

1. ANTENA

2. Conector del ALTAVOZ /

MICRÓFONO

3. Botón flash de ILUMINACIÓN DEL

LED

4. Botón de ILUMINACIÓN DEL LED

5. Botón de ENCENDER / APAGAR

6. Botón de MENÚ

– Acceder al menú

7. Botón de BAJAR

– Bajar el volumen del altavoz

– Seleccionar el elemento anterior

del menú

8. ALTAVOZ

9. MICRÓFONO

10. Botón de PULSAR PARA HABLAR

– Presionar para hablar o soltar para

escuchar

– Confirmar un ajuste en el menú

11. Botón de SUBIR

– Subir el volumen del altavoz

– Seleccionar el elemento siguiente del

menú

12. Botón de LLAMAR

– Transmitir un tono de llamada

13. ILUMINACIÓN DEL LED

14. Pantalla LCD

15. Conector del CARGADOR

VOX

SCAN

DCM

Deseche las pilas en un contenedor especial para pilas y no en la basura

normal. No provoque cortocircuitos ni tire las pilas al fuego. Retírelas si

no va a utilizar el dispositivo durante mucho tiempo.

54 Topcom Twintalker 3800

Topcom Twintalker 3800

14 Uso del Twintalker 3800

14.1 Encendido y apagado de la unidad

14.2 Ajuste del volumen del altavoz

14.3 Recepción de una señal

Cuando está encendida pero sin transmitir, la unidad se encuentra en modo RECEPCIÓN.

14.4 Transmisión de una señal

14.5 Cambio de canales

Para encender:

• Mantener pulsado el botón durante 2 segundos. El

aparato emitirá un pitido y la pantalla LCD mostrará el canal

actual.

Para apagar:

• Mantener pulsado el botón durante 2 segundos. El

aparato emitirá un pitido y la pantalla LCD se apagará.

• Presione el botón en el modo en espera para subir el

volumen del altavoz. Se mostrará el nivel del volumen.

• Presione el botón para bajar el volumen del altavoz.

• Mantenga presionado el botón para TRANSMITIR.

Aparecerá el símbolo TX.

• Mantenga la unidad en posición vertical con el MICRÓFONO a

10 cm de la boca y hable a través de él.

• Suelte el botón cuando quiera dejar de transmitir.

• Presione una vez el botón . El número del canal actual

parpadea en la pantalla.

• Presione el botón o el botón para cambiar el

canal.

• Presione el botón para confirmar y regresar al modo en

espera.

SCAN

VOX

DCM

VOX

SCAN

DCM

Para que otras personas puedan recibir una transmisión, deben

encontrarse en el mismo canal y tener el mismo código CTCSS que el

emisor (ver los apartados 14.5 y 14.6).

VOX

SCAN

DCM

Para comprobar la actividad que hay en el canal, utilice la función de

supervisión (ver el apartado 14.7). El tiempo máximo de transmisión está

restringido a 1 minuto. Suelte y vuelva a presionar el botón PTT para

empezar a transmitir de nuevo.

VOX

SCAN

DCM

11 7

Topcom Twintalker 3800 55

Topcom Twintalker 3800

ESPAÑOL

14.6 CTCSS (sistema silenciador controlado por tono continuo)

El código CTCSS de dos dígitos corresponde a una frecuencia concreta de tonos emitida

por la radio. Dos usuarios con el mismo canal y el mismo CTCSS pueden oírse entre ellos.

No podrán oír a nadie más en ese canal, a menos que haya otras radios con el mismo código

CTCSS habilitado. El Twintalker 3800 dispone de 38 códigos CTCSS.

14.7 Monitor

La función de monitor se puede utilizar para buscar señales más débiles en el canal activo.

• Presione el botón y el botón de manera simultánea para activar el rastreo

del canal.

• Presione el botón para dejar de supervisar los canales.

14.8 Selección de VOX

El PMR admite la transmisión activada por voz (VOX). En el modo VOX, la radio transmitirá

una señal cuando se active mediante su voz o cualquier otro sonido que se produzca a su

alrededor. No se recomienda el uso de este modo en entornos ruidosos o con viento.

• Presione dos veces el botón . El código CTCSS actual

parpadea en la pantalla.

• Presione el botón o el botón para cambiar a otro

código.

• Presione el botón para confirmar y regresar al modo en

espera.

• Presione el botón tres veces. La configuración actual de

VOX parpadea en la pantalla y aparece el icono VOX.

• Presione el botón para activar la función VOX. Presione

otra vez el botón para fijar el nivel de sensibilidad de la

función VOX entre 1 y 3. Presione el botón hasta que en

pantalla aparezca «OFF» para desactivar la función VOX.

• Presione el botón para confirmar y regresar al modo en

espera.

Si no se presiona ningún botón en 5 segundos mientras se está

configurando, la unidad volverá al modo en espera.

VOX

SCAN

DCM

11 7

• Cualquier PMR que se encuentre en el mismo canal podrá recibir y

escuchar la conversación, incluso aunque se emplee un código

CTCSS.

• Para desactivar el código CTCSS, establezca el código en «0».

VOX

SCAN

DCM

56 Topcom Twintalker 3800

Topcom Twintalker 3800

14.9 Tonos de llamada

El tono de llamada avisa a otros de su deseo de hablar.

14.9.1 Ajuste del tono de llamada

El Twintalker 3800 tiene 5 tonos de llamada.

14.9.2 Envío de un tono de llamada

Presione brevemente el botón . El tono de llamada se transmitirá en el canal

establecido.

14.10 Activación y desactivación del pitido Roger

Una vez soltado el botón PTT , la unidad enviará un pitido Roger para confirmar que se

ha dejado de hablar.

14.11 Activación y desactivación del tono de las teclas

Al presionar un botón la unidad emitirá un breve pitido.

• Presione el botón cuatro veces, «CA» aparece en

pantalla.

• Presione el botón o el botón para cambiar a otro

tono de llamada. Seleccione «OF» para desactivar los tonos de

llamada.

• Presione el botón para confirmar y regresar al modo en

espera.

• Presione el botón cinco veces. La configuración actual

del pitido Roger parpadea en la pantalla y aparece «ro».

• Presione el botón para activar (ON) el pitido Roger o el

botón para desactivarlo (OFF).

• Presione el botón para confirmar y regresar al modo en

espera.

• Presione el botón seis veces. La configuración actual del

tono de las teclas parpadea en la pantalla y aparece «to».

• Presione el botón o el botón para activar (ON) o

desactivar (OFF) el tono de las teclas.

• Presione el botón para confirmar y regresar al modo en

espera.

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

Topcom Twintalker 3800 57

Topcom Twintalker 3800

ESPAÑOL

14.12 Barrido de canal

El barrido de canal busca señales activas en un bucle continuo desde el canal 1 al 8 incluidos

los códigos CTCSS..

14.13 Barrido de canal dual

En modo en espera, el PMR está establecido en un canal determinado con código CTCSS.

El PMR solo recibirá las señales que se transmitan en ese canal y con el código CTCSS.

El monitor de canal dual permite escuchar un segundo canal con código CTCSS.

Presione el botón siete veces para desactivar la función. Después presione el botón

o el botón hasta que aparezca «OFF».

Con la función de monitor de canal dual activa, el PMR alternará secuencialmente entre el

canal en espera + CTCSS y el canal dual + CTCSS.

Cuando haya actividad en el canal dual + CTCSS, el canal activo se mostrará durante 5

segundos tras finalizar la actividad. Durante este tiempo, se puede responder a la

transmisión.

• Mantenga presionado el botón . Presione brevemente el

botón para activar el barrido de canal. Aparece el icono

de barrido de canal.

• Cuando detecte una señal activa (uno de los 8 canales),

presione el botón para fijar ese canal y empezar a

comunicarse por el canal activo. Si transcurridos 5 segundos no

ha presionado el botón PTT , el barrido de canal empezará

de nuevo.

• Presione el botón o el botón para saltarse el canal

actual y continuar buscando otro canal activo.

• Presione brevemente el botón para desactivar el

barrido de canal.

• Presione el botón siete veces y el icono de barrido de

canal dual aparecerá en la pantalla.

• Presione el botón o el botón para cambiar el

canal.

• Presione el botón para confirmar el canal seleccionado y

pasar a la SELECCIÓN DE SUBCANAL CTCSS.

• Presione el botón o el botón para cambiar el

CTCSS.

• Presione el botón para confirmar y regresar al modo en

espera.

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

58 Topcom Twintalker 3800

Topcom Twintalker 3800

14.14 Cronómetro

El Twintalker 3800 incorpora una función de cronómetro (mm:ss).

14.15 Iluminación de pantalla

Para activar la iluminación de la pantalla LCD, presione cualquier botón excepto el botón

o el botón .

La iluminación de la pantalla se activará durante 5 segundos.

15 Conector de auriculares

El Twintalker 3800 se puede utilizar con el auricular incluido.

El conector está situado bajo la cubierta protectora de goma

de la parte superior del aparato .

Para acoplar el auricular, retire la cubierta de goma para

acceder al conector.

Introduzca la clavija del auricular en el conector (toma de 2,5

mm).

• Mantenga presionado el botón durante 3 segundos.

Aparece el contador.

• Presione el botón para empezar a contar.

• Presione de nuevo el botón para dejar de contar y ver el

tiempo transcurrido. El contador continúa en segundo plano.

Presione el botón para seguir contando.

• Cuando el contador se detenga, presione el botón para

reiniciar el contador.

• Mantenga presionado el botón durante 3 segundos para

volver al modo en espera.

VOX

SCAN

DCM

10 7

No conecte otros auriculares. Podría causar daños al equipo.

Topcom Twintalker 3800 59

Topcom Twintalker 3800

ESPAÑOL

16 Resolución de problemas

17 Especificaciones técnicas

No hay corriente. Limpie los contactos de las pilas con un paño

suave.

Cambie las pilas.

No hay transmisión. Asegúrese de presionar bien el botón

antes de hablar.

Supervise la actividad de los canales y cambie a

otro canal, si el canal actual está siendo utilizado.

No hay recepción. Revise el volumen del altavoz.

Compruebe que está dentro de la zona de

alcance del emisor y, si es necesario, cámbiese

de sitio.

Alcance limitado y ruido durante la

transmisión

El alcance para hablar depende del terreno.

En las construcciones de acero o de cemento y

en los vehículos, la cobertura es mala.

Procure evitar cualquier obstáculo y

comuníquese en un recorrido despejado.

Cambie de lugar.

Interferencias El receptor y el transmisor están demasiado

próximos entre sí. La distancia mínima entre dos

unidades es de 1,5 metros.

Canales

Subcódigo

Frecuencia

Alcance

Pilas

Potencia de transmisión

Tipo de modulación

Separación de canales

Adaptador para cargador dúo

38 CTCSS

446,00625 MHz - 446,09375 MHz

Hasta 5 km en campo abierto

3 pilas alcalinas AA o recargables NiMH

=< 500 mW ERP

FM - F3E

12,5 kHz

Entrada: 230 V CA / 50 Hz

Salida: 7,5 V CC / 200 mA

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

60 Topcom Twintalker 3800

Topcom Twintalker 3800

18 Garantía Topcom

18.1 Período de garantía

Las unidades de Topcom tienen un período de garantía de 24 meses. El período de garantía

entra en vigor el día en que se adquiere la nueva unidad. La garantía no cubre los

consumibles ni los defectos que tengan un efecto insignificante en el funcionamiento o en el

valor del equipo.

La garantía debe demostrarse presentando el comprobante original de compra, en el que

constarán la fecha de compra y el modelo de la unidad.

18.2 Tratamiento de la garantía

La unidad defectuosa deberá devolverse al centro de servicio técnico de Topcom junto con

un comprobante de compra válido.

Si la unidad tiene una avería durante el período de garantía, Topcom o su centro de servicio

técnico oficial repararán sin cargo alguno cualquier avería causada por defectos de material

o fabricación.

Topcom, a su discreción, cumplirá sus obligaciones de garantía reparando o sustituyendo

las unidades defectuosas o las piezas de las unidades defectuosas. En caso de sustitución,

el color y el modelo podrán variar respecto a los de la unidad adquirida inicialmente.

La fecha de compra inicial determinará el comienzo del período de garantía. Este no se

ampliará si Topcom o sus centros de servicio técnico autorizados cambian o reparan la

unidad.

18.3 Limitaciones de la garantía

Los daños o defectos causados por el tratamiento o la manipulación incorrectos, así como

los daños resultantes del uso de piezas o accesorios no originales no recomendados por

Topcom, no están cubiertos por la garantía.

La garantía no cubre los daños ocasionados por factores externos tales como relámpagos,

agua o fuego ni tampoco los daños causados durante el transporte.

La garantía no será válida si el número de serie de las unidades se cambia, se elimina o

resulta ilegible.

Topcom Twintalker 3800 61

Topcom Twintalker 3800

SVENSKA

1 Inledning

Tack för dit köp av Topcom Twintalker 3800. Det är en lågförbrukande

radiokommunikationsapparat för kortdistans med en räckvidd på maximalt 5 km. Den har

inga andra driftkostnader än de minimala kostnaderna för att ladda batterierna.

Twintalker fungerar i 8 kanaler enligt PMR-standarden (Private Mobile Radio).

2 Avsedd användning

Den kan användas i olika yrkessammanhang. T.ex.: hjälp i lyftkransarbete. Den kan

användas i olika fritidssammanhang. T.ex.: för att hålla kontakt under resa med 2 eller fler

bilar, vid cykling, skidåkning. Den kan användas för att hålla kontakt med dina barn när de är

ute och leker, etc.

3 CE-märkning

Apparatens, bruksanvisningens och förpackningens CE-symbol anger att enheten uppfyller

de grundläggande kraven i R&TTE-direktivet 1995/5/EC.

Deklarationen om överensstämmelse finns på: http://www.topcom.net/cedeclarations.php

4 Säkerhetsföreskrifter

4.1 Allmänna

Vänligen läs noga igenom följande information rörande säkerhet och korrekt användning.

Bekanta dig med apparatens alla funktioner. Spara bruksanvisningen på ett säkert ställe för

framtida behov.

4.2 Brännskador

• Rör inte antennens hölje om det skadats, eftersom en antenn som kommer i kontakt

med huden kan orsaka en mindre brännskada vid sändning.

• Batterier kan orsaka materiell skada som brännskador om ledande material som

smycken, nycklar eller pärlkedjor kommer i kontakt med exponerade poler. Materialet

kan fullborda en elektrisk krets (kortslutning) och bli mycket varm. Var försiktig vid

hanteringen av alla laddade batterier, speciellt när de placeras i en ficka, väska eller

annan behållare med metallföremål.

4.3 Skador

• Placera inte din apparat i området över en air-bag eller i air-bagens utvecklingsområde.

Air-bagar blåses upp med stor kraft. Om en PMR placeras i air-bagens

utvecklingsområde och denna utvecklas, kan kommunikationsradion slungas iväg med

stor kraft och orsaka allvarliga skador på fordonets passagerare.

• Håll PMR minst 15 centimeter borta ifrån en pacemaker.

• Stäng AV din PMR så snart en interferens med en medicinsk utrustning äger rum.

62 Topcom Twintalker 3800

Topcom Twintalker 3800

4.4 Risk för explosion

• Byt inte batterier i en potentiellt explosiv miljö. Kontaktgnistor kan förekomma när

batterierna sätts i eller tas ur och kan orsaka en explosion.

• Stäng av din PMR i områden med potentiellt explosiv miljö. Gnistor i sådana områden

kan orsaka en explosion eller brand som kan få kroppsskada eller dödsfall till följd.

• Släng aldrig batterier i öppen eld eftersom de kan explodera.

4.5 Förgiftningsfara

• Förvara batterierna utom räckhåll för små barn.

4.6 Lagstiftning

• I vissa länder är det förbjudet att använda din PMR vid bilkörning. Lämna i så fall vägen

innan du använder apparaten.

• Stäng AV din PMR ombord på flyg när du uppmanas att göra det. All användning av

PMR måste vara i enlighet med flygföreskrifter eller besättningens instruktioner.

• Stäng AV din PMR i alla utrymmen där instruktioner finns uppsatta att göra det. Sjukhus

eller vårdinrättningar kan använda utrustning som är känslig för extern RF-energi.

• Utbyte eller modifiering av antennen kan påverka PMR-radions specifikationer och bryta

mot CE-lagstiftningen. Otillåtna antenner kan också skada radion.

4.7 OBS!

• Rör inte antennen vid sändning eftersom det kan påverka räckvidden.

• Avlägsna batterierna om apparaten inte ska användas under en längre tid.

5 Rengöring och underhåll

• För att rengöra apparaten, torka av med ett mjukt tyg fuktat med vatten. Använd inte

rengörings- eller lösningsmedel på apparaten. De kan skada höljet och läcka in och

därmed orsaka permanent skada.

• Batterikontakter kan torkas av med ett torrt, luddfritt tyg.

• Om apparaten blir våt, stäng av den och avlägsna genast batterierna. Torka batterifacket

med ett mjukt tyg för att minimera eventuella vattenskador. Lämna locket till batterifacket

av över natten eller tills det är helt torrt. Använd inte apparaten förrän den är helt torr.

Områden med potentiellt explosiv miljö är ofta, men inte alltid, tydligt

markerade. Dessa inkluderar tankningsutrymmen under däck på båtar,

överförings- eller förvaringsutrymmen för bränsle eller kemikalier,

utrymmen där luften innehåller kemikalier eller partiklar som säd, damm

eller metallpulver eller andra sådana utrymmen där du normalt skulle

uppmanas att stänga av din fordonsmotor.

Topcom Twintalker 3800 63

Topcom Twintalker 3800

SVENSKA

6 Kassera apparaten (på ett miljövänligt sätt)

När produkten har tjänat ut bör du inte kasta den tillsammans med de vanliga

hushållssoporna utan i stället lämna in den på en återvinningsstation för

elektrisk och elektronisk utrustning. Detta markeras med hjälp av symbolen på

produkten, bruksanvisningen och/eller förpackningen.

En del av produktmaterialet kan återanvändas om du tar det till en återvinningsstation.

Genom att återvinna vissa delar eller råmaterial från uttjänta produkter kan du göra en

betydande insats för att skydda miljön. Kontakta dina lokala myndigheter för mer information

om återvinningsstationer i ditt område.

7 Användning av en PMR-apparat

För att kommunicera mellan PMR-apparater måste alla vara inställda på samma kanal och

CTCSS-kod och inom samma mottagningsområde (upp till max. 5 km i öppen terräng).

Eftersom dessa apparater använder fria frekvensband (kanaler), delar alla apparater i drift

dessa kanaler (totalt 8 kanaler). Därför garanteras ingen sekretess. Alla med en PMR inställd

på din kanal kan lyssna på konversationen. Om du vill kommunicera (sända en röstsignal)

måste du trycka på -knappen .

När knappen tryckts in, går apparaten in i sändningsläge och du kan prata i mikrofonen. Alla

andra PMR-apparater i området, på samma kanal och i viloläge (inte sändande) kan höra ditt

meddelande. Du måste vänta tills den andra parten slutar sända innan du kan svara på

meddelandet. Vid slutet av varje sändning skickar apparaten en ljudsignal om roger-pipet är

aktivt (se kapitel 14.10). För att svara, tryck på -knappen och tala i mikrofonen.

8 Medföljer förpackningen

• 2 x Twintalker 3800

• 2 x Bälteshållare

• 2 x Strömadapter

• 2 x NiMH (3 x AA) batteripack

• 2 x Hörlurar med mikrofon och PTT-knapp

• 2 x Snoddar

• Bruksanvisning

• Kort med serviceadresser och kostnadsfritt hjälpnummer

Om 2 eller fler användare trycker på -knappen samtidigt tar

mottagaren bara emot den starkaste signalen och den andra signalen/de

andra signalerna undertrycks. Därför ska du bara skicka en signal (tryck

på -knappen ) när kanalen är fri.

64 Topcom Twintalker 3800

Topcom Twintalker 3800

9 Komma igång

10 Laddning av batterier

9.1 Ta bort/sätt på bältesklämman

1. För att ta bort bälteshållaren från

apparaten, tryck på bälteshållaren (B)

samtidigt som den dras bort från

apparaten (A)

2. För att sätta i bälteshållaren, rikta in

bulten med hålet på baksidan. Tryck

försiktigt tills den klickar på plats.

9.2 Installation av batteri

1. Ta bort bälteshållaren (Se avsnitt

9.1.1).

2. Dra försiktigt i batteriluckans flik (C) och

avlägsna försiktigt batteriluckan (D).

3. Installera de medföljande 3 x AA NiMh-

batterierna med polerna placerade som

på bilden (E).

4. Sätt tillbaka batteriluckan och

bälteshållaren (Se avsnitt 9.1.2).

När du använder laddningsbara batterier kan du

ladda dem med en tillvalsadapter.

• Sätt i tre (3) laddningsbara AA-batterier.

• Koppla in adapterns lilla kontakt i SPK/MIC/

CHG-uttaget (15) och den andra änden i

eluttaget.

• Se till att enheten är avstängd så att batterierna

laddas ordentligt.

OBS: Det tar ca 7 till 10 timmar att ladda

batterierna helt.

1 x AA

Använd endast den medföljande AC/DC-ADAPTERN med laddningsbara

AA-batterier. Ladda inte apparaten när vanliga alkaliska AA-batterier

sitter i!

Topcom Twintalker 3800 65

Topcom Twintalker 3800

SVENSKA

11 Batteriernas laddningsnivå

BATTERIERNAS LADDNINGSNIVÅ anges med antalet staplar i BATTERI-ikonen i LCD-

teckenfönstret.

• Batteriet fullt

• Batteri laddat 2/3

• Batteri laddat 1/3

• Batteri tomt

När BATTERIETS LADDNINGSNIVÅ är låg, blinkar

BATTERI-ikonen för att indikera att batterierna behöver bytas ut eller laddas.

12 Beskrivning

Se det vikta omslaget - illustration 1

13 LCD-teckenfönsterinformation

Se det vikta omslaget - illustration 2

16. RX-ikon - Visas när en signal tas emot

17. TX-ikon - Visas när en signal sänds

18. Högtalarvolymindikator

19. Indikator som anger batteriets laddningsnivå

20. Dubbel avsökning-ikon - Visas när dubbelt sökningsläge är aktivt

21. VOX-ikon - Visas i röstkontrollerat (Vox) läge

22. Avsökningsikon - Visas när sökläget är aktivt

23. Kanal

24. CTCSS-kod

1. ANTENN

2. HÖGTALARE/MIKROFON-

anslutning

3. LYSDIOD - blinkknapp

4. LYSDIOD - knapp

5. PÅ/AV-knapp

6. MENY-knapp

– Gå in i menyn

7. NED-knapp

– Sänk högtalarvolymen

– Välj föregående punkt på menyn

8. HÖGTALARE

9. MIKROFON

10. TRYCK FÖR ATT TALA-knapp

– Tryck för att tala eller släpp för att

lyssna

– Bekräfta en inställning på menyn

11. UPP-knapp

– Höj högtalarvolymen

– Välj nästa punkt på menyn

12. RING-knapp

– Sänd en rington

13. LYSDIOD

14. LCD-teckenfönster

15. LADDAR-anslutning

VOX

SCAN

DCM

Kasta batterierna på anvisad uppsamlingsplats och inte i hushållsavfallet.

Kortslut inte eller kasta i öppen eld. Avlägsna batterierna om apparaten

inte kommer att användas under en längre period.

66 Topcom Twintalker 3800

Topcom Twintalker 3800

14 Användning av Twintalker 3800

14.1 Slå PÅ/AV apparaten

14.2 Justera högtalarvolymen

14.3 Ta emot en signal

Apparaten tar kontinuerligt EMOT när apparaten är PÅ-slagen och inte sänder.

14.4 Sända en signal

För att slå PÅ:

• Tryck på och håll inne - knappen i 2 sekunder.

Apparaten ”piper” och LCD-teckenfönstret visar den nuvarande

kanalen.

Slå AV:

• Tryck på och håll inne - knappen i 2 sekunder.

Apparaten ”piper” och LCD-teckenfönstret släcks.

• Tryck på - knappen i vänteläge för att höja

högtalarvolymen. Volymnivån visas.

• Tryck på - knappen för att minska högtalarvolymen.

• Tryck på och håll inne - knappen för att SÄNDA. TX-

symbolen visas.

• Håll apparaten i vertikalt läge med MIKROFONEN 10cm från

munnen och tala i mikrofonen.

• Släpp - knappen när du vill sluta sända.

SCAN

VOX

DCM

VOX

SCAN

DCM

För att andra personer ska kunna ta emot din sändning, måste de också

vara på samma kanal och ha ställt in samma CTCSS-kod. (Se avsnitt 14.5

och 14.6)

VOX

SCAN

DCM

Använd övervakningsfunktionen för att kontrollera kanalaktiviteten (Se

avsnitt 14.7). Den maximala sändningstiden är begränsad till 1 minut.

Släpp och tryck på PTT - knappen för att sända igen.

Topcom Twintalker 3800 67

Topcom Twintalker 3800

SVENSKA

14.5 Byte av kanaler

14.6 CTCSS (Continuous Tone Coded Squelch System)

Den 2-siffriga koden motsvarar den specifika tonfrekvens som radion utsänder. Två

användare med samma kanal- och CTCSS-inställning kan höra varandra. De kommer inte

att kunna höra någon annan i kanalen om inte exakt samma CTCSS-kod har aktiverats på

de andra apparaterna. Twintalker 3800 har 38 CTCSS-koder tillgängliga.

14.7 Övervakning

Du kan använda övervakningsegenskapen för att kontrollera svagare signaler på den

nuvarande kanalen.

• Tryck på - knappen och - knappen samtidigt för att aktivera

kanalövervakning.

• Tryck på - knappen för att upphöra med övervakningen.

• Tryck på - knappen en gång och det nuvarande

kanalnumret blinkar i teckenfönstret.

• Tryck på - knappen eller - knappen för att byta

kanal.

• Tryck på - knappen för att bekräfta och återgå till

vänteläge.

• Tryck på - knappen två gånger och den nuvarande

CTCSS-koden blinkar i teckenfönstret.

• Tryck på - knappen eller - knappen för att byta till

en annan kod.

• Tryck på - knappen för att bekräfta och återgå till

vänteläge.

VOX

SCAN

DCM

11 7

Om ingen knapp trycks in inom 5 sekunder under inställningen, återgår

apparaten till vänteläge.

VOX

SCAN

DCM

11 7

• Alla PMR-apparater som ställts in med samma kanal kan ta emot och

lyssna på samtalet, även när den andra använder en CTCSS-kod.

• Ställ in koden ”0” för att avaktivera CTCSS-koden.

68 Topcom Twintalker 3800

Topcom Twintalker 3800

14.8 VOX-val

PMR har möjlighet till röstaktiverad (VOX)-sändning. I VOX-läge kan radion sända en signal

när den aktiveras av din röst eller annat ljud kring dig. VOX-funktionen rekommenderas inte

om du planerar att använda radion i bullrig eller blåsig miljö.

14.9 Ringtoner

En rington larmar andra att du vill påbörja samtal.

14.9.1 Inställning av ringtonen

Twintalker 3800 har 5 ringtoner

14.9.2 Sänd en rington

Tryck på knappen lätt. Ringtonen sänds på den inställda kanalen.

14.10 Roger-pip På/Av

Efter att PTT - knappen släppts, sänder apparaten ut ett roger-pip för att bekräfta att du

upphört att prata.

• Tryck på - knappen tre gånger, den nuvarande VOX-

inställningen blinkar i teckenfönstret och VOX-ikonen visas.

• Tryck på -knappen för att slå PÅ VOX-funktionen. Tryck

på -knappen igen för att ställa in känslighetsnivån på

VOX, mellan 1 och 3. Tryck på knappen tills ‘AV’ visas i

teckenfönstret, för att slå AV VOX.

• Tryck på - knappen för att bekräfta och återgå till

vänteläge.

• Tryck på - knappen fyra gånger, ”CA” visas.

• Tryck på - knappen eller - knappen för att byta till

en annan rington. Välj ‘AV’ för att avaktivera ringtonerna.

• Tryck på - knappen för att bekräfta och återgå till

vänteläge.

• Tryck på - knappen fem gånger, den nuvarande roger-

pip-inställningen blinkar i teckenfönstret och ”ro” visas.

• Tryck på - knappen eller för att aktivera (PÅ) eller -

knappen för att avaktivera (AV) roger-pipet.

• Tryck på - knappen för att bekräfta och återgå till

vänteläge.

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

Topcom Twintalker 3800 69

Topcom Twintalker 3800

SVENSKA

14.11 Knappton På/Av

När en knapp trycks in, piper apparaten lätt.

14.12 Kanalsökning

Kanalsökningen utför sökningar efter aktiva signaler i en oändlig slinga från kanal 1 till 8

inklusive CTCSS-koder.

14.13 Dubbel kanalsökning

I vänteläge, är PMR inställd på en inställd kanal med CTCSS-kod. PMR kommer bara att ta

emot signaler som sänds på den kanalen och med CTCSS-kod.

Dubbel kanalsökning gör att du kan kontrollera en andra kanal med CTCSS-kod.

Tryck på -knappen sju gånger för att avaktivera funktionen. Tryck därefter på -

knappen eller - knappen tills ‘OF’ visas.

• Tryck på - knappen sex gånger, den nuvarande

knapptonsinställningen blinkar i teckenfönstret och ”to” visas.

• Tryck på - knappen eller - knappen för att aktivera

(PÅ) eller avaktivera (AV) knapptonen.

• Tryck på - knappen för att bekräfta och återgå till

vänteläge.

• Håll - knappen nedtryckt. Tryck på - knappen lätt

för att aktivera kanalsökning. Kanalsökningsikonen visas.

• När en aktiv signal (en av 8 kanaler) hittas, tryck på -

knappen för att fastställa kanalen och börja kommunicera

över den aktiva kanalen. Om du inte trycker på PTT - knappen

, startar kanalsökningen igen efter 5 sekunder.

• Tryck på - knappen eller - knappen för att gå förbi

den nuvarande kanalen och fortsätta sökningen efter en annan

aktiv kanal.

• Tryck på - knappen lätt för att avaktivera

kanalsökningen.

• Tryck på - knappen sju gånger, den dubbla

kanalsökningsikonen visas i teckenfönstret.

• Tryck på - knappen eller - knappen för att byta

kanal.

• Tryck på - knappen för att bekräfta kanalvalet och gå till

CTCSS UNDERKANALVAL.

• Tryck på - knappen eller - knappen för att byta

CTCSS.

• Tryck på - knappen för att bekräfta och återgå till

vänteläge.

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 6

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

70 Topcom Twintalker 3800

Topcom Twintalker 3800

När den dubbla kanalsökningsfunktionen aktiveras, byter PMR sekventiellt mellan

väntelägeskanalen + CTCSS och den dubbla kanalen + CTCSS.

När det finns aktivitet på den dubbla kanalen + CTCSS, visas den aktiva kanalen i

teckenfönstret i 5 sekunder efter att aktiviteten upphört. Under denna tid har du möjlighet att

svara på sändningen.

14.14 Kronometer

Twintalker 3800 har en kronometerfunktion (mm:ss).

14.15 Visa bakljuset

För att aktivera bakljuset på LCD teckenfönstret, tryck på vilken knapp som helst utom -

knappen eller knappen .

LCD-bakljuset tänds i 5 sekunder.

15 Anslutning för hörlurar

Twintalker 3800 kan användas med de medföljande

hörlurarna.

Uttaget finns placerat under skyddshöljet på ovansidan av

apparaten .

För att ansluta hörlurarna, avlägsna gummiklaffen för att

exponera uttaget.

Sätt i hörlurarnas kontakt i uttaget (2,5 mm kontakt).

• Tryck och - knappen i 3 sekunder. Räkneverket visas.

• Tryck på - knappen för att starta räkningen.

• Tryck på - knappen igen för att stoppa räkningen och se

den förflutna tiden. Räknaren fortsätter i bakgrunden. Tryck på

- knappen för att fortsätta räkningen.

• När räknaren stoppats, tryck på - knappen för att

återställa räknaren.

• Tryck på och håll inne - knappen i 3 sekunder för att

återgå till vänteläge.

VOX

SCAN

DCM

10 7

Anslut inga andra hörlurar. Det kan skada din apparat.

Topcom Twintalker 3800 71

Topcom Twintalker 3800

SVENSKA

16 Felsökning

17 Tekniska specifikationer

Ingen ström Rengör batteripolerna med ett mjukt tyg.

Byt ut batterierna.

Ingen sändning Kontrollera att - knappen är helt intryckt

innan du pratar.

Övervaka kanalaktiviteten och byt till en annan

kanal om den nuvarande används.

Ingen mottagning Kontrollera högtalarvolymen.

Kontrollera att du är i rätt mottagningsområde och

byt vid behov din placering.

Begränsat omfång och brus under

sändning

Talräckvidden beror på terrängen.

Stålkonstruktioner, betongbyggnader eller

användning av fordon har en dålig inverkan på

räckvidden.

Försök att undvika så många hinder som möjligt

och kommunicera i ett klart synfält.

Ändra din placering.

Störning Mottagaren och sändaren är för nära varandra.

Minimumavståndet mellan 2 apparater är 1,5 m.

Kanaler

Underkod

Frekvens

Räckvidd

Batterier

Sändningsström

Moduleringstyp

Kanaldelning

Dubbelladdare adapter

CTCSS 38

446.00625MHz - 446.09375 MHz

Upp till 5 km (öppen terräng)

3 x AA alkaliska eller NiMH laddningsbar

=< 500mW ERP

FM - F3E

12,5 kHz

Ingång : 230V AC / 50 Hz

Utgång : 7,5V DC / 200 mA

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

72 Topcom Twintalker 3800

Topcom Twintalker 3800

18 Topcoms garanti

18.1 Garantiperiod

Topcoms produkter har en garantiperiod på 24 månader. Garantiperioden startar det datum

då den nya produkten inhandlas. Förbrukningsvaror eller defekter som har obetydlig

inverkan på utrustningens funktion eller värde omfattas inte av garantin.

För att du ska kunna göra ett garantianspråk måste du visa upp det ursprungliga

inköpskvittot, där inköpsdatumet och produktmodellen ska framgå.

18.2 Garantiregler

En felaktig produkt måste returneras till ett av Topcoms servicecenter tillsammans med ett

giltigt inköpskvitto.

Om ett fel uppstår på produkten under garantiperioden reparerar Topcom eller dess officiellt

förordnade servicecenter utan kostnad alla defekter som har orsakats av material- eller

tillverkningsfel.

Topcom uppfyller efter eget gottfinnande sina garantiåtaganden genom att antingen reparera

eller byta ut den felaktiga produkten eller delar av den felaktiga produkten. Vid utbyte kan

den nya produktens färg och modell skilja sig från den ursprungligen inköpta produkten.

Garantiperioden inleds på det ursprungliga inköpsdatumet. Garantiperioden förlängs inte om

produkten byts ut eller repareras av Topcom eller dess förordnade servicecenter.

18.3 Undantag till garantin

Garantin omfattar inte skador eller defekter som orsakas av felaktig hantering eller

användning samt skador som uppkommer till följd av att delar eller tillbehör som ej är original

och som inte har rekommenderats av Topcom används.

Vidare omfattar inte garantin skador som orsakas av yttre faktorer, såsom blixtnedslag,

vatten och brand, och inte heller skador som uppkommer under transport.

Inga garantianspråk kan göras om serienumret på enheterna har ändrats, tagits bort eller

gjorts oläsligt.

Topcom Twintalker 3800 73

Topcom Twintalker 3800

DANSK

1 Introduktion

Tak, fordi du har valgt Topcom Twintalker 3800. Topcom Twintalker 3800 er

radiokommunikationsudstyr med lav effekt, som har en rækkevidde på maks. 5 km, og som

ikke medfører nogen form for driftsomkostninger ud over den minimale udgift til genopladning

af batterierne.

Twintalker fungerer på 8 kanaler i overensstemmelse med PMR-standarden (Private Mobile

Radio).

2 Anvendelse

Udstyret kan anvendes til forskellige professionelle formål. F.eks.: i forbindelse med krandrift.

Udstyret kan anvendes til fritidsformål. F.eks.: til at holde kontakten undervejs imellem 2 eller

flere biler, cykler eller skiløbere. Systemet kan bruges til at holde kontakten med børnene,

når de leger udenfor, osv....

3 CE-mærke

CE-symbolet på enheden, brugervejledningen og emballagen angiver, at enheden

overholder de vigtigste krav i R&TTE-direktivet 1995/5/EC.

Overensstemmelseserklæringen findes på: http://www.topcom.net/cedeclarations.php

4 Sikkerhedsanvisninger

4.1 Generelt

Nedenstående oplysninger vedr. sikkerhed og korrekt brug skal læses omhyggeligt. Sæt dig

ind i alle udstyrets funktioner. Gem denne vejledning et sikkert sted med henblik på senere

brug.

4.2 Brandskader

• Hvis antennens afdækning beskadiges, må antennen ikke berøres. Hvis antennen

kommer i kontakt med huden, kan der forekomme mindre brandsår, når apparatet

sender.

• Batterier kan medføre tingsskade som f.eks. brandskader, hvis ledende materiale, f.eks.

smykker, nøgler eller perlekæder, kommer i kontakt med blotlagte batteripoler. Sådant

materiale kan skabe et elektrisk kredsløb (kortslutning) og blive meget varmt. Udvis stor

forsigtighed ved håndtering af opladte batterier – især hvis de puttes i lommen, i en

håndtaske eller i en anden beholder, som indeholder metalgenstande.

4.3 Personskade

• Placer ikke enheden i området over en airbag eller i airbaggens aktiveringsområde.

Airbags udfoldes med stor kraft. Hvis en PMR placeres i airbaggens aktiveringsområde,

og airbaggen aktiveres, kan kommunikatoren blive kastet af sted med stor kraft og

forårsage alvorlig personskade på personer, der måtte opholde sig i bilen.

• Hold PMR-enheden i mindst 15 centimeters afstand fra pacemakere.

• Sluk PMR-enheden (OFF), så snart der iagttages forstyrrelser i forbindelse med

medicinsk udstyr.

74 Topcom Twintalker 3800

Topcom Twintalker 3800

4.4 Eksplosionsfare

• Udskift ikke batterier i en potentielt eksplosiv atmosfære. Under isætning og udtagning

af batterier kan der opstå kontaktgnister, hvilket kan forårsage en eksplosion.

• Sluk din PMR-enhed, når du opholder dig i et område med en potentielt eksplosiv

atmosfære. Gnister i sådanne områder kan forårsage en eksplosion eller brand og

medføre personskade eller endda dødsfald.

• Udsæt aldrig batterier for åben ild, da dette kan få dem til at eksplodere.

4.5 Forgiftningsfare

• Batterier må ikke være tilgængelige for små børn.

4.6 Juridisk

• I visse lande er det forbudt at bruge PMR, mens man kører bil. Hvis det er tilfældet, skal

du parkere bilen et sikkert sted, før du bruger udstyret.

• Sluk PMR-enheden (OFF) om bord på fly, når du bliver instrueret om det. Enhver brug af

PMR-enheden skal ske i overensstemmelse med flyselskabets regulativer eller

flypersonalets instrukser.

• Sluk PMR-enheden (OFF) på steder, hvor du på opslag opfordres til det. Hospitaler og

behandlingssteder bruger muligvis udstyr, som kan påvirkes af udefra kommende

radiofrekvensenergi.

• Udskiftning eller modificering af antennen kan påvirke PMR-radiospecifikationerne, så

CE-regulativerne ikke længere overholdes. Uautoriserede antenner kan også beskadige

radioen.

4.7 Bemærk

• Berør ikke antennen, mens der sendes – dette kan påvirke rækkevidden.

• Fjern batterierne, hvis enheden ikke skal anvendes i længere tid.

5 Rengøring og vedligeholdelse

• Rengør enheden ved at aftørre den med en blød klud, som er fugtet let med vand. Brug

ikke rense- eller opløsningsmidler på udstyret. Sådanne midler kan ødelægge udstyrets

beklædning og trænge ind i udstyret, hvor de kan forårsage permanente skader.

• Batteripolerne må kun aftørres med en tør, fnugfri klud.

• Hvis enheden bliver våd, skal den slukkes, og batterierne tages ud med det samme. Tør

batterikammeret med en blød klud for at minimere risikoen for vandskader. Lad

batterikammerets dæksel forblive afmonteret natten over, eller indtil udstyret er helt tørt.

Brug ikke enheden, før den er fuldstændig tør.

Områder med potentielt eksplosive atmosfærer er ofte tydeligt

markeret, men ikke altid. Sådanne områder omfatter

brændstofhåndteringssteder som f.eks. rum under dæk på både;

faciliteter til overførsel eller opbevaring af brændstoffer eller kemikalier;

områder, hvor luften indeholder kemikalier eller partikler som f.eks.

korn, støv eller metalpartikler og alle områder, hvor det normalt

anbefales at slukke bilmotorer.

Topcom Twintalker 3800 75

Topcom Twintalker 3800

DANSK

6 Bortskaffelse af enheden (miljø)

Når produktet er udtjent, må det ikke kasseres sammen med almindeligt

husholdningsaffald, men skal afleveres på et indsamlingssted til genbrug af

elektrisk og elektronisk udstyr. Dette angives af symbolet på produktet,

brugervejledningen og/eller emballagen.

Nogle af produktets materialer kan genanvendes, hvis de afleveres på en genbrugsstation.

Ved genanvendelse af dele eller råstoffer fra brugte produkter kan man yde et vigtigt bidrag

til beskyttelse af miljøet. Kontakt venligst de lokale myndigheder, hvis du har brug for

yderligere oplysninger om genbrugsstationerne i dit område.

7 Brug af PMR-udstyr

Kommunikation mellem PMR-enheder kræver, at alle enhederne er indstillet til samme kanal

og CTCSS-kode, og at de alle sammen befinder sig inden for modtagerækkevidde (op til

maks. 5 km over åbent land). Da disse enheder bruger gratis frekvensbånd (kanaler), deler

samtlige aktive enheder de samme kanaler (i alt 8 kanaler). Det betyder, at samtaler ikke er

fortrolige. Enhver anden med PMR-udstyr, som er indstillet på samme kanal som dit, kan

lytte med på samtalen. Hvis du vil kommunikere (dvs. sende et talesignal), skal du trykke på

-knappen .

Når der trykkes på knappen, skifter udstyret til sendetilstand, og du kan tale i mikrofonen. Alle

andre PMR-enheder inden for rækkevidde, som er indstillet på samme kanal, og som er i

standby-tilstand (dvs. som ikke netop sender), vil kunne høre din besked. Du skal vente, til

den anden part holder op med at sende, før du kan besvare meddelelsen. Ved afslutningen

af transmissionen afgiver enheden et bip, hvis kvitteringsbip er aktiveret (se kapitel 14.10).

Hvis du vil svare, skal du bare trykke på -knappen og tale ind i mikrofonen.

8 Pakken indeholder

• 2 x Twintalker 3800

• 2 x bælteclips

• 2 x strømadapter

• 2 x NiMH (3 x AA) batteripakker

• 2 x øretelefoner med mikrofon og PTT-knap

• 2 x stropper

• Brugervejledning

• Kort med serviceadresse og Hotline

Hvis 2 eller flere brugere trykker på -knappen samtidig, modtager

modtageren kun det kraftigste signal, mens andre signaler undertrykkes.

Derfor bør du kun sende et signal (dvs. trykke på -knappen ), når

kanalen er ledig.

76 Topcom Twintalker 3800

Topcom Twintalker 3800

9 Sådan kommer du i gang

10 Opladning af batterier

9.1 Afmontering/montering af

bælteclips

1. Bælteclipsen fjernes fra enheden ved at

skubbe til bælteclipsen (B), mens den

trækkes væk fra enheden (A).

2. Bælteclipsen monteres ved at justere

stiften efter hullet i bagsiden. Tryk

forsigtigt, indtil den låses i position.

9.2 Isætning af batterier

1. Fjern bælteclipsen (se kapitel 9.1.1).

2. Træk i tappen på batteriafdækningen

(C), og fjern forsigtigt

batteriafdækningen (D).

3. Isæt de medfølgende 3 x AA NiMh-

batterier iht. den viste polaritet (E).

4. Genmonter batteriafdækningen og

bælteclipsen (se kapitel 9.1.2).

Når der benyttes genopladelige batterier, kan

adapteren (tilbehør) bruges til at oplade dem.

• Isæt tre (3) genopladelige "AA"-batterier.

• Slut adapterens lille stik til SPK/MIC/CHG-

bøsningen (15) og den anden ende til en

stikkontakt.

• Sørg for, at enheden er slukket, så batterierne

kan blive opladt korrekt.

BEMÆRK: Det tager omkring 7 til 10 timer at

oplade batterierne fuldstændigt.

1 x AA

Brug kun den medfølgende AC/DC-ADAPTER sammen med

genopladelige "AA"-batterier. Enheden må ikke oplades,

hvis der er isat almindelige "AA" alkaline-batterier!

Topcom Twintalker 3800 77

Topcom Twintalker 3800

DANSK

11 Batteriladeniveau

BATTERIETS LADETILSTAND indikeres af antallet af bjælker, der kan ses i BATTERI-

ikonet i LCD-displayet.

• Batterier fuldt opladte

• Batterier 2/3 opladte

• Batterier 1/3 opladte

• Batterier afladte

Når BATTERILADENIVEAUET er lavt, blinker BATTERI-ikonet for at angive, at batterierne

skal udskiftes eller oplades.

12 Beskrivelse

Se det foldede omslag – illustration 1

13 Oplysninger i LCD-displayet

Se det foldede omslag – illustration 2

16. RX-ikon - vises når der modtages et signal

17. TX-ikon - vises når der sendes et signal

18. Højttalerlydstyrkeindikator

19. Ladeniveauindikator for batteri

20. Dual Scan-ikon - vises når dual scan-tilstand er aktiv

21. VOX-ikon - vises i stemmestyret tilstand (Vox)

22. Scan-ikon - vises når scan-tilstand er aktiv

23. Kanal

24. CTCSS-kode

1. ANTENNE

2. HØJTTALER/MIC-bøsning

3. LED – LYS-blinkknap

4. LED – LYS-knap

5. ON/OFF-knap

6. MENU-knap

– Åbn menuen.

7. NED-knap

– Reducer højttalerlydstyrken

– Vælg det forrige punkt i menuen

8. HØJTTALER

9. MIKROFON

10. TRYK FOR AT TALE-knap

– Tryk for at tale, og slip for at lytte

– Bekræft en indstilling i menuen

11. OP-knap

– Forøg højttalerlydstyrken

– Vælg det næste punkt i menuen

12. KALDE-knap

– Udsend en kaldetone

13. LED-LYS

14. LCD-display

15. LADER-bøsning

VOX

SCAN

DCM

Bortskaf batterierne på et godkendt sted og IKKE som

husholdningsaffald. Må ikke kortsluttes eller afbrændes. Fjern

batterierne, hvis enheden ikke skal anvendes i længere tid.

78 Topcom Twintalker 3800

Topcom Twintalker 3800

14 Brug af Twintalker 3800

14.1 Tænd/sluk enheden (ON/OFF)

14.2 Justering af højttalerlydstyrken

14.3 Modtagelse af signal

Enheden er kontinuerligt i MODTAGE-tilstand, når den er tændt (ON) og ikke selv sender.

14.4 Afsendelse af signal

Sådan tændes enheden (ON):

• Tryk på -knappen , og hold den inde i 2 sekunder.

Enheden "bipper", og LCD-displayet viser den aktuelle kanal.

Sådan slukkes enheden (OFF):

• Tryk på -knappen , og hold den inde i 2 sekunder.

Enheden "bipper", og LCD-displayet går ud.

• Tryk på -knappen i standby-tilstand for at forøge

højttalerlydstyrken. Lydstyrkeniveauet vises.

• Tryk på -knappen for at reducere højttalerlydstyrken.

• Tryk på -knappen , og hold den inde for at SENDE. TX-

symbolet vises.

• Hold enheden lodret med MIKROFONEN 10 cm fra munden, og

tal ind i mikrofonen.

• Slip -knappen , når du ikke vil sende længere.

SCAN

VOX

DCM

VOX

SCAN

DCM

Andre personer kan kun modtage din transmission, hvis de har indstillet

deres enhed til samme kanal og valgt samme CTCSS-kode. (Se kapitel 14.5

og 14.6)

VOX

SCAN

DCM

Sådan kontrolleres kanalaktiviteten vha. overvågningsfunktionen (se

kapitel 14.7). Den maksimale sendetid er begrænset til 1 minut. Slip PTT-

knappen , og tryk på den igen for at sende igen.

Topcom Twintalker 3800 79

Topcom Twintalker 3800

DANSK

14.5 Kanalskift

14.6 CTCSS (Continuous Tone Coded Squelch System)

Den 2-cifrede CTCSS-kode svarer til en specifik tonefrekvens, som radioen udsender. To

brugere med samme kanal og CTCSS indstillet kan høre hinanden. De vil ikke kunne høre

andre på kanalen, medmindre de andre radioer har præcis samme CTCSS-kode aktiveret.

Twintalker 3800 har 38 tilgængelige CTCSS-koder.

14.7 Overvågning

Du kan bruge overvågningsfunktionen til at kontrollere for svagere signaler på den aktuelle

kanal.

• Tryk på -knappen og -knappen samtidig for at aktivere kanalovervågning.

• Slip -knappen for at afbryde overvågningen.

• Tryk på -knappen en enkelt gang, hvorefter det aktuelle

kanalnummer blinker i displayet.

• Tryk på -knappen eller -knappen for at skifte kanal.

• Tryk på -knappen for at bekræfte og vende tilbage til

standby-tilstand.

• Tryk på -knappen to gange, hvorefter den aktuelle

CTCSS-kode blinker i displayet.

• Tryk på -knappen eller -knappen for at skifte til en

anden kode.

• Tryk på -knappen for at bekræfte og vende tilbage til

standby-tilstand.

VOX

SCAN

DCM

11 7

Hvis der ikke trykkes på en knap inden for 5 sekunder under indstillingen,

vender enheden tilbage til standby-tilstand.

VOX

SCAN

DCM

11 7

• Ethvert PMR-apparat på samme kanal kan modtage og lytte til

samtalen, også selv om den anden part bruger en CTCSS-kode.

• Deaktiver CTCSS-koden ved at indstille den til '0'.

80 Topcom Twintalker 3800

Topcom Twintalker 3800

14.8 Valg af VOX

PMR-enheden kan afsende stemmeaktiverede transmissioner (VOX). VOX-tilstand afsender

radioen et signal, når den aktiveres af din stemme eller andre lyde i omgivelserne omkring

dig. VOX-betjening anbefales ikke, hvis du skal bruge radioen på steder med baggrundsstøj

eller blæst.

14.9 Kaldetoner

En kaldetone gør andre opmærksom på, at du ønsker at tale.

14.9.1 Indstilling af kaldetone

Twintalker 3800 har 5 kaldetoner.

14.9.2 Udsendelse af kaldetone

Tryk kortvarigt på -knappen . Kaldetonen sendes på den indstillede kanal.

14.10 Bekræftelsesbip On/Off

Når PTT-knappen slippes, udsender enheden et bekræftelsesbip for at bekræfte, at du

er færdig med at tale.

• Tryk på -knappen tre gange, hvorefter den aktuelle VOX-

indstilling blinker i displayet, og VOX-ikonet vises.

• Tryk på -knappen for at tænde VOX-funktionen (ON). Tryk

på -knappen igen for at indstille VOX-følsomheden fra 1 til

3. Tryk på -knappen , indtil 'OF' vises i displayet for at

slukke VOX (OFF).

• Tryk på -knappen for at bekræfte og vende tilbage til

standby-tilstand.

• Tryk på -knappen fire gange, hvorefter 'CA' vises.

• Tryk på -knappen eller -knappen for at skifte til en

anden kaldetone. Vælg 'OF' for at deaktivere kaldetonerne.

• Tryk på -knappen for at bekræfte og vende tilbage til

standby-tilstand.

• Tryk på -knappen fem gange, hvorefter den aktuelle

bekræftelsesbip-indstilling blinker i displayet, og 'ro' vises.

• Tryk på -knappen for at aktivere (ON) eller -knappen

for at deaktivere (OF) bekræftelsesbip.

• Tryk på -knappen for at bekræfte og vende tilbage til

standby-tilstand.

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

Topcom Twintalker 3800 81

Topcom Twintalker 3800

DANSK

14.11 Knaptone On/Off

Når der trykkes på en knap, bipper enheden kortvarigt.

14.12 Kanalscanning

Kanalscanning gennemfører søgninger efter aktive signaler i en uendelig løkke fra kanal 1 til

8, inkl. CTCSS-koder..

14.13 Dobbeltkanalscanning

I standby er PMR-enheden indstillet til en fastlagt kanal med CTCSS-kode. PMR-enheden

modtager kun signaler, der sendes på den pågældende kanal og med den pågældende

CTCSS-kode.

Dobbeltkanalovervågning giver dig mulighed for at overvåge yderligere en kanal og

tilhørende CTCSS-kode.

• Tryk på -knappen seks gange, hvorefter den aktuelle

knaptone-indstilling blinker i displayet, og 'to' vises.

• Tryk på -knappen eller -knappen for at aktivere

(ON) eller deaktivere (OF) knaptonen.

• Tryk på -knappen for at bekræfte og vende tilbage til

standby-tilstand.

• Tryk på -knappen , og hold den inde. Tryk kortvarigt på

-knappen for at aktivere kanalscanning. Kanalscan-

ikonet vises.

• Når et aktivt signal (en af 8 kanaler) opfanges, skal du trykke på

-knappen for at fastlåse kanalen, hvorefter du kan

kommunikere via den aktive kanal. Hvis du ikke trykker på PTT-

knappen , genstarter kanalscanningen efter 5 sekunder.

• Tryk på -knappen eller -knappen for at ignorere den

pågældende kanal og fortsætte søgningen efter en anden aktiv

kanal.

• Tryk kortvarigt på -knappen for at deaktivere

kanalscanning.

• Tryk på -knappen syv gange, hvorefter

dobbeltkanalscan-ikonet vises i displayet.

• Tryk på -knappen eller -knappen for at skifte kanal.

• Tryk på -knappen for at bekræfte kanalvalget, og gå til

VALG AF CTCSS UNDERKANAL.

• Tryk på -knappen eller -knappen for at skifte

CTCSS.

• Tryk på -knappen for at bekræfte og vende tilbage til

standby-tilstand.

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

82 Topcom Twintalker 3800

Topcom Twintalker 3800

Tryk på -knappen syv gange for at deaktivere funktionen. Tryk derefter på -

knappen eller -knappen , indtil 'OF' vises.

Når funktionen til dobbeltkanalovervågning er aktiveret, skifter PMR-enheden sekventielt

imellem standby-kanalen/CTCSS-koden og den yderligere kanal/CTCSS-kode.

Når der er aktivitet på dobbeltkanalen/CTCSS-koden, vises den aktive kanal i 5 sekunder

efter aktivitetens ophør. Inden for dette tidsrum kan du besvare transmissionen.

14.14 Stopur

Twintalker 3800 er udstyret med en stopursfunktion (mm:ss).

14.15 Baggrundsbelysning i displayet

LCD-displayets baggrundsbelysning aktiveres ved tryk på en vilkårlig knap undtagen -

knappen eller -knappen .

LCD-displayets baggrundsbelysning går ud efter 5 sekunder.

15 Øretelefon-bøsning

Twintalker 3800 kan bruges sammen med den medfølgende

øretelefon.

Bøsningen hertil er placeret under den beskyttende

gummiafdækning øverst på enheden .

Tilslut øretelefonen ved at fjerne gummiflappen, så bøsningen

bliver tilgængelig.

Sæt øretelefonstikket i bøsningen (2,5 mm stik).

• Tryk på -knappen , og hold den inde i 3 sekunder.

Stopuret vises.

• Tryk på -knappen for at sætte stopuret i gang.

• Tryk på -knappen igen for at standse uret og kontrollere

mellemtid. Stopuret fortsætter i baggrunden. Tryk på -knappen

for at lade stopuret fortsætte.

• Når stopuret er standset, kan du trykke på -knappen for at

nulstille det.

• Tryk på -knappen , og hold den inde i 3 sekunder for at

vende tilbage til standby.

11 7

VOX

SCAN

DCM

10 7

Tilslut ikke andre øretelefoner. De kan muligvis beskadige enheden.

Topcom Twintalker 3800 83

Topcom Twintalker 3800

DANSK

16 Fejlsøgning

17 Tekniske specifikationer

Ingen strøm Rengør batterikontakterne med en blød klud.

Udskift batterierne.

Ingen transmission Sørg for, at -knappen trykkes helt ind, før

du taler.

Overvåg kanalaktiviteten, og skift til en anden

kanal, hvis den aktuelle kanal allerede er i brug.

Ingen modtagelse Kontrollér højttalerlydstyrken.

Sørg for, at du befinder dig inden for senderens

modtageområde, og skift om nødvendigt position

i forhold til senderen.

Begrænset rækkevidde og støj under

transmissionen

Kommunikationsrækkevidden afhænger af

terrænet.

Stålkonstruktioner, betonbygninger eller

anvendelse i køretøjer har negativ indflydelse på

rækkevidden.

Forsøg i videst mulige omfang at undgå

hindringer, og hav om muligt frit udsyn til den

person, der kommunikeres med.

Gå et andet sted hen.

Forstyrrelser Modtageren og senderen er for tæt på hinanden.

Mindsteafstanden imellem 2 enheder er 1,5 m.

Kanaler

Underkode

Frekvenser

Rækkevidde

Batterier

Transmissionseffekt

Modulationstype

Kanalseparering

Duo-opladeradapter

CTCSS 38

446,00625 MHz - 446,09375 MHz

Op til 5 km (åbent område)

3 x AA-alkaline eller genopladelige NiMH

=< 500 mW ERP

FM - F3E

12,5 kHz

Indgang: 230 V AC/50 Hz

Udgang: 7,5 V DC/200 mA

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

84 Topcom Twintalker 3800

Topcom Twintalker 3800

18 Topcom-garanti

18.1 Garantiperiode

Der er 24 måneders garanti på Topcom-enhederne. Garantiperioden starter den dag, hvor

den nye enhed købes. Forbrugsvarer og fejl, der har ubetydelig indvirkning på udstyrets

funktion eller værdi, er ikke omfattet af garantien.

Garantien skal bevises ved fremlæggelse af den originale kvittering for købet, hvoraf

købsdatoen og enhedsmodellen fremgår.

18.2 Garantiprocedure

En defekt enhed skal returneres til et Topcom-servicecenter sammen med en gyldig

kvittering.

Hvis der opstår en fejl i enheden i løbet af garantiperioden, vil Topcom eller det af Topcom

officielt udpegede servicecenter gratis reparere enhver fejl, der skyldes materiale- eller

fremstillingsfejl.

Topcom vil efter eget skøn opfylde sine garantiforpligtelser, enten ved at reparere eller

ombytte det defekte produkt eller dele af det defekte produkt. I tilfælde af ombytning kan farve

og model afvige fra den oprindeligt købte enhed.

Den oprindelige købsdato forbliver starten på garantiperioden. Garantiperioden forlænges

ikke, såfremt enheden udskiftes eller repareres af Topcom eller det af Topcom udpegede

servicecenter.

18.3 Undtagelser fra garantien

Skader og fejl, der skyldes forkert behandling eller betjening, og skader, der skyldes brug af

ikke-originale dele eller tilbehør, der ikke er anbefalet af Topcom, er ikke omfattet af

garantien.

Garantien dækker ikke skader, der skyldes udefra kommende faktorer, såsom lynnedslag,

vand og brand, eller transportskader.

Der kan ikke fremsættes krav i henhold til garantien, hvis serienummeret på enheden er

ændret, fjernet eller gjort ulæseligt.

Topcom Twintalker 3800 85

Topcom Twintalker 3800

NORSK

1 Innledning

Gratulerer med anskaffelsen av Topcom Twintalker 3800. Dette er et

radiokommunikasjonsapparat med lav effekt og en rekkevidde på maksimalt 5 km. Apparatet

har ingen driftskostnader utover de minimale kostnadene til lading av batteriene.

Twintalker kan betjenes på 8 kanaler i samsvar med PMR-standarden (Private Mobile

Radio).

2 Tiltenkt bruk

Utstyret kan brukes til ulike formål, såvel yrkesmessig som fritidsbruk. For eksempel: drift av

støttekran. Utstyret kan også ha fritidsformål. For eksempel: å holde kontakten når man

kjører sammen i 2 eller flere biler, eller sykler, eller står på ski. Det kan brukes til å holde

kontakten med barna når de leker utenfor huset, etc...

3 CE-merke

CE-symbolet på utstyret, brukerhåndboken og innpakningen indikerer at utstyret overholder

alle essensielle krav i henhold til R&TTE-direktivet 1995/5/EU.

Samsvarserklæring finnes på denne adressen: http://www.topcom.net/cedeclaration.php

4 Sikkerhetsinstruksjoner

4.1 Generelt

Les nøye gjennom følgende informasjon vedrørende sikkerhet og riktig bruk. Gjør deg kjent

med alle funksjonene til utstyret. Oppbevar denne håndboken på et trygt sted for senere

oppslag.

4.2 Varmeskader

• Hvis antennekledningen blir skadet, må antenna ikke berøres, da mindre brannskader

kan oppstå dersom antenna kommer i kontakt med huden under sending.

• Batterier kan forårsake skade på gjenstander dersom materialer som fører strøm, som

smykker, nøkler eller kjeder, kommer i kontakt med åpne batteriterminaler. Materialet vil

da kunne slutte en elektrisk krets (kortslutning), og bli svært varmt. Utvis stor forsiktighet

ved håndtering av alle ladde batterier, især hvis du skal bære det i en lomme eller veske

sammen med metallgjenstander.

4.3 Personskader

• Plasser aldri utstyret i området over en kollisjonspute, eller innenfor kollisjonsputens

virkeområde. Kollisjonsputer blåses opp med stor kraft. Hvis en PM-radio plasseres i

området innenfor kollisjonsputens virkeområde, og kollisjonsputen utløses, kan PM-

radioen slynges med stor kraft og forårsake alvorlige personskader hvis den treffer

personer.

• Hold PM-radioen på minst 15 centimeters avstand fra pacemakere.

• Slå PM-radioen AV med det samme du ser tegn til at den påvirker medisinsk utstyr.

86 Topcom Twintalker 3800

Topcom Twintalker 3800

4.4 Eksplosjonsfare

• Ikke bytt batterier i miljøer med potensielt eksplosive gasser tilstede. Gnister kan dannes

når batterier fjernes eller installeres, og gi støt til en eksplosjon.

• Slå PM-radioen av når du oppholder deg i miljøer med potensielt eksplosive gasser

tilstede. Gnister på slike områder kan forårsake eksplosjon eller brann, og føre til alvorlig

personskade eller død.

• Kast aldri batterier i ilden, da de kan eksplodere.

4.5 Fare for forgiftning

• Oppbevar batteriene utilgjengelig for små barn.

4.6 Juridisk

• I noen land er det forbudt å bruke PM-radio mens du fører et motorkjøretøy. I slike

tilfeller kjører du ut av veien og stanser før du bruker utstyret.

• Slå PM-radioen AV om bord i fly når du blir bedt om dette. All bruk av PM-radioen må

foregå i overensstemmelse med flyselskapets regler eller besetningens anvisninger.

• Slå PM-radioen AV på alle steder hvor plakater eller oppslåtte notiser ber deg om dette.

Sykehus og helseinstitusjoner kan bruke utstyr som er følsomt overfor ekstern RF-

stråling.

• Utskifting eller modifisering av antenna kan påvirke PM-radioens spesifikasjoner, og

medføre brudd på CE-reglene. Uautoriserte antenner kan dessuten føre til skade på

radioen.

4.7 Merknader

• Unngå å berøre antenna under sending, da dette kan påvirke rekkevidden.

• Ta ut batteriene hvis enheten ikke skal brukes på en god stund.

5 Rengjøring og vedlikehold

• Hvis utstyret trenger rengjøring, tørker du av det med en myk klut lett fuktet med vann.

Ikke bruk rengjørings- eller løsemidler på utstyret, da disse kan skade huset og lekke

inn, og forårsake permanent skade.

• Batterikontakter kan avtørkes med en tørr og lofri klut.

• Hvis enheten blir våt, må du straks slå den av og fjerne batteriene. Tørk ut

batterirommet med en myk og tørr klut for å minimalisere faren for vannskade. La

dekselet over batterirommet være av over natten, eller til utstyret er fullstendig tørt. Inne

bruk enheten før den er fullstendig tørket.

Miljøer med potensielt eksplosive gasser tilstede er ofte klart merket,

men ikke alltid. Slike områder inkluderer drivstoffpåfyllingssteder som

under dekket på båter; steder hvor drivstoff oppbevares eller overfylles;

områder hvor luften inneholder kjemikalier eller partikler, som støv,

korn eller metallstøv; samt ethvert område der du normalt ville bli bedt

om å slå av bilmotoren.

Topcom Twintalker 3800 87

Topcom Twintalker 3800

NORSK

6 Avhending av produktet (miljø)

Når produktet skal kasseres, må du ikke kaste det sammen med vanlig

husholdningsavfall, men levere det til et innsamlingssted for resirkulering av

elektrisk og elektronisk utstyr. Symbolet på produktet, bruksanvisningen og/eller

boksen angir dette.

Noen av produktets materialer kan brukes om igjen hvis du tar produktet med til et

innsamlingspunkt for resirkulering. Ved å sørge for at deler eller råmateriale fra brukte

produkter kan brukes om igjen, bidrar du til å ta vare på miljøet. Ta kontakt med de lokale

myndighetene hvis du trenger mer informasjon om innsamlingspunkter i ditt område.

7 Bruke en personlig mobilradioenhet

For at PM-radioer skal kunne kommunisere, må de være innstilt på samme kanal og CTCSS-

kode, og innen rekkevidde av hverandre (opptil 5 km i åpent lende). Ettersom disse enhetene

bruker ledige frekvensbånd (kanaler) må alle enhetene som brukes dele på disse kanalene

(totalt 8 kanaler). Derfor kan ingen avlyttingsgaranti gis. Alle med en PM-radio innstilt på den

samme kanalen, kan overhøre konversasjonen. Når du ønsker å kommunisere (sende et

talesignal), må du trykke på -knappen .

Når knappen er trykket inn, vil enheten gå i sendemodus, og du kan avsi meldingen din

gjennom mikrofonen. Alle andre PM-radioer innenfor rekkevidde, innstilt på den samme

kanalen og i beredskapsmodus (sender ikke), vil høre meldingen din. Du må vente til den

andre parten slutter å sende før du kan svare på meldingen. Ved slutten av hver sending vil

enheten sende en pipetone hvis Roger-tone er aktivert (se kapittel 14.10). For å svare trykker

du bare på -knappen og snakker inn i mikrofonen.

8 Inkludert i pakningen

• 2 x Twintalker 3800

• 2 x belteklips

• 2 x strømadapter

• 2 x NiMH (3 x AA) batteripakke

• 2 x øretelefon med mikrofon og PTT-knapp

• 2 x stropp

• Brukerhåndbok

• Kort med serviceadresser og brukerstøttetelefon

Hvis to eller flere brukere trykker på -knappen på samme tid, vil

mottakeren bare oppfatte det sterkeste signalet, og de andre signalene

vil bli undertrykt. Derfor bør du bare sende signaler (trykke på -

knappen ) når kanalen er ledig.

88 Topcom Twintalker 3800

Topcom Twintalker 3800

9 Komme i gang

10 Lade opp batterier

9.1 Fjerne/montere belteklipsen

1. For å fjerne belteklipsen fra radioen,

skyver du på belteklipsen (B) mens du

trekker klipsen bort fra enheten (A).

2. For å montere belteklipsen retter du inn

pinnen med hullet på baksiden. Trykk

forsiktig til den klikker på plass.

9.2 Sette inn batterier

1. Fjern belteklipsen (se kapittel 9.1.1).

2. Trekk i sperrehaken for batteridekselet

3. Sett inn de medfølgende 3 x AA NiMh-

batteriene med polene som vist (E).

4. Sett på batteridekselet og belteklipsen

igjen (se kapittel 9.1.2).

Ved bruk av oppladbare batterier kan du bruke

tilleggsadapteren til å lade batteriene.

• Sett inn (3) oppladbare batterier av "AA"-type.

• Koble den lille adapterpluggen til SPK/MIC/CHG-

kontakten (15) og den andre enden til en

stikkontakt.

• Forsikre deg om at enheten er slått av, for å sikre

at batteriene lades som de skal.

MERK: Det tar mellom 7 og 10 timer å lade

batteriene helt opp.

1 x AA

Bruk kun den medfølgende AC/DC-adapteren sammen med oppladbare

batterier av "AA"-type. Prøv ikke å lade opp denne enheten når vanlige,

alkaliske AA-batterier er installert.

Topcom Twintalker 3800 89

Topcom Twintalker 3800

NORSK

11 Batteriladenivå

Batteriladenivået vises med antall stolper i batterisymbolet på LCD-displayet.

• Fulladet batteri

• Batteri 2/3 fullt

• Batteri 1/3 fullt

• Batteri utladet

Når batteriladingsnivået er svært lavt, vil batterisymbolet blinke for å indikere at batteriene

må lades opp eller skiftes ut.

12 Beskrivelse

Se første omslagsside, figur 1

13 Informasjon på LCD-displayet

Se første omslagsside, figur 2

16. RX-ikon - vises når du mottar et signal

17. TX-ikon - vises når du sender et signal

18. Indikator for høyttalervolum

19. Indikator for batteriladingsnivå

20. DCM-ikon - vises når dobbel skannemodus er aktivert

21. VOX-ikon - vises i stemmestyrt (Vox) modus

22. Skanneikon - vises når skannemodus er aktivert

23. Kanal

24. CTCSS-kode

1. ANTENNE

2. HØYTTALER-/MIKROFON-kontakt

3. LED - LYKT-blinkeknapp

4. LED - LYKT-knapp

5. PÅ/AV-knapp

6. Menyknapp

– Åpner menyen.

7. Ned-knapp

– Reduserer høyttalervolumet

– Velger det forrige menyelementet

8. HØYTTALER

9. MIKROFON

10. TALEKNAPP

– Trykk for å snakke, eller slipp for å

lytte

– Bekrefter en menyinnstilling

11. OPP-knapp

– Øker høyttalervolumet

– Velger det neste menyelementet

12. ANROP-knapp

– Sender en anropstone

13. LED-LYKT

14. LCD-display

15. LADEKONTAKT

VOX

SCAN

DCM

Lever batteriene ved et returpunkt for batterier. De må ikke kastes i

husholdningsavfallet. Batteriene må ikke kortsluttes eller kastes på åpen

ild. Ta ut batteriene hvis utstyret ikke skal brukes på en god stund.

90 Topcom Twintalker 3800

Topcom Twintalker 3800

14 Bruk av Twintalker 3800

14.1 Slå enheten PÅ/AV

14.2 Justere høyttalervolumet

14.3 Motta et signal

Enheten er kontinuerlig i mottaksmodus så lenge den er slått på og ikke sender selv.

14.4 Sende et signal

Slå enheten PÅ:

• Trykk på -tasten og hold den inne i 2 sekunder. Enheten

vil avgi en pipelyd, og LCD-displayet viser gjeldende kanal.

Slå enheten AV:

• Trykk på -tasten og hold den inne i 2 sekunder. Enheten

vil avgi en pipelyd, og LCD-displayet slukkes.

• Trykk på -knappen i beredskapsmodus for å øke

høyttalervolumet. Volumnivået vises.

• Trykk på -knappen for å redusere høyttalervolumet.

• Trykk inn og hold på -knappen for å SENDE. TX-

symbolet vises.

• Hold enheten i vertikal stilling med mikrofonen 10cm foran

munnen, og tal inn i mikrofonen.

• Slipp -knappen når du er ferdig med å sende.

SCAN

VOX

DCM

VOX

SCAN

DCM

For at andre brukere skal høre sendingen din, må de være innstilt på

samme kanal og ha satt den samme CTCSS-koden. (se kapitlene 14.5 og

14.6)

VOX

SCAN

DCM

Hvis du vil sjekke aktiviteten på kanalen, kan du bruke

monitorfunksjonen (se kapittel 14.7). Den maksimale sendetiden er

begrenset til 1 minutt. Slipp PTT-knappen og trykk den inn igjen for

å starte en ny sending.

Topcom Twintalker 3800 91

Topcom Twintalker 3800

NORSK

14.5 Skifte kanaler

14.6 CTCSS (Continuous Tone Coded Squelch System)

Den tosifrede CTCSS-koden tilsvaer en spesifikk tonefrekvens som radioen avgir. To

brukere med samme kanal og samme CTCSS innstilt kan høre hverandre. De kan ikke høre

andre på den samme kanalen med mindre de andre radioene har nøyaktig samme CTCSS-

kode aktivert. PM-radioen Twintalker 3800 har 38 CTCSS-koder tilgjengelig.

14.7 Monitor

Du kan bruke MONITOR-funksjonen til å søke etter svakere signaler på den aktuelle

kanalen.

• Trykk på - knappen og - knappen samtidig for å aktivere

kanalovervåking.

• Trykk på -knappen når du vil avslutte overvåkingen.

• Trykk på -knappen en gang, og gjeldende kanalnummer

blinker på displayet.

• Trykk på -knappen eller -knappen for å skifte kanal.

• Trykk på -knappen for å bekrefte og gå tilbake til

beredskapsstilling.

• Trykk på -knappen to ganger, og gjeldende CTCSS-kode

blinker på displayet.

• Trykk på -knappen eller -knappen for å skifte til en

annen kode.

• Trykk på -knappen for å bekrefte og gå tilbake til

beredskapsstilling.

VOX

SCAN

DCM

11 7

Hvis du ikke har trykket på noen knapper på 5 sekunder, går PM-radioen

til beredskapsmodus.

VOX

SCAN

DCM

11 7

• Enhver PM-radio som er innstilt på den samme kanalen kan motta og

lytte til sendingen, også når det andre apparatet bruker en CTCSS-

kode.

• Hvis du vil deaktivere CTCSS-koden, stiller du koden til "0".

92 Topcom Twintalker 3800

Topcom Twintalker 3800

14.8 VOX-aktivering

PM-radioen er i stand til å foreta stemmeaktivert (VOX) sending. I stemmestyrt modus vil

radioen sende et signal når den aktiveres av stemmen din eller av annen lyd omkring deg.

Stemmestyring anbefales ikke dersom du planlegger å bruke PM-radioen i støyende eller

vindfulle omgivelser.

14.9 Anropstoner

En anropstone varsler andre om at du ønsker å snakke.

14.9.1 Innstilling av anropstone

Twintalker 3800 har 5 anropstoner

14.9.2 Sende en anropstone

Trykk kort på -knappen . Anropstonen vil bli sendt på den innstilte kanalen.

14.10 Rogertone på/av

Når du slipper PTT-knappen , kan radioen sende en Roger-tone for å bekrefte at du har

sluttet å snakke.

• Trykk på -knappen tre ganger, og gjeldende innstillinger

for stemmestyring blinker på displayet samtidig som VOX-ikonet

vises.

• Trykk på -knappen for å slå stemmestyring PÅ. Trykk på

-knappen på nytt for å stille inn VOX-følsomheten mellom

1 og 3. Trykk på -knappen til "OF" vises på displayet, for

å slå av VOX-funksjonen.

• Trykk på -knappen for å bekrefte og gå tilbake til

beredskapsstilling.

• Trykk på - knappen fire ganger, slik at "CA" vises.

• Trykk på -knappen eller -knappen for å skifte til en

annen anropstone. Velg "OF" for å deaktivere ringetonene.

• Trykk på -knappen for å bekrefte og gå tilbake til

beredskapsstilling.

• Trykk på -knappen fem ganger, og gjeldende innstillinger

for Roger-tone blinker på displayet samtidig som "ro"-ikonet

vises.

• Trykk på - knappen for å aktivere (ON) eller - knappen

for å deaktivere (OF) Roger-tone.

• Trykk på -knappen for å bekrefte og gå tilbake til

beredskapsstilling.

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

Topcom Twintalker 3800 93

Topcom Twintalker 3800

NORSK

14.11 Tastetone på/av

For hver tast som trykkes, kan enheten gi et lite pip.

14.12 Kanalskanning

Kanalskanning søker etter aktive signaler i en endeløs løkke fra kanal 1 til 8, inkludert

CTCss-kodene..

14.13 Dobbelt kanalskanning

I beredskapsmodus er PM-radioen innstilt på en bestemt kanal med en CTCSS-kode. PM-

radioen vil bare motta signaler som sendes på denne kanalen med den samme CTCSS-

koden.

Dobbelt kanalmonitor lar deg lytte på en ekstra kanal med CTCSS-kode.

Trykk på -knappen sju ganger for å deaktivere funksjonen. Trykk deretter på -

knappen eller -knappen inntil "OF" (AV) vises på displayet.

• Trykk på -knappen seks ganger, og gjeldende

innstillinger for tastetoner blinker på displayet samtidig som "to"-

ikonet vises.

• Trykk på -knappen eller -knappen for å aktivere

(ON) eller deaktivere (OF) tastetonene.

• Trykk på -knappen for å bekrefte og gå tilbake til

beredskapsstilling.

• Trykk og hold inne - knappen . Trykk kort på -knappen

for å iverksette kanalskanning. Kanalskanningsikonet vises.

• Når et aktivt signal (en av de 8 kanalene) oppdages, trykker du

på --knappen for å stoppe skanningen ved den valgte

kanalen og klargjøre for kommunikasjon. Hvis du ikke trykker på

PTT-knappen , vil kanalskanningen gjenopptas etter 5

sekunder.

• Trykk på -knappen eller -knappen for å hoppe over

den aktuelle kanalen og fortsette søk etter en annen aktiv kanal.

• Trykk kort på -knappen for å deaktivere kanalskanning.

• Trykk på -knappen sju ganger, og ikonet for dobbelt

kanalskanning vises på displayet.

• Trykk på -knappen eller -knappen for å skifte kanal.

• Trykk på -knappen for å bekrefte kanalvalget og gå til valg

av CTCSS SUB-KANAL.

• Trykk på -knappen eller -knappen for å skifte

CTCSS.

• Trykk på -knappen for å bekrefte og gå tilbake til

beredskapsstilling.

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

94 Topcom Twintalker 3800

Topcom Twintalker 3800

Når Dobbelt kanalmonitorfunksjon er aktivert, vil PM-radioen skifte vekselvis mellom

beredskapskanalen med CTCSS og den andre kanalen med CTCSS.

Når det er aktivitet på den andre kanalen med CTCSS, vil den aktive kanalen vises i 5

sekunder etter at aktiviteten har opphørt. Innenfor denne perioden kan du svare på

sendingen på den aktive kanalen.

14.14 Stoppeklokke

Twintalker 3800 har en kronometerfunksjon (mm:ss)

14.15 Displaybelysning

For å aktivere bakgrunnsbelysningen av LCD-displayet trykker du en vilkårlig tast utenom

-knappen eller -knappen .

LCD-belysningen vil lyse opp i 5 sekunder.

15 Øretelefonkontakt

Twintalker 3800 kan brukes med den medfølgende

øretelefonen.

Kontakten finner du under det beskyttende gummidekselet på

toppen av enheten .

For å kople til øretelefonen, løfter du gummiklaffen for å

komme til kontakten.

Plugg øretelefonpluggen inn i kontakten (2,5 mm audioplugg).

• Trykk på -tasten og hold den inne i 3 sekunder.

Stoppeklokkedisplayet vises.

• Trykk på -knappen for å starte klokken.

• Trykk igjen på -knappen for å stoppe klokken og vise

mellomtiden. Stoppeklokken fortsetter å gå i bakgrunnen. Trykk

på -knappen for å vise stoppeklokken igjen.

• Når stoppeklokken er stoppet, kan du trykke på -knappen

for å nullstille stoppeklokken.

• Trykk og hold inne - knappen i 3 sekunder for å gå

tilbake til standby.

VOX

SCAN

DCM

10 7

Unngå å kople til andre øretelefoner. Disse kan føre til skader på PM-

radioen.

Topcom Twintalker 3800 95

Topcom Twintalker 3800

NORSK

16 Problemløsing

17 Tekniske spesifikasjoner

Ingen strøm Rengjør batterikontaktene med en myk, tørr klut.

Skift ut batteriene.

Ingen sending Forsikre deg om at - knappen er trykket

helt inn før du snakker.

Kontroller aktiviteten på kanalen, og skift til en

annen kanal hvis den aktuelle er i bruk av andre.

Mottar ikke Kontroller høyttalervolumet.

Forsikre deg om at du er innenfor rekkevidde av

senderen, og reguler posisjonen din om

nødvendig.

Begrenset rekkevidde og støy under

sending

Rekkevidden er avhengig av terrenget.

Stålkonstruksjoner, murbygninger og bruk inne i

kjøretøyer virker svært negativt inn på

rekkevidden.

Forsøk å unngå så mange hindringer som mulig,

og prøv å ha fri siktlinje mellom PM-radioene.

Juster de innbyrdes posisjonene.

Interferens Sender og mottaker er for nærme hverandre.

Minsteavstanden mellom to enheter er 1,5 meter.

Kanaler

Underkode

Frekvens

Rekkevidde

Batterier

Sendeeffekt

Modulasjonstype

Kanalavstand

Dobbeltlader-adapter

CTCSS 38

446,00625 MHz - 446,09375 MHz

Opptil 5 km (åpent lende)

3 x AA alkaliske eller NiMH oppladbare

=< 500 mW ERP

FM - F3E

12,5 khz

Inngående: 230 V~/50Hz

Utgående: 7,5 V likestrøm / 200mA

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

96 Topcom Twintalker 3800

Topcom Twintalker 3800

18 Topcom-garanti

18.1 Garantiperiode

Alle Topcom-produkter leveres med 24 måneders garanti. Garantiperioden starter den

dagen produktet blir kjøpt. Forbruksvarer eller feil som har ubetydelig innvirkning på driften

eller verdien av utstyret, dekkes ikke.

Garantien forutsetter fremvisning av original kjøpskvittering der kjøpsdato og produktets

modellnummer fremgår.

18.2 Garantihåndtering

Defekte produkter må returneres til et Topcom-servicesenter sammen med en gyldig

kjøpskvittering.

Hvis det oppstår feil ved produktet i løpet av garantiperioden, vil Topcom eller deres offisielle

servicesenter gratis reparere eventuelle feil/mangler forårsaket av material- eller

produksjonsfeil.

Topcom vil etter eget valg oppfylle sine garantiforpliktelser ved åreparere eller skifte ut

defekte produkter eller deler på de defekte produktene. Ved utskifting kan farge og modell

være forskjellig fra det opprinnelige produktet som ble kjøpt.

Den opprinnelige kjøpsdatoen vil fortsatt gjelde som start på garantiperioden.

Garantiperioden utvides ikke selv om produktet er skiftet ut eller reparert av Topcom eller

deres servicesentre.

18.3 Tilfeller der garantien ikke gjelder

Feil eller mangler som skyldes feil håndtering eller bruk, og feil som skyldes bruk av

uoriginale deler eller tilbehør som ikke er anbefalt av Topcom, dekkes ikke av garantien.

Garantien dekker ikke skade forårsaket av eksterne faktorer, for eksempel lyn, vann og

brann. Transportskader dekkes heller ikke.

Det kan ikke fremsettes garantikrav hvis serienummeret på produktet er forandret, fjernet

eller uleselig.

Topcom Twintalker 3800 97

Topcom Twintalker 3800

SUOMI

1 Johdanto

Kiitos, että ostit Topcom Twintalker 3800:n. Se on pienellä alueella toimiva, vähän virtaa

kuluttava radioviestintälaite, jonka kantama on enintään 5 km. Sen käytöstä ei aiheudu muita

kuluja kuin akkujen lataamisesta syntyvät pienet kulut.

Twintalker toimii 8 kanavalla PMR (Private Mobile Radio, henkilökohtainen kannettava radio)

-standardin mukaisesti.

2 Käyttötarkoitus

Sitä voi käyttää erilaisiin ammattimaisiin tarkoituksiin. Esimerkiksi: nosturin käytön tueksi.

Sitä voi käyttää erilaisiin virkistystarkoituksiin. Esimerkiksi: yhteydenpitoon matkustettaessa

kahdella tai useammalla autolla, pyöräillessä, hiihtoretkillä. Sen avulla voit pitää yhteyttä

lapsiin heidän leikkiessään ulkona jne.

3 CE-merkintä

CE-merkintä laitteessa, käyttöoppaassa ja lahjapakkauksessa ilmaisee, että laite täyttää

radio- ja telepäätelaitedirektiivin 1999/5/EY olennaiset vaatimukset.

Vaatimustenmukaisuusilmoitus on osoitteessa: http://www.topcom.net/cedeclarations.php

4 Turvaohjeet

4.1 Yleiset

Lue huolellisesti seuraavat turvallisuutta ja asianmukaista käyttöä koskevat ohjeet. Tutustu

kaikkiin laitteen toimintoihin. Säilytä tämä käyttöohje varmassa paikassa tulevaa käyttöä

varten.

4.2 Palovammat

• Jos antennin suojus on vioittunut, älä koske siihen, sillä kun antenni koskettaa ihoa,

lähetyksen aikana voi syntyä pieni palovamma.

• Akut voivat aiheuttaa omaisuudelle vahinkoa, kuten palovammoja, jos sähköä johtava

materiaali, kuten korut, avaimet tai helminauhat, koskettaa paljaita liittimiä. Materiaali voi

muodostaa sähköpiirin (oikosulku) ja kuumentua huomattavasti. Ole varovainen ladatun

akun käsittelyssä, etenkin jos se on taskussa, kukkarossa tai muussa metalliesineitä

sisältävässä paikassa.

4.3 Tapaturmat

• Älä aseta laitetta turvatyynyn yläpuolelle tai alueelle, jolla sitä käytetään. Turvatyyny

täyttyy suurella voimalla. Jos PMR-laite asetetaan tyynyn käyttöalueelle ja ilmatyyny

täyttyy, viestintälaite voi sinkoutua liikkeelle suurella voimalla ja aiheuttaa ajoneuvossa

oleville vakavia vammoja.

• Pidä PMR-laite ainakin 15 senttimetrin päässä sydämentahdistajasta.

• Katkaise PMR-laitteesta virta heti, jos se aiheuttaa häiriöitä lääketieteellisiin laitteisiin.

98 Topcom Twintalker 3800

Topcom Twintalker 3800

4.4 Räjähdysvaara

• Älä vaihda akkuja mahdollisesti räjähdysalttiissa ympäristössä. Koskettimet voivat

kipinöidä akkuja asennettaessa tai poistettaessa ja aiheuttaa räjähdyksen.

• Katkaise PMR-laitteesta virta oleskellessasi alueella, jolla ympäristö voi olla

räjähdysaltis. Sellaisilla alueilla kipinät voisivat aiheuttaa räjähdyksen tai tulipalon, josta

voi olla seurauksena fyysinen vamma tai jopa kuolema.

• Älä koskaan heitä akkuja tuleen, sillä ne voivat räjähtää.

4.5 Myrkytysvaara

• Pidä akut poissa pienten lasten ulottuvilta.

4.6 Lakiasiaa

• Joissakin maissa henkilökohtaisten kannettavien radioiden käyttö on kiellettyä

ajoneuvon ajamisen aikana. Poistu siinä tapauksessa tieltä ennen laitteen käyttöä.

• Katkaise laitteesta virta lentokoneessa ollessasi, jos sinua kehotetaan tekemään niin.

PMR-laitetta saa käyttää ainoastaan lentoyhtiön sääntöjen tai miehistön ohjeiden

mukaan.

• Katkaise PMR-laitteesta virta kaikissa tiloissa, joissa on kylttejä, joissa kehotetaan

tekemään niin. Sairaaloissa tai terveydenhuoltolaitoksissa käytetään kenties laitteita,

jotka ovat herkkiä ulkoiselle radiotaajuiselle energialle.

• Antennin vaihtaminen tai muuttaminen voi vaikuttaa henkilökohtaisen kannettavan

radion ominaisuuksiin ja olla CE-määräysten vastaista. Luvattomat antennit voivat myös

vioittaa radiota.

4.7 Huomautukset

• Älä koske antenniin lähetyksen aikana, se voi vaikuttaa kantama-alueeseen.

• Poista akut, jos laite on käyttämättä pidemmän aikaa.

5 Puhdistus ja kunnossapito

• Puhdista laite pyyhkimällä pehmeällä, vedellä kostutetulla liinalla. Älä käytä laitteeseen

puhdistusaineita tai liuotinaineita; ne voivat vaurioittaa kuorta ja vuotaa laitteen sisään

aiheuttaen pysyvää vahinkoa.

• Akkujen kontaktit voidaan pyyhkiä kuivalla, nukkaamattomalla liinalla.

• Jos laite kastuu, katkaise siitä virta ja poista akut välittömästi. Kuivaa akkulokero

pehmeällä liinalla mahdollisen vesivaurion minimoimiseksi. Jätä akkulokeron kansi

irralleen yön yli tai kunnes se on kokonaan kuiva. Älä käytä laitetta, ennen kuin se on

täysin kuiva.

Alueet, joilla ympäristö voi olla räjähdysaltis, on usein merkitty selvästi,

muttei aina. Sellaisia ovat tankkausalueet, kuten veneiden takakansi,

polttoaineen tai kemikaalin kuljetus- tai varastointialueet; alueet, joilla

ilma sisältää kemikaaleja tai hiukkasia, kuten vilja-, pöly- tai

metallijauheita; samoin kaikki alueet, joilla normaalisti kehotettaisiin

sammuttamaan ajoneuvon moottori.

Topcom Twintalker 3800 99

Topcom Twintalker 3800

SUOMI

6 Laitteen hävittäminen (ympäristö)

Kun et enää käytä laitetta, älä heitä sitä tavallisen kotitalousjätteen sekaan vaan

vie se sähkö- ja elektroniikkalaitteiden kierrätystä varten perustettuun

keräyspisteeseen. Tästä kertoo tuotteessa, käyttöohjeessa ja/tai pakkauksessa

oleva symboli.

Joitakin tuotteen materiaaleista voidaan kierrättää, jos viet tuotteen kierrätyspisteeseen. Kun

käytät uudelleen joitakin käytettyjen tuotteiden raaka-aineita, osallistut tärkeällä tavalla

ympäristön suojelemiseen. Ota yhteyttä paikallisiin viranomaisiin, jos tarvitset lisätietoja

alueellasi sijaitsevista keräyspisteistä.

7 PMR-laitteen käyttö

Jotta PMR-laitteiden välinen viestintä olisi mahdollista, ne on kaikki viritettävä samalle

kanavalle, niillä on oltava sama CTCSS-koodi, ja niiden on oltava vastaanottoalueen sisällä

(enintään 5 km avoimessa maastossa). Koska nämä laitteet käyttävät vapaita

taajuuskaistoja (kanavia), kaikki käytössä olevat laitteet jakavat nämä kanavat (yhteensä 8

kanavaa). Siksi yksityisyyttä ei voida taata. Kuka tahansa, jonka PMR-laite on viritetty

samalle kanavalle kuin omasi, voi kuulla keskustelun. Jos haluat kommunikoida (lähettää

puhesignaalin), sinun on painettava -näppäintä .

Kun olet painanut tätä näppäintä, laite siirtyy lähetystilaan ja voit puhua mikrofoniin. Viestisi

kuuluu kaikista muista alueella, samalla kanavalla ja valmiustilassa (ei lähettämässä)

olevista PMR-laitteista. Sinun on odotettava, kunnes toinen osapuoli lopettaa lähettämisen,

ennen kuin voit vastata viestiin. Kunkin lähetyksen lopussa laite lähettää piip-äänen, jos

vahvistuspiippaus on aktiivisena (ks. luku 14.10). Voit vastata painamalla -näppäintä

ja puhumalla mikrofoniin.

8 Pakkaukseen sisältyvät

• 2 x Twintalker 3800

• 2 x vyökiinnike

• 2 x muuntaja

• 2 x NiMH (3 x AA) -akkupakkaus

• 2 x kuuloke, johon sisältyy mikrofoni ja PTT-näppäin

• 2 x punos

• Käyttöopas

• Kortti, johon on painettu huoltoliikkeen osoite ja palvelulinjan numero

Jos 2 tai useampi käyttäjä painaa -näppäintä samanaikaisesti,

vastaanottaja saa vain voimakkaimman signaalin ja muut signaalit

vaimennetaan. Siksi sinun tulee lähettää signaali (painaa -näppäintä

) vain, kun kanava on vapaa.

100 Topcom Twintalker 3800

Topcom Twintalker 3800

9 Käytön aloittaminen

10 Akkujen lataaminen

9.1 Vyökiinnikkeen irrottaminen/

asentaminen

1. Voit irrottaa vyökiinnikkeen laitteesta

painamalla vyökiinnikettä (B) samalla,

kun vedät kiinnikettä poispäin laitteesta

(A).

2. Asenna vyökiinnike asettamalla tappi

takaosassa olevaan reikään. Paina

kevyesti, kunnes se napsahtaa

paikalleen.

9.2 Akkujen asettaminen

1. Irrota vyökiinnike (ks. luku 9.1.1).

2. Vedä akkulokeron läpästä (C) ja irrota

lokeron kansi (D) varovasti.

3. Asenna pakkaukseen sisältyvät 3 AA

NiMh-akkua asettaen navat kuten

kuvassa (E).

4. Aseta akkulokeron kansi ja vyökiinnike

takaisin paikoilleen (ks. luku 9.1.2).

Kun käytät ladattavia akkuja, voit ladata ne

lisävarusteena saatavalla adapterilla.

• Aseta lokeroon kolme (3) ladattavaa AA-akkua.

• Kytke adapterin pieni pistoke SPK/MIC/CHG-

liitäntään (15) ja toinen pää pistorasiaan.

• Jotta akut latautuisivat kunnolla, varmista, että

laitteesta on katkaistu virta.

HUOM: Akkujen lataaminen täyteen kestää noin

7–10 tuntia.

1 x AA

Käytä pakkaukseen sisältyvää AC/DC-ADAPTERIA ainoastaan

ladattavien AA-akkujen kanssa. Älä lataa tätä laitetta, jos siinä

ovat käytössä tavalliset “AA”-alkaliparistot.

Topcom Twintalker 3800 101

Topcom Twintalker 3800

SUOMI

11 Akun lataustaso

AKUN LATAUSTASO käy ilmi palkkien määrästä nestekidenäytöllä AKKU-kuvakkeen

sisällä.

• Akku täynnä

• Akussa latausta 2/3

• Akussa latausta 1/3

• Akku tyhjä

Kun AKUN LATAUSTASO on heikko, AKKU-kuvake vilkkuu merkkinä siitä, että akut on joko

vaihdettava tai ladattava.

12 Kuvaus

Katso taitettu kansisivu – piirros 1

13 Nestekidenäytön tiedot

Katso taitettu kansisivu – piirros 2

16. RX-kuvake - Näkyy signaalia vastaanotettaessa

17. TX-kuvake - Näkyy signaalia lähetettäessä

18. Kaiuttimen äänenvoimakkuuden ilmaisin

19. Akun lataustason näyttö

20. Kaksoishakukuvake - Näkyy, kun kaksoishakutila on aktiivinen

21. VOX-kuvake – Näkyy ääniohjatussa (Vox) tilassa

22. Hakukuvake - Näkyy, kun hakutila on aktiivinen

23. Kanava

24. CTCSS-koodi

1. ANTENNI

2. KAIUTIN/MIKROFONI-liitin

3. LED – VALO -vilkkupainike

4. LED – VALO -painike

5. Virtakatkaisin

6. VALIKKO-näppäin

– Siirry valikkoon

7. ALAS-näppäin

– Pienennä kaiuttimen

äänenvoimakkuutta

– Valitse edellinen valikkokohta

8. KAIUTIN

9. MIKROFONI

10. PUHE-näppäin

– Paina puhuaksesi ja päästä

kuunnellaksesi

– Vahvista asetus valikossa

11. YLÖS-näppäin

– Lisää kaiuttimen äänenvoimakkuutta

– Valitse seuraava valikkokohta

12. SOITTO-näppäin

– Lähetä puheluääni

13. LED-VALO

14. Nestekidenäyttö

15. LATURIN liitin

VOX

SCAN

DCM

Vie akut akkujen ja paristojen keräyspisteeseen. Älä heitä niitä

talousjätteen sekaan. Älä aiheuta oikosulkua tai heitä akkuja tuleen.

Poista akut, jos laite on käyttämättä pidemmän aikaa.

102 Topcom Twintalker 3800

Topcom Twintalker 3800

14 Twintalker 3800:n käyttö

14.1 Laitteen kytkeminen päälle/pois

14.2 Kaiuttimen äänenvoimakkuuden säätäminen

14.3 Signaalin vastaanottaminen

Laite on aina VASTAANOTTO-tilassa, kun se on käynnissä eikä lähetä mitään.

14.4 Signaalin lähettäminen

Laitteen kytkeminen päälle:

• Paina -näppäintä ja pidä sitä pohjassa 2 sekuntia. Laite

“piippaa” ja nestekidenäytöllä näkyy nykyinen kanava.

Kytkeminen pois päältä:

• Paina -näppäintä ja pidä sitä pohjassa 2 sekuntia. Laite

“piippaa” ja nestekidenäyttö tyhjenee.

• Voit lisätä kaiuttimen äänenvoimakkuutta painamalla -

näppäintä valmiustilassa. Näytöllä näkyy

äänenvoimakkuuden taso.

• Voit pienentää kaiuttimen äänenvoimakkuutta painamalla -

näppäintä .

• LÄHETÄ painamalla -näppäintä ja pitämällä sitä pohjassa

. Näytölle tulee TX-symboli.

• Pidä laitetta pystyasennossa MIKROFONI 10 cm:n päässä

suusta ja puhu mikrofoniin.

• Päästä -näppäin , kun haluat lopettaa lähettämisen.

SCAN

VOX

DCM

VOX

SCAN

DCM

Jotta muut voisivat vastaanottaa lähetyksesi, heidän on oltava viritettyinä

samalle kanavalle ja käytettävä samaa CTCSS-koodia. (Katso lukuja 14.5

ja 14.6)

VOX

SCAN

DCM

Voit tarkistaa kanavan toiminnan käyttämällä tarkkailutoimintoa (ks. luku

14.7). Maksimilähetysaika on rajoitettu 1 minuuttiin. Voit aloittaa

lähettämisen uudelleen päästämällä PTT-näppäimen ja painamalla

sitä uudelleen.

Topcom Twintalker 3800 103

Topcom Twintalker 3800

SUOMI

14.5 Kanavien vaihtaminen

14.6 CTCSS (Continuous Tone Coded Squelch System)

2-numeroinen CTCSS-koodi vastaa radion lähettämää tiettyä äänitaajuutta. Kaksi käyttäjää,

jotka käyttävät samaa kanavaa ja CTCSS-koodia, voivat kuunnella toisiaan. He eivät kuule

ketään muuta kanavalla, paitsi jos muissa radioissa on käytössä täsmälleen sama CTCSS-

koodi. Twintalker 3800:ssä on käytettävissä 38 CTCSS-koodia.

14.7 Tarkkailu

Voit käyttää tarkkailutoimintoa tarkistaaksesi, onko nykyisellä kanavalla heikompia

signaaleja.

• Käynnistä kanavan tarkkailu painamalla samaan aikaan -painiketta ja -

painiketta .

• Lopeta tarkkailu painamalla -näppäintä .

• Paina -näppäintä kerran, nykyisen kanavan numero

vilkkuu näytöllä.

• Voit vaihtaa kanavaa painamalla -näppäintä tai -

näppäintä .

• Vahvista ja palaa valmiustilaan painamalla -näppäintä .

• Paina -näppäintä kahdesti, nykyinen CTCSS-koodi

vilkkuu näytöllä.

• Voit vaihtaa koodia painamalla -näppäintä tai -

näppäintä .

• Vahvista ja palaa valmiustilaan painamalla -näppäintä .

VOX

SCAN

DCM

Jos mitään painiketta ei paineta 5 sekuntiin asetusten määrittämisen

aikana, laite palaa valmiustilaan.

VOX

SCAN

DCM

• Mikä tahansa samalle kanavalle viritetty PMR-laite voi vastaanottaa ja

kuunnella keskustelua, myös toisen käyttäessä CTCSS-koodia.

• Voit poistaa CTCSS-koodin käytöstä asettamalla koodiksi “0”.

104 Topcom Twintalker 3800

Topcom Twintalker 3800

14.8 VOX-valinta

PMR-laitteella voidaan tehdä ääniohjattuja (VOX) lähetyksiä. VOX-tilassa radio lähettää

signaalin, kun se aktivoidaan äänelläsi tai muulla lähelläsi olevalla äänellä. VOX-käyttöä ei

suositella, jos aiot käyttää radiota meluisassa tai tuulisessa ympäristössä.

14.9 Soittoäänet

Soittoääni kertoo toisille, että haluat puhua.

14.9.1 Soittoäänen asettaminen

Twintalker 3800:ssä on 5 eri soittoääntä.

14.9.2 Soittoäänen lähettäminen

Paina lyhyesti -näppäintä . Soittoääni lähetetään asetetulla kanavalla.

14.10 Vahvistuspiippaus päälle/pois

Kun olet päästänyt PTT-näppäimen , laite lähettää vahvistuspiippauksen merkiksi siitä,

että olet lopettanut puhelun.

• Paina -näppäintä kolme kertaa, nykyinen VOX-asetus

vilkkuu näytöllä ja esiin tulee VOX-kuvake.

• Käynnistä VOX-toiminto painamalla -näppäintä . Säädä

VOX-herkkyystaso välille 1–3 painamalla -näppäintä

uudelleen. Poista VOX käytöstä painamalla -näppäintä ,

kunnes teksti ‘OF’ ilmestyy näytölle.

• Vahvista ja palaa valmiustilaan painamalla -näppäintä .

• Paina -näppäintä neljä kertaa, näytölle tulee 'CA'.

• Voit vaihtaa soittoääntä painamalla -näppäintä tai -

näppäintä . Poista soittoäänet käytöstä valitsemalla ‘OF’.

• Vahvista ja palaa valmiustilaan painamalla -näppäintä .

• Paina -näppäintä viisi kertaa, nykyinen

vahvistuspiippauksen asetus vilkkuu näytöllä ja esiin tulee teksti

'ro'.

• Voit ottaa vahvistuspiippauksen käyttöön (ON) tai poistaa sen

käytöstä (OF) painamalla -näppäintä tai -näppäintä .

• Vahvista ja palaa valmiustilaan painamalla -näppäintä

VOX

SCAN

DCM

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

Topcom Twintalker 3800 105

Topcom Twintalker 3800

SUOMI

14.11 Näppäinääni päälle/pois

Näppäintä painettaessa laitteesta kuuluu lyhyt piippaus.

14.12 Kanavahaku

Kanavahaku etsii aktiivisia signaaleja loputtomana kiertona kanavalta 1 kanavalle 8, mukaan

lukien CTCSS-koodit..

14.13 Kaksoiskanavahaku

Valmiustilassa PMR-laite on asetettu yhdelle tietylle kanavalle, jolla on CTCSS-koodi. PMR-

laite vastaanottaa ainoastaan tällä kanavalla ja CTCSS-koodilla lähetettyjä signaaleja.

Kahden kanavan tarkkailulla voit tarkkailla toista kanavaa, jolla on CTCSS-koodi.

Voit poistaa toiminnon käytöstä painamalla -näppäintä seitsemän kertaa. Paina

sitten -näppäintä tai -näppäintä , kunnes näytöllä on teksti ‘OF’.

• Paina -näppäintä kuusi kertaa, nykyinen

näppäinäänipiippauksen asetus vilkkuu näytöllä ja esiin tulee

teksti 'to'.

• Voit ottaa näppäinäänen käyttöön (ON) tai poistaa sen käytöstä

(OF) painamalla -näppäintä tai -näppäintä .

• Vahvista ja palaa valmiustilaan painamalla -näppäintä .

• Paina -näppäintä ja pidä sitä pohjassa. Käynnistä

kanavahaku painamalla lyhyesti -näppäintä . Näytölle

tulee kanavahaun kuvake.

• Kun aktiivinen signaali (jokin 8 kanavasta) on löytynyt, määritä

kanava painamalla -näppäintä ja aloita viestintä

aktiivisella kanavalla. Jos et paina PTT-näppäintä ,

kanavahaku käynnistyy uudelleen 5 sekunnin kuluttua.

• Ohita nykyinen kanava ja jatka toisen aktiivisen kanavan

etsimistä painamalla -näppäintä tai -näppäintä .

• Poista kanavahaku käytöstä painamalla lyhyesti -näppäintä

• Paina -näppäintä seitsemän kertaa, näytölle tulee

kaksoiskanavahaun kuvake.

• Voit vaihtaa kanavaa painamalla -näppäintä tai -

näppäintä .

• Vahvista kanavavalinta painamalla -näppäintä ja siirry

CTCSS ALAKANAVAN VALINTAAN.

• Voit vaihtaa CTCSS-koodia painamalla -näppäintä tai -

näppäintä .

• Vahvista ja palaa valmiustilaan painamalla -näppäintä .

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

106 Topcom Twintalker 3800

Topcom Twintalker 3800

Kun kahden kanavan tarkkailutoiminto on käytössä, PMR-laite vaihtaa ajoittain

valmiuskanavan + CTCSS:n sekä kaksoiskanavan + CTCSS:n välillä..

Kun kaksoiskanavalla + CTCSS:llä on toimintaa, aktiivinen kanava näytetään 5 sekunnin

ajan toiminnan loputtua. Tämän ajan kuluessa voit vastata lähetykseen.

14.14 Kronometri

Twintalker 3800:ssä on kronometritoiminto (mm:ss).

14.15 Näytön taustavalo

Voit ottaa käyttöön nestekidenäytön taustavalon painamalla mitä tahansa näppäintä paitsi

-näppäintä tai -näppäintä .

Nestekidenäytön taustavalo palaa 5 sekunnin ajan.

15 Kuulokeliitäntä

Twintalker 3800:aa voi käyttää mukana tulleen kuulokkeen

avulla.

Liitin sijaitsee kumisen suojuksen alla laitteen päällä .

Kiinnitä kuuloke irrottamalla kumiläppä liittimen

esiinsaamiseksi.

Aseta kuulokkeen pistoke liittimeen (2,5 mm jakkiliitin).

• Paina -näppäintä ja pidä sitä pohjassa 3 sekuntia.

Laskuri tulee näytölle.

• Aloita laskenta painamalla -näppäintä .

• Lopeta laskenta ja katso kierrosaika painamalla -näppäintä

uudelleen. Laskenta jatkuu taustalla. Jatka laskentaa

painamalla -näppäintä .

• Kun laskuri on pysähtynyt, nollaa laskuri painamalla -

näppäintä .

• Palaa valmiustilaan painamalla -näppäintä ja pitämällä

sitä pohjassa 3 sekunnin ajan.

VOX

SCAN

DCM

10 7

Älä kytke laitteeseen muita kuulokkeita. Se voisi vahingoittaa laitetta.

Topcom Twintalker 3800 107

Topcom Twintalker 3800

SUOMI

16 Vianmääritys

17 Tekniset tiedot

Ei virtaa Puhdista pariston kosketuspinnat pehmeällä

liinalla.

Vaihda akut.

Ei lähetystä Varmista, että -näppäin on kokonaan

pohjassa, ennen kuin alat puhua.

Tarkkaile kanavan toimintaa, ja vaihda toiselle

kanavalle, jos nykyinen on käytössä.

Ei vastaanottoa Tarkista kaiuttimen äänenvoimakkuus.

Varmista, että olet lähettimen

vastaanottoalueella, ja vaihda tarvittaessa

paikkaa.

Rajallinen kuuluvuusalue ja häiriöitä

lähetyksen aikana

Kuuluvuusalue riippuu maastosta.

Teräsrakenteilla, betonirakennuksilla ja laitteen

käytöllä ajoneuvossa on huono vaikutus

kuuluvuusalueeseen.

Yritä välttää esteitä mahdollisuuksien mukaan, ja

pyri kommunikoimaan paikassa, jossa on hyvä

näkyvyys.

Vaihda paikkaa.

Häiriöt Vastaanotin ja lähetin ovat liian lähellä toisiaan.

Pienin 2 laitteen välinen etäisyys on 1,5 m.

Kanavat

Alakoodi

Taajuus

Alue

Akut

Lähetysteho

Modulointityyppi

Kanavaväli

Kaksoislaturin sovitin

CTCSS 38

446,00625MHz – 446,09375 MHz

Enintään 5 km (avoin maasto)

3 x AA-alkaliparisto tai ladattava NiMH-akku

=< 500mW ERP

FM - F3E

12,5 Khz

Tulo: 230V AC / 50Hz

Lähtö: 7,5 V DC / 200 mA

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

108 Topcom Twintalker 3800

Topcom Twintalker 3800

18 Topcom-takuu

18.1 Takuuaika

Topcom-laitteilla on 24 kuukauden takuu Takuuaika alkaa uuden laitteen ostopäivästä. Jos

tarvikkeet tai viat aiheuttavat laitteelle vähäisiä toimintahäiriöitä tai laskevat hieman laitteen

arvoa, takuu ei korvaa tällaisia menetyksiä.

Takuu myönnetään alkuperäisen kuitin jäljennöstä vastaan, jos kuitissa on mainittu

ostopäivämäärä ja laitteen tyyppi.

18.2 Takuumenettely

Palauta viallinen laite valtuutettuun Topcom-palvelukeskukseen ostokuitin kera.

Jos laitteeseen tulee vika takuuaikana, Topcom tai sen virallisesti nimeämä palvelukeskus

korjaa materiaali- tai valmistusvirheistä johtuvat viat maksutta.

Topcom täyttää takuuvelvoitteensa oman valintansa mukaan joko korjaamalla tai

vaihtamalla vialliset laitteet tai niiden osat. Jos laite vaihdetaan, väri ja malli voivat olla

erilaiset kuin alun perin ostetussa laitteessa.

Alkuperäinen ostopäivä ratkaisee takuun alkamisajan. Takuuaika ei pitene, jos Topcom tai

nimetty palvelukeskus vaihtaa tai korjaa laitteen.

18.3 Tilanteet, joissa takuuta ei ole

Takuu ei korvaa vääränlaisesta käsittelystä tai käytöstä johtuvia vaurioita eikä vaurioita, jotka

johtuvat muiden kuin alkuperäisten tai Topcomin suosittelemien osien tai lisälaitteiden

käytöstä.

Takuu ei korvaa ulkopuolisten tekijöiden, kuten salama-, vesi- tai palovahinko, aiheuttamia

vaurioita eikä kuljetuksen aikana aiheutuneita vaurioita.

Takuu ei ole voimassa, jos laitteen sarjanumero on muutettu, poistettu tai tehty

lukukelvottomaksi.

Topcom Twintalker 3800 109

Topcom Twintalker 3800

ITALIANO

1 Introduzione

Grazie per avere acquistato il ricetrasmettitore Topcom Twintalker 3800. Si tratta di un

apparato per radiocomunicazioni con un raggio massimo di 5 Km, a basso consumo di

energia, il cui unico e minimo costo di esercizio è rappresentato dalla ricarica delle batterie.

Il TwinTalker funziona su 8 canali in base agli standard PMR (Private Mobile Radio).

2 Destinazione d'uso

L'unità può essere utilizzata per impieghi professionali di varia natura. Ad esempio: come

supporto per il funzionamento delle gru. L'unità può essere utilizzata per impieghi ricreativi.

Ad esempio: mantenere un contatto durante un viaggio fra 2 automobili, oppure fra 2 ciclisti

o sciatori. I genitori possono inoltre utilizzarlo per tenersi in contatto con i figli mentre giocano

fuori casa, ecc.

3 Marchio CE

Il simbolo CE riportato sull'unità, nel manuale d'uso e sulla confezione indica che l'unità è

conforme ai requisiti fondamentali della direttiva R&TTE 1995/5/CE.

La dichiarazione di conformità si trova su: http://www.topcom.net/cedeclarations.php

4 Norme di sicurezza

4.1 Informazioni generali

Si prega di leggere attentamente le seguenti informazioni relative alla sicurezza e ad un

utilizzo appropriato dell'unità. Acquisire la necessaria familiarità con tutte le funzioni

dell'apparecchio. Conservare il presente manuale in un luogo sicuro per ogni futura

consultazione.

4.2 Rischio di ustioni

• Evitare di toccare un'antenna il cui rivestimento sia stato danneggiato. Durante la

trasmissione, il contatto dell'antenna danneggiata con la pelle potrebbe provocare

ustioni di lieve entità.

• Le batterie possono causare danni a cose e/o lesioni a persone (ad esempio ustioni) in

caso di contatto tra materiali conduttivi (gioielli, chiavi, catenelle) e i morsetti esposti. Il

materiale in questione può fungere da chiusura del circuito elettrico (cortocircuito) e

surriscaldarsi. Usare la massima prudenza durante l'impiego di qualunque batteria

carica, in particolare se viene infilata in tasca, in borsa o in altri recipienti assieme a

oggetti metallici.

4.3 Lesioni

• Non appoggiare l'apparecchio nella zona sovrastante l'air bag o nella zona di apertura

dell'air bag. Il gonfiaggio dell'air bag avviene infatti in modo estremamente energico. Se

il PMR si trova sulla zona di apertura dell'air bag nel momento in cui questo si gonfia, è

possibile che l'apparecchio venga proiettato con grande forza con rischio di gravi lesioni

per gli occupanti del veicolo.

• I portatori di pacemaker dovranno tenere il PMR ad almeno 15 centimetri di distanza dal

dispositivo.

• In caso di interferenza con qualsiasi apparecchiatura medicale, spegnere

immediatamente il PMR.

110 Topcom Twintalker 3800

Topcom Twintalker 3800

4.4 Pericolo di esplosione

• Non sostituire le batterie in ambienti a rischio di esplosione. Durante l'inserimento o la

rimozione delle batterie, possono verificarsi scintille sui contatti, con conseguente rischio

di esplosione.

• Quando ci si trova in un'area soggetta a rischio di esplosione, spegnere il PMR.

L'emissione di scintille in tali aree può infatti dare origine a esplosioni o incendi con

conseguente rischio di lesioni o morte.

• Non gettare mai le batterie sul fuoco, in quanto potrebbero esplodere.

4.5 Rischio di avvelenamento

• Tenere le batterie fuori dalla portata dei bambini.

4.6 Informazioni legali

• In alcuni paesi non è consentito utilizzare un apparecchio PMR mentre si è alla guida di

una vettura. In tal caso, accostare prima di utilizzare l'apparecchio.

• Spegnere il PMR a bordo di aeromobili quando ne sia espressamente vietato l'uso.

Qualsiasi utilizzo del PMR dovrà avvenire in conformità al regolamento della linea aerea

o alle istruzioni dell'equipaggio.

• Spegnere il PMR in qualunque edificio in cui siano affissi cartelli che ne vietino l'uso. Gli

ospedali o gli istituti sanitari possono fare uso di attrezzature sensibili all'energia a

radiofrequenza esterna.

• La sostituzione (o la modifica) dell'antenna può avere effetti sulle specifiche radio PMR e

causare la violazione delle norme CE. L'uso di un'antenna non autorizzata può inoltre

danneggiare la radio.

4.7 Note

• Per evitare di ridurne la portata, non toccare l'antenna durante la trasmissione.

• Se si prevede di lasciare l'apparecchio inutilizzato per un periodo di tempo prolungato,

rimuovere le batterie.

5 Pulizia e manutenzione

• Pulire l'apparecchio con un panno morbido inumidito con acqua. Non utilizzare mai

detergenti o solventi, i quali, intaccando l'involucro esterno, possono penetrare all'interno

dell'apparecchio causando danni irreparabili.

• Per pulire i contatti delle batterie è possibile servirsi di un panno asciutto che non sfilacci.

• Nel caso in cui l'apparecchio entri in contatto con l'acqua, spegnerlo e rimuovere

immediatamente le batterie. Asciugare il vano batterie con un panno morbido per ridurre

l'eventuale danno provocato dall'acqua. Lasciare il vano batterie aperto per almeno 24

ore o almeno fino ad una asciugatura completa. Non utilizzare l'apparecchio finché non è

completamente asciutto.

Gli ambienti potenzialmente esplosivi sono spesso, ma non sempre,

segnalati in modo chiaro. Tra questi: aree di rifornimento carburante (ad

esempio sottocoperta di una imbarcazione) oppure impianti di

trasferimento e stoccaggio di sostanze combustibili o chimiche;

ambienti contenenti prodotti chimici o particelle in sospensione

nell'aria, quali residui o polveri metalliche; qualsiasi altra zona in cui si

raccomanda generalmente di spegnere il motore del proprio veicolo.

Topcom Twintalker 3800 111

Topcom Twintalker 3800

ITALIANO

6 Smaltimento dell'apparecchio (ambiente)

Alla conclusione del suo ciclo di vita, il prodotto non deve essere gettato nel

contenitore dei rifiuti domestici, ma deve essere depositato presso un apposito

punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Questa

raccomandazione è riportata sul manuale d'uso e/o sulla confezione; è indicata,

inoltre, dal simbolo riportato sul prodotto.

Alcuni materiali del prodotto possono essere riutilizzati se consegnati presso un centro di

riciclaggio. Riciclando alcune parti o materie prime dei prodotti usati si offre un importante

contributo alla protezione dell'ambiente. Per maggiori informazioni sui punti di raccolta più

vicini, contattare le autorità locali.

7 Utilizzo di un apparecchio PMR

Per poter comunicare, due o più apparecchi PMR devono essere impostati sullo stesso

canale, avere lo stesso codice CTCSS e trovarsi entro la portata di ricezione (fino a un

massimo di 5 km in campo aperto). Utilizzando bande (canali) di frequenza libera, tutti gli

apparecchi attivi in un dato momento si trovano a condividere gli stessi canali (8 in tutto). La

privacy, pertanto, non può essere garantita. Una conversazione fra due utenti può essere

ascoltata da chiunque possieda un PMR sintonizzato sullo stesso canale. Per comunicare

(trasmettere un segnale vocale) è necessario premere il tasto .

Una volta premuto il tasto, l'apparecchio entra in modalità di trasmissione ed è possibile

parlare nel microfono. Tutti gli altri apparecchi PMR che si trovano nella portata, sullo stesso

canale e in modalità di stand-by (non in trasmissione) riceveranno il messaggio. Prima di

poter rispondere al messaggio, occorre attendere che l'interlocutore interrompa la

trasmissione. Al termine di ogni trasmissione, l'apparecchio emette un segnale acustico se

è stato attivato il tono/cicalino audio (vedi capitolo 14.10). Per rispondere, premere il

tasto e parlare nel microfono.

8 Contenuto della confezione

• 2 x Twintalker 3800

• 2 x clip da cintura

• 2 x adattatore di alimentazione

• 2 x gruppo batterie NiMH (3 x AA)

• 2 x cuffia auricolare con microfono e tasto PTT

• 2 x Lanyard

• Manuale d'uso

• Scheda con indirizzo dell'assistenza e Hotline

Se 2 o più utenti premono il tasto contemporaneamente, il

ricevitore riceverà unicamente il segnale più forte, mentre l'altro o gli altri

segnali verranno soppressi. Si consiglia pertanto di trasmettere un

segnale (premendo il tasto ) solo quando il canale è libero.

112 Topcom Twintalker 3800

Topcom Twintalker 3800

9 Inizializzazione

10 Caricamento delle batterie

9.1 Rimozione/installazione della

clip da cintura

1. Per rimuovere la clip da cintura

dall'unità, spingere la clip da cintura (B)

allontanandola contemporaneamente

dall'unità (A).

2. Per installare la clip da cintura, allineare

il perno al foro sul retro. Premere

delicatamente fino a quando scatta in

posizione.

9.2 Installazione delle batterie

1. Rimuovere la clip da cintura (vedi

capitolo 9.1.1).

2. Tirare la linguetta del coperchio del

vano batterie (C) e rimuovere

delicatamente il coperchio (D).

3. Installare le 3 batterie in dotazione di

tipo AA NiMh rispettando la polarità

come indicato (E).

4. Reinstallare il coperchio del vano

batterie e la clip da cintura (vedi

capitolo 9.1.2).

Utilizzando le batterie ricaricabili, è possibile usare

un adattatore supplementare per caricare.

• Inserire tre (3) batterie ricaricabili di tipo "AA".

• Collegare il piccolo spinotto dell'adattatore nella

presa SPK/MIC/CHG (15) e l'altra estremità nella

presa elettrica.

• Assicurarsi che l'unità sia spenta al fine di

caricare correttamente le batterie.

NOTA: per caricare completamente le batterie

sono necessarie da 7 a 10 ore circa.

1 x AA

Utilizzare esclusivamente l'ADATTATORE CA/CC con le batterie

ricaricabili di tipo "AA". Non caricare l'unità se sono installate

batterie alcaline "AA"!

Topcom Twintalker 3800 113

Topcom Twintalker 3800

ITALIANO

11 Livello di carica della batteria

Il LIVELLO DI CARICA DELLA BATTERIA è indicato dal numero delle barre all'interno

dell'icona BATTERIA sul display LCD.

• Batteria carica

• Batteria carica per 2/3

• Batteria carica per 1/3

• Batteria scarica

Quando il livello di carica della batteria è basso, l'icona BATTERIA lampeggia ad indicare che

è necessario sostituire o ricaricare le batterie.

12 Descrizione

Cfr. figura 1 della copertina ripiegata

13 Informazioni sul display LCD

Cfr. figura 2 della copertina ripiegata

16. Icona RX: viene visualizzata durante la ricezione di un segnale

17. Icona TX: viene visualizzata durante la trasmissione di un segnale

18. Indicatore volume altoparlante

19. Indicatore livello di carica della batteria

20. Icona Dual Scan: viene visualizzata quando è attiva la modalità doppia scansione

21. Icona VOX: viene visualizzata nella modalità a controllo vocale (Vox)

22. Icona Scan: viene visualizzata quando è attiva la modalità scansione

23. Canale

24. Codice CTCSS

1. ANTENNA

2. Connettore ALTOPARLANTE/MIC

3. Tasto LUCE - LED lampeggiante

4. Tasto LUCE - LED

5. Tasto ON/OFF

6. Tasto MENU

– Entrare nel menu.

7. Tasto GIÙ

– Diminuire il volume

dell'altoparlante

– Selezionare la voce precedente

nel menu.

8. ALTOPARLANTE

9. Microfono

10. Tasto CONVERSAZIONE

– Premere per parlare o rilasciare per

ascoltare

– Confermare un'impostazione di menu

11. Tasto SU

– Aumentare il volume dell'altoparlante

– Selezionare la voce successiva nel

12. Tasto CHIAMATA

– Trasmette un tono di chiamata

13. LUCE LED

14. Display LCD

15. Connettore CHARGER

VOX

SCAN

DCM

Provvedere allo smaltimento delle batterie scariche negli appositi punti di

raccolta e non eliminare nei rifiuti domestici. Non cortocircuitare né

smaltire le batterie bruciandole. Se si prevede di non utilizzare la bilancia

per un lungo periodo di tempo, rimuovere le batterie.

114 Topcom Twintalker 3800

Topcom Twintalker 3800

14 Uso del Twintalker 3800

14.1 Accensione/spegnimento dell'unità

14.2 Regolazione del Volume Altoparlante

14.3 Ricezione di un segnale

Quando l'unità è accesa e non è in fase di trasmissione, si trova stabilmente in modalità

RICEZIONE.

14.4 Trasmissione di un segnale

Accensione:

• tenere premuto il tasto per 2 secondi. L'apparecchio

emette un segnale acustico e sul display LCD viene visualizzato

il canale corrente.

Spegnimento:

• tenere premuto il tasto per 2 secondi. L'apparecchio

emette un segnale acustico e il display LCD si spegne.

• In modalità stand-by, premere il tasto per alzare il volume

dell'altoparlante. Viene visualizzato il livello del volume.

• Premere il tasto per abbassare il volume

dell'altoparlante.

• Tenere premuto il tasto per effettuare una

TRASMISSIONE. Viene visualizzato il simbolo TX.

• Tenere l'unità in posizione verticale con il MICROFONO a una

distanza di 10 cm dalla bocca, quindi parlare nel microfono.

• Per interrompere la trasmissione, rilasciare il tasto .

SCAN

VOX

DCM

VOX

SCAN

DCM

Affinché i destinatari possano ricevere la trasmissione, è necessario che

si trovino sullo stesso canale e sullo stesso codice CTCSS (vedi capitolo

14.5 e 14.6).

VOX

SCAN

DCM

Utilizzare la funzione di monitoraggio per verificare che il canale sia

attivo (vedi capitolo 14.7). Il tempo massimo di trasmissione è limitato a

1 minuto. Rilasciare e premere il tasto PTT per riprendere la

trasmissione.

Topcom Twintalker 3800 115

Topcom Twintalker 3800

ITALIANO

14.5 Cambio di canale

14.6 CTCSS (Continuous Tone Coded Squelch System, sistema squelch

codificato a tono continuo)

Il codice CTCSS a 2 cifre corrisponde ad una frequenza di tono specifica emessa

dall'apparecchio. Due utenti che abbiano impostato lo stesso canale e lo stesso codice

CTCSS sono in grado di udirsi l'un l'altro. Non sarà loro possibile ascoltare nessun altro

interlocutore sul canale a meno che le altre radio non abbiano abilitato lo stesso identico

codice CTCSS. Il Twintalker 3800 dispone di 38 codici CTCSS.

14.7 Monitoraggio

È possibile utilizzare la funzione di monitoraggio per la ricerca dei segnali più deboli nel

canale corrente.

• Premere il tasto e il tasto simultaneamente per attivare il monitoraggio

del canale.

• Rilasciare il tasto per interrompere il monitoraggio.

• Premere una volta il tasto : il numero del canale corrente

lampeggia sul display.

• Premere il tasto o il tasto per passare al canale

successivo.

• Premere il tasto per confermare e tornare alla modalità

stand-by.

• Premere due volte il tasto : il codice CTCSS corrente

lampeggia sul display.

• Per passare a un altro codice, premere il tasto o il

tasto .

• Premere il tasto per confermare e tornare alla modalità

stand-by.

VOX

SCAN

DCM

11 7

Se durante l'impostazione non si preme alcun tasto entro 5 secondi,

l'unità torna in stand-by.

VOX

SCAN

DCM

• Ogni ricetrasmettitore PMR impostato sullo stesso canale può

ricevere e ascoltare la conversazione, anche quando l'interlocutore

usa un codice CTCSS.

• Per disattivare il codice CTCSS, impostarlo su "0".

116 Topcom Twintalker 3800

Topcom Twintalker 3800

14.8 Selezione VOX

Il ricetrasmettitore PMR è dotato della funzione di trasmissione ad attivazione vocale (VOX).

In modalità VOX, l'apparecchio trasmette un segnale quando viene attivato dalla voce

dell'utente o da un rumore qualsiasi nell'ambiente. La funzione VOX non è consigliata se si

ha intenzione di usare il ricetrasmettitore in un ambiente rumoroso o esposto al vento.

14.9 Segnali di chiamata

Un segnale di chiamata avvisa gli altri interlocutori che si desidera di iniziare a parlare.

14.9.1 Impostazione del segnale di chiamata

Il Twintalker 3800 dispone di 5 segnali di chiamata

14.9.2 Invio di un segnale di chiamata

Premere brevemente il tasto . Il segnale di chiamata sarà trasmesso sul canale

impostato.

14.10 Attivazione/disattivazione Roger Beep

Ogni volta che si rilascia il tasto PTT , l'unità trasmette un tono/cicalino audio per

confermare che si è terminato di parlare.

• Premere tre volte il tasto : l'impostazione VOX corrente

lampeggia sul display e viene visualizzata l'icona VOX.

• Premere il tasto per attivare la funzione VOX. Premere

nuovamente il tasto per impostare il livello di sensibilità

VOX tra 1 e 3. Per disattivare la modalità VOX, premere il

tasto fino a quando sul display viene visualizzata la scritta

"OF".

• Premere il tasto per confermare e tornare alla modalità

stand-by.

• Premere quattro volte il tasto : viene visualizzato il

simbolo "CA".

• Per passare a un altro segnale di chiamata, premere il tasto

o il tasto . Selezionare "OF" per disattivare i segnali di

chiamata.

• Premere il tasto per confermare e tornare alla modalità

stand-by.

• Premere cinque volte il tasto : l'impostazione Roger

Beep corrente lampeggia sul display e viene visualizzata l'icona

"ro".

• Premere il tasto per abilitare (ON) o il tasto per

disabilitare (OF) il tono/cicalino audio.

• Premere il tasto per confermare e tornare alla modalità

stand-by.

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 7

Topcom Twintalker 3800 117

Topcom Twintalker 3800

ITALIANO

14.11 Attivazione/disattivazione dei toni della tastiera

Quando viene premuto un tasto, l'unità emette un breve segnale acustico.

14.12 Scansione canali

La funzione scansione canali effettua ricerche di segnali attivi in una sequenza continua dal

canale 1 al canale 8, inclusi i codici CTCSS..

14.13 Scansione del doppio canale

In modalità stand-by, il ricetrasmettitore PMR è sintonizzato su un canale impostato con il

codice CTCSS. Il PMR riceverà soltanto i segnali trasmessi su quel canale e con quel codice

CTCSS.

La funzione Dual Channel Monitor consente di monitorare un secondo canale con il codice

CTCSS.

• Premere sei volte il tasto : l'impostazione corrente dei

toni della tastiera lampeggia sul display e viene visualizzata

l'icona "to".

• Premere il tasto o il tasto per abilitare (ON) o per

disabilitare (OF) i toni della tastiera.

• Premere il tasto per confermare e tornare alla modalità

stand-by.

• Tenere premuto il tasto . Premere brevemente il tasto

per attivare la scansione canali. Viene visualizzata l'icona di

scansione canali.

• Quando viene individuato un segnale attivo (uno degli 8 canali),

premere il tasto per fissare il canale e iniziare a

comunicare sul canale attivo. Se non si preme il tasto PTT , la

scansione canali viene riavviata dopo 5 secondi.

• Premere il tasto oppure il tasto per ignorare il

canale corrente e continuare la ricerca di un canale attivo

diverso.

• Premere brevemente il tasto per disattivare la scansione

canali.

• Premere sette volte il tasto : sul display viene

visualizzata l'icona di scansione del doppio canale.

• Premere il tasto o il tasto per passare al canale

successivo.

• Premere il tasto per confermare la selezione del canale e

passare a SELEZIONE SUBCANALE CTCSS.

• Premere il tasto o il tasto per modificare il codice

CTCSS.

• Premere il tasto per confermare e tornare alla modalità

stand-by.

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

118 Topcom Twintalker 3800

Topcom Twintalker 3800

Premere sette volte il tasto per disattivare la funzione. Premere quindi il tasto

o il tasto fino a visualizzare la scritta "OF".

Quando è attivata la funzione Dual Channel Monitor, il PMR passa in sequenza dal canale

di standby + CTCSS al Dual Channel + CTCSS.

Se è presente dell'attività sul Dual Channel + CTCSS, il canale attivo viene visualizzato per

5 secondi dopo che si è conclusa l'attività. Entro questo periodo, è possibile rispondere alla

trasmissione.

14.14 Cronometro

Il Twintalker 3800 dispone della funzione cronometro (mm:ss).

14.15 Retroilluminazione del display

Per attivare la retroilluminazione del display LCD, premere qualsiasi tasto tranne il tasto

o il tasto .

La retroilluminazione del display LCD si accende per 5 secondi.

15 Collegamento dell'auricolare

Il Twintalker 3800 può essere utilizzato con l'auricolare in

dotazione.

Il connettore si trova sotto la custodia in gomma protettiva

situata sul lato superiore dell'unità

Per collegare l'auricolare, rimuovere la pattina di gomma per

scoprire il connettore.

Inserire la spina dell'auricolare nel connettore (jack da 2,5

mm).

• Tenere premuto il tasto per 3 secondi. Viene visualizzato

il contatore.

• Premere il tasto per avviare il conteggio.

• Premere nuovamente il tasto per interrompere il

conteggio e visualizzare il tempo trascorso. Il contatore prosegue

il conteggio in background. Premere il tasto per

proseguire il conteggio.

• Quando il conteggio viene interrotto, premere il tasto per

azzerare il contatore.

• Tenere premuto il tasto per 3 secondi per tornare alla

modalità stand-by.

611

VOX

SCAN

DCM

10 7

Non collegare altri auricolari. Potrebbero danneggiare l'apparecchio.

Topcom Twintalker 3800 119

Topcom Twintalker 3800

ITALIANO

16 Risoluzione dei problemi

17 Specifiche tecniche

Assenza di alimentazione Pulire i contatti della batteria con un panno

morbido.

Sostituire le batterie.

Assenza di trasmissione Prima di parlare, verificare che il tasto sia

completamente premuto.

Monitorare l'attività del canale e passare ad un

altro canale se quello corrente è in uso.

Assenza di ricezione Controllare il volume dell'altoparlante

Verificare di trovarsi entro il raggio di ricezione di

chi trasmette ed eventualmente spostarsi.

Copertura limitata e rumori durante la

trasmissione

La portata di trasmissione dipende dal terreno.

Le costruzioni in acciaio, gli edifici in calcestruzzo

o l'uso all'interno di veicoli possono

compromettere la portata.

Evitare più ostacoli possibili e comunicare in

presenza di una chiara linea di visibilità.

Cambiare posizione.

Interferenza Il ricevitore e il trasmettitore sono troppo vicini. La

distanza minima tra 2 unità è 1,5 m.

Canali

Subcodice

Frequenza

Copertura

Batterie

Potenza di trasmissione

Tipo di modulazione

Spaziatura canali

Adattatore per caricatore Duo Charger

CTCSS 38

446.00625MHz - 446.09375 MHz

Fino a 5 Km (in campo aperto)

3 x AA alcaline o NiMH ricaricabili

=< 500mW ERP

FM - F3E

12,5 kHz

Ingresso: 230 V c.a. / 50 Hz

Uscita: 7,5V CC/200 mA

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

120 Topcom Twintalker 3800

Topcom Twintalker 3800

18 Garanzia Topcom

18.1 Periodo di garanzia

Le unità Topcom sono coperte da una garanzia di 24 mesi. Il periodo di garanzia comincia il

giorno dell'acquisto della nuova unità. Le parti soggette a consumo o i difetti che causano un

effetto trascurabile sul funzionamento o sul valore dell'apparecchiatura non sono coperti

dalla garanzia.

La garanzia potrà ritenersi valida solo dietro presentazione della ricevuta originale di

acquisto, a condizione che vi siano indicati la data di acquisito e il tipo di unità.

18.2 Utilizzo della garanzia

Restituire ad uno dei centri di assistenza autorizzati Topcom l'unità difettosa assieme ad un

valido scontrino d'acquisto.

Durante il periodo di validità della garanzia, Topcom o un centro di assistenza ufficialmente

autorizzato provvederà alla riparazione gratuita di qualsiasi difetto imputabile ai materiali o a

errori di produzione.

A propria discrezione, Topcom farà fronte ai propri obblighi sanciti nella garanzia riparando

o sostituendo l'apparecchio difettoso. In caso di sostituzione, il colore ed il modello possono

differire dall'unità acquistata originariamente.

La data di acquisto iniziale determina l'inizio del periodo di garanzia. Il periodo di garanzia

non sarà esteso se l'unità viene sostituita o riparata da Topcom o dai suoi centri di assistenza

autorizzati.

18.3 Decadenza della garanzia

La presente garanzia non copre i danni o difetti provocati da un trattamento o un

funzionamento scorretto e danni risultanti dall'impiego di componenti o accessori non

originali sconsigliati da Topcom.

La presente garanzia non copre danni provocati da fattori esterni, quali fulmini, acqua e

incendi, né danni provocati durante il trasporto.

La garanzia non potrà essere applicata in caso di modifica, eliminazione o illeggibilità dei

numeri delle unità.

Topcom Twintalker 3800 121

Topcom Twintalker 3800

PORTUGUÊS

1 Introdução

Obrigado por ter adquirido o Topcom Twintalker 3800. Este é um dispositivo de

comunicação rádio de curto alcance de baixa tensão com um alcance máximo de 5 km. O

único custo de consumo é o reduzido custo de recarregar as pilhas.

O Twintalker funciona sobre 8 canais de acordo com o padrão de redes privativas do serviço

móvel terrestre (PMR - Private Mobile Radio).

2 Utilização prevista

Pode ser utilizado para diversos fins profissionais. Por exemplo: no apoio à operação de

guindastes. Pode ser utilizado para fins recreativos. Por exemplo: para manter em contacto

2 ou mais carros, ciclistas ou esquiadores durante uma viagem ou percurso. Pode ser

utilizado para se manter em contacto com as crianças enquanto elas brincam no exterior,

etc...

3 Marca CE

O símbolo CE na unidade, guia do utilizador e caixa de oferta indica que a unidade se

encontra em conformidade com os requisitos essenciais da directiva R&TTE 1995/5/CE.

A Declaração de Conformidade pode ser encontrada em:

http://www.topcom.net/cedeclarations.php

4 Instruções de segurança

4.1 Geral

Leia atentamente as seguintes informações acerca da segurança e da utilização correcta do

dispositivo. Familiarize-se com todas as funções do dispositivo. Conserve este manual em

lugar seguro para utilização futura.

4.2 Queimaduras

• Se a cobertura da antena estiver danificada, não lhe toque, pois se a antena entrar em

contacto com a pele durante a transmissão, pode resultar uma queimadura ligeira.

• As pilhas podem provocar danos materiais, como queimaduras, caso algum material

condutor, como jóias, chaves ou correntes, tocar nos pólos expostos. O material pode

fechar um circuito eléctrico (curto circuito) e ficar bastante quente. Tome cuidado ao

manusear qualquer pilha carregada, em particular ao colocá-la num bolso, bolsa ou

outro contentor que possa conter objectos metálicos.

4.3 Lesões

• Não coloque o dispositivo na zona por cima de um air bag nem na área de acção do air

bag. Os air bags são insuflados com muita força. Se um PMR for colocado na área de

acção do air bag e este for activado, o comunicador pode ser projectado com muita

força e causar lesões graves nos ocupantes do veículo.

• Mantenha o PMR a pelo menos 15 centímetros de um pacemaker.

• Desligue o PMR (OFF) imediatamente se este causar interferência em qualquer

equipamento médico.

122 Topcom Twintalker 3800

Topcom Twintalker 3800

4.4 Perigo de explosão

• Não substitua as pilhas na presença de qualquer atmosfera potencialmente explosiva.

Pode libertar-se uma faísca do pólo ao colocar ou ao retirar as pilhas e provocar uma

explosão.

• Desligue o PMR quando se encontrar em áreas com uma atmosfera potencialmente

explosiva. Faíscas nestas áreas podem provocar uma explosão ou um incêndio,

resultando em lesões físicas ou mesmo na morte.

• Nunca coloque pilhas no fogo, pois podem explodir.

4.5 Perigo de envenenamento

• Mantenha as pilhas afastadas de crianças pequenas.

4.6 Restrições legais

• Nalguns países é proibido utilizar o PMR durante a condução de um veículo. Neste

caso, é aconselhável sair da estrada antes de utilizar o dispositivo.

• Desligue o PMR (OFF) a bordo de aviões quando for instruído a fazê-lo. Qualquer

utilização da unidade deve estar em conformidade com os regulamentos da linha aérea

e as instruções da tripulação.

• Desligue o PMR (OFF) em quaisquer instalações onde existam avisos de que deve

fazê-lo. Os hospitais e unidades de saúde poderão conter equipamento sensível a

energia RF externa.

• A substituição ou a modificação da antena poderão afectar as especificações de PMR e

violar os regulamentos CE. Antenas não autorizadas poderão igualmente danificar o

rádio.

4.7 Notas

• Não tocar na antena enquanto o dispositivo estiver em transmissão, pois poderá afectar

o alcance.

• Remova as pilhas se não pretender utilizar o dispositivo durante um longo período de

tempo.

5 Limpeza e manutenção

• Para limpar a unidade, passe com um pano macio humedecido com água. Não utilize

agentes de limpeza ou solventes na unidade, pois podem danificar a caixa e penetrar

no interior do dispositivo, causando danos permanentes.

• Os contactos das pilhas podem ser limpos com um pano seco que não liberte

partículas.

Áreas com atmosferas potencialmente explosivas estão

frequentemente marcadas de forma clara, mas nem sempre. Estas

incluem áreas de armazenamento de combustível como o porão de

embarcações, instalações de armazenamento ou transferência de

combustível ou de produtos químicos; áreas onde o ar contém

substâncias químicas ou partículas, como poeiras de cereais, pó ou

metais; e quaisquer outras áreas em que normalmente seria

recomendável desligar o motor do seu veículo.

Topcom Twintalker 3800 123

Topcom Twintalker 3800

PORTUGUÊS

• Caso a unidade se molhe, desligue-a e retire imediatamente as pilhas. Seque o

compartimento das pilhas com um pano macio de modo a minimizar os danos

potenciais causados pela água. Deixe o compartimento das pilhas aberto durante a

noite ou até estar completamente seco. Não utilize a unidade até estar completamente

seca.

6 Eliminação do dispositivo (ambiente)

Quando o ciclo de vida do produto chega ao fim, não deve eliminar este produto

juntamente com os resíduos domésticos. Deve levá-lo a um ponto de recolha

de equipamentos eléctricos e electrónicos. O símbolo presente no produto, no

manual do utilizador e/ou na caixa dá essa indicação.

Alguns dos materiais do produto podem ser reutilizados se os colocar num

ponto de reciclagem. Ao reutilizar algumas das partes ou das matérias-primas dos produtos

utilizados, contribui de forma importante para a protecção do meio ambiente. Contacte as

autoridades locais se necessitar de mais informações sobre os pontos de recolha existentes

na sua área.

7 Utilizar um dispositivo PMR

Para que seja possível estabelecer comunicação entre dispositivos PMR, estes têm de

estar todos definidos para o mesmo canal e código CTCSS e encontrar-se dentro do alcance

de recepção (até a um máx. de 5 km em campo aberto). Dado que estes dispositivos utilizam

bandas de frequência livre (canais), todos os dispositivos ligados partilham estes canais

(total de 8 canais). Assim, a privacidade não é garantida. Qualquer pessoa que disponha de

um conjunto PMR definido para o mesmo canal poderá ouvir a conversa. Se pretende

comunicar (transmitir um sinal de voz) prima o botão- .

Uma vez premido este botão, o dispositivo entra em modo de transmissão e pode falar para

o microfone. Todos os outros dispositivos PMR na área de alcance, definidos para o mesmo

sinal e em modo de standby (que não estejam em modo de transmissão), ouvirão a sua

mensagem. É necessário esperar até que um outro dispositivo acabe a transmissão para

poder responder à mensagem. No final de cada transmissão, a unidade enviará um sinal

sonoro "bip" se a função Roger Beep estiver activada (ver capítulo 14.10). Para responder,

simplesmente prima o botão- e fale ao microfone.

8 Esta embalagem inclui

• 2 x Twintalker 3800

• 2 x Clipe de cinto

• 2 x Transformador

• 2 x Conjuntos de pilhas NiMH (3 x AA)

• 2 x Auriculares com microfone e botão PTT

• 2 x Correia

• Manual do utilizador

• Cartão com endereço de apoio ao cliente e linha de assistência

Caso 2 ou mais utilizadores primam o botão - ao mesmo tempo, o

receptor receberá apenas o sinal mais forte e o(s) outro(s) serão

suprimidos. Desta forma, apenas deve transmitir um sinal (premir o

botão - ) quando o canal se encontrar livre.

124 Topcom Twintalker 3800

Topcom Twintalker 3800

9 Como começar

10 Carregamento das pilhas

9.1 Remover/Instalar o Clipe de

Cinto

1. Para retirar o clipe de cinto da unidade,

empurre o clipe de cinto (B) ao mesmo

tempo que puxa o clipe, separando-o

da unidade (A).

2. Para colocar o clipe de cinto, alinhe o

pino com o furo na parte de trás.

Empurre suavemente até encaixar na

posição com um clique.

9.2 Instalação da Bateria

1. Retire o clipe de cinto (ver capítulo

9.1.1).

2. Puxe a tampa do compartimento das

pilhas (C) e retire-a cuidadosamente

(D).

3. Instale as pilhas 3 x AA NiMh incluídas,

de acordo com a polaridade como

mostrado (E).

4. Volte a colocar a Tampa do

compartimento das pilhas e o Clipe de

cinto (ver capítulo 9.1.2).

Se utilizar pilhas recarregáveis, pode utilizar um

adaptador opcional para carregar.

• Insira três (3) pilhas “AA” recarregáveis.

• Ligue a tomada pequena do adaptador ao

conector SPK/MIC/CHG (15) e a outra

extremidade à tomada eléctrica.

• Assegure-se de que a unidade está desligada,

para carregar as pilhas adequadamente.

NOTA: Levará cerca de 7 a 10 horas até que as

pilhas estejam totalmente carregadas.

1 x AA

Utilizae apenas o ADAPTADOR AC/DC incluído com pilhas recarregáveis

“AA”. Não carregue esta unidade caso tenha instalado pilhas "AA"

alcalinas vulgares.

Topcom Twintalker 3800 125

Topcom Twintalker 3800

PORTUGUÊS

11 Nível de carregamento das pilhas

O NÍVEL DE CARREGAMENTO DAS PILHAS é indicado pelo número de barras presentes

no interior do ícone das PILHAS no visor LCD.

• Pilhas carregadas

• Pilhas a 2/3

• Pilhas a 1/3

• Pilhas descarregadas

Quando o NÍVEL DE CARGA DA BATERIA é fraco, o ícone da BATERIA começará a piscar

de modo a indicar que é necessário substituir ou recarregar a bateria.

12 Descrição

Ver folha de rosto dobrada - Ilustração 1

13 Informação apresentada no ecrã LCD

Ver folha de rosto dobrada - Ilustração 2

16. Ícone RX - Apresentado durante a recepção de um sinal

17. Ícone TX - Apresentado durante a transmissão de um sinal

18. Indicador do volume do som

19. Indicador do estado de carregamento das pilhas

20. Ícone Dual Scan - Apresentado quando o Modo DUAL SCAN se encontra activado

21. Ícone VOX - Apresentado no modo de controlo por voz (Modo VOX)

22. Ícone Scan - Apresentado quando o Modo SCAN se encontra activado

23. Canal

24. Código CTCSS

1. ANTENA

2. Conector ALTIFALANTE/MIC

3. Botão Flash LUZ - LED

4. Botão LUZ - LED

5. Botão ON/OFF

6. Botão de MENU

– Entra no menu

7. Botão PARA BAIXO

– Reduz o volume do som

– Selecciona o item anterior no

8. ALTIFALANTE

9. MICROFONE

10. Botão para falar "PUSH TO TALK"

– Premir para falar ou soltar para ouvir

– Confirma uma indicação no menu

11. Botão PARA CIMA

– Aumenta o volume do som

– Selecciona o item seguinte no menu

12. Botão de CHAMADA

– Transmite um tom de chamada

13. LUZ LED

14. Ecrã LCD

15. Conector de CARREGADOR

VOX

SCAN

DCM

Elimine pilhas numa unidade de recolha de pilhas e não juntamente com

os resíduos domésticos. Não provoque curtos-circuitos nem elimine

queimando. Retire as pilhas se não pretender utilizar o dispositivo

durante um longo período de tempo.

126 Topcom Twintalker 3800

Topcom Twintalker 3800

14 Utilizar o Twintalker 3800

14.1 Ligar e desligar a unidade

14.2 Ajustar o volume do altifalante

14.3 Receber um Sinal

A unidade encontra-se continuamente em modo de RECEPÇÃO enquanto está ligada e não

está a transmitir.

14.4 Transmitir um Sinal

Ligar (ON):

• Prima e mantenha premido o botão durante 2

segundos. A unidade emitirá um sinal sonoro (bip) e o visor LCD

apresentará o canal activo.

Desligar (OFF):

• Prima e mantenha premido o botão durante 2

segundos. A unidade emitirá um sinal sonoro (bip) e o visor LCD

ficará vazio.

• Prima o botão em modo de espera para aumentar o

volume de som do altifalante. É mostrado o nível do volume.

• Prima o botão para baixar o volume do som do altifalante.

• Prima e mantenha premido o botão - para

TRANSMITIR. É mostrado o símbolo TX.

• Mantenha a unidade numa posição vertical, com o MICROFONE

a 10cm da boca, e fale directamente para o microfone.

• Solte o botão - para parar de transmitir.

SCAN

VOX

DCM

VOX

SCAN

DCM

Para que os outros recebam a sua transmissão, têm de estar no mesmo

canal e ter definido o mesmo código CTCSS. (ver capítulos 14.5 e 14.6)

VOX

SCAN

DCM

Para verificar a actividade do canal, utilize a função Monitor (ver capítulo

14.7). O tempo de transmissão máximo está limitado a 1 minuto. Solte e

volte a premir o botão PTT para recomeçar a transmitir.

Topcom Twintalker 3800 127

Topcom Twintalker 3800

PORTUGUÊS

14.5 Mudar de Canal

14.6 CTCSS (Continuous Tone Coded Squelch System - sistema

silenciador controlado por tonalidades )

O código CTCSS de dois dígitos corresponde a uma frequência específica de tonalidades

emitidas pelo rádio. Dois utilizadores que utilizem o mesmo canal e o mesmo código CTCSS

podem ouvir-se um ao outro. Não conseguirão ouvir mais ninguém no canal, a não ser que

os outros rádios utilizem exactamente o mesmo código CTCSS. O Twintalker 3800 tem

disponíveis 38 códigos CTCSS.

14.7 Monitorização

Pode utilizar a função Monitor para procurar sinais mais fracos no canal activo.

• Prima o botão - e o botão - simultaneamente para activar a

monitorização de canais.

• Prima o botão - para interromper a monitorização.

• Prima uma vez o botão ; o número do canal actual

aparece intermitente no visor.

• Prima o botão ou o botão para mudar de canal.

• Prima o botão - para confirmar e regressar ao modo de

espera.

• Prima duas vezes o botão ; o código CTCSS actual

aparece intermitente no visor.

• Prima o botão - ou o botão - para mudar para

outro código

• Prima o botão - para confirmar e regressar ao modo de

espera.

VOX

SCAN

DCM

11 7

Se nenhum botão for premido no espaço de 5 segundos durante a

configuração, a unidade regressa ao modo de espera.

VOX

SCAN

DCM

11 7

• Qualquer dispositivo PMR configurado para o mesmo canal pode

receber e escutar a conversa, mesmo se o outro utilizar um código

CTCSS diferente.

• Para desactivar o código CTCSS, defina o código como ‘0’.

128 Topcom Twintalker 3800

Topcom Twintalker 3800

14.8 Selecção de VOX

A transmissão do PMR pode ser activada por voz (VOX). No modo VOX, o rádio transmitirá

um sinal sempre que seja activado pela sua voz ou por qualquer som. A operação em modo

VOX não é recomendada se o rádio for utilizado em locais ruidosos ou ventosos.

14.9 Tons de chamada

Um tom de chamada alerta os outros utilizadores de que pretende começar a falar.

14.9.1 Definir o sinal de chamada

O Twintalker 3800 tem disponíveis 5 tons de chamada.

14.9.2 Enviar um sinal de chamada

Prima brevemente o botão . O tom de chamada é transmitido no canal definido.

14.10 Ligar/Desligar sinal de fim de comunicação (Roger)

Depois de soltar o botão PTT , a unidade emite um sinal de fim de comunicação (roger

beep) para confirmar que parou de falar.

• Prima três vezes o botão - ; a configuração VOX actual

é apresentada intermitentemente no visor e o ícone VOX é

visualizado.

• Prima o botão para ligar (ON) a função VOX. Prima de

novo o botão- para definir a sensibilidade do modo VOX

entre 1 e 3. Prima o botão até aparecer ‘OF’ no visor,

para desactivar o modo VOX.

• Prima o botão - para confirmar e regressar ao modo de

espera.

• Prima quatro vezes o botão - ; ‘CA’ é apresentado.

• Prima o botão ou o botão para mudar para outro

Tom de chamada. Seleccione ‘OF’ para desactivar os tons de

chamada.

• Prima o botão - para confirmar e regressar ao modo de

espera.

• Prima cinco vezes o botão ; a configuração Roger Beep

actual é apresentada intermitentemente no visor e ‘ro’ é

visualizado.

• Prima o botão - para activar (ON) ou o botão -

para desactivar (OF) o Roger Beep.

• Prima o botão - para confirmar e regressar ao modo de

espera.

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 7

Topcom Twintalker 3800 129

Topcom Twintalker 3800

PORTUGUÊS

14.11 Ligar/Desligar Tons de teclado

Quando um botão é premido, a unidade emite um ligeiro 'bip'.

14.12 Procura de canais (SCAN)

A procura de canais procura sinais activos em contínuo, do canal 1 ao 8, incluindo os

códigos CTCSS..

14.13 Procura de canais (DUAL SCAN)

No modo de espera, o PMR é definido num único canal com um código CTCSS. O PMR

apenas recebe sinais transmitidos nesse canal e código CTCSS.

O monitor de bicanal 'Dual Channel Monitor' permite-lhe detectar um segundo canal com

código CTCSS.

Prima sete vezes o botão para desactivar a função. Em seguida, prima o botão

ou o botão até ser mostrado ‘OF’.

• Prima seis vezes o botão ; a configuração Roger Beep

actual é apresentada intermitentemente no visor e ‘to’ é

visualizado.

• Prima o botão ou o botão para activar (ON) ou

desactivar (OF) os Tons de teclado.

• Prima o botão - para confirmar e regressar ao modo de

espera.

• Mantenha premido o botão - . Prima brevemente o botão -

para activar a procura de canais. É apresentado o ícone

de procura de canais.

• Quando for detectado um sinal activo (um dos 8 canais), prima o

botão - para fixar o canal e começar a comunicar

através do canal activo. Se não premir o botão PTT , a

procura de canais recomeça ao fim de 5 segundos.

• Prima o botão ou o botão para ignorar o canal

actual e continuar a procurar outro canal activo.

• Prima brevemente o botão para desactivar a procura de

canais.

• Prima sete vezes o botão ; o ícone de procura de

bicanal (dual channel) é apresentado no visor.

• Prima o botão ou o botão para mudar de canal.

• Prima o botão - para confirmar a selecção de canal e ir

para a SELECÇÃO DE SUBCANAL CTCSS.

• Prima o botão ou o botão para mudar o CTCSS.

• Prima o botão - para confirmar e regressar ao modo de

espera.

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

130 Topcom Twintalker 3800

Topcom Twintalker 3800

Quando a função de monitorização de duocanal está activada, o PMR comuta

sequencialmente entre o canal de standby + CTCSS e o outro canal seleccionado + CTCSS.

Quando existe actividade no Dual Channel + CTCSS, o canal activo será apresentado

durante 5 segundos após terminar a actividade. Durante esse período, tem a possibilidade

de responder à transmissão.

14.14 Cronómetro

O Twintalker 3800 integra a função de cronómetro (mm:ss).

14.15 Luz de fundo do visor

Para activar a luz de fundo do visor LCD, prima qualquer botão excepto o botão - ou

o botão - .

A luz de fundo do visor LCD acende-se até 5 segundos.

15 Ligar o auricular

O Twintalker 3800 pode ser utilizado com o auricular

fornecido.

O conector encontra-se por baixo da tampa de protecção de

borracha no topo da unidade .

Para ligar o auricular, retire a patilha de borracha de modo a

expor o conector.

Insira a ficha do auricular no conector (jaque de 2,5 mm).

• Prima e mantenha premido o botão durante 3

segundos. É mostrado o contador.

• Prima o botão para começar a contar.

• Prima o botão de novo para parar a contagem e ver o

tempo intermédio. O contador continua a funcionar em segundo

plano. Prima o botão para continuar a contar.

• Quando o contador é parado, prima o botão para repor o

contador a zero.

• Prima e mantenha premido o botão - durante 3

segundos para regressar ao modo de espera.

VOX

SCAN

DCM

Não conecte outros auriculares. Isso pode danificar o dispositivo.

Topcom Twintalker 3800 131

Topcom Twintalker 3800

PORTUGUÊS

16 Diagnóstico de avarias

17 Especificações técnicas

Sem energia Limpe os contactos das pilhas com um pano

suave.

Substitua as pilhas.

Sem transmissão Certifique-se de que o botão - está

completamente premido antes de falar.

Monitorize a actividade do canal e mude para

outro canal se o canal actual estiver ocupado.

Sem recepção Verifique o volume do altifalante.

Certifique-se de que se encontra dentro da área

de cobertura de recepção do emissor e, se

necessário, mude de lugar.

Alcance limitado e ruído durante a

transmissão

O alcance da área de cobertura depende do

terreno.

Construções em aço, edifícios de betão e a

utilização dentro de veículos têm uma influência

negativa sobre o alcance.

Tente evitar o máximo de obstáculos possível e

manter uma linha visual desimpedida durante a

comunicação.

Mude de lugar.

Interferência

O receptor e o transmissor estão próximos de mais.

A distância mínima entre 2 unidade é de 1,5 m.

Canais

Subcódigo

Frequência

Alcance

Pilhas

Poder de Transmissão

Tipo de Modulação

Espaçamento de canais

Transformador Duo Charger

CTCSS 38

446.00625MHz - 446.09375 MHz

Até 5 km (campo aberto)

3 x pilhas AA alcalinas ou NiMh recarregáveis

=< 500mW ERP

FM - F3E

12,5 kHz

Entrada : 230V AC / 50Hz

Saída: 7,5V AC / 200mA

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

132 Topcom Twintalker 3800

Topcom Twintalker 3800

18 Garantia da Topcom

18.1 Período de garantia

As unidades Topcom têm um período de garantia de 24 meses. O período de garantia tem

início no dia da aquisição da nova unidade. Consumíveis ou defeitos que causem um efeito

negligenciável no funcionamento ou no valor do equipamento não são abrangidos.

A garantia tem de ser acompanhada pela apresentação de prova de compra original, na qual

figurem a data de compra e o modelo da unidade.

18.2 Accionamento da garantia

Uma unidade com defeito tem de ser devolvida a um centro de serviços da Topcom

juntamente com uma nota de compra válida.

Se a unidade tiver uma falha durante o período de garantia, a Topcom ou um centro de

serviços oficialmente por ela designado procederá, de forma gratuita, à reparação de

quaisquer defeitos originados por falhas do material ou no processo de fabrico.

A Topcom cumprirá livremente as suas obrigações respeitando a garantia, quer através da

reparação quer através da troca das unidades com defeito ou de partes das mesmas. No

caso de substituição, a cor e o modelo poderão ser diferentes da unidade adquirida

originalmente.

A data de aquisição original determinará o início do período de garantia. O período de

garantia não é alargado se a unidade for trocada ou reparada pela Topcom ou por centros

de serviços por ela designados.

18.3 Exclusões de garantia

Danos ou defeitos causados pelo tratamento ou funcionamento incorrectos e danos

resultantes de utilização de peças não originais ou acessórios não recomendados pela

Topcom não são abrangidos pela garantia.

A garantia não cobre danos causados por factores externos, como relâmpagos, água e fogo,

nem quaisquer danos causados durante o transporte.

A garantia também não poderá ser accionada se o número de série existente nas unidades

tiver sido alterado, removido ou se estiver ilegível.

Topcom Twintalker 3800 133

Topcom Twintalker 3800

ǼȁȁǾȃǿȀȐ

1ǼȚıĮȖȦȖȒ

ȈĮȢ İȣȤĮȡȚıĲȠȪȝİ ʌȠȣ ĮȖȠȡȐıĮĲİ ĲȠ Topcom Twintalker 3800. ȆȡȩțİȚĲĮȚ ȖȚĮ ıȣıțİȣȒ

ȡĮįȚȠİʌȚțȠȚȞȦȞȓĮȢ ȤĮȝȘȜȒȢ ȚıȤȪȠȢ țĮȚ ȝȚțȡȒȢ İȝȕȑȜİȚĮȢ (5 Km ĲȠ ȝȑȖȚıĲȠ). ǻİȞ ȑȤİȚ ȐȜȜİȢ

įĮʌȐȞİȢ ȜİȚĲȠȣȡȖȓĮȢ İțĲȩȢ Įʌȩ ĲȠ İȜȐȤȚıĲȠ țȩıĲȠȢ ĲȘȢ İʌĮȞĮĳȩȡĲȚıȘȢ ĲȦȞ ȝʌĮĲĮȡȚȫȞ.

To Twintalker ȜİȚĲȠȣȡȖİȓ ıİ 8 țĮȞȐȜȚĮ,ıȪȝĳȦȞĮ ȝİ ĲȠ ʌȡȩĲȣʌȠ PMR (ǿįȚȦĲȚțȑȢ țȚȞȘĲȑȢ

ȡĮįȚȠİʌȚțȠȚȞȦȞȓİȢ).

2ȆȡȠȠȡȚȗȩȝİȞȘ ȤȡȒıȘ

ȂʌȠȡİȓ ȞĮ ȤȡȘıȚȝȠʌȠȚȘșİȓ ȖȚĮ įȚȐĳȠȡȠȣȢ İʌĮȖȖİȜȝĮĲȚțȠȪȢ ıțȠʌȠȪȢ.īȚĮ ʌĮȡȐįİȚȖȝĮ:ȖȚĮ

ȣʌȠıĲȒȡȚȟȘ țĮĲȐ ĲȘ ȜİȚĲȠȣȡȖȓĮ ȖİȡĮȞȠȪ.ȂʌȠȡİȓ İʌȓıȘȢ ȞĮ ȤȡȘıȚȝȠʌȠȚȘșİȓ ȖȚĮ

ȥȣȤĮȖȦȖȚțȠȪȢ ıțȠʌȠȪȢ.īȚĮ ʌĮȡȐįİȚȖȝĮ:ȖȚĮ ĲȘ įȚĮĲȒȡȘıȘ İʌĮĳȒȢ İȞȫ ĲĮȟȚįİȪİĲİ ȝİ 2 Ȓ

ʌİȡȚııȩĲİȡĮ ĮȣĲȠțȓȞȘĲĮ,țȐȞİĲİ ʌȠįȒȜĮĲȠ Ȓ ıțȚ.ȂʌȠȡİȓ ȞĮ ȤȡȘıȚȝȠʌȠȚȘșİȓ ȖȚĮ ȞĮ

țȡĮĲȒıİĲİ İʌĮĳȒ ȝİ ĲĮ ʌĮȚįȚȐ ıĮȢ İȞȫ ʌĮȓȗȠȣȞ ȑȟȦ țĲȜ.

3ȈȒȝĮȞıȘ "CE"

ȉȠ ıȪȝȕȠȜȠ CE ıĲȘ ȝȠȞȐįĮ,ıĲȠȞ ȠįȘȖȩ ȤȡȒıĲȘ țĮȚ ıĲȠ țȠȣĲȓ ıȣıțİȣĮıȓĮȢ țĮȚ ȣʌȠįȘȜȫȞİȚ

ȩĲȚ Ș ȝȠȞȐįĮ ıȣȝȝȠȡĳȫȞİĲĮȚ ȝİ ĲȚȢ ȠȣıȚȫįİȚȢ ĮʌĮȚĲȒıİȚȢ ĲȘȢ ȠįȘȖȓĮȢ R&TTE 1995/5/ǼȀ.

ȉȘ ǻȒȜȦıȘ ıȣȝȝȩȡĳȦıȘȢ ȝʌȠȡİȓĲİ ȞĮ ȕȡİȓĲİ İįȫ:

http://www.topcom.net/cedeclarations.php

4ȅįȘȖȓİȢ ĮıĳĮȜİȓĮȢ

4.1 īİȞȚțȐ

ǻȚĮȕȐıĲİ ʌȡȠıİțĲȚțȐ ĲȚȢ ʌȜȘȡȠĳȠȡȓİȢ ʌȠȣ ĮțȠȜȠȣșȠȪȞ ıȤİĲȚțȐ ȝİ ĲȘȞ ĮıĳȐȜİȚĮ țĮȚ ĲȘ

ıȦıĲȒ ȤȡȒıȘ.ǼȟȠȚțİȚȦșİȓĲİ ȝİ ȩȜİȢ ĲȚȢ ȜİȚĲȠȣȡȖȓİȢ ĲȘȢ ıȣıțİȣȒȢ.ȀȡĮĲȒıĲİ ĮȣĲȩ ĲȠ

İȖȤİȚȡȓįȚȠ ıİ ĮıĳĮȜȑȢ ȝȑȡȠȢ ȖȚĮ ȝİȜȜȠȞĲȚțȒ ȤȡȒıȘ.

4.2 ǼȖțĮȪȝĮĲĮ

•ǹȞ ĲȠ țȐȜȣȝȝĮ ĲȘȢ țİȡĮȓĮȢ ȣʌȠıĲİȓ ȕȜȐȕȘ,ȝȘȞ ĲȠ ĮȖȖȓȟİĲİ ȖȚĮĲȓ ĮȞ ȝȚĮ țİȡĮȓĮ ȑȡșİȚ ıİ

İʌĮĳȒ ȝİ ĲȠ įȑȡȝĮ,İȞįİȤȠȝȑȞȦȢ ȞĮ ʌȡȠțĮȜȑıİȚ ȑȞĮ İȜĮĳȡȪ ȑȖțĮȣȝĮ ȩĲĮȞ İțʌȑȝʌİȚ.

•ȅȚ ȝʌĮĲĮȡȓİȢ ȝʌȠȡİȓ ȞĮ ʌȡȠțĮȜȑıȠȣȞ ȣȜȚțȑȢ ȗȘȝȚȑȢ ȩʌȦȢ țĮȥȓȝĮĲĮ ĮȞ țȐʌȠȚȠ ĮȖȫȖȚȝȠ

ȣȜȚțȩ ȩʌȦȢ țȠıȝȒȝĮĲĮ,țȜİȚįȚȐ Ȓ ĮȜȣıȓįİȢ ȝİ ȤȐȞĲȡİȢ ȑȡșȠȣȞ ıİ İʌĮĳȒ ȝİ

İțĲİșİȚȝȑȞȠȣȢ ĮțȡȠįȑțĲİȢ.ȉȠ ȣȜȚțȩ İȞįȑȤİĲĮȚ ȞĮ įȘȝȚȠȣȡȖȒıİȚ țȜİȚıĲȩ ȘȜİțĲȡȚțȩ

țȪțȜȦȝĮ (ȕȡĮȤȣțȪțȜȦȝĮ)țĮȚ ȞĮ șİȡȝĮȞșİȓ ʌȠȜȪ.ǻİȓȟĲİ ȚįȚĮȓĲİȡȘ ʌȡȠıȠȤȒ țĮĲȐ ĲȘ

ȤȡȒıȘ ȠʌȠȚĮıįȒʌȠĲİ ĳȠȡĲȚıȝȑȞȘȢ ȝʌĮĲĮȡȓĮȢ,ȚįȚĮȓĲİȡĮ ȩĲĮȞ ĲȘȞ ĲȠʌȠșİĲİȓĲİ ȝȑıĮ ıİ

ȝȚĮ ĲıȑʌȘ,ʌȠȡĲȠĳȩȜȚ Ȓ ȐȜȜȘ ıȣıțİȣĮıȓĮ ȝİ ȝİĲĮȜȜȚțȐ ĮȞĲȚțİȓȝİȞĮ.

4.3 ȉȡĮȣȝĮĲȚıȝȠȓ

•ȂȘȞ ĲȠʌȠșİĲİȓĲİ ĲȘ ıȣıțİȣȒ ıĮȢ ıĲȘȞ ʌİȡȚȠȤȒ ʌȐȞȦ Įʌȩ ȑȞĮȞ ĮİȡȩıĮțȠ Ȓ ıĲȘȞ

ʌİȡȚȠȤȒ ĮȞȐʌĲȣȟȘȢ ĲȠȣ ĮİȡȩıĮțȠȣ.ȅȚ ĮİȡȩıĮțȠȚ ĳȠȣıțȫȞȠȣȞ ȝİ ȝİȖȐȜȘ įȪȞĮȝȘ.ǼȐȞ

ĲȠ PMR ĲȠʌȠșİĲȘșİȓ ıĲȘȞ ʌİȡȚȠȤȒ ĮȞȐʌĲȣȟȘȢ ĲȠȣ ĮİȡȩıĮțȠȣ țĮȚ Ƞ ĮİȡȩıĮțȠȢ

ĳȠȣıțȫıİȚ,Ș ıȣıțİȣȒ İʌȚțȠȚȞȦȞȓĮȢ ȝʌȠȡİȓ ȞĮ İțĲȠȟİȣșİȓ ȝİ ȝİȖȐȜȘ įȪȞĮȝȘ țĮȚ ȞĮ

ʌȡȠțĮȜȑıİȚ ıȠȕĮȡȩ ĲȡĮȣȝĮĲȚıȝȩ ıĲȠȣȢ İʌȚȕĮȓȞȠȞĲİȢ ıĲȠ ȩȤȘȝĮ.

•ȉȠ PMR ʌȡȑʌİȚ ȞĮ ȕȡȓıțİĲĮȚ ıİ ĮʌȩıĲĮıȘ 15 İțĮĲȠıĲȫȞ ĲȠȣȜȐȤȚıĲȠȞ Įʌȩ ȕȘȝĮĲȠįȩĲȘ.

•Ȉİ ʌİȡȓʌĲȦıȘ ʌĮȡİȝȕȠȜȒȢ ȝİ ȚĮĲȡȚțȩ İȟȠʌȜȚıȝȩ,ĮʌİȞİȡȖȠʌȠȚȒıĲİ ĮȝȑıȦȢ ĲȠ PMR.

134 Topcom Twintalker 3800

Topcom Twintalker 3800

4.4 ȀȓȞįȣȞȠȢ ȑțȡȘȟȘȢ

•ȂȘȞ ĮȞĲȚțĮșȚıĲȐĲİ ȝʌĮĲĮȡȓİȢ ıİ ĮĲȝȩıĳĮȚȡĮ ʌȠȣ ȣʌȐȡȤİȚ țȓȞįȣȞȠȢ ȑțȡȘȟȘȢ.ȂʌȠȡİȓ ȞĮ

ʌȡȠțȜȘșİȓ ıʌȚȞșȘȡȚıȝȩȢ İʌĮĳȫȞ țĮĲȐ ĲȘȞ İȖțĮĲȐıĲĮıȘ Ȓ ĮĳĮȓȡİıȘ ȝʌĮĲĮȡȚȫȞ țĮȚ ȞĮ

ʌȡȠțȜȘșİȓ ȑțȡȘȟȘ.

•ǵĲĮȞ ȕȡȓıțİıĲİ ıİ ʌİȡȚȠȤȒ ȝİ ĮĲȝȩıĳĮȚȡĮ ȩʌȠȣ ȣʌȐȡȤİȚ țȓȞįȣȞȠȢ ȑțȡȘȟȘȢ,

ĮʌİȞİȡȖȠʌȠȚİȓĲİ ĲȠ PMR. ȅȚ ıʌȚȞșȒȡİȢ ıİ ĮȣĲȑȢ ĲȚȢ ʌİȡȚȠȤȑȢ ȝʌȠȡȠȪȞ İȞįİȤȠȝȑȞȦȢ ȞĮ

ʌȡȠțĮȜȑıȠȣȞ ȑțȡȘȟȘ Ȓ ʌȣȡțĮȖȚȐ țĮȚ ȞĮ ʌȡȠțĮȜȑıȠȣȞ ıȦȝĮĲȚțȩ ĲȡĮȣȝĮĲȚıȝȩ Ȓ ĮțȩȝĮ

țĮȚ șȐȞĮĲȠ.

•ȆȠĲȑ ȝȘȞ ĮʌȠȡȡȓʌĲİĲİ ȝʌĮĲĮȡȓİȢ ıĲȘ ĳȦĲȚȐ țĮșȫȢ ȝʌȠȡİȓ ȞĮ ıȘȝİȚȦșİȓ ȑțȡȘȟȘ.

4.5 ȀȓȞįȣȞȠȢ įȘȜȘĲȘȡȓĮıȘȢ

•ȀȡĮĲȒıĲİ ĲȚȢ ȝʌĮĲĮȡȓİȢ ȝĮțȡȚȐ Įʌȩ ȝȚțȡȐ ʌĮȚįȚȐ.

4.6 ȃȠȝȠșİıȓĮ

•Ȉİ ȠȡȚıȝȑȞİȢ ȤȫȡİȢ ĮʌĮȖȠȡİȪİĲĮȚ ȞĮ ȤȡȘıȚȝȠʌȠȚİȓĲİ ĲȠ PMR İȞȫ ȠįȘȖİȓĲİ ȑȞĮ ȩȤȘȝĮ.

Ȉİ ĮȣĲȒ ĲȘȞ ʌİȡȓʌĲȦıȘ ʌȡȫĲĮ ıĲĮșȝİȪıĲİ ʌȡȚȞ ȤȡȘıȚȝȠʌȠȚȒıİĲİ ĮȣĲȒȞ ĲȘ ıȣıțİȣȒ.

•ǹʌİȞİȡȖȠʌȠȚȒıĲİ ĲȠ PMR ȩĲĮȞ ȑȤİĲİ İʌȚȕȚȕĮıĲİȓ ıİ ĮİȡȠʌȜȐȞȠ țĮȚ ıĮȢ įȠșİȓ Ș ıȤİĲȚțȒ

ȠįȘȖȓĮ.ȅʌȠȚĮįȒʌȠĲİ ȤȡȒıȘ ĲȠȣ PMR ʌȡȑʌİȚ ȞĮ İȓȞĮȚ ıȪȝĳȦȞȘ ȝİ ĲȠȣȢ țĮȞȠȞȚıȝȠȪȢ

ĲȘȢ ĮİȡȠʌȠȡȚțȒȢ İĲĮȚȡİȓĮȢ Ȓ ĲȚȢ ȠįȘȖȓİȢ ĲȠȣ ʌȜȘȡȫȝĮĲȠȢ.

•ȀȜİȓıĲİ ĲȠ PMR ıİ ȠʌȠȚİıįȒʌȠĲİ İȖțĮĲĮıĲȐıİȚȢ ȑȤȠȣȞ ĮȞĮȡĲȘșİȓ ıȤİĲȚțȑȢ İȚįȠʌȠȚȒıİȚȢ.

ȃȠıȠțȠȝİȓĮ Ȓ ȝȠȞȐįİȢ ȚĮĲȡȚțȒȢ ĳȡȠȞĲȓįĮȢ İȞįİȤȠȝȑȞȦȢ ȞĮ ȤȡȘıȚȝȠʌȠȚȠȪȞ İȟȠʌȜȚıȝȩ

ʌȠȣ İȓȞĮȚ İȣĮȓıșȘĲȠȢ ıĲȘȞ İȟȦĲİȡȚțȒ İȞȑȡȖİȚĮ RF.

•Ǿ ĮȞĲȚțĮĲȐıĲĮıȘ Ȓ ĲȡȠʌȠʌȠȓȘıȘ ĲȘȢ țİȡĮȓĮȢ ȝʌȠȡİȓ ȞĮ İʌȘȡİȐıİȚ ĲȚȢ ʌȡȠįȚĮȖȡĮĳȑȢ

ĲȠȣ ʌȠȝʌȠįȑțĲȘ PMR țĮȚ ȞĮ ʌĮȡĮȕȚȐıİȚ ĲȠȣȢ țĮȞȠȞȚıȝȠȪȢ ĲȘȢ ǼȀ.ȅȚ ȝȘ

İȟȠȣıȚȠįȠĲȘȝȑȞİȢ țİȡĮȓİȢ ȝʌȠȡȠȪȞ İʌȓıȘȢ ȞĮ ʌȡȠțĮȜȑıȠȣȞ ȕȜȐȕȘ ıĲȠȞ ʌȠȝʌȠįȑțĲȘ.

4.7 ȈȘȝİȚȫıİȚȢ

•ȂȘȞ ĮȖȖȓȗİĲİ ĲȘȞ țİȡĮȓĮ țĮĲȐ ĲȘ įȚȐȡțİȚĮ İțʌȠȝʌȒȢ,țĮșȫȢ țȐĲȚ ĲȑĲȠȚȠ İȞįİȤȠȝȑȞȦȢ ȞĮ

İʌȘȡİȐıİȚ ĲȘȞ İȝȕȑȜİȚĮ.

•ǵĲĮȞ įİȞ ıțȠʌİȪİĲİ ȞĮ ȤȡȘıȚȝȠʌȠȚȒıİĲİ ĲȘ ıȣıțİȣȒ ȖȚĮ ȝİȖȐȜȠ ȤȡȠȞȚțȩ įȚȐıĲȘȝĮ,

ĮĳĮȚȡİȓĲİ ĲȚȢ ȝʌĮĲĮȡȓİȢ.

5ȀĮșĮȡȚıȝȩȢ țĮȚ ıȣȞĲȒȡȘıȘ

•īȚĮ ȞĮ țĮșĮȡȓıİĲİ ĲȘ ȝȠȞȐįĮ,ıțȠȣʌȓıĲİ ĲȘȞ ȝİ ȑȞĮ ȝĮȜĮțȩ ʌĮȞȓ İȜĮĳȡȐ ȕȡİȖȝȑȞȠ ȝİ

Ȟİȡȩ.ȂȘȞ ȤȡȘıȚȝȠʌȠȚȒıİĲİ țȐʌȠȚȠ țĮșĮȡȚıĲȚțȩ ȝȑıȠ Ȓ įȚĮȜȪĲİȢ ıĲȘ ȝȠȞȐįĮ,țĮșȫȢ

ȝʌȠȡȠȪȞ ȞĮ ʌȡȠțĮȜȑıȠȣȞ ȕȜȐȕȘ ıĲȠ ʌİȡȓȕȜȘȝĮ țĮȚ ȞĮ įȚĮȡȡİȪıȠȣȞ ıĲȠ İıȦĲİȡȚțȩ ĲȠȣ,

ʌȡȠțĮȜȫȞĲĮȢ ȝȩȞȚȝȘ ȕȜȐȕȘ.

ȈȣȞȒșȦȢ -ĮȜȜȐ ȩȤȚ ʌȐȞĲĮ-ıĲȚȢ ʌİȡȚȠȤȑȢ ȩʌȠȣ ȣʌȐȡȤİȚ țȓȞįȣȞȠȢ

ȑțȡȘȟȘȢ ȣʌȐȡȤİȚ ıĮĳȒȢ ıȤİĲȚțȒ ıȒȝĮȞıȘ.Ȉİ ĮȣĲȑȢ

ıȣȝʌİȡȚȜĮȝȕȐȞȠȞĲĮȚ ʌİȡȚȠȤȑȢ ĲȡȠĳȠįȠıȓĮȢ țĮȣıȓȝȦȞ ȩʌȦȢ ĲȠ

țĮĲȫĲİȡȠ țĮĲȐıĲȡȦȝĮ ıĲȚȢ ȕȐȡțİȢ,İȖțĮĲĮıĲȐıİȚȢ ȝİĲĮĳȠȡȐȢ Ȓ

ĮʌȠșȒțİȣıȘȢ țĮȣıȓȝȦȞ Ȓ ȤȘȝȚțȫȞ,ʌİȡȚȠȤȑȢ ȩʌȠȣ Ƞ ĮȑȡĮȢ ʌİȡȚȑȤİȚ

ȤȘȝȚțȐ Ȓ ıȦȝĮĲȓįȚĮ ȩʌȦȢ țȩțțȠȣȢ,ıțȩȞȘ Ȓ ıțȩȞİȢ ȝİĲȐȜȜȦȞ,ȩʌȦȢ

țĮȚ ȠʌȠȚĮįȒʌȠĲİ ȐȜȜȘ ʌİȡȚȠȤȒ ȩʌȠȣ țĮȞȠȞȚțȐ șĮ ȑʌȡİʌİ ȞĮ țȜİȓıİĲİ

ĲȘ ȝȘȤĮȞȒ ĲȠȣ ȠȤȒȝĮĲȩȢ ıĮȢ.

Topcom Twintalker 3800 135

Topcom Twintalker 3800

ǼȁȁǾȃǿȀȐ

•ȂʌȠȡİȓĲİ ȞĮ ıțȠȣʌȓıİĲİ ĲȚȢ İʌĮĳȑȢ ĲȘȢ ȝʌĮĲĮȡȓĮȢ ȝİ ȑȞĮ ıĲİȖȞȩ ȪĳĮıȝĮ ȤȦȡȓȢ

ȤȞȠȪįȚĮ.

•ǹȞ Ș ȝȠȞȐįĮ ȕȡĮȤİȓ,țȜİȓıĲİ ĲȘȞ țĮȚ ĮĳĮȚȡȑıĲİ ĮȝȑıȦȢ ĲȚȢ ȝʌĮĲĮȡȓİȢ.ȈĲİȖȞȫıĲİ ĲȘ

șȒțȘ ĲȘȢ ȝʌĮĲĮȡȓĮȢ ȝİ ȑȞĮ ȝĮȜĮțȩ ʌĮȞȓ ȖȚĮ ȞĮ İȜĮȤȚıĲȠʌȠȚȒıİĲİ ȝȚĮ İȞįİȤȩȝİȞȘ ȕȜȐȕȘ

İȟĮȚĲȓĮȢ ĲȠȣ ȞİȡȠȪ.ǹĳȒıĲİ ĲȠ țȐȜȣȝȝĮ ĲȘȢ șȒțȘȢ ĲȘȢ ȝʌĮĲĮȡȓĮȢ ĮȞȠȚȤĲȩ țĮĲȐ ĲȘ

įȚȐȡțİȚĮ ĲȘȢ ȞȪȤĲĮȢ Ȓ ȝȑȤȡȚ ȞĮ ıĲİȖȞȫıİȚ İȞĲİȜȫȢ.ȂȘȞ ȤȡȘıȚȝȠʌȠȚİȓĲİ ĲȘ ȝȠȞȐįĮ ĮȞ

ʌȡȫĲĮ įİȞ ıĲİȖȞȫıİȚ İȞĲİȜȫȢ.

6ǹʌȩȡȡȚȥȘ ĲȘȢ ıȣıțİȣȒȢ (ʌİȡȚȕȐȜȜȠȞ)

ǵĲĮȞ ȠȜȠțȜȘȡȦșİȓ Ƞ țȪțȜȠȢ ȗȦȒȢ ĲȠȣ ʌȡȠȧȩȞĲȠȢ,ȝȘȞ ĲȠ ʌİĲȐȟİĲİ ıĲĮ ȠȚțȚĮțȐ

ĮʌȠȡȡȓȝȝĮĲĮ,ĮȜȜȐ ĳȑȡĲİ ĲȠ ıİ ȑȞĮ ıȘȝİȓȠ ıȣȜȜȠȖȒȢ ȖȚĮ ĲȘȞ ĮȞĮțȪțȜȦıȘ

ȘȜİțĲȡȚțȫȞ țĮȚ ȘȜİțĲȡȠȞȚțȫȞ ʌȡȠȧȩȞĲȦȞ.ǹȣĲȩ ȣʌȠįİȚțȞȪİĲĮȚ Įʌȩ ĲȠ ıȪȝȕȠȜȠ

ʌȐȞȦ ıĲȠ ʌȡȠȧȩȞ,ıĲȠȞ ȠįȘȖȩ ȤȡȒıĲȘ Ȓ/țĮȚ ıĲȠ țȠȣĲȓ.

ȅȡȚıȝȑȞĮ Įʌȩ ĲĮ ȣȜȚțȐ ĲȠȣ ʌȡȠȧȩȞĲȠȢ ȝʌȠȡȠȪȞ ȞĮ ȟĮȞĮȤȡȘıȚȝȠʌȠȚȘșȠȪȞ İȐȞ ĲĮ ĳȑȡİĲİ ıİ

țȐʌȠȚȠ ıȘȝİȓȠ ıȣȜȜȠȖȒȢ ʌȡȠȧȩȞĲȦȞ ʌȡȠȢ ĮȞĮțȪțȜȦıȘ.Ȃİ ĲȘȞ İʌĮȞĮȤȡȘıȚȝȠʌȠȓȘıȘ

ȠȡȚıȝȑȞȦȞ ȝİȡȫȞ Ȓ ʌȡȫĲȦȞ ȣȜȫȞ Įʌȩ ȤȡȘıȚȝȠʌȠȚȘȝȑȞĮ ʌȡȠȧȩȞĲĮ ıȣȝȕȐȜȜİĲİ ıȘȝĮȞĲȚțȐ

ıĲȘȞ ʌȡȠıĲĮıȓĮ ĲȠȣ ʌİȡȚȕȐȜȜȠȞĲȠȢ.ǼʌȚțȠȚȞȦȞȒıĲİ ȝİ ĲȚȢ ĲȠʌȚțȑȢ ĮȡȤȑȢ ȖȚĮ ʌȜȘȡȠĳȠȡȓİȢ

ıȤİĲȚțȐ ȝİ ĲĮ ıȘȝİȓĮ ıȣȜȜȠȖȒȢ ıĲȘȞ ʌİȡȚȠȤȒ ıĮȢ.

7ȋȡȒıȘ ȝȚĮȢ ıȣıțİȣȒȢ PMR

īȚĮ ȞĮ İȓȞĮȚ İĳȚțĲȒ Ș İʌȚțȠȚȞȦȞȓĮ ȝİĲĮȟȪ ıȣıțİȣȫȞ PMR, ʌȡȑʌİȚ ȞĮ ȑȤȠȣȞ ȡȣșȝȚıĲİȓ ȩȜİȢ ıĲȠ

ȓįȚȠ țĮȞȐȜȚ țĮȚ ıĲȠȞ ȓįȚȠ țȦįȚțȩ CTCSS țĮȚ ȞĮ ȕȡȓıțȠȞĲĮȚ İȞĲȩȢ İȝȕȑȜİȚĮȢ ȜȒȥȘȢ (5 km ĲȠ

ȝȑȖȚıĲȠ ıİ ĮȞȠȚȤĲȩ ʌİįȓȠ). ȀĮșȫȢ ĮȣĲȑȢ ȠȚ ıȣıțİȣȑȢ ȤȡȘıȚȝȠʌȠȚȠȪȞ İȜİȪșİȡİȢ ȗȫȞİȢ

ıȣȤȞȠĲȒĲȦȞ (țĮȞȐȜȚĮ), ȩȜİȢ ȠȚ ıȣıțİȣȑȢ ʌȠȣ ȕȡȓıțȠȞĲĮȚ ıİ ȜİȚĲȠȣȡȖȓĮ ȝȠȚȡȐȗȠȞĲĮȚ ĮȣĲȐ ĲĮ

țĮȞȐȜȚĮ (ıȣȞȠȜȚțȐ 8 țĮȞȐȜȚĮ). ǼʌȠȝȑȞȦȢ,įİȞ ȣĳȓıĲĮĲĮȚ İȖȖȪȘıȘ ȚįȚȦĲȚțȩĲȘĲĮȢ.

ȅʌȠȚȠıįȒʌȠĲİ įȚĮșȑĲİȚ ȑȞĮ PMR țĮȚ ȑȤİȚ ȡȣșȝȚıĲİȓ ıĲȠ țĮȞȐȜȚ ıĮȢ ȝʌȠȡİȓ ȞĮ ĮțȠȪıİȚ ĲȘ

ıȣȞȠȝȚȜȓĮ.ǹȞ șȑȜİĲİ ȞĮ İʌȚțȠȚȞȦȞȒıİĲİ (ȝİĲĮįȓįȠȞĲĮȢ ȑȞĮ ĳȦȞȘĲȚțȩ ıȒȝĮ), ʌȡȑʌİȚ ȞĮ

ʌĮĲȒıİĲİ ĲȠ ʌȜȒțĲȡȠ .

ȂȩȜȚȢ ʌĮĲȒıİĲİ ĮȣĲȩ ĲȠ ʌȜȒțĲȡȠ,Ș ıȣıțİȣȒ șĮ ȝʌİȚ ıİ ȜİȚĲȠȣȡȖȓĮ İțʌȠȝʌȒȢ țĮȚ ȝʌȠȡİȓĲİ

ȞĮ ȝȚȜȒıİĲİ ıĲȠ ȝȚțȡȩĳȦȞȠ.ǵȜİȢ ȠȚ ȐȜȜİȢ ıȣıțİȣȑȢ PMR İȞĲȩȢ İȝȕȑȜİȚĮȢ,ıĲȠ ȓįȚȠ țĮȞȐȜȚ

țĮȚ ıİ ȜİȚĲȠȣȡȖȓĮ ĮȞĮȝȠȞȒȢ (ȝȘ İțʌȠȝʌȒȢ)șĮ ĮțȠȪȞ ĲȠ ȝȒȞȣȝȐ ıĮȢ.ȆȡȑʌİȚ ȞĮ ʌİȡȚȝȑȞİĲİ

ȑȦȢ ȩĲȠȣ ĲȠ ȐȜȜȠ ȝȑȡȠȢ ıĲĮȝĮĲȒıİȚ ȞĮ İțʌȑȝʌİȚ ʌȡȚȞ ȝʌȠȡȑıİĲİ ȞĮ ĮʌĮȞĲȒıİĲİ ıĲȠ

ȝȒȞȣȝĮ.ȈĲȠ ĲȑȜȠȢ țȐșİ İțʌȠȝʌȒȢ,țĮȚ İĳȩıȠȞ Ș ȜİȚĲȠȣȡȖȓĮ Roger Beep ȑȤİȚ İȞİȡȖȠʌȠȚȘșİȓ

(ȕȜ.țİĳȐȜĮȚȠ 14.10), Ș ȝȠȞȐįĮ İțʌȑȝʌİȚ ȑȞĮȞ ȤĮȡĮțĲȘȡȚıĲȚțȩ ȒȤȠ.īȚĮ ȞĮ ĮʌĮȞĲȒıİĲİ,

ĮʌȜȫȢ ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ țĮȚ ȝȚȜȒıĲİ ıĲȠ ȝȚțȡȩĳȦȞȠ.

ǹȞ 2 Ȓ ʌİȡȚııȩĲİȡȠȚ ȤȡȒıĲİȢ ʌĮĲȒıȠȣȞ ĲĮȣĲȩȤȡȠȞĮ ĲȠ ʌȜȒțĲȡȠ ,

Ƞ įȑțĲȘȢ șĮ ȜȐȕİȚ ȝȩȞȠ ĲȠ ʌȚȠ ȚıȤȣȡȩ ıȒȝĮ țĮȚ ĲȠ(ĲĮ)ȐȜȜȠ(-Į)ıȒȝĮ(-ĲĮ)

șĮ țĮĲĮıĲĮȜİȓ(-ȠȪȞ). ǼʌȠȝȑȞȦȢ,șĮ ʌȡȑʌİȚ ȞĮ İțʌȑȝʌİĲİ ȝȩȞȠ ȑȞĮ ıȒȝĮ

(ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ) ȩĲĮȞ ĲȠ țĮȞȐȜȚ İȓȞĮȚ İȜİȪșİȡȠ.

136 Topcom Twintalker 3800

Topcom Twintalker 3800

8ȆİȡȚİȤȩȝİȞĮ ıȣıțİȣĮıȓĮȢ

• 2 x Twintalker 3800

•2 x țȜȚʌ ȗȫȞȘȢ

•2 x ĲȡȠĳȠįȠĲȚțȩ

•2 x ȝʌĮĲĮȡȓİȢ NiMH (3 x AA)

•2 x ĮțȠȣıĲȚțȩ ȝİ ȝȚțȡȩĳȦȞȠ țĮȚ ʌȜȒțĲȡȠ PTT

•2 x ȁȠȣȡȐțȚ ȝİĲĮĳȠȡȐȢ

•ȅįȘȖȩȢ ȤȡȒıĲȘ

•ȀȐȡĲĮ ȝİ įȚİȪșȣȞıȘ ĲȘȢ ĲİȤȞȚțȒȢ ȣʌȠıĲȒȡȚȟȘȢ țĮȚ ĮȞȠȚȤĲȒ ȖȡĮȝȝȒ İʌȚțȠȚȞȦȞȓĮȢ

(Hotline)

9ȄİțȚȞȫȞĲĮȢ

9.1 ǹĳĮȓȡİıȘ/ȉȠʌȠșȑĲȘıȘ ĲȠȣ țȜȚʌ

ȗȫȞȘȢ

1. īȚĮ ȞĮ ĮĳĮȚȡȑıİĲİ ĲȠ țȜȚʌ ȗȫȞȘȢ Įʌȩ ĲȘ

ȝȠȞȐįĮ,ȦșȒıĲİ țĮȚ ʌĮȡȐȜȜȘȜĮ

ĲȡĮȕȒȟĲİ ĲȠ țȜȚʌ (B) ȖȚĮ ȞĮ ĲȠ

ĮʌȠıʌȐıİĲİ Įʌȩ ĲȘ ȝȠȞȐįĮ (A).

2. īȚĮ ȞĮ ĲȠʌȠșİĲȒıİĲİ ĲȠ țȜȚʌ ȗȫȞȘȢ,

İȣșȣȖȡĮȝȝȓıĲİ ĲȠȞ ʌİȓȡȠ ȝİ ĲȘȞ ȠʌȒ

ʌȠȣ ȕȡȓıțİĲĮȚ ıĲȘȞ ʌȓıȦ ʌȜİȣȡȐ ĲȘȢ

ıȣıțİȣȒȢ.ȆȚȑıĲİ İȜĮĳȡȐ ȑȦȢ ȩĲȠȣ

ĮıĳĮȜȓıİȚ ıĲȘ șȑıȘ ĲȠȣ.

9.2 ȉȠʌȠșȑĲȘıȘ ȝʌĮĲĮȡȓĮȢ

1. ǹĳĮȚȡȑıĲİ ĲȠ țȜȚʌ ȗȫȞȘȢ (ȕȜ.țİĳȐȜĮȚȠ

9.1.1).

2. ȉȡĮȕȒȟĲİ ĲȘ ȖȜȦĲĲȓįĮ ĲȠȣ țĮȜȪȝȝĮĲȠȢ

ȝʌĮĲĮȡȓĮȢ (C) țĮȚ ĮĳĮȚȡȑıĲİ ĮʌĮȜȐ ĲȠ

țȐȜȣȝȝĮ (D).

3. ȉȠʌȠșİĲȒıĲİ ĲȚȢ 3 ȝʌĮĲĮȡȓİȢ NiMh ǹǹ

ʌȠȣ ʌĮȡȑȤȠȞĲĮȚ,ıȪȝĳȦȞĮ ȝİ ĲȘȞ

ʌȠȜȚțȩĲȘĲĮ ʌȠȣ ȣʌȠįİȚțȞȪİĲĮȚ ıĲȘȞ

İȚțȩȞĮ (E).

4. ǼʌĮȞĮĲȠʌȠșİĲȒıĲİ ĲȠ țȐȜȣȝȝĮ ĲȘȢ

ȝʌĮĲĮȡȓĮȢ țĮȚ ĲȠ țȜȚʌ ȗȫȞȘȢ (ȕȜ.

țİĳȐȜĮȚȠ 9.1.2).

1 x AA

Topcom Twintalker 3800 137

Topcom Twintalker 3800

ǼȁȁǾȃǿȀȐ

10 ĭȩȡĲȚıȘ ȝʌĮĲĮȡȚȫȞ

11 ǼʌȓʌİįȠ ĳȩȡĲȚıȘȢ ȝʌĮĲĮȡȓĮȢ

ȉȠ ǼȆǿȆǼǻȅ ĭȅȇȉǿȈǾȈ ȂȆǹȉǹȇǿǹȈ ȣʌȠįİȚțȞȪİĲĮȚ Įʌȩ ĲȠȞ ĮȡȚșȝȩ ĲȦȞ ĲİĲȡĮȖȫȞȦȞ

İȞĲȩȢ ĲȠȣ İȚțȠȞȚįȓȠȣ ȂȆǹȉǹȇǿǹ ıĲȘȞ ȠșȩȞȘ LCD.

•ȆȜȒȡȘȢ ȝʌĮĲĮȡȓĮ

•ȂʌĮĲĮȡȓĮ ĳȠȡĲȚıȝȑȞȘ țĮĲȐ ĲȠ 2/3

•ȂʌĮĲĮȡȓĮ ĳȠȡĲȚıȝȑȞȘ țĮĲȐ ĲȠ 1/3

•ǱįİȚĮ ȝʌĮĲĮȡȓĮ

ǵĲĮȞ ĲȠ ǼȆǿȆǼǻȅ ȉǾȈ ȂȆǹȉǹȇǿǹȈ İȓȞĮȚ ȤĮȝȘȜȩ,ĲȠ

İȚțȠȞȓįȚȠ ȂȆǹȉǹȇǿǹ ĮȞĮȕȠıȕȒȞİȚ ȖȚĮ ȞĮ ȣʌȠįİȓȟİȚ ȩĲȚ ȠȚ ȝʌĮĲĮȡȓİȢ ʌȡȑʌİȚ ȞĮ

ĮȞĲȚțĮĲĮıĲĮșȠȪȞ Ȓ ȞĮ İʌĮȞĮĳȠȡĲȚıĲȠȪȞ.

ǵĲĮȞ ȤȡȘıȚȝȠʌȠȚİȓĲİ İʌĮȞĮĳȠȡĲȚȗȩȝİȞİȢ ȝʌĮĲĮȡȓİȢ,

ȝʌȠȡİȓĲİ ʌȡȠĮȚȡİĲȚțȐ ȞĮ ȤȡȘıȚȝȠʌȠȚȒıİĲİ

ĲȡȠĳȠįȠĲȚțȩ ȖȚĮ ĲȘȞ ĳȩȡĲȚıȘ.

•ȉȠʌȠșİĲȒıĲİ ĲȡİȚȢ (3) İʌĮȞĮĳȠȡĲȚȗȩȝİȞİȢ

ȝʌĮĲĮȡȓİȢ “AA”.

•ȈȣȞįȑıĲİ ĲȠ ȝȚțȡȩ ȕȪıȝĮ ıĲȠ ĲȡȠĳȠįȠĲȚțȩ ıĲȘȞ

ȣʌȠįȠȤȒ SPK/MIC/CHG jack (15) țĮȚ ĲȠ ȐȜȜȠ

ȐțȡȠ ıĲȘȞ ȘȜİțĲȡȚțȒ ʌȡȓȗĮ.

•ǺİȕĮȚȦșİȓĲİ ȩĲȚ Ș ȝȠȞȐįĮ İȓȞĮȚ

ĮʌİȞİȡȖȠʌȠȚȘȝȑȞȘ,ȫıĲİ ȞĮ ȖȓȞİȚ ıȦıĲȐ Ș

ĳȩȡĲȚıȘ ĲȦȞ ȝʌĮĲĮȡȚȫȞ.

ȈǾȂǼǿȍȈǾ:ȋȡİȚȐȗȠȞĲĮȚ ʌİȡȓʌȠȣ 7 ȝİ 10 ȫȡİȢ

ȖȚĮ ȝȚĮ ʌȜȒȡȘ ĳȩȡĲȚıȘ ĲȦȞ ȝʌĮĲĮȡȚȫȞ.

ȋȡȘıȚȝȠʌȠȚȒıĲİ ȝȩȞȠ ĲȠȞ ʌĮȡİȤȩȝİȞȠ ʌȡȠıĮȡȝȠȖȑĮ AC/DC, ıİ

ıȣȞįȣĮıȝȩ ȝİ İʌĮȞĮĳȠȡĲȚȗȩȝİȞİȢ ȝʌĮĲĮȡȓİȢ “AA”. ȂȘȞ ĳȠȡĲȓıİĲİ ĮȣĲȒȞ

ĲȘ ȝȠȞȐįĮ ȩĲĮȞ İȓȞĮȚ ĲȠʌȠșİĲȘȝȑȞİȢ țȠȚȞȑȢ ĮȜțĮȜȚțȑȢ ȝʌĮĲĮȡȓİȢ "ǹǹ"!

VOX

SCAN

DCM

ǹʌȩȡȡȚȥȘ ĲȦȞ ȝʌĮĲĮȡȚȫȞ ıİ ıȣȖțİțȡȚȝȑȞȘ ȝȠȞȐįĮ ĮʌȩȡȡȚȥȘȢ

ȝʌĮĲĮȡȚȫȞ țĮȚ ȩȤȚ ıĲĮ ȠȚțȚĮțȐ ıțȠȣʌȓįȚĮ.ȂȘȞ ȕȡĮȤȣțȣțȜȫȞİĲİ țĮȚ ȝȘȞ

ĮʌȠȡȡȓʌĲİĲİ ıĲȘ ĳȦĲȚȐ.ǹĳĮȚȡȑıĲİ ĲȚȢ ȝʌĮĲĮȡȓİȢ ĮȞ Ș ıȣıțİȣȒ įİȞ

ʌȡȩțİȚĲĮȚ ȞĮ ȤȡȘıȚȝȠʌȠȚȘșİȓ ȖȚĮ ȝİȖȐȜȠ ȤȡȠȞȚțȩ įȚȐıĲȘȝĮ.

138 Topcom Twintalker 3800

Topcom Twintalker 3800

12 ȆİȡȚȖȡĮĳȒ

ǹȞĮĲȡȑȟĲİ ıĲȠ įȚʌȜȦȝȑȞȠ İȟȫĳȣȜȜȠ - ǼȚțȩȞĮ 1

13 ȆȜȘȡȠĳȠȡȓİȢ ȠșȩȞȘȢ LCD

ǹȞĮĲȡȑȟĲİ ıĲȠ įȚʌȜȦȝȑȞȠ İȟȫĳȣȜȜȠ - ǼȚțȩȞĮ 2

16. ǼȚțȠȞȓįȚȠ ȜȒȥȘȢ - ǼȝĳĮȞȓȗİĲĮȚ țĮĲȐ ĲȘ ȜȒȥȘ ıȒȝĮĲȠȢ

17. ǼȚțȠȞȓįȚȠ İțʌȠȝʌȒȢ - ǼȝĳĮȞȓȗİĲĮȚ țĮĲȐ ĲȘȞ İțʌȠȝʌȒ ıȒȝĮĲȠȢ

18. ǲȞįİȚȟȘ ȑȞĲĮıȘȢ ȘȤİȓȠȣ

19. ǲȞįİȚȟȘ İʌȚʌȑįȠȣ ĳȩȡĲȚıȘȢ ȝʌĮĲĮȡȓĮȢ

20. ǼȚțȠȞȓįȚȠ įȚʌȜȒȢ ıȐȡȦıȘȢ - ǼȝĳĮȞȓȗİĲĮȚ ȩĲĮȞ İȓȞĮȚ İȞİȡȖȒ Ș ȜİȚĲȠȣȡȖȓĮ įȚʌȜȒȢ

ıȐȡȦıȘȢ

21. ǼȚțȠȞȓįȚȠ VOX - ǼȝĳĮȞȓȗİĲĮȚ țĮĲȐ ĲȘ ȜİȚĲȠȣȡȖȓĮ İțʌȠȝʌȒȢ İȞİȡȖȠʌȠȓȘıȘȢ ȝȑıȦ

ĳȦȞȒȢ (Vox)

22. ǼȚțȠȞȓįȚȠ ıȐȡȦıȘȢ - ǼȝĳĮȞȓȗİĲĮȚ ȩĲĮȞ İȓȞĮȚ İȞİȡȖȒ Ș ȜİȚĲȠȣȡȖȓĮ ĲȘȢ ıȐȡȦıȘȢ

23. ȀĮȞȐȜȚ

24. ȀȦįȚțȩȢ CTCSS

14 ȋȡȒıȘ ĲȠȣ Twintalker 3800

14.1 ǼȞİȡȖȠʌȠȓȘıȘ/ĮʌİȞİȡȖȠʌȠȓȘıȘ ĲȘȢ ȝȠȞȐįĮȢ

1. ȀǼȇǹǿǹ

2. ǾȋǼǿȅ/ȊʌȠįȠȤȒ MIC

3. ȆȜȒțĲȡȠ flash ĳȦĲȩȢ LED

4. ȆȜȒțĲȡȠ ĳȦĲȩȢ LED

5. ȆȜȒțĲȡȠ ǼȃǼȇīȅȆȅǿǾȈǾ/

ǹȆǼȃǼȇīȅȆȅǿǾȈǾ

6. ȆȜȒțĲȡȠ ȂǼȃȅȊ

–ǼȚıȐȖİȚ ıĲȠ ȝİȞȠȪ.

7. ȆȜȒțĲȡȠ Ȁǹȉȍ

–ȂİȚȫȞİȚ ĲȘȞ ȑȞĲĮıȘ ĲȠȣ ȘȤİȓȠȣ

–ǼʌȚȜȑȖİȚ ĲȠ ʌȡȠȘȖȠȪȝİȞȠ ıĲȠȚȤİȓȠ

ıĲȠ ȝİȞȠȪ.

8. ǾȋǼǿȅ

9. ȂǿȀȇȅĭȍȃȅ

10. ȆȜȒțĲȡȠ PUSH TO TALK

–ȆĮĲȒıĲİ ĲȠ ȖȚĮ ȞĮ ȝȚȜȒıİĲİ Ȓ ĮĳȒıĲİ

ĲȠ ȖȚĮ ȞĮ ĮțȠȪıİĲİ

–ǼʌȚȕİȕĮȚȫȞİȚ ȝȚĮ ȡȪșȝȚıȘ ıĲȠ ȝİȞȠȪ

11. ȆȜȒțĲȡȠ ǼȆǹȃȍ

–ǹȣȟȐȞİȚ ĲȘȞ ȑȞĲĮıȘ ĲȠȣ ȘȤİȓȠȣ

–ǼʌȚȜȑȖİȚ ĲȠ İʌȩȝİȞȠ ıĲȠȚȤİȓȠ ıĲȠ

ȝİȞȠȪ

12. ȆȜȒțĲȡȠ ȀȁǾȈǾ

–ǼțʌȑȝʌİȚ ȑȞĮȞ ȒȤȠ țȜȒıȘȢ

13. ĭȦȢ LED

14. ȅșȩȞȘ LCD

15. ȊʌȠįȠȤȒ ĭȅȇȉǿȈȉǾ

ǼȞİȡȖȠʌȠȓȘıȘ:

•ȆĮĲȒıĲİ țĮȚ țȡĮĲȒıĲİ ʌĮĲȘȝȑȞȠ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ 2

įİȣĲİȡȩȜİʌĲĮ.ĬĮ ĮțȠȣıĲİȓ ȑȞĮȢ ȤĮȡĮțĲȘȡȚıĲȚțȩȢ ȒȤȠȢ țĮȚ Ș

ȠșȩȞȘ LCD șĮ İȝĳĮȞȓıİȚ ĲȠ ĲȡȑȤȠȞ țĮȞȐȜȚ.

ǹʌİȞİȡȖȠʌȠȓȘıȘ:

•ȆĮĲȒıĲİ țĮȚ țȡĮĲȒıĲİ ʌĮĲȘȝȑȞȠ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ 2

įİȣĲİȡȩȜİʌĲĮ.ĬĮ ĮțȠȣıĲİȓ ȑȞĮȢ ȤĮȡĮțĲȘȡȚıĲȚțȩȢ ȒȤȠȢ țĮȚ Ș

ȠșȩȞȘ LCD șĮ ȝĮȣȡȓıİȚ.

SCAN

VOX

DCM

Topcom Twintalker 3800 139

Topcom Twintalker 3800

ǼȁȁǾȃǿȀȐ

14.2 ȇȪșȝȚıȘ ȑȞĲĮıȘȢ ȘȤİȓȠȣ

14.3 ȁȒȥȘ ıȒȝĮĲȠȢ

Ǿ ȝȠȞȐįĮ ȕȡȓıțİĲĮȚ ıȣȞİȤȫȢ ıĲȘ ȜİȚĲȠȣȡȖȓĮ ȁǾȌǾ ȩĲĮȞ İȓȞĮȚ İȞİȡȖȠʌȠȚȘȝȑȞȘ țĮȚ įİȞ

İțʌȑȝʌİȚ.

14.4 ǼțʌȠȝʌȒ ıȒȝĮĲȠȢ

14.5 ǹȜȜĮȖȒ țĮȞĮȜȚȫȞ

•ȈĲȘ ȜİȚĲȠȣȡȖȓĮ ĮȞĮȝȠȞȒȢ,ʌĮĲȒıĲİ ĲȠ țȠȣȝʌȓ ȖȚĮ ȞĮ

ĮȣȟȒıİĲİ ĲȘȞ ȑȞĲĮıȘ ĲȠȣ ȘȤİȓȠȣ.ǼȝĳĮȞȓȗİĲĮȚ ĲȠ İʌȓʌİįȠ ĲȘȢ

ȑȞĲĮıȘȢ.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ ȝİȚȫıİĲİ ĲȘȞ ȑȞĲĮıȘ ĲȠȣ

ȘȤİȓȠȣ.

•īȚĮ ǼȀȆȅȂȆǾ,ʌĮĲȒıĲİ țĮȚ țȡĮĲȒıĲİ ʌĮĲȘȝȑȞȠ ĲȠ ʌȜȒțĲȡȠ

.ȈĲȘȞ ȠșȩȞȘ İȝĳĮȞȓȗİĲĮȚ ĲȠ ıȪȝȕȠȜȠ TX.

•ȀȡĮĲȒıĲİ ĲȘ ȝȠȞȐįĮ ıİ țĮĲĮțȩȡȣĳȘ șȑıȘ ȝİ ĲȠ ȂǿȀȇȅĭȍȃȅ

ıİ ĮʌȩıĲĮıȘ 10cm Įʌȩ ĲȠ ıĲȩȝĮ țĮȚ ȝȚȜȒıĲİ ıĲȠ ȝȚțȡȩĳȦȞȠ.

•ǵĲĮȞ șȑȜİĲİ ȞĮ įȚĮțȩȥİĲİ ĲȘȞ İțʌȠȝʌȒ,ĮʌİȜİȣșİȡȫıĲİ ĲȠ

ʌȜȒțĲȡȠ .

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȝȓĮ ĳȠȡȐ.ȅ ĮȡȚșȝȩȢ ĲȠȣ ĲȡȑȤȠȞĲȠȢ

țĮȞĮȜȚȠȪ șĮ ĮȡȤȓıİȚ ȞĮ ĮȞĮȕȠıȕȒȞİȚ ıĲȘȞ ȠșȩȞȘ.

•īȚĮ ȞĮ ĮȜȜȐȟİĲİ țĮȞȐȜȚ,ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ Ȓ .

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ İʌȚȕİȕĮȚȫıİĲİ țĮȚ ȞĮ

İʌȚıĲȡȑȥİĲİ ıİ ȜİȚĲȠȣȡȖȓĮ ĮȞĮȝȠȞȒȢ.

VOX

SCAN

DCM

ȆȡȠțİȚȝȑȞȠȣ ȐȜȜĮ ȐĲȠȝĮ ȞĮ ȝʌȠȡȠȪȞ ȞĮ ȜȐȕȠȣȞ ĲȘȞ İțʌȠȝʌȒ ıĮȢ,

ʌȡȑʌİȚ ȞĮ ȑȤȠȣȞ ȡȣșȝȓıİȚ ĲȚȢ ıȣıțİȣȑȢ ĲȠȣȢ ıĲȠ ȓįȚȠ țĮȞȐȜȚ țĮȚ ıĲȠȞ ȓįȚȠ

țȦįȚțȩ CTCSS. (ǺȜ.țİĳȐȜĮȚĮ 14.5 țĮȚ 14.6)

VOX

SCAN

DCM

īȚĮ ȞĮ İȜȑȖȟİĲİ ĲȘ įȡĮıĲȘȡȚȩĲȘĲĮ ĲȠȣ țĮȞĮȜȚȠȪ ȤȡȘıȚȝȠʌȠȚȒıĲİ ĲȘ

ȜİȚĲȠȣȡȖȓĮ ʌĮȡĮțȠȜȠȪșȘıȘȢ (ǺȜ.țİĳȐȜĮȚȠ 14.7). ȅ ȝȑȖȚıĲȠȢ ȤȡȩȞȠȢ

ȝİĲȐįȠıȘȢ ʌİȡȚȠȡȓȗİĲĮȚ ıĲȠ 1 ȜİʌĲȩ.īȚĮ ȞĮ ȟĮȞĮȡȤȓıİĲİ ĲȘȞ İțʌȠȝʌȒ

ĮʌİȜİȣșİȡȫıĲİ țĮȚ ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ PTT .

VOX

SCAN

DCM

11 7

ǼȐȞ țĮĲȐ ĲȘ įȚȐȡțİȚĮ ĲȘȢ ȡȪșȝȚıȘȢ įİȞ ʌȚȑıİĲİ țĮȞȑȞĮ ʌȜȒțĲȡȠ ȖȚĮ

įȚȐıĲȘȝĮ 5 įİȣĲİȡȠȜȑʌĲȦȞ,ĲȩĲİ Ș ȝȠȞȐįĮ șĮ İʌĮȞȑȜșİȚ ıİ țĮĲȐıĲĮıȘ

ĮȞĮȝȠȞȒȢ.

140 Topcom Twintalker 3800

Topcom Twintalker 3800

14.6 CTCSS (Continuous Tone Coded Squelch System)

ȅ įȚȥȒĳȚȠȢ țȦįȚțȩȢ CTCSS ĮȞĲȚıĲȠȚȤİȓ ıİ ȝȚĮ ıȣȖțİțȡȚȝȑȞȘ ıȣȤȞȩĲȘĲĮ ĲȩȞȠȣ ʌȠȣ İțʌȑȝʌİȚ

Ƞ ʌȠȝʌȠįȑțĲȘȢ.ǻȪȠ ȤȡȒıĲİȢ ȝİ ĲȠ ȓįȚȠ țĮȞȐȜȚ țĮȚ ıȪıĲȘȝĮ CTCSS ȝʌȠȡȠȪȞ ȞĮ ĮțȠȪȞİ Ƞ

ȑȞĮȢ ĲȠȞ ȐȜȜȠȞ.ǻİȞ șĮ ȝʌȠȡȠȪȞ ȞĮ ĮțȠȪȞİ țĮȞȑȞĮȞ ȐȜȜȠȞ ıĲȠ țĮȞȐȜȚ,ĮȞ ĲĮ ȐȜȜĮ

ȡĮįȚȩĳȦȞĮ įİȞ ȑȤȠȣȞ İȞİȡȖȠʌȠȚȘȝȑȞȠ ĲȠȞ ȓįȚȠ ĮțȡȚȕȫȢ țȦįȚțȩ CTCSS. ȉȠ Twintalker 3800

įȚĮșȑĲİȚ 38 țȦįȚțȠȪȢ CTCSS.

14.7 ȆĮȡĮțȠȜȠȪșȘıȘ

ȂʌȠȡİȓĲİ ȞĮ ȤȡȘıȚȝȠʌȠȚȒıİĲİ ĲȘ ȜİȚĲȠȣȡȖȓĮ ʌĮȡĮțȠȜȠȪșȘıȘȢ ȖȚĮ ȞĮ İȜȑȖȟİĲİ ȖȚĮ ʌȚȠ

ĮıșİȞȒ ıȒȝĮĲĮ ıĲȠ ĲȡȑȤȠȞ țĮȞȐȜȚ.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ țĮȚ ĲȠ ʌȜȒțĲȡȠ ĲĮȣĲȩȤȡȠȞĮ,ȖȚĮ ȞĮ İȞİȡȖȠʌȠȚȒıİĲİ

ĲȘȞ ʌĮȡĮțȠȜȠȪșȘıȘ țĮȞĮȜȚȫȞ.

•īȚĮ ȞĮ įȚĮțȩȥİĲİ ĲȘȞ ʌĮȡĮțȠȜȠȪșȘıȘ,ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ .

14.8 ǼʌȚȜȠȖȒ VOX

ȉȠ PMR ȣʌȠıĲȘȡȓȗİȚ ĲȘ ȜİȚĲȠȣȡȖȓĮ İțʌȠȝʌȒȢ İȞİȡȖȠʌȠȓȘıȘȢ ȜȩȖȦ ĳȦȞȒȢ (VOX). ȈĲȘ

ȜİȚĲȠȣȡȖȓĮ VOX, Ƞ ʌȠȝʌȠįȑțĲȘȢ İțʌȑȝʌİȚ ȑȞĮ ıȒȝĮ ȩĲĮȞ İȞİȡȖȠʌȠȚȘșİȓ Įʌȩ ĲȘ ĳȦȞȒ ıĮȢ Ȓ

Įʌȩ ȐȜȜȠȞ ȒȤȠ ıĲȠȞ ʌİȡȚȕȐȜȜȠȞĲĮ ȤȫȡȠ.Ǿ ȜİȚĲȠȣȡȖȓĮ VOX įİȞ ıȣȞȚıĲȐĲĮȚ ĮȞ ʌȡȩțİȚĲĮȚ ȞĮ

ȤȡȘıȚȝȠʌȠȚȒıİĲİ ĲȠȞ ʌȠȝʌȠįȑțĲȘ ıİ ʌİȡȚȕȐȜȜȠȞ ȝİ ʌȠȜȪ șȩȡȣȕȠ Ȓ ʌȠȜȪ ĮȑȡĮ.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ įȪȠ ĳȠȡȑȢ.ȅĲȡȑȤȦȞțȦįȚțȩȢ

CTCSS ĮȡȤȓȗİȚ ȞĮ ĮȞĮȕȠıȕȒȞİȚ ıĲȘȞ ȠșȩȞȘ.

•īȚĮ ȞĮ ĮȜȜȐȟİĲİ ĲȠȞ țȦįȚțȩ,ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȒĲȠ

ʌȜȒțĲȡȠ .

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ İʌȚȕİȕĮȚȫıİĲİ țĮȚ ȞĮ

İʌȚıĲȡȑȥİĲİ ıİ ȜİȚĲȠȣȡȖȓĮ ĮȞĮȝȠȞȒȢ.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ĲȡİȚȢ ĳȠȡȑȢ.ȈĲȘȞ ȠșȩȞȘ ĮȡȤȓȗİȚ ȞĮ

ĮȞĮȕȠıȕȒȞİȚ Ș ĲȡȑȤȠȣıĮ ȡȪșȝȚıȘ VOX țĮȚ İȝĳĮȞȓȗİĲĮȚ ĲȠ

İȚțȠȞȓįȚȠ VOX.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ İȞİȡȖȠʌȠȚȒıİĲİ ĲȘ ȜİȚĲȠȣȡȖȓĮ

VOX. ȆĮĲȒıĲİ ȟĮȞȐ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ ȡȣșȝȓıİĲİ ĲȠ

İʌȓʌİįȠ İȣĮȚıșȘıȓĮȢ ĲȘȢ ȜİȚĲȠȣȡȖȓĮȢ VOX Įʌȩ 1 ȑȦȢ 3. īȚĮ ȞĮ

ĮʌİȞİȡȖȠʌȠȚȒıİĲİ ĲȘ ȜİȚĲȠȣȡȖȓĮ VOX, ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ

ȑȦȢ ȩĲȠȣ İȝĳĮȞȚıĲİȓ ıĲȘȞ ȠșȩȞȘ Ș ȑȞįİȚȟȘ ‘OF’.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ İʌȚȕİȕĮȚȫıİĲİ țĮȚ ȞĮ

İʌȚıĲȡȑȥİĲİ ıİ ȜİȚĲȠȣȡȖȓĮ ĮȞĮȝȠȞȒȢ.

VOX

SCAN

DCM

•ȅʌȠȚȠįȒʌȠĲİ PMR ȑȤİȚ ȡȣșȝȚıĲİȓ ıĲȠ ȓįȚȠ țĮȞȐȜȚ ȝʌȠȡİȓ ȞĮ ȜȐȕİȚ țĮȚ

ȞĮ ĮțȠȪıİȚ ĲȘ ıȣȞȠȝȚȜȓĮ,ĮțȩȝĮ țĮȚ ĮȞ ȠȚ ȐȜȜİȢ ıȣıțİȣȑȢ

ȤȡȘıȚȝȠʌȠȚȠȪȞ țȦįȚțȩ CTCSS.

•īȚĮ ȞĮ ĮʌİȞİȡȖȠʌȠȚȒıİĲİ ĲȠȞ țȦįȚțȩ CTCSS ȡȣșȝȓıĲİ ĲȠȞ ıĲȘȞ ĲȚȝȒ

‘0’.

VOX

SCAN

DCM

Topcom Twintalker 3800 141

Topcom Twintalker 3800

ǼȁȁǾȃǿȀȐ

14.9 ǳȤȠȚ țȜȒıȘȢ

ǲȞĮȢ ȒȤȠȢ țȜȒıȘȢ İȚįȠʌȠȚİȓ ĲȠȣȢ ȐȜȜȠȣȢ ȩĲȚ șȑȜİĲİ ȞĮ ȝȚȜȒıİĲİ.

14.9.1 ȇȪșȝȚıȘ ĲȠȣ ȒȤȠȣ țȜȒıȘȢ

ȉȠ Twintalker 3800 įȚĮșȑĲİȚ 5 ȒȤȠȣȢ țȜȒıȘȢ

14.9.2 ǼțʌȠȝʌȒ İȞȩȢ ȒȤȠȣ țȜȒıȘȢ

ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ıĲȚȖȝȚĮȓĮ.ȅ ȒȤȠȢ țȜȒıȘȢ İțʌȑȝʌİȚ ıĲȠ țĮȞȐȜȚ ʌȠȣ ȑȤİȚ

ȡȣșȝȚıĲİȓ.

14.10 ǼȞİȡȖȠʌȠȓȘıȘ/ǹʌİȞİȡȖȠʌȠȓȘıȘ ĲȠȣ Roger Beep

ǹĳȠȪ ĮʌİȜİȣșİȡȫıİĲİ ĲȠ ʌȜȒțĲȡȠ PTT ,Ș ıȣıțİȣȒ İțʌȑȝʌİȚ ȑȞĮ ıȒȝĮ İĲȠȚȝȩĲȘĲĮȢ

İʌȚȕİȕĮȚȫȞȠȞĲĮȢ ȩĲȚ ȑȤİĲİ ıĲĮȝĮĲȒıİȚ ȞĮ ȝȚȜȐĲİ.

14.11 ǼȞİȡȖȠʌȠȓȘıȘ/ĮʌİȞİȡȖȠʌȠȓȘıȘ ȒȤȠȣ ʌȜȒțĲȡȦȞ

ǵĲĮȞ ʌĮĲȐĲİ ȑȞĮ ʌȜȒțĲȡȠ,Ș ȝȠȞȐįĮ İțʌȑȝʌİȚ ȑȞĮȞ ıȪȞĲȠȝȠ ȤĮȡĮțĲȘȡȚıĲȚțȩ ȒȤȠ.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ĲȑııİȡȚȢ ĳȠȡȑȢ.ǼȝĳĮȞȓȗİĲĮȚ Ș

ȑȞįİȚȟȘ ‘CA’.

•īȚĮ ȞĮ ĮȜȜȐȟİĲİ ĲȠȞ ȒȤȠ țȜȒıȘȢ,ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ Ȓ

.īȚĮ ȞĮ ĮʌİȞİȡȖȠʌȠȚȒıİĲİ ĲȠȣȢ ȒȤȠȣȢ țȜȒıȘȢ,ʌĮĲȒıĲİ ‘OF’.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ İʌȚȕİȕĮȚȫıİĲİ țĮȚ ȞĮ

İʌȚıĲȡȑȥİĲİ ıİ ȜİȚĲȠȣȡȖȓĮ ĮȞĮȝȠȞȒȢ.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ʌȑȞĲİ ĳȠȡȑȢ.ȈĲȘȞ ȠșȩȞȘ ĮȡȤȓȗİȚ ȞĮ

ĮȞĮȕȠıȕȒȞİȚ Ș ĲȡȑȤȠȣıĮ ȡȪșȝȚıȘ Roger Beep țĮȚ İȝĳĮȞȓȗİĲĮȚ Ș

ȑȞįİȚȟȘ ‘ro’.

•ȆĮĲȒıĲİ ĲȠ țȠȣȝʌȓ ȖȚĮ ȞĮ İȞİȡȖȠʌȠȚȒıİĲİ (ON) ȒĲȠ

țȠȣȝʌȓ ȖȚĮ ȞĮ ĮʌİȞİȡȖȠʌȠȚȒıİĲİ (OF) ĲȘ ȜİȚĲȠȣȡȖȓĮ

Roger Beep.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ İʌȚȕİȕĮȚȫıİĲİ țĮȚ ȞĮ

İʌȚıĲȡȑȥİĲİ ıİ ȜİȚĲȠȣȡȖȓĮ ĮȞĮȝȠȞȒȢ.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȑȟȚ ĳȠȡȑȢ.ȈĲȘȞ ȠșȩȞȘ ĮȡȤȓȗİȚ ȞĮ

ĮȞĮȕȠıȕȒȞİȚ Ș ĲȡȑȤȠȣıĮ ȡȪșȝȚıȘ ǳȤȠȢ ʌȜȒțĲȡȦȞ țĮȚ

İȝĳĮȞȓȗİĲĮȚ Ș ȑȞįİȚȟȘ ‘to’.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ Ȓ ȖȚĮ ȞĮ İȞİȡȖȠʌȠȚȒıİĲİ (ON)

Ȓ ȞĮ ĮʌİȞİȡȖȠʌȠȚȒıİĲİ (OF) ĲȠȞ ȒȤȠ ʌȜȒțĲȡȦȞ.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ İʌȚȕİȕĮȚȫıİĲİ țĮȚ ȞĮ

İʌȚıĲȡȑȥİĲİ ıİ ȜİȚĲȠȣȡȖȓĮ ĮȞĮȝȠȞȒȢ.

VOX

SCAN

DCM

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

142 Topcom Twintalker 3800

Topcom Twintalker 3800

14.12 ȈȐȡȦıȘ țĮȞĮȜȚȫȞ

Ǿ ıȐȡȦıȘ țĮȞĮȜȚȫȞ İțĲİȜİȓ ĮȞĮȗȒĲȘıȘ ȖȚĮ İȞİȡȖȐ ıȒȝĮĲĮ țȣțȜȚțȐ Įʌȩ ĲȠ țĮȞȐȜȚ 1 ȑȦȢ 8,

ʌİȡȚȜĮȝȕĮȞȠȝȑȞȦȞ ĲȦȞ țȦįȚțȫȞ CTCSS.

14.13 ȈȐȡȦıȘ įȪȠ țĮȞĮȜȚȫȞ

ȈĲȘ ȜİȚĲȠȣȡȖȓĮ ĮȞĮȝȠȞȒȢ,ĲȠ PMR ȡȣșȝȓȗİĲĮȚ ıİ ȑȞĮ țĮȞȐȜȚ ʌȠȣ ȑȤİȚ ȡȣșȝȚıĲİȓ ȝİ țȦįȚțȩ

CTCSS. ȉȠ PMR ȜĮȝȕȐȞİȚ ȝȩȞȠ ıȒȝĮĲĮ ʌȠȣ İțʌȑȝʌȠȞĲĮȚ ıİ ĮȣĲȩ ĲȠ țĮȞȐȜȚ țĮȚ ıİ ĮȣĲȩȞ

ĲȠȞ țȦįȚțȩ CTCSS.

Ǿ ȜİȚĲȠȣȡȖȓĮ ʌĮȡĮțȠȜȠȪșȘıȘȢ įȪȠ țĮȞĮȜȚȫȞ ıȐȢ İʌȚĲȡȑʌİȚ ȞĮ ʌĮȡĮțȠȜȠȣșİȓĲİ ȑȞĮ įİȪĲİȡȠ

țĮȞȐȜȚ ȝİ țȦįȚțȩ CTCSS.

ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ İʌĲȐ ĳȠȡȑȢ ȖȚĮ ȞĮ ĮʌİȞİȡȖȠʌȠȚȒıİĲİ ĲȘ ȜİȚĲȠȣȡȖȓĮ.ȈĲȘ

ıȣȞȑȤİȚĮ,ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ Ȓ ȑȦȢ ȩĲȠȣ ıĲȘȞ ȠșȩȞȘ İȝĳĮȞȚıĲİȓ Ȓ ȑȞįİȚȟȘ

‘OF’.

ǵĲĮȞ ȑȤİȚ İȞİȡȖȠʌȠȚȘșİȓ Ș ȜİȚĲȠȣȡȖȓĮ ʌĮȡĮțȠȜȠȪșȘıȘȢ įȪȠ țĮȞĮȜȚȫȞ,ĲȠ PMR ĮȜȜȐȗİȚ

įȚĮįȠȤȚțȐ ĮȞȐȝİıĮ ıĲȠ țĮȞȐȜȚ ĮȞĮȝȠȞȒȢ + CTCSS țĮȚ ıĲĮ ǻȪȠ țĮȞȐȜȚĮ + CTCSS.

ǵĲĮȞ ȣʌȐȡȤİȚ įȡĮıĲȘȡȚȩĲȘĲĮ ıĲȘ ȜİȚĲȠȣȡȖȓĮ ǻȪȠ țĮȞȐȜȚĮ + CTCSS, ıĲȘȞ ȠșȩȞȘ İȝĳĮȞȓȗİĲĮȚ

ĲȠ İȞİȡȖȩ țĮȞȐȜȚ ȖȚĮ 5 įİȣĲİȡȩȜİʌĲĮ ȝİĲȐ ĲȘ ȜȒȟȘ ĲȘȢ įȡĮıĲȘȡȚȩĲȘĲĮȢ.ǲȤİĲİ ĲȘ įȣȞĮĲȩĲȘĲĮ

ȞĮ ĮʌĮȞĲȒıİĲİ ıĲȘȞ İțʌȠȝʌȒ İȞĲȩȢ ĲȠȣ ȤȡȠȞȚțȠȪ ĮȣĲȠȪ įȚĮıĲȒȝĮĲȠȢ.

•ȆĮĲȒıĲİ țĮȚ țȡĮĲȒıĲİ ʌĮĲȘȝȑȞȠ ĲȠ ʌȜȒțĲȡȠ . ȆĮĲȒıĲİ ĲȠ

ʌȜȒțĲȡȠ ıĲȚȖȝȚĮȓĮ ȖȚĮ ȞĮ İȞİȡȖȠʌȠȚȒıİĲİ ĲȘ ȜİȚĲȠȣȡȖȓĮ

ıȐȡȦıȘȢ țĮȞĮȜȚȫȞ.ȈĲȘȞ ȠșȩȞȘ İȝĳĮȞȓȗİĲĮȚ ĲȠ İȚțȠȞȓįȚȠ

ıȐȡȦıȘȢ țĮȞĮȜȚȫȞ.

•ǵĲĮȞ ĮȞȚȤȞİȣĲİȓ İȞİȡȖȩ ıȒȝĮ (ȑȞĮ Įʌȩ ĲĮ 8 țĮȞȐȜȚĮ), ʌĮĲȒıĲİ ĲȠ

ʌȜȒțĲȡȠ ȖȚĮ ȞĮ ȡȣșȝȓıİĲİ ĲȠ țĮȞȐȜȚ țĮȚ ȞĮ ĮȡȤȓıİĲİ ȞĮ

İʌȚțȠȚȞȦȞİȓĲİ ıĲȠ İȞİȡȖȩ țĮȞȐȜȚ.ǼȐȞ įİȞ ʌĮĲȒıİĲİ ĲȠ ʌȜȒțĲȡȠ

PTT , Ș ȜİȚĲȠȣȡȖȓĮ ıȐȡȦıȘȢ țĮȞĮȜȚȫȞ ȟĮȞĮȡȤȓȗİȚ ȝİĲȐ Įʌȩ 5

įİȣĲİȡȩȜİʌĲĮ.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ Ȓ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ

ʌĮȡĮțȐȝȥİĲİ ĲȠ ĲȡȑȤȠȞ țĮȞȐȜȚ țĮȚ ȞĮ ıȣȞİȤȓıİĲİ ĲȘȞ ĮȞĮȗȒĲȘıȘ

ȐȜȜȠȣ İȞİȡȖȠȪ țĮȞĮȜȚȠȪ.

•īȚĮ ȞĮ ĮʌİȞİȡȖȠʌȠȚȒıİĲİ ĲȘ ȜİȚĲȠȣȡȖȓĮ ıȐȡȦıȘȢ țĮȞĮȜȚȫȞ,

ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ıĲȚȖȝȚĮȓĮ.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ İʌĲȐ ĳȠȡȑȢ.ȉȠ İȚțȠȞȓįȚȠ ıȐȡȦıȘȢ

įȪȠ țĮȞĮȜȚȫȞ İȝĳĮȞȓȗİĲĮȚ ıĲȘȞ ȠșȩȞȘ.

•īȚĮ ȞĮ ĮȜȜȐȟİĲİ țĮȞȐȜȚ,ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ Ȓ .

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ İʌȚȕİȕĮȚȫıİĲİ ĲȘȞ İʌȚȜȠȖȒ

țĮȞĮȜȚȠȪ țĮȚ ȞĮ ȝİĲĮȕİȓĲİ ıĲȘȞ ǼȆǿȁȅīǾ ȊȆȅȀǹȃǹȁǿȅȊ

CTCSS.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ Ȓ ȖȚĮ ȞĮ ĮȜȜȐȟİĲİ CTCSS.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ İʌȚȕİȕĮȚȫıİĲİ țĮȚ ȞĮ

İʌȚıĲȡȑȥİĲİ ıİ ȜİȚĲȠȣȡȖȓĮ ĮȞĮȝȠȞȒȢ.

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

Topcom Twintalker 3800 143

Topcom Twintalker 3800

ǼȁȁǾȃǿȀȐ

14.14 ȋȡȠȞȠȝİĲȡȘĲȒȢ

ȉȠ Twintalker 3800 įȚĮșȑĲİȚ ȜİȚĲȠȣȡȖȓĮ ȤȡȠȞȠȝİĲȡȘĲȒ (mm:ss).

14.15 ȅʌȓıșȚȠȢ ĳȦĲȚıȝȩȢ ȠșȩȞȘȢ

īȚĮ ȞĮ İȞİȡȖȠʌȠȚȒıİĲİ ĲȠȞ ȠʌȓıșȚȠ ĳȦĲȚıȝȩ ĲȘȢ ȠșȩȞȘȢ LCD, ʌĮĲȒıĲİ ȠʌȠȚȠįȒʌȠĲİ

ʌȜȒțĲȡȠ İțĲȩȢ Įʌȩ ĲĮ țĮȚ .

ȅ ȠʌȓıșȚȠȢ ĳȦĲȚıȝȩȢ ĲȘȢ ȠșȩȞȘȢ LCD ĮȞȐȕİȚ ȖȚĮ 5 įİȣĲİȡȩȜİʌĲĮ ĲȠ ȝȑȖȚıĲȠ.

15 ȈȪȞįİıȘ ĮțȠȣıĲȚțȠȪ

ȂʌȠȡİȓĲİ ȞĮ ȤȡȘıȚȝȠʌȠȚİȓĲİ ĲȠ Twintalker 3800 ȝİ ĲȠ

ĮțȠȣıĲȚțȩ ʌȠȣ ʌİȡȚȜĮȝȕȐȞİĲĮȚ.

Ǿ ȣʌȠįȠȤȒ ȕȡȓıțİĲĮȚ țȐĲȦ Įʌȩ ĲȠ ʌȡȠıĲĮĲİȣĲȚțȩ İȜĮıĲȚțȩ

țȐȜȣȝȝĮ ıĲȠ ʌȐȞȦ ȝȑȡȠȢ ĲȘȢ ȝȠȞȐįĮȢ .

īȚĮ ȞĮ ıȣȞįȑıİĲİ ĲȠ ĮțȠȣıĲȚțȩ,ĮĳĮȚȡȑıĲİ ĲȠ İȜĮıĲȚțȩ

țȐȜȣȝȝĮ ıĲȠ ʌȐȞȦ ȝȑȡȠȢ ĲȘȢ ȝȠȞȐįĮȢ ȫıĲİ ȞĮ ĮʌȠțĮȜȪȥİĲİ

ĲȘȞ ȣʌȠįȠȤȒ.

ǼȚıȐȖİĲİ ĲȠ ȕȪıȝĮ ĲȠȣ ĮțȠȣıĲȚțȠȪ ıĲȘȞ ȣʌȠįȠȤȒ (ȕȪıȝĮ 2,5mm).

•ȆĮĲȒıĲİ țĮȚ țȡĮĲȒıĲİ ʌĮĲȘȝȑȞȠ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ 3

įİȣĲİȡȩȜİʌĲĮ.ȈĲȘȞ ȠșȩȞȘ İȝĳĮȞȓȗİĲĮȚ Ƞ ȝİĲȡȘĲȒȢ.

•ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ ȟİțȚȞȒıİȚ Ș ȝȑĲȡȘıȘ.

•ȆĮĲȒıĲİ ȟĮȞȐ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ įȚĮțȩȥİĲİ ĲȘ ȝȑĲȡȘıȘ

țĮȚ ȞĮ įİȓĲİ ĲȠȞ ȤȡȩȞȠ ʌȠȣ ʌĮȡȒȜșİ.Ǿ ȜİȚĲȠȣȡȖȓĮ ĲȠȣ

ȤȡȠȞȠȝİĲȡȘĲȒ ıȣȞİȤȓȗİĲĮȚ ıĲȠ ĳȩȞĲȠ.īȚĮ ȞĮ ıȣȞİȤȓıİĲİ ĲȘ

ȝȑĲȡȘıȘ,ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ .

•ǵĲĮȞ Ș ȜİȚĲȠȣȡȖȓĮ ĲȠȣ ȤȡȠȞȠȝİĲȡȘĲȒ įȚĮțȠʌİȓ,ʌĮĲȒıĲİ ĲȠ

ʌȜȒțĲȡȠ ȖȚĮ ȞĮ ĲȠȞ İʌĮȞĮĳȑȡİĲİ.

•ȆĮĲȒıĲİ țĮȚ țȡĮĲȒıĲİ ʌĮĲȘȝȑȞȠ ĲȠ țȠȣȝʌȓ ȖȚĮ 3

įİȣĲİȡȩȜİʌĲĮ ȖȚĮ ȞĮ İʌȚıĲȡȑȥİĲİ ıĲȘ ȜİȚĲȠȣȡȖȓĮ ĮȞĮȝȠȞȒȢ.

VOX

SCAN

DCM

10 7

ȂȘȞ ıȣȞįȑİĲİ ȐȜȜĮ ĮțȠȣıĲȚțȐ.ȊʌȐȡȤİȚ țȓȞįȣȞȠȢ ȞĮ ʌȡȠțȜȘșİȓ ȕȜȐȕȘ

ıĲȘ ıȣıțİȣȒ ıĮȢ.

144 Topcom Twintalker 3800

Topcom Twintalker 3800

16 ǼʌȓȜȣıȘ ʌȡȠȕȜȘȝȐĲȦȞ

17 ȉİȤȞȚțȑȢ ʌȡȠįȚĮȖȡĮĳȑȢ

ǻİȞ ȣʌȐȡȤİȚ ʌĮȡȠȤȒ ȚıȤȪȠȢ ȀĮșĮȡȓıĲİ ĲȚȢ İʌĮĳȑȢ ĲȘȢ ȝʌĮĲĮȡȓĮȢ ȝİ ȝĮȜĮțȩ

ȪĳĮıȝĮ.

ǹȞĲȚțĮĲĮıĲȒıĲİ ĲȚȢ ȝʌĮĲĮȡȓİȢ.

ǻİȞ ʌȡĮȖȝĮĲȠʌȠȚİȓĲĮȚ İțʌȠȝʌȒ ǺİȕĮȚȦșİȓĲİ ȩĲȚ ʌĮĲȐĲİ țĮȜȐ ĲȠ ʌȜȒțĲȡȠ

ʌȡȠĲȠȪ ĮȡȤȓıİĲİ ȞĮ ȝȚȜȐĲİ.

ǼȜȑȖȟĲİ ĲȘ įȡĮıĲȘȡȚȩĲȘĲĮ ĲȠȣ țĮȞĮȜȚȠȪ țĮȚ,İȐȞ

ĲȠ ĲȡȑȤȠȞ țĮȞȐȜȚ ȤȡȘıȚȝȠʌȠȚİȓĲĮȚ,ĮȜȜȐȟĲİ

țĮȞȐȜȚ.

ȀĮȝȓĮ ȜȒȥȘ ǼȜȑȖȟĲİ ĲȘȞ ȑȞĲĮıȘ ĲȠȣ ȘȤİȓȠȣ.

ǺİȕĮȚȦșİȓĲİ ȩĲȚ ȕȡȓıțİıĲİ İȞĲȩȢ İȝȕȑȜİȚĮȢ ȜȒȥȘȢ

țĮȚ,İĳȩıȠȞ ȤȡİȚȐȗİĲĮȚ,ȝİĲĮțȚȞȘșİȓĲİ Įʌȩ ĲȘ

șȑıȘ ıĮȢ.

ȆİȡȚȠȡȚıȝȑȞȘ İȝȕȑȜİȚĮ țĮȚ

ʌĮȡİȝȕȠȜȑȢ țĮĲȐ ĲȘȞ İțʌȠȝʌȒ

Ǿ İȝȕȑȜİȚĮ ȠȝȚȜȓĮȢ İȟĮȡĲȐĲĮȚ Įʌȩ ĲȘȞ ʌİȡȚȠȤȒ.

ȆĮȡȐȖȠȞĲİȢ ȩʌȦȢ ȠȚ ȤĮȜȪȕįȚȞİȢ țĮĲĮıțİȣȑȢ,ĲĮ

ĲıȚȝİȞĲȑȞȚĮ țĲȓȡȚĮ Ȓ Ș ȤȡȒıȘ İȞĲȩȢ ȠȤȘȝȐĲȦȞ

ʌİȡȚȠȡȓȗȠȣȞ ĲȘȞ İȝȕȑȜİȚĮ.

ȆȡȠıʌĮșİȓĲİ ȞĮ ĮʌȠĳİȪȖİĲİ ȩıȠ ĲȠ įȣȞĮĲȩȞ

ʌİȡȚııȩĲİȡĮ İȝʌȩįȚĮ țĮȚ ȞĮ İʌȚțȠȚȞȦȞİȓĲİ ıİ

țĮșĮȡȩ ȠʌĲȚțȩ ʌİįȓȠ.

ǹȜȜȐȟĲİ șȑıȘ.

ȆĮȡİȝȕȠȜȑȢ ȅ įȑțĲȘȢ țĮȚ Ƞ ʌȠȝʌȩȢ ȕȡȓıțȠȞĲĮȚ ıİ ʌȠȜȪ ȝȚțȡȒ

ĮʌȩıĲĮıȘ ȝİĲĮȟȪ ĲȠȣȢ.Ǿ İȜȐȤȚıĲȘ İʌȚĲȡİʌȩȝİȞȘ

ĮʌȩıĲĮıȘ ȝİĲĮȟȪ 2 ȝȠȞȐįȦȞ İȓȞĮȚ 1,5m.

ȀĮȞȐȜȚĮ

ȊʌȠțȦįȚțȩȢ

ȈȣȤȞȩĲȘĲĮ

ǼȝȕȑȜİȚĮ

ȂʌĮĲĮȡȓİȢ

ǿıȤȪȢ İțʌȠȝʌȒȢ

ȉȪʌȠȢ įȚĮȝȩȡĳȦıȘȢ

ǹʌȩıĲĮıȘ țĮȞĮȜȚȫȞ

ȆȡȠıĮȡȝȠȖȑĮȢ ĳȠȡĲȚıĲȒ Duo

CTCSS 38

446.00625MHz - 446.09375 MHz

ǲȦȢ 5 Km (ıİ ĮȞȠȚȤĲȩ ʌİįȓȠ)

3 x AA ĮȜțĮȜȚțȑȢ ȝʌĮĲĮȡȓİȢ Ȓ

İʌĮȞĮĳȠȡĲȚȗȩȝİȞİȢ NiMH

=< 500mW ERP

FM - F3E

12,5 kHz

ǼȓıȠįȠȢ : 230V AC / 50Hz

ǲȟȠįȠȢ : 7,5V DC / 200mA

Topcom Twintalker 3800 145

Topcom Twintalker 3800

ǼȁȁǾȃǿȀȐ

18 ǼȖȖȪȘıȘ Topcom

18.1 ȆİȡȓȠįȠȢ İȖȖȪȘıȘȢ

ȅȚ ȝȠȞȐįİȢ Topcom ȑȤȠȣȞ İȖȖȪȘıȘ 24 ȝȘȞȫȞ.Ǿ İȖȖȪȘıȘ ȟİțȚȞȐİȚ Įʌȩ ĲȘȞ ȘȝİȡȠȝȘȞȓĮ

ĮȖȠȡȐȢ ĲȘȢ ȞȑĮȢ ȝȠȞȐįĮȢ.Ǿ İȖȖȪȘıȘ įİȞ țĮȜȪʌĲİȚ ĮȞĮȜȫıȚȝĮ Ȓ İȜĮĲĲȫȝĮĲĮ ȝİ ĮȝİȜȘĲȑĮ

İʌȓįȡĮıȘ ıĲȘ ȜİȚĲȠȣȡȖȓĮ Ȓ ĲȘȞ ĮȟȓĮ ĲȠȣ İȟȠʌȜȚıȝȠȪ.

Ǿ İȖȖȪȘıȘ ĮʌȠįİȚțȞȪİĲĮȚ ȝİ ʌȡȠıțȩȝȚıȘ ĲȘȢ ĮȣșİȞĲȚțȒȢ ĮʌȩįİȚȟȘȢ ĮȖȠȡȐȢ,ıĲȘȞ ȠʌȠȓĮ

ĮȞĮȖȡȐĳȠȞĲĮȚ Ș ȘȝİȡȠȝȘȞȓĮ ĮȖȠȡȐȢ țĮȚ ĲȠ ȝȠȞĲȑȜȠ ĲȘȢ ıȣıțİȣȒȢ.

18.2 ȋȡȒıȘ ĲȘȢ İȖȖȪȘıȘȢ

ȅȚ İȜĮĲĲȦȝĮĲȚțȑȢ ȝȠȞȐįİȢ ʌȡȑʌİȚ ȞĮ İʌȚıĲȡȑĳȠȞĲĮȚ ıİ țȑȞĲȡȠ ĲİȤȞȚțȒȢ ȣʌȠıĲȒȡȚȟȘȢ

Topcom țĮȚ ȞĮ ıȣȞȠįİȪȠȞĲĮȚ Įʌȩ ȑȖțȣȡȘ ĮʌȩįİȚȟȘ ĮȖȠȡȐȢ.

ǼȐȞ Ș ȝȠȞȐįĮ ʌĮȡȠȣıȚȐıİȚ țȐʌȠȚȠ İȜȐĲĲȦȝĮ țĮĲȐ ĲȘ įȚȐȡțİȚĮ ȚıȤȪȠȢ ĲȘȢ İȖȖȪȘıȘȢ,Ș

Topcom Ȓ İȟȠȣıȚȠįȠĲȘȝȑȞȠ țȑȞĲȡȠ ĲİȤȞȚțȒȢ ȣʌȠıĲȒȡȚȟȘȢ ĮȞĮȜĮȝȕȐȞȠȣȞ įȦȡİȐȞ ĲȘȞ

İʌȚıțİȣȒ ȠʌȠȚȦȞįȒʌȠĲİ İȜĮĲĲȦȝȐĲȦȞ ĲĮ ȠʌȠȓĮ ȠĳİȓȜȠȞĲĮȚ ıİ İȜĮĲĲȦȝĮĲȚțȩ ȣȜȚțȩ Ȓ

țĮĲĮıțİȣĮıĲȚțȩ ıĳȐȜȝĮ.

ǼȞĮʌȩțİȚĲĮȚ ıĲȘ įȚĮțȡȚĲȚțȒ İȣȤȑȡİȚĮ ĲȘȢ Topcom ȞĮ İțʌȜȘȡȫıİȚ ĲȚȢ ȣʌȠȤȡİȫıİȚȢ ĲȘȢ ʌȠȣ

ĮʌȠȡȡȑȠȣȞ Įʌȩ ĲȘȞ İȖȖȪȘıȘ,ʌȡȠȕĮȓȞȠȞĲĮȢ İȓĲİ ıİ İʌȚıțİȣȒ İȓĲİ ıİ ĮȜȜĮȖȒ ĲȦȞ

İȜĮĲĲȦȝĮĲȚțȫȞ ȝȠȞȐįȦȞ Ȓ ȝİȡȫȞ ĲȦȞ İȜĮĲĲȦȝĮĲȚțȫȞ ȝȠȞȐįȦȞ.Ȉİ ʌİȡȓʌĲȦıȘ

ĮȞĲȚțĮĲȐıĲĮıȘȢ,İȞįȑȤİĲĮȚ ȞĮ ȝȘȞ įȚĮĲȓșİĲĮȚ ĲȠ ȤȡȫȝĮ țĮȚ ĲȠ ȝȠȞĲȑȜȠ ĲȘȢ ĮȡȤȚțȒȢ ȝȠȞȐįĮȢ

ʌȠȣ ĮȖȠȡȐıĮĲİ.

ȍȢ ȘȝİȡȠȝȘȞȓĮ ȑȞĮȡȟȘȢ ĲȘȢ ʌİȡȚȩįȠȣ ȚıȤȪȠȢ ĲȘȢ İȖȖȪȘıȘȢ ȠȡȓȗİĲĮȚ Ș ȘȝİȡȠȝȘȞȓĮ ĮȖȠȡȐȢ.

Ȉİ ʌİȡȓʌĲȦıȘ ĮȜȜĮȖȒȢ Ȓ İʌȚıțİȣȒȢ ĲȘȢ ȝȠȞȐįĮȢ Įʌȩ ĲȘȞ Topcom Ȓ Įʌȩ İȟȠȣıȚȠįȠĲȘȝȑȞȠ

țȑȞĲȡȠ ĲİȤȞȚțȒȢ ȣʌȠıĲȒȡȚȟȘȢ,Ș ʌİȡȓȠįȠȢ ȚıȤȪȠȢ ĲȘȢ İȖȖȪȘıȘȢ įİȞ ʌĮȡĮĲİȓȞİĲĮȚ.

18.3 ǼȟĮȚȡȑıİȚȢ

Ǿ İȖȖȪȘıȘ įİȞ țĮȜȪʌĲİȚ ȕȜȐȕİȢ Ȓ İȜĮĲĲȫȝĮĲĮ ĲĮ ȠʌȠȓĮ ȠĳİȓȜȠȞĲĮȚ ıİ İıĳĮȜȝȑȞȘ ȤȡȒıȘ Ȓ

ȜİȚĲȠȣȡȖȓĮ ʌȠȣ ʌȡȠțȪʌĲİȚ Įʌȩ ĲȘ ȤȡȒıȘ ȝȘ ȖȞȒıȚȦȞ İȟĮȡĲȘȝȐĲȦȞ Ȓ ʌĮȡİȜțȩȝİȞȦȞ ĲĮ

ȠʌȠȓĮ įİȞ ıȣȞȚıĲȫȞĲĮȚ Įʌȩ ĲȘȞ Topcom.

Ǿ İȖȖȪȘıȘ įİȞ țĮȜȪʌĲİȚ ĲȣȤȩȞ ȕȜȐȕȘ Ș ȠʌȠȓĮ ȠĳİȓȜİĲĮȚ ıİ İȟȦĲİȡȚțȠȪȢ ʌĮȡȐȖȠȞĲİȢ,ȩʌȦȢ

ĮıĲȡĮʌȒ,Ȟİȡȩ țĮȚ ĳȦĲȚȐ,ȠȪĲİ ȕȜȐȕȘ ʌȠȣ ʌȡȠțȪʌĲİȚ țĮĲȐ ĲȘ ȝİĲĮĳȠȡȐ ĲȘȢ ȝȠȞȐįĮȢ.

ǻİȞ ȝʌȠȡİȓ ȞĮ İȖİȡșİȓ ĮȟȓȦıȘ İȖȖȪȘıȘȢ İȐȞ Ƞ ıİȚȡȚĮțȩȢ ĮȡȚșȝȩȢ ĲȦȞ ȝȠȞȐįȦȞ ȝİĲĮȕȜȘșİȓ,

ĮĳĮȚȡİșİȓ Ȓ țĮĲĮıĲİȓ įȣıĮȞȐȖȞȦıĲȠȢ.

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

146 Topcom Twintalker 3800

Topcom Twintalker 3800

1WstĊp

DziĊkujemy za zakup opcom Twintalker 3800. Jest to komunikacyjne urządzenie radiowe o

zasiĊgu maksymalnie 5 km, którego koszty eksploatacyjne ograniczają siĊ do áadowania

baterii.

Twintalker pracuje na 8 kanaáach áącznoĞci zgodnie ze standardem PMR (Private Mobile

Radio)

2 Przeznaczenie

Urządzenie moĪe byü uĪywane do róĪnych zastosowaĔ profesjonalnych, Na przykáad: do

koordynacji pracy dĨwigu. MoĪna je takĪe uĪywaü w celach rekreacyjnych, Na przykáad: w

celu utrzymywania áącznoĞci podczas podróĪy 2 lub wiĊcej samochodami, podczas

przejaĪdĪek rowerowych, jazdy na nartach itd. MoĪna je stosowaü np. do utrzymywania

áącznoĞci z dzieümi, gdy bawią siĊ na zewnątrz, itd.

3 Oznaczenie CE

Symbol CE na urządzeniu, w instrukcji uĪytkownika i na opakowaniu oznacza, Īe urządzenie

odpowiada istotnym wymaganiom dyrektywy R&TTE 1995/5/EC.

DeklaracjĊ zgodnoĞci moĪna znaleĨü w: http://www.topcom.net/cedeclarations.php

4 Instrukcje dot. bezpieczeĔstwa

4.1 Informacje ogólne

NaleĪy dokáadnie zapoznaü siĊ z poniĪszymi informacjami dotyczącymi bezpieczeĔstwa

oraz prawidáowego uĪytkowania, NaleĪy siĊ równieĪ zapoznaü z wszystkimi funkcjami

urządzenia. Niniejszą instrukcjĊ naleĪy przechowywaü w bezpiecznym miejscu do wglądu.

4.2 ObraĪenia wynikające z poparzeĔ

•JeĪeli osáona anteny jest uszkodzona, nie naleĪy jej dotykaü, poniewaĪ kontakt anteny

ze skórą moĪe spowodowaü niegroĨne oparzenia podczas transmisji.

• Baterie mogą spowodowaü uszkodzenia mienia (przypalenie), jeĪeli obiekty wykonane z

materiaáów przewodzących, jak np. biĪuteria, kluczyki itd. bĊdą stykaü siĊ z

nieizolowanymi stykami. Materiaáy takie mogą zamknąü obwód, powodując zwarcie, i w

konsekwencji mogą siĊ znacznie nagrzaü. Zachowaj ostroĪnoĞü podczas obchodzenia

siĊ z naáadowanymi bateriami, w szczególnoĞci, gdy chowasz je do kieszeni, torebki lub

w inne miejsca, gdzie znajdują siĊ metalowe obiekty.

4.3 ObraĪenia

• Nie umieszczaj urządzenia nad poduszką powietrzną w samochodzie lub strefą

wybuchu poduszki powietrznej. Poduszki powietrzne wybuchają z duĪą siáą. JeĪeli

radiotelefon zostanie umieszczony w strefie wybuchu poduszki powietrznej, a ta

zostanie uaktywniona, moĪe zostaü wyrzucony z wielką siáą, powodując powaĪne

obraĪenia u pasaĪerów pojazdu.

•Urządzenie naleĪy trzymaü w odlegáoĞci przynajmniej 15 centymetrów od rozrusznika

serca.

• Radiotelefon naleĪy natychmiast wyáączyü, jeĞli zakáóca pracĊ sprzĊtu medycznego.

Topcom Twintalker 3800 147

Topcom Twintalker 3800

POLSKI

4.4 ZagroĪenie wybuchem

• Nie wymieniaj baterii w Ğrodowisku zagraĪającym wybuchem. Podczas instalacji lub

wymiany baterii moĪe wystąpiü iskrzenie na stykach, co zagraĪa wybuchem.

•Wyáącz radiotelefon, gdy znajdziesz siĊ w Ğrodowisku zagraĪającym wybuchem. W

takich miejscach iskrzenie moĪe spowodowaü wybuch lub poĪar, co grozi obraĪeniami,

a nawet Ğmiercią.

• Nigdy nie wrzucaj baterii do ognia, poniewaĪ mogą wybuchnąü.

4.5 Ryzyko zatrucia

• Akumulatorki naleĪy przechowywaü poza zasiĊgiem maáych dzieci.

4.6 Nota prawna

• W niektórych krajach korzystanie z PMR jest zabronione podczas jazdy. W takim

wypadku, aby skorzystaü z urządzenia, konieczne jest zjechanie z drogi.

•JeĪeli personel samolotu nakaĪe wyáączenie urządzenia, naleĪy siĊ do tego

dostosowaü. Korzystanie z urządzenia musi odbywaü siĊ zgodnie z przepisami

dotyczącymi ruchu lotniczego lub poleceniami zaáogi samolotu.

•Wyáączaj urządzenie w miejscach, w których wywieszone są tabliczki zakazujące jego

uĪywania. W szpitalach i oĞrodkach zdrowia moĪe byü stosowany sprzĊt, który jest

wraĪliwy na fale radiowe.

• Wymiana lub modyfikacja anteny moĪe mieü wpáyw na parametry radiowe PMR i byü

niezgodna z przepisami CE. Anteny pochodzące z nieznanego Ĩródáa mogą równieĪ

uszkodziü radio.

4.7 Uwagi

• Nie dotykaj anteny podczas transmisji; moĪe to mieü negatywny wpáyw na jakoĞü

przekazu.

•JeĪeli urządzenie nie bĊdzie uĪywane przez dáuĪszy czas, wyjmij z niego baterie.

5 Czyszczenie i konserwacja

•Urządzenie naleĪy czyĞciü lekko zwilĪoną szmatką. Nie stosuj Ğrodków czyszczących

ani rozpuszczalników; mogą uszkodziü obudowĊ i przedostaü siĊ do Ğrodka, co trwale

uszkodzi urządzenie.

• Styki baterii moĪna czyĞciü bezwáóknistą szmatką.

•JeĪeli urządzenie ulegnie zawilgoceniu, natychmiast je wyáącz i wyjmij baterie. Osusz

przedziaá baterii suchą szmatką w celu zminimalizowania uszkodzeĔ wynikających z

zalania. KlapkĊ przedziaáu baterii zostaw otwartą na noc lub do caákowitego

wyschniĊcia. Nie korzystaj z urządzenia, zanim caákowicie nie wyschnie.

Miejsca, gdzie wystĊpuje zagroĪenie wybuchem, są zazwyczaj - choü

nie zawsze - oznaczone. Obejmują one strefy napeániania paliwem, takie

jak dolne pokáady statków, obiekty, gdzie przechowywane są lub

przelewane paliwa i chemikalia; strefy, gdzie w powietrzu obecne są

chemikalia lub cząsteczki materiaáów takich jak ziarno, pyá i opiáki

metali, oraz wszelkie inne miejsca, gdzie zalecane jest wyáączenie

silnika.

148 Topcom Twintalker 3800

Topcom Twintalker 3800

6 Usuwanie urządzenia (Ğrodowisko)

Na koniec okresu eksploatacji produktu nie naleĪy go wyrzucaü razem ze

zwykáymi odpadami domowymi, ale trzeba go zanieĞü do punktu zbiórki

zajmującego siĊ recyklingiem sprzĊtu elektrycznego i elektronicznego.

Wskazuje na to symbol umieszczony na produkcie, na instrukcji obsáugi i/lub

opakowaniu.

Niektóre materiaáy wchodzące w skáad niniejszego produktu moĪna ponownie wykorzystaü,

jeĪeli zostaną dostarczone do punktu zbiórki w celu recyklingu. DziĊkiponownemu

wykorzystaniu niektórych czĊĞci lub surowców ze zuĪytych produktów przyczyniają siĊ

PaĔstwo w istotny sposób do ochrony Ğrodowiska. Aby uzyskaü informacje na temat

lokalnych punktów zbiórki, naleĪy zwróciü siĊ do wáadz lokalnych.

7 Korzystanie z urządzenia PMR

Aby umoĪliwiü komunikacjĊ miĊdzy radiotelefonami, naleĪy ustawiü w nich ten sam kanaá i

kod CTCSS oraz umieĞciü je w zasiĊgu odbioru (do 5 km na otwartej przestrzeni). PoniewaĪ

urządzenia korzystają z pasm czĊstotliwoĞci (kanaáów), wszystkie dziaáające urządzenia

korzystają z tych kanaáów (w sumie 8). Z tego wzglĊdu nie moĪna zagwarantowaü

prywatnoĞci rozmów. KaĪda osoba posiadająca urządzenie PMR nastawione na ten sam

kanaá bĊdzie sáyszeü Twoją rozmowĊ. JeĪeli chcesz nawiązaü komunikacjĊ (transmisja

sygnaáu gáosowego), musisz wcisnąü przycisk .

Po wciĞniĊciu tego przycisku urządzenie przejdzie w tryb transmisji i moĪesz zacząü mówiü

do mikrofonu. Wszystkie inne urządzenia PMR w zasiĊgu sygnaáu znajdujące siĊ na tym

samym kanale w trybie gotowoĞci (czyli nie w czasie transmisji) wyemitują Twoją

wiadomoĞü. Zanim bĊdziesz mógá odpowiedzieü, musisz poczekaü, aĪ druga osoba

zakoĔczy transmisjĊ. Pod koniec kaĪdej transmisji usáyszysz sygnaá dĨwiĊkowy, jeĞli

wáączono sygnaá potwierdzenia (patrz rozdziaá 14.10). Aby odpowiedzieü, po prostu wciĞnij

przycisk i mów do mikrofonu.

8ZawartoĞü opakowania

•2 urządzenia TwinTalker 3800

• 2 klipsy do paska

• 2 zasilacz

• 2 akumulatorki NiMH (3 x AA)

•2 sáuchawki z mikrofonem i przyciskiem PTT

• 2 x smycz

• Instrukcja obsáugi

• Karta z adresem serwisu i numerem gorącej linii

JeĪeli 2 lub wiĊcej uĪytkowników wciĞnie przycisk równoczeĞnie,

do odbiorcy dotrze tylko najmocniejszy sygnaá, a pozostaáe sygnaáy

zostaną stáumione. Z tego wzglĊdu transmisja sygnaáu powinna odbywaü

siĊ (wciĞniĊcie przycisku ) tylko wtedy, gdy kanaá jest wolny.

Topcom Twintalker 3800 149

Topcom Twintalker 3800

POLSKI

9 RozpoczĊcie pracy

10 àadowanie baterii

9.1 Zakáadanie/zdejmowanie klipsa

do pasa

1. Aby zdjąü klips do paska z urządzenia,

naciskaj (B) i odciągaj go od urządzenia

(A)

2. Aby zaáoĪyü klips do paska, wyrównaj

bolec z otworem na spodzie. Delikatnie

naciskaj, aĪ siĊ zatrzaĞnie.

9.2 Wkáadanie baterii

1. Zdejmij klips do paska (patrz rozdziaá

9.1.1).

2. PrzesuĔ klapkĊ komory baterii (C) i

ostroĪnie ją zdejmij (D).

3. WáóĪ doáączone 3 x akumulatorki AA

NiMh zwracając uwagĊ na

biegunowoĞü, tak jak to pokazano (E).

4. ZaáóĪ ponownie klapkĊ komory baterii i

klips (patrz rozdziaá 9.1.2).

Przy stosowaniu akumulatorów moĪna skorzystaü z

opcjonalnej áadowarki w celu doáadowania.

•WáoĪyü (3) akumulatorki “AA”.

•Podáącz maáą wtyczkĊ zasilacza do záącza SPK/

MIC/CHG (15), a drugi koniec do gniazdka

elektrycznego.

• Aby baterie zostaáy prawidáowo naáadowane

upewnij siĊ,Īe urządzenie jest wyáączone.

UWAGA: Caákowite doáadowanie baterii zajmuje

7-10 godzin.

1 x AA

UĪywaj tylko doáączonej àADOWARKI AC/DC z akumulatorkami “AA”. Nie

stosuj áadowarki, gdy w urządzeniu znajdują siĊ zwykáe baterie alkaliczne

typu "AA".

150 Topcom Twintalker 3800

Topcom Twintalker 3800

11 Poziom naáadowania baterii

Poziom naáadowania baterii wskazywany jest przez prostokąty w ikonie baterii na

wyĞwietlaczu.

• Peána bateria

• Bateria naáadowana w 2/3

• Bateria naáadowana w 1/3

• Bateria wyczerpana

Gdy poziom naáadowania baterii jest niski, ikona baterii bĊdzie mrugaü, wskazując na

potrzebĊ wymiany lub doáadowania baterii.

12 Opis

Patrz skáadana strona okáadki - Rysunek 1

13 Informacje na wyĞwietlaczu LCD

Patrz skáadana strona okáadki - Rysunek 2

16. Ikona RX - wyĞwietlana podczas odbioru sygnaáu

17. Ikona TX - wyĞwietlana podczas transmisji sygnaáu

18. WskaĨnik gáoĞnoĞci

19. WskaĨnik poziomu naáadowania baterii

20. Ikona skanowania podwójnego - wyĞwietlana, gdy aktywny jest tryb skanowania

podwójnego

21. Ikona VOX - wyĞwietlana w trybie sterowania gáosem (Vox)

22. Ikona skanowania - wyĞwietlana w trybie aktywnego skanowania

23. Kanaá

24. Kod CTCSS

1. ANTENA

2. Záącze SPEAKER/MIC

3. Przycisk migający LED - LIGHT

4. Przycisk LED - LIGHT

5. Przycisk ON/OFF

6. Przycisk Menu ‘ ’

–WejĞcie do menu.

7. Przycisk W dóá ‘’

– Zmniejszanie gáoĞnoĞci

– Wybór poprzedniego elementu

menu.

8. GàOĝNIK

9. MIKROFON

10. Przycisk WciĞnij w celu rozmowy‘ ’

–WciĞnij, by rozmawiaü, lub zwolnij, by

sáuchaü

– Potwierdzenie ustawienia menu

11. Przycisk W górĊ ‘’

–ZwiĊkszanie gáoĞnoĞci

– Wybór nastĊpnego elementu menu

12. Przycisk rozmowa "CALL"

– Transmisja tonu wywoáania

13. Dioda LED

14. WyĞwietlacz LCD

15. Záącze áadowarki "CHARGER"

VOX

SCAN

DCM

ZuĪyte baterie nie wolno wyrzucaü ze zwykáymi domowymi odpadami,

naleĪy oddaü do je w odpowiednie miejsce do przetworzenia. Nie

powodowaü zwarcia ani nie wrzucaü do ognia. JeĪeli urządzenie nie

bĊdzie uĪywane przez dáuĪszy czas, wyjmij z niego baterie.

Topcom Twintalker 3800 151

Topcom Twintalker 3800

POLSKI

14 Korzystanie z Twintalkera 3800

14.1 Wáączanie/wyáączanie urządzenia

14.2 Regulacja gáoĞnoĞci

14.3 Odbiór sygnaáu

Wáączone urządzenie jest przez caáy czas w trybie odbioru, gdy tylko nie nadaje.

14.4 Transmisja sygnaáu

Wáączanie:

•WciĞnij i przytrzymaj przycisk przez 2 sekundy.

Urządzenie wygeneruje sygnaá dĨwiĊkowy, a na wyĞwietlaczu

pojawi siĊ bieĪący kanaá.

Aby wyáączyü "OFF":

•WciĞnij i przytrzymaj przycisk przez 2 sekundy.

Urządzenie wygeneruje sygnaá dĨwiĊkowy i wyĞwietlacz zgaĞnie.

•NaciĞnij przycisk w trybie gotowoĞci, aby zwiĊkszyü

gáoĞnoĞü. Zostanie wyĞwietlony poziom gáoĞnoĞci.

•NaciĞnij przycisk , aby zmniejszyü gáoĞnoĞü.

•WciĞnij i przytrzymaj przycisk , aby nadawaü. Zostanie

wyĞwietlony symbol TX.

• Trzymaj urządzenie w poáoĪeniu poziomym, mikrofon w

odlegáoĞci ok. 10cm od ust, i mów do mikrofonu.

• Zwolnij przycisk , kiedy chcesz przerwaü nadawanie.

SCAN

VOX

DCM

VOX

SCAN

DCM

Aby inni mogli odbieraü Twoją transmisjĊ, powinni mieü ustawiony ten

sam kanaá i kod CTCSS. (Patrz rozdziaá 14.5 i 14.6)

VOX

SCAN

DCM

Aby sprawdziü aktywnoĞü kanaáu, uĪyj funkcji monitorowania (patrz

rozdziaá 14.7). Maksymalny czas nadawania jest ograniczony do 1

minuty. Zwolnij i naciĞnij przycisk PTT , aby wznowiü nadawanie.

152 Topcom Twintalker 3800

Topcom Twintalker 3800

14.5 Zmienianie kanaáu

14.6 CTCSS (Kodowany tonowo system ciągáego wyciszania szumów)

2 cyfry kodu CTCSS oznaczają konkretną czĊstotliwoĞü tonu, który urządzenie emituje.

UĪytkownicy z tym samym kanaáem oraz ustawieniem CTCSS, bĊdą sáyszeü siĊ nawzajem.

Nie bĊdą sáyszeü nikogo innego na tym samym kanale, chyba Īe inne urządzenia bĊdą miaáy

ustawiony dokáadnie taki sam kod CTCSS. Urządzenie TwinTalker 3800 ma 38 kodów

CTCSS.

14.7 Monitorowanie

Funkcja monitorowania sáuĪy do wyszukiwania sáabszych sygnaáów na bieĪącym kanale.

•NaciĞnij jednoczeĞnie przyciski oraz , aby aktywowaü monitoring kanaáu.

•NaciĞnij przycisk , aby przerwaü monitorowanie.

•NaciĞnij przycisk jeden raz - na wyĞwietlaczu zacznie

pulsowaü numer bieĪącego kanaáu.

•NaciĞnij przycisk lub , aby zmieniü kanaá.

•NaciĞnij przycisk , aby potwierdziü i powróciü do trybu

gotowoĞci.

•NaciĞnij przycisk trzy razy - na wyĞwietlaczu zacznie

pulsowaü bieĪący kod CTCSS.

•NaciĞnij przycisk lub , aby wybraü inny kod.

•NaciĞnij przycisk , aby potwierdziü i powróciü do trybu

gotowoĞci.

VOX

SCAN

DCM

11 7

JeĞli podczas ustawiania przez 5 sekund nie zostanie naciĞniĊty Īaden

przycisk, urządzenie powróci do trybu gotowoĞci.

VOX

SCAN

DCM

11 7

• Wszystkie urządzenia ustawione na ten sam kanaá mogą odbieraü i

sáuchaü rozmów równieĪ, gdy pozostali korzystają z kodu CTCSS.

•Aby wyáączyü kod CTCSS, ustaw kod ‘0’.

Topcom Twintalker 3800 153

Topcom Twintalker 3800

POLSKI

14.8 Wybór trybu VOX

Urządzenie PMR ma moĪliwoĞü transmisji uruchamianej gáosem (Vox). W trybie VOX radio

wyĞle sygnaá, gdy zostanie on uruchomiony gáosem lub innym dĨwiĊkiem w pobliĪu. Nie

zaleca siĊ uruchamiania funkcji VOX, gdy urządzenie bĊdzie uĪywane w haáaĞliwym lub

wietrznym Ğrodowisku.

14.9 Ton rozmowy

DĨwiĊk poáączenia informuje innych, Īe chcesz zacząü mówiü.

14.9.1 Ustawianie tonu rozmowy

TwinTalker 3800 ma 5 dĨwiĊków poáączenia

14.9.2 Wysyáanie tonu rozmowy

NaciĞnij krótko przycisk . DĨwiĊk poáączenia bĊdzie nadawany na ustawionym

kanale.

14.10 Wáączanie/wyáączanie funkcji potwierdzenia

Po zwolnieniu przycisku PTT , urządzenie wygeneruje dĨwiĊk potwierdzający

zakoĔczenie rozmowy.

•NaciĞnij przycisk trzy razy - bieĪące ustawienie VOX

zacznie pulsowaü na wyĞwietlaczu i pojawi siĊ napis VOX.

•NaciĞnij przycisk , aby wáączyü funkcjĊ VOX. Ponownie

naciĞnij przycisk aby ustawiü poziom czuáoĞci VOX od 1

do 3. Aby wyáączyü tryb VOX, naciskaj przycisk , aĪ na

wyĞwietlaczu pojawi siĊ napis ‘OF’.

•NaciĞnij przycisk , aby potwierdziü i powróciü do trybu

gotowoĞci.

•NaciĞnij przycisk cztery razy - zostanie wyĞwietlony

symbol ‘CA’.

•NaciĞnij przycisk lub , aby wybraü inny dĨwiĊk

poáączenia. Wybierz ‘OF’, aby wyáączyü dĨwiĊk poáączenia.

•Naci

Ğnij przycisk , aby potwierdziü i powróciü do trybu

gotowoĞci.

•NaciĞnij przycisk piĊü razy - bieĪące ustawienie

potwierdzania zacznie pulsowaü na wyĞwietlaczu i pojawi siĊ

napis ‘ro’.

•NaciĞnij przycisk aby wáączyü (ON) lub , lub

wyáączyü (OF) dĨwiĊk potwierdzenia.

•NaciĞnij przycisk , aby potwierdziü i powróciü do trybu

gotowoĞci.

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 7

154 Topcom Twintalker 3800

Topcom Twintalker 3800

14.11 Wáączanie/ wyáączanie dĨwiĊku przycisków

Gdy wciĞniĊty jest przycisk, rozlegnie siĊ krótki sygnaá dĨwiĊkowy.

14.12 Skanowanie kanaáów

Funkcja ta umoĪliwia wyszukiwanie aktywnych sygnaáów na kanaáach 1 do 8 oraz kodów

CTCSS w nieskoĔczonej pĊtli..

14.13 Skanowanie dwóch kanaáów

W trybie gotowoĞci urządzenie PMR jest ustawione na jeden kanaá z kodem CTCSS.

Urządzenie bĊdzie odbieraü tylko sygnaáy transmitowane na tym kanale z kodem CTCSS.

Funkcja ta umoĪliwia monitorowanie drugiego kanaáu z kodem CTCSS.

•NaciĞnij przycisk szeĞü razy - bieĪące dĨwiĊku

przycisków zacznie pulsowaü na wyĞwietlaczu i pojawi siĊ napis

‘to’.

•NaciĞnij przycisk lub , aby wáączyü (ON) lub

wyáączyü (OF) dĨwiĊk przycisków.

•NaciĞnij przycisk , aby potwierdziü i powróciü do trybu

gotowoĞci.

•NaciĞnij i przytrzymaj przycisk . NaciĞnij krótko przycisk

, aby wáączyü skanowanie kanaáów. Zostanie

wyĞwietlona ikona skanowania kanaáów.

• Kiedy zostanie wykryty aktywny sygnaá (jeden z 8 kanaáów),

naciĞnij przycisk , aby ustawiü kanaá i rozpocząü

komunikacjĊ na aktywnym kanale. JeĞli nie naciĞniesz przycisku

PTT , skanowanie kanaáów zostanie wznowione po 5

sekundach.

•NaciĞnij przycisk lub , aby pominąü bieĪący kanaá i

kontynuowaü wyszukiwanie nastĊpnego aktywnego kanaáu

•NaciĞnij krótko przycisk , aby wyáączyü skanowanie

kanaáów.

•NaciĞnij przycisk siedem razy, aby wyĞwietliü ikonĊ

skanowania dwóch kanaáów.

•NaciĞnij przycisk lub , aby zmieniü kanaá.

•NaciĞnij przycisk , aby potwierdziü wybór kanaáu i przejdĨ

do wyboru podkanaáu CTCSS.

•NaciĞnij przycisk lub , aby zmieniü kod CTCSS.

•NaciĞnij przycisk , aby potwierdziü i powróciü do trybu

gotowoĞci.

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

Topcom Twintalker 3800 155

Topcom Twintalker 3800

POLSKI

NaciĞnij przycisk siedem razy, aby wyáączyü tĊ funkcjĊ. NastĊpnie naciskaj przycisk

lub , aĪ zostanie wyĞwietlony napis ‘OF’.

Gdy funkcja podwójnego monitorowania jest aktywna, urządzenie bĊdzie przeáączaü siĊ w

sekwencji miĊdzy kanaáem gotowoĞci + CTCSS a monitorowaniem podwójnym + CTCSS.

Kiedy wystąpi aktywnoĞü przy skanowaniu dwóch kanaáów + CTCSS, aktywny kanaá bĊdzie

wyĞwietlany przez 5 po jej zakoĔczeniu. W tym czasie moĪna odpowiedzieü na transmisjĊ.

14.14 Stoper

TwinTalker 3800 posiada wbudowany stoper (mm:ss).

14.15 PodĞwietlenie wyĞwietlacza

Aby wáączyü podĞwietlenie wyĞwietlacza, naciĞnij dowolny przycisk oprócz lub

PodĞwietlenie bĊdzie wáączone przez 5 sekund.

15 Gniazdo sáuchawkowe

TwinTalker 3800 moĪna uĪywaü z otrzymaną sáuchawką.

Gniazdo znajduje siĊ pod ochronną gumową nakáadką na

górze urządzenia .

Aby podáączyü sáuchawkĊ, zdejmij nakáadkĊ i odsáoĔ gniazdo.

WáóĪ wtyczkĊ sáuchawki do gniazda (jack 2,5 mm).

•WciĞnij i przytrzymaj przycisk przez 3 sekundy. Pojawi

siĊ licznik.

•NaciĞnij przycisk , aby rozpocząü pomiar czasu.

•NaciĞnij przycisk ponownie, aby przerwaü pomiar i

sprawdziü czas. Pomiar nadal trwa w tle. NaciĞnij przycisk

, aby kontynuowaü pomiar czasu.

• Po zatrzymaniu licznika, naciĞnij przycisk , aby go

wyzerowaü.

•WciĞnij i przytrzymaj przycisk przez 3 sekundy, aby

powróciü do trybu gotowoĞci.

11 7

VOX

SCAN

DCM

Nie podáączaj innych sáuchawek. MoĪe to uszkodziü urządzenie.

156 Topcom Twintalker 3800

Topcom Twintalker 3800

16 Rozwiązywanie problemów

17 Specyfikacje techniczne

Brak zasilania WyczyĞü styki baterii miĊkką szmatką.

WymieĔ baterie.

Brak transmisji PamiĊtaj, aby dokáadnie wcisnąü przycisk

, zanim zaczniesz mówiü.

Monitoruj aktywnoĞü kanaáu i zmieĔ kanaá na

inny, jeĞli bieĪący jest zajĊty.

Brak odbioru SprawdĨ gáoĞnoĞü.

Upewnij siĊ,Īe jesteĞ w zasiĊgu odbioru

nadawcy i w razie potrzeby zmieĔ swoje

poáoĪenie.

Ograniczony zasiĊgi i szum podczas

transmisji

ZasiĊg zaleĪy od terenu.

Stalowe konstrukcje, betonowe budynki lub ruch

pojazdów niekorzystnie wpáywają na zasiĊg.

W miarĊ moĪliwoĞci staraj siĊ unikaü przeszkód i

komunikowaü w czystym polu widzenia.

ZmieĔ swoje poáoĪenie.

Zakáócenia Odbiornik i nadajnik są zbyt blisko. Minimalna

odlegáoĞü miĊdzy 2 urządzeniami to 1,5 m.

Kanaáy

Subkod

CzĊstotliwoĞü

ZasiĊg

Baterie

Moc transmisji

Typ modulacji

Rozmieszczenie kanaáów

Podwójna áadowarka

CTCSS 38

446.00625MHz - 446.09375 MHz

Do 5 km (na otwartej przestrzeni)

3 alkaliczne AA lub akumulatorki NiMH

=< 500mW ERP

FM - F3E

12,5 kHz

WejĞcie: 230 V AC / 50 Hz

WyjĞcie: 7,5V DC / 200mA

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

Topcom Twintalker 3800 157

Topcom Twintalker 3800

POLSKI

18 Gwarancja Topcom

18.1 Okres gwarancji

Urządzenia Topcom są objĊte 24-miesiĊcznym okresem gwarancji. Okres gwarancji

rozpoczyna siĊ w dniu zakupu nowego urządzenia. CzĊĞci eksploatacyjne lub wady

nieznacznie wpáywające na dziaáanie lub wartoĞü sprzĊtu nie są objĊte gwarancją.

GwarancjĊ naleĪy udowodniü, przedstawiając oryginalny rachunek zakupu, na którym

widnieje data zakupu oraz model urządzenia.

18.2 Obsáuga gwarancji

Wadliwe urządzenie naleĪy zwróciü do zakáadu serwisowego Topcom wraz z waĪnym

rachunkiem zakupu.

JeĪeli w urządzeniu wystąpi usterka w trakcie trwania okresu gwarancji, firma Topcom lub jej

autoryzowany zakáad serwisowy bezpáatnie usunie powstaáą usterkĊ spowodowaną wadą

materiaáową lub produkcyjną.

Firma Topcom bĊdzie wypeániaü zobowiązania gwarancyjne wedáug wáasnego uznania,

naprawiając lub wymieniając wadliwe urządzenia lub podzespoáy wadliwych urządzeĔ. W

przypadku wymiany, kolor i model urządzenia mogą róĪniü siĊ od urządzenia pierwotnie

zakupionego.

Data pierwotnego zakupu bĊdzie okreĞlaü początek okresu gwarancyjnego. Okres

gwarancyjny nie ulega przedáuĪeniu, jeĪeli urządzenie zostaáo wymienione lub naprawione

przez Topcom lub autoryzowany zakáad serwisowy.

18.3 Wyjątki od gwarancji

Uszkodzenia lub wady spowodowane nieprawidáowym obchodzeniem siĊ lub pracą z

urządzeniem oraz uszkodzenia powstaáe w wyniku zastosowania nieoryginalnych czĊĞci lub

akcesoriów nie zalecanych przez Topcom, nie są objĊte gwarancją.

Gwarancja nie obejmuje szkód wywoáanych przez czynniki zewnĊtrzne, takich jak pioruny,

woda i ogieĔ, ani uszkodzeĔ powstaáych w czasie transportu.

Gwarancja nie ma zastosowania, jeĪeli numer seryjny urządzenia zostaá zmieniony, usuniĊty

lub nie moĪe zostaü odczytany.

158 Topcom Twintalker 3800

Topcom Twintalker 3800

1ȼɜɟɞɟɧɢɟ

Ȼɥɚɝɨɞɚɪɢɦ ȼɚɫ ɡɚ ɩɨɤɭɩɤɭ Topcom Twintalker 3800. ɗɬɨ ɪɚɰɢɹ ɦɚɥɨɣ ɦɨɳɧɨɫɬɢ

ɛɥɢɡɤɨɝɨ ɪɚɞɢɭɫɚ ɞɟɣɫɬɜɢɹ,ɫɨɫɬɚɜɥɹɸɳɟɝɨ ɦɚɤɫɢɦɭɦ 5 ɤɦ.Ɍɟɤɭɳɢɟ ɪɚɫɯɨɞɵ ɧɚ

ɪɚɰɢɸ ɨɝɪɚɧɢɱɢɜɚɸɬɫɹ ɩɟɪɟɡɚɪɹɞɤɨɣ ɛɚɬɚɪɟɣ.

Twintalker ɩɨɞɞɟɪɠɢɜɚɟɬ 8 ɤɚɧɚɥɨɜ ɫɨɝɥɚɫɧɨ ɫɬɚɧɞɚɪɬɭ PMR (Private Mobile Radio,

ɱɚɫɬɧɨɣ ɦɨɛɢɥɶɧɨɣ ɪɚɞɢɨɫɬɚɧɰɢɢ).

2ɉɪɟɞɩɨɥɚɝɚɟɦɨɟ ɧɚɡɧɚɱɟɧɢɟ

Ɋɚɰɢɹ ɦɨɠɟɬ ɢɫɩɨɥɶɡɨɜɚɬɶɫɹ ɜ ɪɚɡɥɢɱɧɵɯ ɩɪɨɮɟɫɫɢɨɧɚɥɶɧɵɯ ɰɟɥɹɯ.ɇɚɩɪɢɦɟɪ,ɞɥɹ

ɫɜɹɡɢ ɫ ɨɩɟɪɚɬɨɪɨɦ ɩɨɞɴɟɦɧɨɝɨ ɤɪɚɧɚ.Ɋɚɰɢɹ ɦɨɠɟɬ ɢɫɩɨɥɶɡɨɜɚɬɶɫɹ ɜ ɬɭɪɢɫɬɢɱɟɫɤɢɯ

ɝɪɭɩɩɚɯ,ɧɚɩɪɢɦɟɪ,ɜɨ ɜɪɟɦɹ ɩɭɬɟɲɟɫɬɜɢɹ ɦɨɠɧɨ ɨɪɝɚɧɢɡɨɜɚɬɶ ɫɜɹɡɶ ɫ ɩɚɫɫɚɠɢɪɚɦɢ

ɞɜɭɯ ɢ ɛɨɥɟɟ ɚɜɬɨɦɨɛɢɥɟɣ,ɫ ɜɟɥɨɫɢɩɟɞɢɫɬɚɦɢ ɢɥɢ ɥɵɠɧɢɤɚɦɢ;ɪɚɰɢɸ ɦɨɠɧɨ

ɢɫɩɨɥɶɡɨɜɚɬɶ ɞɥɹ ɨɛɳɟɧɢɹ ɫ ɞɟɬɶɦɢ,ɢɝɪɚɸɳɢɦɢ ɜɧɟ ɞɨɦɚ,ɢɩɪ.

3Ɇɟɬɤɚ ɋȿ

Ɇɟɬɤɚ CE ɧɚ ɛɥɨɤɟ,ɜ ɪɭɤɨɜɨɞɫɬɜɟ ɩɨɥɶɡɨɜɚɬɟɥɹ ɢ ɧɚ ɩɨɞɚɪɨɱɧɨɣ ɭɩɚɤɨɜɤɟ ɭɤɚɡɵɜɚɸɬ

ɧɚ ɫɨɨɬɜɟɬɫɬɜɢɟ ɛɥɨɤɚ ɨɫɧɨɜɧɵɦ ɬɪɟɛɨɜɚɧɢɹɦ ɞɢɪɟɤɬɢɜɵ R&TTE 1995/5/EC.

Ⱦɟɤɥɚɪɚɰɢɸ ɨ ɫɨɨɬɜɟɬɫɬɜɢɢ ɦɨɠɧɨ ɧɚɣɬɢ ɡɞɟɫɶ:

http://www.topcom.net/cedeclarations.php

4ɉɪɚɜɢɥɚ ɬɟɯɧɢɤɢ ɛɟɡɨɩɚɫɧɨɫɬɢ

4.1 Ɉɛɳɢɟ ɩɨɥɨɠɟɧɢɹ

ȼɧɢɦɚɬɟɥɶɧɨ ɩɪɨɱɬɢɬɟ ɩɪɢɜɟɞɟɧɧɭɸ ɞɚɥɟɟ ɢɧɮɨɪɦɚɰɢɸ ɩɨ ɬɟɯɧɢɤɟ ɛɟɡɨɩɚɫɧɨɫɬɢ ɢ

ɩɪɚɜɢɥɶɧɨɣ ɷɤɫɩɥɭɚɬɚɰɢɢ ɭɫɬɪɨɣɫɬɜɚ.Ɉɡɧɚɤɨɦɶɬɟɫɶ ɫɨ ɜɫɟɦɢ ɮɭɧɤɰɢɹɦɢ ɭɫɬɪɨɣɫɬɜɚ.

ɉɨɦɟɫɬɢɬɟ ɞɚɧɧɨɟ ɪɭɤɨɜɨɞɫɬɜɨ ɜ ɛɟɡɨɩɚɫɧɨɟ ɦɟɫɬɨ ɞɥɹ ɩɨɫɥɟɞɭɸɳɢɯ ɨɛɪɚɳɟɧɢɣ.

4.2 Ɉɠɨɝɨɜɵɟ ɬɪɚɜɦɵ

•ȿɫɥɢ ɩɨɜɪɟɠɞɟɧ ɤɨɪɩɭɫ ɚɧɬɟɧɧɵ,ɧɟ ɩɪɢɤɚɫɚɣɬɟɫɶ ɤ ɧɟɦɭ,ɩɨɫɤɨɥɶɤɭ ɜɨɡɦɨɠɧɵɣ

ɤɨɧɬɚɤɬ ɚɧɬɟɧɧɵ ɫ ɤɨɠɟɣ ɜɨ ɜɪɟɦɹ ɩɟɪɟɞɚɱɢ ɦɨɠɟɬ ɩɪɢɜɟɫɬɢ ɤ ɦɟɫɬɧɨɦɭ ɨɠɨɝɭ.

•ȿɫɥɢ ɜɨɡɧɢɤɚɟɬ ɤɨɧɬɚɤɬ ɦɟɠɞɭ ɨɝɨɥɟɧɧɵɦɢ ɤɨɧɬɚɤɬɧɵɦɢ ɜɵɜɨɞɚɦɢ ɚɤɤɭɦɭɥɹɬɨɪɨɜ

ɢ ɩɪɨɜɨɞɹɳɢɦ ɦɚɬɟɪɢɚɥɨɦ ɬɚɤɢɯ ɩɪɟɞɦɟɬɨɜ,ɤɚɤ ɤɥɸɱɢ,ɛɭɫɵ ɢɥɢ ɸɜɟɥɢɪɧɵɟ

ɭɤɪɚɲɟɧɢɹ,ɜɨɡɦɨɠɧɨ ɩɨɜɪɟɠɞɟɧɢɟ ɢɦɭɳɟɫɬɜɚ ɬɟɩɥɨɜɵɦ ɜɨɡɞɟɣɫɬɜɢɟɦ

ɚɤɤɭɦɭɥɹɬɨɪɨɜ.Ɇɚɬɟɪɢɚɥ ɦɨɠɟɬ ɜɵɡɜɚɬɶ ɤɨɪɨɬɤɨɟ ɡɚɦɵɤɚɧɢɟ ɢɥɢ ɧɚɝɪɟɬɶɫɹ ɞɨ

ɨɱɟɧɶ ɜɵɫɨɤɨɣ ɬɟɦɩɟɪɚɬɭɪɵ.Ȼɭɞɶɬɟ ɨɫɬɨɪɨɠɧɵ ɩɪɢ ɪɚɛɨɬɟ ɫ ɥɸɛɵɦɢ

ɡɚɪɹɠɟɧɧɵɦɢ ɛɚɬɚɪɟɣɤɚɦɢ,ɨɫɨɛɟɧɧɨ ɩɪɢ ɪɚɡɦɟɳɟɧɢɢ ɭɫɬɪɨɣɫɬɜɚ ɜ ɤɚɪɦɚɧɟ,

ɤɨɲɟɥɶɤɟ ɢɥɢ ɥɸɛɨɦ ɞɪɭɝɨɦ ɮɭɬɥɹɪɟ,ɝɞɟ ɢɦɟɸɬɫɹ ɦɟɬɚɥɥɢɱɟɫɤɢɟ ɩɪɟɞɦɟɬɵ.

4.3 Ɍɪɚɜɦɵ

•ɇɟ ɩɨɦɟɳɚɣɬɟ ɞɚɧɧɨɟ ɭɫɬɪɨɣɫɬɜɨ ɧɚɞ ɜɨɡɞɭɲɧɨɣ ɩɨɞɭɲɤɨɣ ɢɥɢ ɜ ɡɨɧɟ ɟɟ

ɪɚɫɤɪɵɬɢɹ.ȼɫɟ ɩɨɞɭɲɤɢ ɪɚɫɤɪɵɜɚɸɬɫɹ ɫ ɜɵɫɨɤɨɣ ɭɞɚɪɧɨɣ ɫɢɥɨɣ.ȿɫɥɢ ɪɚɰɢɹ

ɧɚɯɨɞɢɬɫɹ ɜ ɡɨɧɟ ɪɚɫɤɪɵɬɢɹ ɜɨɡɞɭɲɧɨɣ ɩɨɞɭɲɤɢ,ɪɚɫɤɪɵɜɚɸɳɟɣɫɹ ɫ ɜɵɫɨɤɨɣ

ɭɞɚɪɧɨɣ ɫɢɥɨɣ,ɪɚɰɢɹ ɦɨɠɟɬ ɨɬɥɟɬɟɬɶ ɫ ɛɨɥɶɲɨɣ ɫɤɨɪɨɫɬɶɸ ɢ ɧɚɧɟɫɬɢ ɫɟɪɶɟɡɧɵɟ

ɬɪɚɜɦɵ ɩɚɫɫɚɠɢɪɚɦ ɚɜɬɨɦɨɛɢɥɹ.

•ɇɟ ɩɨɞɧɨɫɢɬɟ ɪɚɰɢɸ ɤ ɷɥɟɤɬɪɨɧɧɨɦɭ ɤɚɪɞɢɨɫɬɢɦɭɥɹɬɨɪɭ ɛɥɢɠɟ 15 ɫɦ.

•ȿɫɥɢ ɞɚɧɧɚɹ ɪɚɰɢɹ ɫɨɡɞɚɟɬ ɩɨɦɟɯɢ ɞɥɹ ɪɚɛɨɬɵ ɦɟɞɢɰɢɧɫɤɨɝɨ ɨɛɨɪɭɞɨɜɚɧɢɹ,

ɜɵɤɥɸɱɢɬɟ ɟɟ.

Topcom Twintalker 3800 159

Topcom Twintalker 3800

ɊɍɋɋɄɂɃ

4.4 Ɉɩɚɫɧɨɫɬɶ ɜɡɪɵɜɚ

•ɇɟ ɡɚɦɟɧɹɣɬɟ ɛɚɬɚɪɟɣɤɢ ɜ ɩɨɬɟɧɰɢɚɥɶɧɨ ɜɡɪɵɜɨɨɩɚɫɧɨɣ ɫɪɟɞɟ.ɉɪɢ ɢɡɜɥɟɱɟɧɢɢ

ɢɥɢ ɭɫɬɚɧɨɜɤɟ ɛɚɬɚɪɟɟɤ ɜɨɡɦɨɠɧɨ ɢɫɤɪɟɧɢɟ ɤɨɧɬɚɤɬɨɜ,ɫɩɨɫɨɛɧɨɟ ɩɪɢɜɟɫɬɢ ɤ

ɜɡɪɵɜɭ.

•ɉɪɢ ɧɚɯɨɠɞɟɧɢɢ ɜ ɥɸɛɨɦ ɦɟɫɬɟ,ɹɜɥɹɸɳɟɦɫɹ ɩɨɬɟɧɰɢɚɥɶɧɨ ɜɡɪɵɜɨɨɩɚɫɧɵɦ,

ɪɚɰɢɸ ɧɟɨɛɯɨɞɢɦɨ ɜɵɤɥɸɱɢɬɶ.ɂɫɤɪɨɨɛɪɚɡɨɜɚɧɢɟ ɜ ɬɚɤɢɯ ɦɟɫɬɚɯ ɦɨɠɟɬ ɜɵɡɜɚɬɶ

ɜɡɪɵɜ ɢɥɢ ɩɪɢɜɟɫɬɢ ɤ ɩɨɠɚɪɭ ɫ ɜɨɡɦɨɠɧɵɦɢ ɩɨɫɥɟɞɫɬɜɢɹɦɢ ɜ ɜɢɞɟ ɫɟɪɶɟɡɧɵɯ ɢ

ɞɚɠɟ ɫɦɟɪɬɟɥɶɧɵɯ ɬɪɚɜɦ.

•ɇɢ ɜ ɤɨɟɦ ɫɥɭɱɚɟ ɧɟ ɛɪɨɫɚɣɬɟ ɛɚɬɚɪɟɣɤɢ ɜ ɨɝɨɧɶ,ɩɨɫɤɨɥɶɤɭ ɨɧɢ ɦɨɝɭɬ ɜɡɨɪɜɚɬɶɫɹ.

4.5 Ɉɩɚɫɧɨɫɬɶ ɨɬɪɚɜɥɟɧɢɹ

•ɋɥɟɞɢɬɟ ɡɚ ɬɟɦ,ɱɬɨɛɵ ɭɫɬɪɨɣɫɬɜɨ ɛɵɥɨ ɧɟɞɨɫɬɭɩɧɨ ɦɚɥɟɧɶɤɢɦ ɞɟɬɹɦ.

4.6 ɘɪɢɞɢɱɟɫɤɢɟ ɧɨɪɦɵ

•ȼ ɧɟɤɨɬɨɪɵɯ ɫɬɪɚɧɚɯ ɡɚɩɪɟɳɚɟɬɫɹ ɩɨɥɶɡɨɜɚɧɢɟ ɭɫɬɪɨɣɫɬɜɚɦɢ ɫɬɚɧɞɚɪɬɚ PMR ɩɪɢ

ɜɨɠɞɟɧɢɢ ɚɜɬɨɦɨɛɢɥɹ.ȼ ɬɚɤɢɯ ɫɬɪɚɧɚɯ ɩɟɪɟɞ ɜɤɥɸɱɟɧɢɟɦ ɭɫɬɪɨɣɫɬɜɚ ɫɥɟɞɭɟɬ

ɩɪɢɩɚɪɤɨɜɚɬɶɫɹ.

•ɋɨɝɥɚɫɧɨ ɩɪɚɜɢɥɚɦ ɜɵɤɥɸɱɚɣɬɟ ɪɚɰɢɸ ɧɚ ɛɨɪɬɭ ɫɚɦɨɥɟɬɚ.Ʌɸɛɵɟ ɦɚɧɢɩɭɥɹɰɢɢ ɫ

ɪɚɰɢɟɣ ɞɨɥɠɧɵ ɩɨɞɱɢɧɹɬɶɫɹ ɩɪɚɜɢɥɚɦ,ɞɟɣɫɬɜɭɸɳɢɦ ɧɚ ɛɨɪɬɭ,ɢɥɢ ɭɤɚɡɚɧɢɹɦ

ɷɤɢɩɚɠɚ.

•ȼɵɤɥɸɱɚɣɬɟ ɪɚɰɢɸ ɜ ɥɸɛɵɯ ɦɟɫɬɚɯ,ɝɞɟ ɷɬɨ ɬɪɟɛɭɟɬɫɹ ɫɨɝɥɚɫɧɨ ɭɫɬɚɧɨɜɥɟɧɧɵɦ

ɩɪɟɞɭɩɪɟɠɞɟɧɢɹɦ.ȼ ɛɨɥɶɧɢɰɚɯ ɢ ɥɟɱɟɛɧɵɯ ɭɱɪɟɠɞɟɧɢɹɯ ɜɨɡɦɨɠɧɨ

ɢɫɩɨɥɶɡɨɜɚɧɢɟ ɨɛɨɪɭɞɨɜɚɧɢɹ,ɱɭɜɫɬɜɢɬɟɥɶɧɨɝɨ ɤ ɜɧɟɲɧɟɦɭ ɪɚɞɢɨɱɚɫɬɨɬɧɨɦɭ

ɢɡɥɭɱɟɧɢɸ.

•Ɂɚɦɟɧɚ ɢɥɢ ɦɨɞɢɮɢɤɚɰɢɹ ɚɧɬɟɧɧɵ ɦɨɠɟɬ ɩɪɢɜɟɫɬɢ ɤ ɢɡɦɟɧɟɧɢɸ ɯɚɪɚɤɬɟɪɢɫɬɢɤ

ɪɚɞɢɨɫɜɹɡɢ ɫɬɚɧɞɚɪɬɚ PMR ɢ ɤ ɧɚɪɭɲɟɧɢɸ ɧɨɪɦ CE. ɉɪɢɱɢɧɨɣ ɧɚɪɭɲɟɧɢɹ

ɪɚɞɢɨɫɜɹɡɢ ɦɨɝɭɬ ɫɥɭɠɢɬɶ ɬɚɤɠɟ ɤɨɧɬɪɚɮɚɤɬɧɵɟ ɚɧɬɟɧɧɵ.

4.7 ɉɪɢɦɟɱɚɧɢɹ

•ɇɟ ɩɪɢɤɚɫɚɣɬɟɫɶ ɤ ɚɧɬɟɧɧɟ ɜɨ ɜɪɟɦɹ ɩɟɪɟɞɚɱɢ - ɷɬɨ ɦɨɠɟɬ ɧɟɛɥɚɝɨɩɪɢɹɬɧɨ

ɩɨɜɥɢɹɬɶ ɧɚ ɪɚɞɢɭɫ ɞɟɣɫɬɜɢɹ.

•ȿɫɥɢ ɭɫɬɪɨɣɫɬɜɨ ɜɵɤɥɸɱɚɟɬɫɹ ɢɡ ɪɚɛɨɬɵ ɧɚ ɞɥɢɬɟɥɶɧɨɟ ɜɪɟɦɹ,ɢɡɜɥɟɤɢɬɟ

ɛɚɬɚɪɟɣɤɢ.

Ɇɟɫɬɚ,ɹɜɥɹɸɳɢɟɫɹ ɩɨɬɟɧɰɢɚɥɶɧɨ ɜɡɪɵɜɨɨɩɚɫɧɵɦɢ,ɱɚɫɬɨ (ɧɨ ɧɟ

ɜɫɟɝɞɚ)ɹɫɧɵɦ ɨɛɪɚɡɨɦ ɩɨɦɟɱɚɸɬɫɹ.Ʉ ɧɢɦ ɨɬɧɨɫɹɬɫɹ ɦɟɫɬɚ

ɬɨɩɥɢɜɨɡɚɩɪɚɜɤɢ (ɧɚɩɪɢɦɟɪ ɩɨɞ ɩɚɥɭɛɨɣ ɧɚ ɫɭɞɚɯ), ɦɟɫɬɚ

ɬɪɚɧɫɩɨɪɬɢɪɨɜɤɢ ɬɨɩɥɢɜɚ ɢɥɢ ɯɢɦɢɱɟɫɤɢɯ ɜɟɳɟɫɬɜ ɜ ɯɪɚɧɢɥɢɳɚɯ,

ɦɟɫɬɚ ɫ ɫɨɞɟɪɠɚɧɢɟɦ ɜ ɜɨɡɞɭɯɟ ɯɢɦɢɱɟɫɤɢɯ ɜɟɳɟɫɬɜ ɥɢɛɨ ɬɚɤɢɯ

ɱɚɫɬɢɰ,ɤɚɤ ɩɟɫɱɢɧɤɢ,ɩɵɥɶ ɢɥɢ ɦɟɬɚɥɥɢɱɟɫɤɢɣ ɩɨɪɨɲɨɤ,ɚɬɚɤɠɟ

ɥɸɛɵɟ ɞɪɭɝɢɟ ɦɟɫɬɚ,ɝɞɟ ɨɛɵɱɧɨ ɪɟɤɨɦɟɧɞɭɟɬɫɹ ɜɵɤɥɸɱɚɬɶ

ɞɜɢɝɚɬɟɥɶ ɚɜɬɨɦɨɛɢɥɹ.

160 Topcom Twintalker 3800

Topcom Twintalker 3800

5Ɉɱɢɫɬɤɚ ɢ ɬɟɯɧɢɱɟɫɤɨɟ ɨɛɫɥɭɠɢɜɚɧɢɟ

•Ⱦɥɹ ɨɱɢɫɬɤɢ ɭɫɬɪɨɣɫɬɜɚ ɩɪɨɫɬɪɢɬɟ ɟɝɨ ɦɹɝɤɨɣ ɬɤɚɧɶɸ,ɫɥɟɝɤɚ ɫɦɨɱɟɧɧɨɣ ɜɨɞɨɣ.ɇɟ

ɨɛɪɚɛɚɬɵɜɚɣɬɟ ɩɨɜɟɪɯɧɨɫɬɶ ɭɫɬɪɨɣɫɬɜɚ ɨɱɢɫɬɢɬɟɥɟɦ ɢɥɢ ɪɚɡɛɚɜɢɬɟɥɟɦ,ɩɨɫɤɨɥɶɤɭ

ɨɧɢ ɦɨɝɭɬ ɩɨɜɪɟɞɢɬɶ ɤɨɪɩɭɫ ɢ ɩɪɨɬɟɱɶ ɜɨɜɧɭɬɪɶ,ɜɵɡɵɜɚɹ ɧɟɜɨɫɫɬɚɧɨɜɢɦɵɟ

ɩɨɜɪɟɠɞɟɧɢɹ.

•Ʉɨɧɬɚɤɬɵ ɛɚɬɚɪɟɟɤ ɦɨɠɧɨ ɩɪɨɬɢɪɚɬɶ ɫɭɯɨɣ ɬɤɚɧɶɸ ɛɟɡ ɜɨɪɫɚ.

•ȿɫɥɢ ɜ ɭɫɬɪɨɣɫɬɜɨ ɩɨɩɚɞɚɟɬ ɜɥɚɝɚ,ɜɵɤɥɸɱɢɬɟ ɟɝɨ ɢ ɧɟɦɟɞɥɟɧɧɨ ɢɡɜɥɟɤɢɬɟ

ɛɚɬɚɪɟɣɤɢ.ɑɬɨɛɵ ɫɜɟɫɬɢ ɤ ɦɢɧɢɦɭɦɭ ɩɨɬɟɧɰɢɚɥɶɧɵɣ ɜɪɟɞ ɨɬ ɜɨɡɞɟɣɫɬɜɢɹ ɜɨɞɵ,

ɩɪɨɬɪɢɬɟ ɚɤɤɭɦɭɥɹɬɨɪɧɭɸ ɹɱɟɣɤɭ ɫɭɯɨɣ ɬɤɚɧɶɸ.Ʉɪɵɲɤɭ ɚɤɤɭɦɭɥɹɬɨɪɧɨɣ ɹɱɟɣɤɢ

ɫɥɟɞɭɟɬ ɩɪɨɫɭɲɢɬɶ ɜ ɬɟɱɟɧɢɟ ɧɨɱɢ ɢɥɢ ɞɨ ɩɨɥɧɨɝɨ ɢɫɱɟɡɧɨɜɟɧɢɹ ɜɥɚɝɢ.ɇɟ

ɩɨɥɶɡɭɣɬɟɫɶ ɭɫɬɪɨɣɫɬɜɨɦ,ɩɨɤɚ ɩɨɥɧɨɫɬɶɸ ɧɟ ɢɫɱɟɡɧɟɬ ɜɥɚɝɚ.

6ɍɬɢɥɢɡɚɰɢɹ ɭɫɬɪɨɣɫɬɜɚ (ɡɚɳɢɬɚ ɨɤɪɭɠɚɸɳɟɣ ɫɪɟɞɵ)

ɉɨ ɢɫɬɟɱɟɧɢɢ ɫɪɨɤɚ ɫɥɭɠɛɵ ɢɡɞɟɥɢɹ ɡɚɩɪɟɳɚɟɬɫɹ ɟɝɨ ɭɬɢɥɢɡɚɰɢɹ ɜɦɟɫɬɟ

ɫ ɨɛɵɱɧɵɦ ɛɵɬɨɜɵɦ ɦɭɫɨɪɨɦ.ɍɫɬɪɨɣɫɬɜɨ ɩɨɞɥɟɠɢɬ ɫɞɚɱɟ ɜ ɩɭɧɤɬ ɩɪɢɟɦɚ

ɞɥɹ ɭɬɢɥɢɡɚɰɢɢ ɷɥɟɤɬɪɢɱɟɫɤɨɝɨ ɢ ɷɥɟɤɬɪɨɧɧɨɝɨ ɨɛɨɪɭɞɨɜɚɧɢɹ.ɇɚ ɷɬɨ

ɭɤɚɡɵɜɚɟɬ ɨɛɨɡɧɚɱɟɧɢɟ ɧɚ ɭɫɬɪɨɣɫɬɜɟ,ɜ ɪɭɤɨɜɨɞɫɬɜɟ ɩɨɥɶɡɨɜɚɬɟɥɹ ɢ/ɢɥɢ

ɧɚ ɭɩɚɤɨɜɤɟ.

ɇɟɤɨɬɨɪɵɟ ɦɚɬɟɪɢɚɥɵ,ɩɪɢɦɟɧɹɟɦɵɟ ɜ ɩɪɨɢɡɜɨɞɫɬɜɟ ɢɡɞɟɥɢɹ,ɦɨɝɭɬ ɛɵɬɶ

ɩɟɪɟɪɚɛɨɬɚɧɵ,ɟɫɥɢ ɞɨɫɬɚɜɢɬɶ ɢɯ ɜ ɩɭɧɤɬ ɩɟɪɟɪɚɛɨɬɤɢ.Ȼɥɚɝɨɞɚɪɹ ɩɨɜɬɨɪɧɨɦɭ

ɩɪɢɦɟɧɟɧɢɸ ɧɟɤɨɬɨɪɵɯ ɞɟɬɚɥɟɣ ɢɥɢ ɦɚɬɟɪɢɚɥɨɜ ɜɵɪɚɛɨɬɚɜɲɟɝɨ ɫɪɨɤ ɫɥɭɠɛɵ ɢɡɞɟɥɢɹ

ɜɧɨɫɢɬɫɹ ɜɚɠɧɵɣ ɜɤɥɚɞ ɜ ɡɚɳɢɬɭ ɨɤɪɭɠɚɸɳɟɣ ɫɪɟɞɵ.Ⱦɥɹ ɩɨɥɭɱɟɧɢɹ ɞɨɩɨɥɧɢɬɟɥɶɧɨɣ

ɢɧɮɨɪɦɚɰɢɢ ɨ ɩɭɧɤɬɚɯ ɩɪɢɟɦɚ ɫɜɹɠɢɬɟɫɶ ɫ ɨɪɝɚɧɚɦɢ ɦɟɫɬɧɨɣ ɜɥɚɫɬɢ.

7ɂɫɩɨɥɶɡɨɜɚɧɢɟ ɭɫɬɪɨɣɫɬɜɚ ɫɬɚɧɞɚɪɬɚ PMR

Ⱦɥɹ ɨɛɟɫɩɟɱɟɧɢɹ ɫɜɹɡɢ ɦɟɠɞɭ ɪɚɰɢɹɦɢ ɧɟɨɛɯɨɞɢɦɨ,ɱɬɨɛɵ ɜɫɟ ɭɫɬɪɨɣɫɬɜɚ ɛɵɥɢ

ɧɚɫɬɪɨɟɧɵ ɧɚ ɨɞɢɧ ɢ ɬɨɬ ɠɟ ɤɚɧɚɥ ɢ ɤɨɞ CTCSS ɢ ɧɚɯɨɞɢɥɢɫɶ ɜ ɩɪɟɞɟɥɚɯ ɞɢɚɩɚɡɨɧɚ

ɩɪɢɟɦɚ (ɧɟ ɛɨɥɟɟ 5 ɤɦ ɧɚ ɨɬɤɪɵɬɨɣ ɦɟɫɬɧɨɫɬɢ). ɉɨɫɤɨɥɶɤɭ ɷɬɢ ɭɫɬɪɨɣɫɬɜɚ ɪɚɛɨɬɚɸɬ ɜ

ɨɬɤɪɵɬɵɯ ɱɚɫɬɨɬɧɵɯ ɞɢɚɩɚɡɨɧɚɯ (ɩɨ ɤɚɧɚɥɚɦ), ɜɫɟ ɧɚɯɨɞɹɳɢɟɫɹ ɜ ɪɚɛɨɬɟ ɭɫɬɪɨɣɫɬɜɚ

ɫɨɜɦɟɫɬɧɨ ɢɫɩɨɥɶɡɭɸɬ ɷɬɢ ɤɚɧɚɥɵ (ɜɫɟɝɨ 8 ɤɚɧɚɥɨɜ). ɉɨɷɬɨɦɭ ɫɟɤɪɟɬɧɨɫɬɶ ɫɜɹɡɢ ɧɟ

ɝɚɪɚɧɬɢɪɭɟɬɫɹ.Ʌɸɛɨɣ ɩɨɥɶɡɨɜɚɬɟɥɶ ɚɩɩɚɪɚɬɚ PMR, ɧɚɫɬɪɨɟɧɧɵɣ ɧɚ ɤɚɧɚɥ ɞɪɭɝɨɝɨ

ɩɨɥɶɡɨɜɚɬɟɥɹ,ɦɨɠɟɬ ɩɪɨɫɥɭɲɢɜɚɬɶ ɟɝɨ ɪɚɡɝɨɜɨɪ.Ⱦɥɹ ɭɫɬɚɧɨɜɥɟɧɢɹ ɫɜɹɡɢ (ɩɟɪɟɞɚɱɢ

ɪɟɱɟɜɨɝɨ ɫɢɝɧɚɥɚ)ɧɟɨɛɯɨɞɢɦɨ ɧɚɠɚɬɶ ɤɧɨɩɤɭ .

ɇɚɠɚɬɢɟ ɞɚɧɧɨɣ ɤɧɨɩɤɢ ɜɵɡɵɜɚɟɬ ɩɟɪɟɜɨɞ ɭɫɬɪɨɣɫɬɜɚ ɜ ɪɟɠɢɦ ɩɟɪɟɞɚɱɢ,ɩɨɫɥɟ ɱɟɝɨ

ɦɨɠɧɨ ɝɨɜɨɪɢɬɶ ɜ ɦɢɤɪɨɮɨɧ.ɉɟɪɟɞɚɜɚɟɦɨɟ ɩɪɢ ɷɬɨɦ ɫɨɨɛɳɟɧɢɟ ɩɪɨɫɥɭɲɢɜɚɟɬɫɹ ɧɚ

ɜɫɟɯ ɞɪɭɝɢɯ ɭɫɬɪɨɣɫɬɜɚɯ PMR, ɧɚɯɨɞɹɳɢɯɫɹ ɜ ɞɢɚɩɚɡɨɧɟ ɩɪɢɟɦɚ,ɧɚɫɬɪɨɟɧɧɵɯ ɧɚ ɷɬɨɬ

ɠɟ ɤɚɧɚɥ ɢ ɧɚɯɨɞɹɳɢɯɫɹ ɜ ɪɟɠɢɦɟ ɨɠɢɞɚɧɢɹ (ɛɟɡ ɚɤɬɢɜɧɨɣ ɩɟɪɟɞɚɱɢ). ɉɟɪɟɞ ɨɬɜɟɬɨɦ

ɧɚ ɫɨɨɛɳɟɧɢɟ ɧɟɨɛɯɨɞɢɦɨ ɞɨɠɞɚɬɶɫɹ ɡɚɜɟɪɲɟɧɢɹ ɩɟɪɟɞɚɱɢ ɨɬ ɞɪɭɝɨɝɨ ɚɛɨɧɟɧɬɚ.

ȿɫɥɢ ɜɤɥɸɱɟɧ ɡɜɭɤɨɜɨɣ ɫɢɝɧɚɥ Roger Beep ("ȼɚɫ ɩɨɧɹɥ"), ɩɨ ɨɤɨɧɱɚɧɢɢ ɤɚɠɞɨɣ

ɩɟɪɟɞɚɱɢ ɭɫɬɪɨɣɫɬɜɨ ɜɵɞɚɟɬ ɫɨɨɬɜɟɬɫɬɜɭɸɳɢɣ ɡɜɭɤɨɜɨɣ ɫɢɝɧɚɥ (ɫɦ.ɝɥɚɜɭ 14.10). Ⱦɥɹ

ɨɬɜɟɬɚ ɞɨɫɬɚɬɨɱɧɨ ɧɚɠɚɬɶ ɤɧɨɩɤɭ ɢ ɩɟɪɟɞɚɬɶ ɪɟɱɟɜɨɟ ɫɨɨɛɳɟɧɢɟ ɱɟɪɟɡ

ɦɢɤɪɨɮɨɧ.

Topcom Twintalker 3800 161

Topcom Twintalker 3800

ɊɍɋɋɄɂɃ

8ȼ ɤɨɦɩɥɟɤɬ ɩɨɫɬɚɜɤɢ ɜɯɨɞɢɬ

•2 ɪɚɰɢɢ Twintalker 3800

•2 ɡɚɠɢɦɚ ɞɥɹ ɪɟɦɟɲɤɚ

•2 ɛɥɨɤɚ ɩɢɬɚɧɢɹ

•2 ɭɩɚɤɨɜɤɢ ɧɢɤɟɥɶ-ɦɚɝɧɢɟɜɵɯ ɛɚɬɚɪɟɣ (3 x AA)

•2 ɧɚɭɲɧɢɤɚ ɫ ɦɢɤɪɨɮɨɧɨɦ ɢ ɤɧɨɩɤɨɣ ɩɟɪɟɞɚɱɢ

•2 ɯ ɲɧɭɪɚ

•Ɋɭɤɨɜɨɞɫɬɜɨ ɩɨɥɶɡɨɜɚɬɟɥɹ

•Ʉɚɪɬɚ ɫ ɚɞɪɟɫɨɦ ɫɟɪɜɢɫɧɨɣ ɫɥɭɠɛɵ ɢ ɬɟɥɟɮɨɧɨɦ ɫɥɭɠɛɵ ɩɨɞɞɟɪɠɤɢ

9ɇɚɱɚɥɨ ɪɚɛɨɬɵ

9.1 ɍɫɬɚɧɨɜɤɚ/ɫɧɹɬɢɟ ɡɚɠɢɦɚ ɞɥɹ

ɪɟɦɟɲɤɚ

1. Ⱦɥɹ ɫɧɹɬɢɹ ɡɚɠɢɦɚ ɞɥɹ ɪɟɦɟɲɤɚ ɫ

ɪɚɰɢɢ ɧɚɞɚɜɢɬɟ ɧɚ ɡɚɠɢɦ (B),

ɨɞɧɨɜɪɟɦɟɧɧɨ ɩɨɬɹɧɭɜ ɟɝɨ ɜ

ɧɚɩɪɚɜɥɟɧɢɢ ɨɬ ɪɚɰɢɢ (A).

2. Ⱦɥɹ ɭɫɬɚɧɨɜɤɢ ɡɚɠɢɦɚ ɫɨɜɦɟɫɬɢɬɟ

ɫɬɟɪɠɟɧɶ ɫ ɨɬɜɟɪɫɬɢɟɦ ɧɚ ɨɛɪɚɬɧɨɣ

ɫɬɨɪɨɧɟ ɪɚɰɢɢ.Ⱥɤɤɭɪɚɬɧɨ

ɩɪɨɬɨɥɤɧɢɬɟ ɫɬɟɪɠɟɧɶ ɜ ɨɬɜɟɪɫɬɢɟ ɞɨ

ɳɟɥɱɤɚ.

9.2 ɍɫɬɚɧɨɜɤɚ ɛɚɬɚɪɟɟɤ

1. ɋɧɢɦɢɬɟ ɡɚɠɢɦ ɞɥɹ ɪɟɦɟɲɤɚ (ɫɦ.

ɝɥɚɜɭ 8.1).

2. ɉɨɬɹɧɭɜ ɡɚ ɜɵɫɬɭɩ ɧɚ ɤɪɵɲɤɟ

ɛɚɬɚɪɟɢ (ɋ), ɚɤɤɭɪɚɬɧɨ ɫɧɢɦɢɬɟ

ɤɪɵɲɤɭ (D).

3. ɍɫɬɚɧɨɜɢɬɟ ɬɪɢ ɩɪɢɥɚɝɚɟɦɵɟ ɧɢɤɟɥɶ-

ɦɚɝɧɢɟɜɵɟ ɛɚɬɚɪɟɢ AA ɫɨɝɥɚɫɧɨ

ɭɤɚɡɚɧɧɵɦ ɩɨɥɸɫɚɦ (E).

4. ȼɧɨɜɶ ɭɫɬɚɧɨɜɢɬɟ ɤɪɵɲɤɭ

ɚɤɤɭɦɭɥɹɬɨɪɧɨɣ ɹɱɟɣɤɢ ɢ ɡɚɠɢɦ ɞɥɹ

ɪɟɦɟɲɤɚ (ɫɦ.ɝɥɚɜɭ 8.1).

ȿɫɥɢ ɤɧɨɩɤɭ ɨɞɧɨɜɪɟɦɟɧɧɨ ɧɚɠɢɦɚɸɬ ɧɟɫɤɨɥɶɤɨ

ɩɨɥɶɡɨɜɚɬɟɥɟɣ,ɩɪɢɟɦɧɢɤ ɩɪɢɧɢɦɚɟɬ ɬɨɥɶɤɨ ɫɚɦɵɣ ɦɨɳɧɵɣ ɫɢɝɧɚɥ,

ɫɛɪɚɫɵɜɚɹ ɨɫɬɚɥɶɧɵɟ.ɉɨɷɬɨɦɭ ɫɥɟɞɭɟɬ ɩɟɪɟɞɚɜɚɬɶ ɫɢɝɧɚɥ

(ɧɚɠɢɦɚɬɶ ɤɧɨɩɤɭ ) ɬɨɥɶɤɨ ɩɪɢ ɧɚɥɢɱɢɢ ɫɜɨɛɨɞɧɨɝɨ ɤɚɧɚɥɚ.

1 x AA

162 Topcom Twintalker 3800

Topcom Twintalker 3800

10 Ɂɚɪɹɞɤɚ ɛɚɬɚɪɟɟɤ

11 ɍɪɨɜɟɧɶ ɡɚɪɹɞɤɢ ɛɚɬɚɪɟɟɤ

BATTERY CHARGE LEVEL (ɭɪɨɜɟɧɶ ɡɚɪɹɞɤɢ ɛɚɬɚɪɟɟɤ)ɨɛɨɡɧɚɱɚɟɬɫɹ ɤɨɥɢɱɟɫɬɜɨɦ

ɤɜɚɞɪɚɬɨɜ,ɨɬɨɛɪɚɠɚɟɦɵɯ ɡɧɚɱɤɨɦ BATTERY (ɛɚɬɚɪɟɣɤɢ)ɧɚ ɀɄ-ɷɤɪɚɧɟ.

•Ⱥɤɤɭɦɭɥɹɬɨɪ ɡɚɪɹɠɟɧ ɩɨɥɧɨɫɬɶɸ.

•Ⱥɤɤɭɦɭɥɹɬɨɪ ɡɚɪɹɠɟɧ ɧɚ 2/3 ɟɦɤɨɫɬɢ.

•Ⱥɤɤɭɦɭɥɹɬɨɪ ɡɚɪɹɠɟɧ ɧɚ 1/3 ɟɦɤɨɫɬɢ.

•Ⱥɤɤɭɦɭɥɹɬɨɪ ɪɚɡɪɹɠɟɧ.

ȿɫɥɢ ɢɧɞɢɤɚɰɢɹ BATTERY CHARGE LEVEL ɭɤɚɡɵɜɚɟɬ

ɧɚ ɪɚɡɪɹɠɟɧɧɨɟ ɫɨɫɬɨɹɧɢɟ,ɬɨ ɡɧɚɱɨɤ BATTERY ɦɢɝɚɟɬ ɞɥɹ ɨɛɨɡɧɚɱɟɧɢɹ

ɧɟɨɛɯɨɞɢɦɨɫɬɢ ɡɚɦɟɧɵ ɢɥɢ ɩɟɪɟɡɚɪɹɞɤɚ ɛɚɬɚɪɟɟɤ.

ɉɪɢ ɢɫɩɨɥɶɡɨɜɚɧɢɢ ɩɟɪɟɡɚɪɹɠɚɟɦɵɯ ɛɚɬɚɪɟɣ ɞɥɹ

ɢɯ ɡɚɪɹɞɤɢ ɦɨɠɧɨ ɩɨɥɶɡɨɜɚɬɶɫɹ ɨɬɞɟɥɶɧɨ

ɩɪɢɨɛɪɟɬɚɟɦɵɦ ɚɞɚɩɬɟɪɨɦ.

•ɍɫɬɚɧɨɜɢɬɶ ɬɪɢ ɩɟɪɟɡɚɪɹɠɚɟɦɵɯ ɛɚɬɚɪɟɢ

"ȺȺ".

•ȼɫɬɚɜɶɬɟ ɦɢɧɢɚɬɸɪɧɭɸ ɜɢɥɤɭ ɚɞɚɩɬɟɪɚ ɜ

ɪɚɡɴɟɦ SPK/MIC/CHG (15) ɢ ɜɤɥɸɱɢɬɟ ɞɪɭɝɨɣ

ɤɨɧɟɰ ɜ ɷɥɟɤɬɪɢɱɟɫɤɭɸ ɪɨɡɟɬɤɭ.

•ɑɬɨɛɵ ɛɚɬɚɪɟɢ ɡɚɪɹɞɢɥɢɫɶ ɩɪɚɜɢɥɶɧɨ,

ɜɵɤɥɸɱɢɬɟ ɪɚɰɢɸ,ɩɪɟɠɞɟ ɱɟɦ ɧɚɱɚɬɶ

ɡɚɪɹɞɤɭ.

ɉɊɂɆȿɑȺɇɂȿ:ɩɨɥɧɚɹ ɡɚɪɹɞɤɚ ɛɚɬɚɪɟɟɤ

ɞɥɢɬɫɹ ɩɪɢɦɟɪɧɨ 7 - 10 ɱɚɫɨɜ.

ɋ ɩɟɪɟɡɚɪɹɠɚɟɦɵɦɢ ɛɚɬɚɪɟɣɤɚɦɢ "ȺȺ"ɢɫɩɨɥɶɡɭɣɬɟ ɬɨɥɶɤɨ

ɩɪɢɥɚɝɚɟɦɵɣ ɚɞɚɩɬɟɪ ɩɟɪɟɦɟɧɧɨɝɨ ɬɨɤɚ.ȿɫɥɢ ɭɫɬɚɧɚɜɥɢɜɚɸɬɫɹ

ɨɛɵɱɧɵɟ ɳɟɥɨɱɧɵɟ ɛɚɬɚɪɟɣɤɢ "AA", ɡɚɪɹɞɤɚ ɞɚɧɧɨɝɨ ɭɫɬɪɨɣɫɬɜɚ

ɧɟ ɩɪɨɢɡɜɨɞɢɬɫɹ.

VOX

SCAN

DCM

ɂɫɩɨɥɶɡɨɜɚɧɧɵɟ ɛɚɬɚɪɟɣɤɢ ɭɬɢɥɢɡɢɪɭɣɬɟ ɜ ɫɨɨɬɜɟɬɫɬɜɢɢ ɫ

ɩɪɚɜɢɥɚɦɢ,ɧɟ ɞɨɩɭɫɤɚɹ ɢɯ ɩɨɩɚɞɚɧɢɹ ɜ ɛɵɬɨɜɵɟ ɨɬɯɨɞɵ.ɂɫɤɥɸɱɢɬɟ

ɤɨɪɨɬɤɨɟ ɡɚɦɵɤɚɧɢɟ ɢ ɜɨɡɞɟɣɫɬɜɢɟ ɨɝɧɹ.ȿɫɥɢ ɞɚɧɧɨɟ ɭɫɬɪɨɣɫɬɜɨ

ɜɵɤɥɸɱɚɟɬɫɹ ɢɡ ɪɚɛɨɬɵ ɧɚ ɞɥɢɬɟɥɶɧɨɟ ɜɪɟɦɹ,ɢɡɜɥɟɤɢɬɟ ɢɡ ɧɟɝɨ

ɛɚɬɚɪɟɢ.

Topcom Twintalker 3800 163

Topcom Twintalker 3800

ɊɍɋɋɄɂɃ

12 Ɉɩɢɫɚɧɢɟ

ɋɦ.ɨɛɥɨɠɤɭ.Ɋɢɫ. 1

13 ɂɧɮɨɪɦɚɰɢɹ ɧɚ ɀɄ-ɞɢɫɩɥɟɟ

ɋɦ.ɨɛɥɨɠɤɭ ɫɬɪɚɧɢɰɵ.Ɋɢɫ. 2

16. Ɂɧɚɱɨɤ RX - ɨɬɨɛɪɚɠɚɟɬɫɹ ɩɪɢ ɩɪɢɟɦɟ ɫɢɝɧɚɥɚ.

17. Ɂɧɚɱɨɤ TX - ɨɬɨɛɪɚɠɚɟɬɫɹ ɩɪɢ ɩɟɪɟɞɚɱɟ ɫɢɝɧɚɥɚ.

18. ɂɧɞɢɤɚɬɨɪ ɝɪɨɦɤɨɫɬɢ ɞɢɧɚɦɢɤɚ

19. ɂɧɞɢɤɚɬɨɪ ɭɪɨɜɧɹ ɡɚɪɹɞɤɢ ɛɚɬɚɪɟɟɤ

20. Ɂɧɚɱɨɤ Dual Scan (ɫɞɜɨɟɧɧɨɟ ɫɤɚɧɢɪɨɜɚɧɢɟ) - ɨɬɨɛɪɚɠɚɟɬɫɹ ɜ ɚɤɬɢɜɧɨɦ

ɪɟɠɢɦɟ ɫɞɜɨɟɧɧɨɝɨ ɫɤɚɧɢɪɨɜɚɧɢɹ.

21. Ɂɧɚɱɨɤ VOX - ɨɬɨɛɪɚɠɚɟɬɫɹ ɜ ɪɟɠɢɦɟ ɪɟɱɟɜɨɝɨ ɭɩɪɚɜɥɟɧɢɹ (Vox)

22. Ɂɧɚɱɨɤ Scan (ɫɤɚɧɢɪɨɜɚɧɢɟ) - ɨɬɨɛɪɚɠɚɟɬɫɹ ɜ ɚɤɬɢɜɧɨɦ ɪɟɠɢɦɟ ɫɤɚɧɢɪɨɜɚɧɢɹ.

23. Ʉɚɧɚɥ

24. Ʉɨɞ CTCSS

14 ɂɫɩɨɥɶɡɨɜɚɧɢɟ Twintalker 3800

14.1 ȼɤɥɸɱɟɧɢɟ/ɜɵɤɥɸɱɟɧɢɟ ɭɫɬɪɨɣɫɬɜɚ

1. ȺɇɌȿɇɇȺ

2. Ɋɚɡɴɟɦ ɞɥɹ ɦɢɤɪɨɮɨɧɚ

3. ɋɜɟɬɨɞɢɨɞɧɵɣ ɢɧɞɢɤɚɬɨɪ

4. ɋɜɟɬɨɞɢɨɞɧɚɹ ɤɧɨɩɤɚ

5. Ʉɧɨɩɤɚ ON/OFF (ɜɤɥ./ɜɵɤɥ.)

6. Ʉɧɨɩɤɚ MENU (ɦɟɧɸ)

–ȼɯɨɞ ɜ ɦɟɧɸ.

7. Ʉɧɨɩɤɚ DOWN (ɜɧɢɡ)

–ɍɦɟɧɶɲɟɧɢɟ ɝɪɨɦɤɨɫɬɢ

ɞɢɧɚɦɢɤɚ.

–ȼɵɛɨɪ ɩɪɟɞɵɞɭɳɟɝɨ ɩɭɧɤɬɚ ɜ

ɦɟɧɸ.

8. ȾɂɇȺɆɂɄ

9. ɆɂɄɊɈɎɈɇ

10. Ʉɧɨɩɤɚ PUSH TO TALK (ɧɚɠɚɬɶ ɞɥɹ

ɪɚɡɝɨɜɨɪɚ)

–ɇɚɠɚɬɢɟ ɞɥɹ ɪɚɡɝɨɜɨɪɚ ɢɥɢ

ɨɬɩɭɫɤɚɧɢɟ ɞɥɹ ɩɪɨɫɥɭɲɢɜɚɧɢɹ.

–ɉɨɞɬɜɟɪɠɞɟɧɢɟ ɭɫɬɚɧɨɜɤɢ ɜ ɦɟɧɸ.

11. Ʉɧɨɩɤɚ UP (ɜɜɟɪɯ)

–ɍɜɟɥɢɱɟɧɢɟ ɝɪɨɦɤɨɫɬɢ ɞɢɧɚɦɢɤɚ.

–ȼɵɛɨɪ ɫɥɟɞɭɸɳɟɝɨ ɩɭɧɤɬɚ ɜ ɦɟɧɸ.

12. Ʉɧɨɩɤɚ CALL (ɜɵɡɨɜ)

–ɉɨɫɵɥɤɚ ɬɨɧɚɥɶɧɨɝɨ ɫɢɝɧɚɥɚ

ɜɵɡɨɜɚ.

13. ɋɜɟɬɨɞɢɨɞɧɵɣ ɢɧɞɢɤɚɬɨɪ

14. ɀɄ-ɞɢɫɩɥɟɣ

15. Ɋɚɡɴɟɦ ɞɥɹ ɡɚɪɹɞɧɨɝɨ ɭɫɬɪɨɣɫɬɜɚ

Ⱦɥɹ ɜɤɥɸɱɟɧɢɹ:

•ɇɚɠɦɢɬɟ ɢ ɭɞɟɪɠɢɜɚɣɬɟ ɤɧɨɩɤɭ Memo (ɉɚɦɹɬɶ)ɜ

ɬɟɱɟɧɢɟ 2 ɫɟɤɭɧɞ.ɍɫɬɪɨɣɫɬɜɨ ɜɵɞɚɫɬ ɫɨɨɬɜɟɬɫɬɜɭɸɳɢɣ

ɡɜɭɤɨɜɨɣ ɫɢɝɧɚɥ,ɢɧɚɀɄ-ɷɤɪɚɧɟ ɩɨɹɜɹɬɫɹ ɧɨɦɟɪ ɬɟɤɭɳɟɝɨ

ɤɚɧɚɥɚ.

Ⱦɥɹ ɜɵɤɥɸɱɟɧɢɹ:

•ɇɚɠɦɢɬɟ ɢ ɭɞɟɪɠɢɜɚɣɬɟ ɤɧɨɩɤɭ Memo (ɉɚɦɹɬɶ)ɜ

ɬɟɱɟɧɢɟ 2 ɫɟɤɭɧɞ.ɍɫɬɪɨɣɫɬɜɨ ɜɵɞɚɫɬ ɫɨɨɬɜɟɬɫɬɜɭɸɳɢɣ

ɡɜɭɤɨɜɨɣ ɫɢɝɧɚɥ,ɢɀɄ-ɷɤɪɚɧ ɩɨɝɚɫɧɟɬ.

SCAN

VOX

DCM

164 Topcom Twintalker 3800

Topcom Twintalker 3800

14.2 Ɋɟɝɭɥɢɪɨɜɤɚ ɝɪɨɦɤɨɫɬɢ ɞɢɧɚɦɢɤɚ

14.3 ɉɪɢɟɦ ɫɢɝɧɚɥɚ

ȿɫɥɢ ɭɫɬɪɨɣɫɬɜɨ ɜɤɥɸɱɟɧɨ ɢ ɧɟ ɢɫɩɨɥɶɡɭɟɬɫɹ ɞɥɹ ɩɟɪɟɞɚɱɢ,ɨɧɨ ɩɨɫɬɨɹɧɧɨ ɧɚɯɨɞɢɬɫɹ

ɜ ɪɟɠɢɦɟ ɩɪɢɟɦɚ (RECEIVE).

14.4 ɉɟɪɟɞɚɱɚ ɫɢɝɧɚɥɚ

14.5 ɉɟɪɟɤɥɸɱɟɧɢɟ ɤɚɧɚɥɨɜ

•Ⱦɥɹ ɭɜɟɥɢɱɟɧɢɹ ɝɪɨɦɤɨɫɬɢ ɡɜɭɤɚ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ ɜ

ɪɟɠɢɦɟ ɨɠɢɞɚɧɢɹ.ɇɚ ɞɢɫɩɥɟɟ ɨɬɨɛɪɚɡɢɬɫɹ ɭɪɨɜɟɧɶ

ɝɪɨɦɤɨɫɬɢ.

•Ⱦɥɹ ɭɦɟɧɶɲɟɧɢɹ ɝɪɨɦɤɨɫɬɢ ɡɜɭɤɚ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ .

•Ⱦɥɹ ɩɟɪɟɞɚɱɢ (TRANSMIT) ɧɚɠɦɢɬɟ ɢ ɭɞɟɪɠɢɜɚɣɬɟ ɜ

ɧɚɠɚɬɨɦ ɫɨɫɬɨɹɧɢɢ ɤɧɨɩɤɭ .ɇɚ ɞɢɫɩɥɟɟ ɨɬɨɛɪɚɡɢɬɫɹ

ɫɢɦɜɨɥ Ɍɏ.

•ɍɞɟɪɠɢɜɚɣɬɟ ɭɫɬɪɨɣɫɬɜɨ ɜ ɜɟɪɬɢɤɚɥɶɧɨɦ ɩɨɥɨɠɟɧɢɢ ɧɚ

ɭɞɚɥɟɧɢɢ 10 ɫɦ ɨɬ ɪɬɚ ɢ ɝɨɜɨɪɢɬɟ ɜ ɦɢɤɪɨɮɨɧ.

•ɉɨ ɨɤɨɧɱɚɧɢɢ ɩɟɪɟɞɚɱɢ ɨɬɩɭɫɬɢɬɟ ɤɧɨɩɤɭ .

•Ɉɞɧɨɤɪɚɬɧɨ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ ,ɜɵɡɵɜɚɹ ɦɢɝɚɧɢɟ

ɧɨɦɟɪɚ ɬɟɤɭɳɟɝɨ ɤɚɧɚɥɚ ɧɚ ɞɢɫɩɥɟɟ.

•Ⱦɥɹ ɢɡɦɟɧɟɧɢɹ ɤɚɧɚɥɚ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ ɢɥɢ ɤɧɨɩɤɭ

•Ⱦɥɹ ɩɨɞɬɜɟɪɠɞɟɧɢɹ ɢ ɜɨɡɜɪɚɬɚ ɜ ɪɟɠɢɦ ɨɠɢɞɚɧɢɹ ɧɚɠɦɢɬɟ

ɤɧɨɩɤɭ .

VOX

SCAN

DCM

ɋɢɝɧɚɥ,ɩɟɪɟɞɚɜɚɟɦɵɣ ɩɨɥɶɡɨɜɚɬɟɥɟɦ,ɩɪɢɧɢɦɚɟɬɫɹ ɞɪɭɝɢɦɢ

ɩɨɥɶɡɨɜɚɬɟɥɹɦɢ ɩɪɢ ɭɫɥɨɜɢɢ,ɱɬɨ ɢɯ ɭɫɬɪɨɣɫɬɜɚ ɧɚɫɬɪɨɟɧɵ ɧɚ ɬɨɬ ɠɟ

ɫɚɦɵɣ ɤɚɧɚɥ ɢ ɤɨɞ CTCSS. (ɋɦ.ɝɥɚɜɭ 14.5 ɢ 14.6)

VOX

SCAN

DCM

Ⱦɥɹ ɩɪɨɜɟɪɤɢ ɪɚɛɨɬɵ ɤɚɧɚɥɚ ɜɨɫɩɨɥɶɡɭɣɬɟɫɶ ɮɭɧɤɰɢɟɣ MONITOR

(ɫɦ.ɝɥɚɜɭ 14.7) Ɇɚɤɫɢɦɚɥɶɧɚɹ ɞɥɢɬɟɥɶɧɨɫɬɶ ɩɟɪɟɞɚɱɢ ɫɨɫɬɚɜɥɹɟɬ 1

ɦɢɧɭɬɭ.Ⱦɥɹ ɩɨɜɬɨɪɧɨɣ ɩɟɪɟɞɚɱɢ ɨɬɩɭɫɬɢɬɟ ɢ ɫɧɨɜɚ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ

VOX

SCAN

DCM

ȿɫɥɢ ɜ ɬɟɱɟɧɢɟ 5 ɦɢɧɭɬ ɩɨɫɥɟ ɧɚɱɚɥɚ ɧɚɫɬɪɨɣɤɢ ɧɟ ɛɭɞɟɬ ɧɚɠɚɬɚ ɧɢ

ɨɞɧɚ ɤɧɨɩɤɚ,ɪɚɰɢɹ ɚɜɬɨɦɚɬɢɱɟɫɤɢ ɩɟɪɟɣɞɟɬ ɜ ɪɟɠɢɦ ɨɠɢɞɚɧɢɹ.

Topcom Twintalker 3800 165

Topcom Twintalker 3800

ɊɍɋɋɄɂɃ

14.6 CTCSS (Continuous Tone Coded Squelch System) (ɫɢɫɬɟɦɚ

ɲɭɦɨɩɨɞɚɜɥɟɧɢɹ ɫ ɧɟɩɪɟɪɵɜɧɵɦ ɬɨɧɚɥɶɧɵɦ ɤɨɞɢɪɨɜɚɧɢɟɦ)

Ⱦɜɭɡɧɚɱɧɵɣ ɤɨɞ CTCSS ɫɨɨɬɜɟɬɫɬɜɭɟɬ ɤɨɧɤɪɟɬɧɨɣ ɬɨɧɚɥɶɧɨɣ ɱɚɫɬɨɬɟ,ɜɵɞɚɜɚɟɦɨɣ

ɪɚɞɢɨɩɟɪɟɞɚɬɱɢɤɨɦ.Ⱦɜɚ ɩɨɥɶɡɨɜɚɬɟɥɹ,ɢɫɩɨɥɶɡɭɸɳɢɟ ɨɞɢɧ ɤɚɧɚɥ ɢ ɤɨɞ CTCSS, ɦɨɝɭɬ

ɫɥɵɲɚɬɶ ɞɪɭɝ ɞɪɭɝɚ.Ɉɧɢ ɧɟ ɦɨɝɭɬ ɫɥɵɲɚɬɶ ɞɪɭɝɢɯ ɩɨɥɶɡɨɜɚɬɟɥɟɣ,ɬɚɤɠɟ

ɢɫɩɨɥɶɡɭɸɳɢɯ ɞɚɧɧɵɣ ɤɚɧɚɥ,ɟɫɥɢ ɧɚ ɢɯ ɪɚɰɢɹɯ ɧɟ ɭɫɬɚɧɨɜɥɟɧ ɬɚɤɨɣ ɠɟ ɤɨɞ CTCSS.

Twintalker 3800 ɞɨɩɭɫɤɚɟɬ ɢɫɩɨɥɶɡɨɜɚɧɢɟ 38 ɤɨɞɨɜ CTCSS.

14.7 Ɇɨɧɢɬɨɪ

Ɏɭɧɤɰɢɸ MONITOR (ɦɨɧɢɬɨɪ)ɦɨɠɧɨ ɢɫɩɨɥɶɡɨɜɚɬɶ ɞɥɹ ɤɨɧɬɪɨɥɹ ɡɚ ɨɫɥɚɛɥɟɧɧɵɦ

ɫɢɝɧɚɥɨɦ ɜ ɬɟɤɭɳɟɦ ɤɚɧɚɥɟ.

•Ⱦɥɹ ɚɤɬɢɜɚɰɢɢ ɦɨɧɢɬɨɪɢɧɝɚ ɤɚɧɚɥɚ ɨɞɧɨɜɪɟɦɟɧɧɨ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ ɢ

•Ⱦɥɹ ɩɪɟɤɪɚɳɟɧɢɹ ɦɨɧɢɬɨɪɢɧɝɚ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ .

14.8 ȼɵɛɨɪ VOX

PMR ɞɨɩɭɫɤɚɟɬ ɩɟɪɟɞɚɱɭ ɫ ɚɤɬɢɜɢɡɚɰɢɟɣ ɪɟɱɟɜɵɦɢ ɫɢɝɧɚɥɚɦɢ (VOX). ȼ ɪɟɠɢɦɟ VOX

ɪɚɞɢɨɩɟɪɟɞɚɬɱɢɤ ɜɵɞɚɟɬ ɫɢɝɧɚɥ,ɤɨɝɞɚ ɨɧ ɚɤɬɢɜɢɡɢɪɭɟɬɫɹ ɝɨɥɨɫɨɦ ɩɨɥɶɡɨɜɚɬɟɥɹ ɢɥɢ

ɨɤɪɭɠɚɸɳɢɦɢ ɟɝɨ ɡɜɭɤɚɦɢ.ȿɫɥɢ ɩɥɚɧɢɪɭɟɬɫɹ ɪɚɛɨɬɚ ɪɚɞɢɨɭɫɬɪɨɣɫɬɜɚ ɜ ɫɪɟɞɟ ɫ

ɫɢɥɶɧɵɦ ɲɭɦɨɦ ɢɥɢ ɜɟɬɪɨɦ,ɢɫɩɨɥɶɡɨɜɚɧɢɟ ɪɟɠɢɦɚ VOX ɧɟ ɪɟɤɨɦɟɧɞɭɟɬɫɹ.

•Ɉɞɧɨɤɪɚɬɧɨ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ ,ɜɵɡɵɜɚɹ ɦɢɝɚɧɢɟ

ɧɨɦɟɪɚ ɬɟɤɭɳɟɝɨ ɤɨɞɚ CTCSS ɧɚ ɞɢɫɩɥɟɟ.

•Ⱦɥɹ ɢɡɦɟɧɟɧɢɹ ɤɨɞɚ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ ɢɥɢ ɤɧɨɩɤɭ

•Ⱦɥɹ ɩɨɞɬɜɟɪɠɞɟɧɢɹ ɢ ɜɨɡɜɪɚɬɚ ɜ ɪɟɠɢɦ ɨɠɢɞɚɧɢɹ ɧɚɠɦɢɬɟ

ɤɧɨɩɤɭ .

•ɇɚɠɦɢɬɟ ɤɧɨɩɤɭ ɬɪɢ ɪɚɡɚ,ɜɵɡɵɜɚɹ ɧɚ ɞɢɫɩɥɟɟ

ɨɬɨɛɪɚɠɟɧɢɟ ɡɧɚɱɤɚ VOX ɢ ɦɢɝɚɧɢɟ ɬɟɤɭɳɟɣ ɧɚɫɬɪɨɣɤɢ VOX.

•Ⱦɥɹ ɜɤɥɸɱɟɧɢɹ ɮɭɧɤɰɢɢ VOX ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ . Ⱦɥɹ

ɢɡɦɟɧɟɧɢɹ ɭɪɨɜɧɹ ɱɭɜɫɬɜɢɬɟɥɶɧɨɫɬɢ VOX ɨɬ 1 ɞɨ 3 ɫɧɨɜɚ

ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ . Ⱦɥɹ ɜɵɤɥɸɱɟɧɢɹ VOX ɧɚɠɦɢɬɟ

ɤɧɨɩɤɭ , ɩɨɤɚ ɧɚ ɞɢɫɩɥɟɟ ɧɟ ɩɨɹɜɢɬɫɹ ɨɛɨɡɧɚɱɟɧɢɟ‘OF’.

•Ⱦɥɹ ɩɨɞɬɜɟɪɠɞɟɧɢɹ ɢ ɜɨɡɜɪɚɬɚ ɜ ɪɟɠɢɦ ɨɠɢɞɚɧɢɹ ɧɚɠɦɢɬɟ

ɤɧɨɩɤɭ .

VOX

SCAN

DCM

11 7

•ȼɥɸɛɨɦɭɫɬɪɨɣɫɬɜɟ PMR, ɧɚɫɬɪɨɟɧɧɨɦ ɧɚ ɬɨɬ ɠɟ ɫɚɦɵɣ ɤɚɧɚɥ,

ɦɨɠɧɨ ɩɪɢɧɢɦɚɬɶ ɢ ɩɪɨɫɥɭɲɢɜɚɬɶ ɪɚɡɝɨɜɨɪ ɩɪɢ ɭɫɥɨɜɢɢ,ɱɬɨ ɜ

ɞɪɭɝɨɦ ɭɫɬɪɨɣɫɬɜɟ ɢɫɩɨɥɶɡɭɟɬɫɹ ɤɨɞ CTCSS.

•Ⱦɥɹ ɨɬɤɥɸɱɟɧɢɹ ɤɨɞɚ CTCSS ɭɫɬɚɧɨɜɢɬɟ ɤɨɞ 0.

VOX

SCAN

DCM

166 Topcom Twintalker 3800

Topcom Twintalker 3800

14.9 Ɍɨɧɚɥɶɧɵɟ ɫɢɝɧɚɥɵ ɜɵɡɨɜɚ

Ɍɨɧɚɥɶɧɵɣ ɫɢɝɧɚɥ ɜɵɡɨɜɚ ɩɪɟɞɭɩɪɟɠɞɚɟɬ ɞɪɭɝɢɯ ɩɨɥɶɡɨɜɚɬɟɥɟɣ ɨ ɜɤɥɸɱɟɧɢɢ ɞɚɧɧɨɣ

ɪɚɰɢɢ ɧɚ ɩɟɪɟɞɚɱɭ.

14.9.1 ɇɚɫɬɪɨɣɤɚ ɬɨɧɚɥɶɧɨɝɨ ɫɢɝɧɚɥɚ ɜɵɡɨɜɚ

ȼ Twintalker 3800 ɩɪɟɞɭɫɦɨɬɪɟɧɨ 5 ɬɨɧɚɥɶɧɵɯ ɫɢɝɧɚɥɨɜ.

14.9.2 ɉɨɫɵɥɤɚ ɬɨɧɚɥɶɧɨɝɨ ɫɢɝɧɚɥɚ ɜɵɡɨɜɚ

ɇɚɠɦɢɬɟ ɢ ɫɪɚɡɭ ɨɬɩɭɫɬɢɬɟ ɤɧɨɩɤɭ .Ɍɨɧɚɥɶɧɵɣ ɫɢɝɧɚɥ ɜɵɡɨɜɚ ɩɟɪɟɞɚɟɬɫɹ ɩɨ

ɧɚɫɬɪɨɟɧɧɨɦɭ ɤɚɧɚɥɭ.

14.10 ȼɤɥɸɱɟɧɢɟ/ɜɵɤɥɸɱɟɧɢɟ ɡɜɭɤɨɜɨɝɨ ɫɢɝɧɚɥɚ Roger Beep ("ȼɚɫ

ɩɨɧɹɥ")

ɉɨɫɥɟ ɨɬɩɭɫɤɚɧɢɹ ɤɧɨɩɤɢ PTT ɪɚɰɢɹ ɩɨɫɵɥɚɟɬ ɫɢɝɧɚɥ ɩɨɞɬɜɟɪɠɞɟɧɢɹ

ɩɪɟɤɪɚɳɟɧɢɹ ɩɟɪɟɞɚɱɢ ɪɟɱɟɜɨɝɨ ɫɨɨɛɳɟɧɢɹ.

14.11 ȼɤɥɸɱɟɧɢɟ/ɜɵɤɥɸɱɟɧɢɟ ɫɢɝɧɚɥɚ Key-Tone (ɬɨɧɚɥɶɧɵɣ ɤɥɸɱ)

ɉɪɢ ɧɚɠɚɬɢɢ ɤɧɨɩɤɢ ɪɚɰɢɹ ɜɵɞɚɟɬ ɤɪɚɬɤɨɜɪɟɦɟɧɧɵɣ ɡɜɭɤɨɜɨɣ ɫɢɝɧɚɥ.

•ɇɚɠɦɢɬɟ ɤɧɨɩɤɭ ɱɟɬɵɪɟ ɪɚɡɚ,ɩɨɤɚ ɧɟ ɩɨɹɜɢɬɫɹ

ɫɢɦɜɨɥ "CA".

•Ⱦɥɹ ɢɡɦɟɧɟɧɢɹ ɬɨɧɚɥɶɧɨɝɨ ɫɢɝɧɚɥɚ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ

ɢɥɢ ɤɧɨɩɤɭ Ⱦɥɹ ɨɬɤɥɸɱɟɧɢɹ ɬɨɧɚɥɶɧɵɯ ɫɢɝɧɚɥɨɜ

ɜɵɛɟɪɢɬɟ"OF".

•Ⱦɥɹ ɩɨɞɬɜɟɪɠɞɟɧɢɹ ɢ ɜɨɡɜɪɚɬɚ ɜ ɪɟɠɢɦ ɨɠɢɞɚɧɢɹ ɧɚɠɦɢɬɟ

ɤɧɨɩɤɭ .

•ɇɚɠɦɢɬɟ ɤɧɨɩɤɭ ɩɹɬɶ ɪɚɡ,ɜɵɡɵɜɚɹ ɧɚ ɞɢɫɩɥɟɟ

ɦɢɝɚɧɢɟ ɧɚɫɬɪɨɣɤɢ Roger Beep ɢ ɨɬɨɛɪɚɠɟɧɢɟ ɨɛɨɡɧɚɱɟɧɢɹ

"ro".

•ɇɚɠɦɢɬɟ ɤɧɨɩɤɭ ɞɥɹ ɜɤɥɸɱɟɧɢɹ (ON) ɢɥɢ ɞɥɹ

ɜɵɤɥɸɱɟɧɢɹ (OF) ɫɢɝɧɚɥɚ "ȼɚɫ ɩɨɧɹɥ".

•Ⱦɥɹ ɩɨɞɬɜɟɪɠɞɟɧɢɹ ɢ ɜɨɡɜɪɚɬɚ ɜ ɪɟɠɢɦ ɨɠɢɞɚɧɢɹ ɧɚɠɦɢɬɟ

ɤɧɨɩɤɭ .

•ɇɚɠɦɢɬɟ ɤɧɨɩɤɭ ɩɹɬɶ ɪɚɡ,ɜɵɡɵɜɚɹ ɧɚ ɞɢɫɩɥɟɟ

ɦɢɝɚɧɢɟ ɧɚɫɬɪɨɣɤɢ "Key-Tone" ɢ ɨɬɨɛɪɚɠɟɧɢɟ ɨɛɨɡɧɚɱɟɧɢɹ

"to".

•ɇɚɠɦɢɬɟ ɤɧɨɩɤɭ ɞɥɹ ɜɤɥɸɱɟɧɢɹ (ON) ɢɥɢ ɞɥɹ

ɜɵɤɥɸɱɟɧɢɹ (OF) ɫɢɝɧɚɥɚ Key Tone.

•Ⱦɥɹ ɩɨɞɬɜɟɪɠɞɟɧɢɹ ɢ ɜɨɡɜɪɚɬɚ ɜ ɪɟɠɢɦ ɨɠɢɞɚɧɢɹ ɧɚɠɦɢɬɟ

ɤɧɨɩɤɭ .

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 7

Topcom Twintalker 3800 167

Topcom Twintalker 3800

ɊɍɋɋɄɂɃ

14.12 ɋɤɚɧɢɪɨɜɚɧɢɟ ɤɚɧɚɥɨɜ

ɉɪɢ ɫɤɚɧɢɪɨɜɚɧɢɢ ɤɚɧɚɥɨɜ (CHANNEL SCAN) ɜɵɩɨɥɧɹɟɬɫɹ ɩɨɢɫɤ ɚɤɬɢɜɧɵɯ ɫɢɝɧɚɥɨɜ ɜ

ɧɟɩɪɟɪɵɜɧɨɦ ɰɢɤɥɟ ɨɬ ɤɚɧɚɥɚ 1 ɞɨ ɤɚɧɚɥɚ 8, ɚ ɬɚɤɠɟ ɩɨɢɫɤ ɤɨɞɨɜ CTCSS..

14.13 ɋɤɚɧɢɪɨɜɚɧɢɟ ɞɜɭɯ ɤɚɧɚɥɨɜ

ȼ ɪɟɠɢɦɟ ɨɠɢɞɚɧɢɹ ɪɚɰɢɹ PMR ɜɤɥɸɱɟɧɚ ɧɚ ɨɞɢɧ ɧɚɫɬɪɨɟɧɧɵɣ ɤɚɧɚɥ ɫ ɤɨɞɨɦ CTCSS.

PMR ɞɨɩɭɫɤɚɟɬ ɬɨɥɶɤɨ ɩɪɢɟɦ ɫɢɝɧɚɥɨɜ,ɩɟɪɟɞɚɜɚɟɦɵɯ ɩɨ ɞɚɧɧɨɦɭ ɤɚɧɚɥɭ ɢ ɜ ɞɚɧɧɨɦ

ɤɨɞɟ CTCSS.

ɋɞɜɨɟɧɧɵɣ ɤɚɧɚɥɶɧɵɣ ɦɨɧɢɬɨɪɢɧɝ ɩɨɡɜɨɥɹɟɬ ɤɨɧɬɪɨɥɢɪɨɜɚɬɶ ɜɬɨɪɨɣ ɤɚɧɚɥ ɫ ɤɨɞɨɦ

CTCSS.

Ⱦɥɹ ɨɬɤɥɸɱɟɧɢɹ ɮɭɧɤɰɢɢ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ ɫɟɦɶ ɪɚɡ.Ɂɚɬɟɦ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ

ɢɥɢ ɞɨ ɩɨɹɜɥɟɧɢɹ ɨɛɨɡɧɚɱɟɧɢɹ "OF".

ȿɫɥɢ ɚɤɬɢɜɢɡɢɪɨɜɚɧɚ ɮɭɧɤɰɢɹ ɫɞɜɨɟɧɧɨɝɨ ɤɚɧɚɥɶɧɨɝɨ ɦɨɧɢɬɨɪɢɧɝɚ,ɪɚɰɢɹ PMR

ɩɨɫɥɟɞɨɜɚɬɟɥɶɧɨ ɩɟɪɟɤɥɸɱɚɟɬɫɹ ɦɟɠɞɭ ɢɫɯɨɞɧɵɦ ɤɚɧɚɥɨɦ + CTCSS ɢ ɜɬɨɪɵɦ

ɤɚɧɚɥɨɦ + CTCSS.

ɉɪɢ ɩɟɪɟɞɚɱɟ ɞɪɭɝɢɦ ɩɨɥɶɡɨɜɚɬɟɥɟɦ ɫɨɨɛɳɟɧɢɹ ɩɨ ɤɚɤɨɦɭ-ɥɢɛɨ ɢɡ ɤɚɧɚɥɨɜ ɢ ɤɨɞɨɜ

CTCSS ɧɚ ɞɢɫɩɥɟɟ ɜ ɬɟɱɟɧɢɟ 5 ɫɥɟɞɭɸɳɢɯ ɫɟɤɭɧɞ ɨɬɨɛɪɚɠɚɟɬɫɹ ɚɤɬɢɜɧɵɣ ɤɚɧɚɥ.ȼ

ɬɟɱɟɧɢɟ ɷɬɨɝɨ ɜɪɟɦɟɧɢ ɦɨɠɧɨ ɨɬɜɟɬɢɬɶ ɧɚ ɫɨɨɛɳɟɧɢɟ.

•ɇɚɠɦɢɬɟ ɢ ɭɞɟɪɠɢɜɚɣɬɟ ɤɧɨɩɤɭ . Ⱦɥɹ ɚɤɬɢɜɚɰɢɢ

ɮɭɧɤɰɢɢ ɫɤɚɧɢɪɨɜɚɧɢɹ ɤɚɧɚɥɨɜ (CHANNEL SCAN) ɤɪɚɬɤɨ

ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ . ɇɚ ɞɢɫɩɥɟɟ ɨɬɨɛɪɚɠɚɟɬɫɹ ɡɧɚɱɨɤ

ɫɤɚɧɢɪɨɜɚɧɢɹ ɤɚɧɚɥɨɜ.

•ɉɪɢ ɨɛɧɚɪɭɠɟɧɢɢ ɚɤɬɢɜɧɨɝɨ ɫɢɝɧɚɥɚ (ɜɨɞɧɨɦɢɡ 8 ɤɚɧɚɥɨɜ),

ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ ,ɱɬɨɛɵ ɧɚɫɬɪɨɢɬɶ ɤɚɧɚɥ ɢ ɧɚɱɚɬɶ

ɩɟɪɟɞɚɱɭ ɩɨ ɧɟɦɭ.ȿɫɥɢ ɤɧɨɩɤɭ PTT ɧɟ ɧɚɠɢɦɚɬɶ ,

ɮɭɧɤɰɢɹ Channel Scan ɡɚɩɭɫɬɢɬɫɹ ɩɨɜɬɨɪɧɨ ɱɟɪɟɡ 5 ɫɟɤɭɧɞ.

•Ⱦɥɹ ɨɛɯɨɞɚ ɬɟɤɭɳɟɝɨ ɤɚɧɚɥɚ ɢ ɩɨɢɫɤɚ ɞɪɭɝɨɝɨ ɚɤɬɢɜɧɨɝɨ

ɤɚɧɚɥɚ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ ɢɥɢ .

•Ⱦɥɹ ɨɬɤɥɸɱɟɧɢɹ ɮɭɧɤɰɢɢ ɫɤɚɧɢɪɨɜɚɧɢɹ ɤɚɧɚɥɨɜ ɤɪɚɬɤɨ

ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ .

•ɇɚɠɦɢɬɟ ɤɧɨɩɤɭ ɫɟɦɶ ɪɚɡ ɞɨ ɩɨɹɜɥɟɧɢɹ ɧɚ ɞɢɫɩɥɟɟ

ɡɧɚɱɤɚ ɫɤɚɧɢɪɨɜɚɧɢɹ ɞɜɭɯ ɤɚɧɚɥɨɜ .

•Ⱦɥɹ ɢɡɦɟɧɟɧɢɹ ɤɚɧɚɥɚ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ ɢɥɢ ɤɧɨɩɤɭ

•ɇɚɠɦɢɬɟ ɤɧɨɩɤɭ ɞɥɹ ɩɨɞɬɜɟɪɠɞɟɧɢɹ ɜɵɛɨɪɚ ɤɚɧɚɥɚ

ɢ ɩɟɪɟɣɞɢɬɟ ɤ ɜɵɛɨɪɭ ɧɨɦɟɪɚ ɩɨɞɤɚɧɚɥɚ CTCSS

SUBCHANNEL SELECTION.

•Ⱦɥɹ ɢɡɦɟɧɟɧɢɹ CTCSS ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ ɢɥɢ ɤɧɨɩɤɭ

•Ⱦɥɹ ɩɨɞɬɜɟɪɠɞɟɧɢɹ ɢ ɜɨɡɜɪɚɬɚ ɜ ɪɟɠɢɦ ɨɠɢɞɚɧɢɹ ɧɚɠɦɢɬɟ

ɤɧɨɩɤɭ .

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

168 Topcom Twintalker 3800

Topcom Twintalker 3800

14.14 ɏɪɨɧɨɦɟɬɪ

ȼ Twintalker 3800 ɢɦɟɟɬɫɹ ɮɭɧɤɰɢɹ ɯɪɨɧɨɦɟɬɪɚ,ɨɬɨɛɪɚɠɚɸɳɚɹ ɜɪɟɦɹ ɜ ɦɢɧɭɬɚɯ ɢ

ɫɟɤɭɧɞɚɯ.

14.15 ɉɨɞɫɜɟɬɤɚ

Ⱦɥɹ ɚɤɬɢɜɚɰɢɢ ɩɨɞɫɜɟɬɤɢ ɀɄ-ɞɢɫɩɥɟɹ ɧɚɠɦɢɬɟ ɥɸɛɭɸ ɤɧɨɩɤɭ,ɤɪɨɦɟ ɢ .

ɇɚ 5 ɫɟɤɭɧɞ ɜɤɥɸɱɢɬɫɹ ɩɨɞɫɜɟɬɤɚ ɀɄ-ɞɢɫɩɥɟɹ.

15 ɉɨɞɤɥɸɱɟɧɢɟ ɧɚɭɲɧɢɤɚ

Twintalker 3800 ɦɨɠɧɨ ɢɫɩɨɥɶɡɨɜɚɬɶ ɫ ɩɪɢɥɚɝɚɟɦɵɦ ɜ

ɤɨɦɩɥɟɤɬɟ ɧɚɭɲɧɢɤɨɦ.

Ɋɚɡɴɟɦ ɞɥɹ ɩɨɞɤɥɸɱɟɧɢɹ ɪɚɫɩɨɥɨɠɟɧ ɩɨɞ ɡɚɳɢɬɧɨɣ

ɪɟɡɢɧɨɜɨɣ ɤɪɵɲɤɨɣ ɫɜɟɪɯɭ ɭɫɬɪɨɣɫɬɜɚ .

Ⱦɥɹ ɩɨɞɤɥɸɱɟɧɢɹ ɧɚɭɲɧɢɤɚ ɫɧɢɦɢɬɟ ɪɟɡɢɧɨɜɭɸ ɤɪɵɲɤɭ.

ȼɫɬɚɜɶɬɟ ɜ ɪɚɡɴɟɦ ɲɬɟɤɟɪ ɧɚɭɲɧɢɤɚ (2,5 ɦɦ).

•ɇɚɠɦɢɬɟ ɢ ɜ ɬɟɱɟɧɢɟ 3 ɫɟɤɭɧɞ ɭɞɟɪɠɢɜɚɣɬɟ ɤɧɨɩɤɭ .

ɇɚ ɞɢɫɩɥɟɟ ɨɬɨɛɪɚɡɢɬɫɹ ɫɱɟɬɱɢɤ ɜɪɟɦɟɧɢ.

•Ⱦɥɹ ɧɚɱɚɥɚ ɨɬɫɱɟɬɚ ɧɚɠɦɢɬɟ .

•Ⱦɥɹ ɨɫɬɚɧɨɜɤɢ ɨɬɫɱɟɬɚ ɢ ɩɪɨɫɦɨɬɪɚ ɢɫɬɟɤɲɟɝɨ ɜɪɟɦɟɧɢ

ɫɧɨɜɚ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ . Ɉɬɫɱɟɬ ɩɪɨɞɨɥɠɢɬɫɹ ɜ

ɮɨɧɨɜɨɦ ɪɟɠɢɦɟ.Ⱦɥɹ ɩɪɨɞɨɥɠɟɧɢɹ ɨɬɫɱɟɬɚ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ

•Ⱦɥɹ ɫɛɪɨɫɚ ɫɱɟɬɱɢɤɚ ɨɫɬɚɧɨɜɢɬɟ ɟɝɨ ɢ ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ

•ɇɚɠɦɢɬɟ ɢ ɜ ɬɟɱɟɧɢɟ 3 ɫɟɤɭɧɞ ɭɞɟɪɠɢɜɚɣɬɟ ɤɧɨɩɤɭ

ɞɥɹ ɜɨɡɜɪɚɬɚ ɜ ɪɟɠɢɦ ɨɠɢɞɚɧɢɹ.

VOX

SCAN

DCM

10 7

ɇɟ ɩɨɞɤɥɸɱɚɣɬɟ ɞɪɭɝɢɟ ɧɚɭɲɧɢɤɢ.ɗɬɨ ɦɨɠɟɬ ɩɨɜɪɟɞɢɬɶ

ɭɫɬɪɨɣɫɬɜɨ.

Topcom Twintalker 3800 169

Topcom Twintalker 3800

ɊɍɋɋɄɂɃ

16 ɍɫɬɪɚɧɟɧɢɟ ɧɟɩɨɥɚɞɨɤ

17 Ɍɟɯɧɢɱɟɫɤɢɟ ɯɚɪɚɤɬɟɪɢɫɬɢɤɢ

ɇɟɬ ɩɢɬɚɧɢɹ Ɉɱɢɫɬɢɬɟ ɤɨɧɬɚɤɬɵ ɛɚɬɚɪɟɟɤ ɦɹɝɤɨɣ ɬɤɚɧɶɸ.

Ɂɚɦɟɧɢɬɟ ɛɚɬɚɪɟɣɤɢ.

ɇɟɬ ɩɟɪɟɞɚɱɢ ɉɪɟɠɞɟ ɱɟɦ ɝɨɜɨɪɢɬɶ,ɧɚɠɦɢɬɟ ɞɨ ɭɩɨɪɚ ɤɧɨɩɤɭ

ɉɪɨɜɟɪɶɬɟ ɤɚɧɚɥ ɢ,ɟɫɥɢ ɨɧ ɡɚɧɹɬ,

ɩɟɪɟɤɥɸɱɢɬɟɫɶ ɧɚ ɞɪɭɝɨɣ.

ɇɟɬ ɩɪɢɟɦɚ ɉɪɨɜɟɪɶɬɟ ɝɪɨɦɤɨɫɬɶ ɞɢɧɚɦɢɤɚ.

ɍɛɟɞɢɬɟɫɶ,ɱɬɨ ɧɚɯɨɞɢɬɟɫɶ ɜ ɪɚɞɢɭɫɟ ɩɪɢɟɦɚ,ɢ

ɩɪɢ ɧɟɨɛɯɨɞɢɦɨɫɬɢ ɩɟɪɟɦɟɫɬɢɬɟɫɶ ɜ ɡɨɧɭ

ɞɟɣɫɬɜɢɹ ɪɚɰɢɢ.

Ɉɝɪɚɧɢɱɟɧɧɵɣ ɪɚɞɢɭɫ ɞɟɣɫɬɜɢɹ ɢ

ɲɭɦɵ ɩɪɢ ɩɟɪɟɞɚɱɟ

Ɋɚɞɢɭɫ ɞɟɣɫɬɜɢɹ ɡɚɜɢɫɢɬ ɨɬ ɨɫɨɛɟɧɧɨɫɬɟɣ

ɦɟɫɬɧɨɫɬɢ.

ɋɬɚɥɶɧɵɟ ɤɨɧɫɬɪɭɤɰɢɢ,ɠɟɥɟɡɨ-ɛɟɬɨɧɧɵɟ

ɡɞɚɧɢɹ,ɚ ɬɚɤɠɟ ɢɫɩɨɥɶɡɨɜɚɧɢɟ ɪɚɰɢɢ ɜɧɭɬɪɢ

ɚɜɬɨɦɨɛɢɥɹ ɨɝɪɚɧɢɱɢɜɚɸɬ ɪɚɞɢɭɫ ɞɟɣɫɬɜɢɹ.

ɋɬɚɪɚɣɬɟɫɶ ɢɡɛɟɝɚɬɶ ɩɪɟɩɹɬɫɬɜɢɣ ɢ ɩɨ

ɜɨɡɦɨɠɧɨɫɬɢ ɩɟɪɟɞɚɜɚɣɬɟ ɫɢɝɧɚɥ,ɧɚɯɨɞɹɫɶ ɜ

ɡɨɧɟ ɜɢɞɢɦɨɫɬɢ.

ɂɡɦɟɧɢɬɟ ɫɜɨɟ ɦɟɫɬɨɩɨɥɨɠɟɧɢɟ.

ɉɨɦɟɯɢ ɉɪɢɟɦɧɢɤ ɢ ɩɟɪɟɞɚɬɱɢɤ ɧɚɯɨɞɹɬɫɹ ɫɥɢɲɤɨɦ

ɛɥɢɡɤɨ.Ɇɢɧɢɦɚɥɶɧɨɟ ɪɚɫɫɬɨɹɧɢɟ ɦɟɠɞɭ ɞɜɭɦɹ

ɪɚɰɢɹɦɢ ɫɨɫɬɚɜɥɹɟɬ 1,5 ɦ.

Ʉɚɧɚɥɵ

ɉɨɞɤɨɞ

ɑɚɫɬɨɬɚ

Ɋɚɞɢɭɫ ɞɟɣɫɬɜɢɹ

Ⱥɤɤɭɦɭɥɹɬɨɪɵ

Ɇɨɳɧɨɫɬɶ ɩɟɪɟɞɚɱɢ

Ɍɢɩ ɦɨɞɭɥɹɰɢɢ

Ɋɚɡɧɨɫ ɤɚɧɚɥɨɜ

Ⱦɜɨɣɧɨɣ ɚɞɚɩɬɟɪ ɞɥɹ ɡɚɪɹɞɤɢ

CTCSS 38

446,00625 ɆȽɰ - 446,09375 ɆȽɰ

Ⱦɨ 5 ɤɦ (ɧɚ ɨɬɤɪɵɬɨɣ ɦɟɫɬɧɨɫɬɢ)

3ɳɟɥɨɱɧɵɯ ɢɥɢ ɧɢɤɟɥɶ-ɦɚɝɧɢɟɜɵɯ ɛɚɬɚɪɟɣɤɢ

ɮɨɪɦɚɬɚ AA

=< Ɇɗɂ 500 ɦȼɬ

ɑɆ - F3E

12,5 ɤȽɰ

ȼɯɨɞɧɨɟ ɧɚɩɪɹɠɟɧɢɟ: 230 ȼ ɩɟɪɟɦ.ɬɨɤɚ, 50 Ƚɰ

ȼɵɯɨɞɧɨɟ ɧɚɩɪɹɠɟɧɢɟ: 7,5 ȼ ɩɟɪɟɦ.ɬɨɤɚ, 200 ɦȺ

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

170 Topcom Twintalker 3800

Topcom Twintalker 3800

18 Ƚɚɪɚɧɬɢɹ Topcom

18.1 Ƚɚɪɚɧɬɢɣɧɵɣ ɩɟɪɢɨɞ

ɇɚ ɩɪɨɞɭɤɰɢɸ Topcom ɩɪɟɞɨɫɬɚɜɥɹɟɬɫɹ ɝɚɪɚɧɬɢɹ ɫɪɨɤɨɦ 24 ɦɟɫɹɰɚ.Ⱦɟɣɫɬɜɢɟ

ɝɚɪɚɧɬɢɢ ɧɚɱɢɧɚɟɬɫɹ ɫɨ ɞɧɹ ɩɪɢɨɛɪɟɬɟɧɢɹ ɧɨɜɨɝɨ ɭɫɬɪɨɣɫɬɜɚ.Ƚɚɪɚɧɬɢɹ ɧɟ

ɪɚɫɩɪɨɫɬɪɚɧɹɟɬɫɹ ɧɚ ɪɚɫɯɨɞɧɵɟ ɦɚɬɟɪɢɚɥɵ ɢɥɢ ɧɟɢɫɩɪɚɜɧɨɫɬɢ,ɧɟɡɧɚɱɢɬɟɥɶɧɨ

ɜɥɢɹɸɳɢɟ ɧɚ ɪɚɛɨɬɨɫɩɨɫɨɛɧɨɫɬɶ ɢ ɰɟɧɧɨɫɬɶ ɨɛɨɪɭɞɨɜɚɧɢɹ.

Ƚɚɪɚɧɬɢɹ ɞɟɣɫɬɜɢɬɟɥɶɧɚ ɬɨɥɶɤɨ ɩɪɢ ɧɚɥɢɱɢɢ ɨɪɢɝɢɧɚɥɚ ɬɨɜɚɪɧɨɝɨ ɱɟɤɚ ɫ ɭɤɚɡɚɧɧɨɣ

ɞɚɬɨɣ ɩɨɤɭɩɤɢ ɢ ɦɨɞɟɥɶɸ ɭɫɬɪɨɣɫɬɜɚ.

18.2 Ƚɚɪɚɧɬɢɣɧɨɟ ɨɛɫɥɭɠɢɜɚɧɢɟ

ɇɟɢɫɩɪɚɜɧɨɟ ɭɫɬɪɨɣɫɬɜɨ ɞɨɥɠɧɨ ɛɵɬɶ ɞɨɫɬɚɜɥɟɧɨ ɜ ɫɟɪɜɢɫɧɵɣ ɰɟɧɬɪ ɤɨɦɩɚɧɢɢ

Topcom ɜɦɟɫɬɟ ɫ ɞɨɤɭɦɟɧɬɨɦ,ɩɨɞɬɜɟɪɠɞɚɸɳɢɦ ɟɝɨ ɩɨɤɭɩɤɭ.

ȼ ɫɥɭɱɚɟ ɜɨɡɧɢɤɧɨɜɟɧɢɹ ɧɟɩɨɥɚɞɤɢ ɜ ɬɟɱɟɧɢɟ ɝɚɪɚɧɬɢɣɧɨɝɨ ɩɟɪɢɨɞɚ ɤɨɦɩɚɧɢɹ Topcom

ɢɥɢ ɟɟ ɭɩɨɥɧɨɦɨɱɟɧɧɵɣ ɫɟɪɜɢɫɧɵɣ ɰɟɧɬɪ ɩɪɨɢɡɜɟɞɟɬ ɛɟɫɩɥɚɬɧɵɣ ɪɟɦɨɧɬ ɥɸɛɵɯ

ɩɨɜɪɟɠɞɟɧɢɣ,ɜɵɡɜɚɧɧɵɯ ɞɟɮɟɤɬɚɦɢ ɦɚɬɟɪɢɚɥɨɜ ɢɥɢ ɩɪɨɢɡɜɨɞɫɬɜɟɧɧɵɦ ɛɪɚɤɨɦ.

Ʉɨɦɩɚɧɢɹ Topcom ɜ ɩɨɥɧɨɣ ɦɟɪɟ ɜɵɩɨɥɧɹɟɬ ɜɡɹɬɵɟ ɧɚ ɫɟɛɹ ɝɚɪɚɧɬɢɣɧɵɟ

ɨɛɹɡɚɬɟɥɶɫɬɜɚ,ɨɫɭɳɟɫɬɜɥɹɹ ɪɟɦɨɧɬ ɢɥɢ ɡɚɦɟɧɭ ɜɵɲɟɞɲɟɝɨ ɢɡ ɫɬɪɨɹ ɢɡɞɟɥɢɹ ɢɥɢ ɟɝɨ

ɞɟɬɚɥɟɣ.ȼ ɫɥɭɱɚɟ ɡɚɦɟɧɵ ɰɜɟɬ ɢ ɦɨɞɟɥɶ ɦɨɝɭɬ ɨɬɥɢɱɚɬɶɫɹ ɨɬ ɩɪɢɨɛɪɟɬɟɧɧɨɝɨ ɪɚɧɟɟ

ɢɡɞɟɥɢɹ.

Ⱦɟɣɫɬɜɢɟ ɝɚɪɚɧɬɢɢ ɨɩɪɟɞɟɥɹɟɬɫɹ ɞɚɬɨɣ ɩɟɪɜɨɧɚɱɚɥɶɧɨɣ ɩɨɤɭɩɤɢ.Ƚɚɪɚɧɬɢɣɧɵɣ ɩɟɪɢɨɞ

ɧɟ ɩɪɨɞɥɟɜɚɟɬɫɹ ɜ ɫɥɭɱɚɟ ɡɚɦɟɧɵ ɢɥɢ ɪɟɦɨɧɬɚ ɢɡɞɟɥɢɹ ɜ ɤɨɦɩɚɧɢɢ Topcom ɢɥɢ ɟɟ

ɭɩɨɥɧɨɦɨɱɟɧɧɵɯ ɫɟɪɜɢɫɧɵɯ ɰɟɧɬɪɚɯ.

18.3 ɂɫɤɥɸɱɟɧɢɹ ɢɡ ɝɚɪɚɧɬɢɣɧɵɯ ɨɛɹɡɚɬɟɥɶɫɬɜ

Ⱦɟɣɫɬɜɢɟ ɝɚɪɚɧɬɢɢ ɧɟ ɪɚɫɩɪɨɫɬɪɚɧɹɟɬɫɹ ɧɚ ɩɨɜɪɟɠɞɟɧɢɹ ɢɥɢ ɧɟɩɨɥɚɞɤɢ,ɤɨɬɨɪɵɟ

ɜɨɡɧɢɤɥɢ ɜɫɥɟɞɫɬɜɢɟ ɧɚɪɭɲɟɧɢɣ ɩɪɚɜɢɥ ɷɤɫɩɥɭɚɬɚɰɢɢ ɥɢɛɨ ɩɪɢɦɟɧɟɧɢɹ ɞɟɬɚɥɟɣ ɢ

ɩɪɢɧɚɞɥɟɠɧɨɫɬɟɣ ɫɬɨɪɨɧɧɢɯ ɢɡɝɨɬɨɜɢɬɟɥɟɣ,ɧɟ ɪɟɤɨɦɟɧɞɨɜɚɧɧɵɯ ɤɨɦɩɚɧɢɟɣ Topcom.

Ƚɚɪɚɧɬɢɹ ɧɟ ɪɚɫɩɪɨɫɬɪɚɧɹɟɬɫɹ ɧɚ ɩɨɜɪɟɠɞɟɧɢɹ,ɜɵɡɜɚɧɧɵɟ ɜɧɟɲɧɢɦ ɜɨɡɞɟɣɫɬɜɢɟɦ

(ɧɚɩɪɢɦɟɪ,ɪɚɡɪɹɞɨɦ ɦɨɥɧɢɢ,ɩɨɩɚɞɚɧɢɟɦ ɜɥɚɝɢ ɢɥɢ ɜɨɡɝɨɪɚɧɢɟɦ), ɚɬɚɤɠɟɧɚ

ɩɨɜɪɟɠɞɟɧɢɹ,ɜɨɡɧɢɤɲɢɟ ɩɪɢ ɬɪɚɧɫɩɨɪɬɢɪɨɜɤɟ.

Ƚɚɪɚɧɬɢɹ ɧɟ ɩɪɢɦɟɧɹɟɬɫɹ ɜ ɫɥɭɱɚɟ ɢɡɦɟɧɟɧɢɹ,ɭɞɚɥɟɧɢɹ ɢɥɢ ɧɟɪɚɡɛɨɪɱɢɜɨɫɬɢ

ɫɟɪɢɣɧɨɝɨ ɧɨɦɟɪɚ ɢɡɞɟɥɢɹ.

Topcom Twintalker 3800 171

Topcom Twintalker 3800

SLOVENýINA

1Úvod

Ćakujeme Vám za zakúpenie zariadenia Topcom Twintalker 3800. Ide o rádiokomunikaþné

zariadenie krátkeho dosahu do maximálnej vzdialenosti 5 km s nízkou spotrebou, ktoré

okrem dobíjania batérií nemá žiadne náklady na prevádzku.

Twintalker operuje na 8 kanáloch podĐa štandardu PMR (Private Mobile Radio).

2Úþel zariadenia

Zariadenie môže bys použité pre rozliþné profesionálne úþely. Napríklad: pri práci na

montážnom žeriave. Zariadenie je možné využis aj na rôzne rekreaþné úþely. Napríklad: pri

cestovaní na zachovanie kontaktu medzi 2 alebo viacerými automobilmi, pri bicyklovaní

alebo lyžovaní. Môžete ho taktiež použis na zachovanie kontaktu s desmi hrajúcimi sa vonku

ap.

3 Znaþka CE

Symbol CE na jednotke, užívateĐskej príruþke a na obale znamená, že zariadenie je v súlade

so základnými požiadavkami R&TTE smerníc 1995/5/ES.

Prehlásenie o zhode nájdete na lokalite: http://www.topcom.net/cedeclarations.php

4Bezpeþnostné pokyny

4.1 Všeobecné informácie

Pozorne si preþítajte nasledovné informácie týkajúce sa bezpeþného a správneho

používania tohto zariadenia. Oboznámte sa so všetkými funkciami zariadenia. Príruþku

uschovajte na bezpeþnom mieste pre budúce použitie.

4.2 Popáleniny

• Ak je kryt antény poškodený, nedotýkajte sa ho, pretože pri styku antény s kožou by

poþas vysielania mohlo dôjss k drobnému popáleniu.

• Batérie môžu spôsobis škody na majetku (napr. spálenie), ak sa napríklad vodivý

materiál ako sú šperky, kĐúþeþi retiazky dotknú otvorených svoriek batérie. Materiál

môže uzavries elektrický obvod (krátke spojenie) a rozhorúþis sa. Pri zaobchádzaní s

nabitými batériami postupujte opatrne, najmä pri ich uložení do vrecka, kabelky alebo na

iné miesto obsahujúce kovové predmety.

4.3 Zranenia

• NeumiestĖujte zariadenie do oblasti nad airbagom alebo v oblasti, kde sa airbag

nafukuje. Airbagy sa nafúknu veĐkou silou. Ak sa vysielaþka nachádza v oblasti

pôsobenia aktivovaného airbagu, môže bys vystrelená veĐkou silou a spôsobis vážne

zranenie posádke vozidla.

• Vysielaþku udržujte najmenej 15 cm od kardiostimulátora.

• Ak dôjde k interferencii vysielaþky s lekárskym prístrojom, okamžite zariadenie

VYPNITE.

172 Topcom Twintalker 3800

Topcom Twintalker 3800

4.4 Nebezpeþenstvo výbuchu

• NevymieĖajte batérie v potenciálne výbušnom prostredí. Pri vložení alebo vyberaní

batérií môže na kontaktoch dôjss k iskreniu, ktoré by mohlo zapríþinis výbuch.

• V prostrediach s nebezpeþenstvom výbuchu vysielaþku vypnite. Iskry na takom mieste

by mohli spôsobis výbuch alebo požiar s následkom telesného zranenia alebo smrti.

• Batérie nehádžte do ohĖa, pretože by mohli explodovas.

4.5 Nebezpeþenstvo otravy

• Batérie uchovávajte mimo dosahu malých detí.

4.6 Právne Informácie

• V niektorých krajinách je zakázané používas PMR poþas šoférovania motorového

vozidla. V takomto prípade pred použitím zariadenia svoje vozidlo odstavte.

• Vysielaþku VYPNITE na palube lietadla, keć vás k tomu vyzvú. AkékoĐvek použitie

vysielaþky musí bys v súlade so stanovami leteckej dopravnej spoloþnosti alebo

inštrukciami posádky.

• Vysielaþku VYPNITE všade, kde vás k tomu navádzajú vyvesené oznamy. Nemocnice

alebo zdravotnícke zariadenia môžu používas zariadenia, ktoré sú citlivé na vonkajšiu

VF energiu.

• Výmena alebo úprava antény môže ovplyvnis rádiové špecifikácie PMR a porušis

predpisy CE. Nepovolené antény môžu tiež poškodis vysielaþku.

4.7 Poznámky

• Nedotýkajte sa antény poþas vysielania, pretože to môže ovplyvnis dosah vysielania.

•Keć sa zariadenie poþas dlhej doby nebude používas, vyberte z neho batérie.

5ýistenie a údržba

• Jednotku þistite mäkkou tkaninou navlhþenou vo vode. Na þistenie jednotky

nepoužívajte þistidlá ani rozpúšsadlá; môžu poškodis telo baterky, zatiecs dovnútra a

spôsobis trvalé poškodenie.

• Kontakty batérií môžete pretries suchou tkaninou, ktorá nepúšsa vlákna.

• Ak baterka navlhne, vypnite ju a okamžite vyberte batérie. Priestor pre batérie vysušte

mäkkou tkaninou, aby ste þo najviac obmedzili poškodenie vodou. Kryt priestoru pre

batérie nechajte odpojený cez noc alebo kým priestor pre batérie úplne nevyschne.

Baterku nepoužívajte, kým nebude úplne suchá.

Miesta s potenciálne výbušnou atmosférou bývajú þasto, ale nie vždy,

jasne oznaþené. Ide napríklad o miesta na dopĎĖanie paliva, ako sú

podpalubia lodí alebo prostredia so zariadeniami na þerpanie alebo

uloženie palív þi chemikálií; miesta, kde vzduch obsahuje chemikálie

alebo rôzne þastice, napríklad prach, obilný alebo kovový prášok a

akékoĐvek ćalšie miesta, kde by vás bežne požiadali o vypnutie motora

vozidla.

Topcom Twintalker 3800 173

Topcom Twintalker 3800

SLOVENýINA

6 Likvidácia zariadenia (ochrana životného prostredia)

Po skonþení životnosti sa tento výrobok nesmie vyhodis do bežného domového

odpadu. Odovzdajte ho do zberného strediska na recyklovanie elektrických a

elektronických zariadení. Túto povinnoss oznaþuje symbol na zariadení, v

používateĐskej príruþke a na obale.

Niektoré materiály v tomto výrobku sa môžu použis znovu, ak výrobok odovzdáte v zbernom

stredisku. Opakované použitie niektorých þastí alebo surovín z použitého výrobku významne

prispieva k ochrane životného prostredia. Ak potrebujete ćalšie informácie o zberných

strediskách vo vašej oblasti, obráste sa na miestne úrady.

7 Použitie vysielaþky

Poþas komunikácie musia bys všetky vysielaþky naladené na ten istý kanál a kód CTCSS a

musia sa nachádzas v dosahu príjmu (do maximálne 5 km v otvorenom priestore). Kećže

tieto zariadenia používajú voĐné frekvenþné pásma (kanály), všetky používané zariadenia

zdieĐajú tieto kanály (celkom 8 kanálov). Súkromie preto nemožno zaruþis. So zariadením

PMR naladeným na váš kanál si ktokoĐvek môže vypoþus váš rozhovor. Ak chcete

komunikovas (prenášas hlasový signál), musíte stlaþis tlaþidlo .

Po stlaþení tohto tlaþidla bude zariadenie pracovas vo vysielacom režime a vy môžete

hovoris do mikrofónu. Všetky ostatné zariadenia PMR v dosahu, na tom istom kanáli a v

pohotovostnom režime (nevysielajúce) budú poþus vašu správu. Skôr než odpoviete na

správu, musíte poþkas, až druhá strana ukonþí vysielanie. Na konci každého vysielania pošle

jednotka pípnutie na znamenie porozumenia, pokiaĐ je táto funkcia aktívna (vić kapitola

14.10). Ak chcete odpovedas, stlaþte tlaþidlo a zaþnite hovoris do mikrofónu.

8 Obsah balenia

• 2 x Twintalker 3800

• 2 x príchytka na opasok

• 2 x siesový adaptér

• 2 x batéria NiMH (3 x AA)

• 2 x slúchadlo s mikrofónom a tlaþidlom PTT

• 2 x závesná šnúrka

• PoužívateĐská príruþka

• Karta s adresou servisu a kontaktom na horúcu linku

PokiaĐ tlaþidlo stlaþia v tom istom þase dvaja alebo viacerí

užívatelia, prijímaþ prijme iba najsilnejší signál a ostatné signály budú

potlaþené. Preto by ste mali vysielas signál (stlaþením tlaþidla )

len vtedy, keć je kanál voĐný.

174 Topcom Twintalker 3800

Topcom Twintalker 3800

9Zaþíname

10 Dobitie batérií

9.1 Odpojenie/inštalácia svorky na

opasok

1. PokiaĐ chcete príchytku na opasok

odstránis, zatlaþte na príchytku (B) a

súþasne ju sahajte smerom od

vysielaþky (A).

2. Ak chcete nainštalovas príchytku na

opasok, vyrovnajte hrot proti otvoru na

zadnej strane. Jemne zatlaþte, aby sa

kliknutím umiestnila do správnej polohy.

9.2 Inštalácia batérií

1. OdstráĖte príchytku na opasok (vić

kapitola 9.1.1).

2. Zatiahnite za jazýþek krytu batérií (C) a

zĐahka kryt batérií odstráĖte (D).

3. Vložte priložené batérie 3 x AA NiMh,

priþom dbajte na správnu polaritu podĐa

obrázka (E).

4. Vráste kryt batérií a príchytku na

opasok na miesto (vić kapitola 9.1.2).

Pri používaní dobíjateĐných batérií môžete použis na

dobíjanie voliteĐný adaptér.

• Vložte tri (3) nabíjacie batérie “AA”.

• Zapojte malý konektor adaptéra do konektoru

SPK/MIC/CHG (15) a druhý koniec do elektrickej

zásuvky.

•Ubezpeþte sa, že jednotka je vypnutá, aby ste

mohli riadne nabíjas batérie.

POZNÁMKA: Plné nabitie batérií trvá približne 7

až 10 hodín.

1 x AA

Využívajte výluþne priložený AC/DC ADAPTÉR s dobíjateĐnými

batériami typu “AA”. Nenabíjajte jednotku, ak sú inštalované

bežné alkalické batérie "AA"!

Topcom Twintalker 3800 175

Topcom Twintalker 3800

SLOVENýINA

11 ÚroveĖ nabitia batérií

ÚROVEĕ NABITIA BATÉRIÍ je vyznaþená poþtom štvorþekov vo vnútri ikony BATÉRIE na

LCD displeji.

• Batéria je nabitá

• Batéria je nabitá do 2/3

• Batéria je nabitá do 1/3

• Vybitá batéria

Ak je ÚROVEĕ NABITIA BATÉRIE nízka, ikona BATÉRIE zaþne blikas, aby signalizovala

nutnoss výmeny alebo nabitia batérie.

12 Popis

Vić zložená strana obálky – obrázok 1

13 Informácie na displeji LCD

Vić zložená strana obálky – obrázok 2

16. ikona RX - Zobrazuje sa pri príjme signálu

17. ikona TX - Zobrazuje sa pri prenose signálu

18. Indikátor hlasitosti reproduktora

19. Indikátor stavu batérie

20. Ikona Dvojité skenovanie Zobrazuje sa v aktívnom režime dvojitého skenovania

21. Ikona VOX - Zobrazuje sa v režime hlasového ovládania (Vox)

22. Ikona Skenovanie Zobrazuje sa v aktívnom režime skenovania

23. Kanál

24. Kód CTCSS

1. ANTÉNA

2. Konektor REPRODUKTOR/MIKR

3. Tlaþidlo LED - LIGHT s diódou

4. Tlaþidlo LED - LIGHT

5. Tlaþidlo ON/OFF (Zapnutie/

vypnutie)

6. Tlaþidlo MENU (PONUKA)

– Vstup do ponuky

7. Tlaþidlo DOWN (DOLE)

– Zníženie hlasitosti reproduktora

– Vyberte predchádzajúcu položku v

ponuke.

8. REPRODUKTOR

9. MIKROFÓN

10. Tlaþidlo PUSH TO TALK (VYSIELANIE)

–Po stlaþení možno vysiela

, po

uvoĐnení možno poþúva

správu

– Potvrdenie nastavenia v ponuke

11. Tlaþidlo UP (HORE)

– Zvýšenie hlasitosti reproduktora

– Výber nasledujúcej položky v ponuke

12. Tlaþidlo CALL (VOLANIE)

– Prenos volacieho tónu

13. LED LIGHT dióda

14. LCD displej

15. Konektor pre NABÍJAýKU

VOX

SCAN

DCM

Batérie nechajte zlikvidovas v urþenom likvidaþnom stredisku a

nevyhadzujte ich spolu s domovým odpadom. Batérie neskratujte ani ich

nehádžte do ohĖa. Keć zariadenie nebudete dlhšiu dobu používas,

vyberte z neho batérie.

176 Topcom Twintalker 3800

Topcom Twintalker 3800

14 Použitie zariadenia Twintalker 3800

14.1 Zapnutie a vypnutie vysielaþky

14.2 Úprava hlasitosti reproduktora

14.3 Príjem signálu

Ak je jednotka zapnutá a práve nevysiela, je stále v PRÍJMOVOM režime.

14.4 Vysielanie signálu

Zapnutie:

•Stlaþte a podržte tlaþidlo po dobu 2 sekúnd. Jednotka

„pípne“ a na displeji LCD sa zobrazí aktuálny kanál.

Vypnutie:

•Stlaþte a podržte tlaþidlo po dobu 2 sekúnd. Jednotka

„pípne“ a displej LCD zhasne.

•PokiaĐ chcete zvýšis hlasitoss reproduktora, stlaþte v

pohotovostnom režime -tlaþidlo . Zobrazí sa úroveĖ

hlasitosti.

•PokiaĐ chcete znížis hlasitoss reproduktora, stlaþte tlaþidlo

• Ak chcete VYSIELAġ, stlaþte a podržte tlaþidlo . Zobrazí

sa symbol TX.

• Podržte jednotku vo zvislej polohe s MIKROFÓNOM vo

vzdialenosti 10 cm od úst a hovorte do mikrofónu.

• Ak chcete vysielanie ukonþis, uvoĐnite tlaþidlo .

SCAN

VOX

DCM

VOX

SCAN

DCM

PokiaĐ chce niekto vaše vysielanie prijímas, musí mas naladený ten istý

kanál a nastavený ten istý kód CTCSS. (Vić kapitola 14.5 a 14.6)

VOX

SCAN

DCM

PokiaĐ chcete skontrolovas aktivitu kanálu, použite funkciu sledovanie

(vić kapitola 14.7). Maximálna doba vysielania je obmedzená na 1

minútu. Ak chcete pokraþovas vysielanie, uvoĐnite a opäs stlaþte tlaþidlo

Topcom Twintalker 3800 177

Topcom Twintalker 3800

SLOVENýINA

14.5 Zmena kanálov

14.6 CTCSS (Systém tichého ladenia riadený súvislým tónom)

Dvojciferný kód CTCSS zodpovedá konkrétnej tónovej frekvencii, ktorú vysielaþka vysiela.

Dvaja používatelia, ktorí používajú rovnaký kanál a rovnaké nastavenie CTCSS, sa môžu

vzájomne poþus. Na naladenom kanáli nebudú môcs poþúvas inú osobu, ak ćalšie vysielaþky

nemajú aktivovaný rovnaký kód CTCSS. Zariadenie Twintalker 3800 má k dispozícii 38

kódov CTCSS.

14.7 Sledovanie kanálu

Funkciu sledovania kanálu môžete použis na kontrolu slabších signálov na aktuálnom kanáli.

•Stlaþte - tlaþidlo a - tlaþidlo súþasne a aktivujte sledovanie kanálu.

•Pre ukonþenie sledovania - tlaþidlo uvoĐnite.

•Stlaþte raz tlaþidlo ; þíslo aktuálneho kanálu zabliká na

displeji.

• Ak chcete zmenis kanál, stlaþte tlaþidlo alebo .

• Pre potvrdenie a návrat do pohotovostného režimu stlaþte

tlaþidlo .

•Stlaþte dvakrát tlaþidlo ; þíslo aktuálneho kódu CTCSS

zabliká na displeji.

• Ak chcete zmenis kód, stlaþte tlaþidlo alebo .

• Pre potvrdenie a návrat do pohotovostného režimu stlaþte

tlaþidlo .

VOX

SCAN

DCM

11 7

Ak poþas nastavenia nestlaþíte do 5 sekúnd žiadne tlaþidlo, jednotka sa

vráti do pohotovostného režimu.

VOX

SCAN

DCM

11 7

• Každá vysielaþka naladená na ten istý kanál môže prijímas a poþúvas

rozhovor, aj keć druhá používa kód CTCSS.

• Ak chcete kód deaktivovas, nastavte jeho hodnotu na ‘0’.

178 Topcom Twintalker 3800

Topcom Twintalker 3800

14.8 VoĐba VOX

Vysielaþka umožĖuje hlasom aktivovaný prenos (VOX). V režime VOX bude vysielaþka

prenášas signál po aktivácii vaším hlasom alebo iným zvukom v okolí. Režim VOX sa

nedoporuþuje, pokiaĐ zamýšĐate používas vysielaþku v hluþnom alebo veternom prostredí.

14.9 Volacie tóny

Volací tón upozorní ostatných, že chcete zaþas hovoris.

14.9.1 Nastavenie volacieho tónu

Zariadenie Twintalker 3800 má 5 volacích tónov.

14.9.2 Odoslanie volacieho tónu

Stlaþte krátko tlaþidlo . Volací tón sa prenesie na nastavenom kanáli.

14.10 Zapnutie/vypnutie potvrdenia „rozumiem“

Po uvoĐnení tlaþidla PTT vyšle jednotka signál „rozumiem“ ako potvrdenie ukonþenia

hovoru.

•Stlaþte trikrát tlaþidlo ; na displeji zabliká aktuálne

nastavenie VOX a zobrazí sa ikona VOX.

• Funkciu VOX môžete zapnús stlaþením tlaþidla . Pre

nastavenie úrovne citlivosti v rozsahu od 1 do 3 stlaþte tlaþidlo

znova. Pre vypnutie funkcie VOX tlaþidlo

stláþajte tak dlho, kým sa na displeji neobjaví „OF“.

• Pre potvrdenie a návrat do pohotovostného režimu stlaþte

tlaþidlo .

•Stlaþte štyrikrát tlaþidlo , zobrazí sa ‘CA’.

• Ak chcete zmenis volací tón, stlaþte tlaþidlo alebo .

Volacie tóny môžete deaktivovas výberom možnosti „OF“.

• Pre potvrdenie a návrat do pohotovostného režimu stlaþte

tlaþidlo .

•Stlaþte päskrát tlaþidlo ; na displeji zabliká aktuálne

nastavenie signálu "rozumiem" a zobrazí sa ‘ro’.

•Stlaþte - tlaþidlo na sprístupnenie (ON) alebo - tlaþidlo

na zablokovanie (OFF) signálu "rozumiem".

• Pre potvrdenie a návrat do pohotovostného režimu stlaþte

tlaþidlo .

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

Topcom Twintalker 3800 179

Topcom Twintalker 3800

SLOVENýINA

14.11 Zapnutie/vypnutie zvuku tlaþidiel

Pri stlaþení tlaþidla jednotka krátko pípne.

14.12 Skenovanie kanálov

Prezeranie kanálov slúži na hĐadanie aktívnych signálov v nekoneþnej sluþke kanálov 1 až

8, vrátane kódov CTCSS..

14.13 Monitorovanie dvoch kanálov

V pohotovostnom režime je vysielaþka nastavená na jeden nastavený kanál s kódom

CTCSS. Zariadenie bude prijímas iba signály vysielané na tomto kanáli s daným kódom

CTCSS.

Monitorovanie dvoch kanálov umožĖuje sledovas druhý kanál s kódom CTCSS.

Funkciu môžete deaktivovas sedemnásobným stlaþením tlaþidla . Potom stlaþte

tlaþidlo alebo , kým sa na displeji nezobrazí „OF“.

•Stlaþte šesskrát tlaþidlo ; na displeji zablikalo aktuálne

nastavenie zvuku tlaþidiel a zobrazí sa ‘to’.

•Stlaþením tlaþidla alebo funkciu zvuku tlaþidiel

zapnite (ON) alebo vypnite (OF).

• Pre potvrdenie a návrat do pohotovostného režimu stlaþte

tlaþidlo .

•Stlaþte a podržte -tlaþidlo . Stlaþte krátko tlaþidlo ;

aktivujete tým prezeranie kanálov. Zobrazí sa ikona prezerania

kanálov.

• Ak sa nájde aktívny signál (na jednom z 8 kanálov), stlaþte

tlaþidlo ; kanál zostane aktívny a môžete zaþas

komunikovas na tomto kanáli. Ak tlaþidlo PTT nestlaþíte,

vyhĐadávanie kanálu sa po 5 sekundách spustí znovu.

•Stlaþením tlaþidla alebo aktuálny kanál

preskoþíte a budete pokraþovas v hĐadaní ćalšieho aktívneho

kanálu.

• Krátkym stlaþením tlaþidla prezeranie kanálov ukonþíte.

•Stlaþte tlaþidlo sedemkrát; na displeji sa objaví ikona

monitorovania dvoch kanálov.

• Ak chcete zmenis kanál, stlaþte tlaþidlo alebo .

•Stlaþením tlaþidla potvrćte výber kanálu a prejdite na

VÝBER VEDďAJŠIEHO KANÁLU CTCSS.

• Ak chcete zmenis CTCSS, stlaþte tlaþidlo alebo .

• Pre potvrdenie a návrat do pohotovostného režimu stlaþte

tlaþidlo .

VOX

SCAN

DCM

11 7

VOX

SCAN

DCM

11 6

11 7

VOX

SCAN

DCM

VOX

SCAN

DCM

11 7

180 Topcom Twintalker 3800

Topcom Twintalker 3800

Ak je aktívna funkcia monitorovania dvoch kanálov, vysielaþka bude postupne prepínas

medzi pohotovostným kanálom + CTCSS a druhým kanálom + CTCSS.

Ak je na druhom kanáli + CTCSS aktivita, aktívny kanál bude zobrazený na displeji po dobu

5 sekúnd po ukonþení tejto aktivity. Poþas tejto doby môžete na vysielanie odpovedas.

14.14 ýasomer

Zariadenie Twintalker 3800 je vybavené funkciou þasomeru (mm:ss).

14.15 Podsvietenie displeja

Ak chcete aktivovas podsvietenie displeja LCD, stlaþte ĐubovoĐné tlaþidlo okrem tlaþidla

alebo tlaþidla .

Podsvietenie displeja bude aktívne po dobu 5 sekúnd.

15 Pripojenie slúchadla

Zariadenie Twintalker 3800 môžete používas s priloženým

slúchadlom.

Konektor sa nachádza pod ochranným gumovým krytom na

vrchnej strane jednotky .

Ak chcete slúchadlo pripojis, odstráĖte gumový kryt, pod

ktorým je konektor.

ZasuĖte zástrþku slúchadla do konektora (2,5 mm).

•Stlaþte a podržte tlaþidlo po dobu 3 sekúnd. Zobrazí sa

poþítadlo.

•ýasomer môžete spustis stlaþením tlaþidla .

•Stlaþením tlaþidla þasomer zastavíte a uvidíte uplynulú

dobu. Poþítadlo beží na pozadí ćalej. Ak chcete pokraþovas v

meraní, stlaþte tlaþidlo .

•Ak je poþítadlo zastavené, môžete ho stlaþením tlaþidla

vynulovas.

• Ak sa chcete vrátis do pohotovostného režimu, stlaþte a podržte

tlaþidlo po dobu 3 sekúnd.

VOX

SCAN

DCM

10 7

Nepripojujte iné slúchadlá. Mohlo by dôjss k poškodeniu vášho

zariadenia.

Topcom Twintalker 3800 181

Topcom Twintalker 3800

SLOVENýINA

16 Riešenie problémov

17 Technické údaje

Nefunguje napájanie Mäkkou tkaninou oþistite kontakty batérií.

VymeĖte batérie.

Nefunguje vysielanie Pred zaþatím hovoru sa uistite, že je tlaþidlo

úplne stlaþené.

Pomocou funkcie sledovania zistite aktivitu

kanálu a prepnite na iný kanál, ak je aktuálny

kanál obsadený.

Nefunguje príjem Skontrolujte hlasitoss reproduktora.

Uistite sa, že sa nachádzate v dosahu príjmu

odosielateĐa signálu a v prípade potreby zmeĖte

svoju polohu.

Obmedzený dosah a šum pri prenose Dosah komunikácie závisí od terénu.

OceĐové stavby, betónové budovy alebo použitie

vo vozidlách majú na dosah signálu nepriaznivý

vplyv.

Snažte sa þo najviac vyhýbas prekážkam a

komunikovas tak, aby medzi jednotlivými

zariadeniami neboli prekážky.

ZmeĖte svoju polohu.

Interferencia Vzdialenoss prijímaþa a vysielaþa je príliš malá.

Minimálna vzdialenoss medzi dvomi jednotkami

je 1,5 m.

Kanály

VedĐajší kód

Frekvencia

Dosah

Batérie

Vysielací výkon

Typ modulácie

Odstup kanálov

Adaptér nabíjaþky Duo

CTCSS 38

446,00625 MHz - 446,09375 MHz

až 5 km (na otvorenom priestore)

3 x AA alkalické alebo NiMH, nabíjateĐné

=< 500 mW ERP

FM - F3E

12,5 kHz

Vstup: 230 V AC/50 Hz

Výstup: 7,5V DC / 200mA

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2

2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8

3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5

4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7

5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1

6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7

7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6

8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3

9 91,5 19 127,3 29 179,9

182 Topcom Twintalker 3800

Topcom Twintalker 3800

18 Záruka spoloþnosti Topcom

18.1 Záruþná doba

Na zariadenia Topcom sa poskytuje 24-mesaþná záruþná doba. Záruþná doba zaþína plynús

dĖom zakúpenia nového zariadenia. Záruka sa nevzsahuje na spotrebný materiál a chyby,

ktoré majú zanedbateĐný vplyv na prevádzku alebo hodnotu zariadenia.

Pri uplatnení záruky je nutné predložis originálny doklad o zakúpení, na ktorom je vyznaþený

dátum zakúpenia a model zariadenia.

18.2 Uplatnenie a plnenie záruky

Pokazené zariadenie je potrebné vrátis do servisného centra spoloþnosti Topcom spolu s

platným dokladom o zakúpení.

Ak sa chyba vyskytne poþas záruþnej doby, spoloþnoss Topcom alebo jej oficiálne

autorizované servisné centrum bezplatne odstráni všetky poruchy spôsobené chybami

materiálu alebo výroby.

Spoloþnoss Topcom podĐa vlastného uváženia splní svoje záruþné záväzky buć opravou,

alebo výmenou chybných zariadení alebo ich þastí. V prípade výmeny sa farba a model

môžu líšis od pôvodne zakúpeného zariadenia.

DeĖ zakúpenia výrobku je prvým dĖom záruþnej doby. Oprava alebo výmena výrobku

spoloþnossou Topcom alebo jej povereným servisným centrom nepredlžuje záruþnú dobu.

18.3 Výnimky zo záruky

Záruka sa nevzsahuje na poškodenie alebo chyby spôsobené nesprávnym zaobchádzaním

alebo použitím a poškodenia, ktoré sú následkom použitia neoriginálnych súþastí alebo

príslušenstva neodporúþaného spoloþnossou Topcom.

Záruka sa nevzsahuje na poškodenie spôsobené vonkajšími faktormi, ako je blesk, voda þi

oheĖ, ani na poškodenia spôsobené pri preprave.

Záruka sa nemôže uplatnis, ak bolo výrobné þíslo na jednotke zmenené, odstránené alebo

je neþitateĐné.

SERVICE RETURN CARD - RÜCKSENDEKARTE -

CARTE DE RETOUR SERVICE - RETOURFICHE

RETURN WITH YOUR DEFECT PRODUCT

Name/Vorname/Prénom/Naam:

Surname/Familienname/Nom/Familienaam:

Street/Straße/Rue/Straat:

Country/Land/Pays/Land:

Tel./Tél.:

E-mail:

Model name/Modellbezeichnung/Nom du modèle/Modelnaam:

Serial Nr/Seriennummer/N° série/Serienummer:

Purchase date/Kaufdatum/Date d’achat/Aankoopdatum:

(DD/MM/YYYY) - (TT/MM/JJJJ)

Fault description/Beschreibung des Defekts/Description de la panne/Beschrijving defect:

(Original Proof of Purchase has to be attached to this return card to be valid for warranty)

Model name/Modellbezeichnung/Nom du modèle/Modelnaam:

Serial Nr/Seriennummer/N° série/Serienummer:

Purchase date/Kaufdatum/Date d’achat/Aankoopdatum:

(DD/MM/YYYY) - (TT/MM/JJJJ)

Fault description/Beschreibung des Defekts/Description de la panne/Beschrijving defect:

Nr./N°: Box/Postfach/Boîte/Postbus:

Location/Ort./Lieu/Plaats: Post code/Postleitzahl/Code Postal/Postcode:

visit our website

www.topcom.net

MD8900121

Topcom Twin Talker 3800 Users Manual HL_TT3800 Cam Pack Front

3800 to the manual 381afec8-543a-1324-3575-f9903f713413

Navigation menu

Versions of this User Manual:

Views

Navigation
