The Quick Start Guide provides just the essential
information needed to properly install and set up
the Precision Soil Sensor.
For complete information, download your Precision
Soil Sensor User’s Guide at: www.toro.com.
A small Phillips screwdriver and three AA alkaline
batteries are the only extra items required to
complete the installation and setup procedure.
The Precision Soil Sensor can be installed in just
three easy steps:
Step 1 - Install and Connect the Receiver ..................p. 2
Step 2 - Select the Right Sensor Site ...........................p. 3
Step 3 - Install the Sensor and Adjust Your Timer ....p. 4
The Precision Soil Sensor is designed to help maintain healthy landscape plants while
reducing water use by allowing watering only when it is needed. To gain the full benet
from your Precision Soil Sensor, it is very important to make sure your automatic sprinkler
system is properly installed and in good working order.
PrecisionTM Soil Sensor
Quick Start Guide

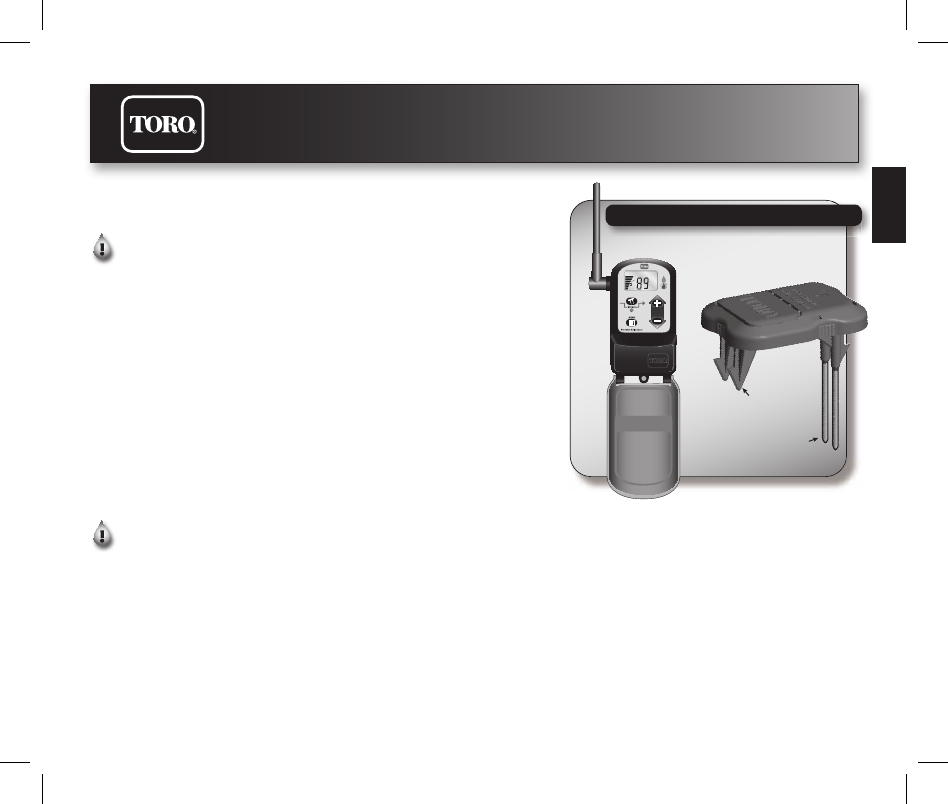

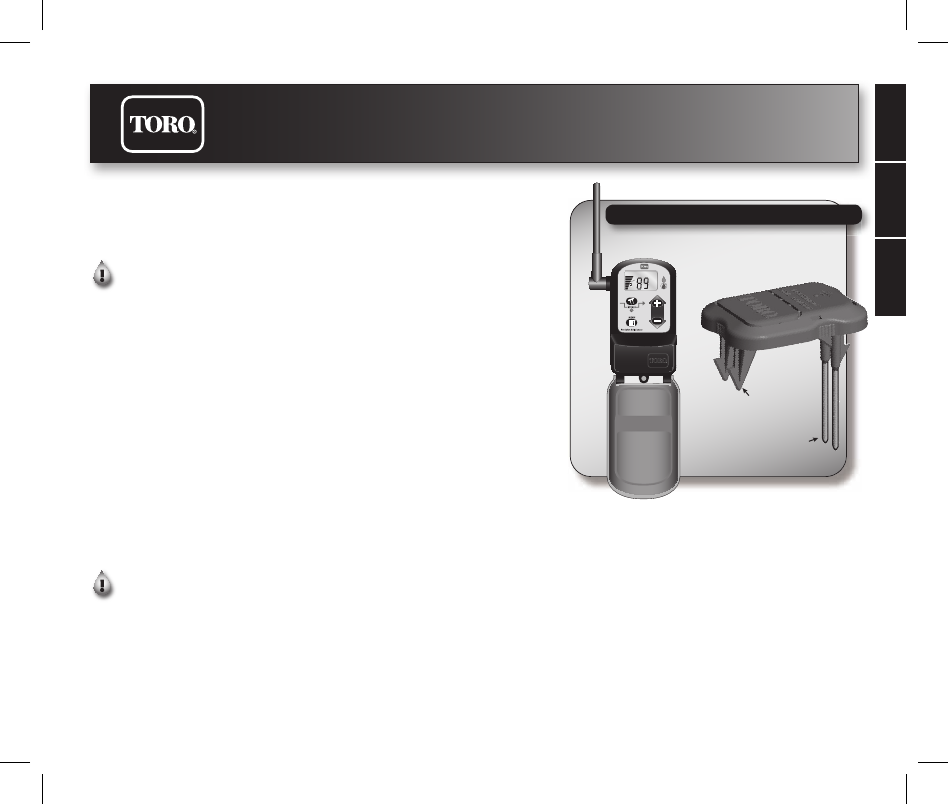

Precision Soil Sensor Components
Sensor
Stakes
Probes
Receiver
English Español Français

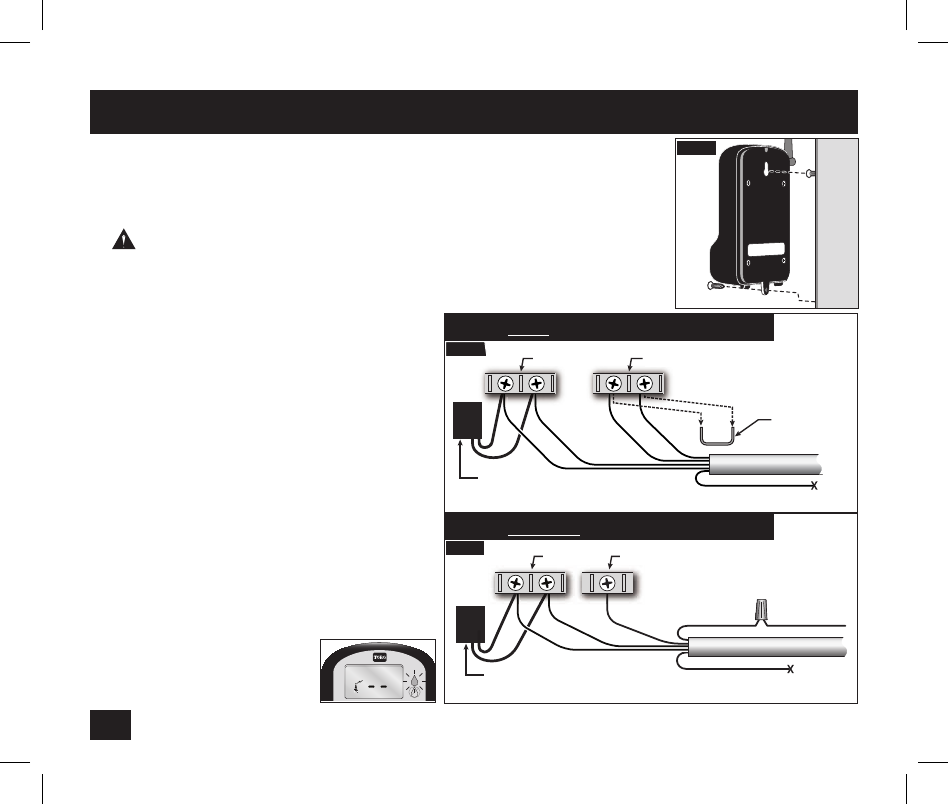

Step 1 - Install and Connect the Receiver
1. Attach the receiver next to your control timer using two
stainless steel screws provided (Fig. 1). Where appropriate,
foam tape (provided) can be used to attach the receiver.
Warning: Disconnect 24 VAC power to timer before connecting
receiver. DO NOT connect receiver to 110 VAC (house current).
2. Route the receiver cable into the timer cabinet.
Note: Refer to your timer’s users
guide for specific information
regarding sensor connection and
Sensor Bypass switch function.

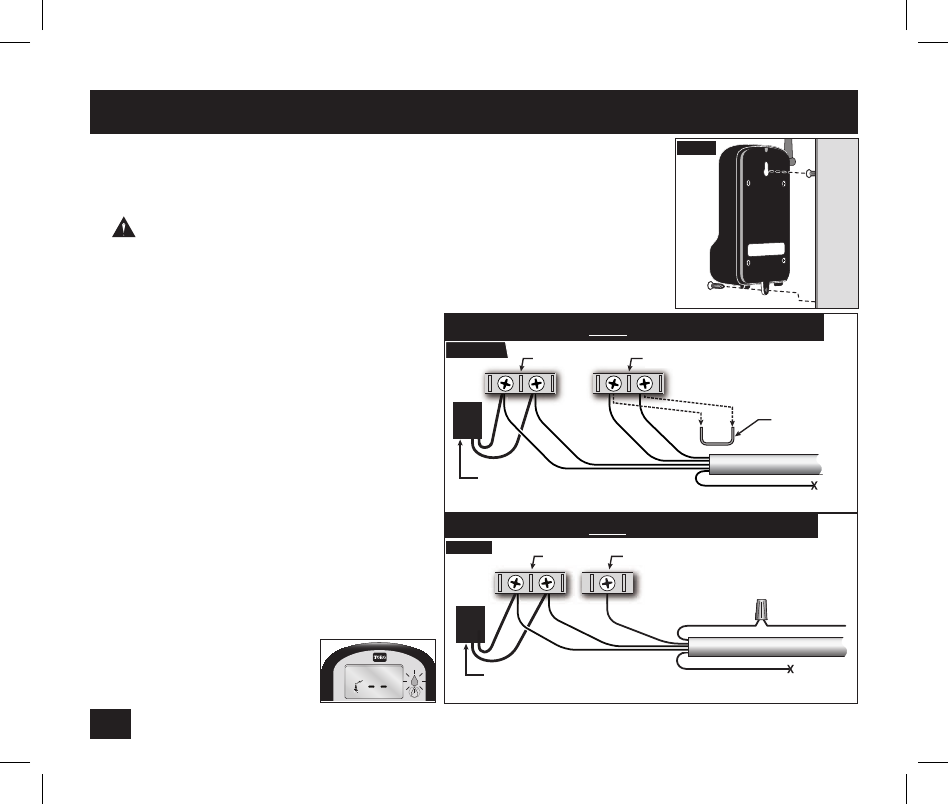

3. Connect the receiver per the appli-
cable wiring diagram (Fig. 2a or 2b).
*Note: For a Normally Open sensor
application, connect the Yellow wire
in place of the Brown wire.
4. Apply power to your timer.
Note: The receiver will appear as
shown when power is first applied.
If the display and LED
are not on, check the
Red wire connections.
2
Timer without Sensor Terminals
Timer with Sensor Terminals
Remove
Jumper
Yellow (see *Note)
Red
Red
Brown
White
Yellow (not used)
Brown
White
Red
Red
Valve
Common
from Field
Receiver Cable
Receiver Cable
Transformer
(power to your timer)
24 VAC Valve Common
24 VAC
Fig. 2a
Fig. 1
Transformer
(power to your timer)
Fig. 2b
Sensor
3
Step 2– Select the Right Sensor Site
Note: Choosing the right location to place the sensor is very important for the overall
eectiveness of the Precision Soil Sensor system.

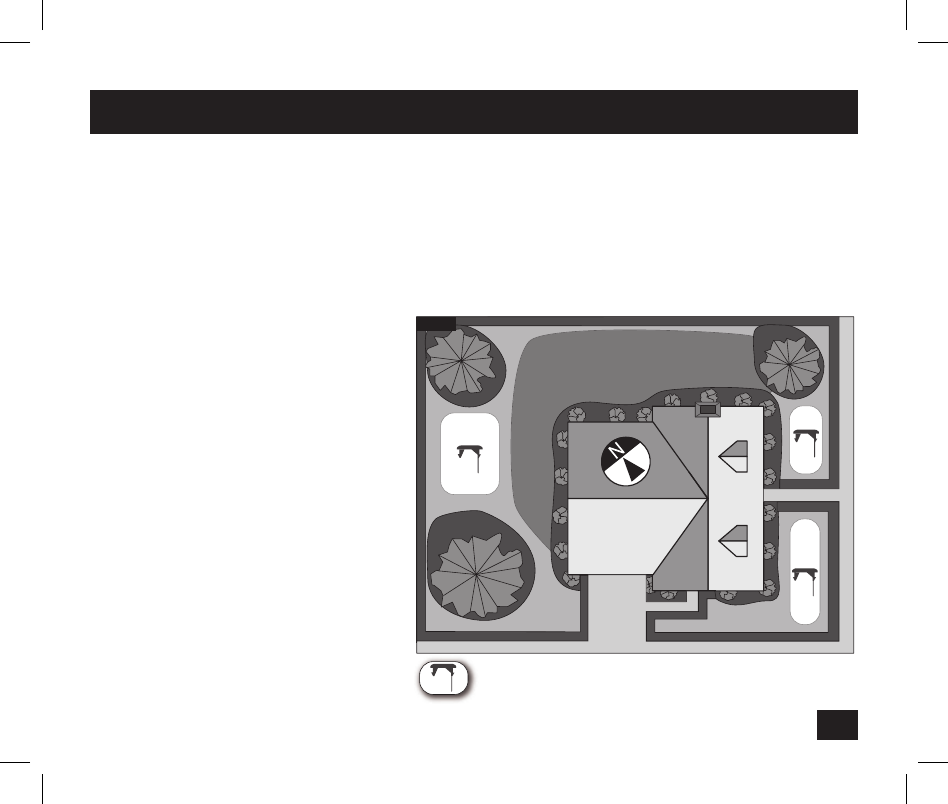

The illustration in Figure 3 below depicts a typical residential landscape. The areas
indicated in white may be suitable for the sensor, since they provide the most direct
sunlight throughout the day. Of these areas, install the sensor in the site that best
meets the following qualications:
•Within receiver communication
range (up to 500’ line-of-sight).
•Represents the over-all soil
composition and condition.
•The highest elevation in the area.
•Is at least 4’ away from a roof
overhang, downspout, walkway,
driveway or sprinkler.
•Not contacted by overspray
from a bordering watering zone.
•Not in a footpath or specied
play area.
= Suitable sensor location.
Fig. 3

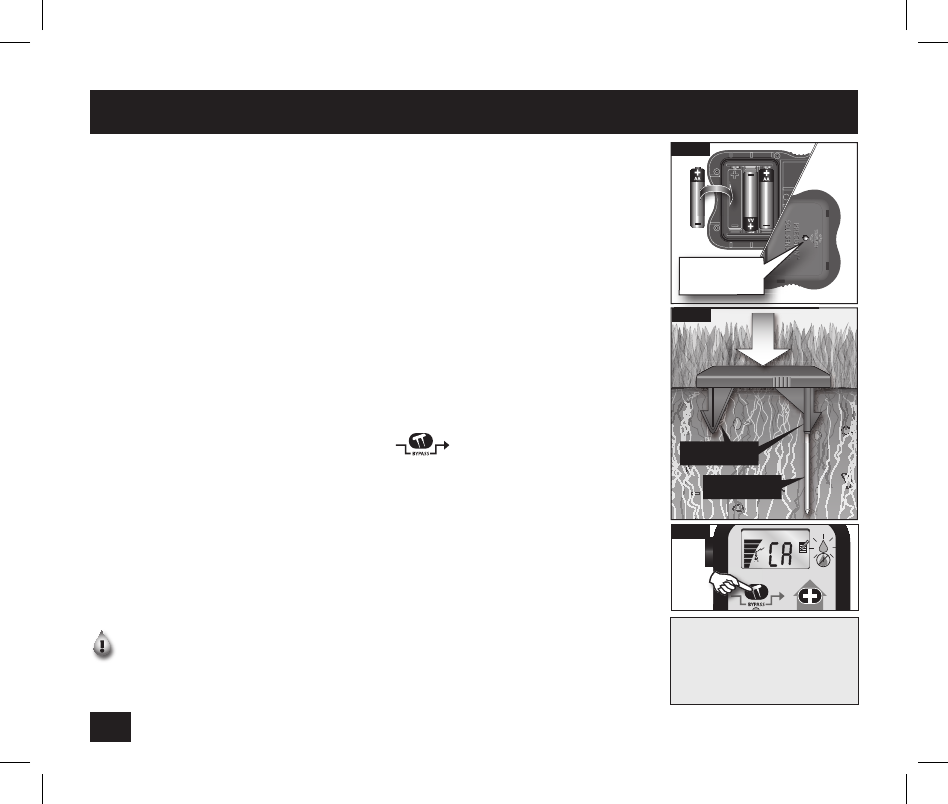

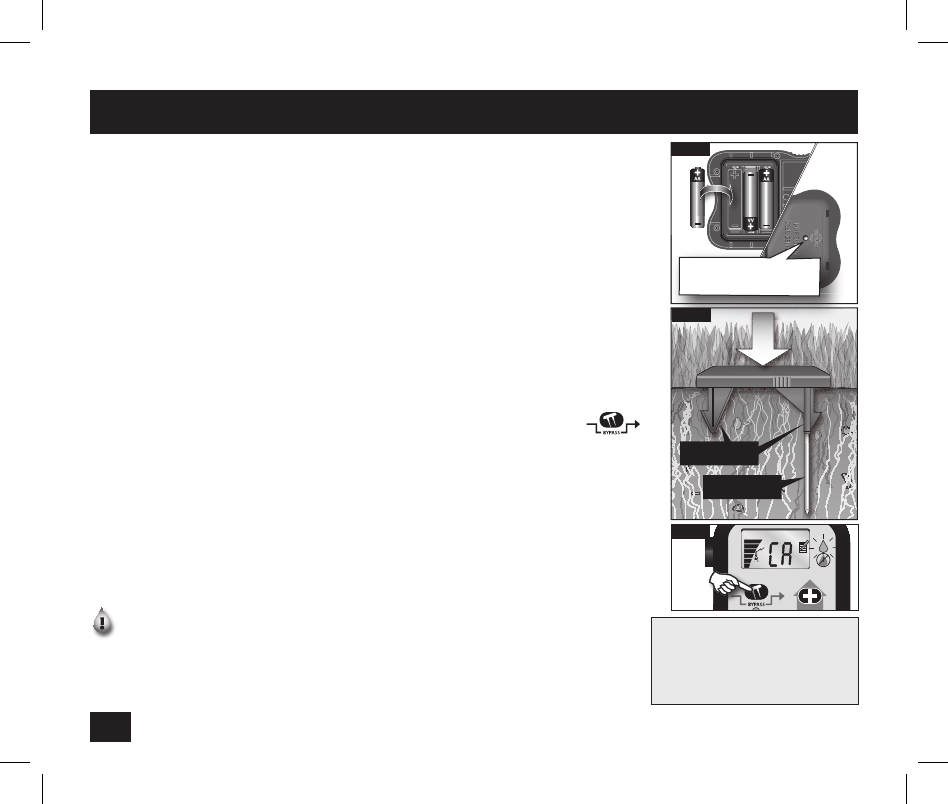

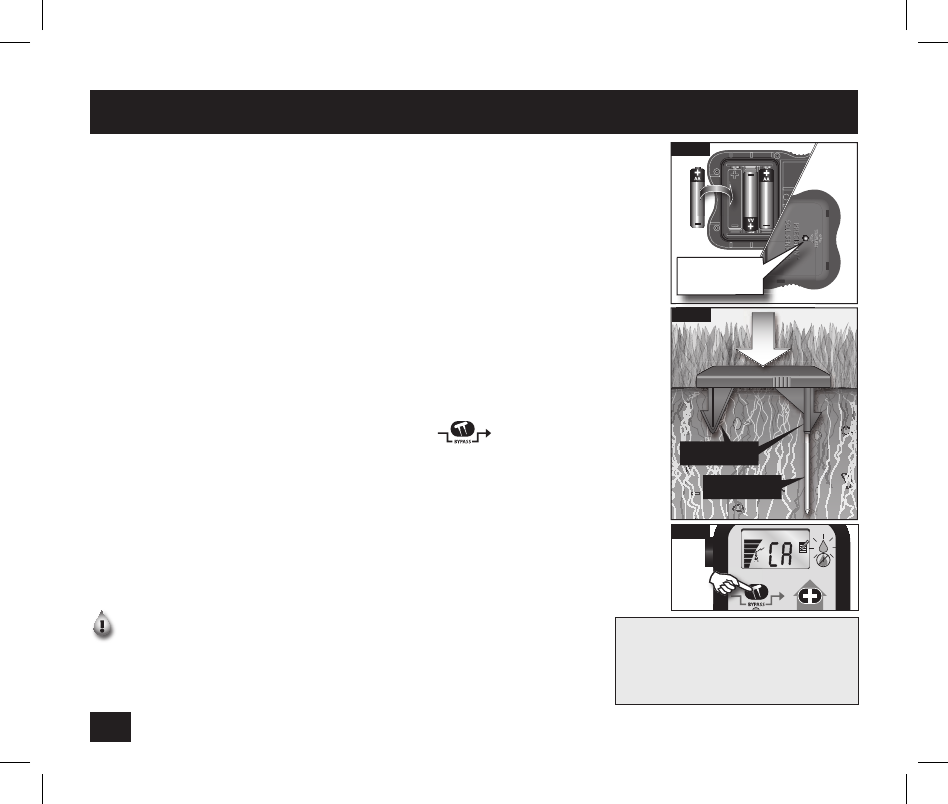

Step 3– Install the Sensor and Adjust Your Timer
1. Locate and remove the sensor battery compartment cover.
2.InsertthreeAAalkalinebatteriesasshown.Installbattery
compartment cover (Fig. 4).
Note: The LED signal indicator on top of the sensor will be on for
several minutes to assist in sensor placement.
3. With the sensor at the selected site, verify signal strength,
indicted by the sensor LED color: Green - Excellent,
Yellow - Acceptable, Red (blinking) - Relocate the sensor.
4. Holding the sensor parallel to the ground, push the probes
and stakes straight down through the lawn into the soil until
the sensor is pressed at against the ground (Fig. 5).
5. At the receiver, press the Bypass button once. The green
LED will begin blinking and the receiver will display “CA” as it
begins the automatic 24–48-hour calibration operation (Fig. 6).
6. Adjust your sprinkler control timer:
•Setthewateringdayscheduletowatereverydayoftheweek
(except watering-restricted days).
•Settheruntimedurationusedduringthesummermonths.
•Runamanualwateringoperationtowaterallzones.
This completes basic installation and setup. For complete
information, be sure to download your Precision Soil Sensor
User’s Guide at: www.toro.com.
4
Note: This equipment has been tested
and found to comply with the limits for a
Class B digital device, pursuant to part 15
of the FCC Rules. For complete FCC compli-
ance rules, see Precision Soil Sensor User’s
Guide, form number 373-0604.
LED Signal
Indicator
Stakes
Probes
Fig. 5
Fig. 4
Fig. 6
