Instrukcja użytkownika

TD-W8951ND

Bezprzewodowy router/modem ADSL2+

Standard N, 150Mb/s

Rev: 1.0.0

1910010744

PRAWA AUTORSKIE I ZNAKI HANDLOWE

Charakterystyki produktu mogą ulec zmianie bez wcześniejszego powiadomienia.

jest zarejestrowanym znakiem handlowym firmy TP-LINK TECHNOLOGIES

CO., LTD. Inne wymienione marki i nazwy produktów są znakami handlowymi lub

zarejestrowanymi znakami handlowymi ich odpowiednich właścicieli.

Żadna część niniejszej specyfikacji nie powinna być w jakikolwiek sposób powielana,

przetwarzana, adaptowana bądź używana do uzyskiwania tekstów pochodnych, takich jak

tłumaczenia bez pisemnej zgody firmy TP-LINK TECHNOLOGIES CO., LTD. Copyright © 2012

TP-LINK TECHNOLOGIES CO., LTD Wszelkie prawa zastrzeżone.

STANOWISKO FCC

Niniejsze urządzenie zostało przetestowane i spełnia wymogi stawiane urządzeniom cyfrowym

klasy B, zgodnie z punktem 15 Reguł FCC. Obostrzenia te zostały ustanowione, by zapewnić

racjonalną ochronę przeciw występowaniu szkodliwych zakłóceń w instalacji domowej.

Urządzenie generuje, wykorzystuje oraz może emitować fale radiowe, co w przypadku

nieprzestrzegania zaleceń niniejszej instrukcji, związanych z instalacją i użytkowaniem, może

powodować zakłócenia komunikacji radiowej. Nie ma jednak całkowitej gwarancji że nie wystąpią

one również w przypadku prawidłowej instalacji i obsługi. Jeżeli urządzenie jest przyczyna

zakłóceń w odbiorze sygnału radiowego lub telewizyjnego, co można stwierdzić poprzez

wyłączenie i ponowne włączenie, użytkownik może spróbować zminimalizować zakłócenia w

następujące sposoby:

 Zmianę położenia lub ustawienia anteny odbiorczej.

 Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem.

 Przełączenie urządzenia do innego obwodu elektrycznego niż odbiornik w którym

występują zakłócenia.

 Zasięgnięcie porady u sprzedawcy lub doświadczonego technika RTV.

Niniejsze urządzenie spełnia wymogi zawarte w 15. punkcie Reguł FCC. Działanie urządzenia

spełnia następujące dwa warunki:

1） Urządzenie nie jest źródłem szkodliwych zakłóceń.

2） Urządzenie musi przyjmować wszystkie zakłócenia, włącznie z zakłóceniami mogącymi

powodować nieprawidłowe działanie.

Wszystkie zmiany lub modyfikacje bez wyraźnego zezwolenia strony odpowiedzialnej za

zgodność urządzenia mogą unieważnić pozwolenie na używanie produktu.

Uwaga: Producent urządzenie nie ponosi odpowiedzialności za jakiekolwiek zakłócenia odbioru

sygnału radiowego lub telewizyjnego spowodowane nieautoryzowanymi zmianami w urządzenia.

Tego typu zmiany mogą unieważnić pozwolenie na używanie produktu.

Stanowisko FCC dotyczące promieniowania radiowego

Niniejsze urządzenie jest zgodne z ograniczeniami i limitami dotyczącymi emisji fal radiowych w

środowisku niekontrolowanym ustalonymi przez FCC. Urządzenie i jego antena nie powinny być

umieszczane w bezpośrednim sąsiedztwie jakiejkolwiek innej anteny lub nadajnika. Urządzenie

zostało przetestowane pod kątem współczynnika absorpcji promieniowania SAR. Pomiary

wykonane zostały przy zachowaniu 5mm odległości od urządzenia, urządzenie spełnia

wspomniane normy przy zachowaniu tej odległości.

Ostrzeżenie związane ze znakiem CE

Urządzenie jest produktem klasy B. W środowisku domowym może generować zakłócenia

radiowe. W takim wypadku użytkownik powinien podjąć odpowiednie kroki zapobiegawcze.

Urządzenie zostało opracowane z przeznaczeniem do pracy z wymienionymi poniżej antenami o

maksymalnym zysku 3 dBi. Użycie anten które nie zostały wymienione w tej instrukcji, o zysku

przekraczającym 3 dBi jest zabronione. Wymagana oporność anteny wynosi 50 Ohmów.

Aby ograniczyć potencjalne zakłócenia radiowe typ i czułość anteny powinny być dobrane tak, aby

efektywna moc promieniowana izotropowo (e.i.r.p.) nie przekraczała dopuszczonej mocy

wymaganej do nawiązania łączności.”

Informacje dotyczące bezpieczeństwa

- Jeżeli produkt posiada wyłącznik prawidłowym sposobem wyłączenia zasilania jest użycie

wyłącznika. Jeżeli produkt wyłącznika nie posiada, jedynym sposobem na jego wyłączenie

jest odłączenie produktu lub jego zasilacza od prądu.

- Nie należy samodzielnie rozmontowywać produktu lub dokonywać w nim napraw. Niesie to ze

sobą ryzyko porażenia elektrycznego lub utraty gwarancji. Jeżeli pomoc techniczna jest

niezbędna należy kontaktować się ze wsparciem technicznym firmy TP-LINK.

- Urządzenie powinno być umieszczane w suchym miejscu, z dala od wody.

Produkt dopuszczony do użytku w następujących krajach:

AT BG BY CA CZ DE DK EE

ES FI FR GB GR HU IE IT

LT LV MT NL NO PL PT RO

RU SE SK TR UA

TP-LINK TECHNOLOGIES CO., LTD

TP-LINK TECHNOLOGIES CO., LTD.

Building 24 (floors 1, 3, 4, 5), and 28 (floors 1-4) Central Science and Technology Park,

Shennan Rd, Nanshan, Shenzhen, China

DEKLARACJA ZGODNOŚCI

Dla następującego urządzenia:

Opis produktu: Bezprzewodowy router/modem ADSL2+ Standard N, 150Mb/s

Model: TD-W8951ND

Znak handlowy: TP-LINK

Deklarujemy na własną odpowiedzialność, że powyższe produkty spełniają wszystkie wymagania

techniczne właściwe dla produktów będących w zakresach Dyrektyw Rady:

Dyrektywa 1999/5/EC, Dyrektywa 2004/108/EC, Dyrektywa 2006/95/EC, Dyrektywa 1999/519/EC,

Dyrektywa 2011/65/EU

Powyższy produkt jest zgodny z następującymi standardami i dokumentami normatywnymi

ETSI EN 300 328 V1.7.1: 2006

ETSI EN 301 489-1 V1.9.2:2011& ETSI EN 301 489-17 V2.1.1:2009

EN 55022:2010

EN 55024:2010

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2008

EN 60950-1:2006+A11：2009+A1:2010+A12:2011

EN 62311:2008

Produkt nosi oznaczenie CE:

Osoba odpowiedzialna za sporządzenie niniejszej deklaracji:

Yang Hongliang

Product Manager of International Business

Data wystawienia: 2012

SPIS TREŚCI

Zawartość opakowania ............................................................................................ 1

Rozdział 1. Wstęp................................................................................................... 2

1.1 Informacje ogólne..................................................................................2

1.2 Główne cechy........................................................................................2

1.3 Nazewnictwo .........................................................................................3

Rozdział 2. Instalacja sprzętu................................................................................ 4

2.1 Panel przedni ........................................................................................4

2.2 Panel tylny.............................................................................................5

2.3 Środowisko instalacji .............................................................................6

2.4 Podłączanie routera...............................................................................6

Rozdział 3. Instrukcja szybkiej instalacji.............................................................. 9

3.1 Konfiguracja PC ....................................................................................9

3.2 Logowanie ...........................................................................................12

Rozdział 4. Konfiguracja routera ........................................................................ 16

4.1 Status ..................................................................................................16

4.1.1 Informacje ................................................................................................ 16

4.1.2 Dziennik................................................................................................... 17

4.1.3 Statystyki ................................................................................................. 18

4.2 Szybki Start .........................................................................................20

4.3 Ustawienia Interfejsów.........................................................................21

4.3.1 Internet .................................................................................................... 21

4.3.2 LAN.......................................................................................................... 27

4.3.3 Bezprzewodowa ...................................................................................... 30

4.4 Ustawienia Zaawansowane.................................................................41

4.4.1 Firewall .................................................................................................... 41

4.4.2 Routing .................................................................................................... 42

4.4.3 NAT ......................................................................................................... 43

4.4.4 QoS ......................................................................................................... 47

4.4.5 VLAN ....................................................................................................... 49

4.4.6 ADSL ....................................................................................................... 52

4.5 Zarządzanie Dostępem .......................................................................53

4.5.1 Kontrola dostępu...................................................................................... 53

4.5.2 Filtr........................................................................................................... 54

4.5.3 SNMP ...................................................................................................... 63

4.5.4 UPnP ....................................................................................................... 63

4.5.5 DDNS ...................................................................................................... 64

4.5.6 CWMP ..................................................................................................... 65

4.6 Konserwacja........................................................................................66

4.6.1 Administracja ........................................................................................... 66

4.6.2 Strefa czasowa ........................................................................................ 67

4.6.3 Firmware.................................................................................................. 68

4.6.4 Restart ..................................................................................................... 71

4.6.5 Diagnostyka ............................................................................................. 71

4.7 Pomoc .................................................................................................72

Dodatek A: Specyfikacja........................................................................................ 74

Dodatek B: Rozwiązywanie problemów................................................................ 75

Dodatek C: Wsparcie techniczne .......................................................................... 84

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

1

Zawartość opakowania

W opakowaniu powinny znajdować się następujące przedmioty:

 Jeden bezprzewodowy router/modem ADSL2+ Standard N, 150Mb/s

 Jeden zasilacz bezprzewodowego routera/modemu ADSL2+ Standard N, 150Mb/s

 Instrukcja szybkiej instalacji

 Jeden kabel RJ45

 Dwa kable RJ11 (Telefoniczne/ADSL)

 Jeden splitter ADSL

 Jedna płyta CD, zawierająca tę instrukcję

 Uwaga:

Upewnij się że opakowania zawiera wszystkie wymienione powyżej przedmioty. Jeżeli

któregokolwiek z nich brakuje lub jest uszkodzony skontaktuj się ze sprzedawcą.

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rozdział 1. Wstęp

Dziękujemy za wybranie bezprzewodowego routera/modemu ADSL2+ Standard N, 150Mb/s.

1.1 Informacje ogólne

Urządzenie zostało opracowane aby dostarczyć łatwej i ekonomicznej możliwości utworzenia

prywatnej sieci Ethernet lub bezprzewodowej w standardach IEEE 802.11b/g/n z użyciem

połączenia ADSL.

Urządzenie TD-W8951ND łączy się z siecią Ethernet LAN lub komputerami z użyciem

standardowych portów Ethernet. Połączenie ADSL nawiązywane jest z użyciem standardowej linii

telefonicznej. Z użyciem pojedynczego interfejsu WAN i jednego globalnego adresu IP router

może zapewnić połączenie z Internetem dla wielu urządzeń jednocześnie. Zaawansowane

funkcje zabezpieczające, Filtr IP/MAC, Filtr aplikacji oraz Filtr URL pomagają zabezpieczyć

twoją sieć przed potencjalnie szkodliwymi włamaniami do twojej sieci z zewnątrz.

Funkcja Szybki start na stronie konfiguracyjnej routera zawiera przyjazne instrukcje niezbędne

do łatwej i szybkiej konfiguracji urządzenia. Zarządzanie siecią i routerem odbywa się za

pośrednictwem strony konfiguracyjnej dostępnej z sieci lokalnej za pomocą dowolnej przeglądarki.

ADSL

Urządzenie TD-W8951ND obsługuje połączenia ADSL2+ zgodnie ze specyfikacją ITU oraz ANSI.

Poza podstawowymi funkcjami warstwy fizycznej DMT, ADSL2+ PHY wspiera dwie prędkości

przesyłania ramek (szybką i z przeplotem) oraz standard warstwy fizycznej ATM I.432.

Sieć bezprzewodowa

Aby zapewnić bezpieczeństwo sieci bezprzewodowej router oferuje wiele funkcji ochronnych.

Można skonfigurować sieć tak, by jej nazwa nie była rozgłaszana, dzięki czemu tylko użytkownicy

znający jej nazwę będą mogli z niej korzystać. Router zapewnia zabezpieczenia w standardach

WEP 64/128-bit, oraz WPA-PSK/WPA2-PSK z szyfrowaniem TKIP lub AES.

1.2 Główne cechy

 4 porty LAN, RJ45, 10/100Mb/s Auto-Negocjacja, Auto MDI/MDIX, jeden port RJ11.

 Zewnętrzny splitter.

 Zaawansowana technologia modulacji/demodulacji - DMT.

 Obsługa trybu bridge oraz funkcji routera.

 Dzielenie szybkiego połączenia internetowego na wielu użytkowników.

 Prędkość pobierania do 24Mb/s, prędkość wysyłania do 3.5Mb/s（przy włączonym Aneks M）.

2

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Przesyłanie danych na duże odległości, maksymalna długość linii może wynosić do 6.5Km.

 Obsługa zdalnej konfiguracji i zarządzania przez SNMP oraz CWMP.

 Obsługa połączeń PPPoE, umożliwia nawiązywanie połączenia z Internetem na żądanie i

rozłączanie przy nieaktywności.

 Zapewnia niezawodną ochronę przeciw wyładowaniom elektrostatycznym oraz przepięciom

dzięki szybkiemu półprzewodzącemu obwodowi ochronnemu.

 Obsługa szybkiego, asymetrycznego trybu przesyłania danych.

 Wsparcie wszystkich przemysłowych standardów transmisji ADSL.

 Zgodność z najczęściej stosowanymi typami multiplekserów.

 Zapewnia jednoczesną obsługę połączenia z Internetem oraz funkcji routera odpowiednie dla

potrzeb użytkownika domowego oraz małych firm.

 Możliwość konfiguracji oraz monitoringu urządzenia w czasie rzeczywistym.

 Obsługa wielu obwodów wirtualnych PVC (Permanent Virtual Circuit).

 Wbudowany serwer DHCP.

 Wbudowany firewall, obsługa filtrów IP/MA, filtru aplikacji oraz filtru URL.

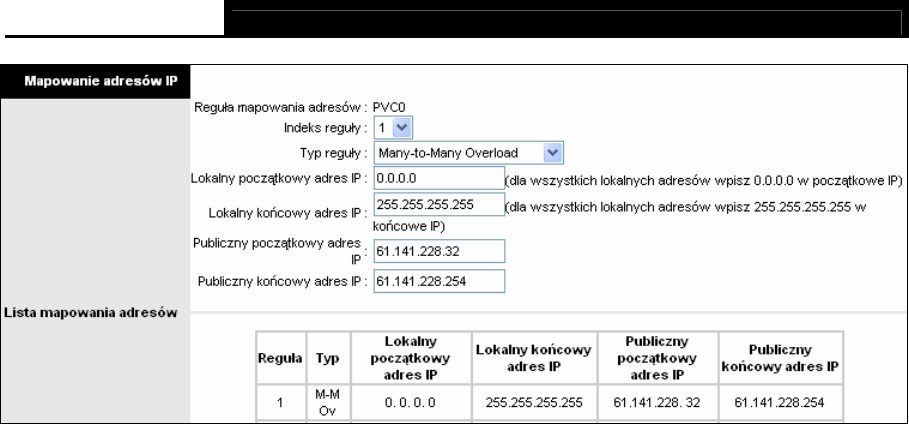

 Obsługa Serwerów wirtualnych, host DMZ oraz mapowanie adresów IP.

 Obsługa Dynamicznego DNS, UPnP oraz routing statyczny.

 Funkcja dziennika systemowego oraz statystyk transmisji.

 Obsługa aktualizacji firmware i zarządzania przez stronę konfiguracyjną.

 Zabezpieczenia WPA-PSK/WPA2-PSK, szyfrowanie TKIP/AES.

 Zabezpieczenia WEP 64/128-bit, obsługa list kontroli dostępu w sieci bezprzewodowej.

1.3 Nazewnictwo

Słowa router oraz urządzenie wymienione w tej instrukcji oznaczają router TD-W8951ND chyba

że opisano inaczej.

Ustawienia widoczne na ilustracjach są tylko przykładowymi parametrami. Parametry niezbędne

do prawidłowego funkcjonowania urządzenia mogą być inne niż te pokazane na ilustracjach, w

zależności od sytuacji.

3

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rozdział 2. Instalacja sprzętu

2.1 Panel przedni

Rysunek 2-1

Pokazane na rysunku diody, pokazujące status routera umieszczone są na przednim panelu.

Opis diod:

Nazwa Status Wskazanie

Wł Router jest włączony.

(Zasilanie) Wył Router jest wyłączony. Upewnij się ze zasilacz urządzenia jest

prawidłowo podłączony.

Wł Linia ADSL jest zsynchronizowana i gotowa do użycia.

Miga Trwa synchronizacja ADSL.

(ADSL)

Wył Nieudana synchronizacja. Rozwiązywanie problemów opisane jest w

punkcie Uwaga 1.

Wł Urządzenie ma połączenie z Internetem.

Miga Urządzenie przesyła lub odbiera dane z Internetu.

(Internet)

Wył Brak połączenia z Internetem lub router pracuje w trybie Bridge.

Rozwiązywanie problemów opisane jest w punkcie Uwaga 2.

Wł Sieć bezprzewodowa jest włączona ale nie transmituje danych.

Miga Router wysyła lub odbiera dane przez sieć bezprzewodową. (WLAN)

Wył Sieć bezprzewodowa jest wyłączona.

Wł Urządzenie połączyło się do sieci dzięki funkcji WDS.

Miga

Nawiązywanie połączenia WPS trwa i będzie kontynuowane przez

najbliższe 2 minuty. Zanim dioda przestanie migać naciśnij przycisk

WPS na urządzeniu które ma być połączone do sieci.

(WPS)

Wył

Funkcja WPS jest wyłączona lub nie udało się połączyć urządzenia

WPS w ciągu 2 minut. Więcej informacji w punkcie 4.3.3.1

Ustawienia WPS.

Wł Do danego portu LAN podłączone jest urządzenie.

Miga Router wysyła lub odbiera dane przez dany port LAN. (LAN 1-4)

Wył Żadne urządzenie nie jest podłączone do danego portu LAN.

4

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Uwaga:

1. Jeżeli dioda ADSL się nie świeci sprawdź połączenie routera z gniazdem ADSL. Sposób

prawidłowego podłączania routera opisany jest w punkcie 2.4 Podłączanie routera. Jeżeli

router jest prawidłowo podłączony skontaktuj się z dostawcą Internetu aby upewnić się, że

połączenie jest aktualnie dostępne.

2. Jeżeli dioda Internet się nie świeci sprawdź diodę ADSL. Jeżeli dioda ADSL również się nie

świeci wróć do punktu Uwaga 1. Jeżeli dioda ADSL świeci ciągłym światłem sprawdź

konfigurację połączenia z Internetem. Należy skontaktować się z dostawcą Internetu aby

potwierdzić prawidłowe parametry połączenia a następnie upewnić się że parametry zostały

wprowadzone prawidłowo. Więcej informacji w punkcie 4.1.1 Informacje oraz 4.3.1 Internet.

2.2 Panel tylny

Rysunek 2-2

 ZASILANIE (POWER): Gniazdo zasilania – podłącza się do niego zasilacz urządzenia.

 WYŁĄCZNIK (ON/OFF): Wyłącznik zasilania.

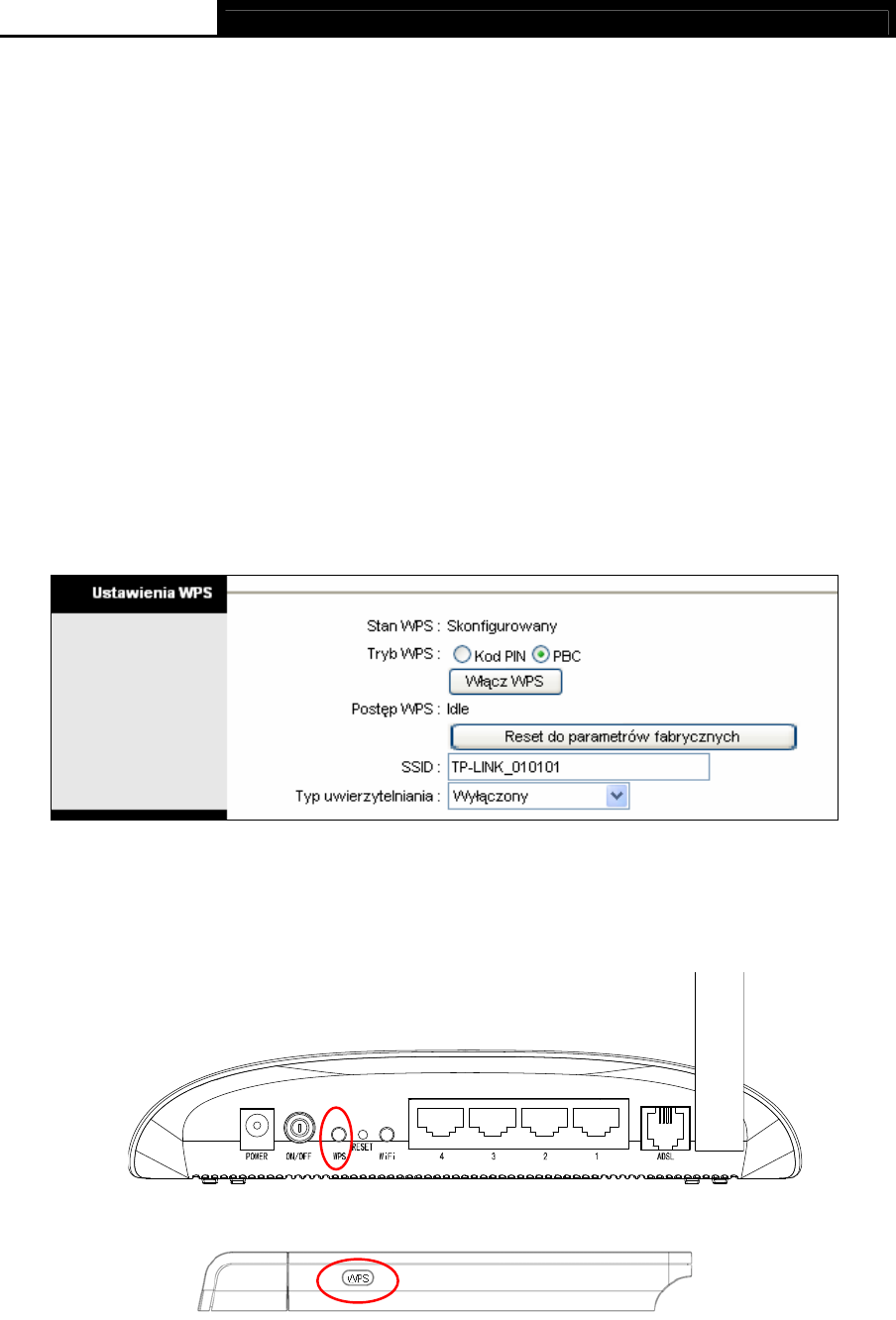

 WPS: Przycisk zasilania. Szczegółowy opis znajduje się w punkcie 4.3.3.1 Ustawienia WPS.

 RESET: Przycisk służący do przywracania ustawień fabrycznych. Istnieją dwa sposoby:

5

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Sposób pierwszy: Przy włączonym zasilaniu naciśnij znajdujący się w otworze Reset

przycisk za pomocą wąskiego przedmiotu i przytrzymaj ok. 10 sekund. Router zostanie

zrestartowany, ustawienia powrócą do ustawień fabrycznych.

Sposób drugi: Przywróć ustawienia fabryczne w menu “Konserwacja-Restart systemu” w

konfiguracji routera.

 WiFi: Naciśnij ten przycisk aby włączyć/wyłączyć rozgłaszanie sieci bezprzewodowej.

 1, 2, 3, 4 (LAN): Porty służące do podłączania komputerów oraz innych urządzeń Ethernet.

 ADSL: Port służący do podłączania routera do linii telefonicznej. Można również podłączyć

router oraz telefon do specjalnego, dołączonego splittera. Szczegółowe informacje opisane

są w punkcie 2.4 Podłączanie routera.

 Antena: Używana do transmisji bezprzewodowej.

2.3 Środowisko instalacji

 Produkt nie powinien być narażony na dużą wilgotność i wysokie temperatury.

 Router należy umieścić w miejscu w którym będzie mógł być podłączony do innych urządzeń

oraz do źródła zasilania.

 Upewnij się że kable oraz zasilacz są umieszczone tak, by nie powodować

niebezpieczeństwa potknięcia.

 Router może być umieszczony na półce lub na biurku.

 Urządzenie należy umieszczać z dala od źródeł promieniowania elektromagnetycznego oraz

urządzeń wrażliwych na tego typu promieniowanie.

2.4 Podłączanie routera

Przed instalacją urządzenia upewnij się, że połączenie z siecią dostawcy Internetu jest dostępne.

W wypadku jakichkolwiek problemów skontaktuj się z dostawcą Internetu. Kable należy podłączać

suchymi rękami, przy odłączonym zasilaniu. Aby zainstalować router:

Krok 1: Podłącz linię ADSL

Sposób pierwszy: Podłącz jeden koniec kabla ADSL do portu ADSL na tylnym panelu

TD-W8951ND a drugi koniec kabla do portu w ścianie.

Sposób drugi ：Możesz zastosować Splitter, rozdzielający transmisję danych od

transmisji głosu, dzięki czemu można jednocześnie prowadzić rozmowy telefoniczne i

korzystać z Internetu. Splitter posiada 3 porty:

• LINIA (LINE): Podłącz do gniazda w ścianie

6

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

• TELEFON (PHONE): Podłącz do telefonu

• MODEM: Podłącz do portu ADSL routera

Podłącz jeden koniec kabla ADSL do portu ADSL tylnego panelu TD-W8951ND. Drugi

koniec kabla podłącz do portu MODEM na splitterze.

Krok 2: Podłącz jeden koniec kabla Ethernet do portu Ethernet w komputerze a drugi koniec

kabla do jednego z portów LAN routera. W razie potrzeby podłącz pozostałe urządzenia.

Krok 3: Włącz zasilanie komputerów i innych urządzeń sieciowych.

Krok 4: Podłącz zasilacz router do gniazda zasilania na panelu tylnym routera a następnie do

gniazda zasilającego. Gniazdo elektryczne powinno znajdować się w pobliżu routera i być

łatwo dostępne.

7

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

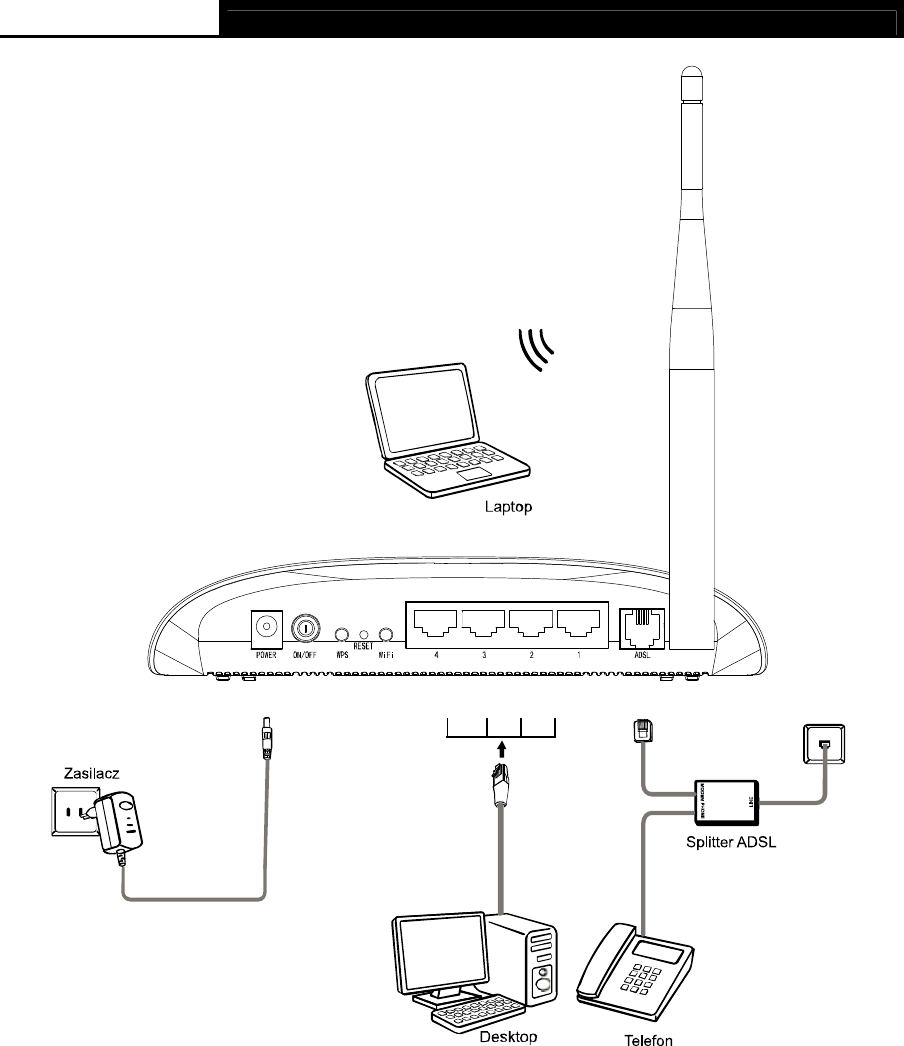

Rysunek 2-3

8

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rozdział 3. Instrukcja szybkiej instalacji

3.1 Konfiguracja PC

Po podłączeniu komputera do TD-W8951ND lub do Koncentratora/Przełącznika podłączonego do

Routera należy skonfigurować adres IP komputera. Postępuj według procedury poniżej.

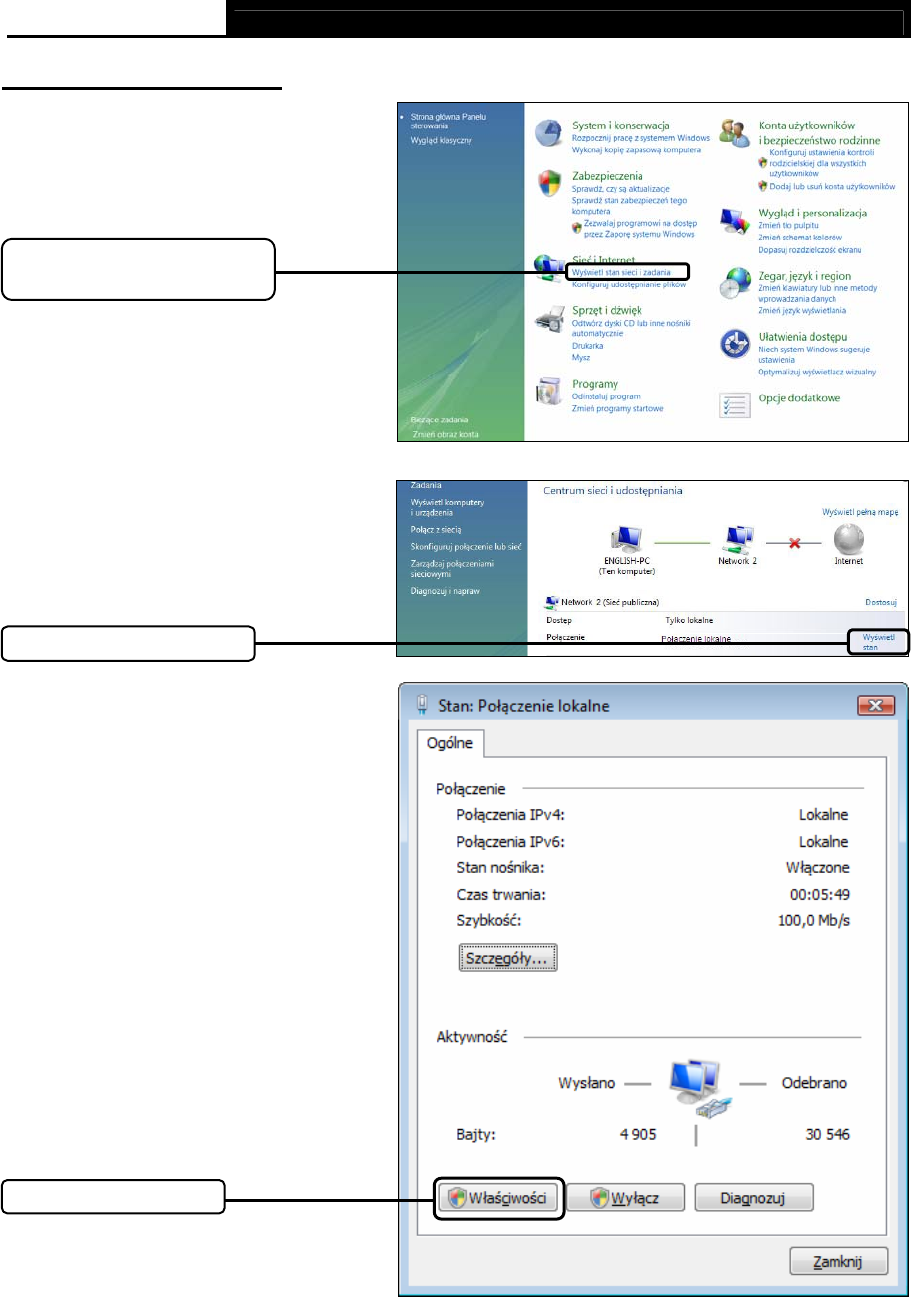

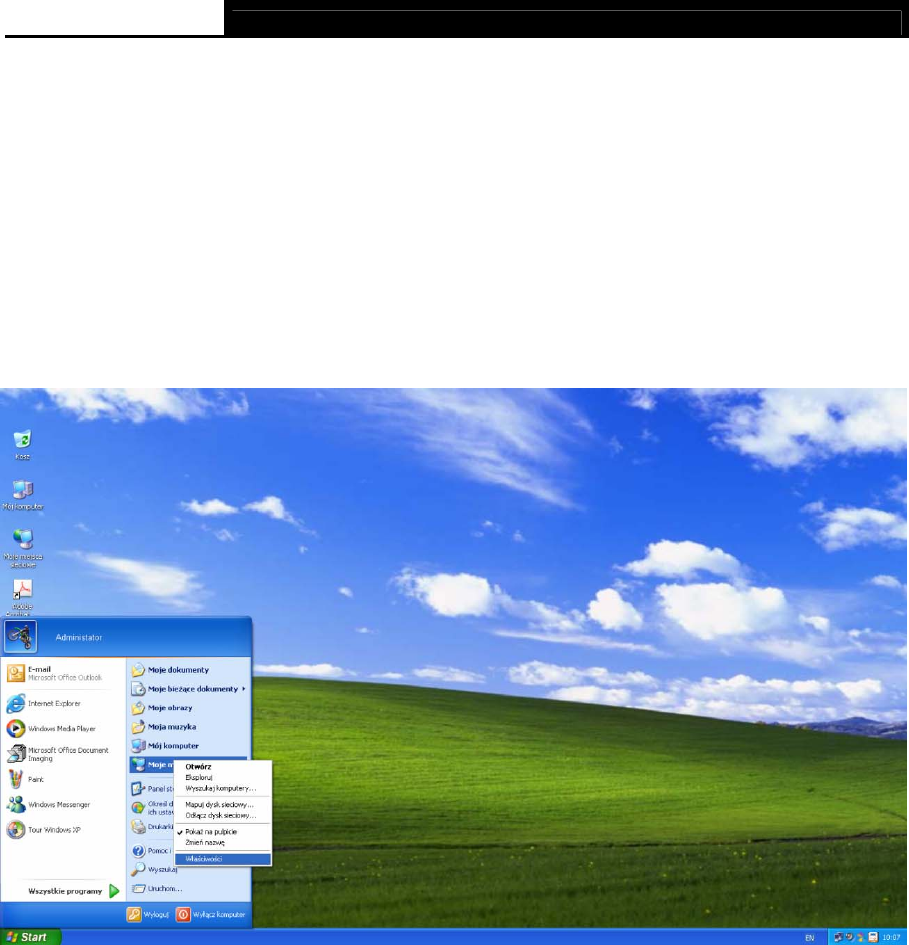

Krok 1: Naciśnij przycisk Start, kliknij prawym przyciskiem myszy opcję Moje miejsca sieciowe,

a następnie wybierz Właściwości (pokazane na Rysunku 3-1).

Rysunek 3-1

Krok 2: Kliknij prawym przyciskiem na ikonę Połączenie lokalne i wybierz Właściwości.

9

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 3-2

Krok 3: Wybierz zakładkę Ogólne, zaznacz opcję Protokół Internetowy (TCP/IP) a następnie

naciśnij przycisk Właściwości.

Rysunek 3-3

10

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

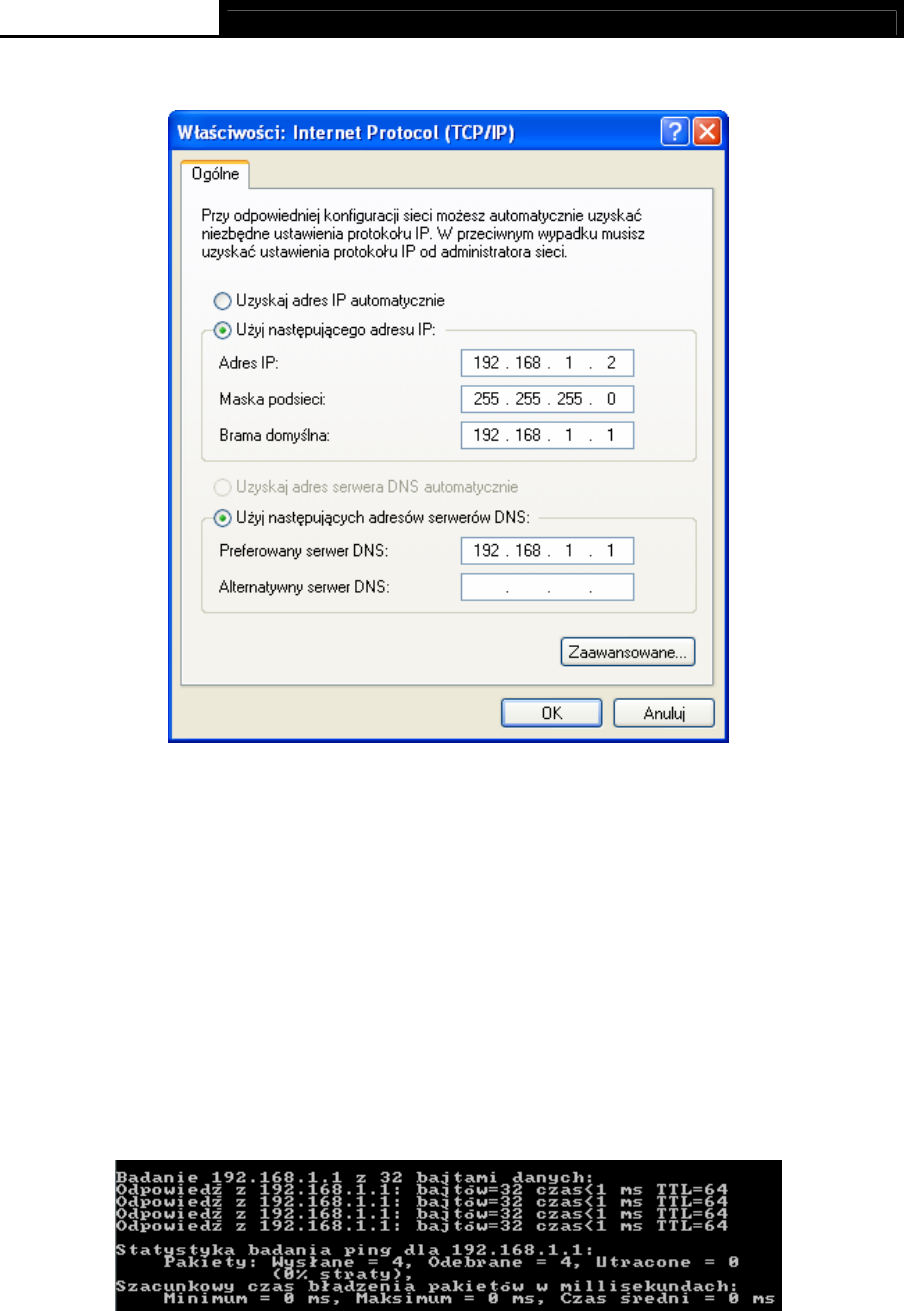

Krok 4: Skonfiguruj adres IP tak jak to pokazane na Rysunku 3-4 i naciśnij przycisk OK.

Rysunek 3-4

 Uwaga:

Możesz skonfigurować komputer aby uzyskiwał adres IP automatycznie, wybierając opcje

“Uzyskaj adres IP automatycznie” oraz “Uzyskaj adres serwera DNS automatycznie”.

Teraz możesz użyć komendy Ping aby sprawdzić połączenie sieciowe. Naciśnij przycisk Start,

wybierz zakładkę uruchom, w pustym polu wpisz cmd i naciśnij Enter. W następnym ekranie

wpisz ping 192.168.1.1 i naciśnij Enter.

Jeżeli wynik komendy jest podobny do tego pokazanego na ekranie poniżej, połączenie między

routerem a twoim komputerem zostało nawiązane.

Rysunek 3-5

Jeżeli wynik komendy jest podobny do pokazanego na ekranie poniżej, oznacza to że między

twoim komputerem a routerem nie zostało nawiązane połączenie.

11

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 3-6

Przyczynę problem możesz sprawdzić według kroków poniżej:

1) Czy połączenie między komputerem a routerem jest prawidłowe?

Dioda portu LAN na routerze i dioda przy porcie Ethernet komputera powinny świecić.

2) Czy konfiguracja TCP/IP komputera jest prawidłowa?

Jeżeli adres IP routera to 192.168.1.1, adres IP twojego komputera powinien być adresem z

przedziału 192.168.1.2~192.168.1.254.

3.2 Logowanie

Po prawidłowym skonfigurowaniu komputera otwórz stronę konfiguracyjną routera: Uruchom

przeglądarkę internetową i wpisz adres IP routera w pasek adresu: 192.168.1.1.

Pojawi się pokazany poniżej ekran logowania. Wprowadź domyślną nazwę użytkownika – admin,

oraz domyślne hasło - admin, a następnie naciśnij przycisk OK aby przejść do ekranu Szybki

start. Aby zakończyć procedurę Szybki start postępuj według instrukcji poniżej.

Rysunek 3-7

Krok 1: Wybierz zakładkę Szybki start i naciśnij przycisk Konfiguruj, pojawi się następne okno.

Następnie naciśnij przycisk Dalej.

12

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

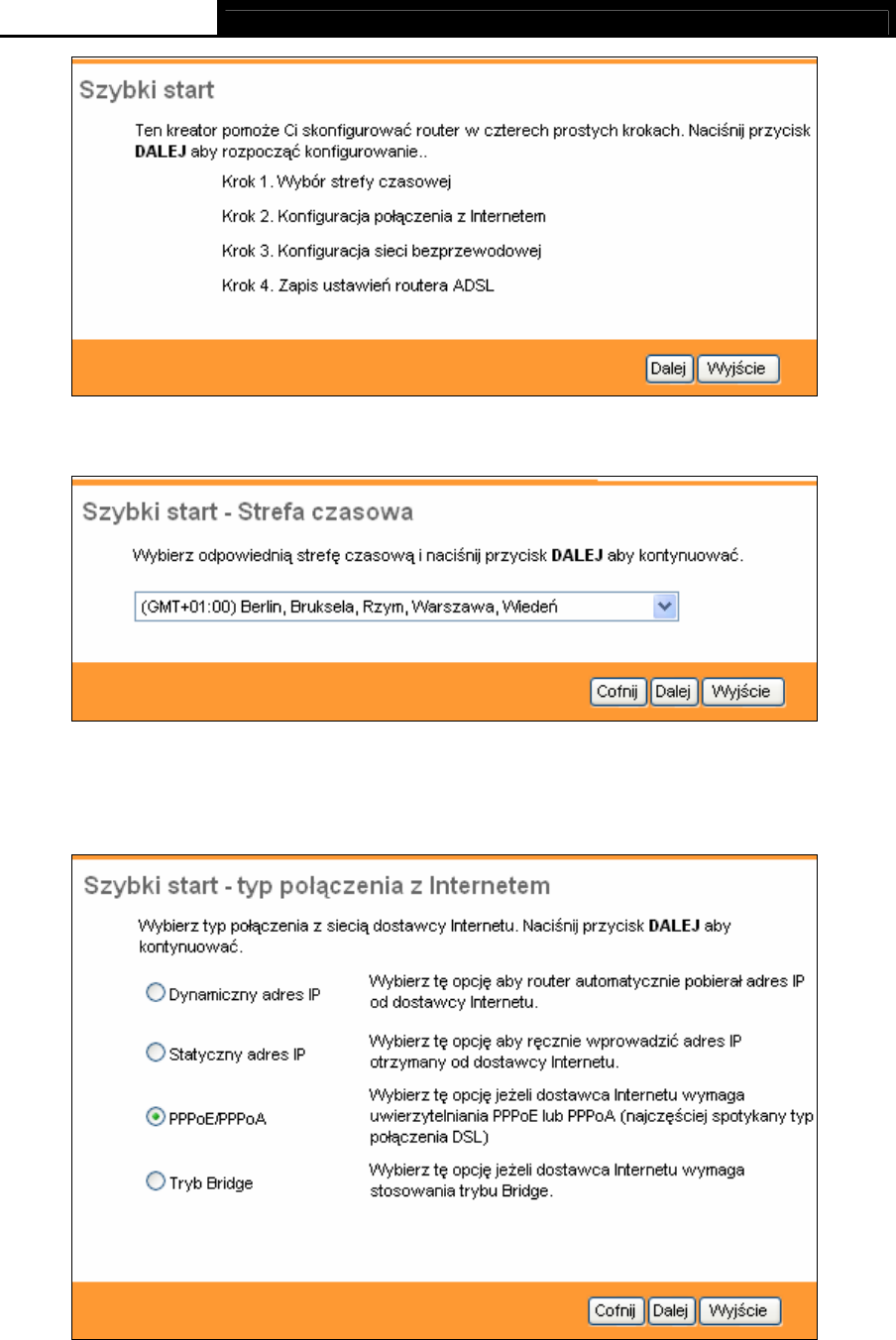

Rysunek 3-8

Krok 2: Wybierz odpowiednią strefę czasową i naciśnij przycisk Dalej.

Rysunek 3-9

Krok 3: Wybierz typ połączenia z dostawcą Internetu (Na przykładzie wybrany typ to

PPPoE/PPPoA) i naciśnij przycisk Dalej.

Rysunek 3-10

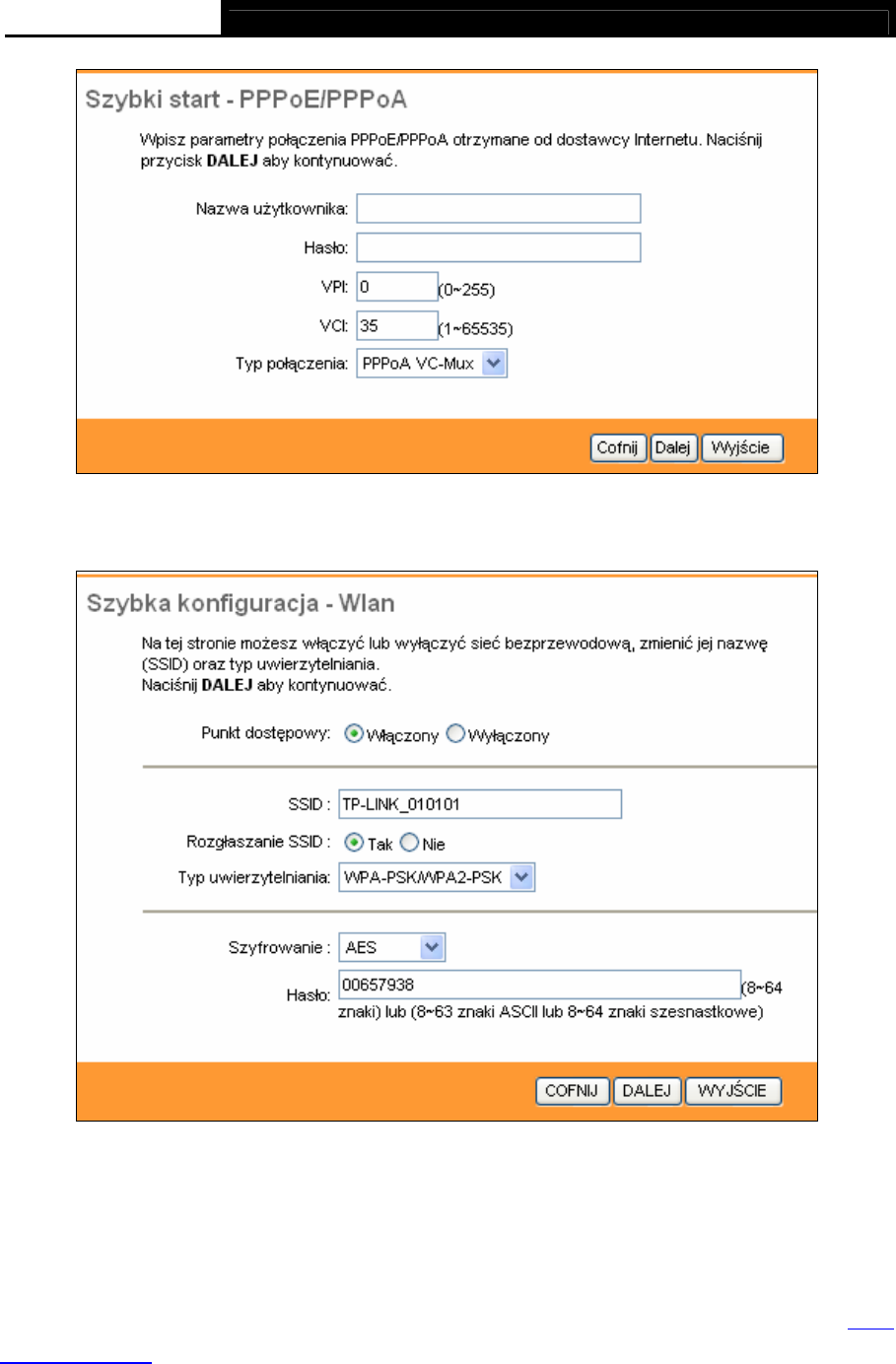

Krok 4: Wprowadź następujące parametry otrzymane od dostawcy Internetu: Nazwa

użytkownika, Hasło, VPI, VCI i Typ połączenia. Następnie naciśnij przycisk Dalej.

13

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 3-11

Krok 5: Wprowadź konfigurację sieci bezprzewodowej i naciśnij przycisk DALEJ.

Rysunek 3-12

 Uwaga:

Jeżeli punkt dostępowy będzie włączony sieć bezprzewodowa będzie rozgłaszana nawet jeśli

zewnętrzna antena nie będzie podłączona, dzięki dodatkowej, wbudowanej antenie. Sposób

konfigurowania zabezpieczeń sieci bezprzewodowej opisany jest w punkcie 4.3.3

Bezprzewodowa.

Krok 6: Naciśnij przycisk Dalej aby zakończyć działanie funkcji Szybki start.

14

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

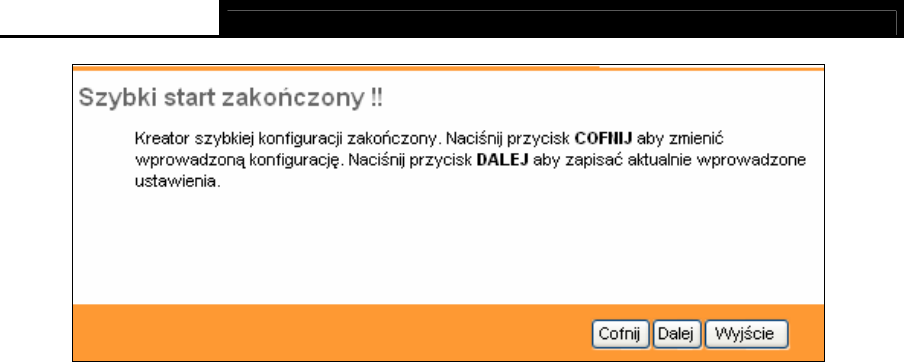

Rysunek 3-13

15

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rozdział 4. Konfiguracja routera

Przy pierwszej instalacji zalecamy skorzystanie z zaleceń zawartych w “Instrukcji szybkiej

instalacji”. Użytkownicy zaawansowani mogą skorzystać z informacji zawartych w tym rozdziale w

celu zapoznania się i skonfigurowania bardziej zaawansowanych funkcji urządzenia.

Po udanym zalogowaniu możesz skorzystać z opcji konfiguracji i zarządzania urządzeniem. U

góry strony konfiguracyjnej znajdują się główne opcje menu, po wybraniu których pokazują się

opcje dodatkowe. W środku strony wyświetlane są szczegółowe informacje o statusie lub

aktualnej konfiguracji urządzenia. Aby zatwierdzić wszelkie wprowadzane na stronie

konfiguracyjnej ustawienia należy używać przycisku ZAPISZ.

4.1 Status

Po wybraniu opcji “Status”, wyświetlone zostają trzy kolejne opcje: Informacje, Dziennik oraz

Statystyki. Wybranie jednej z nich umożliwia wyświetlenie lub konfigurację odpowiadających im

funkcji.

Rysunek 4-1

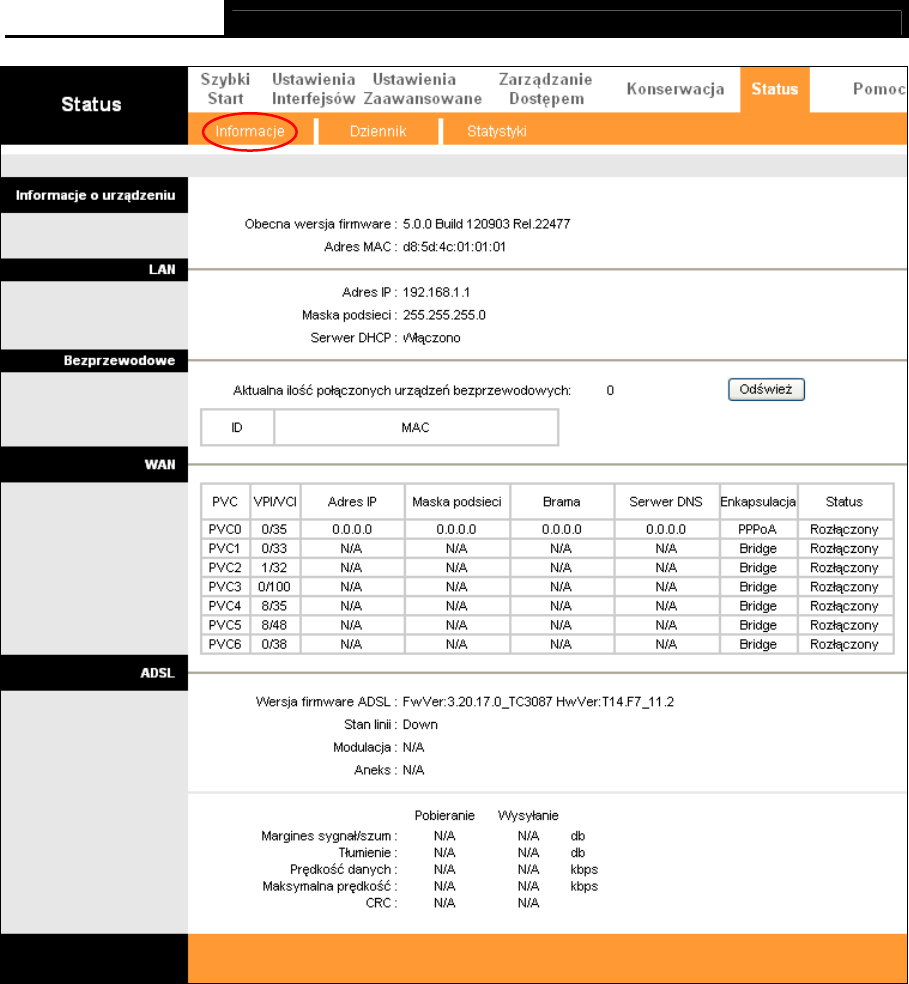

4.1.1 Informacje

Wybranie opcji “Status→Informacje” powoduje wyświetlenie informacji o urządzeniu,

obejmujących połączenia LAN, WAN oraz ADSL. Wyświetlane informacje zależą od ustawień

routera wprowadzonych na stronie Ustawienia Interfejsów.

16

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-2

 Uwaga:

Po wybraniu pozostałych dwóch opcji pokazanych na Rysunku 4-2: Dziennik oraz Statystyki

można zapoznać się z dziennikiem systemowym urządzenia oraz statystykami przesyłanych

pakietów.

4.1.2 Dziennik

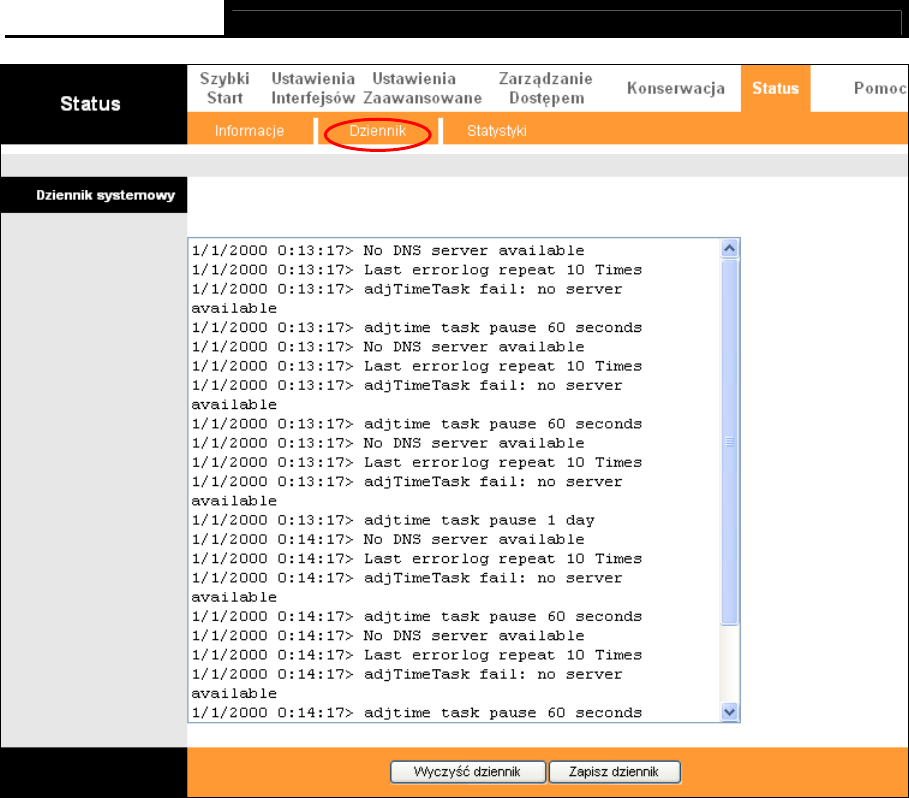

Po wybraniu opcji “Status→Dziennik” można zapoznać się ze zdarzeniami zawartymi w

dzienniku systemowym routera.

17

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-3

Router zapisuje wszystkie zdarzenia w dzienniku. Dziennik można przejrzeć aby zapoznać się ze

zdarzeniami zachodzącymi w routerze.

Naciśnij przycisk Wyczyść dziennik aby wyczyścić wszystkie wpisy w dzienniku.

Naciśnij przycisk Zapisz dziennik aby zapisać treść dzienników do pliku.

4.1.3 Statystyki

Po wybraniu opcji “Status→Statystyki” można zapoznać się ze statystykami danych

przesyłanych przez połączenia Ethernet, ADSL oraz WLAN.

18

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-4

 Interfejs: Możesz wybrać Ethernet, ADSL lub WLAN aby wyświetlić statystyki danych

wysłanych przez odpowiednie połączenie.

 Po wybraniu Ethernet zostanie wyświetlona następująca tabela.

Tabela statystyk:

Wysłane ramki Ramki danych wysłane przez port Ethernet.

Wysłane ramki multicast Ramki multicast wysłane przez port Ethernet.

Liczba wysyłanych bajtów Suma bajtów wysłanych przez port Ethernet.

Liczba kolizji nadawania Kolizje które zaszły podczas wysyłania danych przez

port Ethernet.

Statystyki

wysyłania

Błędy wysyłania ramek Ilość błędów podczas wysyłania ramek przez port

Ethernet.

Odebrane ramki Ramki danych odebrane przez port Ethernet.

Odebrane ramki multicast Ramki multicast odebrane przez port Ethernet.

Liczba odebranych bajtów Suma bajtów odebranych przez port Ethernet.

Błędy CRC pobierania Ilość błędów CRC podczas pobierania danych przez

port Ethernet.

Statystyki

odbioru

Odebrane niepełne ramki Ilość niepełnych ramek odebranych przez port

Ethernet.

 Po wybraniu ADSL wyświetlona zostanie następująca tabela.

19

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Tabela statystyk:

Wysłane PDU Suma PDU wysłanych przez port ADSL.

Statystyki

wysyłania Łączna ilość błędów

wysyłania

Ilość błędów podczas wysyłania danych przez port

ADSL.

Odebrane PDU Suma PDU odebranych przez port ADSL.

Statystyki

odbioru Łączna ilość błędów

pobierania

Ilość błędów podczas pobierania danych przez port

ADSL.

 Po wybraniu WLAN wyświetlona zostanie następująca tabela.

Tabela statystyk:

Ilość wysłanych

ramek

Ilość ramek wysłanych podczas transmisji danych przez sieć

bezprzewodową - WLAN.

Ilość błędów

wysyłania

Ilość błędów podczas wysyłania danych przez sieć

bezprzewodową - WLAN.

Statystyki

wysyłania

Utracone pakiety

– wysyłanie

Ilość pakietów utraconych podczas wysyłania danych przez sieć

bezprzewodową - WLAN.

Ilość odebranych

ramek

Ilość ramek odebranych podczas transmisji danych przez sieć

bezprzewodową - WLAN.

Ilość błędów

pobierania

Ilość błędów podczas odbierania danych przez sieć

bezprzewodową – WLAN.

Statystyki

pobierania

Utracone pakiety

– pobieranie

Ilość pakietów utraconych podczas odbierania danych przez sieć

bezprzewodową – WLAN

Naciśnij przycisk ODŚWIEŻ aby zaktualizować informacje wyświetlane na stronie.

4.2 Szybki Start

Opis znajduje się w punkcie 3.2 Logowanie.

20

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

4.3 Ustawienia Interfejsów

Po wybraniu opcji “Ustawienia Interfejsów” wyświetlone zostaną trzy kolejne opcje: Internet,

LAN oraz Bezprzewodowe.

Rysunek 4-5

Wybranie jednej z nich umożliwia wyświetlenie lub konfigurację odpowiadających im funkcji.

4.3.1 Internet

Po wybraniu opcji “Ustawienia Interfejsów→Internet” pojawi się ekran na którym można

skonfigurować parametry połączenia WAN (pokazany na Rysunku 4-6).

21

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-6

 ATM VC: wprowadzenie ustawień ATM jest niezbędne do nawiązania połączenia z siecią

dostawcy Internetu. Dostawca Internetu powinien podać prawidłowe ustawienia parametrów

VPI (Virtual Path Identifier) oraz VCI (Virtual Channel Identifier). W tym modelu routera

można łącznie skonfigurować 8 wirtualnych obwodów VC łączących z siecią dostawcy

Internetu, każdy o innej enkapsulacji. Aby wirtualny obwód działał musi zostać aktywowany.

W celu zarządzania przesyłem danych przez każdy z VC możesz użyć funkcji ATM QoS.

 Obwód wirtualny: Wybierz obwód wirtualny (VC) który chcesz konfigurować:

PVC0~PVC7.

22

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Status: jeżeli chcesz używać danego VC, obwód musi być aktywny.

 VPI: Określa wirtualną ścieżkę pomiędzy końcowymi punktami w sieci ATM.

Dopuszczalny zakres to od 0 do 255. Wprowadź wartość podaną przez dostawcę

Internetu.

 VCI: Określa punkty końcowe wirtualnych kanałów w sieci ATM. Dopuszczalny zakres to

od 32 do 65535 (wartości od 1 do 31 są zastrzeżone dla często używanych protokołów).

Wprowadź wartość podaną przez dostawcę Internetu.

 Wykaz PVC: Po naciśnięciu zostaje wyświetlone podsumowanie informacji o wszystkich

PVC.

 QoS: Wybierz typ usługi QoS dla danego obwodu wirtualnego, spomiędzy ustawień CBR

(Constant Bit Rate), UBR (Unspecified Bit Rate) oraz VBR (Variable Bit Rate). Typy QoS

kontrolowane są przez parametry takie jak PCR (Peak Cell Rate – maksymalna szybkość

wysyłania komórek), SCR (Sustained Cell Rate – przeciętna szybkość wysyłania

komórek) oraz MBS (Maximum Burst Size – maksymalna ilość komórek).

 Enkapsulacja: Można wybrać jeden z czterech typów połączeń: Dynamiczny adres IP,

Statyczny adres IP, PPPoA/PPPoE oraz tryb Bridge. Wybierz typ połączenia którego chcesz

używać. Konfiguracja każdego z typów połączeń opisana jest poniżej.

1) Dynamiczny adres IP

Wybierz tę opcję jeżeli adres IP przyznawany jest dynamicznie przez sieć dostawcy Internetu.

Opcja ta jest typowa dla sieci kablowych.

Rysunek 4-7

 Enkapsulacja: Wybierz enkapsulację dla połączenia. Możesz pozostawić domyślną wartość

tej opcji.

23

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 NAT: Włączenie/wyłączenie funkcji NAT (Network Address Translation – translacji adresów

sieciowych) dla danego VC.

 Trasa domyślna: Po włączeniu tej opcji dany PVC będzie traktowany jako domyślne

połączenie z Internetem.

 Opcja TCP MTU: Wprowadź wartość TCP MTU.

 Trasa dynamiczna: W tym menu można wybrać wersję protokołu routingu RIP (Routing

Information protocol) dla interfejsu WAN, do wyboru są wersje RIP1, RIP2-B oraz RIP2-M.

Informacje dla protokołów RIP2-B oraz RIP2-M są wysyłane w formacie RIP2, RIP2-M używa

transmisji multicast a RIP2-B transmisji broadcast.

 Kierunek: Wybierz tę opcję aby określić kierunek działania protokołu RIP. Brak wyłącza

protokół rip. Oba oznacza że router będzie co jakiś czas wysyłał oraz odbierał informacje

o trasach, a następnie dodawał je do tablicy routingu. Przychodzące oznacza że router

będzie tylko akceptował pakiety RIP, ale nie będzie ich wysyłał. Wychodzące oznacza

że router będzie tylko wysyłał pakiety RIP ale nie będzie ich odbierał.

 Multicast: Wybierz używaną wersję protokołu IGMP (Internet Group Multicast Protocol) lub

wyłącz tę funkcję. IGMP to protokół warstwy sesji używany do dołączania się do grup

multicast. Router ADSL obsługuje IGMP w wersjach v1 oraz v2. Aby wyłączyć IGMP wybierz

opcję “Wyłączono”.

2) Statyczny adres IP

Wybierz tę opcję jeżeli otrzymałeś informację o statycznym adresie IP od dostawcy Internetu. Na

ekranie pokazanym na Rysunku 4-8 należy wprowadzić adres IP, maskę podsieci oraz bramę.

Rysunek 4-8

24

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Uwaga:

Każdy z adresów IP musi zostać wprowadzony w odpowiednim formacie – jako cztery oktety IP

oddzielone kropkami (x.x.x.x), na przykład 192.168.1.100. Router nie zaakceptuje adresów IP

wprowadzanych w innym formacie.

3) PPPoA/PPPoE

Wybierz tę opcję jeżeli dostawca Internetu wymaga korzystania z uwierzytelniania PPPoE. Opcja

ta jest najczęściej spotykana przy połączeniach z użyciem linii DSL/telefonicznej. Wybierz

Dynamiczne PPPoE aby uzyskać adres IP automatycznie. Wybierz Statyczne PPPoE aby ręcznie

wprowadzić parametry IP dla połączenia.

Rysunek 4-9

 Nazwa usługi: Wprowadź nazwę aby oznaczyć aktualne połączenie (pole może pozostać

puste).

 Nazwa użytkownika: Wprowadź nazwę użytkownika połączenia PPPoA/PPPoE.

25

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Hasło: Wprowadź hasło połączenia PPPoA/PPPoE.

 Enkapsulacja: Dla połączeń PPPoA/PPPoE należy podać typ multipleksowania, może to być

LLC lub VC Mux.

 Interfejs Bridge: Po włączeniu tej opcji router może pracować również w trybie bridge.

 Połączenie: Dla połączeń PPPoA/PPPoE można wybrać opcje Ciągłe połączenie, Połącz

na żądanie lub Połącz ręcznie. Opcja Połącz na żądanie działa w zależności od

przesyłanych danych. Jeżeli dane nie są przesyłane przez określony czas połączenie zostaje

automatycznie zerwane. Po wznowieniu przesyłania danych połączenie zostaje

automatycznie przywrócone.

 Statyczny/dynamiczny adres IP: Połączenie PPPoA/PPPoE wymaga nadania routerowi

publicznego adresu IP. Adres ten może być adresem pobranym dynamicznie (z użyciem

protokołu DHCP) lub statycznym adresem podanym przez dostawcę Internetu. Używając

statycznego IP, należy wprowadzić adres IP, maskę podsieci oraz adres bramy domyślnej.

 Domyślna trasa: Aby dany PVC był domyślną trasą do Internetu należy wybrać Tak.

 Spoofing MAC: Po włączeniu funkcji Spoofing MAC i wpisaniu adresu MAC w konfigurację

interfejsu sieć lokalna będzie widoczna dla świata zewnętrznego jako urządzenie o podanym

adresie MAC.

4) Tryb Bridge

Jeżeli wybierzesz ten typ połączenia modem wbudowany w router może służyć jako urządzenie

bridge – most pomiędzy twoją siecią LAN a siecią dostawcy Internetu. Urządzenia typu bridge

umożliwiają dwóm sieciom komunikowanie się w taki sposób jakby były to dwa segmenty tej

samej fizycznej sieci lokalnej.

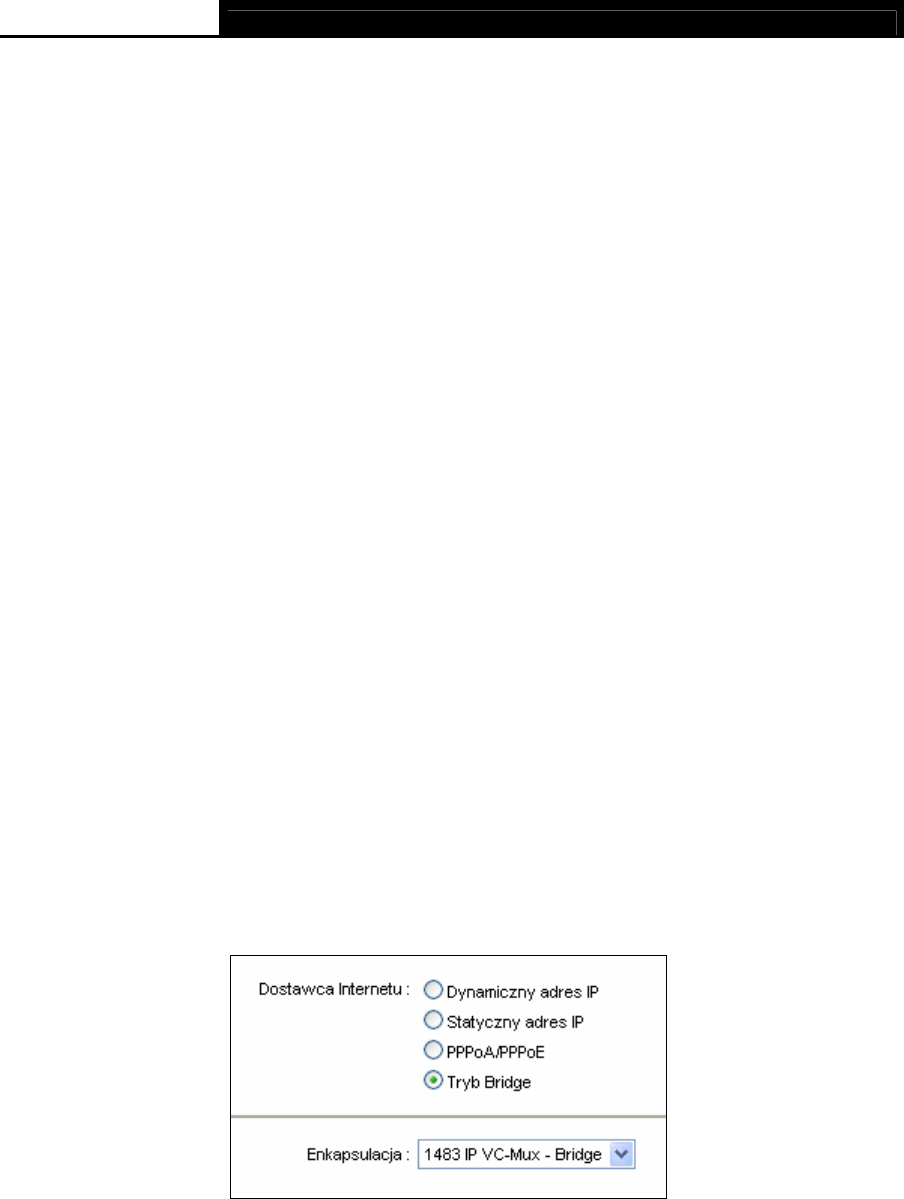

Rysunek 4-10

 Uwaga:

Po zakończeniu konfiguracji połączenia z Internetem naciśnij przycisk ZAPISZ aby zapisać

ustawienia.

26

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

4.3.2 LAN

Po wybraniu opcji “Ustawienia Interfejsów→LAN” pojawi się ekran na którym można

skonfigurować ustawienia sieci lokalnej - LAN (Rysunek 4-11). Sieć lokalną należy skonfigurować

zgodnie z zaleceniami poniżej.

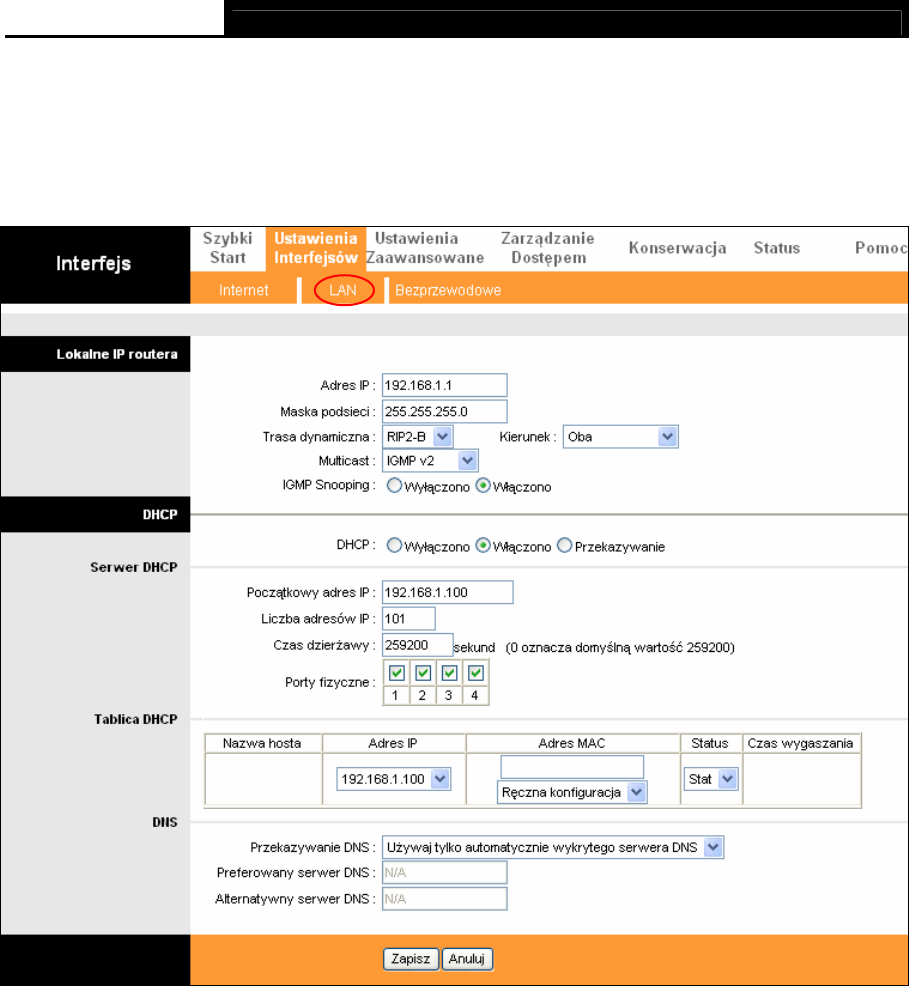

Rysunek 4-11

 Lokalne IP routera: Jest to adres IP interfejsu LAN routera. Ustawienia te mogą być również

określane jako ustawienia prywatne. Adres IP routera może w razie potrzeby zostać dowolnie

zmieniony. Adres LAN routera jest adresem w lokalnej sieci i nie jest widoczny z Internetu.

 Adres IP: Wprowadź adres IP routera. Lokalny adres może służyć między innymi do

dostępu do strony konfiguracyjnej routera. Domyślny adres to 192.168.1.1.

 Maska podsieci: Wprowadź maskę podsieci routera. Domyślnie to 255.255.255.0.

 Trasa dynamiczna: W tym menu można wybrać wersję protokołu routingu RIP (Routing

Information protocol) dla interfejsu WAN, do wyboru są wersje RIP1, RIP2-B oraz

RIP2-M. Informacje dla protokołów RIP2-B oraz RIP2-M są wysyłane w formacie RIP2,

RIP2-M używa transmisji multicast a RIP2-B transmisji broadcast.

27

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Kierunek: Wybierz tę opcję aby określić kierunek działania protokołu RIP. Brak wyłącza

protokół rip. Oba oznacza że router będzie co jakiś czas wysyłał oraz odbierał informacje

o trasach, a następnie dodawał je do tablicy routingu. Przychodzące oznacza że router

będzie tylko akceptował pakiety RIP, ale nie będzie ich wysyłał. Wychodzące oznacza

że router będzie tylko wysyłał pakiety RIP ale nie będzie ich odbierał.

 Multicast: Wybierz używaną wersję protokołu IGMP (Internet Group Multicast Protocol)

lub wyłącz tę funkcję. IGMP to protokół warstwy sesji używany do dołączania się do grup

multicast. Router ADSL obsługuje IGMP w wersjach v1 oraz v2. Aby wyłączyć IGMP

wybierz opcję “Wyłączono”.

 IGMP Snooping: Włączenie/wyłączenie funkcji IGMP Snooping.

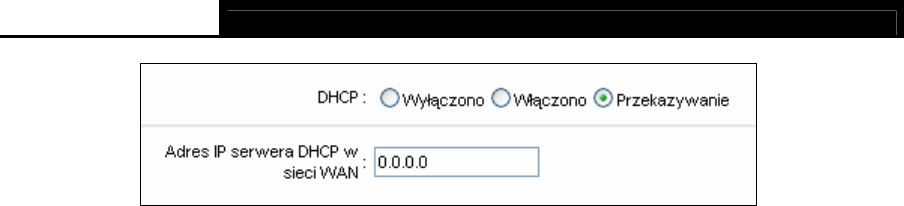

 Serwer DHCP: Jeżeli funkcja będzie włączona wyświetlany będzie ekran pokazany na

Rysunku 4-12, a router będzie pełnił funkcję serwera DHCP, stając się również bramą

domyślną dla podłączonych do niego klientów DHCP. Serwer protokołu DHCP (Dynamic Host

Control Protocol) nadaje adresy IP urządzeniom które właśnie zostały uruchomione lub

podłączone do sieci i wysyłają zapytania o adres IP. Takie urządzenie musi wcześniej być

skonfigurowane tak, aby pobierać adres IP automatycznie. Domyślnie serwer DHCP routera

jest włączony. Pula DHCP stanowi zakres adresów IP które mogą zostać automatycznie

nadane klientom DHCP w sieci.

Rysunek 4-12

 Początkowy adres IP: Wprowadź początkowy adres puli adresów przyznawanej przez

DHCP. Ponieważ domyślnym adresem routera jest 192.168.1.1 domyślnym

28

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

początkowym adresem IP jest 192.168.1.2. Adres początkowy musi być równy lub

większy niż 192.168.1.2 ale mniejszy niż 192.168.1.254.

 Liczba adresów IP: Maksymalna liczba adresów w puli adresów DHCP.

 Czas dzierżawy: Czas na jaki przyznawane są adresy IP. Po przekroczeniu tego czasu

urządzenie automatycznie otrzyma nowy dynamiczny adres IP. Domyślnie jest to 259200

sekund.

 Porty fizyczne: Jeżeli któryś z fizycznych portów nie jest zaznaczony, urządzenia

podłączone do tego portu nie będą otrzymywały adresów IP nawet jeśli funkcja DHCP

jest włączona. Domyślnie zaznaczone są wszystkie porty.

 Przekazywanie DNS: Aby wyłączyć tę funkcję wystarczy ustawić Preferowany i

Alternatywny adres DNS na 0.0.0.0. Jeżeli chcesz jej używać możesz ustawić adres IP

serwera DNS na komputerach w sieci lokalnej na 192.168.1.1 (adres routera). Przy

innym ustawieniu funkcja Przekazywania DNS nie będzie aktywna.

 Preferowany serwer DNS: Wprowadź adres preferowanego serwera DNS.

 Alternatywny serwer DNS: Wprowadź adres alternatywnego serwera DNS.

 Aktualna pula adresów: Po naciśnięciu przycisku zostanie wyświetlona aktualna pula

adresów przyznanych przez serwer DHCP.

 Uwaga:

Jeżeli w opcji Przekazywanie DNS wybrane jest Używaj tylko automatycznie wykrytego

serwera DNS, router będzie używał serwerów DNS otrzymanych przy nawiązywaniu połączenia.

Jeżeli wybrana jest opcja Używaj tylko ręcznie wprowadzonego serwera DNS, należy

wprowadzić preferowany adres serwera DNS oraz, opcjonalnie, alternatywny adres serwera DNS.

Po wprowadzeniu adresów naciśnij przycisk ZAPISZ aby zapisać ustawienia.

 Przekazywanie DHCP: wybierz Przekazywanie, pojawi się pole pokazane na Rysunku 4-13,

a router będzie funkcjonował jako przekaźnik DHCP. Przekaźnik DHCP to urządzenie

przekazujące dane DHCP między komputerami wysyłającymi zapytania DHCP a serwerem

DHCP nadającym im adresy. Każdy z interfejsów urządzenia może zostać skonfigurowany

jako przekaźnik DHCP. Jeżeli funkcja ta zostanie włączona, zapytania DHCP z komputerów

w lokalnej sieci będą przekazywane do serwera DHCP po stronie WAN. Aby funkcja działała

prawidłowo należy wyłączyć serwer DHCP po stronie LAN oraz upewnić się, że w tablicy

routingu znajdują się odpowiednie wpisy i że router nie pracuje w trybie bridge.

29

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-13

 Adres IP serwera DHCP w sieci WAN: Wprowadź adres serwera DHCP znajdującego

się w sieci WAN.

 Uwaga:

Po wybraniu Wyłączono, funkcja DHCP nie będzie działać.

4.3.3 Bezprzewodowa

Wybierz opcję “Ustawienia Interfejsów→Bezprzewodowe”, pojawi się ekran ustawień

bezprzewodowych pokazany na Rysunku 4-14.

30

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-14

31

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Ustawienia punktu dostępowego: Możesz skonfigurować ustawienia tak, aby umożliwić

innym urządzeniom bezprzewodową komunikację z routerem.

 Punkt dostępowy: Wybierz opcję Aktywny aby włączyć sieć bezprzewodową.

 Kanał: Wybierz odpowiedni region oraz kanał z listy. Ustawienie kanału określa w jakim

zakresie częstotliwości radiowych będzie działała sieć bezprzewodowa. Zmiana

domyślnych ustawień zalecana jest jedynie w przypadku zauważenia zakłóceń

powodowanych przez inną, pobliską sieć bezprzewodową.

 Moc nadawania: Wybierz moc nadawania sieci bezprzewodowej. Dostępne są

ustawienia: Wysoka, Średnia oraz Niska. Domyślne, zalecane ustawienie to Wysoka.

 Interwał pakietów Beacon: Wprowadź wartość z zakresu 20-1000 milisekund. Wartość

ta określa częstotliwość wysyłania pakietów beacon. Pakiety te wysyłane są przez router

w celu zsynchronizowania sieci bezprzewodowej. Domyślna wartość to 100.

 Próg RTS/CTS: W wypadku napotkania błędów w przesyle danych zalecana jest

minimalna redukcja domyślnej wartości 2347. Jeżeli pakiet jest mniejszy niż ustawiony

próg RTS, mechanizm RTS/CTS nie zadziała. Router wysyła ramki RTS do określonego

urządzenia aby wynegocjować wysłanie ramki danych. Po otrzymaniu ramki RTS

urządzenie odpowiada ramką CTS aby potwierdzić gotowość transmisji danych. W

większości wypadków zalecane jest pozostawienie domyślnego ustawienia 2347.

 Próg fragmentacji: Ta wartość określa maksymalną wielkość pakietu. Po przekroczeniu

tej wartości dane wysyłane są w kilku pakietach. W wypadku zwiększenia się ilości

błędów wysyłanych/odebranych pakietów można minimalnie zmniejszyć domyślną

wartość progu, jednak ustawienie zbyt niskiej wartości może ograniczyć wydajność sieci.

W większości wypadków należy pozostawić domyślną wartość 2346.

 DTIM: Wartość ta, z zakresu 1 a 255, określa częstotliwość wysyłania pakietów Delivery

Traffic Indication Message (DTIM). Wartość DTIM jest odliczaną wartością informującą o

kolejnym oknie nasłuchiwania pakietów broadcast i multicast. Po zbuforowaniu transmisji

broadcast lub multicast przeznaczonych dla podłączonych urządzeń router wysyła pakiet

DTIM zawierający wartość interwału DTIM. Po jego odebraniu urządzenia zaczynają

oczekiwanie na pakiety broadcast/multicast. Domyślna wartość wynosi 1.

 Tryb sieci bezprzewodowej: Można wybrać “802.11b”, “802.11g”, “802.11n”,

“802.11b+g”, “802.11g+n” oraz “802.11b+g+n”. “802.11b+g+n” umożliwia łączenie się

urządzeń działających w standardach 802.11b, 802.11g oraz 802.11n.

 Ustawienia 11n: Są to ustawienia parametrów transmisji trybu 11n. Są one wyświetlane

jeżeli wybrany tryb działania sieci to “802.11n”, “802.11g+n” lub “802.11b+g+n”.

32

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Szerokość kanału: Wybierz z menu szerokość kanału transmisji bezprzewodowej. Do

wyboru są dwa ustawienia, “20 MHz” oraz “20/40 MHz”. Przy wybraniu szerszego pasma

transmisja w sieci bezprzewodowej może odbywać się z większą prędkością.

 Dodatkowy kanał: Opcja ta jest wyświetlana jeżeli szerokość kanału to “20/40 MHz”.

 Okres ochronny: Wybierz określony okres ochronny z menu.

 MCS: Ustawienie to wpływa na prędkość transmisji bezprzewodowej. Domyślne

ustawienie to AUTO.

 Ustawienia SSID: Są to ustawienia SSID.

 Indeks SSID: Indeks SSID, w tym modelu może to być jedynie wartość domyślna – 1.

 Rozgłaszanie SSID: Urządzenia bezprzewodowe wyszukujące sieci bezprzewodowe w

ich zasięgu wykrywają nazwę SSID rozgłaszaną przez router. Jeżeli chcesz by router był

widoczny dla urządzeń wyszukujących sieci bezprzewodowe, pozostaw ustawienie

domyślne. Jeżeli chcesz by nie był widoczny – wybierz ustawienie “Nie”.

 Używaj WPS: Użycie funkcji WPS (Wi-Fi Protected Setup) pozwala na szybkie łączenie

nowych urządzeń do sieci. Przy ustawieniach domyślnych funkcja WPS jest aktywna.

Jeżeli nie chcesz używać funkcji WPS wybierz “Nie”, widoczny będzie poniższy ekran.

Rysunek 4-15

 SSID: Nazwa sieci bezprzewodowej. Ta sama nazwa musi być wprowadzona we

wszystkich urządzeniach podłączonych do sieci. W nazwie uwzględniana jest wielkość

liter, a jej długość nie może przekraczać 32 znaków.

 Typ uwierzytelniania: Menu umożliwia skonfigurowanie zabezpieczeń sieci

bezprzewodowej poprzez wybranie określonego typu zabezpieczeń z listy. Dostępne

opcje to : Wyłączono, WEP-64 Bit, WEP-128 Bit, WPA-PSK, WPA2-PSK, oraz

WPA-PSK/ WPA2-PSK.

1) WEP-64Bit

Aby skonfigurować zabezpieczenia WEP-64Bit wybierz WEP-64Bit z listy. Widoczne menu

zmieni się, wyświetlając ustawienia odpowiednie dla tego trybu. WEP-64Bit jest

mechanizmem zabezpieczającym opartym na 64-bitowym kluczu, opisanym w standardzie

IEEE 802.11g.

33

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-16

2) WEP-128Bit

Aby skonfigurować zabezpieczenia WEP-182Bit wybierz WEP-128Bit z listy. Widoczne menu

zmieni się, wyświetlając ustawienia odpowiednie dla tego trybu. Wersja 128-bit jest

mocniejszym zabezpieczeniem niż wersja 64-bit.

Rysunek 4-17

3) WPA-PSK

Aby skonfigurować zabezpieczenia WPA-PSK wybierz WPA-PSK z listy. Widoczne menu

zmieni się, wyświetlając ustawienia odpowiednie dla tego trybu. WPA-PSK używa wspólnego

hasła i nie używa specjalnego serwera do uwierzytelniania. Hasło może zawierać znaki ASCII

lub szesnastkowe.

Rysunek 4-18

34

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Szyfrowanie: Wybierz typ szyfrowania: TKIP/AES, TKIP lub AES (AES jest

szyfrowaniem mocniejszym niż TKIP).

 TKIP (Temporal Key Integrity Protocol) – szyfrowanie używające dynamicznego

klucza dla każdego z wysyłanych pakietów.

 AES (Advanced Encryption Standard) – szyfrowanie z użyciem symetrycznych

128-bitowych bloków danych.

 Hasło: Wprowadź hasło które będzie używane w tej sieci bezprzewodowej. Może

zawierać 8-63 znaków ASCII lub 64 znaki szesnastkowe.

4) WPA2-PSK

Aby skonfigurować zabezpieczenia WPA2-PSK wybierz WPA2-PSK z listy. Widoczne menu

zmieni się, wyświetlając ustawienia odpowiednie dla tego trybu. WPA2-PSK używa

wspólnego hasła i nie używa specjalnego serwera do uwierzytelniania. Hasło może zawierać

znaki ASCII lub szesnastkowe.

Rysunek 4-19

5) WPA-PSK/WPA2-PSK

Aby skonfigurować zabezpieczenia WPA-PSK/WPA2-PSK wybierz WPA-PSK/WPA2-PSK z

listy. Widoczne menu zmieni się, wyświetlając ustawienia odpowiednie dla tego trybu.

WPA-PSK/WPA2-PSK używa wspólnego hasła i nie używa specjalnego serwera do

uwierzytelniania. Hasło może zawierać znaki ASCII lub szesnastkowe. Ustawienie

WPA-PSK/WPA2-PSK jest bardziej elastyczne niż 2 poprzednie tryby.

Rysunek 4-20

35

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

4.3.3.1. Ustawienia WPS

 Użycie funkcji WPS (Wi-Fi Protected Setup) pozwala na szybkie łączenie nowych urządzeń

do sieci. W tej sekcji opisane jest użycie funkcji WPS.

 Stan WPS: Wyświetla aktualny stan funkcji WPS.

 Tryb WPS: Jeżeli łączące się do sieci urządzenie obsługuje funkcję WPS można

nawiązać połączenie pomiędzy urządzeniem a routerem używając przycisku WPS – tryb

PBC - lub kodu PIN.

 Postęp WPS: Pokazuje postęp nawiązywania połączenia WPS.

 Reset do parametrów fabrycznych: Użyj tej opcji aby przywrócić stan WPS do

“nieskonfigurowanego”. Przy kolejnym użyciu WPS zostanie wygenerowany nowy PIN.

1) PBC

Jeżeli urządzenie obsługuje funkcję WPS i nawiązywanie połączenia za pomocą przycisku

można połączyć je z siecią na dwa sposoby. Wybierz opcję PBC, pokazane zostaną

następujące opcje.

Rysunek 4-21

Sposób pierwszy:

Krok 1: Naciśnij przycisk WPS na panelu tylnym routera lub naciśnij przycisk Włącz WPS

pokazany na Rysunku 4-21.

Krok 2: Naciśnij i przytrzymaj przycisk WPS urządzenia przez 2-3 sekundy.

Krok 3: Poczekaj na pojawienie się następnego ekranu. Naciśnij przycisk Zakończ aby

zakończyć konfigurację WPS.

36

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Ekran konfiguracji WPS karty sieciowej

Sposób drugi:

Krok 1: Naciśnij przycisk WPS na panelu tylnym routera lub naciśnij przycisk Włącz WPS

pokazany na Rysunku 4-21.

Krok 2: W konfiguracji podłączanego urządzenia wybierz opcję “Push the button on my

access point” (naciśnij przycisk na moim punkcie dostępowym) i naciśnij NEXT

(dostępne opcje są zależne od podłączanego urządzenia).

37

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Ekran konfiguracji WPS karty sieciowej

Krok 3: Poczekaj na pojawienie się następnego ekranu. Naciśnij przycisk Zakończ aby

zakończyć konfigurację WPS.

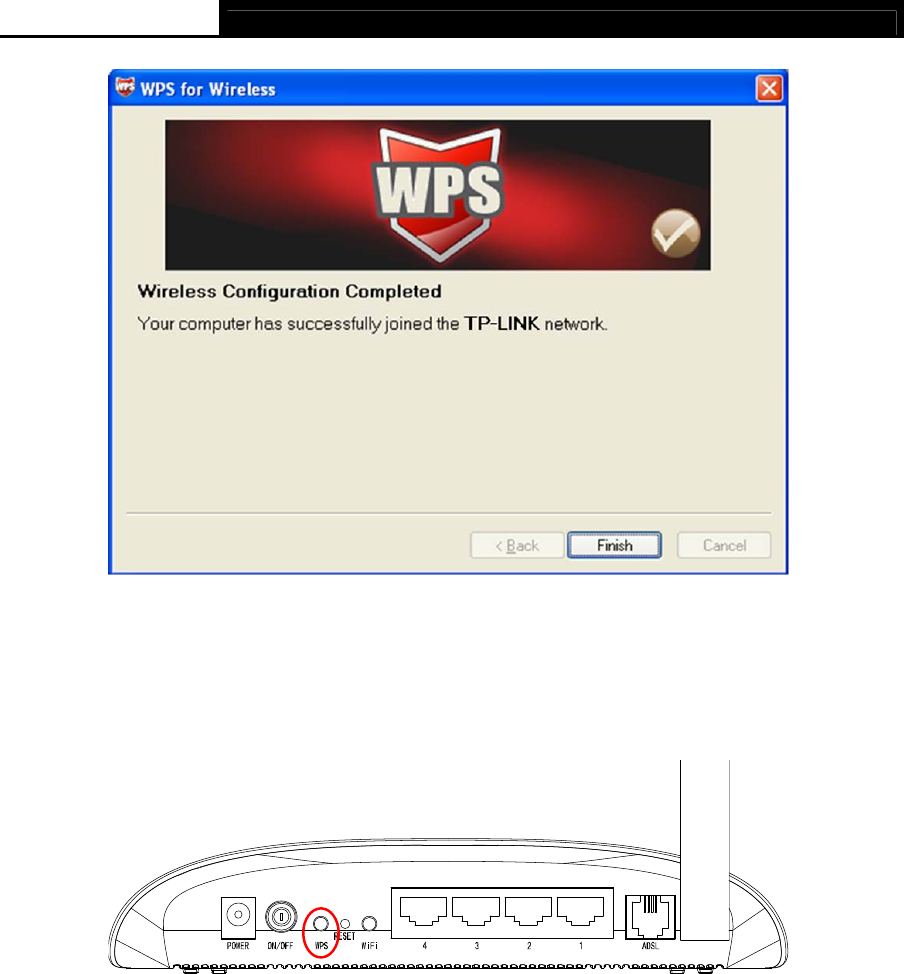

Ekran konfiguracji WPS karty sieciowej

2) Kod PIN

Jeżeli urządzenie obsługuje funkcję WPS i nawiązywanie połączenia za pomocą kodu PIN

można połączyć je z siecią na dwa sposoby. Wybierz opcję Kod PIN, pokazane zostaną

następujące opcje.

38

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-22

Sposób pierwszy: Wprowadzenie kodu PIN urządzenia do routera

Krok 1: W konfiguracji urządzenia należy wybrać opcję “Enter a PIN into my access point

or a registrar” (wprowadź kod PIN do punktu dostępowego), a następnie

odczytać kod PIN jak poniżej. Następnie należy nacisnąć przycisk NEXT (dostępne

opcje są zależne od podłączanego urządzenia).

Ekran konfiguracji WPS karty sieciowej

Krok 2: W routerze wprowadź w odpowiednie pole Kod pin połączonego urządzenia.

Następnie naciśnij przycisk Włącz WPS.

39

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-23

Sposób drugi: Wprowadzenie do urządzenia kodu PIN routera

Krok 1: Sprawdź aktualny Kod PIN routera w polu pokazanym na Rysunku 4-23 (każdy

router ma inny kod PIN. Na przykładzie jest to 00657938).

Krok 2: W konfiguracji urządzenia wybierz “Enter a PIN from my access point”

(Wprowadź kod PIN punktu dostępowego) i wprowadź kod PIN routera w

odpowiednie pole. Następnie naciśnij przycisk Next (dostępne opcje są zależne od

podłączanego urządzenia).

Ekran konfiguracji WPS karty sieciowej

 Uwaga:

Domyślny kod PIN routera umieszczony jest na naklejce na urządzenia. Można go również

sprawdzić w konfiguracji WPS pokazanej na Rysunku 4-23.

 SSID: Nazwa sieci bezprzewodowej. Ta sama nazwa musi być wprowadzona we

40

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

wszystkich urządzeniach podłączonych do sieci. W nazwie uwzględniana jest wielkość

liter, a jej długość nie może przekraczać 32 znaków.

 Typ uwierzytelniania: Menu umożliwia skonfigurowanie zabezpieczeń sieci

bezprzewodowej poprzez wybranie określonego typu zabezpieczeń z listy. Dostępne

opcje to : Wyłączono, WEP-64 Bit, WEP-128 Bit, WPA-PSK, WPA2-PSK, oraz

WPA-PSK/ WPA2-PSK.

 Ustawienia WDS: Włączenie lub wyłączenie funkcji WDS. Dzięki tej funkcji urządzenie może

połączyć ze sobą dwie lub więcej sieci WLAN.

 Adres MAC: Wprowadź adres MAC urządzenia łączonego za pomocą funkcji WDS.

 Filtrowanie adresów MAC - WiFi: Dostęp do sieci bezprzewodowej może być ograniczany

za pomocą filtrowania adresów MAC.

 Aktywny: Jeżeli chcesz włączyć tę funkcję wybierz “Aktywne”, jeżeli nie – “Nieaktywne”.

 Działanie: W zależności od wymaganego działania funkcji wybierz “Pozwalaj na

połączenie” lub “Zabraniaj na połączenia” aby zezwalać lub zabraniać na połączenia

urządzeniom o adresach MAC wpisanych na listę.

 Adres MAC: Wprowadź adres MAC filtrowanego urządzenia.

 Uwaga:

Dla większości użytkowników zalecane jest użycie domyślnych ustawień sieci bezprzewodowej.

Wszelkie wprowadzone zmiany mogą negatywnie wpłynąć na wydajność sieci. W niektórych

okolicznościach zmiany tych ustawień mogą poprawić działanie sieci, jednak należy dokładnie

przemyśleć wszelkie wprowadzane ustawienia.

4.4 Ustawienia Zaawansowane

Po wybraniu opcji “Ustawienia Zaawansowane”, wyświetlone zostaną następujące opcje:

Rysunek 4-24

Wybranie jednej z nich umożliwia wyświetlenie lub konfigurację odpowiadających im funkcji.

4.4.1 Firewall

Po wybraniu opcji “Ustawienia Zaawansowane→Firewall” wyświetlone zostaną opcje pokazane

na Rysunku 4-25.

41

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

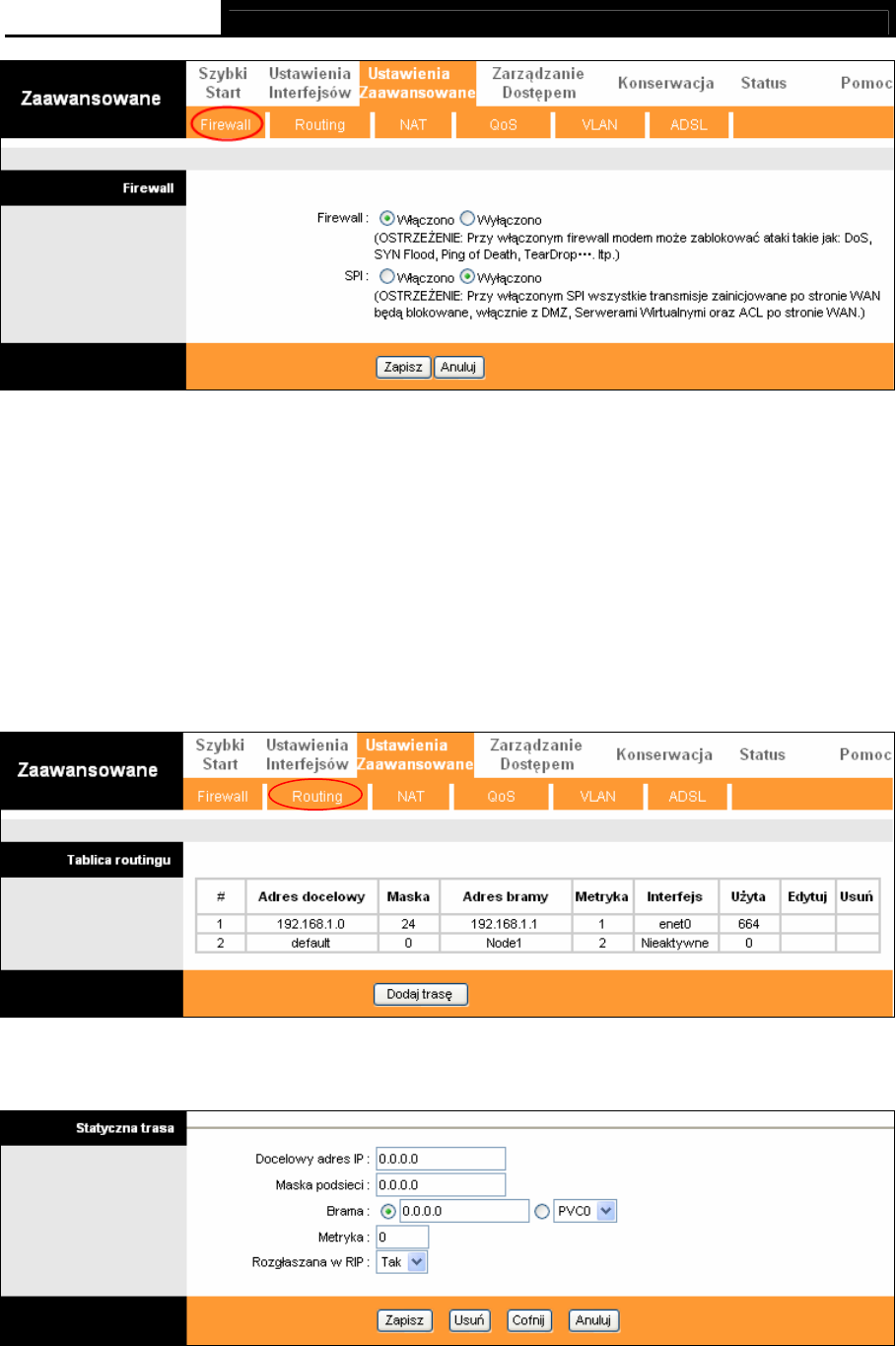

Rysunek 4-25

 Firewall: Wybranie tej opcji powoduje włączenie funkcji automatycznego wykrywania i

blokowania ataków DoS takich jak Ping of Death, SYN Flood, Port Scan oraz Land Attack.

 SPI: Po włączeniu SPI wszelkie transmisje danych zainicjowane po stronie WAN mogą być

blokowane. Może to blokować funkcje takie jak DMZ oraz Serwery wirtualne.

4.4.2 Routing

Po wybraniu opcji “Ustawienia Zaawansowane→Routing” wyświetlone zostaną informacje o

routingu pokazane na Rysunku 4-26.

Rysunek 4-26

Po naciśnięciu przycisku Dodaj trasę wyświetlone zostaną opcje pokazane na Rysunku 4-27.

Rysunek 4-27

 Docelowy adres IP: Parametr określa adres IP docelowego urządzenia lub sieci.

42

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Maska podsieci: Wprowadź maskę podsieci dla adresu docelowego.

 Adres IP bramy: Wprowadź adres IP bramy. Brama jest to bezpośrednio sąsiadujące z

routerem urządzenie które prześle pakiety do adresu docelowego. W sieci LAN brama musi

być innym routerem z tego samego segment sieci, w sieci WAN brama musi być jednym ze

zdalnych urządzeń.

 Metryka: Metryka reprezentuje "koszt" transmisji dla celów ustalenia jej trasy. Routing używa

liczby przeskoków jako miary kosztu transmisji, minimalny koszt 1 występuje przy

bezpośrednio połączonych sieciach. Wprowadź wartość określającą szacunkowy koszt dla

danego połączenia. Wartość nie musi być dokładna, ale musi wynosić pomiędzy 1 a 15. W

praktyce odpowiednią wartością jest 2 lub 3.

 Rozgłaszana w RIP: Parametr ten określa czy router będzie rozgłaszał tę trasę w

transmisjach broadcast protokołu RIP. Przy ustawieniu Tak trasa będzie rozgłaszana innym

urządzeniom. Przy ustawieniu Nie trasa pozostanie prywatna i nie będzie rozgłaszana innym

urządzeniom.

4.4.3 NAT

Po wybraniu opcji “Ustawienia Zaawansowane→NAT” można skonfigurować funkcję NAT

(Network Address Translation) z użyciem opcji pokazanych na Rysunku 4-28.

Rysunek 4-28

 Obwód wirtualny: Wybierz obwód wirtualny dla którego chcesz konfigurować funkcję NAT.

 Status NAT: W tym polu wyświetlany jest aktualny status funkcji NAT dla wybranego obwodu

wirtualnego (VC). Funkcję NAT można aktywować na poprzednim ekranie (Rysunek 4-6).

 Liczba IP:Ta wartość określa ile adresów IP zapewnia dostawca Internetu dla danego

obwodu wirtualnego. Może to być jeden lub więcej adresów.

43

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Uwaga:

Przy pojedynczym IP wszystkie obwody wirtualne mają te same ustawienia DMZ oraz Serwerów

wirtualnych; przy wielu IP każdy Obwód wirtualny może mieć własne DMZ i Serwery wirtualne.

Ponadto przy wielu IP można zdefiniować dla Obwodów wirtualnych reguły Mapowania adresów;

przy pojedynczym IP nie ma potrzeby definiowania tych reguł.

4.4.3.1. DMZ

Po wybraniu opcji “Ustawienia Zaawansowane→NAT→DMZ” pokazanej na Rysunku 4-28,

można skonfigurować host DMZ. DMZ (strefa zdemilitaryzowana) to host stojący pomiędzy

prywatną siecią lokalną a publiczną siecią zewnętrzną. Zapobiega bezpośredniemu dostępowi

użytkowników z zewnątrz do serwerów z danymi firmowymi, dając im dostęp jedynie do hosta

DMZ.

Rysunek 4-29

 Adres IP hosta DMZ: Wprowadź adres IP hosta DMZ w sieci LAN.

4.4.3.2. Serwer wirtualny

Po wybraniu opcji “Ustawienia Zaawansowane→NAT→Serwer wirtualny” pokazanej na

Rysunku 4-28 można skonfigurować funkcję Serwerów wirtualnych.

Serwer wirtualny to serwer położony za NAT'em (w sieci LAN), na przykład serwer Web lub FTP

udostępniony publicznie, pomimo tego, że NAT powoduje że cała twoja sieć jest widziana przez

świat zewnętrzny jako pojedynczy adres.

Rysunek 4-30

 Indeks reguły: Indeks reguły wirtualnych serwerów dla danego VC. Można wprowadzić

44

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

maksymalnie 10 reguł. Wszystkie VC o pojedynczym IP będą korzystać z tych samych reguł

Serwerów wirtualnych.

 Aplikacja: Serwery wirtualne mogą być stosowane dla publicznego udostępniania usług

działających w sieci LAN.

 Protokół: Protokół używany dla danej usługi.

 Port początkowy i port końcowy: Początkowy i końcowy port zakresu który ma być

przekierowywany. Aby przekierowywać tylko jeden port można wprowadzić w oba pola tę

samą wartość. Przykładowo jeżeli chcesz udostępniać usługę FTP możesz wpisać 21 jako

wartość portu początkowego i portu końcowego.

 Lokalny adres IP: Wprowadź adres wirtualnego serwera w sieci LAN.

 Lista wirtualnych serwerów: Informacje na temat skonfigurowanych wirtualnych serwerów.

Aby dodać wirtualny serwer:

Krok 1: Wybierz “Obwód wirtualny” a następnie “Serwer wirtualny”.

 Uwaga:

Dla obwodów z pojedynczym adresem IP wybierz Pojedyncze IP; dla obwodów z wieloma

adresami wybierz Wiele adresów IP.

Krok 2: Wybierz indeks reguły, tak jak to pokazane na Rysunku 4-30.

Krok 3: Wybierz aplikację z listy, numery portów i protokoły zostaną dodane automatycznie,

ręcznie należy dopisać tylko adres IP serwera wirtualnego. Jeżeli usługa nie znajduje się

na liście należy ręcznie wprowadzić numery portów, adres IP oraz protokół.

Krok 4: Po zakończeniu wpisywania naciśnij przycisk ZAPISZ aby zapisać ustawienie.

Inne możliwe operacje dla wpisów pokazanych na Rysunku 4-30:

Aby usunąć wpis należy wybrać indeks danego wpisu i nacisnąć przycisk USUŃ.

Aby powrócić do poprzedniego ekranu naciśnij przycisk COFNIJ.

Aby anulować wprowadzone zmiany naciśnij przycisk ANULUJ.

4.4.3.3. Mapowanie adresów IP

Wybierz Wiele adresów IP na Rysunku 4-28, a następnie wybierz opcję “Ustawienia

zaawansowane→NAT→Mapowanie adresów IP(dla wielu adresów IP)”. Funkcja mapowania

adresów IP przeznaczona jest dla obwodów wirtualnych używających wielu adresów IP. Reguły

mapowania adresów obowiązują dla danego VC.

45

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-31

 Indeks reguły: Wybierz indeks reguły mapowania adresów dla danego VC. Maksymalnie

można wprowadzić 8 reguł.

 Typ reguły: Do wyboru są następujące typy reguł: one-to-one, Many-to-One, Many-to-Many

Overload oraz Many-to-Many No-overload.

 Lokalne początkowe i końcowe IP: Wprowadź lokalny adres IP do którego adresy mają być

zmapowane. Lokalne początkowe IP to początkowy adres IP, a Lokalne końcowe IP to

końcowy adres IP mapowanego zakresu. Jeżeli reguła ma dotyczyć wszystkich lokalnych

adresów początkowe IP wynosi 0.0.0.0 a końcowe IP 255.255.255.255.

 Publiczne początkowe i końcowe IP: Wprowadź publiczne adresy IP dla funkcji NAT.

Publiczne początkowe IP to początkowy adres IP, a Publiczne końcowe IP to końcowy adres

IP mapowanego zakresu. Jeżeli połączenie WAN ma dynamiczne IP wprowadź 0.0.0.0 jako

adres początkowy.

 Lista mapowania adresów: Lista skonfigurowanych ustawień mapowania adresów.

Aby dodać nową regułę:

Krok 1: Wybierz “Obwód wirtualny” oraz “Wiele adresów IP”. Następnie przejdź do zakładki

Mapowanie adresów IP (pokazanej na Rysunku 4-28).

 Uwaga:

Mapowanie adresów IP jest dostępne jedynie dla obwodów wirtualnych o wielu adresach IP.

Krok 2: Wybierz indeks reguły tak jak pokazano na Rysunku 4-31.

Krok 3: Wybierz typ reguły.

Krok 4: Wprowadź lokalne i publiczne adresy IP w odpowiednie pola.

Krok 5: Po zakończeniu wprowadzania ustawień naciśnij przycisk ZAPISZ.

46

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Inne operacje dla wpisów pokazanych na Rysunku 4-31:

Aby usunąć wpis należy wybrać indeks danego wpisu i nacisnąć przycisk USUŃ.

Aby powrócić do poprzedniego ekranu naciśnij przycisk COFNIJ.

Aby anulować wprowadzone zmiany naciśnij przycisk ANULUJ.

4.4.4 QoS

Po wybraniu opcji “Ustawienia Zaawansowane→QoS można skonfigurować ustawienia QoS.

Funkcja ta umożliwia nadanie odpowiednich priorytetów określonym rodzajom danych. Dzięki

nadawaniu specjalnych oznaczeń QoS określa do której kolejki priorytetowania trafią określone

dane. Jest to użyteczne w przypadku przesyłania równocześnie wielu typów danych, na przykład

dane transmisji głosowej mogą mieć wyższy priorytet niż dane wysyłane i odbierane przy

oglądaniu stron internetowych.

47

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

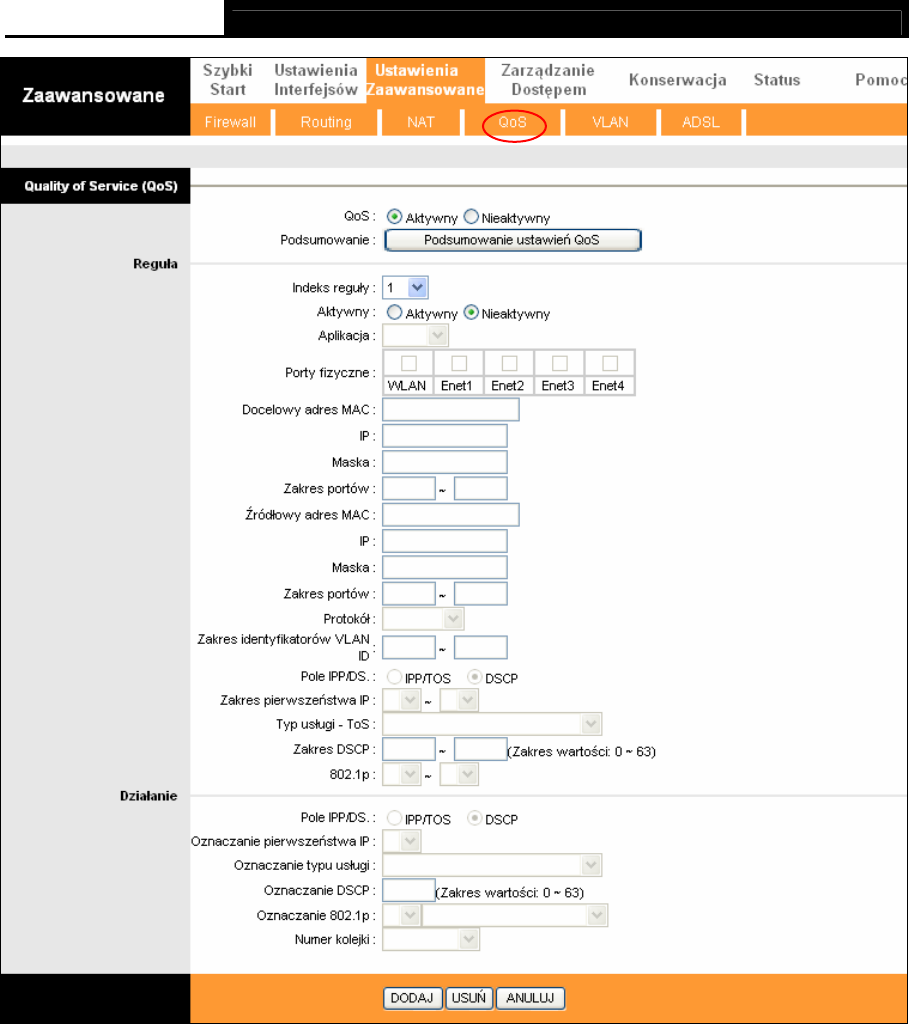

Rysunek 4-32

 QoS: Wyłączenie/włączenie funkcji QoS.

 Podsumowanie: Wyświetlenie wszystkich ustawień funkcji QoS.

 Reguła: Reguła funkcji QoS. Jeżeli przesyłane pakiety odpowiadają danej regule router

podejmie określone działanie.

 Indeks reguły: Wybierz regułę którą chcesz skonfigurować.

 Aktywna: Tu możesz włączyć/wyłączyć działanie danej reguły.

 Aplikacja: Wybierz aplikację której ma dotyczyć dana reguła.

 Porty fizyczne: Wybierz porty kontrolowane przez daną regułę.

48

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Docelowy adres IP/MAC/Maska podsieci oraz Zakres portów: podaj informacje o

hostach docelowych reguły.

 Źródłowy adres IP/MAC/Maska podsieci oraz Zakres portów: podaj informacje o

hostach źródłowych reguły.

 Protokół: Wybierz TCP/UDP, TCP, UDP lub ICMP.

 Zakres identyfikatorów VLAN ID: Wprowadź zakres identyfikatorów VLAN dla których

reguła będzie aktywna.

 Pole IPP/DS: Wybierz typ priorytetu.

Kiedy wybierzesz IPP/TOS priorytety będą przydzielane według adresów IP. Funkcja IP QoS ma

służyć do dostarczania gwarantowanych, zróżnicowanych usług sieciowych dając

administratorowi kontrolę nad wykorzystaniem zasobów sieci.

 Zakres pierwszeństwa IP: Wprowadź zakres pierwszeństwa IP używany przez router

do zróżnicowania przesyłu danych.

 Typ usługi: Wybierz typ usługi używany przez router do zróżnicowania przesyłu danych.

 802.1p: Wybierz zakres priorytetów dla reguły.

Kiedy wybierzesz DSCP priorytety będą wyznaczane przez DSCP (nagłówek grupy IP).

Przyporządkowuje on grupę IP do odpowiedniej klasy serwisowej.

 Zakres DSCP: Wprowadź zakres DSCP używany do zróżnicowania przesyłu danych.

 802.1p: Wybierz zakres priorytetów dla reguły.

 Działanie: Wybierz działanie routera dla danej reguły.

 Pole IPP/DS: Wybierz typ działania.

 Oznaczanie pierwszeństwa IP: Wybierz wartość oznaczania pierwszeństwa IP.

 Oznaczanie typu usługi: Wybierz typ oznaczania usługi.

 Oznaczanie DSCP: Wprowadź wartość oznaczania priorytetu DSCP.

 Oznaczanie 802.1p: Wybierz typ oznaczania priorytetu 802.1p.

 Kolejka: Wybierz typ priorytetu dla danego działania.

4.4.5 VLAN

Po wybraniu opcji “Ustawienia Zaawansowane→VLAN” można aktywować funkcję VLAN

(Virtual LAN) to grupa urządzeń w jednej lub kilku sieciach LAN skonfigurowanych by mogły się

komunikować tak, jakby były bezpośrednio połączone, kiedy faktycznie znajdują się one w

różnych segmentach LAN. Ponieważ sieci VLAN oparte są na logicznym a nie na fizycznym

49

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

połączeniu oferują one możliwość łatwego zarządzania użytkownikami, urządzeniami,

przydzielonym pasmem oraz optymalizacji wykorzystania zasobów sieci:

Port-VLAN: każdy z fizycznych portów posiada własną listę dostępu określającą udział w

poszczególnych VLAN'ach.

ATM VLAN - używający protokołu LANE (LAN Emulation) aby przydzielać pakiety Ethernet

komórkom ATM i przesyłać je do celu konwertując adresy MAC na adresy ATM.

Rysunek 4-33

1) Przydziel identyfikator PVID VLAN do każdego interfejsu

Po wybraniu opcji Przydziel identyfikator PVID VLAN do każdego interfejsu pokazaną na

Rysunku 4-33 można przydzielić interfejsom identyfikatory PVID (Rysunek 4-34).

50

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-34

 PVID: Każdy fizyczny port ma domyślny identyfikator PVID (Port VID). Jest on przydzielany

do nietagowanych ramek lub ramek priorytetowych (z VID=0) odbieranych przez ten port.

2) Zdefiniuj grupę VLAN

Po wybraniu opcji Zdefiniuj grupę VLAN pokazanej na Rysunku 4-33 można zdefiniować grupy

VLAN (Rysunek 4-35).

51

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-35

 Indeks VLAN: Wybierz indeks VLAN dla danego VC. Maksymalnie można skonfigurować 8

grup.

 Identyfikator VLAN: Identyfikator określający grupę VLAN.

 VC ATM: Wybierz wirtualne obwody – VC ATM – które mają być członkami danego VLAN.

Pozostawienie pola “Tagowany” niezaznaczonego spowoduje że dla ramek transmitowanych

przez wybrane VC oznaczenia TAG będą usuwane.

 Ethernet: Wybierz porty Ethernet które mają być członkami VLAN.

 Sieć bezprzewodowa: Dodaj sieć bezprzewodową do danego VLAN. Pozostawienie pola

“Tagowany” niezaznaczonego spowoduje że dla ramek transmitowanych przez sieć

bezprzewodową oznaczenia TAG będą usuwane.

 Podsumowanie grup VLAN: Tu wyświetlane są informacje o grupach VLAN.

4.4.6 ADSL

Po wybraniu opcji “Ustawienia Zaawansowane→ADSL” można wybrać Typ ADSL oraz Tryb

działania ADSL. Opcje te mogą być przydatne w momencie napotkania problemów z działaniem

połączenia ADSL. Skontaktuj się z dostawcą Internetu aby uzyskać informację n.t. ustawień

odpowiednich dla dostarczanego łącza.

52

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

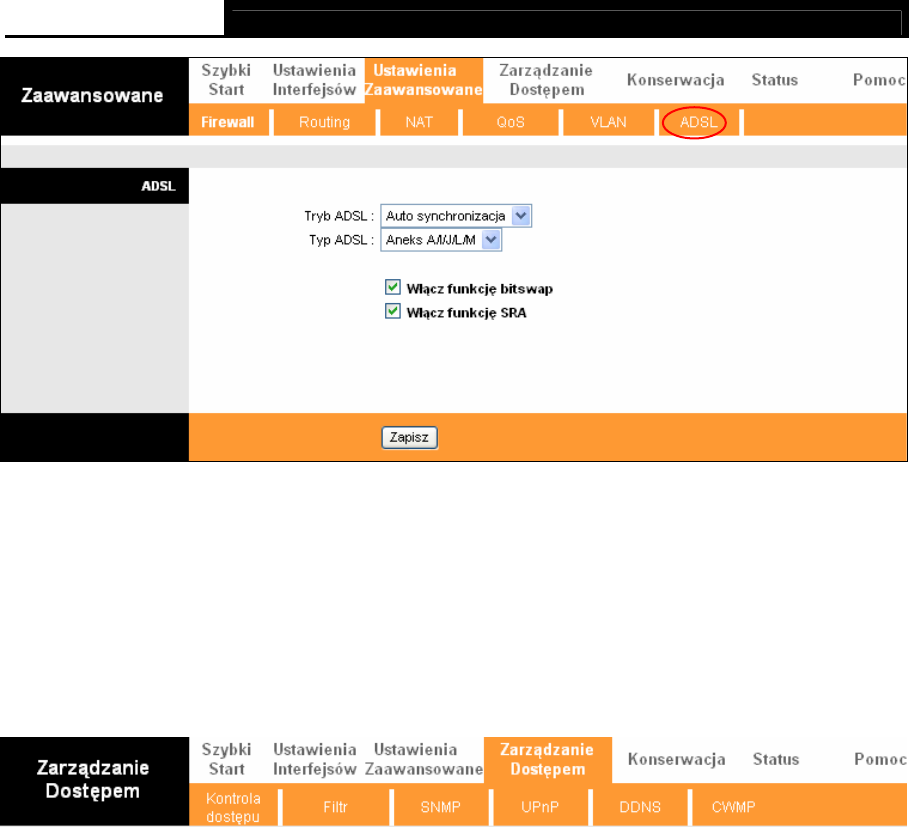

Rysunek 4-36

 Tryb ADSL: Wybierz tryb działania używany przez łącze ADSL twojego dostawcy Internetu.

 Typ ADSL: Wybierz typ łącza ADSL dostarczanego przez twojego dostawcę Internetu.

4.5 Zarządzanie Dostępem

Po wybraniu opcji “Zarządzanie Dostępem” wyświetlone zostaną następujące opcje:

Rysunek 4-37

Wybranie jednej z nich umożliwia wyświetlenie lub konfigurację odpowiadających im funkcji.

4.5.1 Kontrola dostępu

Po wybraniu opcji “Zarządzanie Dostępem→Kontrola dostępu” wyświetlone zostaną opcje

konfiguracyjne list dostępu pokazane na Rysunku 4-38. Możesz określić dostęp danego

urządzenia do routera po ustaleniu jego adresu IP.

53

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-38

 ACL: Przy zaznaczeniu opcji Aktywne tylko urządzenia o adresach IP znajdujących się na

liście dostępu będą miały dostęp do Routera. Przy zaznaczeniu opcji Nieaktywne dostęp do

routera będzie dozwolony dla wszystkich urządzeń.

 Indeks reguły ACL: Wybierz indeks reguły ACL.

 Aktywne: Włącz regułę ACL.

 Bezpieczny adres IP: Wprowadź zakres adresów IP z których możliwy ma być dostęp do

routera. Przy domyślnym ustawieniu 0.0.0.0 dowolne urządzenie może uzyskać dostęp do

routera.

 Aplikacja: Wybierz aplikację dla danej reguły ACL, dzięki której będzie możliwy dostęp do

routera.

 Interfejs: Wybierz interfejs przez który będzie możliwy dostęp: LAN, WAN lub Oba.

 Lista kontroli dostępu: Tu wyświetlone są informacje n.t. reguł ACL.

4.5.2 Filtr

Po wybraniu opcji “Zarządzanie Dostępem→Filtr” wyświetlony zostanie ekran konfiguracji filtrów

pokazany na Rysunku 4-39. Filtrowanie obejmuje Filtr adresów IP/MAC, Filtr Aplikacji oraz Filtr

URL. Funkcje te umożliwiają kontrolę dostępu użytkowników sieci do Internetu oraz ochronę sieci.

4.5.2.1. Filtr IP

Po ustawieniu typu filtrowania na opcję Filtr IP/MAC można skonfigurować reguły filtrowania w

oparciu o adresy IP, pokazane na Rysunku 4-39.

54

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

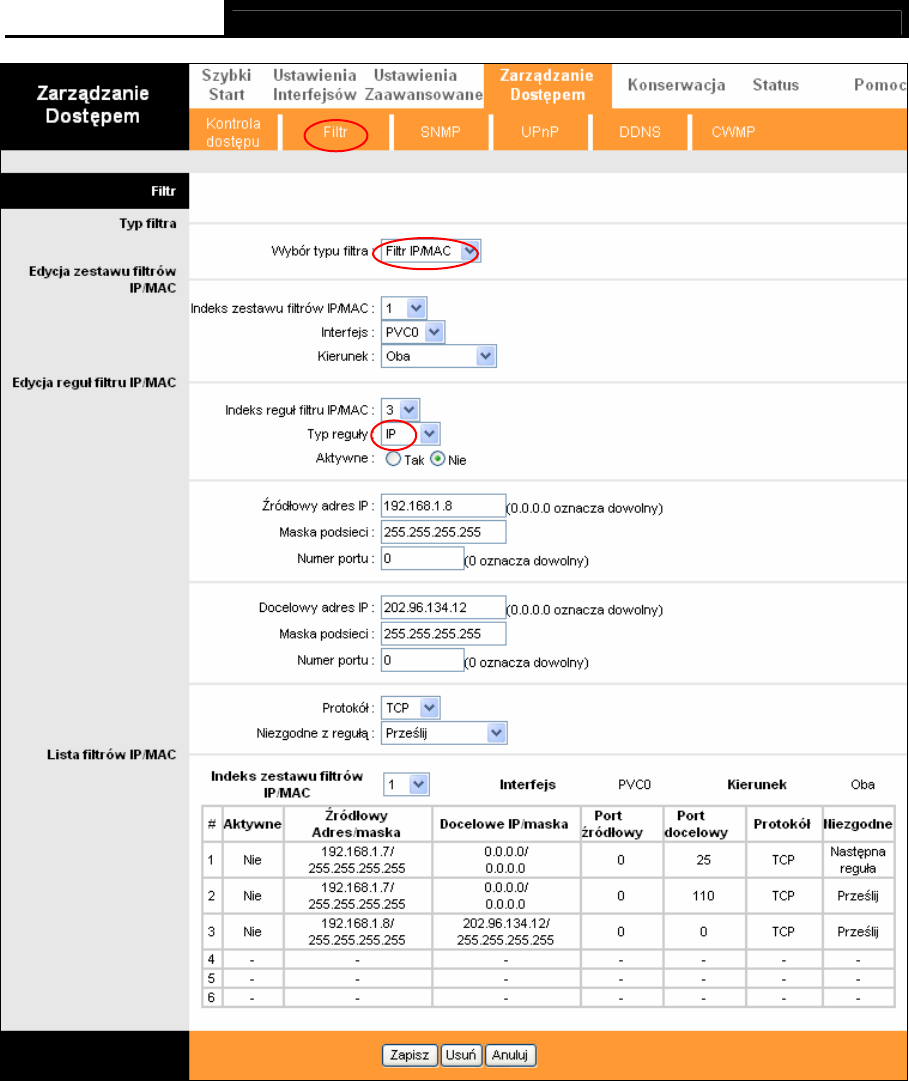

Rysunek 4-39

 Wybór typu filtra: Wybierz typ filtra do skonfigurowania.

 Indeks zestawu filtrów IP/MAC: Wybierz indeks dla zestawu filtrów. Indeks ten może

odpowiadać sześciu indeksom reguły filtra IP / MAC.

 Interfejs: Wybierz interfejs dla danego wpisu.

 Uwaga:

Po wybraniu interfejsu PVC0~PVC7 filtr będzie sprawdzał źródłowe/docelowe adresy IP danych

transmitowanych przez port WAN. Po wybraniu interfejsu LAN filtr będzie sprawdzał dane

transmitowane przez port LAN.

55

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Kierunek: Wybierz kierunek działania reguły. Dostępne są trzy opcje kierunku: Przychodzące,

Wychodzące, Oba.

 Uwaga:

Przychodzące oznacza że filtrowane będą dane przychodzące do routera, wychodzące – dane

wychodzące z routera.

 Indeks reguły filtru IP/MAC: Wybierz indeks filtru reguły IP.

 Uwaga:

Indeksy zestawu filtrów oraz reguły powinny być ustawiane razem, w zależności od filtrowanych

adresów, aby ułatwić zarządzanie.

 Typ reguły: Wybór typu reguły, np. Filtr IP.

 Aktywne: Wybierz “Tak” aby włączyć daną regułę.

 Źródłowy adres IP: Wprowadź źródłowy adres IP dla danej reguły. Wprowadzenie 0.0.0.0

oznacza że reguła będzie działała dla dowolnego adresu źródłowego.

 Docelowy adres IP: Wprowadź docelowy adres IP dla danej reguły. Wprowadzenie 0.0.0.0

oznacza że reguła będzie działała dla dowolnego adresu źródłowego. Maska podsieci I

numer portu będą takie same jak dla źródłowego adresu.

 Maska podsieci: Wprowadź maskę podsieci dla danej reguły.

 Numer portu: Wprowadź numer portu dla danej reguły. Wprowadzenie 0 oznacza że reguła

będzie działać dla wszystkich portów.

 Protokół: Wybierz protokół: TCP, UDP lub ICMP.

 Niezgodne z regułą: Jeżeli aktualna reguła nie obowiązuje dla sprawdzanych pakietów to

przy wybraniu opcji Prześlij to dane zostaną przesłane do określonego celu. Przy wybraniu

opcji Następna reguła router przejdzie do sprawdzania kolejnych reguł.

 Lista filtrów IP/MAC: Tu wyświetlane są informacje o regułach filtrowania.

Aby dodać regułę filtrowania IP:

Przykładowo: Jeżeli chcesz blokować emaile odbierane i wysyłane przez adres 192.168.1.7 w

lokalnej sieci, a dodatkowo chcesz by urządzenie o adresie 192.168.1.8 nie mogło łączyć się ze

stroną o adresie 202.96.134.12, podczas gdy inne urządzenia nie będą ograniczane, możesz

wprowadzić następujące reguły Załóżmy, że wszystkie te reguły dotyczą interfejsu PVC0, a ich

indeksy to (1, 1), (1, 2) i (1, 3).

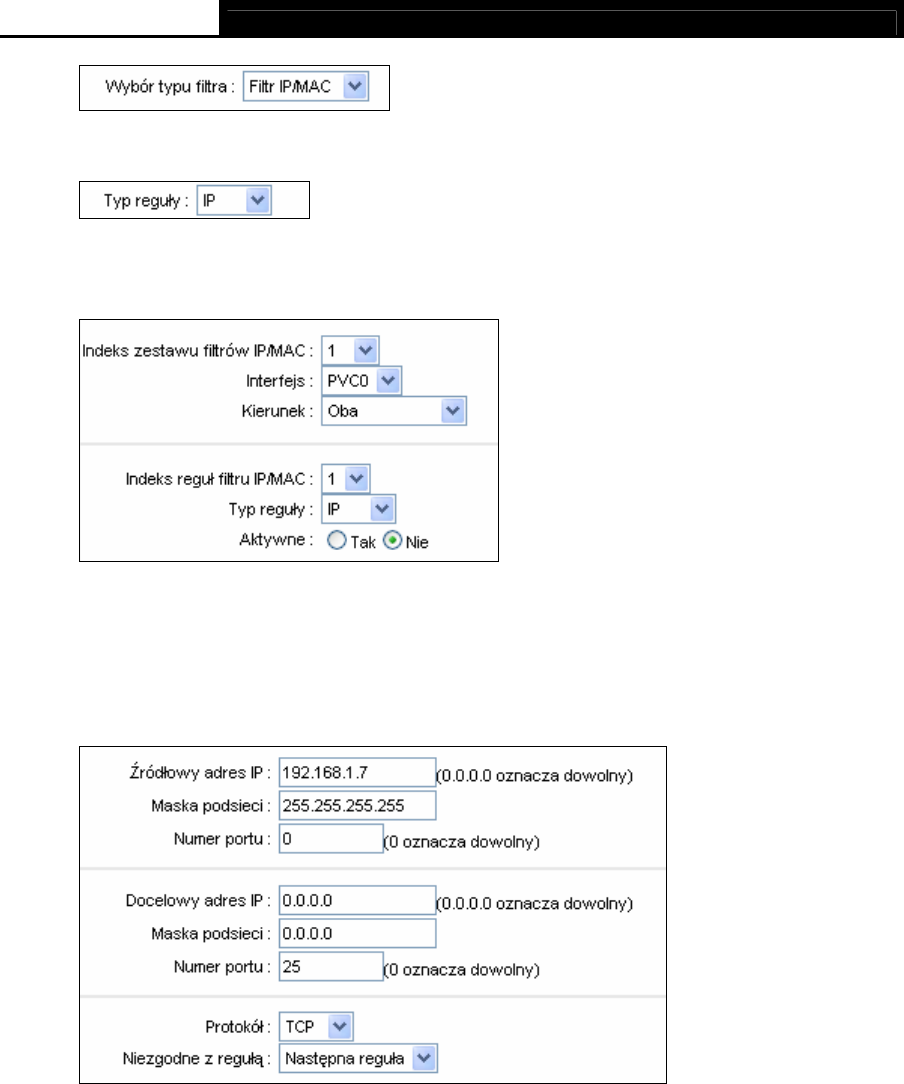

Krok 1: Wybierz “Filtr IP/MAC” w menu Wybór typu filtra (pokazanym na Rysunku 4-39).

56

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Wybierz “IP” jako typ reguły.

Krok 2: Wybierz Indeks zestawu filtrów IP/MAC oraz Indeks reguły filtra IP/MAC dla danej

reguły, a następnie wybierz Interfejs “PVC0”. Z menu Kierunek wybierz “Oba”.

 Uwaga:

Aby włączyć regułę wybierz Tak w menu Aktywne.

Krok 3: Wprowadź Źródłowy adres IP, Docelowy adres IP, Maskę podsieci oraz Numer portu.

Krok 4: Wybierz Protokół “TCP” a następnie ustaw parametr Niezgodne z regułą na wartość

“Następna reguła”.

Krok 5: Naciśnij przycisk ZAPISZ aby zapisać ustawienia.

Krok 6: Powróć do Kroku 2 aby skonfigurować dwie następne reguły: Blokowanie maili

odbieranych przez adres 192.168.1.7 w sieci lokalnej oraz zablokowanie urządzeniu

192.168.1.8 możliwości odwiedzania adresu 202.96.134.12.

57

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Uwaga:

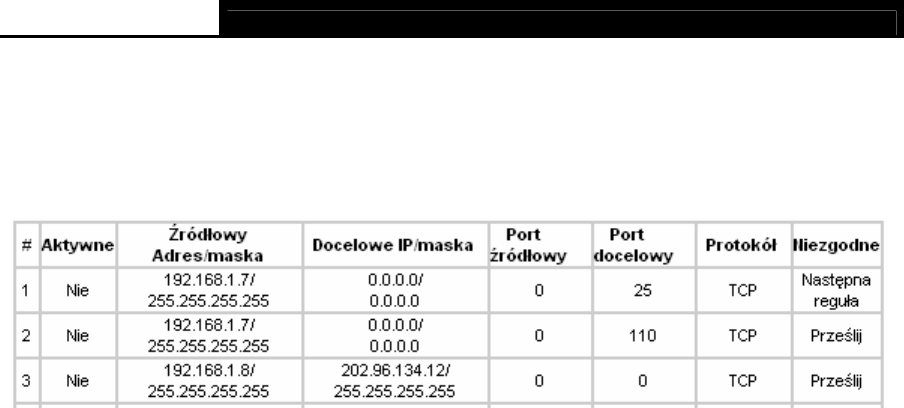

Po skonfigurowaniu powyższych reguł i wybraniu odpowiedniego Indeksu zestawu filtrów IP /

MAC lista filtrów powinna wyglądać tak jak na rysunku poniżej.

Inne operacje dla wpisów pokazane na Rysunku 4-39:

Wybierz Indeks zestawu filtrów IP/MAC oraz Indeks reguły filtra IP/MAC aby wyświetlić lub

zmienić dany wpis.

Wybierz Indeks zestawu filtrów IP/MAC oraz Indeks reguł filtra IP/MAC aby zlokalizować

określoną regułę a następnie naciśnij przycisk USUŃ aby usunąć tę regułę.

4.5.2.2. Filtr MAC

Wybierz Filtr IP/MAC jako Typ filtra a następnie wybierz MAC jako Typ reguły, pokazany na

Rysunku 4-40 aby skonfigurować reguły filtrowania oparte na adresie MAC.

58

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-40

 Typ reguły: Wybierz MAC jako typ reguły.

 Aktywne: Wybierz “Tak” aby włączyć daną regułę.

 Adres MAC: Wprowadź adres MAC dla reguły.

 Niezgodne z regułą: Jeżeli aktualna reguła nie obowiązuje dla sprawdzanych pakietów to

przy wybraniu opcji Prześlij to dane zostaną przesłane do określonego celu. Przy wybraniu

opcji Następna reguła router przejdzie do sprawdzania kolejnych reguł.

 Lista reguł filtra IP/MAC: Tu wyświetlone są informacje n.t. reguł filtrowania IP/MAC.

Lista filtrów IP/MAC: Tu wyświetlane są informacje o regułach filtrowania:

Przykładowo: Jeżeli chcesz zablokować dostęp do Internetu dla urządzeń o adresach MAC

00-0A-EB-00-07-BE oraz 00-0A-EB-00-07-5F możesz skonfigurować następujące reguły.

Załóżmy że obie reguły mają dotyczyć interfejsu PVC0 a ich indeksy to (1, 1) oraz (1, 2).

Krok 1: Wybierz “Filtr IP/MAC” w menu Wybór typu filtra:

59

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Wybierz “MAC” jako typ reguły

Krok 2: Wybierz Indeks zestawu filtrów IP/MAC oraz Indeks reguły filtra IP/MAC dla danej

reguły, a następnie wybierz Interfejs “PVC0”. Z menu Kierunek dla pierwszej reguły

wybierz “Wychodzące”.

 Uwaga:

Aby włączyć regułę wybierz Tak w menu Aktywne.

Krok 3: Wprowadź Adres MAC a następnie ustaw parametr Niezgodne z regułą na wartość

“Następna reguła”.

Krok 4: Naciśnij przycisk ZAPISZ aby zapisać ustawienia.

Krok 5: Przejdź do Kroku 2 aby skonfigurować kolejną regułę: Zablokować dostęp do Internetu

dla komputera o adresie 00-0A-EB-00-07-5F.

 Uwaga:

Po skonfigurowaniu powyższych reguł i wybraniu odpowiedniego Indeksu zestawu filtrów IP /

MAC lista filtrów powinna wyglądać tak jak na rysunku poniżej.

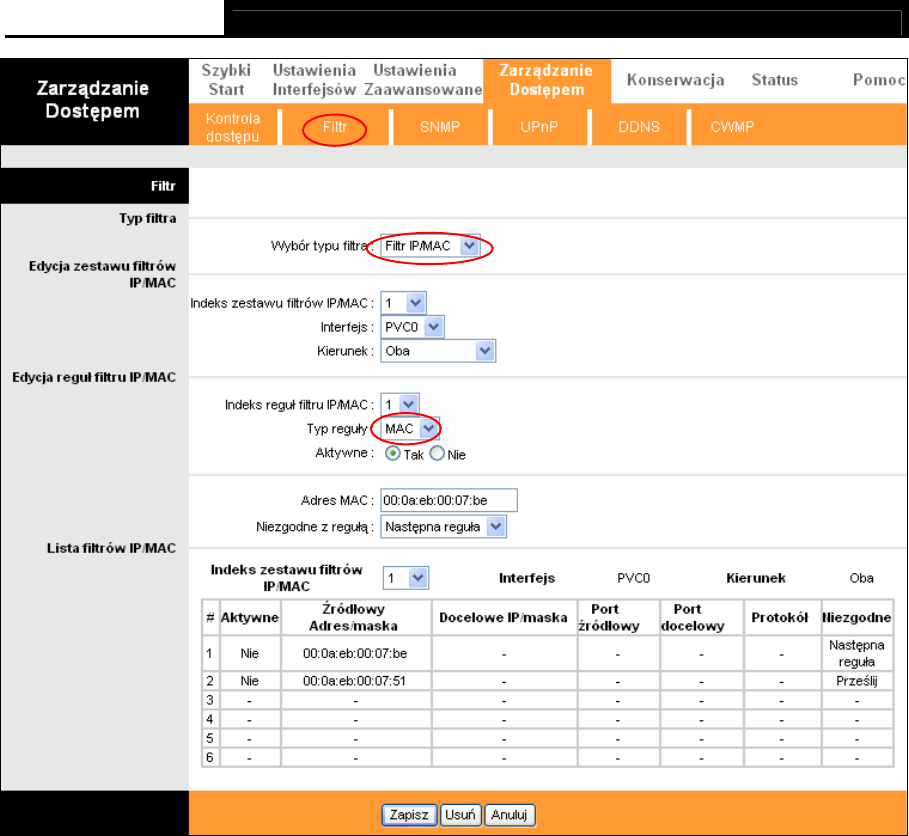

Inne operacje dla wpisów pokazane na Rysunku 4-39:

60

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Wybierz Indeks zestawu filtrów IP/MAC oraz Indeks reguły filtra IP/MAC aby wyświetlić lub

zmienić dany wpis.

Wybierz Indeks zestawu filtrów IP/MAC oraz Indeks reguł filtra IP/MAC aby zlokalizować

określoną regułę a następnie naciśnij przycisk USUŃ aby usunąć tę regułę.

4.5.2.3. Filtr aplikacji

Po ustawieniu typu filtrowania na opcję Filtr aplikacji można skonfigurować reguły filtrowania w

oparciu o aplikację, pokazane na Rysunku 4-41.

Rysunek 4-41

 Wybór typu filtrowania: Wybierz opcję Filtr aplikacji.

 Filtr aplikacji: Włączenie lub wyłączenie funkcji.

 ICQ & MSN & YMSG & Real Audio/Video: Wybierz opcję Zezwól lub Zabroń dla każdej z

tych aplikacji.

4.5.2.4. URL

Po ustawieniu typu filtrowania na opcję Filtr URL można skonfigurować reguły filtrowania w

oparciu o adres URL, pokazane na Rysunku 4-42.

61

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

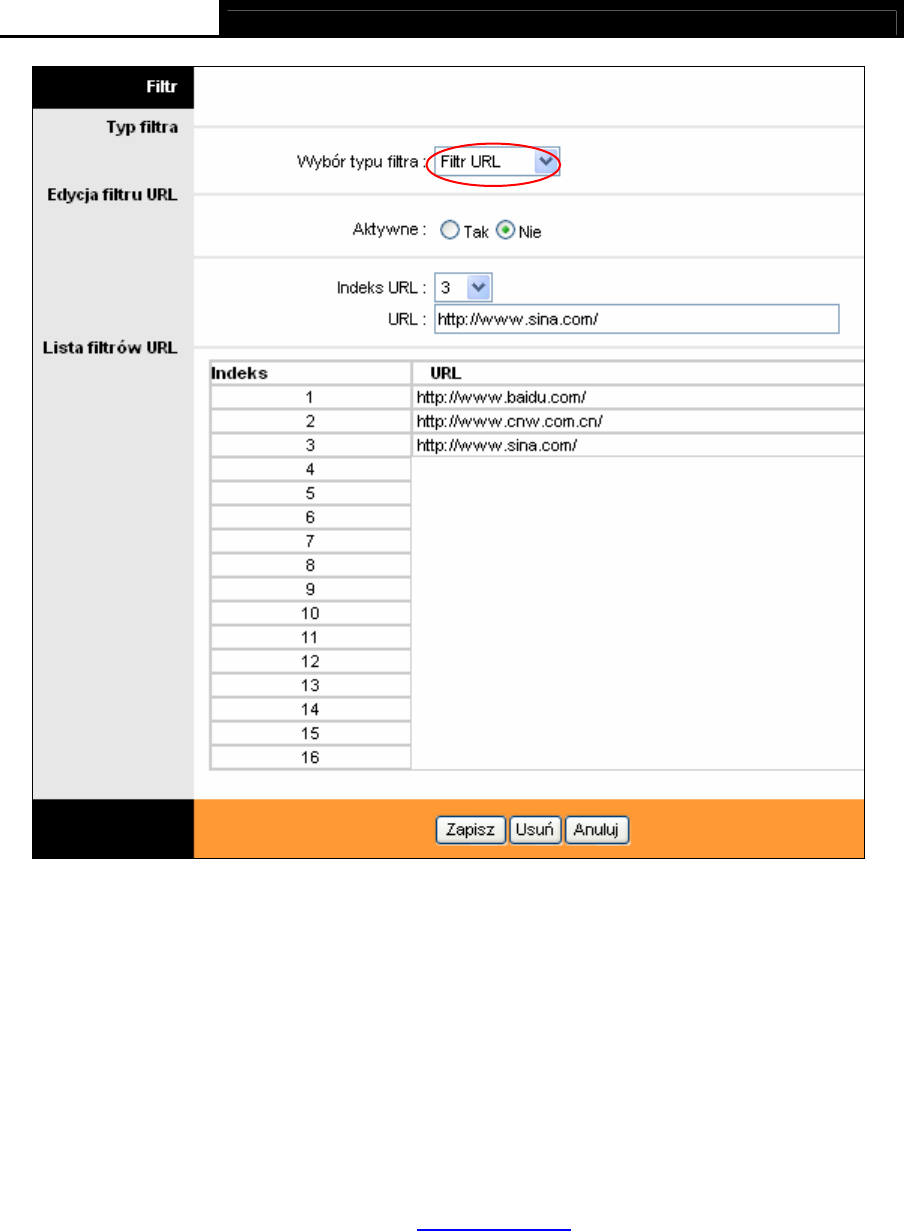

Rysunek 4-42

 Wybór typu filtra: Wybierz Filtr URL.

 Aktywne: Wybierz “Tak” aby włączyć daną regułę.

 Indeks URL: Wybierz indeks dla wpisu filtra URL.

 URL: Wpisz filtr URL.

 Lista filtrów URL: Tu wyświetlane są informacje o filtrach URL.

Aby dodać filtr URL:

Przykładowo: Chcesz zablokować stronę: www.yahoo.com. Załóżmy że reguła ma dotyczyć

interfejsu PVC0 a jej indeks to “1”.

Krok 1: Wybierz Filtr URL z menu Wybór typu filtra.

Krok 2: Wybierz Indeks reguły a następnie wprowadź adres strony w pole URL.

Krok 3: Wybierz Tak aby włączyć regułę a następnie naciśnij przycisk ZAPISZ aby zapisać

ustawienia.

62

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Inne operacje dla wpisów pokazane na Rysunku 4-39:

Wybierz Indeks URL aby wyświetlić lub zmienić regułę.

Wybierz Indeks URL aby zlokalizować określoną regułę a następnie naciśnij przycisk USUŃ aby

usunąć tę regułę.

4.5.3 SNMP

Po wybraniu opcji “Zarządzanie Dostępem→SNMP” można skonfigurować ustawienia SNMP.

Protokół SNMP (Simple Network Management Protocol) używany jest do wymiany informacji

pomiędzy urządzeniami sieciowymi.

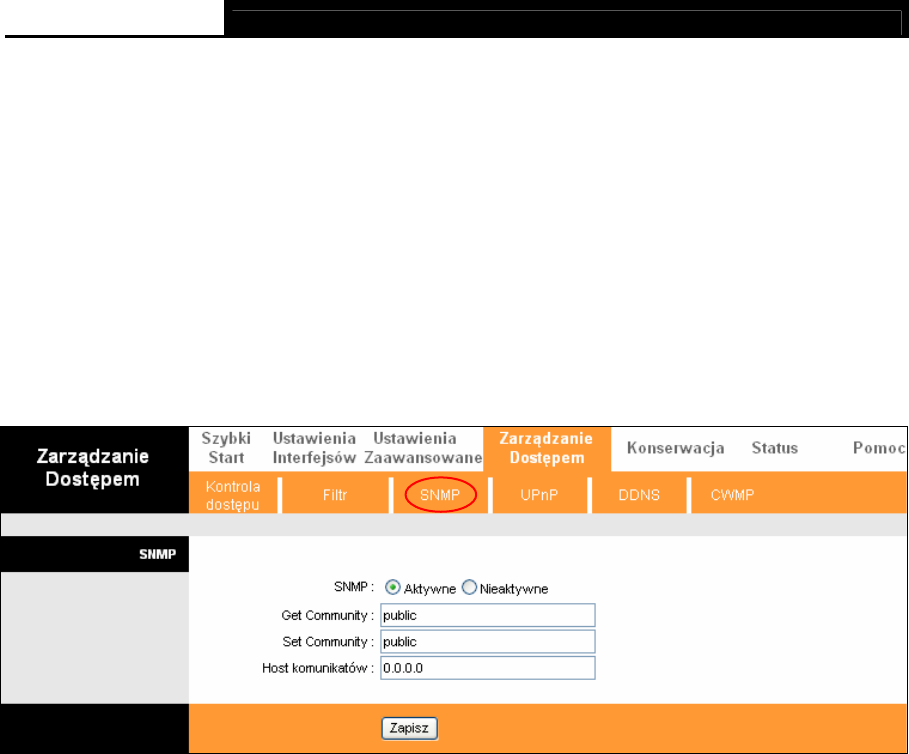

Rysunek 4-43

 Get Community: Parametr Get community to hasło dla przychodzących ze stacji

zarządzającej zapytań Get oraz Get next.

 Set Community: Parametr Set community to hasło dla przychodzących ze stacji

zarządzającej zapytań Set.

4.5.4 UPnP

Po wybraniu opcji “Zarządzanie Dostępem→UPnP” można skonfigurować ustawienia UPnP

pokazane na Rysunku 4-44.

Protokół UPnP (Universal Plug and Play) jest otwartym standardem zastosowania protokołu

TCP/IP do komunikacji peer-to-peer pomiędzy urządzeniami. Urządzenie UPnP może

dynamicznie przyłączyć się do sieci, uzyskać adres IP oraz informacje na temat innych urządzeń

w sieci. Dzięki temu urządzenie może również zostać odłączone od sieci kiedy nie jest już

używane. Rozgłaszanie UPnP jest dozwolone tylko w sieciach LAN.

63

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Rysunek 4-44

 UPnP: Włączenie lub wyłączenie funkcji UPnP.

 Auto-konfiguracja: Po włączeniu tej funkcji urządzenia sieciowe obsługujące UPnP mogą

automatycznie konfigurować adresowanie sieciowe, powiadamiać inne urządzenia UPnP o

swojej obecności w sieci i wymieniać proste opisy usług.

4.5.5 DDNS

Po wybraniu opcji “Zarządzanie Dostępem→DDNS” można skonfigurować funkcję DDNS

pokazane na Rysunku 4-45.

Funkcja DDNS (Dynamic Domain Name System) zwana też Dynamicznym DNS umożliwia użycie

statycznej nazwy hosta dla dynamicznego adresu IP. Użytkownik powinien wprowadzić nazwę

hosta, nazwę użytkownika oraz hasło otrzymane od dostawcy usługi DDNS. Użytkownik może

również zdecydować czy włączyć funkcję DDNS Wildcard.

Rysunek 4-45

 Dynamiczny DNS: Włączenie/wyłączenie funkcji DDNS.

 Dostawca usługi: Tu wyświetlana jest nazwa dostawcy usługi DDNS.

64

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Moja nazwa hosta: Wprowadź nazwę hosta.

 Adres E-mail: Wprowadź adres e-mail.

 Nazwa użytkownika I hasło: Wprowadź nazwę użytkownika i hasło do swojego konta

DDNS.

 Obsługa Wildcard: Włącz/wyłącz obsługę adresów wildcard.

4.5.6 CWMP

Po wybraniu opcji “Zarządzanie Dostępem→CWMP” można skonfigurować ustawienia funkcji

CWMP pokazane na Rysunku 4-46).

Router obsługuje funkcję CWMP, używającą protokołu TR-069 zbierającego informacje

diagnostyczne oraz konfigurującego urządzenia automatycznie z użyciem serwera ACS

(Auto-Configuration Server).

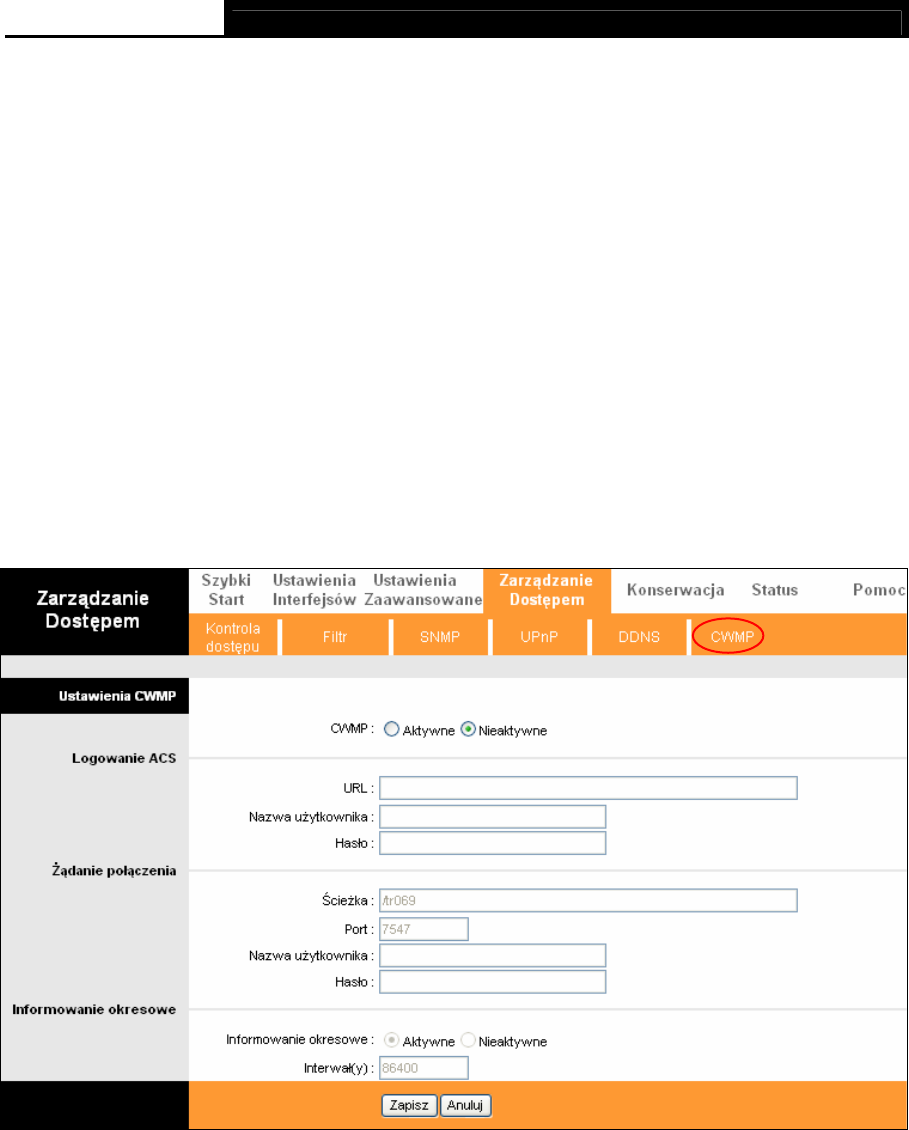

Rysunek 4-46

 CWMP: Włączenie/Wyłączenie funkcji CWMP.

 URL: Wprowadź adres serwera ACS otrzymany od dostawcy Internetu.

 Nazwa użytkownika/hasło: Wprowadź nazwę użytkownika I hasło do serwera ACS.

 Ścieżka: Wprowadź ścieżkę do serwera ACS.

 Port: Wprowadź port używany przez usługę ACS.

65

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

 Nazwa użytkownika/hasło: Wprowadź nazwę użytkownika I hasło używane przez serwer

ACS do zalogowania się do routera.

 Informowanie okresowe: Włączenie lub wyłączenie okresowego wysyłania informacji do

serwera ACS.

 Interwał: Wprowadź interwał wysyłania informacji (w sekundach).

4.6 Konserwacja

Po wybraniu opcji “Konserwacja” wyświetlone zostaną następujące menu:

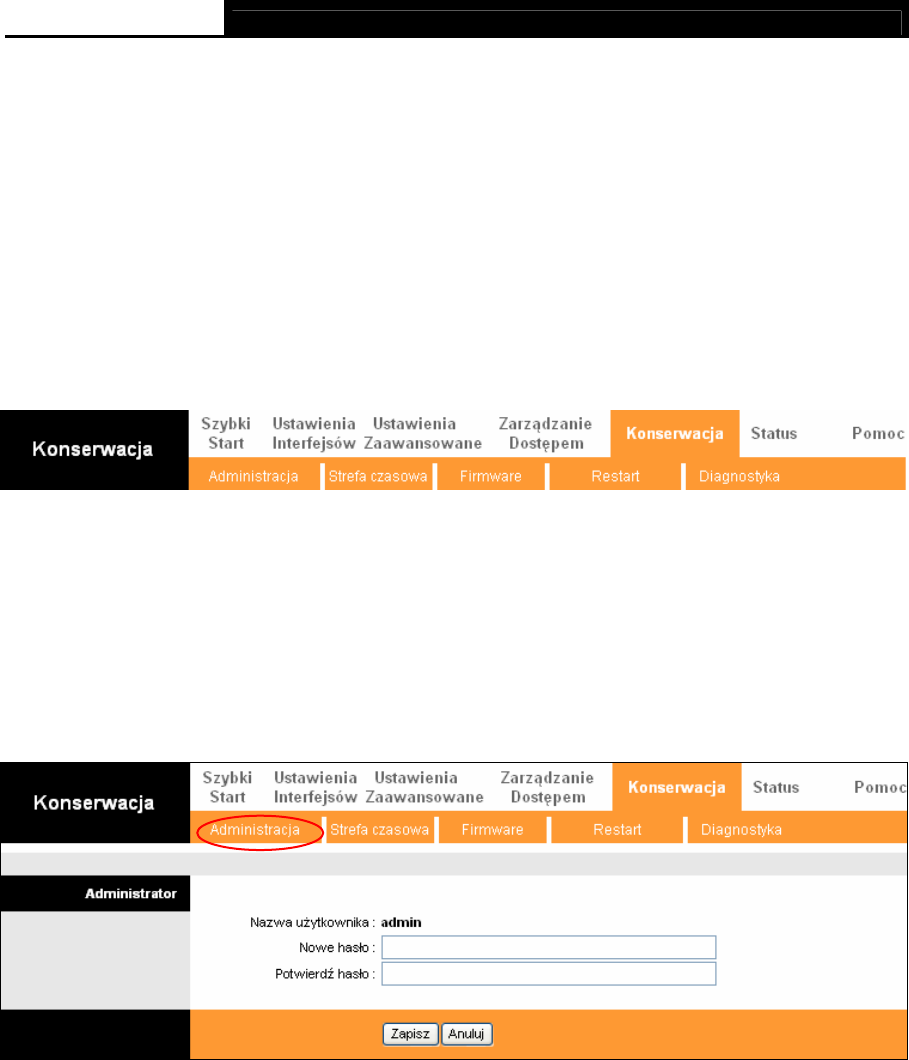

Rysunek 4-47

Wybranie jednej z nich umożliwia wyświetlenie lub konfigurację odpowiadających im funkcji.

4.6.1 Administracja

Po wybraniu opcji “Konserwacja→Administracja” można skonfigurować nowe hasło do strony

zarządzania routerem (Rysunek 4-48).

Rysunek 4-48

 Uwaga:

1) Do routera można zalogować się tylko z użyciem jednego konta. Domyślna nazwa

użytkownika to "admin", domyślne hasło to również "admin".

2) Zmieniając hasło należy wprowadzić je dwukrotnie, a następnie nacisnąć przycisk ZAPISZ

aby zapisać ustawienia.

66

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

4.6.2 Strefa czasowa

Po wybraniu opcji “Konserwacja→Strefa czasowa” można skonfigurować opcje czasu

systemowego (pokazane na Rysunku 4-49).

Czas systemowy używany jest we wszystkich funkcjach wymagających użycia harmonogramu.

Można go skonfigurować ręcznie ustawiając czas lub nawiązując połączenie do serwera NTP

(Network Time Protocol). Po wprowadzeniu konfiguracji serwera NTP wystarczy tylko wybrać

odpowiednią strefę czasową. Przy ręcznym ustawianiu czasu można również wprowadzić daty

zmiany czasu a router automatycznie dostosuje czas systemowy w wyznaczonym czasie.

1) Serwerem NTP (automatycznie)

Po wybraniu opcji synchronizowania czasu Serwerem NTP (automatycznie) wystarczy tylko

ustawić strefę czasową.

Rysunek 4-49

 Uwaga:

Router ADSL posiada wbudowane informacje n.t. kilku serwerów NTP. Po udanym połączeniu z

Internetem router automatycznie pobierze czas z któregoś serwerów. Można również ręcznie

wprowadzić adres serwera NTP, z którego router będzie pobierał czas w pierwszej kolejności.

2) Zegarem komputera

Po wybraniu opcji synchronizowania czasu z zegarem komputera nie trzeba konfigurować

żadnych dalszych parametrów.

67

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

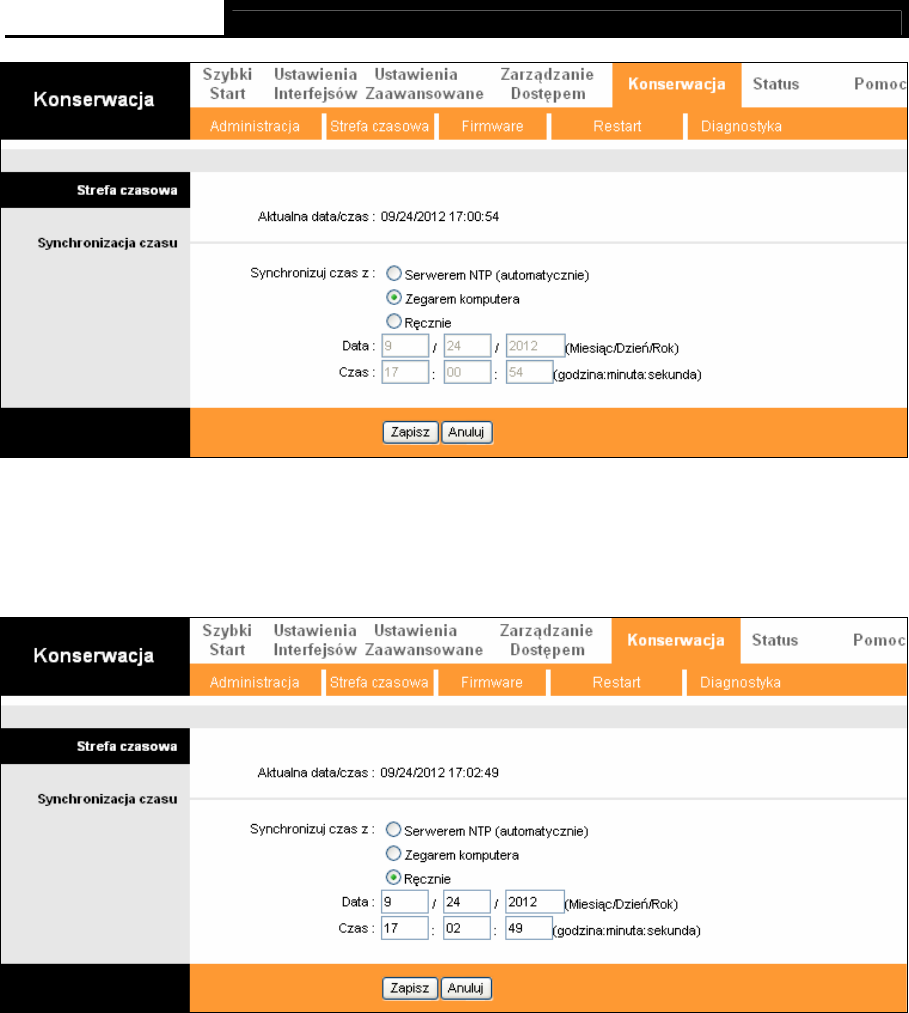

Rysunek 4-50

3) Ręcznie

Po wybraniu opcji ręcznej synchronizacji czasu należy ręcznie wprowadzić aktualny czas.

Rysunek 4-51

4.6.3 Firmware

Po wybraniu opcji “Konserwacja→Firmware” możesz zaktualizować firmware routera (Rysunek

4-52). Upewnij się, że nowy plik z firmware zapisany jest na lokalnym dysku komputera. Naciśnij

przycisk Przeglądaj i wybierz plik znajdujący się na dysku.

68

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

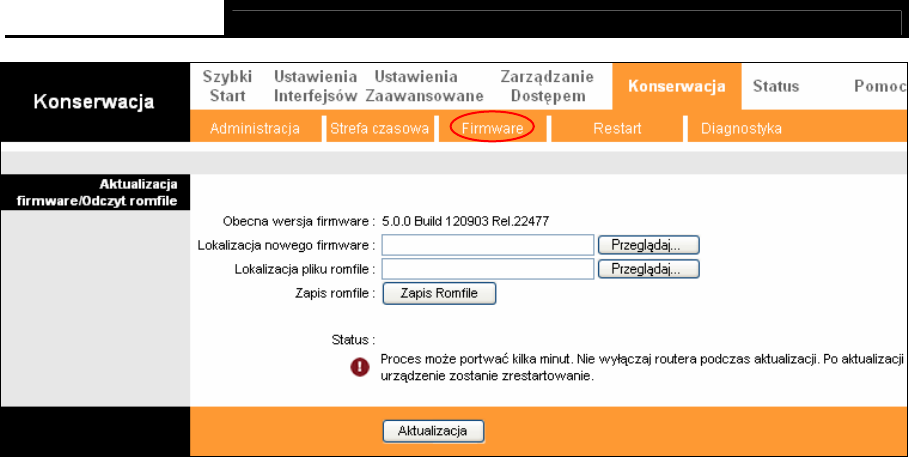

Rysunek 4-52

Aby zaktualizować firmware routera:

Krok 1: Wprowadź ścieżkę do pliku w pole Lokalizacja nowego firmware lub naciśnij przycisk

Przeglądaj aby wybrać plik z dysku.

Krok 2: Naciśnij przycisk AKTUALIZACJA.

 Uwaga:

1) Przy aktualizowaniu firmware konfiguracja routera może zostać utracona. Przed aktualizacją

firmware należy zapisać aktualne ustawienia.

2) Nie wyłączaj routera ani nie naciskaj przycisku Reset w trakcie aktualizacji firmware.

3) Po zakończonej aktualizacji router zostanie zrestartowany.

Aby zapisać aktualną konfigurację routera (plik Romfile):

Krok 1: Naciśnij przycisk Zapis romfile pokazany na Rysunku 4-52, aby kontynuować naciśnij

przycisk Zapisz pokazany na Rysunku 4-53.

69

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

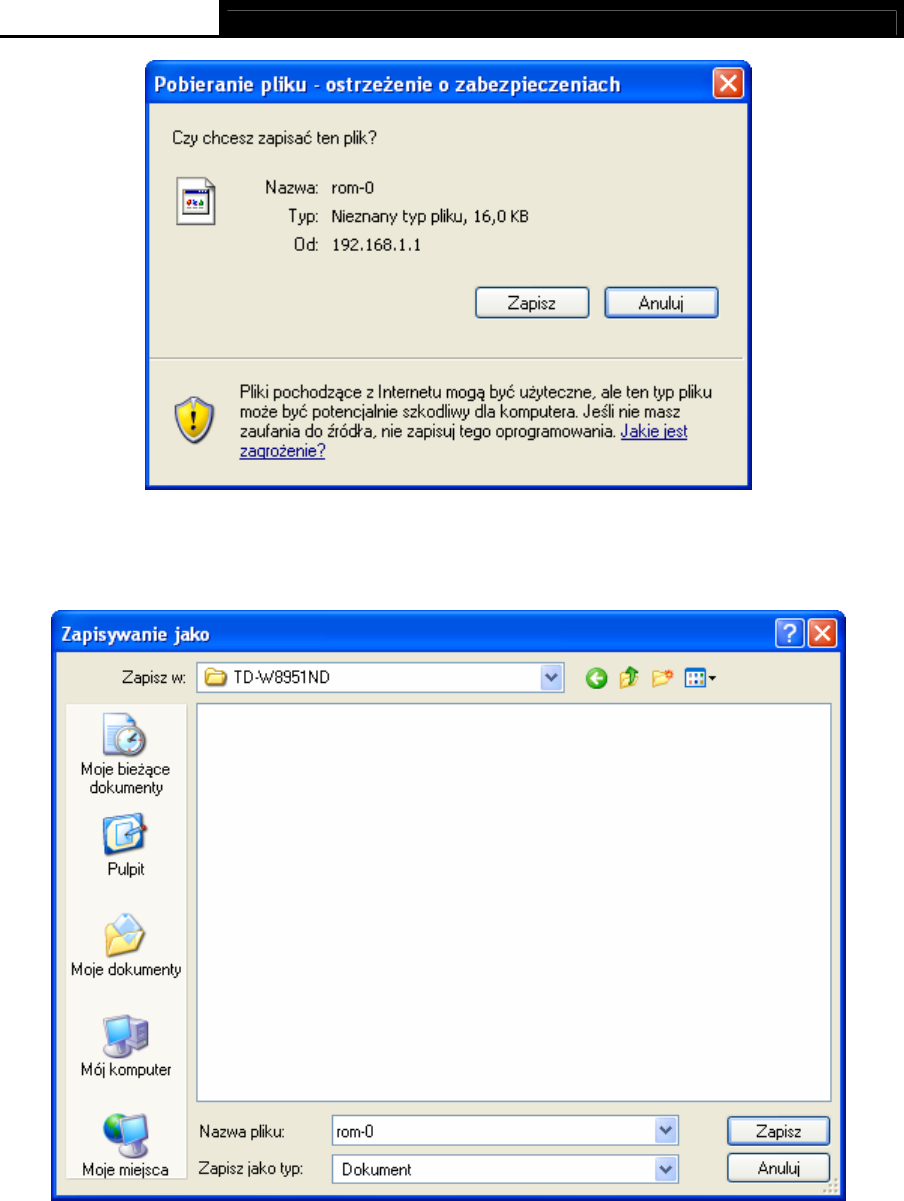

Rysunek 4-53

Krok 2: Zapisz pobierany plik (Rysunek 4-54).

Rysunek 4-54

Aby przywrócić zapisane ustawienia routera:

Krok 1: Naciśnij przycisk Przeglądaj aby wyszukać plik Romfile z zapisaną konfiguracją, lub

wprowadź dokładną ścieżkę w pole Lokalizacja pliku romfile.

Krok 2: Naciśnij przycisk Aktualizuj aby przywrócić zapisane w pliku romfile ustawienia.

70

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

4.6.4 Restart

Po wybraniu opcji “Konserwacja→Restart” można zrestartować urządzenie lub przywrócić jego

ustawienia fabryczne (Rysunek 4-55).

Rysunek 4-55

4.6.5 Diagnostyka

Po wybraniu opcji “Konserwacja→Diagnostyka” wyświetlone zostają rezultaty testów połączenia

LAN oraz WAN (Rysunek 4-56).

71

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

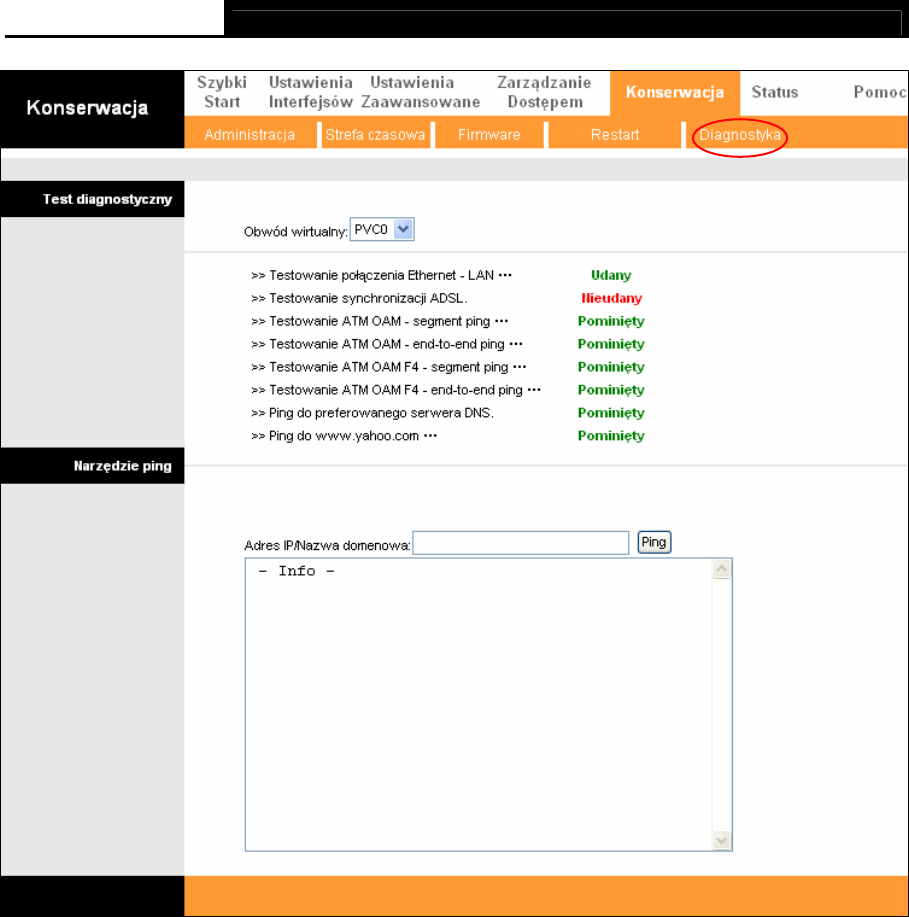

Rysunek 4-56

4.7 Pomoc

Po wybraniu opcji “Pomoc” można obejrzeć informacje na temat konfigurowania routera.

72

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

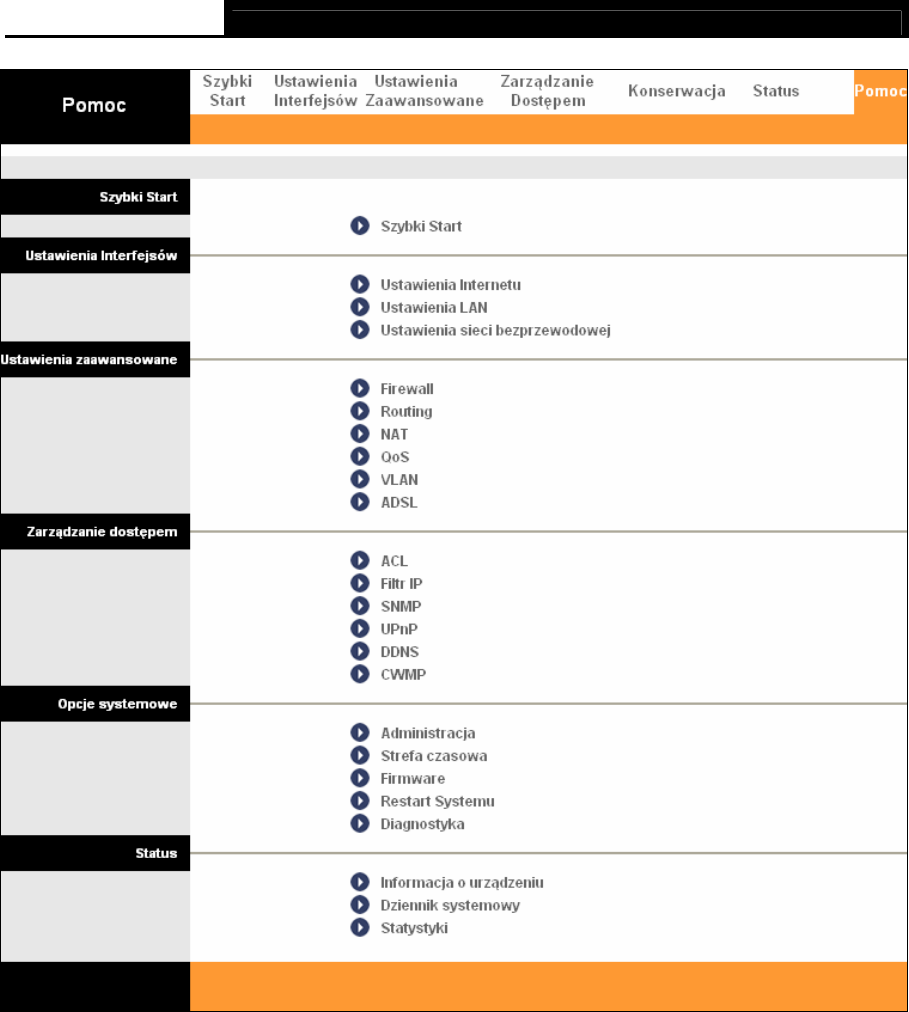

Rysunek 4-57

 Uwaga:

Po wybraniu jednej z zakładek zostaną wyświetlone informacje n.t. odpowiadających jej opcji.

73

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Dodatek A: Specyfikacja

Informacje ogólne

Standardy i protokoły

ANSI T1.413, ITU G.992.1, ITU G.992.2, ITU G.992.3, ITU G.992.5,

IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.3, IEEE

802.3u, TCP/IP, PPPoA, PPPoE, SNTP, HTTP, DHCP, ICMP, NAT

Normy bezpieczeństwa FCC, CE

Porty

Cztery porty RJ45 10/100M Auto-Negocjacja（Auto MDI/MDIX)

Jeden port RJ11

Diody

(Zasilanie), (ADSL), (Internet), (WLAN), (WPS) ,

(LAN1-4)

Kable

10Base-T: kable UTP kategorii 3, 4, 5

100Base-TX: kable UTP kategorii 5

Maksymalna długość linii ADSL: 6.5Km

Prędkość przesyłania

danych

Pobieranie: do 24Mb/s

Wysyłanie: do 3.5Mb/s（Z włączoną funkcją Aneks M）

Wymagania systemowe

Internet Explorer 5.0 lub późniejszy, Netscape Navigator 6.0 lub

późniejszy Win 9x/ ME/ 2000/ XP/ Vista/ 7

Środowisko pracy

Temperatura pracy 0 ~ 40℃℃

Wilgotność pracy 10% ~ 90% RH (niekondensująca)

Temperatura

przechowywania -40 ~ 70℃℃

Wilgotność

przechowywania 5% ~ 90% RH (niekondensująca)

74

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Dodatek B: Rozwiązywanie problemów

1. Jak przywrócić ustawienia fabryczne routera?

Przy włączonym zasilaniu należy przez 10 sekund przytrzymać przycisk RESET umieszczony z

tyłu urządzenia.

 Uwaga:

Po przywróceniu ustawień fabrycznych należy ponownie skonfigurować router – wszystkie

ustawienia zostaną utracone.

2. Co mogę zrobić jeżeli nie znam hasła?

1) Przywróć fabryczne ustawienia routera. Przywracanie ustawień fabrycznych opisane jest w

punkcie T1.

2) Użyj domyślnej nazwy użytkownika i hasła: admin, admin.

3) Skonfiguruj router ponownie zgodnie z informacjami zawartymi w tej instrukcji lub w instrukcji

szybkiej instalacji.

3. Co mogę zrobić jeżeli nie mogę wejść na stronę konfiguracyjną routera?

1) Skonfiguruj adres IP komputera.

Dla systemu Windows 7

Wybierz Start > Panel

sterowania, pojawi się

nast

ę

pu

j

ąc

y

ekran

Wybierz Wyświetl

stan sieci i zadania

75

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Wybierz Zmień ustawienia

karty sieciowej

W

y

bierz Właściwości

Kliknij prawym przyciskiem

na Połączenie lokalne

76

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Wybierz Uzyskaj adres

serwera DNS

automatycznie

Wybierz Uzyskaj adres

IP automat

y

cznie

Kliknij dwukrotnie na

Protokół internetowy

w wers

j

i 4

(

TCP/IPv4

)

Naciśnij OK

77

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Dla systemu Windows Vista

Wybierz Start > Panel sterowania,

po

j

awi si

ę

nast

ę

pu

j

ąc

y

ekran.

Wybierz Wyświetl stan

sieci i zadania

W

y

bierz W

y

świetl stan

W

y

bierz Właściwości

78

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Kliknij dwukrotnie na

Protokół internetowy

w wers

j

i 4

(

TCP/IPv4

)

Wybierz Uzyskaj adres IP

automat

y

cznie

Wybierz Uzyskaj adres

serwera DNS automatycznie

Naciśni

j

OK

79

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Dla systemu Windows XP

Wybierz Start > Panel sterowania,

pojawi się następujący ekran.

Wybierz Połączenia

sieciowe i internetowe

Wybierz Połączenia sieciowe

Kliknij prawym przyciskiem na

Poł

ą

czenie lokalne

W

y

bierz Właściwości

80

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

Kliknij dwukrotnie

Protokół internetowy

(TCP/IP)

Wybierz Uzyskaj adres

IP automatycznie

Wybierz Uzyskaj adres

serwera DNS automat

y

cznie

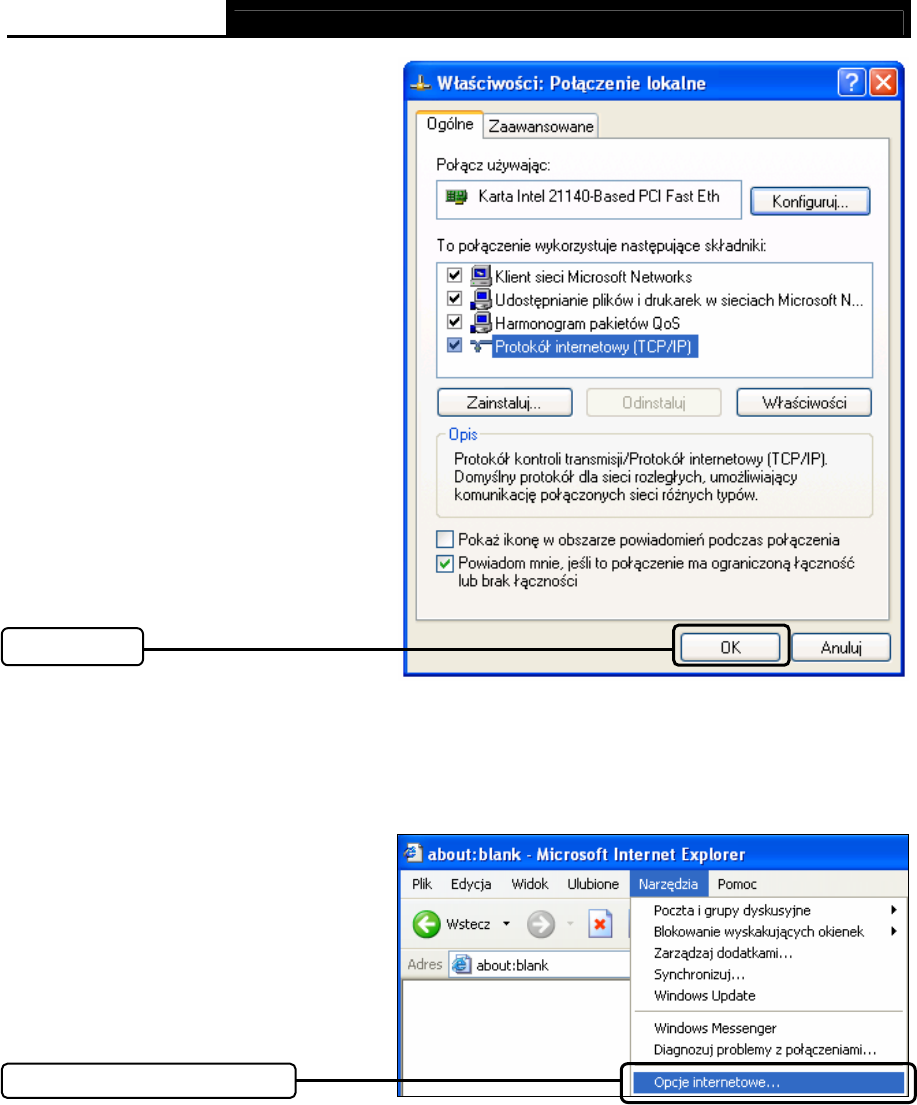

Naciśni

j

OK

81

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

2) Skonfiguruj przeglądarkę internetową

Otwórz przeglądarkę Internet

Explorer, wybierz Narzędzia,

po

j

awi si

ę

nast

ę

pu

j

ąc

y

ekran.

W

y

bierz Opc

j

e internetowe

Naciśnij OK

82

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

W

y

bierz OK

Select Nigdy nie

wybieraj połączenia

Następnie spróbuj zalogować się do strony konfiguracyjnej routera. Jeżeli nadal nie możesz

zalogować się do routera spróbuj przywrócić ustawienia fabryczne i skonfigurować router

ponownie. W razie niepowodzenia skontaktuj się z naszą pomocą techniczną.

4. Co mogę zrobić przy braku połączenia z Internetem?

1) Sprawdź czy wszystkie kable podłączone są prawidłowo.

2) Skontaktuj się z dostawcą Internetu i upewnij się czy wszystkie wprowadzone w router

parametry połączenia (w tym VCI/VPI, typ połączenia, nazwa użytkownika oraz hasło) są

poprawne. W razie potrzeby popraw wprowadzone ustawienia i spróbuj ponownie.

3) Jeżeli nadal nie masz dostępu do Internetu spróbuj przywrócić ustawienia fabryczne routera i

skonfigurować router ponownie.

4) Jeżeli problem się utrzymuje skontaktuj się z naszą pomocą techniczną.

 Uwaga:

Więcej informacji na temat rozwiązywania problemów znajduje się na naszej stronie, pod

adresem: http://www.tp-link.com.pl/support/

83

TD-W8951ND Bezprzewodowy router ADSL2+, 150Mb/s Instrukcja użytkownika

84

Dodatek C: Wsparcie techniczne

Wsparcie techniczne

 Więcej zagadnień dotyczących pomocy w rozwiązywaniu problemów znajduje się

na stronie:

http://www.tp-link.com.pl/support/faq/

 Najnowsze oprogramowanie, sterowniki i instrukcje obsługi można pobrać ze strony:

http://www.tp-link.com.pl/support/download/

 Wsparcie techniczne można uzyskać pod następującymi adresami:

Centrala

Tel: +86 755 26504400

E-mail: support@tp-link.com

Czas obsługi: całodobowo, 7 dni w tygodniu

Polska

Tel: +48 (0) 801 080 618

+48 22 721 75 63 (z telefonów komórkowych)

E-mail: support.pl@tp-link.com

Od poniedziałku do piątku w godz. 9:00 - 17:00
