Other Applications
1. Connect the mini-plug of a mini-RCA cable to the rear of the receiver.
2. Connect the yellow (video) plug of the mini-RCA cable to the video input
jack on the computer.
3. Connect a stereo mini “Y” adapter (available in any electronic store) into the
LINE IN jack on the computer, and connect the red and white AV jacks to the
red and white AV plugs of the mini-RCA cable which come from the receiver.
Troubleshooting
If you are not getting any signal at all
Check that the receiver is properly connected to the TV which you want to
receive the AV signal.
Check the power ON/OFF switches on the camera andreceiver
Make sure power plugs are pushed all the way in.
Check all cable connections.
Check the CHANNEL switches on both camera and receiver are set to the
same number.
If you connect the receiver to a TV through an RF modulator, check that the
TV is tuned to the same channel as the TV Channel switch on the RF
modulator (3 or 4).
If the signal is poor, or there is interference
Adjust the receiver by rotating orientations until you get the best reception.
Change the channel on both transmitter and receiver and make them the same.
If there is a microwave oven in use in the path between the camera and
receiver, remove the microwave oven or turn it off.
Make sure the camera and receiver are within range of each other.
Care and Maintenance
Keep all its parts and accessories out of young children's reach.
The camera's performance can be adversely affected by fingerprints or dirt
on the lens surface. Avoid touching the lens surface with your fingers.
Should the lens become dirty, use a blower to blow off dirt and dust, or a soft,
dry cloth to wipe off the lens.
Keep dry. Precipitation, humidity, and liquids, contain minerals that will
corrode electronic circuits.
Do not use or store in dusty, dirty areas.
Do not store in hot areas. High temperatures can shorten the life of
electronic devices and warp or melt certain plastics.
Do not store in very cold areas. When the system warms up (to its normal
temperature), moisture can form inside the case, which may damage
electronic circuit boards.
Do not attempt to open the case. Non-expert handling of the device may
damage the system.
Avoid dropping and strong impact.
Operate this product using only the power supply included with it or
provided as an accessory.
Do not overload electrical outlets or extension cords as this can result in fire
or electric shock.
Do remember that you are using public airwaves when you use the system
and that sound and video may be broadcast to other 2.4 GHz receiving
devices. Conversations, even from rooms near the camera, may be broadcast.
To protect the privacy of your home, always turn the camera off when not in
use.
Specifications
Receiving on a Computer
English
What You Get
One Camera
One Receiver
One AV (Audio/Video) Cable (mini-RCA or mini-Scart)
Two Power Adapters
Mounting Plate
Fixing screws and Masonry Plugs
This User's Manual
Note: Two AC adapters with different length cables are included with
product. Use either depending on distance from the wall outlet.
Product Layout
Receiver (Fig. 1)
1. Power Indicator LED
2. Channel Selection Switch (Select the channel by sliding the slide switch to
the channel number you want. Note: Must select the same channel both on
camera and receiver)
3. ON/OFF Switch
4. Power Adapter Plug
5. AV Jack
Camera (Fig. 2)
1. Infrared LEDs (Six LEDs provide infrared light for night vision.)
2. Lens
3. Lens Head
4. Microphone
5. Keyholes
6. Battery Compartment
7. Power Indicator LED
8. OFF/ON/NIGHT (Power OFF/power ON and night vision ON switch.)
9. Channel Selection Switch (Select the channel by sliding the slide switch to
the channel number you want. Note: Must select the same channel both on
the camera and monitor.)
10. 9V Power Adapter Plug
Setting UP
Before you make the connection:
Always make sure the unit ON/OFF switch is in the OFF position.
Set the channel switches on the camera and receiver to the same channel.
Setting up the Receiver
Connect the Receiver to a TV
AV Connection - for TV with AV Input Jacks
Connect the mini-plug of the provided AV cables to the AV jack on the
rear of the receiver; connect the other end of the cable to the AV jacks (or
Scart connector) of the TV labeled LINE IN. See Fig. 3.
RF Connection - for TV without AV Input Jacks
If there is no AV input jacks on your TV, you will need to get an RF
modulator (available at your local electronic store) to make the
connection between TV and receiver. See Fig. 4.
Connection through an AV Component
If an AV component (VCR, DVD player, DBS receiver etc.) is connected
to the TV already, you can just connect the receiver to the free LINE IN
jacks on the AV component. See Fig. 5.
Note 1: On an NTSC system, the connector on the TV is an RCA jack.
Connect the yellow plug to the jack labeled VIDEO, the red plug to the
jack labeled AUDIO RIGHT and the white plug to the jack labeled
AUDIO LEFT.
Note 2: On a PAL system, connect the Scart connector labeled
TRANSMITTER to the Scart connector labeled IN on the TV.
Note 3: If the TV has only one input for audio (mono sound only),
connect the white plug to that single audio in jack.
Power Supply
1. Plug one end of the provided power adapter into a wall outlet and the
other end into the rear of the receiver. See Fig. 6.
2. Turn the ON/OFF switch to the ON position. The LED on the front of
the unit should light up.
Setting up the Camera
Power Supply
The camera uses either 4 AA-Size batteries or household AC current.
To Load Batteries
1. Open the battery compartment cover on the back of the camera. See
Fig. 7.
2. Insert 4 AA-size batteries, making sure to match the positive (+) and
negative (-) ends to the diagram inside the battery compartment. Please
refer to Fig 7.
3. Close the battery compartment cover. Make sure the battery
compartment cover is locked securely.
Note 1: Never mix old batteries with new ones.
Note 2: Remove batteries from the camera if you do not plan to use it
for a period of time.
4. Slide the POWER switch to the ON position. The LED on the bottom
of the camera should light up. See Fig. 7.
Using AC Power
1. Plug one end of the provided power adapter into a wall outlet and the
other end into the bottom of the camera. See Fig. 8.
2. Slide the ON/OFF/NIGHT switch to the ON position. The LED on the
bottom of the camera should light up. See Fig. 8.
Fine Tuning
Place the camera in a convenient location, point the lens towards the
observation area and adjust the angle by rotating the lens head. See Fig. 9.
Wall Mounting the Camera
Note:
1. Drill two holes 52mm apart in a line, at the camera mounting position.
2. Fix the provided mounting plate to the wall using the masonry plugs
and fixing screws supplied. See Fig. 10.
3. Place the camera against the mounting plate so that the studs on the
mounting plate enter the keyholes on the back of camera. Then pull
the camera down to slide the studs into the cutout channels. See Fig.
11.
Night Vision
The camera has six high-intensity LEDs for picking up clear images in
unlit locations. To turn on the night vision function, slide the switch on
the bottom of the camera. See Fig. 12.
Note: Turning the night vision function off when not required will save
power.
Receiver reception should be tested before fixing the camera.
Have one person hold the camera in the proposed mounting position while
another checks the reception on a TV. If interference or other problems
are present, refer to the "Troubleshooting" section of this manual. You
may need to select a different location to mount the camera.

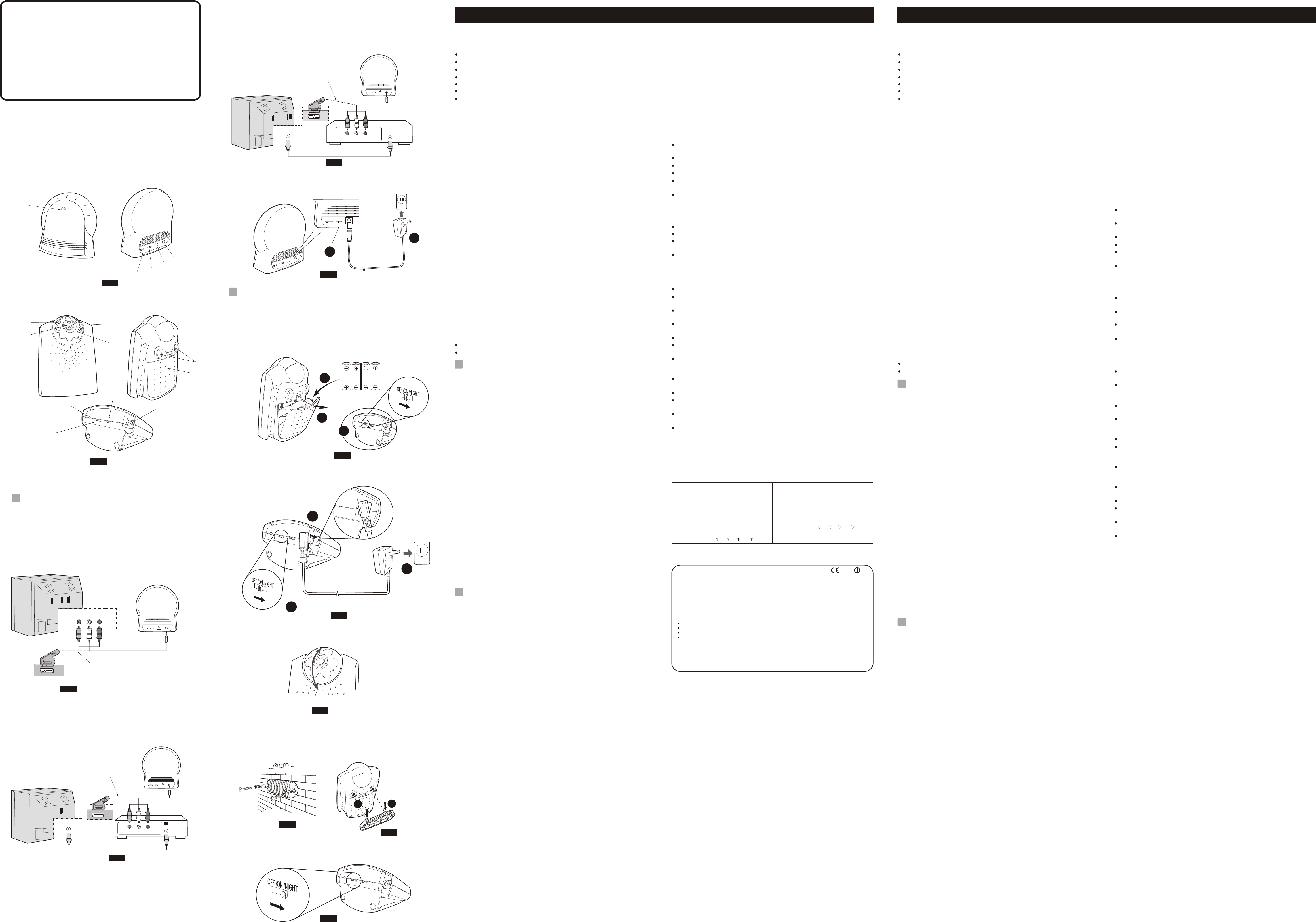

Product Layout/Figures des produits/Vista General del Producto
/Produktübersicht/Profilo del prodotto
Receiver/Récepteur/Receptor/Empfänger/Ricevitore
Setting UP/Installation/Instalación/Einrichtung/Configurazione
1
Français
Figures and Quick Guide/
/
Figures et guide rapide
Figuras y Guía Rápido/Abbildungen und Schnellanleitung
/Figure e guida rapida
1
2
1
2
2
2
2
1
.
.
.
.
.
.
1
1
2
3
4
2
23
4
5
Connect the Receiver to an AV Equipment
1
1.1
Fig. 1
Fig. 2
VIDEO AUDIO
IN RF OUT
TV
VHF/UHF
RF Modulator
CH 3/4
RF Connection - for TV without AV Input Jacks
/Connexion RF pour les téléviseurs sans prise d'entrée AV
/Conexión RF - para TV sin enchufes hembra de entrada de AV
/RF-Anschluss für Fernseher ohne AV-Input-Buchsen
/Collegamento RF per televisori sprovvisti di prese d'ingresso AV
IN
TV
VIDEO AUDIO
IN
Scart Cable for PAL System
/Câble péritel pour système PAL
/Cable tipo Scart para Sistema PAL
/Scart-Kabel für PAL-System
/Cavo scart per standard PAL
Receiver
Scart Cable for PAL System
/Câble péritel pour système PAL
/Cable tipo Scart para Sistema PAL
/Scart-Kabel für PAL-System
/Cavo scart per standard PAL
Receiver
Fig. 3
Fig. 4
Connection through an AV Component
/Connexion par l'intermédiaire d'un équipement AV
/Conexión a través de un componente AV
/Anschluss über eine AV-Komponente
/Collegamento tramite un componente AV
IN
RF OUT
TV
VHF/UHF
VIDEO
VIDEO AUDIO
IN RF OUT
A/V Component
Scart Cable for PAL System
/Câble péritel pour système PAL
/Cable tipo Scart para Sistema PAL
/Scart-Kabel für PAL-System
/Cavo scart per standard PAL Receiver
1.2Power Supply/Alimentation/Alimentación/Stromversorgung
/Alimentazione
Fig. 5
0678
Declaration of Conformity
Hereby, TRANWO TECHNOLOGY CORP., declares that this TTA-45T/TTA-13R is in compliance with the essential
requirements and other relevant provisions of Directive 1999/5/EC.
FCC Statement
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try
to correct the interference by one or more of the following measures:
Reorient or relocate the receiving antenna
Increase the separation between the equipment and receiver
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected
Consult the dealer or an experienced radio/TV technician for help
FCC Label Compliance Statement:
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device
may not cause harmful interference, and (2) this device must accept any interference received, including interference that
may cause undesired operation.
Note: The manufacturer is not responsible for any radio or TV interference caused by unauthorized modifications to this
equipment. Such modifications could void the user's authority to operate the equipment.
Specifications subject to change without notice
Receiver
Frequency 2.4 GHz
Channel 3 selectable channels
A/V mod/demod. method FM
Antenna Built-in omni-directional antenna
Video Composite video input and out put
Dimensions 10.2(W) x 11(H) x 6.2(D) cm
(4 x 4.3 x 2.4 inches)
Weight 100g (3.55 ounces)
Power DC 9V, 300mA
Operating temperature 0 ~ 40 (32 ~ 104 )
Camera
Frequency 2.4 GHz
Channel 3 selectable channels
A/V mod/demod. method FM
Antenna Built-in omni-deirectional antenna
Image Sensor 1/3” CMOS image sensor
Effective pixels NTSC: 510 (H) x 492 (V)
CCIR: 628 (H) x 582 (V)
Lens f 6.0mm, F 2.0
Dimensions 9.2(W) x 12.3(H) x 5.9(D) cm
(3.6 x 4.8 x 2.3 inches)
Weight 175g (6.17 ounces) without batteries
Power DC 9V, 300mA or 4 AA-size batteries
Operating temperature 0 ~ 40 (32 ~ 104 )
Vision de Nuit
La caméra est équipée de six LED de haute intensité pour pouvoir
recueillir des images des endroits sombres. Afin d'activer la fonction
Vision de nuit, placez le bouton comme il est indiqué dans l'illustration
de droite. Voir Fig. 12.
Remarque: En désactivant la fonction Vision de Nuit lorsqu'elle n'est
pas requise, vous économiserez de l'énergie.
Autres applications
Réception sur un ordinateur
1. Connectez la mini fiche du câble mini-RCA à l'arrière du récepteur.
2. Connectez la fiche jaune (vidéo) du câble mini-RCA au connecteur d'entrée
vidéo de votre ordinateur.
3. Connectez un adaptateur stéréo mini "Y" (disponible dans tous les magasin
d'électro-ménager) dans le connecteur LINE IN de votre ordinateur, puis
connectez les connecteurs AV rouge et blanc aux connecteurs AV rouge et
blanc du câble mini-RCA qui vient du récepteur.
Dépannage
Si vous n'avez aucun signal
Vérifiez que le récepteur est connecté correctement au téléviseur sur lequel
vous désirez recevoir le signal.
Vérifiez les boutons d'alimentation Allumé/Eteint sur la caméra et sur le
récepteur.
Assurez-vous que les prises d'alimentation sont enfoncées à fond
Vérifiez toutes les connexions de câble.
Vérifiez que les commutateurs des canaux à la fois sur la caméra et sur le
récepteur sont réglé sur le même nombre.
Si vous connectez le récepteur à une télévision avec un modulateur RF,
assurez-vous que le canal de la télévision est le même que celui du
modulateur RF (3 ou 4).
En cas de mauvais signal ou d'interférence
Assurez-vous que le devant du récepteur pointe bien vers la pièce où se
trouve le transmetteur.
Modifiez le canal à la fois de la caméra et du récepteur en choisissant le
même canal.
Si un four micro-onde est utilisé entre la caméra et le récepteur, retirez le four
ou éteignez-le.
Assurez-vous que la caméra et le récepteur sans à distance acceptable.
Soin et entretien
Conservez toutes les parties et accessoires de l'appareil hors de portée des
enfants.
Les performances de la caméra peuvent être affectées par des empreintes de
doigt ou de la poussière sur la surface de l'objectif. Évitez donc de toucher à
la surface de l'objectif.
Si l'objectif venait à se salir, utilisez un souffleur pour souffler les saletés et
la poussière, ou un chiffon doux et sec pour essuyer l'objectif.
Conserver les appareils au sec. La pluie, l'humidité, et les liquides,
contiennent des minéraux qui peuvent provoquer la corrosion des circuits
électroniques.
Ne placez pas les appareils dans des endroits poussiéreux et sales.
Ne stockez pas les appareils dans des endroits chauds. Les hautes
températures peuvent raccourcir la durée de vie des composants
électroniques ou faire fuir et mélanger certains plastiques.
Ne placez pas les appareils dans des endroits froids. Lorsque l'unité chauffe
(jusqu'à sa température normale), de la moisissure peut se former à l'intérieur
du boîtier, ce qui peut endommager les circuits électroniques.
N'essayez pas d'ouvrir le boîtier. Une manipulation effectuée par un non-
expert peut endommager l'appareil.
Evitez de laisser tomber les appareils ou de leur faire subire des chocs.
Ne faîtes fonctionner ce produit qu'avec la source d'alimentation qui est
inclue et qui est fournie avec ses accessoires.
Ne surchargez pas les prises électriques ou les rallonges car cela pourrait
causer un incendie ou des chocs électriques.
Veuillez vous rappeler que vous utilisez les ondes publiques lorsque vous
mettez le système en opération, et que le son et la vidéo peuvent donc être
transmis vers d'autres appareils de réception à 2.4 GHz. Les conversations,
même si elles ont lieu dans des pièces différentes de celle où se trouve la
caméra, peuvent donc être transmises. Afin de protéger votre vie privée,
veillez donc à toujours mettre la caméra hors tension lorsqu'elle n'est pas
utilisée.
What You Get
Une caméra
Un récepteur
Un câble AV (audio/vidéo) (mini-RCA ou mini-Scart)
Deux adaptateurs
Plateau montant
Vis de fixation et chevilles de maçonnerie
Manuel de l'utilisateur
Remarque:
Figures des produits
Récepteur (Fig. 1)
1. LED indicateur d'alimentation
2. Bouton de sélection des canaux (Sélectionnez le canal en tournant le bouton
vers le numéro du canal que vous désirez. Remarque: Vous devez choisir le
même canal sur la caméra et sur le récepteur.)
3. Commutateur Allumé/Eteint (ON/OFF)
4. Prise d'adaptateur secteur
5. Connecteur AV
(Fig. 2)
1. LED Infrarouges (Six LED qui fournissent une lumière infra-rouge pour une
vision de nuit.)
2. Objectif
3. Tête d'objectif
4. Microphone
5. Trous de serrure
6. Compartiment des piles
7. LED Indicateur d'Alimentation
8. Eteint/Allumé/Nuit (OFF/ON/NIGHT. Bouton Pour la Mise sous
tension/Hors tension et la Vision de Nuit.)
9. Bouton de sélection des canaux (Sélectionnez le canal en tournant le bouton
vers le numéro du canal que vous désirez configurer. Remarque: Vous
devez choisir le même canal sur la caméra et sur le récepteur.)
10. Prise de l'Adaptateur secteur 9V
Configuration
Avant de procéder à la connexion :
Assurez-vous toujours que le commutateur Allumé/Eteint est en position
Eteint.
Connexion du récepteur à un téléviseur
Connexion AV pour les téléviseurs avec des prises
d'entrée AV
Connectez les mini fiches des câbles AV fournis au connecteur AV situé à
l'arrière du récepteur; connectez l'autre extrémité du câble au connecteurs
AV (ou connecteurs Scart) de la télévision nommé LINE IN. Voir Fig. 3.
Connexion RF pour les téléviseurs sans prise d'entrée AV
Si le téléviseur n'a pas de prise AV, vous devez acheter un modulateur RF
(disponible dans les magasins d'électronique) pour établir la connexion
entre le téléviseur et le récepteur. Voir Fig. 4.
Connexion par l'intermédiaire d'un équipement AV
Si un équipement AV (magnétoscope, lecteur de DVD, récepteur RDS, etc.)
est déjà connecté au téléviseur, vous pouvez simplement connecter le
récepteur aux prises d'entrée libres sur l'équipement AV. Voir Fig. 5.
Remarque 1: Pour un système NTSC, le connecteur de la télévision est
un connecteur de type RCA. Connectez la fiche jaune au connecteur
nommé VIDEO, la fiche rouge au connecteur nommé AUDIO RIGHT et la
fiche blanche au connecteur nommé AUDIO LEFT.
Remarque 2: Pour un système PAL, connectez le connecteur Scart
nommé TRANSMITTER au connecteur Scart nommé IN sur la télévision.
Remarque 3: Si votre téléevision ne possède qu'une entrée audio (son
mono seulement), connectez la fiche blanche à cette entrée audio et à la
prise AUDIO GAUCHE du récepteur.
Alimentation
1. Branchez l'une des fiches de l'adaptateur secteur fourni dans la prise
murale et l'autre à l'arrière du récepteur. Voir Fig. 6.
2. Placez le commutateur Allumé. Le LED sur le devant de l'unité doit
alors s'allumer.
Configuration de la caméra
Alimentation
La caméra utilise soit 4 piles AA soit l'alimentation secteur AC.
Insérer les piles
1. Ouvrez l'emplacement des piles à l'arrière de la caméra. Voir Fig. 7.
2. Insérez les piles en faisant correspndre les signes (+) et moins (-) des
piles et du diagramme situé à l'intérieur de l'emplacement pour les piles.
Veuillez vous reporter à la Fig 7.
3. Refermez le portillon du compartiment des piles. Assurez-vous que le
portillon est correctement refermé.
Remarque 1: Ne mélangez jamais des piles usagées et des piles
neuves.
Remarque 2: Retirez les piles de la caméra si vous ne comptez pas
vous en servir pendant une longue période.
4. Placez l'interrupteur ALIMENTATION sur la position ALLUMÉ. Le
LED qui se trouve à l'arrière de la caméra s'allume. Voir Fig. 7.
Utilisation de l'alimentation AC
1. Branchez l'une des extrémités du câble qui est fourni dans la prise
murale et l'autre extrémité à l'arrière de la caméra. Voir Fig. 8.
2. Placez le bouton ALLUMÉ/ÉTEINT/NUIT sur la position ALLUMÉ.
Le LED qui se trouve à l'arrière de la caméra s'allume. Voir Fig. 8.
Optimisation
Placez la caméra dans un endroit convenable, faites pointer son objectif
vers la zone à observer et ajustez l'angle en effectuant une rotation de la
tête de l'objectif. Voir Fig. 9.
Montage mural de la caméra
Remarque:
1. Faites deux trous à 52 mm de distance et alignés, là où la caméra doit
être installée.
2. Fixez le plateau montant au mur en utilisant les attaches et en fixant
les vis fournis. Voir Fig. 10.
3. Placez la caméra contre le plateau montant de manière à ce que les
montants du plateau entre dans les trous de serrure à l'arrière de la
caméra. Puis tirez la caméra vers le bas pour faire glisser les montants
dans les découpages. Voir Fig. 11.
Deux adaptateurs AC avec des câbles de taille différente sont
inclus avec ce produit. Utilisez l'un ou l'autre selon la distance qu'il y a
jusqu'à la prise de courant murale.
Caméra
La caméra et le récepteur DOIVENT être sur le même canal.
Configurazione du récepteur
La réception du récepteur doit être testée avant de fixer la
caméra. Une personne peut maintenir la caméra dans la position prévue
pendant qu'une autre vérifie la réception sur le téléviseur. En cas
d'interférence ou de problème, reportez-vous à la section « Dépannage »
de ce manuel. Il peut être nécessaire de sélectionner un emplacement
différent pour installer la caméra.
1
2
1
2
2
2
1
.
.
.
.
.
1
1
2
3
2
13
4
5
6
7
8
9
10
Setting up the Receiver/Configurazione du récepteur
/Instalación el receptor/Einrichten des Empfängers
/Installazione del ricevitore
AV Connection - for TV with AV Input Jacks
/Connexion AV pour les téléviseurs avec des prises d'entrée AV
/Conexión AV - para TV con enchufes hembra de entrada de AV
/AV-Anschluss für Fernseher mit AV-Input-Buchsen
/Collegamento AV per televisori provvisti di prese d'ingresso AV
Camera/Caméra/Cámara/Kamera/Telecamera
2
1
CHANNEL
1 2 3 POWER
ON
OFF
2Setting up the Camera/Configuration de la caméra
/ ó del Cámara/Einstellen des Kamera
/Configurazione della telecamera
Configuraci n
To Load Batteries/Insérer les piles/Caragar las Baterías
/Einlegen der Batterien/Per mettere le batterie
Using AC Power/Utilisation de l'alimentation AC//Usar Corriente AC
/Benutzen von Netzstrom/Uso della corrente AC
Power Supply/Alimentation/Alimentación/Stromversorgung
/Alimentazione
2.1
Fig. 7
Fig. 8
3
1
3
2
2
1
2
2
2
.
.
.
2
3
4
Fine Tuning/Optimisation/ /Feineinstellung
/Sintonizzazione
Sintonía Fina
Wall Mounting the Camera/Montage mural de la caméra
/Montaje de la Cámara en la Pared
/Anbringen der Kamera an einer Wand
/Montaggio della fotocamera al muro
Fig. 9
12
Fig. 6
Fig. 11
Fig. 10
2
2.4
IN
Night Vision/Vision de Nuit/Visión Nocturna/Nachtansicht
/Visione notturna
Fig. 12
January, 2002
P/N: 408-000130-00
2.4 GHz Wireless Color Camera System
User's Manual
Manuel d'utilisation
Manual del Usuario
Benutzerhandbuch
Manuale utente
![](/img.php?id=300307&img=bg2.png)
Deutsch ItalianoEspañol
Montaje de la Cámara en la Pared
Nota: La recepción del receptor debe probarse antes de fijar la cámara.
Mientras una persona mantiene la cámara en la posición de montaje
deseada, la otra prueba la recepción en una TV. Si hay interferencia u
otros problemas, consulte la sección "Solución de Problemas" en este
manual. Puede que sea necesario ubicar la cámara en otro local.
1. Taladre dos agujeros separados 52 mm, en la posición de montaje de la
cámara.
2. Fije la placa de montaje en la pared usando los bujes y tornillos
suministrados. Vea la Fig. 10.
3. Coloque la cámara contra la placa de montaje de manera que los
espárragos en la placa de montaje entren en los agujeros en la parte
trasera de la cámara. Después tire de la cámara hacia abajo para
deslizar los espárragos en los canales recortados. Vea la Fig. 11.
eis
Nota:
Otras aplicaciones
Recepción en una Computadora
1. Conecte el mini enchufe de un mini cable RCA a la parte trasera del transmisor.
2. Conecte el enchufe amarillo (video) del mini-cable RCA al conector de vídeo
en la computadora.
3. Conecte un mini conector "Y:" del estéreo (disponible en cualquier tienda de
electrónicos) en el conector de salida LINE OUT de la computadora y conecte
los enchufes AV rojo y blanco el mini cable RCA que viene del transmisor.
Solución de problemas
Si no recibe ninguna señal
Compruebe que el receptor esté debidamente conectado a la TV donde quiere
recibir la señal.
Verifique las teclas de ENCENDIDO/APAGADO en la cámara y el receptor.
Asegúrese de que los enchufes estén totalmente conectados.
Compruebe todas las conexiones de los cables.
Compruebe si coinciden los números de los interruptores CANAL en la
cámara y en el receptor.
Si conecta el receptor a un TV mediante un Modulador RF, verifique que el
TV está sintonizado en el mismo canal que el Selector de Canal de TV en el
Modulador RF (3 o 4).
Si la señal es débil, o hay interferencias
Asegúrese de que la parte frontal del receptor esté vuelta hacia el
compartimiento donde el transmisor está instalado.
Cambie el canal tanto en la cámara como en el receptor y hágalos iguales.
Si hay un horno de microondas en uso entre la cámara y el receptor, quítelo y
apáguelo.
Asegúrese de que la cámara y el receptor estén dentro del la distancia
recomendada.
Cuidados y Mantenimiento
Mantenga todas sus piezas y accesorios lejos de los niños.
El rendimiento de la cámara puede es afectada por huelgas digitales o
suciedad en la superficie de la lente. Evite tocar la superficie de la lente con
sus dedos.
Para limpiar el objetivo use un soplador o un paño blando y seco.
Mantenga seco. Precipitación, humedad y líquidos contienen minerales que
corroen los circuitos electrónicos.
No use ni almacene en locales sucios o polvorientos.
No almacene en locales calientes. La alta temperatura puede reducir la
duración de los dispositivos electrónicos e deformar o derretir los plásticos.
No almacene en locales excesivamente fríos. Cuando el aparato se calienta
(hasta su temperatura normal), la humedad se forma en el interior de la caja,
lo que puede dañar los circuitos electrónicos.
No intente abrir la caja. Este dispositivo puede dañarse con el manejo por
personas no expertas.
Evite dejar caer o causar fuertes impactos.
Use este producto usando solamente la fuente de alimentación u otros
accesorios suministrados.
No sobrecargue los tomacorrientes o las extensiones. Esto puede causar
incendio o choque eléctrico.
Tenga siempre en cuenta que está utilizando la banda de uso público general
al usar el sistema y que el sonido y el video pueden ser transmitidos a otros
dispositivos receptores de 2,4 GHz. Conversaciones, aun de una sala a otra
cerca de la cámara pueden ser transmitidas. Para proteger la privacidad de su
casa, apague la cámara cuando no está en uso.
Visión Nocturna
La cámara tiene s LEDs de alta intensidad para recoger imágenes claras
en lugares con poca iluminación. Para encender la función de visión
nocturna, deslice la tecla como se muestra en la ilustración de la derecha.
Vea la Fig. 12.
Apague la función de visión nocturna cuando no la use, para
ahorrar energía.
Contenido del paquete
ídos con el producto. Use cualquiera dependiendo de la
distancia desde la ficha de corriente en la pared.
Cámara
La cámara y el receptor DEBEN quedar ajustados en el mismo canal.
Una cámara
Un receptor
Un cable AV (Audio / Video) (mini RCA o mini Scart)
Dos Adaptadores de Corriente
Placa de montaje
Tornillos de fijación y bujes
Este Manual del Usuario
Nota: Dos adaptadores de corriente AC con cables de diferente longitud son
inclu
Diseño del Productor
Receptor (Fig. 1)
1. LED Indicador de Corriente
2. Tecla Selector de Canal (Seleccione el canal al correr la tecla deslizadora
hasta el número de canal que quiere. Nota: Debe seleccionar en mismo canal
para la cámara y el receptor. )
3. Tecla ENCENDIDO/ APAGADO (ON/OFF)
4. Enchufe del Adaptador eléctrico
5. Conector de AV
(Fig. 2)
1. LEDs Infrarrojos (Seis LEDs proporcionan luz infrarroja para visión
nocturna.)
2. Objetivo
3. Cuerpo del objetivo
4. Micrófono
5. Agujeros de montaje
6. Compartimento para Baterías
7. LED Indicador de Corriente
8. APAGADO/ENCENDIDO/NOCTURNO (OFF/ON/NIGHT, Tecla
APAGADO/ENCENDIDO y ENCENDIDO VISION NOCTURNA.)
9. Selector de Canal (Seleccione el canal al correr la tecla deslizadora hasta el
número de canal que quiere. Nota: Debe seleccionar en mismo canal para la
cámara y el monitor.)
10. Enchufe Adaptador de Corriente 9V
Instalación
Antes de hacer la conexión:
Asegúrese, siempre, de que el interruptor de alimentación eléctrica esté
APAGADO.
Instalación del Receptor
Conecte el receptor a una TV
Conexión AV - para TV con enchufes hembra de
entrada de AV
Conecte el mini enchufe de los cables AV suministrados al conector AV en
la parte trasera del receptor, conecte la otra extremidad del cable a los
conectores AV (o Conector Scarf) da la línea de entrada LINE IN. Vea la
Fig. 3.
Conexión RF - para TV sin enchufes hembra de entrada
de AV
Si no hay enchufes hembra de entrada AV obtenga un modulador de RF
(disponible en las tiendas de productos electrónicos) y haga la conexión
entre la TV y el receptor. Vea la Fig. 4.
Conexión a través de un componente AV
Si la TV ya tiene conectado un componente de AV (VCR, DVD, receptor
de DBS etc.), simplemente conecte el receptor a los enchufes hembra
LINE IN disponibles en el componente de AV. Vea la Fig. 5.
Nota 1: En un sistema NTSC, el conector en la TV es RCA. Conecte el
enchufe amarillo al conector VIDEO, el enchufe rojo al conector AUDIO
RIGHT y el enchufe blanco al conector AUDIO LEFT.
Nota 2: En un sistema PAL, conecte el conector Scarf TRANSMITTER
al conector Scarf IN en la TV.
Nota 3: Si el TV tiene sólo clavija de ingreso para audio (sólo mono
sonido), conecte el enchufe blanco al ingreso de audio simple y a la
clavija AUDIO IZQUIERDA del receptor.
Fuente de Alimentación
1. Enchufe un extremo del Adaptador de Corriente a la ficha en la pared y
el otro extremo a la parte posterior del receptor. Vea la Fig. 6.
2. Coloque la tecla ENCENDIDO/APAGADO en posición de encendido.
El LED al frente de la unidad se iluminará.
Instalación de la Cámara
Fuente de Energía
La cámara utiliza 4 pilas tamaño AA o la energía eléctrica CA doméstica.
Cargar las Baterías
1. Abra el compartimiento de las pilas en la parte trasera de la cámara.
Vea la Fig. 7.
2. Inserte las pilas haciendo coincidir los signos (+) y menos (-) según el
esquema dentro del compartimiento de las pilas. Vea la Fig. 7.
3. Cierre la tapa del compartimento de baterías. Asegúrese de que la tapa
del compartimento de baterías está cerrada correctamente.
Nota 1: Nunca mezcle baterías viejas con baterías nuevas.
Nota 2: Remueva las baterías de la cámara si no planea usarla por un
período de tiempo.
4. Ponga en ENCENDIDO el interruptor de alimentación eléctrica. El
LED en la parte inferior de la cámara debe permanecer iluminado. Vea
la Fig. 7.
Usar Corriente AC
1. Conecte una punta del adaptador suministrado al tomacorriente en la
pared y la otra en la parte inferior de la cámara. Vea la Fig. 8.
2. Deslice el conmutador ENCENDIDO / APAGADO / NOCHE a la
posición de ENCENDIDO. El LED en la parte inferior de la cámara
debe permanecer iluminado. Vea la Fig. 8.
Sintonía Fina
Coloque la cámara en un local adecuado, a apunte el objetivo hacia el área
de observación y ajuste el ángulo girando el cuerpo del objetivo. Vea la
Fig. 9.
1
2
1
2
2
2
2
1
.
.
.
.
.
.
1
1
2
3
4
2
Anbringen der Kamera an einer Wand
Hinweis:
1. Bohren Sie an der gewünschten Position für die Kamera zwei Löcher
auf einer Linie im Abstand von 52mm.
2. Fixieren Sie die mitgelieferte Befestigungsplatte mit Hilfe der Dübel
und Schrauben an der Wand. Siehe Fig. 10.
3. Halten Sie die Kamera gegen die Befestigungsplatte, so dass die
Stiftschrauben auf der Befestigungsplatte durch die Schlüssellöcher
auf der Rückseite der Kamera zeigen. Führen Sie die Kamera dann
nach unten, um die Stiftschrauben in die Löcher gleiten zu lassen.
Siehe Fig. 11.
1. Schließen Sie den Mini-Stecker eines Mini-RCA-Kabels auf der Rückseite des
Transmitters an.
2. Schließen Sie den gelben (Video-) Stecker des Mini-RCA-Kabels an die
Videobuchse des Rechners an.
3. Schließen Sie einen Stereo-Mini “Y”-Adapter (im Elektorfachhandel
erhältlich) an die LINE OUT-Buchse des Rechners an. Verbinden Sie dann
die roten und weißen AV-Buchsen mit den roten und weißen Steckern des
Mini-RCA-Kabels, die vom Transmitter kommen.
ü
Wenn Sie den Receiver über einen RF-Modulator an einen Fernseher
anschließen, gehen Sie sicher, dass der Fernseher auf den gleichen Kanal
eingestellt ist wie der RF-Modulator (3 oder 4)
If the signal is poor, or there is interference
Gehen Sie sicher, dass die Vorderseite des Receivers auf den Transmitter
gerichtet ist.
Pflege und Instandhaltung
Der Empfang sollte getestet werden, bevor die Kamera
befestigt wird. Dabei sollte eine Person die Kamera an der beabsichtigten
Befestigungsposition halten, während eine andere Person den Empfang
am Monitor überprüft. Wenn Störungen oder andere Probleme auftreten
sollten, sehen Sie den Abschnitt “Problembehebung” in diesem
Handbuch. Sie müssen u. U. einen anderen Ort für die Befestigung der
Kamera wählen.
Nachtansicht
Die Kamera besitzt sechs leistungsfähige LEDs zur Aufnahme von klaren
Bildern in dunkler Umgebung. Wenn Sie die Nachtansicht-Funktion
benutzen wollen, schieben Sie den Schalter wie in der Abbildung gezeigt
nach rechts. Siehe Fig. 12.
Hinweis: Wenn Sie die Nachtansicht-Funktion nicht benötigen, sollten
Sie sie ausschalten, um Strom zu sparen.
Andere Anwendungen
Empfang auf einem Computer
Problembehebung
Wenn Sie überhaupt kein Signal erhalten
Überprüfen Sie, ob der Empfänger ordnungsgemäß an den Fernseher
angeschlossen ist, in dem Sie das Signal empfangen wollen.
Überpr fen Sie die EIN/AUS-Schalter auf der Kamera und dem Receiver.
Gehen Sie sicher, dass alle Stecker vollständig eingesteckt sind.
Überprüfen Sie alle Kabelverbindungen.
Gehen Sie sicher, dass die KANAL-Schalter der Kamera und des Empfängers
auf die gleichen Nummern eingestellt sind.
Ändern Sie den Kanal auf der Kamera und dem Empfänger und benutzen
dabei für beide den gleichen Kanal
Entfernen Sie Mikrowellengeräte, die sich zwischen Kamera und Empfänger
befinden oder schalten sie aus.
Gehen Sie sicher, dass der Abstand zwischen Kamera und Empfänger nicht zu
groß ist.
Halten Sie alle Teile und Zubehör außerhalb der Reichweite von Kindern.
Die Kameraleistung kann durch Fingerabdrücke oder Schmutz auf dem
Objektiv beeinträchtigt werden. Vermeiden Sie das Berühren des Objektivs
mit Ihren Fingern.
Wenn das Objektiv verschmutzt ist, benutzen Sie ein Gebläse, um Schmutz
oder Staub wegzublasen, oder benutzen ein weiches trockenes Tuch zum
Wischen.
Halten Sie das Gerät trocken. Niederschlag, Feuchtigkeit und Flüssigkeiten,
die Mineralien enthalten, können Rostbildung am elektronischen Kreislauf
verursachen.
Benutzen Sie die Geräte nicht an staubigen oder schmutzigen Orten oder
bewahren sie dort auf.
Setzen Sie die Geräte keiner Hitze aus. Hohe Temperaturen können die
Lebenszeit elektronischer Geräte verkürzen und das Verformen oder
Schmelzen von Kunststoffteilen verursachen.
Setzen Sie das Gerät keiner extremen Kälte aus. Wenn sich die Einheiten
(auf ihre Normaltemperaturen) erhitzen, kann es zu Feuchtigkeitsbildung
innerhalb des Gehäuses kommen, was u. U. die elektronischen Platinen
beschädigen kann.
Versuchen Sie nicht, das Gehäuse zu öffnen. Das Gerät kann durch
unfachmännische Behandlung beschädigt werden.
Vermeiden Sie Fallenlassen oder starke Stöße.
Betreiben Sie dieses Gerät nur mit der dafür vorgesehenen Stromversorgung
oder bereitgestelltem Zubehör.
Vermeiden Sie das Überbelasten von Netztsteckdosen oder
Verlängerungskabeln, da dies zu Feuer oder elektrischem Schlag führen kann.
Denken Sie daran, dass Sie öffentliche Wellenlängen benutzen, wenn Sie das
System verwenden, und dass Ton und Video zu anderen 2,4 GHz-
Empfangsgeräten übertragen werden kann. Unterhaltungen, selbst in der
Nähe der Kamera, können übertragen werden. Schalten Sie zum Schutz Ihrer
Privatsphäre Ihre Kamera immer aus, wenn Sie sie nicht benutzen.
Was Sie erhalten
Eine Kamera
Einen Empfänger (Receiver)
Ein AV- (Audio/Video)-Kabel (mini-RCA oder mini-Scart)
Zwei Netzteile
Befestigungsplatte
Befestigungsschrauben und Dübel
Dieses Benutzerhandbuch
Hinweis: Zwei Netzteile mit Kabeln unterschiedlicher L
Produkt-Layout
(Fig. 1)
1. LED-Stromanzeige
2. Kanalauswahl-Schalter (Wählen Sie einen Kanal aus, indem Sie den Schalter
auf die entsprechende Postion für den gewünschten Kanal schieben.
Hinweis: Sie müssen für die Kamera und den Receiver den gleichen Kanal
auswählen.)
3. EIN/AUS-Schalter (ON/OFF)
4. Netzteilstecker
5. AV-Buchse
Kamera (Fig. 2)
1. Infrarot-LEDs (Sechs LEDs für Infrarotlicht bei Nachtaufnahmen.)
2. Linse
3. Objektivkopf
4. Mikrofon
5. Schlüssellöcher
6. Batteriefach
7. LED zur Stromanzeige
8. AUS/EIN/NACHT (OFF/ON/NIGHT, Schalter für STROM AUS/STROM
EIN und NACHANSICHT EIN.)
9. Schalter für Kanalauswahl (Wählen Sie einen Kanal, indem Sie den Schieber
auf die Nummer des gewünschten Kanals schieben. Hinweis: Sie müssen
für die Kamera und den Receiver den gleichen Kanal auswählen.)
10. 9V-Netzteilanschluss
Einrichtung
Bevor Sie die Verbindung erstellen:
Gehen Sie immer sicher, dass sich der EIN/AUS-Schalter auf der AUS-
Position befindet.
Einrichten des Receivers
Anschließen des Empfängers an einen Fernseher
AV-Anschluss für Fernseher mit AV-Input-Buchsen
Schließen Sie den Mini-Stecker des mitgelieferten AV-Kabels an die AV-
Buchse auf der Rückseite des Receivers an. Schließen Sie das andere
Ende des Kabels an die mit LINE IN bezeichnete AV-Buchse (oder den
Scart-Anschluss) des Fernsehers an. Siehe Abb. 3.
RF-Anschluss für Fernseher ohne AV-Input-Buchsen
Wenn es keine AV-Input-Buchsen an Ihrem Fernseher gibt, müssen Sie
sich einen RF-Modula7tor (im Elektrofachhandel erhältlich) besorgen,
um eine Verbindung zwischen Fernseher und Empfänger herstellen zu
können. Siehe Abb. 4.
Anschluss über eine AV-Komponente
Wenn eine AV-Komponente (Videorecorder, DVD-Player, DBS-
Empfänger etc.) bereits an den Fernseher angeschlossen ist, können Sie
den Empfänger einfach an eine freie LINE IN-Buchse auf der AV-
Komponente anschließen. Siehe Abb. 5.
Hinweis 1: Bei einem NTSC-System handelt es sich beim Anschluss auf
dem Fernseher um eine RCA-Buchse. Schließen Sie den gelben Stecker
an die mit VIDEO bezeichnete Buchse, den roten Stecker an die mit
AUDIO RIGHT bezeichnete Buchse und den weißen Stecker an die mit
AUDIO LEFT bezeichnete Buchse an.
Hinweis 2: Schließen Sie bei einem PAL-System den mit
TRANSMITTER bezeichneten Scart-Stecker an den mit IN bezeichneten
Scart-Anschluss auf der AV-Komponente an.
Hinweis 3: Wenn der Fernseher nur einen Input für Audio (nur Mono-
Sound) besitzt, verbinden Sie den weißen Stecker mit diesem Audio-Input
und den Receiver mit der AUDIO LEFT-Buchse.
Stromversorgung
1. Schließen Sie das eine Ende des Netzteils an eine Netzstromsteckdose
und das andere auf der Rückseite des Receivers an. Siehe Abb. 6.
2. Schalten Sie den EIN/AUS-Schalter auf EIN. Die LED-Anzeige der
Einheit leuchtet auf.
Einstellen der Kamera
Stromversorgung
Die Kamera benutzt 4 Batterien der Größe AA oder gewöhnlichen
Netzstrom.
Einlegen der Batterien
1. Öffnen Sie die Abdeckung des Batteriefachs auf der Rückseite der
Kamera. Siehe Fig. 7.
2. Legen Sie die Batterien entsprechend der Markierungen für die Plus- (+)
und Minus- (-) Pole innerhalb des Batteriefachs ein. Bitte sehen Sie
hierzu Abb. 4. Siehe Fig. 7.
3. Schließen Sie das Batteriefach fest zu.
Hinweis 1: Verwenden Sie niemals alte und neue Batterien
zusammen.
Hinweis 2: Entfernen Sie die Batterien, wenn Sie die Kamera für eine
längere Zeit nicht benutzen wollen.
4. Stellen Sie den EIN/AUS-Schalter auf die EIN-Position. Die LED auf
der Unterseite der Kamera sollte aufleuchten. Siehe Fig. 7.
Benutzen von Netzstrom
1. Stecken Sie das eine Ende des mitgelieferten Netzteils in eine
Netzsteckdose und schließen das andere Ende auf der Unterseite der
Kamera an. Siehe Fig. 8.
2. Stellen Sie den EIN/AUS/NACHT-Schalter auf die EIN-Position. Die
LED auf der Unterseite der Kamera sollte aufleuchten. Siehe Fig. 8.
Feineinstellung
Stellen Sie die Kamera an einem geeigneten Ort auf, richten das Objektiv
auf den Überwachungsbereich und stellen den Winkel ein, indem Sie das
Objektiv drehen. Siehe Fig. 9.
äbge sind im
Lieferumfang dieses Produktes enthalten. Benutzen Sie die Netzteile je
nach Entfernung zur Netzstromquelle.
Empfänger
Die Kamera und der Empfänger MÜSSEN auf den gleichen Kanal eingestellt
sein.
1
2
1
2
2
2
2
1
.
.
.
.
.
.
1
1
2
3
4
2
Montaggio della fotocamera al muro
Nota: Verificare la capacità di ricezione del ricevitore prima di
installare la telecamera. Occorre che una persona sorregga la telecamera
nella posizione di montaggio prescelta, mentre un'altra persona verifica
la ricezione sul televisore. Se si verificano interferenze o altri
inconvenienti, consultare la sezione “Soluzione dei problemi” di questo
manuale. Potrebbe essere necessario scegliere un'altra posizione per il
montaggio della telecamera.
1. Aprire due fori alla distanza di 52mm l'uno dall'altro, in linea retta, in
corrispondenza della posizione di montaggio della telecamera.
2. Fissare la piastra di montaggio al muro utilizzando i tasselli per pareti
e le viti fornite in dotazione. Vedere la figura 10.
3. Collocare la fotocamera di fronte alla piastra di montaggio in modo da
inserire i perni della piastra all'interno dei fori sulla parte posteriore
della fotocamera. Quindi far scorrere la fotocamera verso il basso in
modo da inserire i perni nelle apposite scanalature. Vedere la figura 11.
Vedere la figura 12.
Nota:
Altre applicazioni
Ricezione su un computer
1. Collegare lo spinotto di un cavo mini-RCA con la parte posteriore del ricevitore.
2. Collegare la spina gialla (video) del cavo mini-RCA con il jack di ingresso
video del computer.
3. Collegare un adattatore mini “Y” stereo, disponibile in tutti i negozi di
elettronica, con il jack LINE IN del computer. Collegare quindi i jack AV
bianco e rosso con le spine AV bianca e rossa del cavo mini-RCA del
ricevitore.
Soluzione dei problemi
Se non si ottiene alcun segnale
Controllare che il ricevitore sia correttamente collegato al televisore che
dovrà ricevere il segnale.
Controllare gli interruttori della corrente ON/OFF sulla telecamera e sul
ricevitore.
Assicurarsi che le spine siano ben inserite nelle relative prese di corrente.
Verificare che tutti i cavi siano ben collegati.
Verificare che i commutatori di CANALE su telecamera e ricevitore siano
impostati sullo stesso numero.
Se si collega il ricevitore a un apparecchio TV per mezzo di un modulatore
RF, controllare che la TV sia sintonizzata sullo stesso canale dell'interruttore
del Canale TV sul modulatore RF (3 o 4).
Se il segnale è debole o vi sono interferenze
Controllare che la parte anteriore del ricevitore sia posizionata verso la
stanza in cui è installato il trasmettitore.
Cambiare il canale sia sulla telecamera sia sul ricevitore, che dovranno
essere impostati sullo stesso numero.
Se vi è un forno a microonde in funzione sulla traiettoria tra videocamera e
ricevitore, spostarlo o spegnerlo.
Assicurarsi che la telecamera e il ricevitore non siano troppo lontani l'uno
dall'altro.
Pulizia e manutenzione
Tenere tutte le parti e gli accessori lontani dalla portata dei bambini.
Le prestazioni della telecamera possono essere ridotte da impronte delle dita
o sporcizia sulla superficie della lente. Evitare di toccare la lente con le dita.
Se l'obiettivo si sporca, utilizzare un compressore o un panno morbido
asciutto per eliminare polvere e sporcizia.
Mantenete l'apparecchiatura asciutta. Pioggia, umidità e i liquidi in genere
contengono minerali che corrodono i circuiti elettronici.
Non usare o depositare in luoghi polverosi o sporchi.
Non depositare in luoghi caldi: le alte temperature abbreviano la vita dei
dispositivi elettronici e deformano o fondono certi componenti in plastica.
Non lasciare in luoghi molto freddi. Quando l'apparecchiatura si scalda (alla
sua normale temperatura) si può formare della condensa al suo interno, che
può danneggiare le schede elettroniche.
Non cercare di aprire la scatola. La manipolazione da parte di inesperti può
danneggiare l'apparecchiatura.
Evitare di lasciare cadere e i forti urti.
Usare quest'apparecchiatura solo con gli alimentatori forniti con essa o
forniti in seguito come accessori.
Non sottoporre spine e prolunghe a sollecitazioni meccaniche: ciò può
causare incendi o scosse elettriche.
Il sistema trasmette le informazioni mediante radioonde pubbliche, pertanto i
dati audio e video potrebbero raggiungere altri dispositivi di ricezione a 2,4
GHz. È quindi possibile che vengano trasmesse via radio anche le
conversazioni provenienti da stanze attigue a quella in cui è posizionata la
fotocamera. Per tutelare la privacy, spegnere sempre la fotocamera quando
non utilizzata.
Visione notturna
La telecamera ha sei LED ad alta intensità per riprendere delle immagini
chiare in luoghi non illuminati. Per accendere la funzione di visione
notturna, spostare l'interruttore come mostrato nell'illustrazione sulla
destra.
Spegnendo la funzione di visione notturna quando non è
necessaria si risparmia corrente.
Contenuto della scatola
(Audio/Video) (mini-RCA o mini-Scart)
Piastra di montaggio
Viti di fissaggio e tasselli a espansione
Questo manuale d'uso
Nota: Due adattatori AC con cavi di diversa lunghezza sono inclusi con il
prodotto. Usare l'uno o l'altro a seconda della distanza dalla presa a muro.
Descrizione del Prodotto
(Figura. 1)
1. Spia LED della Corrente
2. Interruttore Selezione Canali (Selezionare il canale facendo scorrere
l'interruttore a cursore sul numero del canale che interessa. Nota: Occorre
selezionare lo stesso canale sulla telecamera e e sul ricevitore.)
3. Interruttore Acceso/Spento (ON/OFF)
4. Spina della scheda di alimentazione
5. Jack AV
Telecamera (Figura. 2)
1. LED a raggi infrarossi (Sei LED forniscono luce a raggi infrarossi per la
visione notturna.)
2. Obiettivo
3. Corpo dell'Obiettivo
4. Microfono
5. Fori per viti
6. Comparto della Batteria
7. Spia LED della corrente
8. SPENTO/ACCESO/NOTTE (OFF/ON/NIGHT. Interruttore CORRENTE
SPENTA/CORRENTE ACCESA e VISIONE NOTTURNA ACCESA.)
9. Interruttore di Selezione dei Canali (Selezionare il canale facendo scorrere
l'interruttore a cursore sul numero di canale che si desidera. Nota: Occorre
selezionare lo stesso canale sulla telecamera e sul monitor.)
10. Spina dell'Adattatore di Corrente a 9V
Installazione
Prima di effettuare la connessione:
Controllare sempre che l'interruttore di accensione sia posizionato su OFF.
Installazione del ricevitore
Collegamento del ricevitore ad un televisore
Collegamento AV per televisori provvisti di prese
d'ingresso AV
Collegare lo spinotto dei cavi AV forniti in dotazione con il jack AV
posizionato nella parte posteriore del ricevitore. Collegare l'altra
estremità del cavo con i jack AV o la presa Scart LINE IN del televisore.
Vedi Fig. 3.
Collegamento RF per televisori sprovvisti di prese
d'ingresso AV
Se il televisore non possiede ingressi AV, occorre utilizzare un
modulatore RF (disponibile presso il proprio rivenditore di materiale
elettronico) per effettuare il collegamento tra televisore e ricevitore.
Vedi Fig. 4.
Collegamento tramite un componente AV
Se vi è già un componente AV (videoregistratore, lettore DVD, ricevitore
DBS ecc.) collegato al televisore, è sufficiente collegare il ricevitore alle
prese LINE IN libere, presenti sul componente AV. Vedi Fig. 5.
Nota 1: Nei sistemi NTSC il connettore del televisore è un jack RCA.
Collegare la spina gialla al jack che presenta l'indicazione VIDEO, la
spina rossa al jack che presenta l'indicazione AUDIO RIGHT e la spina
bianca al jack che presenta l'indicazione AUDIO LEFT.
Nota 2: Nei sistemi PAL collegare la presa Scart che presenta
l'indicazione TRANSMITTER con la presa Scart IN del televisore.
Nota 3: Se la TV ha solo un input per l'audio (solo suono mono),
collegare la spina bianca a quell'input singolo di audio e alla presa
AUDIO SINISTRA del ricevitore.
Alimentazione
1. Inserire un capo dell'adattatore di corrente in dotazione in una presa a
muro e l'altro capo nel retro del ricevitore. Vedi Fig. 6.
2. Girare l'interruttore ON/OFF sulla posizione ON. Il LED sulla fronte
dell'apparecchio dovrebbe illuminarsi.
Configurazione della telecamera
Alimentazione
La fotocamera viene alimentata da batterie 4 AA o da corrente CA.
Per mettere le batterie
1. Aprire il coperchio del vano batterie sul lato posteriore della
fotocamera. Vedere la figura 7.
2. Inserire le batterie in modo che il segno più (+) e il segno (-)
corrispondano con quelli indicati nel vano batterie. Fare riferimento
alla figura 7.
3. Chiudere il coperchio del comparto delle batterie. Accertarsi che il
coperchio del comparto batterie sia chiuso bene e bloccato.
Nota 1: Non mescolare mai delle batterie vecchie con quelle nuove.
Nota 2: Rimuovere le batterie dalla telecamera se non si ha in
programma di usarla per un certo periodo di tempo.
4. Posizionare l'interruttore di alimentazione su ON. Il LED sulla parte
posteriore della fotocamera si illuminerà. Vedere la figura 7.
Uso della corrente AC
1. Inserire un'estremità dell'adattatore di corrente fornito in dotazione in
una presa a muro e l'altra estremità nella presa posizionata nella parte
inferiore della fotocamera. Vedi Fig. 8.
2. Posizionare l'interruttore ON/OFF/NIGHT su ON. Il LED nella parte
inferiore della fotocamera si illuminerà. Vedere la figura 8.
Sintonizzazione
Collocare la fotocamera nella posizione desiderata, puntare l'obiettivo
verso l'area di osservazione quindi regolare l'angolazione ruotando
l'obiettivo. Vedere la figura 9.
Una telecamera
Un ricevitore
Un cavo AV
Un ricevitore
Ricevitore
La telecamera e il ricevitore DEVONO ESSERE sintonizzati sullo stesso
canale.
1
2
1
2
2
2
2
1
.
.
.
.
.
.
1
1
2
3
4
2
