Tranwo Technology TTD-43TG 2.4 GHz Digital Wireless Video Baby Monitor User Manual D4365 manual 85x120 112813
Tranwo Technology Corp 2.4 GHz Digital Wireless Video Baby Monitor D4365 manual 85x120 112813
User Manual
![](/img.php?id=2193459&img=bg1.png)
User's Manual
Manuel de l'utilisateur
Manual del Usuario
Bedienungsanleitung
Manuale d'uso
2.4 '' Touch-Screen
Wireless Video Baby Monitor
ENGLISH
ESPAÑOL
DEUTSCH
ITALIANO FRANÇAIS
![](/img.php?id=2193459&img=bg2.png)
Product Layout / Description du produit / Esquema del producto
/ Produktübersicht / Struttura del prodotto
Figures and Quick Guide / Figures et Guide d'utilisation rapide
/ Figuras y guía rápida / Abbildungen und Schnellanleitung
/ Figure e Guida rapida
Camera / Caméra / Cámara / Kamera / Telecamera
Fig. 1
Monitor / Moniteur
Fig. 2
1
2
3
4
5
6
7
89
10
11
9
10
11
12
13
1
3
2
4
56
7
8
![](/img.php?id=2193459&img=bg3.png)
Setup / Installation / Configuración / Einrichtung / Installazione
1
Fig. 3
Camera Setup / Installation de la caméra / Configuración de la cámara
/ Kameraeinrichtung / Installazione della telecamera
1.1 Power Supply - Using AC Power
Alimentation - Avec alimentation secteur
Fuente de alimentación - Utilizar la alimentación de CA
Stromversorgung – über Netzstrom
Alimentazione - Uso dell'alimentazione CA
1.2 Fine Tuning /
Réglages précis /
Enfoque /
Feineinstellung /
Regolazione
Fig. 4
![](/img.php?id=2193459&img=bg4.png)
Fig. 5
2Monitor Setup / Installation du moniteur / Configuración del monitor
/ Monitoreinrichtung / Installazione del monitor
Power Supply / Alimentation / Fuente de alimentación / Stromversorgung
/ Alimentazione
2.1
Loading the Battery / Installation de la batterie / Insertar las pilas
/ Akku einlegen / Inserimento delle batterie
Using AC Power/Utilisation de l'alimentation secteur
/ Uso de la alimentación de CA / Netzstrom verwenden
/ Uso dell'alimentazione CA
Fig. 6
MIC
VOX
11
3
MIC
VOX
3
1
2
2
![](/img.php?id=2193459&img=bg5.png)
2.2 Talkback Function / Fonction de réponse
/ Función de intercomunicador
/ Gegensprechfunktion / Funzione interfono
3Menu Options / Options du menu / Opciones del menú
/ Menüoptionen / Opzioni del menu
Fig. 7
Fig. 9
Fig. 8 21 3
54 6
87 9
1110
15
1312 14
6
10
![](/img.php?id=2193459&img=bg6.png)
Fig. 12
Fig. 11
Brightness Setting / Réglage de la luminosité / Configuración del brillo
/ Helligkeitseinstellung / Impostazione della luminosità
3.1
3.3 Camera Selection / Sélection de la caméra / Selección de la cámara
/ Kameraauswahl / Selezione telecamera
3.2 Volume Setting / Réglage du volume
/ Configuración del volumen
/ Lautstärkeeinstellung / Impostazione del volume
Fig. 10
![](/img.php?id=2193459&img=bg7.png)
MIC
VOX
Temperature Setting / Réglage de la température
/ Configuración de la temperatura / Temperatureinstellung
/ Impostazione temperatura
3.4
3.5 VOX (Voice-Operated Transmission) Function / Fonction TCV
(Transmission de Commande Vocale) / Función VOX (transmisión de
activación por voz) / VOX-Funktion (geräuschaktivierte Übertragung)
Funzione VOX (trasmissione attivata a voce)
Fig. 16
Fig. 13
Fig. 14
Fig. 15
0
![](/img.php?id=2193459&img=bg8.png)
3.6 Volume Setting(Camera) / Réglage du volume(Caméra)
/ Configuración del volumen(Cámara) / Lautstärkeeinstellung(Kamera)
/ Impostazione del volume(Videocamera)
Fig. 17
3.8 Night Light / Veilleuse / / / Luz nocturna Nachtlicht Luce notturna
Fig. 19
3.7 Music Function / Fonction de musique /
/ /
Función de música
Musikfunktion Funzione musica
Fig. 18
![](/img.php?id=2193459&img=bg9.png)

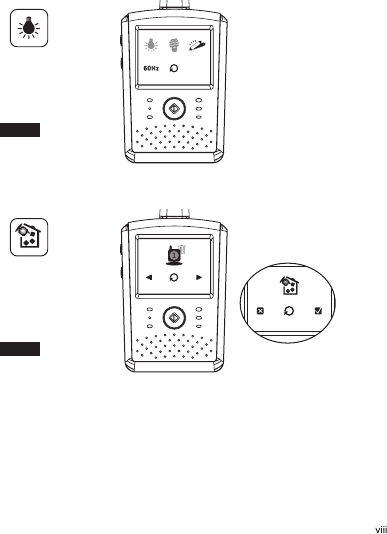

3.9 Display Frequency and White Balance Setting /
Paramètres d'affichage et de balance des blancs /
Parámetros Frecuencia de visualización y Balance de blanco /
Einstellung der Anzeigefrequenz und des Weißabgleichs /
Frequenza di visualizzazione e impostazione del bilanciamento
del bianco
Fig. 20
Fig. 21
3.10
Delete Camera / supprimer une caméra / quitar cámara
/ Kamera hinzufügen / Elimina telecamera
![](/img.php?id=2193459&img=bga.png)
3.12 Flip Function / Fonction Retourner / Función de volteo/
Umdrehfunktion / Funzione Flip (Capovolgi)
Fig. 25
3.13 Restore Default / /
/
/
Restaurer défaut Restaurar los valores
predeterminados Werkseinstellungen wiederherstellen
Ripristino predefiniti
Fig. 26
3.11
ADD Camera / Ajouter caméra / Añadir cámara / Kamera löschen
/ Aggiungi telecamera
Fig. 22 Fig. 24Fig. 23
![](/img.php?id=2193459&img=bgb.png)
27
1
4Status Information /
/ /
/
Informations de statut
Información de estado Statusinformationen
Informazioni di stato
27
1
2 3 41
Fig. 27
![](/img.php?id=2193459&img=bgd.png)
1
ENGLISH
Package Contents
One Monitor
Two Power Adapters
One Battery for Monitor ( 3.7V 700mAh Li-ion )
Two Cable Clips
Two Screws and Two Wall Anchors
This User's Manual

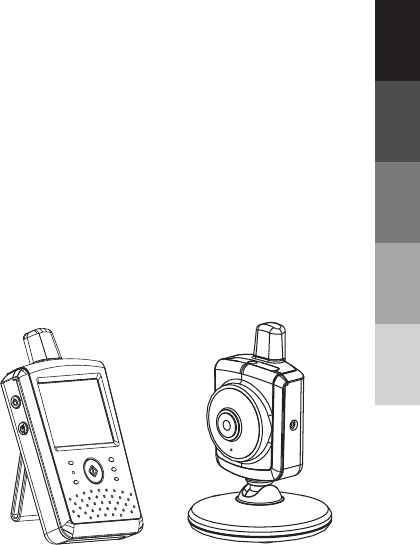

Product Layout
Camera (Fig. 1)
1. Night Light
2. Power indicator LED
3. Lens
4. Microphone
5. Power adapter plug
6. Antenna
7. Light sensor
8. Power/Pairing button
9. Infrared LEDs
10. Speaker
11. Temperature sensor
Monitor (Fig. 2)
1. Power button
2. Talkback button
3. Power indicator LED
4. Microphone
5. VOX indicator LED
6. Volume indicator LEDs
7. Speaker
8. Antenna
9. LCD screen (Touch panel)
10. Menu button
11. Power adapter plug
12. Holder
13. Battery compartment
One Camera
![](/img.php?id=2193459&img=bge.png)
2
Setup
P
Plug one end of the provided power adapter into a wall outlet and the other end
into the back of the camera. See Fig. 3.
Note 1: Use the adapter labeled OUTPUT: 6V DC with the camera.
Note 2: Press and hold the Power button over two seconds to turn off the
camera.
Fine Tuning
Place the camera in a convenient location, point the lens toward the observation
area. See Fig. 4.
Night Vision
The camera has eight high-intensity LEDs for picking up clear images in the
dark. When the light sensor detects low ambient light levels, the LEDs will be
automatically activated.
Room Temperature Measurement
Temperature sensor can measure room temperature on camera side and the room
temperature indicator will be displayed on the screen of the monitor unit.
Pairing
The system comes with a camera unit that has already been paired with the
monitor unit. The pairing function gives each camera unit a separate channel on
the monitor unit. This is necessary for configuring additional camera units.
1. Press and hold power button over 3 seconds on camera. The power LED
will light up (red light) and night light will start blinking (orange light).
This will turn on the power of camera and camera will wait for pairing.
See Fig. 23.
2. Press the Power button to turn on the monitor and the power LED
will light up (green).
3. In the submenu (13. Add Camera see Fig. 9.) on monitor.
4. Please choose which number of cameras you want to add, and then press
the icon. See Fig. 22.
5. Pairing is completed, it will show " " on the monitor.
6. Pairing is failed, it will show the picture on the monitor. See Fig. 24.
Note : Make sure the camera and the monitor are within range of each other.
If there is out of range, the picture will be displayed on the LCD screen
and the warning sound will be emitted from the monitor unit if the
monitor exceeds the range (unlink). The warning sound will be emitted
from the monitor until you press any button to stop.
Camera Setup
ower Supply - Using AC Power
1
1.1
1.2
1.3
1.4
1.5
![](/img.php?id=2193459&img=bgf.png)
3
Power Supply
current.
Loading the Battery
1.
Fig. 5.
2. Insert the battery with the metal facing the battery compartment. See
Fig. 5.
3. Close the battery compartment cover, and make sure it is locked
securely.
4. Press the POWER button to turn on the monitor. See Fig. 5.
Note 1: When power is sufficient, the "Power” LED will light up (green light).
Note 2: Press and hold the Power button over two seconds to turn off the
monitor.
Note 3: Remove the battery from the monitor if you do not plan to use it for
a prolonged period of time.

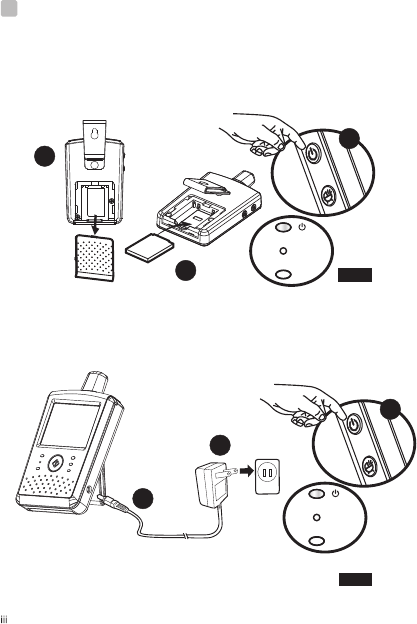

Using AC Power
1. Plug one end of the provided power adapter into a wall outlet and the other
end into the monitor, the "Power" LED will appear red. See Fig. 6.
Note : Use the adapter labeled OUTPUT: 6V DC with the monitor.
2. Press the POWER button to turn on the monitor. See Fig. 6.
Note 1: When power on the monitor, "Power" LED will appear orange
Note 2: Press and hold the Power button over two seconds to turn off the monitor.
Note 3: When power on and charging starts, and "Power" LED will appear orange.
If charging is finished (fully charged) the "Power" LED will
turn green. When power off and charging starts, and "Power" LED will
appear red. If charging is finished (fully charged) the "Power" LED will
turn green.
Talkback Function
Press the talkback button to speak through the camera unit. See Fig. 7.
Monitor Setup
The monitor uses 3.7V 700mAH (Li-ion) battery or the household AC power
Open the battery compartment cover on the rear of the monitor. See
2.1
2
2.2
![](/img.php?id=2193459&img=bg10.png)
4
1. Press the menu button on the monitor unit to display the main menu
on the screen (touch panel). See Fig. 8.
2. There are three main menus. See Fig. 9.
(1) Brightness Setting
(2) Volume Setting (Monitor)
(3) Camera Selection
(4) Temperature Setting
(5) VOX Function
(6) Next Page
(7) Volume Setting (Camera)
(8) Music Function
(9) Night Light Setting
(10) Last Page
(11) Display Frequency and White Balance Setting
(12) Delete Camera
(13) Add Camera
(14) Flip Function
(15) Restore Default

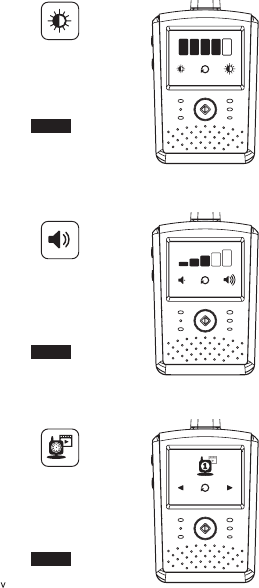

Brightness Setting ( Brightness )
In this submenu you can adjust brightness of the screen. See Fig. 10.
Volume Setting ( Monitor )
In this submenu you can adjust volume level on monitor side. See Fig. 11.
Camera Selection ( Camera Select )
In this submenu you can select which camera that you want to display on the
screen. See Fig. 12.

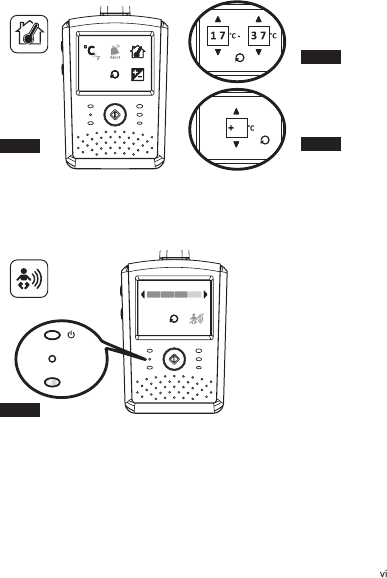

Temperature Setting ( Temp. Setting )
1. In this submenu you can choose the temperature unit between degrees
Celsius or degrees Fahrenheit. See Fig. 13.
Menu Options
3
3.1
3.2
3.3
3.4
![](/img.php?id=2193459&img=bg11.png)

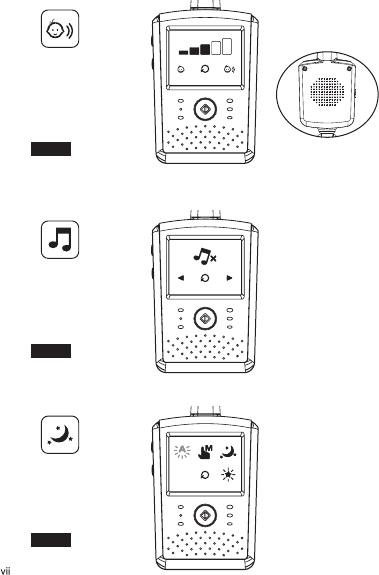

VOX (Voice-Operated Transmission) Function
1. This submenu lets you choose the VOX sensitivity level. With the
level set to high, the microphone will detect lower sounds. See Fig.
16.
2. When you enable the VOX on the monitor unit, the icon will
light up. Press the menu button to back to display screen for
complete setting and the VOX LED will remain ON (blue light).
3. This will turn off the screen within 10 seconds and enter power
saving mode.
4. When the sound from the camera reaches the set level, the screen
will turn on automatically and a warning sound will be emitted from
the monitor unit.
Volume Setting (Camera)
In this submenu you can adjust volume level on camera side. See Fig. 17.
Music Function
You can play the music with the camera (three pieces of music) .
1. Press the music button , the camera will play music. See Fig. 18.
2. Press the button , the camera will play the next song.
3. You can play all lullabies when you choose this icon.
4. You will stop the lullaby when you choose this icon.
5
3.6
3.7
3.5
Note : The lowest range (left side) is between 0℃ to 25℃ (32℉ to 77℉ ) and
the highest range (right side) is between 26℃ to 38℃ (78℉ to 99℉ ).
3. You can set temperature compensation manually for adjustment in
performance of system to compensate for exact temperature of camera side.
Note: The range of temperature compensation that can be set is ±2℃(±3℉)
See Fig. 15.
2. You can set the temperature range of the temperature alert. When the
temperature is outside the range, the temperature indicator on the panel of
monitor will blinking. If you enable the temperature alert and the alert icon
will light up, the warning sound will be emitted from the monitor unit if the
temperature is outside the range until you disable the temperature alert.
See Fig. 14.
![](/img.php?id=2193459&img=bg12.png)
Night Light Setting
1. When you enable the auto mode , the icon will light up. You can
choose the sensitivity level. With the level set to high, the light will detect
higher light. See Fig. 19.
2. When the light from the camera reaches the set level, the night light will
turn on as setting.
3. When you enable the manual mode , you can turn ON/OFF the night
light as setting.
4. Press the icon , you can change the color of night light. There are
three colors of night light (yellow, green, orange).
5. Press the icon , you can change the level of brightness. There are four
levels of brightness.
Display Frequency and White Balance Setting
1. In this submenu you can choose what frequency and color temperature are
better on the monitor. See Fig. 20.
2. There are three types of color temperature and two frequencies (50Hz or
60Hz).
Delete Camera
In this submenu you can delete a paired camera.
1. Please press which number of cameras you want to delete. See Fig. 21.
2. Press to delete.
Add Camera
The system comes with a camera unit that has already been paired with the
monitor unit. The pairing function gives each camera unit a separate channel on
the monitor unit. This is necessary for configuring additional camera units.
1. In this submenu you can add a new camera. See Fig. 22.
2. Please choose which number of cameras you want to add, and then press
the icon .
3. The monitor will wait for pairing and then please also press the pairing button
over three seconds on camera side. You don’t need to turn on the power of
camera.
4. Pairing is completed, it will show " “ on the monitor.
5. Pairing is failed, it will show the picture on the monitor. See Fig. 24.
6
3.11
3.10
3.9
3.8
![](/img.php?id=2193459&img=bg13.png)
Warning Alarm
The warning sound will be emitted from the monitor unit in the following cases.
4.2
Note : You can press any key of monitor stop the alarm.
Status Bar

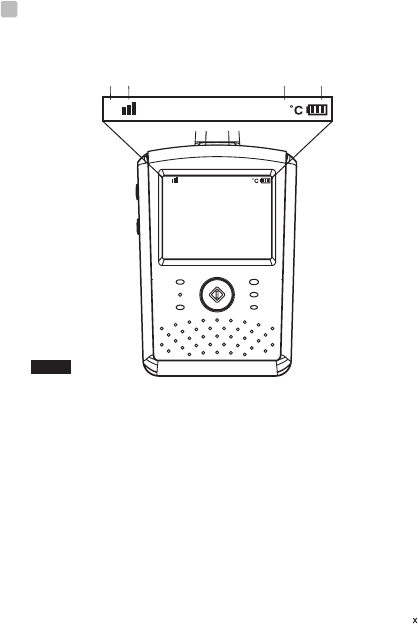

The status bar will be displayed on the top of the screen. See Fig. 27.
1. Camera number indicator
2. Signal strength indicator
3. Temperature indicator (Camera side)
4. Battery status / Charging indicator
Status Information
4
4.1
Flip Function
In this submenu you can flip the video horizontally when mounting the camera
on the ceiling. See Fig. 25.
3.12
Restore Default
In this submenu you can reset the system to default. Press to make sure.
See Fig. 26.
3.13
7
Status Indication Action
Out of range
Lost connection
Continuous beeps
for one minute
Move the monitor closer
to the camera. Check the
power of camera.
Temperature alarm 2 consecutive beeps and
temperature indicator
on the screen blinking
Check the temperature of
camera side.
Disable temperature alert
(See Setup 3.4)
VOX alarm 3 consecutive beeps Disable VOX function
(See Setup 3.5)
Low battery
2 consecutive beeps and
on the screen
blinking
Connect the monitor unit
to the AC adapter.
(See Setup 2.1)
8
You don't getting any signal at all
Ÿ
ŸMake sure the power plugs are pushed all the way in.
If the signal is poor, or there is interference
ŸIf there is a microwave oven in use in the path between the camera and
monitor, remove the microwave oven or turn it off.
ŸMake sure the camera and the monitor are within range of each other
(range of approximately 984 feet; 300 meters in a clear line of sight).
Care and Maintenance
ŸKeep all parts and accessories out of children's reach.
Ÿ Fingerprints or dirt on the lens surface can adversely affect camera
performances. Avoid touching the lens surface with your fingers.
Ÿ Should the lens become dirty, use a blower to blow off dirt and dust, or a
soft, dry cloth to wipe off the lens.
Ÿ Keep the camera dry. Precipitation, humidity, and other liquids contain
minerals will corrode electronic circuits.
Ÿ Do not use or store in dusty, dirty areas.
Ÿ Do not store in hot areas. High temperatures can shorten the life of
electronic devices and warp or melt certain plastics.
Ÿ Do not store in very cold areas. When the system warms up (to its normal
temperature), moisture can form inside the case, which may damage
electronic circuit boards.
Ÿ Do not attempt to open the case. Non-expert handling of the device may
damage the system.
Ÿ Avoid dropping or strong shocks.
Ÿ Operate this product using only with the power supply included or
provided as an accessory.
Ÿ Do not overload electrical outlets or extension cords this can result in fire
or electric shocks.
Ÿ Do remember that you are using public airwaves when you use the system
and that sound and video may be broadcast to other 2.4 GHz receiving
devices. Conversations, even from rooms near the camera, may be
broadcast. To protect the privacy of your home, always turn the camera off
when not in use.
Troubleshooting
Make sure the camera and the monitor are turned on.
![](/img.php?id=2193459&img=bg15.png)
Caution
FCC Statement
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is encouraged to
try to correct the interference by one or more of the following measures:
Reorient or relocate the receiving antenna
Increase the separation between the equipment and receiver
Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected
Consult the dealer or an experienced radio/TV technician for help
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference,
and (2) this device must accept any interference received, including interference
that may cause undesired operation.
To comply with FCC RF exposure compliance requirements, a separation
distance of at least 20 cm must be maintained between the antenna of this
device and all persons.
This Transmitter must not be co-located or operating in conjunction with
any other antenna or transmitter.
Changes or modifications to this unit not expressly approved by
the party responsible for compliance could void the user authority to operate
the equipment.
9
![](/img.php?id=2193459&img=bg16.png)
Monitor
Frequency
Antenna
LCD screen size
Number of color
Dimensions
Weight
Power
Operating temperature
2.4 GHz
Monopole antenna
Touch panel 2.4-inch
Full-color
69.4(W) x 122.5(H) x 32.2(D) mm
104g (with battery)
DC 6V, 800mA, Li-ion battery
o o o o
0 C ~ 40 C (32 F ~ 104 F)
This item is in compli ance with the essentia l requirement s and other re levant provisi ons of Directive 1999 /5/EC.
Specifications
Specifications subject to change without notice
Camera
Frequency
Antenna
Transmission distance
Modulation
Date rate
Image sensor
Effective pixels
Lens
Viewing angle
Dimensions
Power
Operating temperature
2.4 GHz
Monopole antenna
300m (LoS)
GFSK
4M
Color CMOS
320H x 240V pixels
f 3.0mm, F2.4
o
Horizontally 300 , Vertically 80
80(W) x 117.2(H) x 80(D) mm
DC 6V, 800mA
o o o o
0 C ~ 40 C (32 F ~ 104 F)
o
To prevent deaths and injuries associated with baby monitor cords
Make sure the baby unit and AC adapter cords are always out of reach of the
baby at least 3 feet (1 meter) away.
It's important even if your baby is not yet standing or mobile.
Use a wireless baby monitor to avoid risk of strangulation.
Never use extension cords with AC adapters. Only use the AC adapters
provided.
Following the safety tips
:
Note :
10
![](/img.php?id=2193459&img=bg17.png)
1
FRANÇAIS
Contenus de la boîte
Une caméra
Un moniteur
Deux adaptateurs de courant
Batterie pour le moniteur (3,7V 700mAH Li-ion)
Deux clips de câble
Ce Manuel de l'utilisateur
Description du produit
Caméra (Fig. 1)
1. Veilleuse
2. Voyant d'alimentation DEL
3. Objectif
4. Microphone
5. Prise de l'adaptateur de courant
6. Antenne
7. Capteur de lumière
8. Bouton d'alimentation/appariement
9. DEL infrarouges
10. Haut-parleur
11. Capteur de température
Moniteur (Fig. 2)
1. Bouton d'alimentation
2. Bouton de réponse
3. Voyant d'alimentation/recharge
4. Microphone
5. LED indicateur VOX
6. LED Indicateur du volume
7. Haut-parleur
8. Antenne
9. Écran LCD
10. Bouton menu
11. Prise de l'adaptateur de courant
12. Support
13. Compartiment de la batterie
Deux vis et deux ancrages de mur
(écran tactile)
![](/img.php?id=2193459&img=bg18.png)
2
Installation
Configuration de la caméra
Alimentation - Utilisation du courant secteur
Branchez un côté de l'adaptateur d'alimentation fourni sur une prise de courant et l'autre
côté sur la prise derrière la caméra. Voir Fig. 3.
Remarque 1: Utilisez l'adaptateur indiqué SORTIE : 6V c.c. avec la caméra.
Remarque 2: Appuyez sur le bouton ALIMENTATION sans arrêter plus de 2 secondes
pour éteindre la caméra.
Réglages précis
Placez la caméra à un emplacement pratique, pointez l'objectif vers la zone d'observation.
Voir Fig. 4.
Vision nocturne
La caméra dispose de huit DEL haute intensité pour obtenir des images claires dans le noir.
Lorsque le capteur de lumière détecte des niveaux de lumière ambiante faibles, les DEL
seront activées automatiquement.
Mesure de la température de la pièce
Le capteur de température peut mesurer la température de la pièce où la caméra a été
installée et l'indicateur de température de pièce sera affiché sur l'écran de l'unité du
moniteur.
Pairage
Le système est proposé avec une unité de caméra qui a déjà été pairée avec l'unité du
moniteur. La fonction de pairage permet d'utiliser un canal différent pour chaque unité de
caméra sur l'unité du moniteur. Cela est nécessaire pour configurer d'autres unités de
caméra.
1. Appuyez sur le bouton d'alimentation et maintenez-le plus de 3 secondes sur la
caméra : La DEL d'alimentation s'allumera (lumière rouge) et la veilleuse
commencera à clignoter (lumière orange). Ceci allumera la caméra et celle-ci
attendra le pairage. Voir Fig. 23.
2. Appuyez sur le bouton d'alimentation pour allumer l'écran et la DEL
d'alimentation s'éclairera (vert).
3. Dans le sous-menu (13. Ajouter caméra voir Fig. 9.) sur le moniteur.
4. Veuillez choisir le nombre de caméras que vous souhaitez ajouter, puis appuyez sur
l'icône. Voir Fig. 22.
5. Le pairage est terminé, " “ s'affichera sur l'écran.
6. Le pairage a échoué, l'image s'affichera sur l'écran. Voir Fig. 24.
Remarque : Assurez-vous que la caméra et le moniteur sont à portée l'un de l'autre. S'ils
sont hors de portée, l'image s'affichera sur l'écran LCD et le son
d'avertissement sera émis de l'unité du moniteur lorsque le moniteur est hors
de portée (aucune liaison). Le son d'avertissement sera émis depuis le
moniteur jusqu'à ce que vous appuyiez sur n'importe quel bouton pour
l'arrêter.
1
1.1
1.2
1.3
1.4
1.5
![](/img.php?id=2193459&img=bg19.png)
3
Installation du moniteur
Alimentation
Le moniteur utilise une batterie 3,7V 700 mAH (Li-ion) ou une prise de courant
secteur de la maison.
Installation de la batterie
1. Ouvrez le couvercle du compartiment de la batterie à l'arrière du
moniteur. Voir Fig. 5.
2. Insérez la batterie avec la partie métallique faisant au compartiment de
la batterie. Voir Fig. 5.
3. Fermez le couvercle du compartiment de la batterie et vérifiez qu'il est
bien fermé.
4. Appuyez sur le bouton ALIMENTATION pour allumer le moniteur.
Voir Fig. 5.
Remarque 1 : Lorsque l'alimentation est suffisante, la DEL Alimentation
s'allumera (lumière verte).
Remarque 2 : Appuyez sur le bouton ALIMENTATION sans arrêter plus de 2
secondes pour éteindre le moniteur.
Remarque 3 : Retirez la batterie du moniteur si vous n'allez pas l'utiliser pendant
une longue période.
Utilisation du courant secteur
1. Branchez un côté de l'adaptateur d'alimentation fourni sur une prise de courant
et l'autre côté sur le moniteur, la DEL d'alimentation s'éclairera en rouge. Voir
Fig. 6.
Remarque : Utilisez l'adaptateur indiqué SORTIE : 6V CC avec le moniteur.
2. Appuyez sur le bouton ALIMENTATION pour allumer le moniteur. Voir
Fig. 6.
Remarque 1: Lorsque vous allumez le moniteur, la DEL d'alimentation sera
orange
Remarque 2: Appuyez sur le bouton ALIMENTATION sans arrêter plus de 2
secondes pour éteindre le moniteur.
Remarque 3: Lorsque l'allumage et le chargement commencent, la DEL
d'alimentation est de couleur orange. Lorsque le chargement est fini
(complètement chargé), la DEL d'alimentation est de couleur verte.
Lorsque l'arrêt et le chargement commencent, la DEL d'alimentation
est de couleur rouge. Lorsque le chargement est fini (complètement
chargé), la DEL d'alimentation est de couleur verte.
Fonction de réponse
Appuyez sur le bouton de réponse pour parler à travers l'unité
de la caméra. Voir Fig. 7.
" "
2.1
2
2.2
![](/img.php?id=2193459&img=bg1a.png)
4
Options du menu
1. Appuyez sur le bouton de menu sur l'unité de l'écran pour afficher le
menu principal de l'écran (écran tactile). Voir Fig. 8.
2. Vous trouverez trois menus principaux. Voir Fig. 9.
(1) Paramètre de luminosité
(2) Paramètre de volume (moniteur)
(3) Sélection de la caméra
(4) Réglage de la température
(5) Fonction VOX
(6) Page suivante
(7) Paramètre de volume (caméra)
(8) Fonction musicale
(9) Paramètre de veilleuse
(10) Dernière page
(11) Paramètres d'affichage et de balance des blancs
(12) Supprimer caméra
(13) Ajouter caméra
(14) Fonction Retourner
(15) Restaurer défaut
Paramètre de luminosité (luminosité)
Dans ce sous-menu, vous pouvez ajuster la luminosité de l'écran. Voir Fig. 10.
Paramètre de volume (moniteur)
Dans ce sous-menu, vous pouvez ajuster le niveau de volume sur le côté de
l'écran. Voir Fig. 11.
Sélection de la caméra (Sélectionner la caméra)
Dans ce sous-menu, vous pouvez sélectionner la caméra que vous souhaitez
afficher à l'écran. Voir Fig. 12.
Réglage de la température (Régl. température)
1. Dans ce sous-menu, vous pouvez choisir l'unité de la température, degrés
Celsius ou degrés Fahrenheit. Voir Fig. 13.
3
3.1
3.2
3.3
3.4
![](/img.php?id=2193459&img=bg1b.png)
Fonction VOX (transmission par commande
vocale)
1. Ce sous-menu vous permet de choisir le niveau de sensibilité de la
fonction VOX. Lorsque le niveau de sensibilité est élevé, le
microphone détectera les sons plus faibles. Voir Fig. 16.
2. Lorsque vous activez le VOX sur l'unité du moniteur, l'icône
s'éclaire. Appuyez sur le bouton Menu pour revenir à l'écran
d'affichage pour les réglages complets et la DEL VOX restera
éclairée (lumière bleue).
3. Ceci éteindra l'écran sous 10 secondes et démarrera le mode
d'économie d'énergie.
4. Lorsque le son de la caméra atteint le niveau défini, l'écran
s'allumera automatiquement et un son d'avertissement sera émis
depuis l'unité du moniteur.
Paramètre de volume (caméra)
Dans ce sous-menu, vous pouvez ajuster le niveau de volume sur le côté de la
caméra. Voir Fig. 17.
Fonction musicale
Vous pouvez jouer de la musique avec la caméra (trois mélodies musicales).
1. Appuyez sur le bouton de musique , la caméra commencera à jouer la
musique. Voir Fig. 18.
2. Appuyez sur le bouton à nouveau, la caméra jouera la musique
suivante.
3. Vous pouvez jouer toutes les berceuses lorsque vous choisissez cette
icône .
4. Vous pouvez arrêter les berceuses lorsque vous choisissez cette icône . 5
3.6
3.7
3.5
2. Vous pouvez régler la plage de la température pour l'alerte de température.
Lorsque la température est hors de la plage, l'indicateur de température sur
l'écran du moniteur clignotera. Si vous activez l'alerte de température et que
l'icône d'alerte s'éclaire, le son d'avertissement sera émis depuis le moniteur
si la température est en dehors de la plage jusqu'à ce que vous désactiviez
l'alerte de température. Voir Fig. 14.
Remarque : La plage la plus basse (côté gauche) est de 0°C à 25°C (32°F à
77°F ) et la plus élevée (côté droit) est de 26°C à 38°C (78°F à
99°F ).
3. Vous pouvez régler la compensation de température manuellement pour
ajuster la performance du système et compenser la température exacte du
côté de la caméra.
Remarque : La plage de compensations de température pouvant être définie
est de ±2°C (±3°F) Voir Fig. 15.
![](/img.php?id=2193459&img=bg1c.png)
Paramètre de veilleuse
1. Lorsque vous activez le mode automatique , l'icône s'éclaire. Vous
pouvez choisir le niveau de sensibilité. Lorsque le niveau de sensibilité est
élevé, la lumière détectera la lumière la plus intense. Voir Fig. 19.
2. Lorsque la lumière de la caméra atteint le niveau défini, la veilleuse
s'allumera comme configuré.
3. Lorsque vous activez le mode manuel , vous pouvez allumer/éteindre
la veilleuse comme configuré.
4. Appuyez sur l'icône , vous pouvez modifier la couleur de la veilleuse.
Il existe trois couleurs de veilleuse (jaune, vert, orange).
5. Appuyez sur l'icône vous pouvez modifier le niveau de luminosité. Il
existe quatre niveaux de luminosité.
Paramètres d'affichage et de balance des blancs
1. Dans ce sous-menu, vous pouvez choisir la fréquence et la température de
couleur les plus adaptées sur l'écran. Voir Fig. 20.
2. Il existe trois types de température de couleur et deux fréquences (50 Hz
ou 60 Hz).
Supprimer caméra
Dans ce sous-menu, vous pouvez supprimer une caméra pairée.
1. Veuillez appuyer sur les numéros des caméras que vous souhaitez
supprimer. Voir Fig. 21.
2. Appuyez sur pour supprimer.
Ajouter caméra
Le système est proposé avec une unité de caméra qui a déjà été pairée avec
l'unité du moniteur. La fonction de pairage permet d'utiliser un canal différent
pour chaque unité de caméra sur l'unité du moniteur. Cela est nécessaire pour
configurer d'autres unités de caméra.
1. Dans ce sous-menu, vous pouvez ajouter une nouvelle caméra.
Voir Fig. 22.
2. Veuillez choisir le nombre de caméras que vous souhaitez ajouter, puis
appuyez sur l'icône.
3. Le moniteur attendra le pairage. Appuyez alors sur le bouton de pairage
pendant plus de trois secondes sur le côté de caméra. Vous n'avez pas
besoin d'allumer la caméra.
4. Le pairage est terminé, " " s'affichera sur l'écran.
5. Le pairage a échoué, l'image s'affichera sur l'écran. Voir Fig. 24.
6
3.11
3.10
3.9
3.8
![](/img.php?id=2193459&img=bg1d.png)
Alarme d'avertissement
Le son d'avertissement sera émis de l'unité du moniteur dans les cas suivants.
4.2
Informations d'état
Barre d'état
La barre d'état s'affichera sur le sommet de l'écran. Voir Fig. 27.
1 Indicateur du numéro de la caméra
2. Indicateur de puissance de signal
3. Indicateur de température (côté de la caméra)
4. État de la batterie / Indicateur de recharge
.
4
4.1
Fonction Retourner
Dans ce sous-menu, vous pouvez retourner la vidéo à l'horizontale lorsque vous
montez la caméra au plafond. Voir Fig. 25.
3.12
Restaurer défaut
Dans ce sous-menu, vous pouvez réinitialiser le système aux valeurs par défaut.
Appuyez sur pour vérifier. Voir Fig. 26.
3.13
7
Remarque : Vous pouvez appuyer sur n'importe quelle touche de l'écran pour
arrêter l'alarme.
État Indication Action
Hors portée
Connexion perdue
Bips continus pendant
une minute
Déplacez le moniteur plus
près de la caméra.
Vérifiez l'alimentation
de la caméra.
Alarme de
température
2
l'indicateur de
température à l'écran
clignote
bips consécutifs et Vérifiez la température
du côté de la caméra.
Désactivez l'alerte de
température
(voir Installation 3.4)
Alarme VOX 3 bips consécutifs Désactivez la fonction
VOX (voir Installation 3.5)
Batterie faible
2
clignote à l'écran
bips consécutifs et Branchez l'unité du
moniteur à l'adaptateur
secteur. (voir Installation 2.1)
Vous ne recevez aucun signal.
Ÿ
ŸAssurez-vous que les prises sont bien branchés jusqu'au fond.
Si le signal est faible ou qu'il y a des interférences.
ŸSi vous avez un four à micro-ondes dans le chemin entre la caméra et le
moniteur, déplacez le four à micro-ondes ou éteignez-le.
ŸAssurez-vous que la caméra et le moniteur sont à une distance raisonnable
l'un de l'autre (la plage est d'environ 984 pieds ou 300 mètres avec une vue
directe).
Entretien et maintenance
ŸGardez toutes les pièces et les accessoires hors de la portée des enfants.
Ÿ Les empreintes de doigt ou de la poussière sur la surface de l'objectif
peuvent affecter les performances de la caméra. Evitez donc de toucher la
surface de l'objectif avec les doigts.
Ÿ Si l'objectif est sale, utilisez un souffleur pour enlever la saleté et la
poussière, ou un chiffon doux et sec pour essuyer l'objectif.
Ÿ Gardez la caméra au sec. La pluie, l'humidité et les liquides contenant des
minéraux peuvent endommager les circuits électroniques.
Ÿ Ne pas utiliser ou ranger l'appareil dans des endroits sales ou poussiéreux.
Ÿ Ne pas ranger l'appareil dans des endroits chauds. Les températures élevées
peuvent réduire la durée de vie des appareils électroniques et déformer ou
faire fondre certains plastiques.
Ÿ Ne pas ranger l'appareil dans des endroits très froids. Lorsque l'appareil se
réchauffe à sa température normale, de la buée peut se former à l'intérieur,
ce qui pourrait endommager les circuits électroniques.
Ÿ Ne tentez pas d'ouvrir le boîtier. Une utilisation incorrecte de l'appareil peut
l’endommager.
Ÿ Evitez de le faire tomber ou de le cogner.
Ÿ Utilisez cet appareil uniquement avec la source d'alimentation fournie avec
celui-ci ou en tant qu'accessoire optionnel.
Ÿ Ne pas surcharger les prises murales ou les rallonges électriques, car cela
risquerait de causer un incendie ou une électrocution.
Ÿ Souvenez-vous que vous utilisez les ondes publiques lorsque vous utilisez
cet appareil et que l'audio et la vidéo peut être reçue sur d'autres appareils
récepteurs fonctionnant sur 2,4 Ghz. Les conversation dans les pièces près
de la caméra peuvent être diffusées. Pour protéger votre vie privée, éteignez
toujours la caméra lorsque vous ne voulez pas l'utiliser.
Guide de dépannage
Assurez-vous que la caméra et que le moniteur sont allumés.
8
![](/img.php?id=2193459&img=bg1f.png)
Suivez les astuces suivantes de sécurité
Pour protéger contre les blessures ou la mort à cause des cordons
du moniteur de bébé :
ŸAssurez-vous que l'unité de bébé et que le cordon de l'adaptateur
secteur sont hors de la portée des bébés, par au moins 3 pieds (1 mètre).
Remarque: Cela est important même si votre bébé ne peut pas encore
marcher ou se déplacer.
ŸUtilisez un moniteur de bébé sans fil pour éviter le risque d'étranglement.
Ÿ N'utilisez jamais des cordons d'extension avec les adaptateurs électriquess.
Utilisez uniquement les adaptateurs électriques fournis.
Cet élément est conf orme aux dispositions et au x termes spécifiques d e la Directive 1999/5 /EC.
3 pieds
(1 mètre)
unité du bébé
3 pieds
(1 mètre)
Câble
d'adapta teur
9
![](/img.php?id=2193459&img=bg21.png)
1
ESPAÑOL
Contenido del paquete
Una cámara
Un monitor
Dos adaptadores de alimentación
Pila para el monitor (3,7 V 700 mAH, de iones de litio)
Dos abrazaderas de cables
Dos tornillos y dos tacos para pared
Este Manual del usuario
Esquema del producto
Cámara (Fig. 1)
1. Luz nocturna
2. LED del indicador de alimentación
3. Objetivo
4. Micrófono
5. Enchufe del adaptador de alimentación
6. Antena
7. Sensor luminoso
8. Botón de encendido y asociación
9. LED de infrarrojos
10. Altavoz
11. Sensor de temperatura
Monitor (Fig. 2)
1. Botón de alimentación
2. Botón de intercomunicador
3. LED del indicador de alimentación y carga
4. Micrófono
5. Indicador LED de VOX
6. Indicadores LED de volumen
7. Altavoz
8. Antena
9. Pantalla LCD
10. Botón Menú
11. Enchufe del adaptador de alimentación
12. Soporte
13. Compartimento de las pilas
(panel táctil)
![](/img.php?id=2193459&img=bg22.png)
Configuración
2
Configuración de la cámara
Fuente de alimentación - Utilizar alimentación
de CA
Enchufe un extremo del adaptador de alimentación proporcionado a una toma de
corriente eléctrica y el otro extremo en la parte posterior de la cámara. Vea la Fig. 3.
Nota 1: Utilice el adaptador cuya etiqueta es SALIDA: 6 VCC con la cámara.
Nota 2: Presione sin soltar el botón de alimentación durante más de dos segundos
para apagar el cámara.
Enfoque
Coloque la cámara en una ubicación adecuada y apunte el objetivo hacia el área de
observación. Vea la Fig. 4.
Visión nocturna
La cámara tiene ocho LED de alta intensidad para capturar imágenes claras en la
obscuridad. obscuridad. Cuando el sensor de luz detecte bajos niveles de luz ambiente,
los LED se activarán automáticamente.
Medición de la temperatura ambiente
El sensor de temperatura puede medir la temperatura ambiente desde la cámara y el
indicador de temperatura ambiente se mostrará en la pantalla de la unidad del monitor.
Asociación
El sistema incluye una unidad de cámara que ya se ha asociado con la unidad del
monitor. La función de asociación proporciona a cada unidad de cámara un canal
independiente en la unidad del monitor. Esto es necesario para configurar las unidades
de cámaras adicionales.
1. Presione sin soltar el botón de alimentación de la cámara durante más de 3
segundos. El LED de alimentación se iluminará (rojo) y la luz nocturna
comenzará a parpadear (naranja). Esta función activará la alimentación de la
cámara y esta esperará al proceso de asociación. Vea la Fig. 23.
2. Presione el botón de alimentación para activar el monitor. El LED de
alimentación se iluminará (verde).
3. En el submenú (13. Añadir cámara; vea la Fig. 9.) del monitor.
4. Elija el número de cámaras que desea agregar y, a continuación, presione el
icono. Vea la Fig. 22.
5. La asociación se ha completado. Se mostrará " " en el monitor.
6. La asociación ha fallado. Se mostrará la imagen en el monitor. Vea la Fig. 24.
Nota : Asegúrese de que la cámara y el monitor se encuentran dentro del alcance uno
del otro. Si están fuera del alcance, la imagen se mostrará en la pantalla LCD y
la unidad del monitor emitirá el sonido de advertencia si dicho monitor supera
el alcance (desconexión). El sonido de advertencia se emitirá desde el monitor
hasta que presione cualquier botón.
1
1.1
1.2
1.3
1.4
1.5
![](/img.php?id=2193459&img=bg23.png)
3
Configuración del monitor
Fuente de alimentación
El monitor utiliza pilas de iones de litio de 3,7V 700 mAH o la alimentación de CA
doméstica.
Insertar la batería
1. Abra la tapa del compartimento de las pilas que se encuentra en la
parte posterior del monitor. Vea la Fig. 5.
2. Inserte la batería con la parte metálica orientada hacia el
compartimento de las pilas. Vea la Fig. 5.
3. Cierre la tapa del compartimento de la batería y asegúrese de que
queda bloqueada.
4. Presione el botón de alimentación para encender el monitor. Vea la
Fig. 5.
Nota 1: Cuando la energía sea insuficiente, el LED "Alimentación" se iluminará
(verde).
Nota 2: Presione sin soltar el botón de alimentación durante más de dos segundos
para apagar el monitor.
Nota 3: Quite la batería del monitor si no piensa utilizarlo durante un período
prolongado de tiempo.
Uso de la alimentación de CA
1. Enchufe un extremo del adaptador de alimentación proporcionado a una toma
de corriente eléctrica y el otro extremo en el monitor. El LED "Alimentación"
se iluminará en rojo. Vea la Fig. 6.
Nota : Utilice el adaptador cuya etiqueta es SALIDA: 6 VCC con el monitor.
2. Presione el botón de alimentación para encender el monitor. Vea la Fig. 6.
Nota 1: Cuando encienda el monitor, el LED "Alimentación" se iluminará en
naranja.
Nota 2: Presione sin soltar el botón de alimentación durante más de dos segundos
para apagar el monitor.
Nota 3: Cuando encienda el producto y se inicie la carga, el indicador LED
"Alimentación" se iluminará en naranja. Si la carga ha finalizado
(completamente), el indicador LED "Alimentación" se iluminará en verde.
Cuando apague el producto y se inicie la carga, el indicador LED
"Alimentación" se iluminará en rojo. Si la carga ha finalizado
(completamente), el indicador LED "Alimentación" se iluminará en verde.
Función de intercomunicador
Presione el botón del intercomunicador para hablar a través de la cámara. Vea la
Fig. 7.
2.1
2
2.2
![](/img.php?id=2193459&img=bg24.png)
4
Opciones del menú
1. Presione el botón de menú de la unidad del monitor para mostrar el
menú principal en la pantalla (panel táctil). Vea la Fig. 8.
2. Hay tres menús principales. Vea la Fig. 9.
(1) Parámetro Brillo
(2) Parámetro Volumen (monitor)
(3) Selección de cámara
(4) Parámetro Temperatura
(5) Función VOX
(6) Página siguiente
(7) Parámetro Volumen (cámara)
(8) Función de música
(9) Parámetro Luz nocturna
(10) Última página
(11) Parámetros Frecuencia de visualización y Balance de blanco
(12) Quitar cámara
(13) Añadir cámara
(14) Función de volteo
(15) Restaurar los valores predeterminados
Parámetro Brillo (Brillo)
En este submenú puede ajustar el brillo de la pantalla. Vea la Fig. 10.
Parámetro Volumen (monitor)
En este submenú puede ajustar el nivel de volumen del monitor. Vea la Fig. 11.
Selección de cámara (seleccionar cámara)
En este submenú puede seleccionar qué cámara desea mostrar en la pantalla.
Vea la Fig. 12.
Parámetro Temperatura (configuración de temp.)
1. En este submenú puede elegir la unidad de temperatura entre grados
centígrados o grados Fahrenheit. Vea la Fig. 13.
3
3.1
3.2
3.3
3.4
![](/img.php?id=2193459&img=bg25.png)
Función VOX (transmisión de activación por voz)
1. Este submenú permite elegir el nivel de sensibilidad VOX. Con el
nivel establecido en alto, el micrófono detectará los sonidos más
bajos. Vea la Fig. 16.
2. Si habilita la función VOX en la unidad del monitor, el icono se
iluminará. Presione el botón de menú para volver a la pantalla de
visualización para completar la configuración. El LED VOX
permanecerá encendido (azul claro).
3. Esto desactiva la pantalla en un plazo de 10 segundos y se activa
el modo de ahorro de energía.
4. Cuando el sonido de la cámara alcance el nivel establecido, la
pantalla se activará automáticamente y la unidad del monitor
emitirá un sonido de advertencia.
Parámetro Volumen (cámara)
En este submenú puede ajustar el nivel de volumen de la cámara. Vea la Fig. 17.
Función de música
Puede reproducir música con la cámara (tres piezas de música).
1. Presione el botón de música y la cámara comenzará a reproducir
música. Vea la Fig. 18.
2. Presione el botón ; la cámara reproducirá la siguiente canción.
3. Puede reproducir todas las canciones de cuna cuando elija el icono .
4. La canción de cuna se detendrá cuando elija el icono .
5
3.6
3.7
3.5
2. Puede establecer el intervalo de temperatura de la alerta. Cuando la
temperatura se encuentre fuera del intervalo, el indicador de temperatura del
panel del monitor parpadeará. Si habilita la alerta de temperatura y el icono de
alerta se ilumina, la unidad del monitor emitirá el sonido de advertencia si la
temperatura supera el intervalo hasta que deshabilite dicha alerta. Vea la Fig.
14.
Nota : El intervalo más bajo (lado izquierdo) va de 0°C a 25°C (32°F a 77°F)
y el más alto (lado derecho) va de 26°C a 38°C (78°F a 99°F).
3. Puede establecer la compensación de temperatura manualmente para ajustar
el rendimiento del sistema con el fin de compensar la temperatura exacta del
lado de la cámara.
Nota: El intervalo de compensación de temperatura que se puede establecer es
de ±2°C (±3°F) Vea la Fig. 15.
![](/img.php?id=2193459&img=bg26.png)
Parámetro Luz nocturna
1. Cuando habilite el modo automático , el icono se iluminará. Puede
elegir el nivel de sensibilidad. Con el nivel establecido en alto, se
detectará la luz más intensa. Vea la Fig. 19.
2. Cuando la luz procedente de la cámara alcance el nivel establecido, la luz
nocturna se activará según la configuración.
3. Cuando habilite el modo manual , podrá activar o desactivar la luz
nocturna según la configuración.
4. Presione el icono , para cambiar el color de la luz nocturna. Existen
tres colores de luz nocturna: amarillo, verde y naranja.
5. Presione el icono , para cambiar el nivel de brillo. Existen cuatro
niveles de brillo.
Parámetro Frecuencia de visualización y
Balance de blanco
1. En este submenú puede elegir qué frecuencia y temperatura de color son
mejores en el monitor. Vea la Fig. 20.
2. Existen tres tipos de temperatura de color y dos frecuencias (50 Hz o 60
Hz).
Quitar cámara
En este submenú puede eliminar una cámara asociada.
1. Presione el número de cámaras que desea eliminar. Vea la Fig. 21.
2. Presione para llevar a cabo la eliminación.
Añadir cámara
El sistema incluye una unidad de cámara que ya se ha asociado con la unidad
del monitor. La función de asociación proporciona a cada unidad de cámara un
canal independiente en la unidad del monitor. Esto es necesario para configurar
las unidades de cámaras adicionales.
1. En este submenú puede añadir una nueva cámara. Vea la Fig. 22.
2. Elija el número de cámaras que desea agregar y, a continuación, presione
el icono .
3. El monitor esperará al proceso de asociación. Presione también el botón
de asociación durante más de tres segundos en la cámara. No es necesario
encender la cámara.
4. La asociación se ha completado. Se mostrará " " en el monitor.
5. La asociación ha fallado. Se mostrará la imagen en el monitor. Vea la Fig.
24.
6
3.11
3.
10
3.9
3.8
![](/img.php?id=2193459&img=bg27.png)
Alarma de advertencia
La unidad del monitor emitirá el sonido de advertencia en los casos siguientes.
4.2
Información de estado
Barra de estado
La barra de estado se mostrará en la parte superior de la pantalla. Vea la Fig. 27.
1 Indicador de número de la cámara
2. Indicador de potencia de la señal
3. Indicador de temperatura (cámara)
4. Estado de la batería / Indicador de carga
.
4
4.1
Función de volteo
En este submenú puede voltear el vídeo horizontalmente cuando instale la
cámara en el techo. Vea la Fig. 25.
3.12
Restaurar los valores predeterminados
En este submenú puede restablecer los valores predeterminados del sistema.
Presione para asegurarse. Vea la Fig. 26.
3.13
7
Nota : Para detener la alarma, presione cualquier botón del monitor.
Estado Indicación Acción
Fuera de alcance
Conexión perdida
Pitidos continuos durante
un minuto
Acerque el monitor a la
cámara. Compruebe la
energía de la cámara.
Alarma de
temperatura
2 pitidos consecutivos e
indicador de temperatura
intermitente en la pantalla
Compruebe la temperatura de
la cámara. Deshabilite la alerta
de temperatura (consulte la
sección de configuración 3.4).
Alarma de VOX 3 pitidos consecutivos Deshabilite la función VOX
(consulte la sección de
configuración 3.5).
Batería con
poca carga
2 pitidos consecutivos
y intermitente en la
pantalla
Conecte el monitor al
adaptador de CA. (Consulte
la sección de configuración
2.1).
No recibe ninguna señal en absoluto
Ÿ
ŸAsegúrese de que los enchufes de alimentación están insertados por
completo.
Si la señal es deficiente o hay interferencias
ŸSi hay un microondas en uso entre la cámara y el monitor, retírelo o
apáguelo.
ŸAsegúrese de que la cámara y el monitor estén dentro del alcance uno del
otro: alcance de aproximadamente 300 metros (984 pies) en una línea clara de
visión.
Cuidado y mantenimiento
ŸMantenga todas las piezas y los accesorios fuera del alcance de los niños.
Ÿ Las huellas digitales o la suciedad en la superficie del objetivo pueden
afectar negativamente a las prestaciones de la cámara. Evite tocar la
superficie del objetivo con los dedos.
Ÿ Si el objetivo está sucio, utilice un ventilador para soplar la suciedad y el
polvo, o un paño seco para limpiar el objetivo.
Ÿ Mantenga la cámara seca. La lluvia, la humedad y otros líquidos contienen
minerales que pueden corroer los circuitos electrónicos.
Ÿ No utilice ni almacene los dispositivos en áreas con polvo y sucias.
Ÿ No almacene los dispositivos en áreas donde la temperatura sea elevada.
Las altas temperaturas pueden reducir la vida útil de los dispositivos
electrónicos, y deformar o derretir ciertos plásticos.
Ÿ No almacene los dispositivos en zonas donde la temperatura sea baja.
Cuando el sistema se calienta (hasta su temperatura normal), se puede
formar humedad dentro de la carcasa, lo que puede dañar las placas del
circuito.
Ÿ No intente abrir la carcasa. El manejo del dispositivo por personas no
expertas puede dañar el sistema.
Ÿ Evite las caídas o fuertes descargas.
Ÿ Utilice este producto solo con la fuente de alimentación incluida o
proporcionada como accesorio.
Ÿ No sobrecargue las tomas eléctricas o extensiones, ya que esto puede
provocar un incendio o un cortocircuito.
Ÿ Recuerde que utiliza ondas de radio públicas al utilizar el sistema, y que el
sonido y el vídeo se pueden transmitir a otros dispositivos de recepción de
2,4 GHz. Las conversaciones, incluso desde las habitaciones cercanas a la
cámara, se pueden transmitir. Para proteger la privacidad de su hogar,
apague la cámara cuando no esté en uso.
Resolución de problemas
Asegúrese de que la cámara y el monitor están encendidos.
8
![](/img.php?id=2193459&img=bg29.png)
Consejos de seguridad
Para evitar la muerte y las lesiones asociadas con los cables del
monitor para bebés:
Ÿ Asegúrese de que la unidad del bebé y los cables del adaptador de CA
siempre están fuera del alcance del bebé, al menos a 1 metro.
Nota: es importante incluso si su bebé aún no se pone de pie o se mueve.
ŸUtilice un monitor para bebés inalámbrico para evitar el riesgo de
estrangulamiento.
ŸNunca utilice cables de extensión con adaptadores de CA. Utilice solo los
adaptadores de CA proporcionados.
Este artículo está e n conformidad con los requisitos esencial es y otras disposiciones pe rtinentes de la Direc tiva 1999/5/CE.
unidad del bebé
1 metro
(3 pies)
1 metro
(3 pies)
cable
del adaptador
9
![](/img.php?id=2193459&img=bg2b.png)
1
DEUTSCH
Lieferumfang
Eine Kamera
Ein Monitor
Zwei Netzteile
Akku für Monitor (Lithium-Ionen-Akku, 3,7 V, 700 mAh)
Zwei Kabelklemmen
Zwei Schrauben und zwei Dübel
Diese Bedienungsanleitung
Produktübersicht
Kamera (Abb. 1)
1. Nachtlicht
2. Betriebsanzeige-LED
3. Objektiv
4. Mikrofon
5. Netzteilstecker
6. Antenne
7. Lichtsensor
8. Ein/Aus-/Kopplungstaste
9. Infrarot-LEDs
10. Lautsprecher
11. Temperatursensor
Monitor (Abb. 2)
1. Ein-/Austaste
2. Gegensprech-Taste
3. Betriebs-/Ladeanzeige-LED
4. Mikrofon
5. VOX-Anzeige-LED
6. Lautstärkeanzeige-LEDs
7. Lautsprecher
8. Antenne
9. LCD-Bildschirm
10. Menütaste
11. Netzteilstecker
12. Halterung
13. Batteriefach
(Touch-Bildschirm)
![](/img.php?id=2193459&img=bg2c.png)
2
Einrichtung
Kameraeinrichtung
Stromversorgung - über Netzstrom
Schließen Sie ein Ende des mitgelieferten Netzteils an eine Steckdose und das andere Ende
an die Rückseite der Kamera an. Siehe Abb. 3.
Hinweis 1: Verbinden Sie das mit OUTPUT: 6V DC (Ausgang: 6 V DC) gekennzeichnete
Netzteil mit der Kamera.
Hinweis 2: Halten Sie die Ein-/Austaste mehr als zwei Sekunden lang gedrückt, um die
Kamera auszuschalten.
Feineinstellung
Stellen Sie die Kamera an einem geeigneten Ort auf und richten Sie das Objektiv auf den zu
überwachenden Bereich. Siehe Abb. 4.
Nachtsicht
Die Kamera verfügt über acht hochempfindliche LEDs, um deutliche Bilder auch im
Dunkeln aufzunehmen. Stellt der Lichtsensor eine schwach ausgeleuchtete Umgebung fest,
aktivieren sich die LEDs automatisch.
Messung der Raumtemperatur
Der Temperatursensor kann die Raumtemperatur am Aufstellungsort der Kamera messen,
woraufhin die Raumtemperaturanzeige auf dem Bildschirm des Monitors erscheint.
Kopplung
Das System wird zusammen mit einer Kamera ausgeliefert, die bereits mit dem Monitor
gekoppelt wurde. Die Kopplungsfunktion weist jeder Kamera einen separaten Kanal am
Monitor zu. Dies ist zur Konfiguration zusätzlicher Kameras erforderlich.
1. Halten Sie die Ein-/Austaste der Kamera mehr als 3 Sekunden lang gedrückt. Die
Betriebsanzeige-LED leuchtet (rot) und das Nachtlicht fängt an zu blinken (orange).
Die Kamera schaltet sich jetzt ein und wartet auf den Kopplungsvorgang. Siehe Abb.
23.
2. Drücken Sie die Ein-/Austaste , um den Monitor einzuschalten, woraufhin die
Betriebsanzeige-LED leuchtet (grün).
3. Im Untermenü (13. Kamera hinzufügen siehe Abb. 9.) am Monitor.
4. Legen Sie bitte fest, wieviele Kameras Sie hinzufügen möchten, und drücken Sie
dann das Symbol. Siehe Abb. 22.
5. Nach erfolgreicher Kopplung erscheint " " auf dem Monitor.
6. Bei fehlgeschlagener Kopplung wird das Bild auf dem Monitor angezeigt. Siehe
Abb. 24.
Hinweis : Achten Sie darauf, dass die Kamera und der Monitor sich im gegenseitigen
Erfassungsbereich befinden. Ist dieser Bereich am Monitor überschritten, wird
das Bild auf dem LCD-Bildschirm angezeigt und der Monitor gibt einen
Warnton aus (die Verbindung ist unterbrochen). Der Monitor gibt den Warnton
solange aus, bis Sie ihn durch Drücken einer beliebigen Taste stoppen.
1
1.1
1.2
1.3
1.4
1.5
![](/img.php?id=2193459&img=bg2d.png)
3
Monitoreinrichtung
Stromversorgung
Der Monitor wird über einen Lithium-Ionen-Akku (3,7 Volt, 700 mAH) oder das Haushaltsnetz
mit Strom versorgt.
Akku einlegen
1. Öffnen Sie die Akkufachabdeckung an der Rückseite des Monitors. Siehe Abb. 5.
2. Legen Sie den Akku so ein, dass sein Metallende in Richtung des Akkufachs
zeigt. Siehe Abb. 5.
3. Schließen Sie die Akkufachabdeckung und achten Sie darauf, dass sie gut
verschlossen ist.
4. Drücken Sie die Ein-/Austaste um den Monitor einzuschalten. Siehe Abb. 5.
Hinweis 1: Bei ausreichender Stromversorgung leuchtet die „Betriebsanzeige“-LED (grün).
Hinweis 2: Halten Sie die Ein-/Austaste mehr als zwei Sekunden lang gedrückt, um den
Monitor auszuschalten.
Hinweis 3: Nehmen Sie den Akku aus dem Monitor heraus, wenn Sie ihn längere Zeit nicht
benutzen werden.
Netzstrom verwenden
1. Schließen Sie ein Ende des mitgelieferten Netzteils an eine Steckdose und das
andere Ende an den Monitor an, woraufhin die „Betriebsanzeige“-LED rot leuchtet.
Siehe Abb. 6.
Hinweis : Verbinden Sie das mit Ausgang: 6V DC gekennzeichnete Netzteil mit dem Monitor.
2. Drücken Sie die Ein-/Austaste um den Monitor einzuschalten. Siehe Abb. 6.
Hinweis 1: Wird der Monitor eingeschaltet, leuchtet die „Betriebsanzeige“-LED orange.
Hinweis 2: Halten Sie die Ein-/Austaste mehr als zwei Sekunden lang gedrückt, um den
Monitor auszuschalten.
Hinweis 3: Wenn der Ladevorgang bei eingeschaltetem Gerät beginnt, leuchtet
die „Betriebsanzeige“-LED orange. Sobald der Ladevorgang abgeschlossen ist
(vollständig geladen), leuchtet die „Betriebsanzeige“-LED grün. Wenn der
Ladevorgang bei ausgeschaltetem Gerät beginnt, leuchtet die „Betriebsanzeige“-
LED rot. Sobald der Ladevorgang abgeschlossen ist (vollständig geladen), leuchtet
die „Betriebsanzeige“-LED grün.
Gegensprechfunktion
Drücken Sie die Gegensprechtaste , um über die Kamera zu sprechen. Siehe Abb. 7.
2.1
2
2.2
![](/img.php?id=2193459&img=bg2e.png)
4
Menüoptionen
1. Drücken Sie die Menütaste am Monitor, um das Hauptmenü auf dem
Bildschirm (Touch-Bildschirm) anzuzeigen. Siehe Abb. 8.
2. Es gibt drei Hauptmenüs. Siehe Abb. 9.
(1) Helligkeitseinstellung
(2) Lautstärkeeinstellung (Monitor)
(3) Kameraauswahl
(4) Temperatureinstellung
(5) VOX-Funktion
(6) Nächste Seite
(7) Lautstärkeeinstellung (Kamera)
(8) Musikfunktion
(9) Nachtlichteinstellung
(10) Letzte Seite
(11) Einstellung der Anzeigefrequenz und des Weißabgleichs
(12) Kamera löschen
(13) Kamera hinzufügen
(14) Umdrehfunktion
(15) Standardeinstellungen wiederherstellen
Helligkeitseinstellung ( Helligkeit )
In diesem Untermenü können Sie die Helligkeit des Bildschirms einstellen.
Siehe Abb. 10.
Lautstärkeeinstellung ( Monitor )
In diesem Untermenü können Sie den Lautstärkepegel des Monitors einstellen.
Siehe Abb. 11.
Kameraauswahl ( Kamerawahl )
In diesem Untermenü können Sie einstellen, welche Kamera auf dem
Bildschirm angezeigt werden soll. Siehe Abb. 12.
Temperatureinstellung ( Temp.-Einstellung )
1. In diesem Untermenü können Sie die Temperatureinheit aus Grad Celsius
oder Grad Fahrenheit wählen. Siehe Abb. 13.
3
3.1
3.2
3.3
3.4
![](/img.php?id=2193459&img=bg2f.png)
VOX-Funktion (geräuschaktivierte Übertragung)
1. In diesem Untermenü können Sie den VOX-Empfindlichkeitsgrad
festlegen. Ist eine hohe Empfindlichkeit eingestellt, erkennt das
Mikrofon leisere Geräusche. Siehe Abb. 16.
2. Wird die VOX-Funktion am Monitor aktiviert, leuchtet das Symbol
Kehren Sie durch Drücken der Menütaste zum
Anzeigebildschirm zurück, um die Einstellung abzuschließen,
wobei die VOX-LED jetzt durchgehend leuchtet (blau).
3. Der Bildschirm schaltet sich jetzt innerhalb von 10 Sekunden aus
und es aktiviert sich der Energiesparmodus.
4. Erreicht das Geräusch von der Kamera den eingestellten Wert,
schaltet sich der Bildschirm automatisch ein und der Monitor gibt
einen Warnton aus.
Lautstärkeeinstellung (Kamera)
In diesem Untermenü können Sie den Lautstärkepegel der Kamera einstellen.
Siehe Abb. 17.
Musikfunktion
Sie können Musik über die Kamera wiedergeben (drei Musikstücke).
1. Drücken Sie die Musiktaste wenn die Kamera Musik wiedergeben soll.
Siehe Abb. 18.
2. Drücken Sie die Taste , gibt die Kamera das nächste Lied wieder.
3. Bei Wahl dieses Symbols können Sie alle Schlummerlieder
wiedergeben.
4. Bei Wahl dieses Symbols wird das Schlummerlied angehalten. 5
3.6
3.7
3.5
2. Sie können den Temperaturbereich des Temperaturalarms einstellen.
Liegt die Temperatur außerhalb dieses Bereichs, blinkt die
Temperaturanzeige am Monitor. Haben Sie den Temperaturalarm aktiviert
und das Warnsymbol leuchtet und die Temperatur liegt außerhalb des
Bereichs, gibt der Monitor solange einen Warnton aus, bis Sie den
Temperaturalarm deaktivieren. Siehe Abb. 14.
Hinweis : Der unterste Bereich (linke Seite) liegt zwischen 0°C und 25°C
(32°F und 77°F) und der oberste Bereich (rechte Seite) zwischen
26°C und 38°C (78°F und 99°F).
3. Sie können den Temperaturausgleich zur Anpassung der Systemleistung
manuell einstellen, um die genaue Temperatur der Kamera zu kompensieren.
Hinweis: Der Temperaturbereich für den Ausgleich kann auf ±2°C (±3°F)
eingestellt werden. Siehe Abb. 15.
![](/img.php?id=2193459&img=bg30.png)
6
Nachtlichteinstellung
1. Wenn Sie den Automatikmodus aktivieren, leuchtet das Symbol. Sie
können den Empfindlichkeitsgrad festlegen. Ist eine hohe Empfindlichkeit
eingestellt, wird mehr Licht erkannt. Siehe Abb. 19.
2. Erreicht das Licht von der Kamera den eingestellten Wert, schaltet sich
das eingestellte Nachtlicht ein.
3. Wenn Sie den manuellen Modus aktivieren, können Sie das
eingestellte Nachtlicht ein-/ausschalten.
4. Drücken Sie das Symbol , können Sie die Farbe des Nachtlichts
ändern. Drei Farben sind für das Nachtlicht auswählbar (gelb, grün,
orange).
5. Drücken Sie das Symbol , können Sie die Helligkeitsstufe ändern. Es
gibt vier Helligkeitsstufen.
Einstellung der Anzeigefrequenz und des
Weißabgleichs
1. In diesem Untermenü können Sie die optimale Frequenz und
Farbtemperatur für den Monitor festlegen. Siehe Abb. 20.
2. Es stehen drei Farbtemperaturen und zwei Frequenzen zur Auswahl
(50 Hz und 60 Hz).
Kamera löschen
In diesem Untermenü können Sie eine gekoppelte Kamera löschen.
1. Legen Sie bitte durch Drücken fest, welche Kameras Sie löschen
möchten. Siehe Abb. 21.
2. Für den Löschvorgang drücken Sie .
Kamera hinzufügen
Das System wird zusammen mit einer Kamera ausgeliefert, die bereits mit dem
Monitor gekoppelt wurde. Die Kopplungsfunktion weist jeder Kamera einen
separaten Kanal am Monitor zu. Dies ist zur Konfiguration zusätzlicher
Kameras erforderlich.
1. In diesem Untermenü können Sie eine neue Kamera hinzufügen. Siehe
Abb. 22.
2. Legen Sie bitte fest, wieviele Kameras Sie hinzufügen möchten, und
drücken Sie dann das Symbol.
3. Der Monitor wartet auf den Kopplungsvorgang und drücken Sie dann
bitte auch drei Sekunden lang die Kopplungstaste an der Kamera. Dabei
braucht die Kamera nicht eingeschaltet zu sein.
4. Nach erfolgreicher Kopplung erscheint „ “ auf dem Monitor.
5. Bei fehlgeschlagener Kopplung wird das Bild auf dem Monitor angezeigt.
Siehe Abb. 24.
3.11
3.10
3.9
3.8
![](/img.php?id=2193459&img=bg31.png)
Warnalarm
In folgenden Fällen gibt der Monitor einen Warnton aus.
4.2
Statusinformationen
Statusleiste
Die Statusleiste wird oben im Bildschirm angezeigt. Siehe Abb. 27.
1 Kameranummernanzeige
2. Signalstärkeanzeige
3. Temperaturanzeige (Kamera)
4. Akkustatus / Ladestandanzeige
.
4
4.1
Umdrehfunktion
In diesem Untermenü können Sie Videos horizontal umdrehen, wenn die
Kamera an der Decke montiert wurde. Siehe Abb. 25.
3.12
Standardeinstellungen wiederherstellen
In diesem Untermenü können Sie das System auf seine Standardwerte
zurücksetzen. Drücken Sie , um sich vergewissern. Siehe Abb. 26.
3.13
7
Hinweis : Durch Drücken einer beliebigen Taste am Monitor können Sie den
Alarm anhalten.
Status Anzeige Maßnahme
Außerhalb des
Bereichs
Verbindung
unterbrochen
Ununterbrochene
Signaltöne über eine
Minute
Schieben Sie den Monitor
näher an die Kamera heran.
Prüfen Sie die
Stromversorgung der Kamera.
Temperaturalarm 2 nacheinander ausgegebene
Signaltöne und blinkende
Temperaturanzeige auf
dem Bildschirm
Prüfen Sie den Temperaturwert
der Kamera. Deaktivieren Sie
den Temperaturalarm
(siehe Einrichtung unter 3.4)
VOX-Alarm 3 nacheinander
ausgegebene Signaltöne
Deaktivieren Sie die VOX-
Funktion (siehe Einrichtung
unter 3.5)
Schwacher Akku
2 nacheinander ausgegebene
Signaltöne und
blinkend auf dem Bildschirm
Schließen Sie den Monitor
an das Netzteil an.
(Siehe Einrichtung unter 2.1)
Sie empfangen keinerlei Signale
Ÿ
ŸPrüfen Sie, ob die Netzstecker vollständig eingesteckt sind.
Bei schwachem Signal oder Signalstörungen
ŸFalls sich eine Mikrowelle im Pfad zwischen Kamera und Monitor befindet,
stellen Sie die Mikrowelle an einen anderen Ort bzw. schalten Sie sie aus.
ŸStellen Sie sicher, dass sich Kamera und Monitor innerhalb der unterstützten
Reichweite zueinander befindet (ca. 300 Meter in direkter Sichtverbindung).
Pflege und Wartung
Ÿ Bewahren Sie alle Teile und sämtliches Zubehör außerhalb der Reichweite
von Kindern auf.
Ÿ Fingerabdrücke und Schmutz an der Linsenoberfläche können sich
erheblich auf die Kameraleistung auswirken. Achten Sie darauf, die
Linsenoberfläche nicht mit Ihren Fingern zu berühren.
Ÿ Sollte die Linse schmutzig werden, beseitigen Sie Schmutz und Staub mit
einem Druckluftreiniger oder einem weichen, trockenen Tuch.
Ÿ Halten Sie die Kamera trocken. Niederschlag, Feuchtigkeit und andere
Flüssigkeiten mit Mineralien lassen elektronische Schaltkreise korrodieren.
Ÿ Verwenden oder lagern Sie das Produkt nicht an staubigen, schmutzigen
Orten.
Ÿ Bewahren Sie das Produkt nicht an heißen Orten auf. Hohe Temperaturen
können die Lebenszeit elektronischer Geräte verkürzen und bestimmte
Kunststoffteile verformen oder schmelzen lassen.
Ÿ Bewahren Sie das Produkt nicht an sehr kalten Orten auf. Wenn sich das
System erwärmt (auf normale Betriebstemperatur) kann sich Feuchtigkeit
im Inneren des Gehäuses bilden und die elektronische Schaltkreise
beschädigen.
Ÿ Versuchen Sie nicht, das Gehäuse zu öffnen. Unsachgemäße Handhabung
des Gerätes kann das System beschädigen.
Ÿ Lassen Sie das Gerät nicht fallen, setzen Sie es keinen starken
Erschütterungen aus.
Ÿ Betreiben Sie das Produkt nur mit dem mitgelieferten oder als Zubehör
bereitgestellten Netzteil.
Ÿ Überlasten Sie Steckdosen oder Verlängerungskabel nicht, da dies Brand-
und Stromschlaggefahr bergen kann.
Ÿ Denken Sie daran, dass Sie beim Einsatz des Systems öffentliche
Funkwellen verwenden und Ton und Video auf andere 2,4-GHz-
Empfangsgeräte übertragen werden können. Es können sogar Gespräche
von Orten in der Nähe der Kamera übertragen werden. Schalten Sie die
Kamera zum Schutz Ihrer Privatsphäre immer aus, wenn Sie sie nicht
verwenden.
Problemlösung
Stellen Sie sicher, dass Kamera und Monitor eingeschaltet sind.
8
![](/img.php?id=2193459&img=bg33.png)
Sicherheitstipps befolgen
So vermeiden Sie (lebensgefährliche) Verletzungen in Verbindung
mit den Kabeln des Babymonitors:
ŸAchten Sie darauf, dass sich die Kabel von Babyeinheit und Netzteil immer
außerhalb der Reichweite des Babys befinden (mindestens 1 Meter
entfernt).
Hinweis: Dies ist auch dann zu beachten, wenn Ihr Baby noch nicht stehen
oder sich bewegen kann.
ŸVerwenden Sie zur Vermeidung von Strangulierungsgefahr einen kabellosen
Babymonitor.
ŸVerwenden Sie niemals Verlängerungskabel in Verbindung mit Netzteilen.
Verwenden Sie nur die mitgelieferten Netzteile.
Dieses Gerät stimm t mit den grundlegende n Anforde rungen und anderen relevanten Besti mmungen der
Richtlinie 1999/ 5/EG überein.
Babyeinheit
1 Meter
1 Meter
Netzteilkabel
9
![](/img.php?id=2193459&img=bg35.png)
1
ITALIANO
Contenuti della confezione
Una telecamera
Un monitor
Due adattatori di corrente
Batterie per il monitor (ioni di Litio, 3.7V, 700mAH)
Due fermacavo
Due viti e due grappe
Questo Manuale d'uso
Layout del prodotto
Videocamera (Fig. 1)
1. Luce notturna
2. LED di alimentazione
3. Obiettivo
4. Microfono
5. Spina adattatore di corrente
6. Antenna
7. Sensore luci
8. Tasto di alimentazione/associazione
9. LED a infrarossi
10. Altoparlante
11. Sensore temperatura
Monitor (Fig. 2)
1. Tasto d'alimentazione
2. Tasto interfono
3. LED di alimentazione/carica
4. Microfono
5. LED indicatore VOX
6. LED Indicatori del volume
7. Diffusore
8. Antenna
9. Schermo LCD
10. Tasto menu
11. Connettore adattatore di corrente
12. Supporto
13. Scomparto batterie
(touchscreen)
![](/img.php?id=2193459&img=bg36.png)
2
Installazione
Impostazione telecamera
Alimentazione - Uso di alimentazione CA
Inserire un'estremità dell'adattatore di alimentazione in dotazione in una presa di
corrente e l'altra estremità nella parte posteriore della telecamera. Vedere la Fig. 3.
Nota 1: Usare l'adattatore con l'etichetta OUTPUT: 6 V CC con la telecamera.
Nota 2: Tenere premuto il tasto di alimentazione per due secondi per spegnere la
telecamera.
Regolazione
Collocare la telecamera in una posizione comoda e puntare l'obiettivo verso l'area di
osservazione. Vedere la Fig. 4.
Visione notturna
La telecamera dispone di otto LED ad alta intensità per scegliere immagini nitide
notturne. Quando il sensore di luce rileva livelli bassi di luce ambientale, i LED si
attivano automaticamente.
Misurazione della temperatura ambiente
Il sensore di temperatura può misurare la temperatura ambiente sul lato della
telecamera e l'indicazione della temperatura ambiente è visualizzata sullo schermo
del monitor.
Accoppiamento
Il sistema è dotato di una telecamera che è già stata accoppiata con il monitor. La
funzione di accoppiamento assegna a ciascuna unità un canale separato sul monitor.
Questo è necessario per la configurazione di altre telecamere.
1. Tenere premuto il tasto di alimentazione per 3 secondi sulla telecamera. IL
LED di alimentazione si accende (spia rossa) e la luce notturna inizia a
lampeggiare (spia arancione). In tal modo si accende la telecamera, che
attende l'accoppiamento. Vedere la Fig. 23.
2. Premere il tasto di alimentazione per accedere il monitor e il LED di
alimentazione si accende (verde).
3. Nel menu secondario (13. Add Camera (Aggiungi telecamera), vedere la Fig.
9.) sul monitor.
4. Selezionare il numero di telecamere da aggiungere, quindi premere l'icona.
Vedere la Figura 22.
5. Al termine dell'accoppiamento, sul monitor viene visualizzato " " .
6. Se l'accoppiamento non riesce, sul monitor viene visualizzata l'immagine.
Vedere la Fig. 24.
Nota : Assicurarsi che la telecamera e il monitor rientrino nel raggio reciproco. Se
non riestrano nel raggio, sullo schermo LCD viene visualizzata l'immagine e
dal monitor viene emesso un suono di avvertenza se il monitor non rientra
nel raggio (scollegato). Dal monitor viene emesso un suono di avvertenza
finché non si preme un tasto per arrestarlo.
1
1.1
1.2
1.3
1.4
1.5
![](/img.php?id=2193459&img=bg37.png)
3
Impostazione del monitor
Alimentazione
Il monitor funziona con una batteria da 3,7 V 700 mAh (ioni di Litio) o con corrente
elettrica CA.
Inserimento delle batterie
1. Aprire il coperchio dello scomparto batterie sulla parte posteriore del
monitor. Vedere la Fig. 5.
2. Inserire la batteria con la parte metallica rivolta verso lo scomparto
batterie. Vedere la Fig. 5.
3. Chiudere il coperchio scomparto batterie ed accertarsi che sia bloccato
in sicurezza.
4. Premere il tasto di alimentazione per accendere il monitor. Vedere la
Fig. 5.
Nota 1: Se l'alimentazione non è sufficiente, il LED di alimentazione si accende
(spia verde).
Nota 2: Tenere premuto il tasto di alimentazione per due secondi per spegnere il
monitor.
Nota 3: Rimuovere la batteria dal monitor se si prevede di non usarlo per un
periodo prolungato.
Uso dell'alimentazione CA
1. Inserendo un'estremità dell'adattatore di alimentazione in dotazione in una
presa di corrente e l'altra estremità nel monitor, il LED di alimentazione è di
colore rosso. Vedere la Fig. 6.
Nota : Usare l'adattatore con l'etichetta OUTPUT: 6 V CC con il monitor.
2. Premere il tasto di alimentazione per accendere il monitor. Vedere la Fig. 6.
Nota 1: Quando si accende il monitor, il LED di alimentazione è di colore
arancione.
Nota 2: Tenere premuto il tasto di alimentazione per due secondi per spegnere il
monitor.
Nota 3: Quando la procedura di accensione e caricamento si avvia, il LED di
alimentazione è di colore arancione. Al termine della procedura di
caricamento (completamente carico), il LED di alimentazione diventa
verde. Quando la procedura di spegnimento e caricamento si avvia, il LED
di alimentazione è di colore rosso. Al termine della procedura di
caricamento (completamente carico), il LED di alimentazione diventa
verde.
Funzione interfono
Premere il tasto interfono per paralare attraverso la telecamera. Vedere la Fig. 7.
2.1
2
2.2
![](/img.php?id=2193459&img=bg38.png)
4
Opzioni del menu
1. Premere il tasto del menu sul monitor per visualizzare il menu
principale sullo schermo (touchscreen). Vedere la Fig. 8.
2. Vi sono tre menu principali. Vedere la Fig. 9.
(1) Impostazione luminosità
(2) Impostazione volume (monitor)
(3) Selezione telecamera
(4) Impostazione temperatura
(5) Funzione VOX
(6) Pagina successiva
(7) Impostazione volume (telecamera)
(8) Funzione Musica
(9) Impostazione luce notturna
(10) Ultima pagina
(11) Frequenza di visualizzazione e impostazione del bilanciamento del
bianco
(12) Elimina telecamera
(13) Aggiungi telecamera
(14) Funzione Capovolgi
(15) Ripristino predefiniti
Impostazione luminosità (Luminosità)
In questo menu secondario è possibile regolare la luminosità dello schermo.
Vedere la Fig. 10.
Impostazione volume (monitor)
In questo menu secondario è possibile regolare il livello di volume del monitor.
Vedere la Fig. 11.
Selezione telecamera (Selezione telecamera)
In questo menu secondario è possibile selezionare la telecamera da visualizzare
sullo schermo. Vedere la Fig. 12.
Impostazione temperatura (Impostazione temp.)
1. In questo menu secondario è possibile scegliere l'unità della temperatura
tra gradi Celsius o Fahrenheit. Vedere la Fig. 13.
3
3.1
3.2
3.3
3.4
![](/img.php?id=2193459&img=bg39.png)
Funzione VOX (trasmissione attivata a voce)
1. Il presente menu secondario consente di selezionare il livello di
sensibilità VOX. Con il livello impostato su High (Alto), il microfono
rileverà suoni più bassi. Vedere la Fig. 16.
2. Quando si abilita VOX sul monitor, l'icona si accende. Premere
il tasto del menu per tornare alla schermata per completare
l'impostazione. Il LED VOX rimane acceso (spia blu).
3. Il taal modo si spegne lo schermo entro 10 secondi e si accede alla
modalità di risparmio energetico.
4. Quando l'audio della telecamera raggiunge il livello impostato, lo
schermo si accende automaticamente e dal monitor viene emesso
un suono di avvertenza.
Impostazione volume (telecamera)
In questo menu secondario è possibile regolare il livello di volume della
telecamera. Vedere la Fig. 17.
Funzione Musica
È possibile riprodurre la musica con la telecamera (tre brani musicali).
1. Premendo il tasto musica , la telecamera riprodurrà la musica. Vedere
la Fig. 18.
2. Premendo di nuovo il tasto musica , la telecamera riprodurrà il brano
successivo.
3. Quando si sceglie l'icona , si possono riprodurre tutte le ninne nanne.
4. Quando si sceglie l'icona , si arresta la ninna nanna.
5
3.6
3.7
3.5
2. È possibile impostare l'intervallo di temperatura per l'allarme temperatura.
Se la temperatura non rientra nell'intervallo, l'indicatore della temperatura
sullo schermo del monitor lampeggia. Se si abilita l'allarme temperatura e si
accende l'icona di allarmne, dal monitor viene esso un suono di avvertenza
se latemperatura non rientra nell'intervallo finché non si disabilita l'allarme
temperatura. Vedere la Figura 14.
Nota : L'intervallo più basso (lato sinistro) è tra 0°C e 25°C (32°F e 77°F),
mentre quello più altro (lato destro) tra 26°C e 38°C (78°F e 99°F).
3. È possibile impostare manualmente la compensazione della temperatura per
le regolazione delle prestazioni del sistema al fine di compensare la
temperatura esatta della telecamera.
Nota: L'intervallo di compensazione della temperatura impostabile è di ±2°C
(±3°F). Vedere la Fig. 15.
![](/img.php?id=2193459&img=bg3a.png)
Impostazione luce notturna
1. Quando si abilita la modalità automatica , l'icona si accende. È
possibile scegliere il livello di sensibilità. Con il livello impostato su High
(Alto), viene rilevata la luce più alta. Vedere la Fig. 19.
2. Quando la luce della telecamera raggiunge il livello impostato, la luce
notturna si accende come nell'impostazione.
3. Quando si abilita la modalità manuale , è possibile attivare/disattivare
la luce notturna come nell'impostazione.
4. Premendo l'icona , è possibile modificare il colore della luce notturna.
Vi sono tre colori di luce notturna (giallo, verde, arancione).
5. Premendo l'icona , è possibile modificare il livello di luminosità. Vi
sono quattro livelli di luminosità.
Frequenza di visualizzazione e impostazione del
bilanciamento del bianco
1. In questo menu secondario è possibile scegliere la frequenza e la
temperatura di colore ottimali sul monitor. Vedere la Fig. 20.
2. Vi sono tre tipi di temperatura colore e due frequenze (50 Hz o 60 Hz).
Elimina telecamera
In questo menu secondario è possibile eliminare una telecamera accoppiata.
1. Premere il numero di telecamere da eliminare. Vedere la Fig. 21.
2. Premere per eliminare.
Aggiungi telecamera
Il sistema è dotato di una telecamera che è già stata accoppiata con il monitor.
La funzione di accoppiamento assegna a ciascuna unità un canale separato sul
monitor. Questo è necessario per la configurazione di altre telecamere.
1. In questo menu secondario è possibile aggiungere una nuova telecamera.
Vedere la Fig. 22.
2. Selezionare il numero di telecamere da aggiungere, quindi
premere l'icona.
3. Il monitor attende l'accoppiamente, quindi premere anche il tasto di
accoppiamento per tre secondi sulla telecamera. Non è necessario
accendere la telecamera.
4. Al termine dell'accoppiamento, sul monitor viene visualizzato " ".
5. Se l'accoppiamento non riesce, sul monitor viene visualizzata l'immagine.
Vedere la Fig. 24.
6
3.11
3.10
3.9
3.8
![](/img.php?id=2193459&img=bg3b.png)
Allarme di avvertenza
Dal monitor viene emesso il suono di avvertenza nei seguenti casi.
4.2
Informazioni di stato
Barra di stato
La barra di stato viene visualizzata sulla parte superiore della schermata. Vedere
la Fig. 27.
1 Indicatore numero telecamera
2. Indicatore di potenza del segnale
3. Indicatore di temperatura (telecamera)
4. Stato batteria / Indicatore di carica
.
4
4.1
Capovolgi
In questo menu secondario è possibile capovolgere il video in orizzontale
durante il montaggio della telecamera sul soffitto. Vedere la Fig. 25.
3.12
Ripristino predefiniti
In questo menu secondario è possibile ripristinare le impostazioni predefinite
del sistema. Premere per assicurarsi. Vedere la Fig. 26.
3.13
7
Nota : È possibile premere un tasto del monitor per arrestare l'allarme.
Stato Indicazione Azione
Fuori range
Connessione persa
Emette un segnale
acustico continuo per
un minuto
Avvicinare il monitor alla
telecamera. Controllare
l'alimentazione della
telecamera.
Allarme
temperatura
2 segnali acustici
consecutivi e indicatore
di temperatura sullo
schermo lampeggiante
Controllare la temperatura
della telecamera. Disabilitare
l'allarme temperatura (vedere
l'impostazione 3.4).
Allarme VOX 3 segnali acustici
consecutivi
Disabilitare la funzione VOX
(vedere l'impostazione 3.5).
Livello di carica
batteria basso
2 segnali acustici
consecutivi e sullo
schermo lampeggiante
Collegare il monitor
all'adattatore CA (vedere
l'impostazione 2.1).
![](/img.php?id=2193459&img=bg3c.png)
Non si riceve alcun segnale
Ÿ
ŸAssicurarsi che le spine siano completamente inserite nelle prese.
Se il segnale è scarso, o ci sono interferenze
ŸSe nel percorso tra la telecamera ed il monitor c'è un forno a microonde in
uso, rimuovere il forno a microonde o spegnerlo.
ŸAssicurarsi che la telecamera ed il monitor si trovino all'interno dei
rispettivi campi di copertura (portata di circa 984 piedi o 300 metri di una
linea di vista senza ostacoli).
Cura e manutenzione
ŸTenere tutte le parti e gli accessori lontani dalla portata dei bambini.
Ÿ Impronte digitali o sporcizia sulla superficie dell'obiettivo possono
influenzare negativamente sulle prestazioni della telecamera. Evitare di
toccare la superficie dell'obiettivo con le dita.
Ÿ Se l'obiettivo è sporco, usare un soffiatore per rimuovere lo sporco e la
polvere, oppure usare un panno morbido e asciutto per pulire l'obiettivo.
Ÿ Tenere la telecamera asciutta. Pioggia, umidità e altri liquidi contengono
minerali che possono danneggiare i circuiti elettronici.
Ÿ Non usare o conservare in aree sporche e polverose.
Ÿ Non conservare in ambienti caldi. Le temperature elevate possono ridurre la
durata utile dei dispositivi elettronici e deformare o fondere alcune
plastiche.
Ÿ Non conservare in ambienti molto freddi. Quando il sistema si riscalda
(al sua normale temperatura) al suo interno si può formare della condensa
che può danneggiare le schede dei circuiti elettronici.
Ÿ Non tentare di aprire la copertura. Il sistema può subire danni se è
maneggiato da personale non specializzato.
Ÿ Evitare cadute o forti impatti.
Ÿ Far funzionare il prodotto usando solo l'alimentatore incluso o fornito come
accessorio.
Ÿ Non sovraccaricare le prese a muro e le prolunghe, perché si possono
provocare incendi e scosse elettriche.
Ÿ Ricordare che, quando si usa il sistema, si usano onde radio pubbliche e
audio e video possono essere trasmessi ad altri dispositivi di ricezione
2.4 GHz. Possono essere trasmesse conversazioni, anche tenute in stanze
vicine alla telecamera. Per proteggere la privacy della propria casa,
spegnere sempre la telecamera quando non è in uso.
Risoluzione dei problemi
Assicurarsi che sia la fotocamera ed il monitor siano accesi.
8
![](/img.php?id=2193459&img=bg3d.png)
Osservare le istruzioni sulla sicurezza
Per prevenire la morte e lesioni in associazione ai cavi del baby
monitor:
ŸAssicurarsi che i cavi dell'unità e dell'adattatore AC siano sempre fuori della
portata del bambino, ad una distanza di almeno 3 piedi (1 metro).
Nota: È importante, anche se il vostro bambino non è ancora in grado di
stare in piedi o di muoversi autonomamente.
ŸUsare un baby monitor wireless per evitare il rischio di strangolamento.
ŸNon usare mai prolunghe con gli adattatori AC. Usare solo gli adattatori
AC forniti in dotazione.
Questa attre zzatura è conforme ai requisiti essenzial i e ad altri requisiti relativi della Direttiva 1999/5/CE.
3 piedi
(1 metro)
Cavo
adattatore
Baby monitor
3 piedi
(1 metro)
9
TTD-4365G
408-000729-00
