2 • TQi RADIO SYSTEM

Important Radio System Precautions

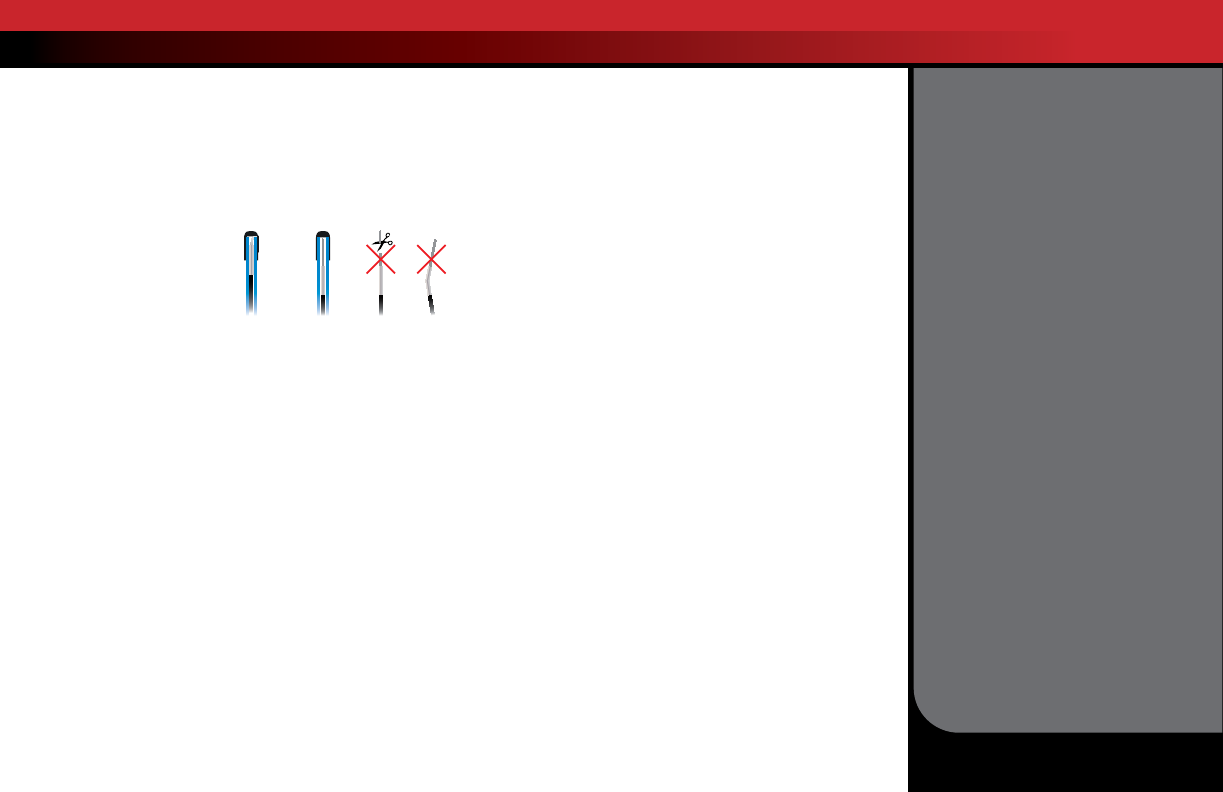

• For maximum range, always point the front of the transmitter toward the model.

• Do not kink the receiver’s antenna wire. Kinks in the antenna wire will reduce range.

• DO NOT CUT any part of the receiver’s antenna wire. Cutting the antenna will reduce

range.

• Extend the antenna wire in the model as far as possible for maximum range. It is not

necessary to extend the antenna wire out of the body, but wrapping or coiling the

antenna wire should be avoided.

• Do not allow the antenna wire to extend outside the body without the protection of

an antenna tube, or the antenna wire may get cut or damaged, reducing range. It is

recommended to keep the wire inside the body (in the antenna tube) to prevent the

chance of damage.

•

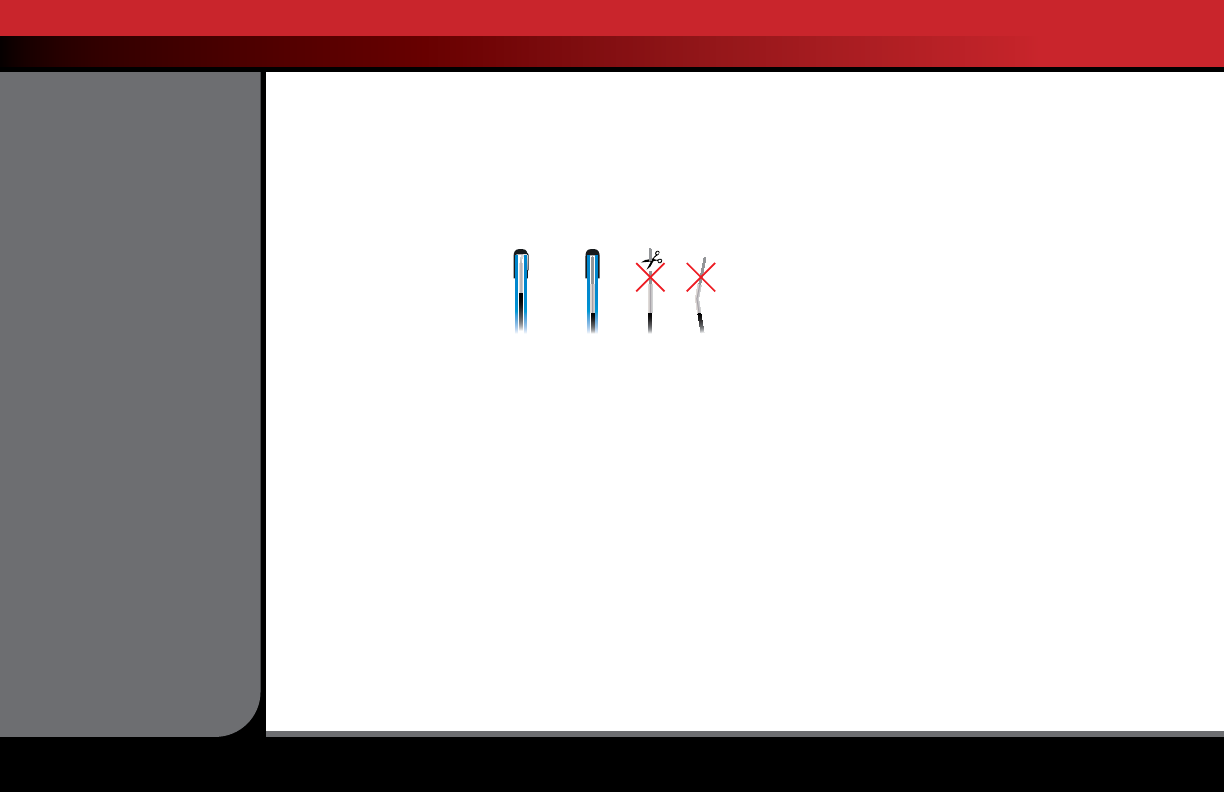

To prevent loss of radio range do not kink

or cut the black wire, do not bend or cut

the metal tip, and do not cut the white

wire at the end of the metal tip.

Warranty Information

Traxxas warrants your Traxxas electronic

components to be free from defects in materials

or workmanship for a period of thirty (30) days

from the date of purchase. Before returning any product for warranty service, please contact our

service department at 1-888-TRAXXAS (U.S. residents only) to discuss the problem you are having

with the product. After contacting Traxxas, send the defective unit along with your proof of purchase

indicating the date purchased, your return address, e-mail, a daytime phone number, and a brief

description of the problem to:

Traxxas, 6200 Traxxas Way, McKinney, Texas 75070

Phone: 972-549-3000 Internet: Traxxas.com E-mail: support@Traxxas.com

Detailed Limitations for Electronic Components:

• Allowing water, moisture, or other foreign material to enter the component or get onto the PC board.

• Exceeding the maximum input voltage of the electronic component.

• Reverse voltage application.

• Incorrect installation or wiring.

• Components worn from use.

• Splices to the input or switch harnesses.

• Disassembling the case.

• Excessive force when adjusting, pressing, or turning any of the controls.

• Tampering with the internal electronics.

• Incorrect wiring of an FET servo.

• Allowing exposed wiring to short circuit.

• Any damage caused by crash, ﬂooding, or act of God.

Limitations

Any and all warranty coverage does not cover replacement of parts and components damaged by

abuse, neglect, improper or unreasonable use, crash damage, water or excessive moisture, chemical

damage, improper or infrequent maintenance, accident, unauthorized alteration or modiﬁcation, or

items that are considered consumable. Traxxas will not pay for the cost of shipping or transportation

of a defective component from you to us.

Limitations of Liability

Traxxas makes no other warranties expressed or implied. Traxxas shall not be liable for any special,

indirect, incidental, or consequential damages arising out of the assembly, installation, or use of

their products or any accessory or chemical required to use their products. By the act of operating/

using the product, the user accepts all resulting liability. In no case shall Traxxas’ liability exceed the

actual purchase price paid for the product. Traxxas reserves the right to modify warranty provisions

without notice. All warranty claims will be handled directly by Traxxas. The Traxxas warranty gives

the customer speciﬁc legal rights and possibly other rights that vary from state to state. All dollar

amounts stated are in United States dollars. The term “lifetime” shall refer to the product’s production

life at Traxxas. Traxxas is not obligated to provide upgraded products at a reduced rate when a

previous product’s production cycle has ended.

Traxxas encourages you to register your model online at Traxxas.com/register.

Traxxas Lifetime Electronics Warranty:

After the expiration date of the free warranty period, Traxxas will repair electronic components for

a ﬂat rate. The electronic products covered by this extended service plan include electronic speed

controls, transmitters, receivers, servos, and battery chargers. Motors, batteries, and mechanical

speed controls are not covered. The covered repairs are limited to non-mechanical components that

have NOT been subjected to abuse, misuse, or neglect. Products damaged by intentional abuse,

misuse, modiﬁcation, or neglect, may be subject to additional charges. Visit Traxxas.com or call

1-888-TRAXXAS (1-888-872-9927) for details on extended warranty service and rates.

FCC Compliance

This device contains a module that complies with the limits for a Class B digital device as described

in part 15 of the FCC rules. Operation is subject to the following two conditions: (1) this device may

not cause harmful interference, and (2) this device must accept any interference received, including

interference that may cause undesired operation.

The limits for a Class B digital device are designed to provide reasonable protection against harmful

interference in residential settings. This product generates, uses and can radiate radio frequency

energy, and, if not operated in accordance with the instructions, may cause harmful interference to

radio communications. The user is cautioned that changes or modifications not expressly approved

by the party responsible for compliance could void the user’s authority to operate the equipment.

Canada, Industry Canada (IC)

This Class B digital apparatus complies with Canadian ICES-003 and RSS-210. This device complies

with Industry Canada license exempt RSS standard(s). Operation is subject to the following

two conditions: (1) this device may not cause interference, and (2) this device must accept any

interference, including interference that may cause undesired operation of the device.

Radio Frequency (RF) Exposure Statement

For body-worn operation, this device has been tested and meets FCC and Industry Canada RF

exposure guidelines when used with an accessory that contains no metal and that positions the

device a minimum of 5mm from the body. Use of other accessories may not ensure compliance with

RF exposure guidelines. To comply with the RF exposure compliance requirements, this device and its

antenna must not be co-located or operated in conjuction with any other antenna or transmitter.

WARRANTY AND PRECAUTIONS

Other brand names and marks are the

property of their respective holders

and are used only for purposes of

identiﬁcation. No part of this manual

may be reproduced or distributed in

print or electronic media without the

express written permission of Traxxas.

Speciﬁcations are subject to change

without notice.

1/16

Models All Other

Traxxas Models No No

TRANSMITTER

AND RECEIVER

4 GETTING STARTED

Basic Adjustments ........................4

Battery Installation .......................4

Model Proﬁles ................................5

6 USING THE

RADIO SYSTEM

Range-Testing ................................6

Binding Instructions .....................7

Traxxas Stability Management ..7

8 ADVANCED

TUNING GUIDE

Available Tuning Adjustments ...8

Traxxas Link Wireless Module ..11

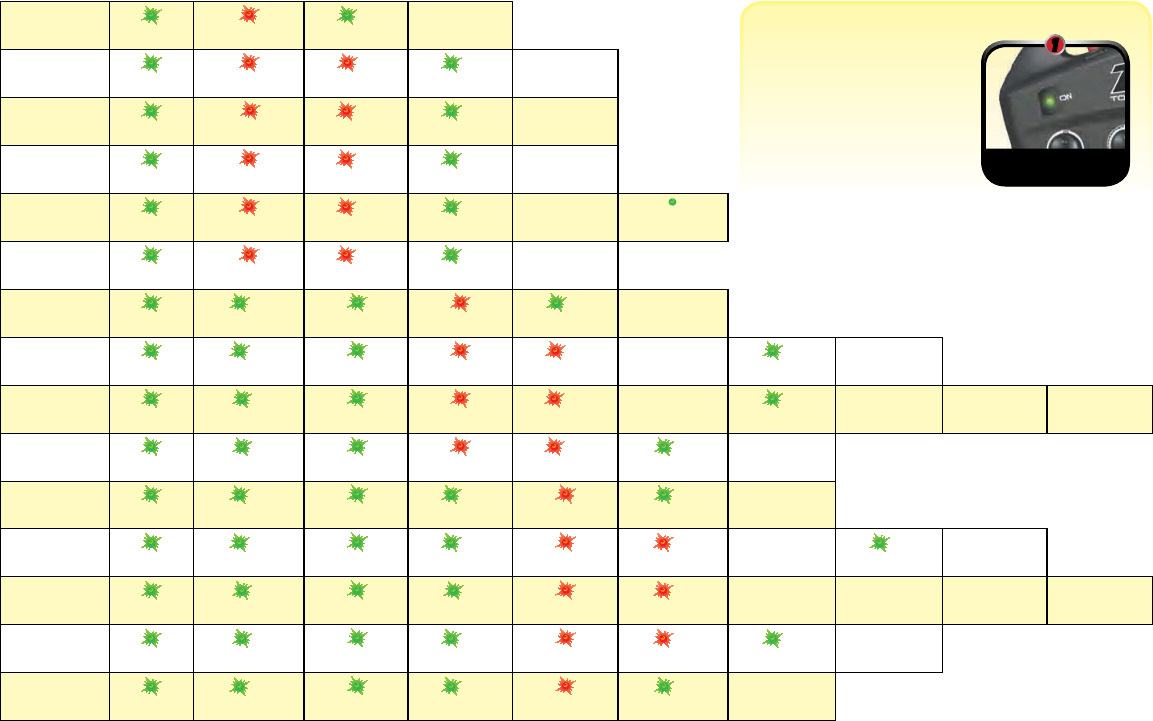

Transmitter LED Codes ...............13

Traxxas Link Model Memory .....14

15 MENU TREE5

Forward

Neutral

Brake/Reverse

TQi RADIO SYSTEM • 3

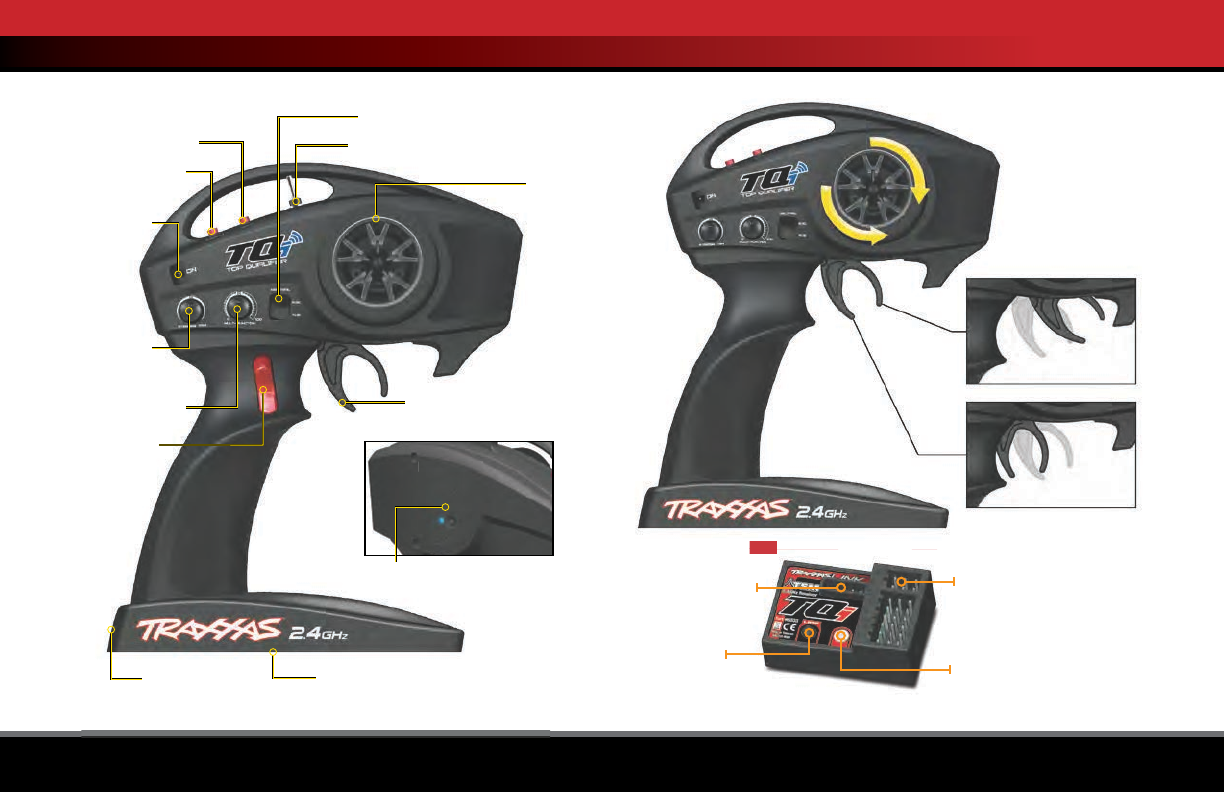

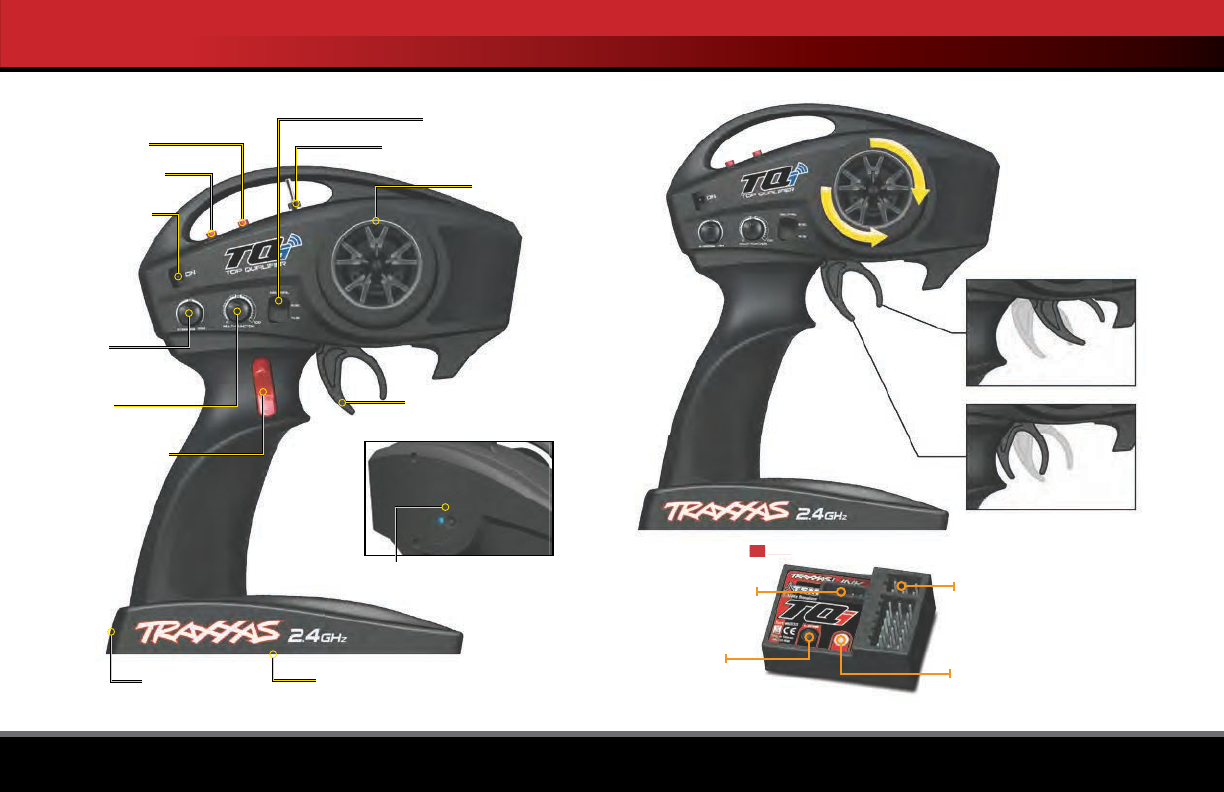

TRANSMITTER AND RECEIVER

Steering

Trim

Multi-Function

Knob Throttle Trigger

Throttle Neutral Adjust

Steering Wheel

Power Switch Battery Compartment

Set Button

Menu Button

Red/Green

Status LED

Model 6507R only

Rocker Switch

(Channel 3)

3-Position Switch (Channel 4)

Model 6507R only

#6507R - 4-channel with Traxxas Link Wireless Module

*Accessory sensor ports for use with standard voltage/temperature and RPM telemetry sensors.

Traxxas Link Wireless Module

Model 6507R only

#6509R - 2-channel, Traxxas Link Enabled

#6533 - TQi Receiver

Link Button

LED

Sensor Expansion

Port** V/T - Voltage/Temp Sensor Port*

RPM - RPM Sensor Port*

**Accessory sensor expansion port for use with the Telemetry Expander Module (see Traxxas.com for more information).

#6507R Transmitter contains FCC ID: XVE-TRX1018, IC: 8668A-TRX1018 Wireless Module

4 • TQi RADIO SYSTEM

Throttle Neutral Adjustment

The throttle neutral adjustment is located on the transmitter face and

controls the forward/reverse travel of the throttle trigger. Change the

adjustment by pressing the button and sliding it to the desired position.

There are two settings available:

50/50: Allows equal travel for both acceleration and reverse.

70/30: Allows more throttle travel (70%) and less reverse travel (30%).

We strongly recommend to leave this control in its factory location until

you become familiar with all the adjustments and capabilities of your

model.

Note: 50/50 is the default factory setting and the required setting for

Traxxas nitro models. To change the throttle neutral adjust position for

an electric model, turn the transmitter off before adjusting the neutral

position. You will need to reprogram your electronic speed control to

recognize the 70/30 setting. See your speed control’s instructions.

TQi Radio System Basic Adjustments

Steering Trim

The electronic steering trim located on the face of

the transmitter adjusts the neutral (center) point of

the steering channel.

Note: Traxxas Stability Management (TSM) must be completely turned

off while adjusting steering trim. See page 7 for TSM adjustments.

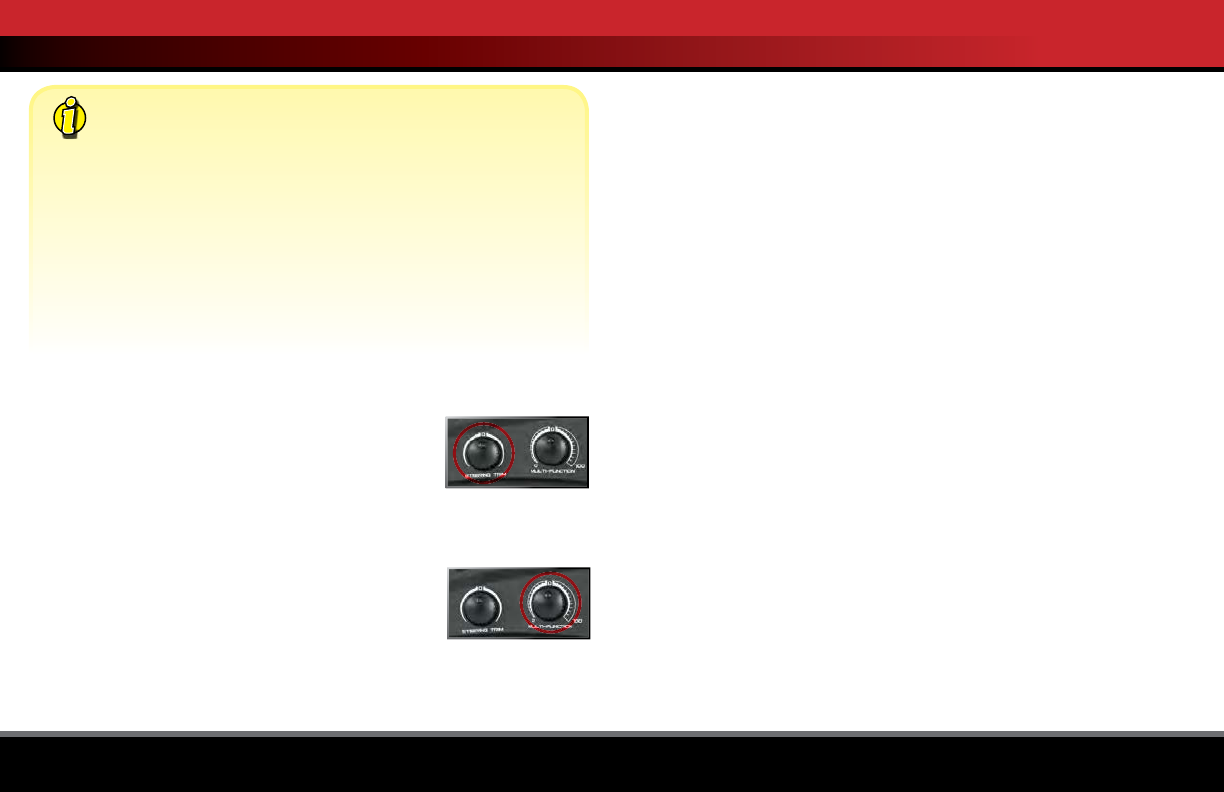

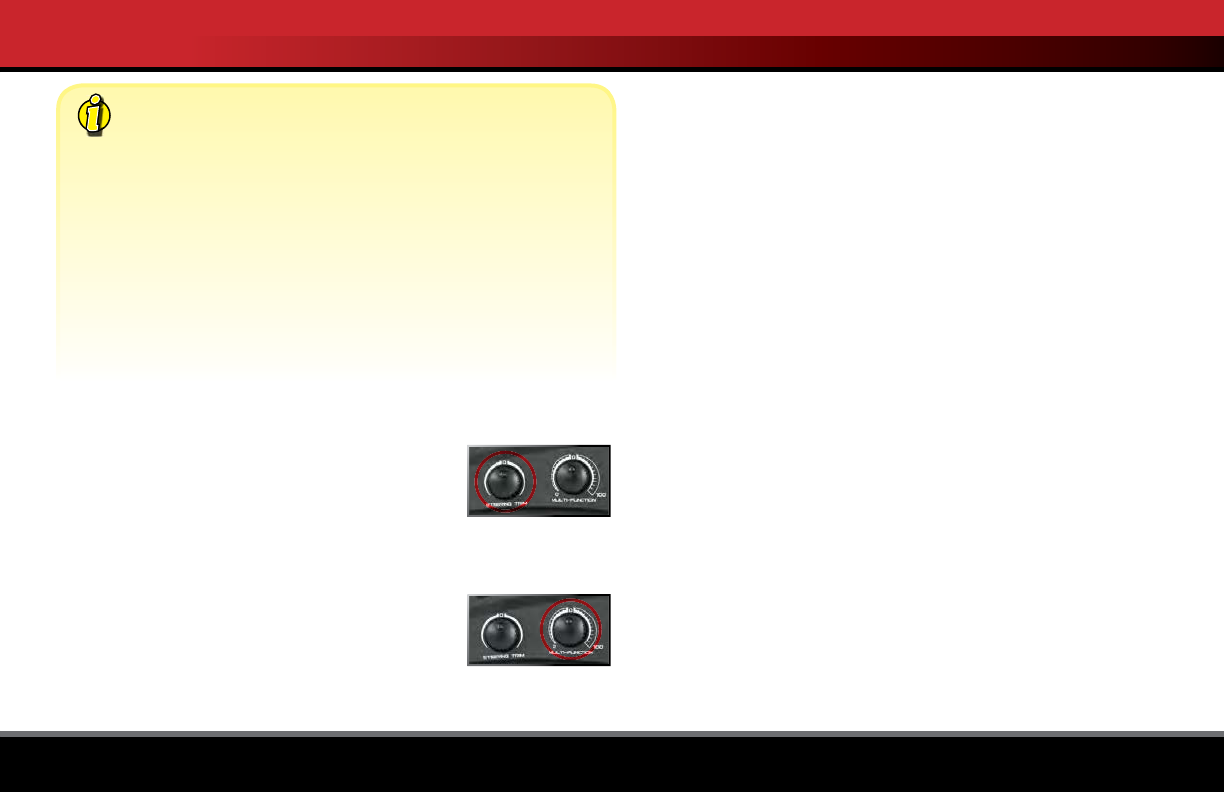

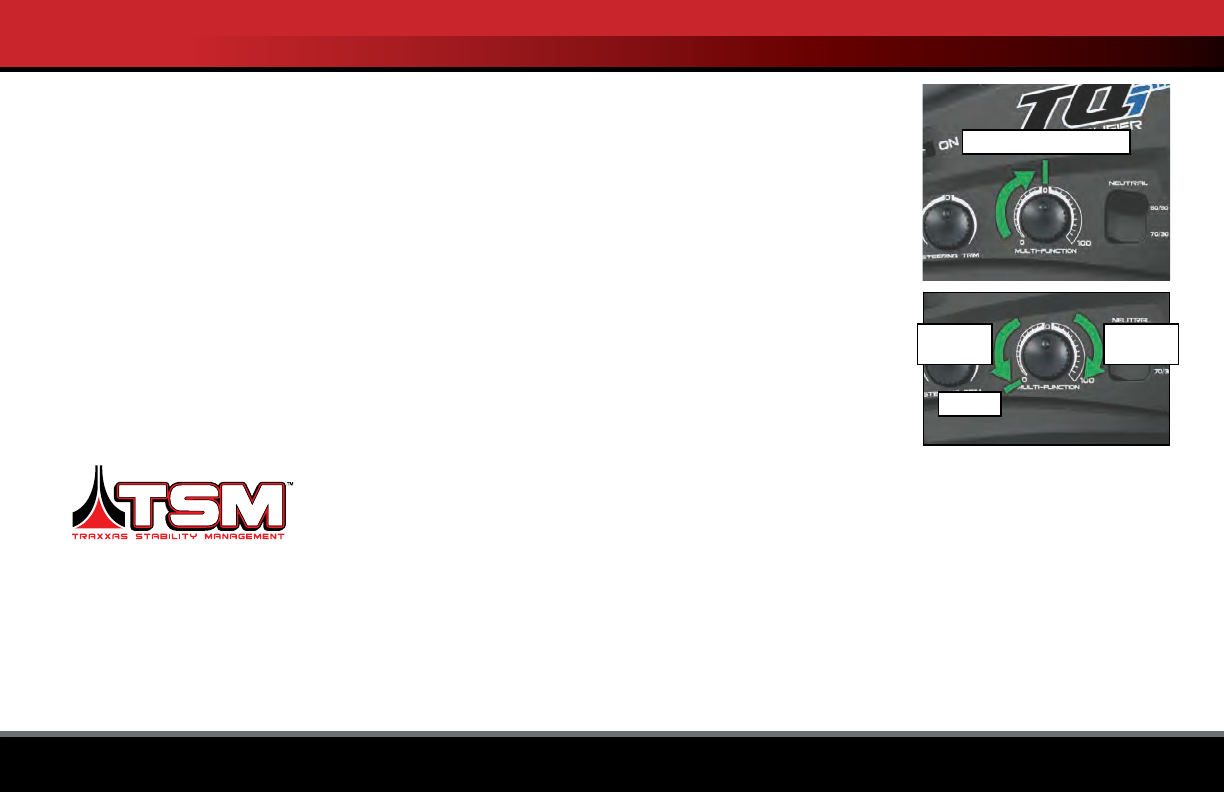

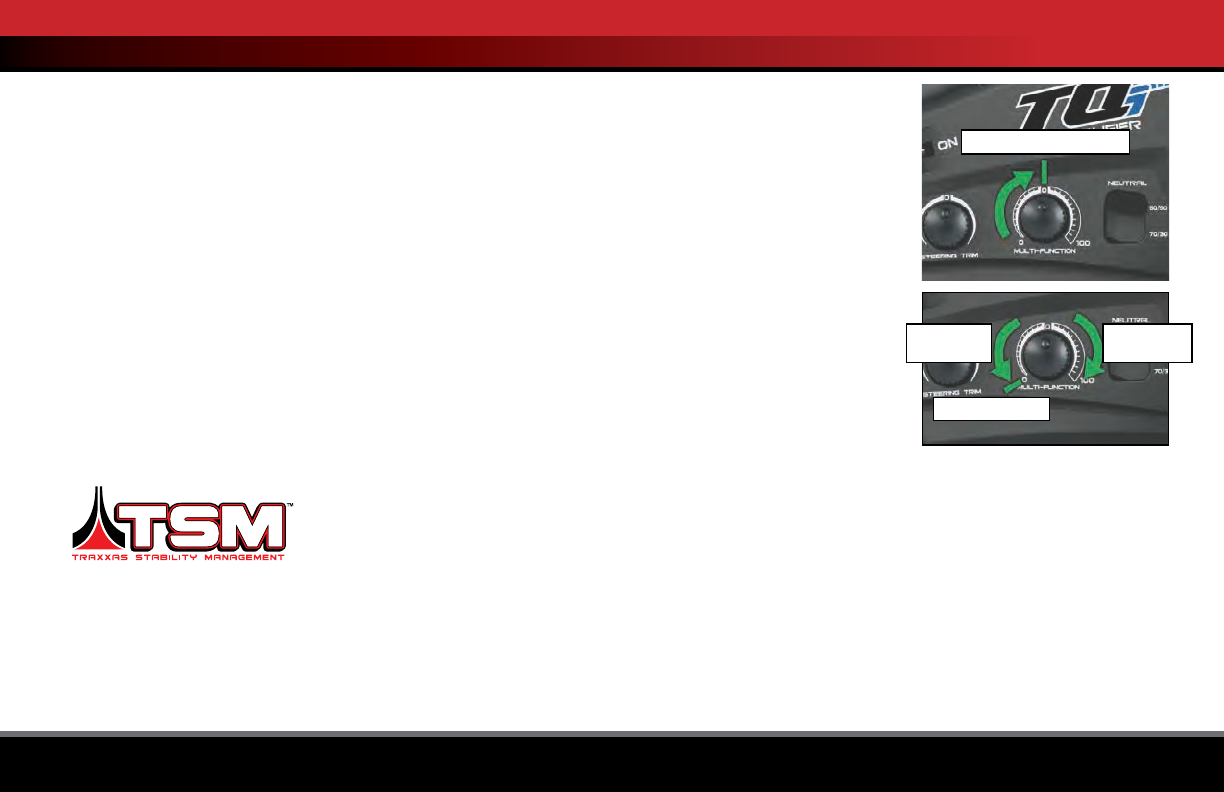

Multi-Function Knob

The Multi-Function knob can be programmed to

control a variety of functions. From the factory,

the Multi-Function knob controls Traxxas Stability

Management (TSM). For more detail on TSM, refer to page 7.

GETTING STARTED

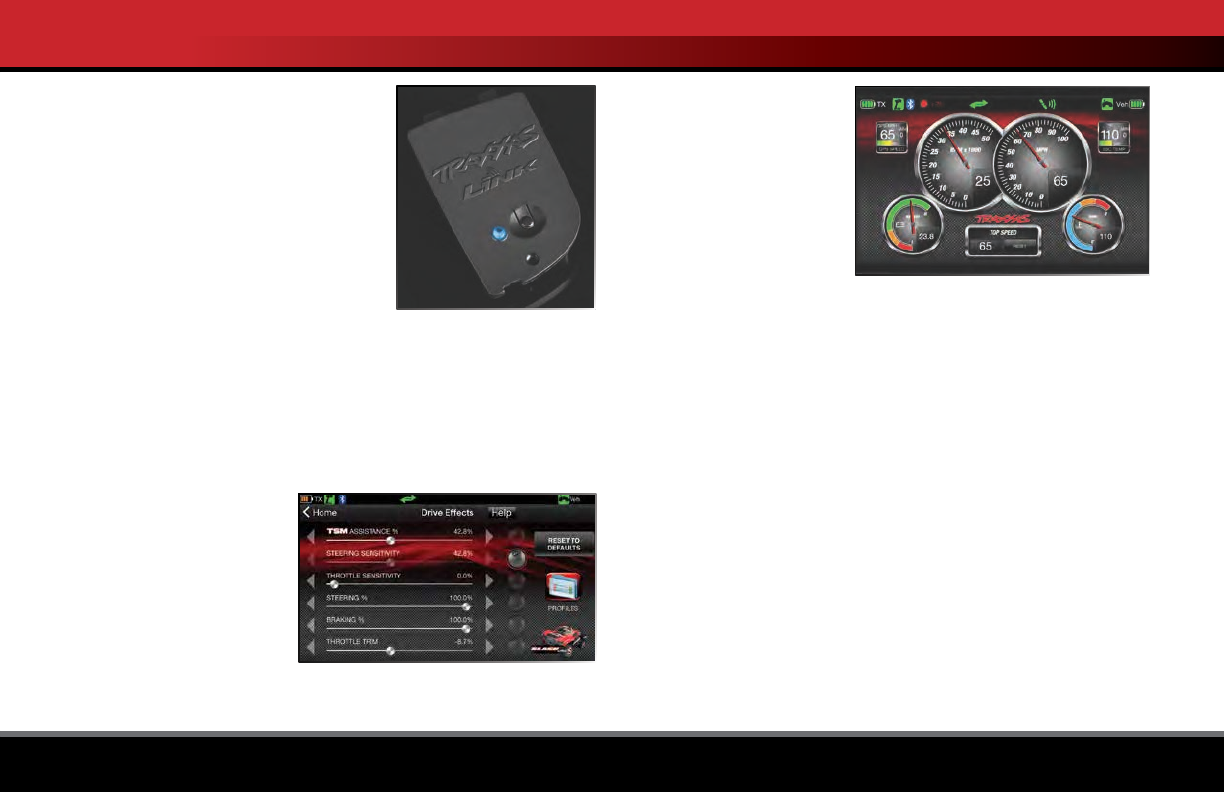

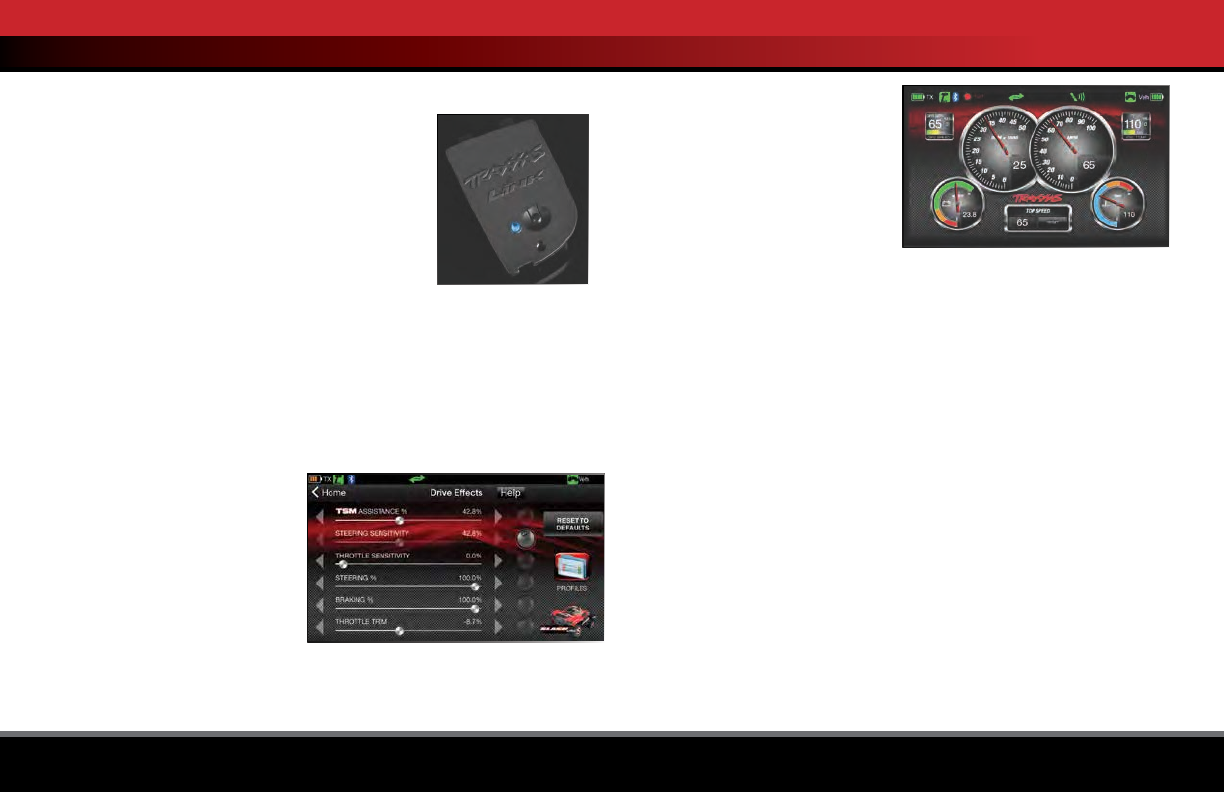

Traxxas Link Wireless Module and Traxxas Link App

A Traxxas TQi transmitter with the Traxxas Link™ Wireless Module

installed is required to set up Traxxas Stability Management (TSM) for your

speciﬁc vehicle model using the Traxxas Link App. The Traxxas Link Wireless

Module (part #6511) is included with the #6507R TQi transmitter (available

separately for easy installation in the #6509R TQi transmitter). The Traxxas

Link App is available in the Apple App Store

℠

or on Google Play™.

If you do not have the Traxxas Link Wireless module installed, then you will

not be able to use the Traxxas Link App to access the speciﬁc software for

your model. TSM will function, but it will not be optimized for your model

and you may experience some unexpected behavior from the vehicle. If you

do see undesirable effects, turn the multi-function knob counterclockwise

to reduce TSM’s assistance until you are satisﬁed with the performance or

turn TSM completely off (see page 7 for additional information).

Receiver Installation

For best performance, it is recommended that the receiver be installed in the

same orientation as the original receiver (with the label facing upward).

Refer to the vehicle owner’s manual for additional information, wiring

diagrams, and detailed instructions on maintaining a watertight seal.

Use double-sided adhesive foam tape to install the receiver into the

receiver box. Once installed, plug the wires into the receiver.

TQi RADIO SYSTEM • 5

Selecting Your Model Proﬁle

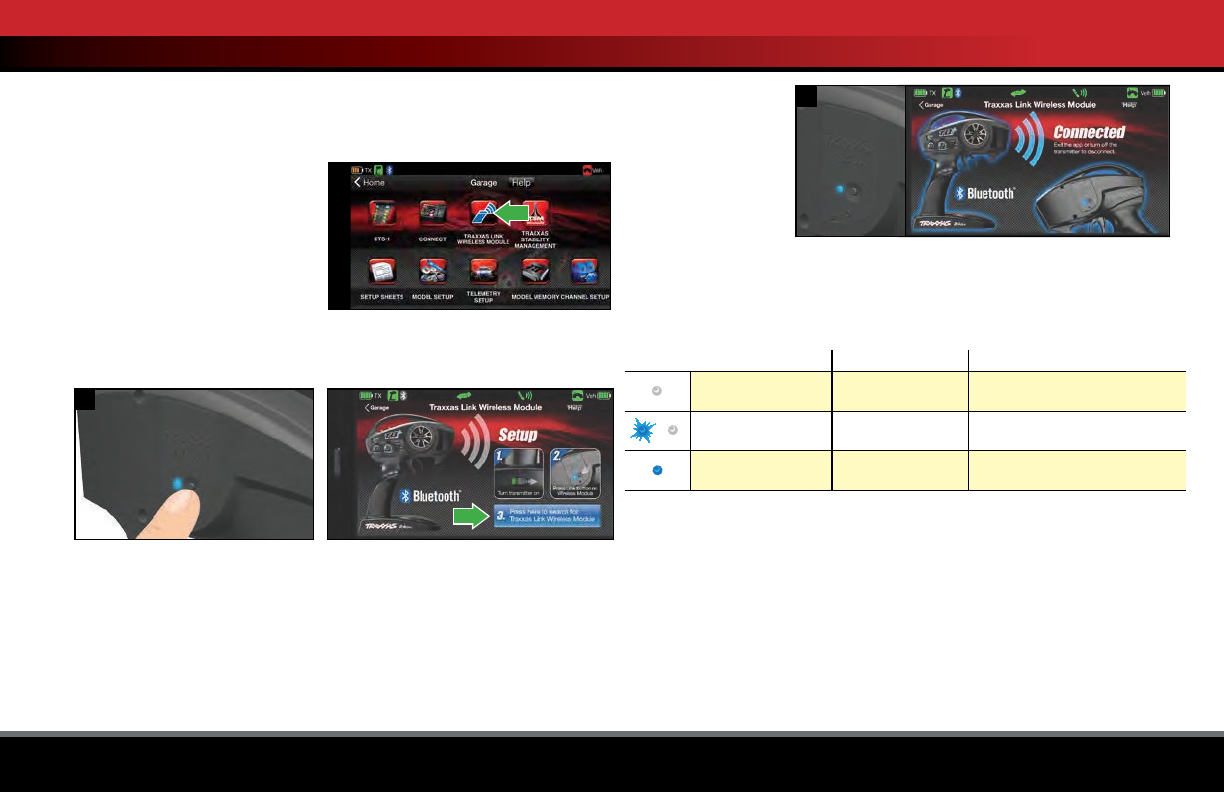

Home screen (see page 11 for additional information).

If you do not have the Traxxas Link Wireless Module installed, then you will

not be able to use the Traxxas Link App to access the specic prole for your

model and the servo direction will need to be set manually.

Follow the

instructions on page 15 to change these setting(s) to suit your model.

Use the Right Batteries

Your transmitter uses AA batteries. Use new alkaline batteries.

Do not use rechargeable AA cells to power the TQi transmitter, as they

will not provide sufﬁcient voltage for optimum transmitter performance.

Caution: Discontinue running your model at the ﬁrst sign of weak

batteries (ﬂashing red light on the transmitter) to avoid losing control.

GETTING STARTED

Using the Traxxas TQi Radio System with non-Traxxas Models

The TQi radio system can be used with all popular servos in any hobby-

grade RC vehicle. Follow the instructions on page 15 to change the servo

setting(s) to suit your model.

Installing Transmitter Batteries

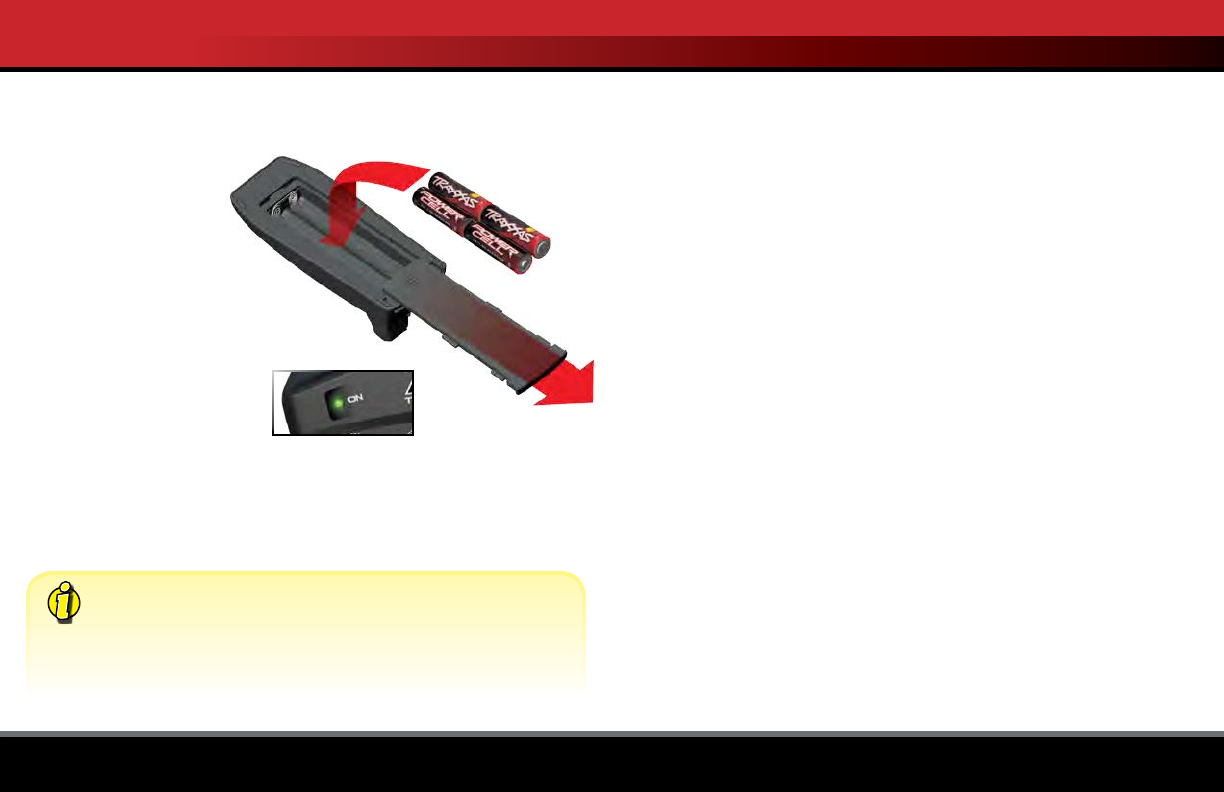

Your TQi transmitter uses 4 AA batteries. The battery compartment is

located in the base of the transmitter.

1. Remove the battery

compartment door by

pressing the tab and

sliding the door open.

2. Install the batteries

in the correct

orientation as

indicated in the battery

compartment.

3. Reinstall the battery door

and snap it closed.

4. Turn on the transmitter

and check the status LED

for a solid green light.

If the status LED flashes red, the transmitter batteries may be weak,

discharged or possibly installed incorrectly. Replace with new or

freshly charged batteries. The power indicator light does not indicate

the charge level of the battery pack installed in the model. Refer to

the Troubleshooting section on page 13 for more information on the

transmitter status LED codes.

6 • TQi RADIO SYSTEM

Before installing the TQi radio system in your model, make certain

the steering trim knob is centered. After you have installed and

bound the radio system, confirm the steering servo and throttle servo

(if installed) operate properly: turning the steering wheel right makes

the front wheels turn right (and vice-versa), and pulling the trigger

to the grip opens the throttle of your nitro engine. If either control

operates “backwards,” follow the menu tree on page 15 or use the

Traxxas Link App to reverse the servo’s operation.

After confirming correct servo operation, turn off TSM (see page 7) and

use the TQi’s steering trim knob to center your model’s front wheels so

it drives straight with the steering wheel at its neutral position; then,

return the multi-function knob to the desired TSM setting.

If there is not enough adjustment to achieve this with the steering trim

knob, reset the steering trim to its center position, then remove and

reinstall the servo’s steering horn to center the steering system as close

as possible. The steering trim knob can now be used to make the final

adjustments.

Repeat this process for the throttle servo. To access throttle trim, follow

the steps in the menu tree on page 15.

If your model is equipped with an electronic speed control, it will

have to be calibrated to the TQi radio system. Follow the instructions

included with your vehicle or your speed control to calibrate it properly.

Range-Testing the Radio System

Before each running session with your model, you should range-test

your radio system to ensure that it operates properly.

1. Turn on the radio system and check its operation as described in the

previous section.

2. Have a friend hold the model. Make sure hands and clothing are

clear of the wheels and other moving parts on the model.

3. Walk away from the model with the transmitter until you reach the

farthest distance you plan to operate the model.

4. Operate the controls on the transmitter once again to be sure that

the model responds correctly.

5. D o not attempt to operate the model if there is any problem with

the radio system or any external interference with your radio signal

at your location.

Higher Speeds Require Greater Distance

The faster you drive your model, the more quickly it will near the limit

of radio range. At 60mph, a model can cover 88 feet every second! It’s

a thrill, but use caution to keep your model in range. If you want to see

your model achieve its maximum speed, it is best to position yourself

in the middle of the model’s running area, not the far end, so you drive

the model towards and past your position. In addition to maximizing

the radio’s range, this technique will keep your model closer to you,

making it easier to see and control.

No matter how fast or far you drive your model, always leave

adequate space between you, the model, and others. Never drive

directly toward yourself or others.

USING THE RADIO SYSTEM

TQi RADIO SYSTEM • 7

TQi Binding Instructions

For proper operation, the transmitter and receiver must be

electronically ‘bound.’ This has been done for you at the factory.

Should you ever need to re-bind the system or bind to an additional

transmitter or receiver, follow these instructions. Note: the receiver

must be connected to a 4.8-6.0v (nominal) power source for binding

and the transmitter and receiver must be within 5 feet of each other.

1. Press and hold the transmitter’s SET button as you switch the

transmitter on. The transmitter’s LED will flash red slowly. Release the

SET button.

2. Press and hold the receiver’s LINK button as you switch the model

on. Release the LINK button.

3. When the transmitter’s and receiver’s LEDs turn solid green, the

system is bound and ready for use. Confirm that the steering and

throttle operate properly before driving your model.

TRAXXAS STABILITY MANAGEMENT (TSM)

Your radio system is equipped with

a new feature, Traxxas Stability

Management or TSM. TSM allows

you to experience all the speed and

acceleration that was engineered

into your Traxxas model by helping you to maintain control of the

vehicle in low-traction situations. TSM helps provide straight ahead

full-throttle acceleration on slippery surfaces, without fishtailing,

spinouts, or loss of control. TSM also dramatically improves braking

control. High speed cornering and control is also made possible as TSM

makes corrections for you, without intruding on your fun, or creating

unexpected side effects.

The Multi-Function knob on the TQi

transmitter has been programmed

to control TSM. The recommended

(default) settin g for TSM is to rotate

the knob to the 12:00 position (the

zero mark on the dial).

Turn the knob clockwise to

increase assistance; turn the knob

counterclockwise to decrease

assistance. Turn the knob

counterclockwise to its stop to

turn TSM completely off.

Note: TSM is deactivated

automatically when driving or

braking in reverse.

When driving on surfaces with some

traction, decrease the TSM setting

to allow the vehicle to feel more

“loose” for power sliding, drifting, and so on. On surfaces with very

little traction (loose dirt, smooth concrete, ice/snow), increase TSM to

maximize acceleration and control.

Drive with TSM on and off to test how it is making your control of the

vehicle easier and more precise. For more information, visit Traxxas.

com/tsm.

Note: TSM must be completely turned off while adjusting steering

trim.

USING THE RADIO SYSTEM

Recommended setting

Decrease

assistance Increase

assistance

TSM off

8 • TQi RADIO SYSTEM

Available Tuning Adjustments

All the features described below may also be accessed using the menu

and set buttons on the transmitter and observing signals from the LED. An

explanation of the menu structure follows on page 15. The following items

can be adjusted most easily using your mobile device with the Traxxas Link

Wireless Module and the Traxxas Link App (see page 11).

Your Traxxas transmitter has a programmable Multi-Function knob that

can be set to control various advanced transmitter functions (set to

Traxxas Stability Management (TSM) by default, see page 7). Experiment

with the settings and features to see if they can improve your driving

experience.

Steering Sensitivity (Exponential)

The Multi-Function knob on the TQi transmitter can be set to control

Steering Sensitivity (also known as exponential). The standard setting

for Steering Sensitivity is “normal (zero exponential),” with the dial full

left in its range of travel. This setting provides linear servo response:

the steering servo’s movement will correspond exactly with the input

from the transmitter’s steering wheel. Turning the knob clockwise

from center will result in “negative exponential” and decrease steering

sensitivity by making the servo less responsive near neutral, with

increasing sensitivity as the servo nears the limits of its travel range.

The farther you turn the knob, the more pronounced the change in

steering servo movement will be. The term “exponential” comes from

this effect; the servo’s travel changes exponentially relative to the

input from the steering wheel. The exponential effect is indicated as

a percentage—the greater the percentage, the greater the effect. The

illustrations below show how this works.

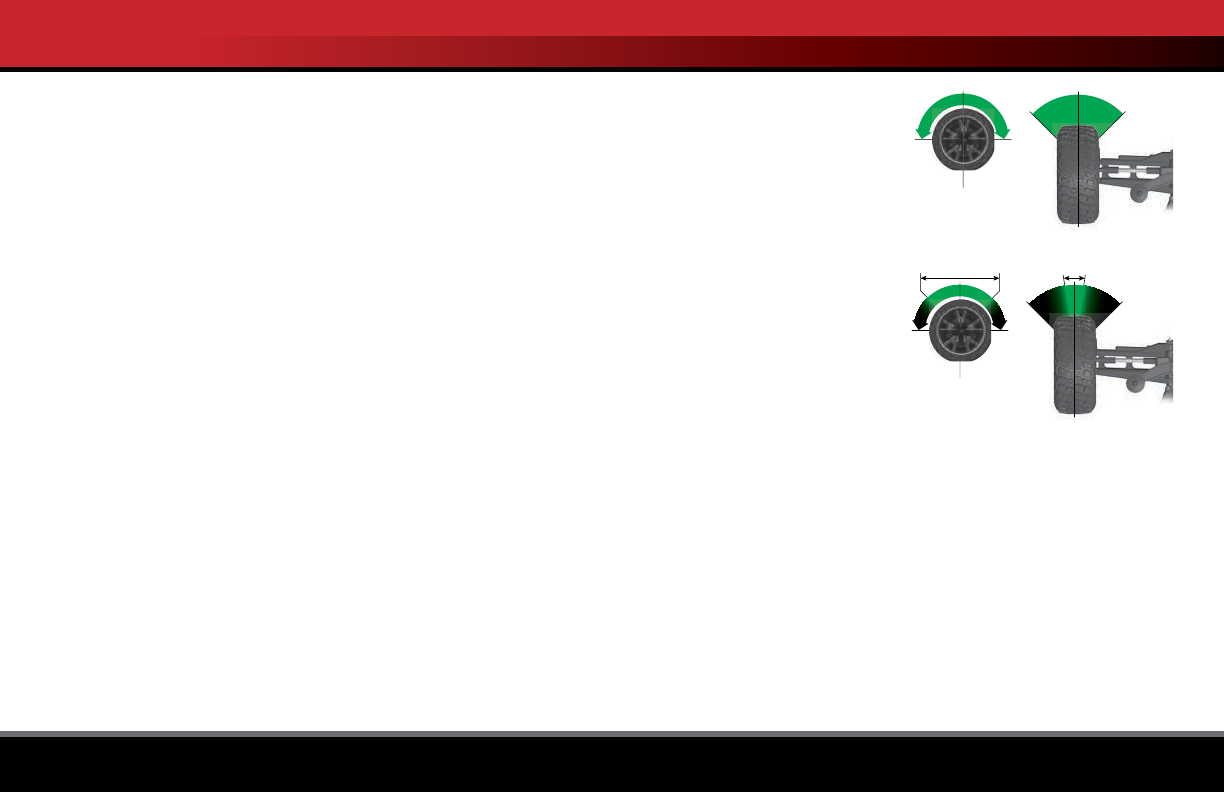

Normal Steering Sensitivity (0%

exponential):

In this illustration, the steering servo’s

travel (and with it, the steering motion

of the model’s front wheels) corresponds

precisely with the steering wheel. The

ranges are exaggerated for illustrative

purposes.

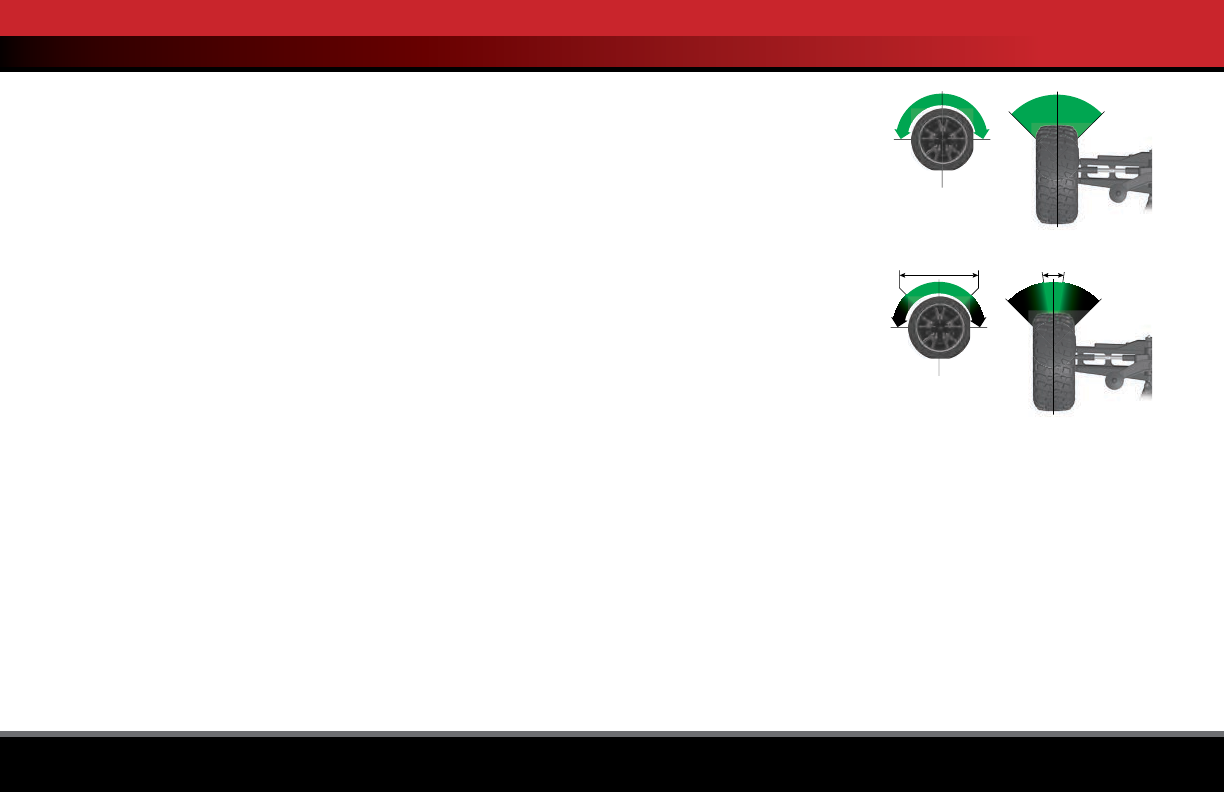

Decreased Steering Sensitivity (Negative

Exponential):

By turning the Multi-Function knob

clockwise, the steering sensitivity of the

model will be decreased. Note that a

relatively large amount of steering wheel

travel results in a smaller amount of servo

travel. The farther you turn the knob, the

more pronounced the effect becomes.

Decreased steering sensitivity may be

helpful when driving on low-traction

surfaces, when driving at high speed, or on tracks that favor sweeping turns where gentle

steering inputs are required. The ranges are exaggerated for illustrative purposes.

Throttle Sensitivity (Throttle Exponential)

The Multi-Function knob can be set to control Throttle Sensitivity.

Throttle Sensitivity works the same way as Steering Sensitivity, but

applies the effect to the throttle channel. Only forward throttle is

affected; brake/reverse travel remains linear regardless of the Throttle

Sensitivity setting.

ADVANCED TUNING GUIDE

Turning Range

at Transmitter

Effective Turning

Range on Model

TQi RADIO SYSTEM • 9

Throttle Trim Seek Mode

When the Multi-Function knob is set to throttle trim, the transmitter

remembers the throttle trim setting. If the throttle trim knob is moved from

the original setting while the transmitter is off, or while the transmitter was

used to control another model, the transmitter ignores the actual position of

the trim knob. This prevents the model from accidentally running away. The

LED on the face of the transmitter will rapidly blink green and the throttle trim

knob (Multi-Function knob) will not adjust the trim until it is moved back to its

original position saved in memory. To restore throttle trim control, simply turn

the Multi-Function knob either direction until the LED stops blinking.

ADVANCED TUNING GUIDE

Steering Percentage (Dual Rate)

The Multi-Function knob can be set to control the amount (percentage)

of servo travel applied to steering. Turning the Multi-Function knob

fully clockwise will deliver maximum steering throw; turning the

knob counterclockwise reduces steering throw (note: turning the dial

counterclockwise to its stop will eliminate all servo travel). Be aware that

the steering End Point settings deﬁne the servo’s maximum steering

throw. If you set Steering Percentage to 100% (by turning the Multi-

Function knob fully clockwise), the servo will travel all the way to its

selected end point, but not past it. Many racers set Steering Percentage

so they have only as much steering throw as they need for the track’s

tightest turn, thus making the model easier to drive throughout the rest

of the course. Reducing steering throw can also be useful in making a

model easier to control on high-traction surfaces, and limiting steering

output for oval racing where large amounts of steering travel are not

required.

Braking Percentage

The Multi-Function knob may also be set to control the amount of brake

travel applied by the servo in a nitro-powered model. Electric models do

not have a servo-operated brake, but the Braking Percentage function

still operates the same way in electric models. Turning the Multi-

Function knob full clockwise will deliver maximum brake throw; turning

the knob counterclockwise reduces brake throw (Note: Turning the dial

counterclockwise to its stop will eliminate all brake action).

Throttle Trim

Setting the Multi-Function knob to serve as throttle trim will allow you

to adjust the throttle’s neutral position to prevent unwanted brake drag

or throttle application when the transmitter trigger is at neutral.

Note: Your transmitter is equipped with a Throttle Trim Seek mode to

prevent accidental runaways. See below for more information.

Steering and Throttle End Points

The TQi transmitter allows you to choose the limit of the servo’s travel

range (or its “end point”) independently for left and right travel (on the

steering channel) and throttle/brake travel (on the throttle channel).

This allows you to ﬁne-tune the servo settings to prevent binding

caused by the servo moving steering or throttle linkages (in the case

of a nitro model) farther than their mechanical limits. The end point

adjustment settings you select will represent what you wish to be the

servo’s maximum travel; the Steering Percentage or Braking Percentage

functions will not override the End Point settings.

10 • TQi RADIO SYSTEM

Steering and Throttle Sub-Trim

The Sub-Trim function is used to precisely set the neutral point of the

steering or throttle servo in the event that simply setting the trim knob

to “zero” does not completely center the servo. When selected, Sub-Trim

allows ﬁner adjustment to the servo output shaft’s position for precise

setting of the neutral point. Always set the Steering Trim knob to zero

before making ﬁnal adjustment (if required) using Sub-Trim. If Throttle

Trim has been previously adjusted, the Throttle Trim will need to be

reprogrammed to “zero” before making ﬁnal adjustment using Sub-Trim.

Setting Lock

Once you’ve adjusted all of these settings the way you like them, you

may want to disable the Multi-Function knob so none of your settings

can be changed. This is especially handy if you operate multiple vehicles

with a single transmitter via Traxxas Link™ Model Memory.

Multiple Settings and the Multi-Function Knob

It is important to note that settings made with the Multi-Function

knob are “overlaid” on top of each other. For example, if you assign the

Multi-Function to adjust Steering Percentage and set it for 50%, then

reassign the knob to control Steering Sensitivity, the transmitter will

“remember” the Steering Percentage setting. Adjustments you make

to Steering Sensitivity will be applied to the 50% steering throw setting

you selected previously. Likewise, setting the Multi-Function knob to

“disabled” will prevent the knob from making further adjustments, but

the last setting of the Multi-Function knob will still apply.

Failsafe

Your Traxxas radio system is equipped with a built-in failsafe function

that returns the throttle to its last saved neutral position in the event of

signal loss. The LED on the transmitter and the receiver will rapidly ﬂash red

to indicate the failsafe has been activated.

ADVANCED TUNING GUIDE

TQi RADIO SYSTEM • 11

Traxxas Link Wireless Module

The #6507R TQi transmitter is equipped

with the Traxxas Link Wireless Module

(part #6511, available separately for easy

installation in the #6509R TQi transmitter).

This innovative accessory transforms your

iPhone®, iPad®, iPod touch®, or Android™

device into a powerful tuning tool that

equips your TQi with an intuitive, high-

deﬁnition, full-color graphical user interface.

Traxxas Link

The powerful Traxxas Link App (available in the Apple App Store℠

or on Google Play™) gives you complete control over the operation

and tuning of your Traxxas model with stunning visuals and absolute

precision. Install Traxxas Link telemetry sensors on the model, and

Traxxas Link displays real-time data such as speed, RPM, temperature,

and battery voltage.

Intuitive iPhone, iPad, iPod touch, and Android interface

Traxxas Link makes it easy to

learn, understand, and access

powerful tuning options.

Control Drive Effects settings

such as TSM assistance

percentage; steering and

throttle sensitivity; steering

percentage; braking strength;

and throttle trim by simply

touching and dragging the

sliders on the screen.

Real-Time Telemetry

With the installed telemetry

sensors, the Traxxas Link

dashboard comes to

life showing you speed,

battery voltage, RPM, and

temperature. Set threshold

warnings and log maximums,

minimums, or averages. Use

the recording function to

document your dashboard

view, with sound, so that you can keep your eyes on your driving and not

miss a single apex.

Manage up to 30 Models with Traxxas Link

The TQi radio system automatically keeps track of what vehicles it has

bound to and what settings were used for each--up to 30 models total!

Traxxas Link provides a visual interface to name the models, customize

their settings, attach proﬁles, and lock them into memory. Simply choose

a model and any previously bound transmitter, power them up, and start

having fun.

ADVANCED TUNING GUIDE

Tap and slide to adjust TSM, Steering Sensitivity,

Throttle Trim, Braking Percent, and more!

The customizable Traxxas Link dashboard delivers

real-time RPM, speed, temperature, and voltage data.

12 • TQi RADIO SYSTEM

Pairing the TQi transmitter with the Traxxas Link Wireless Module

and the Traxxas Link App® for the ﬁrst time:

1. Turn the transmitter switch on.

Open the Traxxas Link App

on your mobile device. Touch

the Garage button, and then

touch the Wireless Module

button (A).

Press the button on the Traxxas

Link Wireless Module. The blue

LED on the module will blink (B).

4. Within 10 seconds, touch the “Press here to search for Traxxas Link

Wireless Module” button on your mobile device (C).

The Bluetooth®

icon in the status

bar will turn blue,

and the blue LED

on the module will

glow solid blue (D).

6. The Traxxas Link

Wireless Module

and the Traxxas Link App are now paired, and will automatically

connect when the transmitter is turned on and the app is running.

ADVANCED TUNING GUIDE

LED Color / Pattern Name Notes

Blue LED off Connecting mode Traxxas Link App is not running on

a paired device.

Slow blue

(0.5 sec on / 0.5 sec off) Pairing mode See above for information on pairing

the module with Traxxas Link App.

Solid blue Connected See page 3 for information on how

to use your transmitter controls.

TRAXXAS LINK MODULE LED CODES

TQi RADIO SYSTEM • 13

LED Color / Pattern Name Notes

Blue LED off Connecting mode Traxxas Link App is not running on

a paired device.

Slow blue

(0.5 sec on / 0.5 sec off) Pairing mode See above for information on pairing

the module with Traxxas Link App.

Solid blue Connected See page 3 for information on how

to use your transmitter controls.

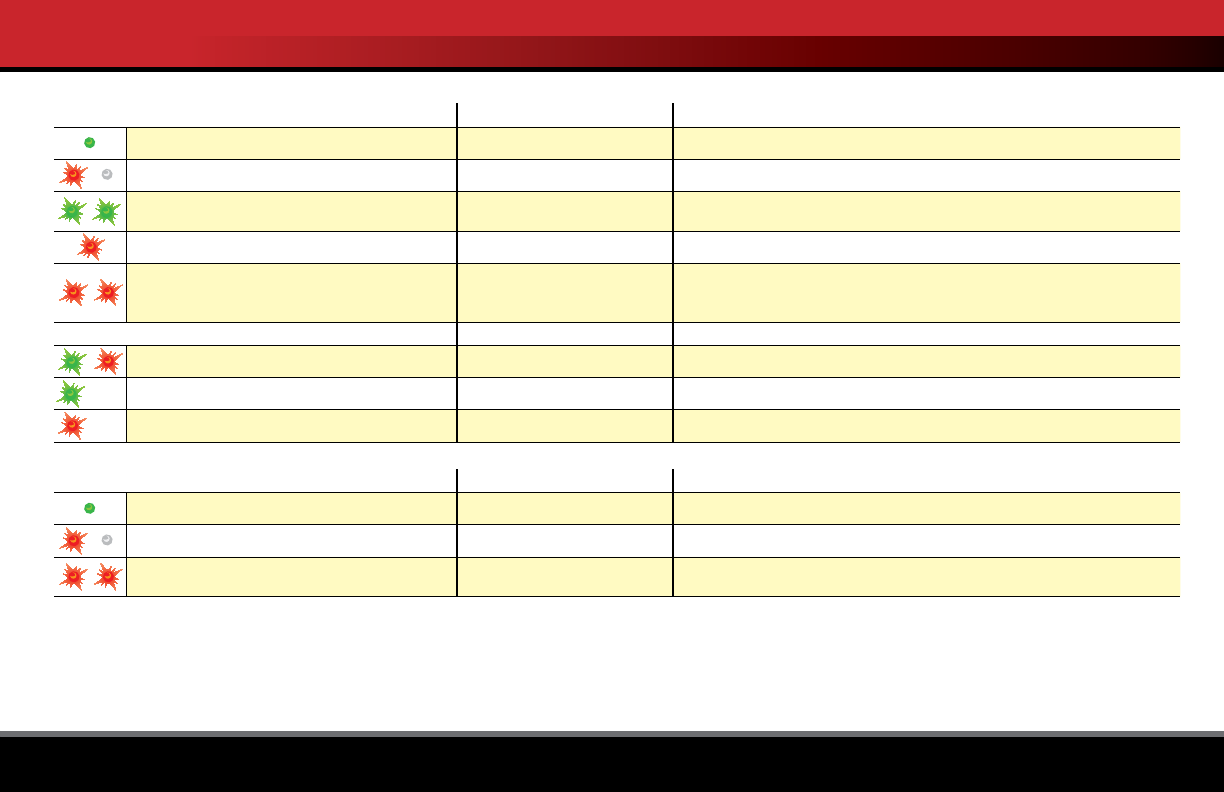

LED Color / Pattern Name Notes

Solid green Normal Driving Mode

Slow red (0.5 sec on / 0.5 sec off) Binding See page 7 for more information on binding.

Flashing fast green (0.1 sec on / 0.15 sec off) Throttle Trim Seek Mode Turn the Multi-Function knob right or left until the LED stops ﬂashing.

See page 9 for more information.

Flashing medium red (0.25 sec on / 0.25 sec off) Low Battery Alarm Put new batteries in the transmitter. See page 4 for more information.

Flashing fast red (0.125 sec on / 0.125 sec off) Link Failure / Error

Transmitter and receiver are no longer bound. Turn the system off and then

back on to resume normal operation. Find source of the link failure (i.e., out of

range, low batteries, damaged antenna).

Programming Patterns

Counts out number (green or red), then pauses Current menu position See Menu Tree for more information.

Fast green 8 times Menu setting accepted (on SET)

Fast red 8 times Menu SET invalid User error such as trying to delete a locked model.

LED Color / Pattern Name Notes

Solid green Normal Driving Mode

Slow red (0.5 sec on / 0.5 sec off) Binding See page 7 for more information on binding.

Flashing fast red (0.125 sec on / 0.125 sec off) Fail-Safe / Low-Voltage Detect Consistent Low-Voltage in the receiver triggers Fail-Safe so there is enough

power to center the throttle servo before it completely loses power.

TRANSMITTER LED CODES

RECEIVER LED CODES

ADVANCED TUNING GUIDE

14 • TQi RADIO SYSTEM

Traxxas Link Model Memory

Traxxas Link Model Memory is an exclusive, patent-pending feature

of the TQi transmitter. Each time the transmitter is bound to a new

receiver, it saves that receiver in its memory along with all the settings

assigned to that receiver. When the transmitter and any bound receiver

are switched on, the transmitter automatically recalls the settings for

that receiver. There is no need to manually select your vehicle from a

list of model memory entries.

Model Lock

The Traxxas Link Model Memory feature can store up to 30 models

(receivers) in its memory. If you bind a thirty-ﬁrst receiver, Traxxas Link

Model Memory will delete the “oldest” receiver from its memory (in

other words, the model you used the longest time ago will be deleted).

Activating Model Lock will lock the receiver in memory so it cannot

be deleted.

You may also bind multiple TQi transmitters to the same model making

it possible to pick up any transmitter and any previously bound model

in your collection and simply turn them on and drive. With Traxxas Link

Model Memory, there is no need to remember which transmitter goes

with which model, and there is never a need to select any model from

a list of model memory entries. The transmitter and receiver do it all for

you automatically.

To activate Model Lock:

1. Switch on the transmitter and receiver you wish to lock.

2. Press and hold MENU. Release when the status LED blinks green.

3. Press MENU three times. The status LED will blink green four

times repeatedly.

4. Press SET. The status LED will blink green in single-ﬂash intervals.

5. Press SET once. The status LED will blink red once repeatedly.

6. Press MENU once, the LED will blink red twice repeatedly.

7. Press SET, the LED will blink rapidly green. The memory is now

locked. Press MENU and SET to return to driving mode.

Note: To unlock a memory, press SET twice at step 5. The LED will

blink rapidly green to indicate the model is unlocked. To unlock all

models, press MENU twice at step 6 and then press SET.

To delete a model:

At some point, you may wish to delete a model you no longer drive

from the memory.

1. Switch on the transmitter and receiver you wish to delete.

2. Press and hold MENU. Release when the status LED blinks green.

3. Press MENU three times. The status LED will blink green four

times repeatedly.

4. Press SET once. The status LED will blink green once repeatedly.

5. Press MENU once. The status LED will blink green twice repeatedly.

6. Press SET. The memory is now selected to be deleted.

7. Press SET to delete the model. Press and hold MENU to

return to driving mode.

ADVANCED TUNING GUIDE

Press MENU to move through options.

Press SET to select an option.

Press MENU to move through options.

Press SET to select an option.

Enter Programming

Press and hold

MENU for 3 seconds

Steering Sensitivity (Expo)

One Blink Red

Electric

One Blink Red

Unlock

One Blink Red

Conﬁrm Deletion

One Blink Red

Multi-Function Knob

One Blink Green

Channel Setup

Two Blinks Green

Mode Selection

Three Blinks Green

Traxxas-Link

Four Blinks Green

Steering (Channel 1)

One Blink Green

Model Locking

One Blink Green

Shift (Channel 3)*

Three Blinks Green

Front T-Lock (Channel 4)*

Four Blinks Green

Rear T-Lock (Channel 5)*

Five Blinks Green

Throttle (Channel 2)

Two Blinks Green

Delete Model

Two Blinks Green

Throttle Sensitivity (Expo)

Two Blinks Red

Nitro

Two Blinks Red

Lock

Two Blinks Red

Steering % (Dual Rate)

Three Blinks Red

Unlock All

Three Blinks Red

Braking %

Four Blinks Red

Throttle Trim

Five Blinks Red

Knob Disabled

Six Blinks Red

Torque Control*

Seven Blinks Red

Press

SET

Press

SET

Press

SET

Press

SET

Press

SET

Press

SET

Press

SET

Press

SET

Servo Reversing

One Blink Red

1Press SET to reverse

servo direction.

Servo Reversing

One Blink Red

1Press SET to reverse

servo direction.

Servo Reversing

One Blink Red

1Press SET to reverse

servo direction.

Reset End Points

Four Blinks Red

4Press SET to restore factory

default end points.

Reset End Points

Four Blinks Red

4Press SET to restore factory

default end points.

Sub-Trim

Two Blinks Red

2Use knob to adjust

sub-trim. Press SET to save.

Sub-Trim

Two Blinks Red

2Use knob to adjust

sub-trim. Press SET to save.

End Points

Three Blinks Red

3Use steering wheel to

adjust. Turn right to desired

end point, press set to save.

Turn left to desired end point and press set to save.

To reset max throw: Let go of controls and press SET.

The menu tree below shows how to navigate through the

TQi transmitter’s various settings and functions. Press and

hold MENU to enter the menu tree, and use the following

commands to navigate through the menu and select options.

MENU: When you enter a menu, you always start at the top.

Press MENU to move down the menu tree. When you

reach the bottom of the tree, pressing MENU again will

return you to the top.

SET: Press SET to move across the menu tree and select

options. When an option is committed to the transmitter’s

memory, the status LED will rapidly blink green.

BACK: Press both MENU and SET to go back one level in the

menu tree.

EXIT: Press and hold MENU to exit programming. Your

selected options will be saved.

ECHO: Press and hold SET to activate the “echo” function. Echo

will “play back” your current position on the Menu Tree,

should you lose your place. For example: If your current

position is Steering Channel End Points, holding SET will

cause the LED to blink green twice, green once, and then

red three times. Echo will not alter your adjustments or

change your position in the programming sequence.

MENU TREE

Below is an example of how to access a function in the menu

tree. In the example, the user is setting the Multi-Function knob

to be a Steering % (Dual-Rate) control.

To set the Multi-Function knob to control STEERING % (DUAL-RATE):

1. Switch the transmitter on.

2. Press and hold MENU until the green LED lights. It will blink in single intervals.

3. Press SET. The red LED will blink in single intervals to indicate Steering

Sensitivity (Expo) has been selected.

4. Press MENU twice. The red LED will blink three times repeatedly to indicate

Steering % (Dual-Rate) has been selected.

5. Press SET to select. The green LED will blink 8 times fast to indicate

successful selection.

6. Press and hold MENU to return to driving mode.

Note: The transmitter is “live” during programming

so you can test the settings real time without having

to exit the menu tree.

End Points

Three Blinks Red

3Use trigger to adjust. Pull

back to desired end point,

press set to save. Push

forward to desired end point and press set to save.

To reset max throw: Let go of controls and press SET.

Press

SET

* 4-Channel transmitter only

Restoring Factory Defaults:

When programming your transmitter, you may feel the need to

start over with a clean slate. See Selecting Your Model Proﬁle on

page 5 for instructions.

TSM

Eight Blinks Red

*Torque Control is a feature designed only for use with the power system in the Traxxas Funny Car Race Replica (Model #6907).

Set Multi-Function

knob for STEERING

SENSITIVITY (Expo) Press/hold MENU

green LED blinks

Press SET

red LED blinks

Press SET to conﬁrm

green LED blinks (x8)

Press/hold MENU

returns to driving mode

Set Multi-Function

knob for THROTTLE

SENSITIVITY (Expo) Press/hold MENU

green LED blinks

Press SET

red LED blinks

Press MENU to conﬁrm

red LED blinks (x2)

Press SET to select

green LED blinks (x8)

Press/hold MENU

returns to driving mode

Set Multi-Function

knob for STEERING

DUAL RATE (%) Press/hold MENU

green LED blinks

Press SET

red LED blinks

Press MENU twice

red LED blinks (x3)

Press SET to select

green LED blinks (x8)

Press/hold MENU

returns to driving mode

Set Multi-Function

knob for BRAKING

PERCENTAGE (%) Press/hold MENU

green LED blinks

Press SET

red LED blinks

Press MENU 3 times

red LED blinks (x4)

Press SET to select

green LED blinks (x8)

Press/hold MENU

returns to driving mode

Set Multi-Function

knob for

THROTTLE TRIM Press/hold MENU

green LED blinks

Press SET

red LED blinks

Press MENU 4 times

red LED blinks (x5)

Press SET to select

green LED blinks (x8)

Press/hold MENU

returns to driving mode Adjust the Multi-Function

knob until the LED turns

solid green.

To DISABLE (Lock)

the Multi-Function

knob

Press/hold MENU

green LED blinks

Press SET

red LED blinks

Press MENU 5 times

red LED blinks (x6)

Press SET to lock

green LED blinks (x8)

Press/hold MENU

returns to driving mode

To REVERSE

the direction of

STEERING servo Press/hold MENU

green LED blinks

Press MENU

green LED blinks (x2)

Press SET

green LED blinks

Press SET

red LED blinks

Press SET to reverse servo

direction

Press/hold MENU

returns to driving mode

To set the SUB-TRIM

of the STEERING

servo Press/hold MENU

green LED blinks

Press MENU

green LED blinks (x2)

Press SET

green LED blinks

Press SET

red LED blinks

Press MENU

red LED blinks (x2)

Use Multi-Function knob

to set neutral

Press SET

to save position

Press/hold MENU

returns to driving mode

To set the END

POINTS of the

STEERING servo Press/hold MENU

green LED blinks

Press MENU

green LED blinks (x2)

Press SET

green LED blinks

Press SET

red LED blinks

Press MENU twice

red LED blinks (x3)

Turn steering wheel

to desired max left and

right travel

Press SET

to save each position

Turn steering wheel

to test settings

IF END POINTS

ARE OK:

Press/hold MENU

returns to driving mode

IF END POINTS

NEED TO BE

CHANGED:

Press SET

and repeat steps 6-8

To reset the END

POINTS of STEERING

servo to defaults

Press/hold MENU

green LED blinks

Press MENU

green LED blinks (x2)

Press SET

green LED blinks

Press SET

red LED blinks

Press MENU 3 times

red LED blinks (x4)

Press SET

to reset end points

Press/hold MENU

returns to driving mode

To REVERSE

the direction of

THROTTLE servo Press/hold MENU

green LED blinks

Press MENU

green LED blinks (x2)

Press SET

green LED blinks

Press MENU

green LED blinks (x2)

Press SET

red LED blinks

Press SET to reverse servo

direction

Press/hold MENU

returns to driving mode

To set the SUB-TRIM

of the THROTTLE

servo

Press/hold MENU

green LED blinks

Press MENU

green LED blinks (x2)

Press SET

green LED blinks

Press MENU

green LED blinks (x2)

Press SET

red LED blinks

Press MENU

red LED blinks (x2)

Use Multi-Function knob

to set neutral

Press SET

to save position

Press/hold MENU

returns to driving mode

To set the END

POINTS of the

THROTTLE servo Press/hold MENU

green LED blinks

Press MENU

green LED blinks (x2)

Press SET

green LED blinks

Press MENU

green LED blinks (x2)

Press SET

red LED blinks

Press MENU twice

red LED blinks (x3)

Use throttle trigger to

set desired max throttle

or brake

Press SET to save

Use trigger to test

IF END POINTS

ARE OK:

Press/hold MENU

returns to driving mode

IF END POINTS

NEED TO BE

CHANGED:

Press SET

and repeat steps 7-9

To reset the END

POINTS of THROTTLE

servo to defaults

Press/hold MENU

green LED blinks

Press MENU

green LED blinks (x2)

Press SET

green LED blinks

Press MENU

green LED blinks (x2)

Press SET

red LED blinks

Press MENU 3 times

red LED blinks (x4)

Press SET

green LED blinks (x8)

Press/hold MENU

returns to driving mode

To REVERSE the

direction of SHIFT

servo Press/hold MENU

green LED blinks

Press MENU

green LED blinks (x2)

Press SET

green LED blinks

Press MENU twice

green LED blinks (x3)

Press SET

red LED blinks

Press SET to reverse servo

direction

Press/hold MENU

returns to driving mode

MENU TREE FORMULAS

To select functions and

make adjustments to the TQi

transmitter without referencing

the menu tree, turn your

transmitter on, ﬁnd the function

in the left column you wish to

adjust, and simply follow the

corresponding steps. Always turn your

transmitter on ﬁrst.

TQi RADIO SYSTEM • 17

Mesures de sécurité importantes relatives au système radio

• Pour obtenir la portée maximale, orientez toujours l'avant du transmetteur vers le modèle.

• Ne nouez pas le fil d'antenne du récepteur. Tout nœud sur le fil d'antenne en diminue la portée.

• NE COUPEZ aucune partie du fil d'antenne du récepteur. Couper l'antenne en réduit la portée.

• Étendez le fil d'antenne du modèle aussi loin que possible pour obtenir la portée maximale.

Il n'est pas nécessaire d'étendre le fil d'antenne hors de la carrosserie, mais il faudrait éviter

d'emballer ou d'enrouler le fil d'antenne.

• N'étendez pas le fil d'antenne en dehors de la carrosserie sans le protéger d'un tube d'antenne,

autrement le fil peut être coupé ou endommagé, diminuant ainsi la portée de l'antenne. Nous

vous recommandons de garder le fil à l'intérieur de la carrosserie (dans le tube d'antenne) pour

éliminer le risque de dommages.

• Pour éviter la perte de la portée radio,

ne nouez ni ne coupez le fil noir, ne pliez

ni ne coupez la pointe métallique et ne

pliez ni ne coupez le fil blanc au bout de la

pointe métallique.

Informations sur la garantie

Le composant électronique de Traxxas est

garanti par Traxxas contre tout défaut de

matériaux et de fabrication pendant trente

(30) jours à partir de la date de l'achat. Avant de retourner le produit pour le service sous garantie,

veuillez communiquer avec notre service après-vente au +1-972-549-3000 pour discuter de ce

qui ne va pas avec ce produit. Après avoir contacté Traxxas, envoyez l'appareil défectueux avec

la preuve d'achat indiquant la date de l'achat, votre adresse, votre courriel, votre numéro de

téléphone de journée et une brève description du problème à :

Traxxas, 6200 Traxxas Way, McKinney, TX 75070

Téléphone : +1-972-549-3000 Internet : Traxxas.com Courriel : support@Traxxas.com

Limitations détaillées pour les composants électroniques :

• La pénétration de l'eau, de l'humidité, ou de tout autre matériel étranger dans le composant ou la

carte de circuit imprimé.

• Le dépassement de la tension d'entrée maximum du composant électronique.

• L'on applique une tension inverse.

• Installation incorrecte ou câblage incorrect.

• Les composants sont usés.

• Il y a des épissures à l'entrée ou aux commutateurs.

• Le boîtier a été démonté.

• L'utilisation d'une force excessive en ajustant, en serrant ou en tournant les commandes.

• Tripoter les composants électroniques internes.

• Le câblage incorrect d'une servo de transistor à effet de champ.

• Le court-circuitage du câblage exposé.

• Tout dommage provoqué par collision, inondation ou force majeure.

Limitations

Toute garantie ne couvre pas le remplacement des pièces et des composants endommagés par

mauvais traitement, négligence, utilisation incorrecte ou déraisonnable, collisions, inondation

ou humidité excessive, dégradations chimiques, entretien incorrect ou irrégulier, accident,

modiﬁcations non autorisées, ni des articles qui sont considérés consommables. Traxxas n'assume

pas les frais d'expédition ou de transport d'un composant défectueux de vos locaux aux nôtres.

Limitations de responsabilité

Traxxas ne fait aucune autre garantie explicite ou implicite. Traxxas n'est pas responsable des

dommages spéciaux, indirects, fortuits ou accessoires résultant de l'assemblage, de l'installation

ou de l'utilisation de ses produits ou de tout accessoire ou produit chimique nécessaire pour

utiliser leurs produits. En mettant en marche ou en utilisant ce produit, l'utilisateur accepte toute

la responsabilité en découlant. La responsabilité de Traxxas n'excédera en aucun cas le prix réel

auquel le produit a été acheté. Traxxas se réserve le droit de modiﬁer des dispositions de garantie

sans préavis. Toute réclamation au titre de la garantie est traitée directement par Traxxas. La

garantie de Traxxas donne au client des droits spéciﬁques et d'autres droits possibles en fonction

de l'État. Tous les montants indiqués sont en dollars américains. L'expression « à vie » se rapporte

au cycle de production du produit en question chez Traxxas. Traxxas n'a pas l'obligation d'offrir des

produits améliorés à un tarif réduit si le cycle de production d'un produit antérieur est terminé.

Traxxas vous encourage d’inscrire votre modèle en ligne à Traxxas.com/register.

Garantie à vie pour les composants électroniques de Traxxas :

Après la date d'expiration de la période de garantie, Traxxas réparera les composants électroniques

à un tarif forfaitaire. Les produits électroniques couverts par ce plan prolongé de service sont les

systèmes électroniques de contrôle de la vitesse, les transmetteurs, les récepteurs, les servos et

les chargeurs de piles. Les moteurs, les piles et les systèmes mécaniques de contrôle de la vitesse

ne sont pas couverts. Les réparations couvertes sont limitées aux composants non mécaniques

qui n'ont PAS été mal traités, incorrectement utilisés, ou soumis à des actes de négligence. La

réparation de tout produit endommagé à la suite de mauvais traitements, d'utilisation incorrecte,

de modiﬁcations ou de négligence intentionnelle peut être sujette à des frais additionnels. Visitez-

nous à Traxxas.com ou appelez-vous au +1-972-549-3000 pour obtenir des détails supplémentaires

concernant le service de la garantie et les taux.

Conformité avec la FCC (Commission fédérale des communications)

Ce dispositif contient un module conforme aux normes des dispositifs numériques classe B

décrits dans la 15e partie des règles de la FCC. Le fonctionnement en est assujetti aux deux

conditions suivantes : (1) ce dispositif ne doit pas causer d’interférences nuisibles et (2) ce dispositif

doit accepter toute interférence reçue, y compris les interférences qui peuvent mener à un

fonctionnement non souhaité.

Les normes des dispositifs numériques classe B sont conçues pour assurer une protection

raisonnable contre les interférences nuisibles dans les locaux résidentiels. Ce produit

émet, utilise et peut rayonner de l’énergie radioélectrique et, en cas de fonctionnement à

l’encontre des instructions, peut causer des interférences nuisibles aux radiocommunications.

L’utilisateur est averti que toute modification qui n’est pas expressément approuvée par la partie

responsable de la conformité peut annuler l’autorisation de l’utilisateur à actionner ’équipement.

Canada, avis d’Industry Canada (IC)

Cet appareil numérique de classe B est conforme aux norms canadiennes ICES-003 et RSS-210.

Son fonctionnement est soumis aux deux conditions suivantes: (1) cet appareil ne doit pas causer

d’interférence et (2) cet appareil doit accepter toute interférence, notamment les interférences qui

peuvent affecter son fonctionnement.

Déclaration sur l’exposition à la radiofréquence (RF)

Pour une utilisation portée sur le corps, ce dispositif a été testé et répond aux consignes

d’exposition à la radiofréquence de la FCC et d’Industrie Canada lorsqu’il est utilisé avec un

accessoire qui ne contient aucun métal et qui positionne le dispositif à un minimum de 5 mm

du corps. L’utilisation d’autres accessoires peut ne pas assurer la conformité aux exigences

d’exposition à la radiofréquence. Pour se conformer aux exigences de conformité d’exposition à

la radiofréquence, cet appareil et son antenne ne doit pas être colocalisé ou utilisé conjointement

avec une autre antenne ou un autre transmetteur.

GARANTIE ET PRÉCAUTIONS

D'autres noms de marque et marques

sont la propriété de leurs titulaires

respectifs et sont utilisés seulement aux

ﬁns de l'identiﬁcation. Aucune partie

de ce manuel ne peut être reproduite

ou distribuée dans les médias imprimés

ou électroniques sans la permission

écrite expresse de Traxxas. Les

caractéristiques sont susceptibles

d'être modiﬁées sans préavis.

1/16

Modèles Tous les autres

modèles Traxxas Non Non

TRANSMETTEUR

ET RÉCEPTEUR

19 POUR COMMENCER

Réglages de base ................... 19

Installation des piles .............. 19

Proﬁls des modèles ................ 20

21 UTILISATION DU

SYSTÈME RADIO

Vériﬁcation de la portée ....... 21

Instructions sur la connexion 22

Gestion de stabilité Traxxas .... 22

23 GUIDE DE

RÉGLAGE AVANCÉ

Ajustements de

réglages disponibles ............. 23

Module sans ﬁl Traxxas Link 26

Codes du témoin

DEL du transmetteur ............. 28

Mémoire du modèle

de Traxxas Link ....................... 29

30 ARBRE DE MENU

18 • TQi RADIO SYSTEM

Réglage de

la direction

Bouton

multifonctionnel

Commande de réglage du neutre

Volant

Commutateur

d’alimentation

Compartiment pile

Bouton de réglage

Bouton de menu

Témoin DEL

rouge/vert

Bouton de

connexion

Modèle 6507R

seulement

Interrupteur

à bascule

(Canal 3)

Interrupteur à 3 positions (Canal 4)

Modèle 6507R seulement

TRANSMETTEUR ET RÉCEPTEUR

Avant

Neutre

Frein/marche arrière

Accélérateur

#6507R - 4 canaux avec module sans ﬁl Traxxas Link

Bouton de

connexion

Module sans ﬁl Traxxas Link

Modèle 6507R seulement

#6509R - 2 canaux, Traxxas Link activé

#6533 - TQi Récepteur

Bouton de

connexion DEL

Port d’expansion

de capteur**

V/T - Port du capteur de

tension/température*

RPM - Port de capteur RPM*

*Ports de capteur accessoire à utiliser avec les capteurs standard de télémétrie pour la tension/température et RPM.

**Port d’expansion de capteur accessoire à utiliser avec le module d’extension de télémétrie (consultez Traxxas.com pour en savoir plus).

Transmetteur #6507R contient FCC ID: XVE-TRX1018, IC: 8668A-TRX1018 module sans ﬁl

TQi RADIO SYSTEM • 19

Commande de réglage du neutre

La commande de réglage du neutre est située sur le panneau du transmetteur et

commande la course avant/arrière de l'accélérateur. Changez le réglage en appuyant sur

le bouton et en le glissant dans la position souhaitée. Il y a deux réglages disponibles :

50/50 : Permet une course égale de l'accélérateur et la marche-arrière.

70/30 : Permet une course plus grande de l'accélérateur (70%) et une course

plus petite de la marche-arrière (30%).

Traxxas recommande vivement de garder cette commande à l'endroit où elle

a été installée par fabrication jusqu'à ce que vous vous habituiez avec tous les

réglages et les possibilités du modèle.

Note : 50/50 représente le réglage d'usine par défaut de même que le

réglage requis pour les modèles nitro de Traxxas. Pour modifier la position

de réglage neutre de l'accélération d'un modèle électrique, il faut d'abord

éteindre le transmetteur. Vous devez reprogrammer le contrôleur de

vitesse électronique pour qu'il prenne en compte le réglage à 70/30. Voir les

instructions pour le contrôleur de vitesse électronique.

POUR COMMENCER

**Port d’expansion de capteur accessoire à utiliser avec le module d’extension de télémétrie (consultez Traxxas.com pour en savoir plus).

Module sans ﬁl Traxxas Link et l’application Traxxas Link

Un transmetteur TQi Traxxas avec un module sans ﬁl Traxxas Link™

est nécessaire pour installer la gestion de stabilité Traxxas (TSM) sur le

modèle spéciﬁque de votre véhicule utilisant l’application Traxxas Link.

Le transmetteur TQi #6507R est muni avec le module sans ﬁl Traxxas Link

(pièce #6511, disponibles séparément pour une installation facile dans le

transmetteur TQi #6509R). L’application Traxxas Link est disponible dans

l’Apple App Store

℠

ou sur Google Play™.

Si le module sans ﬁl Traxxas Link n’est pas installé, vous ne pourrez pas

utiliser l’application Traxxas Link pour accéder au logiciel spéciﬁque de votre

modèle. La TSM fonctionnera, mais elle ne sera pas optimisée pour votre

modèle, et votre véhicule pourrait avoir un comportement inattendu. Si vous

observez des effets indésirables, tournez le bouton multifonction dans le

sens antihoraire pour réduire l’assistance de la TSM jusqu’à ce que le résultat

vous convienne ou éteignez complètement la TSM (pour des renseignements

supplémentaires, voir la page 7).

Réglages de base du système radio TQi

Levier de direction

Le levier de direction électronique situé sur le panneau du

transmetteur règle le point neutre (central) du canal de

direction.

Note : La gestion de stabilité Traxxas (TSM) doit être complètement hors

tension durant la calibration du levier de direction. Voir la page 22 pour

réglages de TSM.

Bouton multifonctionnel

Le bouton multifonctionnel peut être programmé pour

contrôler une variété de fonctions. Par fabrication, le

bouton multifonctionnel contrôle la gestion de stabilité

Traxxas (TSM). Pour en savoir plus sur la TSM, référez-vous à la page 22.

Installation du récepteur

Pour un meilleur rendement, nous recommandons que ce récepteur soit installé

dans la même orientation que le récepteur original (avec l’étiquette vers le haut).

Pour plus d’informations, voir le manuel du propriétaire, les schémas électriques

et les instructions détaillées concernant l’entretien d’un joint étanche.

Installer le récepteur dans la boîte en utilisant du ruban adhésif à double

face. Une fois installée, branchez les câbles au récepteur.

20 • TQi RADIO SYSTEM

POUR COMMENCER

Utiliser le système radio TQi de Traxxas avec des modèles de marque

différente

Le système radio TQi peut être utilisé avec tous les servos populaires dans tous

les types de véhicule R/C d’agrément. Suivez les directives de la page 30 si

vous souhaitez modifier ces paramètres des servos pour mieux accommoder

votre modèle.

Sélection de votre proﬁl de modèle

L’application Traxxas Link comprend des prols de modèles et paramètres de

gestion de stabilité Traxxas (TSM) personnalisés pour chaque modèle. Télécharger

l’application Traxxas Link sur un appareil Android™ ou iPhone®, iPad®, iPod Touch®

d’Apple® et choisissez le modèle sur l’écran d’accueil (voir plus de renseignements

à la page 26).

Si le module sans l Traxxas Link n’est pas installé, vous ne pourrez pas utiliser

l’application Traxxas Link pour accéder au prol spécique de votre modèle et la

servodirection doivent être réglée manuellement. Suivez les directives de la page 30

pour modifier ces paramètres pour mieux accommoder votre modèle.

Installation des piles du transmetteur dans la base normale

Le transmetteur TQi utilise 4 piles AA. Le compartiment pile est situé dans la base du

transmetteur.

1. Enlevez la porte du

compartiment pile en appuyant

sur la languette et en faisant

glisser la porte pour l'ouvrir.

2. Installez les piles dans le sens correct

comme indiqué sur le compartiment pile.

3. Réinstallez la porte de la pile et refermez-la.

4. Allumez le transmetteur et vériﬁez que le témoin est

allumé d'une couleur verte constante.

Si le témoin DEL clignote en rouge, les piles

du transmetteur sont faibles, déchargées ou probablement

installées incorrectement. Remplacez-les avec des piles toutes

neuves ou récemment chargées. Le voyant d'alimentation

n'indique pas le niveau de charge du bloc piles installé dans le modèle. Référez-vous

à la section de Dépannage à la page 28 pour plus de renseignements sur les codes

du témoin DEL du transmetteur.

correct

compartiment

pile.

refermez-la.

vériﬁez

que

témoin

est

constante.

DEL

clignote

les

piles

Utiliser les bonnes piles:

Votre transmetteur utilise des piles AA. Utiliser

de nouvelles piles alcalines. N'utilisez pas de piles à éléments rechargeables

AA aﬁn d'alimenter votre transmetteur TQi; ces piles ne pourront pas fournir une

tension sufﬁsante pour obtenir une performance optimale du transmetteur.

Attention : Arrêtez le modèle au premier signe que les piles sont faibles (le voyant

rouge du transmetteur clignote) pour éviter d'en perdre le contrôle.

TQi RADIO SYSTEM • 21

Avant de mettre un système radio TQi en place dans votre modèle,

assurez-vous que le bouton de réglage de la direction est centré. Une fois

que le système radio a été installé et relié, confirmez que le servo direction

et le servo d'accélération (le cas échéant) fonctionnent correctement :

tourner le volant vers la droite fait pivoter les roues avant vers la droite

(et vice versa) tandis que d'appuyer sur la détente sur la prise permet

d'ouvrir le compartiment d'accélération de votre moteur nitro. Si l'une

des commandes fonctionne « à l'envers », suivez l'arbre de menu de la

page 30 ou encore utilisez l'application Traxxas Link afin de renverser le

fonctionnement du servo.

Une fois que le fonctionnement correct du servo est conformé, éteignez

la TSM (voir page 22) et utiliser le bouton de réglage de la direction du

TQi afin de centrer les roues avant de votre modèle pour assurer qu'il se

déplace en ligne droite lorsque le volant est en position neutre; ensuite,

restaurez le bouton multifonction à la réglage souhaitée de la TSM.

S'il n'y a pas suffisamment de jeu de réglage pour y parvenir avec le bouton

de réglage de la direction, remettez le bouton de réglage de la direction en

position centrale, puis retirez et réinstallez le klaxon de direction du servo

afin de centrer le système de direction autant que possible. Le bouton de

réglage de la direction peut alors être utilisé afin de faire les réglages finaux.

Répétez cette procédure pour le servo d'accélération. Pour accéder au

réglage de l'accélération, suivez les étapes énumérées sur l'arbre de menu

de la page 30.

Si votre modèle est doté d'un contrôleur de vitesse électronique, il devra

être étalonné en fonction du système radio TQi. Suivez les directives

incluses avec votre véhicule ou votre contrôleur de vitesse afin de

l'étalonner correctement.

Vériﬁez la portée du système radio

Avant chaque session d'utilisation du modèle, vous devez tester la portée

du système radio pour vériﬁer qu'il fonctionne correctement.

1. Allumez le système radio et vérifiez qu'il fonctionne ainsi que décrit dans

la section précédente.

2. Faites tenir le modèle à un ami. Vérifiez que les mains et les vêtements

ne sont pas près des roues et des autres pièces mobiles du modèle.

3. Éloignez-vous du modèle le transmetteur à la main jusqu'à ce que vous

atteigniez la distance la plus lointaine à laquelle vous envisagez d'utiliser

le modèle.

4. Actionnez de nouveau les commandes du transmetteur pour vérifier que

le modèle répond correctement.

5. N'essayez pas d'utiliser le modèle s'il y a le moindre problème de

système radio ou tout brouillage externe du signal radio à l'endroit où

vous vous trouvez.

Une distance plus grande est nécessaire pour les vitesses supérieures

Plus vous le pilotez rapidement, plus le modèle s'approche rapidement de

la limite de la portée radio. À 60 mph, le modèle peut parcourir 88 pieds

en une seconde ! C'est palpitant, mais faites attention à garder le modèle

dans la portée radio. Si vous voulez que le modèle atteigne la vitesse

maximum, il vaut mieux vous placer au milieu du secteur où le camion

roule, pas au bout de ce secteur ; ainsi vous pouvez diriger le camion vers

vous et au-delà de votre position. Tout en élargissant la portée radio, cette

technique garde le modèle plus près de vous et vous pouvez donc le voir

et le contrôler plus facilement.

Peu importe la vitesse avec laquelle vous conduisez le modèle ou la

distance à laquelle vous le conduisez, laissez toujours suffisamment

d'espace entre vous, le modèle et les autres. Ne conduisez jamais

directement vers vous-même ou vers d'autres.

UTILISATION DU SYSTÈME RADIO

22 • TQi RADIO SYSTEM

Instructions sur la connexion du TQi

Pour le meilleur fonctionnement, le transmetteur et le récepteur doivent

être électroniquement « liés ». Cette connexion a déjà été effectuée en

usine. Si jamais vous avez besoin de reconnecter le système ou d'effectuer

connecter un autre transmetteur et un autre récepteur, observez les

instructions suivantes. Remarque : le récepteur doit être relié à une source

d'énergie nominale de 4,8-6,0v pour cette opération; le transmetteur et le

récepteur doivent être à moins de 5 pieds l'un de l'autre.

1. Maintenez le doigt appuyé sur le bouton SET du transmetteur pendant

que vous l'allumez. Le témoin DEL du transmetteur clignote lentement

en rouge. Relâchez le bouton SET.

2. Appuyer et garder le bouton LINK du récepteur enfoncé si vous

souhaitez mettre le modèle en marche. Relâchez le bouton LINK.

3. Lorsque les témoins DEL du transmetteur et du récepteur deviennent

vert constant, le système est connecté et prêt à fonctionner. Confirmez

que la direction et l'accélération fonctionnent correctement avant

d'utiliser le modèle.

GESTION DE STABILITÉ TRAXXAS (TSM)

Votre système radio est équipé d’une

nouvelle fonctionnalité, la gestion de

stabilite Traxxas ou TSM. TSM vous

permet de pleinement profiter de la vitesse

et de l’accélération pour lesquelles votre

modèle Traxxas a été conçu en vous laissant la pleine maîtrise de votre

véhicule dans des situations de faible adhérence. La TSM permet d’atteindre

la pleine accélération en ligne droite sur les surfaces glissantes sans

zigzaguer, dériver ou perdre le contrôle. La TSM améliore aussi radicalement

la maîtrise du freinage. Il est dorénavant possible d’effectuer des virages

à grande vitesse grâce à la TSM et ses corrections, sans vous déranger ni

provoquer des imprévus indésirables.

Le bouton multifonctionnel du

transmetteur TQi a été programmé

pour commander la TSM. La

configuration recommandée (par

défaut) pour la TSM est sur la position

de midi (le zéro sur le cadrant).

Tournez le bouton dans le sens des

aiguilles d’une montre pour augmenter

l’assistance; tournez-le dans le sens

contraire pour réduire l’assistance.

Tournez complètement le bouton dans

le sens contraire des aiguilles d’une

montre jusqu’à l’arrêt pour éteindre la

TSM.

Note : La TSM se désactive

automatiquement lors du pilotage ou

du freinage en marche arrière.

Lorsqu’on conduit sur des surfaces offrant une certaine adhérence,

il peut être souhaitable d’atténuer le réglage de la TSM pour obtenir des

sensations de pilotage plus « libres » lors des dérapages contrôlés, des

glissades, etc. Sur les surfaces offrant très peu d’adhérence (terre meuble,

béton lisse, glace/neige), augmentez la TSM pour une accélération et un

contrôle maximaux.

Tester le pilotage tour à tour avec la TSM activée ou non pour éprouver la

simplicité et la précision du contrôle du véhicule qu’elle permet. Consultez

Traxxas.com/tsm pour en savoir plus.

Note : La TSM doit être complètement hors tension durant la

calibration du compensateur de la direction.

UTILISATION DU SYSTÈME RADIO

Réglage recommandé

Réduire

l’assistance Augmenter

l’assistance

Éteignez la TSM

TQi RADIO SYSTEM • 23

Réglages disponibles

L'accès à toutes les fonctions décrites ci-dessous se fait par les boutons de menu

et de réglage du transmetteur et en observant les signaux du témoin DEL. Une

explication de la structure de menu suit à la page 30. Les articles suivants peuvent

être réglés plus facilement à l'aide de votre portable avec le module sans ﬁl Traxxas

Link et l'application Traxxas Link, voir page 26.

Le transmetteur Traxxas a un bouton multifonctionnel programmable qui peut

être réglé pour actionner de différentes fonctions avancées du transmetteur (réglé

par défaut pour la

gestion de stabilité Traxxas (TSM)

, voir la page 22). Faites

l'expérience des réglages et des fonctions disponibles pour voir s'ils peuvent

améliorer le pilotage du véhicule.

Sensibilité de la direction (Exponentiel)

Le bouton multifonctionnel du transmetteur TQi peut être réglé pour commander

la sensibilité de la direction (connue aussi sous le nom d’exponentiel). Le réglage

standard de la sensibilité de la direction est «normale (exponentiel zéro), » où

le cadran se trouve complètement à gauche. Ce réglage produit une réponse

linéaire du servo : le mouvement de la servodirection correspond exactement

à la commande du volant du transmetteur. Tourner le bouton dans le sens des

aiguilles d’une montre à partir du centre produit un « exponentiel négatif » et

diminue la sensibilité de la direction en rendant la servo moins réactive près

de la position neutre, tandis que la sensibilité augmente au fur et à mesure

que le servo s’approche des limites de la course. Plus vous tournez le bouton,

plus le changement de mouvement de la servodirection est prononcé. Le

terme « exponentiel » vient de cet effet ; la course de la servodirection change

exponentiellement par rapport à la commande du volant. L’effet exponentiel est

indiqué en tant que pourcentage - plus le pourcentage est grand, plus l’effet est

grand. Les illustrations ci-dessous montrent comment cela fonctionne.

Sensibilité de direction normale

(exponentiel 0%):

Dans cette illustration, la course de la

servodirection (et donc le mouvement des

roues avant du modèle) correspond exactement

au mouvement du volant. Les plages sont

exagérées aux fins d’exemplification.

Sensibilité de direction diminuée

(exponentiel négatif):

En tournant le bouton multifonctionnel

dans le sens des aiguilles d’une montre,

la sensibilité de direction du modèle est

diminuée. Remarquez qu’une course

relativement grande du volant détermine une

plage réduite de la servo. Plus vous tournez

le bouton, plus l’effet devient plus prononcé.

La sensibilité de direction diminuée peut

être utile lorsque vous conduisez le modèle

sur des surfaces sans adhérence, à de grandes vitesses ou sur des pistes qui favorisent les

balayages et demandent des commandes légères du volant. Les plages sont exagérées aux

fins d’exemplification.

Sensibilité de l'accélération (exponentiel de l'accélération)

Le bouton multifonctionnel peut être réglé pour contrôler la sensibilité de

l'accélération. La sensibilité de l'accélération fonctionne tout comme que la

sensibilité de la direction, mais elle affecte le canal d'accélération. L'accélération

en avant est la seule affectée ; le freinage et la marche-arrière restent linéaires

indépendamment du réglage de la sensibilité de l'accélération.

GUIDE DE RÉGLAGE AVANCÉ

Portée de la rotation

au transmetteur

Portée de la rotation

effective du modèle

24 • TQi RADIO SYSTEM

Mode de recherche de l'accélérateur

Lorsque le bouton multifonctionnel est réglé pour l'accélération, le

transmetteur se rappelle le réglage. Si le bouton d'accélération change de

position pendant que le transmetteur est éteint, ou pendant que le transmetteur

commandait un autre modèle, le transmetteur ignore cette position du bouton.

Cela empêche le démarrage accidentel du modèle. Le témoin DEL sur le panneau

du transmetteur clignote en vert rapidement et le bouton d'accélération (bouton

multifonctionnel) ne produit aucun effet jusqu'à ce qu'il soit remis à la position

enregistrée dans la mémoire. Pour repositionner le levier de l'accélérateur, tournez

le bouton multifonctionnel dans une direction ou l'autre jusqu'à ce que le témoin

cesse de clignoter.

GUIDE DE RÉGLAGE AVANCÉ

Pourcentage de la direction (taux double)

Le bouton multifonctionnel peut être réglé pour contrôler la quantité (le

pourcentage) de la course servo appliquée à la direction. Tourner le bouton

multifonctionnel complètement dans le sens des aiguilles d'une montre fournit

la course de direction maximale ; tourner le bouton dans le sens contraire des

aiguilles d'une montre réduit la course de la direction (note : tourner le cadran dans

le sens contraire des aiguilles d'une montre jusqu'à l'arrêt du modèle annule toute

course servo). Tenez compte du fait que les réglages de point ﬁnal de la direction

déﬁnissent la course maximale de la servodirection. Si vous réglez le pourcentage

de direction à 100% (en tournant le bouton multifonctionnel complètement dans

le sens des aiguilles d'une montre), la course servo va jusqu'au point ﬁnal établi,

sans le dépasser. Beaucoup de pilotes utilisent le pourcentage d'accélération pour

bénéﬁcier seulement de la course de la direction dont ils ont besoin pour le virage

le plus serré de la piste, facilitant ainsi le pilotage du modèle sur le reste de la course.

Réduire la course de la direction peut également être utile à faciliter le contrôle d'un

modèle sur des surfaces très adhérentes et limiter la capacité de la direction sur les

circuits ovales où l'on n'a pas besoin d'une grande course de la direction.

Pourcentage de freinage

Le bouton multifonctionnel peut également être réglé pour contrôler la

course de freinage appliquée par la servo à un modèle alimenté au nitro. Les

modèles électriques n'ont pas de servofrein, mais la fonction de pourcentage de

freinage fonctionne de la même manière pour ces modèles. Tourner le bouton

multifonctionnel complètement dans le sens des aiguilles d'une montre produit la

course de freinage maximale ; tourner le bouton dans le sens contraire des aiguilles

d'une montre réduit la course de freinage ((Note: Tourner le cadran dans le sens

contraire des aiguilles d'une montre élimine tout freinage).

Réglage de l'accélérateur

Régler le bouton multifonctionnel pour fonctionner comme accélérateur permet

au pilote d'ajuster la position neutre de l'accélérateur pour empêcher tout

freinage non souhaité ou d'accélérer lorsque la commande du transmetteur

est au neutre. Note: Le transmetteur est muni d'un mode de recherche de

l'accélérateur qui prévient tout emballement accidentel. Voir ci-dessous pour plus

de renseignements.

Point ﬁnal de la direction et de l’accélérateur

Le transmetteur TQi te permet de choisir la limite de la course servo (ou de son «

point ﬁnal ») indépendamment pour la course à gauche et à droite (sur le canal de

direction) et la course de l’accélération et du freinage (sur le canal d’accélération).

Grâce à cette fonction, vous pouvez effectuer le réglage ﬁn du servo pour empêcher

tout grippage provoqué par les tringleries actionnant la servodirection ou

l’accélérateur (dans le cas d’un modèle alimenté nitro) plus loin que leurs limites

mécaniques. Les réglages de point ﬁnal que vous effectuez représentent votre

choix de la course servo maximum ; les fonctions de pourcentage de direction et de

pourcentage de freinage n’annulent pas les réglages de point ﬁnal.

TQi RADIO SYSTEM • 25

Réglage secondaire de la direction et de l'accélérateur

La fonction de réglage secondaire s'utilise pour ﬁxer avec précision le point

neutre de la direction ou de l'accélérateur au cas où le réglage du bouton de

commande à « zéro » ne ramènerait pas la servo complètement au centre. Lorsqu'il

est sélectionné, le réglage secondaire ajuste plus ﬁnement la position de l'arbre

de sortie de la servo, ce qui précise davantage le point neutre. Mettez toujours le

bouton de réglage de la direction à zéro avant d'effectuer le réglage ﬁnal (s'il y a

lieu) à l'aide du réglage secondaire. Si l'accélérateur a été réglé antérieurement,

il doit être remis « à zéro » avant d'effectuer le réglage ﬁnal à l'aide du réglage

secondaire.

Réglage du verrouillage

Après avoir effectué tous ces réglages à votre souhait, vous pouvez désactiver

le bouton multifonctionnel pour que vos réglages ne soient pas changés. Cette

fonction est particulièrement utile si vous utilisez plusieurs véhicules avec un seul

transmetteur par l'intermédiaire la Mémoire du Modèle de Traxxas Link™.

Réglages multiples et le bouton multifonctionnel

Il est important de noter que les réglages effectués avec le bouton

multifonctionnel sont « revêtus » l'un sur l'autre. Par exemple, si vous commandez

au bouton multifonctionnel de régler le pourcentage de la direction à 50%

et ensuite vous lui commandez de contrôler la sensibilité de la direction, le

transmetteur « se rappellera » le réglage du pourcentage de la direction. Des

réglages de la sensibilité de direction s'appliqueront aux 50% de la course de

direction que vous avez sélectionnés antérieurement. De même, « désactiver »

le bouton multifonctionnel le rend incapable de faire tout autre réglage, mais le

dernier réglage effectué par le bouton multifonctionnel reste applicable.

Sécurité intégrée

Votre système radio de Traxxas est muni d'une fonction de sécurité intégrée qui

remet l'accélérateur à la dernière position neutre enregistrée en cas de perte du signal.

Le témoin DEL du transmetteur et du récepteur clignotera rouge à une cadence rapide

pour indiquer que la sécurité intégrée a été activée.

GUIDE DE RÉGLAGE AVANCÉ

26 • TQi RADIO SYSTEM

Module sans ﬁl Traxxas Link

Le transmetteur TQi #6507R est muni avec le module

sans ﬁl Traxxas Link (pièce #6511, disponibles

séparément pour une installation facile dans le

transmetteur TQi #6509R). Cet accessoire innovateur

transforme votre iPhone®, iPad®, iPod touch®, ou

votre appareil Android™ en puissant outil de réglage

qui équipe votre TQi avec une interface utilisateur

intuitive, haute déﬁnition et complètement

graphique.

Traxxas Link

La puissante application Traxxas Link (disponible au magasin Apple App

Store℠ ou Google Play™) assure le contrôle total du fonctionnement et

du réglage du modèle Traxxas avec des graphismes époustouﬂants et une

précision absolue. Avec les capteurs de télémétrie Traxxas Link installés

sur le modèle, Traxxas Link afﬁche des données en temps réel telles que la

vitesse, les rpm, la température et la tension de la pile.

Interface intuitive iPhone, iPad, iPod touch, et Android

Traxxas Link facilite

l'apprentissage, la compréhension

et l'accès à de puissantes options

de réglage. Contrôlez facilement

vos effets de pilotage tels que le

pourcentage de l’assistance de

TSM; la sensibilité de la direction

et de l'accélération ; le rapport de

direction ; la force de freinage et le

réglage de l'accélération en touchant

et déplaçant les curseurs sur l'écran.

Télémétrie en temps réel

Une fois que les capteurs de télémétrie

sont installés, le Traxxas Link prévu

de capteurs s'anime et afﬁche la

vitesse, la tension de la pile, les rpm

et la température. Établissez des

avertissements de seuil et notez

les valeurs maximum, minimum

ou moyennes. Utilisez la fonction

d'enregistrement pour retenir l'image

du tableau de bord avec son, de

sorte que vous puissiez vous concentrer sur le pilotage sans manquer les

moments importants.

Traxxas Link vous permet de gérer 30 modèles

Le système radio TQi suit automatiquement tous les véhicules auxquels il

est lié et tous les paramètres utilisés pour chacun d'entre eux - jusqu'à un

total de 30 modèles! Traxxas Link utilise une interface visuelle permettant

de nommer les modèles, personnaliser leurs paramètres, joindre des

proﬁls et les ﬁxer dans la mémoire. Vous n'avez qu'à choisir un modèle

et un transmetteur connecté antérieurement, mettez-les en marche et

amusez-vous !

Le tableau de bord personnalisable de

Traxxas Link affiche en temps réel les RPM,

la vitesse, la température et la tension.

GUIDE DE RÉGLAGE AVANCÉ

Tapez et glissez pour régler la TSM, la

sensibilité de la direction, l'accélérateur, le

pourcentage du freinage et bien encore !

TQi RADIO SYSTEM • 27

Couplez le transmetteur TQi avec le module sans ﬁl Traxxas Link et

l’application Traxxas Link pour la première fois :

1. Mettez en marche le

transmetteur.

2. Ouvrez l’application Traxxas

Link sur votre périphérique

mobile. Touchez le bouton

Garage, puis bouton Wireless

Module (module sans fil) (A).

3. Appuyez sur le bouton du

module sans fil Traxxas Link.

La DEL bleue du module clignotera (B).

4. Sous 10 secondes,

appuyez sur le

bouton “Press

here to search

for Traxxas Link

Wireless Module”

(Rechercher pour

module sans fil

Traxxas Link) sur votre périphérique mobile (C).

5. L’icône Bluetooth® dans la barre d’état s’allume d’une couleur bleu

constant, et le voyant DEL du module s’allume d’une couleur bleue

constant (D).

6. Le module sans fil Traxxas Link et l’application Traxxas Link sont

connectés, et peut établir la connexion automatique sur le transmetteur

est allumé et l’application fonctionne.

GUIDE DE RÉGLAGE AVANCÉ

Couleurs ou schéma lumineux

du témoin DEL Nom Remarques

Le voyant DEL

bleu éteint Mode de liaison

L’application Traxxas Link ne

fonctionne pas sur un

dispositif couplé.

Blue lent (0,5 sec

allumé / 0,5 sec éteint) Mode de couplage

Retrouvez plus d’informations sur

le couplage du transmetteur avec

l’application Traxxas Link ci-dessus.

Bleu constant Connecté

Retrouvez plus d’informations sur

l’utilisation des commandes du

transmetteur dans ce manuel.

CODES DU TÉMOIN DEL

DU MODULE SANS FIL TRAXXAS LINK

28 • TQi RADIO SYSTEM

Couleurs ou schéma lumineux du témoin DEL Nom Notes

Vert constant Mode de pilotage normal

Rouge lent (0,5 sec allumé / 0,5 sec éteint) Connexion Voir plus de renseignements sur la connexion à la page 22.

Vert à clignotements rapides (0,1 sec allumé / 0,15

sec éteint)

Mode de recherche de

l'accélérateur

Tournez le bouton multifonctionnel à droite ou à gauche jusqu'à ce que le

témoin cesse de clignoter. Voir plus de renseignements à la page 24.

Rouge à clignotements moyens (0,25 sec allumé /

0,25 sec éteint) Alerte de pile faible Mettez de nouvelles piles dans le transmetteur. Voir plus de renseignements à

la page 19.

Rouge à clignotements rapides (0,125 sec allumé /

0,125 sec éteint)

Connexion impossible / Erreur de

connexion

Le transmetteur et le récepteur ne sont plus connectés. Arrêtez le système et

rallumez-le. Trouvez la source de l'erreur de connexion (par exemple, hors de

portée, piles faibles, antenne endommagée).

Schémas de programmation

Numérote (vert ou rouge) puis pause Position actuelle du menu Voir l'arbre de menu pour plus de renseignements.

Vert rapide 8 fois Réglage du menu accepté (sur SET)

Rouge rapide 8 fois Menu SET invalide Erreur d'utilisateur, comme la tentative de supprimer un modèle verrouillé.

Couleurs ou schéma lumineux du témoin DEL Nom Notes

Vert constant Mode de pilotage normal

Rouge lent (0,5 sec allumé / 0,5 sec éteint) Connexion Voir plus de renseignements sur la connexion à la page 22.

Rouge à clignotements rapides (0,125 sec allumé /

0,125 sec éteint)

Sécurité intégrée / détecteur de

basse tension

Un niveau constant de basse tension dans le récepteur déclenche le système

de sécurité intégrée qui assure sufﬁsamment d'énergie pour mettre la servo

d'accélération au centre avant de perdre toute l'énergie.

CODES DU TÉMOIN DEL DU TRANSMETTEUR

CODES DU TÉMOIN DEL DU RÉCEPTEUR

GUIDE DE RÉGLAGE AVANCÉ

TQi RADIO SYSTEM • 29

Mémoire du modèle de Traxxas Link

La Mémoire du modèle de Traxxas Link est une fonction exclusive, à brevet

déposé, du transmetteur TQi. Chaque fois qu'il est connecté à un nouveau

récepteur, le transmetteur enregistre ce récepteur dans sa mémoire,

tout comme tous les réglages assignés à ce même récepteur. Lorsque le

transmetteur et tout récepteur connecté sont allumés, le transmetteur

se rappelle automatiquement les réglages du récepteur. Aucun besoin

de sélectionner manuellement le véhicule dans une liste de mémoire du

modèle.

Verrouillage du modèle

La mémoire du modèle de Traxxas Link peut stocker jusqu'à trente modèles

(récepteurs). Si vous connectez le trente et unième récepteur, la mémoire

du modèle de Traxxas Link supprime le récepteur « le plus ancien » (en

d'autres termes, le modèle que vous avez utilisé depuis plus longtemps sera

supprimé). En activant le verrouillage du modèle, le récepteur sera enregistré

dans la mémoire de façon permanente : il ne peut pas

être supprimé.

Vous pouvez aussi connecter plusieurs transmetteurs TQi au même modèle,

sélectionner tout transmetteur et tout modèle connecté antérieurement

dans votre collection, les allumer et commencer à conduire. Grâce à la

fonction de mémoire du modèle de Traxxas Link, vous n'avez plus à vous

rappeler quel transmetteur est connecté à quel modèle et vous n'aurez

jamais besoin de sélectionner un modèle dans une liste de mémoire du

modèle. Le transmetteur et le récepteur font tout cela automatiquement.

Pour activer le verrouillage du modèle :

1. Allumez le transmetteur et le récepteur que vous souhaitez verrouiller.

2. Maintenez le doigt appuyé sur MENU. Relâchez quand le témoin clignote

en vert.

3. Appuyez sur MENU trois fois. Le témoin DEL clignote en vert

quatre fois à plusieurs reprises.

4. Appuyez sur SET. Le témoin DEL clignote en vert une fois à intervalles.

5. Appuyez sur SET une fois. Le témoin DEL clignote en rouge une fois à

plusieurs reprises.

6. Appuyez sur MENU une fois et le témoin clignote en rouge deux fois à

plusieurs reprises.

7. Appuyez sur SET et le témoin clignote en vert rapidement. La mémoire

est maintenant verrouillée. Appuyez sur MENU et SET pour retourner au

mode de conduite.

Note: Pour déverrouiller la mémoire, appuyez sur SET deux fois dans

l'étape 5. Le témoin clignote en vert rapidement pour indiquer que le

modèle est déverrouillé. Pour déverrouiller tous les modèles, appuyez sur

MENU deux fois dans l'étape 6, puis appuyez sur SET.

Pour supprimer un modèle :

Tôt ou tard, vous souhaiterez supprimer de la mémoire un modèle que vous

ne conduisez plus.

1. Allumez le transmetteur et le récepteur que vous souhaitez supprimer.

2. Maintenez le doigt appuyé sur MENU. Relâchez quand le témoin clignote

en vert.

3. Appuyez sur MENU trois fois. Le témoin DEL clignote en vert

quatre fois à plusieurs reprises.

4. Appuyez sur SET une fois. Le témoin DEL clignote en vert une fois à

plusieurs reprises.

5. Appuyez sur MENU une fois. Le témoin DEL clignote en vert deux fois à

plusieurs reprises.

6. Appuyez sur SET. La mémoire sera supprimée.

7. Appuyez sur SET pour supprimer le modèle. Maintenez le doigt appuyé sur

MENU pour retourner au mode de conduite.

GUIDE DE RÉGLAGE AVANCÉ

L'arbre de menu ci-dessous montre le système de navigation

parmi les réglages et les fonctions du transmetteur TQi.

Maintenez le doigt appuyé sur MENU pour entrer dans l'arbre

de menu, puis effectuez les commandes suivantes pour

naviguer au menu et faire des options.

MENU : Quand vous accédez à un menu, commencez toujours

en haut. Appuyez sur MENU pour faire déﬁler l'arbre de

menu. Quand vous avez atteint le fond de l'arbre, vous

pouvez revenir en haut en appuyant encore une fois sur

MENU.

SET : Appuyez sur SET pour vous déplacer à travers l'arbre

de menu et faire des options. Lorsqu'une option est

communiquée à la mémoire du transmetteur, le témoin

DEL clignote en vert rapidement.

RETOUR : Appuyez sur MENU et SET en même temps pour

remonter un niveau dans l'arbre de menu.

SORTIE : Maintenez le doigt appuyé sur MENU pour sortir de la

programmation. Les options que vous avez faites seront

enregistrées.

ÉCHO : Maintenez le doigt appuyé sur SET pour activer la

fonction « écho ». Écho vous ramène à position actuelle

dans l'arbre de menu si vous vous égarez.

Par exemple : Si votre position actuelle est Points

limites du canal de direction, maintenez le doigt

appuyé sur SET pour que le témoin DEL clignote deux

fois en vert, une fois en vert, puis trois fois en rouge.

L'écho ne change pas vos réglages ou votre position

dans la séquence de programmation.

ARBRE DE MENU

Voici un exemple de la façon d'accéder à une fonction dans l'arbre

de menu. Dans l'exemple ci-dessous, l'utilisateur conﬁgure le bouton

multifonctionnel en tant que commande de direction % (taux double).

Comment régler le bouton multifonctionnel pour commander la DIRECTION %

(TAUX DOUBLE) :

1. Allumez le transmetteur

2. Maintenez le doigt appuyé sur MENU jusqu'à ce que le témoin DEL s'allume en

vert. Il clignotera à des intervalles simples.

3. Appuyez sur SET. Le témoin DEL rouge clignote à des intervalles simples pour

indiquer que la sensibilité de la direction (exponentiel) a été sélectionnée.

4. Appuyez sur MENU deux fois. Le témoin DEL rouge clignote trois fois à plusieurs

reprises pour indiquer que la direction % (taux double) a été sélectionné.

5. Appuyez sur SET pour sélectionner. Le témoin DEL vert clignotera 8 fois

rapidement pour indiquer que la sélection a réussi.

6. Maintenez le doigt appuyé sur MENU pour retourner au mode de pilotage.

Restaurer les paramètres par défaut :

Au moment de programmer votre transmetteur, vous pourriez

avoir besoin de recommencer à zéro. Voir la section Sélectionner

le proﬁl de votre modèle (réinitialiser les paramètres) qui se trouve

à la page 20 pour obtenir des directives.

Appuyez sur MENU pour faire déﬁler les options.

Appuyez sur SET pour choisir une option.

Appuyez sur MENU pour faire déﬁler les options.

Appuyez sur SET pour choisir une option.

Saisissez Programmation

Appuyez et maintenez appuyé sur

MENU pendant 3 secondes

Sensibilité de la direction (Exponentiel)

Un clignotement rouge

Électrique

Un clignotement rouge

Déverrouillez

Un clignotement rouge

Conﬁrmez la suppression

Un clignotement rouge

Bouton multifonctionnel

Un clignotement vert

Conﬁguration des canaux

Deux clignotements verts

Sélection des modes

Trois clignotements verts

Traxxas-Link

Quatre clignotements verts

Direction (Canal 1)

Un clignotement vert

Verrouillage du modèle

Un clignotement vert

Changer de vitesse (Canal 3)*

Trois clignotements verts

T-Lock avant (Canal 4)*

Quatre clignotements verts

T-Lock arrière (Canal 5)*

Cinq clignotements verts

Accélérateur (Canal 2)

Deux clignotements verts

Supprimer le modèle

Deux clignotements verts

Sensibilité de l'accélérateur (Exponentiel)

Deux clignotements rouges

Nitro

Deux clignotements rouges

Verrouillez

Deux clignotements rouges

Pourcentage de la direction (taux double)

Trois clignotements rouges

Déverrouillez tout

Trois clignotements rouges

Pourcentage de freinage

Quatre clignotements rouges

Réglage de l'accélérateur

Cinq clignotements rouges

Bouton désactivé

Six clignotements rouges

Contrôle de couple*

Sept clignotements rouges

Appuyez

sur MENU

Appuyez sur MENU

Appuyez

sur

Appuyez

sur SET

Appuyez

sur SET

Appuyez

sur SET

Appuyez

sur SET

Appuyez

sur SET

Appuyez

sur SET

Appuyez

sur SET

Inversion de servo

Un clignotement rouge

1Appuyez sur SET pour inverser

la servo direction

Inversion de servo

Un clignotement rouge

1Appuyez sur SET pour inverser

la servodirection

Inversion de servo

Un clignotement rouge

1Appuyez sur SET pour

inverser la servo direction

Remettez à zéro

les points limites

Quatre clignotements rouges

4Appuyez sur SET pour restaurer

les points limites par défaut.

Remettez à zéro

les points limites

Quatre clignotements rouges

4Appuyez sur SET pour restaurer

les points limites par défaut.

Réglage secondaire

Deux clignotements

rouges

2Actionnez le bouton pour effectuer

le réglage secondaire. Appuyez sur

SET pour enregistrer.

Réglage secondaire

Deux clignotements

rouges

2Actionnez le bouton pour

effectuer le réglage secondaire.

Appuyez sur SET pour enregistrer.

Points limites

Trois clignotements

rouges

3Réglez à l'aide du volant. Tournez

à droite jusqu'au point ﬁnal

souhaité, puis appuyez sur SET

pour enregistrer. Tournez à gauche

jusqu'au point ﬁnal souhaité, puis appuyez sur SET pour enregistrer.

Pour remettre à zéro la course maximale : Relâchez les commandes

appuyez sur SET.

Note : Le transmetteur est « actif » pendant la

programmation, donc vous pouvez mettre à l'épreuve

les réglages en temps réel sans devoir sortir de l'arbre

de menu.

Appuyez

sur SET

* Transmetteur à 4 canaux uniquement

Appuyez

sur SET

3Réglez à l’aide du levier. Tirez

jusqu’au point ﬁnal souhaité, puis

appuyez sur SET pour enregistrer.

Poussez jusqu’au point ﬁnal souhaité,

puis appuyez sur SET pour enregistrer. Pour remettre à zéro la

course maximale : Relâchez les commandes appuyez sur SET.

Points limites

Trois clignotements

rouges

TSM

Huit clignotements rouges

*Le contrôle de couple est une fonction conçue uniquement pour le système d’alimentation dans

la reproduction de course Funny Car de Traxxas (Modèle #6907).

Réglez le bouton

multifonctionnel pour la

SENSIBILITÉ DE LA DIRECTION

(Expo)

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur SET pour conﬁrmer

Le témoin DEL clignote d'une

couleur verte (x8)

Appuyez sur MENU et maintenez

appuyé

Retourne au mode de pilotage

Réglez le bouton

multifonctionnel pour la

SENSIBILITÉ DE LA DIRECTION

(Expo)

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur MENU pour

conﬁrmer Le témoin clignote d'une

couleur rouge (x2)

Appuyez sur SET pour

sélectionner Le témoin DEL

clignote d'une couleur verte (x8)

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de pilotage

Réglez le bouton

multifonctionnel pour

commander LA DIRECTION À

TAUX DOUBLE (%) :

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur MENU deux fois

Le témoin clignote d'une couleur

rouge (x3)

Appuyez sur SET pour

sélectionner Le témoin DEL

clignote d'une couleur verte (x8)

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de pilotage

Bouton multifonctionnel réglé

pour le POURCENTAGE DE

FREINAGE (%)

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur MENU 3 fois

Le témoin clignote d'une couleur

rouge (x4)

Appuyez sur SET pour

sélectionner Le témoin DEL

clignote d'une couleur verte (x8)

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de pilotage

Réglez le

bouton multifonctionnel pour

L'ACCÉLÉRATEUR

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur MENU 4 fois

Le témoin clignote d'une couleur

rouge (x5)

Appuyez sur SET pour

sélectionner Le témoin DEL

clignote d'une couleur verte (x8)

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de pilotage

Réglez le bouton

multifonctionnel jusqu'à ce que

le témoin DEL s'allume d'une

couleur verte constante.

Pour DÉSACTIVER (verrouiller)

le bouton multifonctionnel

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur MENU 5 fois

Le témoin clignote d'une couleur

rouge (x6)

Appuyez sur SET pour verrouiller

Le témoin DEL clignote d'une

couleur verte (x8)

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de pilotage

Pour INVERSER le sens de la

SERVODIRECTION

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU

Le témoin DEL clignote d'une

couleur verte (x2)

Appuyez sur SET

Le témoin DEL clignote d'une

couleur verte

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur SET pour

inverser la servo direction

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de pilotage

Pour régler le RÉGLAGE

SECONDAIRE de la

SERVODIRECTION

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU

Le témoin DEL clignote d'une

couleur verte (x2)

Appuyez sur SET

Le témoin DEL clignote d'une

couleur verte

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur MENU

Le témoin clignote d'une

couleur rouge (x2)

Utilisez le bouton

multifonctionnel pour régler la

position neutre

Appuyez sur SET

pour enregistrer la position

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de

pilotage

Pour régler les POINTS LIMITES

de la SERVODIRECTION

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU

Le témoin DEL clignote d'une

couleur verte (x2)

Appuyez sur SET

Le témoin DEL clignote d'une

couleur verte

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur MENU deux fois

Le témoin clignote d'une

couleur rouge (x3)

Tournez le volant pour régler

la course maximale souhaitée à

gauche et à droite

Appuyez sur SET

pour enregistrer chaque

position

Tournez le volant

pour mettre à l'épreuve

les réglages

SI LES POINTS LIMITES

SONT

CORRECTS :

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de pilotage

Appuyez sur SET

et répétez les étapes 6-8

Pour remettre les

POINTS LIMITES de la

SERVODIRECTION au réglage

par défaut

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU

Le témoin DEL clignote d'une

couleur verte (x2)

Appuyez sur SET

Le témoin DEL clignote d'une

couleur verte

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur MENU 3 fois

Le témoin clignote d'une

couleur rouge (x4)

Appuyez sur SET

pour remettre à zéro les

points limites

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de

pilotage

Pour INVERSER le sens de la

servo D'ACCÉLÉRATION

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU

Le témoin DEL clignote d'une

couleur verte (x2)

Appuyez sur SET

Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU

Le témoin DEL clignote d'une

couleur verte (x2)

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur SET pour inverser

la servodirection

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de

pilotage

Pour régler le RÉGLAGE

SECONDAIRE de la servo

D'ACCÉLÉRATION

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU

Le témoin DEL clignote d'une

couleur verte (x2)

Appuyez sur SET

Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU

Le témoin DEL clignote d'une

couleur verte (x2)

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur MENU

Le témoin clignote d'une

couleur rouge (x2)

Utilisez le bouton

multifonctionnel pour

régler la position neutre

Appuyez sur SET

pour enregistrer la position

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de pilotage

Pour régler les POINTS LIMITES

de la servo D'ACCÉLÉRATION

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU

Le témoin DEL clignote d'une

couleur verte (x2)

Appuyez sur SET

Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU

Le témoin DEL clignote d'une

couleur verte (x2)

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur MENU deux fois

Le témoin clignote d'une

couleur rouge (x3)

Actionnez

l'accélérateurpour régler le

niveau maximum souhaité

d'accélération ou de frein

Appuyez sur SET pour

enregistrer

Actionnez le levier pour

mettre à l'épreuve

SI LES POINTS LIMITES

SONT

CORRECTS :

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de pilotage

SI LES POINTS LIMITES

DOIVENT ÊTRE

CHANGÉS :

Appuyez sur SET

et répétez les étapes 7-9

Pour remettre les POINTS

LIMITES de la servo

D'ACCÉLÉRATION au réglage

par défaut

Appuyez sur MENU et maintenez

appuyé

Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU

Le témoin DEL clignote d'une

couleur verte (x2)

Appuyez sur SET

Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU

Le témoin DEL clignote d'une

couleur verte (x2)

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur MENU 3 fois

Le témoin clignote d'une

couleur rouge (x4)

Appuyez sur SET

Le témoin DEL clignote

d'une couleur verte (x8)

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de

pilotage

Pour INVERSER le sens de la

servo de changeur de vitesses

Appuyez sur MENU et maintenez

appuyé Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU

Le témoin DEL clignote d'une

couleur verte (x2)

Appuyez sur SET

Le témoin DEL clignote d'une

couleur verte

Appuyez sur MENU deux fois

Témoin DEL clignote d'une couleur

verte (x3)

Appuyez sur SET

Le témoin clignote d'une

couleur rouge

Appuyez sur SET pour inverser

la servodirection

Appuyez sur MENU et

maintenez appuyé

Retourne au mode de

pilotage

SI LES POINTS LIMITES

DOIVENT ÊTRE

CHANGÉS :

FORMULES D'ARBRE DE MENU

Pour sélectionner les fonctions

et régler le transmetteur TQi

sans se référer à l'arbre de menu,

allumez votre émetteur, trouvez

la fonction dans la colonne

gauche que vous souhaitez

régler et suivez les étapes

correspondantes. Allumez toujours

le transmetteur en

premier lieu.

owner’s manual

MODELS / MODÈLES 6507R, 6509R

160309 KC2310-R02

Compatible with/Compatible avec :

iPod touch (5th generation and later)

iPad (3rd generation and later)

iPad mini

Android 4.4 (and later)

iPhone 4S

iPhone 5

iPhone 5C

iPhone 5S

6200 TRAXXAS WAY, McKINNEY, TEXAS 75070

1-888-TRAXXAS

owner

s manual

manuel du propriétaire

Apple, the Apple logo, iPhone, iPad, and iPod touch are trademarks of Apple Inc., registered in the U.S. and other countries.

App Store is a service mark of Apple Inc. Android and Google Play are trademarks of Google Inc.

Apple, le logo Apple, iPhone, iPad, et iPod touch sont des marques déposées d’Apple Inc., enregistrées aux États-Unis et dans d’autres pays.

App Store est une marque de service de Apple Inc. Android et Google Play sont des marques déposées de Google Inc.

Traxxas LP TRX1017 TQi Transmitter, Traxxas Link enabled, 2.4GHz high output, X-channel (X is replaced by 2, 3, or 4 depending on model) User Manual

Traxxas LP TQi Transmitter, Traxxas Link enabled, 2.4GHz high output, X-channel (X is replaced by 2, 3, or 4 depending on model)

User manual

Navigation menu

Namespaces

Views

Navigation
