Traxxas LP TRX1023 TQ Transmitter User Manual
Traxxas LP TQ Transmitter Users Manual
Users Manual
Visite la página TRAXXAS.com/manuals para
descargar el Manual del usuario en su idioma.
Auf TRAXXAS.com/manuals können Sie eine
Bedienungsanleitung in Ihrer Sprache downloaden.
owner’s manual
manuel du propriétaire
MODELS / MODÈLES 6516, 6517, 3047*
*See back cover for additional models covered. *Voir la page arrière pour les autres modèles décrit.
2 • TQ RADIO SYSTEM
Important Radio System Precautions

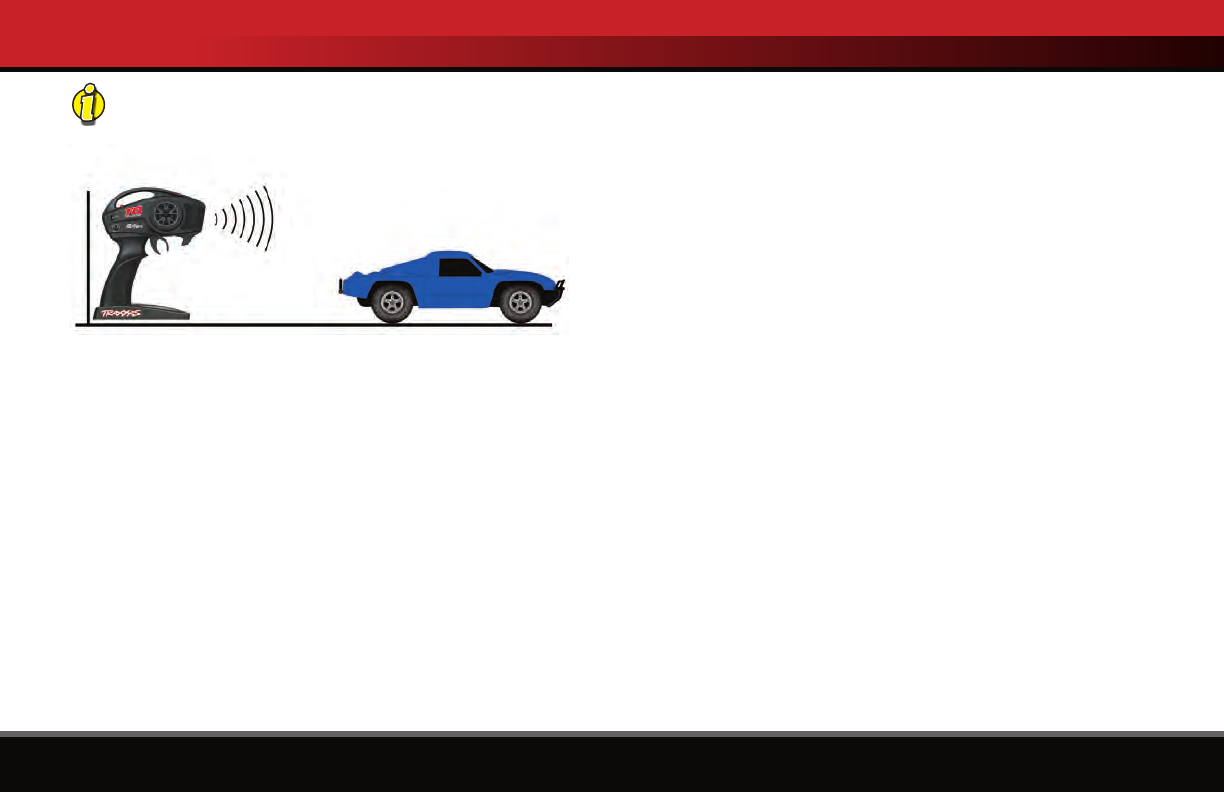

• For maximum range, always point the front of the transmitter toward the model.
• Do not kink the receiver’s antenna wire. Kinks in the antenna wire will reduce range.
• DO NOT CUT any part of the receiver’s antenna wire. Cutting the antenna will reduce
range.
• Extend the antenna wire in the model as far as possible for maximum range. It is not
necessary to extend the antenna wire out of the body, but wrapping or coiling the
antenna wire should be avoided.
• Do not allow the antenna wire to extend outside the body without the protection of
an antenna tube, or the antenna wire may get cut or damaged, reducing range. It is
recommended to keep the wire inside the body (in the antenna tube) to prevent the
chance of damage.
•

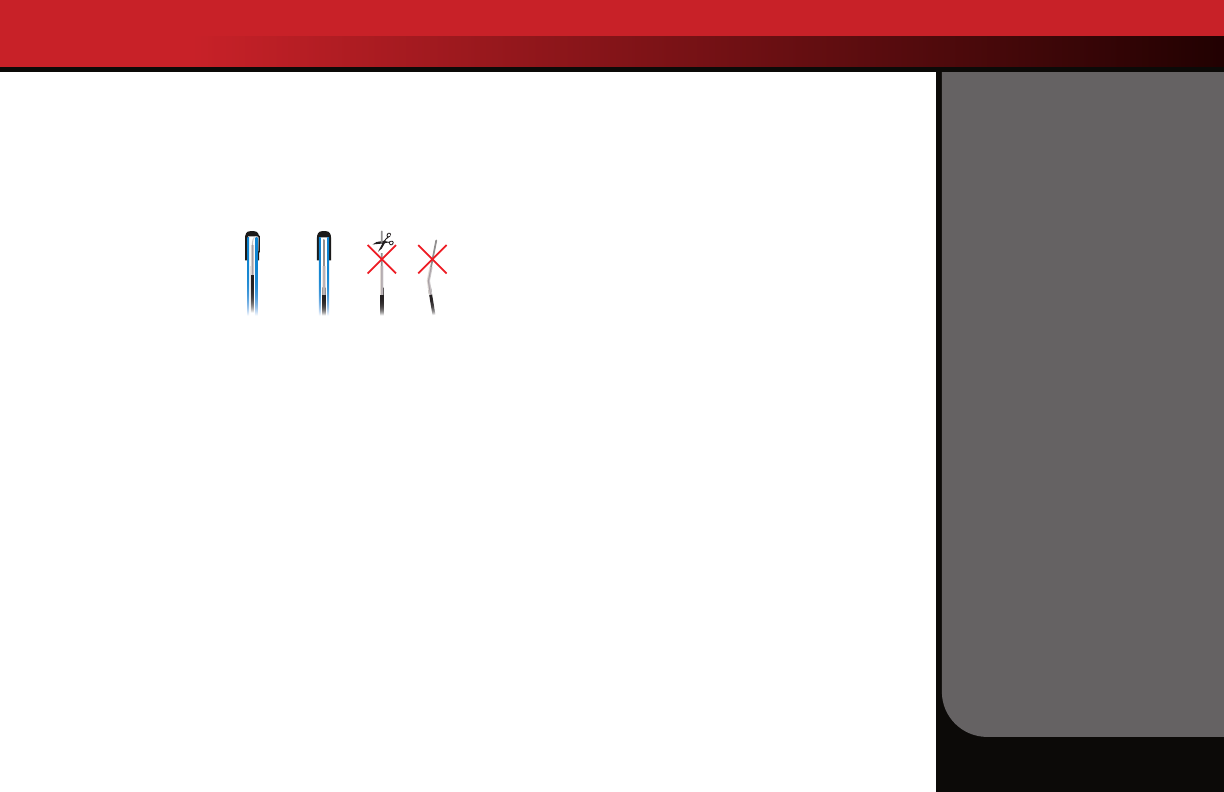

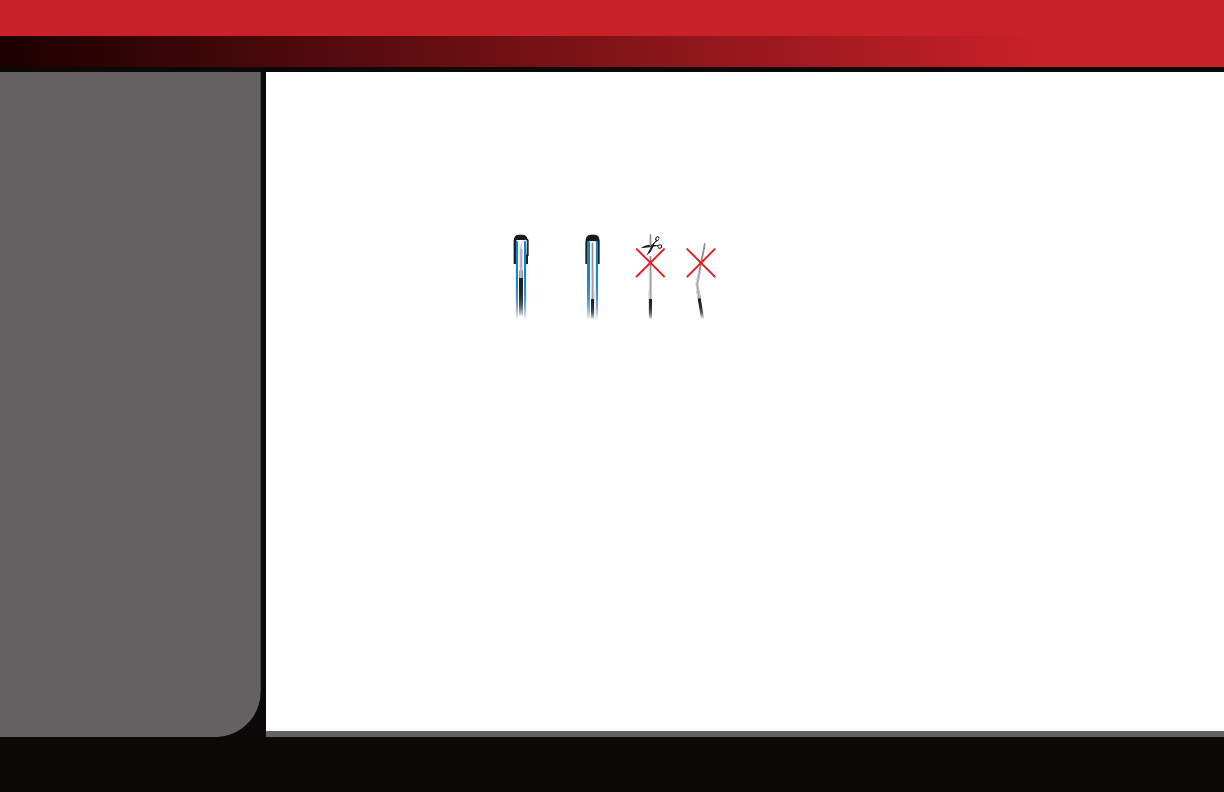

To prevent loss of radio range do not kink
or cut the black wire, do not bend or cut
the metal tip, and do not cut the white
wire at the end of the metal tip.
Warranty Information
Traxxas warrants your Traxxas electronic
components to be free from defects in materials
or workmanship for a period of thirty (30) days from the date of purchase. Before returning any
product for warranty service, please contact our service department at 1-888-TRAXXAS (U.S. residents
only) to discuss the problem you are having with the product. After contacting Traxxas, send the
defective unit along with your proof of purchase indicating the date purchased, your return address,
e-mail, a daytime phone number, and a brief description of the problem to:
Traxxas, 6250 Traxxas Way, McKinney, Texas 75070
Phone: 972-549-3000 Internet: Traxxas.com E-mail: support@Traxxas.com
Detailed Limitations for Electronic Components:
•
Allowing water, moisture, or other foreign material to enter the component or get onto the PC board.
• Exceeding the maximum input voltage of the electronic component.
• Reverse voltage application.
• Incorrect installation or wiring.
• Components worn from use.
• Splices to the input or switch harnesses.
• Disassembling the case.
• Excessive force when adjusting, pressing, or turning any of the controls.
• Tampering with the internal electronics.
• Incorrect wiring of an FET servo.
• Allowing exposed wiring to short circuit.
• Any damage caused by crash, flooding, or act of God.
Limitations
Any and all warranty coverage does not cover replacement of parts and components damaged by
abuse, neglect, improper or unreasonable use, crash damage, water or excessive moisture, chemical
damage, improper or infrequent maintenance, accident, unauthorized alteration or modification, or
items that are considered consumable. Traxxas will not pay for the cost of shipping or transportation
of a defective component from you to us.
Limitations of Liability
Traxxas makes no other warranties expressed or implied. Traxxas shall not be liable for any special,
indirect, incidental, or consequential damages arising out of the assembly, installation, or use of
their products or any accessory or chemical required to use their products. By the act of operating/
using the product, the user accepts all resulting liability. In no case shall Traxxas’ liability exceed the
actual purchase price paid for the product. Traxxas reserves the right to modify warranty provisions
without notice. All warranty claims will be handled directly by Traxxas. The Traxxas warranty gives
the customer specific legal rights and possibly other rights that vary from state to state. All dollar
amounts stated are in United States dollars. The term “lifetime” shall refer to the product’s production
life at Traxxas. Traxxas is not obligated to provide upgraded products at a reduced rate when a
previous product’s production cycle has ended.
Traxxas encourages you to register your model online at Traxxas.com/register.
Traxxas Lifetime Electronics Warranty:
After the expiration date of the free warranty period, Traxxas will repair electronic components for
a flat rate. The electronic products covered by this extended service plan include electronic speed
controls, transmitters, receivers, servos, and battery chargers. Motors, batteries, and mechanical
speed controls are not covered. The covered repairs are limited to non-mechanical components that
have NOT been subjected to abuse, misuse, or neglect. Products damaged by intentional abuse,
misuse, modification, or neglect, may be subject to additional charges. Visit Traxxas.com or call
1-888-TRAXXAS (1-888-872-9927) for details on extended warranty service and rates.
FCC Compliance
This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause harmful interference to radio
or television reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
• Consult the dealer or an experienced radio/TV technician for help.
Canada, Industry Canada (IC)
This Class B digital apparatus complies with Canadian ICES-003 and RSS-210. This device complies
with Industry Canada license exempt RSS standard(s). Operation is subject to the following
two conditions: (1) this device may not cause interference, and (2) this device must accept any
interference, including interference that may cause undesired operation of the device.
Radio Frequency (RF) Exposure Statement
For body-worn operation, this device has been tested and meets FCC and Industry Canada RF
exposure guidelines when used with an accessory that contains no metal and that positions the
device a minimum of 5mm from the body. Use of other accessories may not ensure compliance with
RF exposure guidelines. To comply with the RF exposure compliance requirements, this device and its
antenna must not be co-located or operated in conjuction with any other antenna or transmitter.
WARRANTY AND PRECAUTIONS
Entire contents ©2018 Traxxas.
Other brand names and marks are the
property of their respective holders
and are used only for purposes of
identification. No part of this manual
may be reproduced or distributed in
print or electronic media without the
express written permission of Traxxas.
Specifications are subject to change
without notice.
1/16
Models
All Other
Traxxas Models
No No
3
TRANSMITTER
AND RECEIVER
4 GETTING STARTED
Basic Adjustments ........................4
Battery Installation .......................5
6 USING THE
RADIO SYSTEM
Radio System Rules .......................6

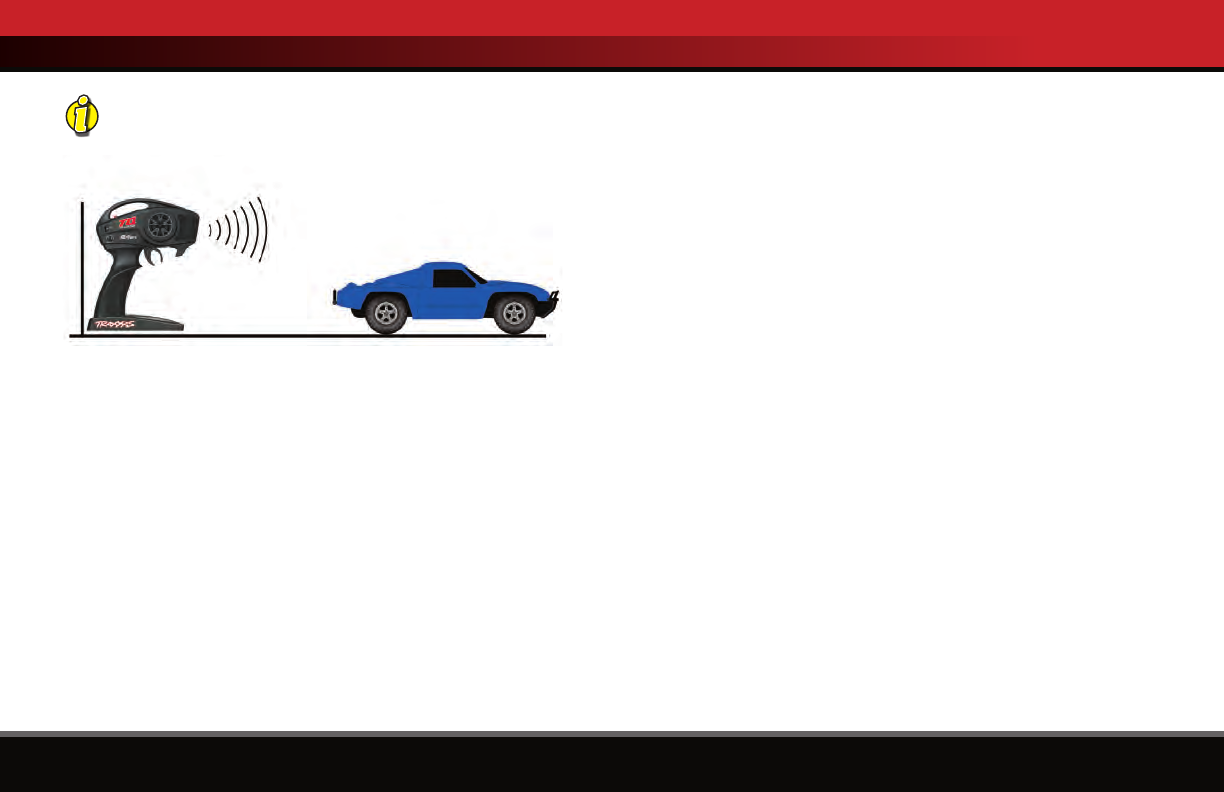

Range Testing ................................7
Binding Instructions .....................8
LED Codes .......................................8
TQ RADIO SYSTEM • 3

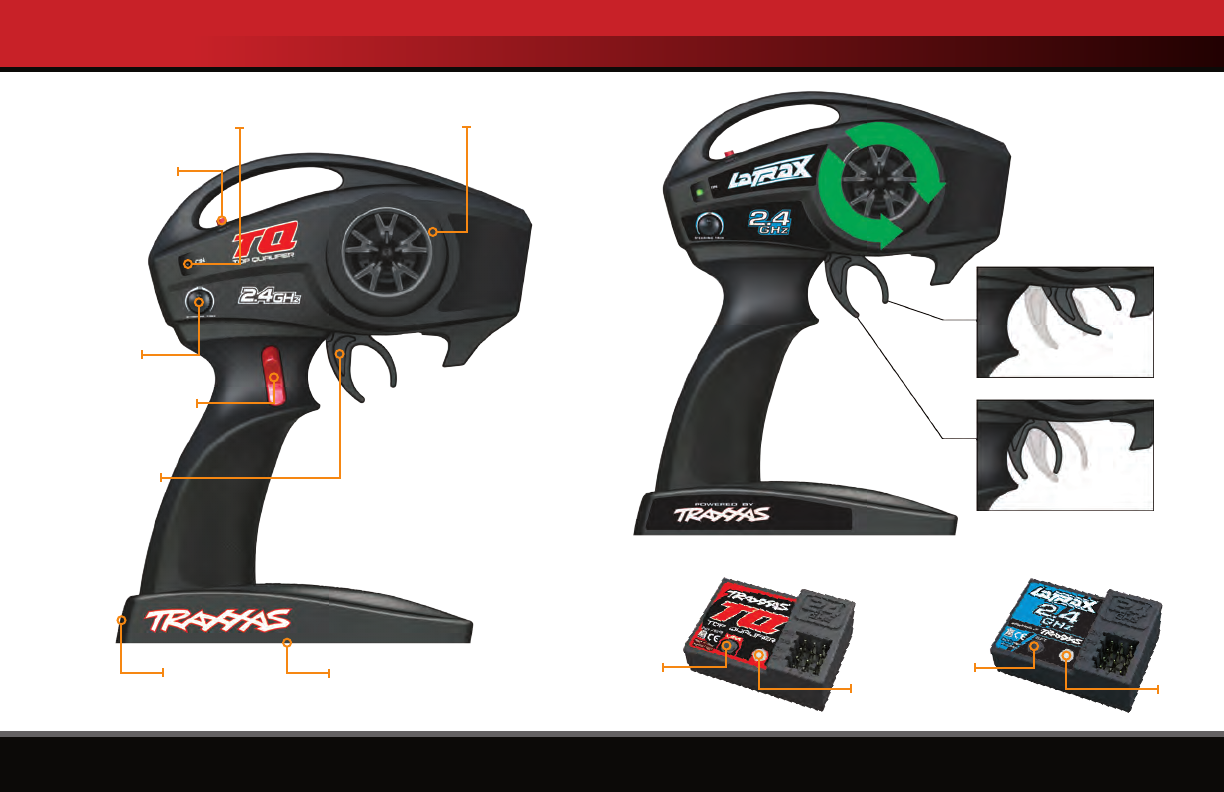

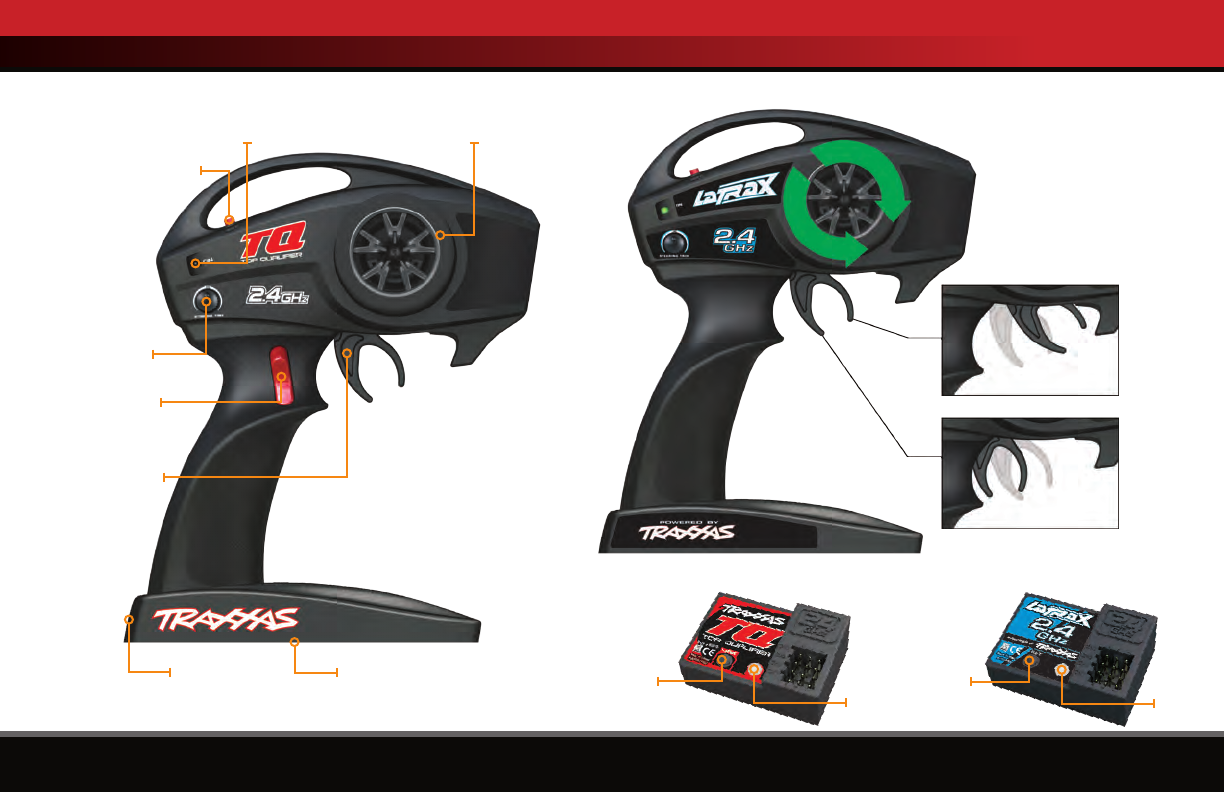

TRANSMITTER AND RECEIVER
TQ 2.4GHz Micro Receiver
Steering
Trim
Throttle
Trigger
Steering Wheel
Power Switch Battery Compartment
Set Button
Red/Green Status LED
Link Button
LED
Transmitter Controls
Model 6517 only
Rocker Switch
Link Button
LED
Forward
Neutral
Brake/Reverse
T
U
R
N
R
I
G
H
T
T
U
R
N
L
E
F
T
4 • TQ RADIO SYSTEM
Throttle reversing procedure:
Note: Throttle reversing is often times unnecessary on electric models,
as issues with the throttle can usually be solved by reprogramming the
speed control and/or verifying that the motor is wired correctly. Before
attempting to reverse the throttle channel using the procedure below,
you should first recalibrate the electronic speed control.
1. Press and hold the SET button on the transmitter for two seconds.
The status LED will flash green.
2. Move and hold the throttle trigger to the full forward or full brake
position (it does not matter which position you choose).
3. While holding the throttle trigger in position, press the SET button to
reverse the channel.
4. The channel is now reversed. Recalibrate the speed control and then
confirm correct servo operation before running your model.
TQ Radio System Basic Adjustments

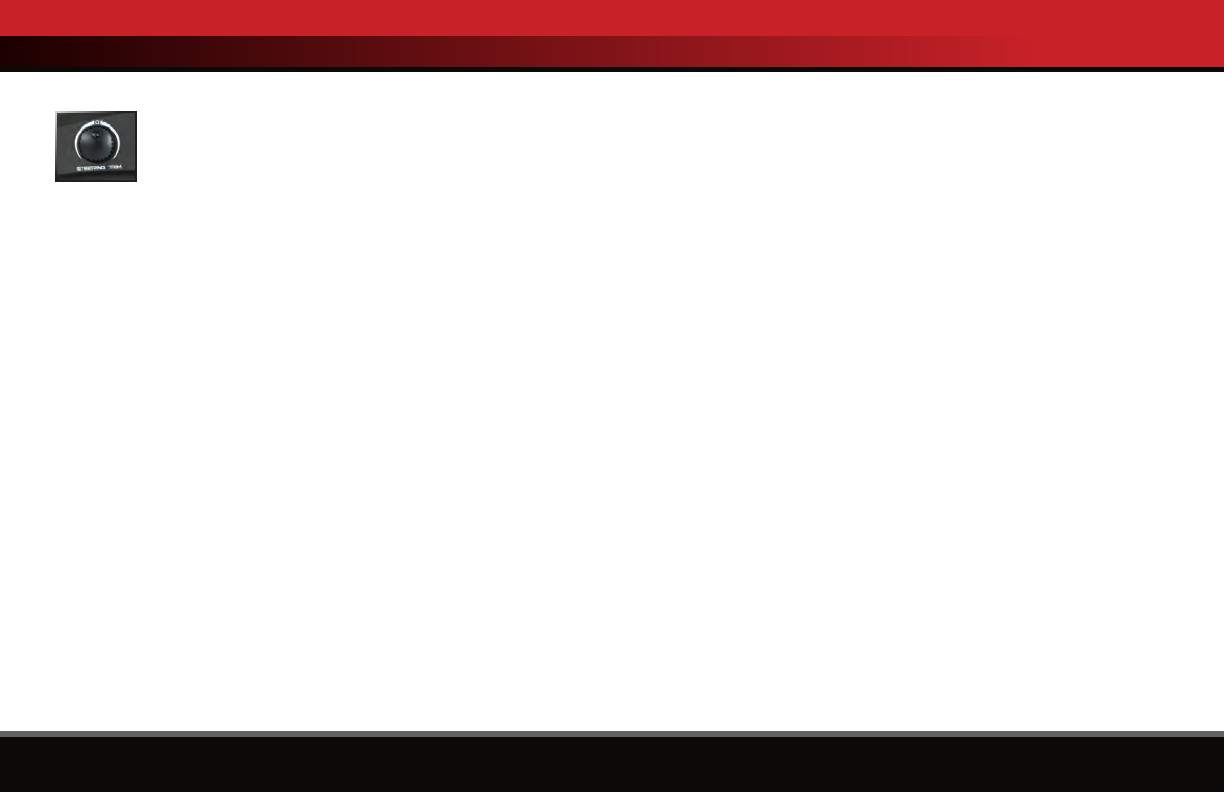

Steering Trim
The steering trim knob located on the face of the transmitter
adjusts the neutral (center) point of the steering channel.
If your model pulls to the right or left when the steering
wheel is centered, turn the knob until the model drives straight when the
steering wheel is centered.
Channel Reversing
The TQ 2.4GHz transmitter has been programmed with the correct
servo direction settings for your model and should not require
adjustment. These instructions are for reference and troubleshooting
only.
Reversing a channel reverses the direction of the corresponding servo.
For example, if you turn the steering wheel to the right and the model
turns left, Channel 1 would need to be reversed to correct the servo
direction. Use the following procedures to reverse the steering and
throttle channels, if necessary. Servo reversing should only be required
if you accidentally reset the direction of a channel. Do not reverse the
steering or throttle channels unless necessary.
Steering reversing procedure:
1. Press and hold the SET button on the transmitter for two seconds.
The status LED will flash green.
2. Turn and hold the steering wheel to the full left or full right position
(it does not matter which position you choose).
3. While holding the steering wheel in position, press the SET button to
reverse the channel.
4. The channel is now reversed. Confirm correct servo operation before
running your model.
GETTING STARTED
Receiver Installation
Refer to the vehicle owner’s manual for installation information, wiring
diagrams, and detailed instructions on maintaining a watertight seal.
Use double-sided adhesive foam tape to install the receiver into the
receiver box. Once installed, plug the wires into the receiver.
TQ RADIO SYSTEM • 5
Use the Right Batteries
Your transmitter uses AA batteries. Use new alkaline batteries (Part
#2914) or rechargeable batteries, such as NiMH (nickel-metal hydride)
batteries, in your transmitter. Make sure rechargeable batteries are fully
charged according to the manufacturer’s instructions.
If you use rechargeable batteries in your transmitter, be aware that when
they begin to lose their charge, they lose power more quickly than regular
alkaline batteries.
Caution: Discontinue running your model at the first sign of weak
batteries (flashing red light) to avoid losing control.
GETTING STARTED

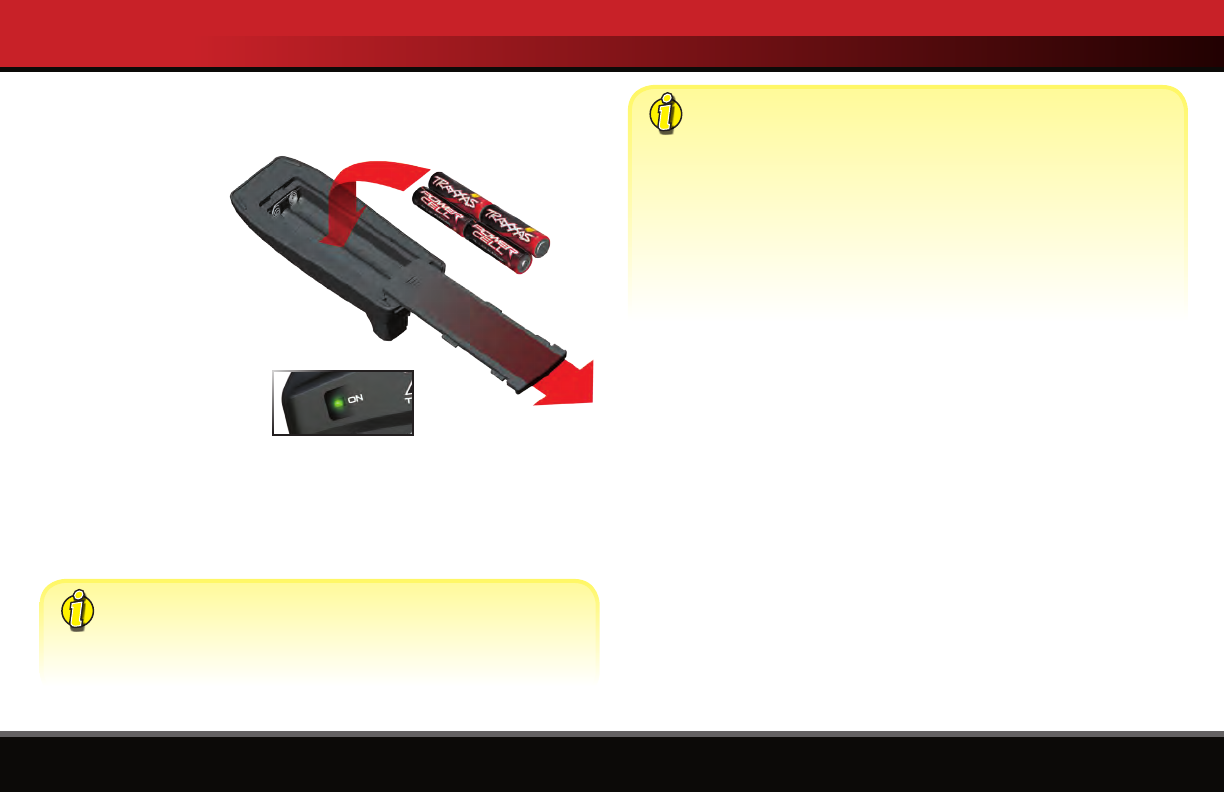

Installing Transmitter Batteries
Your TQ 2.4GHz transmitter uses 4 AA batteries. The battery
compartment is located in the base of the transmitter.
1. Remove the battery
compartment door by
pressing the tab and
sliding the door open.
2. Install the batteries
in the correct
orientation as
indicated in the battery
compartment.
3. Reinstall the battery door
and snap it closed.
4. Turn on the transmitter
and check the status LED
for a solid green light.
If the status LED flashes red, the transmitter batteries may be weak,
discharged or possibly installed incorrectly. Replace with new or
freshly charged batteries. The power indicator light does not indicate
the charge level of the battery pack installed in the model. Refer to
the Troubleshooting section on page 8 for more information on the
transmitter status LED codes.
If the status LED doesn’t light green, check the polarity of the
batteries. Check rechargeable batteries for a full charge. If
you see any other flashing signal from the LED, refer to the chart
on page 8 to identify the code.
Installing the Receiver Antenna
The receiver antenna and antenna tube must be properly installed before
operating your model. Follow these steps to install the antenna and
antenna tube:
1. Slide the antenna wire into the antenna tube to its full extent. When fully
inserted, the wire should reach to approximately 1/2 inch below the tube
cap. Do not leave any slack in the antenna wire.
2. Remove the set screw from the opening next to the antenna mount with
the supplied 1.5mm “L” wrench.
3. Insert the tube into the antenna mount. Take care not to crimp the
antenna wire.
4. Reinstall and tighten the set screw with the supplied 1.5mm “L” wrench
until it is flush with the top of the opening. To prevent loss of radio
range, do not kink or cut the black wire, do not bend or cut the metal
tip, and do not bend or cut the white wire at the end of the metal tip.
Do not shorten the antenna tube.
6 • TQ RADIO SYSTEM
Before installing the TQ radio system in your model, make certain the
steering trim knob is centered. After you have installed and bound
the radio system, confirm the steering servo and throttle servo (if
installed) operate properly: turning the steering wheel right makes
the front wheels turn right (and vice-versa). If either control operates
“backwards,” follow the throttle reversing procedure on page 4 to
reverse the servo’s operation.
After confirming correct servo operation, use the TQ’s steering trim
knob to center your model’s front wheels so it drives straight with the
steering wheel at its neutral position.
If there is not enough adjustment to achieve this with the steering trim
knob, reset the steering trim to its center position, then remove and
reinstall the servo’s steering horn to center the steering system as close
as possible. The steering trim knob can now be used to make the final
adjustments.
If your model is equipped with an electronic speed control, it will
have to be calibrated to the TQ radio system. Follow the instructions
included with your vehicle or your speed control to calibrate it properly.
Radio System Rules
• Always turn your transmitter on first and off last. This procedure will
help to prevent your model from receiving stray signals from another
transmitter, or other source, and running out of control. Your model
has electronic failsafes to prevent this type of malfunction, but the first,
best defense against a runaway model is to always turn the transmitter
on first and off last.
• Always turn on the transmitter before plugging in the battery.
• Always use new or freshly charged batteries for the radio system.
Weak batteries will limit the radio signal between the receiver and
the transmitter. Loss of the radio signal can cause you to lose control
of your model.
• In order for the transmitter and receiver to bind to one another, the
receiver in the model must be turned on within 20 seconds of turning
on the transmitter. The transmitter LED will flash fast red, indicating
a failure to link. If you miss it, simply turn off the transmitter and start
over.
Range-Testing the Radio System
Before each running session with your model, you should range-test
your radio system to ensure that it operates properly.
1. Turn on the radio system and check its operation as described in the
previous section.
2. Have a friend hold the model. Make sure hands and clothing are
clear of the wheels and other moving parts on the model.
3. Walk away from the model with the transmitter until you reach the
farthest distance you plan to operate the model.
4. Operate the controls on the transmitter once again to be sure that
the model responds correctly.
5. Do not attempt to operate the model if there is any problem with
the radio system or any external interference with your radio signal
at your location.
USING THE RADIO SYSTEM
TQ RADIO SYSTEM • 7
Higher Speeds Require Greater Distance
The faster you drive your model, the more quickly it will near the limit of
radio range. At top speeds, models can cover anywhere between 50 to
100 feet every second! It’s a thrill, but use caution to keep your model
in range. If you want to see your model achieve its maximum speed, it
is best to position yourself in the middle of the truck’s running area, not
the far end, so you drive the truck towards and past your position. In
addition to maximizing the radio’s range, this technique will keep your
model closer to you, making it easier to see and control.
No matter how fast or far you drive your model, always leave adequate
space between you, the model, and others. Never drive directly toward
yourself or others.
TQ 2.4GHz Binding Instructions
For proper operation, the transmitter and receiver must be electronically
‘bound.’ This has been done for you at the factory. Should you ever need
to re-bind the system or bind to an additional transmitter or receiver, follow
these instructions. Note: The receiver must be connected to a 4.8-6.0v
(nominal) power source for binding and the transmitter and receiver must
be within 5 feet of each other.
1. Press and hold the SET button on the transmitter.
2. Turn on the transmitter and release the SET button. The status LED will
flash red slowly, indicating that the transmitter is in bind mode.
3. Press and hold the LINK button on the receiver.
4. Turn on the speed control by pressing the EZ-Set button, and release the
LINK button.
5. When the LEDs on both the transmitter and the receiver turn solid green,
the system is bound and ready for use. Confirm that the steering and
throttle operate properly before driving your model.
USING THE RADIO SYSTEM
The TQ 2.4GHz transmitter has a directional antenna. For
maximum range, hold the antenna upright and pointed in
the direction of the model. Pointing the transmitter away
from the model will reduce radio range.
8 • TQ RADIO SYSTEM
USING THE RADIO SYSTEM
TRANSMITTER LED CODES
LED Color / Pattern Name Notes
Solid green Normal Driving
Mode
See page 3 for information on how
to use the transmitter controls.
Slow red
(0.5 sec on / 0.5 sec off)
Binding
See page 7 for more information
on binding.
Flashing medium red
(0.25 sec on / 0.25 sec off)
Low Battery
Alarm
Put new batteries in the
transmitter. See page 5 for
more information.
Flashing fast red
(0.125 sec on / 0.125 sec off)
Link Failure /
Error
Transmitter and receiver are no
longer bound. Turn the system
off and then back on to resume
normal operation. Find source of
the link failure (i.e., out of range,
low batteries, damaged antenna).
RECEIVER LED CODES
LED Color / Pattern Name Notes
Solid green Normal Driving
Mode
See page 3 for information on how
to use your transmitter controls.
Slow red
(0.5 sec on / 0.5 sec off)
Binding
See page 7 for more information
on binding.
Flashing fast red
(0.125 sec on / 0.125 sec off)
Failsafe / Low-
Voltage Detect
Consistent low voltage in the
receiver triggers failsafe so that
there is enough power to center
the throttle servo before it
completely loses power.
TQ RADIO SYSTEM • 9
Mesures de sécurité importantes relatives au système radio
• Pour obtenir la portée maximale, orientez toujours l'avant du transmetteur vers le modèle.
• Ne nouez pas le fil d'antenne du récepteur. Tout nœud sur le fil d'antenne en diminue la portée.
• NE COUPEZ aucune partie du fil d'antenne du récepteur. Couper l'antenne en réduit la portée.
• Étendez le fil d'antenne du modèle aussi loin que possible pour obtenir la portée maximale.
Il n'est pas nécessaire d'étendre le fil d'antenne hors de la carrosserie, mais il faudrait éviter
d'emballer ou d'enrouler le fil d'antenne.
• N'étendez pas le fil d'antenne en dehors de la carrosserie sans le protéger d'un tube d'antenne,
autrement le fil peut être coupé ou endommagé, diminuant ainsi la portée de l'antenne. Nous
vous recommandons de garder le fil à l'intérieur de la carrosserie (dans le tube d'antenne) pour
éliminer le risque de dommages.
• Pour éviter la perte de la portée radio,
ne nouez ni ne coupez le fil noir, ne pliez
ni ne coupez la pointe métallique et ne
pliez ni ne coupez le fil blanc au bout de la
pointe métallique.
Informations sur la garantie
Le composant électronique de Traxxas est
garanti par Traxxas contre tout défaut de
matériaux et de fabrication pendant trente
(30) jours à partir de la date de l'achat. Avant de retourner le produit pour le service sous garantie,
veuillez communiquer avec notre service après-vente au +1-972-549-3000 pour discuter de ce
qui ne va pas avec ce produit. Après avoir contacté Traxxas, envoyez l'appareil défectueux avec
la preuve d'achat indiquant la date de l'achat, votre adresse, votre courriel, votre numéro de
téléphone de journée et une brève description du problème à :
Traxxas, 6250 Traxxas Way, McKinney, TX 75070
Téléphone : +1-972-549-3000 Internet : Traxxas.com Courriel : support@Traxxas.com
Limitations détaillées pour les composants électroniques :
• La pénétration de l'eau, de l'humidité, ou de tout autre matériel étranger dans le composant ou la
carte de circuit imprimé.
• Le dépassement de la tension d'entrée maximum du composant électronique.
• L'on applique une tension inverse.
• Installation incorrecte ou câblage incorrect.
• Les composants sont usés.
• Il y a des épissures à l'entrée ou aux commutateurs.
• Le boîtier a été démonté.
• L'utilisation d'une force excessive en ajustant, en serrant ou en tournant les commandes.
• Tripoter les composants électroniques internes.
• Le câblage incorrect d'une servo de transistor à effet de champ.
• Le court-circuitage du câblage exposé.
• Tout dommage provoqué par collision, inondation ou force majeure.
Limitations
Toute garantie ne couvre pas le remplacement des pièces et des composants endommagés par
mauvais traitement, négligence, utilisation incorrecte ou déraisonnable, collisions, inondation
ou humidité excessive, dégradations chimiques, entretien incorrect ou irrégulier, accident,
modifications non autorisées, ni des articles qui sont considérés consommables. Traxxas n'assume
pas les frais d'expédition ou de transport d'un composant défectueux de vos locaux aux nôtres.
Limitations de responsabilité
Traxxas ne fait aucune autre garantie explicite ou implicite. Traxxas n'est pas responsable des
dommages spéciaux, indirects, fortuits ou accessoires résultant de l'assemblage, de l'installation
ou de l'utilisation de ses produits ou de tout accessoire ou produit chimique nécessaire pour
utiliser leurs produits. En mettant en marche ou en utilisant ce produit, l'utilisateur accepte toute
la responsabilité en découlant. La responsabilité de Traxxas n'excédera en aucun cas le prix réel
auquel le produit a été acheté. Traxxas se réserve le droit de modifier des dispositions de garantie
sans préavis. Toute réclamation au titre de la garantie est traitée directement par Traxxas. La
garantie de Traxxas donne au client des droits spécifiques et d'autres droits possibles en fonction
de l'État. Tous les montants indiqués sont en dollars américains. L'expression « à vie » se rapporte
au cycle de production du produit en question chez Traxxas. Traxxas n'a pas l'obligation d'offrir des
produits améliorés à un tarif réduit si le cycle de production d'un produit antérieur est terminé.
Traxxas vous encourage d’inscrire votre modèle en ligne à Traxxas.com/register.
Garantie à vie pour les composants électroniques de Traxxas :
Après la date d'expiration de la période de garantie, Traxxas réparera les composants électroniques
à un tarif forfaitaire. Les produits électroniques couverts par ce plan prolongé de service sont les
systèmes électroniques de contrôle de la vitesse, les transmetteurs, les récepteurs, les servos et
les chargeurs de piles. Les moteurs, les piles et les systèmes mécaniques de contrôle de la vitesse
ne sont pas couverts. Les réparations couvertes sont limitées aux composants non mécaniques
qui n'ont PAS été mal traités, incorrectement utilisés, ou soumis à des actes de négligence. La
réparation de tout produit endommagé à la suite de mauvais traitements, d'utilisation incorrecte,
de modifications ou de négligence intentionnelle peut être sujette à des frais additionnels. Visitez-
nous à Traxxas.com ou appelez-vous au +1-972-549-3000 pour obtenir des détails supplémentaires
concernant le service de la garantie et les taux.
Conformité avec la FCC (Commission fédérale des communications)
Cet équipement a été testé et conforme aux normes des dispositifs numérique de classe B,
conformément à la 15e partie des règles de la FCC. Ces normes sont conçues pour assurer
une protection raisonnable contre les interférences nuisibles dans les locaux résidentiels. Cet
équipement émet, utilise et peut rayonner de l'énergie radiofréquence et, s'il n'est pas installé
et sont utilisées conformément des instructions, peut causer des interférences nuisibles
aux radiocommunications. Cependant, il n'y a aucune garantie que des interférences ne se
produiront pas dans une installation particulière. Si cet équipement cause des interférences
nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en
rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou
plusieurs des mesures suivantes:
• Réorientation ou déplacement de l'antenne de réception.
• Augmenter la séparation entre l'équipement et le récepteur.
• Connectez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est
connecté.
• Consultez le revendeur ou un technicien radio / TV expérimenté pour obtenir de l'aide.
Canada, avis d’Industry Canada (IC)
Cet appareil numérique de classe B est conforme aux norms canadiennes ICES-003 et RSS-210.
Son fonctionnement est soumis aux deux conditions suivantes: (1) cet appareil ne doit pas causer
d’interférence et (2) cet appareil doit accepter toute interférence, notamment les interférences qui
peuvent affecter son fonctionnement.
Déclaration sur l’exposition à la radiofréquence (RF)
Pour une utilisation portée sur le corps, ce dispositif a été testé et répond aux consignes
d’exposition à la radiofréquence de la FCC et d’Industrie Canada lorsqu’il est utilisé avec un
accessoire qui ne contient aucun métal et qui positionne le dispositif à un minimum de 5 mm
du corps. L’utilisation d’autres accessoires peut ne pas assurer la conformité aux exigences
d’exposition à la radiofréquence. Pour satisfaire aux exigences de la FCC concernant l’exposition
humaine aux radiofréquences (RF), cet appareil et son antenne ne doivent pas être placés à
proximité de tout autre antenne ou émetteur, ou fonctionner en même temps que ces derniers.
GARANTIE ET PRÉCAUTIONS
Contenu intégral ©2018 Traxxas.
D'autres noms de marque et marques
sont la propriété de leurs titulaires
respectifs et sont utilisés seulement aux
fins de l'identification. Aucune partie
de ce manuel ne peut être reproduite
ou distribuée dans les médias imprimés
ou électroniques sans la permission
écrite expresse de Traxxas. Les
caractéristiques sont susceptibles
d'être modifiées sans préavis.
1/16
Modèles
Tous les autres
modèles Traxxas
Non Non
10
TRANSMETTEUR
ET RÉCEPTEUR
11 POUR COMMENCER
Réglages de base ................... 11
Installation des piles .............. 12
13 UTILISATION DU
SYSTÈME RADIO
Règles du système radio ....... 13
Vérification de la portée ....... 13
Instructions sur la connexion 1 4
Codes du témoin DEL ............. 15
10 • TQ RADIO SYSTEM
TRANSMETTEUR ET RÉCEPTEUR
Accélérateur
Micro-ré
cepteur TQ de 2,4GHz
VolantTémoin DEL rouge/vert
DEL
Bouton de
connexion
Commutateur
d’alimentation
Compartiment pile
Réglage de
la direction
Bouton de réglage
Commandes du transmetteur
Modèle 6517 seulement
Interrupteur
à bascule
Avant
Neutre
Frein/marche arrière
T
O
U
R
N
E
Z
À
D
R
O
I
T
E
T
O
U
R
N
E
Z
À
G
A
U
C
H
E
DEL
Bouton de
connexion
TQ RADIO SYSTEM • 11
Procédure d’inversion de l’accélération :
Note : L’inversion de l’accélération est souvent non nécessaire sur
les modèles électriques, puisque tout problème d’accélération peut
normalement être résolu en reprogrammant le contrôleur de vitesse et/ou
en vérifiant que le moteur est câblé correctement. Avant d’essayer d’inverser
le canal d’accélération selon la procédure ci-dessous, vous devriez d’abord
recalibrer le contrôleur de vitesse.
1. Appuyez sur le bouton Set du transmetteur et maintenez-le appuyé
pendant deux secondes. Le témoin DEL clignote en vert.
2. Actionnez et tenez la manette d’accélération à la position avant ou de
freinage (la position que vous choisissez n’est pas importante).
3. Tout en tenant la manette dans cette position, appuyez sur le bouton SET
pour inverser le canal.
4. Le canal est ainsi inversé. Recalibrez le contrôleur de vitesse et confirmez
que la servo fonctionne correctement avant d’utiliser le modèle
.
Commande
de réglage du neutre
POUR COMMENCER
Réglages de base du système radio TQ
Réglage de la direction
Le bouton de réglage de la direction situé sur le devant du transmetteur
règle le point neutre (central) du canal de direction. Si le modèle tire vers la
droite ou gauche lorsque le volant est centré, tournez le bouton jusqu’à ce
que le modèle se déplace tout droit lorsque le volant est centré.
Inversion des canaux
Le transmetteur TQ de 2,4GHz a été programmé avec les paramètres de
servodirection corrects pour votre modèle et n’a pas besoin de réglage.
Ces instructions sont à titre de référence et à utiliser uniquement en cas
de dépannage.
L’inversion d’un canal signifie l’inversion du sens de la servo correspondante.
Par exemple, si vous tournez le volant à droite et le modèle vire à gauche, le
canal 1 doit être inversé pour corriger la servodirection. Effectuez la procédure
suivante pour inverser les canaux de direction et d’accélération le cas échéant.
L’inversion de la servo ne devrait être effectuée que si vous avez remis à
zéro accidentellement la direction d’un canal. N’inversez pas les canaux de
direction ou d’accélération si cela n’est pas nécessaire.
Procédure d’inversion de la direction :
1. Appuyez sur le bouton Set du transmetteur et maintenez-le appuyé
pendant deux secondes. Le témoin DEL clignote en vert.
2. Tournez et tenez le volant complètement à gauche ou à droite (le sens
n’est pas important).
3. Tout en tenant le volant dans cette position, appuyez sur le bouton SET
pour inverser le canal.
4. Le canal est ainsi inversé. Confirmez que la servo fonctionne
correctement avant d’utiliser le modèle.
Installation du récepteur
Pour plus d’informations, voir le manuel du propriétaire, les schémas électriques
et les instructions détaillées concernant l’entretien d’un joint étanche.
Installer le récepteur dans la boîte en utilisant du ruban adhésif à double
face. Une fois installée, branchez les câbles au récepteur.
DEL
12 • TQ RADIO SYSTEM
POUR COMMENCER
L’installation de l’antenne récepteur
L’antenne et le tube d’antenne du récepteur doivent être correctement installés
avant d’utiliser le modèle. Suivez les étapes suivantes pour installer l’antenne et le
tube d’antenne :
1. Glissez toute la longueur du l d’antenne dans le tube d’antenne. Lorsqu’il est
complètement inséré, le l doit descendre jusqu’à approximativement un demi-
pouce au-dessous du bouchon du tube. Veillez à ce qu’il n’y ait pas de mou sur le
l d’antenne.
2. Retirez la vis de serrage de l’ouverture située à côté de la monture d’antenne à
l’aide de la clé Allen de 1,5 mm fournie.
3. Insérez le tube dans la monture d’antenne. Faites attention à ne pas plisser le l
d’antenne.
4. Réinstallez et serrez la vis de serrage à l’aide de la clé Allen de 1,5 mm fournie
jusqu’à ce qu’elle aeure le haut de l’ouverture. Pour éviter la perte de la
portée radio, ne nouez ni ne coupez le l noir, ne pliez ni ne coupez la pointe
métallique et ne pliez ni ne coupez le l blanc au bout de la pointe métallique.
Ne raccourcissez pas le tube d’antenne. Voir la barre latérale pour plus de
renseignements.
Installation des piles du transmetteur dans la base normale
Le transmetteur TQi utilise 4 piles AA. Le compartiment pile est situé dans la base du
transmetteur.
1. Enlevez la porte du
compartiment pile en appuyant
sur la languette et en faisant
glisser la porte pour l'ouvrir.
2. Installez les piles dans le sens correct
comme indiqué sur le compartiment pile.
3. Réinstallez la porte de la pile et refermez-la.
4. Allumez le transmetteur et vérifiez que le témoin est
allumé d'une couleur verte constante.
Si le témoin DEL clignote en rouge, les piles
du transmetteur sont faibles, déchargées ou probablement
installées incorrectement. Remplacez-les avec des piles toutes
neuves ou récemment chargées. Le voyant d'alimentation
n'indique pas le niveau de charge du bloc piles installé dans le modèle. Référez-vous
à la section de Dépannage à la page 15 pour plus de renseignements sur les codes
du témoin DEL du transmetteur.
Si l’indicateur d’alimentation DEL n’est pas allumé vert, vérifiez la polarité
des piles. Vérifiez que les piles rechargeables sont entièrement chargées.
Si vous voyez tout autre signal clignotant du témoin DEL, référez-vous au
diagramme à la page 15 pour en identifier le code.
Utiliser les bonnes piles
Votre transmetteur utilise des piles AA. Utilisez des piles alcalines toutes
neuves ou des piles rechargeables telles que les piles NiMH (hydrure de métal-
nickel) dans le transmetteur. Vérifiez que des piles rechargeables sont entièrement
chargées selon les instructions du fabricant.
Si vous utilisez des piles rechargeables dans le transmetteur, sachez que
lorsqu’elles commencent à se décharger, elles perdent l’énergie plus rapidement
que les piles alcalines habituelles.
Attention : Arrêtez le modèle au premier signe que les piles sont faibles (le voyant
rouge clignote) pour éviter d’en perdre le contrôle.
TQ RADIO SYSTEM • 13
Avant de placer un système radio TQ dans votre modèle, assurez-vous que
le bouton de réglage de la direction est centré. Une fois le système radio
installé et connecté, vérifiez que le servo de direction et d’accélération
(si équipé) fonctionne correctement: tourner le volant vers la droite
fait tourner les roues avant vers la droite (et inversement). Si l’une des
commandes fonctionne “à l’envers”, suivez procédure d’inversion de
l’accélération à la page 11 pour inverser le fonctionnement du servo.
Une fois le bon fonctionnement du servo accompli, utilisez le bouton de
réglage de la direction TQ pour centrer les roues avant de votre modèle
afin de vous assurer qu’il se déplace en ligne droite lorsque le volant est en
position neutre.
Si le jeu de réglage de la direction est insuffisant pour régler le problème,
ramenez le bouton de réglage de la direction en position centrale, puis
retirez et réinstallez le klaxon de la servocommande au centre. Le bouton
de réglage de la direction peut ensuite être utilisé pour effectuer les
derniers ajustements.
Si votre modèle est équipé d’un régulateur de vitesse électronique, il doit
être étalonné en fonction du système radio TQ. Suivez les instructions
fournies avec votre véhicule ou votre contrôleur de vitesse pour calibrer
correctement.
Règles du système radio
• Allumez toujours le transmetteur en premier et arrêtez-le en dernier. Cette
procédure protège le modèle contre la réception de signaux parasites
d’un autre transmetteur ou d’autre source et perdre contrôle. Ce modèle
est prévu d’un système de sécurité intégrée électronique pour prévenir ce
type de dysfonctionnement, mais la première et la meilleure arme contre
la perte du contrôle par un modèle est d’allumer toujours le transmetteur
en premier lieu et de l’arrêter en dernier.
• Allumez toujours le transmetteur avant d’installer la pile.
• Utilisez toujours des piles nouvelles ou récemment chargées pour le
système radio. Les piles faibles limitent la portée du signal radio entre le
récepteur et le transmetteur. La perte du signal radio peut faire perdre
contrôle du modèle.
• Pour que le transmetteur et le récepteur soient connectés entre eux, le
récepteur du modèle doit être allumé dans les 20 secondes suivant la
mise en marche du transmetteur. Le témoin DEL du transmetteur clignote
rapidement en rouge, indiquant une erreur de connexion. Si cela est le cas,
arrêtez le transmetteur et recommencez.
Vérifiez la portée du système radio
Avant chaque session d'utilisation du modèle, vous devez tester la portée
du système radio pour vérifier qu'il fonctionne correctement.
1. Allumez le système radio et vérifiez qu'il fonctionne ainsi que décrit dans
la section précédente.
2. Faites tenir le modèle à un ami. Vérifiez que les mains et les vêtements
ne sont pas près des roues et des autres pièces mobiles du modèle.
3. Éloignez-vous du modèle le transmetteur à la main jusqu'à ce que vous
atteigniez la distance la plus lointaine à laquelle vous envisagez d'utiliser
le modèle.
4. Actionnez de nouveau les commandes du transmetteur pour vérifier que
le modèle répond correctement.
5. N'essayez pas d'utiliser le modèle s'il y a le moindre problème de
système radio ou tout brouillage externe du signal radio à l'endroit où
vous vous trouvez.
UTILISATION DU SYSTÈME RADIO
14 • TQ RADIO SYSTEM
Une distance plus grande est nécessaire pour les vitesses supérieures
Plus vous le pilotez rapidement, plus le modèle s’approche rapidement
de la limite de la portée radio. À de grandes vitesses, les modèles
peuvent parcourir entre 50 et 100 pieds par seconde. C’est palpitant,
mais faites attention à garder le modèle dans la portée radio. Si vous
voulez que le modèle atteigne la vitesse maximum, il vaut mieux
vous placer au milieu du secteur où le camion roule, pas au bout de
ce secteur ; ainsi vous pouvez diriger le camion vers vous et au-delà
de votre position. Tout en élargissant la portée radio, cette technique
garde le modèle plus près de vous et vous pouvez donc le voir et le
contrôler plus facilement.
Peu importe la vitesse avec laquelle vous conduisez le modèle ou la
distance à laquelle vous le conduisez, laissez toujours suffisamment
d’espace entre vous, le modèle et les autres. Ne conduisez jamais
directement vers vous-même ou vers d’autres.
Instructions sur la connexion du TQ de 2,4GHz
Pour le meilleur fonctionnement, le transmetteur et le récepteur
doivent être “connectés” électroniquement. Cette connexion a déjà
été effectuée en usine. Si jamais vous avez besoin de reconnecter le
système ou d’effectuer connecter un autre transmetteur et un autre
récepteur, observez les instructions suivantes. Note : Le récepteur
doit être relié à une source d’énergie nominale de 4,8-6,0v pour cette
opération; le transmetteur et le récepteur doivent être à moins de 5
pieds l’un de l’autre.
1. Maintenez le doigt appuyé sur le bouton SET du transmetteur.
2. Mettre le transmetteur sous tension et relâcher le bouton SET.
Le témoin DEL d’état se mettra à clignoter lentement en rouge,
indiquant que le transmetteur est en mode de liaison.
3. Tenir le bouton LINK du récepteur enfoncé.
4. Allumez le contrôleur de vitesse en appuyant sur le bouton EZ-Set
et relâchez le bouton LINK.
5. Lorsque les témoins DEL du transmetteur et du récepteur
deviennent vert constant, cela signifie que le système est lié et
prêt à fonctionner. Confirmez que la direction et l’accélération
fonctionnent correctement avant d’utiliser le modèle
.
UTILISATION DU SYSTÈME RADIO
Le transmetteur TQ de 2,4GHz a une antenne directive.
Maintenez l’antenne en position parfaitement verticale et
orientez le transmetteur vers le modèle. Sinon, la portée du
signal radio sera diminuée.
TQ RADIO SYSTEM • 15
UTILISATION DU SYSTÈME RADIO
CODES DU TÉMOIN DEL DU TRANSMETTEUR
Couleurs ou schéma
lumineux du témoin DEL
Nom Notes
Vert constant Mode de
pilotage normal
Voir des renseignements sur
l’utilisation des commandes du
transmetteur à la page 10.
Rouge lent (0,5 sec allumé /
0,5 sec éteint)
Connexion
Voir plus de renseignements sur la
connexion à la page 14.
Rouge à clignotements
moyens (0,25 sec alllumé /
0,25 sec éteint)
Alerte de pile
faible
Mettez de nouvelles piles dans
le transmetteur. Voir plus de
renseignements à la page 12.
Rouge à clignotements
rapides (0,125 sec allumé /
0,125 sec éteint)
Connexion
impossible
/ Erreur de
connexion
Le transmetteur et le récepteur
ne sont plus connectés. Arrêtez le
système et rallumez-le. Trouvez la
source de l’erreur de connexion
(par exemple, hors de portée, piles
faibles, antenne endommagée).
CODES DU TÉMOIN DEL DU RÉCEPTEUR
Couleurs ou schéma
lumineux du témoin DEL
Nom Notes
Vert constant Mode de
pilotage normal
Voir des renseignements sur
l’utilisation des commandes du
transmetteur à la page 10.
Rouge lent (0,5 sec allumé /
0,5 sec éteint)
Connexion
Voir plus de renseignements sur la
connexion à la page 14.
Rouge à clignotements
rapides (0,125 sec allumé /
0,125 sec éteint)
Sécurité
intégrée /
détecteur de
basse tension
Un niveau constant de basse
tension dans le récepteur
déclenche le système de sécurité
intégrée qui assure suffisamment
d’énergie pour mettre la servo
d’accélération au centre avant de
perdre toute l’énergie.
owner’s manual
180612 KC2641-R01-EN-FR
6250 TRAXXAS WAY, McKINNEY, TEXAS 75070
1-888-TRAXXAS
manuel du propriétaire
Applicable to the following transmitters: 3047, 3047B, 6516, 6516B, 6517, 6517B.
S’applique aux transmetteurs suivants : 3047, 3047B, 6516, 6516B, 6517, 6517B.
MODELS / MODÈLES 6516, 6517, 3047
