Owner’s Manual

SmartOnline™ 3-Phase UPS Systems

Models: SU40K, SU60K, SU60KTV, SU80KTV

Input/Output: 120/208V AC (SU40K, SU60K) or 277/480V AC (SU60KTV, SU80KTV),

50/60 Hz, 3O, 4-wire + ground, wye

Not suitable for mobile applications.

1111 W. 35th Street, Chicago, IL 60609 USA

(773) 869-1234 • www.tripplite.com

WARRANTY

REGISTRATION

chance to win a FREE Tripp Lite

product! www.tripplite.com/warranty

Table of Contents

1 Introduction 3

2 Important Safety Instructions 4

3 Control Panel Features 6

4 Front and Rear Panel Features 7

5 Cabinet Installation 9

5-1 Preparation 9

5-2 Unpacking 9

5-3 Placement 10

6 Internal Battery Connection 11

(SU40K Only)

6-1 Internal Battery Wiring Diagrams 11

6-2 Internal Battery Connection Procedure 13

7 Wiring 16

7-1 Wiring Warnings 16

7-2 Wiring Preparation 16

7-3 UPS System Terminal Block Diagram 17

7-4 External Battery Cabinet Wiring Diagrams 17

7-5 Electrical and Cable Data 18

7-6 External Battery Cabinet Wiring 19

7-7 AC Input/Output Wiring (Single UPS) 20

7-8 AC Input/Output Wiring (Parallel UPS – Single Input) 21

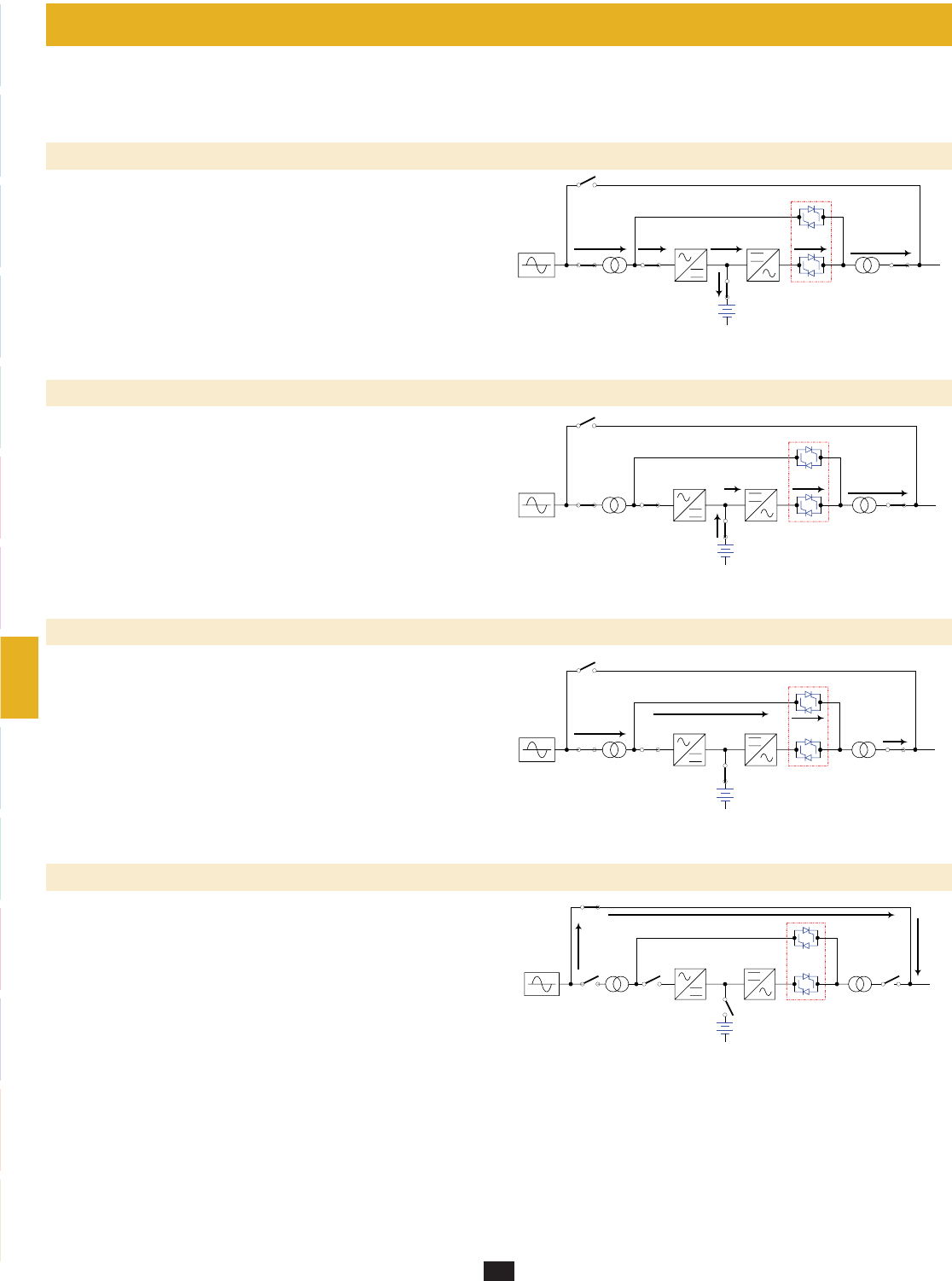

8 Operating Modes 22

8-1 Online (Normal) Mode (Single UPS) 22

8-2 Battery Backup Mode (Single UPS) 22

8-3 Auto Bypass Mode (Single UPS) 22

8-4 Manual Bypass Mode (Single UPS) 22

8-5 Online Mode (Parallel UPS) 23

8-6 Battery Backup Mode (Parallel UPS) 23

8-7 Auto Bypass Mode (Parallel UPS) 23

8-8 Manual Bypass Mode (Parallel UPS) 24

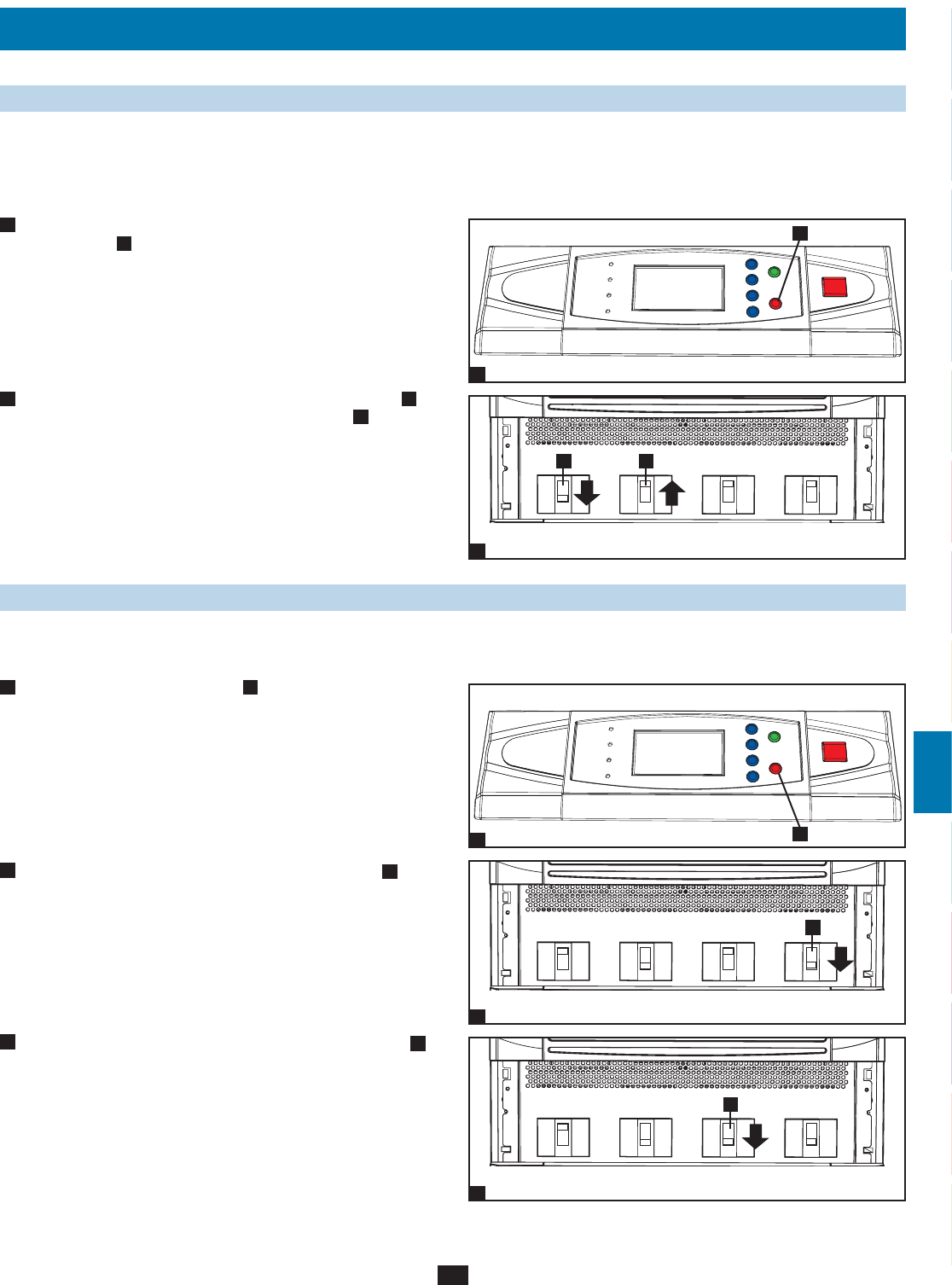

9 Start-Up, Shutdown and Bypass 25

9-1 Control Panel and Breaker Diagrams 25

9-2 Preliminary Checklist (Single UPS) 25

9-3 Normal Start-Up Procedure (Single UPS) 25

9-4 Battery Start-Up Procedure (Single UPS) 26

9-5 Manual Bypass Procedure (Single UPS) 27

9-6 Shutdown Procedure (Single UPS) 27

9-7 Preliminary Checklist (Parallel UPS) 28

9-8 Start-Up Procedure (Parallel UPS) 28

9-9 Shutdown Procedure (Parallel UPS) 29

9-10 Manual Bypass Procedure (Parallel UPS) 30

9-11 Switching from Manual Bypass to Normal (Parallel UPS) 31

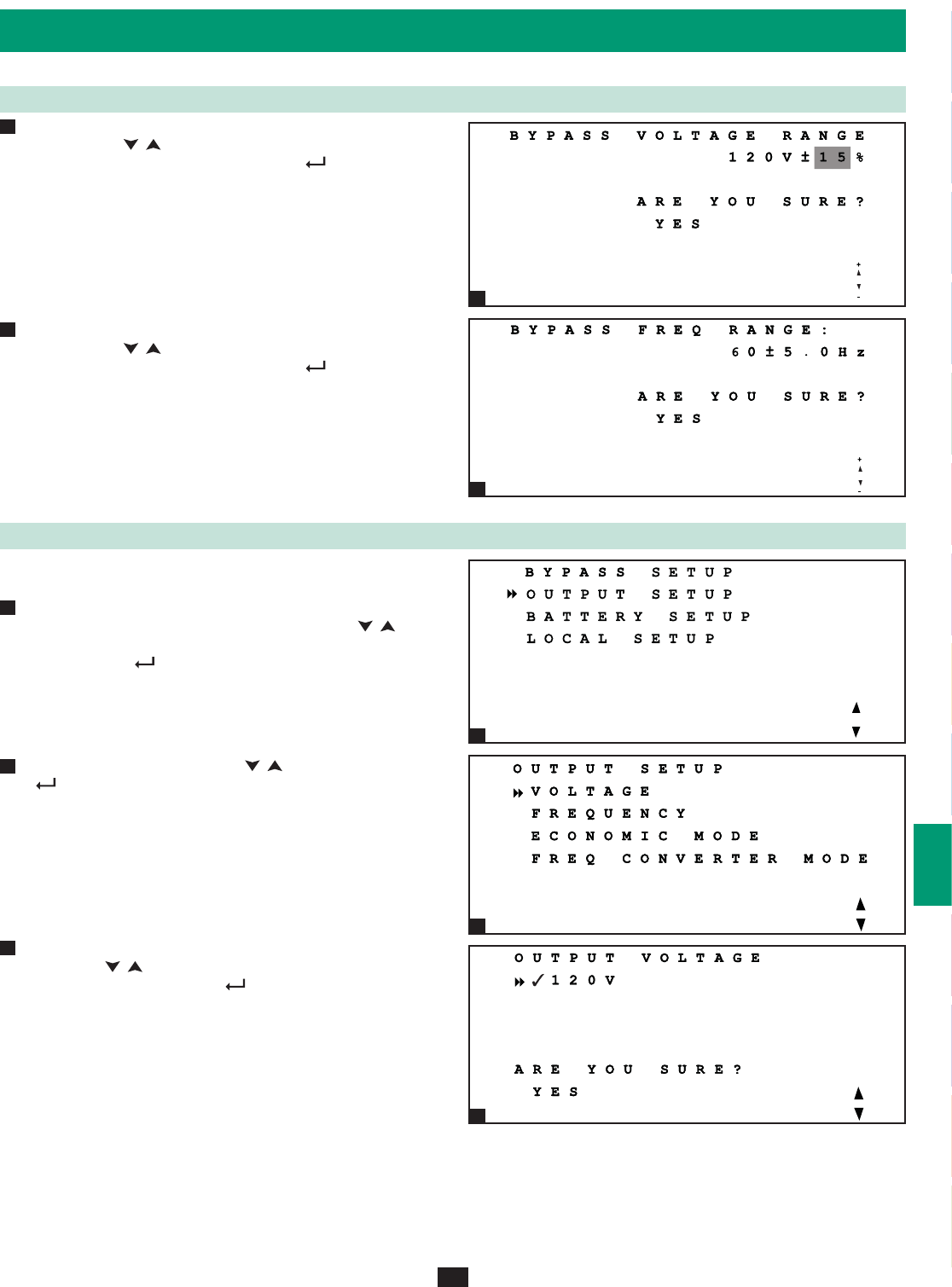

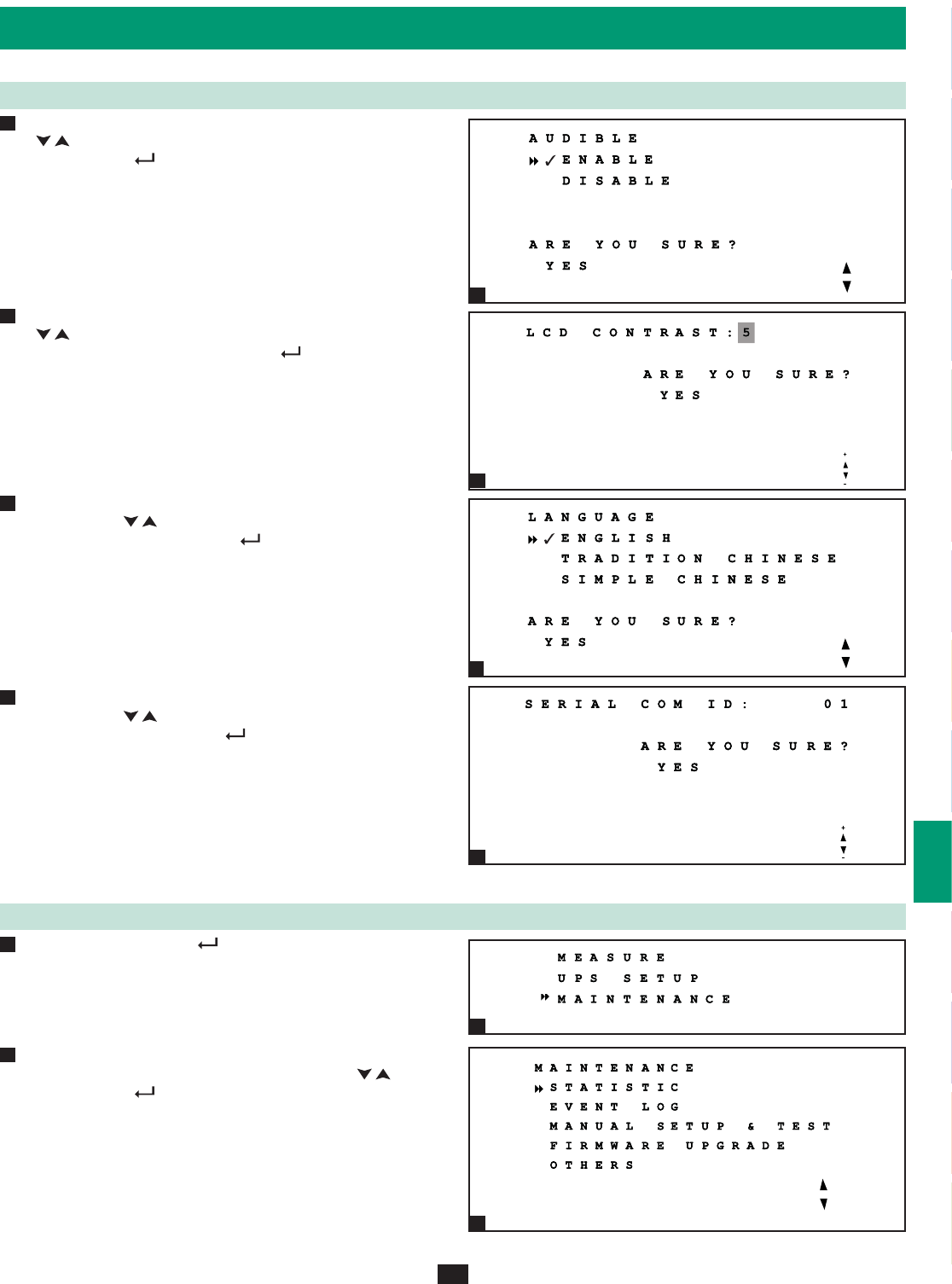

10 Display and Conﬁ guration 32

10-1 Control Panel Diagram 32

10-2 Display Hierarchy 32

10-3 Default Display 33

10-4 Status Messages and Diagrams 33

10-5 Main Menu 35

10-6 UPS System “Measure” Menu 35

10-7 UPS System Setup Menu 36

10-8 Bypass Setup Menu 36

10-9 Output Setup Menu 37

10-10 Battery Setup Menu 38

10-11 Local Setup Menu 40

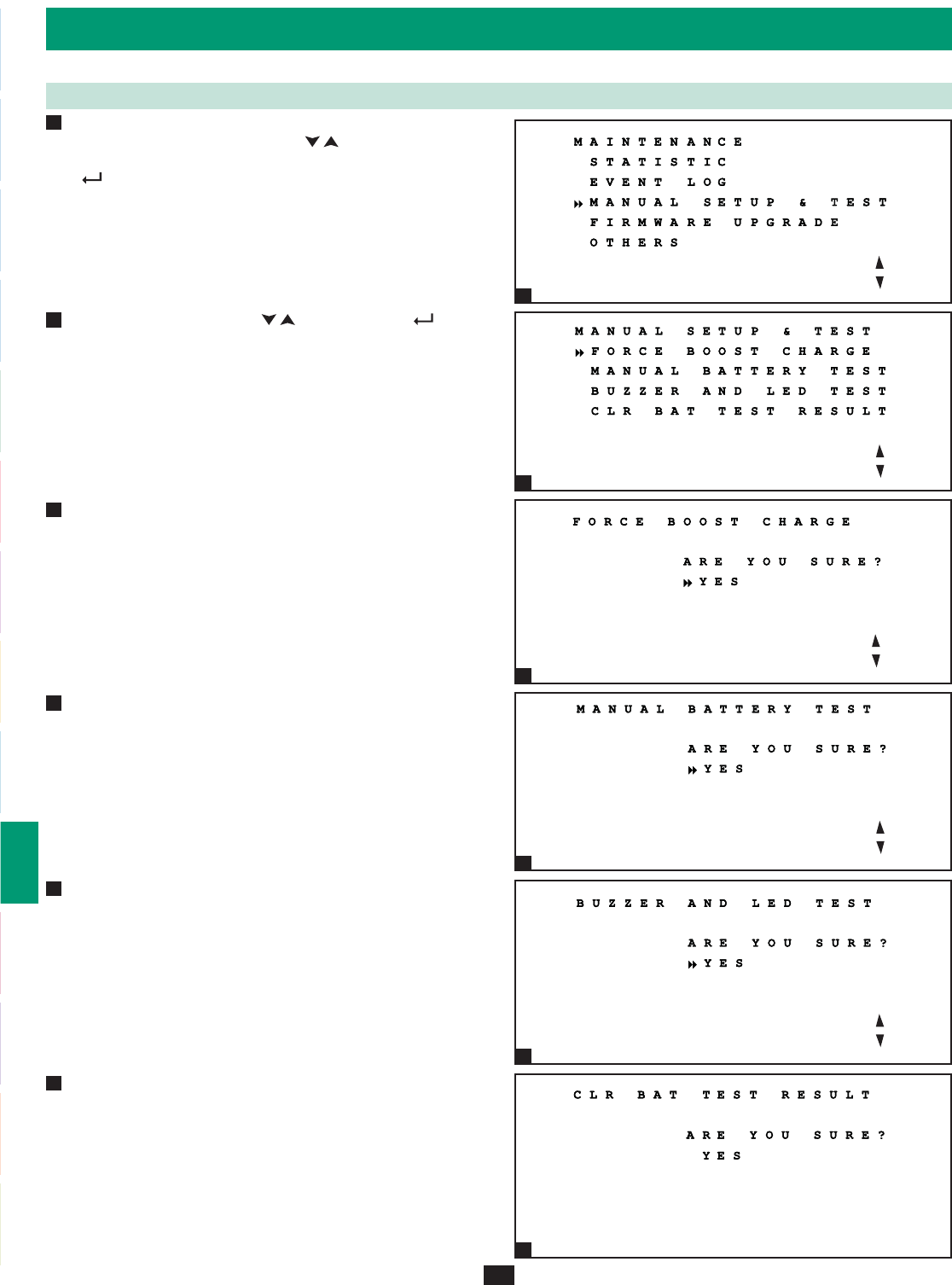

10-12 Maintenance Menu 41

10-13 Statistics Menu 42

10-14 Event Log Menu 43

10-15 Manual Setup & Test Menu 44

10-16 Firmware Upgrade Menu 45

10-17 Other Menu Choices 45

11 Communications 46

11-1 Communications Interfaces 46

11-2 SNMPWEBCARD Slot 46

11-3 Input Dry Contact Interface 46

11-4 Remote Emergency Power Off (EPO) Circuit Diagram 47

11-5 Auxiliary Dry Contact Input Circuit Diagram 47

11-6 External Battery Cabinet Temperature Inputs 47

11-7 External Battery Status Input 47

11-8 Output Dry Contact Interface Detail 48

11-9 Output Dry Contact Circuit Diagram 49

11-10 RS-232 Serial Port Circuit Diagram 50

11-11 Parallel Redundancy Port 50

12 Speciﬁ cations 51

12-1 UPS System Technical Speciﬁ cations 51

12-2 UPS System Floor Loading Table 51

12-3 Battery Pack Floor Loading Table 51

13 Storage and Service 52

14 Warranty and Warranty Registration 52

Español 53

Français 105

1 – Introduction

Tripp Lite’s SmartOnline 3-Phase UPS Systems are ideal for backing up and protecting data centers, telecommunications (VoIP), networks,

industrial facilities, security/emergency systems and more.

Advanced Features:

True on-line double conversion with superior IGBT inverter technology•

Low input current THD allows 1:1 generator sizing for maximum efficiency and cost savings•

Internal N+1 power module redundancy•

Built-in parallel redundancy (1+1) capability for increased capacity or fault-tolerance•

Up to 80kVA capacity in a compact footprint; up to 160kVA in parallel redundancy (1+1) configuration•

High input power factor and high efficiency with low thermal loss and low noise•

Simplified, easy-to-repair, long-life, high-availability system design•

Redundant auxiliary power and control circuits•

All models support external battery cabinets for extended battery backup runtime•

High-resolution LCD status screen simplifies operation and delivers detailed operational information, including system block diagrams•

2 – Important Safety Instructions

SAVE THESE INSTRUCTIONS

All sections of this manual contains instructions and warnings that should be followed during the installation and operation of the UPS

systems described in this manual. Read all instructions thoroughly before attempting to move, install or operate the UPS systems described in

this manual. Failure to comply may invalidate the warranty and cause property damage and/or personal injury.

Location Warnings

Install the UPS system in a controlled indoor environment, away from moisture, temperature extremes, flammable liquids and gasses, conductive •

contaminants, dust and direct sunlight.

Install the UPS system in a • level, structurally sound location.

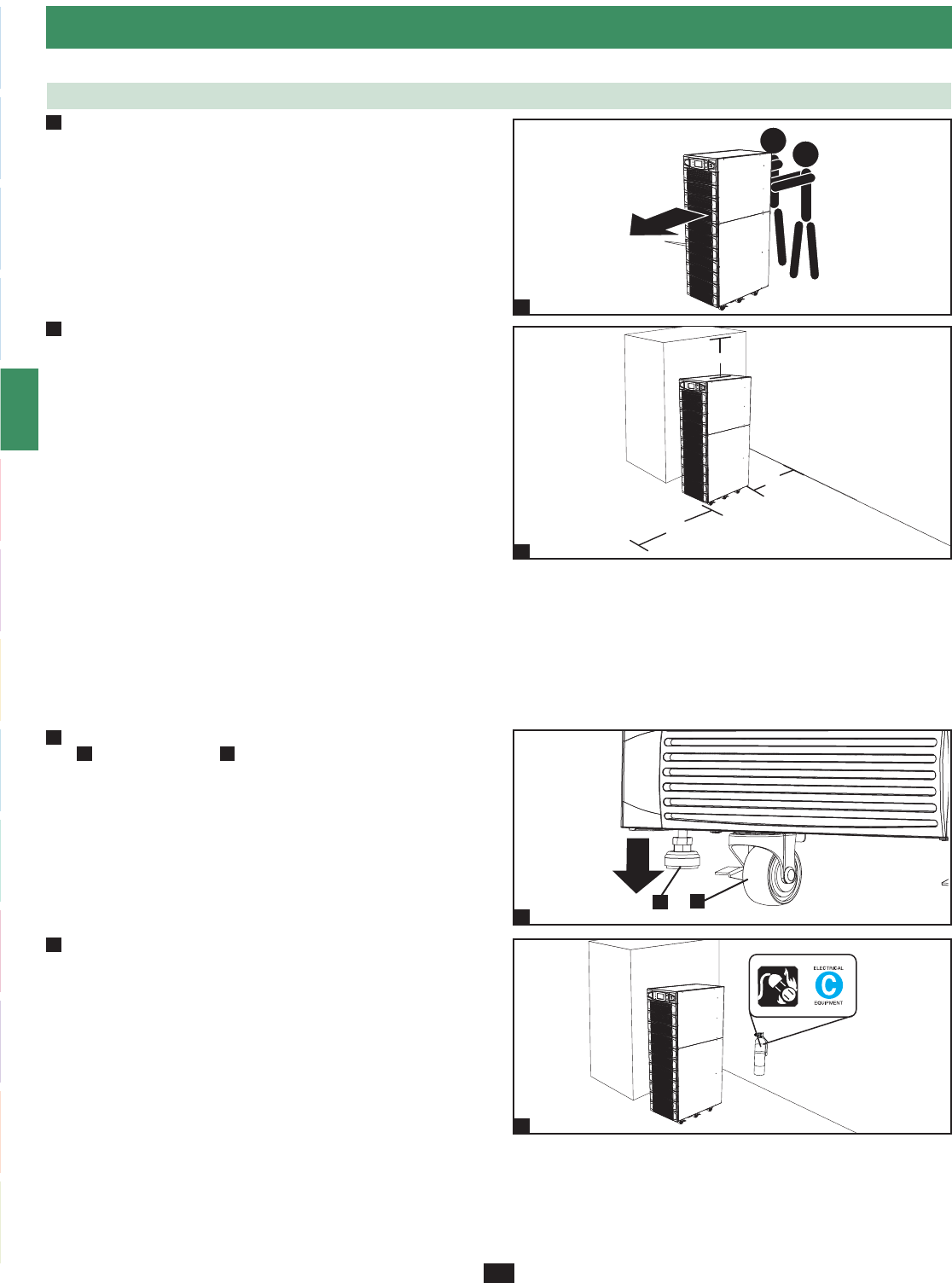

The UPS system is extremely heavy; be extremely careful when moving or lifting the unit.•

Operate the UPS system at indoor temperatures between 32° F and 104° F (0° C and 40° C) only. For best results, maintain indoor temperatures •

between 62° F and 84° F (17° C and 29° C).

Leave adequate space around all sides of the UPS system for proper ventilation. Do not block, cover or insert objects into the external ventilation •

openings of the cabinet.

Do not place any object on the unit, especially containers of liquid.•

Do not mount the unit with its front or rear panel facing down (at any angle). Mounting in this manner will seriously inhibit the unit’s internal •

cooling, eventually causing product damage not covered under warranty.

Do not install the UPS system near magnetic storage media, as this may result in data corruption. Keep all recorded magnetic media a minimum •

of 60 cm (24 inches) away from the UPS system.

Do not attempt to stack the UPS system. Attempting to stack the UPS system may cause permanent damage and create a potential for serious •

personal injury.

The casters are designed for minor position adjustments within the final installation area only. The casters are not designed for moving the UPS •

system over longer distances.

The casters are not designed to provide long-term support for the UPS system after final installation. Use the levelers to provide long-term •

support.

When moving the UPS system, push from the front or rear, not from the sides.•

Do not attempt to unpack or move the UPS system without assistance.•

Connection Warnings

The power supply for this unit must be three phase rated in accordance with the equipment nameplate. It also must be suitably •

grounded according to all applicable local electrical wiring regulations.

The UPS system contains hazardous high voltages that have the potential to cause personal injury or death from electric shock.•

The UPS system has its own energy source (battery – internal and/or external). The output terminals may be live even when the UPS system is •

not connected to an AC supply.

If the UPS system receives power from a motor-powered AC generator, the generator must provide clean, filtered, computer-grade output.•

Use of this equipment in life support applications where failure of this equipment can reasonably be expected to cause the failure of the life •

support equipment or to significantly affect its safety or effectiveness is not recommended. Do not use this equipment in the presence of a

flammable anesthetic mixture with air, oxygen or nitrous oxide.

The UPS system is designed to power modern computer loads and associated peripheral devices. Do not use the UPS system to power pure •

inductive or capacitive loads.

Input and output wiring should be performed by trained, qualified electricians only.•

Due to high leakage current, a proper earth ground connection is essential before connecting the AC supply.•

Isolate the UPS system before working on the circuit. An easily accessible disconnect device should be incorporated in the fixed wiring. The •

disconnect device must be a 4-pole device and must disconnect all line conductors and the neutral conductor.

2 – Important Safety Instructions

Battery Warnings

The UPS system does not require routine maintenance. There are no user-serviceable parts inside. Only qualified service personnel should open •

the access panels for any reason.

Batteries present a risk of electrical shock and burns from high short-circuit current. Battery connection or replacement should be performed •

only by qualified service personnel, observing proper precautions. Turn off the UPS system before connecting or disconnecting internal

batteries. Use tools with insulated handles. Do not open the batteries. Do not short or bridge the battery terminals with any object.

Replace batteries with equivalent batteries available from Tripp Lite. Do not operate the UPS system without batteries.•

The batteries are recyclable. Refer to local codes for disposal requirements.•

Do not dispose of the batteries in a fire, mutilate the batteries or open the battery coverings.•

Battery fuses should be replaced by qualified service personnel only. Blown fuses must be replaced with the same number and type of fuses. •

Potentially lethal voltages exist within the UPS system as long as the battery supply is connected. Service and repair should be performed •

by trained personnel only, while the UPS system is turned off or placed into bypass mode. Disconnect internal batteries (if present) before

performing any service work by switching off the internal battery circuit breaker and removing the battery fuse(s). Disconnect external batteries

(if present) by switching off the external battery cabinet breaker and disconnecting the external battery cabling from the UPS system.

Do not connect or disconnect batteries when the UPS system is operating from the battery supply or when the unit is not in bypass mode.•

Do not remove the plastic sleeves covering internal batteries.•

Internal and external batteries must be replaced by equivalent batteries available from Tripp Lite.•

Before connecting an external battery cabinet to the UPS system, read the external battery cabinet’s documentation. Use only external battery •

cabinets that have been approved by Tripp Lite.

If the UPS system remains off for an extended period of time, it should be turned on periodically to allow the batteries to recharge. The UPS •

system should be turned on and the batteries should be recharged at least one uninterrupted 24-hour period every 3 months. Failure to recharge

the batteries periodically may cause irreversible battery damage.

Wiring Warnings

See• Section 7-1 for wiring warnings

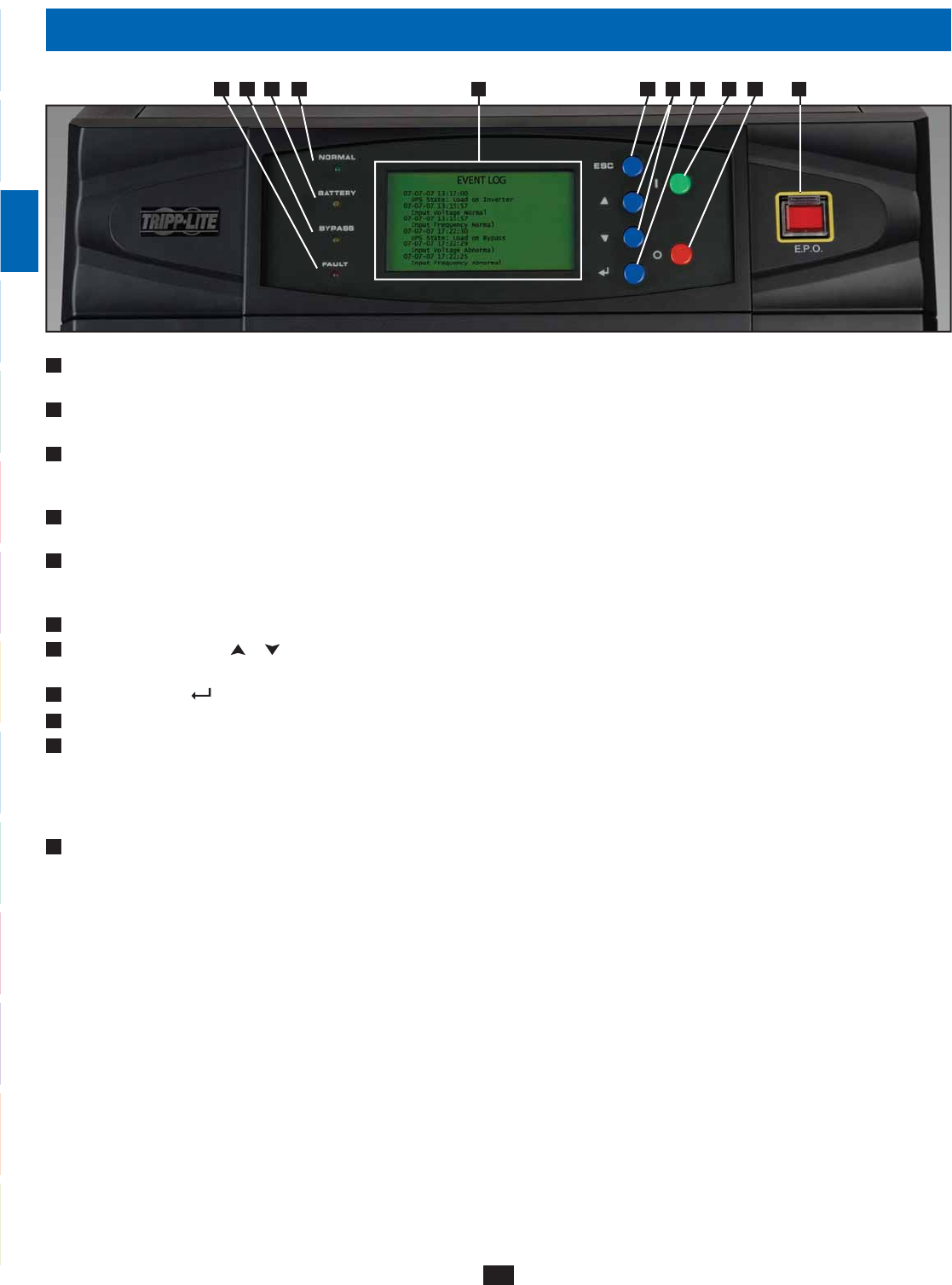

3 – Control Panel Features

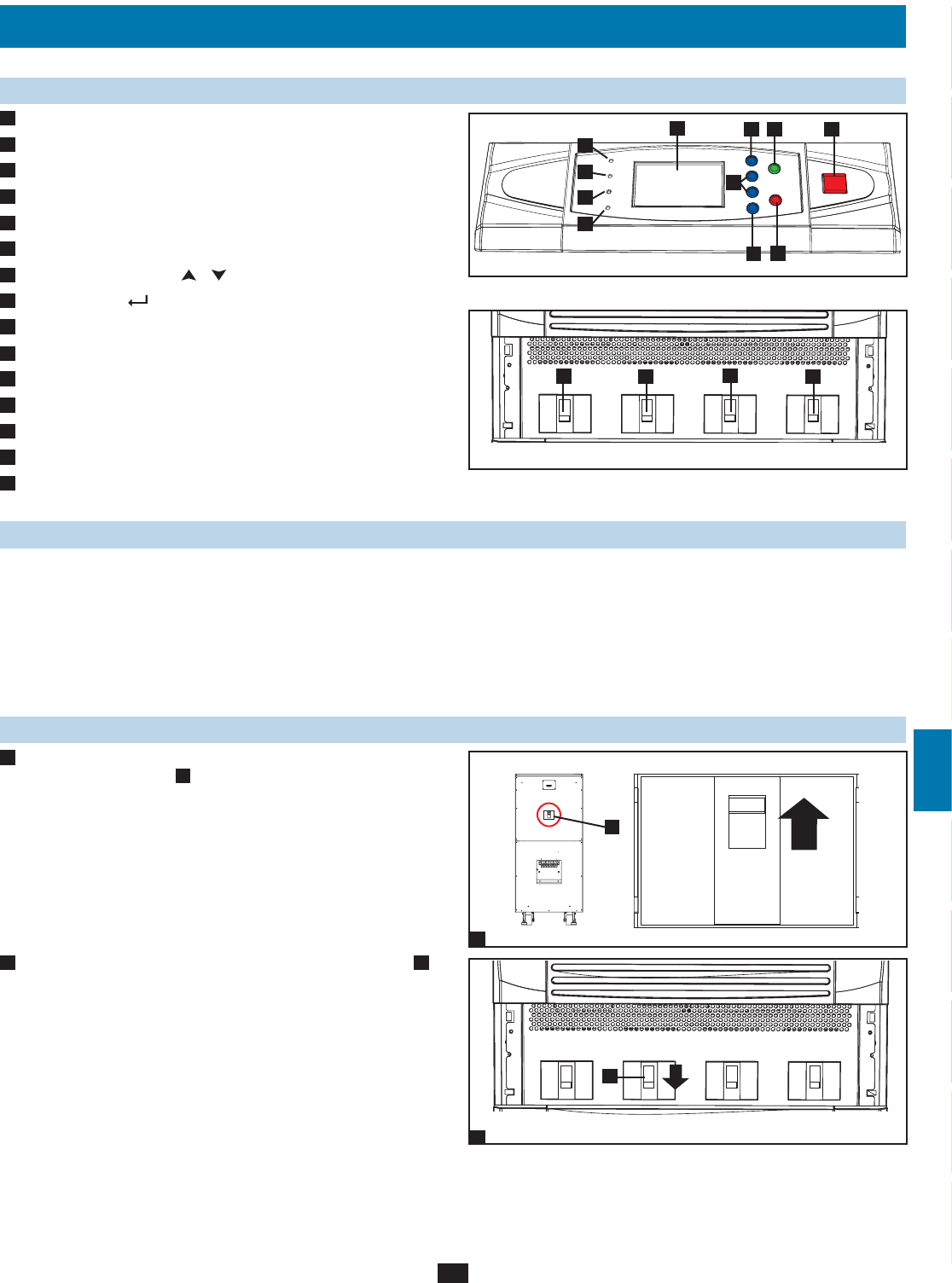

“NORMAL” LED:• This green light illuminates to indicate that the UPS system is in online (normal) mode. The primary AC input supply is

present and within standard operating parameters.

“BATTERY” LED:• This amber light illuminates when the UPS system is in battery backup mode, discharging the batteries to provide power

to connected equipment. An audible alarm will also sound.

“BYPASS” LED:• This amber light illuminates when the UPS system is in bypass mode (auto bypass or manual bypass). Battery backup

power will not be available to connected equipment while the UPS system is in bypass mode, but connected equipment loads will be

supported by the bypass power source.

“FAULT” LED:• This red light illuminates when any UPS system or input power fault occurs. Available diagnostic information will be

displayed on the LCD screen.

LCD Status Screen:• This illuminated LCD status screen displays text and graphics to indicate a wide range of UPS system operating

conditions and diagnostic data. Note: The LCD backlight will turn off after 10 minutes of inactivity. Turn on the backlight by momentarily

pressing the ON button or one of the scroll buttons.

“ESC” (Escape) Button:• Press this button to return to the previous page or menu.

Scroll Buttons (• and ): Press these buttons to move the cursor up or down and navigate the control panel menus and screens. These

buttons are also used for data entry in several screens.

Enter Button (• ): Press this button to select a menu item or confirm a setting change.

ON Button:• Press and hold this button for 3 seconds to turn the UPS system’s inverter ON.

OFF Button:• Press and hold this button for 3 seconds to turn the UPS system’s inverter OFF. If the UPS system is in online (normal) mode,

it will switch to auto bypass mode. Note: If the UPS system remains off for an extended period of time, the batteries should be recharged

periodically. The UPS system should be turned on and the batteries should be recharged at least one uninterrupted 24-hour period every

3 months. Failure to recharge the batteries periodically may cause irreversible battery damage.

“EPO” (Emergency Power Off) Button:• Press this button to turn the UPS system’s output OFF and also disable bypass output.

If the UPS system is in battery backup mode when the EPO button is activated:

Main output and bypass output are turned off, the alarm sounds, fans shut down after approximately one minute, and control circuitry•

remains active.

Releasing the EPO button (by pressing it again) turns off the UPS system completely, including the alarm and control circuit. Press the•

ON button for 3 seconds to restart the UPS system.

If the UPS system is in online (normal) mode when the EPO button is activated:

Main output and bypass output are turned off, the alarm sounds, fans and control circuitry remain active.•

Releasing the EPO button (by pressing it again) turns off the alarm and places the UPS system in auto bypass mode. Press the ON button •

for 3 seconds to return the UPS system to online (normal) mode.

See Section 10 – Display and Configuration for detailed information about the control panel’s menus and displays.

A E F G H I J KBCD

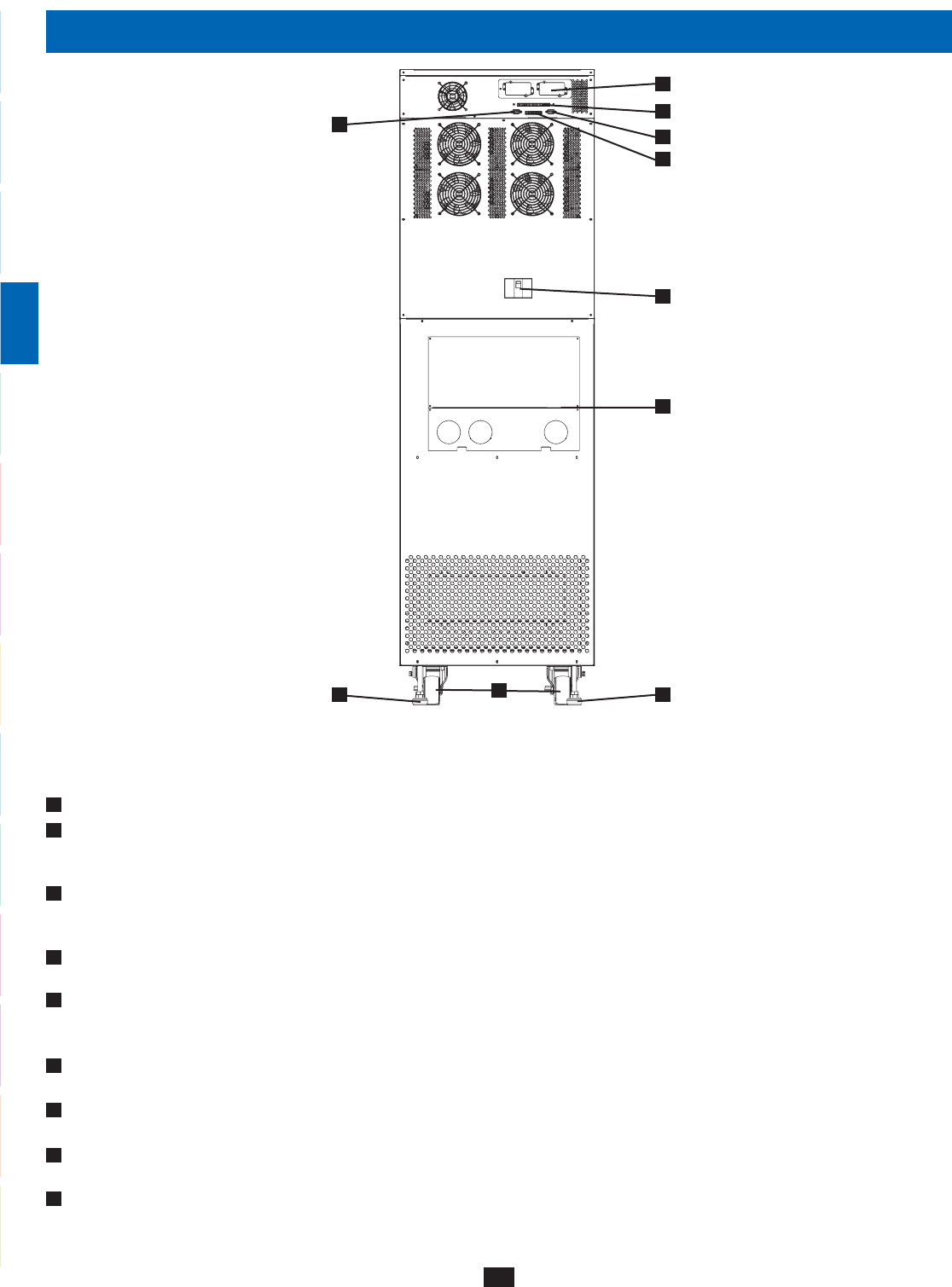

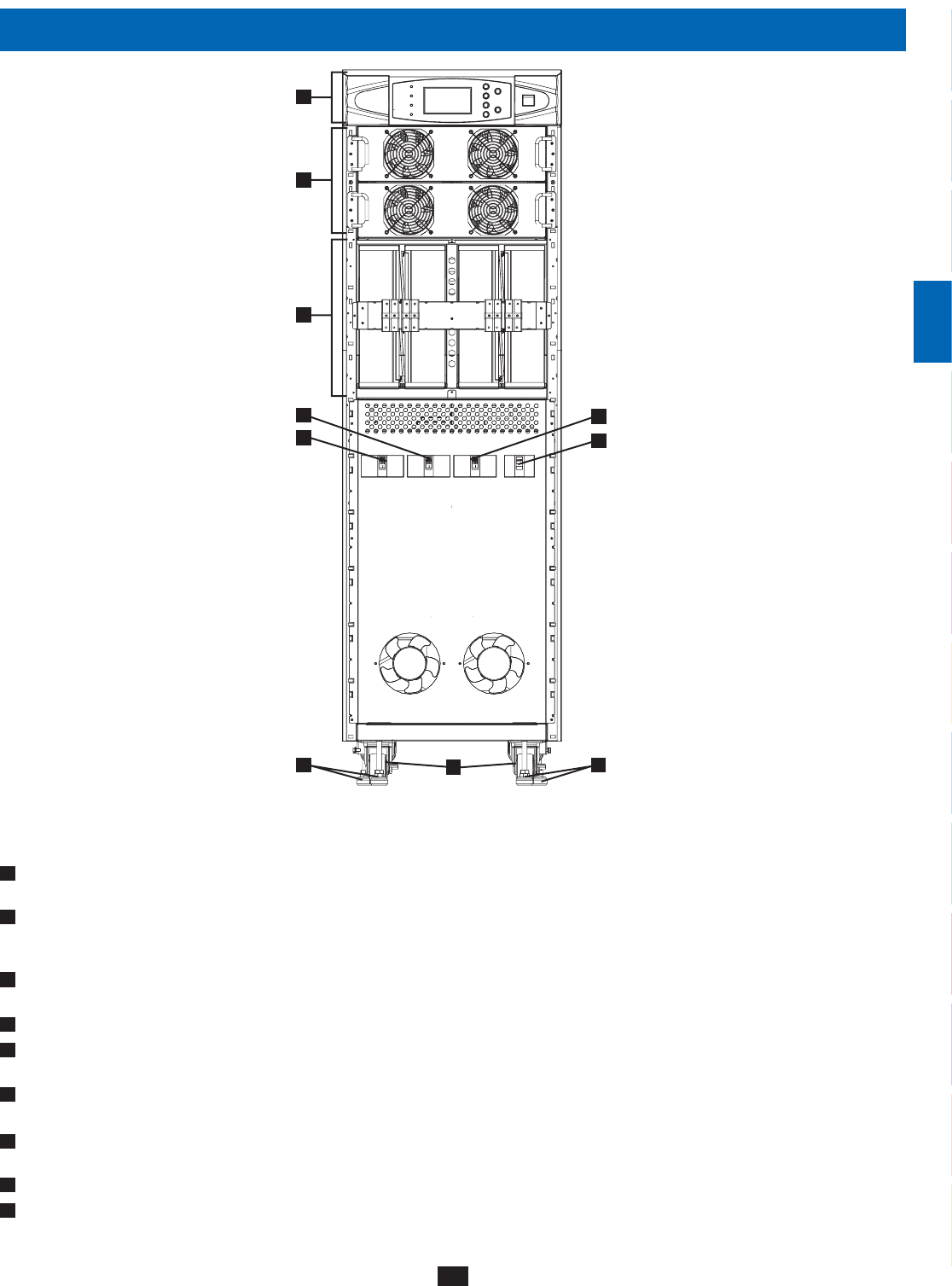

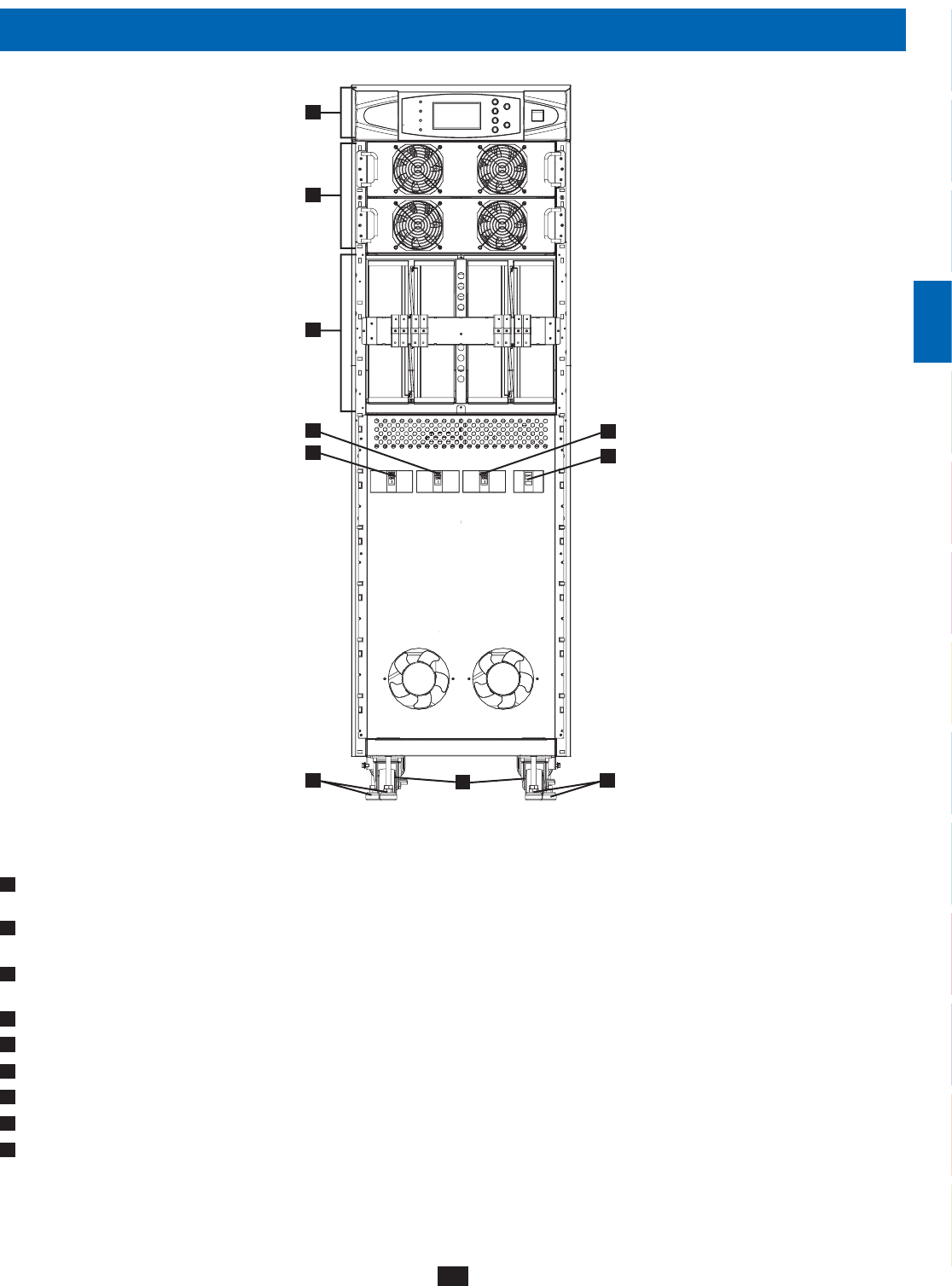

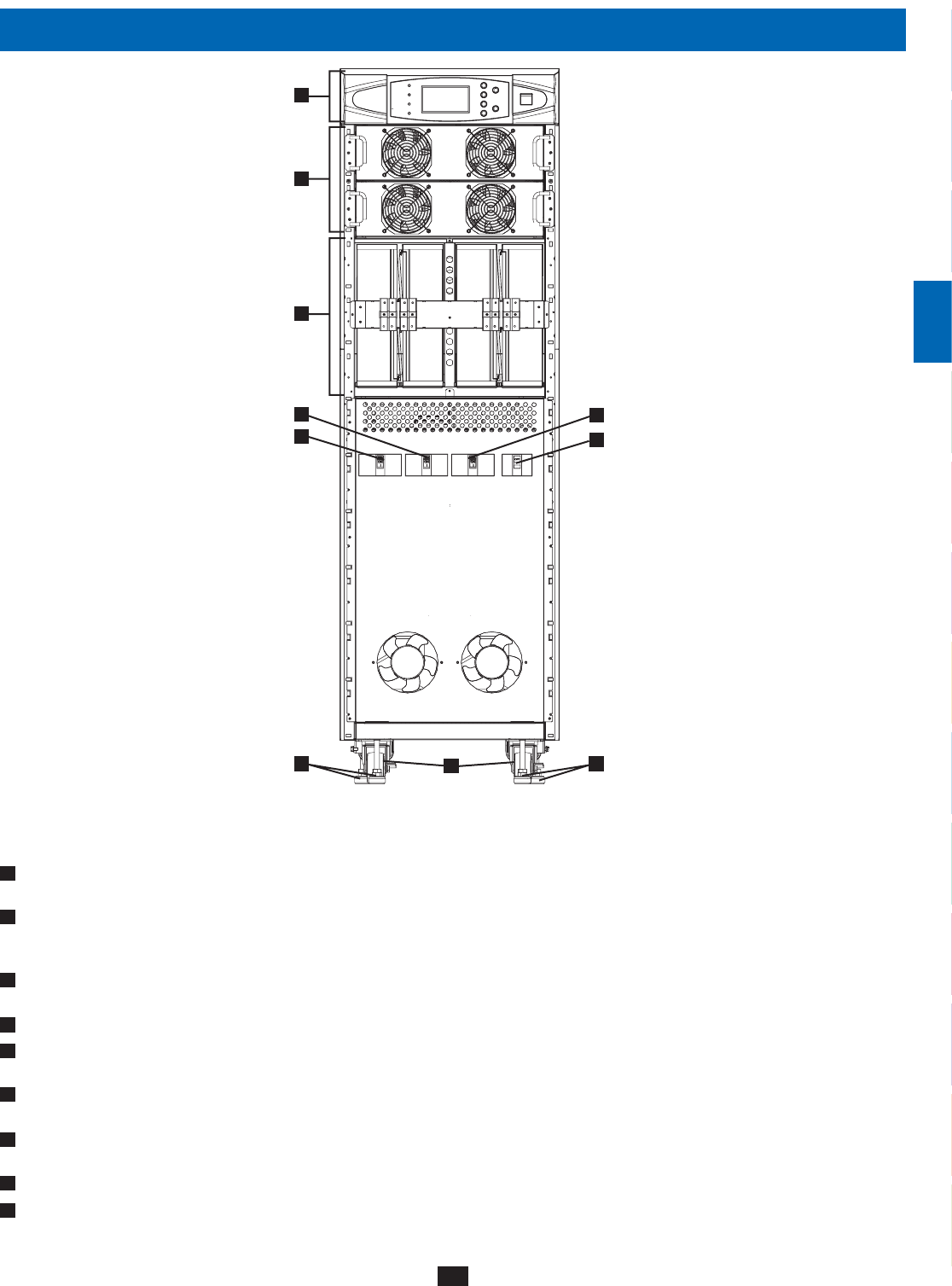

4 – Front and Rear Panel Features

Note: Individual models may vary from diagrams. Unit shown with front bezels removed.

Control Panel:• The control panel allows the operator to monitor and control the UPS system. See Section 3 – Control Panel Features for

more information.

Internal Power Modules:• 20kVA internal power modules can be replaced in the field without powering down connected equipment loads.

The number of internal power modules varies by model. The internal power modules are capable of N+1 redundancy.

Internal Battery Pack Compartment (SU40K only):• Internal batteries must be connected by a qualified electrician. See Section 6 –

Internal Battery Connection for more information.

Output Circuit Breaker Switch (Q4):• Controls AC output power.

Manual Bypass Circuit Breaker Switch (Q3):• Controls AC input power to the UPS system during manual bypass operation.

Bypass Input Circuit Breaker Switch (Q2):• Controls AC input power to the UPS system during auto bypass operation.

Main Input Circuit Breaker Switch (Q1):• Controls AC input power to the UPS system during online (normal) operation.

Levelers:• The levelers provide long-term support for the UPS system.

Casters:• The casters are designed for small position adjustments within the final installation location only; they are not designed for moving

the UPS system over longer distances. The casters are not designed to provide long-term support for the UPS system after final installation.

Use the levelers to provide long-term support.

H H

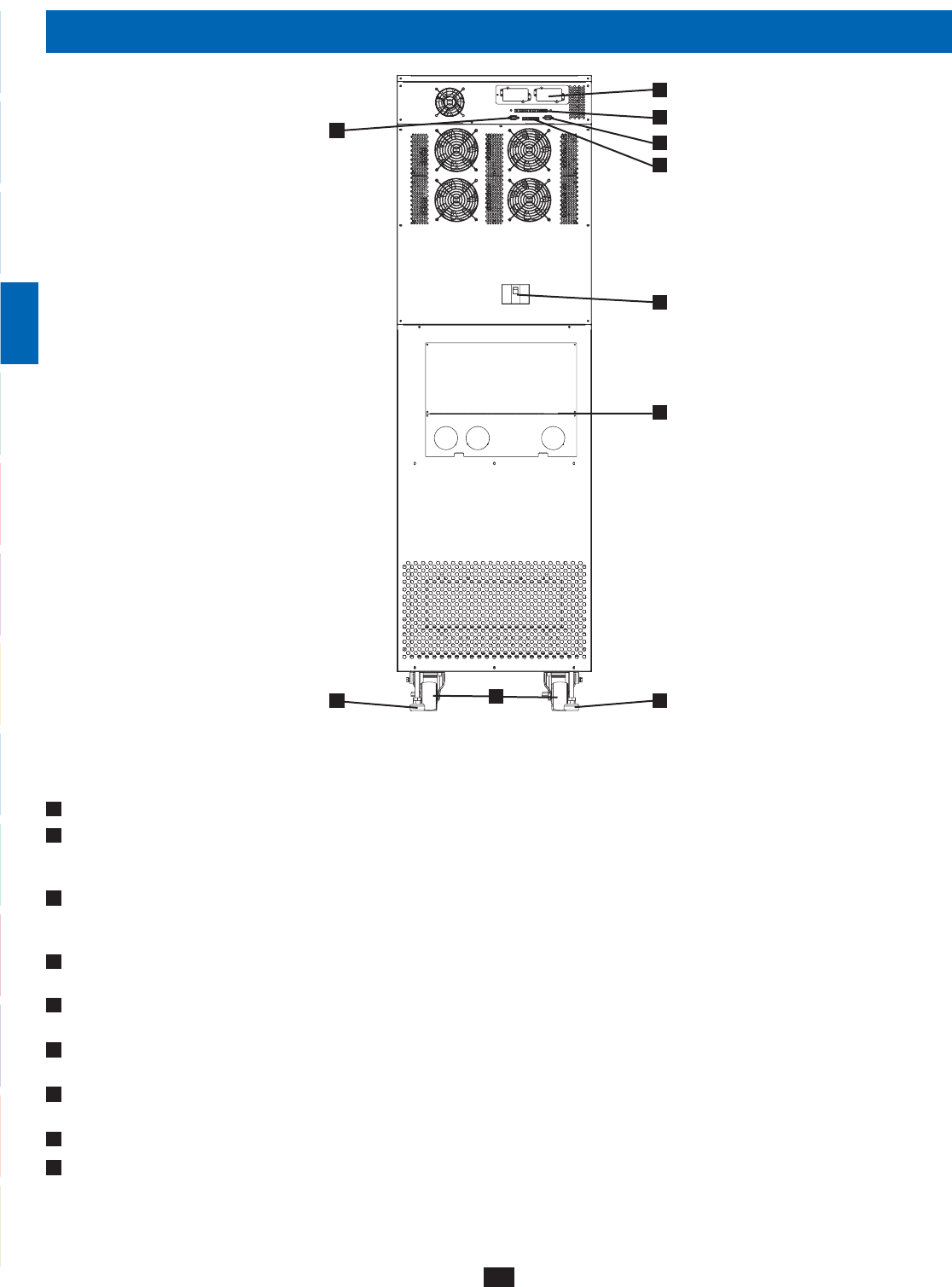

SU40K shown (front)

Note: Individual models may vary from diagrams. Unit shown with front bezels removed.

Levelers:• The levelers provide long-term support for the UPS system.

Casters:• The casters are designed for small position adjustments within the final installation location only; they are not designed for moving

the UPS system over longer distances. The casters are not designed to provide long-term support for the UPS system after final installation.

Use the levelers to provide long-term support.

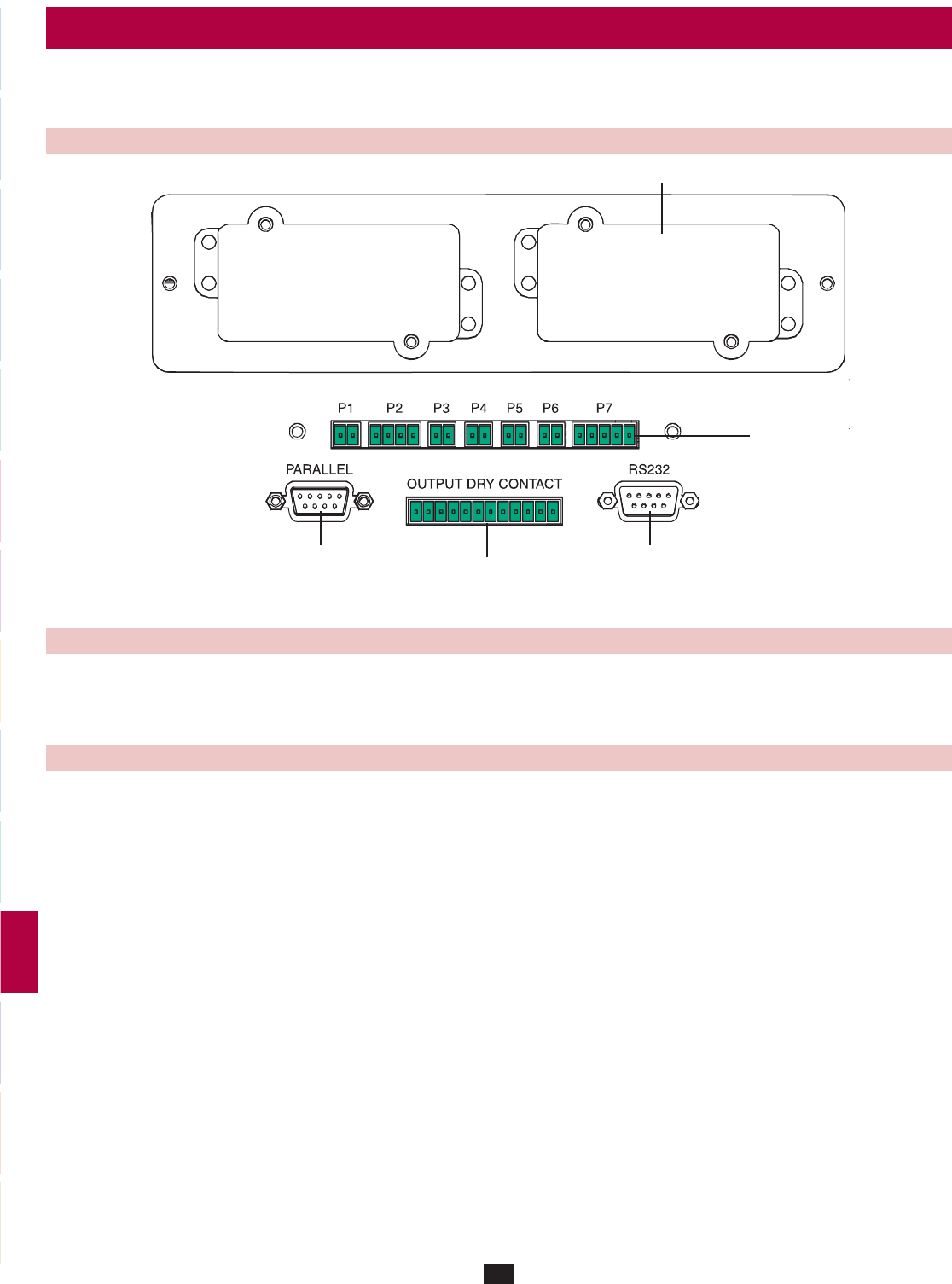

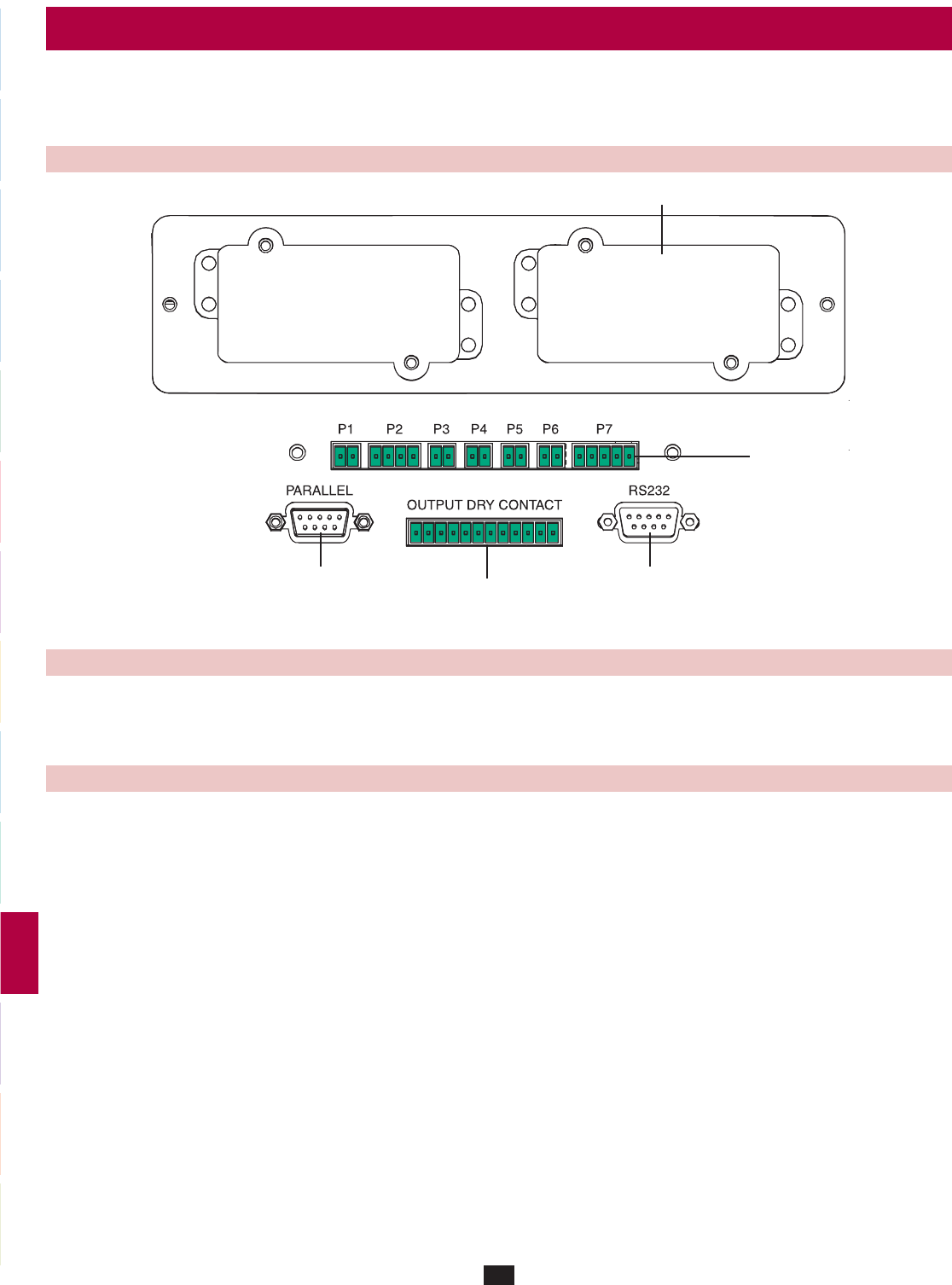

Accessory Slot:• Remove the cover panel to install a Tripp Lite SNMPWEBCARD accessory. The SNMPWEBCARD accessory provides an

Ethernet interface for the UPS system and enables remote monitoring and control via SNMP, Web browser or telnet. Call (773) 869-1234 for

more information about the SNMPWEBCARD accessory.

RS-232 Serial Communications Port:• This DB9 port connects the UPS system to compatible workstations or servers, enabling automatic

shutdown during extended blackouts and monitoring of operating and power conditions.

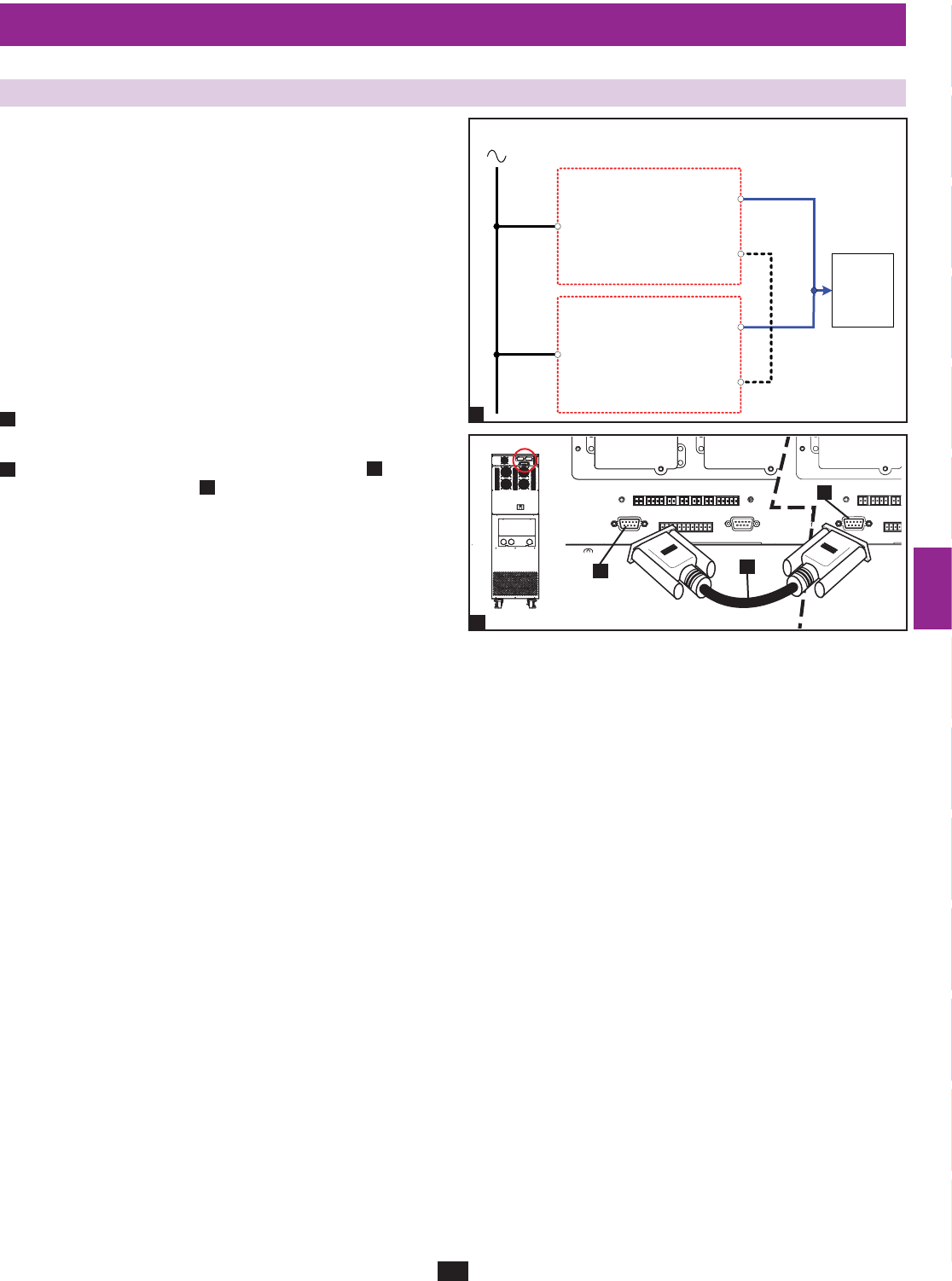

Parallel Redundancy Port:• This DB9 port connects the UPS system to another UPS system of identical type and capacity for use in a

parallel redundancy (1+1) configuration. See Section 7 – Wiring and Section 8 – Operating Modes for more information.

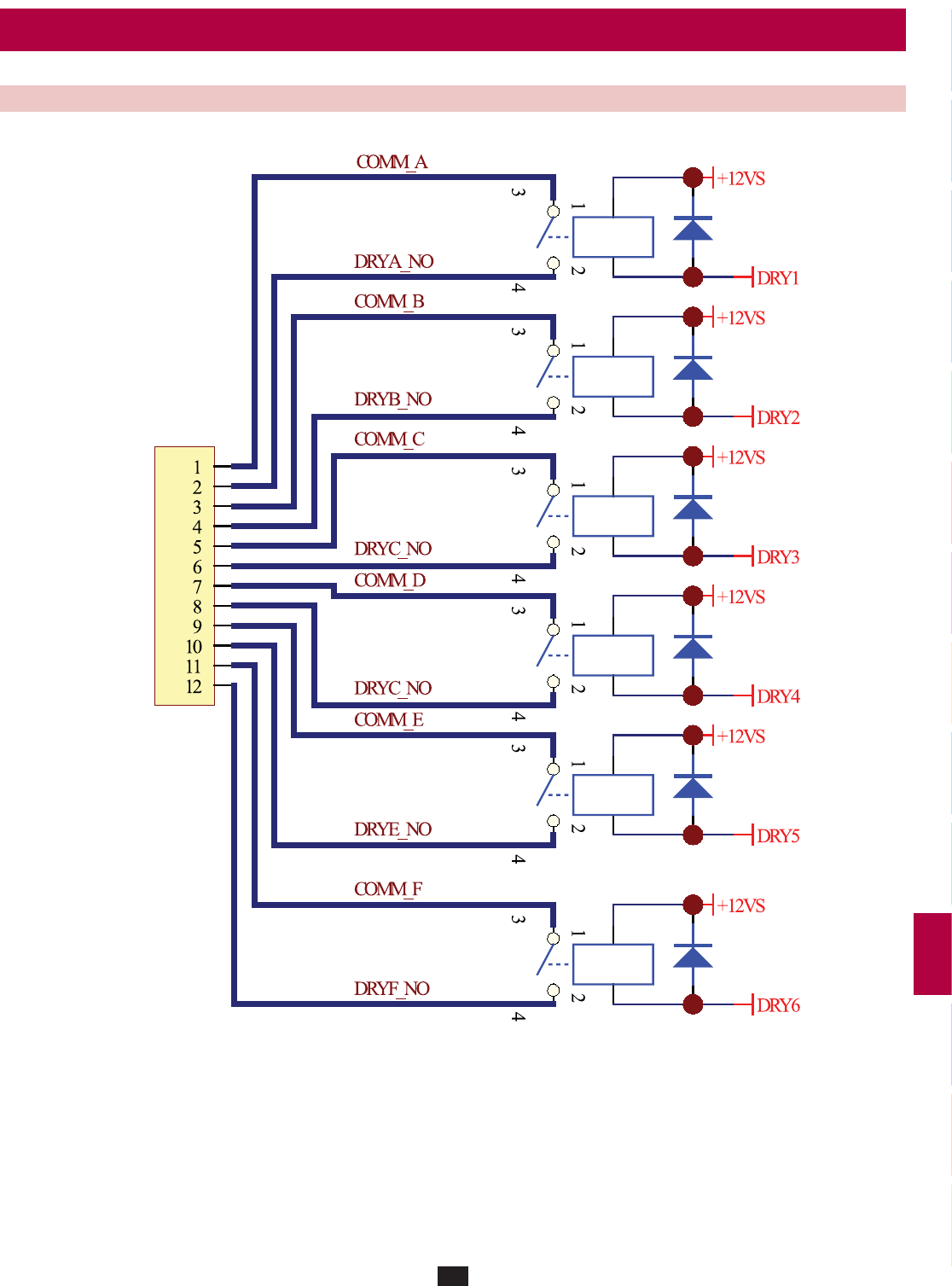

Input Dry Contact Interface:• This interface receives dry contact signals that allow the UPS system to receive commands and monitor

external battery conditions. See Section 11 - Communications for more information.

Output Dry Contact Interface:• This interface allows the UPS system to send information via dry contact communications. See Section 11 –

Communications for more information.

Internal Battery Circuit Breaker Switch (SU40K only):• Controls the input/output power of the UPS system’s internal batteries.

Terminal Block Cover:• Remove the terminal block cover to access the UPS system’s input, external battery cabinet, output and grounding

connection terminals. Wiring conduits pass through the circular knockouts in the terminal block cover. See Section 7 – Wiring for more

information, including a detailed diagram of the terminal block.

4 – Front and Rear Panel Features (continued)

SU40K shown (rear)

5 – Cabinet Installation

Read Section 2 – Important Safety Instructions Before Installation

5-1 Preparation

The UPS system must be installed in a structurally sound area with a level floor that is able to bear the weight of the UPS system, any external

battery cabinet and other equipment that will be installed nearby. The installation site should also have a dedicated AC circuit available that is

compatible with the UPS system’s input requirements. (See Section 12 – Specifications for details on input requirements and floor loading

requirements.) Before unpacking the unit, you should transport the shipping container closer to the final installation site to minimize the distance

you will need to move the unit after the protective shipping container has been removed. If you plan to store the UPS system for an extended

period before installation, follow the instructions in Section 13 – Storage and Service. (Unpacking and storage instructions are also printed on the

“Unpacking and Storage Instructions” sheet secured to the shipping container.) Warning: Do not attempt to unpack or move the UPS system

without assistance.

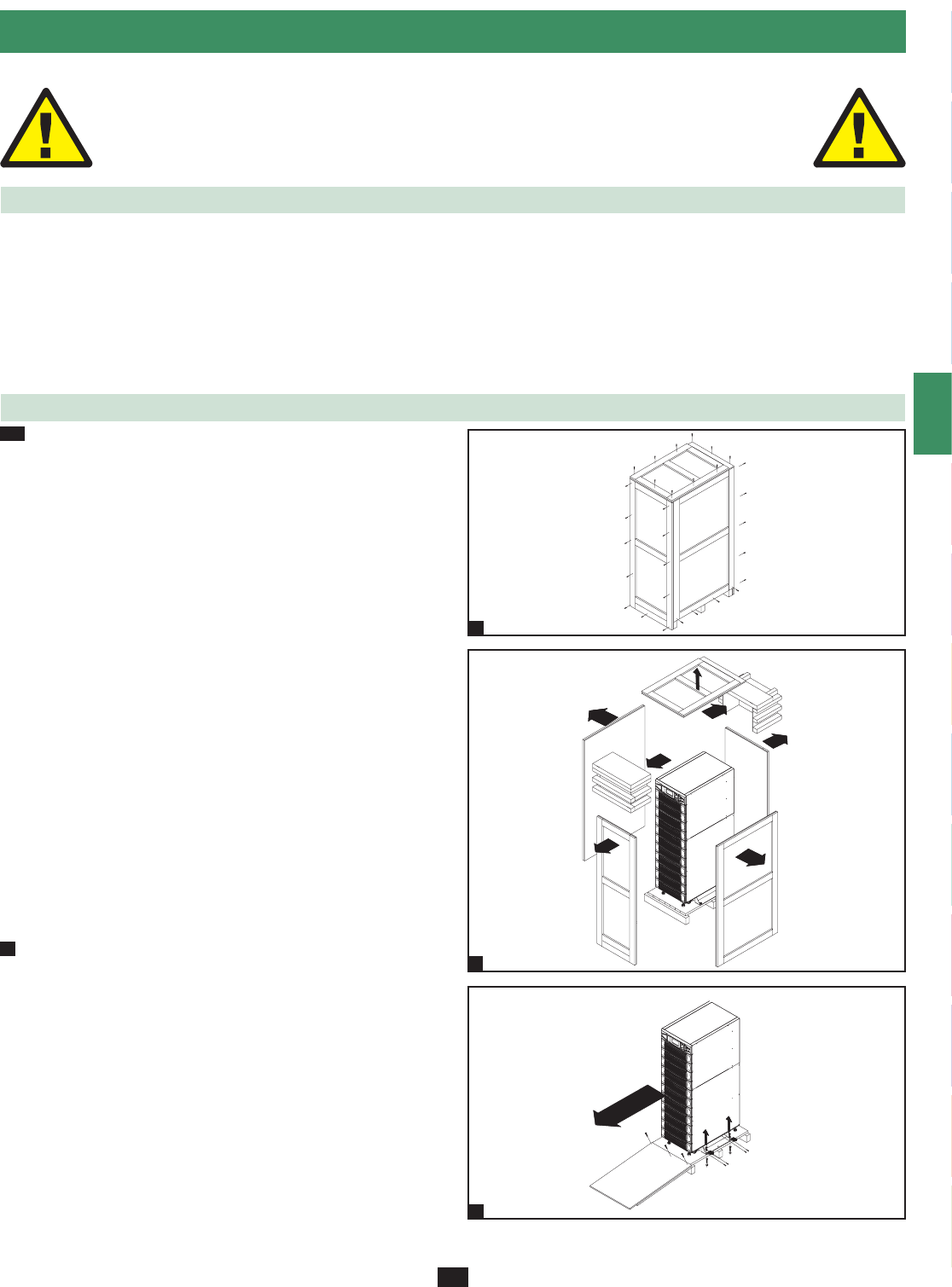

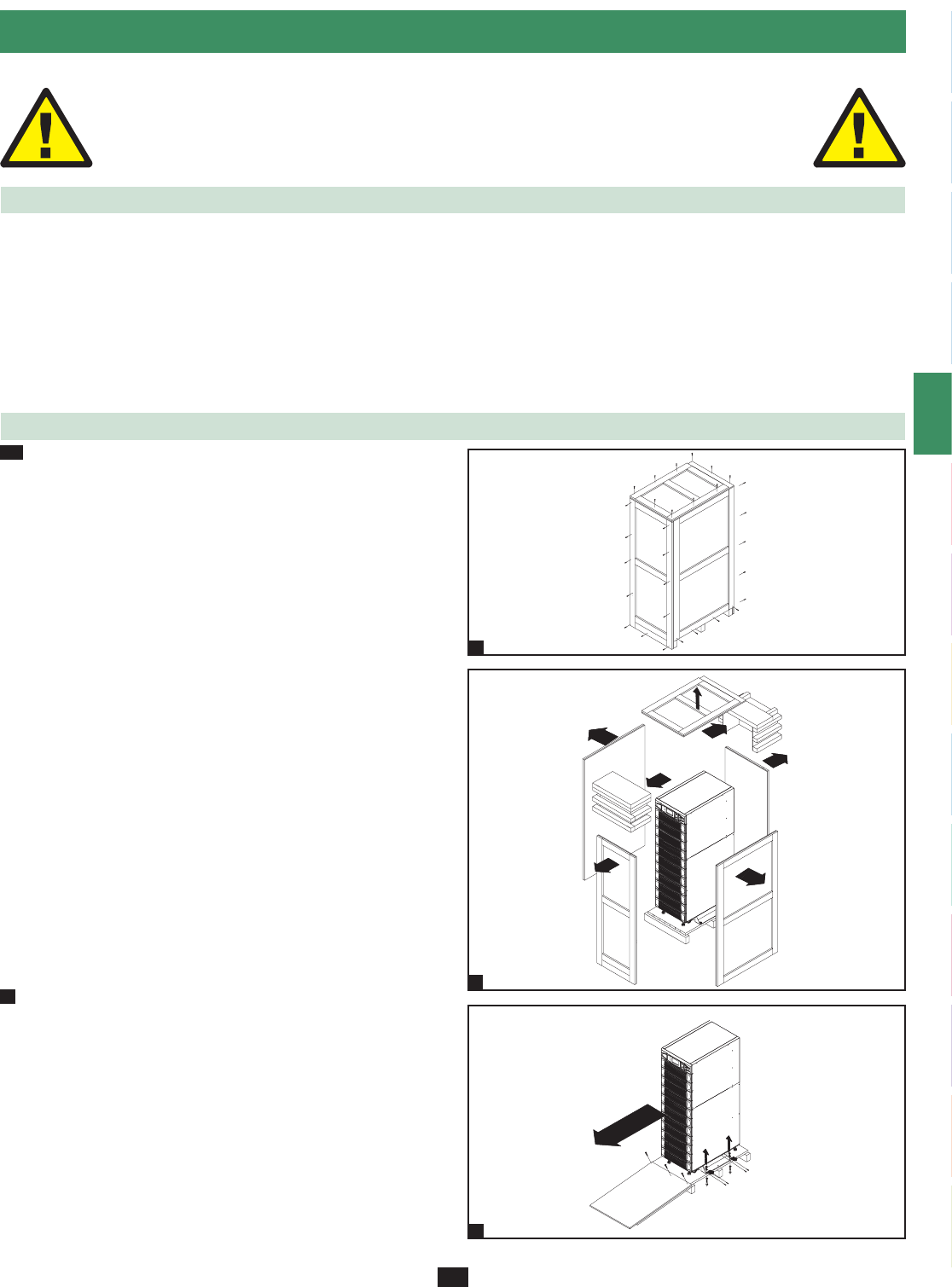

5-2 Unpacking

Inspect the shipping container(s) for visible damage. If you •

determine that the unit has been damaged during shipping, contact

Tripp Lite for assistance. Do not attempt to use the UPS system if

it has been damaged or mishandled.

Confirm that the shipping container is upright and use a

screwdriver to remove its top panel, front panel and back panel.

Also remove the plastic wrap and interior cushioning material.

Confirm that the model name and rating at the rear of the cabinet

match the unit you ordered. Examine the cabinet for any damaged

or loosened parts. Confirm that the shipping container includes the

accessories that ship with the unit. The UPS system should include

an RS-232 serial cable, a parallel redundancy cable, a remote EPO

wiring connector, a dry contact input connector (4 contacts), a dry

contact output connector (12 contacts) and a software CD-ROM. If

anything is missing or damaged, contact Tripp Lite for assistance.

Confirm that the unit is stable, then remove the side panels from

the shipping container.

Remove the bolts from the shipping brackets securing the unit •

to the pallet, then remove the shipping brackets from the UPS

system. Warning: Be extremely careful, as the unit could shift

unexpectedly.

Use several of the screws you removed in step 1 to attach the top

panel of the shipping container to the front edge of the shipping

pallet. The smooth surface of the panel should face upward so

that it can be used as a ramp for rolling the unit off the shipping

pallet. Do not attempt to use the top panel as a ramp if it is cracked

or otherwise structurally damaged. Make sure the casters at the

bottom of the unit are unlocked. Using extreme caution, slowly roll

the unit down the ramp with the aid of several assistants.

1-2

5 – Cabinet Installation (continued)

5-3 Placement

Use the casters to move the UPS system for a short distance over •

a level, smooth, stable surface. Do not attempt to use the casters

to move the UPS system over longer distances. The UPS system

should be moved close to its final installation location inside

its shipping container before it is unpacked from the shipping

container. Use a mechanical device of sufficient capacity to move

the shipping container. Warning: The UPS system could tip if it

is moved over an unstable surface. Be extremely careful when

moving the UPS system. Push the UPS system from the front or

rear, not from the sides.

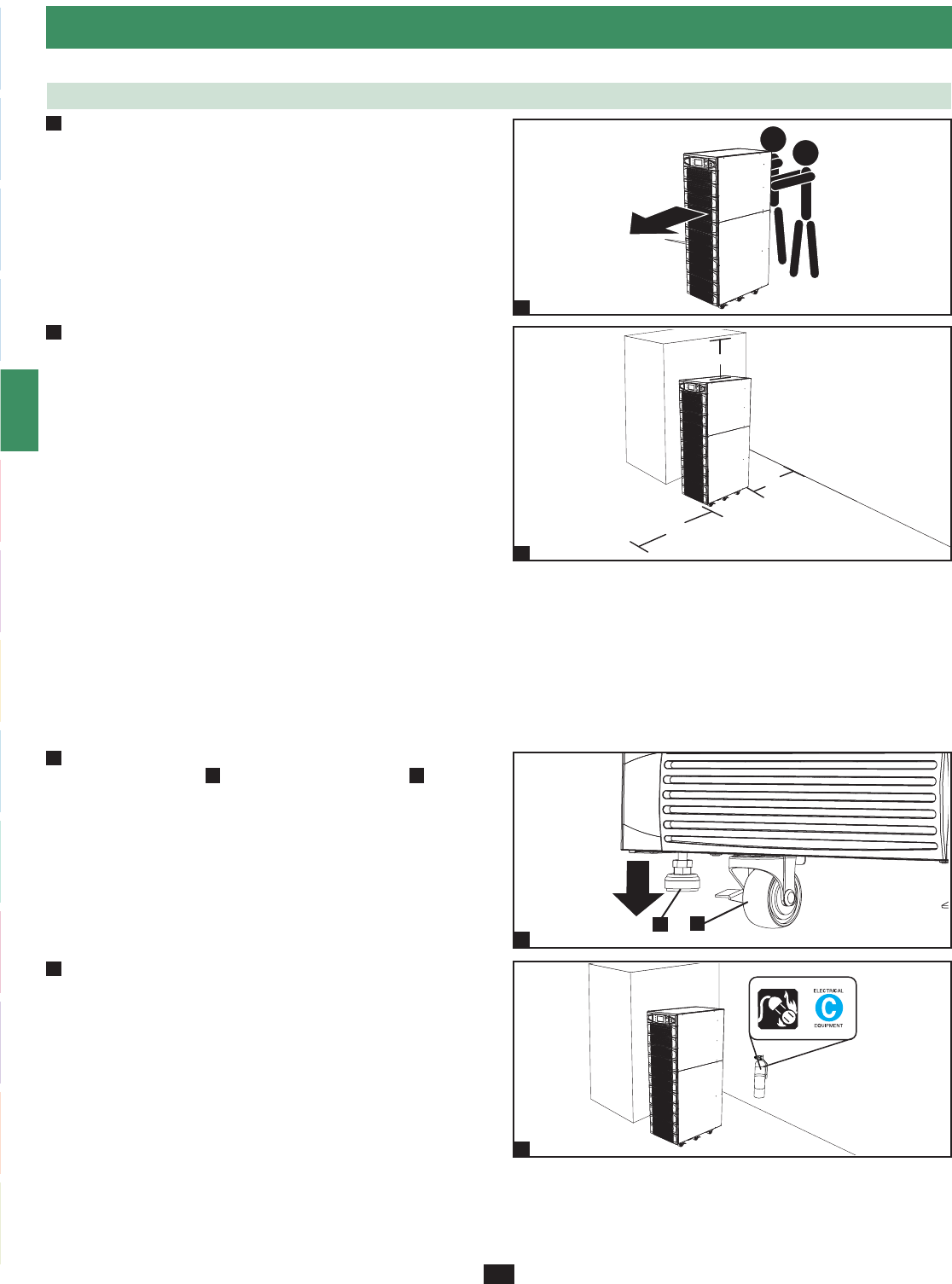

Position the UPS system in a structurally sound area with a •

level floor that is able to bear the weight of the UPS system,

any external battery cabinets and other equipment that will be

installed nearby. The installation site should also have a dedicated

AC circuit available that is compatible with the UPS system’s

input requirements. (See the Section 12 – Specifications for

more information about input requirements and floor loading

requirements.) The UPS system must be installed in a clean,

secure environment with a relative humidity less than 90% (non-

condensing). Operate the UPS system at indoor temperatures

between 17° C and 29° C (62° F and 84° F). Prevent damage to

cabling by using suitable protective conduits. In order to maintain

proper airflow and service access, you must maintain the following

clearances:

At least 100 cm clearance in front of the UPS system.•

At least 50 cm clearance behind the UPS system.•

At least 50 cm clearance above the UPS system.•

Warning: The cooling fans circulate air from front to back. Do not

use any air conditioning or fan that blows air directly toward the

rear of the UPS system.

After moving the UPS system to its final location, lock the casters •

A and use the levelers B to stabilize the cabinet. Ensure that all

four levelers make firm contact with the floor.

For emergency use, install a fire extinguisher rated for energized •

electrical equipment fires (Class C rating or exact equivalent, with

a non-conductive extinguishing agent) near the UPS system.

50 cm

100 cm

50 cm

6 – Internal Battery Connection (Model SU40K Only)

DANGER! LETHAL HIGH VOLTAGE HAZARD!

Potentially lethal high voltage exists within the batteries, even when not connected to a UPS system. Battery connection

should be performed by qualiﬁ ed service personnel only, following all the precautions listed in this manual and adhering to

local electrical codes. Read Section 2 – Important Safety Instructions before proceeding.

Internal battery connection is for model SU40K only. Each internal battery pack consists of two strings of batteries: one string with a black cable

and one string with a red cable.

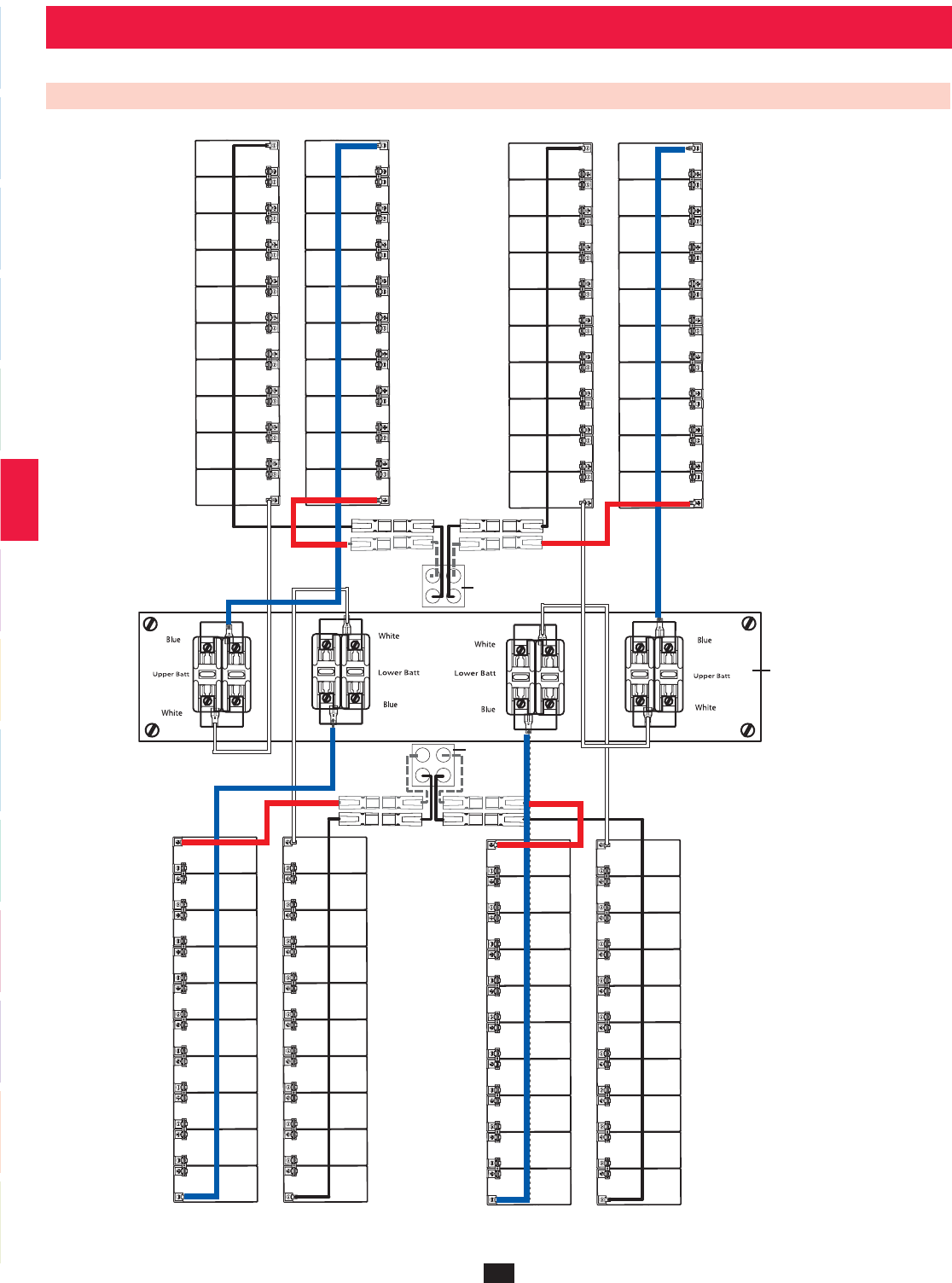

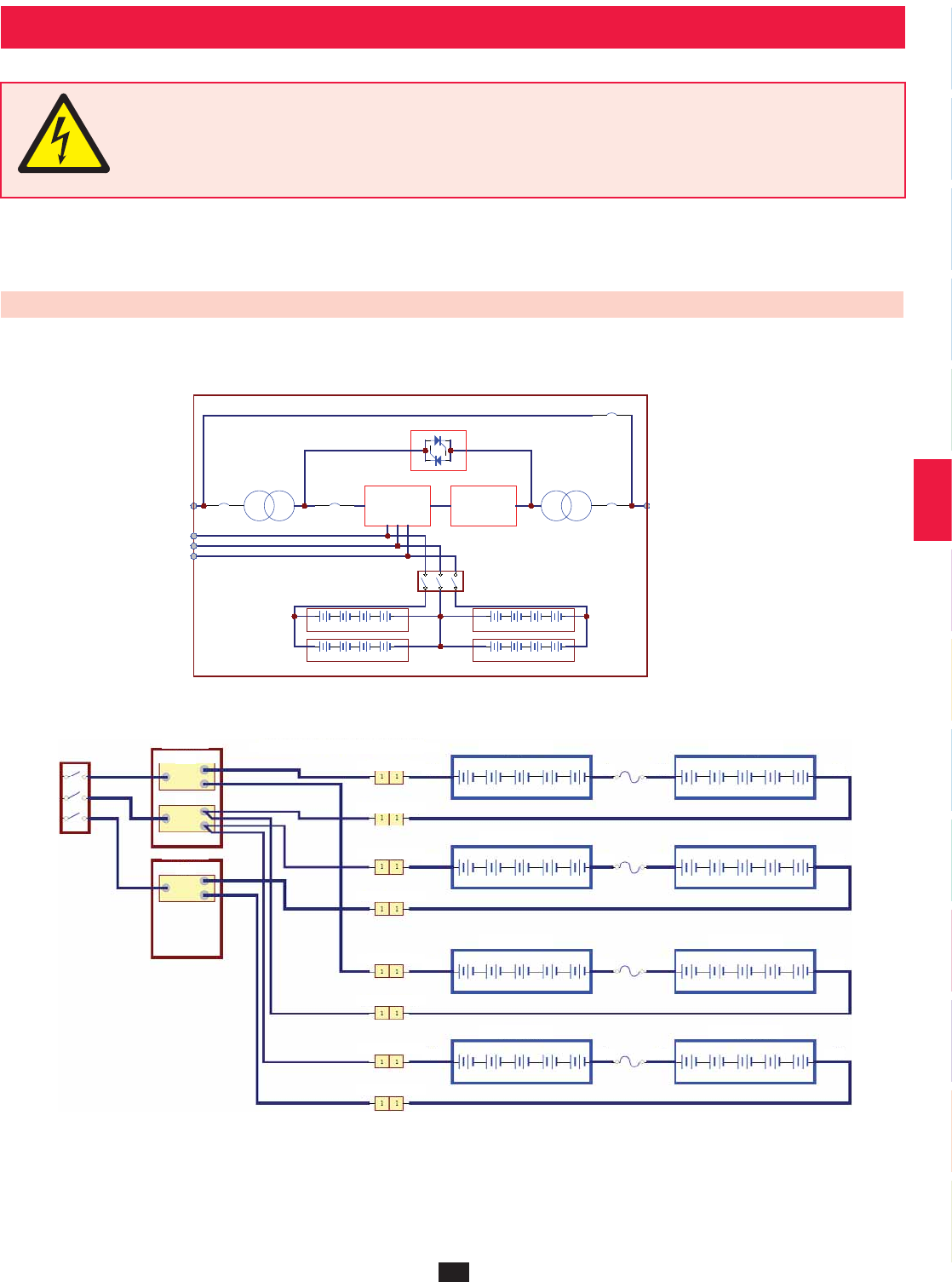

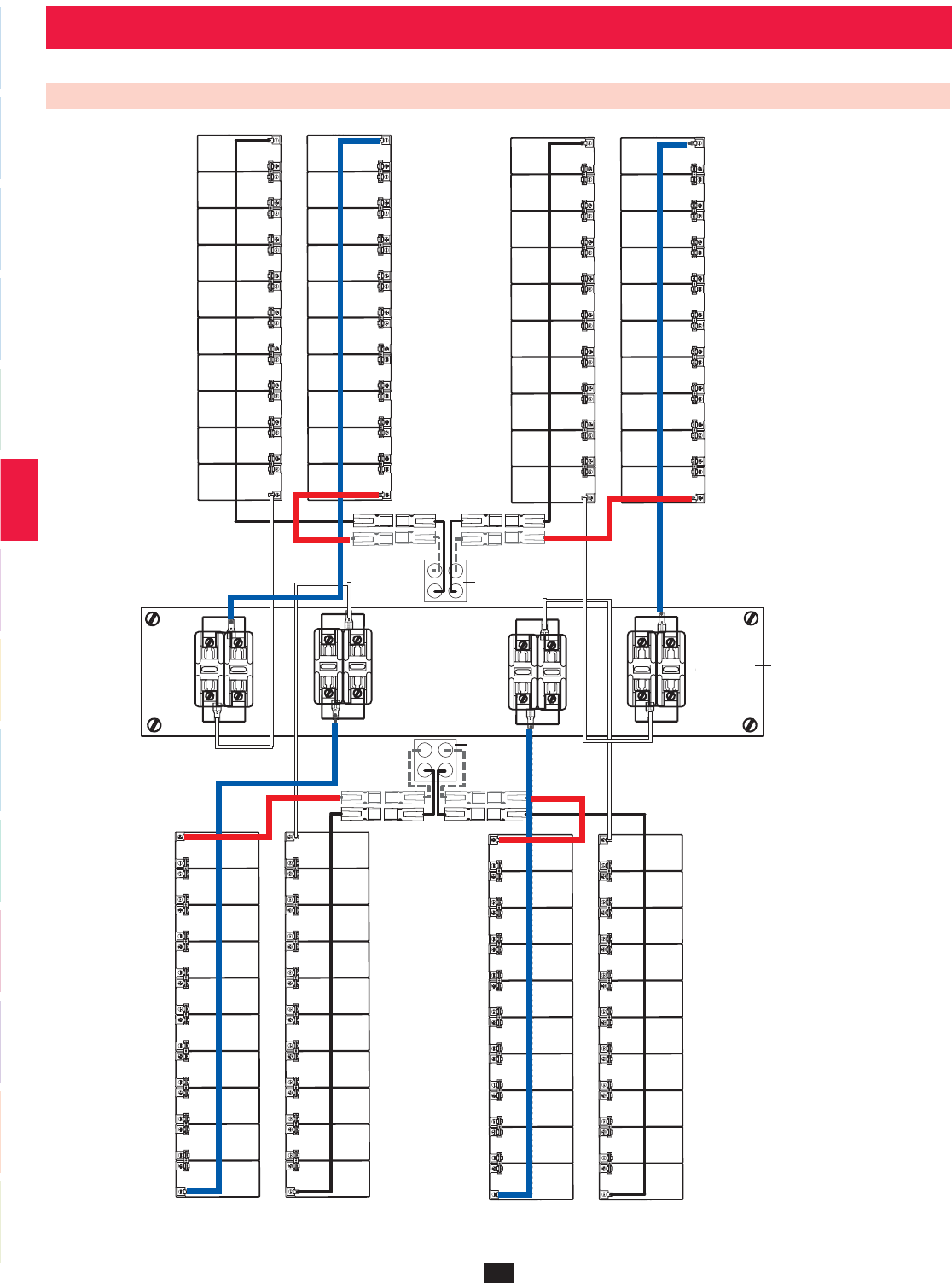

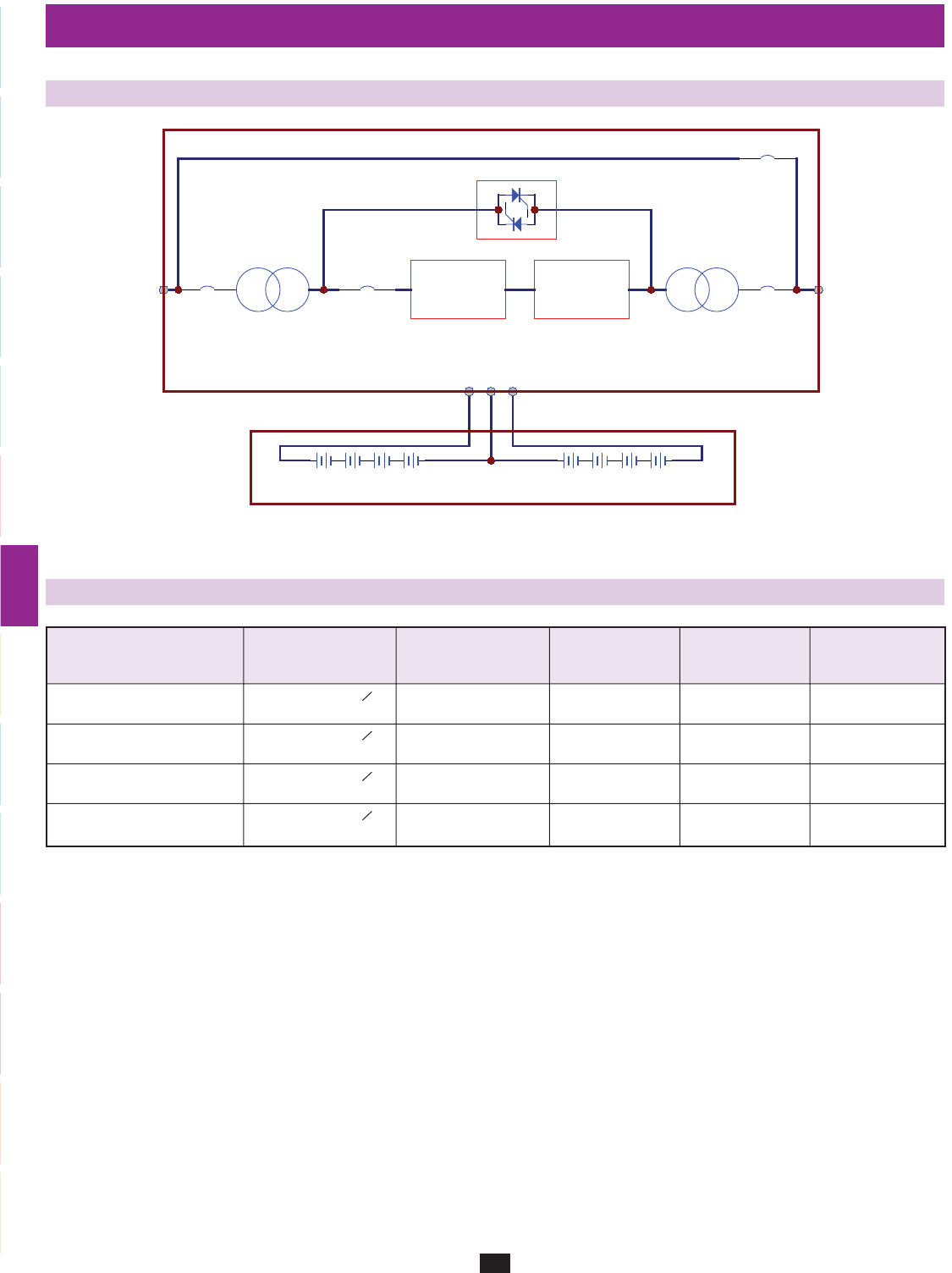

6-1 Internal Battery Wiring Diagrams

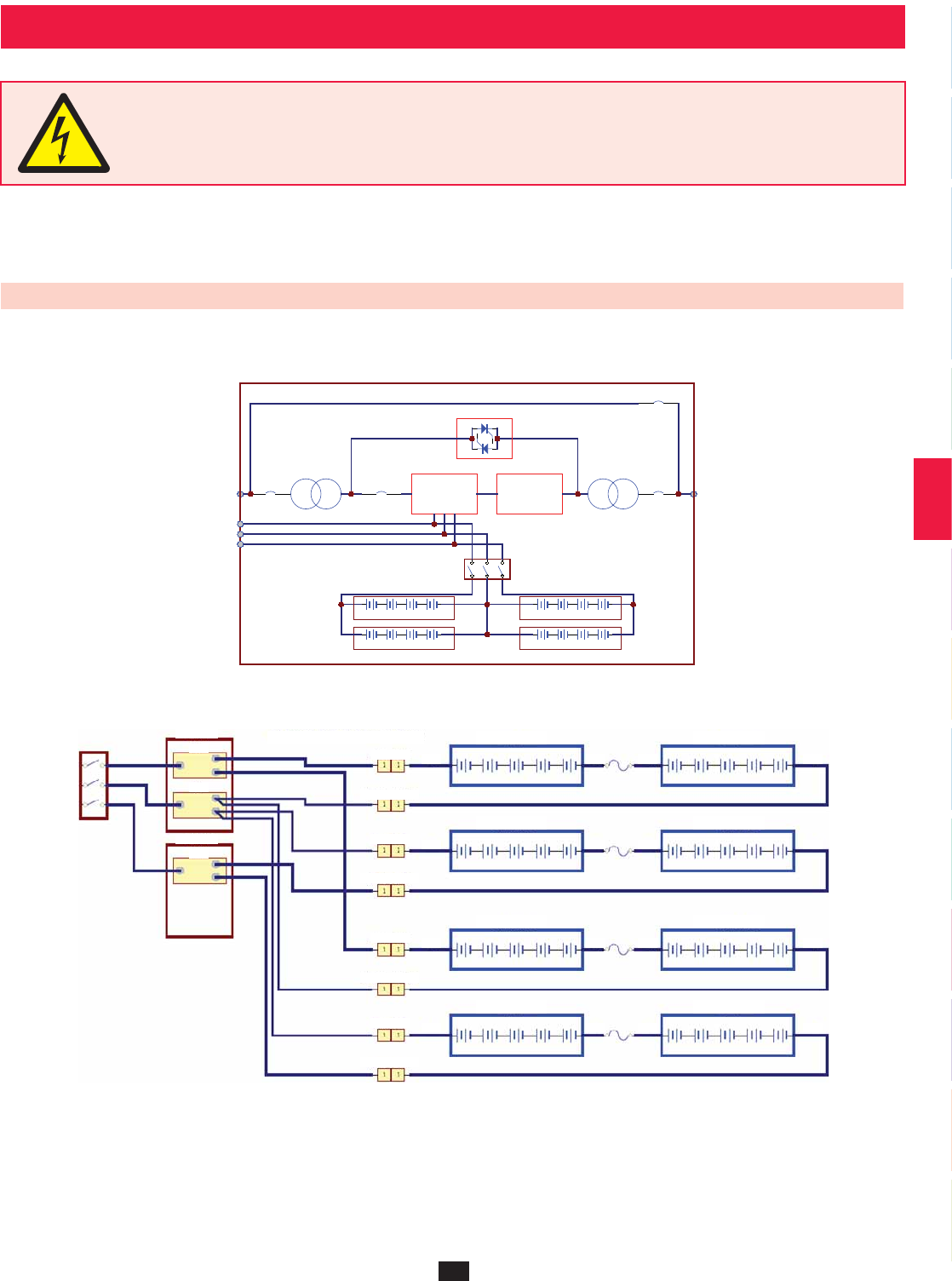

Review the internal battery wiring diagrams prior to connecting the internal batteries. The UPS system can accept up to four internal battery packs

(each pack consists of two strings; each string consists of 10 batteries).

AC/DCMAIN INPUT

Q1Q2

OUTPUTDC/AC

12V, 20PCS 12V, 20PCS

B+ N B-

B+

B-

UPS

12V, 20PCS 12V, 20PCS

XFMR XFMR

SU40K shown

VBoard W1: RED, W2: BLUE, W3: WHITE, W4: BLACK 12V, 9AH, 10PCS

12V, 9AH, 10PCS

RED RED

BLACK BLACK

RED RED

BLACK BLACK

B+

12V, 9AH, 10PCS

B-

VBoard

UPS System

Battery Back

Connector

UPS System

Battery Back

Connector

Fuse Block Bracket

6 – Internal Battery Connection (continued)

SU40K shown

6-1 Internal Battery Wiring Diagrams (continued)

6 – Internal Battery Connection (continued)

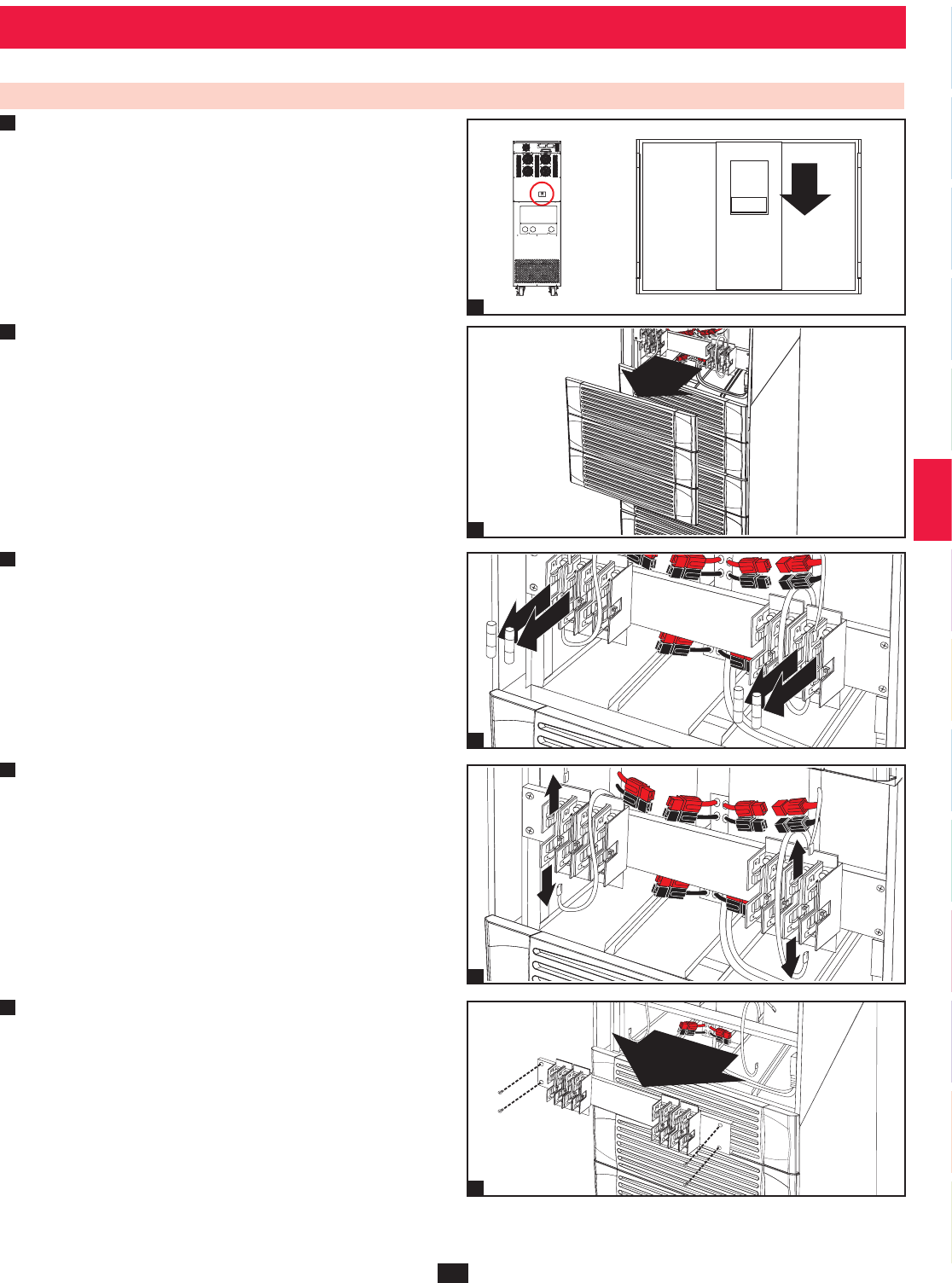

6-2 Internal Battery Connection Procedure

Place the UPS system in bypass (or turn it completely off) and turn •

off the internal battery circuit breaker switch, located on the rear of

the UPS system.

Remove the battery access bezels, located on the front of the UPS •

system.

Remove the battery cartridge fuses from each fuse block.•

Disconnect the blue and white jumper cables attached to each fuse •

block. Warning: When disconnecting the jumper cables, pull

them straight away from the fuse block with even force. Do not

wiggle them side-to-side, as this may damage the connector.

Remove the fuse block bracket. Note its orientation before •

removal.

6-2 Internal Battery Connection Procedure (contiinued)

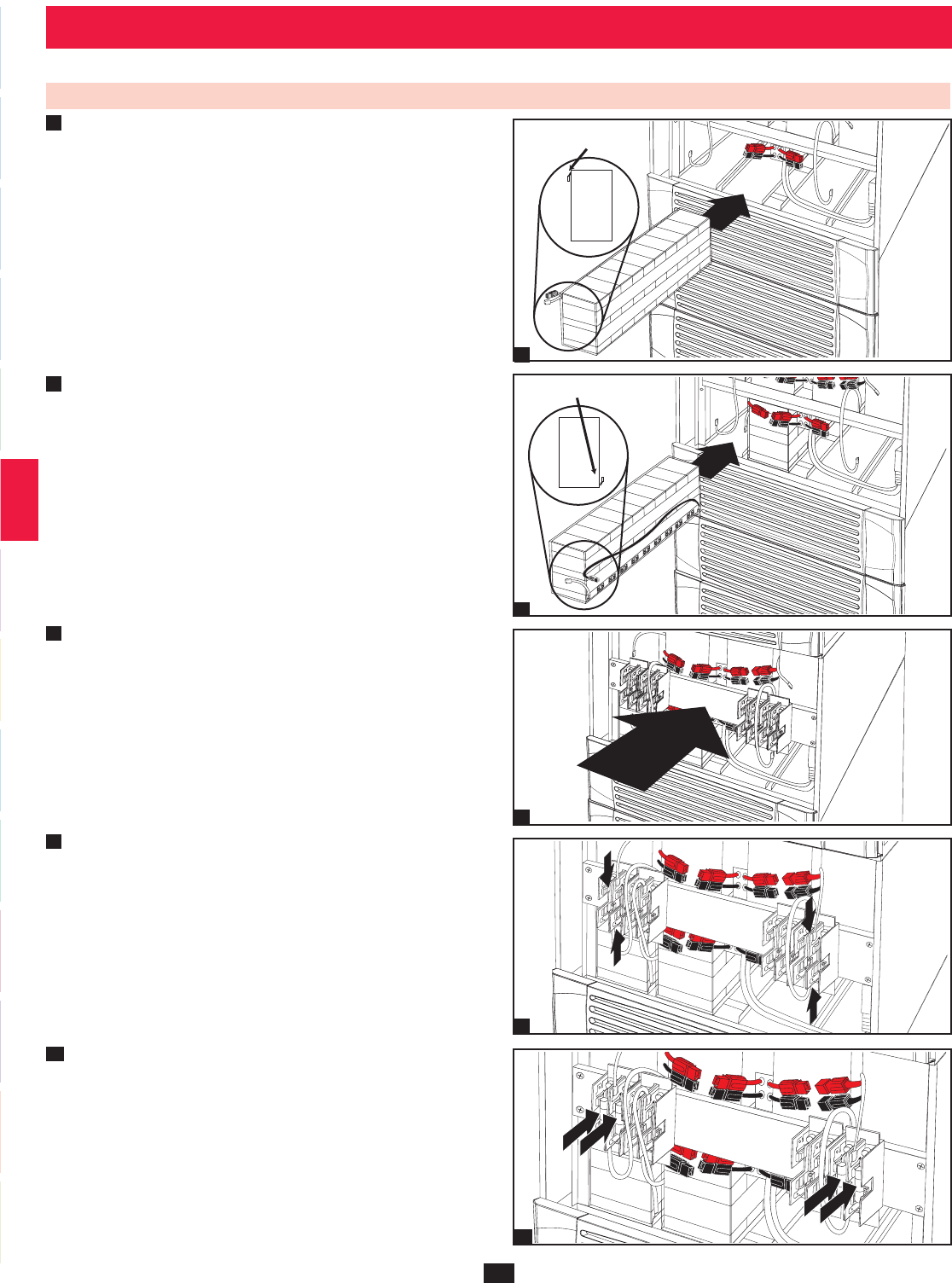

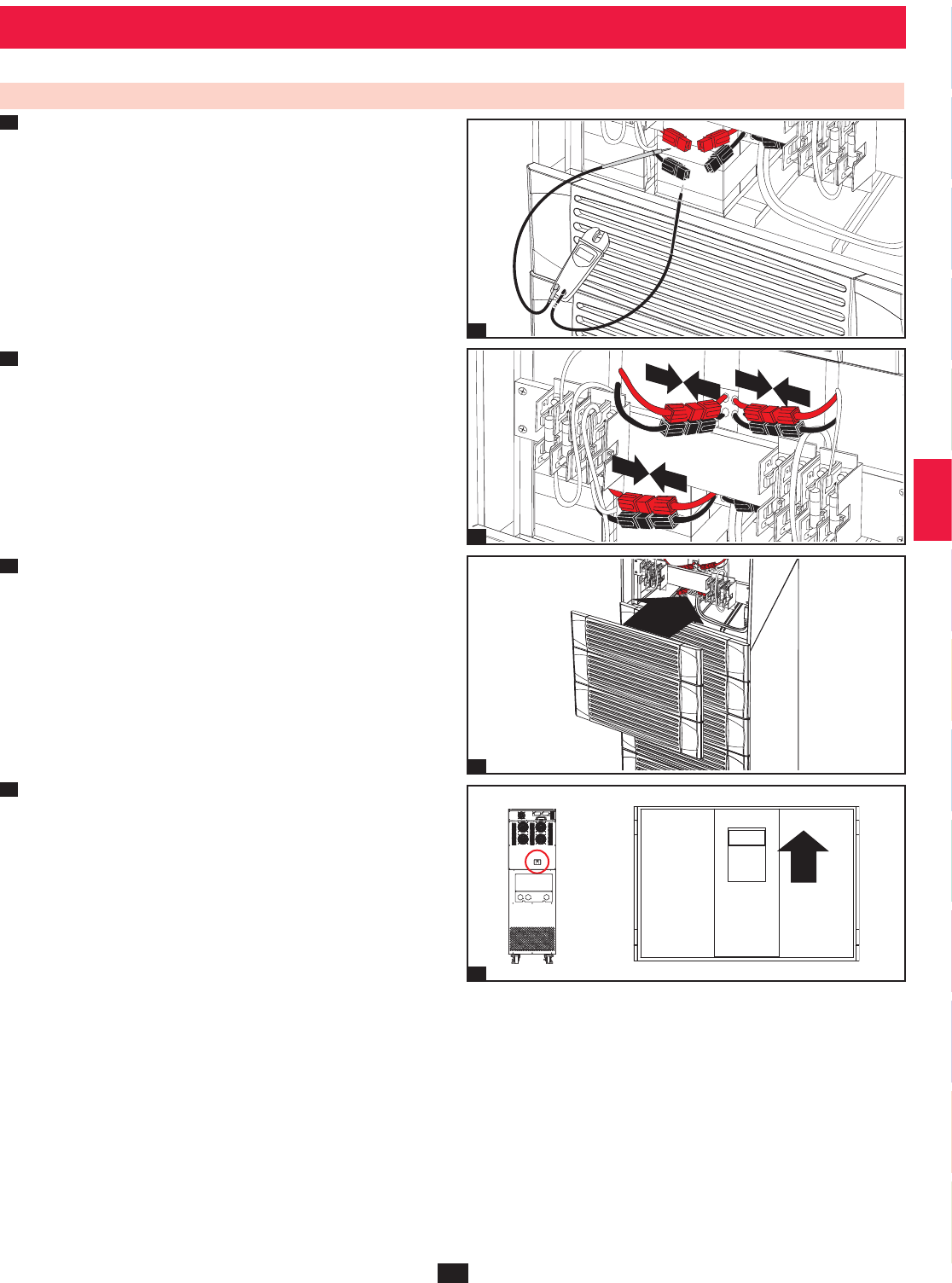

Slide a battery string with a red cable into an empty slot within •

the battery compartment. Make sure the battery string is oriented

as shown in the diagram. Note: Start with the empty slots at the

bottom of the battery compartment and work toward the empty

slots at the top of the battery compartment.

Slide a battery string with a black cable into an empty slot within •

the battery compartment, next to the battery string that you inserted

in step 6. Make sure the battery string is oriented as shown in the

diagram. Repeat steps 6 and 7 as needed until all the battery strings

have been inserted into the empty battery slots.

Reconnect the fuse block bracket. (The letters on the fuse block •

bracket should be upright when it is in the correct orientation.)

Connect the blue and white jumper cables on each internal battery •

pack to the corresponding fuse block. The labeling next to the fuse

block identifies the correct fuse block for each cable.

Insert the battery cartridge fuses into each fuse block. The fuses are •

interchangeable. Make sure the fuses are firmly snapped into place.

Warning: Battery cartridge fuses must be inserted last due to

potential arcing of connectors. Blown fuses must be replaced

by a qualified electrician. Replace only with fuses of the same

type and rating.

6 – Internal Battery Connection (continued)

TERMINALS

SIDE VIEW

6 – Internal Battery Connection (continued)

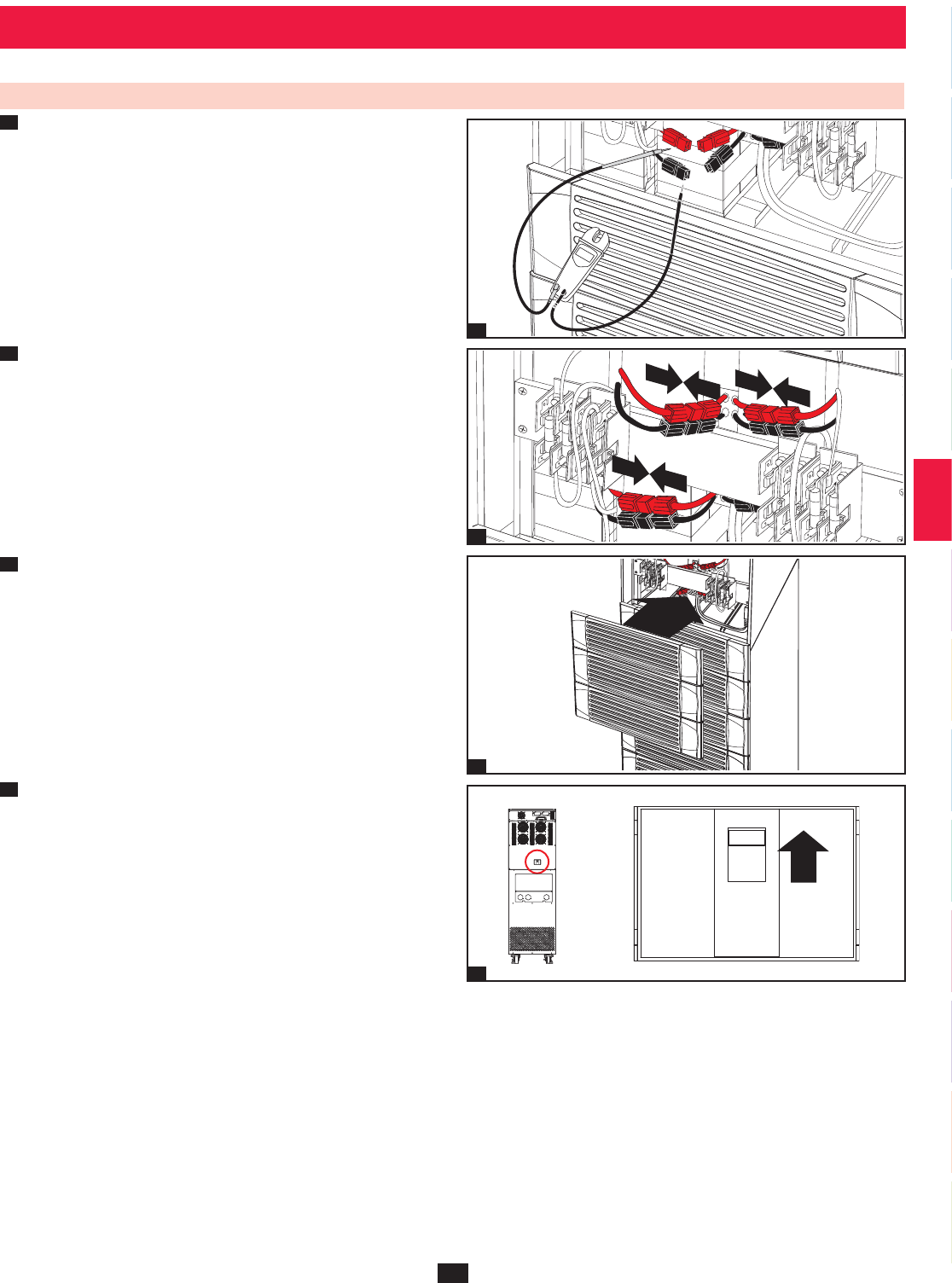

6-2 Internal Battery Connection Procedure (contiinued)

Use a voltmeter (user-supplied) to test the voltage of each internal •

battery pack. Observing proper polarity, connect the voltmeter’s

black probe to the battery pack’s black connector; connect the

voltmeter’s red probe to the battery pack’s red connector. Make

sure the voltmeter’s probes touch the metal contacts inside the

battery pack’s connectors. The battery pack’s acceptable DC

voltage range is between 220V and 280V DC (nominal 240V DC).

If several voltmeter tests yield results outside the acceptable DC

voltage range, contact Tripp Lite for assistance in determining the

possible causes of the incorrect voltage reading before proceeding.

Connect the • black cable for each internal battery pack to the

nearest black connector located inside the UPS system’s battery

compartment. Connect the red cable for each internal battery

pack to the nearest red connector located inside the UPS system’s

battery compartment. Warning: Observe proper polarity by

connecting negative to negative (black to black) and positive

to positive (red to red). Failure to observe proper polarity will

damage the UPS system and create a serious risk of personal

injury and property damage.

Replace the battery access bezels.•

Turn on the internal battery circuit breaker switch. If you placed •

the UPS system in bypass, return it to the previous operating mode.

If you turned the UPS system off, turn it on. If you still need to

wire the UPS system, proceed to Section 7 – Wiring.

Note: If you need to remove or replace internal battery packs, modify

steps 6 and 7 by removing and/or replacing the existing internal battery

packs, as required.

240

7 – Wiring

DANGER! LETHAL HIGH VOLTAGE HAZARD!

All wiring should be performed by a qualiﬁ ed electrician, in accordance with the warnings in this manual and all applicable

electrical and safety codes. Incorrect wiring may damage the UPS system severely and cause serious personal injury and

property damage. Read Section 2 – Important Safety Instructions before proceeding.

7-1 Wiring Warnings

De-energize all input and output power sources of the UPS system before installing cables or making electrical connections.•

Use flexible cable of sufficient length to permit UPS system servicing. The maximum cable length is 10 m (32.8 ft).•

Use ferrule caps to cover termination cables and prevent frayed ends from shorting on the UPS system terminal block.•

Use cabling rated VW-1, FT-1 or better.•

Use cable sleeves and connector clamps.•

The neutral conductor must be the same size as the current conductors.•

Tighten all connections with a torque of at least 3.95 N·m (35 in·lb)•

Confirm that all cables are marked correctly according to their purpose, polarity, phase and diameter.•

If the UPS system’s input/output power source is wye-wye, then “Neutral” and “Ground” must not be connected.•

If the input power source has VNG>0, install an isolation transformer before the UPS system and input power source, then connect the UPS •

system’s “Neutral” and “Ground” together.

For equipment requiring a neutral connection to an IT power distribution system, the disconnect device must be a four-pole device and must •

disconnect all line conductors and the neutral conductor. If a disconnect device interrupts the neutral conductor, it must simultaneously interrupt

all line conductors.

Allow the batteries to charge uninterrupted for 24 hours after the initial wiring connection.•

Observe proper polarity by connecting negative to negative and positive to positive. Failure to observe proper polarity will damage the UPS •

system and create a serious risk of personal injury and property damage.

Observe proper phase by connecting R to R, S to S, T to T and N to N. Failure to observe proper phase will damage the UPS system and create a •

risk of personal injury and property damage.

7-2 Wiring Preparation

De-energize all input and output (AC and DC) of the UPS system and external battery cabinet (if present).•

Mark all cables according to their correct purpose, polarity, phase and diameter.•

Review the diagrams in • Section 7-3 and Section 7-4 to familiarize yourself with the terminal blocks.

Consult the table in • Section 7-5 to find the correct electrical input/output characteristics for the UPS system.

Note: If the UPS system’s input/output power source is wye-wye, then “Neutral” and “Ground” must not be connected. If the input power source

has VNG>0, install an isolation transformer before the UPS system and input power source, then connect the UPS system’s “Neutral” and

“Ground” together.

7 – Wiring (continued)

SU40K and BP480V40C shown for illustration only; consult the battery cabinet’s documentation for exact specifications

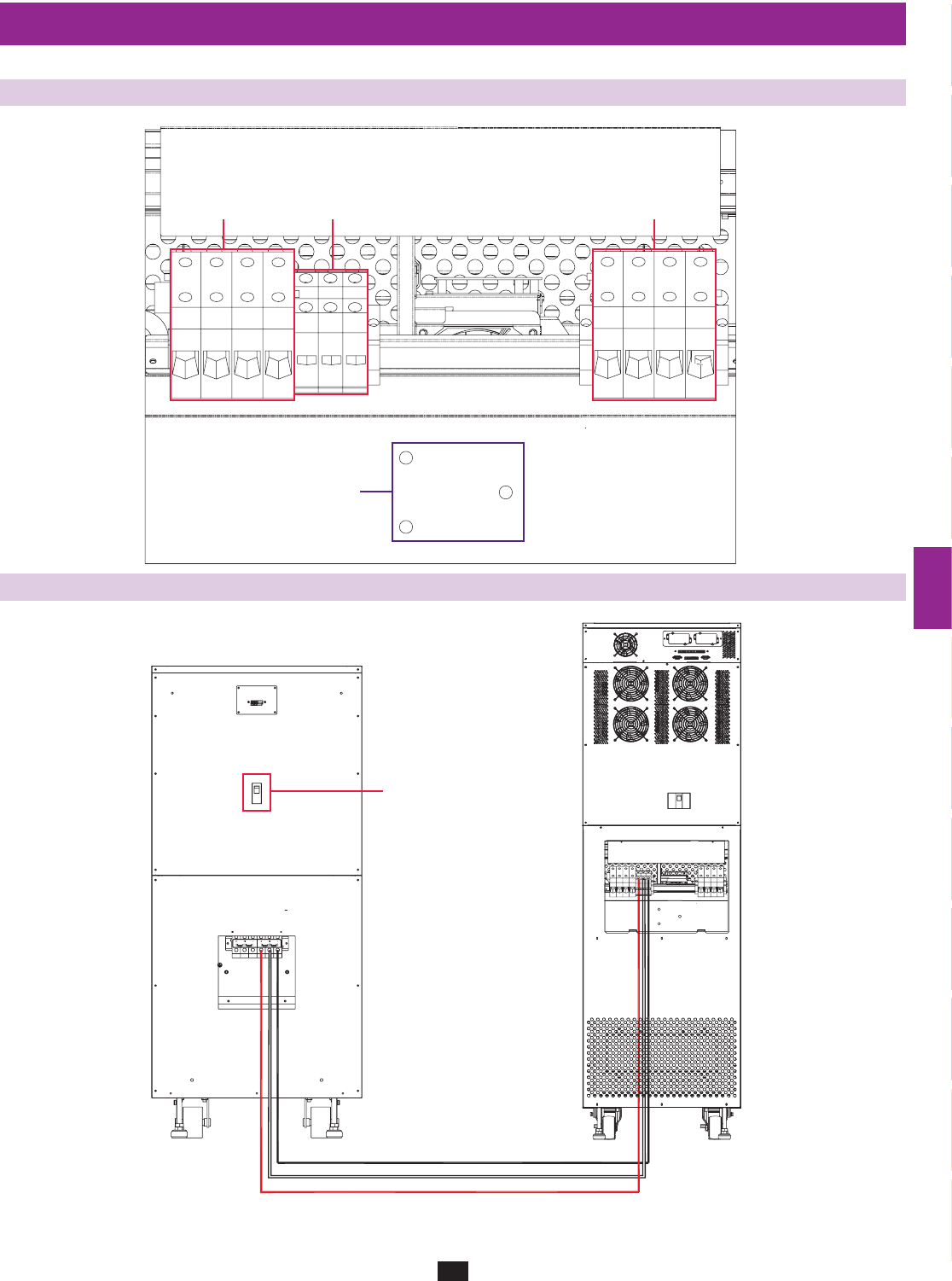

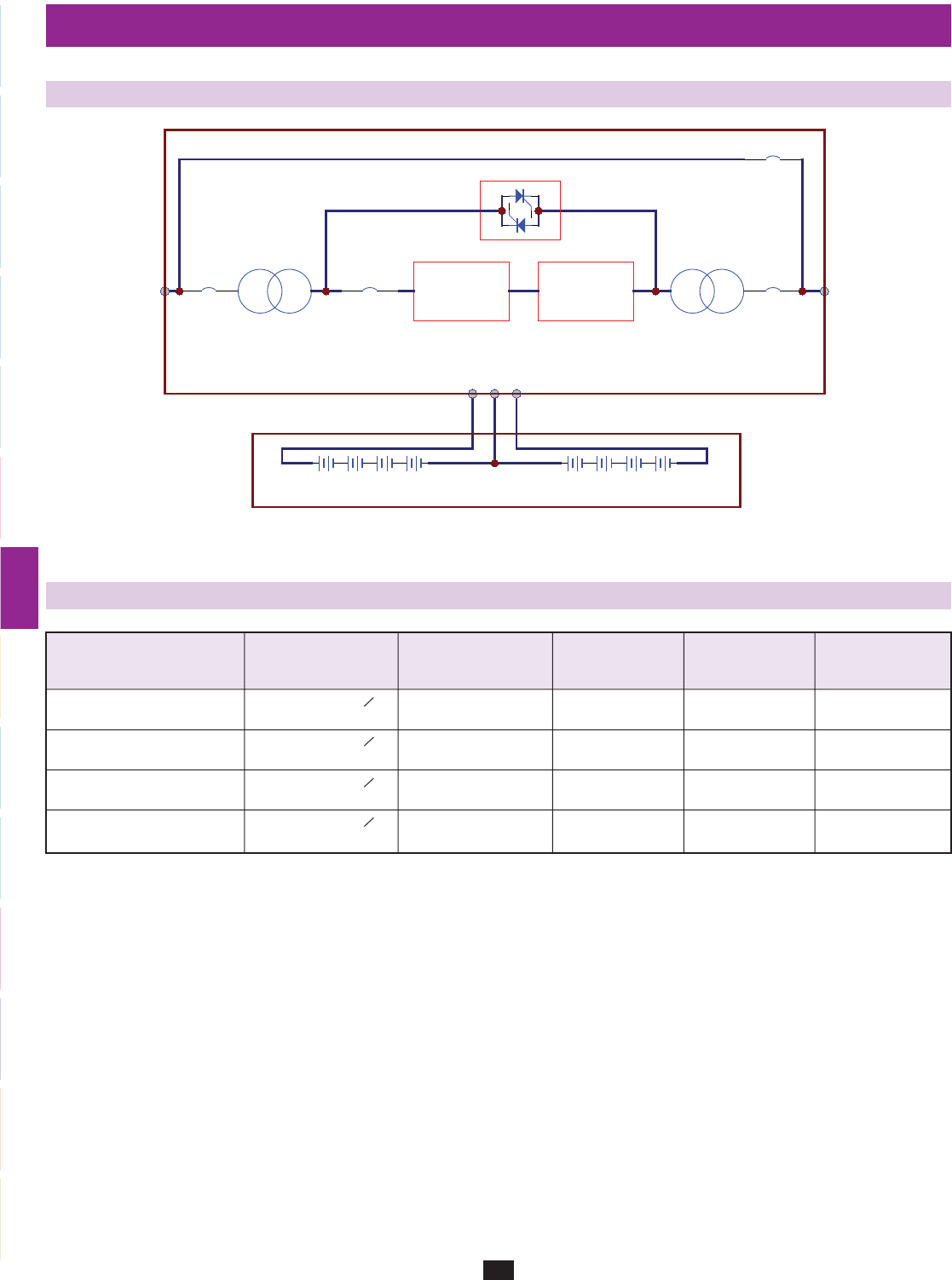

7-3 UPS System Terminal Block Diagram

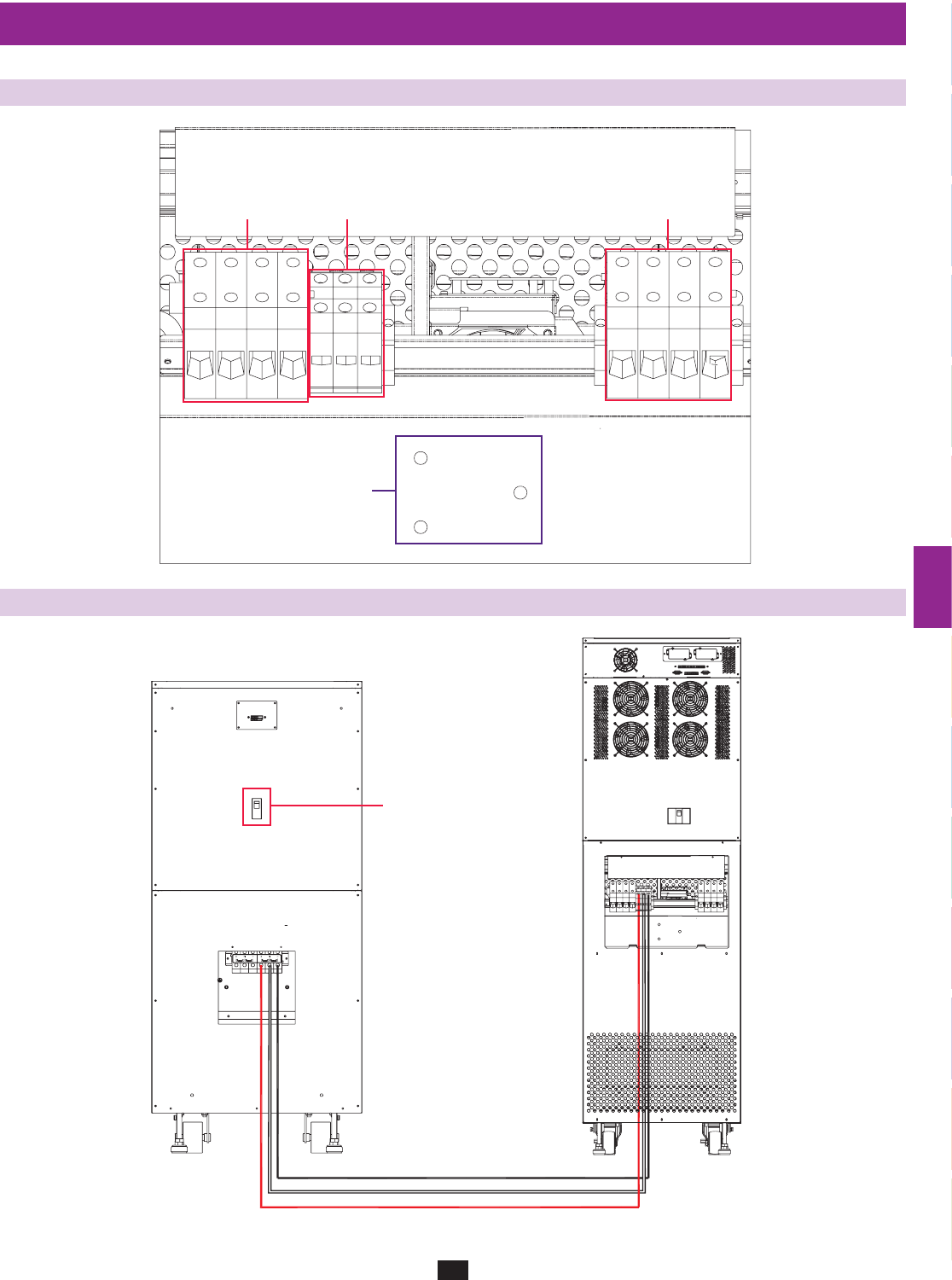

7-4 External Battery Cabinet Wiring Diagrams

Input

Grounding Terminals

NN+ –N

Output

External Battery

Connection

–

External Battery

Cabinet Breaker

Switch

7 – Wiring (continued)

7-4 External Battery Cabinet Wiring Diagrams (continued)

7-5 Electrical and Cable Data

12V, 20 Batteries 12V, 20 Batteries

B+ N B-

B+ B-N

UPS

External Battery Cabinet

B Cabinet: 26AH per Battery

C Cabinet: 40AH per Battery

AC/DCMAIN INPUT

Q1Q2

OUTPU

DC/AC

XFMR XFMR

Input and Output Battery Input and Output Battery

Model Input/Output Breaker Size Fuse Size Cable Size Cable Size

SU40K 120/208V AC, 3O, 150A 120A 1/0 AWG 6 AWG

4-wire + ground, wye

SU60K 120/208V AC, 3O, 225A 160A 4/0 AWG 4 AWG

4-wire + ground, wye

SU60KTV 277/480V AC, 3O, 100A 160A 4 AWG 4 AWG

4-wire + ground, wye

SU80KTV 277/480V AC, 3O, 125A 220A 2 AWG 2 AWG

4-wire + ground, wye

7 – Wiring (continued)

7-6 External Battery Cabinet Wiring

Warning: External battery cabinets vary. Read the external battery cabinet’s documentation before attempting to connect it to the UPS

system. Use only external battery cabinets that have been approved by Tripp Lite.

Note: An external battery cabinet is required with models SU60K, SU60KTV and SU80KTV. It is optional with model SU40K. Contact Tripp Lite

for external battery cabinet ordering information.

De-energize all input and output (AC and DC) of the UPS system •

and external battery cabinet, and confirm that the external battery

cabinet breaker switch Ais off. (If the UPS system has already

been wired to an AC power source, see Section 9-6 for shutdown

instructions.)

Remove the terminal block covers from the UPS system and •

external battery cabinet.

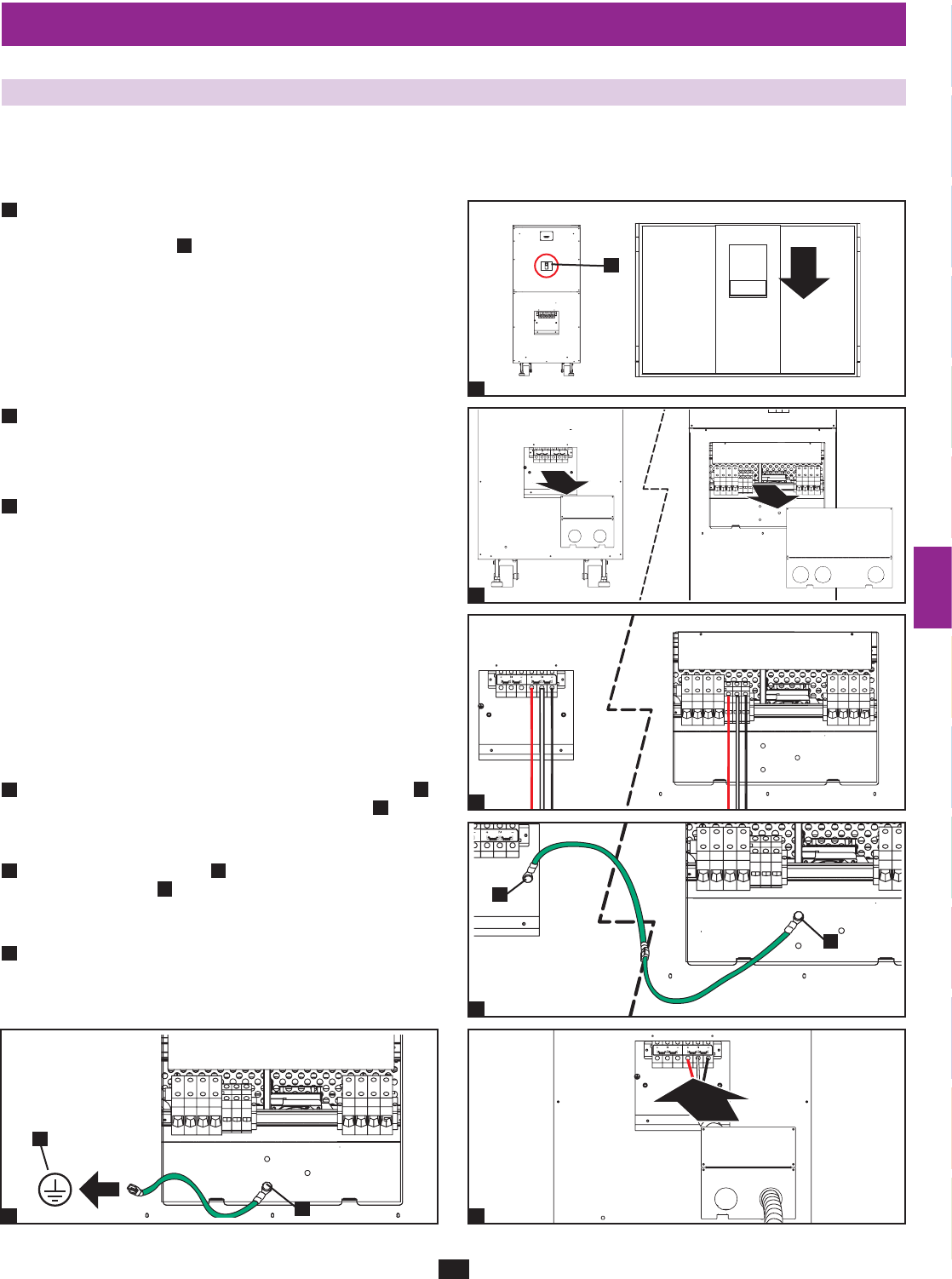

Connect the positive (+), neutral (N) and negative (-) UPS •

system connection terminals of the external battery cabinet to the

corresponding positive (+), neutral (N) and negative (-) external

battery connection terminals of the UPS system. See Section 7-3

and the external battery cabinet’s documentation for terminal

block diagrams. See Section 7-4 for wiring diagrams. See Section

7-5 for cable size requirements. Cabling should be protected by

flexible conduit and routed through the appropriate knockouts in

the terminal block cover. Warning: Observe proper polarity by

connecting negative to negative and positive to positive. Failure

to observe proper polarity will damage the UPS system and

create a risk of personal injury and property damage.

Connect the external battery cabinet’s grounding terminal• Ato the

UPS system’s corresponding grounding terminal Bwith a 4 AWG

(5.189 mm) ground cable. Keep the ground cable connected at all

times after installation.

Connect the UPS system’s grounding terminal• Ato your facility’s

earth ground Bwith a 4 AWG (5.189 mm) ground cable. Keep the

ground cable connected at all times after installation.

Replace the terminal block cover of the external battery cabinet. If •

you do not plan to wire the AC input/output of the UPS system at

this time, replace the terminal block cover of the UPS system.

–

7 – Wiring (continued)

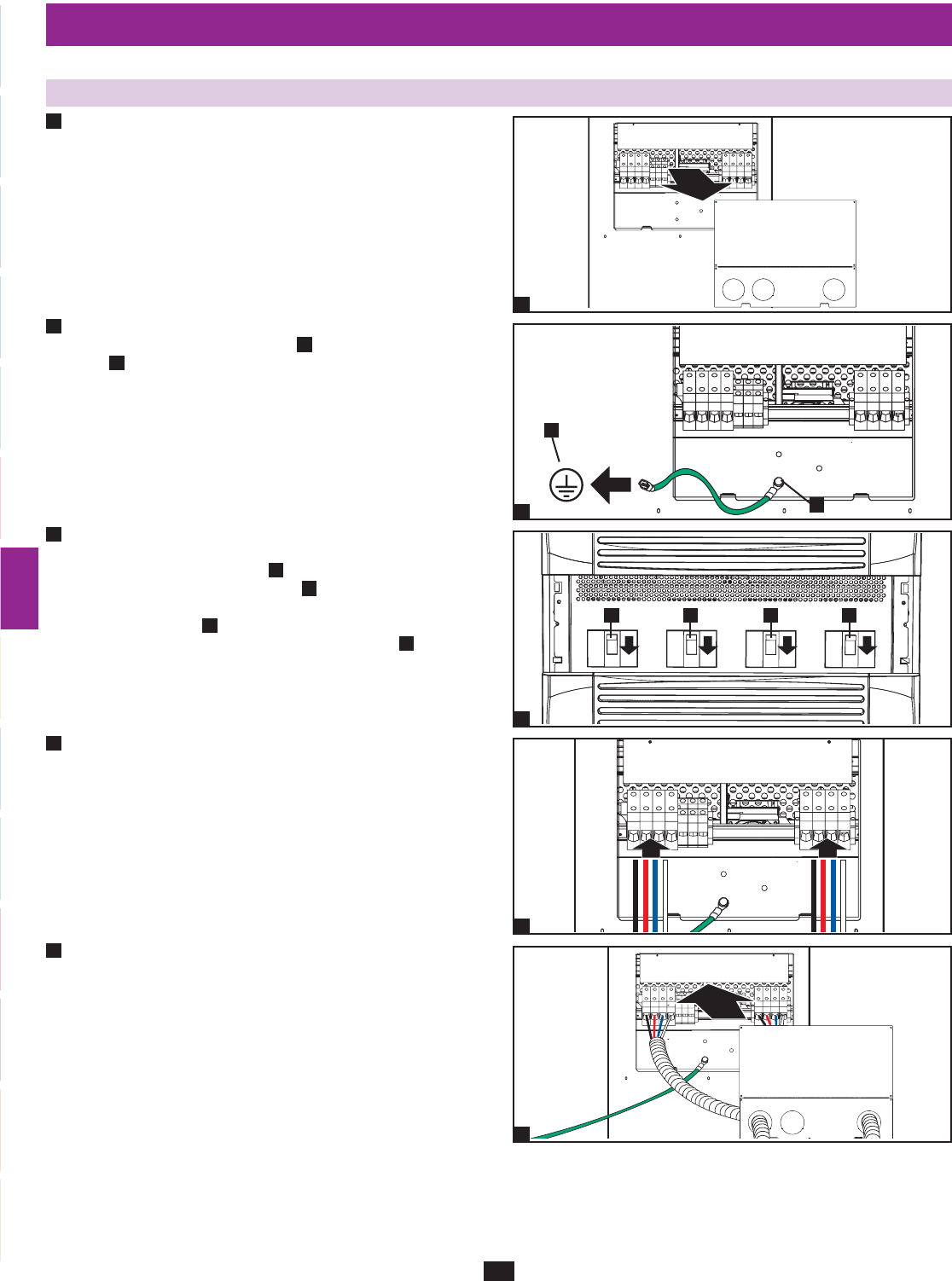

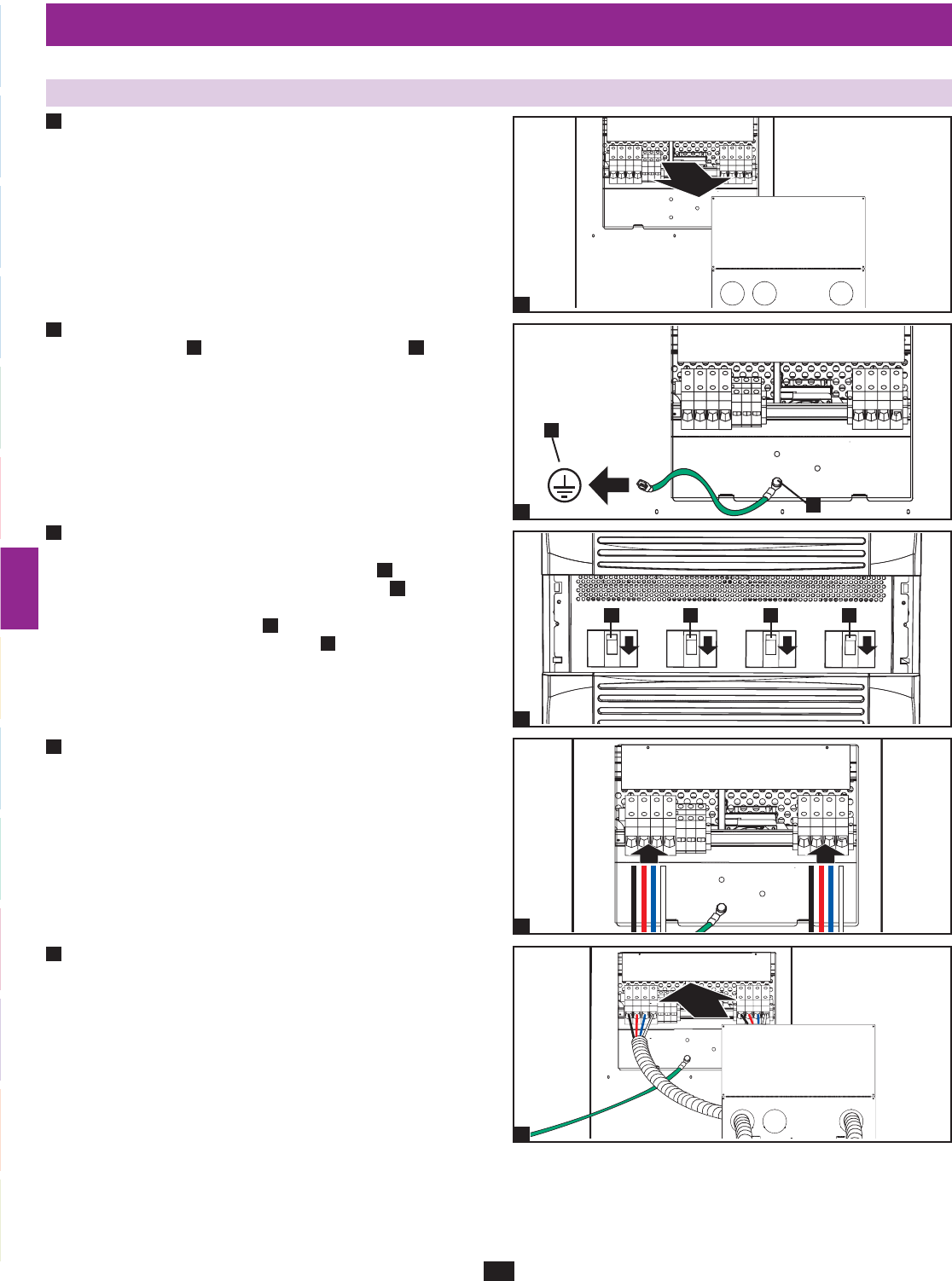

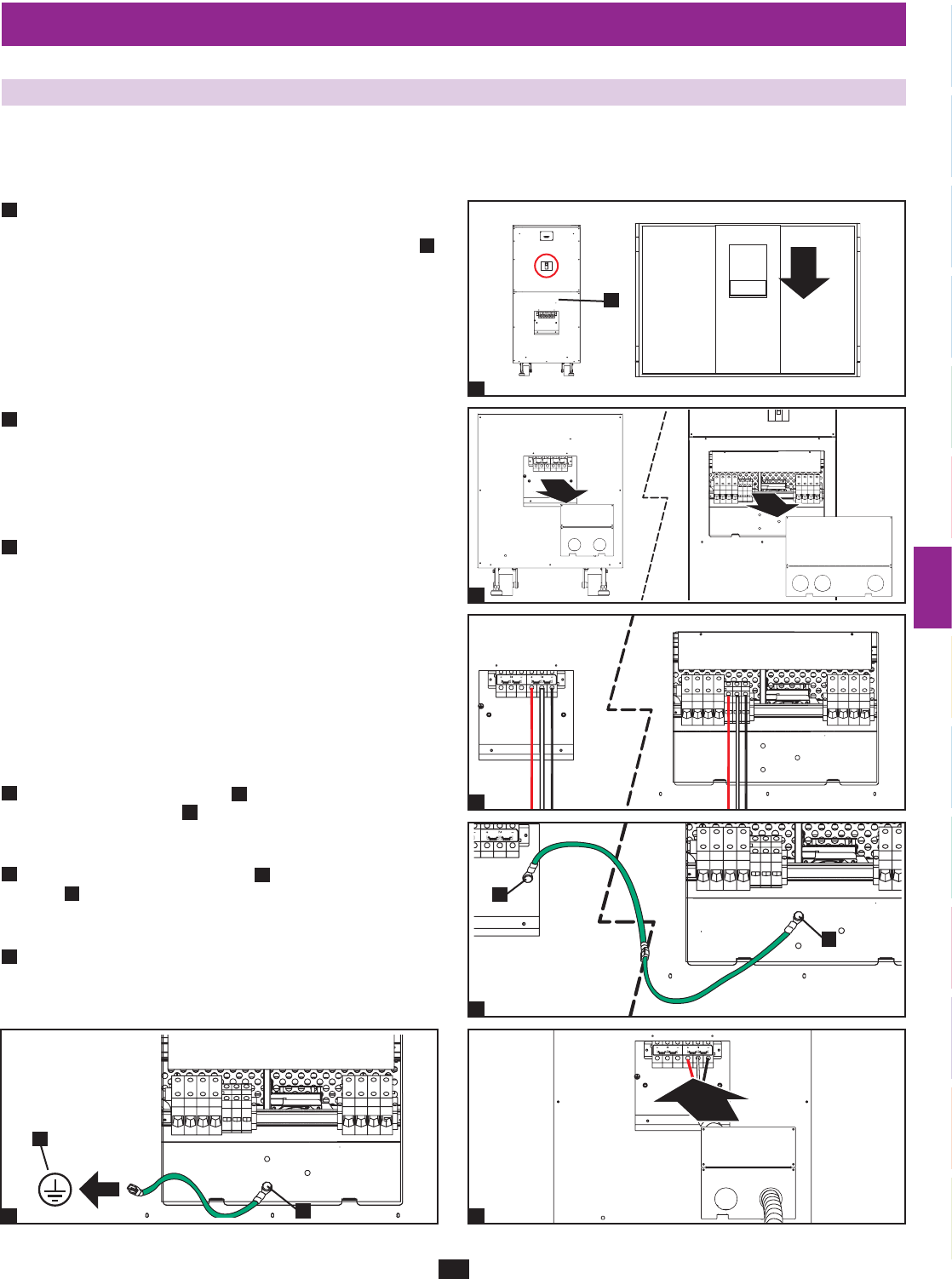

7-7 AC Input/Output Wiring (Single UPS)

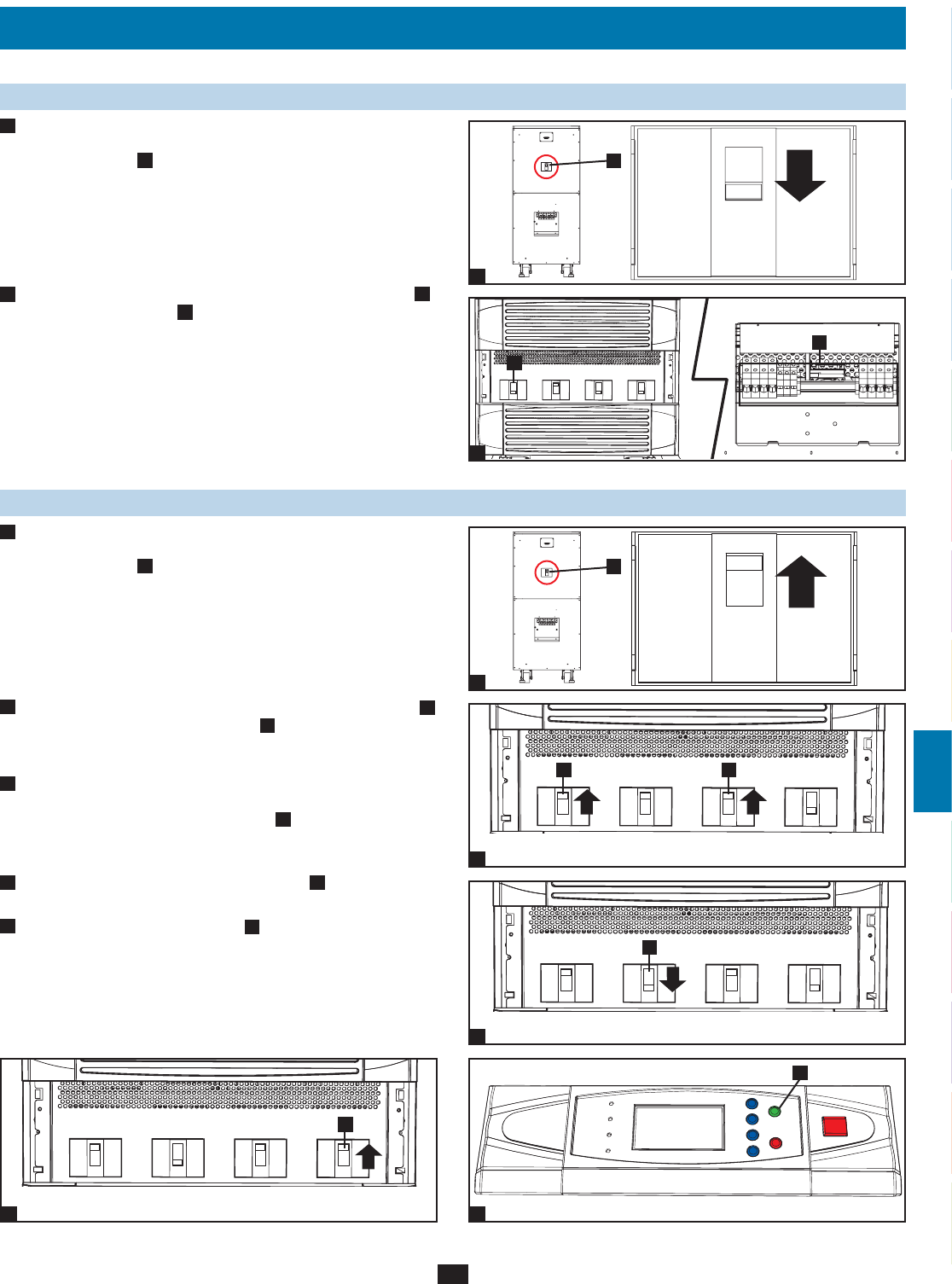

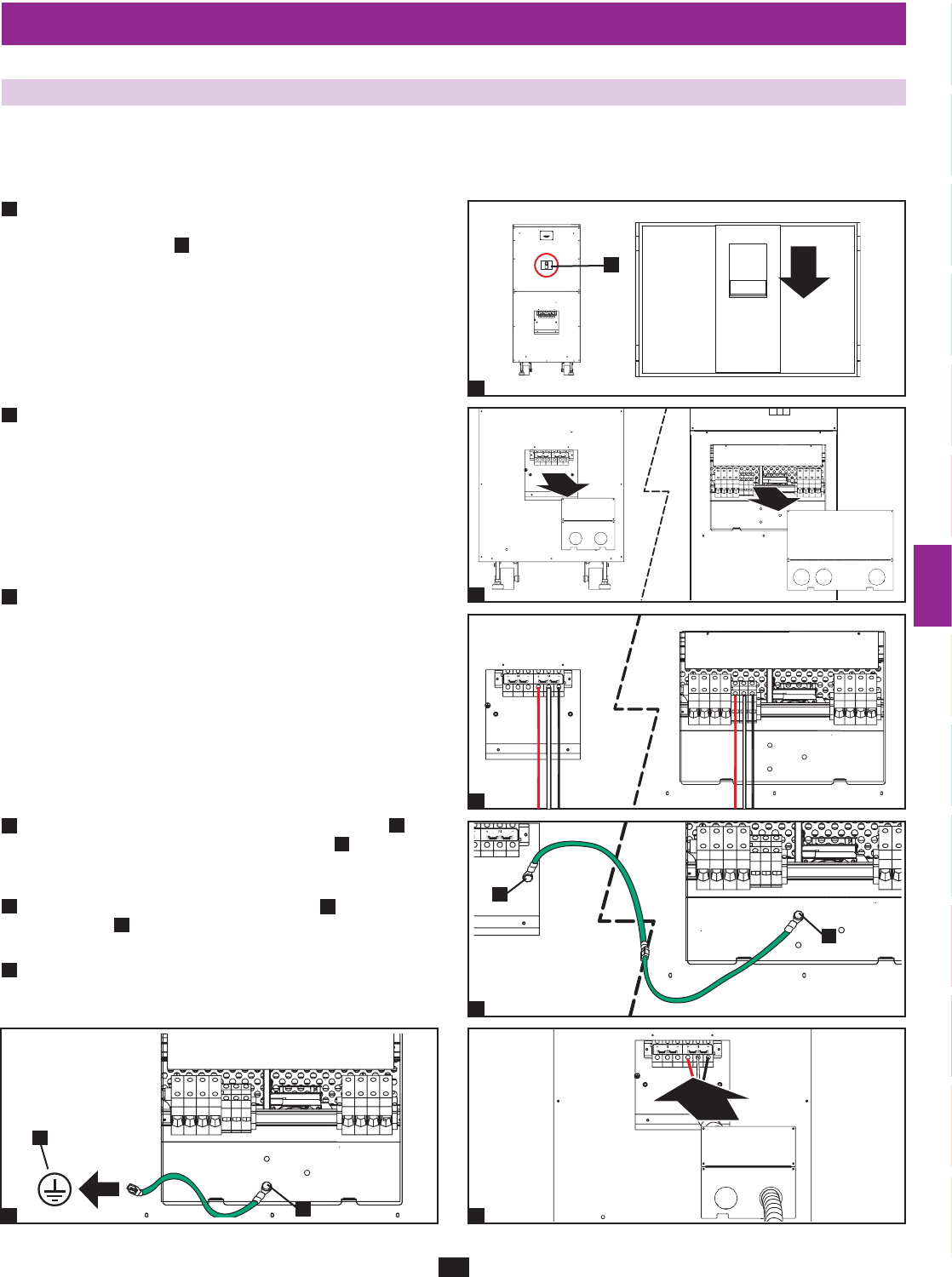

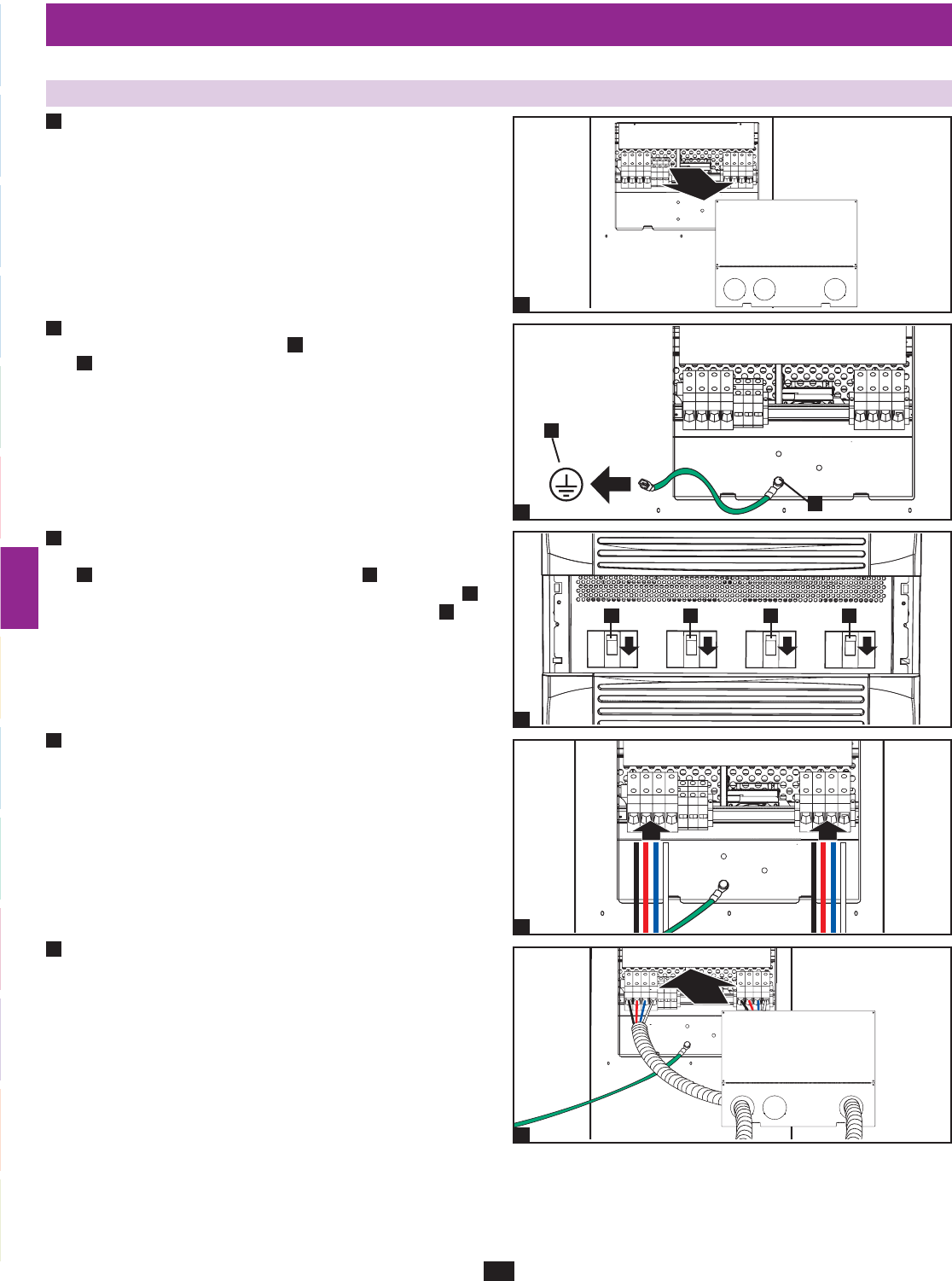

After de-energizing all input and output (AC and DC) of the UPS •

system, remove the terminal block cover from the UPS system.

If you did not connect the ground cable in • Section 7-6, connect the

UPS system’s grounding terminal Ato your facility’s earth ground

Bwith a 4 AWG (5.189 mm) ground cable. Keep the ground cable

connected at all times after installation.

Remove the UPS system’s front bezel to expose the circuit •

breakers. First, confirm that the main input circuit breaker switch

Aand the bypass input circuit breaker switch Bare both off.

Second, confirm that the manual bypass circuit breaker switch C

is off. Third, confirm that the output circuit breaker switch Dis

off.

Confirm the phase of each cable, then connect the cables according •

to the UPS system terminal block diagram in Section 7-3. See

Section 7-5 for cable size requirements. Cabling should be

protected by flexible conduit and routed through the appropriate

knockouts in the terminal block cover. Warning: Observe proper

phase by connecting R to R, S to S, T to T and N to N. Failure

to observe proper phase will damage the UPS system and

create a risk of personal injury and property damage.

Replace the UPS system’s terminal block cover.•

–

R S T

D B AC

7 – Wiring (continued)

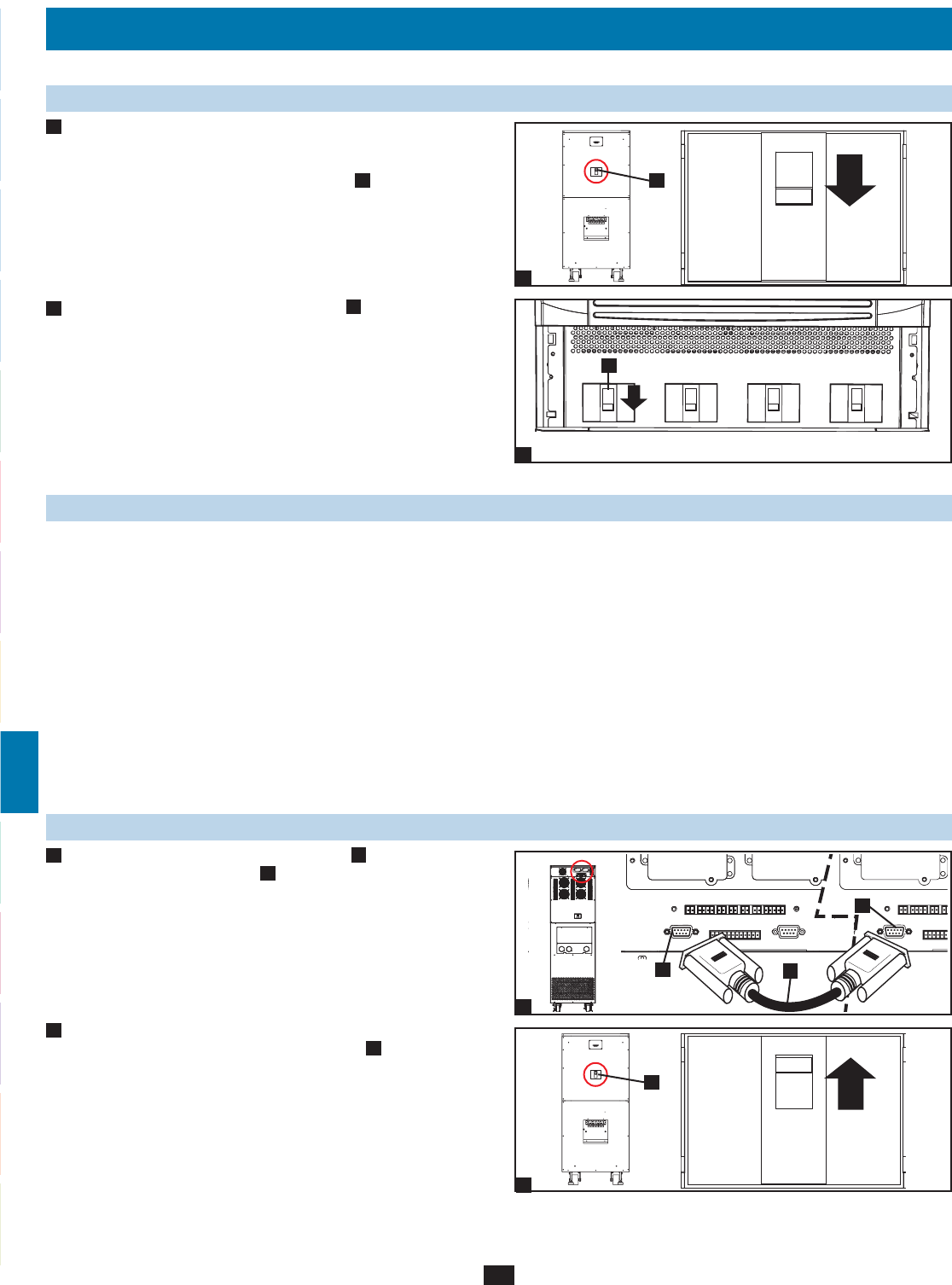

7-8 AC Input/Output Wiring (Parallel UPS – Single Input)

Parallel Redundancy Warnings:

The total input cable length must be equal to the total •

output cable length in order to prevent unbalanced load

sharing between two UPS systems under reserve mode

(i.e. IP1 + OP1 = IP2 + OP2; deviation must be <10%).

Parallel redundancy only supports 2 UPS systems (1+1 •

redundancy ). Do not attempt to link more than two UPS

systems via parallel redundancy.

The UPS systems must have the same rating and capacity •

for parallel redundancy installation. Attempting to link

dissimilar UPS systems will damage the UPS systems

and create a serious risk of personal injury and property

damage.

Follow the steps in • Section 7-7, wiring the UPS systems as shown

in the diagram.

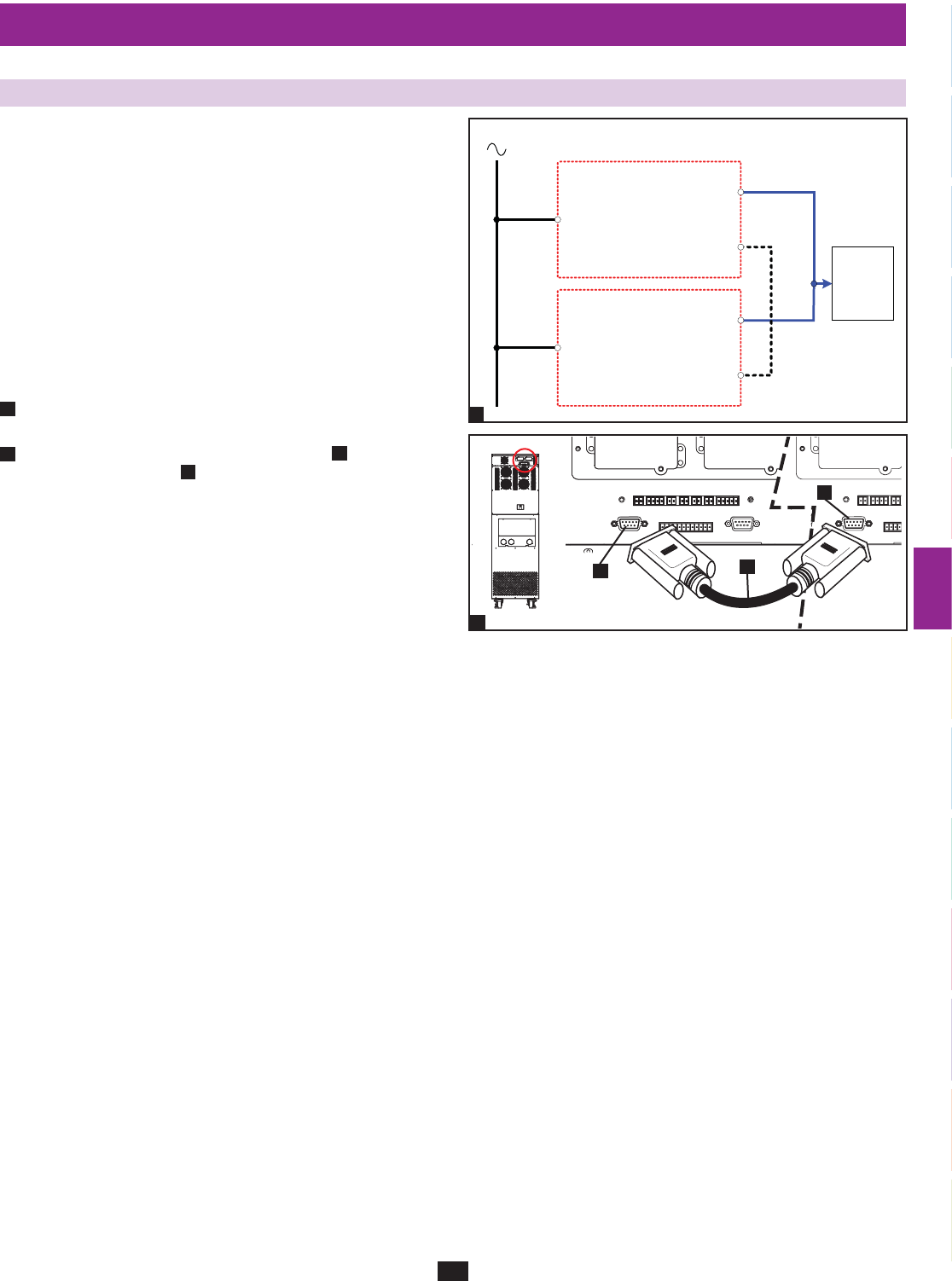

Connect the included parallel redundancy cable• Ato the parallel

redundancy port Bof each UPS system.

O/P

Main I/P

Parallel Port

UPS1

O/P

Main I/P

Parallel Port

UPS2

Parallel Cable

Load

AC I/P

IP1

IP2

OP1

OP2

8 – Operating Modes

This section provides a basic description of the UPS system’s operating modes. For more information about switching between operating modes,

refer to Section 9 – Start-Up, Shutdown and Bypass.

8-1 Online (Normal) Mode (Single UPS)

In online (normal) mode, the UPS system’s rectifier converts incoming

AC utility power to DC power that charges the batteries and supplies the

inverter. The inverter transforms the DC power to precision-regulated,

pure sine wave AC power that supports the operation of connected

equipment. This dual conversion technology isolates connected

equipment from all power problems and ensures that connected

equipment receives ideal power at all times.

8-2 Battery Backup Mode (Single UPS)

When a blackout or other extreme power event occurs, the UPS system

automatically switches from normal mode to battery backup mode. The

UPS system’s batteries (internal and/or external) provide emergency

DC power to the inverter. The inverter transforms the DC power

to precision-regulated, pure sine wave AC power that supports the

operation of connected equipment.

8-3 Auto Bypass Mode (Single UPS)

If the inverter malfunctions due to excessive temperature, overload,

output short circuit, abnormal voltage or battery problems, the inverter

will shut down. If the UPS system detects a bypass power source that

conforms to normal parameters, then the UPS system automatically

switches to auto bypass mode to continue supplying power to connected

equipment. When all problems are eliminated, the UPS system switches

back to online (normal) mode automatically.

8-4 Manual Bypass Mode (Single UPS)

If UPS system maintenance or repair is required, you can bypass the

UPS system and enable bypass power manually. After confirming that

bypass power is present, switch the UPS system into manual bypass

mode. This allows service technicians to perform maintenance or repair

jobs without interrupting the flow of AC power to connected equipment.

Warning: The UPS system must be de-energized completely before

performing maintenance or repair by shutting it down completely

after switching it to manual bypass mode.

CB1

CB3

CB4

CB5

LOAD

MAIN STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

LOAD

MAIN STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

LOAD

MAIN STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

LOAD

MAIN STS

CB2

XFMR XFMR

8 – Operating Modes (continued)

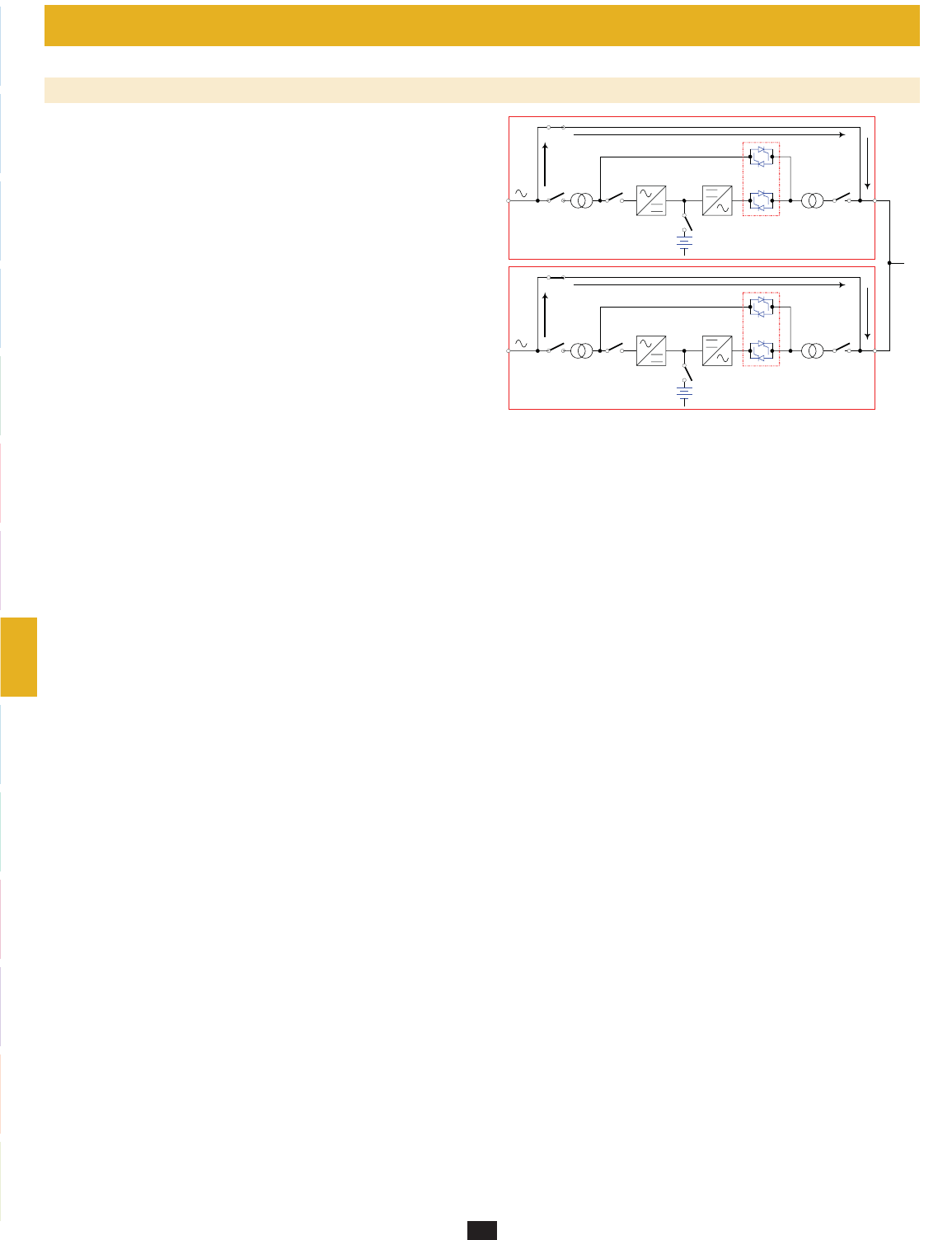

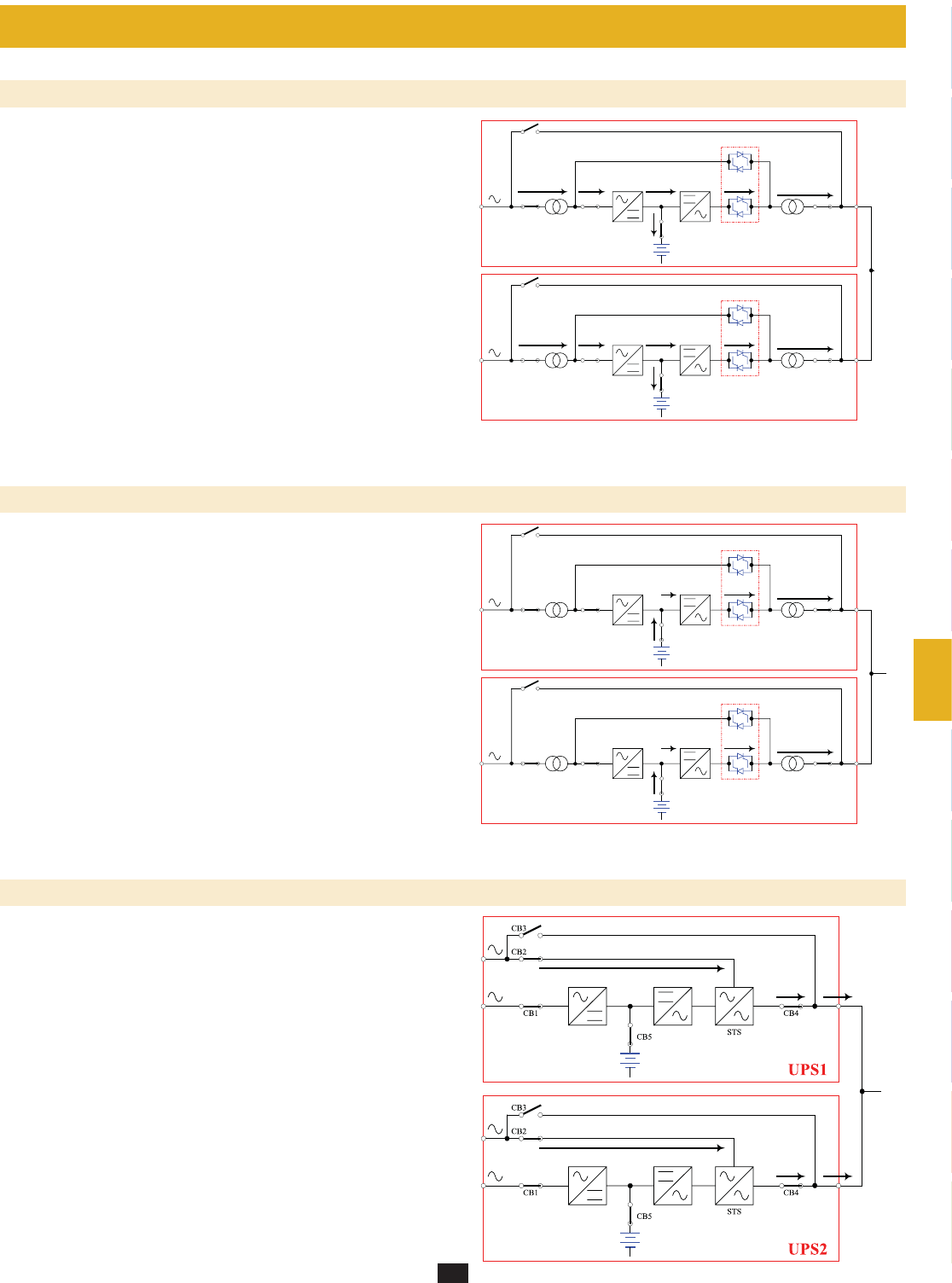

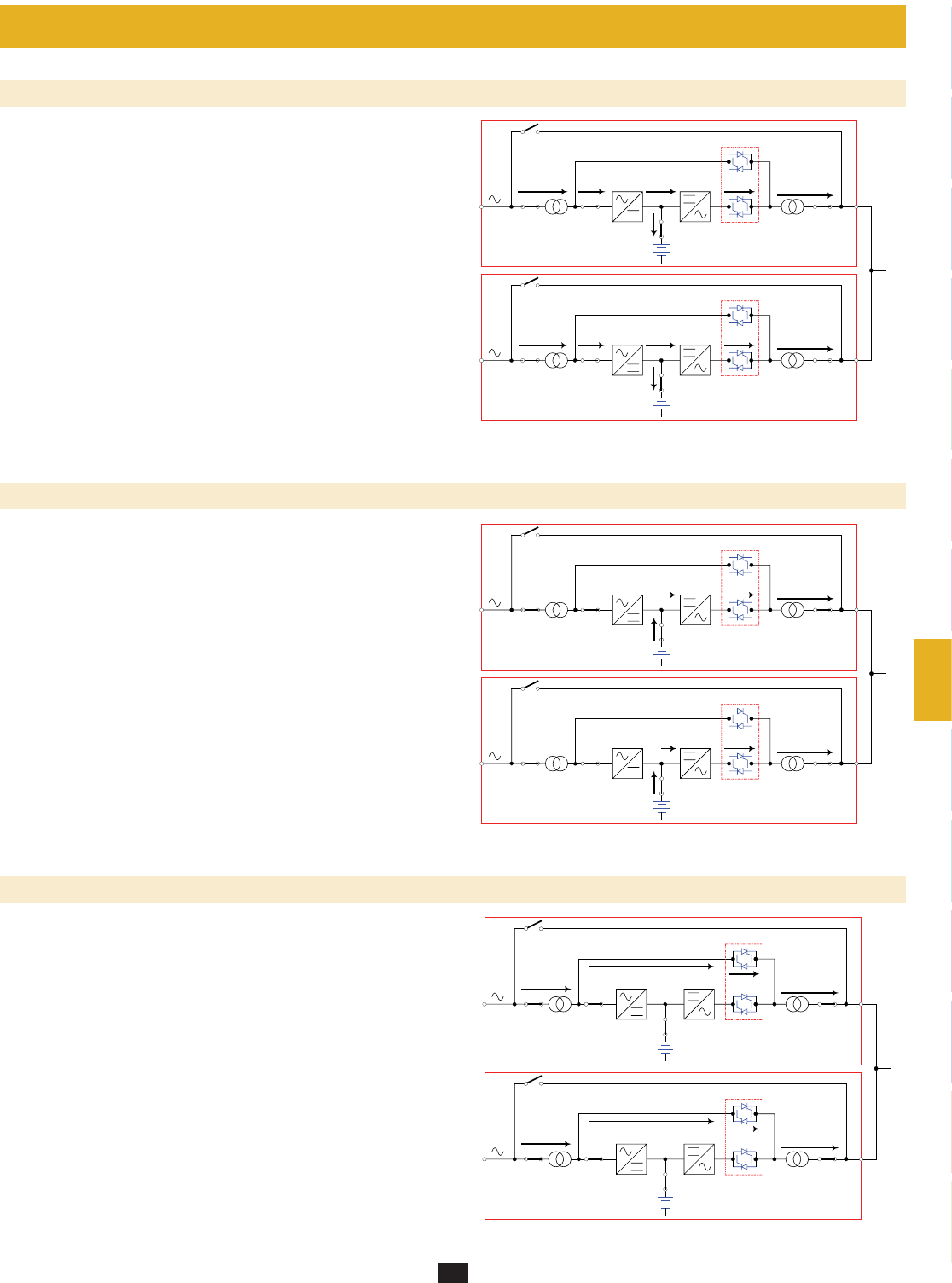

8-5 Online Mode (Parallel UPS)

Parallel redundancy (1+1) provides UPS system redundancy or

increased total capacity. Under parallel redundancy, the total load is

shared by two UPS systems. If one of the UPS systems malfunctions,

the total connected equipment load is supported by the remaining UPS

system. If the total load exceeds the capacity of the remaining UPS

system, it will switch to auto bypass mode.

8-6 Battery Backup Mode (Parallel UPS)

Similar to on battery backup mode for a single UPS system (Section

8-2), except the total connected equipment load is shared by the parallel

(1+1) UPS systems.

8-7 Auto Bypass Mode (Parallel UPS)

Similar to auto bypass mode for a single UPS system (Section 8-3),

except with parallel (1+1) UPS systems.

CB1

CB3

CB4

CB5

LOAD

MAIN

STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

MAIN

STS

CB2

XFMR XFMR

UPS1

UPS2

CB1

CB3

CB4

CB5

LOAD

MAIN

STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

MAIN

STS

CB2

XFMR XFMR

UPS1

UPS2

CB1

CB3

CB4

CB5

LOAD

MAIN

STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

MAIN

STS

CB2

XFMR XFMR

UPS1

UPS2

8 – Operating Modes (continued)

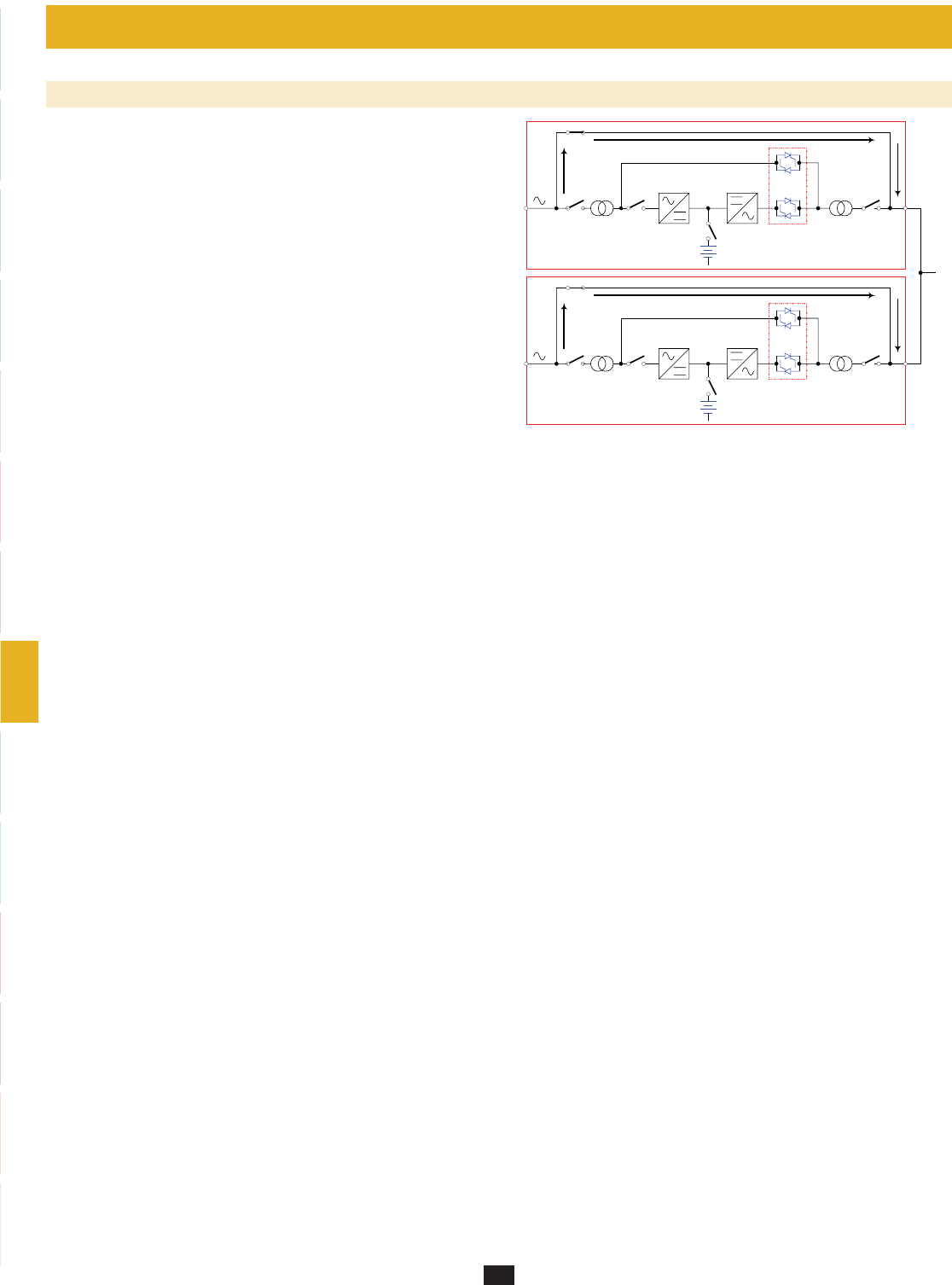

8-8 Manual Bypass Mode (Parallel UPS)

Similar to manual bypass mode for a single UPS system (Section 8-4),

except with parallel (1+1) UPS systems. Note: Both UPS systems must

be switched into manual bypass mode.

CB1

CB3

CB4

CB5

LOAD

MAIN

STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

MAIN

STS

CB2

XFMR XFMR

UPS1

UPS2

9 – Start-Up, Shutdown and Bypass

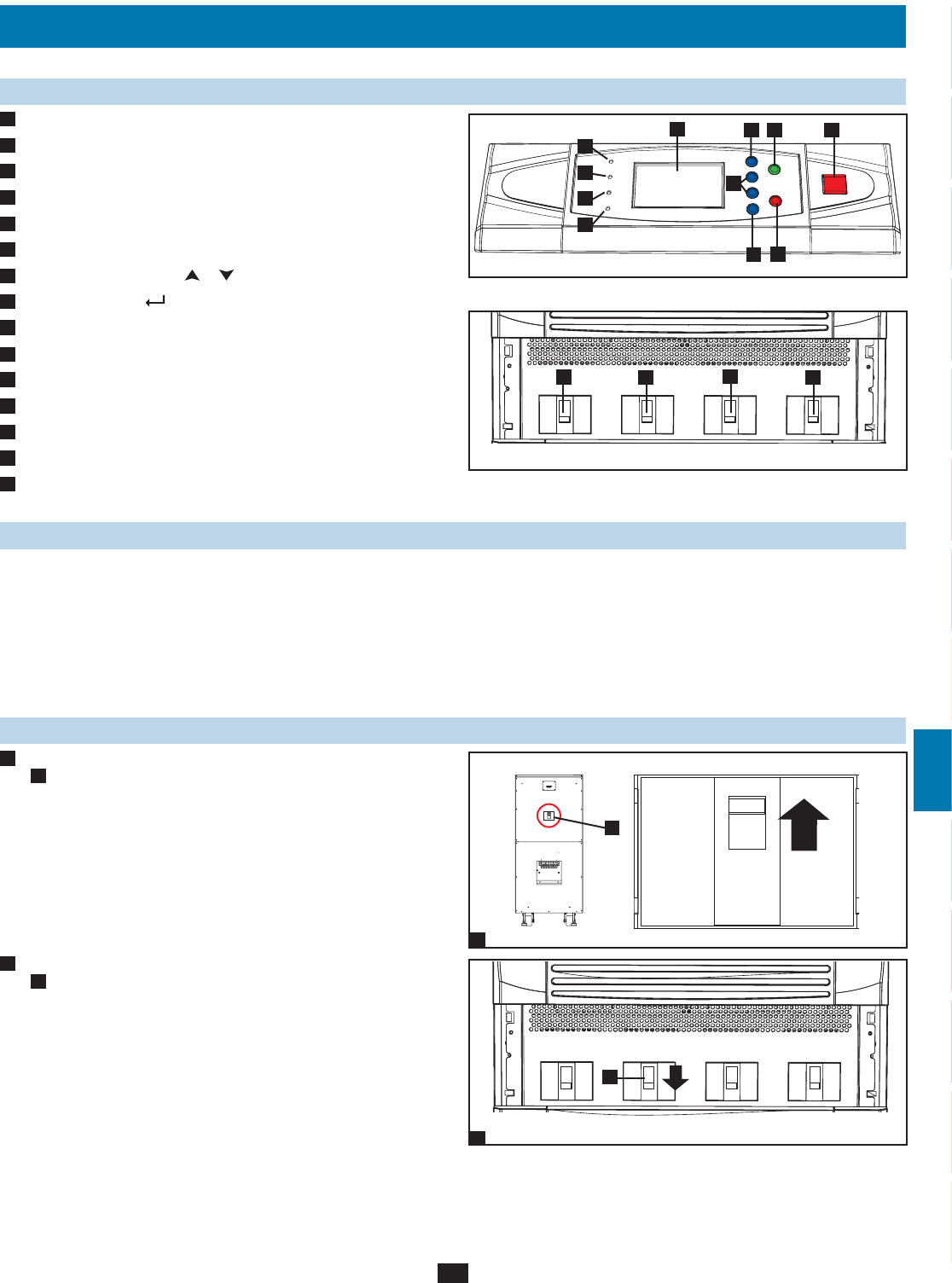

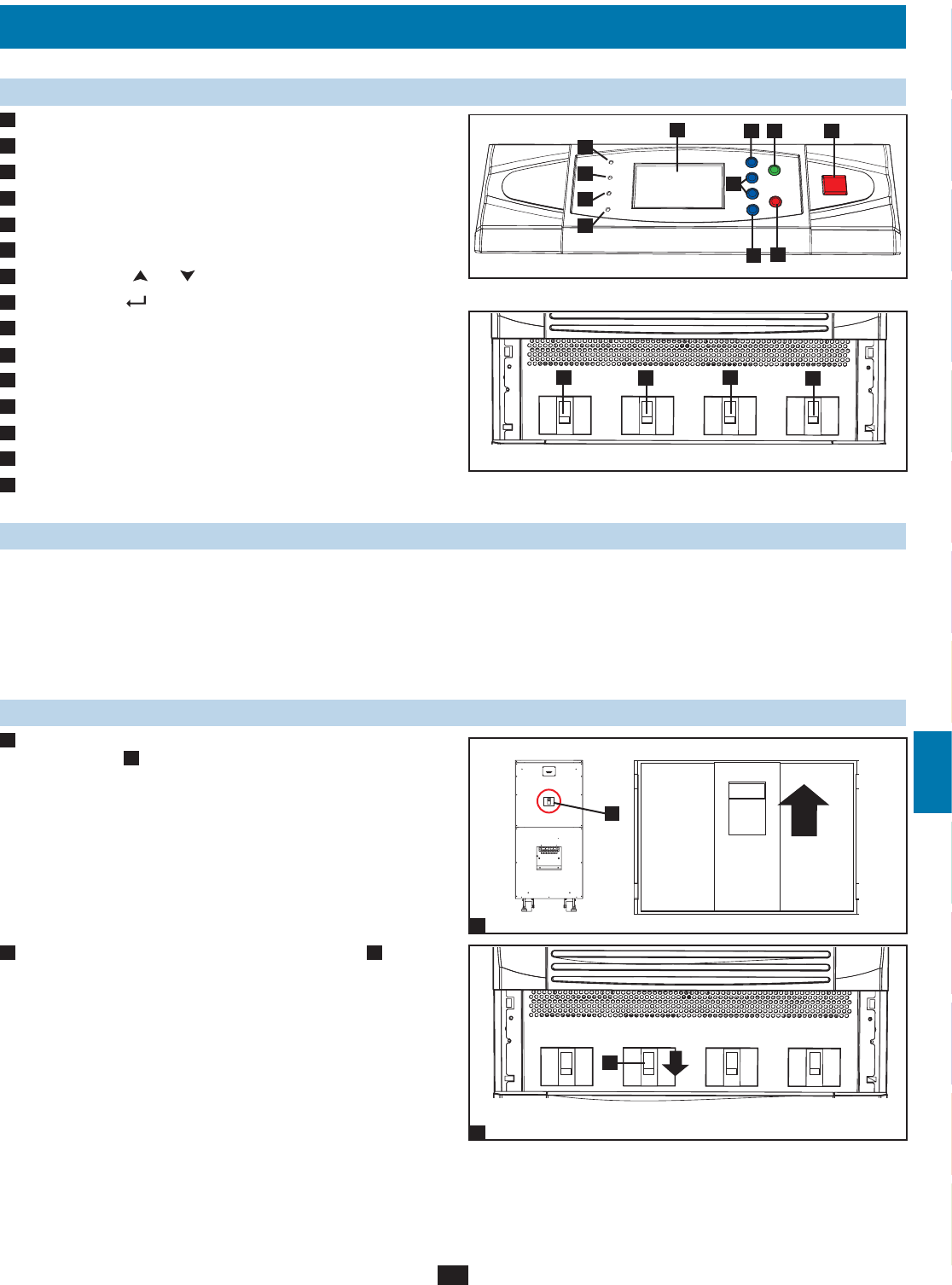

9-1 Control Panel and Breaker Diagrams

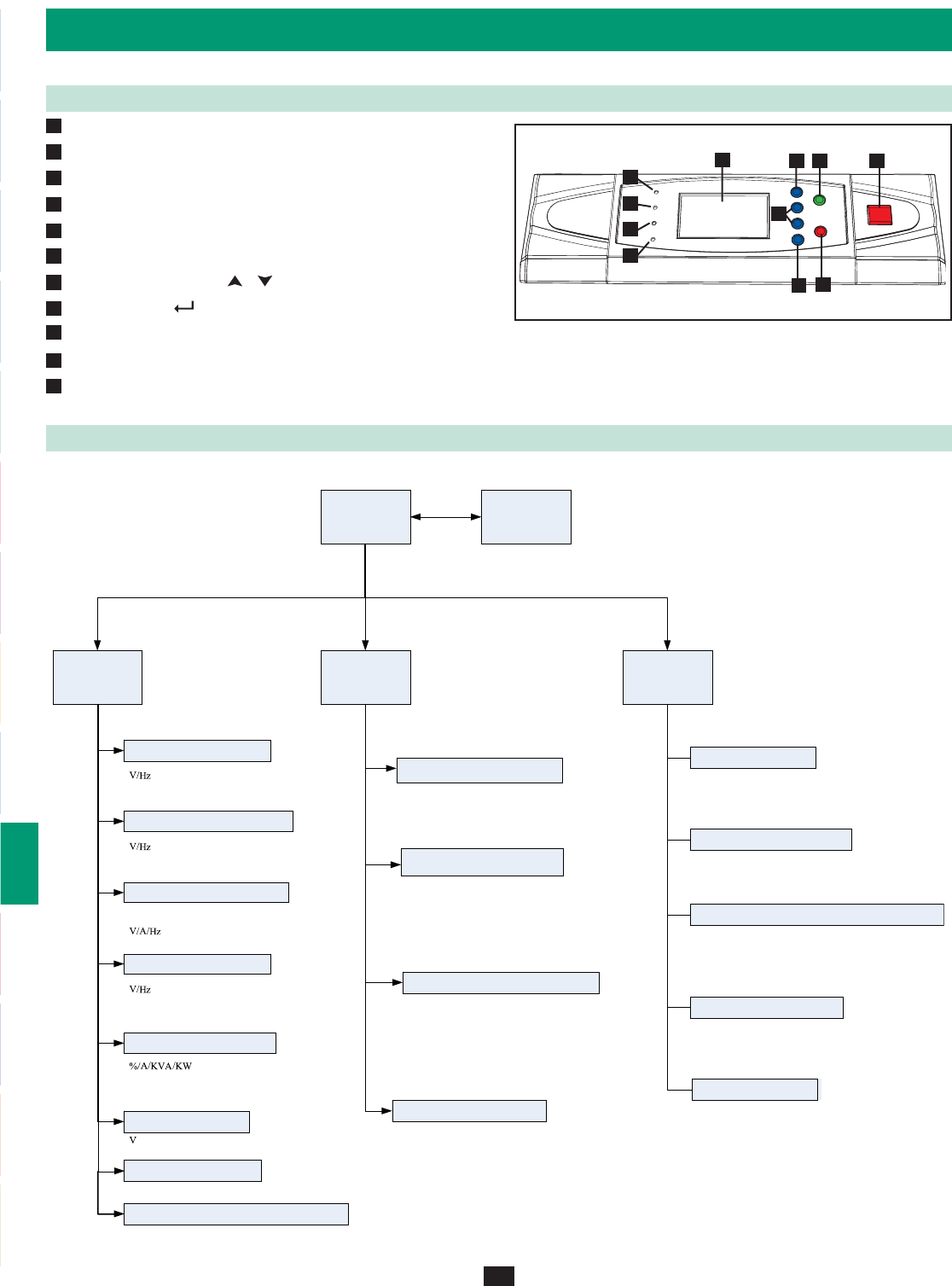

“NORMAL” LED•

“BATTERY” LED•

“BYPASS” LED•

“FAULT” LED•

LCD Status Screen•

“ESC” (Escape) Button•

Scroll Buttons (• and )

Enter Button (• )

ON Button•

OFF Button•

“EPO” (Emergency Power Off) Button•

Output Circuit Breaker Switch•

Manual Bypass Circuit Breaker Switch•

Bypass Input Circuit Breaker Switch•

Main Input Circuit Breaker Switch•

9-2 Preliminary Checklist (Single UPS)

All circuit breaker switches should be off, including the breaker of the external battery cabinet (if present).•

Confirm that no voltage potential exists between Neutral and Ground.•

Confirm that the input power source matches the rating (voltage, frequency and phase) of the UPS system.•

Note: After start-up, the UPS system will perform a brief self-test and display the results on the LCD screen. After a successful self-test, the UPS

system will provide AC power to the connected equipment load.

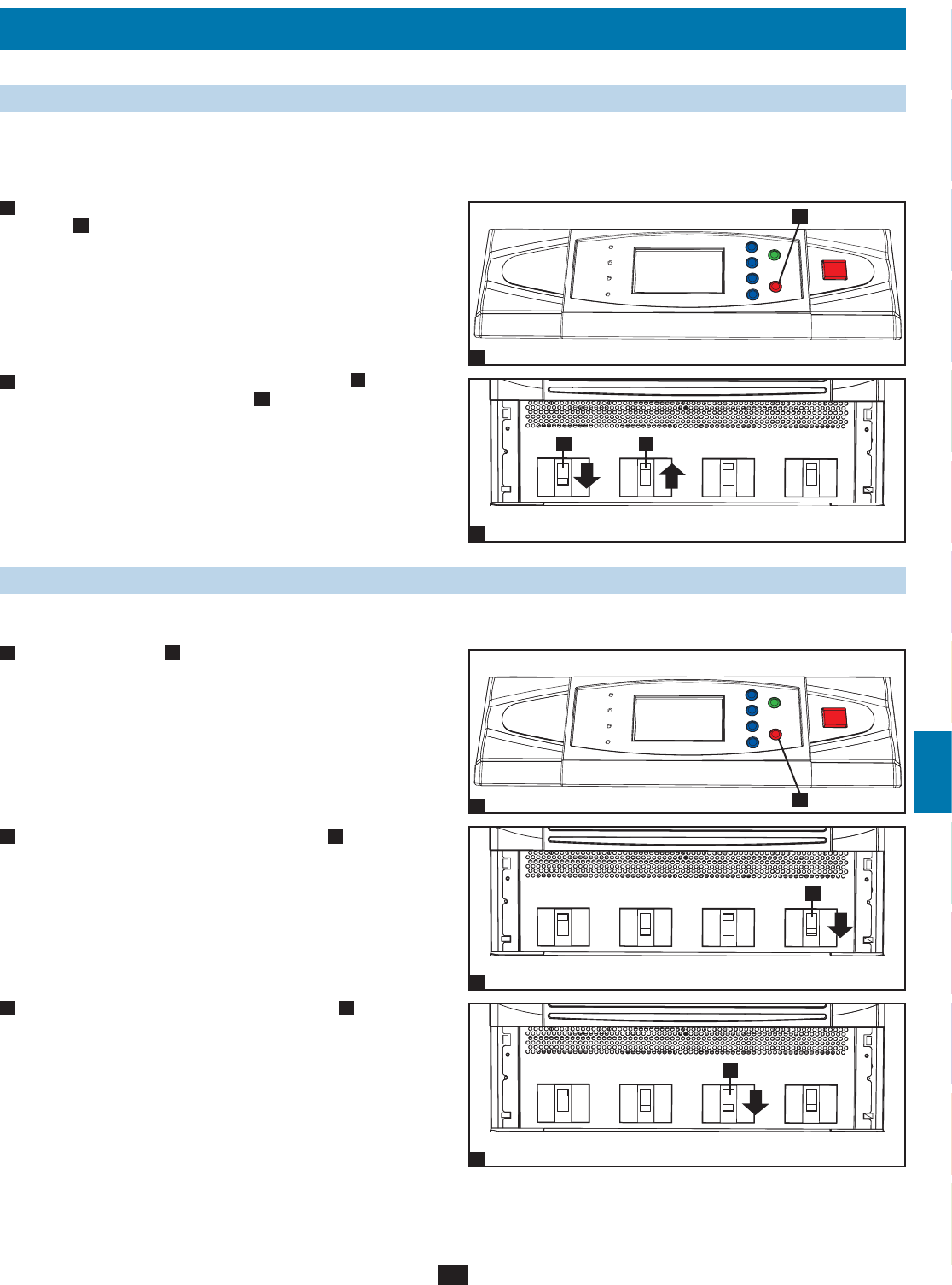

9-3 Normal Start-Up Procedure (Single UPS)

If there is an external battery cabinet connected, switch on the •

circuit breaker A of the external battery cabinet.

Confirm that the manual bypass circuit breaker switch • A is off.

Control Panel

Circuit Breaker Switches (UPS System Front Panel)

LMNO

Output

Manual

Bypass

Manual

Bypass

Input

Bypass

Input

Main

Input

Main

Input

9 – Start-Up, Shutdown and Bypass (continued)

9-3 Normal Start-Up Procedure (Single UPS) (continued)

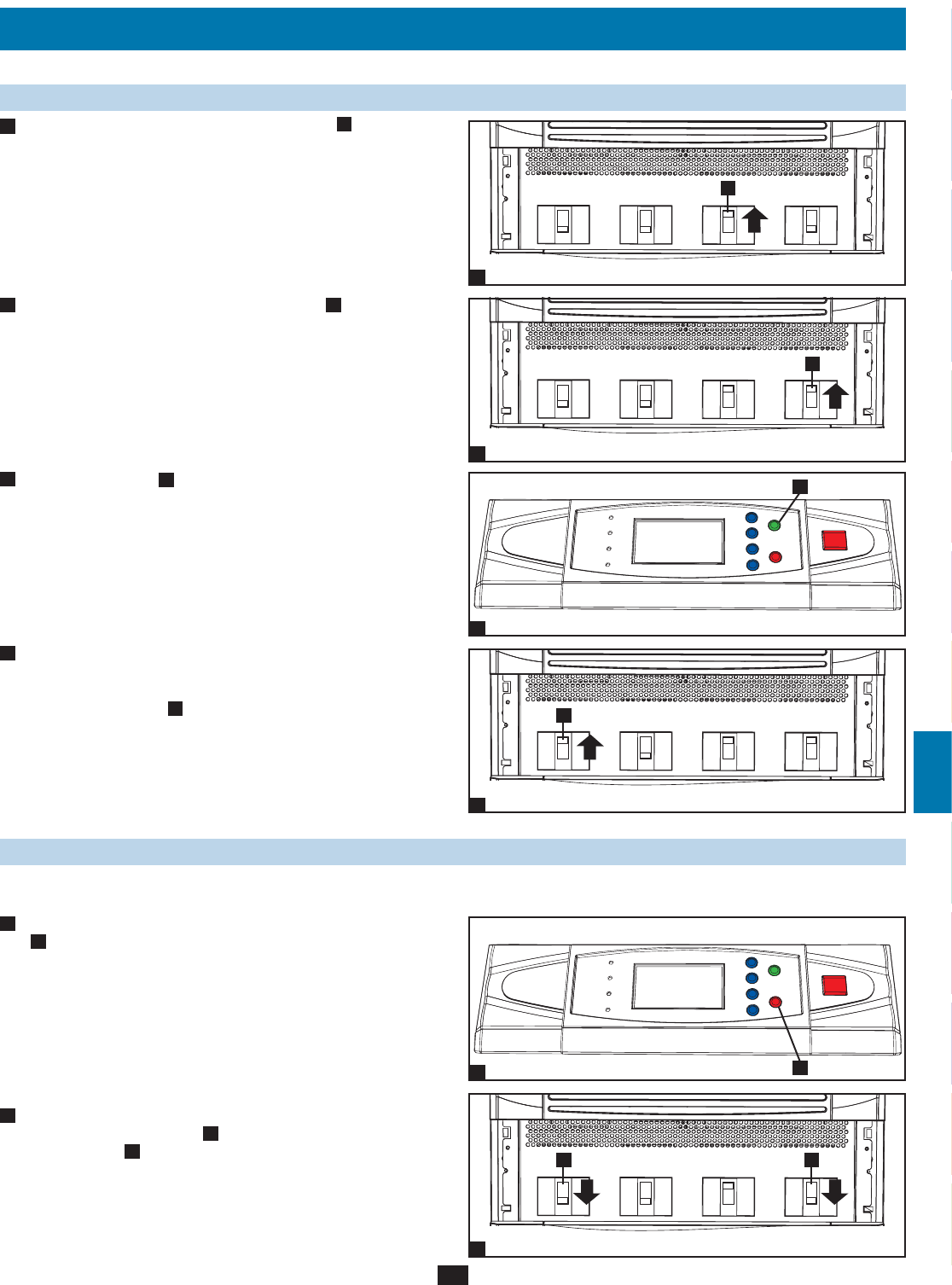

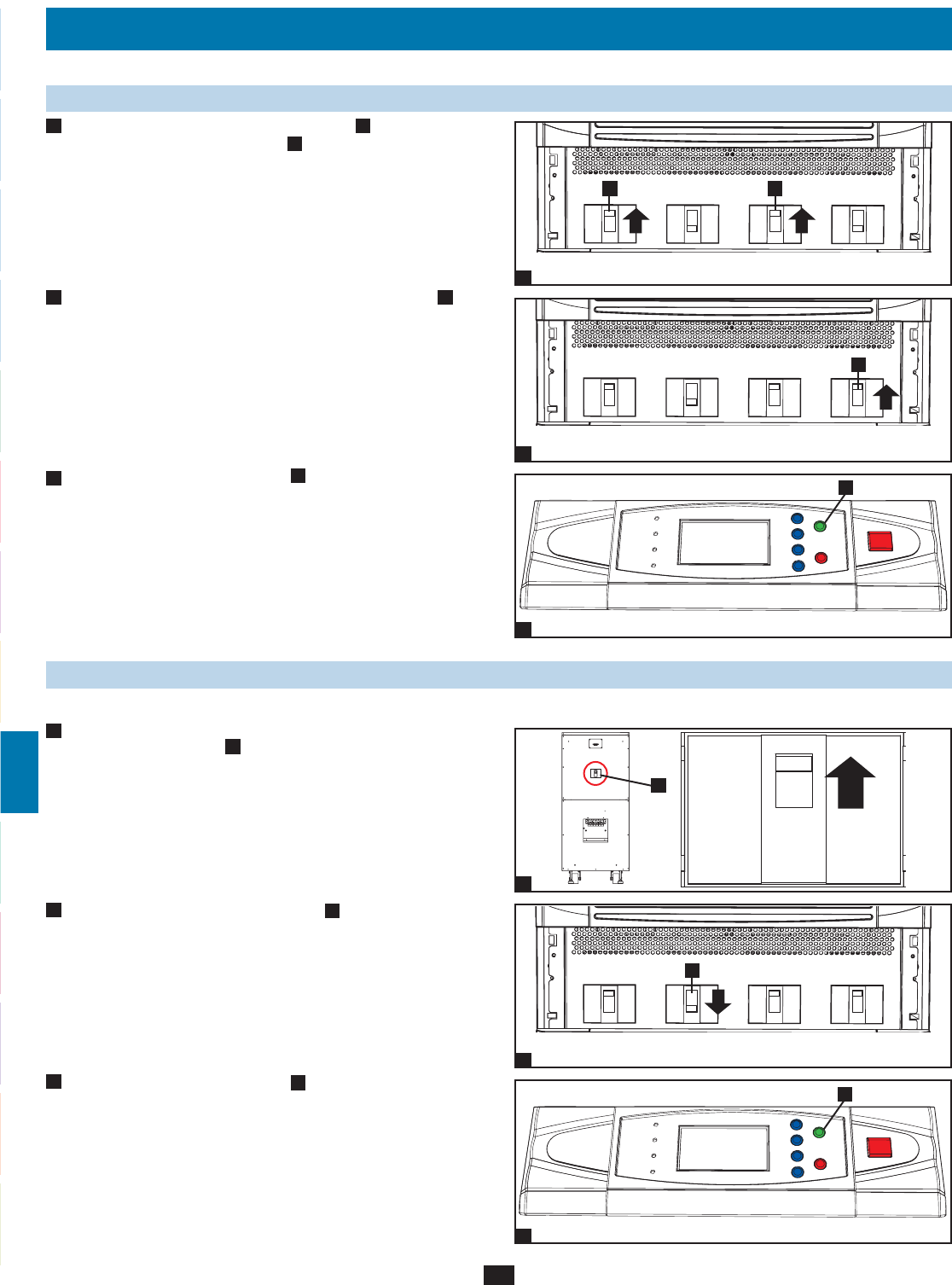

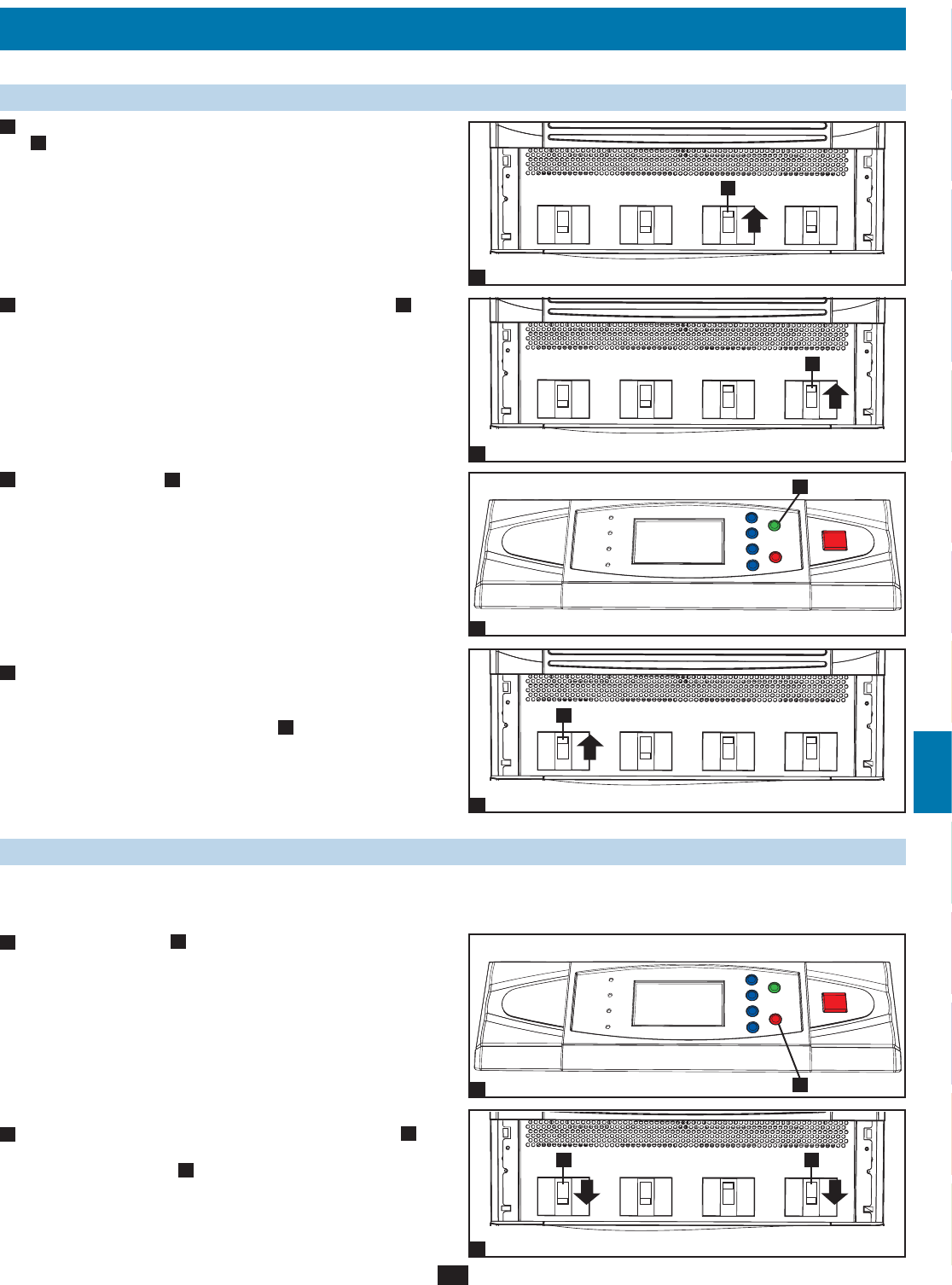

Switch on the output circuit breaker switch • A and bypass input

circuit breaker switch B. After a brief initialization process, the

LCD screen will show “ON AUTO BYPASS”, the “BYPASS”

LED will illuminate and UPS system output will be supplied by

the bypass power source.

Switch on the main input circuit breaker switch • A. If the AC input

power source is normal, the UPS system is ready for start-up.

Press the ON button • A for 3 seconds (until you hear a beep), then

release the button. The inverter will activate and synchronize with

the bypass source, then automatically switch from auto bypass

mode to online (normal) mode. The “BYPASS” LED will darken

and the “NORMAL” LED will illuminate.

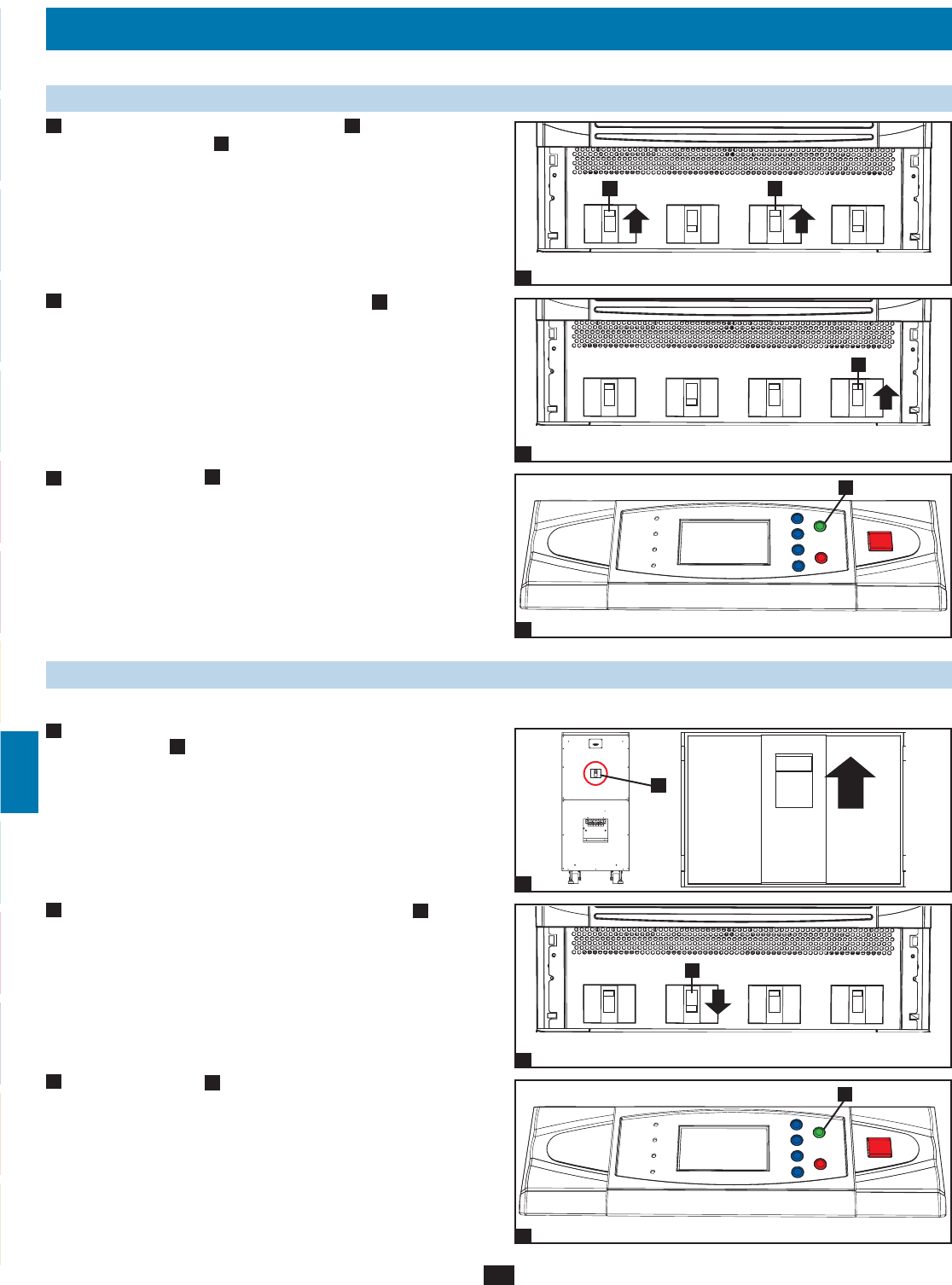

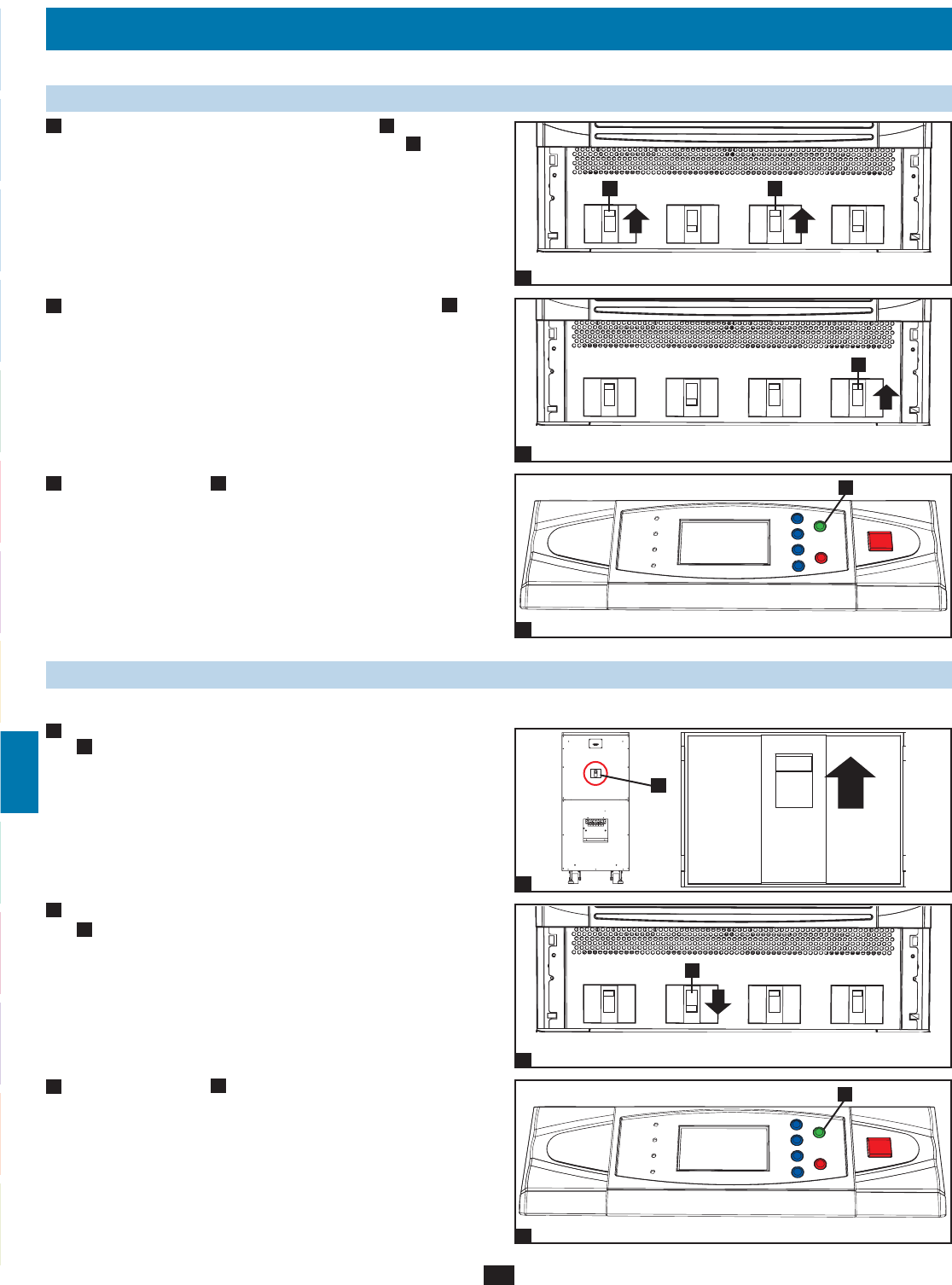

9-4 Battery Start-Up Procedure (Single UPS)

Note: The battery must be at least partially charged for this operation to succeed.

If there is an external battery cabinet connected, switch on the •

circuit breaker A of the external battery cabinet.

Confirm that the manual bypass circuit breaker switch • A is off.

Press the ON button • A for 3 seconds (until you hear a beep), then

release the button. The inverter will activate and use stored DC

battery power to supply AC power to connected equipment. The

“BATTERY” LED will illuminate.

Output Manual

Bypass

Input

Main

Input

Output Manual

Bypass

Input

Main

Input

A B

Output Manual

Bypass

Input

Main

Input

9 – Start-Up, Shutdown and Bypass (continued)

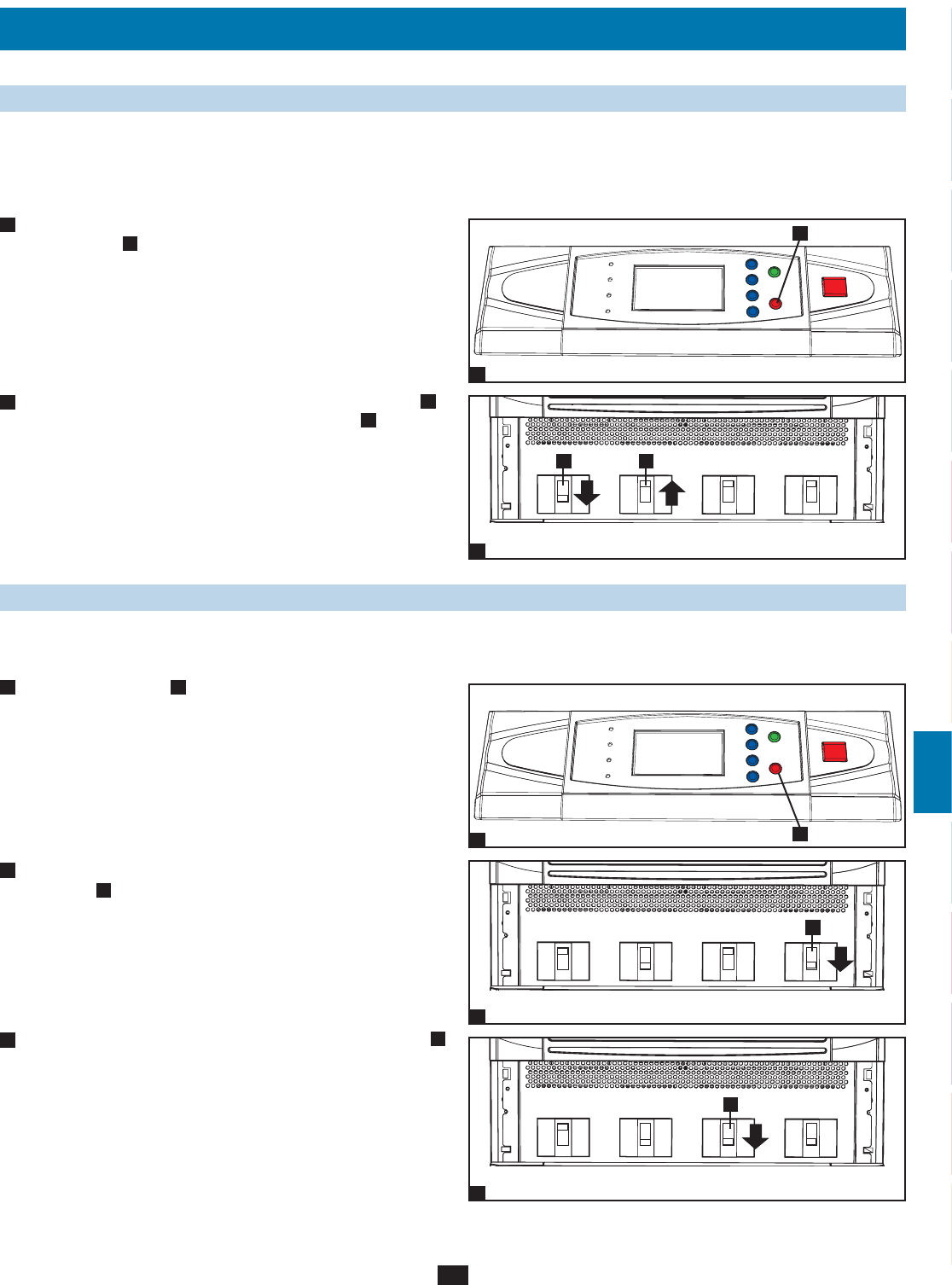

9-5 Manual Bypass Procedure (Single UPS)

Warning: Placing the UPS system in manual bypass will disable the inverter and power all loads from the manual bypass source, but

the UPS system will still be energized. Before performing maintenance or repair on the UPS system, shut down and de-energize the UPS

system completely by following the steps in Section 9-6. Although connected equipment loads will be powered by the bypass power source,

they will not receive battery backup in the event of a utility power failure.

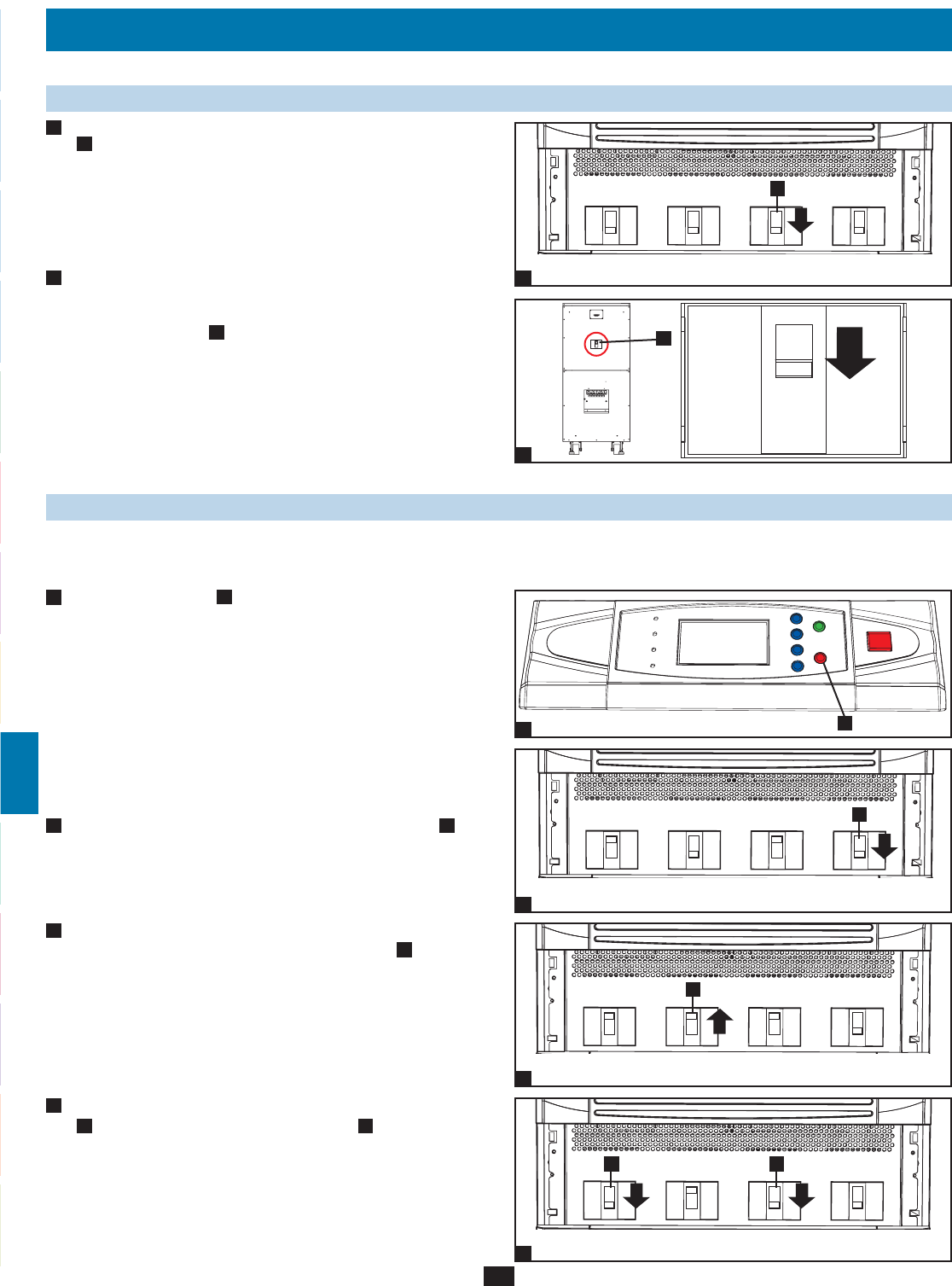

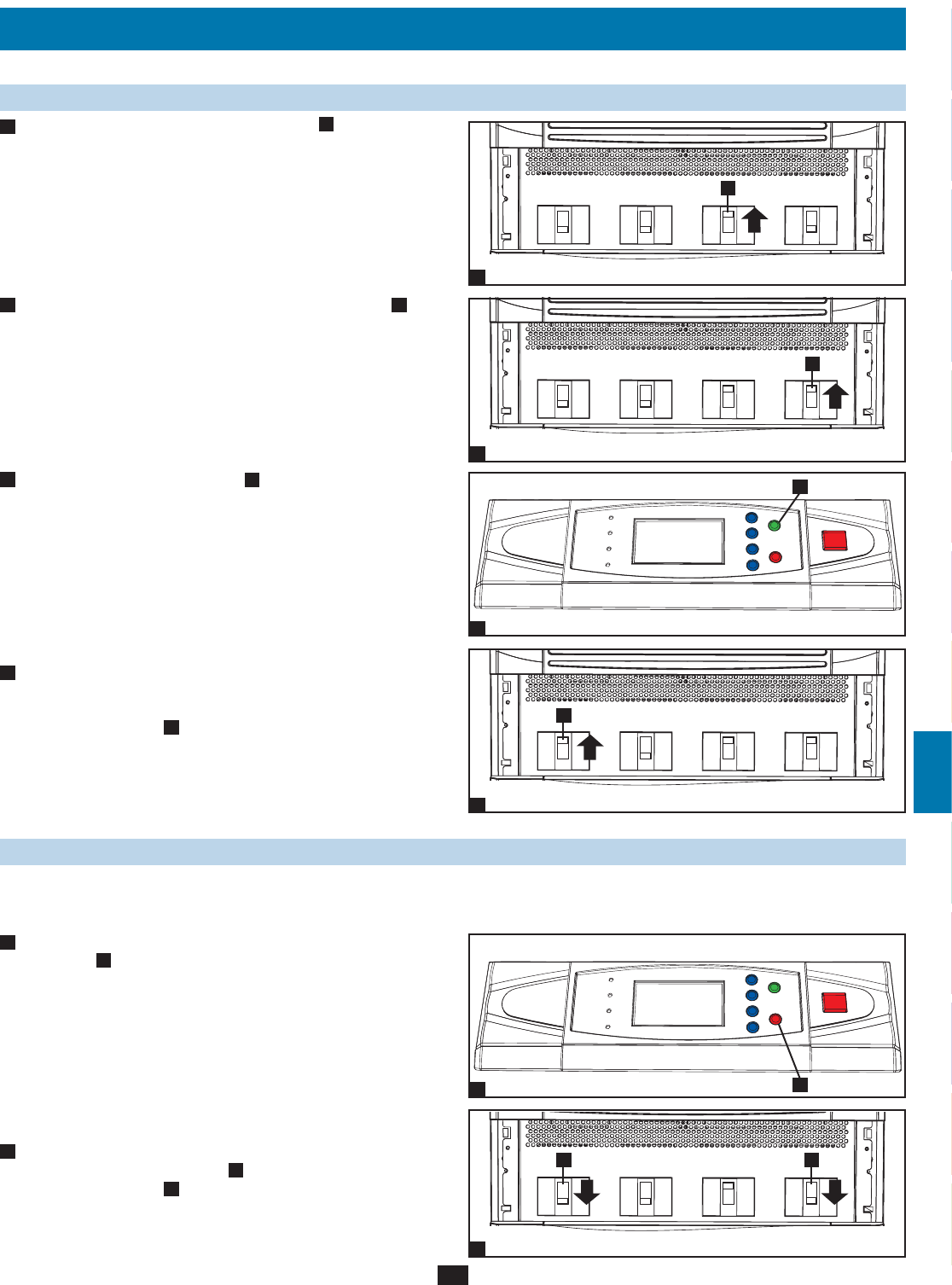

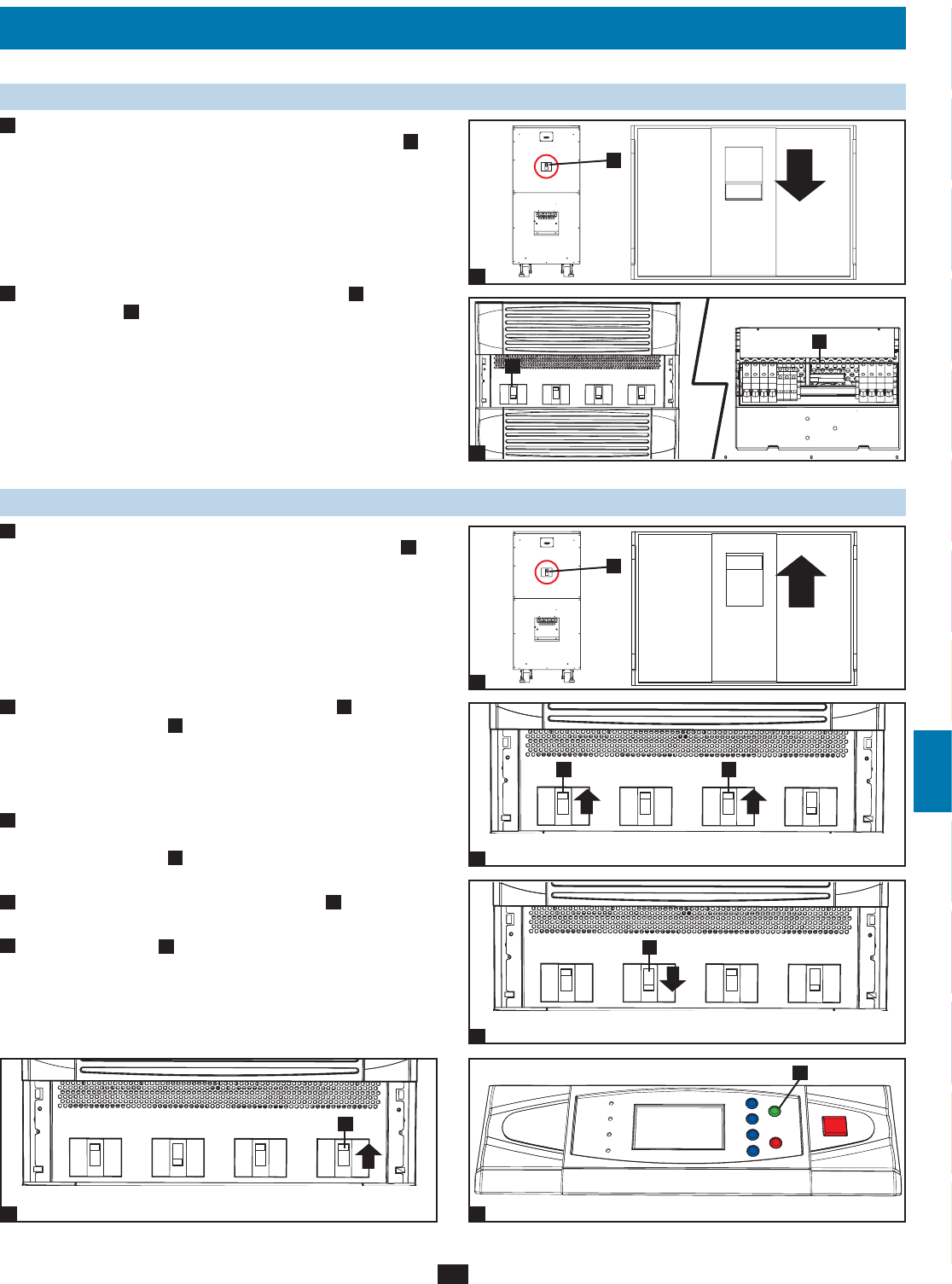

When the UPS system is in online (normal) mode, press the OFF •

button A for 3 seconds (until you hear a beep), then release the

button. The inverter will automatically switch to bypass mode and

the “BYPASS” LED will illuminate.

Switch on the manual bypass circuit breaker switch • A, then switch

off the output circuit breaker switch B.

9-6 Shutdown Procedure (Single UPS)

Warning: The UPS system shutdown procedure will eliminate the AC power output for all loads. Before shutdown, confirm that all loads

are turned off or place the UPS system in manual bypass mode to keep loads powered by the bypass power source.

Press the OFF button • A for 3 seconds (until you hear a beep), then

release the button. If the UPS system is in online (normal) mode, it

will switch to bypass mode. If the UPS system is in battery backup

mode, the inverter will shut down and AC output power will be

interrupted.

Switch off the main input circuit breaker switch • A.

Switch off the bypass input circuit breaker switch • A.

Output Manual

Bypass

Input

Main

Input

Output

Manual

Bypass

Manual

Bypass

Input

Bypass

Input

Main

Input

Main

Input

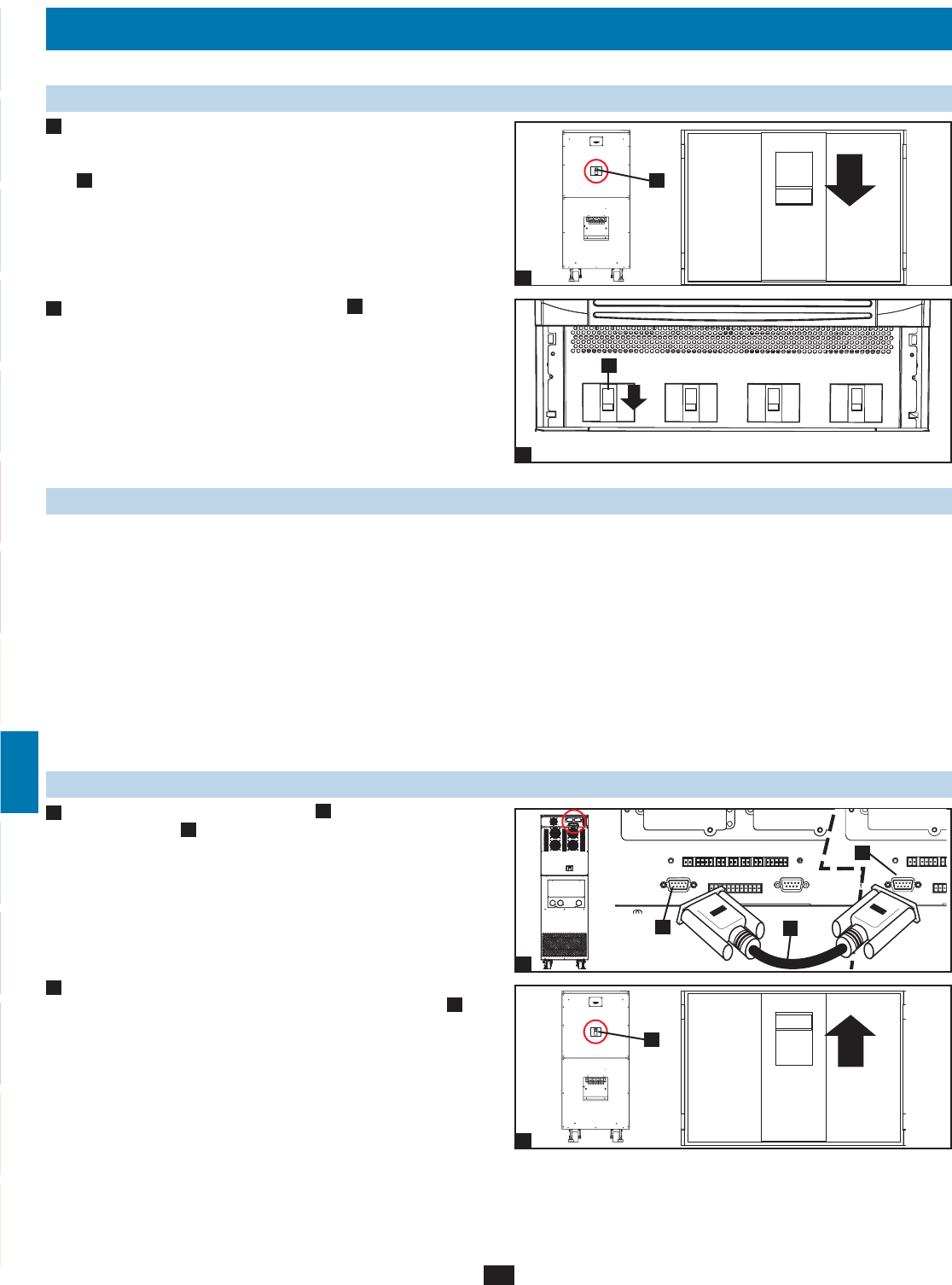

9-6 Shutdown Procedure (Single UPS) (continued)

Confirm that the UPS system is off and that all main output circuits •

are off. If the UPS system is connected to an external battery

cabinet, turn off the external battery cabinet circuit breaker switch

Switch off the output circuit breaker switch • A. If the AC input

power source is normal, the UPS system is ready for start-up.

Note: If the UPS system remains off for an extended period of time, it

should be turned on periodically to allow the batteries to recharge. The

UPS system should be turned on and the batteries should be recharged

at least one uninterrupted 24-hour period every 3 months. Failure

to recharge the batteries periodically may cause irreversible battery

damage.

9-7 Preliminary Checklist (Parallel UPS)

Warning: Parallel redundancy requires exactly two UPS systems (1+1 redundancy). Do not attempt to link more than two UPS systems

via parallel redundancy. The UPS systems must have the same rating and capacity for parallel redundancy installation. Attempting to link

dissimilar UPS systems will damage the UPS systems and create a serious risk of personal injury and property damage.

All circuit breaker switches should be off, including the breakers of the external battery cabinets.•

Confirm that no voltage potential exists between Neutral and Ground.•

Confirm that the input power source matches the rating (voltage, frequency and phase) of the UPS systems.•

You must use the control panel to set the parallel ID numbers of the UPS systems to be 1 and 2. See • Section 10-11 for information

about setting the parallel ID numbers.

Note: After start-up, the UPS systems will perform a brief self-test and display the results on the LCD screen. After a successful self-test, the UPS

systems will provide AC power to the connected equipment load.

9-8 Start-Up Procedure (Parallel UPS)

Connect the parallel redundancy cable • A to the DB9 parallel

redundancy port B of each UPS system.

If the UPS systems have external battery cabinets connected, •

switch on the external battery cabinet circuit breaker switch A of

each battery pack.

9 – Start-Up, Shutdown and Bypass (continued)

Output Manual

Bypass

Input

Main

Input

9 – Start-Up, Shutdown and Bypass (continued)

9-8 Start-Up Procedure (Parallel UPS) (continued)

Switch on the bypass input circuit breaker switch • A of each

UPS system. After a brief initialization process, the LCD screen

will show “ON AUTO BYPASS” and the “BYPASS” LED will

illuminate.

Switch on the main input circuit breaker switch • A of each UPS

system.

Press the ON button • A of one of the UPS systems for 3 seconds

(until you hear a beep), then release the button. The inverter will

activate and synchronize with the bypass source. Press the ON

button for the other UPS system for 3 seconds (until you hear a

beep), then release the button. When the inverter of each UPS

system is operating normally, they will automatically switch from

auto bypass mode to online (normal) mode at the same time.

The “BYPASS” LED will darken and the “NORMAL” LED will

illuminate.

Check the output voltage of each UPS system. The phase deviation •

between each UPS system should be less than 5V. If the phase

deviation is within the acceptable range, switch on the output

circuit breaker switch A of each UPS system. Note: For more

information on checking the output voltage of each UPS system,

see Section 10-6.

9-9 Shutdown Procedure (Parallel UPS)

Warning: The UPS system shutdown procedure will eliminate the AC power output for all loads. Before shutdown, confirm that all loads

are turned off or place the UPS systems in manual bypass mode to keep loads powered by the bypass power source.

For the UPS system you wish to shut down, press the OFF button •

A for 3 seconds (until you hear a beep), then release the button.

If the other UPS system can support the connected equipment

loads alone, the UPS system that was turned off will shut down its

inverter and its LCD screen will read “LOAD NOT POWERED”.

The other UPS system’s LCD screen will read “ONLINE MODE”.

If the total connected equipment load is too large to be handled

by a single UPS system, both UPS systems will shut down their

inverters and switch to bypass mode, and their LCD screens will

read “ON AUTO BYPASS”.

For the UPS system you wish to shut down, switch off the main •

input circuit breaker switch A, then switch off the output circuit

breaker switch B.

Output Manual

Bypass

Input

Main

Input

Output Manual

Bypass

Input

Main

Input

Output Manual

Bypass

Input

Main

Input

Output Manual

Bypass

Input

Main

Input

9 – Start-Up, Shutdown and Bypass (continued)

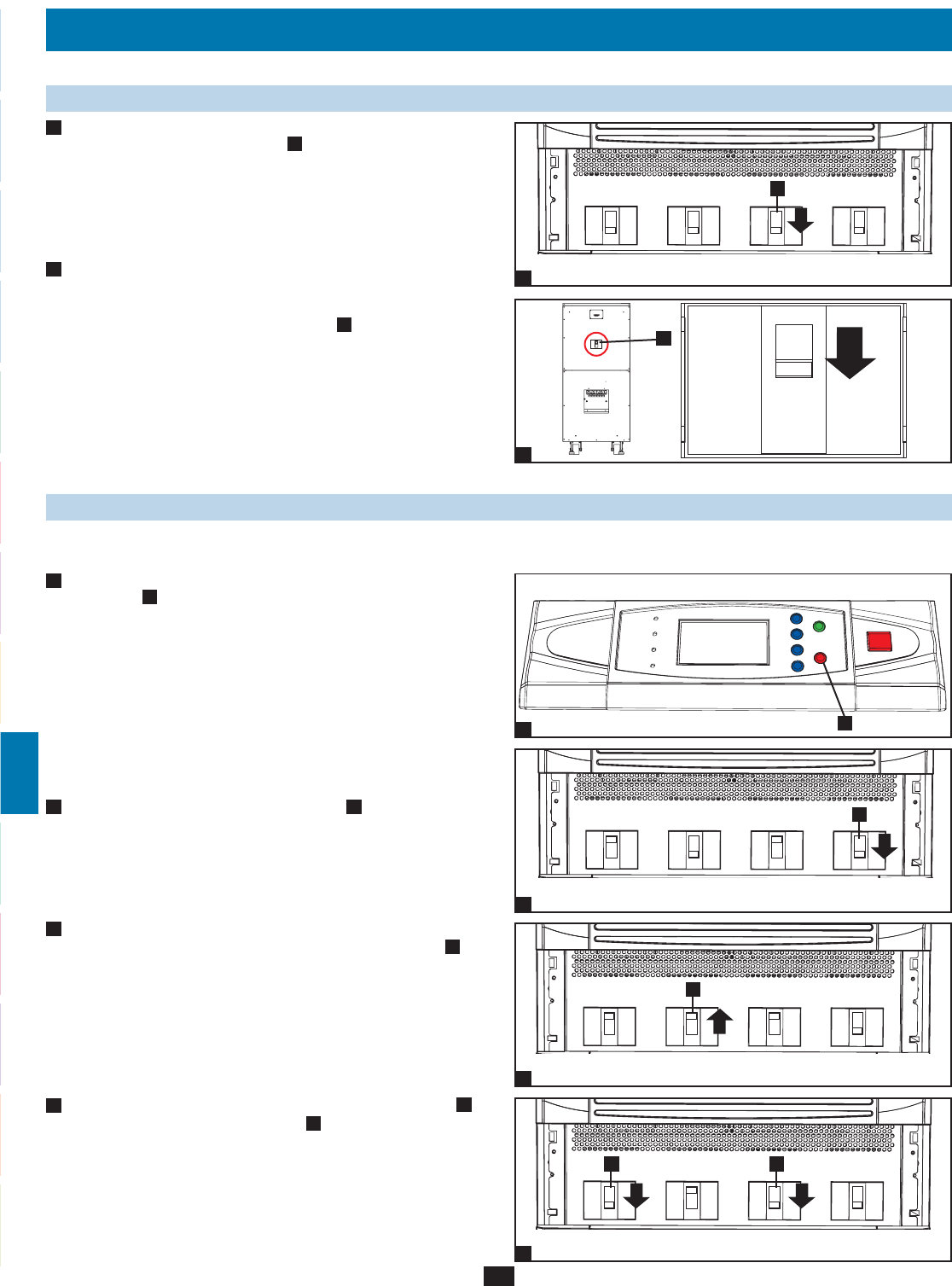

9-9 Shutdown Procedure (Parallel UPS) (continued)

For the UPS system you wish to shut down, switch off the bypass •

input circuit breaker switch A.

When the UPS system is completely shut down, the LCD screen •

will be completely off. If the UPS systems have external battery

cabinets connected, switch off the external battery cabinet circuit

breaker switch A of each battery pack.

Note: If the UPS system remains off for an extended period of time, it

should be turned on periodically to allow the batteries to recharge. The

UPS system should be turned on and the batteries should be recharged

at least one uninterrupted 24-hour period every 3 months. Failure

to recharge the batteries periodically may cause irreversible battery

damage.

9-10 Manual Bypass Procedure (Parallel UPS)

Warning: When the UPS system is in manual bypass, the inverter shuts down. Connected equipment loads are powered by the bypass

power source and will not receive battery backup during a utility power failure.

For the first UPS system you wish to shut down, press the OFF •

button A for 3 seconds (until you hear a beep), then release

the button. If the other UPS system can support the connected

equipment loads alone, the UPS system that was turned off will

shut down its inverter and its LCD screen will read “LOAD NOT

POWERED”. The other UPS system’s LCD screen will read

“ONLINE MODE”. If the total connected equipment load is too

large to be handled by a single UPS system, both UPS systems

will shut down their inverters and switch to bypass mode, and their

LCD screens will read “ON AUTO BYPASS”. Repeat step 1 for

the second UPS system you wish to shut down.

Switch off the main input circuit breaker switch • A of each UPS

system.

Confirm that both UPS systems are shut down, then switch on the •

manual bypass input circuit breaker switch A of each UPS system.

The bypass power source will power the loads and the LCD screen

will read “ON MANUAL BYPASS”.

Switch off the bypass input circuit breaker switch •A and the output

circuit breaker switch B of each UPS system. The LCD screen

will turn off completely.

Output Manual

Bypass

Input

Main

Input

Output

Manual

Bypass

Manual

Bypass

Manual

Bypass

Input

Bypass

Input

Bypass

Input

Main

Input

Main

Input

Main

Input

9 – Start-Up, Shutdown and Bypass (continued)

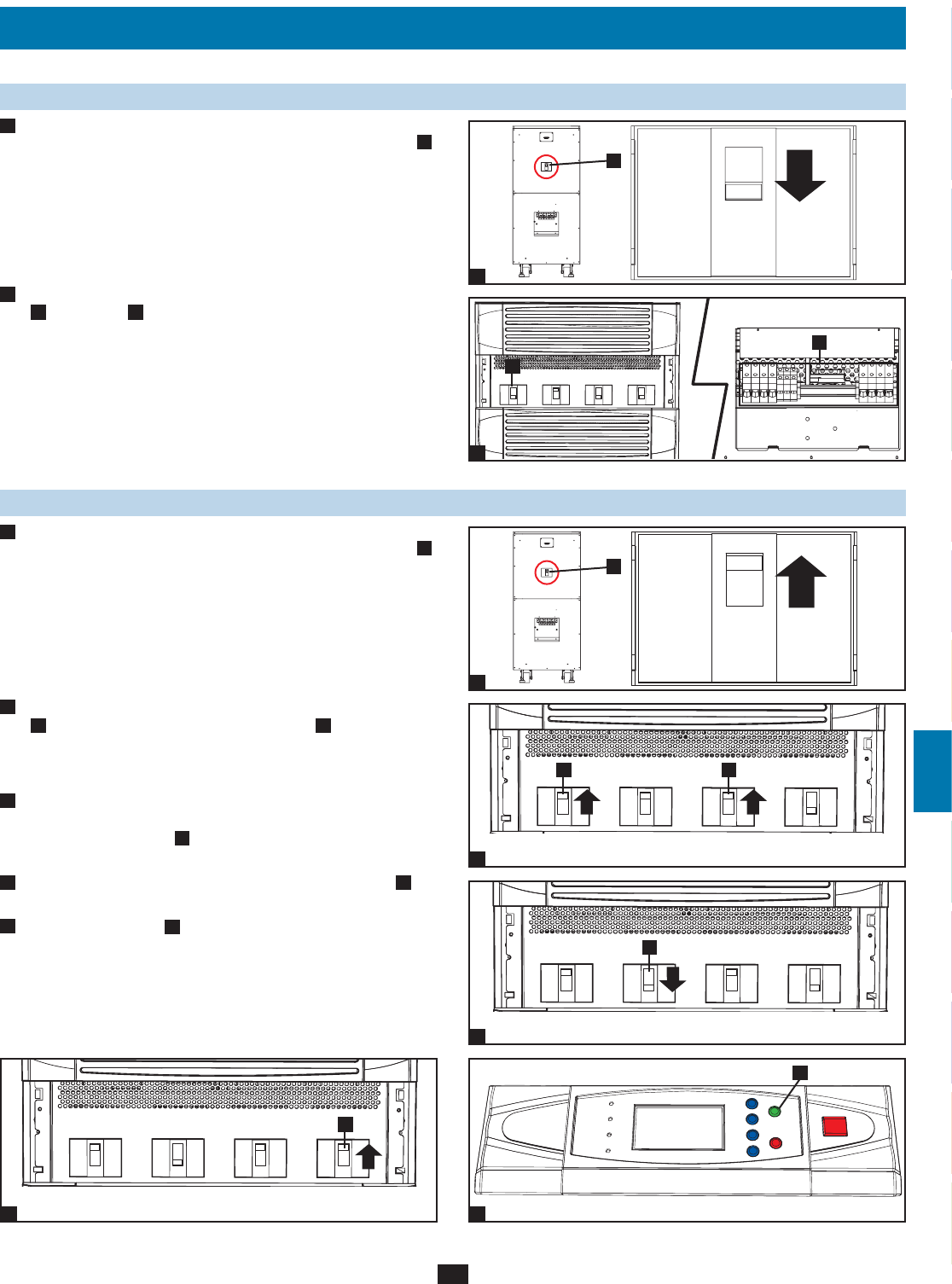

9-10 Manual Bypass Procedure (Parallel UPS) (continued)

If the UPS systems have external battery cabinets connected, •

switch off the external battery cabinet circuit breaker switch A of

each battery pack.

In this mode, only the output circuit breaker switch • A and the

terminal block B contain hazardous voltage, allowing qualified

service personnel to perform maintenance or repair. Note:

Qualified service personnel may prefer to de-energize the UPS

systems completely, depending on local codes and the nature of the

maintenance or repair.

9-11 Switching from Manual Bypass to Normal Mode (Parallel UPS)

If the UPS systems have external battery cabinets connected, •

switch on the external battery cabinet circuit breaker switch A of

each battery pack.

Switch on the bypass input circuit breaker switch • A and the output

circuit breaker switch B of each UPS system.

Confirm that the LCD screens of both UPS systems read “ON •

MANUAL BYPASS”, then switch off the manual bypass input

circuit breaker switch A of each UPS system. The LCD screen

will read “ON AUTO BYPASS”.

Switch on the main input circuit breaker switch • A of each UPS

system.

Press the ON button • A of the first UPS systems for 3 seconds

(until you hear a beep), then release the button. Press the ON

button for the second UPS system for 3 seconds (until you hear

a beep), then release the button. When the inverter of each UPS

system is operating normally, they will switch to online (normal)

mode at the same time.

Output Manual

Bypass

Input

Main

Input

Output

Manual

Bypass

Manual

Bypass

Input

Bypass

Input

Main

Input

Main

Input

10 – Display and Conﬁ guration

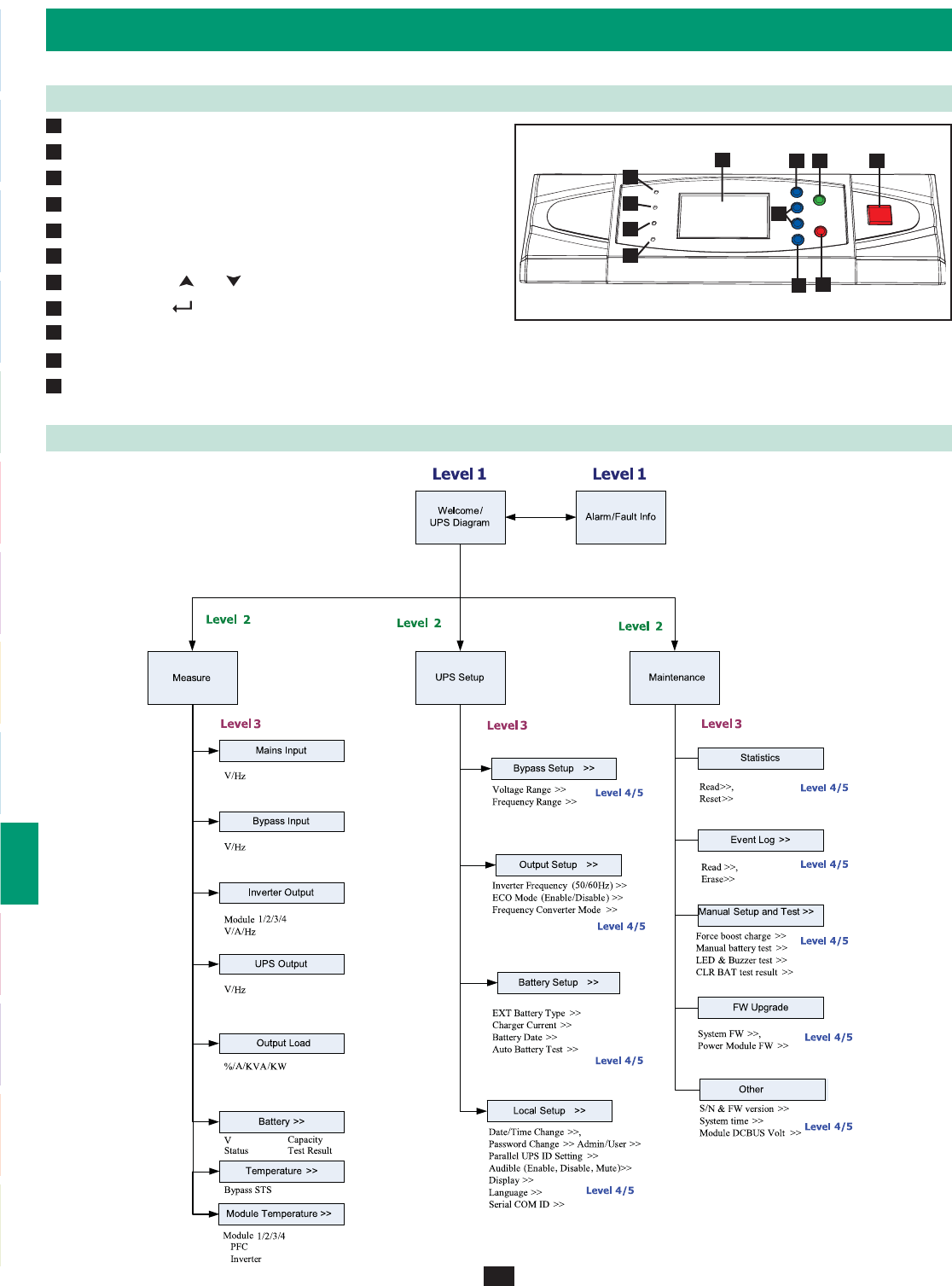

10-1 Control Panel Diagram

“NORMAL” LED•

“BATTERY” LED•

“BYPASS” LED•

“FAULT” LED•

LCD Status Screen•

“ESC” (Escape) Button•

Scroll Buttons (• and )

Enter Button (• )

ON Button•

OFF Button•

“EPO” (Emergency Power Off) Button•

10-2 Display Hierarchy

Control Panel

10 – Display and Conﬁ guration (continued)

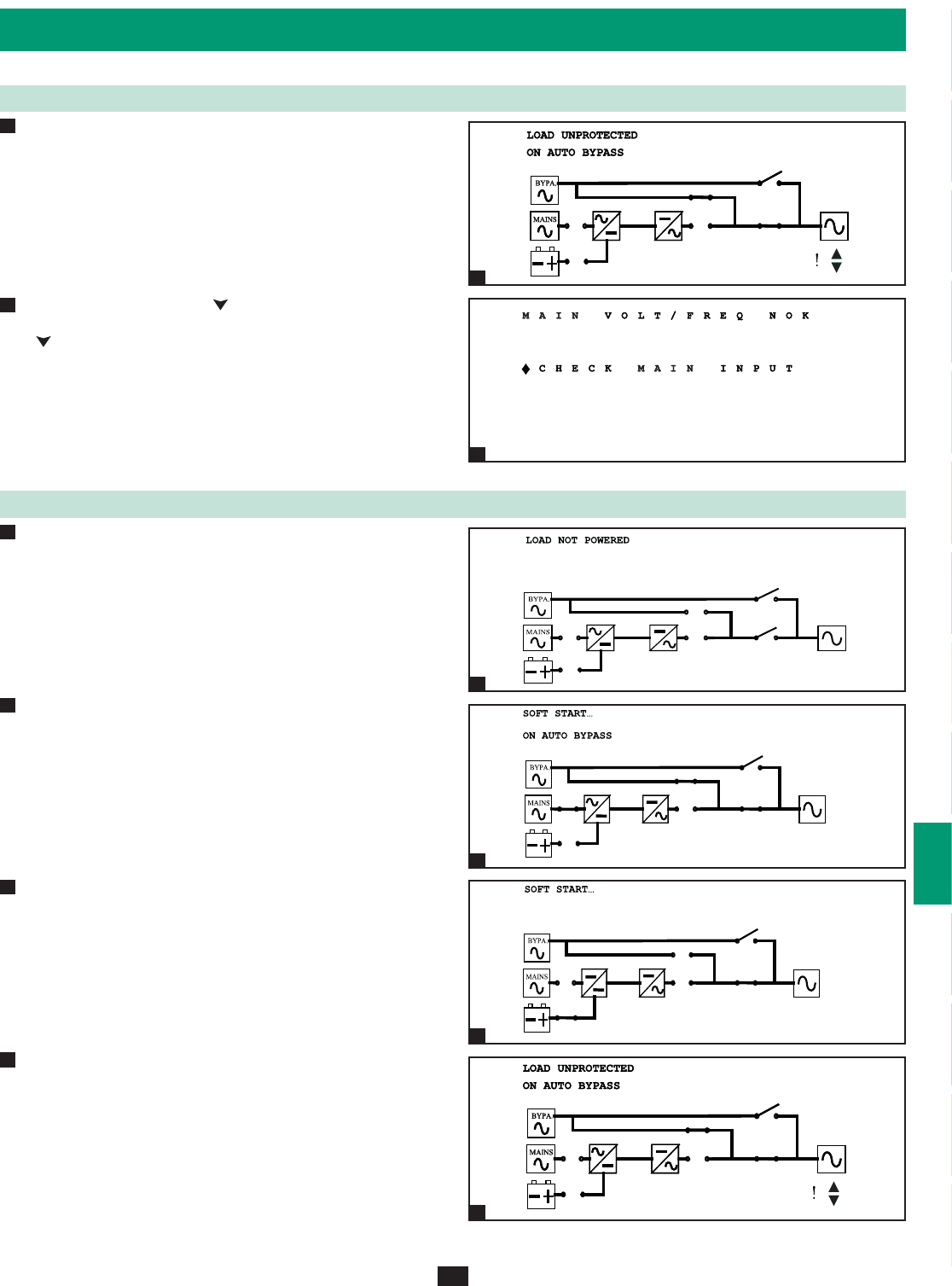

10-3 Default Display

After the UPS system starts up and completes the self-test, the •

LCD status screen will show the default display. The default

display includes a status message and diagram that shows the

operational status of the UPS system. If an alarm event occurs, an

exclamation point will flash in the lower right corner of the LCD

status screen.

Press the scroll down button (• ) to see an event message, which

may include diagnostic information. Press the scroll down button

() again to see the next message. If no other event messages

exist, the screen will return to the default display. Note: Pressing

the “ESC” button will return to the default display.

10-4 Status Messages and Diagrams

The UPS system output is off and the connected equipment loads •

are not powered. This condition may be due to automatic UPS

shutdown or manually switching off the output circuit breaker

switch.

Connected equipment loads are powered by the bypass power •

source at initial UPS system start-up.

The UPS system is starting up from battery power.•

The UPS system is in auto bypass mode. Connected equipment •

loads will lose power if the bypass power source fails.

10 – Display and Conﬁ guration (continued)

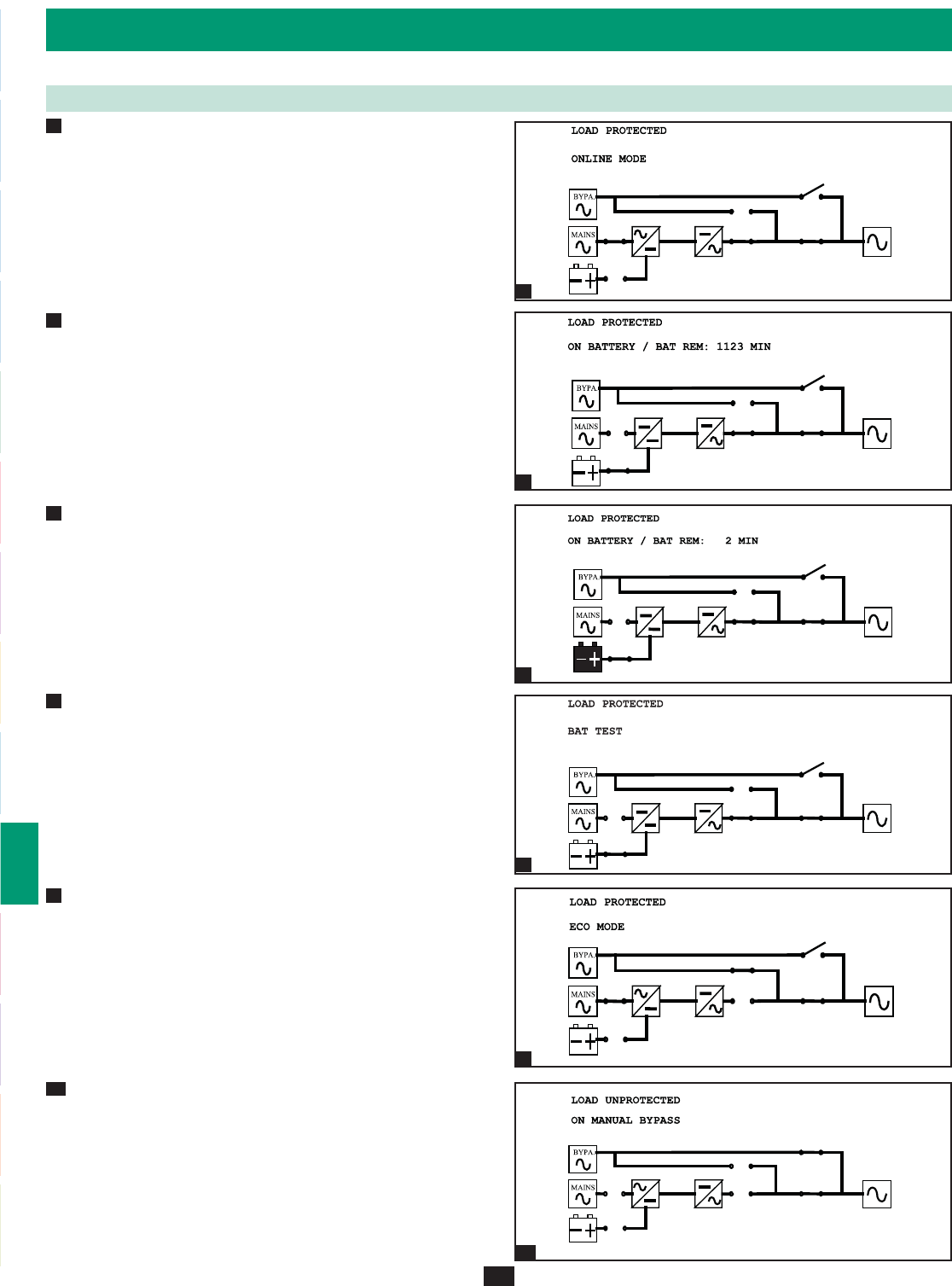

10-4 Status Messages and Diagrams (continued)

The UPS system is operating in online (normal) mode. Connected •

equipment loads will receive battery backup power if the mains

(utility or generator) power source fails.

The UPS system has switched to battery backup (on battery) mode. •

Connected equipment loads are receiving battery backup power,

and the estimated remaining runtime is shown. Note: The battery

parameters must be set correctly in order to receive accurate

runtime estimates from the UPS system when it switches to battery

backup mode. See Section 10-10 for more information.

The UPS system has switched to battery backup (on battery) mode. •

Connected equipment loads are still receiving AC power inverted

from battery power, but battery power is nearly depleted.

The UPS system is performing a battery test.•

The UPS system is operating in economy mode, and connected •

equipment loads are being powered by the bypass source.

The UPS system is in manual bypass mode in order to allow •

qualified service personnel to perform maintenance or repair on

the UPS system. Connected equipment loads will lose power if the

bypass power source fails.

10 – Display and Conﬁ guration (continued)

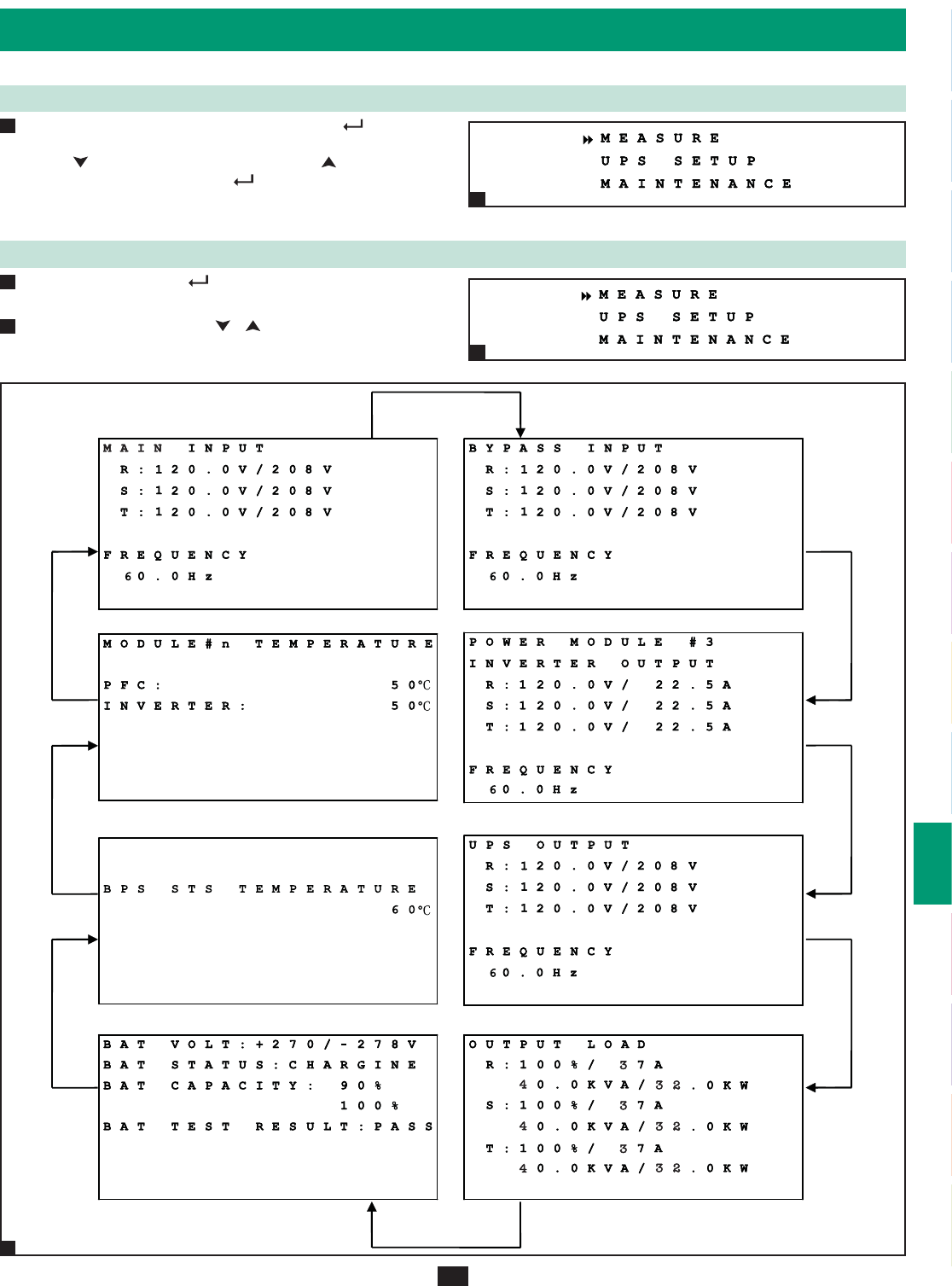

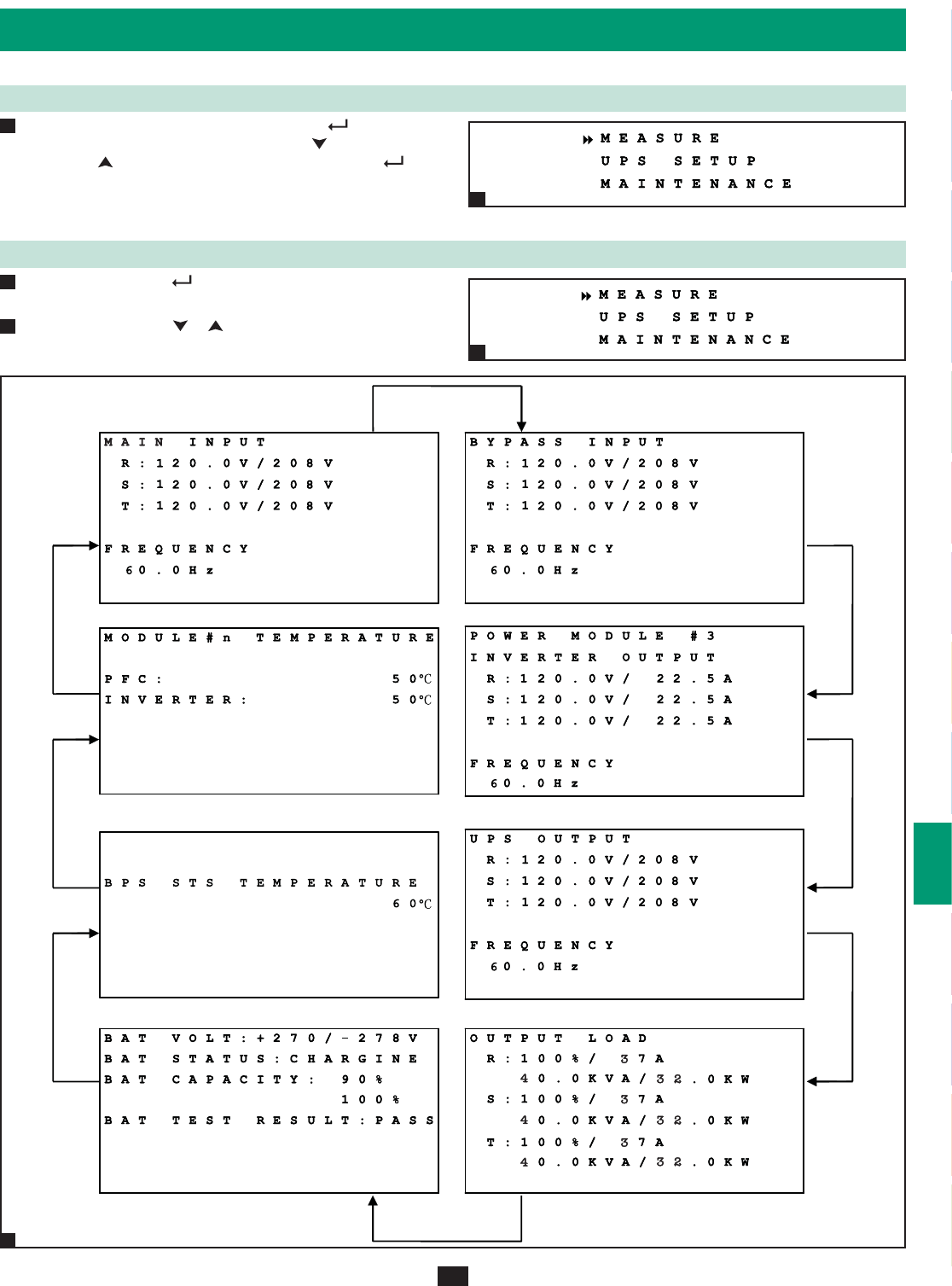

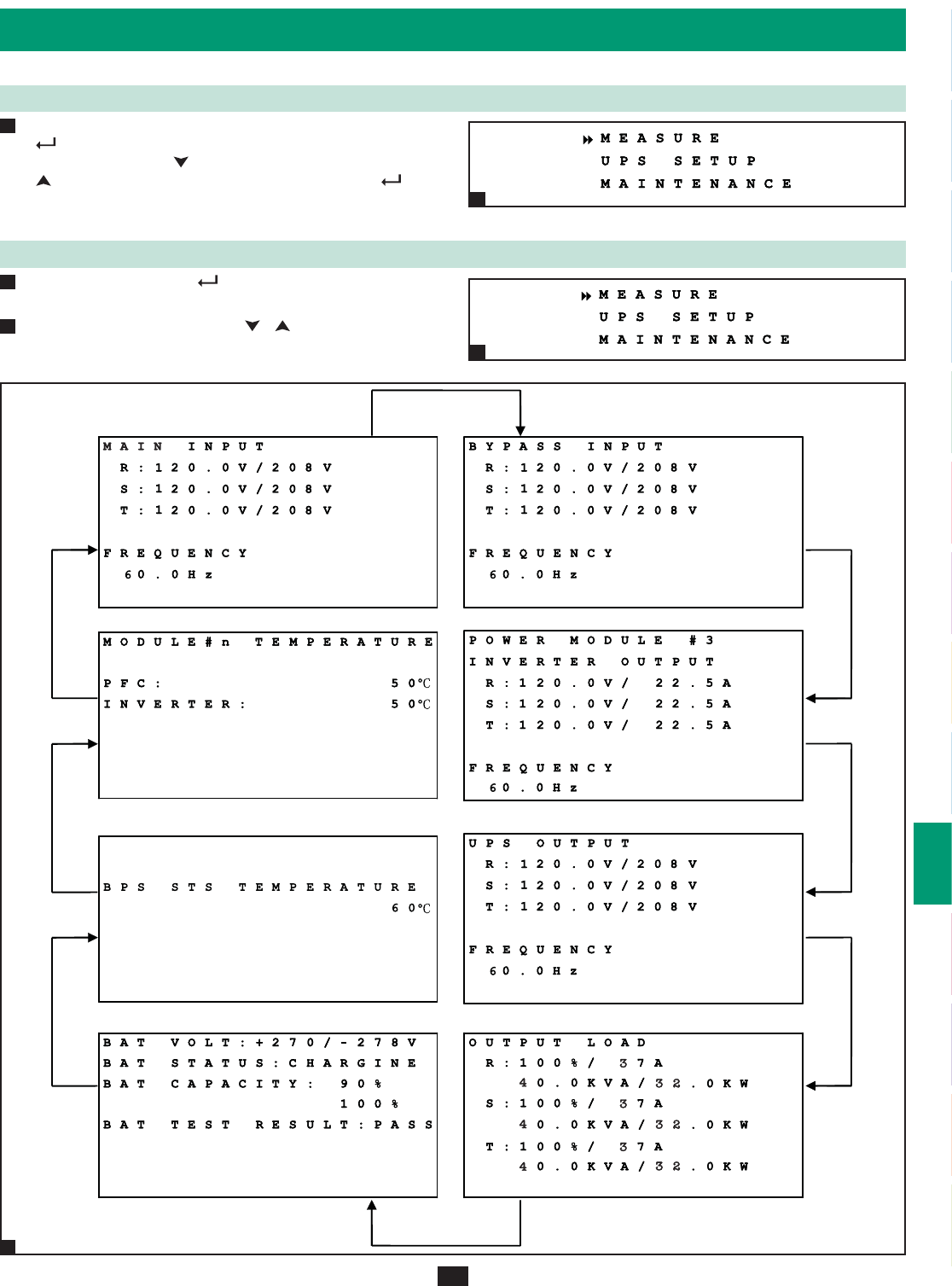

10-5 Main Menu

From the default display, press the enter button (• ) to access

the main menu. Press the scroll down button ( ) or the scroll

up button ( ) to move the cursor. Press the enter button ( ) to

select one of the available menu options.

10-6 UPS System “Measure” Menu

Press the enter button (• ) to select “MEASURE” from the main

menu.

Use the scroll buttons (• or ) to scroll through the available data

screens. Press the “ESC” button to return to the previous menu.

SU40K shown

10 – Display and Conﬁ guration (continued)

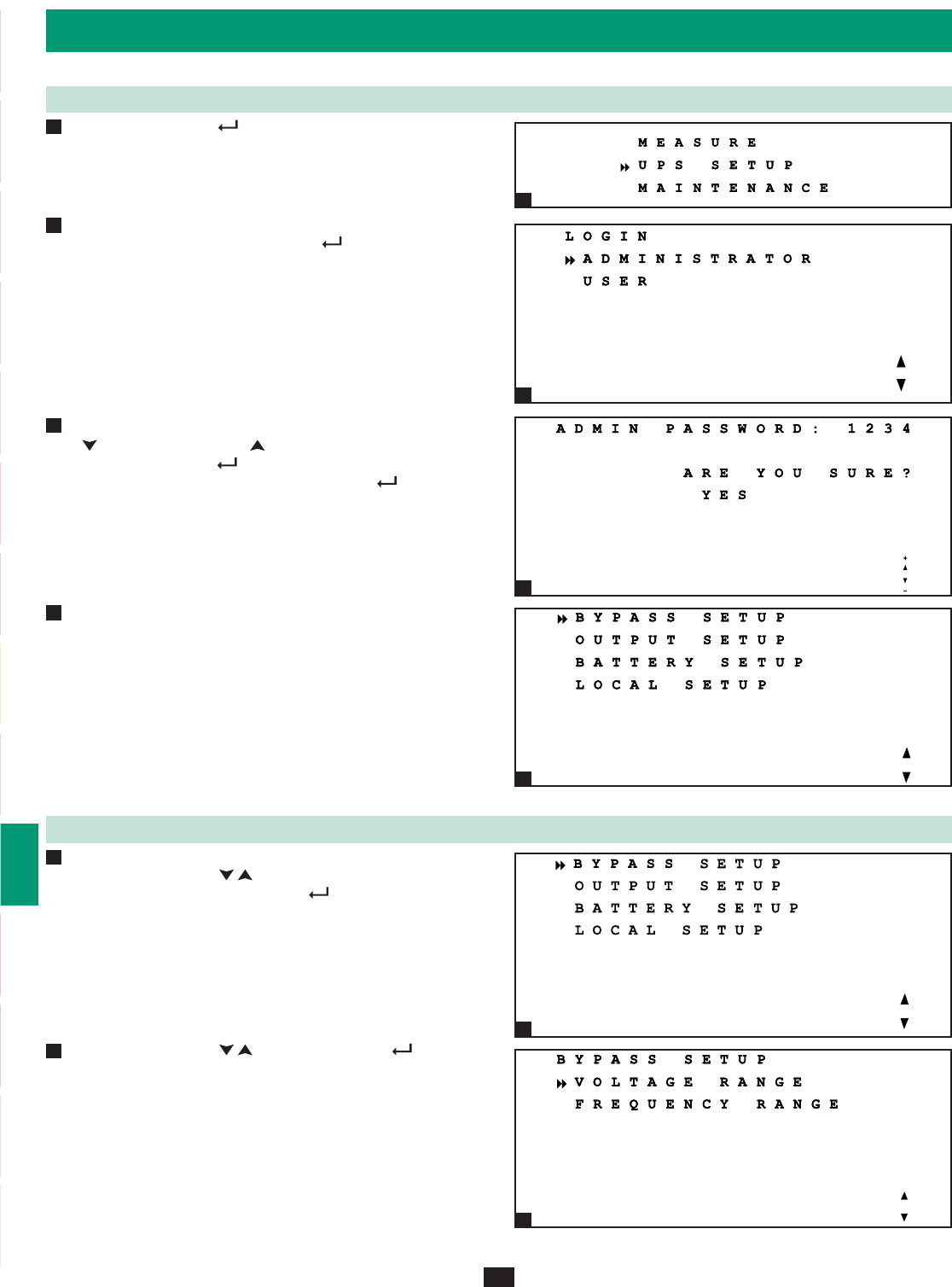

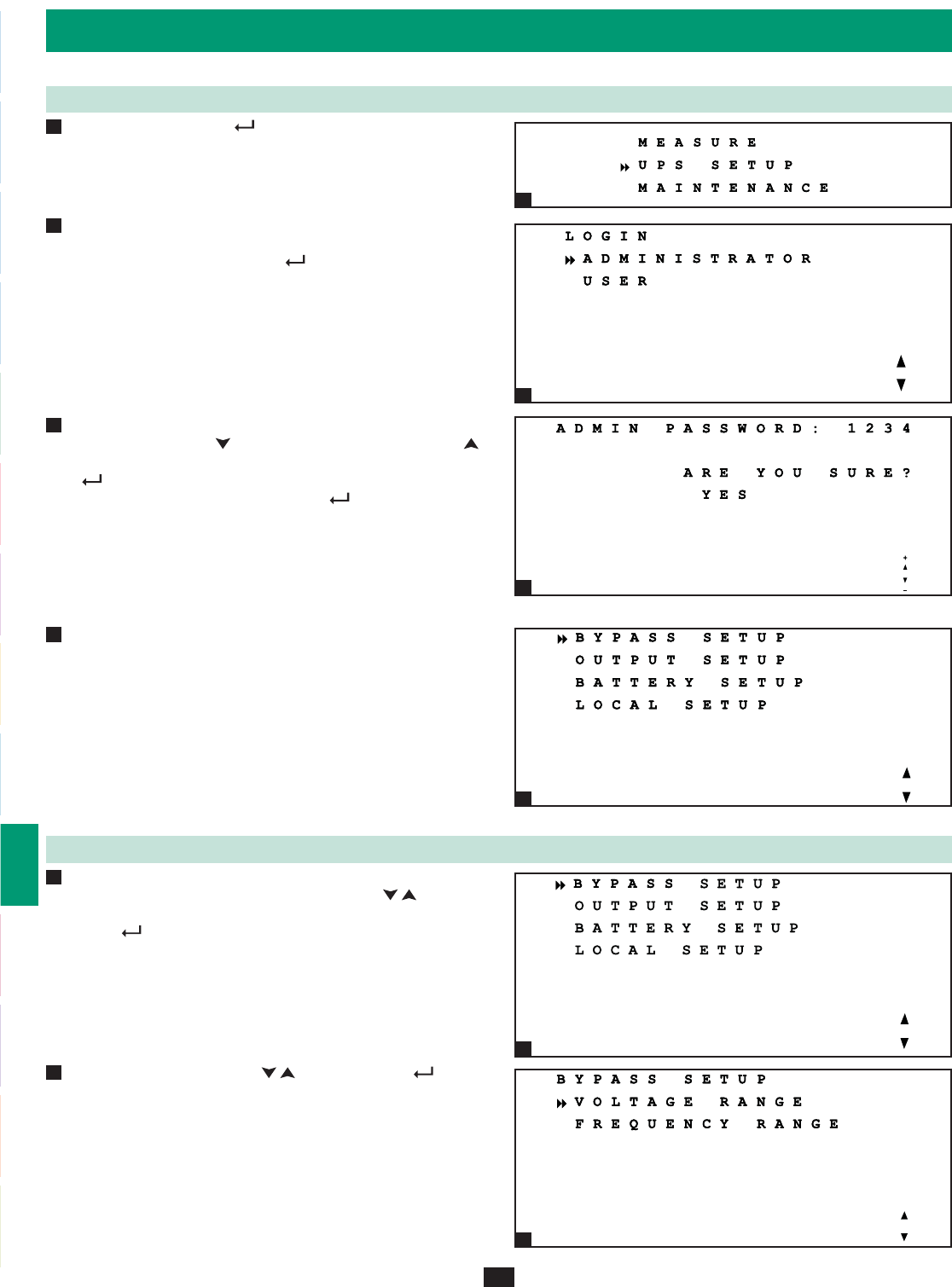

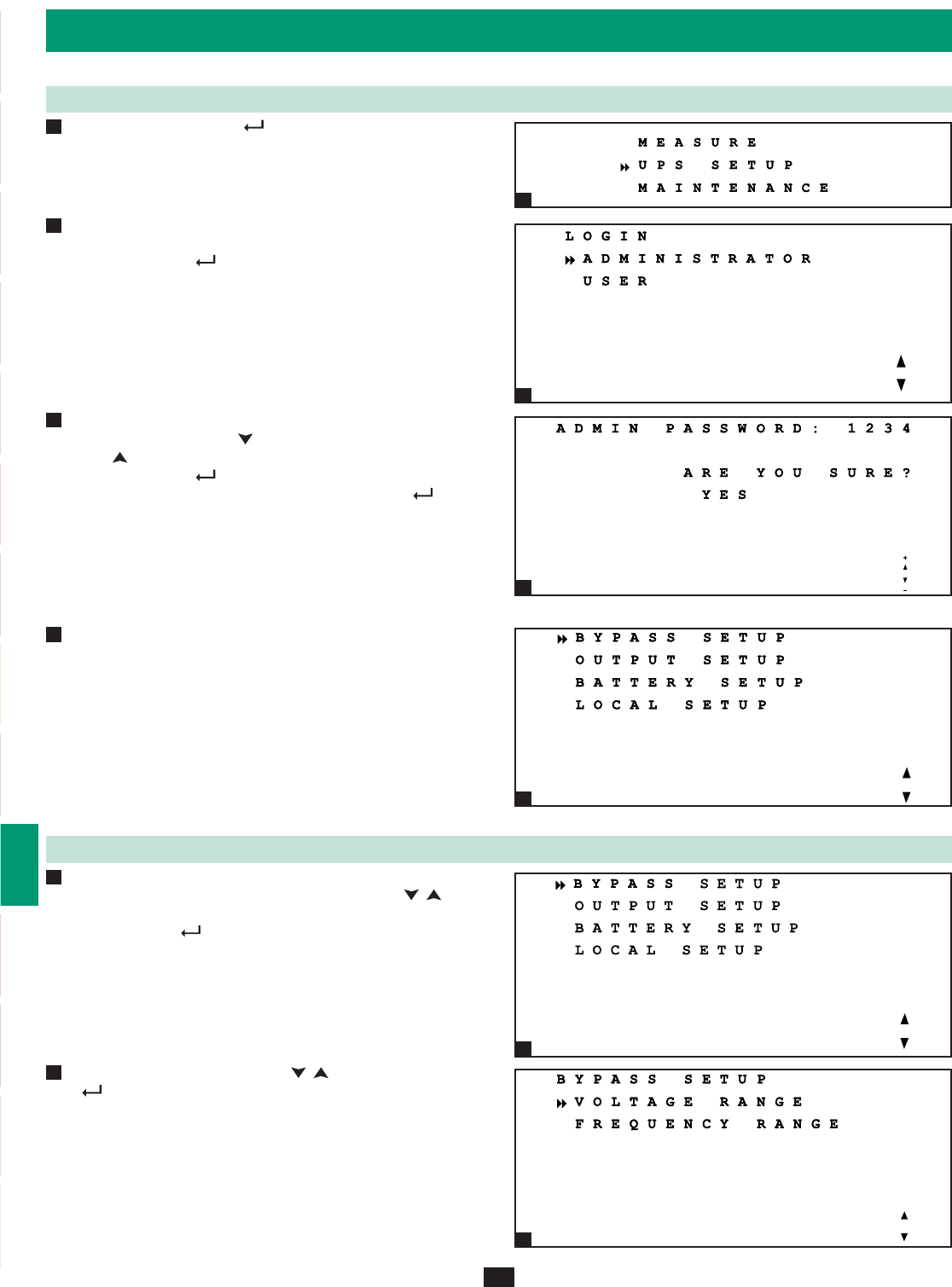

10-7 UPS System Setup Menu

Press the enter button (• ) to select “UPS SETUP” from the main

menu.

Accessing the UPS system setup menu requires a password. From •

the login screen, press the enter button ( ) to select whether

to log in as an administrator or a user. Administrators can view

and change all UPS system parameters; regular users can view

all parameters, but can only change a few basic parameters. Only

qualified service personnel should log in as the administrator.

The password consists of 4 numerals. Press the scroll down button •

() or the scroll up button ( ) to select the first numeral, then

press the enter button ( ) to enter the numeral choice. After

entering the last numeral, press the enter button ( ) to confirm

the password choice. The default user password is 0000. The

default administrator password is 0000. Only qualified service

personnel should have access to the administrator password. See

Section 10-11 for instructions on changing the passwords.

After the correct password has been entered, the LCD screen will •

show the UPS system setup menu.

10-8 Bypass Setup Menu

Enter the UPS system setup menu as described in • Section 10-7.

Use the scroll buttons ( , ) to move the cursor to “BYPASS

SETUP”, then press the enter button ( ).

Use the scroll buttons (• , ) and the enter button ( ) to select

“VOLTAGE RANGE” or “FREQUENCY RANGE”.

10 – Display and Conﬁ guration (continued)

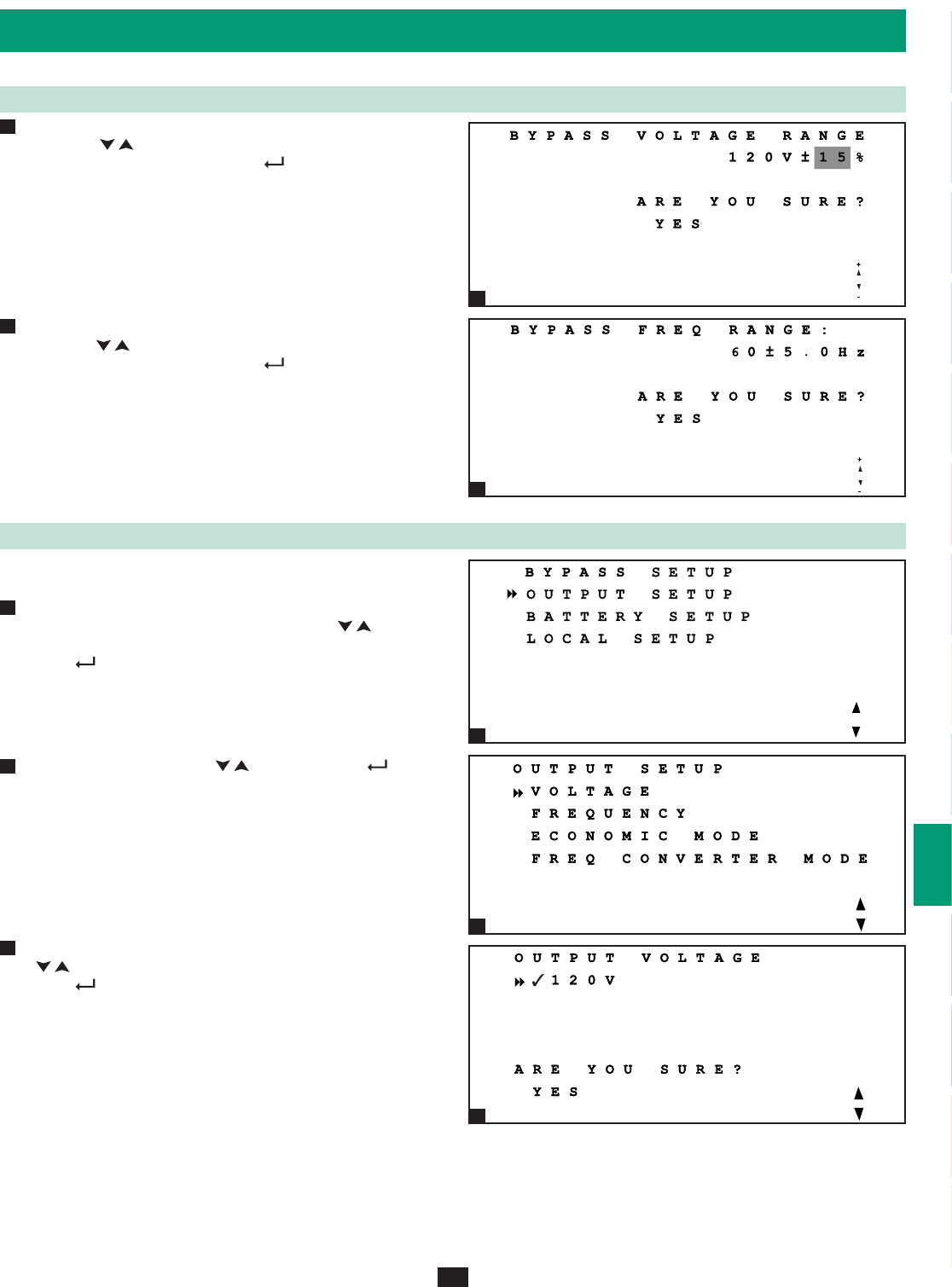

10-8 Bypass Setup Menu (continued)

From the “VOLTAGE RANGE” screen, use the scroll buttons •

(, ) to select a bypass voltage range and press the enter button

() to confirm the setting.

From the “FREQUENCY RANGE” screen, use the scroll buttons •

(, ) to select a bypass frequency range and press the enter

button ( ) to confirm the setting.

Note: Press the “ESC” button to return to the previous menu.

10-9 Output Setup Menu

Note: The UPS system must be in bypass mode to change the output

parameters.

Enter the UPS system setup menu as described in Section 10-7. •

Use the scroll buttons ( , ) to move the cursor to “OUTPUT

SETUP”, then press the enter button ( ).

Use the scroll buttons (• , ) and the enter button ( ) to select

one of the menu choices.

From the “VOLTAGE” screen, use the scroll buttons •

(, ) to select the desired setting and press the enter button ( )

to confirm the setting.

10 – Display and Conﬁ guration (continued)

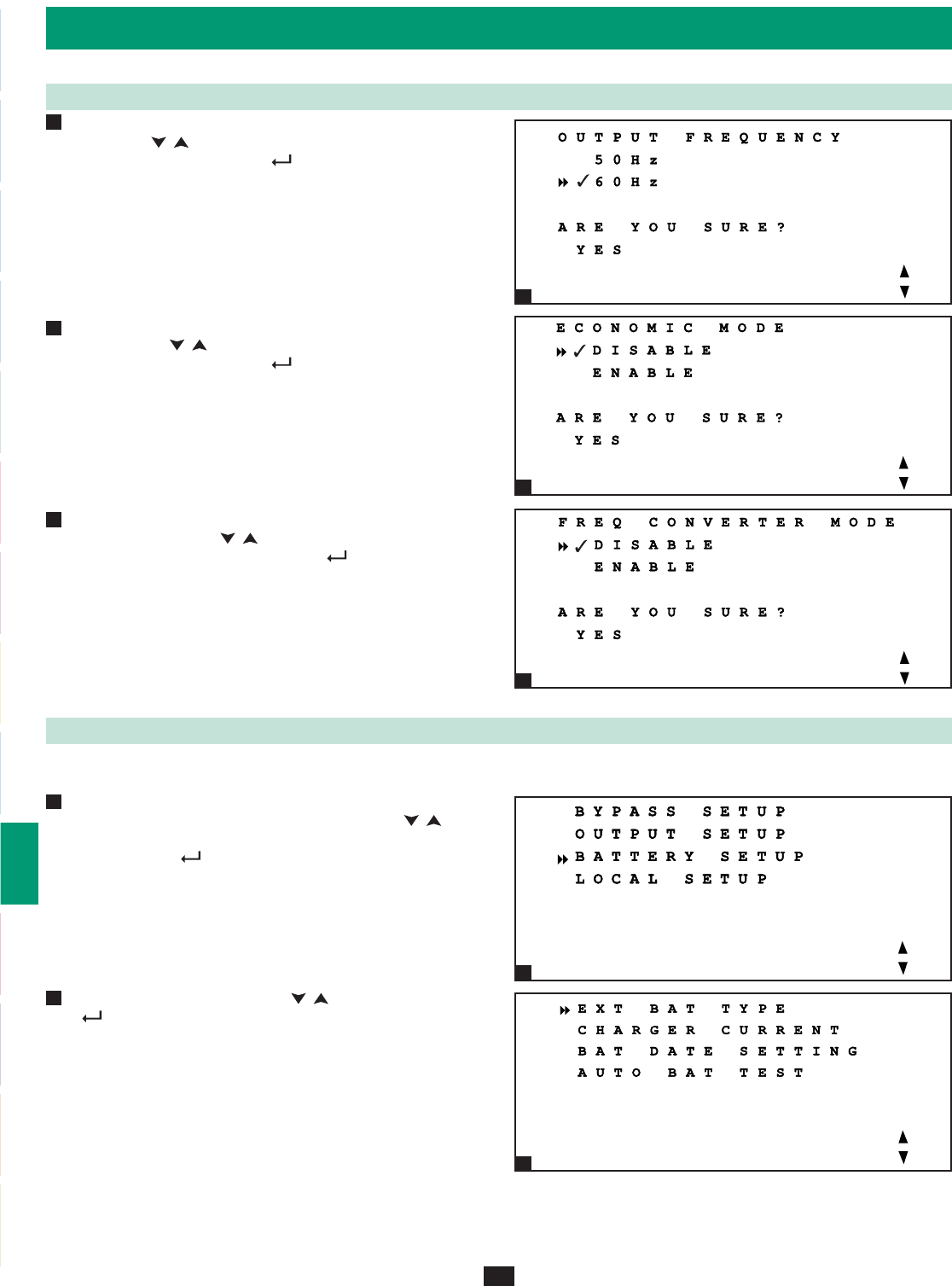

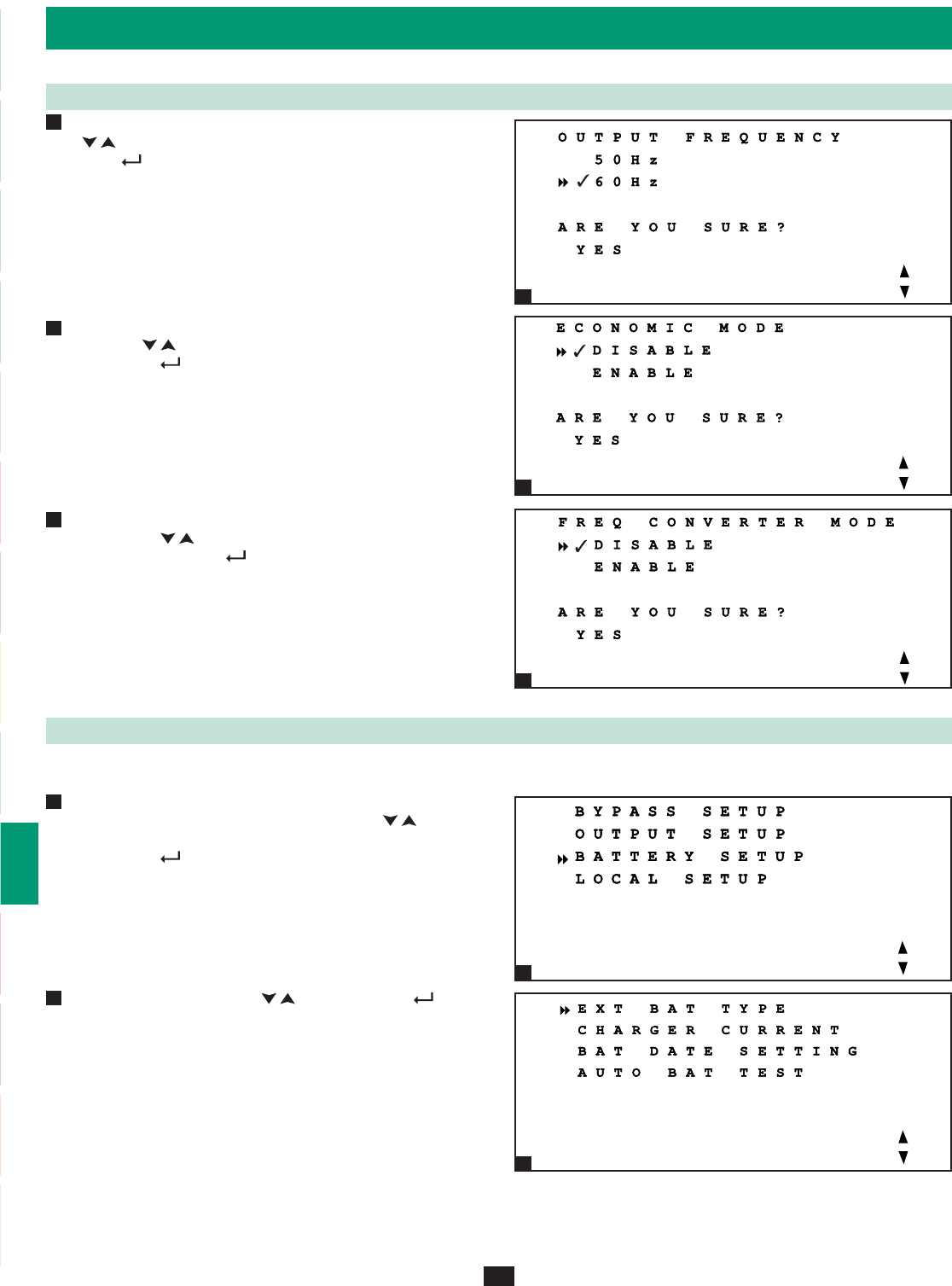

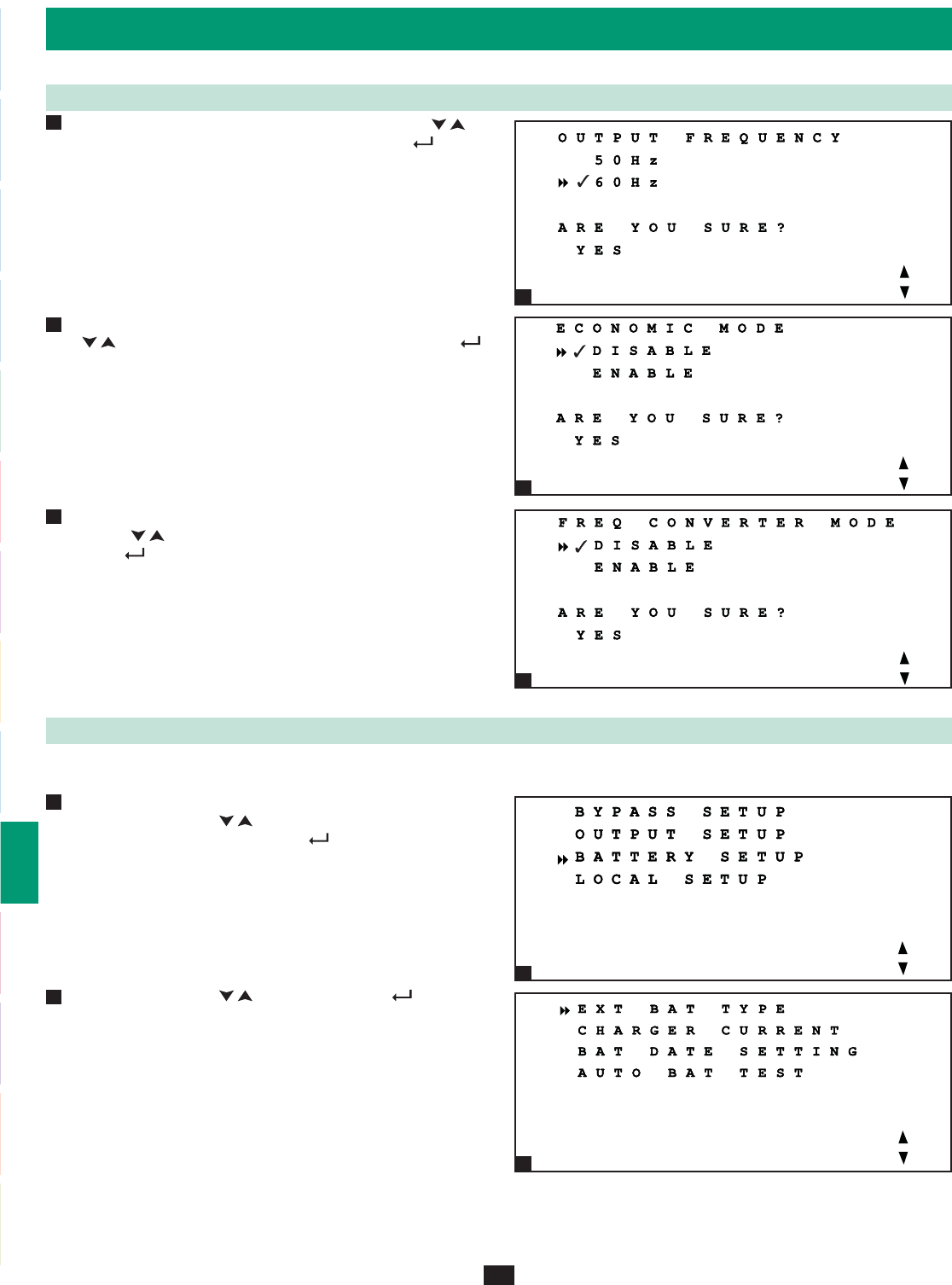

10-9 Output Setup Menu (continued)

From the “FREQUENCY” screen, use the scroll buttons (• , )

to select the desired setting and press the enter button ( ) to

confirm the setting. Note: The output frequency setting is only

used when the UPS system starts from battery or when frequency

converter mode (see step 6) is enabled.

From the “ECONOMIC MODE” screen, use the scroll buttons •

(, ) to select the desired setting and press the enter button ( )

to confirm the setting.

From the “FREQ CONVERTER MODE” screen, use the scroll •

buttons ( , ) to select the desired setting and press the enter

button ( ) to confirm the setting.

Note: Press the “ESC” button to return to the previous menu.

10-10 Battery Setup Menu

Note: The UPS system must be in bypass mode to change the battery parameters. The battery parameters must be set correctly in order to receive

accurate runtime estimates from the UPS system when it switches to battery backup mode.

Enter the UPS system setup menu as described in • Section 10-7.

Use the scroll buttons ( , ) to move the cursor to “BATTERY

SETUP”, then press the enter button ( ).

Use the scroll buttons (• , ) and the enter button ( ) to select

one of the menu choices.

10 – Display and Conﬁ guration (continued)

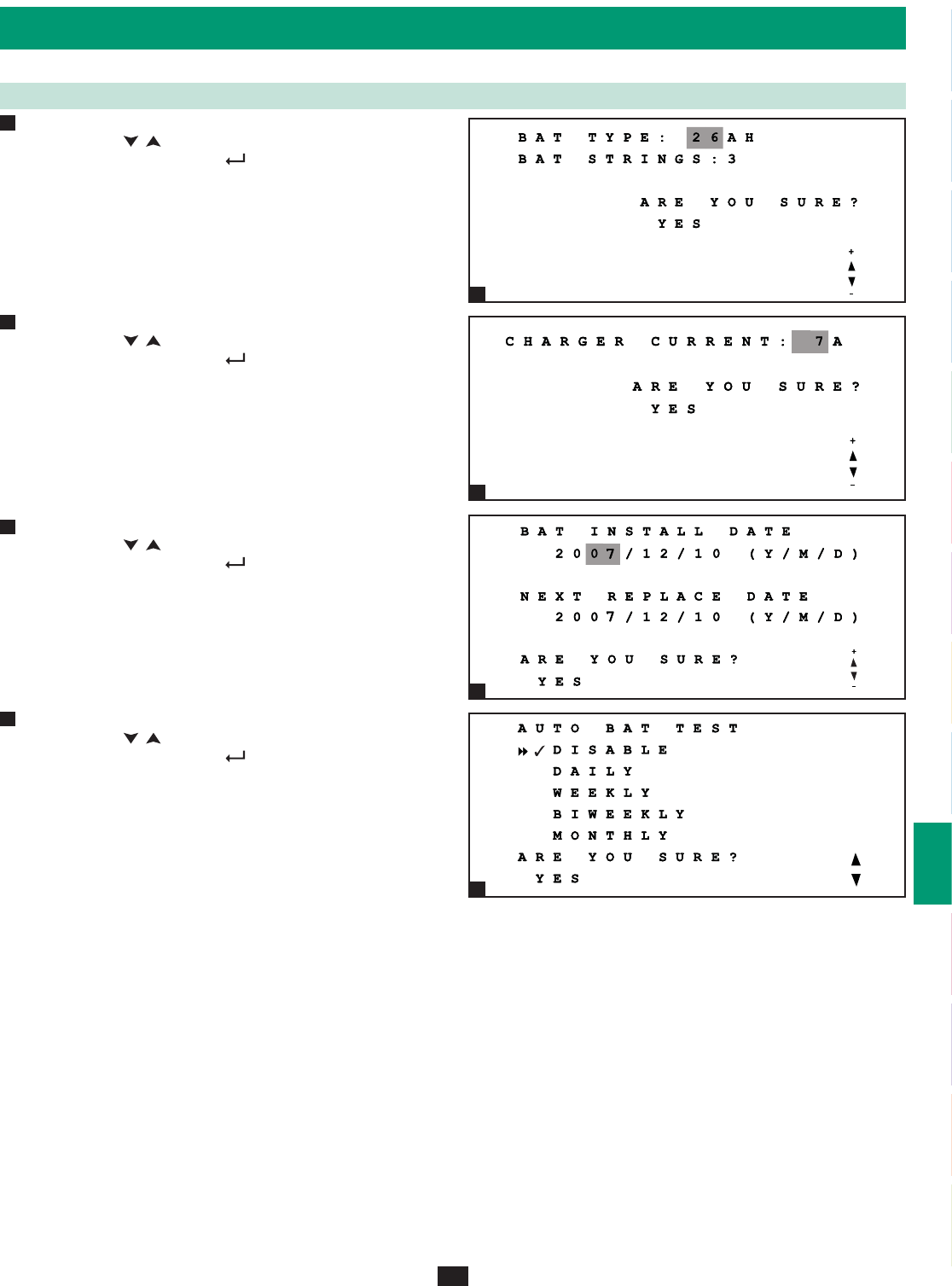

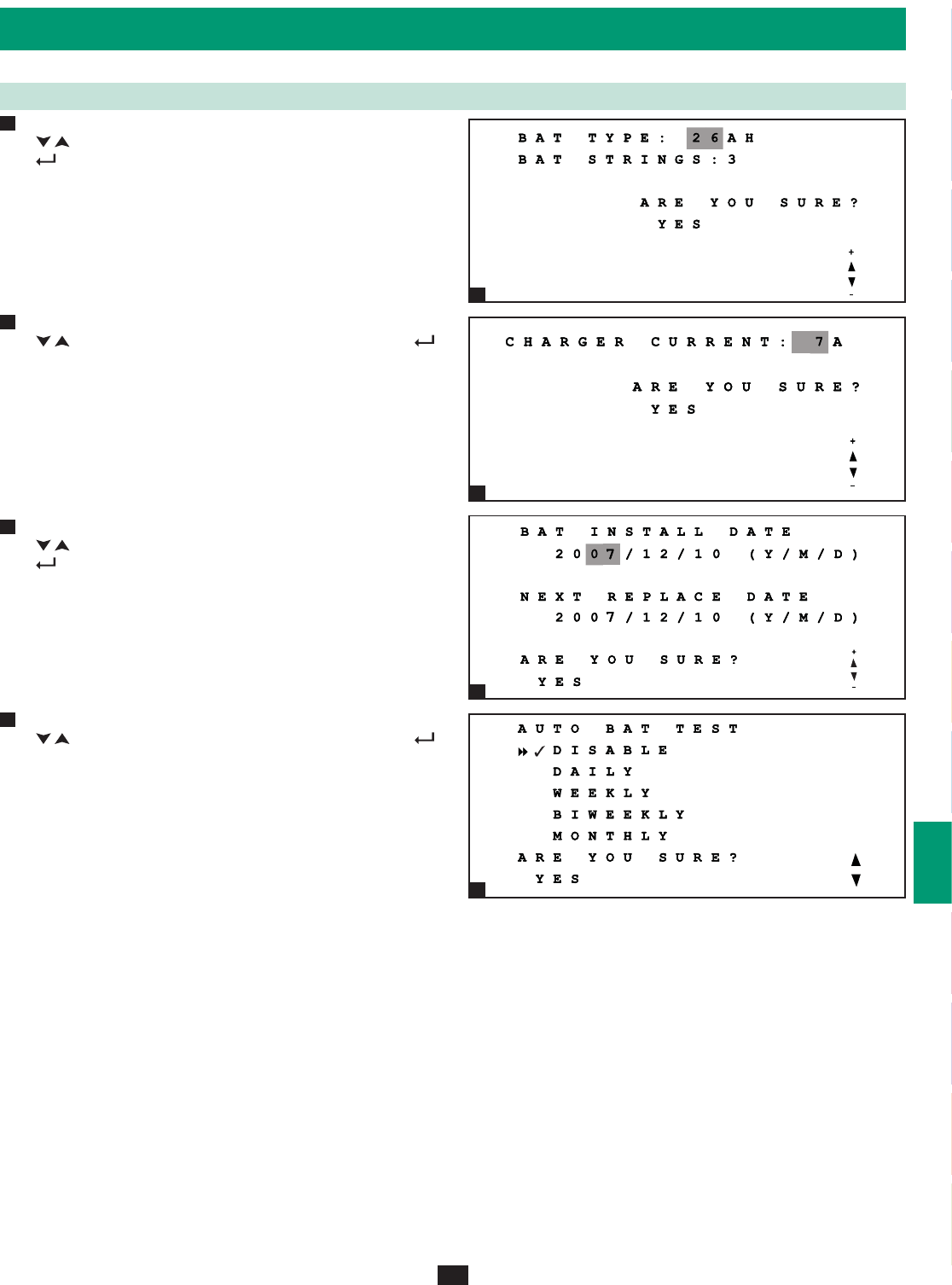

10-10 Battery Setup Menu (continued)

From the “EXT BAT TYPE” screen, use the scroll buttons •

(, ) to select the desired settings and press the enter button

() to confirm the settings. Note: Possible battery types are

26AH, 40AH, 100AH or 140AH. Possible string settings are

1, 2, 3 or 4.

From the “CHARGER CURRENT” screen, use the scroll buttons •

(, ) to select the desired setting and press the enter button ( )

to confirm the setting. Note: The default charger current setting is

7A.

From the “BAT DATE SETTING” screen, use the scroll buttons •

(, ) to select the desired settings and press the enter button

() to confirm the settings.

From the “AUTO BAT TEST” screen, use the scroll buttons •

(, ) to select the desired setting and press the enter button ( )

to confirm the setting.

Note: Press the “ESC” button to return to the previous menu.

10 – Display and Conﬁ guration (continued)

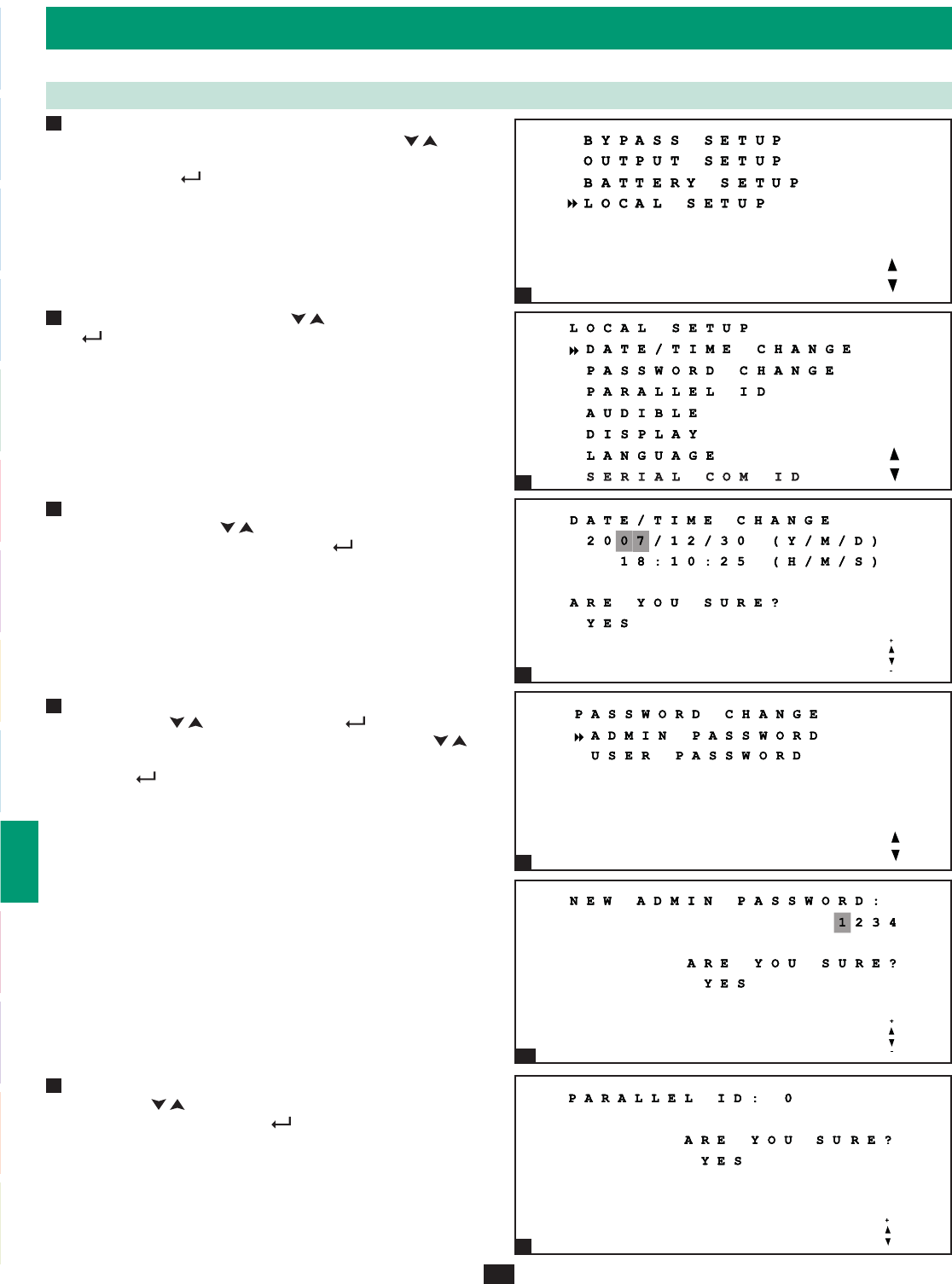

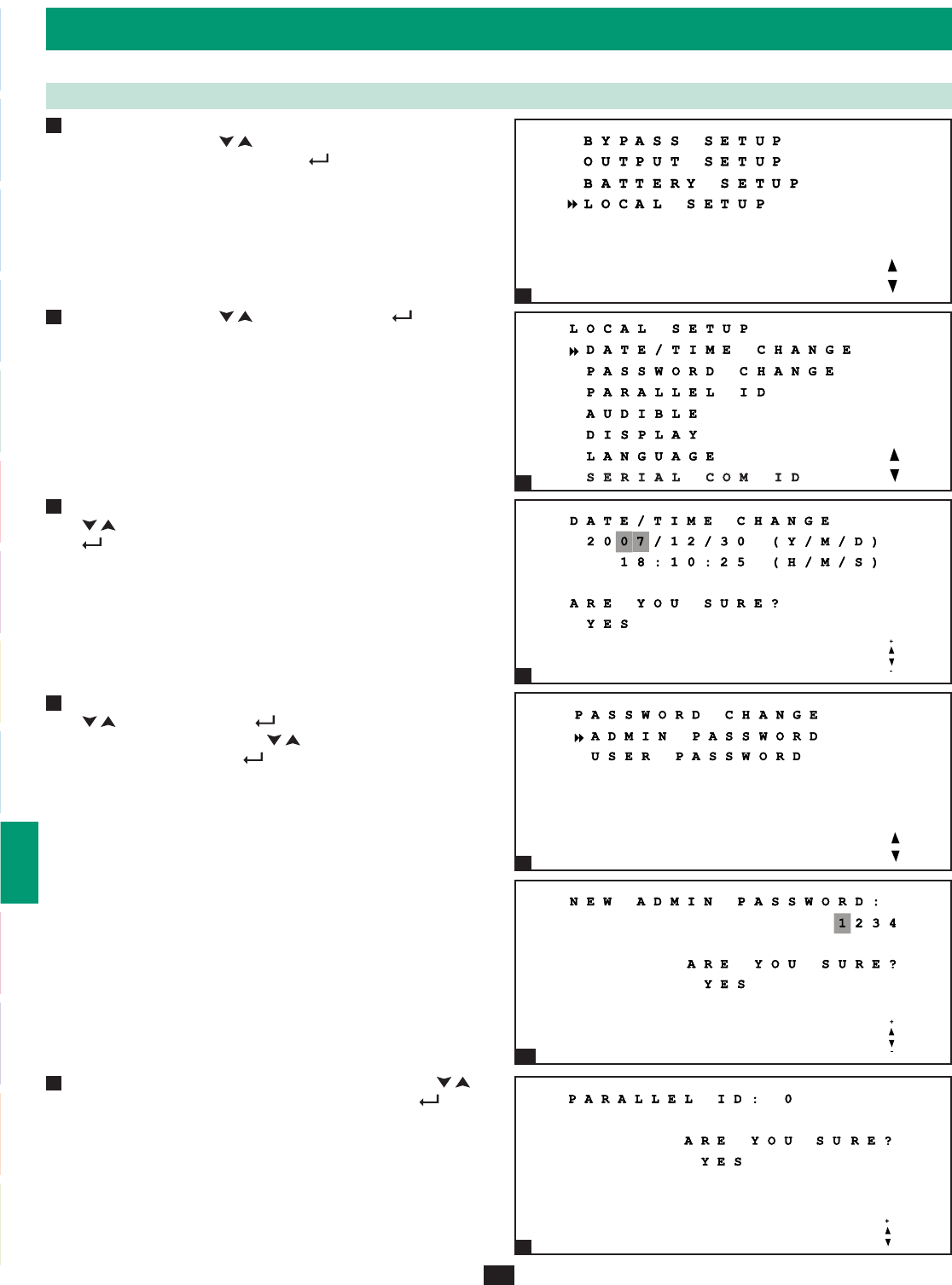

10-11 Local Setup Menu

Enter the UPS system setup menu as described in • Section 10-7.

Use the scroll buttons ( , ) to move the cursor to “LOCAL

SETUP”, then press the enter button ( ).

Use the scroll buttons (• , ) and the enter button ( ) to select

one of the menu choices.

From the “DATE/TIME CHANGE” screen, use the scroll buttons •

(, ) to select the desired settings and press the enter button

() to confirm the settings. Note: Changing this setting does not

require an administrator login – a user login is sufficient.

From the “PASSWORD CHANGE” screen, use the scroll buttons •

(, ) and the enter button ( ) to select the desired menu

choice. Use the scroll buttons ( , ) to select the desired settings

and press the enter button ( ) to confirm the settings. Note:

The administrator password should be used by qualified service

personnel only.

From the “PARALLEL ID” screen, use the scroll buttons (• , )

to select the desired settings and press the enter button ( )

to confirm the settings. Note: If two UPS systems are used in a

parallel redundancy configuration, the parallel ID numbers of the

UPS systems must be 1 and 2.

10 – Display and Conﬁ guration (continued)

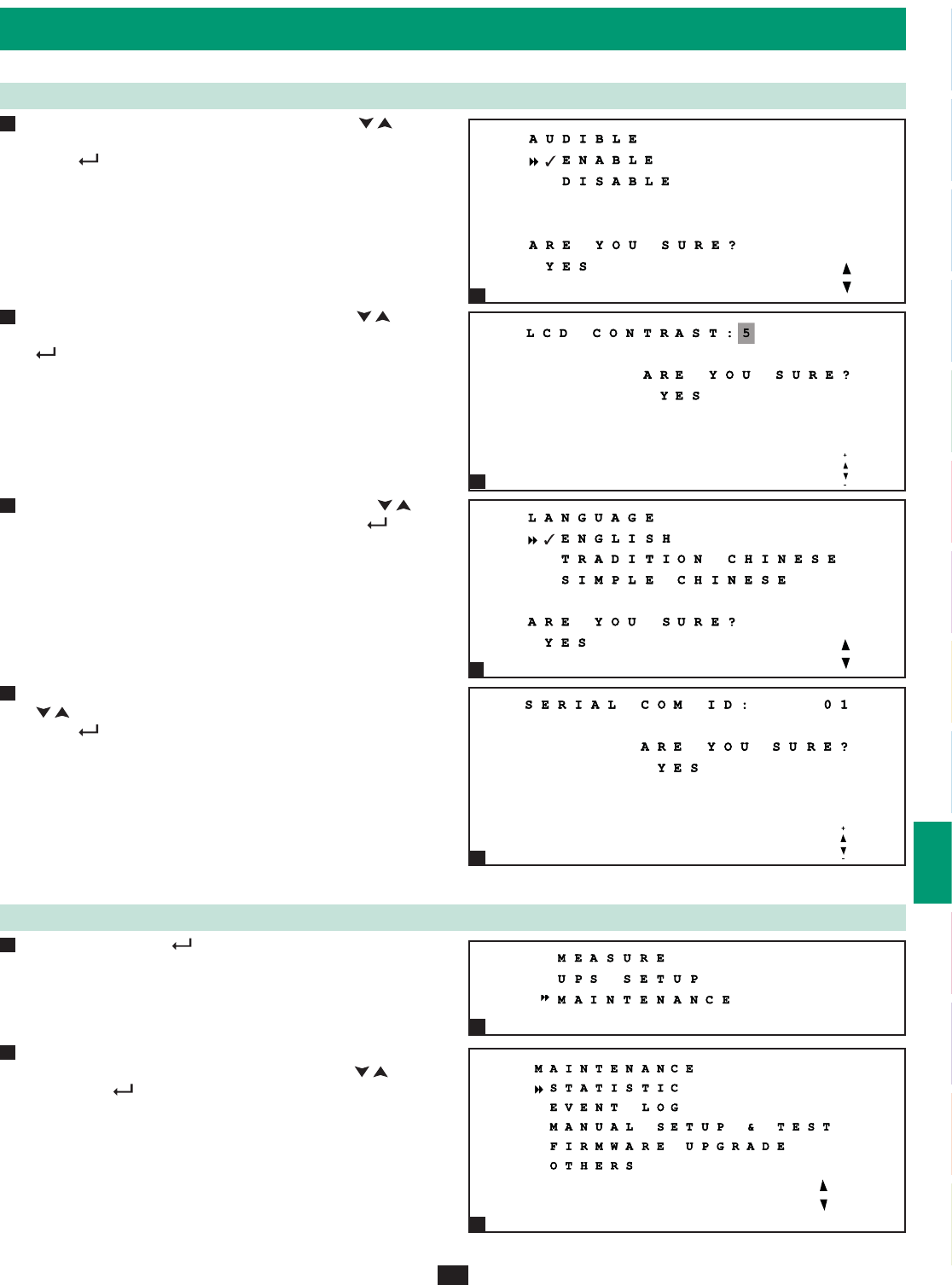

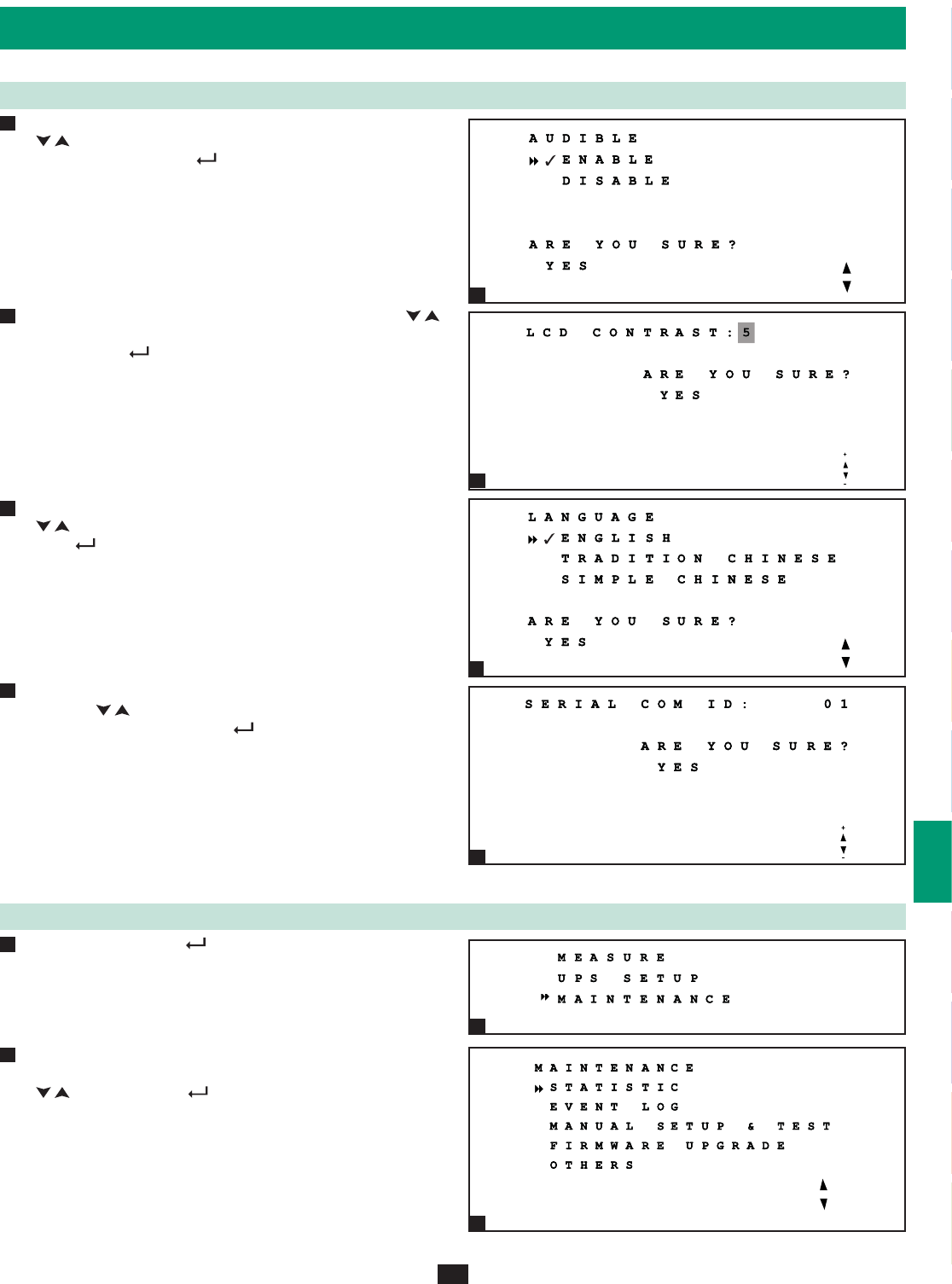

10-11 Local Setup Menu (continued)

From the “AUDIBLE” screen, use the scroll buttons (• , ) to

select the desired settings for the audible alarm and press the enter

button ( ) to confirm the setting.

From the “DISPLAY” screen, use the scroll buttons (• , ) to

select the desired LCD contrast setting and press the enter button

() to confirm the setting. Note: Changing this setting does not

require an administrator login – a user login is sufficient.

From the “LANGUAGE” screen, use the scroll buttons (• , )

to select the desired setting and press the enter button ( ) to

confirm the setting. Note: Changing this setting does not require

an administrator login – a user login is sufficient.

From the “SERIAL COM ID” screen, use the scroll buttons •

(, ) to select the desired serial port ID and press the enter

button ( ) to confirm the setting. Note: This setting does not

apply to standard RS-232 connections. It only applies for RS-485/

RS-422 communications.

Note: Press the “ESC” button to return to the previous menu.

10-12 Maintenance Menu

Press the enter button (• ) to select “MAINTENANCE” from

the main menu. Follow the login procedure described in step 2 and

step 3 of Section 10-7.

After the correct password has been entered, the LCD screen will •

show the maintenance menu. Use the scroll buttons ( , ) and the

enter button ( ) to select a menu choice.

10 – Display and Conﬁ guration (continued)

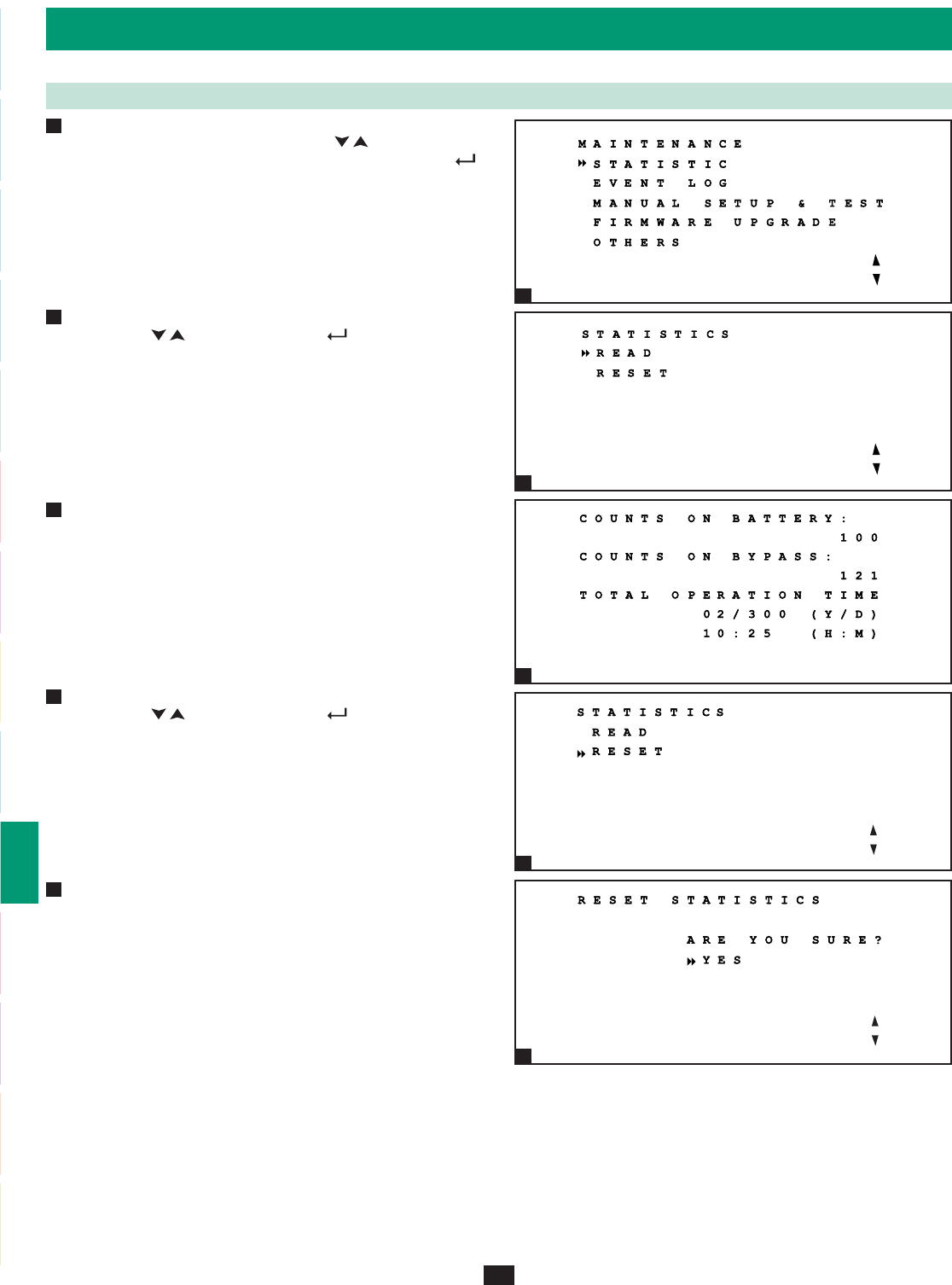

10-13 Statistics Menu

Enter the maintenance menu as described in • Section 10-12. Use

the scroll buttons ( , ) to move the cursor to “STATISTIC”, then

press the enter button ( ).

If you wish to view statistical data, use the scroll buttons (• , )

and the enter button ( ) to select “READ” from the menu.

Available statistical data includes the total operating time, the •

number of battery events and the number of bypass events.

If you wish to reset the statistical data, use the scroll buttons •

(, ) and the enter button ( ) to select “RESET” from the

menu.

You must enter the administrator password to confirm the reset •

operation.

Note: Press the “ESC” button to return to the previous menu.

10 – Display and Conﬁ guration (continued)

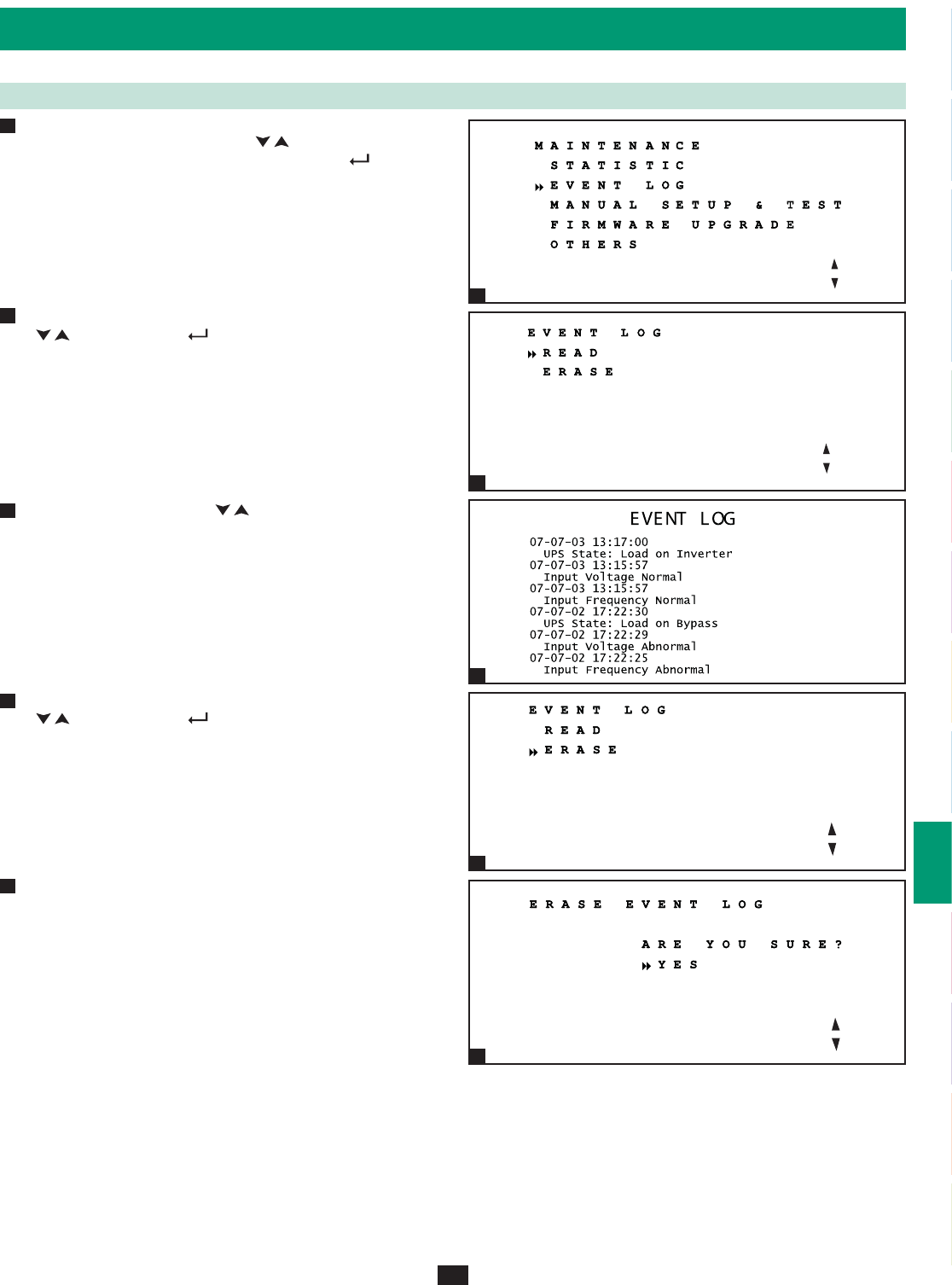

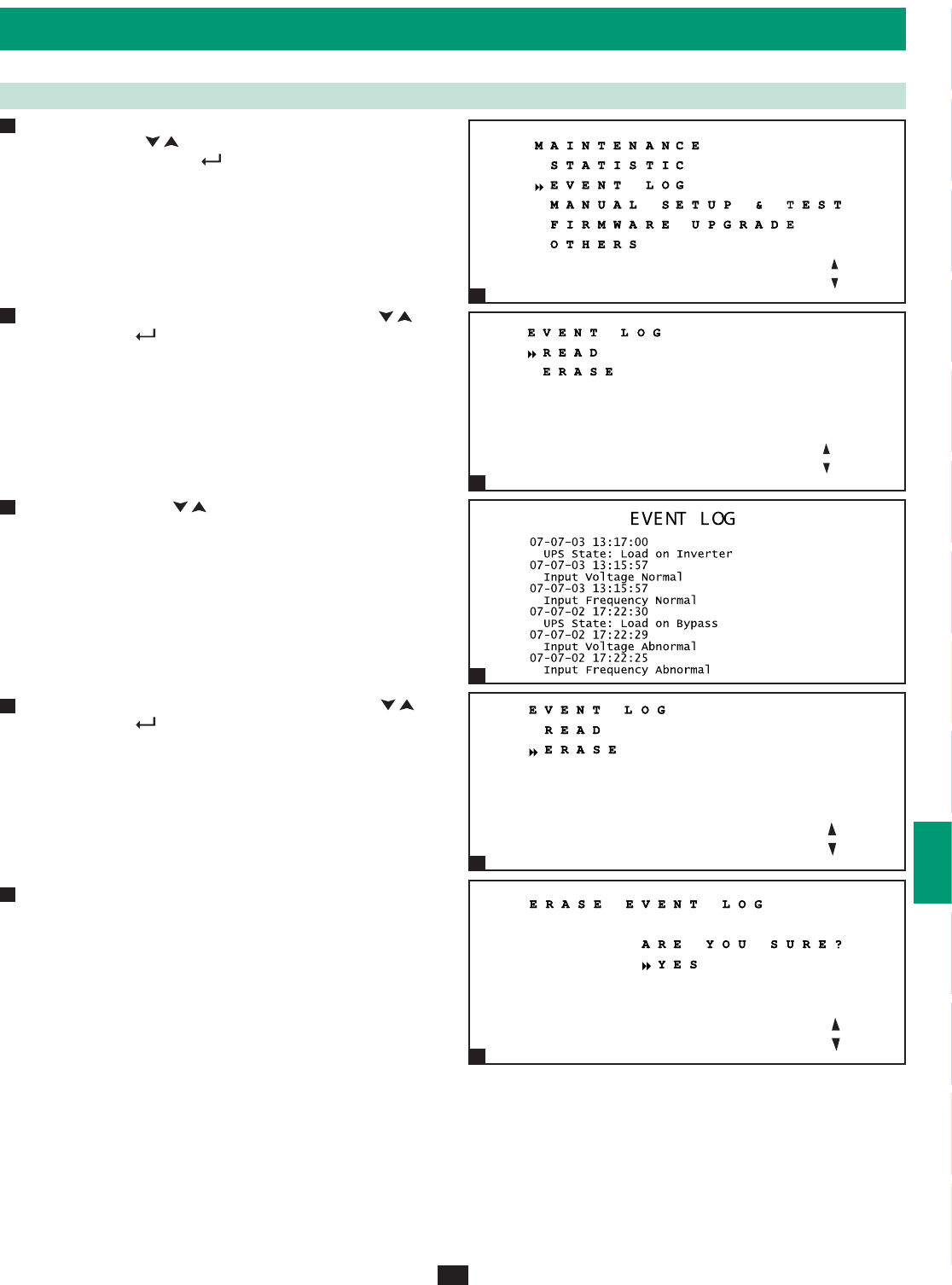

10-14 Event Log Menu

Enter the maintenance menu as described in • Section 10-12. Use

the scroll buttons ( , ) to move the cursor to “EVENT LOG”,

then press the enter button ( ).

If you wish to view the event log, use the scroll buttons (• , ) and

the enter button ( ) to select “READ” from the event log menu.

Use the scroll buttons (• , ) to scroll through the event log data.

Press the “ESC” button to return to the previous menu.

If you wish to erase the event log, use the scroll buttons (• , ) and

the enter button ( ) to select “ERASE” from the event log menu.

You must enter the administrator password to confirm the reset •

operation.

Note: Press the “ESC” button to return to the previous menu.

10 – Display and Conﬁ guration (continued)

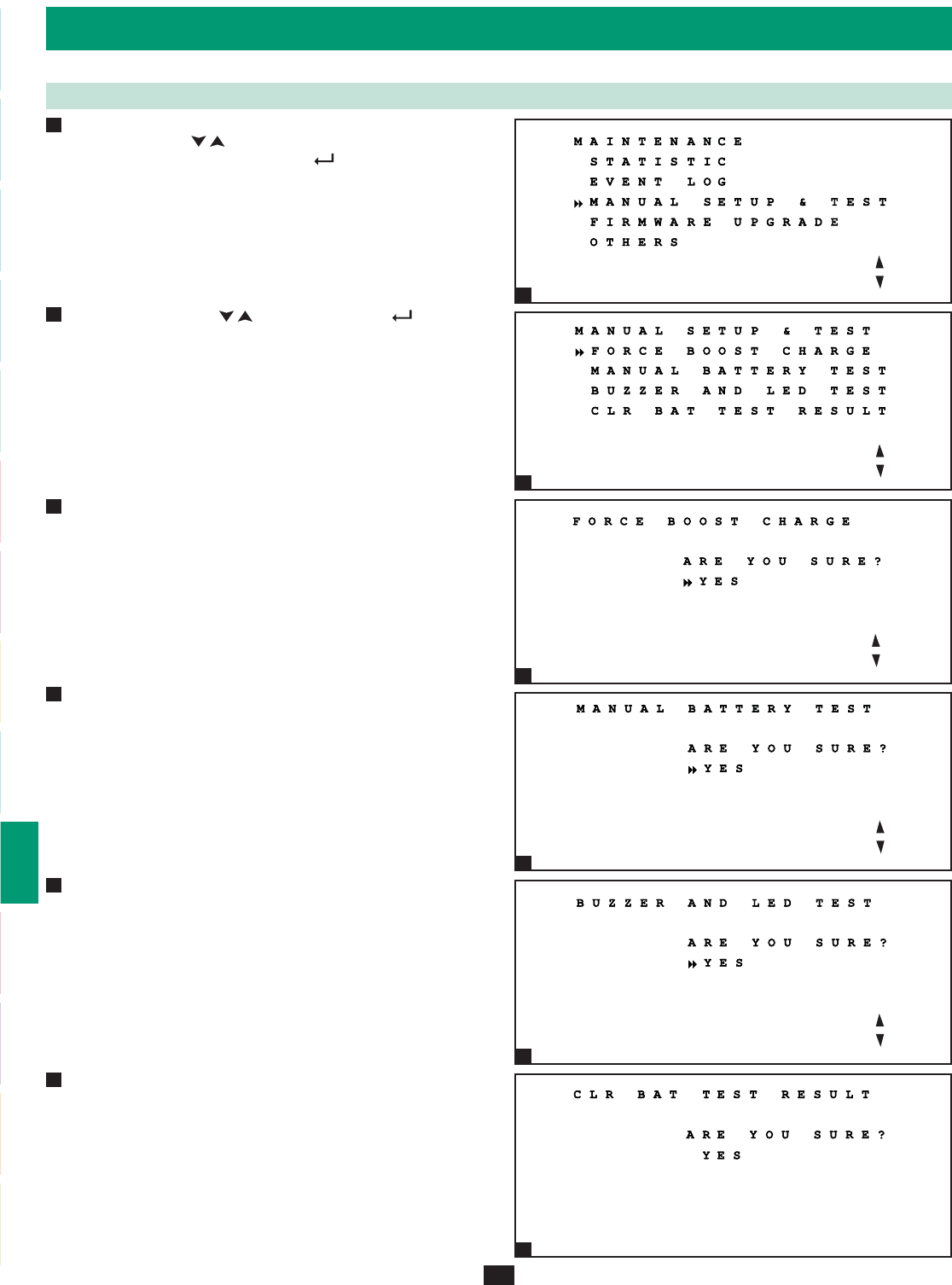

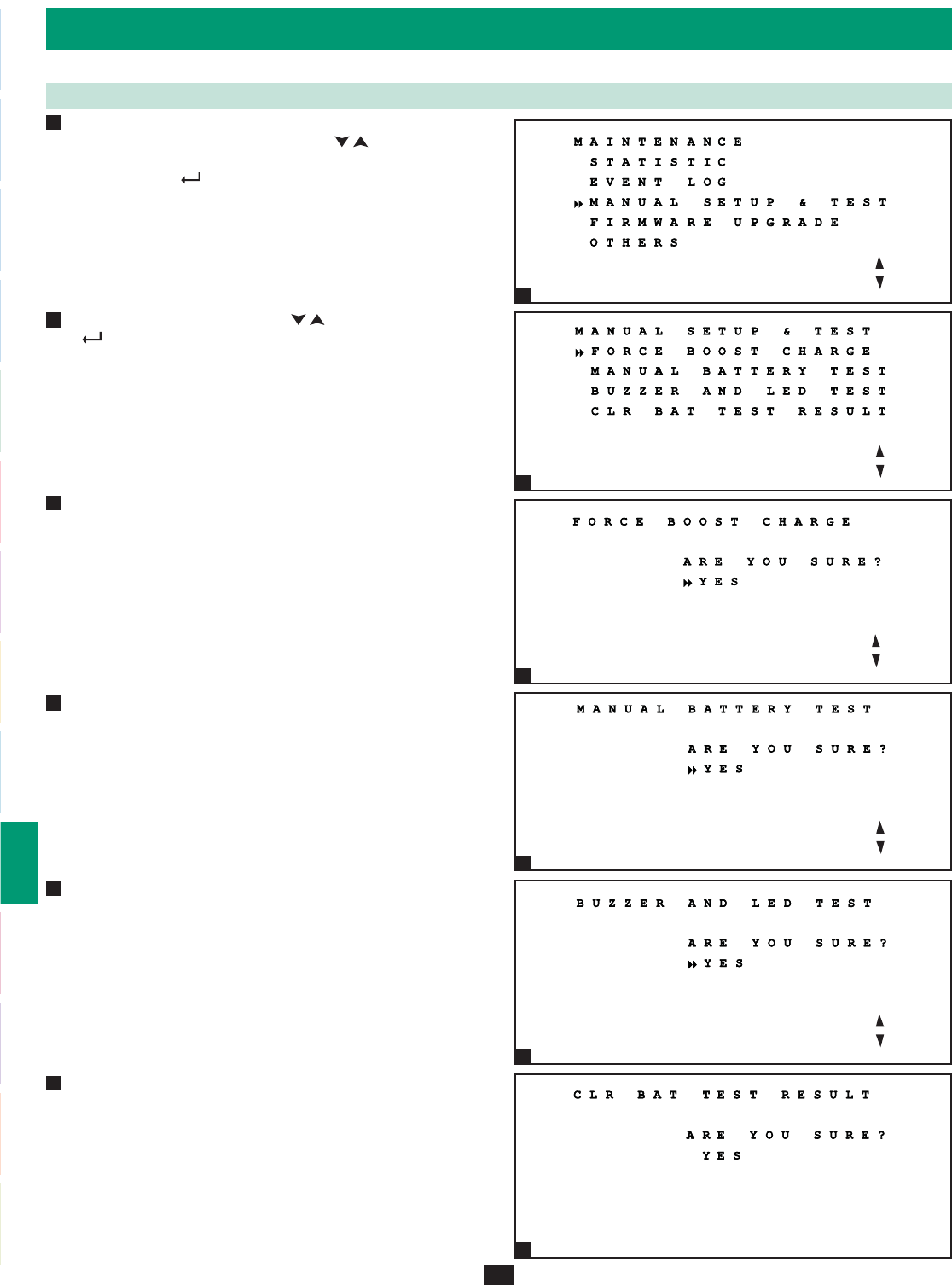

10-15 Manual Setup & Test Menu

Enter the maintenance menu as described in • Section 10-12. Use

the scroll buttons ( ,) to move the cursor to “MANUAL SETUP

& TEST”, then press the enter button ( ).

Use the scroll buttons (• , ) and the enter button ( ) to select a

menu choice.

Select “FORCE BOOST CHARGE” to boost the battery charge •

rate. You must enter the administrator password to confirm the

operation. Warning: Boosting the battery charge rate for an

extended period may damage the battery system.

Select “MANUAL BATTERY TEST” to initiate a battery test. You •

must enter the administrator password to confirm the operation.

Select “BUZZER AND LED TEST” to initiate test of the control •

panel LEDs and audible alarm. You must enter the administrator

password to confirm the operation.

Select “CLR BAT TEST RESULT” to remove the battery test •

results from the “MEASURE” menu. (See Section 10-6 for more

information.)

Note: Press the “ESC” button to return to the previous menu.

10 – Display and Conﬁ guration (continued)

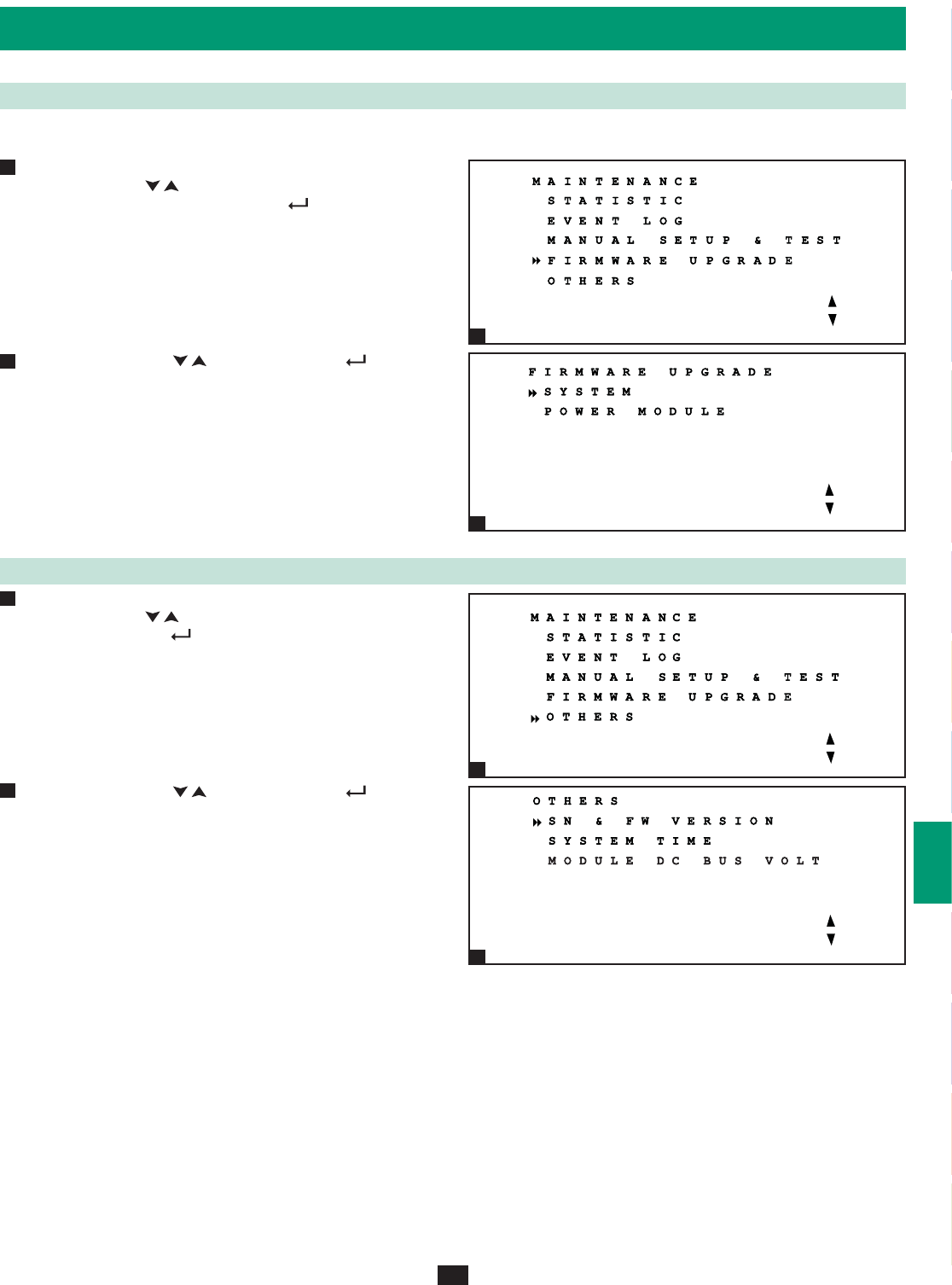

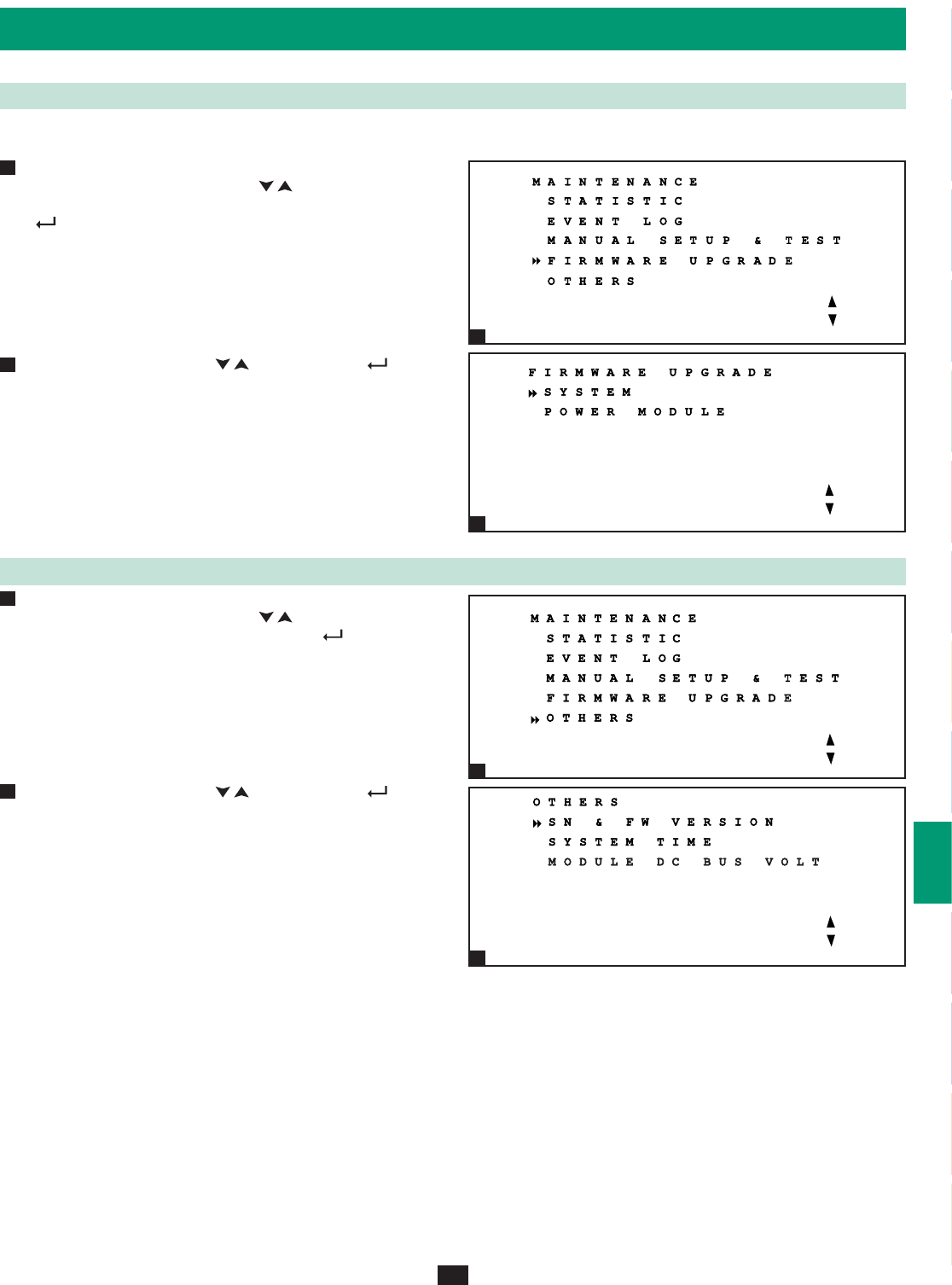

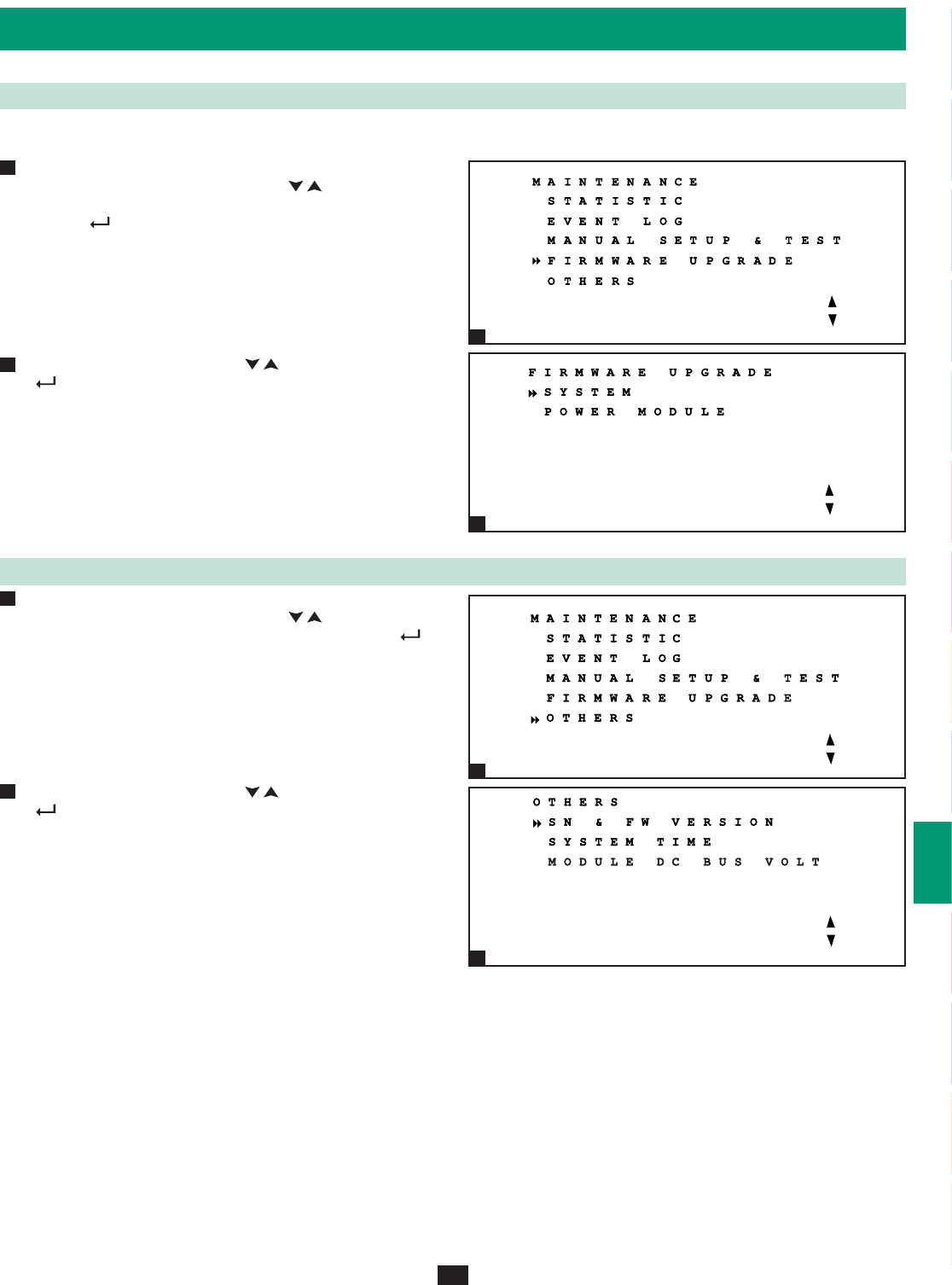

10-16 Firmware Upgrade Menu

Warning: The firmware should be upgraded by qualified service personnel only. Use only firmware that has been approved by Tripp Lite.

Failure to comply will void the warranty.

Enter the maintenance menu as described in • Section 10-12. Use

the scroll buttons ( , ) to move the cursor to “FIRMWARE

UPGRADE”, then press the enter button ( ).

Use the scroll buttons (• , ) and the enter button ( ) to

select one of the menu choices. You must enter the administrator

password to confirm the operation.

Note: Press the “ESC” button to return to the previous menu.

10-17 Other Menu Choices

Enter the maintenance menu as described in • Section 10-12. Use

the scroll buttons ( , ) to move the cursor to “OTHERS”, then

press the enter button ( ).

Use the scroll buttons (• , ) and the enter button ( ) to select

a menu choice. “SN & FW VERSION” shows the serial number

and firmware version of the UPS system. “SYSTEM TIME” shows

the UPS system’s current date and time. “MODULE DC BUS

VOLT” shows the current voltage of the DC bus. Qualified service

personnel may wish to view this information when performing

maintenance or repair on the UPS system.

Note: Press the “ESC” button to return to the previous menu.

11 – Communications

Note: The communications connections described in this section are optional. The UPS system will function properly without these connections.

11-1 Communications Interfaces

11-2 SNMPWEBCARD Slot

Remove the cover panel to install a Tripp Lite SNMPWEBCARD accessory. The SNMPWEBCARD accessory provides an Ethernet interface for

the UPS system and enables remote monitoring and control via SNMP, Web browser or telnet. Call (773) 869-1234 for more information about

ordering the SNMPWEBCARD accessory.

11-3 Input Dry Contact Interface

The input dry contact interface receives contact-closure signals that allow the UPS system to receive commands and monitor external battery

conditions:

P1—Remote Emergency Power Off (EPO)

P2—Auxiliary Dry Contact Inputs (2 sets)

P3—External Battery Cabinet Temperature 1

P4—External Battery Cabinet Temperature 2

P5—External Battery Cabinet Temperature 3

P6—External Battery Cabinet Temperature 4

P7—External Battery Status

SNMPWEBCARD Slot

Input Dry Contact

Interface

Parallel

Redundancy Port

RS-232

Serial Port

Output Dry

Contact Interface

11 – Communications (continued)

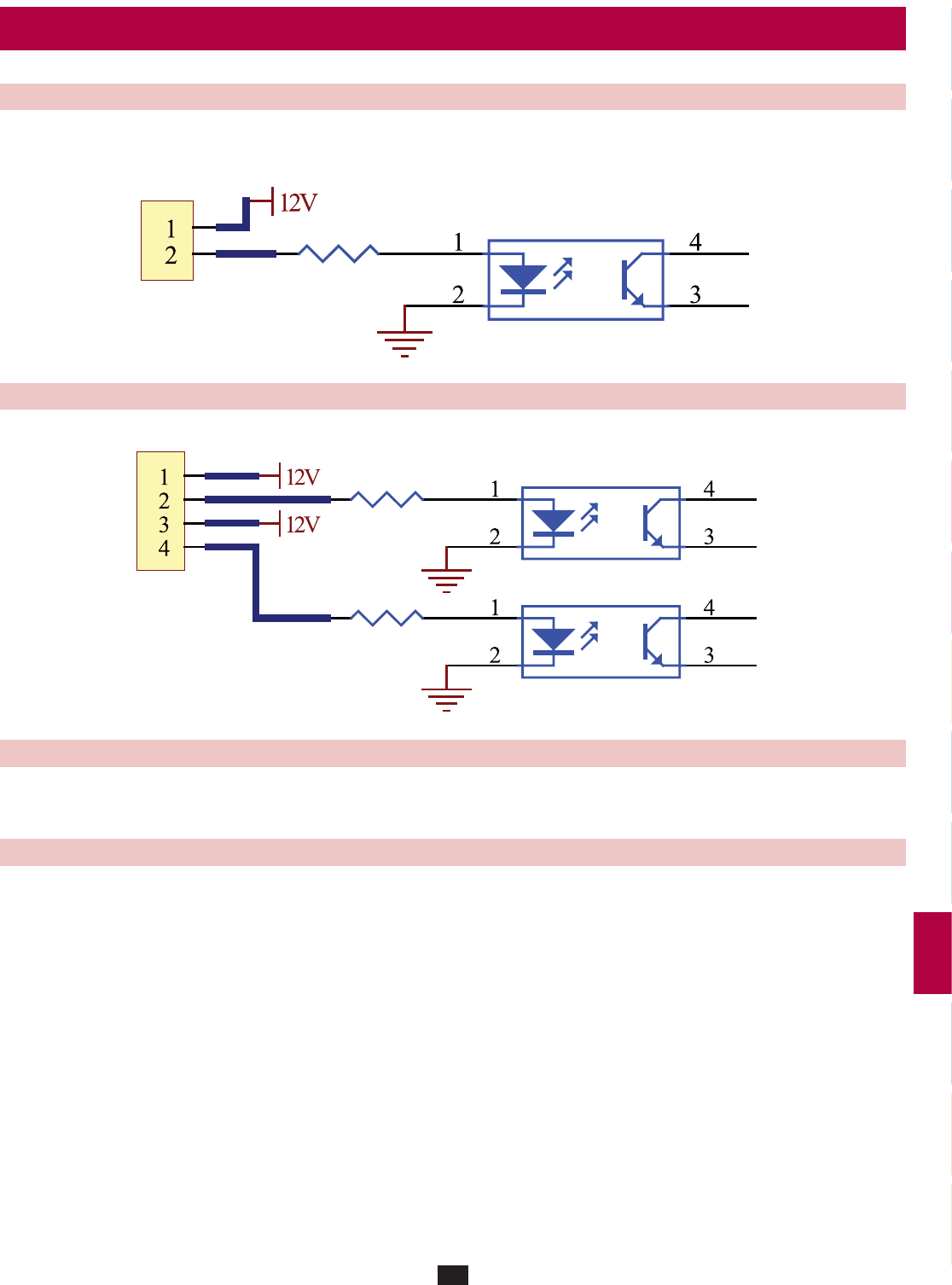

11-4 Remote Emergency Power Off (EPO) Circuit Diagram

The Remote Emergency Power Off (EPO) input connection (P1) allows you to connect the UPS system to your facility’s EPO circuit. Connecting

the UPS system to the EPO circuit enables remote emergency shutdown of the UPS system’s output. Connect EPO input to a user-supplied remote

switch, following the circuit diagram below. This contact is normally open.

11-5 Auxiliary Dry Contact Input Circuit Diagram

The auxiliary dry contact input connections (P2) allow the UPS system to receive external signals. These contacts are normally open.

11-6 External Battery Cabinet Temperature Inputs

The external battery cabinet temperature input connections (P3, P4, P5, P6) allow the UPS system to receive signals from an optional accessory

that monitors the temperature of external battery cabinets. Call (773) 869-1234 for more information.

11-7 External Battery Status Input

The external battery cabinet status input connection (P7) allows the UPS system to receive external battery cabinet status signals through an

optional cable. Pin 1 = +12V; Pin 2 = detection cable connected; Pin 3 = battery cabinet breaker status (signal active= breaker on; signal inactive =

off); Pin 4 = reserved; Pin 5 = reference voltage. Call (773) 869-1234 for more information.

11 – Communications (continued)

11-8 Output Dry Contact Interface Detail

The UPS system has six dry contact output connections. These contacts can be normally open or normally closed.

Default Messages

Contact Message Description

Pin 1-2 Load on inverter The UPS system is working normally.

Pin 3-4 Load on auto bypass The UPS system is in bypass mode.

Pin 5-6 Mains input failure with load on inverter Utility power is absent (blackout) or abnormal. The UPS system is in battery backup mode.

Pin 7-8 Battery low The UPS system is in battery backup mode, and battery voltage is lower than 220V.

Pin 9-10 Bypass input abnormal The bypass input is abnormal (frequency / phase).

Pin 11-12 Battery test failure The battery voltage is lower than the reference value.

Optional Messages

Message Description

Internal communication failure Communication with one of the internal components is not normal.

External parallel communication failure In a parallel redundancy installation, the parallel communication is not normal.

Output overload warning/shutdown The load exceeds the capacity of the UPS system.

Power module fault shutdown The UPS system has shut down due to an internal power module failure.

Power module warning An internal power module has an error, but the UPS system can still function normally.

EPO activated The UPS system’s output is disabled by the emergency power off (EPO) function.

Load on manual bypass The UPS system is in manual bypass mode.

Battery cabinet over temperature warning/shutdown The temperature of the external battery cabinet is too high.

Output voltage abnormal The UPS system’s output voltage is too high or too low.

Battery need replace According to the data in the “BAT DATE SETTING”, the UPS system is overdue for battery

replacement. (See

Section 10-10 for more information.)

Bypass over temperature warning/shutdown The temperature of the bypass “static transfer switch” is too high.

Battery ground fault The battery has a grounding error.

Bypass static switch fault The bypass “static transfer switch” is abnormal.

Note: If you require optional messages to be enabled, contact Tripp Lite.

11 – Communications (continued)

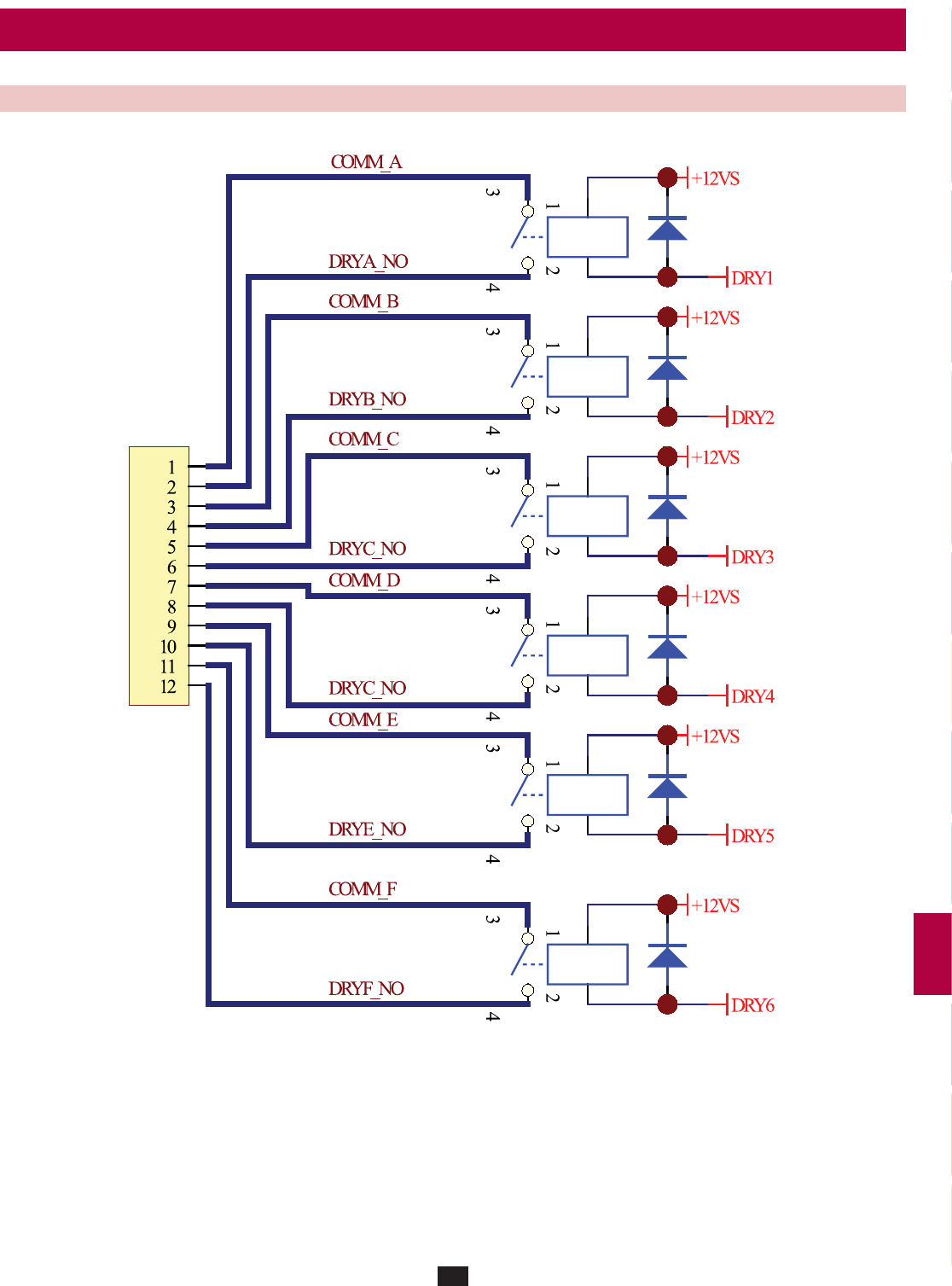

11-9 Output Dry Contact Circuit Diagram

The UPS system has six dry contact output connections. These contacts can be normally open or normally closed.

OUTPUT

DRY

CONTACT

11 – Communications (continued)

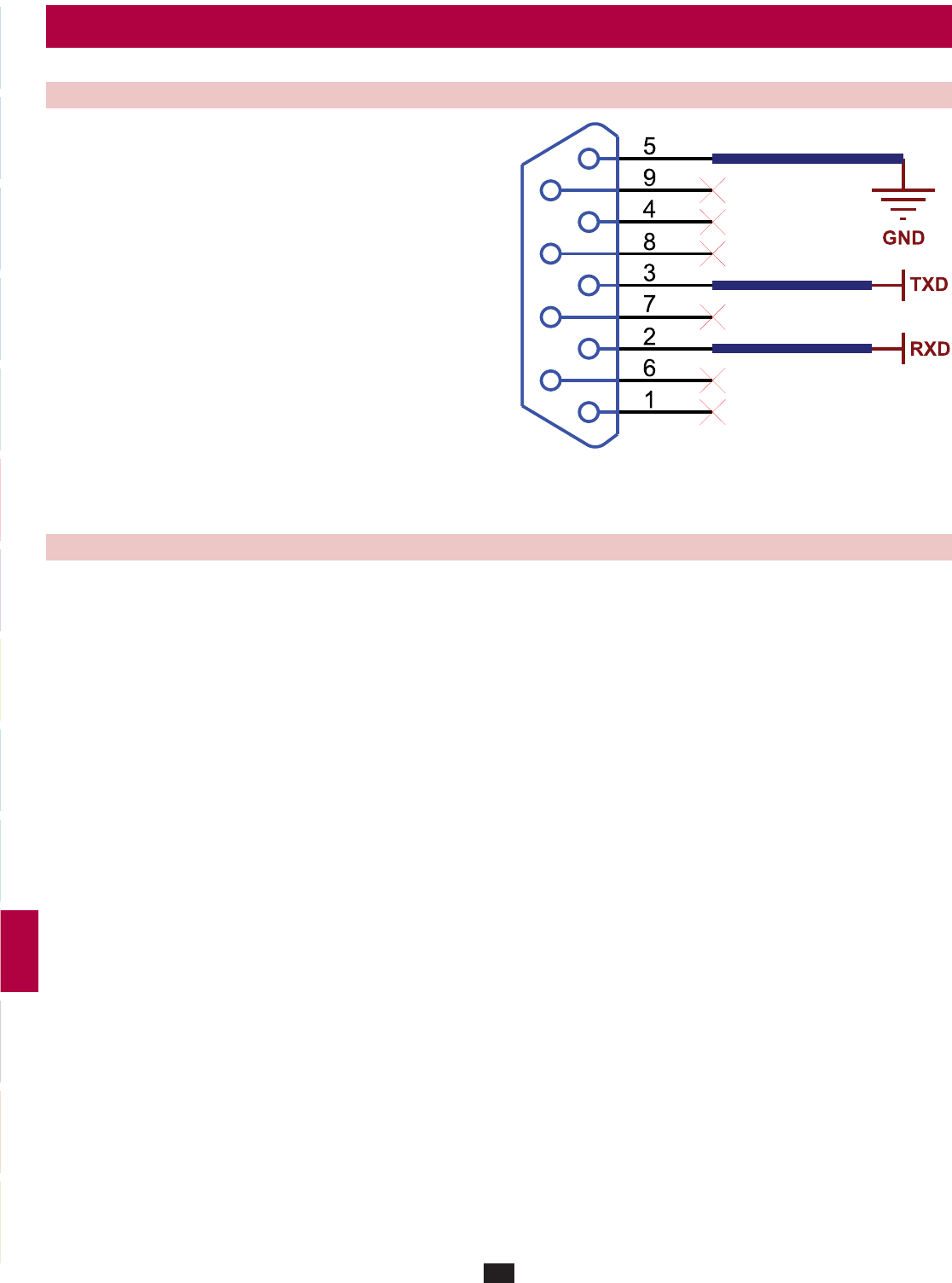

11-10 RS-232 Serial Port Circuit Diagram

The RS-232 DB9 serial port connects the UPS system to a workstation

or server (cable included). By communicating with the UPS system

through this port, Tripp Lite’s PowerAlert UPS management software

(included) can monitor and control the UPS system. PowerAlert also

serves as an SNMP proxy allowing the UPS system to appear as an

SNMP-manageable device on the network.

RS-232 signals and operations include: load level, battery status, battery

level, operation mode, AC input voltage, AC output voltage, AC input

frequency, internal temperature, set shut-down delay time, enable/

disable alarm and remote shutdown.

Hardware

Baud Rate: 2400 BPS

Data Length: 8 bits

Stop Bit: 1 bit

Parity: NONE

Pin Assignment

Pin 2: TXD (Transmit Data)

Pin 3: RXD (Receive Data)

Pin 5: GND (Signal Ground)

11-11 Parallel Redundancy Port

The parallel redundancy port allows the UPS system to be connected to another UPS system of identical type and capacity for use in a parallel

redundancy (1+1) configuration for increased capacity or increased fault-tolerance. Warning: Use only the parallel redundancy cable that is

included with the UPS system. Attempting to use an incompatible cable may damage the UPS systems and create a serious risk of personal

injury and property damage.

12 – Speciﬁ cations

12-1 UPS System Technical Speciﬁ cations

12-2 UPS System Floor Loading Table 12-3 Battery Pack Floor Loading Table

Model SU40K SU60K SU60KTV SU80KTV

(Capacity) (40kVA/32kW) (60kVA/48kW) (60kVA/48kW) (80kVA/64kW)

Input Input Voltage 120/208V AC, 3O, 277/480V AC, 3O,

4-wire + ground, wye 4-wire + ground, wye

Voltage Regulation -25% ~ +20%

Harmonic Distortion < 5% (Full Load)

PFC (Full Load) > 0.99

Frequency 50 / 60 Hz

Frequency Tolerance 45 ~ 65 Hz

Output Input Voltage 120/208V AC, 3O, 277/480V AC, 3O,

4-wire + ground, wye 4-wire + ground, wye

Output Frequency 50 / 60 Hz

Total Harmonic (Linear Load) ≤3%

Voltage Regulation Static ±1%

Frequency Regulation Dynamic ±7% (10% ~ 90% Linear Load)

Interior Oscillator ±0.05 Hz

Synchronized ±5%

Overload ≤125% : 10 minutes; ≤150% : 1 minute

Audible Warning Battery Backup Intermittent

UPS Abnormal Continuous

Display LED UPS Status: Normal • Bypass • Backup • Fault

LCD Input/Output • Bypass • Inverter • Frequency • Loading • Battery Voltage

UPS abnormal messages with intelligent self-diagnosis.

Interface Standard RS-232, Dry Contact

Optional SNMPWEBCARD

Others Parallel Redundancy Yes (1+1 for 2 UPS systems of the same type and capacity only.)

EPO Standard (Local and Remote)

SRAM Event Log 500 Records

Parameter Configuration Yes

Hot Standby Installation Optional

Battery Temperature Compensation Optional

Battery Cold-Start Standard

Overall Efficiency Normal 92%

ECO 96%

Transfer Time 0 ms

Temperature 32° F ~ 104° F (0° C ~ 40° C)

Humidity (non-condensing) 90%

Noise (1 m) 65 dBA 68 dBA 70 dBA 70 dBA

Dimensions (Power Module) Width 520 mm

Depth 850 mm 950 mm 850 mm

Height 1696 mm

Weight (Power Module) 682 kg* 534 kg 534 kg 584 kg

* With internal batteries.

Model SU40K SU60K SU60KTV SU80KTV

Weight 682 kg 534 kg 534 kg 584 kg

Floor Loading 1543 kg/m2 1081 kg/m2 1208 kg/m2 1321 kg/m2

BP480V26B BP480V40C

(40 12V batteries; (40 12V batteries;

Model 26AH each) 40AH each)

Weight 470 kg 700 kg

Floor Loading 1064 kg/m2 1575 kg/m2

13 – Storage and Service

14 – Warranty

Storage

The UPS system must be stored in a clean, secure environment with a temperature less than 40° C (104° F) and a relative humidity less than

90% (non-condensing). Store the UPS system in its original shipping container if possible. If installation occurs more than 6 months after

you receive the UPS system, recharge the batteries for at least 24 hours prior to use. Do not rely on the UPS system to provide backup power

to connected equipment until the batteries are fully charged. Note: If the UPS system remains off for an extended period of time, it should be

turned on periodically to allow the batteries to recharge. The UPS system should be turned on and the batteries should be recharged at least one

uninterrupted 24-hour period every 3 months. Failure to recharge the batteries periodically may cause irreversible battery damage.

Service

The UPS system is covered by the limited warranty described in this manual. Site survey service programs, start-up service programs, preventative

maintenance service programs and on-site warranty options (2, 3 or 4 years) are also available. For more information, call Tripp Lite Customer

Service at (773) 869-1234.

Limited Warranty

Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects in material and workmanship for a period of 2 years (except U.S., Canada and Mexico:

1 year) from the date of initial purchase. If the product should prove defective in material or workmanship within that period, Seller will repair or replace the product, in its sole discretion. Service under

this Warranty includes parts and Tripp Lite service center labor. On-site service plans are available from Tripp Lite through authorized service partners (in most areas). Contact Tripp Lite Customer

Service at (773) 869-1234 for details. International customers should contact Tripp Lite support at intlservice@tripplite.com.

THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT. SELLER MAKES NO EXPRESS WARRANTIES

OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED WARRANTIES, INCLUDING ALL WARRANTIES

OF MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE; AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND

CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on how long an implied warranty lasts, and some states do not allow the exclusion or limitation of incidental or consequential

damages, so the above limitations or exclusions may not apply to you. This Warranty gives you specific legal rights, and you may have other rights which vary from jurisdiction to jurisdiction).

Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; USA

WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate or safe for the use intended. Since individual applications are subject to great

variation, the manufacturer makes no representation or warranty as to the suitability or fitness of these devices for any specific application.

Warranty Registration

Visit www.tripplite.com/warranty today to register the warranty for your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!*

* No purchase necessary. Void where prohibited. Some restrictions apply. See web site for details.

Regulatory Compliance Identification Numbers

For the purpose of regulatory compliance certifications and identification, your Tripp Lite product has been assigned a unique series number. The series number can be found on the product nameplate

label, along with all required approval markings and information. When requesting compliance information for this product, always refer to the series number. The series number should not be confused

with the marking name or model number of the product.

FCC Class A Notice

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause

harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules.

These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial

environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the

instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to

cause harmful interference in which case the user will be required to correct the interference at his own expense. The user must use shielded

cables and connectors with this equipment. Any changes or modifications to this equipment not expressly approved by Tripp Lite could void

the user’s authority to operate this equipment.

Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice.

Made in China.

Note on Labeling

These symbols are used on the label:

V~ AC Voltage

V DC Voltage

O Phase

Ground

Manual del Propietario

Sistemas UPS SmartOnline™ Trifásicos

Modelos: SU40K, SU60K, SU60KTV, SU80KTV

Entrada/Salida: 120/208V CA (SU40K, SU60K) o 277/480V CA (SU60KTV, SU80KTV),

50/60 Hz, 3O, 4 hilos + tierra, wye

No es apropiado para aplicaciones móviles.

1111 W. 35th Street, Chicago, IL 60609 USA

+1 773 869 1234 • www.tripplite.com

Contenido

1 Introducción 55

2 Instrucciones de Seguridad Importantes 56

3 Características y Funciones 58

del Panel de Control

4 Características y Funciones 59

del Panel Frontal y Trasero

5 Instalación del Gabinete 61

5-1 Preparación 61

5-2 Desempaque 61

5-3 Colocación 62

6 Conexión de la Batería Interna 63

(Únicamente SU40K)

6-1 Diagramas de Cableado de la Batería Interna 63

6-2 Procedimiento de Conexión de la Batería Interna 65

7 Cableado 68

7-1 Advertencias Sobre el Cableado 68

7-2 Preparación del Cableado 68

7-3 Diagrama del Bloque de Terminal del Sistema UPS 69

7-4 Diagramas del Cableado del Gabinete de Baterías Externas 69

7-5 Información Eléctrica y Cables 70

7-6 Cableado del Gabinete de Baterías Externas 71

7-7 Cableado de Entrada/Salida CA (Un solo UPS) 72

7-8 Cableado de Entrada/Salida CA (UPS en Paralelo –Una Entrada) 73

8 Modos de Operación 74

8-1 Modo En Línea (Normal) (Un solo UPS) 74

8-2 Modo en Respaldo (Un solo UPS) 74

8-3 Modo en Derivación Automática (Un solo UPS) 74

8-4 Modo en Derivación Manual (Un solo UPS) 74

8-5 Modo En Línea (UPS en Paralelo) 75

8-6 Modo en Respaldo (UPS en Paralelo) 75

8-7 Modo en Derivación Automática (UPS en Paralelo) 75

8-8 Modo en Derivación Manual (UPS en Paralelo) 76

9 Arranque, Apagado y Derivación 77

9-1 Diagramas del Panel de Control e Interruptor de Circuitos 77

9-2 Lista de Control Preliminar (Un solo UPS) 77

9-3 Procedimiento de Arranque Normal (Un solo UPS) 77

9-4 Procedimiento de Arranque con la Batería (Un solo UPS) 78

9-5 Procedimiento de Derivación Manual (Un solo UPS) 79

9-6 Procedimiento de Apagado (Un solo UPS) 79

9-7 Revisión Preliminar (UPS en Paralelo) 80

9-8 Procedimiento de Arranque (UPS en Paralelo) 80

9-9 Procedimiento de Apagado (UPS en Paralelo) 81

9-10 Procedimiento de Derivación Manual (UPS en Paralelo) 82

9-11 Cambiando de Derivación Manual a Normal (UPS en Paralelo) 83

10 Pantalla y Conﬁ guración 84

10-1 Diagrama del Panel de Control 84

10-2 Jerarquía de Despliegue 84

10-3 Pantalla Predeterminada 85

10-4 Mensajes de Estado y Diagramas 85

10-5 Menú Principal 87

10-6 Menú de Medidas del Sistema UPS 87

10-7 Menú de Instalación del Sistema UPS 88

10-8 Menú de Instalación de la Derivación 88

10-9 Menú de Instalación de la Salida 89

10-10 Menú de Instalación de la Batería 90

10-11 Menú de Instalación Local 92

10-12 Menú de Mantenimiento 93

10-13 Menú de Estadísticas 94

10-14 Menú de Registro de Eventos 95

10-15 Menú de Instalación Manual y Prueba 96

10-16 Menú para Actualización del Firmware 97

10-17 Menú para Otras Selecciones 97

11 Comunicaciones 98

11-1 Interfaces de Comunicaciones 98

11-2 Ranura SNMPWEBCARD 98

11-3 Interfaz de Entrada de Contacto Seco 98

11-4 Diagrama de Circuito de Apagado de Emergencia Remoto (EPO) 99

11-5 Diagrama de Circuito de Entrada Auxiliar de Contacto Seco 99

11-6 Entradas de Temperatura del Gabinete Baterías Externas 99

11-7 Entrada del Estado de la Batería Externa 99

11-8 Detalle de la Interfaz de Salida de Contacto Seco 100

11-9 Diagrama de Circuito de Salida de Contacto Seco 101

11-10 Diagrama de Circuito del Puerto Serial RS-232 102

11-11 Puerto Paralelo Redundante 102

12 Especiﬁ caciones 103

12-1 Especiﬁ caciones Técnicas del Sistema UPS 103

12-2 Tabla de Carga al Piso del Sistema UPS 103

12-3 Tabla de Carga al Piso del Módulo de Baterías 103

13 Almaceneaje y Servicio 104

14 Garantía 104

English 1

Français 105

1 – Introducción

Los Sistemas UPS SmartOnline Trifásicos de Tripp Lite son ideales para respaldar y proteger centros de datos, telecomunicaciones (VoIP), redes,

instalaciones industriales sistemas de seguridad y emergencias y mucho más.

Características Avanzadas:

Doble conversión genuinamente en línea con tecnología en el inversor IGBT superior•

Corriente de entrada baja de Tasa de Distorsión Armónica (THD) permite la adecuación del tamaño del generador 1:1 para máxima eficiencia y •

ahorro en costos

Redundancia Interna N+1 del módulo de potencia•

Capacidad de redundancia paralela (1+1) incorporada para capacidad incrementada o tolerancia a fallas•

Hasta 80kVA de capacidad en una compacta base; hasta 160kVA en configuración de redundancia paralela (1+1)•

Factor de potencia de alta entrada y alta eficiencia con baja pérdida termal y bajo ruido•

Diseño simplificado, fácil de reparar, larga vida, sistema de alta disponibilidad•

Energía auxiliar redundante y circuitos de control•

Todos los modelos soportan gabinetes para baterías externas para tiempo de respaldo extendido•

Pantalla LCD de alta resolución simplifica la operación y entrega información operacional detallada incluyendo diagramas de bloque del sistema•

2 – Instrucciones de Seguridad Importantes

CONSERVE ESTAS INSTRUCCIONES

Todas las secciones de este manual contiene instrucciones y advertencias que deberán ser seguidas durante la instalación y operación de los

sistemas UPS descritos en este manual. Lea cuidadosamente todas las instrucciones antes de intentar mover, instalar u operar los Sistemas

UPS descritos en este manual. El fallar en adherirse a estas instrucciones invalida la garantía y causa daños a la propiedad y/o lesiones

personales.

Advertencias Sobre la Ubicación del UPS

Instale el sistema UPS en un ambiente controlado al interior, lejos del exceso de humedad, temperaturas extremas, líquidos y gases inflamables, •

conductores contaminantes, polvo y luz solar directa.

Instale el sistema UPS en un área nivelada, estructuralmente sólida.•

El sistema UPS es extremadamente pesado. Extreme las precauciones cuando mueva o levante la unidad.•

Opere el UPS únicamente a temperaturas en el interior entre 0º C y 40º C (32º F y 104º F). Para mejores resultados, mantenga la temperatura en •

el interior entre 17° C y 29° C (62° F y 84° F).

Deje un espacio adecuado alrededor de todos los lados del UPS para una ventilación apropiada. No Obstruya, cubra o inserte objetos en las •

aberturas de de ventilación externa del gabinete.

No coloque ningún objeto sobre la unidad, especialmente los que contengan líquidos.•

No monte la unidad con el panel delantero o trasera hacia abajo (en ningún ángulo). Montándolo de esta manera inhibirá seriamente el •

enfriamiento interno de la unidad, causando finalmente daño al equipo que no está cubierto por la garantía.

No instale el UPS cerca de medios de almacenaje magnéticos ya que esto puede resultar en corrupción de la información. Mantenga todos los •

medios con información magnética grabada a una distancia mínima de 60 cm (24 pulgadas) del sistema UPS.

No intente apilar el sistema UPS. Tratar de apilar el sistema UPS puede causar un daño permanente y crea el riesgo de una seria lesión personal.•

Las ruedas del sistema UPS están diseñadas únicamente ligeros ajustes dentro del área de instalación final, no están diseñadas para mover al •

UPS sobre distancias considerables

Las ruedas no están diseñadas par brindar un soporte a largo plazo al sistema UPS después de la instalación final. Es necesario instalarlo con los •

soportes para montaje. Use los niveladores/puntales para proporcionar un adecuado soporte a largo plazo.

Cuando mueva el sistema UPS, empújelo del frente o de atrás, no de los lados.•

No intente desempacar o mover el sistema UPS sin ayuda.•

Advertencias para Conectar el UPS

El suministro de energía eléctrica para esta unidad debe ser trifásica conforme a la placa del nombre del equipo. Debe también estar•

conectada a tierra apropiadamente de acuerdo a los reglamentos locales de cableado eléctrico.

El sistema UPS contiene alto voltaje peligroso que potencialmente pueden causar lesiones personales o incluso la muerte por descargas •

eléctricas.

El sistema UPS tiene su propia fuente de energía (batería - interna y/o externa). Las terminales de salida pueden estar vivas aun cuando el UPS •

no esté conectado a una fuente de suministro de CA.

Si el sistema UPS recibe energía de de un generador CA operado por un motor, con frecuencia regulada con calidad para computadoras.•

El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda hacer suponer que causará la falla del equipo •

de soporte de vida o significativamente afectar su seguridad o efectividad no es recomendado. No use este equipo en presencia de una mezcla

anestésica inflamable con aire, oxigeno u óxido nitroso.

El sistema UPS esta diseñado para alimentar cargas de computadoras modernas y sus dispositivos periféricos asociados. No use el sistema UPS •

para alimentar cargas inductivas puras o capacitivas.

El cableado de entrada y salida debe ser llevado a cabo únicamente por electricistas entrenados y calificados.•

Debido a la alta filtración de corriente, una adecuada conexión a tierra es esencial antes de conectar el suministro de corriente CA.•

Aísle el sistema UPS antes de trabajar en el circuito. Un dispositivo de desconexión de fácil acceso debe ser incorporado en el cableado •

permanente. El dispositivo de desconexión debe ser un dispositivo de 4 polos y debe desconectar a todos los conductores de línea y el conductor

neutro.

2 – Instrucciones de Seguridad Importantes

Advertencias Sobre la Batería

El sistema UPS no requiere mantenimiento de rutina. No hay partes útiles para el usuario en el interior. Por la razón que sea únicamente personal •

de servicio calificado debe abrir los paneles de acceso.

Las baterías presentan un riesgo de descarga eléctrica y quemaduras derivadas del alta corriente de un corto circuito, las baterías deben ser •

remplazadas por personal de servicio capacitado que observe las debidas precauciones. Apague el sistema UPS antes de conectar o desconectar

las baterías internas. Use herramientas con asas/mangos aislantes. No abra las baterías. No puentee o haga corto circuito con las terminales de la

batería con ningún objeto.

Remplace las baterías por baterías equivalentes disponibles en Tripp Lite. No opere el sistema UPS sin baterías.•

Las baterías son reciclables. Refiérase a las regulaciones locales para los requerimientos de disposición y destrucción de las baterías.•

No arroje las baterías al fuego, mutile las baterías o abra las tapas de la batería.•

Los fusibles de la batería deberán ser remplazados únicamente por personal calificado. Los fusibles quemados deberán ser remplazados•

únicamente por fusibles del mismo número y tipo.

Existen voltajes potencialmente letales dentro de esta unidad en tanto la suministro de la batería este conectado. El servicio y reparación deberá •

ser hecho únicamente por personal capacitado, con el sistema UPS apagado o puesto en modo de derivación. Desconecte las baterías internas

(si hubiera alguna) antes de efectuar cualquier servicio apagando el interruptor de circuitos de las baterías internas y quitando el/los fusible(s)

de la batería. Desconecte las baterías externas (si hubiera alguna) apagando el interruptor de circuitos del gabinete de baterías externas y

desconectando los cables de las baterías externas del sistema UPS.

No conecte o desconecte las baterías cuando el sistema UPS esté operando con el suministro de las bacterias o cuando la unidad no esté en modo •

de derivación.

No quite las fundas protectoras de plástico que cubren las baterías internas.•

Las baterías internas y externas deben ser remplazadas por baterías equivalentes disponibles de Tripp Lite.•

Antes de conectar un gabinete de baterías externas al sistema UPS, lea la documentación del gabinete de baterías externas. Use únicamente•

gabinetes para baterías externas que hayan sido aprobadas por Tripp Lite.

Si el sistema UPS permanece apagado por periodos prolongados, deberá encenderse periódicamente para permitir que las baterías se recarguen. •

El sistema UPS deberá encenderse y recargarse de forma ininterrumpida por un período de 24 horas cada 3 meses. Fallar en recargar las baterías

periódicamente puede causar daños irreversibles a las baterías.

Advertencias en la Instalación del Cableado Eléctrico

Vea la • Sección 7-1 para Advertencias sobre la instalación del cableado eléctrico

3 – Características y Funciones del Panel de Control Panel

LED “NORMAL” [En Línea]: • Esta luz verde se ilumina para indicar que el sistema UPS está en modo en línea (Normal). La fuente

primaria de suministro CA está presente y dentro de los parámetros de operación estándar

LED “BATTERY” [Batería]: • Esta luz ámbar se ilumina cuando el sistema UPS está en modo de respaldo, descargando las baterías para

suministrar energía al equipo conectado. También sonará una alarma.

LED “BYPASS” [Derivación]: • Esta luz ámbar se ilumina cuando el sistema UPS está en modo de derivación (derivación automática o

derivación manual). No habrá respaldo de la batería disponible al equipo conectado mientras el sistema UPS esté en modo de derivación, pero

las cargas del equipo conectado serán soportadas por la fuente de energía de derivación.

LED “FAULT” [Falla]: • Esta luz roja se ilumina cuando hay una falla del sistema UPS o de la corriente de entrada. La información de

diagnostico disponible se mostrará en la pantalla LCD.

Pantalla LCD de Estado: • Esta pantalla LCD de Estado iluminada muestra texto y gráficos para indicar un amplio rango de condiciones de

operación e información de diagnostico del sistema UPS. Nota: La luz de la pantalla LCD se apagará 10 minutos después de estar inactiva.

Encienda la luz momentáneamente presionando el botón ON [Encendido] o cualquiera de los botones de recorrido.

Botón “ESC” (Escape): • Presione este botón para regresar a la página o menú anterior.

Botones de Recorrido (• y ): Presione estos botones para mover el cursor arriba y abajo y navegar los menús y pantallas. Estos botones

también sirven para introducir datos en varias pantalla.

Botón Entrar (• ): Presione este botón para seleccionar una partida del menú o confirmar una cambio de parámetros.

Botón de Encendido:• Presione este botón y manténgalo así por 3 segundos para encender el inversor del Sistema UPS.

Botón de Apagado: • Presione este botón y manténgalo así por 3 segundos para apagar el inversor del Sistema UPS. Si el sistema UPS esta en

modo en línea (normal), cambiará a modo de derivación automático. Nota: Si el sistema UPS permanece apagado por periodos prolongados,

deberá encenderse periódicamente para permitir que las baterías se recarguen. El sistema UPS deberá encenderse y las baterías recargarse

de forma ininterrumpida por un período de 24 horas cada 3 meses. Fallar en recargar las baterías periódicamente puede causar daños

irreversibles a las baterías.

Botón “EPO” (Apagado de Emergencia): • Presione este botón para apagar la salida del sistema UPS y también deshabilitar la salida de

derivación.

Si el sistema UPS está en modo de respaldo cuando se activa el botón EPO:

La salida principal y la salida de derivación se apagan, la alarma suena, los ventiladores se apagan después de un minuto y los circuitos •

de control permanecen activos.

Soltando el botón EPO (presionándolo nuevamente) apaga el sistema UPS completamente, incluyendo la alarma y los circuitos de •

control. Presione el botón de encendido por 3 segundos para arrancar nuevamente el sistema UPS.

Si el sistema UPS está en línea (modo normal) cuando se activa el botón EPO:

La salida principal y la salida de derivación se apagan, la alarma suena, los ventiladores y los circuitos de control permanecen activos.•

Soltando el botón EPO (presionándolo nuevamente) apaga la alarma y pone al sistema UPS en modo de derivación automática. Presione•

el botón de encendido por 3 segundos para regresar el sistema UPS a modo en línea (normal).

Vea la Sección 10 – Pantalla y Configuración para información detallada acerca del los menús del panel de control y las pantallas.

A E F G H I J KBCD

4 – Características y Funciones del Panel Frontal y Trasero

Nota: Los modelos Individuales pueden variar de los diagramas. La unidad se muestra con los biseles frontales removidos.

Panel de Control: • El panel de control permite al operador monitorear y controlar el sistema UPS. Vea la Sección 3 – Características y

funciones del Panel del Control para mayor información.

Módulos de Potencia Internos: • Los módulos de potencia internos de 20kVA pueden remplazarse en el campo sin apagar las cargas del

equipo conectado. La cantidad de módulos de potencia internos varía por modelo. Los módulos internos de potencia son capaces de una

redundancia N+1.

Compartimiento del Módulo de Batería Internas (SU40K únicamente): • las baterías internas deben ser conectadas por un electricista

calificado. Vea la Sección 6 – Conexión de la Batería Interna para mayor información.

Interruptor de Circuitos de Salida (Q4): • Controla la salida de energía CA.

Interruptor de Circuitos de la Derivación Manual (Q3): • Controla la energía CA de entrada al sistema UPS durante una operación de

derivación manual.

Interruptor de Circuitos de Entrada de Derivación (Q2): • Controla la energía CA de entrada al UPS durante una operación de derivación

automática.

Interruptor de Circuitos Principal de Entrada (Q1): • Controla la energía CA de entrada al sistema UPS durante la operación en línea

(normal).

Niveladores/Puntales: • Los niveladores/puntales proporcionan soporte por largo tiempo al sistema UPS.

Ruedas:• Las ruedas están diseñadas para ajustes de posicionamientos pequeños dentro del área de ubicación final únicamente. No están

diseñadas para mover el UPS por largas distancias. Las ruedas no están diseñadas par proporcionar un soporte por largo tiempo al UPS

después de la instalación final. Utilice los niveladores/puntales par proporcionar soporte a largo plazo.

Se muestra el SU40K (frente)

H H

Nota: Los modelos Individuales pueden variar de los diagramas. La unidad se muestra con los biseles frontales removidos.

Niveladores/Puntales: • Los niveladores/puntales proporcionan soporte por largo tiempo al sistema UPS.

Ruedas:• Las ruedas están diseñadas para ajustes de posicionamientos pequeños dentro del área de ubicación final únicamente. No están

diseñadas para mover el UPS por largas distancias. Las ruedas no están diseñadas par proporcionar un soporte por largo tiempo al UPS

después de la instalación final. Utilice los niveladores/puntales par proporcionar soporte a largo plazo.

Ranura para Accesorios: • Remueva la tapa para instalar un accesorio SNMPWEBCARD de Tripp Lite. El accesorio SNMPWEBCARD

proporciona una interfaz Ethernet para el sistema UPS y permite el monitoreo y control remoto vía SNMP, navegador de Web o telnet. Llame

al +1 773 869 1234 para mayor información acerca del accesorio SNMPWEBCARD.

Puerto de Comunicaciones Seriales RS-232: • Este puerto DB9 conecta al sistema UPS a una estación de trabajo o servidor compatibles,

permitiendo automáticamente apagar el equipo durante apagones prolongados y monitorear las operaciones y las condiciones de la energía.

Puerto de Redundancia Paralela: • Este puerto DB9 conecta al sistema UPS a otro sistema UPS de tipo y capacidad idénticos para usarse

en una configuración de redundancia paralela (1+1). Vea la Sección 7 – Cableado y la Sección 8 - Modos de Operación para mayor

información.

Interfaz de Entrada de Contacto Seco: • Esta interfaz recibe señales de contacto seco que permiten al sistema UPS recibir ordenes y

monitorear las condiciones de la batería externas. Vea la Sección 11 – Comunicaciones para mayor información.

Interfaz de Salida de Contacto Seco: • Esta interfaz permite al sistema UPS enviar información vía de comunicaciones de contacto seco. Vea

la Sección 11 – Comunicaciones para mayor información.

Interruptor de Circuitos de las Baterías Internas (SU40K únicamente): • Controla la energía de entrada/salida de las baterías internas del

sistema UPS.

Tapa del Bloque de Terminales: • Remueva la tapa del bloque de terminales para acceder a las terminales de conexión de entrada, gabinete de

baterías externas, salida y tierra del sistema UPS. Conduits cableados pasan a través de las perforaciones circulares [knockouts] en la tapa de

terminales del bloque de terminales. Vea la Sección 7 – Cableado para mayor información, incluyendo un diagrama detallado del bloque de

terminales.

4 – Características y Funciones del Panel Frontal y Trasero (continuación)

Se muestra el SU40K (parte posterior)

5 – Instalación del Gabinete

Lea la Sección 2 – Instrucciones de Seguridad Importantes

Antes de la Instalación

5-1 Preparación

El sistema UPS debe instalarse en un área estructuralmente sólida en un piso nivelado que sea capaz de soportar el peso de del sistema UPS, el

gabinete de baterías externas y otro equipo que vaya a ser instalado cerca. El sitio de la instalación debe contar con un circuito CA dedicado que

sea compatible con los requerimientos de entrad del sistema UPS. (Vea la Sección 12 – Especificaciones para los detalles de requerimientos de

entrada y de la carga del piso) Antes de desempacar la unidad, debe llevar el contenedor de embarque cerca del lugar de la instalación final para

minimizar la distancia que necesitará mover a unidad después de que el contenedor de embarque haya sido removido. Si planea almacenar el

sistema UPS por un período prolongado antes de instalarlo, siga las instrucciones en la Sección 13 – Almacenaje y Servicio. (Instrucciones de

desempaque y almacenaje también están impresas en la hoja “Unpacking and Storage Instructions” [Instrucciones de desempaque y almacenaje]

pegadas al contenedor de embarque) Advertencia: No intente desempacar o mover el sistema UPS sin ayuda.

5-2 Desempaque

Inspeccione el contendor de embarque por daños visibles. Si •

determina que la unidad ha siso dañada durante el embarque,

comuníquese con Tripp Lite por asistencia. No intente usar el

sistema UPS si ha sido dañado o manejado inadecuadamente.

Confirme que contenedor de embarque está hacía arriba y use un

desatornillador para quitar el panel superior, panel frontal y panel

trasero. También quite el plástico y el material de acojinamiento

interior. Confirme que el nombre del modelo y tipo indicado en

la parta posterior del gabinete sea el mismo del que usted ordenó.

Examine gabinete en busca de cualquier daño o partes sueltas.

Confirme que el contendor de embarque incluye los accesorios

que se deben embarcar con la unidad. El sistema UPS debe incluir

un cable serial RS-232, un cable de redundancia en paralelo, un

conector para EPO remoto, un conector de entrada de contacto

seco (4 contactos), un conector de salida de contacto seco (12

contactos) y un CD-ROM con el software. Si algo falta o está

dañado comuníquese con Tripp Lite por asistencia.

Confirme que la unidad está estable, y entonces remueva los

paneles laterales del contenedor de embarque.

Remueva los tornillos de la s abrazaderas de embarque •

que aseguran la unidad a la tarima y a continuación

remueva las abrazaderas del sistema UPS. Advertencia:

Extreme precauciones ya que la unidad podría voltearse

inesperadamente.

Use varios de los tornillos que quitó en el paso 1 para fijar el

panel superior del contenedor de embarque a la orilla frontal de la

tarima de embarque. La superficie suave del panel debe estar hacia

arriba de tal forma que puede ser usada como rampa para rodar la

unidad de la tarima de embarque. No intente usar el panel superior

como rampa si se encuentra rajada o dañada estructuralmente en

cualquier forma. Asegúrese de que las ruedas debajo de la unidad

no están aseguradas. Extreme precauciones y con la ayuda de

varios asistentes, lentamente ruede la unidad rampa abajo.

1-2

5 – Instalación del Gabinete (continuación)

5-3 Colocación

Use las ruedas para mover el sistema UPS por cortas distancias •

sobre una superficie nivelada, suave y estable. No intente usar las

ruedas para mover el sistema UPS por largas distancias. El sistema

UPS deberá moverse cerca del sitio de ubicación final dentro de su

contenedor de embarque antes de desempacarlo del contenedor de

embarque. Use un dispositivo mecánico de la suficiente capacidad

para mover el contenedor de embarque. Advertencia: El sistema

UPS puede volcarse si es movido en un área inestable. Extreme

precauciones cuando mueva el sistema UPS. Empuje el sistema

UPS del frente o de atrás, y no de los lados.

Posicione el sistema en un área estructuralmente sólida con un •

piso nivelado que sea capaz de soporta el peso del sistema UPS

los gabinetes de baterías externas y otros equipos que vayan a

ser instalados cerca. La instalación también deberá contar con un

circuito CA dedicado que sea compatible con los requerimientos de

entrada del sistema UPS. (Vea la the Sección 12 - Especificaciones

para más información acerca de los requerimientos de entrada y

los requerimientos de rssitencia/carga del piso). El sistema UPS

debe instalarse en un entorno limpio, seguro con una humedad

relativa menor al 90% (sin condensación). Opere el sistema

UPS a temperaturas interiores entre 17° C y 29° C (62° F y 84°

F). Prevenga daños al cableado utilizando conduits protectores

adecuados. A fin de mantener un adecuado flujo de aire y acceso

para servicio, debe mantener el siguiente espacio libre:

Por lo menos 100 cm de espacio libre al frente del •

sistema UPS.

Por lo menos 50 cm de espacio libre atrás del sistema UPS.•

Por lo menos 50 cm de espacio libre arriba del sistema UPS.•

Advertencia: El ventilador de enfriamiento circula el aire del frente

hacia atrás. No utilice ningún aire acondicionado o ventilador que

dirija el aire directamente hacia la parte de atrás del sistema UPS.

Después de mover el sistema UPS a su ubicación final, asegure •

las ruedas Ay use los niveladores Bpara estabilizar el gabinete.

Asegúrese que los cuatro niveladores hacen un contacto firme con

el suelo.

Para casos de emergencia, instale cerca del sistema UPS •

un extintor certificado para incendios de equipos eléctricos

(Certificado Clase C o su equivalente exacto con un agente extintor

no conductivo).

50 cm

100 cm

50 cm

6 – Conexion de la Batería Interna (Únicamente Modelo SU40K)

¡PELIGRO! ¡RIESGO DE ALTO VOLTAJE LETAL!

Alto voltaje potencialmente letal existe dentro de las baterías, aun y cuando no estén conectadas al sistema UPS. Las

conexiones de la batería deberán ser efectuadas únicamente por personal de servicio caliﬁ cado, siguiendo todas las

precauciones indicadas en este manual y adherirse a todos los códigos eléctricos locales. Antes de proceder lea la Sección

2 – Instrucciones de Seguridad Importantes.

Las conexiones para la batería interna son únicamente para el modelo SU40K. Cada módulo de baterías externas consiste de dos cadenas de

baterías: una cadena con un cable negro y otra cadena con un cable rojo.

6-1 Diagramas de Cableado de la Batería Interna

Revise los diagramas del cableado de la batería interna antes de conectar las baterías internas. El sistema UPS puede aceptar hasta cuatro módulos

de baterías internas (cada módulo consiste de dos cadenas, cada cadena consiste de 10 baterías). El número de baterías internas varía por modelo.

AC/DCMAIN INPUT

Q1Q2

OUTPUTDC/AC

12V, 20PCS 12V, 20PCS

B+ N B-

B+

B-

UPS

12V, 20PCS 12V, 20PCS

XFMR XFMR

Se muestra el SU40K

VBoard W1: RED, W2: BLUE, W3: WHITE, W4: BLACK 12V, 9AH, 10PCS

12V, 9AH, 10PCS

RED RED

BLACK BLACK

RED RED

BLACK BLACK

B+

12V, 9AH, 10PCS

B-

VBoard

ENTRADA DE DERIVACIÓN SALIDACA/CD CD/CA

W1: ROJO, W2: AZUL, W3: BLANCO, W4: NEGRO

ROJO ROJO

NEGRO NEGRO

ROJO ROJO

UPS System

Battery Back

Connector

UPS System

Battery Back

Connector

Fuse Block Bracket

6 – Conexion de la Batería Interna (continuación)

Se muestra el SU40K

6-1 Diagrama de Cableado de la Batería Interna (continuación)

Conector

Trasero de la

Batería del

Sistema UPS

Conector

Trasero de la

Batería del

Sistema UPS

Batería

Superior Batería

Superior

Batería

Inferior Batería

Inferior

AZUL

BLANCO

Soporte del Bloque

de Fusibles

BLANCO

6 – Conexion de la Batería Interna (continuación)

6-2 Procedimiento para la Conexión de la Batería Interna

Coloque el sistema UPS en derivación (o apáguelo completamente) •

y apague el interruptor de circuitos de la batería interna, localizado

en la parte trasera del sistema UPS.

Remueva los biseles de acceso a la batería, localizados al frente del •

sistema UPS.

Remueva los cartuchos de fusibles de cada bloque de fusibles.•

Desconecte los cables de puenteo [jumpers] azul y blanco •

conectado a cada bloque de fusibles. Advertencia: Cuando

desconecte los cables de puenteo, jálelos hacia fuera del bloque

de fusibles con una fuerza uniforme. No los menee de lado a

lado, ya que esto puede dañar al conector.

Remueva el soporte de los fusibles. Observe su orientación antes •

de removerlos.

6-2 Procedimiento para la Conexión de la Batería Interna (continuación)

Deslice una cadena de baterías con un cable rojo en una ranura •

vacía dentro del compartimiento de baterías. Asegúrese que la

cadena de baterías está orientada como se muestra en el diagrama.

Nota: Empiece con las ranuras vacías de hasta abajo del

compartimiento y trabaje hacia las ranuras vacías de la parte

superior del compartimiento de la batería.

Deslice una cadena de baterías con un cable negro en una ranura •

vacía dentro del compartimiento de baterías, junto a la cadena

de baterías que insertó en el paso 6. Asegúrese que la cadena de

baterías está orientada como se muestra en el diagrama. Repita los

pasos 6 y 7 conforme se necesite hasta que todas las cadenas de

baterías hayan sido insertadas en las ranuras vacías.

Reconecte el soporte del bloque de fusibles. (Las letras en •

el bloque de fusibles deberán estar hacia arriba cuando están

orientadas correctamente.)

Conecte los cables de puenteo azul y blanco en cada módulo •

de baterías internas al bloque de fusibles correspondientes. La

rotulación junto al bloque de fusibles identifica el bloque de

fusibles correcto para cada cable.

Inserte el cartucho de fusibles en cada bloque de fusibles. Los •

fusibles son intercambiables. Asegúrese que estén firmemente

insertados en su lugar. Advertencia: Los cartuchos de fusibles

de la batería deben insertarse al último debido a la posibilidad

de arcos voltaicos entre los conectores. Los fusibles quemados

deben ser remplazados por un electricista calificado. Remplace

los fusibles únicamente por fusibles del mismo tipo y número.

6 – Conexion de la Batería Interna (continuación)

TERMINALES

VISTA LATERAL

6 – Conexion de la Batería Interna (continuación)

6-2 Procedimiento para la Conexión de la Batería Interna (continuación)

Use un voltímetro (suministrado por el usuario) para probar •

el voltaje de cada módulo de baterías internas. Observando la

polaridad correcta conecte el sensor negro del voltímetro al

conector negro del módulo de baterías; conecte el sensor rojo del

voltímetro al conector rojo del módulo de baterías. Asegúrese que

los sensores del voltímetro toquen los contactos metálicos dentro

de los conectores del módulo de baterías. El rango de voltaje CD

aceptable está entre 220V y 280V CD (240V CD nominales). Si

varias pruebas con el voltímetro arrojan resultados fuera del rango

CD aceptable, comuníquese con Tripp Lite por asistencia para

determinar las posibles causas las lecturas incorrectas de voltaje

antes de proceder.

Conecte el cable • negro por cada módulo de baterías internas al

conector negro más cercano localizado dentro del compartimiento

de baterías del sistema UPS. Conecte el cable rojo por cada

módulo de baterías internas al conector rojo más cercano

localizado dentro del compartimiento de baterías del sistema

UPS. Advertencia: Observe la polaridad correcta conectando

negativo con negativo (negro con negro) y positivo con positivo

(rojo con rojo). Fallar en observar la polaridad correcta

dañará el sistema UPS y creará un serio riesgo de lesiones

personales y daños al a propiedad.

Vuelva a colocar los biseles de acceso a la batería.•

Encienda el interruptor de circuitos de las baterías internas. Si •

puso el sistema UPS en derivación, regréselo al modo de operación

anterior. Si apagó el sistema UPS enciéndalo. Si aún necesita

cablear el sistema UPS, proceda a la Sección 7 – Cableado.

Nota: Si necesita remover o remplazar las baterías internas, modifique

los pasos 6 y 7 removiendo y/o remplazando los módulos de baterías

internas existentes conforme se requiera.

240

7 – Cableado

¡PELIGRO! ¡RIESGO DE ALTO VOLTAJE LETAL!

Todo el cableado deberá ser llevado a cabo por un electricista caliﬁ cado, conforme a todas las advertencias de este manual

y todos los códigos de electricidad y seguridad aplicables. Un cableado incorrecto puede dañar al sistema UPS y causar

serias lesiones personales y daños a la propiedad. Antes de proceder lea la Sección 2 – Instrucciones de Seguridad

Importantes.

7-1 Advertencias sobre el Cableado

Desconecte todas la fuentes de energía de entrada y salida del sistema UPS antes de instalar los cables o hacer conexiones eléctricas.•

Use cables flexibles de longitud suficiente que permitan dar servicio al sistema UPS. La longitud máxima del cable es 10 m (32.8 pies).•

Use conteras/virolas para cubrir las terminaciones de los cables y evitar terminaciones deshilachadas que puedan hacer corto con el bloque de •

terminales del sistema UPS.

Use cables VW-1, FT-1 o mejores.•

Use fundas para cables y abrazaderas para los conectores.•

Los conductores neutros deben ser del mismo calibre que los conductores de corriente.•

Apriete todas las conexiones con una fuerza de torsión de por lo menos 3.95 N·m (35 in·lb)•

Confirme que los cables están marcados correctamente de acuerdo a su propósito, polaridad, fase y diámetro.•

Si la fuente de energía de entrada /salida es wye-wye, entonces “Neutro” y “Tierra” no deben ser conectados.•

Si la fuente de energía de entrada tiene VNG>0, instale un transformador de aislamiento antes del sistema UPS y la fuente de energía de entrada, •

y entonces conecte el “neutro” y “Tierra” del sistema UPS juntos.

Para equipos que requieran una conexión neutra a un sistema de distribución de energía IT, el dispositivo de desconexión debe ser un dispositivo •

de cuatro polos y debe desconectar todos los conductores de línea y el conductor neutro. Si un dispositivo de desconexión interrumpe al

conductor neutro, debe simultáneamente interrumpir todos los conductores de línea.

Permita que las baterías se carguen ininterrumpidamente durante 24 horas después de la conexión inicial de cableado.•

Observe la polaridad correcta conectando negativo con negativo y positivo con positivo. Fallar en observar la polaridad correcta dañará al •

sistema UPS y crea un serio riesgo de lesiones personales y daños a la propiedad.

Observe la fase adecuada conectando R con R, S con S, T con T y N con N. Fallar en observar la polaridad correcta dañará al sistema UPS y •

crea un serio riesgo de lesiones personales y daños a la propiedad.

7-2 Preparación del Cableado

Desconecte todas la fuentes de energía de entrada y salida (CA y CC) del sistema UPS y del gabinete de baterías externas (Si lo hubiera).•

Marque correctamente de acuerdo a su propósito, polaridad, fase y diámetro.•

Revise los diagramas en la • Sección 7-3 y la Sección 7-4 para familiarizarse con el bloque de terminales.

Consulte la tabla en la • Sección 7-5 para encontrar las características eléctricas de entrada/salida correctas para el sistema UPS.

Nota: Si la fuente de energía de entrada/salida del sistema UPS es wye-wye, entonces el “Neutro” y “Tierra” no deben conectarse. Si la fuente

de energía de entrada tiene VNG>0, instale un transformador de aislamiento antes del sistema UPS y la fuente de energía de entrada y entonces

conecte el “Neutro y la “Tierra” del sistema UPS juntos.

7 – Cableado (continuación)

Se muestran el SU40K y el BP480V40C únicamente como ilustración; consulte la documentación del gabinete de baterías para las

especificaciones exactas

7-3 Diagrama del Bloque de Terminales del Sistema UPS

7-4 Diagramas del Cableado del Gabinete de Baterías Externas

Entrada

Terminales de Tierra

Salida

Conexión de la

Batería Externa

–

Interruptor de

Circuitos del Gabinete

de Baterías Externas

NN+ –N

7 – Cableado (continuación)

7-4 Diagramas del Cableado del Gabinete de Baterías Externas (continuación)

7-5 Información Eléctrica y Cables

12V, 20 Batteries 12V, 20 Batteries

B+ N B-

B+ B-N

UPS

External Battery Cabinet

B Cabinet: 26AH per Battery

C Cabinet: 40AH per Battery

AC/DCMAIN INPUT

Q1Q2

OUTPU

DC/AC

XFMR XFMR

SALIDA

CA/CD CD/CA

ENTRADA

PRINCIPAL

Capacidad de

Salida/Entrada del Capacidad del Calibre del Cable Calibre del Cable

Modelo Entrada/Salida Interruptor de Circuitos Fusible de la Batería de Entrada/Salida de la Batería

SU40K 120/208V AC, 3O, 150A 120A 1/0 AWG 6 AWG

4 hilos + tierra, wye

SU60K 120/208V AC, 3O, 225A 160A 4/0 AWG 4 AWG

4 hilos + tierra, wye

SU60KTV 277/480V AC, 3O, 100A 160A 4 AWG 4 AWG

4 hilos + tierra, wye

SU80KTV 277/480V AC, 3O, 125A 220A 2 AWG 2 AWG

4 hilos + tierra, wye

GABINETE DE BATERÍAS EXTERNAS

GABINETE B: 26AH PARA CADA BATERÍA

GABINETE C: 40AH PARA CADA BATERÍA

BATERÍAS BATERÍAS

7 – Cableado (continuación)

7-6 Cableado del Gabinete de Baterías Externas

Advertencia: los gabinetes de baterías externas varían. Lea la documentación del gabinete de baterías externas antes de tratar de

conectarlo al sistema UPS. Use únicamente gabinetes de baterías externas que estén aprobados por Tripp Lite.

Nota: Se requiere un gabinete de baterías externas los modelos SU60K, SU60KTV y SU80KTV. Es opcional con el modelo SU40K. Contacte a

Tripp Lite por información para ordenar los gabinetes de baterías externas.

Desconecte todas las entradas y salidas (CA y CD) del sistema •

UPS y del gabinete de baterías externas y confirme que el

interruptor de circuitos Aesté apagado. (Si el sistema UPS ya ha

sido cableado a una fuente de energía CA, vea la, Sección 9-6 para

instrucciones de apagado.)

Remueva las tapas del bloque de terminales del sistema UPS y del •

gabinete de baterías externas.

Conecte las terminales de conexión del sistema UPS del gabinete •

de baterías externas positivo (+), neutro (N) y negativo (-) a las

terminales correspondientes positivo (+), neutro (N) y negativo (-)

de las terminales de conexión de las baterías externas del sistema

UPS. Vea la Sección 7-3 y la documentación del gabinete de

baterías externas para diagramas del bloque de terminales. Vea la

Sección 7-4 para los diagramas de conexión. Vea la Sección 7-5

para los requerimientos del calibre de los cables. Los cables de

estar protegidos por conduits flexibles y enrutados a través de las

perforaciones circulares [knockouts] correspondientes en la tapa

del bloque de terminales. Advertencia: Observe la polaridad

correcta conectando negativo con negativo y positivo con

positivo. Fallar en observar la polaridad correcta dañará al

sistema UPS y crea un riesgo de lesiones personales y daños a

la propiedad.

Conecte la terminal de tierra del gabinete de baterías externas •A

a la terminal de tierra correspondiente del sistema UPS Bcon un

cable de tierra 4 AWG (5.189 mm). Mantenga siempre conectado

el cable de tierra después de la instalación.

Conecte la terminal de tierra• Adel sistema UPS a la tierra física

de sus instalaciones Bcon un cable de tierra 4 AWG (5.189 mm).

Mantenga siempre conectado el cable de tierra después de la

instalación.

Vuelva a colocar la tapa del bloque de terminales del gabinete de •

baterías externas. Si no tiene planes de de cablear la entrada/salida

CA del sistema UPS en este momento, vuelva a colocar la tapa del

bloque de terminles del sistema UPS.

–

7 – Cableado (continuación)

7-7 Cableado de la Entrada/Salida CA (Un Solo UPS)

Después de desactivar todas las entradas y salidas (CA y CD) del •

sistema UPS, quite la tapa del bloque de terminales del sistema

UPS.

Si no conectó el cable de tierra en la • Sección 7-6, conecte la

terminal de tierra Adel sistema UPS a la tierra física Bde sus

instalaciones con un cable de tierra 4 AWG (5.189 mm). Mantenga

siempre conectado el cable de tierra después de la instalación.

Remueva el bisel frontal del sistema UPS para dejar descubiertos •

los interruptores de circuitos. Primero, confirme que tanto

el interruptor de circuitos de la entrada principal Acomo el

interruptor de circuitos de la entrada de derivación Bestén

apagados. Segundo, confirme que el interruptor del interruptor de

circuito de derivación manual Cesté apagado. Tercero, confirme

que el interruptor de circuitos de salida Desté apagado.

Confirme la fase de cada cable, entonces conecte los cables de •

acuerdo al diagrama de bloque de terminales del sistema UPS en

la Sección 7-3. Vea la Sección 7-5 para los requerimientos del

calibre del cable. El cableado deberá estar protegidos por conduits

flexibles y enrutados a través de las perforaciones circulares

[knockouts] adecuadas en el bloque de terminales Advertencia:

Observe las fases correctas conectando R con R, S con S, T

con T y N con N. Fallar en observar la fase correcta dañará al

sistema UPS y crea un riesgo de lesiones personales y daños a

la propiedad.

Vuelva a colocar la tapa del bloque de terminales del sistema the •

UPS.

–

R S T

D B AC

7 – Cableado (continuación)

7-8 Cableado de la Entrada/Salida CA (UPS en Paralelo – Una Entrada)

Advertencias de la Redundancia en Paralelo:

La longitud total del cable de entrada debe ser igual •

a la longitud total del cable de salida a fin de prevenir la

distribución desequilibrada de la carga entre los dos

sistemas UPS en modo de reserva (i.e. IP1 + OP1 = IP2

+ OP2; la desviación debe ser <10%).

La redundancia en paralelo solo soporta 2 sistemas UPS •

(redundancia 1+1 ). No trate de conectar más de dos

sistemas UPS vía redundancia en paralelo.

El sistema UPS debe tener la misma clasificación y •

capacidad para una instalación de redundancia en

paralelo. El tratar de conectar sistemas UPS que no sean

similares dañará los sistemas UPS y crea un serio riesgo

de lesiones personales y daños a la propiedad.

Siga los pasos en la •Sección 7-7, Cableando los sistemas UPS,

como se muestra en el diagrama.

Conecte el cable, incluido, de redundancia en paralelo• Aal puerto

de redundancia en paralelo Bde cada sistema UPS.

O/P

Main I/P

Parallel Port

UPS1

O/P

Main I/P

Parallel Port

UPS2

Parallel Cable

Load

AC I/P

IP1

IP2

OP1

OP2

CABLE PARALELO

Puerto Paralelo

l/P Principal

Carga

8 – Modos de Operación

Esta sección proporciona una descripción básica de los modos de operación del sistema UPS. Para una mayor información sobre como cambiar de

modos de operación, refiérase a la Sección 9 – Arranque, Apagado y Derivación.

8-1 Modo En Línea (Normal) (Un Solo UPS)

En modo en línea (normal), el rectificador del sistema UPS convierte

la energía CA entrante del servicio público a energía CD que carga las

baterías y alimenta al inversor. El inversor transforma la energía CD en

energía CA de precisión regulada y de onda sinusoidal pura que soporta

la operación del equipo conectado. Esta tecnología de doble conversión

aísla al equipo conectado de todos los problemas de energía y asegura

que el equipo conectado la energía ideal todo el tiempo.

8-2 Modo de Respaldo (Un Solo UPS)

Cuando ocurre un apagón o cualquier otro problema de energía

extremo, el sistema UPS automáticamente cambia de modo normal a

modo de respaldo. Las baterías del sistema UPS (internas y/o externas)

suministran energía CD de emergencia al inversor. El inversor convierte

la energía CD en energía CA de precisión regulada y de onda sinusoidal

pura que respalda la operación del equipo conectado.

8-3 Modo de Derivación Automática (Un Solo UPS)

Si el inversor funciona mal debido a temperatura excesiva, sobrecarga,

corto circuito de salida, voltaje anormal o problemas con la batería, el

inversor se apagará. Si el sistema UPS detecta una fuente de energía

derivada que se ajuste a los parámetros normales, el sistema UPS

automáticamente cambiara a modo de derivación automática para

continuar alimentando de energía al equipo conectado. Cuando todos

los problemas hayan sido eliminados, el sistema UPS regresa al modo

en línea (normal) automáticamente.

8-4 Modo de Derivación Manual (Un Solo UPS)

Si se requiere dar mantenimiento o reparar al sistema UPS, puede

derivar el sistema UPS manualmente. Después de confirmar que hay

energía de derivación presente, cambie el sistema UPS a a modo de

derivación manual. Esto permite a los técnicos de servicio efectuar

los trabajos de mantenimiento o reparación sin interrumpir el flujo de

de energía CA al equipo conectado. Advertencia: El sistema UPS

debe desactivarse completamente antes de efectuar cualquier

mantenimiento o reparación apagándola completamente después de

cambiar a modo de derivación manual.

CB1

CB3

CB4

CB5

LOAD

MAIN STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

LOAD

MAIN STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

LOAD

MAIN STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

LOAD

MAIN STS

CB2

XFMR XFMR

PRINCIPAL

CARGA

PRINCIPAL

8 – Modos de Operación (continuación)

8-5 Modo En Línea (UPS en Paralelo)

La redundancia en paralelo (1+1) proporciona redundancia del sistema

UPS o un incremento en su capacidad total. Bajo redundancia en

paralelo, la carga total es compartida por los dos sistemas UPS. Si uno

de los sistemas UPS falla, la carga total de los equipos conectados es

soportada por el sistema UPS que queda. Si la carga total excede la

capacidad del sistema UPS que queda, cambiará a modo de derivación

automático.

8-6 Modo de Respaldo (UPS en Paralelo)

Es similar al Modo de Respaldo para un solo sistema UPS (Sección

8-2), excepto que la carga total del equipo conectado es compartida por

los sistemas UPS en paralelo (1+1).

8-7 Modo de Derivación Automática (UPS en Paralelo)

Es similar al Modo de Derivación Automática para un solo sistema UPS

(Sección 8-3), excepto que con sistemas UPS en paralelo (1+1).

CB1

CB3

CB4

CB5

LOAD

MAIN

STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

MAIN

STS

CB2

XFMR XFMR

UPS1

UPS2

CB1

CB3

CB4

CB5

LOAD

MAIN

STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

MAIN

STS

CB2

XFMR XFMR

UPS1

UPS2

RESERVA

PRINCIPAL

CARGA

8 – Modos de Operación (continuación)

8-8 Modo de Derivación Manual (UPS en Paralelo)

Es similar al Modo de Derivación Manual para un solo sistema UPS

(Sección 8-4), excepto que con sistemas UPS en paralelo (1+1). Nota:

Ambos sistemas UPS deben estar en Modo de Derivación Manual.

CB1

CB3

CB4

CB5

LOAD

MAIN

STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

MAIN

STS

CB2

XFMR XFMR

UPS1

UPS2

CARGA

PRINCIPAL

9 – Arranque, Apagado y Derivación

9-1 Diagramas del Panel de Control e Interruptor de Circuitos

LED “NORMAL” [En Línea]•

LED “BATTERY” [Batería]•

LED “BYPASS” [Derivación]•

LED “FAULT” [Falla]•

Pantalla LCD de Estado •

Botón “ESC” (Escape)•

Botones de Recorrido (• y )

Botón Entrar (• )

Botón de Encendido•

Botón de Apagado•

Botón “EPO” (Apagado de Emergencia)•

Interruptor de Circuitos de Salida•

Interruptor de Circuitos de Derivación Manual•

Interruptor de Circuitos de Entrada de Derivación •

Interruptor de Circuitos de la Entrada Principal•

9-2 Lista de Control Preliminar (Un Solo UPS)

Todos los interruptores de los interruptores de circuito deben estar apagados, incluyendo el interruptor de circuitos del gabinete de baterías •

externas (si lo hubiera).

Confirme que no existen voltajes potenciales entre el Neutro y la Tierra.•

Confirme que la fuente de energía de entrada tenga los mismos valores (voltaje, frecuencia y fase) que los del sistema UPS.•

Nota: Después del arranque, el sistema UPS efectuará una breve auto prueba y mostrará los resultados en la pantalla LCD. Después de una auto

prueba exitosa, el sistema UPS suministrará energía CA a la carga de los equipos conectados.

9-3 Procedimiento de Arranque Normal (Un Solo UPS)

Si hay un gabinete de baterías externas conectado, encienda el •

interruptor de circuitos Adel gabinete de baterías externas.

Confirme que el interruptor de circuitos de derivación manual• A

está apagado.

Panel de Control

Interruptores de los Interruptores de Circuito

(Panel Frontal del Sistema UPS)

LMNO

Salida

Derivación

Manual

Derivación

Manual

Entrada de

Derivación

Entrada de

Derivación

Entrada

Principal

Entrada

Principal

9 – Arranque, Apagado y Derivación (continuación)

9-3 Procedimiento de Arranque Normal (Un Solo UPS) (continuación)

Encienda el interruptor de circuitos de salida• Ay el interruptor de

circuitos de entrada de derivación B. Después de un breve proceso

de inicialización, la pantalla LCD indicará “ON AUTO BYPASS”,

[En derivación automática] el LED “BYPASS” [Derivación] se

iluminará y salida del sistema UPS será suministrada por la fuente

de energía derivada.

Encienda el interruptor de circuitos de la entrada principal• A. Si

la fuente de energía CA es normal, El sistema UPS está listo para

arrancar.

Presione el botón ON [encendido]• A por 3 segundos (hasta

que escuche un pitido) y entonces suelte el botón. El inversor

se activará y sincronizará con la fuente de derivación, y

automáticamente cambiará de modo de derivación automática

a modo en línea (normal). El LED “BYPASS” [Derivación] se

obscurecerá y el LED “NORMAL” se iluminará.

9-4 Procedimiento de Arranque de la Batería (Un Solo UPS)

Nota: La batería debe estar por lo menos parcialmente cargada para que esta operación tenga éxito.

Si hay un gabinete de baterías externas conectado, encienda el •

interruptor de circuitos, A del gabinete de baterías externas.

Confirme que el interruptor de circuitos• A está apagado.

Presione el botón ON [encendido]• A por 3 segundos (hasta que

escuche un pitido) y entonces suelte el botón. El inversor se

activará, y utilizará la energía CD almacenada en la batería para

suministrar energía CA al equipo conectado. El LED “BATTERY”

[Batería] se iluminará.

A B

Salida

Derivación

Manual

Derivación

Manual

Derivación

Manual

Entrada de

Derivación

Entrada de

Derivación

Entrada de

Derivación

Entrada

Principal

Entrada

Principal

Entrada

Principal

9 – Arranque, Apagado y Derivación (continuación)

9-5 Procedimiento de Derivación Manual (Un Solo UPS)

Advertencia: Colocando el sistema UPS en derivación manual deshabilitará el inversor y alimentará de corriente a todas las cargas de la

fuente de derivación manual pero el sistema UPS aun estará activado. Antes de efectuar un mantenimiento o reparación del sistema UPS,

apague y desactive completamente el sistema UPS siguiendo los pasos indicados en la Sección 9-6. Aunque las cargas del equipo conectado

estarán alimentadas las fuente de energía de la derivación, no será respaldados por la batería en el caso de una falla de energía del servicio

público.

Cuando el sistema UPS esté en modo en línea (normal), presione •

el botón OFF A por 3 segundos (hasta que escuche un pitido), y

entonces suelte el botón. El inversor automáticamente cambiará a

modo de derivación y el LED “BYPASS” se iluminará.

Encienda el interruptor de circuitos de la derivación manual • A, y

entonces apague el interruptor de circuitos de salida B.

9-6 Procedimiento de Apagado (Un Solo UPS)

Advertencia: El procedimiento de apagado del sistema UPS eliminará la salida de energía CA para todas las cargas. Antes de apagar,

confirme que todas las cargas están apagadas o coloque el sistema UPS en modo de derivación manual para mantener todas las cargas

alimentadas por la fuente de energía de derivación.

Presione el botón OFF [Apagado] •A por 3 segundos (hasta que

escuche un pitido), y entonces suelte el botón. Si el sistema UPS

está en modo en línea (normal), cambiará a modo de derivación. Si

el sistema UPS está en modo de respaldo, el inversor se apagará y

la energía CA de salida será interrumpida.

Apague el interruptor de circuitos de la entrada principal • A.

Apague el interruptor de circuitos de la entrada de derivación • A.

Salida

Derivación

Manual

Derivación

Manual

Derivación

Manual

Entrada de

Derivación

Entrada de

Derivación

Entrada de

Derivación

Entrada

Principal

Entrada

Principal

Entrada

Principal

9-6 Procedimiento de Apagado (Un Solo UPS) (continuación)

Confirme que el sistema UPS esté apagado que todos los circuitos •

de la salida principal están apagados. Si el sistema UPS esta

conectado a un gabinete de baterías externas, apague el interruptor

de circuitos del gabinete de baterías externas A.

Apague el interruptor de circuitos de salida • A. Si la fuente de

entrada de energía CA es normal, el sistema UPS está listo para

arrancar.

Nota: Si el sistema UPS permanecerá apagado por mucho tiempo,

deberá encenderse periódicamente para permitir que las baterías

se recarguen. El UPS deberá encenderse y las baterías recargarse

al menos por un periodo ininterrumpido de 24 horas cada 3meses.

Fallar en recargar las baterías periódicamente puede causará daños

irreversibles a las baterías.

9-7 Lista de Control Preliminar (UPS en Paralelo)

Advertencia: La redundancia en paralelo requiere exactamente dos sistemas UPS (redundancia 1+1). No intente conectar más de dos

sistemas UPS vía redundancia en paralelo. Los sistemas UPS deberán ser del mismo tipo y capacidad para una instalación de redundancia

en paralelo. Intentar conectar sistemas UPS que no son similares dañara a los sistemas UPS y crea un serio riesgo de lesiones personales y

daños a la propiedad.

Todos los interruptores de los interruptores de circuito deberán estar apagados, incluyendo los interruptores de circuito de los gabinetes •

de baterías externas.

Confirme que no existen voltajes potenciales entre el Neutro y Tierra.•

Confirme que la fuente de energía de entrada tenga los mismos valores (voltaje, frecuencia y fase) que los del sistema UPS.•

Debe usar el panel de control para establecer que los números ID paralelos de los sistemas UPS sean 1 y 2. Vea la • Sección 10-11

para información acerca de como establecer los números ID paralelos.

Nota: Después del arranque, el sistema UPS efectuará una breve auto prueba y mostrará los resultados en la pantalla LCD. Después de una auto

prueba exitosa, el sistema UPS suministrará energía CA a la carga de los equipos conectados.

9-8 Procedimiento de Arranque (UPS en Paralelo)

Conecte el cable de redundancia en paralelo • A al puerto de

redundancia en paralelo DB9 B de cada sistema UPS.

Si los sistemas UPS tienen gabinetes de batearías externas •

conectadas encienda el interruptor de circuitos A de cada módulo

de baterías.

9 – Arranque, Apagado y Derivación (continuación)

Salida Derivación

Manual

Entrada de

Derivación

Entrada

Principal

9 – Arranque, Apagado y Derivación (continuación)

9-8 Procedimiento de Arranque (UPS en Paralelo) (continuación)

Encienda el interruptor de circuitos de entrada • A de cada sistema

UPS. Después de un breve proceso de inicialización la pantalla

LCD indicará “ON AUTO BYPASS” [en derivación automática] y

el LED “BYPASS” se iluminará.

Encienda el interruptor de circuitos de la entrada principal • A de

cada sistema UPS.

Presione el botón ON [encendido] • A de uno de los sistemas UPS

por 3 segundos (hasta que escuche un pitido), entonces suelte

el botón. El inversor se activará y sincronizará con la fuente de

derivación. Presione el botón ON [encendido] del otro sistema

UPS por 3 segundos (hasta que escuche un pitido), entonces suelte

el botón. Cuando el inversor de cada sistema UPS esté operando

normalmente, automáticamente cambiarán a modo de derivación

automática a modo en línea (normal) al mismo tiempo. El LED

“BYPASS” [Derivación] se obscurecerá y el LED “NORMAL” se

iluminará.

Revise el voltaje de salida de cada sistema UPS. La desviación de •

fase de cada sistema UPS deberá ser menos de 5V. Si la desviación

de fase está dentro de un rango aceptable, encienda el interruptor

de circuitos de salida A de cada sistema UPS. Nota: Para más

información para revisar el voltaje de salida de cada sistema UPS,

vea la Sección 10-6.

9-9 Procedimiento de Apagado (UPS en Paralelo)

Advertencia: El procedimiento de apagado del sistema UPS eliminará la salida de energía CA para todas las cargas. Antes de apagar,

confirme que todas las cargas están apagadas o coloque el sistema UPS en modo de derivación manual para mantener todas las cargas

alimentadas por la fuente de energía de derivación.

Por el sistema UPS que desea apagar, presione el botón OFF •

[apagado] A por 3 segundos (hasta que escuche un pitido),

entonces suelte el botón. Si el otro sistema UPS puede soportar

las cargas del equipo conectad solo, el sistema UPS que se apago

apagará su inversor y su pantalla LCD indicará “LOAD NOT

POWERED” [carga no alimentada]. La pantalla del otro sistema

UPS indicará “ONLINE MODE” [modo en línea]. Si la carga total

del equipo conectado es demasiado grande para ser manejada por

un solo sistema UPS, ambos sistemas UPS apagarán sus inversores

y cambiarán a modo de derivación y sus pantallas LCD indicarán

“ON AUTO BYPASS” [en derivación automática].

Por el sistema UPS que desea apagar, apague el interruptor de •

circuitos de la entrada principal A, y luego apague el interruptor

de circuitos de salida B.

Salida

Derivación

Manual

Derivación

Manual

Derivación

Manual

Derivación

Manual

Entrada de

Derivación

Entrada de

Derivación

Entrada de

Derivación

Entrada de

Derivación

Entrada

Principal

Entrada

Principal

Entrada

Principal

Entrada

Principal

9 – Arranque, Apagado y Derivación (continuación)

9-9 Procedimiento de Apagado (UPS en Paralelo) (continuación)

Por el sistema UPS que desea apagar, apague el interruptor de •

circuitos de entrada de derivación A.

Cuando el sistema UPS esté completamente apagado, la pantalla •

LCD estará completamente apagada. Si los sistemas UPS tienen

gabinetes de baterías externas conectado, apague el interruptor de

circuitos del gabinete de baterías externas A de cada módulo de

baterías.

Nota: Si el sistema UPS permanecerá apagado por mucho tiempo,

deberá encenderse periódicamente para permitir que las baterías

se recarguen. El UPS deberá encenderse y las baterías recargarse

al menos por un periodo ininterrumpido de 24 horas cada 3 meses.

Fallar en recargar las baterías periódicamente puede causará daños

irreversibles a las baterías.

9-10 Procedimiento de Derivación Manual (UPS en Paralelo)

Advertencia: Cuando el sistema UPS está en derivación manual, el inversor se apaga. Las cargas del equipo conectado son alimentadas la

fuente de energía de la derivación y no recibirán respaldo de la batería durante una falla de energía del servicio público.

Por el primer equipo que quiere apagar, presione el botón OFF •

[apagado] A por 3 segundos (hasta que escuche un pitido),

entonces suelte el botón. Si el otro sistema UPS puede soportar

las cargas del equipo conectad solo, el sistema UPS que se apagó

apagará su inversor y su pantalla LCD indicará “LOAD NOT

POWERED” [carga no alimentada]. La pantalla del otro sistema

UPS indicará “ONLINE MODE” [modo en línea]. Si la carga total

del equipo conectado es demasiado grande para ser manejada por

un solo sistema UPS, ambos sistemas UPS apagarán sus inversores

y cambiarán a modo de derivación y sus pantallas LCD indicarán

“ON AUTO BYPASS” [en derivación automática]. Repita el paso 1

por el segundo sistema UPS que quiere apagar.

Apague el interruptor de circuitos principal • A de cada sistema

UPS.

Confirme que ambos sistemas UPS están apagados, entonces •

encienda el interruptor de circuitos de la derivación manual A de

cada sistema UPS. La fuente de energía de la derivación alimentará

las cargas y la pantalla LCD indicará “ON MANUAL BYPASS”

[en derivación manual].

Apague el interruptor de circuitos de la entrada de derivación • A

y el interruptor de circuitos de salida B de cada sistema UPS. La

pantalla LCD se apagará completamente.

Salida

Derivación

Manual

Derivación

Manual

Derivación

Manual

Derivación

Manual

Entrada de

Derivación

Entrada de

Derivación

Entrada de

Derivación

Entrada de

Derivación

Entrada

Principal

Entrada

Principal

Entrada

Principal

Entrada

Principal

9 – Arranque, Apagado y Derivación (continuación)

9-10 Procedimiento de Derivación Manual (UPS en Paralelo) (continuación)

Si los sistemas UPS tienen un gabinete de baterías externas •

conectado apague el interruptor de circuitos del gabinete de

baterías externas A de cada módulo de baterías.

De este modo, únicamente el interruptor de circuitos de salida • A y

el bloque de terminales B tienen voltaje peligroso, lo que permite

que personal de servicio calificado efectúe el mantenimiento o

reparación. Nota: El personal de servicio calificado puede preferir

desactivar el sistema UPS completamente, dependiendo de los

códigos locales y la naturaleza del mantenimiento o reparación.

9-11 Cambiando de Derivación Manual a Modo Normal (UPS en Paralelo)

Si los sistemas UPS tienen un gabinete de baterías externas •

conectado encienda el interruptor de circuitos del gabinete de

baterías externas A de cada módulo de baterías.

Encienda el interruptor de circuitos de la entrada de derivación • A

y el interruptor de circuitos de salida B de cada sistema UPS.

Confirme que las pantallas LCD de ambos sistemas UPS indican •

“ON MANUAL BYPASS”, y entonces apague el interruptor de

circuitos de entrada derivación manual A de cada sistema UPS.

La pantalla LCD indicará “ON AUTO BYPASS” [en derivación

automática].

Encienda el interruptor de circuitos principal • A de cada sistema

UPS.

Presione el botón ON [encendido] • A del primer sistema UPS

por 3 segundos (hasta que escuche un pitido), entonces suelte el

botón. Presione el botón ON [encendido] del segundo sistema

UPS por 3 segundos (hasta que escuche un pitido), entonces suelte

el botón. Cuando el inversor de cada sistema UPS esté operando

normalmente, cambiarán a modo en línea (normal) al mismo

tiempo.

Salida

Derivación

Manual

Derivación

Manual

Derivación

Manual

Entrada de

Derivación

Entrada de

Derivación

Entrada de

Derivación

Entrada

Principal

Entrada

Principal

Entrada

Principal

10 – Pantalla y Conﬁ guración

10-1 Diagrama del Panel de Control

LED “NORMAL” [En Línea]•

LED “BATTERY” [Batería]•

LED “BYPASS” [Derivación]•

LED “FAULT” [Falla]•

Pantalla LCD de Estado •

Botón “ESC” (Escape)•

Botones de Recorrido (• y )

Botón Entrar (• )

Botón de Encendido•

Botón de Apagado•

Botón “EPO” (Apagado de Emergencia)•

10-2 Jerarquía del Despliegue de la Información en la Pantalla

Panel de Control

Nivel 1

Nivel 2

Nivel 3 Nivel 3

Nivel 4/5

Nivel 3

Nivel 2 Nivel 2

Nivel 1

Bienvenido/

Diagrama del UPS

Measure

[Medidas/Valores]

Mains Input [Entrada Principal]

Bypass Setup

[Instalación de la Derivación] »

Bypass Input [Entrada de Derivación]

Inverter Output [Salida del Inversor]

UPS Output [Salida del UPS]

Output Load [Carga de la Salida]

Battery [Batería] »

UPS Setup

[Instalación

del UPS]

Maintenance

[Mantenimiento]

Alarma/

Info de Falla

Module [Módulo] 1/2/3/4

Status [Estado] Capacity [Capacidad]

Test Result [Resultado de la Prueba]

Temperature [Temperatura] »

Module Temperature [Temperatura del Módulo] »

Bypass STS [STS de la Derivación]

Module [Módulo] Event Log 1/2/3/4

PFC

Inverter [Inversor]

Voltage Range [Rango de Voltaje] »

Frequency Range [Rango de Frecuencia]

Output Setup

[Instalación de la Salida]

Inverter Frequency [Frecuencia del Inversor ](50/60Hz) »

ECO Mode (Enable/Disable) [Modo ECO (Habilitar/Deshabilitar)] »

Frequency Converter Mode [Modo de Convertidor de Frecuencia] »

Battery Setup [Instalación de la Batería] »

EXT Battery Type [Tipo de Batería EXT] »

Charger Current [Corriente Cargador ]»

Battery Date [Fecha de Batería] »

Auto Battery Test [Prueba Auto de la Batería] »

Local Setup [Instalación Local] »

Date/Time Change [Cambio de Fecha/Hora] »,

Password Change » Admin/User [Cambio de Contraseña » Admin/Usuario] »

Parallel UPS ID Setting [Ajuste Paralelo UPS ID] »

Audible (Enable, Disable, Mute) [Audible (Habilitar, Deshabilitar, [Silencio)]»

Display [Pantalla] »

Language [Idioma] »

Serial COM ID [Serial COM ID] »

Statistics [Estadísticas]

Read [Leer] »,

Reset [Restaurar] »

Event Log [Registro de Eventos] »

Read [Leer] »

Erase [Borrar] »

Manual Setup and Test [Instalación Manual y Prueba] »

Force boost charge [Incrementar Tasa de Recarga] »

Manual battery test [Prueba Manual de la Batería] »

LED & Buzzer test [Prueba de LED y Alarma] »

CLR BAT test result [BORR res Prueba BAT] »

FW Upgrade [Actualización FW]

System FW [FW del Sistema] »,

Power Module FW [FW del Módulo de Potencia] »

Other [Otros]

S/N&FW version [Versión S/N y FW] »

System time [Hora del sistema] »

Module DCBUS Volt [Volt de Mod CCBUS] »

10 – Pantalla y Conﬁ guración (continuación)

10-3 Pantalla Inicial (Predeterminada)

Después que el sistema UPS arranca y completa la auto prueba, •

la pantalla LCD de estado mostrará la pantalla inicial. La pantalla

inicial incluye un mensaje de estado y un diagrama que muestran

el estado operacional del sistema UPS. Si un evento de alarma se

presenta, un signo de exclamación destellará en la esquina derecha

inferior de la pantalla LCD de estado.

Presione el botón de recorrido hacía abajo (• ) para ver el mensaje

del evento, que puede incluir información de diagnóstico. Presione

nuevamente el botón de recorrido hacia abajo ( ) para ver el

siguiente mensaje. Si no existe otro mensaje, la pantalla regresará a

la pantalla inicial. Note: Presionando el botón “ESC” regresará a

la pantalla inicial.

10-4 Mensajes de Estado y Diagramas

La salida del sistema UPS está apagada y las cargas del equipo •

conectado no están siendo alimentadas Esta condición puede

deberse a un apagado automático del UPS o a haber apagado

manualmente el interruptor de circuitos de salida.

Las cargas del equipo conectado están alimentadas por la fuente de •

energía de derivación al arranque inicial del sistema UPS.

El sistema UPS está arrancando con la energía de las baterías.•

El sistema UPS está en modo de derivación automática. Las cargas •

del equipo conectado perderán energía si la fuente de energía de la

derivación falla.

10 – Pantalla y Conﬁ guración (continuación)

10-4 Mensajes de Estado y Diagramas (continuación)

El sistema UPS está operando en modo en línea (normal). Las •

cargas del equipo conectado recibirán energía de respaldo de la

batería si falla la fuente de energía principal (servicio público o

generador).

El sistema UPS ha cambiado a modo de respaldo de la batería •

(on battery). Las cargas del equipo conectado está recibiendo

energía de respaldo de la batería, y se muestra el tiempo de

respaldo estimado. Nota: Los parámetros de la batería deben estar

ajustados correctamente a fin de recibir estimados de tiempo de

respaldo correctos del sistema UPS cuando éste cambie a modo de

respaldo. Ve al Sección 10-10 para más información.

El sistema UPS ha cambiado a modo de respaldo de la batería (on •

battery). Las cargas del equipo conectado aun están recibiendo

energía CA invertida de la energía de la batería pero la batería está

casi agotada.

El sistema UPS está efectuando una prueba de la batería.•

El sistema UPS está operando en modo de economía y las cargas •

del equipo conectado están siendo alimentadas por la fuente de la

derivación.

El sistema UPS está en modo de derivación manual a fin •

de permitir que personal de servicio calificado efectúe el

mantenimiento o reparación del sistema UPS. Las cargas del

equipo conectado perderán la energía si la fuente de la derivación

falla.

10 – Pantalla y Conﬁ guración (continuación)

10-5 Menú Principal

Desde la pantalla inicial, presione el botón Entrar (• ) para

acceder al menú principal. Presione el botón de recorrido hacia

abajo ( ) o el botón de recorrido hacia arriba ( ) para mover el

cursor. Presione el botón Entrar ( ) para seleccionar una de las

opciones del menú disponibles.

10-6 Menú de Mediciones del Sistema UPS

Presione el botón Entrar (• ) Para seleccionar “MEASURE” del

menú principal.

Use los botones de recorrido (• o ) para navegar por las

pantallas de información disponibles. Presione el botón “ESC”

para regresar al menú anterior.

Muestra el SU40K

10 – Pantalla y Conﬁ guración (continuación)

10-7 Menú de Instalación del Sistema UPS

Presione el botón Entrar (• ) para seleccionar “UPS SETUP”

desde el menú principal.

Accediendo al menú de instalación del sistema UPS requiere •

de una contraseña. Desde la pantalla de inicio de sesión [log in

screen], presione el botón Entrar ( ) para elegir si inicia la sesión

como administrador o usuario. Los administradores pueden ver y

cambiar los parámetros del sistema UPS, los usuarios regulares

pueden ver todos los parámetros pero solo pueden cambiar algunos

parámetros básicos. Únicamente el personal de servicio calificado

deberá ingresar como el administrador.

La contraseña consiste de 4 números. Presione el botón de •

recorrido hacia abajo ( ) o el botón de recorrido hacia arriba ( )

para seleccionar el primer número, presione el botón entrar

() para ingresar el número elegido. Después de ingresar el

último número, presione el botón entrar ( ) para confirmar

la selección de la contraseña. La contraseña predeterminada de

fábrica para el usuario es 0000. La contraseña predeterminada de

fábrica para el administrador es 0000. Únicamente el personal

de servicio calificado deberá tener acceso a la contraseña del

administrador Vea la Sección 10-11 por instrucciones de cómo

cambiar las contraseñas.

Después de que la contraseña correcta haya sido ingresada, la •

pantalla LCD mostrará el menú de instalación del sistema UPS.

10-8 Menú de Instalación de la Derivación

Ingrese al menú de instalación del sistema UPS como se describe •

en la Sección 10-7. Use los botones de recorrido ( , ) para

mover el cursor a “BYPASS SETUP”, entonces presione el botón

entrar ( ).

Use los botones de recorrido (• , ) y el botón entrar ( ) para

seleccionar “VOLTAGE RANGE” o “FREQUENCY RANGE”.

10 – Pantalla y Conﬁ guración (continuación)

10-8 Menú de Instalación de la Derivación (continuación)

Desde la pantalla “VOLTAGE RANGE”, use los botones de •

recorrido ( , ) para seleccionar el rango de voltaje de la

derivación y presione el botón entrar ( ) para confirmar el ajuste.

Desde la pantalla “FREQUENCY RANGE”, use los botones de •

recorrido ( , ) para seleccionar el rango de frecuencia de la

derivación y presione el botón entrar ( ) para confirmar el ajuste.

Nota: Presione el botón “ESC” para regresar al menú anterior.

10-9 Menú de Instalación de la Salida

Nota: El sistema UPS debe estar en modo de derivación para cambiar

los parámetros de la Salida.

Ingrese al menú de instalación del sistema UPS como se describe •

en la Sección 10-7. Use los botones de recorrido ( , ) para

mover el cursor a “OUTPUT SETUP”, entonces presione el botón

entrar ( ).

Use los botones de recorrido (• , ) y el botón entrar ( ) para

elegir una de las opciones del menú.

Desde la pantalla “VOLTAGE”, use los botones de recorrido •

(, ) para seleccionar el ajuste deseado y presione el botón

entrar ( ) para confirmar el ajuste.

10 – Pantalla y Conﬁ guración (continuación)

10-9 Menú de Instalación de la Salida (continuación)

Desde la pantalla “FREQUENCY”, use los botones de recorrido •

(, ) para seleccionar el ajuste deseado y presione el botón

entrar ( ) para confirmar el ajuste. Nota: El ajuste de la

frecuencia de salida únicamente se usa cuando el sistema UPS

arranque con la batería o cuando el modo de convertidor de

frecuencia (vea el paso 6) está habilitado.

Desde la pantalla “ECONOMIC MODE”, use los botones de •

recorrido ( , ) para seleccionar el ajuste deseado y presione el

botón entrar ( ) para confirmar el ajuste.

Desde la pantalla “FREQ CONVERTER MODE”, use los botones •

de recorrido ( , ) para seleccionar el ajuste deseado y entonces

presione el botón entra ( ) para confirmar el ajuste.

Nota: Presione el botón “ESC” para regresar al menú anterior.

10-10 Menú de Instalación de la Batería

Nota: El sistema UPS debe estar en modo de derivación para cambiar los parámetros de la batería. Los parámetros de la batería deben ser fijados

correctamente a fin de recibir estimados de tiempo de respaldo correctos del sistema UPS cuando éste cambie a modo de respaldo.

Ingrese al menú de instalación del sistema UPS como se describe •

en la Sección 10-7. Use los botones de recorrido ( , ) para

mover el cursor a “BATTERY SETUP”, a continuación presione el

botón entrar ( ).

Use los botones de recorrido (• , ) y el botón entrar ( ) para

seleccionar una de las opciones del menú.

10 – Pantalla y Conﬁ guración (continuación)

10-10 Menú de Instalación de la Batería (continuación)

Desde la pantalla “EXT BAT TYPE”, use los botones de recorrido •

(, ) para seleccionar los ajustes deseados y presione el botón

entrar ( ) para confirmar los ajustes. Nota: los tipos de baterías

posibles son 26AH, 40AH, 100AH o 140AH. Los posibles ajustes a

las cadenas son 1, 2, 3 ó 4.

Desde la pantalla “CHARGER CURRENT” use los botones de •

recorrido ( , ) para seleccionar los ajustes deseados y presione

el botón entrar ( ) para confirmar los ajustes. Nota: El ajuste

predeterminado para la corriente es 7A.

Desde la pantalla “BAT DATE SETTING”, use los botones de •

recorrido ( , ) para seleccionar los ajustes deseados y presione

el botón entrar ( ) para confirmar los ajustes.

Desde la pantalla “AUTO BAT TEST”, use los botones de •

recorrido ( , ) para seleccionar los ajustes deseados y presione

el botón entrar ( ) para confirmar los ajustes.

Nota: Presione el botón “ESC” para regresar al menú anterior.

10 – Pantalla y Conﬁ guración (continuación)

10-11 Menú de Instalación Local

Ingrese al menú de instalación del sistema UPS como se describe •

en la Sección 10-7. Use los botones de recorrido ( , ) para

mover el cursor a “LOCAL SETUP”, y oprima el botón entrar

().

Use los botones de recorrido (• , ) y el botón entrar ( ) para

seleccionar una de las opciones del menú.

Desde la pantalla “DATE/TIME CHANGE” , use los botones de •

recorrido ( , ) para seleccionar el ajuste deseado y presione el

botón entrar ( ) para confirmar los ajustes. Nota: para cambiar

este ajuste no es necesario la contraseña del administrador, con la

contraseña de usuario es suficiente.

Desde la pantalla “PASSWORD CHANGE”, use los botones de •

recorrido ( , ) y el botón entrar ( ) para seleccionar el menú

deseado Use los botones de recorrido ( , ) para seleccionar el

ajuste deseado y presione el botón entrar ( ) para confirmar el

ajuste. Nota: La contraseña de administrador únicamente debe ser

usada únicamente por personal calificado.

Desde la pantalla “PARALLEL ID”, use los botones de recorrido •

(, ) para seleccionar los ajustes deseados y presione el botón

entrar ( ) para confirmar los ajustes. Nota: Si se usan dos

sistemas UPS en configuración de redundancia en paralelo, Los

números ID de paralelo de los sistemas UPS deben ser 1 y 2.

10 – Pantalla y Conﬁ guración (continuación)

10-11 Menú de Instalación Local (continuación)

Desde la pantalla “AUDIBLE”, use los botones de recorrido •

(, ) para seleccionar los ajustes deseados para la alarma audible

y presione el botón entrar ( ) para confirmar el ajuste.

Desde la pantalla “DISPLAY”, use los botones de recorrido (• , )

para seleccionar el contraste deseado de la pantalla LCD y presione

el botón entrar ( ) para confirmar el ajuste. Nota: para cambiar

este parámetro no necesita iniciar la sesión como administrador –

hacerlo como usuario es suficiente.

Desde la pantalla “LANGUAGE”, use los botones de recorrido •

(, ) para seleccionar el ajuste deseado y presione el botón

entrar ( ) para confirmar el ajuste. Nota: para cambiar este

parámetro no necesita iniciar la sesión como administrador --

hacerlo como usuario es suficiente.

Desde la pantalla “SERIAL COM ID”, use los botones de •

recorrido ( , ) para seleccionar el ID deseado para el puerto

serial y presione el botón entrar ( ) para confirmar el ajuste.

Nota: Este ajuste no aplica para las conexiones RS-232 estándar.

Solo aplica para las comunicaciones RS-485/ RS-422.

Nota: Presione el botón “ESC” para regresar al menú anterior.

10-12 Menú de Mantenimiento

Presione el botón entrar (• ) para seleccionar

“MAINTENANCE” del menú principal. Siga el procedimiento de

inicio de sesión descritos en el paso 1 y el paso 2 de la Sección

10-7.

Después de introducir la contraseña correcta, la pantalla LCD •

mostrará el menú de mantenimiento. Use los botones de recorrido

(, ) y el botón entrar ( ) para elegir una opción del menú.

10 – Pantalla y Conﬁ guración (continuación)

10-13 Menú de Estadísticas

Ingrese al menú de mantenimiento como se describe en la • Sección

10-12. use los botones de recorrido ( , ) para mover el cursor a

“STATISTIC”, entonces presione el botón entrar ( ).

Si desea ver la información estadística, use los botones de •

recorrido ( , ) y el botón entrar ( ) para seleccionar “READ”

del menú.

La información estadística disponible incluye el tiempo total de •

operación, el número de eventos de la batería y el número de

eventos de la derivación.

Si desea restaurar la información estadística, use los botones de •

recorrido ( , ) y el botón entrar ( ) para seleccionar “RESET”

del menú.

Debe introducir la contraseña del administrador para confirmar la •

operación de restauración.

Nota: Presione el botón “ESC” para regresar al menú anterior.

10 – Pantalla y Conﬁ guración (continuación)

10-14 Menú de Registro de Eventos

Ingrese al menú de mantenimiento como se describe en la • Sección

10-12. use los botones de recorrido ( , ) para mover el cursor a

“EVENT LOG”, entonces presione el botón entrar ( ).

Si desea ver el registro de eventos, use los botones de recorrido •

(, ) y el botón entrar ( ) para seleccionar “READ” del menú

de registros de eventos.

Use los botones de recorrido (• , ) para navegar por el registro de

eventos. Presione el botón “ESC” para regresar al menú anterior.

Si desea borrar el registro de eventos, use los botones de recorrido •

(, ) y el botón entrar ( ) para seleccionar “ERASE” del

menú de registros de eventos.

Debe introducir la contraseña del administrador para confirmar la •

operación de restauración.

Nota: Presione el botón “ESC” para regresar al menú anterior.

10 – Pantalla y Conﬁ guración (continuación)

10-15 Menú de instalación Manual y Prueba

Ingrese al menú de mantenimiento como se describe en la • Sección

10-12. Use los botones de recorrido ( , ) para mover el cursor a

“MANUAL SETUP & TEST”, entonces presione el botón entrar

().

Use los botones de recorrido (• , ) y el botón entrar ( ) para

seleccionar una opción del menú.

Seleccione “FORCE BOOST CHARGE” para incrementar la •

tasa de recarga de la batería. Debe introducir la contraseña del

administrador para confirmar esta operación. Advertencia:

Aumentar la tasa de recarga de la batería por un período

prolongado puede dañar al sistema de baterías.

Seleccione “MANUAL BATTERY TEST” para iniciar una prueba •

de la batería . Debe introducir la contraseña del administrador para

confirmar esta operación.

Seleccione “BUZZER AND LED TEST” para iniciar una prueba •

de los LEDs del panel de control y la alarma audible. Debe

introducir la contraseña del administrador para confirmar esta

operación.

Seleccione “CLR BAT TEST RESULT” para remover los •

resultados de la prueba de la batería del menú “MEASURE”. (Vea

la Sección 10-6 para más información.)

Nota: Presione el botón “ESC” para regresar al menú anterior.

10 – Pantalla y Conﬁ guración (continuación)

10-16 Menú de Actualización del Firmware

Advertencia: El firmware debe ser actualizado únicamente por personal de servicio calificado. Use únicamente firmware que haya sido

aprobado por Tripp Lite. Fallar en cumplir este requisito anulará la garantía.

Ingrese al menú de mantenimiento como se describe en la • Sección

10-12. Use los botones de recorrido ( , ) para mover el cursor a

“FIRMWARE UPGRADE”, entonces presione el botón entrar

().

Use los botones de recorrido (• , ) y el botón entrar ( ) para

seleccionar una de las opciones del menú. Debe introducir la

contraseña del administrador para confirmar esta operación.

Nota: Presione el botón “ESC” para regresar al menú anterior.

10-17 Otras Opciones del Menú

Ingrese al menú de mantenimiento como se describe en la • Sección

10-12. Use los botones de recorrido ( , ) para mover el cursor a

“OTHERS”, entonces presione el botón entrar ( ).

Use los botones de recorrido (• , ) y el botón entrar ( ) para

seleccionar una opción del menú. “SN & FW VERSION” muestra

el número de serie y la versión del firmware del sistema UPS.

“SYSTEM TIME” muestra la fecha y hora actual del sistema

UPS. “MODULE DC BUS VOLT” muestra el voltaje actual del

bus CD. El personal de servicio calificado puede querer ver esta

información cuando esté efectuando mantenimiento o reparaciones

al sistema UPS.

Nota: Presione el botón “ESC” para regresar al menú anterior.

11 – Comunicaciones

Nota: Las conexiones para comunicaciones descritas en esta sección son opcionales. El sistema UPS funcionara correctamente sin estas

conexiones.

11-1 Interfases de Comunicaciones

11-2 Ranura para SNMPWEBCARD

Remueva la tapa del panel para instalar el accesorio SNMPWEBCARD de Tripp Lite. El accesorio SNMPWEBCARD proporciona una interfaz

Ethernet para el sistema UPS y permite monitoreo remoto y control vía SNMP, navegador Web o telnet. Llame al +1 773 869 1234 para más

información acerca de como ordenar el accesorio SNMPWEBCARD.

11-3 Interfaz de Entrada de Contacto Seco

La interfaz de entrada de contacto seco recibe instrucciones de cierre de contacto que permiten al sistema UPS recibir ordenes y monitorear las

condiciones de la batería externa:

P1—Apagado de Emergencia Remoto (EPO)

P2—Entradas Auxiliares de Contacto seco (2 Juegos)

P3—Temperatura del Gabinete de Baterías Externas 1

P4—Temperatura del Gabinete de Baterías Externas 2

P5—Temperatura del Gabinete de Baterías Externas 3

P6—Temperatura del Gabinete de Baterías Externas 4

P7—Estado de la Batería Externa

Ranura para SNMPWEBCARD

Interfaz de Entrada de

contacto Seco

Puerto de Redundancia

en Paralelo

Puerto Serial

RS-232

Interfaz de Salida

de Contacto Seco

11 – Comunicaciones (continuación)

11-4 Diagrama de Circuitos del Apagado de Emergencia Remoto (EPO)

La conexión de entrada del Apagado de Emergencia Remoto (EPO) (P1) le permite conectar el sistema UPS al circuito EPO de sus instalaciones.

Conectar el sistema UPS al circuito EPO permite el cierre de emergencia remoto de la salida del sistema UPS. Conecte la entrada EPO a un

interruptor remoto, proporcionado por el usuario, siguiendo el diagrama de circuito de abajo. Este contacto normalmente está abierto.

11-5 Diagrama de Circuitos de la Entrada Auxiliar de Contacto Seco

Las conexiones de la entrada auxiliar del contacto seco (P2) le permite al sistema UPS recibir señales externas. Estos contactos normalmente están

abiertos.

11-6 Entradas la Temperatura del Gabinete de Baterías Externas

Las conexiones de entrada de la temperatura del gabinete de baterías externas (P3, P4, P5, P6) permiten al sistema UPS recibir señales de un

accesorio opcional que monitorea la temperatura de los gabinetes de baterías externas. Llame al +1 773 869 1234 para más información.

11-7 Entrada del Estado de las Baterías Externas

La conexión de entrada del estado del gabinete de baterías externas (P7) le permite al sistema UPS recibir señales externas del estado del gabinete

de baterías externas mediante un cable opcional. Pin 1 = +12V; Pin 2 = Cable de detección conectado; Pin 3 = Estado del interruptor de circuitos

del gabinete de baterías (señal activa= interruptor de circuitos encendido; señal inactiva = apagado); Pin 4 = reservado; Pin 5 = voltaje de

referencia. Llame al +1 773 869 1234 para más información.

100

11 – Comunicaciones (continuación)

11-8 Detalle de la Interfaz de Salida del Contacto Seco

El sistema UPS tiene seis conexiones de salida de contacto seco. Estos contactos pueden estar normalmente abiertos o normalmente cerrados.

Mensajes Predeterminados

Contacto Mensaje Descripción

Pin 1-2 Carga en el inversor El sistema UPS está trabajando normalmente.

Pin 3-4 Carga en derivación automática El sistema UPS está en modo de derivación.

Pin 5-6 Falla de la entrada principal con carga No hay energía del servicio público (Apagón) o anormal. El sistema UPS está en modo

en el inversor de respaldo.

Pin 7-8 Batería baja El sistema UPS está en modo de respaldo, y el voltaje de la batería es menor a 220V.

Pin 9-10 Entrada de la derivación anormal La entrada de la derivación es anormal (frecuencia / fase).

Pin 11-12 Falla en la prueba de la batería El voltaje de la batería es más bajo que el valor de referencia.

Mensajes Opcionales

Mensaje Descripción

Falla de comunicación interna La comunicación con uno de los componentes internos no es normal.

Falla externa en la comunicación en paralelo En una instalación de redundancia en paralelo, la comunicación en paralelo no es normal.

Advertencia/apagado por sobrecarga en la salida La carga excede la capacidad del sistema UPS.

Apagado por falla en el módulo de potencia Se ha apagado el sistema UPS debido a una falla del módulo de potencia interno.

Advertencia del módulo de potencia Un módulo de potencia interno tiene un error, pero el sistema UPS aun puede funcionar

normalmente.

EPO activado La salida del sistema UPS está deshabilitada por la función de Apagado de Emergencia (EPO).

Derivación manual o automática El sistema UPS está en modo derivación manual.

Advertencia/apagado por sobre calentamiento La temperatura del gabinete de baterías externas es demasiado alta.

del gabinete de baterías

Voltaje de Salida anormal El voltaje de salida del sistema UPS es demasiado alta o demasiada baja.

La batería necesita ser remplazada De acuerdo a la información de la fecha en “BAT DATE SETTING”, [Establecimiento de la

fecha de la batería] el sistema UPS esta retrasado en el remplazo de la batería. (Vea la

Sección 10-10 para más información.)

Advertencia/apagado por sobre temperatura La temperatura del “interruptor de transferencia estático” [static transfer switch] (STS)

en la derivación de la derivación es demasiado alta.

Falla en la tierra de la batería La batería tiene un error en la conexión a tierra.

Falla del interruptor estático (STS) de la derivación El “interruptor de transferencia estático” [static transfer switch] (STS) de la derivación

está funcionando de forma anormal.

Nota: Si necesita habilitar mensajes opcionales, comuníquese con Tripp Lite.

101

11 – Comunicaciones (continuación)

11-9 Diagrama de Circuitos de la Salida Contacto Seco

El sistema UPS tiene seis contactos de salida de contacto seco. Estos contactos pueden estar normalmente abiertos o normalmente cerrados.

SALIDA DE

CONTACTO

SECO

102

11 – Comunicaciones (continuación)

11-10 Diagrama de Circuitos del Puerto Serial RS-232

El puerto serial RS-232 DB9 conecta al sistema UPS a una estación de

trabajo o servidor (cable incluido). Al comunicarse con el sistema UPS

por este puerto, el software para administración de UPS PowerAlert

(incluido) de Tripp Lite puede comunicar y controlar el Sistema UPS.

PowerAlert también sirve como un SNMP proxy permitiendo al sistema

UPS aparecer como un dispositivo SNMP en la red.

Las señales y operaciones del RS-232 incluyen: nivel de carga, estado

de la batería, nivel de la batería, modo de operación, Voltaje CA de

entrada, Voltaje CA de salida, frecuencia CA de entrada, , temperatura

de entrada, establecer el tiempo de retrazo para apagar el UPS, habilitar/

deshabilitar la alarma y apagado remoto.

Hardware

Tasa de Bauds: 2400

Longitud de Datos BPS: 8 bits

Bit de Parada: 1bit

Paridad: NINGUNA

Asignación de Pines

Pin 2: TXD (Transmisión de Datos)

Pin 3: RXD (Recepción de Datos)

Pin 5: Tierra (Señal de Tierra)

11-11 Puerto de Redundancia en Paralelo

El puerto de redundancia en paralelo permite al sistema UPS ser conectado a otro sistema UPS de tipo y capacidad idéntico pare usarse en una

configuración de redundancia en paralelo (1+1) para incrementar la capacidad o la tolerancia a fallas. Advertencia: Use únicamente el cable de

redundancia en paralelo que se incluye con el sistema UPS. Intentar usar un cable incompatible puede dañar los sistemas UPS y crear un

serio riesgo de lesiones personales o daños a la propiedad.

103

12 – Especiﬁ caciones

12-1 Especiﬁ caciones Técnicas del Sistema UPS

Modelo SU40K SU60K SU60KTV SU80KTV

(Capacidad) (40kVA/32kW) (60kVA/48kW) (60kVA/48kW) (80kVA/64kW)

Entrada Voltaje de Entrada 120/208V CA, 3O, 277/480V CA, 3O,

4 hilos + tierra, wye 4 hilos + tierra, wye

Regulación de Voltaje -25% ~ +20%

Distorsión Armónica < 5% (Carga Llena/Plena Carga)

PFC (Carga Llena/Plena Carga) > 0.99

Frecuencia 50 / 60 Hz

Tolerancia de Frecuencia 45 ~ 65 Hz

Salida Voltaje de Salida 120/208V CA, 3O, 277/480V CA, 3O,

4 hilos + tierra, wye 4 hilos + tierra, wye

Frecuencia de Salida 50 / 60 Hz

Armónica Total (Carga lineal) <3%

Regulación de voltaje Estático ±1%

Regulación de Dinámico ±7% (10% ~ 90% Carga Lineal)

Frecuencia Oscilador Interior ±0.05 Hz

Sincronizado ±5%

Sobrecarga <125% : 10 minutos; <150% : 1 minuto

Advertencia Respaldo de Batería Intermitente

Audible Mensajes de Errores En Forma Continua

Display/ LED Estado del UPS: Normal • Derivación Respaldo • Falla

Visualización LCD Entrada/Salida • Derivación Inversor • Frecuencia • Carga • Voltaje de la

Batería • Mensajes anormales del UPS con auto diagnostico inteligente.

Interfaz Estándar RS-232, Contacto Seco

Opcional SNMPWEBCARD

Otros Redundancia en Paralelo Sí (1+1 para 2 sistemas UPS del mismo tipo y capacidad únicamente.)

EPO Estándar (Local y Remoto)

SRAM de Registro de Eventos 500 Registros

Parámetro de configuración Sí

Instalación Hot Standby Opcional

Compensación de la Temperatura de la Batería Opcional

Arranque en Frío con la Batería Estándar

En Conjunto Eficiencia Normal 92%

ECO 96%

Tiempo de Transferencia 0 ms

Temperatura 32° F ~ 104° F (0° C ~ 40° C)

Humedad (sin condensación) 90%

Ruido (1 m) 65 dBA 68 dBA 70 dBA 70 dBA

Dimensiones (Módulo de Potencia) Ancho 520 mm

Fondo 850 mm 950 mm 850 mm

Alto 1696 mm

Peso (Módulo de Potencia) 682 kg* 534 kg 534 kg 584 kg

* Con Baterías Internas.

12-2 Tabla de Resistencia/Carga del Piso del

Sistema UPS

12-3 Tabla de Resistencia/Carga del Piso de los

Módulos de Baterías

Modelo SU40K SU60K SU60KTV SU80KTV

Peso 682 kg 534 kg 534 kg 584 kg

Carga/Resistencia 1543 kg/m2 1081 kg/m2 1208 kg/m2 1321 kg/m2

BP480V26B BP480V40C

(40 Baterías de 12V; (40 Baterías de 12V;

Modelo 26AH cada uno) 40AH cada una)

Peso 470 kg 700 kg

Carga/Resistencia 1064 kg/m2 1575 kg/m2

104

13 – Almacenaje y Servicio

14 – Garantía

Almacenaje

El sistema UPS debe se almacenado en un ambiente limpio, seguro con una temperatura menor de 40° C (104° F) y una humedad relativa menor

del 90% (sin condensación). Si es posible almacene el sistema UPS en su contenedor de embarque original. Si la instalación se efectúa más de 6

meses después que recibió el sistema UPS, recargue las baterías por lo menos durante 24 horas antes de usarlas. No confíe en el sistema UPS para

proporcionar respaldo a los equipos conectados hasta que las baterías estén completamente cargadas. Nota: Si el sistema UPS permanece apagado

por periodos prolongados, deberá encenderse periódicamente para permitir que las baterías se recarguen. El sistema UPS deberá encenderse

para recargar las baterías de forma ininterrumpida por un período de 24 horas cada 3 meses. Fallar en recargar las baterías periódicamente

puede causar daños irreversibles a las baterías del UPS.

Servicio

El sistema UPS está cubierto por la garantía limitada descrita en este manual. Programas de servicio de revisión del sitio, programas de servicio de

arranque, programas de servicio de mantenimiento preventivo y opciones de garantía en sitio (2, 3 ó 4 años) también están disponibles. Para más

información, llame al Servicio a Clientes de Tripp Lite al (773) 869-1234.

Garantía Limitada

El Vendedor garantiza este producto, si es usado de acuerdo a las instrucciones aplicables verificadas por el Servicio de Instalación Inicial de Tripp Lite de estar libre de defectos de origen en

materiales y mano de obra por un periodo de 2 años (excepto los Estados Unidos, Canadá y México. 1 año) a partir de la fecha de la compra inicial. Si el producto mostrara defectos en materiales o

mano de obra dentro de ese periodo, el Vendedor reparará o remplazará el producto a su completa discreción. El servicio bajo esta garantía incluye partes y mano de obra del Centro de Servicio de

Tripp Lite. Planes de servicio en sitio están disponibles de Tripp Lite a través de “Service Partners” autorizados (en la mayoría de las áreas). Comuníquese con el Servicio a Clientes de Tripp Lite al

(773) 869-1234 para más información. Clientes internacionales deberán contactar al soporte de Tripp Lite en intlservice@tripplite.com

ESTA GARANTIA NO APLICA POR EL USO NORMAL O DAÑOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO EXPRESA OTRAS GARANTIAS

QUE NO SEA LA GARANTIA EXPRESAMENTE ESTABLECIDA AQUI. EXCEPTO POR LO PROHIBIDO POR LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICADAS, INCLUYENDO

TODAS LAS GARANTIAS DE COMERCIABILIDAD E IDONEIDAD, SON LIMITADAS AL PERIODO ESTABLECIDO CON ANTERIORIDAD ARRIBA, Y ESTA GARANTIA EXPRESAMENTE EXCLUYE

TODOS LOS DAÑOS INCIDENTALES Y CONSEQUENTES. (Algunos estados no permiten limitaciones sobre la duración de una garantía implícita y algunos estados no permiten la exclusión o

limitación de daños incidentales o consecuenciales, de modo que las limitaciones o exclusiones de arriba no puedan aplicarse a Usted. Esta garantía le da derechos legales específicos y usted puede

tener otros derechos que varían de jurisdicción en jurisdicción)

Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; USA

ADVERTENCIA: Los usuarios deberán tener cuidado en determinar, en forma individual, antes de usar este dispositivo si es adecuado o seguro para el uso que se le quiere dar. Dado que las

aplicaciones individuales están sujetas a una gran variedad, el fabricante no garantiza ni establece la adecuación, conveniencia o correctibilidad de su uso para una aplicación específica.

LEA SU INSTRUCTIVO

CONSULTE SUS CONDICIONES DE GARANTÍA POR PRODUCTO

PÓLIZA DE GARANTÍA

Este equipo marca Tripp Lite, modelo _______________ está garantizado por TRIPP LITE, que tiene su domicilio en la calle de Sierra Candela No.111-107, Col Lomas de Chapultepec, CP 11000,

México, DF, y puede hacer efectiva su garantía así como obtener partes, componentes, consumibles y accesorios en el Centro de Servicio Q PLUS ubicado en Av Coyoacan 931, Col. Del Valle, C.P. 03120

México. D.F., tel. 50 00 27 00 contra cualquier defecto de fabricación y funcionamiento, imperfecciones de materiales, piezas, componentes y mano de obra al consumidor acorde a la siguiente tabla:

Producto Modelo Vigencia

Sistema de Energía Ininterrumpible (UPS) Familia: BC, OMNI, SMART, SMARTONLINE MONOFASICOS 2 Años

Sistema de Energía Ininterrumpible (UPS) Familia: SMARTONLINE 3PH 1 Año

Regulador y Acondicionador de Tensión Familia: LS, LC 2 Años

Inversores Familia: APS, PV 2 Años

Multiplexor y Conmutador Familia: KVM 5 Años

Conmutador Modelo: B020-016 6 Meses

Supresor de Picos de Tensión Familia: PROTECT IT, ISOBAR 25 Años

CONDICIONES

1. Para hacer válida su garantía no podrán exigirse mayores requisitos que la presentación de esta póliza debidamente llenada y sellada por el establecimiento que lo vendió junto con el producto en

el lugar donde fue adquirido.

2. TRIPP LITE, se compromete a reparar, y en caso de que a su juicio no sea posible la reparación, a cambiar el equipo, así como las piezas y componentes defectuosos del mismo sin cargo alguno

para el propietario durante el periodo de garantía, así como los gastos de transportación razonablemente erogados del producto que deriven de su cumplimiento, dentro de su red de servicio.

3. El tiempo de reparación en ningún caso será mayor de 30 días contados a partir de la fecha de recepción del producto en el Centro Autorizado de Servicio, en donde también podrán adquirir

refacciones y partes.

4. En caso de que la presente póliza de garantía se extraviara, el consumidor puede recurrir a su proveedor para que expida un duplicado de la póliza de garantía, previa presentación de la nota de

compra o factura correspondiente.

EXCLUSIONES

Esta garantía no es válida en los siguientes casos:

a) Cuando el producto se hubiese utilizado en condiciones distintas a la normales.

b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se le acompaña.

c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por el fabricante nacional, importador o comercializador responsable respectivo.

Este equipo fue vendido por: ______________________________________ con domicilio en ________________________________________________ el día _____ de ___________ de

________, fecha a partir de la que inicia la presente garantía.

Cumplimiento con las Normas de Números de Identificación

Para fines de identificación y certificación del cumplimiento de las normas, a su producto Tripp Lite se le ha asignado un número de serie único. El número de serie lo puede encontrar en la etiqueta

de la placa de identificación del producto junto con los símbolos de aprobación e información requeridos. Cuando solicite información sobre el cumplimiento de normas para este producto, siempre

refiérase al número de serie. El número de serie no de ser confundido con el nombre de identificación ni con el número de modelo del producto.

Aviso de la FCC Clase A

Este dispositivo cumple con la parte 15 de la Reglas de la FCC. Su operación está sujeta a las siguientes dos condiciones: (1) Este

dispositivo no puede causar interferencia dañina, y (2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo

interferencia que pueda causar operaciones indeseadas..

Nota: Este equipo ha sido probado y cumple con los limites para un dispositivo digital Clase A, de acuerdo con la Parte 15 de las reglas

de la FCC. Estos limites están diseñados para proporcionar una protección razonable contra interferencia dañina durante la operación

en un ambiente comercial. Este equipo genera, usa y puede radiar energía de radio frecuencia y si no se instala y usa de acuerdo con el

manual de instrucciones, puede causar interferencia en las radio comunicaciones. Es probable que la operación de este equipo en un área

residencial produzca interferencia dañina en cuyo caso el usuario deberá corregir esta interferencia por su cuenta. El usuario debe usar

cables y conectores blindados con este producto. Cualquier cambio o modificación de este producto no autorizado expresamente por la

parte responsable del cumplimiento de las normas podría anular la autoridad del usuario para operar el equipo

La política de Tripp Lite es la de una mejora constante. Especificaciones sujetas a cambios sin previo aviso.

Fabricado en China.

Nota Sobre el Etiquetado

Se usan dos símbolos en las etiquetas:

V~ Voltaje CA

V Voltaje CD

O Fase

Tierra

105

Manuel du propriétaire

Onduleurs triphasés SmartOnline™

Modèles : SU40K, SU60K, SU60KTV, SU80KTV

Entrée/Sortie : 120/208 V CA (SU40K, SU60K) ou 277/480 V CA (SU60KTV, SU80KTV),

50/60 Hz, 3O, 4 ﬁ ls + prise de terre, raccord en étoile

Ne convient pas aux applications mobiles.

1111 W. 35th Street, Chicago, IL 60609 USA

(773) 869-1234 • www.tripplite.com

106

Table des matières

1 Introduction 107

2 Instructions importantes concernant 108

la sécurité

3 Caractéristiques du tableau de commande 110

4 Fonctionnalités des panneaux avant 111

et arrière

5 Installation du boîtier 113

5-1 Préparation 113

5-2 Déballage du produit 113

5-3 Mise en place 114

6 Connexion de la batterie interne 115

(SU40K seulement)

6-1 Schémas de câblage de la batterie interne 115

6-2 Procédure de connexion de la batterie interne 117

7 Câblage 120

7-1 Avertissements concernant le câblage 120

7-2 Préparation du câblage 120

7-3 Schéma du bornier de l’onduleur 121

7-4 Schémas de câblage du boîtier externe de la batterie 121

7-5 Données électriques et de câblage 122

7-6 Câblage du boîtier externe de la batterie 123

7-7 Câblage entrée/sortie CA (Onduleur unique) 124

7-8 Câblage entrée/sortie CA (Onduleur parallèle - entrée unique) 125

8 Modes de fonctionnement 126

8-1 Mode en ligne (Normal) (Onduleur unique) 126

8-2 Mode batterie de secours (Onduleur unique) 126

8-3 Mode dérivation automatique(Onduleur unique) 126

8-4 Mode dérivation manuel (Onduleur unique) 126

8-5 Mode en ligne (Onduleur parallèle) 127

8-6 Mode batterie de secours ( Onduleur parallèle) 127

8-7 Mode dérivation automatique( Onduleur parallèle) 127

8-8 Mode dérivation manuelle (Onduleur parallèle) 128

9 Démarrage, arrêt et dérivation 129

9-1 Schémas du tableau de commande et du coupe-circuit 129

9-2 Liste de contrôle préliminaire (Onduleur unique) 129

9-3 Procédure de démarrage normal (Onduleur unique) 129

9-4 Procédure de démarrage sur batterie (Onduleur unique) 130

9-5 Procédure de dérivation manuelle (Onduleur unique) 131

9-6 Procédure d’arrêt (Onduleur unique) 131

9-7 Liste de contrôle préliminaire (Onduleur parallèle) 131

9-8 Procédure de démarrage (Onduleur parallèle) 132

9-9 Procédure d’arrêt (Onduleur parallèle) 133

9-10 Procédure de dérivation manuelle (Onduleur parallèle) 134

9-11 Passage du mode dérivation manuelle au mode normal 135

(Onduleur parallèle)

10 Afﬁ chage et conﬁ guration 136

10-1 Schéma du tableau de commande 136

10-2 Hiérarchie d’afﬁ chage 136

10-3 Afﬁ chage par défaut 137

10-4 Messages et diagrammes d’état 137

10-5 Menu Principal 139

10-6 Menu de mesures de l’onduleur 139

10-7 Menu de conﬁ guration de l’onduleur 140

10-8 Menu de conﬁ guration du mode dérivation 140

10-9 Menu de conﬁ guration de sortie 141

10-10 Menu de conﬁ guration de la batterie 142

10-11 Menu de conﬁ guration locale 144

10-12 Menu d’entretien 145

10-13 Menu des statistiques 146

10-14 Menu du journal des événements 147

10-15 Menu de conﬁ guration manuelle et tests 148

10-16 Menu de mise à niveau du micrologiciel 149

10-17 Autres choix de menu 149

11 Communications 150

11-1 Interfaces de communication 150

11-2 Fente SNMPWEBCARD 150

11-3 Interface d’entrée à contact sec 150

11-4 Schéma du circuit de l’interrupteur d’urgence à distance 151

11-5 Schéma du circuit auxiliaire d’entrée à contact sec 151

11-6 Entrées de température du boîtier de la batterie externe 151

11-7 Entrée d’état de la batterie externe 151

11-8 Détail de l’interface de sortie à contact sec 152

11-9 Schéma du circuit de sortie à contact sec 153

11-10 RS 232 Schéma du circuit du port série 154

11-11 Port parallèle avec redondance 154

12 Spéciﬁ cations 155

12-1 Spéciﬁ cations techniques de l’onduleur 155

12-2 Tableau de la charge sur le plancher de l’onduleur 155

12-3 Tableau de la charge sur le plancher du bloc-batterie 155

13 Entreposage et entretien 156

14 Garantie 156

English 1

Español 53

107

1 – Introduction

Les onduleurs triphasés SmartOnline de Tripp Lite sont idéaux pour sauvegarder et protéger les données des centres informatiques, des réseaux de

télécommunication (VoIP), des réseaux, des établissements industriels, des systèmes de sécurité/d’urgence et plus.

Caractéristiques de pointe :

Technologie supérieure de double conversion en ligne avec inverseur IGBT.•

Courant faible à l’entrée THD permettant un calibrage 1/1 du générateur pour une efficacité et une économie de coûts maximum.•

Module d’alimentation à redondance interne N+1•

Fonction de redondance (1+1) active intégrée pour une capacité et une tolérance aux pannes accrues. •

Capacité atteignant 80 kVA dans un encombrement compact; jusqu’à 160 kVA en configuration de redondance active (1+1).•

Facteur de puissance élevé à l’entrée, efficacité élevée combinée à une faible perte thermique et un faible bruit.•

Conception de système simplifiée, facile à réparer, à durée de vie prolongée et grande disponibilité.•

Circuits auxiliaires d’alimentation et de contrôle redondants.•

Tous les modèles proposent des boîtiers de batterie externe pour un temps d’exécution prolongé sur batterie de secours.•

L’écran d’état ACL à haute résolution simplifie l’opération et fournit des renseignements opérationnels détaillés, incluant les schémas •

fonctionnels du système.

108

2 – Instructions importantes concernant la sécurité

CONSERVEZ CES INSTRUCTIONS

Toutes les sections de ce manuel contiennent des instructions et des avertissements qui doivent être suivis durant l’installation et l’exploitation

de l’onduleur décrit dans ce manuel. Lire soigneusement toutes les instructions avant de tenter de déplacer, d’installer ou de faire fonctionner

l’onduleur décrit dans ce manuel. Un non respect des instructions pourrait invalider la garantie et causer des dommages matériels et/ou des

blessures.

Avertissements concernant l’emplacement

Installer l’onduleur dans un environnement intérieur contrôlé, à l’abri de l’humidité, des variations extrêmes de température, des liquides et gaz •

inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.

Installer l’onduleur dans un emplacement à niveau et à structure portante solide.•

L’onduleur est extrêmement lourd; soyez extrêmement prudent lorsque vous le déplacez ou le soulevez.•

Faire fonctionner l’onduleur à des températures intérieures variant entre 0 °C et 40 °C uniquement. Pour de meilleurs résultats, maintenir la •

température intérieure entre 17 °C et 29 °C.

Laisser un espace adéquat de tous les côtés de l’onduleur pour permettre une ventilation appropriée. Ne pas bloquer, recouvrir ou insérer des •

objets dans les ouvertures de ventilation externes du boîtier.

Ne pas placer d’objets quelconques sur l’appareil, particulièrement s’ils contiennent des liquides.•

Ne pas installer l’appareil en plaçant le panneau avant ou arrière vers le sol (ou à angle). Un tel montage peut gravement inhiber le •

refroidissement interne de l’appareil, provoquant éventuellement des dommages non couverts sous garantie.

Ne pas installer l’onduleur près de supports magnétiques, parce que cela peut entraîner la corruption des données. Maintenir tous les supports •

magnétiques enregistrés à un minimum de 60 cm de distance de l’onduleur.

Ne pas tenter d’empiler l’onduleur. Empiler l’onduleur pourrait causer des dommages permanents et générer un risque de blessures personnelles •

graves.

Les roulettes ne sont conçues que pour effectuer des ajustements mineurs de position à l’intérieur de la zone d’installation définitive. Les •

roulettes ne sont pas conçues pour déplacer l’onduleur sur de plus longues distances.

Les roulettes ne sont pas conçues pour supporter l’onduleur à long terme après son installation définitive. Utiliser les vérins de calage pour •

supporter l’appareil à long terme.

Toujours déplacer l’onduleur en poussant vers l’avant ou vers l’arrière, jamais vers les côtés. •

Ne pas tenter de déballer ou de déplacer l’onduleur sans aide.•

Avertissements concernant les connexions

L’alimentation électrique de cette unité doit être triphasé conformément à la plaque signalétique de l’équipement. Il doit aussi être mis à •

la terre adéquatement conformément à tous les règlements électriques locaux applicables.

L’onduleur contient des éléments sous haute tension dangereux qui présentent un risque de blessure ou de mort par électrocution.•

L’onduleur possède sa propre source d’énergie (batterie – interne et/ou externe). Les bornes de sortie peuvent être sous tension même lorsque •

l’onduleur n’est pas connecté au CA.

Si l’onduleur est alimenté par une génératrice de CA à moteur, la génératrice doit fournir une puissance propre, filtrée, convenable pour les •

ordinateurs.

L’utilisation de cet appareil pour des systèmes de maintien des fonctions vitales, où l’on pourrait s’attendre à ce qu’une défaillance de cet •

appareil puisse raisonnablement causer la défaillance du système de maintien des fonctions vitales ou affecter sa sécurité ou son efficacité de

façon significative n’est pas recommandée. Ne pas utiliser cet appareil en présence d’un mélange anesthésique inflammable à l’air, à l’oxygène

ou à l’oxyde de diazote.

L’onduleur est conçu pour l’alimentation d’ordinateurs modernes et des dispositifs périphérique associés. Ne pas utiliser l’onduleur pour •

l’alimentation de charges inductives ou capacitives pures.

Le câblage d’entrée/sortie ne doit être effectué que par un électricien formé et qualifié.•

En raison d’un fort courant de fuite, il est essentiel d’avoir une bonne connexion de mise à la terre avant de brancher l’alimentation en CA.•

Isoler l’onduleur avant d’effectuer des travaux sur le circuit. Un dispositif de débranchement facilement accessible doit être incorporé dans •

le câblage fixe. Le dispositif de débranchement doit comporter 4 pôles et doit débrancher tous les conducteurs d’alimentation ainsi que le

conducteur neutre.

109

2 – Instructions importantes concernant la sécurité (suite)

Avertissements concernant la batterie

L’onduleur ne requiert pas d’entretien régulier. Il ne comporte aucune pièce à entretenir à l’intérieur. Seul un personnel qualifié devrait être •

autorisé à ouvrir les panneaux d’accès, pour quelque raison que ce soit.

Les batteries présentent un risque de choc électrique et de brûlures causés par le courant de court-circuit élevé. La connexion de la batterie ou •

son remplacement ne devrait être effectué que par un personnel de service qualifié, en observant les précautions appropriées. Éteindre l’onduleur

avant de brancher ou débrancher les batteries internes. Utiliser des outils à manche isolé. Ne pas ouvrir les batteries. Ne pas court-circuiter ou

joindre les bornes de la batterie avec un objet.

Remplacer les batteries par des batteries équivalentes, disponibles chez Tripp Lite. Ne pas faire fonctionner l’onduleur sans batteries.•

Les batteries sont recyclables. Se reporter à la réglementation locale en matière d’élimination.•

Ne pas éliminer les batteries en les brûlant, ne pas les mutiler ou ouvrir l’enveloppe de la batterie.•

Les fusibles de la batterie ne doivent être remplacés que par un personnel de service qualifié. Les fusibles brûlés doivent être remplacés par des •

fusibles de même type et portant un numéro identique.

Tant que la batterie est branchée, l’onduleur présente un risque de surtension potentiellement mortel. L’entretien et les réparations ne doivent •

être effectués que par un personnel formé, alors que l’onduleur est désactivé ou mis en mode de dérivation. Débrancher les batteries internes (si

les batteries sont présentes) avant d’exécuter tout entretien en fermant le disjoncteur pour mettre les batteries internes hors circuit et en enlevant

le(s) fusible(s) de la batterie. Débrancher les batteries externes (si les batteries sont présentes) en fermant le disjoncteur pour mettre les batteries

externes hors circuit et en débranchant le câblage de la batterie externe de l’onduleur.

Ne pas brancher ou débrancher les batteries lorsque l’onduleur est alimenté par les batteries ou lorsque l’appareil n’est pas en mode de •

dérivation.

Ne pas enlever les gaines de plastique couvrant les batteries internes.•

Les batteries internes et externes doivent être remplacées par des batteries équivalentes disponibles chez Tripp Lite.•

Lire la documentation concernant le boîtier de la batterie externe avant de connecter le boîtier de la batterie externe à l’onduleur. N’Utiliser que •

les boîtiers de batterie externe approuvés par Tripp Lite.

Si l’onduleur reste éteint pendant une durée de temps prolongée, il devrait être activé périodiquement afin que les batteries se rechargent. •

L’onduleur doit être activé et les batteries doivent être rechargées pendant une période ininterrompue d’au moins 24 heures tous les 3 mois.

L’omission de recharger périodiquement les batteries peut causer des dommages irréversibles à la batterie.

Avertissements concernant le câblage

Voir la S• ection 7-1 pour les avertissements concernant le câblage.

110

3 – Caractéristiques du tableau de commande

Témoin DEL « NORMAL » : • Ce voyant vert allumé indique que l’onduleur est en mode en ligne (normal). L’alimentation du secteur en CA

est présente et fonctionne à l’intérieur des limites des paramètres normaux d’exploitation.

Témoin DEL « BATTERY » : • Ce voyant ambre s’allume lorsque l’onduleur est en mode batterie de secours, s’alimentant à partir des

batteries pour fournir le courant à l’appareil qui y est branché. Une alarme sonore se fera également entendre.

Témoin DEL « BYPASS » : • Ce voyant ambre s’allume lorsque l’onduleur est en mode de dérivation (dérivation automatique ou dérivation

manuelle). Le courant provenant de la batterie de secours ne sera pas disponible tant que l’onduleur est en mode de dérivation, mais les

besoins en courant de l’appareil seront fournis par la source d’alimentation électrique de dérivation.

Témoin DEL « FAULT » : • Ce voyant rouge s’allume lors de toute défaillance de l’onduleur ou panne de courant. Les renseignements

disponibles pour le diagnostic s’afficheront sur l’écran ACL.

Écran d’état ACL : • L’écran d’état ACL allumé affiche des renseignements sous forme de texte et de graphiques fournissant une grande

quantité de données portant sur les conditions d’opération de l’onduleur et le diagnostic. Remarque : L’écran ACL rétroéclairé s’éteindra

après 10 minutes d’inactivité. Vous pouvez le réactiver en appuyant brièvement sur la touche ON ou sur une des touches de défilement.

Touche « ESC » (échappement) : • Appuyer sur cette touche pour retourner à la page précédente ou au menu.

Touches de défilement (• et ) : Appuyer sur ces touches pour déplacer le curseur vers le haut ou vers le bas et naviguer dans les menus et

écrans du tableau de commande. Ces touches sont également utilisées pour l’entrée de données dans plusieurs écrans.

Touche d’entrée (• ) : Appuyer sur cette touche pour sélectionner une commande du menu ou confirmer un changement de paramètre.

Touche ON : • Presser et tenir cette touche pendant 3 secondes pour mettre l’inverseur de l’onduleur en marche.

Touche OFF : • Presser et tenir cette touche pendant 3 secondes pour éteindre l’inverseur de l’onduleur. Si l’onduleur est en mode en ligne

(normal), il passera en mode de dérivation. Remarque : Si l’onduleur reste éteint pendant une durée de temps prolongée, les batteries

devraient être rechargées périodiquement. L’onduleur doit être activé et les batteries doivent être rechargées pendant une période

ininterrompue d’au moins 24 heures tous les 3 mois. L’omission de recharger périodiquement les batteries peut causer des dommages

irréversibles à la batterie.

Touche d’interrupteur d’urgence « EPO » : • appuyer sur cette touche pour activer l’arrêt d’urgence de la sortie de l’onduleur et désactiver la

dérivation.

Si l’onduleur est en mode batterie de secours lorsque la touche EPO est activée :

La sortie principale et la sortie de dérivation sont désactivées, une alarme se fait entendre, la ventilation s’arrête après environ une minute •

et le circuit de commande reste activé.

Le déclenchement de la touche EPO (en appuyant à nouveau) éteint complètement l’onduleur, y compris l’alarme et le circuit de •

commande. Appuyer sur la touche ON pendant 3 secondes pour redémarrer l’onduleur.

Si l’onduleur est en mode en ligne (normal) lorsque la touche EPO est activée :

La sortie principale et la sortie de dérivation sont désactivées, une alarme se fait entendre, la ventilation et le circuit de commande restent •

activés.

Le déclenchement de la touche EPO touche (en appuyant à nouveau) éteint l’alarme et met l’onduleur en mode de dérivation. Appuyer•

sur la touche ON pendant 3 secondes pour redémarrer l’onduleur.

Voir la Section 10 – Affichage et Configuration pour des renseignements détaillés à propos des menus et affichages du tableau de commande.

A E F G H I J KBCD

111

4 – Fonctionnalités des panneaux avant et arrière

Remarque : Les modèles individuels peuvent être différents du schéma. Les plaques avant ont été enlevées pour cette représentation de l’appareil.

Tableau de commande : • Le tableau de commande permet à l’opérateur de surveiller et de contrôler l’onduleur. Voir la Section 3 –

Caractéristiques du tableau de commande pour plus d’information.

Modules d’alimentation internes : • Les modules d’alimentation internes de 20 kVA peuvent être remplacés sur le terrain sans qu’il soit

nécessaire de couper le courant aux appareils qui y sont branchées. Le nombre modules d’alimentation internes varie selon le modèle. Les

modules d’alimentation internes sont capables d’une redondance n+1.

Compartiment du bloc batterie interne (SU40K seulement) : • les batteries internes doivent être connectées par un électricien qualifié. Voir

la Section 6 – Connexion de la batterie interne pour plus d’information.

Commutateur du disjoncteur de sortie (Q4) : • Contrôle la sortie du CA.

Commutateur du disjoncteur de dérivation manuelle (Q3) : • Contrôle l’entrée du CA à l’onduleur pendant qu’il fonctionne en mode de

dérivation manuelle.

Commutateur du disjoncteur d’entrée de dérivation (Q2) : • Contrôle l’entrée du CA à l’onduleur pendant qu’il fonctionne en mode de

dérivation automatique.

Commutateur du disjoncteur d’entrée principale (Q1) :• contrôle l’entrée du CA à l’onduleur pendant qu’il fonctionne en mode en ligne

(normal).

Vérins de calage :• Les vérins de calage servent à supporter l’onduleur à long terme.

Roulettes : • Les roulettes ne sont conçues que pour effectuer des ajustements mineurs de position à l’intérieur de la zone d’installation

définitive; elles ne sont pas conçues pour déplacer l’onduleur sur de plus longues distances. Les roulettes ne sont pas conçues pour supporter

l’onduleur à long terme après son installation définitive. Utiliser les vérins de calage pour supporter l’appareil à long terme.

SU40K (avant)

H H

112

Remarque : Les modèles individuels peuvent être différents du schéma. Les plaques avant ont été enlevées pour cette représentation de l’appareil.

Vérins de calage : • Les vérins de calage servent à supporter l’onduleur à long terme.

Roulettes : • Les roulettes ne sont conçues que pour effectuer des ajustements mineurs de position à l’intérieur de la zone d’installation

définitive; elles ne sont pas conçues pour déplacer l’onduleur sur de plus longues distances. Les roulettes ne sont pas conçues pour supporter

l’onduleur à long terme après son installation définitive. Utiliser les vérins de calage pour supporter l’appareil à long terme.

Fente pour accessoires : • Enlever le panneau fermant cette fente pour installer l’accessoire SNMPWEBCARD de Tripp Lite. L’accessoire

SNMPWEBCARD fournit une interface Ethernet pour l’onduleur et permet de surveiller et contrôler l’appareil à distance via SNMP, un

navigateur pour le web ou telnet. Appeler +1 773 869 1234 pour plus d’information concernant l’accessoire SNMPWEBCARD.

Port de communication en série RS 232 : • Ce port DB9 connecte l’onduleur aux serveurs ou postes de travail compatibles, ce qui permet

l’arrêt automatique pendant les pannes prolongées et la surveillance des conditions de fonctionnement et de l’alimentation.

Port parallèle avec redondance : • Ce port DB9 connecte l’onduleur à un autre onduleur de catégorie et de capacité identique pour utilisation

dans une configuration de redondance parallèle (1+1). Voir la Section 7 – Câblage et la Section 8 – Modes de fonctionnement pour plus

d’information.

Interface d’entrée à contact sec : • Cette interface reçoit les signaux du contact sec qui permettent à l’onduleur de recevoir les commandes et

de surveiller les conditions de la batterie externe. Voir la Section 11 - Communications pour plus d’information.

Interface de sortie à contact sec : • Cette interface permet à l’onduleur d’envoyer de l’information via les transmissions de données par

contact sec. Voir la Section 11 – Communications pour plus d’information.

Commutateur du disjoncteur de batterie interne (SU40K seulement) : • Contrôle l’entrée/sortie de courant des batteries internes de

l’onduleur.

Couvercle du bornier : • Enlever le couvercle du bornier pour accéder aux bornes de connexion d’entrée, du boîtier de la batterie externe, de

sortie et de mise à la masse de l’onduleur. Les conduits de câblage passent au travers des alvéoles circulaires défonçables qui se trouvent dans

le couvercle du bornier. Voir la Section 7 – Câblage pour plus d’information, incluant un schéma détaillé du bornier.

4 – Fonctionnalités des panneaux avant et arrière (suite)

SU40K (arrière)

113

5 – Installation du boîtier

Lire la Section 2 – Instructions importantes concernant la sécurité

avant l’installation

5-1 Préparation

L’onduleur doit être installé dans une zone à structure portante solide, sur un sol à niveau capable de supporter le poids de l’onduleur, de tout

boîtier de batterie externe et de tout autre appareil installé à proximité. L’emplacement choisi pour l’installation doit également disposer d’un

circuit CA spécialisé compatible avec les exigences d’entrée de l’onduleur. (Voir la Section 12 – Spécifications pour des détails sur les exigences

en matière d’entrée et de charge sur le plancher.) Avant de déballer l’appareil, il est recommandé de transporter le contenant d’expédition à

proximité du site d’installation définitif de manière à minimiser la distance sur laquelle l’appareil devra être déplacé une fois que le contenant

d’expédition protecteur aura été enlevé. Si vous comptez entreposer l’onduleur pendant une période de temps prolongée avant sa mise en fonction,

suivez les instructions apparaissant à la Section 13 – Entreposage et entretien. (Des instructions pour le déballage et pour l’entreposage

apparaissent aussi sur le feuillet « Déballage du produit et instructions pour l’entreposage » fixé au contenant d’expédition). Avertissement : ne

pas tenter de déballer ou de déplacer l’onduleur sans aide.

5-2 Déballage du produit

Inspecter le(s) contenant(s) d’expédition à la recherche de •

dommages visibles. Si vous jugez que l’appareil a été endommagé

pendant le transport, communiquez avec Tripp Lite pour obtenir de

l’aide. Ne pas tenter d’utiliser l’onduleur s’il a été endommagé ou

manipulé de façon inadéquate.

Assurez-vous que le contenant d’expédition soit en position debout

et utilisez un tournevis pour enlever le panneau supérieur et les

panneaux avant et arrière. Enlever également le film de plastique

et le rembourrage intérieur anti-chocs. Vérifier que le nom et

les spécifications du modèle apparaissant à l’arrière du boîtier

correspondent à l’appareil que vous avez commandé. Examiner

le boîtier à la recherche de tout dommage ou de pièces mobiles.

Vérifier que les accessoires devant être expédiés avec l’appareil

sont dans le contenant d’expédition. Le système d’onduleur doit

inclure un câble série RS 232, un câble parallèle de redondance,

un connecteur à distance EPO, un connecteur d’entrée à contact

sec (4 contacts), un connecteur de sortie à contact sec (12 contacts)

ainsi qu’un logiciel sur CD-ROM. Si un élément est manquant

ou endommagé, communiquer avec Tripp Lite pour obtenir de

l’assistance.

Vérifier que l’appareil est stable, puis enlever les panneaux de côté

du contenant d’expédition.

Enlever les boulons des supports d’expédition fixant l’appareil à •

la palette, puis enlever les supports d’expédition de l’onduleur.

Avertissement : soyez extrêmement prudents, car l’appareil

pourrait basculer de manière inattendue.

Utiliser plusieurs des vis retirées à l’étape 1 pour attacher le

panneau supérieur du contenant d’expédition à la bordure avant de

la palette d’expédition. La surface lisse du panneau doit être placée

vers le haut de façon à ce qu’il puisse être utilisé en tant que rampe

pour faire rouler l’appareil hors de la palette d’expédition. Ne

pas utiliser le panneau supérieur comme rampe s’il est fissuré ou

endommagé de toute autre manière. Assurez-vous que les roulettes

fixées sous l’appareil soient déverrouillées. Avec une extrême

prudence, faire rouler l’appareil doucement sur la rampe, en vous

faisant aider de plusieurs personnes.

1-2

114

5 – Installation du boîtier (suite)

5-3 Mise en place

Utiliser les roulettes pour déplacer l’onduleur sur de courtes •

distances et sur une surface de niveau, lisse et stable. Ne pas tenter

d’utiliser les roulettes pour déplacer l’onduleur sur de plus longues

distances. Avant de déballer l’appareil, il est recommandé de

transporter l’onduleur dans son contenant d’expédition à proximité

du site d’installation définitif. Utiliser un appareil mécanique

suffisamment puissant pour déplacer le contenant d’expédition.

Avertissement : L’onduleur pourrait basculer s’il est déplacé

sur une surface instable. Soyez extrêmement prudent lorsque

vous déplacez l’onduleur. Toujours déplacer l’onduleur en

poussant vers l’avant ou vers l’arrière, jamais vers les côtés.

L’onduleur doit être installé dans une zone à structure portante •

solide, sur un sol à niveau capable de supporter le poids de

l’onduleur, de tout boîtier de batterie externe et de tout autre

appareil installé à proximité. L’emplacement choisi pour

l’installation doit également disposer d’un circuit CA spécialisé

compatible avec les exigences d’entrée de l’onduleur. (Voir la

Section 12 – Spécifications pour des détails sur les exigences en

matière d’entrée et de charge sur le plancher). L’onduleur doit

être installé dans un environnement propre et sécuritaire et où

l’humidité relative ne dépasse pas 90 % (sans condensation).

Faire fonctionner l’onduleur à des températures intérieures variant

entre 0 °C et 40 °C uniquement). Utiliser des conduits protecteurs

adaptés pour éviter d’endommager les câbles. Les espaces de

dégagement suivants sont nécessaires pour assurer une circulation

d’air adéquate et permettre l’entretien :

Au moins 100 cm de dégagement en avant de l’onduleur.•

Au moins 50 cm de dégagement derrière l’onduleur.•

Au moins 50 cm de dégagement au dessus de l’onduleur.•

Avertissement : Le système de ventilation déplace l’air de l’avant

vers l’arrière. Ne pas utiliser un système de climatisation ou un

ventilateur qui souffle l’air directement vers l’arrière de l’onduleur.

Après avoir déplacé l’onduleur vers son emplacement final, •

bloquer les roulettes A et utiliser les vérins de calage B pour

stabiliser le boîtier. Vérifier que chacun des quatre vérins de calage

entre en contact avec le plancher.

En cas d’urgence, installer un extincteur approuvé pour les •

incendies causés par l’appareillage électrique (de Classe C ou son

équivalent exact, utilisant un agent extincteur non conducteur) près

de l’onduleur.

50 cm

100 cm

50 cm

115

6 – Connexion de la batterie interne (Modèle SU40K seulement)

DANGER! HAUTE TENSION POTENTIELLEMENT MORTELLE!

Les batteries présentent un danger de haute tension potentiellement mortel, même lorsqu’elles ne sont pas connectées à un

onduleur. La connexion de la batterie ne doit être effectuée que par un personnel de service qualiﬁ é, en respectant toutes les

précautions décrites dans ce manuel ainsi que le code de l’électricité local. Lire la Section 2 – Instructions importantes

concernant la sécurité avant l’installation.

Connexion de la batterie interne pour le modèle SU40K seulement. Chaque bloc-batterie interne se compose de deux chaînes de batteries : une

chaîne ayant un câble noir et une chaîne ayant un câble rouge.

6-1 Schémas de câblage des batteries internes

Examiner les schémas de câblage des batteries internes avant de connecter les batteries internes. L’onduleur peut comporter jusqu’à quatre blocs-

batteries internes (chaque bloc se compose de deux chaînes; chaque chaîne se compose de 10 batteries). Le nombre de blocs-batteries internes varie

selon le modèle.

AC/DCMAIN INPUT

Q1Q2

OUTPUTDC/AC

12V, 20PCS 12V, 20PCS

B+ N B-

B+

B-

UPS

12V, 20PCS 12V, 20PCS

XFMR XFMR

SU40K

VBoard W1: RED, W2: BLUE, W3: WHITE, W4: BLACK 12V, 9AH, 10PCS

12V, 9AH, 10PCS

RED RED

BLACK BLACK

RED RED

BLACK BLACK

B+

12V, 9AH, 10PCS

B-

VBoard

ENTRÉE PRINCIPALE SORTIE

CA/CC

Onduleur

CC/CA

W1: ROUGE, W2 : BLEU, W3 : BLANC, W4 :

ROUGE ROUGE

NOIR NOIR

Plaque

116

UPS System

Battery Back

Connector

UPS System

Battery Back

Connector

Fuse Block Bracket

6 – Connexion de la batterie interne (suite)

SU40K

6-1 Schémas de câblage des batteries internes (suite)

Connecteur

arrière de la

batterie de

l’onduleur

Connecteur

arrière de la

batterie de

l’onduleur

Partie

sup. de la

batterie

Partie

sup. de la

batterie

Support de la boîte à

fusibles

Partie

inf. de la

batterie

Partie

inf. de la

batterie

BLEU

BLANC

117

6 – Connexion de la batterie interne (suite)

6-2 Procédure de connexion de la batterie interne

Placer l’onduleur en mode de dérivation (ou l’éteindre •

complètement) et éteindre le commutateur du disjoncteur de la

batterie interne situé à l’arrière de l’onduleur.

Enlever les plaques d’accès à la batterie situées à l’avant de •

l’onduleur.

Enlever les fusibles à cartouche de la batterie de chaque boîte à •

fusibles.

Débrancher les câbles de pontage bleus et blancs attachés à chaque •

boîte à fusibles. Avertissement : Pour débrancher les câbles de

pontage, les tirer directement à partir de la boîte à fusibles

avec un geste régulier. Ne pas les déplacer de droite à gauche,

cela pourrait endommager le raccord.

Enlever le support de la boîte à fusibles. Noter son orientation •

avant de le démonter.

118

6-2 Procédure de connexion de la batterie interne (suite)

Glisser une chaîne de batteries ayant un câble rouge dans une fente •

vide à l’intérieur du compartiment de la batterie. S’assurer que la

chaîne de batteries soit orientée tel que montré dans le schéma.

Remarque : Commencer par les fentes vides situées dans la partie

inférieure du compartiment de la batterie et continuer en direction

des fentes vides situées dans la partie supérieure du compartiment

de la batterie.

Glisser une chaîne de batteries ayant un câble noir dans une fente •

vide à l’intérieur du compartiment de la batterie, à côté de la

chaîne de batteries que vous avez insérée à l’étape 6. S’assurer que

la chaîne de batteries soit orientée tel que montré dans le schéma.

Répéter les étapes 6 et 7 selon les besoins jusqu’à ce que toutes les

chaînes de batteries aient été insérées dans les fentes vides de la

batterie.

Raccorder le support de la boîte à fusibles. (Les lettres apparaissant •

sur le support de la boîte à fusibles doivent être à l’endroit lorsqu’il

est positionné correctement).

Brancher les câbles de pontage bleus et blancs de chaque bloc-•

batterie interne à la boîte à fusibles correspondante. L’étiquette

apposée à côté de la boîte à fusibles identifie la correspondance

entre les boîtes à fusibles et les câbles.

Insérer les fusibles à cartouche de la batterie dans chaque boîte •

à fusibles. Les fusibles sont interchangeables. S’assurer que les

fusibles sont enclenchés fermement en place. Avertissement :

Les fusibles à cartouche de la batterie doivent être insérés en

dernier en raison du risque de production d’arc électrique des

connecteurs. Les fusibles grillés doivent être remplacés par

un électricien qualifié. Toujours remplacer par des fusibles de

même catégorie et capacité.

6 – Connexion de la batterie interne (suite)

BORNES

VUE LATÉRALE

119

6 – Connexion de la batterie interne (suite)

6-2 Procédure de connexion de la batterie interne (suite)

Utiliser un voltmètre (fourni par l’utilisateur) pour tester la tension •

de chaque bloc-batterie interne. Tout en respectant la polarité

spécifique, brancher la sonde noire du voltmètre au connecteur

noir du bloc-batterie; brancher la sonde rouge du voltmètre au

connecteur rouge du bloc-batterie. S’assurer que les sondes du

voltmètre touchent les contacts à l’intérieur des connecteurs du

bloc-batterie. La plage acceptable de tension CC du bloc-batterie

se situe entre 220 V et 280 V CC (puissance nominale de 240 V

CC). Si plusieurs tests de voltmètre produisent des résultats situés

en dehors de la plage acceptable de tension CC, communiquer

avec Tripp Lite pour obtenir de l’aide afin de déterminer les causes

possibles des lectures de tension incorrectes avant de continuer.

Brancher le câble • noir de chaque bloc-batterie interne au

connecteur noir situé à l’intérieur du compartiment de la batterie

de l’onduleur le plus près. Brancher le câble rouge de chaque

bloc-batterie interne au connecteur rouge situé à l’intérieur

du compartiment de la batterie de l’onduleur le plus près.

Avertissement : respecter la polarité spécifique en reliant les

fils négatifs (noir avec noir) et positifs (rouge avec rouge). Ne

pas respecter la polarité endommagera l’onduleur et créera un

risque sérieux de blessure et de dommages matériels.

Remettre les plaques d’accès à la batterie en place.•

Allumer le commutateur du disjoncteur de la batterie interne. •

Si vous aviez mis l’onduleur en dérivation, revenir au mode de

fonctionnement antérieur. Si vous aviez éteint l’onduleur, l’allumer

maintenant. Si vous devez procéder au câblage de l’onduleur, aller

à la Section 7 – Câblage.

Remarque : Si vous devez enlever ou remplacer des blocs-batteries

internes, modifier les étapes 6 et 7 en enlevant et/ou replaçant les blocs-

batteries internes en place, suivant les besoins.

240

120

7 – Câblage

DANGER! HAUTE TENSION POTENTIELLEMENT MORTELLE!

Tout câblage doit être exécuté par un électricien qualiﬁ é, conformément aux avertissements spéciﬁ és dans ce manuel et à

tous les codes de l’électricité et de sécurité applicables. Un câblage incorrect peut sérieusement endommager l’onduleur,

causer des blessures graves et des dommages matériels. Lire la Section 2 – Instructions importantes concernant la

sécurité avant l’installation.

7-1 Avertissements concernant le câblage

Mettre toutes les entrées et sorties de courant de l’onduleur hors tension avant d’installer des câbles ou d’établir des connexions électriques.•

Utiliser un câble flexible d’une longueur suffisante pour permettre de faire l’entretien de l’onduleur. La longueur maximum du câble est de 10 m.•

Utiliser des capsules de contact pour couvrir les extrémités des câbles et éviter que les bouts effilochés ne provoquent un court-circuit au bornier •

de l’onduleur.

Utiliser un câblage de calibre VW-1, FT-1 ou mieux.•

Utiliser des gaines et des serre-câbles.•

Le conducteur neutre doit être de la même taille que les conducteurs de courant.•

Serrer toutes les connexions avec une force de serrage d’au moins 3,95 N·m. (35 po·lb)•

Vérifier que tous les câbles sont correctement marqués, selon leur usage, polarité, phase et diamètre.•

Si la source d’alimentation électrique entrée/sortie de l’onduleur est montée en double étoile, le fil neutre et le fil de mise à la terre ne doivent •

pas être connectés.

Si la source d’alimentation électrique à l’entrée a VNG>0, installer un transformateur d’isolation en amont de l’onduleur et de l’entrée de la •

source d’alimentation électrique, puis connecter ensemble le fil neutre et le fil de mise à la terre.

Dans le cas d’un appareil nécessitant une connexion neutre à un système de distribution de courant IT, le dispositif de débranchement doit être •

un dispositif tétrapolaire et doit débrancher tous les conducteurs d’alimentation ainsi que le conducteur neutre. Si un dispositif de débranchement

déconnecte le conducteur neutre, il doit simultanément déconnecter tous les autres conducteurs d’alimentation.

Permettre aux batteries de se recharger sans interruption pendant 24 heures après avoir terminé le premier câblage.•

Respecter la polarité spécifique en reliant les négatifs aux négatifs et les positifs aux positifs. Ne pas respecter la bonne polarité endommagera •

l’onduleur. et provoquera un risque sérieux de blessure et de dommages matériels.

Respecter la phase spécifique en reliant R à R, S à S, T à T et N à N. Ne pas respecter la polarité endommagera l’onduleur et créera un risque •

sérieux de blessure et de dommages matériels.

7-2 Préparation du câblage

Mettre toutes les entrées et sorties de l’onduleur (CA et CC) ainsi que le boîtier de la batterie externe (si présent) hors tension .•

Marquer tous câbles en fonction de leur usage, polarité, phase et diamètre exacts.•

Revoir les schémas de la • Section 7-3 et de la Section 7-4 pour vous familiariser avec les borniers.

Consulter le tableau à la • Section 7-5 pour trouver les caractéristiques électriques d’entrée/sortie exactes de l’onduleur.

Remarque : si la source d’alimentation électrique entrée/sortie de l’onduleur est montée en double étoile, le fil neutre et le fil de mise à la terre ne

doivent pas être connectés. Si la source d’alimentation électrique à l’entrée présente une tension neutre-terre VNG>0, installer un transformateur

d’isolation en amont de l’onduleur et de l’entrée de la source d’alimentation électrique, puis connecter ensemble le fil neutre et le fil de mise à la

terre.

121

7 – Câblage (suite)

Les modèles SU40K et BP480V40C sont montrés à titre d’illustration seulement; consulter la documentation du boîtier de la batterie pour

obtenir les spécifications exactes.

7-3 Schéma du bornier de l’onduleur

7-4 Schémas de câblage du boîtier externe de la batterie

Entrée

Bornes de mise à la masse

NN+– N

Sortie

Connexion de la

batterie externe

–

Batterie externe

Commutateur

coupe-circuit du

boîtier

122

7 – Câblage (suite)

7-4 Schémas de câblage du boîtier externe de la batterie (suite)

7-5 Données électriques et de câblage

12V, 20 Batteries 12V, 20 Batteries

B+ N B-

B+ B-N

UPS

External Battery Cabinet

B Cabinet: 26AH per Battery

C Cabinet: 40AH per Battery

AC/DCMAIN INPUT

Q1Q2

OUTPU

DC/AC

XFMR XFMR

SORTIE

BOÎTIER EXTERNE DE LA BATTERIE

BOÎTIER DE « B » : 26 AH PAR BATTERIE

BOÎTIER DE « C » : 40 AH PAR BATTERIE

CA/CC CC/CA

ENTRÉE

PRINCIPALE

Calibre Calibre des

du coupe-circuit Calibre du fusible câbles d’entrée Calibre de câble

Modèle Entrée/Sortie d’entrée et de sortie de la batterie et de sortie de la batterie

SU40K 120/208 V CA, 3O, 150 A 120 A 1/0 AWG 6 AWG

4 fils + prise de terre,

raccord en étoile

SU60K 120/208 V CA, 3O, 225 A 160 A 4/0 AWG 4 AWG

4-wire + ground, wye

raccord en étoile

SU60KTV 277/480 V CA, 3O, 100 A 160 A 4 AWG 4 AWG

4-wire + ground, wye

raccord en étoile

SU80KTV 277/480 V CA, 3O, 125 A 220 A 2 AWG 2 AWG

4-wire + ground, wye

raccord en étoile

123

7 – Câblage (suite)

7-6 Schémas de câblage du boîtier externe de la batterie

Avertissement : Les boîtiers de batterie externe varient. Lire la documentation du boîtier de la batterie externe avant de tenter de le

brancher à l’onduleur. N’utiliser que les boîtiers de batterie externe approuvés par Tripp Lite.

Remarque : Un boîtier de batterie externe est requis avec les modèles SU60K, SU60KTV et SU80KTV. Il est facultatif avec le modèle SU40K.

Communiquer avec Tripp Lite pour obtenir des renseignements sur les commandes de boîtiers de batterie externe.

Mettre toutes les entrées et sorties (CA et CC) de l’onduleur et •

du boîtier de la batterie externe hors tension et vérifier que le

commutateur du coupe-circuit du boîtier de la batterie externe A

est en position OFF. (Si l’onduleur a déjà été câblé à une source

d’alimentation électrique en CA, voir la Procédure d’arrêt à la

Section 9-6).

Enlever les couvercles des borniers de l’onduleur et du boîtier de la •

batterie externe.

Brancher les bornes de connexion à l’onduleur positives (+), •

neutres (N) et négatives (-) du boîtier de la batterie externe aux

bornes de connexion au boîtier de la batterie externe positives (+),

neutres (N) et négatives (-) correspondantes de l’onduleur. Voir les

schémas de borniers à la Section 7-3 et dans la documentation du

boîtier de la batterie externe. Voir la Section 7-4 pour les schémas

de câblage. Voir la Section 7-5 pour le calibre des câbles. Les

câbles doivent être protégés par des conduits flexibles et passés

au travers des alvéoles défonçables appropriées dans le couvercle

du bornier. Avertissement : Respecter la polarité spécifique en

reliant les négatifs aux négatifs et les positifs aux positifs. Ne

pas respecter la polarité endommagera l’onduleur et créera un

risque sérieux de blessure et de dommages matériels.

Brancher la borne de connexion • A du boîtier de la batterie externe

à la borne de connexion B correspondantes de l’onduleur à l’aide

d’un câble de masse de calibre 4 AWG (5,189 mm). Maintenir le fil

de mise à la terre connecté en tout temps après l’installation.

Brancher la borne de mise à la terre • A de l’onduleur à la prise de

terre B correspondante de votre établissement à l’aide d’un câble

de masse de calibre 4 AWG (5,189 mm). Maintenir le fil de mise à

la terre connecté en tout temps après l’installation.

Replacer le couvercle du bornier du boîtier de la batterie externe. •

Si vous ne comptez pas procéder au câblage entrée/sortie CA de

l’onduleur pour le moment, replacer le couvercle du bornier de

l’onduleur.

–

124

7 – Câblage (suite)

7-7 Câblage entrée/sortie CA (Onduleur unique)

Après avoir mis toutes les entrées/sorties (CA et CC) de l’onduleur, •

enlever le couvercle du bornier de onduleur.

Si vous n’avez pas branché le fil de mise à la terre à la • Section 7-6,

brancher la borne de mise à la terre A de l’onduleur à la prise de

terre B correspondante de votre établissement à l’aide d’un câble

de masse de calibre 4 AWG (5,189 mm). Maintenir le fil de mise à

la terre connecté en tout temps après l’installation.

Enlever la plaque frontale de l’onduleur afin d’exposer les •

disjoncteurs. Tout d’abord, vérifier que le commutateur du

disjoncteur d’entrée principale A et que le commutateur du

disjoncteur de l’entrée de dérivation B sont tous deux en position

fermée. Ensuite, vérifier que le commutateur du disjoncteur de

dérivation manuelle C est en position fermée. Troisièmement,

vérifier que le commutateur du disjoncteur de sortie D est en

position fermée.

Vérifier la phase de chaque câble, puis brancher les câbles d’après •

le schéma du bornier de l’onduleur à la Section 7-3. Voir la Section

7-5 pour le calibre des câbles. Les câbles doivent être protégés par

des conduits flexibles et passés au travers des alvéoles défonçables

appropriées dans le couvercle du bornier. Avertissement :

respecter la phase spécifique en reliant R à R, S à S, T à T et N

à N. Ne pas respecter la polarité endommagera l’onduleur et

créera un risque sérieux de blessure et de dommages matériels.

Replacer le couvercle du bornier de l’onduleur.•

–

R S T

D B AC

125

7 – Câblage (suite)

7-8 Câblage entrée/sortie CA (Onduleur parallèle – entrée unique)

Avertissements concernant la redondance parallèle :

La longueur totale du câble d’entrée doit être égale à •

la longueur du câble de sortie pour éviter l’asymétrie des

charges entre deux onduleur en mode de dérivation. (c’est-

à-dire que l’écart entre IP1 + OP1 = IP2 + OP2; doit

être <10 %).

La redondance parallèle ne supporte que 2 onduleurs •

(Redondance 1+1). Ne pas tenter de relier plus de deux

onduleurs en redondance parallèle.

Les deux onduleurs doivent avoir un calibre et une •

capacité identiques pour être installés en redondance

parallèle. Tenter de relier des onduleurs différents

endommagera les onduleurs et provoquera un risque

sérieux de blessure et de dommages à la propriété.

Suivre les étapes de la • Section 7-7, pour câbler l’onduleur tel que

montré dans le schéma.

Brancher le câble parallèle de redondance inclus• A au port

parallèle de redondance B de chaque onduleur.

O/P

Main I/P

Parallel Port

UPS1

O/P

Main I/P

Parallel Port

UPS2

Parallel Cable

Load

AC I/P

IP1

IP2

OP1

OP2

Câble parallèle

Port parallèle

ONDULEUR1

ONDULEUR2

I/P CA

I/P principal

Charge

126

8 – Modes de fonctionnement

Cette section présente une description de base des modes de fonctionnement de l’onduleur. Pour plus d’information concernant la commutation

entre les modes de fonctionnement, se reporter à la Section 9 – Démarrage, arrêt et dérivation.

8-1 Mode en ligne (Normal) (Onduleur unique)

En mode en ligne (normal), le redresseur de l’onduleur convertit

l’alimentation électrique en CA (du service public) en CC qui charge

les batteries et alimente l’inverseur. L’inverseur transforme le CC en

une onde sinusoïdale pure de CA, réglée avec précision, qui supporte le

fonctionnement des appareils qui y sont branchés. Cette technologie de

double conversion technologie isole les appareils qui y sont branchés de

tout problème de courant et garantit que ces appareils soient alimentés

par le courant idéal en tout temps.

8-2 Mode batterie de secours (Onduleur unique)

Quand une panne totale ou tout autre événement extrême survient,

l’onduleur passe automatiquement du mode normal au mode batterie de

secours. Les batteries de l’onduleur (internes et/ou externes) fournissent

un courant CC d’urgence à l’inverseur. L’inverseur transforme le CC en

une onde sinusoïdale pure de CA, réglée avec précision, qui supporte le

fonctionnement des appareils qui y sont branchés.

8-3 Mode dérivation automatique (Onduleur unique)

Si l’inverseur est défectueux en raison d’une température excessive,

d’une surcharge, d’un court-circuit à la sortie, d’une tension anormale

ou de problèmes de batterie, il s’éteindra. Si l’onduleur détecte une

source de courant de dérivation conforme aux paramètres normaux,

il passera automatiquement en mode de dérivation afin d’alimenter

les appareils qui y sont branchés de façon continue. Lorsque tous les

problèmes sont éliminés, l’onduleur repassera automatiquement en

mode en ligne (normal).

8-4 Mode dérivation manuel (Onduleur unique)

Si l’onduleur nécessite des travaux d’entretien ou des réparations, vous

pouvez manuellement contourner l’onduleur et permettre l’alimentation

par dérivation. Après avoir vérifié qu’une alimentation de dérivation

est présente, faire passer l’onduleur en mode dérivation manuelle.

Cela permet aux techniciens de service de procéder à l’entretien ou à

la réparation sans interrompre le flux de CA aux appareils qui y sont

branchés. Avertissement : L’onduleur doit être mis complètement

hors tension avant d’effectuer un entretien soit une réparation en

l’éteignant complètement après être passé en mode de dérivation

manuelle .

CB1

CB3

CB4

CB5

LOAD

MAIN STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

LOAD

MAIN STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

LOAD

MAIN STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

LOAD

MAIN STS

CB2

XFMR XFMR

PRINCIPAL

CHARGE

PRINCIPAL

127

8 – Modes de fonctionnement (suite)

8-5 Mode en ligne (Onduleur parallèle)

La redondance parallèle (1+1) fournit une redondance à l’onduleur,

donc une capacité totale accrue. Sous redondance parallèle, toute

la charge est partagée par deux onduleurs. Si un des onduleurs est

défectueux, la charge entière de tous les appareils qui y sont branchés

est soutenue par l’autre onduleur. Si la charge totale dépasse la capacité

de l’onduleur restant, il passera en mode de dérivation automatique.

8-6 Mode batterie de secours (Onduleur parallèle)

Ce mode est semblable au mode batterie de secours pour un onduleur

unique (Section 8-2), sauf que la charge totale des appareils branchés

est partagée par l’onduleur parallèle (1+1).

8-7 Mode de dérivation automatique (Onduleur parallèle)

Semblable au mode de dérivation automatique pour un onduleur unique

(Section 8-3), sauf avec un onduleur parallèle (1+1).

CB1

CB3

CB4

CB5

LOAD

MAIN

STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

MAIN

STS

CB2

XFMR XFMR

UPS1

UPS2

CB1

CB3

CB4

CB5

LOAD

MAIN

STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

MAIN

STS

CB2

XFMR XFMR

UPS1

UPS2

CB1

CB3

CB4

CB5

LOAD

MAIN

STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

MAIN

STS

CB2

XFMR XFMR

UPS1

UPS2

PRINCIPAL

CHARGE

ONDULEUR1

ONDULEUR2

128

8 – Modes de fonctionnement (suite)

8-8 Mode de dérivation manuelle (Onduleur parallèle)

Semblable au mode de dérivation manuel pour un onduleur unique

(Section 8-4), sauf avec un onduleur parallèle (1+1). Remarque : Les

deux onduleurs doivent être mis en mode de dérivation manuelle.

CB1

CB3

CB4

CB5

LOAD

MAIN

STS

CB2

XFMR XFMR

CB1

CB3

CB4

CB5

MAIN

STS

CB2

XFMR XFMR

UPS1

UPS2

CHARGE

PRINCIPAL

ONDULEUR1

ONDULEUR2

129

9 – Démarrage, arrêt et dérivation

9-1 Schémas du tableau de commande et du coupe-circuit

TÉMOIN DEL « NORMAL »•

TÉMOIN DEL « BATTERY »•

TÉMOIN DEL « BYPASS »•

TÉMOIN DEL« PANNE »•

Écran d’état ACL•

Touche « ESC » (échappement)•

Touches de défilement (• et )

Touche d’entrée (• )

Touche ON•

Touche OFF•

Touche d’interrupteur d’urgence « EPO »•

Commutateur du disjoncteur de sortie•

Commutateur du disjoncteur de dérivation manuelle•

Commutateur du disjoncteur de l’entrée de dérivation•

Commutateur du disjoncteur d’entrée principale•

9-2 Liste de contrôle préliminaire (Onduleur unique)

Tous les commutateurs de disjoncteurs doivent être en position fermée, y compris le coupe-circuit du boîtier de la batterie externe (s’il est •

disponible).

Vérifier qu’il n’y ait aucune différence de potentiel entre le neutre et la mise à la terre.•

Vérifier que la source d’alimentation électrique corresponde (tension, fréquence et phase) à l’onduleur.•

Remarque : Après le démarrage, l’onduleur exécutera une autovérification de courte durée et affichera les résultats sur l’écran ACL. Si

l’autovérification s’effectue avec succès, l’onduleur fournira l’alimentation en CA aux appareils qui y sont branchés.

9-3 Procédure de démarrage normal (Onduleur unique)

Si un boîtier de batterie externe est connecté, allumer le disjoncteur •

A du boîtier de la batterie externe.

Vérifier que le commutateur du disjoncteur de dérivation manuelle •

A est en position fermée.

Tableau de commande

Commutateurs de disjoncteur

(panneau avant de l’onduleur)

LMNO

Sortie

Dérivation

manuelle

Dérivation

manuelle

Entrée de

dérivation

Entrée de

dérivation

Entrée

principale

Entrée

principale

130

9 – Démarrage, arrêt et dérivation (suite)

9-3 Procédure de démarrage normal (Onduleur unique) (suite)

Allumer le commutateur du disjoncteur de sortie• A et le

commutateur du disjoncteur de l’entrée de dérivation B . Après un

bref processus d’initialisation, l’écran ACL affichera « EN MODE

DE DÉRIVATION AUTOMATIQUE », le témoin DEL

« DÉRIVATION » s’illuminera et le courant de sortie de l’onduleur

sera fourni par la source d’alimentation électrique de dérivation.

Allumer le commutateur du disjoncteur d’entrée principale• A . Si

la source d’alimentation électrique en CA est normale, l’onduleur

est prêt à démarrer.

Presser la touche ON• A pendant 3 secondes (jusqu’à ce que vous

entendiez un bip), puis libérer la touche. L’inverseur se mettra

en marche et se synchronisera avec la source de dérivation, puis

passera automatiquement du mode de dérivation automatique

au mode en ligne (normal). Le TÉMOIN DEL « BYPASS »

s’assombrira et le TÉMOIN DEL « NORMAL » s’illuminera.

9-4 Procédure de démarrage sur batterie (Onduleur unique)

Remarque : La batterie doit être au moins partiellement chargée pour que cette manœuvre s’effectue avec succès.

Si un boîtier de batterie externe est connecté, allumer le disjoncteur •

A du boîtier de la batterie externe.

Vérifier que le commutateur du disjoncteur de dérivation manuelle •

A est en position fermée.

Presser la touche ON• A pendant 3 secondes (jusqu’à ce que vous

entendiez un bip), puis libérer la touche. L’inverseur se mettra en

marche et utilisera le courant CC emmagasiné dans la batterie pour

alimenter les appareils qui y sont branchés en CA. Le TÉMOIN

DEL « BATTERY » s’illuminera.

A B

Sortie

Dérivation

manuelle

Dérivation

manuelle

Dérivation

manuelle

Entrée de

dérivation

Entrée de

dérivation

Entrée de

dérivation

Entrée

principale

Entrée

principale

Entrée

principale

131

9 – Démarrage, arrêt et dérivation (suite)

9-5 Procédure de dérivation manuelle (Onduleur unique)

Avertissement : Mettre l’onduleur en mode de dérivation manuelle désactivera l’inverseur et alimentera toute la charge à partir de la

source de dérivation manuelle, mais l’onduleur restera sous tension. Avant d’exécuter un entretien ou une réparation sur l’onduleur,

arrêter l’onduleur et le mettre complètement hors tension en suivant les étapes à la Section 9-6. Bien que les appareils qui y sont branchés

seront alimentés par la source d’alimentation électrique de dérivation, ils n’obtiendront pas de support de la batterie de secours dans

l’éventualité d’une panne de courant des services publics.

Quand l’onduleur est en mode en ligne (normal), appuyer sur •

la touche OFF A pendant 3 secondes (jusqu’à ce que vous

entendiez un bip), puis libérer la touche. L’inverseur se mettra

automatiquement en mode de dérivation et le TÉMOIN DEL

« BYPASS » s’illuminera.

Allumer le commutateur du disjoncteur de dérivation manuelle • A ,

puis éteindre le commutateur du disjoncteur de sortie B.

9-6 Procédure d’arrêt (Onduleur unique)

Avertissement : La procédure d’arrêt de l’onduleur coupera l’alimentation de sortie en CA pour tous les appareils. Avant d’arrêter

l’onduleur, vérifier que tous les appareils sont éteints ou mettre l’onduleur en mode de dérivation manuelle pour maintenir l’alimentation

fournie aux appareils à partir de la source d’alimentation électrique de dérivation.

Presser la touche OFF • A pendant 3 secondes (jusqu’à ce que

vous entendiez un bip), puis libérer la touche. Si l’onduleur est

en mode en ligne (normal), il passera en mode de dérivation. Si

l’onduleur est en mode batterie de secours, l’inverseur s’arrêtera et

la production de CA sera interrompre.

Éteindre Éteindre le commutateur du disjoncteur d’entrée •

principale A.

Éteindre le commutateur du disjoncteur de l’entrée de dérivation• A.

Sortie

Dérivation

manuelle

Dérivation

manuelle

Dérivation

manuelle

Entrée de

dérivation

Entrée de

dérivation

Entrée de

dérivation

Entrée

principale

Entrée

principale

Entrée

principale

132

9-6 Procédure d’arrêt (Onduleur unique) (suite)

Vérifier que l’onduleur soit en position fermée et que tous •

les circuits principaux de sortie sont en position fermée. Si

l’onduleur est connecté à un boîtier de batterie externe, éteindre le

commutateur du disjoncteur du boîtier de la batterie externe A.

Éteindre le commutateur du disjoncteur de sortie • A . Si la source

d’alimentation électrique en CA est normale, l’onduleur est prêt à

démarrer.

Remarque : si l’onduleur reste éteint pendant une durée de temps

prolongée, il devrait être activé périodiquement afin que les batteries

se rechargent. L’onduleur doit être activé et les batteries doivent être

rechargées pendant une période ininterrompue d’au moins 24 heures

tous les 3 mois. L’omission de recharger périodiquement les batteries

peut causer des dommages irréversibles à la batterie.

9-7 Liste de contrôle préliminaire (Onduleur parallèle)

Avertissement : La redondance parallèle nécessite exactement deux onduleurs (redondance 1+1 ). Ne pas tenter de relier plus de

deux onduleurs en redondance parallèle. Les deux onduleurs doivent avoir un calibre et une capacité identiques pour être installés en

redondance parallèle. Tenter de relier des onduleurs différents endommagera les onduleurs et provoquera un risque sérieux de blessure et

de dommages à la propriété.

Tous les commutateurs de disjoncteurs doivent être en position fermée, y compris les coupe-circuits du boîtier de la batterie externe•

(s’il est disponible).

Vérifier qu’il n’y ait aucune différence de potentiel entre le neutre et la mise à la terre.•

Vérifier que la source d’alimentation électrique corresponde (tension, fréquence et phase) à l’onduleur. •

Vous devez utiliser le tableau de commande pour régler les numéros d’identification des onduleurs parallèles à 1 et 2. Voir la •

Section 10-11 pour l’information sur le réglage des numéros d’identification parallèles.

Remarque : Après le démarrage, l’onduleur exécutera une autovérification de courte durée et affichera les résultats sur l’écran ACL. Si

l’autovérification s’effectue avec succès, l’onduleur fournira l’alimentation en CA aux appareils qui y sont branchés.

9-8 Procédure de démarrage (Onduleur parallèle)

Brancher le câble parallèle de redondance inclus • A au port

parallèle de redondance DB9 B de chaque onduleur.

Si l’onduleur est connecté à des boîtiers de batterie externe, •

allumer le commutateur du disjoncteur du boîtier de la batterie

externe A de chaque bloc-batterie.

9 – Démarrage, arrêt et dérivation (suite)

Sortie Dérivation

manuelle

Entrée de

dérivation

Entrée

principale

133

9 – Démarrage, arrêt et dérivation (suite)

9-8 Procédure de démarrage (Onduleur parallèle) (suite)

Allumer le commutateur du disjoncteur de l’entrée de dérivation •

A de chaque onduleur. Après un bref processus d’initialisation,

l’écran ACL affichera « ON AUTO BYPASS » et le témoin DEL

« BYPASS » s’illuminera.

Allumer le commutateur du disjoncteur d’entrée principale • A de

chaque onduleur.

Presser la touche ON • A sur un des onduleurs pendant 3 secondes

(jusqu’à ce que vous entendiez un bip), puis libérer la touche.

L’inverseur se mettra en marche et se synchronisera avec la source

de dérivation. Presser la touche ON de l’autre onduleur pendant

3 secondes (jusqu’à ce que vous entendiez un bip), puis libérer

la touche. Quand l’inverseur de chaque onduleur fonctionne

normalement, ils passeront automatiquement et simultanément du

mode de dérivation automatique au mode en ligne (normal). Le

TÉMOIN DEL « BYPASS » s’assombrira et le TÉMOIN DEL

« NORMAL » s’illuminera.

Vérifier la tension de sortie de chaque onduleur. L’écart de •

phase entre chaque onduleur doit être inférieur à 5 V. Si l’écart

de phase se situe à l’intérieur des limites admissibles, allumer

le commutateur du disjoncteur de sortie A de chaque onduleur.

Remarque : Pour plus d’information sur la vérification de la

tension de sortie de chaque onduleur, voir la Section 10-6.

9-9 Procédure d’arrêt (Onduleur parallèle)

Avertissement : La procédure d’arrêt de l’onduleur coupera l’alimentation de sortie en CA pour tous les appareils. Avant d’arrêter

l’onduleur, vérifier que tous les appareils sont éteints ou mettre l’onduleur en mode de dérivation manuelle pour maintenir l’alimentation

fournie aux appareils à partir de la source d’alimentation électrique de dérivation.

Presser la touche OFF •A de l’onduleur que vous souhaitez éteindre

pendant 3 secondes (jusqu’à ce que vous entendiez un bip), puis

libérer la touche. Si l’autre onduleur peut supporter les appareils

qui y sont branchés à lui seul, l’inverseur de l’onduleur qui a

été éteint s’arrêtera et son écran ACL affichera « LOAD NOT

POWERED ». L’écran ACL de l’autre onduleur affichera

« ON LINE MODE ». Si la charge totale des appareils qui y sont

branchés est trop importante pour un seul onduleur, les inverseurs

des deux onduleurs s’arrêteront, ils passeront en mode de

dérivation, et leurs écrans ACL afficheront « ON AUTO BYPASS ».

Éteindre le commutateur du disjoncteur d’entrée principale • A de

l’onduleur que vous souhaitez arrêter, puis éteindre le commutateur

du disjoncteur de sortie B.

Sortie

Dérivation

manuelle

Dérivation

manuelle

Dérivation

manuelle

Dérivation

manuelle

Entrée de

dérivation

Entrée de

dérivation

Entrée de

dérivation

Entrée de

dérivation

Entrée

principale

Entrée

principale

Entrée

principale

Entrée

principale

134

9 – Démarrage, arrêt et dérivation (suite)

9-9 Procédure d’arrêt (Onduleur parallèle) (suite)

Éteindre le commutateur du disjoncteur de l’entrée de dérivation •

A de l’onduleur.

Quand l’onduleur est complètement éteint, l’écran ACL sera •

complètement éteint. Si l’onduleur est connecté à un boîtier de

batterie externe, éteindre le commutateur du disjoncteur du boîtier

de la batterie externe Ade chaque bloc-batterie.

Remarque : si l’onduleur reste éteint pendant une durée de temps

prolongée, il devrait être activé périodiquement afin que les batteries

se rechargent. L’onduleur doit être activé et les batteries doivent être

rechargées pendant une période ininterrompue d’au moins 24 heures

tous les 3 mois. L’omission de recharger périodiquement les batteries

peut causer des dommages irréversibles à la batterie.

9-10 Procédure de dérivation manuelle (Onduleur parallèle)

Avertissement : Lorsque l’onduleur est en mode de dérivation manuelle, l’inverseur cesse de fonctionner. Les appareils qui y sont branchés

seront alimentés par la source d’alimentation électrique de dérivation, mais ils n’obtiendront pas de support de la batterie de secours dans

l’éventualité d’une panne de courant des services publics.

Presser la touche OFF • A du premier onduleur que vous souhaitez

éteindre pendant 3 secondes (jusqu’à ce que vous entendiez un

bip), puis libérer la touche. Si l’autre onduleur peut supporter les

appareils qui y sont branchés à lui seul, l’inverseur de l’onduleur

qui a été éteint s’arrêtera et son écran ACL affichera « LOAD NOT

POWERED ». L’écran ACL de l’autre onduleur affichera

« ON LINE MODE ». Si la charge totale des appareils qui y sont

branchés est trop importante pour un seul onduleur, les inverseurs

des deux onduleurs s’arrêteront, ils passeront en mode de

dérivation, et leurs écrans ACL afficheront « ON AUTO BYPASS ».

Répéter l’étape 1 pour le deuxième onduleur que vous souhaitez

arrêter.

Éteindrele commutateur du disjoncteur d’entrée principale • A. de

chaque onduleur.

Vérifier que les deux onduleurs sont éteints, puis allumer le •

commutateur du disjoncteur de dérivation manuelle A de chaque

onduleur. La source d’alimentation électrique de dérivation

alimentera les équipements connectés et l’écran ACL affichera

« ON MANUAL BYPASS ».

Éteindre le commutateur du disjoncteur de l’entrée de dérivation •

A et le commutateur du disjoncteur de sortie B de chaque

onduleur. L’écran ACL s’éteindra complètement.

Sortie

Dérivation

manuelle

Dérivation

manuelle

Dérivation

manuelle

Dérivation

manuelle

Entrée de

dérivation

Entrée de

dérivation

Entrée de

dérivation

Entrée de

dérivation

Entrée

principale

Entrée

principale

Entrée

principale

Entrée

principale

135

9 – Démarrage, arrêt et dérivation (suite)

9-10 Procédure de dérivation manuelle (Onduleur parallèle) (suite)

Si l’onduleur est connecté à un boîtier de batterie externe, éteindre •

le commutateur du disjoncteur du boîtier de la batterie externe A

de chaque bloc-batterie.

Dans ces conditions, seul le commutateur du disjoncteur de sortie•

A et le bornier B contiennent une tension dangereuse, ce qui

permet au personnel de service qualifié de procéder à l’entretien

ou à la réparation. Remarque : Le personnel de service qualifié

pourrait choisir de mettre l’onduleur complètement hors tension,

en fonction des codes de l’électricité locaux et de la nature de

l’entretien ou de la réparation.

9-11 Passage du mode dérivation manuelle au mode normal Mode (Onduleur parallèle)

Si l’onduleur est connecté à un boîtier de batterie externe, allumer •

le commutateur du disjoncteur du boîtier de la batterie externe A

de chaque bloc-batterie.

Allumer le commutateur du disjoncteur de l’entrée de dérivation •

A. et le commutateur du disjoncteur de sortie B de chaque

onduleur.

Confirmez que les écrans ACL des deux onduleurs indiquent « ON •

MANUAL BYPASS », puis allumer le commutateur du disjoncteur

de dérivation manuelle A de chaque onduleur. L’écran ACL

affichera « ON AUTO BYPASS ».

Allumer le commutateur du disjoncteur d’entrée principale • A de

chaque onduleur.

Presser la touche ON • A du premier onduleur pendant 3 secondes

(jusqu’à ce que vous entendiez un bip), puis libérer la touche.

Presser la touche ON du deuxième onduleur pendant 3 secondes

(jusqu’à ce que vous entendiez un bip), puis libérer la touche.

Quand l’inverseur de chaque onduleur fonctionne normalement,

ils passeront automatiquement et simultanément du mode de

dérivation automatique (réserve) au mode en ligne (normal).

Sortie

Dérivation

manuelle

Dérivation

manuelle

Dérivation

manuelle

Entrée de

dérivation

Entrée de

dérivation

Entrée de

dérivation

Entrée

principale

Entrée

principale

Entrée

principale

136

10 – Afﬁ chage et conﬁ guration

10-1 Schéma du tableau de commande

TÉMOIN DEL « NORMAL »•

TÉMOIN DEL « BATTERY »•

TÉMOIN DEL « BYPASS »•

TÉMOIN DEL « FAULT »•

Écran d’état ACL•

Touche « ESC » (échappement)•

Touches de défilement (• et )

Touche d’entrée (• )

Touche ON•

Touche OFF•

Touche d’interrupteur d’urgence « EPO »•

10-2 Hiérarchie d’afﬁ chage

Tableau de commande

Niveau 1

Niveau 2

Niveau 3 Niveau 3

Niveau 4/5

Niveau 3

Niveau 2 Niveau 2

Niveau 1

Welcome

[Bienvenue]

Measure

[Mesure]

Mains Input [Alimentation secteur]

Bypass Setup

[Configuration de dérivation]

Bypass Input [Entrée de dérivation]

Inverter Output [Débit de l'inverseur]

UPS Output [Débit de sortie de l'onduleur]

Output Load [Débit de sortie]

Battery [Batterie]

UPS Setup

[Configuration de

l'onduleur]

Maintenance

[Entretien]

Alarm/Fault Info

[Alarme/Panne]

Module [Modules] 1/2/3/4 1/2/3/4

Status [État]

Capacity

Test Result [Résultat test de capacité]

Temperature [Température]

Module Temperature [Température du module]

Bypass STS [dérivation STS]

Module [Modules] 1/2/3/4

PFC INVERTER [INVERSEUR PFC]

Voltage Range [Plage de tensions]

Frequency Range [Plage de fréquences]

Output Setup

[Configuration de sortie]

Inverter Frequency [Fréquence de l'inverseur](50/60 Hz)

ECO Mode (Enable/Disable) [Mode ECO (Activer/Désactiver)]

Frequency Converter Mode [Mode convertisseur de fréquence]

Battery Setup [Configuration de la batterie]

EXT Battery Type [Type de batterie EXT]

Charger current [Courant du chargeur]

Battery Date [Date de la batterie]

Auto Battery Test [Test batterie auto]

Load Setup [Configuration de la charge]

Date/Time Change [Changer la date et l'heure]

Password Change Admin./User [Changer le mot de passe admin./usager]

Parallel UPS ID Setting [Réglage ID de l'onduleur parallèle]

Audible (Enable, Disable, Mute) [Alarme (Activer, désactiver, muette)]

Display [Affichage]

Language [Langue]

Serial COM ID [ID série COM]

Statistics [Statistiques]

Read [Lire]

Reset [Restaurer]

Event Log [Journal des événements]

Read [Lire]

Reset [Restaurer]

Manual Setup and Test [Configuration manuelle et test]

Force boost charge [Recharge rapide]

Manual battery test [Test manuel de la batterie]

LED & Buzzer test [Test de témoin DEL et d'avertisseur]

CLR BAT test result [EFFACER le résultat du test de la batterie]

FW Upgrade [Mise à niveau du micrologiciel]

System FW [Micrologiciel système]

Power Module FW [micrologiciel du module d'alimentation]

Other [Autre]

S/N & FW version [N° de série et de version du micrologiciel]

System time [Heure système]

Module DCBUS Volt [Tension du module DCBUS]

137

10 – Afﬁ chage et conﬁ guration (suite)

10-3 Afﬁ chage par défaut

Une fois que l’onduleur a démarré et terminé son autovérification, •

l’écran d’état ACL montrera l’affichage par défaut. L’affichage par

défaut comprend un message d’état ainsi qu’un schéma qui montre

le statut fonctionnel de l’onduleur. Si un événement d’alarme

survient, un point d’exclamation clignotera dans le coin inférieur

droit de l’écran d’état ACL.

Appuyer sur le bouton de la barre de défilement (• ) pour voir un

message d’évènement, qui peut inclure de l’information concernant

le diagnostic. Appuyer sur le bouton de la barre de défilement ( )

à nouveau pour voir le message suivant. Si aucun autre message

d’événement n’existe, l’écran reviendra à l’affichage par défaut.

Remarque : Appuyer sur la touche « ESC » pour retourner à

l’affichage par défaut.

10-4 Messages et diagrammes d’état

La sortie de l’onduleur est en position fermée et les appareils qui y •

sont branchés ne sont pas alimentés. Cette condition peut être liée

à un arrêt automatique de l’onduleur ou à la fermeture manuelle du

commutateur du disjoncteur de sortie.

Les appareils branchés sur l’onduleur sont alimentés par •

l’alimentation électrique de dérivation au démarrage initial de

l’onduleur.

L’onduleur démarre à l’aide du courant emmagasiné dans la •

batterie.

L’onduleur est en mode de dérivation automatique. Les appareils •

qui y sont branchés perdront leur alimentation si la source

d’alimentation électrique de dérivation tombe en panne.

138

10 – Afﬁ chage et conﬁ guration (suite)

10-4 Messages et diagrammes d’état (suite)

L’onduleur fonctionne en mode en ligne (normal). Les appareils •

qui y sont branchés seront alimentés par la batterie de secours si

l’alimentation du secteur (service public ou génératrice) tombe en

panne.

L’onduleur est passé en mode batterie de secours (sur batterie). •

Les appareils qui y sont branchés sont alimentés par la

batterie de secours et la durée de fonctionnement restante est

indiquée. Remarque : Les paramètres de la batterie doivent être

correctement réglés pour obtenir de l’onduleur une estimation

précise de la durée de fonctionnement lorsqu’il passe en mode

batterie de secours. Voir la Section 10-10 pour plus d’information.

L’onduleur est passé en mode batterie de secours (sur batterie). •

Les appareils qui y sont branchés sont toujours alimentés en CA

inversé provenant de la batterie, mais il ne reste presque plus de

courant emmagasiné dans la batterie.

L’onduleur effectue un test de batterie.•

L’onduleur fonctionne en mode économie et les appareils qui y •

sont branchés sont alimentés par la source de dérivation.

L’onduleur est en mode de dérivation manuelle afin de permettre •

au personnel de service qualifié de procéder à un entretien ou à

une réparation sur l’onduleur. Les appareils qui y sont branchés

perdront leur alimentation si la source d’alimentation électrique de

dérivation tombe en panne.

139

10 – Afﬁ chage et conﬁ guration (suite)

10-5 Menu Principal

À partir de l’affichage par défaut, appuyer sur la touche d’entrée •

() pour accéder au menu principal. Presser la touche de

défilement vers le bas ( ) ou la touche de défilement vers le haut

() pour déplacer le curseur. Presser la touche d’entrée ( ) pour

sélectionner une des options disponibles du menu.

10-6 Menu de mesures de l’onduleur

Presser la touche d’entrée (• ) pour sélectionner « MEASURE »

à partir du menu principal.

Utiliser les touches de défilement (• ou ) pour faire défiler les

écrans disponibles. Appuyer sur la touche « ESC » pour retourner

au menu précédent.

SU40K est montré

140

10 – Afﬁ chage et conﬁ guration (suite)

10-7 Menu de conﬁ guration de l’onduleur

Presser la touche d’entrée (• ) pour sélectionner « UPS SETUP »

à partir du menu principal.

L’accès au menu de configuration de l’onduleur nécessite un mot •

de passe. À partir de l’écran d’ouverture de session, appuyer sur

la touche d’entrée ( ) pour choisir de vous connecter en tant

qu’administrateur ou comme utilisateur. Les administrateurs

peuvent visualiser et modifier tous les paramètres de l’onduleur;

les utilisateurs réguliers peuvent visualiser tous les paramètres,

mais peuvent uniquement modifier quelques paramètres de base.

Seul un personnel de service qualifié devrait se connecter en tant

qu’administrateur.

Le mot de passe se compose de 4 chiffres. Appuyer sur la touche •

de défilement vers le bas ( ) ou la touche de défilement vers le

haut ( ) pour sélectionner le premier chiffre, puis appuyer sur

la touche d’entrée ( ) pour saisir le chiffre choisi. Après avoir

saisi le dernier chiffre, appuyer sur la touche d’entrée ( ) pour

confirmer le choix de mot de passe. Le mot de passe d’utilisateur

par défaut est 0000. Le mot de passe d’administrateur par défaut

est 0000. Seul un personnel de service qualifié devrait avoir accès

au mot de passe de l’administrateur. Voir la Section 10-11 pour des

instructions relatives à la modification des mots de passe.

Après que le bon mot de passe a été saisi, l’écran ACL affichera le •

menu de configuration de l’onduleur.

10-8 Menu de conﬁ guration du mode dérivation

Accéder au menu de configuration l’onduleur de la manière décrite •

à la Section 10-7. Utiliser les touches de défilement ( , ) pour

déplacer le curseur à « BYPASS SETUP », puis appuyer sur la

touche d’entrée ( ).

Utiliser les touches de défilement (• , ) et la touche d’entrée

() pour sélectionner « VOLTAGE RANGE» ou

« FREQUENCY RANGE ».

141

10 – Afﬁ chage et conﬁ guration (suite)

10-8 Menu de conﬁ guration du mode dérivation (suite)

À partir de l’écran « VOLTAGE RANGE », utiliser les touches •

de défilement ( , ) pour sélectionner une plage de tension de

dérivation et appuyer sur la touche d’entrée ( ) pour confirmer

le paramètre.

À partir de l’écran « FREQUENCY RANGE », utiliser les touches •

de défilement ( , ) pour sélectionner une plage de fréquence de

dérivation et appuyer sur la touche d’entrée ( ) pour confirmer

le paramètre.

Remarque : appuyer sur la touche « ESC » pour retourner au menu

précédent.

10-9 Menu de conﬁ guration de sortie

Remarque : L’onduleur doit être en mode de dérivation pour modifier

les paramètres de sortie.

Accéder au menu de configuration l’onduleur de la manière décrite •

à la Section 10-7. Utiliser les touches de défilement ( , ) pour

déplacer le curseur à « OUTPUT SETUP », puis appuyer sur la

touche d’entrée ( ).

Utiliser les touches de défilement (• , ) et la touche d’entrée

() pour sélectionner un des choix du menu.

À partir de l’écran « VOLTAGE », utiliser les touches de •

défilement ( , ) pour sélectionner les paramètres désirés et

appuyer sur la touche d’entrée ( ) pour confirmer le paramètre.

142

10 – Afﬁ chage et conﬁ guration (suite)

10-9 Menu de conﬁ guration de sortie (suite)

À partir de l’écran « FREQUENCY », utiliser les touches de •

défilement ( , ) pour sélectionner le paramètre désiré et

appuyer sur la touche d’entrée ( ) pour confirmer le paramètre.

Remarque : Le réglage de la fréquence de sortie n’est utilisé que

lorsque l’onduleur démarre à partir de la batterie ou lorsque le

mode convertisseur de fréquence (voir étape 5) est activé.

À partir de l’écran « ECONOMIC MODE », utiliser les touches •

de défilement ( , ) pour sélectionner le paramètre désiré et

appuyer sur la touche d’entrée ( ) pour confirmer le paramètre.

À partir de l’écran « FREQ CONVERTER MODE », utiliser les •

touches de défilement ( , ) pour sélectionner le paramètre

désiré et appuyer sur la touche d’entrée ( ) pour confirmer le

paramètre.

Remarque : Appuyer sur la touche « ESC » pour retourner au menu

précédent.

10-10 Menu de conﬁ guration de la batterie38

Remarque : L’onduleur doit être en mode de dérivation pour modifier les paramètres de la batterie. Les paramètres de la batterie doivent être

correctement réglés pour obtenir de l’onduleur une estimation précise de la durée de fonctionnement lorsqu’il passe en mode batterie de secours.

Accéder au menu de configuration l’onduleur de la manière décrite •

à la Section 10-7. Utiliser les touches de défilement ( , ) pour

déplacer le curseur à « BATTERY SETUP », puis appuyer sur la

touche d’entrée ( ).

Utiliser les touches de défilement (• , ) et la touche d’entrée

() pour sélectionner un des choix du menu.

143

10 – Afﬁ chage et conﬁ guration (suite)

10-10 Menu de conﬁ guration de la batterie (suite)

À partir de l’écran « EXT BAT TYPE », utiliser les touches •

de défilement ( , ) pour sélectionner le paramètre désiré et

appuyer sur la touche d’entrée ( ) pour confirmer le paramètre.

Remarque : Les types de batterie possibles sont 26 Ah, 40 Ah, 100

Ah ou 140 Ah. Les paramètres de chaîne possibles sont 1, 2, 3 ou 4.

À partir de l’écran « CHARGER CURRENT », utiliser les touches •

de défilement ( , ) pour sélectionner le paramètre désiré et

appuyer sur la touche d’entrée ( ) pour confirmer le paramètre.

Remarque : Le paramètre par défaut du courant du chargeur est 7 A.

À partir de l’écran « BAT DATE SETTING », utiliser les touches •

de défilement ( , ) pour sélectionner les paramètres désirés et

appuyer sur la touche d’entrée ( ) pour confirmer les paramètres.

À partir de l’écran « AUTO BAT TEST », utiliser les touches •

de défilement ( , ) pour sélectionner le paramètre désiré et

appuyer sur la touche d’entrée ( ) pour confirmer le paramètre.

Remarque : Appuyer sur la touche « ESC » pour retourner au menu

précédent.

144

10 – Afﬁ chage et conﬁ guration (suite)

10-11 Menu de conﬁ guration locale

Accéder au menu de configuration l’onduleur de la manière décrite •

à la Section 10-7. Utiliser les touches de défilement ( , ) pour

déplacer le curseur à « LOCAL SETUP », puis appuyer sur la

touche d’entrée ( ).

Utiliser les touches de défilement (• , ) et la touche d’entrée

() pour sélectionner un des choix du menu.

À partir de l’écran « DATE/TIME CHANGE », utiliser les •

touches de défilement ( , ) pour sélectionner les paramètres

désirés et appuyer sur la touche d’entrée ( ) pour confirmer les

paramètres. Remarque : Il n’est pas nécessaire d’avoir le statut

d’administrateur pour modifier ce paramètre – tout utilisateur peut

le faire.

À partir de l’écran « PASSWORD CHANGE », utiliser les touches •

de défilement ( , ) et la touche d’entrée ( ) pour sélectionner

un des choix du menu. Utiliser les touches de défilement ( , )

pour sélectionner les paramètres désirés et appuyer sur la touche

d’entrée ( ) pour confirmer les paramètres. Remarque : le mot

de passe administrateur ne doit être utilisé que par un personnel

de service qualifié.

À partir de l’écran « PARRALLEL ID », utiliser les touches de •

défilement ( , ) pour sélectionner les paramètres désirés et

appuyer sur la touche d’entrée ( ) pour confirmer les paramètres.

Remarque: si deux onduleurs sont utilisés dans une configuration

de redondance parallèle, les numéros d’identification des

onduleurs parallèles doivent être 1 et 2.

145

10 – Afﬁ chage et conﬁ guration (suite)

10-11 Menu de conﬁ guration locale (suite)

À partir de l’écran « AUDIBLE», utiliser les touches de défilement •

(, ) pour sélectionner les paramètres désirés et appuyer sur la

touche d’entrée ( ) pour confirmer le paramètre.

À partir de l’écran « DISPLAY », utiliser les touches de défilement •

(, ) pour sélectionner le paramètre de contraste de l’écran ACL

désiré et appuyer sur la touche d’entrée ( ) pour confirmer le

paramètre. Remarque : Iil n’est pas nécessaire d’avoir le statut

d’administrateur pour modifier ce paramètre – tout utilisateur peut

le faire.

À partir de l’écran « LANGUAGE », utiliser les touches •

de défilement ( , ) pour sélectionner le paramètre désiré

et appuyer sur la touche d’entrée ( ) pour confirmer le

paramètre. Remarque : Il n’est pas nécessaire d’avoir le statut

d’administrateur pour modifier ce paramètre – tout utilisateur peut

le faire.

À partir de l’écran « SERIAL COM ID », utiliser les touches •

de défilement ( , ) pour sélectionner le port série désiré et

appuyer sur la touche d’entrée ( ) pour confirmer le paramètre.

Remarque : Ce paramètre ne s’applique pas aux connexions

normales RS 232. Il ne s’applique qu’aux connexions RS 485/

RS-422.

Remarque : Appuyer sur la touche « ESC » pour retourner au menu

précédent.

10-12 Menu d’entretien

Presser la touche d’entrée (• ) pour sélectionner

« MAINTENANCE » à partir du menu principal. Suivre la

procédure de connexion décrite aux étapes 2 et 3 de la Section

10-7.

Après que le bon mot de passe a été saisi, l’écran ACL affichera le •

menu d’entretien. Utiliser les touches de défilement ( , ) et la

touche d’entrée ( ) pour sélectionner un des choix du menu.

146

10 – Afﬁ chage et conﬁ guration (suite)

10-13 Menu des statistiques

Accéder au menu d’entretien de la manière décrite à la • Section

10-12. Utiliser les touches de défilement ( , ) pour déplacer le

curseur à « STATISTIC », puis appuyer sur la touche d’entrée ( ).

Pour visualiser les données statistiques, utiliser les touches de •

défilement ( , ) et la touche d’entrée ( ) pour sélectionner

« READ » à partir du menu.

Les données statistiques disponibles incluent la durée totale de •

fonctionnement, le nombre d’événements de batterie et le nombre

d’événements de dérivation.

Pour remettre les données statistiques à zéro, utiliser les touches de •

défilement ( , ) et la touche d’entrée ( ) pour sélectionner

« RESET » à partir du menu.

Vous devez saisir le mot de passe administrateur pour confirmer la •

remise à zéro.

Remarque : Appuyer sur la touche « ESC » pour retourner au menu

précédent.

147

10 – Afﬁ chage et conﬁ guration (suite)

10-14 Menu du journal des événements

Accéder au menu d’entretien de la manière décrite à la • Section

10-12. Utiliser les touches de défilement ( , ) pour déplacer le

curseur à « EVENT LOG », puis appuyer sur la touche d’entrée

().

Pour visualiser le journal des événements, utiliser les touches de •

défilement ( , ) et la touche d’entrée ( ) pour sélectionner

« READ » à partir du menu.

Utiliser les touches de défilement (• , ) pour faire défiler les

données d’événements. Appuyer sur la touche « ESC » pour

retourner au menu précédent.

Si vous souhaitez effacer le journal des événements, utiliser •

les touches de défilement ( , ) et la touche d’entrée ( )

pour sélectionner « ERASE » à partir du menu du journal des

événements.

Vous devez saisir le mot de passe administrateur pour confirmer la •

remise à zéro.

Remarque : Appuyer sur la touche « ESC » pour retourner au menu

précédent.

148

10 – Afﬁ chage et conﬁ guration (suite)

10-15 Menu de conﬁ guration manuelle et tests

Accéder au menu d’entretien de la manière décrite à la • Section

10-12. Utiliser les touches de défilement ( , ) pour déplacer

le curseur à « MANUAL SETUP & TEST », puis appuyer sur la

touche d’entrée ( ).

Utiliser les touches de défilement (• , ) et la touche d’entrée

() pour sélectionner un des choix du menu.

Sélectionner « FORCE BOOST CHARGE » pour augmenter •

le débit de charge de la pile. Vous devez saisir le mot de passe

administrateur pour confirmer l’opération. Avertissement :

Augmenter le débit de charge de la pile pendant une durée

prolongée peut endommager la batterie.

Sélectionner « MANUAL BATTERY TEST » pour procéder à un •

test de la batterie. Vous devez saisir le mot de passe administrateur

pour confirmer l’opération.

Sélectionner « BUZZER AND LED TEST » pour procéder à un •

test des témoins LED du tableau de commande et de l’alarme

sonore. Vous devez saisir le mot de passe administrateur pour

confirmer l’opération.

Sélectionner « CLR BAT TEST RESULT » pour effacer le résultat •

du test de la batterie du menu « MEASURE ». (Voir la Section

10-6 pour plus d’information).

Remarque : Appuyer sur la touche « ESC » pour retourner au menu

précédent.

149

10 – Afﬁ chage et conﬁ guration (suite)

10-16 Menu de mise à niveau du micrologiciel

Avertissement : Le micrologiciel ne doit être mis à jour que par un personnel de service qualifié seulement. N’utiliser qu’un micrologiciel

approuvé par Tripp Lite. Un non respect de cette règle annule la garantie.

Accéder au menu d’entretien de la manière décrite à la • Section

10-12. Utiliser les touches de défilement ( , ) pour déplacer le

curseur à « FIRMWARE UPGRADE », puis appuyer sur la touche

d’entrée ( ).

Utiliser les touches de défilement (• , ) et la touche d’entrée

() pour sélectionner un des choix du menu. Vous devez saisir le

mot de passe administrateur pour confirmer l’opération.

Remarque : Appuyer sur la touche « ESC » pour retourner au menu

précédent.

10-17 Autres choix de menu

Accéder au menu d’entretien de la manière décrite à la • Section

10-12. Utiliser les touches de défilement ( , ) pour déplacer le

curseur à « OTHERS», puis appuyer sur la touche d’entrée ( ).

Utiliser les touches de défilement (• , ) et la touche d’entrée

() pour sélectionner un des choix du menu. « SN & FW

VERSION » indique le numéro de série de l’onduleur et la version

du micrologiciel utilisée. « SYSTEM TIME » indique la date et

l’heure actuelle du système. « MODULE CC BUS VOLT » indique

la tension actuelle du bus CC. Le personnel de service qualifié peut

souhaiter visualiser cette information lors de l’entretien ou de la

réparation de l’onduleur.

Remarque : Appuyer sur la touche « ESC » pour retourner au menu

précédent.

150

11 – Communications

Remarque : les connexions de communication décrites dans cette section sont facultatives. L’onduleur fonctionnera correctement sans ces

connexions.

11-1 Interfaces de communication

11-2 Fente SNMPWEBCARD

Enlever le panneau fermant cette fente pour installer l’accessoire SNMPWEBCARD de Tripp Lite. L’accessoire SNMPWEBCARD fournit une

interface Ethernet pour l’onduleur et permet de surveiller et contrôler l’appareil à distance via SNMP, un navigateur pour le web ou telnet. Appeler

+1 773 869 1234 pour plus d’information concernant l’accessoire SNMPWEBCARD.

11-3 Interface d’entrée à contact sec

L’interface d’entrée à contact sec reçoit les signaux de fermeture de contact qui permettent à l’onduleur de recevoir les commandes et de surveiller

les conditions de la batterie externe :

P1 - Interrupteur d’urgence à distance (EPO)

P2 - Entrées auxiliaires à contact sec (2 Ensembles)

P3 - Température du boîtier de la batterie externe 1

P4 - Température du boîtier de la batterie externe 2

P5 - Température du boîtier de la batterie externe 3

P6 - Température du boîtier de la batterie externe 4

P7 - État de la batterie externe

Fente SNMPWEBCARD

Interface d’entrée à

contact sec

Port parallèle avec

redondance

Port série RS 232

Interface de sortie

à contact sec

151

11 – Communications (suite)

11-4 Schéma du circuit de l’interrupteur d’urgence à distance

La connexion d’entrée (P1) de l’interrupteur d’urgence à distance (EPO) vous permet de brancher votre onduleur au circuit EPO de votre

établissement. Cette connexion de l’onduleur au circuit de l’EPO permet l’arrêt d’urgence et à distance de la sortie de l’onduleur. Brancher l’entrée

EPO dans un commutateur à distance - fourni par l’utilisateur - en suivant le schéma de circuits ci-dessous. Ce contact est normalement ouvert.

11-5 Schéma du circuit auxiliaire d’entrée à contact sec

Les connexions d’entrée à contact sec auxiliaires (P2) permettent à l’onduleur de recevoir des signaux externes. Ces contacts sont normalement

ouverts.

11-6 Entrées de température du boîtier de la batterie externe

Les connexions d’entrées de température du boîtier de la batterie externe (P3, P4, P5, P6) permettent à l’onduleur de recevoir des signaux d’un

accessoire en option qui surveille la température des boîtiers de batterie externe. Appeler +1-773-869-1234 pour plus d’information.

11-7 Entrée d’état de la batterie externe

La connexion d’entrée d’état du boîtier de la batterie externe (P7) permet à l’onduleur de recevoir des signaux indiquant l’état du boîtier de la

batterie externe grâce à un câble en option. Broche 1 = +12 V; Broche 2 = câble de détection connecté; Broche 3 = État du disjoncteur du boîtier

de la batterie (signal actif = disjoncteur actif; signal inactif = disjoncteur inactif); Broche 4 = réservé; Broche 5 = Tension de référence. Appeler

+1-773-869-1234 pour plus d’information.

152

11 – Communications (suite)

11-8 Détail de l’interface de sortie à contact sec

L’onduleur possède six connexions de sortie à contact sec. Ces contacts peuvent être normalement ouverts ou fermés.

Messages par défaut

Contact Message Description

Broche 1-2 Charge sur inverseur L’onduleur fonctionne normalement.

Broche 3-4 Charge sur dérivation automatique L’onduleur est en mode de dérivation.

Broche 5-6 Défaillance de l’alimentation secteur - L’alimentation provenant des services publics est (panne) ou anormale. L’onduleur est en

charge sur inverseur mode batterie de secours.

Broche 7-8 Batterie faible L’onduleur est en mode batterie de secours et le voltage de la batterie est inférieur à 220 V.

Broche 9-10 Entrée de dérivation anormale L’entrée de dérivation est anormale (fréquence/phase).

Broche 11-12 Échec du test batterie La tension de la batterie est inférieure à la valeur de référence.

Messages facultatifs

Message Description

Échec de communication interne La communication avec un des éléments internes n’est pas normale.

Échec de communication externe parallèle Dans une configuration en redondance parallèle, la communication parallèle n’est

pas normale.

Avertissement de surcharge à la sortie - Arrêt La charge dépasse la capacité de l’onduleur.

Défaillance du module d’alimentation - arrêt L’onduleur s’est arrêté à cause d’une défaillance interne du module d’alimentation.

Avertissement du module d’alimentation Un des modules d’alimentation interne présente une erreur, mais l’onduleur peut encore

fonctionner normalement.

EPO activé La sortie de l’onduleur est coupée par l’interrupteur d’urgence (EPO).

Charge sur dérivation manuelle L’onduleur est en mode dérivation manuelle.

Avertissement de température du boîtier de batterie - Arrêt La température du boîtier de la batterie externe est trop élevée.

Tension de sortie anormale La tension de sortie de l’onduleur est trop élevée ou trop faible.

Remplacer la batterie D’après les données du « BAT DATE SETTING », la batterie de l’onduleur doit être

remplacée au plus tôt. (Voir la Section 10-10 pour plus d’information.)

Avertissement de température de dérivation - Arrêt La température du commutateur de transfert statique de dérivation est trop élevée.

Défaillance de mise à la terre de la batterie La batterie présente une erreur de mise à la terre.

Défaillance du commutateur statique de dérivation Le commutateur de transfert statique de dérivation est anormal.

Remarque : Si vous désirez que les messages facultatifs soient activés, communiquer avec Tripp Lite.

153

11 – Communications (suite)

11-9 Schéma du circuit de sortie à contact sec

L’onduleur possède six connexions de sortie à contact sec. Ces contacts peuvent être normalement ouverts ou fermés.

INTERFACE

DE SORTIE Á

CONTACT SEC

154

11 – Communications (suite)

11-10 Schéma du circuit du port série RS 232

Le port série RS 232 DB9 connecte l’onduleur à un poste de travail ou

à un serveur (câble inclus). En communiquant avec l’onduleur via ce

port, le logiciel de gestion d’onduleur PowerAlert de Tripp Lite (inclus)

peut surveiller et contrôler l’onduleur. PowerAlert fait aussi office de

mandataire SNMP, permettant que l’onduleur apparaisse à titre d’unité

SNMP traitable sur le réseau.

Les signaux et opérations du port RS 232 incluent : Niveau de charge,

état de la batterie, niveau de la batterie, mode fonctionnel, tension CA

à l’entrée, tension CA tension à la sortie, fréquence CA à l’entrée,

température interne, régler le délai d’attente avant l’arrêt, activer/

désactiver l’alarme et l’arrêt à distance.

Matériel

Vitesse (Bauds) :2400 BPS

Longueur des données : 8 bits

Bit d’arrêt : 1 bit

Parité : AUCUNE

Affectation des broches

Broche 2 : TXD (Transmettre les données)

Broche 3 : RXD (Recevoir les données)

Broche 5 : GND (Fil de terre de signalisation)

11-11 Port parallèle avec redondance

Le port parallèle avec redondance permet à l’onduleur d’être connecté à un autre onduleur de catégorie et de capacité identiques, de manière à être

utilisé dans une configuration à redondance parallèle (1+1) dans le but d’en accroître la capacité ou la tolérance aux fautes. Avertissement :

Utiliser uniquement le câble parallèle de redondance inclus avec l’onduleur. Tenter de relier les onduleurs avec un câble incompatible

endommagera les onduleurs et provoquera un risque sérieux de blessure et de dommages à la propriété.

155

12 – Spéciﬁ cations

12-1 Spéciﬁ cations techniques de l’onduleur

12-2 Tableau de charge sur le plancher de

l’onduleur

12-3 tableau de charge sur le plancher du

bloc-batterie

Modèle SU40K SU60K SU60KTV SU80KTV

Poids 682 kg 534 kg 534 kg 584 kg

Charge sur le 1543 kg/m2 1081 kg/m2 1208 kg/m2 1321 kg/m2

plancher

BP480V26B BP480V40C

(40 batteries 12V; (40 batteries 12V;

Modelo 26 Ah chacune) 26 Ah chacune)

Poids 470 kg 700 kg

Charge sur le plancher 1064 kg/m2 1575 kg/m2

Modèle SU40K SU60K SU60KTV SU80KTV

(Capacité) (40kVA/32kW) (60kVA/48kW) (60kVA/48kW) (80kVA/64kW)

Entrée Tension à l’entrée 120/208 V CA, 3Ø, 277/480 V CA, 3Ø,

4 fils + prise de terre, raccord en étoile 4 fils + prise de terre, raccord en étoile

Régulation de tension -25 % ~ +20 %

Distorsion harmonique < 5 % (Pleine charge)

PFC (Pleine charge) > 0,99

Fréquence 50 / 60 Hz

Tolérance de fréquence 45 ~ 65 Hz

Sortie Tension de sortie 120/208 V CA, 3Ø, 277/480 V CA, 3Ø,

4 fils + prise de terre, raccord en étoile 4 fils + prise de terre, raccord en étoile

Fréquence de sortie 50 / 60 Hz

Distorsion harmonique totale (Charge linéaire) ≤ 3 %

Régulation de tension Statique ± 1 %

Régulation de fréquence Dynamique ± 7 % (10 % ~ 90 % charge linéaire)

Oscillateur interne ± 0,05 Hz

Synchronisé ± 5%

Surcharge ≤ 125 % : 10 minutes; ≤ 150 % : 1 minute

Avertissement Batterie de secours Intermittent

sonore Onduleur anormal Continu

Affichage Témoin DEL État de l’onduleur Normal • Dérivation • Batterie de secours • Faute

ACL Entrée/sortie. • Dérivation • Inverseur • Fréquence • Chargement

Tension de la batterie • Messages d’anormalité de l’onduleur avec

renseignements d’autodiagnostic.

Interface Standard RS 232, à contact sec

En option SNMPWEBCARD

Autres Redondance parallèle OUI (1+1, pour 2 onduleurs du même type et de la même capacité seulement)

EPO Standard (local et à distance)

Journal d’évènements SRAM 500 enregistrements

Configuration des paramètres OUI

Mode secours immédiat En option

Compensation thermique de la batterie En option

Démarrage à froid de la batterie Standard

Sur l’ensemble Efficacité Normale 92 %

ECO 96 %

Temps de transfert 0 ms

Température 0 °C ~ 40 °C

Humidité (sans condensation) 90 %

Bruit (1 m) 65 dBA 68 dBA 70 dBA 70 dBA

Dimensions (Module d’alimentation) Largeur 520 mm

Profondeur 850 mm 950 mm 850 mm

Hauteur 1696 mm

Poids (module d’alimentation) 682 kg* 534 kg 534 kg 584 kg

* Avec batteries internes.

156

13 – Entreposage et entretien

14 – Garantie

Entreposage

L’onduleur doit être entreposé dans un environnement propre et sécuritaire où la température ne dépasse pas 40 °C et l’humidité relative ne dépasse

pas 90 % ( sans condensation). Conserver l’onduleur dans son contenant d’expédition d’origine dans la mesure du possible. Si l’installation est

faite plus de 6 mois après la livraison de l’onduleur, recharger les batteries pendant au moins 24 heures avant de l’utiliser. Il n’est pas recommandé

de recourir à l’onduleur pour fournir une alimentation de secours aux appareils qui y sont branchés tant que les batteries ne sont pas pleinement

chargées. Remarque : Si l’onduleur reste éteint pendant une durée de temps prolongée, il devrait être activé périodiquement afin que les batteries

se rechargent. L’onduleur doit être activé et les batteries doivent être rechargées pendant une période ininterrompue d’au moins 24 heures tous les

3 mois. L’omission de recharger périodiquement les batteries peut causer des dommages irréversibles à la batterie.

Service

L’onduleur est couvert par la garantie limitée décrite dans ce manuel. Des programmes de service en option incluant la visite des lieux, la mise

en route, l’entretien préventif et la garantie à exécuter sur les lieux (2, 3 ou 4 ans) sont également disponibles. Pour plus d’information, appeler le

service à la clientèle de Tripp Lite au (773) 869-1234.

Garantie limitée

Le vendeur garantit ce produit, à condition qu’il soit utilisé conformément à toutes les instructions applicables, comme étant exempt de défectuosités initiales tant au niveau du matériel que de la

main d’oeuvre pendant une période de deux (2) ans (à l’exception des États-Unis, du Canada et du Mexique où cette période est d’un (1) an) à partir de la date d’achat initial. Si le produit s’avère

défectueux sur le plan matériel ou de la main-d’oeuvre durant cette période, le vendeur le réparera ou le remplacera, à sa seule discrétion. Le service couvert par cette garantie comprend les pièces

et la main d’oeuvre effectuée au centre de service de Tripp Lite. Des programmes de garantie à exécuter sur les lieux sont disponibles par le biais de partenaires de services autorisés de Tripp Lite

(dans la plupart des régions). Veuillez communiquer avec le service à la clientèle de Tripp Lite au (773) 869-1234 pour plus de détails. Les clients internationaux doivent communiquer avec le service

d’assistance de Tripp Lite à l’adresse intlservice@tripplite.com.

CETTE GARANTIE NE S’APPLIQUE PAS À L’USURE NORMALE OU AUX DOMMAGES DUS À UN ACCIDENT, UNE MAUVAISE UTILISATION, UN ABUS OU UNE NÉGLIGENCE. LE VENDEUR

N’ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE CELLE CONTENUE DANS LES DISPOSITIONS CI-DESSUS SAUF DISPOSITIONS CONTRAIRES PRÉVUES PAR LA LOI, TOUTES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITE COMMERCIALE ET D’ADAPTATION A UN USAGE PARTICULIER, SONT LIMITÉES EN DURÉE À LA PÉRIODE

DE GARANTIE PRÉCITÉE. CETTE GARANTIE EXCLUT EXPRESSÉMENT LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Certains états n’autorisent pas les restrictions sur la durée d’une

garantie implicite, et certains autres n’autorisent pas l’exclusion ni la restriction des dommages accessoires ou indirects. Par conséquent, ces restrictions ou exclusions pourraient ne pas s’appliquer à

votre cas. Cette garantie vous donne des droits particuliers et vous pourriez avoir d’autres droits qui varient d’une juridiction à l’autre).

Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; États-Unis

AVERTISSEMENT : L’utilisateur individuel doit prendre soin de déterminer, avant l’usage, si cet appareil est convenable, adéquat ou sûrs vis-à-vis de l’usage auquel il est destiné. Dans la mesure

où les applications individuelles sont sujettes à de grandes variations, le fabricant ne fait aucune représentation ou garantie à l’effet que ces appareils soient convenables ou adaptables à quelque

application spécifique.

Numéros d’identification concernant l’application des règles

À des fins de certification et d’identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, ainsi

que toutes les inscriptions et informations d’approbation requises. Toujours se référer au numéro de série quand vous demandez des renseignements sur la conformité de ce produit. Le numéro de

série numéro ne doit pas être confondu avec le nom de marque et le numéro de modèle du produit.

Déclaration FCC Class A (Federal Communications Commission des États-Unis)

Cet appareil est conforme au chapitre 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions qui suivent : 1)

Cet appareil ne peut causer d’interférence dangereuse et 2) cet appareil doit accepter n’importe quelle interférence reçue, y compris celles

qui peuvent conduire à un fonctionnement non souhaité.

Remarque : cet appareil a été testé et reconnu conforme aux limites applicables à un appareil numérique de classe A, conformément au

chapitre 15 des règlements de la FCC. Ces limites ont établies pour protéger raisonnablement contre les interférences dangereuses lorsque

l’équipement est installé dans un environnement commercial. Cet équipement génère, utilise et peut émettre des ondes radio. S’il n’est pas

monté et utilisé de manière conforme aux instructions, il peut entraîner des interférences nuisibles aux communications radio. L’installation

de cet appareil dans une zone d’habitation résidentielle est susceptible de causer une interférence dangereuse. Dans ce cas, l’utilisateur

est tenu de corriger l’interférence à ses frais. L’utilisateur doit utiliser des câbles et connecteurs blindés avec cet équipement. Tout

changement ou modification à cet appareil n’ayant pas été expressément approuvé par Tripp Lite pourrait annuler l’autorisation accordée à

l’utilisateur d’utiliser cet équipement.

Tripp Lite a instauré une politique d’amélioration continue. Les spécifications sont sujettes à changement sans préavis.

Fabriqué en Chine.

Note sur l’étiquetage

Ces caractères spéciaux sont utilisés

sur l’étiquette :

V~ CA Voltage

V Voltage CC

O Phase

Mise à la terre

1111 W. 35th Street, Chicago, IL 60609 USA

(773) 869-1234 • www.tripplite.com

200711154 93-2764

Tripp Lite Smartonline Su40K Users Manual 3 Phase UPS

SU60K to the manual 04e75259-5537-a274-09f5-86f1aeec6f33

Navigation menu

Versions of this User Manual:

Views

Navigation
