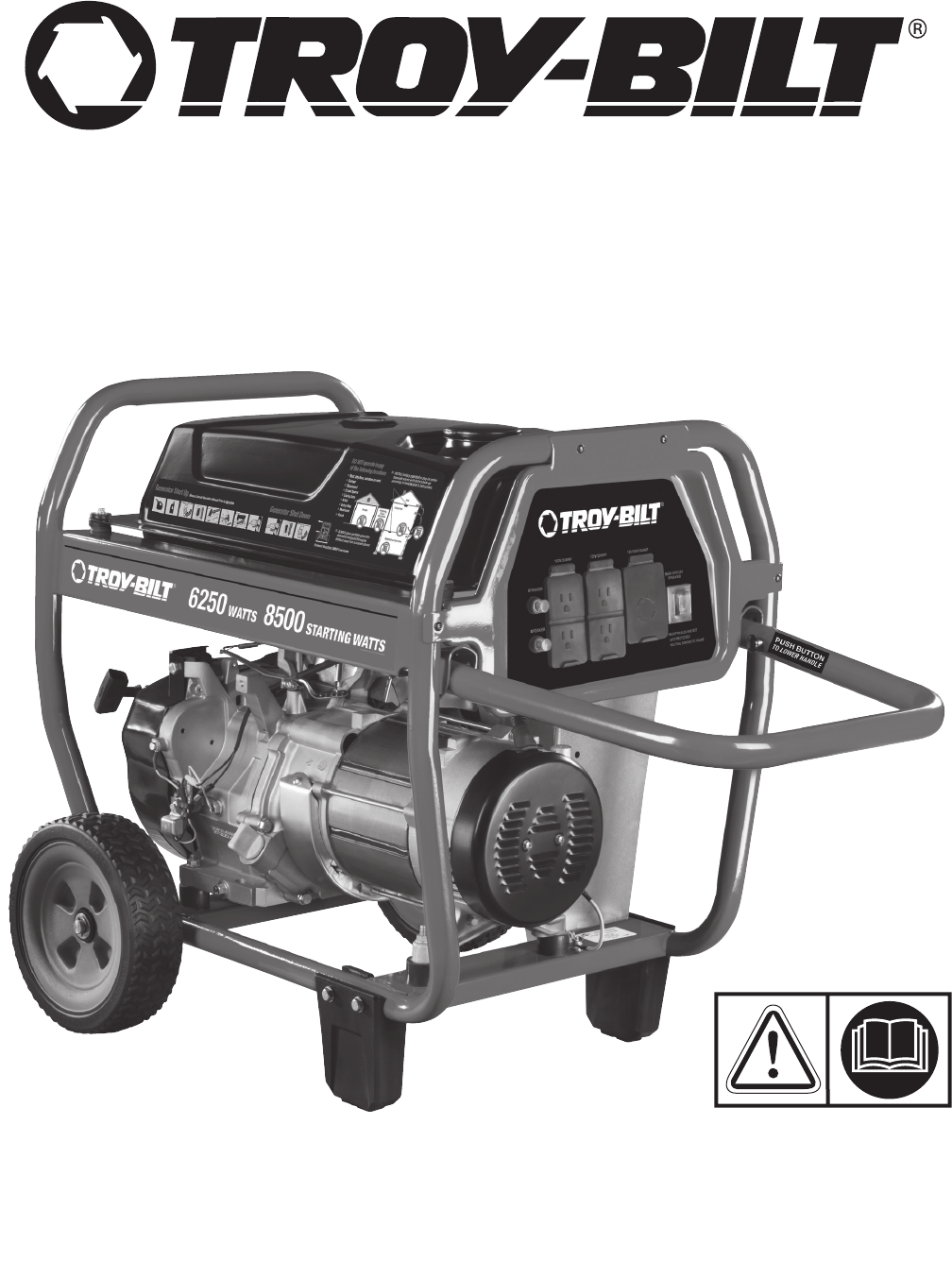

Troy Bilt 6250 Watt Portable Generator Users Manual

30000 SERIES 030594_OpManual

: Troy-Bilt Troy-Bilt-6250-Watt-Portable-Generator-Users-Manual-684462 troy-bilt-6250-watt-portable-generator-users-manual-684462 troy-bilt pdf

Open the PDF directly: View PDF .
Page Count: 60

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, WISCONSIN, U.S.A.

Manual No. 318797 Revision B

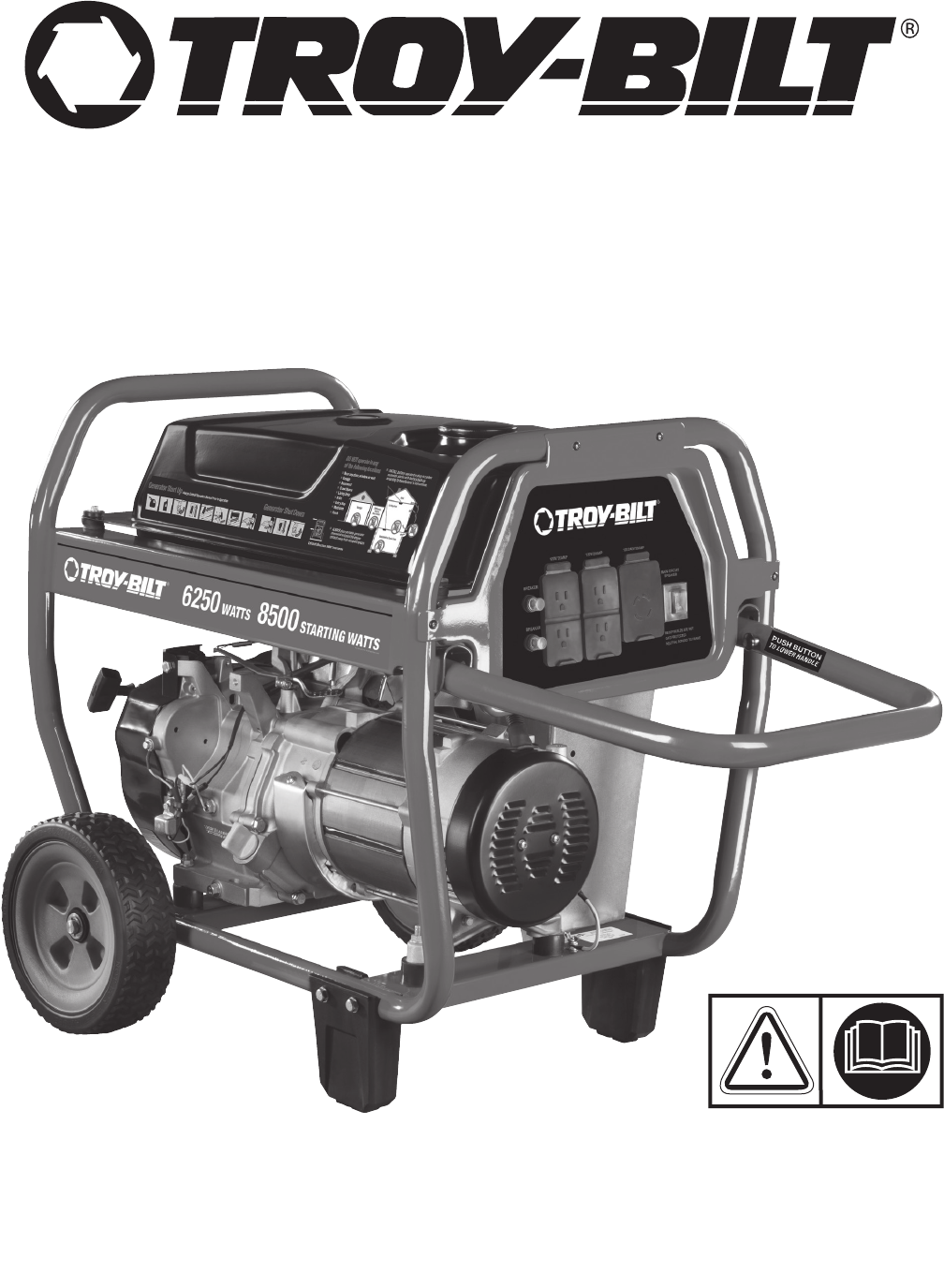

Portable Generator

Operator’s Manual

This generator is rated in accordance with CSA (Canadian Standards Association) standard C22.2 No. 100-04

(motors and generators) and PGMA (Portable Generator Manufacturers’ Association) standard PGMA G200

(Standard for Testing and Validating Performance of Portable Generators).

2 troybilt.com

Thank you for purchasing this quality-built Troy-Bilt generator. We are pleased that you’ve placed your confidence in the

Troy-Bilt brand. When operated and maintained according to the instructions in this manual, your Troy-Bilt generator will

provide many years of dependable service.

This manual contains safety information to make you aware of the hazards and risks associated with generator products

and how to avoid them. This generator is designed and intended only for supplying electrical power for operating compatible

electrical lighting, appliances, tools and motor loads, and is not intended for any other purpose. It is important that you read

and understand these instructions thoroughly before attempting to start or operate this equipment. Save these original

instructions for future reference.

This generator requires final assembly before use. Refer to the Assembly section of this manual for instructions on final

assembly procedures. Follow the instructions completely.

Where to Find Us

You never have to look far to find Briggs & Stratton support and service for your generator. Consult your Yellow Pages. There

are over 30,000 Briggs & Stratton authorized service dealers worldwide who provide quality service. You can also contact

Troy-Bilt Customer Service by phone at (888) 611-6708, or on the Internet at www.troybilt.com.

Generator

Model Number

Revision

Serial Number

Engine

Model Number

Type Number

Code Number

Date Purchased

Copyright © 2013. Briggs & Stratton Power Products Group, LLC

Milwaukee, WI, USA. All rights reserved.

TROY-BILT is a registered trademark of MTD.

Used under license.

3

Safe Operation Checklist

Safe operation of the portable generator requires the completion of the following tasks:

Carbon Monoxide (CO) Alarm

Carbon monoxide (CO) alarm(s) in working order.

Smoke Alarm

Smoke alarm(s) in working order.

Generator Location

Generator placed in a Carbon Monoxide (CO) safe zone. See Generator Location to reduce the Risk of Carbon Monoxide

Poisoning.

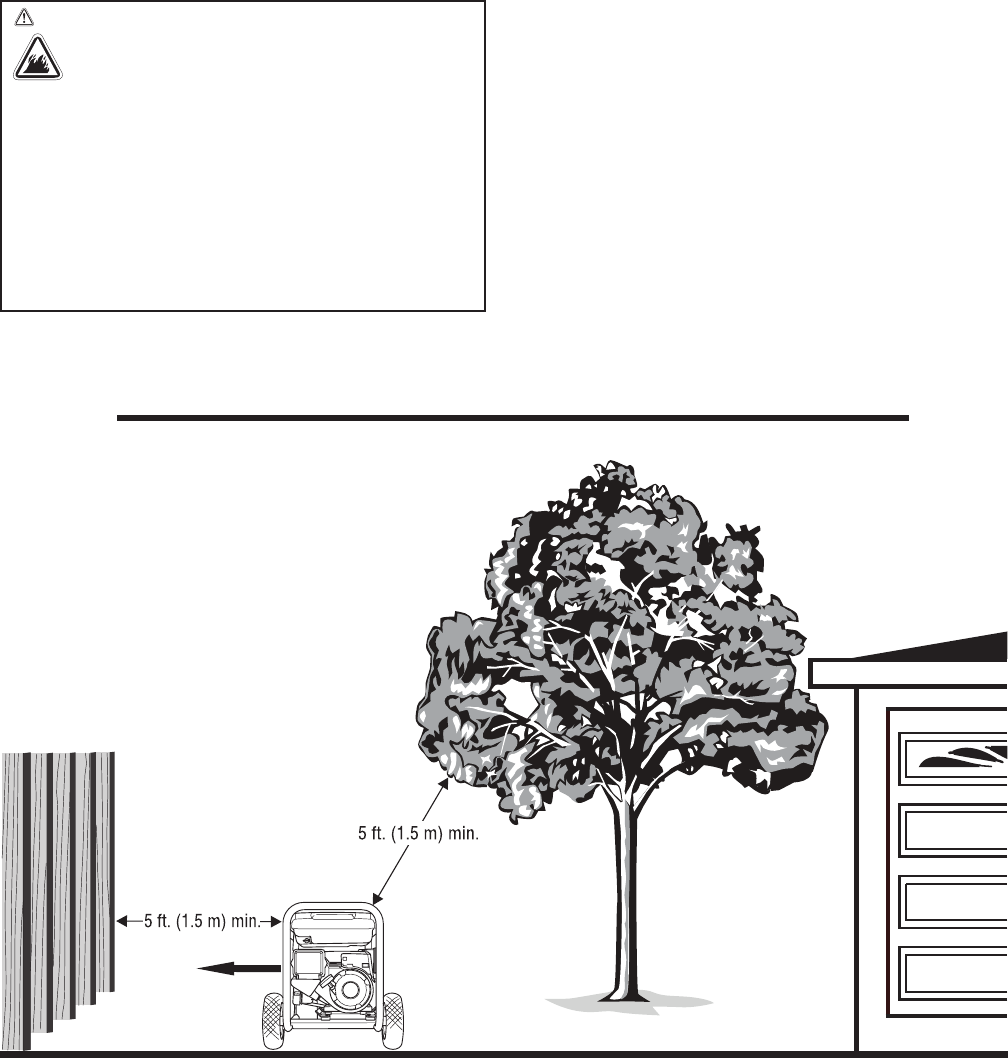

Generator placed in a fire safe zone. See Generator Location to reduce the Risk of Fire.

Generator located on flat and level surface.

Oil and Fuel

Engine has proper oil level. See Verify Engine Oil Level.

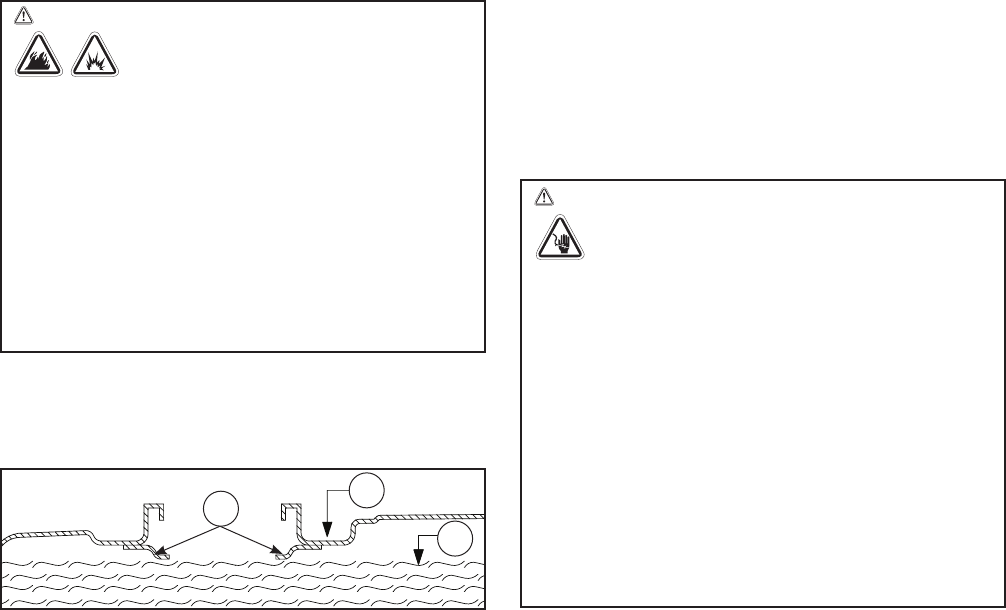

Fuel tank filled at or below baffle. See Add Fuel.

Inspect fuel lines, tank, cap and fittings each time before using generator. DO NOT use if fuel leak or damage is found.

Electrical

When connecting to a buildings electrical system install listed transfer equipment. See Connecting to a Building’s

Electrical System.

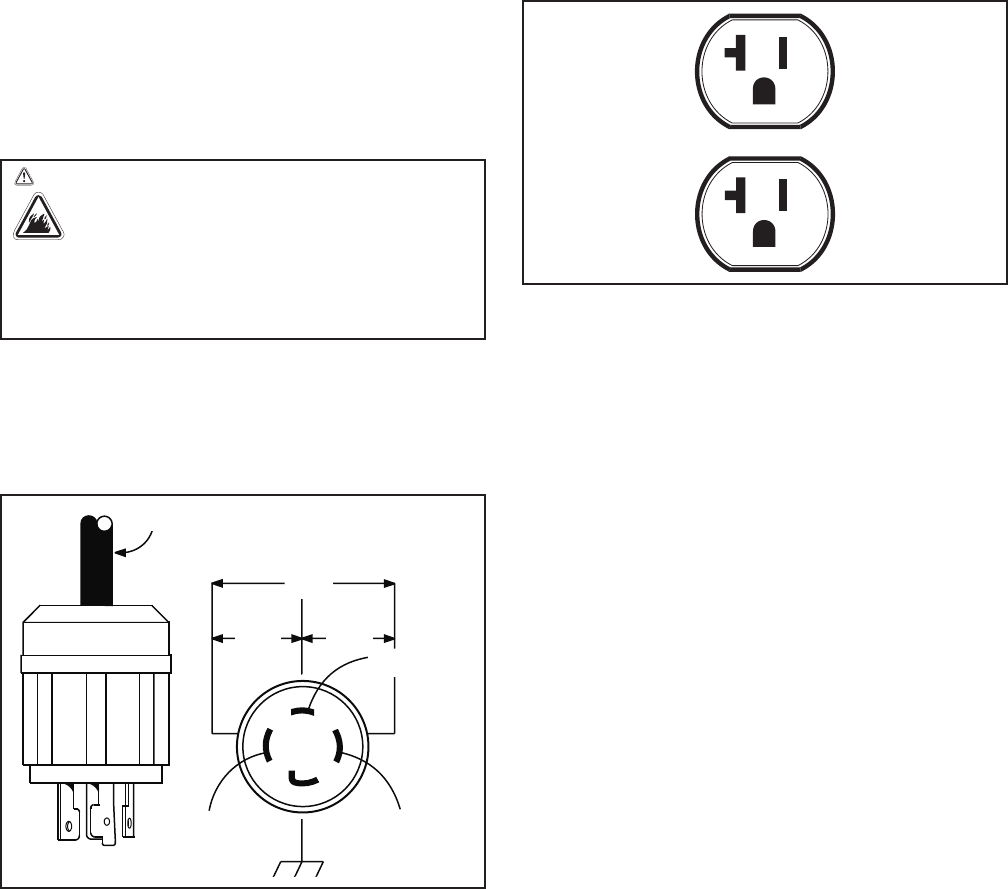

Electrical cords are rated for intended loads. See Cord Sets and Receptacles.

Electrical cords do not run through doorways, windows, holes in ceilings, walls or floors.

Inspect electrical cords thoroughly before each use. DO NOT use if damaged.

All labeled electrical cord safeties are understood and being followed.

Operation

Start engine. See Starting the Engine.

4 troybilt.com

Table of Contents

Safe Operation Checklist...........................3

Table of Contents ................................4

Operator Safety .................................5

Safety Labels ................................................5

Equipment Description.........................................7

Important Safety Information....................................7

Assembly .................................... 10

Unpack Generator ...........................................10

Install Wheel Kit.............................................10

Verify Engine Oil Level ........................................10

Add Fuel...................................................11

System Ground .............................................11

Connecting to a Building’s Electrical System .......................11

Portable Generator Location ...................................12

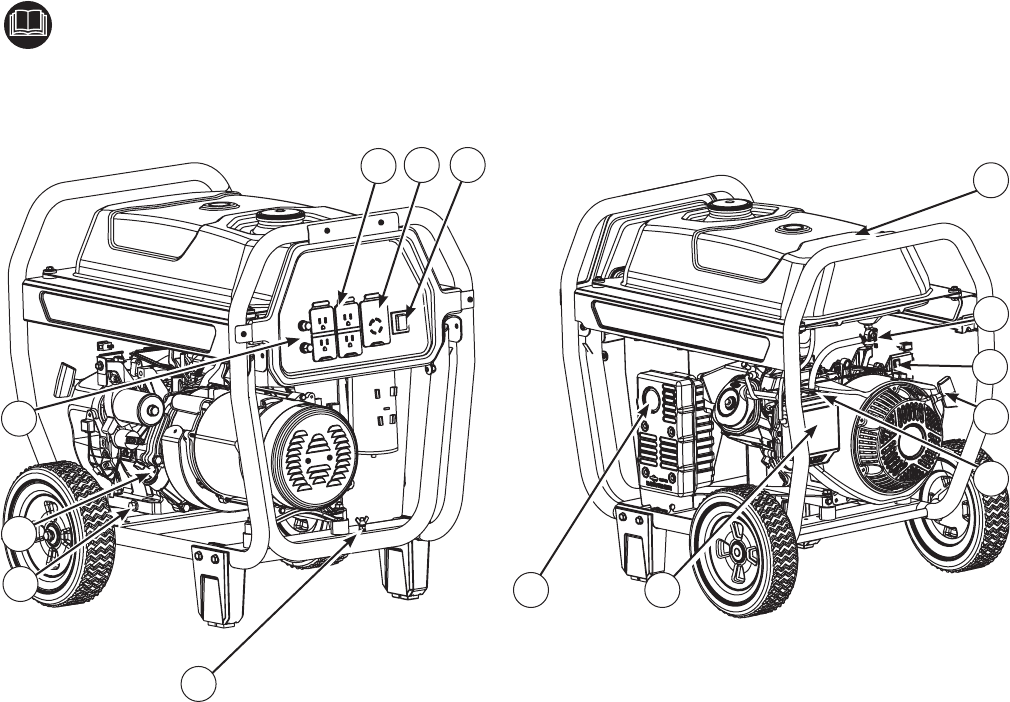

Features and Controls............................ 15

Cord Sets and Receptacles ....................................16

Operation .................................... 17

Starting the Engine...........................................17

Connecting Electrical Loads....................................18

Stopping the Engine..........................................18

Low Oil Shutdown ...........................................18

Cold Weather Operation.......................................18

Don’t Overload Generator......................................20

Maintenance .................................. 21

Maintenance Schedule ........................................21

Generator Maintenance .......................................21

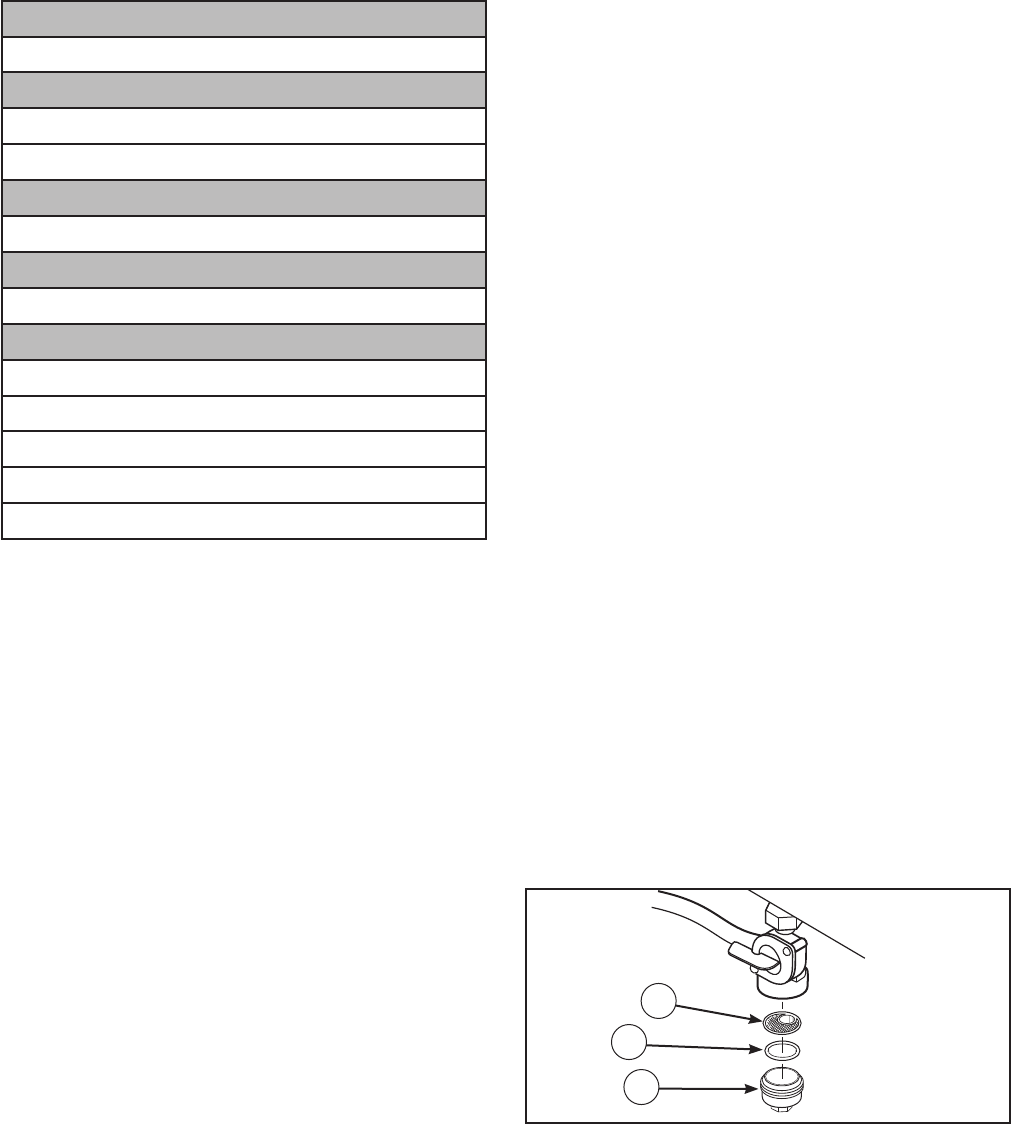

Fuel Valve Maintenance .......................................21

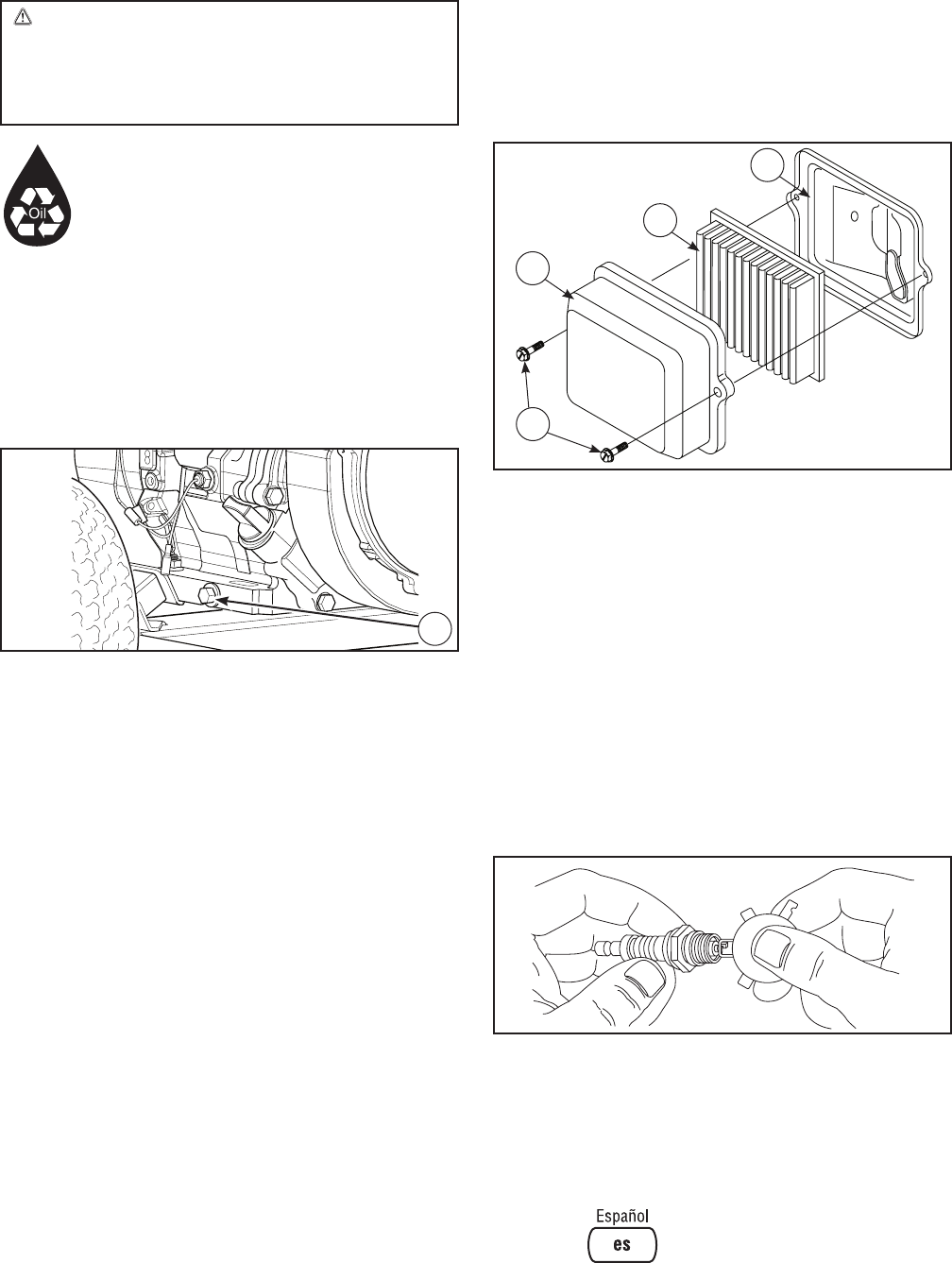

Engine Maintenance..........................................22

Storage....................................................25

Troubleshooting................................ 26

Warranties ................................... 27

Emissions Control System Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Generator Owner Warranty ....................................29

Specifications ................................. 30

Product Specifications ........................................30

Common Service Parts .......................................30

5

Operator Safety

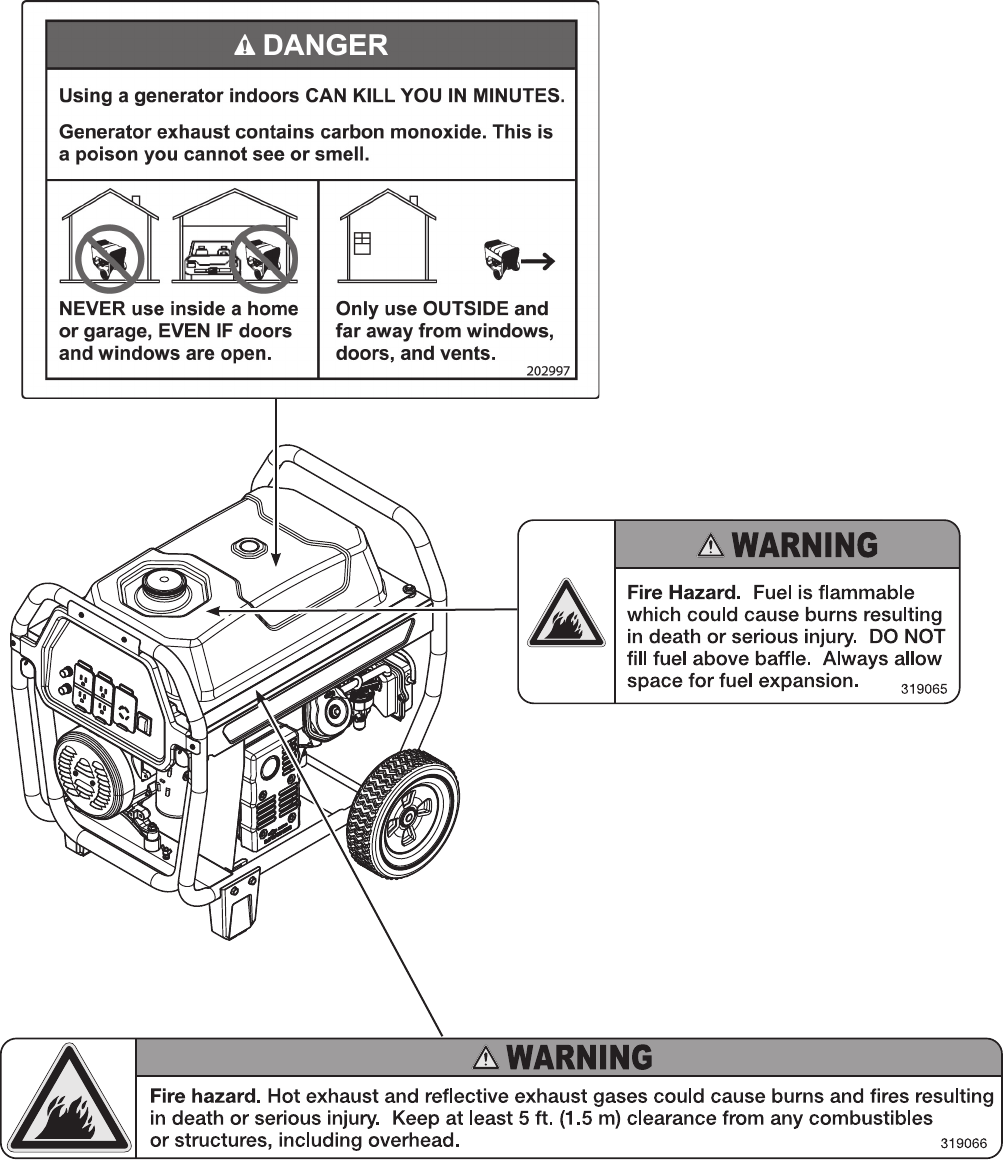

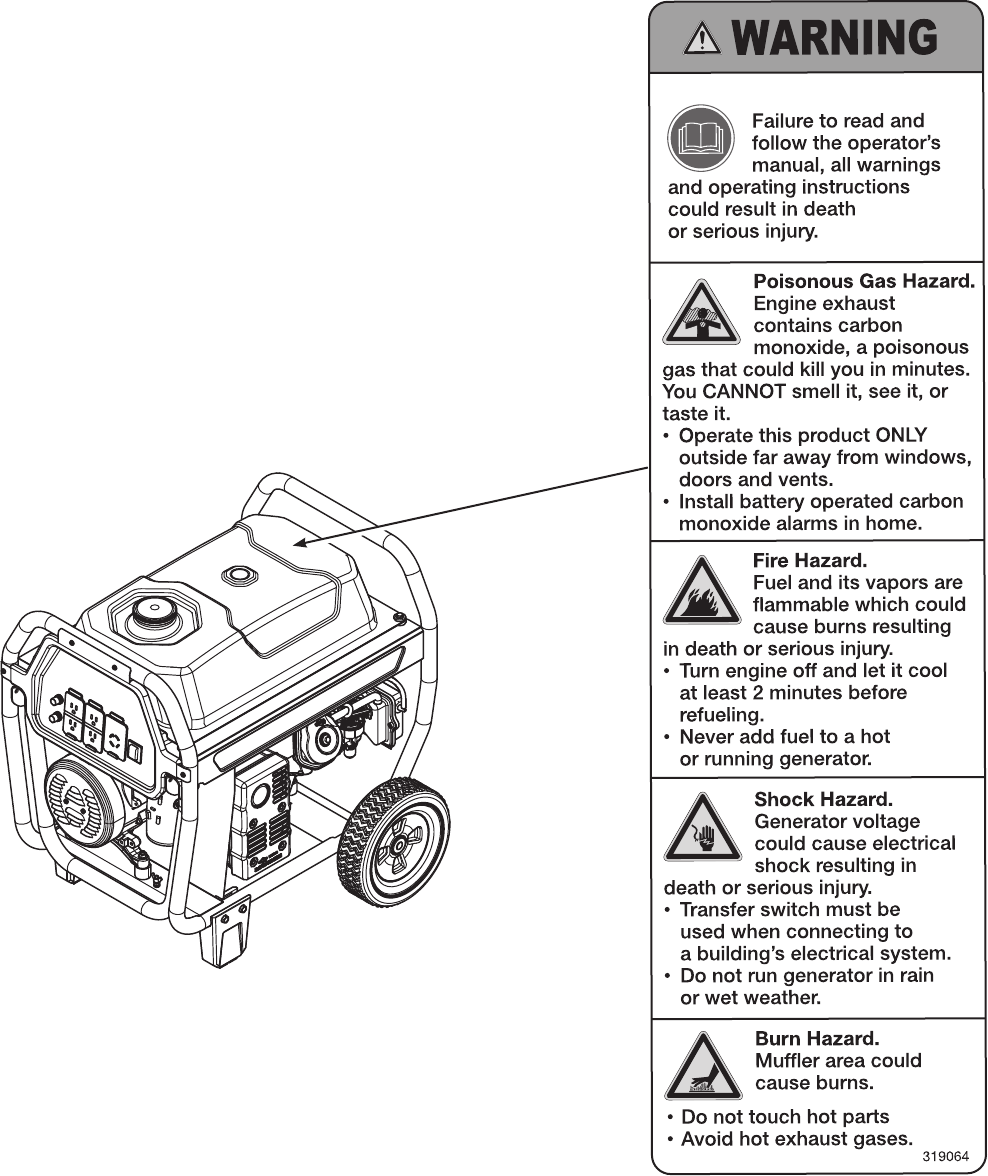

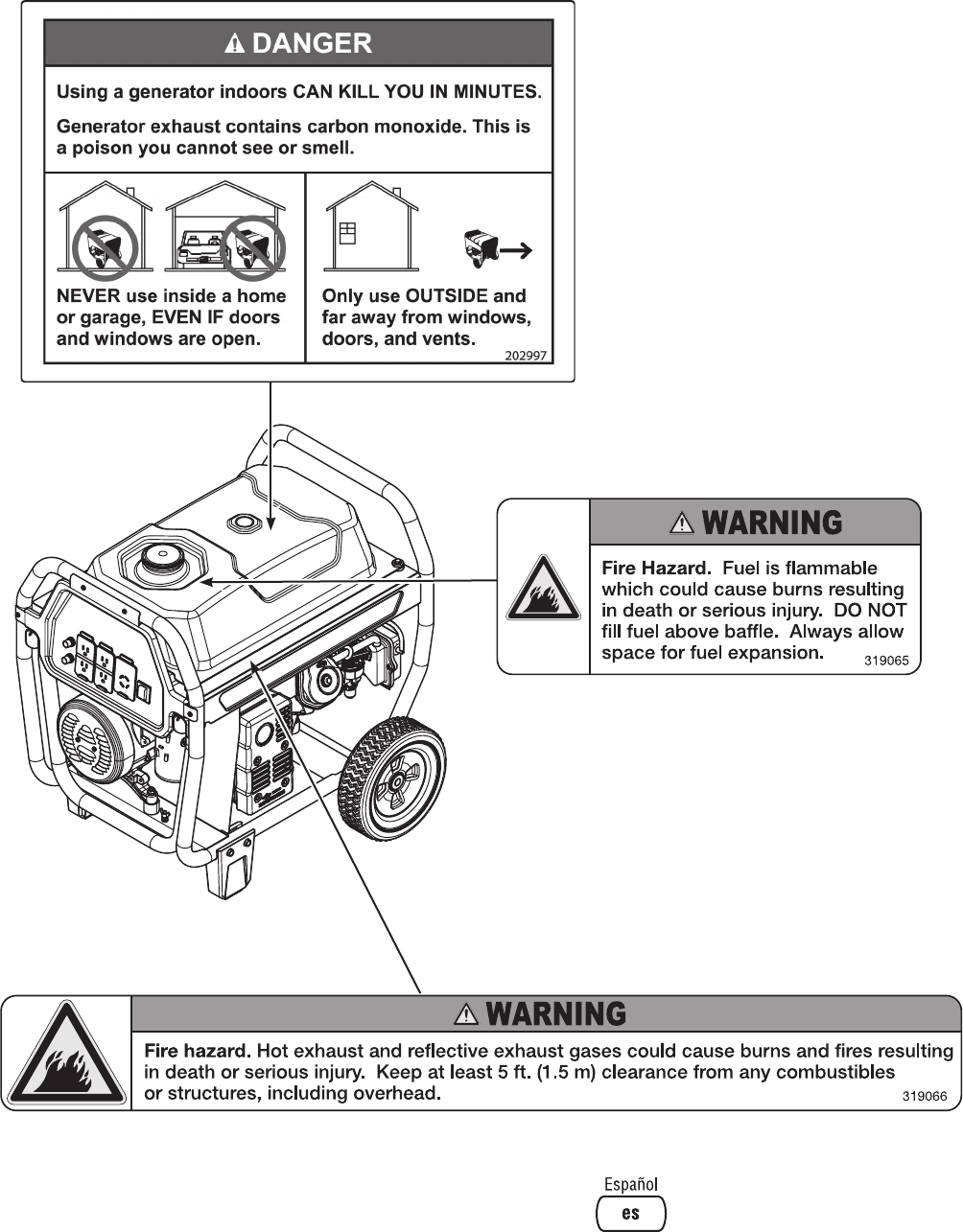

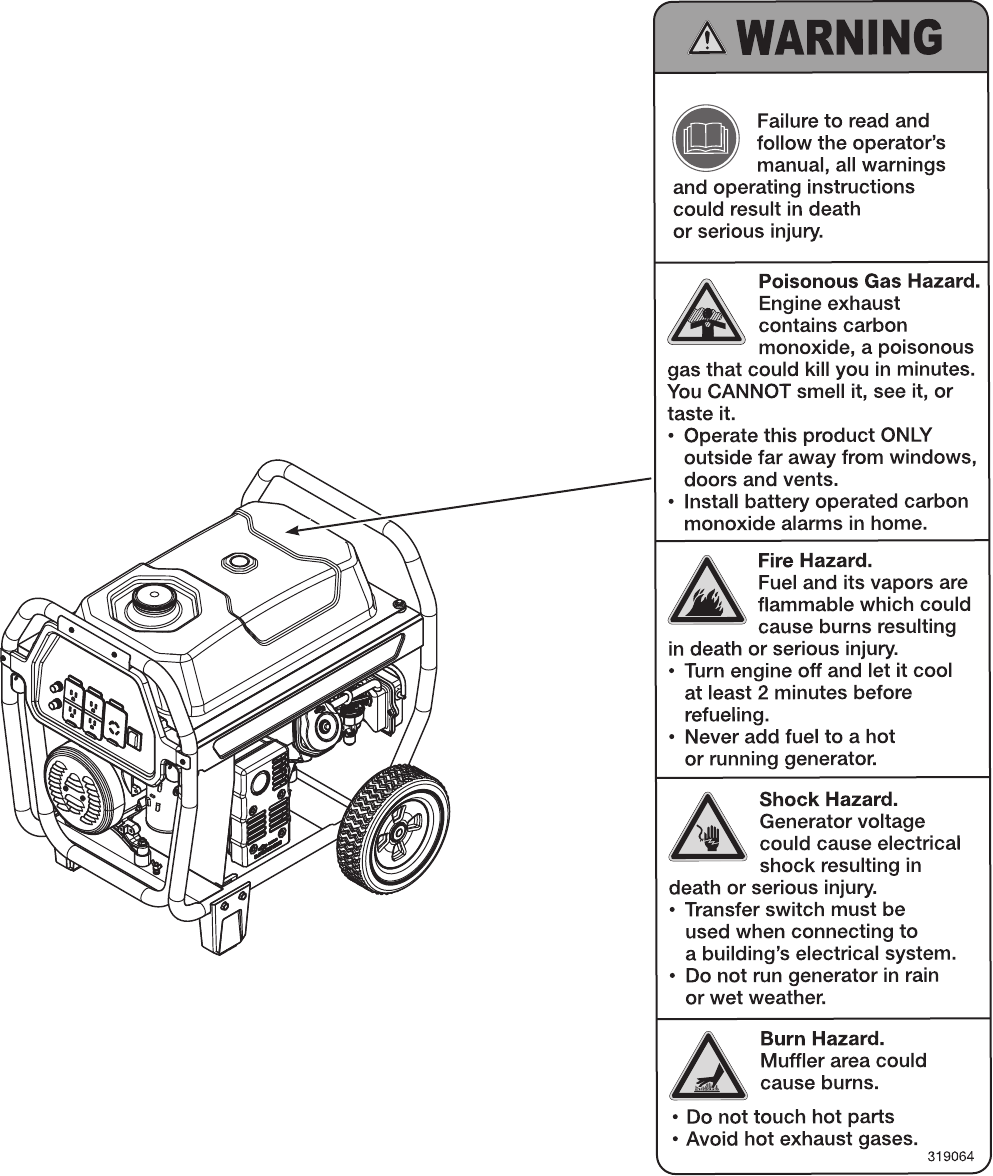

Safety Labels

The generator safety labels shown below and on the next page are placed on your portable generator to draw attention to

potential safety hazards.

6 troybilt.com

7

Equipment Description

Read this manual carefully and become familiar

with your generator. Know its applications, its

limitations and any hazards involved.

The generator is an engine-driven, revolving field, alternating

current (AC) generator equipped with a voltage regulator.

The voltage regulator is designed to automatically maintain

a constant output voltage level. It was designed to supply

electrical power for operating compatible electrical lighting,

appliances, tools and motor loads. The generator’s revolving

field is driven at about 3600 rpm by a single cylinder engine.

NOTICE Exceeding generators wattage/amperage capacity

could damage generator and/or electrical devices connected

to it.

• DO NOT exceed the generator’s wattage/amperage capacity. See

Don’t Overload Generator in the Operation section.

Every effort has been made to ensure that the information

in this manual is both accurate and current. However, the

manufacturer reserves the right to change, alter or otherwise

improve the generator and this documentation at any time

without prior notice.

The Emission Control System for this generator is warranted

for standards set by the Environmental Protection Agency

and the California Air Resources Board.

Important Safety Information

The manufacturer cannot possibly anticipate every possible

circumstance that might involve a hazard. The warnings in

this manual, and the tags and decals affixed to the unit are,

therefore, not all-inclusive. If you use a procedure, work

method or operating technique that the manufacturer does

not specifically recommend, you must satisfy yourself that

it is safe for you and others. You must also make sure that

the procedure, work method or operating technique that you

choose does not render the generator unsafe.

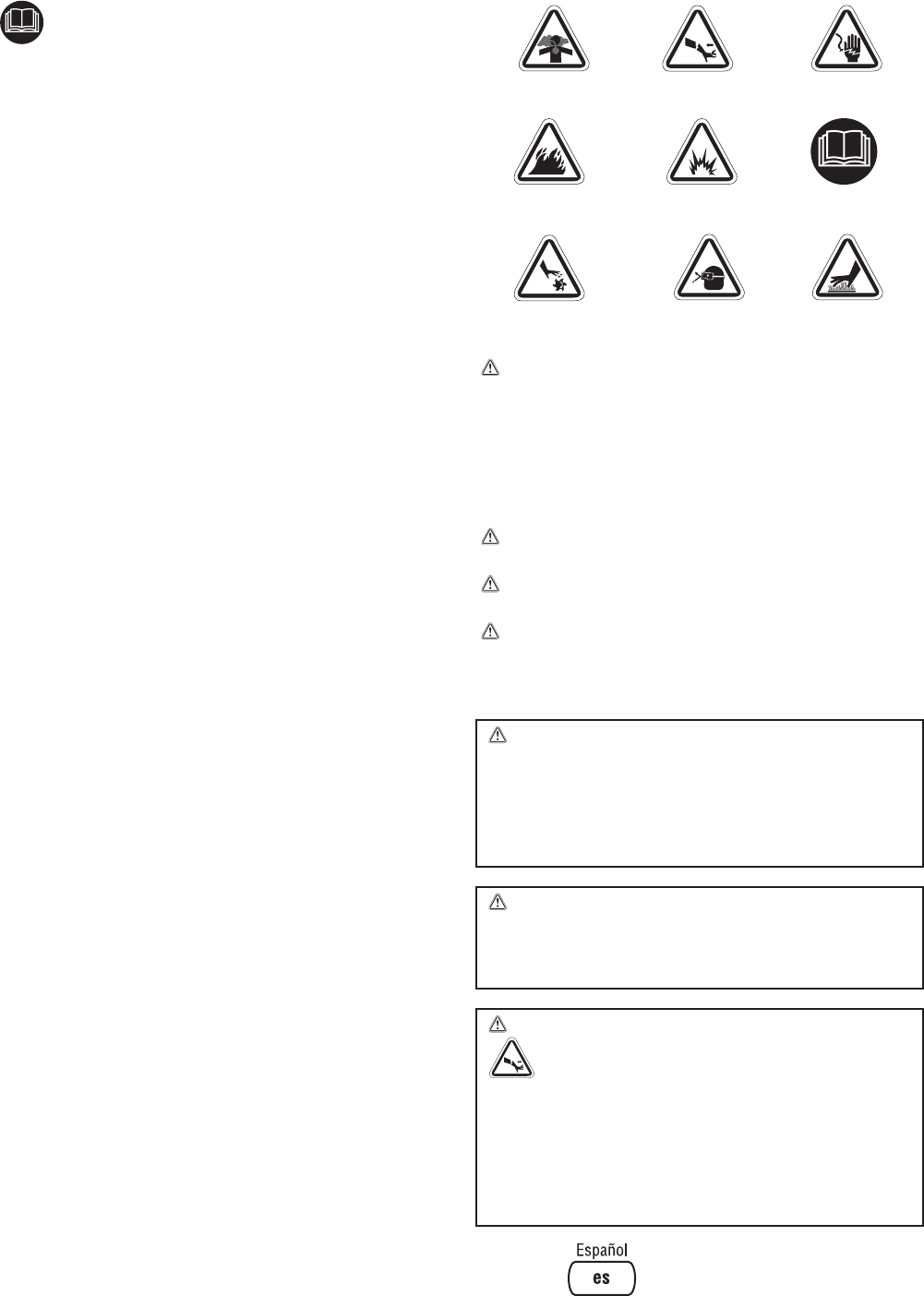

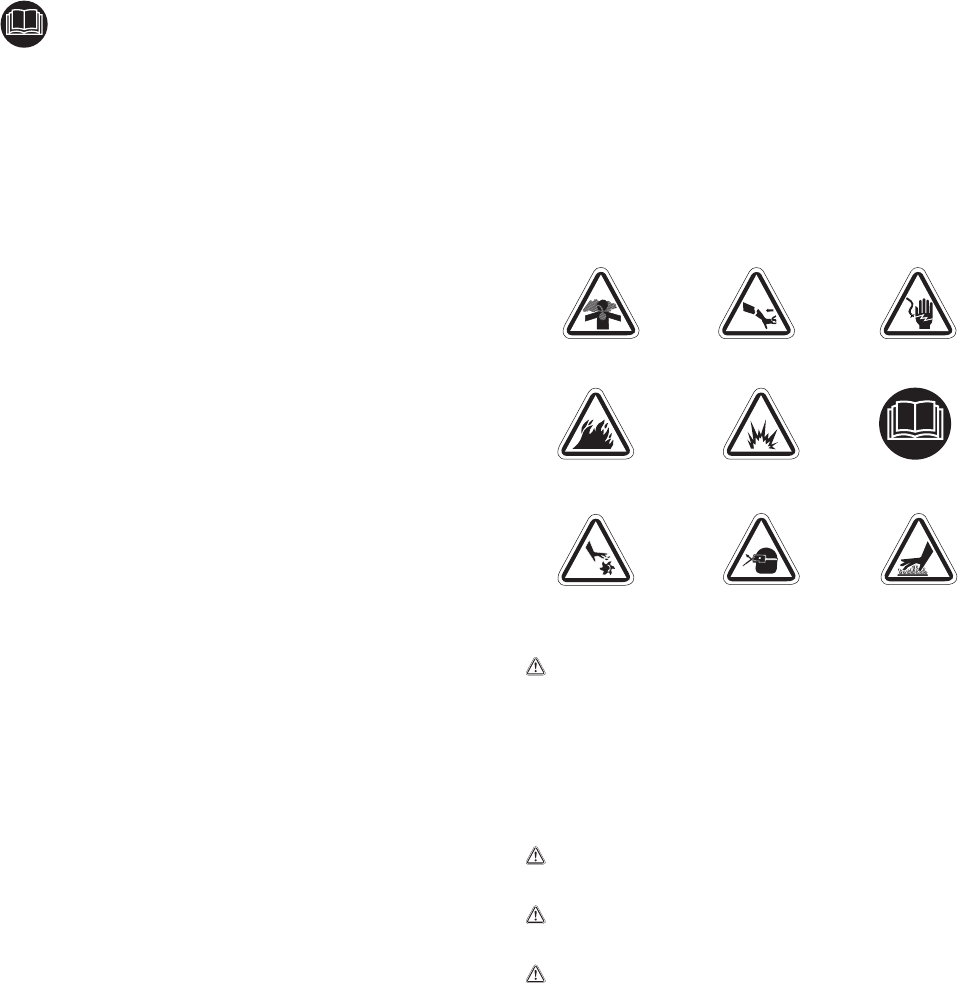

Safety Symbols and Meanings

The safety alert symbol indicates a potential personal

injury hazard. A signal word (DANGER, WARNING, or

CAUTION) is used with the alert symbol to designate a

degree or level of hazard seriousness. A safety symbol may

be used to represent the type of hazard. The signal word

NOTICE is used to address practices not related to personal

injury.

DANGER indicates a hazard which, if not avoided, will

result in death or serious injury.

WARNING indicates a hazard which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazard which, if not avoided, could

result in minor or moderate injury.

NOTICE address practices not related to personal injury.

Fire Explosion

Toxic Fumes

Hot Surface

Moving Parts

Electrical Shock

Kickback

Flying Objects

Operator’s Manual

8 troybilt.com

WARNING The engine exhaust from this product

contains chemicals known to the State of California to

cause cancer, birth defects, or other reproductive harm.

WARNING Certain components in this product and

related accessories contain chemicals known to the State

of California to cause cancer, birth defects or other

reproductive harm. Wash hands after handling.

WARNING

• ThisgeneratordoesnotmeetU.S.CoastGuardRegulation

33CFR-183 and should not be used on marine applications.

• FailuretousetheappropriateU.S.CoastGuardapproved

generator could result in death or serious injury and/or property

damage.

WARNING Fuel and its vapors are extremely

flammable and explosive which could cause

burns, fire or explosion resulting in death or

serious injury.

WHEN ADDING OR DRAINING FUEL

• TurngeneratorengineOFFandletitcoolatleast2minutes

before removing fuel cap. Loosen cap slowly to relieve pressure

in tank.

• Fillordrainfueltankoutdoors.

• DONOToverfilltank.Allowspaceforfuelexpansion.

• Iffuelspills,waituntilitevaporatesbeforestartingengine.

• Keepfuelawayfromsparks,openflames,pilotlights,heat,and

other ignition sources.

• Checkfuellines,tank,capandfittingsfrequentlyforcracksor

leaks. Replace if necessary.

• DONOTlightacigaretteorsmoke.

WHEN STARTING EQUIPMENT

• Ensuresparkplug,muffler,fuelcap,andaircleanerarein

place.

• DONOTcrankenginewithsparkplugremoved.

WHEN OPERATING EQUIPMENT

• DONOToperatethisproductinsideanybuilding,carport,

porch, mobile equipment, marine applications, or enclosure.

• DONOTtipengineorequipmentatanglewhichcausesfuelto

spill.

• DONOTstopenginebymovingchokecontrolto“Choke”

position ( ).

WHEN TRANSPORTING, MOVING OR REPAIRING EQUIPMENT

• Transport/move/repairwithfueltankEMPTYorwithfuelshutoff

valve OFF.

• DONOTtipengineorequipmentatanglewhichcausesfuelto

spill.

• Disconnectsparkplugwire.

WHEN STORING FUEL OR EQUIPMENT WITH FUEL IN TANK

• Storeawayfromfurnaces,stoves,waterheaters,clothes

dryers, or other appliances that have pilot light or other ignition

source because they could ignite fuel vapors.

WARNING Starter cord kickback (rapid retraction)

will pull hand and arm toward engine faster than

you can let go which could cause broken bones,

fractures, bruises, or sprains resulting in serious injury.

• Whenstartingengine,pullcordslowlyuntilresistanceisfelt

and then pull rapidly to avoid kickback.

• NEVERstartorstopenginewithelectricaldevicespluggedin

and turned on.

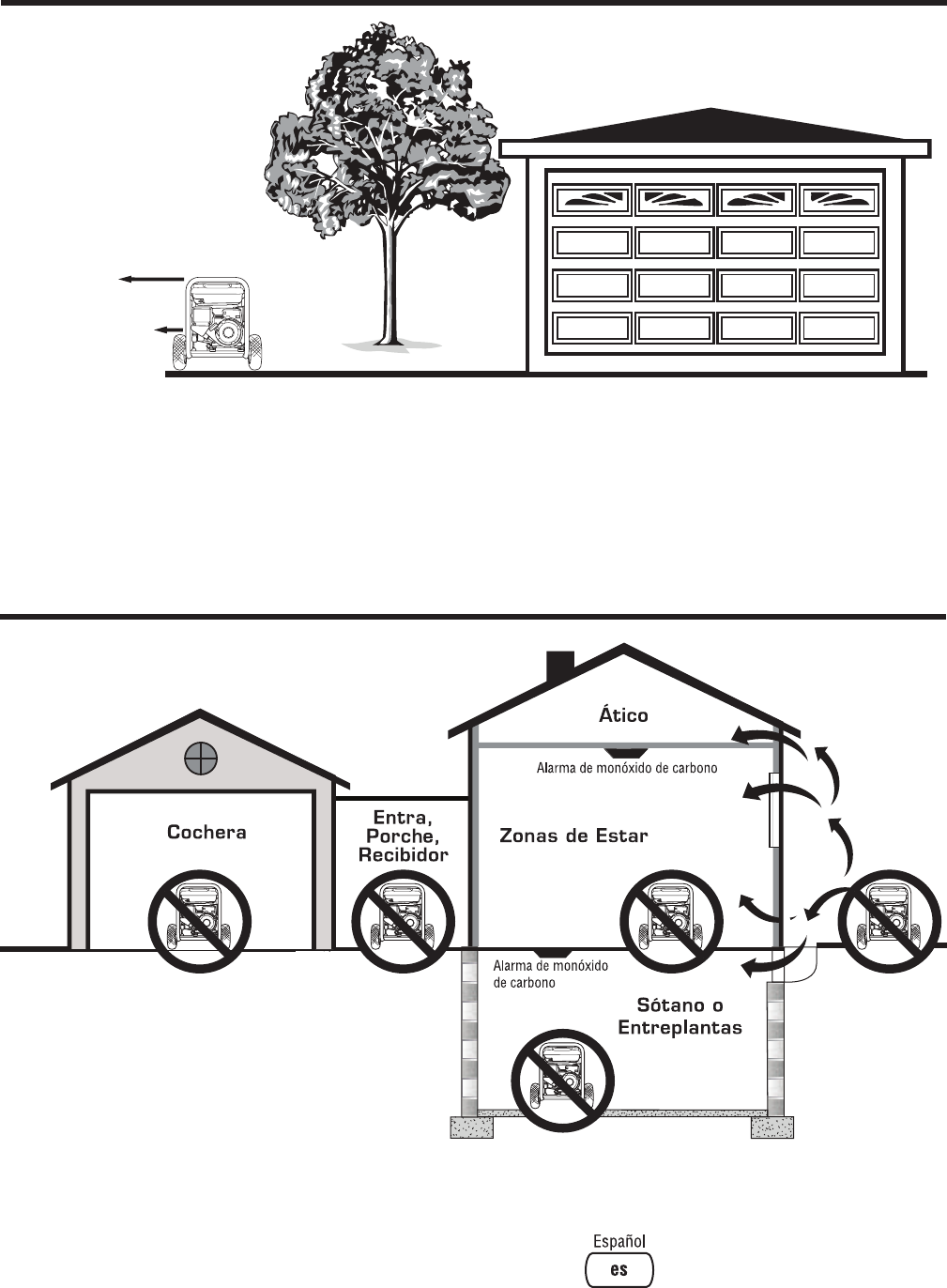

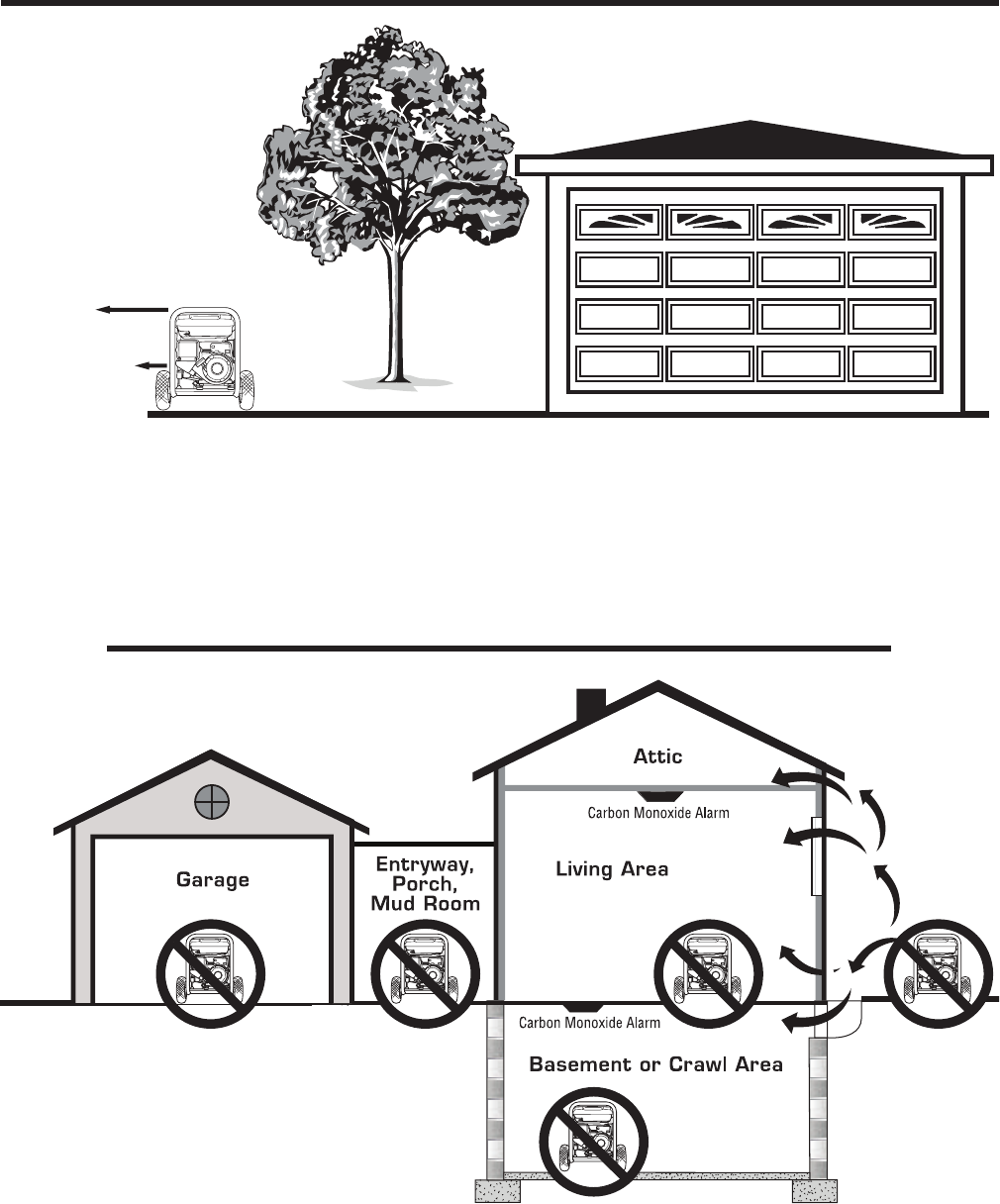

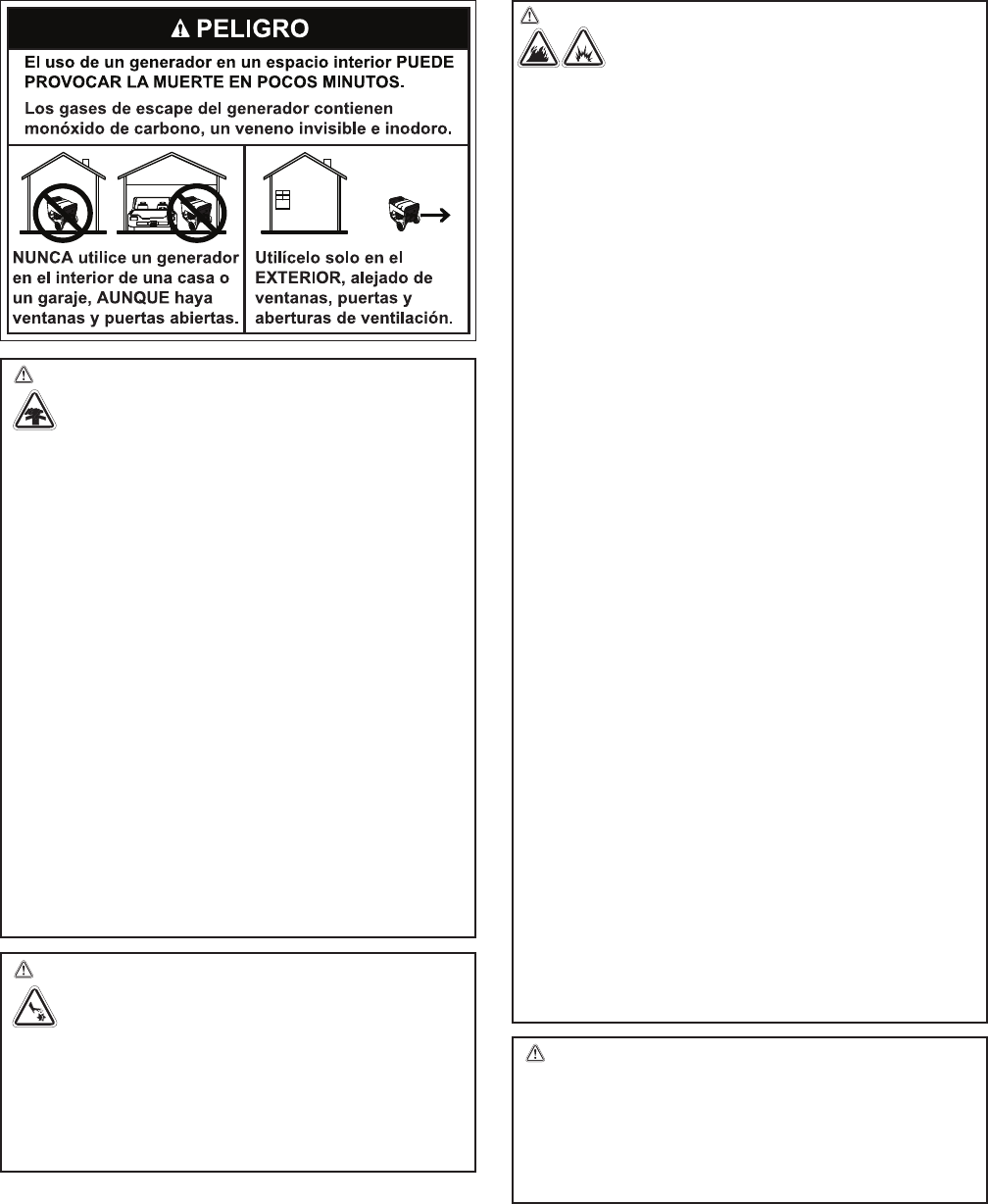

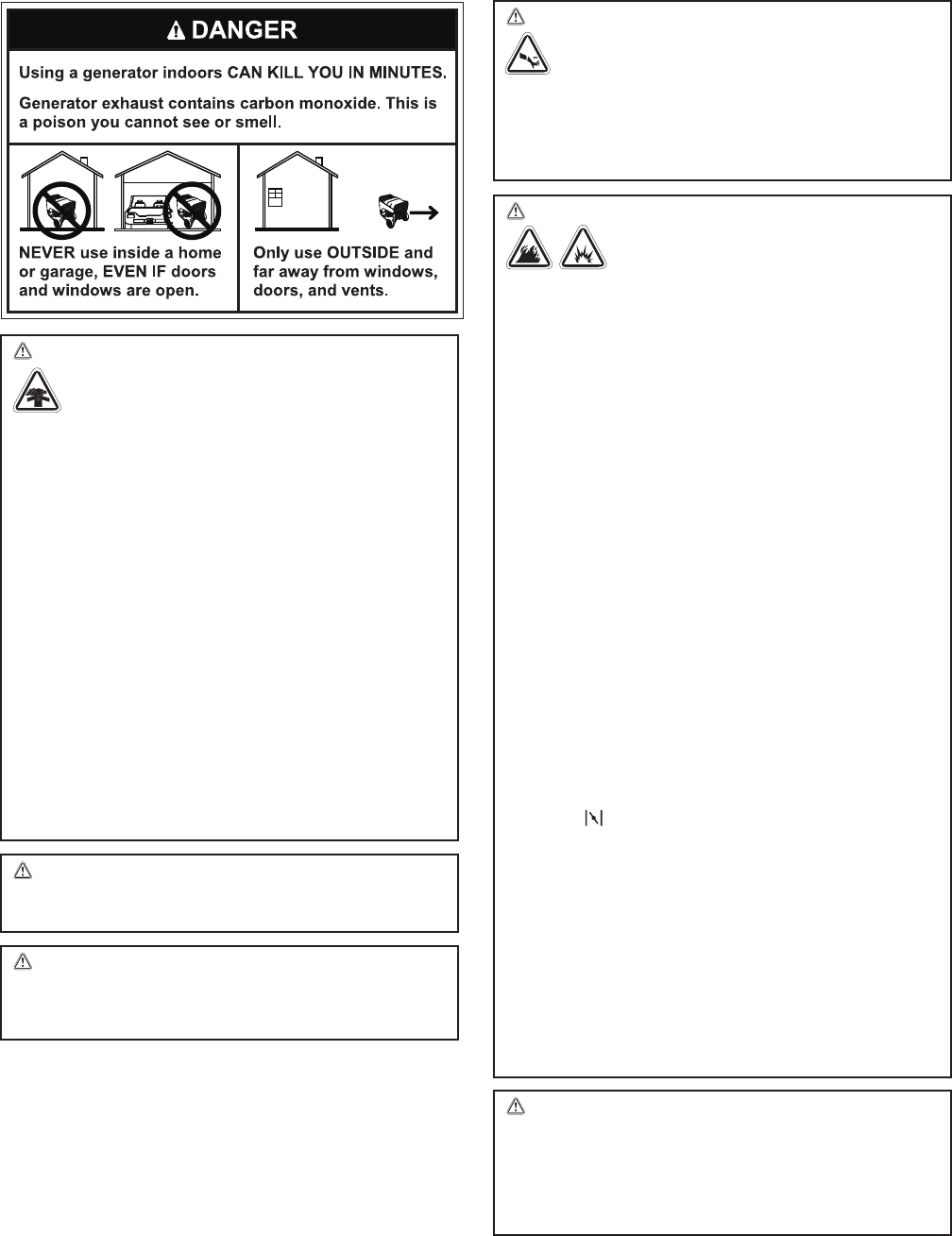

WARNING POISONOUS GAS HAZARD. Engine

exhaust contains carbon monoxide, a poisonous

gas that could kill you in minutes. You CANNOT

smell it, see it, or taste it. Even if you do not smell

exhaust fumes, you could still be exposed to carbon

monoxide gas.

• OperatethisproductONLYoutsidefarawayfromwindows,

doors and vents to reduce the risk of carbon monoxide gas

from accumulating and potentially being drawn towards

occupied spaces.

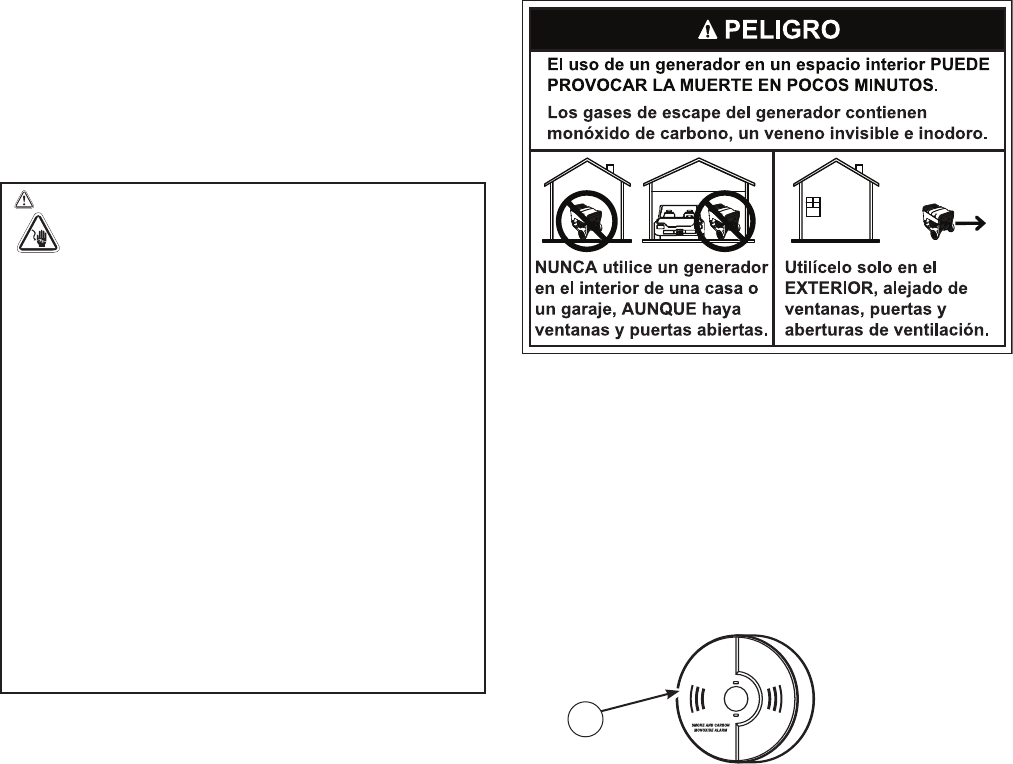

• Installbattery-operatedcarbonmonoxidealarmsorplug-in

carbon monoxide alarms with battery back-up according to

the manufacturer’s instructions. Smoke alarms cannot detect

carbon monoxide gas.

• DONOTrunthisproductinsidehomes,garages,basements,

crawlspaces, sheds, or other partially-enclosed spaces even

if using fans or opening doors and windows for ventilation.

Carbon monoxide can quickly build up in these spaces and can

linger for hours, even after this product has shut off.

• ALWAYSplacethisproductdownwindandpointtheengine

exhaust away from occupied spaces.

If you start to feel sick, dizzy, or weak while using this product,

shut it off and get to fresh air RIGHT AWAY. See a doctor. You

may have carbon monoxide poisoning.

9

NOTICE Exceeding generators wattage/amperage capacity

could damage generator and/or electrical devices connected

to it.

• DO NOT exceed the generator’s wattage/amperage capacity. See

Don’t Overload Generator in the Operation section.

• Startgeneratorandletenginestabilizebeforeconnectingelectrical

loads.

• ConnectelectricalloadsinOFFposition,thenturnONfor

operation.

• TurnelectricalloadsOFFanddisconnectfromgeneratorbefore

stopping generator.

NOTICE Improper treatment of generator could damage it

and shorten its life.

• Usegeneratoronlyforintendeduses.

• Ifyouhavequestionsaboutintendeduse,askdealerorcontact

local service center.

• Operategeneratoronlyonlevelsurfaces.

• DONOTexposegeneratortoexcessivemoisture,dust,dirt,or

corrosive vapors.

• DONOTinsertanyobjectsthroughcoolingslots.

• Ifconnecteddevicesoverheat,turnthemoffanddisconnectthem

from generator.

• Shutoffgeneratorif:

-electrical output is lost;

-equipment sparks, smokes, or emits flames;

-unit vibrates excessively.

WARNING Starter and other rotating parts could

entangle hands, hair, clothing, or accessories

resulting in serious injury.

• NEVERoperategeneratorwithoutprotectivehousingorcovers.

• DONOTwearlooseclothing,jewelryoranythingthatcouldbe

caught in the starter or other rotating parts.

• Tieuplonghairandremovejewelry.

CAUTION Excessively high operating speeds could

result in minor injury.

Excessively low speeds impose a heavy load.

• DONOTtamperwithgovernorspring,linksorotherparts

to increase engine speed. Generator supplies correct rated

frequency and voltage when running at governed speed.

• DONOTmodifygeneratorinanyway.

WARNING Generator voltage could cause electrical

shock or burn resulting in death or serious injury.

• Uselistedtransferequipment,suitablefortheintendeduse,

to prevent backfeed by isolating generator from electric utility

workers.

• Whenusinggeneratorforbackuppower,notifyutilitycompany.

• Useagroundfaultcircuitinterrupter(GFCI)inanydampor

highly conductive area, such as metal decking or steel work.

• DONOTtouchbarewiresorreceptacles.

• DONOTusegeneratorwithelectricalcordswhichareworn,

frayed, bare or otherwise damaged.

• DONOToperategeneratorintherainorwetweather.

• DONOThandlegeneratororelectricalcordswhilestandingin

water, while barefoot, or while hands or feet are wet.

• DONOTallowunqualifiedpersonsorchildrentooperateor

service generator.

WARNING Exhaust heat/gases could ignite

combustibles, structures or damage fuel tank

causing a fire, resulting in death or serious

injury.

Contact with muffler area could cause burns resulting in

serious injury.

• DONOTtouchhotpartsandAVOIDhotexhaustgases.

• Allowequipmenttocoolbeforetouching.

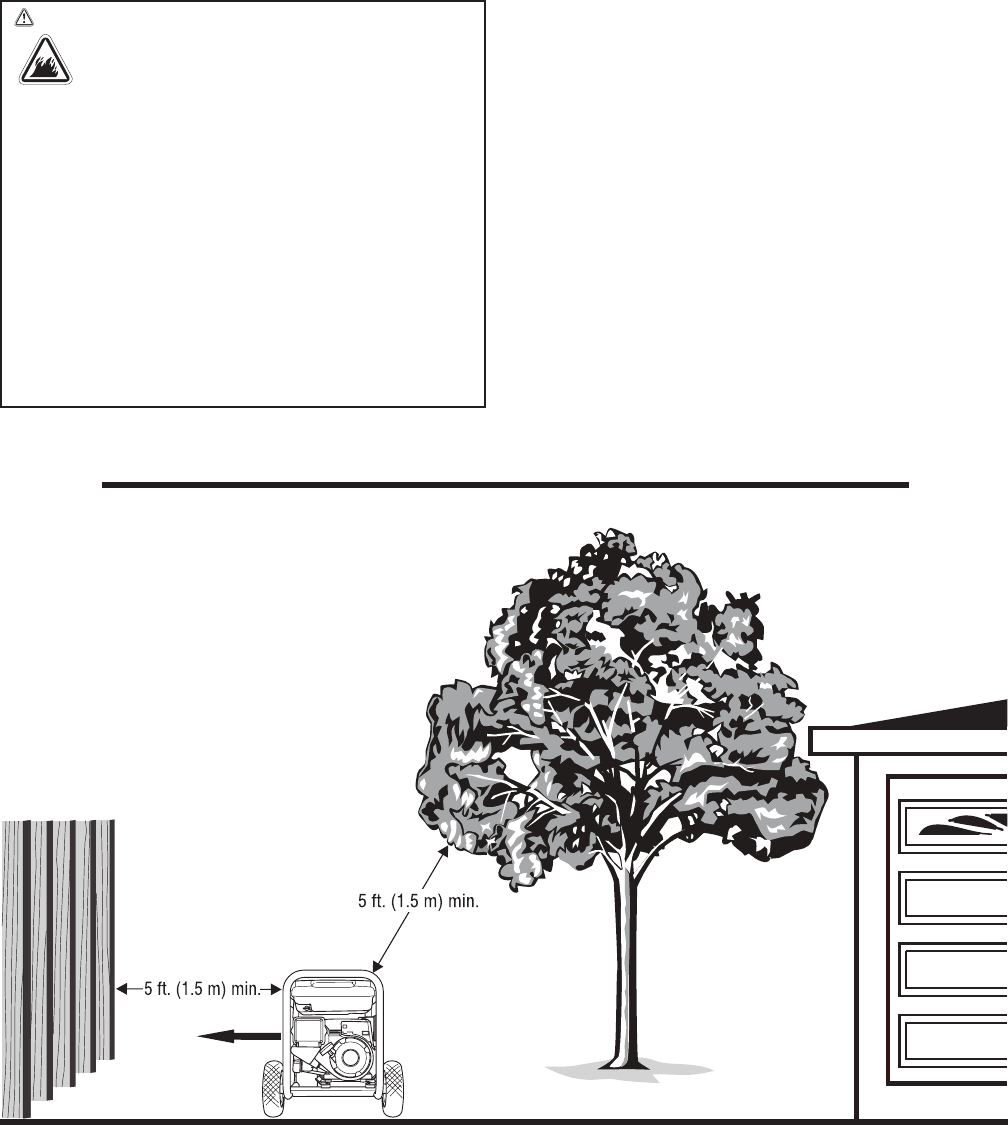

• Keepatleast5feet(1.5m)ofclearanceonallsidesof

generator including overhead.

• ItisaviolationofCaliforniaPublicResourceCode,Section

4442, to use or operate the engine on any forest-covered,

brush-covered, or grass-covered land unless the exhaust

system is equipped with a spark arrester, as defined in Section

4442, maintained in effective working order. Other states or

federal jurisdictions may have similar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaust system

installed on this engine.

• Replacementpartsmustbethesameandinstalledinthesame

position as the original parts.

WARNING Unintentional sparking could cause fire or

electric shock resulting in death or serious

injury.

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR GENERATOR

• Disconnectthesparkplugwirefromthesparkplugandplace

the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

• Useapprovedsparkplugtester.

• DO NOT check for spark with spark plug removed.

10 troybilt.com

Assembly

Read entire operator’s manual before you attempt

to assemble or operate your new generator.

Your generator requires some assembly and is ready for use

after it has been properly serviced with the recommended

fuel and oil level is verified.

If you have any problems with the assembly of your generator,

please call the generator helpline at (888) 611-6708. If calling

for assistance, please have the model, revision, and serial

number from the identification label available. See generator

Features and Controls for identification label location.

Unpack Generator

1. Set the carton on a rigid, flat surface.

2. Remove everything from carton except generator.

3. Open carton completely by cutting each corner from top

to bottom.

4. Leave generator on carton to install wheel kit.

The generator is supplied with:

 • Operator’smanual

 • Wheelkit

Install Wheel Kit

NOTICE Wheels and support leg must be attached prior to

adding any fuel.

NOTICE Wheel kit is not intended for over-the-road use.

You will need the following tools to install these components:

 • 13mmwrenches(2)

 • Pliers

 • Safetyglasses

Install the wheel kit as follows:

1. Tip generator so that control panel end is down.

2. Slide axle (A) through holes in generator frame.

3. Slide a black nylon washer (B) over axle.

4. Slide a wheel (C) over axle.

NOTICE Be sure to install wheel with raised hub inboard.

5. Slide a flat washer (D) over axle.

6. Place an e-ring (E) in axle groove.

7. Install e-ring with pliers, squeezing from top of e-ring

to bottom of axle.

8. Repeat step 3 thru 7 to secure second wheel.

10. Line up holes in support leg (F) with holes in generator

frame.

11. Attach support leg using two capscrews (G) and two

hex nuts (H). Tighten with 13 mm wrenches.

12. Repeat step 9 and 10 to secure second support leg.

13. Return generator to normal operating position (resting

on wheels and support legs).

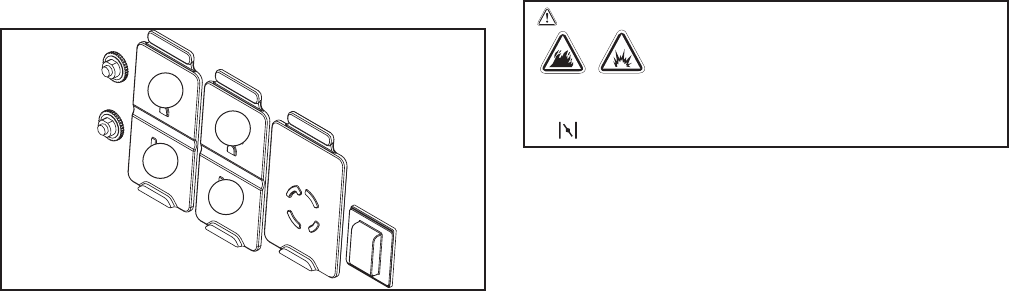

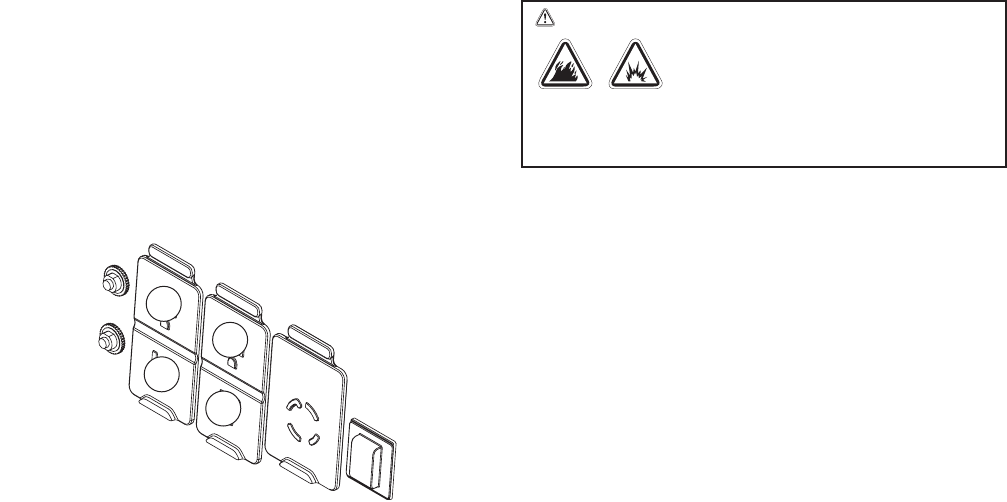

Attach Boots to Circuit Breakers

A pair of rubber boots are being supplied to place over the

supplemental, push-to-reset, circuit breakers for protection.

 • Placerubberboot(J) over each push-to-reset circuit

breaker (K) and screw on. Tighten by hand only.

Verify Engine Oil Level

The generator engine is shipped from the factory filled with

oil (API SJ or higher 10W-30). This allows for generator

operation in the widest range of temperature and climate

conditions. Before starting the engine, check oil level and

ensure that engine is serviced as described in Maintenance.

NOTICE Any attempt to crank or start the engine before

it has been properly filled with the recommended oil could

result in equipment failure.

• RefertoMaintenance for oil fill information.

• Damagetoequipmentresultingfromfailuretofollowthis

instruction will void warranty.

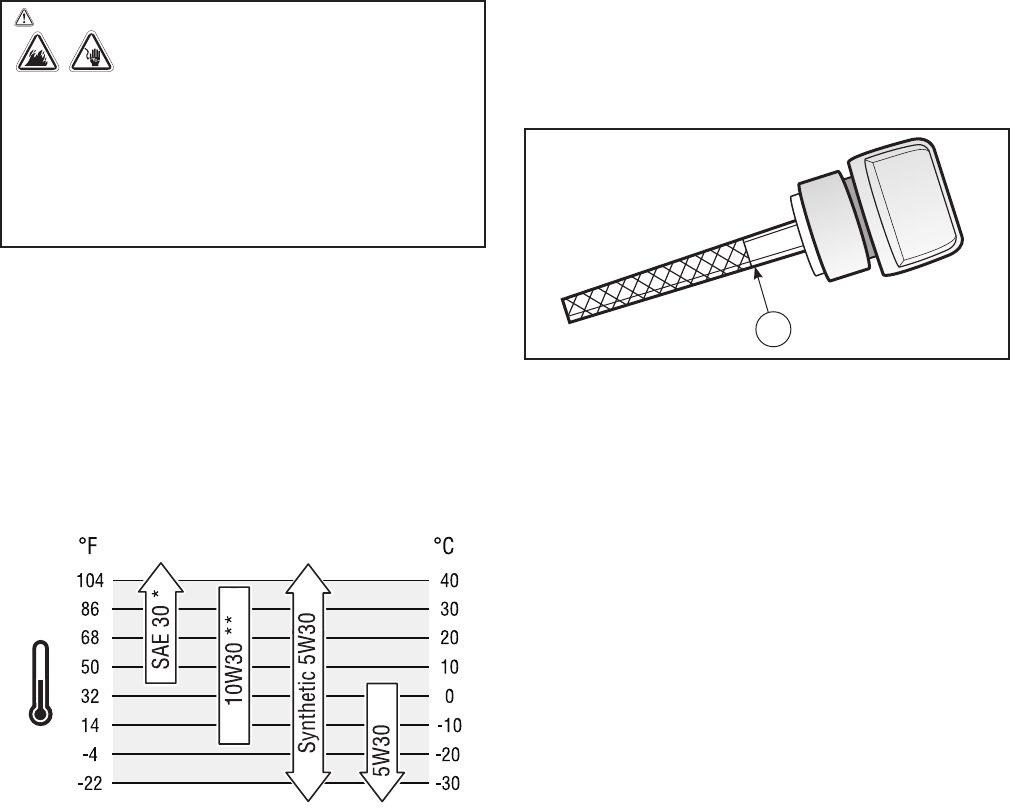

NOTICE See Oil in the Maintenance section to review oil

recomendations. Verify provided oil in engine is the correct

viscosity for current ambient temperature.

CAUTION E-rings could cause eye injury. E-rings

could spring back and become airborne when

installing or removing, resulting in moderate injury.

• Alwayswear eye protection when installing/removing

e-rings.

E

D

C

A

B

G F H

JK

11

Add Fuel

Fuel must meet these requirements:

 • Clean,fresh,unleadedgasoline.

 • Aminimumof87octane/87AKI(91RON).Forhigh

altitude use, see High Altitude.

 • Gasolinewithupto10%ethanol(gasohol)isacceptable.

NOTICE Use of unapproved fuels could damage generator

and voids warranty.

• DONOTuseunapprovedgasolinesuchasE15andE85.

• DONOTmixoilingasolineormodifyenginetorunonalternatefuels.

To protect the fuel system from gum formation, mix in a fuel

stabilizer when adding fuel. See Storage. All fuel is not the

same. If you experience starting or performance problems after

using fuel, switch to a different fuel provider or change brands.

This engine is certified to operate on gasoline. The emission

control system for this engine is EM (Engine Modifications).

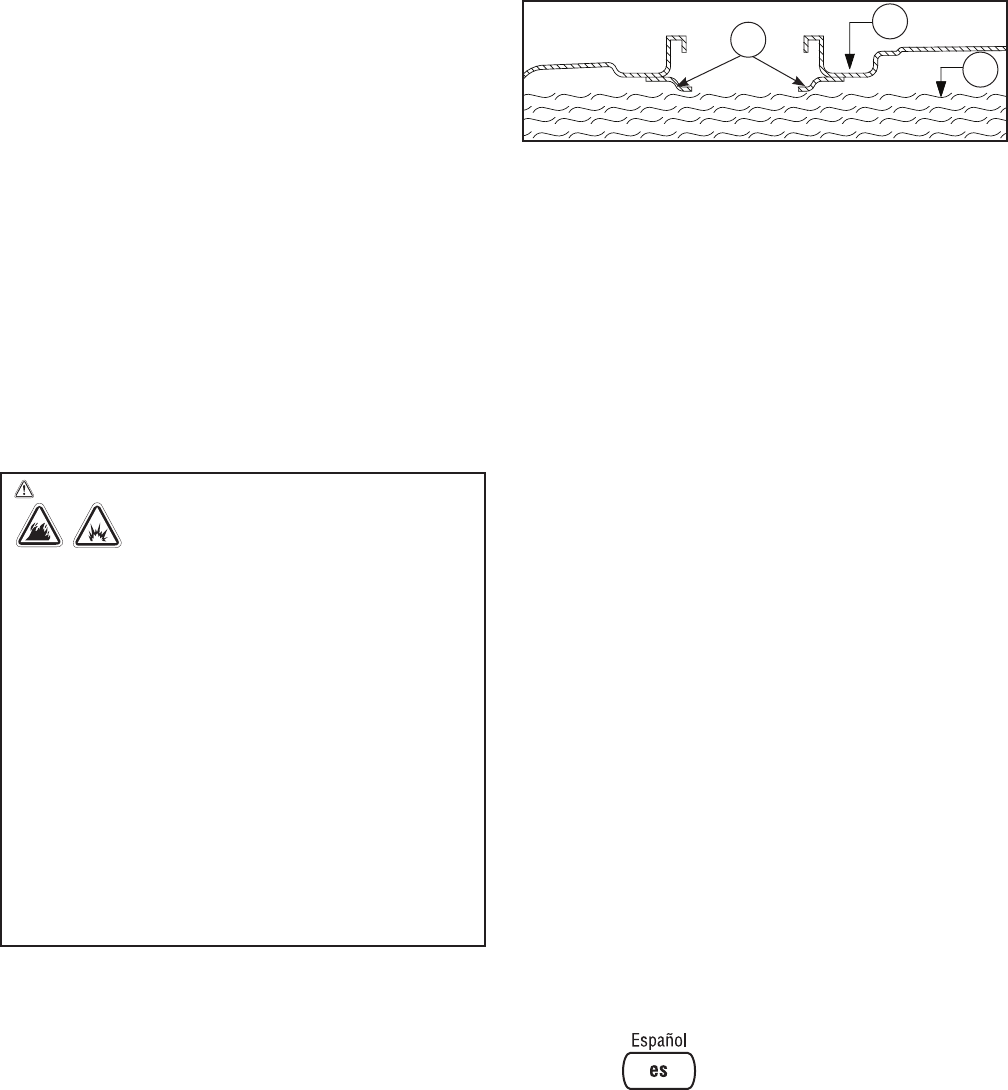

1. Clean area around fuel fill cap, remove cap.

2. Slowly add unleaded gasoline (A) to fuel tank (B).

Be careful not to fill above the baffle (C). This allows

adequate space for fuel expansion as shown.

3. Install fuel cap and let any spilled fuel evaporate before

starting engine.

High Altitude

At altitudes over 5,000 feet (1524 meters), a minimum

85octane/85AKI(89RON)gasolineisacceptable.To

remain emissions compliant, high altitude adjustment is

required. Operation without this adjustment will cause

decreased performance, increased fuel consumption, and

increased emissions. See an authorized dealer for high

altitude adjustment information. Operation of the engine at

altitudes below 2,500 feet (762 meters) with the high altitude

kit is not recommended.

System Ground

The generator has a system ground that connects the

generator frame components to the ground terminals on the

AC output receptacles. The system ground is connected to the

AC neutral wire (the neutral is bonded to the generator frame).

Special Requirements

There may be Federal or State Occupational Safety and

Health Administration (OSHA) regulations, local codes, or

ordinances that apply to the intended use of the generator.

Please consult a qualified electrician, electrical inspector, or

the local agency having jurisdiction:

 • Insomeareas,generatorsarerequiredtoberegistered

with local utility companies.

 • Ifthegeneratorisusedataconstructionsite,there

may be additional regulations which must be observed.

Connecting to a Building’s Electrical System

Connections for standby power to a building’s electrical

system must use a listed transfer equipment installed by a

current licensed electrician. The connection must isolate the

generator power from the utility power and must comply

with all applicable laws and electrical codes.

FUEL

TANK

CB

A

WARNING Generator voltage could cause electrical

shock or burn resulting in death or serious injury.

• Uselistedtransferequipment,suitablefortheintendeduse,

to prevent backfeed by isolating generator from electric utility

workers.

• Whenusinggeneratorforbackuppower,notifyutilitycompany.

• Useagroundfaultcircuitinterrupter(GFCI)inanydampor

highly conductive area, such as metal decking or steel work.

• DONOTtouchbarewiresorreceptacles.

• DONOTusegeneratorwithelectricalcordswhichareworn,

frayed, bare or otherwise damaged.

• DONOToperategeneratorintherainorwetweather.

• DONOThandlegeneratororelectricalcordswhilestandingin

water, while barefoot, or while hands or feet are wet.

• DONOTallowunqualifiedpersonsorchildrentooperateor

service generator.

WARNING Fuel and its vapors are extremely flammable

and explosive which could cause burns, fire

or explosion resulting in death or serious

injury.

WHEN ADDING FUEL

• TurngeneratorengineOFFandletitcoolatleast2minutesbefore

removing fuel cap. Loosen cap slowly to relieve pressure in tank.

• Fillfueltankoutdoors.

• DONOToverfilltank.Allowspaceforfuelexpansion.

• Iffuelspills,waituntilitevaporatesbeforestartingengine.

• Keepfuelawayfromsparks,openflames,pilotlights,heat,and

other ignition sources.

• Checkfuellines,tank,capandfittingsfrequentlyforcracksor

leaks. Replace if necessary.

• DONOTlightacigaretteorsmoke.

12 troybilt.com

Portable Generator Location

Before starting the portable generator there are two equally

important safety concerns regarding carbon monoxide (CO)

poisoning and fire that must be addressed.

NOTICE Satisfying the RISK OF CARBON MONOXIDE

POISONING location requirements may not satisfy the fire

location requirements. Satisfying the RISK OF FIRE location

requirements may not satisfy the CARBON MONOXIDE

POISONING location requirements.

Operation Location of Portable Generator to REDUCE THE

RISK OF CARBON MONOXIDE POISONING

All fossil fuel burning equipment, such as a portable

generator, contains carbon monoxide (CO) gas in the engine

exhaust, a poisonous gas that could kill you in minutes.

You CANNOT smell it, see it, or taste it. Even if you do not

smell exhaust fumes, you could still be exposed to carbon

monoxide gas. The following must be completed prior to

starting the portable generator engine:

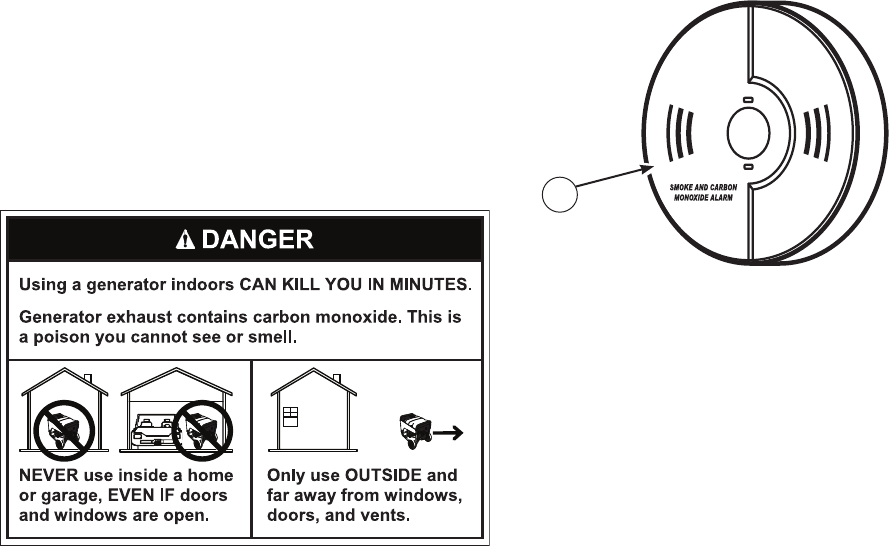

 • BylawitisrequiredinmanystatestohaveaCarbon

Monoxide (CO) alarm (A) in operating condition in

your home. Install/maintain battery-operated carbon

monoxide alarms or plug-in carbon monoxide alarms

with battery back-up according to the manufacturer’s

instructions. A CO alarm is an electronic device that

detects hazardous levels of CO. When there is a buildup

of CO, the alarm will alert the occupants by flashing

visual indicator light and alarm. Smoke alarms cannot

detect CO gas.

 • OperatethisproductONLYoutsidefarawayfrom

windows, doors and vents to reduce the risk of carbon

monoxide gas from accumulating and potentially being

drawn towards occupied spaces.

 • DONOTrunthisproductinsidehomes,garages,

basements, crawlspaces, sheds, or other partially-

enclosed spaces even if using fans or opening doors

and windows for ventilation. Carbon monoxide can

quickly build up in these spaces and can linger for

hours, even after this product has shut off.

 • Yourneighbor(s)homemaybeexposedtotheengine

exhaust from your portable generator and must be

considered when deciding on a location for the safe

operation of your portable generator.

 • ALWAYSplacethisproductdownwindandpointthe

engine exhaust away from occupied spaces.

If you start to feel sick, dizzy, or weak while using this

product, shut it off and get to fresh air RIGHT AWAY. See a

doctor. You may have carbon monoxide poisoning.

A

13

ONLY use outside and

downwind, far away from

windows, doors and vents.

Exhaust direction

away from

occupied spaces

EXAMPLE OF LOCATION TO REDUCE THE RISK OF CARBON MONOXIDE POISONING

DO NOT OPERATE IN ANY OF THE FOLLOWING LOCATIONS

14 troybilt.com

Operation Location of Portable Generator to REDUCE THE

RISK OF FIRE

WARNING Exhaust heat/gases could ignite

combustibles, structures or damage fuel tank

causing a fire, resulting in death or serious injury.

• Portablegeneratormustbeatleast5feet(1.5m)fromany

structure, overhang, trees, windows, doors, any wall opening,

shrubs, or vegetation over 12 inches (30.5 cm) in height.

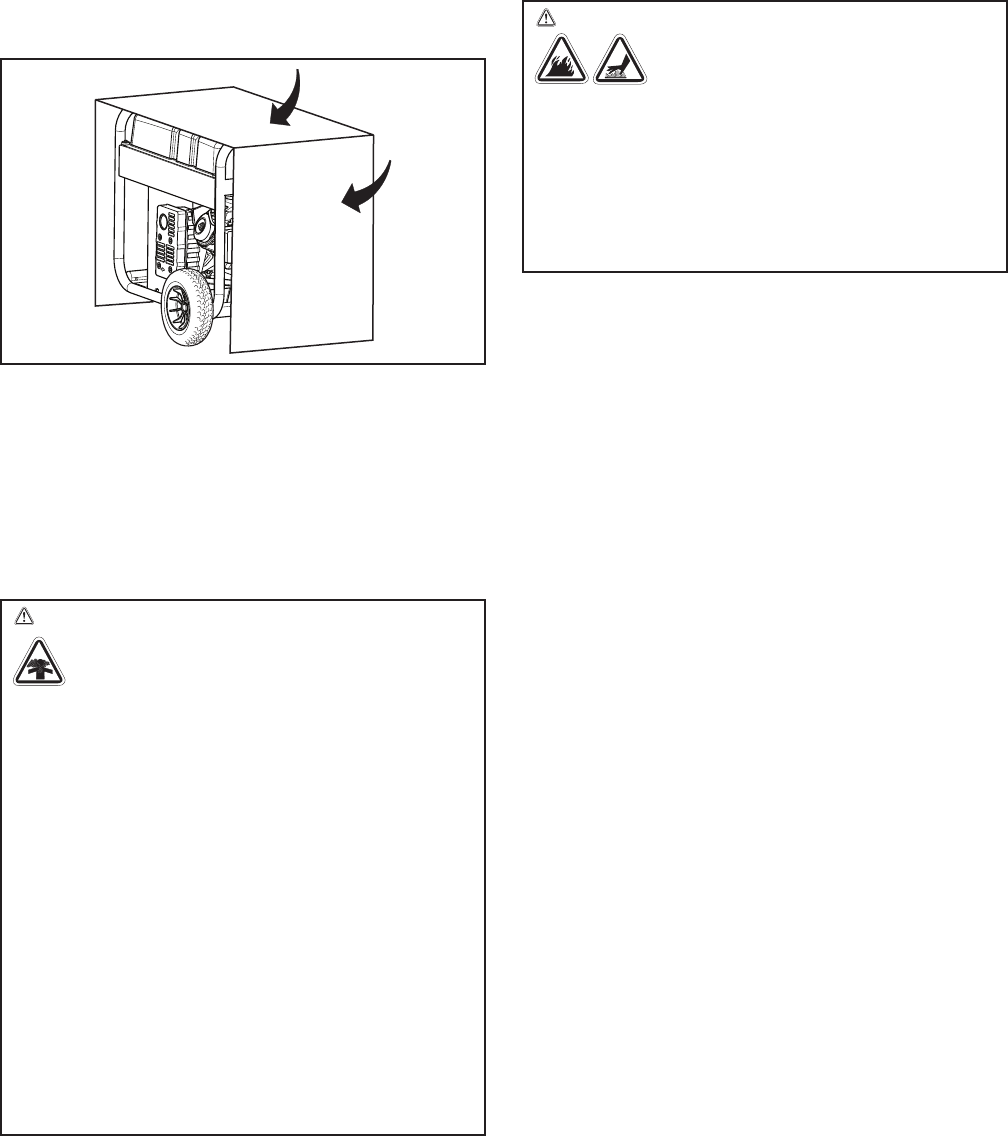

• DONOTplaceportablegeneratorunderadeckorothertypeof

structure that may confine airflow.

• Smokealarm(s)MUSTbeinstalledandmaintainedindoors

according to the manufacturer’s instructions/recommendations.

Carbon monoxide alarms cannot detect smoke.

• DONOTplaceportablegeneratorinmannerotherthanshown.

EXAMPLE OF LOCATION TO REDUCE THE RISK OF FIRE

Exhaust direction

away from

occupied spaces

15

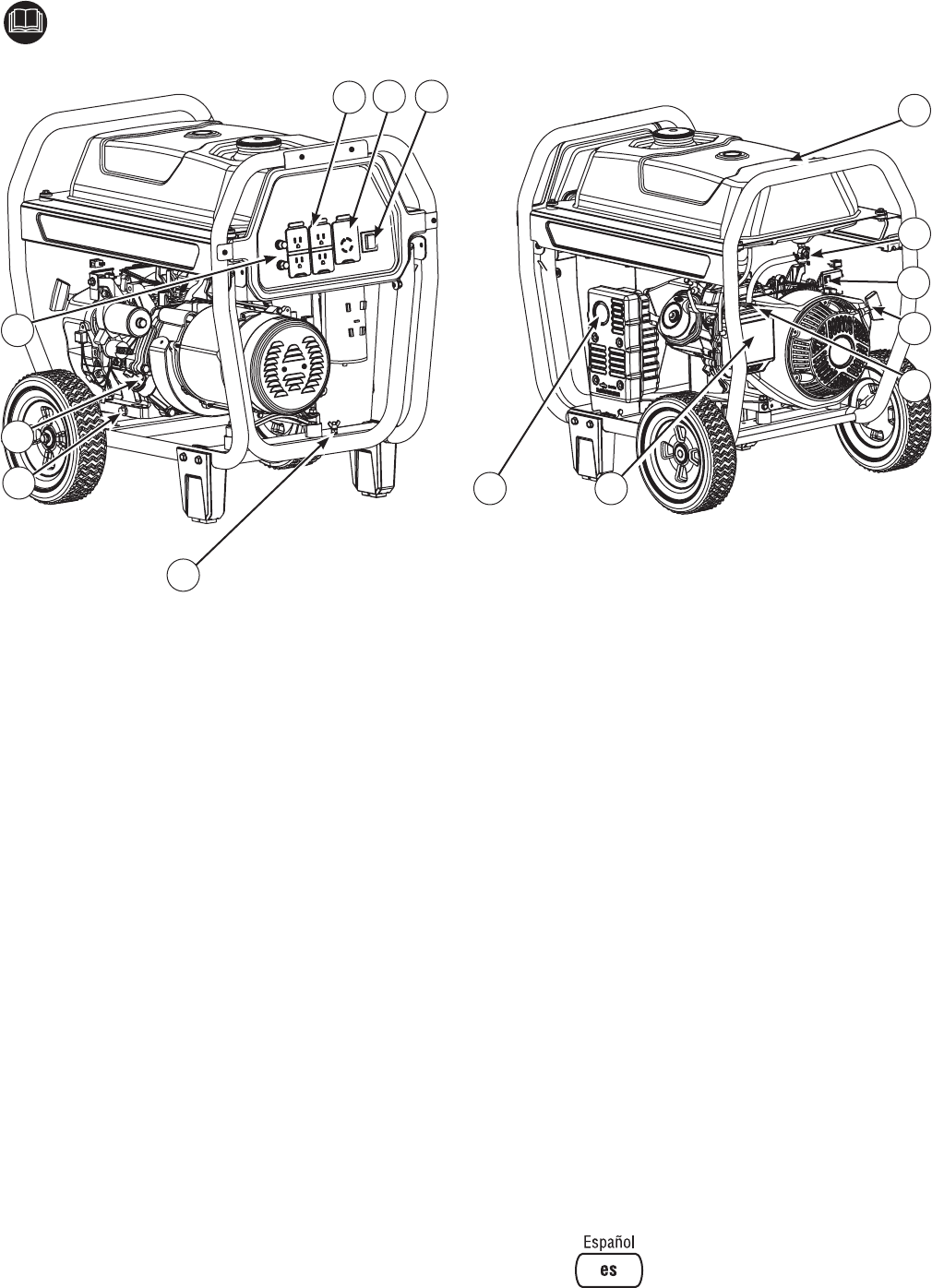

Features and Controls

Read this Operator’s Manual and safety rules before operating your generator.

Compare the illustrations with your generator, to familiarize yourself with the locations of various controls and

adjustments. Save this manual for future reference.

A - Circuit Breakers (AC) — The 120 Volt AC, 20A duplex

receptaclesareprovidedwith“pushtoreset”circuit

breakers to protect the generator against electrical

overload.

B - Oil Fill Cap/Dipstick — Check and add engine oil here.

C - Oil Drain Plug — Drain engine oil here.

D - Grounding Fastener — Consult your local agency having

jurisdiction for grounding requirements in your area.

E - Spark Arrester Muffler — Exhaust muffler lowers engine

noise and is equipped with a spark arrester screen.

F - Air Cleaner — Protects engine by filtering dust and

debris out of intake air.

G - Choke Lever — Used when starting a cold engine.

H - Recoil Starter — Used to start the engine manually.

J - Engine Switch — Set this switch to on (I) before starting

engine. Set switch to off (O) to shut off engine.

K - Fuel Valve — Used to turn fuel supply on and off to

engine.

L - Fuel Tank — Capacity of 8.5 US gallons (32.1 l).

M - Main Breaker — The receptacles are provided with

a rocker switch main circuit breaker to protect the

generator against electrical overload.

N - 120/240 Volt AC, 30 Amp Locking Receptacle — May

be used to supply electrical power for the operation of

120and/or240VoltAC,30Amp,singlephase,60Hz

electrical, lighting, appliance, tool and motor loads.

P - 120 Volt AC, 20 Amp, Duplex Receptacles — May

be used to supply electrical power for the operation of

120VoltAC,20Amp,singlephase,60Hzelectrical,

lighting, appliance, tool and motor loads.

Items Not Shown:

Engine Identification — Provides model, type and code

of engine. Please have these readily available if calling for

assistance.

Identification Label — Provides model, revision and serial

number of generator. Please have these readily available

when calling for assistance.

B

C

G

L

MN

E

K

A

D

F

H

J

P

16 troybilt.com

Cord Sets and Receptacles

Use only high quality, well-insulated, grounded extension

cords with the generator’s receptacles. Inspect extension

cords before each use.

Check the ratings of all extension cords before you use

them. Check the operator’s manuals of devices for the

manufacturer’s recommendations.

A double pole rocker switch main circuit breaker is provided

to protect the locking receptacle. If this circuit breaker is

tripped, all receptacles are disconnected.

120/240 Volt AC, 30 Amp, Locking Receptacle

Use a NEMA L14-30 plug with this receptacle. Connect a

4-wire cord set rated for 250 Volt AC loads at 30 Amps (or

greater). You can use the same 4-wire cord if you plan to run

a 120 Volt load.

This receptacle powers 120/240 Volt AC, 60 Hz, single phase

loadsrequiringupto6,250wattsofpower(6.25kW)at

26.0 Amps for 240 Volts or two independent 120 Volt loads

at 26.0 Amps each. The outlet is protected by a two pole

rocker switch circuit breaker.

NOTICE Receptacles may be marked with rating value

greater than generator output capacity.

• NEVERattempttopoweradevicerequiringmoreamperagethan

generator or receptacle can supply.

• DONOToverloadthegenerator.See Don’t Overload Generator.

120 Volt AC, 20 Amp, Duplex Receptacles

The generator has two 120 Volt, 20 Amp duplex receptacles.

Each receptacle is protected against overload by push-to-

reset circuit breakers.

Useeachreceptacletooperate120VoltAC,single-phase,

60Hzelectricalloadsrequiringupto2,400watts(2.4kW)at

20Ampsofcurrent.Usecordsetsthatareratedfor125Volt

ACloadsat20Amps(orgreater).Inspectcordsetsbefore

each use.

240V

120V 120V

W (Neutral)

X (Hot)

Y (Hot)

NEMA L14-30 Ground (Green)

4-Wire Cord Set

WARNING Damaged or overloaded electrical cords

could overheat, arc, and burn resulting in death or

serious injury.

• ONLYusecordsratedforyourloads.

• Followallsafetiesonelectricalcords.

• Inspectcordsetsbeforeeachuse.

17

Operation

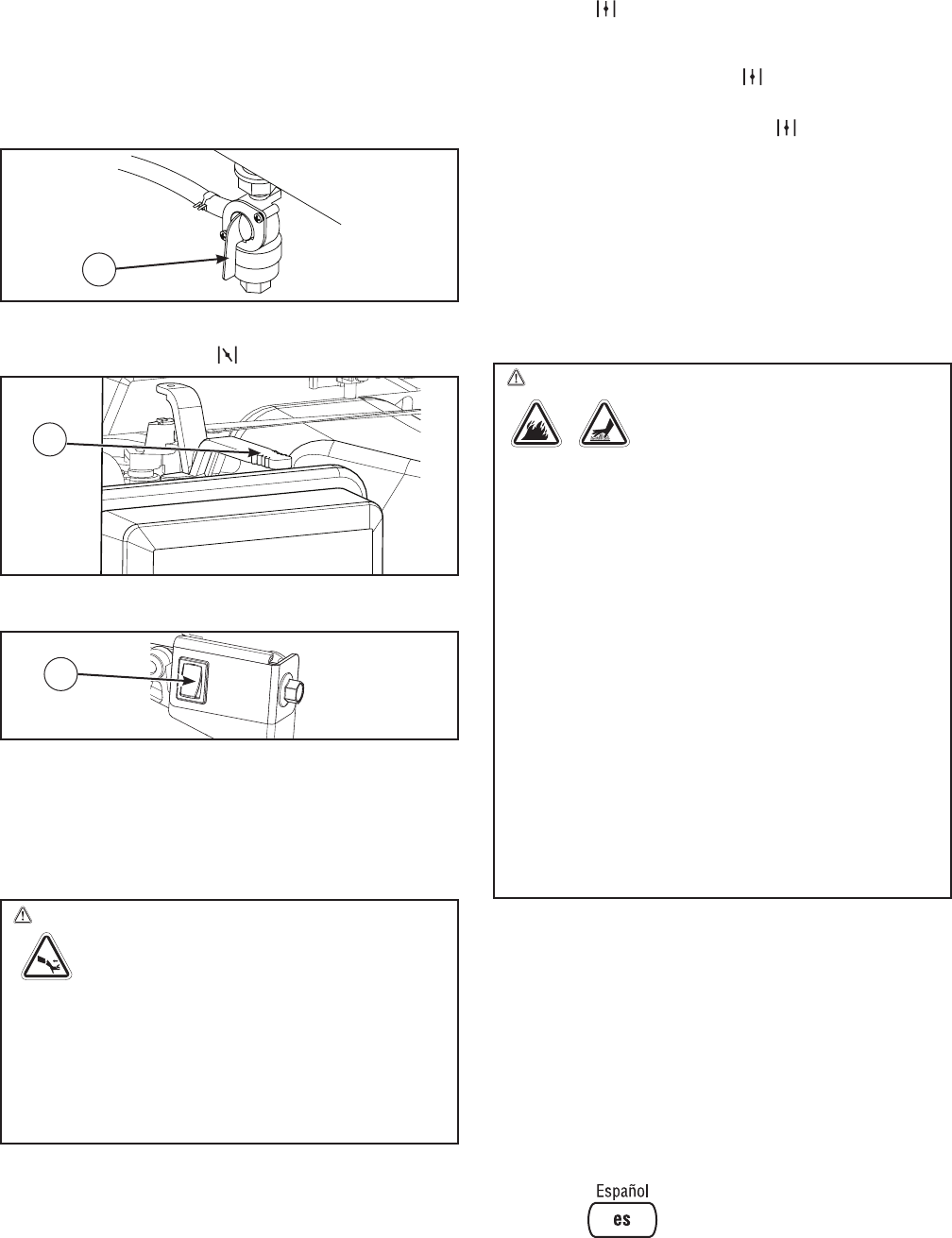

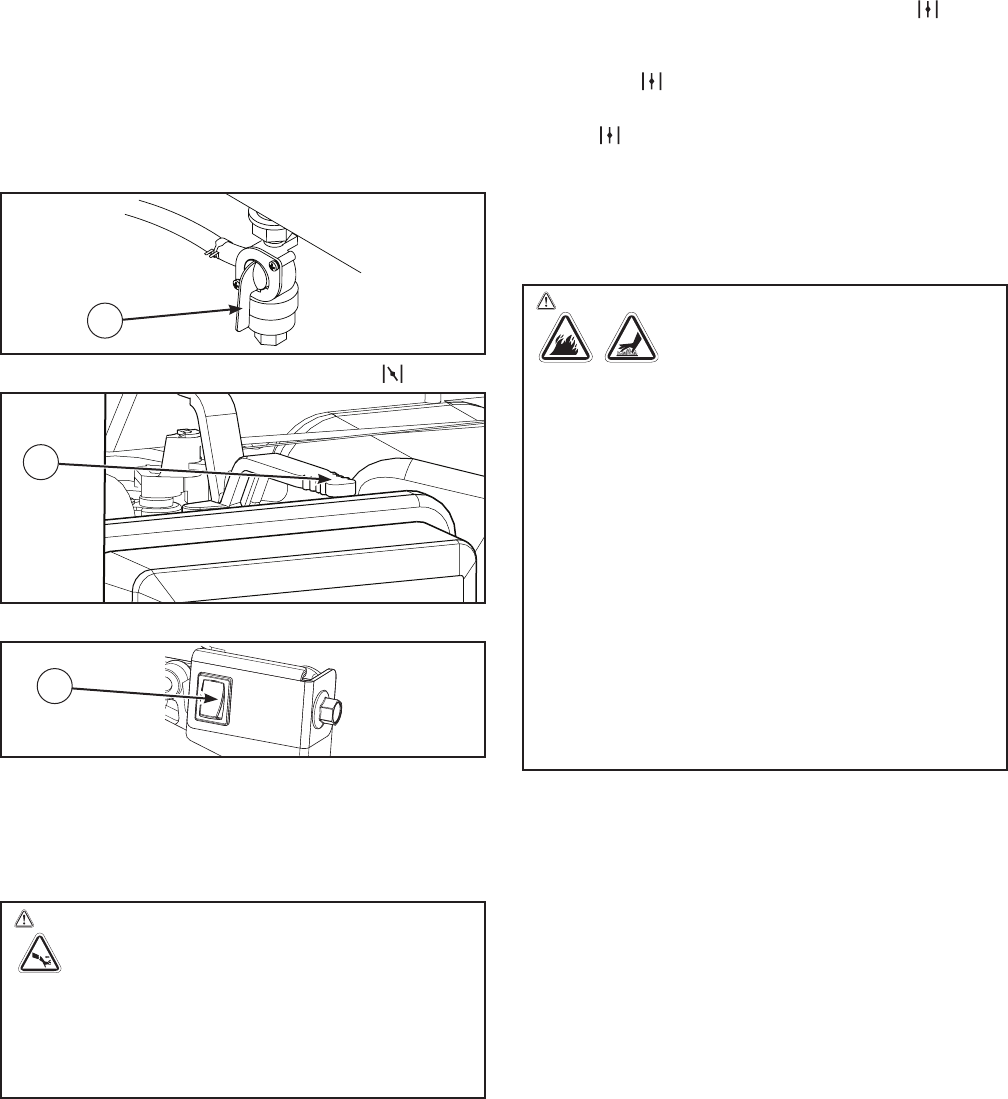

Starting the Engine

Disconnect all electrical loads from the generator. Use the

following start instructions:

1. Make sure unit is on a level surface.

NOTICE Failure to start and operate the unit on a level

surface will cause the unit not to start or shut down during

operation.

2. Turn the fuel valve (A)tothe“On” position.

3. Push choke lever (B)to“Choke” position ( ).

4. Set engine switch (C) to on (I) position.

5. Grasp recoil handle and pull slowly until slight

resistance is felt. Then pull rapidly one time only to

start engine.

  • Ifenginestarts,proceedtostep7.

  • Ifenginefailstostart,proceedtostep6.

 6. Movechokeleverto“Half” choke position, and pull

recoil handle twice.

  • Ifenginefailstostart,repeatsteps5thru7.

 7. Slowlymovechokeleverto“Run” position ( ). If

enginefalters,movechokeleverto“Half” choke

positionuntilenginerunssmoothly,andthento“Run”

position ( ).

NOTICE Ifenginefloods,placechokeleverin“Run”

position ( ) and crank until engine starts.

NOTICE If engine starts after 3 pulls but fails to run, or if

unit shuts down during operation, make sure unit is on a

level surface and check for proper oil level in crankcase. This

unit may be equipped with a low oil protection device. If so,

oil must be at proper level for engine to start.

A

B

WARNING Starter cord kickback (rapid retraction)

will pull hand and arm toward engine faster than

you can let go which could cause broken bones,

fractures, bruises, or sprains resulting in serious injury.

• Whenstartingengine,pullcordslowlyuntilresistanceisfelt

and then pull rapidly to avoid kickback.

• NEVERstartorstopenginewithelectricaldevicespluggedin

and turned on.

WARNING Exhaust heat/gases could ignite

combustibles, structures or damage fuel

tank causing a fire, resulting in death or

serious injury.

Contact with muffler area could cause burns resulting in

serious injury.

• DONOTtouchhotpartsandAVOIDhotexhaustgases.

• Allowequipmenttocoolbeforetouching.

• Keepatleast5feet(1.5m)ofclearanceonallsidesof

generator including overhead.

• ItisaviolationofCaliforniaPublicResourceCode,Section

4442, to use or operate the engine on any forest-covered,

brush-covered, or grass-covered land unless the exhaust

system is equipped with a spark arrester, as defined in Section

4442, maintained in effective working order. Other states or

federal jurisdictions may have similar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaust system

installed on this engine.

• Replacementpartsmustbethesameandinstalledinthesame

position as the original parts.

C

18 troybilt.com

Connecting Electrical Loads

1. Let engine stabilize and warm up for a few minutes

after starting.

 2. Ensuremainbreakerisin“On” position.

 3. Pluginandturnonthedesired120and/or240Volt

AC,singlephase,60Hzelectricalloads.

NOTICE When plugging into the 120 Volt receptacles, plug

items to be powered in sequence as shown below.

NOTICE

 • DO NOTconnect240Voltloadsto120Voltduplex

receptacles.

 • DO NOT connect 3-phase loads to generator.

 • DONOTconnect50Hzloadstogenerator.

 • DONOTOVERLOADTHEGENERATOR.SeeDon’t

Overload Generator.

NOTICE Exceeding generators wattage/amperage capacity

could damage generator and/or electrical devices connected

to it.

• DO NOT exceed the generator’s wattage/amperage capacity. See

Don’t Overload Generator in the Operation section.

• Startgeneratorandletenginestabilizebeforeconnectingelectrical

loads.

• ConnectelectricalloadsinOFFposition,thenturnONfor

operation.

• TurnelectricalloadsOFFanddisconnectfromgeneratorbefore

stopping generator.

Stopping the Engine

1. Turn OFF and unplug all electrical loads from generator

panel receptacles. NEVER start or stop engine with

electrical devices plugged in and turned ON.

2. Let engine run at no-load for several minutes to

stabilize internal temperatures of engine and generator.

3. Push engine switch to OFF (O) position.

 4. Movefuelvalveto“Off” position.

Low Oil Shutdown

If the engine oil drops below a preset level, an oil switch will

stop the engine. Check oil level with dipstick.

If oil level is between ADD and FULL mark on dipstick:

1. DO NOT try to restart the engine.

2. Contact an Authorized Briggs & Stratton Service Dealer.

3. DO NOT operate engine until oil level is corrected.

If oil level is below ADD mark on dipstick:

1. Add oil to bring level to FULL mark.

2. Restart engine and if the engine stops again a low oil

condition may still exist. DO NOT try to restart the

engine.

3. Contact an Authorized Briggs & Stratton Service Dealer.

4. DO NOT operate engine until oil level is corrected.

Cold Weather Operation

Under certain weather conditions (temperatures below 40°F

[4°C] combined with high humidity), your generator may

experience icing of the carburetor and/or the crankcase

breather system. To reduce this problem, you need to

perform the following:

1. Make sure generator has clean, fresh fuel.

2. Open fuel valve (turn valve to open position).

3. Use SAE 5W-30 oil.

4. Check oil level daily or after every eight (8) hours of

operation.

5. Maintain generator following Maintenance Schedule in

Maintenance section.

6. Shelter unit from elements.

WARNING Fuel and its vapors are extremely flammable

and explosive which could cause burns, fire

or explosion resulting in death or serious

injury.

• DONOTstopenginebymovingchokeleverto“Choke” position

( ).

1

2

3

4

19

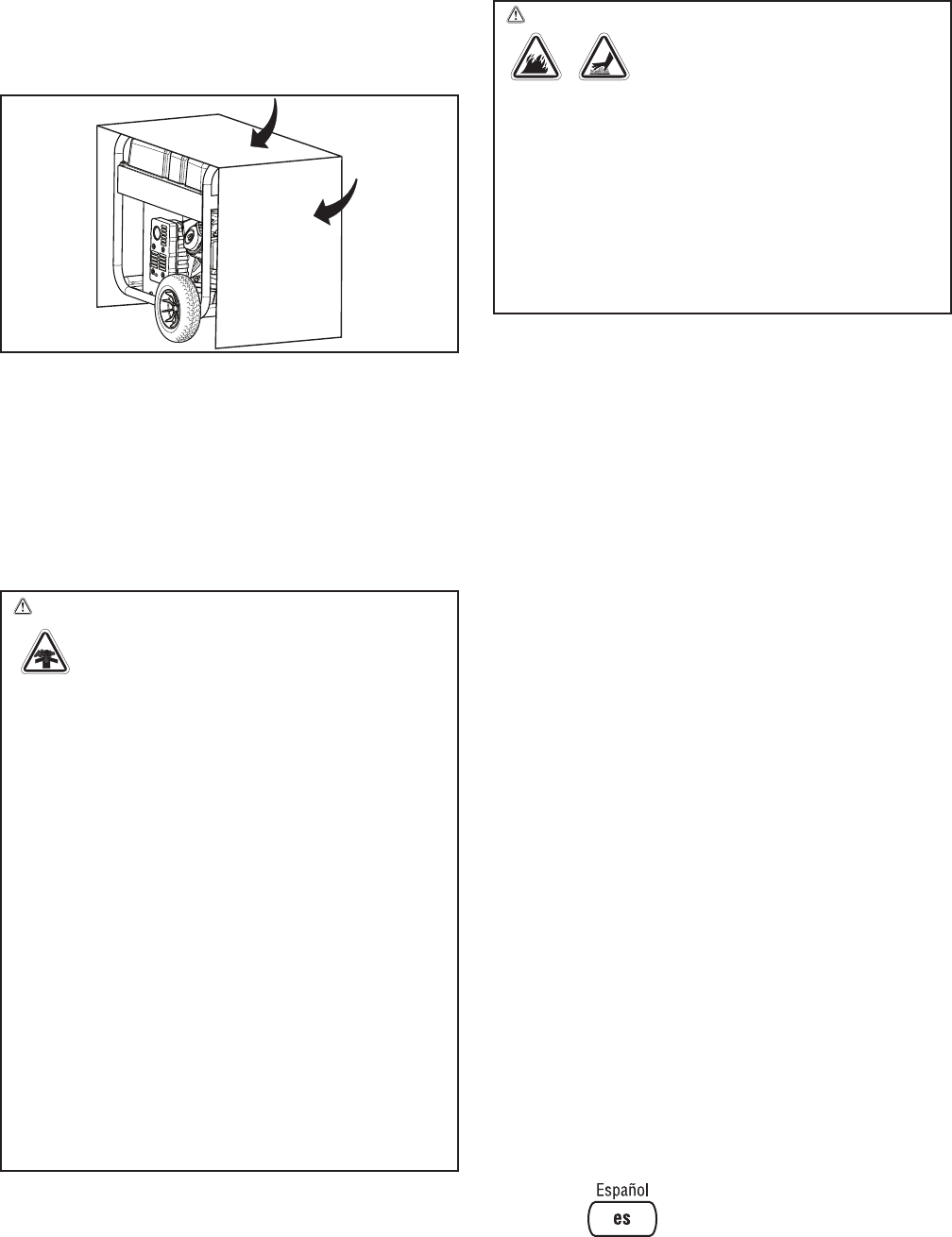

Creating a Temporary Cold Weather Shelter

1. For temporary shelter, the original shipping carton can

be used.

2. Cut off top carton flaps and one long side of carton to

expose muffler side of unit. If required, tape up other

sides of carton to fit over generator as shown.

Wind

NOTICE If required, remove wheel kit to fit carton over

generator as shown.

3. Cut appropriate slots to access receptacles of unit.

4. Face exposed end away from wind and elements.

5. Locate generator as described in the section Generator

Location. Keep exhaust gas from entering a confined

area through windows, doors, ventilation intakes or

other openings.

WARNING POISONOUS GAS HAZARD. Engine

exhaust contains carbon monoxide, a poisonous

gas that could kill you in minutes. You CANNOT

smell it, see it, or taste it. Even if you do not smell

exhaust fumes, you could still be exposed to carbon

monoxide gas.

• OperatethisproductONLYoutsidefarawayfromwindows,

doors and vents to reduce the risk of carbon monoxide gas

from accumulating and potentially being drawn towards

occupied spaces.

• Installbattery-operatedcarbonmonoxidealarmsorplug-in

carbon monoxide alarms with battery back-up according to

the manufacturer’s instructions. Smoke alarms cannot detect

carbon monoxide gas.

• DONOTrunthisproductinsidehomes,garages,basements,

crawlspaces, sheds, or other partially-enclosed spaces even

if using fans or opening doors and windows for ventilation.

Carbon monoxide can quickly build up in these spaces and can

linger for hours, even after this product has shut off.

• ALWAYSplacethisproductdownwindandpointtheengine

exhaust away from occupied spaces.

If you start to feel sick, dizzy, or weak while using this product,

shut it off and get to fresh air RIGHT AWAY. See a doctor. You

may have carbon monoxide poisoning.

6. Start generator as described in the section Starting

the Engine, then place carton over generator. Keep at

least 5 ft. (1.5 m) clearance on all sides of generator

including overhead with shelter in place.

7. Remove shelter when temperatures are above 40°F

[4°C].

8. Turn engine OFF and let cool two (2) minutes before

refueling. Let any spilled fuel evaporate before starting

engine.

Building a Cold Weather Shelter

1. Using non combustible material with a fire rating of at

least one hour, build a shelter that will enclose three

sides and the top of the generator. Make sure muffler

side of generator is exposed.

NOTICE Contact your local building material supplier for

non combustible materials with a fire rating of at least one

hour.

NOTICE Be sure shelter can easily be repositioned for

change in wind direction.

2. DO NOT enclose generator any more than shown.

Shelter should hold enough heat created by the

generator to prevent icing problem.

NOTICE If a wheel kit is installed on the generator, enlarge

shelter accordingly.

3. Follow steps 3 through 8 as described previously in

Creating a Temporary Cold Weather Shelter.

WARNING Exhaust heat/gases could ignite

combustibles, structures or damage fuel

tank causing a fire, resulting in death or

serious injury.

Contact with muffler area could cause burns resulting in

serious injury.

• DONOTtouchhotpartsandAVOIDhotexhaustgases.

• Allowequipmenttocoolbeforetouching.

• Keepatleast5feet(1.5m)ofclearanceonallsidesof

generator including overhead.

• Removeshelterwhentemperaturesareabove40°F[4°C].

20 troybilt.com

Don’t Overload Generator

Capacity

You must make sure your generator can supply enough rated

(running) and surge (starting) watts for the items you will

power at the same time. Follow these simple steps:

1. Select the items you will power at the same time.

2. Total the rated (running) watts of these items. This is the

amount of power your generator must produce to keep

your items running. See Wattage Reference Guide.

3. Estimate how many surge (starting) watts you will need.

Surge wattage is the short burst of power needed to

start electric motor-driven tools or appliances such as a

circular saw or refrigerator. Because not all motors start

at the same time, total surge watts can be estimated by

adding only the item(s) with the highest additional surge

watts to the total rated watts from step 2.

Example:

Tool or Appliance Watts (Starting) Watts

Window Air

Conditioner

1200 1800

Refrigerator 800 1600

Deep Freezer 500 500

Television 500 —

Light (75 Watts) 75 —

3075 Total

Running Watts

1800 Highest

Surge Watts

Total Rated (Running) Watts = 3075

Highest Additional Surge Watts = 1800

Total Generator Output Required = 4875

Power Management

To prolong the life of your generator and attached devices,

it is important to take care when adding electrical loads to

your generator. There should be nothing connected to the

generator outlets before starting its engine. The correct and

safe way to manage generator power is to sequentially add

loads as follows:

1. With nothing connected to the generator, start the

engine as described in this manual.

2. Plug in and turn on the first load, preferably the largest

load you have.

3. Permit the generator output to stabilize (engine runs

smoothly and attached device operates properly).

4. Plug in and turn on the next load.

5. Again, permit the generator to stabilize.

6. Repeat steps 4 and 5 for each additional load.

NEVER add more loads than the generator capacity. Take

special care to consider surge loads in generator capacity, as

described above.

Tool or Appliance

Rated*

(Running)

Watts

Additional Surge

(Starting) Watts

Essentials

Light Bulb - 75 watt 75 -

Deep Freezer 500 500

Sump Pump 800 1200

Refrigerator/Freezer - 18 Cu. Ft. 800 1600

Water Well Pump - 1/3 HP 1000 2000

Heating/Cooling

Window AC - 10,000 BTU 1200 1800

Window Fan 300 600

Furnace Fan Blower - 1/2 HP 800 1300

Kitchen

Microwave Oven - 1000 Watt 1000 -

Coffee Maker 1500 -

Electric Stove - Single Element 1500 -

Hot Plate 2500 -

Family Room

DVD/CD Player 100 -

VCR 100 -

Stereo Receiver 450 -

Color Television - 27” 500 -

Personal Computer w/17” monitor 800 -

Other

Security System 180 -

AM/FM Clock Radio 300 -

Garage Door Opener - 1/2 HP 480 520

Electric Water Heater - 40 Gallon 4000 -

DIY/Job Site

Quartz Halogen Work Light 1000 -

Airless Sprayer - 1/3 HP 600 1200

Reciprocating Saw 960 960

Electric Drill - 1/2 HP 1000 1000

Circular Saw - 7 1/4” 1500 1500

Miter Saw - 10” 1800 1800

Table Planer - 6” 1800 1800

Table Saw/Radial Arm Saw - 10” 2000 2000

Air Compressor - 1-1/2 HP 2500 2500

* Wattages listed are approximate only. Check tool or

appliance for actual wattage.

21

Maintenance

Maintenance Schedule

Follow the hourly or calendar intervals, whichever occurs

first. More frequent service is required when operating in

adverse conditions noted below.

1 Service more often under dirty or dusty conditions.

General Recommendations

Regular maintenance will improve the performance and

extend the life of the generator. See any authorized dealer for

service.

The generator’s warranty does not cover items that have

been subjected to operator abuse or negligence. To receive

full value from the warranty, the operator must maintain the

generator as instructed in this manual.

Some adjustments will need to be made periodically to

properly maintain your generator.

All service and adjustments should be made at least once

each season. Follow the requirements in the Maintenance

Schedule chart above.

NOTICE Once a year you should clean or replace the spark

plug and replace the air filter. A new spark plug and clean air

filter assure proper fuel-air mixture and help your engine run

better and last longer.

Emissions Control

Maintenance, replacement, or repair of the emissions

control devices and systems may be performed by any

non-road engine repair establishment or individual.

However, to obtain ”no charge” emissions control service,

the work must be performed by a factory authorized dealer.

See the Emissions Warranty.

Generator Maintenance

Generator maintenance consists of keeping the unit

clean and dry. Operate and store the unit in a clean dry

environment where it will not be exposed to excessive dust,

dirt, moisture, or any corrosive vapors. Cooling air slots in

the generator must not become clogged with snow, leaves,

or any other foreign material.

NOTICE DO NOT use water or other liquids to clean

generator. Liquids can enter engine fuel system, causing

poor performance and/or failure to occur. In addition, if

liquid enters generator through cooling air slots, some of

the liquid will be retained in voids and cracks of the rotor

and stator winding insulation. Liquid and dirt buildup on

the generator internal windings will eventually decrease the

insulation resistance of these windings.

Cleaning

Daily or before use, look around and underneath the

generator for signs of oil or fuel leaks. Clean accumulated

debris from inside and outside the generator. Keep the

linkage, spring and other engine controls clean. Keep the area

around and behind the muffler free from any combustible

debris. Inspect cooling air slots and openings on generator.

These openings must be kept clean and unobstructed.

Engine parts should be kept clean to reduce the risk of

overheating and ignition of accumulated debris:

 • Useadampclothtowipeexteriorsurfacesclean.

NOTICE Improper treatment of generator could damage it

and shorten its life.

• DONOTexposegeneratortoexcessivemoisture,dust,dirt,or

corrosive vapors.

• DONOTinsertanyobjectsthroughcoolingslots.

 • Useasoftbristlebrushtoloosencakedondirtoroil.

 • Useavacuumcleanertopickuploosedirtanddebris.

Fuel Valve Maintenance

The fuel valve is equipped with a fuel sediment cup, screen,

and o-ring that need to be cleaned.

 1. Movefuelvalveto“Off” position.

2. Remove sediment cup (A) from fuel valve. Remove

o-ring (B) and screen (C) from fuel valve.

3. Wash sediment cup, o-ring, and screen in a

nonflammable solvent. Dry them thoroughly.

First 5 Hours

 • Changeengineoil

Every 8 Hours or Daily

 • Cleandebris

 • Checkengineoillevel

Every 25 Hours or Yearly

 • Cleanengineairfilter1

Every 50 Hours or Yearly

 • Changeengineoil1

Yearly

 • Replaceengineairfilter1

 • Servicefuelvalve

 • Servicesparkplug

 • Inspectmufflerandsparkarrester

 • Cleancoolingsystem1

A

B

C

22 troybilt.com

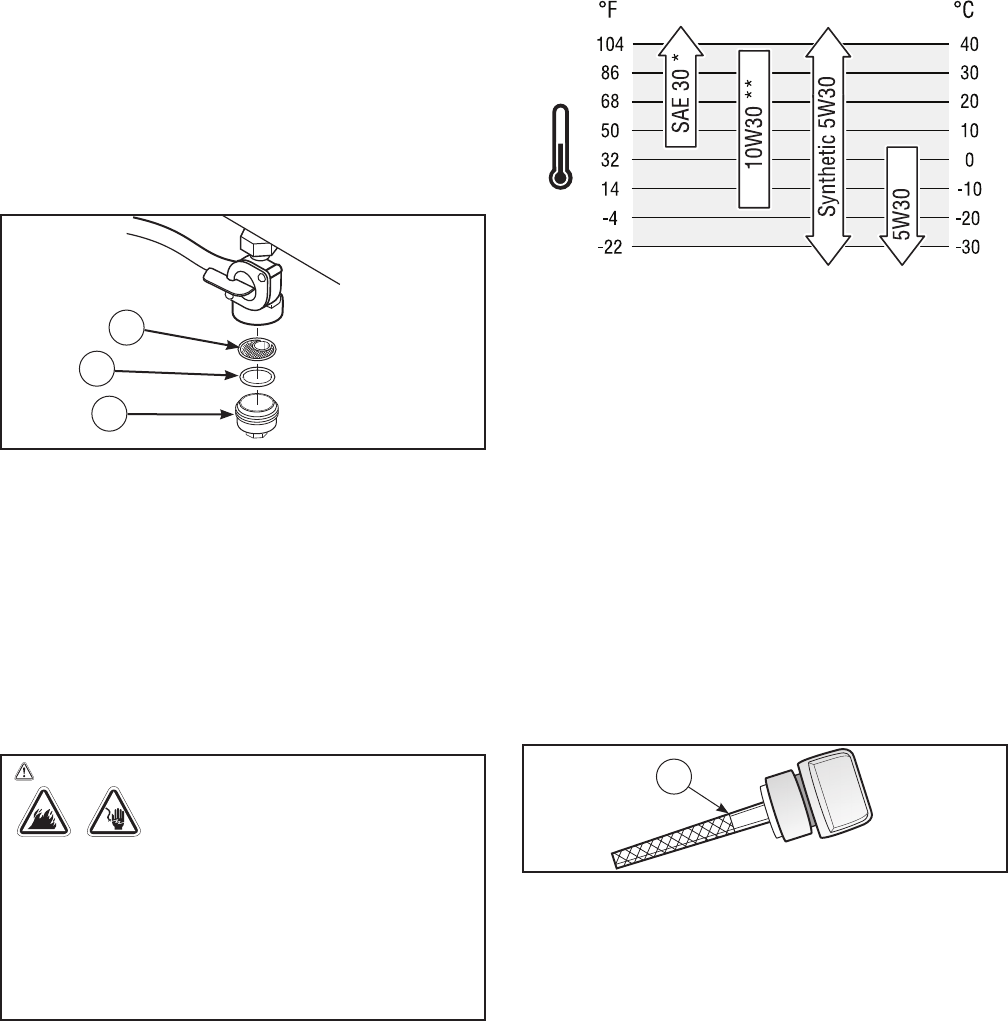

4. Place screen and o-ring into fuel valve. Install sediment

cup and tighten securely.

 5. Movefuelvalveto“On” position, and check for leaks.

Replace fuel valve if there is any leakage.

Engine Maintenance

Oil

Oil Recommendations

We recommend the use of Briggs & Stratton Warranty

Certified oils for best performance. Other high-quality

detergent oils are acceptable if classified for service SF, SG,

SH, SJ or higher. DO NOT use special additives.

Outdoor temperatures determine the proper oil viscosity for

the engine. Use the chart to select the best viscosity for the

outdoor temperature range expected.

* Below 40°F (4°C) the use of SAE 30 will result in hard starting.

** Above 80°F (27°C) the use of 10W30 may cause increased oil

consumption. Check oil level more frequently.

Checking Oil Level

Oil level should be checked prior to each use or at least

every 8 hours of operation. Keep oil level maintained.

1. Make sure generator is on a level surface.

2. Clean area around oil fill, remove oil cap/dipstick

and wipe dipstick with clean cloth. Replace dipstick.

Remove and and check oil level.

NOTICE DO NOT screw in dipstick when checking oil level.

 3. Verifyoilisat“Full” mark (D) on dipstick. Replace and

tighten oil cap/dipstick.

Adding Engine Oil

1. Make sure generator is on a level surface.

2. Check oil level as described in Checking Oil Level.

3. If needed, slowly pour oil into oil fill opening to the

“Full” mark on dipstick. DO NOT overfill.

NOTICE Overfilling with oil could cause the engine to not

start, or hard starting.

• DONOToverfill.

• IfovertheFULLmarkondipstick,drainoiltoreduceoillevelto

FULL mark on dipstick.

4. Replace and tighten oil cap/dipstick.

D

WARNING Unintentional sparking could cause fire or

electric shock resulting in death or serious

injury.

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR GENERATOR

• Disconnectthesparkplugwirefromthesparkplugandplace

the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

• Useapprovedsparkplugtester.

• DO NOT check for spark with spark plug removed.

23

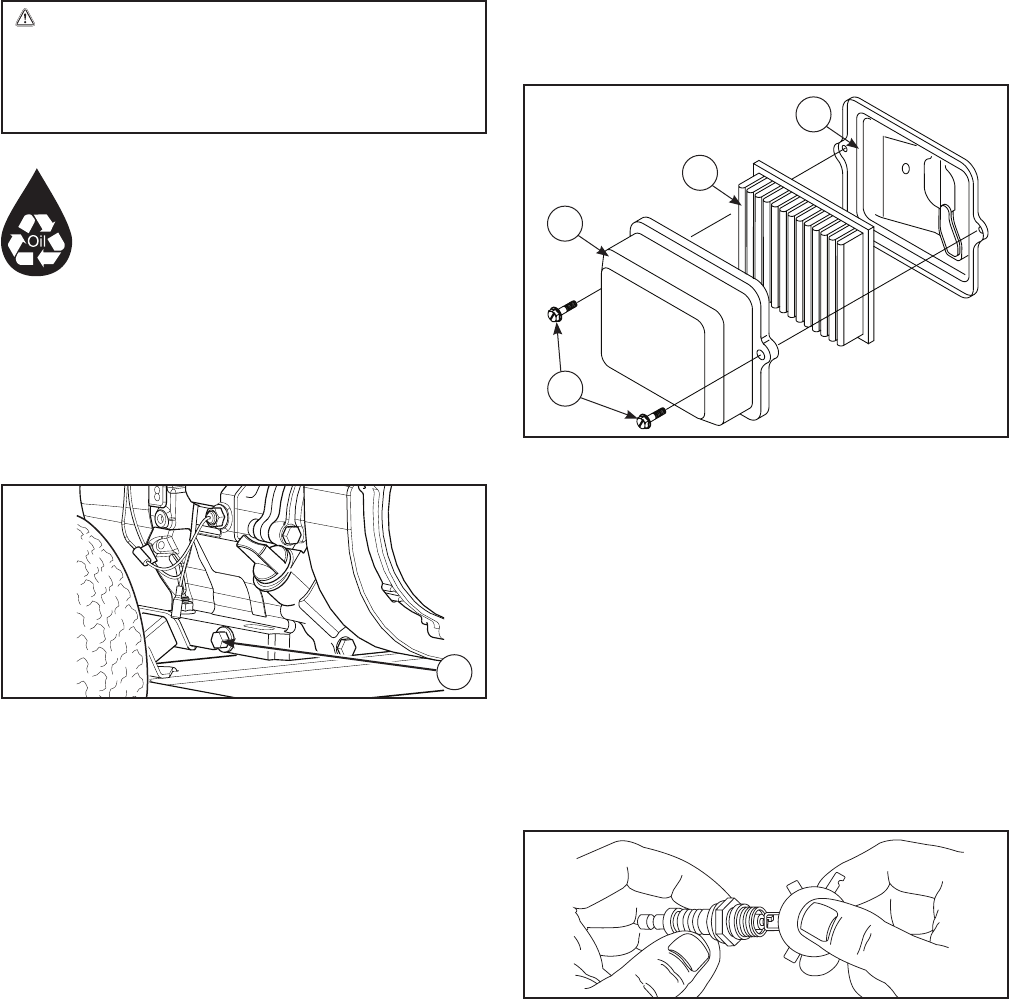

Changing Engine Oil

If you are using your generator under extremely dirty or

dusty conditions, or in extremely hot weather, change the oil

more often.

KEEP OUT OF REACH OF CHILDREN. DON’T

POLLUTE. CONSERVE RESOURCES. RETURN

USED OIL TO COLLECTION CENTERS.

Change the oil while the engine is still warm from running,

as follows:

1. Make sure unit is on a level surface.

2. Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

3. Clean area around oil drain plug (A). The oil drain plug

is located at base of engine, opposite carburetor.

4. Remove oil drain plug and drain oil completely into a

suitable container.

5. Reinstall oil drain plug and tighten securely. Remove oil

cap/dipstick.

6. Slowly pour recommended oil (about 36 oz. (1.0 l))

into oil fill opening. Pause to permit oil to settle. Fill to

“Full” mark on dipstick.

7. Wipe dipstick clean each time oil level is checked. DO

NOT overfill.

8. Reinstall oil cap/dipstick. Tighten cap securely.

9. Wipe up any spilled oil.

Service Air Cleaner

Your engine will not run properly and may be damaged if you

run it with a dirty air cleaner. Clean or replace more often if

operating under dusty or dirty conditions.

To service the air cleaner, follow these steps:

1. Loosen screws (B) and remove air cleaner cover (C).

2. Carefully remove cartridge (D) from base (E).

3. Install clean (or new) air cleaner assembly inside cover.

Dispose of old filter properly.

4. Assemble air cleaner cover onto base and tighten

screws.

Service Spark Plug

Changing the spark plug will help your engine to start easier

and run better.

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Check electrode gap with wire feeler gauge and reset

spark plug gap to recommended gap if necessary (see

Specifications).

4. Replace spark plug if electrodes are pitted, burned

or porcelain is cracked. Use the recommended

replacement spark plug. See Specifications.

5. Install spark plug and tighten firmly.

CAUTION Avoid prolonged or repeated skin contact

with used motor oil.

• Usedmotoroilhasbeenshowntocauseskincancerincertain

laboratory animals.

• Thoroughlywashexposedareaswithsoapandwater.

A

B

C

D

E

24 troybilt.com

CAUTION Excessively high operating speeds could

result in minor injury.

Excessively low speeds impose a heavy load.

• DONOTtamperwithgovernorspring,linksorotherparts

to increase engine speed. Generator supplies correct rated

frequency and voltage when running at governed speed.

• DONOTmodifygeneratorinanyway.

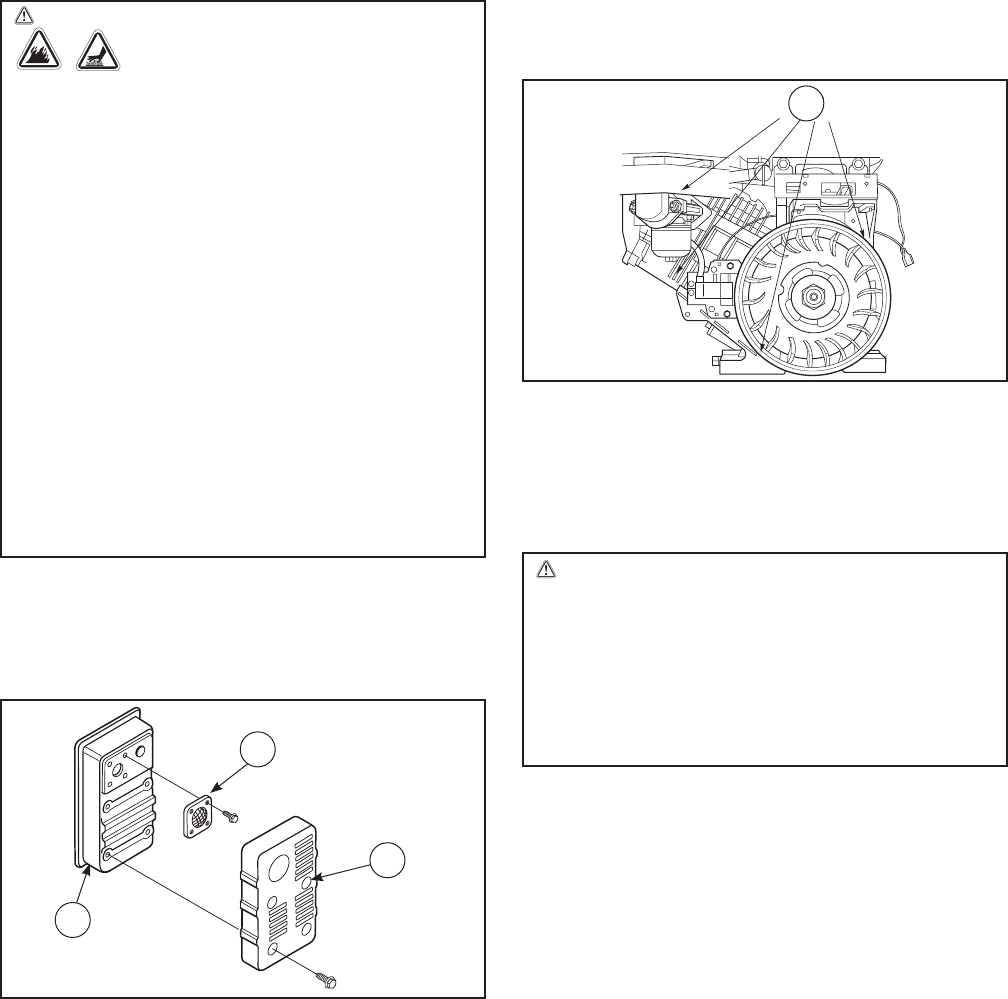

Inspect Muffler and Spark Arrester

The engine exhaust muffler has a spark arrester screen.

Inspect the muffler for cracks, corrosion, or other damage.

Remove the spark arrester and inspect for damage or carbon

blockage. If replacement parts are required, make sure to

use only original equipment replacement parts.

Clean and inspect the spark arrester as follows:

1. To remove muffler heat shield (A)frommuffler(B),

remove four screws that connect guard to muffler

bracket.

2. Remove four screws that attach spark arrester screen (C).

3. Inspect screen and obtain a replacement if torn,

perforated or otherwise damaged. DO NOT use a

defective screen. If screen is not damaged, clean it with

commercial solvent.

4. Reattach screen and muffler guard.

Clean Cooling System

Over time debris may accumulate in cylinder cooling fins

and cannot be observed without partial engine disassembly.

For this reason, we recommend you have a Briggs &

Stratton authorized dealer clean the cooling system (D) per

recommended intervals (see Maintenance Schedule in the

Maintenance section). Equally important is to keep top of

engine free from debris. Also see Cleaning.

Carburetor Adjustment

The carburetor on this engine is low emission. It is equipped

with a non-adjustable idle mixture valve. Top speed has been

set at the factory. If adjustment is required, see a Briggs &

Stratton authorized dealer.

WARNING Exhaust heat/gases could ignite

combustibles, structures or damage fuel tank

causing a fire, resulting in death, serious injury

and/or property damage.

Contact with muffler area could cause burns resulting in

serious injury.

• DONOTtouchhotpartsandAVOIDhotexhaustgases.

• Allowequipmenttocoolbeforetouching.

• Keepatleast5feet(1.5m)ofclearanceonallsidesof

generator including overhead.

• ItisaviolationofCaliforniaPublicResourceCode,Section

4442, to use or operate the engine on any forest-covered,

brush-covered, or grass-covered land unless the exhaust

system is equipped with a spark arrester, as defined in Section

4442, maintained in effective working order. Other states or

federal jurisdictions may have similar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaust system

installed on this engine.

• Replacementpartsmustbethesameandinstalledinthesame

position as the original parts.

A

B

D

C

25

Storage

The generator should be started at least once every seven

days and allowed to run at least 30 minutes. If this cannot be

doneandyoumuststoretheunitformorethan30days,use

the following guidelines to prepare it for storage.

Generator Storage

 • CleanthegeneratorasoutlinedinCleaning.

 • Checkthatcoolingairslotsandopeningsongenerator

are open and unobstructed.

Long Term Storage Instructions

Fuel can become stale when stored over 30 days. Stale fuel

causes acid and gum deposits to form in the fuel system or

on essential carburetor parts. To keep fuel fresh, use Briggs

& Stratton® Advanced Formula Fuel Treatment & Stabilizer,

available wherever Briggs & Stratton genuine service parts

are sold.

For engines equipped with a FRESH START® fuel cap,

use Briggs & Stratton FRESH START® available in a drip

concentrate cartridge.

There is no need to drain gasoline from the engine if a fuel

stabilizer is added according to instructions. Run the engine

for 2 minutes to circulate the stabilizer throughout the fuel

system before storage.

If gasoline in the engine has not been treated with a fuel

stabilizer, it must be drained into an approved container.

Run the engine until it stops from lack of fuel. The use of a

fuel stabilizer in the storage container is recommended to

maintain freshness.

Change Engine Oil

While engine is still warm, drain oil from crankcase. Refill

with recommended grade. See Changing Engine Oil.

Other Storage Tips

1. DO NOT store fuel from one season to another unless

it has been treated as described in Long Term Storage

Instructions.

2. Replace fuel container if it starts to rust. Rust and/

or dirt in fuel can cause problems if it’s used with this

unit.

3. Cover unit with a suitable protective cover that does not

retain moisture.

4. Store generator in clean, dry area.

WARNING Fuel and its vapors are extremely flammable

and explosive which could cause burns, fire

or explosion resulting in death or serious

injury.

WHEN STORING FUEL OR EQUIPMENT WITH FUEL IN TANK

• Storeawayfromfurnaces,stoves,waterheaters,clothesdryers

or other appliances that have pilot light or other ignition source

because they could ignite fuel vapors.

WHEN DRAINING FUEL

• TurngeneratorengineOFFandletitcoolatleast2minutes

before removing fuel cap. Loosen cap slowly to relieve pressure

in tank.

• Drainfueltankoutdoors.

• Keepfuelawayfromsparks,openflames,pilotlights,heat,and

other ignition sources.

• Checkfuellines,tank,capandfittingsfrequentlyforcracksor

leaks. Replace if necessary.

• DO NOT light a cigarette or smoke.

WARNING Storage covers could cause a fire

resulting in death or serious injury.

• DONOTplaceastoragecoveroverahotgenerator.

• Letequipmentcoolforasufficienttimebeforeplacingthecover

on the equipment.

26 troybilt.com

Troubleshooting

Problem Cause Correction

Engine is running, but no AC

output is available.

1. One of the circuit breakers is open.

2. Fault in generator.

3. Poor connection or defective cord set.

4. Connected device is bad.

1. Reset circuit breaker.

2. Contact authorized service facility.

3. Check and repair.

4. Connect another device that is in good

condition.

Engine runs well at no-load but

“bogs down” when loads are

connected.

1. Short circuit in a connected load.

2. Engine speed is too slow.

3. Generator is overloaded.

4. Shorted generator circuit.

1. Disconnect shorted electrical load.

2. Contact authorized service facility.

3. See Don’t Overload Generator.

4. Contact authorized service facility.

Engine will not start; starts and

runs rough or shuts down when

running.

1. Engine switch set to off position (O).

 2. Fuelvalveisin“Off” position.

3. Low oil level.

4. Dirty air cleaner.

5. Out of fuel.

6. Stale fuel.

7. Spark plug wire not connected to spark

plug.

8. Bad spark plug.

9. Water in fuel.

10. Flooded.

11. Excessively rich fuel mixture.

12. Intake valve stuck open or closed.

13. Engine has lost compression.

1. Set switch to on position (I).

 2. Turnfuelvalveto“On” position.

3. Fill crankcase to proper level or place

generator on level surface.

4. Clean or replace air cleaner.

5. Fill fuel tank.

6. Drain fuel tank and carburetor; fill with

fresh fuel.

7. Connect wire to spark plug.

8. Replace spark plug.

9. Drain fuel tank and carburetor; fill with

fresh fuel.

10. Wait 5 minutes and re-crank engine.

11. Contact authorized service facility.

12. Contact authorized service facility.

13. Contact authorized service facility.

Engine lacks power. 1. Load is too high.

2. Dirty air filter.

1. See Don’t Overload Generator.

2. Replace air filter.

Engine “hunts” or falters. Carburetor is running too rich or too lean. Contact authorized service facility.

27

Warranties

California, U.S. EPA, and Briggs

& Stratton Corporation Emissions

Control Warranty Statement

Your Warranty Rights And Obligations

The California Air Resources Board, U.S. EPA, and Briggs & Stratton

(B&S) are pleased to explain the emissions control system warranty

on your Model Year 2013-2014 engine/equipment. In California, new

small off-road engines and large spark ignited engines less than

or equal to 1.0 liter must be designed, built, and equipped to meet

the State’s stringent anti-smog standards. B&S must warrant the

emissions control system on your engine/equipment for the periods

of time listed below provided there has been no abuse, neglect, or

improper maintenance of your engine or equipment.

Your emissions control system may include parts such as the

carburetor or fuel injection system, ignition system, and catalytic

converter. Also included may be hoses, belts, connectors, sensors,

and other emissions-related assemblies. Your evaporative emission

control system may include parts such as: carburetors, fuel tanks,

fuel lines, fuel caps, valves, canisters, filters, vapor hoses, clamps,

connectors, and other associated components. Where a warrantable

condition exists, B&S will repair your engine/equipment at no cost

to you including diagnosis, parts, and labor.

Manufacturer’s Warranty Coverage:

Small off-road engines and large spark ignited engines less than

or equal to 1.0 liter, and any emissions related components of the

equipment, are warranted for two years*. If any emissions-related

part on your engine/equipment is defective, the part will be repaired

or replaced by B&S.

* Two years or for the time period listed in the respective engine or

product warranty statement, whichever is greater.

Owner’s Warranty Responsibilities:

 • Astheengine/equipmentowner,youareresponsiblefor

the performance of the required maintenance listed in

your owner’s manual. B&S recommends that you retain all

receipts covering maintenance on your engine/equipment,

but B&S cannot deny warranty solely for the lack of receipts

or your failure to ensure the performance of all scheduled

maintenance.

 • Astheengine/equipmentowner,youshouldhoweverbe

aware that B&S may deny you warranty coverage if your

engine/equipment or a part has failed due to abuse, neglect,

improper maintenance, or unapproved modifications.

 • Youareresponsibleforpresentingyourengine/equipment

to a B&S distribution center, servicing dealer, or other

equivalent entity, as applicable, as soon as a problem exists.

The warranty repairs should be completed in a reasonable

amount of time, not to exceed 30 days. If you have any

questions regarding your warranty rights and responsibilities,

you should contact B&S at 1-800-444-7774 (in USA) or

BRIGGSandSTRATTON.COM.

Briggs & Stratton Emissions Control Warranty Provisions

The following are specific provisions relative to your Emissions

Control Warranty Coverage. It is in addition to the B&S engine

warranty for non-regulated engines found in the Operator’s Manual.

1. Warranted Emissions Parts

Coverage under this warranty extends only to the parts listed

below (the emissions control systems parts) to the extent

these parts were present on the B&S engine and/or B&S

supplied fuel system.

a. Fuel Metering System

   • Coldstartenrichmentsystem(softchoke)

   • Carburetorandinternalparts

   • Fuelpump

   • Fuelline,fuellinefittings,clamps

   • Fueltank,capandtether

   • Carboncanister

b. Air Induction System

   • Aircleaner

   • Intakemanifold

   • Purgeandventline

c. Ignition System

   • Sparkplug(s)

   • Magnetoignitionsystem

d. Catalyst System

   • Catalyticconverter

   • Exhaustmanifold

   • Airinjectionsystemorpulsevalve

e. Miscellaneous Items Used in Above Systems

   • Vacuum,temperature,position,timesensitivevalves

and switches

   • Connectorsandassemblies

2. Length of Coverage

For a period of two years from date of original purchase*,

B&S warrants to the original purchaser and each subsequent

purchaser that the engine is designed, built, and equipped

so as to conform with all applicable regulations adopted

by the Air Resources Board; that it is free from defects in

material and workmanship that could cause the failure of a

warranted part; and that it is identical in all material respects

to the engine described in the manufacturer’s application

for certification. The warranty period begins on the date the

engine is originally purchased.

* Two years or for the time period listed in the respective

engine or product warranty statement, whichever is greater.

28 troybilt.com

The warranty on emissions-related parts is as follows:

 • Anywarrantedpartthatisnotscheduledforreplacement

as required maintenance in the owner’s manual supplied, is

warranted for the warranty period stated above. If any such

part fails during the period of warranty coverage, the part will

be repaired or replaced by B&S at no charge to the owner.

Any such part repaired or replaced under the warranty will be

warranted for the remaining warranty period.

 • Anywarrantedpartthatisscheduledonlyforregular

inspection in the owner’s manual supplied, is warranted for

the warranty period stated above. Any such part repaired or

replaced under warranty will be warranted for the remaining

warranty period.

 • Anywarrantedpartthatisscheduledforreplacementas

required maintenance in the owner’s manual supplied, is

warranted for the period of time prior to the first scheduled

replacement point for that part. If the part fails prior to the first

scheduled replacement, the part will be repaired or replaced

by B&S at no charge to the owner. Any such part repaired or

replaced under warranty will be warranted for the remainder of

the period prior to the first scheduled replacement point for the

part.

 • AddonormodifiedpartsthatarenotexemptedbytheAir

Resources Board may not be used. The use of any non

exempted add on or modified parts by the owner will be

grounds for disallowing a warranty claim. The manufacturer

will not be liable to warrant failures of warranted parts caused

by the use of a non exempted add on or modified part.

3. Consequential Coverage

Coverage shall extend to the failure of any engine components

caused by the failure of any warranted emissions parts.

4. Claims and Coverage Exclusions

Warranty claims shall be filed according to the provisions

of the B&S engine warranty policy. Warranty coverage

does not apply to failures of emissions parts that are not

original equipment B&S parts or to parts that fail due to

abuse, neglect, or improper maintenance as set forth in the

B&S engine warranty policy. B&S is not liable for warranty

coverage of failures of emissions parts caused by the use of

add-on or modified parts.

Look For Relevant Emissions Durability Period and

Air Index Information On Your Small Off-Road Engine

Emissions Label

Engines that are certified to meet the California Air Resources

Board (CARB) small off-road Emissions Standard must display

information regarding the Emissions Durability Period and the Air

Index. Briggs & Stratton makes this information available to the

consumer on our emissions labels. The engine emissions label will

indicate certification information.

The Emissions Durability Period describes the number of hours of

actual running time for which the engine is certified to be emissions

compliant, assuming proper maintenance in accordance with the

Operating & Maintenance Instructions. The following categories are

used:

Moderate:

Engine is certified to be emissions compliant for 125 hours

of actual engine running time.

Intermediate:

Engine is certified to be emissions compliant for 250 hours

of actual engine running time.

Extended:

Engine is certified to be emissions compliant for 500 hours

of actual engine running time.

For example, a typical walk-behind lawn mower is used 20 to 25

hours per year. Therefore, the Emissions Durability Period of an

engine with an intermediate rating would equate to 10 to 12 years.

Briggs & Stratton engines are certified to meet the United States

Environmental Protection Agency (USEPA) Phase 2 or Phase 3

emissions standards. The Emissions Compliance Period referred

to on the Emissions Compliance label indicates the number of

operating hours for which the engine has been shown to meet

Federal emissions requirements.

For engines less than 225 cc displacement.

Category C = 125 hours

Category B = 250 hours

Category A = 500 hours

For engines of 225 cc or more displacement.

Category C = 250 hours

Category B = 500 hours

Category A = 1000 hours

29

TROY-BILT® PORTABLE GENERATOR OWNER WARRANTY POLICY

ABOUT YOUR WARRANTY

We welcome warranty repair and apologize to you for being inconvenienced. Any Authorized Service Dealer may perform warranty repairs. Most warranty

repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. For example, warranty service would not apply if

equipment damage occurred because of misuse, lack of routine maintenance, shipping, handling, warehousing or improper installation. Similarly, the warranty

is void if the manufacturing date or the serial number on the portable generator has been removed or the equipment has been altered or modified. During the

warranty period, the Authorized Service Dealer, at its option, will repair or replace any part that, upon examination, is found to be defective under normal use

and service. This warranty will not cover the following repairs and equipment:

• Normal Wear: Outdoor Power Equipment, like all mechanical devices, needs periodic parts and service to perform well. This warranty does not cover

repair when normal use has exhausted the life of a part or the equipment.

• Installation and Maintenance: This warranty does not apply to equipment or parts that have been subjected to improper or unauthorized installation or

alteration and modification, misuse, negligence, accident, overloading, overspeeding, improper maintenance, repair or storage so as, in our judgment,

to adversely affect its performance and reliability. This warranty also does not cover normal maintenance such as air filters, adjustments, fuel system

cleaning and obstruction (due to chemical, dirt, carbon, lime, and so forth).

• Other Exclusions: This warranty excludes wear items such as o-rings, filters, etc., or malfunctions resulting from accidents, abuse, modifications,

alterations, or improper servicing or freezing or chemical deterioration. Accessory parts such as starting batteries, generator adapter cord sets and

storage covers are excluded from the product warranty. This warranty excludes used, reconditioned, and demonstration equipment, equipment used

for prime power in place of utility power, equipment used in life support applications, and failures due to acts of God and other force majeure events

beyond the manufacturers control. 198185E, Rev. D, 10/5/2012

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, WI, USA

Effective November 1, 2012; replaces all undated Warranties and all Warranties dated before November 1, 2012.

2 years*

1 year

Consumer Use

Commercial Use

*Second year parts only

WARRANTY PERIOD

LIMITED WARRANTY

Troy-Bilt® is a registered trademark of MTD Products Inc. and is used under license to Briggs & Stratton Power Products. Briggs & Stratton Power

Products Group, LLC will repair or replace, free of charge, any part(s) of the portable generator that is defective in material or workmanship or both.

Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser. This warranty is effective for

the time periods and subject to the conditions stated below. For warranty service, find the nearest Authorized Service Dealer in our dealer locator map at

BRIGGSandSTRATTON.COM.

There is no other express warranty. Implied warranties, including those of merchantability and fitness for a particular purpose, are limited to one

year from purchase, or to the extent permitted by law. All other implied warranties are excluded. Liability for incidental or consequential damages

are excluded to the extent exclusion is permitted by law. Some states or countries do not allow limitations on how long an implied warranty lasts, and

some states or countries do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation and exclusion may not

apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from state to state or country to country.**

** In Australia - Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund

for a major failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if

the goods fail to be of acceptable quality and the failure does not amount to a major failure. For warranty service, find the nearest Authorized Service Dealer

in our dealer locator map at BRIGGSandSTRATTON.COM, or by calling 1300 274 447, or by emailing or writing to salesenquires@briggsandstratton.com.au,

Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.

Thewarrantyperiodbeginsonthedateofpurchasebythefirstretailenduser,andcontinuesfortheperiodoftimestatedabove.“ConsumerUse”means

personalresidentialhouseholdusebyaretailconsumer.“CommercialUse”meansallotheruses,includinguseforcommercial,incomeproducingorrental

purposes. Once equipment has experienced commercial use, it shall thereafter be considered as commercial use for purposes of this warranty. Equipment

used for prime power in place of utility are not applicable to this warranty.

NO WARRANTY REGISTRATION IS NECESSARY TO OBTAIN WARRANTY ON BRIGGS & STRATTON PRODUCTS. SAVE YOUR PROOF OF PURCHASE

RECEIPT. IF YOU DO NOT PROVIDE PROOF OF THE INITIAL PURCHASE DATE AT THE TIME WARRANTY SERVICE IS REQUESTED, THE MANUFACTURING

DATE OF THE PRODUCT WILL BE USED TO DETERMINE THE WARRANTY PERIOD.

30 troybilt.com

Portable Generator

Product Specifications

Starting Wattage ........................8,500 Watts

Wattage* ..............................6,250 Watts

AC Voltage ........................... 120/240 Volts

at 240 Volts ...........................26.0 Amps

at 120 Volts ...........................52.0 Amps

Frequency ........................60 Hz at 3600 rpm

Phase ................................ Single Phase

Displacement ................... 25.63 cu. in. (420 cc)

Spark Plug Gap ...................0.030 in. (0.76 mm)

Fuel Capacity .............. 8.5 US Gallons (32.1 Liters)

Oil Capacity ....................36 Ounces (1.0 Liters)

Common Service Parts

Air Cleaner ..........................491588 or 5043

Engine Oil Bottle ............................100028

Synthetic Oil Bottle ..........................100074

Fuel Stabilizer ......................100120 or 100117

Spark Arrester ............................83083GS

Briggs & Stratton Power Products Group, LLC

P.O. Box 702

Milwaukee, Wisconsin, 53201-0702 U.S.A.

Power Ratings: The gross power rating for individual gasoline engine models is labeled in accordance with SAE (Society of Automotive

Engineers) code J1940 Small Engine Power & Torque Rating Procedure, and is rated in accordance with SAE J1995. Torque values are

derivedat2600RPMforthoseengineswith“rpm”calledoutonthelabeland3060RPMforallothers;horsepowervaluesarederivedat3600

RPM. The gross power curves can be viewed at www.BRIGGSandSTRATTON.COM. Net power values are taken with exhaust and air cleaner

installed whereas gross power values are collected without these attachments. Actual gross engine power will be higher than net engine power

and is affected by, among other things, ambient operating conditions and engine-to-engine variability. Given the wide array of products on

which engines are placed, the gasoline engine may not develop the rated gross power when used in a given piece of power equipment. This

difference is due to a variety of factors including, but not limited to, the variety of engine components (air cleaner, exhaust, charging, cooling,

carburetor, fuel pump, etc.), application limitations, ambient operating conditions (temperature, humidity, altitude), and engine-to engine

variability. Due to manufacturing and capacity limitations, Briggs & Stratton may substitute an engine of higher rated power for this engine.

* This generator is rated in accordance with CSA (Canadian Standards Association) standard C22.2 No. 100-04 (motors and generators)

and PGMA (Portable Generator Manufacturers’ Association) standard PGMA G200 (Standard for Testing and Validating Performance of

Portable Generators).

(888) 611-6708

Generador portátil

Manual del Operario

Este generador está clasificado conforme a la norma C22.2 N.º 100-04 (motores y generadores) de la Asociación Canadiense de Normas

(Canadian Standards Association, CSA) y la norma PGMA G200 (norma para la evaluación y validación del rendimiento de los generadores portátiles)

de la Asociación de Fabricantes de Generadores Portátiles (Portable Generator Manufacturers’ Association, PGMA).

BRIGGS & STARTTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, WISCONSIN, U.S.A.

2 troybilt.com

Muchas gracias por comprar este generador Troy-Bilt de gran calidad. Nos alegra que haya depositado su confianza en

la marca Troy-Bilt. Siempre que sea utilizado de acuerdo con las instrucciones de este manual, su generador Troy-Bilt le

proporcionará muchos años de buen funcionamiento.

Este manual contiene información sobre seguridad para hacerle consciente de los riesgos asociados a los generadores

y mostrarle cómo evitarlos. Este generador se ha diseñado exclusivamente para suministrar energía eléctrica a cargas

compatibles de iluminación, electrodomésticos, herramientas y motores. No debe utilizarse para ningún otro fin. Es

importante leer detenidamente y comprender estas instrucciones antes de poner en marcha o utilizar el equipo. Conserve este

manual original para futuras consultas.

Este generador requiere montaje final antes de ser usado. Consulte la sección Montaje de este manual, donde encontrará

instrucciones para el montaje final. Siga las instrucciones al pie de la letra.

Dónde encontrarnos

Usted no tendrá que ir muy lejos para encontrar el servicio técnico de Briggs & Stratton para su generador. Consulte las

Páginas Amarillas. Hay más de 30.000 proveedores de Briggs & Stratton autorizados en todo el mundo, proporcionando un

servicio de calidad. También puede ponerse en contacto con Atención al Cliente de Troy-Bilt llamando al (888) 611-6708 o por

Internet en www.troybilt.com.

Generador

Número de modelo

Revisión

Número de serie

Motor

Número de modelo

Número de tipo

Número de código

Fecha de compra

Copyright © 2013. Briggs & Stratton Power Products Group, LLC

Milwaukee, WI, USA. Reservados todos los derechos.

TROY-BILT es una marca registrada de MTD.

Usa abajo licencia.

3

Lista de control para una operación segura

Para la operación segura del generador portátil es necesario que se completen las siguientes tareas:

Alarma de monóxido de carbono (CO)

Las alarmas de monóxido de carbono (CO) deben estar en buenas condiciones de funcionamiento.

Alarma de humo

Las alarmas de humo deben estar en buenas condiciones de funcionamiento.

Ubicación del generador

El generador se debe colocar en un área en la que no se acumule el monóxido de carbono (CO). Consulte Colocación del

generador para reducir el riesgo de envenenamiento por monóxido de carbono.

El generador se debe colocar en un área a prueba de incendios. Consulte Colocación del generador para reducir el riesgo

de incendio.

El generador se debe colocar en una superficie plana y nivelada.

Aceite y combustible

El motor debe tener el nivel adecuado de aceite. Consulte Comprobación del nivel de aceite del motor.

El tanque de combustible se debe llenar hasta el deflector o por debajo de él. Consulte Adición de combustible.

Inspeccione siempre las líneas, el tanque, el tapón y los accesorios de combustible antes de usar el generador. NO lo use

si detecta fugas de combustible o daño.

Sistema eléctrico

Cuando realice conexiones al sistema eléctrico de un edificio instale el equipo de transferencia indicado. Consulte

Conexión al sistema eléctrico de un edificio.

Los valores nominales de los cables eléctricos deben ser las adecuadas para las cargas deseadas. Consulte Juegos de

cables y tomas eléctricas.

Los cables eléctricos no se deben extender a través de puertas, ventanas, orificios en techos, paredes o pisos.

Inspeccione los cables eléctricos perfectamente antes de usarlos. NO los use si están dañados.

Es necesario entender y seguir todas las indicaciones de seguridad de los cables eléctricos etiquetados.

Funcionamiento

Arranque el motor. Consulte Arranque del motor.

4 troybilt.com

Tabla de Contenido

Lista de control para una operación segura..............3

Tabla de contenido...............................4

Seguridad de operario ............................5

Etiquetas de seguridad.........................................5

Descripción del equipo.........................................7

Información importante de seguridad .............................7

Montaje ..................................... 10

Desembalaje del generador ....................................10

Instale el juego de ruedas .....................................10

Comprobar el nivel de aceite del motor ...........................11

Agregue combustible .........................................11

Tierra del sistema............................................11

Conexión al sistema eléctrico de un edificio .......................12

Ubicación del generador portátil ................................12

Controles y características ........................ 15

Juegos de cordones y enchufes conectores .......................16

Operando .................................... 17

Encienda el motor ...........................................17

Conexión de cargas eléctricas ..................................18

Parada del motor ............................................18

Apagado debido a nivel bajo de aceite............................18

Operación durante un clima frío.................................18

No sobrecargar el generador ...................................20

Mantenimiento ................................ 21

Plan de mantenimiento .......................................21

Mantenimiento del generador ..................................21

Mantenimiento de la válvula de combustible .......................22

Mantenimiento del motor......................................22

Almacenamiento.............................................25

Resolución de problemas ......................... 26

Garantías .................................... 27

Garantía del sistema de control de emisiones . . . . . . . . . . . . . . . . . . . . . . 27

Garantía para el propietario de una generador......................29

Especificaciones ............................... 30

Especificaciones del producto ..................................30

Servicio común despide.......................................30

5

Seguridad de operario

Etiquetas de seguridad

Las etiquetas de seguridad de la máquina que se muestran a continuación y en la página siguiente están colocadas en la máquina

para llamar la atención sobre posibles riesgos de seguridad.

6 troybilt.com

7

Descripción del equipo

Lea atentamente este manual y familiarícese con

el generador. Conozca sus aplicaciones,

limitaciones y riesgos.

Este generador funciona en base a un motor de campo

eléctrico giratorio y de corriente alterna (CA). Fue diseñado

con la finalidad de proveer energía eléctrica para lámparas

eléctricas, aparatos, herramientas y cargas de motor

compatibles. El campo giratorio del generador se mueve

a unas 3.600 rpm con un motor de un uno cilindro. El

generador viene equipado con un regulador automático

de tensión que regula la tensión de salida de manera

automática. Este toma distintos niveles de tensión y los

convierte a un nivel de tensión de salida constante.

AVISO Si se supera la capacidad de los generadores

en vatios/amperios, se podría dañar el generador y/o los

dispositivos eléctricos conectados a él.

• NOexcedalacapacidadenvatios/amperiosdelgenerador.

Consulte No sobrecargar el generador en la sección Operando.

Se ha realizado el máximo esfuerzo para reunir en este

documento la información más precisa y actualizada. No

obstante, nos reservamos el derecho de modificar, alterar o

mejorar de cualquier otra forma el generador en cualquier

momento y sin previo aviso.

El Sistema de control de emisiones para este generador

está garantizado para juegos estándares por la Agencia de

protección ambiental y el Consejo de recursos de aire de

California.

Información importante de seguridad

El fabricante no puede anticipar todas las posibles

circunstancias que podrían conllevar peligro. Por lo tanto,

las advertencias de este manual, así como las etiquetas

y placas de la unidad, no incluyen todo. Si usa un

procedimiento, método de trabajo o técnica operativa que

no esté específicamente recomendada por el fabricante,

debe asegurarse de que no entraña peligro para usted ni

para otras personas. También debe asegurarse de que el

procedimiento, método de trabajo o técnica operativa elegida

no hace que el generador deje de ser seguro.

Símbolos sobre la seguridad y significados

El símbolo de alerta de seguridad indica un posible

riesgo para su integridad física. Se utiliza una palabra de

señalización (PELIGRO, ADVERTENCIA o PRECAUCIÓN)

junto con el símbolo de alerta para designar un grado o

nivel de gravedad de riesgo. Se puede utilizar un símbolo de

seguridad para representar el tipo de riesgo. La palabra de

señalización AVISO se utiliza para hacer referencia a una

práctica no relacionada con una lesión física.

PELIGRO indica un riesgo que, de no evitarse,

provocará la muerte o lesiones de gravedad.

ADVERTENCIA indica un riesgo que, de no evitarse,

podría provocar la muerte o lesiones de gravedad.

PRECAUCIÓN indica un riesgo que, de no evitarse,

podría provocar lesiones leves o moderadas.

AVISO hace referencia a una práctica no relacionada con una

lesión física.

Fuego Explosión

Superficie Caliente

Partes en Movimiento

Descarga Eléctrica

Contragolpe

Objetos Voladores

Manual del Operario

ADVERTENCIA El escape del motor de este producto

contiene elementos químicos reconocidos en el Estado de

California por producir cáncer, defectos de nacimiento u

otros daños de tipo reproductivo.

ADVERTENCIA Determinados componentes en este

producto y los accesorios relacionados contienen

sustancias químicas declaradas cancerígenas, causantes

de malformaciones y otros defectos congénitos por el

Estado de California. Lávese las manos después de

manipular estos elementos.

ADVERTENCIA El retroceso (repliegue rápido) del cable

del arrancador impedirá que el usuario suelte el

cable a tiempo y tirará de su mano y brazo hacia el

motor, lo que podría provocar fracturas, contusiones

o esguinces; así como lesiones graves.

• Cuandoarranqueelmotor,tirelentamentedelcablehastasentir

una resistencia y, a continuación, tire rápidamente de él para

evitar su retroceso.

• NUNCAarranqueopareelmotorcuandohayaaparatos

eléctricos conectados y en funcionamiento.

Gases Tóxicos

8 troybilt.com

ADVERTENCIA

• Estegeneradornocumplelanorma33CFR-183delcuerpode

guardacostas de EE.UU. y no debe utilizarse en aplicaciones

marinas.

• Elusodeungeneradornohomologadoporcuerpode

guardacostas de EE.UU. puede provocar lesiones y daños

materiales.

ADVERTENCIA El arrancador y otras piezas rotativas

podrían enredarse en las manos, el pelo, la ropa u

otros accesorios, y provocar lesiones graves.

• NUNCAutilicelageneradorsinsuscarcasasotapasde

protección.

• NOutiliceropasuelta,joyasniobjetosquepodríanquedar

atrapados en el arrancador o en otras piezas rotativas.

• Ateparaarribaelpelolargoyquitelajoyería.

ADVERTENCIA El combustible y sus vapores son

extremadamente inflamables y explosivos, lo

que podría provocar quemaduras, incendios o

explosiones; así como lesiones graves o incluso

la muerte.

CUANDO ANADA COMBUSTIBLE O VACÍE EL DEPÓSITO

• DETENGAelmotordelgeneradorydéjeloenfriarduranteal

menos 2 minutos antes de quitar el tapón de combustible.

Afloje la tapa lentamente para dejar que la presión salga del

tanque.

• Lleneovacíeeldepósitodecombustiblealaintemperie.

• NOllenedemasiadoeltanque.Permitaalmenosespaciopara

la expansión del combustible.

• Sisehaderramadocombustible,espereaqueseevaporeantes

de arrancar el motor.

• Mantengalacombustiblealejadadechispas,llamasabiertas,

pilotos, calor y otras fuentes de ignición.

• Compruebefrecuentementequelaslíneasdecombustible,el

tanque, el tapón y los accesorios no estén rotos o tengan fugas.

Cámbielos si es necesario.

• NOenciendauncigarrilloofume.

CUANDO PONGA EN FUNCIONAMIENTO EL EQUIPO

• Compruebequelabujía,elsilenciador,eltapóndeldepósitode

combustible y el filtro de aire están instalados.

• NO arranque el motor sin la bujía instalada.

CUANDO OPERE EL EQUIPO

• NOutiliceesteproductoenelinteriordeunedificio,cochera,

porche, equipo móvil, taller de aplicaciones navales o recinto.

• NO incline el motor o el equipo, de tal manera que la

combustible se pueda derramar.

• NOcoloqueelestranguladorenlaposición“Choke”

(Estrangulamiento) para parar el motor.

CUANDO TRANSPORTE, MOVER O REPARE EL EQUIPO

• Transporte,moverorepareelequipoconeltanquede

combustible vacío, o con la válvula para apagar el combustible,

apagada (posición OFF).

• NO incline el motor o el equipo, de tal manera que la

combustible se pueda derramar.

• Desconecteelcabledelabujía.

CUANDO ALMACENE O GUARDE EL EQUIPO CON COMBUSTIBLE

EN EL TANQUE

• Almacenealejadodecalderas,estufas,calentadoresdeagua,

secadoras de ropa u otros aparatos electrodomésticos que

posean pilotos u otras fuentes de ignición, porque ellos pueden

encender los vapores de la combustible.

ADVERTENCIA PELIGRO DE GAS VENENOSO. Los

gases del escape del motor contienen monóxido de

carbono, un gas venenoso que podría matarlo en

minutos. NO tiene olor, color ni sabor. Aun si no

puede oler los vapores del escape, podría estar expuesto

al gas de monóxido de carbono.

• UtiliceesteproductoÚNICAMENTEalaintemperie,lejosde

ventanas, puertas y ventilaciones para reducir el riesgo de

que el gas de monóxido de carbono se acumule y entre en los

espacios habitados.

• Instalealarmasparadetectarmonóxidodecarbonooperadas

con baterías o enchufables con baterías de repuesto de acuerdo

con las instrucciones del fabricante. Las alarmas de humo no

pueden detectar el gas de monóxido de carbono.

• NOutiliceesteproductodentrodecasas,garajes,sótanos,

entresuelos, cobertizos o en otros espacios parcialmente

cerrados, aún si utiliza ventiladores o deja las puertas y

ventanas abiertas para favorecer la ventilación. El monóxido de

carbono puede acumularse rápidamente en estos espacios y

perdurar ahí durante horas, aun después de que este producto

se haya apagado.

• SIEMPREcoloqueesteproductoendireccióndelvientoydirijael

escape del motor en sentido contrario a los espacios habitados.

Si comienza a sentirse mal, mareado o débil cuando use este

producto, apáguelo y busque aire puro DE INMEDIATO. Acuda a

un médico. Es posible que se haya envenenado con monóxido de

carbono.

9

AVISO Si se supera la capacidad de los generadores

en vatios/amperios, se podría dañar el generador y/o los

dispositivos eléctricos conectados a él.

• NOexcedalacapacidadenvatios/amperiosdelgenerador.

Consulte No sobrecargar el generador en la sección Operando.

• Enciendasugeneradorydejequeelmotorseestabiliceantesde

conectar las cargas eléctricas.

• Conectelascargaseléctricasenlaposicióndeapagado(OFF),

luego encienda (ON) para su operación.

• Apague(OFF)lascargaseléctricasydesconéctelasdelgenerador

antes de parar el generador.

AVISO Un tratamiento inadecuado de la generador podría

dañarla y acortar su vida útil.

• Useelgeneradorsolamenteconlafinalidadparaelcualfue

diseñado.

• Encasodedudassobresuuso,diríjasealdistribuidor.

• Opereelgeneradorsolamenteensuperficiesniveladas.

• NOexpongaalgeneradoraunahumedadexcesiva,polvo,

suciedad o vapores corrosivos.

• NOinsertecualquierobjetoatravésdelasranurasde

enfriamiento.

• Silosaparatosconectadossesobrecalientan,apáguelosy

desconéctelos del generador.

• Apagueelgeneradorsi:

-Se pierde la salida eléctrica;

-El equipo produce chispas, humo o emite llamas;

-La unidad vibra de una manera excesiva.

ADVERTENCIA El voltaje del generador podría

provocar descargas eléctricas o quemaduras, que

pueden producir lesiones graves o la muerte.

• Utilicelosequiposdetransferenciaindicados,idealesparael

uso deseado, a fin de evitar la retroalimentación, ya que se aísla

el generador de las personas que trabajan con el suministro

eléctrico.

• Siutilizaelgeneradorcomosistemadereserva,notifíqueloala

compañía eléctrica.

• Useuninterruptorparalafalladelcircuitodetierra(GFCI)en

cualquier área bastante húmeda o que sea altamente conductiva,

tales como terrazas de metal o trabajo hecho con acero.

• NOtoquelosalambrespeladosoreceptáculos.

• NOuseungeneradorconcableseléctricosqueestén

malgastados, rotos, pelados o dañados de cualquier forma.

• NOopereelgeneradorbajolalluvia.

• NOmanejeelgeneradorocableseléctricosmientrasesté

parado en agua, descalzo o cuando las manos y los pies estén

mojados.

• NOpermitaquepersonasdescalificadasoniñosopereno

sirvan al generador.

ADVERTENCIA Las chispas involuntarias podrían

provocar incendios o electrocución que

pueden provocar lesiones graves o la

muerte.

CUANDO AJUSTE O HAGA REPARACIONES A SU MÁQUINA

GENERADOR

• Siempredesconecteelalambredelabujíaycolóquelodonde

no pueda entrar en contacto con la bujía.

CUANDO PRUEBE LA BUJÍA DEL MOTOR

• Utiliceuncomprobadordebujíashomologado.

• NO comprueba la chispa sin la bujía instalada.

PRECAUCIÓN Las velocidades de funcionamiento

excesivamente altas podrían provocar lesiones leves.

Las velocidades excesivamente bajas incrementan la

carga de trabajo.

• NOintentealterarelresorte,lasconexionesyotraspartesdel

regulador para incrementar la velocidad del motor. El generador

suministra la frecuencia y el voltaje nominales correctos cuando

funciona a una velocidad controlada.

• NOmodifiquealgeneradorenningunaforma.

ADVERTENCIA Los gases y el calor de escape

podrían inflamar los materiales combustibles

y las estructuras o dañar el depósito de

combustible y provocar incendios, así como

lesiones graves o incluso la muerte. El contacto con la

zona del silenciador podría producir quemaduras y

lesiones graves.

• NOtoquelassuperficiescalientesyEVITE los gases del escape

a alta temperatura.

• Permitaqueelequiposeenfríeantesdetocarlo.

• Dejeunespaciomínimode1.5m(5pies)alrededordel

generador, incluida la parte superior.

• Utilizarelmotorenunterrenoboscoso,conmalezaocubiertode

hierba constituye una infracción al Código de recursos públicos

de California, a menos que el sistema de escape esté equipado

con una pantalla apagachispas, de acuerdo a la definición de

la Sección 4442, que se mantenga en buenas condiciones de

funcionamiento. En otros estados o jurisdicciones federales

puede haber leyes similares en vigor.

Póngase en contacto con el fabricante, el vendedor o el distribuidor

del equipo original para obtener una pantalla apagachispas

diseñada para el sistema de escape instalado en este motor.

• Laspiezasderecambiodebenserlasmismasquelaspiezas

originales y estar instaladas en la misma posición.

10 troybilt.com

Montaje

Su generador requiere de ciertos procedimientos de montaje

y solo estará listo para ser utilizado después de haberle

suministrado servicio con el combustible y aceite recomendados.

Si usted tiene problemas con el montaje de su generador, por

favor llame a la línea de ayuda para generadores al

(888) 611-6708. Si llamar para la ayuda, tiene por favor

el modelo, la revisión y el número de serie de etiqueta de

identificación disponible. Consulte la ubicación en la sección

Controles y características.

Desembalaje del generador

1. Coloque la caja de cartón en una superficie rígida y plana.

2. Abra completamente la caja de cartón cortando cada

una de sus esquinas de arriba abajo.

3. Saque todo el contenido de la caja de cartón, a

excepción del generador.

4. Mantenga el generador sobre el cartón para instalar el

juego de ruedas.

El generador se entrega con:

 • Manualdeloperario

 • Juegoderuedas

Instale el juego de ruedas

AVISO Las ruedas y la patas de apoyo deben fijarse antes de

añadir combustible.

AVISO Este juego de ruedas no ha sido diseñado para ser

usado en la carretera

Necesitará las herramientas para instalar estos componentes:

 • Llavesde13mm(2).

 • Alicates

 • Gafasdeseguridad

Instale el juego de ruedas conforme a las instrucciones

siguientes:

1. Dele la vuelta al generador de forma que el lado del

motor quede abajo.

2. Deslice el eje (A) a través del orificios el armazón del

generador.

3. Deslice el arandela de nylon negro (B) por encima de

eje.

4. Deslice una rueda (C) por encima de eje.

AVISO Compruebe que instala la rueda con el cubo elevado

hacia el interior.

5. Deslice el arandela plana (D) por encima de eje.

6. Coloque un anillo-en E (E) en la ranura del eje.

7. Para ello, apriete con unas pinzas desde la parte superior

del anillo-en E hacia la parte inferior del eje.

8. Repita los pasos del 3 al 7 para asegurar la segunda

rueda.

10. Haga coincidir los orificios de la pata de apoyo (F) con

los del armazón del generador.

11. Monte la pata de apoyo usando dos tornillos de cabeza

(G) y dos tuercas hexagonales (H). Apriete con llaves de

13 mm.

12. Repita los pasos del 9 y 10 para asegurar la segunda

pata de apoyo.

13. Vuelva a colocar el generador en la posición normal

de funcionamiento (apoyado en las ruedas y patas de

apoyo).

Fije las cubiertas a los disyuntores

Se incluye un par de cubiertas de goma para que se

coloquen sobre los disyuntores de rearme por presión

complementarios, con fines de protección.

 • Coloquelascubiertasdegoma(J) sobre cada uno

de los disyuntores de rearme por presión (K) y

enrósquelas. Apriete a mano solamente.

ADVERTENCIALasanillasen“e”podríaprovocar

lesiones oculares.

Lasanillasen“e”podríansalirdisparadas

durante el montaje o el desmontaje, lo que

puede tener como resultado lesiones moderadas.

• Utilice siempre protección ocular para montar o

desmontaranillasen“e”.

E

D

C

A

B

G F H

JK

11

Comprobar el nivel de aceite del motor

El generador sale de fábrica relleno de aceite (API SJ o

más alto 10W-30). Esto permite al generador operar en una

gran variedad de condiciones climáticas y de temperatura.

Antes de arrancar el motor, compruebe el nivel de aceite y

asegúrese de que el motor está servido tal como se describe

en Mantenimiento.

AVISO Si intenta arrancar el motor sin comprobar que está

adecuadamente servido con el aceite recomendado, podría

una avería.

• ConsultarlasecciónMantenimiento acerca del rellenado de aceite.

• Lagarantíaquedaráanuladasiseproducendañoscomo

consecuencia del incumplimiento de estas instrucciones.

AVISO Consulte la sección Aceite en la sección

Mantenimiento para ver las recomendaciones relativas

al aceite. Compruebe que la aceite suministrada tiene la

viscosidad adecuada para la temperatura ambiente actual.

Agregue combustible

El combustible debe reunir los siguientes requisitos:

 • Gasolinasinplomolimpiaynueva.

 • Unmínimode87octanos/87AKI(91RON).Parausoa

gran altitud, consulte Gran altitud.

 • Sepuedeusargasolinaconuncontenidodehasta10%

de etanol (gasohol).

AVISO El uso de combustibles no aprobados podría dañar

el generador y anula la garantía.

• NOutilicegasolinanoaprobada,comoE15yE85.

• NOmezcleaceitecongasolinanimodifiqueelmotorparahacerlo

funcionar con otros combustibles.

Para evitar la formación de carbonilla en el circuito de

combustible, siempre que añada combustible, mézclelo con

un estabilizador. Consulte Almacenamiento. No todos los

combustibles son iguales. Si detecta problemas de arranque

o de rendimiento después de utilizar un combustible,

pruebe a cambiar de proveedor o de marca. Este motor

está certificado para funcionar con gasolina. Su sistema de

control de emisiones es EM (Modificaciones del motor).

1. Limpie el área alrededor de la tapa de llenado del

combustible, retire la tapa.

2. Añada lentamente gasolina sin plomo (C) al tanque

de combustible (D). Tenga cuidado de que el nivel

de combustible no rebase el límite (E). Esto permite

dejar el espacio adecuado para que el combustible se

expanda como se muestra.

3. Instale la tapa del tanque de combustible y la espera

para algún combustible rociado para evaporar.

Gran altitud

En altitudes superiores a 1.524 metros (5.000 pies), se

deberá utilizar gasolina con un mínimo de 85 octanos /

85AKI(89RON).Paraseguircumpliendolanormativasobre

emisiones, es necesario ajustar la unidad para su uso a gran

altitud. De no realizarse este ajuste, el rendimiento se reducirá

y el consumo de combustible y las emisiones aumentarán.

Para obtener más información sobre el ajuste para gran altitud,

consulte con un distribuidor cualificado de Briggs & Stratton.

No se recomienda utilizar el motor a altitudes inferiores a

762metros(2.500pies)coneljuegodegranaltitud.

Tierra del sistema

El generador dispone de una conexión a tierra del sistema

que conecta los componentes del bastidor a los terminales

de tierra de los enchufes hembra de salida de CA. La tierra

del sistema está conectada al cable de CA neutro que, a su

vez, está conectado al bastidor del generador.

Requisitos especiales

Es posible que haya normas u ordenanzas locales y nacionales

en materia de seguridad e higiene en el trabajo aplicables al

uso del generador. Consulte con un electricista cualificado, un

inspector eléctrico o el organismo competente.

 • Enalgunaszonas,esobligatorioregistrarlos

generadores en las compañías eléctricas locales.

 • Sielgeneradorseutilizaenunaobra,puedeser

necesario cumplir normas y requisitos adicionales.

ADVERTENCIA El combustible y sus vapores son

extremadamente inflamables y explosivos, lo

que podría provocar quemaduras, incendios

o explosiones; así como lesiones graves o

incluso la muerte.

CUANDO ANADA COMBUSTIBLE

• DETENGAelmotordelgeneradorydéjeloenfriarduranteal

menos 2 minutos antes de quitar el tapón de combustible. Afloje

la tapa lentamente para dejar que la presión salga del tanque.

• Lleneeldepósitodecombustiblealaintemperie.

• NOllenedemasiadoeltanque.Permitaalmenosespaciopara

la expansión del combustible.

• Sisehaderramadocombustible,espereaqueseevaporeantes

de arrancar el motor.

• Mantengalacombustiblealejadadechispas,llamasabiertas,

pilotos, calor y otras fuentes de ignición.

• Compruebefrecuentementequelaslíneasdecombustible,el

tanque, el tapón y los accesorios no estén rotos o tengan fugas.

Cámbielos si es necesario.

• NOenciendauncigarrilloofume.

FUEL

TANK

ED

C

12 troybilt.com

Conexión al sistema eléctrico de un edificio

Un electricista con licencia vigente debe instalar el conectador

indicado para realizar las conexiones de la alimentación de

reserva para el sistema eléctrico del edificio. La conexión

debe aislar la alimentación del generador de la alimentación

de la red pública y debe cumplir con todas las leyes y normas

eléctricas vigentes.

Ubicación del generador portátil

Antes de arrancar el generador portátil, hay dos

consideraciones de seguridad que deben atenderse que

tienen igual importancia respecto al envenenamiento por

monóxido de carbono (CO) y a los incendios.

AVISO Cumplir con los requisitos de ubicación relacionados

con el RIESGO DE ENVENENAMIENTO POR MONÓXIDO

DE CARBONO podría no cumplir con los requisitos de

ubicación para evitar incendios. Cumplir con los requisitos

de ubicación relacionados con el RIESGO DE INCENDIOS

podría no cumplir con los requisitos de ubicación para evitar

ENVENENAMIENTO POR MONÓXIDO DE CARBONO.

Ubicación de operación del generador portátil para

REDUCIR EL RIESGO DE ENVENENAMIENTO POR

MONÓXIDO DE CARBONO

Todo equipo que quema combustible fósil, como un

generador portátil, contiene gas monóxido de carbono (CO)

en el escape del motor, un gas venenoso que podría matarlo

en minutos. NO tiene olor, color ni sabor. Aunque no pueda

oler los vapores del escape, podría estar expuesto al gas

monóxido de carbono. Lo siguiente debe completarse antes

de arrancar el motor del generador portátil:

 • Enmuchosestados,porley,esnecesarioqueenlos

hogares se cuente con una alarma (A) de monóxido

de carbono (CO) en funcionamiento. Instale/mantenga

alarmas de monóxido de carbono de baterías o

enchufables con respaldo de batería de acuerdo con las

instrucciones del fabricante. Una alarma de CO es un

dispositivo electrónico que detecta niveles peligrosos

de CO. Cuando hay acumulación de CO, la alarma

alerta a los ocupantes con una luz indicadora visual

centellante y una alarma. Las alarmas de humo no

pueden detectar el gas CO.

 • UtiliceesteproductoÚNICAMENTEalaintemperie,

lejos de ventanas, puertas y ventilaciones para reducir

el riesgo de que el gas de monóxido de carbono se

acumule y entre en los espacios habitados.

 • NOutiliceesteproductodentrodecasas,garajes,

sótanos, entresuelos, cobertizos o en otros espacios

parcialmente cerrados, aún si utiliza ventiladores o

deja las puertas y ventanas abiertas para favorecer la

ventilación. El monóxido de carbono puede acumularse

rápidamente en estos espacios y perdurar ahí durante

horas, aun después de que este producto se haya

apagado.

 • Lascasasvecinaspuedequedarexpuestaalosgases

de escape del motor de su generador portátil y esto

debe tomarse en cuenta al momento de decidir la

ubicación, para que el generador portátil funcione de

manera segura.

 • SIEMPREcoloqueesteproductoendireccióndelviento

y dirija el escape del motor en sentido contrario a los

espacios habitados.

Si comienza a sentirse mal, mareado o débil cuando use

este producto, apáguelo y busque aire puro DE INMEDIATO.

Acuda a un médico. Es posible que se haya envenenado con

monóxido de carbono.

ADVERTENCIA El voltaje del generador podría

provocar descargas eléctricas o quemaduras, que

pueden producir lesiones graves o la muerte.

• Utilicelosequiposdetransferenciaindicados,idealesparael

uso deseado, a fin de evitar la retroalimentación, ya que se aísla

el generador de las personas que trabajan con el suministro

eléctrico.

• Siutilizaelgeneradorcomosistemadereserva,notifíqueloala

compañía eléctrica.

• Useuninterruptorparalafalladelcircuitodetierra(GFCI)en

cualquier área bastante húmeda o que sea altamente conductiva,

tales como terrazas de metal o trabajo hecho con acero.

• NOtoquelosalambrespeladosoreceptáculos.

• NOuseungeneradorconcableseléctricosqueestén

malgastados, rotos, pelados o dañados de cualquier forma.

• NOopereelgeneradorbajolalluvia.

• NOmanejeelgeneradorocableseléctricosmientrasesté

parado en agua, descalzo o cuando las manos y los pies estén

mojados.

• NOpermitaquepersonasdescalificadasoniñosopereno

sirvan al generador.

A

13

Úselo SÓLO a la intemperie y

en dirección del viento, lejos de

ventanas, puertas y ventilaciones.

La dirección del

escape debe ser en

sentido contrario a los

espacios habitados

EJEMPLO DE UBICACIÓN PARA REDUCIR EL RIESGO DE

ENVENENAMIENTO POR MONÓXIDO DE CARBONO

NO PONGA EL GENERADOR EN FUNCIONAMIENTO

EN NINGUNA DE LAS SIGUIENTES UBICACIONES

14 troybilt.com

Ubicación de operación del generador portátil para

REDUCIR EL RIESGO DE INCENDIOS

ADVERTENCIA Los gases y el calor de escape

podrían inflamar los materiales combustibles y

las estructuras o dañar el depósito de

combustible y provocar incendios, así como

lesiones graves o incluso la muerte.

• Elgeneradorportátildebeestarporlomenosa5pies(1,5

m) de cualquier estructura, saliente, árbol, ventana, puerta,

cualquier abertura en la pared, arbusto o vegetación que tenga

más de 12 pulgadas (30,5 cm) de altura.

• NOcoloqueelgeneradorportátilbajounaplataformauotro

tipo de estructura que pueda limitar el flujo de aire.

• LasalarmasdehumoSEDEBENinstalarbajotechoysu

mantenimiento se debe realizar en las mismas condiciones, de

acuerdo con las instrucciones/recomendaciones del fabricante.

Las alarmas de monóxido de carbono no pueden detectar el

humo.

• NOcoloqueelgeneradorportátildeunamaneradiferenteala

mostrada.

EJEMPLO DE UBICACIÓN PARA REDUCIR EL RIESGO DE INCENDIOS

La dirección del

escape debe ser en

sentido contrario a los

espacios habitados

15

A - Disyuntores (CA) — Las tomas dobles de 120 V CA y

20Adisponendedisyuntoresderearmeporpresiónque

protegen al generador contra sobrecargas eléctricas.

B - Tapa del depósito del aceite — Llene el motor con

aceite aquí.

C - Tapón de vaciado de aceite — Permite vaciar el aceite

del motor.

D - Conector de tierra — Consulte con el organismo

responsable de la normativa vigente de conexión a tierra.

E - Silenciador apagachispas - El silenciador disminuye

el ruido del motor y está equipado con una pantalla

apagachispas.

F - Depurador de aire — Filtra el aire de entrada a medida

que penetra en el motor.

G - Palanca del Cebador — Usada cuando se está dando

arranque a un motor frío.

H - Culatazo el principio — Usó para comenzar motor

manualmente.

J - Interruptor del Motor — Deberá estar en la posición ON

o I (En) para darle arranque al motor. Colóquelo en la

posición OFF o O (Apagado) para detener un motor en

funcionamiento.

K - Válvula de combustible — Permite abrir y cerrar la

alimentación de combustible al motor.

L - Tanque del combustible — El tanque tiene una

capacidadde32.1l(8.5galonesamericanos)degasolina

sin contenido de plomo.

M - Disyuntor Basculante — Un disyuntor basculante que

protege el generador contra sobrecargas eléctricas.

N - Tomacorriente con dispositivo de seguridad de

120/240 Voltios, 30 Amp — Puede ser utilizado para

suministrar alimentación eléctrica para el funcionamiento

de cargas del motor, herramientas, aparatos especiales

eiluminacióneléctricade120y/o240VoltiosACa

30 Amperios, monofásica de 60 Hz.

P - Tomacorriente dobles de 120 Voltios AC, 20 Amp —

Pueden ser utilizados para suministrar alimentación

eléctrica para el funcionamiento de cargas del motor,

herramientas, aparatos especiales e iluminación eléctrica

de120VoltiosACa20Amperios,monofásicade60Hz.

No mostrado:

Identificación del motor — Indica el modelo, tipo y código

del motor. Tenga por favor estos prontamente disponible

cuándo llamar para la ayuda.

Etiqueta de identificación — Proporciona el modelo,

revisión y el número de serie de generador. Tenga por favor

estos prontamente disponible cuándo llamar para la ayuda.

Controles y características

Lea este manual del operario y reglas de seguridad antes de poner en marcha su generador.

Compare las ilustraciones con su generador, para familiarizarse con la ubicación de los diversos controles y ajustes.

Guarde este manual para futuras consultas.

B

C

G

L

MN

E

K

A

D

F

H

J

P

16 troybilt.com

Juegos de cordones y enchufes conectores

Utilice únicamente cables prolongadores de alta calidad, bien

aislados y conectados a tierra con las tomas del generador.

Examine los cables prolongadores antes de cada uso.

Examine los valores nominales de los cables prolongadores

antes de utilizarlos. Los juegos de cables prolongadores

utilizados deben tener valores nominales para cargas de

CA de 20 A o mayores para tomacorrientes dobles o 30 A

para receptáculo de seguridad. Consulte los manuales del

operario de dispositivos a los que se les suministra energía,

para conocer las recomendaciones del fabricante.

La unidad incluye un disyuntor basculante bipolar para

proteger la toma blocante. Si el disyuntor se dispara, todas

las tomas se desconectan.

Dispositivo de seguridad de 120/240 V, 30A

Use un tapón NEMA L14-30 con este receptáculo. Conecte

un juego de cable de 4 alambres, clasificado como

250VoltiosACa30Amps(omayor).Ustedpuedeusarel

mismo cable de 4-alambres si planea trabajar con una carga

de 120 Voltios.

Este receptáculo le provee poder a cargas de 120/240 Voltios

AC, de 60 Hz, fase sencilla, que requieren hasta 3,125 vatios

de energía a 26.0 Amperios, para 120 Voltios; 6,250 vatios

de energía (6,25 kW) a 26.0 Amperios para 240 Voltios. El

enchufe está protegido por un disyuntor basculante.

AVISO Las tomas eléctricas pueden marcar un valor

nominal mayor que la capacidad de salida del generador.

• NUNCAintenteconectarundispositivoquerequieramás

amperaje del que el generador o la toma eléctrica pueden

suministrar.

• NOsobrecargarelgenerador.VéaseNo sobrecargar el generador.

Tomas eléctricas dobles de 120 V CA y 20A

El generador tiene dos tomas dobles de 120 V y 20 A.

Cada toma está protegida contra sobrecargas por medio de

disyuntores de rearme por presión.

Use cada receptáculo para operar 120 Voltios AC, de fase

sencilla, de cargas de 60Hz que requieren hasta 2,400

vatios(2.4kW)acorrientesde20Amps.Uselosjuegosde

cables que son calificados para cargas de 125 Voltios AC, a

20Amps(omayores).

240V

120V 120VW (Neutro)

X (Cargado)

Y (Cargado)

NEMA L14-30 Tierra (Verde)

Juego de cable de 4 alambres

ADVERTENCIA Los cables eléctricos dañados o

sobrecargados podrían sobrecalentarse y

producir arcos y quemaduras, lo que provocaría

lesiones graves o incluso la muerte.

• Utiliceexclusivamentecablesreguladosparalascargasaplicadas.

• Respetetodaslasmedidasdeseguridaddeloscableseléctricos.

• Examinelosjuegosdecablesantesdecadauso.

17

Operando

Encienda el motor

Desconecte todas las cargas eléctricas del generador. Use las

siguientes instrucciones para encender:

1. Asegúrese de que la unidad está en una superficie plana.

AVISO Si la unidad no se arranca y utiliza en una superficie

plana, se pueden producir problemas de arranque y de

parada durante el funcionamiento.

2. Gire la válvula del combustible (A)alaposición“On”.

3. Mueva la palanca estranguladora (B) hasta la posición

“Choke” (Estrangular) ( ).

4. Sitúe el interruptor del motor (C) en la posición ON o I.

5. Hale la manija de retroceso, en forma suave hasta que

sienta resistencia, Luego para arrancar el motor hacer

tracción en forma rápida una sola vez.

  • Sielmotorarranca,continúeconelpaso7.

  • Sielmotornoarranca,procedaconelpaso6.

 6. Muevalapalancadechoquehastalaposición“Half”

(media) y accione dos veces la manija de retroceso.

  • Sielmotornoarranca,repitalospasosdesde

5hasta7.

7. Coloque la palanca de retroceso en la posición de

“Run” ( ). Si el motor vacila, mueva la palanca de

retrocesohastalaposiciónmedia“Half” hasta que el

motor marche suavemente y luego colóquelo en la

posicióndemarcha“Run” ( ).

AVISO Si el motor se desborda, coloque la palanca

estranguladoraenlaposición“Run” ( ) e intente

arrancarlo hasta conseguirlo.

AVISO Si el motor arranca después de tirar tres veces del

arrancador pero no sigue funcionando, o si la unidad se

para en funcionamiento, asegúrese de que la unidad está

en una superficie plana y compruebe que el nivel de aceite

del cigüeñal es correcto. La unidad puede equiparse con un

dispositivo de protección de bajo nivel de aceite. En caso

afirmativo, el nivel del aceite debe ser adecuado para que el

motor arranque.

A

ADVERTENCIA El retroceso (repliegue rápido) del cable

del arrancador impedirá que el usuario suelte el

cable a tiempo y tirará de su mano y brazo hacia el

motor, lo que podría provocar fracturas,

contusiones o esguinces; así como lesiones

graves.

• Cuandoarranqueelmotor,tirelentamentedelcablehastasentir

una resistencia y, a continuación, tire rápidamente de él para

evitar su retroceso.

• NUNCAarranqueopareelmotorcuandohayaaparatos

eléctricos conectados y en funcionamiento.

ADVERTENCIA Los gases y el calor de escape podrían

inflamar los materiales combustibles y las

estructuras o dañar el depósito de

combustible y provocar incendios, así

como lesiones graves o incluso la muerte.

El contacto con la zona del silenciador podría producir

quemaduras y lesiones graves.

• NOtoquelassuperficiescalientesyEVITE LOS gases del

escape a alta temperatura.

• Permitaqueelequiposeenfríeantesdetocarlo.

• Dejeunespaciomínimode1.5m(5pies)alrededordel

generador, incluida la parte superior.

• Utilizarelmotorenunterrenoboscoso,conmalezaocubiertode

hierba constituye una infracción al Código de recursos públicos

de California, a menos que el sistema de escape esté equipado

con una pantalla apagachispas, de acuerdo a la definición de

la Sección 4442, que se mantenga en buenas condiciones de

funcionamiento. En otros estados o jurisdicciones federales

puede haber leyes similares en vigor.

Póngase en contacto con el fabricante, el vendedor o el distribuidor

del equipo original para obtener una pantalla apagachispas

diseñada para el sistema de escape instalado en este motor.

• Laspiezasderecambiodebenserlasmismasquelaspiezas

originales y estar instaladas en la misma posición.

B

C

18 troybilt.com

Conexión de cargas eléctricas

1. Deje que el motor se estabilice y se caliente por dos

minutos después del arranque.

2. Asegúrese de que el disyuntor basculante esté en la

posición ON o I (Encendido).

3. Enchúfelo y encienda la carga eléctrica deseada

(120y/o240VCA,monofásico,60Hz.)

AVISO Si conecta aparatos a las tomas de 120 V, hágalo en

la secuencia que se muestra a continuación.

AVISO

 • NOconectarcargasde240Venlastomaseléctricas

dobles.

 • NOconectarcargastrifásicasalgenerador.

 • NOconectarcargasde50Hzalgenerador.

 • NOSOBRECARGARELGENERADOR.VéaseNo

sobrecargar el generador.

AVISO El sobrepasar la capacidad del amperaje y vataje

del generador, puede dañar al generador y los aparatos

eléctricos conectados al mismo.

• NOsobrecargarelgenerador.VéaseNo sobrecargar el generador.

• Enciendasugeneradorydejequeelmotorseestabiliceantesde

conectar las cargas eléctricas.

• Conectelascargaseléctricasenlaposicióndeapagado(OFF),

luego encienda (ON) para su operación.

• Apague(OFF)lascargaseléctricasydesconéctelasdelgenerador

antes de parar el generador.

Parada del motor

1. Desconecte todas las cargas eléctricas de los

tomacorrientes del panel del generador. Nunca de

arranque o detenga el motor con todos los dispositivos

eléctricos conectados y encendidos.

2. Deje que el motor funcione sin cargas por algunos

minutos para estabilizar las temperaturas internas del

motor y el generador.

3. Sitúe el interruptor balancín en la posición OFF o O.

 4. Girelaválvuladecombustiblehastalaposición“Off”.

Apagado debido a nivel bajo de aceite

Si el nivel de aceite del motor cae por debajo del nivel

predeterminado, el interruptor de nivel de aceite detiene el

motor. Compruebe el nivel de aceite con la varilla.

Si el nivel de aceite está entre las marcas ADD (Añadir) y

FULL (Lleno) de la varilla:

1. NO intente volver a arrancar el motor.

2. Póngase en contacto con un distribuidor autorizado de

servicio Briggs & Stratton.

3. NO ponga a funcionar el motor sino hasta que se haya

corregido el nivel de aceite.

Si el nivel de aceite está por debajo de la marca ADD

(Añadir) de la varilla:

1. Añada aceite hasta llegar a la marca FULL (Lleno).

2. Ponga de nuevo en marcha el motor. Si vuelve a

pararse, puede que siga existiendo un problema de baja

presión de aceite. NO intente volver a arrancar el motor.

3. Póngase en contacto con un distribuidor autorizado de

servicio Briggs & Stratton.

4. NO ponga a funcionar el motor sino hasta que se haya

corregido el nivel de aceite.

Operación durante un clima frío

En ciertas condiciones climáticas (temperaturas inferiores

a 4º C [40º F] combinadas con un alto nivel de humedad),

su generador puede experimentar formación de hielo en

el carburador o el sistema de ventilación del cárter. Para

reducir este problema, es necesario realizar lo siguiente:

1. Asegúrese de que el generador tenga combustible

nuevo y limpio.

2. Abra la válvula de combustible (gire la válvula a la

posición de abierto).

3. Utilice aceite 5W-30 SAE.

4. Verifique el nivel de aceite diariamente o después de

cada ocho (8) horas de funcionamiento.

5. Mantenga el generador que sigue el Plan de

Mantenimiento.

6. Proteja la unidad de la intemperie.

ADVERTENCIA El combustible y sus vapores son

extremadamente inflamables y

explosivos, lo que podría provocar

quemaduras, incendios o explosiones;

así como lesiones graves o incluso la muerte.

• NOcoloqueelestranguladorenlaposición“Choke”

(Estrangulamiento) para parar el motor.

1

2

3

4

19

Creación de una estructura de protección provisional para

climas fríos

1. Para estructura de protección provisional, utilice la caja

de cartón de embalaje original.

2. Corte las tapas superiores y uno de los laterales largos

de la caja de cartón para dejar al descubierto el lado

del silenciador de la unidad. Si es necesario, sujete con

cinta adhesiva los otros laterales de la caja de forma

que queden sobre el generador, como se muestra.

AVISO Si es necesario, quite el juego de ruedas para que el

cartón cubra el generador, como se muestra.

3. Haga los recortes necesarios para poder acceder a las

tomas de la unidad.

4. Coloque el lado expuesto protegido del viento y demás

agentes atmosféricos.

5. Ubique el generador como se describe en la sección

Ubicación del generador. Evite que los gases de escape

entren en un espacio cerrado a través de las ventanas,

puertas, tomas de aire de ventilación u otras aberturas.

6. Arranque el generador como se describe en la sección

Arranque del motor y cúbralo con la caja de cartón.

Deje un espacio mínimo de 1.5 cm (5 pies) alrededor

del generador, incluida la parte superior de la estructura

de protección.

7. Retire la protección cuando las temperaturas sean

superiores a 4 ºC (40 ºF).

8. Pare el motor y déjelo enfriar durante dos (2) minutos

antes de repostar combustible. La espera para algún

combustible rociado para evaporar.

Construcción de una estructura de protección para climas

fríos

1. Construya una estructura de protección capaz de

contener tres laterales y la parte superior del generador.

Utilice para ello materiales no combustibles con una

resistencia al fuego de al menos una hora. Asegúrese

de que el lateral del silenciador del generador quede al

descubierto.

AVISO Póngase en contacto con su proveedor de

materiales de construcción para conseguir materiales no

combustibles con una resistencia al fuego de al menos una

hora.

AVISO Asegúrese de que la estructura de protección se

pueda mover fácilmente para adaptarla a la dirección del

viento.

2. NO encierre el generador más de lo que se muestra en

la figura. La estructura de protección debe mantener

una cantidad suficiente del calor disipado por el

generador para evitar problemas de congelación.

AVISO Si se ha montado un juego de ruedas en el

generador, amplíe la estructura de protección.

3. Siga los pasos del 3 al 8 descritos en la sección

Creación de una estructura de protección provisional

para climas fríos.

viento

ADVERTENCIA PELIGRO DE GAS VENENOSO. Los

gases del escape del motor contienen monóxido

de carbono, un gas venenoso que podría matarlo

en minutos. NO tiene olor, color ni sabor. Aun si

no puede oler los vapores del escape, podría

estar expuesto al gas de monóxido de carbono.

• UtiliceesteproductoÚNICAMENTEalaintemperie,lejosde

ventanas, puertas y ventilaciones para reducir el riesgo de

que el gas de monóxido de carbono se acumule y entre en los

espacios habitados.

• Instalealarmasparadetectarmonóxidodecarbonooperadas

con baterías o enchufables con baterías de repuesto de acuerdo

con las instrucciones del fabricante. Las alarmas de humo no

pueden detectar el gas de monóxido de carbono.

• NOutiliceesteproductodentrodecasas,garajes,sótanos,

entresuelos, cobertizos o en otros espacios parcialmente

cerrados, aún si utiliza ventiladores o deja las puertas y

ventanas abiertas para favorecer la ventilación. El monóxido de

carbono puede acumularse rápidamente en estos espacios y

perdurar ahí durante horas, aun después de que este producto

se haya apagado.

• SIEMPREcoloqueesteproductoendireccióndelvientoydirijael

escape del motor en sentido contrario a los espacios habitados.

Si comienza a sentirse mal, mareado o débil cuando use este

producto, apáguelo y busque aire puro DE INMEDIATO. Acuda a

un médico. Es posible que se haya envenenado con monóxido de

carbono.

ADVERTENCIA Los gases y el calor de escape

podrían inflamar los materiales

combustibles y las estructuras o dañar

el depósito de combustible y provocar

incendios, así como lesiones graves o incluso la muerte.

El contacto con la zona del silenciador podría producir

quemaduras y lesiones graves.

• NOtoquelassuperficiescalientESYEVITE LOS GASes del

escape a alta temperatura.

• Permitaqueelequiposeenfríeantesdetocarlo.

• Dejeunespaciomínimode1.5m(5pies)alrededordel

generador, incluida la parte superior.

• Retirelaproteccióncuandolastemperaturasseansuperioresa

4 ºC (40 ºF).

20 troybilt.com

No sobrecargar el generador

Capacidad

Debe asegurarse de que su generador puede proveer los

suficientes vatios de potencia continua (vatiaje nominal) y

vatios de salida para los elementos que desee alimentar al

mismo tiempo. Siga estos sencillos pasos:

1. Seleccione los elementos que quiere alimentar al

mismo tiempo.

2. Sume la potencia nominal de esos elementos. Esa es

la cantidad de energía que su generador debe producir

para mantener sus elementos en funcionamiento. Vea

Guía de Referencia de Potencia.

3. Calcule cuántos vatios de salida necesitará. La potencia

de salida se refiere al corto arranque de energía que se

necesita para arrancar herramientas o dispositivos a

motor, como una radial o un refrigerador. Como no todos

los motores arrancan al mismo tiempo, el total de vatios

de salida puede calcularse añadiendo sólo el elemento

con la potencia de salida más alta al total de vatios de

potencia continua que obtuvimos en el paso 2.

Ejemplo:

Vatios de potencia continua totales = 3075

Potencia de salida adicional más alta = 1800

Salida total del generador requerida = 4875

Control de la energía

Para prolongar la vida de su generador y los aparatos que

conecte a él, es muy importante tener cuidado cuando se le

añaden cargas eléctricas. No deber haber nada conectado

a las tomas del generador antes de encender el motor.

El modo seguro y correcto de gestionar la energía del

generador es añadir las cargas secuencialmente, como se

indica a continuación:

1. Sin tener nada conectado al generador, encienda el

motor tal como se describe en este manual.

2. Conecte y encienda la primera carga, preferiblemente la

mayor que usted tenga.

3. Permita que la salida del generador se estabilice (el

motor funciona suavemente y el aparato funciona

adecuadamente).

4. Conecte y encienda la próxima carga.

5. De nuevo, permita que el generador se estabilice.

6. Repita los pasos 4 y 5 para cada carga adicional que

usted tenga.

NUNCA añada cargas que sobrepasen la capacidad del

generador. Tenga especial cuidado en contar con las cargas

adicionales en la capacidad del generador, como se describe

arriba.

*La potencia que aparece en la lista es aproximada.

Compruebe la herramienta o aparato eléctrico para obtener la

potencia real.

Herramienta o Aparato Eléctricoás

alto)

Vatios Calificados (cuando

esté funcionando)

Vatios Adicionales de

Carga (al encender)

Aire Acondicionado de Ventana 1200 1800

Refrigerador 800 1600

Congelador industrial 500 500

Televisión 500 -

Luz (75 Vatios) 75 -

Total = 3075 Vatios para

funcionar

1800 (Vatios de

Carga m

Guía de Referencia de Potencia

Herramienta o aparatoa Vatios de potencia*

continua Vatios de potencia

de salida adicional

Básicos

Bombilla de 75 vatios 75 -

Congelador industrial 500 500

Bomba para sumideros 800 1200

Refrigerador / Congelador – 18 pies

cúbicos 800 1600

Bomba de agua – 1/3 HP 1000 2000

Calefacción / Aire Acondicionado

Aire acondicionado de ventana – 10.000

BTU 1200 1800

Ventilador de ventana 300 600

Ventilador de caldera – 1/2 HP 800 1300

Cocina

Horno microondas – 1000 vatios 1000 -

Cafetera 1500 -

Estufa eléctrica – Elemento simple 1500 -

Plancha de cocina 2500 -

Habitación familiar

Reproductor de DVD/CD 100 -

VCR 100 -

Receptor estéreo 450 -

Televisión en color – 27” 500 -

Ordenador personal con monitor de 17” 800 -

Otros

Sistema de seguridad 180 -

Radio-reloj AM/FM 300 -

Dispositivo de apertura de garage – 1/2

HP 480 520

Calentador de agua eléctrico – 150 litros

aprox. (40 galones) 4000 -

Taller

Luz halógena de cuarzo para trabajar 1000 -

Rociador sin aire – 1/3 HP 600 1200

Sierra sable 960 960

Taladro eléctrico – 1/2 HP 1000 1000

Sierra Radial – 10” 1500 1500

Sierra inglete – 10” 1800 1800

Cepilladora de mesa – 6” 1800 1800

Sierra de mesa / Sierr de brazo radial

– 10” 2000 2000

Compresor de aire – 1-1/2 HP 2500 2500

21

Control de emisiones

Cualquier establecimiento o individuo especializado en

la reparación de motores que no sean de automoción

puede encargarse del mantenimiento, la sustitución y la

reparación de los dispositivos y sistemas de control de

emisiones.No obstante, para realizar la revisión gratuita

de control de emisiones, deberá acudir a un distribuidor

autorizado por el fabricante. Véase Garantía de emisiones.

Mantenimiento del generador

El mantenimiento del generador consiste en conservar la

unidad limpia y seca. Opere y almacene la unidad en un

ambiente limpio y seco donde no será expuesta al polvo,

suciedad, humedad o vapores corrosivos. Las ranuras del

aire de enfriamiento del generador no deben estar tapadas

con nieve, hojas, o cualquier otro material extraños.

Revise frecuentemente la limpieza del generador y límpielo

cuando esté con polvo, sucio, con aceite, humedad, o cuando

otras substancias extrañas sean visibles en su superficie

exterior.

AVISO No utilice agua u otros líquidos para limpiar el

generador. Los líquidos pueden penetrar en el circuito de

combustible del motor y provocar pérdidas de rendimiento

o fallos. Asimismo, si penetran líquidos en el generador

a través de las ranuras del aire de refrigeración, parte del

líquido puede permanecer en los huecos y rendijas del

aislamiento del devanado del rotor y del estator. El líquido y

la acumulación de suciedad en los devanados internos del

generador pueden reducir la resistencia del aislamiento.

Limpieza

Limpie a diario, o antes de cada uso, los residuos acumulados

en el generador. Mantenga limpias las conexiones, los

muelles y los mandos. Limpie todo resto de combustible

de la zona que rodea al silenciador y de detrás del mismo.

Inspeccione las ranuras para aire de enfriamiento y la apertura

del generador. Estas aperturas deberán mantenerse limpias y

despejadas.

Mantenga limpios los componentes del generador para

reducir el riesgo de sobrecalentamiento e ignición de los

residuos acumulados.

 • Utiliceuntrapohúmedoparalimpiarlassuperficies

exteriores.

AVISO Un tratamiento inadecuado de la generador podría

dañarla y acortar su vida útil.

• NOexpongaalgeneradoraunahumedadexcesiva,polvo,

suciedad o vapores corrosivos.

• NOinsertecualquierobjetoatravésdelasranurasdeenfriamiento.

 • Puedeusaruncepillodecerdassuavespararetirarla

suciedad endurecida, aceite, etc.

 • Puedeusarunamáquinaaspiradoraparaeliminar

suciedad y residuos sueltos.

Mantenimiento

Plan de mantenimiento

Siga los intervalos de horas o de calendario, los que

sucedan antes. Si opera en condiciones adversas (señaladas

más abajo) es necesario un mantenimiento más frecuente.

1 Servicio más a menudo bajo condiciones de suciedad o polvo.

Recomendaciones generales

El mantenimiento periódico mejorará el rendimiento y

prolongará la vida útil del generador. Acuda a un distribuidor

autorizado para reparar la unidad.

La garantía del generador no cubre los elementos que hayan

sido sujetos al abuso o negligencia del operador. Para

recibir el valor completo de la garantía, el operador deberá

mantener el generador de la forma descrita en este manual.

Se deberán llevar a cabo algunos ajustes periódicamente

para mantener correctamente su generador.

Todos los ajustes de la sección Servicio y Ajustes de este

manual deberán ser hechos por lo menos una vez en cada

estación. Cumpla con los requisitos de la tabla Programa de

Mantenimiento descrita anteriormente.

AVISO Una vez al año deberá limpiar o reemplazar la bujía

y reemplazar el filtro de aire. Una bujía nueva y un filtro

de aire limpio garantizan una mezcla de combustible-aire

adecuada y ayuda a que su motor funcione mejor y tenga

una vida útil más prolongada.

Primeras Cinco (5) Horas

 • Cambieelaceitedelmotor

Cada 8 horas o diario

 • Limpielosresiduos

 • Compruebeelniveldeaceite

Cada 25 horas o una vez al año

 • Limpieelfiltrodeairedelmotor1

Cada 50 horas o una vez al año

 • Cambieelaceitedelmotor1

Anualmente

 • Sustituyaelfiltrodeairedelmotor1

 • Servicioalaválvuladecombustible

 • Servicioalabujía

 • Inspeccioneelsilenciadorylapantallaapagachispas

 • Limpieelsistemaderefrigeración1

22 troybilt.com

Mantenimiento de la válvula de combustible

La válvula de combustible está equipada con un recipiente

para sedimentos, un filtro, y una junta tórica que deben

limpiarse.

 1. Sitúelaválvuladecombustibleenlaposición“Off”.

2. Extraiga el recipiente para sedimentos (A) de la válvula

de combustible. Retire la junta tórica (B) y el filtro de la

válvula (C).

3. Lave el recipiente para sedimentos, la junta tórica

y el filtro con disolvente no inflamable. Séquelos

perfectamente.

4. Sitúe el filtro y la junta tórica en la válvula de

combustible. Instale el recipiente para sedimentos y

apriételo firmemente.

 5. Sitúelaválvuladecombustibleenlaposición“On” y

compruebe si hay fugas. En caso afirmativo, sustituya

la válvula de combustible.

Mantenimiento del motor

Aceite

Recomendaciones sobre el aceite

Para obtener el mejor rendimiento, recomendamos utilizar

aceites certificados con garantía Briggs & Stratton. También

se pueden utilizar otros aceites detergentes de alta calidad

con clasificación de servicio SF, SG, SH, SJ o superior. NO

utilice aditivos especiales.

Las temperaturas exteriores determinan la viscosidad

adecuada del aceite para el motor. Utilice el cuadro para

seleccionar la mejor viscosidad para el intervalo de

temperatura exterior previsto.

* Por debajo de 4 °C (40 °F), el uso de aceite SAE 30 provocará

dificultades de arranque.

** Por encima de 27 °C (80 °F) el uso de aceite 10W30 puede

aumentar el consumo de aceite. Compruebe el nivel de aceite

con mayor frecuencia.

Comprobación del nivel de aceite

Compruebeelniveldeaceiteantesdecadausoocada8horas

de funcionamiento, como mínimo. Rellene si es necesario.

1. Coloque el generador sobre una superficie nivelada.

2. Retire la varilla de medición y limpie la varilla de

medición. Instale el varilla de medición. Quite y

verifique nivel del aceite.

AVISO NO enrosque la varilla de nivel de aceite cuando la

inserte para comprobar el nivel de aceite.

 3. Compruebequeelaceitehastalamarca“Full” (D) de

la varilla de medición. Instale el varilla de medición,

apriete firmemente.

Adición de aceite del motor

1. Coloque el generador sobre una superficie nivelada.

2. Compruebe el nivel de aceite tal como se indica en la

sección Comprobación del nivel de aceite.

3. Si es necesario, vierta lentamente aceite por el orificio

dellenadohastalamarca“Full” de la varilla de

medición. NO llene excesivamente.

AVISO El llenado de aceite en exceso podría impedir el

arranque del motor o provocar dificultades de arranque.

• NOlleneenexceso.

• SielniveldeaceiteestáporencimadelamarcaFULL(LLENO)

de la varilla, vacíe aceite para reducir el nivel hasta la marca FULL

(LLENO) de la varilla.

4. Instale el varilla de medición, apriete firmemente.

A

B

C

ADVERTENCIA Las chispas involuntarias podrían

provocar incendios o electrocución que

pueden provocar lesiones graves o la

muerte.

CUANDO AJUSTE O HAGA REPARACIONES A SU MÁQUINA

GENERADOR

• Siempredesconecteelalambredelabujíaycolóquelodonde

no pueda entrar en contacto con la bujía.

CUANDO PRUEBE LA BUJÍA DEL MOTOR

• Utiliceuncomprobadordebujíashomologado.

• NO comprueba la chispa sin la bujía instalada.

D

23

Cambio de aceite del motor

Si está utilizando su generador bajo condiciones de extrema

suciedad o polvo, o en un clima demasiado caliente, haga el

cambio de aceite más frecuentemente.

MANTENER FUERA DEL ALCANCE DE LOS

NINOS. NO CONTAMINE. CONSERVE LOS

RECURSOS. DEPOSITE EL ACEITE USADO EN UN

PUNTO DE RECOGIDA.

Cambie el aceite cuando el motor siga estando caliente

después de haber funcionado:

1. Asegúrese de que la unidad esté en una superficie plana.

2. Desconecte el cable de la bujía de esta y colóquelo

donde no pueda entrar en contacto con la bujía.

3. Limpie la zona de alrededor del tapón de vaciado de

aceite (A), situado en la base del motor, al otro lado del

carburador.

4. Quite el tapón de llenado de aceite y vacíe todo el aceite

en un recipiente adecuado.

5. Vuelva a colocar el tapón de vaciado y apriételo bien.

Quite la varilla de nivel de aceite.

6. Vierta lentamente unos 1,0 litros (36 onzas) de aceite

por el orificio. Deposite el aceite recomendado hasta la

marca“Full” de la varilla de medición.

7. Limpie la varilla de medición cada vez nivel del aceite

se verifica. NO añada aceite en exceso.

8. Instale la varilla de medición, apriete firmemente.

9. Limpie los residuos de aceite.

Servicio del depurador de aire

Si se utiliza con un filtro de aire sucio, el motor no

funcionará correctamente y puede sufrir daños. Límpielo

o reemplácelo más a menudo si la unidad funciona bajo

condiciones de suciedad o polvo excesivo.

Para dar servicio al filtro de aire, siga los pasos que se

detallan a continuación:

1. Afloje los tornillos (B) y quite aire la cubierta más

limpia (C).

2. Con cuidado quite cartucho (D) de base (E).

3. Instale limpie (o nuevo) aire la asamblea más limpia

dentro de la cubierta. Deshágase del filtro viejo

apropiadamente.

4. Arme la cubierta más limpia aérea en la base y apriete

los tornillos.

Servicio del bujía

Cambie la bujía ayudará a su motor a arrancar más

fácilmente y funcionar mejor.

1. Limpie la zona de alrededor de la bujía.

2. Retire e inspeccione la bujía.

3. Compruebe la separación del electrodo con un calibrador

de alambre y ajuste el espacio de la bujía a la medida

recomendada si fuera necesario (véase Especificaciones).

4. Cambie la bujía si los electrodos están picados o

quemados o si la porcelana está agrietada. Utilice la bujías

de repuesto recomendada. Consulte Especificaciones.

5. Instale la bujía y apriete firmemente.

B

C

D

E

PRECAUCIÓN Evite el contacto prolongado o

repetido de piel con aceite usado de motor.

• Elaceiteusadodelmotorhasidomostradoalcancerdelapiel

de la causa en ciertos animales del laboratorio.

• Completamentelavadoexpusoáreasconeljabónyelagua.

A

24 troybilt.com

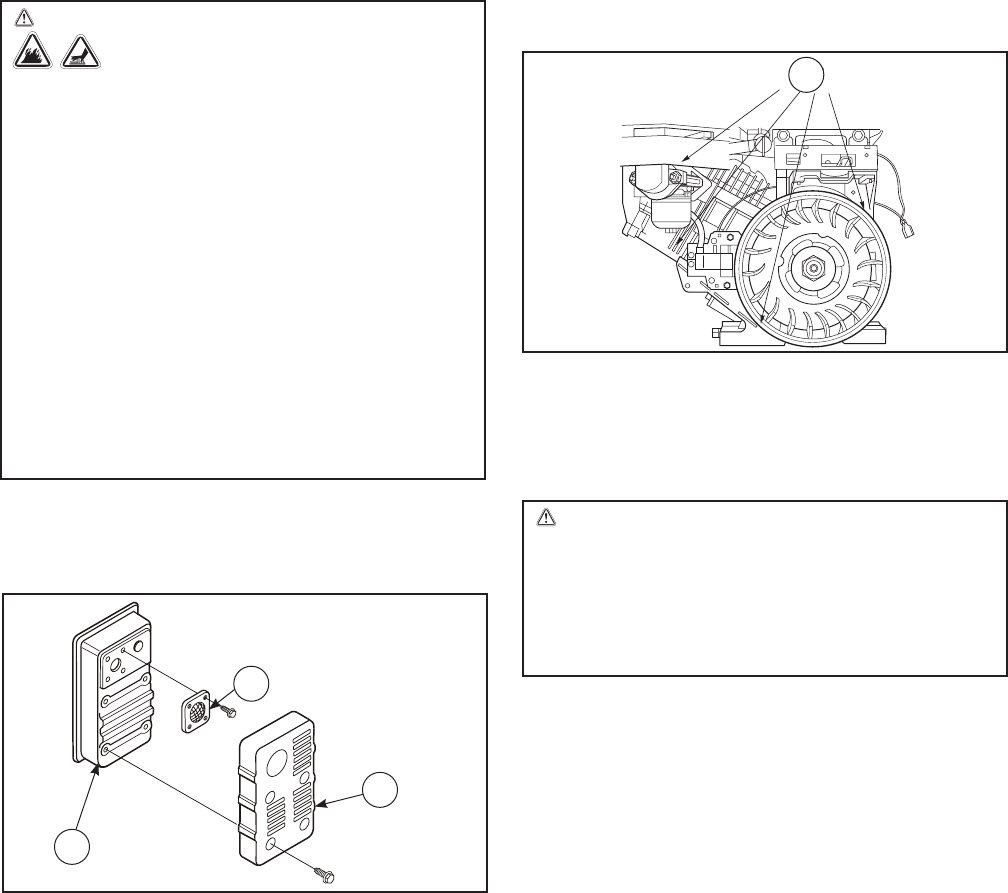

Inspeccione el silenciador y la pantalla apagachispas

Inspeccione que el silenciador no presente fisuras, corrosión

u otros daños. Desmonte la pantalla apagachispas, si cuenta

con una, y verifique que no presente daños ni obstrucción

por carbón. En caso de que se necesiten piezas de recambio,

asegúrese de usar solamente piezas de recambio originales

para el equipo.

Limpie e inspeccione el apagachispas de la siguiente

manera:

1. Para retirar la protección del silenciador (A) de

silenciador (B), retire los cuatro tornillos que conectan

la protección a la ménsula del silenciador.

2. Retire los cuatro tornillos que sostienen la pantalla

apagachispas (C).

3. Inspeccione la pantalla y reemplácela si está rota,

perforada o dañada. No use pantallas defectuosas. Si

la pantalla no está dañada, limpiela con un disolvente

comercial.

4. Vuelva a instalar la pantalla y la protección del silenciador.

Sistema de refrigeración de aire

Con el tiempo, se pueden acumular residuos en las aletas de

refrigeración del cilindro y pasar inadvertidos mientras no se

desmonte parcialmente el motor. Recomendamos que encargue

la limpieza del sistema de refrigeración (D) a un distribuidor

autorizado de Briggs & Stratton siguiendo los intervalos

recomendados (consulte la sección Plan de Mantenimiento en

la sección Mantenimiento). Es igualmente importante que no

se acumulen residuos en la parte superior del motor ni en la

pantalla giratoria. Consulte la sección Limpieza.

Ajuste del carburador

El carburador de este motor es de baja emisión. Está

equipado con una válvula de mezcla de ralentí no ajustable y,

en algunos casos, con ralentí regulado. Los niveles de ralentí

regulado y velocidad máxima se ajustan en la fábrica. Si es

necesario modificarlos, acuda a un distribuidor autorizado.

PRECAUCIÓN Las velocidades de funcionamiento

excesivamente altas podrían provocar lesiones leves.

Las velocidades excesivamente bajas incrementan la

carga de trabajo.

• NOintentealterarelresorte,lasconexionesyotraspartesdel

regulador para incrementar la velocidad del motor. El generador

suministra la frecuencia y el voltaje nominales correctos cuando

funciona a una velocidad controlada.

• NOmodifiquealgeneradorenningunaforma.

ADVERTENCIA Los gases y el calor de escape

podrían inflamar los materiales

combustibles y las estructuras o dañar el

depósito de combustible y provocar

incendios, así como lesiones graves o incluso la muerte.

El contacto con la zona del silenciador podría producir

quemaduras y lesiones graves.

• NOtoquelassuperficiescalientesyEVITElosgasesdelescape

a alta temperatura.

• Permitaqueelequiposeenfríeantesdetocarlo.

• Dejeunespaciomínimode1.5m(5pies)alrededordel

generador, incluida la parte superior.

• Utilizarelmotorenunterrenoboscoso,conmalezaocubiertode

hierba constituye una infracción al Código de recursos públicos

de California, a menos que el sistema de escape esté equipado

con una pantalla apagachispas, de acuerdo a la definición de

la Sección 4442, que se mantenga en buenas condiciones de

funcionamiento. En otros estados o jurisdicciones federales

puede haber leyes similares en vigor.

Póngase en contacto con el fabricante, el vendedor o el distribuidor

del equipo original para obtener una pantalla apagachispas

diseñada para el sistema de escape instalado en este motor.

• Laspiezasderecambiodebenserlasmismasquelaspiezas

originales y estar instaladas en la misma posición.

A

B

C

D

25

Almacenamiento

El generador deberá ser encendido al menos una vez cada

siete días y deberá dejarlo funcionar al menos durante

30 minutos. Si no puede hacer esto y debe almacenar la

unidadpormásde30días,sigalassiguientesinstrucciones

para preparar su unidad para almacenamiento.

Generador

1. Limpie el generador como está descrito en Limpieza en

la sección Mantenimiento.

2. Revise que las ranuras para el aire de enfriamiento y

las aperturas del generador se encuentren abiertas y

despejadas.

Almacenamiento para periodos prolongados

El combustible puede haberse echado a perder si se ha

almacenado por más de 30 días. El combustible echado

a perder provoca la formación de residuos ácidos y

de carbonilla en el sistema de combustible y en los

componentes básicos del carburador. Para mantener el

combustible en buen estado, use Briggs & Stratton®

Advanced Formula Fuel Treatment & Stabilizer, disponible

donde sea que se vendan piezas de servicio originales de

Briggs & Stratton.

Para motores equipados con un tapón de combustible

FRESH START®, use Briggs & Stratton FRESH START®

disponible en un cartucho concentrado de goteo.

No es necesario vaciar el motor de gasolina si se añade

estabilizador de combustible conforme a las instrucciones.

Ponga en funcionamiento el motor durante 2 minutos

para que el estabilizador circule por todo el sistema de

combustible antes de almacenarlo.

Si no se ha añadido un estabilizador de combustible a la

gasolina, deberá vaciar completamente el motor utilizando

un contenedor homologado. Deje funcionar el motor

hasta que se agote el combustible. Se recomienda utilizar

un estabilizador de combustible en el contenedor de

almacenamiento para mantener la gasolina en buen estado.

Cambio de aceite

Con el motor todavía caliente, drene el aceite de la caja

del cigüeñal. Vuelva a llenarlo con el grado de aceite

recomendado. Vea Cambio de aceite del motor en

Mantenimiento del motor.

Otras sugerencias para el almacenamiento

1. NO guarde combustible de una temporada a otra

a menos que lo haya tratado como se indica en la

sección Almacenamiento Para Periodos Prolongados.

2. Reemplace la caneca de gasolina si comienza a

oxidarse. El óxido y/o la suciedad en la gasolina le

causará problemas.

3. Cubra su unidad con una cubierta de protección

adecuada que no retenga humedad.

4. Almacene la unidad en un área limpia y seca.

ADVERTENCIA El combustible y sus vapores

son extremadamente inflamables y

explosivos, lo que podría provocar

quemaduras, incendios o explosiones; así

como lesiones graves o incluso la muerte.

CUANDO ALMACENE O GUARDE EL EQUIPO CON COMBUSTIBLE

EN EL TANQUE

• Almacenealejadodecalderas,estufas,calentadoresdeagua,

secadoras de ropa u otros aparatos electrodomésticos que

posean pilotos u otras fuentes de ignición, porque ellos pueden

encender los vapores de la combustible.

CUANDO VACÍE EL DEPÓSITO

• DETENGAelmotordelgeneradorydéjeloenfriarduranteal

menos 2 minutos antes de quitar el tapón de combustible.

Afloje la tapa lentamente para dejar que la presión salga del

tanque.

• Vacíeeldepósitodecombustiblealaintemperie.

• Mantengalacombustiblealejadadechispas,llamasabiertas,

pilotos, calor y otras fuentes de ignición.

• Compruebefrecuentementequelaslíneasdecombustible,el

tanque, el tapón y los accesorios no estén rotos o tengan fugas.

Cámbielos si es necesario.

• NOenciendauncigarrilloofume.

ADVERTENCIA Las fundas para almacenamiento

podrían provocar incendios y producir lesiones

graves o incluso la muerte.

• NOcoloqueunacubiertaencimadeungeneradorcaliente.

• Dejequelaunidadseenfríelosuficientementeantesdequele

coloque la cubierta.

26 troybilt.com

Resolución de problemas

Problemo Causa Accion

El motor está funcionando

pero no existe salida de AC

disponsible.

1. El interruptor de circuito está

abierto.

2. Conexión mal o defectuosa del

juego de cables.

3. El dispositivo conectado está

dañado.

4. Avería en el generador.

1. Reposicione el interruptor.

2. Revise y repare.

3. Conecte otro dispositivo que esté buenas

condiciones.

4. Contacte el distribuidor de servicio autorizado.

El motor funciona bien sin

carga pero “funciona mal”

cuando se le contectan cargas.

1. Corto circuito en una de las cargas

conectadas.

2. El generador está sobrecarga.

3. Velocidad del motor es muy lenta.

4. Circuito del generador en corto.

1. Desconecte la carga eléctrica en corto.

2. Vea No Sobrerecarque Generador.

3. Contacte el distribuidor de servicio autorizado.

4. Contacte el distribuidor de servicio autorizado.

El motor no se enciende;

se enciende y funciona

mal o se apaga en pleno

funcionamiento.

1. Válvula del combustible en

posición“Off”.

2. Interruptor del motor poscioando

en OFF o O.

3. Nivel de aceite insuficiente.

4. Depurador de aire sucio.

5. Sin combustible.

6. Combustible vieja.

7. El cable de la bujía no está en

malas la bujía.

8. Bujía defectuosa.

9. Agua en la combustible.

10. Sobrecebado.

11. Mezcla de combustible

excesivamente rica.

12. La válvula de entrada está

atascada está cerrada.

13. El motor ha perdido compresión.

1. Gire la válvula del combustible a la posición

“On”.

2. Coloque del interruptor en ON o I.

3. Llene el cárter hasta el nivel correcto o sitúe

el generador en una superficie plana.

4. Limpie o reemplace el depurador de aire.

5. Llénelo con combustible fresco.

6. Drene el tanque de gasolina; llénelo con

combustible fresco.

7. Conecte el cable a la bujía.

8. Reemplace la bujía.

9. Drene el tanque de gasolina; llénelo con

combustible fresco.

10. Abra por completo el cebador y haga girar el

motor.

11. Contacte el distribuidor de servicio autorizado.

12. Contacte el distribuidor de servicio autorizado.

13. Contacte el distribuidor de servicio autorizado.

Al motor le hace falta

potencia.

1. La carga es muy alta.

2. Filtro de aire sucio.

1. Vea No Sobrerecarque Generador.

2. Reemplace el filtro de aire.

El motor “no funciona

continuamente” o se detiene. Carburador con mezcla de aire-

combustible muy rica o muy pobre. Contacte el distribuidor de servicio autorizado.

27

Garantías

Garantía de control de emisiones de California,

U.S. EPA y Briggs & Stratton Corporation

Derechos y obligaciones de la garantía

California Air Resources Board, U.S. EPA y Briggs & Stratton (B&S)

le explican a continuación la garantía del sistema de control de

emisiones de su motor/equipo modelo 2013-2014. En California, los

nuevos motores pequeños para máquinas de servicio y los motores

grandes con ignición por bujías no superiores a 1,0 litro deben

estar diseñados, fabricados y equipados conforme a los exigentes

estándares de lucha contra la contaminación del Estado. B&S

garantiza el sistema de control de emisiones de su motor/equipo

durante los períodos que se indican a continuación, siempre que no

haya habido uso indebido, negligencia o mantenimiento indebido del

motor o equipo para máquinas de servicio.

Su sistema de control de emisiones puede incluir componentes

como el carburador o el sistema de inyección de combustible, el

sistema de arranque y el convertidor catalítico. También puede

incluir mangueras, correas, conectores, detectores y otros conjuntos

relacionados con las emisiones. El sistema de control de emisiones

por evaporación puede incluir los siguientes componentes:

carburadores, depósitos de combustible, conductos de combustible,

tapones de combustible, válvulas, cartuchos, filtros, mangueras de

vapor, abrazaderas, conectores y otros componentes asociados. Si

se cumplen las condiciones de la garantía, B&S reparará el motor/

equipo sin coste alguno, incluido el diagnóstico, los componentes y

la mano de obra.

Cobertura de la garantía del fabricante:

Los motores pequeños para máquinas de servicio y los motores

grandes con ignición por bujías de 1,0 litros o menos, y muchos

componentes del equipo relacionados con las emisiones, tienen

una garantía de dos años*. Si algún componente del motor/

equipo relacionado con las emisiones estuviera defectuoso, B&S lo

reparará o sustituirá.

* Dos años o el período que se indica en la garantía del motor o

producto correspondiente, lo que sea más prolongado.

Responsabilidades de la garantía del propietario:

 • Comopropietariodelmotor/equipo,ustedesresponsablede

llevar a cabo todas las operaciones de mantenimiento que

se enumeran en el manual del propietario. B&S recomienda

conservar todas las facturas relativas al mantenimiento

del motor/equipo, pero B&S no puede denegar la garantía

basándose únicamente en la falta de facturas o en la

imposibilidad por parte del propietario de asegurar la correcta

realización de todas las operaciones de mantenimiento.

 • Comopropietariodelmotor/equipo,debeserconsciente

de que B&S puede denegar la cobertura de la garantía si el

motor/equipo o uno de sus componentes falla debido a un

uso indebido o negligente, un mantenimiento inadecuado o

modificaciones no autorizadas.

 • Ustedesresponsabledepresentarsumotor/equipoauncentro

de distribución de B&S, distribuidor autorizado de servicio u

otra entidad equivalente, según corresponda, en el momento

en que surja un problema. Las reparaciones cubiertas por la

garantía se llevarán a cabo en un plazo razonable, no superior

a 30 días en ningún caso. En caso de preguntas sobre los

derechos y responsabilidades relativos a la garantía, póngase

en contacto con B&S llamando al 1-800-444-7774 (en USA) o

BRIGGSandSTRATTON.COM.

Disposiciones de la garantía contra defectos del sistema

de control de emisiones de Briggs & Stratton

A continuación se detallan las disposiciones concretas relativas a

la Cobertura de la garantía contra defectos del sistema de control

de emisiones. Se añaden a la garantía de motores de B&S para

motores no regulados, que figura en el Manual del Operario.

1. Piezas garantizadas

La presente garantía cubre únicamente las piezas que se

enumeran a continuación (piezas del sistema de control de

emisiones) siempre que tales piezas estuvieran presentes en

el B&S motor y/o B&S suministrado sistema de combustible.

a. Sistema de regulación de combustible

   • Sistemadeenriquecimientoparaarranqueenfrío

(estrangulador electrónico)

   • Carburadorypiezasinternas

   • Bombadecombustible

   • Conductodecombustible,acoplamientosdelconducto

de combustible, abrazaderas

   • Depósitodecombustible,tapónycadena

   • Botedecarbono

b. Sistema de inducción de aire

   • Filtrodeaire

   • Colectordeadmisión

   • Líneadepurgayventilación

c. Sistema de encendido

   • Bujía(s)

   • Sistemadeencendidomagnético

d. Sistema catalizador

   • Convertidorcatalítico

   • Colectordeescape

   • Sistemadeinyeccióndeaireoválvuladeimpulso

e. Elementos diversos utilizados en los sistemas anteriores

   • Válvulasyconmutadoresdeaspiración,temperatura,

posición y temporizados

   • Conectoresyunidades

2. Duración de la cobertura

Durante un período de dos años desde la fecha de compra

original*, B&S garantiza al propietario original y a todo

propietario posterior que el motor está diseñado, fabricado

y equipado conforme a la normativa vigente adoptada por el

Air Resources Board; que no tiene defectos de materiales ni

de mano de obra que provoquen el fallo de un componente

cubierto; y que es idéntico en todos los aspectos materiales al

motor descrito en la aplicación de certificación del fabricante.

El período de garantía comienza en la fecha de adquisición

original del motor.

* Dos años o el período que se indica en la garantía del motor

o producto correspondiente, lo que sea más prolongado.

28 troybilt.com

La garantía de los componentes relacionados con las

emisiones es la siguiente:

 • Losfallosdetodocomponentecubiertoporlagarantíaque

no se deba sustituir como parte del plan de mantenimiento

obligatorio detallado en el manual del propietario entregado

quedarán cubiertos por la garantía durante el período de

la garantía especificado anteriormente. Si alguno de estos

componentes falla durante el período de cobertura de la

garantía, deberá ser reparado o sustituido por B&S sin cargo

alguno para el propietario. Los componentes que se reparen

o sustituyan en virtud de la garantía estarán cubiertos por la

garantía durante el período de garantía restante.

 • Losfallosdetodocomponentecubiertoporlagarantíaque

sólo se deba inspeccionar periódicamente según el manual

del propietario entregado quedarán cubiertos por la garantía

durante el período de la garantía especificado anteriormente.

Los componentes que se reparen o sustituyan en virtud de la

garantía estarán cubiertos por la garantía durante el período

de garantía restante.

 • Losfallosdetodocomponentecubiertoporlagarantíaque

se deba sustituir como parte del plan de mantenimiento

obligatorio detallado en el manual del propietario entregado

quedarán cubiertos por la garantía hasta el momento en que

se indique que es necesario hacer la primera sustitución. Si el

componente falla antes de la fecha de la primera sustitución,

será reparado o sustituido por B&S sin cargo alguno para el

propietario. Los componentes que se reparen o sustituyan en

virtud de la garantía estarán cubiertos por la garantía durante

el período de garantía hasta llegar a la fecha de la primera

sustitución.

 • Nosepodránutilizarcomponentescomplementarioso

modificados no exentos por el Air Resources Board. El uso

de componentes complementarios o modificados no exentos

por parte del propietario dará lugar a la anulación de la

garantía. El fabricante no será responsable de los fallos de

componentes cubiertos por la garantía que se deban al uso

de un componente complementario o modificado no exento.

3. Cobertura de daños derivados

La cobertura se ampliará a los fallos de cualquier componente

del motor derivados del fallo de cualquier componente

relacionado con el sistema de emisiones cubierto por la

garantía.

4. Solicitudes y exclusiones de cobertura

Las solicitudes de garantía se cumplimentarán con arreglo

a las disposiciones de la política de garantía de motores

B&S. La cobertura no aplica a los fallos de componentes

relacionados con el sistema de emisiones cubiertos por la

garantía que no sean originales de B&S ni a los fallos debidos

a uso indebido, negligencia o mantenimiento inadecuado,

conforme a las disposiciones de la política de garantía de

motores B&S. B&S no será responsable de la cobertura de

la garantía de fallos de componentes relacionados con el

sistema de emisiones cubiertos por la garantía provocados

por el uso de componentes complementarios o modificados.

Consulte la información sobre el período de durabilidad

de las emisiones y el índice de aire en la etiqueta de

emisiones del motor pequeño para máquinas de servicio

Los motores con certificación de cumplimiento de la normativa

sobre emisiones de motores pequeños para máquinas de servicio

del California Air Resources Board (CARB) deben mostrar

información sobre el período de durabilidad de las emisiones y

el índice de aire. Briggs & Stratton ofrece esta información al

consumidor mediante etiquetas de emisiones. La etiqueta de

emisiones del motor contiene la información de certificación.

El Período de Durabilidad de las Emisiones indica el número de

horas durante las cuales el motor puede funcionar cumpliendo las

normas sobre emisiones, siempre que se realicen las operaciones

de mantenimiento que se detallan en las instrucciones de uso y

mantenimiento. Se utilizan las siguientes categorías:

Moderado: El motor está certificado para cumplir la normativa

sobre emisiones durante 125 horas de funcionamiento real.

Intermedio: El motor está certificado para cumplir la normativa

sobre emisiones durante 250 horas de funcionamiento real.

Prolongado: El motor está certificado para cumplir la normativa

sobre emisiones durante 500 horas de funcionamiento real.

Por ejemplo, un cortacésped con operario a pie se suele utilizar

entre 20 y 25 horas al año. Por tanto, el Período de Durabilidad de

las Emisiones de un motor con clasificación intermedia equivaldría

a 10-12 años.

Los motores Briggs & Stratton cuentan con la certificación

de cumplimiento de la fase 2 o fase 3 de las normativas

sobre emisiones de la United States Environmental Protection

Agency (USEPA, Agencia estadounidense de protección del

medioambiente). El período de cumplimiento de la normativa sobre

emisiones que figura en la etiqueta de cumplimiento de emisiones

indica el número de horas de funcionamiento durante las cuales

el motor ha demostrado cumplir los requisitos federales sobre

emisiones.

Para motores de menos de 225 cc:

Categoría C = 125 horas

Categoría B = 250 horas

Categoría A = 500 horas.

Para motores de 225 cc o más:

Categoría C = 250 horas

Categoría B = 500 horas

Categoría A = 1000 horas.

29

Esperamos que disfrute de nuestra garantía y le pedimos disculpas por las molestias causadas. Cualquier distribuidor de servicio autorizado puede llevar a

cabo reparaciones en garantía. La mayoría de las reparaciones en garantía se gestionan normalmente, pero algunas veces la solicitud de servicio en garantía

puede no ser procedente. Por ejemplo, la garantía no será válida si el equipo presenta daños debidos al mal uso, la falta de mantenimiento, el transporte,

la manipulación, el almacenamiento o la instalación inadecuados. De manera similar, la garantía quedará anulada si se ha borrado la fecha de fabricación o

el número de serie del generador portátil, o si el equipo ha sido alterado o modificado. Durante el período de garantía, el distribuidor de servicio autorizado

podrá reparar o sustituir, a su libre elección, cualquier pieza que, previa inspección, sea defectuosa en condiciones normales de uso y servicio. Esta garantía

no cubre las reparaciones y equipos que se detallan a continuación:

• Desgaste normal: Al igual que cualquier otro aparato mecánico, los equipos de uso en exteriores necesitan piezas y mantenimiento periódicos para

funcionar correctamente. Esta garantía no cubre las reparaciones cuando el uso normal haya agotado la vida útil de una pieza concreta del equipo.

• Instalación y mantenimiento: Esta garantía no cubre los equipos ni las piezas cuya instalación sea incorrecta o no haya sido autorizada, ni aquellos

que hayan sido objeto de cualquier tipo de alteración, mal uso, negligencia, accidente, sobrecarga, exceso de velocidad o mantenimiento, reparación

o almacenamiento inadecuados que, a nuestro juicio, haya afectado negativamente a su funcionamiento y su fiabilidad. La garantía tampoco cubre

el mantenimiento normal, como los filtres de aire, los ajustes y la limpieza o la obstrucción del sistema de combustión (debido a materias químicas,

suciedad, carbón, cal, y así sucesivamente).

• Otras exclusiones: También quedan excluidos de esta garantía el desgaste de los artículos tales como juntas tóricas, filtros, etc., o los daños

derivados de accidentes, uso indebido, modificaciones, alteraciones, servicio inadecuado, congelación o deterioro químico. Los accesorios tales como

empezar baterías, juego de cables del adaptador del generador y cubiertas para almacenamiento quedan excluidos de la garantía del producto. También

se excluyen los equipos usados o reacondicionados y los destinados a demostraciones; los equipos utilizados como fuente principal de energía en

lugar de un servicio público y los equipos sanitarios destinados al mantenimiento de las constantes vitales. Esta garantía excluye los fallos debidos a

hechos fortuitos y a otros acontecimientos de fuerza mayor que escapan al control del fabricante. 198185S, Rev. D, 10/5/2012

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, WI, EE.UU

POLÍTICA PARA EL PROPIETARIO DE GENERADOR PORTÁTIL TROY-BILT®

ACERCA DE LA EQUIPO GARANTÍA

Fecha de entrada en vigor: 1 de noviembre de 2012; sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 de noviembre de 2012.

* Segundo año despide sólo

2 años*

1 año

Uso del consumidor

Uso comercial

PERÍODO DE GARANTÍA

GARANTÍA LIMITADA

Troy-Bilt® es una marca registrada de MTD Products Inc. bajo licencia de Briggs & Stratton Power Products. Briggs & Stratton Power Products Group,

LLC reparará o sustituirá sin cargo alguno cualquier componente del generador portátil que presente defectos de materiales y/o mano de obra. Los

gastos de transporte de las producto enviadas para reparar o sustituir conforme a los términos de esta garantía correrán a cargo del comprador. El

periodo de vigencia y las condiciones de esta garantía son los que se estipulan a continuación. Para obtener servicio en garantía, localice el distribuidor

de servicio autorizado más próximo en nuestro mapa de distribuidores, en www.BRIGGSandSTRATTON.COM.

No existe ninguna otra garantía explícita. Las garantías implícitas, incluidas las de comerciabilidad o idoneidad para un fin en particular, se

limitan a un año a partir de la fecha de compra o al límite de tiempo permitido por la ley. Queda excluida cualquier otra garantía implícita. Queda

excluida la responsabilidad por daños secundarios y derivados hasta el límite permitido por la ley. Algunos países o estados no permiten limitar

la duración de una garantía implícita ni excluir o limitar los daños secundarios y derivados. Por tanto, es posible que las limitaciones y exclusiones

mencionadas no sean aplicables en su caso. Esta garantía le otorga determinados derechos legales y es posible que tenga otros derechos que pueden

variar de un país o estado a otro**.

**En Australia – Nuestros bienes incluyen garantías que no pueden excluirse bajo la Ley del consumidor australiana. Usted tiene derecho a una

sustitución del producto o devolución de su dinero debido a un fallo importante y como compensación por cualquier otra pérdida o daño razonablemente

previsible. También tiene derecho a que se reparen o reemplacen los bienes si estos no cumplen con una calidad aceptable y si el fallo no se considera

un fallo importante. Para recibir el servicio en garantía, localice el distribuidor de servicio autorizado más próximo en nuestro mapa de distribuidores en

BRIGGSandSTRATTON.COM, o bien, llame al 1300 274 447, envíe un correo electrónico o escriba a salesenquires@briggsandstratton.com.au, Briggs &

Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.

Elperíododegarantíacomienzaenlafechadecompradelprimerusuariofinalyseprolongaduranteeltiempoespecificado.“Usodelconsumidor”significa

usodomésticopersonalporpartedeunconsumidorfinal.“Usocomercial”significacualquierotrouso,incluidoslosusosconfinescomerciales,de

generación de ingresos o alquiler. Una vez que el equipo se haya usado con fines comerciales, se considerará como equipo de uso comercial a efectos de

esta garantía. Los equipos utilizados para suministrar energía en sustitución de un servicio público no pueden acogerse a esta garantía.

NO ES NECESARIO REGISTRAR LA GARANTÍA PARA OBTENER SERVICIO DE BRIGGS & STRATTON PRODUCTS. GUARDE SU RECIBO DE COMPRA. SI NO

APORTA LA PRUEBA DE LA FECHA DE COMPRA INICIAL, SE UTILIZARÁ LA FECHA DE FABRICACIÓN DEL PRODUCTO PARA DETERMINAR EL PERÍODO DE

GARANTÍA.

30 troybilt.com

(888) 611-6708

Generador portátil

Especificaciones del producto

Vataje que Empieza ......................8,500 Vatios

Vataje* ................................6,250 Vatios

Corriente valorada de Carga de C.A.:

a 240 Voltios .......................26.0 Amperios

a 120 Voltios .......................52.0 Amperios

Frecuencia Nominal .................60 Hz at 3600 rpm

Fase .................................. Monofásica

Desplazamiento ................. 420 cc (25.63 cu. in.)

Bujía Separación ..................0.76 mm (0.030 in.)

Capacidad de Gasolina 32.1 Litros (8.5 galones americanos)

Capacidad de Aceite ...............1.0 Litros (36 Onzas)

Servicio común despide

Depurador de aire .................... 491588 o 5043

Botella de aceite de motor .....................100028

Botella de aceite sintético .....................100074

Estabilizador de combustible .......... 100120 o 100117

Apagachispas .............................83083GS

Briggs & Stratton Power Products Group, LLC

P.O. Box 702

Milwaukee, Wisconsin, 53201-0702 U.S.A.

Potencia nominal: El valor de potencia bruta nominal de cada modelo de motor de gasolina está indicado en una etiqueta conforme al código

J1940, Procedimiento de valoración de potencia y par de torsión para motores pequeños, de la Society of Automotive Engineers (Sociedad de

Ingenieros de Automoción, SAE) y se ajusta conforme al código SAE J1995. Los valores de par de torsión se obtienen a 2600 RPM para los

motoresconindicaciónde“rpm”enlaetiquetaya3060RPMparatodoslosdemás;losvaloresdepotenciaseobtienena3600RPM.Las

curvas de potencia bruta se pueden ver en www.BRIGGSandSTRATTON.COM. Los valores de potencia neta se obtienen con el escape y filtro

de aire instalados, mientras que los valores de potencia bruta se obtienen sin estos elementos. La potencia bruta real del motor es superior a

la potencia neta del motor y depende, entre otros factores, de las condiciones ambientales de uso y de las variaciones entre distintos motores

del mismo modelo. Dada la amplia variedad de productos que utilizan nuestros motores, es posible que el motor de gasolina no desarrolle

la potencia bruta nominal en determinados equipos. Esta diferencia se debe a los siguientes factores, entre otros: variedad de componentes

del motor (filtro de aire, escape, carga, refrigeración, carburador, bomba de combustible, etc.), limitaciones de la aplicación, condiciones

ambientales de uso (temperatura, humedad, altitud) y variaciones entre distintos motores de un mismo modelo. Debido a limitaciones de

fabricación y capacidad, Briggs & Stratton puede sustituir un motor de una potencia nominal mayor por este motor.

* Este generador está clasificado conforme a la norma C22.2 N.º 100-04 (motores y generadores) de la Asociación Canadiense de Normas

(Canadian Standards Association, CSA) y la norma PGMA G200 (norma para la evaluación y validación del rendimiento de los generadores

portátiles) de la Asociación de Fabricantes de Generadores Portátiles (Portable Generator Manufacturers’ Association, PGMA).
