BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, WISCONSIN, U.S.A.

Manual No. 312417GS Revision C

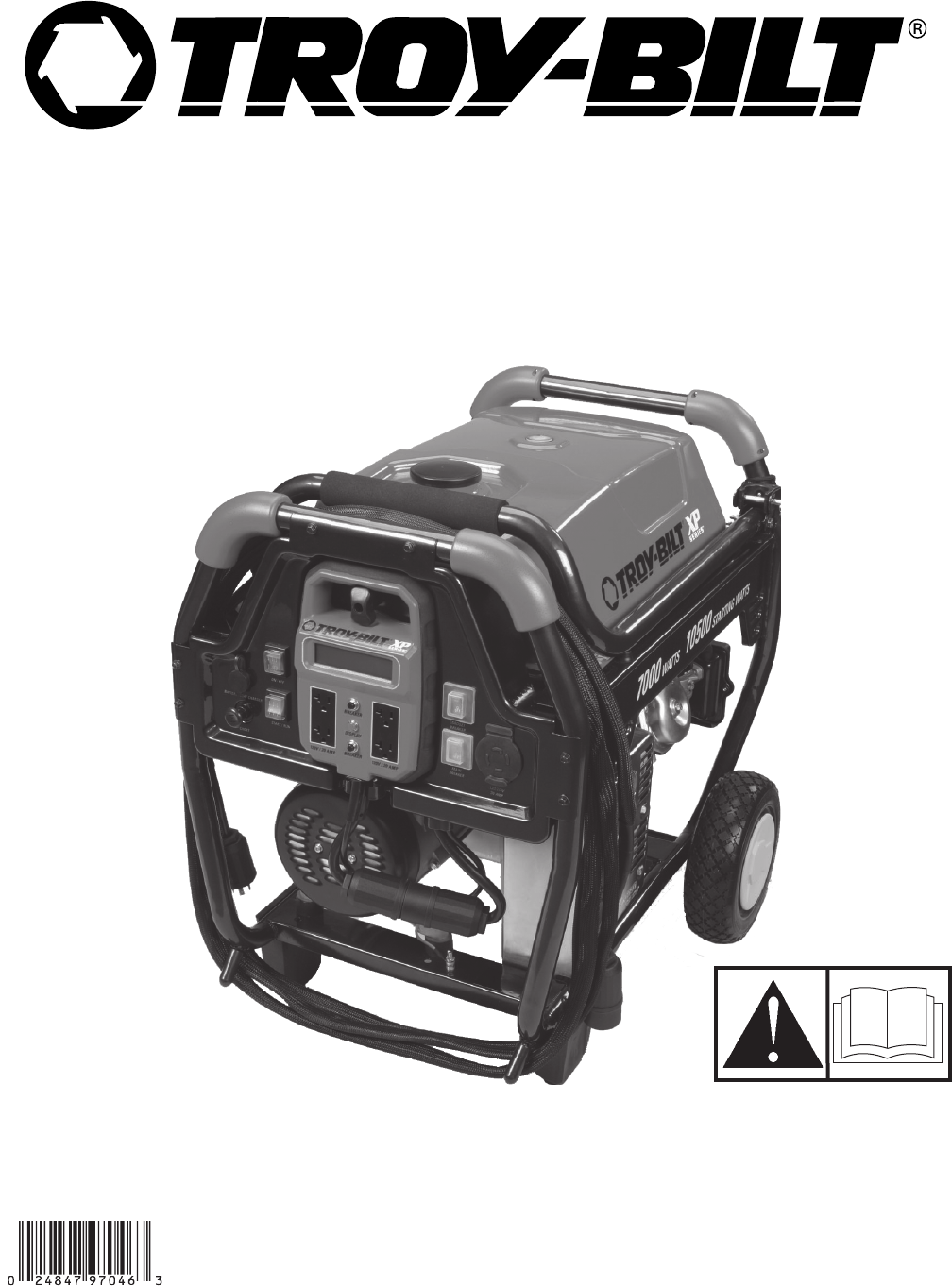

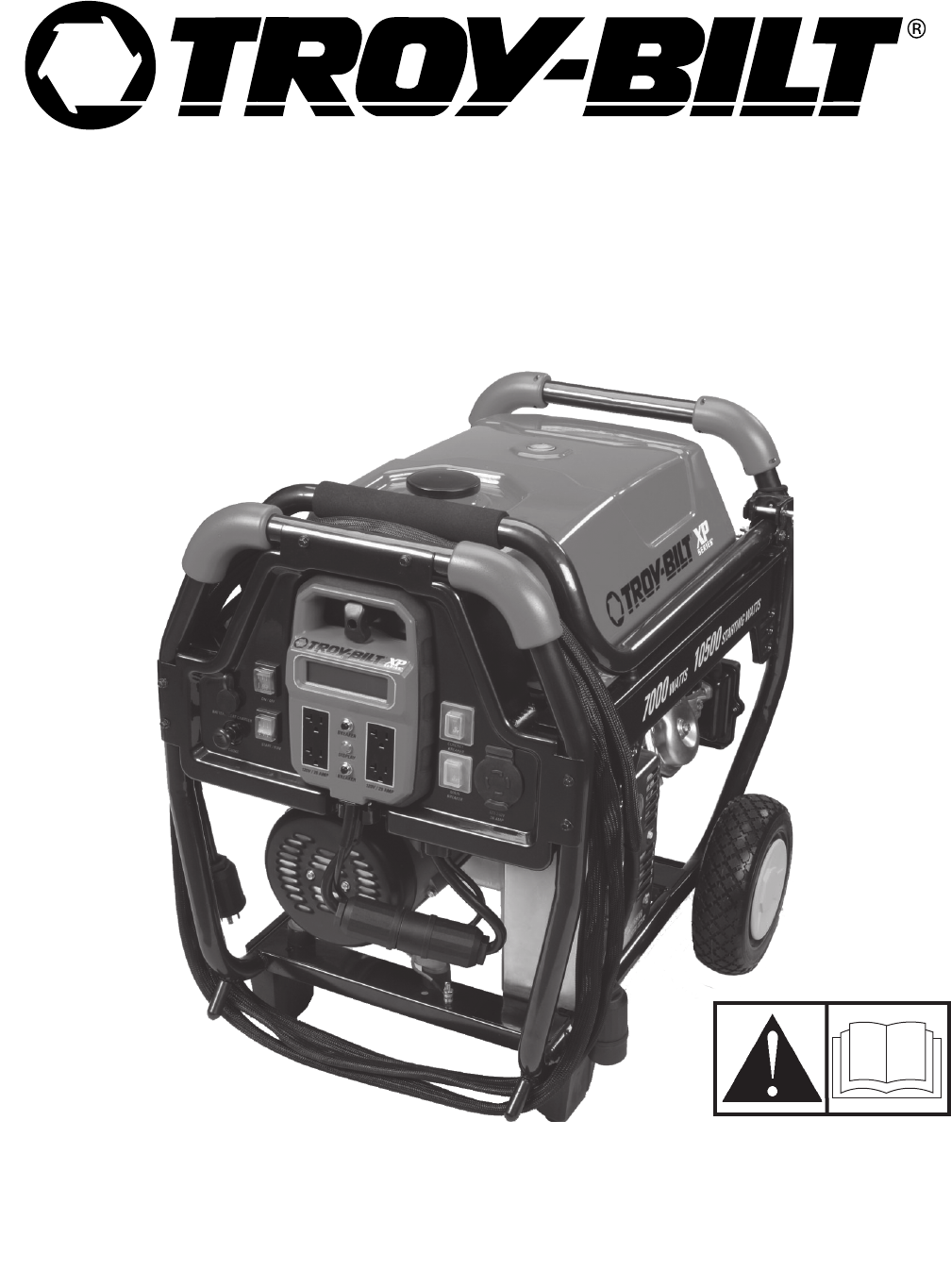

Portable Generator

Operator’s Manual

This generator is rated in accordance with CSA (Canadian Standards

Association) standard C22.2 No. 100-04 (motors and generators).

2troybilt.com

TROY-BILT is a registered trademark of MTD.

Used under license.

Thank you for purchasing this quality-built Troy-Bilt generator. We are pleased that you’ve placed your confidence in the

Troy-Bilt brand. When operated and maintained according to the instructions in this manual, your Troy-Bilt generator will

provide many years of dependable service.

This manual contains safety information to make you aware of the hazards and risks associated with generators and how to

avoid them. This generator is designed and intended only for supplying electrical power for operating compatible electrical

lighting, appliances, tools and motor loads, and is not intended for any other purpose. It is important that you read and

understand these instructions thoroughly before attempting to start or operate this equipment. Save these original

instructions for future reference.

This generator requires final assembly before use. Refer to the Assembly section of this manual for instructions on final

assembly procedures. Follow the instructions completely.

Where to Find Us

You never have to look far to find Briggs & Stratton support and service for your generator. Consult your Yellow Pages. There

are over 30,000 Briggs & Stratton authorized service dealers worldwide who provide quality service. You can also contact

Troy-Bilt Customer Service by phone at (888) 611-6708, or on the Internet at www.troybilt.com.

Generator

Model Number

Revision

Serial Number

Engine

Model Number

Type Number

Code Number

Date Purchased

Table of Contents

Operator Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Equipment Description. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Important Safety Information. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Unpack Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

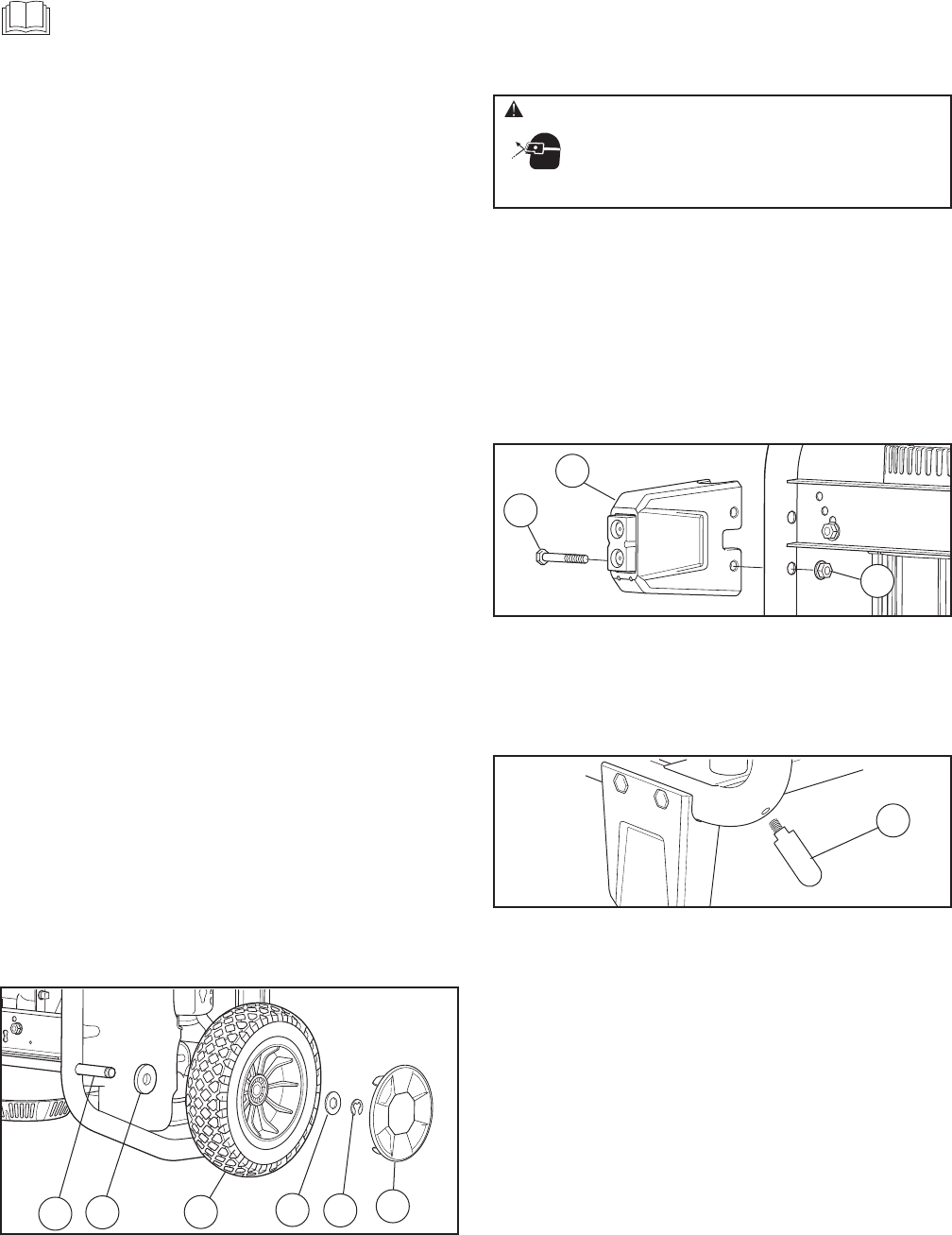

Install Wheel Kit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

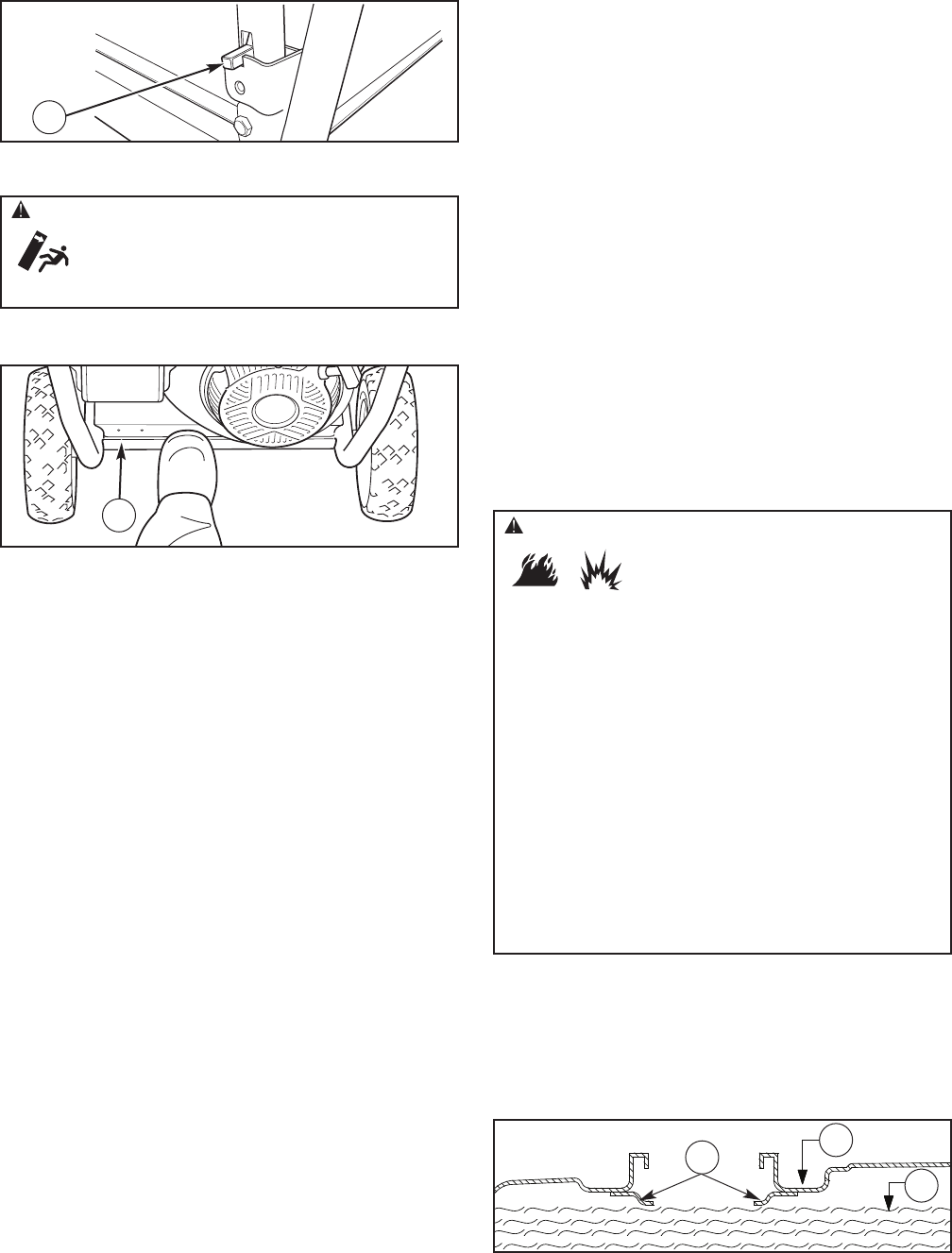

Moving Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

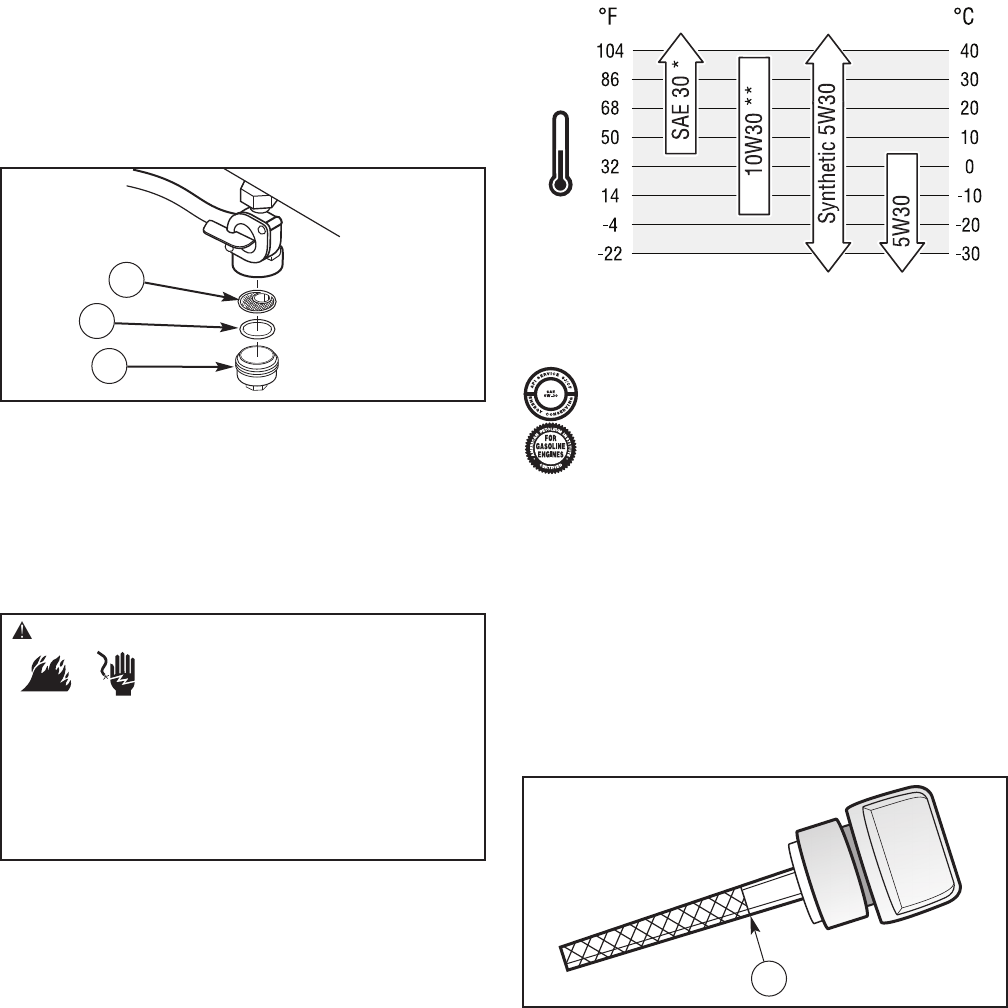

Add Engine Oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Add Fuel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

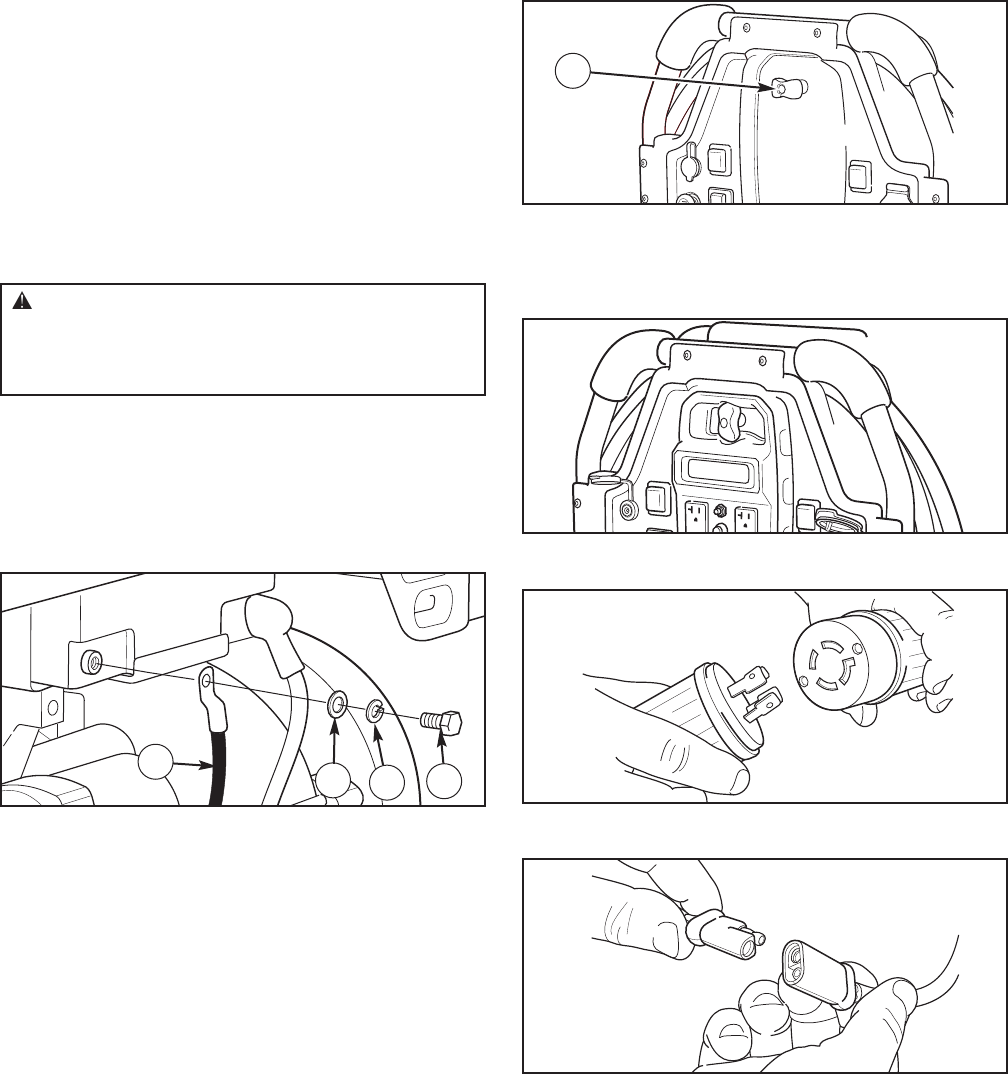

Attach Negative Battery Cable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Attach Extend-a-panel™. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

System Ground . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Connecting to a Building’s Electrical System. . . . . . . . . . . . . . . . . . . . . . . 10

Generator Location . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Features and Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

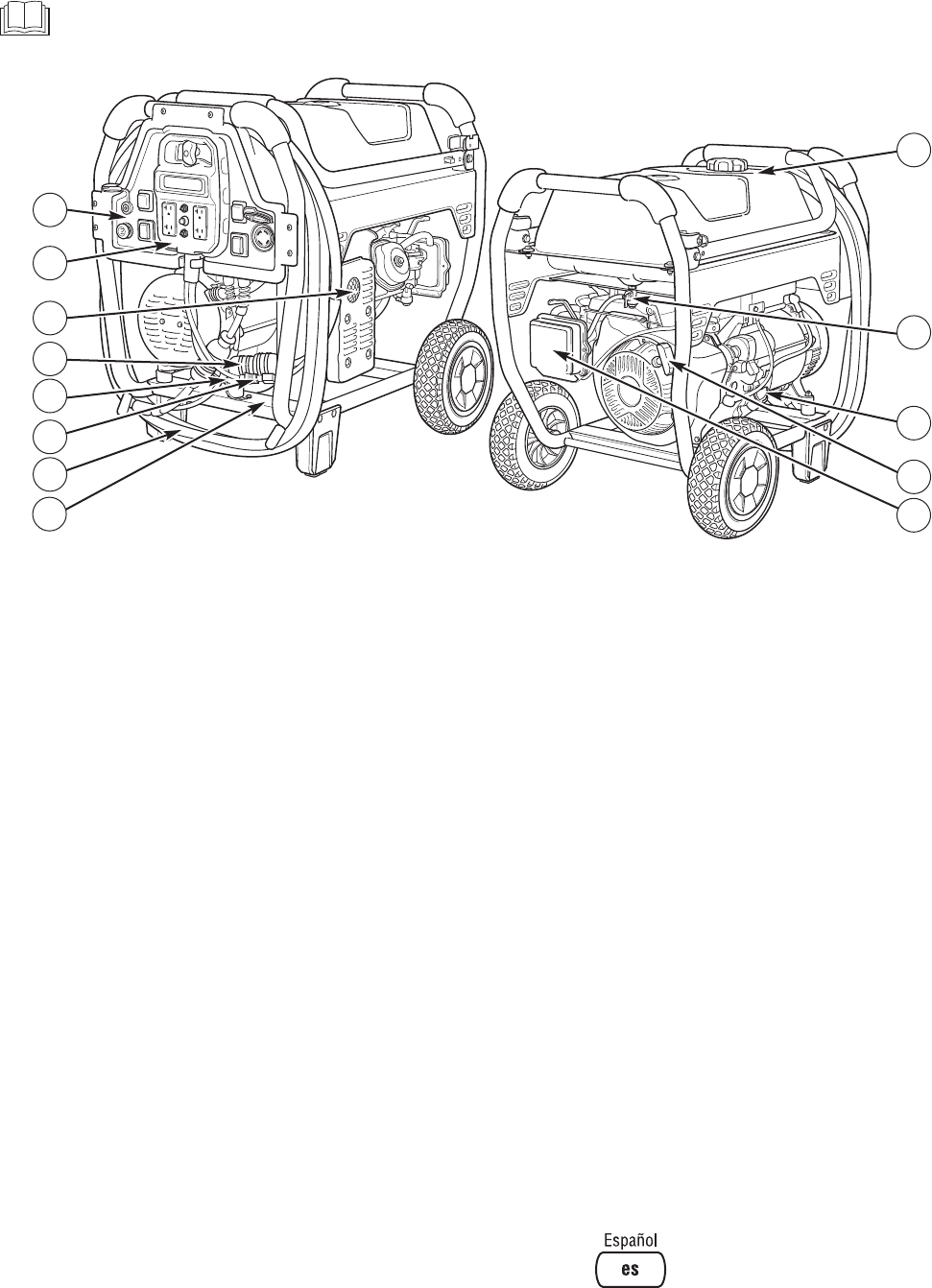

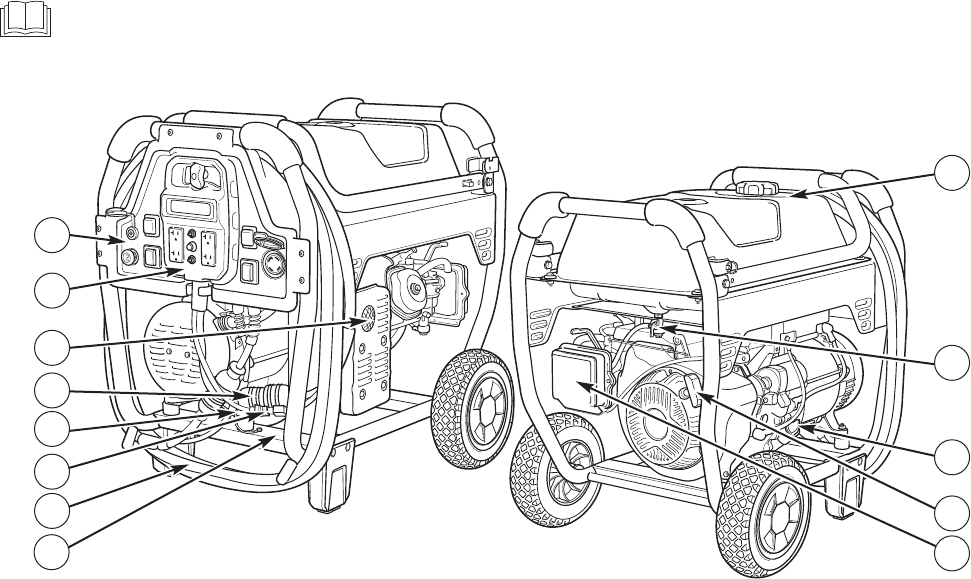

Generator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

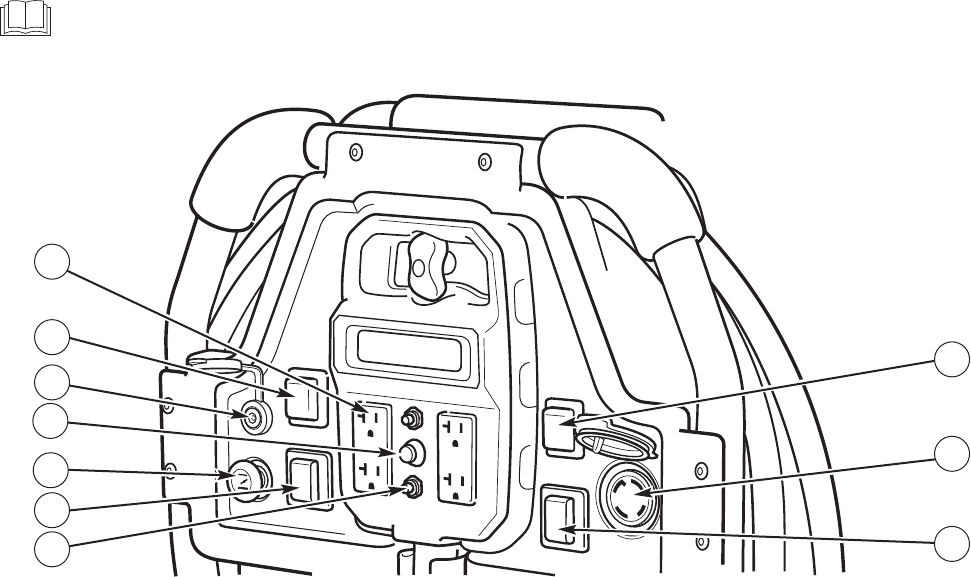

Control Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

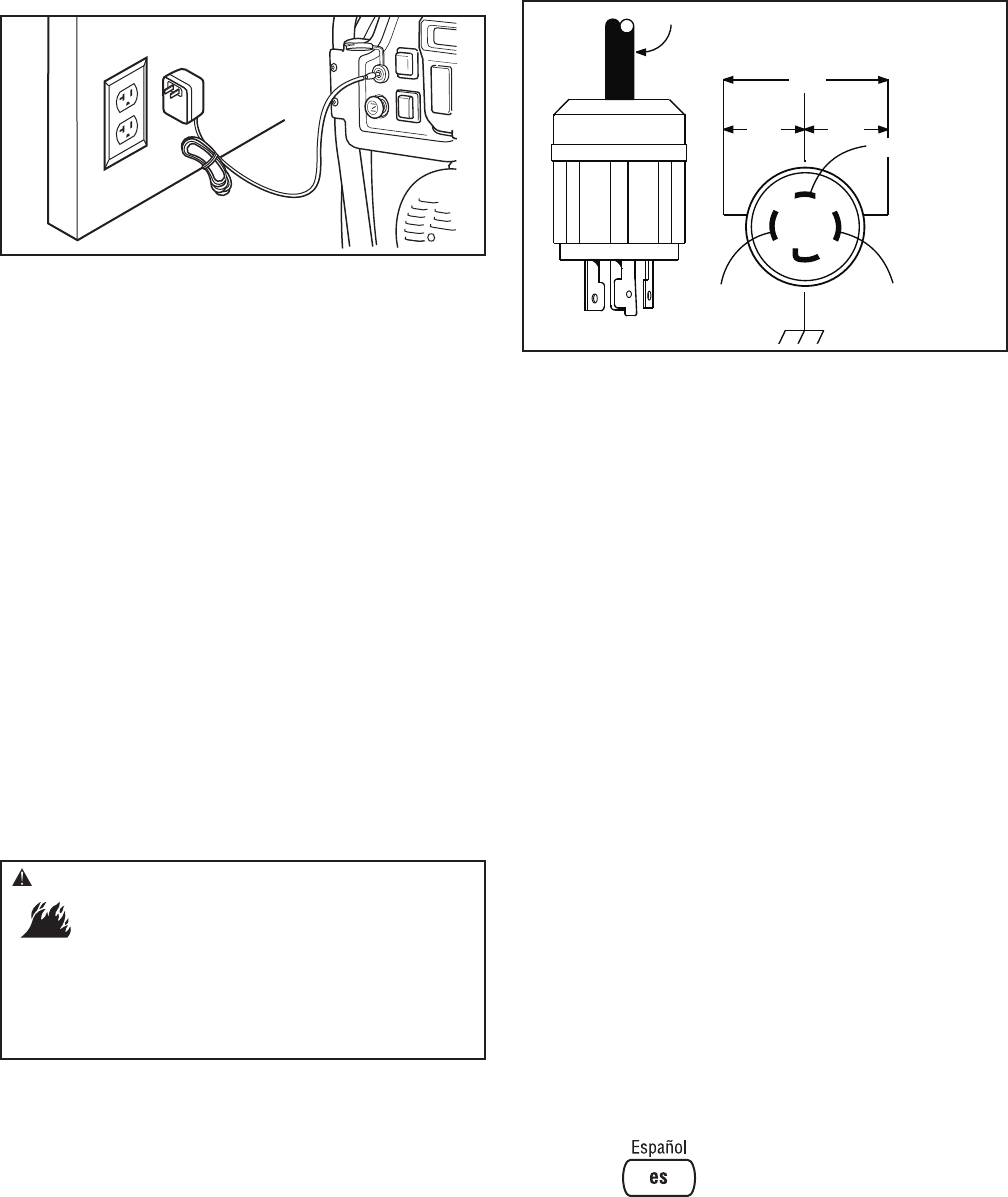

Battery Charger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Cord Sets and Receptacles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Extend-a-panel™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

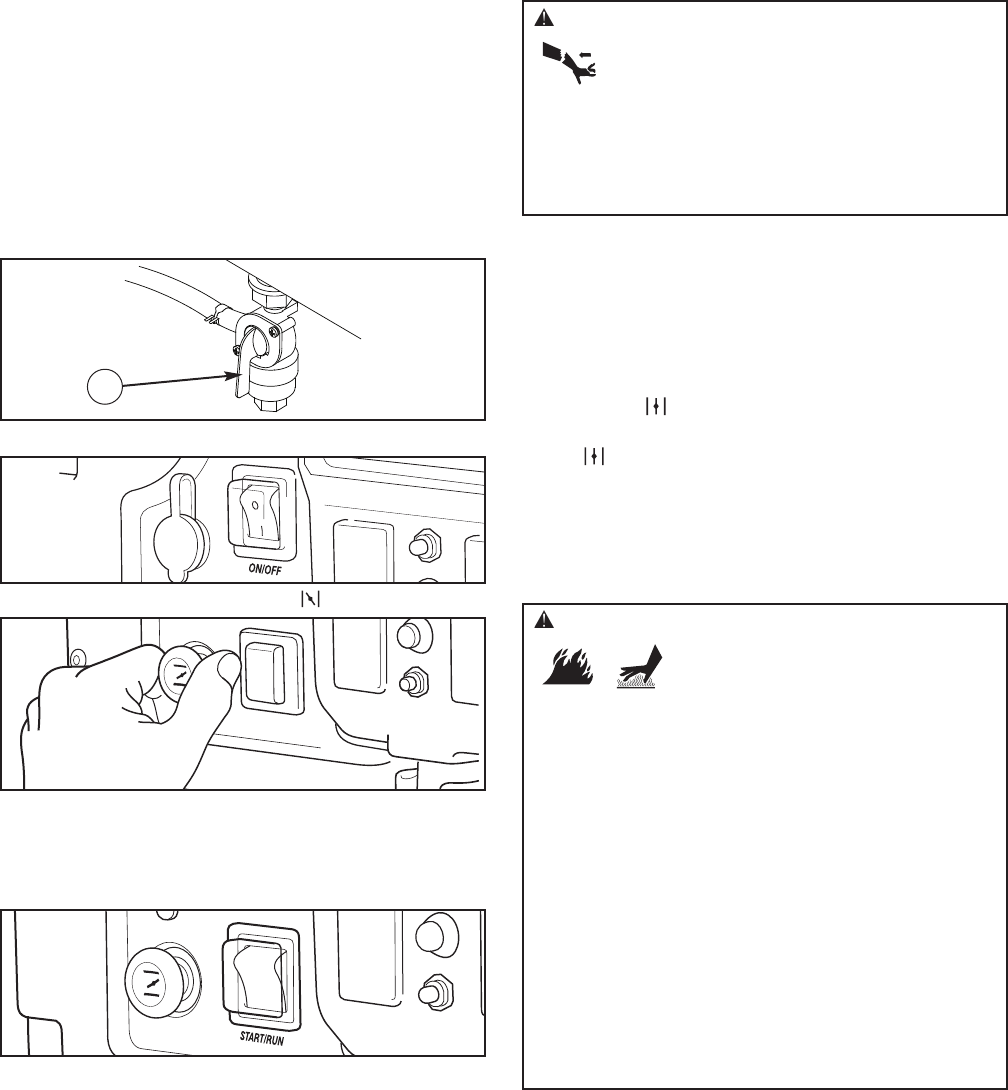

Starting the Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Connecting Electrical Loads. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Stopping the Engine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Low Oil Shutdown . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Cold Weather Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Don’t Overload Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Maintenance Schedule. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Generator Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Battery Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Fuel Valve Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Engine Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Warranties. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Emissions Control System Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Generator Owner Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Product Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Common Service Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Operator Safety

Equipment Description

Read this manual carefully and become familiar

with your generator. Know its applications, its

limitations and any hazards involved.

The generator is an engine–driven, revolving field, alternating

current (AC) generator. It was designed to supply electrical

power for operating compatible electrical lighting, appliances,

tools and motor loads. The generator’s revolving field is

driven at about 3,600 rpm by a single-cylinder engine.

NOTICE Exceeding generators wattage/amperage capacity

could damage generator and/or electrical devices connected

to it.

• DO NOT exceed the generator’s wattage/amperage capacity. See

Don’t Overload Generator in the Operation section.

Every effort has been made to ensure that the information in

this manual is both accurate and current. However, the

manufacturer reserves the right to change, alter or otherwise

improve the generator and this documentation at any time

without prior notice.

The Emission Control System for this generator is warranted

for standards set by the Environmental Protection Agency

and the California Air Resources Board.

Important Safety Information

The manufacturer cannot possibly anticipate every possible

circumstance that might involve a hazard. The warnings in

this manual, and the tags and decals affixed to the unit are,

therefore, not all-inclusive. If you use a procedure, work

method or operating technique that the manufacturer does

not specifically recommend, you must satisfy yourself that it

is safe for you and others. You must also make sure that the

procedure, work method or operating technique that you

choose does not render the generator unsafe.

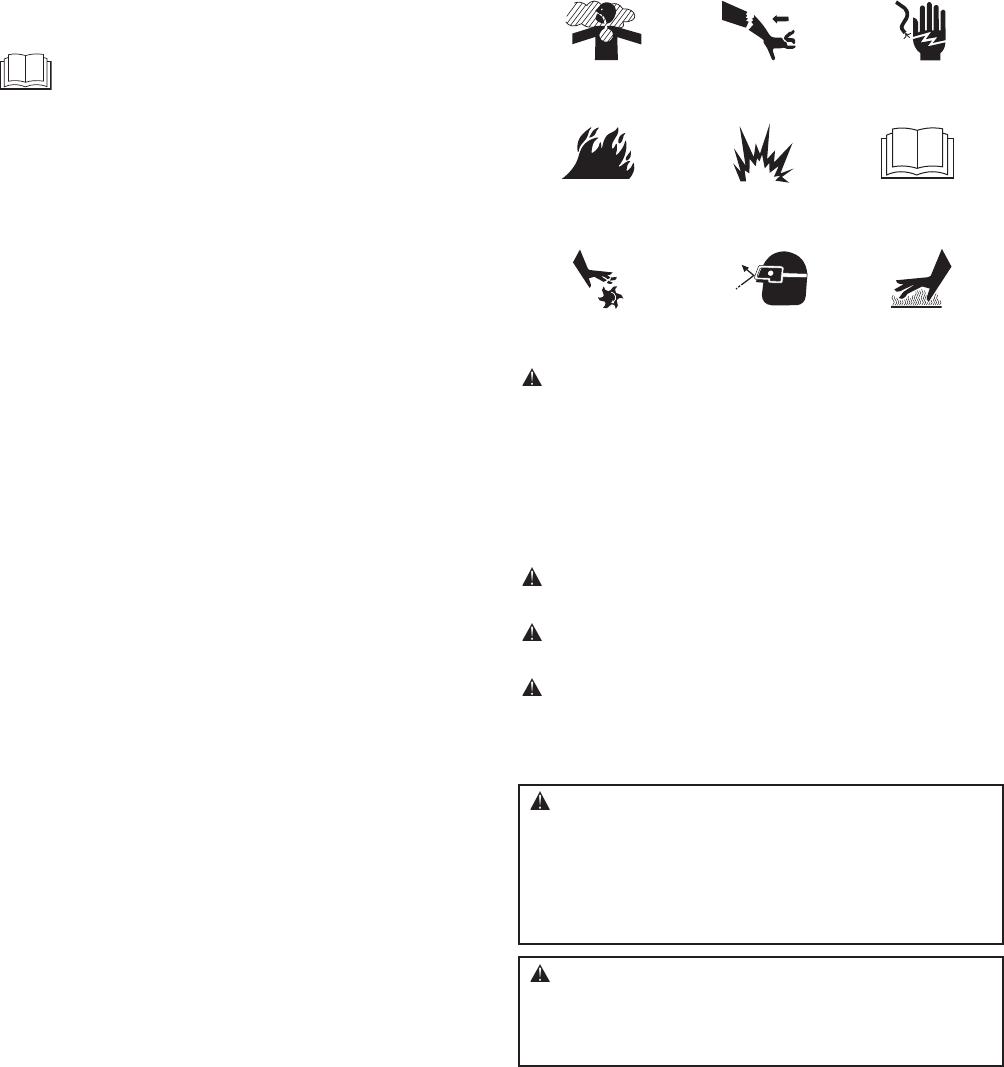

Safety Symbols and Meanings

The safety alert symbol indicates a potential personal

injury hazard. A signal word (DANGER, WARNING, or

CAUTION) is used with the alert symbol to designate a

degree or level of hazard seriousness. A safety symbol may

be used to represent the type of hazard. The signal word

NOTICE is used to address practices not related to personal

injury.

DANGER indicates a hazard which, if not avoided, will

result in death or serious injury.

WARNING indicates a hazard which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazard which, if not avoided, could

result in minor or moderate injury.

NOTICE address practices not related to personal injury.

4troybilt.com

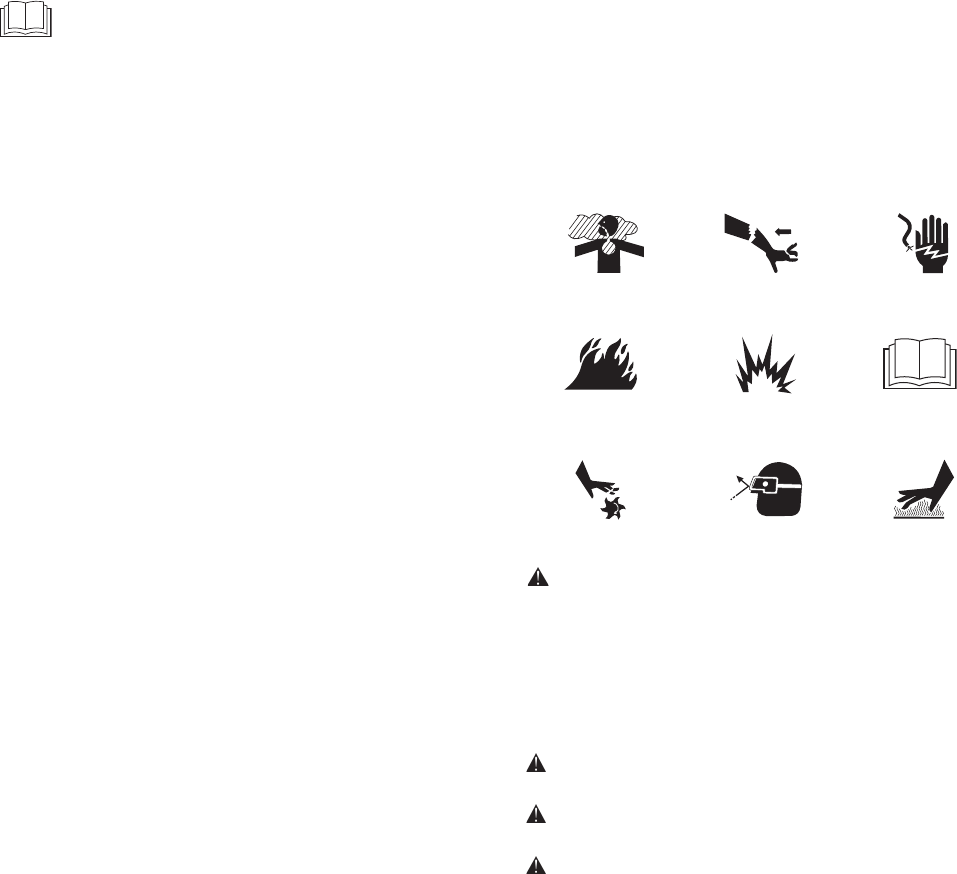

Fire Explosion

Toxic Fumes

Hot Surface

Moving Parts

Electrical Shock

Kickback

Flying Objects

Operator’s Manual

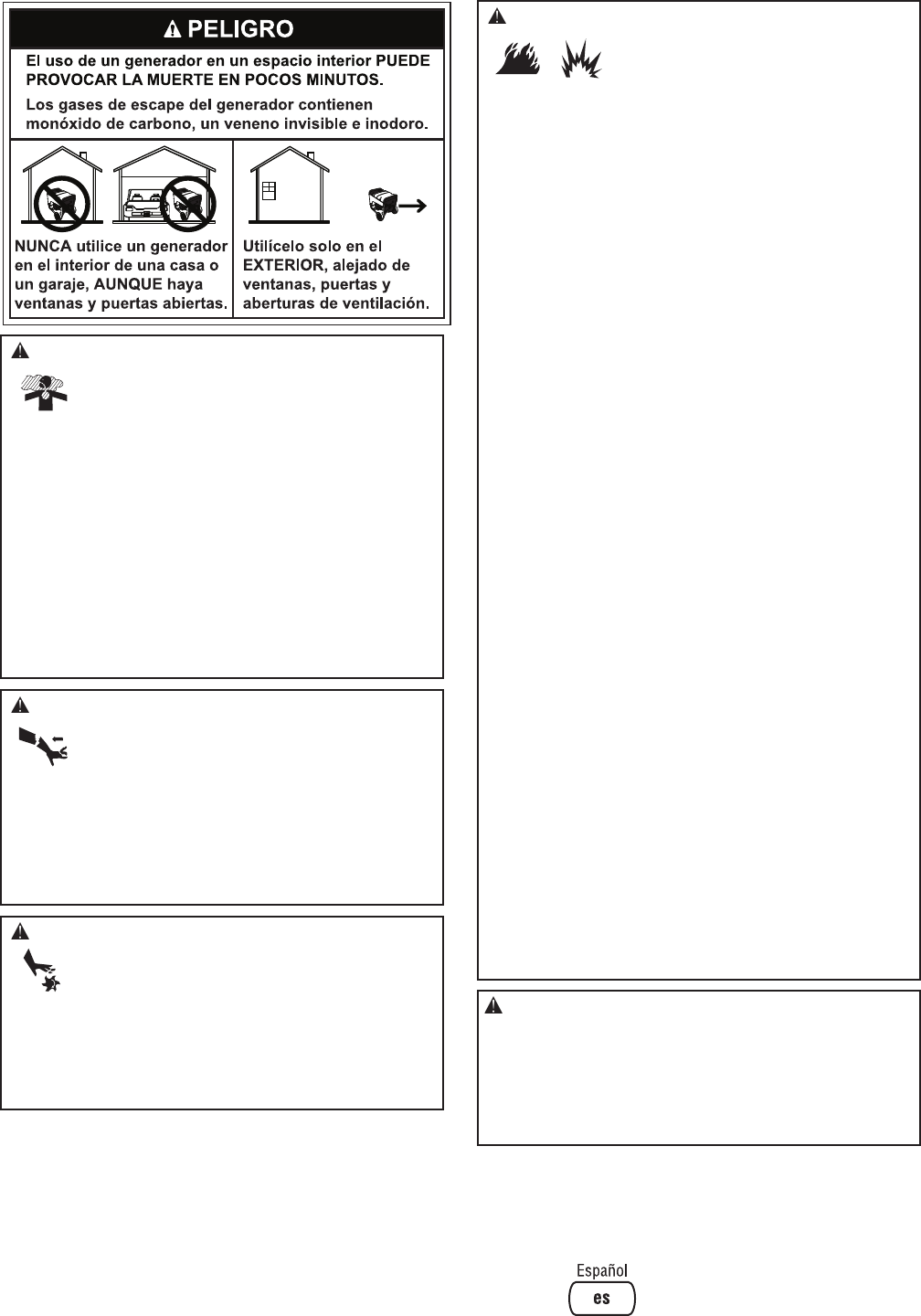

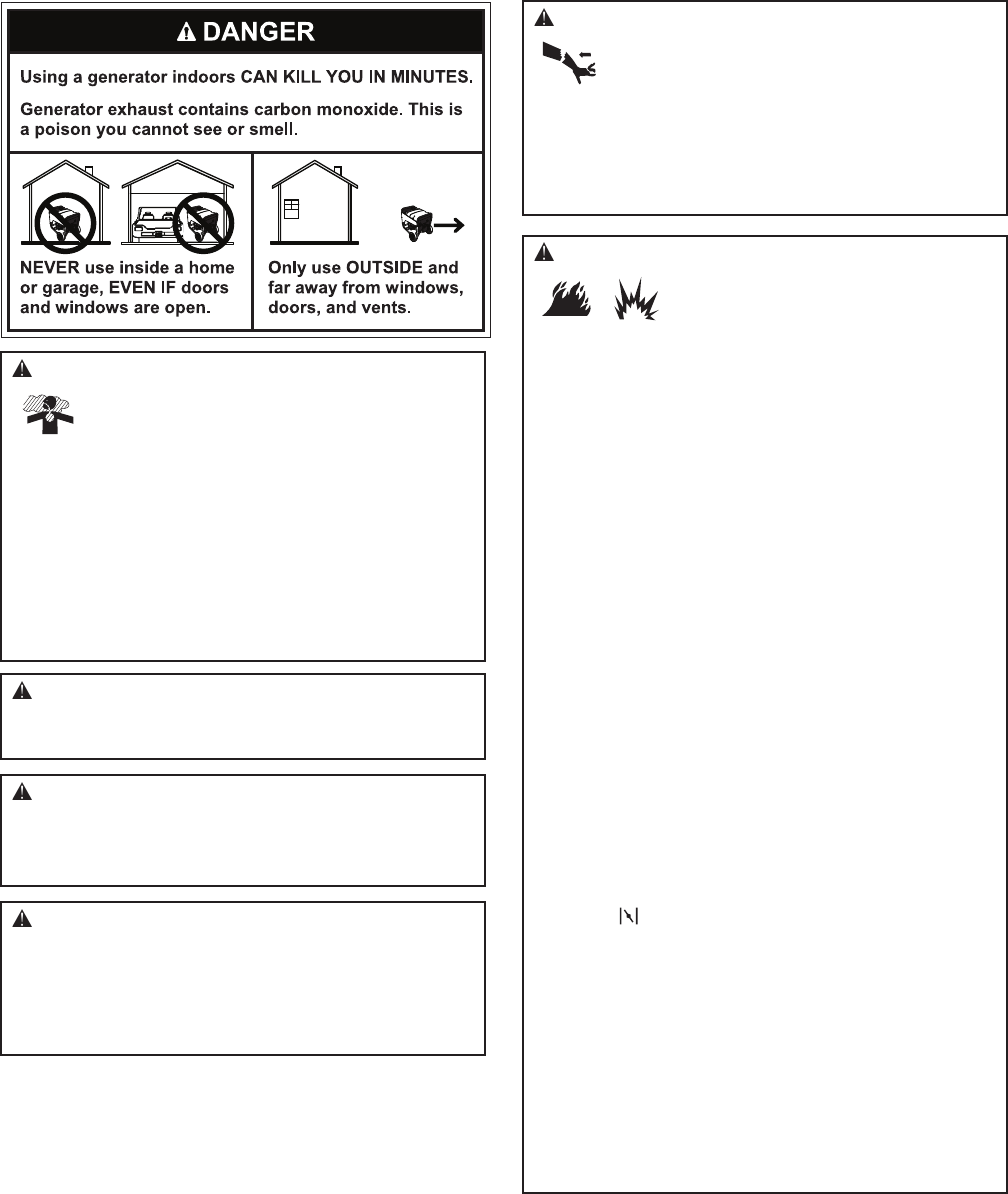

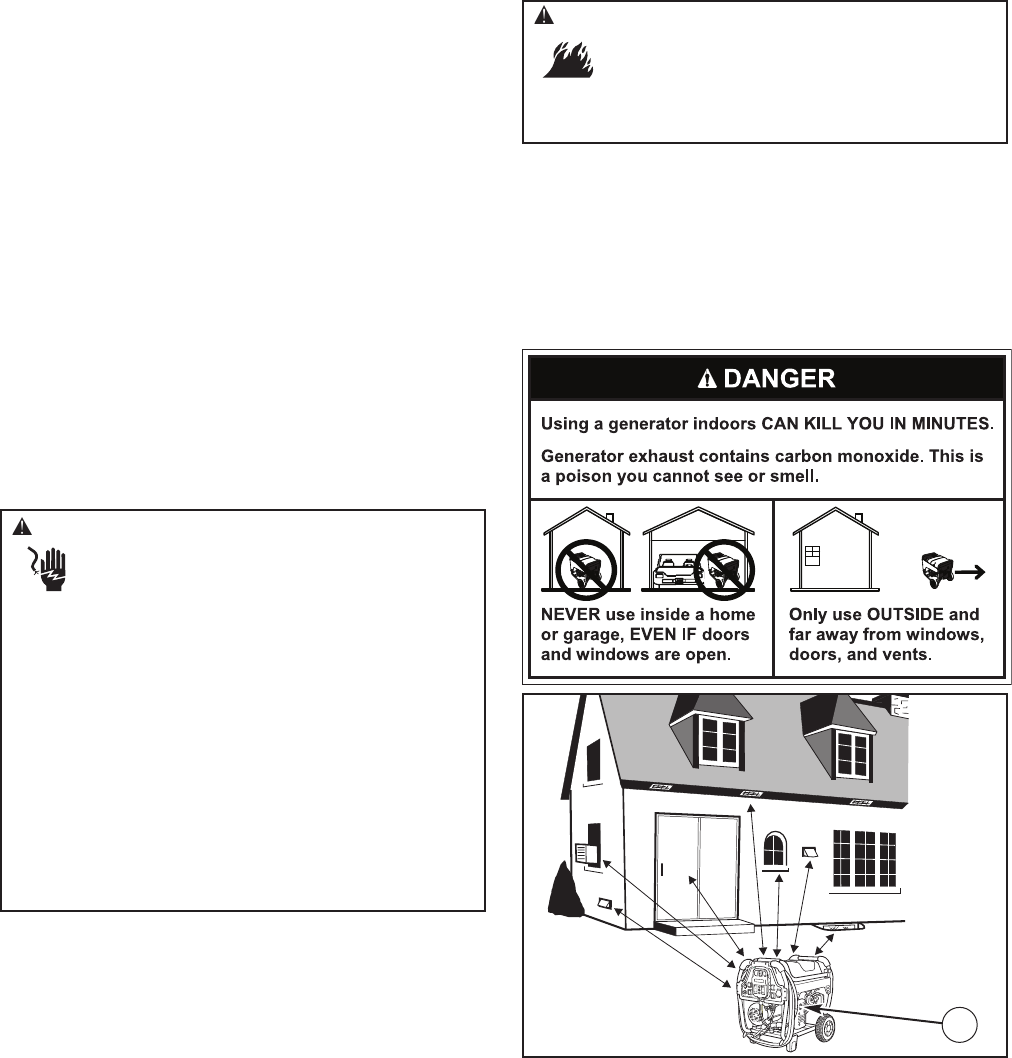

WARNING Running engine gives off carbon

monoxide, an odorless, colorless, poison gas.

Breathing carbon monoxide could result in death,

serious injury, headache, fatigue, dizziness,

vomiting, confusion, seizures, nausea or fainting.

• Operate this product ONLY outdoors.

• Install a battery operated carbon monoxide alarm near the

bedrooms.

• Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes, or other openings.

• DO NOT operate this product inside any building, carport,

porch, mobile equipment, marine applications, or enclosure,

even if windows and doors are open.

WARNING The engine exhaust from this product

contains chemicals known to the State of California to

cause cancer, birth defects, or other reproductive harm.

WARNING Certain components in this product and

related accessories contain chemicals known to the State

of California to cause cancer, birth defects or other

reproductive harm. Wash hands after handling.

WARNING

• This generator does not meet U. S. Coast Guard Regulation

33CFR-183 and should not be used on marine applications.

• Failure to use the appropriate U. S. Coast Guard approved

generator could result in death or serious injury and/or property

damage.

WARNING Fuel and its vapors are extremely

flammable and explosive which could

cause burns, fire or explosion resulting

in death, serious injury and/or property

damage.

WHEN ADDING OR DRAINING FUEL

• Turn generator engine OFF and let it cool at least 2 minutes

before removing fuel cap. Loosen cap slowly to relieve pressure

in tank.

• Fill or drain fuel tank outdoors.

• DO NOT overfill tank. Allow space for fuel expansion.

• If fuel spills, wait until it evaporates before starting engine.

• Keep fuel away from sparks, open flames, pilot lights, heat, and

other ignition sources.

• Check fuel lines, tank, cap and fittings frequently for cracks or

leaks. Replace if necessary.

• DO NOT light a cigarette or smoke.

WHEN STARTING EQUIPMENT

• Ensure spark plug, muffler, fuel cap, and air cleaner are in

place.

• DO NOT crank engine with spark plug removed.

WHEN OPERATING EQUIPMENT

• DO NOT operate this product inside any building, carport,

porch, mobile equipment, marine applications, or enclosure.

• DO NOT tip engine or equipment at angle which causes fuel to

spill.

• DO NOT stop engine by moving choke control to “Choke”

position ().

WHEN TRANSPORTING, MOVING OR REPAIRING EQUIPMENT

• Transport/move/repair with fuel tank EMPTY or with fuel shutoff

valve OFF.

• DO NOT tip engine or equipment at angle which causes fuel to

spill.

• Disconnect spark plug wire.

WHEN STORING FUEL OR EQUIPMENT WITH FUEL IN TANK

• Store away from furnaces, stoves, water heaters, clothes

dryers, or other appliances that have pilot light or other ignition

source because they could ignite fuel vapors.

WARNING Starter cord kickback (rapid retraction) will

pull hand and arm toward engine faster than you

can let go which could cause broken bones,

fractures, bruises, or sprains resulting in

serious injury.

• When starting engine, pull cord slowly until resistance is felt

and then pull rapidly to avoid kickback.

• NEVER start or stop engine with electrical devices plugged in

and turned on.

NOTICE Exceeding generators wattage/amperage capacity

could damage generator and/or electrical devices connected

to it.

• DO NOT exceed the generator’s wattage/amperage capacity. See

Don’t Overload Generator in the Operation section.

• Start generator and let engine stabilize before connecting

electrical loads.

• Connect electrical loads in OFF position, then turn ON for

operation.

• Turn electrical loads OFF and disconnect from generator before

stopping generator.

NOTICE Improper treatment of generator could damage it

and shorten its life.

• Use generator only for intended uses.

• If you have questions about intended use, ask dealer or contact

local service center.

• Operate generator only on level surfaces.

• DO NOT expose generator to excessive moisture, dust, dirt, or

corrosive vapors.

• DO NOT insert any objects through cooling slots.

• If connected devices overheat, turn them off and disconnect them

from generator.

• Shut off generator if:

-electrical output is lost;

-equipment sparks, smokes, or emits flames;

-unit vibrates excessively.

6troybilt.com

WARNING Generator voltage could cause electrical

shock or burn resulting in death or serious

injury.

• Use approved transfer equipment to prevent backfeed by

isolating generator from electric utility workers.

• When using generator for backup power, notify utility company.

• Use a ground fault circuit interrupter (GFCI) in any damp or

highly conductive area, such as metal decking or steel work.

• DO NOT touch bare wires or receptacles.

• DO NOT use generator with electrical cords which are worn,

frayed, bare or otherwise damaged.

• DO NOT operate generator in the rain or wet weather.

• DO NOT handle generator or electrical cords while standing in

water, while barefoot, or while hands or feet are wet.

• DO NOT allow unqualified persons or children to operate or

service generator.

WARNING Exhaust heat/gases could ignite

combustibles, structures or damage fuel

tank causing a fire, resulting in death,

serious injury and/or property damage.

Contact with muffler area could cause burns resulting in

serious injury.

• DO NOT touch hot parts and AVOID hot exhaust gases.

• Allow equipment to cool before touching.

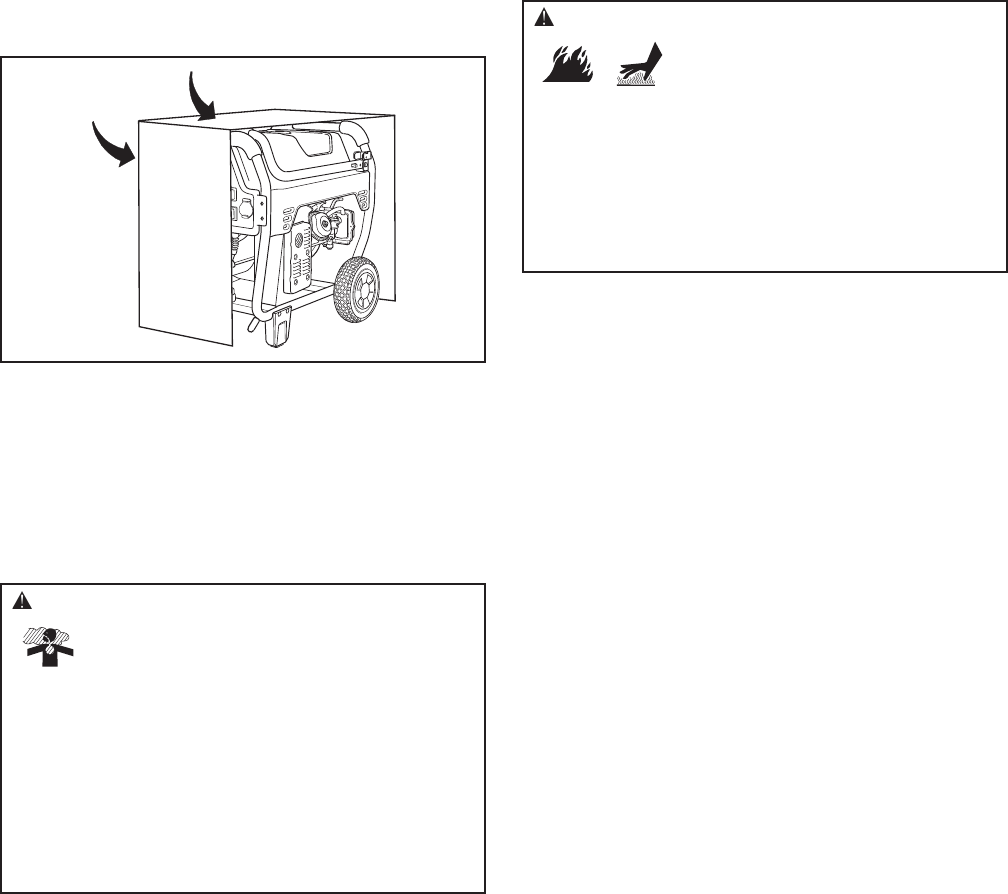

• Keep at least 5 feet (1.5 m) of clearance on all sides of

generator including overhead.

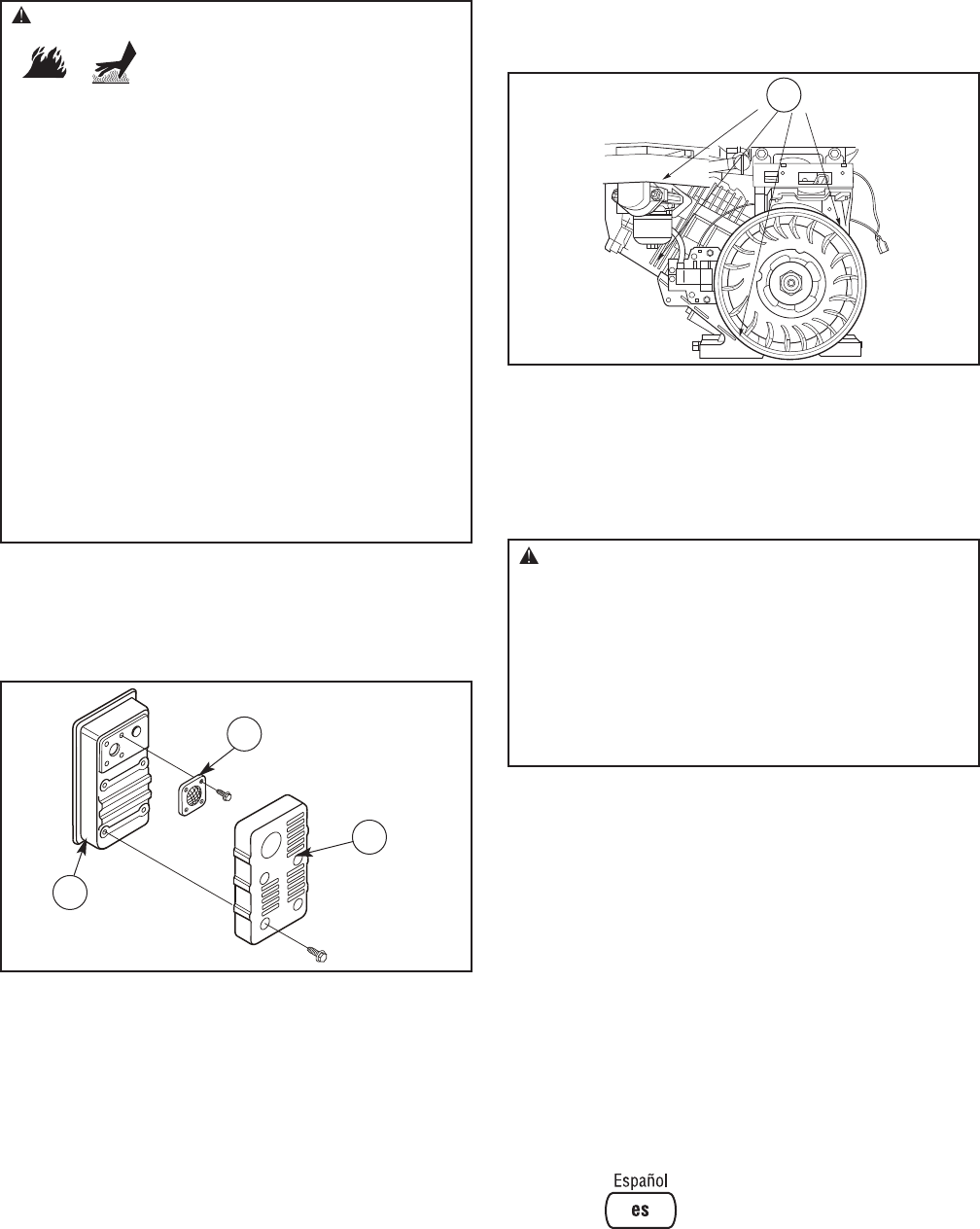

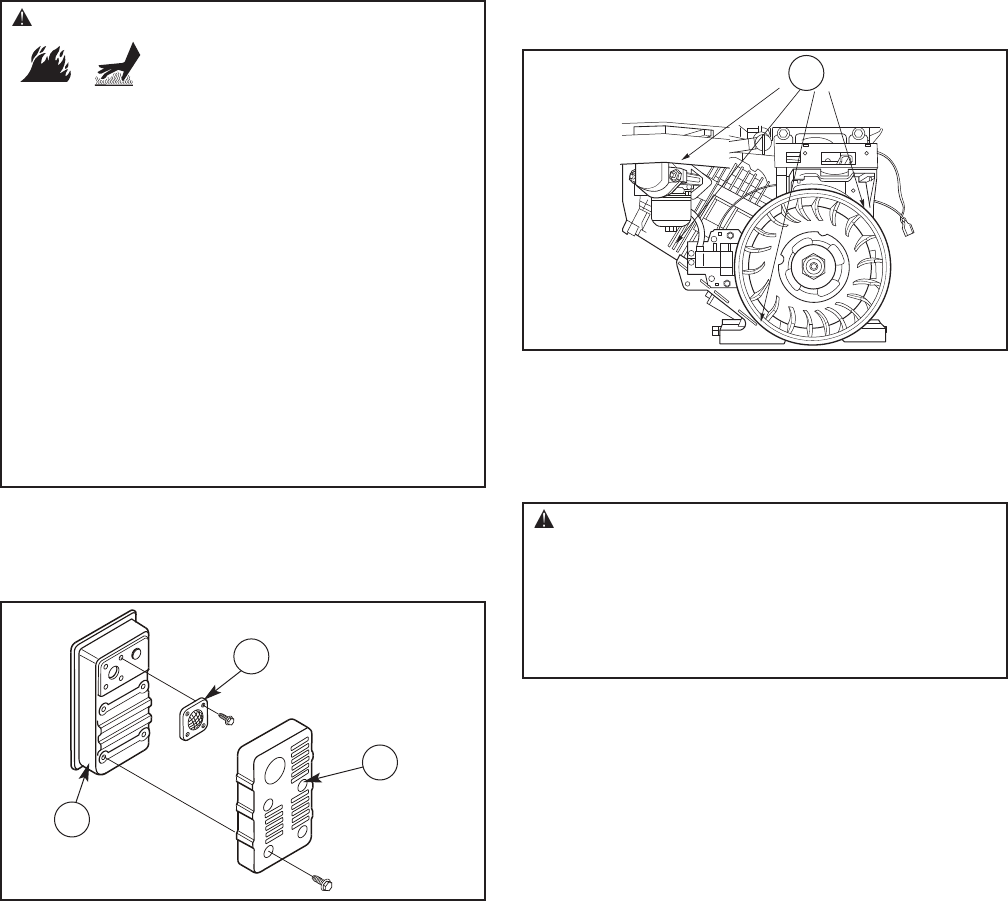

• It is a violation of California Public Resource Code, Section

4442, to use or operate the engine on any forest-covered,

brush-covered, or grass-covered land unless the exhaust

system is equipped with a spark arrester, as defined in Section

4442, maintained in effective working order. Other states or

federal jurisdictions may have similar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaust system

installed on this engine.

• Replacement parts must be the same and installed in the same

position as the original parts.

WARNING Unintentional sparking could cause fire or

electric shock resulting in death or

serious injury.

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR GENERATOR

• Disconnect the spark plug wire from the spark plug and place

the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

• Use approved spark plug tester.

• DO NOT check for spark with spark plug removed.

WARNING Starter and other rotating parts could

entangle hands, hair, clothing, or accessories

resulting in serious injury.

• NEVER operate generator without protective housing or covers.

• DO NOT wear loose clothing, jewelry or anything that could be

caught in the starter or other rotating parts.

• Tie up long hair and remove jewelry.

CAUTION Excessively high operating speeds could

result in minor injury and/or generator damage.

Excessively low speeds impose a heavy load.

• DO NOT tamper with governor spring, links or other parts to

increase engine speed. Generator supplies correct rated

frequency and voltage when running at governed speed.

• DO NOT modify generator in any way.

Assembly

Read entire operator’s manual before you attempt

to assemble or operate your new generator.

Your generator requires some assembly and is ready for use

after it has been properly serviced with the recommended

fuel and oil level is verified.

If you have any problems with the assembly of your generator,

please call the generator helpline at (888) 611-6708. If calling

for assistance, please have the model, revision, and serial

number from the identification label available. See generator

Features and Controls for identification label location.

Unpack Generator

1. Set the carton on a rigid, flat surface.

2. Remove everything from carton except generator.

3. Open carton completely by cutting each corner from

top to bottom.

4. Leave generator on carton to install wheel kit.

The generator is supplied with:

• Operator’s manual

• Engine oil bottle

• Battery float charger

• Extend-a-panel™

• 25 ft. (7.6 m) Accessory cord

• Wheel kit

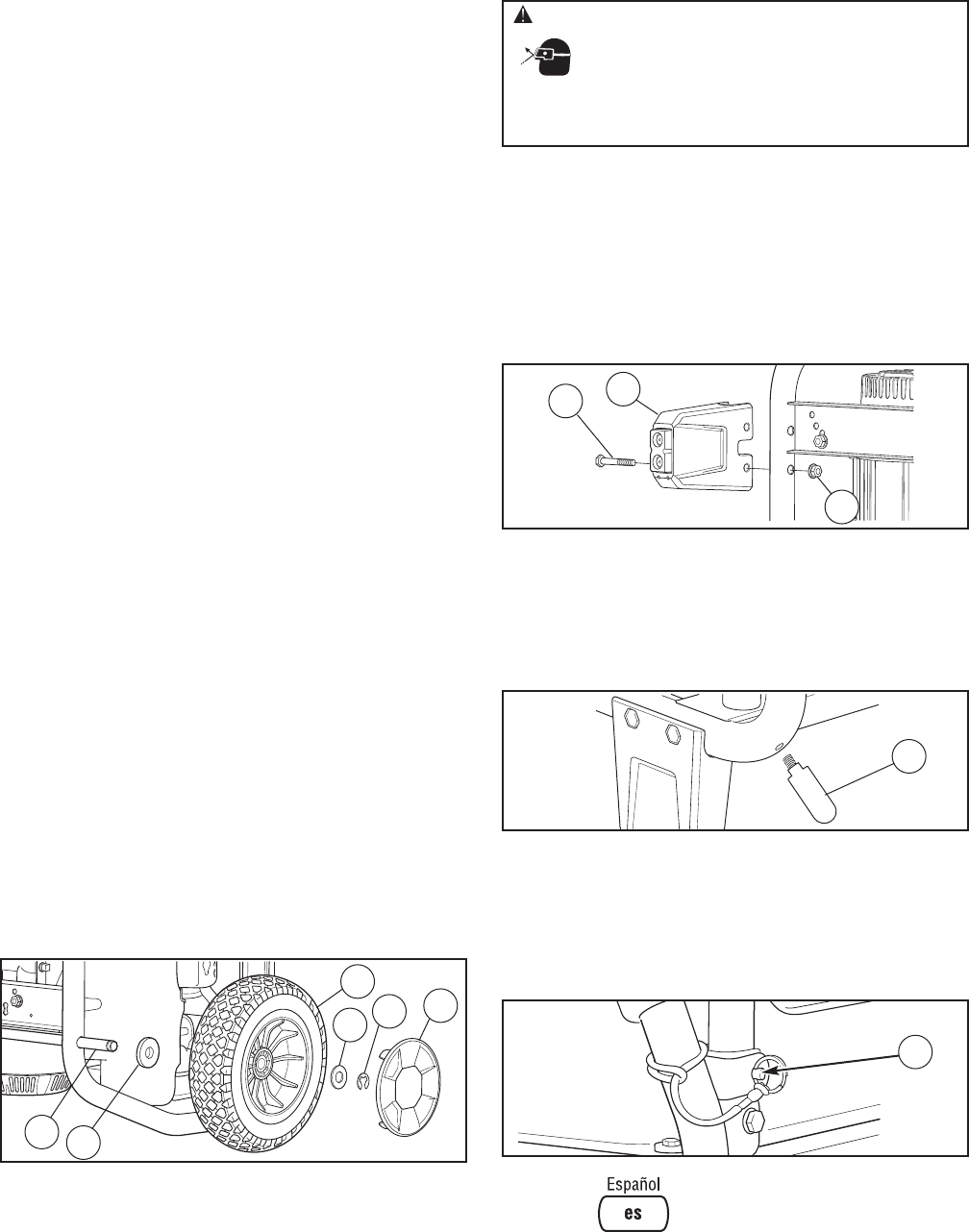

Install Wheel Kit

NOTICE Wheel kit is not intended for over-the-road use.

You will need the following tools to install these components:

• 13 mm wrenches (2)

• Adjustable wrench

• Pliers

• Safety glasses

Install the wheel kit as follows:

1. Tip generator so that engine side is down. Tip

generator back slightly and slide narrow end of one of

the support legs under engine recoil.

NOTICE Be sure to slide support leg far enough under

engine recoil to prevent generator from tipping over.

2. Slide axle (A) through holes in generator frame.

3. Slide a black nylon washer (B) over axle.

4. Slide a wheel (C) over axle.

NOTICE Be sure to install wheel with raised hub inboard.

5. Slide a flat washer (D) over axle.

6. Place an e-ring (E) in axle groove.

7. Install e-ring with pliers, squeezing from top of e-ring

to bottom of axle.

8. Place hub cap (F) into center of wheel and push until it

snaps into place.

9. Repeat step 3 thru 8 to secure second wheel.

10. Tip generator back slightly and remove support leg

from under engine recoil.

11. Line up holes in support leg (G) with holes in generator

frame.

12. Attach support leg using two capscrews (H) and two

hex nuts (J). Tighten with 13 mm wrenches.

13. Repeat step 11 and 12 to secure second support leg.

14. Attach cord wrap posts (K) to generator frame. Tighten

with an adjustable wrench.

15. Return generator to normal operating position (resting

on wheels and support legs).

CAUTION E-rings could cause eye injury.

E-rings could spring back and become airborne

when installing or removing, resulting in

moderate injury.

• Always wear eye protection when installing/removing e-rings.

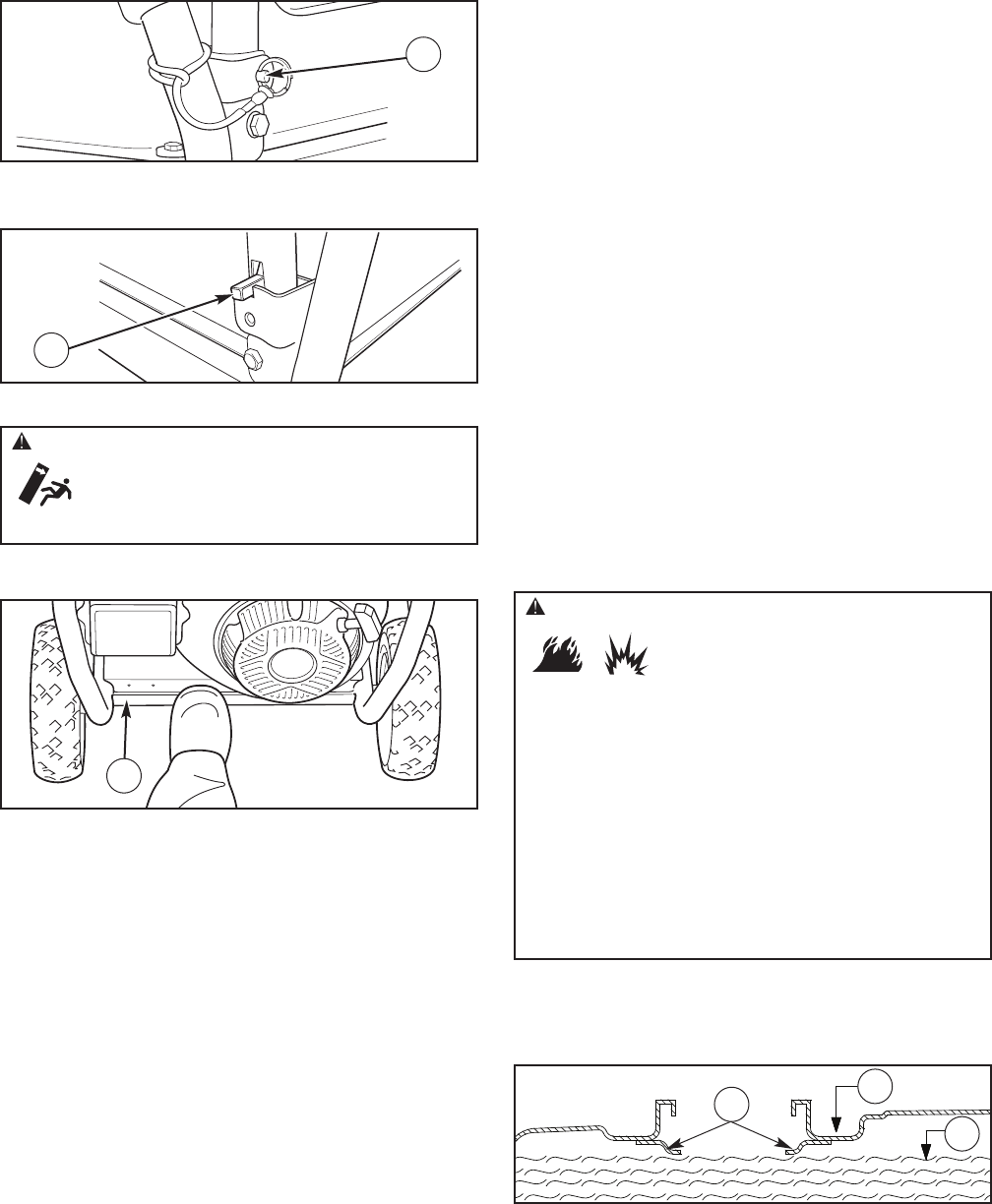

Moving Generator

1. Remove handle pin (A) from bracket on right side of

handle (viewing generator from engine end).

2. Pull folding handle to the upright position until latch (B)

locks into place.

3. Reinsert handle pin in bracket on right side of handle.

4. Place your foot onto the axle (C) located under the

recoil starter and pull back on the handle.

5. Always face generator and push or pull to desired

location. When moving generator on an incline, always

make sure you are uphill from generator.

6. Place foot on axle and gently let generator tip forward

to rest on support leg.

7. Remove handle pin from right side of handle.

8. Pull up on latch and push handle forward to fold down

handle.

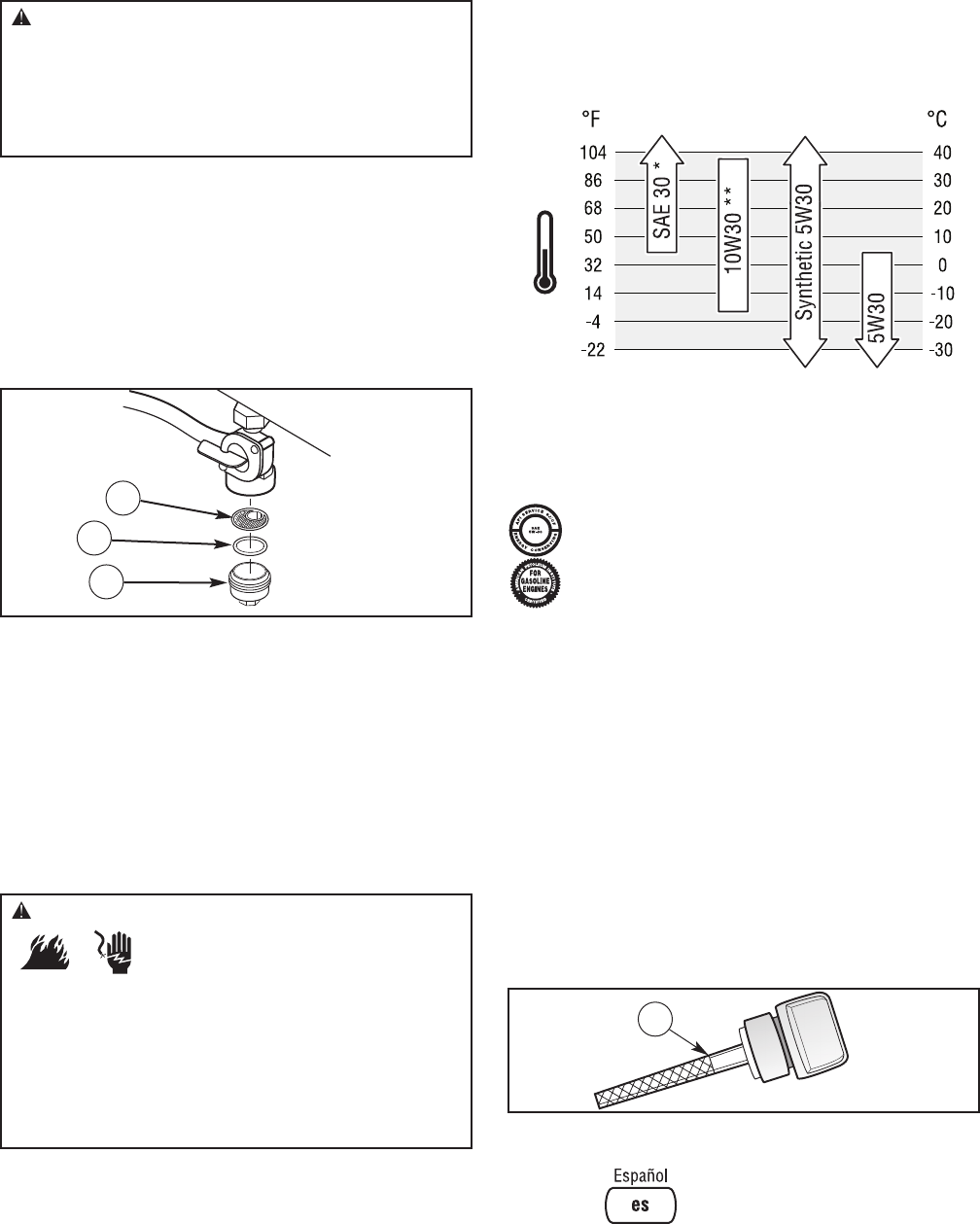

Add Engine Oil

1. Place generator on a flat, level surface.

2. Clean area around oil fill and remove yellow oil fill

cap/dipstick.

3. Using oil funnel (optional), slowly pour contents of

provided oil bottle into oil fill opening to the “Full”

mark on dipstick.

NOTICE Improper treatment of generator could damage it

and shorten its life.

• DO NOT attempt to crank or start the engine before it has been

properly serviced with the recommended oil. This may result in an

engine failure.

4. Replace oil fill cap/dipstick and fully tighten.

Add Fuel

Fuel must meet these requirements:

• Clean, fresh, unleaded gasoline.

• A minimum of 87 octane/87 AKI (91 RON). High

altitude use, see High Altitude.

• Gasoline with up to 10% ethanol (gasohol) or up to

15% MTBE (methyl tertiary butyl ether) is acceptable.

NOTICE Avoid generator damage.

Failure to follow Operator’s Manual for fuel

recommendations voids warranty.

• DO NOT use unapproved gasoline such as E85.

• DO NOT mix oil in gasoline.

• DO NOT modify engine to run on alternate fuels.

To protect the fuel system from gum formation, mix in a fuel

stabilizer when adding fuel. See Storage. All fuel is not the

same. If you experience starting or performance problems after

using fuel, switch to a different fuel provider or change brands.

This engine is certified to operate on gasoline. The emission

control system for this engine is EM (Engine Modifications).

1. Clean area around fuel fill cap, remove cap.

2. Slowly add unleaded gasoline (D) to fuel tank (E). Be

careful not to fill above the baffle (F). This allows

adequate space for fuel expansion as shown.

3. Install fuel cap and let any spilled fuel evaporate before

starting engine.

WARNING Body Crush/Tip Over Hazard.

Generator could tip over while moving resulting

in serious injury and/or property damage.

• Handle pin must be installed prior to moving generator.

8troybilt.com

FUEL

TANK

WARNING Fuel and its vapors are extremely flammable

and explosive which could cause burns,

fire or explosion resulting in death,

serious injury and/or property damage.

WHEN ADDING FUEL

• Turn generator engine OFF and let it cool at least 2 minutes

before removing fuel cap. Loosen cap slowly to relieve pressure

in tank.

• Fill fuel tank outdoors.

• DO NOT overfill tank. Allow space for fuel expansion.

• If fuel spills, wait until it evaporates before starting engine.

• Keep fuel away from sparks, open flames, pilot lights, heat, and

other ignition sources.

• Check fuel lines, tank, cap and fittings frequently for cracks or

leaks. Replace if necessary.

• DO NOT light a cigarette or smoke.

High Altitude

At altitudes over 5,000 feet (1524 meters), a minimum

85 octane / 85 AKI (89 RON) gasoline is acceptable. To

remain emissions compliant, high altitude adjustment is

required. Operation without this adjustment will cause

decreased performance, increased fuel consumption, and

increased emissions. See an authorized dealer for high

altitude adjustment information. Operation of the engine at

altitudes below 2,500 feet (762 meters) with the high altitude

kit is not recommended.

Attach Negative Battery Cable

Your unit is equipped with electric start capability but can be

started manually. If you choose not to use the electric start

feature, you do not need to connect the negative battery

cable.

The sealed battery on the generator pre–installed except for

the negative (black) battery cable.

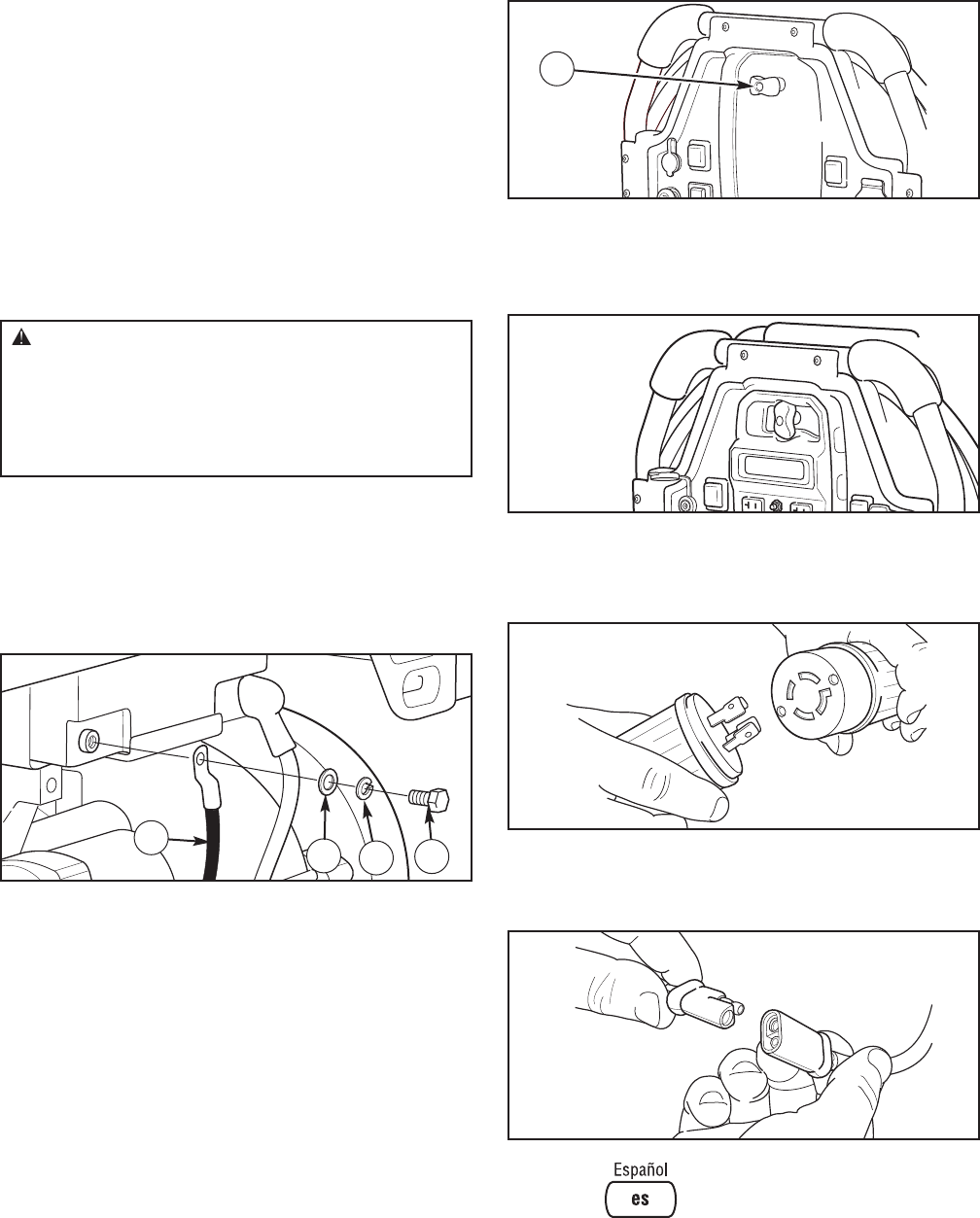

To install:

1. Cut off tie wrap securing loose end of negative (black)

cable.

2. Using an 8 mm or 5/16” socket wrench, remove

screw (A), lock washer (B) and flat washer (C) on

negative battery terminal.

3. Slide lock washer, flat washer and negative battery cable

(D) over screw as shown.

4. Reattach screw to negative battery terminal and tighten.

5. Verify that connections to battery and generator are

tight and secure.

NOTICE If your battery is discharged, charge prior to use

following the instructions in the section Battery Charger.

Attach Extend-a-panel™

The Extend-a-panel™ can be connected to the generator

directly or with the provided 20 Amp, 25 ft. (7.6 m)

accessory cord. To connect the Extend-a-panel™ directly to

the generator, follow these instructions:

1. Twist knob (E) on main panel to horizontal position.

2. Place hole at top of Extend-a-panel™ over knob on

main panel.

3. Twist knob to vertical position to lock Extend-a-panel™

onto main panel.

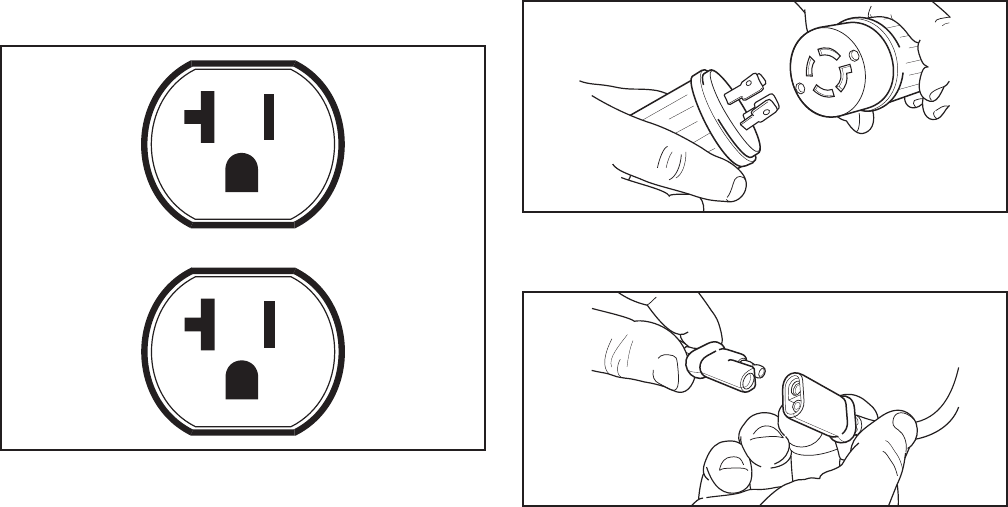

4. Connect Extend-a-panel™ twistlock to small twistlock

cord under main panel on generator.

5. Connect Extend-a-panel™ two-pin connector to small

two-pin connector cord under main panel on generator.

WARNING Battery posts, terminals and related

accessories contain lead and lead compounds - chemicals

known to the State of California to cause cancer and

reproductive harm. Wash hands after handling.

DCB

10 troybilt.com

System Ground

The generator has a system ground that connects the

generator frame components to the ground terminals on the

AC output receptacles. The system ground is connected to the

AC neutral wire (the neutral is bonded to the generator frame).

Special Requirements

There may be Federal or State Occupational Safety and

Health Administration (OSHA) regulations, local codes, or

ordinances that apply to the intended use of the generator.

Please consult a qualified electrician, electrical inspector, or

the local agency having jurisdiction:

• In some areas, generators are required to be registered

with local utility companies.

• If the generator is used at a construction site, there

may be additional regulations which must be observed.

Connecting to a Building’s Electrical System

Connections for standby power to a building’s electrical

system must be made by a qualified electrician. The

connection must isolate the generator power from utility

power and must comply with all applicable laws and

electrical codes.

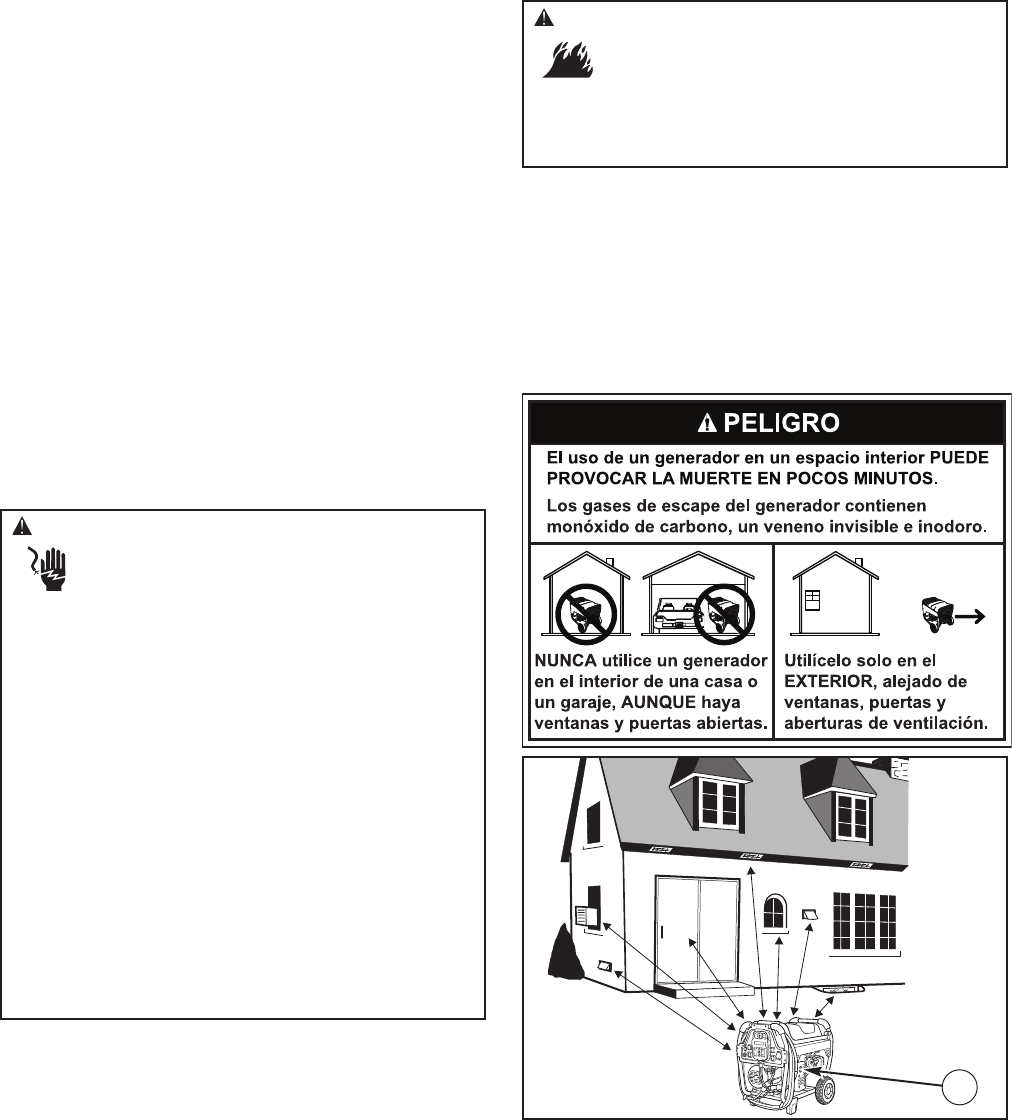

Generator Location

Clearances and Air Movement

Place generator outdoors in an area that will not accumulate

deadly exhaust gas. DO NOT place generator where exhaust

gas (A) could accumulate and enter inside or be drawn into

a potentially occupied building. Ensure exhaust gas is kept

away from any windows, doors, ventilation intakes, or other

openings that can allow exhaust gas to collect in a confined

area. Prevailing winds and air currents should be taken into

consideration when positioning generator.

WARNING Exhaust heat/gases could ignite

combustibles, structures or damage fuel tank

causing a fire, resulting in death, serious injury

and/or property damage.

• Keep at least 5 ft. (1.5 m) clearance on all sides of generator

including overhead.

WARNING Generator voltage could cause electrical

shock or burn resulting in death or serious

injury.

• Use approved transfer equipment to prevent backfeed by

isolating generator from electric utility workers.

• When using generator for backup power, notify utility company.

• Use a ground fault circuit interrupter (GFCI) in any damp or

highly conductive area, such as metal decking or steel work.

• DO NOT touch bare wires or receptacles.

• DO NOT use generator with electrical cords which are worn,

frayed, bare or otherwise damaged.

• DO NOT operate generator in the rain or wet weather.

• DO NOT handle generator or electrical cords while standing in

water, while barefoot, or while hands or feet are wet.

• DO NOT allow unqualified persons or children to operate or

service generator.

Features and Controls

Generator

Read this Operator’s Manual and safety rules before operating your generator.

Compare the illustrations with your generator, to familiarize yourself with the locations of various controls and

adjustments. Save this manual for future reference.

A - Main Control Panel — Permanently affixed to generator.

See Control Panel on next page.

B - Extend-a-panel™ — May be removed and connected to

generator with accessory cord for remote operation. See

Control Panel on next page.

C - Spark Arrester Muffler — Exhaust muffler lowers engine

noise and is equipped with a spark arrester screen.

D - Twistlock Connector — Used to connect Extend-a-

panel™ directly to generator or with provided accessory

cord.

E - Grounding Fastener — Consult your local agency having

jurisdiction for grounding requirements in your area.

F - 2 Pin Connector — Plug in to sense current for dual load

monitoring on Extend-a-panel™.

G - Accessory Cord — Extend-a-panel™ can be connected to

generator with provided 20 Amp, 25 ft. (7.6 m)

accessory cord.

H - Identification Label — Provides model, revision and

serial number of generator. Please have these readily

available when calling for assistance.

J - Air Cleaner — Protects engine by filtering dust and

debris out of intake air.

K - Recoil Starter — Used to start the engine manually.

L - Oil Fill Cap — Check and add engine oil here.

M - Fuel Valve — Used to turn fuel supply on and off to

engine.

N - Fuel Tank — Capacity of 8.5 U.S. gallons (32.2 l).

Items Not Shown:

Engine Identification — Provides model, type and code of

engine. Please have these readily available if calling for

assistance.

Oil Drain Plug — Drain engine oil here.

12 troybilt.com

Control Panel

Read this Operator’s Manual and safety rules before operating your generator.

Compare the illustrations with your control panel, to familiarize yourself with the locations of various controls and

adjustments. Save this manual for future reference.

A - 120 Volt AC, 20 Amp, Duplex Receptacles — May be

used to supply electrical power for the operation of

120 Volt AC, 20 Amp, single phase, 60 Hz electrical,

lighting, appliance, tool and motor loads.

B - On/Off Switch — Set this switch to on (I) before starting

engine. Set switch to off (O) to shut off engine.

C - Battery Float Charger Jack — Use battery float charger

jack to keep the starting battery charged and ready for use.

D - Display Button — Push to scroll through LCD screens

on Extend-a-panel™. Also push and hold for a minimum

of 3 seconds to reset maintenance reminders and

security features.

E - Choke Control — Used when starting a cold engine.

F - Start Switch — Push and hold in “Start” position for a

maximum of 5 seconds during each start attempt, until

engine starts.

G - Circuit Breakers (AC) — The 120 Volt AC, 20A duplex

receptacles are provided with "push to reset" circuit

breakers to protect the generator against electrical

overload.

H - Rocker Switch Main Circuit Breaker — The

120/240 Volt AC, 30A locking receptacle is provided with

a rocker switch circuit breaker to protect generator

against electrical overload.

J - 120/240 Volt AC, 30 Amp Locking Receptacle — May be

used to supply electrical power for the operation of

120 and/or 240 Volt AC, 30 Amp, single phase, 60 Hz

electrical, lighting, appliance, tool and motor loads.

K - Rocker Switch Cordset Circuit Breaker — The cordset

on main panel is provided with a double pole rocker

switch circuit breaker to protect generator against

electrical overload.

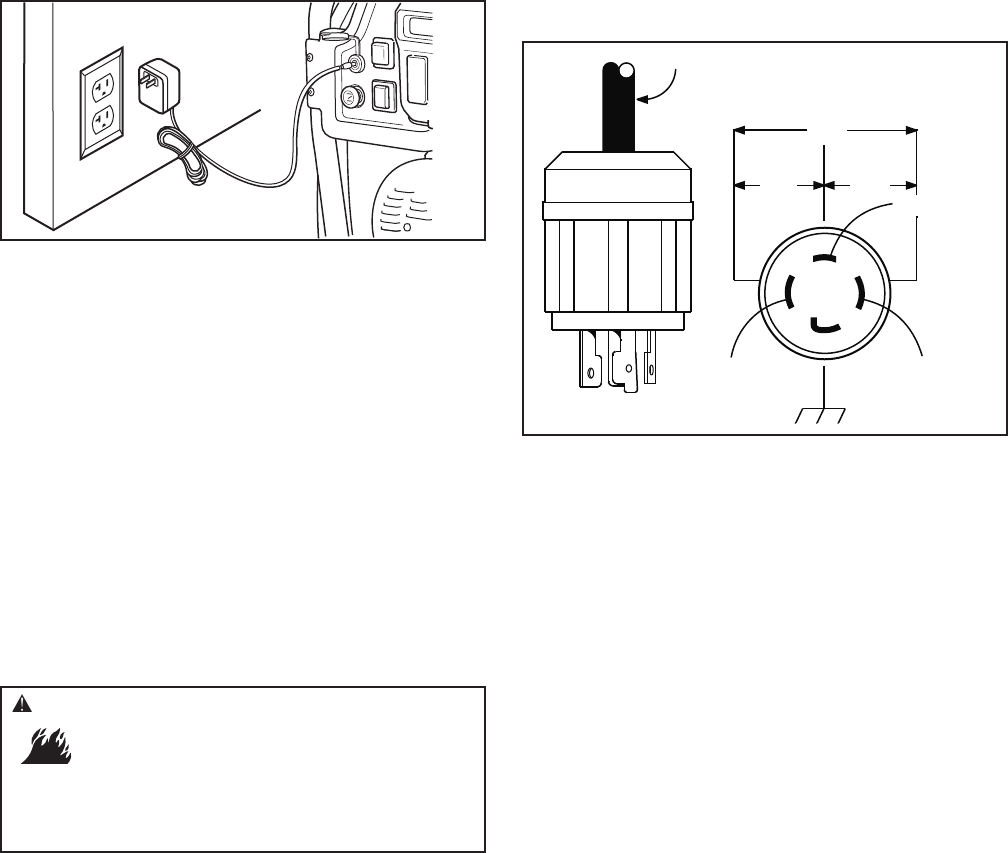

Battery Charger

Use battery float charger jack to keep the starting battery

charged and ready for use. Battery charging should be done

in a dry location, such as inside a garage.

1. Plug charger into unit’s “Battery Float Charger” jack,

which is located above on/off switch. Plug battery

charger into a 120 Volt AC wall receptacle.

2. Unplug charger from unit and wall outlet when generator

is being started and while it is in operation.

3. Keep this charger plugged in when generator is not in

use to prolong battery life. The charger has a built in

float equalizer and will not overcharge the battery, even

when plugged in for an extended period of time.

NOTICE See Battery Maintenance for additional information.

Cord Sets and Receptacles

Use only high quality, well-insulated, grounded extension

cords with the generator’s receptacles. Inspect extension

cords before each use.

Check the ratings of all extension cords before you use

them. Check the operator’s manuals of devices for the

manufacturer’s recommendations.

Keep extension cords as short as possible to minimize

voltage drop.

A double pole rocker switch circuit breaker is provided to

protect the locking receptacle. If this circuit breaker is

tripped, all receptacles are disconnected.

120/240 Volt AC, 30 Amp, Locking Receptacle

Use a NEMA L14-30 plug with this receptacle. Connect a

4-wire cord set rated for 250 Volt AC loads at 30 Amps (or

greater). You can use the same 4-wire cord if you plan to

run a 120 Volt load.

This receptacle powers 120/240 Volt AC, 60 Hz, single phase

loads requiring up to 7,000 watts of power (7.0 kW) at

29.1 Amps for 240 Volts or two independent 120 Volt loads

at 29.1 Amps each. The outlet is protected by a two pole

rocker switch circuit breaker.

NOTICE Receptacles may be marked with rating value

greater than generator output capacity.

• NEVER attempt to power a device requiring more amperage than

generator or receptacle can supply.

• DO NOT overload the generator. See Don’t Overload Generator.

4-Wire Cord Set

240V

120V 120V

W (Neutral)

X (Hot)

Y (Hot)

NEMA L14-30 Ground (Green)

WARNING Damaged or overloaded electrical cords

could overheat, arc, and burn resulting in death,

serious injury, and/or property damage.

• ONLY use cords rated for your loads.

• Follow all safeties on electrical cords.

• Inspect cord sets before each use.

14 troybilt.com

Extend-a-panel™

A double pole rocker switch circuit breaker on the main panel

is provided to protect the cordset off main panel. If this

circuit breaker is tripped, all power from cordset is

disconnected.

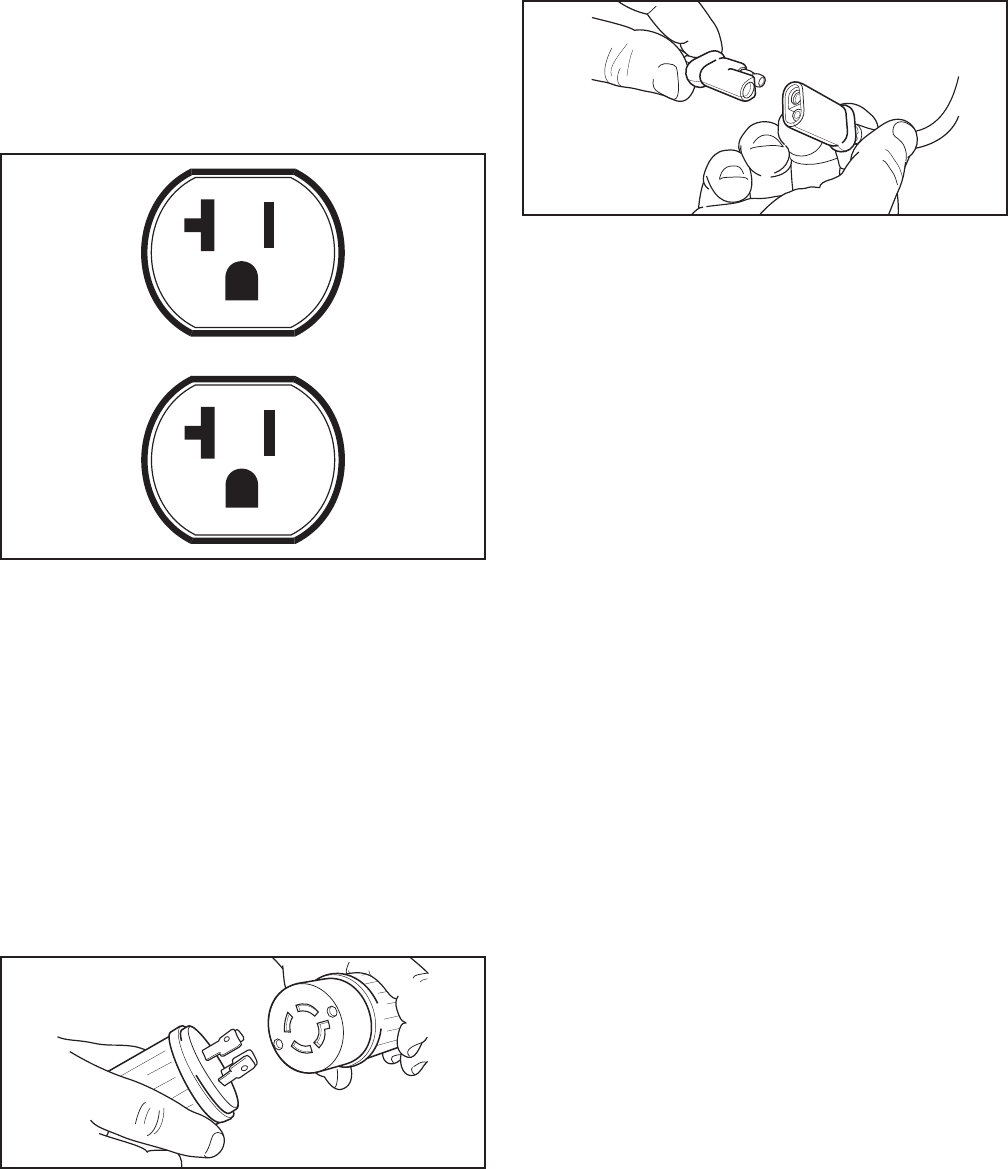

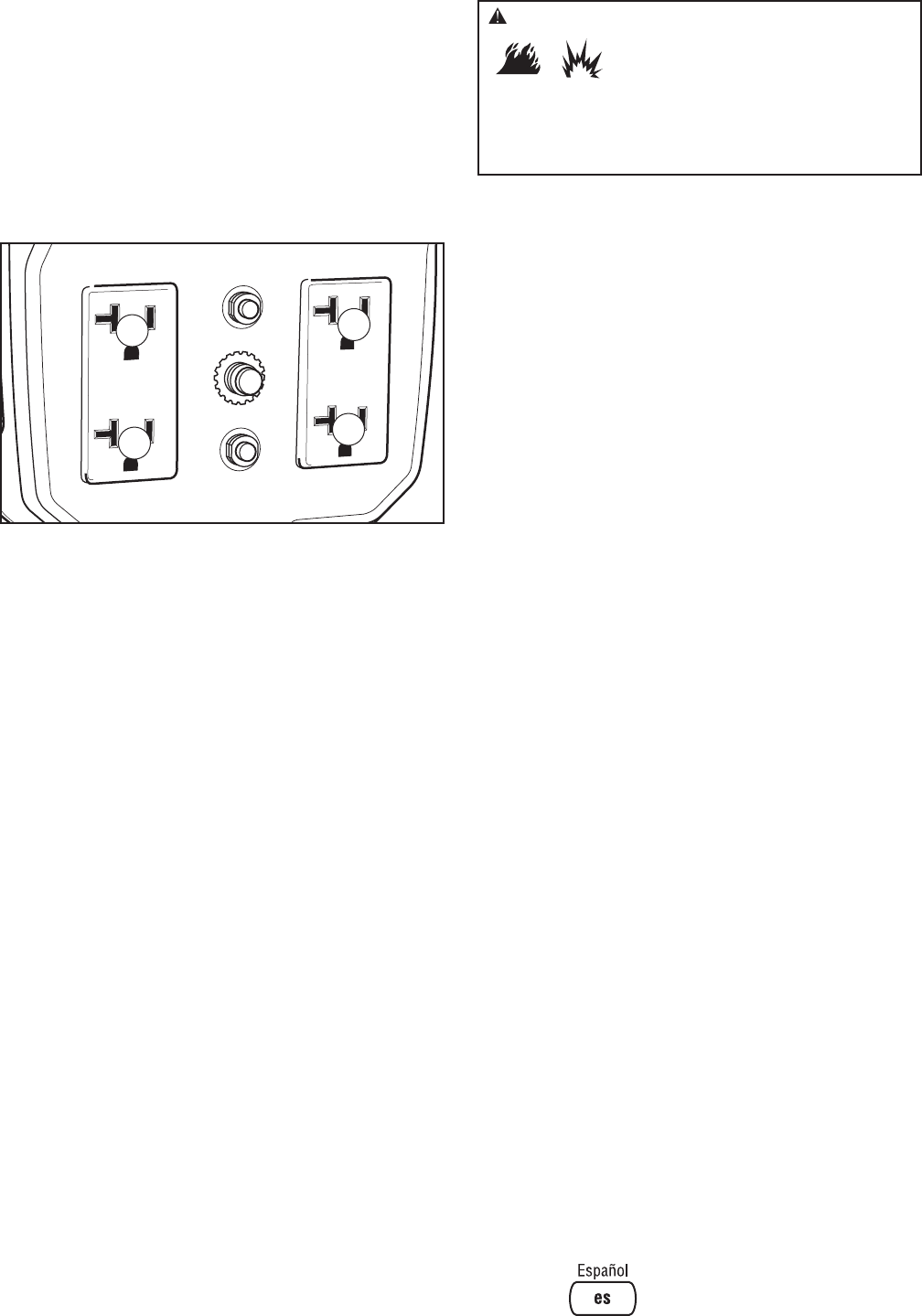

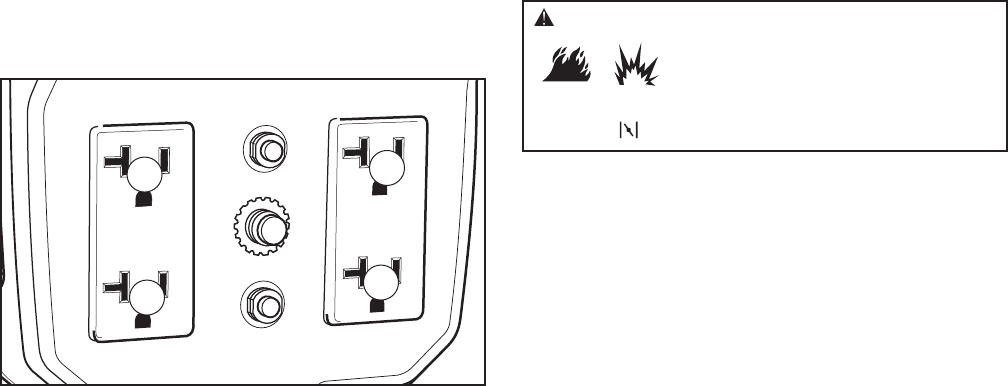

120 Volt AC, 20 Amp, Duplex Receptacles

The Extend-a-panel™ has two 120 Volt, 20 Amp duplex

receptacles. Each receptacle is protected against overload by

push-to-reset circuit breakers.

Use each receptacle to operate 120 Volt AC, single-phase,

60 Hz electrical loads requiring up to 2,400 watts (2.4 kW) at

20 Amps of current. Use cord sets that are rated for 125 Volt

AC loads at 20 Amps (or greater). Inspect cord sets before

each use.

Extend-a-panel™ Accessory Cord

The Extend-a-panel™ can be connected to the generator

directly or with the provided 20 Amp, 25 ft. (7.6 m) accessory

cord. When using the 25 ft. (7.6 m) accessory cord with the

Extend-a-panel™, always make sure to follow all safeties and

instructions on cord.

1. Disconnect Extend-a-panel™ twistlock from small

twistlock cord under main panel on generator.

2. Disconnect Extend-a-panel™ two-pin connector from

small two-pin connector cord under main panel on

generator.

3. Connect Extend-a-panel™ twistlock and two-pin

connector to female end of accessory cord.

4. Connect male end of accessory cord twistlock and two-

pin connector to small cords under main panel on

generator.

NOTICE DO NOT exceed a seperation length of 50 ft.

(15.24 m) or a combination of two Extend-a-panel™

accessory cords. Use only with original replacement

accessory cords.

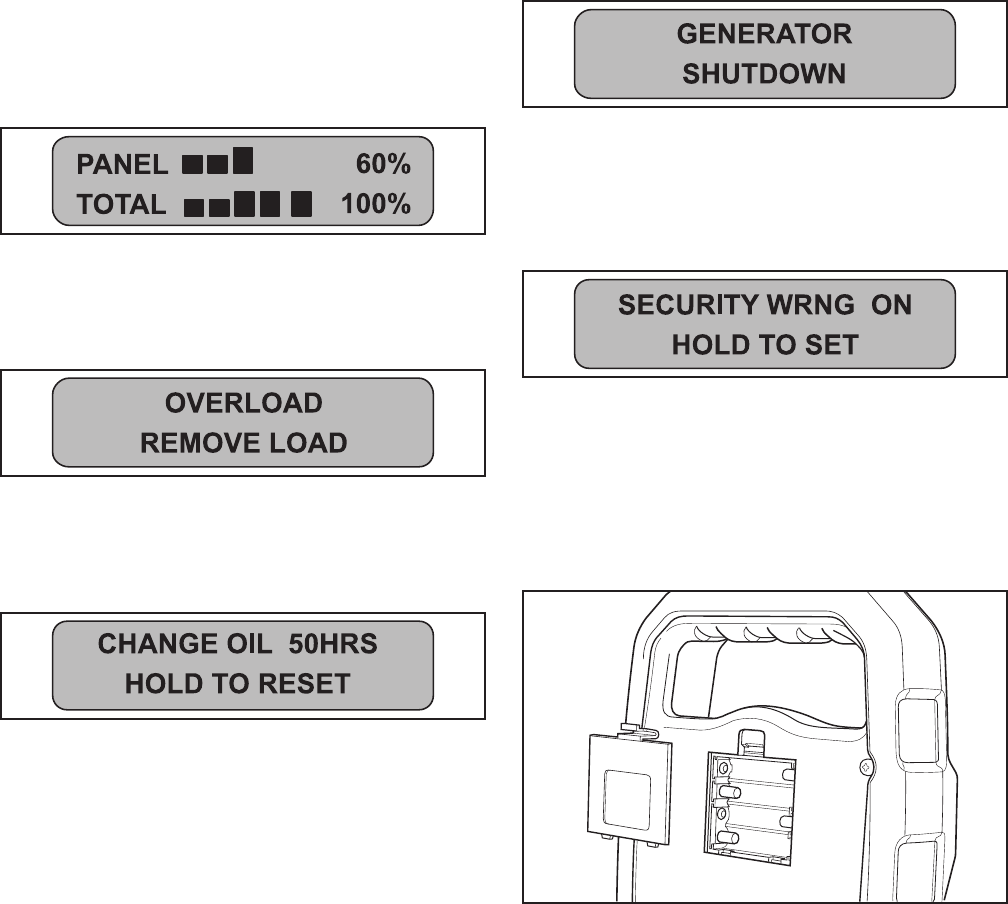

Extend-a-panel™ LCD

The Extend-a-panel™ also has a bult in LCD display with

alarm system to monitor the following features:

• Dual Load Monitor (Panel and Total)

• Maintenance Reminder

• Security Warning

• Generator Shutdown

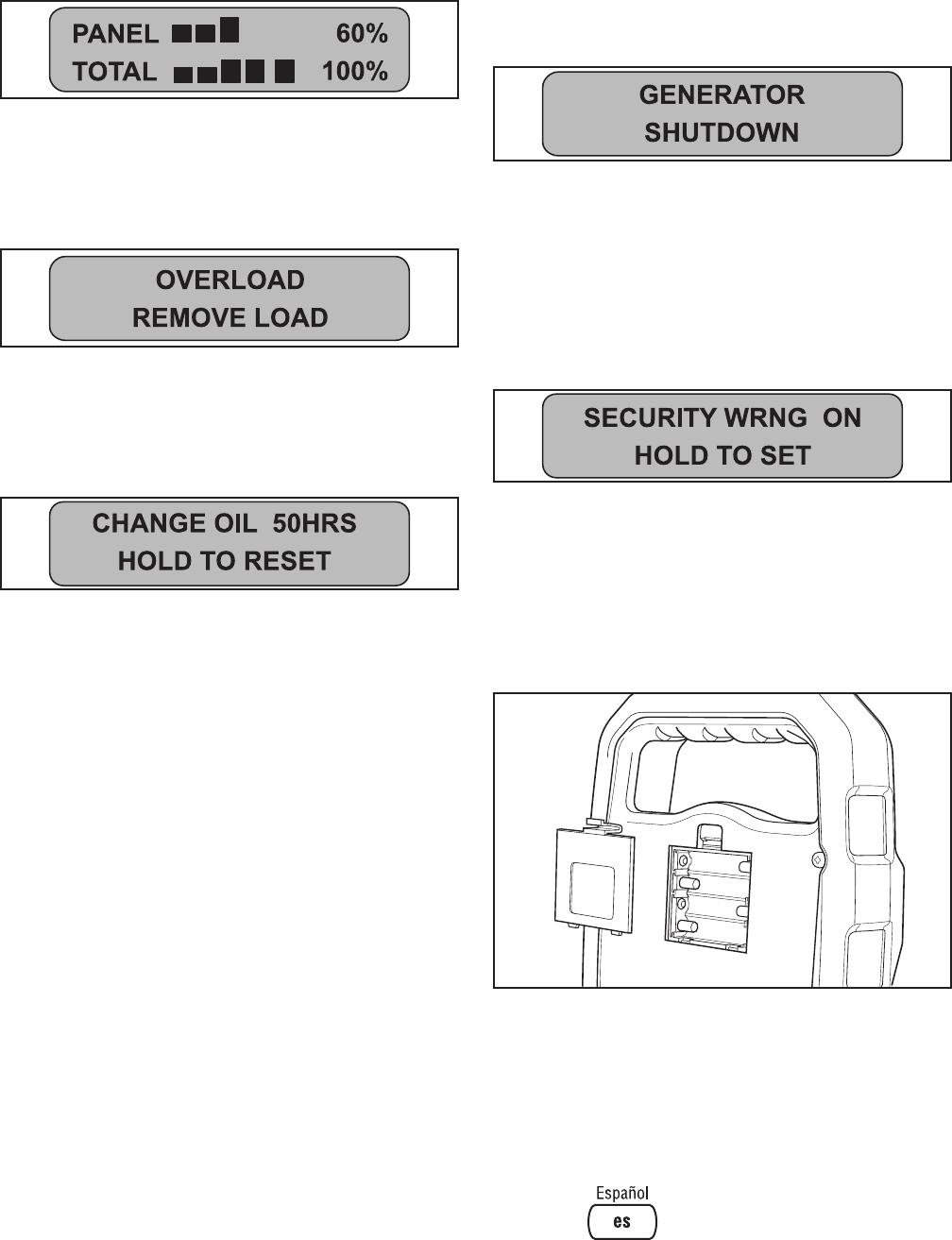

Dual Load Monitor

The dual load monitor measures the wattage output of the

Extend-a-panel™ 120V, 20A receptacles and will display

“PANEL” along with bars and percentage of load. Each

duplex receptacle will operate 120 Volt AC, single-phase,

60 Hz electrical loads requiring up to 2,400 watts (2.4 kW) at

20 Amps of current for a total of 4,800 watts (4.8 kW).

The “TOTAL” displays the wattage output of all receptacles

on the main panel and Extend-a-panel™. The LCD will display

“TOTAL” along with bars and percentage of load. If only the

120/240V, 30A receptacle is used, the LCD on the Extend-a-

panel™ will display “TOTAL” only.

If the wattage output of either the “PANEL” or “TOTAL” is

between 90% and 100%, the text will flash. If either reaches

101%, the LCD display will change to “OVERLOAD REMOVE

LOAD”. An audible beep will sound until enough load is

removed and the wattage output is below 101%.

Maintenance Reminder

The Extend-a-panel™ also has a built in maintenance

reminder to alert you to check oil, change air filter, change

oil, and change spark plug. The LED will display the

following screens for the different maintenance intervals:

• “CHECK OIL 8HRS HOLD TO RESET” after every

8 hours of operation.

• “AIR FILTER 25HRS HOLD TO RESET” after every

25 hours of operation.

• “CHANGE OIL 50HRS HOLD TO RESET” after every

50 hours of operation.

• “SPARK PLG 100HRS HOLD TO RESET” after every

100 hours of operation.

You must push and hold the display button on the Extend-a-

panel™ for a minimum of 3 seconds to reset the timer after

each maintenance interval.

Security Warning

The Extend-a-panel™ has a built in security warning that

sounds an audible beep when the generator shuts down or if

the Extend-a-panel™ is disconnected from the generator. The

LCD will display “GENERATOR SHUTDOWN” and sound an

audible beep for 5 seconds. The LCD backlight will turn off

when the audible beep stops.

The security warning can be turned off if desired. To turn the

audible beep from the security warning off, push the display

button to scroll through the maintenance screens until the

LCD displays “SECURITY WRNG ON HOLD TO SET”. Push

and hold the display button until the LCD displays

“SECURITY WRNG OFF HOLD TO SET”.

NOTICE By turning the security warning off, the audible

beep will also be turned off if the panel or generator is

overloaded.

Generator Shutdown

In order for the generator shutdown feature to work as

described in Security Warning, you must install 4 AAA

batteries (not supplied) into the back of the Extend-a-panel™.

16 troybilt.com

Operation

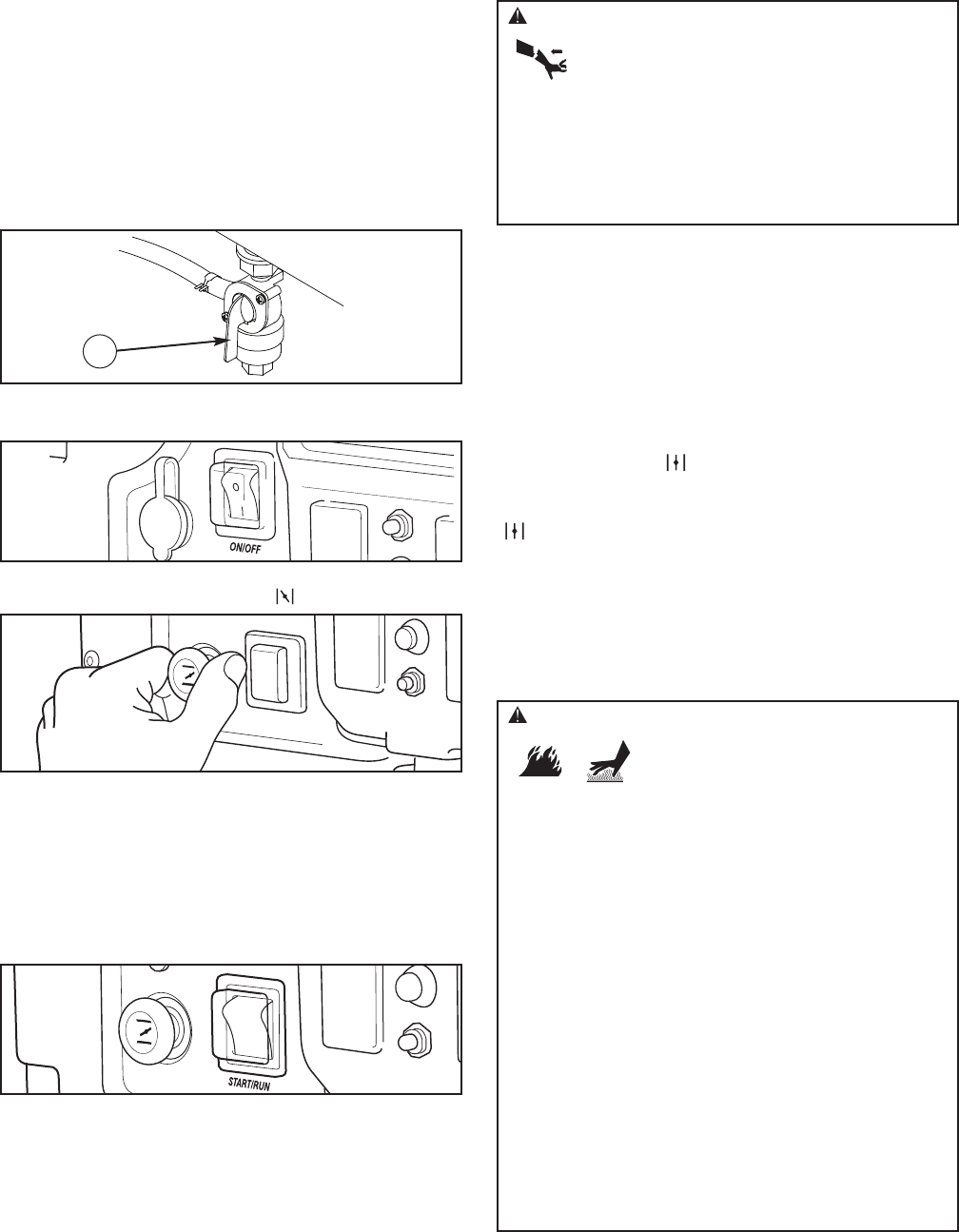

Starting the Engine

NOTICE Always unplug the battery float charger before

starting the generator.

Disconnect all electrical loads from the generator. Use the

following start instructions:

1. Make sure unit is on a level surface.

NOTICE Failure to start and operate the unit on a level

surface will cause the unit not to start or shut down during

operation.

2. Turn the fuel valve (A) to the “On” position.

3. Set on/off switch to on (I) position.

4. Pull choke handle out to choke ( ) position.

5A. For electric starting, push and hold the start switch in

“Start” position until generator starts. To prolong the

life of starter components, DO NOT hold start switch in

“Start” position for more than 5 seconds, and pause for

at least 1 minute between starting attempts.

• If engine starts, proceed to step 7.

• If engine fails to start, proceed to step 6.

NOTICE If battery is discharged, use manual starting

instructions.

5B. For manual starting, grasp recoil handle and pull

slowly until slight resistance is felt. Then pull rapidly

one time only to start engine.

• If engine starts, proceed to step 7.

• If engine fails to start, proceed to step 6.

6. Push in the choke handle half way, and pull recoil

handle twice or push and hold the start switch in the

“Start” position as described in step 5A.

• If engine fails to start, repeat steps 4 thru 5.

7. As the engine warms up, gradually push choke handle

in to run ( ) position.

NOTICE If engine floods, push choke handle all the way in

to run ( ) position, and crank until engine starts.

NOTICE If engine starts after 3 pulls but fails to run, or if

unit shuts down during operation, make sure unit is on a

level surface and check for proper oil level in crankcase. This

unit may be equipped with a low oil protection device. If so,

oil must be at proper level for engine to start.

WARNING Starter cord kickback (rapid retraction) will

pull hand and arm toward engine faster than you

can let go which could cause broken bones,

fractures, bruises, or sprains resulting in

serious injury.

• When starting engine, pull cord slowly until resistance is felt

and then pull rapidly to avoid kickback.

• NEVER start or stop engine with electrical devices plugged in

and turned on.

WARNING Exhaust heat/gases could ignite

combustibles, structures or damage fuel

tank causing a fire, resulting in death,

serious injury and/or property damage.

Contact with muffler area could cause burns resulting in

serious injury.

• DO NOT touch hot parts and AVOID hot exhaust gases.

• Allow equipment to cool before touching.

• Keep at least 5 feet (1.5 m) of clearance on all sides of

generator including overhead.

• It is a violation of California Public Resource Code, Section

4442, to use or operate the engine on any forest-covered,

brush-covered, or grass-covered land unless the exhaust

system is equipped with a spark arrester, as defined in Section

4442, maintained in effective working order. Other states or

federal jurisdictions may have similar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaust system

installed on this engine.

• Replacement parts must be the same and installed in the same

position as the original parts.

Connecting Electrical Loads

1. Let engine stabilize and warm up for a few minutes

after starting.

2. Ensure rocker switch circuit breakers on main panel are

in “On” position.

3. Plug in and turn on the desired 120 and/or 240 Volt

AC, single phase, 60 Hz electrical loads.

NOTICE When plugging into the 120 Volt receptacles on

Extend-a-panel™, plug items to be powered in sequence as

shown below.

NOTICE

• DO NOT connect 240 Volt loads to 120 Volt duplex

receptacles.

• DO NOT connect 3-phase loads to generator.

• DO NOT connect 50 Hz loads to generator.

• DO NOT OVERLOAD THE GENERATOR. See Don’t

Overload Generator.

NOTICE Exceeding generators wattage/amperage capacity

could damage generator and/or electrical devices connected

to it.

• DO NOT exceed the generator’s wattage/amperage capacity. See

Don’t Overload Generator in the Operation section.

• Start generator and let engine stabilize before connecting

electrical loads.

• Connect electrical loads in OFF position, then turn ON for

operation.

• Turn electrical loads OFF and disconnect from generator before

stopping generator.

Stopping the Engine

1. Turn OFF and unplug all electrical loads from generator

panel receptacles. NEVER start or stop engine with

electrical devices plugged in and turned ON.

2. Let engine run at no-load for several minutes to

stabilize internal temperatures of engine and generator.

3. Push on/off switch to off (O) position.

4. Move fuel valve to “Off” position.

Low Oil Shutdown

If the engine oil drops below a preset level, an oil switch will

stop the engine. Check oil level with dipstick.

If oil level is between ADD and FULL mark on dipstick:

1. DO NOT try to restart the engine.

2. Contact an Authorized Briggs & Stratton Service Dealer.

3. DO NOT operate engine until oil level is corrected.

If oil level is below ADD mark on dipstick:

1. Add oil to bring level to FULL mark.

2. Restart engine and if the engine stops again a low oil

condition may still exist. DO NOT try to restart the

engine.

3. Contact an Authorized Briggs & Stratton Service Dealer.

4. DO NOT operate engine until oil level is corrected.

Cold Weather Operation

Under certain weather conditions (temperatures below 40°F

[4°C] combined with high humidity), your generator may

experience icing of the carburetor and/or the crankcase

breather system. To reduce this problem, you need to

perform the following:

1. Make sure generator has clean, fresh fuel.

2. Open fuel valve (turn valve to open position).

3. Use SAE 5W-30 oil.

4. Check oil level daily or after every eight (8) hours of

operation.

5. Maintain generator following Maintenance Schedule in

Maintenance section.

6. Shelter unit from elements.

WARNING Fuel and its vapors are extremely flammable

and explosive which could cause burns,

fire or explosion resulting in death,

serious injury and/or property damage.

• DO NOT stop engine by moving choke handle to “Choke”

position ().

18 troybilt.com

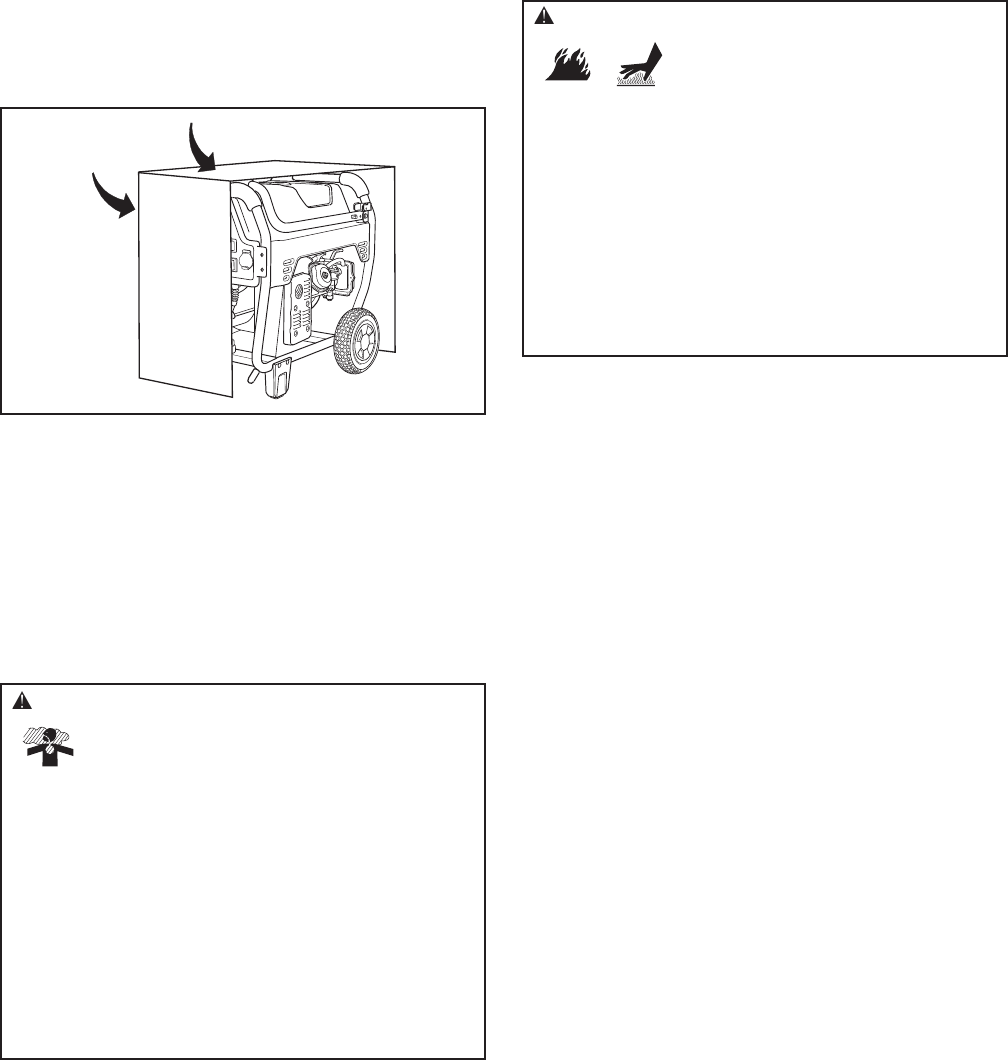

Creating a Temporary Cold Weather Shelter

1. For temporary shelter, the original shipping carton can

be used.

2. Cut off top carton flaps and one long side of carton to

expose muffler side of unit. If required, tape up other

sides of carton to fit over generator as shown.

NOTICE If required, remove wheel kit to fit carton over

generator as shown.

3. Cut appropriate slots to access receptacles of unit.

4. Face exposed end away from wind and elements.

5. Locate generator as described in the section Generator

Location. Keep exhaust gas from entering a confined

area through windows, doors, ventilation intakes or

other openings.

6. Start generator as described in the section Starting the

Engine, then place carton over generator. Keep at least

5 ft. (1.5 m) clearance on all sides of generator

including overhead with shelter in place.

7. Remove shelter when temperatures are above 40°F

[4°C].

8. Turn engine OFF and let cool two (2) minutes before

refueling. Let any spilled fuel evaporate before starting

engine.

Building a Cold Weather Shelter

1. Using non combustible material with a fire rating of at

least one hour, build a shelter that will enclose three

sides and the top of the generator. Make sure muffler

side of generator is exposed.

NOTICE Contact your local building material supplier for

non combustible materials with a fire rating of at least one

hour.

NOTICE Be sure shelter can easily be repositioned for

change in wind direction.

2. DO NOT enclose generator any more than shown.

Shelter should hold enough heat created by the

generator to prevent icing problem.

NOTICE If a wheel kit is installed on the generator, enlarge

shelter accordingly.

3. Follow steps 3 through 8 as described previously in

Creating a Temporary Cold Weather Shelter.

Wind

WARNING Running engine gives off carbon

monoxide, an odorless, colorless, poison gas.

Breathing carbon monoxide could result in death,

serious injury, headache, fatigue, dizziness,

vomiting, confusion, seizures, nausea or fainting.

• Operate this product ONLY outdoors.

• Install a battery operated carbon monoxide alarm near the

bedrooms.

• Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes, or other openings.

• DO NOT operate this product inside any building, carport,

porch, mobile equipment, marine applications, or enclosure,

even if windows and doors are open.

WARNING Exhaust heat/gases could ignite

combustibles, structures or damage fuel

tank causing a fire, resulting in death,

serious injury and/or property damage.

Contact with muffler area could cause burns resulting in

serious injury.

• DO NOT touch hot parts and AVOID hot exhaust gases.

• Allow equipment to cool before touching.

• Keep at least 5 feet (1.5 m) of clearance on all sides of

generator including overhead.

• Remove shelter when temperatures are above 40°F [4°C].

Don’t Overload Generator

Capacity

You must make sure your generator can supply enough

rated (running) and surge (starting) watts for the items you

will power at the same time. Follow these simple steps:

1. Select the items you will power at the same time.

2. Total the rated (running) watts of these items. This is the

amount of power your generator must produce to keep

your items running. See Wattage Reference Guide.

3. Estimate how many surge (starting) watts you will need.

Surge wattage is the short burst of power needed to

start electric motor-driven tools or appliances such as a

circular saw or refrigerator. Because not all motors start

at the same time, total surge watts can be estimated by

adding only the item(s) with the highest additional surge

watts to the total rated watts from step 2.

Example:

Total Rated (Running) Watts = 3075

Highest Additional Surge Watts = 1800

Total Generator Output Required = 4875

Power Management

To prolong the life of your generator and attached devices, it

is important to take care when adding electrical loads to your

generator. There should be nothing connected to the

generator outlets before starting its engine. The correct and

safe way to manage generator power is to sequentially add

loads as follows:

1. With nothing connected to the generator, start the

engine as described in this manual.

2. Plug in and turn on the first load, preferably the largest

load you have.

3. Permit the generator output to stabilize (engine runs

smoothly and attached device operates properly).

4. Plug in and turn on the next load.

5. Again, permit the generator to stabilize.

6. Repeat steps 4 and 5 for each additional load.

NEVER add more loads than the generator capacity. Take

special care to consider surge loads in generator capacity, as

described above.

* Wattages listed are approximate only. Check tool or

appliance for actual wattage.

Tool or Appliance Watts (Starting) Watts

Window Air

Conditioner

1200 1800

Refrigerator 800 1600

Deep Freezer 500 500

Television 500 —

Light (75 Watts) 75 —

3075 Total

Running Watts

1800 Highest

Surge Watts

Tool or Appliance

Rated*

(Running)

Watts

Additional

Surge (Starting)

Watts

Essentials

Light Bulb - 75 watt 75 -

Deep Freezer 500 500

Sump Pump 800 1200

Refrigerator/Freezer - 18 Cu. Ft. 800 1600

Water Well Pump - 1/3 HP 1000 2000

Heating/Cooling

Window AC - 10,000 BTU 1200 1800

Window Fan 300 600

Furnace Fan Blower - 1/2 HP 800 1300

Kitchen

Microwave Oven - 1000 Watt 1000 -

Coffee Maker 1500 -

Electric Stove - Single Element 1500 -

Hot Plate 2500 -

Family Room

DVD/CD Player 100 -

VCR 100 -

Stereo Receiver 450 -

Color Television - 27” 500 -

Personal Computer w/17” monitor 800 -

Other

Security System 180 -

AM/FM Clock Radio 300 -

Garage Door Opener - 1/2 HP 480 520

Electric Water Heater - 40 Gallon 4000 -

DIY/Job Site

Quartz Halogen Work Light 1000 -

Airless Sprayer - 1/3 HP 600 1200

Reciprocating Saw 960 960

Electric Drill - 1/2 HP 1000 1000

Circular Saw - 7 1/4” 1500 1500

Miter Saw - 10” 1800 1800

Table Planer - 6” 1800 1800

Table Saw/Radial Arm Saw - 10” 2000 2000

Air Compressor - 1-1/2 HP 2500 2500

20 troybilt.com

Maintenance

Maintenance Schedule

Follow the hourly or calendar intervals, whichever occurs

first. More frequent service is required when operating in

adverse conditions noted below.

1Service more often under dirty or dusty conditions.

General Recommendations

Regular maintenance will improve the performance and

extend the life of the generator. See any authorized dealer for

service.

The generator’s warranty does not cover items that have

been subjected to operator abuse or negligence. To receive

full value from the warranty, the operator must maintain the

generator as instructed in this manual.

Some adjustments will need to be made periodically to

properly maintain your generator.

All service and adjustments should be made at least once

each season. Follow the requirements in the Maintenance

Schedule chart above.

NOTICE Once a year you should clean or replace the spark

plug and replace the air filter. A new spark plug and clean air

filter assure proper fuel-air mixture and help your engine run

better and last longer.

Emissions Control

Maintenance, replacement, or repair of the emissions

control devices and systems may be performed by any

non-road engine repair establishment or individual.

However, to obtain ”no charge” emissions control service,

the work must be performed by a factory authorized dealer.

See the Emissions Warranty.

Generator Maintenance

Generator maintenance consists of keeping the unit clean

and dry. Operate and store the unit in a clean dry

environment where it will not be exposed to excessive dust,

dirt, moisture, or any corrosive vapors. Cooling air slots in

the generator must not become clogged with snow, leaves,

or any other foreign material.

NOTICE DO NOT use water or other liquids to clean

generator. Liquids can enter engine fuel system, causing

poor performance and/or failure to occur. In addition, if

liquid enters generator through cooling air slots, some of the

liquid will be retained in voids and cracks of the rotor and

stator winding insulation. Liquid and dirt buildup on the

generator internal windings will eventually decrease the

insulation resistance of these windings.

Cleaning

Daily or before use, look around and underneath the

generator for signs of oil or fuel leaks. Clean accumulated

debris from inside and outside the generator. Keep the

linkage, spring and other engine controls clean. Keep the area

around and behind the muffler free from any combustible

debris. Inspect cooling air slots and openings on generator.

These openings must be kept clean and unobstructed.

Engine parts should be kept clean to reduce the risk of

overheating and ignition of accumulated debris:

• Use a damp cloth to wipe exterior surfaces clean.

NOTICE Improper treatment of generator could damage it

and shorten its life.

• DO NOT expose generator to excessive moisture, dust, dirt, or

corrosive vapors.

• DO NOT insert any objects through cooling slots.

• Use a soft bristle brush to loosen caked on dirt or oil.

• Use a vacuum cleaner to pick up loose dirt and debris.

Battery Maintenance

Other than float charging, described elsewhere, no

maintenance is required for the starting battery. Keep the

battery and terminals clean and dry.

NOTICE Battery charging should be performed in a dry

location, such as inside a garage.

First 5 Hours

• Change engine oil

Every 8 Hours or Daily

• Clean debris

• Check engine oil level

Every 25 Hours or Yearly

• Clean engine air filter1

Every 50 Hours or Yearly

• Change engine oil1

Yearly

• Replace engine air filter1

• Service fuel valve

• Service spark plug

• Inspect muffler and spark arrester

• Clean cooling system1

WARNING Battery posts, terminals and related

accessories contain lead and lead compounds - chemicals

known to the State of California to cause cancer and

reproductive harm. Wash hands after handling.

Fuel Valve Maintenance

The fuel valve is equipped with a fuel sediment cup, screen,

and o-ring that need to be cleaned.

1. Move fuel valve to “Off” position.

2. Remove sediment cup (A) from fuel valve. Remove

o-ring (B) and screen (C) from fuel valve.

3. Wash sediment cup, o-ring, and screen in a

nonflammable solvent. Dry them thoroughly.

4. Place screen and o-ring into fuel valve. Install sediment

cup and tighten securely.

5. Move fuel valve to “On” position, and check for leaks.

Replace fuel valve if there is any leakage.

Engine Maintenance

Oil

Oil Recommendations

We recommend the use of Briggs & Stratton Warranty

Certified oils for best performance. Other high-quality

detergent oils are acceptable if classified for service SF, SG,

SH, SJ or higher. DO NOT use special additives.

Outdoor temperatures determine the proper oil viscosity for

the engine. Use the chart to select the best viscosity for the

outdoor temperature range expected.

* Below 40°F (4°C) the use of SAE 30 will result in hard starting.

** Above 80°F (27°C) the use of 10W30 may cause increased oil

consumption. Check oil level more frequently.

NOTICE Synthetic oil meeting ILSAC GF-2, API

certification mark and API service symbol with

“SJ/CF ENERGY CONSERVING” or higher, is an

acceptable oil at all temperatures. Use of synthetic

oil does not alter required oil change intervals.

Checking Oil Level

Oil level should be checked prior to each use or at least

every 8 hours of operation. Keep oil level maintained.

1. Make sure generator is on a level surface.

2. Clean area around oil fill, remove oil cap/dipstick and

wipe dipstick with clean cloth. Replace dipstick.

Remove and and check oil level.

NOTICE DO NOT screw in dipstick when checking oil level.

3. Verify oil is at “Full” mark (D) on dipstick. Replace and

tighten oil cap/dipstick.

Adding Engine Oil

1. Make sure generator is on a level surface.

2. Check oil level as described in Checking Oil Level.

3. If needed, slowly pour oil into oil fill opening to the

“Full” mark on dipstick. DO NOT overfill.

NOTICE Overfilling with oil could cause the engine to not

start, or hard starting.

• DO NOT overfill.

• If over the FULL mark on dipstick, drain oil to reduce oil level to

FULL mark on dipstick.

4. Replace and tighten oil cap/dipstick.

WARNING Unintentional sparking could cause fire or

electric shock resulting in death or

serious injury.

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR GENERATOR

• Disconnect the spark plug wire from the spark plug and place

the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

• Use approved spark plug tester.

• DO NOT check for spark with spark plug removed.

22 troybilt.com

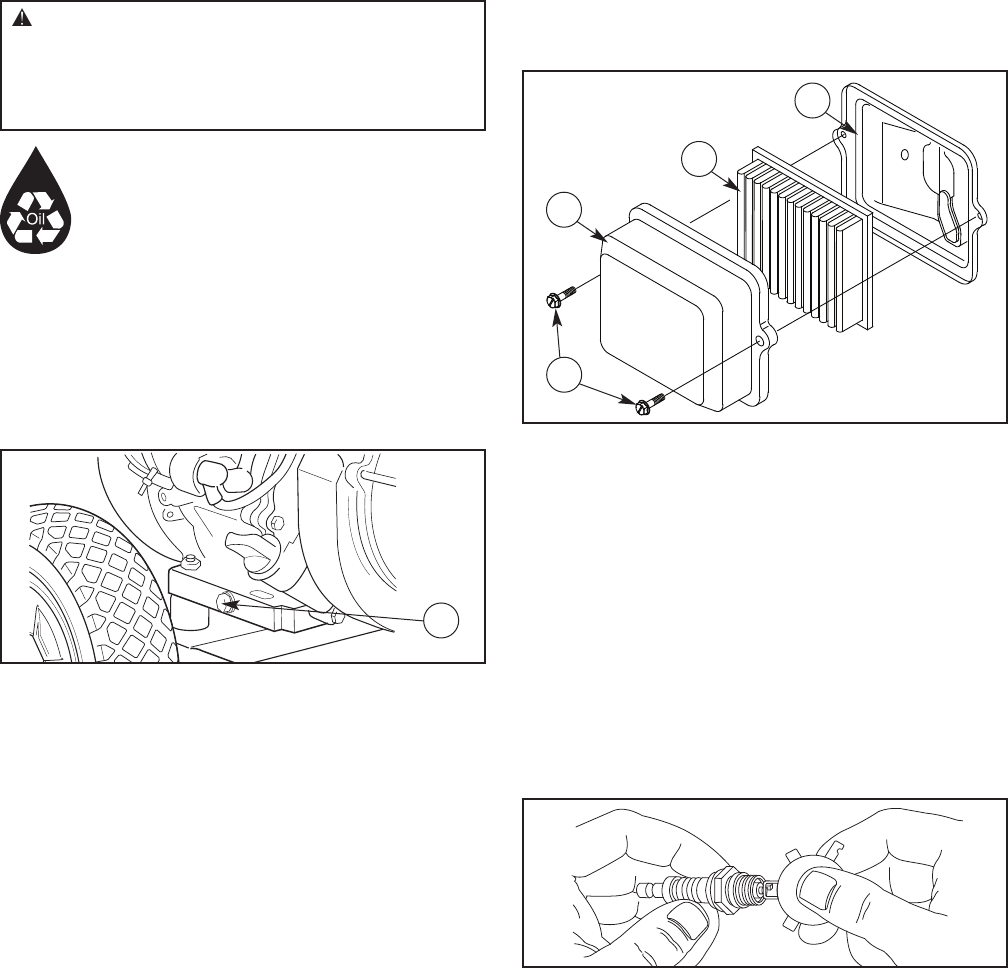

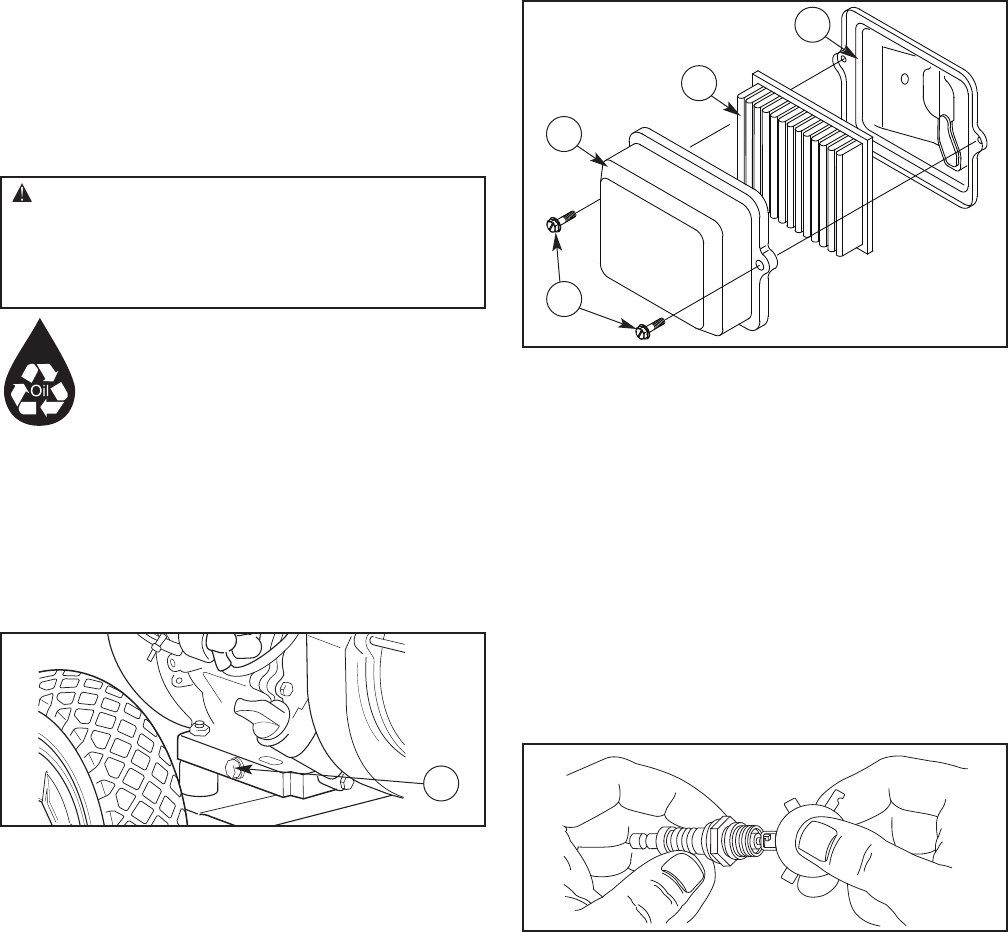

Changing Engine Oil

If you are using your generator under extremely dirty or

dusty conditions, or in extremely hot weather, change the oil

more often.

KEEP OUT OF REACH OF CHILDREN. DON’T

POLLUTE. CONSERVE RESOURCES. RETURN

USED OIL TO COLLECTION CENTERS.

Change the oil while the engine is still warm from

running, as follows:

1. Make sure unit is on a level surface.

2. Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

3. Clean area around oil drain plug (A). The oil drain plug

is located at base of engine, opposite carburetor.

4. Remove oil drain plug and drain oil completely into a

suitable container.

5. Reinstall oil drain plug and tighten securely. Remove oil

cap/dipstick.

6. Slowly pour recommended oil (about 36 oz. (1.0 l)) into

oil fill opening. Pause to permit oil to settle. Fill to

“Full” mark on dipstick.

7. Wipe dipstick clean each time oil level is checked. DO

NOT overfill.

8. Reinstall oil cap/dipstick. Tighten cap securely.

9. Wipe up any spilled oil.

Service Air Cleaner

Your engine will not run properly and may be damaged if

you run it with a dirty air cleaner. Clean or replace more

often if operating under dusty or dirty conditions.

To service the air cleaner, follow these steps:

1. Loosen screws (B) and remove air cleaner cover (C).

2. Carefully remove cartridge (D) from base (E).

3. Install clean (or new) air cleaner assembly inside cover.

Dispose of old filter properly.

4. Assemble air cleaner cover onto base and tighten

screws.

Service Spark Plug

Changing the spark plug will help your engine to start easier

and run better.

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Check electrode gap with wire feeler gauge and reset

spark plug gap to recommended gap if necessary (see

Specifications).

4. Replace spark plug if electrodes are pitted, burned or

porcelain is cracked. Use the recommended

replacement spark plug. See Specifications.

5. Install spark plug and tighten firmly.

CAUTION Avoid prolonged or repeated skin contact

with used motor oil.

• Used motor oil has been shown to cause skin cancer in certain

laboratory animals.

• Thoroughly wash exposed areas with soap and water.

Inspect Muffler and Spark Arrester

The engine exhaust muffler has a spark arrester screen.

Inspect the muffler for cracks, corrosion, or other damage.

Remove the spark arrester and inspect for damage or carbon

blockage. If replacement parts are required, make sure to

use only original equipment replacement parts.

Clean and inspect the spark arrester as follows:

1. To remove muffler heat shield (A) from muffler (B),

remove four screws that connect guard to muffler

bracket.

2. Remove four screws that attach spark arrester screen (C).

3. Inspect screen and obtain a replacement if torn,

perforated or otherwise damaged. DO NOT use a

defective screen. If screen is not damaged, clean it with

commercial solvent.

4. Reattach screen and muffler guard.

Clean Cooling System

Over time debris may accumulate in cylinder cooling fins and

cannot be observed without partial engine disassembly. For

this reason, we recommend you have a Briggs & Stratton

authorized dealer clean the cooling system (D) per

recommended intervals (see Maintenance Schedule in the

Maintenance section). Equally important is to keep top of

engine free from debris. Also see Cleaning.

Carburetor Adjustment

The carburetor on this engine is low emission. It is equipped

with a non-adjustable idle mixture valve. Top speed has been

set at the factory. If adjustment is required, see a Briggs &

Stratton authorized dealer.

CAUTION Excessively high operating speeds could

result in minor injury and/or generator damage.

Excessively low speeds impose a heavy load.

• DO NOT tamper with governor spring, links or other parts to

increase engine speed. Generator supplies correct rated

frequency and voltage when running at governed speed.

• DO NOT modify generator in any way.

WARNING Exhaust heat/gases could ignite

combustibles, structures or damage fuel

tank causing a fire, resulting in death,

serious injury and/or property damage.

Contact with muffler area could cause burns resulting in

serious injury.

• DO NOT touch hot parts and AVOID hot exhaust gases.

• Allow equipment to cool before touching.

• Keep at least 5 feet (1.5 m) of clearance on all sides of

generator including overhead.

• It is a violation of California Public Resource Code, Section

4442, to use or operate the engine on any forest-covered,

brush-covered, or grass-covered land unless the exhaust

system is equipped with a spark arrester, as defined in Section

4442, maintained in effective working order. Other states or

federal jurisdictions may have similar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaust system

installed on this engine.

• Replacement parts must be the same and installed in the same

position as the original parts.

24 troybilt.com

Storage

The generator should be started at least once every seven

days and allowed to run at least 30 minutes. If this cannot be

done and you must store the unit for more than 30 days, use

the following guidelines to prepare it for storage.

Generator Storage

• Clean the generator as outlined in Cleaning.

• Check that cooling air slots and openings on generator

are open and unobstructed.

NOTICE Store Extend-a-panel™ and accessory cord

indoors only.

• Always wrap accessory cord on generator and store indoors when

not in use.

• If storing generator outdoors, always remove Extend-a-panel™

and accessory cord and store indoors.

Long Term Storage Instructions

Fuel can become stale when stored over 30 days. Stale fuel

causes acid and gum deposits to form in the fuel system or

on essential carburetor parts. To keep fuel fresh, use Briggs

& Stratton FRESH START® fuel stabilizer, available as a

liquid additive or a drip concentrate cartridge.

There is no need to drain gasoline from the engine if a fuel

stabilizer is added according to instructions. Run the engine

for 2 minutes to circulate the stabilizer throughout the fuel

system. The engine and fuel can then be stored up to

24 months.

If gasoline in the engine has not been treated with a fuel

stabilizer, it must be drained into an approved container. Run

the engine until it stops from lack of fuel. The use of a fuel

stabilizer in the storage container is recommended to

maintain freshness.

Change Engine Oil

While engine is still warm, drain oil from crankcase. Refill

with recommended grade. See Changing Engine Oil.

Other Storage Tips

1. DO NOT store fuel from one season to another unless it

has been treated as described in Long Term Storage

Instructions.

2. Replace fuel container if it starts to rust. Rust and/or

dirt in fuel can cause problems if it’s used with this

unit.

3. Cover unit with a suitable protective cover that does not

retain moisture.

4. Store generator in clean, dry area.

WARNING Fuel and its vapors are extremely flammable

and explosive which could cause burns,

fire or explosion resulting in death,

serious injury and/or property damage.

WHEN STORING FUEL OR EQUIPMENT WITH FUEL IN TANK

• Store away from furnaces, stoves, water heaters, clothes dryers

or other appliances that have pilot light or other ignition source

because they could ignite fuel vapors.

WHEN DRAINING FUEL

• Turn generator engine OFF and let it cool at least 2 minutes

before removing fuel cap. Loosen cap slowly to relieve pressure

in tank.

• Drain fuel tank outdoors.

• Keep fuel away from sparks, open flames, pilot lights, heat, and

other ignition sources.

• Check fuel lines, tank, cap and fittings frequently for cracks or

leaks. Replace if necessary.

• DO NOT light a cigarette or smoke.

WARNING Storage covers could cause a fire

resulting in death, serious injury and/or property

damage.

• DO NOT place a storage cover over a hot generator.

• Let equipment cool for a sufficient time before placing the cover

on the equipment.

Troubleshooting

Problem Cause Correction

Engine is running, but no AC

output is available.

1. One of the circuit breakers is open.

2. Fault in generator.

3. Poor connection or defective cord set.

4. Connected device is bad.

1. Reset circuit breaker.

2. Contact authorized service facility.

3. Check and repair.

4. Connect another device that is in good

condition.

Engine runs well at no-load but

"bogs down" when loads are

connected.

1. Short circuit in a connected load.

2. Engine speed is too slow.

3. Generator is overloaded.

4. Shorted generator circuit.

1. Disconnect shorted electrical load.

2. Contact authorized service facility.

3. See Don't Overload Generator.

4. Contact authorized service facility.

Engine will not start; or starts

and runs rough.

1. On/Off switch set to off position (O).

2. Fuel valve is in "Off" position.

3. Failed battery.

4. Low oil level.

5. Dirty air cleaner.

6. Out of fuel.

7. Stale fuel.

8. Spark plug wire not connected to spark

plug.

9. Bad spark plug.

10. Water in fuel.

11. Flooded.

12. Excessively rich fuel mixture.

13. Intake valve stuck open or closed.

14. Engine has lost compression.

1. Set switch to on position (I).

2. Turn fuel valve to "On" position.

3. Replace battery.

4. Fill crankcase to proper level or place

generator on level surface.

5. Clean or replace air cleaner.

6. Fill fuel tank.

7. Drain fuel tank and carburetor; fill with

fresh fuel.

8. Connect wire to spark plug.

9. Replace spark plug.

10. Drain fuel tank and carburetor; fill with

fresh fuel.

11. Wait 5 minutes and re-crank engine.

12. Contact authorized service facility.

13. Contact authorized service facility.

14. Contact authorized service facility.

Engine shuts down when

running.

1. Out of fuel.

2. Low oil level.

1. Fill fuel tank.

2. Fill crankcase to proper level or place

generator on level surface.

Engine lacks power. 1. Load is too high.

2. Dirty air filter.

1. See Don't Overload Generator.

2. Replace air filter.

Engine "hunts" or falters. Carburetor is running too rich or too lean. Contact authorized service facility.

26 troybilt.com

Warranties

California, U.S. EPA, and Briggs & Stratton

Corporation Emissions Control Warranty

Statement

Your Warranty Rights And Obligations

The California Air Resources Board, U.S. EPA, and Briggs &

Stratton (B&S) are pleased to explain the emissions control

system warranty on your Model Year 2011-2012

engine/equipment. In California, new small off-road engines

and large spark ignited engines less than or equal to 1.0 liter

must be designed, built, and equipped to meet the State’s

stringent anti-smog standards. B&S must warrant the

emissions control system on your engine/equipment for the

periods of time listed below provided there has been no abuse,

neglect, or improper maintenance of your engine or equipment.

Your emissions control system may include parts such as

the carburetor or fuel injection system, fuel tank, ignition

system, and catalytic converter. Also included may be hoses,

belts, connectors, sensors, and other emissions-related

assemblies. Where a warrantable condition exists, B&S will

repair your engine/equipment at no cost to you including

diagnosis, parts, and labor.

Manufacturer’s Warranty Coverage:

Small off-road engines and large spark ignited engines less

than or equal to 1.0 liter are warranted for two years. If any

emissions-related part on your engine/equipment is

defective, the part will be repaired or replaced by B&S.

Owner’s Warranty Responsibilities:

• As the engine/equipment owner, you are responsible

for the performance of the required maintenance listed

in your owner’s manual. B&S recommends that you

retain all receipts covering maintenance on your

engine/equipment, but B&S cannot deny warranty

solely for the lack of receipts or your failure to ensure

the performance of all scheduled maintenance.

• As the engine/equipment owner, you should however

be aware that B&S may deny you warranty coverage if

your engine/equipment or a part has failed due to

abuse, neglect, improper maintenance, or unapproved

modifications.

• You are responsible for presenting your

engine/equipment to a B&S distribution center,

servicing dealer, or other equivalent entity, as

applicable, as soon as a problem exists. The warranty

repairs should be completed in a reasonable amount of

time, not to exceed 30 days. If you have any questions

regarding your warranty rights and responsibilities, you

should contact B&S at (414) 259-5262.

Briggs & Stratton Emissions Control Warranty Provisions

The following are specific provisions relative to your

Emissions Control Warranty Coverage. It is in addition to the

B&S engine warranty for non-regulated engines found in the

Operator’s Manual.

1. Warranted Emissions Parts

Coverage under this warranty extends only to the parts

listed below (the emissions control systems parts) to

the extent these parts were present on the engine

purchased.

a. Fuel Metering System

• Cold start enrichment system (soft choke)

• Carburetor and internal parts

• Fuel pump

• Fuel line, fuel line fittings, clamps

• Fuel tank, cap and tether

• Carbon canister

b. Air Induction System

• Air cleaner

• Intake manifold

• Purge and vent line

c. Ignition System

• Spark plug(s)

• Magneto ignition system

d. Catalyst System

• Catalytic converter

• Exhaust manifold

• Air injection system or pulse valve

e. Miscellaneous Items Used in Above Systems

• Vacuum, temperature, position, time sensitive

valves and switches

• Connectors and assemblies

2. Length of Coverage

For a period of two years from date of original

purchase, B&S warrants to the original purchaser and

each subsequent purchaser that the engine is designed,

built, and equipped so as to conform with all applicable

regulations adopted by the Air Resources Board; that it

is free from defects in material and workmanship that

could cause the failure of a warranted part; and that it

is identical in all material respects to the engine

described in the manufacturer’s application for

certification. The warranty period begins on the date the

engine is originally purchased.

The warranty on emissions-related parts is as follows:

• Any warranted part that is not scheduled for

replacement as required maintenance in the owner’s

manual supplied, is warranted for the warranty period

stated above. If any such part fails during the period of

warranty coverage, the part will be repaired or replaced

by B&S at no charge to the owner. Any such part

repaired or replaced under the warranty will be

warranted for the remaining warranty period.

• Any warranted part that is scheduled only for regular

inspection in the owner’s manual supplied, is warranted

for the warranty period stated above. Any such part

repaired or replaced under warranty will be warranted

for the remaining warranty period.

• Any warranted part that is scheduled for replacement as

required maintenance in the owner’s manual supplied, is

warranted for the period of time prior to the first

scheduled replacement point for that part. If the part fails

prior to the first scheduled replacement, the part will be

repaired or replaced by B&S at no charge to the owner.

Any such part repaired or replaced under warranty will

be warranted for the remainder of the period prior to the

first scheduled replacement point for the part.

• Add on or modified parts that are not exempted by the

Air Resources Board may not be used. The use of any

non exempted add on or modified parts by the owner

will be grounds for disallowing a warranty claim. The

manufacturer will not be liable to warrant failures of

warranted parts caused by the use of a non exempted

add on or modified part.

3. Consequential Coverage

Coverage shall extend to the failure of any engine

components caused by the failure of any warranted

emissions parts.

4. Claims and Coverage Exclusions

Warranty claims shall be filed according to the

provisions of the B&S engine warranty policy. Warranty

coverage does not apply to failures of emissions parts

that are not original equipment B&S parts or to parts

that fail due to abuse, neglect, or improper maintenance

as set forth in the B&S engine warranty policy. B&S is

not liable for warranty coverage of failures of emissions

parts caused by the use of add-on or modified parts.

Look For Relevant Emissions Durability Period and Air

Index Information On Your Small Off-Road Engine

Emissions Label

Engines that are certified to meet the California Air

Resources Board (CARB) small off-road Emissions Standard

must display information regarding the Emissions Durability

Period and the Air Index. Briggs & Stratton makes this

information available to the consumer on our emissions

labels. The engine emissions label will indicate certification

information.

The Emissions Durability Period describes the number of

hours of actual running time for which the engine is certified

to be emissions compliant, assuming proper maintenance in

accordance with the Operating & Maintenance Instructions.

The following categories are used:

Moderate:

Engine is certified to be emissions compliant for 125 hours

of actual engine running time.

Intermediate:

Engine is certified to be emissions compliant for 250 hours

of actual engine running time.

Extended:

Engine is certified to be emissions compliant for 500 hours

of actual engine running time.

For example, a typical walk-behind lawn mower is used 20 to

25 hours per year. Therefore, the Emissions Durability

Period of an engine with an intermediate rating would

equate to 10 to 12 years. Briggs & Stratton engines are

certified to meet the United States Environmental Protection

Agency (USEPA) Phase 2 emissions standards. For Phase 2

certified engines, the Emissions Compliance Period referred

to on the Emissions Compliance label indicates the number

of operating hours for which the engine has been shown to

meet Federal emissions requirements.

For engines less than 225 cc displacement.

Category C = 125 hours

Category B = 250 hours

Category A = 500 hours

For engines of 225 cc or more displacement.

Category C = 250 hours

Category B = 500 hours

Category A = 1000 hours

28 troybilt.com

TROY-BILT® PORTABLE GENERATOR OWNER WARRANTY POLICY

LIMITED WARRANTY

Troy-Bilt® is a registered trademark of MTD Products Inc. and is used under license to Briggs & Stratton Power Products. Briggs & Stratton Power

Products Group, LLC will repair or replace, free of charge, any part(s) of the portable generator that is defective in material or workmanship or both.

Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser. This warranty is effective for

the time periods and subject to the conditions stated below. For warranty service, find the nearest Authorized Service Dealer in our dealer locator map at

BRIGGSandSTRATTON.COM.

THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR

PURPOSE, ARE LIMITED TO ONE YEAR FROM PURCHASE, OR TO THE EXTENT PERMITTED BY LAW. ANY AND ALL IMPLIED WARRANTIES ARE

EXCLUDED. LIABILITY FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES ARE EXCLUDED TO THE EXTENT EXCLUSION IS PERMITTED BY LAW. Some

states or countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the exclusion or limitation

of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This warranty gives you specific legal rights and

you may also have other rights which vary from state to state or country to country.

2 years*

1 year

Consumer Use

Commercial Use

The warranty period begins on the date of purchase by the first retail end user, and continues for the period of time stated above. “Consumer Use" means

personal residential household use by a retail consumer. “Commercial Use" means all other uses, including use for commercial, income producing or rental

purposes. Once equipment has experienced commercial use, it shall thereafter be considered as commercial use for purposes of this warranty.

NO WARRANTY REGISTRATION IS NECESSARY TO OBTAIN WARRANTY ON BRIGGS & STRATTON PRODUCTS. SAVE YOUR PROOF OF PURCHASE

RECEIPT. IF YOU DO NOT PROVIDE PROOF OF THE INITIAL PURCHASE DATE AT THE TIME WARRANTY SERVICE IS REQUESTED, THE MANUFACTURING

DATE OF THE PRODUCT WILL BE USED TO DETERMINE THE WARRANTY PERIOD.

ABOUT YOUR WARRANTY

We welcome warranty repair and apologize to you for being inconvenienced. Any Authorized Service Dealer may perform warranty repairs. Most warranty

repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. For example, warranty service would not apply if

equipment damage occurred because of misuse, lack of routine maintenance, shipping, handling, warehousing or improper installation. Similarly, the

warranty is void if the manufacturing date or the serial number on the portable generator has been removed or the equipment has been altered or modified.

During the warranty period, the Authorized Service Dealer, at its option, will repair or replace any part that, upon examination, is found to be defective under

normal use and service. This warranty will not cover the following repairs and equipment:

•Normal Wear: Outdoor Power Equipment, like all mechanical devices, needs periodic parts and service to perform well. This warranty does not cover

repair when normal use has exhausted the life of a part or the equipment.

•Installation and Maintenance: This warranty does not apply to equipment or parts that have been subjected to improper or unauthorized installation or

alteration and modification, misuse, negligence, accident, overloading, overspeeding, improper maintenance, repair or storage so as, in our judgment,

to adversely affect its performance and reliability. This warranty also does not cover normal maintenance such as air filters, adjustments, fuel system

cleaning and obstruction (due to chemical, dirt, carbon, lime, and so forth).

•Other Exclusions: This warranty excludes wear items such as o-rings, filters, etc., or malfunctions resulting from accidents, abuse, modifications,

alterations, or improper servicing or freezing or chemical deterioration. Accessory parts such as starting batteries, generator adapter cord sets and

storage covers are excluded from the product warranty. This warranty excludes used, reconditioned, and demonstration equipment, equipment used

for prime power in place of utility power, equipment used in life support applications, and failures due to acts of God and other force majeure events

beyond the manufacturers control. 198185E, Rev. C, 11/2/2009

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, WI, USA

Effective November 1, 2009; replaces all undated Warranties and all Warranties dated before November 1, 2009.

*Second year parts only

WARRANTY PERIOD

Reserved

30 troybilt.com

Power Ratings: The gross power rating for individual gas engine models is labeled in accordance with SAE (Society of

Automotive Engineers) code J1940 (Small Engine Power & Torque Rating Procedure), and rating performance has been

obtained and corrected in accordance with SAE J1995 (Revision 2002-05). Torque values are derived at 3060 RPM; horsepower

values are derived at 3600 RPM. Net power values are taken with exhaust and air cleaner installed whereas gross power values

are collected without these attachments. Actual gross engine power will be higher than net engine power and is affected by,

among other things, ambient operating conditions and engine-to-engine variability. Given the wide array of products on which

engines are placed, the gas engine may not develop the rated gross power when used in a given piece of power equipment. This

difference is due to a variety of factors including, but not limited to, the variety of engine components (air cleaner, exhaust,

charging, cooling, carburetor, fuel pump, etc.), application limitations, ambient operating conditions (temperature, humidity,

altitude), and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton may substitute an

engine of higher rated power for this Series engine.

* This generator is rated in accordance with CSA (Canadian Standards Association) standard C22.2 No. 100-04 (motors and

generators).

(888) 611-6708

Portable Generator

Product Specifications

Starting Wattage . . . . . . . . . . . . . . . . . . . . . . .10,500 Watts

Wattage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7,000 Watts

AC Voltage . . . . . . . . . . . . . . . . . . . . . . . . . . .120/240 Volts

at 240 Volts . . . . . . . . . . . . . . . . . . . . . . . . . . .29.1 Amps

at 120 Volts . . . . . . . . . . . . . . . . . . . . . . . . . . .58.3 Amps

Frequency . . . . . . . . . . . . . . . . . . . . . . . .60 Hz at 3600 rpm

Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Single Phase

Displacement . . . . . . . . . . . . . . . . . . .25.63 cu. in. (420 cc)

Spark Plug Gap . . . . . . . . . . . . . . . . . . .0.030 in. (0.76 mm)

Fuel Capacity . . . . . . . . . . . . .8.5 U.S. Gallons (32.2 Liters)

Oil Capacity . . . . . . . . . . . . . . . . . . . .36 Ounces (1.0 Liters)

Common Service Parts

Air Cleaner . . . . . . . . . . . . . . . . . . . . . . . . . .491588 or 5043

Engine Oil Bottle . . . . . . . . . . . . . . . . . . . . . . . . . . . .100028

Synthetic Oil Bottle . . . . . . . . . . . . . . . . . . . . . . . . . .100074

Fuel Stabilizer . . . . . . . . . . . . . . . . . . . . . . .100002 or 5041

Spark Arrester . . . . . . . . . . . . . . . . . . . . . . . . . . . .83083GS

Briggs & Stratton Power Products Group, LLC

P.O. Box 702

Milwaukee, Wisconsin, 53201-0702 U.S.A.

Generador portátil

Manual del Operario

Este generador está clasificado conforme a la norma C22.2 No. 100-04

(motores y generadores) de la CSA (Canadian Standards Association

[Asociación canadiense de normalización]).

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, WISCONSIN, U.S.A.

2troybilt.com

Muchas gracias por comprar este generador Troy-Bilt de gran calidad. Nos alegra que haya depositado su confianza en la

marca Troy-Bilt. Siempre que sea utilizado de acuerdo con las instrucciones de este manual, su generador Troy-Bilt le

proporcionará muchos años de buen funcionamiento.

Este manual contiene información sobre seguridad para hacerle consciente de los riesgos asociados a los generadores y

mostrarle cómo evitarlos. Este generador se ha diseñado exclusivamente para suministrar energía eléctrica a cargas

compatibles de iluminación, electrodomésticos, herramientas y motores. No debe utilizarse para ningún otro fin. Es

importante leer detenidamente y comprender estas instrucciones antes de poner en marcha o utilizar el equipo. Guarde estas

instrucciones originales para futuras consultas.

Este generador requiere montaje final antes de ser usado. Consulte la sección Montaje de este manual, donde encontrará

instrucciones para el montaje final. Siga las instrucciones al pie de la letra.

Dónde encontrarnos

Usted no tendrá que ir muy lejos para encontrar el servicio técnico de Briggs & Stratton para su generador. Consulte las

Páginas Amarillas. Hay más de 30.000 proveedores de Briggs & Stratton autorizados en todo el mundo, proporcionando un

servicio de calidad. También puede ponerse en contacto con Atención al Cliente de Troy-Bilt llamando al (888) 611-6708 o por

Internet en www.troybilt.com.

Generador

Número de modelo

Revisión

Número de serie

Motor

Número de modelo

Número de tipo

Número de código

Fecha de compra

Milwaukee, WI, USA. Reservados todos los derechos.

TROY-BILT es una marca registrada de MTD.

Usa abajo licencia.

Tabla de Contenido

Seguridad de operario . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Descripción del equipo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Información importante de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Desembalaje del generador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Instale el juego de ruedas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Traslado del generador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Agregar aceite al motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Agregue combustible. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Conecte el cable negativo de la batería . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Conectar el Extend-a-panel™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Tierra del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Conexión al sistema eléctrico de un edificio . . . . . . . . . . . . . . . . . . . . . . . 10

Ubicación del generador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Controles y características. . . . . . . . . . . . . . . . . . . . . . . . . 11

Generador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Panel de control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Cargador de batería . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Juegos de cordones y enchufes conectores . . . . . . . . . . . . . . . . . . . . . . . 13

Extend-a-panel™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Operando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Encienda el motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Conexión de cargas eléctricas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Parada del motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Apagado debido a nivel bajo de aceite. . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Operación durante un clima frío . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

No sobrecargar el generador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Mantenimiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Plan de mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Mantenimiento del generador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Mantenimiento de la batería. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Mantenimiento de la válvula de combustible. . . . . . . . . . . . . . . . . . . . . . . 21

Mantenimiento del motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Resolución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . 25

Garantías . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Garantía del sistema de control de emisiones . . . . . . . . . . . . . . . . . . . . . . 26

Garantía para el propietario de una generador. . . . . . . . . . . . . . . . . . . . . . 28

Especificaciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Especificaciones del producto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Servicio común despide. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Seguridad de operario

Descripción del equipo

Lea atentamente este manual y familiarícese con

el generador. Conozca sus aplicaciones,

limitaciones y riesgos.

Este generador funciona en base a un motor de campo

eléctrico giratorio y de corriente alterna (CA). Fue diseñado

con la finalidad de proveer energía eléctrica para lámparas

eléctricas, aparatos, herramientas y cargas de motor

compatibles. El campo giratorio del generador se mueve a

unas 3.600 rpm con un motor de un uno cilindro.

AVISO Si se supera la capacidad de los generadores en

vatios/amperios, se podría dañar el generador y/o los

dispositivos eléctricos conectados a él.

• NO exceda la capacidad en vatios/amperios del generador.

Consulte No sobrecargar el generador en la sección Operando.

Se ha realizado el máximo esfuerzo para reunir en este

documento la información más precisa y actualizada. No

obstante, nos reservamos el derecho de modificar, alterar o

mejorar de cualquier otra forma el generador en cualquier

momento y sin previo aviso.

El Sistema de control de emisiones para este generador está

garantizado para juegos estándares por la Agencia de

protección ambiental y el Consejo de recursos de aire de

California.

Información importante de seguridad

El fabricante no puede anticipar todas las posibles

circunstancias que podrían conllevar peligro. Por lo tanto, las

advertencias de este manual, así como las etiquetas y placas

de la unidad, no incluyen todo. Si usa un procedimiento,

método de trabajo o técnica operativa que no esté

específicamente recomendada por el fabricante, debe

asegurarse de que no entraña peligro para usted ni para

otras personas. También debe asegurarse de que el

procedimiento, método de trabajo o técnica operativa elegida

no hace que el generador deje de ser seguro.

Símbolos sobre la seguridad y significados

El símbolo de alerta de seguridad indica un posible

riesgo para su integridad física. Se utiliza una palabra de

señalización (PELIGRO, ADVERTENCIA o PRECAUCIÓN)

junto con el símbolo de alerta para designar un grado o

nivel de gravedad de riesgo. Se puede utilizar un símbolo de

seguridad para representar el tipo de riesgo. La palabra de

señalización AVISO se utiliza para hacer referencia a una

práctica no relacionada con una lesión física.

PELIGRO indica un riesgo que, de no evitarse, provocará

la muerte o lesiones de gravedad.

ADVERTENCIA indica un riesgo que, de no evitarse,

podría provocar la muerte o lesiones de gravedad.

PRECAUCIÓN indica un riesgo que, de no evitarse,

podría provocar lesiones leves o moderadas.

AVISO hace referencia a una práctica no relacionada con una

lesión física.

4troybilt.com

Fuego Explosión

Gases Tóxicos

Superficie Caliente

Partes en Movimiento

Descarga Eléctrica

Contragolpe

Objetos Voladores

Manual del Operario

ADVERTENCIA El escape del motor de este producto

contiene elementos químicos reconocidos en el Estado de

California por producir cáncer, defectos de nacimiento u

otros daños de tipo reproductivo.

ADVERTENCIA Determinados componentes en este

producto y los accesorios relacionados contienen

sustancias químicas declaradas cancerígenas, causantes

de malformaciones y otros defectos congénitos por el

Estado de California. Lávese las manos después de

manipular estos elementos.

ADVERTENCIA Al motor funcionar, se produce

monóxido de carbono, un gas inodoro y

venenoso.

La inhalación de monóxido de carbono puede

provocar lesiones graves, dolor de cabeza, fatiga, mareos,

vómitos, confusión, convulsiones, náuseas, desmayos o

incluso la muerte.

• Utilice este producto SÓLO a la intemperie.

• Instale una alarma de monóxido de carbono con batería cerca

de los dormitorios.

• Asegúrese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventilación u otras

aberturas en un espacio cerrado en el que puedan acumularse.

• NO utilice este producto en el interior de un edificio, cochera,

porche, equipo móvil, taller de aplicaciones navales o recinto,

aunque haya ventanas y puertas abiertas.

ADVERTENCIA

• Este generador no cumple la norma 33CFR-183 del cuerpo de

guardacostas de EE.UU. y no debe utilizarse en aplicaciones

marinas.

• El uso de un generador no homologado por cuerpo de

guardacostas de EE.UU. puede provocar lesiones y daños

materiales.

ADVERTENCIA El arrancador y otras piezas rotativas

podrían enredarse en las manos, el pelo, la ropa

u otros accesorios, y provocar lesiones graves.

• NUNCA utilice la generador sin sus carcasas o tapas de

protección.

• NO utilice ropa suelta, joyas ni objetos que podrían quedar

atrapados en el arrancador o en otras piezas rotativas.

• Ate para arriba el pelo largo y quite la joyería.

ADVERTENCIA El combustible y sus vapores son

extremadamente inflamables y

explosivos, lo que podría provocar

quemaduras, incendios o explosiones;

así como daños materiales, lesiones graves o incluso la

muerte.

CUANDO ANADA COMBUSTIBLE O VACÍE EL DEPÓSITO

• DETENGA el motor del generador y déjelo enfriar durante al

menos 2 minutos antes de quitar el tapón de combustible.

Afloje la tapa lentamente para dejar que la presión salga del

tanque.

• Llene o vacíe el depósito de combustible a la intemperie.

• NO llene demasiado el tanque. Permita al menos espacio para

la expansión del combustible.

• Si se ha derramado combustible, espere a que se evapore antes

de arrancar el motor.

• Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, calor y otras fuentes de ignición.

• Compruebe frecuentemente que las líneas de combustible, el

tanque, el tapón y los accesorios no estén rotos o tengan fugas.

Cámbielos si es necesario.

• NO encienda un cigarrillo o fume.

CUANDO PONGA EN FUNCIONAMIENTO EL EQUIPO

• Compruebe que la bujía, el silenciador, el tapón del depósito de

combustible y el filtro de aire están instalados.

• NO arranque el motor sin la bujía instalada.

CUANDO OPERE EL EQUIPO

• NO utilice este producto en el interior de un edificio, cochera,

porche, equipo móvil, taller de aplicaciones navales o recinto.

• NO incline el motor o el equipo, de tal manera que la

combustible se pueda derramar.

• NO coloque el estrangulador en la posición “Choke”

(Estrangulamiento) para parar el motor.

CUANDO TRANSPORTE, MOVER O REPARE EL EQUIPO

• Transporte, mover o repare el equipo con el tanque de

combustible vacío, o con la válvula para apagar el combustible,

apagada (posición OFF).

• NO incline el motor o el equipo, de tal manera que la

combustible se pueda derramar.

• Desconecte el cable de la bujía.

CUANDO ALMACENE O GUARDE EL EQUIPO CON COMBUSTIBLE

EN EL TANQUE

• Almacene alejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos electrodomésticos que

posean pilotos u otras fuentes de ignición, porque ellos pueden

encender los vapores de la combustible.

ADVERTENCIA El retroceso (repliegue rápido) del cable

del arrancador impedirá que el usuario suelte el

cable a tiempo y tirará de su mano y brazo hacia el

motor, lo que podría provocar fracturas,

contusiones o esguinces; así como lesiones graves.

• Cuando arranque el motor, tire lentamente del cable hasta

sentir una resistencia y, a continuación, tire rápidamente de él

para evitar su retroceso.

• NUNCA arranque o pare el motor cuando haya aparatos

eléctricos conectados y en funcionamiento.

AVISO Si se supera la capacidad de los generadores en

vatios/amperios, se podría dañar el generador y/o los

dispositivos eléctricos conectados a él.

• NO exceda la capacidad en vatios/amperios del generador.

Consulte No sobrecargar el generador en la sección Operando.

• Encienda su generador y deje que el motor se estabilice antes de

conectar las cargas eléctricas.

• Conecte las cargas eléctricas en la posición de apagado (OFF),

luego encienda (ON) para su operación.

• Apague (OFF) las cargas eléctricas y desconéctelas del generador

antes de parar el generador.

AVISO Un tratamiento inadecuado de la generador podría

dañarla y acortar su vida útil.

• Use el generador solamente con la finalidad para el cual fue

diseñado.

• En caso de dudas sobre su uso, diríjase al distribuidor.

• Opere el generador solamente en superficies niveladas.

• NO exponga al generador a una humedad excesiva, polvo,

suciedad o vapores corrosivos.

• NO inserte cualquier objeto a través de las ranuras de

enfriamiento.

• Si los aparatos conectados se sobre calientan, apáguelos y

desconéctelos del generador.

• Apague el generador si:

-Se pierde la salida eléctrica;

-El equipo produce chispas, humo o emite llamas;

-La unidad vibra de una manera excesiva.

ADVERTENCIA El voltaje del generador podría

provocar descargas eléctricas o quemaduras,

que pueden producir lesiones graves o la

muerte.

• Utilice equipos de transferencia aprobados para evitar la

retroalimentación al aislar el generador de las personas que

trabajan con el suministro eléctrico.

• Si utiliza el generador como sistema de reserva, notifíquelo a la

compañía eléctrica.

• Use un interruptor para la falla del circuito de tierra (GFCI) en

cualquier área bastante húmeda o que sea altamente

conductiva, tales como terrazas de metal o trabajo hecho con

acero.

• NO toque los alambres pelados o receptáculos.

• NO use un generador con cables eléctricos que estén

malgastados, rotos, pelados o dañados de cualquier forma.

• NO opere el generador bajo la lluvia.

• NO maneje el generador o cables eléctricos mientras esté

parado en agua, descalzo o cuando las manos y los pies estén

mojados.

• NO permita que personas descalificadas o niños operen o

sirvan al generador.

6troybilt.com

ADVERTENCIA Las chispas involuntarias podrían

provocar incendios o electrocución que

pueden provocar lesiones graves o la

muerte.

CUANDO AJUSTE O HAGA REPARACIONES A SU MÁQUINA

GENERADOR

• Siempre desconecte el alambre de la bujía y colóquelo donde

no pueda entrar en contacto con la bujía.

CUANDO PRUEBE LA BUJÍA DEL MOTOR

• Utilice un comprobador de bujías homologado.

• NO comprueba la chispa sin la bujía instalada.

PRECAUCIÓN Las velocidades de funcionamiento

excesivamente altas podrían provocar lesiones leves y/o

daños al generador.

Las velocidades excesivamente bajas incrementan la

carga de trabajo.

• NO intente alterar el resorte, las conexiones y otras partes del

regulador para incrementar la velocidad del motor. El generador

suministra la frecuencia y el voltaje nominales correctos cuando

funciona a una velocidad controlada.

• NO modifique al generador en ninguna forma.

ADVERTENCIA Los gases y el calor de escape

podrían inflamar los materiales

combustibles y las estructuras o dañar

el depósito de combustible y provocar

incendios, así como daños materiales, lesiones graves o

incluso la muerte.

El contacto con la zona del silenciador podría producir

quemaduras y lesiones graves.

• NO toque las superficies calientes y EVITE los gases del escape

a alta temperatura.

• Permita que el equipo se enfríe antes de tocarlo.

• Deje un espacio mínimo de 1.5 m (5 pies) alrededor del

generador, incluida la parte superior.

• Utilizar el motor en un terreno boscoso, con maleza o cubierto de

hierba constituye una infracción al Código de recursos públicos

de California, a menos que el sistema de escape esté equipado

con una pantalla apagachispas, de acuerdo a la definición de la

Sección 4442, que se mantenga en buenas condiciones de

funcionamiento. En otros estados o jurisdicciones federales

puede haber leyes similares en vigor.

Póngase en contacto con el fabricante, el vendedor o el distribuidor

del equipo original para obtener una pantalla apagachispas

diseñada para el sistema de escape instalado en este motor.

• Las piezas de recambio deben ser las mismas que las piezas

originales y estar instaladas en la misma posición.

Montaje

Su generador requiere de ciertos procedimientos de montaje y

solo estará listo para ser utilizado después de haberle

suministrado servicio con el combustible y aceite recomendados.

Si usted tiene problemas con el montaje de su generador,

por favor llame a la línea de ayuda para generadores al

(888) 611-6708. Si llamar para la ayuda, tiene por favor el

modelo, la revisión y el número de serie de etiqueta de

identificación disponible. Consulte la ubicación en la sección

Controles y características.

Desembalaje del generador

1. Coloque la caja de cartón en una superficie rígida y plana.

2. Abra completamente la caja de cartón cortando cada

una de sus esquinas de arriba abajo.

3. Saque todo el contenido de la caja de cartón, a

excepción del generador.

4. Mantenga el generador sobre el cartón para instalar el

juego de ruedas.

El generador se entrega con:

• Manual del operario

• Botella de aceite de motor

• Cargador de flotación de la batería

• Extend-a-panel™

• Cable auxiliar de 7,6 m (25 pies)

• Juego de ruedas

Instale el juego de ruedas

AVISO Este juego de ruedas no ha sido diseñado para ser

usado en la carretera.

Necesitará las herramientas para instalar estos componentes:

• Llaves de 13 mm (2)

• Llave ajustable

• Alicates

• Gafas de seguridad

Instale el juego de ruedas conforme a las instrucciones

siguientes:

1. Dele la vuelta al generador de forma que el lado del

motor quede abajo. Incline generador atrás ligeramente

y diapositivas estrecha final de una de las patas de

apoyo debajo del retroceso del motor.

AVISO Asegúrese de deslizar la pata de apoyo lo

suficientemente lejos en el motor de retroceso para evitar

que el generador de vuelco.

2. Deslice el eje (A) a través del orificios el armazón del

generador.

3. Deslice el arandela de nylon negro (B) por encima de eje.

4. Deslice una rueda (C) por encima de eje.

AVISO Compruebe que instala la rueda con el cubo elevado

hacia el interior.

5. Deslice el arandela plana (D) por encima de eje.

6. Coloque un anillo-en E (E) en la ranura del eje.

7. Para ello, apriete con unas pinzas desde la parte

superior del anillo-en E hacia la parte inferior del eje.

8. Coloque el tapón del cubo (F) en el centro de la rueda y

empújelo hasta que encaje en su posición.

9. Repita los pasos del 3 al 8 para asegurar la segunda rueda.

10. Incline generador atrás ligeramente y quite la pata de

apoyo por debajo del retroceso del motor.

11. Haga coincidir los orificios de la pata de apoyo (G) con

los del armazón del generador.

12. Monte la pata de apoyo usando dos tornillos de cabeza

(H) y dos tuercas hexagonales (J). Apriete con llaves de

13 mm.

13. Repita los pasos del 11 y 12 para asegurar la segunda

pata de apoyo.

14. Conecte el puestos de enrollar el cable (K) al generador

de marco. Apriete con llave ajustable.

15. Vuelva a colocar el generador en la posición normal de

funcionamiento (apoyado en las ruedas y patas de apoyo).

Traslado del generador

1. Retire la pasadore de la asa (L) del soporte en el lado

derecho de asa (viendo el generador desde el extremo

del motor).

ADVERTENCIA Las anillas en “e” podría provocar

lesiones oculares.

Las anillas en “e” podrían salir disparadas

durante el montaje o el desmontaje, lo que

puede tener como resultado lesiones moderadas.

• Utilice siempre protección ocular para montar o desmontar

anillas en “e”.

2. Tire del asa de plegado para colocarla en posición vertical

hasta que el pestillo (A) quede bloqueado en su posición.

3. Reinserte el pasador del asa en el soporte en el lado

derecho de asa.

4. Coloque el pie en el eje (B) ubicado debajo del

arrancador de retroceso y tire del asa hacia atrás.

5. Siempre colóquese frente al generador y empújelo o tire de

él para colocarlo en la posición deseada. Cuando mueva el

generador sobre una pendiente, siempre asegúrese de

colocarse cuesta arriba respecto al generador.

6. Coloque el pie en el eje y con cuidado permita que el

generador se incline hacia adelante para que se apoye

sobre la pata de apoyo.

7. Retire el pasador del asa del lado derecho de esta.

8. Tire hacia arriba del pestillo y empuje el asa hacia

adelante para plegarla.

Agregar aceite al motor

1. Coloque la generador en una superficie plana y nivelada.

2. Limpie la zona de alrededor del orificio de llenado de

aceite y quite el tapón amarillo.

3. Con la ayuda de un embudo (opcional), vierta lentamente

el contenido de la botella de aceite por el orificio de

llenado hasta la marca "Full" de la varilla de medición.

AVISO El tratamiento inadecuado del generador podría

dañarlo y acortar su vida productiva.

• NO procure acodar ni empezar el motor antes ha sido atendido a

apropiadamente con el aceite recomendado. Esto puede tener

como resultado una avería del motor.

4. Vuelva a colocar el tapón y apriételo firmemente.

Agregue combustible

El combustible debe reunir los siguientes requisitos:

• Gasolina sin plomo limpia y nueva.

• Un mínimo de 87 octanos/87 AKI (91 RON). Para uso a

gran altitud, consulte Gran altitud.

• El motor admite gasolina con hasta un 10% de etanol

(gasohol) o hasta un 15% de MTBE (éter metil terbutílico).

AVISO Evite el daño del generador.

El fracaso para seguir Manual de Operario para el

combustible reccomendations garantía de vacíos.

• NO utilice gasolina no autorizada; por ejemplo, E85.

• NO mezcle aceite con gasolina.

• NO modifique el motor para hacerlo funcionar con otros

combustibles.

Para evitar la formación de carbonilla en el circuito de

combustible, siempre que añada combustible, mézclelo con

un estabilizador. Consulte Almacenamiento. No todos los

combustibles son iguales. Si detecta problemas de arranque

o de rendimiento después de utilizar un combustible, pruebe

a cambiar de proveedor o de marca. Este motor está

certificado para funcionar con gasolina. Su sistema de

control de emisiones es EM (Modificaciones del motor).

1. Limpie el área alrededor de la tapa de llenado del

combustible, retire la tapa.

2. Añada lentamente gasolina sin plomo (C) al tanque de

combustible (D). Tenga cuidado de que el nivel de

combustible no rebase el límite (E). Esto permite dejar

el espacio adecuado para que el combustible se

expanda como se muestra.

8troybilt.com

ADVERTENCIA El combustible y sus vapores son

extremadamente inflamables y

explosivos, lo que podría provocar

quemaduras, incendios o explosiones; así

como daños materiales, lesiones graves o incluso la muerte.

CUANDO ANADA COMBUSTIBLE

• DETENGA el motor del generador y déjelo enfriar durante al

menos 2 minutos antes de quitar el tapón de combustible. Afloje

la tapa lentamente para dejar que la presión salga del tanque.

• Llene el depósito de combustible a la intemperie.

• NO llene demasiado el tanque. Permita al menos espacio para

la expansión del combustible.

• Si se ha derramado combustible, espere a que se evapore antes

de arrancar el motor.

• Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, calor y otras fuentes de ignición.

• Compruebe frecuentemente que las líneas de combustible, el

tanque, el tapón y los accesorios no estén rotos o tengan fugas.

Cámbielos si es necesario.

• NO encienda un cigarrillo o fume.

FUEL

TANK

ADVERTENCIA Consejo de aplastamiento/Volcarse

Peligro. Generador podría volcarse mientras se

mueve así como daños materiales y/o lesiones

graves.

• Pasador del asa debe estar instalado antes de mover el generador.

3. Instale la tapa del tanque de combustible y la espera

para algún combustible rociado para evaporar.

Gran altitud

En altitudes superiores a 1.524 metros (5.000 pies), se deberá

utilizar gasolina con un mínimo de 85 octanos / 85 AKI

(89 RON). Para seguir cumpliendo la normativa sobre

emisiones, es necesario ajustar la unidad para su uso a gran

altitud. De no realizarse este ajuste, el rendimiento se reducirá

y el consumo de combustible y las emisiones aumentarán.

Para obtener más información sobre el ajuste para gran altitud,

consulte con un distribuidor cualificado de Briggs & Stratton.

No se recomienda utilizar el motor a altitudes inferiores a

762 metros (2.500 pies) con el juego de gran altitud.

Conecte el cable negativo de la batería

El arranque del generador se puede realizar manualmente. Si

decide no utilizar la función de arranque eléctrico de este

generador, no será necesario instalar la batería.

La batería sellada en el generador esta completamente

cargada y ha sido pre-instalada, excepto por el cable

negativo (negro) de batería.

Para instalar:

1. Corte el cablecito que está aguantando el cable negro,

para poderlo usar.

2. Utilice una llave de cubo de 8 mm ou 5/16” para quitar

el tornillo (A), arandela de cerradura (B) y arandelas de

plano (C) en el terminal negativo de la batería.

3. Deslice la arandela de cerradura, arandelas de plano y

el cable negativo de la batería (D) sobre el tornillo,

como se muestra.

4. Reconecte la tornillo en el terminal negativo y apriétela.

5. Asegúrese que las conexiones a la batería y al

generador están apretadas y aseguradas.

AVISO Si la batería está descargada, cárguela antes del uso

conforme a las instrucciones de la sección Cargador de

batería.

Conectar el Extend-a-panel™

El Extend-a-panel™ se puede conectar directamente al

generador o se puede usar el cable auxiliar de 20 A de 7,6 m

(25 pies). Para conectar el Extend-a-panel™ directamente al

generador, siga estas instrucciones:

1. Gire el pomo (E) en el panel principal hacia la posición

horizontal.

2. El orificio en la parte superior del Extend-a-panel™

debe quedar sobre el pomo en el panel principal.

3. Gire el pomo hacia la posición vertical para bloquear el

Extend-a-panel™ en el panel principal.

4. Enchufe el conector de seguro giratorio del Extend-a-

panel™ al cable pequeño del conector de seguro

giratorio que se encuentra debajo del panel principal del

generador.

5. Enchufe el conector de dos clavijas del Extend-a-

panel™ al cable pequeño del conector de dos clavijas

que se encuentra debajo del panel principal del

generador.

ADVERTENCIA Las patillas de las baterías, los

terminales y los accesorios relacionados contienen plomo

y compuestos de plomo - sustancias químicas declaradas

cancerígenas y causantes de malformaciones congénitas

por el Estado de California. Lávese las manos después de

manipular estos elementos.

DCB

10 troybilt.com

Tierra del sistema

El generador dispone de una conexión a tierra del sistema

que conecta los componentes del bastidor a los terminales

de tierra de los enchufes hembra de salida de CA. La tierra

del sistema está conectada al cable de CA neutro que, a su

vez, está conectado al bastidor del generador.

Requisitos especiales

Es posible que haya normas u ordenanzas locales y nacionales

en materia de seguridad e higiene en el trabajo aplicables al

uso del generador. Consulte con un electricista cualificado, un

inspector eléctrico o el organismo competente.

• En algunas zonas, es obligatorio registrar los

generadores en las compañías eléctricas locales.

• Si el generador se utiliza en una obra, puede ser

necesario cumplir normas y requisitos adicionales.

Conexión al sistema eléctrico de un edificio

Las conexiones a efectos de alimentación de reserva al

sistema eléctrico de un edificio deben ser realizadas por un

electricista cualificado. La conexión debe aislar la alimentación

del generador de la alimentación de la red pública y debe

cumplir todas las leyes y normas eléctricas vigentes.

Ubicación del generador

Espacio libre alrededor del generador

Sitúe el generador en una zona bien ventilada que permita la

eliminación de los gases de escape mortales. No instale el

generador en lugares en los que los gases de escape (A) se

puedan acumular o entrar en un edificio que pueda estar

ocupado. Asegúrese de que los gases de escape no puedan

entrar por ventanas, puertas, tomas de aire de ventilación u

otras aberturas en un espacio cerrado en el que puedan

acumularse. Tenga en cuenta los vientos y las corriente de

aire preponderantes cuando elija la ubicación del generador.

ADVERTENCIA Los gases y el calor de escape

podrían inflamar los materiales combustibles y

las estructuras o dañar el depósito de

combustible y provocar incendios, así como

daños materiales, lesiones graves o incluso la muerte.

• Deje un espacio mínimo de 1.5 m (5 pies) alrededor del

generador, incluida la parte superior.

ADVERTENCIA El voltaje del generador podría

provocar descargas eléctricas o quemaduras,

que pueden producir lesiones graves o la

muerte.

• Utilice equipos de transferencia aprobados para evitar la

retroalimentación al aislar el generador de las personas que

trabajan con el suministro eléctrico.

• Si utiliza el generador como sistema de reserva, notifíquelo a la

compañía eléctrica.

• Use un interruptor para la falla del circuito de tierra (GFCI) en

cualquier área bastante húmeda o que sea altamente

conductiva, tales como terrazas de metal o trabajo hecho con

acero.

• NO toque los alambres pelados o receptáculos.

• NO use un generador con cables eléctricos que estén

malgastados, rotos, pelados o dañados de cualquier forma.

• NO opere el generador bajo la lluvia.

• NO maneje el generador o cables eléctricos mientras esté

parado en agua, descalzo o cuando las manos y los pies estén

mojados.

• NO permita que personas descalificadas o niños operen o

sirvan al generador.

Controles y características

Generador

Lea este manual del operario y reglas de seguridad antes de poner en marcha su generador.

Compare las ilustraciones con su generador, para familiarizarse con la ubicación de los diversos controles y ajustes.

Guarde este manual para futuras consultas.

A - Panel de control principal — Siempre está anclado al

generador. Consulte Panel de control en la siguiente

página.

B - Extend-a-panel™ — Se puede quitar y conectar al

generador con el cable auxiliar para que funcione de

forma remota. Consulte Panel de control en la siguiente

página.

C - Silenciador apagachispas - El silenciador disminuye el

ruido del motor y está equipado con una pantalla

apagachispas.

D - Conector de seguro giratorio — Se utiliza para conectar

el Extend-a-panel™ directamente al generador o con el

cable auxiliar incluido.

E - Conector de tierra — Consulte con el organismo

responsable de la normativa vigente de conexión a tierra.

F - Conector de 2 clavijas — Se conecta para detectar

corriente para el monitor de carga doble en el Extend-a-

panel™.

G - Cable auxiliar — El Extend-a-panel™ se puede conectar

al generador con el cable auxiliar de 20 A de 7,6 m

(25 pies).

H - Etiqueta de identificación — Proporciona el modelo,

revisión y el número de serie de generador. Tenga por

favor estos prontamente disponible cuándo llamar para la

ayuda.

J - Depurador de aire — Filtra el aire de entrada a medida

que penetra en el motor.

K - Culatazo el principio — Usó para comenzar motor

manualmente.

L - Tapa del depósito del aceite — Llene el motor con

aceite aquí.

M - Válvula de combustible — Permite abrir y cerrar la

alimentación de combustible al motor.

N - Tanque del combustible — El tanque tiene una

capacidad de 32.2 l (8.5 galones americanos) de gasolina

sin contenido de plomo.

No mostrado:

Identificación del motor — Indica el modelo, tipo y código

del motor. Tenga por favor estos prontamente disponible

cuándo llamar para la ayuda.

Tapón de vaciado de aceite — Permite vaciar el aceite del

motor.

12 troybilt.com

Panel de control

Lea este manual del operario y reglas de seguridad antes de poner en marcha su generador.

Compare las ilustraciones con su panel de control, para familiarizarse con la ubicación de los diversos controles y

ajustes. Guarde este manual para futuras consultas.

A - Tomacorriente dobles de 120 Voltios AC, 20 Amp —

Pueden ser utilizados para suministrar alimentación

eléctrica para el funcionamiento de cargas del motor,

herramientas, aparatos especiales e iluminación eléctrica

de 120 Voltios AC a 20 Amperios, monofásica de 60 Hz.

B - Interruptor de On/Off — Deberá estar en la posición on

(I) para darle arranque al motor. Colóquelo en la posición

off (O) para detener un motor en funcionamiento.

C - Conector hembra del cargador de flotación de la

batería — El conector hembra del cargador de flotación

de la batería se usa para mantener la batería de arranque

cargada y preparada para el uso.

D - Botón de pantalla — Pulse este botón para desplazarse

por las pantallas LCD en el Extend-a-panel™. También

mantenga pulsado este botón durante un mínimo de

3 segundos para reinicializar la función de aviso de

mantenimiento y las funcionalidades de seguridad.

E - Estrangulador — Se utiliza para arrancar un motor en

frío.

F - Interruptor de arranque — Mantenga pulsado el

interruptor en la posición “Start” (Arranque) durante un

máximo de 5 segundos cada vez que intente arrancar,

hasta conseguirlo.

G - Disyuntores (CA) — Las tomas dobles de 120 V CA y

20 A disponen de disyuntores de rearme por presión que

protegen al generador contra sobrecargas eléctricas.

H - Conductor principal del disyuntor basculante — La

toma blocante de 120/240 V CA y 30 A tiene un

disyuntor basculante para proteger al generador contra

sobrecargas eléctricas.

J - Tomacorriente con dispositivo de seguridad de

120/240 Voltios, 30 Amp — Puede ser utilizado para

suministrar alimentación eléctrica para el funcionamiento

de cargas del motor, herramientas, aparatos especiales e

iluminación eléctrica de 120 y/o 240 Voltios AC a

30 Amperios, monofásica de 60 Hz.

K - Juego de cables del disyuntor basculante — El juego

de cables en el panel principal tiene un disyuntor

basculante bipolar para proteger al generador contra

sobrecargas eléctricas.

Cargador de batería

Utilice el enchufe hembra del cargador de flotación (carga

lenta y continua) de la batería para mantener la batería de

arranque cargada y preparada para el uso. La carga de la

batería se debe realizar en un lugar seco, como el interior de

un garaje.

1. Conecte el cargador al conector hembra “Battery Float

Charger” (cargador de flotación de la batería) que se

encuentra arriba del interruptor on/off. Enchufe el

cargador de la batería a una toma de pared de 120 V CA.

2. Desconecte el cargador de la unidad y del enchufe de la

pared durante el arranque del generador y mientras

esté funcionando.

3. Mantenga el cargador enchufado cuando el generador no

se esté utilizando, para prolongar la vida de la batería. El

cargador incorpora un ecualizador de flotación que

impide la sobrecarga de la batería, incluso aunque esté

enchufado durante un largo periodo de tiempo.

AVISO Para obtener más información al respecto, consulte

Mantenimiento de la batería.

Juegos de cordones y enchufes conectores

Utilice únicamente cables prolongadores de alta calidad, bien

aislados y conectados a tierra con las tomas del generador.

Examine los cables prolongadores antes de cada uso.

Examine los valores nominales de los cables prolongadores

antes de utilizarlos. Los juegos de cables prolongadores

utilizados deben tener valores nominales para cargas de CA

de 20 A o mayores para tomacorrientes dobles o 30 A para

receptáculo de seguridad. Consulte los manuales del

operario de dispositivos a los que se les suministra energía,

para conocer las recomendaciones del fabricante.

Utilice cables prolongadores de la menor longitud posible

para reducir al mínimo la caída de tensión.

La unidad incluye un disyuntor basculante bipolar para

proteger la toma blocante. Si el disyuntor se dispara, todas

las tomas se desconectan.

Dispositivo de seguridad de 120/240 V, 30 A

Use un tapón NEMA L14-30 con este receptáculo. Conecte

un juego de cable de 4 alambres, clasificado como

250 Voltios AC a 30 Amps (o mayor). Usted puede usar el

mismo cable de 4-alambres si planea trabajar con una carga

de 120 Voltios.

Este receptáculo le provee poder a cargas de 120/240 Voltios

AC, de 60 Hz, fase sencilla, que requieren hasta 3,500 vatios

de energía a 29.1 Amperios, para 120 Voltios; 7,000 vatios

de energía (7,0 kW) a 29.1 Amperios para 240 Voltios. El

enchufe está protegido por un disyuntor basculante.

AVISO Las tomas eléctricas pueden marcar un valor

nominal mayor que la capacidad de salida del generador.

• NUNCA intente conectar un dispositivo que requiera más

amperaje del que el generador o la toma eléctrica pueden

suministrar.

• NO sobrecargar el generador. Véase No sobrecargar el generador.

Juego de cable de 4 alambres

240V

120V 120V W (Neutro)

X (Cargado)

Y (Cargado)

NEMA L14-30 Tierra (Verde)

ADVERTENCIA Los cables eléctricos dañados o

sobrecargados podrían sobrecalentarse y

producir arcos y quemaduras, lo que provocaría

daños materiales, lesiones graves o incluso la

muerte.

• Utilice exclusivamente cables regulados para las cargas aplicadas.

• Respete todas las medidas de seguridad de los cables eléctricos.

• Examine los juegos de cables antes de cada uso.

14 troybilt.com

Extend-a-panel™

La unidad incluye un disyuntor basculante bipolar en el panel

principal para proteger el juego de cables del panel principal.

Si este disyuntor se dispara, se desconecta toda la

alimentación del juego de cables.

Tomas dobles de 120 V CA y 20 A

El Extend-a-panel™ tiene dos tomas dobles de 120 V y 20 A.

Cada toma está protegida contra sobrecargas por medio de

disyuntores de rearme por presión.

Use receptáculo para operar 120 Voltios AC, de fase sencilla,

de cargas de 60Hz que requieren hasta 2,400 vatios (2.4 kW)

a corrientes de 20 Amps. Use los juegos de cables que son

calificados para cargas de 125 Voltios AC, a 20 Amps (o

mayores).

Cable auxiliar del Extend-a-panel™

El Extend-a-panel™ se puede conectar directamente al

generador o se puede usar el cable auxiliar de 20 A de 7,6 m

(25 pies). Cuando utilice el cable auxiliar de 7,6 m (25 pies)

con el Extend-a-panel™, siempre asegúrese de seguir todas

las instrucciones e indicaciones de seguridad del cable.

1. Desenchufe el conector de seguro giratorio del Extend-

a-panel™ del cable pequeño del conector de seguro

giratorio que se encuentra debajo del panel principal del

generador.

2. Desenchufe el conector de dos clavijas del Extend-a-

panel™ del cable pequeño del conector de dos clavijas

que se encuentra debajo del panel principal del

generador.

3. Enchufe el conector de seguro giratorio y el conector

de dos clavijas del Extend-a-panel™ al extremo hembra

del cable auxiliar.

4. Enchufe el extremo macho del conector de seguro

giratorio y conector de dos clavijas del cable auxiliar a

los cables pequeños que se encuentran debajo del

panel principal del generador.

AVISO NO debe haber una distancia mayor a 15,24 m

(50 pies) o una combinación de dos cables auxiliares del

Extend-a-panel™. Utilícelo solamente con cables auxiliares

de repuesto originales.

LCD de Extend-a-panel™

El Extend-a-panel™ también cuenta con una pantalla LCD

integrada con sistema de alarma para monitorizar las

siguientes funcionalidades:

• Monitor de carga doble (panel y total)

• Función de aviso de mantenimiento

• Advertencia de seguridad

• Apagado del generador

Monitor de carga doble

El monitor de carga doble mide la potencia de salida en

vatios de las tomas de 120 V y 20 A del Extend-a-panel™ y

muestra “PANEL” junto con los bares y porcentaje de carga.

Cada toma doble utiliza cargas eléctricas de 120 V CA,

monofásicas y de 60 Hz que requieren hasta 2.400 vatios

(2,4 kW) con una corriente de 20 A para alcanzar un total de

4.800 vatios (4,8 kW).

En “TOTAL” se muestra la potencia de salida de todas las

tomas en el panel principal y el Extend-a-panel™. La pantalla

LCD mostrará “TOTAL” junto con barras y el porcentaje de

carga. Si únicamente se usa la toma de 120/240 V y 30 A, la

pantalla LCD del Extend-a-panel™ sólo mostrará “TOTAL”.

Si la potencia de salida en voltios de “PANEL” o “TOTAL” se

encuentra entre el 90 y el 100%, el texto parpadeará. Si llega

a 101%, la pantalla LCD cambiará a “OVERLOAD REMOVE

LOAD” (SOBRECARGA ELIMINAR CARGA). Se escuchará un

pitido hasta que se haya eliminado suficiente carga y la

potencia de salida en vatios sea menor a 101%.

Función de aviso de mantenimiento

El Extend-a-panel™ también incluye una función de aviso de

mantenimiento integrada para avisarle cuando es necesario

comprobar el aceite, cambiar el filtro de aire, cambiar el

aceite y cambiar la bujía. El LED mostrará las siguientes

pantallas para los distintos intervalos de mantenimiento:

• “CHECK OIL 8HRS HOLD TO RESET” (COMPROBAR

ACEITE 8HRS. MANTENER PULSADO PARA

REINICIALIZAR) después de cada 8 horas de

funcionamiento.

• “AIR FILTER 25HRS HOLD TO RESET” (FILTRO DE

AIRE 25HRS. MANTENER PULSADO PARA

REINICIALIZAR) después de cada 25 horas de

funcionamiento.

• “CHANGE OIL 50HRS HOLD TO RESET” (CAMBIAR

ACEITE 50HRS. MANTENER PULSADO PARA

REINICIALIZAR) después de cada 50 horas de

funcionamiento.

• “SPARK PLG 100HRS HOLD TO RESET” (BUJÍA

100HRS. MANTENER PULSADO PARA

REINICIALIZAR) después de cada 100 horas de

funcionamiento.

Debe mantener pulsado el botón de pantalla en el Extend-a-

panel™ durante un mínimo de 3 segundos para reinicializar

el temporizador después de cada intervalo de

mantenimiento.

Advertencia de seguridad

El Extend-a-panel™ incluye una advertencia de seguridad

integrada que emite un pitido cuando el generador se apaga

o si el Extend-a-panel™ se desconecta del generador. La

pantalla LCD mostrará “GENERATOR SHUTDOWN”

(GENERADOR APAGADO) y se escuchará un pitido durante 5

segundos. La retroiluminación de la pantalla LCD se apagará

cuando el pitido se detenga.

La advertencia de seguridad puede apagarse, si se desea.

Para apagar el pitido de la advertencia de seguridad, pulse el

botón de pantalla para desplazarse por las pantallas de

mantenimiento hasta que la pantalla LCD muestre

“SECURITY WRNG ON HOLD TO SET” (ADVERTENCIA DE

SEGURIDAD ENCENDIDA MANTENER PULSADO PARA

REINICIALIZAR). Mantenga pulsado el botón de pantalla LCD

hasta que esta muestre “SECURITY WRNG OFF HOLD TO

SET” (ADVERTENCIA DE SEGURIDAD APAGADA

MANTENER PULSADO PARA REINICIALIZAR).

AVISO Al apagar la advertencia de seguridad también se

detendrá el pitido que se escucha cuando el panel o el

generador tienen sobrecarga.

Apagado del generador

Para que la funcionalidad de apagado del generador funcione

como se describe en Advertencia de seguridad, debe instalar

4 baterías AAA (no incluidas) en la parte posterior del

Extend-a-panel™.

16 troybilt.com

Operando

Encienda el motor

AVISO Desenchufe siempre el cargador de flotación de la

batería antes de arrancar el generador.

Desconecte todas las cargas eléctricas del generador. Use

las siguientes instrucciones para encender:

1. Asegúrese de que la unidad está en una superficie plana.

AVISO Si la unidad no se arranca y utiliza en una superficie

plana, se pueden producir problemas de arranque y de

parada durante el funcionamiento.

2. Gire la válvula del combustible (A) a la posición "On".

3. Coloque el interruptor on/off en la posición de

encendido (I).

4. Jale el tirador del estrangulador hacia afuera hasta la

posición de estrangulamiento ( ).

5A. Para el arrancado eléctrico, pulse el interruptor de

arranque y manténgalo en la posición de “Start”

(arranque) hasta que arranque el generador. Para

prolongar la vida de los componentes del sistema de

arranque, NO mantenga el interruptor de arranque en la

posición de “Start” (arranque) durante más de

5 segundos y realice pausas de al menos 1 minuto

entre intentos.

• Si el motor arranca, continúe con el paso 7.

• Si el motor no arranca, proceda con el paso 6.

AVISO Si la batería se descarga, siga las instrucciones

manuales de arrancado.

5B. Para el arranque manual, hale la manija de retroceso,

en forma suave hasta que sienta resistencia, Luego

para arrancar el motor hacer tracción en forma rápida

una sola vez.

• Si el motor arranca, continúe con el paso 7.

• Si el motor no arranca, proceda con el paso 6.

6. Presione el tirador del estrangulador hasta la posición

intermedia y tire dos veces del tirador de retroceso o

pulse y mantenga el interruptor en la posición “Start”

(Arranque) como se indica en el paso 5A.

• Si el motor no arranca, repita los pasos desde

4 hasta 5.

7. Conforme se caliente el motor, empuje gradualmente el

tirador del estrangulador hasta la posición de

funcionamiento ( ).

AVISO Si el motor se ahoga, empuje completamente el

tirador del estrangulador hasta la posición de funcionamiento

( ) e intente arrancar el motor hasta conseguirlo.

AVISO Si el motor arranca después de tirar tres veces del

arrancador pero no sigue funcionando, o si la unidad se para

en funcionamiento, asegúrese de que la unidad está en una

superficie plana y compruebe que el nivel de aceite del cigüeñal

es correcto. La unidad puede equiparse con un dispositivo de

protección de bajo nivel de aceite. En caso afirmativo, el nivel

del aceite debe ser adecuado para que el motor arranque.

ADVERTENCIA El retroceso (repliegue rápido) del cable

del arrancador impedirá que el usuario suelte el

cable a tiempo y tirará de su mano y brazo hacia el

motor, lo que podría provocar fracturas,

contusiones o esguinces; así como lesiones graves.

• Cuando arranque el motor, tire lentamente del cable hasta

sentir una resistencia y, a continuación, tire rápidamente de él

para evitar su retroceso.

• NUNCA arranque o pare el motor cuando haya aparatos

eléctricos conectados y en funcionamiento.

ADVERTENCIA Los gases y el calor de escape

podrían inflamar los materiales

combustibles y las estructuras o dañar

el depósito de combustible y provocar

incendios, así como daños materiales, lesiones graves o

incluso la muerte.

El contacto con la zona del silenciador podría producir

quemaduras y lesiones graves.

• NO toque las superficies calientes y EVITE los gases del escape

a alta temperatura.

• Permita que el equipo se enfríe antes de tocarlo.

• Deje un espacio mínimo de 1.5 m (5 pies) alrededor del

generador, incluida la parte superior.

• Utilizar el motor en un terreno boscoso, con maleza o cubierto de

hierba constituye una infracción al Código de recursos públicos

de California, a menos que el sistema de escape esté equipado

con una pantalla apagachispas, de acuerdo a la definición de la

Sección 4442, que se mantenga en buenas condiciones de

funcionamiento. En otros estados o jurisdicciones federales

puede haber leyes similares en vigor.

Póngase en contacto con el fabricante, el vendedor o el distribuidor

del equipo original para obtener una pantalla apagachispas

diseñada para el sistema de escape instalado en este motor.

• Las piezas de recambio deben ser las mismas que las piezas

originales y estar instaladas en la misma posición.

Conexión de cargas eléctricas

1. Deje que el motor se estabilice y se caliente por dos

minutos después del arranque.

2. Asegúrese de que los disyuntores basculantes del panel

principal estén en la posición “On”.

3. Enchúfelo y encienda la carga eléctrica deseada

(120 y/o 240 V CA, monofásico, 60 Hz.)

AVISO Si conecta aparatos a las tomas de 120 V del

Extend-a-panel™, hágalo en la secuencia que se muestra a

continuación.

AVISO

• NO conectar cargas de 240 V en las tomas eléctricas

dobles.

• NO conectar cargas trifásicas al generador.

• NO conectar cargas de 50 Hz al generador.

• NO SOBRECARGAR EL GENERADOR. Véase No

sobrecargar el generador.

AVISO El sobrepasar la capacidad del amperaje y vataje

del generador, puede dañar al generador y los aparatos

eléctricos conectados al mismo.

• NO sobrecargar el generador. Véase No sobrecargar el generador.

• Encienda su generador y deje que el motor se estabilice antes de

conectar las cargas eléctricas.

• Conecte las cargas eléctricas en la posición de apagado (OFF),

luego encienda (ON) para su operación.

• Apague (OFF) las cargas eléctricas y desconéctelas del generador

antes de parar el generador.

Parada del motor

1. Desconecte todas las cargas eléctricas de los

tomacorrientes del panel del generador. Nunca de

arranque o detenga el motor con todos los dispositivos

eléctricos conectados y encendidos.

2. Deje que el motor funcione sin cargas por algunos

minutos para estabilizar las temperaturas internas del

motor y el generador.

3. Coloque el interruptor on/off en la posición de parar (O).

4. Gire la válvula de combustible hasta la posición "Off".

Apagado debido a nivel bajo de aceite

Si el nivel de aceite del motor cae por debajo del nivel

predeterminado, el interruptor de nivel de aceite detiene el

motor. Compruebe el nivel de aceite con la varilla.

Si el nivel de aceite está entre las marcas ADD (Añadir) y

FULL (Lleno) de la varilla:

1. NO intente volver a arrancar el motor.

2. Póngase en contacto con un distribuidor autorizado de

servicio Briggs & Stratton.

3. NO ponga a funcionar el motor sino hasta que se haya

corregido el nivel de aceite.

Si el nivel de aceite está por debajo de la marca ADD

(Añadir) de la varilla:

1. Añada aceite hasta llegar a la marca FULL (Lleno).

2. Ponga de nuevo en marcha el motor. Si vuelve a

pararse, puede que siga existiendo un problema de baja

presión de aceite. NO intente volver a arrancar el motor.

3. Póngase en contacto con un distribuidor autorizado de

servicio Briggs & Stratton.

4. NO ponga a funcionar el motor sino hasta que se haya

corregido el nivel de aceite.

Operación durante un clima frío

En ciertas condiciones climáticas (temperaturas inferiores a

4º C [40º F] combinadas con un alto nivel de humedad), su

generador puede experimentar formación de hielo en el

carburador o el sistema de ventilación del cárter. Para

reducir este problema, es necesario realizar lo siguiente:

1. Asegúrese de que el generador tenga combustible

nuevo y limpio.

2. Abra la válvula de combustible (gire la válvula a la

posición de abierto).

3. Utilice aceite 5W-30 SAE.

4. Verifique el nivel de aceite diariamente o después de

cada ocho (8) horas de funcionamiento.

5. Mantenga el generador que sigue el Plan de

Mantenimiento.

6. Proteja la unidad de la intemperie.

ADVERTENCIA El combustible y sus vapores son

extremadamente inflamables y

explosivos, lo que podría provocar

quemaduras, incendios o explosiones;

así como daños materiales, lesiones graves o incluso la

muerte.

• NO coloque el estrangulador en la posición “Choke”

(Estrangulamiento) para parar el motor.

18 troybilt.com

Creación de una estructura de protección provisional para

climas fríos

1. Para estructura de protección provisional, utilice la caja

de cartón de embalaje original.

2. Corte las tapas superiores y uno de los laterales largos

de la caja de cartón para dejar al descubierto el lado del

silenciador de la unidad. Si es necesario, sujete con

cinta adhesiva los otros laterales de la caja de forma

que queden sobre el generador, como se muestra.

AVISO Si es necesario, quite el juego de ruedas para que el

cartón cubra el generador, como se muestra.

3. Haga los recortes necesarios para poder acceder a las

tomas de la unidad.

4. Coloque el lado expuesto protegido del viento y demás

agentes atmosféricos.

5. Ubique el generador como se describe en la sección

Ubicación del generador. Evite que los gases de escape

entren en un espacio cerrado a través de las ventanas,

puertas, tomas de aire de ventilación u otras aberturas.

6. Arranque el generador como se describe en la sección

Arranque del motor y cúbralo con la caja de cartón.

Deje un espacio mínimo de 1.5 cm (5 pies) alrededor

del generador, incluida la parte superior de la

estructura de protección.

7. Retire la protección cuando las temperaturas sean

superiores a 4 ºC (40 ºF).

8. Pare el motor y déjelo enfriar durante dos (2) minutos

antes de repostar combustible. La espera para algún

combustible rociado para evaporar.

Construcción de una estructura de protección para climas

fríos

1. Construya una estructura de protección capaz de

contener tres laterales y la parte superior del

generador. Utilice para ello materiales no combustibles

con una resistencia al fuego de al menos una hora.

Asegúrese de que el lateral del silenciador del

generador quede al descubierto.

AVISO Póngase en contacto con su proveedor de

materiales de construcción para conseguir materiales no

combustibles con una resistencia al fuego de al menos una

hora.

AVISO Asegúrese de que la estructura de protección se

pueda mover fácilmente para adaptarla a la dirección del

viento.

2. NO encierre el generador más de lo que se muestra en

la figura. La estructura de protección debe mantener

una cantidad suficiente del calor disipado por el

generador para evitar problemas de congelación.

AVISO Si se ha montado un juego de ruedas en el

generador, amplíe la estructura de protección.

3. Siga los pasos del 3 al 8 descritos en la sección

Creación de una estructura de protección provisional

para climas fríos.

viento

ADVERTENCIA Al motor funcionar, se produce

monóxido de carbono, un gas inodoro y

venenoso.

La inhalación de monóxido de carbono puede

provocar lesiones graves, dolor de cabeza, fatiga, mareos,

vómitos, confusión, convulsiones, náuseas, desmayos o

incluso la muerte.

• Utilice este producto SÓLO a la intemperie.

• Instale una alarma de monóxido de carbono con batería cerca

de los dormitorios.

• Asegúrese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventilación u otras

aberturas en un espacio cerrado en el que puedan acumularse.

• NO utilice este producto en el interior de un edificio, cochera,

porche, equipo móvil, taller de aplicaciones navales o recinto,

aunque haya ventanas y puertas abiertas.

ADVERTENCIA Los gases y el calor de escape

podrían inflamar los materiales

combustibles y las estructuras o dañar

el depósito de combustible y provocar

incendios, así como daños materiales, lesiones graves o

incluso la muerte.

El contacto con la zona del silenciador podría producir

quemaduras y lesiones graves.

• NO toque las superficies calientes y EVITE los gases del escape

a alta temperatura.

• Permita que el equipo se enfríe antes de tocarlo.

• Deje un espacio mínimo de 1.5 m (5 pies) alrededor del

generador, incluida la parte superior.

• Retire la protección cuando las temperaturas sean superiores a

4 ºC (40 ºF).

6. Repita los pasos 4 y 5 para cada carga adicional que

usted tenga.

NUNCA añada cargas que sobrepasen la capacidad del

generador. Tenga especial cuidado en contar con las cargas

adicionales en la capacidad del generador, como se describe

arriba.

*La potencia que aparece en la lista es aproximada.

Compruebe la herramienta o aparato eléctrico para obtener

la potencia real.

No sobrecargar el generador

Capacidad

Debe asegurarse de que su generador puede proveer los

suficientes vatios de potencia continua (vatiaje nominal) y

vatios de salida para los elementos que desee alimentar al

mismo tiempo. Siga estos sencillos pasos:

1. Seleccione los elementos que quiere alimentar al

mismo tiempo.

2. Sume la potencia nominal de esos elementos. Esa es la

cantidad de energía que su generador debe producir

para mantener sus elementos en funcionamiento. Vea

Guía de Referencia de Potencia.

3. Calcule cuántos vatios de salida necesitará. La potencia

de salida se refiere al corto arranque de energía que se

necesita para arrancar herramientas o dispositivos a

motor, como una radial o un refrigerador. Como no

todos los motores arrancan al mismo tiempo, el total de

vatios de salida puede calcularse añadiendo sólo el

elemento con la potencia de salida más alta al total de

vatios de potencia continua que obtuvimos en el paso 2.

Ejemplo:

Vatios de potencia continua totales = 3075

Potencia de salida adicional más alta = 1800

Salida total del generador requerida = 4875

Control de la energía

Para prolongar la vida de su generador y los aparatos que

conecte a él, es muy importante tener cuidado cuando se le

añaden cargas eléctricas. No deber haber nada conectado a

las tomas del generador antes de encender el motor. El

modo seguro y correcto de gestionar la energía del

generador es añadir las cargas secuencialmente, como se

indica a continuación:

1. Sin tener nada conectado al generador, encienda el

motor tal como se describe en este manual.

2. Conecte y encienda la primera carga, preferiblemente la

mayor que usted tenga.

3. Permita que la salida del generador se estabilice (el

motor funciona suavemente y el aparato funciona

adecuadamente).

4. Conecte y encienda la próxima carga.

5. De nuevo, permita que el generador se estabilice.

Herramienta o Aparato Eléctrico Vatios Calificados (cuando

esté funcionando)

Vatios Adicionales de

Carga (al encender)

Aire Acondicionado de Ventana 1200 1800

Refrigerador 800 1600

Congelador industrial 500 500

Televisión 500 -

Luz (75 Vatios) 75 -

Total = 3075 Vatios para

funcionar

1800 (Vatios de

Carga más alto)

Guía de Referencia de Potencia

Herramienta o aparato Vatios de potencia*

continua Vatios de potencia

de salida adicional

Básicos

Bombilla de 75 vatios 75 -

Congelador industrial 500 500

Bomba para sumideros 800 1200

Refrigerador / Congelador – 18 pies

cúbicos 800 1600

Bomba de agua – 1/3 HP 1000 2000

Calefacción / Aire Acondicionado

Aire acondicionado de ventana – 10.000

BTU 1200 1800

Ventilador de ventana 300 600

Ventilador de caldera – 1/2 HP 800 1300

Cocina

Horno microondas – 1000 vatios 1000 -

Cafetera 1500 -

Estufa eléctrica – Elemento simple 1500 -

Plancha de cocina 2500 -

Habitación familiar

Reproductor de DVD/CD 100 -

VCR 100 -

Receptor estéreo 450 -

Televisión en color – 27" 500 -

Ordenador personal con monitor de 17" 800 -

Otros

Sistema de seguridad 180 -

Radio-reloj AM/FM 300 -

Dispositivo de apertura de garage – 1/2

HP 480 520

Calentador de agua eléctrico – 150 litros

aprox. (40 galones) 4000 -

Taller

Luz halógena de cuarzo para trabajar 1000 -

Rociador sin aire – 1/3 HP 600 1200

Sierra sable 960 960

Taladro eléctrico – 1/2 HP 1000 1000

Sierra Radial – 10" 1500 1500

Sierra inglete – 10" 1800 1800

Cepilladora de mesa – 6" 1800 1800

Sierra de mesa / Sierra de brazo radial –

10" 2000 2000

Compresor de aire – 1-1/2 HP 2500 2500

20 troybilt.com

Mantenimiento

Plan de mantenimiento

Siga los intervalos de horas o de calendario, los que sucedan

antes. Si opera en condiciones adversas (señaladas más

abajo) es necesario un mantenimiento más frecuente.

1Servicio más a menudo bajo condiciones de suciedad o polvo.

Recomendaciones generales

El mantenimiento periódico mejorará el rendimiento y

prolongará la vida útil del generador. Acuda a un distribuidor

autorizado para reparar la unidad.

La garantía del generador no cubre los elementos que hayan

sido sujetos al abuso o negligencia del operador. Para recibir

el valor completo de la garantía, el operador deberá

mantener el generador de la forma descrita en este manual.

Se deberán llevar a cabo algunos ajustes periódicamente

para mantener correctamente su generador.

Todos los ajustes de la sección Servicio y Ajustes de este

manual deberán ser hechos por lo menos una vez en cada

estación. Cumpla con los requisitos de la tabla Programa de

Mantenimiento descrita anteriormente.

AVISO Una vez al año deberá limpiar o reemplazar la bujía y

reemplazar el filtro de aire. Una bujía nueva y un filtro de aire

limpio garantizan una mezcla de combustible-aire adecuada y

ayuda a que su motor funcione mejor y tenga una vida útil

más prolongada.

Control de emisiones

Cualquier establecimiento o individuo especializado en la

reparación de motores que no sean de automoción puede

encargarse del mantenimiento, la sustitución y la

reparación de los dispositivos y sistemas de control de

emisiones.No obstante, para realizar la revisión gratuita de

control de emisiones, deberá acudir a un distribuidor

autorizado por el fabricante. Véase Garantía de emisiones.

Mantenimiento del generador

El mantenimiento del generador consiste en conservar la

unidad limpia y seca. Opere y almacene la unidad en un

ambiente limpio y seco donde no será expuesta al polvo,

suciedad, humedad o vapores corrosivos. Las ranuras del

aire de enfriamiento del generador no deben estar tapadas

con nieve, hojas, o cualquier otro material extraños.

Revise frecuentemente la limpieza del generador y límpielo

cuando esté con polvo, sucio, con aceite, humedad, o cuando

otras substancias extrañas sean visibles en su superficie exterior.

AVISO No utilice agua u otros líquidos para limpiar el

generador. Los líquidos pueden penetrar en el circuito de

combustible del motor y provocar pérdidas de rendimiento o

fallos. Asimismo, si penetran líquidos en el generador a

través de las ranuras del aire de refrigeración, parte del

líquido puede permanecer en los huecos y rendijas del

aislamiento del devanado del rotor y del estator. El líquido y

la acumulación de suciedad en los devanados internos del

generador pueden reducir la resistencia del aislamiento.

Limpieza

Limpie a diario, o antes de cada uso, los residuos acumulados

en el generador. Mantenga limpias las conexiones, los muelles

y los mandos. Limpie todo resto de combustible de la zona que

rodea al silenciador y de detrás del mismo. Inspeccione las

ranuras para aire de enfriamiento y la apertura del generador.

Estas aperturas deberán mantenerse limpias y despejadas.

Mantenga limpios los componentes del generador para

reducir el riesgo de sobrecalentamiento e ignición de los

residuos acumulados.

• Utilice un trapo húmedo para limpiar las superficies

exteriores.

AVISO Un tratamiento inadecuado de la generador podría

dañarla y acortar su vida útil.

• NO exponga al generador a una humedad excesiva, polvo,

suciedad o vapores corrosivos.

• NO inserte cualquier objeto a través de las ranuras de enfriamiento.

• Puede usar un cepillo de cerdas suaves para retirar la

suciedad endurecida, aceite, etc.

• Puede usar una máquina aspiradora para eliminar

suciedad y residuos sueltos.

Primeras Cinco (5) Horas

• Cambie el aceite del motor

Cada 8 horas o diario

• Limpie los residuos

• Compruebe el nivel de aceite

Cada 25 horas o una vez al año

• Limpie el filtro de aire del motor1

Cada 50 horas o una vez al año

• Cambie el aceite del motor1

Anualmente

• Sustituya el filtro de aire del motor1

• Servicio a la válvula de combustible

• Servicio a la bujía

• Inspeccione el silenciador y la pantalla apagachispas

• Limpie el sistema de refrigeración1

Mantenimiento de la batería

La batería inicial no requiere ningún mantenimiento a

excepción de la carga de flotación, que se describe en otro

apartado. Mantenga la batería y los terminales limpios y

secos.

AVISO La carga de la batería se debe realizar en un lugar

seco, como el interior de un garaje.

Mantenimiento de la válvula de combustible

La válvula de combustible está equipada con un recipiente

para sedimentos, un filtro, y una junta tórica que deben

limpiarse.

1. Sitúe la válvula de combustible en la posición "Off".

2. Extraiga el recipiente para sedimentos (A) de la válvula

de combustible. Retire la junta tórica (B) y el filtro de la

válvula (C).

3. Lave el recipiente para sedimentos, la junta tórica y el

filtro con disolvente no inflamable. Séquelos

perfectamente.

4. Sitúe el filtro y la junta tórica en la válvula de

combustible. Instale el recipiente para sedimentos y

apriételo firmemente.

5. Sitúe la válvula de combustible en la posición "On" y

compruebe si hay fugas. En caso afirmativo, sustituya

la válvula de combustible.

Mantenimiento del motor

Aceite

Recomendaciones sobre el aceite

Para obtener el mejor rendimiento, recomendamos utilizar

aceites certificados con garantía Briggs & Stratton. También

se pueden utilizar otros aceites detergentes de alta calidad

con clasificación de servicio SF, SG, SH, SJ o superior. NO

utilice aditivos especiales.

Las temperaturas exteriores determinan la viscosidad

adecuada del aceite para el motor. Utilice el cuadro para

seleccionar la mejor viscosidad para el intervalo de

temperatura exterior previsto.

* Por debajo de 4 °C (40 °F), el uso de aceite SAE 30 provocará

dificultades de arranque.

** Por encima de 27 °C (80 °F) el uso de aceite 10W30 puede

aumentar el consumo de aceite. Compruebe el nivel de aceite

con mayor frecuencia.

AVISO Todo aceite sintético que cumpla las

especificaciones ILSAC GF-2, con marca de

certificación API y con símbolo de servicio API (se

muestra a la izquierda) con “SJ/CF ENERGY

CONSERVING” o superior es un aceite aceptable a

todas las temperaturas. El uso de aceite sintético no

altera los intervalos de cambio de aceite indicados.

Comprobación del nivel de aceite

Compruebe el nivel de aceite antes de cada uso o cada 8 horas

de funcionamiento, como mínimo. Rellene si es necesario.

1. Coloque el generador sobre una superficie nivelada.

2. Retire la varilla de medición y limpie la varilla de

medición. Instale el varilla de medición. Quite y

verifique nivel del aceite.

AVISO NO enrosque la varilla de nivel de aceite cuando la

inserte para comprobar el nivel de aceite.

3. Compruebe que el aceite hasta la marca "Full" (D) de la

varilla de medición. Instale el varilla de medición,

apriete firmemente.

ADVERTENCIA Las patillas de las baterías, los

terminales y los accesorios relacionados contienen plomo

y compuestos de plomo - sustancias químicas declaradas

cancerígenas y causantes de malformaciones congénitas

por el Estado de California. Lávese las manos después de

manipular estos elementos.

ADVERTENCIA Las chispas involuntarias podrían

provocar incendios o electrocución que

pueden provocar lesiones graves o la

muerte.

CUANDO AJUSTE O HAGA REPARACIONES A SU MÁQUINA

GENERADOR

• Siempre desconecte el alambre de la bujía y colóquelo donde

no pueda entrar en contacto con la bujía.

CUANDO PRUEBE LA BUJÍA DEL MOTOR

• Utilice un comprobador de bujías homologado.

• NO comprueba la chispa sin la bujía instalada.

22 troybilt.com

Adición de aceite del motor

1. Coloque el generador sobre una superficie nivelada.

2. Compruebe el nivel de aceite tal como se indica en la

sección Comprobación del nivel de aceite.

3. Si es necesario, vierta lentamente aceite por el orificio

de llenado hasta la marca "Full" de la varilla de

medición. NO llene excesivamente.

AVISO El llenado de aceite en exceso podría impedir el

arranque del motor o provocar dificultades de arranque.

• NO llene en exceso.

• Si el nivel de aceite está por encima de la marca FULL (LLENO) de

la varilla, vacíe aceite para reducir el nivel hasta la marca FULL

(LLENO) de la varilla.

4. Instale el varilla de medición, apriete firmemente.

Cambio de aceite del motor

Si está utilizando su generador bajo condiciones de extrema

suciedad o polvo, o en un clima demasiado caliente, haga el

cambio de aceite más frecuentemente.

MANTENER FUERA DEL ALCANCE DE LOS

NIÑOS. NO CONTAMINE. CONSERVE LOS

RECURSOS. DEPOSITE EL ACEITE USADO EN UN

PUNTO DE RECOGIDA.

Cambie el aceite cuando el motor siga estando caliente

después de haber funcionado:

1. Asegúrese de que la unidad esté en una superficie plana.

2. Desconecte el cable de la bujía de esta y colóquelo

donde no pueda entrar en contacto con la bujía.

3. Limpie la zona de alrededor del tapón de vaciado de

aceite (A), situado en la base del motor, al otro lado del

carburador.

4. Quite el tapón de llenado de aceite y vacíe todo el aceite

en un recipiente adecuado.

5. Vuelva a colocar el tapón de vaciado y apriételo bien.

Quite la varilla de nivel de aceite.

6. Vierta lentamente unos 1,0 litros (36 onzas) de aceite

por el orificio. Deposite el aceite recomendado hasta la

marca "Full" de la varilla de medición.

7. Limpie la varilla de medición cada vez nivel del aceite

se verifica. NO añada aceite en exceso.

8. Instale la varilla de medición, apriete firmemente.

9. Limpie los residuos de aceite.

Servicio del depurador de aire

Si se utiliza con un filtro de aire sucio, el motor no

funcionará correctamente y puede sufrir daños. Límpielo o

reemplácelo más a menudo si la unidad funciona bajo

condiciones de suciedad o polvo excesivo.

Para dar servicio al filtro de aire, siga los pasos que se

detallan a continuación:

1. Afloje los tornillos (B) y quite aire la cubierta más

limpia (C).

2. Con cuidado quite cartucho (D) de base (E).

3. Instale limpie (o nuevo) aire la asamblea más limpia

dentro de la cubierta. Deshágase del filtro viejo

apropiadamente.

4. Arme la cubierta más limpia aérea en la base y apriete

los tornillos.

Servicio del bujía

Cambie la bujía ayudará a su motor a arrancar más

fácilmente y funcionar mejor.

1. Limpie la zona de alrededor de la bujía.

2. Retire e inspeccione la bujía.

3. Compruebe la separación del electrodo con un calibrador

de alambre y ajuste el espacio de la bujía a la medida

recomendada si fuera necesario (véase Especificaciones).

4. Cambie la bujía si los electrodos están picados o

quemados o si la porcelana está agrietada. Utilice la bujías

de repuesto recomendada. Consulte Especificaciones.

5. Instale la bujía y apriete firmemente.

PRECAUCIÓN Evite el contacto prolongado o repetido

de piel con aceite usado de motor.

• El aceite usado del motor ha sido mostrado al cancer de la piel

de la causa en ciertos animales del laboratorio.

• Completamente lavado expuso áreas con el jabón y el agua. B

Inspeccione el silenciador y la pantalla apagachispas

Inspeccione que el silenciador no presente fisuras, corrosión

u otros daños. Desmonte la pantalla apagachispas, si cuenta

con una, y verifique que no presente daños ni obstrucción

por carbón. En caso de que se necesiten piezas de recambio,

asegúrese de usar solamente piezas de recambio originales

para el equipo.

Limpie e inspeccione el apagachispas de la siguiente

manera:

1. Para retirar la protección del silenciador (A) de

silenciador (B), retire los cuatro tornillos que conectan

la protección a la ménsula del silenciador.

2. Retire los cuatro tornillos que sostienen la pantalla

apagachispas (C).

3. Inspeccione la pantalla y reemplácela si está rota,

perforada o dañada. No use pantallas defectuosas. Si la

pantalla no está dañada, limpiela con un disolvente

comercial.

4. Vuelva a instalar la pantalla y la protección del silenciador.

Sistema de refrigeración de aire

Con el tiempo, se pueden acumular residuos en las aletas de

refrigeración del cilindro y pasar inadvertidos mientras no se

desmonte parcialmente el motor. Recomendamos que encargue

la limpieza del sistema de refrigeración (D) a un distribuidor

autorizado de Briggs & Stratton siguiendo los intervalos

recomendados (consulte la sección Plan de Mantenimiento en

la sección Mantenimiento). Es igualmente importante que no se

acumulen residuos en la parte superior del motor ni en la

pantalla giratoria. Consulte la sección Limpieza.

Ajuste del carburador

El carburador de este motor es de baja emisión. Está

equipado con una válvula de mezcla de ralentí no ajustable y,

en algunos casos, con ralentí regulado. Los niveles de ralentí

regulado y velocidad máxima se ajustan en la fábrica. Si es

necesario modificarlos, acuda a un distribuidor autorizado.

ADVERTENCIA Los gases y el calor de escape

podrían inflamar los materiales

combustibles y las estructuras o dañar

el depósito de combustible y provocar

incendios, así como daños materiales, lesiones graves o

incluso la muerte.

El contacto con la zona del silenciador podría producir

quemaduras y lesiones graves.

• NO toque las superficies calientes y EVITE los gases del escape

a alta temperatura.

• Permita que el equipo se enfríe antes de tocarlo.

• Deje un espacio mínimo de 1.5 m (5 pies) alrededor del

generador, incluida la parte superior.

• Utilizar el motor en un terreno boscoso, con maleza o cubierto de

hierba constituye una infracción al Código de recursos públicos

de California, a menos que el sistema de escape esté equipado

con una pantalla apagachispas, de acuerdo a la definición de la

Sección 4442, que se mantenga en buenas condiciones de

funcionamiento. En otros estados o jurisdicciones federales

puede haber leyes similares en vigor.

Póngase en contacto con el fabricante, el vendedor o el distribuidor

del equipo original para obtener una pantalla apagachispas

diseñada para el sistema de escape instalado en este motor.

• Las piezas de recambio deben ser las mismas que las piezas

originales y estar instaladas en la misma posición.

PRECAUCIÓN Las velocidades de funcionamiento

excesivamente altas podrían provocar lesiones leves y/o

daños al generador.

Las velocidades excesivamente bajas incrementan la

carga de trabajo.

• NO intente alterar el resorte, las conexiones y otras partes del

regulador para incrementar la velocidad del motor. El generador

suministra la frecuencia y el voltaje nominales correctos cuando

funciona a una velocidad controlada.

• NO modifique al generador en ninguna forma.

24 troybilt.com

Almacenamiento

El generador deberá ser encendido al menos una vez cada

siete días y deberá dejarlo funcionar al menos durante

30 minutos. Si no puede hacer esto y debe almacenar la

unidad por más de 30 días, siga las siguientes instrucciones

para preparar su unidad para almacenamiento.

Generador

1. Limpie el generador como está descrito en Limpieza en

la sección Mantenimiento.

2. Revise que las ranuras para el aire de enfriamiento y las

aperturas del generador se encuentren abiertas y

despejadas.

AVISO Siempre guarde el Extend-a-panel™ y el cable

auxiliar en interiores.

• Siempre enrolle el cable auxiliar en el generador y guárdelo en un

espacio interior cuando no esté en uso.

• Si almacena el generador a la intemperie, siempre quite el Extend-

a-panel™ y el cable auxiliar y guárdelos en un espacio interior.

Almacenamiento para periodos prolongados

El combustible puede estar pasado 30 días después de su

almacenamiento. El combustible pasado provoca la

formación de residuos ácidos y de carbonilla en el circuito

de combustible y en los componentes básicos del

carburador. Para mantener el combustible en buen estado,

utilice el estabilizador de combustible FRESH START® de

Briggs & Stratton en cualquiera de sus variantes: líquido o

cartucho concentrado con goteo.

Si se añade un estabilizador de combustible conforme a las

instrucciones, no será necesario vaciar el motor de

combustible. Haga funcionar el motor durante dos minutos

para que el estabilizador circule por todo el circuito de

combustible. El motor y el combustible se pueden almacenar

hasta 24 meses.

Si no se ha añadido un estabilizador de combustible a la

gasolina, deberá vaciar completamente el motor utilizando

un contenedor homologado. Deje funcionar el motor hasta

que se agote el combustible. Se recomienda utilizar un

estabilizador de combustible en el contenedor de

almacenamiento para mantener la gasolina en buen estado.

Cambio de aceite

Con el motor todavía caliente, drene el aceite de la caja del

cigüeñal. Vuelva a llenarlo con el grado de aceite

recomendado. Vea Cambio de aceite del motor en

Mantenimiento del motor.

Otras sugerencias para el almacenamiento

1. NO guarde combustible de una temporada a otra a

menos que lo haya tratado como se indica en la

sección Almacenamiento Para Periodos Prolongados.

2. Reemplace la caneca de gasolina si comienza a

oxidarse. El óxido y/o la suciedad en la gasolina le

causará problemas.

3. Cubra su unidad con una cubierta de protección

adecuada que no retenga humedad.

4. Almacene la unidad en un área limpia y seca.

ADVERTENCIA Las fundas para almacenamiento

podrían provocar incendios y producir daños

materiales, lesiones graves o incluso la muerte.

• NO coloque una cubierta encima de un generador caliente.

• Deje que la unidad se enfríe lo suficientemente antes de que le

coloque la cubierta.

ADVERTENCIA El combustible y sus vapores son

extremadamente inflamables y

explosivos, lo que podría provocar

quemaduras, incendios o explosiones;

así como daños materiales, lesiones graves o incluso la

muerte.

CUANDO ALMACENE O GUARDE EL EQUIPO CON COMBUSTIBLE

EN EL TANQUE

• Almacene alejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos electrodomésticos que

posean pilotos u otras fuentes de ignición, porque ellos pueden

encender los vapores de la combustible.

CUANDO VACÍE EL DEPÓSITO

• DETENGA el motor del generador y déjelo enfriar durante al

menos 2 minutos antes de quitar el tapón de combustible.

Afloje la tapa lentamente para dejar que la presión salga del

tanque.

• Vacíe el depósito de combustible a la intemperie.

• Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, calor y otras fuentes de ignición.

• Compruebe frecuentemente que las líneas de combustible, el

tanque, el tapón y los accesorios no estén rotos o tengan fugas.

Cámbielos si es necesario.

• NO encienda un cigarrillo o fume.

Resolución de problemas

Problemo Causa Accion

El motor está funcionando

pero no existe salida de AC

disponsible.

1. El interruptor de circuito está

abierto.

2. Conexión mal o defectuosa del

juego de cables.

3. El dispositivo conectado está

dañado.

4. Avería en el generador.

1. Reposicione el interruptor.

2. Revise y repare.

3. Conecte otro dispositivo que esté buenas

condiciones.

4. Contacte el distribuidor de servicio autorizado.

El motor funciona bien sin

carga pero "funciona mal"

cuando se le contectan

cargas.

1. Corto circuito en una de las

cargas conectadas.

2. El generador está sobrecarga.

3. Velocidad del motor es muy lenta.

4. Circuito del generador en corto.

1. Desconecte la carga eléctrica en corto.

2. Vea No Sobrerecarque Generador.

3. Contacte el distribuidor de servicio autorizado.

4. Contacte el distribuidor de servicio autorizado.

El motor no se enciende; o se

enciende y funciona mal.

1. Válvula del combustible en

posición "Off".

2. Interruptor de On/Off poscioando

en off (O).

3. Nivel de aceite insuficiente.

4. Depurador de aire sucio.

5. Sin combustible.

6. Combustible vieja.

7. El cable de la bujía no está en

malas la bujía.

8. Bujía defectuosa.

9. Agua en la combustible.

10. Sobrecebado.

11. Mezcla de combustible

excesivamente rica.

12. La válvula de entrada está

atascada está cerrada.

13. El motor ha perdido compresión.

1. Gire la válvula del combustible a la posición

"On".

2. Coloque del interruptor de On/Off en on (I).

3. Llene el cárter hasta el nivel correcto o sitúe

el generador en una superficie plana.

4. Limpie o reemplace el depurador de aire.

5. Llénelo con combustible fresco.

6. Drene el tanque de gasolina; llénelo con

combustible fresco.

7. Conecte el cable a la bujía.

8. Reemplace la bujía.

9. Drene el tanque de gasolina; llénelo con

combustible fresco.

10. Abra por completo el cebador y haga girar el

motor.

11. Contacte el distribuidor de servicio autorizado.

12. Contacte el distribuidor de servicio autorizado.

13. Contacte el distribuidor de servicio autorizado.

El motor se apaga en pleno

funcionamiento.

1. Sin gasolina.

2. Nivel de aceite insuficiente.

1. Llene el tanque de combustible.

2. Llene el cárter hasta el nivel correcto o sitúe

el generador en una superficie plana.

Al motor le hace falta

potencia.

1. La carga es muy alta.

2. Filtro de aire sucio.

1. Vea No Sobrerecarque Generador.

2. Reemplace el filtro de aire.

El motor "no funciona

continuamente" o se detiene. Carburador con mezcla de aire-

combustible muy rica o muy pobre. Contacte el distribuidor de servicio autorizado.

26 troybilt.com

Garantías

Garantía de control de emisiones de California,

U.S. EPA y Briggs & Stratton Corporation

Derechos y obligaciones de la garantía

California Air Resources Board, U.S. EPA y Briggs & Stratton

(B&S) le explican a continuación la garantía del sistema de

control de emisiones de su motor/equipo modelo 2011-2012.

En California, los nuevos motores pequeños para máquinas

de servicio y los motores grandes con ignición por bujías no

superiores a 1,0 litro deben estar diseñados, fabricados y

equipados conforme a los exigentes estándares de lucha

contra la contaminación del Estado. B&S garantiza el sistema

de control de emisiones de su motor/equipo durante los

períodos que se indican a continuación, siempre que no haya

habido uso indebido, negligencia o mantenimiento indebido

del motor o equipo para máquinas de servicio.

Su sistema de control de emisiones puede incluir

componentes como el carburador o el sistema de inyección de

combustible, el tanque de combustible, el sistema de arranque

y el convertidor catalítico. También puede incluir mangueras,

correas, conectores, detectores y otros conjuntos

relacionados con las emisiones. Si se cumplen las condiciones

de la garantía, B&S reparará el motor/equipo sin coste alguno,

incluido el diagnóstico, los componentes y la mano de obra.

Cobertura de la garantía del fabricante:

Los motores pequeños para máquinas de servicio y los

motores grandes con ignición por bujías no superiores a

1,0 litro tienen una garantía de dos años. Si algún

componente del motor/equipo relacionado con las emisiones

estuviera defectuoso, B&S lo reparará o sustituirá.

Responsabilidades de la garantía del propietario:

• Como propietario del motor/equipo, usted es

responsable de llevar a cabo todas las operaciones de

mantenimiento que se enumeran en el manual del

propietario. B&S recomienda conservar todas las

facturas relativas al mantenimiento del motor/equipo,

pero B&S no puede denegar la garantía basándose

únicamente en la falta de facturas o en la imposibilidad

por parte del propietario de asegurar la correcta

realización de todas las operaciones de mantenimiento.

• Como propietario del motor/equipo, debe ser consciente

de que B&S puede denegar la cobertura de la garantía si

el motor/equipo o uno de sus componentes falla debido

a un uso indebido o negligente, un mantenimiento

inadecuado o modificaciones no autorizadas.

• Usted es responsable de presentar su motor/equipo a

un centro de distribución de B&S, distribuidor

autorizado de servicio u otra entidad equivalente, según

corresponda, en el momento en que surja un problema.

Las reparaciones cubiertas por la garantía se llevarán a

cabo en un plazo razonable, no superior a 30 días en

ningún caso. En caso de preguntas sobre los derechos

y responsabilidades relativos a la garantía, póngase en

contacto con B&S llamando al (414) 259-5262.

Disposiciones de la garantía contra defectos del sistema

de control de emisiones de Briggs & Stratton

A continuación se detallan las disposiciones concretas

relativas a la Cobertura de la garantía contra defectos del

sistema de control de emisiones. Se añaden a la garantía de

motores de B&S para motores no regulados, que figura en el

Manual del Operario.

1. Piezas garantizadas

La presente garantía cubre únicamente las piezas que

se enumeran a continuación (piezas del sistema de

control de emisiones) siempre que tales piezas

estuvieran presentes en el motor adquirido.

a. Sistema de regulación de combustible

• Sistema de enriquecimiento para arranque en frío

(estrangulador electrónico)

• Carburador y piezas internas

• Bomba de combustible

• Conducto de combustible, acoplamientos del

conducto de combustible, abrazaderas

• Depósito de combustible, tapón y cadena

• Bote de carbono

b. Sistema de inducción de aire

• Filtro de aire

• Colector de admisión

• Línea de purga y ventilación

c. Sistema de encendido

• Bujía(s)

• Sistema de encendido magnético

d. Sistema catalizador

• Convertidor catalítico

• Colector de escape

• Sistema de inyección de aire o válvula de impulso

e. Elementos diversos utilizados en los sistemas

• Válvulas y conmutadores de aspiración,

temperatura, posición y temporizados

• Conectores y unidades

2. Duración de la cobertura

Durante un período de dos años desde la fecha de

compra original, B&S garantiza al propietario original y

a todo propietario posterior que el motor está diseñado,

fabricado y equipado conforme a la normativa vigente

adoptada por el Air Resources Board; que no tiene

defectos de materiales ni de mano de obra que

provoquen el fallo de un componente cubierto; y que es

idéntico en todos los aspectos materiales al motor

descrito en la aplicación de certificación del fabricante.

El período de garantía comienza en la fecha de

adquisición original del motor.

La garantía de los componentes relacionados con las

emisiones es la siguiente:

• Los fallos de todo componente cubierto por la garantía

que no se deba sustituir como parte del plan de

mantenimiento obligatorio detallado en el manual del

propietario entregado quedarán cubiertos por la

garantía durante el período de la garantía especificado

anteriormente. Si alguno de estos componentes falla

durante el período de cobertura de la garantía, deberá

ser reparado o sustituido por B&S sin cargo alguno

para el propietario. Los componentes que se reparen o

sustituyan en virtud de la garantía estarán cubiertos por

la garantía durante el período de garantía restante.

• Los fallos de todo componente cubierto por la garantía

que sólo se deba inspeccionar periódicamente según el

manual del propietario entregado quedarán cubiertos

por la garantía durante el período de la garantía

especificado anteriormente. Los componentes que se

reparen o sustituyan en virtud de la garantía estarán

cubiertos por la garantía durante el período de garantía

restante.

• Los fallos de todo componente cubierto por la garantía

que se deba sustituir como parte del plan de

mantenimiento obligatorio detallado en el manual del

propietario entregado quedarán cubiertos por la

garantía hasta el momento en que se indique que es

necesario hacer la primera sustitución. Si el

componente falla antes de la fecha de la primera

sustitución, será reparado o sustituido por B&S sin

cargo alguno para el propietario. Los componentes que

se reparen o sustituyan en virtud de la garantía estarán

cubiertos por la garantía durante el período de garantía

hasta llegar a la fecha de la primera sustitución.

• No se podrán utilizar componentes complementarios o

modificados no exentos por el Air Resources Board. El

uso de componentes complementarios o modificados

no exentos por parte del propietario dará lugar a la

anulación de la garantía. El fabricante no será

responsable de los fallos de componentes cubiertos por

la garantía que se deban al uso de un componente

complementario o modificado no exento.

3. Cobertura de daños derivados

La cobertura se ampliará a los fallos de cualquier

componente del motor derivados del fallo de cualquier

componente relacionado con el sistema de emisiones

cubierto por la garantía.

4. Solicitudes y exclusiones de cobertura

Las solicitudes de garantía se cumplimentarán con

arreglo a las disposiciones de la política de garantía de

motores B&S. La cobertura no aplica a los fallos de

componentes relacionados con el sistema de emisiones

cubiertos por la garantía que no sean originales de B&S

ni a los fallos debidos a uso indebido, negligencia o

mantenimiento inadecuado, conforme a las

disposiciones de la política de garantía de motores

B&S. B&S no será responsable de la cobertura de la

garantía de fallos de componentes relacionados con el

sistema de emisiones cubiertos por la garantía

provocados por el uso de componentes

complementarios o modificados.

Consulte la información sobre el período de durabilidad de

las emisiones y el índice de aire en la etiqueta de

emisiones del motor pequeño para máquinas de servicio

Los motores con certificación de cumplimiento de la

normativa sobre emisiones de motores pequeños para

máquinas de servicio del California Air Resources Board

(CARB) deben mostrar información sobre el período de

durabilidad de las emisiones y el índice de aire. Briggs &

Stratton ofrece esta información al consumidor mediante

etiquetas de emisiones. La etiqueta de emisiones del motor

contiene la información de certificación.

El Período de Durabilidad de las Emisiones indica el

número de horas durante las cuales el motor puede

funcionar cumpliendo las normas sobre emisiones, siempre

que se realicen las operaciones de mantenimiento que se

detallan en las instrucciones de uso y mantenimiento. Se

utilizan las siguientes categorías:

Moderado: El motor está certificado para cumplir la

normativa sobre emisiones durante 125 horas de

funcionamiento real.

Intermedio: El motor está certificado para cumplir la

normativa sobre emisiones durante 250 horas de

funcionamiento real.

Prolongado: El motor está certificado para cumplir la

normativa sobre emisiones durante 500 horas de

funcionamiento real.

Por ejemplo, un cortacésped con operario a pie se suele

utilizar entre 20 y 25 horas al año. Por tanto, el Período de

Durabilidad de las Emisiones de un motor con clasificación

intermedia equivaldría a 10-12 años.

Los motores Briggs & Stratton cuentan con la certificación

de cumplimiento de la fase 2 de las normativas sobre

emisiones de la United States Environmental Protection

Agency (USEPA, Agencia estadounidense de protección del

medioambiente). En el caso de los motores con certificación

de fase 2, el período de cumplimiento de la normativa sobre

emisiones que figura en la etiqueta de cumplimiento de

emisiones indica el número de horas de funcionamiento

durante las cuales el motor ha demostrado cumplir los

requisitos federales sobre emisiones.

Para motores de menos de 225 cc:

Categoría C = 125 horas

Categoría B = 250 horas

Categoría A = 500 horas.

Para motores de 225 cc o más:

Categoría C = 250 horas

Categoría B = 500 horas

Categoría A = 1000 horas.

28 troybilt.com

Esperamos que disfrute de nuestra garantía y le pedimos disculpas por las molestias causadas. Cualquier distribuidor de servicio autorizado puede llevar a

cabo reparaciones en garantía. La mayoría de las reparaciones en garantía se gestionan normalmente, pero algunas veces la solicitud de servicio en garantía

puede no ser procedente. Por ejemplo, la garantía no será válida si el equipo presenta daños debidos al mal uso, la falta de mantenimiento, el transporte, la

manipulación, el almacenamiento o la instalación inadecuados. De manera similar, la garantía quedará anulada si se ha borrado la fecha de fabricación o el

número de serie del generador portátil, o si el equipo ha sido alterado o modificado. Durante el período de garantía, el distribuidor de servicio autorizado

podrá reparar o sustituir, a su libre elección, cualquier pieza que, previa inspección, sea defectuosa en condiciones normales de uso y servicio. Esta garantía

no cubre las reparaciones y equipos que se detallan a continuación:

•Desgaste normal: Al igual que cualquier otro aparato mecánico, los equipos de uso en exteriores necesitan piezas y mantenimiento periódicos para

funcionar correctamente. Esta garantía no cubre las reparaciones cuando el uso normal haya agotado la vida útil de una pieza concreta del equipo.

•Instalación y mantenimiento: Esta garantía no cubre los equipos ni las piezas cuya instalación sea incorrecta o no haya sido autorizada, ni aquellos

que hayan sido objeto de cualquier tipo de alteración, mal uso, negligencia, accidente, sobrecarga, exceso de velocidad o mantenimiento, reparación o

almacenamiento inadecuados que, a nuestro juicio, haya afectado negativamente a su funcionamiento y su fiabilidad. La garantía tampoco cubre el

mantenimiento normal, como los filtres de aire, los ajustes y la limpieza o la obstrucción del sistema de combustión (debido a materias químicas,

suciedad, carbón, cal, y así sucesivamente).

•Otras exclusiones: También quedan excluidos de esta garantía el desgaste de los artículos tales como juntas tóricas, filtros, etc., o los daños

derivados de accidentes, uso indebido, modificaciones, alteraciones, servicio inadecuado, congelación o deterioro químico. Los accesorios tales como

empezar baterías, juego de cables del adaptador del generador y cubiertas para almacenamiento quedan excluidos de la garantía del producto. También

se excluyen los equipos usados o reacondicionados y los destinados a demostraciones; los equipos utilizados como fuente principal de energía en

lugar de un servicio público y los equipos sanitarios destinados al mantenimiento de las constantes vitales. Esta garantía excluye los fallos debidos a

hechos fortuitos y a otros acontecimientos de fuerza mayor que escapan al control del fabricante. 198185S, Rev. C, 11/2/2009

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, WI, EE.UU

* Segundo año despide sólo

POLÍTICA PARA EL PROPIETARIO DE GENERADOR PORTÁTIL TROY-BILT®

GARANTÍA LIMITADA

Troy-Bilt® es una marca registrada de MTD Products Inc. bajo licencia de Briggs & Stratton Power Products. Briggs & Stratton Power Products Group,

LLC reparará o sustituirá sin cargo alguno cualquier componente del generador portátil que presente defectos de materiales y/o mano de obra. Los

gastos de transporte de las producto enviadas para reparar o sustituir conforme a los términos de esta garantía correrán a cargo del comprador. El

periodo de vigencia y las condiciones de esta garantía son los que se estipulan a continuación. Para obtener servicio en garantía, localice el distribuidor

de servicio autorizado más próximo en nuestro mapa de distribuidores, en www.BRIGGSandSTRATTON.COM.

NO EXISTE NINGUNA OTRA GARANTÍA EXPLÍCITA. LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O IDONEIDAD PARA UN

FIN CONCRETO, SE LIMITAN A UN AÑO DESDE LA FECHA DE COMPRA O AL LÍMITE DE TIEMPO PERMITIDO POR LA LEY. QUEDAN EXCLUIDAS

TODAS LAS GARANTÍAS IMPLÍCITAS QUEDA EXCLUIDA LA RESPONSABILIDAD POR DAÑOS SECUNDARIOS Y DERIVADOS HASTA EL LÍMITE

PERMITIDO POR LA LEY. Algunos países o estados no permiten limitar la duración de una garantía implícita ni excluir o limitar los daños secundarios y

derivados. Por tanto, es posible que las limitaciones y exclusiones mencionadas no sean aplicables en su caso. Esta garantía le otorga determinados

derechos legales y es posible que tenga otros derechos que pueden variar de un país o estado a otro.

El período de garantía comienza en la fecha de compra del primer usuario final y se prolonga durante el tiempo especificado. "Uso del consumidor" significa

uso doméstico personal por parte de un consumidor final. "Uso comercial" significa cualquier otro uso, incluidos los usos con fines comerciales, de

generación de ingresos o alquiler. Una vez que el equipo se haya usado con fines comerciales, se considerará como equipo de uso comercial a efectos de

esta garantía.

NO ES NECESARIO REGISTRAR LA GARANTÍA PARA OBTENER SERVICIO DE BRIGGS & STRATTON PRODUCTS. GUARDE SU RECIBO DE COMPRA. SI NO

APORTA LA PRUEBA DE LA FECHA DE COMPRA INICIAL, SE UTILIZARÁ LA FECHA DE FABRICACIÓN DEL PRODUCTO PARA DETERMINAR EL PERÍODO

DE GARANTÍA.

ACERCA DE LA EQUIPO GARANTÍA

Fecha de entrada en vigor: 1 de noviembre de 2009; sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 de noviembre de 2009.

2 años

1 año

Uso del consumidor

Uso comercial

PERÍODO DE GARANTÍA

Reservados

30 troybilt.com

Potencia nominal: El valor de potencia bruta nominal de cada modelo de motor de gasolina está indicado en una etiqueta conforme al

código J1940 (Procedimiento de valoración de potencia y par de pequeños motores) de la Society of Automotive Engineers (Sociedad de

ingenieros de automoción, SAE). Los valores nominales se han obtenido y corregido conforme al código SAE J1995 (Revisión 2002-05). Los

valores de par se obtienen a 3060 rpm; y los valores de potencia se obtienen a 3600 rpm. Los valores de potencia neta se obtienen con el

escape y filtro de aire instalados, mientras que los valores de potencia bruta se obtienen sin estos elementos. La potencia bruta real del

motor es superior que la potencia neta del motor y depende, entre otros factores, de las condiciones ambientales de uso y de las variaciones

entre distintos motores del mismo modelo. Dada la amplia variedad de productos que utilizan nuestros motores, es posible que el motor de

gasolina no desarrolle la potencia bruta nominal en determinados equipos. Esta diferencia se debe, entre otros, a los siguientes factores:

variedad de componentes del motor (filtro de aire, escape, carga, refrigeración, carburador, bomba de combustible, etc.), limitaciones de la

aplicación, condiciones ambientales de uso (temperatura, humedad, altitud) y variaciones entre distintos motores de un mismo modelo.

Debido a limitaciones de fabricación y capacidad, Briggs & Stratton puede sustituir un motor de una potencia nominal mayor por un motor

de esta serie.

* Este generador está clasificado conforme a la norma C22.2 No. 100-04 (motores y generadores) de la CSA (Canadian Standards

Association [Asociación canadiense de normalización]).

(888) 611-6708

Generador portátil

Especificaciones del producto

Vataje que Empieza . . . . . . . . . . . . . . . . . . . . .10,500 Vatios

Vataje* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7,000 Vatios

Corriente valorada de Carga de C.A.:

a 240 Voltios . . . . . . . . . . . . . . . . . . . . . . .29.1 Amperios

a 120 Voltios . . . . . . . . . . . . . . . . . . . . . . .58.3 Amperios

Frecuencia Nominal . . . . . . . . . . . . . . . . .60 Hz at 3600 rpm

Fase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Monofásica

Desplazamiento . . . . . . . . . . . . . . . . .420 cc (25.63 cu. in.)

Bujía Separación . . . . . . . . . . . . . . . . . .0.76 mm (0.030 in.)

Capacidad de Gasolina 32.2 Litros (8.5 galones americanos)

Capacidad de Aceite . . . . . . . . . . . . . .1.0 Litros (36 Onzas)

Servicio común despide

Depurador de aire . . . . . . . . . . . . . . . . . . . . .491588 o 5043

Botella de aceite de motor . . . . . . . . . . . . . . . . . . . .100028

Botella de aceite sintético . . . . . . . . . . . . . . . . . . . . .100074

Estabilizador de combustible . . . . . . . . . . . .100002 o 5041

Apagachispas . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83083GS

Briggs & Stratton Power Products Group, LLC

P.O. Box 702

Milwaukee, Wisconsin, 53201-0702 U.S.A.

Troy Bilt 7000 Watt Xp Series Portable Generator Users Manual 312417_030477_0esC_030477_0es

Navigation menu

Versions of this User Manual:

Views

Navigation
