Form No. 769-08966

April 2, 2013

Chipper Shredder — Model Series CS4265 & CS4325

Model Series CS4265 Shown

TROY-BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

Printed In USA

OperatOr’s Manual

Safe Operation Practices • Set-Up • Operation • Maintenance • Service • Troubleshooting • Warranty

WARNING

READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL

BEFORE ATTEMPTING TO OPERATE THIS MACHINE.

FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.

Customer Support

Please do NOT return the machine to the retailer or dealer without first contacting our Customer Support Department.

If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of

this machine, you can seek help from the experts. Choose from the options below:

◊ Visit us on the web at www.troybilt.com

See How-to Maintenance and Parts Installation Videos at www.troybilt.com/tutorials

◊ Call a Customer Support Representative at (800) 828-5500 or (330) 558-7220

◊ Write us at Troy-Bilt • P.O. Box 361131 • Cleveland, OH • 44136-0019

Thank you for purchasing a Troy-Bilt Chipper Shredder. It was

carefully engineered to provide excellent performance when

properly operated and maintained.

Please read this entire manual prior to operating the equipment.

It instructs you how to safely and easily set up, operate and

maintain your machine. Please be sure that you, and any other

persons who will operate the machine, carefully follow the

recommended safety practices at all times. Failure to do so could

result in personal injury or property damage.

All information in this manual is relative to the most recent

product information available at the time of printing. Review

this manual frequently to familiarize yourself with the machine,

its features and operation. Please be aware that this Operator’s

Manual may cover a range of product specifications for various

models. Characteristics and features discussed and/or illustrated

in this manual may not be applicable to all models. Troy-Bilt

reserves the right to change product specifications, designs and

equipment without notice and without incurring obligation.

If applicable, the power testing information used to establish

the power rating of the engine equipped on this machine can be

found at www.opei.org or the engine manufacturer’s web site.

If you have any problems or questions concerning the machine,

phone a authorized Troy-Bilt service dealer or contact us directly.

Troy-Bilt’s Customer Support telephone numbers, website

address and mailing address can be found on this page. We want

to ensure your complete satisfaction at all times.

Throughout this manual, all references to right and left side of the

machine are observed from the operating position

The engine manufacturer is responsible for all engine-related

issues with regards to performance, power-rating, specifications,

warranty and service. Please refer to the engine manufacturer’s

Owner’s/Operator’s Manual, packed separately with your

machine, for more information.

Thank You

Record Product Information

Before setting up and operating your new equipment, please

locate the model plate on the equipment and record the

information in the provided area to the right. You can locate the

model plate by standing at the operator’s position and looking

down at the frame below the engine. This information will be

necessary, should you seek technical support via our web site,

Customer Support Department, or with a local authorized service

dealer.

Model NuMber

Serial NuMber

To The Owner 1

Table of Contents

To The Owner ........................................................... 2

Important Safe Operation Practices ..................... 3

Assembly & Set-Up .................................................. 7

Controls & Features ................................................. 8

Operation ................................................................. 9

Maintenance & Adjustments .................................11

Service .....................................................................13

Troubleshooting .....................................................15

Replacement Parts .................................................16

Warranty ..................................................Back Cover

Important Safe Operation Practices 2

Training

1. Read, understand, and follow all instructions on the

machine and in the manual(s) before attempting to

assemble and operate. Keep this manual in a safe place for

future and regular reference and for ordering replacement

parts.

2. Be familiar with all controls and their proper operation.

Know how to stop the machine and disengage them

quickly.

3. Never allow children under 16 years of age to operate this

machine. Children 16 and over should read and understand

the instructions and safe operation practices in this manual

and on the machine and be trained and supervised by an

adult.

4. Never allow adults to operate this machine without proper

instruction.

5. Keep bystanders, pets, and children at least 75 feet from

the machine while it is in operation. Stop machine if

anyone enters the area.

6. Never run an engine indoors or in a poorly ventilated area.

Engine exhaust contains carbon monoxide, an odorless

and deadly gas.

7. Do not put hands and feet near rotating parts or in the

feeding chambers and discharge opening. Contact with

the rotating impeller can amputate fingers, hands, and

feet.

8. Never attempt to unclog either the feed intake or discharge

opening, remove or empty bag, or inspect and repair the

machine while the engine is running. Shut the engine off

and wait until all moving parts have come to a complete

stop. Disconnect the spark plug wire and ground it against

the engine.

Preparation

1. Thoroughly inspect the area where the equipment is to

be used. Remove all rocks, bottles, cans, or other foreign

objects which could be picked up or thrown and cause

personal injury or damage to the machine.

2. Always wear safety glasses or safety goggles during

operation and while performing an adjustment or repair,

to protect your eyes. Thrown objects which ricochet can

cause serious injury to the eyes.

3. Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Loose fitting clothes or jewelry can be

caught in movable parts. Never operate this machine

in bare feet or sandals. Wear leather work gloves when

feeding material in the chipper chute.

4. Before starting, check all bolts and screws for proper

tightness to be sure the machine is in safe working

condition. Also, visually inspect machine for any damage at

frequent intervals.

5. Maintain or replace safety and instructions labels, as

necessary.

WARNING: This symbol points out important safety instructions which, if not followed,

could endanger the personal safety and/or property of yourself and others. Read and follow

all instructions in this manual before attempting to operate this machine. Failure to comply

with these instructions may result in personal injury.

When you see this symbol. HEED ITS WARNING!

DANGER: This machine was built to be operated according to the safe operation practices in

this manual. As with any type of power equipment, carelessness or error on the part of the

operator can result in serious injury. This machine is capable of amputating fingers, hands,

toes and feet and throwing debris. Failure to observe the following safety instructions could

result in serious injury or death.

CALIFORNIA PROPOSITION 65

WARNING: Engine Exhaust, some of its constituents, and certain vehicle components

contain or emit chemicals known to State of California to cause cancer and birth defects

or other reproductive harm.

4Section 2 — important Safe operation practiceS

Safe Handling of Gasoline:

To avoid personal injury or property damage use extreme care

in handling gasoline. Gasoline is extremely flammable and the

vapors are explosive. Serious personal injury can occur when

gasoline is spilled on yourself or your clothes which can ignite.

Wash your skin and change clothes immediately.

a. Use only an approved gasoline container.

b. Never fill containers inside a vehicle or on a truck

or trailer bed with a plastic liner. Always place

containers on the ground away from your vehicle

before filling.

c. When practical, remove gas-powered equipment

from the truck or trailer and refuel it on the ground.

If this is not possible, then refuel such equipment on

a trailer with a portable container, rather than from a

gasoline dispenser nozzle.

d. Keep the nozzle in contact with the rim of the fuel

tank or container opening at all times until fueling is

complete. Do not use a nozzle lock-open device.

e. Extinguish all cigarettes, cigars, pipes and other

sources of ignition.

f. Never fuel machine indoors.

g. Never remove gas cap or add fuel while the engine

is hot or running. Allow engine to cool at least two

minutes before refueling.

h. Never over fill fuel tank. Fill tank to no more than ½

inch below bottom of filler neck to allow space for

fuel expansion.

i. Replace gasoline cap and tighten securely.

j. If gasoline is spilled, wipe it off the engine and

equipment. Move unit to another area. Wait 5

minutes before starting the engine.

k. To reduce fire hazards, keep machine free of grass,

leaves, or other debris build-up. Clean up oil or fuel

spillage and remove any fuel soaked debris.

l. Never store the machine or fuel container inside

where there is an open flame, spark or pilot light

as on a water heater, space heater, furnace, clothes

dryer or other gas appliances.

Operation

1. Do not put hands and feet near rotating parts or in the

feeding chambers and discharge opening. Contact with

the rotating impeller can amputate fingers, hands, and

feet.

2. Before starting the machine, make sure the chipper chute,

feed intake, and cutting chamber are empty and free of all

debris.

3. Thoroughly inspect all material to be shredded and remove

any metal, rocks, bottles, cans, or other foreign objects

which could cause personal injury or damage to the

machine.

4. If it becomes necessary to push material through the

shredder hopper, use a small diameter stick. Do not use

your hands or feet.

5. If the impeller strikes a foreign object or if your machine

should start making an unusual noise or vibration,

immediately shut the engine off. Allow the impeller to

come to a complete stop. Disconnect the spark plug wire,

ground it against the engine and perform the following

steps:

a. Inspect for damage.

b. Repair or replace any damaged parts.

c. Check for any loose parts and tighten to assure

continued safe operation.

6. Do not allow an accumulation of processed material to

build up in the discharge area. This can prevent proper

discharge and result in kickback of material through the

feed opening.

7. Do not attempt to shred or chip material larger than

specified on the machine or in this manual. Personal injury

or machine damage could result.

8. Never attempt to unclog either the feed intake or discharge

opening while the engine is running. Shut the engine off,

wait until all moving parts have stopped, disconnect the

spark plug wire and ground it against the engine before

clearing debris.

9. Never operate without the shredder hopper, chipper chute,

or chute deflector properly attached to the machine.

Never empty or change discharge bag while the engine is

running.

10. Keep all guards, deflectors and safety devices in place and

operating properly.

11. Keep your face and body back and to the side of the

chipper chute while feeding material into the machine to

avoid accidental kickback injuries.

12. Never operate this machine without good visibility or light.

13. Do not operate this machine on a paved, gravel or non-

level surface.

14. Do not operate this machine while under the influence of

alcohol or drugs.

15. Muffler and engine become hot and can cause a burn. Do

not touch.

16. Never pick up or carry machine while the engine is running.

17. If situations occur which are not covered in this manual, use

care and good judgement. Contact Customer Support for

assistance and the name of the nearest service dealer.

Maintenance & Storage

1. Never tamper with safety devices. Check their proper

operation regularly.

2. Check bolts and screws for proper tightness at frequent

intervals to keep the machine in safe working condition.

Also, visually inspect machine for any damage and repair, if

needed.

5Section 2 — important Safe operation practiceS

3. Before cleaning, repairing, or inspecting, stop the engine

and make certain the impeller and all moving parts have

stopped. Disconnect the spark plug wire and ground it

against the engine to prevent unintended starting.

4. Do not change the engine governor settings or overspeed

the engine. The governor controls the maximum safe

operating speed of the engine.

5. Maintain or replace safety and instruction labels, as

necessary.

6. Follow this manual for safe loading, unloading,

transporting, and storage of this machine.

7. Never store the machine or fuel container inside where

there is an open flame, spark or pilot light such as a water

heater, furnace, clothes dryer, etc.

8. Allow machine to cool at least 5 minutes before storing.

9. Always refer to the operator’s manual for proper

instructions on off-season storage.

10. If the fuel tank has to be drained, do this outdoors.

11. Observe proper disposal laws and regulations for gas, oil,

etc. to protect the environment.

12. According to the Consumer Products Safety Commission

(CPSC) and the U.S. Environmental Protection Agency (EPA),

this product has an Average Useful Life of seven (7) years,

or 60 hours of operation. At the end of the Average Useful

Life have the machine inspected annually by an authorized

service dealer to ensure that all mechanical and safety

systems are working properly and not worn excessively.

Failure to do so can result in accidents, injuries or death.

Do not modify engine

To avoid serious injury or death, do not modify engine in any

way. Tampering with the governor setting can lead to a runaway

engine and cause it to operate at unsafe speeds. Never tamper

with factory setting of engine governor.

Notice Regarding Emissions

Engines which are certified to comply with California and federal

EPA emission regulations for SORE (Small Off Road Equipment)

are certified to operate on regular unleaded gasoline, and

may include the following emission control systems: Engine

Modification (EM), Oxidizing Catalyst (OC), Secondary Air

Injection (SAI) and Three Way Catalyst (TWC) if so equipped.

Spark Arrestor

WARNING: This machine is equipped with an

internal combustion engine and should not be used

on or near any unimproved forest-covered,

brushcovered or grass-covered land unless the

engine’s exhaust system is equipped with a spark

arrestor meeting applicable local or state laws (if

any).

If a spark arrestor is used, it should be maintained in effective

working order by the operator. In the State of California the

above is required by law (Section 4442 of the California Public

Resources Code). Other states may have similar laws. Federal laws

apply on federal lands.

A spark arrestor for the muffler is available through your

nearest engine authorized service dealer or contact the service

department, P.O. Box 361131 Cleveland, Ohio 44136-0019.

6Section 2 — important Safe operation practiceS

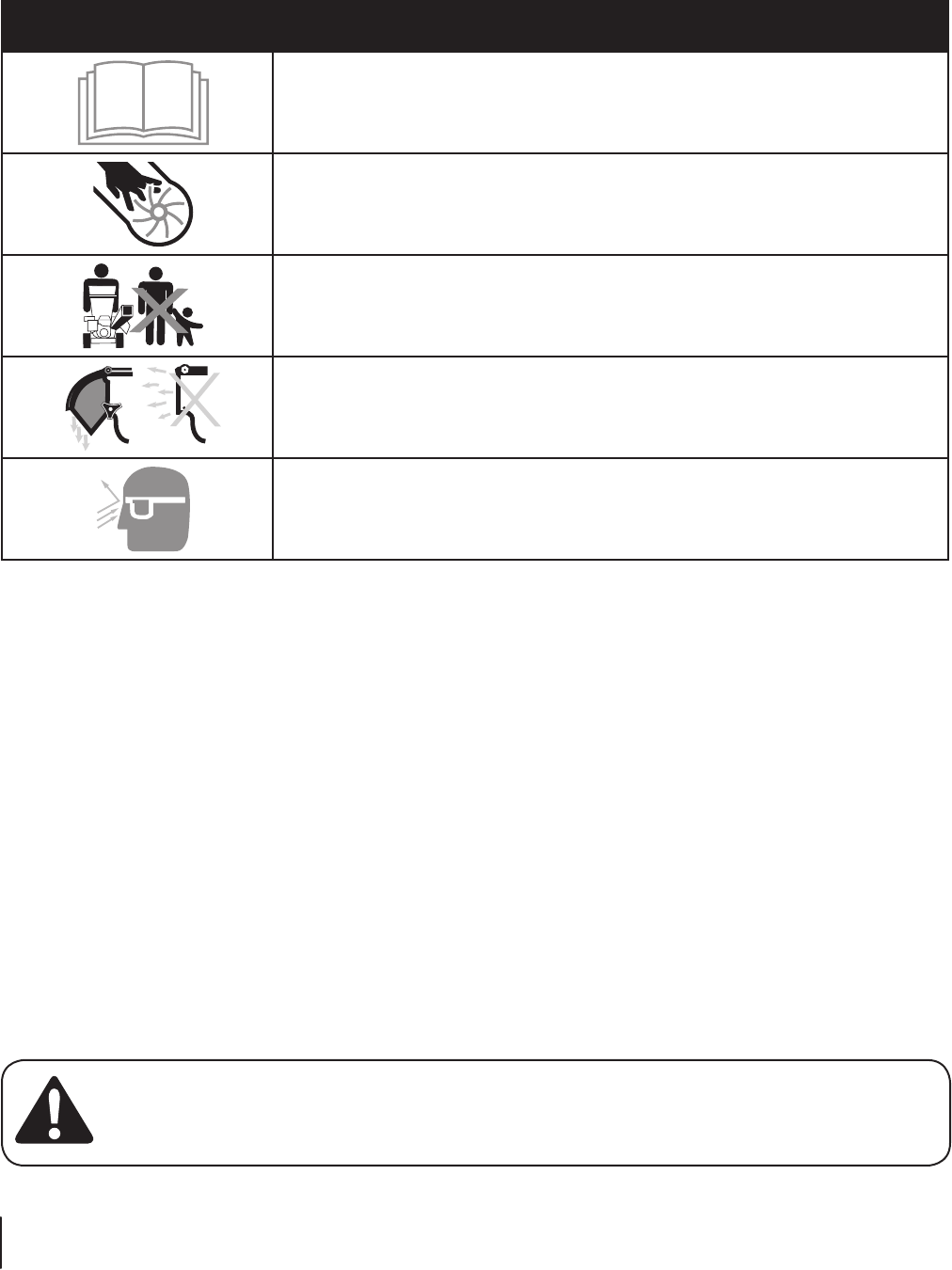

Safety Symbols

This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the

machine before attempting to assemble and operate.

Symbol Description

READ THE OPERATOR’S MANUAL(S)

Read, understand, and follow all instructions in the manual(s) before attempting to

assemble and operate

WARNING— ROTATING BLADES

Keep hands out of inlet and discharge openings while machine is running. There are rotating

blades inside

BYSTANDERS

Keep bystanders, pets, and children at least 75 feet from the machine while it is in operation.

Stop machine if anyone enters the area.

WARNING— THROWN DEBRIS

Never operate without the chute deflector properly attached to the machine.

EYE PROTECTION

Always wear safety glasses or safety goggles when operating this machine.

WARNING: Your Responsibility—Restrict the use of this power machine to persons who read, understand and

follow the warnings and instructions in this manual and on the machine.

SAVE THESE INSTRUCTIONS!

Assembly & Set-Up 3

Contents of Carton

• One Chipper Shredder • One Operator’s Manual • One Engine Operator’s Manual

• One Bottle of Oil • One Bag • One Safety Glasses

Assembly

NOTE: This unit is shipped without gasoline or oil in the engine.

Fill up gasoline and oil as instructed in the accompanying engine

manual BEFORE operating your chipper shredder.

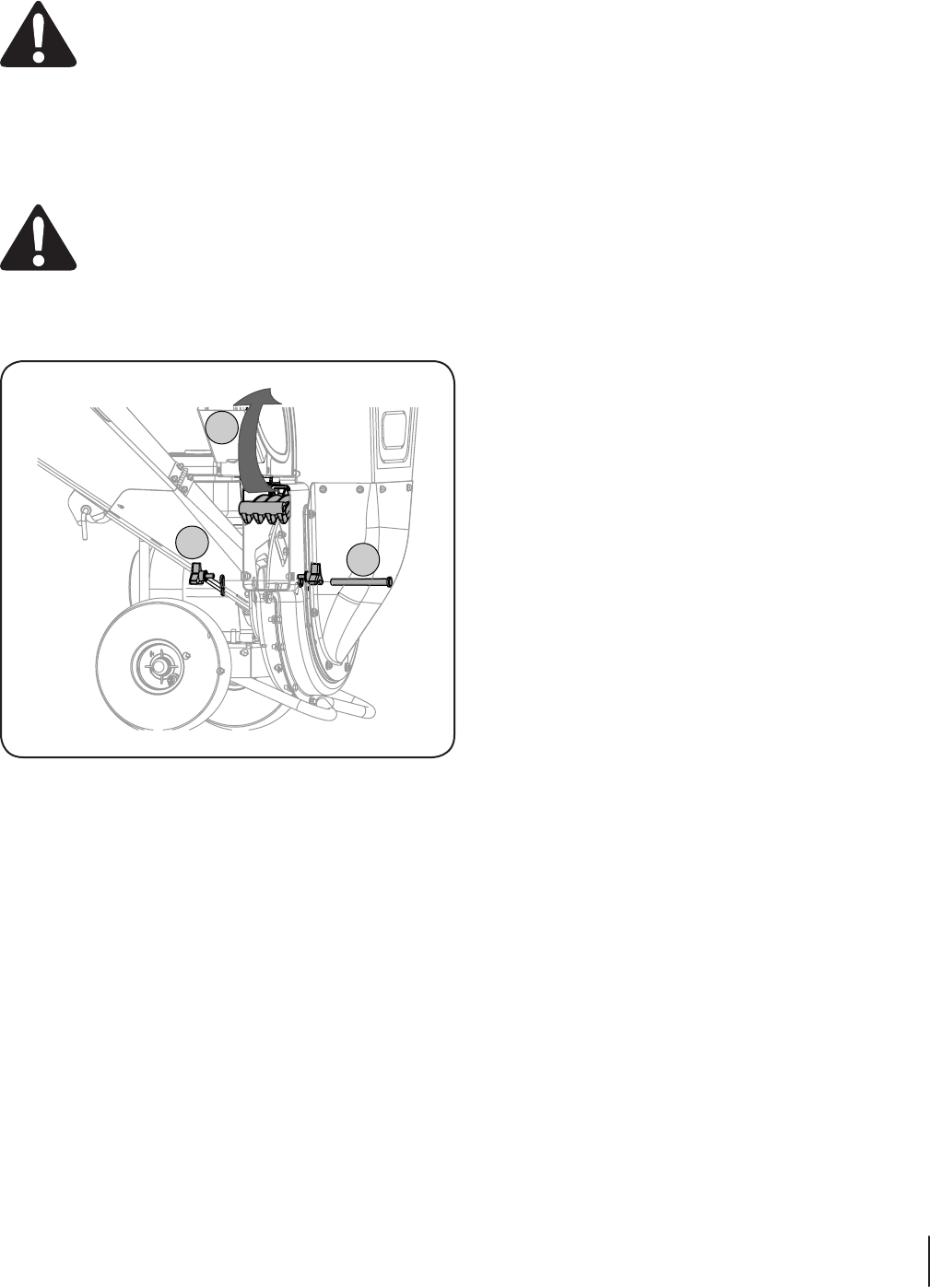

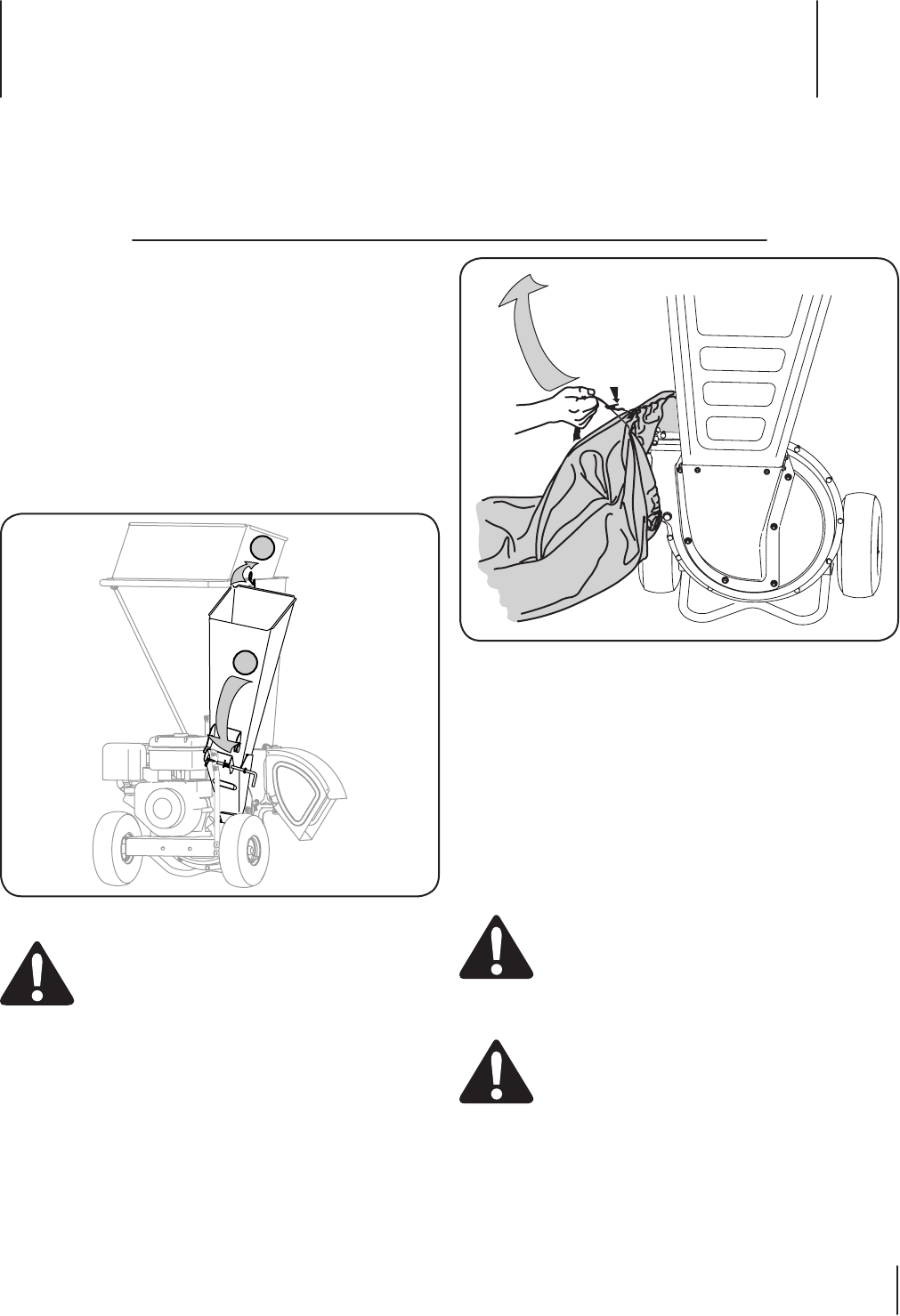

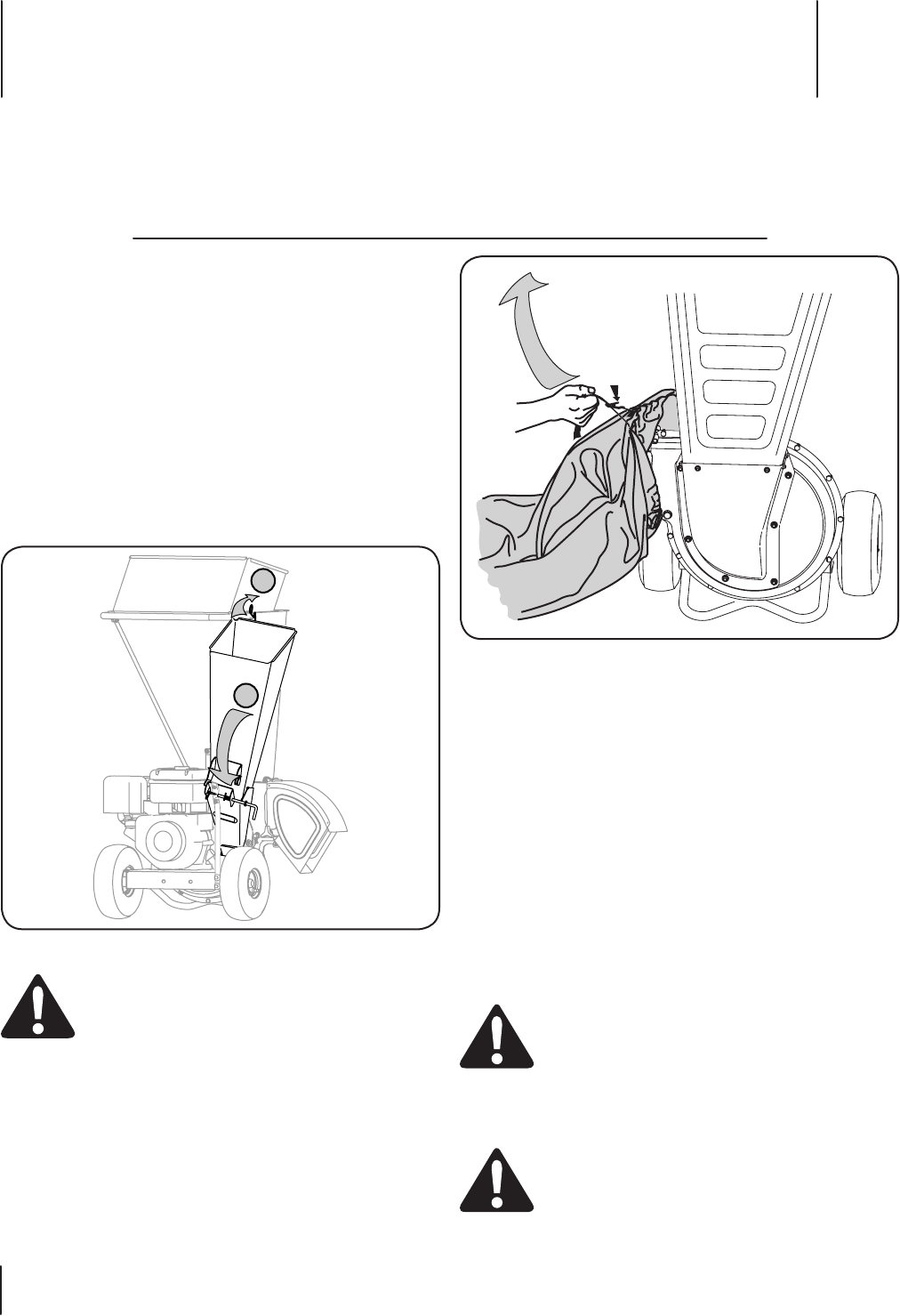

Chipper Chute (Model Series CS4325 Only)

For shipping reasons, the unit is crated with its chipper chute in a

raised position. To pivot it downward, proceed as follows:

1. Pull the spring latch upward.

2. Gently pivot the chipper chute down until it clicks into the

lock rod. See Figure 3-1.

Figure 3-1

WARNING: Never operate the chipper shredder

with the chipper chute in the raised position. Doing

so may result in property damage or serious injury

to the operator or bystanders.

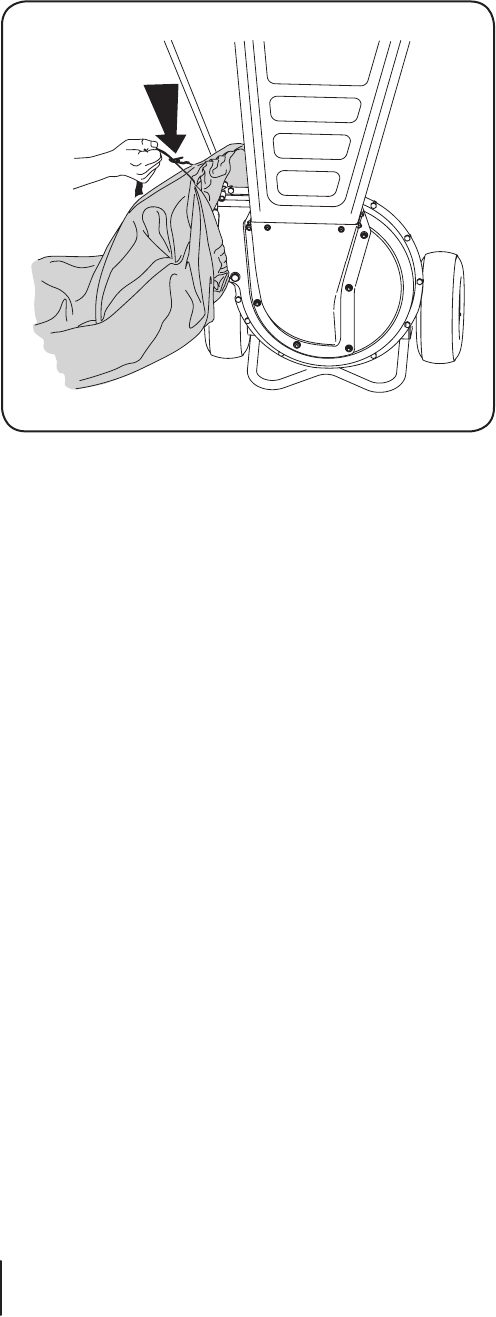

Bag

To attach the bag:

1. Place the opening of the bag completely over the chute

deflector. See Figure 3-2.

2. Position the bag so that the wing knobs which secure the

chute deflector to the impeller housing are completely

covered.

3. Pull on the draw-strap until the bag is tight around chute

deflector opening.

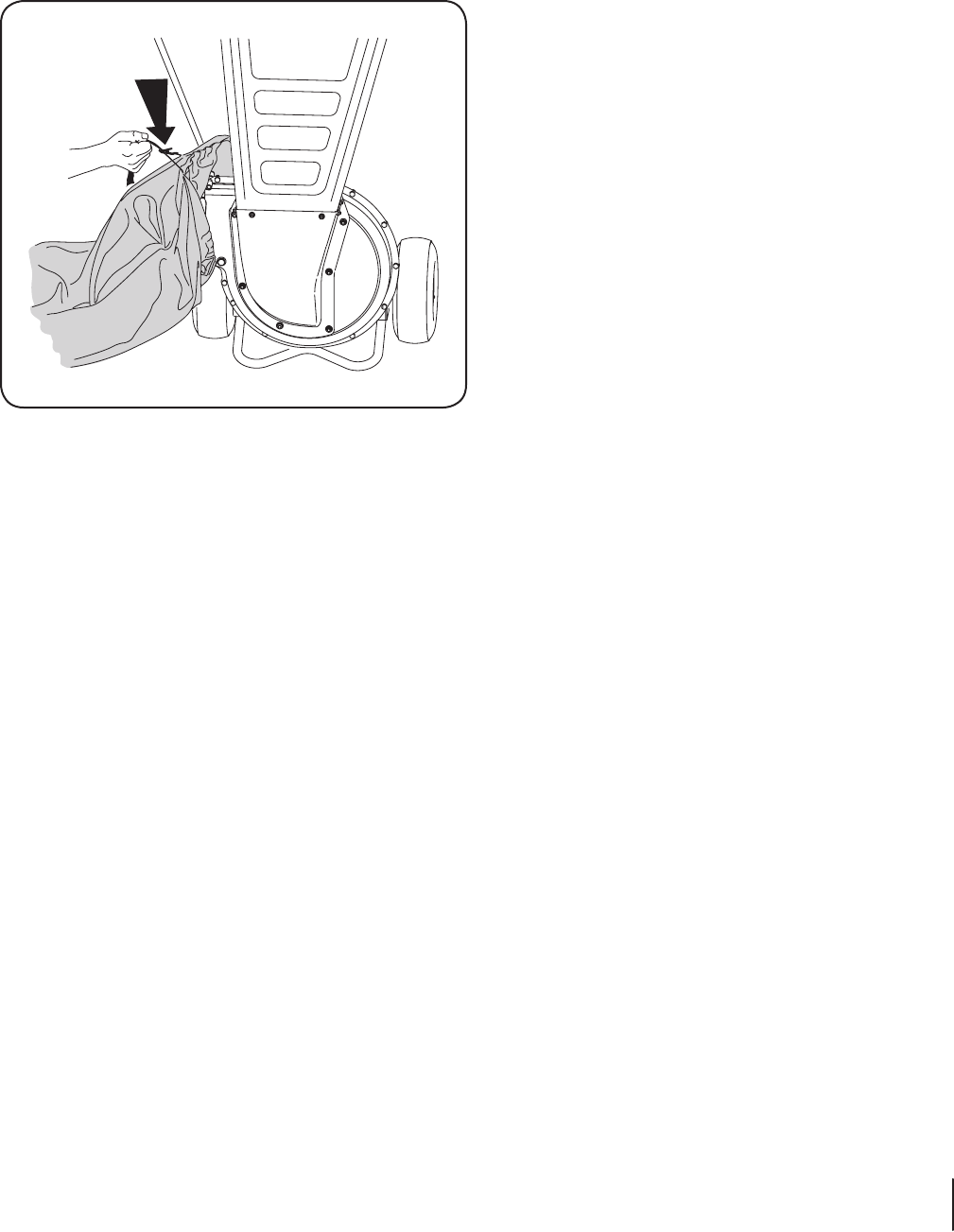

Figure 3-2

Set-Up

Gas and Oil Fill-Up

Refer to the separate engine owner’s manual for additional

engine information.

1. Add oil provided before starting unit for the first time out

of the box. Refer to the separate engine owner’s manual for

information regarding adding and checking the oil.

2. Service the engine with gasoline as instructed in the

separate engine owner’s manual.

WARNING: Use extreme care when handling

gasoline. Gasoline is extremely flammable and the

vapors are explosive. Never fuel the machine

indoors or while the engine is hot or running.

Extinguish cigarettes, cigars, pipes and other

sources of ignition.

WARNING: Never fill fuel tank indoors with engine

running or until the engine has been allowed to cool

for at least two minutes after running.

Controls and Features 4

Chipper Chute

Branches up to two inches (model series CS4265) or three inches

(model series CS4325) in diameter may be fed into the chipper

chute for chipping.

Hopper

Leaves, twigs, and branches up to 1/2-inch in diameter may be

placed into the hopper for shredding. See Figure 4-1.

IMPORTANT: Never place branches with a diameter greater than

1/2-inch in the hopper. Doing so can result in serious damage to

your unit’s shredder blade, flails or impeller.

Handle

Use the handle when manually transporting the chipper

shredder.

Recoil Starter

The recoil starter is located on the engine. Pull the recoil starter

to start engine.

Engine Controls

See the separate Engine Operator’s Manual packed with your

unit for the location and function of the engine controls.

Spring Latch (Model Series CS4325 Only)

The spring latch is located on the top of the hopper. It is used to

release or lock the chipper chute in a raised position for storage

or for transporting. See Figure 4-1.

WARNING: Never operate the chipper shredder

with the chipper chute in the raised position. Use

the spring latch to lower the chipper chute into the

operating position before starting the engine.

Lock Rod (Model Series CS4325 Only)

The lock rod is located on the chipper chute support. It is used

to release or lock the chipper chute in a lowered position for

operation.

Chute Deflector

Debris is discharged from the machine’s reduction chamber

through the chute deflector.

Chute

Deflector

Spring

Latch

Hopper

Chipper

Chute

Recoil

Starter

Handle

Lock Rod Model Series CS4325 Shown

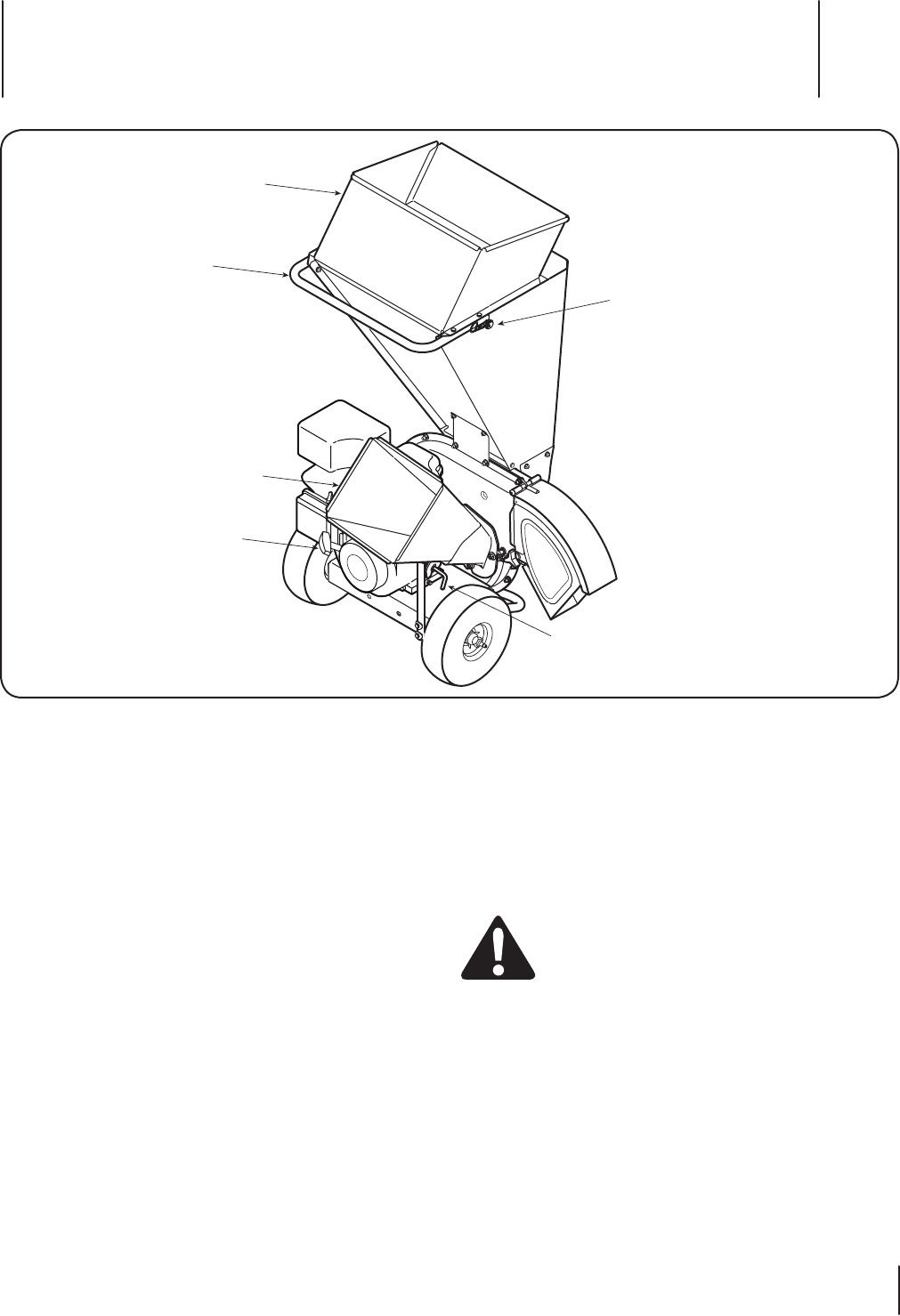

Figure 4-1

Operation 5

WARNING: The operation of any chipper shredder

can result in foreign objects being thrown into the

eyes, which can damage your eyes severely. Always

wear the safety glasses provided with this unit or

eye shields before chipping or shredding and while

performing any adjustments or repairs.

Starting Engine

Refer to the Engine Operator’s Manual for the complete starting

instructions.

Shredding

Yard waste such as leaves and pine needles can be placed in

the hopper for shredding. After material has been processed by

the shredder blade and flails, it will be forced out of the chute

deflector, and, if attached, into a debris collection bag.

Observe the following guidelines when shredding yard debris:

• Never attempt to shred material other than normal yard

debris (leaves, twigs, pine cones, etc.).

• Avoid shredding fibrous plants such as tomato vines until

they are thoroughly dried out. Fresh vines do not shred

well and tend to wrap themselves around the impeller and

flails.

• Place reasonable amounts of debris into the hopper at a

time. Do not overload the hopper.

• Allow the material in the hopper to be drawn into the

blades and shredded before adding additional debris

to the hopper. Failure to due so may result in a clogged

hopper, clogged chute deflector or a stalled engine.

• Avoid placing twigs longer than 24 inches into the hopper.

Twigs longer than 24 inches may result in a clogged

hopper.

IMPORTANT: Never place branches with a diameter greater

than 1/2-inch in the hopper. Doing so can result in serious

damage to the unit’s shredder blade, flails or impeller.

Clearing the Hopper

Should the hopper become clogged with debris during

operation, proceed as follows:

1. Grasp the handle with both hands and gently agitate the

chipper shredder to help loosen debris, drawing it into the

impeller.

If the clog does not clear, proceed as follows:

1. Stop engine.

2. Use your hands to remove any debris found near the top of

the hopper.

3. Use a branch (or other available device, i.e. broomstick) to

dislodge debris located toward the base of the hopper.

4. Restart engine.

NOTE: If you’re unable to pull the starter rope as a result of

accumulated debris near the impeller, follow instructions

under the heading Cleaning the Reduction Chamber in the

“Maintenance & Adjustments” section of this manual.

Chipping

WARNING: Never operate the chipper shredder

without chipper chute lowered into the operating

position.

Branches up to two inches (model series CS4265) or three

inches (model series CS4325) in diameter can be fed into the

chipper chute. Observe the following guidelines when chipping

branches:

• Keep both hands firmly on the branch as you feed it into

the chipper chute.

• Never feed more than one branch into the chipper chute at

a time.

• Never feed anything other than branches (or wood) into

the chipper chute.

• Apply intermittent pressure (force, in short pulses) while

feeding larger branches into the chipper chute, to avoid

bogging or stalling the engine.

IMPORTANT: Never feed branches with a diameter greater

than two (2) inches (Model Series CS4265) or three (3)

inches (model series CS4325) into the chipper chute. Doing

so can result in serious damage to your unit’s chipper

blades, flails or impeller.

NOTE: For best performance, always operate the unit with

sharp chipper blades. If a noticeable loss in performance is

encountered while chipping branches, the chipper blades

should be replaced.

10 Section 5— operation

Emptying the Bag

1. Stop engine.

2. Squeeze the locking buckle to release the bag’s draw-strap

before loosening it from the chute deflector. See Figure 5-1.

Figure 5-1

3. Empty the bag and reattach to the chute deflector

opening. Refer to the “Set-Up & Adjustments” section of

this manual.

Maintenance & Adjustments 6

Equipment Care

• Clean the chipper shredder thoroughly after each use.

• Wash bag periodically with water. Allow to dry thoroughly

in shade.

• If the reduction chamber becomes clogged, remove and

clean as instructed below.

NOTE: Cleaning with a forceful spray of water is not

recommended as it could contaminate the fuel system.

Engine Care

Refer to the Maintenance section of the Engine Operator’s

manual packed with your unit. Read and follow instructions

carefully.

• Check engine oil level before each use as instructed in the

separate engine manual.

• Clean or replace air cleaner every 25 hours under normal

conditions. Clean every few hours under extremely dusty

conditions. To service the air cleaner, refer to the engine

manual.

• The spark plug should be cleaned and the gap reset once

a season. Check engine manual for correct plug type and

gap specifications.

• Clean engine regularly with a cloth or brush. Keep the

top of the engine clean to permit proper air circulation.

Remove all grass, dirt, and combustible debris from muffler

area.

Maintenance

General Recommendations

• Always observe safety rules when performing any

maintenance.

• The warranty on this chipper shredder does not cover

items that have been subjected to operator abuse or

negligence. To receive full value from warranty, operator

must maintain the equipment as instructed here.

• Changing of engine-governed speed will void engine

warranty.

• All adjustments should be checked at least once each

season.

• Periodically check all fasteners and make sure these are

tight.

WARNING: Always stop engine, disconnect spark

plug, and ground against engine before, cleaning,

lubricating, or performing any type of maintenance

on your machine.

Lubrication

1. Lubricate the chipper chute hinge a with light oil once a

season.

2. Lubricate the pivot points on the chute deflector with light

oil once a season.

3. Follow the separate engine manual packed with your unit

for engine lubrication instructions.

12 Section 6— Maintenance & adjuStMentS

3. Remove the hairpin clip from the clevis pin which extends

through the housing and shredder screen. See Figure 6-1B.

Remove clevis pin.

4. Pivot the shredder screen upward. See Figure 6-1C. Clean

the surrounding area by scraping away debris.

5. Confirm that the spark plug wire is disconnected and away

from spark plug. Pull on the starter rope two-to-three

times to purge any remaining debris from the reduction

chamber.

6. When the area is cleaned, pivot the shredder screen

downward and re-secure with the clevis pin and hairpin

clip removed earlier.

7. Reattach the debris collection bag to the chute deflector, if

desired.

Cleaning The Reduction Chamber

WARNING: The impeller’s shredder blade and

chipper blades are sharp. Wear leather work gloves

to protect your hands when cleaning out the

reduction chamber.

If the reduction chamber becomes clogged with debris, the

shredder screen can be pivoted upward so that you can clean the

surrounding area. To do so, proceed as follows:

1. Stop engine, disconnect spark plug, and make certain the

chipper shredder has come to a complete stop.

WARNING: The muffler and surrounding area will

be hot if the engine has been running. Use caution

and protect your hands if working near the muffler.

2. If attached, remove debris bag. Remove the two wing

knobs on either side of the chute deflector and pivot the

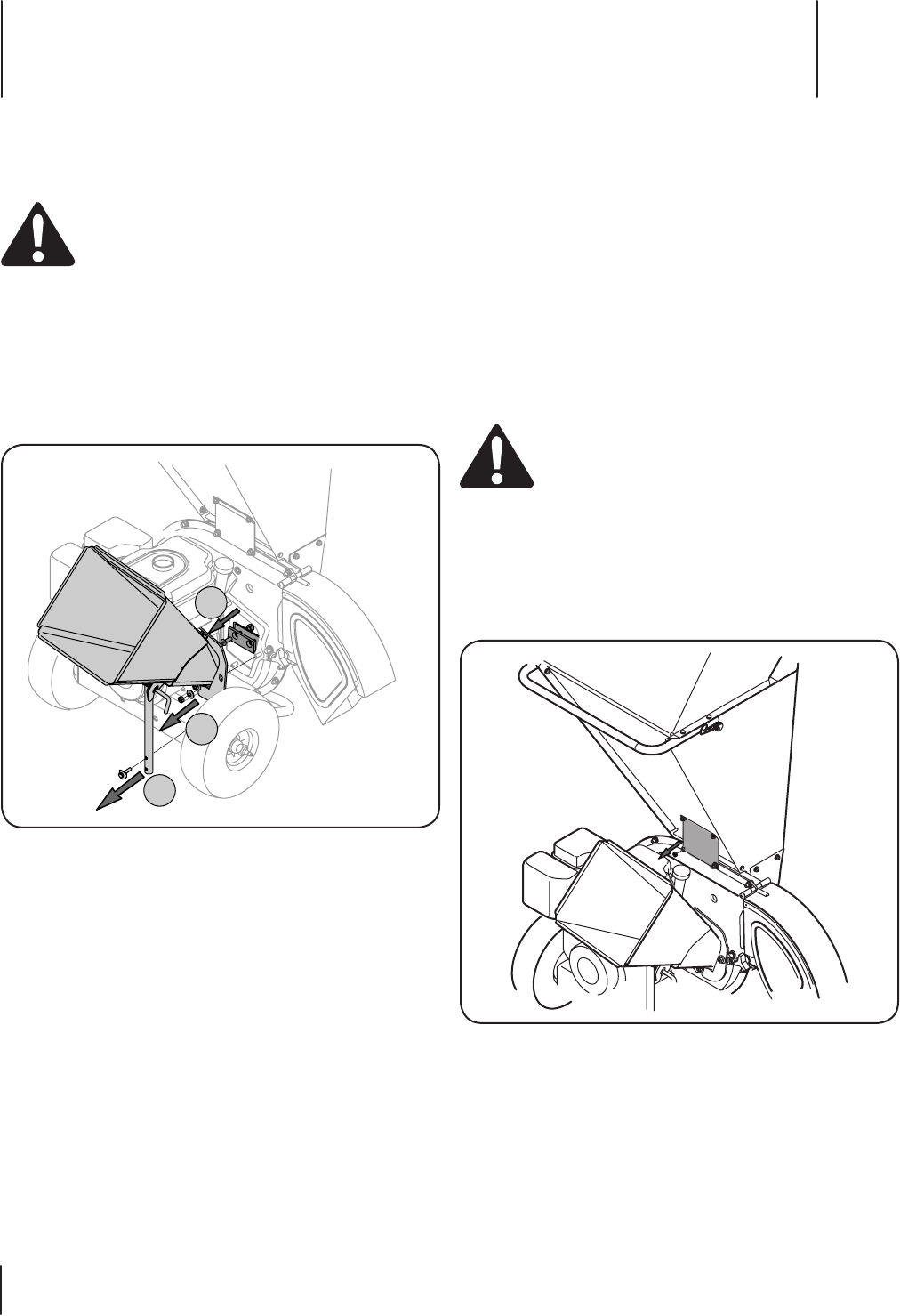

chute deflector upward. See Figure 6-1.

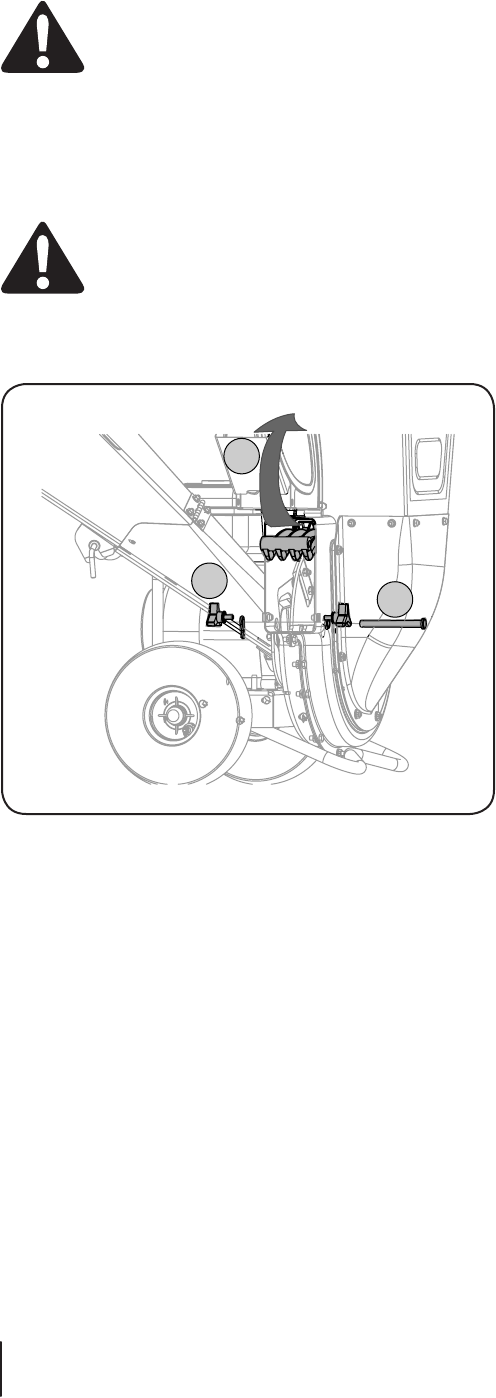

Figure 6-1

Service 7

7. Install a replacement blade (Part No. 742-0544) with the

hardware removed earlier or sharpen.

IMPORTANT: When sharpening the blade, protect hands by

using gloves. Follow the original angle of grind and make

sure to remove an equal amount from each blade.

8. To replace the other blade, rotate the impeller to expose

the second blade and repeat the steps above.

NOTE: Make certain blades are reassembled with the sharp

edge outward (toward the chipper chute). Torque hardware

to between 20 ft.-lbs and 25 ft.-lbs.

Shredder Blade

WARNING: The shredder blade is sharp. Wear

leather work gloves to protect your hands.

1. Stop engine, disconnect spark plug, and make certain that

all moving parts have come to a complete stop.

2. Remove the two flange nuts (and hex bolts) which secure

the hopper support bracket to the impeller housing. Retain

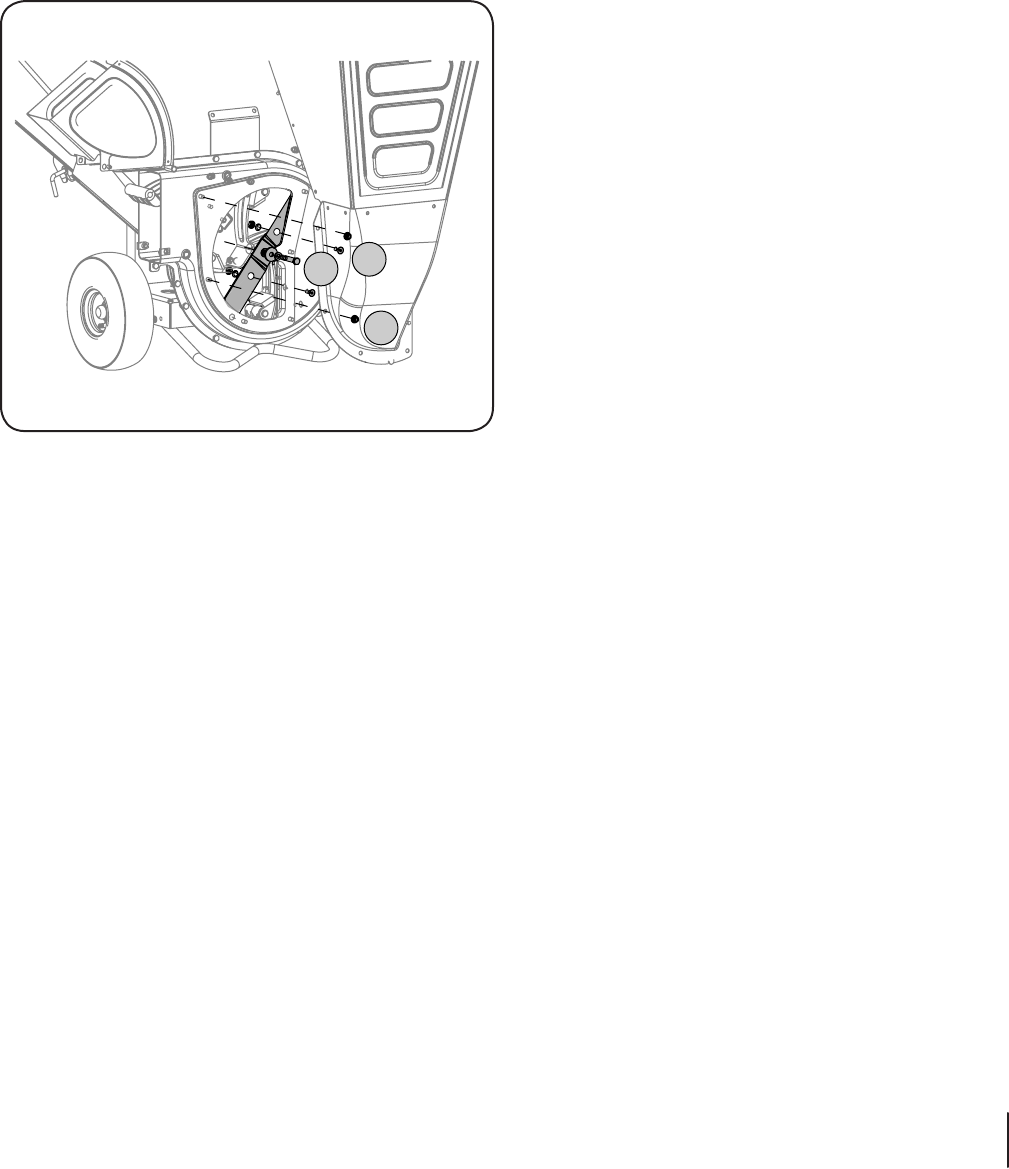

the hardware. See Figure 7-2.

Figure 7-2

3. Pivot the shredder screen upward as instructed under the

heading Cleaning the Reduction Chamber.

Blade Care

Chipper Blades

WARNING: The impeller’s chipper blades are

sharp. Wear leather work gloves to protect your

hands.

1. Stop engine, disconnect spark plug, and make certain the

chipper shredder has come to a complete stop.

2. Pivot the shredder screen upward as instructed under the

heading Cleaning the Reduction Chamber.

3. Remove the chipper chute support brace from the frame

by removing the two hex bolts and saddle washers which

secure it. See Figure 7-1A.

Model Series CS 4325 Shown

Figure 7-1

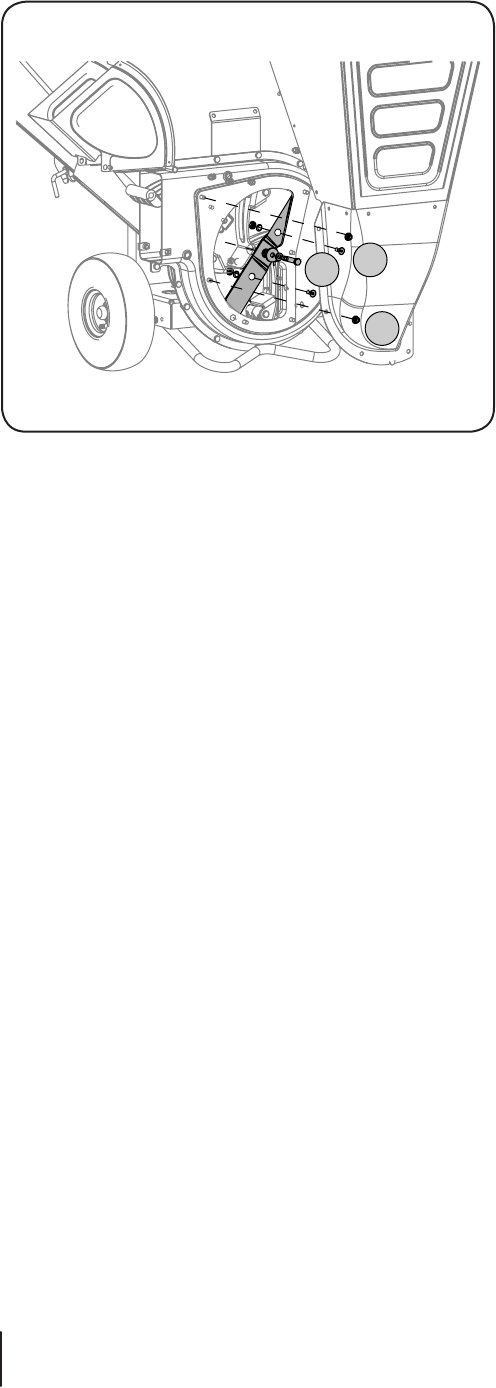

4. Remove the chipper chute by removing three hex nuts and

washers which secure it to the impeller housing. See Figure

7-1B.

5. Rotate the impeller by hand until one of the two chipper

blades is visible through the impeller housing opening.

6. Remove the blade by removing the internal hex screws,

lock washers and hex nuts which secure it to the impeller.

See Figure 7-1C. Retain the hardware.

NOTE: Use a 3/16” hex key (Allen) wrench on the outside of

the blade and a 1/2” box (or socket) wrench on the inside of

the impeller. Hold the Allen wrench stationary and rotate

the box (or socket) wrench to loosen the nut.

14 Section 7— Service

4. Remove six flange nuts which secure hopper inlet guide to

impeller housing. See Figure 7-3A.

Figure 7-3

5. Carefully separate the hopper assembly from the impeller

housing and set it aside.

6. Insert a piece of wood into the chute deflector opening to

stabilize the impeller and prevent it from rotating when

removing the shredder blade.

7. Remove the two internal hex screws, hex lock nuts, and

lock washers which secure the shredder blade to the

impeller. See Figure 7-3B.

NOTE: Use a 3/16” hex key (Allen) wrench on the outside

of the shredder blade and a 1/2” box (or socket) wrench

on the inside of the shredder blade. Hold the Allen wrench

stationary and rotate the box (or socket) wrench to loosen

the nut.

8. Remove the hex bolt, lock washer, and flat washer to

completely free shredder blade. See Figure 7-3C.

IMPORTANT: If sharpening the blade for reuse, follow

the original angle of grind as a guide. Make certain each

cutting edge receives an equal amount of grinding to

prevent an unbalanced blade. Remove metal from the

heavy side until it is balanced evenly.

IMPORTANT: When reassembling the blade, tighten center

bolt to between 45 ft.-lbs and 58 ft.-lbs and the two out

bolts to between 20 ft.-lbs and 25 ft.-lbs.

Off-Season Storage

• Allow the unit to run and clear out all debris for a short

time before shutting the unit down before storage.

• When storing the chipper shredder in an unventilated or

metal storage shed, care should be taken to rustproof the

non-painted surfaces. Using a light oil or silicone, coat the

equipment, especially any springs, bearings, and cables.

• Remove all dirt from exterior of engine and equipment.

• Follow lubrication recommendations.

• Refer to engine manual for correct engine storage

instructions.

• Store equipment in a clean, dry area. Do not store in an

area where equipment is present that may use a pilot light

or has a component that can create a spark.

Troubleshooting 8

Problem Cause Remedy

Excessive Vibration 1. Loose parts or damaged impeller. 2. See authorized service dealer.

Unit does not discharge 1. Discharge area clogged.

2. Foreign object lodged in impeller.

3. Low engine RPM.

1. Stop engine immediately and disconnect

spark plug wire. Clean flail screen and inside

of discharge opening.

2. Stop engine and disconnect spark plug wire.

Remove lodged object.

3. Always run engine at full throttle.

Rate of discharge slows

considerably or composition

of discharged material

changes

1. Low engine RPM.

2. Chipper blade dull.

1. Always run engine at full throttle.

2. Replace chipper blade or see your authorized

service dealer.

Replacement Parts 9

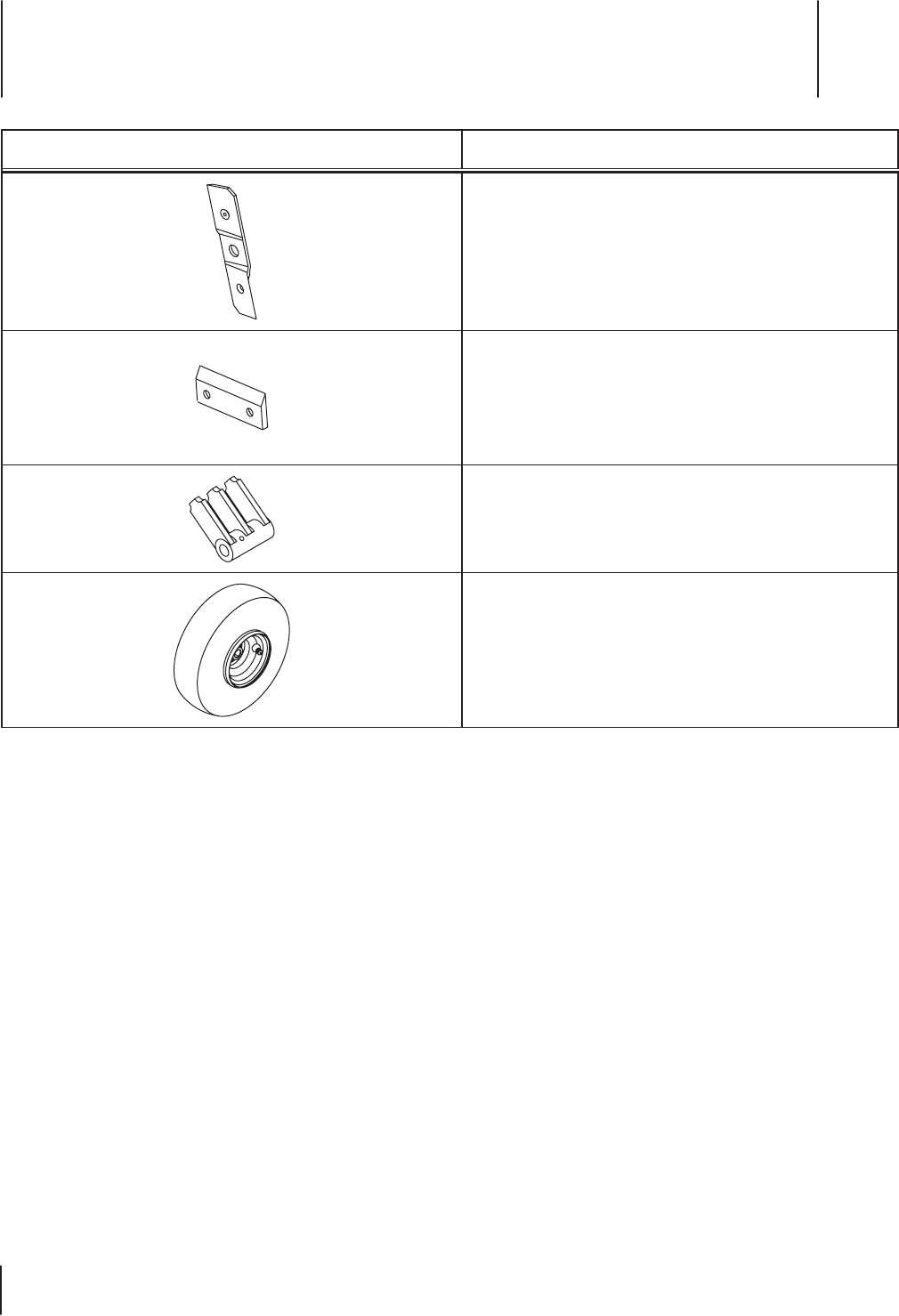

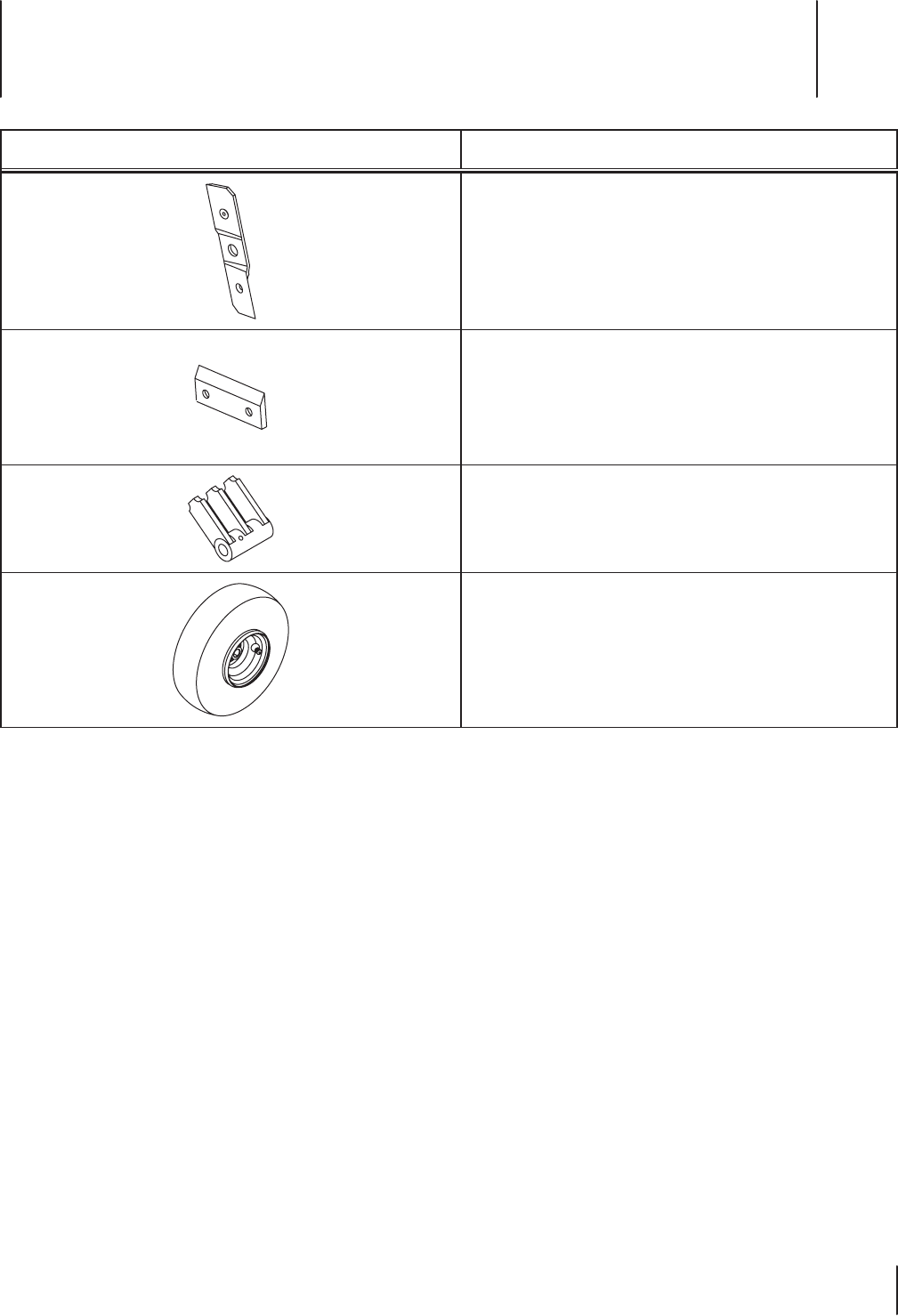

Component Part Number and Description

942-04050 Shredder Blade

942-0544B Chipper Blade

719-04308 Flail Blade (3 total)

934-04009 10 x 4.0 Pneumatic Wheel with Bearings

Phone (800) 828-5500 to order replacement parts or a complete Parts Manual (have your full model number and serial number ready).

Parts Manual downloads are also available free of charge at www.troybilt.com.

Notes 10

18 Section 10 — noteS

MANUFACTURER’S LIMITED WARRANTY FOR

GDOC-100020 REV. A

The limited warranty set forth below is given by Troy-Bilt LLC with

respect to new merchandise purchased and used in the United States

and/or its territories and possessions, and by MTD Products Limited

with respect to new merchandise purchased and used in Canada and/

or its territories and possessions (either entity respectively, “Troy-Bilt”).

This warranty is in addition to any applicable emissions warranty

provided with your product.

“Troy-Bilt” warrants this product (excluding its Normal Wear Parts

and Attachments as described below) against defects in material and

workmanship for a period of two (2) years commencing on the date of

original purchase and will, at its option, repair or replace, free of charge,

any part found to be defective in materials or workmanship. This

limited warranty shall only apply if this product has been operated and

maintained in accordance with the Operator’s Manual furnished with

the product, and has not been subject to misuse, abuse, commercial

use, neglect, accident, improper maintenance, alteration, vandalism,

theft, fire, water, or damage because of other peril or natural disaster.

Damage resulting from the installation or use of any part, accessory

or attachment not approved by Troy-Bilt for use with the product(s)

covered by this manual will void your warranty as to any resulting

damage.

Normal Wear Parts are warranted to be free from defects in material

and workmanship for a period of thirty (30) days from the date of

purchase. Normal wear parts include, but are not limited to items such

as: batteries, belts, blades, blade adapters, tines, grass bags, wheels,

rider deck wheels, seats, snow thrower skid shoes, friction wheels,

shave plates, auger spiral rubber and tires.

Attachments — Troy-Bilt warrants attachments for this product against

defects in material and workmanship for a period of one (1) year,

commencing on the date of the attachment’s original purchase or

lease. Attachments include, but are not limited to items such as: grass

collectors and mulch kits.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH

PROOF OF PURCHASE, through your local authorized service dealer. To

locate the dealer in your area:

In the U.S.A.

Check your Yellow Pages, or contact Troy-Bilt LLC at P.O. Box 361131,

Cleveland, Ohio 44136-0019, or call 1-866-840-6483,

1-330-558-7220 or log on to our Web site at www.troybilt.com.

In Canada

Contact MTD Products Limited, Kitchener, ON N2G 4J1, or call 1-800-

668-1238 or log on to our Web site at www.mtdcanada.com.

This limited warranty does not provide coverage in the following cases:

a. The engine or component parts thereof. These items may

carry a separate manufacturer’s warranty. Refer to applicable

manufacturer’s warranty for terms and conditions.

b. Log splitter pumps, valves, and cylinders have a separate one-

year warranty.

c. Routine maintenance items such as lubricants, filters, blade

sharpening, tune-ups, brake adjustments, clutch adjustments,

deck adjustments, and normal deterioration of the exterior finish

due to use or exposure.

d. Service completed by someone other than an authorized service

dealer.

e. Troy-Bilt does not extend any warranty for products sold or

exported outside of the United States and/or Canada, and their

respective possessions and territories, except those sold through

Troy-Bilt’s authorized channels of export distribution.

f. Replacement parts that are not genuine Troy-Bilt parts.

g. Transportation charges and service calls.

h. Troy-Bilt does not warrant this product for commercial use.

No implied warranty, including any implied warranty of

merchantability or fitness for a particular purpose, applies

after the applicable period of express written warranty above

as to the parts as identified. No other express warranty,

whether written or oral, except as mentioned above, given

by any person or entity, including a dealer or retailer, with

respect to any product, shall bind Troy-Bilt. During the period

of the warranty, the exclusive remedy is repair or replacement

of the product as set forth above.

The provisions as set forth in this warranty provide the sole

and exclusive remedy arising from the sale. Troy-Bilt shall

not be liable for incidental or consequential loss or damage

including, without limitation, expenses incurred for substitute

or replacement lawn care services or for rental expenses to

temporarily replace a warranted product.

Some states do not allow the exclusion or limitation of incidental

or consequential damages, or limitations on how long an implied

warranty lasts, so the above exclusions or limitations may not apply to

you.

In no event shall recovery of any kind be greater than the amount of

the purchase price of the product sold. Alteration of safety features

of the product shall void this warranty. You assume the risk and

liability for loss, damage, or injury to you and your property and/or to

others and their property arising out of the misuse or inability to use

the product.

This limited warranty shall not extend to anyone other than the original

purchaser or to the person for whom it was purchased as a gift.

HOW STATE LAW RELATES TO THIS WARRANTY: This limited

warranty gives you specific legal rights, and you may also have other

rights which vary from state to state.

IMPORTANT: Owner must present Original Proof of Purchase to

obtain warranty coverage.

Troy-Bilt LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Phone: 1-866-840-6483, 1-330-558-7220

MTD Canada Limited - KITCHENER, ON N2G 4J1; Phone 1-800-668-1238

TROY-BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

Impreso en Estados Unidos de América

MaNual del operador

Medidas importantes de seguridad • Conguración • Funcionamiento • Mantenimiento • Servicio •

Solución de problemas • Garantía

ADVERTENCIA

LEA Y SIGA TODAS LAS INSTRUCCIONES DE ESTE MANUAL ANTES DE PONER EN

FUNCIONAMIENTO ESTA MÁQUINA.

SI NO RESPETA ESTAS INSTRUCCIONES PUEDE PROVOCAR LESIONES PERSONALES.

Cortadora Trituradora — Modelo Serie CS4265 Y CS4325

Modelo Serie CS4265

Al propietario 1

Asistencia al Cliente

Por favor, NO devuelva la unidad al minorista o distribuidor sin ponerse en contacto primero con el Departamento de

Asistencia al Cliente.

En caso de tener problemas para montar este producto o de tener dudas con respecto a los controles, funcionamiento o

mantenimiento del mismo, puede solicitar la ayuda de expertos. Elija entre las opciones que se presentan a continuación:

◊ Visite nuestro sitio web en www.troybilt.com

Ver Vídeos demostrativos de instalación de mantenimiento y piezas en www.troybilt.com/Tutorials

◊ Llame a un representante de Asistencia al Cliente al (800) 828-5500 ó (330) 558-7220

◊ Escríbanos a Troy-Bilt • P.O. Box 361131 • Cleveland, OH • 44136-0019

Gracias por comprar una máquina Cortadora Trituradora

fabricada por Troy-Bilt. La misma ha sido diseñada

cuidadosamente para brindar excelente rendimiento si se la

opera y mantiene correctamente.

Por favor lea todo este manual antes de operar el equipo.

Le indica cómo configurar, operar y mantener la máquina

con seguridad y fácilmente. Por favor asegúrese de seguir

cuidadosamente y en todo momento las prácticas de seguridad

recomendadas, y hacérselas seguir a cualquier otra persona que

opere la máquina. En caso de no hacerlo podrían producirse

lesiones personales o daños materiales.

Toda la información contenida en este manual hace referencia

a la más reciente información de producto disponible en el

momento de la impresión. Revise el manual frecuentemente

para familiarizarse con la unidad, sus características y

funcionamiento. Por favor tenga en cuenta que este Manual

del Operador puede cubrir una gama de especificaciones de

productos de diferentes modelos. Las características y funciones

incluidas y/o ilustradas en este manual pueden no ser aplicables

a todos los modelos. Troy-Bilt se reserva el derecho de modificar

las especificaciones de los productos, los diseños y el equipo

estándar sin previo aviso y sin generar responsabilidad por

obligaciones de ningún tipo.

Si tiene algún problema o duda respecto a la unidad, llame a

un distribuidor de servicio Troy-Bilt autorizado o póngase en

contacto directamente con nosotros. Los números de teléfono,

dirección del sitio web y dirección postal de la Asistencia al

Cliente de Troy-Bilt se encuentran en esta página. Queremos

garantizar su entera satisfacción en todo momento.

En este manual, las referencias al lado derecho o izquierdo de la

máquina se observan desde la posición del operador.

El fabricante del motor es el responsable de todas las

cuestiones relacionadas con el rendimiento, potencia de salida,

especificaciones, garantía y mantenimiento del motor. Para

obtener mayor información consulte el Manual del Propietario /

Operador entregado por el fabricante del motor, que se envía, en

un paquete por separado, junto con su unidad.

Gracias

Importante Medidas importantes de seguridad .21

Ensamblado y Conguración ............................... 25

Controles y Características ................................... 26

Funcionamiento .................................................... 27

Mantenimiento y Ajustes ...................................... 29

Servicio ....................................................................31

Solución de Problemas ......................................... 33

Piezas de repuesto ................................................ 35

Garantía ................................................................. 36

Índice

NúMero de Modelo

NúMero de Serie

Registro de información de producto

Antes de configurar y operar su equipo nuevo, por favor localice

la placa del modelo en el equipo y registre la información en

el área situada a la derecha. Para encontrar la placa de modelo

colóquese detrás de la unidad en la posición del operador y

mire hacia abajo en la parte posterior de la cubierta. Si tiene

que solicitar soporte técnico a través de nuestro sitio web, el

Departamento de Asistencia al Cliente, o de un distribuidor de

servicio autorizado local, necesitará esta información.

Medidas importantes de seguridad 2

ADVERTENCIA: La presencia de este símbolo indica que se trata de instrucciones

importantes de seguridad que se deben respetar para evitar poner en peligro su seguridad

personal y/o material y la de otras personas. Lea y siga todas las instrucciones de este manual

antes de poner en funcionamiento esta máquina. Si no respeta estas instrucciones puede

provocar lesiones personales.

Cuando vea este símbolo - ¡TENGA EN CUENTAS LAS ADVERTENCIAS!

PELIGRO: Esta máquina está diseñada para ser utilizada respetando las normas de seguridad

contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado, un descuido

o error por parte del operador puede producir lesiones graves. Esta máquina es capaz de

amputar dedos, manos y pies y de arrojar objetos extraños con gran fuerza. De no respetar las

instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte.

Capacitación

1. Lea, entienda y cumpla todas las instrucciones incluidas en

la máquina y en los manuales antes de montarla y utilizarla.

Guarde este manual en un lugar seguro para consultas

futuras y regulares, así como para solicitar repuestos.

2. Familiarícese con todos los controles y su operación

adecuada. Sepa cómo detener la máquina y cómo

desengranar los controles rápidamente.

3. No permita nunca que los niños menores de 16 años

utilicen esta máquina. Los niños de 16 años y más mayores

deben leer y comprender las instrucciones de operación

y las reglas de seguridad contenidas en este manual, y

también deben ser capacitados y estar supervisados por

uno de los padres.

4. Nunca permita que los adultos operen esta máquina sin

recibir antes la instrucción apropiada.

5. Mantenga a los transeúntes, ayudantes, mascotas y niños

al menos a 75 pies de la máquina mientras está operando.

Detenga la máquina si alguien entra en la zona.

6. Nunca encienda un motor en espacios cerrados o en una

zona con poca ventilación. El escape del motor contiene

monóxido de carbono, un gas inodoro y letal.

7. No ponga las manos o los pies cerca de las piezas rotatorias

o en las cámaras de alimentación ni en la abertura de

descarga. El contacto con el motor rotatorio puede

producir la amputación de dedos, manos o pies.

8. Nunca trate de destapar la toma de alimentación o la

abertura de descarga, ni trate de sacar o vaciar la bolsa de

la aspiradora, ni de revisar y reparar la máquina mientras el

motor está en marcha. Apague el motor y espere hasta que

todas las piezas móviles se hayan detenido por completo.

Desconecte el cable de la bujía y póngalo de manera que

haga masa contra el motor.

Preparativos

1. Inspeccione minuciosamente el área donde utilizará el

equipo. Retire todas las piedras, botellas, latas u otros objetos

extraños que puedan ser levantados o arrojados causando

lesiones personales o daños a la máquina.

2. Para protegerse los ojos utilice siempre anteojos o

antiparras de seguridad mientras opera la máquina o

mientras la ajusta o repara. Los objetos arrojados que

rebotan pueden lesionar gravemente la vista.

3. Utilice zapatos de trabajo resistentes, de suela fuerte,

así como pantalones y camisas ajustados. Las prendas

sueltas o las alhajas pueden quedar atrapadas en las piezas

móviles. Nunca utilice la máquina descalzo o con sandalias.

Utilice guantes de trabajo de cuero cuando alimente

material por el canal de la cortadora.

4. Antes de encender la máquina controle que todos los pernos

y tornillos estén bien ajustados para comprobar que la

máquina se encuentra en condiciones seguras de operación.

Además, realice una inspección visual de la máquina a

intervalos frecuentes para controlar si la misma está dañada.

5. Mantenga o reemplace las etiquetas de seguridad e

instrucciones según sea necesario.

PROPOSICIÓN 65 DE CALIFORNIA

ADVERTENCIA: El escape del motor de este producto, algunos de sus componentes y

algunos componentes del vehículo contienen o liberan sustancias químicas que el estado

de California considera que pueden producir cáncer, defectos de nacimiento u otros

problemas reproductivos.

23Section 2 — MedidaS iMportanteS de Seguridad

Manejo seguro de la gasolina

Para evitar lesiones personales o daños materiales sea

sumamente cuidadoso al manipular la gasolina. La gasolina es

altamente inflamable y sus vapores pueden causar explosiones.

Se puede lesionar gravemente si derrama gasolina sobre usted

o sobre la ropa ya que se puede encender. Lávese la piel y

cámbiese de ropa de inmediato.

1. Utilice sólo recipientes para gasolina autorizados.

2. Nunca llene los contenedores en el interior de un vehículo

o camión o caja de camioneta con recubrimientos

plásticos. Coloque siempre los recipientes en el piso y lejos

del vehículo antes de llenarlos.

3. Retire el equipo a gasolina del camión o remolque y llénelo

en el piso. Si esto no es posible, entonces llene dicho

equipo en un remolque con un recipiente portátil, en vez

de desde un dispensador de gasolina.

4. Mantenga la boquilla de llenado en contacto con el borde

de la entrada del tanque de gasolina o contenedor en todo

momento hasta que esté lleno. No utilice un dispositivo

para abrir/cerrar la boquilla.

5. Apague todos los cigarrillos, cigarros, pipas y otras fuentes

de combustión.

6. Nunca cargue combustible en la máquina en un espacio

cerrado.

7. Nunca saque la tapa del gas ni agregue combustible

mientras el motor está caliente o en marcha. Deje que el

motor se enfríe por lo menos dos minutos antes de volver a

cargar combustible.

8. Nunca recargue el tanque de combustible. Llene el tanque

no más de 1/2 pulgada por debajo de la base del cuello del

filtro para dejar espacio para la dilatación del combustible.

9. Vuelva a colocar la tapa de la gasolina y ajústela bien.

10. Limpie la gasolina derramada sobre el motor y el equipo.

Traslade la máquina a otra zona. Espere 5 minutos antes de

encender el motor.

11. Nunca almacene la máquina o el recipiente de combustible

en un espacio cerrado donde haya fuego, chispas o

luz piloto (por ejemplo, hornos, calentadores de agua,

calefactores, secadores de ropa, etc.)

12. Para reducir el riesgo de incendio mantenga la máquina

limpia de pasto, hojas y de acumulación de otros desechos.

Limpie los derrames de aceite o combustible y saque todos

los desechos embebidos con combustible.

Operación

1. No ponga las manos o los pies cerca de las piezas rotatorias

o en las cámaras de alimentación ni en la abertura de

descarga. El contacto con el motor rotatorio puede

producir la amputación de dedos, manos o pies.

2. Antes de encender la máquina compruebe que el canal de

la cortadora, la toma de alimentación y la cámara de corte

están vacías y sin desechos.

3. Inspeccione minuciosamente todo el material que desea

triturar y saque los objetos metálicos, piedras, botellas,

latas u otros objetos extraños que pueden ocasionar

lesiones o dañar la máquina.

4. Si es necesario empujar el material por la tolva de la

trituradora use un palo de diámetro pequeño. No utilice las

manos ni los pies.

5. Si el motor golpea un objeto extraño o si la máquina

empieza a producir un sonido poco común o una vibración,

apague el motor de inmediato. Deje que el motor se

detenga por completo. Desconecte el cable de la bujía,

póngalo de manera que haga masa contra el motor y siga

estos pasos:

a. Inspeccione la máquina para ver si está dañada.

b. Repare o reemplace las piezas dañadas.

c. Controle si hay piezas flojas y ajústelas para asegurar

que la máquina funcione de manera segura y

continua.

6. No permita que se acumule material procesado en la zona

de descarga. El mismo puede obstaculizar la descarga

adecuada y provocar el retorno del material a través de la

abertura de alimentación.

7. No intente triturar ni picar material de mayor tamaño al

especificado en la máquina o en este manual. Se podrían

producir lesiones o daños.

8. Nunca trate de destapar la toma de alimentación o la

abertura de descarga mientras el motor está en marcha.

Apague el motor y espere hasta que todas las piezas que

se mueven se hayan detenido por completo, desconecte

el cable de la bujía y póngalo de manera que haga masa

contra el motor antes de sacar los escombros.

9. Nunca opere la máquina sin que la tolva de la trituradora,

el canal de la cortadora o el canal deflector estén

correctamente conectados a la máquina. Nunca vacíe ni

cambie la bolsa de descarga mientras el motor está en

marcha.

10. Mantenga todos los protectores, desviadores y dispositivos

de seguridad en su lugar y en buenas condiciones.

11. Mientras alimenta material dentro de la máquina

mantenga su rostro y su cuerpo detrás y hacia un costado

del canal de la cortadora para evitar lesiones por retrocesos

accidentales.

12. Nunca opere esta máquina sin buena visibilidad o

iluminación.

13. No opere esta máquina en superficies con grava.

14. No opere esta máquina estando bajo los efectos del

alcohol o de drogas.

15. El silenciador y el motor se calientan y pueden producir

quemaduras. No los toque.

16. Nunca levante o transporte la máquina cuando el motor

está encendido.

17. Si se presentan situaciones que no están previstas en este

manual sea cuidadoso y use el sentido común. Marque

para contactar el departamento de atención al cliente y

obtener el nombre de su distribuidor más cercano.

24 Section 2 — MedidaS iMportanteS de Seguridad

Mantenimiento y almacenamiento

1. Nunca manipule los dispositivos de seguridad de manera

imprudente. Controle periódicamente que funcionen de

forma adecuada.

2. Controle frecuentemente que todos los pernos y tornillos

estén bien ajustados para comprobar que la máquina se

encuentra en condiciones seguras de funcionamiento.

Además, realice una inspección visual de la máquina

para controlar si la misma está dañada y repárela de ser

necesario.

3. Antes de limpiar, reparar o inspeccionar la máquina,

detenga el motor y compruebe que el mismo y que todas

las piezas móviles se hallan detenido. Desconecte el cable

de la bujía y póngalo de manera que haga masa contra el

motor para evitar que se encienda de manera accidental.

4. No cambie la configuración del regulador del motor ni

acelere demasiado el mismo. El regulador controla la

velocidad máxima segura de operación del motor.

5. Mantenga o reemplace las etiquetas de seguridad e

instrucciones según sea necesario.

6. Siga las instrucciones de este manual para cargar,

descargar, transportar y almacenar de manera segura esta

máquina.

7. Nunca almacene la máquina o el recipiente de combustible

en un espacio cerrado donde haya fuego, chispas o luz

piloto como por ejemplo, calentadores de agua, hornos,

secadores de ropa, etc.

8. Deje que la máquina se enfríe por lo menos 5 minutos

antes de guardarla.

9. Consulte siempre el manual del operador para conocer las

instrucciones adecuadas para el almacenamiento fuera de

temporada.

10. Si debe vaciar el tanque de combustible, hágalo al aire

libre.

11. Respete las normas referentes a la disposición correcta

y las reglamentaciones sobre gas, combustible, etc. para

proteger el medio ambiente.

No modifique el motor

Para evitar lesiones graves o la muerte, no modifique el motor

bajo ninguna circunstancia. Si cambia la configuración del

regulador el motor puede descontrolarse y operar a velocidades

inseguras. Nunca cambie la configuración de fábrica del

regulador del motor.

Aviso referido a emisiones

Los motores que están certificados y cumplen con las

regulaciones de emisiones federales EPA y de California para

SORE (Equipos pequeños todo terreno) están certificados para

operar con gasolina común sin plomo y pueden incluir los

siguientes sistemas de control de emisiones: Modificación de

motor (EM) y catalizador de tres vías (TWC) si están equipados de

esa manera.

Guardachispas

ADVERTENCIA: Esta máquina está equipada con

un motor de combustión interna y no debe ser

utilizada en o cerca de un terreno agreste cubierto

por bosque, malezas o hierba excepto si el sistema

de escape del motor está equipado con un

amortiguador de chispas que cumpla con las leyes

locales o estatales correspondientes, en caso de

haberlas.

Si se utiliza un amortiguador de chispas el operador lo debe

mantener en condiciones de uso adecuadas. En el Estado

de California las medidas anteriormente mencionadas son

exigidas por ley (Artículo 4442 del Código de Recursos Públicos

de California). Es posible que existan leyes similares en otros

estados. Las leyes federales se aplican en territorios federales.

Puede conseguir el amortiguador de chispas para el silenciador

a través de su distribuidor autorizado de motores o poniéndose

en contacto con el departamento de servicios, P.O. Box 361131

Cleveland, Ohio 44136-0019.

Vida útil media

Según la Comisión de Seguridad de Productos para el

Consumidor de los Estados Unidos (CPSC) y la Agencia de

Protección Ambiental de los Estados Unidos (EPA), este

producto tiene una vida útil media de siete (7) años, ó 60 horas

de funcionamiento. Al finalizar la vida útil media, adquiera una

máquina nueva o haga inspeccionar anualmente ésta por un

distribuidor de servicio autorizado para cerciorarse de que todos

los sistemas mecánicos y de seguridad funcionan correctamente

y no tienen excesivo desgaste. Si no lo hace, pueden producirse

accidentes, lesiones o muerte.

ADVERTENCIA: Su responsabilidad—Restrinja el uso de esta máquina motorizada a las personas que lean,

comprendan y respeten las advertencias e instrucciones que figuran en este manual y en la máquina.

GUARDE ESTAS INSTRUCCIONES

25Section 2 — MedidaS iMportanteS de Seguridad

Símbolos De Seguridad

Esta página representa y describe la seguridad los símbolos que pueden parecer en este producto. Lea, comprenda, y siga todas

instrucciones en la máquina antes procurar para reunir y operar.

Símbolo Descripción

LEA EL MANUAL(S) DEL OPERADOR

Lea, comprenda, y siga todas instrucciones en el manual (manuales) antes procurar para

reunir y operar

ADVERTENCIA— GIRANDO HOJAS

Mantenga manos fuera de aperturas de cala y descarga mientras máquina corre. Allí giran

hojas adentro

ESPECTADORES

Mantenga a espectadores, los animales favoritos, y los niños por lo menos 75 pies de la

máquina mientras está en la operación. Pare máquina si cualquiera entra el área.

ADVERTENCIA— ESCOMBROS TIRADOS

Nunca operar sin el deflector de tobogán conectó apropiadamente a la máquina.

PROTECCION DE OJO

Siempre lleve gafas de seguridad o gafas de seguridad al operar esta máquina.

ADVERTENCIA! Su Responsabilidad—Restringe el uso de esta máquina del poder a personas que leen,

comprenden y siguen las advertencias y las instrucciones en este manual y en la máquina.

¡GUARDE ESTAS INSTRUCCIONES!

Montaje y Configuración 3

Contenido de la caja

• Una Cortadora Trituradora • Uno Manual de Operador • Uno Manual de Operador de Motor

• Uno Botella del Aceite • Una Bolsa • Uno Anteojos de seguridad

Montaje

NOTA: Esta unidad se envía sin gasolina ni aceite en el motor.

Llene con gasolina y aceite como se indica en las instrucciones

que se incluyen en el manual de motor adjunto ANTES de poner

en funcionamiento su cortadora trituradora .

Canal de la Cortadora (Modelo Serie CS 4325 Sólo)

Para transportar motivos, la unidad es crated con su tolva

chipper en una posición levantada. Para girarlo hacia abajo,

proceda como sigue:

1. Tire el pestillo de primavera hacia arriba.

2. Suavemente gire la tolva chipper abajo hasta que esto

haga clic en la vara de cerradura. Vea la Figure 3-1.

Figure 3-1

ADVERTENCIA: Nunca haga funcionar la

desfibradora chipper con la tolva chipper en la

posición levantada. Haciendo tan puede causar el

daño a la propiedad o la herida seria al operador o

personas presentes.

Bolsa

Para adosar la bolsa:

1. Coloque la abertura de la bolsa completamente sobre el

deflector del canal. Vea la Figure 3-2.

Figure 3-2

2. Coloque la bolsa de manera que se cubran completamente

las perillas mariposa que aseguran el deflector del canal a

la caja del motor.

3. Tire de la tira de extracción hasta que la bolsa quede

ajustada alrededor de la abertura del deflector del canal.

Configuraciòn

Llenado de gasolina y aceite

Refiérase a las instrucciones del manual del motor para la

información de motor.

1. Añadir el petróleo proporcionado antes de la unidad inicial

por primera vez de la caja.

2. Atender el motor con la gasolina como instruido en el

manual del motor.

ADVERTENCIA: Tenga extremo cuidado cuando

manipule gasolina. La gasolina es altamente

inflamable y sus vapores pueden causar

explosiones. Nunca agregue combustible a la

máquina en interiores o mientras el motor está

caliente o en funcionamiento. Apague cigarrillos,

cigarros, pipas y otras fuentes de combustión.

ADVERTENCIA: Nunca llene el depósito de

combustible dentro del correr de motor o hasta que

se haya permitido que el motor se enfríe durante al

menos dos minutos después del correr.

Controles Y Características 4

Canal de la cortadora

Se puede permitir el ingreso de ramas de hasta 2” (modelo serie

CS4265) o 3” (modelo serie 420) de diámetro en el canal de la

cortadora para ser cortadas.

Tolva

Las hojas, ramas pequeñas y ramas de hasta 1/2 pulgada

de diámetro se pueden colocar dentro de la tolva para su

trituración.

IMPORTANTE: No coloque nunca en la tolva ramas con un

diámetro superior a 1/2 pulgadas. De hacerlo se puede dañar

gravemente la hoja de trituración, el desgranado o el motor de la

unidad.

Manija

Use la manija cuando transporte manualmente la cortadora

trituradora.

Arrancador de Retroceso

El arrancador de retroceso es localizado en el motor. Tire el

arrancador de retroceso para comenzar el motor.

Controles del motor

Consulte el manual de Propietario/Operador empaquetado con

su unidad para ver la ubicación y función de los controles del

motor.

Pestillo de Primavera (Modelo Serie CS4325 Sólo)

El pestillo de primavera es localizado en la cumbre del saltador.

Esto es usado para liberar o cerrar con llave la tolva chipper en

una posición levantada para el almacenaje o para el transporte.

ADVERTENCIA: Nunca haga funcionar la

desfibradora chipper con la tolva chipper en la

posición levantada. Use el pestillo de primavera para

bajar la tolva chipper en la posición de operaciones

antes de comenzar el motor.

Vara de Cerradura (Modelo Serie CS4325 Sólo)

La vara de cerradura es localizada en el apoyo de tolva chipper.

Esto es usado para liberar o cerrar con llave la tolva chipper en

una posición bajada para la operación.

Canal de la cortadora

Tolva

Manija

Arrancador de Retroceso

Vara de Cerradura

Serie CS4

Pestillo de

Primavera

Funcionamiento 5

2. Use las manos para sacar los desechos que se encuentran

cerca de la parte superior de la tolva.

3. Use una rama (u otro dispositivo disponible, es decir, una

escoba) para sacar los desechos ubicados cerca de la base

de la tolva.

4. Vuelva a poner en marcha el motor.

NOTA: Si no puede tirar de la cuerda de arranque por

los desechos acumulados cerca del motor, siga las

instrucciones incluidas bajo el título Limpieza de la Cámara

de Reducción en la sección “Mantenimiento Y Ajustes” de

este manual.

Corte

ADVERTENCIA: No utilice nunca la cortadora

trituradora sin haber bajado el canal de la cortadora

hasta la posición de funcionamiento.

Se puede permitir el ingreso de ramas de hasta 2” (modelo serie

CS4265) o 3” (modelo serie 420) de diámetro en el canal de la

cortadora. Respete las siguientes pautas para el corte de las

ramas:

• Mantenga ambas manos firmemente en la rama a medida

que la coloca dentro del canal de la cortadora.

• No ponga nunca más de una rama dentro del canal de la

cortadora por vez.

• En el canal de la cortadora sólo se puede colocar ramas (de

madera).

• Aplique presión intermitente (fuerza, en impulsos cortos)

cuando coloque ramas más largas dentro del canal de la

cortadora para evitar inundar o ahogar el motor.

IMPORTANTE: Nunca coloque ramas con un diámetro

superior a dos (2) pulgadas (modelo serie CS4265) o tres

(3) pulgadas (modelo serie CS4325) dentro del canal de

la cortadora. De hacerlo se pueden dañar gravemente las

cuchillas de corte, el desgranado o el motor de la unidad.

NOTA: Para mejores resultados, opere siempre la unidad

con cuchillas de corte afiladas. Si se produce una reducción

apreciable en el rendimiento mientras se cortan ramas, se

debe reemplazar las cuchillas de la cortadora.

ADVERTENCIA: Al operar una cortadora

trituradora puede ser que objetos extraños sean

arrojados a los ojos lo cual puede dañarlos

gravemente. Utilice siempre los anteojos de

seguridad provistos con esta unidad o protectores

para ojos antes de picar o triturar el material o

mientras realiza ajustes o reparaciones.

Encendido del motor

Consulte el manual del operario del motor para las instrucciones

completas de partida.

Trituración

El desecho que se acumula en los patios como por ejemplo las

hojas y las agujas de los pinos puede ser colocado en la tolva

para triturarlo. Después de procesar el material con la cuchilla

de la trituradora y de desgranar, es empujado fuera del deflector

del canal y, si está instalada, hacia el interior de la bolsa de

recolección de desechos.

Respete las siguientes pautas cuando triture desechos que se

acumulan en los patios:

• Sólo utilice la máquina para triturar el material que se

encuentra en un patio normal (hojas, ramas, piñas de los

pinos, etc.).

• Evite la trituración de plantas fibrosas como, por ejemplo,

las de tomates hasta que estén totalmente secas. Las

plantas de tomates frescas no se trituran bien y tienden a

enroscarse alrededor del motor y del desgranado.

• Coloque cantidades razonables de desechos en la tolva por

vez. No sobrecargue la tolva.

• Permita que el material que se encuentra en la tolva sea

atraído hasta las cuchillas y triturado antes de agregar más

desechos dentro de la misma. De no hacerlo se puede

tapar la tolva, el deflector del canal o detener el motor.

• Evite colocar en la tolva ramas cuya longitud exceda las

24 pulgadas. Las ramas de más de 24 pulgadas de largo

pueden tapar la tolva.

IMPORTANTE: Nunca coloque en la tolva ramas con un

diámetro superior a 1/2 pulgadas. De hacerlo se puede

dañar gravemente la cuchilla de trituración de la unidad, el

desgranado o el motor de la unidad.

Limpieza de la tolva

Si se tapa la tolva con desechos durante el funcionamiento,

proceda de la siguiente manera:

1. Tome la manija con las dos manos y agite suavemente

la cortadora trituradora para ayudar a que se suelten los

desechos, atrayéndolos hasta el interior del motor.

Si no se elimina el atascamiento proceda de la siguiente manera:

1. Detenga el motor.

29Sección 5 — Funcionamiento

Vaciado de la bolsa

1. Detenga el motor.

2. Oprima la hebilla de seguridad para soltar la tira de

extracción de la bolsa antes de soltarla del deflector del

canal. Vea la Figure 5-1.

Figure 5-1

3. Vacíe la bolsa y vuelva a colocarla en la abertura del

deflector del canal. Consulte la sección “Montaje y

Configuración” de este manual.

Mantenimiento Y Ajustes 6

Mantenimiento

Recomendaciones Generales

• Respete siempre las reglas de seguridad cuando realice

tareas de mantenimiento.

• La garantía de esta la cortadora trituradora no cubre

elementos que han estado sujetos al mal uso o la

negligencia del operador. Para recibir el reembolso total

de la garantía, el operador deberá dar mantenimiento al

equipo como se indica en este manual.

• El cambio de la velocidad controlada del motor invalidará

la garantía del motor.

• Todos los ajustes deben ser verificados por lo menos una

vez en cada estación.

• Revise periódicamente todos los sujetadores y compruebe

que estén bien ajustados.

ADVERTENCIA: Detenga siempre el motor,

desconecte la bujía y haga masa contra el motor

antes de limpiar, lubricar o hacer llevar a cabo

cualquier clase de mantenimiento en su máquina.

Lubricación

1. Lubrique la bisagra del canal de la cortadora con un aceite

ligero una vez por temporada.

2. Lubrique los puntos de pivote del deflector del canal con

un aceite ligero una vez por temporada.

3. Siga el manual de motor separado embalado por su unidad

para instrucciones de lubricación de motor.

Care de Equipo

• Limpie cuidadosamente la cortadora trituradora después

de cada uso.

• Lave la bolsa con agua periódicamente. Permita que se

seque bien en un sitio a la sombra.

• Si se tapa el canal de reducción, sáquela y límpiela como se

indica abajo.

NOTA: La limpieza con un chorro de agua a presión no

se recomienda, ya que el sistema de combustible podría

resultar contaminado.

Cuidados para el motor

NOTA: Refiérase a las secciones de mantenimiento y operación

de motor en este manual para instrucciones detalladas.

• Verifique el nivel de aceite.

• Limpie el filtro de aire cada 100 horas o por lo menos

una vez por temporada en condiciones normales de uso.

Limpie a intervalos de pocas horas cuando haya mucho

polvo.

• Limpie la bujía y restablezca la distancia disruptiva cada 25

horas o por lo menos una vez por temporada.

• Limpie el motor regularmente con un trapo o cepillo.

Mantenga limpio el sistema de enfriamiento (área del

soplador) para permitir la circulación apropiada de aire.

Quite todo el césped, suciedad y residuos combustibles del

área del silenciador.

31Sección 6 — ManteniMiento Y ajuSteS

3. Saque el broche de horquilla de la chaveta que se extiende

a través de la caja del motor y de la criba de la trituradora.

Vea la Figure 6-1B. Saque la chaveta de horquilla.

4. Gire la criba de desgranado hacia arriba. Vea la Figure 6-1C.

Limpie la zona circundante sacando todos los desechos

mediante raspado.

5. Confirme que el cable de la bujía esté desconectado y lejos

de la misma. Tire de la cuerda del arrancador entre dos y

tres veces para purgar todos los desechos restantes de la

cámara de reducción.

6. Cuando la zona está limpia, gire la criba de desgranado

hacia abajo y vuelva a ajustarla con la chaveta de horquilla

y el broche de horquilla que sacó anteriormente.

7. Vuelva a colocar la bolsa de recolección de desechos en el

deflector del canal, si lo desea.

Limpieza del canal de reducción

ADVERTENCIA: Las cuchillas de trituración y de

corte del motor están afiladas. Use guantes de

trabajo de cuero para protegerse las manos cuando

limpie la cámara de reducción.

Si la cámara de reducción se tapa con desechos, la criba de

desgranado se puede girar hacia arriba para que pueda limpiar la

zona circundante. Para hacerlo proceda de la siguiente manera:

1. Detenga el motor, desconecte la bujía y compruebe que la

cortadora trituradora se haya detenido por completo.

ADVERTENCIA: El silenciador y la zona

circundante están calientes si el motor ha estado en

funcionamiento. Sea precavido y protéjase las

manos si trabaja cerca del silenciador.

2. Si está instalada, retire la bolsa de desechos. Saque las dos

perillas a mariposa de ambos lados del deflector del canal y

gire el mismo hacia arriba. Vea la Figure 6-1A.

Figure 6-1

Servicio 7

7. Coloque una cuchilla de repuesto (o afilada) (Número de

pieza 742-0544) con los elementos de ferretería que extrajo

anteriormente.

IMPORTANTE: Si afila la cuchilla, protéjase las manos

utilizando guantes. Siga el ángulo original de molido y

asegúrese de extraer una cantidad igual de cada cuchilla.

8. Para reemplazar la otra cuchilla, gire el motor para exponer

la seguna cuchilla y repita los pasos anteriores.

NOTA: Compruebe que las cuchillas estén montadas

nuevamente con el borde afilado hacia afuera (hacia el

canal de la cortadora). Apriete los elementos de ferretería

con una presión de entre 20 pies/libras y 25 pies/libras.

La cuchilla de la trituradora

ADVERTENCIA: La cuchilla de la cortadora

trituradora es filosa. Utilice guantes de trabajo de

cuero para protegerse las manos.

1. Detenga el motor, desconecte la bujía y verifique que todas

las piezas móviles se hayan detenido por completo.

2. Saque las dos tuercas con reborde (y los pernos

hexagonales) que sujetan la ménsula de soporte de la tolva

a la caja del motor. Guarde los elementos de ferretería. Vea

la Figure 7-2.

Figure 7-2

3. Gire la criba de desgranado hacia arriba como se indica

bajo el títuloLimpieza de la Cámara de Reducción.

Cuidado de la Cuchilla

Las cuchillas de la cortadora

ADVERTENCIA: Las cuchillas de la cortadora del

motor están afiladas. Utilice guantes de trabajo de

cuero para protegerse las manos.

1. Detenga el motor, desconecte la bujía y compruebe que la

cortadora trituradora se haya detenido por completo.

2. Gire la criba de desgranado hacia arriba como se indica

bajo el título Limpieza de la Cámara de Reducción.

3. Quite la abrazadera de apoyo de tolva chipper del marco

quitando los dos cerrojos de maleficio y arandelas de silla

que lo aseguran. Ver la Figure 7-1A.

Modelo Serie CS 3210

Figure 7-1

4. Para sacar el canal de la cortadora saque las tres tuercas

hexagonales y las arandelas que lo aseguran a la caja del

motor. Vea la Figure 7-1B.

5. Gire el montaje del motor manualmente hasta que una de

las dos cuchillas de la cortadora sea visible a través de la

abertura de la caja del motor.

6. Para sacar la cuchilla saque los tornillos hexagonales

internos, las arandelas de seguridad y las tuercas

hexagonales que la sujetan al motor. Vea la Figure 7-1C.

Guarde los elementos de ferretería.

NOTA: Use una llave hexagonal de 3/16” (Allen) en el

exterior de la cuchilla y una llave de tubo de 1/2” (o cubo)

en el interior del motor. Sostenga la llave Allen quieta y gire

la llave de tubo (o cubo) para aflojar la tuerca.

33Sección 7 — Servicio

4. Saque las seis tuercas con reborde que sujetan la guía de

ingreso de la tolva a la caja del motor. Vea la Figure 7-3A.

5. Separe con cuidado el montaje de la tolva de la caja del

motor y póngalo a un lado.

6. Coloque un trozo de madera dentro de la abertura del

deflector del canal para estabilizar el motor y evitar que el

mismo gire cuando saque la cuchilla de la trituradora.

7. Saque los dos tornillos hexagonales internos, las tuercas

de seguridad hexagonales y arandelas de seguridad que

sujetan la cuchilla de la trituradora al motor. Vea la Figure

7-3B.

Figure 7-3

NOTA: Use una llave hexagonal de 3/16” (Allen) en el

exterior de la cuchilla de la trituradora y una llave de

tubo de 1/2” (o cubo) en el interior de la cuchilla de la

trituradora. Sostenga la llave Allen quieta y gire la llave de

tubo (o cubo) para aflojar la tuerca.

8. Saque el perno hexagonal, la arandela de seguridad y la

arandela plana para liberar totalmente la cuchilla de la

trituradora. Vea la Figure 7-3C.

IMPORTANTE: Cuando afile la cuchilla para volver a usarla,

siga el ángulo original de molido como guía. Compruebe

que cada extremo de corte sea desbastado de igual

manera para evitar que la cuchilla quede desequilibrada.

Saque el metal del lado pesado hasta que quede bien

balanceada.

IMPORTANTE: Cuando vuelva a montar la cuchilla ajuste el

bulón central con un par de torsión de entre 45 y 58 pies-

libras y los dos bulones exteriores con un par de torsión de

entre 20 y 25 pies.-libras.

Almacenamiento Fuera de Temporada

• Almacenando la cortadora trituradora en un cobertizo de

almacenaje no ventilado o metálico, el cuidado debería ser

tomado a inoxidable las superficies no pintadas. Usando

un petróleo ligero o silicona, cubra el equipo, sobre todo

cualquier primavera, portes, y cables.

• Quite toda la suciedad del exterior de motor y equipo.

• Siga recomendaciones de lubricación.

• Consulte el manual del motor para conocer las

instrucciones para el almacenamiento correcto del mismo.

• Equipo de tienda en un área limpia, seca. No almacene en

un área donde el equipo está presente que puede usar un

piloto o tiene un componente que puede cree una chispa.

Solución de problemas 9

Problema Causa Remedio

Demasiada vibración 1. Hay partes que están flojas o el motor está

dañado.

1. Detenga el motor de inmediato y desconecte

el cable de la bujía. Consulte a un distribuidor

autorizado.

La unidad no descarga 1. El área de descarga está tapada.

2. Hay un objeto extraño en el motor.

3. RPM del motor bajas.

1. Detenga el motor de inmediato y desconecte

el cable de la bujía. Limpie la pantalla de

desgranado y el interior de la abertura de

descarga.

2. Detenga el motor y desconecte el cable de la

bujía. Saque el objeto extraño del motor.

3. Siempre accione el motor con el

estrangulador al máximo.

La tasa de descarga

se reduce de manera

considerable o cambia

la composición del

material descargado

1. RPM del motor bajas.

2. La hoja de la cortadora está desafilada

1. Siempre accione el motor con el

estrangulador al máximo.

2. Reemplace la hoja de la cortadora o contacte

a un distribuidor autorizado.

Componente Número de pieza y Descripción

942-04050 Trituradora Blade

942-0544B Alegre Blade (3)

719-04308 Mayal Blade

934-04009 Neumática Ruedas de acero sin

presionado en Rodamientos

Para ordenar piezas de repuesto o un manual completo de las partes (su número de modelo completo y número de

serie), se refieren a la información de contacto en la Tabla de contenidos de este manual.

Piezas de Reemplazo 9

GARANTÍA LIMITADA DEL FABRICANTE PARA

GDOC-100020 REV. A

La siguiente garantía limitada es otorgada por Troy-Bilt LLC con

respecto a nuevos productos adquiridos y utilizados en Estados

Unidos y/o sus territorios y posesiones, y por MTD Products Limited

con respecto a nuevos productos adquiridos y utilizados en Canadá

y/o sus territorios y posesiones (cualquiera de las dos entidades,

respectivamente, “Troy-Bilt”).

Esta garantía es adicional a la garantía de emisiones aplicables

proporcionada con el producto.

“Troy-Bilt” garantiza este producto (excluidas las Piezas y Accesorios con

Desgaste Normal según se describe más abajo) contra defectos en los

materiales y mano de obra por un período de dos (2) años a partir de

la fecha de compra original y, a su opción, reparará o reemplazará, sin

costo alguno, cualquier pieza que presente defectos en los materiales o

de mano de obra. Esta garantía limitada sólo se aplicará si el producto

ha sido operado y mantenido de acuerdo con las instrucciones del

Manual del Operador que se proporciona con el producto y no ha sido

sujeto a uso inapropiado, abuso, uso comercial, abandono, accidente,

mantenimiento incorrecto, alteración, vandalismo, robo, incendio,

inundación o algún daño debido a otro peligro o desastre natural.

El daño resultante por la instalación o el uso de piezas, accesorios

o aditamentos no aprobados por Troy-Bilt para su uso con el(los)

producto(s) incluido(s) en este manual anulará la garantía en lo que

respecta a esos daños.

Se garantiza que las Piezas con Desgaste Normal están libres de defectos

en los materiales y mano de obra por un período de treinta (30) días

a partir de la fecha de compra. Las piezas sujetas a desgaste normal

incluyen pero no se limitan a: baterías, correas, cuchillas, adaptadores

para cuchillas, dientes, bolsas para pasto, ruedas, ruedas para la

plataforma de la podadora tractor, asientos, zapatas antideslizantes,

ruedas de fricción, placas de raspado, gomas helicoidales y neumáticos.

Accesorios — Troy-Bilt garantiza que los accesorios de este producto

están libres de defectos de material y mano de obra durante un

período de un (1) año a partir de la fecha de compra o arrendamiento

original del accesorio. Los accesorios incluyen, pero no se limitan a

elementos tales como: colectores de césped y kits para abono.

CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio de la

garantía está disponible, CON COMPROBANTE DE COMPRA, a través de

su distribuidor local autorizado para el mantenimiento. Para localizar al

distribuidor de su zona:

En Estados Unidos de América

Consulte las páginas amarillas, o póngase en contacto con Troy-Bilt LLC

en P.O. Box 361131, Cleveland, Ohio 44136-0019, llame al 1-866-840-

-6483, o visite nuestro sitio web en www.troybilt.com.

En Canadá

Póngase en contacto con MTD Products Limited, Kitchener, ON N2G

4J1, llame al 1-800-668-1238 ó visite nuestro sitio web en www.

mtdcanada.com.

Esta garantía limitada no suministra cobertura en los siguientes casos:

a. El motor o las piezas que lo componen. Estos productos pueden

tener garantía del fabricante por separado. Consulte los términos

y condiciones de la garantía aplicable del fabricante.

b. Las bombas, válvulas y cilindros del rompetroncos tienen una

garantía separada de un año.

c. Los artículos necesarios para el mantenimiento de rutina

como por ejemplo lubricantes, filtros, afiladores de cuchillas,

sincronización del motor, los ajustes de los frenos, del embrague

o de la plataforma y el deterioro normal del acabado exterior

debido al uso o exposición.

d. Mantenimiento no realizado por el distribuidor de servicio

autorizado.

e. Troy-Bilt no extiende ninguna garantía para los productos

vendidos o exportados fuera de los Estados Unidos de América

y/o Canadá, y sus respectivas posesiones y territorios, excepto

para aquellos vendidos a través de los canales autorizados de

distribución de exportaciones de Troy-Bilt.

f. Piezas de reemplazo que no son piezas originales de Troy-Bilt.

g. Gastos de transporte y visitas técnicas.

h. Troy-Bilt no garantiza este producto para uso comercial.

No existe ninguna garantía implícita, incluyendo cualquier

garantía implícita de comerciabilidad o adaptabilidad para un

propósito en particular, una vez transcurrido el período aplicable

de garantía escrita según lo antedicho en relación con las piezas

identificadas. Ninguna otra garantía expresa, ni oral ni escrita,

excepto la mencionada anteriormente, extendida por personas

reales o jurídicas, incluidos los distribuidores o los minoristas con

respecto a cualquier producto, obligará a Troy-Bilt. Durante el

plazo de la garantía el único recurso es la reparación o reemplazo

del producto como se indicó anteriormente.

Las disposiciones de esta garantía cubren el recurso de reparación

única y exclusiva que surge de la venta. Troy-Bilt no se hará

responsable de ninguna pérdida o daño incidental o resultante,

incluyendo sin limitación, los gastos incurridos para los servicios

de mantenimiento del césped, o los gastos de arrendamiento para

reemplazar de manera transitoria un producto bajo garantía.

Algunos estados no permiten la exclusión o limitación de los daños y

perjuicios incidentales o directos, o las limitaciones sobre la duración

de las garantías implícitas, por lo que las exclusiones o limitaciones

mencionadas anteriormente pueden no serle de aplicación.

En ningún caso se obtendrá una compensación de ningún tipo por un

monto mayor al precio de compra del producto vendido. La alteración

de las características de seguridad del producto anulará esta

garantía. Usted asume el riesgo y la responsabilidad de las pérdidas,

daños o lesiones que sufran usted y sus bienes y/u otras personas y sus

bienes como resultado del uso incorrecto o de la falta de capacidad

para usar este producto.

Esta garantía limitada cubre solamente al comprador original, o a la

persona que recibió el producto de regalo.

CÓMO SE RELACIONA LA LEGISLACIÓN ESTATAL CON ESTA

GARANTÍA: Esta garantía limitada le otorga derechos legales

específicos y usted también puede tener otros derechos que varían de

un estado a otro.

IMPORTANTE: El propietario debe presentar comprobante de compra

original para obtener la cobertura de la garantía.

Troy-Bilt LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019, Teléfono: 1-866-840-6483, 1-330-558-7220

MTD Canada Limited - KITCHENER, ON N2G 4J1; teléfono 1-800-668-1238

Troy Bilt Cs 4265 Chipper Shredder Owner S Manual

Troy-Bilt-Cs-4325-Chipper-Shredder-Owner-S-Manual troy-bilt-cs-4325-chipper-shredder-owner-s-manual

Navigation menu

Versions of this User Manual:

Views

Navigation
