769-08520 / 01 11/12

Operator’s Manual

Electric Start Capable

2-Cycle Trimmer

TB2044 XP

TABLE OF CONTENTS

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

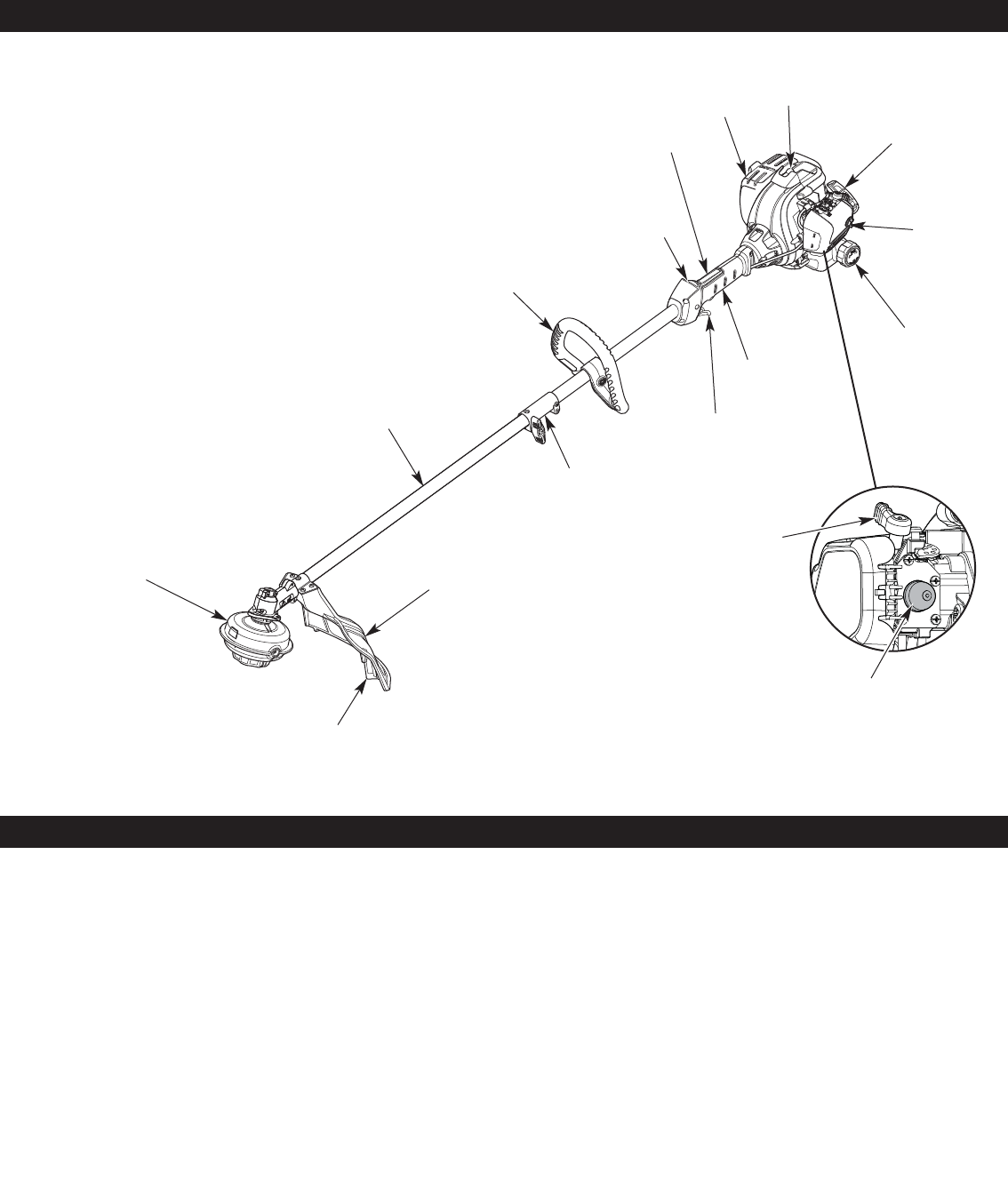

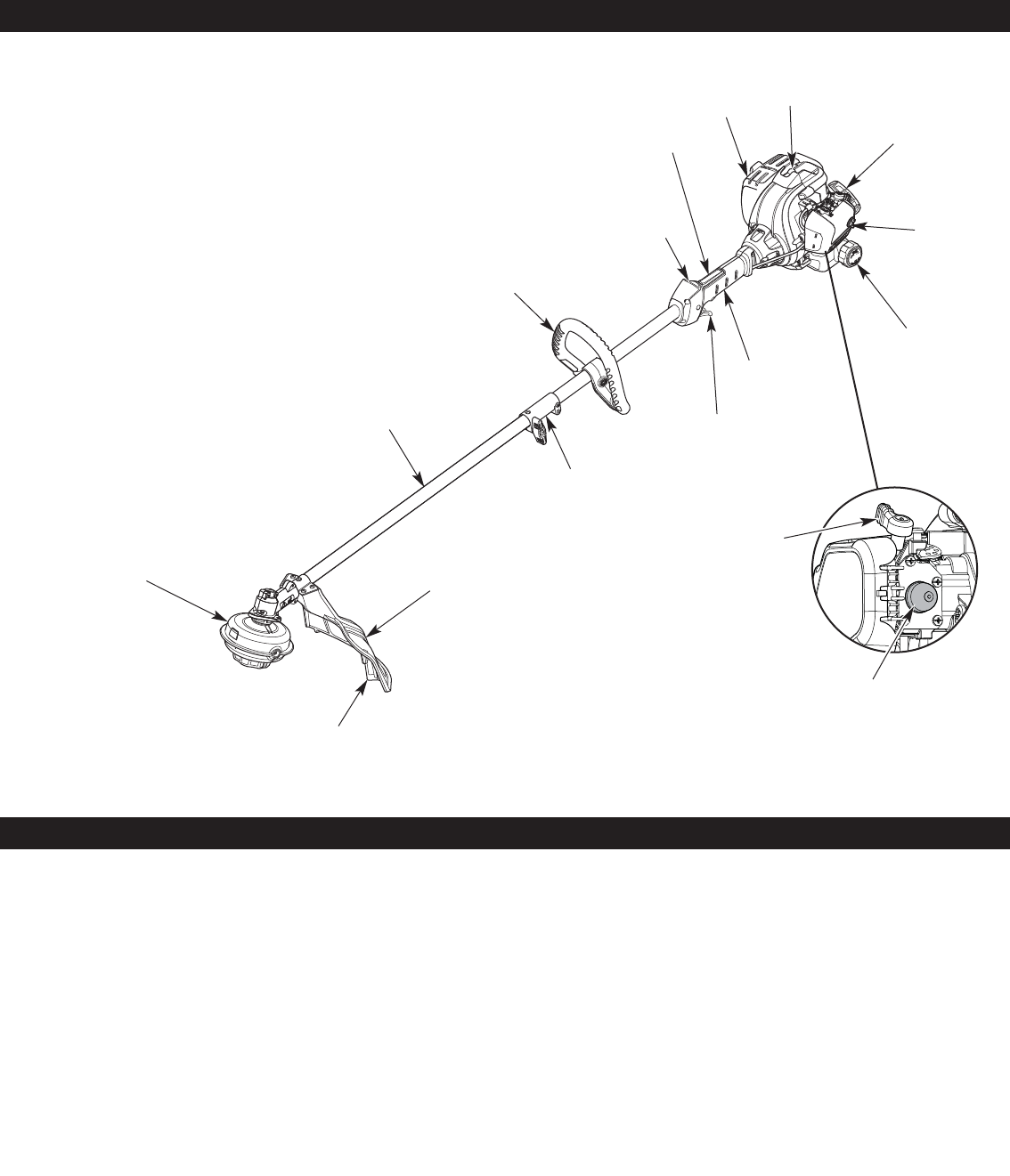

Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

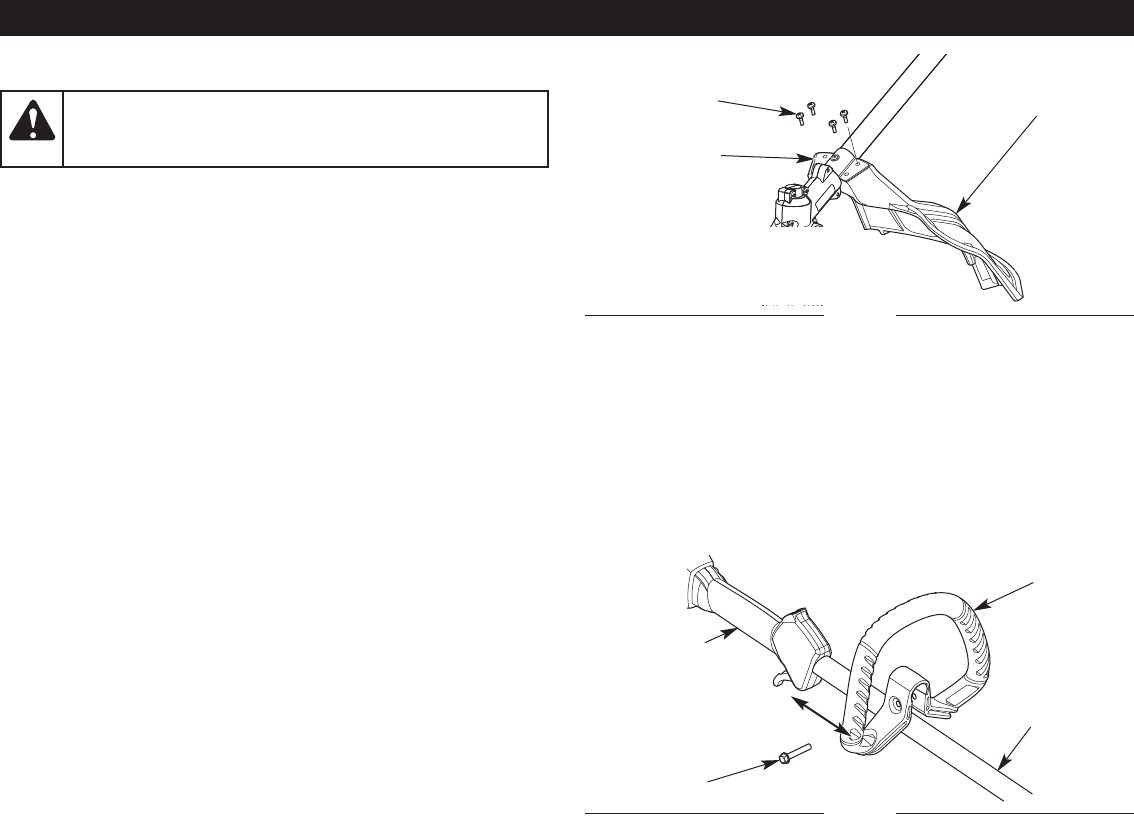

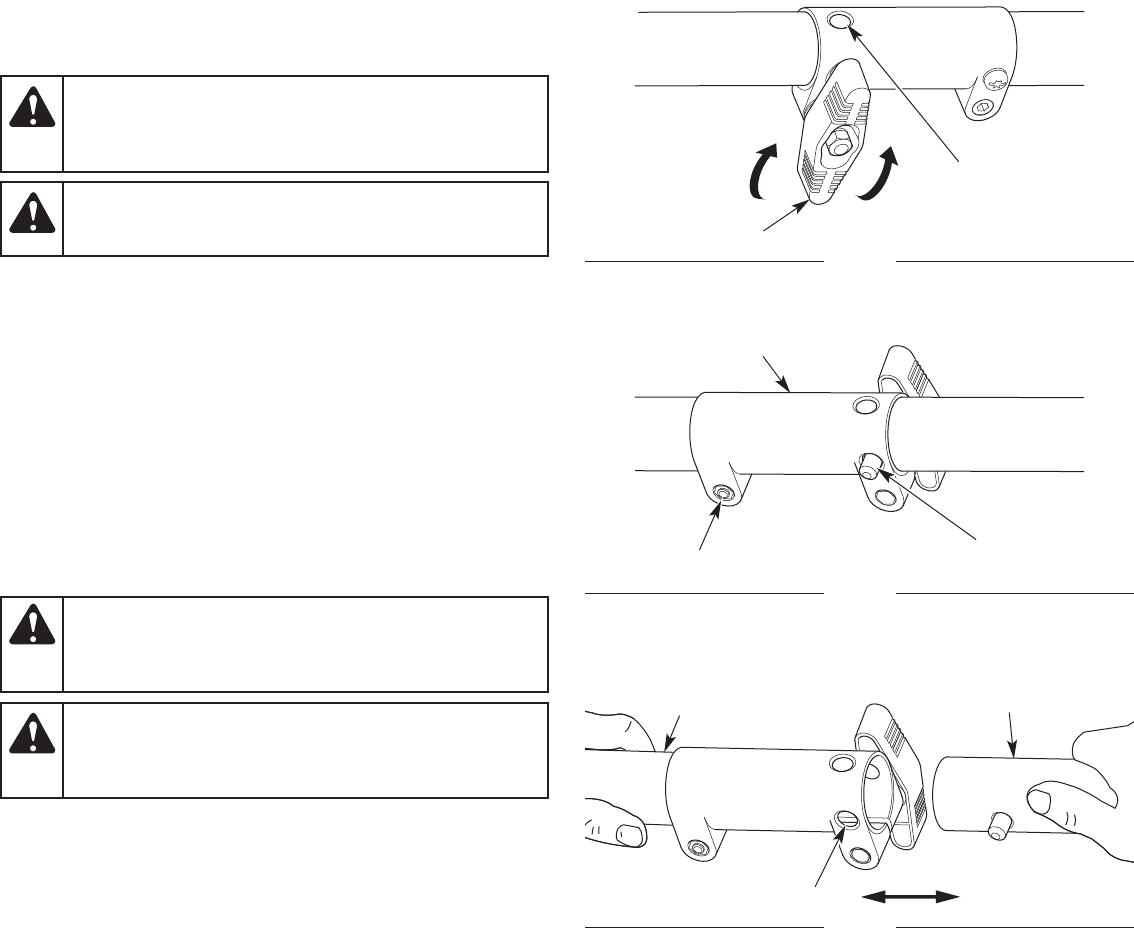

Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Oil and Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

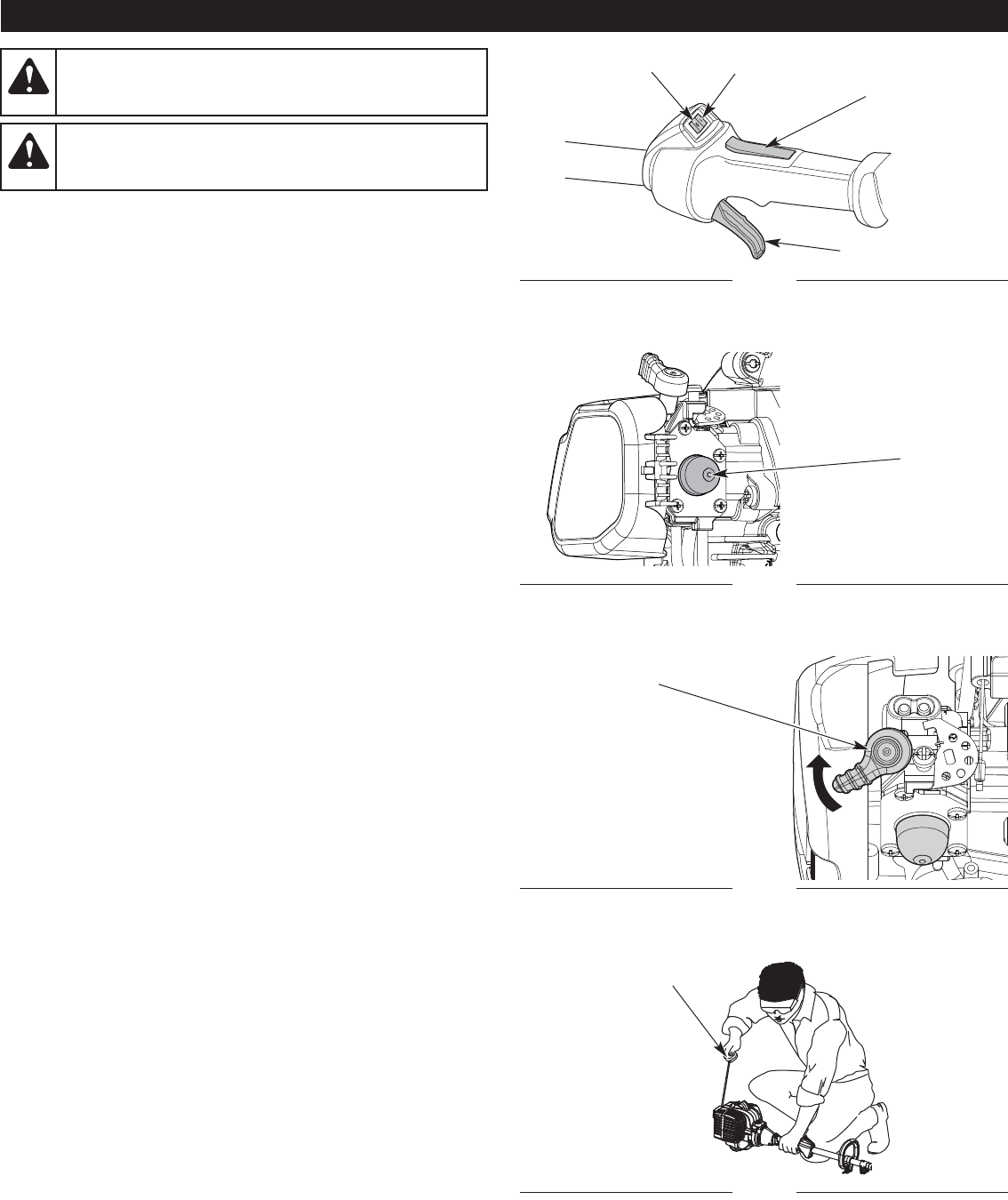

Starting and Stopping . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

All information, illustrations, and specifications in this manual are based

on the latest product information available at the time of printing. We

reserve the right to make changes at any time without notice.

DO NOT RETURN THIS UNIT TO THE RETAILER. PROOF OF

PURCHASE WILL BE REQUIRED FOR WARRANTY SERVICE.

For assistance regarding the assembly, controls, operation or

maintenance of the unit, please call the Customer Support Department

at 1-800-828-5500 in the United States or 1-800-668-1238 in Canada.

Additional information about the unit can be found on our website:

www.troybilt.com (U.S.) or www.troybilt.ca (Canada).

For service, please call the Customer Support Department to obtain

a list of authorized service dealers near you. Service on this unit,

both within and after the warranty period, should only be performed

by an authorized and approved service dealer. When servicing, use

only identical replacement parts.

SAVE THESE INSTRUCTIONS

SERVICE

• IMPORTANT SAFETY INSTRUCTIONS •

SAFETY

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of

California, Maine, Oregon and Washington. All U.S. Forest Land

and the state of California (Public Resources Codes 4442 and

4443), Oregon and Washington require, by law that certain internal

combustion engines operated on forest brush and/or grass-covered

areas be equipped with a spark arrestor, maintained in effective

working order, or the engine be constructed, equipped and

maintained for the prevention of fire. Check with your state or local

authorities for regulations pertaining to these requirements. Failure

to follow these requirements could subject you to liability or a fine.

This unit is factory equipped with a spark arrestor. If it requires

replacement, ask your LOCAL SERVICE DEALER to install the

Accessory Part #753-06349 Muffler Assembly.

Read the operator’s manual and follow all warnings and safety

instructions. Failure to do so can result in serious injury to the

operator and/or bystanders.

SYMBOL MEANING

WARNING: Signals a SERIOUS hazard.

Failure to obey a safety WARNING signal CAN result in

serious injury to yourself or to others.

CAUTION: Signals a MODERATE hazard.

Failure to obey a safety CAUTION signal MAY result in

property damage or injury to yourself or to others.

The purpose of safety symbols is to attract your attention to

possible dangers. The safety symbols, and their explanations,

deserve your careful attention and understanding. The safety

warnings do not by themselves eliminate any danger. The

instructions or warnings they give are not substitutes for proper

accident prevention measures.

NOTE: Advises you of information or instructions vital to the

operation or maintenance of the equipment.

DANGER: Signals an EXTREME hazard.

Failure to obey a safety DANGER signal WILL result in

serious injury or death to yourself or to others.

CALIFORNIA PROPOSITION 65

WARNING: Engine exhaust, some of its constituents and

certain finished components contain or emit chemicals known

to the State of California to cause cancer and birth defects or

other reproductive harm. Wash hands after handling.

READ ALL INSTRUCTIONS BEFORE OPERATING

• Read the instructions carefully. Be familiar with the controls and

proper use of the unit.

• Do not operate this unit when tired, ill or under the influence of

alcohol, drugs or medication.

• Children must not operate the unit. Teens must be accompanied

and guided by an adult.

• All guards and safety attachments must be installed properly

before operating the unit.

• Inspect the unit before use. Replace damaged parts. Check for

fuel leaks. Make sure all fasteners are in place and secure.

Replace parts that are cracked, chipped, or damaged in any

way. Do not operate the unit with loose or damaged parts.

• Only use the trimming line described in the Specifications section

of this manual. Never use metal-reinforced line, wire, chain or

rope. These can break off and become dangerous projectiles.

• Be aware of risk of injury to the head, hands and feet.

• Carefully inspect the area before starting the unit. Remove

rocks, broken glass, nails, wire, string and other objects that

may be thrown or become entangled with the unit.

• Clear the area of children, bystanders and pets; keep them

outside a 50-foot (15 m) radius, at a minimum. Even then, they are

still at risk from thrown objects. Encourage bystanders to wear

eye protection. If you are approached, stop the unit immediately.

• Squeeze the throttle control and check that it returns

automatically to the idle position. Make all adjustments or

repairs before using the unit.

WARNING: When using the unit, all safety rules must be

followed. Please read these instructions before operating

the unit in order to ensure the safety of the operator and any

bystanders. Please keep these instructions for later use.

SAFETY WARNINGS FOR GAS UNITS

• Store fuel only in containers specifically designed and approved

for the storage of such materials.

• Always stop the engine and allow it to cool before filling the

tank. Never remove the fuel tank cap or add fuel when the

engine is hot. Always loosen the fuel tank cap slowly to relieve

any pressure in the tank before fueling.

• Always mix and add fuel in a clean, well-ventilated outdoor area

where there are no sparks or flames. DO NOT smoke.

• Never operate the unit without the fuel cap securely in place.

• Avoid creating a source of ignition for spilled fuel. Wipe up any

spilled fuel from the unit immediately, before starting the unit.

Move the unit at least 30 ft. (9.1 m) from the fueling source and

site before starting the engine. DO NOT smoke.

• Never start or run the unit inside a closed room or building.

Breathing exhaust fumes can kill. Operate this unit only in a well

ventilated outdoor area.

WARNING: Gasoline is highly flammable and its vapors

can explode if ignited. Take the following precautions:

WHILE OPERATING

• Wear safety glasses or goggles that meet current ANSI Z87.1

standards and are marked as such. Wear ear/hearing protection

when operating this unit. Wear a face mask or dust mask if the

operation is dusty.

• Wear heavy long pants, boots, gloves and a long sleeve shirt. Do

not wear loose clothing, jewelry, short pants, sandals or go

barefoot. Secure hair above shoulder level.

• The cutting head shield must always be in place while operating

the unit. Do not operate the unit without both trimming lines

extended and the proper line installed. Do not extend the

trimming line beyond the length of the shield.

• This unit has a clutch. The cutting head remains stationary when

the engine is idling. If it does not, take the unit to an authorized

service dealer for an adjustment.

• Adjust the handle to provide the best grip.

• Make sure the attachment is not in contact with anything before

starting the unit.

• Use the unit only in daylight or good artificial light.

• Avoid accidental starting. Be in the starting position whenever

pulling the starter rope. The operator and unit must be in a stable

position while starting. Refer to Starting and Stopping.

• Use the right tool. Only use this tool for its intended purpose.

• Always hold the unit with both hands when operating. Keep a

firm grip on both handles or grips.

• Do not overreach. Always keep proper footing and balance. Take

extra care when working on steep slopes or inclines.

• Keep hands, face, and feet away from all moving parts. Do not

touch or try to stop moving parts.

• Do not touch the engine, gear housing or muffler. These parts get

extremely hot from operation, even after the unit is turned off.

• Do not operate the unit faster than the speed needed to do the job.

Do not run the unit at high speed when not in use.

• Do not force the unit. It will do a better, safer job when used at

the intended rate.

• Always stop the unit when operation is delayed or when walking

from one location to another.

• If you strike or become entangled with a foreign object, stop the

unit immediately and check for damage. Do not operate the unit

before repairing damage. Do not operate the unit with loose or

damaged parts.

• Turn the engine to off and disconnect the spark plug for

maintenance or repair.

• Use only original equipment manufacturer (OEM) replacement

parts and accessories for this unit. These are available from your

authorized service dealer. Use of any other parts or accessories

could lead to serious injury to the user, or damage to the unit,

and void the warranty.

• Keep the unit clean. Carefully remove vegetation and other

debris that could block moving parts.

• To reduce fire hazard, replace a faulty muffler and spark arrestor.

Keep the engine and muffler free from grass, leaves, excessive

grease or carbon build up.

• If the unit starts to vibrate abnormally, stop the unit immediately.

Inspect the unit for the cause of the vibration. Vibration is

generally an indicator of trouble.

OTHER SAFETY WARNINGS

• All service, other than the maintenance procedures described in

this manual, should be performed by a authorized service dealer.

• Before inspecting, servicing, cleaning, storing, transporting or

replacing any parts on the unit:

1. Stop the unit.

2. Make sure all moving parts have stopped.

3. Allow the unit to cool.

4. Disconnect the spark plug wire.

• Secure the unit while transporting.

• Never store the unit with fuel in the tank, inside a building where

fumes may reach an open flame (pilot lights, etc.) or sparks

(switches, electrical motors, etc.).

• Store the unit in a dry place, secured or at a height to prevent

unauthorized use or damage. Keep the unit out of the reach of

children.

• Never douse or squirt the unit with water or any other liquid.

Keep handles dry, clean and free from debris. Clean the unit

after each use. Refer to Cleaning and Storage.

• Keep these instructions. Refer to them often and use them to

instruct other users. If you loan this unit to others, also loan

them these instructions.

SAVE THESE INSTRUCTIONS

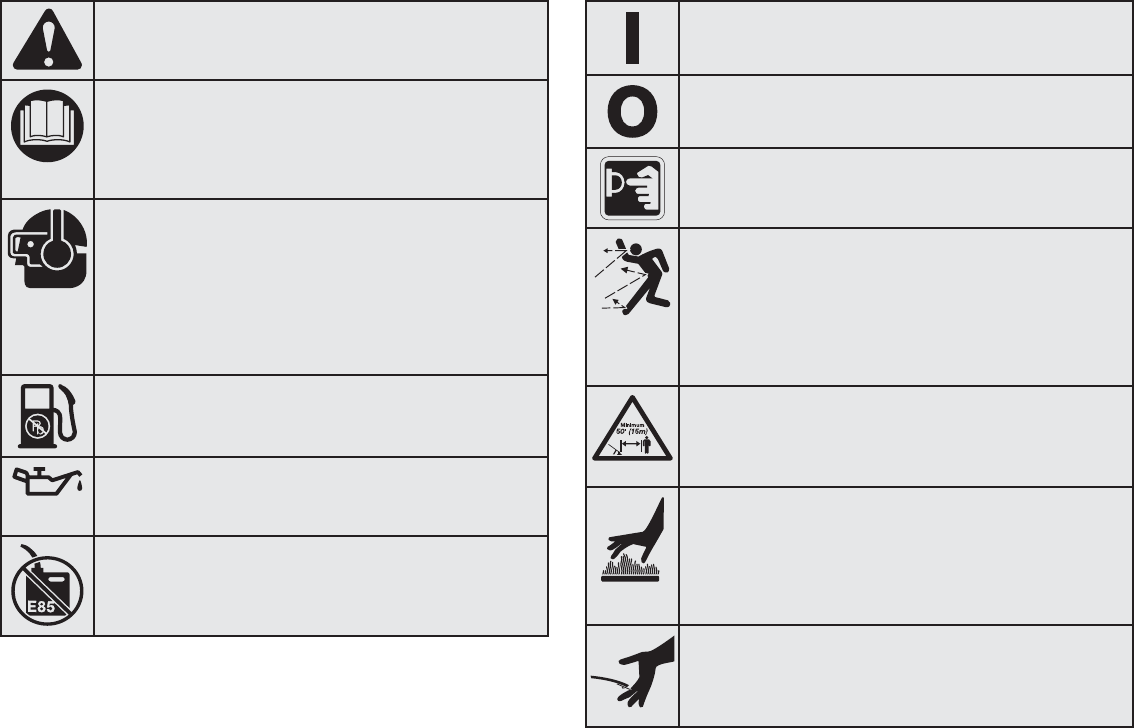

• SAFETY & INTERNATIONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's

manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning or caution. May be used in

conjunction with other symbols or pictographs.

• READ OPERATOR'S MANUAL

WARNING: Read the operator’s manual(s) and

follow all warnings and safety instructions. Failure to

do so can result in serious injury to the operator

and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING: Thrown objects and loud noise can

cause severe eye injury and hearing loss. Wear eye

protection meeting current ANSI Z87.1 standards and

ear protection when operating this unit. Use a full face

shield when needed.

• UNLEADED FUEL

Always use clean, fresh unleaded fuel.

• OIL

Refer to operator’s manual for the proper type of oil.

• DO NOT USE E85 FUEL IN THIS UNIT

WARNING: It has been proven that fuel containing

greater than 10% ethanol will likely damage this

engine and void the warranty.

• ON/OFF STOP CONTROL

ON / START / RUN

• ON/OFF STOP CONTROL

OFF or STOP

• PRIMER BULB

Push primer bulb, fully and slowly, 10 times.

• THROWN OBJECTS AND ROTATING CUTTER CAN

CAUSE SEVERE INJURY

WARNING: Small objects can be propelled at high

speed, causing injury. Keep away from the rotating rotor.

• KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders, especially children

and pets, at least 50 feet (15 m) from the operating area.

• HOT SURFACE

WARNING: Do not touch a hot muffler or cylinder.

You may get burned. These parts get extremely hot

from operation. When turned off they remain hot for a

short time.

• SHARP BLADE

WARNING: Sharp blade on trimmer attachment

shield. To prevent serious injury, do not touch the line

cutting blade.

Cutting Head

Shield

Fuel Cap

Handle

Cutting Head

Shaft Grip

Shaft Housing

Starter

Rope Grip

Throttle Control

Spark Plug

Muffler

On/Off Switch

Primer Bulb

Line Cutting Blade

Choke Lever

Air Filter

Cover

Coupler

Throttle Lockout

KNOW YOUR UNIT

APPLICATIONS

As a trimmer:

• Cutting grass and light weeds.

• Edging

• Decorative trimming around trees, fences, etc.

Other optional accessories may be used with this unit.

SPECIFICATIONS*

* All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any

time without notice.

Engine Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Air-Cooled, 2-Cycle

Displacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 cc (1.64 cu. in.)

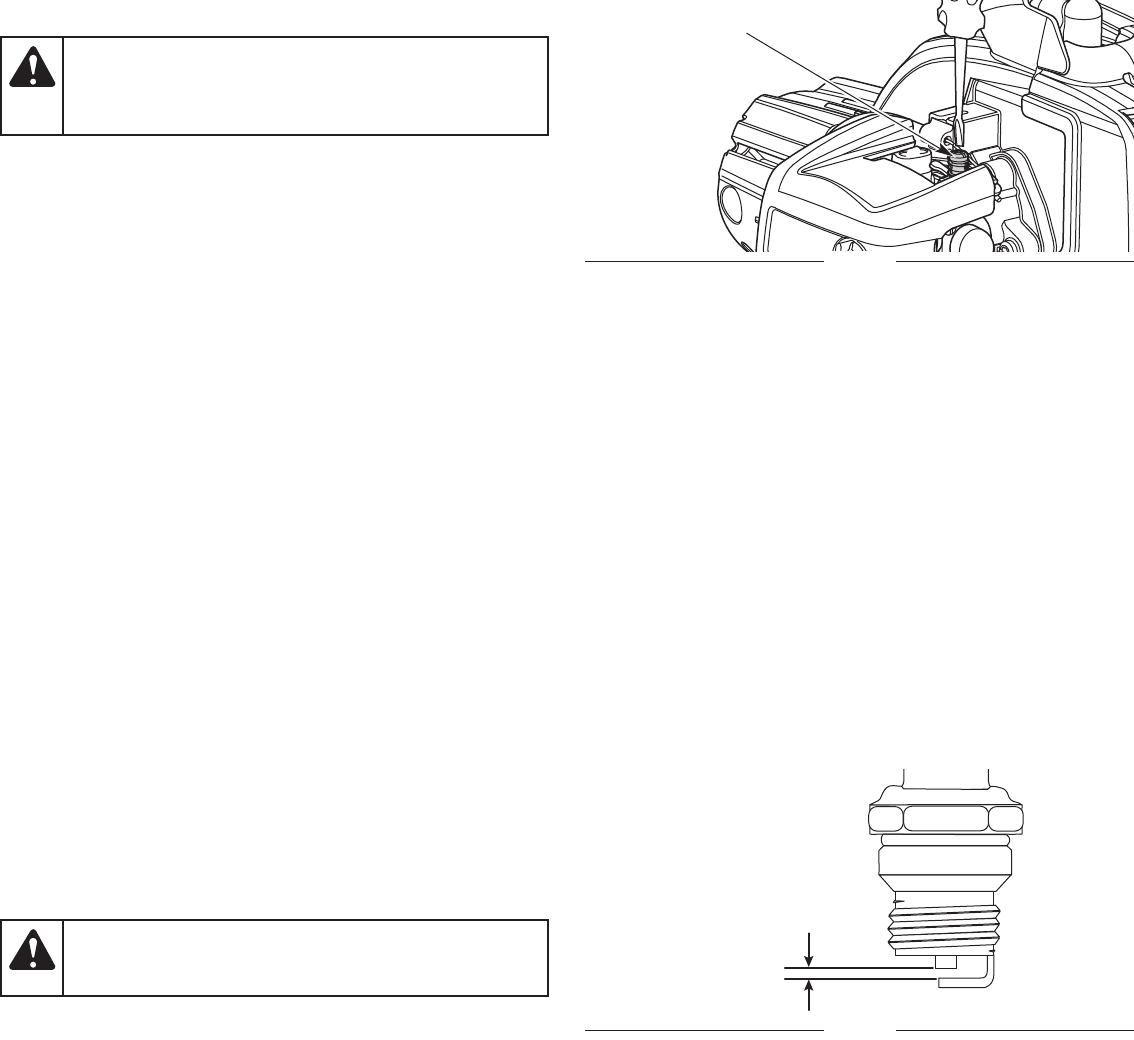

Spark Plug Gap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 in. (0.635 mm)

Spark Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Champion® RDJ7J or equivalent plug

Lubrication. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fuel/Oil Mixture

Fuel/Oil Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1

Fuel Tank Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 oz. (414 ml)

Approximate Unit Weight (No fuel, with cutting head, cutting head shield and handle). . . . . . . . . . . . . . . . . . . . . . . . . . 11 - 13 lbs. (5.0 - 5.9 kg)

Trimmer Mechanism . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bump Head

Trimming Line Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.095 inches (2.41 mm)

Cutting Path Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 in. (45.7 cm)

ASSEMBLY TOOLS REQUIRED:

• #2 Phillips screwdriver

• 3/8” Socket

ASSEMBLY

INSTALLING THE CUTTING HEAD SHIELD

Use the following instructions if the cutting head shield is not

installed. Use only the instructions that apply to the type of shaft

and shield equipped with this unit.

1. Place the cutting head shield under the mount bracket. Align the

holes in the cutting head shield with the holes in the mount

bracket. (Fig. 1)

2. Screw the 4 screws through the mount bracket and into the

cutting head shield until finger tight.

3. Using a #2 Phillips screwdriver, tighten the screws until the

cutting head shield is firmly in place. Tighten the screws equally.

Fig. 1

Mount

Bracket

Cutting Head

Shield

WARNING: To prevent serious personal injury, never

operate the unit without the cutting head shield in place.

Screws (4)

Fig. 2

Bolt

Shaft Grip

Minimum 6 in.

(15.24 cm)

Handle

Shaft

Housing

INSTALLING AND ADJUSTING THE HANDLE

Installing the Handle

1. Push the handle down onto the shaft housing (Fig. 2). The bolt

hole in the handle should be to the right.

2. Insert the bolt into the bolt hole and push it through (Fig. 2).

Tighten the bolt with a 3/ 8” socket, but do not tighten the bolt

completely .

3. While holding the unit in the operating position (Fig. 11), move

the handle to the location that provides the best grip. Place it a

minimum of 6 inches (15.24 cm) from the end of the shaft grip

(Fig. 2).

4. Tighten the bolt with a 3/ 8” socket until the handle is secure.

Adjusting the Handle

If the handle requires adjustment:

1. Loosen the bolt with a 3/ 8” socket (Fig. 2).

2. While holding the unit in the operating position (Fig. 11), move

the handle to the location that provides the best grip. Place it a

minimum of 6 inches (15.24 cm) from the end of the shaft grip

(Fig. 2).

3. Tighten the bolt with a 3/ 8” socket until the handle is secure.

Fig. 4

Fig. 5

Fig. 3

Release Button

90˚ Edging Hole

(Trimmer Only)

Knob

Primary Hole

Lower Shaft

Housing

Upper Shaft

Housing

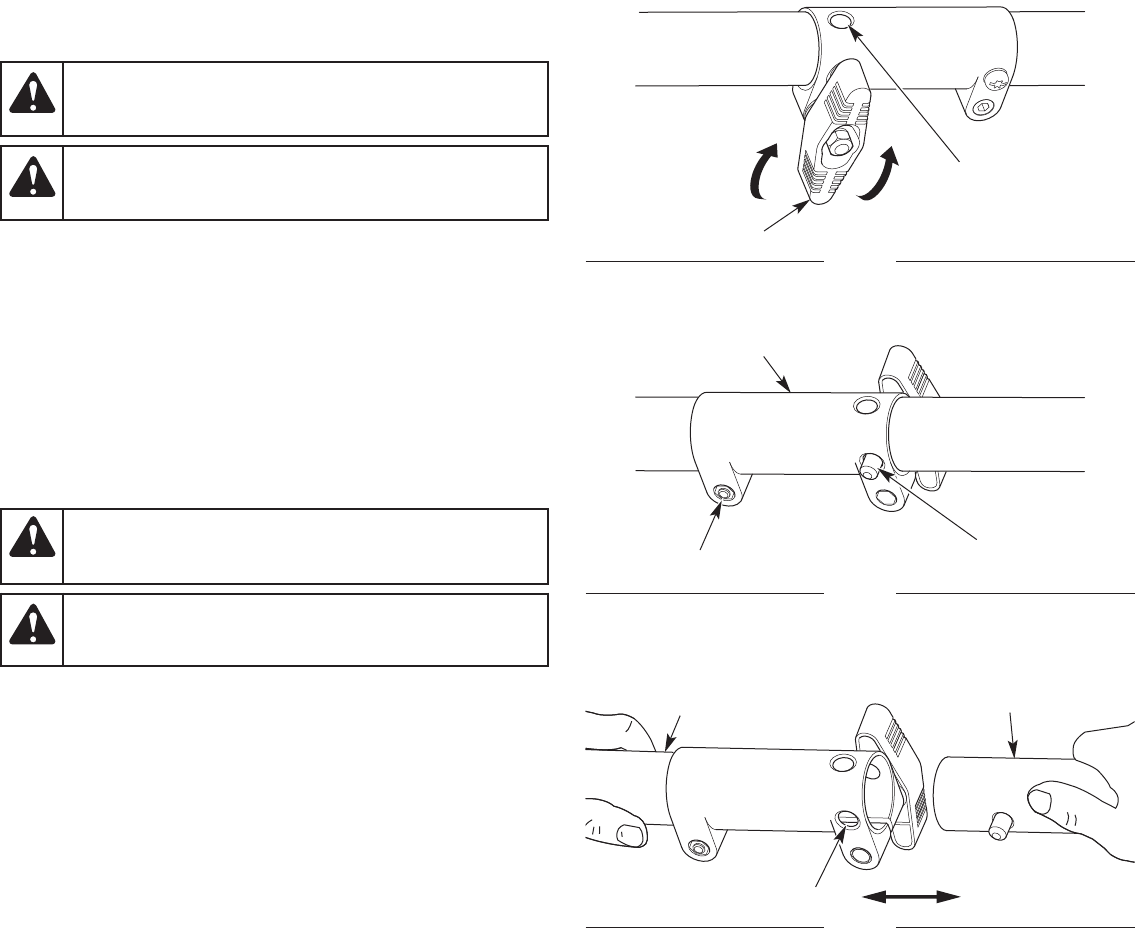

OPERATING THE COUPLER

The coupler enables the use of various optional attachments.

NOTE: To make installing or removing the attachment easier, place

the unit on the ground or on a work bench.

Installing the Attachment

NOTE: Remove the protective cap and gray spacer from the upper

and lower shafts prior to assembling the attachment.

1. Turn the knob counterclockwise to loosen (Fig. 3).

2. While firmly holding the attachment, push it straight into the

coupler until the release button snaps firmly into the primary

hole (Fig. 5).

3. Turn the knob clockwise to tighten (Fig. 3).

NOTE: Do not tighten the nut (Fig. 4).

For decorative edging with a string trimmer attachment, lock the

release button into the 90° edging hole (Fig. 3).

Removing the Attachment

1. Turn the knob counterclockwise to loosen (Fig. 3).

2. Press and hold the release button (Fig. 4).

3. While firmly holding the upper shaft housing, pull the attachment

straight out of the coupler (Fig. 5).

WARNING: Before using any attachment, read and

understand the manual that came with the attachment.

Follow all safety information contained within.

CAUTION: Before operating the unit, make sure the

release button is fully snapped into the primary hole (Fig. 5)

and the knob (Fig. 3) is securely tightened.

WARNING: To avoid serious personal injury and

damage to the unit, shut the unit off before removing or

installing an attachment.

CAUTION: The release button should be snapped into

the primary hole only. Using the wrong hole could lead to

personal injury or damage to the unit.

Coupler

Nut

OIL AND FUEL

FUELING THE UNIT

1. Position the unit with the fuel cap facing up.

2. Remove the fuel cap.

3. Place the fuel container spout into the fill hole on the fuel tank

and fill the tank.

NOTE: Do not overfill the tank.

4. Wipe up any fuel that may have spilled.

5. Reinstall the fuel cap.

6. Move the unit at least 30 ft. (9.1 m) from the fuel container and

the fueling site before starting the engine.

OIL AND FUEL MIXING INSTRUCTIONS

The use of old and/or improperly mixed fuel is the most common cause

of performance problems. Use only fresh, clean unleaded gasoline.

Follow the instructions carefully for the proper gasoline/oil mixture.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates such as

ethanol, methanol or MTBE (ether). Alcohol-blended fuel absorbs

water. As little as 1% water in the fuel can make fuel and oil

separate, forming acids when stored. ALWAYS use fresh fuel (less

than 30 days old).

NOTE: Dispose of old fuel according to federal, state and local

regulations.

Using Blended Fuels

If using a blended fuel:

• Always use the fresh fuel mix explained in your operator's manual

• Use the fuel additive STA-BIL® or an equivalent

• Always agitate the fuel mix before fueling the unit

• Drain the tank and run the engine dry before storing the unit

Using Fuel Additives

The bottle of 2-cycle oil provided with this unit contains a fuel

additive to help inhibit corrosion and minimize gum deposits.

Always use the brand of 2-cycle oil that came with this unit. If this is

unavailable, use a 2-cycle oil designed for air-cooled engines and

mix it with a fuel additive, such as STA-BIL Fuel Stabilizer or an

equivalent. Add 0.8 oz. (23 ml) of fuel additive per gallon of fuel,

according to the instructions on the container. NEVER add fuel

additives directly to the unit's fuel tank.

Mixing the Fuel

NOTE: This unit comes with a 3.2 oz. bottle of 2-cycle oil. To obtain

the correct fuel mixture described below, pour the entire bottle

into one gallon of unleaded gasoline.

Thoroughly mix the proper ratio of unleaded gasoline with 2-cycle

engine oil. Do not mix them directly in the unit’s fuel tank. Use a

separate fuel can. Use a 40:1 gasoline/oil ratio. See the table below

for specific gasoline and oil mixing ratios.

Unleaded gasoline 2-cycle oil

1 gallon U.S.

(3.8 liters)

3.2 fl. oz.

(95 ml)

1 liter 25 ml

MIXING RATIO - 40:1

CAUTION: For proper engine operation and maximum

reliability, pay strict attention to the gasoline and oil mixing

instructions on the 2-cycle oil bottle. Using improperly

mixed fuel can severely damage the engine.

WARNING: Gasoline is extremely flammable. Ignited

vapors may explode. Always stop the engine and allow it

to cool before filling the fuel tank. Do not smoke while

filling the tank. Keep sparks and open flames at a distance

from the area.

WARNING: Remove the fuel cap slowly to avoid injury

from fuel spray. Never operate the unit without the fuel cap

securely in place.

WARNING: Add fuel in a clean, well ventilated outdoor

area. Wipe up any spilled fuel immediately. Avoid creating

a source of ignition for spilled fuel. Do not start the engine

until fuel vapors dissipate.

WARNING: DO NOT USE E85 FUEL IN THIS UNIT. It

has been proven that fuel containing greater than 10%

ethanol will likely damage this engine and void the warranty.

STARTING AND STOPPING

WARNING: Operate this unit only in a well-ventilated

outdoor area. Carbon monoxide exhaust fumes can be

lethal in a confined area.

WARNING: Avoid accidentally starting the unit. To avoid

serious injury, the operator and the unit must be in a stable

position when pulling the starter rope (Fig. 9).

STOPPING INSTRUCTIONS

1. Release the throttle control and allow the engine to idle.

2. Press and hold the On/Off switch in the OFF (O) position until

the engine comes to a complete stop (Fig. 6).

Fig. 6

Fig. 9

On ( I ) / Start

Off (O) / Stop

Throttle Control

Starting

Position

Starter Rope Grip

Throttle Lockout

STARTING INSTRUCTIONS

1. Mix gasoline with oil. Refer to Oil and Fuel Mixing Instructions.

2. Fill the fuel tank. Refer to Fueling the Unit.

NOTE: There is no need to turn the unit on. The On/Off switch is in

the ON ( I ) position at all times (Fig. 6).

3. Slowly press and release the primer bulb 10 times (Fig. 7). If fuel

cannot be seen in the primer bulb, press and release the primer

bulb until fuel is visible.

4. Flip the choke lever clockwise until it clicks (Fig. 8).

5. Crouch in the starting position (Fig. 9).

6. DO NOT squeeze the throttle control (Fig. 6). Pull the starter

rope with a controlled and steady motion until the unit starts

(Fig. 9).

7. Idle the engine for 5 to 10 seconds. If the unit stops during this

time, press the throttle lockout, squeeze the throttle control and

pull the starter rope in a controlled and steady motion until the

unit starts (Fig. 6).

8. Press the throttle lockout and squeeze the throttle control (Fig.

6). Allow the engine to warm up for 30 to 60 seconds.

NOTE: The engine is properly warmed up when it accelerates

without hesitation.

IF... the engine does not start, begin the starting procedure with

step 3.

IF... the unit is hot and fails to start within 3 pulls of the starter rope,

squeeze the throttle control and pull the starter rope with a

controlled and steady motion until the unit starts.

Fig. 7

Primer Bulb

Fig. 8

Choke Lever

USING THE ELECTRIC START ACCESSORY

STOPPING INSTRUCTIONS

1. Release the throttle control and allow the engine to idle.

2. Press and hold the On/Off switch in the OFF (O) position until

the engine comes to a complete stop (Fig. 6).

This unit can be started with an optional electric start accessory

(items sold separately). Refer to the electric start accessory

operator’s manual for the proper use of this feature.

Please contact your local retailer, call the Customer Support

Department or visit our website for more information.

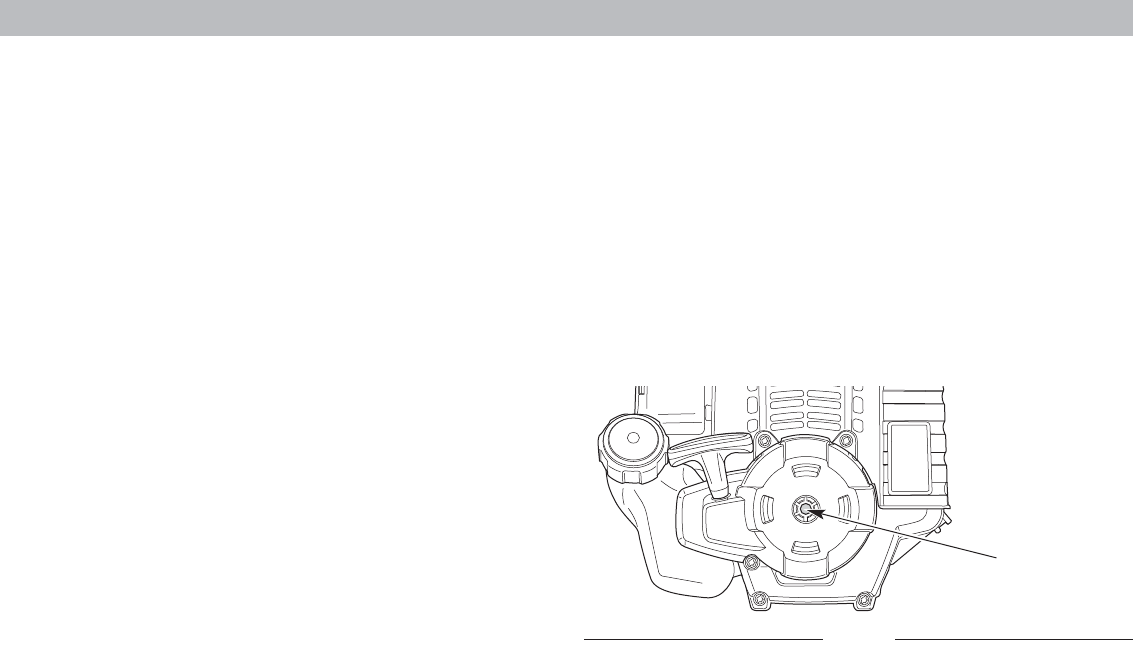

Fig. 10

Electric Start

Port

Item No. Description

49M2027P966 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Electric Starter

49MESCBP966 . . . . . . . . . . . . . . . . . . . . . . . . . . . .Engine Starter Bit

49MRBESP966 or 49MRBESY966 . . . . . . .Cordless Electric Starter

STARTING INSTRUCTIONS

1. Mix gasoline with oil. Refer to Oil and Fuel Mixing Instructions.

2. Fill the fuel tank. Refer to Fueling the Unit.

NOTE: There is no need to turn the unit on. The On/Off switch is in

the ON ( I ) position at all times (Fig. 6).

3. Slowly press and release the primer bulb 10 times (Fig. 7). If fuel

cannot be seen in the primer bulb, press and release the primer

bulb until fuel is visible.

4. Flip the choke lever clockwise until it clicks (Fig. 8).

5. Crouch in the starting position (Fig. 9).

6. Insert the electric start accessory into the electric start port (Fig.

10). Refer to the Operation section of the electric start accessory

operator’s manual.

7. DO NOT squeeze the throttle control (Fig. 6). Run the electric

start accessory in intervals no longer than 2 seconds each until

the unit starts.

8. Idle the engine for 5 to 10 seconds. If the unit stops during this

time, press the throttle lockout, squeeze the throttle control and

run the electric start accessory in intervals no longer than 2

seconds each until the unit starts (Fig. 6).

9. Remove the electric start accessory from the unit.

10. Press the throttle lockout and squeeze the throttle control (Fig.

6). Allow the engine to warm up for 30 to 60 seconds.

NOTE: The engine is properly warmed up when it accelerates

without hesitation.

IF... the engine does not start, begin the starting procedure with

step 3.

IF... the unit is hot and fails to start after running the electric start

accessory for 3 sets of 2-second intervals: press the throttle

lockout, squeeze the throttle control and run the electric start

accessory in intervals no longer than 2 seconds each until the

unit starts.

OPERATION

ADJUSTING THE TRIMMING LINE LENGTH

This unit is equipped with a Bump Head. Trimming line can be

released from the cutting head without stopping the engine.

To release more line, lightly tap the bump knob on the ground (Fig. 12)

while operating the unit at high speed. For best results, tap the bump

knob on bare ground or hard soil. Attempting to release line in tall

grass may stall the engine.

NOTE: Do not rest the cutting head on the ground while the unit is

running.

Each time the bump knob is tapped, about 1.5 inches (38 mm) of

trimming line is released.

NOTE: Always keep the trimming line fully extended. Line release

becomes more difficult when the cutting line gets shorter.

A blade in the cutting head shield will cut the line to the proper

length if any excess line is released.

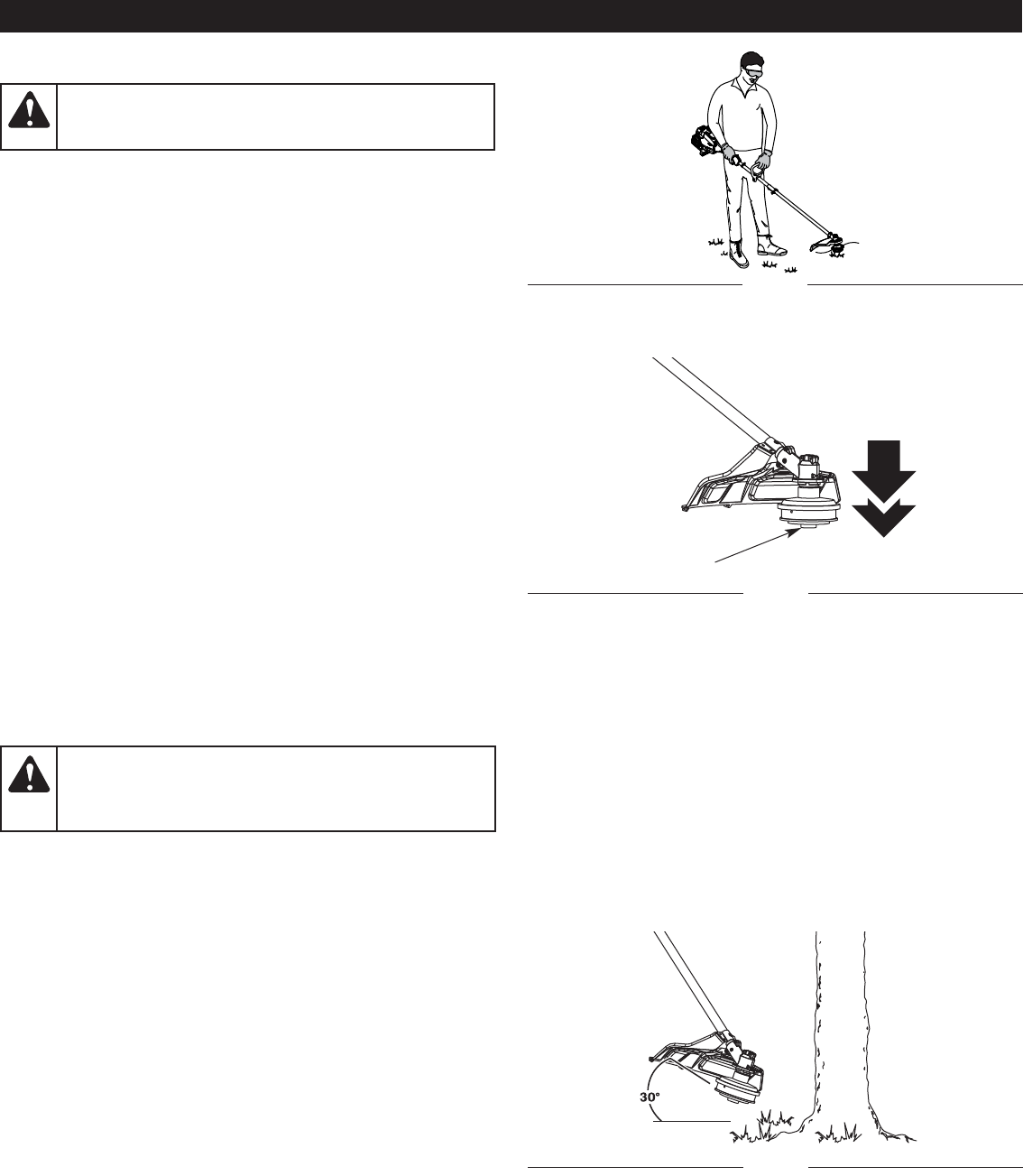

HOLDING THE TRIMMER

• Stand in the operating position (Fig. 11).

• Hold the shaft grip with the right hand. Keep the right arm

slightly bent.

• Hold the handle with the left hand. Keep the left arm straight.

• Hold the unit at waist level.

• Keep the cutting head parallel to the ground so that it easily

contacts the grass without the need for bending over.

WARNING: Always wear eye, hearing, hand, foot and

body protection to reduce the risk of injury when operating

this unit.

CAUTION: Do not remove or alter the line cutting blade

assembly. Excessive line length will make the unit

overheat. This may lead to serious personal injury or

damage to the unit.

TIPS FOR BEST TRIMMING RESULTS

• Keep the cutting head parallel to the ground.

• Cut from left to right whenever possible. This improves the unit's

cutting efficiency and throws clippings away from the operator.

• Do not trim wet grass or weeds.

NOTE: Some line breakage will occur from:

• Entanglement with foreign matter

• Normal line fatigue

• Attempting to cut thick vegetation

• Forcing the line into objects such as walls or fence posts

DECORATIVE TRIMMING

When trimming around trees, posts, fences, etc., rotate the whole

unit so that the cutting head is at a 30° angle to the ground (Fig. 13).

Fig. 11

Fig. 12

Fig. 13

Bump Knob

MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the frequency

stated in the table. These procedures should also be a part of any

seasonal tune-up.

NOTE: Some maintenance procedures may require special tools or

skills. If you are unsure about these procedures, take the unit to

an MTD authorized service dealer.

NOTE: Maintenance, replacement, or repair of the emission control

devices and system may be performed by an MTD authorized

service dealer.

NOTE: Please read the California/EPA statement that came with the

unit for a complete listing of terms and coverage for the

emissions control devices, such as the spark arrestor, muffler,

carburetor, etc.

WARNING: To prevent serious injury, never perform

maintenance or repairs while the unit is running. Always

allow the unit to cool before servicing or repairing the unit.

Disconnect the spark plug wire to prevent the unit from

starting accidentally.

MAINTENANCE

FREQUENCY MAINTENANCE REQUIRED

Every 10 hours • Clean and re-oil the air filter. Refer to

Maintaining the Air Filter.

Every 25 hours • Check the spark plug condition and gap.

Refer to Maintaining the Spark Plug.

REPLACING THE TRIMMING LINE

Only use the trimming line described in the Specifications section.

Other types of trimming line may cause the engine to overheat or fail.

NOTE: Always use the correct line length when installing trimming

line. The line may not release properly if the line is too long.

NOTE: The outer spool will remain attached to the unit.

Installing New Trimming Line

1. If necessary, remove any old trimming line and/or obstructions

from the cutting head. Refer to Removing Old Trimming Line and

Obstructions.

2. Cut one 20 foot (6 m) length of new trimming line.

3. Turn the bump knob clockwise to align the arrows (Fig. 14).

4. Insert the new trimming line into the entry eyelet (Fig. 14). Push

the line through the cutting head until a few inches protrude from

the exit eyelet. Pull the line until the ends are of equal length.

5. Turn the bump knob clockwise to wind the line until about 5

inches (12.7 cm) protrude from each side of the cutting head (Fig.

15). DO NOT push the bump knob down while winding the line.

DO NOT align the arrows when the line winding is complete.

WARNING: Never use metal-reinforced line, wire, chain or

rope. These can break off and become dangerous projectiles.

Fig. 14

Bump Knob

Entry Eyelet

Exit Eyelet

Trimming

Line

Arrows

Fig. 15

Fig. 16

Outer Spool

Inner Reel

Spool Cover

Tab

Hole

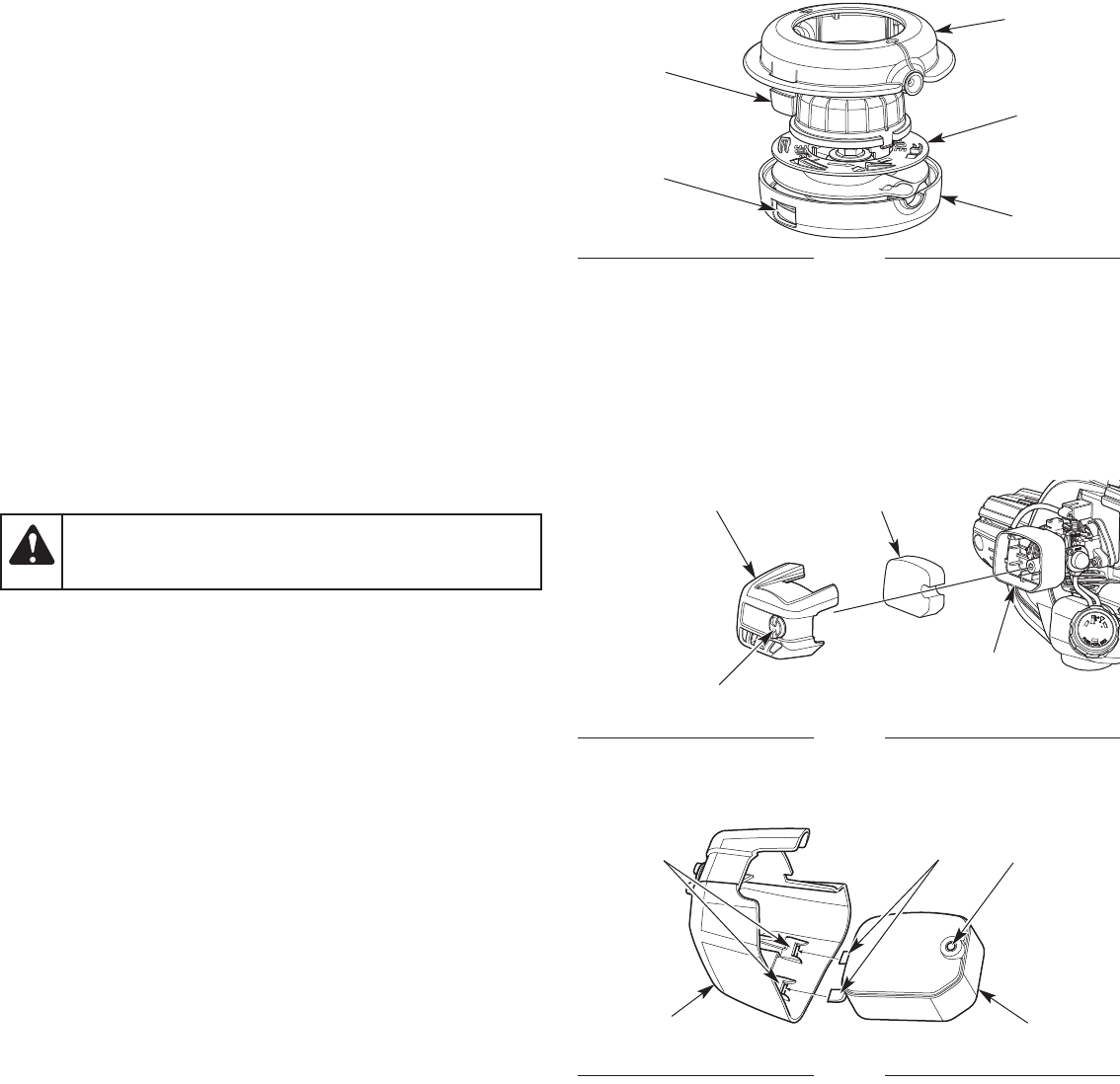

Removing Old Trimming Line and Obstructions

If necessary, remove any old trimming line and/or obstructions from

the cutting head.

1. Firmly press in the tabs on the cutting head (Fig. 16).

2. Remove the spool cover (Fig. 16).

3. Remove any old trimming line and/or obstructions.

4. Use a clean cloth to clean the inner reel, outer spool and spool

cover (Fig. 16).

5. Align the tabs on the spool cover with the holes on the outer

spool (Fig. 16). Push the spool cover onto the outer spool until

the tabs securely snap into the holes.

MAINTAINING THE AIR FILTER

Failure to maintain the air filter can result in poor performance or can

cause permanent damage to the engine. Engine failure due to

improper air filter maintenance is not covered by the product warranty.

Cleaning the Air Filter

1. Open the air filter cover by unscrewing the cover screw (Fig. 21).

2. Remove the air filter from the air filter housing (Fig. 21).

3. Wash the air filter in detergent and water. Rinse the air filter

thoroughly and allow it to dry.

4. Lightly coat the air filter with clean SAE 30 oil.

5. Squeeze the air filter to spread and remove excess oil.

6. Reinstall the air filter in the air filter housing (Fig. 21).

NOTE: Operating the unit without the air filter and air filter cover will

VOID the warranty.

7. Insert the hooks on the air filter housing into the slots on the air

filter cover (Fig. 22).

8. Swing the air filter cover to the right and align the cover screw

with the cover screw hole (Fig. 22). Tighten the cover screw to

secure the air filter cover.

NOTE: Do not over tighten as this may strip the screw.

WARNING: To avoid serious personal injury, always stop

the engine and allow it to cool before cleaning or maintaining

the unit.

Fig. 21

Fig. 22

Hooks

Air Filter

Cover

Air Filter

Housing

Air Filter Cover

Cover Screw

Cover

Screw Hole

Air Filter

Housing

Slots

ADJUSTING THE IDLE SPEED

NOTE: Careless adjustments can seriously damage the unit. An

authorized service dealer should make carburetor adjustments.

If, after checking the fuel and cleaning the air filter, the engine still

will not idle, adjust the idle speed screw as follows:

1. Start the engine. Refer to Starting and Stopping.

2. Release the throttle control and let the engine idle. If the engine

stops, use a small Phillips screwdriver to turn the idle speed screw

clockwise, 1/8 of a turn at a time (as needed) until the engine idles

smoothly (Fig. 23).

3. If the engine is idling too quickly, turn the idle speed screw

counterclockwise, 1/8 of a turn at a time (as needed) to reduce the

idle speed (Fig. 23).

Checking the fuel, cleaning the air filter, and adjusting the idle speed

should solve most engine problems. If not, and any of the following

conditions are true, take the unit to a qualified service dealer:

• the engine will not idle

• the engine hesitates or stalls on acceleration

• there is a loss of engine power

WARNING: The cutting head may spin during idle speed

adjustments. Wear protective clothing and observe all

safety instructions to prevent serious personal injury.

Fig. 24

0.025 in.

(0.635 mm)

MAINTAINING THE SPARK PLUG

1. Stop the engine and allow it to cool. Grasp the spark plug boot

firmly and pull it from the spark plug.

2. Clean around the spark plug. Remove the spark plug from the

cylinder head with a 5/8-inch socket, turning counterclockwise.

3. Inspect the spark plug. If the spark plug is cracked, fouled or

dirty, replace it with a replacement part #753-06193, a

Champion RDJ7J or an equivalent spark plug.

4. Use a feeler gauge to set the air gap at 0.025 in. (0.635 mm)

(Fig. 24).

5. Install the spark plug in the cylinder head. Tighten the spark plug

with a 5/8-inch socket, turning it clockwise until snug.

NOTE: If using a torque wrench, torque to:

110-120 in.•lb. (12.3-13.5 N•m). Do not over tighten.

6. Reattach the spark plug boot.

WARNING: Do not sand blast, scrape or clean spark plug

electrodes. Grit in the engine could damage the cylinder.

Fig. 23

Idle Speed Screw

CLEANING AND STORAGE

CLEANING

Use a small brush to clean the outside of the unit. Do not use strong

detergents. Household cleaners that contain aromatic oils such as

pine and lemon, and solvents such as kerosene, can damage

plastic. Wipe off any moisture with a soft cloth.

STORAGE

• Never store a fueled unit where fumes may reach an open flame

or spark.

• Allow the engine to cool before storing.

• Lock up the unit to prevent unauthorized use or damage.

• Store the unit in a dry, well-ventilated area.

• Store the unit out of the reach of children.

Short-term Storage (1-2 weeks)

1. Store the unit in a horizontal position. If this is not possible, store

the unit vertically with the engine at the top.

Long-term Storage

1. Remove the fuel cap, tip the unit and drain the fuel into an

approved container. Reinstall the fuel cap.

2. Start the engine and allow it to run until it stalls. This ensures

that all fuel has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 5

drops of any high quality motor oil or 2-cycle oil into the cylinder.

Pull the starter rope slowly to distribute the oil. Reinstall the

spark plug.

4. Thoroughly clean the unit and inspect it for any loose or

damaged parts. Repair or replace damaged parts and tighten

loose screws, nuts or bolts.

Preparing the Unit for Use after Long-term Storage

1. Remove the spark plug and drain all of the oil from the cylinder.

NOTE: Do not use fuel that has been stored for more than 30 days.

Dispose of old fuel according to federal, state and local regulations.

WARNING: To avoid serious personal injury, always stop

the engine and allow it to cool before cleaning or maintaining

the unit.

The engine overspeed protection is engaged Allow the engine to cool down for 10 minutes before restarting the

unit

THE ENGINE STOPS WHILE IN USE

The cutting head is bound with grass Stop the engine and clean the cutting head

The cutting head is out of line Refill the cutting head with new line

The inner reel is bound up Rewind the line

The cutting head is dirty Clean the inner reel and outer spool

The line is welded Open the cutting head and remove the welded section

The line is twisted Rewind the line

Not enough line is extended Stop the unit, push the bump knob and pull the line until 4 inches

(102 mm) is outside of the cutting head

There is oil, cleaner or lubricant in the cutting head Clean and thoroughly dry the cutting head

THE CUTTING HEAD WILL NOT ADVANCE LINE

THE CUTTING LINE ADVANCES UNCONTROLLABLY

The fuel tank is empty Fill the fuel tank with properly mixed fuel

The primer bulb was not pressed enough Press the primer bulb 10 times or until fuel is visible

The engine is flooded Squeeze the throttle control and pull the starter rope until the engine

starts

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel

The spark plug is fouled Replace the spark plug

TROUBLESHOOTING

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel

The cutting head is bound with grass Stop the engine and clean the cutting head

The air filter is dirty Clean or replace the air filter

PROBLEM SOLUTION

The air filter is dirty Clean or replace the air filter

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel

The idle speed is incorrect Adjust the idle speed

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel

The air filter is dirty Clean or replace the air filter

The spark plug is fouled Replace the spark plug

THE ENGINE WILL NOT START

THE ENGINE WILL NOT IDLE

THE ENGINE WILL NOT ACCELERATE

THE ENGINE LACKS POWER OR STALLS

If further assistance is required, contact an authorized service dealer.

NOTES

The limited warranty set forth below is given by Troy-Bilt LLC (Troy-Bilt) with respect to new merchandise purchased and used in the United

States, its possessions and territories.

Troy-Bilt warrants this product against defects in material and workmanship for a period of three (3) years commencing on the date of

original purchase and will, at its option, repair or replace, free of charge, any part found to be defective in material or workmanship. This

limited warranty shall only apply if this product has been operated and maintained in accordance with the Operator’s Manual furnished with

the product, and has not been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance, alteration, vandalism,

theft, fire, water or damage because of other peril or natural disaster. Damage resulting from the installation or use of any accessory or

attachment not approved by Troy-Bilt for use with the product(s) covered by this manual will void your warranty as to any resulting damage.

This warranty is limited to ninety (90) days from the date of original retail purchase for any Troy-Bilt product that is used for rental or

commercial purposes, or any other income-producing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH YOUR LOCAL AUTHORIZED SERVICE

DEALER. To locate the dealer in your area, visit our website at www.troybilt.com or www.troybilt.ca, check for a listing in the Yellow Pages,

call 1-800-828-5500 or 1-800-668-1238 in Canada, or write to P.O. Box 361131, Cleveland, OH 44136-0019. No product returned directly to

the factory will be accepted unless prior written permission has been extended by the Customer Service Department of Troy-Bilt.

This limited warranty does not provide coverage in the following cases:

A. Tune-ups - Spark Plugs, Carburetor Adjustments, Filters

B. Wear items - Bump Knobs, Outer Spools, Cutting Line, Inner Reels, Starter Pulley, Starter Ropes, Drive Belts, Saw Chains, Guide Bars,

Cultivator Tines, Blades.

C. Troy-Bilt does not extend any warranty for products sold or exported outside of the United States of America, its possessions and

territories, except those sold through Troy-Bilt’s authorized channels of export distribution.

Troy-Bilt reserves the right to change or improve the design of any Troy-Bilt Product without assuming any obligation to modify any product

previously manufactured.

No implied warranty, including any implied warranty of merchantability or fitness for a particular purpose, applies after the

applicable period of express written warranty above as to the parts as identified. No other express warranty or guaranty, whether

written or oral, except as mentioned above, given by any person or entity, including a dealer or retailer, with respect to any product

shall bind Troy-Bilt. During the period of the Warranty, the exclusive remedy is repair or replacement of the product as set forth

above. (Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from the sales. Troy-Bilt shall not be liable

for incidental or consequential loss or damages including, without limitation, expenses incurred for substitute or replacement lawn

care services, for transportation or for related expenses, or for rental expenses to temporarily replace a warranted product. (Some

states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety features

of the product shall void this Warranty. You assume the risk and liability for loss, damage, or injury to you and your property and/or to others

and their property arising out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the person for whom it was purchased

as a gift.

How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may also have other rights which vary from

state to state.

To locate your nearest service dealer, dial 1-800-828-5500 in the United States or 1-800-668-1238 in Canada.

TROY-BILT LLC

P.O. Box 361131

Cleveland, OH 44136-0019

MANUFACTURER’S LIMITED WARRANTY FOR:

769-08520 / 01 11/12

Manual del Operador

ÍNDICE

Reparación y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Aceite y combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Arranque y detención . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Solución de Problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Toda la información, las ilustraciones y las especificaciones que se

incluyen en el presente manual se basan en la información más

reciente sobre el producto disponible al momento de la impresión.

Nos reservamos el derecho a realizar cambios en cualquier

momento sin previo aviso.

reservados.

NO DEVUELVA ESTA UNIDAD AL DISTRIBUIDOR. SE EXIGIRÁ

COMPROBANTE DE COMPRA PARA LAS REPARACIONES Y

EL MANTENIMIENTO QUE CUBRE LA GARANTÍA.

Por ayuda en relación con el montaje, los controles, el funcionamiento

o el mantenimiento de la unidad, llame al Departamento de Asistencia al

Cliente al 1-800-828-5500 en los Estados Unidos o al 1-800-668-1238

en Canadá.

Se puede encontrar información adicional sobre la

unidad en nuestro sitio web: www.troybilt.com (EE. UU.) o

www.troybilt.ca (Canadá).

Por reparaciones y mantenimiento, llame al Departamento de

Asistencia al Cliente a fin de obtener la lista de distribuidores de

servicio autorizados de su zona. La reparación y el mantenimiento

de la presente unidad, tanto dentro del período de la garantía como

después de él, sólo debe realizarlos un distribuidor de servicio

autorizado y aprobado. Cuando le dé servicio use únicamente

piezas de reemplazo idénticas.

GUARDE ESTAS INSTRUCCIONES

REPARACIÓN Y MANTENIMIENTO

Recortadora de 2 tiempos con

capacidad para arranque eléctrico

TB2044 XP

• INSTRUCCIONES DE SEGURIDAD IMPORTANTES •

SEGURIDAD

NOTA SOBRE EL AMORTIGUADOR DE CHISPAS

NOTA: Para usuarios de los territorios de bosques de EE. UU. y

de los estados de California, Maine, Oregon y Washington.

Todos los territorios de bosques de EE. UU. y los estados de

California (Códigos de Recursos Públicos 4442 y 4443), Oregon y

Washington exigen por ley, que determinados motores de

combustión interna que se operan en zonas cubiertas por malezas

de bosque y/o hierbas cuenten con un amortiguador de chispas

que se deberá mantener en condiciones de uso adecuadas o que el

motor se diseñe, equipe y mantenga para prevenir incendios.

Corrobore con las autoridades estatales o locales cuáles son las

normativas correspondientes a dichas exigencias. El

incumplimiento de dichos requerimientos podría generarle una

responsabilidad o una multa. La presente unidad se equipa en la

fábrica con un amortiguador de chispas. Si debe reemplazarse,

pídale al DISTRIBUIDOR DE SERVICIO LOCAL que instale la Pieza

auxiliar n.° 753-06349 Conjunto del silenciador.

Lea el manual del operador y siga todas las advertencias e

instrucciones de seguridad. Si no lo hace, el operador y/o los

observadores pueden sufrir lesiones graves.

SÍMBOLOS SIGNIFICADO

ADVERTENCIA: Indica un peligro GRAVE.

Si no se cumple una ADVERTENCIA de seguridad usted

mismo u otras personas PUEDEN sufrir lesiones graves.

PRECAUCIÓN: Indica un peligro de GRAVEDAD

MODERADA.

Si no se cumple una señal de seguridad de PRECAUCIÓN

usted mismo o a otras personas PUEDEN sufrir lesiones o

se PUEDEN producir daños materiales.

El objetivo de los símbolos de seguridad es dirigir su atención hacia

posibles peligros. Los símbolos de seguridad, así como sus

explicaciones, necesitan su atención y comprensión completas. Las

advertencias de seguridad no eliminan por sí mismas ningún

peligro. Las instrucciones o advertencias que contienen no

reemplazan a las medidas adecuadas de prevención de accidentes.

NOTA: Proporciona información o instrucciones de vital importancia

para el funcionamiento o el mantenimiento del equipo.

PELIGRO: Indica un peligro EXTREMO.

Si no se cumple una advertencia de seguridad de

PELIGRO usted mismo u otras personas sufrirán lesiones

graves o la muerte.

PROPOSICIÓN 65 DE CALIFORNIA

ADVERTENCIA: El escape del motor de este producto,

algunos de sus componentes y algunos componentes

terminados contienen o liberan sustancias químicas que el

estado de California considera que pueden producir

cáncer, defectos de nacimiento u otros problemas

reproductivos. Lávese las manos después de estar en

contacto con estos componentes.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR LA

UNIDAD

• Lea las instrucciones con atención. Debe familiarizarse con los

controles y con el uso apropiado de la unidad.

• No opere esta unidad si está cansado, enfermo o bajo la

influencia de alcohol, drogas o medicamentos.

• La unidad no debe ser utilizada por niños. Los adolescentes

deben contar con la compañía y guía de un adulto.

• Se deben instalar correctamente todos los protectores y

accesorios de seguridad antes de operar la unidad.

• Inspeccione la unidad antes de usarla. Reemplace las piezas

dañadas. Compruebe si hay pérdidas de combustible.

Compruebe que todas las sujeciones estén en su lugar y bien

ajustadas. Reemplace las piezas que estén agrietadas,

astilladas o dañadas de cualquier manera. No utilice la unidad si

hay piezas sueltas o dañadas.

• Use únicamente el hilo de recorte que se describe en la sección

Especificaciones de este manual. Nunca use un hilo, un cable,

una cadena o una cuerda de metal reforzados. Podrían

separarse y convertirse en proyectiles peligrosos.

ADVERTENCIA: Se deben respetar todas las normas

de seguridad al usar la unidad. Por favor, lea estas

instrucciones antes de utilizar la unidad para garantizar la

seguridad del operador y los observadores. Por favor,

guarde estas instrucciones para su uso posterior.

• Tenga en cuenta el riesgo de lesiones en la cabeza, las manos y

los pies.

• Inspeccione el área con atención antes de arrancar la unidad.

Extraiga las rocas, los vidrios rotos, los clavos, los cables,

cordeles y demás objetos que podrían ser arrojados o enredarse

en la unidad.

• Despeje la zona de niños, observadores y mascotas;

manténgalos fuera de un radio de 50 pies (15 m), como mínimo.

Incluso a esa distancia, sigue el riesgo de ser alcanzados por

los objetos arrojados por el aire. Sugiérales a los observadores

que usen protección ocular. Si alguien se le aproxima, detenga

la unidad de inmediato.

• Apriete el control del acelerador y verifique que vuelva

automáticamente a la posición de ralentí. Realice todos los

ajustes o las reparaciones antes de usar la unidad.

DURANTE LA OPERACIÓN

• Utilice anteojos o antiparras de seguridad que cumplan con las

normas ANSI Z87.1 vigentes y que tengan la identificación

correspondiente. Utilice una protección auditiva al operar esta

unidad. Utilice una máscara facial o para polvos si la máquina

levanta polvo durante su funcionamiento.

• Use pantalones largos y gruesos, botas, guantes y camisa de

mangas largas. No use ropa holgada, alhajas, pantalones

cortos, sandalias ni ande descalzo. Sujétese el cabello a nivel de

los hombros.

• El protector del cabezal de corte siempre debe estar colocado

mientras se opera la unidad. No utilice la unidad si no están

extendidos ambos hilos de recorte y si no está instalado el hilo

adecuado. No extienda el hilo de recorte más allá de la longitud

del protector.

• Esta unidad tiene un embrague. El cabezal de corte permanece

fijo cuando el motor está en ralentí. Si no es así, debe llevar la

unidad a un distribuidor de servicio calificado para que la ajusten.

• Ajuste la manija para que brinde el mejor agarre.

• Compruebe que el accesorio no esté en contacto con nada

antes de poner en marcha la unidad.

• Use la unidad solamente con luz de día o con una buena luz artificial.

• Evite arranques accidentales. Permanezca en la posición de

arranque siempre que tire de la cuerda de arranque. El operador

y la unidad deben estar en una posición estable durante el

arranque. Consulte Arranque y Parada

• Utilice la herramienta apropiada. Use esta herramienta sólo para

el propósito para el que fue diseñada.

• Sostenga siempre la unidad con ambas manos durante la

operación. Sostenga firmemente ambas manijas o empuñaduras.

• No se extienda demasiado. Siempre debe estar bien afirmado y

mantener el equilibrio adecuado. Tenga cuidado al trabajar en

pendientes o inclinaciones empinadas.

• Mantenga las manos, el rostro y los pies alejados de todas las

piezas móviles. No toque ni intente detener las piezas móviles.

• No toque el motor, el alojamiento del engranaje ni el silenciador.

Estas partes se ponen extremadamente calientes por el

funcionamiento, incluso después de que se apaga la unidad.

• No opere la unidad a una velocidad mayor a la necesaria para la

tarea. No haga funcionar la unidad a alta velocidad cuando no

está en uso.

• No exija demasiado a la unidad. Si se usa a la velocidad para la

que fue diseñada, realizará un trabajo más eficiente y seguro.

• Detenga siempre la unidad cuando la operación esté demorada

o cuando camine de un lugar a otro.

• Si golpea un objeto extraño o si éste se engancha en la unidad,

deténgala de inmediato y controle si se produjeron daños. No

utilice la unidad hasta haber reparado el daño. No utilice la

unidad si hay piezas sueltas o dañadas.

• Apague el motor y desconecte la bujía para realizar tareas de

mantenimiento o reparación.

• Use sólo piezas de reemplazo y accesorios del fabricante del

equipo original (OEM) para esta unidad. Los puede adquirir al

distribuidor de servicio autorizado. Si usa cualquier otra pieza o

accesorio, el usuario podría lesionarse gravemente o la unidad

podría dañarse y se anularía la garantía.

• Mantenga limpia la unidad. Quite con cuidado cualquier resto de

vegetación u otros residuos que puedan bloquear las piezas móviles.

• A fin de reducir el riesgo de incendio, reemplace el silenciador y

el amortiguador de chispas si están averiados. Mantenga el

motor y el silenciador libres de hierbas, hojas y de la

acumulación excesiva de grasa o de carbono.

• Si la unidad comienza a vibrar en forma anormal, deténgala de

inmediato. Inspeccione la unidad para determinar la causa de la

vibración. La vibración por lo general indica que hay algún problema.

OTRAS ADVERTENCIAS DE SEGURIDAD

• Todas las tareas de reparación, con excepción de los

procedimientos de mantenimiento que se describen en este manual,

deben ser realizados por un distribuidor de servicio autorizado.

• Antes de inspeccionar, limpiar, guardar o transportar la unidad, o

de hacer tareas de reparación o mantenimiento o reemplazar

alguna de sus piezas:

1. Detenga la unidad.

2. Asegúrese de que se hayan detenido todas las piezas móviles.

3. Deje que la unidad se enfríe.

4. Desconecte el cable de la bujía.

• Sujete la unidad durante el transporte.

• Nunca almacene la unidad con combustible en el depósito, en el

interior de una construcción donde las emanaciones puedan

alcanzar una llama abierta (luces piloto, etc.) o chispas

(interruptores, motores eléctricos, etc.).

• Almacene la unidad en un lugar seco, asegurada o a una altura

que evite que se la use sin autorización o se la dañe. Mantenga

la unidad lejos del alcance de los niños.

• Nunca rocíe ni arroje chorros de agua ni de ningún otro líquido a la

unidad. Mantenga las manijas secas, limpias y sin residuos. Limpie

la unidad luego de cada uso. Consulte Limpieza y almacenamiento.

• Guarde estas instrucciones. Consúltelas con frecuencia y úselas

para capacitar a otros usuarios. Si le presta esta unidad a otras

personas, también debe prestarles estas instrucciones.

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIAS DE SEGURIDAD PARA LAS UNIDADES

A GASOLINA

• Almacene el combustible únicamente en recipientes diseñados

específicamente y aprobados para el almacenamiento de dichos

materiales.

• Detenga siempre el motor y déjelo enfriar antes de llenar el

depósito. Nunca retire la tapa del depósito de combustible ni

agregue combustible cuando el motor esté caliente. Afloje siempre

lentamente la tapa del depósito de combustible para descargar la

presión que haya en el depósito antes de recargar combustible.

• Mezcle y agregue siempre combustible en una zona al aire libre,

limpia y bien ventilada, en la que no haya chispas ni llamas. NO

fume.

• Nunca opere la unidad si la tapa del combustible no está bien

sujeta en su lugar.

• Evite que se genere una fuente de encendido para el

combustible derramado. Limpie de inmediato el combustible

derramado de la unidad, antes de encenderla. Mueva la unidad

al menos 30 pies (9.1m) de la fuente de combustible y del sitio

antes de arrancar el motor. NO fume.

• Nunca arranque ni use la unidad dentro de una habitación o de

una construcción cerrada. La inhalación de humos de escape

puede ser mortal. Opere esta unidad únicamente en una zona

bien ventilada, al aire libre.

ADVERTENCIA: La gasolina es sumamente inflamable

y sus vapores pueden explotar si se encienden. Adopte las

siguientes precauciones:

• SÍMBOLOS INTERNACIONALES Y DE SEGURIDAD •

Este manual del operador describe símbolos de seguridad e internacionales, así como pictogramas, que pueden aparecer en este producto.

Lea el manual del operador para obtener información completa sobre seguridad, montaje, funcionamiento, mantenimiento y reparaciones.

SÍMBOLOS SIGNIFICADO SÍMBOLOS SIGNIFICADO

• SÍMBOLO DE ALERTA DE SEGURIDAD

Indica peligro, advertencia o precaución. Puede

utilizarse junto con otros símbolos o pictogramas.

• LEA EL MANUAL DEL OPERADOR

ADVERTENCIA : Lea el (los) manual(es) del

operador y cumpla todas las advertencias e

instrucciones de seguridad. Si no lo hace, el operador

y/o los observadores pueden sufrir lesiones graves.

• UTILICE PROTECCIÓN OCULAR Y AUDITIVA

ADVERTENCIA: Los objetos que son arrojados

por el aire y los ruidos fuertes pueden provocar graves

lesiones oculares y pérdidas de audición. Cuando

opere esta unidad, utilice protección ocular que

cumpla con las normas ANSI Z87.1 vigentes y

protectores auditivos. Utilice una máscara que cubra

todo el rostro si es necesario.

• COMBUSTIBLE SIN PLOMO

Utilice siempre combustible limpio, nuevo y sin plomo.

• ACEITE

Consulte el manual del operador para conocer el tipo

adecuado de aceite.

• NO UTILICE COMBUSTIBLE E85 EN ESTA UNIDAD

ADVERTENCIA: Se ha demostrado que el

combustible que contiene más de un 10% de etanol

es probable que dañe este motor y anule la garantía.

• APAGADO/ENCENDIDO DE CONTROL DE PARADA

ENCENDIDO / ARRANQUE / MARCHA

• APAGADO/ENCENDIDO DE CONTROL DE PARADA

APAGADO o PARADA

• BULBO DEL CEBADOR

Presione por completo el bulbo del cebador

lentamente 10 veces.

• LOS OBJETOS QUE SON ARROJADOS POR EL

AIRE Y EL CORTADOR GIRATORIO PUEDEN

PROVOCAR LESIONES GRAVES

ADVERTENCIA: Es posible que se arrojen objetos

pequeños por el aire a alta velocidad, lo cual puede

provocar lesiones. Manténgase alejado del rotor

giratorio.

• MANTENGA ALEJADOS A LOS OBSERVADORES

ADVERTENCIA: Mantenga a todos los

observadores, especialmente a los niños y las mascotas,

al menos a 50 pies (15 m) de la zona de trabajo.

• SUPERFICIE CALIENTE

ADVERTENCIA: No toque el silenciador o el

cilindro cuando estén calientes. Puede quemarse.

Estas piezas se calientan extremadamente durante el

funcionamiento. Una vez apagadas, continúan

calientes durante un período breve.

• CUCHILLA AFILADA

ADVERTENCIA: Hay una cuchilla afilada en el

protector del accesorio de recorte. A fin de evitar

lesiones graves, no toque la cuchilla de corte del hilo.

Bloqueo del acelerador

APLICACIONES

Como recortadora:

• Corta hierbas y malezas ligeras.

• Bordeado

• Recorte decorativo alrededor de árboles, vallas, etc.

Con esta unidad se pueden usar otros accesorios opcionales:

HERRAMIENTAS DE ENSAMBLADO

REQUERIDAS:

• Destornillador Phillips n.° 2

• Llave tubular de 3/8”

CONOZCA SU UNIDAD

ESPECIFICACIONES*

* Todas las especificaciones están basadas se basan en la información más reciente sobre el producto disponible al momento de la

impresión. Nos reservamos el derecho a realizar cambios en cualquier momento sin previo aviso.

Tipo de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refrigerado por aire, de 2 ciclos

Desplazamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 cc (1.64 pulgadas cúbicas)

Separación de las bujías. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 pulgadas (0.635 mm)

Bujía de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Champion® RDJ7J o bujía equivalente

Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mezcla de combustible y aceite

Relación combustible/aceite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1

Capacidad del depósito de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 onzas (414 ml)

Peso aproximado de la unidad (sin combustible, con el cabezal de corte, con protector del cabezal de corte y la empuñadura). . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 - 13 libras (5.0 - 5.9 kg)

Mecanismo de recorte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cabezal de impacto

Diámetro del hilo de recorte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.095 pulgadas (2.41 mm)

Diámetro de la senda de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 pulgadas (45.7 cm)

Protector del

cabezal de corte

Tapa de

combustible

Manija

Cabezal de corte

Empuñadura

del eje

Alojamiento del eje

Empuñadura

cuerda de

arranque

Control del

acelerador

Bujía de

encendido

Silenciador

Interruptor

encendido / apagado

Bulbo del

cebador

Cuchilla de corte de hilo

Palanca del

cebador

Tapa del

filtro de aire

Acoplador

MONTAJE

INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE

Utilice las siguientes instrucciones si no está instalado el protector

del cabezal de corte. Use únicamente las instrucciones que

corresponden según el tipo de eje y de protector que se suministran

con la presente unidad.

1. Ubique el protector del cabezal de corte bajo el soporte de

montaje. Se deben alinear los orificios del protector del cabezal

de corte con los orificios del soporte de montaje. (Fig. 1)

2. Enrosque los 4 tornillos a través del soporte de montaje y dentro

del protector del cabezal de corte hasta que queden ajustados

manualmente.

3. Con un destornillador Phillips n.° 2, ajuste los tornillos hasta que

el protector del cabezal de corte quede firmemente en su lugar.

Apriete los tornillos de manera uniforme.

ADVERTENCIA: A fin de evitar que se produzcan

lesiones personales graves, no opere nunca la unidad sin

el protector del cabezal de corte en su lugar.

Fig. 2

Alojamiento

del eje

Perno

Empuñadura

del eje

Mínimo de

6 pulgadas (15.24 cm)

Manija

INSTALACIÓN Y AJUSTE DE LA MANIJA

Instalación de la manija

1. Oprima la manija hacia abajo sobre el alojamiento del eje (Fig.

2). El orificio del perno de la manija debe quedar a la derecha.

2. Inserte el perno en el orificio del perno y oprímalo para que pase

a través de él (Fig. 2). Apriete el perno con una llave tubular de

3/8" pero no apriete por completo.

3. Mientras sujeta la unidad en la posición de funcionamiento (Fig.

11), desplace la manija hasta la ubicación que le ofrece el mejor

agarre. Ubíquela como mínimo a 6 pulgadas (15.24 cm) del

extreme de la empuñadura del eje (Fig. 2).

4. Apriete el perno con una llave tubular de 3/8" hasta que la

manija esté segura.

Ajuste de la manija

Si la manija requiere ajustes:

1. Afloje el perno con una tubular de 3/8" (Fig. 2).

2. Mientras sujeta la unidad en la posición de funcionamiento

(Fig. 11), desplace la manija hasta la ubicación que le ofrece el

mejor agarre. Ubíquela como mínimo a 6 pulgadas (15.24 cm)

del extremo de la empuñadura del eje (Fig. 2).

3. Apriete el perno con una llave tubular de 3/8" hasta que la

manija esté segura.

Fig. 1

Soporte de

montaje

Protector del

cabezal de corte

Tornillos (4)

FUNCIONAMIENTO DEL ACOPLADOR

El acoplador permite el uso de varios accesorios opcionales.

NOTA: Para facilitar la instalación o la extracción de los accesorios,

ubique la unidad en el suelo o sobre un banco de trabajo.

Instalación del accesorio

NOTA: Retire la tapa de protección y el espaciador gris de los ejes

superior e inferior antes de ensamblar el accesorio.

1. Gire la perilla en el sentido contrario a las agujas del reloj para

aflojarla (Fig. 3).

2. Mientras sujeta con firmeza el accesorio, empújelo en línea recta

dentro del acoplador hasta que el botón de liberación entre a

presión y quede firme dentro del orificio principal (Fig. 5).

3. Gire la perilla en el sentido de las agujas del reloj para ajustar

(Fig. 3).

NOTA: No ajuste demasiado la tuerca (Fig. 4).

Para un reborde decorativo con un accesorio de recorte, trabe el

botón de liberación en el orificio de recorte de bordes de 90° (Fig. 3).

Extracción del accesorio

1. Gire la perilla en el sentido contrario a las agujas del reloj para

aflojarla (Fig. 3).

2. Oprima y mantenga apretado el botón de liberación (Fig. 4).

3. Mientras sujeta firmemente el alojamiento del eje superior, tire del

accesorio de manera recta para sacarlo del acoplador (Fig. 5).

ADVERTENCIA: Antes de comenzar a utilizar

cualquiera de los accesorios, lea y comprenda el manual

que viene con dicho accesorio. Tenga en cuenta toda la

información de seguridad que incluye.

PRECAUCIÓN: Antes de utilizar esta unidad,

asegúrese de que el botón de liberación entre a presión

completamente dentro del orificio principal (Fig. 5) y que la

perilla (Fig. 3) quede bien ajustada.

ADVERTENCIA: A fin de evitar lesiones personales

graves y daños a la unidad, apáguela antes de extraer o

instalar un accesorio.

PRECAUCIÓN: Este botón de liberación debe

colocarse a presión solamente en el orificio principal. Si se

utiliza un orificio equivocado, se podrían producir lesiones

personales o daños a la unidad.

Fig. 4

Fig. 5

Fig. 3

Botón de

liberación

Orificio de recorte de

bordes de 90°

(recortadora únicamente)

Perilla

Orificio principal

Alojamiento

del eje inferior

Alojamiento del

eje superior

Acoplador

Tuerca

ACEITE Y COMBUSTIBLE

CARGA DE COMBUSTIBLE EN LA UNIDAD

1. Ubique la unidad con la tapa del combustible orientada hacia arriba.

2. Extraiga la tapa de combustible.

3. Ubique el pico del recipiente de combustible dentro del orificio

de llenado del depósito de combustible y llene el depósito.

NOTA: No llene en exceso el depósito de combustible.

4. Limpie el combustible que se pueda haber derramado.

5. Vuelva a colocar la tapa del combustible.

6. Mueva la unidad al menos 30 pies (9.1m) del recipiente de

combustible y del sitio de carga de combustible antes de

arrancar el motor.

INSTRUCCIONES PARA LA MEZCLA DEL ACEITE Y EL

COMBUSTIBLE

El uso de combustible viejo y/o mal mezclado es la causa más

frecuente de los problemas de rendimiento. Sólo se debe utilizar

gasolina nueva, limpia y sin plomo. Siga atentamente las

instrucciones para que la mezcla de gasolina/aceite sea adecuada.

Definición de combustibles mezclados

Actualmente los combustibles con frecuencia son una mezcla de

gasolina y oxigenatos como etanol, metanol o éter (éter metílico

terciario-butílico, MTBE). Los combustibles con mezcla de alcohol

absorben el agua. Con tan solo un 1% de agua en el combustible

es posible que el combustible y el aceite se separen, formando

ácidos cuando se almacenan. SIEMPRE debe usar combustible

nuevo (con menos de 30 días de antigüedad).

NOTA: Deseche el combustible usado de acuerdo con las

normativas federales, estatales y locales.

Uso de combustibles mezclados

Si utiliza un combustible mezclado:

• Utilice siempre la mezcla de combustible nueva según se

explica en el manual del operador

• Use el aditivo para combustible STA-BIL® u otro equivalente

• Agite siempre la mezcla de combustible antes de recargar

combustible en la unidad

• Drene el depósito y ponga en marcha el motor en seco antes de

almacenar la unidad

Uso de aditivos para el combustible

La botella de aceite de 2 ciclos que se suministra con esta unidad

contiene un aditivo para combustible que ayuda a inhibir la

corrosión y minimiza la formación de depósitos de goma. Utilice

siempre la marca de aceite de 2 ciclos que vino con esta unidad. Si

no está disponible, utilice un aceite de 2 ciclos que esté diseñado

para motores enfriados por aire y mézclelo con un aditivo para

combustible, como el estabilizador de combustible STA-BIL u otro

equivalente. Agregue 0.8 onzas (23 ml) de aditivo para combustible

por galón de combustible según las instrucciones del recipiente.

NUNCA agregue aditivos para el combustible directamente al

depósito de combustible de la unidad.

Gasolina sin plomo Aceite de 2 ciclos

1 galón EE. UU.

(3.8 litros)

3.2 onzas líquidas

(95 ml)

1 liter 25 ml

PROPORCIÓN DE LA MEZCLA - 40:1

ADVERTENCIA: La gasolina es extremadamente

inflamable. Los vapores encendidos pueden explotar.

Detenga siempre el motor y déjelo enfriar antes de llenar el

depósito de combustible. No fume mientras llena el

depósito. Mantenga las chispas y llamas abiertas a una

distancia de la zona.

ADVERTENCIA: Retire la tapa del combustible

lentamente a fin de evitar lesiones ocasionadas por

salpicaduras de combustible. Nunca opere la unidad si la

tapa del combustible no está bien sujeta en su lugar.

ADVERTENCIA: Agregue combustible en una zona al

aire libre, limpia y bien ventilada. Limpie de inmediato la

gasolina que se haya derramado. Evite que se genere una

fuente de encendido para el combustible derramado. No

arranque el motor hasta que se hayan disipado los

vapores del combustible.

ADVERTENCIA: NO UTILICE COMBUSTIBLE E85 EN

ESTA UNIDAD. Se ha demostrado que el combustible que

contiene más de un 10% de etanol es probable que dañe

este motor y anule la garantía.

Mezcla del combustible

NOTA: La presente unidad viene con una botella de 3.2 onzas de

aceite de 2 ciclos. Para obtener la mezcla de combustible

correcta que se describe a continuación, vierta toda la botella

dentro de un galón de gasolina sin plomo.

Mezcle completamente la proporción adecuada de gasolina sin

plomo con el aceite para motor de 2 ciclos. No los mezcle

directamente en el depósito de combustible de la unidad. Use una

lata de combustible separada. Utilice una proporción de 40:1 de

gasolina/aceite. Consulte la tabla a continuación para conocer las

proporciones específicas para mezclar la gasolina y el aceite.

PRECAUCIÓN: Para el funcionamiento correcto del

motor y la máxima confiabilidad, preste mucha atención y

siga estrictamente las instrucciones para la mezcla de la

gasolina y el aceite que figuran en la botella de aceite de 2

ciclos. El uso de combustible que se mezcló

incorrectamente puede dañar gravemente el motor.

ARRANQUE Y PARADA

ADVERTENCIA: Opere esta unidad únicamente en una

zona bien ventilada, al aire libre. Los humos de escape de

monóxido de carbono pueden ser mortales en un lugar

cerrado.

ADVERTENCIA: Se debe evitar arrancar accidentalmente

la unidad. A fin de evitar que se produzcan lesiones graves, el

operador y la unidad deben estar en una posición estable

cuando se jala la cuerda de arranque (Fig. 9).

INSTRUCCIONES DE DETENCIÓN

1. Suelte el control del acelerador y deje que el motor funcione en

ralentí.

2. Oprima y mantenga apretado el interruptor de encendido/apagado

en la posición OFF (O) (apagado) hasta que el motor se pare por

completo (Fig. 6).

Fig. 9

Posición de

arranque

Empuñadura cuerda

de arranque

Fig. 6

On ( I ) / Arranque

Off (O) / Parada

Control del acelerador

Bloqueo del

acelerador

INSTRUCCIONES DE ARRANQUE

1. Mezcle gasolina con aceite. Consulte las instrucciones para la

mezcla de aceite y combustible.

2. Cargue el depósito de combustible. Consulte Carga de

combustible en la unidad.

NOTA: No es necesario encender la unidad. El interruptor de

encendido/apagado está en la posición ON ( I ) (encendido) en

todo momento (Fig. 6).

3. Presione y luego suelte el bulbo del cebador lentamente

10 veces (Fig. 7). Si no puede ver combustible en el bulbo del

cebador, oprima y suelte el bulbo del cebador hasta que se vea

combustible.

4. De vuelta la palanca del cebador en el sentido de las agujas del

reloj hasta que encaje bien en su lugar (Fig. 8).

5. Agacharse en la posición de arranque (Fig. 9).

6. NO apriete el control del acelerador (Fig. 6). Tire de la cuerda de

arranque con un movimiento controlado y firme hasta que

arranque la unidad (Fig. 9).

7. Funcione en vacío el motor durante 5 a 10 segundos. Si la

unidad se detiene durante ese período, oprima el bloqueo del

acelerador, apriete el control del acelerador y tire de la cuerda

de arranque con un movimiento controlado y firme hasta que la

unidad se ponga en marcha (Fig. 6).

8. Oprima el bloqueo del acelerador y apriete el control del acelerador

(Fig. 6). Deje que el motor se caliente durante 30 a 60 segundos.

NOTA: El motor se calentó adecuadamente cuando acelera sin

problemas.

SI...el motor no arranca, comience el procedimiento de arranque

con el paso 3.

SI... la unidad está caliente y no arranca después de haber tirado de

la cuerda de arranque 3 veces, apriete el control del acelerador

y tire de la cuerda de arranque con un movimiento controlado y

regular hasta que la unidad se ponga en marcha.

Fig. 7

Bulbo del

cebador

Fig. 8

Palanca del

estrangulador

USO DEL ACCESORIO DE ARRANQUE ELÉCTRICO

INSTRUCCIONES DE DETENCIÓN

1. Suelte el control del acelerador y deje que el motor funcione en

ralentí.

2. Oprima y mantenga apretado el interruptor de encendido/apagado

en la posición OFF (O) (apagado) hasta que el motor se pare por

completo (Fig. 6).

N.° de artículo Descripción

49M2027P966 . . . . . . . . . . . . . . . . . . . . . . . . . .Arrancador eléctrico

49MESCBP966 . . . . . . . . . . . . . . . . . . . . .Bit de arranque del motor

49MRBESP966 ó 49MRBESY966 . . . .Arrancador eléctrico inalámbrico

Esta unidad se puede arrancar con un accesorio de arranque

eléctrico opcional (artículos que se venden por separado). Consulte

el manual del operador del accesorio de arranque eléctrico para

obtener instrucciones para el uso adecuado de esta función.

Comuníquese con el distribuidor minorista local, llame al

Departamento de Asistencia al Cliente o visite nuestro sitio web

para obtener más información.

Fig. 10

Puerto de

arranque

eléctrico

INSTRUCCIONES DE ARRANQUE

1. Mezcle gasolina con aceite. Consulte las instrucciones para la

mezcla de aceite y combustible.

2. Cargue el depósito de combustible. Consulte Carga de

combustible en la unidad.

NOTA: No es necesario encender la unidad. El interruptor de

encendido/apagado está en la posición ON ( I ) (encendido) en

todo momento (Fig. 6).

3. Presione y luego suelte el bulbo del cebador lentamente

10 veces (Fig. 7). Si no puede ver combustible en el bulbo del

cebador, oprima y suelte el bulbo del cebador hasta que se vea

combustible.

4. De vuelta la palanca del cebador en el sentido de las agujas del

reloj hasta que encaje bien en su lugar (Fig. 8).

5. Agacharse en la posición de arranque (Fig. 9).

6. Inserte el accesorio de arranque eléctrico dentro del orificio de

arranque eléctrico (Fig. 10). Consulte la sección Funcionamiento

del manual del operador del accesorio de arranque eléctrico.

7. NO apriete el control del acelerador (Fig. 6). Haga funcionar el

accesorio de arranque eléctrico en intervalos de no más de 2

segundos cada vez hasta que arranque la unidad.

8. Funcione en vacío el motor durante 5 a 10 segundos. Si la unidad

se detiene durante ese período, oprima el bloqueo del acelerador,

apriete el control del acelerador y accione el accesorio de

arranque eléctrico en intervalos de no más de 2 segundos cada

uno hasta que la unidad se ponga en marcha (Fig. 6).

9. Retire el accesorio de arranque eléctrico de la unidad.

10. Oprima el bloqueo del acelerador y apriete el control del acelerador

(Fig. 6). Deje que el motor se caliente durante 30 a 60 segundos.

NOTA: El motor se calentó adecuadamente cuando acelera sin

problemas.

SI...el motor no arranca, comience el procedimiento de arranque

con el paso 3.

SI... la unidad está caliente y no arranca luego de activar el

accesorio de arranque eléctrico durante 3 intentos compuestos

por intervalos de 2 segundos: oprima el bloqueo del acelerador,

apriete el control del acelerador y active el accesorio de

arranque eléctrico en intervalos de nomás de 2 segundos cada

uno hasta que la unidad se ponga en marcha.

FUNCIONAMIENTO

AJUSTE DE LA LONGITUD DEL HILO DE RECORTE

Esta unidad cuenta con un cabezal de impacto. Se puede soltar el

hilo de recorte del cabezal de corte sin parar el motor.

Para soltar más hilo, golpee suavemente la perilla de impacto

contra el suelo (Fig. 12) mientras utiliza la unidad a alta velocidad.

Para obtener los mejores resultados, golpee la perilla de impacto

contra suelo descubierto o duro. Si se intenta soltar hilo en un lugar

donde el césped está alto, se puede parar el motor.

NOTA: No apoye el cabezal de corte en el suelo mientras la unidad

está en marcha.

Cada vez que se golpea la perilla de impacto, se suelta

aproximadamente 1.5 pulgada (38 mm) de hilo de recorte.

NOTA: Siempre debe mantener el hilo de recorte completamente

extendido.

Resulta más difícil soltar hilo cuando se acorta el hilo de corte. La

cuchilla del protector del cabezal de corte corta el hilo a la longitud

correcta si se suelta hilo excesivamente.

CÓMO SUJETAR LA RECORTADORA

• Párese en la posición de arranque (Fig. 11).

• Sujete la empuñadura del eje con la mano derecha. Mantenga el

brazo derecho ligeramente doblado.

• Sostenga la manija con la mano izquierda. Mantenga el brazo

izquierdo bien derecho.

• Mantenga la unidad al nivel de la cintura.

• Mantenga el cabezal de corte paralelo al suelo de manera que haga

contacto fácilmente con el césped sin necesidad de agacharse.

ADVERTENCIA: Utilice siempre protección ocular,

auditiva, de manos, pies y corporal para reducir el riesgo

de sufrir lesiones durante la operación de esta unidad.

PRECAUCIÓN: No extraiga ni modifique el conjunto de

la cuchilla de corte del hilo. Si la longitud del hilo es

excesiva, se sobrecalentará la unidad. Esto puede provocar

lesiones personales graves o daños a la unidad.

CONSEJOS PARA OBTENER LOS MEJORES

RESULTADOS AL RECORTAR

• Mantenga el cabezal de corte paralelo al suelo.

• Corte de izquierda a derecha siempre que sea posible. Esto

mejora la eficacia de corte de la unidad y arroja los recortes

lejos del operador.

• No recorte césped o malezas que estén húmedos.

NOTA: El hilo puede romperse:

• Si se enreda con objetos extraños

• Por la fatiga normal del hilo

• Si se intenta cortar plantas gruesas

• Si se empuja el hilo contra objetos como paredes o cercas

RECORTE DECORATIVO

Cuando recorte alrededor de árboles, postes, vallas, etc., rote toda

la unidad de manera que el cabezal de corte quede en un ángulo de

30° en relación con el suelo (Fig. 13).

Fig. 11

Fig. 12

Fig. 13

Perilla de impacto

PROGRAMA DE MANTENIMIENTO

Realice estos procedimientos de mantenimiento requeridos con la

frecuencia establecida en la tabla. Estos procedimientos también

deben realizarse como parte de la afinación estacional.

NOTA: Algunos procedimientos de mantenimiento pueden requerir

herramientas o habilidades especiales. Si no está seguro acerca

de estos procedimientos, lleve la unidad a un distribuidor de

servicio autorizado de MTD.

NOTA: Los trabajos de mantenimiento, reemplazo o reparación de

los dispositivos y los sistemas de control de emisiones puede

realizarlos un distribuidor de servicio autorizado de MTD.

NOTA: Lea la declaración de California/EPA que recibió con la

unidad para obtener un listado completo de las condiciones y la

cobertura para los dispositivos de control de emisiones, tales

como los amortiguadores de chispas, el silenciador, el

carburador, etc.

ADVERTENCIA: Para evitar lesiones graves, nunca

realice el mantenimiento ni las reparaciones con la unidad

en funcionamiento. Siempre deje que se enfríe la unidad

antes de hacer el mantenimiento o las reparaciones de la

unidad. Desconecte el cable de la bujía para evitar que la

unidad arranque accidentalmente.

MANTENIMIENTO

FRECUENCIA MANTENIMIENTO REQUERIDA

Cada 10 horas • Limpie y vuelva a lubricar el filtro de aire.

Consulte Mantenimiento del filtro de aire.

Cada 25 horas • Controle el estado y la separación de la

bujía de encendido. Consulte

Mantenimiento de la bujía de encendido.

REEMPLAZO DEL HILO DE RECORTE

Use únicamente el hilo de recorte que se describe en la sección

Especificaciones. Otros tipos de hilo de recorte pueden hacer que el

motor se sobrecaliente o falle.

NOTA: Utilice siempre la longitud de hilo correcta al instalar el hilo

de recorte. Es posible que el hilo no se suelte adecuadamente si

está demasiado largo.

NOTA: La bobina exterior permanecerá conectada a la unidad.

Instalación del hilo de recorte nuevo

1. Si es necesario, extraiga el hilo de recorte viejo y/o las

obstrucciones del cabezal de corte. Consulte Extracción de hilo

de recorte viejo y/u obstrucciones.

2. Corte una longitud de 20 pies (6 m) de hilo de recorte nuevo.

3. Gire la perilla de impacto en el sentido de las agujas del reloj

para alinear las flechas (Fig. 14).

4. Inserte el nuevo hilo de recorte en el ojal de entrada (Fig. 14).

Oprima el hilo a través del cabezal de corte hasta que

sobresalgan unas pulgadas por el ojal de salida. Tire del hilo

hasta que los extremos tengan la misma longitud.

ADVERTENCIA: Nunca use un hilo, un cable, una

cadena o una cuerda de metal reforzados. Podrían

separarse y convertirse en proyectiles peligrosos.

Fig. 14

Perilla de impacto

Ojal de entrada

Ojal de salida

Hilo de

recorte

Flechas

Fig. 15

5. Gire la perilla de impacto en el sentido de las agujas del reloj para

enrollar el hilo hasta que sobresalgan aproximadamente 5

pulgadas (12.7 cm) por cada lado del cabezal de corte (Fig. 15).

NO oprima la perilla de impacto mientras se enrolla el hilo. NO se

deben alinear las flechas cuando se termine de enrollar el hilo.

Extracción de hilo de recorte viejo y obstrucciones

Si es necesario, extraiga el hilo de recorte viejo y/o las

obstrucciones del cabezal de corte.

1. Oprima firmemente las lengüetas del cabezal de corte (Fig. 16).

2. Retire la cubierta de la bobina (Fig. 16).

3. Extraiga el hilo de recorte viejo y/o las obstrucciones.

4. Utilice una tela limpia para limpiar el carrete interior, la bobina

exterior y la cubierta de la bobina (Fig. 16).

5. Se deben alinear las lengüetas de la cubierta de la bobina con

los orificios de la bobina exterior (Fig. 16). Oprima la cubierta de

la bobina sobre la bobina exterior hasta que las lengüetas entren

a presión firmemente en los orificios.

MANTENIMIENTO DEL FILTRO DE AIRE

Si no se mantiene el filtro de aire se puede obtener un rendimiento

insuficiente o se pude dañar el motor de manera permanente. Las

averías del motor ocasionadas por un mantenimiento inadecuado

del filtro de aire no están cubiertas por la garantía del producto.

Limpieza del filtro de aire

1. Abra la tapa del filtro de aire para lo cual debe aflojar el tornillo

de la tapa (Fig. 21).

2. Extraiga el filtro de aire de su alojamiento (Fig. 21).

3. Lave el filtro de aire con agua y detergente. Enjuague

minuciosamente el filtro de aire y déjelo secar.

4. Cubra el filtro de aire con una capa ligera de aceite SAE 30 limpio.

5. Apriete el filtro de aire para distribuir y eliminar el exceso de aceite.

6. Vuelva a instalar el filtro de aire en su alojamiento (Fig. 21).

NOTA: Si se opera la unidad sin el filtro de aire y sin la cubierta del

filtro de aire se ANULARÁ la garantía.

7. Inserte los ganchos del alojamiento del filtro de aire dentro de

las ranuras de la tapa del filtro de aire (Fig. 22).

8. Debe girar la tapa del filtro de aire hacia la derecha y alinear el

tornillo de la cubierta con el orificio destinado a dicho tornillo

(Fig. 22). Apriete el tornillo de la tapa para sujetar dicha tapa.

NOTA: No ajuste en exceso ya que esto puede arruinar la rosca del

tornillo.

ADVERTENCIA: A fin de evitar lesiones personales

graves, siempre pare el motor y deje que se enfríe antes de

limpiar o mantener la unidad.

Fig. 16

Bobina

exterior

Carrete

interior

Cubierta de

la bobina

Lengüeta

Orificio

Fig. 21

Fig. 22

Ganchos

Tapa del filtro

de aire

Filtro de aire

Alojamiento del

filtro de aire

Tapa del filtro de aire

Tornillo de

la tapa

Orificio para

el tornillo de

la tapa

Alojamiento del

filtro de aire

Ranuras

AJUSTE DE LA VELOCIDAD DE RALENTÍ

NOTA: Los ajustes que se realizan de manera descuidada pueden

dañar gravemente la unidad. Los ajustes del carburador debe

realizarlos un distribuidor de servicio autorizado.

Si, después de controlar el combustible y limpiar el filtro de aire, el

motor sigue sin funcionar al ralentí, ajuste el tornillo de velocidad de

ralentí de la siguiente manera:

1. Arranque el motor. Consulte Arranque y Parada

2. Suelte el control del acelerador y deje que el motor funcione en

ralentí. Si el motor se para, use un destornillador Phillips

pequeño para girar el tornillo de velocidad de ralentí en el

sentido de las agujas del reloj, 1/8 de giro cada vez (según sea

necesario) hasta que el motor funciona al ralentí de manera

uniforme (Fig. 23).

3. Si el motor funciona al ralentí demasiado rápidamente, gire el

tornillo de velocidad de ralentí en el sentido contrario a las

agujas del reloj, 1/8 de giro cada vez (según sea necesario) para

reducir la velocidad de ralentí (Fig. 23).

El control del combustible, la limpieza del filtro de aire y el ajuste de la

velocidad de ralentí deben resolver la mayoría de los problemas del

motor. De lo contrario, y si está presente alguna de las siguientes

condiciones, lleve la unidad a un distribuidor de servicio calificado:

• el motor no funciona al ralentí

• el motor no funciona de manera uniforme

o se detiene al acelerar

• existe una pérdida de potencia del motor

ADVERTENCIA: El cabezal de corte puede girar durante

los ajustes de la velocidad de ralentí. Utilice vestimenta de

protección y respete todas las instrucciones de seguridad

para evitar que se produzcan lesiones personales graves.

Fig. 24

0.025 pulgadas

(0.635 mm)

MANTENIMIENTO DE LA BUJÍA

1. Detenga el motor y deje que se enfríe. Sujete con firmeza la

funda de la bujía y tire para sacarla de la bujía.

2. Limpie alrededor de la bujía. Retire la bujía de la tapa del cilindro

con una llave de cubo de 5/8 pulgadas, girando en sentido

contrario a las agujas del reloj.

3. Inspeccione la bujía. Si la bujía está agrietada, averiada o sucia,

reemplácela por una pieza de reemplazo n.° 753-06193, una

Champion RDJ7J o una bujía equivalente.

4. Use un calibrador de separación para ajustar una separación de

aire de 0.025 pulgadas (0.635 mm) (Fig. 24).

5. Instale la bujía dentro de la tapa del cilindro. Apriete la bujía con

una llave de cubo de 5/8 pulgadas, girando en el sentido de las

agujas del reloj hasta que quede ajustada.

NOTA: Si se usa una llave de par, apriete hasta:

110-120 pulgada•libra (12.3-13.5 N•m). No ajuste demasiado.

6. Vuelva a colocar la funda de la bujía.

ADVERTENCIA: No limpie de forma abrasiva ni raspe

o limpie los electrodos de las bujías. La presencia de polvo

abrasivo en el motor podría dañar el cilindro.

Fig. 23

Tornillo de velocidad

de ralentí

LIMPIEZA Y ALMACENAMIENTO

LIMPIEZA

Use un cepillo pequeño para limpiar el exterior de la unidad. No

utilice detergentes fuertes. Los productos de limpieza para el hogar

que contienen aceites aromáticos como pino y limón, y los

disolventes como el queroseno, pueden dañar el plástico. Limpie

todo rastro de humedad con una tela suave.

ALMACENAMIENTO

• Nunca almacene la unidad con combustible en lugares donde

las emanaciones pueden alcanzar llamas abiertas o chispas.

• Deje que se enfríe el motor antes de almacenar la unidad.

• Trabe la unidad para evitar que se la utilice sin permiso o que se

provoquen daños.

• Almacene la unidad en una zona seca y bien ventilada.

• Almacene la unidad lejos del alcance de los niños.

Almacenamiento a corto plazo (1-2 semanas)

1. Almacene la unidad en posición horizontal. Si esto no es posible,

almacene la unidad de manera vertical con el motor arriba.

Almacenamiento a largo plazo

1. Retire la tapa de combustible, incline la unidad y drene el

combustible en un recipiente aprobado. Vuelva a colocar la tapa

del combustible.

2. Arranque el motor y déjelo correr hasta que se detenga. Esto

asegura que todo el combustible se haya drenado del carburador.

3. Deje que el motor se enfríe. Quítele la bujía y eche 5 gotas de

cualquier aceite de motor de 2 tiempos de alta calidad en el

cilindro. Jale la cuerda de arranque para distribuir el aceite.

Coloque nuevamente la bujía.

4. Limpie minuciosamente la unidad e inspeccione si hay alguna

pieza suelta o dañada. Repare o reemplace las piezas dañadas

y ajuste los tornillos, tuercas o pernos que estén flojos.

Preparación de la unidad para su uso luego del

almacenamiento a largo plazo

1. Retire la bujía y drene todo el aceite del cilindro.

NOTA: No use combustible que haya estado guardado durante más

de 30 días. Deseche el combustible usado de acuerdo con las

normativas federales, estatales y locales.

ADVERTENCIA: A fin de evitar lesiones personales

graves, siempre pare el motor y deje que se enfríe antes de

limpiar o mantener la unidad.

Se activa la protección contra sobrevelocidad del motor Deje que el motor se enfríe durante 10 minutos antes de volver a

poner en marcha la unidad

EL MOTOR SE DETIENE CUANDO ESTÁ EN USO

El cabezal de corte tiene césped atascado Pare el motor y limpie el cabezal de corte

El cabezal de corte está desalineado Recargue hilo nuevo en el cabezal de corte

El carretel interior se traba Rebobine el hilo

El cabezal de corte está sucio Limpie el carrete interior y la bobina exterior

El hilo está soldado Abra el cabezal de corte y extraiga la sección que se haya soldado

El hilo está torcido Rebobine el hilo

No se extiende hilo suficiente Pare la unidad, oprima la perilla de impacto y tire del hilo hasta que

salgan 4 pulgadas (102 mm) fuera del cabezal de corte

Hay aceite, producto de limpieza o lubricante en el cabezal de corte Limpie y seque completamente el cabezal de corte

EL CABEZAL DE CORTE NO HACE AVANZAR EL HILO

EL HILO DE CORTE AVANZA SIN CONTROL

El depósito de combustible está vacío Llene el depósito de combustible con combustible que se haya

mezclado adecuadamente

El bulbo del cebador no se presionó lo suficiente Oprima el bulbo del cebador 10 veces o hasta que se vea combustible

El motor se ahoga Apriete el control del acelerador y tire de la cuerda de arranque

hasta que el motor se ponga en marcha

El combustible está viejo (más de 30 días) y/o no se mezcló

adecuadamente Drene el depósito de combustible y agregue combustible nuevo,

que se haya mezclado adecuadamente

La bujía está averiada Vuelva a colocar la bujía

SOLUCIÓN DE PROBLEMAS

El combustible está viejo (más de 30 días) y/o no se mezcló

adecuadamente Drene el depósito de combustible y agregue combustible nuevo,

que se haya mezclado adecuadamente

El cabezal de corte tiene césped atascado Pare el motor y limpie el cabezal de corte

El filtro de aire está sucio Limpie o reemplace el filtro de aire

PROBLEMA SOLUCIÓN

El filtro de aire está sucio Limpie o reemplace el filtro de aire

El combustible está viejo (más de 30 días)

y/o no se mezcló adecuadamente Drene el depósito de combustible y agregue combustible nuevo,

que se haya mezclado adecuadamente

La velocidad de ralentí es incorrecta Ajuste la velocidad de ralentí

El combustible está viejo (más de 30 días) y/o no se mezcló

adecuadamente Drene el depósito de combustible y agregue combustible nuevo,

que se haya mezclado adecuadamente

El filtro de aire está sucio CLimpie o reemplace el filtro de aire

La bujía está averiada Vuelva a colocar la bujía

EL MOTOR NO ARRANCA

EL MOTOR NO FUNCIONA AL RALENTÍ

EL MOTOR NO ACELERA

AL MOTOR LE FALTA POTENCIA O SE PARA

Si necesita asistencia adicional, comuníquese con un distribuidor de servicio autorizado.

NOTAS

La garantía limitada que se extiende a continuación es otorgada por la empresa Troy-Bilt LLC (Troy-Bilt) y cubre mercaderías nuevas

compradas y utilizadas en los Estados Unidos, sus posesiones y territorios.

Troy-Bilt garantiza este producto por defectos materiales y de fabricación por un período de tres (3) años a partir de la fecha de la compra

original y reparará o cambiará sin cargo cuando lo considere pertinente todas las piezas con defectos materiales o de fabricación. Esta

garantía limitada sólo se aplicará si el producto ha sido operado y mantenido de acuerdo con las instrucciones del Manual del Operador que

se proporciona con el producto y no ha sido sujeto a uso inapropiado, abuso, uso comercial, abandono, accidente, mantenimiento

incorrecto, alteración, vandalismo, robo, incendio, inundación o algún daño debido a otro peligro o desastre natural. El daño resultante por

la instalación o el uso de accesorios o uniones no aprobados por Troy-Bilt para su uso con el(los) producto(s) incluido(s) en este manual

anulará la garantía en lo que respecta a esos daños. La presente garantía se limita a noventa (90) días a partir de la fecha de la compra

minorista original por cualquier producto Troy-Bilt que se utiliza para fines comerciales o de alquiler, o para cualquier otro objetivo lucrativo.

CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio de la garantía está disponible, CON PRUEBA DE COMPRA A TRAVÉS

DEL DISTRIBUIDOR LOCAL AUTORIZADO PARA EL MANTENIMIENTO. Para ubicar a un distribuidor en su área, visite nuestro sitio web en

www.troybilt.com o www.troybilt.ca, consulte un listado en las Páginas Amarillas, llame al 1-800-828-5500 o al 1-800-668-1238 en

Canadá, o escriba a P.O. Box 361131, Cleveland, OH 44136-0019. No se aceptará ningún producto que sea enviado directamente a la

fábrica sin que haya una previa autorización por escrito emitida por el Departamento de Asistencia al Cliente de Troy-Bilt.

Esta garantía limitada no suministra cobertura en los siguientes casos:

A. Puestas a punto – Bujías, ajustes al carburador, filtros

B. Artículos de desgaste – Perillas de impacto, bobinas exteriores, hilo de corte, carretes interiores, polea de arranque, cuerdas de

arranque, correas de transmisión, motosierras, barras de guía, dientes de la cultivadora, cuchillas.

C. Troy-Bilt no extiende ninguna garantía para los productos vendidos o exportados fuera de los Estados Unidos de América, sus posesiones

y territorios, excepto para aquellos vendidos a través de los canales autorizados de distribución de exportaciones de Troy-Bilt.

Troy-Bilt se reserva el derecho a cambiar o mejorar el diseño de cualquier Producto Troy-Bilt sin asumir ningún tipo de obligación de

modificar ningún producto fabricado previamente.

No se otorgan garantías implícitas, incluidas las garantías implícitas de comerciabilidad o de adecuación para un propósito

determinado, después del período de garantía escrita expresa aplicable anteriormente mencionado para las piezas identificadas.

Troy-Bilt no se verá comprometido por ninguna otra garantía expresa, oral o escrita sobre un producto, excepto la mencionada

anteriormente, extendida por personas físicas o personas jurídicas, incluidos los distribuidores o los minoristas. Durante el plazo

de la garantía el único recurso es la reparación o el reemplazo del producto como se indicó anteriormente. (Algunos estados no

permiten las limitaciones a la duración de las garantías implícitas por lo que la limitación antes mencionada puede no serle de aplicación.)

Las disposiciones incluidas en esta garantía proveen el recurso único y exclusivo que surge de las ventas. Troy-Bilt no será

responsable por pérdidas o daños incidentales o directos, incluyendo sin límites los gastos incurridos para los servicios de cuidado

del pasto de reemplazo o cambio, los gastos de transporte o los gastos relacionados, o los gastos de alquiler para reemplazar de

manera transitoria un producto bajo garantía. (Algunos estados no permiten las limitaciones a la duración de las garantías implícitas por

lo que la limitación antes mencionada puede no serle de aplicación.)

En ningún caso se obtendrá una compensación mayor al monto del precio de compra del producto adquirido. La alteración de las

características de seguridad del producto anulará esta garantía. Usted asume el riesgo y la responsabilidad por las pérdidas, daños o

lesiones que sufra Usted y sus bienes y / o otras personas y sus bienes como consecuencia del uso, del uso incorrecto o de la

imposibilidad de uso de este producto.

Esta garantía limitada alcanza solamente al comprador original, al arrendatario original o a la persona que recibió el producto de regalo.

Relación de la ley estadual con esta garantía: Esta garantía le otorga derechos legales específicos, pero usted podría gozar de otros

derechos que varían en cada estado.

Para ubicar su distribuidor de servicio más cercano, marque 1-800-828-5500 en los Estados Unidos o 1-800-668-1238 en Canadá.

TROY-BILT LLC

P.O. Box 361131

Cleveland, OH 44136-0019

GARANTÍA LIMITADA DEL FABRICANTE PARA:

Troy Bilt Tb2044 Xp Straight Shaft Gas String Trimmer Owner S Manual 769 08520 01 MAN

Troy-Bilt-Tb2044-Xp Straight-Shaft-Gas-String-Trimmer-Users-Manual-684435 troy-bilt-tb2044-xp--straight-shaft-gas-string-trimmer-users-manual-684435

Navigation menu

Versions of this User Manual:

Views

Navigation
