769-08425 / 00 09/12

IMPORTANT: READ THE OPERATOR’S MANUAL THOROUGHLY AND FOLLOW THE SAFE OPERATION PRACTICES WHILE OPERATING THE UNIT.

Starter Rope

Fuel Cap

Throttle Control

On/ Off Switch

D-Handle

Coupler

Cutting Head Shield

Need Help?

Call 1-800-828-5500

Electric Starter or

Power Start Bit Optional!

THESE OPTIONAL ACCESSORIES

ARE SOLD SEPARATELY!

This unit has an alternate starting method

that many find easier to use than pulling a

rope. Please contact a local retailer or call

1-800-828-5500 for more information.

Information may also be found at

www.troybilt.com

DIDN’T START?

Repeat these instructions.

IF engine fails to start after 2 attempts,

move choke lever to position 3 and pull

the starter rope until engine starts

IF unit still fails to start, refer to the

operator’s manual for additional starting

and troubleshooting information

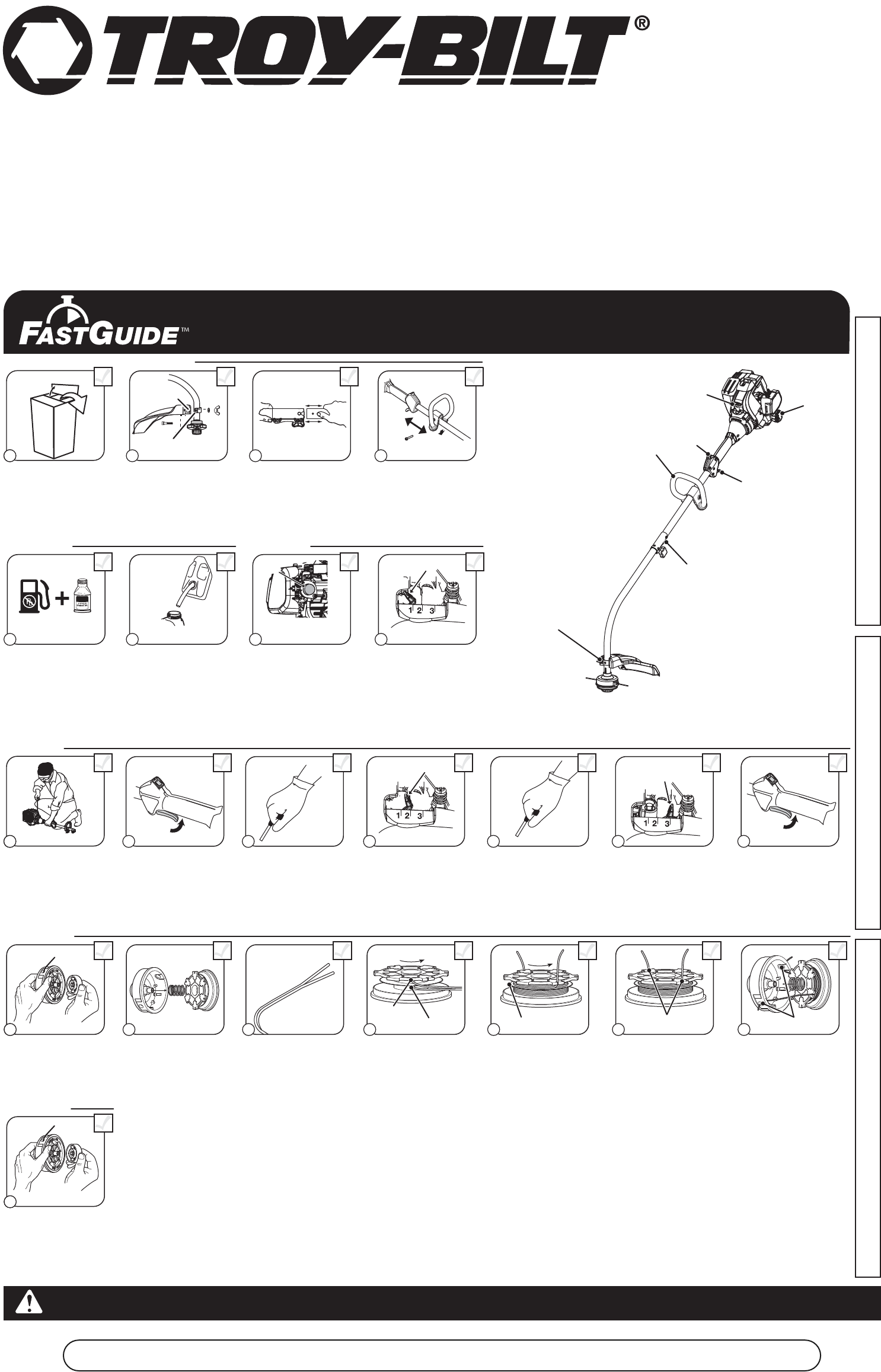

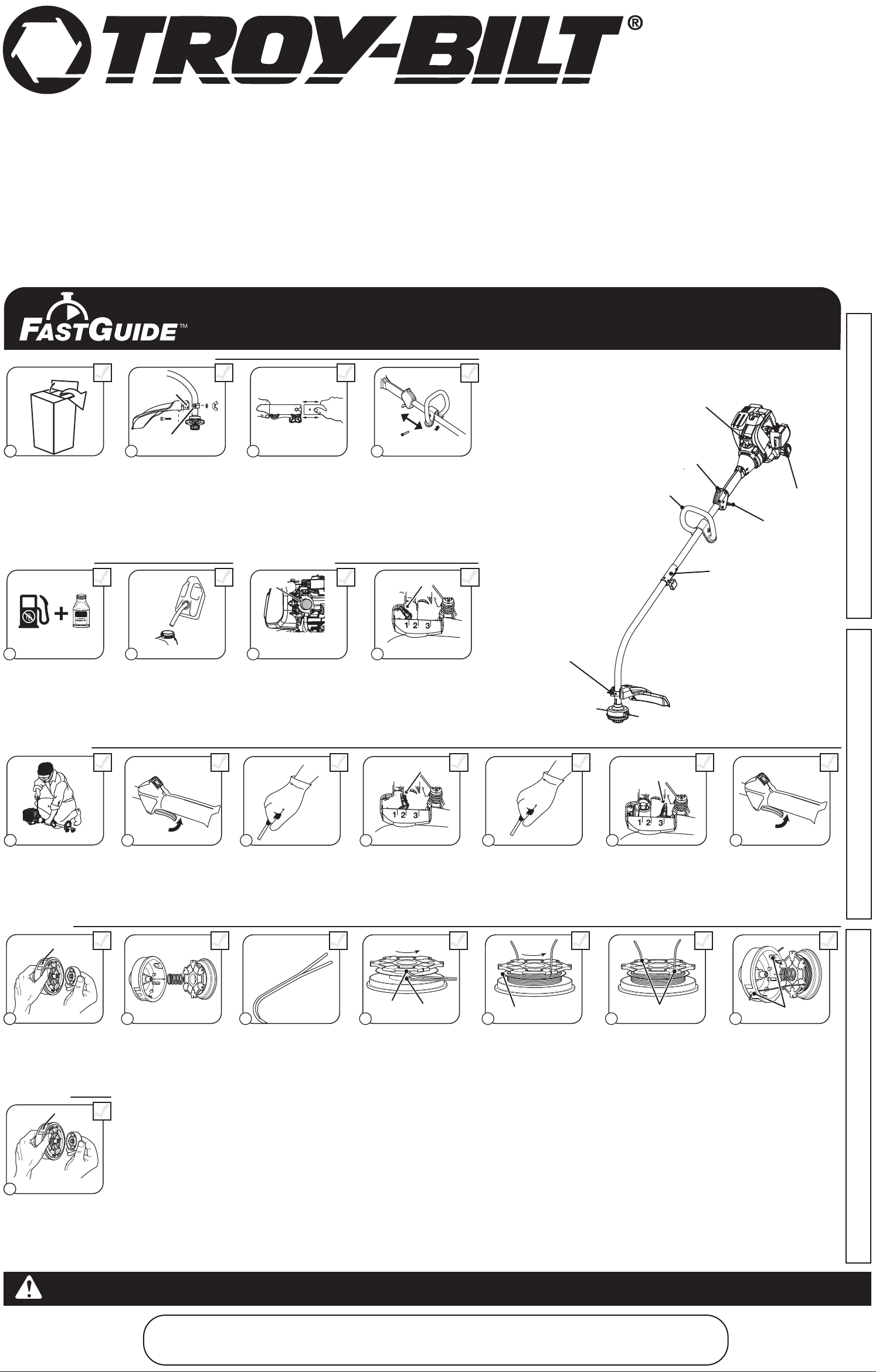

ASSEMBLY TOOLS

REQUIRED:

• 3/8” Socket

Removing Unit From Carton

Assemble The Unit Starting The Unit

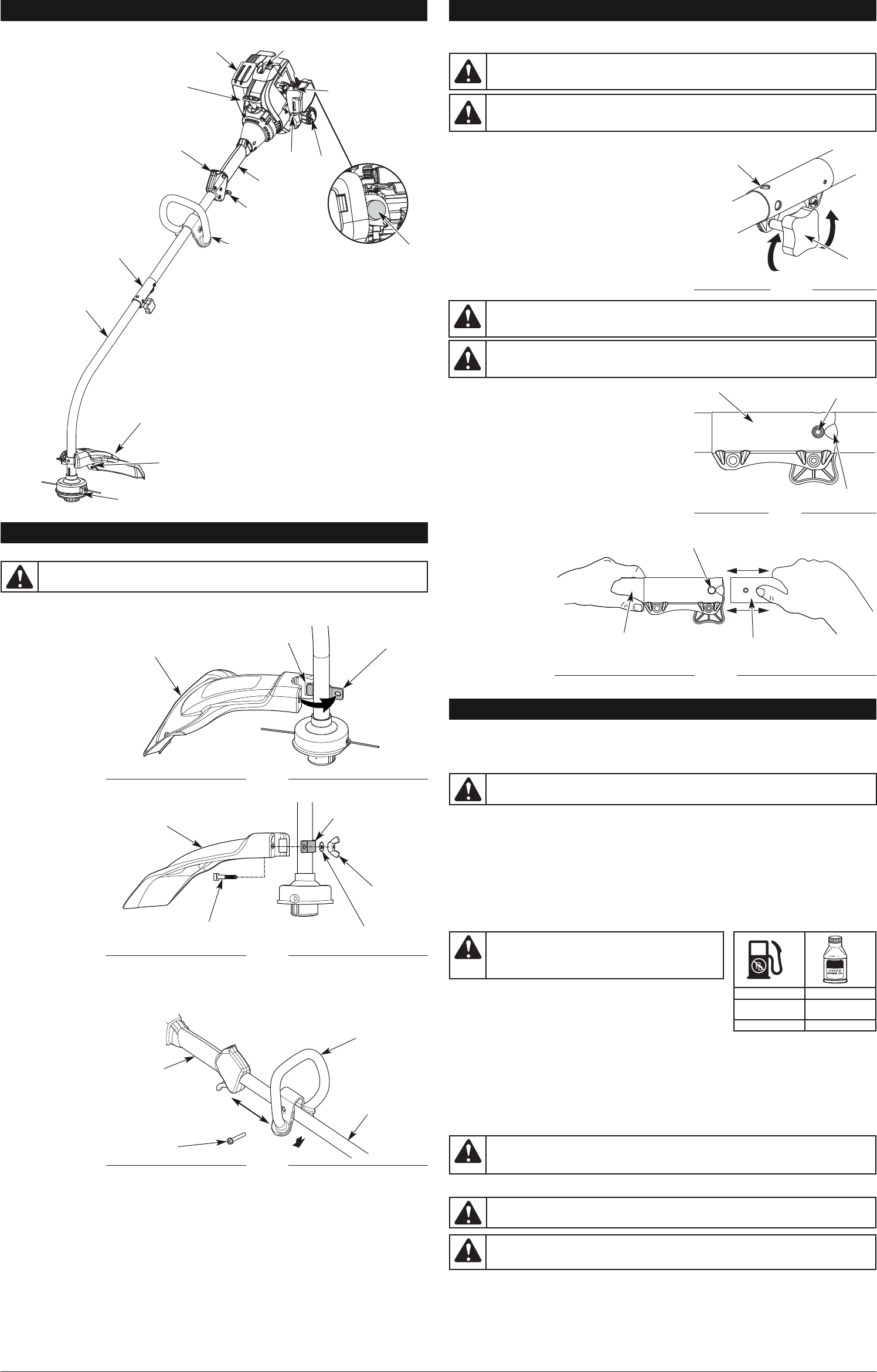

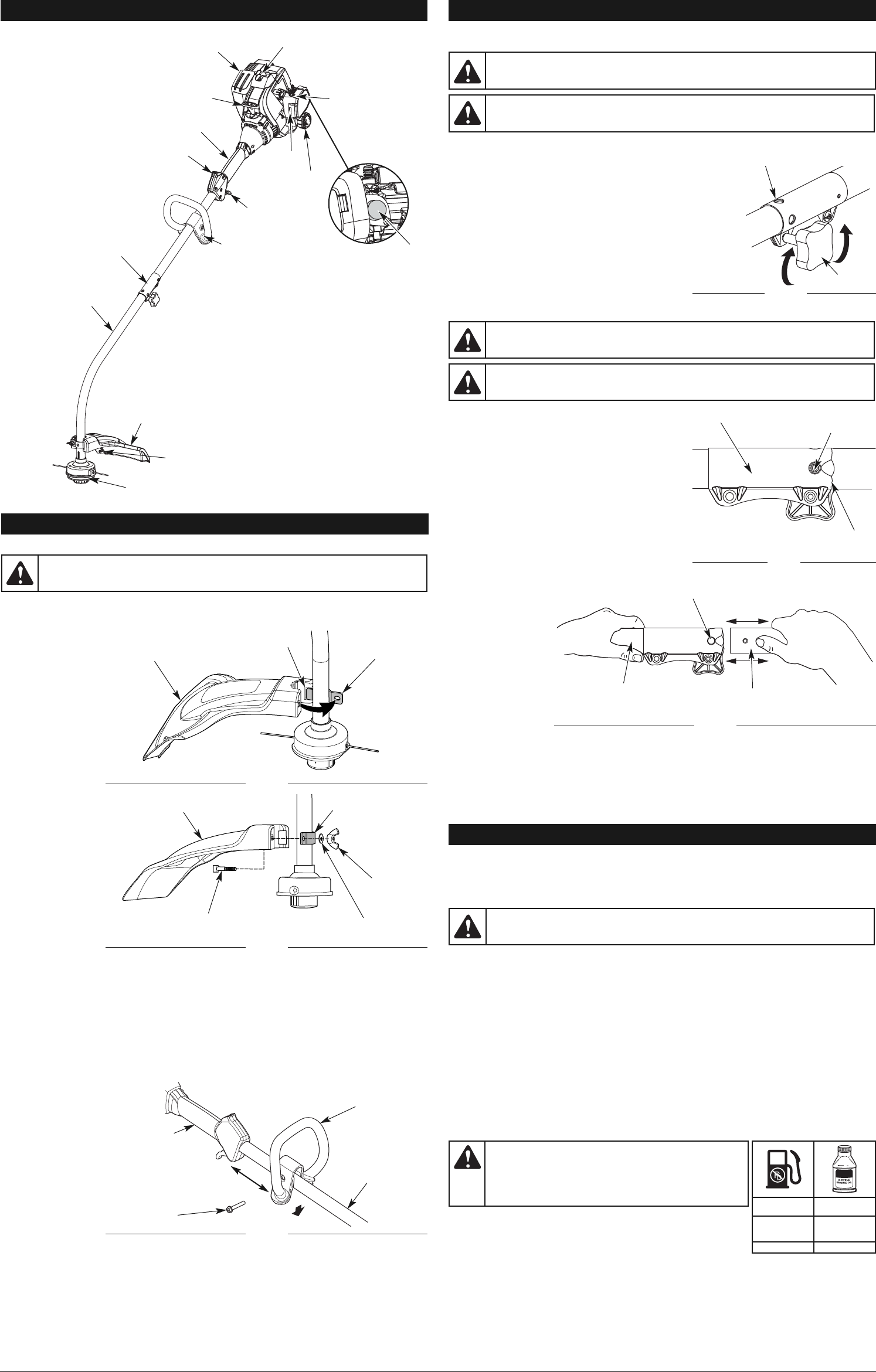

Slide shield’s slot onto

mounting bracket. Rotate

shield onto shaft. Push

square bolt through shield

and bracket. Tighten

washer and wing nut

onto bolt.

Remove cap from lower

boom. Push cutting

attachment into coupler.

Turn coupler knob clockwise

to tighten.

Assemble The Unit

Place unit on a level surface.

Fill fuel tank. Press primer bulb 10 times,

or until fuel is visible

Crouch in starting position. SQUEEZE and HOLD

throttle for ALL further

steps.

Pull rope 5 times.Move choke lever to

Position 2 and squeeze

throttle.

Pull rope 3-5 times to start

engine. Run unit for 30-60

seconds to warm up.

Continue to squeeze

throttle. Move choke lever

to Position 3.

11 2

Remove all contents from

carton.

6 7

19 10

Move choke lever to

Position 1.

Continue to squeeze

throttle. Run unit for an

additional 60 seconds to

complete warm-up. Unit

may be used during this

time.

Starting The Unit

11 12 13 14 15

Primer

Bulb

10 X

5 X 3-5 X

Choke Lever

Slot

Bracket

Bump

Knob

Inner

Reel

Outer

Spool

Spring

Top Hole

Bottom Hole Split Wall

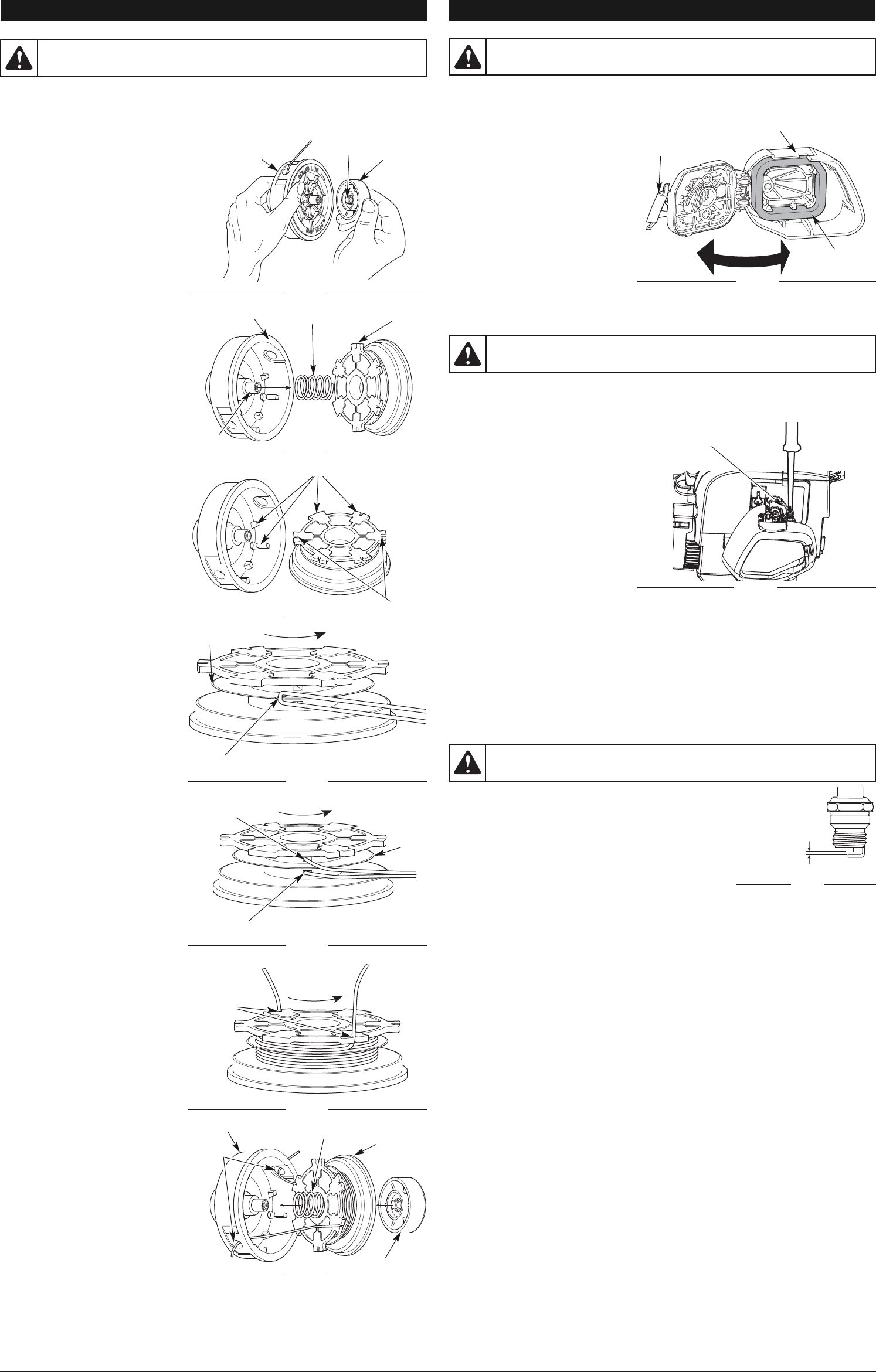

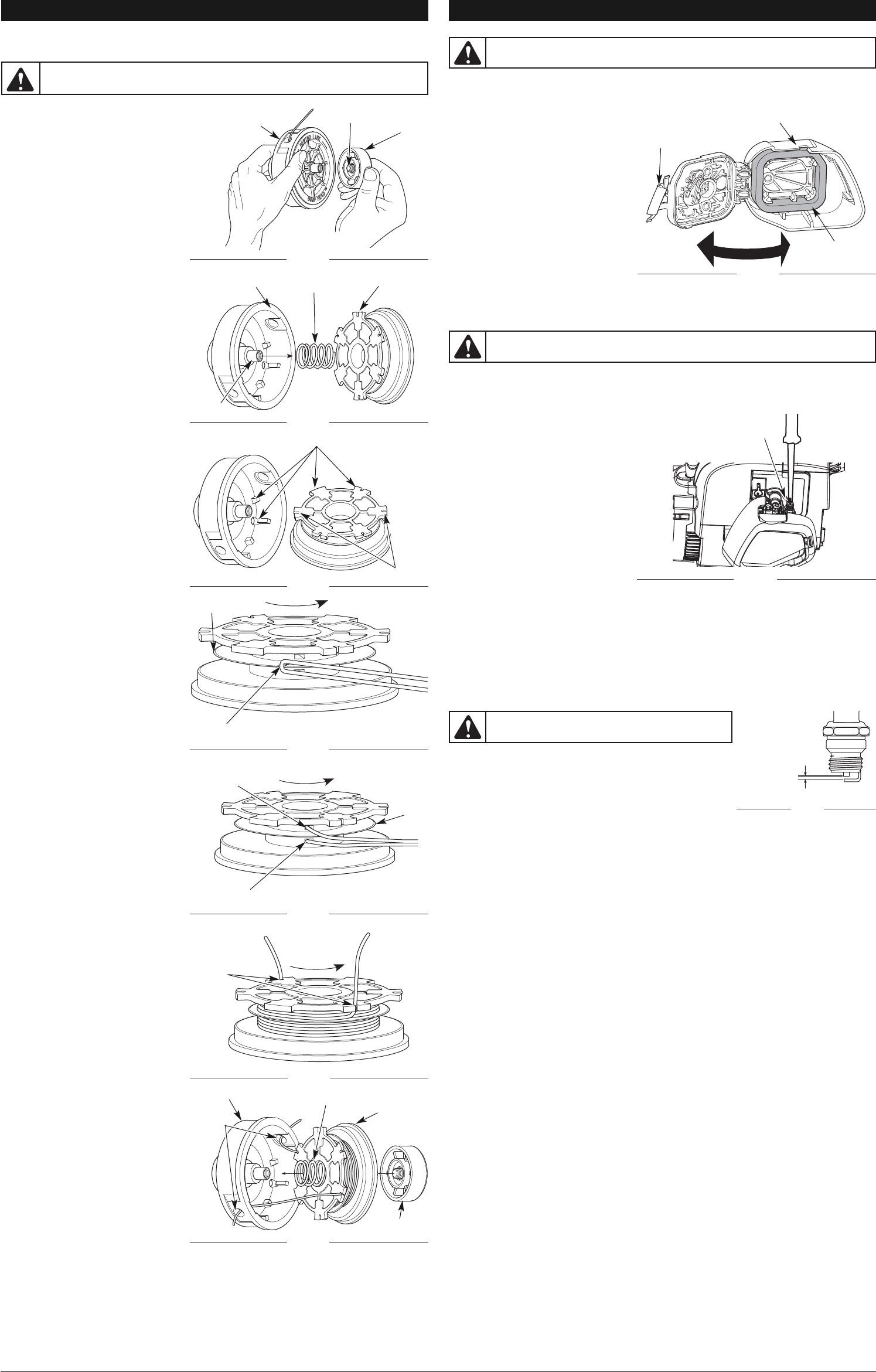

Unscrew the bump knob

counterclockwise. Remove the inner reel and

spring. Cut one 6-foot (1.8 m) length

of new 0.095” split line

trimming line. Split each end

about 6 inches (150 mm).

Insert the end of one line into

the top hole and the end of

the other line into the bottom

hole.

Wind the line tightly in the

direction shown on the inner

reel. The split wall will divide

the line. Wind the line until it

is completely divided and

about 6 inches (150 mm) of

line remains.

Insert the two 6-inch sections

into the two .095 holding

slots.

11 2

Pass the two line ends

through the eyelets. Place the

spring inside the inner reel.

Insert the inner reel into the

outer spool. Push the inner

reel and outer spool together.

Reloading the Line*

34567

Hold the inner reel and outer

spool together. Firmly pull the

two line ends to release them

from the holding slots. Screw

the bump knob on clockwise.

Tighten the bump knob

securely.

For replacement line, call 1–800-800-7310 or go to

an authorized service dealer.

For single line installation or replacement spool

installation instructions, refer to the Replacing the

Trimming Line section of this manual.

*This is to assist in the reloading of Splitline® only. These instructions

are NOT part of the fast assembly instructions. Line does not need to

be installed on the initial assembly and start-up.

Reloading the Line

Holding Slots Eyelets

Push the handle onto the shaft

housing. The bolt hole should be

to the right. Insert the bolt into the

bolt hole. Tighten the bolt, but not

completely. Move the handle to

the location that provides the best

grip. Move the handle a minimum

of 6 inches away from the shaft

grip. Tighten the bolt until the

handle is secure.

Min. 6”

Mix thoroughly in separate

fuel can:

– 3.2 fl. oz. of 2-cycle

engine oil

– 1 gallon of unleaded

gasoline (less than 30

days old)

NOTE: Do not mix directly in

fuel tank.

1 Gallon 3.2 oz

40:1

NEED HELP?CALL 1-800-828-5500 IN U.S. OR 1–800–668–1238 IN CANADA

TB22 EC

2-Cycle Trimmer

Operator’s Manual

English — Page 1Español — Page 7

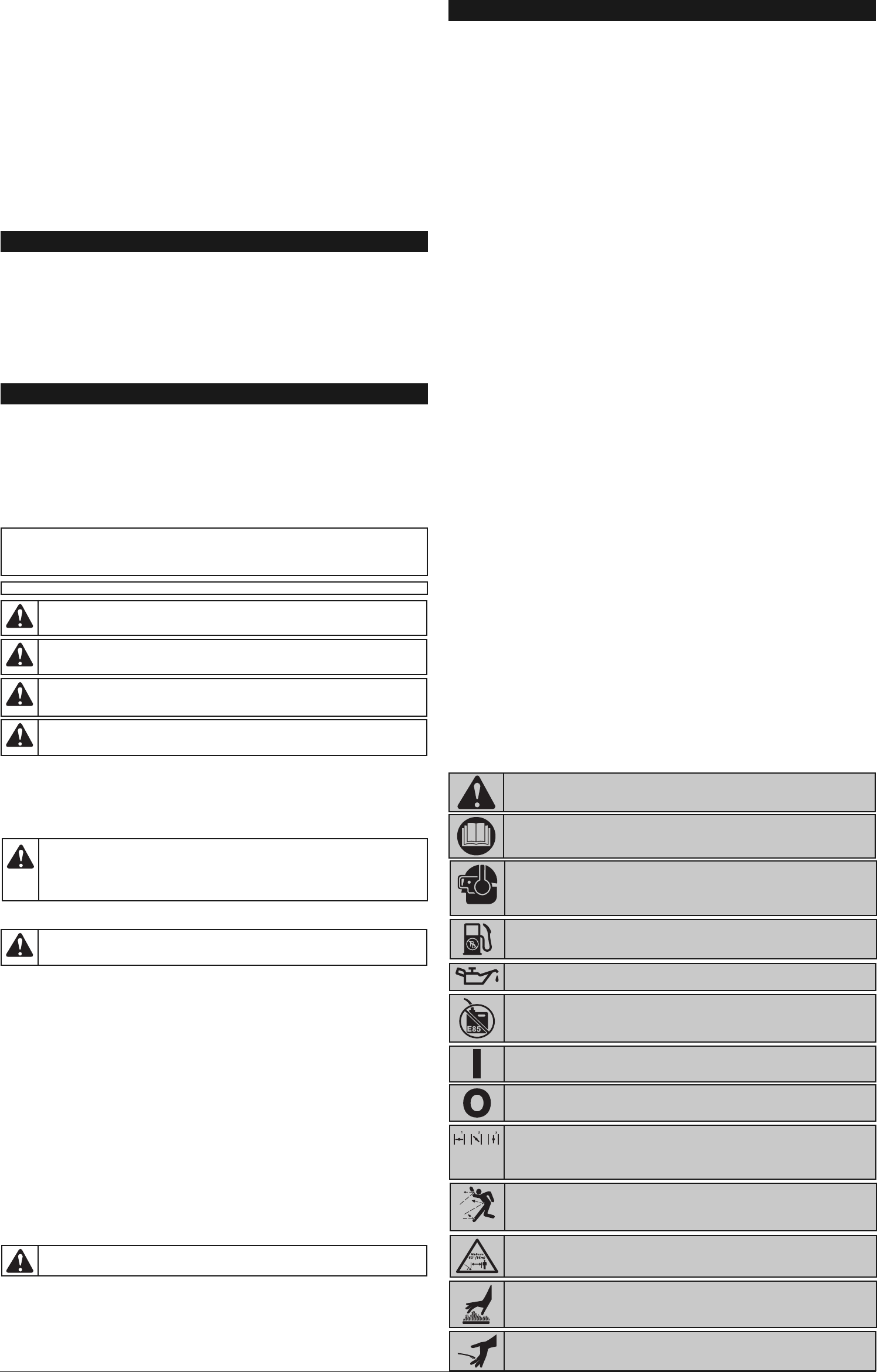

• SAFETY AND INTERNATIONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product.

Read the operator's manual for complete safety, assembly, operating, maintenance, and repair information.

RULES FOR SAFE OPERATION

The purpose of safety symbols is to attract attention to possible dangers. The safety symbols,

and their explanations, deserve careful attention and understanding. The safety warnings do not by

themselves eliminate any danger. The instructions or warnings they give are not substitutes for proper

accident prevention measures.

NOTE:

Advises of information or instructions vital to the operation or maintenance of the equipment.

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of California, Maine, Oregon and Washington.

All U.S. Forest Land and the state of California (Public Resources Codes 4442 and 4443), Oregon and

Washington require, by law that certain internal combustion engines operated on forest brush and/or grass-

covered areas be equipped with a spark arrestor, maintained in effective working order, or the engine be

constructed, equipped and maintained for the prevention of fire. Check with your state or local authorities for

regulations pertaining to these requirements. Failure to follow these requirements could subject you to liability

or a fine. This unit is factory equipped with a spark arrestor. If it requires replacement, ask your LOCAL

SERVICE DEALER to install the Accessory Part #753-05997 Muffler Assembly.

READ ALL INSTRUCTIONS BEFORE OPERATING

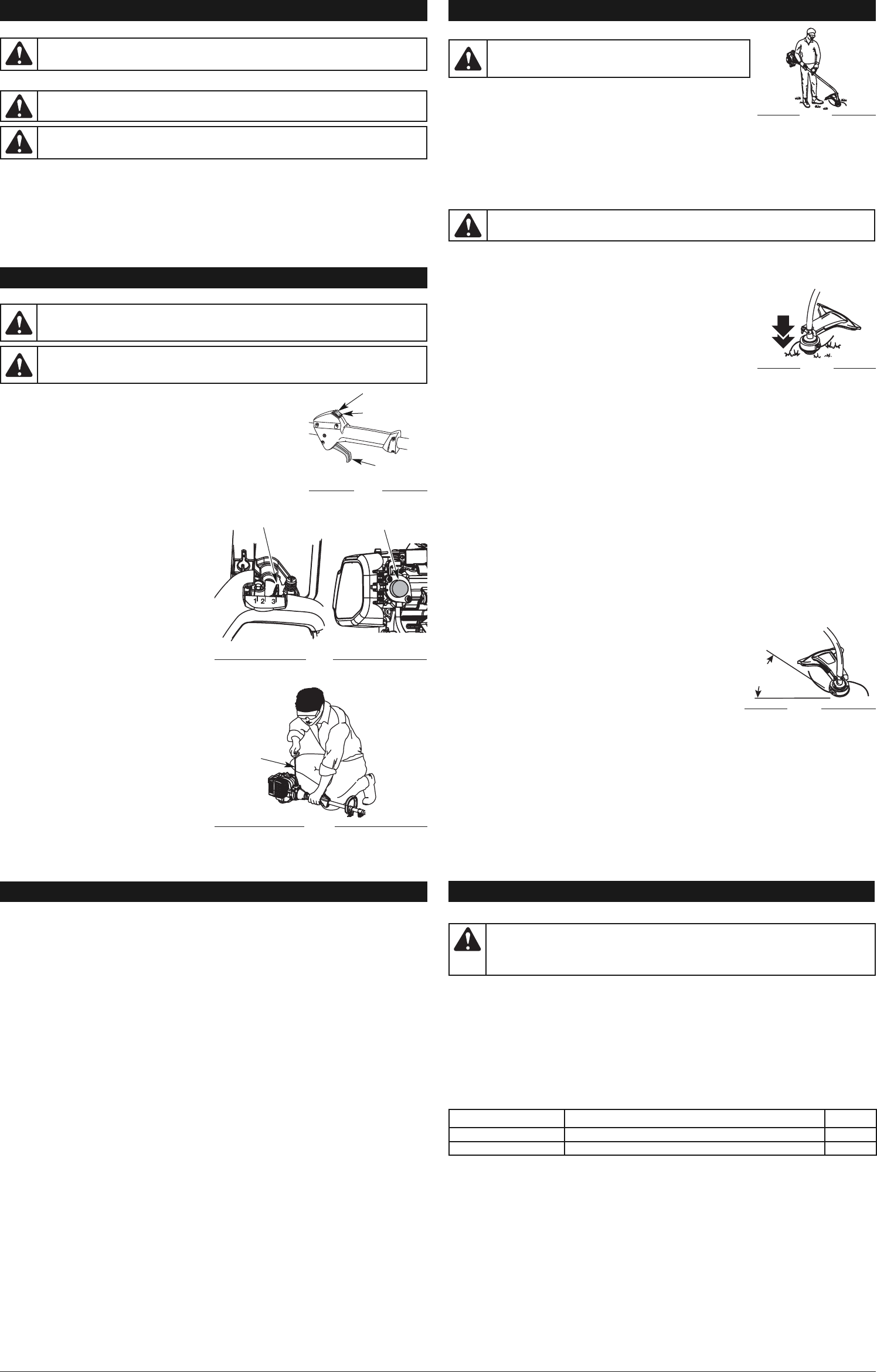

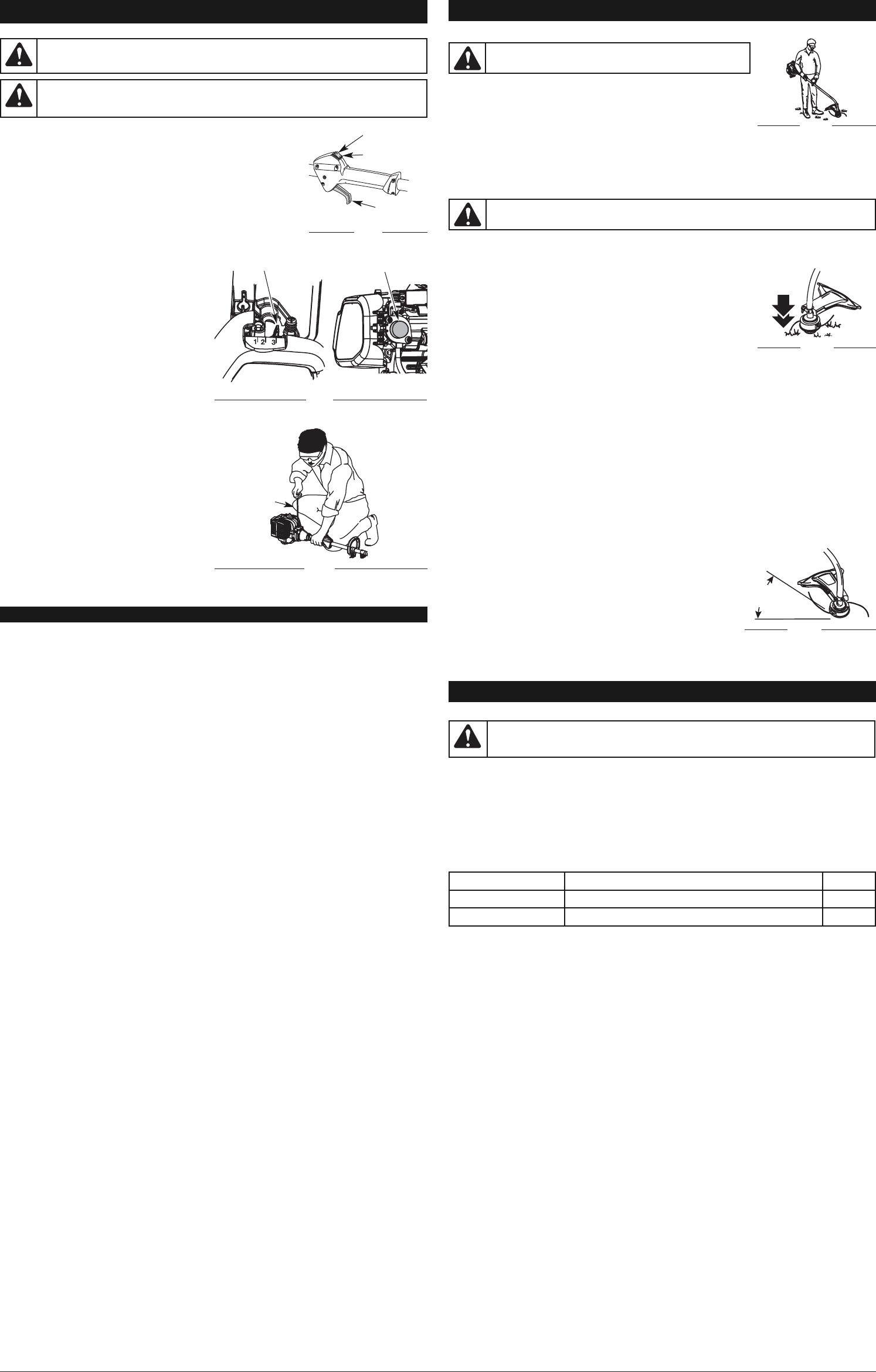

• Read the instructions carefully. Be familiar with the controls and proper use of the unit.

• Do not operate this unit when tired, ill, or under the influence of alcohol, drugs, or medication.

• Children and teens under the age of 15 must not use the unit, except for teens guided by an adult.

• All guards and safety attachments must be installed properly before operating the unit.

•Inspect the unit before use. Replace damaged parts. Check for fuel leaks. Make sure all fasteners are in

place and secure. Replace parts that are cracked, chipped, or damaged in any way. Do not operate the

unit with loose or damaged parts.

• Carefully inspect the area before starting the unit. Remove all debris and hard or sharp objects such as

glass, wire, etc.

• Be aware of the risk of injury to the head, hands and feet.

• Clear the area of children, bystanders, and pets. At a minimum, keep all children, bystanders, and pets

outside a 50 feet (15 m) radius; there still may be a risk to bystanders from thrown objects. Bystanders

should be encouraged to wear eye protection. If approached, stop the unit immediately.

•Squeeze the throttle control and check that it returns automatically to the idle position. Make all

adjustments or repairs before using unit.

SAFETY WARNINGS FOR GAS UNITS

•Store fuel only in containers specifically designed and approved for the storage of such materials.

• Always stop the engine and allow it to cool before filling the fuel tank. Never remove the fuel tank

cap or add fuel when the engine is hot. Always loosen the fuel tank cap slowly to relieve any

pressure in the tank before fueling. Do not smoke.

• Always add fuel in a clean, well-ventilated outdoor area where there are no sparks or flames. Do

not smoke.

• Never operate the unit without the fuel cap securely in place.

• Avoid creating a source of ignition for spilled fuel. Wipe up any spilled fuel from the unit

immediately before starting the engine. Move the unit at least 30 feet (9.1 m) from the fueling

source and site before starting the engine. Do not smoke.

• Never start or run the unit inside a closed room or building. Breathing exhaust fumes can kill. Only

operate this unit in a well-ventilated outdoor area.

WHILE OPERATING

• Wear safety glasses or goggles that are marked as meeting ANSI Z87.1 standards. Also wear ear/hearing

protection when operating this unit. Wear a face or dust mask if the operation is dusty. Long sleeve shirts

are recommended.

• Wear heavy, long pants, boots and gloves. Do not wear loose clothing, jewelry, short pants, sandals or go

barefoot. Secure hair above shoulder level.

•This unit has a clutch. The tines remain stationary when the engine is idling. If they do not, have the unit

adjusted by an authorized service technician.

•Be sure the tines are not in contact with anything before starting the unit.

•Use the unit only in daylight or good artificial light.

• Avoid accidental starting. Be in the starting position whenever pulling the starter rope. The operator and

unit must be in a stable position while starting. See Starting and Stopping Instructions.

•Use the right tool. Only use this tool for the purpose intended.

•Use extreme caution when reversing or pulling the unit backwards.

• Do not overreach. Always keep proper footing and balance. Take extra care when working with on steep

slopes or inclines.

• Always hold the unit with both hands when operating. Keep a firm grip on the handle.

• Keep hands, face, and feet at a distance from all moving parts. Do not touch or try to stop the tines while

they are rotating.

• Do not touch the engine or muffler. These parts get extremely hot from operation. They remain hot for a

short time after turning off the unit.

• Do not operate the engine faster than the speed needed for the job. Do not run the engine at high speed

when the unit is not in use.

• Always stop the engine when work is delayed or when walking from one location to another.

• If striking or becomes entangled with a foreign object, stop the engine immediately and check for

damage. Do not operate before repairing damage. Do not operate the unit with loose or damaged parts.

•Stop and switch the engine to off for maintenance or repair.

•Use only original equipment manufacturer replacement parts and accessories for this unit. These

are available from an authorized service dealer. The use of any unauthorized parts or accessories

could lead to serious injury to the user, or damage to the unit, and void the warranty.

• Keep unit clean of vegetation and other materials that may become lodged or entangled in the unit.

• To reduce fire hazard, keep the engine and muffler free from grass, leaves, excessive grease or carbon

build up.

After use

• Clean the unit with household cleaner to remove any gum buildup. Oil the tines with machine oil to

prevent rust.

OTHER SAFETY WARNINGS

• Never store a fueled unit inside a building where fumes may reach an open flame or spark.

• Allow the engine to cool before storing or transporting. Be sure to secure the unit while transporting.

•Store the unit in a dry area, locked up or up high to prevent unauthorized use or damage. Keep out of the

reach of children.

• Never douse or squirt the unit with water or any other liquid. Keep handles dry, clean and free from

debris. Clean after each use. See the Cleaning and Storage instructions.

• Keep these instructions. Refer to them often and use them to instruct other users. If loaning someone this

unit, also loan them these instructions.

SAVE THESE INSTRUCTIONS

• IMPORTANT SAFETY INSTRUCTIONS •

SERVICE INFORMATION

TABLE OF CONTENTS

Service Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Rules for Safe Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Assembly Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Oil and Fuel Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Starting and Stopping Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Maintenance and Repair Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Optional Accessory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Warranty Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

All information, illustrations, and specifications in this manual are based on the latest product information

available at the time of printing. We reserve the right to make changes at any time without notice.

DO NOT RETURN THIS UNIT TO THE RETAILER. PROOF OF PURCHASE WILL BE REQUIRED

FOR WARRANTY SERVICE.

For assistance regarding the assembly, controls, operation or maintenance of the unit, please call the

Customer Support Department at 1-800-828-5500 in the United States or 1-800-668-1238 in Canada.

Additional information about the unit can be found on our website at www.troybilt.com or

www.troybilt.ca.

For service, please call the Customer Support Department to obtain a list of authorized service dealers

near you. Service on this unit, both within and after the warranty period, should only be performed by an

authorized and approved service dealer. When servicing, use only identical replacement parts.

WARNING:When using the unit, all safety rules must be followed. Please read these

instructions before operating the unit in order to ensure the safety of the operator and any

bystanders. Please keep these instructions for later use.

WARNING:Gasoline is highly flammable, and its vapors can explode if ignited. Take the

following precautions:

RULES FOR SAFE OPERATION

SYMBOL MEANING

•SAFETY ALERT SYMBOL

Indicates danger, warning or caution. May be used in conjunction with other symbols

or pictographs.

• READ OPERATOR'S MANUAL

WARNING:Read the operator’s manual(s) and follow all warnings and safety

instructions. Failure to do so can result in serious injury to the operator and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING:Thrown objects and loud noise can cause severe eye injury and hearing

loss. Wear eye protection meeting ANSI Z87.1 standards and ear protection when

operating this unit. Use a full face shield when needed.

• UNLEADED FUEL

Always use clean, fresh unleaded fuel

• OIL

Refer to operator’s manual for the proper type of oil.

• DO NOT USE E85 FUEL IN THIS UNIT

WARNING:It has been proven that fuel containing greater than 10% ethanol will

likely damage this engine and void the warranty.

• ON/OFF STOP CONTROL

ON / START / RUN

• ON/OFF STOP CONTROL

OFF or STOP

• CHOKE CONTROL

1. • FULL choke position

2. • PARTIAL choke position

3. • RUN choke position

• KEEP BYSTANDERS AWAY

WARNING:Keep all bystanders, especially children and pets, at least 50 feet (15

m) from the operating area.

• THROWN OBJECTS AND ROTATING CUTTER CAN CAUSE SEVERE INJURY

WARNING:Small objects can be propelled at high speed, causing injury. Keep

away from the rotating rotor.

• HOT SURFACE

WARNING: Do not touch a hot engine. These parts get extremely hot from

operation and may cause severe burns. When the unit is turned off the engine will

remain hot for a short time.

•SHARP BLADE

WARNING:Sharp blade on cutting attachment shield. To prevent serious injury, do

not touch the line cutting blade.

READ THE OPERATOR’S MANUAL AND FOLLOW ALL WARNINGS AND SAFETY

INSTRUCTIONS. FAILURE TO DO SO CAN RESULT IN SERIOUS INJURY TO THE OPERATOR

AND/OR BYSTANDERS.

SYMBOL MEANING

SAFETY ALERT: Indicates danger, warning or caution. Attention is required in order to

avoid serious personal injury. May be used in conjunction with other symbols or pictographs.

DANGER: Failure to obey a safety warning will result in serious injury to yourself or to

others. Always follow the safety precautions to reduce the risk of fire, electric shock and

personal injury.

WARNING:

Failure to obey a safety warning can result in injury to yourself and others.

Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

CAUTION: Failure to obey a safety warning may result in property damage or personal

injury to yourself or to others. Always follow the safety precautions to reduce the risk of fire,

electric shock and personal injury.

CALIFORNIA PROPOSITION 65

WARNING:Engine exhaust, som e of its constituents and certain finished components

contain or emit chemicals known to the State of California to cause cancer and birth

defects or other reproductive harm. Wash hands after handling.

INSTALLING THE CUTTING HEAD SHIELD

Use the following instructions if the cutting head shield is not installed. Use only the instructions that

apply to the type of shaft and shield equipped with this unit.

1. Remove the wing nut

and washer from the

cutting head shield.

2. Insert the short tab

(the one without a

hole) on the mount

bracket into the slot

on the cutting head

shield (Fig. 1).

3. Rotate the cutting

head shield

counterclockwise to

align the hole on the

cutting head shield

with the hole on the

mount bracket (Fig. 1).

4. Insert the square bolt into the hole underneath the cutting head shield (Fig. 2). Push the square bolt

through the cutting

head shield and

mount bracket.

5. Put the washer onto

the square bolt (Fig. 2).

6. Screw the wing nut

onto the square bolt

until the cutting head

shield is firmly in

place (Fig. 2).

OPERATING THE COUPLER

The coupler enables the use of various optional attachments.

NOTE: To make installing or removing the attachment

easier, place the unit on the ground or on a work bench.

Installing the Attachment

NOTE: Remove the protective cap and gray spacer from

the upper and lower shafts prior to assembling the

attachment.

1. Turn the knob counterclockwise to loosen (Fig. 4).

2. While firmly holding the attachment, push it straight

into the coupler until the release button snaps firmly

into the primary hole (Fig. 6).

NOTE: Aligning the release button with the guide recess

will help installation (Fig. 5).

3. Turn the knob clockwise to tighten (Fig. 4).

For decorative edging with a string trimmer attachment,

lock the release button into the 90° edging hole (Fig. 4).

Removing the Attachment

1. Turn the knob counterclockwise to loosen (Fig. 4).

2. Press and hold the release button (Fig. 5).

3. While firmly holding the upper shaft housing, pull the

attachment straight out of the coupler (Fig. 6).

OIL AND FUEL MIXING INSTRUCTIONS

Old and/or improperly mixed fuel are the main reasons for the unit not running properly. Be sure to use

fresh, clean unleaded fuel. Follow the instructions carefully for the proper fuel/oil mixture.

DEFINITION OF BLENDED FUELS

Today's fuels are often a blend of gasoline and oxygenates such as ethanol, methanol, or MTBE (ether).

Alcohol-blended fuel absorbs water. As little as 1% water in the fuel can make fuel and oil separate. It

forms acids when stored. When using alcohol-blended fuel, use fresh fuel (less than 30 days old).

USING BLENDED FUELS

If choosing to use a blended fuel, or its use is unavoidable, follow recommended precautions:

• Always use the fresh fuel mix explained in the operator's manual

•Use the fuel additive STA-BIL® or an equivalent

• Always agitate the fuel mix before fueling the unit

• Drain the tank and run the engine dry before storing the unit

USING FUEL ADDITIVES

The bottle of 2-cycle oil contains a fuel additive which will help inhibit

corrosion and minimize the formation of gum deposits. It is

recommended to use our 2-cycle oil with this unit.

If unavailable, use a good 2-cycle oil designed for air-cooled engines

along with a fuel additive, such as STA-BIL Gas Stabilizer or an

equivalent. Add 0.8 oz. (23 ml) of fuel additive per gallon of fuel

according to the instructions on the container. NEVER add fuel additives directly to the unit’s fuel tank.

Thoroughly mix the proper ratio of 2-cycle engine oil with unleaded fuel in a separate fuel can. Use a

40:1 fuel/oil ratio. Do not mix them directly in the engine fuel tank. See the table for specific gas and oil

mixing ratios.

NOTE:

One gallon (3.8 liters) of unleaded fuel mixed with one 3.2 oz. (95 ml) bottle of 2-cycle oil makes a 40:1

fuel/oil ratio.

NOTE: Dispose of the old fuel/oil mix in accordance to federal, state and local regulations.

FUELING THE UNIT

1. Turn unit on its side, with the fuel cap facing up, and remove the fuel cap.

2. Place the gas container’s spout into the fill hole on the fuel tank and fill the tank.

NOTE: Do not overfill the tank.

3. Wipe up any gasoline that may have spilled.

4. Reinstall the fuel cap.

5. Move the unit at least 30 ft. (9.1 m) from the fueling source and site before starting the engine.

MIXING RATIO - 40:1

KNOW YOUR UNIT

APPLICATIONS

As a trimmer:

• Cutting grass and light weeds.

• Edging

• Decorative trimming around trees,

fences, etc.

Throttle Control

D-Handle

Shaft Grip

Air Filter

Cover

Spark Plug

Shaft Housing

Starter Rope Grip

Line Cutting

Blade

Muffler

On/Off Control

Cutting Head

Cutting Head Shield

Fuel Cap

OIL AND FUEL INFORMATION

ASSEMBLY INSTRUCTIONS

WARNING:To prevent serious personal injury, never operate the trimmer without the

cutting attachment shield in place.

Choke Lever

Primer Bulb

UNLEADED GAS2 CYCLE OIL

1 GALLON US

(3.8 LITERS)3.2 FL. OZ.

(95 ml)

1 LITER 25 ml

CAUTION: For proper engine operation and maximum

reliability, pay strict attention to the oil and fuel mixing

instructions on the 2-cycle oil container. Using improperly

mixed fuel can severely damage the engine.

WARNING:Gasoline is extremely flammable. Ignited vapors may explode. Always stop

the engine and allow it to cool before filling the fuel tank. Do not smoke while filling the

tank. Keep sparks and open flames at a distance from the area.

WARNING:Remove fuel cap slowly to avoid injury from fuel spray. Never operate the

unit without the fuel cap securely in place.

WARNING:

Add fuel in a clean, level and well ventilated outdoor area. Wipe up any spilled fuel

immediately. Avoid creating a source of ignition for spilled fuel. Do not start the engine until fuel

vapors dissipate.

WARNING:It has been proven that fuel containing greater than 10% ethanol will likely

damage this engine and void the warranty.

Coupler

ASSEMBLY TOOLS REQUIRED:

• 3/8” Socket

INSTALLING AND ADJUSTING THE HANDLE

Installing the Handle

1. Push the handle down onto the shaft housing (Fig. 3). The bolt hole in the handle should be to the right.

2. Insert the bolt into

the bolt hole and

push it through (Fig.

3). Tighten the bolt

with a 3/ 8” socket,

but do not tighten the

bolt completely .

3. While holding the unit

in the operating

position (Fig. 10),

move the handle to

the location that

provides the best

grip. Place it a

minimum of 6 inches

(15.24 cm) from the

end of the shaft grip

(Fig. 3).

4. Tighten the bolt with a 3/ 8” socket until the handle is secure.

Adjusting the Handle

If the handle requires adjustment:

1. Loosen the bolt with a 3/ 8” socket (Fig. 3).

2. While holding the unit in the operating position (Fig. 10), move the handle to the location that

provides the best grip. Place it a minimum of 6 inches (15.24 cm) from the end of the shaft grip

(Fig. 3).

3. Tighten the bolt with a 3/ 8” socket until the handle is secure.

Fig. 3

Bolt

Shaft Grip

Minimum 6 in.

(15.24 cm)

Handle

Shaft

Housing

Fig. 5

Fig. 6

Fig. 4

Release Button

Guide Recess

90˚ Edging Hole

(Trimmer Only)

Knob

Primary Hole

Lower Shaft

Housing

Upper Shaft

Housing

WARNING:Before using any attachment, read and understand the manual that came

with the attachment. Follow all safety information contained within.

CAUTION: Before operating the unit, make sure the release button is fully snapped

into the primary hole (Fig. 6) and the knob (Fig. 4) is securely tightened.

WARNING:To avoid serious personal injury and damage to the unit, shut the unit off

before removing or installing an attachment.

CAUTION: The release button should be snapped into the primary hole only. Using the

wrong hole could lead to personal injury or damage to the unit.

Coupler

ASSEMBLY INSTRUCTIONS

Fig. 1

Mount Bracket

Cutting Head

Shield

Fig. 2

Washer

Square Bolt

Slot

Wing Nut

Cutting Head

Shield

Mount Bracket

HOLDING THE UNIT

Before operating the unit, stand in the operating position (Fig. 10). Check

for the following:

• The operator is wearing eye protection and proper clothing

• With a slightly-bent right arm, the operator’s hand is holding the shaft

grip

• The operator’s left arm is straight, the left hand holding the D-handle

• The unit is at waist level

• The cutting head is parallel to the ground and easily contacts the grass without the need to bend

over

ADJUSTING TRIMMING LINE LENGTH

The Bump Head™ cutting head allows the release of trimming line without stopping the engine. To release more

line, lightly tap the cutting head on the ground (Fig. 11) while operating the unit at high speed.

NOTE:

Always keep the trimming line fully extended. Line release becomes more

difficult when the cutting line gets shorter.

Each time the head is bumped, about 1 inch (25.4 mm) of trimming line releases. A

blade in the cutting head shield will cut the line to the proper length if any excess

line is released.

For best results, tap the bump knob on bare ground or hard soil. If attempting a line

release in tall grass, the engine may stall. Always keep the trimming line fully

extended. Line release becomes more difficult when the cutting line gets shorter.

NOTE: Do not rest the Bump Head™ on the ground while the unit is running.

Some line breakage will occur from:

• Entanglement with foreign matter

• Normal line fatigue

• Attempting to cut thick, stalky weeds

• Forcing the line into objects such as walls or fence posts

TIPS FOR BEST TRIMMING RESULTS

• Keep the cutting head parallel to the ground.

• Do not force the cutting head. Allow the tip of the line to do the cutting, especially along walls. Cutting with more

than the tip will reduce cutting efficiency and may overload the engine.

• Cut grass over 8 inches (200 mm) by working from top to bottom in small increments to avoid premature line

wear or engine drag.

• Cut from right to left whenever possible. Cutting to the left improves the unit's cutting efficiency. Clippings are

thrown away from the operator.

•Slowly move the unit into and out of the cutting area at the desired height. Move either in a forward-backward or

side-to-side motion. Cutting shorter lengths produces the best results.

• Trim only when grass and weeds are dry.

• The life of the cutting line is dependent upon:

• Following the trimming techniques

• What vegetation is being cut

• Where vegetation is cut

For example, the line will wear faster when trimming against a foundation wall

as opposed to trimming around a tree.

DECORATIVE TRIMMING

Decorative trimming is accomplished by removing all vegetation around trees,

posts, fences, etc..

Rotate the whole unit so that the cutting head is at a 30° angle to the ground (Fig. 12).

30°

Fig. 12

Fig. 11

MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the frequency stated in the table. These procedures

should also be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require special tools or skills. If you are unsure about these

procedures, take your unit to any non-road engine repair establishment, individual or authorized

service dealer.

NOTE: Maintenance, replacement, or repair of the emission control devices and system may be

performed by any non-road engine repair establishment, individual or authorized service dealer.

NOTE: Please read the California/EPA statement that came with the unit for a complete listing of terms

and coverage for the emissions control devices, such as the spark arrestor, muffler, carburetor, etc.

MAINTENANCE AND REPAIR INSTRUCTIONS

FREQUENCY MAINTENANCE REQUIRED SEE

Every 10 hoursClean and re-oil air filter p. 5

Every 25 hoursCheck spark plug condition and gap p. 5

WARNING:To prevent serious injury, never perform maintenance or repairs with unit

running. Always service and repair a cool unit. Disconnect the spark plug wire to ensure

that the unit cannot start.

OPERATING INSTRUCTIONS

WARNING:Always wear eye, hearing, foot and body

protection to reduce the risk of injury when operating this unit.

Fig. 10

WARNING:Do not remove or alter the line cutting blade assembly. Excessive line length

will cause premature engine failure and / or unit damage.

STARTING INSTRUCTIONS

1. Mix fuel with oil. Fill fuel tank with fuel/oil mixture. See Oil and Fuel

Mixing Instructions.

2. Fill the fuel tank with fresh, clean fuel mix. Refer to Fueling the Unit.

NOTE: There is no need to turn the unit on. The On/Off Control is in the

ON ( I ) position at all times (Fig. 7).

3. Fully press and release the primer bulb 10 times, slowly. Some amount

of fuel should be visible in the primer bulb and fuel lines (Fig. 8). If fuel

can not be seen in the bulb, press and release the bulb until fuel is

visible.

4. Place the choke lever in Position 1 (Fig. 8).

5. Crouch in the starting position (Fig. 9). Squeeze

the throttle control lever. Pull the starter rope 5

times.

6. Place the choke lever in Position 2 (Fig. 8)

7. Squeeze the throttle control, pull the starter rope

in a controlled motion 3 to 5 times to start

engine.

8. Keep the throttle squeezed and allow the engine

to warm up for 30 to 60 seconds.

9. Continue squeezing the throttle control, move the

choke lever to Position 3 (Fig. 8) and continue

warming the engine for an additional 60 seconds.

The unit may be used during this time.

NOTE: Unit is properly warmed up when engine

accelerates without hesitation.

IF... the engine hesitates, return the choke lever to

Position 2 (Fig. 8) and continue warm-up.

IF... the engine does not start, go back to step 3.

IF...the engine fails to start after 2 attempts, place

the choke lever in Position 3 and squeeze the

throttle control. Pull

the starter rope out with a controlled and steady

motion 3 to 8 times. The engine should start. If

not, repeat.

IF WARM... If the engine is already warm, go back

to step 6.

STOPPING INSTRUCTIONS

1. Release the throttle control and allow the engine

to cool down by idling.

2. Press and hold the On/Off Control switch in the

OFF (O) position until the unit comes to a

complete stop (Fig. 7).

STARTING AND STOPPING INSTRUCTIONS

WARNING:Avoid accidental starting. Make sure you are in the starting position when

pulling the starter rope (Fig. 9). To avoid serious injury, the operator and unit must be in a stable

position while starting.

WARNING:Operate this unit in a well-ventilated outdoor area. Carbon monoxide

exhaust fumes can be lethal in a confined area.

HOW TO START THE UNIT USING THE ELECTRIC STARTER OR POWER START BIT

ACCESSORY.

NOTE: This Unit Can Use an Electric Start or Power Start Bit™ Optional Accessory!

Please refer to the Electric Starter or Power Start Bit operator’s manual for proper use of this feature.

(Items Sold Separately! Please refer to Fig. 23 of this manual about purchasing these accessories.)

STARTING INSTRUCTIONS

1. Mix fuel with oil. Fill fuel tank with fuel/oil mixture. See Oil and Fuel Mixing Instructions.

2. Fill the fuel tank with fresh, clean fuel mix. Refer to Fueling the Unit.

NOTE: There is no need to turn the unit on. The On/Off Control is in the ON ( I ) position at all times (Fig.

7).

3. Fully press and release the primer bulb 10 times, slowly. Some amount of fuel should be visible in the

primer bulb (Fig. 8). If fuel cannot be seen in the bulb, press and release the bulb until fuel is visible.

4. Move the choke lever to Position 1 (Fig. 8).

5. Crouch in the starting position (Fig. 9). Place the electric starter or power start bit into the back of the

unit. Refer to the Operation section of the Electric Starter or Power Start Bit operator’s manual.

6. Squeeze the throttle control lever. Press and hold the electric starter or drill ON (I) button for 2

seconds.

7. Move the choke lever to Position 2 (Fig. 8).

8. Squeeze the throttle control lever, press and hold the electric starter or drill ON (I) button for 2-

second intervals until the unit starts.

9. Continue to squeeze the throttle control, remove the electric starter or drill from the unit and allow the

engine to warm up for 30 to 60 seconds.

10. Continue squeezing the throttle control, move the choke lever to Position 3 (Fig. 8) and run

the unit for an additional 60 seconds. The unit may be used during this time

NOTE: Unit is properly warmed up when engine accelerates without hesitation.

IF... the engine hesitates, return the choke lever to Position 2 (Fig. 8) and continue warm-up.

IF... the engine does not start, go back to step 3.

IF... the engine fails to start after 2 attempts, place the choke lever in Position 3 and squeeze the

throttle control. Press and hold the electric starter or drill ON (I) button for 2-second intervals until the

unit starts.

IF WARM... If the engine is already warm, start the unit with the blue choker lever in Position 2. After

the unit starts, move the blue choker lever to Position 3.

STOPPING INSTRUCTIONS

1. Release the throttle control and allow the engine to cool down by idling.

2. Press and hold the On/Off Control switch in the OFF (O) position until the unit comes to a complete

stop (Fig. 7).

IF USING THE OPTIONAL ELECTRIC STARTER OR POWER START BIT™ ACCESSORY

Fig. 8

Choke Lever Primer Bulb

Fig. 9

Starting

Position

Starter Rope

Fig. 7

OFF (O)

ON (I)

Throttle

Control

MAINTAINING THE SPARK PLUG

1. Stop the engine and allow it to cool. Grasp the spark plug boot firmly and pull it from the spark plug.

2. Clean around the spark plug. Remove the spark plug from the cylinder head with a 5/8-inch

socket, turning counterclockwise.

3. Inspect the spark plug. If the spark plug is cracked, fouled or

dirty, replace it with a replacement part #753-06193, a

Champion RDJ7J or an equivalent spark plug.

4. Use a feeler gauge to set the air gap at 0.025 in. (0.635 mm)

(Fig. 22).

5. Install the spark plug in the cylinder head. Tighten the spark

plug with a 5/8-inch socket, turning it clockwise until snug.

NOTE: If using a torque wrench, torque to:

110-120 in.•lb. (12.3-13.5 N•m). Do not over tighten.

6. Reattach the spark plug boot.

REPLACING THE TRIMMING LINE

Only use the trimming line described in the Specificationssection. Other types of trimming line may

cause the engine to overheat or fail.

NOTE: Always use the correct line length

when installing trimming line. The line

may not release properly if the line is too

long.

Part 1 - Removing the Inner Reel

1. Hold the outer spool with one hand and

unscrew the bump knob

counterclockwise (Fig. 13).

NOTE: The outer spool will remain attached

to the unit.

2. Inspect the bolt inside the bump knob to

make sure it moves freely. Replace the

bump knob if it is damaged.

3. Remove the inner reel from the outer

spool (Fig. 14).

4. Remove the spring from the inner reel

(Fig. 14).

5. Use a clean cloth to clean the inner reel,

spring, shaft and inner surface of the

outer spool.

6. Check the indexing teeth and holding slots

for wear (Fig. 15). If necessary, remove

burrs or replace the inner reel and outer

spool.

Proceed to Part 2 - Winding New Trimming

Line onto the Inner Reel.

Part 2 - Winding New Trimming Line onto

the Inner Reel

• If using single line, refer to Winding

Single Line.

• If using split line, refer to Winding Split

Line.

• If using a prewound inner reel, proceed to

Part 3 - Installing the Inner Reel.

Winding Single Line

1. Cut one 12-foot (3.7 m) length of new

single trimming line. Fold the line in half

to create a loop in the middle.

2. Insert the loop into the slot in the split

wall (Fig. 16). Wind the line tightly in the

direction shown on the bottom of the

inner reel until about 6 inches (150 mm)

of line remains. Keep the top half of the

line above the split wall and the bottom

half of the line below the split wall.

3. Insert the two 6-inch sections into the

two .095 holding slots (Fig. 18).

NOTE: Failure to wind the line in the

direction indicated will cause the cutting

head to operate incorrectly.

Proceed to Part 3 - Installing the Inner Reel.

Winding Split Line

1. Cut one 6-foot (1.8 m) length of new split

line trimming line. Split each end about 6

inches (150 mm).

2. Using one split end, insert one line into

the top hole and the other line into the

bottom hole in the inner reel (Fig. 17).

3. Wind the line tightly in the direction

shown on the bottom of the inner reel.

The split wall will automatically divide the

line. Wind the line until it is completely

divided and about 6 inches (150 mm) of

line remains.

NOTE: Failure to wind the line in the

direction indicated will cause the cutting

head to operate incorrectly.

4. Insert the two 6-inch sections into the

two .095 holding slots (Fig. 18).

Proceed to Part 3 - Installing the Inner Reel.

Part 3 - Installing the Inner Reel

1. Pass the two line ends through the

eyelets in the outer spool. Place the

spring inside the inner reel. Insert the

inner reel into the outer spool. Push the

inner reel and outer spool together (Fig.

19).

NOTE: The spring must be assembled on

the inner reel before reassembling the

cutting head.

2. While holding the inner reel and outer

spool together, firmly pull the two line

ends to release them from the holding

slots.

3. While holding the inner reel and outer

spool together, screw the bump knob on

clockwise. Tighten the bump knob

securely.

AIR FILTER MAINTENANCE

Cleaning the Air Filter

Failure to maintain the air filter properly can result in poor performance or can cause permanent damage

to the engine.

1. Open the air filter cover by pressing the

lock tab in and pulling out on the air filter

cover (Fig. 20).

2. Remove the air filter (Fig. 20).

3. Wash the filter in detergent and water.

Rinse the filter thoroughly and allow it to

dry.

4. Apply enough clean SAE 30 motor oil to

lightly coat the filter.

5. Squeeze the filter to spread and remove

excess oil.

6. Replace the air filter into the air filter cover

(Fig. 20).

NOTE: Operating the unit without the air filter

WILL VOID the warranty.

7. Close the air filter cover by swinging it to the left and then pressing it down until the lock tab snaps into

place (Fig. 20).

WARNING: To avoid serious personal injury, always turn the unit off and allow it to cool

before you clean or service it.

Fig. 20

Air Filter Cover

Air Filter

Lock Tab

MAINTENANCE AND REPAIR INSTRUCTIONSMAINTENANCE AND REPAIR INSTRUCTIONS

WARNING:Never use metal-reinforced line, wire, chain or rope. These can break off and

become dangerous projectiles.

Fig. 13

Bolt Bump Knob

Outer Spool

Fig. 14

Outer Spool Spring Inner Reel

Shaft

Fig. 15

Indexing Teeth

Holding Slots

Fig. 16

Slot

Split Wall

Fig. 17

Top Hole

Bottom Hole

Split

Wall

Fig. 18

Holding

Slots

Fig. 19

Outer Spool

Bump Knob

Inner Reel

Spring

Eyelets

IDLE SPEED ADJUSTMENT

NOTE: Careless adjustments can seriously damage the unit. An authorized service dealer should make

carburetor adjustments.

If, after checking the fuel mixture and cleaning the air filter, the engine still will not idle, adjust the idle

speed screw as follows:

1. Start the engine and run for one minute to

warm up. Refer to Starting and Stopping

Instructions.

2. Release the throttle trigger and let the

engine idle. If the engine stops, insert a

small Phillips screwdriver into the idle

adjustment screw (Fig. 21). Turn the idle

speed screw clockwise1/8 of a turn at a

time (as needed) until the engine idles

smoothly.

3. If the engine appears to be idling too fast,

turn the idle speed screw

counterclockwise1/8 of a turn at a time

(as needed), to reduce idle speed.

Checking the fuel mixture, cleaning the air

filter and adjusting the idle speed should

solve most engine problems. If not and all of

the following are true:

• the engine will not idle

• the engine hesitates or stalls on acceleration

• there is a loss of engine power

Have the carburetor adjusted by an authorized service dealer.

Fig. 21

Idle Adjustment Screw

WARNING:Do not sand blast, scrape or clean

electrodes. Grit in the engine could damage the cylinder.

WARNING:The cutting attachment will spin during idle speed adjustments. Wear

protective clothing and observe all safety instructions to prevent serious personal injury.

Fig. 22

0.025 in.

(0.635 mm.)

SPECIFICATIONS

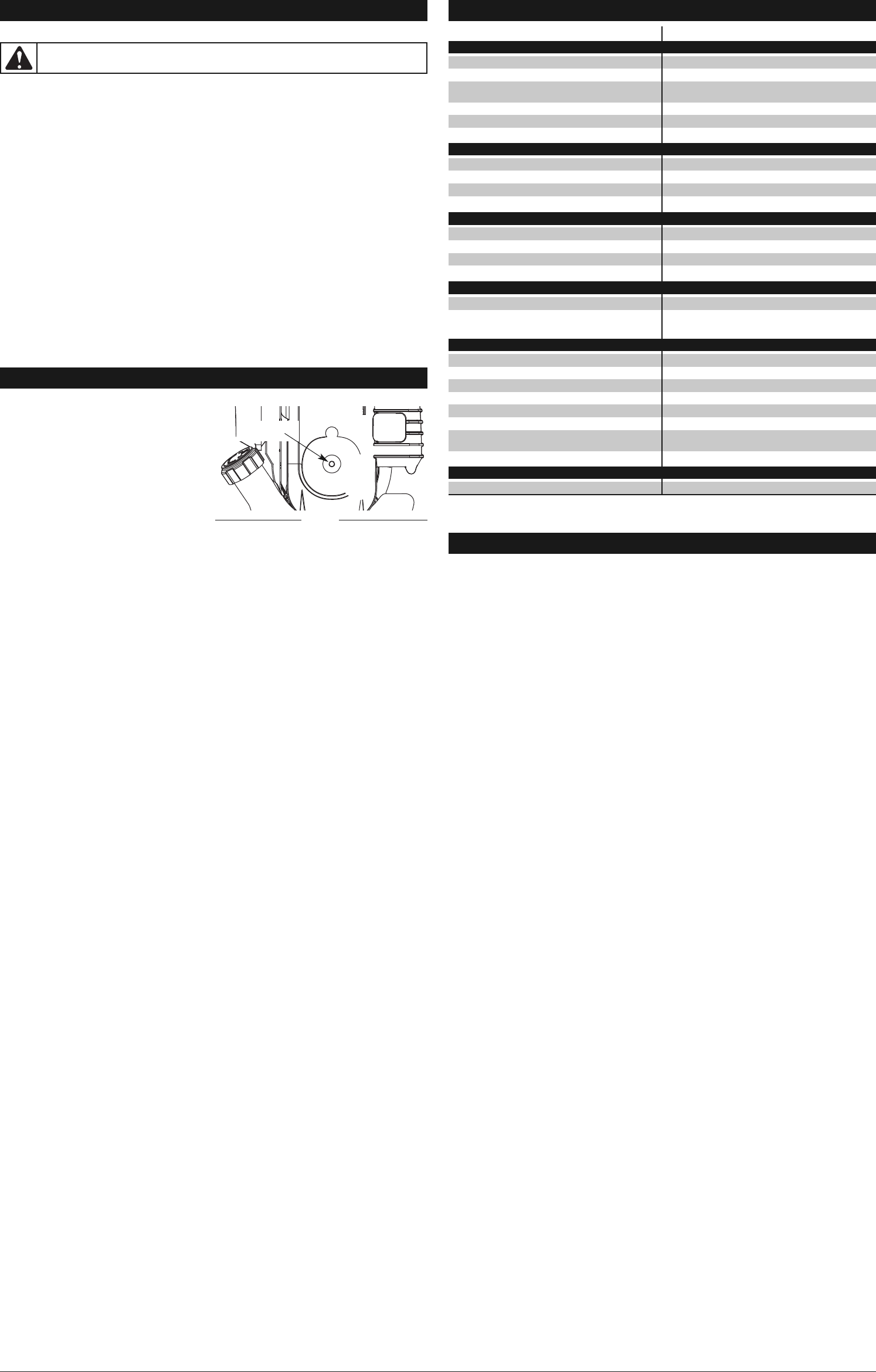

CLEANING AND STORAGE

CLEANING

Use a small brush to clean off the outside of the unit. Do not use strong detergents. Household cleaners

that contain aromatic oils such as pine and lemon, and solvents such as kerosene, can damage plastic

housing or handle. Wipe off any moisture with a soft cloth.

STORAGE

• Never store a fueled unit where fumes may reach an open flame or spark.

• Allow the engine to cool before storing.

•Store the unit locked up to prevent unauthorized use or damage.

•Store the unit in a dry, well-ventilated area.

•Store the unit out of the reach of children.

Short Term Storage (1-2 weeks)

1. Store the unit in a horizontal position. If this is not possible, store the unit vertically with the engine at

the top.

Long-term Storage

1. Remove the fuel cap, tip the unit and drain the fuel into an approved container.

NOTE: Do not use gasoline that has been stored for more than 30 days. Dispose of old gasoline in

accordance with federal, state and local regulations.

2. Start the engine and allow it to run until it stalls. This ensures that all fuel has been drained from the

carburetor.

3. Allow the engine to cool. Remove the spark plug and put 5 drops of any high quality motor oil or 2-

cycle oil into the cylinder. Pull the starter rope slowly to distribute the oil. Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the cylinder before attempting to start the

unit after storage.

4. Thoroughly clean the unit and inspect it for any loose or damaged parts. Repair or replace damaged

parts and tighten loose screws, nuts or bolts. The unit is ready for storage.

WARNING:To avoid serious personal injury, always turn the unit off and allow it to cool

before you clean or service it.

CAUSEACTION

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel

Fouled spark plug Replace or clean the spark plug

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel

Cutting head bound with grass Stop the engine and clean the cutting head

Dirty air filter Clean or replace the air filter

Empty fuel tankFill fuel tank with properly mixed fuel

The primer bulb wasn't pressed enough Press the primer bulb 10 times or until fuel is visible

Engine is flooded With the choke lever in position 3, squeeze the trigger

and pull the starter rope

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel

Fouled spark plug Replace or clean the spark plug

Cutting head bound with grass Stop the engine and clean cutting head

Cutting head out of line Refill with new line

Inner reel bound up Rewind the inner reel

Cutting head dirty Clean inner reel and outer spool

Line welded Disassemble, remove the welded section and rewind

Line twisted when refilled Disassemble and rewind the line

Not enough line is exposed

Push the bump knob and pull out line until 4 inches (102 mm)

of line is outside of the cutting head

Oil, cleaner or lubricant in cutting head Clean and thoroughly dry the cutting head

Air filter is plugged Replace or clean the air filter

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel

Improper idle speed Adjust the idle speed

TROUBLESHOOTING

ENGINE WILL NOT START

ENGINE WILL NOT IDLE

ENGINE WILL NOT ACCELERATE

IF FURTHER ASSISTANCE IS REQUIRED, CONTACT AN AUTHORIZED SERVICE DEALER.

ENGINE LACKS POWER OR STALLS

CUTTING LINE ADVANCES UNCONTROLLABLY

CUTTING HEAD WILL NOT ADVANCE LINE

Engine Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Air-Cooled, 2-Cycle

Displacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 cc

Spark Plug Gap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 in. (0.635 mm)

Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fuel/Oil Mixture

Fuel/Oil Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1

Fuel Tank Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 fl. oz. (296 ml)

Approximate Unit Weight (No fuel, with cutting attachment, shield and D-handle) 10 - 11 lbs. (4.5 - 5 kg)

Cutting Mechanism. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bump Head™

Trimming Line Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.095 in. (2.41 mm)

Cutting Path Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 in. (43.18 cm)

* All specifications are based on the latest product information available at the time of printing. We

reserve the right to make changes at any time without notice.

ELECTRIC STARTER AND POWER START BIT™ FEATURES

This unit is designed to be started with an optional

electric starter or Power Start Bit™, which are sold

separately. If choosing to start the unit using one of

these features or have questions, please contact

your local retailer or call 1-800-828-5500 in the U.S.

(1-800-668-1238 in Canada) for more information

and purchasing. You may also go to

www.troybilt.com or www.troybilt.ca

OPTIONAL ACCESSORY

Fig. 23

Electric Start

Feature

Perilla

percusiva

Carrete

interior

Bobina

exterior

Resorte Agujero

superior Agujero

inferior Ranuras de sujeción

IMPORTANTE: LEA BIEN EL MANUAL DEL OPERADOR Y, AL OPERAR LA UNIDAD, SIGA LAS INSTRUCCIONES PARA EL FUNCIONAMIENTO SEGURO.

Ojetes

Desatornille la perilla del

topetón a la izquierda. Quite el carrete interno y

suelte. Corte aproximadamente 6

pies (1.8 m) de largo de una

nueva línea de corte dividida

de 0.095” (2.41 mm). Separe

cada uno de los extremos

aproximadamente 6 pulgadas

(152 mm).

Inserte un extremo de la línea

en el agujero exterior; y el

otro, en el inferior.

Enrolle firmemente la línea en

el sentido indicado en el

carrete interior. La pared

separadora dividirá la línea.

Enrolle la línea hasta que esté

completamente dividida y

queden aproximadamente 6

pulgadas (150 mm) de línea.

Inserte las dos secciones de

6 pulgadas en las dos

ranuras de sujeción de 0.095

(2.41 mm).

11 2

Pase los dos extremos de la

línea por los ojetes. Ponga el

resorte dentro del carrete

interior. Inserte el carrete

interior en la bobina exterior.

Empuje a la vez el carrete

interior y la bobina exterior.

Recarga de la línea*

34567

Sostenga a la vez el carrete

interior y la bobina exterior. Hale

firmemente los dos extremos de

línea para sacarlos de las ranuras

de sujeción. Atornille la perilla

percusiva hacia la derecha.

Apriete bien la perilla percusiva.

Recarga de la línea

Para obtener una línea de repuesto, llame al 1–800-800-7310

o vaya a un distribuidor de servicio autorizado.

Para ver las instrucciones de instalación de una sola línea o

de un carrete de repuesto, vea la sección Cambiar la línea de

corte de este manual.

*Éste es asistir a la recarga de Splitline® solamente. Estas instrucciones no son

parte de las instrucciones de asamblea rápidas. La línea no necesita ser

instalada en la asamblea inicial y el arranque.

Pared separadora

Sacar la unidad de la caja

Resbale la ranura del

protector sobre consola de

montaje. Gire el protector

sobre el eje. Empuje el

perno cuadrado a través

del protector y del soporte.

Apriete la tuerca de la

arandela y de ala sobre el

perno.

Quite la tapa del brazo.

Empuje el accesorio de corte

dentro del acoplador. Para

apretar, haga girar la perilla en

sentido de las agujas del reloj.

Ensamblado de la unidad

11 2

Saque todo el contenido

de la caja.

Colóquese en la posición

de arranque. APRIETE y MANTENGA

APRETADO el control

del regulador en TODOS

los pasos que se describen

a continuación.

Tire de la cuerda

de arranque 5 veces. Mueva la palanca

del obturador hasta

la Posición 2 y oprima

el control del regulador.

Tire de la cuerda

de arranque fuertemente

de 3 a 5 veces para arrancar

el motor. Haga funcionar

la unidad entre 30 y 60

segundos para calentar

el motor.

Mantenga apretado

el control del regulador.

Coloque la palanca

del obturador

en la Posición 3.

19 10

Mantenga apretado

el control del regulador.

Haga funcionar la unidad

durante 60 segundos más

para completar

el calentamiento.

Se puede usar la unidad

durante este tiempo.

Cómo arrancar la unidad

11 12 13 14 15

5 X 3-5 X

Palanca del obturador

Ranura

Soporte

Ensamblado de la unidad Cómo arrancar la unidad

Mezcle bien en un recipiente de

combustible aparte:

– 3.2 onzas fluidas de aceite

para motor de 2 tiempos

– 1 galón de gasolina sin

plomo (con menos de

30 días de antigüedad)

NOTA: No lo mezcle directamente en

el tanque de combustible.

Coloque la unidad en una

superficie plana. Llene el

tanque de combustible.

Oprima 10 veces la pera

del cebador, o bien hasta

que se vea el combustible.

5 6 7

Coloque la palanca del

obturador en la Posición 1.

Pera del

cebador

10 X

1 galón 3.2 onzas

40:1

Palanca del obturador

Min. 6”

Oprima la manija hacia abajo sobre el

alojamiento del eje. El orificio del perno

de la manija debe quedar a la derecha.

Inserte el perno en el orificio del perno.

Apriete el perno pero no apriete por

completo. Mientras sujeta la unidad en

la posición de funcionamiento. Ubíquela

como mínimo a 6 pulgadas (15.24 cm)

del extreme de la empuñadura del eje.

Apriete el perno hasta que la manija

esté segura.

Cuerda de arranque

Tapa de

combustible

Control del regulador

Interruptor de

Encendido/Apagado

Manija en D

Acoplador

Protector del cabezal de corte

¿Necesita ayuda?

Llame al

1-800-828-5500

¡Arranque eléctrico

o accesorio de arranque

eléctrico opcional!

¡ESTOS ACCESORIOS OPCIONALES

SE VENDEN POR SEPARADO!

Esta unidad posee un método de arranque

alternativo que, para muchas personas, resulta

más sencillo de usar que tirar la cuerda de

arranque. Comuníquese con el distribuidor

local o llame al 1-800-828-5500

para obtener mayor información.

También puede encontrar información

en www.troybilt.com

¿NO ARRANCÓ?

Repita estas instrucciones.

SI el motor no arranca después de 2 intentos,

mueva la palanca del obturador hasta

la posición 3 y tire de la cuerda de arranque

hasta que arranque el motor.

SI el motor todavía no arranca, consulte

el manual del operador para obtener

información adicional sobre cómo solucionar

problemas en el arranque.

HERRAMIENTAS

NECESARIAS PARA

EL ENSAMBLAJE:

• Llave tubular de 3/8”

TB22 EC

Recortador de

2 Ciclos

769-08425 / 00 09/12

¿NECESITA AYUDA?LLAME AL 1-800-828-5500 EN EE.UU.

O AL 1-800-668-1238 EN CANADA

English — Page 1Español — Page 7

Manual del Operador

• SIMBOLOS DE SEGURIDAD E INTERNACIONALES •

Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden

aparecer en este producto. Lea el manual del operador para obtener información completa acerca de

la seguridad, ensamble, operación y mantenimiento y reparación.

• Evite el peligro de incendio debido a combustible derramado. Limpie de inmediato todo combustible

derramado de la unidad antes de encenderla. Antes de arrancar el motor, aleje la unidad a una distancia de

30 pies (9.1 m) como mínimo del lugar de abasto de combustible. No fume.

• No arranque ni use nunca la unidad dentro de una habitación o edificio cerrados. Respirar los vapores de

escape puede ocasionarle la muerte. Opere esta unidad solamente en un área exterior bien ventilada.

CUANDO ESTÉ OPERANDO

•Use gafas protectoras que cumplan con la norma Z87.1 de ANSI y tengan la marca que lo indica. Use

protección para la oreja/audición cuando opere esta unidad. Use máscara facial o para polvo si la

operación produce mucho polvo.

•Use pantalones largos fuertes, botas, guantes y camisa de mangas largas. No use ropa holgada, joyas,

pantalones cortos, sandalias, ni esté descalzo. Asegúrese el cabello por encima del nivel de los hombros.

• El protector del accesorio de corte debe estar siempre colocado cuando se utilice la unidad como

recortador. No opere la unidad sin ambas líneas de corte extendidas y con la línea adecuada instalada. No

extienda la línea de corte más allá de la longitud del protector.

•Asegúrese de que el accesorio de corte no está en contacto con ningún objeto antes de arrancar la

unidad.

•A

juste la manija a su tamaño para proporcionar un mejor agarre.

• El accesorio de corte puede estar girando durante los ajustes del carburador. Use ropa que lo proteja y

cumpla con todas las instrucciones de seguridad para prevenir graves lesiones personales.

•Use la unidad solamente de día o con buena luz artificial.

• Evite arranques accidentales. Esté en la posición de arranque cada vez que hale la cuerda de arranque. El

operador y la unidad deben estar en una posición estable al arrancar. Consulte las Instrucciones de

Arranque/Parada.

•Use la herramienta correcta. Use esta herramienta solamente para el propósito para el cual fue diseñada.

• No se estire demasiado. Mantenga siempre la base de apoyo y equilibrio adecuados.

•Sostenga siempre la unidad con ambas manos cuando la opere. Mantenga un agarre firme sobre ambas

manijas.

• Mantenga las manos, la cara y los pies alejados de todas las partes en movimiento. No toque ni trate de

parar el accesorio de corte cuando esté girando.

• No toque el motor, la caja de engranajes ni el silenciador. Estas piezas están muy calientes durante la

operación, incluso después de que se apaga la unidad.

• No opere el motor a más velocidad de la necesaria para cortar, recortar o recortar bordes. No haga

funcionar el motor a alta velocidad cuando no esté cortando.

• Pare siempre el motor cuando deje de cortar o cuando esté caminando de un lugar de corte hacia otro.

•Si golpea o se enreda con un objeto extraño, pare el motor inmediatamente y verifique si ha habido algún

daño. No lo opere antes de reparar el daño. No opere la unidad con piezas sueltas o dañadas.

• Pare la unidad, apague el motor y desconecte la bujía para mantenimiento o reparación.

•Use solamente piezas y accesorios de reemplazo del fabricante del equipo original para esta unidad. Éstos

están disponibles en su proveedor de servicio autorizado. El uso de cualquier pieza o accesorio no

autorizado podría causar lesiones graves al usuario, o daños a la unidad, y anular su garantía.

• Mantenga la unidad limpia de vegetación y otros materiales. Pudieran quedar obstruidas entre el accesorio

de corte y el protector.

• Para reducir el peligro de incendio, mantenga el motor y el silenciador libre de hierba, hojas, exceso de

grasa o acumulación de carbón.

OTROS AVISOS DE SEGURIDAD

• Nunca almacene una unidad con combustible dentro de un edificio en el cual los vapores puedan llegar a

una llama expuesta o una chispa.

• Deje que el motor se enfríe antes de almacenarlo o transportarlo. Asegúrese de fijar bien la unidad mientras

la transporta.

• Almacene la unidad en un área seca y cerrada, o en un lugar alto para evitar uso no autorizado o daños.

Manténgala alejada del alcance de los niños.

• Nunca rocíe ni chorree la unidad con agua ni ningún otro líquido. Mantenga las manijas secas, limpias y

libres de escombros. Límpiela después de usarla, vea las instrucciones de Limpieza y Almacenamiento.

• Conserve estas instrucciones. Consúltelas con frecuencia y úselas para instruir a otros usuarios. Si le

presta esta unidad a alguien, préstele también estas instrucciones.

CONSERVE ESTAS INSTRUCCIONES

•SIMBOLO DE ALERTA DE SEGURIDAD

IIndica peligro, advertencia o precaución. Puede ser utilizado junto con otros símbolos

o figuras.

• ADVERTENCIA DE SUPERFICIE CALIENTE

No toque un silenciador ni un cilindro caliente. Puede quemarse. Estas partes se

calientan mucho con el uso. Luego de apagarse permanecen calientes durante un

corto tiempo.

• LEA EL MANUAL DEL OPERADOR

ADVERTENCIA: Lea el manual del operador y siga todas las advertencias e

instrucciones de seguridad. De no hacerlo, el operador y/o los espectadores pueden

sufrir graves lesiones.

•USE PROTECCION OCULAR Y AUDITIVA

ADVERTENCIA: Los objetos arrojados por la unidad y el ruido fuerte pueden

causar graves lesiones oculares y pérdida auditiva. Utilice protección ocular que

cumpla con las normas ANSI Z87.1 y protección auditiva cuando opere esta unidad.

Use una careta completa cuando la necesite.

• MANTENGA ALEJADOS A LOS ESPECTADORES

ADVERTENCIA: Mantenga a todos los espectadores, en especial a niños y

animales domésticos a por lo menos 50 pies (15 m.) del área de corte.

•LOS OBJETOS DESPEDIDOS Y LA CUCHILLA ROTATIVA PUEDEN CAUSAR

GRAVES LESIONES

ADVERTENCIA: No opere esta unidad si la protección plástica de línea no está

colocada en su lugar. Manténgase alejado de la cabeza de corte giratorio.

SIMBOLO SIGNIFICADO

• CONTROL DEL OBTURADOR

1 • Posición de OBTURACIÓN COMPLETA

2 • Posición de OBTURACIÓN PARCIAL

3 • Posición de MARCHA

• COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio, nuevo y sin plomo.

• INDICADOR DE ACEITE

Consulte el manual del operador para obtener información acerca del tipo correcto de aceite.

• CUCHILLA AFILADA

ADVERTENCIA: La protección del accesorio de corte contiene una cuchilla

afilada. Para prevenir graves lesiones, no toque la cuchilla.

• NO UTILICE COMBUSTIBLE E85 EN ESTA UNIDAD

ADVERTENCIA: Se ha demostrado que el combustible que contiene más del

10% de etanol probablemente ocasionará daños al motor y anulará la garantía.

LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR LA UNIDAD

• Lea las instrucciones cuidadosamente. Familiarícese con los controles y el uso adecuado de la unidad.

• No opere esta unidad cuando esté cansado, enfermo o bajo la influencia de alcohol, drogas o

medicamentos.

•Los niños y los adolescentes menores de 15 años de edad no deben usar la unidad. Los adolescentes

pueden hacerlo bajo la supervisión de un adulto.

• Todos los dispositivos de protección y los accesorios de seguridad deben estar instalados

adecuadamente antes de operar la unidad.

•Inspeccione la unidad antes de usarla. Reemplace las piezas dañadas. Verifique si hay fugas de

combustible. Asegúrese de que todos los fijadores estén en su lugar y asegurados. Reemplace las piezas

que estén agrietadas, astilladas o dañadas en cualquier forma. No opere la unidad con piezas sueltas o

dañadas.

•Inspeccione cuidadosamente el área antes de operar la unidad. Elimine todos los escombros y los objetos

duros o filosos tales como cristal, alambre, etc.

•Esté consciente del riesgo de lesión en la cabeza, las manos y los pies.

• No permita niños, espectadores ni mascotas en el área. Los niños, los espectadores y las mascotas deben

estar fuera de un radio de 50 pies (15 m) como mínimo; de todas formas los espectadores correrán el

riesgo de ser golpeados por objetos lanzados por la unidad. Se debe exhortar a los espectadores a que

usen protección para los ojos. Si se le acerca alguien apague la unidad de inmediato.

•Use sólo línea de reemplazo del fabricante original del equipo con un diámetro de 0.095 de pulgada (2.41

mm). Nunca use línea reforzada con metal, alambre o soga. Se pueden romper y convertirse en proyectiles

peligrosos.

• Oprima el control del estrangulador y compruebe que regresa automáticamente a la posición de marcha

en vacío. Haga todos los ajustes o reparaciones antes de usar la unidad.

ADVERTENCIAS DE SEGURIDAD PARA LAS UNIDADES A GASOLINA

• Almacene el combustible solamente en los recipientes diseñados y aprobados específicamente para estos

materiales.

• Pare siempre el motor y deje que se enfríe antes de llenar el tanque de combustible. No quite nunca la tapa

del tanque de combustible ni eche combustible cuando el motor esté caliente. Antes de llenar el tanque,

afloje siempre la tapa lentamente para disipar la presión del mismo. No fume.

•Siempre mezcle y agregue el combustible en un área exterior bien ventilada, donde no haya chispas ni

llamas. No fume.

• No opere nunca la unidad si la tapa del combustible no está bien asegurada en su lugar.

• IMPORTANTE INFORMACION DE SEGURIDAD •

LLAMADAS A APOYO AL CLIENTE

INDICE DE CONTENIDOS

Llamadas a apoyo al cliente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Normas para una operación segura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Instrucciones de ensamble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Información del aceite y del combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Instrucciones de arranque y apagado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Instrucciones de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Instrucciones de mantenimiento y reparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Accesorio opcional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Cuadro de solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Toda la información, las ilustraciones y las especificaciones contenidas en este manual se basan en la

información más reciente disponible en el momento de impresión del manual. Nos reservamos el

derecho de hacer cambios en cualquier momento sin aviso previo.

NO DEVUELVA ESTA UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR GARANTÍA,

DEBERÁ PRESENTAR EL COMPROBANTE DE COMPRA.

Para solicitar asistencia en relación con el ensamblaje, los controles, la operación o el mantenimiento

de la unidad, llame al Departamento de Atención al Cliente al 1-800-828-5500 en Estados Unidos o el

1-800-668-1238 en Canadá. Puede encontrar más información sobre la unidad en nuestro sitio Web

en www.troybilt.com o www.troybilt.ca.

Con vista a recibir servicios, llame al Departamento de Atención al Cliente para que le faciliten una

lista de los distribuidores de servicio autorizados cercanos a usted. El servicio a esta unidad, tanto

durante como después del período cubierto por la garantía, debe ser llevado a cabo solamente por

un distribuidor de servicio autorizado y aprobado. Cuando vaya a dar mantenimiento al equipo, utilice

solo piezas de repuesto idénticas.

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no

hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

ADVERTENCIA:

Se deben seguir las siguientes reglas de seguridad cuando use la unidad.

Por favor lea estas instrucciones para su propia seguridad y las de los espectadores, antes de hacer

funcionar la unidad. Por favor mantenga estas instrucciones en un lugar seguro para uso futuro.

ADVERTENCIA: La gasolina es muy inflamable y sus gases pueden explotar si se

encienden. Tome las siguientes precauciones:

NORMAS PARA UNA OPERACION SEGURA

Los símbolos de seguridad se utilizan para llamar su atención sobre posibles peligros. Los símbolos

de seguridad y sus explicaciones merecen toda su atención y comprensión. Los símbolos de

seguridad no eliminan ningún peligro por sí mismos. Las instrucciones o advertencias que ofrecen

no substituyen las medidas adecuadas de prevención de accidentes.

NOTA: Le ofrece información o instrucciones que son esenciales para la operación o

mantenimiento del equipo.

SIMBOLO SIGNIFICADO

PARACHISPAS

NOTA: Para los usuarios en tierras forestales de los EE.UU. y en los estados de California, Maine, Oregon

y Washington. Todos los terrenos forestales de los EE.UU. y el estado de California (Códigos de Recursos

Públicos 4442 y 4443), Oregon y Washington, requieren por decreto, que ciertos motores de combustión interna

que se hagan funcionar en zonas boscosas y/o zonas cubiertas por pastizales, estén equipados con un

parachispas, que sean mantenidos en buen estado de funcionamiento o que el motor sea construido, esté

equipado y sea mantenido para evitar incendios. Consulte los reglamentos pertinentes a esos requisitos con las

autoridades estatales o locales. El incumplimiento de esos requisitos puede responsabilizarle o someterle a la

imposición de una multa. Esta unidad fue equipada en la fábrica con un parachispas.Si requiere sustitución,

hay una Pantalla Parachispas disponible, Pieza #753-06418 al contactar el departamento de servicio.

ALERTA DE SEGURIDAD: Indica peligro, advertencia o precaución. Debe prestar

atención para evitar sufrir graves lesiones personales. Puede ser utilizado junto con otros

símbolos o figuras.

PELIGRO: El no obedecer una advertencia de seguridad puede conducir a que usted u

otras personas sufran graves lesiones. Siga siempre las precauciones de seguridad para

reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

ADVERTENCIA: El no seguir una advertencia de seguridad puede conducir a que

usted u otras personas sufran lesiones. Siga siempre las precauciones de seguridad para

reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

PRECAUCIÓN:

El no seguir una advertencia de seguridad puede conducir a daño patrimonial

o a que usted u otras personas sufran lesiones personales. Siga siempre las precauciones de

seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA

ADVERTENCIA: Los gases de escape, algunos de sus componentes y determinados

productos terminados contienen o emiten productos químicos de los que el estado de

California tiene conocimiento provocan cáncer, malformaciones congénitas u otros daños

al sistema reproductor. Lávese las manos después de manipularlo.

• CONTROL DE ENCENDIDO Y APAGADO

ENCENDIDO /ARRANQUE /MARCHA

• CONTROL DE ENCENDIDO Y APAGADO

APAGADO o PARADO

NORMAS PARA UNA OPERACION SEGURA

CONOZCA SU UNIDAD

APLICACIONES

Como recortadora;

• Corte de césped y hierbas delgadas

• Recorte de bordes

• Recorte decorativo alrededor de

árboles, cercos, etc.

Gatillo del

regulador

Manija en D

Manjo

del eje

Cubierta del

filtro de aire

Bujía de encendido

Bastidor del eje

Mango de la

cuerda de

arranque

Cuchilla de

corte de línea

Silenciador

Control de encendido

y apagado

Accesorio de corte

Protección accesoria de corte

Tapa del

combustible

Palanca del

obturador

Bombilla del

cebador

INSTRUCCIONES DE ENSAMBLE

Acoplador

INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE

El combustible viejo o mal mezclado son los motivos principales del mal funcionamiento de la unidad.

Asegúrese de usar combustible nuevo, limpio y sin plomo. Siga las instrucciones en detalle para mezclar

correctamente el aceite y el combustible.

Definición de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla de gasolina y oxigenantes como por ejemplo

etanol, metanol o MTBE (éter). El combustible mezclado con alcohol absorbe agua. Una cantidad tan

pequeña como el 1% de agua en el combustible puede causar la separación del combustible y el

aceite. Forma ácidos cuando está almacenado. Cuando use combustible mezclado con alcohol, use

combustible nuevo (de menos de 30 días).

Uso de combustibles de mezcla

Si usted opta por usar un combustible de mezcla o si su uso es inevitable, tome las precauciones

recomendadas.

•Use siempre una mezcla fresca de combustible según lo indica su manual del operador.

•Use el aditivo especial de combustible STA-BIL® o uno similar

• Agite siempre la mezcla de combustible antes de cargarlo en la unidad.

• Drene el tanque y haga funcionar el motor en seco antes de guardar la unidad.

Uso de aditivos en el combustible

La botella de aceite de 2 ciclos que vino con su unidad contiene un aditivo en el combustible que

ayudará a inhibir la corrosión y a reducir la formación de depósitos de goma. Se recomienda que use

sólo el aceite de 2 ciclos con esta unidad. Si es inevitable, use un buen

aceite de 2 ciclos elaborado para motores enfriados por aire junto con un

aditivo para el combustible como por ejemplo el estabilizador de gasolina

STA-BIL® o similar. Agregue 23 mL (0,8 onzas) de aditivo de combustible

por galón de combustible de acuerdo con las instrucciones del envase.

NUNCA agregue aditivos directamente en el tanque de combustible de la

unidad.

Mezcle bien la proporción correcta de aceite para motor de 2 ciclos y gasolina sin plomo en una lata de

combustible por separado. Use una proporción de 40:1 de combustible y aceite. No los mezcle

directamente en el tanque de combustible de la unidad. Consulte las proporciones específicas de

mezcla de gasolina y aceite en la tabla siguiente.

NOTA: 3,8 litros (un galón) de gasolina sin plomo mezclada con una botella de 95 mL (3,2 onzas) de

aceite de 2 ciclos es una proporción de 40:1 de combustible y aceite.

NOTA: Elimine la mezcla vieja de aceite y combustible de acuerdo con los reglamentos federales,

estatales y locales.

ACEITE Y COMBUSTIBLE

PRECAUCIÓN: Para que el motor funcione

correctamente y con la mayor fiabilidad, preste mucha

atención a las instrucciones de mezcla de aceite y

combustible del envase de aceite de 2 ciclos. El uso de

combustible mezclado en forma incorrecta puede dañar

seriamente el motor.

PROPORCION DE LA MEZCLA = 40 : 1

GASOLINA SIN

PLOMO ACEITE DE 2

CICLOS

3,8 LITROS

(1 GALON de

EE.UU.)

95 mL

(3,2 ONZAS

FLUIDAS)

1 LITRO 25 mL

ADVERTENCIA: Se ha demostrado que el combustible que contiene más del 10% de

etanol probablemente ocasionará daños al motor y anulará la garantía.

HERRAMIENTAS DE

ENSAMBLADO REQUERIDAS:

• Llave tubular de 3/8”

INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE

Utilice las siguientes instrucciones si no está instalado el protector del cabezal de corte. Use

únicamente las instrucciones que corresponden según el tipo de eje y de protector que se

suministran con la presente unidad.

1. Extraiga la tuerca de

mariposa y la

arandela del

protector del cabezal

de corte.

2. Inserte la lengüeta

corta (la que no tiene

orificio) en el soporte

de montaje dentro de

la ranura del

protector del cabezal

de corte (Fig. 1).

3. Rote el protector del

cabezal de corte en

el sentido contrario a

las agujas del reloj

para alinear el orificio

del protector del

cabezal de corte con

el orificio del soporte

de montaje (Fig. 1).

4. Inserte el perno

cuadrado dentro del

orificio que está

debajo del protector

del cabezal de corte

(Fig. 2) Oprima el

perno cuadrado para

que pase a través del

protector del cabezal

de corte y el soporte

de montaje.

5. Coloque la arandela sobre el perno cuadrado (Fig. 2).

6. Atornille la tuerca de aleta en el perno cuadrado hasta que el protector del cabezal de corte quede

firme en su lugar (Fig. 2).

Fig. 1

Soporte de

montaje

Protector del

cabezal de corte

ADVERTENCIA: A fin de evitar que se produzcan lesiones personales graves, no opere

nunca la unidad sin el protector del cabezal de corte en su lugar.

Fig. 2

Arandela

Perno cuadrado

Ranura

Tuerca de

mariposa

Protector del cabezal de corte Soporte de montaje

INSTALACIÓN Y AJUSTE DE LA MANIJA

Instalación de la manija

1. Oprima la manija hacia abajo sobre el alojamiento del eje (Fig. 3). El orificio del perno de la manija

debe quedar a la derecha.

2. Inserte el perno en el orificio del perno y oprímalo para que pase a través de él (Fig. 3). Apriete el

perno con una llave tubular de 3/8" pero no apriete por completo.

3. Mientras sujeta la

unidad en la posición

de funcionamiento

(Fig. 10), desplace la

manija hasta la

ubicación que le

ofrece el mejor

agarre. Ubíquela

como mínimo a 6

pulgadas (15.24 cm)

del extreme de la

empuñadura del eje

(Fig. 3).

4. Apriete el perno con

una llave tubular de

3/8" hasta que la

manija esté segura.

Ajuste de la manija

Si la manija requiere ajustes:

1. Afloje el perno con una tubular de 3/8" (Fig. 3).

2. Mientras sujeta la unidad en la posición de funcionamiento

(Fig. 10), desplace la manija hasta la ubicación que le ofrece el mejor agarre. Ubíquela como

mínimo a 6 pulgadas (15.24 cm) del extremo de la empuñadura del eje (Fig. 3).

3. Apriete el perno con una llave tubular de 3/8" hasta que la manija esté segura.

Fig. 3

Alojamiento

del eje

Perno

Empuñadura

del eje

Mínimo de

6 pulgadas (15.24 cm)

Manija

INSTRUCCIONES DE ENSAMBLE

Fig. 6

Orificio principal

Alojamiento del

eje inferior

Alojamiento del

eje superior

FUNCIONAMIENTO DEL ACOPLADOR

El acoplador permite el uso de varios accesorios opcionales.

NOTA: Para facilitar la instalación o la extracción de los

accesorios, ubique la unidad en el suelo o sobre un

banco de trabajo.

Instalación del accesorio

NOTA: Retire la tapa de protección y el espaciador gris

de los ejes superior e inferior antes de ensamblar el

accesorio.

1. Gire la perilla en el sentido contrario a las agujas del

reloj para aflojarla (Fig. 4).

2. Mientras sujeta con firmeza el accesorio, empújelo en

línea recta dentro del acoplador hasta que el botón de

liberación entre a presión y quede firme dentro del

orificio principal (Fig. 6).

NOTA: La alineación del botón de liberación con el

embutimiento de guía ayudará en la instalación (Fig. 5).

3. Gire la perilla en el sentido de las agujas del reloj para ajustar (Fig. 4).

Para un reborde decorativo con un accesorio de recorte,

trabe el botón de liberación en el orificio de recorte de

bordes de 90° (Fig. 4).

Extracción del accesorio

1. Gire la perilla en el sentido contrario a las agujas del

reloj para aflojarla (Fig. 4).

2. Oprima y mantenga apretado el botón de liberación

(Fig. 5).

3. Mientras sujeta firmemente el alojamiento del eje

superior, tire del accesorio de manera recta para

sacarlo del acoplador (Fig. 6).

ADVERTENCIA: Antes de comenzar a utilizar cualquiera de los accesorios, lea y

comprenda el manual que viene con dicho accesorio. Tenga en cuenta toda la información

de seguridad que incluye.

PRECAUCIÓN: Antes de utilizar esta unidad, asegúrese de que el botón de liberación

entre a presión completamente dentro del orificio principal (Fig. 6) y que la perilla (Fig. 4)

quede bien ajustada.

ADVERTENCIA: A fin de evitar lesiones personales graves y daños a la unidad,

apáguela antes de extraer o instalar un accesorio.

PRECAUCIÓN: Este botón de liberación debe colocarse a presión solamente en el

orificio principal. Si se utiliza un orificio equivocado, se podrían producir lesiones

personales o daños a la unidad.

Fig. 4

Orificio de recorte de bordes de 90°

(recortadora únicamente)

Perilla

Fig. 5

Botón de liberación

Embutimiento

de guía

Acoplador

INSTRUCTIONS DE DÉMARRAGE

1. Mezcle la gasolina con el aceite. Vea las Instrucciones para Mezclar el

Aceite y el Combustible.

2. Llene el tanque de combustible con la mezcla de combustible/aceite.

Consulte Cómo llenar la unidad de combustible.

NOTA: No hay necesidad de encender la unidad. El Control de Encendido

y Apagado está en la posición Encendido (I), en todo momento (Fig. 7).

3. Oprima y suelte completamente la pera del cebador 10 veces,

lentamente. Se deberá ver un poco de combustible en el cebador (Fig. 8).

Si no puede ver el combustible en el cebador, oprímalo y suéltelo tantas

veces como sea necesario hasta que vea combustible en el mismo.

4. Coloque la palanca del obturador en Posición 1 (Fig. 8).

Agáchese en posición de arranque (Fig. 9). Oprima la

traba del regulador hacia adentro y apriete la palanca de

control del regulador. Hale el cordón de arranque 5

veces.

6. Coloque la palanca del obturador en Posición 2

(Fig. 8).

7. Mientras que exprime el control de válvula reguladora,

tire de la cuerda del arrancador enérgicamente 3 a 5

veces de encender el motor.

8. Mantenga oprimido el regulador y deje que el

motor se caliente durante 30 a 60 segundos.

9. Mientras oprime el control del regulador,

coloque la palanca del obturador en la Posición

3(Fig. 8) y continúe calentando el motor durante

60 segundos más. Se puede usar la unidad

durante este tiempo.

NOTA: La unidad se ha calentado debidamente

cuando el motor acelera sin titubear.

SI... El motor titubea, regrese la palanca del

obturador a la Posición 2 (Fig. 8) y siga

calentándolo.

SI... El motor no arranca, regrese al paso 3.

SI... El motor no arranca después de 2 intentos,

coloque la palanca del obturador en la Posición

3y oprima el control del regulador. Tire de la

cuerda de arranque 3 a 8 veces en un

movimiento controlado. El motor debe arrancar.

Si no lo hace, repita el procedimiento.

SI SE CALIENTA... El motor ya está caliente,

regrese al paso 6.

INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulador. Deje enfriar el motor en marcha en vacío.

2. Oprima y mantenga oprimido el control de encendido y apagado en la posición de APAGADO (O)

hasta que el motor se detenga por completo (Fig. 7).

INSTRUCCIONES DE OPERACIÓN

COMO SOSTENER EL RECORTADOR

Antes de operar esta unidad, párese en posición de operación (Fig. 10). Verifique

lo siguiente:

• El operador tiene protección ocular y ropa adecuada.

•

El brazo derecho está levemente doblado, y la mano está sosteniendo el

mango del eje.

• El brazo izquierdo está recto y la mano sostiene la manija en D.

• La unidad está debajo del nivel de la cintura.

• El accesorio de corte está paralelo al suelo y hace fácil contacto con la vegetación que va a ser

cortada sin que el operador tenga que inclinarse.

AJUSTE DE LA LONGITUD DE LA LINEA DE CORTE

El accesorio de corte Bump Head™ le permite soltar línea de corte sin apagar el motor. Para soltar

más línea, golpee suavemente el accesorio de corte contra el suelo (Fig. 11) mientras opera el

recortador a alta velocidad.

NOTA: Mantenga siempre la línea de corte completamente extendida. Es

más difícil soltar línea al acortarse la línea de corte.

Cada vez que se golpea la cabeza, se suelta alrededor de 25,4 mm (1

pulgada) de línea de corte. La cuchilla en la protección del accesorio de

corte detendrá la línea en la longitud correcta si se suelta demasiada

línea.

Para obtener mejores resultados, golpee la perilla percuisva sobre terreno

limpio o tierra dura. Si intenta soltar la línea sobre el césped alto, el motor

podrá ahogarse. Mantenga siempre la línea de corte completamente

extendida. Es más difícil soltar línea al acortarse la línea de corte.

NOTA: No apoye la perilla percuisva sobre el suelo mientras la unidad esté en funcionamiento.

La línea puede cortarse por:

•Enredarse con un objeto extraño

• Fatiga normal de la línea

• Intentar cortar hierbas gruesas y leñosas

• Forzar la línea en objetos como paredes o postes de cercos.

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL RECORTAR

• El ángulo correcto para ubicar el accesorio de corte es paralelo al suelo.

• No fuerce el accesorio de corte. Permita que la punta de la línea realice el corte (en especial a lo

largo de paredes). Si corta con más de la punta reducirá la eficacia del corte y puede sobrecargar el

motor.

• Corte césped de más de 200 mm (8 pulgadas) trabajando de arriba hacia abajo en pequeños

incrementos para evitar el desgaste prematuro de la línea y el arrastre del motor.

• Corte de derecha a izquierda siempre que sea posible. Cortar hacia la izquierda mejora la eficiencia

de la unidad. Los recortes salen arrojados en sentido contrario al operador.

• Mueva lentamente el recortador dentro y fuera del área de corte a la altura deseada. Realice

movimientos ya sea de adelante hacia atrás y viceversa, o de lado a lado. El corte en longitudes más

cortas produce mejores resultados.

• Recorte únicamente cuando el pasto y las hierbas estén secas.

•La vida de su línea de corte depende de:

•Seguir todas las técnicas de corte indicadas anteriormente

• El tipo de vegetación que corte

• El lugar donde se corta

Por ejemplo, la línea se desgastará más rápido cuando corte contra un

muro que cuando corte alrededor de un árbol.

RECORTE DECORATIVO

El recorte decorativo se realiza eliminando toda la vegetación de alrededor de los árboles, postes,

cercos, etc.

Gire toda la unidad a modo de que el accesorio de corte se ubique a un ángulo de 30° con el suelo (Fig 12).

ADVERTENCIA: Use siempre protección para sus ojos,

audición, pies y cuerpo para reducir el riesgo de una lesión al

operar esta unidad.

PRECAUCIÓN: No saque ni altere el ensamble de la cuchilla limitadora de línea. La

línea longitud excesiva causará fallo mecánico prematuro y / o daño de la unidad

CÓMO ARRANCAR LA UNIDAD UTILIZANDO EL ARRANCADOR ELÉCTRICO O EL ACCESORIO

DE ARRANQUE ELÉCTRICO OPCIONAL.

NOTA: ¡Esta unidad puede utilizar un arrancador eléctrico o un accesorio de arranque opcional Power Start Bit™!

Para informarse sobre el uso adecuado de estos sistemas, consulte el manual del operador del

arrancador eléctrico o accesorio de opcional Power Start Bit™. (Se vende por separado) En la Fig. 23

de este manual encontrará la información necesaria para comprar estos accesorios).

INSTRUCCIONES DE ARRANQUE

1. Mezcle la gasolina con aceite. Llene el tanque de combustible con una mezcla de

combustible/aceite. Vea las instrucciones sobre cómo mezclar el aceite y el combustible.

2. Llene el tanque de combustible con gasolina limpia y fresca. Consulte Cómo llenar la unidad de combustible.

NOTA: No hay necesidad de arrancar la unidad. El control de Encendido/Apagado está en la posición

ENCENDIDO ( I ) en todo momento (Fig. 7).

3. Oprima y suelte completamente la pera del cebador 10 veces, lentamente. Deberá verse alguna cantidad

de combustible en la pera del cebador (Fig. 8). Si no se ve combustible en la pera, oprima la pera hasta

que se vea el combustible.

4. Coloque la palanca del obturador en la Posición 1 (Fig. 8).

5. Agáchese en la posición de arranque (Fig. 9). Coloque el arrancador eléctrico o el accesorio de arranque

eléctrico opcional en la parte trasera de la unidad. Consulte la sección de Operación del manual del

operador del Arrancador Eléctrico o Accesorio de Arranque Eléctrico Opcional Power Start Bit.

6. Oprima la palanca del control del regulador. Apriete y mantenga apretado el botón de ENCENDIDO

(I) del arrancador eléctrico o taladro durante 2 segundos.

7. Coloque la palanca del obturador en la Posición 2 (Fig. 8).

8. Oprima la palanca del control del regulador, apriete y mantenga apretado el botón de ENCENDIDO

(I) del arrancador eléctrico o taladro durante 2 segundos, hasta que la unidad arranque.

9. Mantenga apretado el control del regulador, desmonte el arrancador eléctrico o taladro de la unidad

y deje que el motor se caliente durante 30 a 60 segundos.

10.Mantenga apretado el control del regulador, ponga la palanca del obturador en la Posición 3 (Fig. 8)

y haga funcionar la unidad durante 60 segundos más. La unidad se puede usar durante este paso.

NOTA: La unidad se ha calentado debidamente cuando el motor acelera sin fallar.

SI... el motor funciona con fallas, vuelva a colocar la palanca del obturador en la Posición 2 (Fig. 8) y

continúe calentando el motor.

SI... el motor no arranca, regrese al paso 3.

SI... el motor no arranca después de unos cuantos intentos, coloque la palanca del obturador en la

Posición 3, y oprima el gatillo. Apriete y mantenga apretado el botón de ENCENDIDO (I) del

arrancador eléctrico o taladro a intervalos de 2 segundos hasta que la unidad arranque.

SI ESTÁ CALIENTE... Si el motor ya está caliente, arranque la unidad con la palanca azul del obturador en

la Posición 2. Después que la unidad arranque, mueva la palanca azul del obturador a la Posición 3.

INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulador. Deje enfriar el motor en marcha en vacío.

2. Oprima y mantenga oprimido el control de encendido y apagado en la posición de APAGADO (O)

hasta que el motor se detenga por completo (Fig. 7).

SI VA A UTILIZAR EL ARRANCADOR ELÉCTRICO O ACCESORIO DE POWER START BIT™ OPCIONAL INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

PROGRAMA DE MANTENIMIENTO

Estos procedimientos requeridos para el mantenimiento deben ser realizados con la frecuencia

indicada en la tabla. Deben ser incluidos como parte de toda puesta a punto de cada temporada.

NOTA: Algunos procedimientos de mantenimiento pueden requerir el uso de herramientas o

habilidades especiales. Si no está seguro acerca de estos procedimientos, lleve su unidad a un

establecimiento de reparación, persona o distribuidor de servicio autorizado que arregle motores

para uso fuera de la carretera.

NOTA: El mantenimiento, la sustitución o arreglo de dispositivos para el control de emisiones y

sistemas pueden ser hechos por cualquier establecimiento de reparación, persona o proveedor de

servicio autorizado que arregle motores para uso fuera de la carretera.

NOTA: Para ver la lista completa de términos y la cobertura de los dispositivos de control de emisiones

como parachispas, silenciador, carburador, etc., lea la declaración de California/EPA que viene junto

con la unidad.

ADVERTENCIA: Para evitar lesiones personales graves, nunca realice mantenimiento

ni reparaciones con la unidad funcionando. Realice siempre el mantenimiento y las

reparaciones con la unidad fría. Desconecte el cable de la bujía de encendido para

cerciorarse de que la unidad no arrancará.

FRECUENCIA MANTENIMIENTO REQUERIDO CONSULTE

Cada 10 horasLimpie y vuelva a aceitar el filtro de aire. p. 11

Cada 25 horasInspeccione la condición y la separación de la bujía de encendido. p. 11

INSTRUCCIONES DE ARRANQUE Y APAGADO

ADVERTENCIA: Use esta unidad sólo en un área exterior bien ventilada. Los gases de

escape de monóxido de carbono pueden ser letales en un área cerrada.

ADVERTENCIA: Evite los arranques accidentales. Colóquese en posición de inicio

cuando tire de la cuerda de arranque (Fig. 6). El operador y la unidad deben estar en una

posición estable al arrancar la unidad para evitar graves lesiones personales.

Cuerda de

arranque

La Posición que

empieza

Fig. 9

ACEITE Y COMBUSTIBLE

CARGA DE COMBUSTIBLE EN LA UNIDAD

1. Saque la tapa de la gasolina.

2. Coloque el pico del recipiente de gasolina en el orificio de llenado del tanque de gasolina y llene el

tanque.

NOTA: No llene el tanque demasiado.

3. Limpie toda la gasolina que pueda haberse derramado

4. Vuelva a instalar la tapa de la gasolina.

5. Mueva la unidad por lo menos 9,1 m (30 pies) de la fuente y sitio de carga antes de arrancar el

motor.

NOTA: Elimine la gasolina vieja de acuerdo a los reglamentos federales, estatales y locales.

ADVERTENCIA: La gasolina es muy inflamable. Los gases pueden explotar si se encienden.

Apague siempre el motor y espere que se enfríe antes de cargar el tanque de combustible. No fume

mientras llena el tanque. Mantenga las chispas y las llamas lejos del área.

ADVERTENCIA: Saque la tapa del combustible lentamente para evitar lesionarse con el rociado del

combustible. No opere nunca la unidad sin la tapa del combustible firmemente colocada en su lugar.

ADVERTENCIA: Cargue el combustible en un área exterior limpia y bien ventilada. Limpie de

inmediato todo combustible que se haya derramado. Evite crear una fuente de encendido con el

combustible derramado. No arranque el motor hasta que se hayan evaporado los gases del combustible.

Fig. 7

Apagado (O)

Encendido (I)

Control del

regulador

Fig. 8

Bombilla del cebador

Palanca azul

30°

Fig. 12

Fig. 11

Fig. 10

MANTENIMIENTO DE LA BUJÍA

1. Detenga el motor y deje que se enfríe. Sujete con firmeza la funda de la bujía y tire para sacarla de

la bujía.

2. Limpie alrededor de la bujía. Retire la bujía de la tapa del cilindro con una llave de cubo de 5/8

pulgadas, girando en sentido contrario a las agujas del reloj.

3. Inspeccione la bujía. Si la bujía está agrietada, averiada o sucia,

reemplácela por una pieza de reemplazo n.° 753-06193, una

Champion RDJ7J o una bujía equivalente.

4. Use un calibrador de separación para ajustar una separación de

aire de 0.025 pulgadas (0.635 mm) (Fig. 22).

5. Instale la bujía dentro de la tapa del cilindro. Apriete la bujía con

una llave de cubo de 5/8 pulgadas, girando en el sentido de las

agujas del reloj hasta que quede ajustada.

NOTA: Si se usa una llave de par, apriete hasta:

110-120 pulgada•libra (12.3-13.5 N•m). No ajuste demasiado.

6. Vuelva a colocar la funda de la bujía.

AJUSTE DE LA VELOCIDAD DE RALENTÍ

NOTA: Los ajustes que se realizan de manera descuidada pueden dañar gravemente la unidad. Los

ajustes del carburador debe realizarlos un distribuidor de servicio calificado.

Si, después de controlar el combustible y limpiar el filtro de aire, el motor sigue sin funcionar al ralentí,

ajuste el tornillo de velocidad de ralentí de la siguiente manera:

1. Arranque el motor. Consulte Arranque y

Parada

2. Suelte el control del acelerador y deje

que el motor funcione en ralentí. Si el

motor se para, use un destornillador

Phillips pequeño para girar el tornillo de

velocidad de ralentí en el sentido de las

agujas del reloj, 1/8 de giro cada vez

(según sea necesario) hasta que el motor

funciona al ralentí de manera uniforme

(Fig. 21).

3. Si el motor funciona al ralentí demasiado

rápidamente, gire el tornillo de velocidad

de ralentí en el sentido contrario a las

agujas del reloj, 1/8 de giro cada vez

(según sea necesario) para reducir la

velocidad de ralentí (Fig. 21).

El control del combustible, la limpieza del filtro de aire y el ajuste de la velocidad de ralentí deben

resolver la mayoría de los problemas del motor. De lo contrario, y si está presente alguna de las

siguientes condiciones, lleve la unidad a un distribuidor de servicio calificado:

• el motor no funciona al ralentí

• el motor no funciona de manera uniforme

o se detiene al acelerar

• existe una pérdida de potencia del moto

MANTENIMIENTO DEL FILTRO DE AIRE

Limpieza del filtro de aire

El no dar mantenimiento al filtro de aire correctamente puede hacer que funcione mal o puede dañar de manera

permanente a su motor.

1. Abra la tapa del filtro de aire haciendo

presión sobre la lengüeta de cierre hacia

adentro y tirando de la tapa del filtro de

aire (Fig. 20).

2. Quite el filtro de aire (Fig. 20).

3. Lave el filtro con detergente y agua.

Enjuague bien el filtro y déjelo secar.

4. Aplique suficiente aceite limpio de motor

SAE 30 para recubrir ligeramente el filtro.

5. Apriete el filtro para esparcir y eliminar el

exceso de aceite.

6. Vuelva a colocar el filtro de aire en la tapa

del filtro de aire (Fig. 20).

NOTA: Si opera la unidad sin el filtro de aire,

la garantía será ANULADA.

7. Cierre la tapa del filtro de aire haciéndola

girar hacia la izquierda y luego haciendo presión sobre la lengüeta de cierre hacia abajo hasta que

caiga en su lugar (Fig. 20).

ADVERTENCIA: Para evitar graves lesiones personales, apague siempre su recortador

y espere que se enfríe antes de limpiarlo o realizar todo tipo de mantenimiento.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

REEMPLAZO DEL HILO DE RECORTE

Use únicamente el hilo de recorte que se describe en la sección Especificaciones. Otros tipos de hilo

de recorte pueden hacer que el motor se sobrecaliente o falle.

NOTA: Utilice siempre la longitud de hilo correcta al instalar el hilo de recorte. Es posible que el hilo

no se suelte adecuadamente si está demasiado largo.

Parte 1 – Extracción del carretel interior

1. Sostenga la bobina exterior con una

mano y desenrosque la perilla de

impacto en sentido contrario a las agujas

del reloj (Fig. 13).

NOTA: La bobina exterior permanecerá

conectada a la unidad.

2. Inspeccione el perno que está dentro de

la perilla de impacto para comprobar que

se mueva libremente. Reemplace la

perilla de impacto si está dañada.

3. Retire el carrete interior de la bobina

exterior (Fig. 14).

4. Retire el resorte del carrete interior (Fig. 14).

5. Utilice una tela limpia para limpiar el

carretel interior, el resorte, el eje y la

superficie interior de la bobina exterior.

6. Controle los dientes de posición y las

ranuras de retención para detectar si

están desgastados (Fig. 15). Si es

necesario, elimine las rebabas o

reemplace el carrete interior y la bobina

exterior.

Prosiga con Parte 2 - Enrollado del hilo de

recorte nuevo en el carrete interior.

Parte 2 - Enrollado del hilo de recorte

nuevo en el carrete interior

•Si se utiliza un hilo simple, consulte

Enrollado de hilo simple.

•Si se utiliza Split-Line, consulte Enrollado

de Split-Line.

•Si se utiliza un carrete de hilo

preenrollado, prosiga a la Parte 3 –

Instalación del carrete interior.

Enrollado del hilo simple

1. Corte un largo de 12 pies (3.7 m) de hilo

de recorte simple nuevo. Doble el hilo a

la mitad para crear un lazo en el medio.

2. Inserte el lazo en la ranura del divisor (Fig.

16). Enrolle el hilo ajustado en el sentido

que se indica en la parte inferior del

carrete interior hasta que queden

aproximadamente 6 pulgadas (150 mm)

de hilo. Mantenga la mitad superior del

hilo por encima del divisor y la mitad

inferior del hilo por debajo del divisor.

3. Inserte las dos secciones de 6 pulgadas

dentro de las dos ranuras de retención

de 0.095 (Fig. 18).

NOTA: Si no se enrolla el hilo en el sentido

que se indica, el cabezal de corte

funciona de manera incorrecta.

Prosiga con la Parte 3 – Instalación del

carretel interior.

Enrollado de Split-Line

1. Corte un largo de 6 pies (1.8 m) de hilo

de recorte Split-Line. Separe cada

extreme aproximadamente 6 pulgadas

(150 mm).

2. Con uno de los extremos divididos,

inserte un hilo dentro del orificio superior

y otro hilo dentro del orificio inferior del

carrete interior (Fig. 17).

3. Enrolle el hilo de manera que quede

ajustado en el sentido que se indica en la

parte inferior del carrete interior. El

divisor dividirá automáticamente el hilo.

Enrolle el hilo hasta que quede

completamente dividido y queden

aproximadamente 6 pulgadas (150 mm)

de hilo.

NOTA: Si no se enrolla el hilo en el sentido

que se indica, el cabezal de corte

funciona de manera incorrecta.

4. Inserte las dos secciones de 6 pulgadas

dentro de las dos ranura de retención de

0.095 (Fig. 18).

Prosiga con la Parte 3 – Instalación del

carretel interior.

Parte 3 – Instalación del carretel interior

1. Pase los extremos de los hilos a través

de los ojales de la bobina exterior.

Coloque el resorte dentro del carrete

interior. Inserte el carrete interior dentro

de la bobina exterior. Oprima el carrete

interior y la bobina exterior uno contra

otro (Fig. 19).

NOTA: Antes de reensamblar el cabezal de

corte, se debe ensamblar el resorte en el

carrete interior.

2. Mientras sujeta el carrete interior y la

bobina exterior juntos, tire firmemente de

los dos extremos del hilo para soltarlos

de las ranuras de retención.

3. Mientras sujeta el carrete interior y la

bobina exterior juntos, enrosque la

perilla de impacto en el sentido de las

agujas del reloj. Ajuste firmemente la

perilla de impacto.

ADVERTENCIA: Nunca use un hilo, un cable, una cadena o una cuerda de metal

reforzados. Podrían separarse y convertirse en proyectiles peligrosos.

Fig. 13

Fig. 14

Fig. 15

Fig. 16

Fig. 17

Fig. 18

Fig. 19

Perno

Perilla de

impacto

Bobina exterior

Bobina exterior Resorte Carrete interior

Eje

Dientes de posición

Ranuras de retención

Ranura

Divisor

Orificio superior

Orificio inferior

Divisor

Retención

Bobina exterior

Perilla de impacto

Carrete interior

Resorte

Ojales

Fig. 20

Fig. 21

Fig. 22

Cubierta del filtro de aire

Filtro de aire

Lengüeta de cierre

Tornillo de ajuste de mínima

ADVERTENCIA: El cabezal de corte gira durante los ajustes de la velocidad de ralentí.

Utilice vestimenta de protección y respete todas las instrucciones de seguridad para evitar

que se produzcan lesiones personales graves.

0.025 pulgadas

(0.635 mm)

ADVERTENCIA: No limpie de forma abrasiva ni raspe o limpie los electrodos de las

bujías. La presencia de polvo abrasivo en el motor podría dañar el cilindro.

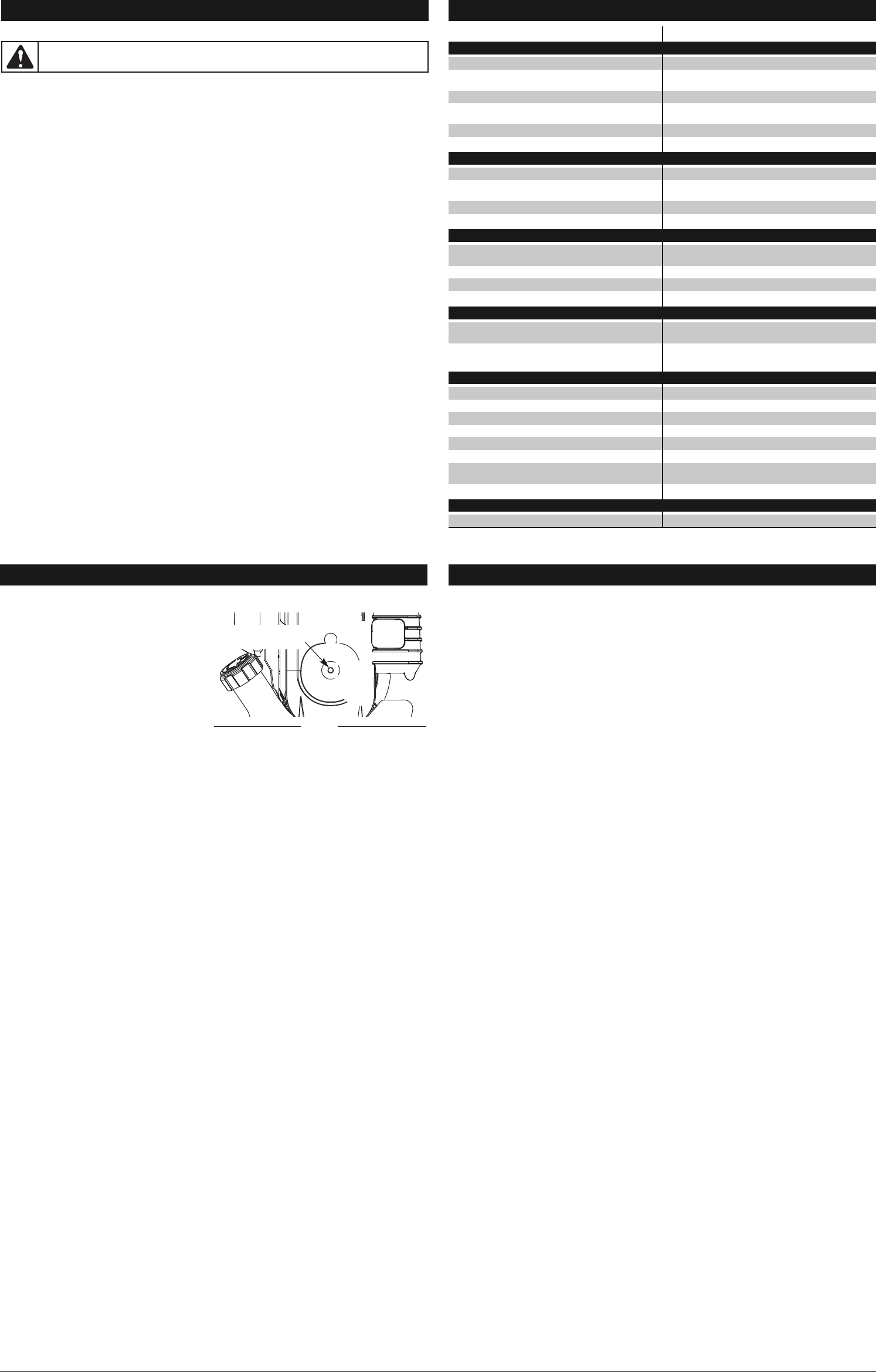

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

CAUSAACCIÓN

El combustible está viejo (más de 30 días) y/o mal

mezclado Drene el tanque de combustible y eche combustible

fresco mezclado adecuadamente

La bujía de encendido está arruinada Remplacez ou nettoyez-la

El combustible está viejo (más de 30 días) y/o mal

mezclado Drene el tanque de combustible y eche combustible

fresco mezclado adecuadamente

El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte

El filtro de aire está sucio Limpie o cambie el filtro de aire

El tanque de combustible está vacío Remplissez-le de carburant bien mélangé.

La bombilla de cebado no fue oprimida lo suficiente Oprima la pera del cebador 10 veces o hasta que se vea

el combustible

El motor está inundado Utilisez la procédure de démarrage

El combustible está viejo (más de 30 días) y/o mal

mezclado Drene el tanque de combustible y eche combustible

fresco mezclado adecuadamente

La bujía de encendido está arruinada Remplacez ou nettoyez-le

El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte

El accesorio de corte no tiene línea Coloque una línea nueva

El carrete interior está trabado Rebobine el carrete interior

La cabeza de corte está sucia Limpie el carrete interior y la bobina exterior

La línea se ha soldado Desarme, saque la sección soldada y rebobine la línea

La línea se retorció al reponerla Desarme y rebobine la línea

No hay suficiente línea expuesta Oprima el botón de tope y tire de la línea hasta sacar

102 mm (4 pulg) de línea fuera del accesorio de corte

El cabezal de corte tiene aceite Limpie el aditamento de corte

El filtro de aire está obstruido Cambie o limpie el filtro de aire

El combustible está viejo (más de 30 días) y/o mal

mezclado Drene el tanque de combustible y eche combustible

fresco mezclado adecuadamente

Velocidad de marcha en vacío inadecuada Ajuste la velocidad de marcha en vacío

RESOLUCIÓN DE PROBLEMAS

SI NECESITA ASISTENCIA ADICIONAL, COMUNÍQUESE CON SU PROVEEDOR DE SERVICIO AUTORIZADO.

Tipo de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Enfriado por aire, de 2 ciclos

Desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 c

Separación de la bujía de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 pulg (0.635 mm)

Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mezcla de combustible y aceite

Proporción de combustible - aceite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1

Capacidad del tanque de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 onzas (296 ml)

Peso de la unidad (Sin combustible, con accesorio de corte, y manija en D) . . 10 - 11 libras (4.5 - 5 kg)

Mecanismo de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bump Head™

Diámetro de la línea de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.095 pulg (2.41 mm)

Diámetro de la trayectoria de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 pulg (43.18 cm

ESPECIFICACIONES*

* Toda las especificaciones contenidas en este manual se basan en la información más reciente

disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en

cualquier momento sin aviso previo.

EL MOTOR NO ARRANCA

EL MOTOR NO FUNCIONA EN MINIMA

EL MOTOR NO ACELERA

EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR

LA LÍNEA DE CORTE AVANZA SIN CONTROL

LA CABEZA DE CORTE NO HACE AVANZAR LINEA

LIMPIEZA Y ALMACENAMIENTO

LIMPIEZA

Use un cepillo pequeño para limpiar la parte exterior de la unidad. No use detergentes fuertes. Los

limpiadores domésticos que contienen aceites aromáticos como pino y limón, y con solventes como el

queroseno pueden dañar el bastidor de plástico y la manija. Seque toda la humedad con un paño

suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque donde los vapores puedan llegar a una

llama o chispa.

•Espere que el motor se enfríe antes de guardar la unidad.

• Guarde la unidad bajo llave para prevenir el uso por

personas no autorizadas y su daño.

• Guarde la unidad en un área seca y bien ventilada.

• Guarde la unidad fuera del alcance de los niños.

Almacenamiento a corto plazo (de 1 a 2 semanas)

1. Guarde la unidad en posición horizontal. Si no fuera posible, guarde la unidad verticalmente, con el

motor hacia arriba.

Almacenamiento prolongado

1. Quite la tapa del tanque de combustible, voltee la unidad y vacíe el combustible en un contenedor

aprobado.

NOTA: No use gasolina que haya estado guardada durante más de 30 días. Elimine la gasolina vieja de

acuerdo con las normas federales, estatales y locales.

2. Arranque el motor y déjelo funcionar hasta que se ahogue. Esto asegura que todo el combustible ha

sido drenado del carburador.

3. Espere a que el motor se enfríe. Quítele la bujía y eche 5 gotas de cualquier aceite de motor de 2

tiempos de alta calidad en el cilindro. Tire lentamente de la cuerda de arranque para distribuir el

aceite. Vuelva a poner la bujía.

NOTA: Saque la bujía de encendido y drene todo el aceite del cilindro antes de intentar arrancar el

recortador después de su almacenamiento.

4. Limpie bien la unidad e inspeccione para ver si existen partes flojas o dañadas. Repare o cambie las

partes dañadas y ajuste los tornillos, tuercas o pernos que puedan estar flojos. La unidad está ahora

lista para ser guardada.

ADVERTENCIA: Para evitar graves lesiones personales, apague siempre su recortador

y espere que se enfríe antes de limpiarlo o realizar cualquier tipo de mantenimiento.

ACCESORIO OPCIONAL

ARRANCADOR ELÉCTRICO Y ACCESORIO DE ARRANQUE ELÉCTRICO OPCIONAL POWER

START BIT™

Esta unidad está diseñada para utilizarse, de forma

opcional, con un arrancador eléctrico o con un

accesorio de arranque Power Start Bit™, los cuales

se venden por separado. Si decide arrancar la

unidad utilizando uno de estos sistemas de

arranque o tiene alguna pregunta, comuníquese con

su distribuidor local o llame al 1-800-828-5500, en

EE.UU., (1-800-668-1238 en Canadá), para más

información, así como la forma de comprarlo.

También puede ir a www.troybilt.com o

www.troybilt.ca

Fig. 23

Función de

Arranque Eléctrico

NOTES

The limited warranty set forth below is given by Troy-Bilt LLC (“Troy-Bilt”) with respect with new merchandise purchased and used in the United States, its possessions and territories.

Troy-Bilt warrants this product against defects in material and workmanship for a period of two (2) years commencing on the date of original purchase and will, at its option, repair or replace, free of charge, any part

found to be defective in material or workmanship. This limited warranty shall only apply if this product has been operated and maintained in accordance with the Operator’s Manual furnished with the product, and

has not been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance, alteration, vandalism, theft, fire, water, or damage because of other peril or natural disaster. Damage resulting from

the installation or use of any accessory or attachment not approved by Troy-Bilt for use with the product(s) covered by this manual will void your warranty as to any resulting damage.

This warranty is limited to ninety (90) days from the date of original retail purchase for any Troy-Bilt product that is used for rental or commercial purposes, or any other income-producing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH YOUR LOCAL AUTHORIZED SERVICE DEALER. To locate the dealer in your area, please check for a listing in

the Yellow Pages or contact the Customer Service Department of Troy-Bilt by calling 1-800-828-5500 or writing to P. O. Box 361131, Cleveland, OH 44136-0019 or if in Canada call 1-800-668-1238. No product returned

directly to the factory will be accepted unless prior written permission has been extended by the Customer Service Department of Troy-Bilt.

This limited warranty does not provide coverage in the following cases:

A. Tune-ups - Spark Plugs, Carburetor Adjustments, Filters

B. Wear items - Bump Knobs, Outer Spools, Cutting Line, Inner Reels, Starter Pulley, Starter Ropes, Drive Belts, Saw Chains, Guide Bars, Cultivator Tines.

C. Troy-Bilt does not extend any warranty for products sold or exported outside of the United States of America, its possessions and territories, except those sold through Troy-Bilt’s authorized channels of export

distribution.

Troy-Bilt reserves the right to change or improve the design of any Troy-Bilt Product without assuming any obligation to modify any product previously manufactured.

No implied warranty, including any implied warranty of merchantability or fitness for a particular purpose, applies after the applicable period of express written warranty above as to the parts as identified.

No other express warranty or guaranty, whether written or oral, except as mentioned above, given by any person or entity, including a dealer or retailer, with respect to any product shall bind Troy-Bilt.

During the period of the Warranty, the exclusive remedy is repair or replacement of the product as set forth above. (Some states do not allow limitations on how long an implied warranty lasts, so the above

limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from the sales. Troy-Bilt shall not be liable for incidental or consequential loss or damages including, without

limitation, expenses incurred for substitute or replacement lawn care services, for transportation or for related expenses, or for rental expenses to temporarily replace a warranted product. (Some states

do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety features of the product shall void this Warranty. You assume the risk and liability for

loss, damage, or injury to you and your property and/or to others and their property arising out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the person for whom it was purchased as a gift.

How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

To locate your nearest service dealer dial 1-800-828-5500 in the United States or 1-800-668-1238 in Canada.

Troy-Bilt LLC concede la garantía limitada establecida debajo para mercancías nuevas que sean compradas y usadas en los Estados Unidos, sus posesiones y territorios.

Troy-Bilt LLC garantiza este producto contra defectos en el material y la mano de obra durante un período de dos (2) años, a partir de la fecha de compra original y a su entera discreción, arreglará o substituirá sin

costo alguno cualquier pieza cuyo material o mano de obra se considere defectuoso. Esta garantía limitada se deberá aplicar únicamente si este producto ha sido manejado y mantenido de acuerdo al Manual del

Operario incluido con el producto y, si no ha sido sometido a mal uso, abuso, uso comercial, negligencia, accidente, mantenimiento inapropiado, alteración, vandalismo, hurto, fuego, agua o daños debidos a otros

riesgos o desastre natural. Los daños ocasionados por la instalación o el uso de cualquier accesorio o aditamento que no esté aprobado por Troy-Bilt y que sea usado con el (los) producto(s) contemplados en este

manual, anularán la garantía con respecto a cualquier daño resultante. Esta garantía está limitada a noventa (90) días a partir de la fecha de compra original al detalle de cualquier producto Troy-Bilt que se use para

alquiler, para propósitos comerciales o cualquier otro propósito que genere ingresos.

CÓMO OBTENER SERVICIO: El servicio de garantía está disponible A TRAVÉS DE SU DISTRIBUIDOR DE SERVICIO LOCAL AUTORIZADO, AL PRESENTAR EL COMPROBANTE DE COMPRA. Para localizar al

distribuidor en su área, busque el aviso clasificado en las Páginas Amarillas, llame al 1-800-828-5500 en EE.UU. o al 1-800-668-1238 en Canada, o escriba a Troy-Bilt LLC, PO Box 361131, Cleveland, OH 44136-

0019.

No se aceptará ningún producto que sea enviado directamente a la fábrica, a menos que haya recibido autorización previa por escrito por parte del Departamento de Servicio al Consumidor de Troy-Bilt.

Esta garantía limitada no ofrece cobertura en los siguientes casos:

A. Sincronizaciones - bujías, ajustes de carburadores, filtros.

B. Artículos de desgaste, perillas percusivas, carretes externos, línea de corte, carretes internos, polea de arranque, cuerdas de arranque, correas motoras, vio cadenas, guía bares, dientes de cultivadora.

C. Troy-Bilt no le ofrece ninguna garantía a los productos que sean vendidos o exportados fuera de los Estados Unidos de América, sus posesiones y territorios, excepto aquellos que se vendan a través de

los canales de distribución para exportación autorizados por Troy-Bilt.

Troy-Bilt se reserva el derecho a cambiar o mejorar el diseño de cualquier producto Troy-Bilt, sin adoptar ninguna obligación para modificar cualquier producto fabricado con anterioridad.

Ninguna garantía implícita es aplicable después del período de aplicabilidad de la garantía expresa escrita con anterioridad, incluyendo cualquier garantía implícita de comerciabilidad o idoneidad para un

propósito particular con respecto a las piezas identificadas. Exceptuando lo mencionado anteriormente, ninguna otra garantía expresa bien sea escrita o verbal con respecto a cualquier producto que sea

concedida por cualquier persona o entidad, incluyendo al distribuidor o minorista, deberá comprometer a Troy-Bilt LLC durante el período de la Garantía, el remedio exclusivo es el arreglo o la sustitución

del producto según lo establecido anteriormente. (Algunos estados no permiten limitaciones en cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior no sea aplicable

en su caso.)

Las estipulaciones establecidas en esta Garantía ofrecen la solución única y exclusiva que resulte de las ventas. Troy-Bilt no deberá ser responsable de pérdidas o daños incidentales o consecuentes

que incluyan, sin limitación, gastos incurridos debido a la sustitución de servicios de mantenimiento de prados, transporte o gastos relacionados, o gastos de alquiler para reemplazar temporalmente

un producto bajo garantía. (Algunos estados no permiten limitaciones en cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior no sea aplicable en su caso.)

Ningún tipo de recuperación deberá ser superior al precio de compra del producto vendido, en ningún caso. La alteración de las características de seguridad del producto deberá anular esta Garantía. Usted adopta

el riesgo y la obligación de la pérdida, daño o lesión en su persona o a su propiedad y/o la de otras personas y sus propiedades, que se origine a raíz del uso o mal uso, o la incompetencia para usar el producto.

Esta garantía limitada no deberá cubrir a ninguna otra persona distinta al comprador original, arrendatario original, o la persona para la cual se compró en calidad de regalo.

Relación de las leyes estatales con esta Garantía: Esta garantía le confiere derechos legales específicos, y puede que usted también tenga otros derechos, los cuales varían en cada estado.

Para localizar al distribuidor de servicio local más cercano, marque el número 1-800-828-5500 en EE.UU. o al 1-800-668-1238 en Canada.

TROY-BILT LLC

P. O. Box 361131

Cleveland, OH 44136-0019

MANUFACTURER’S LIMITED WARRANTY FOR:

GARANTÍA LIMITADA DEL FABRICANTE PARA:

Troy Bilt Tb22 Ec Curved Shaft Gas String Trimmer Owner S Manual 769 08425 00 MAN

TB22 EC TB22EC_2013_769-08425%5B1%5D

Navigation menu

Versions of this User Manual:

Views

Navigation
