OperatOr’s Manual

Safe Operation Practices • Set-Up • Operation • Maintenance • Service • Troubleshooting • Warranty

WARNING

READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL

BEFORE ATTEMPTING TO OPERATE THIS MACHINE.

FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.

Self Propelled Mower — Models TB230, TB260, & TB280 ES

Form No. 769-07346

(November 2, 2011)

Thank you for purchasing a Lawn Mower manufactured by

Troy-Bilt. It was carefully engineered to provide excellent

performance when properly operated and maintained.

Please read this entire manual prior to operating the equipment.

It instructs you how to safely and easily set up, operate and

maintain your machine. Please be sure that you, and any other

persons who will operate the machine, carefully follow the

recommended safety practices at all times. Failure to do so could

result in personal injury or property damage.

All information in this manual is relative to the most recent

product information available at the time of printing. Review

this manual frequently to familiarize yourself with the machine,

its features and operation. Please be aware that this Operator’s

Manual may cover a range of product specifications for various

models. Characteristics and features discussed and/or illustrated

in this manual may not be applicable to all models. We reserve

the right to change product specifications, designs and

equipment without notice and without incurring obligation.

If you have any problems or questions concerning the machine,

phone a authorized Troy-Bilt service dealer or contact us directly.

Troy-Bilt’s Customer Support telephone numbers, website

address and mailing address can be found on this page. We want

to ensure your complete satisfaction at all times.

Throughout this manual, all references to right and left side of the

machine are observed from the operating position

The engine manufacturer is responsible for all engine-related

issues with regards to performance, power-rating, specifications,

warranty and service. Please refer to the engine manufacturer’s

Owner’s/Operator’s Manual, packed separately with your

machine, for more information.

Thank You

Record Product Information

Before setting up and operating your new equipment, please

locate the model plate on the equipment and record the

information in the provided area to the right. You can locate the

model plate by standing at the operator’s position and looking

down at the rear of the deck. This information will be necessary,

should you seek technical support via our web site, Customer

Support Department, or with a local authorized service dealer.

Model NuMber

Serial NuMber

Customer Support

Please do NOT return the machine to the retailer or dealer without first contacting the Customer Support Department.

If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of

this machine, you can seek help from the experts. Choose from the options below:

◊ Visit us on the web at www.troybilt.com

See How-to Maintenance and Parts Installation Videos at www.troybilt.com/tutorials

◊ Call a Customer Support Representative at (800) 828-5500 or (330) 558-7220

◊ Write to Troy-Bilt LLC • P.O. Box 361131 • Cleveland, OH • 44136-0019

To The Owner 1

Safe Operation Practices ........................................ 3

Assembly & Set-Up .................................................. 9

Controls & Features ................................................ 13

Operation ................................................................14

Maintenance & Adjustment .................................16

Service .....................................................................18

Troubleshooting .................................................... 22

Replacement Parts ................................................ 24

Warranty ................................................................ 26

Table of Contents

Important Safe Operation Practices 2

General Operation

1. Read this operator’s manual carefully in its entirety before

attempting to assemble this machine. Read, understand,

and follow all instructions on the machine and in the

manual(s) before operation. Keep this manual in a safe

place for future and regular reference and for ordering

replacement parts.

2. Be completely familiar with the controls and the proper use

of this machine before operating it.

3. This machine is a precision piece of power equipment,

not a plaything. Therefore, exercise extreme caution at all

times. This machine has been designed to perform one job:

to mow grass. Do not use it for any other purpose.

4. Never allow children under 14 years of age to operate this

machine. Children 14 and over should read and understand

the instructions and safe operation practices in this manual

and on the machine and should be trained and supervised

by an adult.

5. Only responsible individuals who are familiar with these

rules of safe operation should be allowed to use this

machine.

6. Thoroughly inspect the area where the equipment is to be

used. Remove all stones, sticks, wire, bones, toys and other

foreign objects, which could be tripped over or picked up

and thrown by the blade. Thrown objects can cause serious

personal injury.

7. Plan your mowing pattern to avoid discharge of material

toward roads, sidewalks, bystanders and the like. Also,

avoid discharging material against a wall or obstruction,

which may cause discharged material to ricochet back

toward the operator.

8. To help avoid blade contact or a thrown object injury,

stay in operator zone behind handles and keep children,

bystanders, helpers and pets at least 75 feet from mower

while it is in operation. Stop machine if anyone enters area.

9. Always wear safety glasses or safety goggles during

operation and while performing an adjustment or repair

to protect your eyes. Thrown objects which ricochet can

cause serious injury to the eyes.

10. Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Shirts and pants that cover the arms

and legs and steel-toed shoes are recommended. Never

operate this machine in bare feet, sandals, slippery or light-

weight (e.g. canvas) shoes.

11. Do not put hands or feet near rotating parts or under the

cutting deck. Contact with blade can amputate fingers,

hands, toes and feet.

WARNING: This symbol points out important safety instructions which, if not followed,

could endanger the personal safety and/or property of yourself and others. Read and follow

all instructions in this manual before attempting to operate this machine. Failure to comply

with these instructions may result in personal injury.

When you see this symbol. HEED ITS WARNING!

DANGER: This machine was built to be operated according to the safe operation practices in

this manual. As with any type of power equipment, carelessness or error on the part of the

operator can result in serious injury. This machine is capable of amputating fingers, hands,

toes and feet and throwing objects. Failure to observe the following safety instructions could

result in serious injury or death.

CALIFORNIA PROPOSITION 65

WARNING: Engine Exhaust, some of its constituents, and certain vehicle components

contain or emit chemicals known to State of California to cause cancer and birth defects

or other reproductive harm.

WARNING: Battery posts, terminals, and related accessories contain lead and lead

compounds, chemicals known to the State of California to cause cancer and reproductive

harm. Wash hands after handling.

4Section 2 — important Safe operation practiceS

12. A missing or damaged discharge cover can cause blade

contact or thrown object injuries.

13. Many injuries occur as a result of the mower being pulled

over the foot during a fall caused by slipping or tripping.

Do not hold on to the mower if you are falling; release the

handle immediately.

14. Never pull the mower back toward you while you are

walking. If you must back the mower away from a wall or

obstruction first look down and behind to avoid tripping

and then follow these steps:

a. Step back from mower to fully extend your arms.

b. Be sure you are well balanced with sure footing.

c. Pull the mower back slowly, no more than half way

toward you.

d. Repeat these steps as needed.

15. Do not operate the mower while under the influence of

alcohol or drugs.

16. Do not engage the self-propelled mechanism on machines

so equipped while starting engine.

17. The blade control is a safety device. Never attempt to

bypass its operation. Doing so makes the safety device

inoperative and may result in personal injury through

contact with the rotating blade. The blade control must

operate easily in both directions and automatically return

to the disengaged position when released.

18. Never operate the mower in wet grass. Always be sure of

your footing. A slip and fall can cause serious personal

injury. If you feel you are losing your footing, release the

blade control handle immediately and the blade will stop

rotating within three seconds.

19. Mow only in daylight or good artificial light. Walk, never

run.

20. Stop the blade when crossing gravel drives, walks or roads.

21. If the equipment should start to vibrate abnormally, stop

the engine and check immediately for the cause. Vibration

is generally a warning of trouble.

22. Shut the engine off and wait until the blade comes to

a complete stop before removing the grass catcher or

unclogging the chute. The cutting blade continues to

rotate for a few seconds after the blade control is released.

Never place any part of the body in the blade area until you

are sure the blade has stopped rotating.

23. Never operate mower without proper trail shield,

discharge cover, grass catcher, blade control or other safety

protective devices in place and working. Never operate

mower with damaged safety devices. Failure to do so can

result in personal injury.

24. Muffler and engine become hot and can cause a burn. Do

not touch.

25. Never attempt to make a wheel or cutting height

adjustment while the engine is running.

26. Only use parts and accessories made for this machine by

the manufacturer. Failure to do so can result in personal

injury.

27. When starting engine, pull cord slowly until resistance

is felt, then pull rapidly. Rapid retraction of starter cord

(kickback) will pull hand and arm toward engine faster than

you can let go. Broken bones, fractures, bruises or sprains

could result.

28. If situations occur which are not covered in this manual,

use care and good judgement. Contact Customer Support

for assistance or the name of the nearest service dealer.

Slope Operation

Slopes are a major factor related to slip and fall accidents, which

can result in severe injury. Operation on slopes requires extra

caution. If you feel uneasy on a slope, do not mow it. For your

safety, use the slope gauge included as part of this manual to

measure slopes before operating this machine on a sloped or

hilly area. If the slope is greater than 15 degrees, do not mow it.

Do:

1. Mow across the face of slopes; never up and down. Exercise

extreme caution when changing direction on slopes.

2. Watch for holes, ruts, rocks, hidden objects, or bumps

which can cause you to slip or trip. Tall grass can hide

obstacles.

3. Always be sure of your footing. A slip and fall can cause

serious personal injury. If you feel you are losing your

balance, release the blade control handle immediately and

the blade will stop rotating within three (3) seconds.

Do Not:

1. Do not mow near drop-offs, ditches or embankments, you

could lose your footing or balance.

2. Do not mow slopes greater than 15 degrees as shown on

the slope gauge.

3. Do not mow on wet grass. Unstable footing could cause

slipping.

Children

Tragic accidents can occur if the operator is not alert to the

presence of children. Children are often attracted to the mower

and the mowing activity. They do not understand the dangers.

Never assume that children will remain where you last saw them.

1. Keep children out of the mowing area and under watchful

care of a responsible adult other than the operator.

2. Be alert and turn mower off if a child enters the area.

3. Before and while moving backwards, look behind and

down for small children.

4. Use extreme care when approaching blind corners,

doorways, shrubs, trees, or other objects that may obscure

your vision of a child who may run into the mower.

5. Keep children away from hot or running engines. They can

suffer burns from a hot muffler.

6. Never allow children under 14 years of age to operate this

machine. Children 14 and over should read and understand

the instructions and safe operation practices in this manual

and on the machine and be trained and supervised by an

adult.

5Section 2 — important Safe operation practiceS

Service

Safe Handling Of Gasoline:

1. To avoid personal injury or property damage use extreme

care in handling gasoline. Gasoline is extremely flammable

and the vapors are explosive. Serious personal injury can

occur when gasoline is spilled on yourself or your clothes,

which can ignite. Wash your skin and change clothes

immediately.

2. Use only an approved gasoline container.

3. Never fill containers inside a vehicle or on a truck or trailer

bed with a plastic liner. Always place containers on the

ground away from your vehicle before filling.

4. Remove gas-powered equipment from the truck or

trailer and refuel it on the ground. If this is not possible,

then refuel such equipment on a trailer with a portable

container, rather than from a gasoline dispenser nozzle.

5. Keep the nozzle in contact with the rim of the fuel tank or

container opening at all times until fueling is complete. Do

not use a nozzle lock-open device.

6. Extinguish all cigarettes, cigars, pipes and other sources

of ignition.

7. Never fuel machine indoors because flammable vapors will

accumulate in the area.

8. Never remove gas cap or add fuel while engine is hot or

running. Allow engine to cool at least two minutes before

refueling.

9. Never over fill fuel tank. Fill tank to no more than 1 inch

below bottom of filler neck to provide for fuel expansion.

10. Replace gasoline cap and tighten securely.

11. If gasoline is spilled, wipe it off the engine and equipment.

Move machine to another area. Wait 5 minutes before

starting engine.

12. Never store the machine or fuel container near an open

flame, spark or pilot light as on a water heater, space

heater, furnace, clothes dryer or other gas appliances.

13. To reduce fire hazard, keep machine free of grass, leaves,

or other debris build-up. Clean up oil or fuel spillage and

remove any fuel soaked debris.

14. Allow machine to cool at least 5 minutes before storing.

General Service:

1. Never run an engine indoors or in a poorly ventilated area.

Engine exhaust contains carbon monoxide, an odorless

and deadly gas.

2. Before cleaning, repairing, or inspecting, make certain the

blade and all moving parts have stopped. Disconnect the

spark plug wire and ground against the engine to prevent

unintended starting.

3. Check the blade and engine mounting bolts at frequent

intervals for proper tightness. Also, visually inspect blade

for damage (e.g., bent, cracked, worn) Replace blade with

the original equipment manufacture’s (O.E.M.) blade only,

listed in this manual. “Use of parts which do not meet the

original equipment specifications may lead to improper

performance and compromise safety!”

4. Mower blades are sharp and can cut. Wrap the blade or

wear gloves, and use extra caution when servicing them.

5. Keep all nuts, bolts, and screws tight to be sure the

equipment is in safe working condition.

6. Never tamper with safety devices. Check their proper

operation regularly.

7. After striking a foreign object, stop the engine, disconnect

the spark plug wire and ground against the engine.

Thoroughly inspect the mower for any damage. Repair the

damage before starting and operating the mower.

8. Never attempt to make a wheel or cutting height

adjustment while the engine is running.

9. Grass catcher components, discharge cover, and trail shield

are subject to wear and damage which could expose

moving parts or allow objects to be thrown. For safety

protection, frequently check components and replace

immediately with original equipment manufacturer’s

(O.E.M.) parts only, listed in this manual. “Use of parts

which do not meet the original equipment specifications

may lead to improper performance and compromise

safety!”

10. Do not change the engine’s governor setting or over-speed

the engine. The governor controls the maximum safe

operating speed of the engine.

11. Check fuel line, tank, cap, and fittings frequently for cracks

or leaks. Replace if necessary.

12. Do not crank engine with spark plug removed.

13. Maintain or replace safety and instruction labels, as

necessary.

14. Observe proper disposal laws and regulations. Improper

disposal of fluids and materials can harm the environment.

15. According to the Consumer Products Safety Commission

(CPSC) and the U.S. Environmental Protection Agency (EPA),

this product has an Average Useful Life of seven (7) years,

or 140 hours of operation. At the end of the Average Useful

Life have the machine inspected annually by an authorized

service dealer to ensure that all mechanical and safety

systems are working properly and not worn excessively.

Failure to do so can result in accidents, injuries or death.

Do not modify engine

To avoid serious injury or death, do not modify engine in any

way. Tampering with the governor setting can lead to a runaway

engine and cause it to operate at unsafe speeds. Never tamper

with factory setting of engine governor.

6Section 2 — important Safe operation practiceS

Notice Regarding Emissions

Engines which are certified to comply with California and federal

EPA emission regulations for SORE (Small Off Road Equipment)

are certified to operate on regular unleaded gasoline, and

may include the following emission control systems: Engine

Modification (EM), Oxidizing Catalyst (OC), Secondary Air

Injection (SAI) and Three Way Catalyst (TWC) if so equipped.

Spark Arrestor

WARNING: This machine is equipped with an

internal combustion engine and should not be used

on or near any unimproved forest-covered, brush

covered or grass-covered land unless the engine’s

exhaust system is equipped with a spark arrestor

meeting applicable local or state laws (if any).

If a spark arrestor is used, it should be maintained in effective

working order by the operator. In the State of California the

above is required by law (Section 4442 of the California Public

Resources Code). Other states may have similar laws. Federal laws

apply on federal lands.

A spark arrestor for the muffler is available through your

nearest engine authorized service dealer or contact the service

department, P.O. Box 361131 Cleveland, Ohio 44136-0019.

7Section 2 — important Safe operation practiceS

WARNING: Your Responsibility—Restrict the use of this power machine to persons who read, understand and

follow the warnings and instructions in this manual and on the machine.

SAVE THESE INSTRUCTIONS!

Safety Symbols

This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the

machine before attempting to assemble and operate.

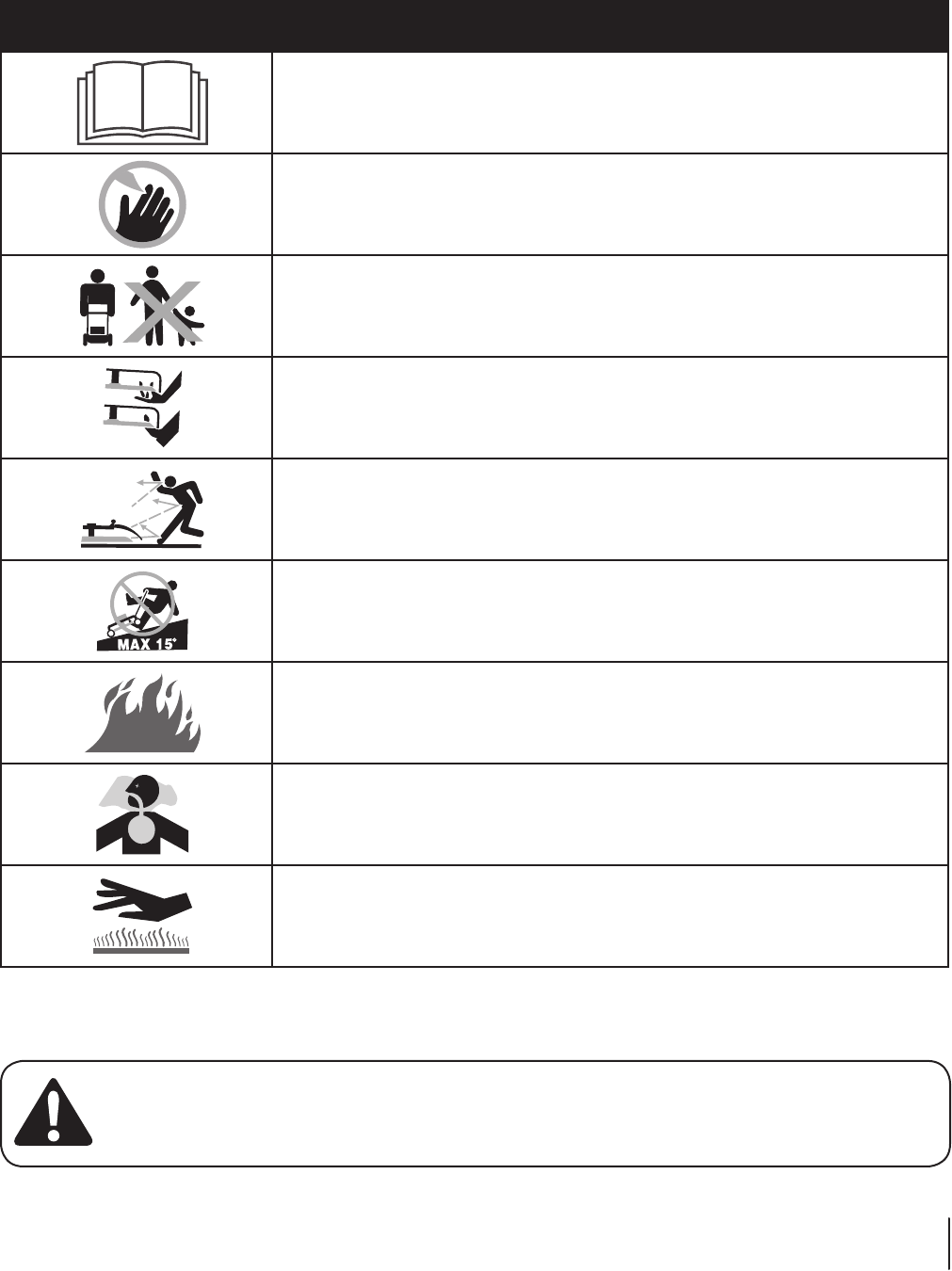

Symbol Description

READ THE OPERATOR’S MANUAL(S)

Read, understand, and follow all instructions in the manual(s) before attempting to

assemble and operate

DANGER — ROTATING BLADES

To reduce the risk of injury, keep hands and feet away. Do not operate unless discharge cover

or grass catcher is in its proper place. If damaged, replace immediately.

DANGER — BYSTANDERS

Do not mow when children or others are around.

DANGER — HAND/ FOOT CUT

Keep hands and feet away from rotating parts.

DANGER — THROWN DEBRIS

Remove objects that can be thrown by the blade in any direction. Wear safety glasses.

DANGER — SLOPES

Use extra caution on slopes. Do not mow slopes greater than 15°.

WARNING—GASOLINE IS FLAMMABLE

Allow the engine to cool at least two minutes before refueling.

WARNING— CARBON MONOXIDE

Never run an engine indoors or in a poorly ventilated area. Engine exhaust contains carbon

monoxide, an odorless and deadly gas.

WARNING— HOT SURFACE

Engine parts, especially the muffler, become extremely hot during operation. Allow engine

and muffler to cool before touching.

8Section 2 — important Safe operation practiceS

(OK) (TOO STEEP)

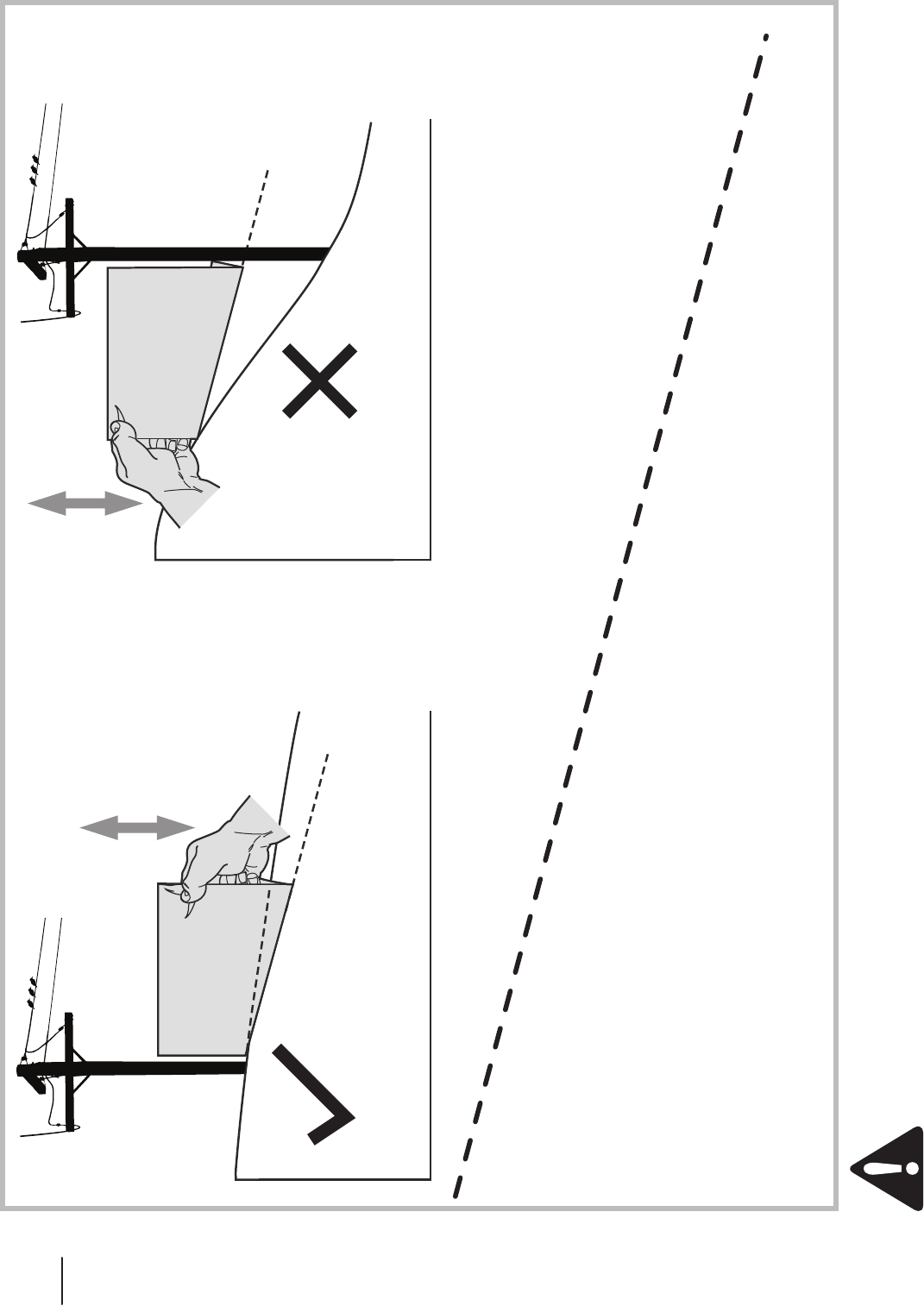

USE THIS SLOPE GAUGE TO DETERMINE

IF A SLOPE IS TOO STEEP FOR SAFE OPERATION!

To check the slope, proceed as follows:

1. Remove this page and fold along the dashed line.

2. Locate a vertical object on or behind the slope (e.g. a pole, building, fence, tree, etc.)

3. Align either side of the slope gauge with the object (See Figure 1 and Figure 2 ).

4. Adjust gauge up or down until the left corner touches the slope (See Figure 1 and Figure 2).

5. If there is a gap below the gauge, the slope is too steep for safe operation (See Figure 2 above).

15° dashed line

Slope Gauge

Figure 2Figure 1

15° Slope

WARNING! Slopes are a major factor related to tip-over and roll-over accidents which can result in severe injury or death.

Do not operate machine on slopes in excess of 15 degrees. All slopes require extra caution.

Always mow across the face of slopes, never up and down slopes.

Assembly & Set-Up 3

Contents of Carton

• One Lawn Mower • One Grass Catcher • One Bottle of Oil

• One Lawn Mower Operator’s Manual • One Engine Operator’s Manual • One Side Discharge Chute

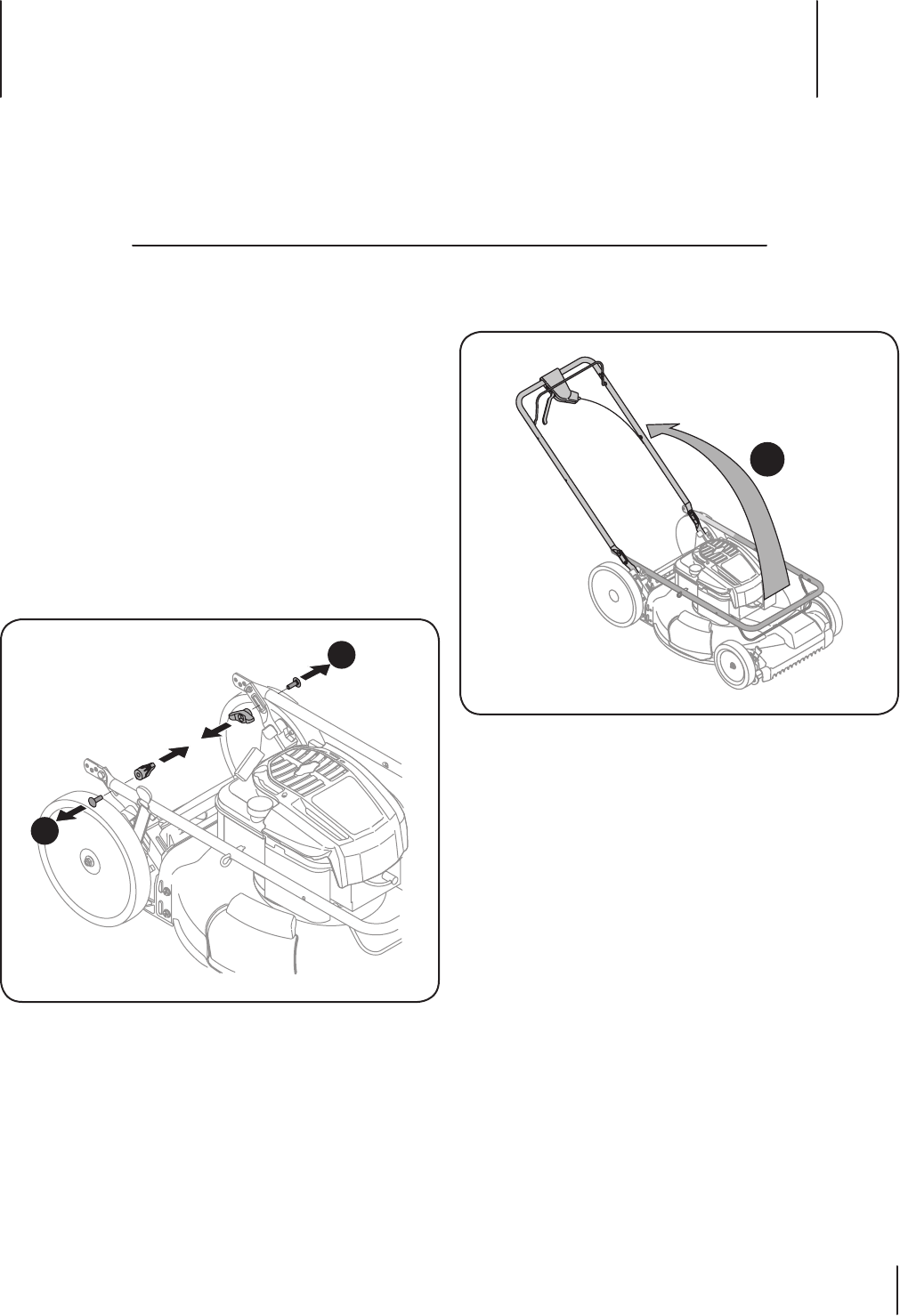

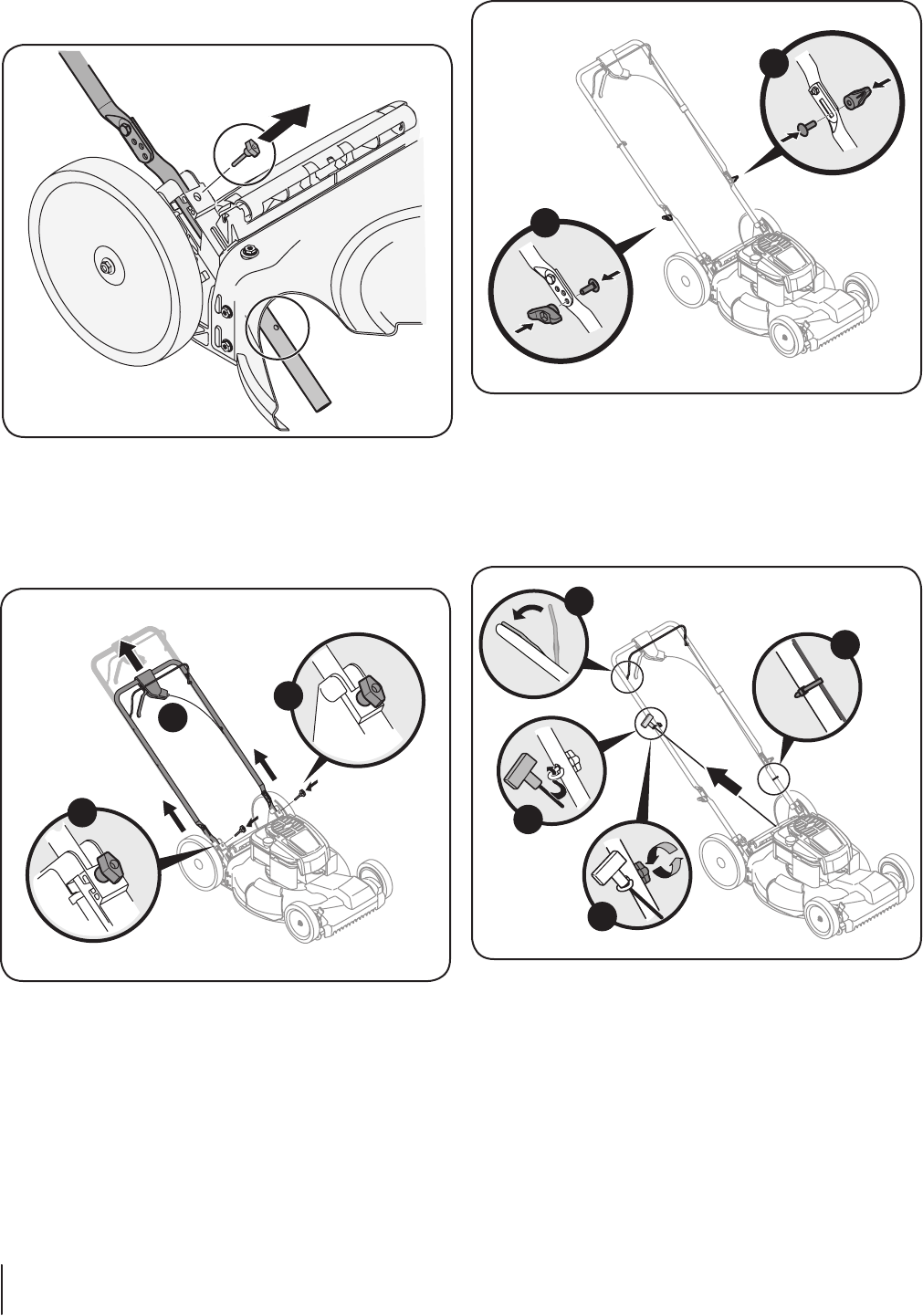

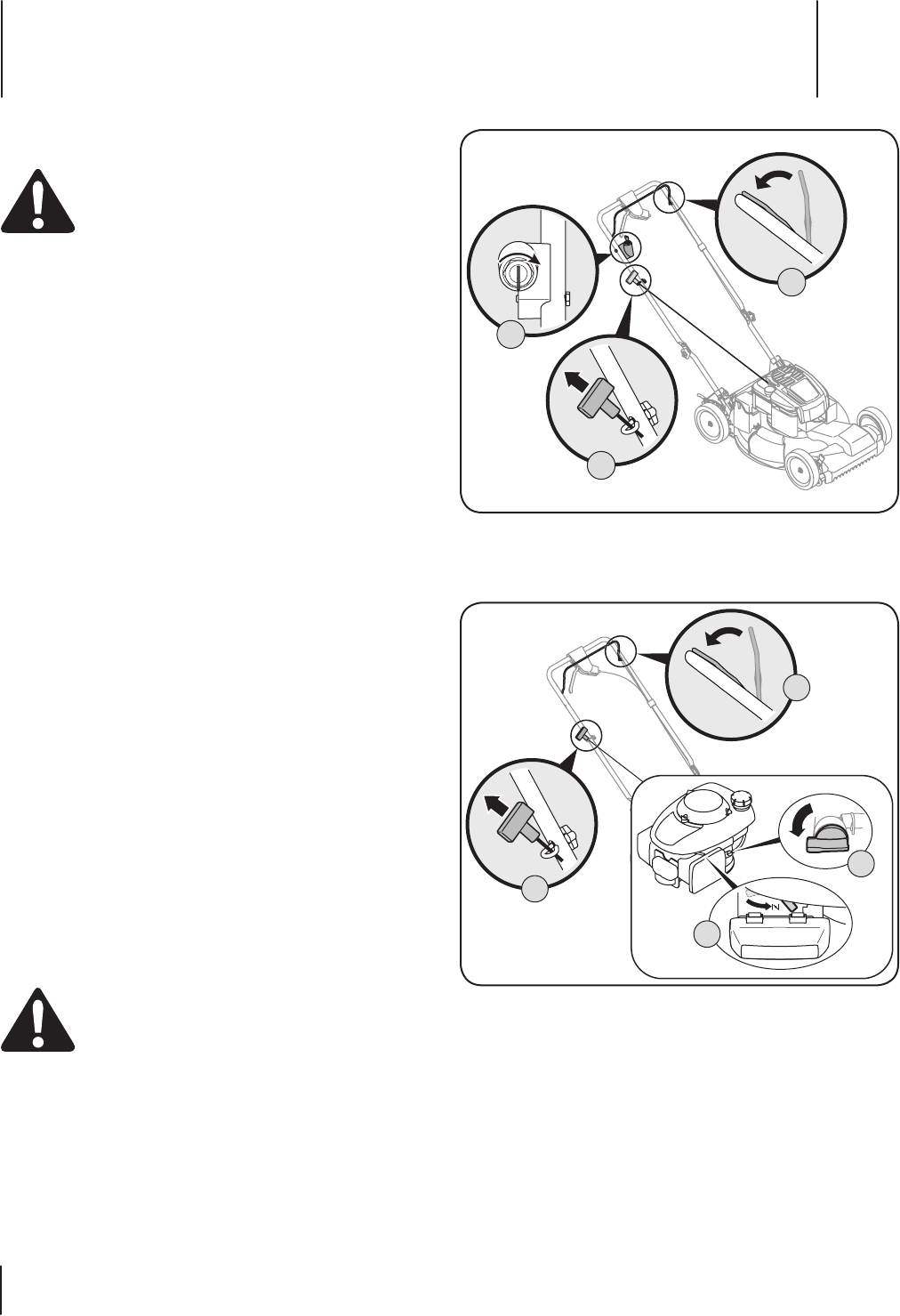

b. While stabilizing mower so it doesn’t move, pivot

upper handle up as shown in Fig. 3-2. Do not crimp

cable while lifting the handle up.

NOTE: Please be aware that this Operator’s Manual covers both

the low and high wheel models of this mower. While this manual

illustrates the high wheel model, the instructions and features

are equally applicable to the low wheel model as well, unless

otherwise noted.

Assembly

NOTE: This unit is shipped without gasoline or oil in the engine.

Fill up with gasoline and oil as instructed in the accompanying

engine manual BEFORE operating your mower.

Handle

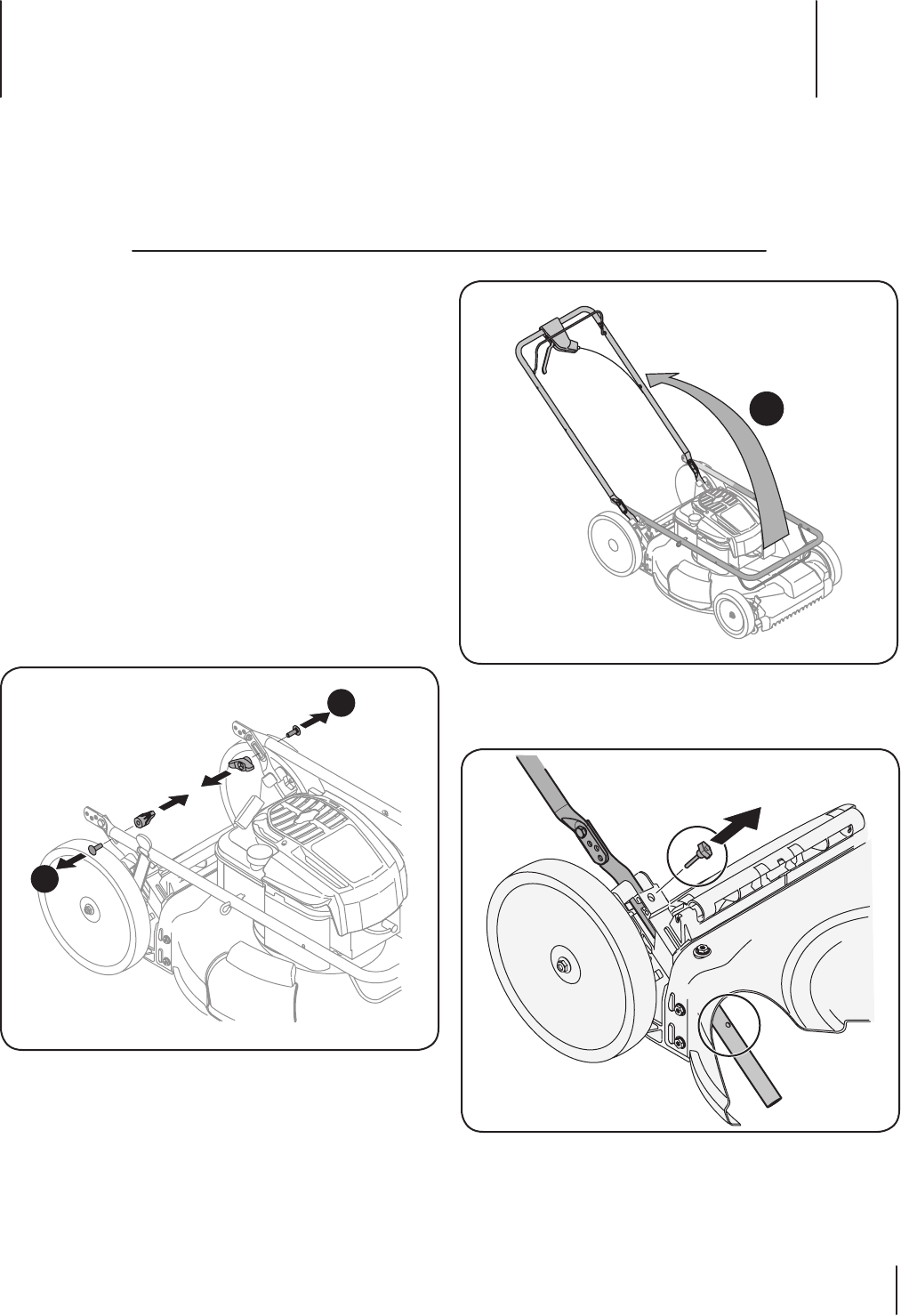

1. Remove any packing material which may be between

upper and lower handles.

a. Remove wing nuts and carriage bolts from handle as

shown in Fig. 3-1. Do not loosen or remove adjacent

hex head screws.

Figure 3-1

Figure 3-2

10 Section 3 — ASSembly & Set-Up

4. The rope guide is attached to the right side of the upper

handle. Loosen the wing knob which secures the rope

guide. See Fig. 3-6.

a. Hold blade control against upper handle.

b. Slowly pull starter rope handle from engine and slip

starter rope into the rope guide. See Fig. 3-6.

c. Tighten rope guide wing knob.

d. Use cable tie(s) to secure cable(s) to lower handle.

Grass Catcher

1. Follow steps below to assemble the grass catcher (if needed).

Make certain bag is turned right side out before assembling

(warning label will be on the outside).

a. Place bag over frame so that its black plastic side is

at the bottom.

2. Remove the T-bolts from the handle brackets as shown in Fig.

3-3.

3. Follow the steps below to complete handle assembly:

a. Pull upward on the handle until holes in lower handle

(shown in Fig. 3-3 deck cutaway) line up with holes

in handle bracket. See Fig. 3-4.

NOTE: When pulling upward on handle, make sure to not

pull handle all the way out.

b. Insert the T-bolts removed earlier through the handle

brackets and lower handle and tighten securely to

secure the handle in place. See Fig. 3-4.

c. Reattach wing nuts and carriage bolts removed

earlier into lower holes of handle as shown in Fig.

3-5.

Figure 3-6

Figure 3-5

Figure 3-4

Figure 3-3

11Section 3 — ASSembly & Set-Up

1. On the side of the mower, lift the side mulching plug. See

Figure 3-9.

2. Slide two hooks of side discharge chute under hinge pin on

mulching plug assembly. Lower the mulching plug. Do not

remove side mulching plug at any time, even when you are

not mulching.

Adjustments

Cutting Height

There is a cutting height adjustment lever located above the

front and rear right wheel.

1. Pull the height adjustment lever towards wheel (unit will

tend to fall when lever is moved outward).

2. Move lever to desired position for a change in cutting

height. See Fig. 3-10 and Fig. 3-10A.

Lower

Higher

Low Wheel

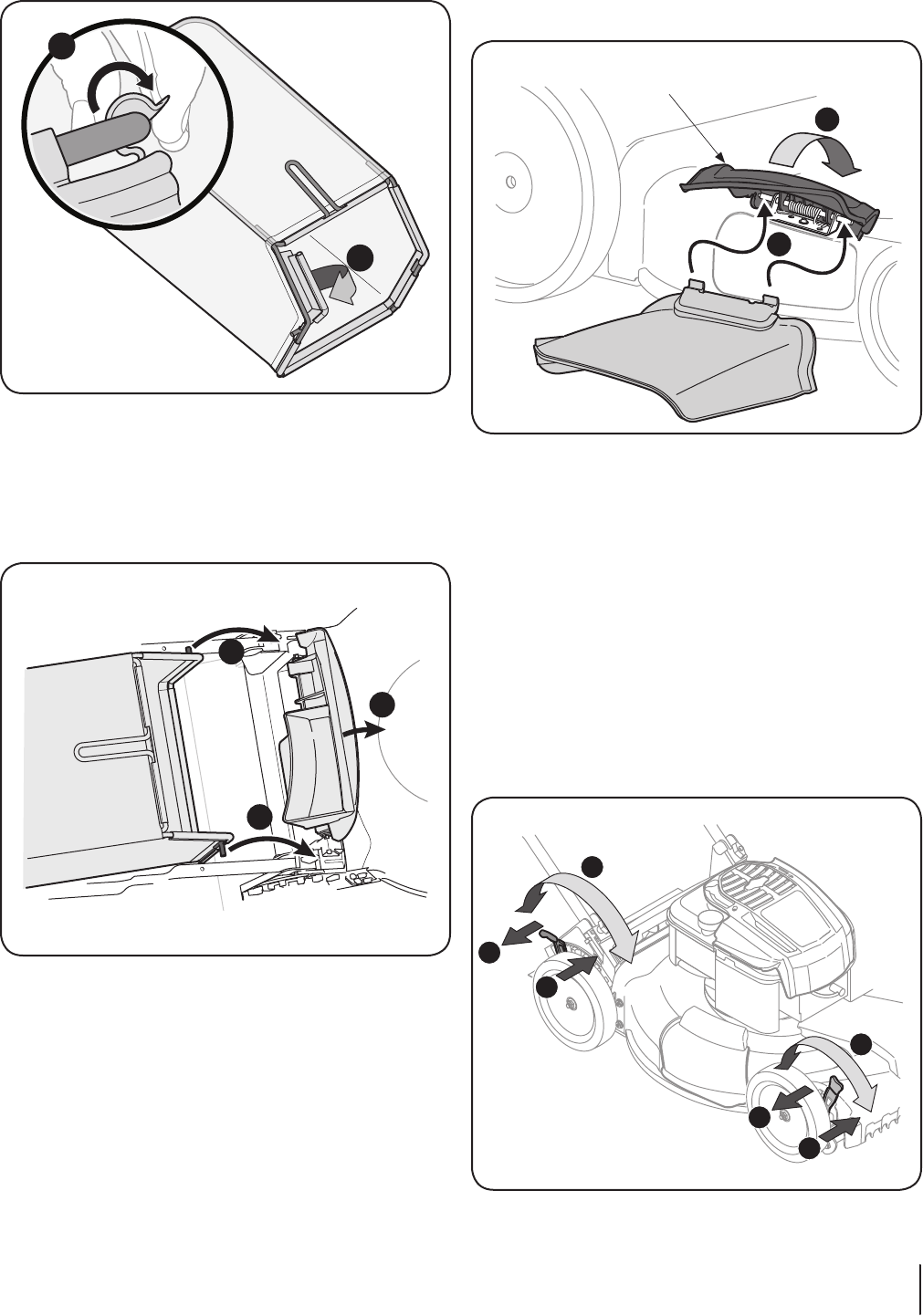

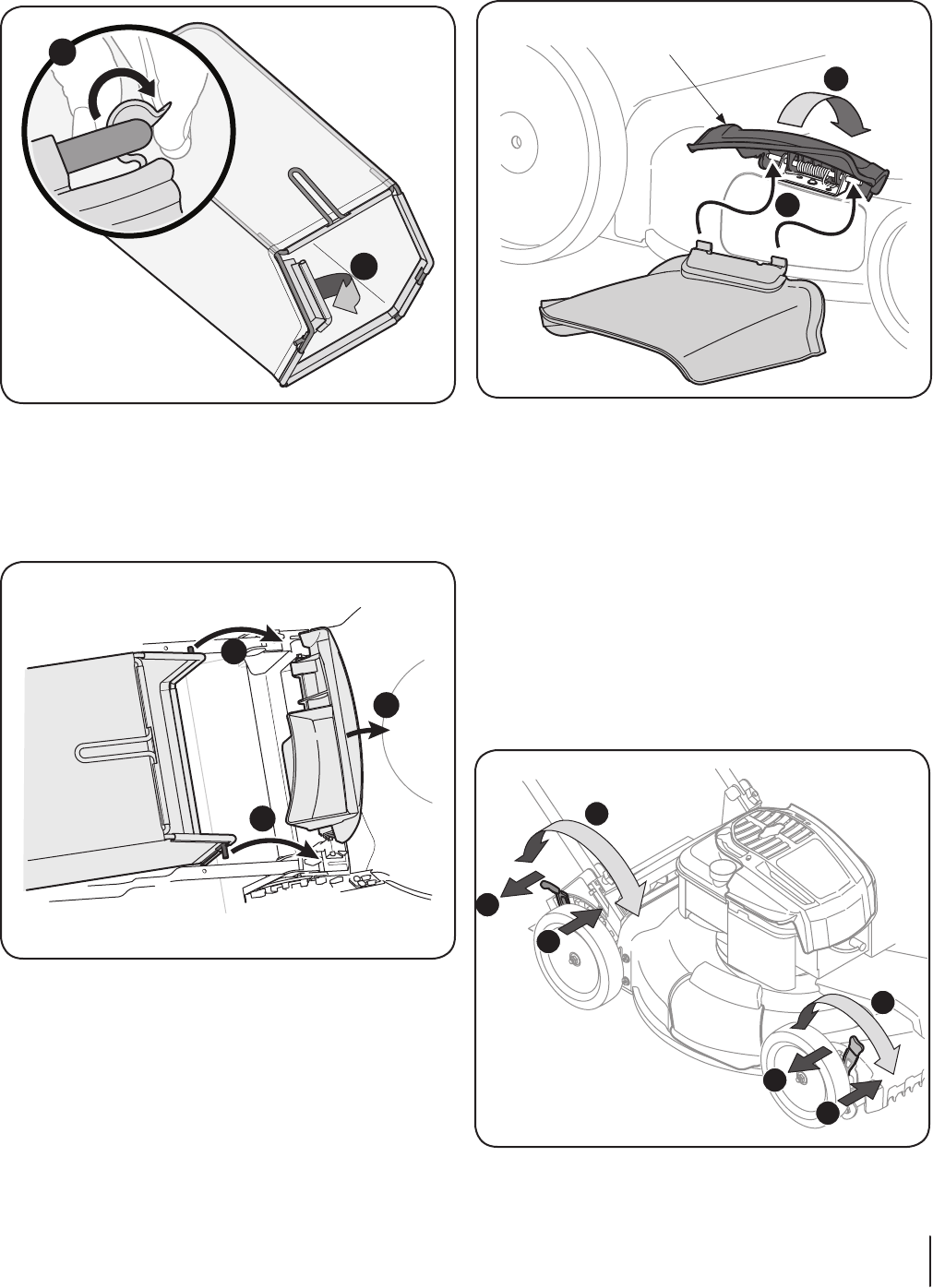

b. Slip plastic channel of grass bag over hooks on the

frame. See Fig. 3-7.

2. Follow steps below to attach grass catcher:

a. Lift rear discharge door.

b. Place grass catcher into the slots in the handle

brackets as shown in Fig. 3-8. Let go of discharge

door so that it rests on the grass catcher.

To remove grass catcher, lift rear discharge door on the mower.

Lift grass catcher up and of the slots in the handle brackets.

Release rear discharge door to allow it to close rear opening of

mower.

Side Discharge Chute

Your mower is shipped as a mulcher. To convert to side discharge,

make sure grass catcher is off of the unit and rear discharge door

is closed.

Figure 3-8

Figure 3-9

Figure 3-7

Side Mulching

Plug

Figure 3-10

12 Section 3 — ASSembly & Set-Up

NOTE: For mowers with low wheels, the height adjustment

levers move in the opposite direction to adjust; for those

with high wheels, the levers move in the same direction.

3. Release lever towards deck.

IMPORTANT: Both the front and rear wheels must be

placed in the same relative position. For rough or uneven

lawns, move the height adjustment levers to a higher

position. This will stop scalping of grass.

Handle Pitch

For convenience of operation, you may adjust the pitch of the

handle as follows:

1. Remove wing nuts and carriage bolts from handle. See Fig.

3-11.

Lower

Higher

High Wheel

2. Position the handle in one of the three positions that is most

comfortable. See Fig. 3-11 inset.

3. Secure into position with wing nuts and carriage bolts

removed earlier.

Drive Control

The adjustment wheel is located in the drive control handle

housing and is used to tighten or loosen the drive belt. You will

need to adjust the drive control if the mower does not propel

itself with the drive control engaged or if the mower’s wheels

hesitate with the drive control engaged. If either of these

conditions occur, rotate adjustment wheel clockwise to tighten

cable or counterclockwise to loosen the cable. See Fig. 3-12.

Set-Up

Gas and Oil Fill-Up

Refer to the separate engine owner’s manual for additional

engine information.

1. Add oil provided before starting unit for the first time out

of the box.

2. Service the engine with gasoline as instructed in the

separate engine owner’s manual.

WARNING: Use extreme care when handling

gasoline. Gasoline is extremely flammable and the

vapors are explosive. Never fuel the machine

indoors or while the engine is hot or running.

Extinguish cigarettes, cigars, pipes and other

sources of ignition.

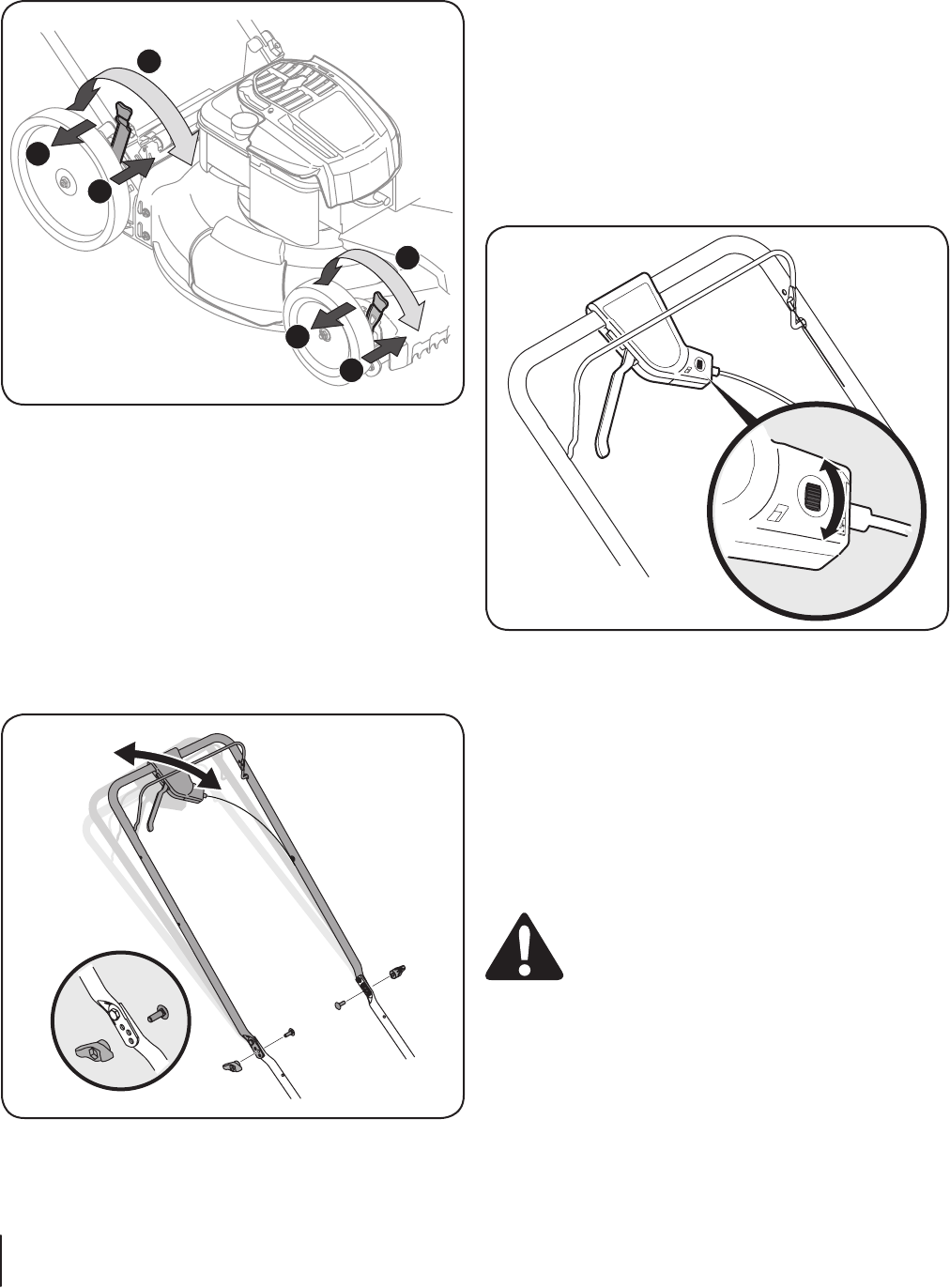

Figure 3-11

Figure 3-12

Tighten

Loosen

Figure 3-10A

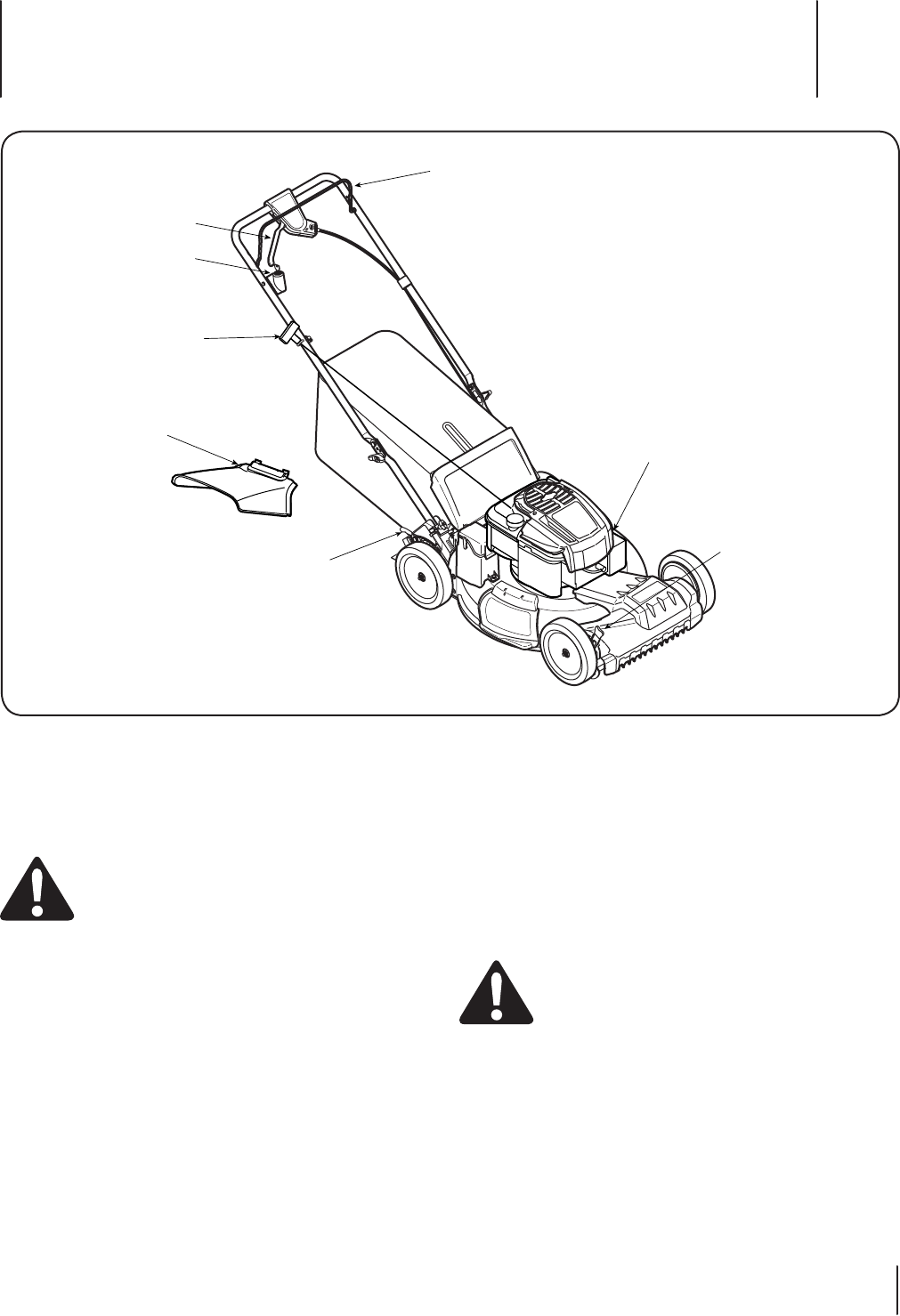

Controls and Features 4

Figure 4-1

Blade Control

The blade control is attached to the upper handle of the mower.

Depress and squeeze it against the upper handle to operate the

unit. Release it to stop engine and blade.

WARNING: This blade control is a safety device.

Never attempt to bypass its operations.

Drive Control

The drive control is located on top of the upper handle and is

used to engage the drive. Squeeze it against the upper handle

to engage the drive; release it to slow down or stop mower from

propelling.

Cutting Height Adjustment Lever

One adjustment lever is located on the right rear wheel and one

is located on the right front wheel. Both levers have to be at the

same relative position to ensure a uniform cut. To adjust the

cutting height, refer to the “Assembly & Set-Up” Section.

Deck Wash (If Equipped)

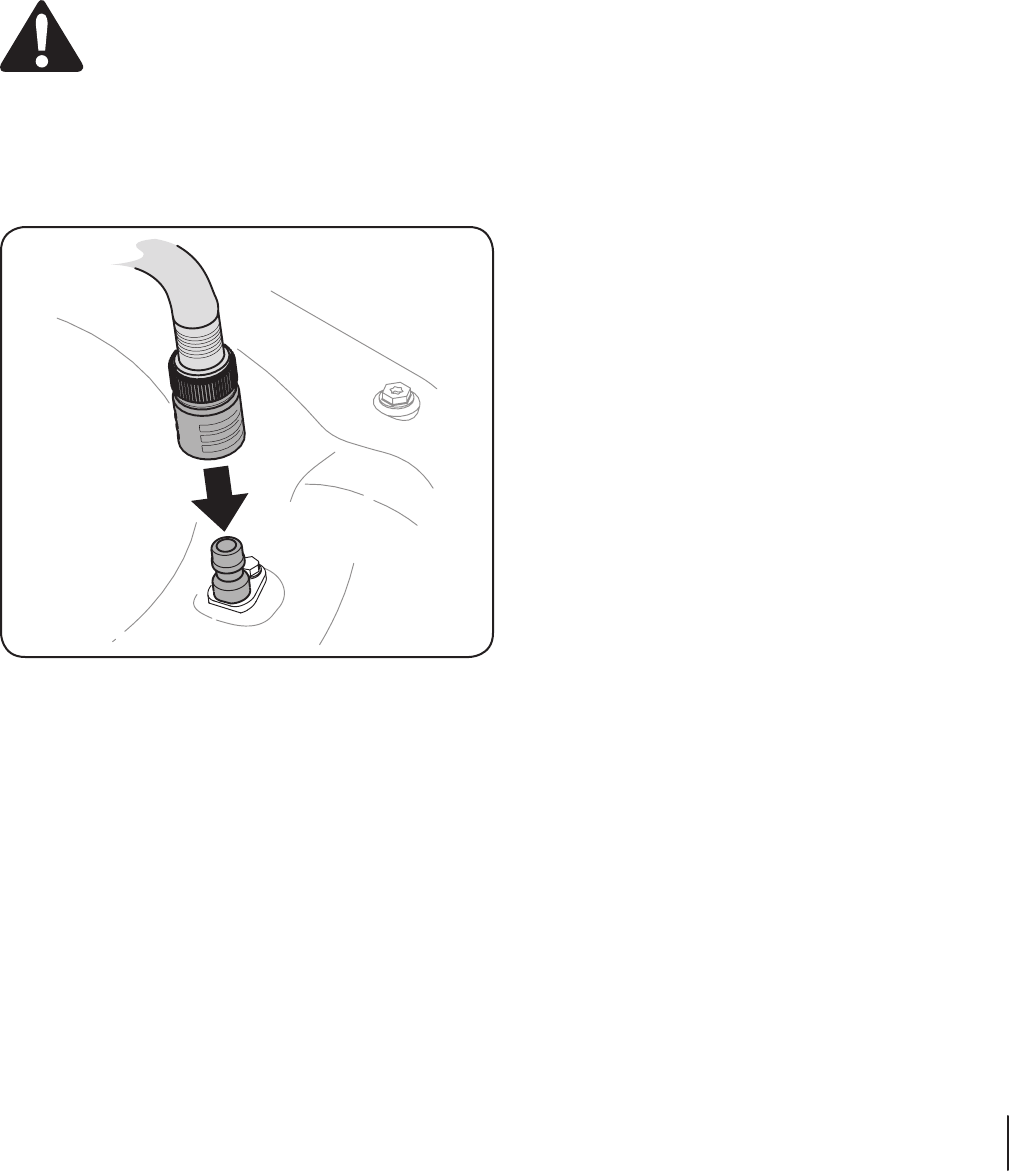

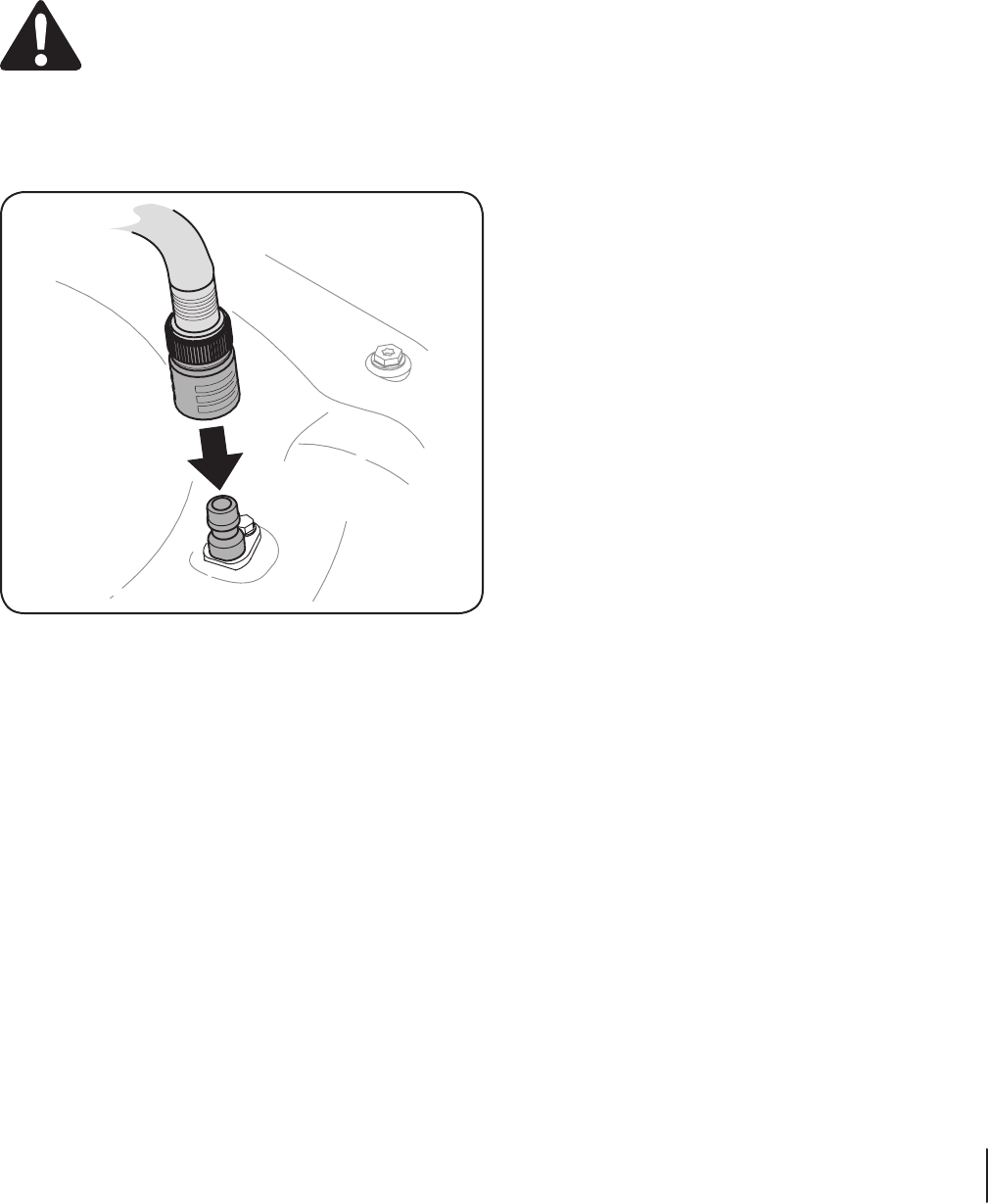

Your mower’s deck is equipped with a water port on its surface

as part of its deck wash system. Use the deck wash to rinse grass

clippings from the deck’s underside.

Side Discharge Chute

Your mower is shipped as a mulcher. To discharge the grass

clippings to the side instead, follow the instructions in the

“Assembly & Set-Up” section to attach the side discharge chute.

WARNING: Keep hands and feet away from the

chute area on cutting deck. Refer to warning label

on the unit.

Recoil Starter

The recoil starter is attached to the right upper handle. Stand

behind the unit and pull the recoil starter rope to start the unit.

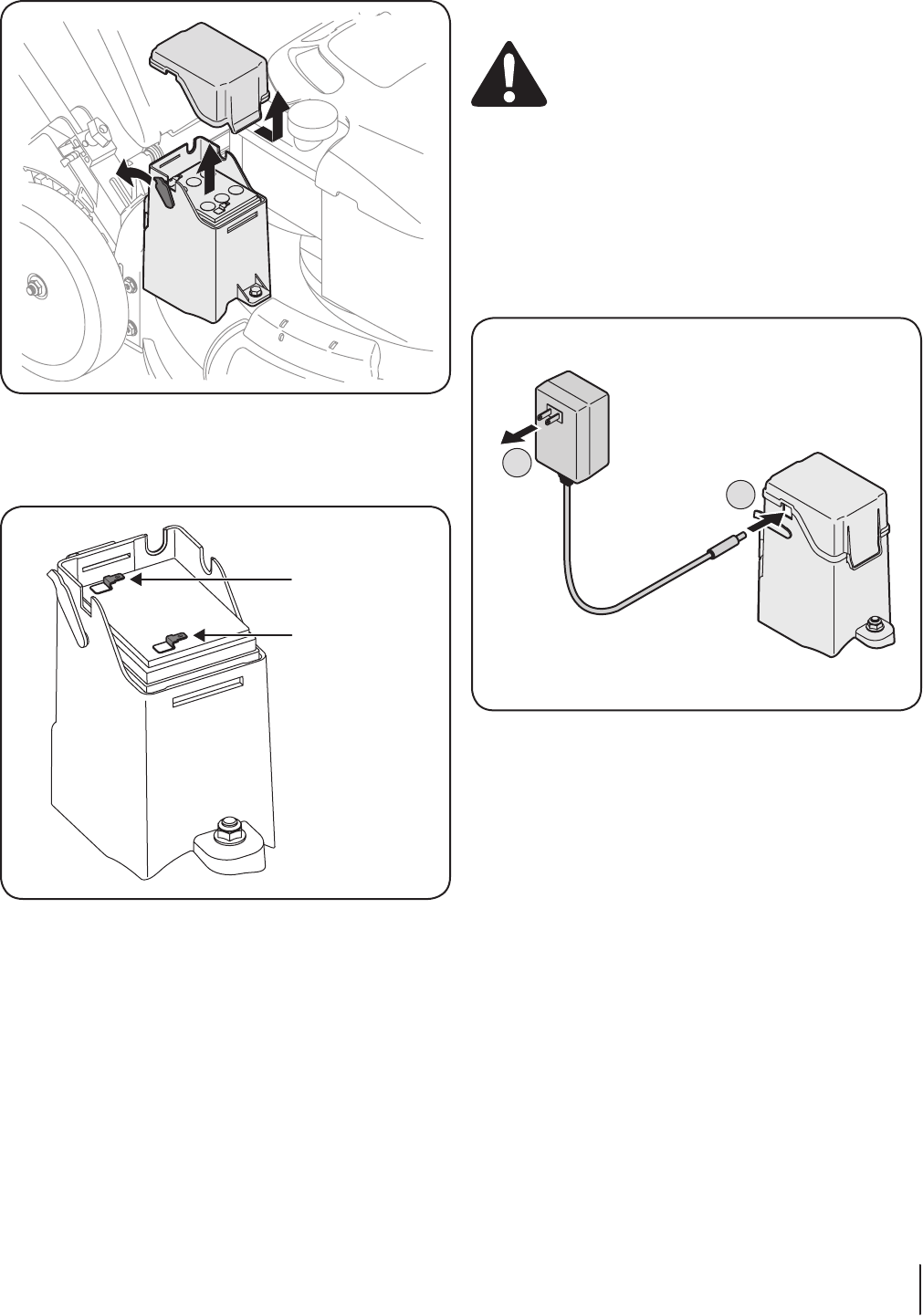

Electric Start Ignition Switch (If Equipped)

The electric start ignition switch is located on the right side of

the upper handle. It is used only for the electric starter.

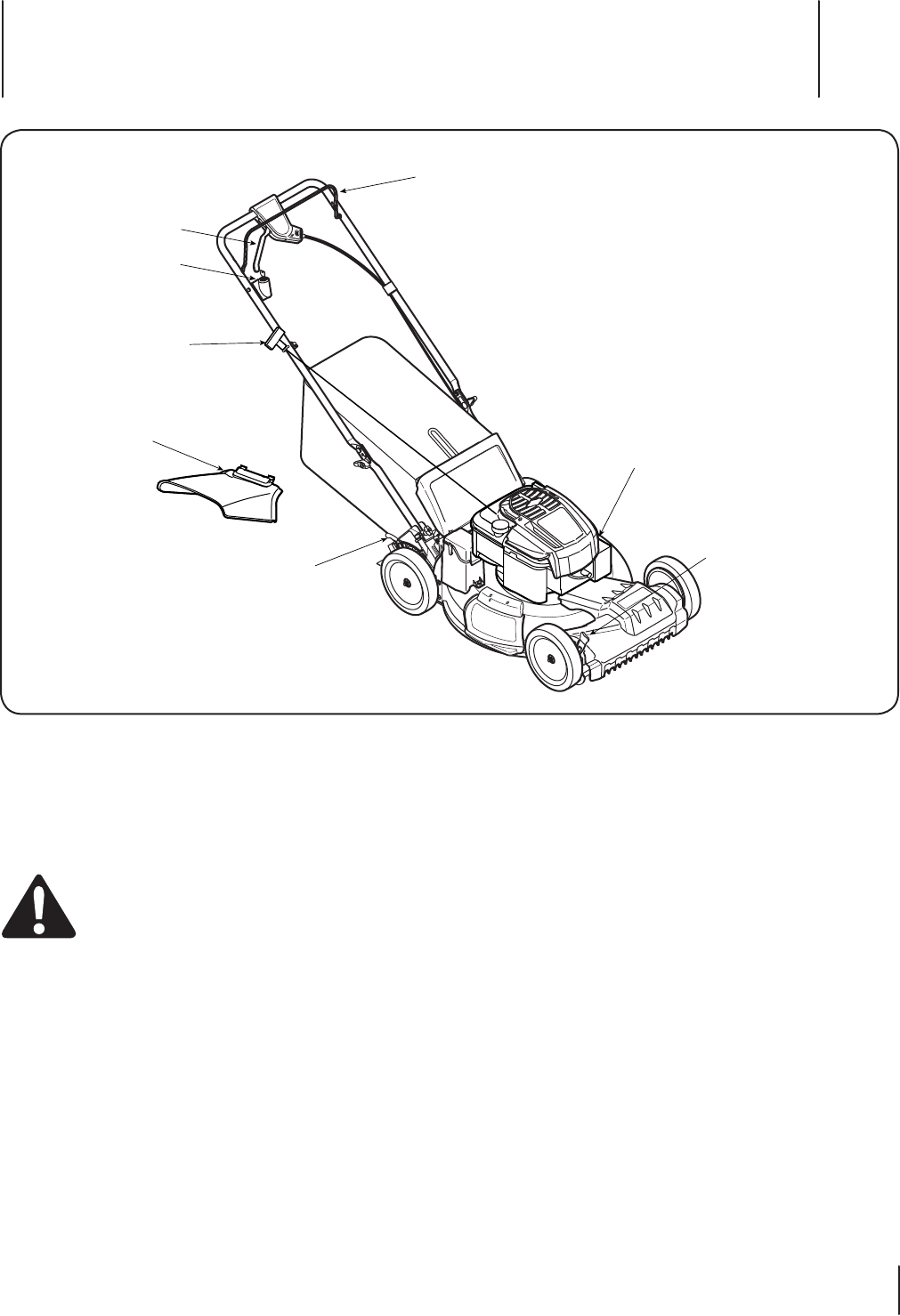

Blade Control

Recoil Starter

Deck Wash

Cutting Height

Adjustment

Lever

Cutting Height

Adjustment

Lever

Side Discharge

Chute

Drive Control

Electric Start

Ignition Switch

Operation 5

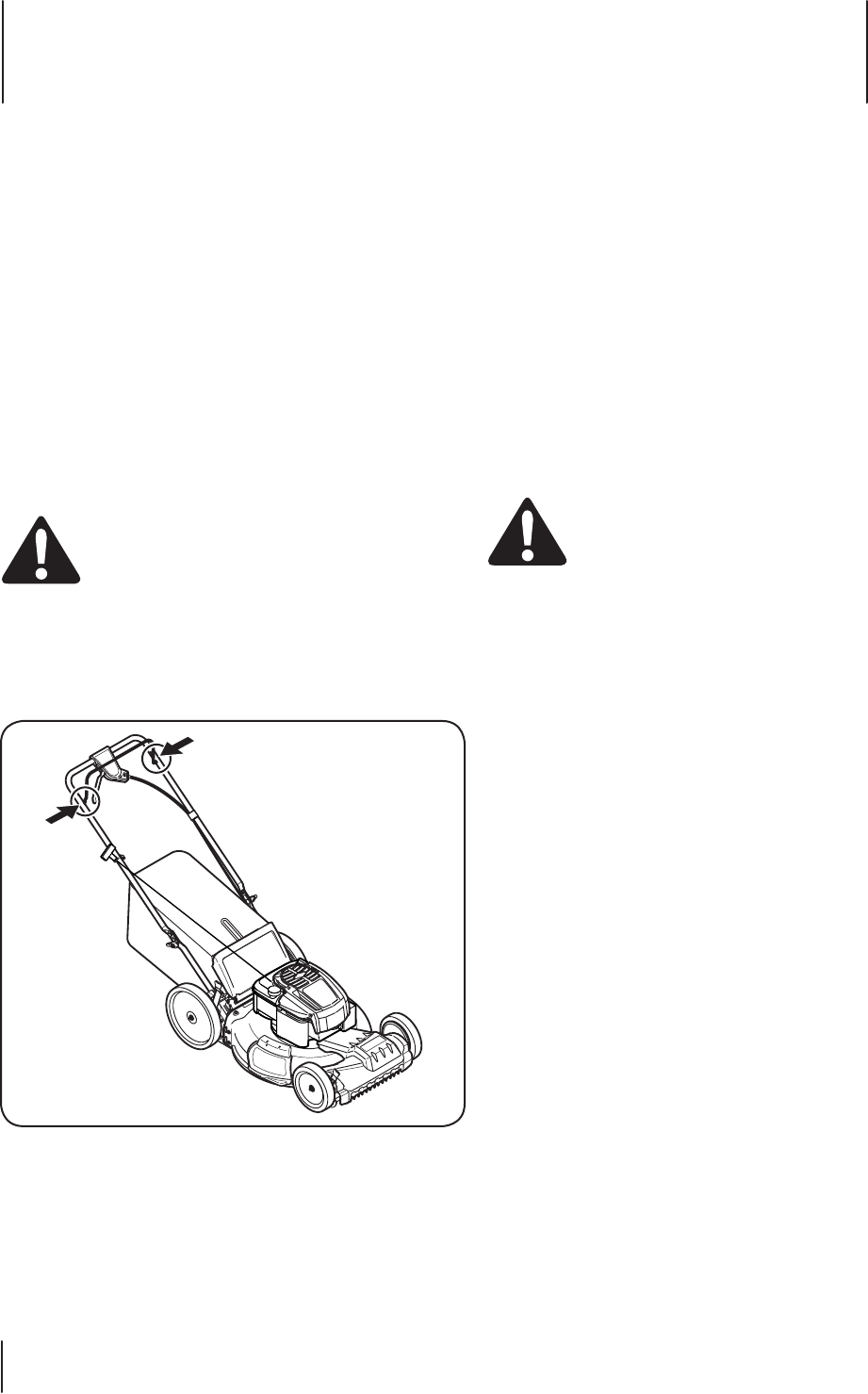

Figure 5-1

Figure 5-2

Starting Engine

WARNING: Be sure no one other than the operator

is standing near the lawn mower while starting

engine or operating mower. Never run engine

indoors or in enclosed, poorly ventilated areas.

Engine exhaust contains carbon monoxide, an

odorless and deadly gas. Keep hands, feet, hair and

loose clothing away from any moving parts on

engine and lawn mower.

Follow the set of instructions pertaining to your unit. Refer to

engine manual for help with the engine.

Briggs & Stratton Engine:

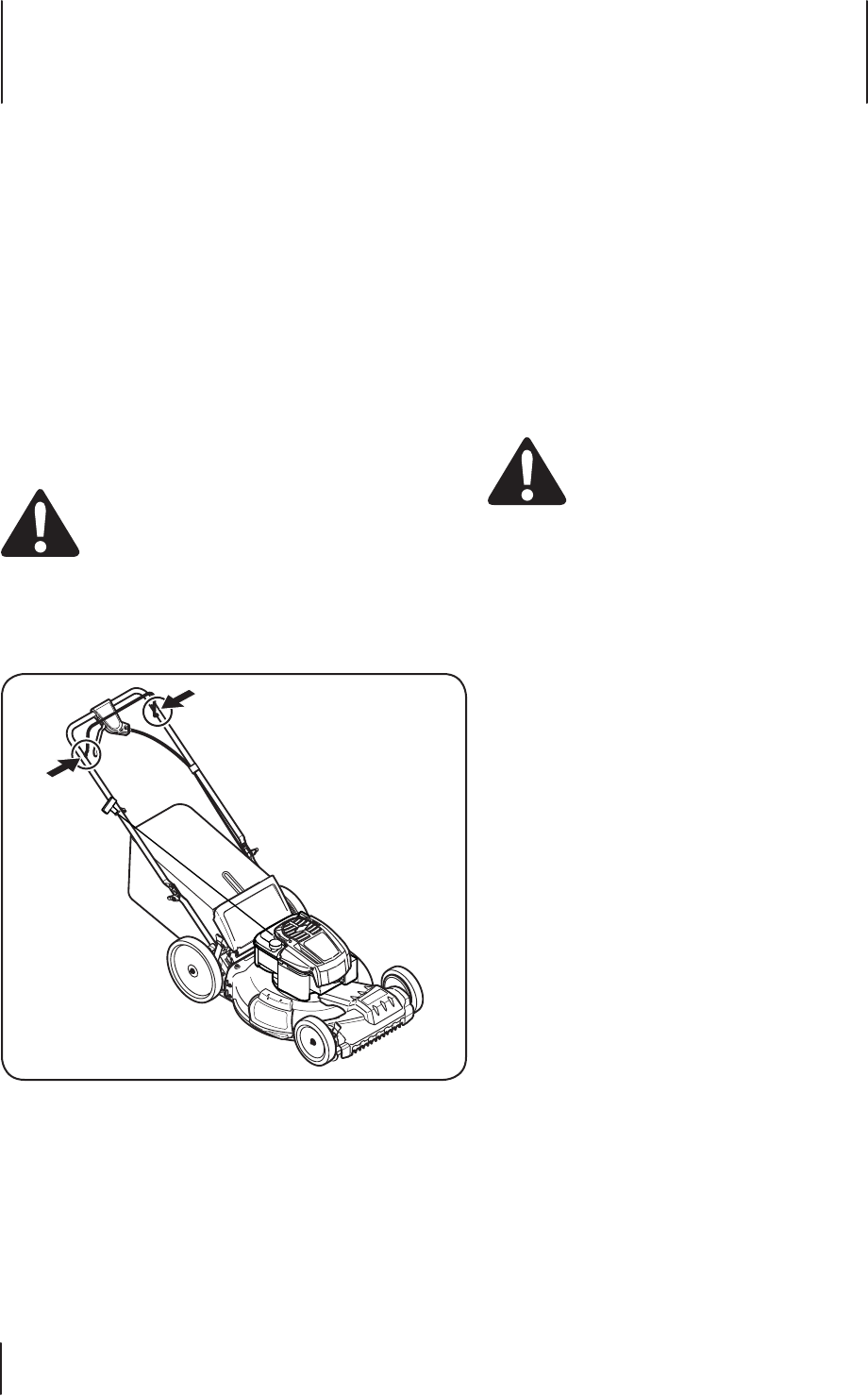

1. Standing behind the mower, squeeze the blade control

against upper handle. See Fig. 5-1.

2. Recoil Start: Holding these two handles together firmly,

grasp recoil starter handle and pull rope out with a rapid,

continuous, full arm stroke. See Figure 5-1. Keeping a firm

grip on the starter handle, let the rope rewind slowly.

Repeat until engine cranks. Let the rope rewind each time

slowly.

Electric Start (If Equipped): Turn ignition key to the right

to start the engine. Release the key after the engine starts.

Honda Engine:

1. Place the fuel valve lever found on the left side of the

engine into the ON (OPEN) position. See Fig. 5-2.

2. Move the choke lever all the way backward into the choke

position.

3. Standing behind the mower, squeeze the blade control

against upper handle. The choke will now begin to slowly

return to the off choke position after activating the blade

control. Therefore, quickly move onto step four below.

4. Holding these two handles together firmly, grasp recoil

starter handle and pull rope out with a rapid, continuous,

full arm stroke. See Fig. 5-2. Keeping a firm grip on the

starter handle let the rope rewind slowly. Repeat until

engine cranks. Let the rope rewind each time slowly.

Stopping Engine

1. Release blade control to stop the engine and blade.

WARNING: Wait for the blade to stop completely

before performing any work on the mower or to

remove the grass catcher.

OFF

15Section 5 — operation

Using Your Lawn Mower

Be sure lawn is clear of stones, sticks, wire, or other objects

which could damage lawn mower or engine. Such objects could

be accidently thrown by the mower in any direction and cause

serious personal injury to the operator and others.

1. Once the engine is running, squeeze the drive control

against the upper handle to propel mower.

WARNING: The operation of any lawn mower can

result in foreign objects being thrown into the eyes,

which can damage your eyes severely. Always wear

safety glasses while operating the mower, or while

performing any adjustments or repairs on it.

Using as Mulcher

For mulching grass, remove the grass catcher and allow the rear

discharge door to close the rear opening of mower. For effective

mulching, do not cut wet grass. If the grass has been allowed to

grow in excess of four inches, mulching is not recommended. Use

the grass catcher to bag clippings instead.

Using Grass Catcher

You can use the grass catcher to collect clippings while you are

operating the mower.

1. Attach grass catcher following instructions in the

“Assembly & Set-Up” section. Grass clippings will

automatically collect in bag as you run mower. Operate

mower till grass bag is full.

2. Stop engine completely by releasing the blade control.

Make sure that the unit has come to a complete stop.

3. Lift discharge door and pull grass bag up and away from

the mower to remove the bag. Dispose of the grass

clippings and reinstall the bag when complete.

WARNING: If you strike a foreign object, stop the

engine. Remove wire from the spark plug,

thoroughly inspect mower for any damage, and

repair damage before restarting and operating.

Extensive vibration of mower during operation is an

indication of damage. The unit should be promptly

inspected and repaired.

Maintenance & Adjustments 6

Maintenance

General Recommendations

• Always observe safety rules when performing any

maintenance.

• The warranty on this lawn mower does not cover items that

have been subjected to operator abuse or negligence. To

receive full value from warranty, operator must maintain

the lawn mower as instructed here.

• Changing of engine-governed speed will void engine

warranty.

• All adjustments should be checked at least once each

season.

• Periodically check all fasteners and make sure these are

tight.

WARNING: Always stop engine, disconnect spark

plug, and ground against engine before performing

any type of maintenance on your machine.

Lubrication

1. Lubricate pivot points on the blade control at least once

a season with light oil. This control must operate freely in

both directions. See Fig. 6-1.

2. The transmission is pre-lubricated and sealed at the factory

and does not require lubrication.

3. Follow the accompanying engine manual for lubrication

schedule and instruction for engine lubrication.

Deck Care

Clean underside of the mower deck after each use to prevent

build-up of grass clippings or other debris. Follow steps below

for this job.

1. Disconnect spark plug wire. Drain gasoline from lawn

mower or place a piece of plastic under the gas cap.

2. Tip mower so that it rests on the housing. Keep the side

with the air cleaner facing up. Hold mower firmly.

WARNING: Never tip the mower more than 90º in

any direction and do not leave the mower tipped for

any length of time. Oil can drain into the upper part

of the engine causing a starting problem.

3. Scrape and clean the underside of the deck with a suitable

tool.

4. Put the mower back on its wheels on the ground. If you had

put plastic under the gas cap earlier, make sure to remove it

now.

Figure 6-1

17Section 6 — Maintenance & adjuStMentS

Engine Care

A list of key engine maintenance jobs required for good

performance by the mower is given below. Follow the

accompanying engine manual for a detailed list and instructions.

• Maintain oil level as instructed in engine manual.

• Service air cleaner every 25 hours under normal conditions.

Clean every few hours under extremely dusty conditions.

Poor engine performance and flooding usually indicates

that the air cleaner should be serviced. To service the air

cleaner, refer to the engine manual.

• Clean spark plug and reset the gap once a season. Spark

plug replacement is recommended at the start of each

mowing season. Check engine manual for correct plug

type and gap specifications.

• Clean engine regularly with a cloth or brush. Keep the

top of the engine clean to permit proper air circulation.

Remove all grass, dirt, and combustible debris from muffler

area.

Deck Wash (If Equipped)

Your mower’s deck may be equipped with a water port on its

surface as part of its deck wash system.

Use the deck wash to rinse grass clippings from the deck’s

underside and prevent the buildup of corrosive chemicals.

Complete the following steps AFTER EACH MOWING:

1. Push the mower to a level, clear spot on your lawn, near

enough for your garden hose to reach.

CAUTION: Make certain the mower’s discharge

chute is directed AWAY from your house, garage,

parked cars, etc.

2. Thread the hose coupler (packaged with your mower’s

Operator’s Manual) onto the end of your garden hose.

3. Attach the hose coupler to the water port on your deck’s

surface. See Fig. 6-2.

4. Turn the water on.

5. Start the engine as described in the Operation section.

6. Run the engine for a minimum of two minutes, allowing

the underside of the cutting deck to thoroughly rinse.

7. Release blade control to stop the engine and blade.

8. Turn the water off and detach the hose coupler from the water

port on your deck’s surface.

After cleaning your deck, restart the mower. Keep the engine

and blade running for a minimum of two minutes, allowing the

underside of the cutting deck to thoroughly dry.

Figure 6-2

Service 7

Blade

Adapter

Bolt

Blade Bell

Support

WARNING: An unbalanced blade will cause

excessive vibration when rotating at high speeds. It

may cause damage to mower and could break

causing personal injury.

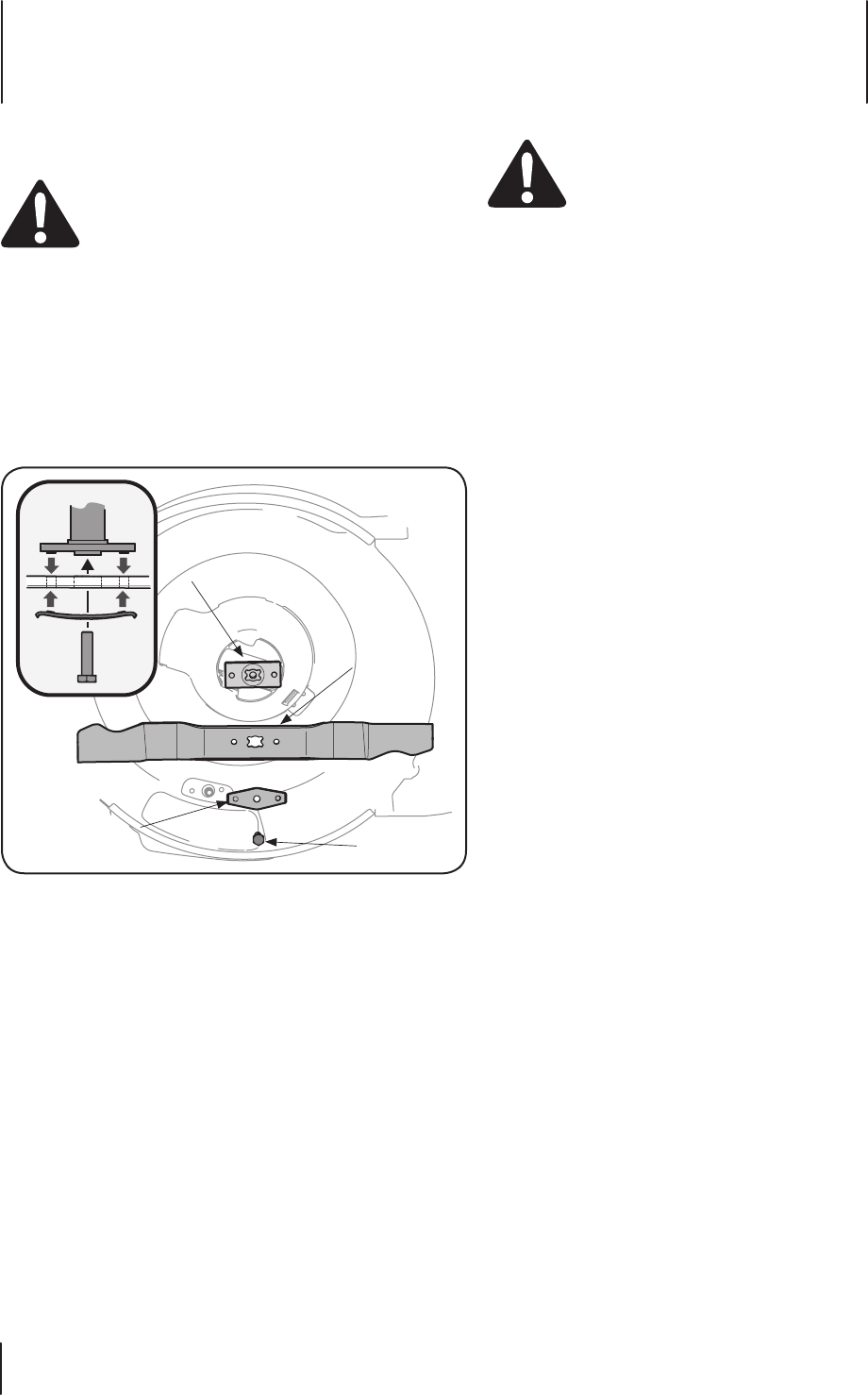

5. Lubricate the engine crankshaft and the inner surface of the

blade adapter with light oil. Slide the blade adapter onto

the engine crankshaft. Place the blade on the adapter

such that the side of the blade marked “Bottom” (or with

part number) faces the ground when the mower is in the

operating position. Make sure that the blade is aligned and

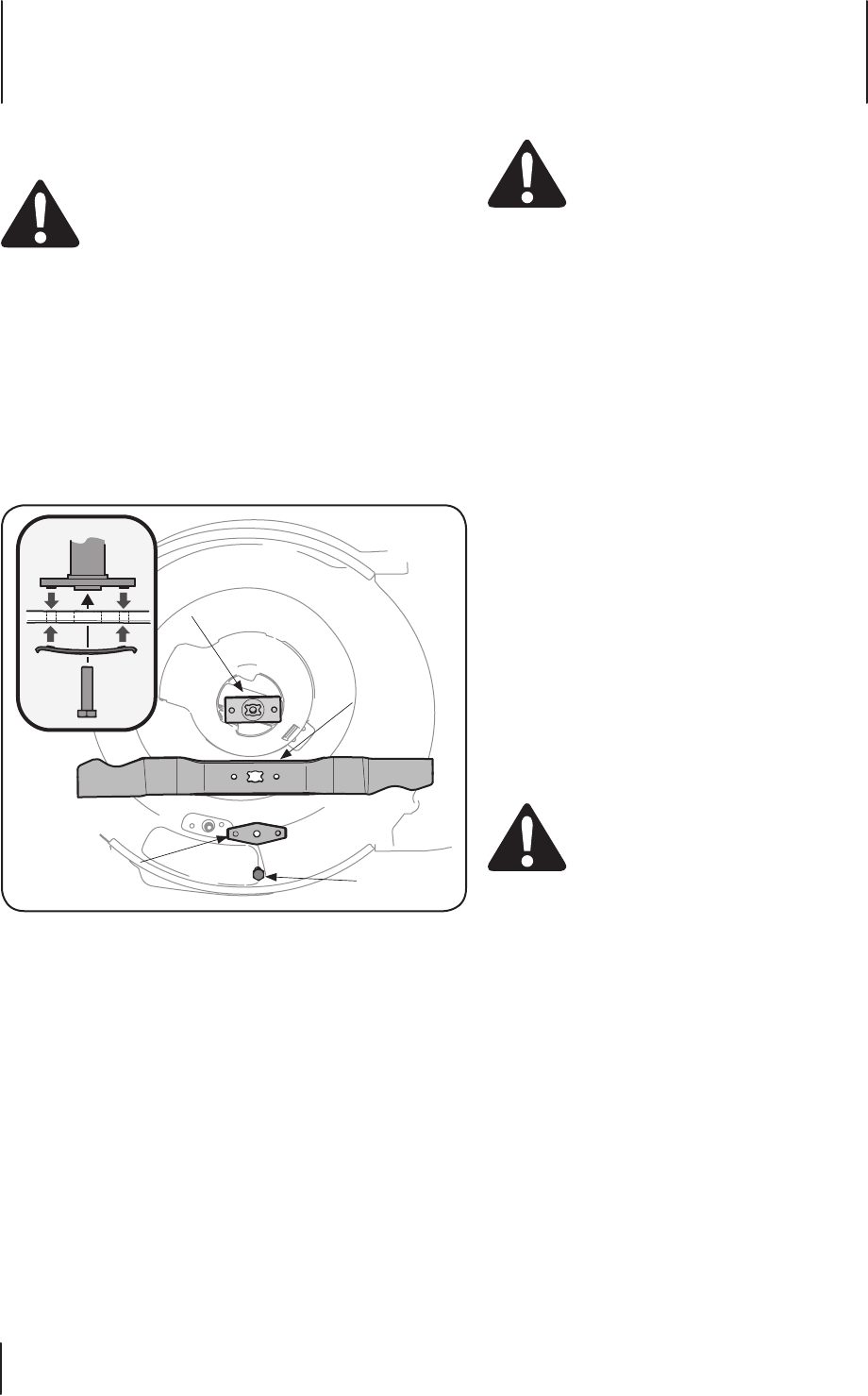

seated on the blade adapter flanges. See Fig. 7-1 inset.

6. Place blade b ell suppo r t on the bla de. Align notches on th e blade

bell support with small holes in blade.

7. Replace hex bolt and tighten hex bolt to torque: 450 in. lbs. min.,

600 in. lbs. max.

To ensure safe operation of your mower, periodically check the

blade bolt for correct torque.

Belt Care

NOTE: Several components must be removed in order to change

the mower’s belt. See an authorized Service Dealer to have your

belt replaced.

Blade Care

WARNING: When removing the cutting blade for

sharpening or replacement, protect your hands with

a pair of heavy gloves or use a heavy rag to hold the

blade.

Periodically inspect the blade adapter for cracks, especially if you

strike a foreign object. Replace when necessary. Follow the steps

below for blade service.

1. Disconne ct spark plu g boot from sp ark plug. Turn mower on i ts

side making sure that the air filter and the carburetor are

facing up.

2. Remove the bolt and the blade bell support which hold the

blade and the blade adapter to the engine crankshaft. See

Fig. 7-1.

3. Remove blade and adapter from the crankshaft. See Fig. 7-1.

4. Remove blade from the adapter for testing balance. Balance

the blade on a round shaft screwdriver to check. Remove

metal from the heavy side until it balances evenly. When

sharpening the blade, follow the original angle of grind.

Grind each cutting edge equally to keep the blade

balanced.

Figure 7-1

19Section 7 — Service

(+) Positive

Terminal

(-) Negative

Terminal

Charging Battery (If Equipped)

WARNING: The battery contains corrosive fluid

and toxic material; handle with care and keep away

from children. Do not puncture, disassemble,

mutilate or incinerate the battery. Explosive gases

could be vented during charging or discharging. Use

in a well ventilated area, away from sources of

ignition.

NOTE: The special designed plug on the charger will only fit into

the plug on the battery box.

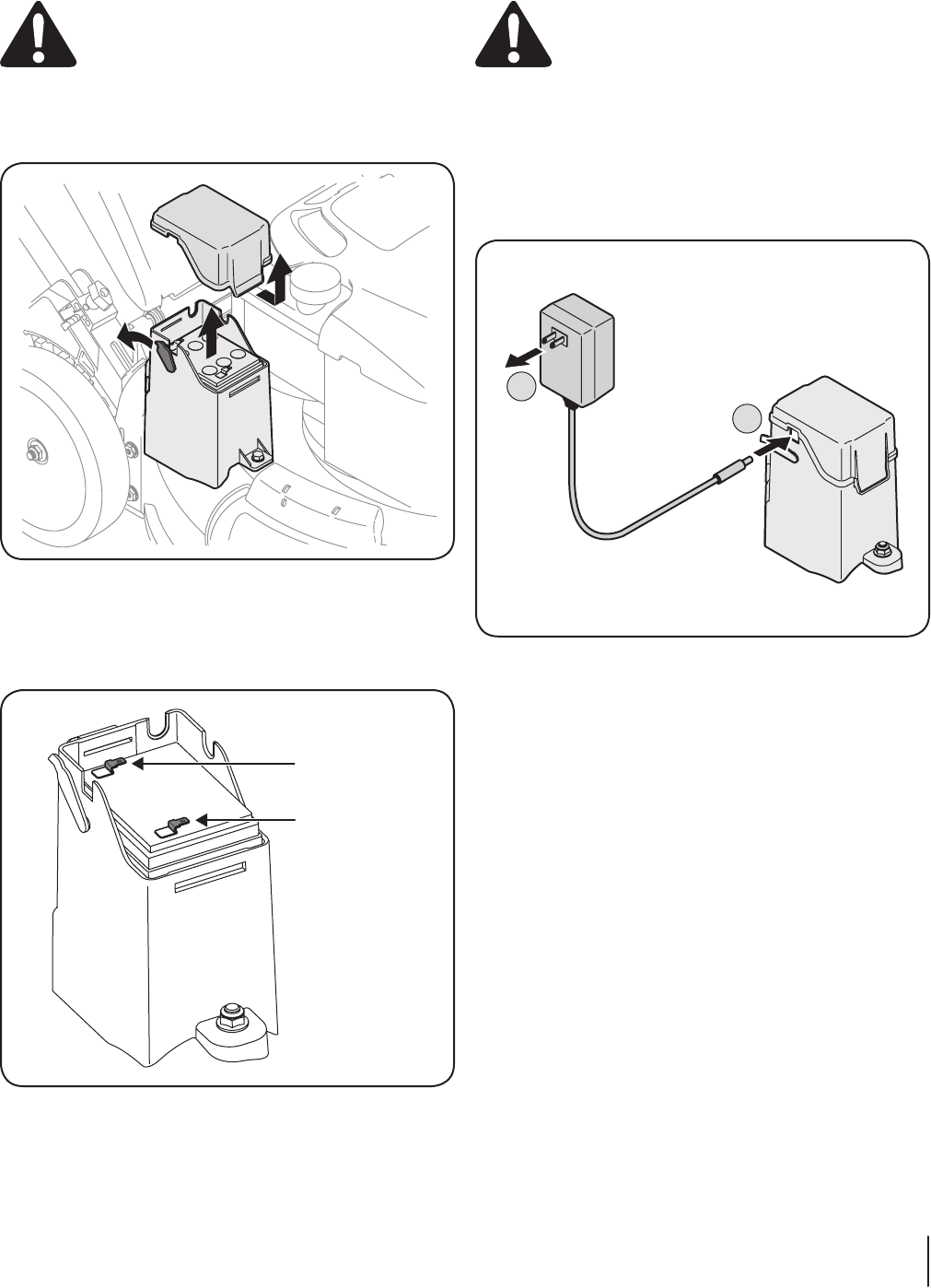

1. Unhinge the cover seal and plug the battery charger into the

port on the side of the battery housing. See Fig. 7-4.

2. Insert the battery charger plug into a standard 120 volt

household outlet. Charge battery for 8 to 10 hours before

initial use. Do not charge longer than 12 hours. The battery

should only need to be charged upon initial setup, at the

end of the season, after any other extended periods of

non-use, and as needed.

NOTE: If you frequently stop and restart the mower

during each cut throughout the season (for instance when

bagging), more frequent charging may be necessary.

3. After charging, disconnect charger plug from outlet first,

then disconnect charger lead from battery and reattach

cover seal.

IMPORTANT: Do not remove the battery pack from

the electric starter housing for any reason other than

replacement.

IMPORTANT: Always plug charger lead into battery pack

lead first, and then insert battery charger plug into 120

volt standard household outlet. Follow this order of action

every time you charge the battery.

Replacing Battery (If Equipped)

WARNING: Batteries contain sulfuric acid which

may cause burns. Do not short circuit or mutilate

batteries in any way. Do not put batteries in fire as

these may burst or release toxic materials.

1. Unhinge cover seal and lift off battery cover.

2. Remove posi tive and negative le ads from bat ter y, and pull up on

battery to remove. See Fig. 7-2.

3. Replace with new battery. Connect the positive lead (red) to

the positive side of the battery pack, then connect the

negative lead (black) to the negative side. See Fig. 7-3.

4. Reattach battery cover and cover seal.

Figure 7-4

Figure 7-3

Figure 7-2

20 Section 7— Service

Off-Season Storage

The following steps should be taken to prepare your lawn mower

for storage.

• Clean and lubricate mower thoroughly as described in the

lubrication instructions.

• Coat mower’s cutting blade with chassis grease to prevent

rusting.

• Refer to engine manual for correct engine storage

instructions.

• Secure side discharge chute to handle as shown in Fig. 7-6.

• Store mower in a dry, clean area. Do not store next to

corrosive materials, such as fertilizer.

When storing any type of power equipment in a poorly

ventilated or metal storage shed, care should be taken to

rust-proof the equipment. Using a light oil or silicone, coat the

equipment, especially cables and all moving parts of your lawn

mower before storage.

Battery (If Equipped)

The battery must be stored with a full charge. Extended storage

of a discharged battery will reduce life and capacity of the

battery.

Replacing Fuse (If Equipped)

The electric starter circuit and battery are protected by a 40

ampere fuse. If the fuse burns out, the electric starter will not

operate. If the unit fails to start with the electric starter, perform

the following steps to check the fuse inside the battery housing:

1. Open the battery cover as described in Replacing Battery.

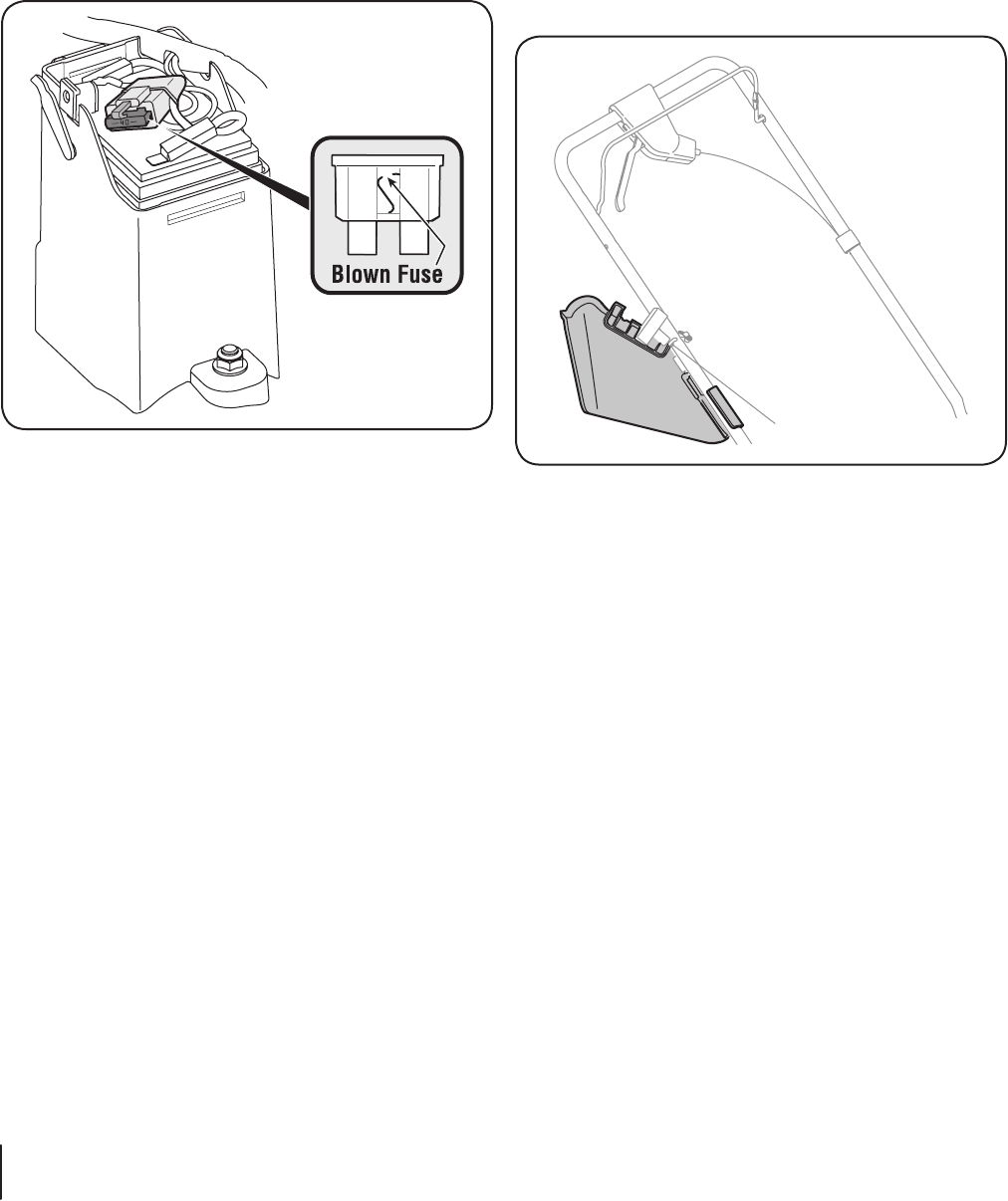

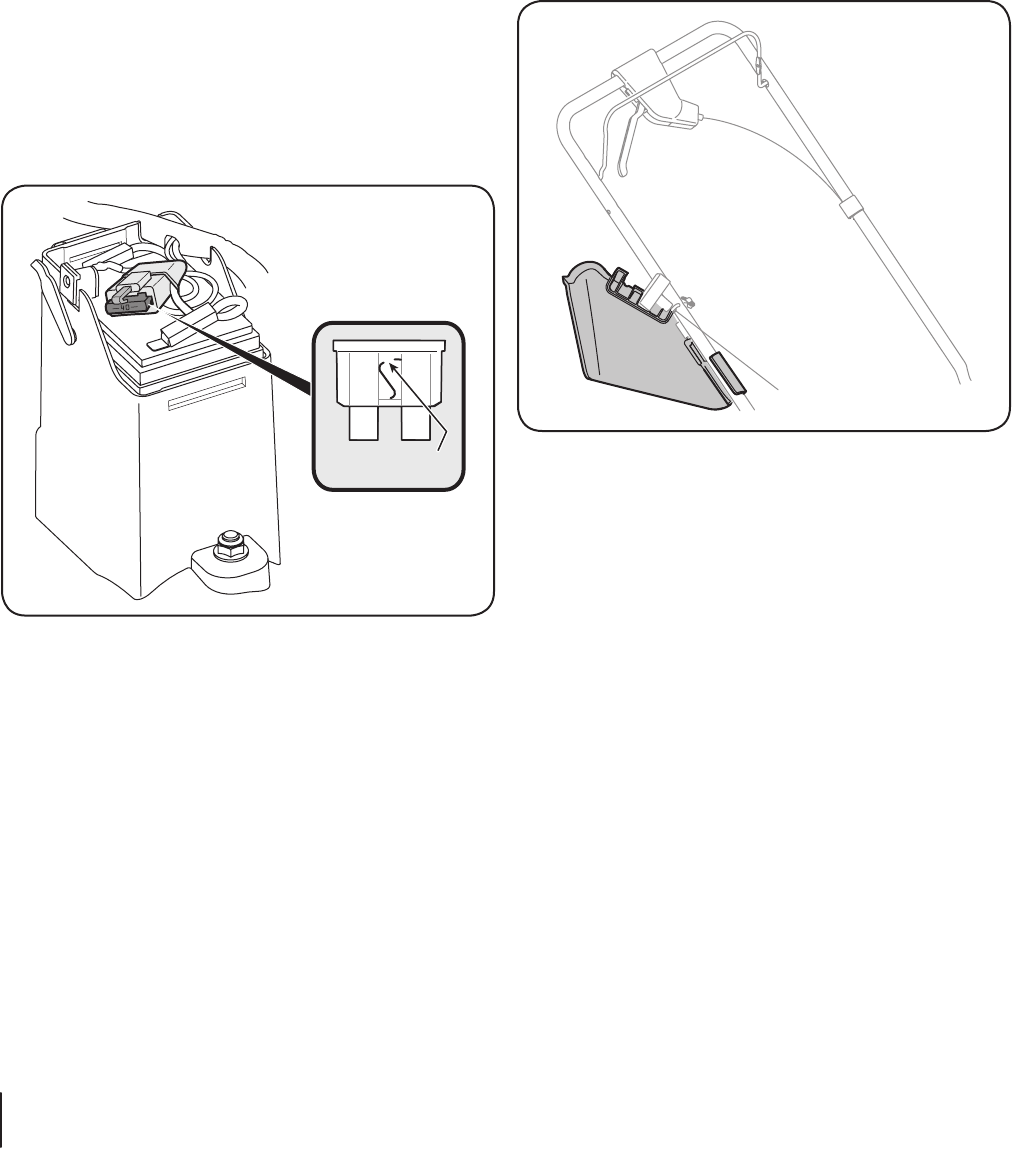

2. Remove fuse from socket and inspect as shown in Fig. 7-5.

If it is burned out, replace with standard automotive 40

ampere fuse.

3. Carefully place wiring back into housing, and reattach

battery cover.

NOTE: The engine can be started manually if the fuse burns

out.

Figure 7-5

Figure 7-6

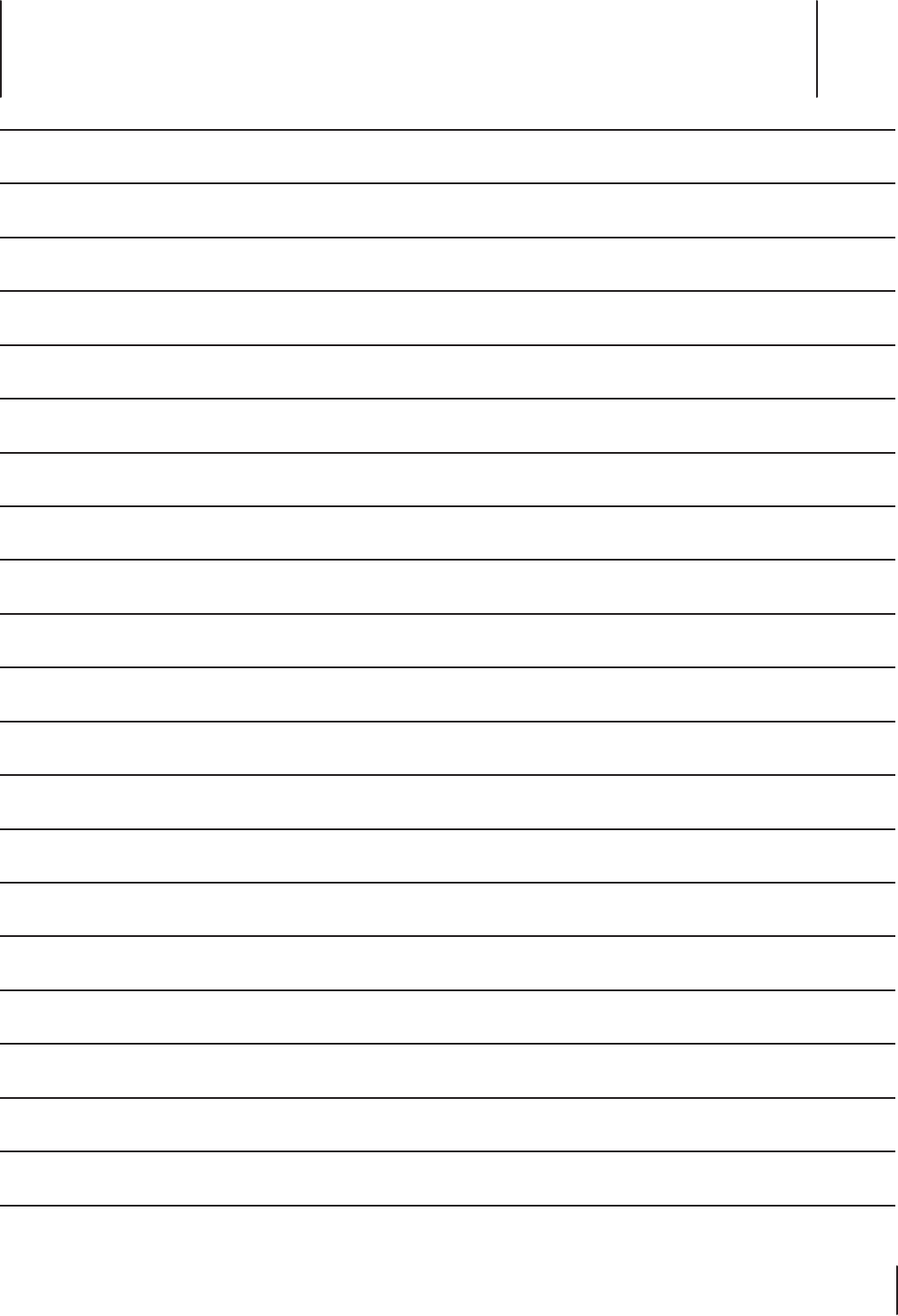

Notes 8

Troubleshooting 9

Problem Cause Remedy

Engine Fails to start 1. Blade control disengaged.

2. Spark plug boot disconnected.

3. Fuel tank empty or stale fuel.

4. Engine not primed (if equipped with primer).

5. Faulty spark plug.

6. Blocked fuel line.

7. Engine flooded.

8. Fuel valve (if equipped) closed.

9. Engine not choked (if equipped with choke).

10. Burnt fuse. (Electric Start only)

1. Engage blade control.

2. Connect wire to spark boot.

3. Fill tank with clean, fresh gasoline.

4. Prime engine as instructed in the Operation

section.

5. Clean, adjust gap, or replace.

6. Clean fuel line.

7. Wait a few minutes to restart, but do not

prime.

8. Open fuel valve. See engine manual.

9. Choke engine. See engine manual.

10. Replace fuse (see Service Section).

Engine runs erratic 1. Spark plug boot loose.

2. Blocked fuel line or stale fuel.

3. Vent in gas cap plugged.

4. Water or dirt in fuel system.

5. Dirty air cleaner.

6. Unit running with CHOKE (if equipped)

applied.

1. Connect and tighten spark plug boot.

2. Clean fuel line; fill tank with clean, fresh

gasoline.

3. Clear vent.

4. Drain fuel tank. Refill with fresh fuel.

5. Refer to engine manual.

6. Push CHOKE knob in.

Engine overheats 1. Engine oil level low.

2. Air flow restricted.

1. Fill crankcase with proper oil.

2. Clean area around and on top of engine.

Occasional skips

(hesitates) at

high speed

1. Spark plug gap too close. 1. Adjust gap to .030”.

Idles poorly 1. Spark plug fouled, faulty, or gap too wide.

2. Dirty air cleaner.

1. Reset gap to .030” or replace spark plug.

2. Refer to engine manual.

Excessive Vibration 1. Cutting blade loose or unbalanced.

2. Bent cutting blade.

1. Tighten blade and adapter. Balance blade.

2. See an authorized service dealer.

Mower will not

mulch grass

1. Wet grass.

2. Excessively high grass.

3. Dull blade.

1. Do not mow when grass is wet; wait until

later to cut.

2. Mow once at a high cutting height, then

mow again at desired height or make a

narrower cutting path.

3. Sharpen or replace blade.

Continued on next page

23Section 9 — troubleShooting

Problem Cause Remedy

Uneven cut 1. Wheels not positioned correctly.

2. Dull blade.

1. Place front and rear wheels in same height

position.

2. Sharpen or replace blade.

Mower will not self propel 1. Belt not installed properly.

2. Debris clogging drive operation.

3. Damaged or worn belt.

1. Check belt for proper pulley installation and

movement.

2. Stop engine, disconnect spark plug boot,

and clean out debris.

3. Inspect and replace belt.

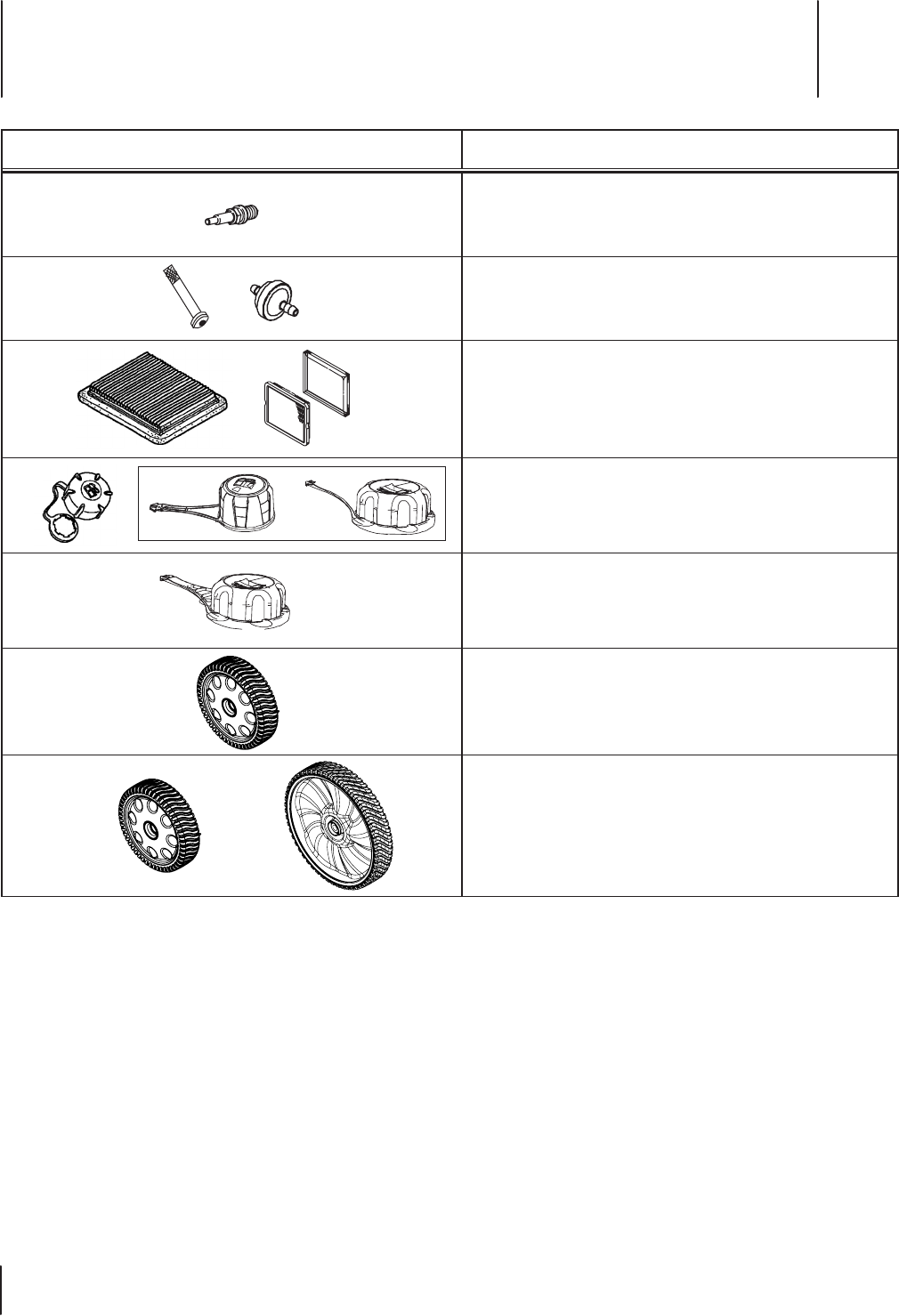

Replacement Parts 10

Component Part Number and Description

490-250-0009 Spark Plug (NGK BPR6ES) (Honda)

BS-799876 Spark Plug (Briggs & Stratton)

16952-ZA8-800 Fuel Filter (Honda)

BS-298090S† Fuel Filter (Briggs & Stratton)

17211-ZL8-023 Air Cleaner Element (Honda)

BS-491588S Air Filter Cartridge (Briggs & Stratton)

BS-493537S† Pre-Cleaner (Briggs & Stratton)

17620-Z0J-800 Fuel Tank Cap (Honda)

BS-796577 Fuel Tank Cap (Briggs & Stratton Model)

BS-799585 Fuel Tank Cap (Briggs & Stratton Model)

734-04579 Wheel (Front)

734-04564 Wheel (Rear - Low)

634-04626 Wheel (Rear - High)

Phone (800) 828-5500 or (330) 558-7220 to order replacement parts or a complete Parts Manual (have your full model number and

serial number ready). Parts Manual downloads are also available free of charge at www.troybilt.com

† If Equipped

25Section 10 — Replacement paRtS

Component Part Number and Description

731-07131 Discharge Chute

942-0741A Mulching Blade

942-04380 Xtreme Mulching Blade

964-04117A Grass Bag

954-04260 Belt

725-04329† Battery Charger

725-04903† Battery

925-0201† Key

Accessories 490-850-0005 Blade Removal Tool

490-850-0008 Oil Siphon

Phone (800) 828-5500 or (330) 558-7220 to order replacement parts or a complete Parts Manual (have your full model number and

serial number ready). Parts Manual downloads are also available free of charge at www.troybilt.com

† If Equipped

MANUFACTURER’S LIMITED WARRANTY FOR

GDOC-100020 REV. A

The limited warranty set forth below is given by Troy-Bilt LLC with

respect to new merchandise purchased and used in the United States

and/or its territories and possessions, and by MTD Products Limited

with respect to new merchandise purchased and used in Canada and/

or its territories and possessions (either entity respectively, “Troy-

Bilt”).

“Troy-Bilt” warrants this product (excluding its Normal Wear Parts

and Attachments as described below) against defects in material and

workmanship for a period of two (2) years commencing on the date

of original purchase and will, at its option, repair or replace, free of

charge, any part found to be defective in materials or workmanship.

This limited warranty shall only apply if this product has been

operated and maintained in accordance with the Operator’s Manual

furnished with the product, and has not been subject to misuse,

abuse, commercial use, neglect, accident, improper maintenance,

alteration, vandalism, theft, fire, water, or damage because of other

peril or natural disaster. Damage resulting from the installation or use

of any part, accessory or attachment not approved by Troy-Bilt for use

with the product(s) covered by this manual will void your warranty as

to any resulting damage.

Normal Wear Parts are warranted to be free from defects in material

and workmanship for a period of thirty (30) days from the date of

purchase. Normal wear parts include, but are not limited to items

such as: batteries, belts, blades, blade adapters, tines, grass bags,

wheels, rider deck wheels, seats, snow thrower skid shoes, friction

wheels, shave plates, auger spiral rubber and tires.

Attachments — Troy-Bilt warrants attachments for this product

against defects in material and workmanship for a period of one (1)

year, commencing on the date of the attachment’s original purchase

or lease. Attachments include, but are not limited to items such as:

grass collectors and mulch kits.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH

PROOF OF PURCHASE, through your local authorized service dealer.

To locate the dealer in your area:

In the U.S.A.

Check your Yellow Pages, or contact Troy-Bilt LLC at P.O. Box 361131,

Cleveland, Ohio 44136-0019, or call 1-866-840-6483,

1-330-558-7220 or log on to our Web site at www.troybilt.com.

In Canada

Contact MTD Products Limited, Kitchener, ON N2G 4J1, or call 1-800-

668-1238 or log on to our Web site at www.mtdcanada.com.

This limited warranty does not provide coverage in the following

cases:

a. The engine or component parts thereof. These items may carry a

separate manufacturer’s warranty. Refer to applicable manufac-

turer’s warranty for terms and conditions.

b. Log splitter pumps, valves, and cylinders have a separate one-

year warranty.

c. Routine maintenance items such as lubricants, filters, blade

sharpening, tune-ups, brake adjustments, clutch adjustments,

deck adjustments, and normal deterioration of the exterior finish

due to use or exposure.

d. Service completed by someone other than an authorized service

dealer.

e. Troy-Bilt does not extend any warranty for products sold or

exported outside of the United States and/or Canada, and their

respective possessions and territories, except those sold through

Troy-Bilt’s authorized channels of export distribution.

f. Replacement parts that are not genuine Troy-Bilt parts.

g. Transportation charges and service calls.

h. Troy-Bilt does not warrant this product for commercial use.

No implied warranty, including any implied warranty of

merchantability or ﬁtness for a particular purpose, applies after

the applicable period of express written warranty above as to the

parts as identiﬁed. No other express warranty, whether written or

oral, except as mentioned above, given by any person or entity,

including a dealer or retailer, with respect to any product, shall

bind Troy-Bilt. During the period of the warranty, the exclusive

remedy is repair or replacement of the product as set forth above.

The provisions as set forth in this warranty provide the sole and

exclusive remedy arising from the sale. Troy-Bilt shall not be liable

for incidental or consequential loss or damage including, without

limitation, expenses incurred for substitute or replacement lawn

care services or for rental expenses to temporarily replace a

warranted product.

Some states do not allow the exclusion or limitation of incidental

or consequential damages, or limitations on how long an implied

warranty lasts, so the above exclusions or limitations may not apply

to you.

In no event shall recovery of any kind be greater than the amount of

the purchase price of the product sold. Alteration of safety features of

the product shall void this warranty. You assume the risk and liability

for loss, damage, or injury to you and your property and/or to others

and their property arising out of the misuse or inability to use the

product.

This limited warranty shall not extend to anyone other than the

original purchaser or to the person for whom it was purchased as a

gift.

HOW STATE LAW RELATES TO THIS WARRANTY: This limited

warranty gives you specific legal rights, and you may also have other

rights which vary from state to state.

IMPORTANT: Owner must present Original Proof of Purchase to

obtain warranty coverage.

Troy-Bilt LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Phone: 1-866-840-6483, 1-330-558-7220

MTD Canada Limited - KITCHENER, ON N2G 4J1; Phone 1-800-668-1238

TROY-BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

Impreso en Estados Unidos de América

MaNual del operador

Medidas importantes de seguridad • Conguración • Funcionamiento • Mantenimiento • Servicio •

Solución de problemas • Garantía

ADVERTENCIA

LEA Y SIGA TODAS LAS INSTRUCCIONES DE ESTE MANUAL ANTES DE PONER EN

FUNCIONAMIENTO ESTA MÁQUINA.

SI NO RESPETA ESTAS INSTRUCCIONES PUEDE PROVOCAR LESIONES PERSONALES.

Formulario No. 769-07346

(Noviembre 2, 2011)

Podadora tipo abonadora autopropulsada — Modelos TB230,

TB260, y TB280 ES

Al propietario 1

Gracias por comprar una máquina quitanieve fabricada por Troy-

Bilt. La misma ha sido diseñada cuidadosamente para brindar

excelente rendimiento si se la opera y mantiene correctamente.

Por favor lea todo este manual antes de operar el equipo.

Le indica cómo configurar, operar y mantener la máquina

con seguridad y fácilmente. Por favor asegúrese de seguir

cuidadosamente y en todo momento las prácticas de seguridad

recomendadas, y hacérselas seguir a cualquier otra persona que

opere la máquina. En caso de no hacerlo podrían producirse

lesiones personales o daños materiales.

Toda la información contenida en este manual hace referencia

a la más reciente información de producto disponible en el

momento de la impresión. Revise el manual frecuentemente

para familiarizarse con la unidad, sus características y

funcionamiento. Por favor tenga en cuenta que este Manual

del Operador puede cubrir una gama de especificaciones de

productos de diferentes modelos. Las características y funciones

incluidas y/o ilustradas en este manual pueden no ser aplicables

a todos los modelos. Troy-Bilt se reserva el derecho de modificar

las especificaciones de los productos, los diseños y el equipo

estándar sin previo aviso y sin generar responsabilidad por

obligaciones de ningún tipo.

Si tiene algún problema o duda respecto a la unidad, llame a

un distribuidor de servicio Troy-Bilt autorizado o póngase en

contacto directamente con nosotros. Los números de teléfono,

dirección del sitio web y dirección postal de la Asistencia al

Cliente de Troy-Bilt se encuentran en esta página. Queremos

garantizar su entera satisfacción en todo momento.

En este manual, las referencias al lado derecho o izquierdo de la

máquina se observan desde la posición del operador.

El fabricante del motor es el responsable de todas las

cuestiones relacionadas con el rendimiento, potencia de salida,

especificaciones, garantía y mantenimiento del motor. Para

obtener mayor información consulte el Manual del Propietario /

Operador entregado por el fabricante del motor, que se envía, en

un paquete por separado, junto con su unidad.

Gracias

Importante Medidas importantes de seguridad .. 3

Ensamblado y Conguración ................................. 9

Controles y Características ....................................13

Funcionamiento .....................................................14

Mantenimiento y Ajustes .......................................16

Servicio ....................................................................18

Solución de Problemas ......................................... 22

Piezas de Reemplazo .................24 (Manual Inglés)

Índice

NúMero de Modelo

NúMero de Serie

Registro de información de producto

Antes de configurar y operar su equipo nuevo, por favor localice

la placa del modelo en el equipo y registre la información en

el área situada a la derecha. Para encontrar la placa de modelo,

colóquese detrás de la unidad en la posición del operador y mire

hacia la parte inferior de la sección trasera del chasis. Si tiene

que solicitar soporte técnico a través de nuestro sitio web, el

Departamento de Asistencia al Cliente, o de un distribuidor de

servicio autorizado local, necesitará esta información.

Asistencia al Cliente

Por favor, NO devuelva la unidad al minorista o distribuidor sin ponerse en contacto primero con el Departamento de

Asistencia al Cliente.

En caso de tener problemas para montar este producto o de tener dudas con respecto a los controles, funcionamiento o

mantenimiento del mismo, puede solicitar la ayuda de expertos. Elija entre las opciones que se presentan a continuación:

◊ Visite nuestro sitio web en www.troybilt.com

Ver Vídeos demostrativos de instalación de mantenimiento y piezas en www.troybilt.com/Tutorials

◊ Llame a un representante de Asistencia al Cliente al (800) 828-5500 ó (330) 558-7220

◊ Escríbanos a Troy-Bilt LLC • P.O. Box 361131 • Cleveland, OH • 44136-0019

Medidas importantes de seguridad 2

ADVERTENCIA: La presencia de este símbolo indica que se trata de instrucciones

importantes de seguridad que se deben respetar para evitar poner en peligro su seguridad

personal y/o material y la de otras personas. Lea y siga todas las instrucciones de este manual

antes de poner en funcionamiento esta máquina. Si no respeta estas instrucciones puede

provocar lesiones personales.

Cuando vea este símbolo - ¡TENGA EN CUENTA LAS ADVERTENCIAS!

PELIGRO: Esta máquina está diseñada para ser utilizada respetando las normas de

seguridad contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado,

un descuido o error por parte del operador puede producir lesiones graves. Esta máquina es

capaz de amputar dedos, manos y pies y de arrojar objetos extraños con gran fuerza. De no

respetar las instrucciones de seguridad siguientes se pueden producir lesiones graves o la

muerte.

Funcionamiento

Funcionamiento general:

1. Lea y siga todas las instrucciones contenidas en este

manual antes de intentar ensamblar esta máquina. Lea,

comprenda y siga todas las instrucciones que figuran en la

máquina y en el o los manuales antes de intentar operarla.

Familiarícese completamente con los controles y con el

uso apropiado de esta máquina antes de operarla. Guarde

este manual en un lugar seguro para referencias futuras y

regulares y para solicitar repuestos.

2. Esta máquina es una pieza de equipo de precisión, no

un juguete. Por tanto, tenga la máxima precaución en

todo momento. Su unidad ha sido diseñada para realizar

una tarea: cortar el césped. No la utilice con ningún otro

propósito.

3. No permita nunca que los niños menores de 14 años

operen esta máquina. Los niños de 14 años y más deben

leer y comprender las instrucciones contenidas en este

manual y deben ser capacitados y supervisados por uno de

los padres. Únicamente los individuos responsables que se

hayan familiarizado con estas reglas de seguridad para la

operación deberán usar esta máquina.

4. Inspeccione minuciosamente el área en donde utilizará

el equipo. Saque todas las piedras, palos, cables, huesos,

juguetes y otros objetos extraños con los que podría

tropezar o que podrían ser arrojados por la cuchilla. Los

objetos arrojados por la máquina pueden producir lesiones

graves. Planifique el patrón en el que va a ir descargando

el recorte para evitar que la descarga de material se

realice hacia los caminos, las veredas, los observadores,

etc. Evite además descargar material contra las paredes

y obstrucciones que podrían provocar que el material

descargado rebote contra el operador.

5. Para ayudar a evitar el contacto con la cuchilla o una

lesión por un objeto arrojado, manténgase en la zona del

operador detrás de las manijas y mantenga a los niños,

observadores, ayudantes y mascotas apartados al menos

25 metros de la podadora mientras está en operación.

Detenga la máquina si alguien entra en la zona.

6. Para protegerse los ojos utilice siempre anteojos o

antiparras de seguridad mientras opera la máquina o

mientras la ajusta o repara. Los objetos arrojados que

rebotan pueden lesionar gravemente la vista.

7. Utilice zapatos de trabajo resistentes, de suela fuerte y

pantalones y camisas ajustados. Se recomienda utilizar

camisas y pantalones que cubran los brazos y las piernas,

así como calzado con puntas reforzadas en acero. Nunca

opere esta máquina con los pies desnudos, sandalias, o

con zapatos ligeros o con los que se pueda resbalar (por

ejemplo, calzado de lona).

PROPOSICIÓN 65 DE CALIFORNIA

ADVERTENCIA: El escape del motor de este producto, algunos de sus componentes y

algunos componentes del vehículo contienen o liberan sustancias químicas que el estado

de California considera que pueden producir cáncer, defectos de nacimiento u otros

problemas reproductivos.

ADVERTENCIA: Los postes de batería, los terminales, y los accesorios relacionados

contienen plomo y compuestos de plomo, productos químicos conocidos al Estado de

California causar el cáncer y el daño reproductivo. Lave manos después del manejo.

4Sección 2 — MedidaS iMportanteS de Seguridad

8. No ponga las manos o los pies cerca de las piezas rotatorias

o en la tolva de la cortadora. El contacto con las cuchillas

puede producir la amputación de manos y pies.

9. Una cubierta de descarga faltante o dañada puede

provocar el contacto con la cuchilla o lesiones por objetos

arrojados.

10. Muchas lesiones ocurren como resultado de pasar la

cortadora sobre los pies durante una caída provocada por

derrapes o tropiezos. No se sostenga de la podadora si se

está cayendo, suelte la manija inmediatamente.

11. Nunca tire hacia usted la podadora mientras camina.

Si debe retroceder la podadora para evitar una pared

u obstáculo, mire primero abajo y atrás para evitar

tropezarse y luego siga estos pasos:

a. Retroceda de la podadora hasta estirar

completamente sus brazos.

b. Asegúrese que está bien equilibrado y bien parado.

c. Tire de la podadora lentamente hacia usted, no

más allá de la mitad de la distancia entre usted y la

podadora.

d. Repita estos pasos como se requiera.

12. No opere esta máquina estando bajo los efectos del

alcohol o de drogas.

13. No embrague el mecanismo de autopropulsión en

unidades con este equipo mientras arranca el motor.

14. El mecanismo de control de la cuchilla es un dispositivo de

seguridad. Nunca intente desviarse de su funcionamiento.

De hacerlo no funcionarían los dispositivos de seguridad y

podrían producirse lesiones personales por el contacto con

las cuchillas giratorias. Las manijas de control de la cuchilla

deben funcionar bien en ambas direcciones y regresar

automáticamente a la posición de desengrane cuando se

las suelta.

15. Nunca opere la podadora en césped húmedo. Siempre esté

seguro de su equilibrio. Si tropieza y cae puede lesionarse

gravemente. Si siente que pierde el equilibrio, suelte

inmediatamente la manija de control de la cuchilla y la

cuchilla dejará de girar en tres segundos.

16. Corte el césped solamente con luz de día o con una buena

luz artificial. Camine, nunca corra.

17. Detenga la cuchilla cuando cruce caminos de gravilla,

pasos o andadores.

18. Si la máquina comenzara a vibrar de manera anormal,

detenga el motor, y busque inmediatamente la causa.

La vibración por lo general es una advertencia de algún

problema.

19. Apague el motor y espere hasta que la cuchilla se detenga

completamente antes de retirar la guarda para el recorte

de césped o desatorar la tolva. La cuchilla continúa girando

por unos cuantos segundos después que el motor se ha

apagado. Nunca coloque ninguna parte del cuerpo en el

área de la cuchilla hasta que esté seguro que la cuchilla ha

detenido su movimiento rotatorio.

20. Nunca opere la cortadora sin las guardas apropiadas,

cubierta de descarga, guarda para recorte, manija de

control de la cuchilla y otros dispositivos de seguridad

y protección en su lugar y funcionando. Nunca opere la

cortadora si los dispositivos de seguridad están dañados. Si

no lo hace, esto puede tener como resultado lesiones.

21. El silenciador y el motor se calientan y pueden producir

quemaduras. No los toque.

22. Utilice solamente partes y accesorios fabricados

especialmente para esta máquina, originales del fabricante

(OEM). Si no lo hace, esto puede tener como resultado

lesiones personales.

23. Para encender el motor, jale de la cuerda lentamente hasta

que sienta resistencia, luego jale rápidamente. El repliegue

rápido de la cuerda de arranque (tensión de retroceso) le

jalará la mano y el brazo hacia el motor más rápido de lo

que usted puede soltar. El resultado pueden ser huesos

rotos, fracturas, hematomas o esguinces.

24. Si se presentan situaciones que no están previstas en este

manual sea cuidadoso y use el sentido común. Marque

para contactar el departamento de atención al cliente y

obtener el nombre de su distribuidor más cercano.

Funcionamiento en pendientes

Las pendientes son un factor importante que se relaciona con

los accidentes producidos por derrapes y caídas y que pueden

producir lesiones graves. La operación en pendientes requiere

mayor precaución. Si no se siente seguro en una pendiente, no

la pode. Para seguridad, use el medidor de pendientes que se

incluye como parte de este manual para medir la pendiente

antes de operar la unidad en una zona inclinada. Si la pendiente

supera los 15 grados, no la pode.

Haga lo siguiente:

1. Mueva la podadora a través de las caras de la pendiente,

nunca hacia arriba y abajo. Tenga cuidado cuando cambie

de dirección cuando opere la máquina en pendientes.

2. Esté atento a los agujeros, raíces, rocas, objetos ocultos o

abultamientos que puedan provocar que se derrape o se

tropiece. El césped alto puede ocultar obstáculos.

3. Siempre esté seguro de su equilibrio. Si tropieza y cae

puede lesionarse gravemente. Si siente que pierde el

equilibrio, suelte inmediatamente la manija de control de

la cuchilla y la cuchilla dejará de girar en tres (3) segundos.

No haga lo siguiente:

1. No corte el césped cerca de pozos, hundimientos, bancos,

podría perder el equilibrio.

2. No pode pendientes mayores de 15 grados como lo indica

el medidor de pendientes.

3. No pode el césped húmedo. Si no está firmemente parado,

puede resbalarse.

5Sección 2 — MedidaS iMportanteS de Seguridad

Niños

Pueden ocurrir accidentes trágicos si el operador no está atento

a la presencia de niños. Por lo general a los niños les atraen las

podadoras y la actividad de podar el césped. No entienden

los riesgos ni los peligros. Nunca dé por sentado que los niños

permanecerán en el mismo lugar donde los vio por última vez.

1. Mantenga a los niños fuera del área de trabajo y bajo

estricta vigilancia de un adulto responsable además del

operador.

2. Esté alerta y apague la podadora si un niño ingresa al área.

3. Antes y mientras se está moviendo hacia atrás, mire hacia

atrás y cuide que no haya niños.

4. Tenga extrema precaución cuando se aproxime a esquinas

ciegas, entradas de puertas, árboles u otros objetos que

puedan obstaculizarle la vista de un niño que pudiese

correr hacia la podadora.

5. Mantenga alejados a los niños de los motores en marcha

o calientes. Pueden sufrir quemaduras con un silenciador

caliente.

6. Nunca permita que niños menores de 14 años operen

esta máquina. Los niños mayores de 14 años deben

leer y entender las instrucciones de operación y reglas

de seguridad contenidas en este manual y deben ser

entrenados y supervisados por sus padres.

Servicio

Manejo seguro de la gasolina:

1. Para evitar lesiones personales o daños materiales sea

sumamente cuidadoso al manipular la gasolina. La gasolina

es altamente inflamable y los vapores son explosivos. Se

puede lesionar gravemente si derrama gasolina sobre

usted o sobre la ropa ya que se puede encender.

2. Utilice sólo recipientes para gasolina autorizados.

3. Nunca llene los contenedores en el interior de un vehículo

o camión o caja de camioneta con recubrimientos

plásticos. Coloque siempre los recipientes en el piso y lejos

del vehículo antes de llenarlos.

4. Retire el equipo a gasolina del camión o remolque y llénelo

en el piso. Si esto no es posible, entonces llene dicho

equipo en un remolque con un recipiente portátil, en vez

de desde un dispensador de gasolina.

5. Mantenga la boquilla de llenado en contacto con el borde

de la entrada del tanque de gasolina o contenedor en todo

momento hasta que esté lleno. No utilice un dispositivo

para abrir/cerrar la boquilla.

6. Apague todos los cigarrillos, cigarros, pipas y otras fuentes

de combustión.

7. Nunca cargue combustible en la máquina en interiores

porque Los vapores inflamables podrían acumularse en el

área.

8. Nunca saque la tapa del gas ni agregue combustible

mientras el motor está caliente o en marcha. Deje que el

motor se enfríe por lo menos dos minutos antes de volver a

cargar combustible.

9. Nunca recargue el tanque de combustible. Llene el tanque

no más de 1 pulgada (2,5 cm) por debajo de la base del

cuello de llenado para dejar espacio para la expansión del

combustible.

10. Vuelva a colocar la tapa de la gasolina y ajústela bien.

11. Limpie la gasolina derramada sobre el motor y el equipo.

Traslade la máquina a otra zona. Espere 5 minutos antes de

encender el motor.

12. Nunca almacene la máquina o el recipiente de combustible

en un espacio cerrado donde haya fuego, chispas o

aparatos con piloto como por ejemplo, calentadores de

agua, calentadores, hornos, secadores de ropa u otros

aparatos a gas.

13. Para reducir el riesgo de incendio mantenga la máquina

limpia de pasto, hojas y de acumulación de otros

escombros. Limpie los derrames de aceite o combustible y

saque todos los desechos embebidos con combustible.

14. Deje que la máquina se enfríe 5 minutos por lo menos

antes de almacenarla.

Funcionamiento general:

1. Nunca encienda un motor en espacios cerrados o en una

zona con poca ventilación. El escape del motor contiene

monóxido de carbono, un gas inodoro y letal.

2. Antes de limpiar, reparar o inspeccionar la máquina,

compruebe que la cuchilla y todas las partes que se

mueven se han detenido. Desconecte el cable de la bujía

y póngalo de manera que haga masa contra el motor para

evitar que se encienda de manera accidental.

3. Revise los pernos de montaje de la cuchilla y del motor

a intervalos frecuentes para verificar que estén bien

apretados. Inspeccione además visualmente la cuchilla

en busca de daños (abolladuras, desgaste, roturas, etc.).

Reemplace la cuchilla con equipo original del fabricante

(OEM) listado en este manual. “La utilización de partes que

no cumplan con las especificaciones de equipos originales

podría tener como resultado un rendimiento incorrecto y

además la seguridad podría estar comprometida”

4. Las cuchillas de las podadoras son muy afiladas y podrían

cortarlo. Envuelva la cuchilla o utilice guantes y extreme

precauciones cuando le de servicio.

5. Mantenga todos los pernos, tuercas y tornillos bien

ajustados para asegurarse que la máquina se encuentra en

condiciones seguras de operación.

6. Nunca manipule los dispositivos de seguridad de manera

imprudente. Controle periódicamente que funcionen de

forma adecuada.

7. Después de golpear con algún objeto extraño, detenga

el motor, desconecte el cable de la bujía y conecte el

motor a masa. Inspeccione minuciosamente la máquina

para determinar si está dañada. Repare el daño antes de

encenderla y operarla.

6Sección 2 — MedidaS iMportanteS de Seguridad

8. Nunca trate de ajustar una rueda o la altura de corte

mientras el motor está en marcha.

9. Los componentes de la tolva para recorte, cubierta

de descarga y escudo de riel, están sujetos a desgaste

y daños que podría dejar expuestas partes que se

mueven o permitir que se arrojen objetos. Para proteger

su seguridad, verifique frecuentemente todos los

componentes y reemplácelos sólo con partes de los

fabricantes de equipos originales (O.E.M.) listadas en este

manual. “La utilización de partes que no cumplan con las

especificaciones de equipos originales podría tener como

resultado un rendimiento incorrecto y además la seguridad

podría estar comprometida”

10. No cambie la configuración del regulador del motor ni

acelere demasiado el mismo. El regulador controla la

velocidad máxima segura de operación del motor.

11. Verifique frecuentemente la línea de combustible, el

tanque, el tapón, y los accesorios buscando rajaduras o

pérdidas. Reemplace de ser necesario.

12. No dé arranque al motor si no está la bujía de encendido.

13. Mantenga o reemplace las etiquetas de seguridad, según

sea necesario.

14. Observe las leyes y normas aplicables para disponer

adecuadamente de los desechos. La descarga inapropiada

de líquidos o materiales puede dañar el medio ambiente.

15. Según la Comisión de Seguridad de Productos para el

Consumidor de los Estados Unidos (CPSC) y la Agencia

de Protección Ambiental de los Estados Unidos (EPA),

este producto tiene una vida útil media de siete (7) años,

ó 140 horas de funcionamiento. Al finalizar la vida útil

media, adquiera una máquina nueva o haga inspeccionar

anualmente ésta por un distribuidor de servicio autorizado

para cerciorarse de que todos los sistemas mecánicos y de

seguridad funcionan correctamente y no tienen excesivo

desgaste. Si no lo hace, pueden producirse accidentes,

lesiones o muerte.

No modifique el motor

Para evitar lesiones graves o la muerte, no modifique el motor

bajo ninguna circunstancia. Si cambia la configuración del

regulador el motor puede descontrolarse y operar a velocidades

inseguras. Nunca cambie la configuración de fábrica del

regulador del motor.

Aviso referido a emisiones

Los motores que están certificados y cumplen con las

regulaciones de emisiones federales EPA y de California para

SORE (Equipos pequeños todo terreno) están certificados para

operar con gasolina común sin plomo y pueden incluir los

siguientes sistemas de control de emisiones: Modificación de

motor (EM) y catalizador de tres vías (TWC) si están equipados de

esa manera.

Guardachispas

ADVERTENCIA: Esta máquina está equipada con

un motor de combustión interna y no debe ser

utilizada en o cerca de un terreno agreste cubierto

por bosque, malezas o hierba excepto si el sistema

de escape del motor está equipado con un

amortiguador de chispas que cumpla con las leyes

locales o estatales correspondientes, en caso de

haberlas.

Si se utiliza un amortiguador de chispas el operador lo debe

mantener en condiciones de uso adecuadas. En el Estado

de California las medidas anteriormente mencionadas son

exigidas por ley (Artículo 4442 del Código de Recursos Públicos

de California). Es posible que existan leyes similares en otros

estados. Las leyes federales se aplican en territorios federales.

Puede conseguir el amortiguador de chispas para el silenciador

a través de su distribuidor autorizado de motores o poniéndose

en contacto con el departamento de servicios, P.O. Box 361131

Cleveland, Ohio 44136-0019. (Servicio válido sólo en E.U.A.)

7Sección 2 — MedidaS iMportanteS de Seguridad

ADVERTENCIA: Su responsabilidad—Restrinja el uso de esta máquina motorizada a las personas que lean,

comprendan y respeten las advertencias e instrucciones que figuran en este manual y en la máquina.

GUARDE ESTAS INSTRUCCIONES

Símbolos De Seguridad

Esta página representa y describe la seguridad los símbolos que pueden parecer en este producto. Lea, comprenda, y siga todas

instrucciones de la máquina antes de intentar ensamblar y operar.

Símbolo Descripción

LEA EL MANUAL(S) DEL OPERADOR

Lea, comprenda, y siga todas instrucciones en el manual (manuales) antes de operar el

producto.

PELIGRO— GIRANDO HOJAS

Para reducir el riesgo de herida, guarde manos y pies lejos. No haga funcionar a menos que la

tapa de descarga o el receptor de hierba estén en su lugar apropiado. De ser dañado, sustituya

inmediatamente.

PELIGRO— ESPECTADORES

No siegue cuando los niños o los otros están alrededor.

PELIGRO— CORTE DE PIE

Guarde manos y pies lejos de las cuchillas giratorias.

PELIGRO— ESCOMBROS LANZADOS

Quite objetos que pueden ser lanzados por la lámina en cualquier dirección. Lleve gafas de

seguridad.

PELIGRO— CUESTAS

Tenga mucha precaución en pendientes. No siegue cuestas mayores que 15 °.

ADVERTENCIA -INCENDIO

Para reducir el riesgo de incendio mantenga la máquina limpia de pasto, hojas y de

acumulación de otros escombros.

ADVERTENCIA VAPORES TÓXICOS

Nunca encienda un motor en espacios cerrados o en una zona con poca ventilación. El escape

del motor contiene monóxido de carbono, un gas inodoro y letal.

ADVERTENCIA  SUPERFICIE CALIENTE

Las partes del motor, especialmente el silenciador, llega a ser muy caliente durante la

operación. Permita que se enfríen el motor y el silenciador antes de tocarlos.

8Sección 2 — MedidaS iMportanteS de Seguridad

(ACEPTAR) (DEMASIADO ESCARPADO)

USO DE ESTE PENDIENTE DE CALIBRE PARA DETERMINAR

SI UNA PENDIENTE ES DEMASIADO ESCARPADO PARA UNA OPERACIÓN SEGURA!

Para comprobar la pendiente, haga lo siguiente:

1. Borrar esta página y doble a lo largo de la línea discontinua.

2. Localizar un objeto vertical sobre o detrás de la pendiente (un poste, un edicio, una valla, un árbol, etc.)

3. Alinee cada lado de pendiente de calibre con el objeto vertical (consultar Figura 1 and Figura 2 ).

4. Ajuste el pendiente de calibre arriba o hacia abajo hasta los toques esquina izquierda el pendiente

(consultar Figura 1 and Figura 2).

5. Si hay un espacio por debajo de la pendiente de calibre, el pendiente es demasiado escarpa por operación segura

(consultar Figura 2 above).

15° línea discontinua

Pendiente

de Calibre

Figura 2Figura 1

15° Pendiente

ADVERTENCIA! Las pendientes son un factor importante relacionado con un vuelco y renovación de los accidentes que pueden

provocar lesiones graves o la muerte. No utilice la máquina en pendientes de más de 15 grados. Todos pendientes requiere mayor

precaución. Si no puede retroceder en la pendiente o si se siente inseguro en ella, no la recorte. Siempre corte el césped en toda la

superficie de la cuesta. Nunca arriba y abajo las pendientes.

Montaje y Configuración 3

Contenido de la caja

• Una Podadora • Uno Colector de Césped • Uno Botella del Aceite

• Uno Manual de Operador • Uno Manual de Operador de Motor • Uno Canal de Descarga Lateral

NOTA: Tenga en cuenta que este manual del operador abarca

tanto los modelos de rueda alta y baja de este cortacésped.

Aunque este manual se ilustra el modelo de rueda alta, las

instrucciones y las características son igualmente aplicables al

modelo de rueda baja, así, a menos que se indique lo contrario.

Montaje

NOTA: Esta unidad se envía sin gasolina ni aceite en el motor.

Llene con gasolina y aceite como se indica en las instrucciones

que se incluyen en el manual de motor adjunto ANTES de poner

en funcionamiento su podadora.

Manija

1. Retire el colector de césped y material de empaque que

pudiera estar entre las manijas superior e inferior.

a. Quite los tornillos y tuercas de mariposa transporte

desde el mango como se muestra en la fig. 3-1.

No afloje o quitar adyacentes tornillos de cabeza

hexagonal.

b. Si bien la estabilización de cortacésped por lo que

no se mueve, pivote asa superior como se muestra

en la figura. 3-2. No engarzado cable mientras

levanta la palanca hacia arriba.

2. Retire la T-pernos de la manija entre corchetes como se

muestra en la fig. 3-3.

Figura 3-1

Figura 3-2

Figura 3-3

10 Sección 3— Montaje y configuración

4. La guía de la cuerda está unida al costado derecho de la

manija superior. Afloje la tuerca de mariposa que sujeta la

guía de la cuerda, fig. 3-6.

a. Sostenga el control de la cuchilla contra la manija

superior.

b. Lentamente tirar de la cuerda que la manilla del

motor y deslizar la cuerda de arranque en la guía de

la cuerda. Vea la fig. 3-6.

c. Deslice la cuerda de arranque en la guía, y ajuste la

tuerca mariposa.

d. La atadura de cables uso (s) para garantizar cable (s)

para bajar de manejar.

Colector de Césped

1. Para ensamblar el colector de césped (de ser necesario),

Haga el cierto bolso es dio vuelta a la derecha el lado antes

de reunir (la advertencia de la etiqueta será por fuera).

a. Coloque la bolsa sobre el marco con el lado negro de

plástico en el fondo.

b. Deslice el canal de plástico sobre los ganchos del

marco. Vea la fig. 3-7.

3. Siga los siguientes pasos para completar conjunto del

mango:

a. Tire hacia arriba en el asa hasta agujeros en la manija

(que se muestra en la figura. 3-3 corte de la cubierta)

se alinean con los agujeros en el mango soporte. Vea

la fig. 3-4.

NOTA: Al tirar hacia arriba la palanca, asegúrese de que no

tire de manejar todo el camino.

b. Inserte el T-pernos quitó anteriormente a través del

mango corchetes y asa inferior y apriete bien para

asegurar el mango en su lugar. Vea la fig. 3-4.

c. Vuelva a colocar tuercas y pernos de transporte

retirarse antes en una reducción de los agujeros de

la manija como se muestra en la figura. 3-5.

Figura 3-5

Figura 3-6

Figura 3-4

11Sección 3 — Montaje y configuración

1. En el costado de la podadora, levante el adaptador para

abono. Vea fig. 3-9.

2. Deslice los dos ganchos del canal de descarga lateral

debajo del pasador de bisagra sobre el montaje del

adaptador para abono. Baje el adaptador para abono.

No extraiga la clavija para abono lateral en cualquier

momento, aún cuando no esté abonando.

Ajustes

Altura de Corte

Hay una palanca de ajuste de altura de corte, situado encima de

la rueda trasera derecha y la rueda delantera izquierda.

1. Presione la palanca hacia la rueda (unidad tenderá a caer

cuando se suelta la palanca).

2. Muévala a cualquier de las posiciones para la altura de

corte deseado. Vea la fig. 3-10 y 3-10A.

2. Para acoplar el colector de césped.

a. Levante la puerta de descarga posterior.

b. Lugar de colección de césped en las ranuras en el

mango entre corchetes como se muestra en la fig.

3-8. Suelte la puerta de descarga de modo que

descanse sobre el colector de césped.

Para quitar al receptor de hierba, levante la puerta de descarga

trasera en el cortacésped. Receptor de hierba de levantamiento

y, lejos de la vara de pivote. El reverso de liberación descarga

la puerta para permitir que ello cerrara la apertura trasera del

cortacésped.

Canal de Descarga Lateral

Su podadora ha sido enviada como abonadora. Si hace la

conversión a descarga lateral, asegúrese de que el colector de

césped esté fuera de la unidad y que la puerta de descarga

trasera esté cerrada. Figura 3-10

Figura 3-8

Figura 3-7

Figura 3-9

Clavija para

abono lateral

Inferior

Superior

Bajo la rueda

12 Sección 3— Montaje y configuración

2. Coloque el mango en una de las tres posiciones que se

sienta más cómodo. Vea la fig. 3-11 inserción.

3. Fije la posición con tuercas y pernos de transporte

eliminado antes.

Control de transmisión

La rueda de ajuste está ubicada en el alojamiento de la manija

de control de transmisión y se utiliza para ajustar o aflojar la

correa de transmisión. Deberá ajustar el control de transmisión

si la podadora no se autopropulsa con el control de transmisión

enganchado o si las ruedas de la podadora vacilan con el

control de transmisión enganchado. Si ocurre alguna de estas

condiciones, rote la rueda de ajuste en sentido de las agujas del

reloj para ajustar el cable o en sentido contrario a las agujas del

reloj para aflojar el cable, Fig. 3-12.

Configuraciòn

Llenado de gasolina y aceite

Refiérase a las instrucciones del manual del motor para la

información de motor.

1. Añadir el petróleo proporcionado antes de la unidad inicial

por primera vez de la caja.

2. Atender el motor con la gasolina como instruido en el

manual del motor.

ADVERTENCIA: Tenga extremo cuidado cuando

manipule gasolina. La gasolina es altamente

inflamable y sus vapores pueden causar

explosiones. Nunca agregue combustible a la

máquina en interiores o mientras el motor está

caliente o en funcionamiento. Apague cigarrillos,

cigarros, pipas y otras fuentes de combustión.

NOTA: para cortadoras de césped con ruedas de bajo, el

ajuste de altura de las palancas se mueven en la dirección

opuesta para ajustar, para aquellos con altas ruedas, el

movimiento palancas en la misma dirección.

3. Libere la palanca hacia la cubierta de la podadora.

IMPORTANTE: Tanto las ruedas delanteras y traseras deben

colocarse en la misma posición relativa. Cuando el terreno

es agreste o irregular cambie la palanca de ajuste de la

altura a una posición más alta. De esta manera se cuida

más el césped.

Inclinación de la manija

Por conveniencia de la operación, puede ajustar la inclinación de

la manija de la siguiente manera:

1. Quite los tornillos y tuercas de mariposa transporte de

manejar. Vea la fig. 3-11.

Figura 3-10A

Figura 3-11

Figura 3-12

Ajustar

Aflojar

Alto de ruedas

Inferior

Superior

Controles Y Características 4

Control de Cuchilla

El control de la cuchilla está unido a la manija superior. Presione

la manija de control de la cuchilla contra la manija superior para

operar la unidad. Suelte la manija de control de la cuchilla para

detener el motor y la cuchilla.

ADVERTENCIA: El mecanismo de control de la

cuchilla es un dispositivo de seguridad. Nunca

intente anular su funcionamiento.

Control de la transmisión

El control de transmisión se encuentra ubicado por debajo de

la manija superior y se utiliza para enganchar la transmisión.

Apriételo contra la manija superior para enganchar la

transmisión, libérelo para disminuir la velocidad o detener la

podadora.

Palanca de Ajuste de la Altura de Corte

Una palanca de ajuste se encuentra en la rueda trasera derecha

y el otro se encuentra en la rueda delantera derecha. Los dos

palancas tienen que estar en la misma posición relativa para

asegurar un corte uniforme. Para ajustar la altura de corte, se

refieren a la sección de “Ensamblado y Configuración”.

Figura 4-1

Lavado de la Plataforma (De ser equipado)

La plataforma de su podadora está equipada con un puerto de

agua sobre su superficie como parte del sistema de lavado de la

plataforma. Utilice el lavado de la plataforma para lavar la parte

inferior de la plataforma y quitar los recortes de césped.

Canal de Descarga Lateral

Su cortacésped es transportado como un mulcher. Para

descargar los recortes de periódico de hierba al lado en

cambio, siga las instrucciones en la sección de “Ensamblado y

Configuración” para atar el canal de descarga lateral.

Arrancador de Retroceso

El arrancador de retroceso está unido a la manija superior

derecha. Para encender la unidad colóquese detrás de la misma y

tire de la cuerda del arrancador de retroceso.

Arrancador eléctrico (De ser equipado)

El interruptor de encendido se encuentra en el lado derecho de

la parte superior de manejar. Es usado sólo para el juez de salida

eléctrico.

Arrancador

de retroceso

Control de

cuchilla

Palanca de

ajuste de altura

de corte

Palanca de

ajuste de altura

de corte

Canal de

Descarga Lateral Lavado de la

Plataforma

Control de la

transmisión

Arrancador

eléctrico

Funcionamiento 5

Figura 5-1

Figura 5-2

Encendido del Motor

ADVERTENCIA: Asegúrese que ninguna persona

aparte del operador permanezca cerca de la

podadora mientras arranca el motor u opera la

misma. Nunca encienda un motor en espacios

cerrados o en una zona con poca ventilación. El

escape del motor contiene monóxido de carbono,

un gas inodoro y letal. Mantenga las manos, los pies,

el cabello y la ropa suelta alejados de las partes

móviles del motor y de la podadora.

Siga el juego de instrucciones que pertenecen a su unidad.

Refiérase al manual de motor para la ayuda con el motor.

Briggs & Stratton Motor:

1. Colóquese detrás de la podadora, apriete la manija de

control de la cuchilla y sosténgala contra la manija superior.

2. Arrancador de retroceso: Sostenga firmemente las dos

manijas juntas, tome la manija del arrancador de retroceso

y tire de la cuerda para sacarla con un movimiento rápido

y continuo. Vea la Fig. 5-1. Mantenga firme la manija del

arrancador, deje que la cuerda regrese lentamente al

arrancador.Repita hasta que el motor esté en marcha. Deje

que la cuerda se enrosque lentamente de regreso.

Arrancador eléctrico (De Ser Equipado): Gire la llave de

encendido a la derecha para poner en marcha el motor.

Suelte la llave una vez que el motor se ha puesto en

marcha.

Honda Motor:

1. Coloque la palanca de la válvula de combustible

(de ser

equipado)

en el lado izquierdo del motor en la posición de

ON. Vea el inserto de la Fig. 5-2.

2. Mueva la palanca de estárter (de ser equipado) en todo hacia

atrás en la posición de estárter.

3. Colóquese detrás de la podadora, apriete la manija de

control de la cuchilla y sosténgala contra la manija superior.

El obturador ahora comenzará a regresar lentamente a la

posición de obturador OFF después de activar el control de

la cuchilla. Por lo tanto, rápidamente avance al paso cuatro

siguiente.

4. Sostenga firmemente las dos manijas juntas, tome la

manija del arrancador de retroceso y tire de la cuerda para

sacarla con un movimiento del brazo rápido, continuo

y total. Vea la fig. 5-2. Mantenga firme la manija del

arrancador, deje que la cuerda regrese lentamente al

arrancador. Repita hasta que el motor esté en marcha. Deje

que la cuerda se vuelva a enrollar lentamente.

OFF

15Sección 5 — Funcionamiento

Detención del Motor

1. Suelte la manija de control de la cuchilla para detener el

motor y la cuchilla.

ADVERTENCIA: Espere a que la cuchilla se haya

detenido por completo antes de hacer cualquier

trabajo en la podadora o de retirar el colector de

césped.

Uso de la Podadora de Césped

Asegúrese que el césped está libre de piedras, palos, cables u

otros objetos que pudiesen dañar la cortadora o el motor. Dichos

objetos pueden ser arrojados accidentalmente por la podadora

en cualquier dirección y provocar lesiones personales graves al

operador y a otras personas.

1. Una vez que el motor esté funcionando, apriete el control

de transmisión contra la manija superior para propulsar la

podadora.

ADVERTENCIA: Al operar una podadora puede

ser que objetos extraños sean arrojados a los ojos, lo

cual puede dañarlos gravemente. Utilice siempre

gafas de seguridad durante la operación de la

podadora o mientras la ajusta o la repara.

Uso como Abonadora

Para abonar el césped, quite el colector de césped de la máquina.

La puerta de descarga posterior deberá estar cerrada. Para

un abono eficiente, no corte césped húmedo. Si el césped ha

crecido más de 10,2 cm. (4 pulg.) no se recomienda el uso de

la podadora como abonadora. En ese caso, use el colector de

césped para embolsar los recortes.

Uso del Colector de Césped

Puede utilizar el colector de césped para recoger dichos recortes

mientras opera la podadora.

1. Acople el colector de césped siguiendo las instrucciones

en la sección de Montaje y Configuración. Los recortes

de césped se recolectarán automáticamente en la bolsa a

medida que pase la podadora. Opere la podadora hasta

que la bolsa de recolección esté llena.

2. Detenga el motor por completo soltando la manija de

control de la cuchilla. Compruebe que la unidad se haya

detenido por completo.

3. Para deshacerse de los recortes de césped levante la puerta

de descarga y tire de la bolsa de recolección hacia arriba,

apartándola de la podadora.

ADVERTENCIA: Si golpea un objeto extraño,

detenga el motor. Retire el cable de la bujía,

inspeccione la podadora para ver que no tenga

daños, y repare el daño antes de reiniciar y operar la

podadora. La vibración excesiva de la podadora

durante la operación es una indicación de daño. Se

debe inspeccionar y reparar la unidad lo antes

posible.

Mantenimiento Y Ajustes 6

Mantenimiento

Recomendaciones Generales

• Respete siempre las reglas de seguridad cuando realice

tareas de mantenimiento.

• La garantía de esta podadora no cubre elementos que han

estado sujetos al mal uso o la negligencia del operador.

Para recibir el reembolso total de la garantía, el operador

deberá dar mantenimiento a la podadora como se indica

en este manual.

• El cambio de la velocidad controlada del motor invalidará

la garantía del motor.

• Todos los ajustes deben ser verificados por lo menos una

vez en cada estación.

• Revise periódicamente todos los sujetadores y compruebe

que estén bien ajustados.

ADVERTENCIA: Detenga siempre el motor,

desconecte la bujía y haga masa contra el motor

antes de realizar cualquier tarea de mantenimiento a

su máquina.

Lubricación

1. Lubrique con aceite ligero los puntos de pivote del control

de la cuchilla al menos una vez cada estación. Este control

debe funcionar libremente en ambas direcciones, Fig. 6-1.

Figura 6-1

2. La transmisión estado prelubricada y sellada en la fábrica y

no requiere lubricación.

3. Siga el manual adjunto del motor para conocer las

instrucciones y el programa de lubricación del mismo.

Cuidado de la cubierta

Debe limpiar la parte inferior de la plataforma de la podadora

después de cada uso para prevenir la acumulación de recortes

de césped u otros desechos. Siga los pasos que aparecen debajo

para realizar esta tarea.

1. Desconecte el cable de la bujía. Drene la gasolina de la

podadora o coloque un trozo de plástico debajo del tapón

de llenado del combustible.

2. Incline la podadora de manera que quede apoyada sobre la

caja. Mantenga hacia arriba el lado donde se encuentra el

filtro de aire. Sostenga firmemente la podadora.

ADVERTENCIA: Nunca incline la podadora más

de 90 grados en ninguna dirección y no deje la

podadora inclinada. Se puede filtrar aceite dentro

de la parte superior del motor y causar problemas

de arranque.

3. Raspe y limpie la parte inferior de la plataforma mediante

el uso de una herramienta adecuada.

4. Vuelva a colocar la podadora sobre sus ruedas en el suelo.

Si puso un plástico debajo del tapón de llenado de

combustible asegúrese de sacarlo en este momento.

17Sección 6 — ManteniMiento Y ajuSteS

Cuidados para el motor

A continuación se presenta una lista de tareas de mantenimiento

necesarias para el buen funcionamiento de la cortadora de

césped. Siga el manual adjunto del motor para consultar la lista

detallada y las instrucciones.

• Verifique el nivel de aceite como se indica en el manual de

motor.

• Limpie el filtro de aire cada 25 horas en condiciones

normales de uso. Limpie a intervalos de pocas horas

cuando haya mucho polvo. Consulte el manual del motor.

• Limpie la bujía y restablezca la distancia disruptiva por lo

menos una vez por temporada. Consulte el manual del

motor para conocer las especificaciones para el tipo de

bujía y la distancia disruptiva correctas.

• Limpie el motor regularmente con un trapo o cepillo.

Mantenga limpio el sistema de enfriamiento (área del

soplador) para permitir la circulación apropiada de aire.

Quite todo el césped, suciedad y residuos combustibles del

área del silenciador.

Lavado de la Plataforma (De ser equipado)

La plataforma de su podadora está equipada con un puerto de

agua sobre su superficie como parte del sistema de lavado de la

plataforma.

Utilice el lavado de la plataforma para lavar la parte inferior

de la plataforma y quitar los recortes de césped e impedir la

acumulación de sustancias químicas corrosivas. Realice los

siguientes pasos DESPUÉS DE CADA CORTE DE CÉSPED:

1. Empuje la podadora a una zona nivelada y despejada del

césped, que se encuentre suficientemente cerca de una

canilla de agua al alcance de la manguera del jardín.

PRECAUCIÓN: Asegúrese de que el canal de

descarga de la podadora NO ESTÉ ORIENTADO en la

dirección en que se encuentran la casa, el garaje, los

vehículos estacionados, etc.

2. Enrosque el acople de manguera (embalado con el Manual

del Operador de su tractor) en el extremo de la manguera

de jardín.

3. Una el acople de la manguera al puerto de agua que se

encuentra en la superficie de la plataforma. Vea la Fig. 6-2.

4. Abra el suministro de agua.

5. Arranque el motor como se describe en la sección de

Operación.

6. Hacer funcionar el motor durante dos minutos como

mínimo, permitiendo que la parte inferior de la plataforma

de corte se lave a fondo.

7. Hoja de control de la cuchilla al parar el motor y la cuchilla.

8. Desconecte el agua y retire el acoplador de la manguera

desde el puerto de agua que se encuentra en la superficie

de la plataforma.

Después de limpiar la plataforma, reinicie la podadora. Mantenga

el motor y la cuchilla en funcionamiento durante dos minutos

por lo menos para permitir que se seque totalmente el lado

inferior de la misma.

Figure 6-2

Servicio 7

Cuchilla

Adaptador

de la Misma

Perno

Soporte de

Campana de

la Cuchilla

ADVERTENCIA: Si la cuchilla está desequilibrada

generará vibraciones excesivas cuando rote a altas

velocidades. Esto puede producir daños a la

podadora, y se puede romper, causando así lesiones

personales.

5. Lubrique el cigüeñal del motor y la superficie interna

del adaptador de la cuchilla con aceite ligero. Deslice el

adaptador de la cuchilla sobre el cigüeñal del motor. Instale

la cuchilla con el lado marcado “Bottom” (inferior) o con el

número de parte hacia el piso cuando la podadora está en

posición de operación. Asegúrese que la cuchilla quede

alineada y asentada en las bridas del adaptador. Vea la fig.

7-1 inserción.

6. Coloque el soporte de campana de la cuchilla en la misma.

Compruebe que las muescas del soporte de campana de

la cuchilla estén alineadas con los orificios pequeños de la

cuchilla.

7. Vuelva a colocar el perno hexagonal y ajústelo según Los

siguientes valores de torsión: 450 lb-pulg como mínimo,

600 lb-pulg como máximo.

Para asegurar la operación segura de la podadora revise

periódicamente el perno de la cuchilla para determinar si está

bien ajustado.

Cuidado de la correa

NOTE: Varios componentes deben ser quitados a fin de cambiar

el cinturón del cortacésped. Ver a un Distribuidor de Servicio de

Troy-Bilt autorizado para hacer sustituir su cinturón.

Reemplazo de la batería (De ser equipado)

ADVERTENCIA: Las baterías contienen ácido

sulfúrico que puede causar quemaduras. No ponga

en corto circuito o mutile las baterías de ninguna

manera. No coloque las baterías sobre fuego dado

que pueden explotar o despedir materiales tóxicos.

1. Desbaratar junta de la tapa y levante tapa de la batería.

2. Retire los conductores positivo y negativo de la batería, y

tire de la batería para extraerla. Vea la Fig. 7-2.

Cuidado de la Cuchilla

ADVERTENCIA: Cuando saque la cuchilla de corte

para afilarla o reemplazarla, protéjase las manos

usando un par de guantes para trabajo rudo o un

trapo grueso para sostener la cuchilla. Inspeccione

periódicamente el adaptador de la cuchilla en busca

de rajaduras, especialmente cuando golpee un

objeto extraño. Realice los reemplazos que resulten

necesarios. Siga los pasos que aparecen debajo para

realizar el mantenimiento de la cuchilla.

1. Desconecte el cable de la bujía. Gire la podadora sobre el

costado y compruebe que el filtro de aire y el carburador

queden mirando hacia arriba.

2. Saque el perno y el soporte de campana de la cuchilla que

sostienen la cuchilla y el adaptador de la misma al cigüeñal

del motor, Fig. 7-1.

3. Saque la cuchilla y el adaptador del cigüeñal, Fig. 7-1.

4. Para comprobar el equilibrio, retire la cuchilla y balancee

sobre un destornillador de eje redondo. Saque metal del

lado pesado hasta que quede bien equilibrada. Cuando

afile la cuchilla, siga el ángulo original de la muela como

guía. Afile cada borde de corte por igual para mantener el

balance de la cuchilla.

Figura 7-1

19Sección 7 — Servicio

3. Reemplace por una nueva batería. Conecte el conductor

positivo (rojo) al lado positivo del paquete de batería, luego

conecte el lado negativo (negro). Vea la Fig. 7-3.

4. Vuelva a colocar la cubierta y la batería sello de la cubierta.

Carga de la batería (De ser equipado)

ADVERTENCIA: La batería contiene fluido

corrosivo y material tóxico; manipule con cuidado y

mantenga alejado de los niños. No perfore,

desensamble, mutile o prenda fuego a la batería. Los

gases explosivos podrían purgarse durante la carga

o descarga. Utilice en un área bien ventilada, alejada

de las fuentes de ignición.

NOTA: La clavija especialmente diseñada del cargador

únicamente se adaptará a la clavija en la caja de las

baterías.

1. Desbaratar junta de la tapa , enchufe el cargador de

la batería dentro del orificio en la parte inferior del

alojamiento de la batería, Fig. 7-4.

2. Inserte la clavija del cargador de la batería en una salida

residencial estándar de 120 voltios. Cargue la batería

durante 8 a 10 horas antes del uso inicial. No cargue por

más de 12 horas. La batería únicamente necesitará cargarse

en el ajuste inicial, al final de la temporada, y luego de que

no se haya utilizado por períodos prolongados de tiempo.

NOTA: Si frecuentemente se detenga y reinicie el

cortacésped durante cada corte durante toda la temporada

(por ejemplo, cuando ensacado), más frecuente de carga

puede ser necesario.

3. Después de cargar, primero desconecte la clavija del

cargador de la salida, luego desconecte el conductor

del cargador de la batería y vuelva a colocar sello de la

cubierta.

Figura 7-4

(+) Terminal

Positivo

(-) Terminal

Negativo

Figura 7-3

Figura 7-2

20 Sección 7— Servicio

IMPORTANTE: No quite el paquete de baterías del

alojamiento del arrancador eléctrico por ninguna razón

que no sea el reemplazo.

IMPORTANTE: Siempre conecte el conductor del cargador

dentro del paquete de baterías en primer lugar, y luego

inserte la clavija del cargador de baterías en una salida

residencial estándar de 120 voltios. Siga este orden siempre

que cargue la batería.

Reemplazo del fusible (De ser equipado)

El circuito del arrancador eléctrico y la batería están protegidos

por un fusible de 40 amperes. Si el fusible se quema, el

arrancador eléctrico no funcionará. Si la unidad no se enciende

con el arrancador eléctrico, siga los siguientes pasos para

verificar que el fusible está dentro del alojamiento de la batería:

1. Abra la cubierta de la batería como se describe en

Reemplazo de Batería.

2. Retire el fusible del enchufe e inspeccione como se muestra

en la Fig. 7-5. Si está quemado, reemplace por un fusible de

automóviles estándar de 40 amperes.

3. Coloque con cuidado los cables dentro del alojamiento, y

vuelva a colocar la cubierta de la batería .

NOTA: El motor puede ponerse en marcha manualmente si

el fusible se quema.

Almacenamiento Fuera de Temporada

Se deben seguir estos pasos para la preparación de la podadora

para su almacenamiento.

• Limpie y lubrique la podadora como se describe en Las

instrucciones de lubricación.

• Cubra la cuchilla con grasa para chasis para impedir la

oxidación.

• Consulte el manual del motor para conocer las

instrucciones para el almacenamiento correcto del mismo.

• Asegure tolva de descarga lateral para manejar como se

muestra en la Fig. 7-6.

• Almacene la unidad en una zona limpia y seca. No la

almacene cerca de materiales corrosivos como por ejemplo

fertilizantes.

Cuando almacene cualquier tipo de equipo motorizado en un

galpón de depósito metálico o con poca ventilación, tenga

especial cuidado de realizarle un tratamiento antioxidante al

equipo. Use aceite ligero o silicona para recubrir el equipo,

especialmente los cables y partes móviles de su podadora antes

de almacenarla.

Batería (De ser equipado)

La batería debe guardarse con una carga completa. El

almacenamiento prolongado de una batería descargada reducirá

la vida útil y la capacidad de la batería.

Figura 7-6

Fusible

Hecho volar

Figura 7-5

Notas 8

Solución de problemas 9

Problema Causa Remedio

El motor no arranca 1. El control de lámina se retiró.

2. Alambre de bujía desconectado.

3. Depósito de combustible combustible vacío

o añejo.

4. ESTÁRTER no activado. (De ser equipado)

5. Bujía defectuosa.

6. Línea de combustible bloqueada.

7. El motor se desbordó.

8. La válvula de combustible se cerró. (De ser

equipado)

9. El motor no está cebado. (De ser equipado)

10. Fusible quemado. (Principio Eléctrico Sólo)

1. Contratar el control de lámina.

2. Unir el alambre a la bujía.

3. Llenar el tanque de la gasolina limpia, fresca.

4. Ahogue el motor (ver la sección de

Funcionamiento).

5. Limpio, ajuste el hueco, o sustituir.

6. Línea de combustible limpia.

7. Esperar unos minutos para reactivarse.

8. Válvula de combustible abierta. Ver el

manual de motor.

9. Cebe el motor tal como se explica

en la sección de Funcionamiento.

10. Sustituya el fusible (ver la sección de

Servicio).

El motor funciona de

manera errática

1. El cable de la bujía está flojo.

2. La línea del combustible está tapada o el

combustible es viejo.

3. La ventilación en la tapa del combustible

está obstruida.

4. Agua o suciedad en el sistema del

combustible.

5. El filtro de aire está sucio.

6. La unidad que corre con el ESTÁRTER (De ser

equipado) se aplicó.

1. Conecte y ajuste el cable de la bujía.

2. Limpie la línea del combustible; llene el

tanque con gasolina limpia y fresca

3. Destape la ventilación.

4. Vacíe el tanque del combustible. Vuelva a

llenarlo con combustible limpio.

5. Refiérase a la sección de mantenimiento de

motor.

6. Perilla de ESTÁRTER de empuje en.

El motor recalienta 1. El nivel de aceite del motor es bajo.

2. Flujo de aire restringido.

1. Llene el cárter con aceite adecuado.

2. Retire el alojamiento del soplador y límpielo.

Saltos ocasionales

(pausas) a

alta velocidad

1. La distancia disruptiva de la bujía es muy

pequeña.

1. Ajuste la distancia disruptiva a 0,76 mm (0,03

pulg).

Funciona mal en

marcha lenta

1. Bujía atorada, averiada o exceso de distancia

disruptiva.

2. El filtro de aire está sucio.

1. Reajuste la distancia disruptiva a 0,76mm

(0,03) o reemplace la bujía.

2. Refiérase a la sección de mantenimiento de

motor.

Seguido después paginan

23Sección 9 — Solución de problemaS

Problema Causa Remedio

Demasiada vibración 1. Cuchilla floja o desequilibrada.

2. Cuchilla abollada.

1. Apriete la cuchilla y el adaptador. Equilibre la

cuchilla.

2. Consulte a un distribuidor autorizado.

La podadora no abona

el césped

1. Césped húmedo.

2. Césped excesivamente alto.

3. La cuchilla de la cortadora no está afilada.

1. No corte el césped cuando está mojado,

espere hasta que sea más tarde para hacerlo.

2. Pode una vez a una altura de corte elevada

y luego vuelva a realizar el corte a la altura

deseada, o siga una ruta de corte más

estrecha.

3. Afile o cambie la cuchilla.

Corte desigual 1. La posición de las ruedas no es correcta.

2. La cuchilla de la cortadora no está afilada.

1. Coloque las ruedas delantera y trasera en la

posición de la misma altura.

2. Afile o cambie la cuchilla.

La podadora no

avanza por sí misma

1. Correa mal instalada.

2. Hay desechos bloqueando el

funcionamiento de la transmisión.

3. Correa dañada o desgastada.

1. Compruebe la correa para ver si la polea está

bien instalada y se mueve correctamente.

2. Detenga el motor, desconecte el cable de la

bujía y limpie los desechos.

3. Inspeccione y cambie el perno.

GARANTÍA LIMITADA DEL FABRICANTE PARA

GDOC-100020 REV. A

La siguiente garantía limitada es otorgada por Troy-Bilt LLC con

respecto a nuevos productos adquiridos y utilizados en Estados

Unidos y/o sus territorios y posesiones, y por MTD Products Limited

con respecto a nuevos productos adquiridos y utilizados en Canadá

y/o sus territorios y posesiones (cualquiera de las dos entidades,

respectivamente, “Troy-Bilt”).

“Troy-Bilt” garantiza este producto (excluidas las Piezas y Accesorios

con Desgaste Normal según se describe más abajo) contra defectos

en los materiales y mano de obra por un período de dos (2) años

a partir de la fecha de compra original y, a su opción, reparará o

reemplazará, sin costo alguno, cualquier pieza que presente defectos

en los materiales o de mano de obra. Esta garantía limitada sólo se

aplicará si el producto ha sido operado y mantenido de acuerdo con

las instrucciones del Manual del Operador que se proporciona con el

producto y no ha sido sujeto a uso inapropiado, abuso, uso comercial,

abandono, accidente, mantenimiento incorrecto, alteración,

vandalismo, robo, incendio, inundación o algún daño debido a otro

peligro o desastre natural. El daño resultante por la instalación o el

uso de piezas, accesorios o aditamentos no aprobados por Troy-Bilt

para su uso con el(los) producto(s) incluido(s) en este manual

anulará la garantía en lo que respecta a esos daños.

Se garantiza que las Piezas con Desgaste Normal están libres

de defectos en los materiales y mano de obra por un período de

treinta (30) días a partir de la fecha de compra. Las piezas sujetas

a desgaste normal incluyen pero no se limitan a: baterías, correas,

cuchillas, adaptadores para cuchillas, dientes, bolsas para pasto,

ruedas, ruedas para la plataforma de la podadora tractor, asientos,

zapatas antideslizantes, ruedas de fricción, placas de raspado, gomas

helicoidales y neumáticos.

Accesorios — Troy-Bilt garantiza que los accesorios de este producto

están libres de defectos de material y mano de obra durante un

período de un (1) año a partir de la fecha de compra o arrendamiento

original del accesorio. Los accesorios incluyen, pero no se limitan a

elementos tales como: colectores de césped y kits para abono.

CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio de

la garantía está disponible, CON COMPROBANTE DE COMPRA, a

través de su distribuidor local autorizado para el mantenimiento. Para

localizar al distribuidor de su zona:

En Estados Unidos de América

Consulte las páginas amarillas, o póngase en contacto con Troy-Bilt

LLC en P.O. Box 361131, Cleveland, Ohio 44136-0019, llame al 1-866-

840- -6483, o visite nuestro sitio web en www.troybilt.com.

En Canadá

Póngase en contacto con MTD Products Limited, Kitchener, ON N2G

4J1, llame al 1-800-668-1238 ó visite nuestro sitio web en www.

mtdcanada.com.

Esta garantía limitada no suministra cobertura en los siguientes

casos:

a. El motor o las piezas que lo componen. Estos productos pueden

tener garantía del fabricante por separado. Consulte los términos y

condiciones de la garantía aplicable del fabricante.

b. Las bombas, válvulas y cilindros del rompetroncos tienen una

garantía separada de un año.

c. Los artículos necesarios para el mantenimiento de rutina como

por ejemplo lubricantes, filtros, afiladores de cuchillas, sincroni-

zación del motor, los ajustes de los frenos, del embrague o de la

plataforma y el deterioro normal del acabado exterior debido al

uso o exposición.

d. Mantenimiento no realizado por el distribuidor de servicio

autorizado.

e. Troy-Bilt no extiende ninguna garantía para los productos

vendidos o exportados fuera de los Estados Unidos de América

y/o Canadá, y sus respectivas posesiones y territorios, excepto

para aquellos vendidos a través de los canales autorizados de

distribución de exportaciones de Troy-Bilt.

f. Piezas de reemplazo que no son piezas originales de Troy-Bilt.

g. Gastos de transporte y visitas técnicas.

h. Troy-Bilt no garantiza este producto para uso comercial.

No existe ninguna garantía implícita, incluyendo cualquier

garantía implícita de comerciabilidad o adaptabilidad para un

propósito en particular, una vez transcurrido el período aplicable

de garantía escrita según lo antedicho en relación con las piezas

identiﬁcadas. Ninguna otra garantía expresa, ni oral ni escrita,

excepto la mencionada anteriormente, extendida por personas

reales o jurídicas, incluidos los distribuidores o los minoristas

con respecto a cualquier producto, obligará a Troy-Bilt. Durante el

plazo de la garantía el único recurso es la reparación o reemplazo

del producto como se indicó anteriormente.

Las disposiciones de esta garantía cubren el recurso de reparación

única y exclusiva que surge de la venta. Troy-Bilt no se hará

responsable de ninguna pérdida o daño incidental o resultante,

incluyendo sin limitación, los gastos incurridos para los servicios

de mantenimiento del césped, o los gastos de arrendamiento para

reemplazar de manera transitoria un producto bajo garantía.

Algunos estados no permiten la exclusión o limitación de los daños y

perjuicios incidentales o directos, o las limitaciones sobre la duración

de las garantías implícitas, por lo que las exclusiones o limitaciones

mencionadas anteriormente pueden no serle de aplicación.

En ningún caso se obtendrá una compensación de ningún tipo por un

monto mayor al precio de compra del producto vendido. La alteración

de las características de seguridad del producto anulará esta garantía.

Usted asume el riesgo y la responsabilidad de las pérdidas, daños

o lesiones que sufran usted y sus bienes y/u otras personas y sus

bienes como resultado del uso incorrecto o de la falta de capacidad

para usar este producto.

Esta garantía limitada cubre solamente al comprador original, o a la

persona que recibió el producto de regalo.

CÓMO SE RELACIONA LA LEGISLACIÓN ESTATAL

CON ESTA GARANTÍA: Esta garantía limitada le otorga

derechos legales específicos y usted también puede tener otros

derechos que varían de un estado a otro.

IMPORTANTE : El propietario debe presentar comprobante de

compra original para obtener la cobertura de la garantía.

Troy-Bilt LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019, Teléfono: 1-866-840-6483, 1-330-558-7220

MTD Canada Limited - KITCHENER, ON N2G 4J1; teléfono 1-800-668-1238

Troy Bilt Tb230 Users Manual

Troy-Bilt-Tb230-Triaction-21-High-Wheel-Self-Propelled-Mower-Owner-S-Manual troy-bilt-tb230-triaction-21-high-wheel-self-propelled-mower-owner-s-manual

Troy-Bilt-Tb280-Es-Triaction-21-Front-Wheel-Self-Propelled-Mower-Owner-S-Manual troy-bilt-tb280-es-triaction-21-front-wheel-self-propelled-mower-owner-s-manual

Troy-Bilt-Tb220-Triaction-21-Front-Wheel-Drive-Self-Propelled-Mower-Users-Manual-684419 troy-bilt-tb220-triaction-21-front-wheel-drive-self-propelled-mower-users-manual-684419

!! TB230_TB280ES_2013 Troy Lawn Mower Manuals - Lawn Mower Manuals – The Best Lawn Mower Manuals Collection

Preview ! TB230_TB280ES_2013 Troy Lawn Mower Manuals - Lawn Mower Manuals – The Best Lawn Mower Manuals Collection

Navigation menu

Versions of this User Manual:

Views

Navigation
