TROY-BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019
Printed In USA
Op e r a t O r ’s Ma n u a l
Safe Operation Practices • Set-Up • Operation • Maintenance • Service • Troubleshooting • Warranty
WARNING
READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL
BEFORE ATTEMPTING TO OPERATE THIS MACHINE.
FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.
Self Propelled Mower — Models TB330 XP/ TB350 XP
Form No. 769-06390
(December 20, 2010)
![](asset-2.png)
Customer Support
Please do NOT return the machine to the retailer or dealer without first contacting the Customer Support Department.
If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of
this machine, you can seek help from the experts. Choose from the options below:
Visit us on the web at www.troybilt.com◊
Call a Customer Support Representative at (800) 828-5500 or (330) 558-7220◊
◊
Thank you for purchasing a Lawn Mower manufactured by
Troy-Bilt. It was carefully engineered to provide excellent
performance when properly operated and maintained.
It instructs you how to safely and easily set up, operate and
persons who will operate the machine, carefully follow the
recommended safety practices at all times. Failure to do so could
result in personal injury or property damage.
All information in this manual is relative to the most recent
product information available at the time of printing. Review
this manual frequently to familiarize yourself with the machine,
Manual may cover a range of product specifications for various
models. Characteristics and features discussed and/or illustrated
in this manual may not be applicable to all models. We reserve
the right to change product specifications, designs and
equipment without notice and without incurring obligation.
If you have any problems or questions concerning the machine,
phone an authorized Troy-Bilt service dealer or contact us
website address and mailing address can be found on this page.
We want to ensure your complete satisfaction at all times.
Throughout this manual, all references to right and left side of the
machine are observed from the operating position
The engine manufacturer is responsible for all engine-related
issues with regards to performance, power-rating, specifications,
machine, for more information.
Thank You
Record Product Information
Before setting up and operating your new equipment, please
locate the model plate on the equipment and record the
information in the provided area to the right. You can locate the
down at the rear of the deck. This information will be necessary,
should you seek technical support via our web site, Customer
Support Department, or with a local authorized service dealer.
MO d e l nu M b e r
se r i a l nu M b e r
To The Owner 1
2
Safe Operation Practices ........................................ 3
Assembly & Set-Up .................................................. 9
Controls & Features ................................................13
Operation ................................................................14
Maintenance & Adjustment .................................16
Service .....................................................................18
Troubleshooting .................................................... 20
Replacement Parts .................................................21
Warranty ................................................................ 22
Spanish ................................................................... 23
Table of Contents
![](asset-3.png)
Important Safe Operation Practices 2
3
General Operation
attempting to assemble this machine. Read, understand,
and follow all instructions on the machine and in the
manual(s) before operation. Keep this manual in a safe
place for future and regular reference and for ordering
replacement parts.
Be completely familiar with the controls and the proper use 2.
of this machine before operating it.
This machine is a precision piece of power equipment, 3.
not a plaything. Therefore, exercise extreme caution at all
times. This machine has been designed to perform one job:
to mow grass. Do not use it for any other purpose.
the instructions and safe operation practices in this manual
and on the machine and should be trained and supervised
by an adult.
5.
rules of safe operation should be allowed to use this
machine.
Thoroughly inspect the area where the equipment is to be
used. Remove all stones, sticks, wire, bones, toys and other
foreign objects, which could be tripped over or picked up
and thrown by the blade. Thrown objects can cause serious
personal injury.
7.
toward roads, sidewalks, bystanders and the like. Also,
avoid discharging material against a wall or obstruction,
which may cause discharged material to ricochet back
toward the operator.
To help avoid blade contact or a thrown object injury, 8.
stay in operator zone behind handles and keep children,
bystanders, helpers and pets at least 75 feet from mower
while it is in operation. Stop machine if anyone enters area.
Always wear safety glasses or safety goggles during
operation and while performing an adjustment or repair
to protect your eyes. Thrown objects which ricochet can
cause serious injury to the eyes.
Wear sturdy, rough-soled work shoes and close-fitting
slacks and shirts. Shirts and pants that cover the arms
and legs and steel-toed shoes are recommended. Never
operate this machine in bare feet, sandals, slippery or light-
weight (e.g. canvas) shoes.
Do not put hands or feet near rotating parts or under the
cutting deck. Contact with blade can amputate fingers,
hands, toes and feet.

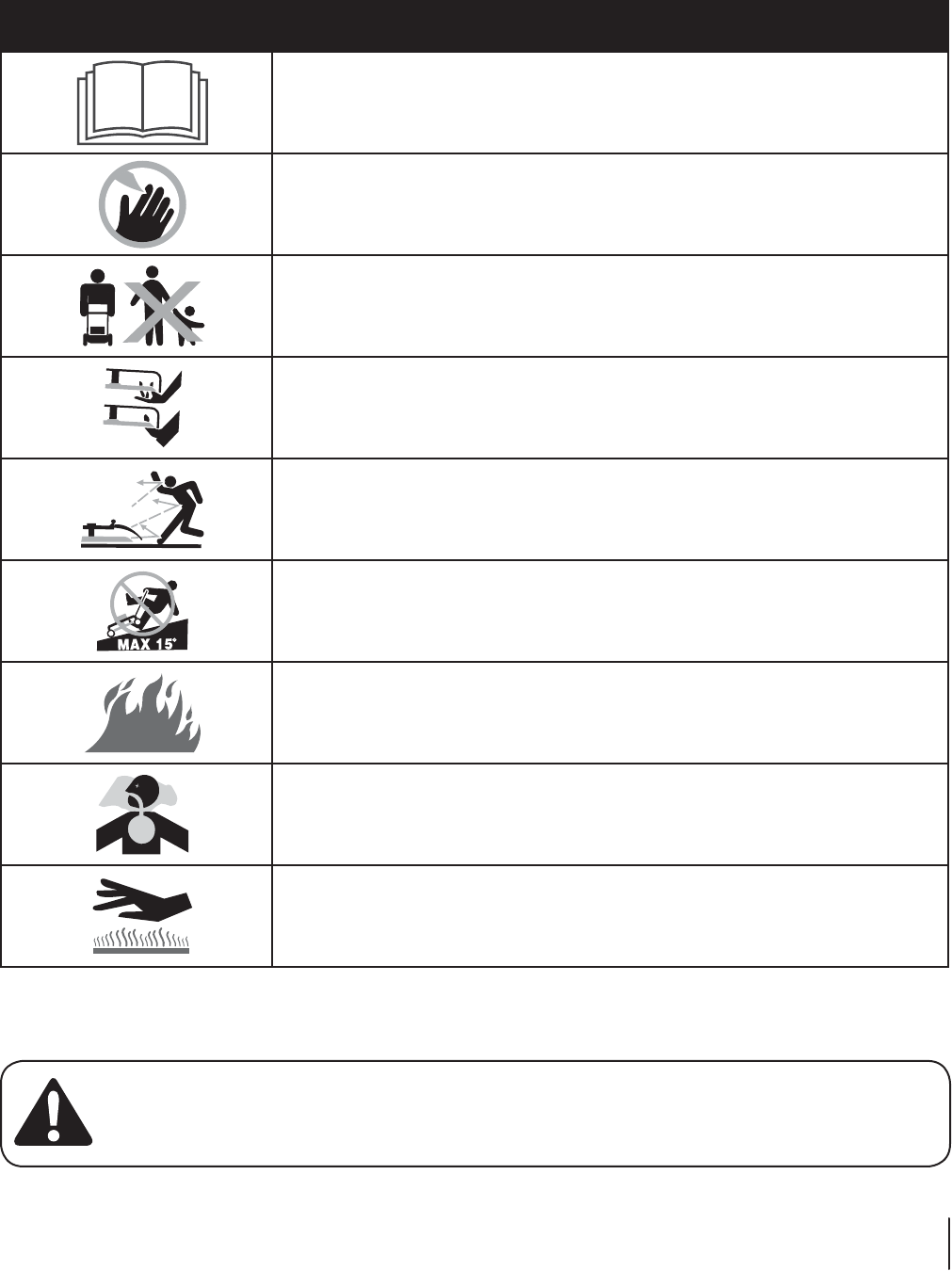

This symbol points out important safety instructions which, if not followed,
could endanger the personal safety and/or property of yourself and others. Read and follow
all instructions in this manual before attempting to operate this machine. Failure to comply
with these instructions may result in personal injury.
When you see this symbol.
This machine was built to be operated according to the safe operation practices in
this manual. As with any type of power equipment, carelessness or error on the part of the
operator can result in serious injury. This machine is capable of amputating fingers, hands,
toes and feet and throwing objects. Failure to observe the following safety instructions could
result in serious injury or death.
Engine Exhaust, some of its constituents, and certain vehicle components
contain or emit chemicals known to State of California to cause cancer and birth defects
or other reproductive harm.
Battery posts, terminals, and related accessories contain lead and lead
compounds, chemicals known to the State of California to cause cancer and reproductive
harm. Wash hands after handling.
![](asset-4.png)
4se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s
A missing or damaged discharge cover can cause blade
contact or thrown object injuries.
Many injuries occur as a result of the mower being pulled
over the foot during a fall caused by slipping or tripping.
Do not hold on to the mower if you are falling; release the
handle immediately.
Never pull the mower back toward you while you are
walking. If you must back the mower away from a wall or
obstruction first look down and behind to avoid tripping
and then follow these steps:
Step back from mower to fully extend your arms.a.
Be sure you are well balanced with sure footing.b.
c.
toward you.
Repeat these steps as needed.d.
Do not operate the mower while under the influence of
alcohol or drugs.
Do not engage the self-propelled mechanism on machines
so equipped while starting engine.
The blade control is a safety device. Never attempt to
bypass its operation. Doing so makes the safety device
inoperative and may result in personal injury through
contact with the rotating blade. The blade control must
operate easily in both directions and automatically return
to the disengaged position when released.
Never operate the mower in wet grass. Always be sure of
your footing. A slip and fall can cause serious personal
injury. If you feel you are losing your footing, release the
blade control handle immediately and the blade will stop
rotating within three seconds.
Mow only in daylight or good artificial light. Walk, never
run.
Stop the blade when crossing gravel drives, walks or roads.20.
If the equipment should start to vibrate abnormally, stop
the engine and check immediately for the cause. Vibration
is generally a warning of trouble.
Shut the engine off and wait until the blade comes to 22.
a complete stop before removing the grass catcher or
unclogging the chute. The cutting blade continues to
rotate for a few seconds after the blade control is released.
Never place any part of the body in the blade area until you
are sure the blade has stopped rotating.
Never operate mower without proper trail shield, 23.
discharge cover, grass catcher, blade control or other safety
protective devices in place and working. Never operate
mower with damaged safety devices. Failure to do so can
result in personal injury.
Muffler and engine become hot and can cause a burn. Do
not touch.
Never attempt to make a wheel or cutting height 25.
adjustment while the engine is running.
the manufacturer. Failure to do so can result in personal
injury.
When starting engine, pull cord slowly until resistance 27.
is felt, then pull rapidly. Rapid retraction of starter cord
(kickback) will pull hand and arm toward engine faster than
you can let go. Broken bones, fractures, bruises or sprains
could result.
If situations occur which are not covered in this manual, 28.
use care and good judgement. Contact Customer Support
for assistance or the name of the nearest service dealer.

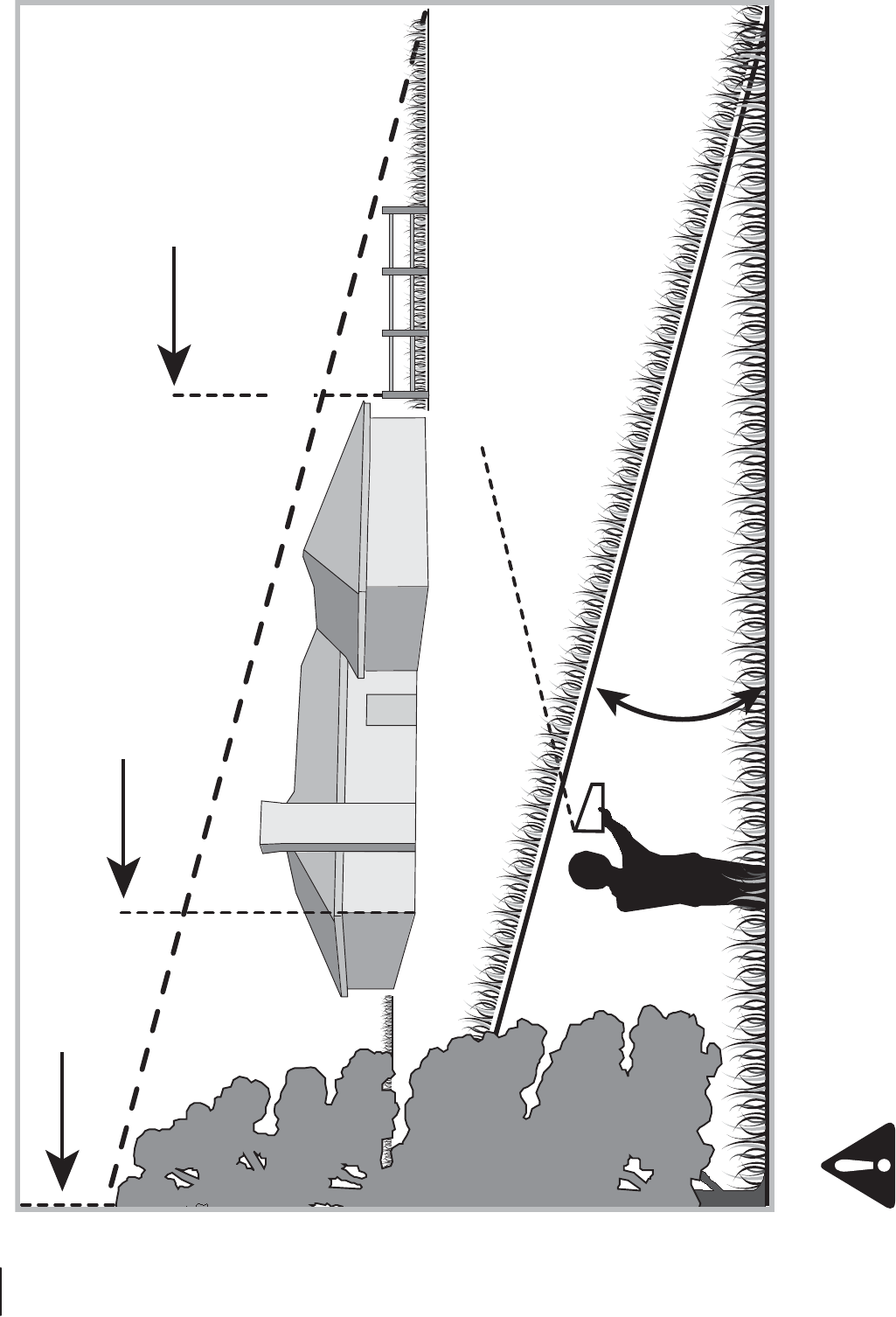

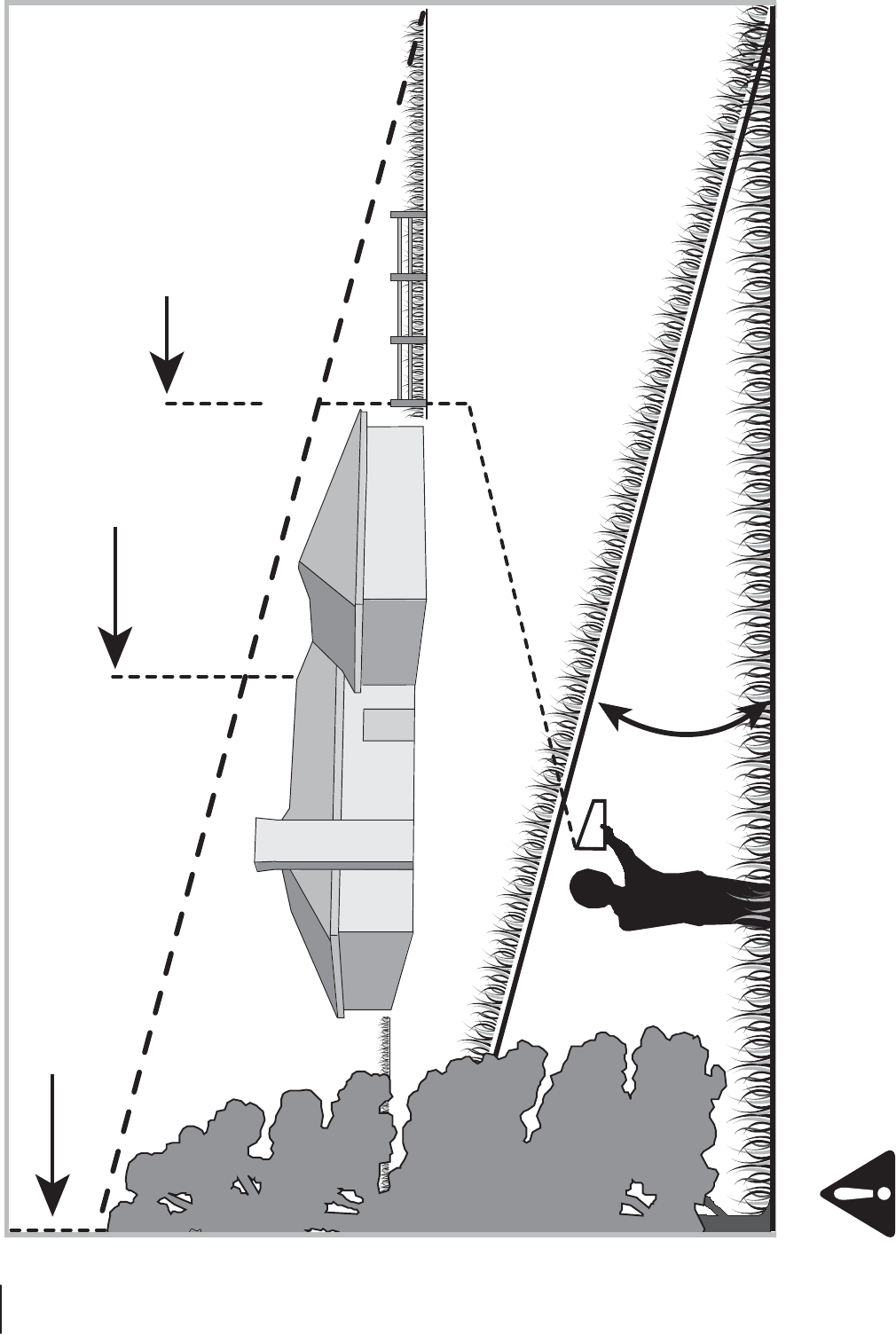

Slope Operation
Slopes are a major factor related to slip and fall accidents, which
caution. If you feel uneasy on a slope, do not mow it. For your
safety, use the slope gauge included as part of this manual to
measure slopes before operating this machine on a sloped or
Do:
Mow across the face of slopes; never up and down. Exercise
extreme caution when changing direction on slopes.
Watch for holes, ruts, rocks, hidden objects, or bumps 2.
which can cause you to slip or trip. Tall grass can hide
obstacles.
Always be sure of your footing. A slip and fall can cause 3.
serious personal injury. If you feel you are losing your
balance, release the blade control handle immediately and
the blade will stop rotating within three (3) seconds.
Do Not:
Do not mow near drop-offs, ditches or embankments, you
could lose your footing or balance.
2.
the slope gauge.
Do not mow on wet grass. Unstable footing could cause 3.
slipping.
Children
Tragic accidents can occur if the operator is not alert to the
presence of children. Children are often attracted to the mower
and the mowing activity. They do not understand the dangers.
Never assume that children will remain where you last saw them.
Keep children out of the mowing area and under watchful
care of a responsible adult other than the operator.
Be alert and turn mower off if a child enters the area.2.
Before and while moving backwards, look behind and 3.
down for small children.
Use extreme care when approaching blind corners,
doorways, shrubs, trees, or other objects that may obscure
your vision of a child who may run into the mower.
Keep children away from hot or running engines. They can 5.
suffer burns from a hot muffler.
the instructions and safe operation practices in this manual
and on the machine and be trained and supervised by an
adult.
![](asset-5.png)
se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s
Service
Safe Handling Of Gasoline:
To avoid personal injury or property damage use extreme
care in handling gasoline. Gasoline is extremely flammable
and the vapors are explosive. Serious personal injury can
occur when gasoline is spilled on yourself or your clothes,
which can ignite. Wash your skin and change clothes
immediately.
Use only an approved gasoline container.2.
Never fill containers inside a vehicle or on a truck or trailer 3.
bed with a plastic liner. Always place containers on the
ground away from your vehicle before filling.
Remove gas-powered equipment from the truck or
trailer and refuel it on the ground. If this is not possible,
then refuel such equipment on a trailer with a portable
container, rather than from a gasoline dispenser nozzle.
Keep the nozzle in contact with the rim of the fuel tank or 5.
container opening at all times until fueling is complete. Do
not use a nozzle lock-open device.
Extinguish all cigarettes, cigars, pipes and other sources
of ignition.
Never fuel machine indoors because flammable vapors will 7.
accumulate in the area.
Never remove gas cap or add fuel while engine is hot or 8.
running. Allow engine to cool at least two minutes before
refueling.
below bottom of filler neck to provide for fuel expansion.
Replace gasoline cap and tighten securely.
If gasoline is spilled, wipe it off the engine and equipment.
Move machine to another area. Wait 5 minutes before
starting engine.
Never store the machine or fuel container near an open
flame, spark or pilot light as on a water heater, space
heater, furnace, clothes dryer or other gas appliances.
To reduce fire hazard, keep machine free of grass, leaves,
or other debris build-up. Clean up oil or fuel spillage and
remove any fuel soaked debris.
Allow machine to cool at least 5 minutes before storing.
General Service:
Never run an engine indoors or in a poorly ventilated area.
Engine exhaust contains carbon monoxide, an odorless
and deadly gas.
Before cleaning, repairing, or inspecting, make certain the 2.
blade and all moving parts have stopped. Disconnect the
spark plug wire and ground against the engine to prevent
unintended starting.
Check the blade and engine mounting bolts at frequent 3.
intervals for proper tightness. Also, visually inspect blade
for damage (e.g., bent, cracked, worn) Replace blade with
listed in this manual. “Use of parts which do not meet the
original equipment specifications may lead to improper
performance and compromise safety!”
Mower blades are sharp and can cut. Wrap the blade or
wear gloves, and use extra caution when servicing them.
Keep all nuts, bolts, and screws tight to be sure the 5.
equipment is in safe working condition.
Never tamper with safety devices. Check their proper
operation regularly.
After striking a foreign object, stop the engine, disconnect 7.
the spark plug wire and ground against the engine.
Thoroughly inspect the mower for any damage. Repair the
damage before starting and operating the mower.
Never attempt to make a wheel or cutting height 8.
adjustment while the engine is running.
Grass catcher components, discharge cover, and trail shield
are subject to wear and damage which could expose
moving parts or allow objects to be thrown. For safety
protection, frequently check components and replace
which do not meet the original equipment specifications
may lead to improper performance and compromise
safety!”
the engine. The governor controls the maximum safe
operating speed of the engine.
Check fuel line, tank, cap, and fittings frequently for cracks
or leaks. Replace if necessary.
Do not crank engine with spark plug removed.
Maintain or replace safety and instruction labels, as
necessary.
disposal of fluids and materials can harm the environment.
this product has an Average Useful Life of seven (7) years,
Average Useful
Life have the machine inspected annually by an authorized
service dealer to ensure that all mechanical and safety
systems are working properly and not worn excessively.
Failure to do so can result in accidents, injuries or death.
Do not modify engine
To avoid serious injury or death, do not modify engine in any
way. Tampering with the governor setting can lead to a runaway
engine and cause it to operate at unsafe speeds. Never tamper
with factory setting of engine governor.
![](asset-6.png)
6se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s
Notice Regarding Emissions
Engines which are certified to comply with California and federal
are certified to operate on regular unleaded gasoline, and
may include the following emission control systems: Engine
Injection (SAI) and Three Way Catalyst (TWC) if so equipped.
Spark Arrestor
This machine is equipped with an
internal combustion engine and should not be used
on or near any unimproved forest-covered, brush
exhaust system is equipped with a spark arrestor
meeting applicable local or state laws (if any).
If a spark arrestor is used, it should be maintained in effective
working order by the operator. In the State of California the
apply on federal lands.
A spark arrestor for the muffler is available through your
nearest engine authorized service dealer or contact the service
![](asset-7.png)
7se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s
Your Responsibility—Restrict the use of this power machine to persons who read, understand and
follow the warnings and instructions in this manual and on the machine.
SAVE THESE INSTRUCTIONS!
Safety Symbols
This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the
machine before attempting to assemble and operate.
Symbol Description
Read, understand, and follow all instructions in the manual(s) before attempting to
assemble and operate
To reduce the risk of injury, keep hands and feet away. Do not operate unless discharge cover
or grass catcher is in its proper place. If damaged, replace immediately.
DANGER — BYSTANDERS
Do not mow when children or others are around.
Keep hands and feet away from rotating parts.
Remove objects that can be thrown by the blade in any direction. Wear safety glasses.
°.
Allow the engine to cool at least two minutes before refueling.
Never run an engine indoors or in a poorly ventilated area. Engine exhaust contains carbon
monoxide, an odorless and deadly gas.
Engine parts, especially the muffler, become extremely hot during operation. Allow engine
and muffler to cool before touching.
![](asset-8.png)
8se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s
15°
Sight and hold this level with a vertical tree...
or a corner of a building...
or a fence post
Fold along dotted line (representing a 15° slope)
Use this page as a guide to determine slopes where you may not operate safely.
up and down slopes.
![](asset-9.png)
Assembly & Set-Up 3
9
Contents of Carton
One Lawn Mower• One Grass Catcher• One Bottle of Oil•
One Lawn Mower Operator’s Manual• One Engine Operator’s Manual• One Side Discharge Chute•
B
A
A
NOTE: Please be aware that this Operator’s Manual covers both
the low and high wheel models of this mower. While this manual
illustrates the low wheel model, the instructions and features
are equally applicable to the high wheel model as well, unless
otherwise noted.
Assembly
NOTE: This unit is shipped without gasoline or oil in the engine.
Fill up with gasoline and oil as instructed in the accompanying
engine manual BEFORE operating your mower.

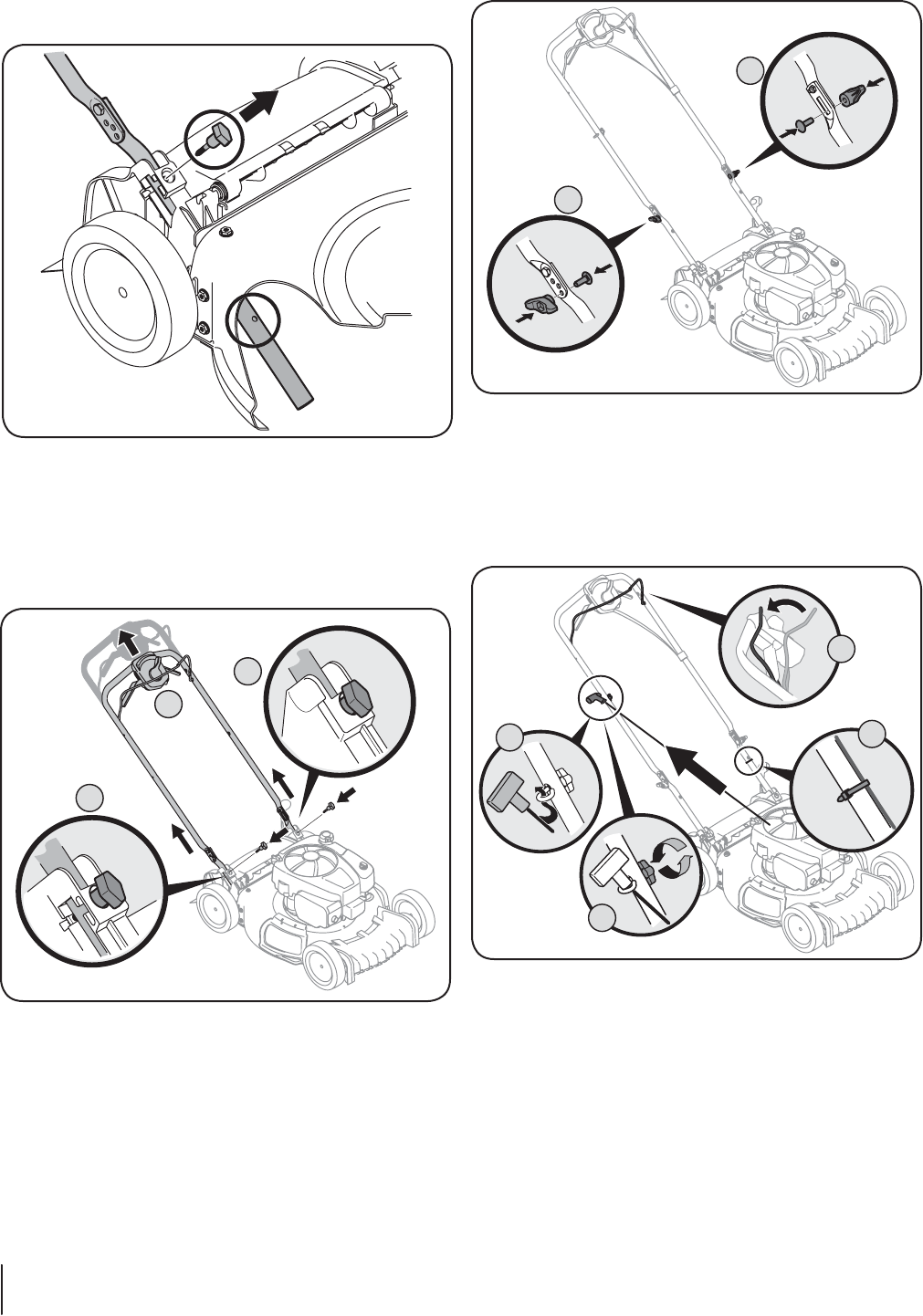

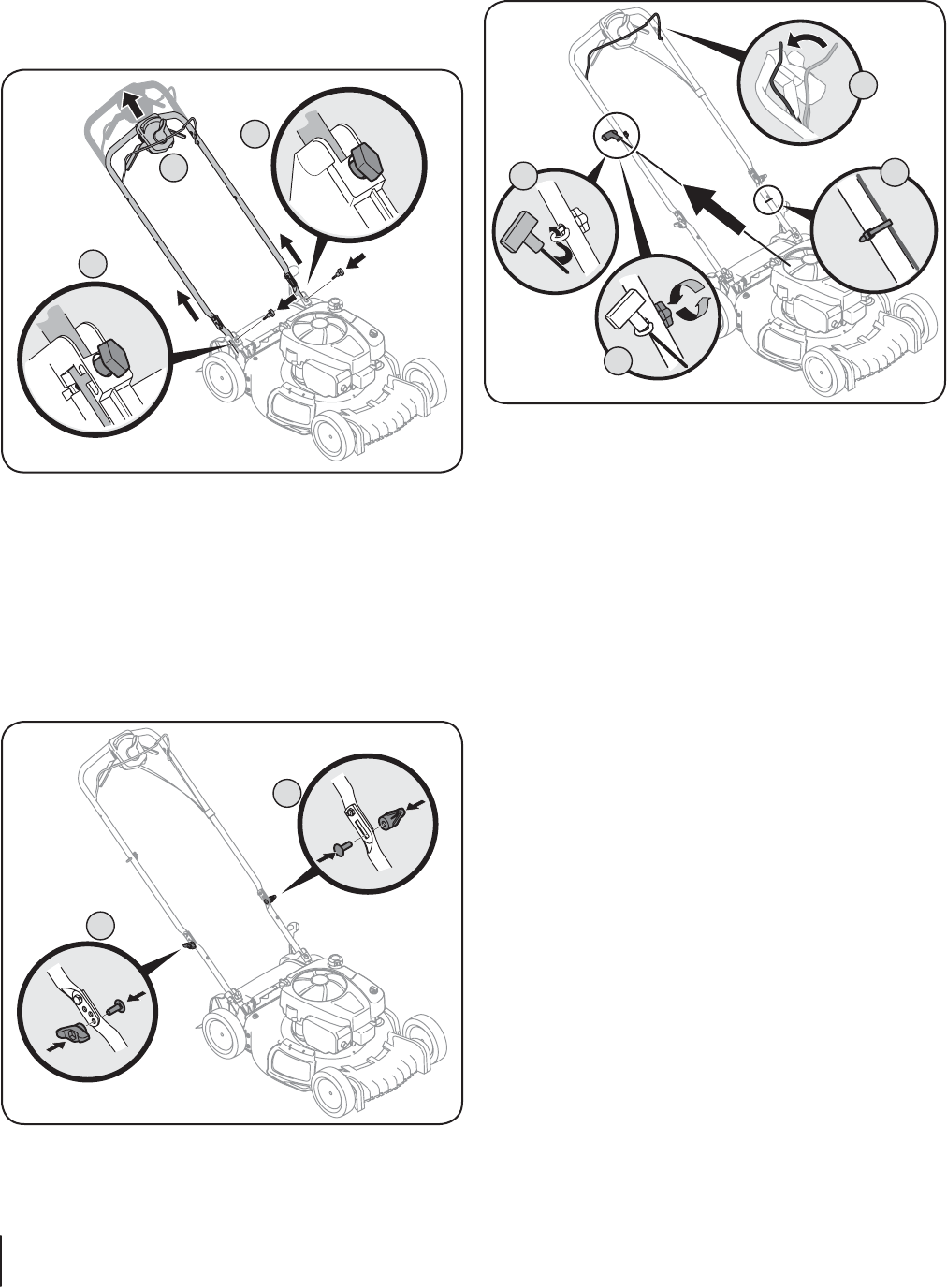

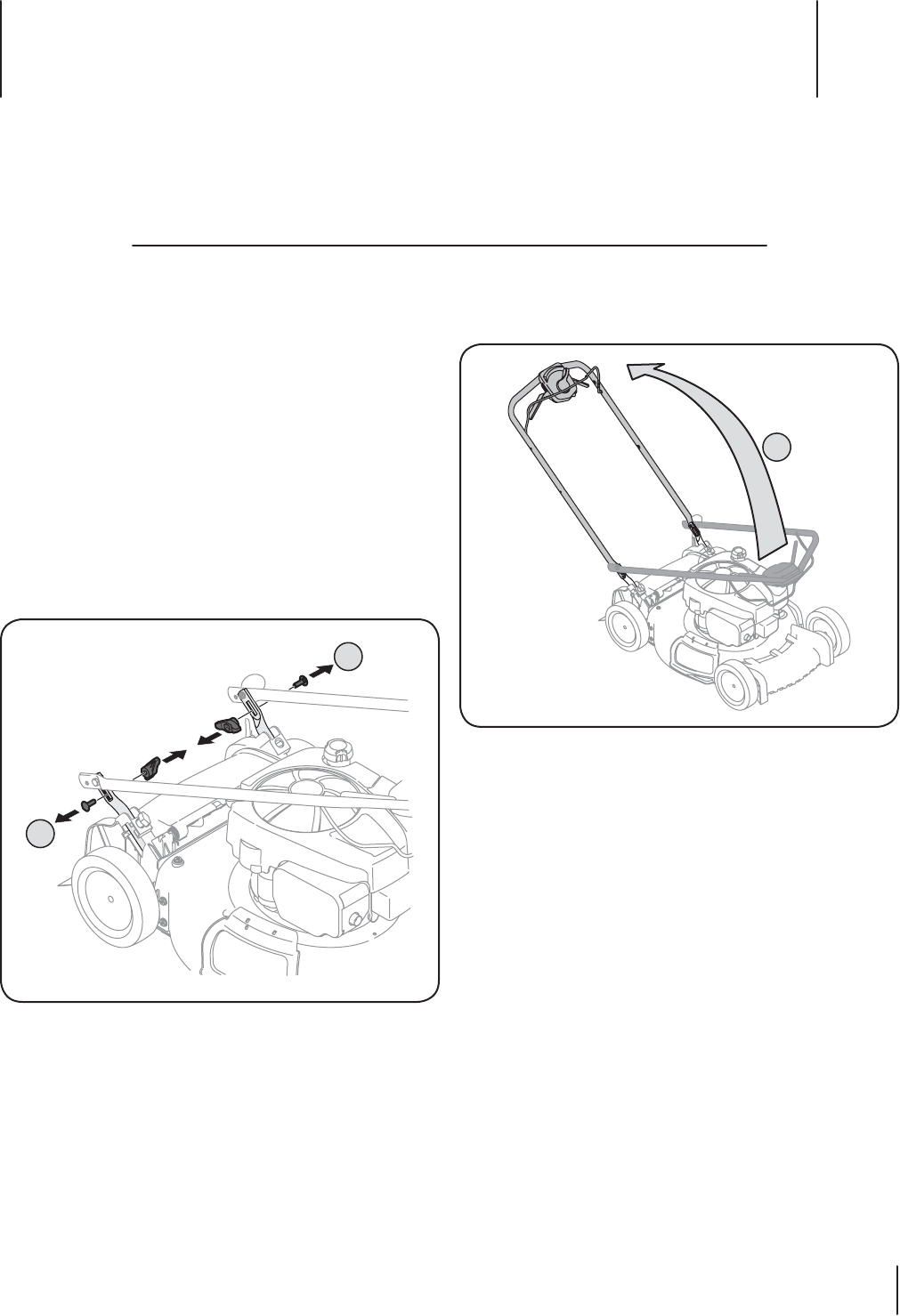

Handle
Remove any packing material which may be between 1.
upper and lower handles.
Remove wing nuts and carriage bolts from handle as a.
shown in Fig. 3-1. Do not loosen or remove adjacent
hex head screws.
Figure 3-1
While stabilizing mower so it doesn’t move, pivot b.
upper handle up as shown in Fig. 3-2. Do not crimp
cables while lifting the handle up and make sure
they go on the outside of the handle.
Figure 3-2
![](asset-a.png)
10 Se c t i o n 3 — AS S e m b l y & Se t -Up
C
C
A
D
B
C
A
B
B
Figure 3-6
The rope guide is attached to the right side of the upper 4.
handle. Loosen the wing knob which secures the rope
guide. See Fig. 3-6.
Hold blade control against upper handle.a.
Slowly pull starter rope handle from engine and slip b.
starter rope into the rope guide. See Fig. 3-6.
Tighten rope guide wing knob.c.
Use cable tie(s) to secure cable(s) to lower handle.d.
Grass Catcher
Follow steps below to assemble the grass catcher (if 1.
needed). Make certain bag is turned right side out before
assembling (warning label will be on the outside).
Place bag over frame so that its black plastic side is a.
at the bottom.

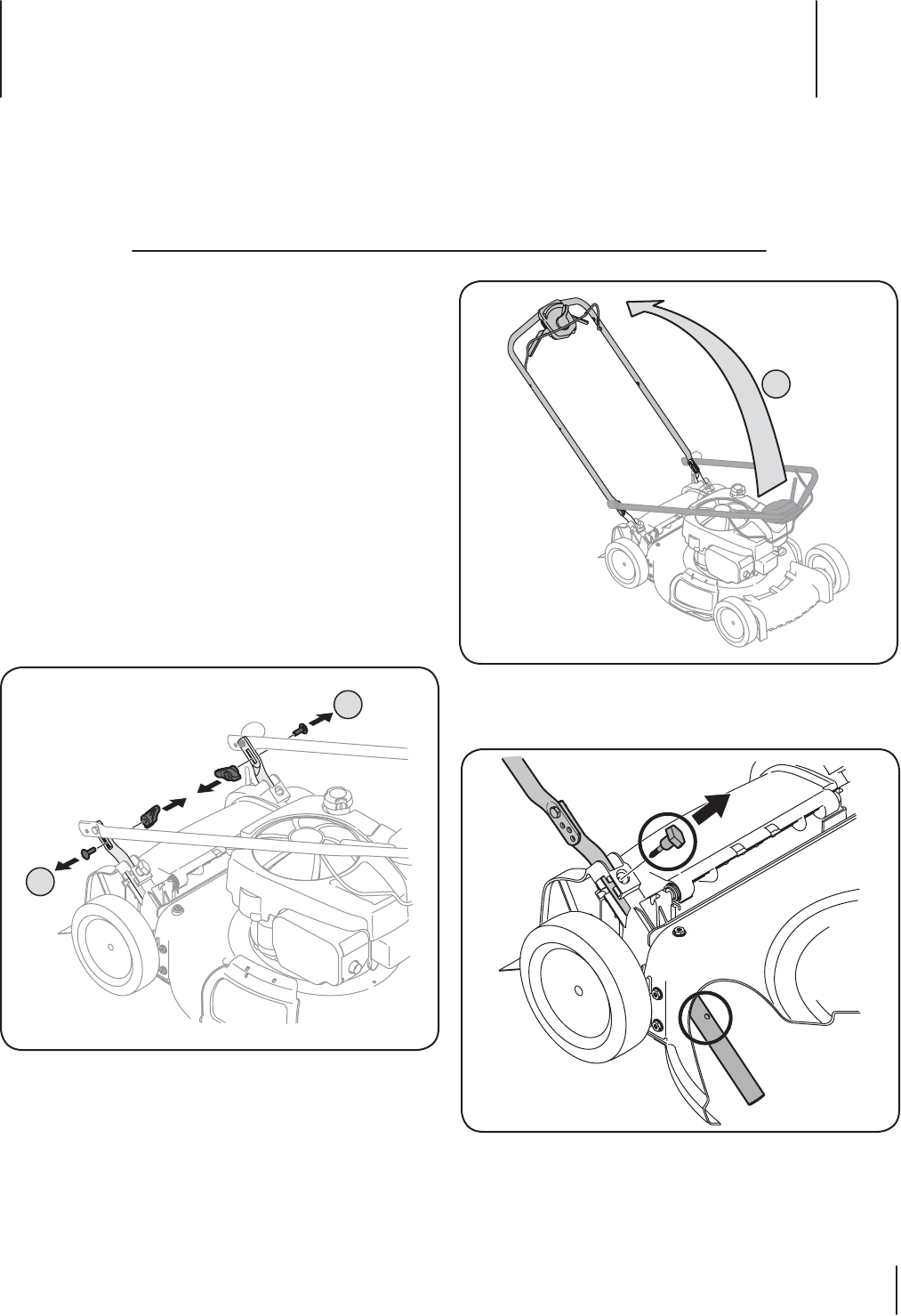

Remove the T-bolts from the handle brackets as shown in 2.
Fig. 3-3.
Follow the steps below to complete handle assembly:3.
Pull upward on the handle approximately 8 inches a.
until holes in lower handle (shown in Fig. 3-3 deck
cutaway) line up with holes in handle bracket. See
Fig. 3-4.
NOTE: When pulling upward on handle, make sure to not
pull handle all the way out.
Insert the T-bolts removed earlier through the b.
handle brackets and lower handle and tighten
securely to secure the handle in place. See Fig. 3-4.
Reattach wing nuts and carriage bolts removed c.
earlier into lower holes of handle as shown in Fig.
3-5.
Figure 3-5
Figure 3-4
Figure 3-3
![](asset-b.png)
11Se c t i o n 3 — AS S e m b l y & Se t -Up

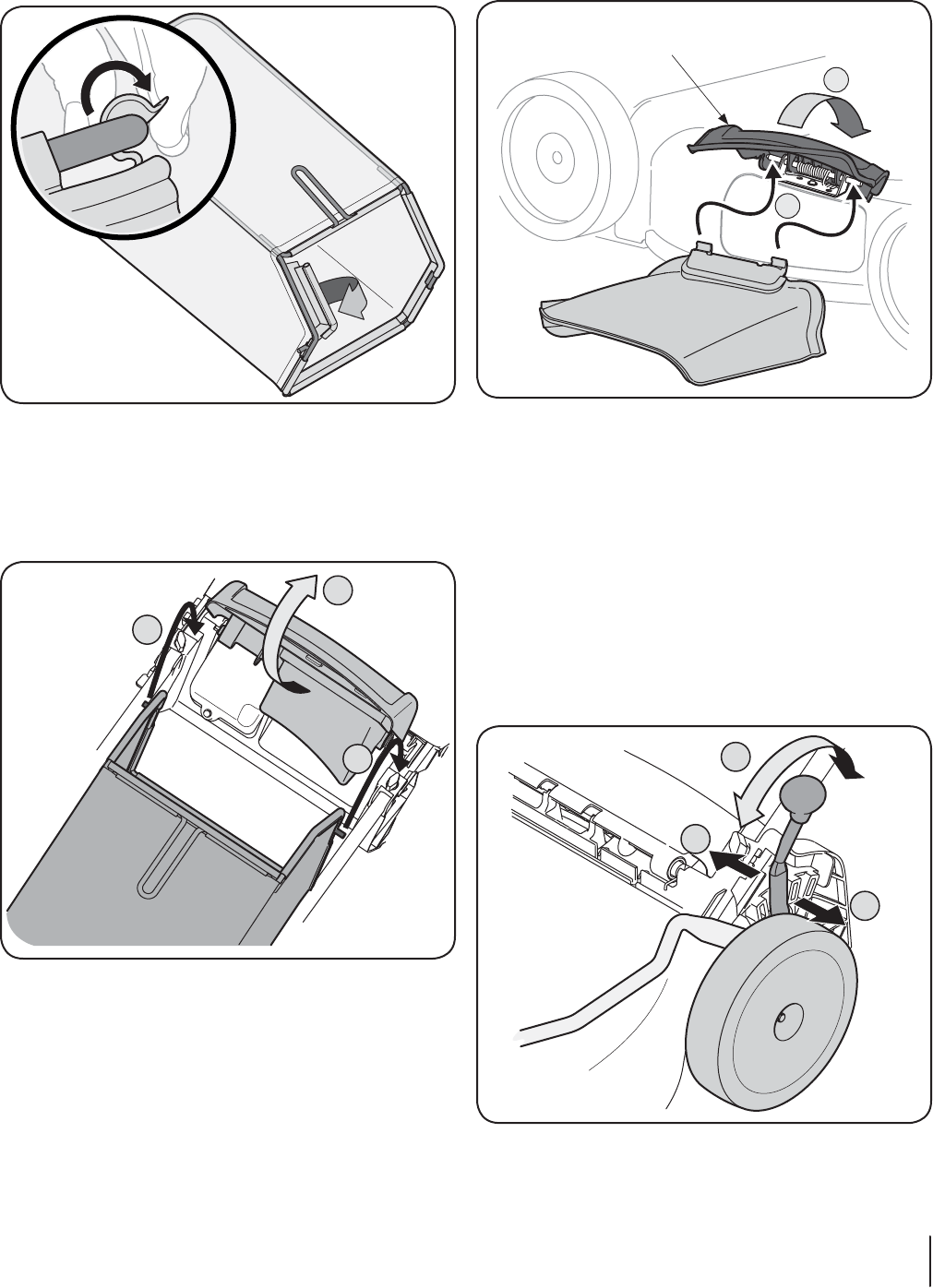

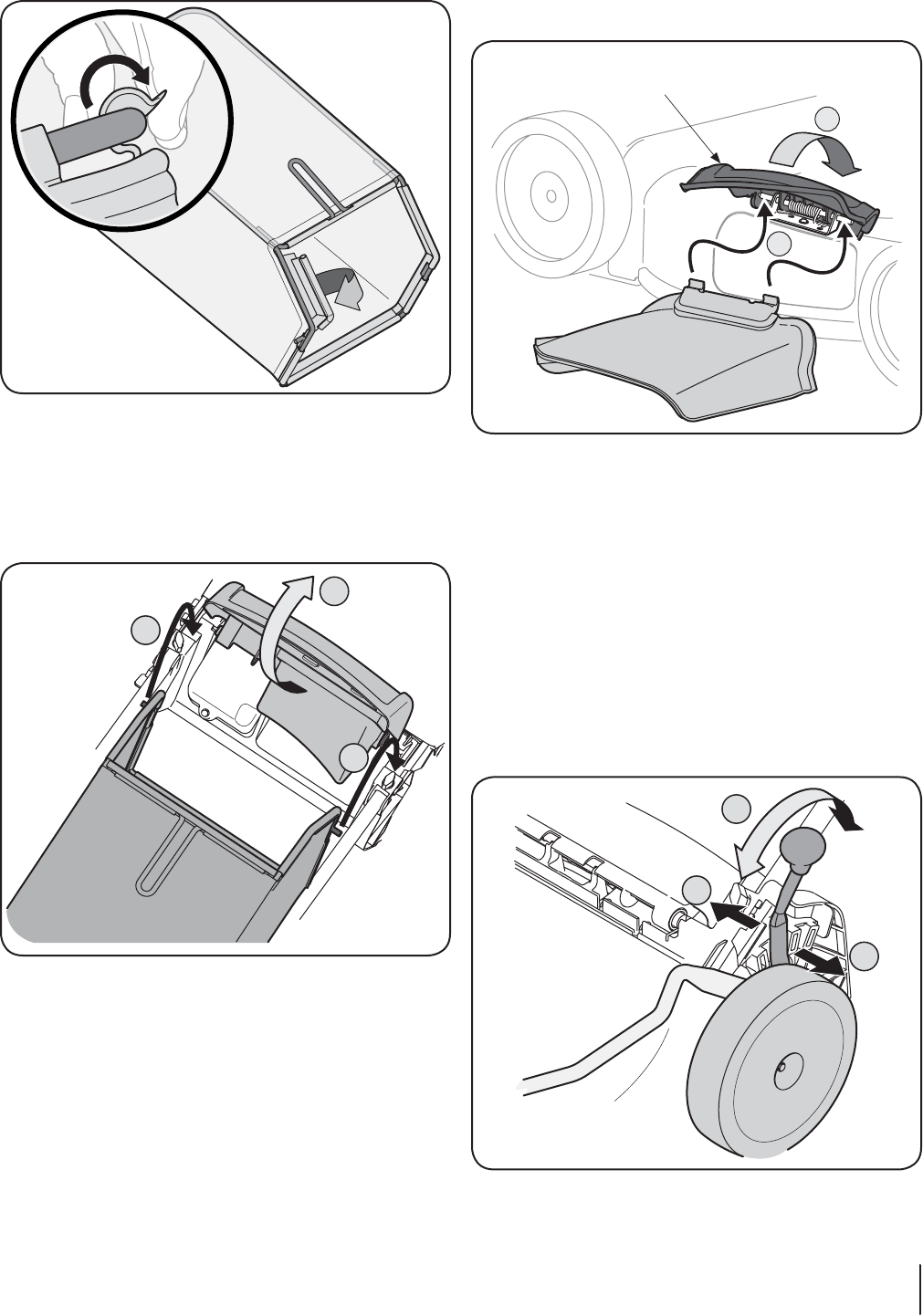

Slip plastic channel of grass bag over hooks on the b.
frame. See Fig. 3-7.
Follow steps below to attach grass catcher:2.
Lift rear discharge door.a.
Place grass catcher into the slots in the handle b.
brackets as shown in Fig. 3-8. Let go of discharge
door so that it rests on the grass catcher.
To remove grass catcher, lift rear discharge door on the mower.
Lift grass catcher up and off of the slots in the handle brackets.
Release rear discharge door to allow it to close rear opening of
mower.

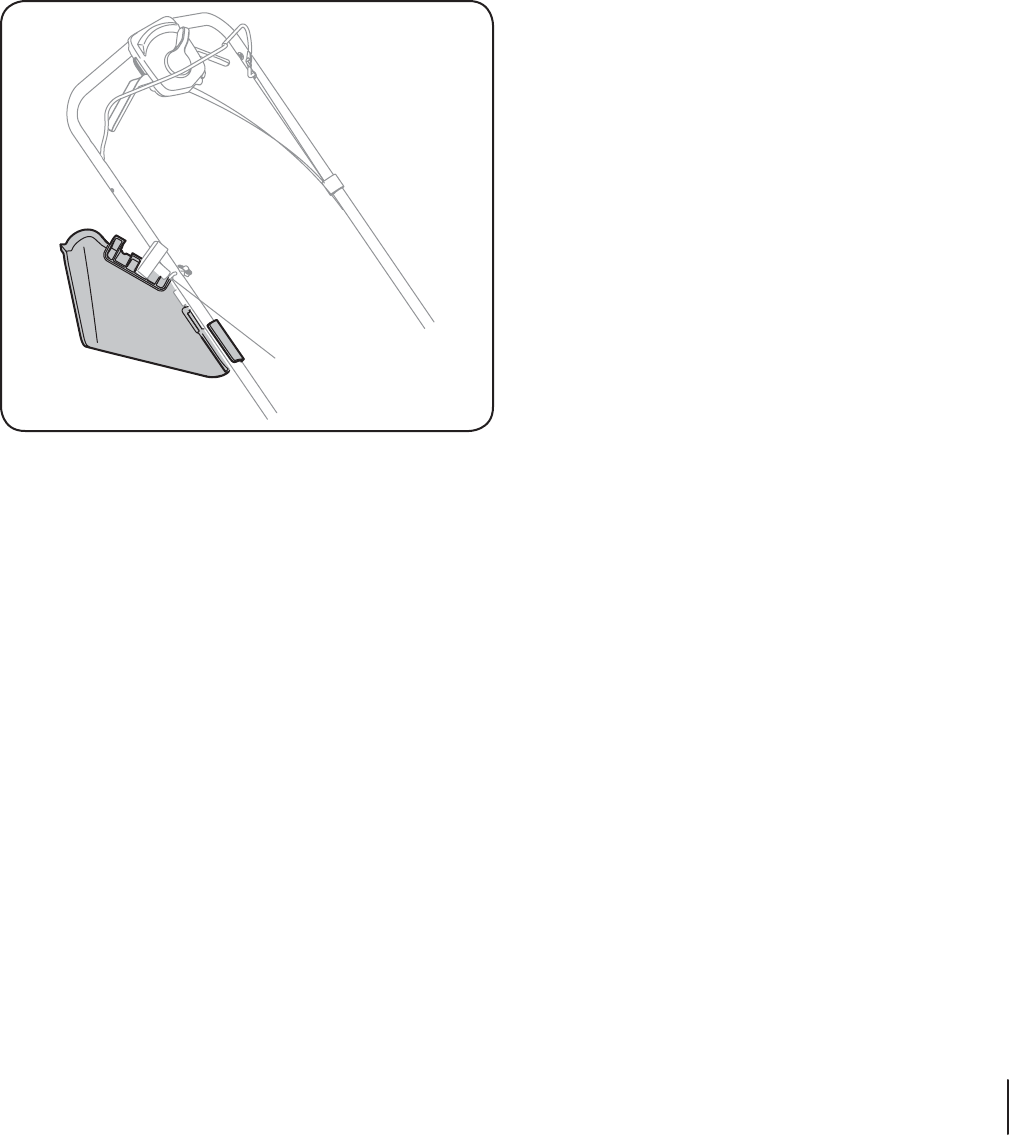

Side Discharge Chute
Your mower is shipped as a mulcher. To convert to side discharge,
make sure grass catcher is off of the unit and rear discharge door
is closed.
Low Wheel
1
2
3
Lower
Higher
On the side of the mower, lift the side mulching plug. See 1.
Figure 3-9.
Slide two hooks of side discharge chute under hinge pin on 2.
mulching plug assembly. Lower the mulching plug. Do not
remove side mulching plug at any time, even when you are
not mulching.
Adjustments
Cutting Height
The cutting height adjustment lever is located above the rear left
wheel.
Depress height adjustment lever towards wheel.1.
Slide lever to desired position for a change in cutting 2.
height. See Fig. 3-10 and Fig. 3-10A.
Release lever towards deck and place lever on one of the 3.
six height adjustment teeth.
Figure 3-9
Figure 3-7
A
B
B
2
1
Side Mulching
Plug
Figure 3-10
Figure 3-8
![](asset-c.png)
12 Se c t i o n 3 — AS S e m b l y & Se t -Up

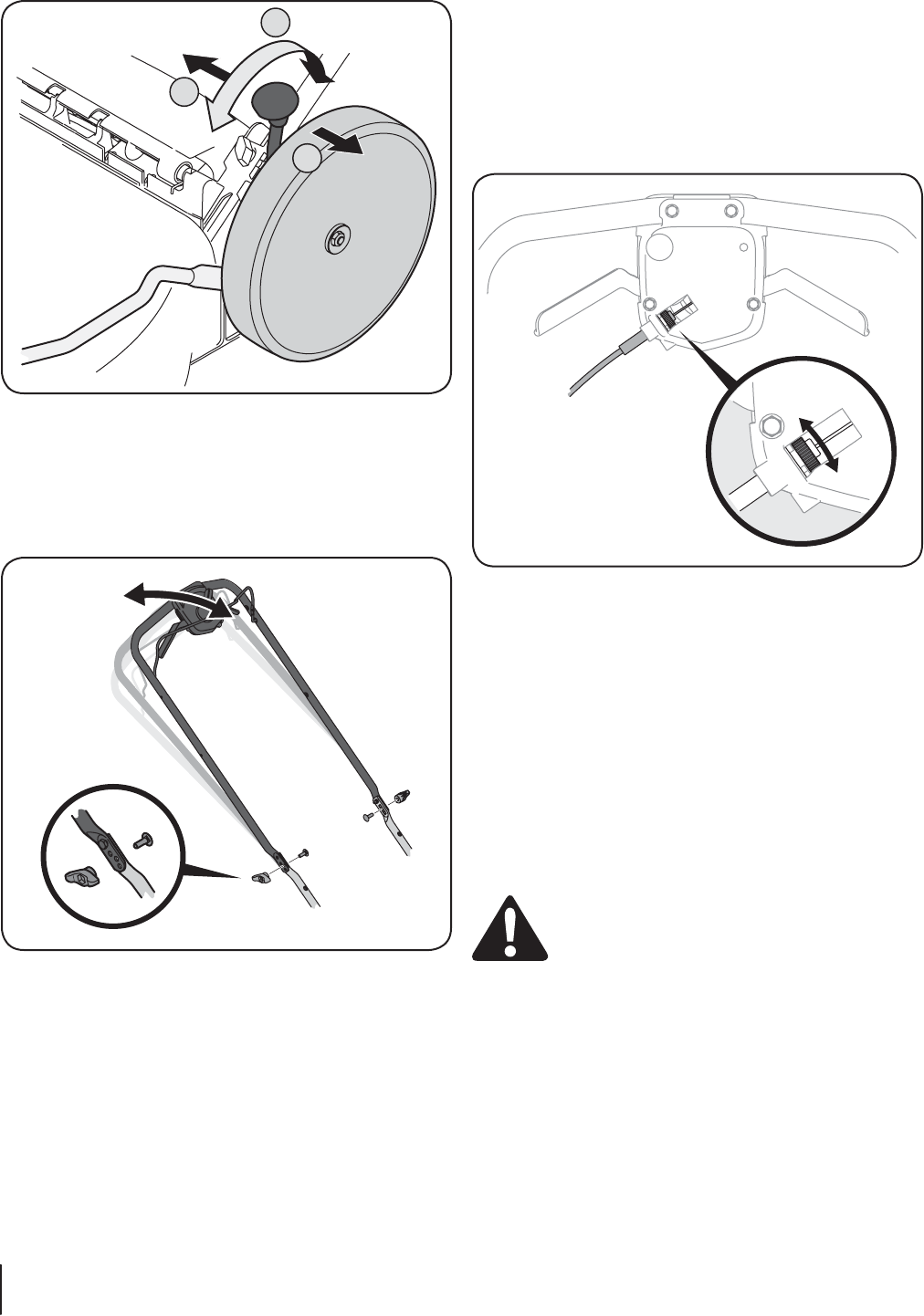

High Wheel
1
3
2
Lower
Higher
Drive Control
The adjustment wheel is located in the drive control handle
housing and is used to tighten or loosen the drive belt. You will
need to adjust the drive control if the mower does not propel
itself with the drive control engaged or if the mower’s wheels
hesitate with the drive control engaged. If either of these
conditions occur, rotate adjustment wheel clockwise to tighten
cable or counterclockwise to loosen the cable. See Fig. 3-12.
NOTE: For ease of adjustment, the speed control should be in the
second or third speed.
Set-Up
Gas and Oil Fill-Up
Refer to the separate engine owner’s manual for additional
engine information.
Add oil provided before starting unit for the first time out 1.
of the box.
Service the engine with gasoline as instructed in the 2.
separate engine owner’s manual.
WARNING: Use extreme care when handling
gasoline. Gasoline is extremely flammable and the
vapors are explosive. Never fuel the machine
indoors or while the engine is hot or running.
Extinguish cigarettes, cigars, pipes and other
sources of ignition.
Handle Pitch
For convenience of operation, you may adjust the pitch of the
handle as follows:
Remove wing nuts and carriage bolts from handle. See Fig. 1.
3-11.
Position the handle in one of the three positions that is 2.
most comfortable. See Fig. 3-11 inset.
Secure into position with wing nuts and carriage bolts 3.
removed earlier.
Figure 3-11
Figure 3-12
Tighten
Loosen
Figure 3-10A
![](asset-d.png)

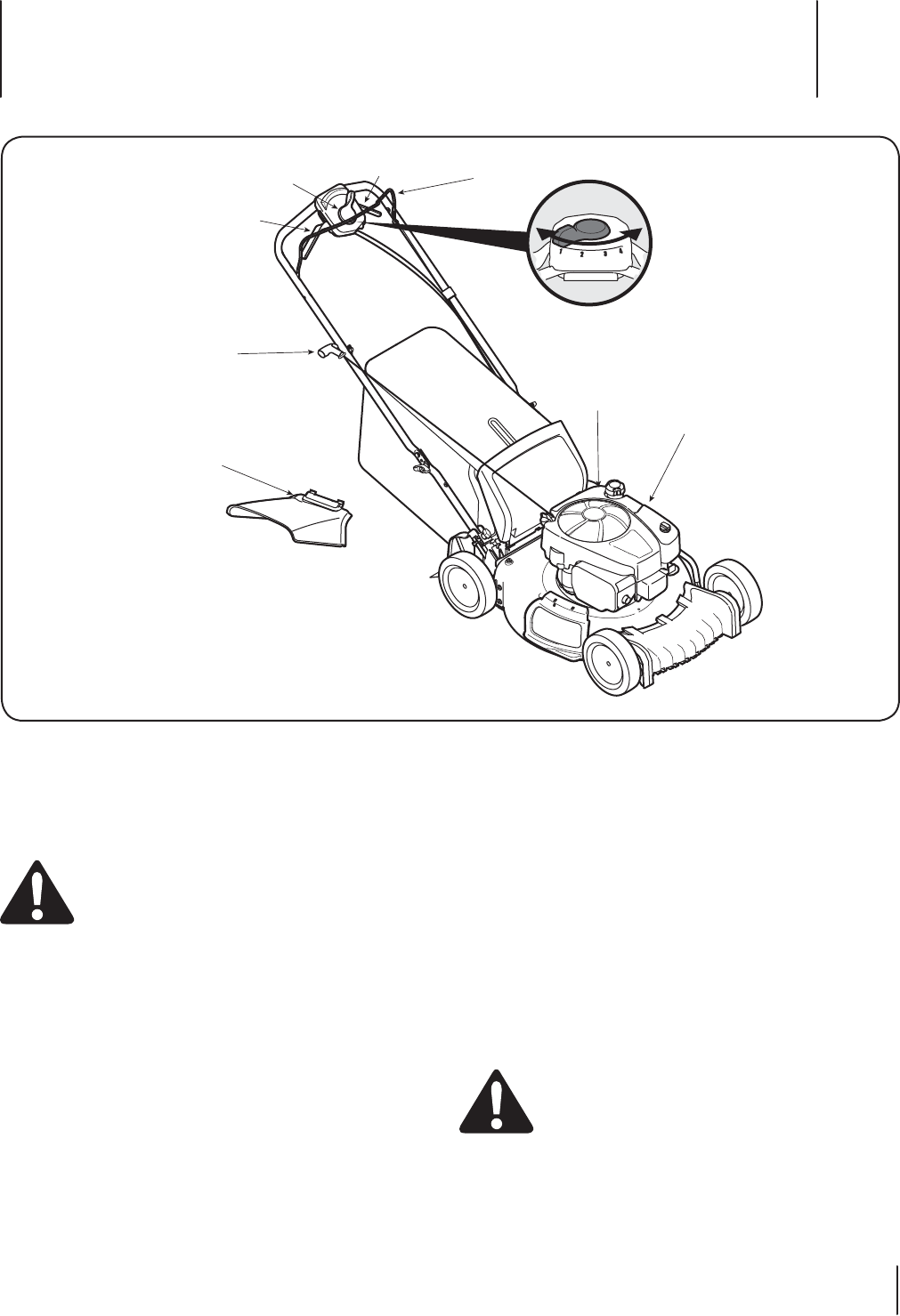

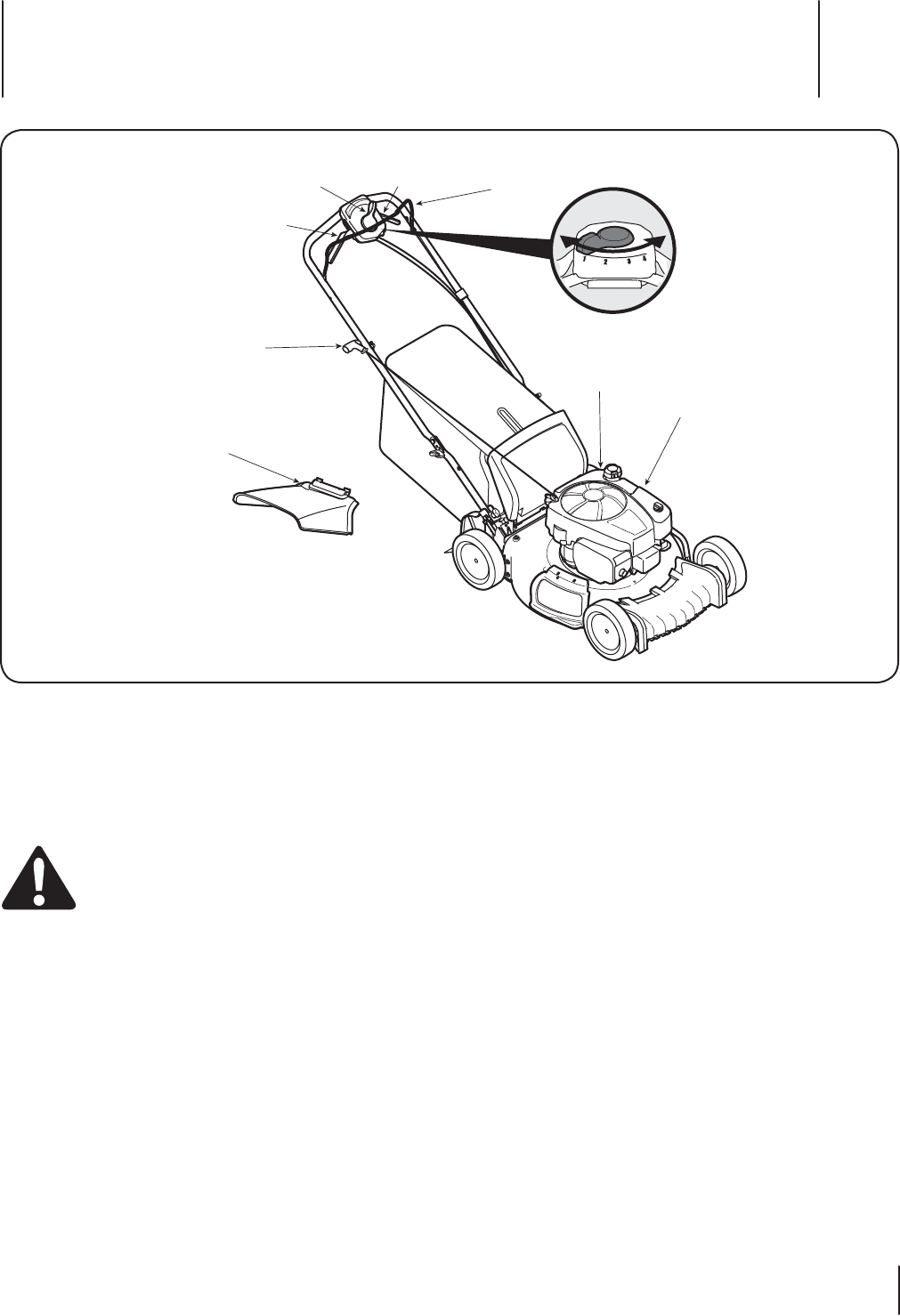

Controls and Features 4
13
Blade Control
Recoil Starter
Deck Wash
Side Discharge
Chute
Drive Control
Drive Control
Speed Control
Cutting Height
Adjustment Lever
Cutting Height Adjustment Lever
The cutting height adjustment lever is located above the left
rear wheel. To adjust the cutting height, refer to the “Assembly &
Set-Up” Section.
Deck Wash (If Equipped)
as part of its deck wash system. Use the deck wash to rinse grass
Side Discharge Chute
Your mower is shipped as a mulcher. To discharge the grass
clippings to the side instead, follow the instructions in the
“Assembly & Set-Up” section to attach the side discharge chute.
Keep hands and feet away from the
chute area on cutting deck. Refer to warning label
on the unit.
Recoil Starter
The recoil starter is attached to the right upper handle. Stand
behind the unit and pull the recoil starter rope to start the unit.
Blade Control
The blade control is attached to the upper handle of the mower.
Depress and squeeze it against the upper handle to operate the
unit. Release it to stop engine and blade.
This blade control is a safety device.
Never attempt to bypass its operations.
Drive Controls
The drive controls are located on top of the upper handle and are
used to engage the drive. Squeeze the right, left, or both right
and left controls against the upper handle to engage the drive;
release it/them to slow down or stop mower from propelling.
Speed Control
The speed control is located on the variable speed control
housing on the upper handle. This control is used to select the
IMPORTANT: Move the speed control only when the engine is
running. Changing the speed control setting with the engine off
can damage the mower.
![](asset-e.png)
Operation 5
14
1
2
ft, or
ft c
r.

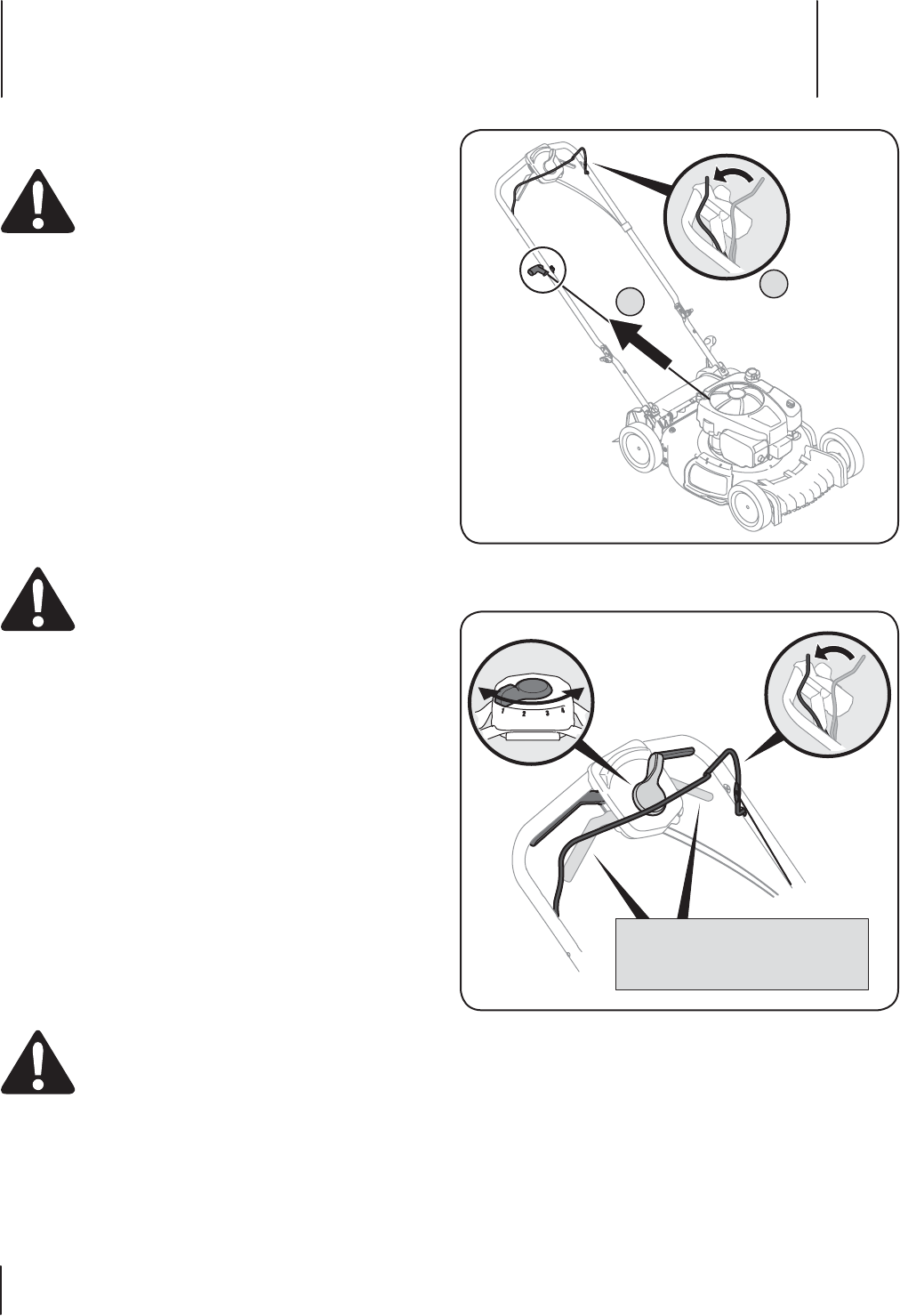

Starting Engine
Be sure no one other than the operator
is standing near the lawn mower while starting
engine or operating mower. Never run engine
indoors or in enclosed, poorly ventilated areas.
Engine exhaust contains carbon monoxide, an
odorless and deadly gas. Keep hands, feet, hair and
loose clothing away from any moving parts on
engine and lawn mower.
Refer to engine manual for help with the engine.
Standing behind the mower, squeeze the blade control
2.
grasp recoil starter handle and pull rope out with a rapid,
on the starter handle, let the rope rewind slowly. Repeat
until engine cranks. Let the rope rewind each time slowly.
Stopping Engine
Release blade control to stop the engine and blade.
Wait for the blade to stop completely
before performing any work on the mower or to
remove the grass catcher.
Using Your Lawn Mower
Be sure lawn is clear of stones, sticks, wire, or other objects
which could damage lawn mower or engine. Such objects could
be accidently thrown by the mower in any direction and cause
serious personal injury to the operator and others.

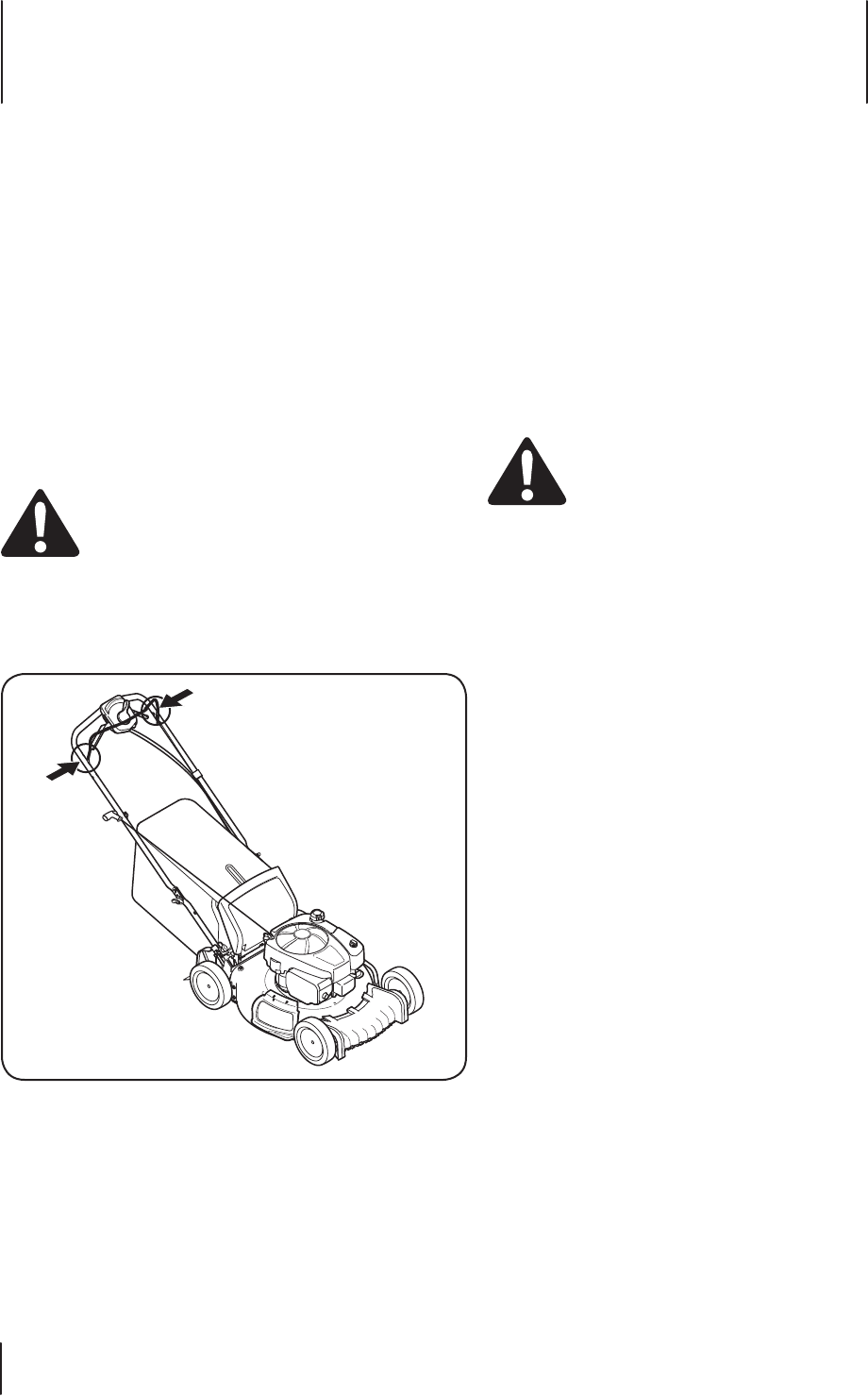

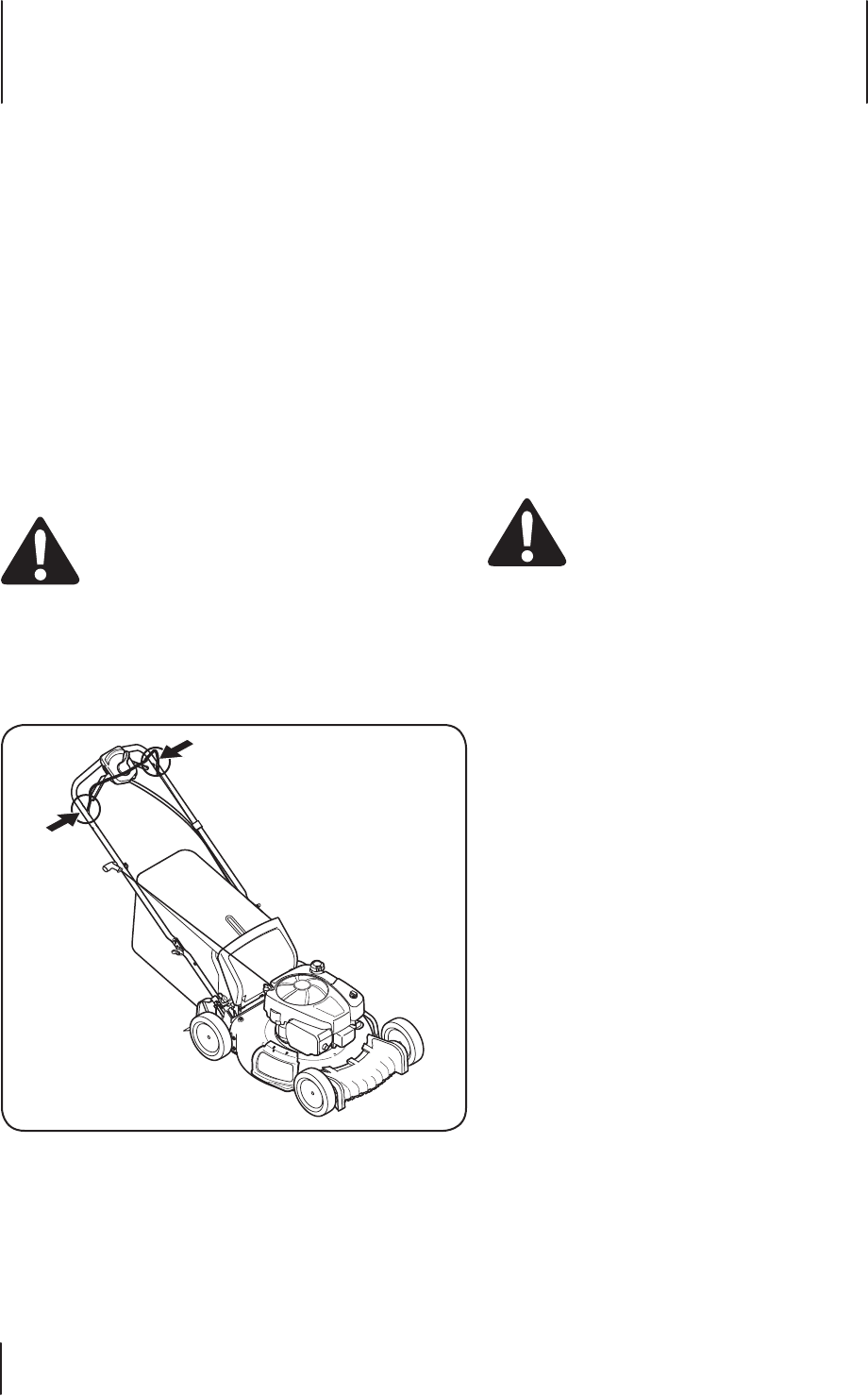

the blade control down, squeeze either (or both) drive
controls against the upper handle to propel mower. See
Fig. 5-2.
To change speed, move speed control to the desired speed.2.
NOTE: When selecting a drive speed, use the first speed
until you are comfortable and familiar with the operation
of the mower.
IMPORTANT: If you are shifting speeds while the mower
is stationary it may be difficult to shift into first speed
under certain conditions. This is easily remedied by briefly
engaging the drive lever.
The operation of any lawn mower can
result in foreign objects being thrown into the eyes,
which can damage your eyes severely. Always wear
safety glasses while operating the mower, or while
performing any adjustments or repairs on it.
NOTE: Your mower is equipped with an advanced internal
drive system for ease of use and smooth shifting. When
turning or pulling the unit rearward, you may notice higher
than normal resistance in the rear wheels under certain
conditions. This is perfectly normal and can be remedied
by allowing the unit to roll forward slightly without the
drive lever(s) engaged before pulling backwards.
![](asset-f.png)
se c t i O n 5 — Op e r a t i O n
Using as Mulcher
For mulching grass, remove the grass catcher and allow the rear
discharge door to close the rear opening of mower. For effective
mulching, do not cut wet grass. If the grass has been allowed to
grow in excess of four inches, mulching is not recommended. Use
the grass catcher to bag clippings instead.
Using Grass Catcher
You can use the grass catcher to collect clippings while you are
operating the mower.
Attach grass catcher following instructions in the “Assembly &
Set-Up” section. Grass clippings will automatically collect in
Stop engine completely by releasing the blade control. Make 2.
sure that the unit has come to a complete stop.
Lift discharge door and pull grass bag up and away from the 3.
mower to remove the bag. Dispose of the grass clippings
and reinstall the bag when complete.
NOTE: Make sure to clean any excess grass from around
the rear opening of the mower, especially between the
transmission cover and sidewall on the left hand side and
along the bottom, to ensure tight fit of bag onto mower.
If you strike a foreign object, stop the
engine. Remove wire from the spark plug,
thoroughly inspect mower for any damage, and
repair damage before restarting and operating.
Extensive vibration of mower during operation is an
indication of damage. The unit should be promptly
inspected and repaired.
![](asset-10.png)
Maintenance & Adjustments 6
16
Maintenance
General Recommendations
Always observe safety rules when performing any
maintenance.
The warranty on this lawn mower does not cover items that
have been subjected to operator abuse or negligence. To
receive full value from warranty, operator must maintain
the lawn mower as instructed here.
Changing of engine-governed speed will void engine
warranty.
All adjustments should be checked at least once each
season.
tight.
Always stop engine, disconnect spark
plug, and ground against engine before performing
any type of maintenance on your machine.
Lubrication
Lubricate pivot points on the blade control at least once
a season with light oil. This control must operate freely in
The transmission is pre-lubricated and sealed at the factory 2.
and does not require lubrication.
Follow the accompanying engine manual for lubrication 3.
schedule and instruction for engine lubrication.
Deck Care
Clean underside of the mower deck after each use to prevent
build-up of grass clippings or other debris. Follow steps below
for this job.
Disconnect spark plug wire. Drain gasoline from lawn
mower or place a piece of plastic under the gas cap.
Tip mower so that it rests on the housing. Keep the side 2.
any direction and do not leave the mower tipped for
of the engine causing a starting problem.
3. Scrape and clean the underside of the deck with a suitable
tool.
put plastic under the gas cap earlier, make sure to remove it
now.
![](asset-11.png)
17se c t i O n 6 — Ma i n t e n a n c e & ad j u s t M e n t s
Engine Care
A list of key engine maintenance jobs required for good
performance by the mower is given below. Follow the
accompanying engine manual for a detailed list and instructions.
Maintain oil level as instructed in engine manual.
Service air cleaner every 25 hours under normal conditions.
Clean every few hours under extremely dusty conditions.
that the air cleaner should be serviced. To service the air
cleaner, refer to the engine manual.
Clean spark plug and reset the gap once a season. Spark
plug replacement is recommended at the start of each
mowing season. Check engine manual for correct plug
type and gap specifications.
Clean engine regularly with a cloth or brush. Keep the
top of the engine clean to permit proper air circulation.
Remove all grass, dirt, and combustible debris from muffler
area.

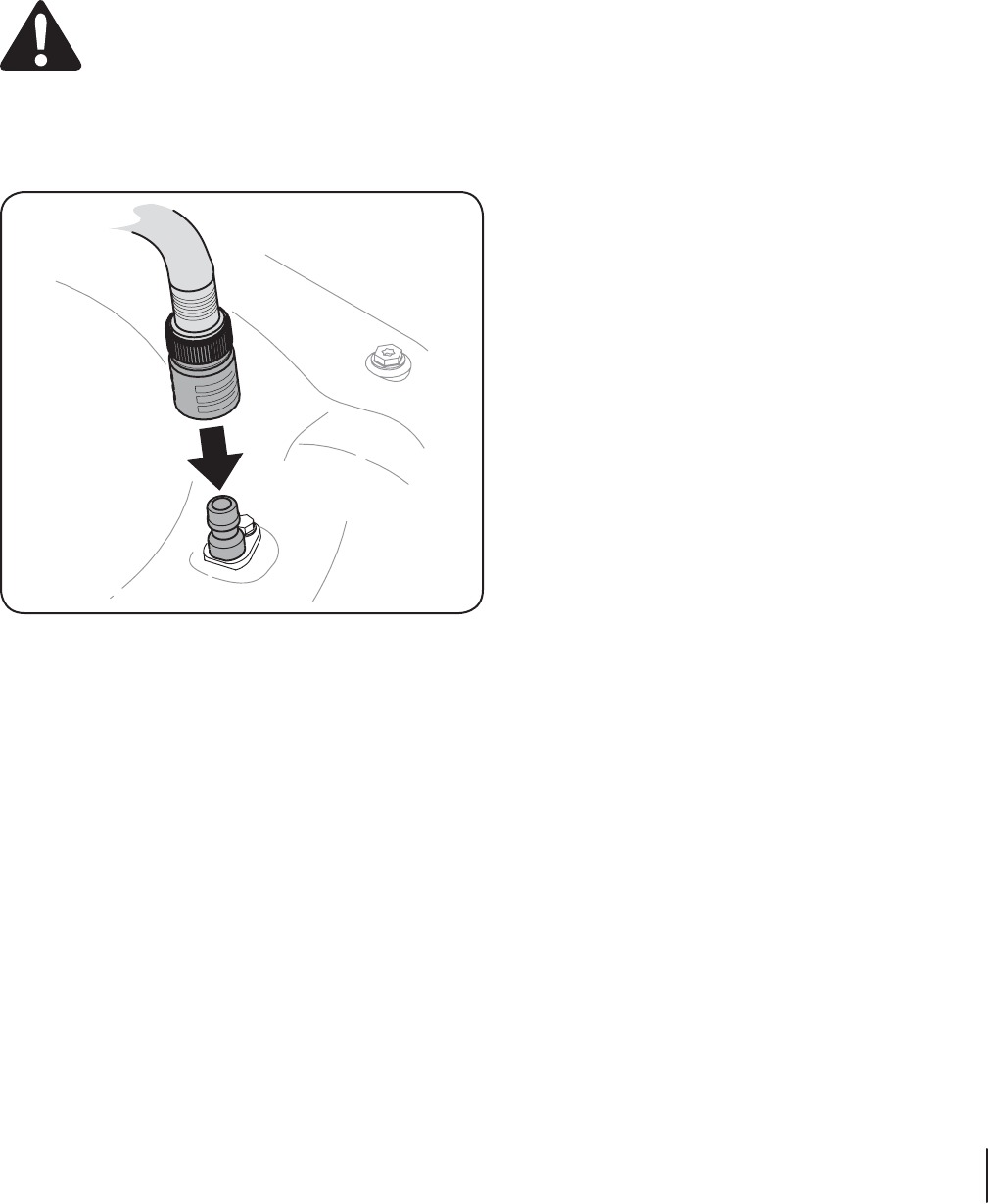

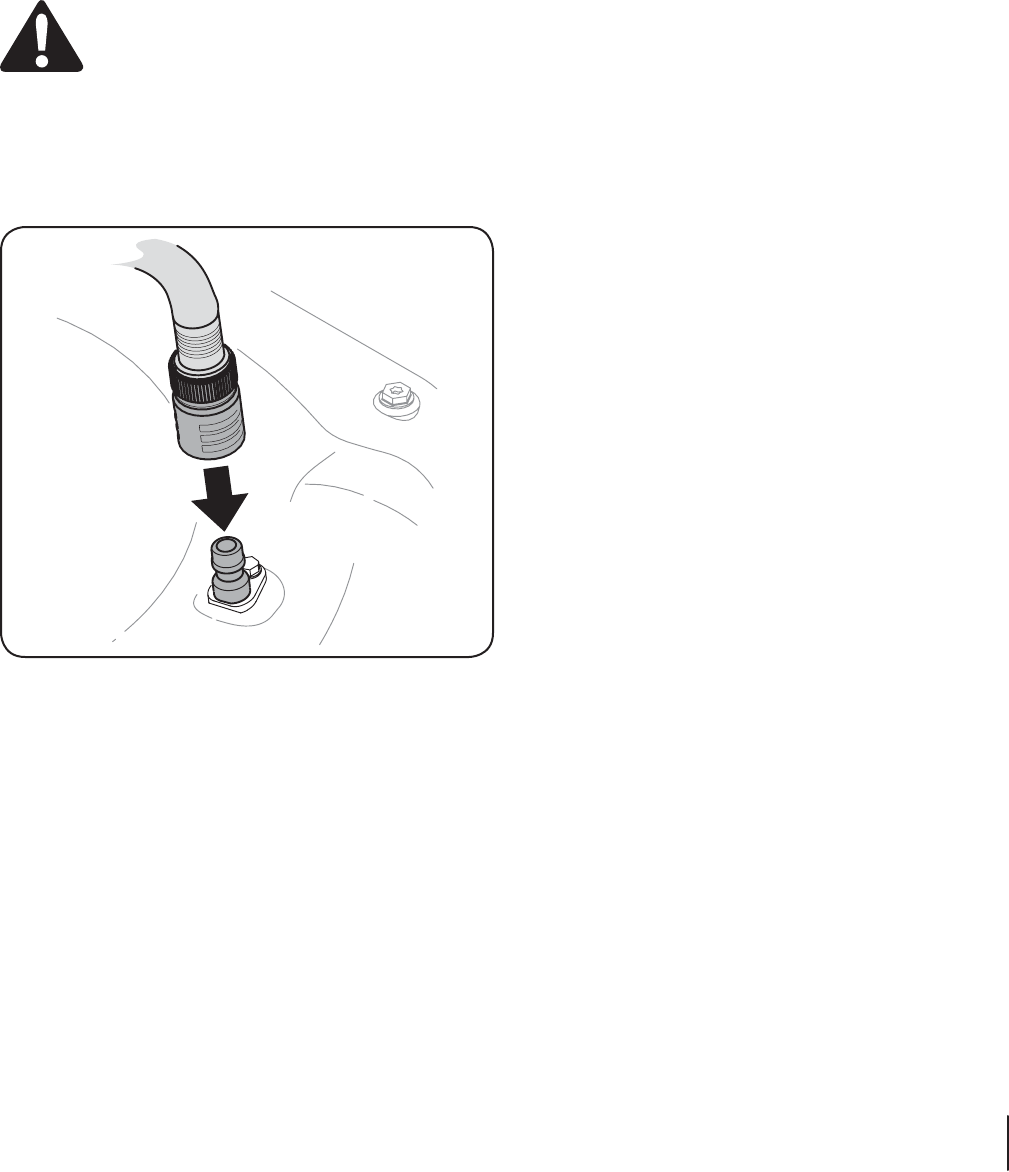

Deck Wash (If Equipped)
surface as part of its deck wash system.
underside and prevent the buildup of corrosive chemicals.
enough for your garden hose to reach.
chute is directed AWAY from your house, garage,
parked cars, etc.
2.
3.
Turn the water on.
5.
Run the engine for a minimum of two minutes, allowing
the underside of the cutting deck to thoroughly rinse.
Release blade control to stop the engine and blade.7.
Turn the water off and detach the hose coupler from the 8.
After cleaning your deck, restart the mower. Keep the engine
and blade running for a minimum of two minutes, allowing the
underside of the cutting deck to thoroughly dry.
![](asset-12.png)
Service 7
18

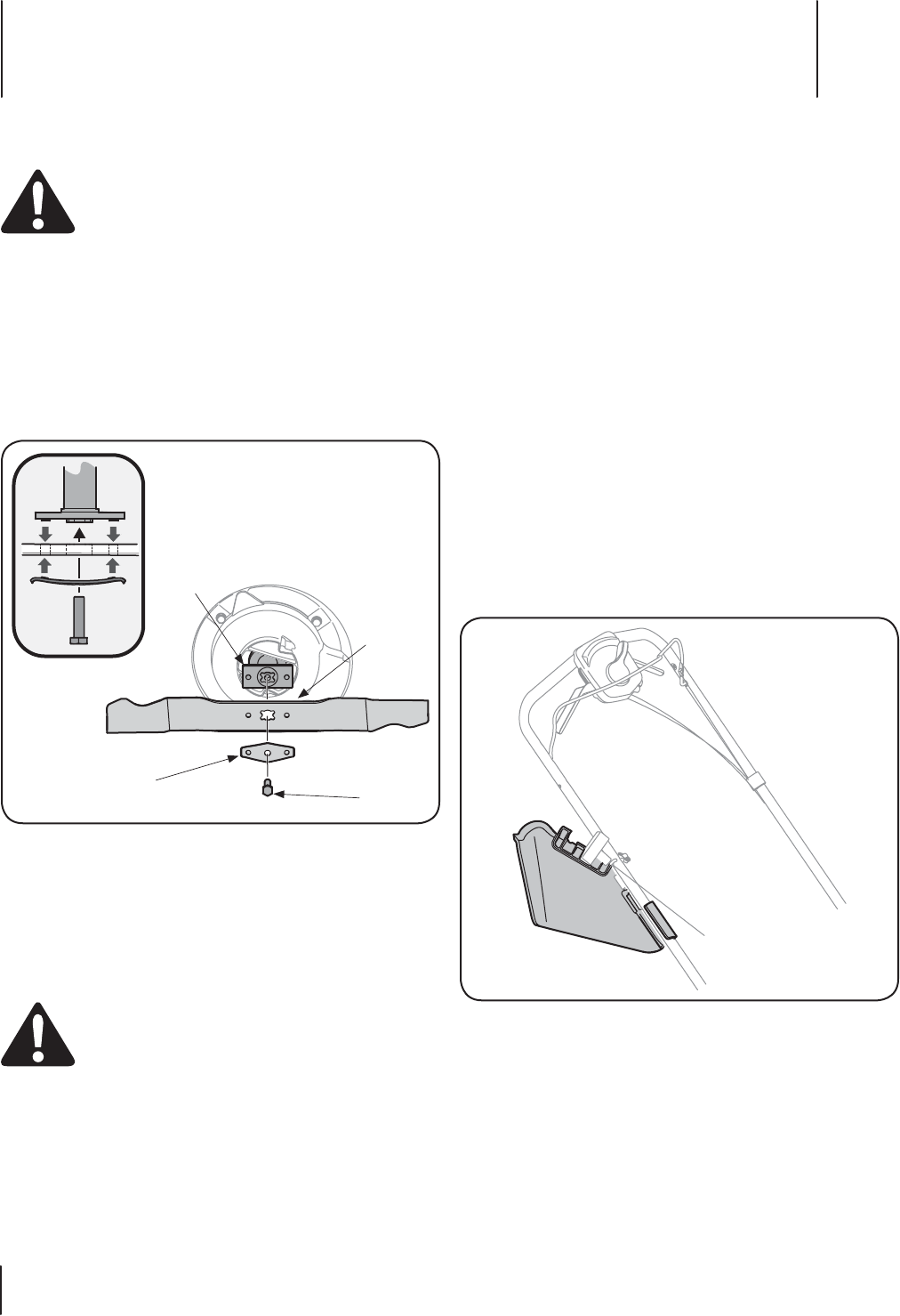

Blade
Blade
Adapter
Bolt
Blade Bell
Support
Place blade bell support on the blade. Align notches on the 6.
blade bell support with small holes in blade.
Replace hex bolt and tighten hex bolt to torque: 450 in. lbs. 7.
min., 600 in. lbs. max.
To ensure safe operation of your mower, periodically check the
blade bolt for correct torque.
Belt Care
NOTE: Several components must be removed in order to change
the mower’s belt. See an authorized Service Dealer to have your
belt replaced.
Off-Season Storage
The following steps should be taken to prepare your lawn mower
for storage.
Clean and lubricate mower thoroughly as described in the •
lubrication instructions.
Coat mower’s cutting blade with chassis grease to prevent •
rusting.
Refer to engine manual for correct engine storage •
instructions.
Secure side discharge chute to handle as shown in Fig. 7-2.•
Store mower in a dry, clean area. Do not store next to •
corrosive materials, such as fertilizer.
When storing any type of power equipment in a poorly
ventilated or metal storage shed, care should be taken to
rust-proof the equipment. Using a light oil or silicone, coat the
equipment, especially cables and all moving parts of your lawn
mower before storage.
Blade Care
WARNING: When removing the cutting blade for
sharpening or replacement, protect your hands with
a pair of heavy gloves or use a heavy rag to hold the
blade.
Periodically inspect the blade adapter for cracks, especially if you
strike a foreign object. Replace when necessary. Follow the steps
below for blade service.
Disconnect spark plug boot from spark plug. Turn mower 1.
on its side making sure that the air filter and the carburetor
are facing up.
Remove the bolt and the blade bell support which hold the 2.
blade and the blade adapter to the engine crankshaft. See
Fig. 7-1.
Remove blade from the adapter for testing balance. 3.
Balance the blade on a round shaft screwdriver to check. 4.
Remove metal from the heavy side until it balances evenly.
When sharpening the blade, follow the original angle of
grind. Grind each cutting edge equally to keep the blade
balanced.
WARNING: An unbalanced blade will cause
excessive vibration when rotating at high speeds. It
may cause damage to mower and could break
causing personal injury.
Place the blade on the adapter such that the side of the blade 5.
marked “Bottom” (or with part number) faces the ground
when the mower is in the operating position. Make sure
that the blade is aligned and seated on the blade adapter
flanges. See Fig. 7-1 inset.

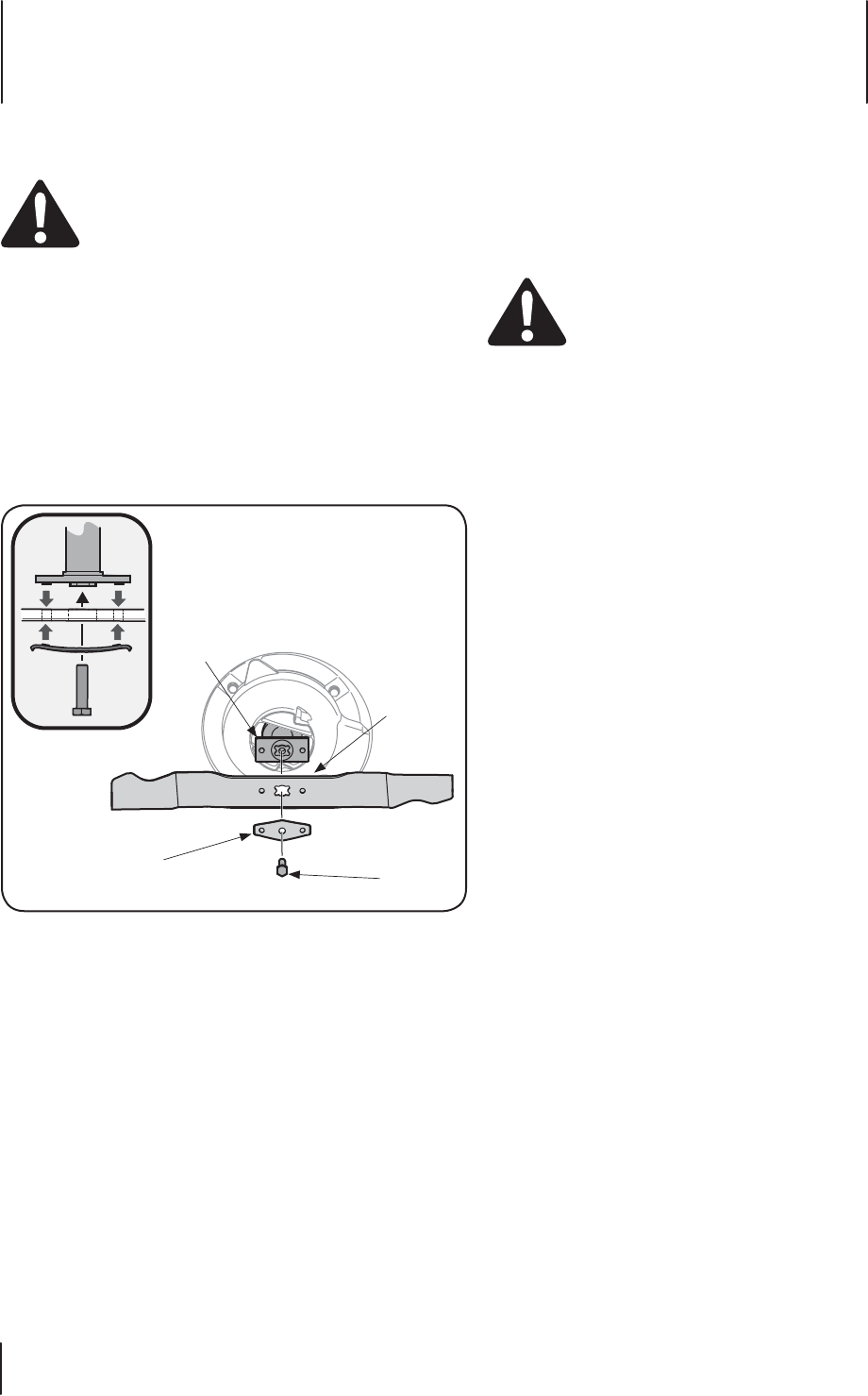

Figure 7-1
Figure 7-2
![](asset-13.png)
Troubleshooting 8
19
Problem Cause Remedy
Engine Fails to start Blade control disengaged.1.
Spark plug boot disconnected.2.
Fuel tank empty or stale fuel.3.
Engine not primed (if equipped with primer). 4.
Faulty spark plug.5.
Blocked fuel line.6.
Engine flooded. 7.
Fuel valve (if equipped) closed.8.
Engine not choked (if equipped with choke).9.
Burnt fuse. (Electric Start only)10.
Engage blade control.1.
Connect wire to spark boot.2.
Fill tank with clean, fresh gasoline.3.
Prime engine as instructed in the Operation 4.
section.
Clean, adjust gap, or replace.5.
Clean fuel line.6.
Wait a few minutes to restart, but do not 7.
prime.
Open fuel valve. See engine manual.8.
Choke engine. See engine manual.9.
Replace fuse (see Service Section).10.
Engine runs erratic Spark plug boot loose.1.
Blocked fuel line or stale fuel. 2.
Vent in gas cap plugged.3.
Water or dirt in fuel system.4.
Dirty air cleaner.5.
Unit running with CHOKE (if equipped) 6.
applied.
Connect and tighten spark plug boot.1.
Clean fuel line; fill tank with clean, fresh 2.
gasoline.
Clear vent.3.
Drain fuel tank. Refill with fresh fuel.4.
Refer to engine manual.5.
Push CHOKE knob in.6.
Engine overheats Engine oil level low.1.
Air flow restricted.2.
Fill crankcase with proper oil.1.
Clean area around and on top of engine.2.
Occasional skips
(hesitates) at
high speed
Spark plug gap too close.1. Adjust gap to .030”.1.
Idles poorly Spark plug fouled, faulty, or gap too wide.1.
Dirty air cleaner.2.
Reset gap to .030” or replace spark plug.1.
Refer to engine manual.2.
Excessive Vibration Cutting blade loose or unbalanced.1.
Bent cutting blade.2.
Tighten blade and adapter. Balance blade.1.
See an authorized service dealer.2.
Mower will not
mulch grass
Wet grass. 1.
Excessively high grass. 2.
Dull blade.3.
Do not mow when grass is wet; wait until 1.
later to cut.
Mow once at a high cutting height, then 2.
mow again at desired height or make a
narrower cutting path.
Sharpen or replace blade.3.
Continued on next page
![](asset-14.png)
20 Se c t i o n 8 — tr o u b l e S h o o t i n g
Problem Cause Remedy
Uneven cut Dull blade.1. Sharpen or replace blade.1.
Mower will not self propel Belt not installed properly. 1.
Debris clogging drive operation. 2.
Damaged or worn belt.3.
Drive control out of adjustment.4.
Check belt for proper pulley installation and 1.
movement.
Stop engine, disconnect spark plug boot, 2.
and clean out debris.
Inspect and replace belt.3.
Adjust drive control. (See Assembly & Set-up 4.
section).
High pullback effort Pulling mower backwards before 1.
transmission disengages.
Allow the unit to roll forward slightly without 1.
the drive lever(s) engaged before pulling
backwards.
![](asset-15.png)

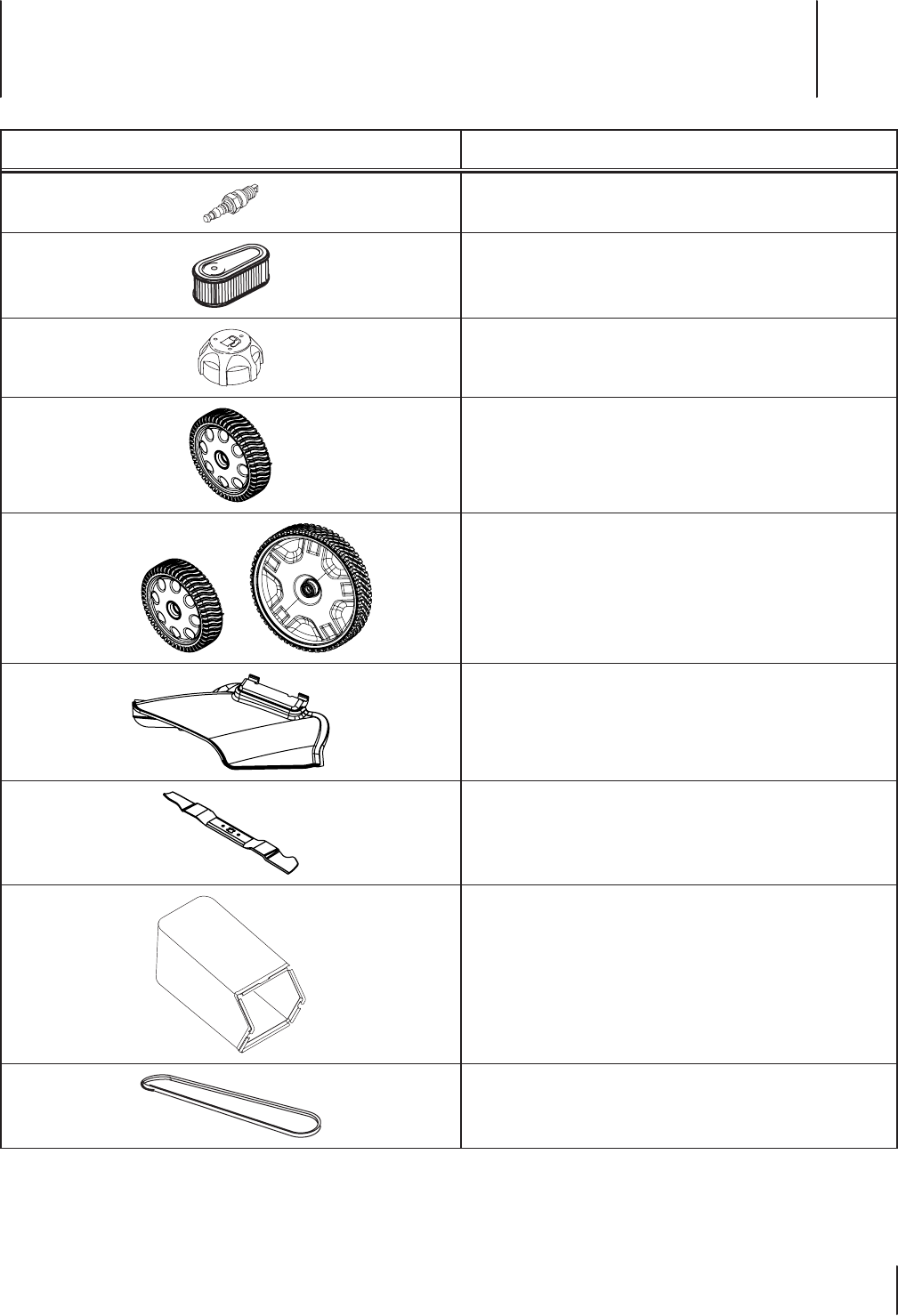

Replacement Parts 9
21
Component Part Number and Description
759-3336 Spark Plug
BS-795066 Air Filter Cartridge
BS-796254 Pre-Cleaner
BS-692046 Fuel Tank Cap (Model 11P902-2693-B1)
BS-796577 Fuel Tank Cap (Model 111P02-2693-F1)
734-04564 Wheel (Front)
634-04681 Wheel (Rear - Low)
634-04666 Wheel (Rear - High)
731-07131 Discharge Chute
942-0741A Mulching Blade
964-04141 Grass Bag
954-04282 Belt
Phone (800) 828-5500 or (330) 558-7220 to order replacement parts or a complete Parts Manual (have your full model number and
serial number ready). Parts Manual downloads are also available free of charge at www.troybilt.com
![](asset-16.png)
MANUFACTURER’S LIMITED WARRANTY FOR
GDOC-100242 REV. A
The limited warranty set forth below is given by Troy-Bilt LLC with
respect to new merchandise purchased and used in the United States
and/or its territories and possessions, and by MTD Products Limited
with respect to new merchandise purchased and used in Canada and/
or its territories and possessions (either entity respectively, “Troy-
Bilt”).
“Troy-Bilt” warrants this product (excluding its Normal Wear Parts
and Attachments as described below) against defects in material and
workmanship for a period of three (3) years commencing on the date
of original purchase and will, at its option, repair or replace, free of
charge, any part found to be defective in materials or workmanship.
This limited warranty shall only apply if this product has been
operated and maintained in accordance with the Operator’s Manual
furnished with the product, and has not been subject to misuse,
abuse, commercial use, neglect, accident, improper maintenance,
alteration, vandalism, theft, fire, water, or damage because of other
peril or natural disaster. Damage resulting from the installation or use
of any part, accessory or attachment not approved by Troy-Bilt for use
with the product(s) covered by this manual will void your warranty as
to any resulting damage.
Normal Wear Parts are warranted to be free from defects in material
and workmanship for a period of thirty (30) days from the date of
purchase. Normal wear parts include, but are not limited to items
such as: batteries, belts, blades, blade adapters, tines, grass bags,
wheels, rider deck wheels, seats, snow thrower skid shoes, friction
wheels, shave plates, auger spiral rubber and tires.
Attachments — Troy-Bilt warrants attachments for this product
against defects in material and workmanship for a period of one (1)
year, commencing on the date of the attachment’s original purchase
or lease. Attachments include, but are not limited to items such as:
grass collectors and mulch kits.
HOW TO OBTAIN SERVICE: Warranty service is available, WITH
PROOF OF PURCHASE, through your local authorized service dealer.
To locate the dealer in your area:
In the U.S.A.
Check your Yellow Pages, or contact Troy-Bilt LLC at P.O. Box 361131,
Cleveland, Ohio 44136-0019, or call 1-866-840-6483,
1-330-558-7220 or log on to our Web site at www.troybilt.com.
In Canada
Contact MTD Products Limited, Kitchener, ON N2G 4J1, or call 1-800-
668-1238 or log on to our Web site at www.mtdcanada.com.
This limited warranty does not provide coverage in the following
cases:
a. The engine or component parts thereof. These items may carry a
separate manufacturer’s warranty. Refer to applicable manufac-
turer’s warranty for terms and conditions.
b. Log splitter pumps, valves, and cylinders have a separate one-
year warranty.
c. Routine maintenance items such as lubricants, filters, blade
sharpening, tune-ups, brake adjustments, clutch adjustments,
deck adjustments, and normal deterioration of the exterior finish
due to use or exposure.
d. Service completed by someone other than an authorized service
dealer.
e. Troy-Bilt does not extend any warranty for products sold or
exported outside of the United States and/or Canada, and their
respective possessions and territories, except those sold through
Troy-Bilt’s authorized channels of export distribution.
f. Replacement parts that are not genuine Troy-Bilt parts.
g. Transportation charges and service calls.
h. Troy-Bilt does not warrant this product for commercial use.
No implied warranty, including any implied warranty of
merchantability or fitness for a particular purpose, applies after
the applicable period of express written warranty above as to the
parts as identified. No other express warranty, whether written or
oral, except as mentioned above, given by any person or entity,
including a dealer or retailer, with respect to any product, shall
bind Troy-Bilt. During the period of the warranty, the exclusive
remedy is repair or replacement of the product as set forth above.
The provisions as set forth in this warranty provide the sole and
exclusive remedy arising from the sale. Troy-Bilt shall not be liable
for incidental or consequential loss or damage including, without
limitation, expenses incurred for substitute or replacement lawn
care services or for rental expenses to temporarily replace a
warranted product.
Some states do not allow the exclusion or limitation of incidental
or consequential damages, or limitations on how long an implied
warranty lasts, so the above exclusions or limitations may not apply
to you.
In no event shall recovery of any kind be greater than the amount of
the purchase price of the product sold. Alteration of safety features of
the product shall void this warranty. You assume the risk and liability
for loss, damage, or injury to you and your property and/or to others
and their property arising out of the misuse or inability to use the
product.
This limited warranty shall not extend to anyone other than the
original purchaser or to the person for whom it was purchased as a
gift.
HOW STATE LAW RELATES TO THIS WARRANTY: This limited
warranty gives you specific legal rights, and you may also have other
rights which vary from state to state.
IMPORTANT: Owner must present Original Proof of Purchase to
obtain warranty coverage.
Troy-Bilt LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Phone: 1-866-840-6483, 1-330-558-7220
MTD Canada Limited - KITCHENER, ON N2G 4J1; Phone 1-800-668-1238
![](asset-17.png)
Impreso en Estados Unidos de América
Ma n u a l d e l O p e r a d O r
Formulario No. 769-06390
(Diciembre 20, 2010)
![](asset-18.png)
Al propietario 1
2
Asistencia al Cliente
Por favor, NO devuelva la unidad al minorista o distribuidor sin ponerse en contacto primero con el Departamento de
Asistencia al Cliente.
En caso de tener problemas para montar este producto o de tener dudas con respecto a los controles, funcionamiento o
mantenimiento del mismo, puede solicitar la ayuda de expertos. Elija entre las opciones que se presentan a continuación:
Visite nuestro sitio web en www.troybilt.com◊
Llame a un representante de Asistencia al Cliente al (800) 828-5500 ó (330) 558-7220◊
◊
Gracias por comprar una máquina quitanieve fabricada por Troy-
Bilt. La misma ha sido diseñada cuidadosamente para brindar
excelente rendimiento si se la opera y mantiene correctamente.
Le indica cómo configurar, operar y mantener la máquina
cuidadosamente y en todo momento las prácticas de seguridad
recomendadas, y hacérselas seguir a cualquier otra persona que
opere la máquina. En caso de no hacerlo podrían producirse
lesiones personales o daños materiales.
Toda la información contenida en este manual hace referencia
a la más reciente información de producto disponible en el
momento de la impresión. Revise el manual frecuentemente
para familiarizarse con la unidad, sus características y
productos de diferentes modelos. Las características y funciones
incluidas y/o ilustradas en este manual pueden no ser aplicables
a todos los modelos. Troy-Bilt se reserva el derecho de modificar
las especificaciones de los productos, los diseños y el equipo
estándar sin previo aviso y sin generar responsabilidad por
un distribuidor de servicio Troy-Bilt autorizado o póngase en
dirección del sitio web y dirección postal de la Asistencia al
Cliente de Troy-Bilt se encuentran en esta página. Queremos
garantizar su entera satisfacción en todo momento.
En este manual, las referencias al lado derecho o izquierdo de la
máquina se observan desde la posición del operador.
El fabricante del motor es el responsable de todas las
cuestiones relacionadas con el rendimiento, potencia de salida,
un paquete por separado, junto con su unidad.
Gracias
Importante Medidas importantes de seguridad .. 3
Ensamblado y Configuración ................................. 9
Controles y Características ....................................13
Funcionamiento .....................................................14
Mantenimiento y Ajustes .......................................16
Servicio ....................................................................18
Solución de Problemas ......................................... 20
Piezas de Reemplazo .................22 (Manual Inglés)
Índice
nú M e r O d e M O d e l O
nú M e r O d e s e r i e
Registro de información de producto
Antes de configurar y operar su equipo nuevo, por favor localice
la placa del modelo en el equipo y registre la información en
colóquese detrás de la unidad en la posición del operador y mire
hacia la parte inferior de la sección trasera del chasis. Si tiene
que solicitar soporte técnico a través de nuestro sitio web, el
Departamento de Asistencia al Cliente, o de un distribuidor de
servicio autorizado local, necesitará esta información.
![](asset-19.png)
Medidas importantes de seguridad 2
3
La presencia de este símbolo indica que se trata de instrucciones
importantes de seguridad que se deben respetar para evitar poner en peligro su seguridad
personal y/o material y la de otras personas. Lea y siga todas las instrucciones de este manual
antes de poner en funcionamiento esta máquina. Si no respeta estas instrucciones puede
provocar lesiones personales.
Cuando vea este símbolo -
PEsta máquina está diseñada para ser utilizada respetando las normas de seguridad
contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado, un
descuido o error por parte del operador puede producir lesiones graves. Esta máquina es
capaz de amputar dedos, manos y pies y de arrojar objetos extraños con gran fuerza. De no
respetar las instrucciones de seguridad siguientes se pueden producir lesiones graves o la
muerte.
Funcionamiento
Funcionamiento general:
Lea y siga todas las instrucciones contenidas en este
manual antes de intentar ensamblar esta máquina. Lea,
comprenda y siga todas las instrucciones que figuran en la
máquina y en el o los manuales antes de intentar operarla.
Familiarícese completamente con los controles y con el
uso apropiado de esta máquina antes de operarla. Guarde
este manual en un lugar seguro para referencias futuras y
regulares y para solicitar repuestos.
Esta máquina es una pieza de equipo de precisión, no 2.
todo momento. Su unidad ha sido diseñada para realizar
propósito.
3.
leer y comprender las instrucciones contenidas en este
manual y deben ser capacitados y supervisados por uno de
los padres. Únicamente los individuos responsables que se
hayan familiarizado con estas reglas de seguridad para la
operación deberán usar esta máquina.
Inspeccione minuciosamente el área en donde utilizará
el equipo. Saque todas las piedras, palos, cables, huesos,
juguetes y otros objetos extraños con los que podría
tropezar o que podrían ser arrojados por la cuchilla. Los
objetos arrojados por la máquina pueden producir lesiones
el recorte para evitar que la descarga de material se
realice hacia los caminos, las veredas, los observadores,
etc. Evite además descargar material contra las paredes
y obstrucciones que podrían provocar que el material
descargado rebote contra el operador.
5.
lesión por un objeto arrojado, manténgase en la zona del
operador detrás de las manijas y mantenga a los niños,
observadores, ayudantes y mascotas apartados al menos
25 metros de la podadora mientras está en operación.
Detenga la máquina si alguien entra en la zona.
antiparras de seguridad mientras opera la máquina o
mientras la ajusta o repara. Los objetos arrojados que
rebotan pueden lesionar gravemente la vista.
Utilice zapatos de trabajo resistentes, de suela fuerte y 7.
pantalones y camisas ajustados. Se recomienda utilizar
camisas y pantalones que cubran los brazos y las piernas,
así como calzado con puntas reforzadas en acero. Nunca
opere esta máquina con los pies desnudos, sandalias, o
con zapatos ligeros o con los que se pueda resbalar (por
ejemplo, calzado de lona).
ADVEl escape del motor de este producto, algunos de sus componentes y
algunos componentes del vehículo contienen o liberan sustancias químicas que el estado
de California considera que pueden producir cáncer, defectos de nacimiento u otros
problemas reproductivos.
Los postes de batería, los terminales, y los accesorios relacionados
contienen plomo y compuestos de plomo, productos químicos conocidos al Estado de
California causar el cáncer y el daño reproductivo. Lave manos después del manejo.
![](asset-1a.png)
4se c c i ó n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d
No ponga las manos o los pies cerca de las piezas rotatorias 8.
o en la tolva de la cortadora. El contacto con las cuchillas
puede producir la amputación de manos y pies.
Una cubierta de descarga faltante o dañada puede
provocar el contacto con la cuchilla o lesiones por objetos
arrojados.
Muchas lesiones ocurren como resultado de pasar la
cortadora sobre los pies durante una caída provocada por
derrapes o tropiezos. No se sostenga de la podadora si se
está cayendo, suelte la manija inmediatamente.
Nunca tire hacia usted la podadora mientras camina.
Si debe retroceder la podadora para evitar una pared
u obstáculo, mire primero abajo y atrás para evitar
tropezarse y luego siga estos pasos:
Retroceda de la podadora hasta estirar a.
completamente sus brazos.
b.
Tire de la podadora lentamente hacia usted, no c.
más allá de la mitad de la distancia entre usted y la
podadora.
Repita estos pasos como se requiera.d.
No opere esta máquina estando bajo los efectos del
alcohol o de drogas.
No embrague el mecanismo de autopropulsión en
unidades con este equipo mientras arranca el motor.
El mecanismo de control de la cuchilla es un dispositivo de
seguridad. Nunca intente desviarse de su funcionamiento.
De hacerlo no funcionarían los dispositivos de seguridad y
podrían producirse lesiones personales por el contacto con
las cuchillas giratorias. Las manijas de control de la cuchilla
deben funcionar bien en ambas direcciones y regresar
automáticamente a la posición de desengrane cuando se
las suelta.
seguro de su equilibrio. Si tropieza y cae puede lesionarse
gravemente. Si siente que pierde el equilibrio, suelte
inmediatamente la manija de control de la cuchilla y la
cuchilla dejará de girar en tres segundos.
Corte el césped solamente con luz de día o con una buena
luz artificial. Camine, nunca corra.
Detenga la cuchilla cuando cruce caminos de gravilla,
pasos o andadores.
Si la máquina comenzara a vibrar de manera anormal,
detenga el motor, y busque inmediatamente la causa.
problema.
Apague el motor y espere hasta que la cuchilla se detenga
completamente antes de retirar la guarda para el recorte
por unos cuantos segundos después que el motor se ha
apagado. Nunca coloque ninguna parte del cuerpo en el
área de la cuchilla hasta que esté seguro que la cuchilla ha
detenido su movimiento rotatorio.
Nunca opere la cortadora sin las guardas apropiadas, 20.
cubierta de descarga, guarda para recorte, manija de
control de la cuchilla y otros dispositivos de seguridad
y protección en su lugar y funcionando. Nunca opere la
cortadora si los dispositivos de seguridad están dañados. Si
no lo hace, esto puede tener como resultado lesiones.
El silenciador y el motor se calientan y pueden producir
quemaduras. No los toque.
Utilice solamente partes y accesorios fabricados 22.
especialmente para esta máquina, originales del fabricante
lesiones personales.
23.
que sienta resistencia, luego jale rápidamente. El repliegue
rápido de la cuerda de arranque (tensión de retroceso) le
jalará la mano y el brazo hacia el motor más rápido de lo
que usted puede soltar. El resultado pueden ser huesos
rotos, fracturas, hematomas o esguinces.
Si se presentan situaciones que no están previstas en este
para contactar el departamento de atención al cliente y
obtener el nombre de su distribuidor más cercano.
Funcionamiento en pendientes
Las pendientes son un factor importante que se relaciona con
los accidentes producidos por derrapes y caídas y que pueden
producir lesiones graves. La operación en pendientes requiere
mayor precaución. Si no se siente seguro en una pendiente, no
incluye como parte de este manual para medir la pendiente
antes de operar la unidad en una zona inclinada. Si la pendiente
Haga lo siguiente:
Mueva la podadora a través de las caras de la pendiente,
nunca hacia arriba y abajo. Tenga cuidado cuando cambie
de dirección cuando opere la máquina en pendientes.
Esté atento a los agujeros, raíces, rocas, objetos ocultos o 2.
abultamientos que puedan provocar que se derrape o se
tropiece. El césped alto puede ocultar obstáculos.
Siempre esté seguro de su equilibrio. Si tropieza y cae 3.
puede lesionarse gravemente. Si siente que pierde el
equilibrio, suelte inmediatamente la manija de control de
la cuchilla y la cuchilla dejará de girar en tres (3) segundos.
No haga lo siguiente:
No corte el césped cerca de pozos, hundimientos, bancos,
podría perder el equilibrio.
2.
el medidor de pendientes.
3.
puede resbalarse.
![](asset-1b.png)
se c c i ó n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d
Niños
podadoras y la actividad de podar el césped. No entienden
los riesgos ni los peligros. Nunca dé por sentado que los niños
Mantenga a los niños fuera del área de trabajo y bajo
estricta vigilancia de un adulto responsable además del
operador.
Esté alerta y apague la podadora si un niño ingresa al área.2.
Antes y mientras se está moviendo hacia atrás, mire hacia 3.
atrás y cuide que no haya niños.
Tenga extrema precaución cuando se aproxime a esquinas
ciegas, entradas de puertas, árboles u otros objetos que
puedan obstaculizarle la vista de un niño que pudiese
correr hacia la podadora.
Mantenga alejados a los niños de los motores en marcha 5.
caliente.
leer y entender las instrucciones de operación y reglas
de seguridad contenidas en este manual y deben ser
entrenados y supervisados por sus padres.
Servicio
Manejo seguro de la gasolina:
sumamente cuidadoso al manipular la gasolina. La gasolina
es altamente inflamable y los vapores son explosivos. Se
puede lesionar gravemente si derrama gasolina sobre
usted o sobre la ropa ya que se puede encender.
Utilice sólo recipientes para gasolina autorizados.2.
Nunca llene los contenedores en el interior de un vehículo 3.
o camión o caja de camioneta con recubrimientos
plásticos. Coloque siempre los recipientes en el piso y lejos
del vehículo antes de llenarlos.
Retire el equipo a gasolina del camión o remolque y llénelo
en el piso. Si esto no es posible, entonces llene dicho
equipo en un remolque con un recipiente portátil, en vez
de desde un dispensador de gasolina.
Mantenga la boquilla de llenado en contacto con el borde 5.
de la entrada del tanque de gasolina o contenedor en todo
momento hasta que esté lleno. No utilice un dispositivo
para abrir/cerrar la boquilla.
Apague todos los cigarrillos, cigarros, pipas y otras fuentes
de combustión.
Nunca cargue combustible en la máquina en interiores 7.
porque Los vapores inflamables podrían acumularse en el
área.
Nunca saque la tapa del gas ni agregue combustible 8.
mientras el motor está caliente o en marcha. Deje que el
motor se enfríe por lo menos dos minutos antes de volver a
cargar combustible.
Nunca recargue el tanque de combustible. Llene el tanque
cuello de llenado para dejar espacio para la expansión del
combustible.
Limpie la gasolina derramada sobre el motor y el equipo.
Traslade la máquina a otra zona. Espere 5 minutos antes de
encender el motor.
Nunca almacene la máquina o el recipiente de combustible
en un espacio cerrado donde haya fuego, chispas o
aparatos con piloto como por ejemplo, calentadores de
agua, calentadores, hornos, secadores de ropa u otros
aparatos a gas.
limpia de pasto, hojas y de acumulación de otros
escombros. Limpie los derrames de aceite o combustible y
saque todos los desechos embebidos con combustible.
Deje que la máquina se enfríe 5 minutos por lo menos
antes de almacenarla.
Funcionamiento general:
Nunca encienda un motor en espacios cerrados o en una
zona con poca ventilación. El escape del motor contiene
monóxido de carbono, un gas inodoro y letal.
Antes de limpiar, reparar o inspeccionar la máquina, 2.
compruebe que la cuchilla y todas las partes que se
mueven se han detenido. Desconecte el cable de la bujía
y póngalo de manera que haga masa contra el motor para
evitar que se encienda de manera accidental.
Revise los pernos de montaje de la cuchilla y del motor 3.
a intervalos frecuentes para verificar que estén bien
apretados. Inspeccione además visualmente la cuchilla
en busca de daños (abolladuras, desgaste, roturas, etc.).
Reemplace la cuchilla con equipo original del fabricante
no cumplan con las especificaciones de equipos originales
podría tener como resultado un rendimiento incorrecto y
además la seguridad podría estar comprometida”
Las cuchillas de las podadoras son muy afiladas y podrían
cortarlo. Envuelva la cuchilla o utilice guantes y extreme
precauciones cuando le de servicio.
Mantenga todos los pernos, tuercas y tornillos bien 5.
ajustados para asegurarse que la máquina se encuentra en
condiciones seguras de operación.
Nunca manipule los dispositivos de seguridad de manera
imprudente. Controle periódicamente que funcionen de
forma adecuada.
7.
el motor, desconecte el cable de la bujía y conecte el
motor a masa. Inspeccione minuciosamente la máquina
para determinar si está dañada. Repare el daño antes de
encenderla y operarla.
![](asset-1c.png)
6se c c i ó n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d
Nunca trate de ajustar una rueda o la altura de corte 8.
mientras el motor está en marcha.
Los componentes de la tolva para recorte, cubierta
de descarga y escudo de riel, están sujetos a desgaste
y daños que podría dejar expuestas partes que se
su seguridad, verifique frecuentemente todos los
componentes y reemplácelos sólo con partes de los
manual. “La utilización de partes que no cumplan con las
especificaciones de equipos originales podría tener como
resultado un rendimiento incorrecto y además la seguridad
podría estar comprometida”
No cambie la configuración del regulador del motor ni
acelere demasiado el mismo. El regulador controla la
velocidad máxima segura de operación del motor.
Verifique frecuentemente la línea de combustible, el
tanque, el tapón, y los accesorios buscando rajaduras o
pérdidas. Reemplace de ser necesario.
No dé arranque al motor si no está la bujía de encendido.
sea necesario.
adecuadamente de los desechos. La descarga inapropiada
de líquidos o materiales puede dañar el medio ambiente.
este producto tiene una vida útil media de siete (7) años,
vida útil
media, adquiera una máquina nueva o haga inspeccionar
anualmente ésta por un distribuidor de servicio autorizado
para cerciorarse de que todos los sistemas mecánicos y de
seguridad funcionan correctamente y no tienen excesivo
desgaste. Si no lo hace, pueden producirse accidentes,
lesiones o muerte.
No modifique el motor
bajo ninguna circunstancia. Si cambia la configuración del
regulador el motor puede descontrolarse y operar a velocidades
inseguras. Nunca cambie la configuración de fábrica del
regulador del motor.
Aviso referido a emisiones
Los motores que están certificados y cumplen con las
siguientes sistemas de control de emisiones: Modificación de
motor (EM) y catalizador de tres vías (TWC) si están equipados de
esa manera.
Guardachispas
Esta máquina está equipada con
un motor de combustión interna y no debe ser
utilizada en o cerca de un terreno agreste cubierto
por bosque, malezas o hierba excepto si el sistema
de escape del motor está equipado con un
amortiguador de chispas que cumpla con las leyes
locales o estatales correspondientes, en caso de
haberlas.
Si se utiliza un amortiguador de chispas el operador lo debe
mantener en condiciones de uso adecuadas. En el Estado
de California las medidas anteriormente mencionadas son
de California). Es posible que existan leyes similares en otros
estados. Las leyes federales se aplican en territorios federales.
a través de su distribuidor autorizado de motores o poniéndose
![](asset-1d.png)
7se c c i ó n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d
Su responsabilidad—Restrinja el uso de esta máquina motorizada a las personas que lean,
comprendan y respeten las advertencias e instrucciones que figuran en este manual y en la máquina.
GUARDE ESTAS INSTRUCCIONES
Símbolos De Seguridad
Esta página representa y describe la seguridad los símbolos que pueden parecer en este producto. Lea, comprenda, y siga todas
instrucciones de la máquina antes de intentar ensamblar y operar.
Símbolo Descripción
Lea, comprenda, y siga todas instrucciones en el manual (manuales) antes de operar el
producto.
tapa de descarga o el receptor de hierba estén en su lugar apropiado. De ser dañado, sustituya
inmediatamente.
No siegue cuando los niños o los otros están alrededor.
Guarde manos y pies lejos de las cuchillas giratorias.
Quite objetos que pueden ser lanzados por la lámina en cualquier dirección. Lleve gafas de
seguridad.
CUESTAS
acumulación de otros escombros.
Nunca encienda un motor en espacios cerrados o en una zona con poca ventilación. El escape
del motor contiene monóxido de carbono, un gas inodoro y letal.
Las partes del motor, especialmente el silenciador, llega a ser muy caliente durante la
![](asset-1e.png)
8se c c i ó n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d
Use esta página como guía para determinar las inclinaciones de las pendientes en las que podría no tener una operación segura.
que crucen el frente de las pendientes, nunca hacia arriba y hacia abajo.
Mire y mantenga este nivel con un árbol vertical
o la esquina de un edicio...
o el poste de una empalizada
Doble por la línea de puntos (representa una pendiente de 15°)
15°
![](asset-1f.png)
Montaje y Configuración 3
9
Contenido de la caja
Uno Colector de Césped Uno Botella del Aceite
Uno Canal de Descarga Lateral
NOTA: Tenga en cuenta que este manual del operador abarca
tanto los modelos de rueda alta y baja de este cortacésped.
Aunque este manual se ilustra el modelo de rueda baja, las
instrucciones y las características son igualmente aplicables al
modelo de rueda alta, así, a menos que se indique lo contrario.
Montaje
NOTA: Esta unidad se envía sin gasolina ni aceite en el motor.
Llene con gasolina y aceite como se indica en las instrucciones
que se incluyen en el manual de motor adjunto ANTES de poner
en funcionamiento su podadora.
Manija
Retire el colector de césped y material de empaque que
pudiera estar entre las manijas superior e inferior.
Quite los tornillos y tuercas de mariposa transporte a.
No afloje o quitar adyacentes tornillos de cabeza
hexagonal.
Si bien la estabilización de cortacésped por lo que b.
no se mueve, pivote asa superior como se muestra
en la figura. 3-2. No engarzado cable mientras
levanta la palanca hacia arriba y asegurarse de que
van en la parte exterior de la manija.
Retire la T-pernos de la manija entre corchetes como se 2.
muestra en la fig. 3-3.
B
A
A
![](asset-20.png)
10 se c c i ó n 3— MO n t a j e y cO n f i g u r a c i ó n
La guía de la cuerda está unida al costado derecho de la
manija superior. Afloje la tuerca de mariposa que sujeta la
Sostenga el control de la cuchilla contra la manija a.
superior.
Lentamente tirar de la cuerda que la manilla del b.
motor y deslizar la cuerda de arranque en la guía de
Deslice la cuerda de arranque en la guía, y ajuste la c.
tuerca mariposa.
La atadura de cables uso (s) para garantizar cable (s) d.
para bajar de manejar.
Colector de Césped
de reunir (la advertencia de la etiqueta será por fuera).
Coloque la bolsa sobre el marco con el lado negro de a.
plástico en el fondo.
Deslice el canal de plástico sobre los ganchos del b.
marco. Vea la fig. 3-7.
Siga los siguientes pasos para completar conjunto del 3.
mango:
Tire hacia arriba aproximadamente 8 pulgadas en el a.
asa hasta agujeros en la manija (que se muestra en
la figura. 3-3 corte de la cubierta) se alinean con los
NOTA:
tire de manejar todo el camino.
Inserte el T-pernos quitó anteriormente a través del b.
mango corchetes y asa inferior y apriete bien para
Vuelva a colocar tuercas y pernos de transporte c.
retirarse antes en una reducción de los agujeros de
la manija como se muestra en la figura. 3-5.
C
C
A
B
B
A
D
B
C
![](asset-21.png)
11se c c i ó n 3 — MO n t a j e y cO n f i g u r a c i ó n
En el costado de la podadora, levante el adaptador para
Deslice los dos ganchos del canal de descarga lateral 2.
debajo del pasador de bisagra sobre el montaje del
adaptador para abono. Baje el adaptador para abono.
No extraiga la clavija para abono lateral en cualquier
Ajustes
Altura de Corte
La palanca de ajuste de altura de corte se ubica por encima de la
rueda izquierda trasera.
Muévala a cualquier de las posiciones para la altura de 2.
Libere la palanca hacia la cubierta de la podadora y colocar 3.
la palanca en uno de los seis dientes de ajuste de altura.
2.
Levante la puerta de descarga posterior.a.
Lugar de colección de césped en las ranuras en el b.
mango entre corchetes como se muestra en la fig.
3-8. Suelte la puerta de descarga de modo que
descanse sobre el colector de césped.
trasera en el cortacésped. Receptor de hierba de levantamiento
y, lejos de la vara de pivote. El reverso de liberación descarga
la puerta para permitir que ello cerrara la apertura trasera del
cortacésped.
Canal de Descarga Lateral
Su podadora ha sido enviada como abonadora. Si hace la
césped esté fuera de la unidad y que la puerta de descarga
trasera esté cerrada.
A
B
B
2
1
1
2
3
Inferior
Superior
![](asset-22.png)
12 se c c i ó n 3— MO n t a j e y cO n f i g u r a c i ó n
Control de transmisión
La rueda de ajuste está ubicada en el alojamiento de la manija
de control de transmisión y se utiliza para ajustar o aflojar la
correa de transmisión. Deberá ajustar el control de transmisión
si la podadora no se autopropulsa con el control de transmisión
enganchado o si las ruedas de la podadora vacilan con el
control de transmisión enganchado. Si ocurre alguna de estas
condiciones, rote la rueda de ajuste en sentido de las agujas del
reloj para ajustar el cable o en sentido contrario a las agujas del
NOTA:
en la velocidad de segunda o tercera.
Configuraciòn
Llenado de gasolina y aceite
Refiérase a las instrucciones del manual del motor para la
información de motor.
Añadir el petróleo proporcionado antes de la unidad inicial
por primera vez de la caja.
Atender el motor con la gasolina como instruido en el 2.
manual del motor.
Tenga extremo cuidado cuando
manipule gasolina. La gasolina es altamente
inflamable y sus vapores pueden causar
explosiones. Nunca agregue combustible a la
máquina en interiores o mientras el motor está
caliente o en funcionamiento. Apague cigarrillos,
cigarros, pipas y otras fuentes de combustión.
Inclinación de la manija
la manija de la siguiente manera:
Quite los tornillos y tuercas de mariposa transporte de
Coloque el mango en una de las tres posiciones que se 2.
Fije la posición con tuercas y pernos de transporte 3.
eliminado antes.
1
3
2
Inferior
Superior
![](asset-23.png)
Controles Y Características 4
13
Control de Cuchilla
la manija de control de la cuchilla contra la manija superior para
operar la unidad. Suelte la manija de control de la cuchilla para
detener el motor y la cuchilla.
El mecanismo de control de la
cuchilla es un dispositivo de seguridad. Nunca
intente anular su funcionamiento.
Controles de la transmisión
Los controles de transmisión se encuentra ubicado por debajo
de la manija superior y s utiliza para enganchar la transmisión.
Apriételo la derecha, izquierda o la derecha y la izquierda
los controles contra la manija superior para enganchar la
transmisión, libérelo para disminuir la velocidad o detener la
podadora.
Control de la Velocidad
El control de la velocidad es localizada en el alojamiento de
control de velocidad variable en el mango superior. Esta control
es usada para seleccionar la velocidad avanzada del cortacésped.
IMPORTANTE: Mueva el control de velocidad sólo cuando el
motor corre. El cambio del control de velocidad que se pone con
el motor lejos puede dañar el cortacésped.
Palanca de Ajuste de la Altura de Corte
La palanca de ajuste de altura de corte se ubica por encima de la
Sección de Ajuste.
Lavado de la Plataforma (De ser equipado)
La plataforma de su podadora está equipada con un puerto de
agua sobre su superficie como parte del sistema de lavado de la
plataforma. Utilice el lavado de la plataforma para lavar la parte
inferior de la plataforma y quitar los recortes de césped.
Canal de Descarga Lateral
descargar los recortes de periódico de hierba al lado en
cambio, siga las instrucciones en la sección de “Ensamblado y
Configuración” para atar el canal de descarga lateral.
Arrancador de Retroceso
El arrancador de retroceso está unido a la manija superior
tire de la cuerda del arrancador de retroceso.
Palanca de
ajuste de altura
de corte
Control de la Velocidad
Arrancador
de retroceso
Control de
cuchilla
Canal de
Descarga Lateral
Lavado de la
Plataforma
Control de la
transmisión
Control de la
transmisión
![](asset-24.png)
Funcionamiento 5
14
1
2
In
ra
ra.

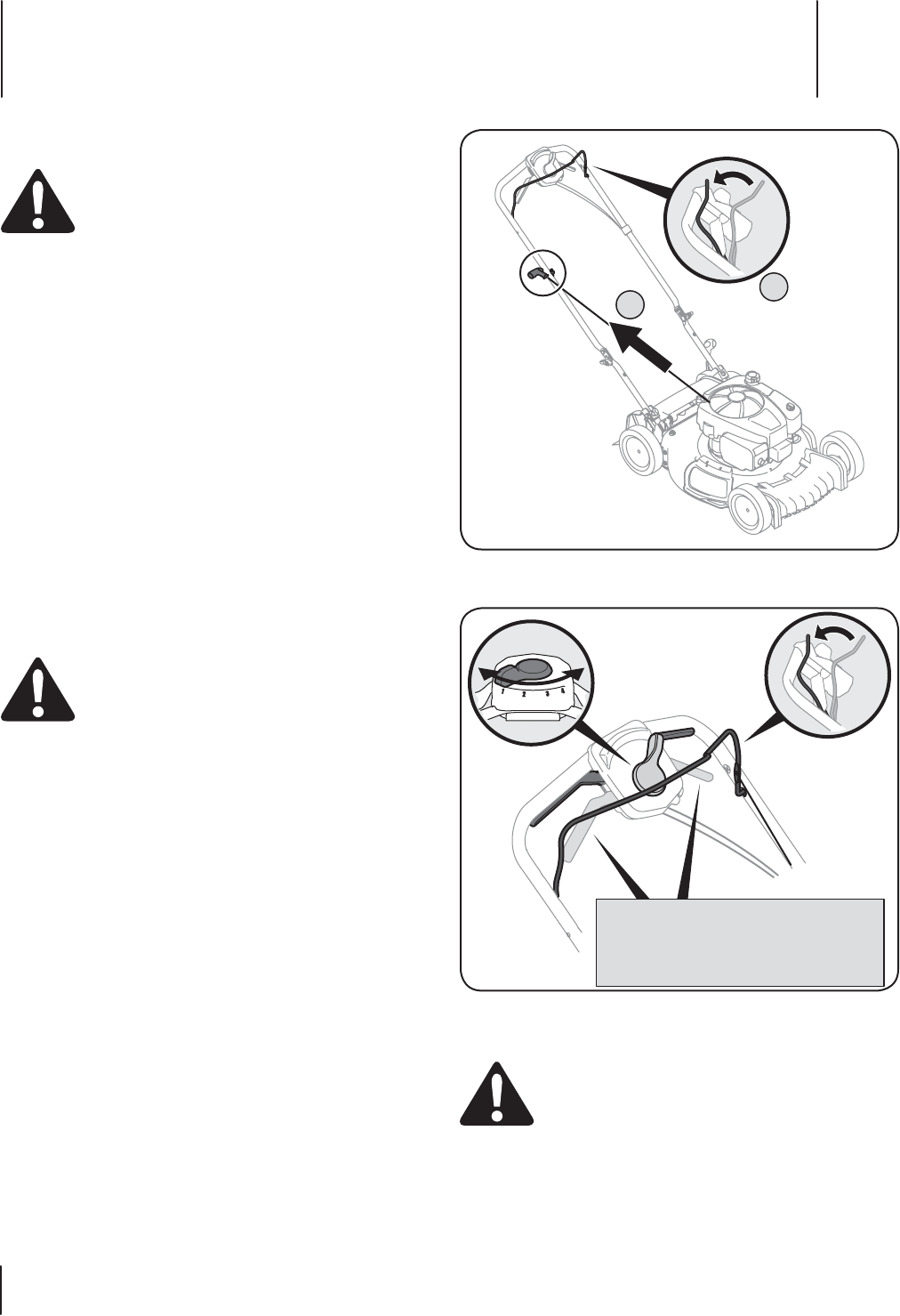

Encendido del Motor
aparte del operador permanezca cerca de la
podadora mientras arranca el motor u opera la
misma. Nunca encienda un motor en espacios
cerrados o en una zona con poca ventilación. El
escape del motor contiene monóxido de carbono,
un gas inodoro y letal. Mantenga las manos, los pies,
el cabello y la ropa suelta alejados de las partes
móviles del motor y de la podadora.
Refiérase al manual de motor para la ayuda con el motor.
Colóquese detrás de la podadora, apriete la manija de
control de la cuchilla y sosténgala contra la manija superior.
Sostenga firmemente las dos manijas juntas, tome la 2.
manija del arrancador de retroceso y tire de la cuerda para
sacarla con un movimiento rápido y continuo. Vea la Fig.
cuerda regrese lentamente al arrancador.Repita hasta que
el motor esté en marcha. Deje que la cuerda se enrosque
lentamente de regreso.
Detención del Motor
Suelte la manija de control de la cuchilla para detener el
motor y la cuchilla.
Espere a que la cuchilla se haya
detenido por completo antes de hacer cualquier
trabajo en la podadora o de retirar el colector de
césped.
Uso de la Podadora de Césped
otros objetos que pudiesen dañar la cortadora o el motor. Dichos
objetos pueden ser arrojados accidentalmente por la podadora
en cualquier dirección y provocar lesiones personales graves al
operador y a otras personas.
Una vez que el motor esté funcionando y sin dejar de
mantener el control de la cuchilla, apriete uno (o ambos
en coche) los controles de la transmisión contra la manija
superior para propulsar la podadora. Vea la Fig. 5-2.
2.
movimiento a la velocidad deseada.
NOTE: Seleccionando una velocidad de paseo, use la
primera velocidad hasta que usted sea cómodo y familiar
con la operación del cortacésped.
IMPORTANTE: Si están cambiando las velocidades,
mientras que la cortadora está parado, puede ser difícil
de cambiar en la primera velocidad en determinadas
condiciones. Esto es fácil de remediar con una breve
participación de la palanca de accionamiento.
Al operar una podadora puede
ser que objetos extraños sean arrojados a los ojos, lo
cual puede dañarlos gravemente. Utilice siempre
gafas de seguridad durante la operación de la
podadora o mientras la ajusta o la repara.
![](asset-25.png)
se c c i ó n 5 — fu n c i O n aM i e n t O
NOTA: La máquina está equipada con un avanzado sistema
de tracción interior de la facilidad de uso y cambios suaves.
Al girar o tirar de la unidad hacia atrás, usted puede notar
más alta que la resistencia normal en las ruedas traseras
bajo ciertas condiciones. Esto es perfectamente normal
y se puede remediar, al permitir la unidad para rodar un
poco hacia adelante sin la palanca de accionamiento (s) ha
ejercido antes de tirar hacia atrás.
Uso como Abonadora
la podadora como abonadora. En ese caso, use el colector de
césped para embolsar los recortes.
Uso del Colector de Césped
mientras opera la podadora.
Acople el colector de césped siguiendo las instrucciones
en la sección de Montaje y Configuración. Los recortes
de césped se recolectarán automáticamente en la bolsa a
que la bolsa de recolección esté llena.
Detenga el motor por completo soltando la manija de 2.
control de la cuchilla. Compruebe que la unidad se haya
detenido por completo.
3.
de descarga y tire de la bolsa de recolección hacia arriba,
apartándola de la podadora.
NOTA:
césped alrededor de la abertura trasera de la segadora,
especialmente entre la cubierta de la transmisión y la
pared lateral en el lado izquierdo y en la parte inferior, para
asegurar un ajuste apretado de la bolsa en la segadora.
Si golpea un objeto extraño,
detenga el motor. Retire el cable de la bujía,
inspeccione la podadora para ver que no tenga
daños, y repare el daño antes de reiniciar y operar la
podadora. La vibración excesiva de la podadora
durante la operación es una indicación de daño. Se
debe inspeccionar y reparar la unidad lo antes
posible.
![](asset-26.png)
Mantenimiento Y Ajustes 6
16
Mantenimiento
Recomendaciones Generales
Respete siempre las reglas de seguridad cuando realice
tareas de mantenimiento.
La garantía de esta podadora no cubre elementos que han
estado sujetos al mal uso o la negligencia del operador.
deberá dar mantenimiento a la podadora como se indica
en este manual.
El cambio de la velocidad controlada del motor invalidará
la garantía del motor.
Todos los ajustes deben ser verificados por lo menos una
vez en cada estación.
Revise periódicamente todos los sujetadores y compruebe
que estén bien ajustados.
Detenga siempre el motor,
desconecte la bujía y haga masa contra el motor
antes de realizar cualquier tarea de mantenimiento a
su máquina.
Lubricación
Lubrique con aceite ligero los puntos de pivote del control
de la cuchilla al menos una vez cada estación. Este control
La transmisión estado prelubricada y sellada en la fábrica y 2.
no requiere lubricación.
Siga el manual adjunto del motor para conocer las 3.
instrucciones y el programa de lubricación del mismo.
Cuidado de la cubierta
Debe limpiar la parte inferior de la plataforma de la podadora
después de cada uso para prevenir la acumulación de recortes
de césped u otros desechos. Siga los pasos que aparecen debajo
para realizar esta tarea.
Desconecte el cable de la bujía. Drene la gasolina de la
podadora o coloque un trozo de plástico debajo del tapón
de llenado del combustible.
Incline la podadora de manera que quede apoyada sobre la 2.
caja. Mantenga hacia arriba el lado donde se encuentra el
filtro de aire. Sostenga firmemente la podadora.
Nunca incline la podadora más de
podadora inclinada. Se puede filtrar aceite dentro
de la parte superior del motor y causar problemas
de arranque.
Raspe y limpie la parte inferior de la plataforma mediante 3.
el uso de una herramienta adecuada.
Vuelva a colocar la podadora sobre sus ruedas en el
suelo. Si puso un plástico debajo del tapón de llenado de
![](asset-27.png)
17se c c i ó n 6 — Ma n t e n i M i e n t O y aj u s t e s
Cuidados para el motor
A continuación se presenta una lista de tareas de mantenimiento
necesarias para el buen funcionamiento de la cortadora de
césped. Siga el manual adjunto del motor para consultar la lista
detallada y las instrucciones.
Verifique el nivel de aceite como se indica en el manual de
motor.
Limpie el filtro de aire cada 25 horas en condiciones
normales de uso. Limpie a intervalos de pocas horas
cuando haya mucho polvo. Consulte el manual del motor.
Limpie la bujía y restablezca la distancia disruptiva por lo
menos una vez por temporada. Consulte el manual del
motor para conocer las especificaciones para el tipo de
bujía y la distancia disruptiva correctas.
Limpie el motor regularmente con un trapo o cepillo.
Mantenga limpio el sistema de enfriamiento (área del
soplador) para permitir la circulación apropiada de aire.
Quite todo el césped, suciedad y residuos combustibles del
área del silenciador.
Lavado de la Plataforma (De ser equipado)
La plataforma de su podadora está equipada con un puerto de
agua sobre su superficie como parte del sistema de lavado de la
plataforma.
Utilice el lavado de la plataforma para lavar la parte inferior
de la plataforma y quitar los recortes de césped e impedir la
acumulación de sustancias químicas corrosivas. Realice los
Empuje la podadora a una zona nivelada y despejada del
césped, que se encuentre suficientemente cerca de una
canilla de agua al alcance de la manguera del jardín.
dirección en que se encuentran la casa, el garaje, los
vehículos estacionados, etc.
Enrosque el acople de manguera (embalado con el Manual 2.
de jardín.
Una el acople de la manguera al puerto de agua que se 3.
Abra el suministro de agua.
5.
mínimo, permitiendo que la parte inferior de la plataforma
de corte se lave a fondo.
7.
Desconecte el agua y retire el acoplador de la manguera 8.
desde el puerto de agua que se encuentra en la superficie
de la plataforma.
Después de limpiar la plataforma, reinicie la podadora. Mantenga
el motor y la cuchilla en funcionamiento durante dos minutos
por lo menos para permitir que se seque totalmente el lado
inferior de la misma.
![](asset-28.png)
Servicio 7
18
3.
sobre un destornillador de eje redondo.
Saque metal del lado pesado hasta que quede bien
equilibrada. Cuando afile la cuchilla, siga el ángulo original
de la muela como guía. Afile cada borde de corte por igual
para mantener el balance de la cuchilla.
Si la cuchilla está desequilibrada
generará vibraciones excesivas cuando rote a altas
velocidades. Esto puede producir daños a la
podadora, y se puede romper, causando así lesiones
personales.
Instale la cuchilla con el lado marcado “Bottom” (inferior) o 5.
quede alineada y asentada en las bridas del adaptador. Vea
Coloque el soporte de campana de la cuchilla en la misma.
Compruebe que las muescas del soporte de campana de
la cuchilla estén alineadas con los orificios pequeños de la
cuchilla.
7.
periódicamente el perno de la cuchilla para determinar si está
bien ajustado.
Cuidado de la Cuchilla
Cuando saque la cuchilla de corte
para afilarla o reemplazarla, protéjase las manos
usando un par de guantes para trabajo rudo o un
trapo grueso para sostener la cuchilla. Inspeccione
periódicamente el adaptador de la cuchilla en busca
de rajaduras, especialmente cuando golpee un
objeto extraño. Realice los reemplazos que resulten
necesarios. Siga los pasos que aparecen debajo para
realizar el mantenimiento de la cuchilla.
Desconecte el cable de la bujía. Gire la podadora sobre el
costado y compruebe que el filtro de aire y el carburador
queden mirando hacia arriba.
Saque el perno y el soporte de campana de la cuchilla que 2.
sostienen la cuchilla y el adaptador de la misma al cigüeñal
Perno
![](asset-29.png)
19se c c i ó n 7 — se r v i c i O
Cuidado de la correa
NOTE: Varios componentes deben ser quitados a fin de cambiar
el cinturón del cortacésped. Ver a un Distribuidor de Servicio de
Troy-Bilt autorizado para hacer sustituir su cinturón.
Almacenamiento Fuera de Temporada
Se deben seguir estos pasos para la preparación de la podadora
para su almacenamiento.
Limpie y lubrique la podadora como se describe en Las
instrucciones de lubricación.
Asegure tolva de descarga lateral para manejar como se
muestra en la Fig. 7-2.
Cubra la cuchilla con grasa para chasis para impedir la
oxidación.
Consulte el manual del motor para conocer las
instrucciones para el almacenamiento correcto del mismo.
Almacene la unidad en una zona limpia y seca. No la
almacene cerca de materiales corrosivos como por ejemplo
fertilizantes.
Cuando almacene cualquier tipo de equipo motorizado en un
galpón de depósito metálico o con poca ventilación, tenga
especial cuidado de realizarle un tratamiento antioxidante al
equipo. Use aceite ligero o silicona para recubrir el equipo,
especialmente los cables y partes móviles de su podadora antes
de almacenarla.
![](asset-2a.png)
Solución de problemas 8
20
Problema Causa Remedio
El motor no arranca El control de lámina se retiró.
Alambre de bujía desconectado.2.
Depósito de combustible combustible vacío 3.
o añejo.
ESTÁRTER no activado. (De ser equipado)
Bujía defectuosa.5.
Línea de combustible bloqueada.
El motor se desbordó.7.
La válvula de combustible se cerró. (De ser 8.
equipado)
El motor no está cebado. (De ser equipado)
Contratar el control de lámina.
Unir el alambre a la bujía.2.
Llenar el tanque de la gasolina limpia, fresca. 3.
Ahogue el motor (ver la sección de
Funcionamiento).
Limpio, ajuste el hueco, o sustituir.5.
Línea de combustible limpia.
Esperar unos minutos para reactivarse.7.
Válvula de combustible abierta. Ver el 8.
manual de motor.
Cebe el motor tal como se explica
en la sección de Funcionamiento.
Sustituya el fusible (ver la sección de
Servicio).
El motor funciona de
manera errática
El cable de la bujía está flojo.
La línea del combustible está tapada o el 2.
combustible es viejo.
La ventilación en la tapa del combustible 3.
está obstruida.
Agua o suciedad en el sistema del
combustible.
El filtro de aire está sucio. 5.
La unidad que corre con el ESTÁRTER (De ser
equipado) se aplicó.
Conecte y ajuste el cable de la bujía.
Limpie la línea del combustible; llene el 2.
tanque con gasolina limpia y fresca
Destape la ventilación. 3.
Vacíe el tanque del combustible. Vuelva a
llenarlo con combustible limpio.
Refiérase a la sección de mantenimiento de 5.
motor.
El motor recalienta El nivel de aceite del motor es bajo.
Flujo de aire restringido.2.
Llene el cárter con aceite adecuado.
Retire el alojamiento del soplador y límpielo.2.
Saltos ocasionales
(pausas) a
alta velocidad
La distancia disruptiva de la bujía es muy
pequeña.
pulg).
Funciona mal en
marcha lenta
Bujía atorada, averiada o exceso de distancia
disruptiva.
El filtro de aire está sucio.2.
(0,03) o reemplace la bujía.
Refiérase a la sección de mantenimiento de 2.
motor.
Seguido después paginan
![](asset-2b.png)
21se c c i ó n 8 — sO l u c i ó n d e p r O b l e M a s
Problema Causa Remedio
Demasiada vibración Cuchilla floja o desequilibrada.
Cuchilla abollada.2.
Apriete la cuchilla y el adaptador. Equilibre la
cuchilla.
Consulte a un distribuidor autorizado.2.
La podadora no abona
el césped
Césped excesivamente alto. 2.
La cuchilla de la cortadora no está afilada.3.
No corte el césped cuando está mojado,
espere hasta que sea más tarde para hacerlo.
2.
y luego vuelva a realizar el corte a la altura
deseada, o siga una ruta de corte más
estrecha.
Afile o cambie la cuchilla.3.
Corte desigual La cuchilla de la cortadora no está afilada. Afile o cambie la cuchilla.
La podadora no
avanza por sí misma
Correa mal instalada.
2.
funcionamiento de la transmisión.
Correa dañada o desgastada.3.
Unidad de control de ajuste.
Compruebe la correa para ver si la polea está
bien instalada y se mueve correctamente.
Detenga el motor, desconecte el cable de la 2.
bujía y limpie los desechos.
Inspeccione y cambie el perno.3.
Ajuste la unidad de control. (Ver sección de
Montaje y Configuración).
Alto esfuerzo de retirada Cortadora de tira hacia atrás antes de la
transmisión se desconecta.
Deje que la unidad para rodar un poco hacia
adelante sin la palanca de accionamiento (s)
ha ejercido antes de tirar hacia atrás.
![](asset-2c.png)
GARANTÍA LIMITADA DEL FABRICANTE PARA
GDOC-100242 REV. A
La siguiente garantía limitada es otorgada por Troy-Bilt LLC con
respecto a nuevos productos adquiridos y utilizados en Estados
Unidos y/o sus territorios y posesiones, y por MTD Products Limited
con respecto a nuevos productos adquiridos y utilizados en Canadá
y/o sus territorios y posesiones (cualquiera de las dos entidades,
respectivamente, “Troy-Bilt”).
“Troy-Bilt” garantiza este producto (excluidas las Piezas y Accesorios
con Desgaste Normal según se describe más abajo) contra defectos
en los materiales y mano de obra por un período de tres (3) años
a partir de la fecha de compra original y, a su opción, reparará o
reemplazará, sin costo alguno, cualquier pieza que presente defectos
en los materiales o de mano de obra. Esta garantía limitada sólo se
aplicará si el producto ha sido operado y mantenido de acuerdo con
las instrucciones del Manual del Operador que se proporciona con el
producto y no ha sido sujeto a uso inapropiado, abuso, uso comercial,
abandono, accidente, mantenimiento incorrecto, alteración,
vandalismo, robo, incendio, inundación o algún daño debido a otro
peligro o desastre natural. El daño resultante por la instalación o el
uso de piezas, accesorios o aditamentos no aprobados por Troy-Bilt
para su uso con el(los) producto(s) incluido(s) en este manual
anulará la garantía en lo que respecta a esos daños.
Se garantiza que las Piezas con Desgaste Normal están libres
de defectos en los materiales y mano de obra por un período de
treinta (30) días a partir de la fecha de compra. Las piezas sujetas
a desgaste normal incluyen pero no se limitan a: baterías, correas,
cuchillas, adaptadores para cuchillas, dientes, bolsas para pasto,
ruedas, ruedas para la plataforma de la podadora tractor, asientos,
zapatas antideslizantes, ruedas de fricción, placas de raspado, gomas
helicoidales y neumáticos.
Accesorios — Troy-Bilt garantiza que los accesorios de este producto
están libres de defectos de material y mano de obra durante un
período de un (1) año a partir de la fecha de compra o arrendamiento
original del accesorio. Los accesorios incluyen, pero no se limitan a
elementos tales como: colectores de césped y kits para abono.
CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio de
la garantía está disponible, CON COMPROBANTE DE COMPRA, a
través de su distribuidor local autorizado para el mantenimiento. Para
localizar al distribuidor de su zona:
En Estados Unidos de América
Consulte las páginas amarillas, o póngase en contacto con Troy-Bilt
LLC en P.O. Box 361131, Cleveland, Ohio 44136-0019, llame al 1-866-
840- -6483, o visite nuestro sitio web en www.troybilt.com.
En Canadá
Póngase en contacto con MTD Products Limited, Kitchener, ON N2G
4J1, llame al 1-800-668-1238 ó visite nuestro sitio web en www.
mtdcanada.com.
Esta garantía limitada no suministra cobertura en los siguientes
casos:
a. El motor o las piezas que lo componen. Estos productos pueden
tener garantía del fabricante por separado. Consulte los términos y
condiciones de la garantía aplicable del fabricante.
b. Las bombas, válvulas y cilindros del rompetroncos tienen una
garantía separada de un año.
c. Los artículos necesarios para el mantenimiento de rutina como
por ejemplo lubricantes, filtros, afiladores de cuchillas, sincroni-
zación del motor, los ajustes de los frenos, del embrague o de la
plataforma y el deterioro normal del acabado exterior debido al
uso o exposición.
d. Mantenimiento no realizado por el distribuidor de servicio
autorizado.
e. Troy-Bilt no extiende ninguna garantía para los productos
vendidos o exportados fuera de los Estados Unidos de América
y/o Canadá, y sus respectivas posesiones y territorios, excepto
para aquellos vendidos a través de los canales autorizados de
distribución de exportaciones de Troy-Bilt.
f. Piezas de reemplazo que no son piezas originales de Troy-Bilt.
g. Gastos de transporte y visitas técnicas.
h. Troy-Bilt no garantiza este producto para uso comercial.
No existe ninguna garantía implícita, incluyendo cualquier
garantía implícita de comerciabilidad o adaptabilidad para un
propósito en particular, una vez transcurrido el período aplicable
de garantía escrita según lo antedicho en relación con las piezas
identificadas. Ninguna otra garantía expresa, ni oral ni escrita,
excepto la mencionada anteriormente, extendida por personas
reales o jurídicas, incluidos los distribuidores o los minoristas
con respecto a cualquier producto, obligará a Troy-Bilt. Durante el
plazo de la garantía el único recurso es la reparación o reemplazo
del producto como se indicó anteriormente.
Las disposiciones de esta garantía cubren el recurso de reparación
única y exclusiva que surge de la venta. Troy-Bilt no se hará
responsable de ninguna pérdida o daño incidental o resultante,
incluyendo sin limitación, los gastos incurridos para los servicios
de mantenimiento del césped, o los gastos de arrendamiento para
reemplazar de manera transitoria un producto bajo garantía.
Algunos estados no permiten la exclusión o limitación de los daños y
perjuicios incidentales o directos, o las limitaciones sobre la duración
de las garantías implícitas, por lo que las exclusiones o limitaciones
mencionadas anteriormente pueden no serle de aplicación.
En ningún caso se obtendrá una compensación de ningún tipo por un
monto mayor al precio de compra del producto vendido. La alteración
de las características de seguridad del producto anulará esta garantía.
Usted asume el riesgo y la responsabilidad de las pérdidas, daños
o lesiones que sufran usted y sus bienes y/u otras personas y sus
bienes como resultado del uso incorrecto o de la falta de capacidad
para usar este producto.
Esta garantía limitada cubre solamente al comprador original, o a la
persona que recibió el producto de regalo.
CÓMO SE RELACIONA LA LEGISLACIÓN ESTATAL
CON ESTA GARANTÍA: Esta garantía limitada le otorga
derechos legales específicos y usted también puede tener otros
derechos que varían de un estado a otro.
IMPORTANTE: El propietario debe presentar comprobante de
compra original para obtener la cobertura de la garantía.
Troy-Bilt LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019, Teléfono: 1-866-840-6483, 1-330-558-7220
MTD Canada Limited - KITCHENER, ON N2G 4J1; teléfono 1-800-668-1238
