Owner's Manual /Manual del Propietario

Pressure Washer /Lavadora de Presi6n

Model /Modelo 01903

,®

IMPORTANT: READ SAFETY RULES AND INSTRUCTIONS CAREFULLY

IMPORTANTE: LEYO LA SEGURIDAD LAS ORDENES Y LAS INSTRUCCIONES DETENIDAMENTE

Questions? Preguntas?

Helpline - 1-888-611-6708 M-F 8-5 CT

Troy-BiltO is a registered trademark of MTD and is usedunder licenseto Briggs & Stratton Power Products.

Troy-Bilt_ es una marca registrada registrada de MTD y se usa abajo ticencia a Briggs& Stratton Power Products.

BRIGGS &STRATTON POWER PRODUCTS GROUP, LLC

I!!!!UU!!!!I,EFFERSON,W,SCONS,N,U.S.A.

05Printed in USA Manual No. 192089GS Revision 6 (08/12/2003)

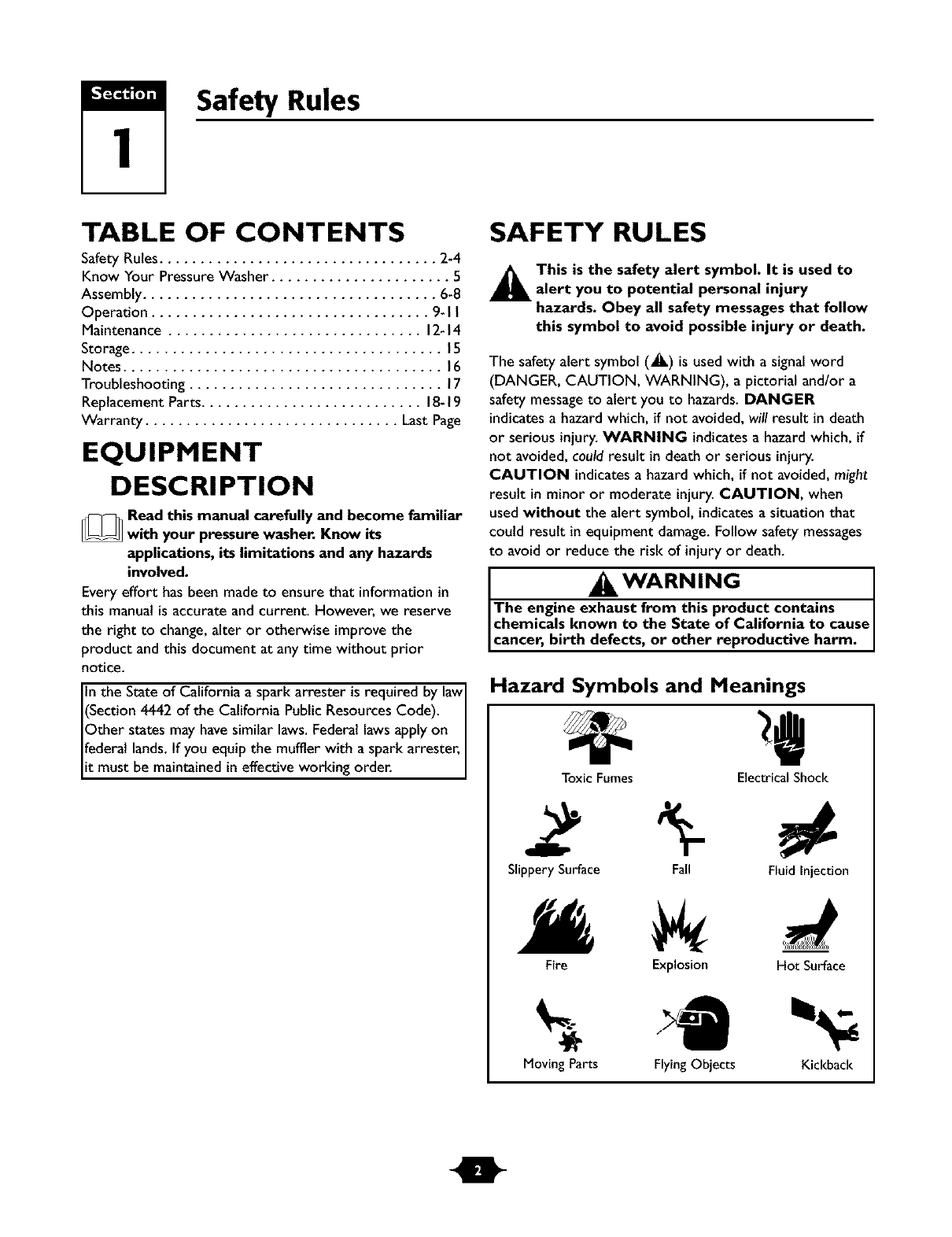

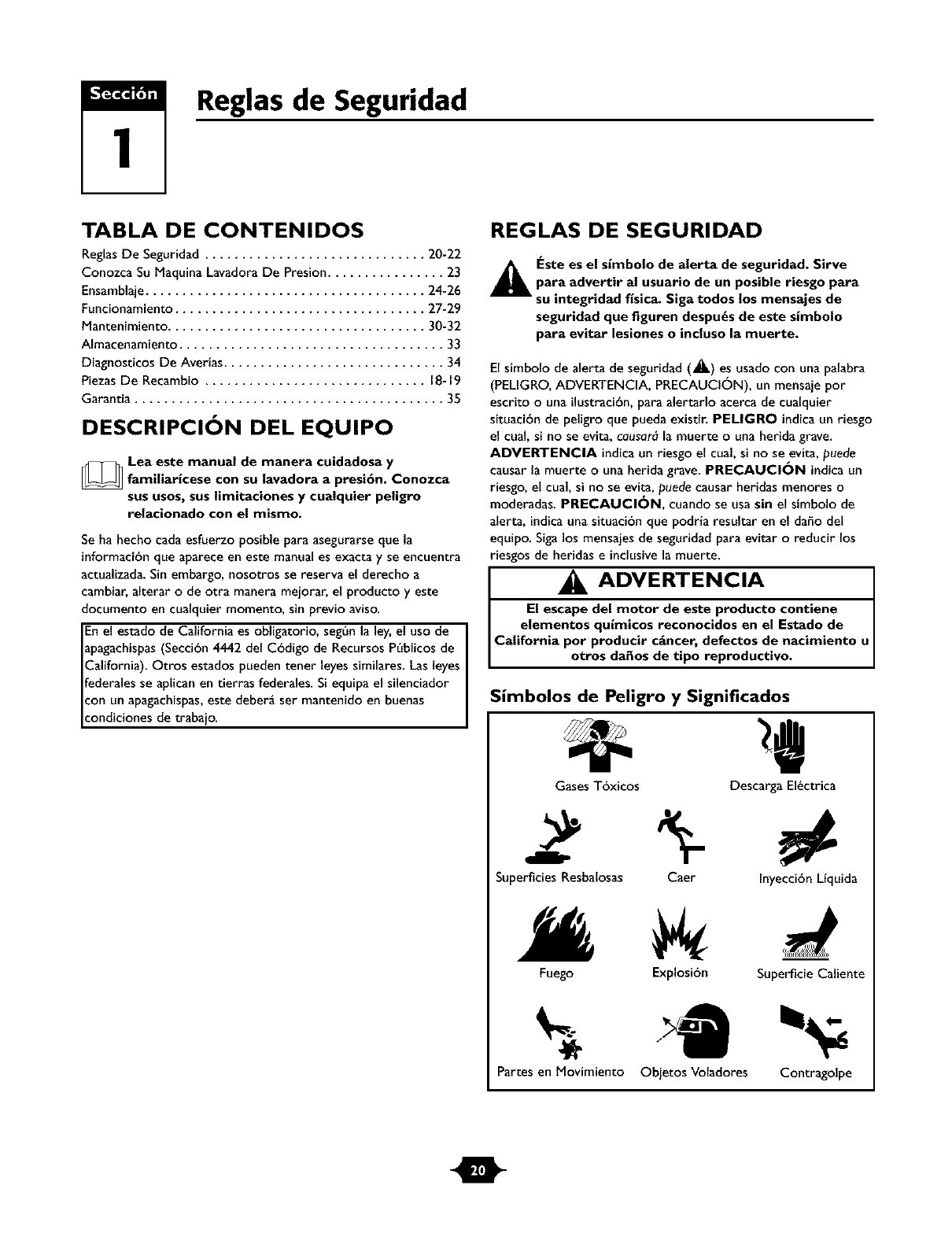

1Safety Rules

TABLE OF CONTENTS

Safety Rules.................................. 2-4

Know Your PressureWasher ...................... 5

Assembly.................................... 6-8

Operation .................................. 9-II

Maintenance ............................... 12-14

Storage...................................... 15

Notes ....................................... 16

Troubleshooting ............................... 17

Replacement Parts........................... 18-19

Warranty ............................... Last Page

EQUIPMENT

DESCRIPTION

_Read this manual carefully and become familiar

with your pressure washer. Know its

applications, its limitations and any hazards

involved.

Every effort has been made to ensure that information in

this manual is accurate and current. However, we reserve

the right to change,alter or otherwise improvethe

product and this document at any time without prior

notice.

In the State of California a spark arrester is required by lawI

(Section 4442 of the California Public Resources Code). I

Other states may have similar laws. Federal laws apply on

federal lands.If you equip the muffler with a spark arrester,

it must be maint2_ined in effective working order.

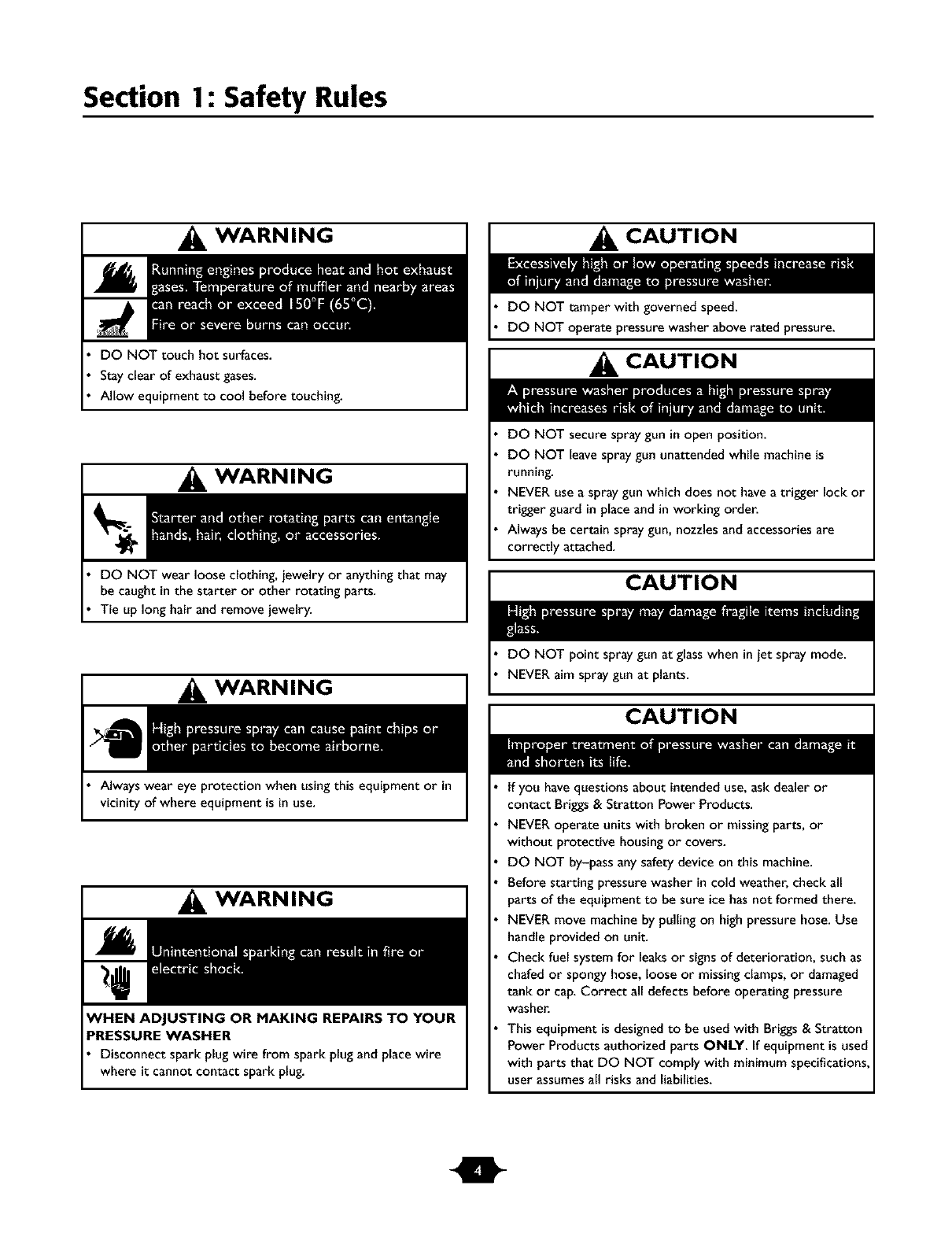

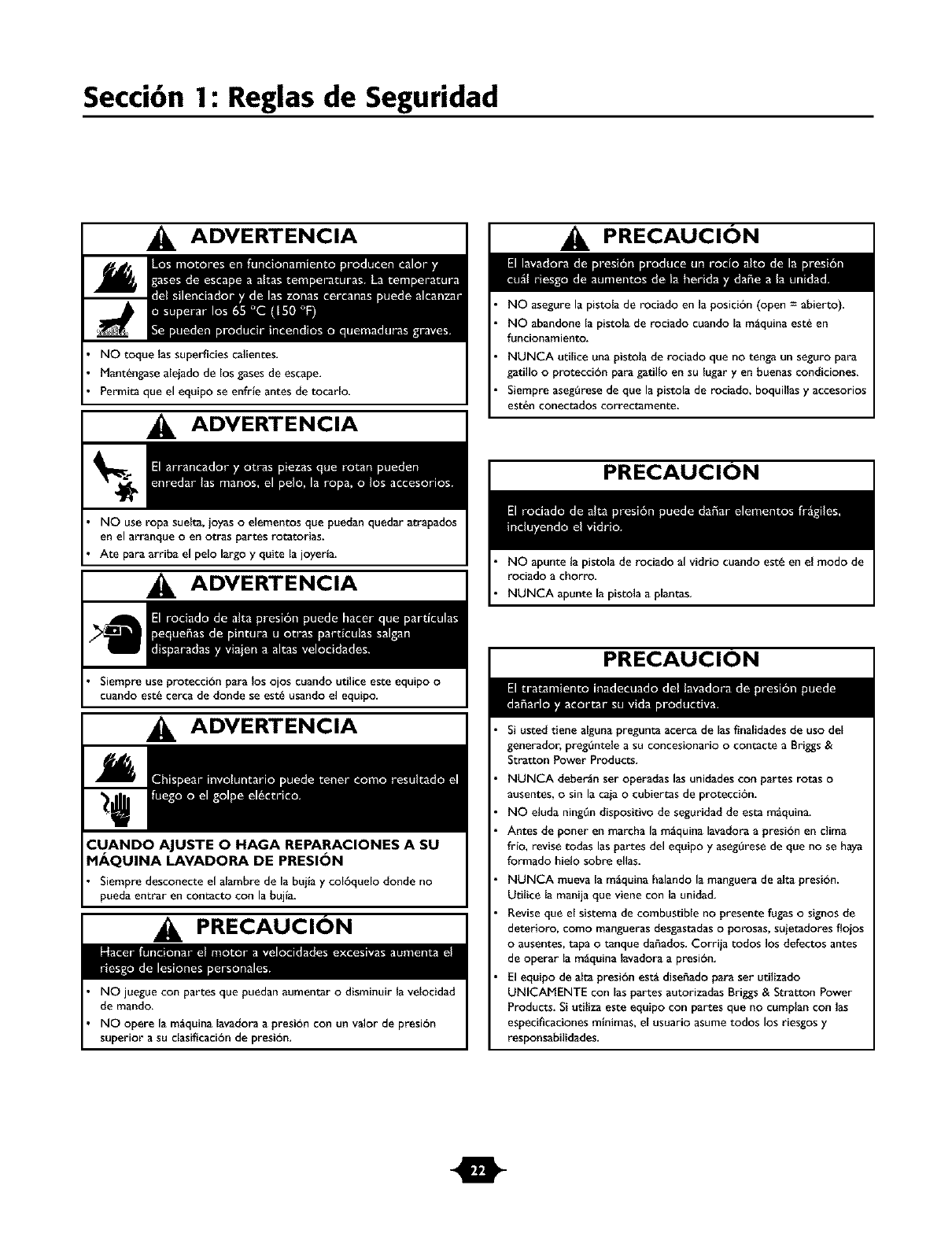

SAFETY RULES

_his is the safety alert symbol. It is used to

alert you to potential personal injury

hazards. Obey all safety messages that follow

this symbol to avoid possible injury or death.

The safety alert symbol (_.) is used with a signal word

(DANGER, CAUTION, WARNING), a pictorial and/or a

safety messageto alert you to hazards. DANGER

indicatesa hazard which, if not avoided, will result in death

or serious injury.WARNING indicatesa hazard which, if

not avoided, could result in death or serious injury.

CAUTION indicatesa hazard which, if not avoided, might

result in minor or moderate injury.CAUTION, when

usedwithout the alert symbol, indicatesa situation that

could result in equipment damage. Follow safety messages

to avoid or reduce the risk of injury or death.

WARNING I

The engine exhaust from this product contains I

chemicals known to the State of California to cause

cancer, b rth defects, or other reproduct ve harm.

Hazard Symbols and Meanings

Toxic Fumes Electrical Shock

Slippery Surface Fall Fluid Injection

Fire Explosion Hot Surface

Moving Parts Flying Objects Kickback

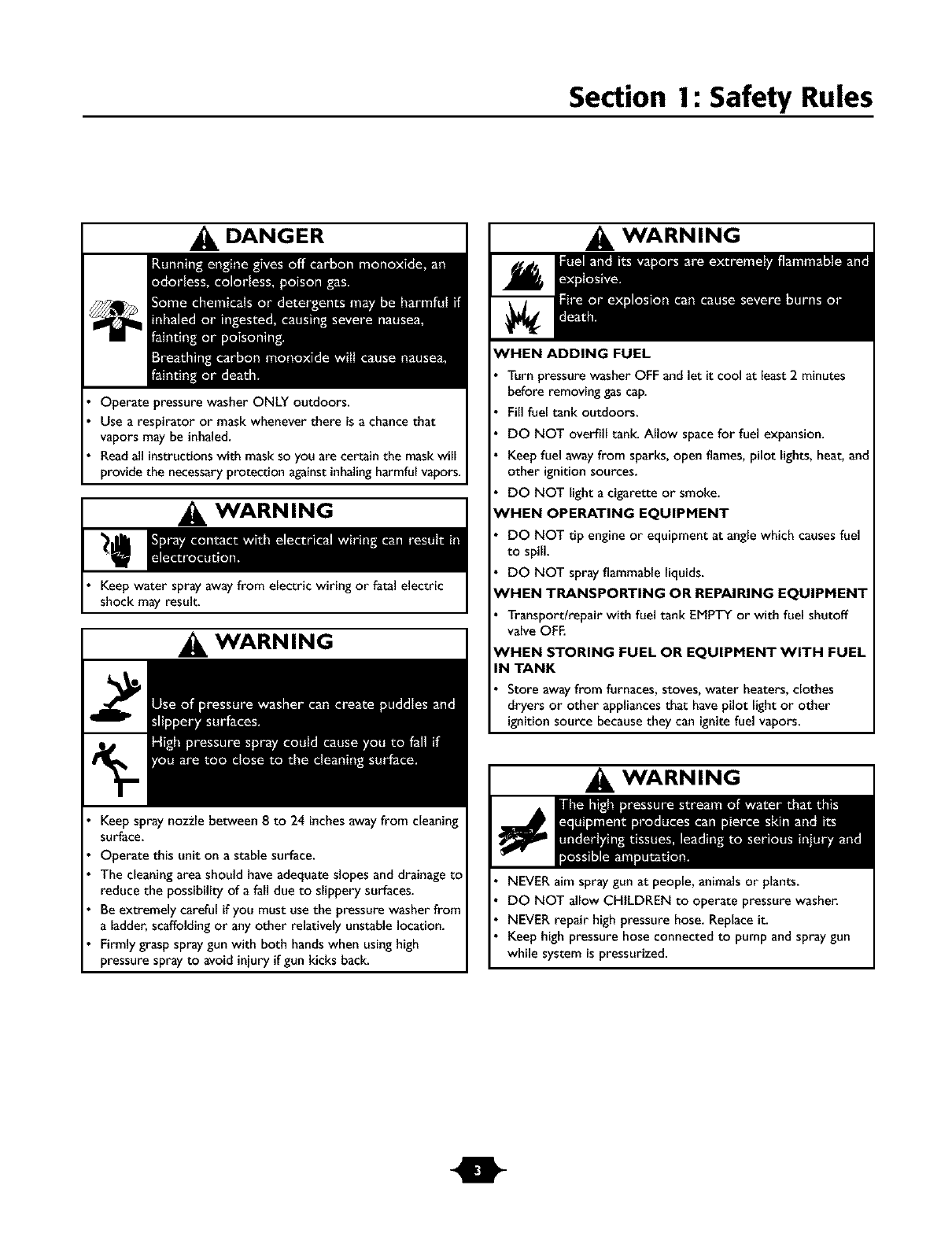

Section 1: Safety Rules

DANGER

Operate pressure washer ONLY outdoors.

Use a respirator or mask whenever there is a chance that

vapors may be inhaled.

Readall instructions with mask so you are certain the maskwi[[

provide the necessaryprotection againstinhalingharmful vapors.

WARNING

Keep water spray away from electric wiring or fatal electric

shock may result.

WARNING

Keep spray nozzle between 8to 24 inchesaway from cleaning

surface.

Operate this unit on a stable surface.

The cleaning area should have adequate slopes and drainage to

reduce the possibility of a fall due to slippery surfaces.

Beextremely careful if you must usethe pressure washer from

a [adder,scaffolding or any other relatively unstable location.

Firmly grasp spray gun with both hands when usinghigh

pressure spray to avoid iniuryif gun kicks back.

WARNING

WHEN ADDING FUEL

Turnpressure washer OFF and let it cool at least 2 minutes

before removing gas cap.

Fill fuel tank outdoors.

DO NOT overfill tank. Allow spacefor fuel expansion.

Keep fuel away from sparks, open flames, pilot lights, heat, and

other ignitionsources.

DO NOT light a cigarette or smoke.

eVHEN OPERATING EQUIPMENT

DO NOT tip engine or equipment at angle which causesfuel

to spill.

DO NOT spray flammable liquids.

'HEN TRANSPORTING OR REPAIRING EQUIPMENT

Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OrE

eVHEN STORING FUEL OR EQUIPMENT WITH FUEL

IN TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliancesthat have pilot light or other

ignition source becausethey can ignite fuel vapors.

WARNING

NEVER aim spray gun at people, animals or plants.

DO NOT allow CHILDREN to operate pressure washer.

NEVER repair high pressure hose. Replace it.

Keep high pressure hose connected to pump and spray gun

while system is pressurized.

Section 1: Safety Rules

WARNING

DO NOT touch hot surfaces.

Stay dear of exhaust gases.

Allow equipment to cool before touching.

WARNING

DO NOT wear loose clothing, jewelry or anything that may

be caught in the starter or other rotating parts.

Tie up long hair and remove jewelry.

WARNING

Always wear eye protection when using this equipment or in

vicinity of where equipment is in use.

WARNING

Disconnect spark plug wire from spark plug and place wire

where it cannot contact spark plug.

CAUTION

DO NOT tamper with governed speed.

DO NOT operate pressure washer above rated pressure.

CAUTION

DO NOT secure spray gun in open position.

DO NOT leavespray gun unattended while machine is

running.

NEVER use a spray gun which does not have a trigger lock or

trigger guard in place and in working order.

Always be certain spray gun, nozzles and accessories are

correctly attached.

CAUTION

DO NOT point spray gun at glass when in jet spray mode.

NEVER aim spray gun at plants.

CAUTION

tf you have questions about intended use, ask dealer or

contact Briggs & Stratton Power Products.

NEVER operate units with broken or missing parts, or

without protective housing or covers.

DO NOT by-pass any safety device on this machine.

Before starting pressure washer in cold weather, check all

parts of the equipment to be sure ice has not formed there.

NEVER move machine by pulling on high pressure hose. Use

handle provided on unit.

Check fuel system for leaks or signs of deterioration, such as

chafed or spongy hose, loose or missing damps, or damaged

tank or cap.Correct all defects before operating pressure

washe_

This equipment is designed to be used with Briggs & Stratton

Power Products authorized parts ONLY. If equipment is used

with parts that DO NOT comply with minimum specifications,

user assumesall risks and liabilities.

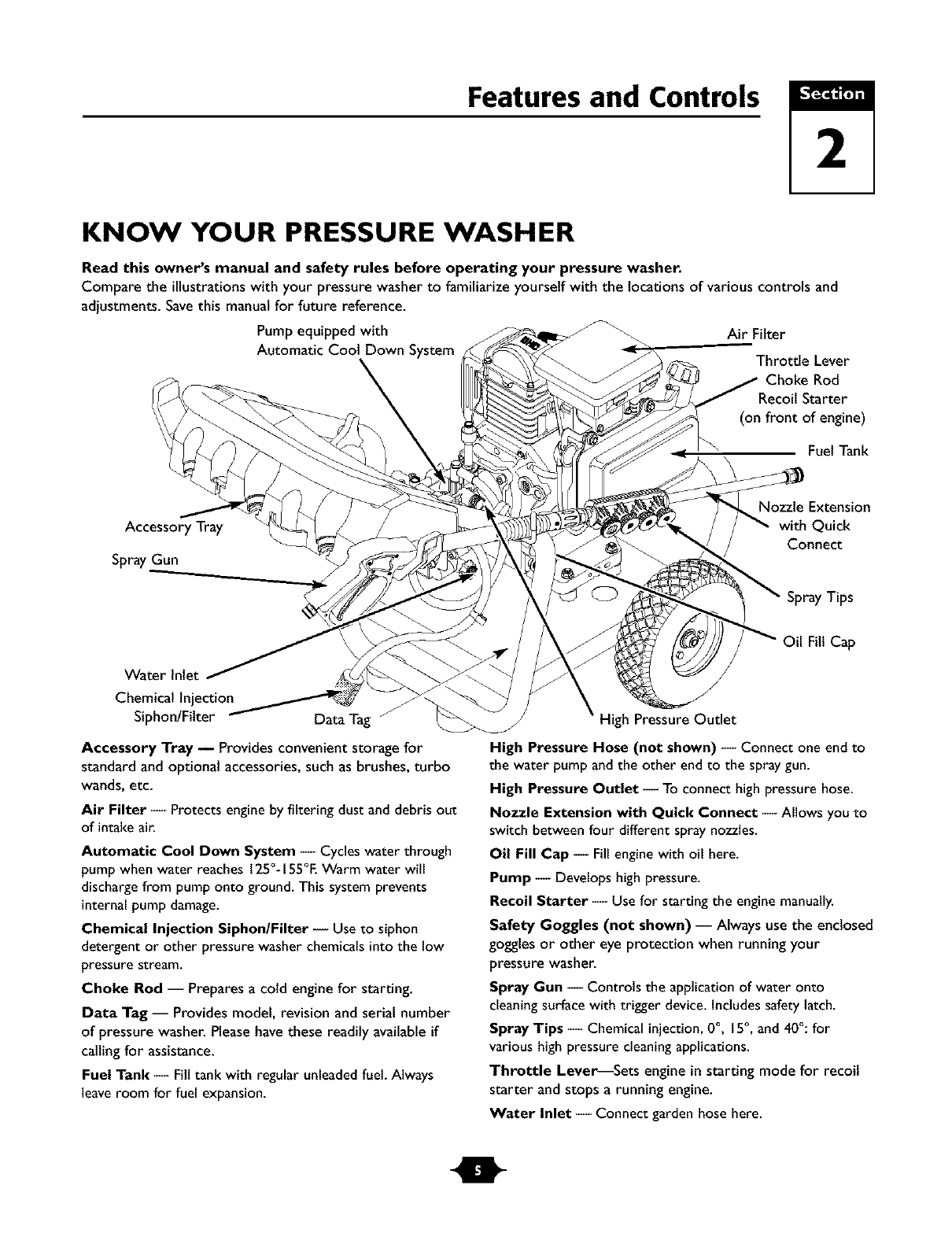

Features and Controls

2

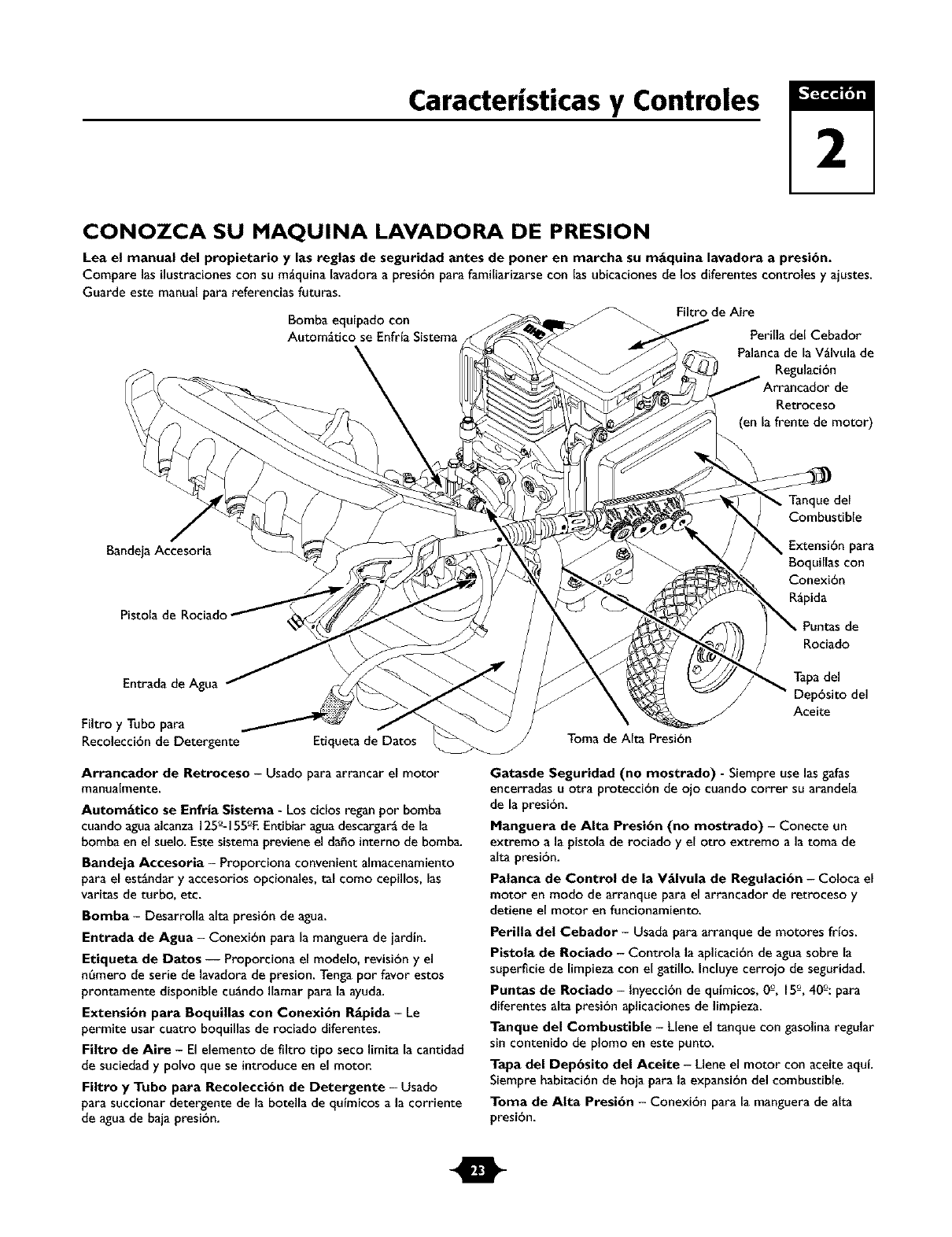

KNOW YOUR PRESSURE WASHER

Read this owner's manual and safety rules before operating your pressure washer.

Compare the illustrations with your pressure washer to familiarize yourself with the locations of various controls and

adjustments. Savethis manual for future reference.

Pump equipped with

Automatic Coot Down System

Air Filter

Throttle Lever

Choke Rod

Recoil Starter

(on front of engine)

\ FuelTank

Accessory Tray

Spray Gun

Nozzle Extension

with Quick

Connect

Spray Tips

Water Inlet

Chemical Injection

Siphon/Fitter Data Tag f

Accessory Tray _ Provides convenient storage for

standard and optional accessories, such as brushes, turbo

wands, etc.

Air Filter -- Protects engine by filtering dust and debris out

of intake air.

Automatic Cool Down System -- Cycles w_ter through

pump when water reaches 125 % 155_F. Warm water will

discharge from pump onto ground. This system prevents

internal pump damage.

Chemical Injection Siphon/Filter -- Use to siphon

detergent or other pressure washer chemicals into the low

pressure stream.

Choke Rod -- Prepares a cold engine for starting.

Data Tag -- Provides model, revision and serial number

of pressure washer. Please have these readily available if

calling for assistance.

Fuel Tank -- Fill tank with regular unleaded fuel. Always

leave room for fuel expansion.

FillCap

High Pressure Outlet

High Pressure Hose (not shown) -- Connect one end to

the water pump and the other end to the spray gun.

High Pressure Outlet -- To connect high pressure hose.

Nozzle Extension with Quick Connect -- Allows you to

switch between four different spray nozzles.

Oil Fill Cap -- Fill engine with oil here.

Pump -- Develops high pressure.

Recoil Starter -- Use for starting the engine manually.

Safety Goggles (not shown) -- Always use the enclosed

goggles or other eye protection when running your

pressure washer.

Spray Gun -- Controls the application of water onto

cleaning surface with trigger device. Includes safety latch.

Spray Tips -- Chemical injection, 0°, t5°, and 40°: for

various high pressure cleaning applications.

Throttle Lever_Sets engine in starting mode for recoil

starter and stops a running engine.

Water Inlet -- Connect garden hose here.

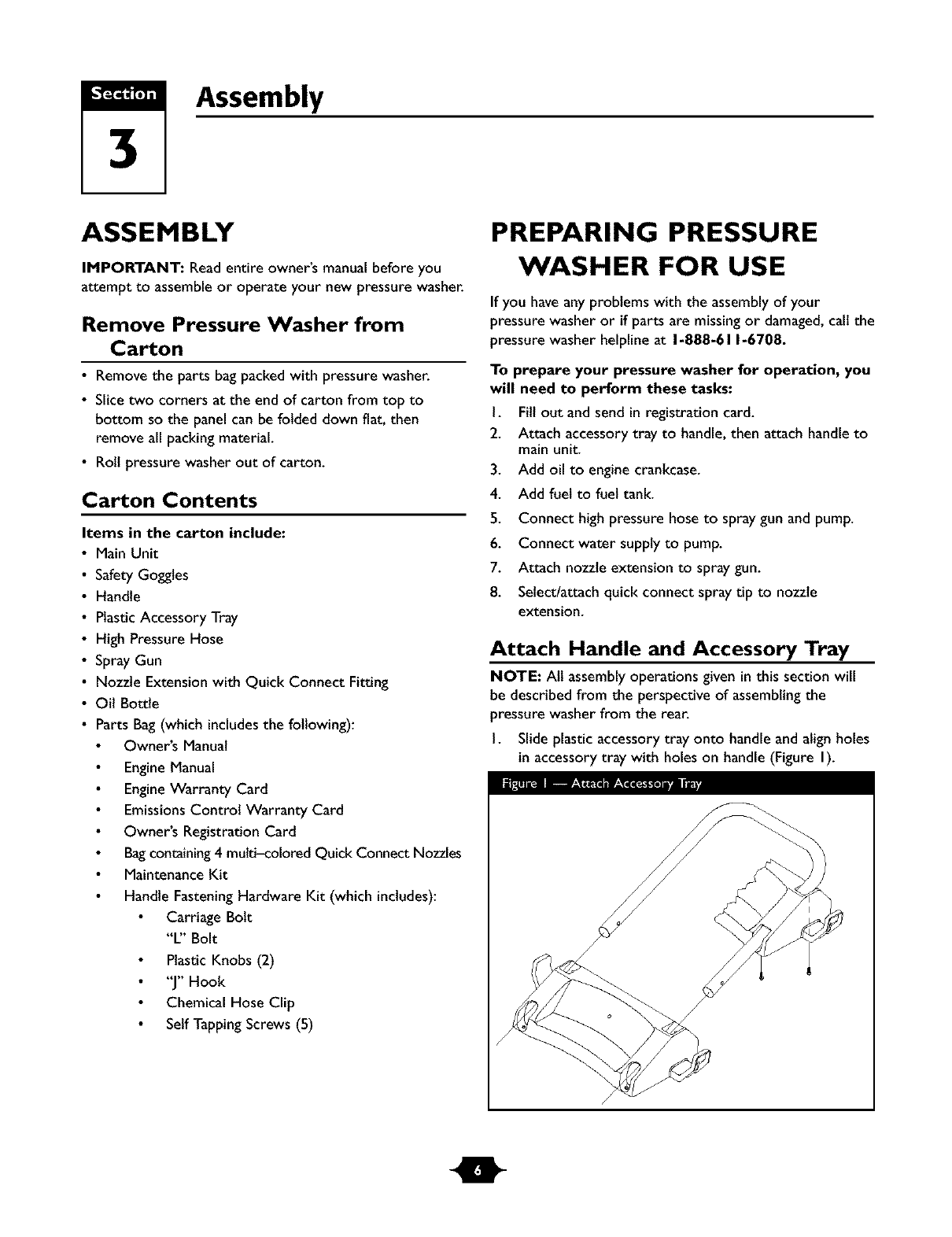

ASSEMBLY

IMPORTANT: Read entire owner's manual before you

attempt to assembleor operate your new pressure washer.

Remove Pressure Washer from

Carton

•Remove the parts bag packedwith pressure washer.

• Slice two corners at the end of carton from top to

bottom so the panel can be folded down fiat, then

remove all packing material.

• Roll pressure washer out of carton.

Carton Contents

Items in the carton include:

• Main Unit

Safety Goggles

Handle

PlasticAccessory Tray

High Pressure Hose

Spray Gun

Nozzle Extension with Quick Connect Fitting

Oil Bottle

Parts Bag(which includesthe following):

Owner's Manual

EngineManual

EngineWarranty Card

EmissionsControl Warranty Card

Owner's Registration Card

Bagcontaining4 mult_olored Quick Connect Nozzles

Maintenance Kit

Handle Fastening Hardware Kit (which includes):

Carriage Bolt

"L" Bolt

Plastic Knobs (2)

"J" Hook

Chemical Hose Clip

Self Tapping Screws (5)

PREPARING PRESSURE

WASHER FOR USE

If you have any problems with the assemblyof your

pressure washer or if parts are missing or damaged,call the

pressure washer helpline at 1-888-611-6708.

To prepare your pressure washer for operation, you

will need to perform these tasks:

I. Fill out and send in registration card.

2. Attach accessory tray to handle, then attach handle to

main unit.

3. Add oil to engine crankcase.

4. Add fuel to fuel tank.

5. Connect high pressure hose to spraygun and pump.

6. Connect water supply to pump.

7. Attach nozzle extension to spray gun.

8. Select/attach quick connect spray tip to nozzle

extension.

Attach Handle and Accessory Tray

NOTE: All assemblyoperations given in this section will

be described from the perspective of assemblingthe

pressure washer from the rear.

I. Slide plastic accessory tray onto handle and align holes

in accessory tray with holes on handle (Figure I).

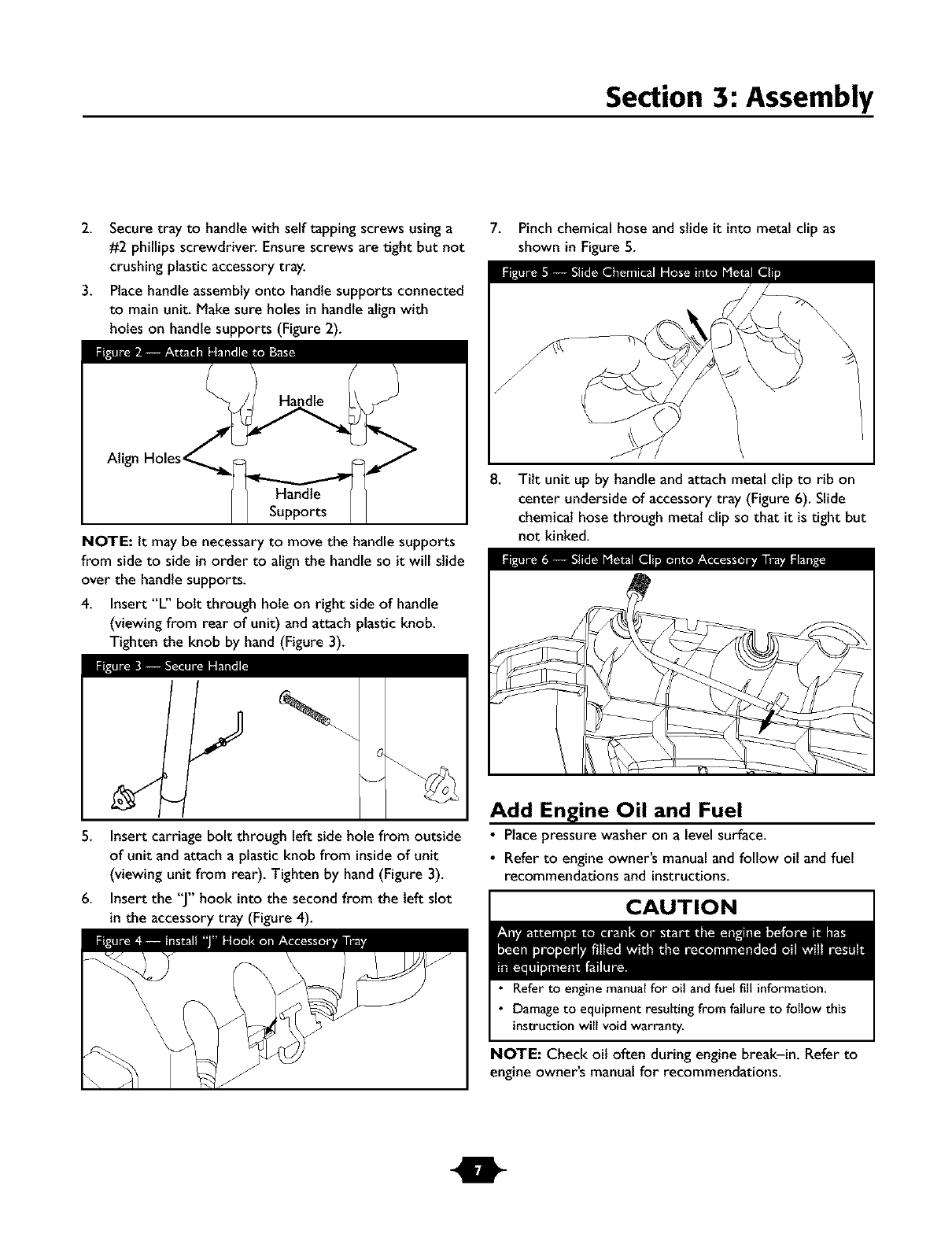

Section 3: Assembly

2. Secure tray to handle with self tapping screws usinga

#2 phillips screwdriver. Ensurescrews are tight but not

crushing plastic accessory tray.

3. Placehandle assembly onto handle supports connected

to main unit. Make sure holes in handle align with

holes on handle supports (Figure 2).

7. Pinch chemical hose and slide it into metal clip as

shown in Figure 5.

NOTE: It may be necessaryto move the handle supports

from side to side in order to align the handle so it will slide

over the handle supports.

4. Insert "L" bolt through hole on right side of handle

(viewing from rear of unit) and attach plastic knob.

Tighten the knob by hand (Figure 3).

S.

6.

Insert carriage bolt through left side hole from outside

of unit and attach a plastic knob from insideof unit

(viewing unit from rear). Tighten by hand (Figure 3).

Insert the "J"hook into the second from the left slot

in the accessory tray (Figure 4).

8. Tilt unit up by handle and attach metal clip to rib on

center underside of accessory tray (Figure 6). Slide

chemical hose through metal clip so that it is tight but

not kinked.

Add Engine Oil and Fuel

•Place pressure washer on a levelsurface.

• Refer to engine owner's manual and follow oil and fuel

recommendations and instructions.

CAUTION

• Refer to engine manualfor oil andfuel fill information.

• Damage to equipment resulting from failure to follow this

instructionwill void warranty.

NOTE: Check oil often during engine break-in. Refer to

engine owner's manual for recommendations.

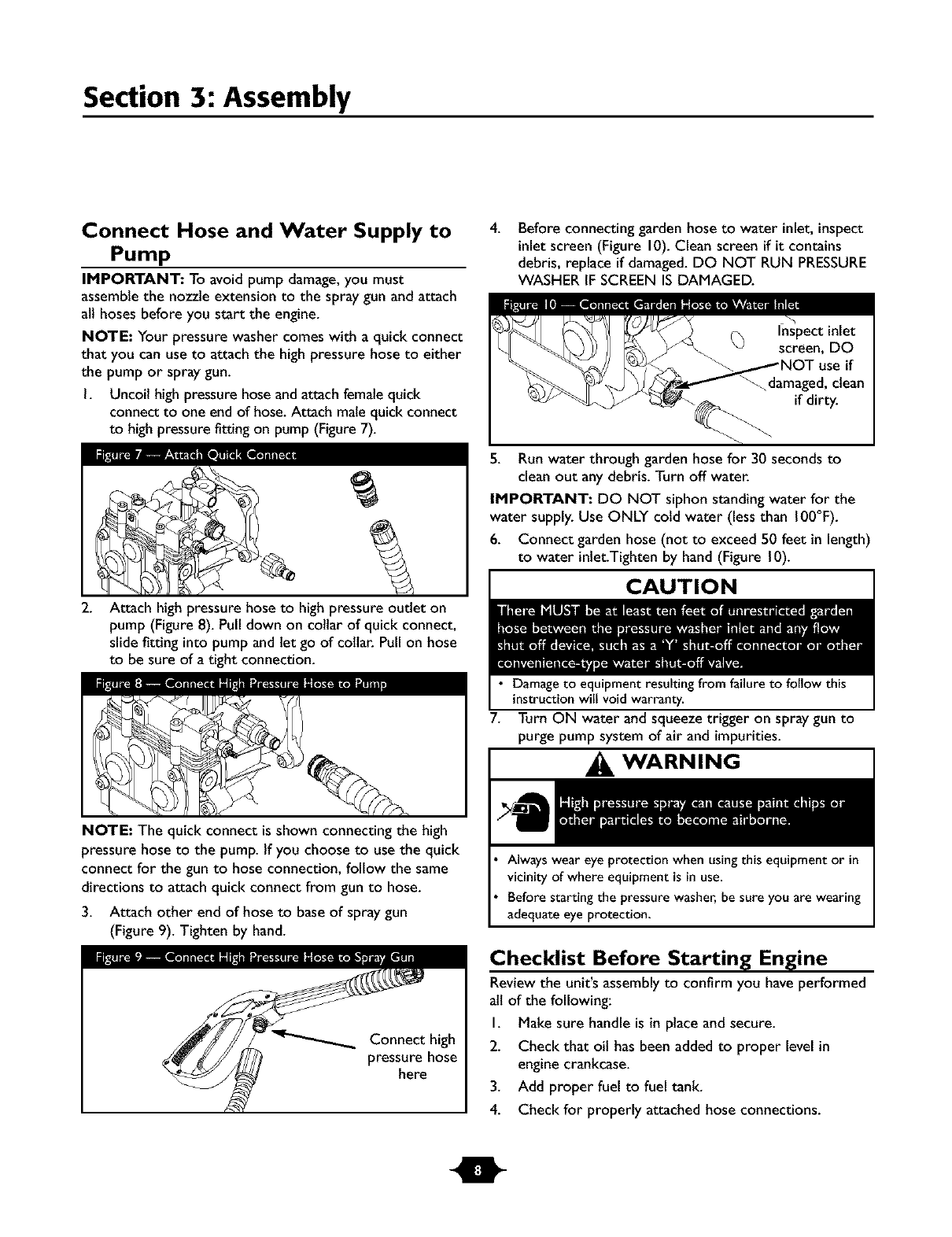

Section 3: Assembly

Connect Hose and Water Supply to

Pump

IMPORTANT: To avoid pump damage,you must

assemble the nozzle extension to the spraygun and attach

alt hoses before you start the engine.

NOTE: Your pressure washer comes with a quick connect

that you can use to attach the high pressure hose to either

the pump or spraygun.

I. Uncoil high pressurehose and attach femalequick

connect to one end of hose.Attach male quick connect

to high pressurefittingon pump (Figure7).

2. Attach high pressure hose to high pressure outlet on

pump (Figure 8). Pull down on collarof quick connect,

slide fitting into pump and let go of collar. Pull on hose

to be sure of a tight connection.

NOTE: The quick connectis shown connecting the high

pressure hose to the pump. If you choose to usethe quick

connect for the gun to hose connection, follow the same

directions to attach quick connect from gun to hose.

3. Attach other end of hose to base of spray gun

(Figure 9). Tighten by hand.

Connect high

pressurehose

here

4. Before connecting garden hoseto water inlet,inspect

inlet screen (Figure 10). Clean screen if it contains

debris, replace if damaged.DO NOT RUN PRESSURE

WASHER IF SCREEN IS DAMAGED.

5. Run water through garden hose for 30 seconds to

clean out any debris. Turn off water.

IMPORTANT: DO NOT siphon standing water for the

water supply. Use ONLY cotd water (lessthan 100°F).

6. Connect garden hose (not to exceed 50 feet in length)

to water inlet.Tightenby hand (Figure 10).

CAUTION

•Damage to equipment resulting from failure to follow this

instructionwill void warranty.

7. Turn ON water and squeeze trigger on spray gun to

purge pump system of air and impurities.

WARNING

Always wear eye protection when usingthis equipment or in

vicinity of where equipment is in use.

Before starting the pressure washer, be sure you are wearing

adequate eye protection.

Checklist Before Starting Engine

Review the unit's assembly to confirm you have performed

all of the following:

I. Make sure handle is in place and secure.

2. Check that oil has been added to proper level in

enginecrankcase.

3. Add proper fuelto fueltank.

4. Check for properlyattachedhose connections.

Operation

5. Check to make sure there are no kinks, cuts, or

damageto high pressure hose.

6. Provide a proper water supply at an adequate flow.

7. Be sure to read "Safety Rules" and "How To Use Your

PressureWasher" before using pressure washer.

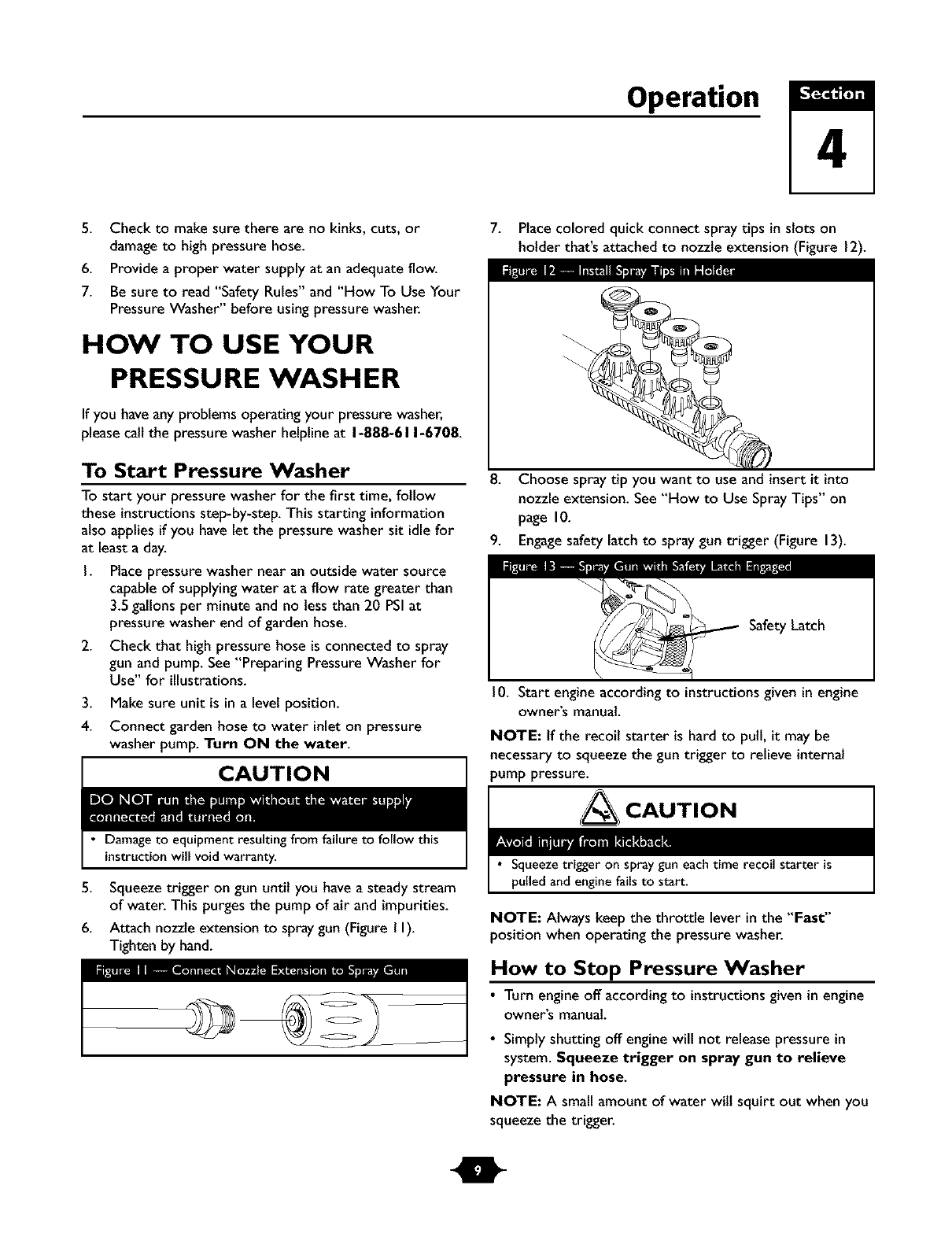

HOW TO USE YOUR

PRESSURE WASH ER

If you haveany problems operating your pressurewasher,

pleasecall the pressure washer helpline at 1-888-611-6708.

To Start Pressure Washer

To start your pressure washer for the first time, follow

these instructionsstep-by-step. This starting information

also applies if you have let the pressure washer sit idle for

at least a day.

I. Placepressure washer near an outside water source

capable of supplying water at a flow rate greater than

3.5 gallons per minute and no lessthan 20 PSIat

pressure washer end of garden hose.

2. Check that high pressure hose is connected to spray

gun and pump. See"Preparing PressureWasher for

Use" for illustrations.

3. Make sure unit is in alevelposition.

4. Connect garden hose to water inlet on pressure

washer pump. Turn ON the water.

CAUTION

• Damage to equipment resulting from failure to follow this

instruction will void warranty.

5. Squeezetrigger on gun until you have a steady stream

of water. This purges the pump of air and impurities.

6. Attach nozzleextension to spraygun (Figure I I).

Tighten by hand.

7. Place colored quick connect spray tips in slots on

holder that's attached to nozzle extension (Figure 12).

8. Choose spray tip you want to use and insert it into

nozzle extension. See "How to Use SprayTips" on

page I0.

9. Engagesafety latch to spraygun trigger (Figure 13).

Safety Latch

10. Start engine according to instructions given in engine

owner's manual.

NOTE: If the recoil starter is hard to pull, it may be

necessary to squeeze the gun trigger to relieve internal

pump pressure.

• Squeeze trigger on spray gun each time recoil starter is

pulled and engine fails to start.

NOTE: Always keep the throttle lever in the "Fast"

position when operating the pressure washer.

How to Stop Pressure Washer

• Turn engine off according to instructions given in engine

owner's manual.

• Simply shutting off engine will not release pressure in

system. Squeeze trigger on spray gun to relieve

pressure in hose.

NOTE: A small amount of water will squirt out when you

squeezethe trigger.

Section 4: Operation

How to Use Accessory Tray

The unit is equipped with an accessory tray with placesto

store your nozzle extension and slots to hold the cleaning

solution bottle and the detergent siphoning filter. There are

also two hooks at the ends of the handle to hold your

spray gun and high pressure hose.

NOTE: The extra holes in the tray are for storing a brush

and a turbo wand. The brush and turbo wand are NOT

includedwith your pressure washer. You can buy these

items as optional accessories.

I. Placenozzle extension through hole on accessory tray,

as shown in Figure 14.

2. Hang your chemical solution bottle on "J"hook and

place detergent siphoning filter in last slot on left

(Figure 14).

3. Placespray gun on hook attached to accessory tray on

right side of unit (Figure 14).

4. Hang high pressure hose on hook attached to

accessory tray on left side of unit.

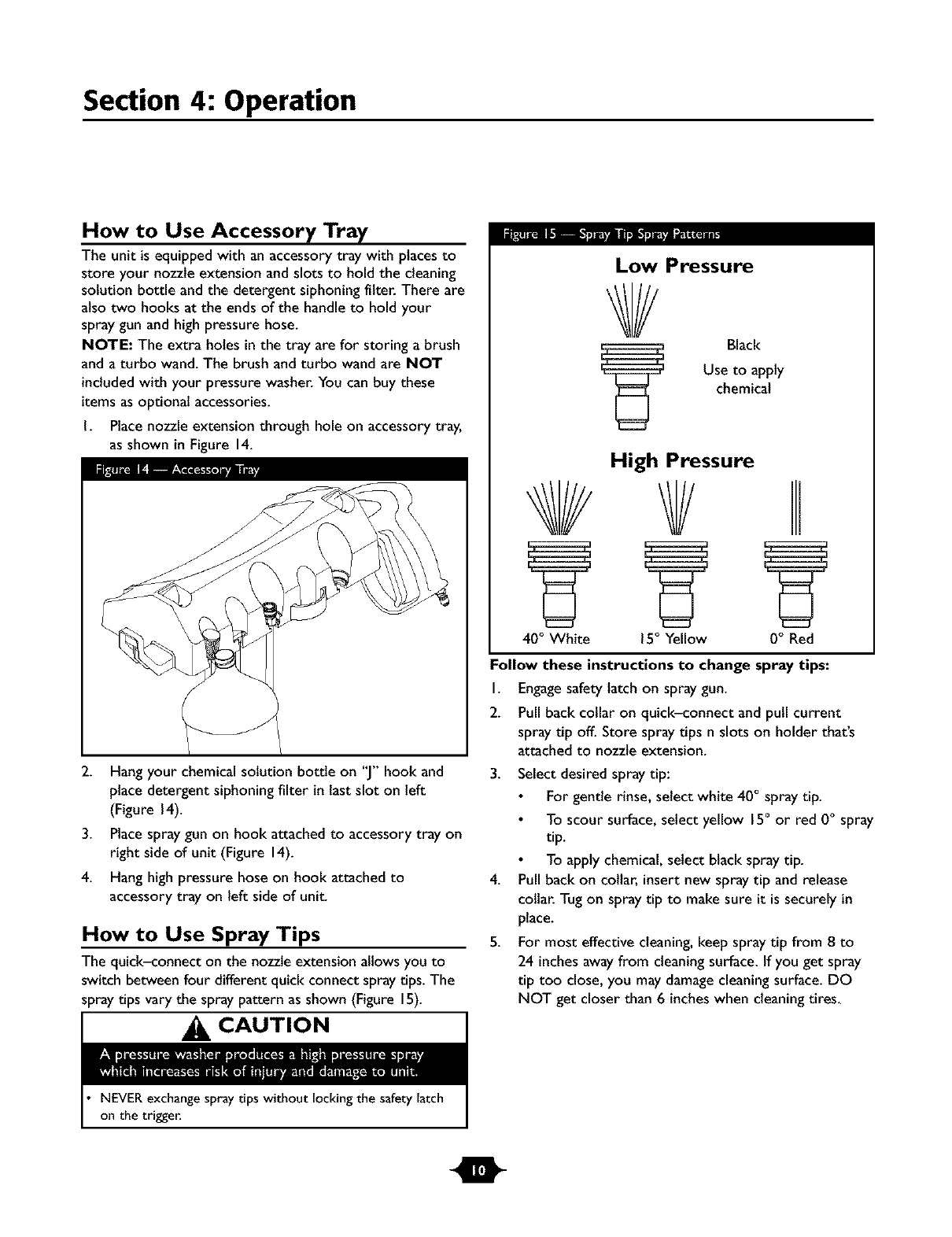

How to Use Spray Tips

The quick-connect on the nozzleextension allows you to

switch between four different quick connect spray tips. The

spray tips varythe spray pattern as shown (Figure 15).

CAUTION

Low Pressure

Black

Use to apply

chemical

High Pressure

40° White 15° Yellow 0°Red

Follow these instructions to change spray tips:

I. Engagesafety latchon spray gun.

2. Pullback collar on quick-connect and pull current

spray tip off. Store spray tips n slots on holder that's

attached to nozzle extension.

3. Select desired spray tip:

For gentle rinse, select white 40°spray tip.

To scour surface, select yellow 15°or red 0° spray

tip.

To apply chemical, select black spraytip.

4. Pull back on collar, insert new spray tip and release

collar. Tug on spray tip to make sure it is securely in

place.

5. For most effective cleaning,keep spray tip from 8 to

24 inchesawayfrom cleaning surface. If you get spray

tip too close, you may damagecleaning surface. DO

NOT get closer than 6 incheswhen cleaning tires.

NEVER exchange spraytips without locking the safety latch

on the trigger.

m

Section 4: Operation

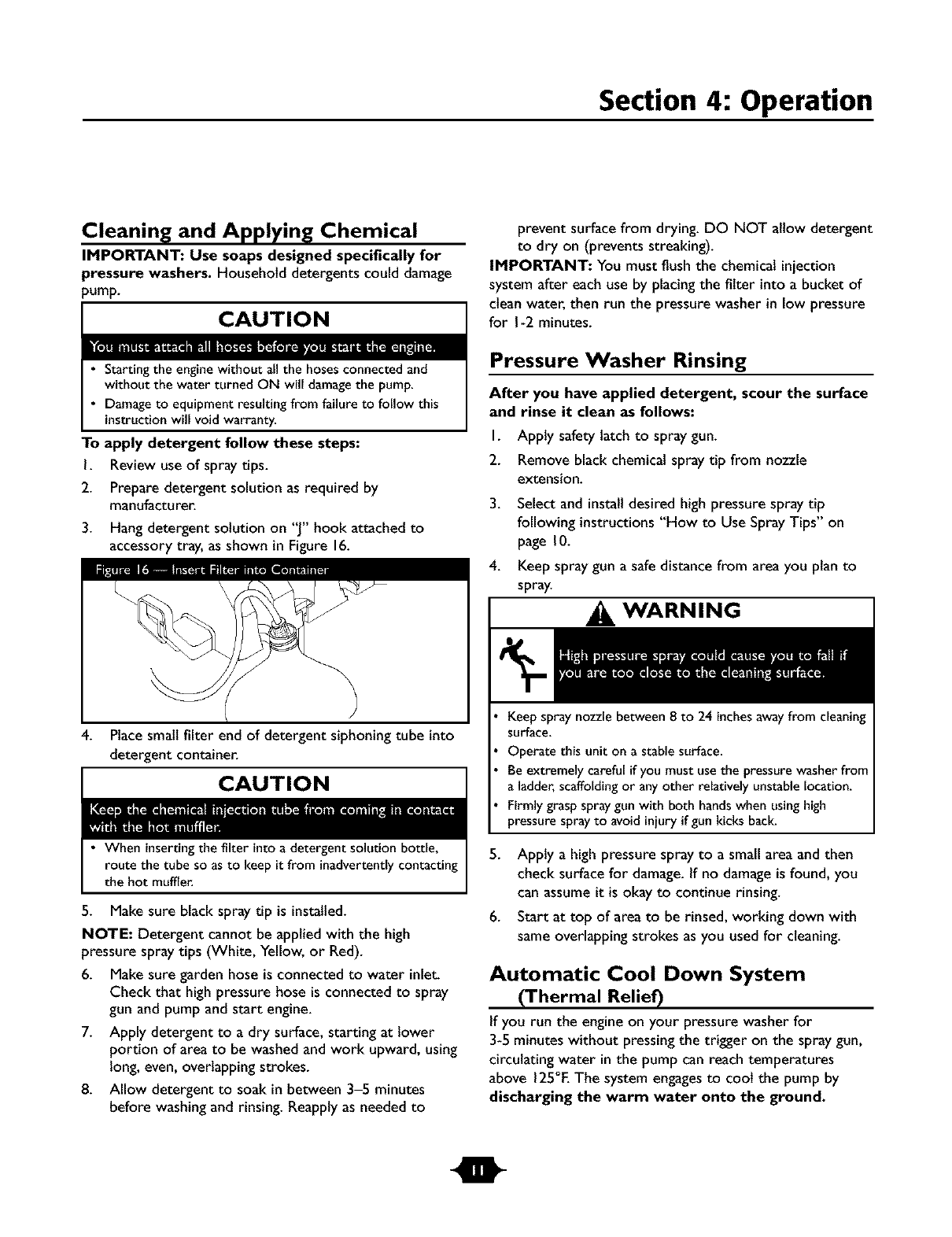

Cleaning and Applying Chemical

IMPORTANT: Use soaps designed specifically for

pressure washers. Household detergents could damage

pump.

CAUTION

•Starting the enginewithout all the hoses connected and

without the water turned ON will damage the pump.

• Damage to equipment resulting from failure to follow this

instructionwill void warranty.

To apply detergent follow these steps:

I. Review use of spray tips.

2. Prepare detergent solution as required by

manufacturer.

3. Hang detergent solution on "J" hook attached to

accessory tray, as shown in Figure 16.

4. Placesmall filter end of detergent siphoning tube into

detergent container.

CAUTION

• When insertingthe filter into a detergent solution bottle,

route the tube so as to keep it from inadvertentlycontacting

the hot mufflen

5. Make sure black spray tip is installed.

NOTE: Detergent cannot be applied with the high

pressure spray tips (White, Yellow, or Red).

6. Make sure garden hose is connected to water inlet

Check that high pressure hose is connected to spray

gun and pump and start engine.

7. Apply detergent to a dry surface, starting at lower

portion of area to be washed and work upward, using

long, even, overlapping strokes.

8. Allow detergent to soak in between 3-5 minutes

before washingand rinsing. Reapplyas needed to

prevent surface from drying. DO NOT allow detergent

to dry on (prevents streaking).

IMPORTANT: You must flush the chemical injection

system after each use by placing the filter into a bucket of

clean water, then run the pressure washer in low pressure

for I-2 minutes.

Pressure Washer Rinsing

After you have applied detergent, scour the surface

and rinse it clean as follows:

I. Apply safety latch to spray gun.

2. Remove black chemical spray tip from nozzle

extension.

3. Select and installdesired high pressure spray tip

following instructions "How to Use Spray Tips" on

page 10.

4. Keep spray gun a safedistance from areayou plan to

spray.

WARNING

Keep spray nozzle between 8 to 24 inches away from cleaning

surface.

Operate this unit on a stable surface.

Be extremely careful if you must use the pressure washer from

a ladder, scaffolding or any other relatively unstable location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid iniury if gun kicks back.

5. Apply a high pressure spray to a small area and then

check surface for damage. If no damage isfound, you

can assume it is okay to continue rinsing.

6. Start at top of area to be rinsed, working down with

same overlapping strokes as you used for cleaning.

Automatic Cool Down System

(Thermal Relief)

If you run the engine on your pressure washer for

3-5 minutes without pressingthe trigger on the spray gun,

circulating water in the pump can reach temperatures

above 125°EThe system engagesto coot the pump by

discharging the warm water onto the ground.

t

5

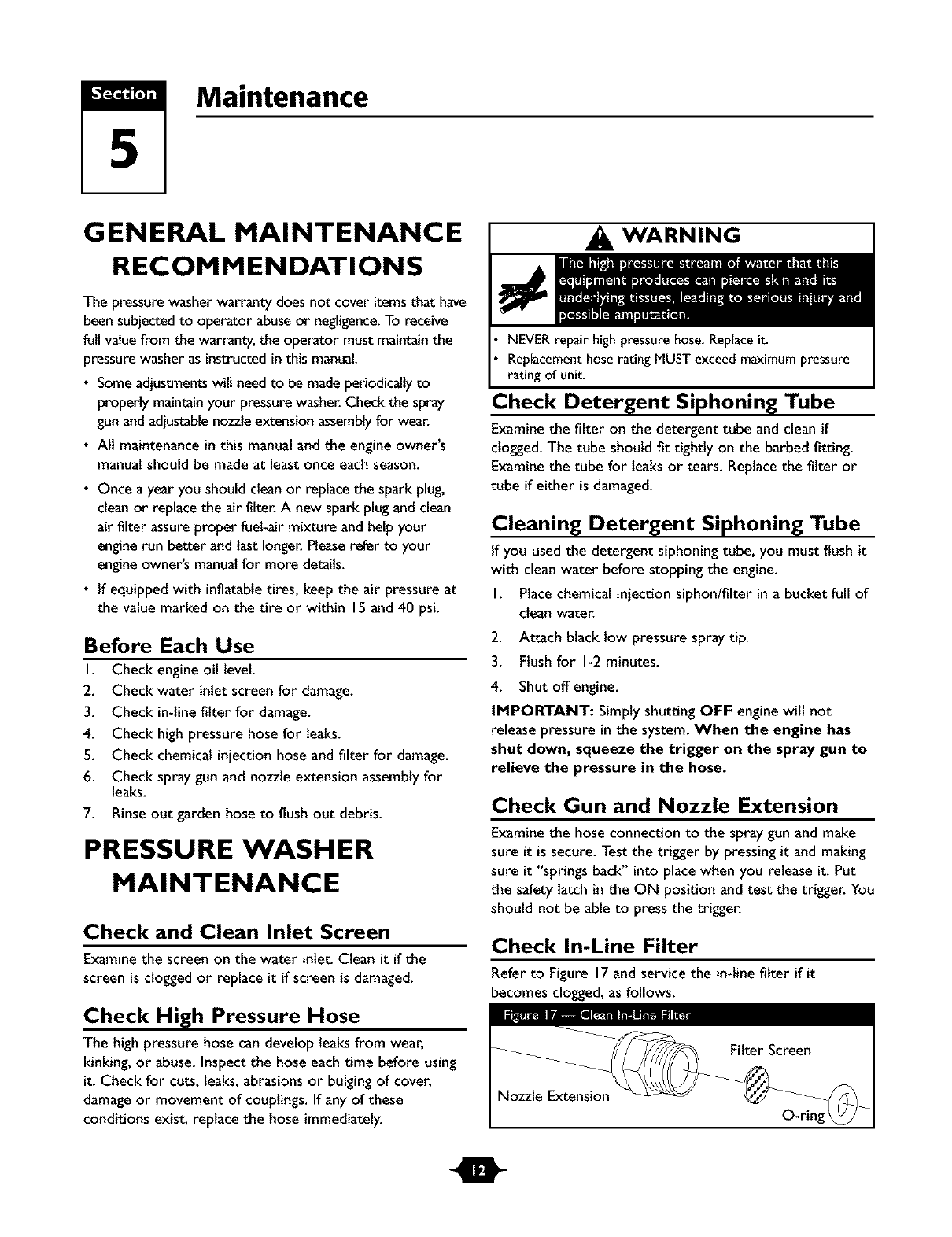

Maintenance

GENERAL MAINTENANCE

RECOMMENDATIONS

The pressure washer warranty does not cover items that have

been subjected to operator abuse or negligence. To receive

full value from the warranty, the operator must maintain the

pressure washer as instructed in this manual.

• Some adjustments will need to be made periodically to

properly maintain your pressure washer. Check the spray

gun and adjustable nozzle extension assembly for wear.

• All maintenance in this manual and the engine owner's

manual should be made at least once each season.

• Once a year you should clean or replace the spark plug,

clean or replace the air filter. A new spark plug and clean

air filter assure proper fuel-air mixture and help your

engine run better and last longer. Please refer to your

engine owner's manual for more details.

• If equipped with inflatable tires, keep the air pressure at

the value marked on the tire or within 15 and 40 psi.

Before Each Use

I. Check engine oil level.

2. Check water inlet screen for damage.

3. Check in-line filter for damage.

4. Check high pressure hose for leaks.

5. Check chemical injection hose and filter for damage.

6. Check spraygun and nozzle extension assemblyfor

leaks.

7. Rinseout garden hose to flush out debris.

PRESSURE WASHER

MAINTENANCE

Check and Clean Inlet Screen

Examine the screen on the water inlet.Clean it if the

screen is clogged or replace it if screen is damaged.

Check High Pressure Hose

The high pressure hose can develop leaks from wear,

kinking, or abuse.Inspect the hose eachtime before using

it. Check for cuts, leaks,abrasions or bulging of cover,

damage or movement of couplings. If any of these

conditions exist, replace the hose immediately.

_IL WARNING

NEVER repair high pressure hose. Replace it.

Replacement hose rating MUST exceed maximum pressure

rating of unit.

Check Detergent Siphoning Tube

Examinethe filter on the detergent tube and clean if

clogged. The tube should fit tightly on the barbed fitting.

Examinethe tube for leaksor tears. Replacethe filter or

tube if either is damaged.

Cleaning Detergent Siphoning Tube

If you used the detergent siphoning tube, you must flush it

with clean water before stopping the engine.

I. Placechemical injection siphon/filter in a bucket full of

clean water.

2.

3.

4.

Attach black low pressure spray tip.

Flushfor I-2 minutes.

Shut off engine.

IMPORTANT: Simply shutting OFF engine will not

release pressure in the system. When the engine has

shut down, squeeze the trigger on the spray gun to

relieve the pressure in the hose.

Check Gun and Nozzle Extension

Examinethe hose connection to the spray gun and make

sure it is secure. Test the trigger by pressingit and making

sure it "springs back" into placewhen you release it. Put

the safety latchin the ON position and test the trigger. You

should not be able to press the trigger.

Check In-Line Filter

Refer to Figure 17and service the in-line filter if it

becomes clogged,as follows:

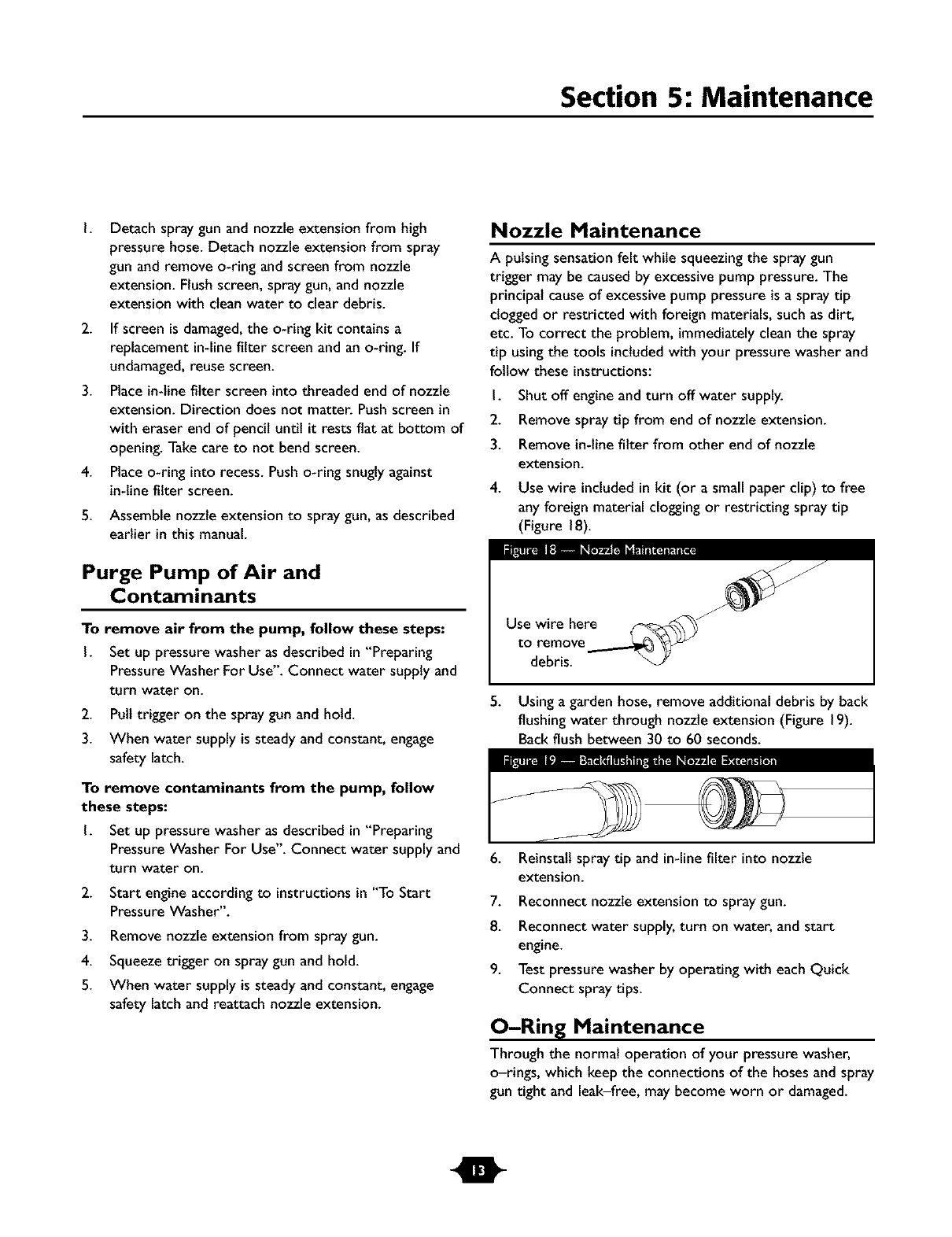

Nozzle Extension

m

Section 5: Maintenance

I.

2.

.

4.

5.

Detach spray gun and nozzle extension from high

pressure hose. Detach nozzle extension from spray

gun and remove o-ring and screen from nozzle

extension. Flush screen, spray gun, and nozzle

extension with clean water to clear debris.

If screen is damaged,the o-ring kit contains a

replacement in-linefilter screen and an o-ring. If

undamaged,reuse screen.

Placein-line filter screen into threaded end of nozzle

extension. Direction does not matter. Push screen in

with eraser end of pencil until it rests flat at bottom of

opening. Take care to not bend screen.

Placeo-ring into recess. Pusho-ring snugly against

in-line filter screen.

Assemble nozzle extension to spraygun, as described

earlier in this manual.

Purge Pump of Air and

Contaminants

To remove air from the pump, follow these steps:

I. Set up pressure washer as described in "Preparing

PressureWasher For Use". Connect water supply and

turn water on.

2. Pull trigger on the spray gun and hold.

3. When water supply is steady and constant, engage

safety latch.

To remove contaminants from the pump, follow

these steps:

I. Set up pressure washer as described in "Preparing

PressureWasher For Use". Connect water supply and

turn water on.

2. Start engine according to instructionsin "To Start

PressureWasher".

3. Remove nozzle extension from spray gun.

4. Squeezetrigger on spray gun and hold.

5. When water supply is steady and constant, engage

safety latchand reattach nozzle extension.

Nozzle Maintenance

A pulsing sensation felt while squeezingthe spraygun

trigger may be caused by excessive pump pressure. The

principal cause of excessive pump pressure is a spray tip

clogged or restricted with foreign materials, such as dirt,

etc. To correct the problem, immediately clean the spray

tip usingthe tools included with your pressure washer and

follow these instructions:

I. Shut off engine and turn off water supply.

2. Remove spray tip from end of nozzle extension.

3. Remove in-line filter from other end of nozzle

extension.

4. Use wire included in kit (or a small paper clip) to free

any foreign material clogging or restricting spray tip

(Figure 18).

Use wirehere

to remove

debris.

5. Usinga garden hose, remove additional debris by back

flushing water through nozzle extension (Figure 19).

Back flush between 30 to 60 seconds.

6. Reinstall spray tip and in-line filter into nozzle

extension.

7. Reconnect nozzle extension to spray gun.

8. Reconnect water supply, turn on water, and start

engine.

9. Test pressure washer by operating with each Quick

Connect spray tips.

O-Ring Maintenance

Throughthe normal operation of your pressure washer,

o-rings, which keep the connections of the hosesand spray

gun tight and leak-free, may become worn or damaged.

t

Section 5: Maintenance

An O-Ring Maintenance Kit is provided with your pressure

washer which includes replacement o-rings, rubber washer

and water inlet filter. Refer to the instruction sheet

provided in the kit to service your unit'so-rings. Note that

not all of the parts in the kit will be used on your unit.

To remove a worn or damaged o-ring, use a small flathead

screwdriver to get underneath the o-ring and pry it off.

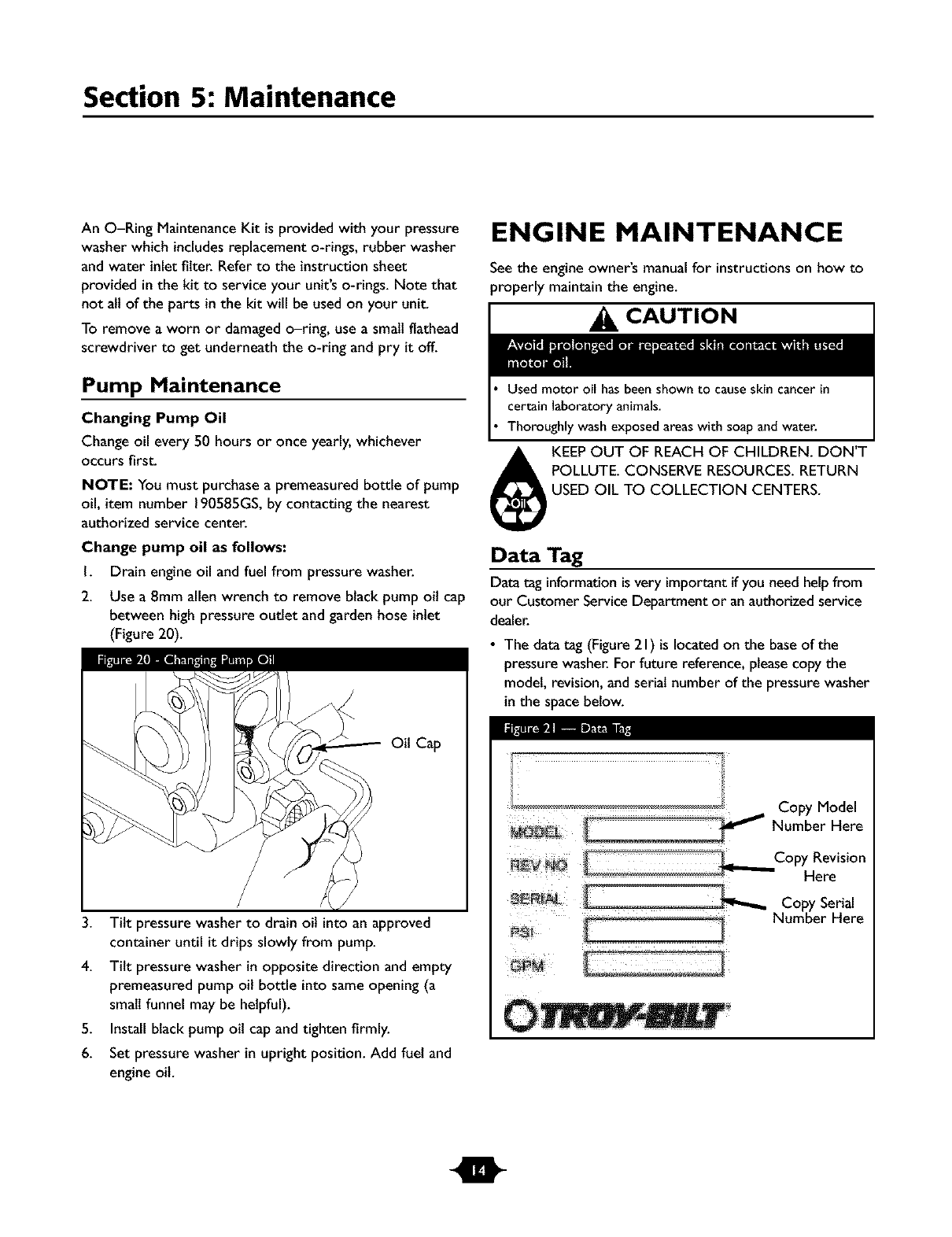

Pump Maintenance

Changing Pump Oil

Change oil every 50 hours or once yearly, whichever

occurs first.

NOTE: You must purchase a premeasured bottle of pump

oil, item number 190585GS,by contacting the nearest

authorized service center.

Change pump oil as follows:

I. Drain engine oil and fuel from pressure washer.

2. Use a 8mm allen wrench to remove black pump oil cap

between high pressure outlet and garden hose inlet

(Figure 20).

li[l_llT_Plm )]_lm m

Oil Cap

3. Tilt pressure washer to drainoil into an approved

container until it drips slowly from pump.

4. Tilt pressure washer in opposite direction and empty

premeasured pump oil bottle into same opening (a

small funnel may be helpful).

5. Install black pump oil cap and tighten firmly.

6. Set pressure washer in uprightposition. Add fuel and

engine oil.

ENGINE MAINTENANCE

See the engine owner's manual for instructions on how to

properly maintain the engine.

CAUTION

Used motor oil has been shown to cause skin cancer in

certain laboratory animals.

Thoroughly wash exposed areas with soap and water.

KEEPOUT OF REACH OF CHILDREN. DON'T

POLLUTE. CONSERVE RESOURCES.RETURN

USED OIL TO COLLECTION CENTERS.

Data Tag

Data tag information is very importantif you need helpfrom

our Customer ServiceDepartment or anauthorized service

dealer.

• The data tag (Figure 21) is located on the base of the

pressure washer. For future reference, pleasecopy the

model, revision, and serial number of the pressurewasher

in the spacebelow.

_'°'_"-'_ _,_,_ Copy Model

_L Number Here

_V_ L _CopyRevlsion

- Here

_ R]_ Copy Serial

Number Here

PS_

m

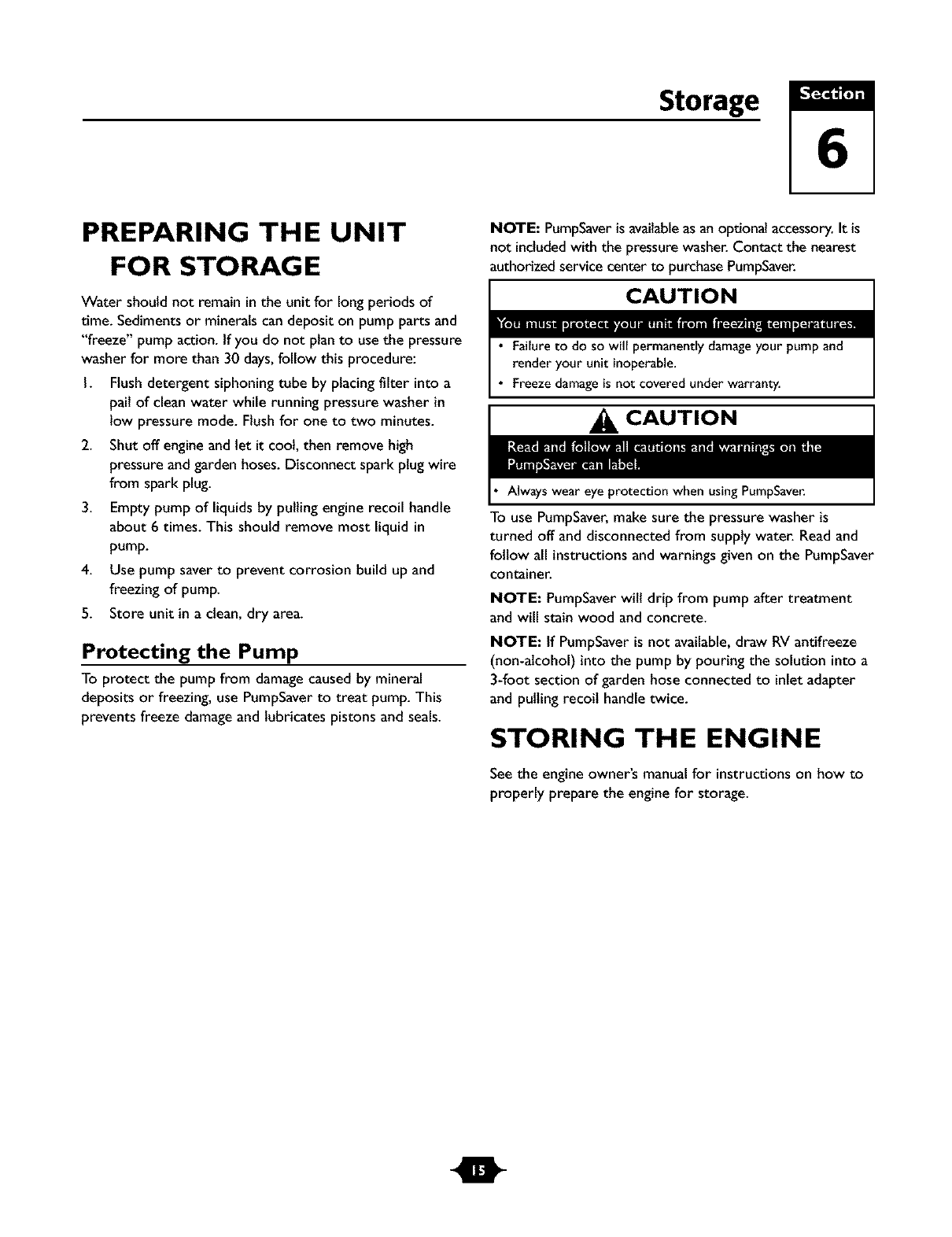

PREPARING THE UNIT

FOR STORAGE

Water should not remain inthe unit for longperiods of

time. Sediments or minerals can deposit on pump parts and

"freeze" pump action. If you do not plan to use the pressure

washer for more than 30 days,follow this procedure:

I. Flushdetergent siphoning tube by placing filter into a

pail of clean water while running pressure washer in

low pressure mode. Flushfor one to two minutes.

2. Shut off engineand let it cool, then remove high

pressure and garden hoses. Disconnect spark plugwire

from spark plug.

3. Empty pump of liquidsby pulling engine recoil handle

about 6 times. This should remove most liquidin

pump.

4. Use pump saverto prevent corrosion build up and

freezing of pump.

5. Store unit in a clean,dry area.

Protecting the Pump

To protect the pump from damagecaused by mineral

deposits or freezing, use PumpSaverto treat pump. This

prevents freeze damageand lubricates pistons and seals.

NOTE: PumpSaveris availableas an optional accessory.It is

not includedwith the pressurewasher.Contact the nearest

authorized service center to purchasePumpSaver.

CAUTION

• Failureto do so will permanentlydamageyour pumpand

renderyour unit inoperable.

•Freezedamageis not coveredunderwarranty.

CAUTION

Always wear eye protection when using PumpSaver.

To use PumpSaver, make sure the pressure washer is

turned off and disconnected from supply water. Read and

follow all instructions and warnings given on the PumpSaver

container.

NOTE: PumpSaver will drip from pump after treatment

and will stain wood and concrete.

NOTE: If PumpSaver is not available, draw RV antifreeze

(non-alcohol) into the pump by pouring the solution into a

3-foot section of garden hose connected to inlet adapter

and pulling recoil handle twice.

STORING THE ENGINE

See the engine owner's manual for instructions on how to

properly prepare the engine for storage.

m

Notes

NOTES

Troubleshooting 7

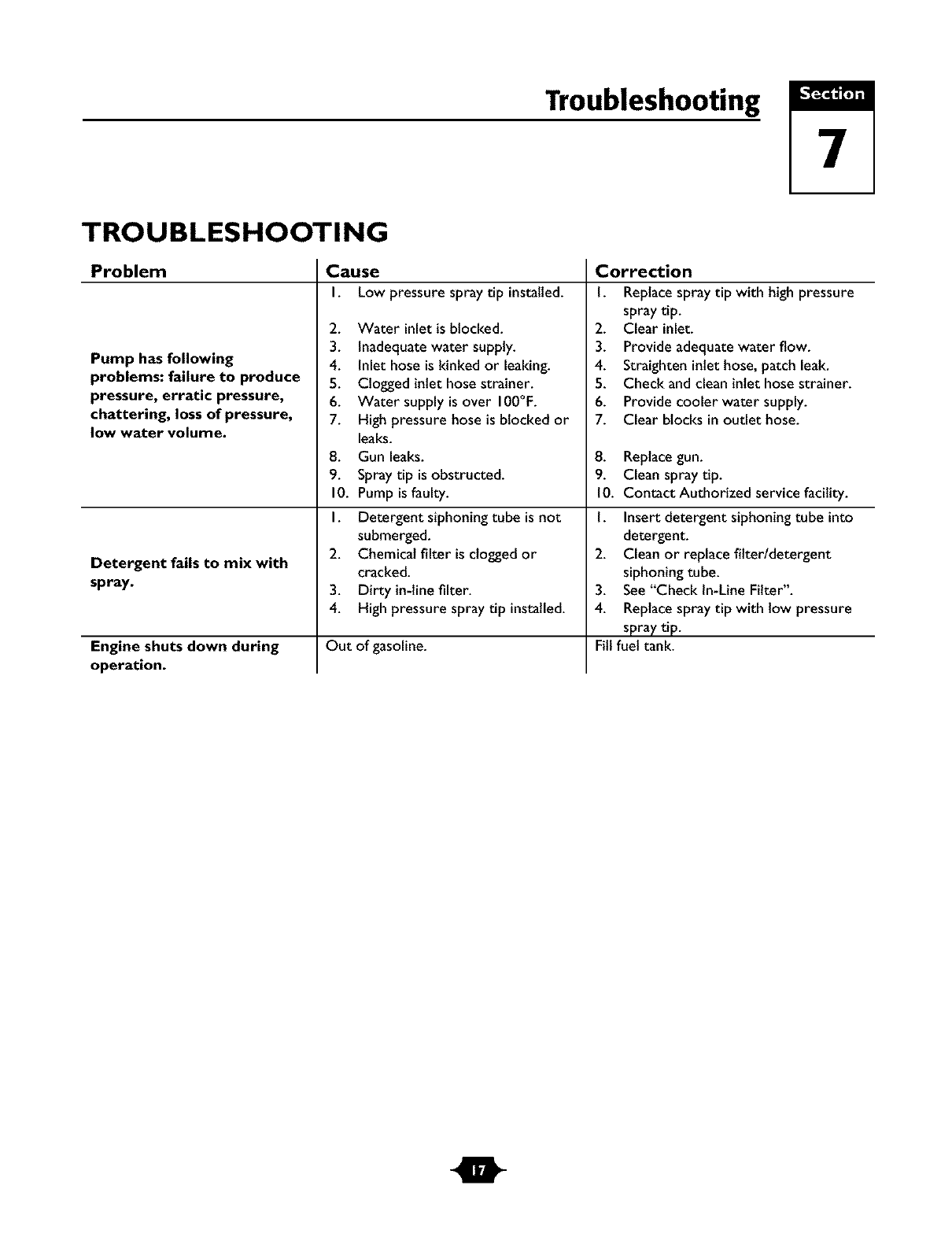

TROUBLESHOOTING

Problem

Pump has following

problems: failure to produce

pressure, erratic pressure,

chattering, loss of pressure,

low water volume.

Detergent fails to mix with

spray.

Engine shuts down during

operation.

Cause

I. Low pressure spray tip installed.

2. Water inlet isblocked.

3. Inadequatewater supply.

4. Inlet hose iskinked or leaking.

5. Clogged inlet hose strainer.

6. Water supply isover 100°F.

7. High pressure hose is blocked or

leaks.

8. Gun leaks.

9. Spray tip is obstructed.

10. Pump isfaulty.

I. Detergent siphoning tube is not

submerged.

2. Chemical filter is clogged or

cracked.

3. Dirty in-linefilter.

4. High pressure spray tip installed.

Out of gasoline.

Correction

I. Replacespray tip with high pressure

spraytip.

2. Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch leak.

5. Check and clean inlet hose strainer.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replace gun.

9. Clean spray tip.

10. Contact Authorized service facility.

I. Insert detergent siphoning tube into

detergent.

2. Clean or replace fitter/detergent

siphoning tube.

3. See"Check In-Line Filter".

4. Replacespray tip with low pressure

spraytip.

Fillfuel tank.

m

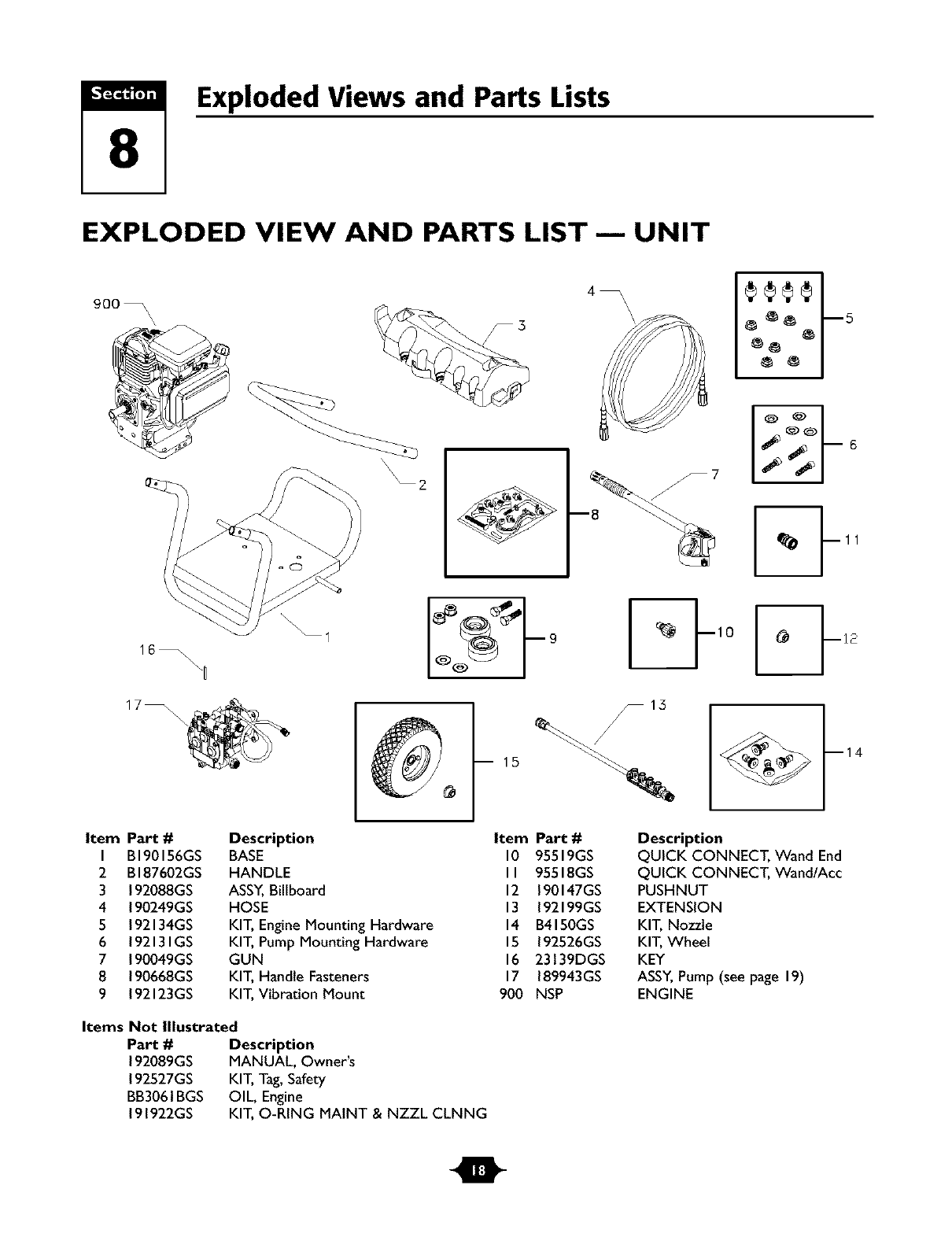

8Exploded Views and Parts Lists

EXPLODED VIEW AND PARTS LIST -- UNIT

900 \\

16_ \\

17_ @ m15

Item Part # Description

I BI90156GS BASE

2 BI87602GS HANDLE

319208BGS ASSY,Billboard

4 190249GS HOSE

5 192134GS KIT, EngineMounting Hardware

6 192131GS KIT, Pump Mounting Hardware

7 190049GS GUN

8 190668GS KIT, Handte Fasteners

9 192123GS KIT, Vibration Mount

Items Not Illustrated

Part # Description

192089GS MANUAL, Owner's

192527GS KIT, Tag,Safety

BB3061BGS OIL, Engine

191922GS KIT, O-RING MAINT & NZZL CLNNG

4_ \

Item Part #

10 95519GS

II 95518GS

12 190147GS

13 192199GS

14 B41SOGS

15 192526GS

16 23139DGS

17 189943GS

900 NSP

÷÷÷÷t

_ 5

Description

QUICK CONNECT, Wand End

QUICK CONNECT, Wand/Acc

PUSHNUT

EXTENSION

KIT, Nozzle

KIT, Wheel

KEY

ASSY,Pump (see page 19)

ENGINE

m

Section 8: Exploded Views and Parts Lists

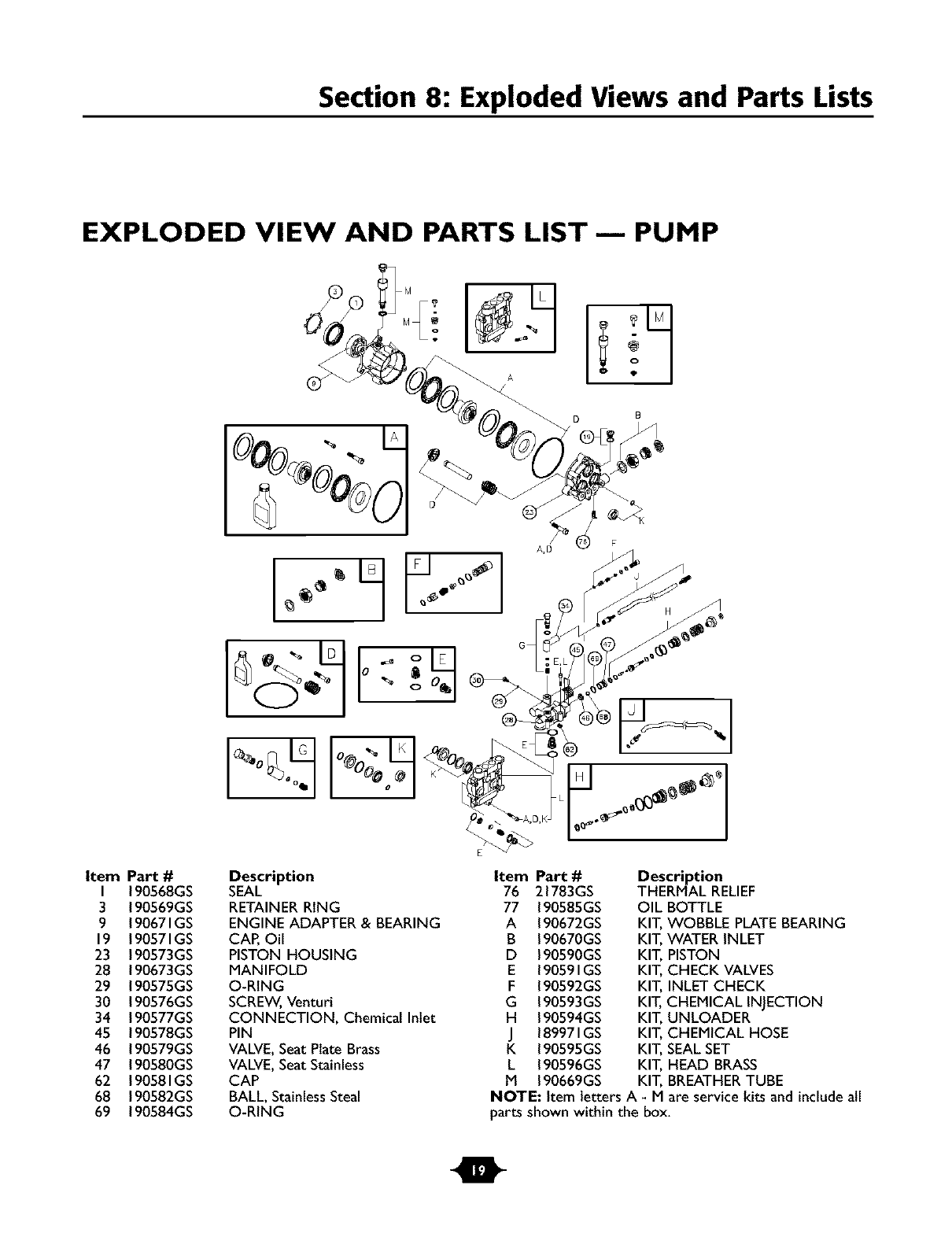

EXPLODED VIEW AND PARTS LIST iPUMP

B

Item Part #

I 190568GS

3 190569GS

9 190671GS

19 190571GS

23 190573GS

28 190673GS

29 190575GS

30 190576GS

34 190577GS

45 190578GS

46 190579GS

47 190580GS

62 190581GS

68 190582GS

69 190584GS

Description

SEAL

RETAINER RING

ENGINE ADAPTER & BEARING

CAP, Oil

PISTON HOUSING

MANIFOLD

O-RING

SCREW,Venturi

CONNECTION, Chemical Inlet

PIN

VALVE,Seat Plate Brass

VALVE,Seat Stainless

CAP

BALL, StainlessSteal

O-RING

Item Part # Description

76 21783GS THERMAL RELIEF

77 190585GS OIL BOTTLE

A 190672GS KIT, WOBBLE PLATE BEARING

B 190670GS KIT, WATER INLET

D 190590GS KIT, PISTON

E 190591GS KIT, CHECK VALVES

F 190592GS KIT, INLET CHECK

G 190593GS KIT, CHEMICAL INJECTION

H 190594GS KIT, UNLOADER

J 189971GS KIT, CHEMICAL HOSE

K 190595GS KIT, SEALSET

L 190596GS KIT, HEAD BRASS

M 190669GS KIT, BREATHERTUBE

NOTE: Item letters A - M are service kits and include all

parts shown within the box.

m

1Reglas de Seguridad

TABLA DE CONTENIDOS

ReglasDe Seguridad .............................. 20-22

Conozca Su Maquina Lavadora De Presion................ 23

Ensamblaje...................................... 24-26

Funcionamiento .................................. 27-29

Mantenimiento ................................... 30-32

AImacenamiento .................................... 33

Diagnosticos De Averlas .............................. 34

PiezasDe Recambio .............................. 18-19

Garantia .......................................... 35

DESCRIPCI( N DEL EQUIPO

Lea este manual de manera cuidadosa y

_familiaricese con su lavadora a presi6n. Conozca

sus usos, sus limitaciones y cualquier peligro

relacionado con el mismo.

Se ha hecho cada esfuerzo posible para asegurarse que la

informacibn que aparece en este manual es exacta y se encuentra

actualizada. Sin embargo, nosotros se reserva el derecho a

cambiar, alterar o de otra manera mejorar, el producto y este

documento en cualquier momento, sin previo aviso.

Enel estado de California es obligatorio, seg_n la ley, el uso de I

_pagachispas(Secci6n 4442 del C6digo de Recursos P_blicos de

"_alifornia). Otros estados pueden tener leyes similares. Lasleyes I

_ederalesse aplican en tierras federales. Si equipa el silenciador I

:on un apagachispas,este deber_,ser mantenido en buenas

:ondiciones de trabajo.

REGLAS DE SEGURIDAD

_k _ste es el simbolo de alerta de seguridad. Sirvepara advertir al usuario de un posible riesgo para

su integridad fisica. Siga todos los mensajes de

seguridad que figuren despu_s de este simbolo

para eqitar lesiones o incluso la muerte.

El simbolo de alerta de seguridad (_.) es usado con una palabra

(PELIGRO,ADVERTENCIA, PRECAUCI6N), un mensaje por

escrito ouna ilustracibn, para alertarlo acerca de cualquier

situacibn de peligro que pueda existir. PELIGRO indicaun riesgo

el cual, si no se evita, causar_ la muerte ouna herida grave.

AOVERTENCIA indica un riesgo el cual, si no se evita, puede

causar la muerte ouna herida grave. PRECAUCI6N indica un

riesgo, el cual, si no se evita, puedecausar heridas menores o

moderadas. PRECAUCI6N, cuando se usa sin el slmbolo de

alerta, indica una situaci6n que podHa resultar en el daho del

equipo. Sigalos mensaiesde seguridad para evitar oreducir los

riesgos de heridas e inclusive la muerte.

ADVERTENCIA

El escape del motor de este producto contiene

elementos quimicos reconocidos en el Estado de

California pot producir c_ncer, defectos de nacimiento

otros da_os de tipo reproductivo.

Simbolos de Peligro ySigniflcados

GasesTbxicos Descarga El_ctrica

2' 5-

SuperficiesResbalosas Caer InyeccidnLtquida

Fuego Explosi6n Superficie Caliente

Partes en Movimiento Objetos Voladores Contragolpe

O

Secci6n 1: Reglas de Seguridad

PELIGRO

Opere el lavadora de presi6n SOLAMENTE al aire libre.

Utilice un respirador o m_scara siempre que exista la posibilidadde

inhalarvapores.

Lea todas las instrucciones de la m_scara para asegurarse de que le

brindar_ la protecci6n necesaria contra la inhalaci6nde vapores

nocivos.

ADVERTENCIA

Mantenga el chorro del agua alejado de alambrados el6ctricos, de Io

contrario podrlan ocurrir descargasel6ctricas fatales.

ADVERTENCIA

Mantenga la boquilla de rociado de 8 a24 pulgadas de la superficie de

limpieza,

Opere y almacene esta unidad sobre una superficie estable.

Elgrea de limpieza deber_ tenet inclinaciones y drenajes adecuados

para disminuir la posibilidad de caidas debido a superficies resbalosas.

Sea extremadamente cuidadoso si usa la mgquina lavadora a presi6n

desde una escalera,andamio ocualquier superficie relativamente

inestable.

Sujete la pistola de la hidrolavadora firmemente con ambasmanos

cuando utilice el rociado a alta presi6n. De esta manera evitarg

lesiones producidas pot el posible golpe de la pistola hacia atr_s.

ADVERTENCIA

CUANDO AI_IADA COMBUSTIBLE

Apague el generador (posici6n OFF) y d6jelo enfriar al menos por

2 minutos antes de remover la tapa de la gasolina.

Llene el tanque al aire libre.

NO Ilene demasiado el tanque. Permita al menos espacio para la

expansi6n del combustible.

Mantenga la gasolina aleiada de chispas, llamas abiertas, pilotos, calor

yotras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

"UANDO OPERE EL EQUIPO

NO inclineel motor o el equipo, de tal manera que la gasolina se

pueda derrama_

NO rode liquidos inflamables.

"UANDO TRANSPORTE OREPARE EL EQUIPO

Transporte orepare el equipo con el tanque de combustiblevacio, o

con la vglvula para apagarel combustible,apagada(posici6n OFF).

"UANDO ALMACENE OGUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

Almacene aleiadode calderas,estufas, calentadoresde agua,

secadoras de ropa u otros aparatos electrodom6sticos que posean

pilotos u otras fuentes de ignici6n, porque ellos pueden encender los

vapores de la gasolina.

ADVERTENCIA

NUNCA apunte la pistola ala genre, animales o plantas.

NO permita en ning_n momento que NliqOS operen la m_quina

lavadora a presi6n.

NUNCA repare la manguera de alta presi6n. Remplacela.

Mantenga conectada la manguera a la m_quina o a la pistola de

rociado cuando el sistema est6 presurizado.

t

Secci6n 1: Reglas de Seguridad

ADVERTENCIA

NO toque {assuperficies calientes.

Mant_ngase a[ejado de los gases de escape.

Permita que el equipo se enfrle antes de tocar[o.

ADVERTENCIA

NO use ropa sue{ta, joyas o elementos que puedan quedar atrapados

en el arranque o en otras partes rotatorias.

Ate para arriba el pe[o [argo y quite [a joyer{a.

ADVERTENCIA

Siempre use protecci6n para los ojos cuando utilice este equipo o

cuando est_ cerca de donde se est_ usando el equipo.

ADVERTENCIA

Siempre desconecte el a[ambre de [a buj_ay co[6que[o donde no

pueda entrar en contacto con la buj_a.

PRECAUCION

NO juegue con partes que puedanaumentar o disminuir {ave{ocidad

de mando,

NO opere la m_quina [avadora a presi6n con un valor de presi6n

superior a su c[asificaci6n de presi6n,

PRECAUCION

NO asegure la pistola de rociado en la posici6n (open = abierto).

NO abandone [a pistola de rociado cuando la m_quina est_ en

funcionamiento.

NUNCA ud[ice una pistola de rociado que no tenga un seguro para

gatillo o protecci6n para gatillo en su lugar yen buenas condiciones,

Siempre asegarese de que la pisto[a de rociado, boquillas y accesorios

est_n conectadoscorrectamente.

PRECAUCION

NO apunte {apistola de rociado al vidrio cuandoest_ en e{ modo de

rociado a chorro,

NUNCA apunte{a pistola a p[antas,

PRECAUCION

Si usted tiene a[guna pregunta acerca de [asfinalidades de uso de[

generador, preguntele a su concesionario o contacte a Briggs &

Stratton Power Products,

NUNCA deber_n ser oper_das las unidades con partes rotas o

ausentes, o sin la caiaocubiertasde protecci6n.

NO eluda ning_n disposidvode segurid_d de esta m_quina.

Antes de poner en marcha la mgquina [avadora a presi6n en dima

frio, revise todas laspartes del equipo y aseg_resede que no se haya

formado hie{o sobre elias.

NUNCA mueva [a m_quina halando la manguera de a[ta presi6n.

Utilice la manija que viene con la unidad,

Revise que e[ sistema de combustible no presentefugas o signos de

deterioro, como mangueras desgastadaso porosas, suietadores floios

o ausentes, tap_ o tanque dafiados, Corrija todos losdefectos antes

de operar [a m_quina lavadora a presi6n,

El equipo de a{ta presibnestg disefiado para ser utilizado

UNICAMENTE con [as partes autorizadas Briggs & Stratton Power

Products. Si ud{iza este equipo con partes que no cump{an con las

especificadones mlnimas, e[ usuario asumetodos los riesgos y

responsabilidades.

m

Caracteristicas y Controles 2

CONOZCA SU MAQUINA LAVADORA DE PRESION

Lea el manual del propietario y las reglas de seguridad antes de porter en marcha su m_quina lavadora a presi6n.

Compare las ilustraciones con su m_quina lavadora a presi6n para familiarizarse con las ubicaciones de los diferentes controles y ajustes.

Guarde este manual para referencias futuras.

Bomba equipado con

Autom_tico se Enfrfa Sistema

Filtro de Aire

Perilla del Cebador

Palancade la V_lvula de

Regulaci6n

de

Retroceso

(en la frente de motor)

BandejaAccesoria

Pistola de Rociado

Entrada de Agua

Filtro y Tubo para

Recolecci6n de Detergente Etiqueta de Datos

Arrancador de Retroceso - Usado para arrancar el motor

manualmente.

Automgtieo se Enfria Sistema - Los cidos reganpor bomba

cuando aguaalcanza 125°- 155°-EEntibiaraguadescargar_de la

bomba en el suelo.Este sistema previene el daSo internode bomba.

Bandeja Aecesoria - Proporciona convenient almacenamiento

para el est_ndar y accesorios opcionales, tal como cepillos, las

varitas de turbo, etc.

Bomba - Desarrolla alta presibn de agua.

Entrada de Agoa - Conexibn para la manguera de jardin.

Etiqueta de Datos -- Proporciona el modelo, revisi6n y el

n6mero de serie de lavadora de presion. Tenga por favor estos

prontamente disponible cu_,ndo Ilamar para la ayuda.

Extensi6n para Boquillas con Conexi6n Rgpida - Le

permite usar cuatro boquillas de rociado diferentes.

Filtro de Aire - El elemento de filtro tipo seco limita la cantidad

de suciedad y polvo que se introduce en el motor.

Filtro y Tubo para Recolecci6n de Detergente - Usado

para succionar detergente de la botella de qufmicos a la corriente

de agua de baja presibn.

ue del

Combustible

J

/Toma de AIta Presi6n

Extensibnpara

Boquillas con

Conexibn

R_pida

Puntasde

Rociado

/

Tapadel

Dep6sito del

Aceite

Gatasde Seguridad (no mostrado) - Siempre use las gafas

encerradas u otra protecci6n de ojo cuando correr su arandela

de la presi6n.

Manguera de Alta Presi6n (no mostrado) -Conecte un

extremo a la pistola de rociado y el otro extremo a la toma de

alta presi6n.

Patanca de Control de la Vglvula de Regulaci6n - Coloca el

motor en modo de arranque para el arrancador de retroceso y

detiene el motor en funcionamiento.

Perilla del Cebador - Usada paraarranque de motores frios.

Pistola de Rociado - Controla la aplicacibn de agua sobre la

superficie de limpieza con el gatillo. Incluyecerrojo de seguridad.

Puntas de Rociado - lnyeccibn de quimicos, 0 °, 15°, 40_: para

diferentes alta presibn aplicaciones de limpieza.

Tanque del Combustible - Llene el tanque con gasolina regular

sin contenido de plomo en este punto.

Tapa del Dep6sito del Aeeite - Llene el motor con aceite aquL

Siempre habitaci6n de hoja para la expansi6n del combustible.

Toma de Alta Presi6n - Conexi6n para la manguera de alta

presi6n.

m

MONTAJE

IMPORTANTE: Lea totaimente el manual del propietario antes

que intente ensamblar u operar su lavador a presibn.

Remueva el Lavador a Presi6n del

Empaque

Remuevala bolsa con las piezas,incIuidascon el lavador de

presibn.

Corte dos esquinas en los extremos del cart6n desde la parte

superior hasta la parte inferior,de tal manera que el p6nel

_uedaser dobiado en forma piana, luego quite todo el

material de embalaie.

Ruede el lavador a presibn fuera de la caia.

Contenido de la Caja

Los articulos que se encuentran en la caja son:

Unidad principal

Manguera de Aita Presibn

Manubrio

BandeiaAccesoria Pi_stica

Boteila de Aceite para Motor

Gafasde Seguridad

Pistola Rociadora

Extensi6n de la Lanzacon las Piezasde Conexibn R_pida

Bolsade accesorios (inciuye Io siguiente):

Juego de Mantenimiento

Manual del Propietario

Manual del Motor

Tarieta de Garantta del Motor

Tarieta de Garantta de Control de Emisiones

Tarieta de Registro del Propietario

Bolsa con 4 Puntasde Rocto de Conexiones R_pidas

Multicolores

Piezaspara la manubrio (inciuye Io siguiente):

Perno del Soporte

Perno "L"

PerillaPl_stica (2)

Gancho "J"

Clip Detergente de la Manga

Auto Utiliza Enrosca (5)

PREPARANDO EL LAVADOR A

PRESION PARA SU USO

Si usted tiene un problema al ensamblar la unidad o si hacen falta

algunaspiezaso se encuentran dahadas, Ilame a la linea directa del

lavador a presibn, al 1-888-611-6708.

A prepara su arandela de la presi6n para la operaci6n,

usted necesitarg a realiza estas tareas:

I. Llene y mande en tarjeta de matricula.

2. Conecte manubrio y bandeja accesoria a unidad principal.

3. Ahada aceite al moton

4. Ahada gasolinaal tanque de combustible.

5. Conecte mangueraa alta presibn a pistola rociadora y a

bomba.

6. Conecte el suministro de agua a bomba.

7. Conecte boquilla la extensi6n al pistola rociador_

8. Selecto/conecta r_pido conecta puntas de rocfo a la

extensibn de la boquilla.

Conecte el Manubrio y Bandeja Accesoria

NOTA: Todas las operaciones de ensamble proporcionadas en

esta secci6n, ser_n descritas desde la perspectiva del ensamblaje

de la lavadora a presi6n desdesu parte posterior.

I. Deslice la bandeja accesoria pl_stica en el asidero y alinee los

hoyos en la bandeja accesoria con los hoyos en el asidero

(Figura 22).

2. La bandeja segura al asidero con tornillos auto utiliza usando

un #2 destornillador de phillips. Asegure seres de tornillos

apretados pero no aplastar la bandeja accesoria pl_stica.

m

Secci6n 3: Montaje

Coloque el manubrio sobre los soportes del mismo que ya

es_n adheridos a la unidad principal. Aseg6rese de que los

orificios en el manubrio est6n alineados con los orificios en

los soportes del mismo manubrio (Figura 23).

Al!near

NOTA: Tal vez ser5 necesario mover los soportes del manubrio

de un lado a otto para alinear el manubrio de tal manera que

pueda deslizarse sobre los soportes del mismo manubrio.

4. lnserte el perno del soporte a tray,s del orificio que se

encuentra al lado derecho del manubrio (visto desde la parte

posterior de la unidad) y flie la perilla de pl_stico. Apriete la

perilla manualmente (Figura 24).

.,. o •

lnserte el perno "L" a trav6s del orificio al lado izquierdo del

manubrio (visto desde la parte posterior de la unidad) y flje la

perilla de pl_stico. Apriete la perilla manualmente (Figura 24).

lnserte el gancho "J" en la segundaranura a la izquierda en el

charola de accesorios (Figura 25).

7. Pellizque la mangaquimica y Io desliza en el clip de metal

como mostrado en Figura 26.

8.

\

Incline la unidad arriba por el asidero y conecte el clip de

metal a la costilla en la cara inferior central de la bandeja

accesoria (Figura 27). Deslice la mangaquimica por el clip de

metal para que no sea apretado pero kinked.

Agregar Aceite al Motor y Gasolina

Coloque la lavadora a presi6n sobre una superficie nivelada.

Consulte el manual del propietario del motor para a6adir al

motor el aceite y el combustible recomendado.

PRECAUCION

•Consulteei manualde]propietario del motor paraaffadiral motor

el aceitey el combustiblerecomendado

• El da6o a la lavadoraa presi6n, resultado de la desatenci6na

esta precauci6n, no ser_ cubierto por lagarantia.

NOTA: Verifique el aceite del motor de manera frecuente

cuando _ste se esfuerce demasiado. Consulte el manual del

propietario del motor para conocer cugles son las

recomendaciones al respecto.

O

Secci6n 3: Montaje

Conecte la Manguera y el Suministro de

Agua a la Bomba

IMPORTANTE: Usted deber_ armar la extensi6n para boquillas

y conectar todas las manguerasantes de darle arranque al motor.

La bomba resultar_ dahadasi arranca el motor sin tener todas las

mangueras conectadas y el suministro agua abierto.

NOTA: Su arandela de la presibn viene con un r_pido conecta

que usted est_ acostumbrado a conecta la mangaalta de la

presibn a oel fusil de la bomba oel rodo.

Uncoil la mangaalta de la presi6n y conecta el r_pido

conecta a un fin de la manga.Conecte el hembra r_pido

conecta a masculino la presi6n alta que quedan en la bomba

(Figura 28).

4. Antes de que conecte la manguerade jardin a la entrada de

agua,inspeccioneel colador de la entrada (Figura 31). Limpie

el colador si tiene residuos osolicite su remplazo si est_

da_ado. NO HAGA FUNCIONAR LA MAQUINA

LAVADORA A PRESI6N SI EL COLADOR DE LA

ENTRADA EST,&,DAi_ADO.

Inspecdone la

reiilla de entrada.

_NO la use si est_

daffada, llmpiela si

2. De la misma manera, conecte el otto extremo de la manguera a

alta presi6n, a la salida de alia presi6n de la bomba (Figura 29).

Hale el collar de la conexi6n r_pida, deslicelo apropiado en la

bombay suelte el collar. Hale la manguera para asegurarse que

esta bien conectada.

I

NOTA: El r_pido conecta es mostrado conectando la manga alta

de la presi6n a la bomba. Si usted escoge para usar el r_pido

conecta para el pistola para regar con una mangala conexi6n, siga

las mismas direcciones para conectar r_pido conecta del pistola

para regar con una manga.

3. Conecte la manguera a la base de la pistola de rociado

(Figura 30). Apriete con la mano.

Conecte aqulla

manguera a alta

presi6n.

S. Haga correr el agua a trav6s de la manguera de su jardln por

30 segundos para limpiar cualquier escombro que se

encuentre en ella. Desconecte el agua.

IMPORTANTI=: Hace no agua de parar de siphon para el

abastecimiento de agua.Use aguaSOLO fria (menos que 100°F).

6. Conecte la manguerade jardin (no exceder 50 pies en la

Iongitud) a la entrada del agua.Apriete con la mano (Figura3 I).

PRECAUCI( N

•El da_o a la lavadora a presi6n, resultado de la desatenci6n a esta

precauci6n, no serg cuhierto por la garantla.

7. ABRA el suministro del agua (abra la vglvula de suministro

completamente).

ADVERTENCIA

Siempre use protecci6n para los ojos cuando utilice este equipo o

cuando est6 cerca de donde se est6 usando el equipo.

Antes de darle arranque a la mgquina lavadora a presi6n, aseg6rese de

usar protecci6n adecuada para los ojos.

Lista de Revision Previa al Arranque del

Motor

Revise la unidad para asegurarse que ha llewdo a cabo los

siguientes procedimientos:

I. Cerci6rese el manecilla es seguro.

2. Revise que haya sido depositado aceite y est6 al nivel

correcto en la caja del cigLieffal del motor.

3. Deposite la gasolina adecuada en el tanque del combustible.

m

Operaci6n

4. Reviseque todas lasconexiones de las mangueras(alta presi6n

y suministro de agua)est_n apretadas correctamente y que no

existan dobleces, cortes odafio de la manguerade alta presi6n.

5. Proporcione el suministro de aguaadecuado.

6. Aseghrese de leer lassecciones "Reglas de Seguridad" y

"C6mo Darle Arranque a su M_quina Lavadora a Presi6n"

antes de usar la m_quina lavadoraa presi6n.

lik'_'llt]lwlr/_ul/l_',l_Etll_ Emilml I'_l'_l

COMO USAR SU MAQUINA

LAVADORA A PRESI( N

Si tiene problemas operandosu mgquina lavadora a presi6n, por

favor Ilame a la lineade ayuda para m_quinas lavadoras a presi6n

al 1-888-61 1-6708.

C6mo Darle Arranque a su Mdquina

Lavadora a Presi6n

Para darle arranque a su m_quina lavadora a presi6n movida a

motor pot primera vez, siga estas instrucciones paso a paso. Esta

informaci6n acerca del arranque inicial tambi_n se aplica cuando

vayaa darle arranque al motor despu_s de haber dejado de la

m_quina lavadora a presi6n fuera de uso por al menos un dfa.

I. Coloque la m_quina lavadoraa presi6n en un grea cercana a

una suministro de agua exterior capaz de abastecer aguaa un

volumen mayor de 3.5 galonespor minuto en no menos que

20 PSIen el fin de arandela de presi6n de la mangadel jardfn.

2. Reviseque la manguera de alta presi6n se encuentre

conectada firmemente a la pistola de rociado y a la bomba.

Vea "Preparandoel Lavador a Alta Presi6n Para su Uso".

3. Aseghrese que la unidad est_ nivelada.

4. Conecte la manguera de iardin a la entrada del agua.

Aprietela con la mano. Abra el suministro de agua.

PRECAUCI( N

•El daho ala lavndora apresi6n, resultado de la desatenci6n aesta

precaud6n, no ser_ cubierto por la garantla.

5. Apriete firmemente el gatillo de la pistola para purgar de aire

e impurezas el sistema de bombeo.

6. Conecte la extensi6n de [a lanzaa la pisto[a rociadora.

Apri_tela con lasmanos (Figura 32).

7. Coloque el color6 r_pido conecta puntas de rodo en las

ranuras en el poseedor eso's conectado a la extensi6n de la

boca (Figura 33).

8. Seleccionela puntas de rocio de conexi6n r_pida que usted

desee e ins_rtela en el extremo de la extensi6n de la lanza

(Vea"Como Usar lasPuntas de Rocio").

9. Coloque el pasador de seguridad al gatillo de la pistola

rociadora (Figura 34).

El Pasador de la

Seguridad

I0. Pour cl_marrer le moteur, suivez les instructions quifigurent

dans le manuel d'utilisation.

NOTA: Si el principio de culatazo deber_ estirar duramente, para

poder ser necessary al estrui6n el disparador del fusil a alivia la

presi6n interna de bomba.

PRECAUCI( N

• Apriete el gatillo de la pistola rociadora cadavez que tire del

arrancador de retroceso y que el motor no arranque.

NOTA: Siempre mantenga la control de v_,Ivula de admisibn en el

"Rgpido" ("Fast") posicione cu_,ndo operar la arandela de la

presi6n.

C6mo Parar su Lavador a Presi6n

Pour _teindre le moteur, suivez les instructions qui figurent

dans le manuel d'utilisation.

El apagar el motor, simplemente no soltar_ la presi6n en el

sistema. Apriete el gatillo en la pistola rociadora para

soltar la presi6n en |a manguera.

NOTA: Observar_ una pequefia cantidad de agua cuando elimine

la presi6n.

m

Secci6n 4: Operaci6n

Utilizaci6n de la Charola de Accesorios

El unidad est_ equipado con una charola de accesorios. Poseetres

orificios para sostener la extensibn de su boquilla, su varilla turbo

y su cepillo, asf como dos ranuras para sostener la botella de

solucibn limpiadora y el filtro para el detergente. Tambi_n tiene

dos ganchos en el manubrio para sostener su pistola aspersora y

la manguera de alta presi6n.

NOTA: Los dos oriflciosextra en la charola se usan para colocar

el cepillo y la varilla turbo. El cepillo y la varilla turbo NO se

incluyencon su lavadora a presibn. Puede adquirir dichos articulos

como accesorios opcionales.

I. Coloque la extensi6n de la boquilla a tray,s del orificio en el

charola de accesorios, tal y como se muestra en la Figura 35.

IIIIF _,

3.

4.

Sostengala botella de su soludbn limpiadora en el gancho en

forma de "J" y coloque el filtro del detergente en la _ltima

ranura a la izquierda (Figura 35).

Sostengala pistola aspersora sobre el gancho adherido al

manubrio al lado derecho de la unidad (Figura 35). 4.

Coloque la manguera de alta presibn sobre el gancho

adherido al manubrio al lado izquierdo de la unidad. 5.

C6mo Usar las Puntas de Rocio

La conexibn r_pida de la extensibn para boquillas le permite usar

cuatro puntas de rocio diferentes. Las puntas de rocIo tienen

diferentes patrones de rociado como se ilustra a continuacibn

(Figura 36).

PRECAUCION

NUNCA intercambie puntas de roclo sin haber aseguradoel cerroio

de seguridad del gatitlo.

La Presi6n Baja

Negra

Usada para

aplicar quimicos

La Presi6n Alta

40_ Blanca 15_ Amarilla 0_ Roia

Para cambiar las puntas de rocio:

I. Coloque el pestillo de seguridad de la pistola de rociado.

2. Desplace haciaatr_s el anillo del conector r_pido y tire de la

punta de rociado que est_ montada.

3. Seleccione la punta de rociado deseada:

Paraenjuagado suave,seleccione la punta de rociado

blanca de 40_.

Parafregar la superficie, seleccione las puntasde

rociado amarilla de 15° 6roja de 0_.

Para aplicar productos quimicos, seleccione la punta de

rociado negra.

Desplace hacia arras el anillo, inserte la nueva punta de

rociado y suelte el anillo. Tire de la punta de rociado para

comprobar que est_ bien montada.

Para una limpieza m_s efectiva, mantenga la boquilla de

rociado de 8 a 24 pulgadas de la superficie de limpieza. Si

coloca la boquilla muy cerca, podria daffar la superficie que

est_ limpiando. No coloque la boquilla a menos de 6 pulgadas

cuando est_ limpiando llantas.

Limpieza y Aplicaci6n del Quimico

IMPORTANTE: Utilice quimicos disefiados

especificamente para ma_quinas lavadoras a presi6n. Los

detergentes caseros podrian da_ar la bomba.

Para aplicar el detergente, siga los siguientes pasos:

I. Revise el uso de las puntas de roclo.

O

Secci6n 4: Operaci6n

PRECAUCI( N

• Arrancar el motor sin tener todas lasmangueras conectadas y sin el

suministro de aguaABIERTO (ON) causarg el da_o de la bomba,

•El da_o a la lavadora a presibn, resultado de la desatenci6n a esta

precauci6n, no ser_ cubierto pot la garant{a.

2. Prepare la soluci6n detergente siguiendo las instrucciones del

fabricante.

3. Sostenga la solucibn detergente en el gancho "J" adherido al

charola de accesorios, tal y como Io muestra la Figura 37.

4. Coloque el peque_o extremo final del filtro del tubo de

inyeccibn del detergente dentro del contenedor del detergente.

PRECAUCI( N

• Cuando coloque el filtro en la botella del quimico, coloque el tubo

de manera que no entre en contacto accidentalmente con el

silenciador caliente.

5. Aseg6rese de que la puntas de rocio negra est_ instalada en la

extensi6n para boquillas.

NOTA: No se puede aplicar detergente con las boquillas de alta

presi6n (Blanca, Amarilla o Roja).

6. Aseg6rese que la manguera de jardin est_ conectada a la

entrada del agua. Revise que la manguera de alta presi6n est_

conectada a la pistola de rociado y a la bomba. Dele arranque

a] motor.

7. Aplique el detergente sobre la superficie seca, comenzando

en la parte inferior del _rea y dirigi6ndose hacia arriba,

utilizando movimientos largos, parejos y superpuestos.

8. Permita que el detergente penetre de 3 a 5 minutos antes de

enjuagar. Vuelva a aplicar cuando sea necesario para evitar

que la superficie se seque. NO permita que el detergente se

seque. Si permite que el detergente se seque, la superficie

podria quedar con manchas.

IMPORTANTE: Usted deberd lavar el sistema de inyeccibn de

quimicos despu_s de cada uso coloeando el filtro en un balde de

agua limpia y haciendo funcionar la mgquina lavadora a presibn de

I a 2 minutos en el modo de baia presid)n.

Enjuage de la Mdquina Lavadora a Presi6n

Despu_s de haber aplicado el detergente, refriegue

la superficie y enjuagela de la siguiente manera:

I. Coloque el cerroio de seguridad a la pistola de rociado.

2. Retire la puntas de rocio negra para qulmicos de la extensi6n

para boquillas.

3. Seleccione e instale la puntas de roclo de alta presi6n que

desee siguiendo las instrucciones de "Chino Usar las Puntas

de Rocio" de la p_gina 28.

ADVERTENCIA

Mantenga la boquilla de rociado de 8 a 24 pulgadasde la superficie de

limpieza.

Opere y almacene esta unidad sobre una superficie estable.

Seaextremadamente cuidadoso si usa la m_quina lavadora a presibn

desde una escalera, andamio o cualquier supedicie relativamente

inestable.

Suiete la pistola de la hidrolavadora firmemente con ambas manos

cuando utilice el rociado a alta presibn, De esta manera evitar_

lesiones producidas por el posible golpe de la pistola hacia arras.

4. Mantenga la pistola de rociado a una distancia segura del _rea

que planea rociar.

5. Aplique un rociado de alta presi6n en un _rea pequeha,

despu6s revise si la superficie presenta dahos. Si no encuentra

da6os, puede continuar con el trabajo de limpieza.

6. Comience en la pane superior del _rea que va a enjuagar,

dirigi_ndose hacia abajo con los mismos movimientos

superpuestos que utiliz6 para la limpieza.

Sistema de Enfriamiento Autom_tico

(Alivio T_rmico)

El agua que circula dentro de la bomba puede alcanzar

temperaturas entre los 125°-155°F si hace funcionar el motor de

su m_quina lavadora a presid)n de 3 a 5 minutos sin oprimir el

gatillo de la pistola de rociado. Cuando el agua alcanza dicha

temperatura, el sistema de enfriamiento autom_tico se activa y

enfrta la bomba descargando agua caliente en el piso.

m

5Mantenimiento

RECOMENDACIONES GENERALES

La garantiade la m_quina lavadoraa presi6nno cubre los elementos

que hart sido sujetos a abuso o negligenciapor parte del operadon

Parahacer v_lidalacobertura total de la garantia,el operador deber_

mantener la lavadorade presi6n tal y como se indicaenel manual.

Algunos ajustes tendr_n que hacerse peri6dicamente para

mantener adecuadamente su m_quina lavadora a presi6n.

Todos los servicios y aiustes deber_n hacerse por Io menos

una vez en cada estaci6n.

Una vez al a_o, usted deber_ limpiar oremplazar la bujfa y el

filtro de aire. Una buiia nueva y un flltro de aire limpio

garantizan una mezda de combustible-aire adecuaday le ayuda

a su motor a funcionar mejor y a tener una vida _til m_s

prolongada. Por favor, para mayores detalles, consulte el

manual del propietario del motor.

Si equip6 con Ilantas que se pode hinchar, mantenga la presi6n

a6rea en el valor marcado en la llano odentro de 15y 40 psi.

Antes de Cada Uso

I. Reviseel nivel de aceite del motor.

2. Revisesi existen dahos en el colador de la entrada de agua.

3. Revisesi existen dahos en el filtro en linea.

4. Revisesi existen fugas en la manguera de alta presi6n.

5. Revisesi existen dahos en los filtros de quimicos.

6. Revisesi existen fugas en el conjunto de la extensi6n para

boquillas y pistola.

7. Elimine el aire y los contaminantes de la bomba.

MANTENIMIENTO DE LA

MAQUlNA LAVADORA A

PRESION

Revise y Limpie el Colador de Entrada

Examineel colador de entrada de la manguera de iardin. Ltmpielo

si est_ tapado oremplacelo si est_ roto.

Revise la Manguera de Alta Presi6n

Las manguerasde alta presi6n pueden desarrollar fugasdebido al

desgaste, dobleces oabuso. Revise la manguera antes de cada uso.

Revisesi existen cortes, fugas, abrasiones, levantamiento de la

cubierta, daho omovimiento de los acoplamientos. Si existe

cualquiera de estas condiciones, remplace la manguera

inmediatamente.

,_ ADVERTENCIA

NUNCA repare la manguera de alta presi6n_ Remplacela_

Remplacela con una manguera que cumpla con la capacidad minima de

presi6n de su m_quina lavadora a presi6n.

Checluee el Tubo de Sif6n del Detergente

Examineel filtro en el tubo del detergente y limpielo si se encuentra

sucio.El tubo deberta quedar apretado en la pieza.Examineel tubo

para ver siexiste cualquier tipo degoteo oest_ roto. Reemplaceel

filtrooel tubo si algunode ellos se encuentra dahado.

Limpiando el Tubo

Si usted us6 el tubo, usted debe lavarlo con agua limpia antes de

parar el motor.

I. Coloque el filtro y la inyecci6nqufmica en un balde Ileno de

agualimpia.

2. Conecte la puntas de rocio negra de baja presi6n.

3. Lave de I a 2 minutos.

4. Apague el motor.

IMPORTANTE: Apagando el motor, simplemente no soltar_ la

presi6n en el sistema. Cuando el motor se ha apagado,

apriete el gatillo en la pistola rociadora para deshacerse

de la presi6n en la manguera.

Revise la Pistola y la Extensi6n para

Boquillas

Examinela conexi6n de la mangueraa la pistola y cerciorese de

que est6 en buen estado. Pruebe el gatillo oprimi6ndolo y

asegur_ndose de que se devuelve a su sitio cuando Io suelte.

Coloque el cerrojo de seguridad y pruebe el gatillo. Usted no

debe ser capaz de oprimir el gatillo. Remplace la pistola

inmediatamentesi falla cualquiera de estas pruebas.

Revise el Filtro en Linea

Consulte la Figura 38 y suministre servicio al filtro en linea si se

tapa siguiendo estos pasos:

Extensi6n de la Boquilla

Filtro en Linea

Anillo '0'

m

Secci6n 5: Mantenimiento

2.

3.

4.

5.

Retire la pistola y la extensi6n para boquillas de la manguera

de alta presibn. Retire la extensi6n para boquillas de la

pistola y retire el anillo 'o' y el colador de la extensi6n para

boquillas. Laveel colador, pistola y extensibn para boquillas

con agualimpiapara eliminar toda clase de residuos.

Si el colador est_ dahado, encontrar_ un colador para el

filtro en linea y un anillo 'o' de repuesto en el iuego de

anillos 'o'. Si no est_ daffado, vuelva a usarlo.

Coloque el colador del filtro en linea en el extremo con

rosca de la extensi6n para boquillas. Su direcci6n no

importa. Coloque el colador ejerciendo presi6n con el

borrador de un Igpiz hasta que se asiente por completo en el

rondo de la abertura. Tenga cuidado de no doblar el colador.

Coloque el anillo 'o' en la ranura respectiva. Empuie el anillo 'o'

hasta que quede aiustado contra el colador del flltro en llnea.

Conecte la extensi6n para boquillas a la pistola de rociado de

la manera descrita anteriormente en este manual.

Elimine el Aire y los Contaminantes de la

Bomba

Para retirar el aire de la bomba, siga los siguientes

pasos:

I. Instale la m_quina lavadora a presi6n como est_ descrito en

"Preparandoel lavador a alta presi6n para su uso". Conecte

el abastecimiento de agua y prenda agua.

2. Estire el disparador en el fusil del roclo y el asidero.

3. Cugndo el aguaes constante y constante, compromete el

picaporte de la seguridad.

Para retirar los contaminantes de la bomba, siga los

siguientes pasos:

I. lnstale la m_quina lavadora a presi6n como est_ descrito en

"Preparandoel lavador a alta presi6n para su uso". Conecte

el abastecimiento de agua y prenda agua.

2. Pongaen marcha el motor de acuerdo alas instrucciones de

"C6mo Darle Arranque a su M_quina Lavadora a Presi6n".

3. Quite boquilla la extensi6n del fusil del rocio.

4. Hale el gatillo de la pistola y mant_ngalo apretado.

5. Cuando el suministro de aguasea uniforme y constante,

enganche el cerrojo de seguridad y vuelva a ajustar la

extensi6n para boquillas.

Mantenimiento de la Bocluilla

Si siente una sensaci6n pulsante al momento de apretar el gatillo de

la pistola rociadora, puede que sea causada por la presi6n excesiva

en la bomba. La causa principal de la presi6n excesiva en la bomba es

cuando la puntas de rocio se encuentra atascada o tapada con

materiales extraffos, tales como tierra, etc. Para corregir el problema,

limpie inmediatamente la puntas de roclo usando las herramienms

incluidas con su lavador a presi6n y siga las instrucciones siguientes:

I. Apague el motor y apague el suministro de agua.

2. Remueva la puntas de rocio del extremo de la extensi6n de

la boquilla.

3. Quite el en el filtro de la llnea del otto fin de la extensi6n de

boquilla.

4. Use el alambre incluido en el juego (o un pequeffo sujeta

papeles) para liberar cualquier material extraffo que est_

tapando la puntas de roclo (Figura 39).

Use el alambre ,_o_j

aqui para eliminar _ _

los residuos.

5. Usando una manguera de jardln, remueva cualquier desecho

adicional, poniendo agua en la extensi6n de la boquilla

(Figura 40). Haga _sto de 30 a 60 segundos.

6. Instale de nuevo la puntas de rocio yen el filtro en-llnea en la

extensi6n.

7. Conecte de nuevo la extensi6n de la boquilla a la pistola

rociadora.

8. Conecte de nuevo el suministro de agua, prenda el agua, y

encienda el motor.

9. Pruebe el lavador a presi6n al hacer funcionar con cada una

de las puntas de roclo de Conexiones r_pidas que viene con

el lavador a presi6n.

Mantenimiento de los Anillos '0'

Durante la operaci6n normal de su m_quina lavadora a presi6n

los anillos 'o' mantienen apretadas y fibres de fugas las conexiones

de las mangueras y la pistola, ellos pueden desgastarse o daharse

con el uso.

Su m_quina lavadora a presi6n viene con un Juego de Mantenimiento

para anillos 'O', el cual contiene anillos 'o', arandela de caucho y un

colador de repuesto para la entrada de la manguera de jardin. La

nota que no todas las partes en el juego se usar_n en su unidad.

Para retirar un anillo 'O' desgastado odahado, Utilice un

destornillador de cabeza plana pequeffo, col6quelo por debaio del

anillo 'o' y s_quelo haciendo palanca.

t

Secci6n 5: Mantenimiento

Mantenimiento de la Bomba

Cambio del aceite de la bomba

Cambie el aceite cada 50 horas o una vez a[ a5o, Io que suceda

antes.

NOTA: Debe adquirir una botel[a de aceite para la bomba

previamente medido, N° de pieza 190585GS,avisando el mgs

cercano servicio autorizado central

Cambie el aceite como se indica a continuaci6n:

I. Vacieel aceite del motor y el combustible de la limpiadoraa

presi6n.

2. Use una 8ram Ilaveallen para extraer el tap6n negro de

aceite de la bomba que hay entre la salidade presi6n y la

entrada de la manguera de riego (Figura 41).

Tap6n de

Aceite

/

/

3. Incline la limpiadora a presi6n hacia un lado para que vaciar

completamente la bomba de aceite, y vierta este en un

recipiente homo[ogado.

4. Incline la limpiadora a presi6n haciael lado contrario y Ilene

la bomba con el aceite recomendado a tray,s del mismo

orificio (puede utilizar para ello un embudo peque_o).

5. lnstale el tap6n negro de aceite de la bombay apri_telo

firmemente.

6. Coloque la limpiadora de presi6n en su posici6n normal (de

pie). Afiada combustible y aceite de motor.

MANTENIMIENTO DEL MOTOR

Consulte el manual del propietario del motor para las

instruccionesde cbmo mantener adecuadamente el motor.

PRECAUCION

El aceite usado del motor ha sido mostrado al cancer de la piel de [a

causa en ¢iertos animales del laboratorio.

Completamente lavadoexpu$o _reas con el jab6n y el agua.

_ ANTENGA FUERA DE ALCANCE DE NIi_OS. NO

CONTAMtNE. CONSERVE los RECURSOS.VUELVA

ACEtTE USADO A la COLECCION CENTRA.

Etiqueta de Datos

Localicela etiqueta de datos del lavadorade presibn y copie la

informacibnen el espacio disponiblea continuaci6n. Esta

informacibnes fundamental para poder recibir ayuda de nuestro

departamento de servicio al cliente ode un distribuidor de

servicio autorizado.

La etiqueta de datos (Figura42), que contiene los n_meros de

modelo y de serie, est_ situadaen la basedel lavadora de

presibn. Copie los n_meros de modelo y de serie del lavadora

de presi6n en el espacio disponiblea continuacibn para futuras

consult3s.

Copie aqui

_L _ "_ de mode,o

_ NO L _ Copieaqu{

el revisi6n

_ERI_ Copie aqui el

nOmero de serie

_M

m

Almacenamiento 6

PREPARANDO LA UNIDAD PARA

SU ALMACENAMIENTO

El aguano debe permanecer en la unidad por un largo periodo de

tiempo. Lossedimentosomineralesse pueden depositar en laspiezas

de labombay "congetar"la accibnde la bomba. Siusted no piensa

usar el lavadora presi6n por masde 30 dlas,sigaeste procedimiento:

I. Vacie el tubo de detergente, colocando el filtro en un envase

Ileno de agua limpia mientras est_ corriendo el agua a baja

presibn. Lave por I o 2 minutos.

2. Apague el motor y permita refrescar, entonces quita mangas

altas de presi6n y jardfn. Desconecte el alambre de la bujfa.

3. Vacie todos los llquidos presentes en la bomba, halando la

manecilla de retroceso hasta seisveces. Esto deberla

remover la mayor parte de los Ifquidos presentes en la

bomba.

4. El salvador de la bomba de la marca del uso a previene la

corrosi6n construye y helado de bomba.

5. AImacene la unidad en un lugar limpio y seco.

Proteger la Bomba

A protege al PumpSaverde uso de bomba a previene congelar el

daho y lubrica _mbolos y sellos.

NOTA: El PumpSaver est_n disponible s61ocomo un accesorio

opcional. No es incluido con la arandela de la presi6n. Avise el

m_s cercano servicio autorizado central paracomprar PumpSaven

PRECAUCI( N

•Si no Io hate, daffarg permanentementela bornbay la unidad no

podr_ funcionar.

• La garantla no cubre el daffo de la unidad ocasionado por

congelarniento.

PRECAUCION

Siempreprocecci6nde ojo de usocuandoseusaPurnpSaver.

AI uso PumpSaver,cerci6rese la arandela de la presi6n se apagay

desconecta del agua del suministro. Lea y siga todas instrucciones

y lasadvertencias dadas en el contenedor de PumpSaver.

NOTA: PumpSavergotear_ de la bomba despu_s que el

tratamiento y manchar_ madera y cemento.

NOTA: Si el PumpSaver no est_ disponible, ponga anticongelante

RV (que no contenga alcohol) en la bomba, en una secci6n de

3 pies de la mangueradel jardin conectada a un adaptador y

halando la manecilla dos veces.

ALMACENANDO EL MOTOR

Consulte el manualdel propietario del motor para lasinstrucciones

de c6mo preparar adecuadamenteel motor parasu almacenamiento.

I

7Diagnosticos de Averias

REPARACION DE DAI IOS

Problema

La bomba presenta los slguientes

problemas: no produce presi6n,

produce una presi6n errada,

traqueteo, p6rdida de presi6n, bajo

volumen de agua.

Causa

I. Est_ usando la puntas de rocio de baja

presi6n (negra).

2. La entrada de aguaest_ bloqueada.

3. Suministro de agua inadecuado.

4. La manguera de entrada est_ doblada o

presenta fugas.

5. El colador de la manguera de entrada

est_ tapado.

6. El suminlstro de agua est_ pot encima de

los 100-°F.

7. La manguera de alta presi6n est_

bloqueada o presenta fugas.

8. La pistola presenta fugas.

9. La puntas de rocfo est_ obstruida.

10. Bomba defectuosa.

El detergente no se mezcla con el

rociado.

El motor se apaga durante la

operaci6n.

I. El tubo de succi6n de detergente no est_

sumergido.

2. El filtro de quimicos est_ tapado.

3. Sucio en el filtro de la tinea.

4. Est_ usando la puntas de rocfo de alta

preslbn.

Sin gasolina.

Soluci6n

I. Cambie la puntas de rocio auna de las tres

puntas de rocio de alta presi6n.

2. Limpie Laentrada.

3. Proporcione flujo de agua adecuado.

4_ Remplace la manguera.

5. Revise y limpie el colador de la manguera

de entrada.

6. Proporcione suministro de agua m_s fria.

7. Retire las obstrucciones de la manguera de

salida.

8. Remplace la pistola.

9. Limpie la puntas de roc{o.

10. P6ngase en contacto con eI servicio t6cnico

autorizado.

I. Coloque el tubo de succi6n de detergente

en el detergente.

2. Limpie o template el filtro/tubo de succi6n

de detergente.

3. Vea "Cheque En el Filtro de la Linea".

4. Use la puntas de rocio de baja presi6n

(negra).

Llene el tanque de combustible.

m

POLJTICA PARA EL PROPIETARIO DE EQUIPOS TROY-BILT®

Efectiva desde el I ro de Enero, 2003

GARANTIA LIMITADA

"Troy-BiltO es una marca registrada de MTD baio licencia de Briggs &Stratton Power Products. Briggs & Stratton Power Products

reparar_ o sustituir_ sin cargo alguno cualquier componente del equipo** que presente defectos de materiales y/o mano de obra. Los

gastos de transporte de las piezas enviadas para reparar o sustituir conforme a los t6rminos de esta garantta corrergn a cargo del

comprador. Esta garantfa tiene efecto durante el per{odo indicado y conforme alas condiciones estipuladas en la misma. Para obtener

servicio en garantia, Iocalice el distribuidor de servicio autorizado m_s pr6ximo Ilamando al 1-888-611-6708. Los distribuidores de

servido autorizado de Briggs & Stratton Power Products son los 6nicos que pueden ofrecer servicio en garantfa.

NO EXISTE OTRA GARANTIA EXPRESA. LAS GARANT{AS IMPLIC[TAS, INCLUYENDO AQUELLAS DE MERCANTIBILIDAD O CAPACIDAD

PARA UN PROPOSITO PARTICULAR, ESTAN LIMITADAS AL PER[ODO DE TIEMPO ESPECIFICADO, O HASTA EL LJM[TEPERMITIDO POR LA

LEY,TODA Y CUALQUIER GARANT{A IMPLICITA ESTA EXCLUIDA. RESPONSABIL[DAD POR DAIKIOS CONSECUENTES BAJO CUALQUIER Y

TODAS LAS GARANT{AS, EST_,N EXCLUIDAS HASTA EL LIMITE DE EXCLUSI_)N PERMITIDO POR LA LEY.Algunos paisesoestados no admiten

limitaciones en cuanto a la vigencia de una g_rantla impllcita y algunos no admiten la exclusi6n o limitacibn de da_os resultantes o derivados. Por Io

tanto, es posible que laslimitaciones y exclusiones arriba mencionadas no se apliquen a su caso. Estagarantla le otorga determinados derechos legales

yes posible que usted cuente con otros derechos que pueden variar de un pais a otro o de un estado a otroY

PERIODO DE GARANTJA*

Equipo**

Lavador a Presibn

Generador Port_til

Para Uso Del Consumidor Para Uso Comerciat

Iafio 90 dias

2 afios (el se_undo afio solamente para las partes) I afio

*El periodo de garanttacomienza en la fecha de compra hecha por el primer consumidor al detal ousuario comercial, y continua pot

el periodo de tiempo que aparece en la tabla arriba mencionada. "Para uso del consumidor" significa, uso residencial por un consumidor

al detal. "Para uso comercial" signiflca,todos los otros casos,incluyendo el uso comercial, para generar un ingreso opor prop6sitos de

alquile_ Una vez que el equipo hasido usado comercialmente, deberia ser considerado como de uso comercial para las flnalidades de

esta garantia.

** El motor y las baterias para el encendido, est_n garantizados por el fabricante de esos productos.

EL REGISTRO DE LA GARANTiA NO ES NECESARIO PARA OBTENER LA GARANTiA EN LOS BRIGGS &

STRATTON POWER PRODUCTS. GUARDE SU RECIBO DE COMPRA. SI USTED NO PROVEE LA PRUEBA DE LA

FECHA DE LA COMPRA INICIAL, AL MOMENTO EN QUE SE REQUlERA USAR LA GARANT{A, LA FECHA DE

LA FABRICACI_)N DEL EQUlPO SERA USADA PAPA DETERMINAR EL PERIODO DE GARANT{A.

Acerca de la seguridad de suequipo:

Nosotros reciben las reparaciones bajo la garantta y le pide disculpas pot cualquier inconvenienciacausada.Cualquier Concesionario de

Servicio Autorizado puede Ilevar a cabo reparaciones bajo la garantia. La mayoria de las reparaciones baio la garantia son maneiadas

normalmente, pero algunasveces la solicitud del servicio de garantia es posible que no seaapropiada. Por ejemplo, la garantia no ser_

v_lida si el dafio al equipo ocurri6 debido al mal uso, falta de mantenimiento adecuado, manelo, envio, almacenamiento ouna instalaci6n

inadecuada. De manera similar, la garantia queda anulada si se ha borrado la fecha de fabricaci6n oel n6mero de serie del equipo osi el

equipo ha sido alterado omodificado. Durante el periodo de la garantta, el Comerciante Autorizado del Servicio hace, en es la opci6n,

la reparaci6n o reemplaza cualquier parte eso, sobre el examen se encuentran para ser defectuoso bajo el uso y el servicio normales.

Estagarantia no cubrir_ las reparaciones y el equipo siguientes:

Oesgaste normal: Equipo el6ctrico al aire libre, como todos los aparatos mecgnicos, necesita partes, servicio y reemplazo,

peri6dicamente, para que funcione bien. Estagarantia no cubre la reparaci6n cuando el uso normal ha acabado con la vida de una

parte en particular odel equipo.

Instalaci6n y mantenimiento: Estagarantia no se aplica al equipo oparte que haestado suleta a una instalaci6n inadecuada, que

no hayasido autorizada oa cualquier tipo de alteraci6n, el mal uso, negligencia, accidentes, sobrecarga, velocidad excesiva,

mantenimiento inadecuado, reparaci6n o almacenamiento, en nuestro juicio, hartafectado desfavorablemente su rendimiento y

fiabilidad. Estagarantia tambi6n no cubre el mantenimiento normal tales como ajustes, limpieza del sistema de combustibn y la

obstruccibn (debido a materias quimicas, suciedad, carb6n ocal, etc.)

Otras exclusiones: Tambi6n se encuentran excluidos de est_ garantta, el desgastede los articulos tales como, conectadores,

medidores de aceite, correas, anillos O, flltros, empaque de la bomba, etc. las bombas que se haganfuncionar otrabajar sin agua,o

dafios y malfuncionamientos que resulten de accidentes, abusos,modificaciones, alteraciones, un servicio inadecuado, congelamiento

odeterioro quimico. Los accesorios tales como pistolas, mangueras,varillas y boquillas est_n excluidos de la garantta del producto.

Tambi6n se excluye el equipo usado, reacondicionado y destinado a demostraciones; el equipo utilizado como fuente principal de

energia en lugar del servicio de la compahia proveedora de electricidad y el equipo destinado a aplicaciones utilizadas para mantener

la vida.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WISCONSIN, U.S.A.

TROY-BILT® OWNER WARRANTY POLICY Effective January I, 2003

LIMITED WARRANTY

"Troy-Bitt® is a registered trademark of MTD and is usedunder licenseto BMggs& Stratton Power Products.Briggs &

Stratton Power Products will repair or replace, free of charge, any part, or parts of the equipment_ that are defective

in material or workmanship or both. Transportation charges on parts submitted for repair or replacement under this

warranty must be borne by purchaser. This warranty is effective for the time periods and subject to the conditions

provided for in this policy. For warranty service, find your nearest Authorized service dealer by calling 1-888-611-6708.

Warranty service max only be performed by a Briggs& Stratton Power Products Authorized service dealer.

THERE IS NO OTHER EXPRESSWARRANTY. IMPLIEDWARRANTIES, INCLUDING THOSE OF

MERCHANTABILITY AND FITNESSFOR A PARTICULAR PURPOSE,ARE LIMITED TO THE TIME PERIOD

SPECIFIED,OR TO THE EXTENT PERMITTED BY LAW. ANY AND ALL IMPLIED WARRANTIES ARE EXCLUDED.

LIABILITY FOR CONSEQUENTIAL DAMAGES UNDER ANY AND ALL WARRANTIES ARE EXCLUDED TO THE

EXTENT EXCLUSION IS PERMITTED BY LAW. Somecountries or states do not allow limitations on how long an

impliedwarranty lasts,and some countries or states do not allow the exclusion or limitation of incidentalor

consequential damages,so the above limitationand exclusion max not apply to you. This warranty gives you specific legal

rights and you may also have other rights that vary from country to country or state to state."

Equipment **

Pressure Washer

Portable Generator

WARRANTY PERIOD*

Consumer Use

I Year

2 Years (2_ year parts only)

Commercial Use

90 Days

I Year

* The warranty period begins on the date of purchase by the first retail consumer or commercial end user,and continues

for the period of time stated in the table above. "Consumer use" meanspersonal residential household use by a retail

consumer. "Commercial use" means alt other uses, includinguse for commercial, income producing or rental purposes.

Once equipment has been used commercially, it shall thereafter be considered to be in commercial use for purposes of

this warranty.

** The engineand starting batteries are warranted solely by the manufacturers of those products.

WARRANTY REGISTRATION IS NOT NECESSARY TO OBTAIN WARRANTY ON BRIGGS & STRATTON

POWER PRODUCTS EQUIPMENT. SAVE YOUR PROOF OF PURCHASE RECEIPT. IF YOU DO NOT PROVIDE

PROOF OF THE INITIAL PURCHASE DATE AT THE TIME WARRANTY SERVICE IS REQUESTED, THE

MANUFACTURING DATE OF THE EQUIPMENT WILL BE USED TO DETERMINE THE WARRANTY PERIOD.

About your equipment warranty:

We welcomewarranty repairand apologize to you for being inconvenienced.Any Authorized service dealer may perform

warranty repairs. Most warranty repairs are handled routinely, but sometimes requests for warranty service max not be

appropriate. For example, warranty service would not apply if equipment damageoccurred becauseof misuse,lackof routine

maintenance,shipping,handling,warehousing or improperinstallation.Similarly,the warranty isvoid if the manufacturingdate

or the serial number on the equipment hasbeen removed or the equipment hasbeen altered or modified. During the

warranty period, the Authorized service dealer, at its option, will repair or replace any part that, upon examination, isfound

to be defective under normal use and service. This warranty witl not cover following repairs and equipment:

Normal Wear: Outdoor power equipment, likeatl mechanicaldevices,needs periodic parts, service and replacement to

perform well. This warranty does not cover repair when normal use hasexhausted the lifeof a part or the equipment

Installation and Maintenance: This warranty does not apply to equipment or parts that have been subjected to

improper or unauthorized installationor alteration and modification, misuse,negligence,accident, overloading,

overspeeding, improper maintenance, repair or storage so as, in our judgment, to adversely affect its performance and

reliability. This warranty also does not cover normal maintenance such as adjustments, fuel system cleaning and

obstruction (due to chemical, dirt, carbon or lime, etc.).

•Other Exclusions: Also excluded from this warranty are wear items such as quick couplers, oil gauges,belts, o-rings,

filters, pump packing, etc., pumps which have been run without water supplied or damageor malfunctions resulting

from accidents, abuse, modifications, alterations, or improper servicing or freezing or chemical deterioration.

Accessory parts such as guns, hoses, wands and nozzles are excluded from the product warranty. Also excluded is

used, reconditioned, and demonstration equipment; equipment used for prime power in place of utility power and

equipment used in lifesupport applications.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WISCONSIN, U.S.A.
