Uniden America UT393 CB TRANSCEIVER WITH WEATHER ALERT User Manual 2

Uniden America Corporation CB TRANSCEIVER WITH WEATHER ALERT 2

Contents

User Manual 2

Owner’s Manual
Printed in Vietnam
U01UT393ZZZ(0)
®
PC787
CONTENTS
SAFETY NOTICE .......................................................................... 4
UNPACKING ................................................................................ 4
DESCRIPTION ............................................................................. 5
FEATURES ...................................................................................................... 5
EMERGENCY OPERATION ......................................................... 6
CONTROLS AND FUNCTIONS .................................................... 6
INSTALLATION ............................................................................ 8
MOBILE INSTALLATION .............................................................................. 8
Mobile Antenna ........................................................................................... 9
Wireless CB Microphone Installation (Optional) ........................................ 9
Connecting the Power Cords ...................................................................... 9
Ground Information ................................................................................. 10
USING YOUR PC787 .................................................................. 10
TURN PC787 ON/OFF .................................................................................. 10
CB MODE ...................................................................................................... 10
Basic Settings ........................................................................................... 10
Calibrate Standing Wave Ratio (SWR) ..................................................... 11
PA MODE ...................................................................................................... 12
PREVENTIVE MAINTENANCE .................................................. 12
MAINTENANCE ......................................................................... 13
TROUBLESHOOTING ............................................................... 13
SERVICING YOUR TRANSCEIVER ........................................... 14
© 2013 Uniden America Corporation
Uniden is a registered trademark of Uniden America Corporation.
Bearcat is a registered trademark of Uniden America Corporation.
Features, specications, and availability of optional accessories are all
subject to change without notice.
SPECIFICATIONS ....................................................................... 14
RADIO CODE DEFINITIONS ..................................................... 15
10CODES ..................................................................................................... 15
FCC PART 15 INFORMATION ................................................... 17
TWOYEAR EXTENDED WARRANTY ...................................... 17
4
SAFETY NOTICE
The antenna used for this radio must be properly installed and
maintained and must provide a separation distance of at least 34 cm
(13.4 Inches) from all persons and must not be collocated or operated in
conjunction with any other antenna or transmitter. Never transmit if any
person is closer than the specified distance to the antenna.
Note that Uniden does not specify or supply any antenna with this
transceiver. While a 0 dBi gain antenna is normal for a typical installation,
the above limit applies to any antenna with up to 3 dBi gain.
L’appareil est conforme aux normes d’Industrie Canada. Son
fonctionnement est soumis aux deux conditions suivantes : (1) Ce
dispositif ne doit pas causer d’interférences et (2), il doit pouvoir accepter
les interférences, incluant celles pouvant nuire à son fonctionnement
normal.
Changes or modifications to this product or use of accessories not
expressly approved by Uniden, or operation of this product in any way
other than as provided in the Uniden Owner’s Manual could void your
authority to operate this product.
A complete Owner’s Manual in French can be downloaded from http://
www.uniden.com/.
UNPACKING
Your PC787 contains the following:
PC787 CB 2-way mobile radio
Microphone
Mounting Bracket Kit
DC Power Cord
Reference Guide
Part 95 Subpart D (FCC Rules)
If any items are missing or damaged, contact your place of purchase
immediately.
5
DESCRIPTION
Your PC787 represents the highest quality communications device
designed for use in the Citizens Band Radio Service. It will operate on any
of the 40 AM frequencies authorized by the Federal Communications
Commission (FCC).
The Citizens Band Radio Service is under the jurisdiction of the Federal
Communications Commission (FCC). Any adjustments or alterations
which would alter the performance of the transceiver's original FCC type
acceptance, or which would change the frequency determining method,
are strictly prohibited.
Replacement or substitution of crystal, transistors, ICs, regulator
diodes, or any other part of a unique nature, with parts other than those
recommend by Uniden, may cause violations of the technical regulations
in Part 95 of the FCC Rules or in violation of type acceptance requirements
in Part 2 of the rules.
FEATURES
CB AM 40 channels (4W)
7 weather channels with Weather Alert
Public Address function (External speaker required - not
provided)
Automatic Noise Limiter
Noise Blanker
Transmit/Receive LED (Red and yellow-green)
CH9 and CH19 direct tune
Dimmer control (High/Medium/Low)
Variable RF Gain
Variable MIC Gain
Variable Tone control
Multifunction Meter (RF, Signal Strength, and SWR)
Variable Volume control
Variable Squelch control
6-pin microphone jack
6
EMERGENCY OPERATION
1. Move the 9/19/NORM switch to 9; the radio automatically tunes
to Channel 9 and disables the channel selector.
2. Press and hold PTT and speak clearly. Release PTT after speaking.
3. If there is no response, move the 9/19/NORM switch to 19; the
radio automatically tunes to Channel 19.
4. Press and hold PTT and speak clearly. Release PTT after speaking.
5. If there is still no response, move the 9/19/NORM switch to
NORM and ask that party to relay your emergency broadcast on
Channel 9.
All channels except Channel 9 may be used for normal communication.
The FCC reserves Channel 9 for emergencies involving the immediate
safety of individuals or protection of property. Use Channel 9 to render
assistance to a motorist.
This is an FCC rule and applies to all CB radio operators.

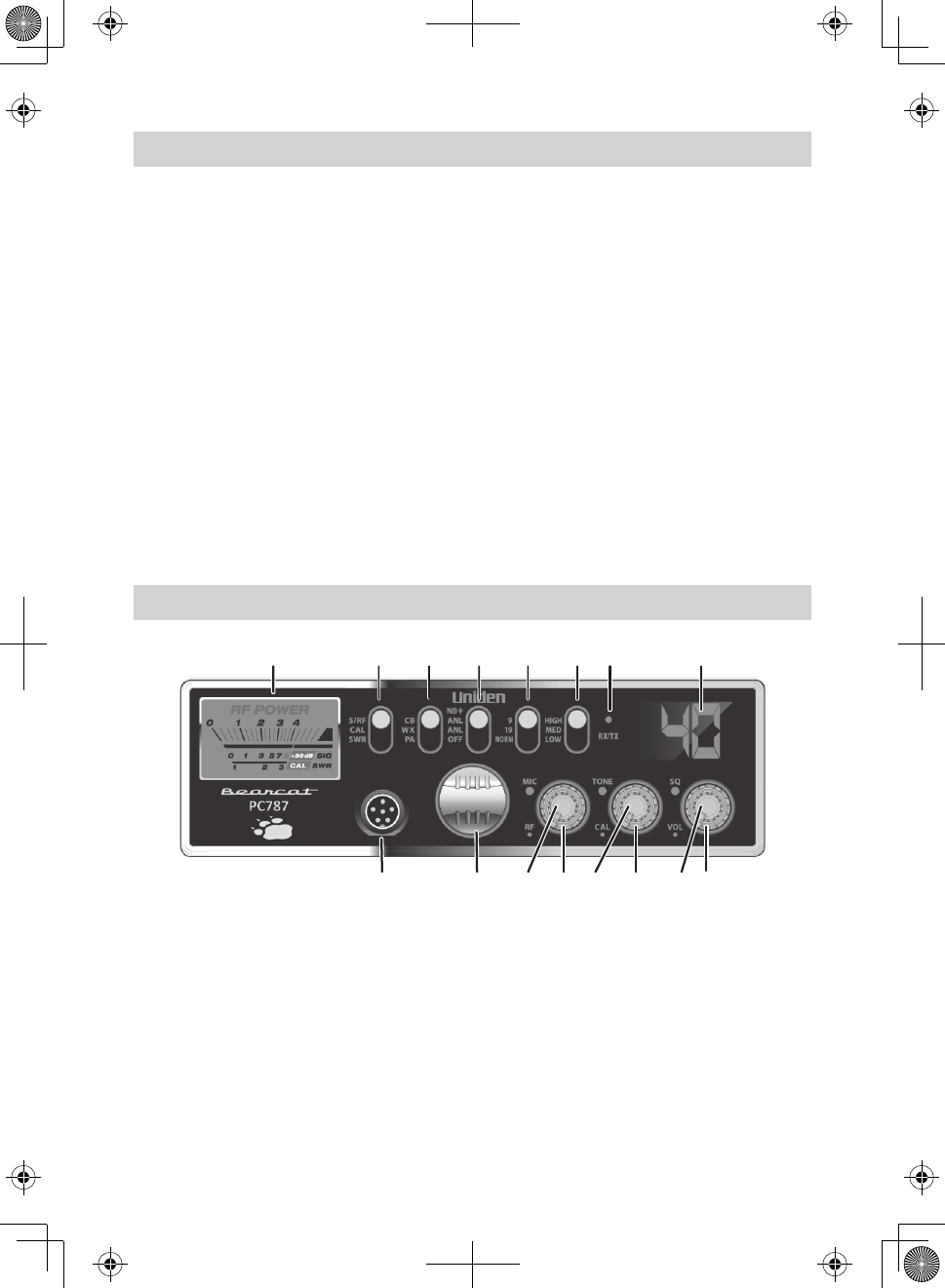

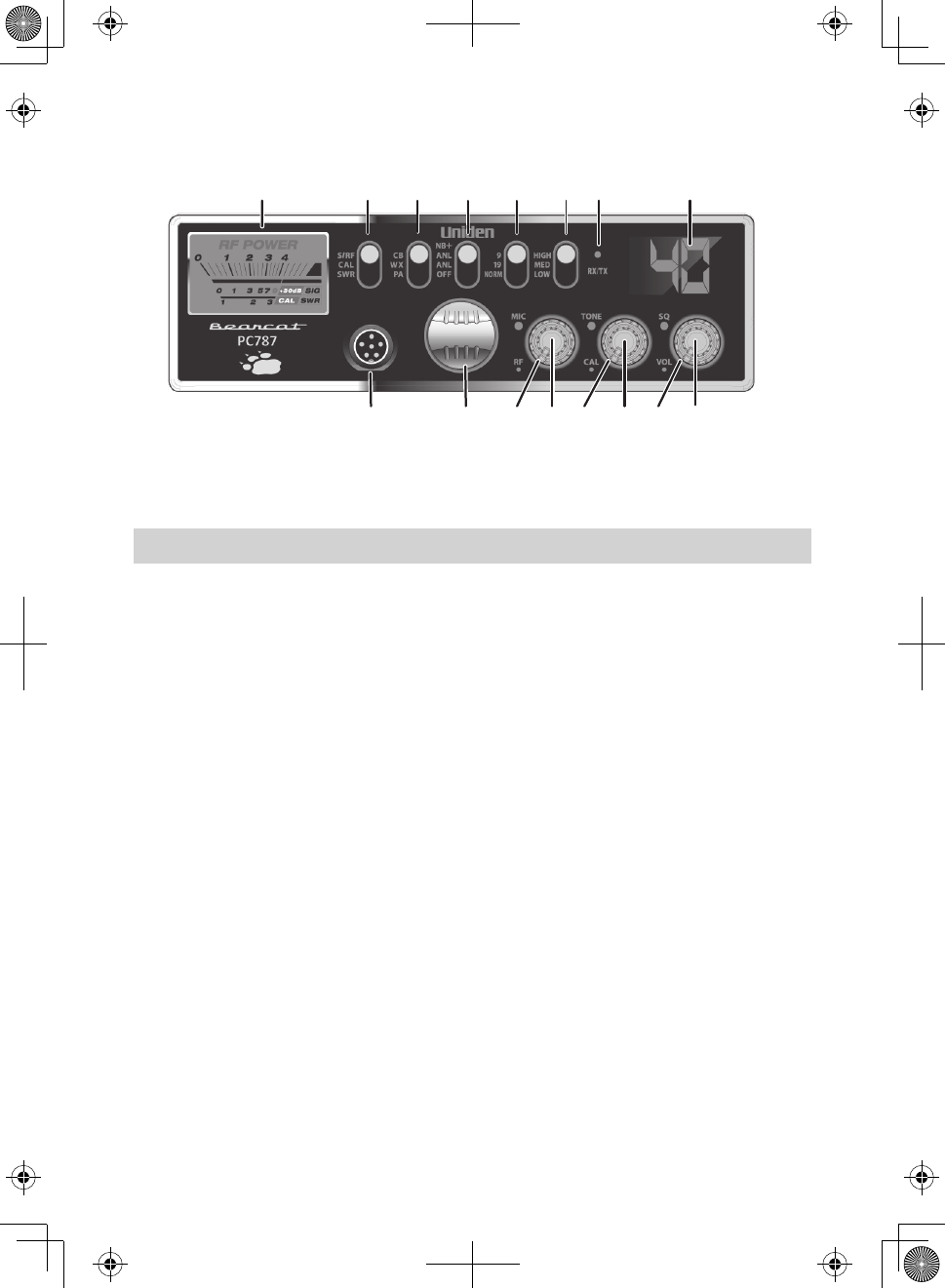

CONTROLS AND FUNCTIONS
2
161412109
8765431
11 1513
1. Multifunction meter. When receiving, the meter shows the
received signal strength. Use CAL and SWR to tune an antenna for
best performance.
2. S/RF/CAL/SWR switch: Selects S/RF, CAL, and SWR to be
measured through the multifunction meter.
3. CB/WX/PA switch: Selects CB (Citizens Band) or WX (Weather)
modes, or activates the PA (Public Address) feature.
7
Do not use the PA function unless an external speaker is connected.
4. NB+ANL/ANL/OFF switch: Activates the Noise Blanker (NB) and
Automatic Noise Limiter (ANL) features. NB reduces external
noise and ANL reduces background noise from the car engine
and other sources. OFF turns o both the NB and ANL features.
5. 9/19/NORM switch: Move the switch to select emergency
channel 9, channel 19, or standard CB channels.
All channels except Channel 9 may be used for normal communication.
The FCC reserves Channel 9 for emergencies involving the immediate
safety of individuals or protection of property. Use Channel 9 to render
assistance to a motorist.
6. HIGH/MED/LOW switch: Adjust LCD backlight brightness.
7. RX/TX LED: Indicates whether the radio is transmitting (red) or
receiving (yellow-green).
8. Channel Indicator: Displays the channel currently in use.
9. 6-Pin Microphone Jack: Connects the radio to the detachable
microphone (included).
10. Channel Selector knob: Turn this knob to select CB or Weather
channels.
11. RF Gain inner knob: Turn the inner knob to reduce interference in
strong signal areas.
12. MIC Gain outer knob: Turn the outer knob to adjust the
microphone sensitivity.
13. CAL inner knob: Turn the inner knob to calibrate the meter for
Standing Wave Ratio (SWR) measurements.
14. TONE outer knob: Turn the outer knob to change the tone quality.
15. VOL inner knob: Turn the inner knob to turn the radio on and o
and to adjust the volume.
16. SQUELCH outer knob: Turn the outer knob to reduce background
noise when there is no incoming signal.
8

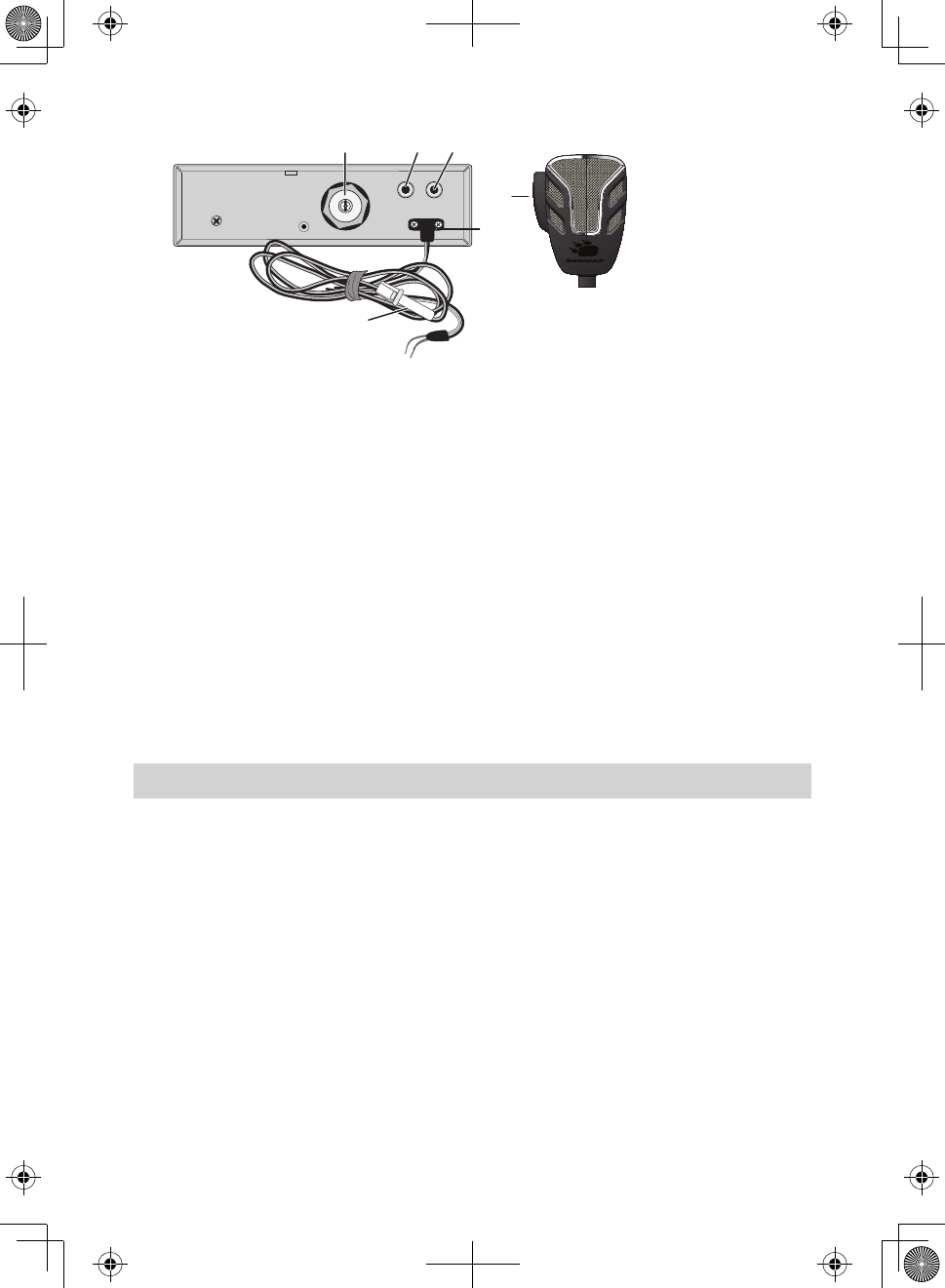

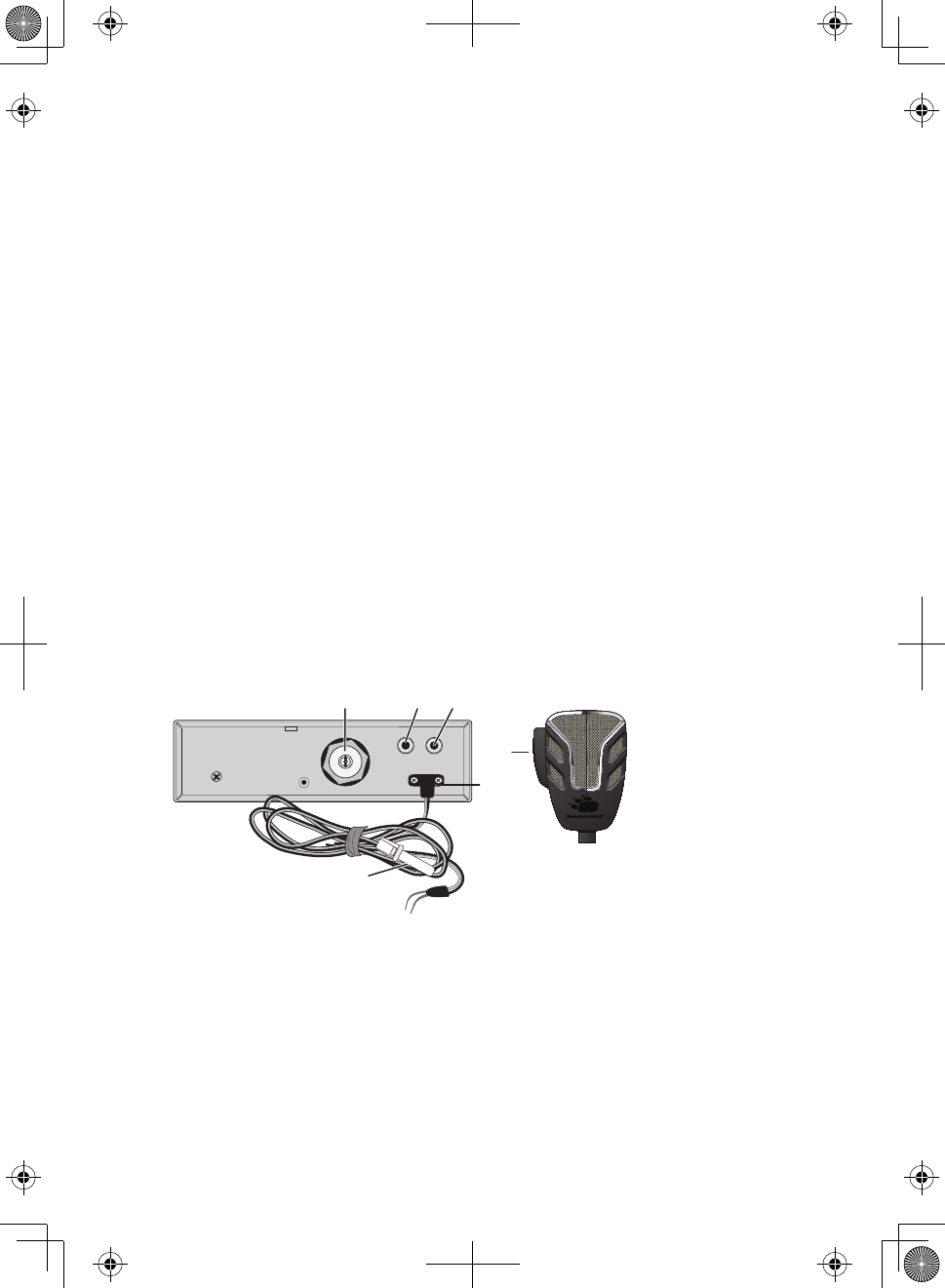

17 18 19
20
21
22
17. Antenna socket: Connects antenna to the unit.
18. PA SP: Connects optional external 8-ohm, 4-watt speaker for use
as a public address system.
To prevent acoustic feedback, separate the microphone from the speaker
when operating the PA at high output levels.
19. EXT. SP: Connects optional external 8-ohm, 4-watt speaker for CB
and WX operation.
When the external speaker is plugged in, the internal speaker is o.
20. POWER: Connects DC power to transceiver.
21. Fuse.
22. PTT: Push-to-Talk.
INSTALLATION
MOBILE INSTALLATION
Plan the location of the transceiver and microphone bracket before
beginning installation.
1. Select a location that is convenient for operating the radio but
does not interfere with the driver or passenger.
2. Install bracket with self-tapping screws provided.
3. Connect power cords (see page 9).
4. Attach the microphone bracket to side of the radio.
5. Attach radio to bracket.
9
Mobile Antenna
WARNING! The antenna used for this radio must be installed at least 13.4
inches (34 cm) away from all persons. The antenna must not be collocated
or used with any other antenna or transmitter.
CAUTION: Never operate your radio with no antenna or with a damaged
antenna cable. This can damage the radio.
You must purchase an antenna to operate this radio. Because the
maximum power output of the transmitter is limited by the FCC, the
quality of your antenna is very important. To achieve the maximum
transmission distance, Uniden strongly recommends that you install only
a high quality antenna. You have just purchased a superior transceiver -
don't diminish its performance by installing an inferior antenna.
Only a properly matched antenna system will allow maximum power
transfer from the 50 ohm transmission line to the radiating element.
Your Uniden dealer is qualified to help you select the proper antenna for
your requirements. A whip style antenna may be used for automobile
installation.
A short ‘loaded’ whip antenna is easier to install on an automobile, but its
efficiency is less than that of a full quarter-wave whip antenna.
Wireless CB Microphone Installation (Optional)
Your PC787 is compatible with Uniden’s BC906W Wireless CB
Microphone. With a range up to 300 feet, the BC906W allows you to use
your CB to communicate even when you need to get out of your vehicle.
Follow the instructions provided in the BC906W kit to install the wireless
microphone.
Connecting the Power Cords
Uniden recommends connecting the power lead to the Ignition Switch
Accessory Terminal. This way, the transceiver is automatically turned off
when the ignition switch is turned off.
As an alternative, the power cord may be connected to an available
terminal on the fuse block or to a point in the wiring harness. However,
10
caution must be taken to prevent a short circuit. If in doubt, contact your
vehicle dealer for information.
Ground Information
This transceiver may be installed and used in any 12-volt DC negative
ground system vehicle.

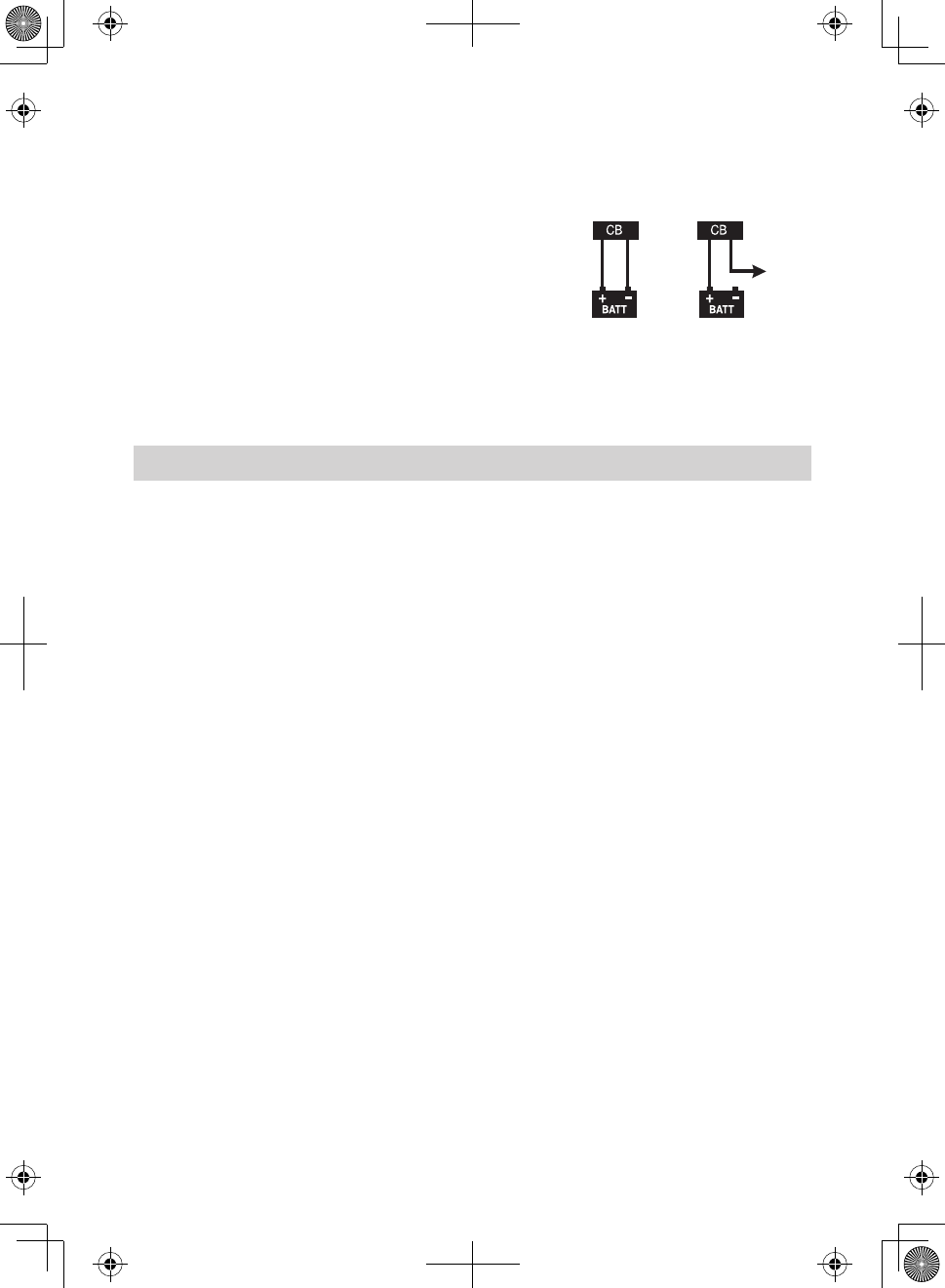

Negative Ground System
With a negative ground system, the negative (-) battery terminal is
usually connected to the vehicle motor block.
Connect the red DC power cord from the
transceiver to the positive (+) battery terminal
or other convenient point. Then connect the
black power cord to the vehicle chassis or negative (-) battery terminal.
USING YOUR PC787
TURN PC787 ON/OFF
Turn the VOL knob clockwise until the unit turns on and the display
backlight turns on.
Turn the VOL knob counter-clockwise to turn the unit off.
CB MODE
Be sure that the power source, antenna, and microphone are properly
connected before proceeding.
Basic Settings
1. Turn unit on. Set volume to a comfortable level.
2. Set switch to CB.
3. Select a CB channel (CH knob).
4. Set noise limitations as desired (ANL/NB switch).
5. Adjust squelch.
• Turn SQ knob fully clockwise so only strong signals can get
through.
11
• Turn SQ knob fully counterclockwise until you hear a hiss.
Everything gets through - noise, weak signals, and strong
signals
• Turn SQ knob clockwise until the hiss stops. Only clearer
signals get through.
Set SQUELCH only when the radio is not receiving a strong signal.
6. Set the S/RF/SWR/CAL switch to S/RF.
7. Press and hold PTT and check the multifunction meter. It will
show the RF output power. Adjust as needed.
8. Turn RF knob to set RF gain sensitivity. Normally, the knob is
turned clockwise to maximum.
9. Turn MIC knob to adjust microphone sensitivity for transmission.
Normally, the knob is turned clockwise to maximum.
10. Set the brightness (HIGH, MED, or LOW).
The Weather Alert system monitors the last weather channel you were on
before you changed to CB mode. It sounds a seven-second signal when it
decodes a severe weather alert issued for your area. Change to Weather
mode for details.
Calibrate Standing Wave Ratio (SWR)
SWR calibration monitors the coaxial cable quality and all RF connections.
Do not calibrate in an enclosed area such as a garage. Do not stand near
the antenna while calibrating.
1. Set CB/WX/PA to CB and select channel 20.
2. Set S/RF/SWR/CAL to CAL.
3. Press and hold PTT on the mic. The needle on the multipurpose
meter will begin to move.
4. Turn the CAL knob until the meter needle moved into the red
calibration block. When the needle moves towards the right-hand
side of the block, stop.
5. Still holding PTT, move the S/RF/SWR/CAL to SWR. The needle
should move back to the left-hand side of the meter. Ideally, it
should be as far left a possible. If the reading is higher than 3,
adjust the antenna height.
6. Release PTT.
12
7. Repeat the steps for channel 1 and channel 40 to complete
calibration.
The readings will be slightly higher for channel 1 and channel 40 than for
channel 20.
WEATHER MODE WX MODE
Your radio combines a CB radio with a Weather radio and a Weather Alert
system. The Weather radio continually broadcasts weather conditions
when you are in Weather mode.
Weather Alert function does not work in Weather mode.
1. Set the CB/WX/PA switch to WX. Your radio is now in Weather
radio mode.
2. Turn the channel selector knob to select 1 of 7 weather channels.
You cannot change ANL or NB settings while in WX mode. The radio will
sound an alert tone.
PA MODE
Using the PA mode requires an optional speaker.
1. Switch to PA.
2. Press and hold PTT to speak.
3. Release when nished.
To prevent acoustic feedback, separate the microphone from the speaker
when operating the PA at high output levels.
If you are in PA mode but not pressing PTT, the radio receives CB
transmissions and transmits them through the PA speaker. You cannot
respond to the transmission.
PREVENTIVE MAINTENANCE
Every six months:
1. Check the SWR.
2. Be sure all electrical connections are tight.
3. Inspect antenna coaxial cable for wear or breaks in shielding.
4. Be sure all screws and mounting hardware are tight.
13
MAINTENANCE
The PC787 is designed to give you years of trouble-free service. There are
no user-serviceable parts inside. Except for the fuse in the DC power cord,
no maintenance is required.
To replace a blown fuse:
1. Press ends of the fuse holder together. Twist to open. Carefully
separate the two pieces.
2. Remove the fuse and inspect. If blown, replace with the same
type fuse.
Use only the fuse specied for your PC787. Failure to do so may void your
warranty.
TROUBLESHOOTING
In the event of system malfunction, perform the following procedures:
Problem Suggestion
Unit does not power up Check power cord connections.
Check fuse.
Check vehicle electrical system.
No reception Check microphone connection.
Set CB/WX/PA to CB.
Check VOL and SQ.
Check antenna.
Check antenna connection.
Adjust RF Gain.
Poor Reception Check VOL and SQ.
Be sure antenna SWR is normal.
Adjust RF Gain.
No Transmission Set CB/WX/PA switch to CB.
Check microphone connection.
Adjust MIC Gain.
Low Transmission Adjust MIC Gain.
Calibration does not move the
meter needle to the left side
Adjust the antenna height.
Check all antenna connections.
14
If you do not get satisfactory results after performing these checks, call
the Uniden Customer Service Center at 1-800-297-1023, 8:00 a.m. to 5:00
p.m. CST, Monday through Friday.
SERVICING YOUR TRANSCEIVER
Technical information, diagrams, and charts are provided on request. It
is the user's responsibility to see that this radio is operating at all times
in accordance with the FCC Citizens Radio Service regulations. We highly
recommend that you consult a qualified radio/telephone technician for
servicing and aligning this CB radio product.
When ordering parts, be sure to specify the correct model number and
serial number of the unit.
SPECIFICATIONS
GENERAL
Channel: 40
Frequency Range: 26.965 - 27.405 MHz
Frequency Control: PLL Synthesizer
Antenna Impedance: 50 ohms
Power Input: 13.8VDC
Current Drain
TX: AM Full Modulation: 2.1A (max)
RX: At no signal: 400mA
Operating Temperature: -22°F to 140°F (-30°C to 60°C)
Accessories: DC Power Cord
Microphone
Microphone Hanger
Mounting Bracket
Size (W x D x H): 7.25 in. x 7.5 in. x 2.25 in.
(without knobs and jacks)
(184.149 mm x 190.50 mm x 57.15
mm)
Weight: 2.2 Pounds
TRANSMITTER
Output Power: 4 watts
15
TRANSMITTER (Cont’d)
Emission Type: 6A3
Hum and Noise: Better than 40 dB
Frequency Tolerance: ±0.002%
Modulation Percentage (Peak): 100%
Spurious Rejection: -70 dB
Output Impedance: 50 ohm, unbalanced
RECEIVER
Sensitivity at 10 dB S+N/N: 0.5 µV
Sensitivity at 500 mW Audio Output: 0.5 µV
Squelch Threshold: 0.5 µV
Antenna Impedance: 50 ohms
Squelch Tight: 1000 µV
Signal Meter S-9: 100 µV
Audio Output Power (max.): 5 watts
Audio Output (10% Dist.): 4 watts
Adjacent Channel Rejection: 60dB
Image Rejection: 90dB
Internal Speaker Impedance: 16 ohms
External Speaker Impedance: 8 ohms
PUBLIC ADDRESS
Output Power at 10% Distortion: 4 watts
Specications shown are typical and subject to change without notice.
RADIO CODE DEFINITIONS
10CODES
The following list contains common “10-Codes” used by CB radio
operators for faster communication and better understanding.
Code Meaning Code Meaning
10-1 Received poorly 10-34 Trouble at this station
10-2 Receiving well 10-35 Condential information
10-3 Stop transmitting 10-36 Correct time is
16
Code Meaning Code Meaning
10-4 OK, message received 10-37 Wrecker needed at
10-5 Relay message 10-38 Ambulance needed at
10-6 Busy, stand by 10-39 Your message is delivered
10-7 Out of service, leaving air 10-41 Please turn to channel
10-8 In service, subject to call 10-42 Trac accident at
10-9 Repeat message 10-43 Trac tie up at
10-10 Transmission completed,
standing by
10-44 I have a message for you
10-11 Talking too rapidly 10-45 All units within range please
report
10-12 Visitors present 10-50 Break channel
10-13 Advise Weather/ Road
conditions
10-60 What is next message number
10-16 Make pickup at 10-62 Unable to copy, use phone
10-17 Urgent business 10-63 Net directed to
10-18 Anything for us? 10-64 Net clear
10-19 Nothing for you, return to
base
10-65 Awaiting your next message/as-
signment
10-20 My location is 10-67 All units comply
10-21 Call by telephone 10-70 Fire at
10-22 Report in person to 10-71 Proceed with transmission in
sequence
10-23 Stand by 10-77 Negative contact
10-24 Completed last assignment 10-81 Reserve hotel room for
10-25 Can you contact 10-82 Reserve room for
10-26 Disregard last information 10-84 My telephone number is
10-27 I am moving to channel 10-85 My address is
10-28 Identify your station 10-91 Talk closer to microphone
10-29 Time is up for contact 10-93 Check my frequency on this
channel
10-30 Does not conform to FCC
rules
10-94 Please give me a long count
10-32 I will give you a radio check 10-99 Mission completed, all units
secure
17
Code Meaning Code Meaning
10-33 EMERGENCY TRAFFIC 10-200 Police needed at
FCC PART 15 INFORMATION
This device complies with part 15 of the FCC rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful interference, and (2) This device must accept
any interference received, including interference that may cause undesired operation. Privacy of
communications may not be ensured when using this radio.
TWOYEAR EXTENDED WARRANTY
Important: Evidence of original purchase is required for warranty service.
WARRANTOR: UNIDEN AMERICA CORPORATION (“Uniden”)
ELEMENTS OF WARRANTY: Uniden warrants, for two years, to the original retail owner,
this Uniden Product to be free from defects in materials and craftsmanship with only the
limitations or exclusions set out below.
WARRANTY DURATION: This warranty to the original user shall terminate and be of
no further effect two years after the date of original retail sale. The warranty is invalid if
the Product is (A) damaged or not maintained as reasonable or necessary, (B) modified,
altered, or used as part of any conversion kits, subassemblies, or any configurations
not sold by Uniden, (C) improperly installed, (D) serviced or repaired by someone other
than an authorized Uniden service center for a defect or malfunction covered by this
warranty, (E) used in any conjunction with equipment or parts or as part of any system
not manufactured by Uniden, or (F) installed or programmed by anyone other than as
detailed by the owner’s manual for this product.
STATEMENT OF REMEDY: In the event that the product does not conform to this
warranty at any time while this warranty is in effect, warrantor will either, at its option,
repair or replace the defective unit and return it to you without charge for parts,
service, or any other cost (except shipping and handling) incurred by warrantor or
its representatives in connection with the performance of this warranty. Warrantor,
at its option, may replace the unit with a new or refurbished unit. THE LIMITED
WARRANTY SET FORTH ABOVE IS THE SOLE AND ENTIRE WARRANTY PERTAINING TO THE
PRODUCT AND IS IN LIEU OF AND EXCLUDES ALL OTHER WARRANTIES OF ANY NATURE
WHATSOEVER, WHETHER EXPRESS, IMPLIED OR ARISING BY OPERATION OF LAW,
INCLUDING, BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF MERCHANTABILITY
OR FITNESS FOR A PARTICULAR PURPOSE. THIS WARRANTY DOES NOT COVER OR
PROVIDE FOR THE REIMBURSEMENT OR PAYMENT OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES.
18
Some states do not allow this exclusion or limitation of incidental or consequential
damages so the above limitation or exclusion may not apply to you.
LEGAL REMEDIES: This warranty gives you specific legal rights, and you may also have
other rights which vary from state to state. This warranty is void outside the United
States of America.
PROCEDURE FOR OBTAINING PERFORMANCE OF WARRANTY: If, after following the
instructions in the owner’s manual you are certain that the Product is defective, pack the
Product carefully (preferably in its original packaging). The Product should include all
parts and accessories originally packaged with the Product. Include evidence of original
purchase and a note describing the defect that has caused you to return it. The Product
should be shipped freight prepaid, by traceable means, to warrantor at:
Uniden America Corporation
743 Henrietta Creek Rd.
Roanoke, TX 76262
(800) 297-1023, 8 a.m. to 5 p.m., Central, Monday through Friday
Guide d’utilisation
Imprimé au Vietnam
®
PC787
CONTENU
AVIS RELATIF À LA SÉCURITÉ ................................................... 4
DÉBALLAGE ................................................................................. 4
DESCRIPTION ............................................................................. 5
CARACTÉRISTIQUES ..................................................................................... 5
FONCTIONNEMENT D’URGENCE ............................................. 6
COMMANDES ET FONCTIONS ................................................... 7
INSTALLATION ............................................................................ 9
INSTALLATION DE LA STATION MOBILE ................................................... 9
Antenne de la station mobile ...................................................................... 9
Installation d’un microphone sans l (Optional) .................................... 10
Branchement des cordons d’alimentation .............................................. 10
Information relative à la mise à la masse ................................................ 10
UTILISATION DE VOTRE RADIO PC787 .................................. 11
MISE EN OU HORS FONCTION DE LA RADIO PC787 .............................. 11
MODE CB ...................................................................................................... 11
Réglages de base ...................................................................................... 11
Calibrate Standing Wave Ratio (SWR) ...................................................... 12
ENTRETIEN PRÉVENTIF ............................................................ 14
ENTRETIEN ................................................................................ 14
DÉPANNAGE ............................................................................. 15
© 2013 Uniden America Corporation
Uniden est une marque de commerce de Uniden America Corporation.
Bearcat est une marque de commerce de Uniden America Corporation.
Les caractéristiques, spécications et disponibilités des accessoires
optionnels sont sujettes à changement sans préavis.
ENTRETIEN DE L’ÉMETTEURRÉCEPTEUR ............................. 15
SPÉCIFICATIONS ....................................................................... 16
DÉFINITIONS DES CODES RADIO .......................................... 17
CODES “10” .................................................................................................. 17
INFORMATION RELATIVE À L’ARTICLE 15 DE LA FCC ................ 19
GARANTIE PROLONGÉE DE DEUX ANS ................................. 19
4
AVIS RELATIF À LA SÉCURITÉ
L’antenne utilisée pour ce transmetteur doit être installée et entretenue
correctement; vous devez prévoir une distance de séparation d’au moins
34 cm (13,4 po) de toute personne se trouvant à proximité et l’antenne
ne doit pas être placée à proximité immédiate d’une autre antenne ou
d’un d’autre transmetteur et ne doit pas être utilisée conjointement avec
ceux-ci.
Notez qu’Uniden ne fournit pas l’antenne avec cet émetteur-récepteur.
Bien que l’utilisation d’une antenne à gain de 0 dBi soit normale pour ce
type d’installation, la limite mentionnée ci-dessus s’applique à n’importe
quelle antenne dotée d’un gain maximum de 3 dBi.
L’appareil est conforme aux normes d’Industrie Canada. Son
fonctionnement est soumis aux deux conditions suivantes : (1) Ce
dispositif ne doit pas causer d’interférences et (2), il doit pouvoir accepter
les interférences, incluant celles pouvant nuire à son fonctionnement
normal.
Toutes les modifications ou tous les changements apportés à cet
appareil, s’ils ne sont pas expressément approuvés par Uniden, ou toute
utilisation de celui-ci d’une manière qui n’est pas décrite dans le guide
d’utilisation, risquent de retirer à son propriétaire son droit d’utiliser
l’appareil.
Le guide d’utilisation complet en français peut être téléchargé à au :
http:// www.uniden.com/.
DÉBALLAGE
Votre PC787 comporte les articles suivants :
Radio BP portative à deux voies PC787
Microphone
Trousse de xation
Cordon d’alimentation CC
Guide de référence
Réglements 95, section D de la FCC
5
Si un article est manquant ou est endommagé, veuillez contacter le
magasin où vous l’avez acheté.
DESCRIPTION
Votre radio PC787 représente la meilleure qualité de dispositifs de
communication des services radio de la bande publique. Il fonctionne
sur n’importe quelle des 40 fréquences AM autorisées par la Commission
fédérale des communications (FCC).
Les services radio de la bande publique sont sous la juridiction de la
Commussion fédérale des communications (FCC). Tout ajustement ou
modication qui altérerait la performance originale de l’émetteur-
récepteur homologué par la FCC, ou qui changerait la méthode de
détermination des fréquences est strictement prohibé.
Le remplacement ou la substitution des cristaux, transistors, circuits
intégrés, diodes régulatrices ou toute autre pièce de nature unique par
des pièces autres que celles recommandées par Uniden, peut enfreindre
la réglementation technique de l’article 95 des règlements de la FCC
relativement à l’article 2 traitant des exigences de l’homologation des
types.
CARACTÉRISTIQUES
Radio BP AM à 40 canaux (4 watts)
7 canaux météorologiques avec alerte météorologique
Fonction de diusion publique (haut-parleur externe nécessaire -
non inclus)
Réducteur de bruit automatique
Suppresseur de bruit
Voyants à DEL de transmission et de réception (rouge et jaune-
vert)
Syntonisation automatique du canal 9 et du canal 19
Commande d’atténuation (élevé/moyen/faible)
Gain RF variable
Gain du microphone variable
Commande de tonalité variable
Compteur multifonctionnel (puissance du signal envoi et
réception, et la lecture des ondes stationnaires)
6
Commande de volume variable
Commande de silencieux (Squelch) variable
Prise de microphone à 6 broches
FONCTIONNEMENT D’URGENCE
1. Déplacez le commutateur 9/19/NORM au canal 9; la radio
syntonisera automatiquement le canal 9 et désactivera le
sélecteur des canaux.
2. Maintenez enfoncée la touche PTT et parlez clairement. Relâchez
PTT après avoir terminé de parler.
3. S’il n’y a pas de réponse, déplacez le commutateur 9/19/NORM au
canal 19; la radio syntonisera automatiquement le canal 19.
4. Maintenez enfoncée la touche PTT et parlez clairement. Relâchez
PTT après avoir terminé de parler.
5. S’il n’y a pas de réponse, déplacez le commutateur 9/19/NORM à
la position NORM et demandez à l’interlocuteur de relayer votre
diusion d’urgence sur le canal 9.
Tous les canaux, à l’exception du canal 9, peuvent être utilisés pour
la communication normale. Le canal 9 est réservé par la FCC pour les
communications d’urgence relatives à la sécurité immédiate des individus
ou la protection de la propriété. Le canal 9 peut également être utilisé pour
assister un automobiliste.
Ceci est un règlement de la FCC et s’applique à tous les opérateurs de
radios CB.
2
161412109
8765431
11 1513
7
COMMANDES ET FONCTIONS
1. Compteur Multifunctionnel : Pendant la réception, le compteur
achera la puissance du signal de réception. Utilisez le
commutateur CAL et SWR pour syntoniser une antenne an
d’améliorer la réception.
2. Commutateur S/RF/CAL/SWR : Permet de sélectionner S/RF,
CAL, et SWR an d’en mesurer la puissance à l’aide du compteur
multifonctionnel.
3. Commutateur CB/WX/PA : Permet de sélectionner les modes
CB (bande publique) ou WX (météorologique), ou d’activer la
fonction PA (de diusion publique).
N’utilise pas la fonction PA à moins qu’un haut-parleur externe ne soit
branché.
4. Commutateur NB+ANL/ANL/OFF : Permet d’activer le
suppresseur de bruit (NB) et la fonction de réduction
automatique du bruit (ANL). La fonction NB permet de réduire
le bruit externe et la fonction ANL permet de réduire le bruit de
fonction du moteur de la voiture et autres sources. OFF permet
de désactiver les fonctions NB et ANL.
5. Commutateur 9/19/NORM : Déplacez le commutateur an
de sélectionner le canal d’urgence 9 ou 19, ou les canaux BP
standard.
Tous les canaux, à l’exception du canal 9, peuvent être utilisés pour
la communication normale. Le canal 9 est réservé par la FCC pour les
communications d’urgence relatives à la sécurité immédiate des individus
ou la protection de la propriété. Le canal 9 peut également être utilisé pour
assister un automobiliste. Ceci est un règlement de la FCC et s’applique à
tous les opérateurs de radios CB.
6. Commutateur HIGH/MED/LOW : Permet de régler la luminosité
du rétroéclairage de l’écran ACL.
7. Voyants RX/TX : Indiquent si la radio est en mode de transmission
(rouge) ou en mode de réception (jaune-vert).
8. Indication du canal : Permet d’acher le canal en cours
d’utilisation.
8
9. Prise de microphone à 6 broches : Permet de brancher la radio à
un microphone amovible (inclus).
10. Sélecteur de canal : Tournez le sélecteur an de sélectionner des
canaux CB ou météorologiques.
11. Sélecteur de gain RF (partie intérieure du sélecteur) : Tournez le
sélecteur interne an d’améliorer la réception dans les endroits
où le signal est puissant.
12. Sélecteur de gain MIC (partie extérieure du sélecteur) : Tournez le
sélecteur externe an de régler la sensibilité du microphone.
13. Sélecteur CAL (partie intérieure du sélecteur) : Tournez le
sélecteur interne an de calibrer le compteur pour la mesure du
rapport d’ondes stationnaires (SWR).
14. Sélecteur TONE (partie extérieure du sélecteur) : Tournez le
sélecteur externe an de changer la qualité tonale.
15. Sélecteur VOL (partie intérieure du sélecteur) : Tournez le
sélecteur interne an de mettre l’émetteur-récepteur en ou hors
fonction et pour régler le volume.
16. Sélecteur SQUELCH (partie extérieure du sélecteur): Tourner le
sélecteur externe an de réduire le bruit de fond lorsqu’il
n’y a pas de signaux d’appel entrant.
17 18 19
20
21
22
17. Prise de l’antenne : Permet de brancher l’antenne à la radio.
18. PA SP : Permet de brancher un haut-parleur externe de 8 ohms et
de 4 watts à utiliser en tant que système de diusion publique.
An d’empêcher la rétroaction, éloignez le microphone du haut-parleur
lorsque vous utilisez la diusion publique PA à des niveaux puissants.
19. EXT. SP : Permet de brancher un haut-parleur externe de 8 ohms
et de 4 watts à utiliser pour le fonctionnement de la radio BP et
de la radio météo WX.
9
Lorsque le haut-parleur externe est branché, le haut-parleur sera hors
fonction.
20. POWER : Permet de brancher l’alimentation CC à l’émetteur-
récepteur.
21. Fusible.
22. PTT : Touche microphone Push-to-Talk.
INSTALLATION
INSTALLATION DE LA STATION MOBILE
Déterminez l’endroit où vous planiez installer l’émetteur-récepteur et le
microphone avant de débuter l’installation.
1. Sélectionnez l’endroit le plus pratique pour le fonctionnement
de la radio, tout en vous assurant qu’elle n’interfèrera pas avec le
chaueur ou le passager.
2. Installez le support de xation à l’aide des vis autotaraudeuse
incluses.
3. Branchez les ls (voir la page 10).
4. Fixez le support du microphone au côté de la radio.
5. Fixez la radio au support.
Antenne de la station mobile
AVERTISSEMENT! L’antenne utilisée pour cette radio doit être installée à
au moins 34 cm (13,4 po) de toute personne se trouvant à proximité. Cette
antenne ne doit pas être coimplantée ou utilisée avec d’autres antenne ou
émetteur-récepteur.
MISE EN GARDE! Ne faites jamais fonctionner la radio sans antenne ou
avec un câble d’antenne endommagé. Ceci pourrait endommager la radio.
Vous devez acheter une antenne pour faire fonctionner cette radio.
Comme la puissance maximum de sortie de l’émetteur-récepteur est
déterminée par la FCC, la qualité de votre antenne est très importante.
Afin d’obtenir la meilleure distance de transmission, Uniden recommande
fortement d’installer une antenne de qualité. Si vous avez acheté
un émetteur-récepteur de qualité supérieure, ne diminuez pas la
performance en installant une antenne de qualité inférieure.
10
Seul un système d’antenne bien jumelé procurera un transfert de
puissance maximum depuis la ligne de transmission de 50 ohms jusqu’à
l’élément rayonnant. Votre marchand Uniden est qualifié pour vous aider
à choisir la meilleure antenne pour vos besoins. Une antenne fouet peut
être utilisée pour les installations automobiles.
Une antenne fouet courte “chargée” peut être plus facile à installer dans
une automobile, mais son efficacité est moindre qu’une antenne fouet
quart d’onde pleine grandeur.
Installation d’un microphone sans l (Optional)
Votre PC787 est compatible avec le microphone sans fil pour radio BP
BC906W d’Uniden. Ayant une portée maximum de 91 mètres (300 pi.),
le microphone BC906W vous permet d’utiliser votre émetteur-récepteur
pour communiquer même lorsque vous devez quitter votre véhicule.
Procédez tel que décrit aux instructions du microphone BC906W afin
d’installer le microphone sans fil.
Branchement des cordons d’alimentation
Uniden recommande de brancher le câble d’alimentation à la borne
du commutateur d’allumage auxiliaire. De cette façon, l’émetteur-
récepteur est mis hors tension automatiquement lorsque vous arrêtez le
commutateur d’allumage.
Comme solution de rechange, vous pouvez raccorder le cordon
d’alimentation à une borne disponible sur la boîte à fusibles ou à un
point du câblage. Toutefois, vous devez faire attention de ne pas causer
de court-circuit. Dans le doute, communiquez avec votre concessionnaire
automobile pour plus de renseignements à ce sujet.
Information relative à la mise à la masse
Cet émetteur-récepteur peut être installé dans n’importe quel véhicule
doté d’un système de mise à la masse de 12 volts CC négatif ou positif.
11
Système de mise à la masse négatif
Avec un système de mise à la masse négatif, la borne négative (-) est
normalement branchée au bloc-moteur du
véhicule.
Branchez le cordon d’alimentation CC rouge
de l’émetteur-récepteur à la borne positive (+)
ou autre point pratique.
Ensuite, branchez le cordon d’alimentation noir au châssis du véhicule ou
la borne négative (-) de la batterie.
UTILISATION DE VOTRE RADIO PC787
MISE EN OU HORS FONCTION DE LA RADIO PC787
Tournez le commutateur VOL dans le sens horaire, jusqu’à ce que l’unité
se mette en fonction et que le rétroéclairage de l’écran se mette en
fonction.
Tournez le commutateur VOL dans le sens antihoraire, jusqu’à ce que la
radio se mette hors fonction.
MODE CB
Assurez-vous que la source d’alimentation, l’antenne et le microphone
sont branchés correctement avant de poursuivre.
Réglages de base
1. Mettez l’appareil en fonction et réglez le volume à un niveau
confortable.
2. Réglez le commutateur à la position CB.
3. Sélectionnez un canal CB (commutateur CH).
4. Réglez les limites de bruit selon vos préférences (commutateur
ANL/NB).
5. Réglez la suppression de bruit de fond.
• Tournez le commutateur SQ dans le sens horaire, jusqu’au
réglage maximum an qu’uniquement les signaux puissants
puissent être transmis.
OU
ROUGE
ROUGE
NOIR NOIR
Au
châssis
12
• Tournez le commutateur SQ complètement dans le sens
antihoraire jusqu’à ce vous entendiez un siement. Tout
passe - les interférences, les signaux faibles et les signaux
puissants.
• Tournez le commutateur SQ dans le sens horaire jusqu’à
ce que le siement cesse. Uniquement les signaux clairs
passeront.
Réglez le SQUELCH uniquement lorsque la radio ne reçoit pas de signaux
puissants.
6. Réglez le commutateur S/RF/ SWR/CAL, à la position S/RF.
7. Maintenez la touche enfoncée PTT et vériez le compteur
multifonctionnel. Celui-ci achera la lecture des réglages que
vous avez eectués à l’étape précédente. La puissance de sortie
RF sera achée. Ajustez au besoin.
8. Tournez le commutateur RF an de régler la sensibilité du gain
RF” Normalement, le commutateur est tourné dans le sens horaire
à la position maximum.
9. Tournez le commutateur MIC an d’ajuster la sensibilité
du microphone pour les transmissions. Normalement, le
commutateur est tourné dans le sens horaire, à la position
maximum.
10. Réglez la luminosité au niveau (HIGH (élevé), MED (moyen), ou
LOW (faible).
Le système d’alerte météorologique effectue la surveillance du dernier
canal météo sur lequel vous vous trouviez lorsque vous avez changé le
mode de la radio BP. Le système d’alerte météorologique émet un signal
de sept secondes en cas de conditions météorologiques sévères dans
votre région. Changez le mode au mode météorologique pour plus de
détails.
Calibrate Standing Wave Ratio (SWR)
La calibration SWR permet de monitorer la qualité du câble coaxial et
toutes les connexions RF.
N’eectuez pas la calibration dans un endroit clos, tel qu’un garage. Ne
vous tenez pas près de l’antenne pendant la calibration.
13
1. Réglez le commutateur CB/WX/PA à la position CB et syntonisez
le canal 20.
2. Réglez le commutateur S/RF/SWR/CAL à la position CAL.
3. Maintenez enfoncée la touche PTT du microphone. L’aiguille du
compteur multifonctionnel commencera à bouger.
4. Tounez le commutateur CAL jusqu’à ce que le compteur se
déplace dans le le bloc rouge de calibration. Lorsque l’aiguille se
déplacera à la droite du bloc, arrêtez.
5. Tout en maintenant la touche PTT enfoncée, déplacez le
commutateur S/RF/SWR/CAL à la position SWR. L’aiguille devrait
revenir au côté gauche du compteur. Idéalement, il devrait
se trouver le plus loin possible. Si la lecture du compteur est
supérieure à 3, réglez la hauteur de l’antenne.
6. Relâchez la touche PTT.
7. Répétez les étapes pour le canal 1 et le canal 40 an de compléter
la calibration.
Le lecture devrait être légèrement supérieure pour le canal 1 et le canal 40
que pour le canal 20.
MODE MÉTÉOROLOGIQUE WX MODE
Votre radio est une radio BP et une radio métrologique en une. La radio
météorologique diffuse les conditions météorologiques en continu
lorsque vous êtes en mode météorologique.
La fonction d’alerte météorologique ne fonctionnera pas en mode
météorologique.
1. Réglez le commutateur CB/WX/PA à la position WX. Votre radio
sera maintenant en mode météorologique.
2. Tournez le sélecteur des canaux an de sélectionner l’un des sept
canaux métrologiques.
Vous ne pouvez changer les réglages ANL ou NB en mode
météorologique (WX). La radio émettra une tonalité d’alerte.
14
MODE DE DIFFUSION PUBLIQUE (
PA
L’utilisation du mode de diusion publique PA nécessite un haut-parleur
externe.
1. Glissez le commutateur à la position PA.
2. Maintenez enfoncée la touche PTT pour parler.
3. Relâchez la touche lorsque vous avez terminé.
Afin d’éviter la rétroaction, éloignez le microphone du haut-parleur
lorsque vous utilisez la fonction de diffusion publique à des niveaux de
puissance élevés.
Si vous êtes en mode de diffusion publique “PA”, mais que vous n’appuyez
pas sur la touche
PTT
, la radio BP recevra des transmissions et émettra
des transmissions à travers le haut-parleur de diffusion publique. Vous ne
pouvez répondre à la transmission.
ENTRETIEN PRÉVENTIF
Tous les six mois :
1. Vériez le ratio d’ondes stationnaires (SWR).
2. Assurez-vous que toutes les connexions électriques sont serrées.
3. Inspectez le câble coaxial de l’antenne pour l’usure ou les bris
dans la gaine.
4. Assurez-vous que toutes les vis et la quincaillerie de xation sont
serrées.
ENTRETIEN
La radio 787 est conçue pour vous offrir des années d’utilisation sans
problème. Aucune pièce ne pouvant être réparée par l’utilisateur ne se
trouve à l’intérieur. À l’exception du fusible et du cordon d’alimentation
CA, aucun entretien n’est nécessaire.
Pour remplacer un fusible :
1. Appuyez sur les extrémités du capuchon. Dévissez pour l’ouvrir.
Séparez délicatement les deux parties.
2. Retirez le fusible et inspectez-le. S’il est brûlé, remplacez-le avec
un fusible de même type.
15
Utilisez un fusible spécié pour votre radio 787. Sinon, la garantie sera
annulée.
DÉPANNAGE
Si le système ne fonctionne pas correctement, veuillez procéder aux
suggestions ci-dessous :
Problème Suggestion
L’unité ne se met pas en fonction • Vériez la connexion du cordon
d’alimentation.
• Vériez le fusible.
• Vériez le système électrique du véhicule.
Aucune réception • Vériez la connexion du microphone.
• Réglez le commutateur CB/WX/PA à la
position CB.
• Vériez le réglage VOL et SQ.
• Vériez l’antenne.
• Vériez le raccord de l’antenne.
• Ajustez le réglage du gain RF.
Réception faible • Vériez le réglage VOL et SQ.
• Assurez-vous que le ratio SWR de l’antenne
est normal.
• Ajustez le réglage du gain RF.
Aucune transmission • Réglez le commutateur CB/WX/PA à la
position CB.
• Vériez la connexion du microphone.
• Ajustez le réglage du gain MIC.
Transmission faible Ajustez le réglage du gain MIC.
La calibration ne déplace pas
l’antenne du compteur vers la
gauche
Ajustez la longeur de l’antenne.
Vériez les connexions de l’antenne.
Si vous n’êtes pas satisfait des résultats après avoir procédé aux
vérifications suivantes, communiquez avec le Département du soutien à
la clientèle d’Uniden au 1-800-297-1023, 8:00 à 17:00, heure centrale, du
lundi au vendredi.
ENTRETIEN DE L’ÉMETTEURRÉCEPTEUR
L’information technique, les diagrammes et les tableaux sont offerts sur
demande. Il est de la responsabilité de l’utilisateur de s’assurer que la
16
radio fonctionne selon les normes établies par les réglements des bandes
publiques de la FCC. Nous vous recommandons fortement de consulter
un technicien radio/téléphone qualifié pour l’entretien de cette radio CB.
Lorsque vous commandez des pièces, assurez-vous de spécier le numéro
de modèle et le numéro de série de l’appareil.
SPÉCIFICATIONS
GÉNÉRAL
Canaux : 40
Gamme de fréquences : 26.965 - 27.405 MHz
Contrôle de fréquences : Système à boucle
d’avertissement en phase “PLL”
Impédance de l’antenne : 50 ohms
Tension à l’entrée: 13,8 V CC
Courant absorbé
TX: Modulation AM 2,1 A (max)
RX: À aucun signal : 400 mA
Température de fonctionnement : -22° F à 140° F (-30° C à 60° C)
Accessoires : Cordon d’alimentation CC
Microphone
Support pour microphone
Support de xation
Dimensions (L x P x H) : 7,25 po x 7,5 po x 2,25 po (sans
les boutons et les prises)
(184,149 mm x 190.50 mm x
57,15 mm)
Poids : 2,2 lb
ÉMETTEUR-RÉCEPTEUR
Puissance à la sortie : 4 watts
Type d’émission : 6A3
Niveaux de ronement et bruits : Meilleur que 40 dB
Tolérance de fréquence : ± 0,002%
Pourcentage de modulation (crête) : 100 %
Rejet des fréquences parasites : -70 dB
17
Impédance à la sortie : 50 ohms, non balancés
RÉCEPTEUR
Sensibilité à10 dB R+S/B: 0,5 µV
Sortie audio sensibilité à 500 mW :
0,5 µV
Seuil de blocage réception : 0,5 µV
Impédance de l’antenne : 50 ohms
Suppression serrée : 1000 µV
Compteur S-9: 100 µV
Puissance de sortie audio (max.) : 5 watts
Sortie audio (10 % dist.) : 4 watts
Sélectivité dans un canal adjacent : 60 dB
Réjection d’image : 90 dB
Impédance du haut-parleur interne: 16 ohms
Impédance du haut-parleur externe: 8 ohms
DIFFUSION PUBLIQUE
Puissance de sortie à 10 % de
distorsion :
4 watts
Les spécications indiquées peuvent changer sans préavis.
DÉFINITIONS DES CODES RADIO
CODES “10”
La liste suivante comporte les codes “10” les plus fréquemment
utilisés par les opérateurs de radio BP an de communiquer plus
rapidement et de manière plus ecace
.
Code Signication Code Signication
10-1 Réception médiocre 10-34 En diculté, aide demandée
10-2 Bonne réception 10-35 Renseignements condentiels
10-3 Arrêter de transmettre 10-36 L’heure exacte
10-4 Oui, message reçu 10-37 Remorqueuse demandée à...
10-5 Me faire un relais 10-38 Ambulance demandée à...
10-6 Occupé, SVP attendre 10-39 Votre message est fait
10-7 Je quitte les ondes 10-41 Nouveau canal. Syntonisez le canal...
18
Code Signication Code Signication
10-8 En opération 10-42 Accident de la circulation à...
10-9 Répétez votre message 10-43 Circulation immobilisée à...
10-10
Terminé... Je reste à l’écoute
10-44 J’ai un message pour vous...
10-11 Vous parles trop vite 10-45 Toutes les unités à l’écoute, prière de
vous annoncer.
10-12 Avons visiteurs présents 10-50 Laissez-moi transmettre
10-13 Conditions routes/température 10-60 Donnez le numéro du message
suivant.
10-16 Prenez livraison à... 10-62 Réception impossible. Faire un appel
téléphonique
10-17 Aaire urgente 10-63 Réseau dirigé vers...
10-18 Quelque chose pour moi? 10-64 Réseau libre
10-19 Rien pour vous... Revenez à la
base ou à la station 10-65 Attends message suivant (ou mission)
10-20 Je suis à... 10-67 Toutes les unités se conforment.
10-21 Appel téléphonique ou autre
(mais non radio) 10-70 Incendie à...
10-22 Venez en personne à... 10-71 Vos émissions à la suite
10-23 Restez à l’écoute 10-77 Contact négatif
10-24 Dernière mission terminée 10-81 Réserver une chambre d’hôtel à...
10-25 Pouvez-vous communiquer
avec... 10-82 Réserver une chambre pour...
10-26 Annulez le dernier message 10-84 Mon numéro de téléphone est...
10-27 Je passe au canal 10-85 Mon adresse est...
10-28 Donnez l’indicatif d’appel 10-91 Parlez plus près du microphone
10-29 Période d’émission terminée 10-93 Vériez ma fréquence sur ce canal
10-30
N’est pas conforme aux
réglements de la FCC (Industrie
Canada)
10-94 Donnez-moi un long compte
10-32 Rapport signal/modulation 10-99 Mission achevée. Toutes les unités en
bon état
10-33 URGENCE À CETTE STATION 10-200 Police demandée à...
19
INFORMATION RELATIVE À L’ARTICLE 15 DE LA FCC
Cet appareil est conforme à l’article 15 des règlements de la FCC. Son
fonctionnement est soumis aux deux conditions suivantes : 1) Cet appareil
ne peut pas causer de parasites nuisibles, et; 2) Cet appareil doit accepter
toute interférence qu’il reçoit, incluant les parasites pouvant nuire à son
fonctionnement.
GARANTIE PROLONGÉE DE DEUX ANS
Important : Tout service sous garantie requière une preuve de l’achat
original.
LE RÉPONDANT DE LA GARANTIE : LA CORPORATION UNIDEN AMERICA
(ci-après ‘UNIDEN”).
ÉLÉMENTS DE LA GARANTIE : Pendant une période de deux (2) ans,
Uniden garantit à l’acheteur original que cet appareil d’Uniden sera libre
de tout défaut de pièces et de main-d’oeuvre, selon les restrictions et
exclusions décrites ci-dessous.
DURÉE DE LA GARANTIE : Cette garantie, qui ne s’applique qu’à l’acheteur
original, se terminera et ne sera donc plus en eet 24 mois après la date
de l’achat original dans un magasin au détail. Cette garantie sera nulle si
l’appareil est (A) endommagé ou n’a pas été maintenu en bon état suite à
un entretien raisonnable ou nécessaire, (B) modié, altéré ou utilisé en tant
que composante d’un ensemble de conversion, d’assemblages secondaires
ou toute autre conguration qui n’est pas vendue par Uniden, (C) mal
installé, (D) réparé ou entretenu par toute autre entité qu’un centre de
service autorisé par Uniden pour n’importe quel problème ou défaillance
couvert par cette garantie, (E) utilisé conjointement avec des équipements,
pièces ou en tant que composante d’un système qui ne soit pas fabriqué
par Uniden, ou (F) installé ou programmé par d’autres personnes que celles
mentionnées dans le guide d’utilisation de cet appareil.
ÉNONCÉ DES RECOURS : Au cas où cet appareil ne serait pas conforme
à la garantie, et ce, en tout temps pendant la période de cette garantie,
le répondant s’engage à réparer le défaut et à vous retourner l’appareil
sans frais de pièces ni de main-d’oeuvre, ni d’autres frais (à l’exception des
frais de port et de manutention) encourus par le répondant ou l’un de ses
représentants relativement à l’exécution de cette garantie. Le répondant
pourra, à sa seule discrétion, remplacer l’appareil par un appareil neuf
20
ou remis à neuf. LA GARANTIE LIMITÉE DÉCRITE CI-HAUT CONSTITUE LA
SEULE ET ENTIÈRE GARANTIE SE RAPPORTANT À L’APPAREIL ET REMPLACE
ET EXCLUT TOUTE AUTRE GARANTIE DE QUELQUE NATURE QUE CE SOIT,
QU’ELLE SOIT FORMELLE, TACITE OU SURVENANT SUITE À L’IMPLANTATION
D’UNE LOI, INCLUANT, MAIS SANS S’Y LIMITER, TOUTES LES GARANTIES
TACITES EN QUALITÉ LOYALE ET MARCHANDE OU LES APTITUDES À UN
BUT PARTICULIER. CETTE GARANTIE NE COUVRE PAS NI NE PRÉVOIT PAS DE
PROVISION POUR LE REMBOURSEMENT NI LE PAIEMENT DES DOMMAGES-
INTÉRÊTS DIRECTS OU INDIRECTS. Certaines provinces ou certains États ne
permettent pas d’exclusions ni de restrictions pour les dommages-intérêts
directs ou indirects et les restrictions ou exclusions décrites ci-dessus
peuvent ne pas s’appliquer à vous.
RECOURS LÉGAUX : Cette garantie vous donne des droits légaux
spéciques et vous pouvez avoir d’autres droits variant de province en
province. Cette garantie devient nulle à l’extérieur des États-Unis et du
Canada.
MARCHE À SUIVRE POUR HONORER LA GARANTIE : Si, après avoir
suivi les directives du guide d’utilisation, vous êtes persuadé(e) que votre
appareil est défectueux, emballez-le soigneusement (dans son emballage
original, si possible). Joignez-y votre preuve d’achat et une note décrivant
le problème. Expédiez l’appareil, port payé, par l’entremise d’un service
postal certié et assuré ou d’un courrier qui vous permettra de retrouver
ultérieurement l’envoi, au répondant de la garantie, à l’adresse suivante :
Uniden America Corporation
743 Henrietta Creek Rd.
Roanoke, TX 76262
800-297-1023, 8:00 à 17:00, heure centrale du lundi au vendredi.

Navigation menu
