Uniden America UT563 AM 4W, SSB 12WPEP Mobile CB with WX. User Manual Owners Manual Draft

Uniden America Corporation AM 4W, SSB 12WPEP Mobile CB with WX. Owners Manual Draft

Contents

Owners Manual Draft

Owner’s Manual
Printed in Vietnam
U01UT563ZZZ(0)
®980 SSB
CONTENTS
SAFETY NOTICE .......................................................................... 4
UNPACKING ................................................................................ 4
DESCRIPTION ............................................................................. 5
EMERGENCY OPERATION ......................................................... 5
CONTROLS AND FUNCTIONS .................................................... 6
INSTALLATION ............................................................................ 9
MOBILE INSTALLATION .............................................................................. 9
Mobile Antenna ........................................................................................... 9

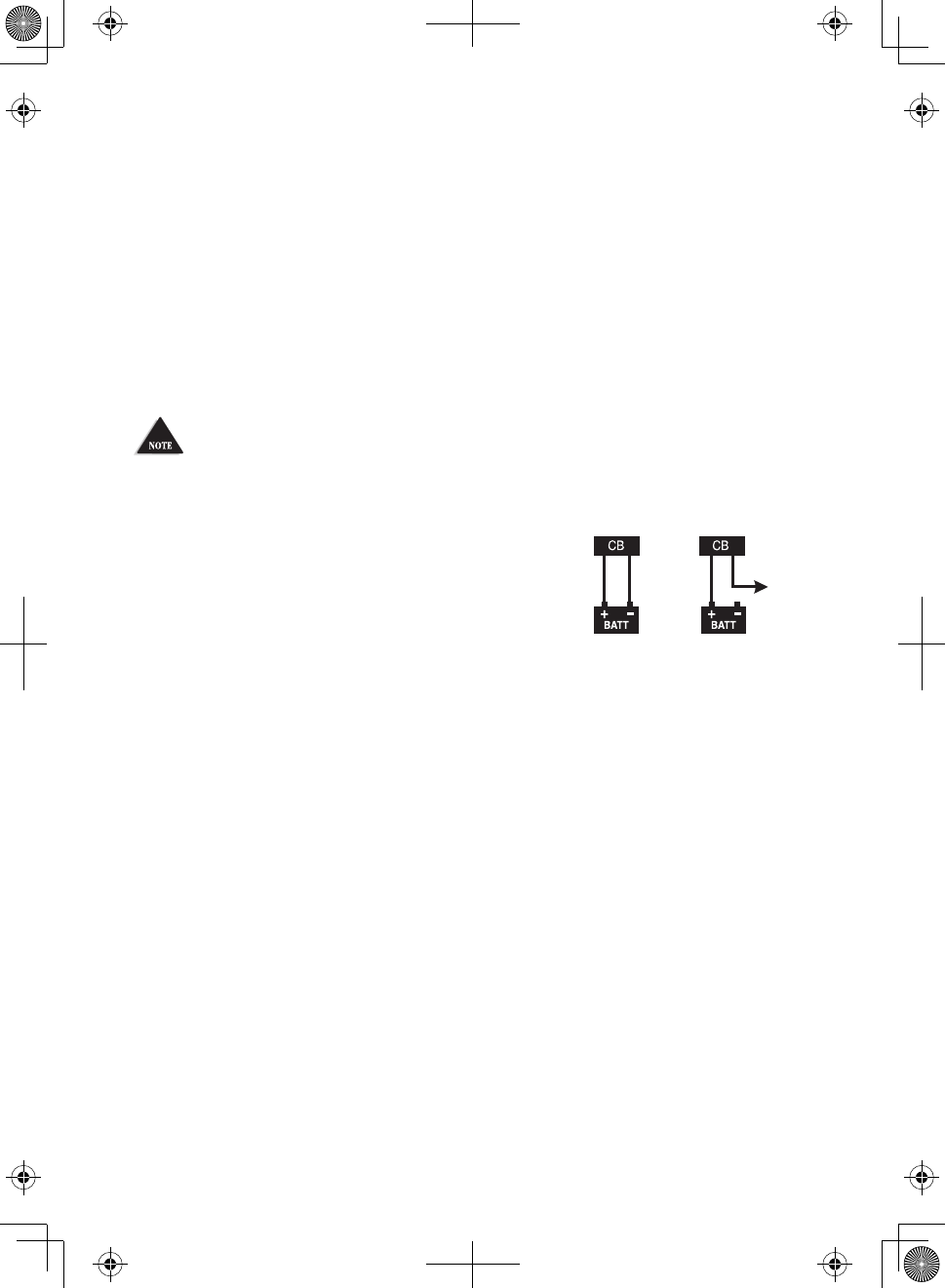

Connecting the Power Cords ...................................................................... 9
Ground Information ................................................................................. 10
INSTALL 6-PIN TO 4-PIN ADAPTER ........................................................... 10
MARINE INSTALLATION ............................................................................. 10
USING YOUR BEARCAT 980 SSB ............................................. 11
CB MODE ...................................................................................................... 11
BASIC SETTINGS......................................................................................... 11
ALL CHANNEL SCAN ................................................................................... 11
WEATHER MODE (WX MODE) .................................................................... 12
Set Weather Alert Mode ............................................................................ 13
MEMORY Mode .......................................................................................... 13
Save Channels Into Memory ..................................................................... 13
Scan Channels in Memory ........................................................................ 13
Listen to Channels in Memory .................................................................. 13
Clear Channels from Memory ................................................................... 13
MENUS ......................................................................................................... 13
Select Display Mode (Day/Night) ............................................................. 14
Select Backlight Color ............................................................................... 14
Set LCD Contrast ....................................................................................... 15
Set Brightness ........................................................................................... 15
Diagnostic Menus ..................................................................................... 15
Battery Check ............................................................................................ 15
Uniden is a registered trademark of Uniden America Corporation.
Bearcat is a registered trademark of Uniden America Corporation.
Features, specications, and availability of optional accessories are all
subject to change without notice..
Antenna Mismatch Check ......................................................................... 16
RF Power Check ......................................................................................... 16
EXIT Menu .................................................................................................. 16
S/RF/CAL/SWR Meter ................................................................................ 17
Calibrate Standing Wave Ratio (SWR) ..................................................... 17
PREVENTIVE MAINTENANCE .................................................. 17
MAINTENANCE ......................................................................... 17
TROUBLESHOOTING ............................................................... 18
SERVICING YOUR TRANSCEIVER ........................................... 19
SPECIFICATIONS ....................................................................... 19
TWO-YEAR EXTENDED WARRANTY ...................................... 21
RADIO CODE DEFINITIONS ..................................................... 23
E-4
SAFETY NOTICE
The antenna used for this radio must be properly installed and
maintained and must provide a separation distance of at least 34 cm
(13.4 Inches) from all persons and must not be collocated or operated in
conjunction with any other antenna or transmitter. Never transmit if any
person is closer than the specified distance to the antenna.
Note that Uniden does not specify or supply any antenna with this
transceiver. While a 0 dBi gain antenna is normal for a typical installation,
the above limit applies to any antenna with up to 3 dBi gain.
This device complies with Industry Canada licence-exempt RSS
standard(s). Operation is subject to the following two conditions: (1) this
device may not cause interference, and (2) this device must accept any
interference, including interference that may cause undesired operation
of the device.
L’appareil est conforme aux normes d’Industrie Canada. Son
fonctionnement est soumis aux deux conditions suivantes : (1) Ce
dispositif ne doit pas causer d’interférences et (2), il doit pouvoir accepter
les interférences, incluant celles pouvant nuire à son fonctionnement
normal.
Changes or modifications to this product or use of accessories not
expressly approved by Uniden, or operation of this product in any way
other than as provided in the Uniden Owner’s Manual could void your
authority to operate this product.
A complete Owner’s Manual in French can be downloaded from http://
www.uniden.com/.
UNPACKING
Your Bearcat 980 SSB contains the following:
Bearcat 980 SSB CB 2-way mobile radio
Microphone
Mounting Bracket Kit
E-5
DC Power Cord
6-pin to 4-pin microphone adapter
Owner’s Manual
Part 95 Subpart D (FCC Rules)
If any items are missing or damaged, contact your place of purchase
immediately.
DESCRIPTION
Your Uniden Bearcat 980 SSB represents the highest quality
communications device designed for use in the Citizens Band Radio
Service. It will operate on any of the 40 AM frequencies authorized by the
Federal Communications Commission (FCC).
The Citizens Band Radio Service is under the jurisdiction of the Federal
Communications Commission (FCC). Any adjustments or alterations
which would alter the performance of the transceiver’s original FCC type
acceptance, or which would change the frequency determining method, are
strictly prohibited.
Replacement or substitution of crystal, transistors, ICs, regulator
diodes, or any other part of a unique nature, with parts other than those
recommended by Uniden, may cause violations of the technical regulations
in Part 95 of the FCC Rules or in violation of type acceptance requirements
in Part 2 of the rules.
EMERGENCY OPERATION
1. Press 9/19/NORM or turn Channel Selector knob to Channel 9.
2. Press PTT on the microphone and speak clearly.
3. If there is no response, select an active channel and ask that party
to relay your emergency broadcast on Channel 9.
All channels except Channel 9 may be used for normal communication. The
FCC reserves Channel 9 for emergencies involving the immediate safety of
individuals or protection of property. Use Channel 9 to render assistance to
a motorist. This is an FCC rule and applies to all CB radio operators.
E-6

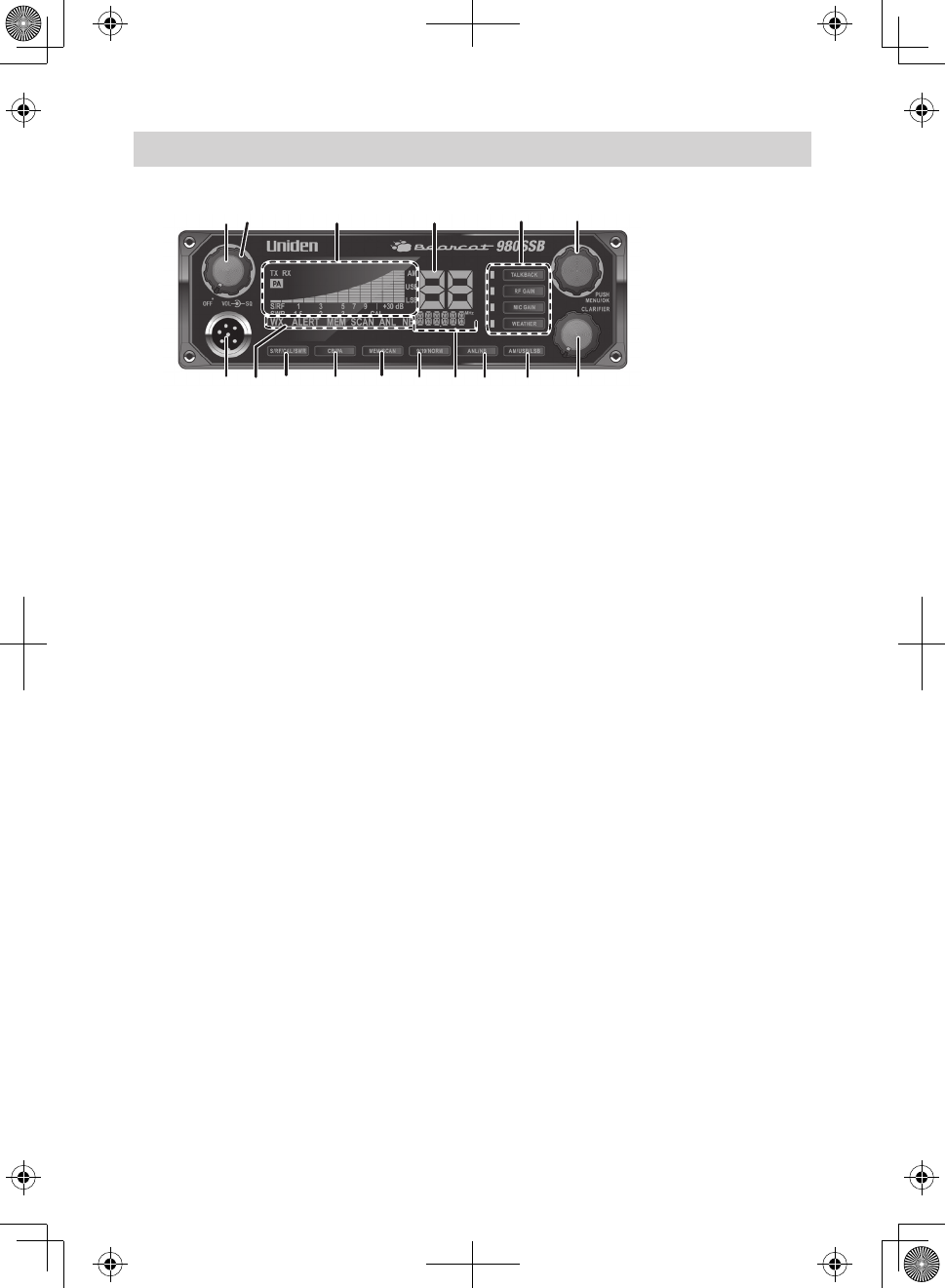

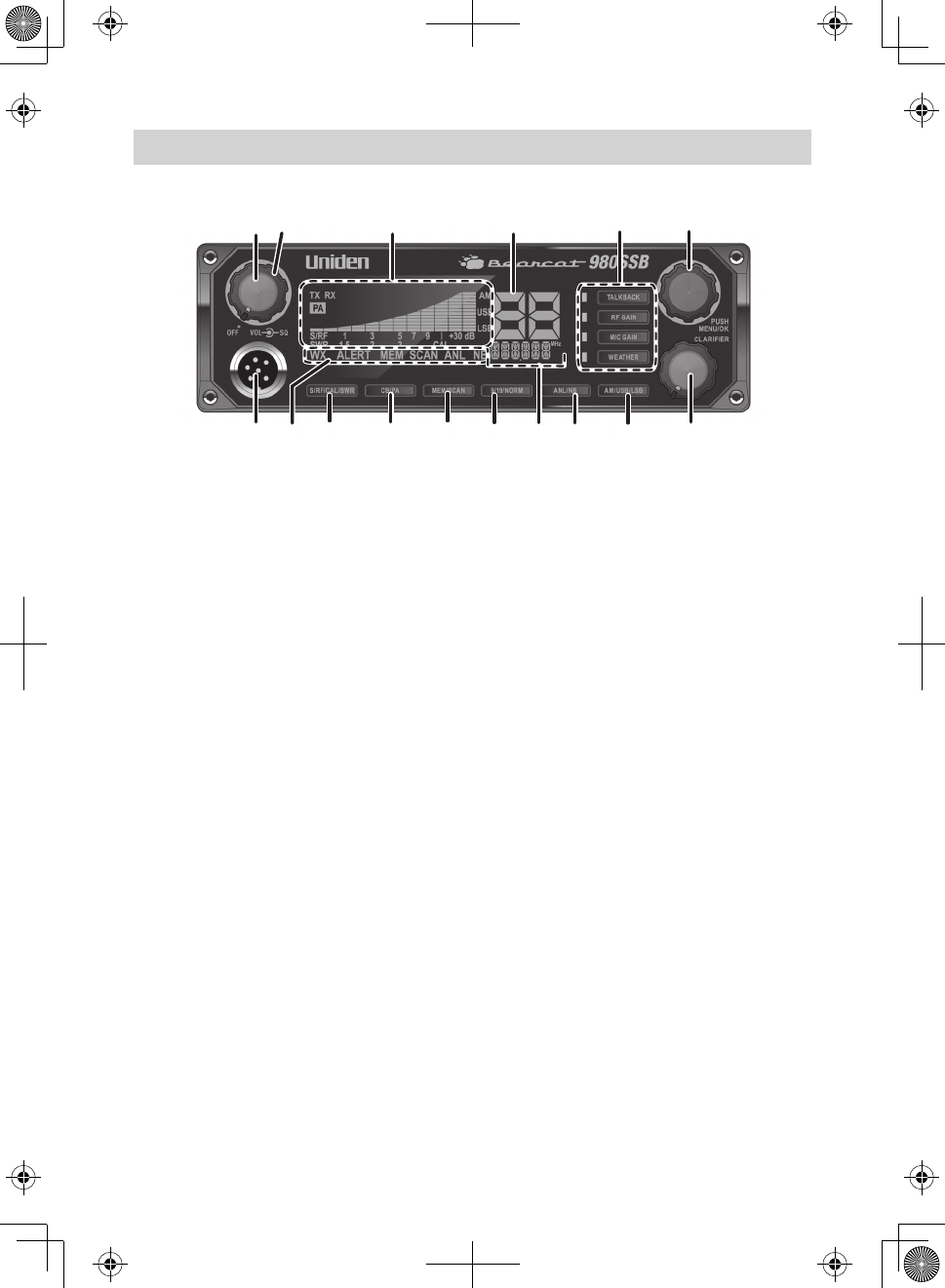

CONTROLS AND FUNCTIONS
1. Volume Control knob with Power On/O. Turn the knob
clockwise until it clicks to turn power on. Continue turning the
knob clockwise to increase the volume. Turn the Volume Control
knob counterclockwise to decrease the volume or until it clicks to
turn power o.
2. SQUELCH knob: Reduces background noise when there is no
incoming signal.
3. S/RF/CAL/SWR Meter: Displays Receive signal strength, RF Power,
and SWR reading.
4. Channel Number display.
5. Operation buttons and associated LEDs:
Talkback: Talkback lets you monitor yourself when transmitting.
Press Talkback to activate the function (LED = on). With Talkback
active, press and hold the PTT button and adjust the talkback
volume with the Channel Selector knob. (Levels 00 - 15). The LED
will stay on for 5 seconds after you release the PTT button.
RF Gain: Adjusts receive signal sensitivity. With RF Gain active,
press and hold the PTT button and adjust the gain levels with the
Channel Selector knob. (Levels 00 - 05). The LED will stay on for 5
seconds after adjusted.
MIC Gain: Adjusts microphone gain. Delivers up to 100%
modulation. With MIC Gain active, press and hold the PTT
button and adjust the gain levels with the Channel Selector
14
2 5 6
7151413
11
10
98 12
3
16
E-7
knob. (Levels 00 - 04). The LED will stay on for 5 seconds after you
release the PTT button.
Weather: Press to toggle between Weather and CB channels. Turn
Channel Selector to cycle through the 7 weather channels. (LED
o = CB channels; LED on = Weather channels).
Press and hold to turn Weather Alert on and o. ALERT displays.
6. Channel Selector/MENU/OK. Press the inner MENU/OK button to
select a menu option or other selection. Turn the outer Channel
Selector knob to:
Select channels.
Select Night or Day Modes. Press MEM/SCAN to set up your
preferred day and night mode settings.
Select menu modes.
Change scan resume direction (up or down).
Control Talkback volume.
Control RF gain.
Control Mic gain level.
All channels except Channel 9 may be used for normal communication. The
FCC reserves Channel 9 for emergencies involving the immediate safety of
individuals or protection of property. Use Channel 9 to render assistance to
a motorist. This is an FCC rule and applies to all CB operators.
7. Microphone socket.
8. Indicators turn on when the function is turned on.
9. S/RF/CAL/SWR: Press to check RF signal strength, calibration, and
SWR reading.
10. CB/PA: Selects CB (Citizens Band) or PA (Public Address).
Do not use the PA function unless an external speaker is connected.
11. MEM/SCAN: Press to start or stop scanning modes [All Channel
Scan (see page 11) and Memory Scan (see page 12)]. Press and hold
to set or clear channel memory while in Memory mode.
12. 9/19/NORM: Press to switch between emergency channel 9,
channel 19, and standard CB channels.
13. Frequency Display: Displays the MHz of the selected channel. Also
E-8
displays menu options.
14. ANL/NB: Provides 3-way control of ANL (Automatic Noise
Limiter) or NB (Noise Blanker) features — ANL on, NB on, or both
ANL and NB on or o. ANL reduces external noise. NB reduces
interference from vehicle ignition systems. Press and hold for one
second to turn key beep tone on and o.
15. AM/USB/LSB: Three-way switch to select AM, USB or LSB
operation.
16. Clarier: 1.5 kHz. Adjust Receive Frequency without changing the
transmitter frequency (Fine and Course adjustment).

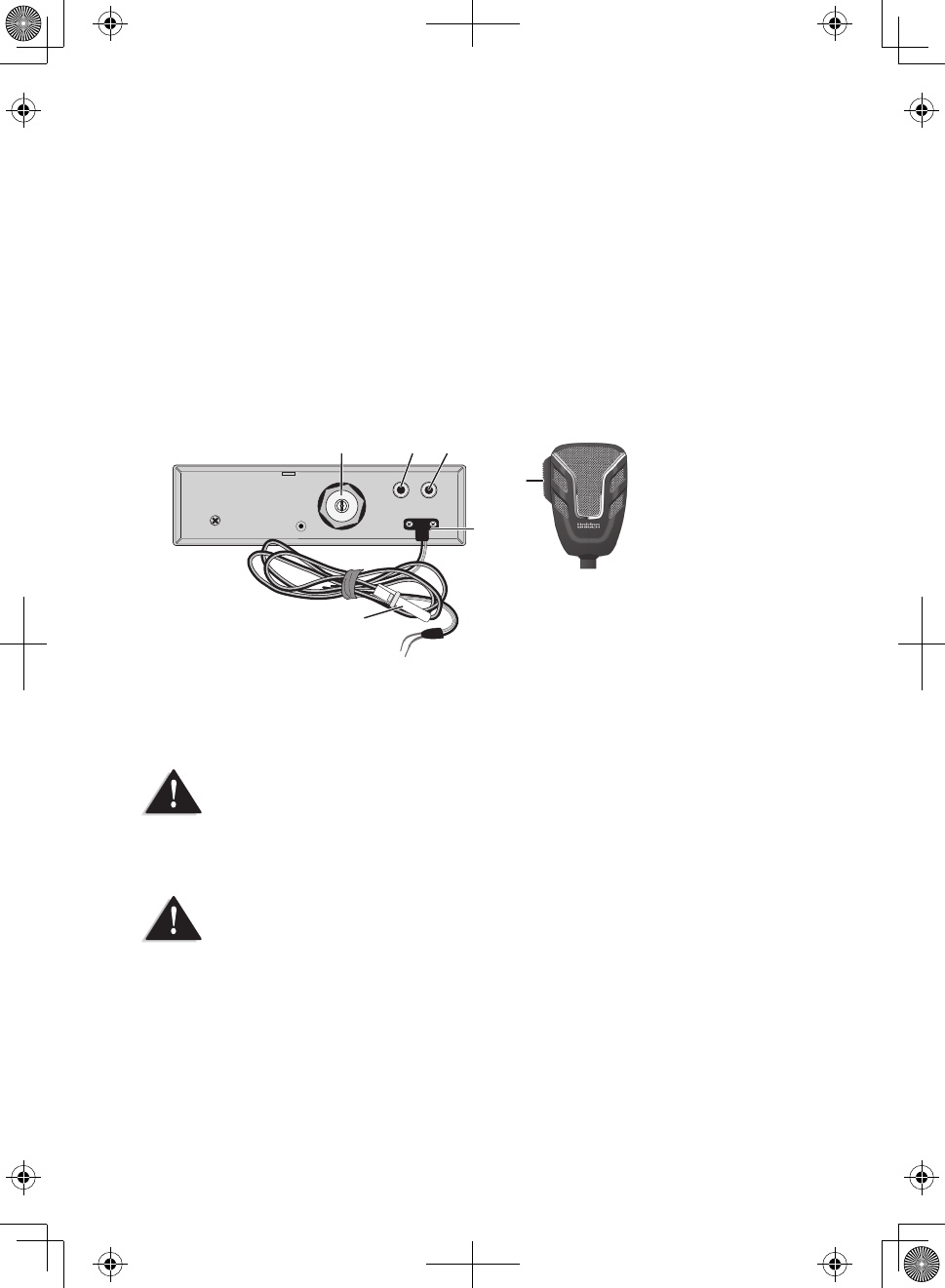

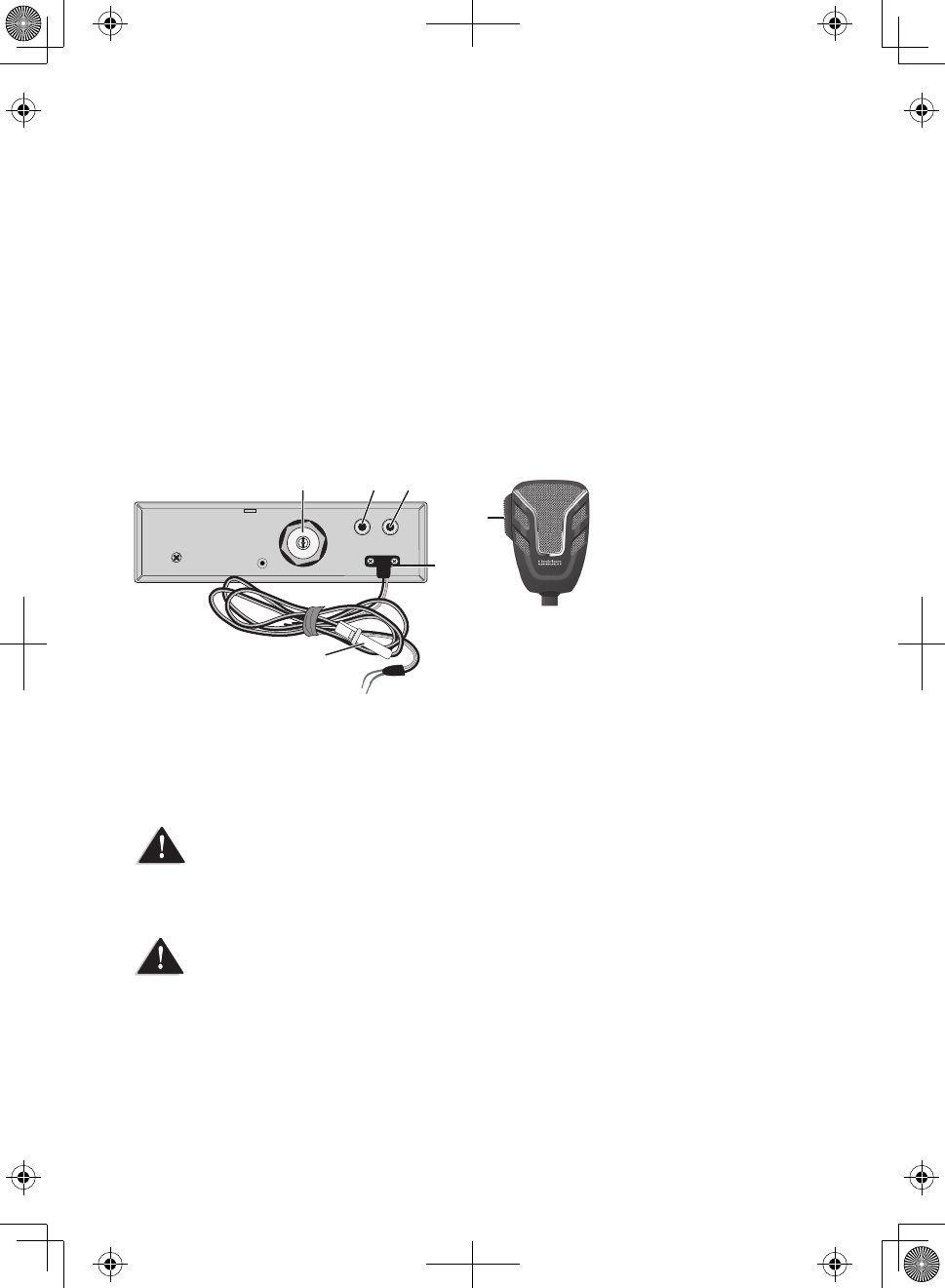

17 18 19
20
21
22
17. Antenna socket: Connects antenna to the unit.
18. PA SP: Connects optional external 8-ohm, 4-watt speaker for use
as a public address system.
To prevent acoustic feedback, separate the microphone from the speaker
when operating the PA at high output levels.
19. EXT. SP: Connects 8Ω 4W speaker to remotely monitor receiver.
When the external speaker is plugged in, the internal speaker is o.
20. POWER +12 VDC: Connects DC power to transceiver.
21. FUSE 6A: Provides circuit protection to transceiver. Inline
replaceable.
22. PTT: Push-to-Talk. Push microphone button.
E-9
INSTALLATION
MOBILE INSTALLATION
Plan the location of the transceiver and microphone bracket before
beginning installation.
1. Select a location that is convenient for operating the radio but
does not interfere with the driver or passenger.
2. Install bracket with self-tapping screws provided.
3. Connect the power cords (see below).
4. Attach the microphone bracket to side of the radio or car dash.
5. Attach radio to bracket.
Mobile Antenna
Because the maximum power output of the transmitter is limited by
the FCC, the quality of your antenna is very important. To achieve the
maximum transmission distance, Uniden strongly recommends that you
install only a high quality antenna. You have just purchased a superior
transceiver; don't diminish its performance by installing an inferior
antenna.
Only a properly matched antenna system will allow maximum power
transfer from the 50-ohm transmission line to the radiating element.
Your Uniden dealer is qualified to help you select the proper antenna for
your requirements. A whip style antenna may be used for automobile
installation.
A short “loaded” whip antenna is easier to install on an automobile, but
its efficiency is less than that of a full quarter-wave whip antenna.
Connecting the Power Cords
Uniden recommends connecting the power lead to the Ignition Switch
Accessory Terminal. This way, the transceiver is automatically turned off
when the ignition switch is turned off.
E-10
As an alternative, the power cord may be connected to an available
terminal on the fuse block or to a point in the wiring harness. However,
caution must be taken to prevent a short circuit. If in doubt, contact your
vehicle dealer for information.
Ground Information
This transceiver may be installed and used in any 12-volt DC negative
ground system vehicle.
Negative Ground System
With a negative ground system, the negative (-) battery terminal is
usually connected to the vehicle motor block.
Connect the red DC power cord from the
transceiver to the positive (+) battery terminal
or other convenient point. Then connect the
black power cord to the vehicle chassis or negative (-) battery terminal.
INSTALL 6-PIN TO 4-PIN ADAPTER
The Bearcat 980 SSB is pre-configured for Uniden’s new 6-pin wireless,
noise-cancelling technology, available in 2012. Your Bearcat 980 SSB
comes with an adapter to connect the radio’s 6-pin microphone jack to
an aftermarket 4-pin microphone.
1. Insert the 6-pin side of the adapter into the Bearcat 980 SSB 6-pin
microphone jack connection.
2. Plug a 4-pin microphone connector into the 4-pin side of the
adapter.
MARINE INSTALLATION
Consult your dealer for information regarding marine installation. It is
important to adequately ground the system and to prevent electrolysis
between the fittings in the hull and the water.
E-11
USING YOUR BEARCAT 980 SSB
CB MODE
Be sure that the power source, antenna, and microphone are properly
connected before proceeding.
BASIC SETTINGS
1. Turn unit on. Set volume to a comfortable level.
2. Select channel.
3. Set noise limitations as desired (ANL or NB or both).
4. Adjust Squelch.
• Turn SQUELCH fully clockwise to receive strong signals.
• Turn SQUELCH fully counterclockwise until you hear a hiss. All
get through — noise, weak signals, and strong signals.
• Turn SQUELCH back clockwise until the hiss stops. Only
clearer signals get through.
Set SQUELCH only when the radio is not receiving a strong signal.
5. Press RF Gain to set RF gain.
6. Press MIC Gain then press PTT and turn the main control to
adjust microphone sensitivity, up to 100% modulation between
0 - 15.
7. Set Backlight color (see page 14).
8. Set LCD Contrast (see page 15).
9. Set Brightness (see page 15).
ALL CHANNEL SCAN
When All Channel Scan is on, the radio scans channels until it receives a
signal. It moves to the next channel if it receives no signal after 3 seconds.
1. Press MEM/SCAN twice if in CB mode (once if in MEM mode).
SCAN displays.
2. The radio begins scanning upward through the channels.
• To skip the channel the radio has stopped on, turn Channel
E-12
Selector clockwise to move to the next channel or counter-
clockwise to move to the previous channel. The radio
continues scanning in the selected direction.
• To change to Memory Channel Scan mode, press MEM/SCAN
while in All Channel Scan mode (see page 10).
3. To exit All Channel Scan mode, press PTT, 9/19/NORM, WEATHER,
or CB/PA.
WEATHER MODE (WX MODE)
Your radio combines a CB radio with a Weather radio and a Weather
Alert system. The Weather Alert system sounds a 7-second signal in the
event of severe weather when in CB mode. The Weather radio continually
broadcasts weather conditions when you are in Weather mode.
1. Press WEATHER. Your radio is now in Weather radio mode.
2. Select 1 of 7 weather channels using Channel Selector.
You cannot change ANL or NB settings while in WX mode. The radio will
sound an alert tone.
Set Weather Scan Mode
Weather Scan mode allows the radio to move to the next weather
channel if no signal is detected after 3 seconds. Set Weather Scan mode
to ON or OFF through the menus.
1. Press MENU/OK to activate the menus. COLOR displays.
2. Turn the Channel Selector knob to cycle through the menu op-
tions until WXSCAN displays.
3. Press MENU/OK. ON displays.
4. Press MENU/OK to set Weather Scan mode to ON or turn the selec-
tion knob until OFF displays and then press MENU/OK to set it.
WXSCAN displays again.
If Weather Scan is ON when you turn o the radio, it remains ON.
E-13
Left at these settings (WX mode, WX Scan), you will hear only weather
broadcasts and Weather Alert signals. To use your CB radio normally
while monitoring weather alerts, press WEATHER again.
Set Weather Alert Mode
Weather Alert mode only operates when you are in CB mode; it does not
operate in Weather mode. In CB mode, the radio sounds an alert tone
when it detects a 1050Hz tone on a weather channel.
Press and hold WEATHER to turn Weather Alert on. WX ALERT displays.
MEMORY MODE
You can store channels into memory and then scan only those channels.
Save Channels Into Memory
1. Tune to a channel in CB mode.
2. Press and hold MEM/SCAN until SAVE appears (about 2 seconds).
3. Release MEM/SCAN.
4. The radio stays on the saved channel.
Scan Channels in Memory
1. From All Channel Scan mode (see page 11), press MEM/SCAN until
MEM and SCAN display; the radio scans memory channels only.
2. Press MEM/SCAN again to return to MEMORY mode or the last
channel scanned.
Listen to Channels in Memory
1. Press MEM/SCAN until MEM displays.
2. Turn the Channel Selector knob to hear the channels you saved.
Clear Channels from Memory
1. In MEM mode, select a channel.
2. Press and hold MEM/SCAN until CLEAR displays.
3. Release MEM/SCAN. The radio plays the next channel in memory.
E-14
MENUS
Access menus by pressing MENU/OK. The first menu selection is Day
or Night setting. Turn the Channel Selector knob to change the Day or
Night setting.
Press MENU/OK again for:
Day/Night - display intensity
COLOR - Backlight color
CONT - LCD Contrast
BRIGHT - Brightness
WXSCAN - Weather Scan mode
DIAG - Diagnostics
– Battery Check
– Antenna Mismatch Check
– RF Power Check
Exit
Select Display Mode (Day/Night)
1. Press MENU/OK to access Day or Night selection.
2. Select Day or Night mode setting.
3. Press MENU/OK to activate your selection.
Select Backlight Color
1. Press MENU/OK to select Day or Night setting and then press
MENU/OK again to activate your selection.
2. Press MENU/OK to activate the menus. Turn Channel Selector
until COLOR displays.
3. Press MENU/OK. Turn Channel Selector until DAY displays.
4. Press MENU/OK. DAY blinks.
5. Turn Channel Selector to cycle through the available backlight
colors or o (none). The selection number for that color displays
in that color. The available colors are:
Option
No: Color Option
No: Color
0 None (O) 4 Red
1 Blue 5 Magenta
E-15
Option
No: Color Option
No: Color
2 Green 6 Yellow
3Cyan 7 White
6. Press MENU/OK to select a color. COLOR displays.
7. Repeat these procedures to set the NIGHT backlight color.
Set LCD Contrast
1. Press MENU/OK to activate the menus. Turn Channel Selector
until CONT displays.
2. Press MENU/OK. Turn Channel Selector until DAY displays.
3. Press MENU/OK. DAY blinks.
4. Turn Channel Selector to cycle through the contrast options.
(Lowest = 00; Highest = 15)
5. Press MENU/OK to select the one you want. CONT displays again.
6. Repeat these procedures to set the NIGHT contrast level.
Set Brightness
1. Press MENU/OK to activate the menus. Turn Channel Selector
until BRIGHT displays.
2. Press MENU/OK. DAY displays.
3. Press MENU/OK. DAY blinks.
4. Turn Channel Selector to cycle through the brightness options.
(Lowest = 00; Highest = 15)
5. Press MENU/OK to select the one you want. BRIGHT displays again.
6. Repeat these procedures to set the NIGHT brightness level.
Diagnostic Menus
1. Press MENU/OK to activate the menus.
2. Turn Channel Selector until DIAG displays.
3. Press MENU/OK to enter the DIAG level.
From the DIAG level, you can check
battery power levels, antenna
mismatch and RF power levels.
E-16
Battery Check
Check the DC power levels if you feel your radio is not performing
properly.
1. Once DIAG displays, press MENU/OK; VOLT displays.
2. Press MENU/OK; the battery voltage displays for 2 seconds and
then the battery voltage condition displays:
– PASS - Voltage is good.
– FAILLO - Voltage is too low.
– FAILHI - Voltage is too high.
3. Press MENU/OK to return to the DIAG level.
Antenna Mismatch Check
An antenna mismatch indicates that reception quality may be impaired.
1. Once DIAG displays, press MENU/OK; VOLT displays.
2. Turn Channel Selector until ANT displays.
3. Press MENU/OK. GO PTT displays.
4. Press and hold PTT. The Antenna Mismatch condition, PASS or
FAIL, displays.
5. Release PTT and press MENU/OK to return to the DIAG level.
RF Power Check
RF alerts indicate that the transmission levels are not acceptable.
1. Once DIAG displays, press MENU/OK; VOLT displays.
2. Turn Channel Selector until RF OUT displays.
3. Press MENU/OK. GO PTT displays.
4. Press and hold PTT. The RF power condition, PASS or FAIL,
displays. (If FAIL displays, see the Troubleshooting section, page 18.)
5. Release PTT: GO PTT displays.
6. Press MENU/OK to return to the DIAG level.
EXIT Menu
Exit the menus from the main menu levels (COLOR, CONT, BRIGHT,
WXSCAN, and DIAG). From this level, turn
Channel Selector until EXIT
E-17
displays. Press MENU/OK. The radio returns to the last operating
mode and channel.
OTHER FEATURES
S/RF/CAL/SWR Meter
You can check your incoming signal strength and output power as
you use your Bearcat 980 SSB. The 12-column LCD display (refer to
item number 3 on page 6) displays this data. Press and hold PTT on
the microphone to see the RF output power levels. Release PTT to see
incoming signal strength.
Calibrate Standing Wave Ratio (SWR)
Check and calibrate the SWR to ensure your antenna system is properly
tuned.
1. Connect the antenna.
2. Turn Channel Selector to
set the channel
.
3. Press
S/RF/CAL/SWR until CAL displays.
4. Press and hold PTT, then rotate the Channel Selector until the
bar graph meter is at the CAL point.
5. Press
PTT and note the SWR reading. If the reading is > 1.5, follow
your antenna’s instructons to adjust the antenna length. Then,
repeat this step.
PREVENTIVE MAINTENANCE
Every six months:
1. Check the SWR.
2. Be sure all electrical connections are tight.
3. Inspect antenna coaxial cable for wear or breaks in shielding.
4. Be sure all screws and mounting hardware are tight.
MAINTENANCE
The Bearcat 980 SSB is designed to give you years of trouble-free service.
There are no user-serviceable parts inside. It requires no maintenance
except replacing the inline fuse in the fuse holder of the DC power cord.
E-18
To replace a blown fuse:
1. Press ends of the fuse holder together. Twist to open. Carefully
separate the two pieces.
2. Remove the fuse and inspect. If blown, replace with the same
type 6-amp fuse.
Use only the fuse specied for your Bearcat 980 SSB. Failure to do so may
void your warranty.
TROUBLESHOOTING
In the event of system malfunction, perform the following procedures:
Problem Suggestion
Unit does not power up Check power cord connections.
Check fuse.
Check vehicle electrical system.
No reception Check microphone connection.
Set CB/PA to CB.
Check VOLUME and SQUELCH.
Check antenna.
Check antenna connection.
Adjust RF Gain.
Poor Reception Check VOLUME and SQUELCH.
Be sure antenna SWR is normal.
Adjust RF Gain.
No Transmission Set CB/PA switch to CB.
Check microphone connection.
Adjust MIC Gain.
Low Transmission Adjust MIC Gain.
Using MEM/SCAN does not
access channels in memory
Verify that there are channels saved into
memory.
Unit does not work as well as
previously.
Turn the power o then back on. The channels
will reset.
Battery power check returned
FAILLO or FAILHI.
Make sure your power wires have a good
connection.
Check your battery charge; it needs to be fully
charged. Lower voltage will cause a failure.
Check your alternator.
E-19
Problem Suggestion
Antenna check returned FAIL.Make sure your antenna ground is good.
Check for damage to the antenna.
Check the SWRs at a CB shop. High SWRs will
damage the radio.
RF power diagnosis check
returned FAIL.
Make sure your antenna ground is good.
Check for damage to your antenna.
Check the antenna connection on the back of
the radio. Be sure it is tight.
If you do not get satisfactory results after performing these checks, call
the Uniden Customer Service Center at 1-800-297-1023, 8:00 a.m. to 5:00
p.m. CST, Monday through Friday.
SERVICING YOUR TRANSCEIVER
Technical information, diagrams, and charts are provided on request. It
is the user's responsibility to see that this radio is operating at all times
in accordance with the FCC Citizens Radio Service regulations. We highly
recommend that you consult a qualified radio/telephone technician for
servicing and aligning this CB radio product.
When ordering parts, be sure to specify the correct model number and serial
number of the unit.
SPECIFICATIONS
GENERAL
Channel: 40 AM/USB/LSB
Frequency Range: CB : 26.965 - 27.405 MHz
WX : 162.400 - 162.550 MHz
Emission Emission AM/USB/LSB
Frequency Control: PLL Synthesizer
Antenna Impedance: 50 ohms
Power Input: 13.8VDC
Current Drain
TX: AM full modulation 2.2A (max.)
SSB full power output 4A (max.)
E-20
RX: At no signal: 650 mA
Operating Temperature: -22°F to 140°F (-30°C to 60°C)
Accessories: DC Power Cord
Noise Cancelling Microphone
Microphone Hanger
Mounting Bracket
Size (W x D x H): 7.25 in. x 7.5 in. x 2.25 in.
(without knobs and jacks)
(184.149 mm x 190.50 mm x 57.15
mm)
Weight: 2.2 Pounds
TRANSMITTER
Output Power: AM: 4 watts; USB/LSB 12 W PEP SSB
Hum and Noise: Better than 40 dB
Frequency Tolerance: ±0.002%
Modulation Percentage (Peak): 100%
Spurious Rejection: -70 dB
Output Impedance: 50 ohm, unbalanced
Unwanted Sideband -55 db
RECEIVER
Sensitivity at 10 dB S+N/N: AM: 0.5 µV; USB/LSB: 0.25 µV
Sensitivity at 500 mW Audio Output: 0.5 µV
Squelch Threshold: 0.5 µV
Antenna Impedance: 50 ohms
Squelch Tight: 1000 µV
Signal Meter S-9: 100 µV
Audio Output Power (max.): 3 watts
Audio Output (10% Distortion): 2.5 watts
Clarier Range 1.5 kHz
Adjacent Channel Rejection: 60 dB
Image Rejection: 80 dB
Internal Speaker Impedance: 16 ohms
External Speaker Impedance: 8 ohms
PUBLIC ADDRESS
Output Power at 10% Distortion: 2.5 watts
Specifications shown are typical and subject to change without notice.
E-21
TWO-YEAR EXTENDED WARRANTY
Important: Evidence of original purchase is required for warranty service.
WARRANTOR: UNIDEN AMERICA CORPORATION (“Uniden”)
ELEMENTS OF WARRANTY: Uniden warrants, for two years, to the original retail owner,
this Uniden Product to be free from defects in materials and craftsmanship with only the
limitations or exclusions set out below.
WARRANTY DURATION: This warranty to the original user shall terminate and be of
no further effect two years after the date of original retail sale. The warranty is invalid if
the Product is (A) damaged or not maintained as reasonable or necessary, (B) modified,
altered, or used as part of any conversion kits, subassemblies, or any configurations
not sold by Uniden, (C) improperly installed, (D) serviced or repaired by someone other
than an authorized Uniden service center for a defect or malfunction covered by this
warranty, (E) used in any conjunction with equipment or parts or as part of any system
not manufactured by Uniden, or (F) installed or programmed by anyone other than as
detailed by the owner’s manual for this product.
STATEMENT OF REMEDY: In the event that the product does not conform to this
warranty at any time while this warranty is in effect, warrantor will either, at its option,
repair or replace the defective unit and return it to you without charge for parts,
service, or any other cost (except shipping and handling) incurred by warrantor or
its representatives in connection with the performance of this warranty. Warrantor,
at its option, may replace the unit with a new or refurbished unit. THE LIMITED
WARRANTY SET FORTH ABOVE IS THE SOLE AND ENTIRE WARRANTY PERTAINING TO THE
PRODUCT AND IS IN LIEU OF AND EXCLUDES ALL OTHER WARRANTIES OF ANY NATURE
WHATSOEVER, WHETHER EXPRESS, IMPLIED OR ARISING BY OPERATION OF LAW,
INCLUDING, BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF MERCHANTABILITY
OR FITNESS FOR A PARTICULAR PURPOSE. THIS WARRANTY DOES NOT COVER OR
PROVIDE FOR THE REIMBURSEMENT OR PAYMENT OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES.
Some states do not allow this exclusion or limitation of incidental or consequential
damages so the above limitation or exclusion may not apply to you.
LEGAL REMEDIES: This warranty gives you specific legal rights, and you may also have
other rights which vary from state to state. This warranty is void outside the United
States of America.
PROCEDURE FOR OBTAINING PERFORMANCE OF WARRANTY: If, after following the
instructions in the owner’s manual you are certain that the Product is defective, pack the
Product carefully (preferably in its original packaging). The Product should include all
parts and accessories originally packaged with the Product. Include evidence of original
E-22
purchase and a note describing the defect that has caused you to return it. The Product
should be shipped freight prepaid, by traceable means, to warrantor at:
Uniden America Service
743 Henrietta Creek Rd.
Roanoke, TX 76262
(800) 297-1023, 8 a.m. to 5 p.m., Central, Monday through Friday
E-23
RADIO CODE DEFINITIONS
The following list contains common “10-Codes” used by CB radio
operators for faster communication and better understanding.
Code Meaning Code Meaning
10-1 Received poorly 10-34 Trouble at this station
10-2 Receiving well 10-35 Condential informa-
tion
10-3 Stop transmitting 10-36 Correct time is
10-4 OK, message received 10-37 Wrecker needed at
10-5 Relay message 10-38 Ambulance needed at
10-6 Busy, stand by 10-39 Your message is deliv-
ered
10-7 Out of service, leaving air 10-41 Please turn to channel
10-8 In service, subject to call 10-42 Trac accident at
10-9 Repeat message 10-43 Trac tie up at
10-10 Transmission completed,
standing by
10-44 I have a message for
you
10-11 Talking too rapidly 10-45 All units within range
please
report
10-12 Visitors present 10-50 Break channel
10-13 Advise Weather/ Road con-
ditions
10-60 What is next message
number
10-16 Make pickup at 10-62 Unable to copy, use
phone
10-17 Urgent business 10-63 Net directed to
10-18 Anything for us? 10-64 Net clear
10-19 Nothing for you, return to
base
10-65 Awaiting your next
message/assignment
10-20 My location is 10-67 All units comply
10-21 Call by telephone 10-70 Fire at
10-22 Report in person to 10-71 Proceed with transmis-
sion in sequence
10-23 Stand by 10-77 Negative contact
E-24
Code Meaning Code Meaning
10-24 Completed last assignment 10-81 Reserve hotel room for
10-25 Can you contact 10-82 Reserve room for
10-26 Disregard last information 10-84 My telephone number
is
10-27 I am moving to channel 10-85 My address is
10-28 Identify your station 10-91 Talk closer to micro-
phone
10-29 Time is up for contact 10-93 Check my frequency
on this channel
10-30 Does not conform to FCC
rules
10-94 Please give me a long
count
10-32 I will give you a radio check 10-99 Mission completed, all
units secure
10-33 EMERGENCY TRAFFIC 10-200 Police needed at
CONTENU
AVIS DE SÉCURITÉ .......................................................................................................... 2
DÉBALLAGE.....................................................................................................................2
DESCRIPTION .................................................................................................................3
FONCTIONNEMENT D’URGENCE .................................................................................3
COMMANDES ET FONCTIONS .......................................................................................4
INSTALLATION ...............................................................................................................7
INSTALLATION MOBILE ............................................................................................. 7
Antenne mobile ........................................................................................................ 7
Branchement des cordons d’alimentation .............................................................. 7
Information relative à la mise à la masse ............................................................... 8
INSTALLATION DE L’ADAPTATEUR 6 BROCHES À 4 BROCHES .............................. 8
UTILISER VOTRE RADIO CB BEARCA
T 980 SSB ............................................................9
MODE CB ..................................................................................................................... 9
RÉGLAGES DE BASE ................................................................................................... 9
BALAYAGE DE TOUS LES CANAUX ............................................................................ 9
MODE MÉTÉOROLOGIQUE (WX MODE) ................................................................. 10
Réglage du mode de balayage des canaux météorologiques .............................. 10
Réglage du mode d’alerte météorologique ........................................................... 11
MODE DE LA MÉMOIRE........................................................................................... 11
Programmer des canaux en mémoire .................................................................... 11
Eectuer un balayage des canaux en mémoire ..................................................... 11
Écouter un canal en mémoire................................................................................. 12
Eacer les canaux en mémoire .............................................................................. 12
MENUS ........................................................................................................................ 12
Sélectionner le mode d’achage (Day/Night) ...................................................... 12
Sélectionner une couleur du rétroéclairage .......................................................... 13
Réglage du contraste ACL ...................................................................................... 14
Réglage de la luminosité ........................................................................................ 14
Menus de diagnostique .......................................................................................... 14
Vérication de l’antenne ........................................................................................ 15
Vérication du niveau d’alimentation RF .............................................................. 15
Menu quitter ........................................................................................................... 15
AUTRES CARACTÉRISTIQUES .................................................................................. 16
Compteur S/RF/CAL/SWR Meter ............................................................................ 16
Calibration des ondes stationnaires SWR ............................................................. 16
ENTRETIEN PRÉVENTIF ...............................................................................................16
ENTRETIEN ...................................................................................................................17
DÉPANNAGE ................................................................................................................17
ENTRETIEN DE L’ÉMETTEUR-RÉCEPTEUR .................................................................18
SPÉCIFICATIONS ..........................................................................................................19
GARANTIE PROLONGÉE DE DEUX ANS .....................................................................20
DÉFINITIONS DES CODES RADIO ............................................................................... 22
Uniden est une marque de commerce de Uniden America Corporation.
Bearcat est une marque de commerce de Uniden America Corporation.
Les caractéristiques, spécications et disponibilités des accessoires optionnels
peuvent changer sans préavis.
F-2
AVIS DE SÉCURITÉ
L’antenne utilisée conjointement avec cette radio doit être installée
convenablement et faire l’objet d’un entretien adéquat; de plus, une
distance minimum de 34 cm (13,4 po) doit séparer celle-ci des personnes.
L’antenne ne doit pas être installée ni utilisée de concert avec toute autre
antenne ou tout autre transmetteur. Ne transmettez pas si des personnes
se trouvent à une distance inférieure à celle précisée par les spécifications
de l’antenne.
Veuillez noter qu’Uniden ne fournit pas et ne précise pas l’utilisation
d’un type d’antenne en particulier avec cet émetteur-récepteur. Bien
qu’il soit normal d’installer une antenne avec un gain de 0 dBi pour une
installation type, la restriction ci-dessus s’applique à toute antenne dotée
d’un gain maximum de 3 dBi.
Cet appareil est conforme la norme d’Industrie Canada exempt de licence
RSS (s). Son fonctionnement est soumis aux deux conditions suivantes :
(1) cet appareil ne peut pas provoquer d’interférences, et (2) cet appareil
doit accepter toute interférence, y compris les interférences qui peuvent
causer un mauvais fonctionnement de l’appareil.
Tous les changements apportés à cet appareil, s’ils ne sont pas
expressément approuvés par Uniden ou toute utilisation de celui-ci
d’une autre manière que celle décrite dans ce guide peut annuler votre
autorisation de le faire fonctionner
.
DÉBALLAGE
Déballez la radio CB Bearcat 980 SSB délicatement et vérifiez le contenu
avec la liste ci-dessous:
Radio CB Bearcat 980 SSB
Microphone
Trousse de xation
Cordon d’alimentation CA
Adaptateur pour microphone 6 broches à 4 broches
Guide d’utilisation
Réglements 95, section D de la FCC
F-3
Si un article est manquant ou est endommagé, veuillez contacter le
magasin où vous l’avez acheté.
DESCRIPTION
Votre radio CB Bearcat 980 SSB d’Uniden représente la meilleure qualité
de dispositifs de communication des services radio de la bande publique.
Il fonctionne sur n’importe quelle des 40 fréquences AM autorisées par la
Commission fédérale des communications (FCC).
Les services radio de la bande publique sont sous la juridiction de la Commussion
fédérale des communications (FCC). Tout ajustement ou modication qui altérerait
la performance originale de l’émetteur-récepteur homologué par la FCC, ou qui
changerait la méthode de détermination des fréquences est strictement prohibé.
Le remplacement ou la substitution des cristaux, transistors, circuits intégrés,
diodes régulatrices ou toute autre pièce de nature unique par des pièces autres que
celles recommandées par Uniden, peut enfreindre la réglementation technique
de l’article 95 des règlements de la FCC relativement à l’article 2 traitant des
exigences de l’homologation des types.
FONCTIONNEMENT D’URGENCE
1. Appuyez sur 9/19/NORM ou tournez le Sélecteur des canaux au
canal 9.
2. Appuyez sur le commutateur PTT du microphone et parlez
clairement.
3. S’il n’y a aucune réponse, sélectionnez un canal actif et demandez
à l’autre partie de diuser votre diusion d’urgence sur le canal 9.
Tous les canaux, à l’exception du canal 9, peuvent être utilisés pour la
communication normale. Le canal 9 est réservé par la FCC pour les communications
d’urgence relatives à la sécurité immédiate des individus ou la protection de la
propriété. Le canal 9 peut également être utilisé pour assister un automobiliste.
Ceci est un réglement de la FCC et s’applique à tous les opérateurs de radios
F-4
COMMANDES ET FONCTIONS
14
2 5 6
7151413
11
10
98 12
3
16
1. Commande de volume avec mise en/hors fonction Power On/
O, tournez le bouton dans le sens horaire an qu’il clic pour
mettre la radio en fonction. Continuez à tourner le bouton dans le
sens horaire an d’augmenter le volume. Tournez la Commande
de volume dans le sens antihoraire pour diminuer le niveau de
volume et jusqu’à ce que la radio se mette hors fonction.
2. Bouton de SQUELCH (silencieux) : Réduit le bruit de fond
lorsqu’aucun signal entrant n’est présent.
3. S/RF/CAL/SWR Meter (ratio/bruit) : Ache la puissance du signal
envoi/réception et la lecture des ondes stationnaires.
4. Ache le numéro du canal.
5. Touches de fonctionnement :
Talkback : Appuyez pour entendre ce que vous transmettez.
Appuyez sur Talkback pour activer la fonction (le voyant à DEL
= allumé). Lorsque la fonction Talkback est activée, maintenez
enfoncée PTT et régler le volume à l’aide du Sélecteur des
canaux. (Niveaux 00 - 15). Le voyant à DEL demeurera allumé
pendant 5 secondes après le réglage.
MIC Gain : Permet de régler la sensibilité du microphone. Ore
jusqu’à 100 % de modulation. Lorsque la fonction MIC Gain est
activée, maintenez enfoncée PTT et réglez le gain du microphone
en utilisation du Sélecteur des canaux. (Niveaux 00 - 04). Le
voyant à DEL demeurera allumé pendant 5 secondes après le
réglage.
Weather : Appuyez une fois pour permuter entre les canaux
CB et les canaux météo. Tournez le Sélecteur des canaux pour
F-5
déler à travers les 10 canaux météo. (Le voyant à DEL éteint =
canaux CB; voyant à DEL allumé = canaux météo). Maintenez
enfoncé pour mettre l’alerte météorologique en ou hors fonction.
ALERT apparaîtra.
6. Sélecteur des canaux/MENU/OK. Sélectionne les canaux de
réception et de transmission. Appuyez sur le bouton pour
sélectionner :
Permet la sélection des canaux
Sélectionnez les modes nuit et jour. Utilisez la touche MEM/SCAN
an de régler le mode jour ou nuit
Permet la sélection des options du menu
Permet de changer la direction du balayage (vers le haut ou le
bas)
Permet de contrôler le volume de la fonction Talkback
Permet de contrôler le gain RF
Permet de contrôler le volume de la fonction Mic Gain
Tous les canaux, à l’exception du canal 9, peuvent être utilisés pour la
communication normale. Le canal 9 est réservé par la FCC pour les communications
d’urgence relatives à la sécurité immédiate des individus ou la protection de la
propriété. Le canal 9 peut également être utilisé pour assister un automobiliste.
Ceci est un réglement de la FCC et s’applique à tous les opérateurs de radios CB.
7. Prise pour microphone : 6 pôles.
8. Les voyants s’allument à l’écran ACL lorsque la fonction
correspondante est active.
9. S/RF/CAL/SWR : Appuyez pour vérier la puissance du canal, la
puissance RF, et la lecture des ondes stationnaires.
10. CB/PA: Sélectionnez CB (Citizens Band) ou PA (Public Address).
N’utilise pas la fonction PA à moins qu’un haut-parleur externe ne soit branché.
11. MEM/SCAN : Le dernier canal sélectionné ou permet d’eectuer le
balayage des canaux (Balayage de tous les canaux et le balayage
de la mémoire à la page 11). Maintenez enfoncé pour débuter ou
arrêter le mode de balayage.
12. 9/19/NORM : Appuyez pour permuter entre le canaux d’urgence
9, le canal 19 et les canaux de bande publique.
13. Achage de la fréquence MHz : Permet d’acher la fréquence
F-6
MHz du canal sélectionné. Permet également d’acher les
options du menu.
14. ANL/NB : Ore un contrôle à trois voies de la fonction ANL
(réducteur automatique de bruit) — La fonction ANL activée, on
NB activée, ou ANL et NB en ou hors fonction. ANL reduit le bruit
extérieur et NB réduit les interférences provenant du système
d’ignition de votre véhicule. Maintene enfoncé pendant une
seconde an d’activer ou de désactiver la tonalité des touches.
15. AM/USB/LSB : Commutateur à trois voies permettant de
sélectionner le fonctionnement AM, USB ou LSB.
16. Clarier : 1,5 kHz. Permet de régler les fréquences sans changer la
fréquence du transmetteur (réglage fin et rapide).
17 18 19
20
21
22
17. Prise de l’antenne : Permet de brancher l’antenne.
18. PA SP : Permet de brancher un haut-parleur externe optionnel de
8 homs, 4 watts à utiliser lors de la diusion publique.
An d’empêcher la rétroaction, éloignez le microphone du haut-parleur lorsque
vous utilisez la diusion publique PA à des niveaux puissants.
19. EXT. SP : Permet de brancher un haut-parleur externe de 8 Ω, 4
watts pour eectuer le monitorage du récepteur.
Lorsque le haut-parleur externe est branché, le haut-parleur interne sera hors
fonction.
20. POWER +12 V CC : Permet de brancher l’alimentation CC à la radio
CB.
21. FUSIBLE 6A : Ore une protection du circuit du transmetteur. Le
fusible est remplaçable.
F-7
22. PTT: Bouton microphone “Push-to-Talk”.
INSTALLATION
INSTALLATION MOBILE
Déterminez l’endroit où vous planiez installer l’émetteur-récepteur et le
microphone avant de débuter l’installation.
1. Sélectionnez l’endroit le plus pratique pour le fonctionnement
de la radio, tout en vous assurant qu’elle n’interfèrera pas avec le
chaueur ou le passager.
2. Installez le support de xation à l’aide des vis autotaraudeuse
incluses.
3. Branchez les ls (voir ci-dessous).
4. Fixez le support du microphone au côté de la radio ou au tableau
de bord de l’automobile.
5. Fixez la radio au support.
Antenne mobile
Comme la puissance maximum de sortie de l’émetteur-récepteur est
déterminée par la FCC, la qualité de votre antenne est très importante.
Afin d’obtenir la meilleure distance de transmission, Uniden recommande
fortement d’installer une antenne de qualité. Si vous avez acheté
un émetteur-récepteur de qualité supérieure, ne diminuez pas la
performance en installant une antenne de qualité inférieure.
Seul un système d’antenne bien jumelé procurera un transfert de
puissance maximum depuis la ligne de transmission de 50 ohms jusqu’à
l’élément rayonnant. Votre marchand Uniden est qualifié pour vous aider
à choisir la meilleure antenne pour vos besoins. Une antenne fouet peut
être utilisée pour les installations automobiles.
Une antenne fouet courte “chargée” peut être plus facile à installer dans
une automobile, mais son efficacité est moindre qu’une antenne fouet
quart d’onde pleine grandeur.
Branchement des cordons d’alimentation
Uniden recommande de brancher le câble d’alimentation à la borne
du commutateur d’allumage auxiliaire. De cette façon, l’émetteur-
F-8
récepteur est mis hors tension automatiquement lorsque vous arrêtez le
commutateur d’allumage.
Comme solution de rechange, vous pouvez raccorder le cordon
d’alimentation à une borne disponible sur la boîte à fusibles ou à un
point du câblage. Toutefois, vous devez faire attention de ne pas causer
de court-circuit. Dans le doute, communiquez avec votre concessionnaire
automobile pour plus de renseignements à ce sujet.
Information relative à la mise à la masse
Cet émetteur-récepteur peut être installé dans n’importe quel véhicule doté d’un
système de mise à la masse de 12 volts CC négatif ou positif.
Système de mise à la masse négatif
Avec un système de mise à la masse négatif, la
borne négative (-) est normalement branchée
au bloc-moteur du véhicule.
Branchez le cordon d’alimentation CC rouge
de l’émetteur-récepteur à la borne positive (+)
ou autre point prative. Ensuite, branchez le cordon d’alimentation noir au
châssis du véhicule ou la borne négative (-) de la batterie.
INSTALLATION DE L’ADAPTATEUR 6 BROCHES À 4 BROCHES
Le Bearcat 980 SSB est préconfiguré avec la nouvelle technologie sans fil
à 6 broches d’Uniden, disponible en 2012. Votre Bearcat 980 SSB est doté
d’un adaptateur afin de brancher le microphone de 6 broches de la radio
à un microphone standard de 4 broches.
1. Insérez l’extrémité à 6 broches de l’adaptateur dans la prise à 6
broches du Bearcat 980 SSB.
2. Branchez un connecteur à 4 broches d’un microphone au côté à 4
broches de l’adaptateur.
INSTALLATION MARITIME
Consultez votre marchand pour plus de détails en rapport avec
l’installation maritime. Il est important d’effectuer la mise à la terre
OU
ROUGE NOIR
ROUGE
NOIR
Au
chassis
F-9
adéquate du système et d’empêcher l’électrolyse entre les raccords de la
coque et l’eau.
UTILISER VOTRE RADIO CB BEARCA
T 980 SSB
MODE CB
Assurez-vous que la source d’alimentation, l’antenne et le microphone sont
branchés correctement avant de continuer.
RÉGLAGES DE BASE
1. Mettez l’appareil en fonction. Réglez le volume
à un niveau confortable.
2. Sélectionnez un canal.
3. Réglez les limites des interférences, tel que désiré (ANL/NB).
4. Ajuster le fonction de suppression du bruit de fond.
• Tournez le bouton SQUELCH dans le sens horaire, de manière à ce
qu’uniquement les signaux puissants soient transmis.
• Tournez le bouton SQUELCH complètement dans le sens
antihoraire jusqu’à ce vous entendiez un siement. Tout passe -
les interférences, les signaux faibles et les signaux puissants.
• Tournez le bouton SQUELCH dans le sens horaire jusqu’à ce que
le siement cesse. Uniquement les signaux clairs passeront.
Réglez le bouton SQUELCH uniquement lorsque la radio ne reçoit pas de signaux
puissants.
5. Tournez le bouton RF Gain pour régler la sensibilité RF.
6. Appuyez sur MIC Gain puis appuyez sur PTT pour activer la
commande principale et régler la sensibilité du microphone
jusqu’à 100 % de la modulation entre 0-15.
7. Réglez la couleur du rétroéclairage (voir la page 13).
8. Réglez le niveau de contraste de l’écran ACL (voir la page 14).
9. Réglez la luminosité (voir la page 14).
BALAYAGE DE TOUS LES CANAUX
Lorsque la fonction de balage de tous les canaux est activée, ra radio
effectuera le balayage de tous les canaux, jusqu’à ce qu’un signal soit
F-10
entendu. Elle se déplacera au canal suivant si aucun signal n’est reçu
après 3 secondes.
1. Appuyez deux fois sur MEM/SCAN si vous êtes en mode CB (une
fois sur vous êtes en mode MEM). SCAN apparaîtra à l’achage.
2. La radio commence le balayage vers le haut à travers les canaux.
• Pour sauter le canal sur lequel la radio s’est arrêtée, tournez le
Sélecteur des canaux dans le sens horaire pour vous déplacer au
canal suivant ou dans le sens antihoraire pour vous déplacer au
canal précédent.
• Pour changer le mode de balayage, appuyez sur MEM/SCAN
lorsqu’en mode de balayage de tous les canaux (voir la page 9).
3. Pour quitter le mode de balayage de tous les canaux, appuyez sur
PTT, 9/19/NORM, WEATHER, ou CB/PA.
MODE MÉTÉOROLOGIQUE (WX MODE)
La radio comprend un émetteur-récepteur de la bande publique, une
radio météo et un système d’alerte météorlogique. La radio météo
diffuse les conditions météorologiques en continu. Le système d’alerte
météorologique émet un signal de 7 secondes en cas de conditions
météorologiques sévères.
1. Appuyez sur WEATHER. Votre radio est maintenant en mode
météorologique.
2. Sélectionnez can des sept canaux météorologique à l’aide du
Sélecteur des canaux.
Vous ne pouvez changer les réglages ANL ou NB en mode WX. La radio émettra une
tonalité d’alerte.
Réglage du mode de balayage des canaux météorologiques
Le mode de balayage des canaux météorologiques permet à la radio
de se déplacer au prochain canal météorologique si aucun signal n’est
détecté après 3 secondes. Vous pouvez activer
ON
ou désactiver
OFF
le
mode de balayage météorologique.
1. Appuyez sur MENU/OK pour activer les menus. COLOR apparaîtra.
2. Tournez le Sélecteur des canaux pour déler à travers les options
jusqu’à ce que WXSCAN apparaisse.
F-11
3. Appuyez sur MENU/OK. ON apparaîtra.
4. Appuyez sur MENU/OK pour activer ou désactiver le balayage
des canaux météorologiques, jusqu’à ce que ON apparaisse
et appuyez sur MENU/OK pour conrmer le réglage. WXSCAN
appraîtra à nouveau.
Si le balayage des canaux météorologiques est activé ON lorsque la radio mise hors
fonction, cette fonction demeurera activée ON.
Si vous laissez la radio à ces réglages (mode WX, WX Scan), vous
n’entendrez que les diffusions météorologiques et les signaux d’alertes
météorologiques. Pour utiliser votre radio CB normalement pendant la
surveillance météorologique, appuyez de nouveau sur WEATHER.
Réglage du mode d’alerte météorologique
Le mode d’alerte météorologique ne fonctionne qu’en mode CD; il ne
fonctionne pas en mode météorologique. En mode CB, la radio émettre
une tonalité d’alerte lorsqu’elle détectera une tonalité de 1,024 Hz sur un
canal météorologique.
Maintenez la touche WEATHER enfoncée pour activer la fonction
d’alertes météorologiques.
WX ALERT
s’allumera.
MODE DE LA MÉMOIRE
Vous pouvez sélectionner les canaux à entrer en mémoire afin d’effectuer
le balayage de ces canaux seulement.
Programmer des canaux en mémoire
1. En mode CB, syntonisez un canal.
2. Maintenez MEM/SCAN enfoncé, jusqu’à ce que SAVE apparaisse
(environ 2 secondes).
3. Relâchez la touche MEM/SCAN.
4. La radio demeurera sur le canal sauvegardé.
Eectuer un balayage des canaux en mémoire
1. En mode de balayage de tous les canaux, appuyez sur MEM/
SCAN jusqu’à ce que MEM et SCAN apparaisse; la radio eectuera
le balayage des canax en mémoire seulement.
F-12
2. Appuyez de nouveau sur MEM/SCAN pour activer le mode
MEMORY ou le dernier canal balayé.
Écouter un canal en mémoire
1. Appuyez sur MEM/SCAN jusqu’à ce que MEM apparaisse.
2. Tournez le Sélecteur des canaux et vous entendrez uniquement
les canaux en mémoire.
Eacer les canaux en mémoire
1. En mode MEMORY, sélectionnez un canal.
2. Maintenez la touche MEM/SCAN enfoncée, jusqu’à ce que CLEAR
apparaisse.
3. Relâchez la touche MEM/SCAN. Le prochain canal en mémoire
sera entendu.
MENUS
Accédez aux menus en appuyant sur MENU/OK. Le premier menu, le
menu DAY & NIGHT (nuit et jour) apparaîtra. Tournez le
Sélecteur des
canaux pour cahnger le menu JOUR et NUIT
:
Appuyez sur MENU/OK pour :
DAY/NIGHT - permet de régler l’intensité de l’achage
COLOR - Couleur du rétroéclairage
CONT - Contraste ACL
BRIGHT - Luminosité
WXSCAN - Mode de balayage des canaux
DIAG - Diagnostic
– Vérication de la pile
– Antenne mal adaptée
– Vérication de l’alimentation RF
Exit (quitter)
Sélectionner le mode d’achage (Day/Night)
1. Appuyez sur MENU/OK pour accéder au menu Day (jour) ou
Night (nuit).
2. Sélectionnez le mode Day (jour) ou Night (nuit).
F-13
3. Appuyez sur MENU/OK pour activer votre sélection.
Sélectionner une couleur du rétroéclairage
1. Appuyez sur MENU/OK pour sélectionner Day (jour) ou Night
(nuit) et appuyez de nouveau sur MENU/OK pour activer votre
sélection.
2. Tournez le Sélecteur des canaux jusqu’à ce que COLOR apparaisse.
3. Appuyez sur MENU/OK. Tournez le Sélecteur des canaux jusqu’à
ce que DAY apparaisse.
4. Appuyez sur MENU/OK. DAY clignotera.
5. Tournez le Sélecteur des canaux pour déler à travers les options
de rétroéclairage disponibles ou la mise hors fonction (aucune).
Le chire correspondant aux couleurs, sont achées comme suit :
No option : Couleur No option : Couleur
0 Aucune (O) 4 Rouge
1 Bleu 5 Magenta
2Vert 6 Jaune
3Cyan 7 Blanc
6. Appuyez sur MENU/OK pour sélectionner cette couleur. COLOR
apparaîtra.
7. Répétez cette procédure pour le rétroéclairage de la NUIT.
F-14
Réglage du contraste ACL
1. Appuyez sur MENU/OK pour activer les menus. Tournez le
Sélecteur des canaux jusqu’à ce que CONT apparaisse.
2. Appuyez sur MENU/OK. Tournez Sélecteur des canaux jusqu’à ce
que DAY apparaisse.
3. Appuyez sur MENU/OK. DAY clignotera.
4. Tournez le Sélecteur des canaux pour déler à travers les options
du contraste. (Le plus faible = 00; le plus puissant = 15)
5. Appuyez sur MENU/OK pour sélectionner le niveau désiré. CONT
apparaîtra à nouveau.
6. Répétez ces étapes pour régler le niveau de contraste de la NUIT.
Réglage de la luminosité
1. Appuyez sur MENU/OK pour activer les menus. Tournez le
Sélecteur des canaux jusqu’à ce que BRIGHT apparaisse.
2. Appuyez sur MENU/OK. DAY appraîtra.
3. Appuyez sur MENU/OK. DAY clignotera.
4. Tournez le Sélecteur des canaux pour déer à travers les options
de luminosité. (Le plus faible = 00; le plus puissant = 15)
5. Appuyez sur MENU/OK pour sélectionner le niveau de luminosité
désiré. BRIGHT apparaîtra à nouveau.
6. Répétez ces étapes pour régler le niveau de luminosité de la NUIT.
Menus de diagnostique
1. Appuyez sur MENU/OK pour activer les menus.
2. Tournez le Sélecteur des canaux jusqu’à ce que DIAG apparaisse.
3. Appuyez sur MENU/OK pour accéder au niveau DIAG.
Au menu DIAG, vous pouvez vérifier le niveau des piles, les niveaux de
puissance RF et si l’antenne est mal adaptée.
Vérication des piles
Vérifiez le niveau d’alimentation CC si vous croyez que votre radio ne
fonctionne pas correctement.
F-15
1. Lorsque DIAG apparaît, appuyez sur MENU/OK; VOLT apparaîtra.
2. Appuyez sur MENU/OK; le niveau de tension des piles apparaîtra
pendant 2 secondes et le niveau des piles apparaîtra comme suit :
– PASS - La tension est bonne.
– FAILLO - La tension est trop faible.
– FAILHI - La tension est trop faible.
3. Appuyez sur MENU/OK pour retourner au niveau DIAG.
Vérication de l’antenne
Une indication d’antenne mal adaptée signifie que la qualité pourraît être
affetéce.
1. Lorsque DIAG apparaît, appuyez sur MENU/OK; VOLT apparaîtra.
2. Tournez le Sélecteur des canaux jusqu’à ce que ANT apparaisse.
3. Appuyez sur MENU/OK. GO PTT appraîtra.
4. Maintenez PTT enfoncé. Les options d’antenne mal adpatée
suivantes, PASS ou FAIL, apparaîtront.
5. Relâchez la touche PTT et appuyez sur MENU/OK pour retourner
au niveau DIAG.
Vérication du niveau d’alimentation RF
Les alertes RF indiquent que le niveau de transmission n’est pas
acceptable.
1. Lorsque DIAG apparaît, appuyez sur MENU/OK; VOLT apparaîtra.
2. Tournez le Sélecteur des canaux jusqu’à ce que RF OUT apparaîtra.
3. Appuyez sur MENU/OK. GO PTT apparaîtra.
4. Maintenez enfoncé PTT. Le niveau RF, PASS ou FAIL, apparaîtra. (Si
FAIL apparaît, consultez la section Dépannage de la page 17.)
5. Relâchez PTT: GO PTT apparaîtra.
6. Appuyez sur MENU/OK pour retourner au niveau DIAG.
Menu quitter
Pour quitter les menus à partir du premier niveaux de menus (COULEUR,
CONT, BRIGHT, WXSCAN et DIAG). À ce niveau, tournez le
Sélecteur des
canaux jusqu’à ce que EXIT apparaisse. Appuyez sur MENU/OK. La
radio retournera au dernier mode de fonctionnement.
F-16
AUTRES CARACTÉRISTIQUES
Compteur S/RF/CAL/SWR Meter
Vous pouvez vérifier la force du signal entrant et sortant pendant
l’utilisation de la radio Bearcat 980 SSB. L’écran ACL à 12 colonnes
(consultez l’article 3 de la page 4) affichera ces données. Maintenez le
bouton PTT du microphone enfoncé pour afficher le niveau de puissance
de sortie. Relâchez le bouton PTT pour connaître le niveau de puissance
du signal entrant.
Calibration des ondes stationnaires SWR
Vérifiez la calibration des ondes stationnaires SWR afin de vous assurer
d’utiliser le niveau de puissance adhéquat.
1. Appuyez sur S/RF/CAL/SWR jusqu’à ce que CAL.
2. Appuyez et maintenez enfoncée la touche PTT, et tournez le
Sélecteur des canaux jusqu’à ce que la barre se trouve au point
CAL.
3. Appuyez sur S/RF/CAL/SWR jusqu’à ce que l’écran ACL ache
SWR.
4. Appuyez sur la touche PTT et prenez en note la lecture SWR. Si la
lecture est >1.5, vériez les instructions relatives à l’antenne an
de régler la longueur de l’antenne. Ensuite, répétez cette étape.
ENTRETIEN PRÉVENTIF
Tous les six mois :
1. Vériez le ratio d’ondes stationnaires (SWR).
2. Assurez-vous que toutes les connexions électriques sont serrées.
3. Inspectez le câble coaxial de l’antenne pour l’usure ou les bris
dans la gaine.
4. Assurez-vous que toutes les vis et la quincaillerie de xation sont
serrées.
F-17
ENTRETIEN
La radio Bearcat 980 SSB est conçue pour vous offrir des années
d’utilisation sans problème. Aucune pièce ne pouvant être réparée par
l’utilisateur ne se trouve à l’intérieur. À l’exception du fusible et du cordon
d’alimentation CA, aucun entretien n’est nécessaire.
Pour remplacer un fusible :
1. Appuyez sur les extrémités du capuchon. Dévissez pour l’ouvrir.
Séparez délicatement les deux parties.
2. Retirez le fusible et inspectez-le. S’il est brûlé, remplacez-le avec
un fusible de 6 ampères de même type.
Utilisez un fusible spécié pour votre radio Bearcat 980 SSB. Sinon, la garantie sera
annulée.
DÉPANNAGE
Si le système ne fonctionne pas correctement, veuillez procéder aux
suggestions ci-dessous :
Problème Suggestion
L’unité ne se met pas en fonction • Vériez la connexion du cordon
d’alimentation.
• Vériez le fusible.
• Vériez le système électrique du véhicule.
Aucune réception • Vériez la connexion du microphone.
• Réglez CB/PA à CB.
• Véez le VOLUME et la fonction SQUELCH.
• Vériez l’antenne.
• Vériez le raccord de l’antenne.
• Réglez la fonction RF Gain.
Réception faible • Véez le VOLUME et la fonction SQUELCH.
• Assurez-vous que le signal SWR est normal.
• Réglez la fonction RF Gain.
Aucune transmission • Réglez le commutateur CB/PA à CB.
• Vériez la connexion du microphone.
• Réglez la fonction MIC Gain.
Transmission faible • Réglez la fonction MIC Gain.
F-18
Problème Suggestion
L’utilisation de la touche MEM/
SCAN ne permet pas d’accéder
aux canaux en mémoire
• Vériez que des canaux sont sauvegardés
en mémoire.
L’unité ne fonctionne pas aussi
bien qu’au paravant.
• Mettez l’appareil hors fonction et en
fonction. Les canaux seront réinitialisés.
La vérication de la puissance des
piles ache FAILLO ou FAILHI.
• Assurez-vous que les ls soient bien
branchés.
• Assurez-vous que le bloc-piles se recharge;
celui-ci doit être pleinement chargé. Une
charge faible pourrait acher un problème.
• Vériez votre alternateur.
La vérication de l’antenne
ache FAIL.
• Assurez-vous que l’antenne est
correctement mise à la terre.
• Vériez si l’antenne est endommagée.
• Faites vérier la puissance du signal SWR au
centre de service pour radio CB. Un signal
SWR élevé pourrait endommager la radio.
Le diagnostic que la puissance RF
ache FAIL.
• Assurez-vous que la mise à la terre de
l’antenne est eectuée correctement.
• Vériez si l’antenne est endommagée.
• Vériez si la connexion de l’antenne
à l’arrière de la radio est eectuée
correctement.
Si vous n’êtes pas satisfait des résultats après avoir procédé aux
vérifications suivantes, communiquez avec le Département du soutien à
la clientèle d’Uniden au 1-800-297-1023, 8:00 à 17:00, heure centrale, du
lundi au vendredi.
ENTRETIEN DE L’ÉMETTEUR-RÉCEPTEUR
L’information technique, les diagrammes et les tableaux sont offerts sur
demande. Il est de la responsabilité de l’utilisateur de s’assurer que la
radio fonctionne selon les normes établies par les réglements des bandes
publiques de la FCC. Nous vous recommandons fortement de consulter
un technicien radio/téléphone qualifié pour l’entretien de cette radio CB.
Lorsque vous commandez des pièces, assurez-vous de spécier le numéro de
modèle et le numéro de série de l’appareil.
F-19
SPÉCIFICATIONS
GÉNÉRAL
Canaux : 40 AM/USB/LSB
Gamme de fréquences : CB : 26.965 - 27.405 MHz
WX : 162.400 - 162.550 MHz
Émissions Émissions AM/USB/LSB
Contrôle de fréquences : Système à boucle d’avertissement en phase
“PLL”
Impédance de l’antenne : 50 ohms
Tension à l’entrée : 13,8 V CC
Courant absorbé
TX : Modulation AM 2,2 A (max.)
SSB puissance de sortie maximale 4 A
(max.)
RX : À aucun signal : 650 mA
Température de fonctionnement : -22° F à 140° F (-30° C à 60° C)
Accessoires : Cordon d’alimentation CC
Microphone
Support pour microphone
Support de xation
Dimensions (L x P x H) : 7,25 po x 7,25 po x 2,25 po (sans les
boutons et les prises)
(184,15 mm x 190,5 mm x 57,15 mm)
Poids : 2,2 lb
TRANSMETTEUR
Puissance à la sortie : AM : 4 watts; USB/LSB 12 watts PEP SSB
Niveaux de ronement et bruits : Meilleur que 40 dB
Tolérance de fréquence : ± 0,002%
Pourcentage de modulation
(crête) :
100 %
Rejet des fréquences parasites : -70 dB
Impédance à la sortie : 50 ohms, non balancés
Bande latérale indésirable : - 55 dB
RÉCEPTEUR
Sensibilité à10 dB R+S/B: AM : 0,5 µV; USB/LSB : 0,250 µV
F-20
Sortie audio sensibilité à 500 mW :
0,5 µV
Seuil de blocage réception : 0,5 µV
Impédance de l’antenne : 50 ohms
Suppression serrée : 1000 µV
Compteur S-9: 100 µV
Puissance de sortie audio (max.) : 3 watts
Sortie audio (10 % dist.) : 2,5 watts
Portée du claricateur : 1,0 kHz
Sélectivité dans un canal adjacent : 60 dB
Réjection d’image : 80 dB
Impédance du haut-parleur interne: 16 ohms
Impédance du haut-parleur
externe:
8 ohms
DIFFUSION PUBLIQUE
Puissance de sortie à 10 % de
distorsion :
2,5 watts
Les spéciations indiquées peuvent changer sans préavis
.
GARANTIE PROLONGÉE DE DEUX ANS
Important : Tout service sous garantie requière une preuve de l’achat original.
LE RÉPONDANT DE LA GARANTIE : LA CORPORATION UNIDEN AMERICA (ci-après
‘UNIDEN”).
ÉLÉMENTS DE LA GARANTIE : Pendant une période de deux (2) ans, Uniden
garantit à l’acheteur original que cet appareil d’Uniden sera libre de tout défaut de
pièces et de main-d’oeuvre, selon les restrictions et exclusions décrites ci-dessous.
DURÉE DE LA GARANTIE : Cette garantie, qui ne s’applique qu’à l’acheteur
original, se terminera et ne sera donc plus en eet 24 mois après la date de l’achat
original dans un magasin au détail. Cette garantie sera nulle si l’appareil est (A)
endommagé ou n’a pas été maintenu en bon état suite à un entretien raisonnable
ou nécessaire, (B) modié, altéré ou utilisé en tant que composante d’un ensemble
de conversion, d’assemblages secondaires ou toute autre conguration qui n’est
pas vendue par Uniden, (C) mal installé, (D) réparé ou entretenu par toute autre
entité qu’un centre de service autorisé par Uniden pour n’importe quel problème
ou défaillance couvert par cette garantie, (E) utilisé conjointement avec des
équipements, pièces ou en tant que composante d’un système qui ne soit pas
fabriqué par Uniden, ou (F) installé ou programmé par d’autres personnes que
celles mentionnées dans le guide d’utilisation de cet appareil.
F-21
ÉNONCÉ DES RECOURS : Au cas où cet appareil ne serait pas conforme à la
garantie, et ce, en tout temps pendant la période de cette garantie, le répondant
s’engage à réparer le défaut et à vous retourner l’appareil sans frais de pièces ni de
main-d’oeuvre, ni d’autres frais (à l’exception des frais de port et de manutention)
encourus par le répondant ou l’un de ses représentants relativement à l’exécution
de cette garantie. Le répondant pourra, à sa seule discrétion, remplacer l’appareil
par un appareil neuf ou remis à neuf. LA GARANTIE LIMITÉE DÉCRITE CI-HAUT
CONSTITUE LA SEULE ET ENTIÈRE GARANTIE SE RAPPORTANT À L’APPAREIL ET
REMPLACE ET EXCLUT TOUTE AUTRE GARANTIE DE QUELQUE NATURE QUE CE
SOIT, QU’ELLE SOIT FORMELLE, TACITE OU SURVENANT SUITE À L’IMPLANTATION
D’UNE LOI, INCLUANT, MAIS SANS S’Y LIMITER, TOUTES LES GARANTIES TACITES
EN QUALITÉ LOYALE ET MARCHANDE OU LES APTITUDES À UN BUT PARTICULIER.
CETTE GARANTIE NE COUVRE PAS NI NE PRÉVOIT PAS DE PROVISION POUR LE
REMBOURSEMENT NI LE PAIEMENT DES DOMMAGES-INTÉRÊTS DIRECTS OU
INDIRECTS. Certaines provinces ou certains États ne permettent pas d’exclusions ni
de restrictions pour les dommages-intérêts directs ou indirects et les restrictions ou
exclusions décrites ci-dessus peuvent ne pas s’appliquer à vous.
RECOURS LÉGAUX : Cette garantie vous donne des droits légaux spéciques et
vous pouvez avoir d’autres droits variant de province en province. Cette garantie
devient nulle à l’extérieur des États-Unis et du Canada.
MARCHE À SUIVRE POUR HONORER LA GARANTIE : Si, après avoir suivi les
directives du guide d’utilisation, vous êtes persuadé(e) que votre appareil est
défectueux, emballez-le soigneusement (dans son emballage original, si possible).
Joignez-y votre preuve d’achat et une note décrivant le problème. Expédiez
l’appareil, port payé, par l’entremise d’un service postal certié et assuré ou d’un
courrier qui vous permettra de retrouver ultérieurement l’envoi, au répondant de la
garantie, à l’adresse suivante :
Uniden America Service
Uniden America Service
743 Henrietta Creek Rd.
Roanoke, TX 76262
800-297-1023, 8:00 à 17:00, heure centrale du lundi au vendredi
F-22
DÉFINITIONS DES CODES RADIO
La liste suivante comporte les codes “10” les plus fréquemment
utilisés par les opérateurs de radio CB an de communiquer plus
rapidement et de manière plus ecace
.
Code Signication Code Signication
10-3 Arrêter de transmettre 10-36 L’heure exacte
10-4 Oui, message reçu 10-37 Remorqueuse demandée à...
10-5 Me faire un relais 10-38 Ambulance demandée à...
10-6 Occupé, SVP attendre 10-39 Votre message est fait
10-7 Je quitte les ondes 10-41 Nouveau canal. Syntonisez le
canal...
10-8 En opération 10-42 Accident de la circulation à...
10-9 Répétez votre message 10-43 Circulation immobilisée à...
10-10
Terminé... Je reste à l’écoute
10-44 J’ai un message pour vous...
10-11 Vous parles trop vite 10-45 Toutes les unités à l’écoute, prière
de vous annoncer.
10-12 Avons visiteurs présents 10-50 Laissez-moi transmettre
10-13 Conditions routes/
température 10-60 Donnez le numéro du message
suivant.
10-16 Prenez livraison à... 10-62 Réception impossible. Faire un
appel téléphonique
10-17 Aaire urgente 10-63 Réseau dirigé vers...
10-18 Quelque chose pour moi? 10-64 Réseau libre
10-19 Rien pour vous... Revenez à
la base ou à la station 10-65 Attends message suivant (ou
mission)
10-20 Je suis à... 10-67 Toutes les unités se conforment.
10-21
Appel téléphonique ou autre
(mais non radio)
10-70 Incendie à...
10-22 Venez en personne à... 10-71 Vos émissions à la suite
10-23 Restez à l’écoute 10-77 Contact négatif
10-24 Dernière mission terminée 10-81 Réserver une chambre d’hôtel à...
10-25 Pouvez-vous communiquer
avec... 10-82 Réserver une chambre pour...
F-23
Code Signication Code Signication
10-26 Annulez le dernier message 10-84 Mon numéro de téléphone est...
10-27 Je passe au canal 10-85 Mon adresse est...
10-28 Donnez l’indicatif d’appel 10-91 Parlez plus près du microphone
10-29 Période d’émission
terminée 10-93 Vériez ma fréquence sur ce
canal
10-30
N’est pas conforme aux
réglements de la FCC
(Industrie Canada)
10-94 Donnez-moi un long compte
10-32 Rapport signal/modulation 10-99
Mission achevée. Toutes les unités
en bon état
10-33 URGENCE À CETTE STATION 10-200 Police demandée à...
F-24

Navigation menu
