Visonic RFDQOL Power-G Modem Transceiver User Manual 1
Visonic Ltd. Power-G Modem Transceiver 1
Visonic >
Users Manual
D-306734 1
POWER-G MODEM TRANSCEIVER MODULE
WIRELESS TRANSCEIVER MODULE
Installation
Instructions
1. INTRODUCTION
The Power-G Modem is a wireless transceiver designed for providing
simple access to the wireless devices.
Its main application is an RF interface in a security system that
communicates PG messages.
The transceiver features UART and USB ports that can be applied to
the host of Control panel.
Mechanical support and electrical connections are obtained by
mounting the modem on 8-pins connector and fastening it with the
screw.
2. SPECIFICATIONS
Frequency band: 912-919 MHz
Bandwidth: 118 kHz
Data rate: 50 Kb/s
Communication interface: UART or USB
Antenna input: Coaxial connector U. FL-R-SMT-1(60) – Herose
Supply voltage: 3.3V +/-5%
Transmit current consumption: -150mA
Operating temperature: -10 +55 deg. C
Dimensions: 61x25x7mm
3. COMPLIANCE WITH STANDARDS
USA: FCC 47CFR Part 15
Canada: IC RSS-247
Note: When this module is placed in other devices, the exterior device
label should include the following:
“Contains FCC ID: W3PRFDQOL”.
This device complies with Part 15 of the FCC Rules and RSS-247 of
ISED. Operation is subject to the following two conditions: (1) This device
may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired
operation.
Le présent appareil est conforme aux CNR d'ISED applicables aux
appareils radio exempts de licence. L'exploitation est autorisée aux
deux conditions suivantes : (1) l'appareil ne doit pas produire de
brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est susceptible d'en
compromettre le fonctionnement.
To comply with FCC and IC RF exposure compliance requirements, the
device should be located at a distance of at least 20 cm from all persons
during normal operation. The antennas used for this product must not be
co-located or operated in conjunction with any other antenna or
transmitter.
Le dispositif doit être placé à une distance d'au moins 20 cm à partir
de toutes les personnes au cours de son fonctionnement normal. Les
antennes utilisées pour ce produit ne doivent pas être situés ou
exploités conjointement avec une autre antenne ou transmetteur.
NOTE: This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on,
the user is encouraged to try to correct the interference by one or more of
the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
Cet équipement a été testé et jugé conforme aux limites s’appliquant à
un appareil numérique de classe B, conformément à la Partie 15 des
réglementations de la FCC. Ces limites ont été élaborées pour offrir une
protection raisonnable contre les interferences nuisibles dans une
installation
résidentille.
Cet équipement génère, utilize et peut émettre de l’énergie de fréquence
radio et, s’il n’est pas installé et utilize conformément aux instructions du
fabricant, peut provoquer des interférences dangereuses pour les
communications radio. Toutefois, rien ne garantit l’absence
d’interférences dans une installation particuliére. Si cet équipement
provoque des interférences nuisibles au niveau de la réception radio ou
television, ce qui peut étre determine par la mise hors, puis sous tension
de l’équipment, vous étes invite à essayer de corriger les interferences
en pregnant les mesures suivantes:
• Réorientez ou déplaces l’antenne réceptrice.
• Augmentez la distance qui sépare l’équipement et le récepteur.
• Branchez l’équipement à une prise d’un circuit different de celui auquel
est branché le récepteur.
• Consultez le revendeur ou un technician radio/television expérimenté
pour obtenir de l’aide

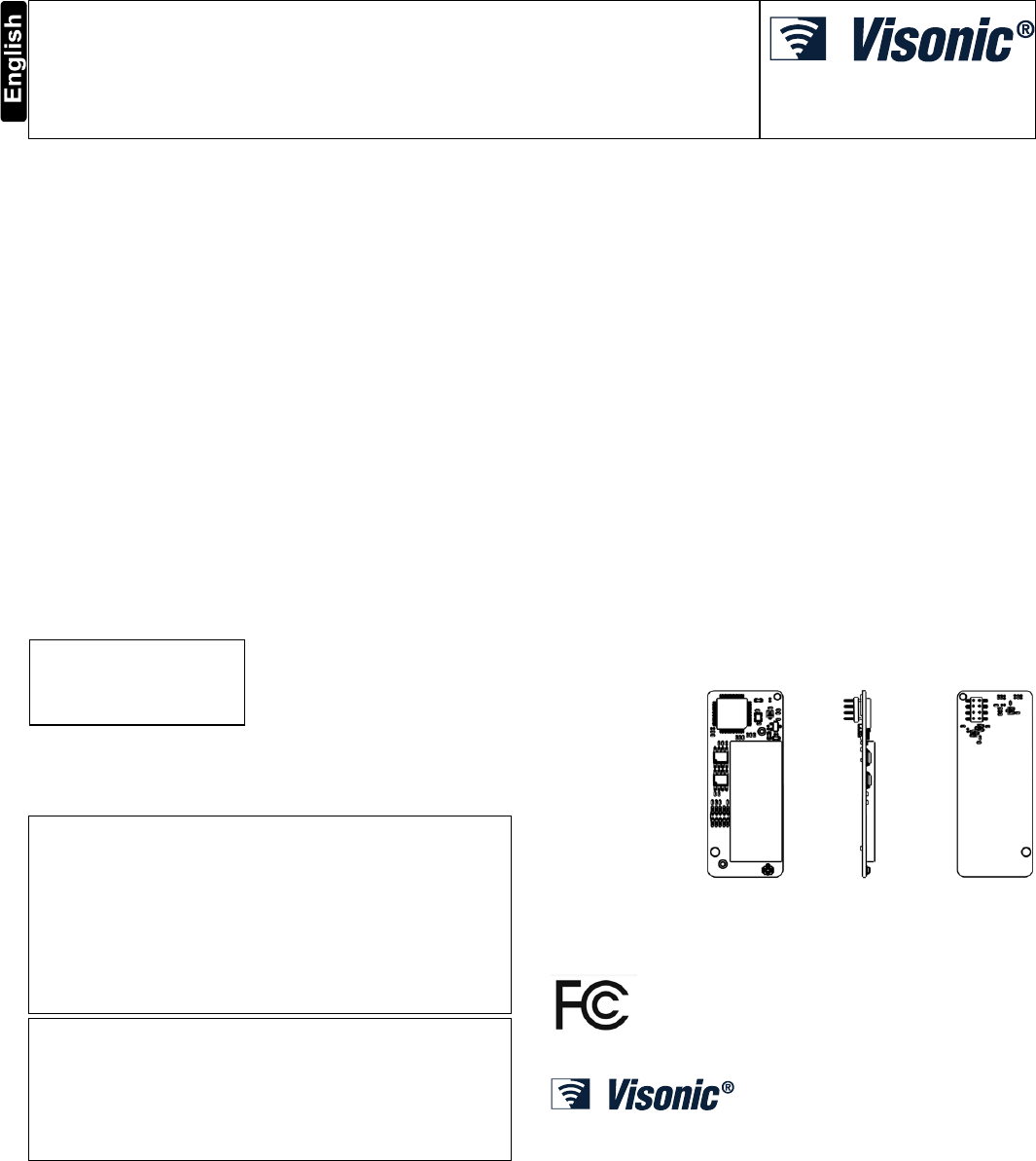

4. INSTALLATION
Figure 1
INTERNET: www.visonic.com
®VISONIC LTD. 2016 Power-G Modem Transceiver Module D-306734 (Rev 0. 01/17)
Visonic Ltd.
P/M/N: Power-G Modem
FCC ID: WP3RFDQOL
IC: 1467C-RFDQOL
