2004

V70, V70 R & XC70

VOLVO

WEB EDITION

V70w346-IB-6725(6398)-Omslag-TRYCK.p65 9/8/2003, 12:31 PM2

Innehåll

Ett omfattande alfabetiskt register finns sist i boken.

Sida

Säkerhet 7

Instrument, strömställare, reglage 25

Klimatstyrning 45

Interiör 57

Lås och larm 77

Start, körning, växling 87

Hjul och däck 107

Säkringar, glödlampsbyte 113

Skötsel, service 125

Specifikationer 141

Audio 149

Telefon 167

De specifikationer, konstruktionsuppgifter och illustrationer som

finns i instruktionsboken är inte bindande. Vi förbehåller oss rätten att

göra ändringar utan föregående meddelande.

I instruktionsboken beskrivs förutom standardutrustning även

utrustning som är extra eller tillval. Utrustning kan dessutom vara

alternativ, t ex manuell- eller automatväxellåda. I vissa länder finns

också lagkrav som påverkar bilens utrustningsnivå. Allt detta gör att

du ibland måste bläddra förbi avsnitt i boken som beskriver utrust-

ning som inte finns på din bil.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM1

8504544m

ADVANCED

COMFORT

SPORT

Instrumentpanel – vänsterstyrd

Automatisk klimatanläggning ECC .................. 48

Manuell klimatanläggning AC .......................... 52

Eluppvärmning - stolar ...................................... 39

Eluppvärmning - bakruta, sidospeglar .............. 39

Hel/Halvljus ............................ 35

Positionsljus/parkeringsljus .... 35

Dimljus .................................... 35

Instrumentbelysning ............... 35

Ljushöjdsreglering .................. 35

Varningsblinkers ........ 39

Radio ..... 149

Rattinställning ...................... 36

Krockkudde .......................... 9

Konstantfarthållare .............. 34

Knappsats för radio .............. 155

Vindrutespolare/torkare ....... 38

Körriktningsvisarspak .......... 37

Färddator .............................. 33

Display ................................... 30

Varvtalsmätare ....................... 26

Automatisk växellåda ............26

Klocka .................................... 26

Yttertemperaturmätare ........... 26

Bränslemätare ........................ 26

Temperaturmätare .................. 26

Hastighetsmätare .................... 26

Vägmätare .............................. 26

Trippmätare ............................ 26

Varningssymboler .................. 27

Aktivt chassi FOUR-C....32, 96

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM2

8504545m

ADVANCED

COMFORT

SPORT

Instrumentpanel – högerstyrd

Varningsblinkers ........ 39

Display ................................... 30

Varvtalsmätare ....................... 26

Automatisk växellåda ............ 26

Klocka .................................... 26

Yttertemperaturmätare ........... 26

Bränslemätare ........................ 26

Temperaturmätare .................. 26

Hastighetsmätare .................... 26

Vägmätare .............................. 26

Trippmätare ............................ 26

Varningssymboler .................. 27

Hel/Halvljus ............................ 35

Positionsljus/parkeringsljus .... 35

Dimljus .................................... 35

Instrumentbelysning ............... 35

Ljushöjdsreglering .................. 35

Rattinställning ...................... 36

Krockkudde .......................... 9

Konstantfarthållare .............. 34

Knappsats för radio .............. 155

Vindrutespolare/torkare ....... 38

Körriktningsvisarspak .......... 37

Färddator .............................. 33

Radio ..... 149

Automatisk klimatanläggning ECC .................. 48

Manuell klimatanläggning AC .......................... 52

Eluppvärmning - stolar ...................................... 39

Eluppvärmning - bakruta, sidospeglar .............. 39

Aktivt chassi FOUR-C....32, 96

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM3

Interiör – vänsterstyrd

8502691M

Manuell växellåda ................ 91

Automatisk växellåda .......... 92

Handbroms ........................... 40

Strömställare i mittkonsol.... 31

Fällning av baksäten ................ 67

Fällning av nackstöd ................ 66

Inställning av nackstöd ............ 66

Integrerad barnkudde ............... 22

Handskfack ............ 63

Manuell inställning av framstolar .......... 58

Elektrisk inställning av framstolar ......... 60

Stoluppvärmning ..................................... 39

Rengöring av klädsel .............................. 129

Dörrar och Lås ........................ 78

Larm ........................................ 83

Fönsterhissar ........................... 41

Reglage yttre backspeglar....... 42

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM4

8502703m

Interiör – högerstyrd

Manuell inställning av framstolar .......... 58

Elektrisk inställning av framstolar ......... 60

Stoluppvärmning ..................................... 39

Rengöring av klädsel .............................. 129 Fällning av baksäten ................ 67

Fällning av nackstöd ................ 66

Inställning av nackstöd ............ 66

Integrerad barnkudde ............... 22

Manuell växellåda ................ 91

Automatisk växellåda .......... 92

Handbroms ........................... 40

Strömställare i mittkonsol.... 31

Handskfack ............ 63

Dörrar och Lås ........................ 78

Larm ........................................ 83

Fönsterhissar ........................... 41

Reglage yttre backspeglar....... 42

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM5

8000256M

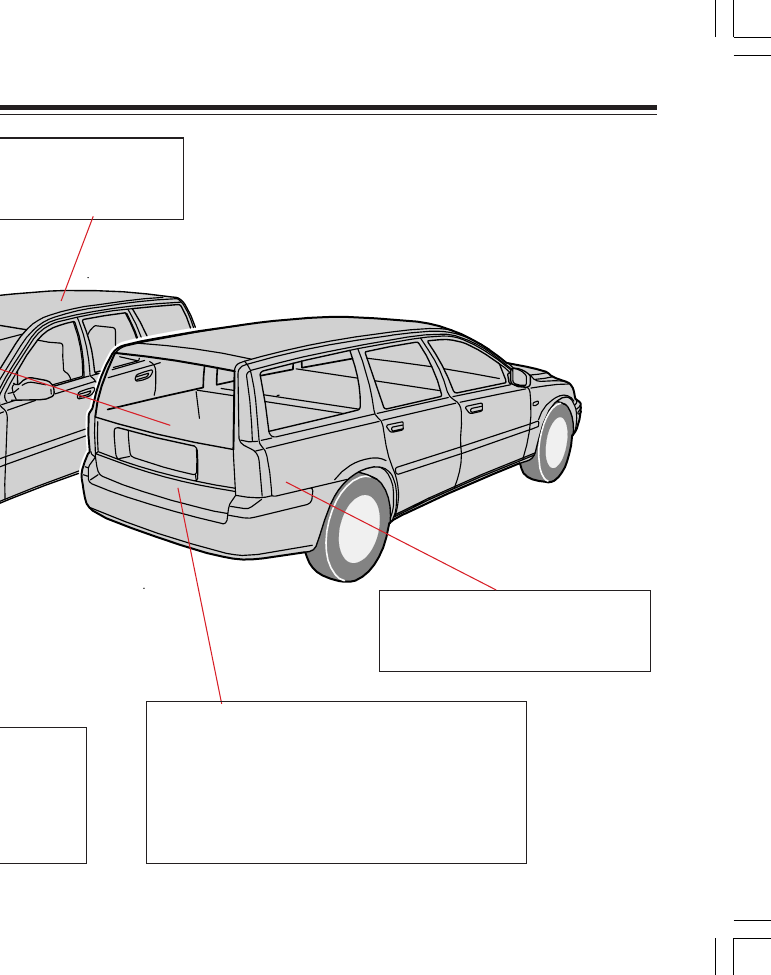

Exteriör

Byte av helljuslampa ................. 119

Byte av halvljuslampa ............... 118

Byte av positions/parkeringsljus 121

Byte av blinkerlampa ................. 120

Byte av dimljuslampa ................ 121

Taklucka ...................... 43

Tvättning av kaross ................. 128

Rostskydd ................................ 126

Lackbättring ............................ 127

Däck ........................ 108

Hjul .......................... 108

Bromsar ................... 18

Reservhjul ............... 75

Hjulbyte ................... 111

Baklucka...................................................... 80

Byte av backljuslampa ................................ 122

Byte av bromsljuslampa ............................. 122

Byte av bakljuslampa.................................. 122

Byte av blinkerlampa .................................. 122

Byte av dimljuslampa ................................. 122

Byte av nummerskyltbelysningslampa ...... 123

Tanklock ................................... 88

Tankning ................................... 88

Ekonomisk körning .................. 90

Byte av torkarblad...................... 140

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM6

Säkerhet

Bilbälten 8

Krockkuddar 9

Sidokrockkuddar 11

Krockgardin 15

WHIPS 16

Bromssystemet 18

Stabilitetssystemet 19

Barnsäkerhet 21

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM7

Använd alltid bilbältet vid all

slags körning

Till och med en häftig inbromsning kan få

svåra följder om du inte använder bilbältet! Be

därför alla dina passagerare att använda

bilbältena! Vid en olycka kommer annars de

som sitter i baksätet att slungas fram mot

framstolarnas ryggstöd. Alla personer i bilen

kan då skadas.

Så här gör du när du ska använda bilbältet: dra

ut bältet långsamt och lås fast det genom att

skjuta ner dess låstunga i låset. Ett kraftigt

"klick" indikerar att bältet är låst.

Bältet är normalt inte spärrat och du kan röra

dig obehindrat.

Bältet spärras och kan alltså inte dras ut:

•om du drar ut det för snabbt

•vid bromsning och acceleration

•om bilen lutar kraftigt

•vid kurvtagning

För att bältet ska ge maximalt skydd, är det

viktigt att det ligger väl an mot kroppen. Luta

inte ryggstödet för långt bakåt. Bältet är avsett

att skydda vid normal sittställning.

Tänk på att:

•inte använda clips eller annat som hindrar

bältet att sitta åt.

•bältet inte är snott eller vridet.

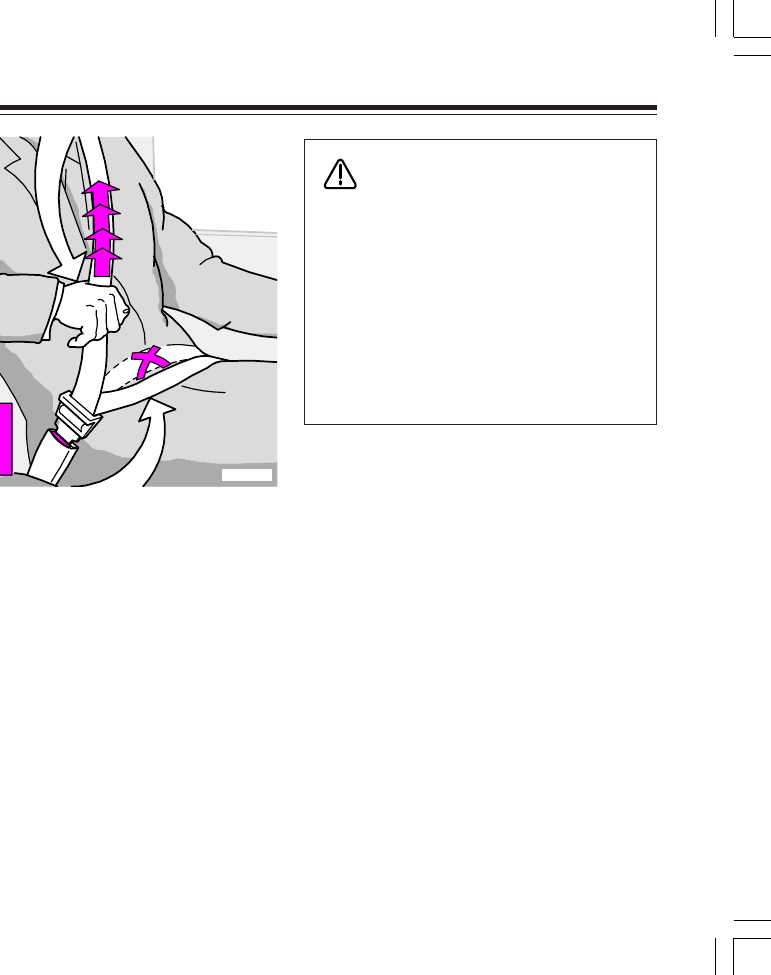

•höftbandet ska sitta lågt - alltså inte över

buken.

•sträcka höftbandet över höften genom att

dra i diagonalbandet enligt bilden ovan.

Varje bälte är avsett för bara en person!

Då bältet ska lossas: Tryck på den röda

knappen i låset. Låt sedan rullen dra in bältet

helt.

VARNING!

Om bältet har varit utsatt för en kraftig

belastning, t ex. i samband med en

kollision, ska hela bältet inkl. rulle,

fästen, skruvar och lås bytas ut. Även om

bältet verkar vara oskadat kan en del av

dess skyddsegenskaper ha gått förlorad.

Byt också bältet om det är slitet eller

skadat. Gör aldrig några ändringar eller

reparationer av bältet själv utan låt en

Volvo-verkstad utföra detta arbete.

Bilbälten

Sträckning av höftband

Höftbandet ska sitta lågt

8801947d

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM8

SRS (krockkudde) och SIPS-bag (sidokrockkudde)

Krockkudden sitter i rattens centrum märkt

med SRS

Krockkudden ligger ovanför handskfacket

märkt med SRS

Sidokrockkuddarna är monterade i

framstolarnas ryggramar

VARNING!

Krockkudde (SRS) är avsedd att vara ett tillägg till - inte ersätt-

ning för - det ordinarie bilbältet.

Sidokrockkuddarna (SIPS-bag) är avsedda att vara ett tillägg till

det befintliga SIPS*-systemet. För maximalt skydd: Använd alltid

bilbältet.

SRS (krockkudde) och SIPS-bag

(sidokrockkudde)

För att ytterligare öka den inre säkerheten är din bil utrustad med

krockkudde (SRS) som ett komplement till det ordinarie trepunktsbältet.

Bilen är märkt med SRS på ratten och även på instrumentpanelen

framför passageraren, om bilen har krockkudde på passagerarsidan.

Krockkudden, som är uppblåsbar, är monterad ihopvikt i rattens

centrum. På passagerarsidan ligger den ihopvikt i ett fack ovanför

handskfacket.

SIPS-bag (sidokrockkuddarna) ökar den inre säkerheten ytterligare.

Sidokrockkuddarna är monterade i båda framstolarnas ryggramar.

8801919d

8801907e

8802092M

*Side Impact Protection System

8802099m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM9

SRS-systemet vänsterstyrd

8801896d

3. Sensor

4. Bältessträckare

1. Gasgenerator

2. Krockkudde

SRS-systemet högerstyrd

1. Gasgenerator

2. Krockkudde

8801923d

3. Sensor

4. Bältessträckare

SRS-systemet (krockkuddarna i ratten och

instrumentpanelen)

Systemet består av en gasgenerator (1) omgiven av den uppblåsbara

krockkudden (2). Vid en tillräckligt kraftig kollision reagerar en sensor

(3) som aktiverar gasgeneratorns tändare och kudden blåses upp,

samtidigt som den blir varm. För att dämpa stöten mot kudden töms den

igen när den pressas samman. I samband med detta bildas också en hel

del rök i bilen, vilket är helt normalt. Hela förloppet, med uppblåsning

och tömning av kudden, sker på några tiondels sekunder.

OBS! Sensorn (3) reagerar olika beroende på om säkerhetsbältet på

förarsidan respektive passagerarsidan i framsätet används eller inte.

Krocksituationer kan därför uppstå, då endast en av krockkuddarna

utlöses.

Volvo Dual-Stage Airbag

(Tvåstegs-krockkuddar)

Om en kollision är mindre kraftig men ändå så kraftig att det finns risk

för personskador, utlöses krockkuddarna till drygt hälften av sin totala

kapacitet. Om kollisionen är av större omfattning utlöses krockuddarna

med full kapacitet.

Bilbälten och bältessträckare

Alla bilbälten är utrustade med en pyroteknisk bältessträckare (4). En

liten drivsats, som sitter inbyggd vid bältesrullen, tänds i kollisions-

ögonblicket och sträcker åt bältet runt kroppen så att slacket från mjuka

kläder etc minskas. Bältet fångar därvid snabbare upp den åkande.

Bältessträckarna i framsätet utlöses endast om bilbältet är inkopplat.

SRS (krockkudde)

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM10

SIPS-bag

8801920d

SIPS-bagsystemet högerstyrd

8801922d

1. Krockkudde

2. Ledning

3. Gasgenerator

1. Krockkudde

2. Ledning

3. Gasgenerator

SIPS-bagsystemet (sidokrockkuddarna)

Detta system består av gasgenerator (3), sensorer av elektrisk typ,

ledning (2) och sidokrockkudde (1). Vid en tillräckligt kraftig kollision

reagerar sensorerna, som i sin tur aktiverar gasgeneratorn med följd att

sidokrockkudden blåses upp. Kudden blåses upp mellan den åkande och

dörrpanelen och dämpar på så sätt stöten i kollisionsögonblicket

samtidigt som kudden töms. Sidokrockkudden blåses endast upp på

krocksidan.

SIPS-bagsystemet vänsterstyrd

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM11

8801995d

VEHICLE

SRS

9430422

FURTHERINFORMATION.

SEEOWNERSMANUALFOR

SPECIFIEDDATEBELOW.

PLACEDACCORDINGTO

SHALLBESERVICEDORRE-

MENTALRESTRAINTSYSTEM

ELEMENTSOFTHESUPPLE-

RELIABILITY,CERTAIN

SYSTEM,SIPSBAGAND

ASUPPLEMENTALRESTRAINT

THISCARISEQUIPPEDWITH

TOPROVIDECONTINUED

INFLATABLECURTAIN,

3800776m

VARNING!

Försök aldrig reparera någon del av SRS-systemet eller SIPS-bag-

systemet själv. Alla ingrepp i systemet kan orsaka felaktig funktion

och allvarliga personskador och bör endast utföras av auktoriserad

Volvo-verkstad.

Det årtal och den månad, som anges på dekalen i dörrstolpen/arna, är

den tidpunkt då du ska kontakta din Volvo-verkstad för särskild inspek-

tion och för ev. byte av krockkuddar och bältessträckare. Har du några

frågor om de båda systemen, kontakta en auktoriserad Volvo-verkstad.

Denna dekal är placerad i bakre vänstra dörröppning

Märkning på säkerhetsbälten med bältessträckare

Varningslampan i kombinationsinstrumentet

SRS-systemet övervakas kontinuerligt av sensorn/styrenheten och i

kombinationsinstrumentet finns en varningslampa. Denna lampa tänds

då tändningsnyckeln vrids till läge I, II eller III. Lampan släcks då

sensorn/styrenheten har kontrollerat att SRS-systemet är felfritt. Detta

tar normalt ca 7 sekunder.

VARNING!

Om varningssymbolen förblir tänd eller tänds under körning, är det

ett tecken på att SRS-systemet inte har fullgod funktion. Uppsök

auktoriserad Volvo-verkstad.

SRS (krockkudde) och SIPS-bag (sidokrockkudde)

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM12

VARNING!

Klistra eller fäst inga egna emblem eller

dekaler på ratten eller instrumentpanelen!

SRS (krockkudde) och SIPS-bag (sidokrockkudde)

VARNING!

SIPS-bag

•Extra klädslar får aldrig användas på

framstolarna om de inte är Volvo

original klädslar eller av Volvo

godkända klädslar för SIPS-bag.

•Inga föremål eller tillbehör får placeras

i området mellan stolens yttre sida och

dörrpanelen eftersom detta område kan

påverkas av SIPS-bagen.

•Gör aldrig några ingrepp i SIPS-bag-

systemet.

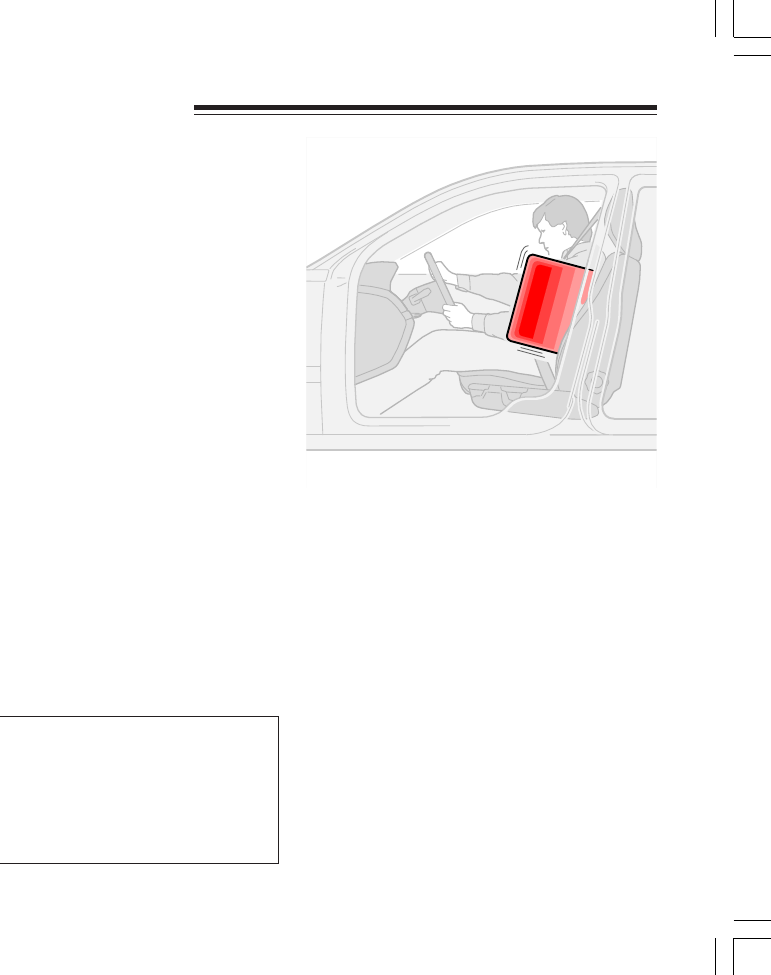

Uppblåsning krockkudde passagerarsidan

Krockkudde -

passagerarsidan (tillval)

När krockkudden är uppblåst är volymen ca

150 liter på passagerarsidan, medan den på

förarsidan, på grund av rattens placering, är

ca 65 liter. Krockskyddet är detsamma på båda

platserna.

VARNING!

Krockkudde - passagerarsidan

•Passageraren i framsätet ska aldrig

sitta framåtböjd över

instrumentpanelen, långt fram på

stolen, eller i annan onaturlig

sittställning. Passageraren ska sitta så

upprätt som möjligt med hänsyn till

sittkomfort och med ryggen mot

ryggstödet. Säkerhetsbältet ska vara

fastspänt.

•Se till att passageraren håller fötterna

på golvet (inte uppe på instrument-

panelen, på stolen, i kart- och tidnings-

facket eller i sidorutan).

•Låt aldrig barn stå eller sitta framför

passagerarstolen.

•Placera aldrig barn i barnstolen eller i

barnkudden i framsätet om bilen är

utrustad med krockkudde (SRS) på

passagerarsidan.

•Personer kortare än 140 cm ska aldrig

sitta i framsätet.

•Inga föremål eller tillbehör får

placeras eller klistras på eller i

närheten av SRS-panelen (ovanför

handskfacket) samt i området som

påverkas av krockkudden.

•Ha inga lösa föremål på golvet, på

stolen eller på instrumentpanelen.

•Gör aldrig några ingrepp i

SRS-delarna i rattnavet eller på

panelen ovanför handskfacket.

8801889e

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM13

SIPS-bag

SIPS-bag-systemet är ett elektriskt system,

som består av två huvuddelar: sidokrockkud-

den och sensorerna. Sidokrockkuddarna är

monterade i framstolarnas ryggram och

sensorerna i den mittersta och bakre stolpens

insidor. När sidokrockkudden är uppblåst är

volymen ca 12 liter.

Sidokrockkudden blåses normalt endast upp på

krocksidan.

Uppblåst SIPS-bagKrockkudde och barnstol hör inte ihop!

8801909e

8801908e

SRS (krockkudde) och SIPS-bag (sidokrockkudde)

Barnstol och krockkudde

Allvarliga personskador kan uppstå på barnet

om barnstolen eller barnkudden placeras i

framsätet om passagerarsidan är utrustad med

krockkudde.

Den säkraste platsen för barn i barnstol/

barnkudde är baksätet, om bilen är utrus-

tad med krockkudde på passagerasidan.

Om bilen enbart är utrustad med SIPS-bag, kan

barn i barnstol/barnkudde placeras i framsätet.

VARNING!

Placera aldrig barn i barnstolen eller i

barnkudden i framsätet om bilen är

utrustad med krockkudde (SRS) på

passagerarsidan.

Placera aldrig ett barn i framsätet, om din bil är

utrustad med krockkudde på passagerarsidan

(med barn menas person där kroppslängden är

140 cm eller kortare).

Placera i stället barn i barnstol eller barnkudde

i baksätet.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM14

IC (krockgardinen)

Använd alltid säkerhetsbältena!

Om du har passagerare i baksätet, måste du se till att de yttre nackstö-

den i baksätet är uppfällda, samt att det mittre nackskyddet är rätt

inställt för eventuell passagerare där.

8802260n

8802259m

IC-systemet (krockgardinen)

IC-systemet (Inflatable Curtain) (krockgardinen) skyddar huvudet mot

islag i bilens insida. Krockgardinen skyddar också mot föremål som bilen

krockat med. IC-systemet skyddar både de åkande i framsätet och

passagerarna i baksätets ytterplatser. Krockgardinen ligger dold innanför

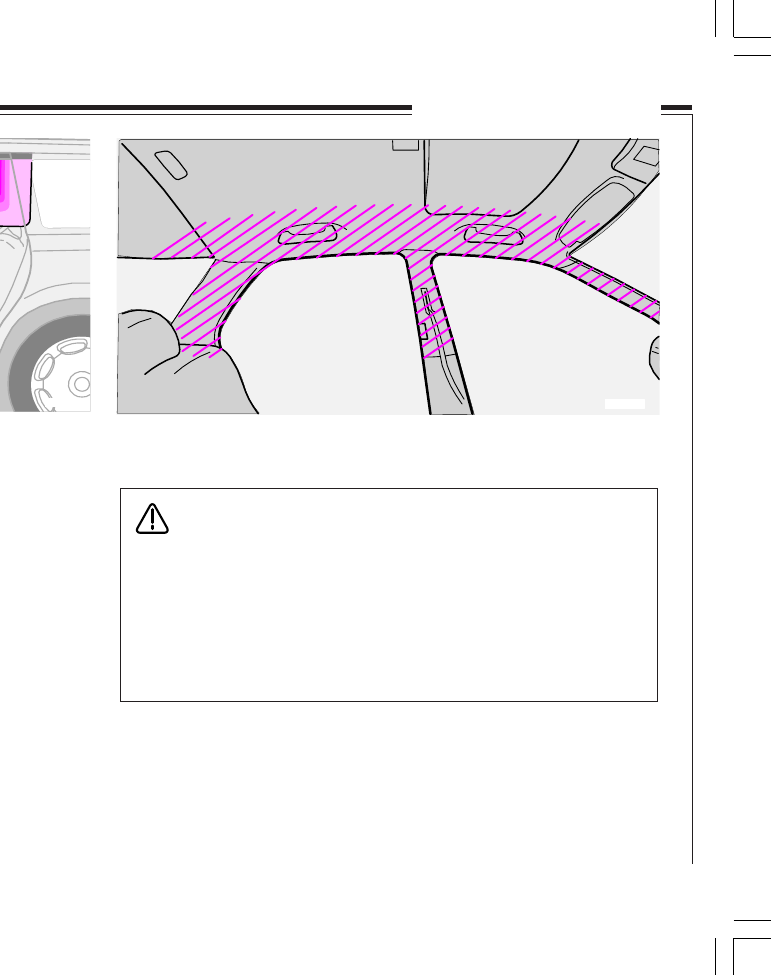

bilens innertak. IC-systemet - den uppblåsbara krockgardinen - täcker in

den övre delen av bilens insida i fram- och baksätet.

IC-systemet aktiveras av SIPS-systemets krocksensorer, när bilen blir

påkörd från sidan. När IC-systemet aktiveras, gasfylls krockgardinen av

dess gasgenerator, vilken är placerad i gardinens bakre ände.

VARNING!

•Skruva inte fast eller montera någonting i bilens innertak, dörrstol

par eller i sidopanelerna. Den avsedda skyddseffekten kan utebli.

•Med baksätets ryggstöd nedfällt får bilen inte lastas högre än 50

mm under ovankanten av bakre passagerardörrarnas fönster,

annars kan skyddseffekten av krockgardinen som finns dold

innanför bilens innertak utebli.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM15

WHIPS (Whiplash Protection System)

8502213e

WHIPS

Systemet består av ett energiupptagande ryggstöd samt ett för systemet

anpassat nackskydd i framsätets stolar.

WHIPS-stolen

WHIPS aktiveras vid en krock bakifrån, där krockvinkel, hastighet och

det krockande fordonets beskaffenhet inverkar. Vid aktivering kommer

framstolarnas ryggstöd, om någon sitter där, att flyttas bakåt och

sittställningen för föraren och passageraren i framsätet att förändras. På

detta sätt minskas riskerna för s. k. whiplashskador.

Rätt sittställning

För bästa möjliga skydd bör du och din passagerare i framsätet sitta mitt

i sätet med så litet avstånd som möjligt mellan nackskydd och huvud.

WHIPS och barnstol

WHIPS-systemet inverkar inte negativt på bilens skyddsegenskaper

betr. barnstol. Så länge du inte har krockkudde (SRS) på passagerarplat-

sen, kan du placera en barnstol i passagerarstolen i framsätet. WHIPS-

systemet fungerar även om du har placerat en bakåtvänd barnstol i

baksätet med stöd mot framstolens ryggstöd.

VARNING!

Om stolen har varit utsatt för kraftig belastning, t.ex. i samband med

en kollision bakifrån, skall WHIPS-systemet kontrolleras av en

auktoriserad verkstad. Även om stolen verkar vara oskadad kan

WHIPS-systemet ha löst ut utan några synliga skador på stolen. Delar

av WHIPS-systemet skyddsegenskaper kan ha gått förlorade. Låt en

auktoriserad Volvo-verkstad kontrollera systemet även efter mindre

påkörningsolyckor bakifrån. Gör aldrig några ändringar eller

reparationer av stolen eller WHIPS-systemet själv!

8502379e

VARNING!

Tänk på att inte hindra

WHIPS-systemets funktion!

Om ett ryggstöd i baksätet är

nedfällt måste motsvarande

framstol justeras framåt så att

den inte har kontakt med det

nedfällda ryggstödet.

Undvik att placera

boxliknande last så att denna

kläms fast mellan baksätets

sittdyna och framstolens

ryggstöd.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM16

När blåses krockkuddarna och

krockgardinen upp?

SRS-systemets sensor känner vid en kollision av nivån på uppbromsning-

en och den hastighetsreducering som orsakas av kollisionen. Sensorn

avgör alltså om kollisionen är av sådan karaktär och omfattning att

krockkuddarna bör utlösas eller ej.

Det bör påpekas att det inte bara är deformationen av karossen som

påverkar bilens sensor utan även hur stor hastighetsreduktionen är vid

kollisionsögonblicket. Det betyder att SRS sensorn känner av de tillfällen

då det finns en risk för de åkande i framsätet att skadas genom islag mot

bilens instrumentpanel eller ratt.

Ovanstående gäller även SIPS-bag-systemet (sidokrockkuddarna), och

krockgardinen frånsett att sidokrockkuddarna och krockgardinen endast

utlöses vid sidokollisioner, när bilen träffas av ett föremål med tillräcklig

energi.

OBS! Aktivering av SRS-systemet, SIPS-bag-systemet och IC-systemet

sker endast en gång vid en kollision i respektive kollisionsriktning.

Om krockkuddarna har löst ut rekommenderar vi följande:

•Bärga bilen till en Volvo-verkstad. Även om bilen är körbar efter en

olycka skall du inte köra med utlösta krockkuddar.

•Låt en auktoriserad Volvo-verkstad sköta byte av komponenter

i SRS-, SIPS- och IC-systemet.

SRS (krockkudde), SIPS-bag (sidokrockkudde) och IC-krockgardin

VARNING!

SRS-systemets sensor är placerad i mittkonsolen. Om kupégolvet

blivit dränkt med vatten, lossa batterikablarna i bagageutrymmet.

Försök inte starta; krockkuddarna kan utlösas. Bärga bilen till

auktoriserad Volvo-verkstad.

VARNING!

Kör aldrig med utlösta krockkuddar! De kan försvåra styrningen av

din bil. Även andra säkerhetssystem kan vara skadade. Den rök och

det damm som bildas vid utlösning av kuddarna kan vid intensiv

exponering förorsaka hud- och ögonirritation/skada. Vid besvär

tvätta med kallt vatten och/eller kontakta läkare. Det snabba

utlösningsförloppet kan också, i kombination med kuddens material,

ge friktionsskador på huden.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM17

Bromssystemet/ABS/EBD

Om en bromskrets går

sönder

Om ett fel skulle uppstå i en av kretsarna är det

fortfarande möjligt att bromsa bilen. Tryck en

gång och hårt på pedalen – inte upprepade

gånger. Bromspedalen tar djupare och kan

kännas lite mjukare än normalt. Dessutom

behövs ett högre pedaltryck för att få normal

bromseffekt.

Bromsservon fungerar bara då motorn är

igång.

Om du rullar eller bogseras med avstängd

motor måste du trampa ca 5 gånger hårdare på

bromspedalen jämfört med då motorn är igång.

Bromspedalen känns stum och hård.

Fukt på bromsskivor och bromsbelägg

ändrar bromsegenskaperna!

Då du kör bilen i kraftigt regn eller genom

vattensamlingar och när du tvättar bilen blir

bromsdetaljerna blöta. Det ändrar bromsbe-

läggens friktionsegenskaper så att en viss

fördröjning av bromseffekten kan märkas.

Tryck lätt på bromspedalen då och då om du

kör längre sträckor i regn eller snöslask eller

innan du under dessa väderleksförhållanden

långtidsparkerar din bil, så att bromsbeläggen

värms upp och vattnet torkar. Det ska du också

göra då du börjar köra efter tvättning och efter

start i mycket fuktig eller kall väderlek.

Om bromsarna belastas mycket hårt

Vid körning i alperna eller på andra vägar med

motsvarande nivåskillnader belastas bilens

bromsar mycket hårt även om du inte trampar

särskilt hårt på bromspedalen. Eftersom

hastigheten dessutom ofta är låg kyls bromsar-

na inte så effektivt som vid körning på slät

väg.

För att inte belasta bromsarna hårdare än

nödvändigt, ska du i stället för att bara

använda fotbromsen, växla ned och använda

samma växel nedför som du använder uppför

(manuell växellåda). På detta sätt utnyttjas

motorbromsen effektivare och du behöver

använda fotbromsen bara korta stunder.

Tänk på att när du kör med släpvagn belastar

du bilens bromsar hårdare.

Låsningsfria

bromsar – ABS

ABS-systemet (Anti-lock Braking System) är

konstruerat så att hjullåsning förhindras under

bromsning. Detta för att bibehålla bästa

möjliga styrförmåga under ett bromsförlopp.

Detta förbättrar din förmåga att t.ex. väja för

ett hinder. ABS-systemet ökar inte den totala

bromskapaciteten. Däremot har du som förare

ökad möjlighet att styra bilen och får därmed

bättre kontroll över bilen vilket ökar säkerhe-

ten.

Efter att motorn startats sker vid en hastighet

av ca 20 km/h en kort självtest som kan kännas

och höras. När ABS-systemet arbetar kan du

höra och känna pulseringar i bromspedalen.

Detta är helt normalt.

OBS! Du måste trampa på bromspedalen med

full kraft för att maximalt utnyttja ABS-

systemet. Släpp inte bromspedaltrycket då

ABS-pulseringarna hörs och känns. Öva gärna

att bromsa med ABS-systemet på lämplig

plats, t.ex. en halkövningsbana.

ABS-symbolen tänds och lyser med fast

sken:

•I ca två sekunder när du startar bilen för

kontroll av systemet.

•Om ABS-systemet stängts av på grund av

ett fel.

Elektronisk

bromskraftsfördelning – EBD

EBD-systemet (Electronic Brakeforce

Distribution) är en integrerad del i ABS-

systemet. EBD-systemet reglerar bromskraften

till bakhjulen så att det alltid finns bästa

möjliga bromskraft tillgänglig. Pulseringar

hörs och känns i bromspedalen när systemet

reglerar bromskraften.

VARNING!

Om BROMS - och ABS - varnings-

symbolerna samtidigt är tända finns risk

för att bakvagnen uppvisar sladdtendens

vid kraftig inbromsning. Om nivån i

bromsvätskebehållaren vid detta tillfälleär

normal, kan du under stor försiktighet köra

bilen till närmaste auktoriserade Volvo-

verkstad för kontroll av bromssystemet.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM18

Stabilitetssystemet

Stabilitets- och

dragkraftssystem

STC/DSTC*

STC-systemet (Stability and Traction Control)

innehåller funktionerna TC och SC.

DSTC-systemet (Dynamic Stability and

Traction Control) Innehåller funktionerna TC,

SC, AYC och EBA

Dragkraftsfunktion –TC

(Traction Control, TC)

Dragkraftsfunktionen överför drivkraft från det

drivhjul som slirar mot vägbanan till det

drivhjul som inte slirar genom att bromsa

hjulet som börjar slira. För att öka

framkomligheten kan du i denna situation

behöva trampa ner gaspedalen mer än normalt.

När dragkraftssystement arbetar kan det höras

ett pulserande ljud. Det är helt normalt för

systemet. TC-funktionen är mest aktiv i låga

hastigheter. Den går inte att stänga av.

Antispinnfunktion – SC

(Stability Control, SC).

Stabilitetsfunktionen är konstruerad för att

förhindra att drivhjulen slirar mot väg-

banan under acceleration, genom att sänka

motorns vridmoment på drivhjulen. Detta

förbättrar framkomligheten och körsäkerheten

i halt väglag. Under särskilda omständigheter,

t.ex. vid körning med snökejor, i djup snö eller

sand, kan det vara en fördel att stänga av SC-

funktionen för att öka dragkraften. Det görs då

med DSTC-knappen.

Antisladdfunktion – AYC

(Active Yaw Control, AYC)

Antisladdfunktionen åstadkommer automatisk

bromsning på ett eller flera av bilens hjul. Detta

för att stabilisera bilen om en sladd uppstår. Om

du i den situationen också bromsar själv

kommer bromspedalen att kännas stummare än

normalt och ett pulserande ljud kommer att

höras. AYC-funktionen är hela tiden aktiv och

går ej, av säkerhetsskäl, att stänga av.

AYC R-version

På R-versionen kan funktionen stängas av med

DSTC-knappen. Det krävs dock att proceduren

för att reducera/återaktivera funktionen

upprepas tre gånger (fem knapptryckningar i

följd) för att AYC-funktionen skall avaktiveras

helt. displayen visar ”DSTC ANTISLADD

AV”.

Bromskraftsförstärkning (EBA)

(Emergency Brake Assistance)

EBA-funktionen är en integrerad del av

DSTC-systemet. Systemet är konstruerat för att

du vid behov av en snabb inbromsning skall få

full bromseffekt omedelbart. Systemet känner

av när du vill uppnå en kraftig inbromsning

genom att registrera hur snabbt du trampar på

bromspedalen.

EBA-funktionen är aktiv i alla hastigheter och

går – av säkerhetsskäl – inte att stänga av.

OBS! När EBA-funktionen aktiveras sjunker

bromspedalen samtidigt som bilen har

maximal bromsverkan. Fullfölj inbromsningen

utan att lätta på bromspedalen. EBA-

funktionen avbryts när trycket på

bromspedalen lättas.

STC/DSTC-knappen

STC/DSTC-knappen i mittkonsolen används

för att reducera eller återaktivera STC/DSTC-

systemet.

När lysdioden i knappen lyser är STC/DSTC-

systemet aktiverat (om inget fel föreligger).

Vid reducering stängs stabilitetsfunktionen

(SC) av och antisladdfunktionen (AYC)

reduceras. Övriga funktioner påverkas ej.

OBS! För att reducera STC/DSTC-systemets

funktion måste knappen, av säkerhetsskäl,

hållas intryckt i minst en halv sekund.

Lysdioden i knappen slocknar och i tecken-

fönstret visas: “STC SPINNREGL. AV”/

DSTC SPINNREGL. AV”.

På R-versionen visas: “DSTC REDUCERAD

FUNKTION”

Varje gång motorn startas är STC/DSTC-

* STC- och DSTC-systemet är tillval på vissa

marknader. Systemet är standard på R-version.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM19

Stabilitetssystemet

VARNING!

Vid normalt körsätt förbättrar STC/DSTC-

systemet bilens körsäkerhet, vilket inte

skall uppfattas som en möjlighet att öka

hastigheten. Iakttag alltid de normala

försiktighetsåtgärderna för säker kurvtag-

ning och körning på halt underlag.

Tänk på att bilens köregenskaper

förändras om du stänger av STC/DSTC-

systemet.

systemet automatiskt aktiverat

Varningssymbolen blinkar när...

•...SC-funktionen arbetar för att förhindra att

bilens drivhjul spinner.

•...TC-funktionen arbetar för att förbättra

bilens dragkraft.

•...AYC-funktionen arbetar för att förhindra

att bilen sladdar.

Varningssymbolen tänds och släcks

igen efter ca 2 sekunder när...

•...bilen startas. (Lampan tänds för system-

kontroll.)

Lysdioden i knappen slocknar och texten

“STCSPINNREGL. AV/DSTC

SPINNREGL. AV” visas i displayen.

På R-versionen visas: “DSTC REDUCERAD

FUNKTION” när...

•...STC/DSTC-systemets SC-funktion har

reducerats med DSTC-knappen.

Varningssymbolen lyser med gult fast

sken och texten “TRACTION CONTROL

TILLF. AVSTÄNGD” visas i displayen

när...

•...bromssystemets TC-funktion temporärt

har reducerats på grund av för hög broms-

temperatur. Automatisk återaktivering av TC-

funktionen sker när broms temperaturen åter

Vägfriktionssystem RFD (tillval)

RFD-systemet (Road Friction Detection), är ett

avancerat system för uppskattning av

friktionen mellan däck och vägbana.

Systemet är konstruerat för att ge föraren en så

tidig varning vid hal vägbeläggning som

möjligt.

RFD-systemet är aktivt från låg hastighet och

uppåt samt av säkerhetsskäl ej avstängbart.

Varningssymbolen tänds och lyser med

fast sken när...

•...RFD-systemet uppskattar vägfrik-

tionen som låg.

Varningssymbolen tänds och lyser med

gult fast sken med tilläggstexten RFD

SERV. ERFORDRAS när...

•...RFD-systemet stängts av på grund av

ett fel.

Stabilitets- och dragkrafts-

system STC/DSTC (forts)

blivit normal.

Varningssymbolen lyser med gult fast

sken och texten “ANTI_SLADD

SERV.ERFORDRAS” i displayen när...

•...DSTC-systemet stängts av på grund av ett

fel.

*STC alt. DSTC-systemet är tillval på vissa

marknader.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM20

Barn i bilen

Viktiga tips!

När man använder andra barnsäkerhetsproduk-

ter som finns på marknaden är det viktigt att

man läser den monteringsanvisning som

medföljer produkten och följer den noga. Här är

ändå några saker som du bör tänka på:

•Barnkuddar/barnstolar med stålbyglar eller

annan konstruktion som kan ligga mot

bälteslåsets öppningsknapp ska ej användas,

eftersom de kan oavsiktligt orsaka öppning

av bälteslåset.

•Volvo har barnsäkerhetsprodukter som är

konstruerade för och utprovade av Volvo.

•Barnstol ska alltid placeras på det sätt som

tillverkaren har föreskrivit.

•Sätt inte fast barnstolens fästband i stolens

längdjusteringsstång, fjädrar eller diverse

skenor och balkar under stolen med vassa

kanter.

•Låt barnstolens rygg vila mot instrument-

panelen.

•Låt inte barnstolens ovandel ligga mot

vindrutan.

•Placera aldrig barnstolen i framsätet om

bilen är utrustad med krockkudde (SRS) på

passagerarsidan.

OBS! Om det uppstår problem med montering

av barnsäkerhetsprodukten, kontakta tillverka-

ren för klarare monteringsanvisningar.

Barn ska sitta bra och säkert

Kom ihåg att barn, oavsett ålder och storlek,

alltid ska sitta fastspända i bilen. Sätt aldrig

barn i knät på en passagerare!

Placering och utrustning väljer du med hänsyn

till barnets vikt.

Volvos egen barnsäkerhetsutrustning är avsedd

för just din bil. Väljer du Volvos utrustning kan

du vara säker på att fästpunkter och fästanord-

ningar sitter rätt och är tillräckligt starka.

De minsta barnen bör sitta i bakåtvända stolar.

Dessa ger barn upp till 3 år ett fullgott skydd.

OBS! I många länder finns lagbestämmelser

om hur barn får placeras i bilen. Ta reda på vad

som gäller i det land dit du ska åka.

VARNING!

Placera aldrig barnstolen/barnkudden i

framsätet om bilen är utrustad med SRS

(krockkudde) på passagerarsidan.

8801888e

Höftbandet ska sitta lågt

Gravida kvinnor

Kvinnor som är gravida ska vara speciellt noga

med att använda bilbälte! Kom ihåg att alltid

lägga bältet så att det inte blir onödigt tryck på

livmodern. Höftbandsdelen på trepunktsbältet

ska sitta lågt.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM21

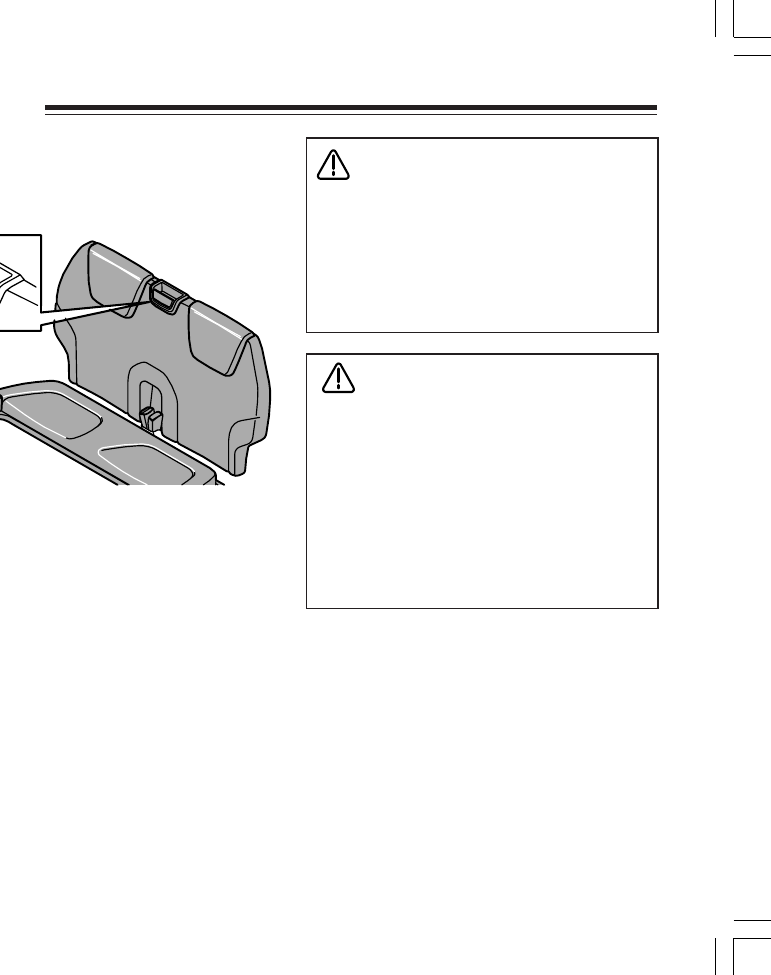

Bälteskudde för ytterplatser (tillval)

8502798a

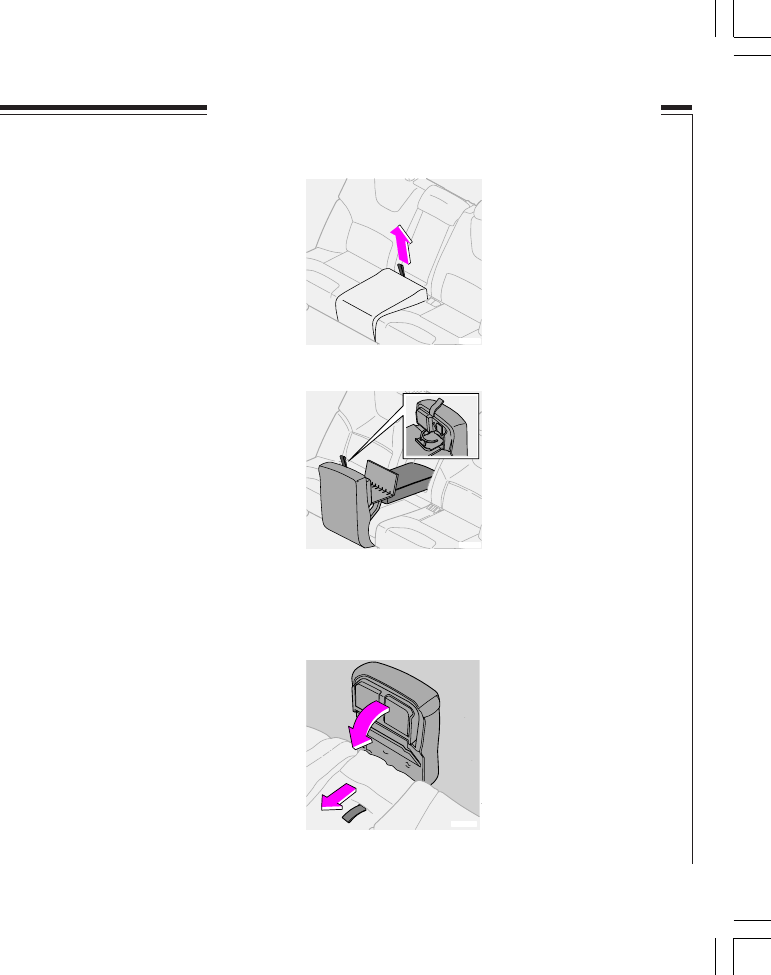

Ytterplats – Uppfällning

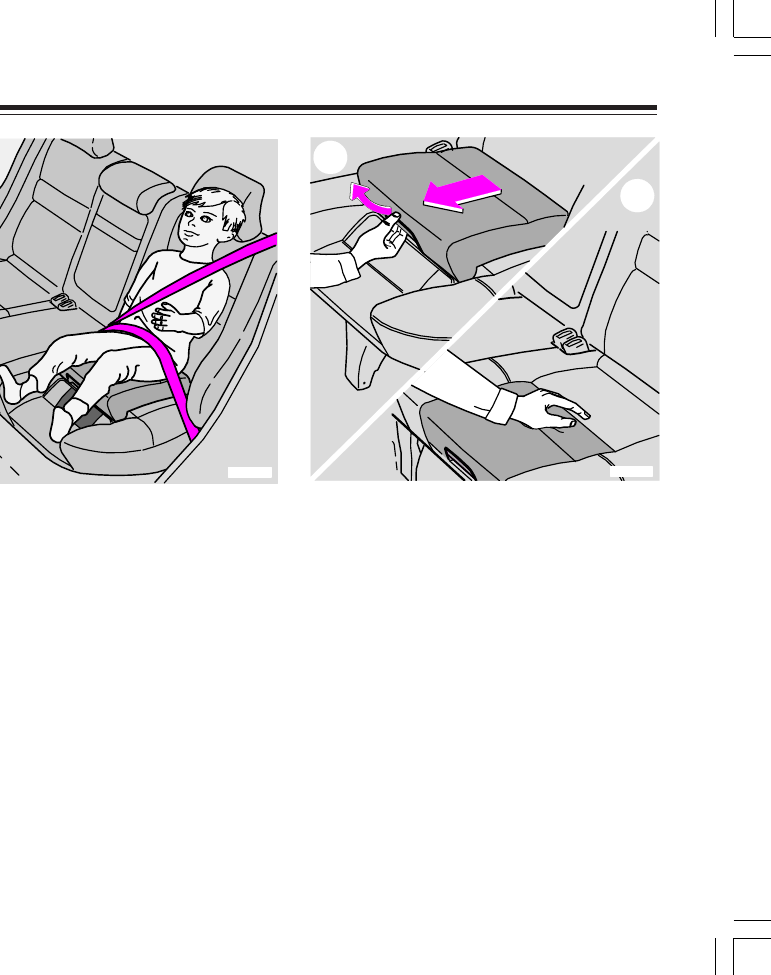

1. Dra i handtaget så att bälteskudden

höjer sig.

2. Fatta kudden med båda händerna och för

den bakåt.

3. Tryck tills den går i lås.

8502778a

Ytterplats – Nedfällning

1. Dra i handtaget.

2. För sätet nedåt och tryck tills det går i lås.

OBS! Tänk på att först fälla ned bälteskudden

om du vill fälla sätets bakrygg framåt.

Kontrollera att bilbältet ligger i kontakt med

barnets kropp och inte slackar eller är vridet.

Kontrollera att bältet ligger rätt över axelpartiet

och att höftbandet är lågt placerat för att ge

bästa skydd. Bältet får inte vidröra barnets hals

eller ligga nedanför axeln.

8802126a

Volvos egna integrerade bälteskuddar för ytterplatserna bak är speciellt

konstruerade för att ge en god säkerhet för barn. I kombination med de

ordinarie bilbältena är bälteskuddarna godkända för barn som väger

mellan 15 och 36 kg.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM22

Isofix fästsystem för barnstolar (tillval), Tillbehör

VARNING!

Om en integrerad bälteskudde varit utsatt

för en kraftig belastning, t ex i samband

med en kollision, ska hela bälteskudden

inklusive bilbältet, dvs komplett med

skruvar, bytas mot en ny. Även om den

integrerade bälteskudden verkar vara

oskadad kan nämligen en del av dess

skyddsegenskaper ha gått förlorade.

Bälteskudden ska också bytas om den är

mycket sliten eller skadad. Observera dock

att byte av kudden måste utföras på ett

fackmannamässigt sätt, eftersom det är

väsentligt för de åkandes säkerhet att

kudden sitter ordentligt fast. Överlåt därför

bytet, och eventuella reparationer av

kudden, till din Volvo-verkstad. Om

kudden blir nedsmutsad, så bör den i första

hand tvättas på platsen. Om klädseln är så

smutsig att den behöver tvättas separat, så

gäller ovanstående instruktioner beträffan-

de byte och montering av kudden.

Gör inga ändringar på eller tillägg till

bälteskuddarna.

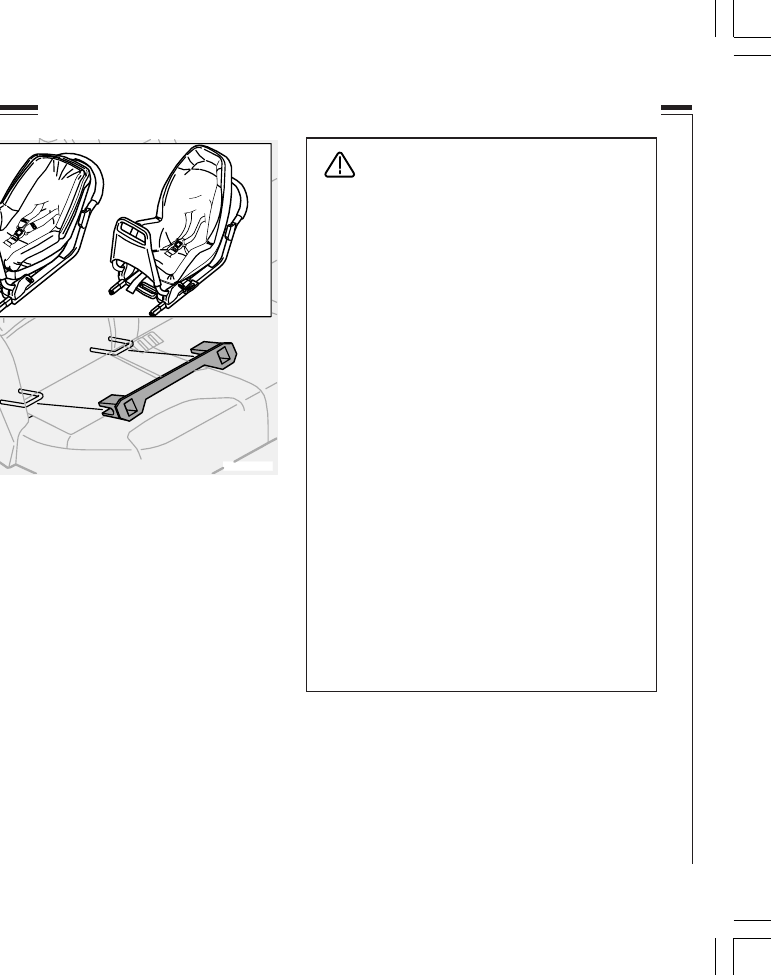

Isofix fästsystem för

barnstolar

Bilen kan utrustas med Isofix fästsystem för

barnstolar på baksätets ytterplatser. Kontakta

din Volvoåterförsäljare för ytterliggare

information om barnsäkerhetsutrustning.

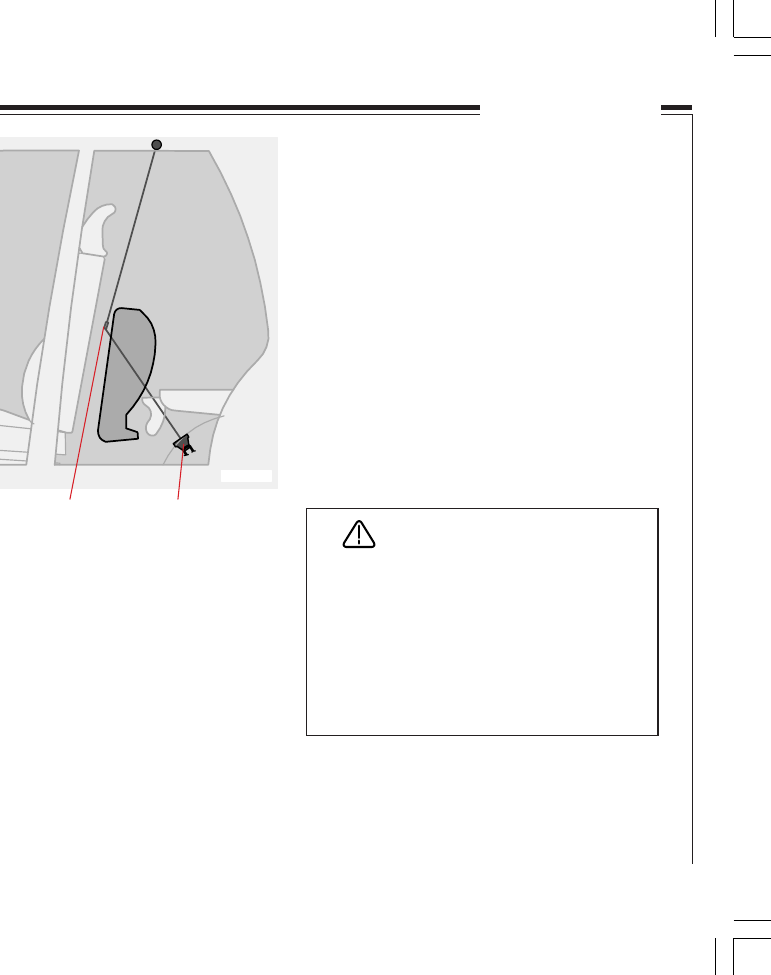

8802355m

8802408m

Isofix fästpunkter Skena

OBS! Isofix fästpunkter finns på baksätets

båda ytterplatser. Skenan kan flyttas från ena

sidan till den andra vid behov.

Tillbehör för barnsäkerhet

Volvo är ledande inom barnsäkerhet. Volvo

utvecklar och förbättrar ständigt sina produkter

inom barnsäkerhet. Du kan med förtroende

vända dig till din Volvo-återförsäljare, när du

vill ha information om de nyaste lösningarna

inom barnsäkerhet. Volvos barnsäkerhetspro-

dukter är speciellt anpassade för din bil. De

borgar för maximal säkerhet för dina barn.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM23

Placering av barn i bilen

*) VARNING!

Placera ALDRIG en barnstol eller barnkudde i

framsätet om bilen är utrustad med krockkudde på

passagerarsidan.

Vikt / Ålder Framsäte, alternativ* Baksäte mittplats, alternativBaksäte ytterplatser, alternativ

<10 kg

(0-9 månader)

9-18 kg

(9-36 månader)

15-36 kg

(3-12 år)

1. Bakåtvänd barnstol, fästes med

säkerhetsbälte.

L: Typgodkännande nr E5 03160

2. Bakåtvänd barnstol, fästes med

ISOFIX-fäste.

L: Typgodkännande nr E5 03162

3. Bakåtvänd barnstol, fästes med säker-

hetsbälte och fästband.

L: Typgodkännande nr E5 03135

1. Bakåtvänd barnstol, fästes med

säkerhetsbälte och stödben.

L: Typgodkännande nr E5 03160

2. Bakåtvänd barnstol, fästes med

ISOFIX-fäste och stödben.

L: Typgodkännande nr E5 03162

3. Bakåtvänd barnstol, fästes med

säkerhetsbälte, stödben och fästband.

L: Typgodkännande nr E5 03135

1. Bakåtvänd barnstol, fästes med

säkerhetsbälte.

L: Typgodkännande nr E5 03161

2. Bakåtvänd barnstol, fästes med

ISOFIX-fäste.

L: Typgodkännande nr E5 03163

3. Bakåtvänd barnstol, fästes med säker-

hetsbälte och fästband.

L: Typgodkännande nr E5 03135

1. Bakåtvänd barnstol, fästes med

säkerhetsbälte och stödben.

L: Typgodkännande nr E5 03161

2. Bakåtvänd barnstol, fästes med

ISOFIX-fäste och stödben.

L: Typgodkännande nr E5 03163

3. Bakåtvänd barnstol, fästes med

säkerhetsbälte, stödben och fästband.

L: Typgodkännande nr E5 03135

1. Bakåtvänd barnstol, fästes med

säkerhetsbälte, stödben och fästband.

L: Typgodkännande nr E5 03135

1. Bakåtvänd barnstol, fästes med

säkerhetsbälte, stödben och fästband.

L: Typgodkännande nr E5 03135

Ej lämplig placering för denna åldersgrupp. 1. Bälteskudde med eller utan ryggstöd.

L: Typgodkännande nr E5 03139

1. Bälteskudde med eller utan ryggstöd.

L: Typgodkännande nr E5 03139

2. Integrerad bälteskudde.

B: Typgodkännande nr E5 03159

L: Lämplig för särskild barnstol enligt lista. Barnstolarna kan vara av typen fordons-

specifik, begränsad, halvuniversal eller universal.

B: Inbyggd och godkänd för denna åldersgrupp.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM24

Instrument, strömställare och reglage

Kombinationsinstrumentet 26

Kontroll och varningslampor 27

Meddelande i display 30

Strömställare i mittkonsolen 31

Färddator 33

Konstantfarthållare 34

Strålkastare, Dimljus 35

Ljushöjdsreglering, instrumentbelysning 35

Tändnings- och rattlås, Rattinställning 36

Körriktningsvisare 37

Vindrutetorkare/spolare 38

Varningsblinkers, Eluppvärmd bakruta, Eluppvärmda framstolar 39

Parkeringsbroms, Eluttag 40

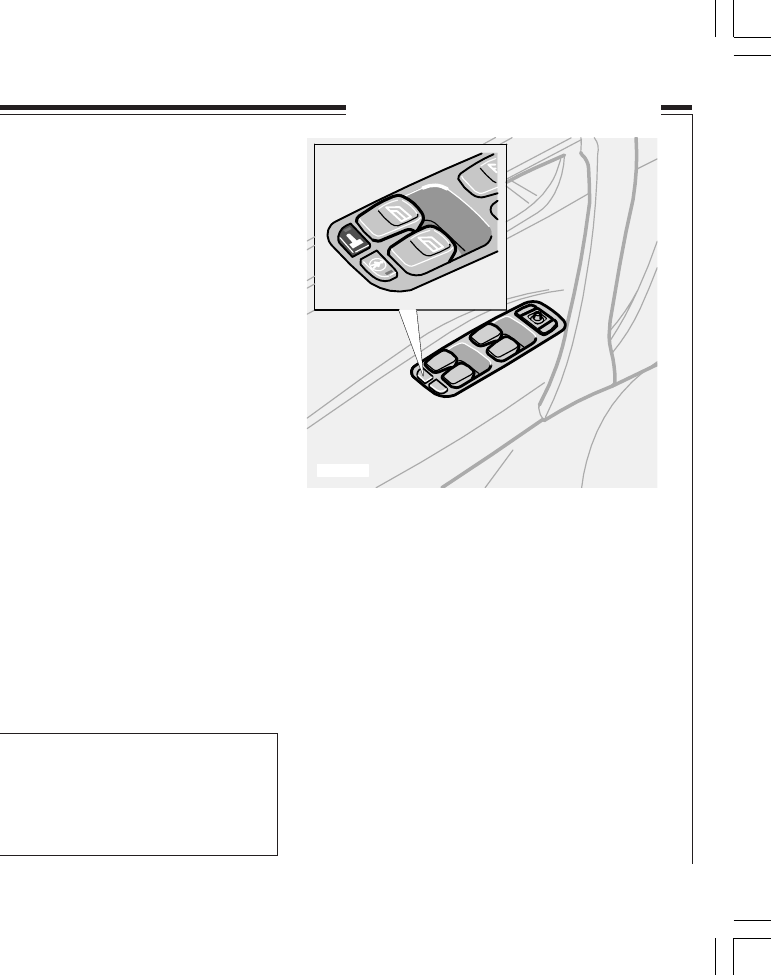

Elektriska fönsterhissar 41

Backspegel 42

Taklucka 43

Laminerade sidorutor i fram- och baksätet (tillval) 44

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM25

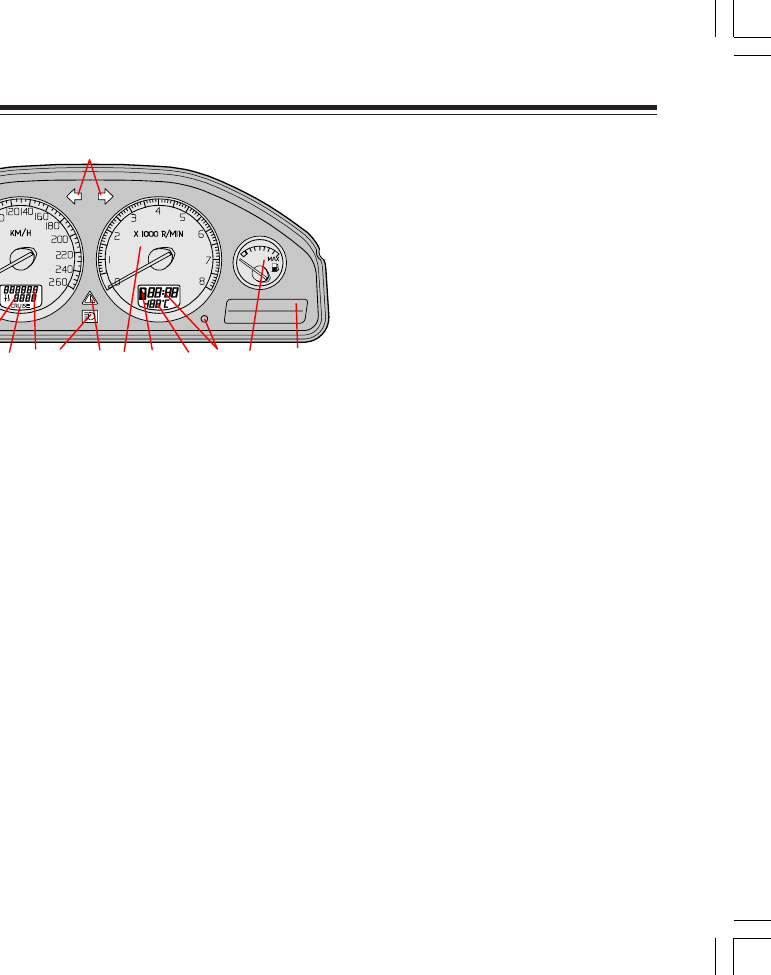

Kombinationsinstrumentet

1. Temperaturmätare

Visar temperaturen i motorns kylsystem. Om

temperaturen blir onormalt hög och visaren går

in i det röda fältet, visas ett meddelande i

displayen. Tänk på att extrastrålkastare

framför luftintaget försämrar kylningen vid

höga yttertemperaturer och hård motorbelast-

ning.

2. Display

I displayen visas informations- eller

varningsmeddelanden.

3. Hastighetsmätare

Visar bilens hastighet.

4. Trippmätare

Trippmätarna använder du för att mäta korta

sträckor. Högra siffran anger 100-tals meter.

Tryck in knappen i mer än 2 sekunder för att

nollställa. Du växlar mellan trippmätarna

genom ett kort tryck på knappen.

5. Indikering för konstantfarthållare

Se sidan 34.

6. Vägmätare

Vägmätaren anger den totala sträckan som

bilen har gått.

7. Helljus på/av

8. Varningssymbol

Om ett fel uppstår tänds symbolen och ett

meddelande visas i displayen.

9. Varvtalsmätare

Anger motorvarvtal i tusental varv/minut.

Nålen i varvtalsmätaren får inte gå in i det

röda fältet.

10. Indikering för automatisk växellåda

Det ilagda växlingsprogrammet visas här. Om

du har Geartronic automatväxellåda och kör i

manuellt läge visas aktuell manuell växel.

11. Yttertemperaturmätare

Visar yttertemperaturen. När temperaturen

ligger inom området +2°C till –5°C lyser en

snöflingesymbol i displayen. Symbolen varnar

för halkrisk.

När bilen står eller stått stilla kan yttertempe-

raturmätaren visa ett för högt värde.

12. Klocka

Vrid knappen för att ställa in klockan.

13. Bränslemätare

Bränsletanken rymmer 70 liter. Det är ca 8

liter körbart bränsle kvar när lampan i

instrumentet tänds.

14. Kontroll- och varningssymboler

15. Körriktningsvisare – höger/vänster

3678

3800838m

212

11 13 14

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM26

Kontroll- och varningssymboler

Om BROMS- och ABS-varningssymbolerna samtidigt är tända, kan fel ha

uppstått i bromskraftsfördelningen.

•Stanna bilen på en säker plats och stäng av motorn.

•Starta bilen på nytt.

•Om båda varningssymbolerna slocknar var felet av övergående natur och verkstadsbesök

behöver ej göras.

•Om varningssymbolerna förblir tända, kontrollera först nivån i bromsvätskebehållaren.

•Om nivån ligger under MIN i bromsvätskebehållaren bör du inte köra vidare utan låta bärga

bilen till en auktoriserad Volvo-verkstad för kontroll av bromssystemet.

•Om nivån i bromsvätskebehållaren är normal och lamporna forfarande är tända, kan du under

stor försiktighet köra bilen vidare till närmaste auktoriserad Volvo-verkstad för kontroll av

bromssystemet.

VARNING!

Om BROMS och ABS varningssymboler-

na samtidigt är tända, finns risk för att

bakvagnen vid kraftig inbromsning

uppvisar sladdtendens.

Varning – fel i bromssystemet

Om BROMS-symbolen tänds kan

bromsvätskenivån vara för låg.

•Stanna bilen på en säker plats och kontrol-

lera nivån i bromsvätskebehållaren.

•Om nivån är under MIN i behållaren, bör

du inte köra bilen vidare, utan låta bärga

den till en auktoriserad Volvo-verkstad. för

kontroll av bromssystemet.

Varning – fel i ABS-systemet

Om ABS-varningssymbolen tänds är

ABS-systemet ur funktion. Bilens

ordinarie bromssystem fungerar fortfarande

men utan ABS-funktion.

•Stanna bilen på en säker plats och stäng av

motorn.

•Starta motorn på nytt.

•Om varningssymbolen slocknar var felet av

övergående natur och verkstadsbesök

behöver ej göras.

•Om varningssymbolen förblir tänd, kör till

en auktoriserad Volvo-verkstad för kontroll

av ABS-systemet.

Varningssymbolen mitt i

instrumentet

Denna symbol lyser med rött eller gult sken

beroende på det upptäckta felets allvarlighets-

grad. Se nästa sida för mer information!

Varnings- och kontrollsymbolerna tänds då du vrider tändnings-

nyckeln till körläge (läge II) före start. Då ser du att symbolerna

fungerar. När motorn startats ska samtliga symboler slockna. Om

motorn ej startats inom 5 sekunder slocknar samtliga symboler

förutom och symbolerna. Vissa symboler kan sakna

bakomliggande funktion, beroende på din bils utrustning.

Symbolen för parkeringsbroms släcks när du frigör

parkeringsbromsen.

3800839m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM27

Kontroll- och varningssymboler

Varningssymbolen mitt i

instrumentet

Denna symbol lyser med rött eller gult sken

beroende på det upptäckta felets allvarlighets-

grad.

Röd symbol: Stanna bilen. Läs meddelande i

displayen.

Gul symbol: Läs meddelande i displayen.

Åtgärda!

Varnings- och kontrollsymbolerna tänds då du vrider tändnings-

nyckeln till körläge (läge II) före start. Då ser du att symbolerna

fungerar. När motorn startats ska samtliga symboler slockna. Om

motorn ej startats inom 5 sekunder slocknar samtliga symboler

förutom och symbolerna. Vissa symboler kan sakna

bakomliggande funktion, beroende på din bils utrustning.

Symbolen för parkeringsbroms släcks när du frigör

parkeringsbromsen.

Fel i STC- eller DSTC-systemet

Om symbolen tänds och lyser med fast sken

och tilläggstexten “ANTI-SLADD SERV.

ERFORDRAS” utan att du stängt av något av

systemen, indikerar detta ett fel i något av

systemen.

•Stanna bilen på en säker plats och stäng av

motorn. Starta bilen på nytt.

•Om varningssymbolen slocknar var det ett

tillfälligt indikationsfel och verkstadsbesök

behöver ej göras.

•Om varningssymbolen förblir tänd, kör till

en auktoriserad Volvo-verkstad för kontroll

av systemet.

Stabilitetssystem STC*

och DSTC*

STC/DSTC-systemet beskrivs utförligare på

sidorna 19, 20 och 31. Systemet innehåller

flera olika funktioner

Risk för förlorat väggrepp

Om varningssymbolen blinkar indikerar detta

att STC/DSTC-systemet arbetar. Samtidigt kan

det verka som om motorn inte svarar normalt

på gaspådraget. Denna situation kan uppstå om

du försöker accelerera mer än vad vägbanans

friktion tillåter.

- Kör försiktigt!

Reducerad dragkraftsfunktion

Symbolen tänds och lyser med fast sken då

STC/DSTC-systemet har reducerad funktion

på grund av för hög bromstemperatur. Texten

“TRACTION CONTROL TILLF.

AVSTÄNGD" visas i displayen.

Reducerad antispinnfunktion

Lysdioden i knappen slocknar då STC/DSTC -

systemets funktion har reducerats med STC/

DSTC-knappen i mittkonsolen. Texten ”STC

SPINNREGL. AV" / "DSTC SPINNREGL.

AV" visas i displayen.På R-versionen visas:

“DSTC REDUCERAD FUNKTION”.

3800839m

VARNING!

Vid normalt körsätt förbättrar STC/DSTC-

systemet bilens körsäkerhet, vilket inte skall

uppfattas som en möjlighet att öka

hastigheten. Iakttag alltid de normala

försiktighetsåtgärd-erna för säker kurvtagning

och körning på halt underlag.

* STC och DSTC-systemet är tillval på vissa

marknader. Systemet är standard på R-version.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM28

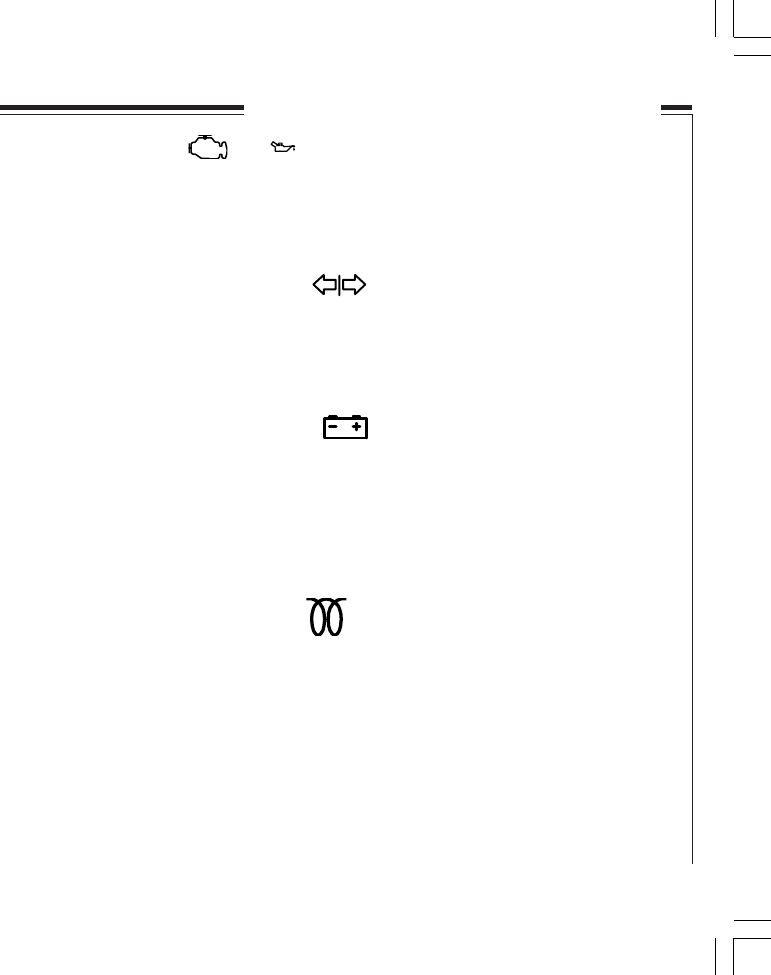

Kontroll- och varningssymboler

Varnings- och kontrollsymbolerna tänds då du vrider tändnings-

nyckeln till körläge (läge II) före start. Då ser du att symbolerna

fungerar. När motorn startats ska samtliga symboler slockna. Om

motorn ej startats inom 5 sekunder slocknar samtliga symboler

förutom och symbolerna. Vissa symboler kan sakna

bakomliggande funktion, beroende på din bils utrustning.

Symbolen för parkeringsbroms släcks när du frigör

parkeringsbromsen.

Fel i SRS

Om symbolen förblir tänd eller tänds

under körning, har ett fel upptäckts i

SRS-systemet. Kör till en Volvo-verkstad för

kontroll.

Fel i bilens avgasreningssystem

Kör till en Volvo-verkstad för

kontroll.

Dimljus bak

Lampan lyser när dimljuset är

inkopplat.

Kontrollampa för släp

Blinkar, när du använder bilens och

släpets körriktningsvisare. Om

lampan inte blinkar, är någon av blinkerlam-

porna på släpet eller bilen defekt.

För lågt oljetryck

Om lampan tänds under körning är

motorns oljetryck för lågt. Stanna

motorn omedelbart och kontrollera oljenivån i

motorn.

Parkeringsbroms åtdragen

Tänk på att lampan endast indikerar

att parkeringsbromsen är åtdragen,

inte hur hårt. Kontrollera genom att dra i

spaken! Du måste alltid dra så hårt att

bromsen fastnar i ett "hack".

Generatorn laddar inte

Om lampan tänds under körning är

det antagligen ett fel i det elektriska

systemet. Uppsök en Volvo-verkstad.

Bältespåminnare

Lampan lyser så länge föraren inte

kopplat in sitt säkerhetsbälte.

Motorförvärmare (diesel)

Lampan tänds för att upplysa om att

förvärmning av motorn pågår. När lampan

släcks kan bilen startas. Gäller endast

dieseldrivan bilar.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM29

Meddelande i display

När en varnings- eller kontrollsymbol tänds, får du samtidigt också ett meddelande i displayen.

När du läst och förstått meddelandet, kan du trycka på READ-knappen (A). Läst meddelande

raderas då från displayen och läggs i bilens minneslista. Meddelanden om fel ligger kvar i

minneslistan tills du åtgärdat berörda fel.

Mycket allvarliga felmeddelanden kan du inte radera från displayen. De ligger kvar i

displayen tills berörda fel är åtgärdade.

OBS! Om ett varningsmeddelande bryter igenom, när du t ex är inne i färddatorns menyer eller

vill använda telefonen, måste du först kvittera varningsmeddelandet. Tryck alltså på READ-

knappen (A).

Meddelanden du lagrat i minneslistan kan du läsa igen. Tryck på READ-knappen (A), om du vill

få fram lagrade meddelanden. Du bläddrar bland de lagrade meddelandena i minneslistan genom

att trycka på READ-knappen (A). Tryck på READ-knappen (A) för att lägga lästa meddelanden

tillbaka i minneslistan.

Meddelande Innebörd/åtgärd

STANNA SNARAST Stanna och stäng av motorn. Allvarlig skaderisk.

STANNA MOTORN Stanna och stäng av motorn. Allvarlig skaderisk.

SERV. SNARAST Lämna in din bil för kontroll omedelbart.

SE MANUAL Konsultera din instruktionsbok.

SERV. ERFODRAS Låt kontrollera din bil så snart du kan.

ÅTG NÄSTA SERV Låt kontrollera din bil vid nästa servicetillfälle.

DAGS FÖR SERVICE När meddelandet visas är det dags för service. Meddelandet påverkas av antal körda mil, antal månader

sedan senaste service och motorns körtid.

1) LÅG OLJENIVÅ – FYLL PÅ OLJA* Motorns oljenivå är för låg. Kontrollera och åtgärda snarast. Se sidan 136 för mer information.

2) LÅG OLJENIVÅ – STANNA SNARAST* Motorns oljenivå är för låg. Stanna bilen på ett säkert sätt och kontrollera oljenivån. Se sidan 136.

2) LÅG OLJENIVÅ – STANNA MOTORN* Motorns oljenivå är för låg. Stanna bilen på ett säkert sätt, stäng av motorn och kontrollera oljenivån. Se sidan 136.

2) LÅG OLJENIVÅ – SE MANUAL* Motorns oljenivå är för låg. Stanna bilen på ett säkert sätt, stäng av motorn och kontrollera oljenivån. Se sidan 136.

1) Visas tillsammans med orange varningstriangel.

2) Visas tillsammans med röd varningstriangel.

* Bara i R-version

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM30

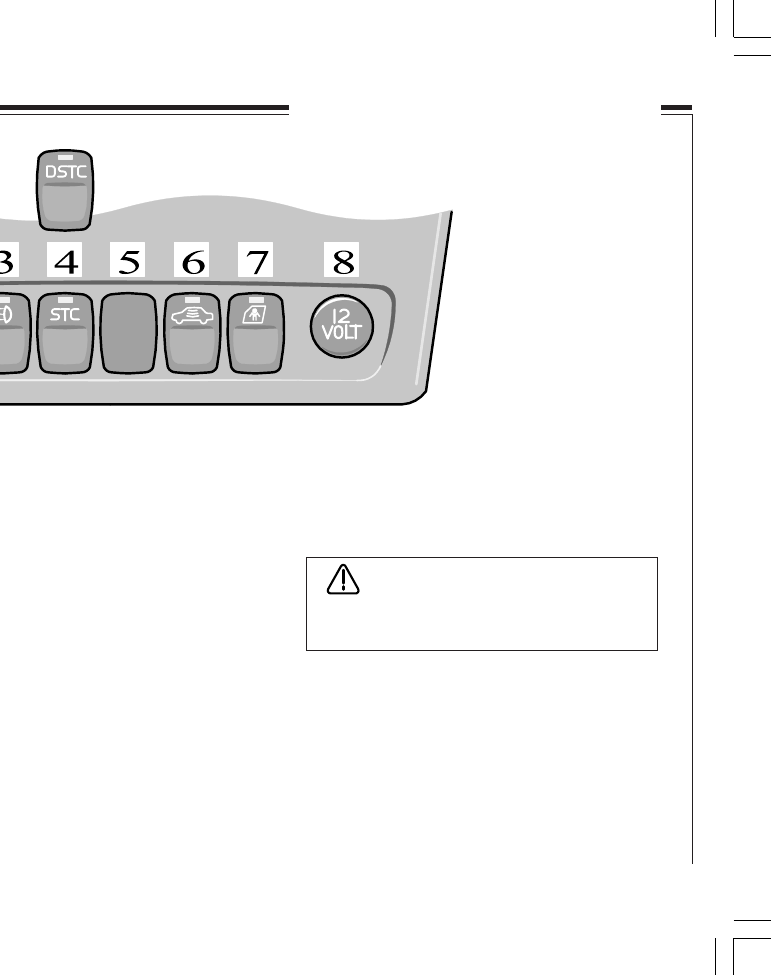

Strömställare i mittkonsolen

1. Används ej

2. Infällbara yttre backspeglar (tillval)

Denna knapp använder du för att fälla de yttre

backspeglarna inåt från utfällt läge och utåt

från infällt läge.

Gör så här, om en backspegel genom yttre

åverkan oavsiktligt fällts in eller ut:

 Fäll manuellt berörd backspegel framåt så

långt det går.

 Vrid tändningsnyckeln till läge II.

 Fäll backspegeln inåt med hjälp av knap-

pen och sedan utåt, också med hjälp av

knappen. Backspeglarna har nu återgått till

sitt ursprungliga fasta läge.

3. Extraljus (tillval)

Använd denna knapp, när du vill tända eller

släcka bilens extraljus. När lamporna är tända,

lyser lysdioden i knappen.

4. STC/DSTC-systemet*

Denna knapp används för att reducera eller

återaktivera funktioner i STC/DSTC-systemet.

När lysdioden i knappen lyser, är STC/DSTC-

systemet aktiverat (om inget fel föreligger).

För att reducera STC/DSTC-systemets

funktion måste knappen, av säkerhetsskäl,

hållas intryckt i minst en halv sekund. (På R-

versionen krävs att proceduren för att reducera

- återaktivera systemet upprepas tre gånger för

att systemet skall avaktiveras.)

Texten “STC SPINNREGL. AV” / “DSTC

SPINNREGL. AV” visas i displayen.

På R-versionen visas: “DSTC REDUCERAD

FUNKTION”

3602791m

* Tillval på vissa marknader.

Systemet är standard på R-version.

Reducera systemet om du måste använda ett

hjul av annan dimension än de övriga hjulen.

När motorn startas om, är STC/DSTC-

systemet åter aktiverat.

VARNING!

Tänk på att bilens köregenskaper förändras

om du stänger av STC/DSTC-systemet.

5. Används ej

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM31

Strömställare i mittkonsolen

6. Avstängning av blockerat låsläge och

larmsensorer

Använd denna knapp du när du av någon

anledning vill stänga av funktionen blockerat

låsläge (blockerat låsläge innebär att dörrarna

inte kan öppnas från insidan när de är låsta).

Använd också denna knapp när du vill koppla

bort rörelse- och lutningsdetektorer i ditt

larmsystem. Dioden lyser när funktionerna är

avstängda/bortkopplade.

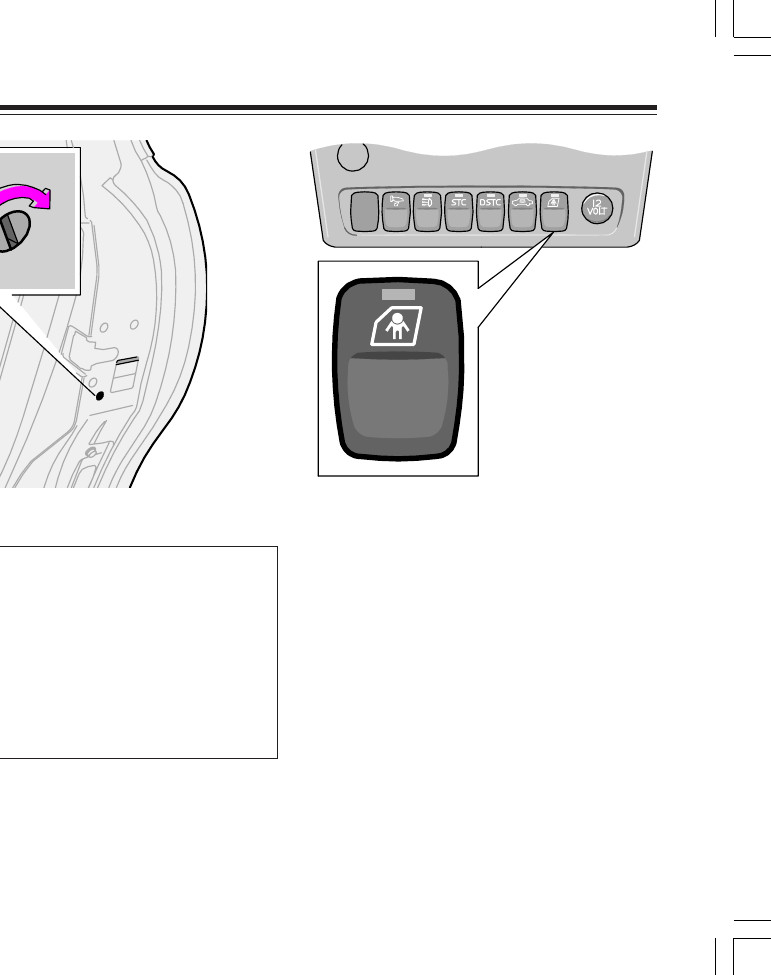

7. Barnsäkerhetsspärr i bakdörrarna (tillval)

Denna knapp använder du när du vill aktivera

eller avaktivera den elektriska barnsäkerhets-

spärren för bakdörrarna. Tändningsnyckeln

måste vara i läge I eller II. När barnsäkerhets-

spärren är aktiverad, lyser dioden i knappen.

Du får ett meddelande i displayen, när du

aktiverar eller avaktiverar barnsäkerhetsspär-

ren.

8. Eluttag/Cigarettändare (tillval)

Eluttaget kan användas för olika tillbehör

avsedda för 12V, t ex mobiltelefon eller

kylbox. Cigarettändaren aktiveras genom att

knappen trycks in. När tändfunktionen är klar

hoppar knappen ut igen. Dra ut tändaren och

använd glöden att tända med. Av

säkerhetsskäl, låt alltid locket sitta i uttaget när

det inte används. Max strömstyrka är 10A.

OBS! Den inbördes placeringen av knapparna

kan variera.

*: endast R-version

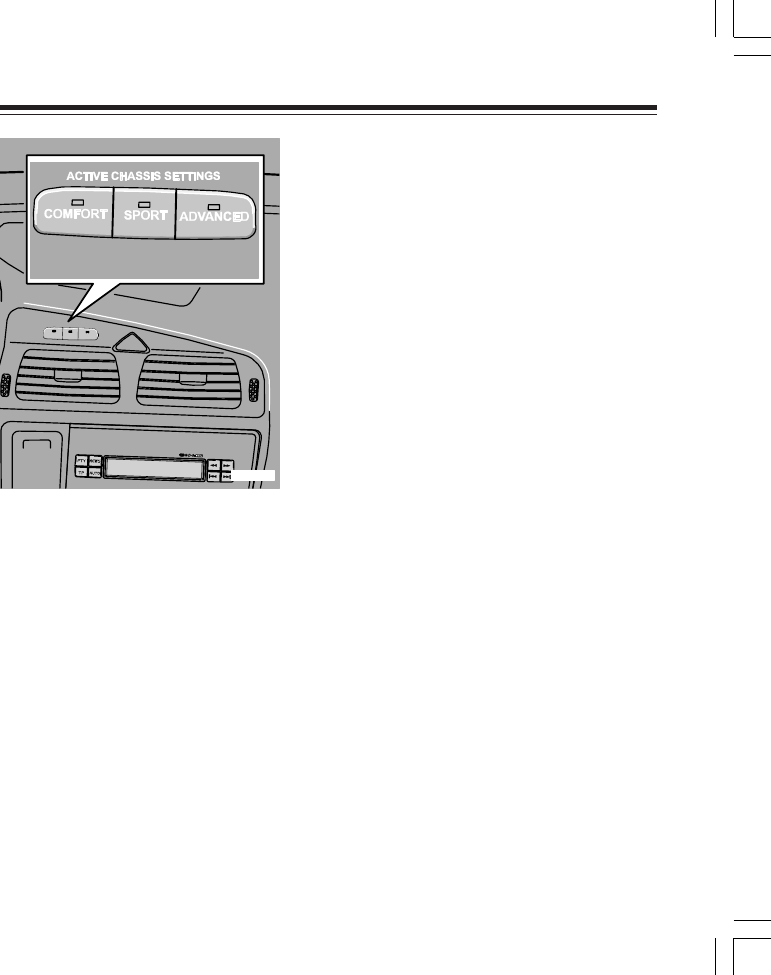

ADVANCED

ACTIVE CHASSIS SETTINGS

COMFORT

SPORT

4303270

Aktivt chassi – FOUR-C*

V70-R är utrustad med ett mycket avancerat

aktivt chassisystem som regleras elektroniskt.

Knapparna på instrumentpanelen kan när som

helst användas till att växla mellan tre olika

lägen: Comfort, Sport och Advanced.

Comfort

Här är chassisättningen anpassad så att bilen

flyter över vägens ojämnheter. Stötdämp-

ningen är mjukare och karossens rörelser små.

Sport

Stötdämpningen är hårdare för att minska

krängning vid hård kurvtagning. Bilen

uppträder som en utpräglad sportbil.

Advanced

I detta läge är stötdämparnas rörelser

minimala, responsen på gaspådrag är mer

direkt och krängning i kurvor är minimerad.

Se sidan 96 för mer ingående information om

systemet.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM32

Färddator (tillval)

Reglage – färddator

För att få tillgång till färddatorns information

måste du vrida på ringen (B) stegvis, antingen

framåt eller bakåt. Genom en ytterligare

vridning kommer du tillbaka till utgångsläget

igen.

Medelhastighet

Medelhastigheten sedan senaste nollställning

(RESET). När tändningen slås av lagras

medelhastigheten och ligger till grund för det

nya värdet när man kör vidare. Kan nollställas

med RESET-knappen (C) på spaken.

AB C

3601859d

Aktuell bränsleförbrukning

Fortlöpande information om den aktuella

bränsleförbrukningen. Beräkningen av

bränsleförbrukningen sker varje sekund.

Siffran i displayen uppdateras med ett par

sekunders mellanrum. När bilen står still visar

displayen ”----”.

OBS! Viss felvisning kan uppstå om en

bränsledriven värmare använts.

Medelbränsleförbrukning

Genomsnittlig bränsleförbrukning sedan

senaste nollställning (RESET). När tändning-

en slås av lagras genomsnittsförbrukningen

och ligger kvar tills den nollställs med

RESET-knappen (C) på spaken.

OBS! Viss felvisning kan uppstå om en

bränsledriven värmare använts.

Körsträcka till tom tank

Visar den sträcka som kan köras med den

bränslemängd som finns kvar i tanken,

beräknat på medelförbrukningen under de

senast körda 30 km och den resterande

bränslevolymen. När körsträckan till tom tank

är mindre än 20 km visar displayen ”----”.

OBS! Viss felvisning kan uppstå om en

bränsledriven värmare använts.

Färddator

Färddatorn tar emot en mängd information som

kontinuerligt utvärderas med hjälp av en

mikroprocessor. Systemet har fyra funktioner

som visas i displayen:

•Körsträcka till tom tank

•Medelbränsleförbrukning

•Aktuell bränsleförbrukning

•Medelhastighet

OBS! Om ett varningsmeddelande bryter

igenom, när du använder färddatorn måste du

först kvittera varningsmeddelandet. Tryck på

READ-knappen (A) för att komma tillbaka till

färddatorn.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM33

Konstantfarthållare (tillval)

2700412d

Inkoppling

Konstantfarthållarens reglage sitter till vänster

i ratten.

Inställning av önskad hastighet:

•Tryck på knappen CRUISE. “CRUISE”

visas i kombinationsinstrumentet.

•Öka eller minska till önskad hastighet

genom att trycka in + respektive –.

OBS! Konstantfarthållaren kan inte

kopplas in vid hastigheter under 35 km/h.

•Tryck lätt på + eller – för att låsa önskad

hastighet.

Tillfällig urkoppling

Tryck på 0 för att tillfälligt koppla ur

konstantfarthållaren.

Tidigare inställd hastighet kopplas ur när

bromspedalen eller kopplingspedalen trampas

ned. Den tidigare inställda hastigheten behålls

i minnet.

Konstantfarthållaren kopplas dessutom ur

tillfälligt om:

•hastigheten sjunker under inkopplings-

gränsen

•växelväljaren ställs i läge N

•vid hjulspinn och hjullåsning.

Återgå till hastighet

När du trycker på återtar bilen den tidigare

inställda hastigheten.

Acceleration

En tillfällig fartökning, som t ex. vid omkör-

ning, påverkar inte konstantfarthållarens

inställning. Bilen återgår till tidigare inställd

hastighet. Då konstantfarthållaren redan är

inkopplad kan hastigheten ökas eller minskas

genom att knappen hålls intryckt på + eller –.

En kort tryckning motsvarar 1 km/h. Den

hastighet bilen har när knappen släpps igen,

blir i stället inprogrammerad.

Urkoppling

Tryck på CRUISE för att stänga av konstant-

farthållaren. “CRUISE” slocknar i kombina-

tionsinstrumentet.

Konstantfarthållaren kopplas automatiskt ur

när tändningen stängs av.

OBS! Om någon av konstantfarthållarens

knappar hålls inne längre än en minut kopplas

systemet ur. För att återställa konstantfarthål-

laren måste bilens tändning slås av.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM34

Strålkastare, Dimljus, Ljushöjdsreglering, Instrumentbelysning

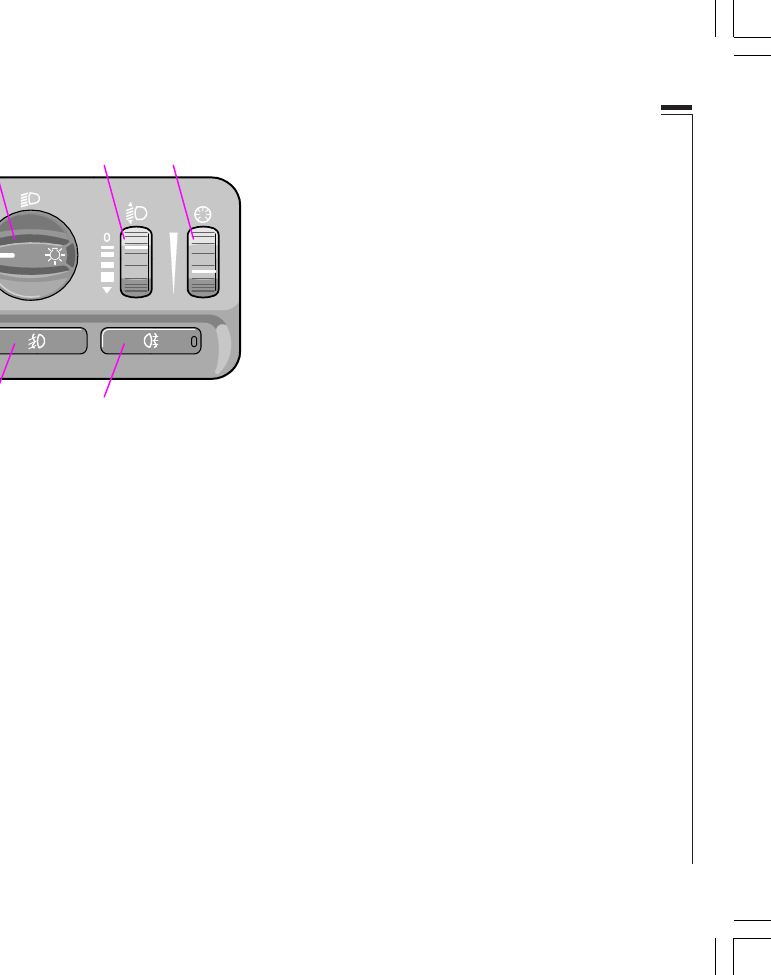

D E

A B C

3500824d

A – Strålkastare och

positions-/parkeringsljus

All belysning släckt.

Bilar med automatiskt halvljus –

Tändningsnyckeln i läge II

Halvljuset tänt (samt positionsljus/parkerings-

ljus fram och bak, nummerskyltsbelysning och

instrumentbelysningen).

Halvljuset tänds alltså automatiskt då

tändningsnyckeln vrids till "körläge" och

kan inte släckas.

Positions-/parkeringsljus fram och

bak.

Tändningsnyckeln i läge 0

All belysning släckt.

Tändningsnyckeln i läge II: strålkastarna

(samt positionsljus/parkeringsljus fram och

bak, nummerskyltbelysning och instrumentbe-

lysning) tända.

OBS! Du måste alltid vrida ljusomkopplaren

till läge för att kunna tända helljuset.

B – Ljushöjdsreglering

För att kunna reglera strålkastarljusens

ljushöjd vid olika laster i bilen är vissa bilar

försedda med en ställmotor vid vardera

strålkastare. Ljushöjden reglerar du genom

ljushöjdsreglaget i instrumentpanelen.

Bilar med Bi-Xenon belysning (tillval) har

automatisk ljushöjdsreglering.

C – Instrumentbelysning

För reglaget uppåt – starkare belysning

För reglaget nedåt – svagare belysning

En skymningsgivare (se sidan 48) reglerar

automatiskt all instrumentbelysning.

D – Dimstrålkastare (tillval)

Tändningsnyckeln i läge II. Tryck på

knappen. Dimstrålkastaren lyser i kombination

med positionsljus/parkeringsljus- och hel-/

halvljuset. Lysdioden i knappen lyser när

dimstrålkastarenlyser.

OBS! I vissa länder får halvljusen inte

användas i kombination med dimstrålkastare.

E – Dimbakljus

Tändningsnyckeln i läge II. Tryck på

knappen. Dimbakljuset lyser i kombination

med hel-/halvljuset. Lysdioden i knappen och

symbolen i kombinationsinstrumentet lyser på

samma gång.

Kom ihåg: Bestämmelserna för användning

av dimbakljus och dimstrålkastare varierar

från land till land.

Bilar med automatiskt

halvljus

Inför färd till vissa länder kan din Volvo-

verkstad hjälpa dig att koppla bort det

automatiska halvljuset.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM35

VARNING!

Ställ in ratten innan du börjar köra, aldrig

under körning. Kontrollera att ratten är

spärrad.

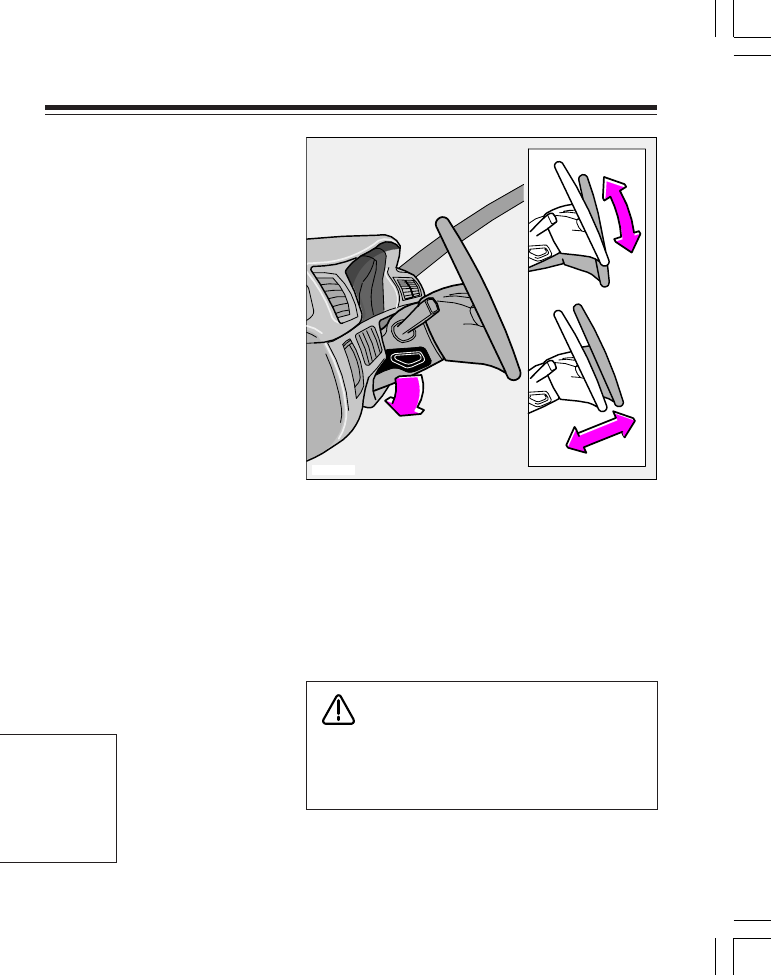

Rattinställning

Ratten kan ställas in i höjdled och längsled

Tryck ner reglaget på rattstångens vänstra sida.

Ställ sedan in ratten i det läge som passar dig

bäst. Se till att ratten fastnar i ett bestämt läge

(hack). Tryck tillbaka reglaget för att spärra

ratten.

6400296A

Tändnings- och rattlås

0 – Låsläge

Rattlåset låser ratten om du tar ur nyckeln.

3300013A

Tändnings- och rattlås, Rattinställning

VARNING!

Stäng aldrig av tändningen (nyckeln i position 0) eller dra ur

tändningsnyckeln medan bilen rör sig. Då kan rattlåset

aktiveras, vilket gör bilen omöjlig att styra.

I – Mellanläge, "radioläge"

Vissa elkomponenter kan kopplas in. Motorns elsystem är inte

inkopplat.

II – Körläge

Nyckelns läge under körning. Bilens hela elsystem är

inkopplat. Diesel: Vänta tills förvärmning är klar. Se sidan 88.

III – Startläge

Startmotorn kopplas in. Släpp nyckeln då motorn startat.

Nyckeln fjädrar automatiskt tillbaka till körläge.

Om nyckeln går trögt att vrida beror det på att framhjulen står

så att det är spänningar i rattlåset. Vrid då ratten fram och

tillbaka då du vrider nyckeln så går det lättare.

Se till att rattlåset är spärrat när du lämnar bilen, så

minskar du risken för stöld.

Startnycklar och elektronisk startspärr

Låt inte flera startnycklar som innehåller chip hänga på samma

nyckelknippa när nyckeln sätts i startlåset. Då kan den

elektroniska startspärren aktiveras. Om så sker, ta bort den

andra nyckeln och starta bilen på nytt.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM36

3601913d

Körriktningsvisare, Ledbelysning

Körriktningsvisare, hel-/halvljusomkoppling

och helljus "blink"

1. "Tryckpunktläge"

Vid svängar med litet rattutslag (körfältsbyte, omkörning) för du

spaken lätt uppåt eller nedåt och håller den kvar med fingret. Spaken

går omedelbart tillbaks till neutralläget då du släpper den.

2. Normalsvängar

3. Helljus "blink"

Tryck spaken lätt mot ratten (bara tills du känner ett lätt motstånd).

Helljuset lyser tills du släpper spaken igen.

3. Hel-/halvljusomkoppling (tända strålkastare)

Tryck spaken mot ratten förbi "blinkläget" och släpp den igen.

Strålkastarna växlar mellan hel- och halvljus.

Ledbelysning

Gör så här när du lämnar din bil, när det är mörkt ute:

•Ta ur nyckeln ur tändningslåset.

•Dra den vänstra spaken rakt bakåt (som vid helljusblink).

•Lås dörren.

Nu tänds halvljuset, positionsljus/parkeringsljus, nummerskyltbelys-

ningen, sidomarkeringslamporna och lamporna i de yttre backspeglar-

na. Dessa lampor förblir tända i 30, 60, eller 90 sekunder. Önskad

tidsinställning för din bil kan göras av auktoriserad Volvo-verkstad.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM37

Vindrutetorkare/-spolare

Vindrutetorkare

0 – Vindrutetorkarna avstängda.

Om spaken är i 0-läge och du för den uppåt,

gör torkarna ett slag i taget så länge du håller

spaken uppåt.

– Intervalltorkning.

Du kan själv ändra och ställa in lämplig

hastighet för intervalltorkningen. Att vrida

ringen – se A i bilden – uppåt innebär att

torkarna gör fler slag per tidsenhet. Att vrida

ringen nedåt innebär att torkarna gör färre slag

per tidsenhet.

Regnsensor (tillval)

Regnsensorn ersätter intervallfunktionen.

Vindrutetorkarna ökar eller minskar hastighet

automatiskt genom att sensorn känner av

mängden vatten på vindrutan.

Känsligheten kan ställas in med ringen – se

bild.

För att aktivera regnsensorfunktionen:

•Slå på tändningen.

•För spaken från läge 0 till läge för intervall-

torkning.

Regnsensorn avaktiveras när tändningen stängs

av helt.

För att återaktivera regnsensorfunktionen:

•Slå på tändningen.

•För spaken till läge 0 och sedan till läge

för intervalltorkning.

OBS!

Vid automattvätt: Koppla ur regnsensorn (för

spaken till läge 0) eller stäng av tändningen

helt. Vindrutetorkarna startas annars oavsiktligt

och kan skadas.

– Torkarna rör sig med normal hastighet.

– Torkarna rör sig med hög hastighet.

3 - Vindrutespolare/strålkastarspolare

Genom att dra spaken bakåt startar du

vindrutespolarna och strålkastarspolarna.

Torkar-/spolarfunktion – vindruta

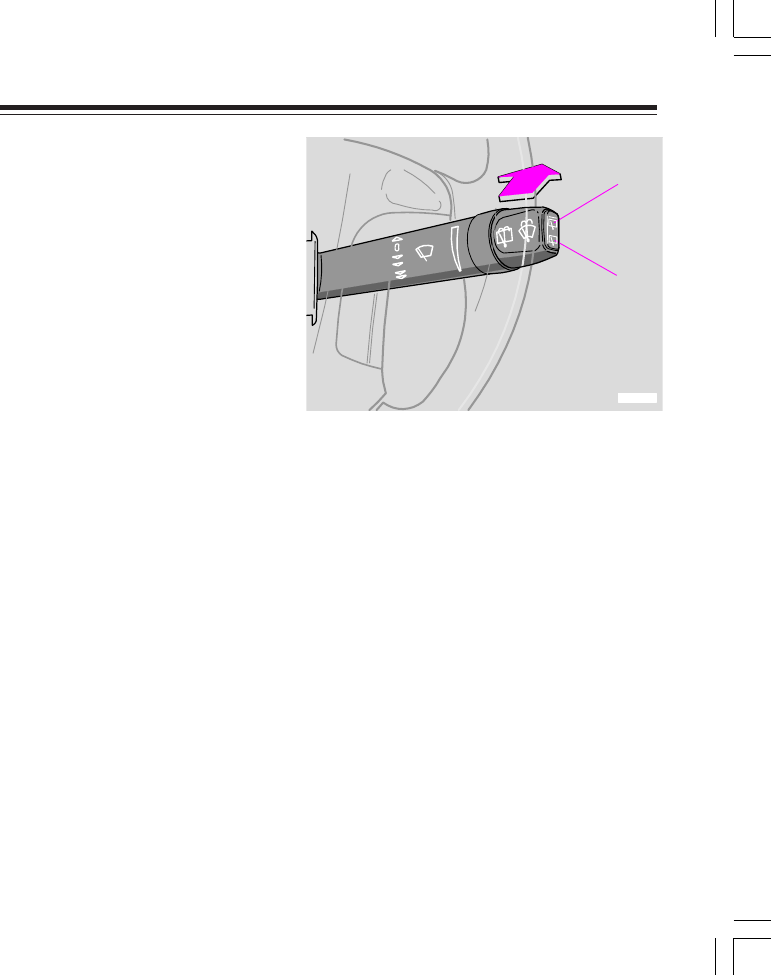

Torkar-/spolarfunktionen – baklucka

3602521m

Vindrutespolare baklucka

Genom att föra spaken framåt startar du

vindrutespolaren för bakluckan.

A. Bakrutetorkare – intervalltorkning

B. Bakrutetorkare – normal hastighet

Vindrutetorkare - backning

Om du lägger in backväxeln när de främre

vindrutetorkarna redan är tillkopplade,

kommer bakrutetorkaren att inta intervalltork-

ningsläge*. Om bakrutetorkaren redan är

inkopplad till normal hastighet, sker ingen

förändring av den inkopplade funktionen.

* Denna funktion – intervalltorkning vid

backning – kan stängas av. Uppsök din Volvo-

verkstad.

3602446m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM38

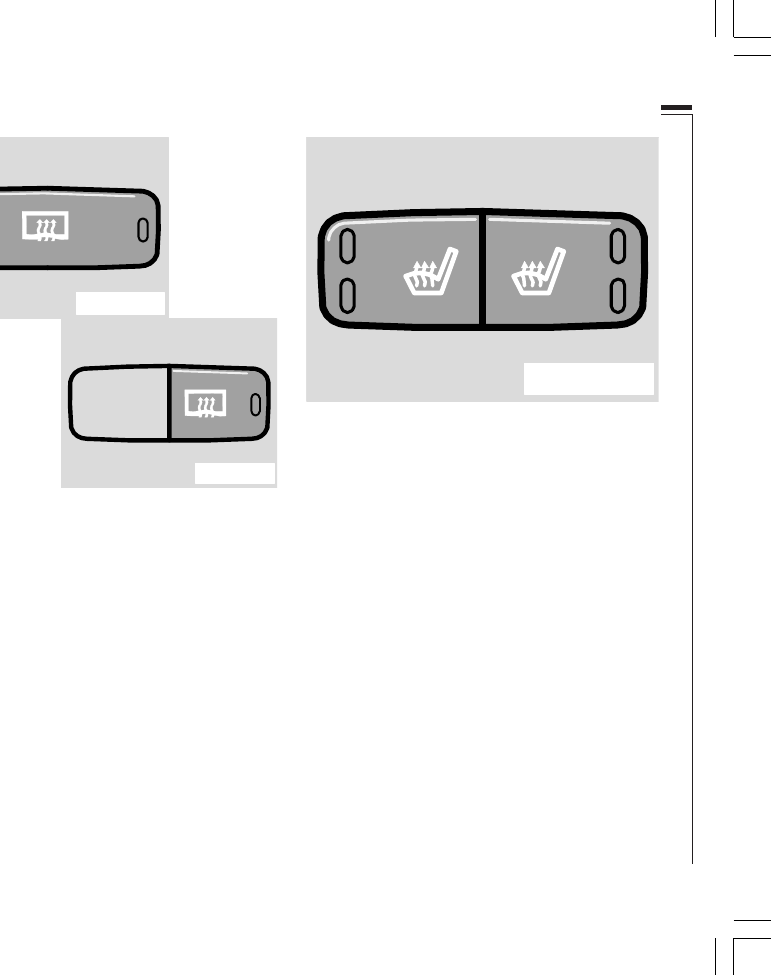

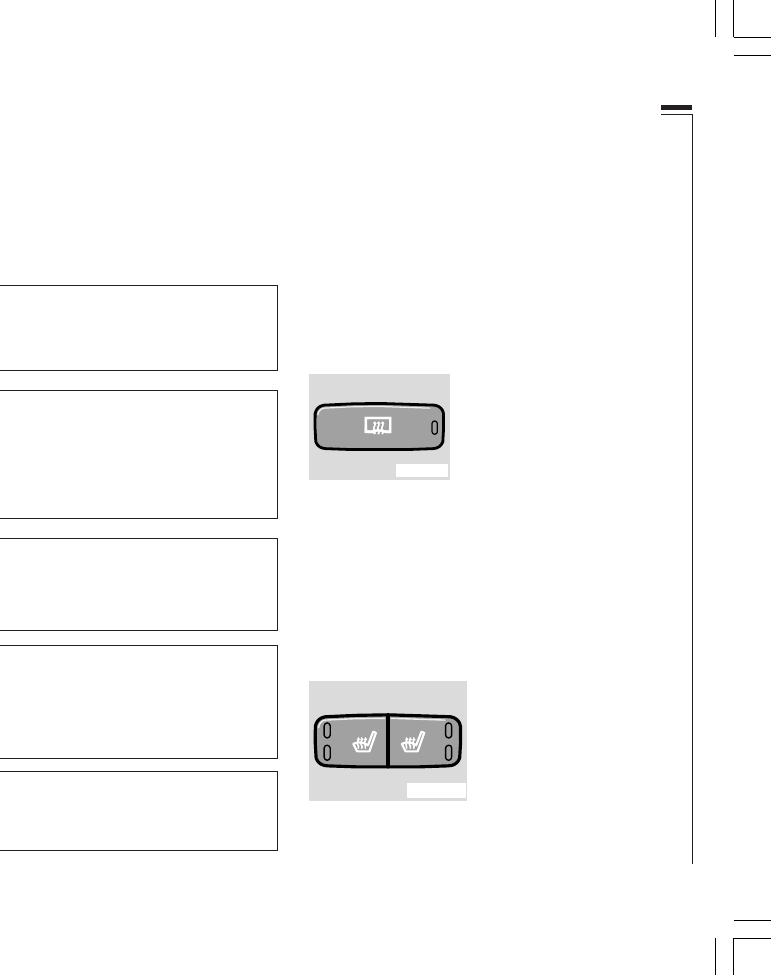

Varningsblinkers, Eluppvärmd bakruta, Eluppvärmda framstolar

Varningsblinkers

Varningsblinkers (alla körriktningsvisarna

blinkar) ska användas då du är tvungen att

stanna eller parkera bilen så att den innebär

fara eller hinder i trafiken.

Kom ihåg: Lagbestämmelserna för använd-

ning av varningsblinkers varierar från land till

land.

Framstolarnas värmeströmställare

Eluppvärmda framstolar

Om du vill ha värme i framstolen(arna), gör du

så här:

•Tryck en gång: Hög värme – båda

dioderna i strömställaren lyser.

•Tryck en gång till: Lägre värme – en diod

i strömställaren lyser).

•Tryck en gång till: Värmen avstängd

(ingen diod i strömställaren lyser).

Din Volvoverkstad kan justera temperaturen.

8702784d

8702783d

Eluppvärmda backspeglar

Eluppvärmd bakruta

Använd eluppvärmningen för att få bort is och

imma från bakruta och backspeglar. En

tryckning på strömställaren startar upp-

värmningen av bakrutan och backspeglarna

samtidigt. Det ser du genom att lysdioden i

strömställaren tänds. En inbyggd timer gör att

uppvärmningen av backspeglarna automatiskt

kopplas från efter ca 6 minuter och bakrutan

efter ca 12 minuter.

8702787d

3602314M

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM39

Parkeringsbromsspak

Parkeringsbroms, eluttag/uttag för cigarrettändare

3601974d

68 72 76

80 64

68 72 76

3601943e

Parkeringsbroms

(handbroms)

Spaken är placerad mellan framstolarna.

Parkeringsbromsen verkar på bakhjulen. Då

bromsen är åtdragen lyser varningssymbolen i

kombinationsinstrumentet. Då bromsen ska

lossas, dra upp spaken något och tryck in

knappen.

Tänk på att varningssymbolen i kombinations-

instrumentet lyser även om parkeringsbromsen

endast är "en aning" åtdragen. Kontrollera att

spaken är ordentligt åtdragen. Du måste alltid

dra så hårt att bromsen fastnar i ett "hack".

Eluttag i baksätetEluttag i framsätet

5500067m

Eluttag/uttag för

cigarettändare

Locket skall alltid sitta i uttaget, om inte

uttaget används som strömkälla eller som

cigarettändareuttag.

Max strömstyrka är 10 A.

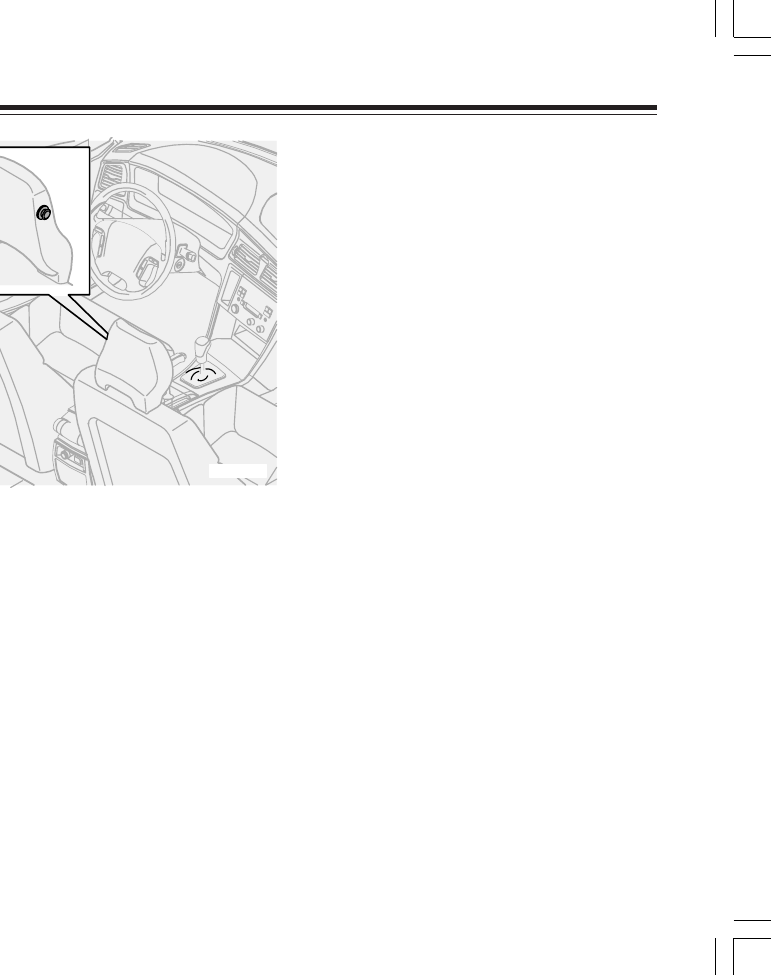

Eluttag/uttag för

cigarettändare i baksätet (tillval)

Locket skall alltid sitta i uttaget, om inte uttaget

används som strömkälla eller som cigarettända-

reuttag.

Max strömstyrka är 15 A

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM40

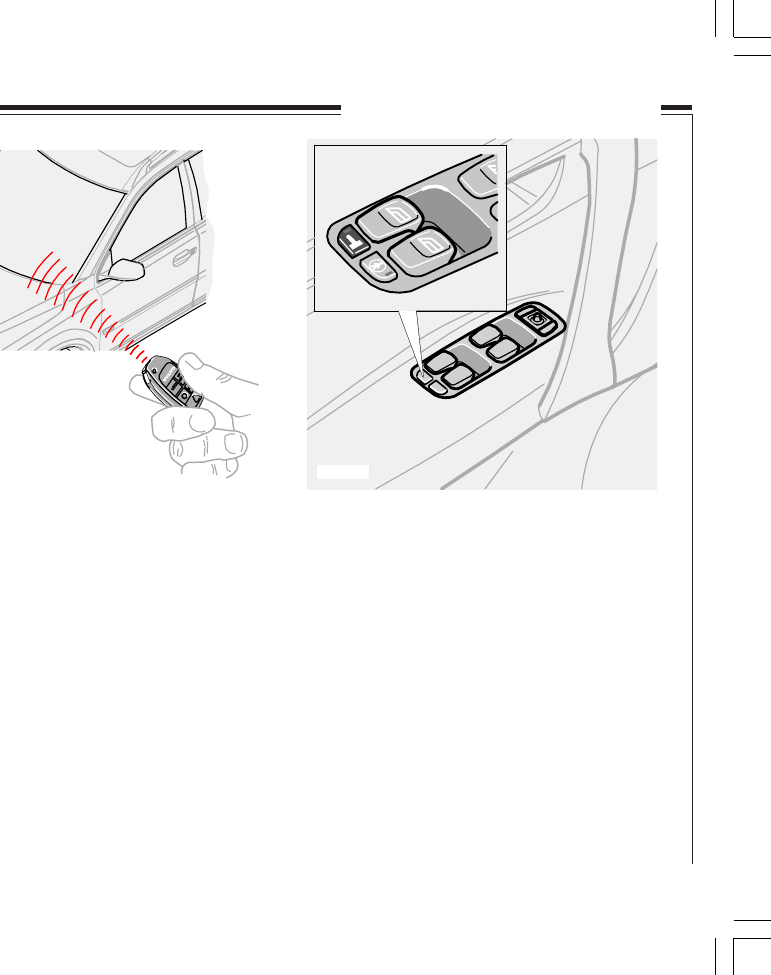

Elektriska fönsterhissar

*Efter avslutad körning och efter det att du

tagit ur tändningsnyckeln, kan du fortfarande

stänga eller öppna fönstren, så länge du inte

öppnat någon av framdörrarna.

Strömställare för avstängning av bakre

fönsterhissar

De elektriska fönsterhissarna i baksätet kan

spärras med strömställaren på förardörrens

strömställarepanel. Tänk på att alltid bryta

strömmen till fönsterhissarna (dvs. ta ur

tändningsnyckeln och öppna någon av

framdörrarna*) om du lämnar barn ensamma i

bilen.

Dioden i strömställaren släckt:

Bakdörrarnas fönster kan manövreras med

både strömställaren på respektive dörr och med

strömställaren på förardörren.

Dioden i strömställaren tänd:

Bakdörrarnas fönster kan endast manövreras

från förardörren.

Du kan öppna och stänga fönstren i framsätet

på två sätt.

1. Tryck strömställaren lätt neråt eller dra den

lätt uppåt. Fönsterhissarna går upp eller

ned så länge du vidrör strömställarna.

2. Tryck strömställaren helt nedåt eller dra

den helt uppåt, och släpp sedan. I detta

läge (AUTO-DOWN - AUTO-UP) öppnas

eller stängs fönsterhissarna helt av sig

själva.

Om du stänger rutorna i framsätet med hjälp

av AUTO-funktionen, aktiveras ett inbyggt

klämskydd, om rutan blockeras av något

föremål.

OBS! Funktionen AUTO-UP på passagerar-

sidan finns endast på vissa marknader.

VARNING!

Om du har barn i bilen, se till att ingen kan

få händerna i kläm då fönstret stängs i

baksätet.

Elektriska fönsterhissar

De elektriska fönsterhissarna manövrerar du

med strömställarna i dörrarnas armstöd. För att

fönsterhissarna ska fungera måste tändnings-

nyckeln vridas till radioläge eller körläge*.

Fönstren öppnas om du trycker ned strömstäl-

larens främre del och stängs om du drar upp

strömställarens främre del.

3602316M

8301395M

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM41

Backspeglar

8301394M

Inre backspegel

A. Normalt läge.

B. Avbländat läge. Använd det om strålkastar-

na från bilen bakom irriterar dig.

Vissa modeller har en s.k. autodim-funktion,

vilket innebär att avbländning sker automatiskt

utifrån rådande ljusförhållanden.

Bältespåminnare

I backspegelns ovankant blinkar en bältesvar-

ningssymbol så länge föraren inte kopplat in

sitt säkerhetsbälte.

På vissa modeller stängs bältespåminnaren av

efter 6 sekunder. Om föraren inte har kopplat

säkerhetsbältet sätts påminnaren på igen när

Strömställare elbackspeglar

hastigheten går över 10 km/h och stängs av om

hastigheten går under 5 km/h. Om man tar av

sig bältet, aktiveras funktionen igen när

hastigheten går över 10 km/h.

Yttre backspeglar

Strömställarna för inställning av de två yttre

backspeglarna sitter längst fram på förardör-

rens armstöd.

Tryck på strömställaren. L = vänster yttre

backspegel. R = höger yttre backspegel.

Dioden i strömställaren lyser. Justera läget

genom att vrida på inställningsspaken. När du

har gjort din inställning, tryck en gång till på

strömställaren. Dioden skall inte längre lysa.

Lagring av speglarnas

inställning i fjärrkontrollen

När du öppnar bilen med en av fjärrkontrolle-

rna och ändrar speglarnas inställning sparas de

nya positionerna i fjärrkontrollen. Nästa gång

du låser upp bilen med samma fjärrkontroll

och öppnar förardörren inom två minuter intar

speglarna de sparade positionerna.

OBS! Ovanstående gäller under förutsättning

att din bil är utrustad med en elmanövrerad

motorstol på förarplatsen.

Använd inte isskrapa med stålblad då du tar

bort is från speglarna, eftersom glasen kan

repas!

VARNING!

Ställ in speglarna innan du börjar köra!

Bilen har på förarsidan en yttre

backspegel där yttre halvan av

spegelglaset är en "vidvinkelspegel" som

eliminerar den "döda zonen".

Tänk på att spegeln förändrar vinklar

och avstånd!

8802799r

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM42

Taklucka

Elmanövrerad taklucka (tillval)

Takluckans reglage är placerat i taket. Luckan

kan manövreras på två olika sätt:

• Uppåt/nedåt i bakkant (ventilationsläge)

• Bakåt/framåt (öppningsläge/komfortläge*)

Startnyckeln måste vara i läge I eller II.

Ventilationsläge

Öppna: Tryck reglagets bakre kant (5) uppåt.

Stänga: Dra reglagets bakre kant (6) nedåt.

Man kan gå från ventilationsläge direkt till

komfortläge*: Dra reglaget bakåt till ändläge

(4) och släpp.

* I komfortläge är luckan inte maximalt öppen

för att hålla vindbrus på en lägre nivå.

Manuell manövrering

Öppna: Dra reglaget bakåt till tryckpunkten (3).

Luckan rör sig mot maximalt öppet läge så länge

reglaget hålls i denna position.

Stäng: Tryck reglaget framåt till tryckpunkten (2).

Luckan rör sig mot stängt läge så länge reglaget

hålls i denna position.

Se till att takluckan är ordentligt stängd

innan du lämnar bilen.

VARNING!

Om du har barn i bilen, se till att de inte får

händerna i kläm då takluckan stängs.

8301747m

8302234r

1. Stängning automatisk

2. Stängning manuell

3. Öppning manuell

4. Öppning automatisk

5. Öppning ventilationsläge

6. Stängning ventilationsläge

Öppningsläge/komfortläge*

Automatisk manövrering

För reglaget över tryckpunktsläge (3) till bakre

ändläge (4) eller över tryckpunktsläge (2) till

främre ändläge (1) och släpp. Takluckan

öppnas då till komfortläge* resp. stängs helt.

För att från komfortläge* öppna luckan

maximalt: dra reglaget bakåt till ändläge (4) en

gång till och släpp.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM43

Laminerade sidorutor i

fram- och baksätet

Upplys dina passagerare i baksätet om

följande:

På grund av ljusets brytning i sidorutorna kan

passagerarna i baksätet, när de tittar ut genom

sidofönstret i framsätet på samma sida som

de sitter, få en förändrad bild vad gäller

vinklar och avstånd.

Laminerade sidorutor ger dig bl.a. ett extra

skydd mot inbrottsförsök.

Solskärm, Laminerade sidorutor i fram- och baksätet (tillval)

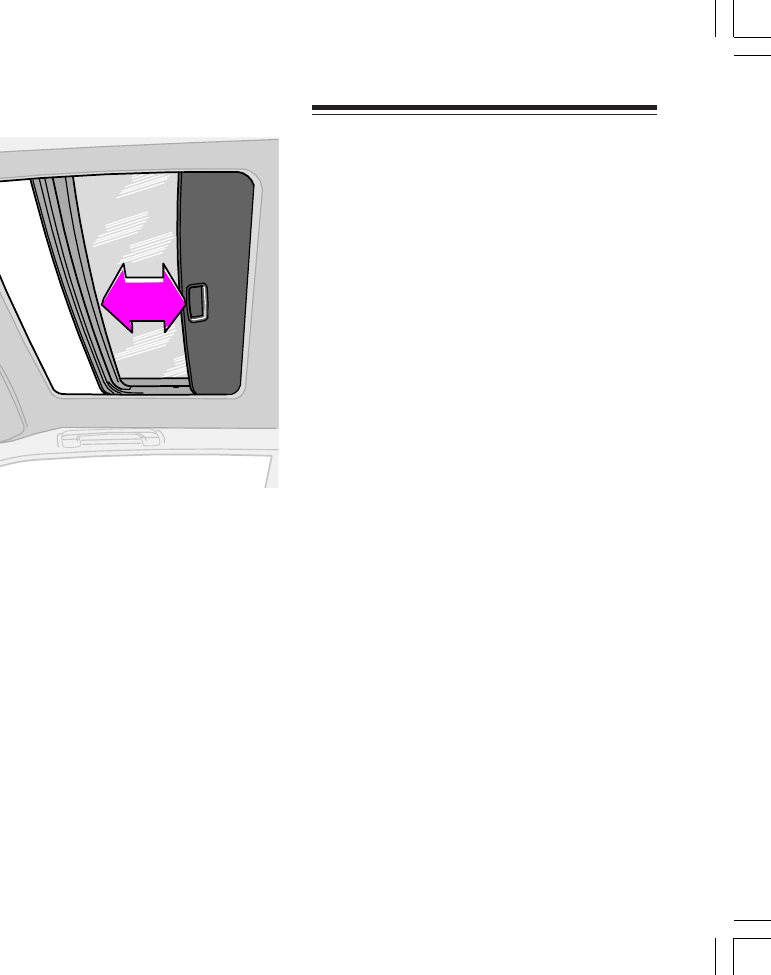

Solskärm

Till takluckan hör också en inre, manuellt

skjutbar solskärm. När du öppnar takluckan,

förs solskärmen automatiskt bakåt.

8301256d

Klämskydd

OBS! Takluckan har ett klämskydd som

utlöses om luckan blockeras av något föremål.

Vid blockering stannar takluckan och öppnas

därefter automatiskt till det senast öppna läget.

Denna funktion gäller bara i öppningsläge.

VARNING!

Klämskyddet fungerar bara i öppningsläge –

ej i ventilationsläge.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM44

Klimatstyrning

Luftdistribution 46

Goda råd 47

Automatisk klimatanläggning ECC 48

Manuell klimatanläggning med luftkonditionering AC 52

Parkeringsvärmare 54

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM45

Luftdistribution

Ventilationsmunstycken i

instrumentpanelen

A. Öppet

B. Stängt

C. Riktning av luftströmmen i sidled

D. Riktning av luftströmmen i höjdled

•Rikta de yttersta munstyckena mot

sidorutorna för att få bort imma från de

främre sidorutorna.

•I kallt klimat: Stäng de mittersta mun-

styckena för bästa klimatkomfort och

bästa avimning.

Ventilationsmunstycke i instrumentpanelen

8702835d

Ventilationsmunstycken i

dörrstolparna

A. Öppet

B. Stängt

C. Riktning av luftströmmen i sidled

D. Riktning av luftströmmen i höjdled

•Rikta munstyckena mot rutan när du vill få

bort imma från de bakre sidorutorna.

•Rikta munstyckena inåt mot bilen när du

vill få ett behagligt klimat i baksätet.

•Tänk på att små barn kan vara känsliga för

luftströmmar och drag.

Ventilationsmunstycke i dörrstolpe

8703156M

Luftdistribution

Den inkommande luften fördelas genom

14 olika munstycken placerade på olika

ställen i din bil.

8703155M

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM46

Din klimatanläggning – goda råd

Imma på rutornas insida

Ett bra sätt att reducera problemet med imma

på framrutans insida och de andra rutorna är att

putsa rutorna. Använd ett vanligt fönsterputs-

medel. Tänk på att du måste putsa oftare, om

någon röker inne i bilen.

Is och snö

Sopa bort snö och is från luftintaget till

klimatsystemet (spalten mellan huv och

vindruta).

Partikelfilter

Du bör se till att partikelfiltret byts med jämna

mellanrum. Rådgör med din Volvo-verkstad.

Faktisk temperatur – ECC

Temperaturen du väljer motsvarar den fysiska

upplevelsen med hänsyn tagen till lufthastig-

het, luftfuktighet, solinstrålning etc. som för

tillfället råder i och kring din bil.

Kondensvatten

Vid varm väderlek kan kondensvatten från

luftkonditionerignen droppa under bilen. Detta

är normalt. Vid behov startar kupéfläkten 50

minuter efter att tändningsnyckeln förts till

läge 0 och torrblåser därefter under 7 minuter

klimatsystemet. Fläkten stängs därefter av

automatiskt.

Felsökning

Din Volvo-verkstad har de instrument och de

verktyg som behövs för eventuell felsökning

eller reparation av din klimatanläggning.

Anlita endast utbildad personal för kontroll

och reparation.

Miljöomsorg

I luftkonditioneringsanläggningen finns

köldmediet R134a. Detta innehåller inget klor,

vilket innebär att det är helt ofarligt för

ozonlagret.

Vid påfyllning/byte av köldmedium får endast

R134a användas. Detta arbete ska utföras av

härför ackrediterad verkstad.

Sensorer – ECC

Solsensorn är belägen på instrumentpanelens

ovansida. Tänk på att inte täcka över solsens-

orn. Täck inte heller över kupétemperatursens-

orn i klimatpanelen.

När det är varmt ute –

soluppvärmd bil

För att snabbare kunna få ett behagligt klimat i

din bil, när det är mycket varmt ute, kan du

med fördel i början på din färd "vädra" din bil

genom att en stund öppna fönster och taklucka.

Därigenom påskyndar du nedkylningen av din

bil.

Sidorutor och taklucka

För att luftkonditioneringen skall fungera

tillfredsställande bör sidorutor och eventuell

taklucka vara stängda. Tänk också på att ej

blockera evakueringskanalerna i lastutrymmets

sidopaneler.

Acceleration

Vid fullgasacceleration stängs luftkonditione-

ring tillfälligt av. Du kan då under en kort

stund känna av en tillfällig temperaturökning.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM47

8703249d

22 24

MAN AUT

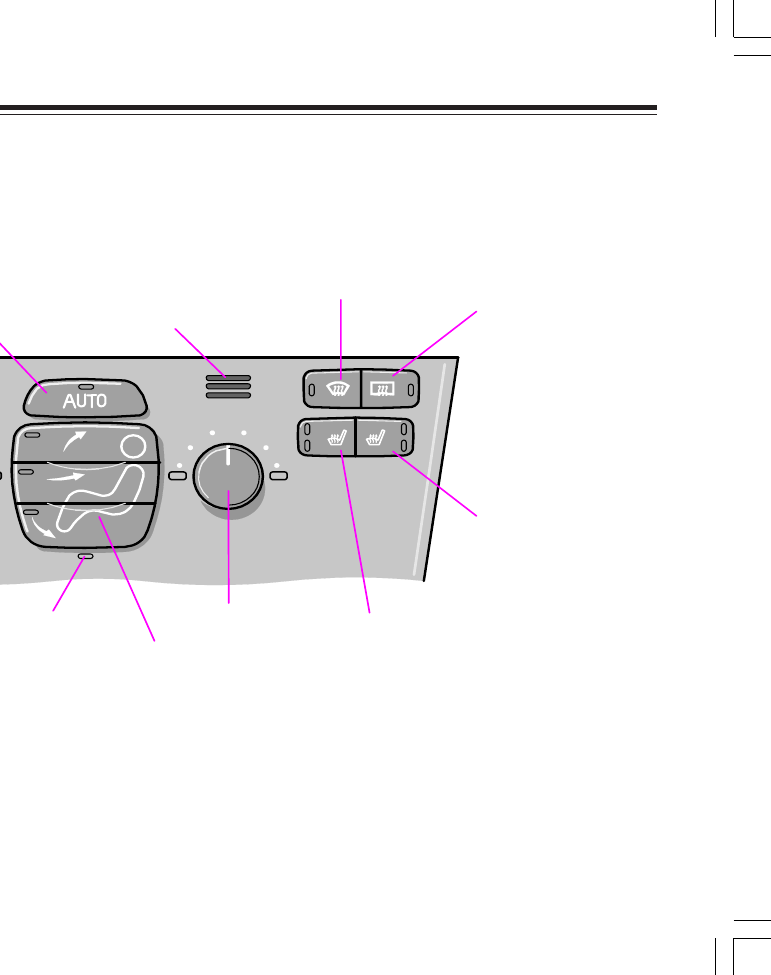

Automatisk klimatanläggning ECC

Stolvärme vänster sida

Stolvärme

höger sida

Defroster bakruta och

sidospeglar

Defroster framruta och

sidorutor

Temperatur vänster sida

Kupétemperatursensor

Återcirkulation AUTO

AC av/på

Fläkt

Luftfördelning

Temperatur höger sida

Återcirkulation/Interiört luftkvalitetsystem

(Interior Air Quality System)

Skymningsgivare*

* Reglerar automatiskt all instrumentbelysning.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM48

Tänk på att:

•Som regel alltid ha luftkvalitetsensorn

inkopplad.

•I kallt klimat är återcirkulationen begrän-

sad för att undvika imbildning.

•Vid imbildning bör du koppla ur

luftkvalitetsensorn.

•Vid imbildning kan du med fördel även

använda defrosterfunktionerna för framruta

och sidorutor samt bakruta. Se nästa sida!

•Rekommenderad bytesintervall för

Multifiltret är vid varannat servicetillfälle.

Vid körning i starkt förorenad miljö kan

Multifiltret behöva bytas oftare.

Automatisk klimatanläggning ECC med Interiört luftkvalitetsystem (tillval)

Handhavande:

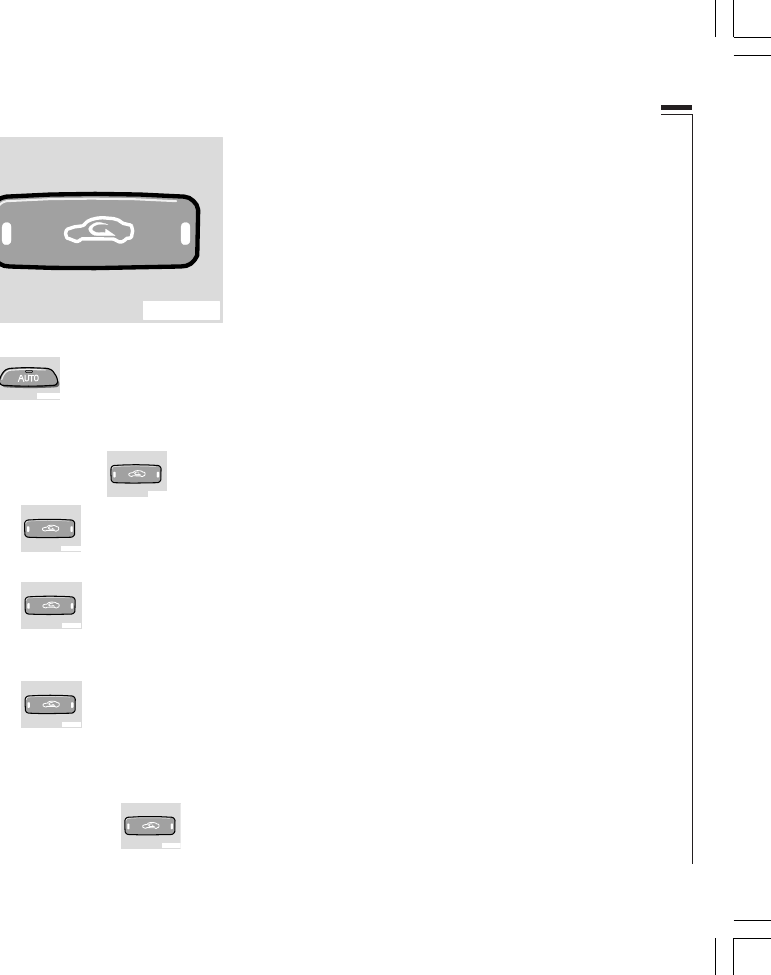

Tryck på

8702780d

för att aktivera luftkvalitets-

ensorn (normal inställning).

Eller välj mellan tre olika funktioner genom

att trycka på knappen

8703250d

MAN AUT

1. Tryck på

8703250d

MAN AUT

: Dioden AUT lyser.

Luftkvalitetsensorn är nu inkopplad.

2. Tryck på

8703250d

MAN AUT

: Ingen diod lyser. Ingen

återcirkulation inkopplad, såvida det inte

behövs för nedkylning i varmt klimat.

3. Tryck på

8703250d

MAN AUT

: Dioden MAN lyser.

Återcirkulation är nu inkopplad.

Du växlar mellan dessa tre funktioner genom

upprepade tryckningar på

8703250d

MAN AUT

Multifilter med

luftkvalitetsensor (tillval)

Vissa bilar är utrustade med ett s.k. Multifilter

och luftkvalitetsensor. Multifiltret avskiljer

gaser och partiklar och reducerar således

halten av lukter och föroreningar. Luftkvali-

tetsensorn registrerar förhöjda halter av

förorenad utomhusluft. Då förorenad utomhus-

luft registreras av luftkvalitetsensorn, stängs

luftintaget och luften återcirkuleras i kupén.

Luften i kupén renas genom multifiltret även

vid återcirkulation.

När luftkvalitetsensorn är inkopplad, lyser den

gröna dioden AUT i

8703250d

MAN AUT

8703250d

MAN AUT

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM49

Automatisk klimatanläggning ECC (tillval)

AUTO

AUTO-funktionen reglerar automatiskt klimat-

anläggningen så att vald temperatur uppnås.

Automatiken styr värme, luftkonditionering,

fläkthastighet, återcirkulation och luftfördelning.

Om du själv väljer en eller flera funktioner

manuellt, fortsätter övriga funktioner att styras automatiskt.

När du trycker på AUTO stängs alla manuella inställningar av.

8702780d

Temperatur

Du kan med de två vreden ställa in temperaturen för

förarsidan och passagerarsidan i din bil. Tänk på att

du inte får snabbare uppvärmning eller nedkylning

även om du väljer en högre eller lägre temperatur än

den du vill få i kupén.

8702779d

8702782d

Defroster – framruta och

sidorutor

Använd denna knapp för att snabbt få bort imma

och is från framrutan och sidorutorna. Luft

strömmar till rutorna med hög fläkthastighet.

Dioden i defrosterknappen lyser när denna

funktion är inkopplad. Luftkonditioneringen styrs nu så att luften

avfuktas maximalt. Luften återcirkulerar ej.

8702783d

Defroster – bakruta och yttre

backspeglar

Använd denna knapp när du snabbt vill få bort

imma eller is från bakrutan och de yttre backspeg-

larna. Se sidan 39 för ytterligare information om

denna funktion.

Bränslebesparing – Automatisk

klimatanläggning ECC

Med ECC styrs även luftkonditioneringen automatiskt och används bara

så mycket den behövs för att kyla ned kupén och ge tillräcklig avfukt-

ning av inkommande luft. Detta medför bränslebesparing jämfört med

konventionella system, där luftkonditioneringen alltid kyler ned luften

till precis över frysgränsen.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM50

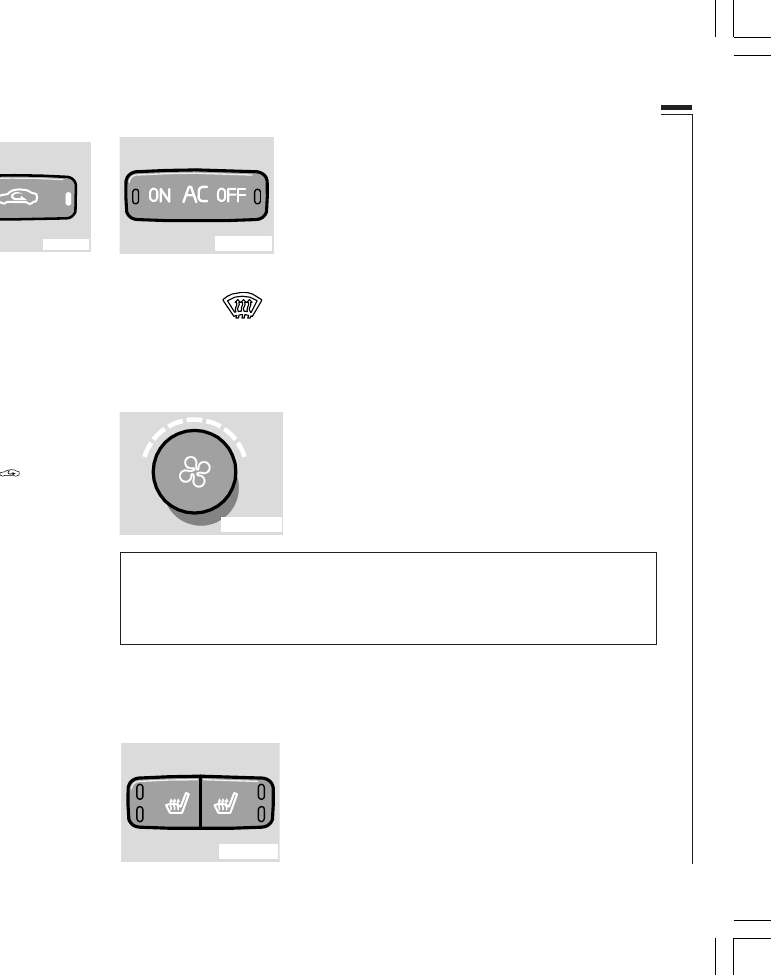

8702776d

AC ON/OFF

När ON-dioden lyser, styrs luftkonditioneringen av

systemets automatik. På detta sätt kyls inkomman-

de luft ner och avfuktas lagom. När AC OFF valts

och OFF-dioden lyser, är luftkonditioneringen

alltid urkopplad; övriga funktioner styrs fortfaran-

de automatiskt. Luftkonditioneringen fungerar ner till ca. 0°C.

När du väljer Defroster styrs luftkonditioneringen så att luften

avfuktas maximalt.

8702777d

8702784d

Uppvärmning av framstolar

Se sidan 39 för ytterligare information.

Återcirkulation

(se även sidan 49)

Bästa nedkylning i varmt

klimat får du genom att välja

AUTO-funktionen. Återcir-

kulationen styrs då automa-

tiskt. Manuell återcirkulation väljer du om du vill utestänga dålig luft,

avgaser etc. Kupéluften återcirkuleras, dvs. ingen luft från utsidan sugs

in i bilen, när är aktiverad. Dioden i knappen lyser.

Om du låter luften i bilen återcirkulera finns risk för is- och imbildning i

bilen, särskilt under vintern.

Med timerfunktionen (bilar med multifilter och luftkvalitetsensor

har ingen timerfunktion) minskar du risken för is, imma och dålig luft.

Gör så här för att aktivera den: tryck på i mer än 3 sekunder. Dioden

blinkar i 5 sekunder. Nu återcirkulerar luften i bilen under 3-12 minuter

beroende på yttertemperaturen. Varje gång du nu trycker på

aktiveras timerfunktionen. Om du vill stänga av timerfunktionen, tryck

på igen i mer än 3 sekunder. Dioden lyser i 5 sekunder för att

bekräfta ditt val.

Om du väljer Defroster kopplas alltid återcirkulationen ur.

Tryck på AUTO när du åter vill ha automatisk luftfördelning.

Fläkt

Genom att vrida på vredet ökar eller minskar du

fläkthastigheten. Om du väljer AUTO, regleras

fläkthastigheten automatiskt. Tidigare inställd

fläkthastighet kopplas ur.

OBS! Om du vridit vredet för fläkten moturs så långt att endast den

vänstra dioden ovanför vredet lyser med orange sken, är fläkt och

luftkonditionering avstängda.

8703250d

MAN AUT

8702781d

Luft till rutorna.

Luft i huvud- och kroppshöjd.

Luft mot ben och fötter.

Luftfördelning

Automatisk klimatanläggning ECC – manuella inställningar

8702778d

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM51

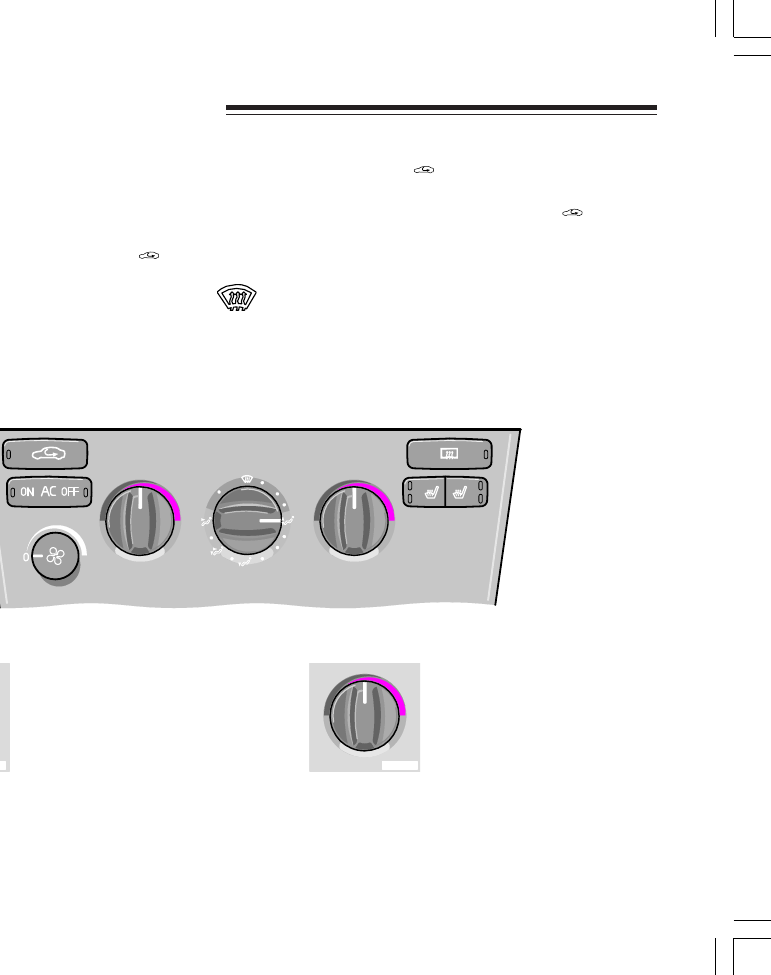

Manuell klimatanläggning med luftkonditionering AC

8702777d

8702831d

Fläkt

Genom att vrida vredet

ökar eller minskar du

fläkthastigheten. Om

vredet står på 0 är inte

luftkonditioneringen inkopplad.

Återcirkulation

Återcirkulation tillsammans med din luftkonditio-

neringsanläggning ger snabbare nedkylning i

kupén i varmt klimat. Återcirkulation väljer du

också om du vill utestänga dålig lukt, avgaser etc.

Kupéluften återcirkuleras, dvs. ingen luft från utsidan sugs in i bilen,

när knappen är aktiverad. Dioden i knappen lyser. Om du låter

luften i bilen återcirkulera finns risk för is- och imbildning i bilen,

särskilt under vintern.

8702834d

Värme/Kyla

vänster sida

Vrid och ställ in hur varm

eller kall du vill att den

inkommande luften skall

vara. För att få nedkyld luft

måste luftkonditionerringen

vara inkopplad.

8702834d

Värme/Kyla

höger sida

Vrid och ställ in hur varm

eller kall du vill att den

inkommande luften skall

vara. För att få nedkyld luft

måste luftkonditionerringen

vara inkopplad.

8702611d

8702776d

Med timerfunktionen minskar du risken för is, imma och dålig luft.

Gör så här för att aktivera den: tryck på i mer än 3 sekunder. Dioden

blinkar i 5 sekunder. Nu återcirkulerar luften i bilen under 3-12 minuter

beroende på yttertemperaturen. Varje gång du nu trycker på

aktiveras timerfunktionen. Om du vill stänga av timerfunktionen, tryck

på igen i mer än 3 sekunder. Dioden lyser i 5 sekunder för att

bekräfta ditt val.

Om du väljer Defroster kopplas alltid återcirkulationen ur.

AC ON/OFF

Luftkonditioneringen är

inkopplad med kylnings-

och avfuktningsfunktion,

när ON lysdioden lyser.

Luftkonditioneringen är

urkopplad när OFF lysdioden lyser.

När du har valt Defroster , är luftkonditio-

neringen alltid inkopplad, om fläkten ej står i

läge 0.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM52

Defroster –

bakruta och yttre

backspeglar

Använd denna knapp när

du snabbt vill få bort imma

eller is från bakrutan och

de yttre backspeglarna. Se sidan 39 för

ytterligare information om denna funktion.

Luftfördelning Använd...

8702787d

Luft till golvet. Visst luftflöde

till ventilationsmunstycken

samt till defrostermunstycken

för framruta och sidorutor.

Luft till rutorna. I detta läge

återcirkulerar ej luften.

Luftkonditioneringen är alltid

inkopplad. Visst luftflöde till

ventilationsmunstycken.

Luft genom ventilationsmun-

styckena fram och bak.

Luft till golv och ventilations-

munstyckena.

...när du vill värma dina fötter.

...i soligt väder vid svala utomhus-

temperaturer.

...när du vill få en behaglig komfort och

bra avimning i kallt utomhusklimat. Inte

för låg fläkthastighet!

...när du vill bli av med is och imma. Bra

med hög fläkthastighet!

...när du vill få god nedkylning i varmt

klimat.

Luft både till golv och rutor. Visst

luftflöde till ventilationsmunstyck-

en.

8702784d

Uppvärmning

av framstolar

Se sidan 39 för

ytterligare information.

Manuell klimatanläggning med luftkonditionering AC

Använd de prickmarkerade luftfördelningslägena mellan de olika symbolerna

för att ytterligare finjustera luftfördelningen för bättre komfort

8702833d

Här är några kompletterande

råd och upplysningar:

•Du måste vrida på fläktvredet (från 0-läge)

om du vill koppla in luftkonditioneringen.

•Använd luftkonditioneringen även vid låga

temperaturer (0 - 15 °C), så får du avfukt-

ning av inkommande luft.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM53

Parkeringsvärmare (tillval)

AB C

3602296d

Kort tryck på RESET (C) Timmar och minuter anges

Långt tryck på RESET Timern aktiveras (PÅ)

Långt tryck på RESET Timern stängs av (AV)

PÅ-lampan lyser med fast sken Timern aktiverad

PÅ-lampan blinkar Parkeringsvärmaren aktiverad

Parkeringsvärmaren kan startas direkt eller

ställas in på två olika starttider med TIMER 1

och TIMER 2.

Med starttid avses här den tid då uppvärm-

ningen av bilen är klar.

Bilens elektronik räknar själv ut starttid utifrån

rådande yttertemperatur. Om yttertemperaturen

överstiger 25°C, sker ingen uppvärmning.

Vid temperaturer från 7°C och neråt är parke-

ringsvärmarens maximala gångtid 60 minuter.

Vid upprepade startförsök av

parkeringsvärmaren utan att den startar, visas

ett felmeddelande i displayen  kontakta en

Volvoverkstad.

Bilen måste stå utomhus

Tänk på att bilen måste stå utomhus när du

använder bensin- och dieselvärmare.

Parkering i backe

I de fall då bilen parkeras i kraftig lutning, bör

den stå med fronten uppåt för att säkra bränsle-

tillförseln till parkeringsvärmaren.

Direktstart av värmare

1. Stega med tumhjulet (B) till

DIREKTSTART.

2. Tryck på RESET-knappen (C) för att

komma till alternativen PÅ eller AV.

3. Välj PÅ. Värmaren kommer nu att vara

aktiverad i 60 minuter. Uppvärmningen av

kupén startar så fort kylvattnet i motorn

uppnått en temperatur av 20°C.

Avstängning direktstartad värmare

1. Stega med tumhjulet (B) till

DIREKTSTART.

2. Tryck på RESET-knappen (C) för att

komma till alternativen PÅ eller AV.

3. Välj AV.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM54

Parkeringsvärmare (tillval)

Inställning av TIMER 1 alt. 2

Av säkerhetsskäl går det bara att programmera

in tider för det närmaste dygnet, inte för flera

dagar i rad.

1. Stega med hjälp av tumhjulet (B) till

TIMER 1.

2. Tryck lätt på RESET-knappen (C), för att

komma till den blinkande timinställningen.

3. Stega med tumhjulet till önskat timtal.

4. Tryck lätt på RESET-knappen för att

komma till den blinkande

minutinställningen.

5. Stega med tumhjulet till önskat minuttal.

6. Tryck lätt på RESET-knappen för att

bekräfta din inställning.

7. Tryck på RESET-knappen för att aktivera

timern.

Efter inställning av TIMER 1 kan du stega till

TIMER 2. Inställningarna görs på samma sätt

som för TIMER 1.

Avstängning timerstartad värmare

För att manuellt stänga av värmaren innan

timerfunktionen gör det, görs följande:

1. Tryck in READ-knappen (A)

2. Stega fram till text PARKVÄRM TIDUR 1

alt. 2 med tumhjulet (B). Texten PÅ

blinkar.

3. Tryck på RESET-knappen (C). Texten AV

visas med fast sken och värmaren stängs av

Meddelande i teckenfönstret

När inställningarna i TIMER 1, TIMER 2 och

DIREKTSTART aktiveras, lyser den gula

varningssymbolen i kombinationsinstrumentet

och en förklarande text visas i teckenfönstret.

När du lämnar bilen, kommer du att få ett

meddelande om vilket status din anläggning

har.

Bilens klocka/timer

Om bilens klocka ställs om efter att

timerinställningar gjorts, kommer dessa av

säkerhetsskäl att annulleras.

Batteri och bränsle

Om batteriet inte har fullgod laddning eller om

nivån i bränsletanken är för låg, kommer din

parkeringsvärmare att stängas av.

Du får i så fall ett meddelande i teckenfönstret.

Kvittera meddelandet genom READ-knappen

(A).

Viktigt!

Upprepad användning av

parkeringsvärmaren i kombination med

korta körsträckor kan leda till att batteriet

laddas ur och kan ge startproblem.

För att säkerställa att generatorn hinner

producera lika mycket energi som värmaren

förbrukar ur batteriet, bör man vid

regelbunden användning av värmaren köra

bilen lika lång tid som värmaren används

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM55

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM56

Interiör

Stolar 58

Innerbelysning 61

Förvaringsplatser 62

Baksäte och lastutrymme 66

Lastning 71

Lastnät 72

Insynskydd, Extrasäte i bagagerummet 74

Reservhjul 75

Extrahandtag (XC70) 76

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM57

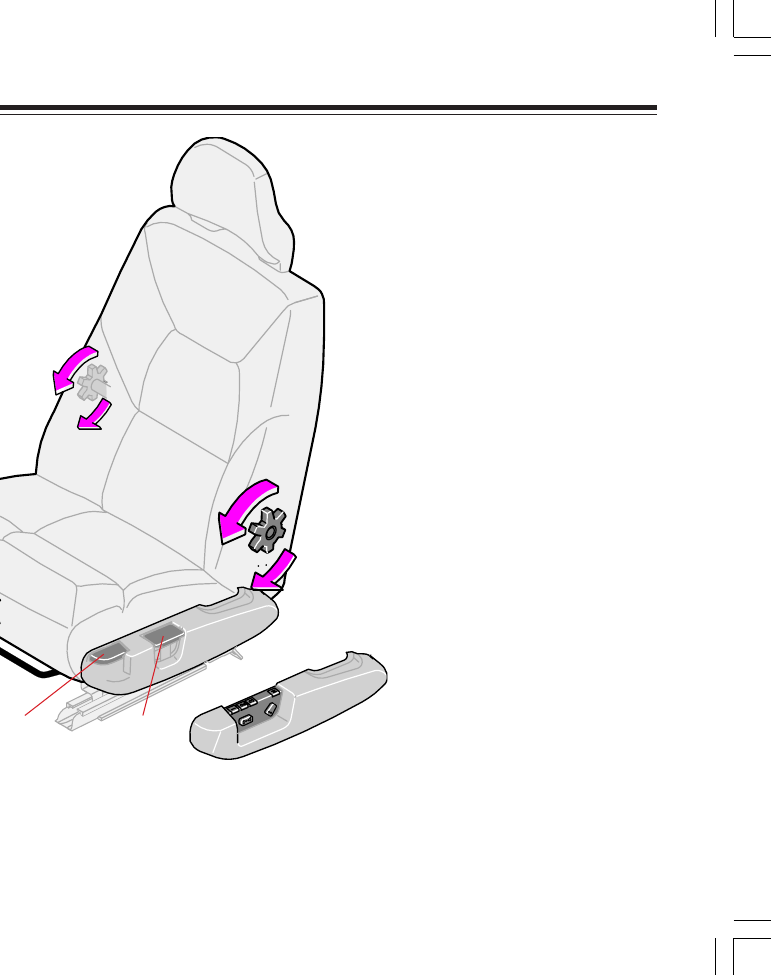

Framstolar

Höjdinställning

Förar- och passagerarstolens framkant kan ställas in i sju

olika höjdlägen och bakkanten i nio lägen.

Den främre spaken (A): Inställning av stolens framkant.

Den bakre spaken (B): Inställning av stolens bakkant.

VARNING!

Ställ in stolen innan du börjar köra.

Ryggstödets lutning

Central för elmanövrering

Längdinställning

När bygeln lyfts kan stolen föras

framåt eller bakåt.

Kontrollera att stolen är spärrad då du

ändrat inställningen.

Svankstödet

För att lättare kunna manövrera

ratten för svankstödet, kan du

med fördel skjuta stolen bakåt!

8502696M

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM58

Fällning stol fram

8501727A

Fällning av passagerarstol i framsätet

Passagerarstolens ryggstöd kan fällas framåt till horisontellt läge för att

kunna få plats med lång last. Gör så här för att fälla fram ryggstödet:

•Skjut stolen så långt bak som möjligt.

•Justera ryggstödet till upprätt läge.

•Lyft spärrarna på ryggstödets baksida.

•Fäll samtidigt ryggstödet framåt.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:06 AM59

Framstolar

Elmanövrerad stol (tillval)

Är din Volvo försedd med elektriskt manövre-

rade stolar kan du med de två strömställarna

vid sidan av stolen ställa in:

A. Höjden på stolens framkant

B. Framåt/bakåt

C. Höjden på stolens bakkant

D. Ryggstödslutningen

OBS! De elmanövrerade framstolarna har ett

överbelastningsskydd som utlöses om någon

stol blockeras av något föremål. Om detta

sker, slå av tändningen (tändningsnyckeln i

läge 0) och vänta ca 20 sekunder innan du

använder stolen igen.

Nödstopp

Om stolen oavsiktligt kommer i rörelse, tryck

på någon av knapparna, så stannar stolen.

Inställning av redan lagrat läge

Håll någon av minnesknapparna E, F eller G

intryckt tills stolen och de yttre backspeglarna

stannar.

Om någon av inställningsknapparna släpps

kommer inställningen genast att avbrytas

av säkerhetsskäl.

Tändningsnyckeln

Passagerarstolen: Inställning kan endast ske,

om tändningsnyckeln är i läge I eller läge II.

Förarstolen: Inställning kan ske, om tänd-

ningsnyckeln är i läge I eller läge II. Förarsto-

len kan också ställas in i följande fall:

1. Inom högst 40 sekunder efter det att du

vridit tändningsnyckeln till läge 0 eller tagit ut

tändningsnyckeln ur tändningslåset.

VARNING!

Vid inställning, se till att inte något föremål

finns framför eller bakom stolen. Förvissa

dig också om att ingen av passagerarna i

baksätet kan komma i kläm. För att undvika

klämrisk, se till att barn ej leker med

strömställarna.

Stol med minnesfunktion (tillval)

Tre lägen kan lagras. Efter inställning av stolen

hålls knappen MEM (H) intryckt, samtidigt

som knappen E trycks in. Med minnesknappar-

na F och G kan ytterligare stolsinställningar

och inställningar för de yttre backspeglarna

lagras i minnet.

2. Efter att du öppnat förardörren med nyckel

eller med fjärrkontrollen kan du, så länge

dörren är öppen, inom ca. 10 minuter göra

inställningar på förarstolen. Med stängd dörr

har du endast 40 sekunder för att göra

motsvarande inställningar. Tändningsnyckeln

kan vara i läge 0 eller ännu inte insatt i

tändninglåset.

Lagring av stolsinställning i

fjärrkontrollen

När du öppnar bilen med en av fjärrkontrolle-

rna och ändrar förarstolens inställning sparas

den nya positionen i fjärrkontrollen. Nästa

gång du låser upp bilen med samma fjärrkon-

troll och öppnar förardörren inom två minuter

intar förarstolen den sparade positionen.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM60

Innerbelysning

Läslampor bakAllmänbelysning och läslampor fram

Allmänbelysning

Allmänbelysningen tänder och släcker du

genom att trycka på knappen. Allmänbelys-

ningen har en inbyggd automatik vilket

innebär att allmänbelysningen tänds och förblir

tänd i 30 sekunder när du:

•Låser upp utifrån med nyckel eller

fjärrkontroll.

•När du stannat motorn och vridit

tändningsnyckeln till 0-läge.

Allmänbelysningen tänds och förblir tänd i 10

minuter:

•När någon av dörrarna är öppen.

Allmänbelysningen släcks när:

•Motorn startar.

•När du låser utifrån med nyckel eller

fjärrkontroll.

Med en kort tryckning på knappen kan du i alla

lägen tända eller släcka allmänbelysningen.

När du tänder förblir lampan tänd i 10 minuter.

Du kan koppla bort automatiken genom att

trycka på knappen i mer än 3 sekunder. När du

sedan kort trycker på knappen igen kopplas

automatiken åter in.

De från fabriken inprogrammerade tiderna 30

sekunder respektive 10 minuter kan ändras.

Kontakta din Volvo-verkstad.

3500887e

8502006d

Make up-spegel

Vrid upp locket så tänds lampan.

Läslampor fram och bak

Du tänder eller släcker läslamporna i framsätet

eller baksätet genom att trycka på respektive

knapp. Läsbelysningen släcks automatiskt efter

10 minuter, om du inte dessförinnan släckt den.

3501410r

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM61

VARNING!

Se till att inga hårda, skarpa eller tunga

föremål ligger eller sticker så att de kan

orsaka personskador vid en kraftig

inbromsning. Spänn alltid fast stora, tunga

saker med något av bilbältena.

Askkopp (tillval)

Gör så här om du vill tömma dina askkoppar:

Framsätet: Öppna askkoppen och dra ut

insatsen.

Baksätet: Som ovan.

Mugghållare (tillval)

Vissa modeller är utrustade med mugghållare

för de åkande i fram- och baksätet.

Du kan dessutom använda mittkonsolens

förvaringsplats för cd-skivor o. dyl.

Myntfack (tillval)

Om du vill ta loss myntfacket, gör så här:

Tryck i mitten på hållaren och dra samtidigt

myntfacket rakt uppåt.

Förvaringsplatser i fram- och baksäte

8802673m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM62

Förvaringsplatser

8901649m

Mugghållare (tillval)

•Tryck på hållaren för att öppna.

•Justera hållaren genom att pressa hållarens

armar inåt.

•Tryck in hållaren efter användning.

OBS! Använd aldrig glasflaskor. Tänk också på

att varma drycker innebär risk för skållning.

Förvaring i handskfacket

I handskfacket har du möjlighet att förvara

pennor, bensin- och kreditkort m.m.

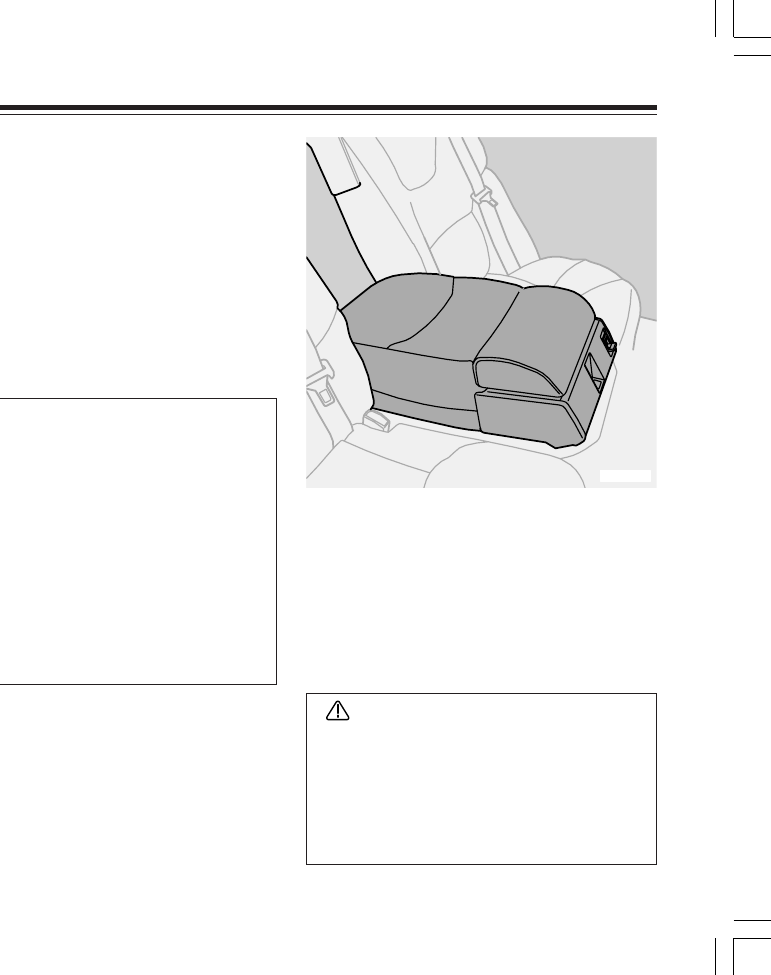

Mugghållare i tunnelfack

för baksätet (tillval)

Denna mugghållare finns enbart som tillval

på XC70 modeller med 3-delat baksäte.

•För att använda mugghållaren, fäll locket

över tunnelfacket bakåt. Mugghållaren och

locket öppnas samtidigt.

•Mugghållaren och locket kan stängas

separat.

OBS! Om mugghållaren belastas med mer än

5 kg kommer den automatiskt att tryckas ner

något för att undvika skada på gångjärnen.

8503

33m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM63

Förvaringsplatser i framsätet

Kavajhållare

Använd kavajhållaren för normalt tunga

kläder.

Pennhållare på

instrumentpanel

8503126m

8503128m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM64

Skräpkorg, Fällbart bord i baksätet

8802312m

Skräpkorg/flaskhållare i

baksätet (tillval)

Gör så här, när du skall byta till ny skräppåse:

1. Fäll ut hållaren.

2. Tryck med båda händerna loss underdelen

av hållaren.

3. Trä påsen runt underdelen och tryck

tillbaka den på överdelen.

4. Töm påsen vid behov.

Skräpkorgen kan även användas som hållare

för större flaskor etc.

Fällbart bord (tillval)

8503131m

8503132m

Dra i bandet och fäll

bordsdelen framåt.

För att stänga: Fäll in

bordsdelen och

mugghållarna. Vik

armen under bordet

inåt. Se till att handen

inte kommer i kläm.

Dra i handtaget och

fäll tillbaka bordsde-

len.

Om du vill vika ut

bordsdelen helt och

hållet, skall armstödet i

bakryggen först fällas

framåt. Vik därefter ut

själva bordsdelen och

låt denna vila på

armstödet. Tryck för att

kunna fälla ut mugghållaren. Om du enbart vill

använda mugghållarna, behöver du inte fälla ut

bordsdelen.

8901908m

OBS!

•Det finns inga speciella soppåsar till

hållaren – använd vanliga plastpåsar.

•Glasflaskor bör du av säkerhetsskäl aldrig

använda på någon plats i bilen!

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM65

8503022m

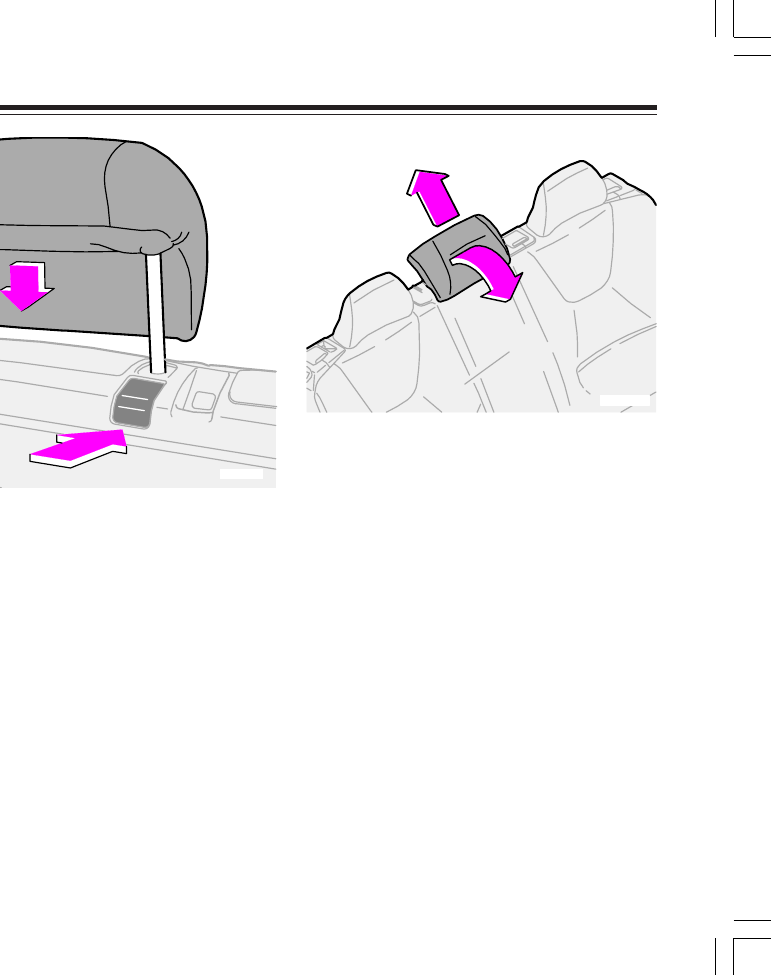

Mittplatsens nackstöd (V70)

Sänk mittplatsens nackstöd om det är uppdra-

get. Tryck på lösgöringsknappen bakom det

högra röret – se bild.

Baksäte och lastutrymme

Mittplatsens nackstöd (XC70)

(Modeller med 3-delat baksäte)

Höja: Dra nackstödet rakt uppåt.

Sänka: Dra nackstödet något framåt och

tryck ner.

8503344m

Fällning av nackskydd

Förlängning av lastutrymme

Baksätet är delbart och delarna kan fällas var

för sig.

1. Vinkla upp framstolarnas ryggstöd om de

lutar kraftigt bakåt.

2. Dra i bandet till sittdynan och fäll dynan

mot framstolarnas ryggstöd.

3. Fäll de yttre nackstöden framåt genom att

dra i bandet till nackstödet.

8503021m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM66

8503020m

Fällning av ryggstödet

Tryck ryggstödets spärr bakåt och fäll ryggstö-

det framåt.

Fällning av mittplatsens

ryggstöd (XC70)

(Modeller med 3-delat baksäte)

De vänstra och mittersta delarna av ryggstödet

kan fällas var för sig.

Om den högre delen av ryggstödet ska fällas

ner måste mittdelen också fällas.

A. Spärren i stängt läge

B. Spärren i öppet läge

Baksäte och lastutrymme

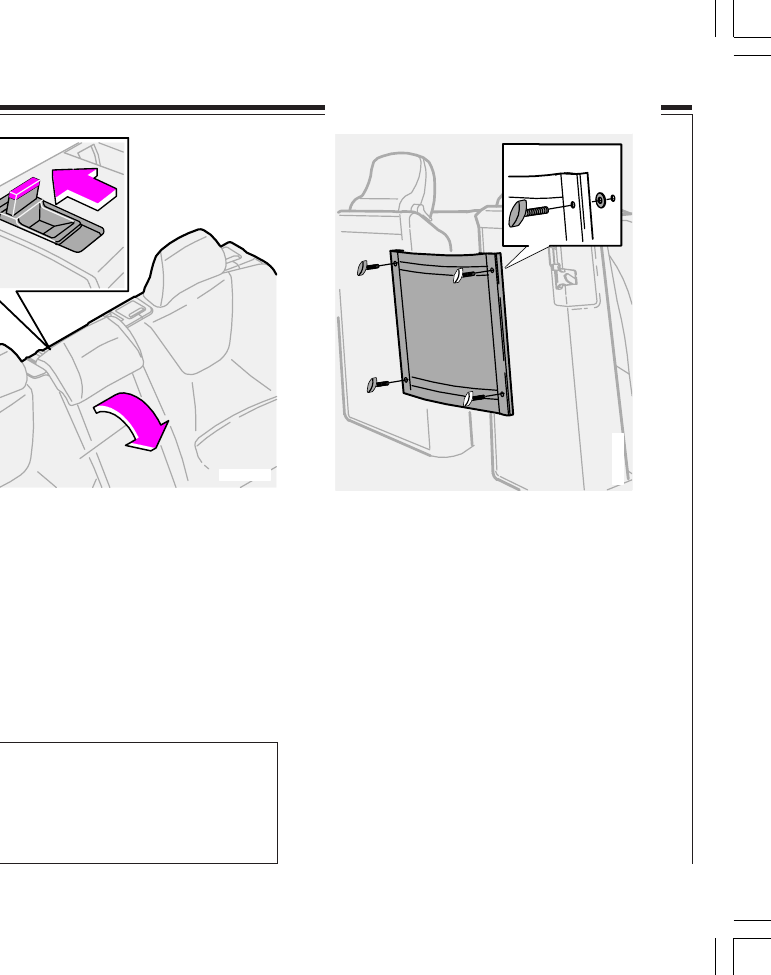

8503341m

VARNING!

När ryggstöden fälls tillbaka måste de vara

ordentligt fastlåsta. Ordet “UNLOCKED”

på spärren ska inte vara synligt.

För att fälla ner mittplatsens ryggstöd (utan att

fälla ner de yttre delarna): Se till att nackstödet

är helt nertryckt. Tryck på knappen på

ovankanten av denna del av ryggstödet för att

frigöra spärren. Fäll sedan ryggstödet framåt.

Mittplatsens ryggstöd (XC70 med 3-delat

baksäte)

Avdelare med förvaringsfickor

(XC70 – tillbehör)

(Modeller med 3-delat baksäte)

En avdelare med förvaringsfickor finns som

tillbehör till XC70 med 3-delat baksäte.

Avdelaren kan förhindra föremål i bagageut-

rymmet från att kastas framåt vid häftig

inbromsning.

För montering av avdelaren, se anvisningarna

som följer med i satsen eller kontakta en

Volvoverkstad.

8902058m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM67

Baksäte och lastutrymme

VARNING!

(XC70 med 3-delat baksäte)

•Mittplatsens ryggstöd ska inte lämnas löst i

bilen av säkerhetskäl.

•Om mittplatsens ryggstöd är borttaget kan

oförankrade föremål i lastutrymmet föras

framåt mellan de yttre ryggstöden vid en

häftig inbromsning.

•Högre delen av ryggstödet måste vara

uppfällt när mittplatsens ryggstöd sätts

tillbaka, annars kan mittryggstödet inte

låsas fast och mittbilbältet kan inte

användas.

8503317m

Mittplatsens ryggstöd som armstöd

Borttagning av mittplatsens

ryggstöd (XC70)

(Modeller med 3-delat baksäte)

•Tryck på knappen på ovankanten av denna

del av ryggstödet för att frigöra spärren.

•Fäll sedan ryggstödet något framåt.

•Dra i handtaget på ryggstödets baksida (se

bilden ovan) för att frigöra ryggstödets

nedre del från stången. Lyft ut ryggstödet.

Kontakta din Volvoåterförsäljare för informa-

tion om tillbehörsutrustning som kan placeras

mellan de yttre delarna av ryggstödet.

8503343m

Mittarmstöd (XC70)

(Modeller med 3-delat baksäte)

Mittplatsens ryggstöd kan vändas så att det

fungerar som armstöd.

•Ta bort mittplatsens ryggstöd som beskrivs

till vänster

•Vänd ryggstödet (ryggstödets framsida ska

vara uppåt)

Ditsättning av mittre

ryggstöd

(Modeller med 3-delat baksäte)

•Vid tillbakasättning av det mittre ryggstö-

det måste det högra ryggstödet vara i

uppfällt läge.

•Sätt tillbaka ryggstödet genom att trycka

nedre delen över stången tills det låses i

läge.

Kontakta din Volvoåterförsäljare för informa-

tion om tillbehörsutrustning som kan placeras

mellan ryggstödet och sittdynans yttre delar.

VARNING!

Om mittplatsens ryggstöd används som

armstöd ska avdelaren (se föregående sida)

sättas på plats för att förhindra föremål i

lastutrymmet från att föras framåt mellan

de yttre ryggstöden vid en häftig

inbromsning.

•Tryck ryggstödet tillbaka på stången tills

det låses i läge

För att återställa ryggstödet till normalt läge,

dra i handtaget (som nu är på den främre

undersidan) för att frigöra det från stången.

Sätt tillbaka ryggstödet enligt anvisningen till

vänster.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM68

Baksäte och lastutrymme

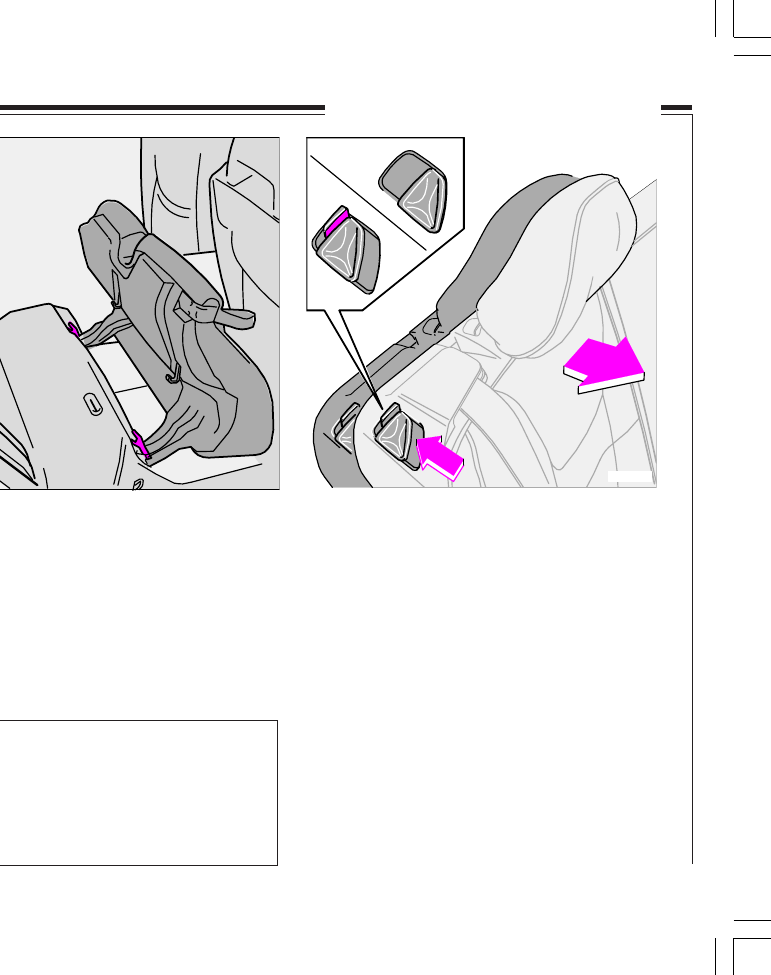

8503150m

A. Spärren i stängt läge

B. Spärren i öppet läge

Baksätets rygglägen

Du har möjlighet att i höjdled justera de båda

ryggstödens läge i baksätet. Gör så här när du

vill justera ett ryggstöd till lastläge*:

•Tryck på spärren tills den röda markering-

en syns.

•Dra ryggstödet framåt till nytt låsläge.

•Försäkra dig om att ryggstödet befinner sig

i låst läge, och att den röda markeringen

inte längre syns.

Gör på samma sätt när du vill justera ryggstö-

det till normalläge.

*Lastläge möjliggör större lastutrymme.

8503125m

OBS! Se till att hålen i plastskoningarna på

ryggstödets överdel hakar i krokarna på

sittdynans undersida.

När du fäller tillbaka ryggstödet och sittdynan

måste nackstöden fällas upp igen till normalt

läge.

VARNING!

Lasta inte för tung last längst fram mot framstolarna. Då trycks det nedfällda ryggstödet ned

onödigt hårt. Lasta aldrig ovanför ryggstöden! Om du gör det kan lasten kastas framåt vid en

häftig inbromsning eller kollision och allvarligt skada dig eller dina passagerare. Tänk också

på att alltid förankra (binda fast) lasten ordentligt.

Borttagning av sittdyna

(2- eller 3-delat baksäte)

Sittdynan kan enkelt tas bort. Du får då ett

något längre lastutrymme.

Vik de röda låstapparna framåt för att lossa

sittdynans låsning. Lyft därefter upp sittdynan.

Gör allting i omvänd ordning, när du stätter

tillbaka sittdynan

8501274A

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM69

Lastutrymmet

3903052m

8901657m

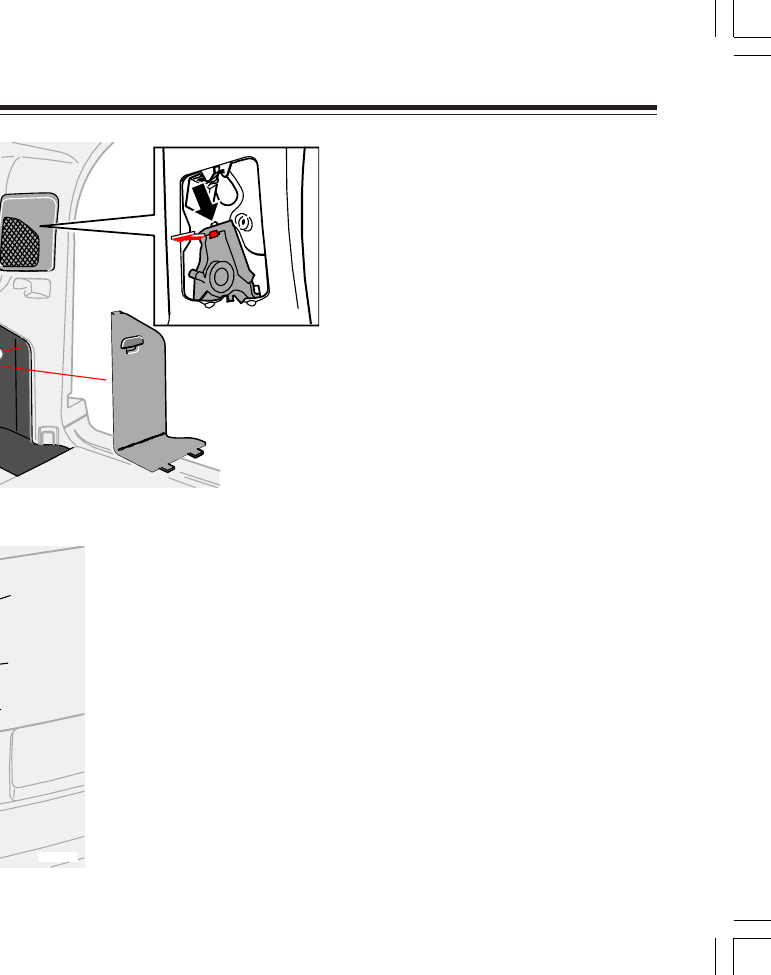

Hållare för matkassar (tillval)

Fäll upp luckan i lastutrymmet. Häng eller

spänn fast dina matkassar med hjälp av

spännband eller hållare.

Plastbaljan lossar du genom att vrida på de

två vreden på sidorna

Lastutrymmesbelysning

En extra taklampa finns längst bak i last-

utrymmet.

3501056m

Eluttag i lastutrymme (tillval)

Fäll ned locket, när du vill använda eluttaget.

Eluttaget fungerar oberoende av om tändning-

en är påslagen eller inte.

Om tändningen slås av och en last med högre

strömförbrukning än 0,1 A är ansluten till

eluttaget, får du ett varningsmeddelande i

displayen.

Max strömstryka för eluttaget är 15 A.

Tänk på att inte använda eluttaget med

tändningen avslagen, om det finns risk för

urladdning av bilens batteri.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM70

Lastning

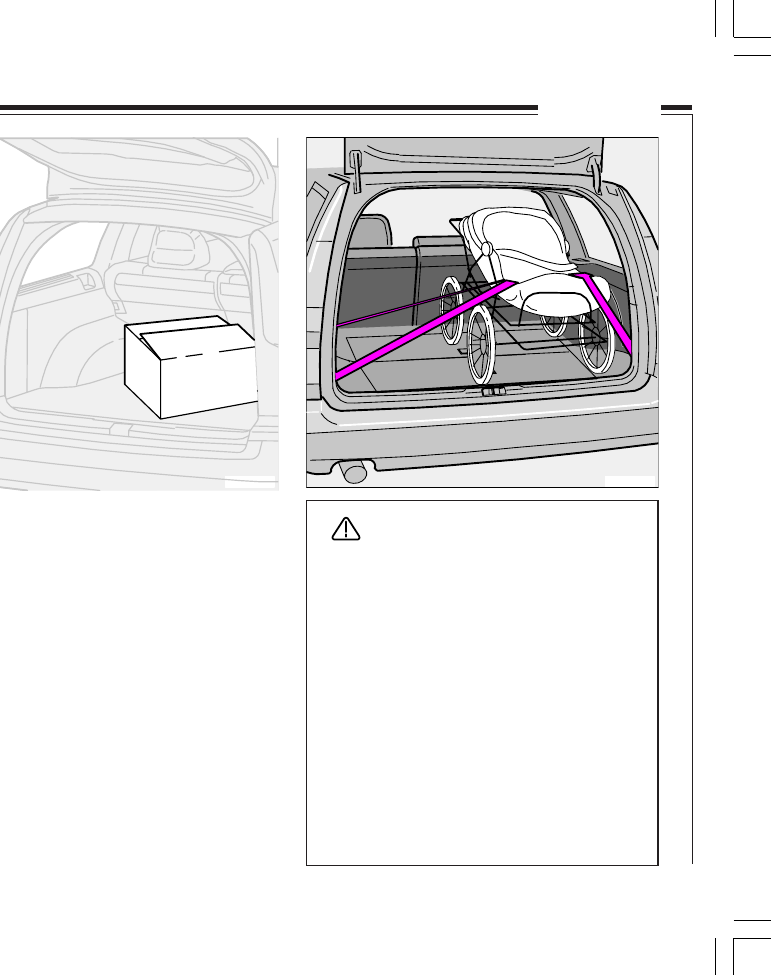

8501266A

8502788m

8502786m

Lastning i lastutrymmet

Bilbälten och krockkuddar ger förare och

passagerare ett gott skydd, framförallt vid

kollisioner framifrån. Du måste också tänka på

att skydda dig från skador bakifrån. Vid

lastning bör du tänka på att föremål i last-

utrymmet, om de ej är tillräckligt förankrade

och rätt lastade, vid en kollision eller häftig

inbromsning, med stor hastighet och kraft kan

föras framåt och orsaka allvarliga skador.

Tänk på att ett föremål som väger 20 kg, vid

en frontalkrock i en hastighet av

50 km/h, motsvarar en krockvikt av 1.000 kg.

Tänk på följande när du lastar:

•Placera lasten intill ryggstödet.

•Placera tung last så lågt som möjligt.

•Placera bred last på var sin sida av

delningen i ryggstödet.

•Spänn fast lasten med fästband vid bilens

lastöglor.

•Lasta aldrig ovanför ryggstödet utan

lastförskjutningsnät.

VARNING!

•Lasta inte för tung last längst fram mot

framstolarna. Då trycks det nedfällda

ryggstödet ned onödigt hårt. Lasta aldrig

ovanför ryggstöden! Om du gör det kan

lasten kastas framåt vid en häftig inbroms

ning eller kollision och allvarligt skada dig

eller dina passagerare. Tänk också på att

alltid förankra (binda fast) lasten ordentligt

•Med baksätets ryggstöd nedfällt får bilen

inte lastas högre än 50 mm under ovan-

kanten av bakre passagerardörrarnas

fönster, annars kan skyddseffekten av

krockgardinen som finns dold innanför

bilens innertak utebli.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM71

Lastnät

8503129m

Skyddsgaller XC70

Skyddsgaller i lastutrymmet måste alltid, av

säkerhetsskäl, fästas och förankras på rätt sätt.

Gör så här för att sätta dit skyddsgallret:

•Fäll ner ryggstödet.

•Tryck och vrid vredet (1) till rött (för olåst

läge) med en Torx-skruvmejsel.

•För in skyddsgallrets fjäderbelastade ändar

i fästpunkterna (se bild).

•Tryck och vrid vredet (1) till grönt (för låst

läge).

OBS! Den gröna färgmarkeringen på konsolen

(2) och markeringen på vredet (1) måste stå

mitt för varandra efter montering, annars

fungerar inte krockskyddet.

Gör så här för att ta bort skyddsgallret:

•Fäll fram ryggstöden.

•Tryck in och vrid vredet (1), med en Torx-

skruvmejsel mot rött, så att märkningen på

vredet överensstämmer med konsolens

märkning.

•Tryck skyddsgallret mot bilens motsatta fäste

tills det går ur takpanelen. Släpp efter på

kraften då du har kommit förbi takpane-len

med fästet och dra gallret försiktigt mot dig,

så att gallret även lossar på andra sidan.

Vinkla inte gallret för mycket efter-som det

då kilar fast och kan bli svårt att dra ur.

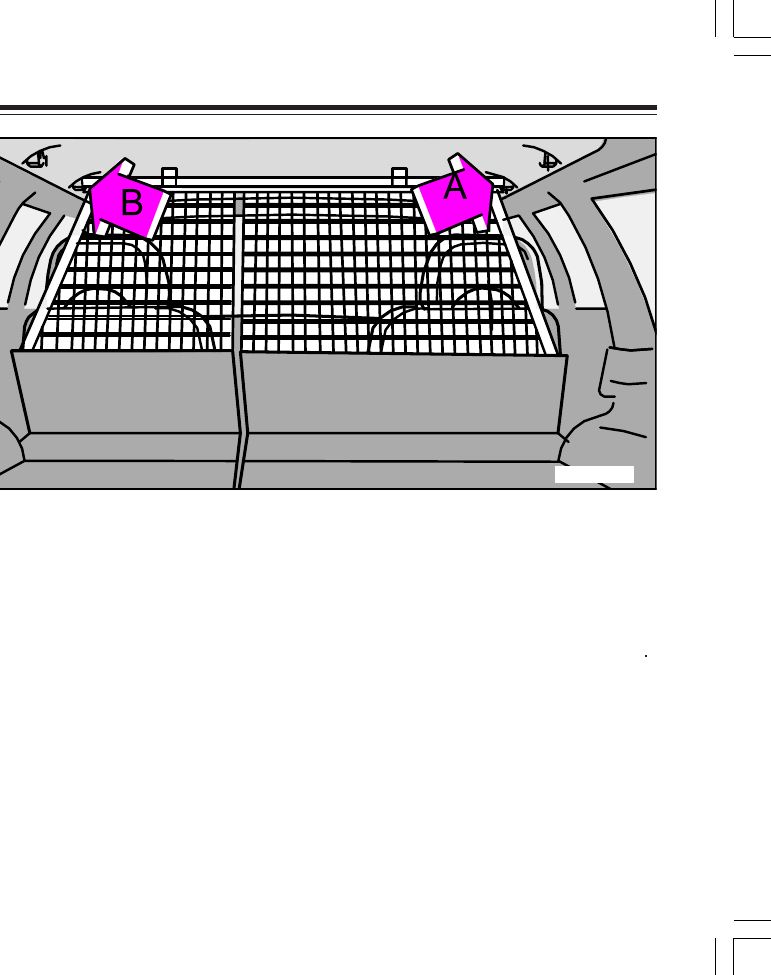

Nylonlastnät V70

(2-delat baksäte)

Lastnätet är tillverkat av stark nylonväv, som kan

rullas ut från ryggen på baksätet. Lastnätet är

efter uppfällning självlåsande efter ca 1 minut,

om bakryggarna i baksätet är i uppfällt läge.

•Dra upp höger lastnät.

•Haka först fast stången i fästet på högersidan

(A). Dra sedan ut stången och haka fast den

på vänstersidan (B).

•Dra upp vänster lastnät och fäst på stången.

•Demontera i omvänd ordning.

Lastnätet kan även användas då baksätet är

fällt framåt.

Röd färgmarkering – olåst läge

Grön färgmarkering – låst läge

8504154

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM72

Lastnät XC70

Nylonlastnät

(Modeller med 3-delat baksäte)

Volvo XC70 kan utrustas med ett lastnät

tillverkat av stark nylonväv, som kan fästas in i

därför avsedda takfästen och spännas fast i

öglor på golvet*.

Nätet kan fästas in bakom det uppresta

baksätesryggstödet och vid fällt baksäte även

bakom framstolarna (se bilderna).

Den övre och nedre stången är försedd med

gångjärn i mitten som gör att lastnätet kan

vikas ihop. Om nödvändigt, vik ut stängerna

tills de kommer i låst läge.

* Om din bil är försedd med bakåtvänt

extrasäte.

8901984m

8901980m

Gångjärn/Knapp

VARNING!

•Av säkerhetsskäl får inte lastnät användas

om barn sitter i tillvalsextrasätet som kan

monteras i lastutrymmet.

•Det är nödvändigt att försäkra sig om att

skyddsnätets övre infästningar är rätt

monterade och att dragbanden är säkert

fastsatta.

•Skadade nät får inte användas.

•Haka fast övre stången i främre eller bakre

takfästet (A)

•Haka fast andra ändan av stången i

takfästet på den motsatta sidan.

•Spänn fast lastnätets dragband i öglorna på

golvet (B) när nätet är infäst i de bakre

takfästena eller (D) när nätet är infäst i de

främre takfästena.

•Spänn åt lastnätet med dragbanden.

OBS!

•Om lastnätet är monterat på de främre

takfästena och baksätets sittdynor är

framåtfällda bör lastnätet dras framför

sittdynorna och bakom framsätenas

ryggstöd (C).

•Lastnätets dragband får inte fästas på

öglorna på golvet under framsätena. Om

dessa öglor används och framsätena

flyttas tillbaka skulle nätet eller övre

infästningarna skadas.

Ihopvikning av lastnätet

Lastnätet kan vikas ihop och placeras under

golvet i lastutrymmet på bilar som inte är

utrustade med extrabashögtalaren (tillval) eller

extrabarnsätet (tillval).

Tryck på knapparna i lastnätets gångjärn (se

bilden i vänsterspalten) för att frigöra gångjär-

nen och vik ihop nätet.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM73

Insynsskydd, Extrasäte i lastutrymmet

VARNING!

Om din bil är utrustad med ett extrasäte,

måste bakluckan vara försedd med en

låscylinder. Upplåsning från utsidan kan nu

ske på vanligt sätt (nyckel i förardörren och/

eller med fjärrkontrollen) samt genom att

använda nyckeln i bakluckans låscylinder.

3903067m

Extrasäte (tillval)

Extrasätet är avpassat för två barn, vardera

med vikt mellan 15 och 36 kg och upp till

max. 140 cm längd. Max. totalvikt är 72 kg.

Uppfällning

•Ta bort insynsskyddet, om din bil är

utrustat med ett sådant.

•Fäll ryggdelen framåt till låst läge.

•Fäll sittdynan framåt

Nedfällning

•Vik sittdynan bakåt.

•Dra i ryggdelens handtag för att öppna

och fäll ryggdelen nedåt.

Insynsskydd (tillval)

Dra ut insynsskyddet, dra det över bagaget och

haka fast det i hålen på de bakre stolparna i

bagagerummet.

Borttagning av insynsskyddet:

•Tryck insynsskyddets ändstycke inåt, dra

uppåt och lossa det.

•Vid ditsättning tryck ned insynsskyddets

ändstycken i hållarna.

VARNING!

När extrasätet används, måste baksätets båda

ryggstöd vara i uppfällt läge, skyddsnätet

nedtaget samt barnsäkerhetslåset öppet.

Detta för att barnen vid en eventuell olycka

själva skall kunna ta sig ut.

Om din bil är utrustad med stålnät, måste

detta ovillkorligen tas bort innan extrasätet

används.

OBS! Om du måste ta med insynsskyddet

under en färd, då du på samma gång använder

extrasätet i lastutrymmet, kan du lämpligen

göra så här:

•Fäll baksätets båda ryggstöd till mer

upprätt läge (se sidan 71).

•Placera försiktigt det lösa insynsskyddet

mellan baksätets ryggstöd och extrasätet.

Fäll upp extrasätets nackstöd.

8503151m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM74

7700281m

Reservhjul

Fäst-

anordning

8503191m

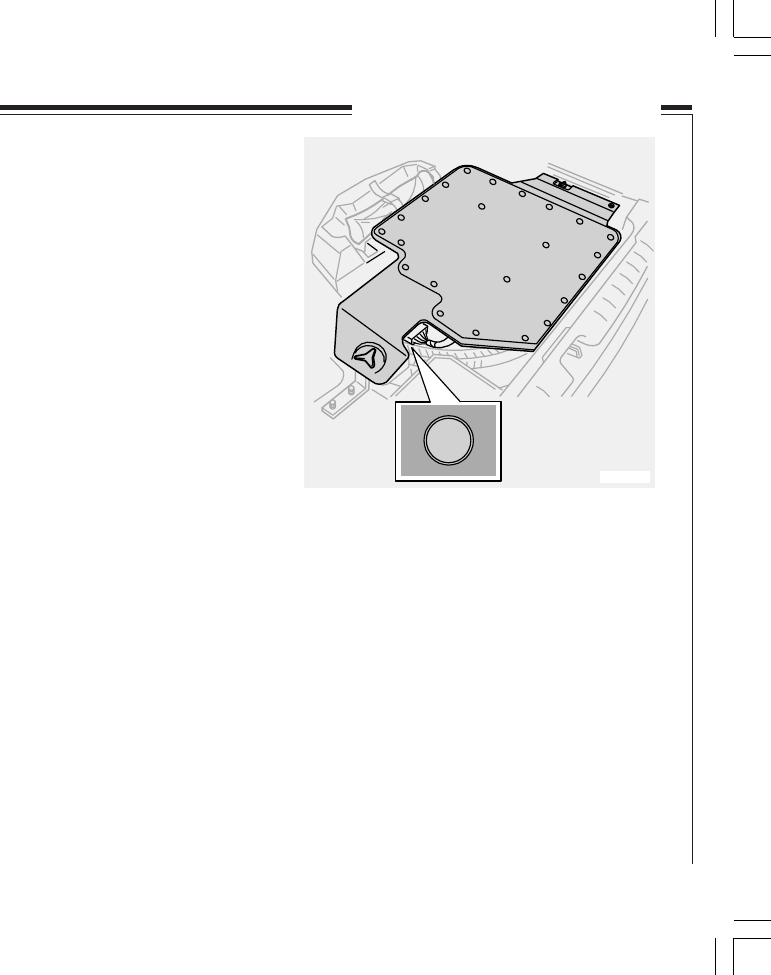

Reservhjul, verktyg, domkraft - bilar med

bashögtalare (tillval)

Domkraften och verktygspåsen finner du i ett fack ovanför reservhjulet.

Gör så här om du vill ta ut reservhjulet:

•Ta bort den bakre golvluckan genom att fälla upp den ca 45° och dra

bakåt. Lyft ut den främre golvluckan.

•Ta bort mattan över bashögtalaren.

•Lossa ratten och vrid clipset 90° (1).

•Lyft upp bashögtalaren. Greppa samtidigt det övre högra hörnet och

det bakre vänstra. Lyft uppåt -inåt och låt sedan bashögtalaren vila

mot den vänstra sidan i lastutrymmet.

•Sätt tillbaka och fäst allting på omvänt sätt. Se till att reservhjulet

ligger stadigt och att domkraft och verktygspåse är ordentligt

förankrade.

Varningstriangel

(annorlunda

placering för bilar

med extrasäte)

Reservhjul, verktyg, domkraft

Reservhjulet med domkraft och verktygspåse finner du under golvet i

bagageutrymmet. Gör så här om du vill ta ut reservhjulet.

•Ta bort den bakre golvluckan genom att fälla upp den ca. 45° och dra

bakåt. Spärra den främre golvluckan i uppfällt läge

•Lossa skruvarna i plastbaljan (tillbehör) och lyft undan den.

•Lyft bort domkraft och verktygspåse.

•Skruva loss och lyft upp reservhjulet.

•Skruva tillbaka och fäst allting på omvänt sätt. Se till att reservhjulet

ligger stadigt och att domkraft och verktygspåse är ordentligt förankrade.

Varningstriangel (vissa länder)

Följ de bestämmelser beträffande varningstriangel som gäller i det land du

befinner dig i. OBS! Om bilen är utrustad med extrasäte i lastutrymmet, är

varningstriangeln placerad i ett särskilt fack i reservhjulsbaljans främre

del.

Domkraft

Verktygspåse

med

bogserögla

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM75

Extrahandtag

Volvo XC70 är utrustad med ett extrahandtag

på passagerarens sida av mittfacket. Detta

handtag ger extra stöd vid färd på t. ex.

grusvägar mm.

8802452m

Extrahandtag (XC70)

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM76

Lås och Larm

Elektronisk startspärr, Fjärrkontrollen 78

Låsning och upplåsning 79

Byte av batteri i fjärrkontrollen 80

När det är mörkt ute, Blockerat låsläge 81

Barnsäkerhetsspärr 82

Larm 83

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM77

Servicenyckel*

Nyckeln går enbart till förardörr, start-

och rattlås.

*: endast vissa marknader

8302187m

Dörrar och lås

Nycklar – Elektronisk

startspärr

Din bil levereras med två huvudnycklar och en

servicenyckel. En huvudnyckel är hopfällbar

och försedd med inbyggd fjärrkontroll.

Förlust av nyckel

Om du förlorar någon av dina nycklar skall du

ta med alla bilens övriga nycklar till en

auktoriserad Volvoverkstad. I

stöldförebyggande syfte måste den förlorade

nyckelns kod raderas ur systemet. De andra

nycklarna måste vid samma tillfälle på nytt

kodas in i systemet.

En separat etikett med nycklarnas mekaniska

nyckelkod följer med nycklarna. Förvara

etiketten på en säker plats. Ta med etiketten till

din Volvo-återförsäljare om du vill beställa nya

nycklar. Maximalt sex fjärrkontroller/nycklar

kan programmeras och användas.

Elektronisk startspärr

Nycklarna är försedda med kodade chip. Den

koden måste stämma överens med läsaren i

tändningslåset. Bilen kan endast startas om rätt

nyckel med korrekt kod används.

Fjärrkontrollfunktioner

1. Upplåsning

Med knapp (1) låser man upp samtliga dörrar,

baklucka och luckan vid tanklocket.

Huvudnyckel

Nyckeln går till alla lås

2. Baklucka

Ett tryck på knapp (2) låser enbart upp

bakluckan.

3. Panikfunktion

Panikfunktionen kan användas för att i nödfall

söka omgivningens uppmärksamhet. Om den

röda knappen (3) hålls intryckt i minst

3 sekunder eller trycks in två gånger under

samma tidsrymd, aktiveras blinkers och

signalhorn. Larmet stängs av med vilken som

helst av knapparna på fjärrkontrollen eller

automatiskt efter 25 sekunder.

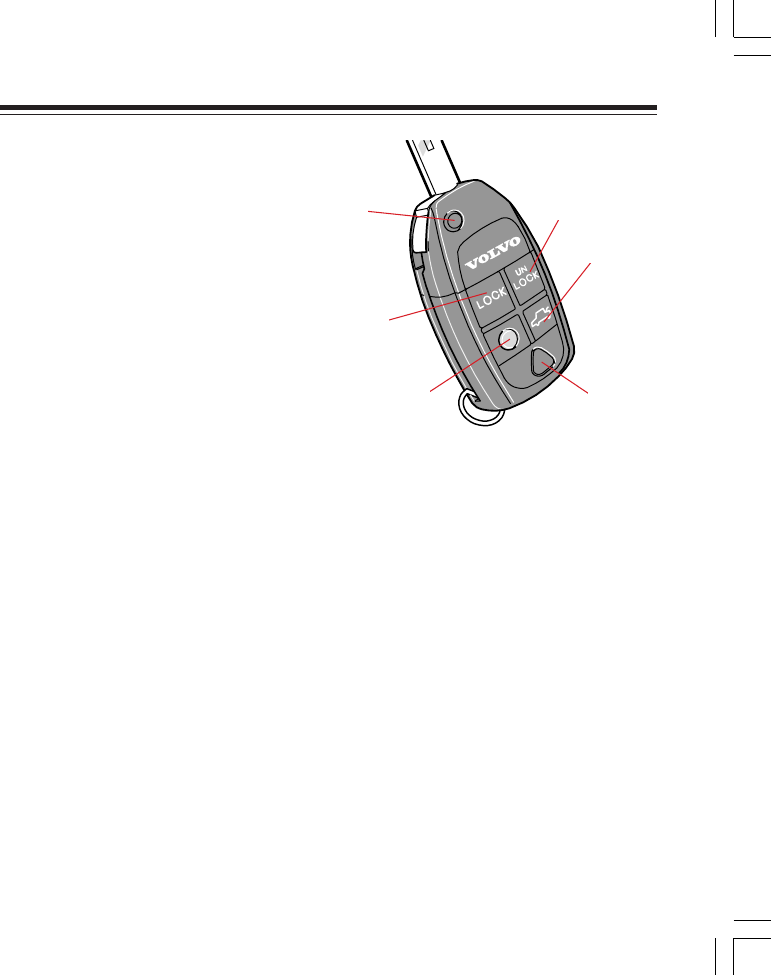

1. Lås upp 2. Öppna baklucka

3. Panikfunktion 4. Trygghetsbelysning

5. Lås 6. Hopfällning/öppning av nyckel.

8302192

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM78

Låsning och upplåsning

Låsning och upplåsning av

bilen från utsidan

Med hjälp av huvudnyckeln eller dess

fjärrkontroll låser man från utsidan samtliga

sidodörrar och bakluckan samtidigt. I detta

läge är sidodörrarnas låsknappar och

dörrhandtag på insidan frikopplade.

Med hjälp av huvudnyckeln eller fjärrkontrol-

len låser man från utsidan upp samtliga

sidodörrar och bakluckan samtidigt.

Vid låsning från utsidan låses tankluckan med

10 minuters fördröjning.

8301395M

Låsning och upplåsning från

bilens insida

Med hjälp av strömställaren i dörrpanelen kan

du låsa eller låsa upp samtliga sidodörrar och

bakluckan samtidigt (gäller om bilen öppnats

med huvudnyckel).

Dessutom kan samtliga dörrar låsas och låsas

upp med hjälp av låsknapparna

Ovanstående gäller så länge du inte låst bilen

från utsidan!

Vid låsning från insidan med strömställaren i

dörrpanelen förblir tankluckan olåst.

4. Trygghetsbelysning

Gör så här när du närmar dig din bil:

Tryck på den gula knappen (4) på din

fjärrkontroll.

Nu tänds innerbelysningen, positions-/

parkeringsljuset, nummerskyltsbelysningen

och lamporna i de yttre backspeglarna (tillval).

Är släpvagn kopplad till bilen tänds även

belysning på denna. Dessa lampor förblir

tända i 30, 60 eller 90 sekunder. Lämplig

tidsinställning för din bil kan göras av

auktoriserad Volvoverkstad.

För att släcka trygghetsbelysningen:

Tryck på den gula knappen en gång till.

5. Låsning

Med knapp (5) låser man samtliga dörrar,

bagagelucka och tanklock.

För tanklocket finns en fördröjning om ca

10 minuter.

6. Hopfällning/öppning nyckel

Man kan fälla ihop nyckeln genom att trycka

på knapp (6) samtidigt med att vika in

nyckeldelen i knappsatsen.

Den hopfällda nyckeln fälls ut automatiskt vid

ett tryck på knappen.

8302186

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM79

Låsning och upplåsning

Byte av batteri i

fjärrkontrollen

Om låsen vid upprepade tillfällen inte reagerar

på signal från fjärrkontrollen vid normalt

avstånd, bör batteriet bytas vid nästa

servicetillfälle eller inim loppet av ett par

veckor.

• Ta loss locket genom att försiktigt bända

upp det i bakkant med en liten mejsel.

• Byt batteriet (typ CR 2032, 3 volt) – lägg

plussidan uppåt. Undvik att vidröra

batteriet och dess kontaktytor med

fingrarna.

8302195

• Sätt tillbaka locket. Se till att gummipack-

ningen ligger rätt och inte skadas, så att

inte vatten kan tränga in.

• Lämna batteriet till din Volvo-verkstad så

att det blir omhändertaget på ett

miljövänligt sätt.

Låsning av handskfacket

Handskfacket kan låsas med huvudnyckeln.

Automatisk återlåsning

Om ingen av dörrarna eller bakluckan öppnats

inom två minuter efter upplåsning med

fjärrkontrollen från utsidan låses automa-

tiskt alla lås igen. Denna funktion skyddar dig

från att oavsiktligen lämna bilen olåst.

För bilar med larm se sidan 83.

Låsning/upplåsning av

bakluckan med fjärrkontroll

För att låsa upp enbart bakluckan: Tryck på

knappen i fjärrkontrollen (se bild) i lugn takt

2 gånger inom 3 sekunder. Om alla dörrar är

låsta när bakluckan sedan stängs, förblir den

olåst och olarmad efter att man stängt den.

Övriga dörrar är larmade och låsta som

tidigare.

För att larma och låsa just bakluckan efter att

man stängt den, måste LOCK-knappen tryckas

in ytterligare en gång.

OBS! Automatisk återlåsning:

Om du använder denna knapp för att låsa upp

bakluckan utan att öppna den, återlåses luckan

automatiskt efter ca 2 minuter.

Om du däremot öppnar bakluckan och stänger

den igen, fungerar inte den automatiska

återlåsningsfunktionen.

Manuell öppning av

bakluckan

Tryck på öppningsanordningen i bakluckan.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM80

När det är mörkt ute, Blockerat låsläge

Blockerat låsläge

Din bil har ett särskilt blockerat låsläge, vilket

betyder att dörrarna inte kan öppnas från

insidan, om de är låsta. Blockerat låsläge kan

endast aktiveras från utsidan genom att

förardörren låses med nyckel eller med

fjärrkontrollen. Alla dörrar måste vara stängda

innan blockerat låsläge kan aktiveras.

Dörrarna kan nu inte öppnas från insidan.

Bilen kan endast låsas upp från utsidan via

förardörren eller genom fjärrkontrollen.

Bilen kan inte öppnas genom manipulation av

dörrknappar från utsidan.

Bortkoppling av blockerat

låsläge

Om någon vill stanna kvar i bilen och du ändå

vill låsa dörrarna från utsidan, kan du koppla

bort blockerat låsläge. Då nyckeln vrids från

läge II fram tills att du låser bilen eller så

länge spänningen i mittkonsolen är påslagen,

kan du trycka på knappen. Dioden i knappen

lyser tills du låser bilen med nyckeln eller med

fjärrkontrollen. I displayen lämnas ett

meddelande så länge nyckeln sitter kvar i

tändningslåset. Blockerat låsläge är nu

urkopplat. När du nästa gång slår på bilens

tändning, kopplas blockerat låsläge in igen.

VARNING!

Lämna inte någon kvar i bilen utan att

koppla bort funktionen blockerat låsläge.

3602376m

När det är mörkt ute

Trygghetsbelysning

Gör så här när du närmar dig din bil:

•Tryck på den gula knappen i din fjärr-

kontroll.

Nu tänds innerbelysningen, positionsljus/

parkeringsljus, nummerskyltbelysningen och

lamporna i de yttre backspeglarna (vissa

modeller).

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM81

Reglage för barnsäkerhetsspärr

vänster bakdörr

Barnsäkerhetsspärr

Reglage för barnsäkerhetsspärr

höger bakdörr

VARNING!

Kom ihåg att vid en olycka kan baksätes-

passagerarna inte öppna de bakre

sidodörrarna från insidan, om barnsäker-

hetsspärren är aktiverad. Ha därför

låsknapparna uppdragna under

körning! Vid eventuell olycka kan då

räddningspersonal snabbt komma in i

bilen från utsidan.

Elektrisk barnsäkerhetsspärr

- bakre sidodörrar (tillval)

Använd knappen i mittkonsolen för att

aktivera eller avaktivera barnsäkerhetsspärren i

de bakre sidodörrarna. Tändningsnyckeln

måste vara i läge I eller II. När dioden i

knappen lyser är barnsäkerhetsspärren

aktiverad. Du får även ett meddelande i

displayen, när du aktiverar eller avaktiverar

barnsäkerhetsspärren.

OBS! Så länge den elektriska barnsäkerhets-

spärren är aktiverad, kan de bakre sidodörrarna

inte öppnas från insidan.

8301235d

8301617m

OBS! När du aktiverar den elektriska

barnsäkerhetsspärren, åsidosätter du samtidigt

de inställningar du gjort i det manuella

barnsäkerhetssystemet.

Manuell barnsäkerhetsspärr -

bakre sidodörrar

Reglaget för barnsäkerhetsspärren sitter i

bakkanten på de bakre sidodörrarna och är

endast åtkomligt när dörren är öppen. Använd

bilens tändningsnyckel för att vrida reglaget

och därigenom aktivera eller avaktivera

barnsäkerhetsspärren.

A. Dörrarna kan inte öppnas från insidan

(vrid utåt).

B. Dörrarna kan öppnas från insidan (vrid

inåt).

3602377m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM82

Larmsystemet (tillval)

När larmet är inkopplat övervakar det kontinuerligt alla larmingångar.

Larmet löser ut om...

•...motorhuven öppnas.

•...bakluckan öppnas.

•...en sidodörr öppnas.

•...tändningslåset vrids om med icke godkänd nyckel eller utsätts för

åverkan.

•...en rörelse detekteras i passagerarutrymmet (om det är utrustat

med rörelsedetektor – extrautrustning).

•...bilen lyfts eller bogseras iväg (om den är utrustad med lutnings-

detektor – extrautrustning).

•...batterikabeln kopplas ifrån.

•...någon försöker koppla bort sirenen.

Inkoppling av larm

Tryck på LOCK-knappen på fjärrkontrollen. En lång blinksignal från

bilens körriktningsvisare bekräftar att larmet är inkopplat och att alla

dörrar är stängda. På vissa marknader kan nyckeln eller strömställaren

i förardörren användas för att larma bilen.

Frånkoppling av larm

Tryck på UNLOCK-knappen på fjärrkontrollen. Två korta blinksigna-

ler från bilens körriktningsvisare bekräftar att larmet är frånkopplat. På

vissa marknader kan nyckeln användas för att koppla från larmet.

Larm

Frånkoppling av utlöst larm

Om larmet ljuder och du vill koppla ifrån det trycker du på UNLOCK-

knappen på fjärrkontrollen. En bekräftande signal ges genom att körrikt-

ningsvisarna avger två korta blinkningar.

Ljudsignal – Larm

Ljudsignalen ges från en siren med reservbatteri. Varje larmsignal varar i

25 sekunder.

Ljussignal – Larm

Vid larm blinkar samtliga körriktningsvisare i 5 minuter och bilens

innerbelysning tänds under 5 minuter eller fram tills du kopplar ifrån

larmet enligt beskrivning ovan.

OBS! Om din fjärrkontroll av någon anledning inte fungerar eller om du

har förlorat den, kan du trots det starta bilen genom att göra så här: Öppna

förardörren med nyckeln. Larmet löser ut och sirenen ljuder. Starta bilen

på vanligt sätt. Larmet kommer då att avaktiveras.

Automatisk återställning av larm

Om ingen av sidodörrarna eller bakdörren öppnats inom två minuter efter

frånkoppling av larmet, och bilen har låsts upp med fjärrkontrollen,

kopplar bilen automatiskt in det igen. Bilen låses samtidigt. Denna

funktion skyddar dig från att oavsiktligen lämna bilen med larmet

frånkopplat.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM83

Larm

Statusbeskrivning med hjälp av

indikeringslampan

En indikeringslampa (diod) överst på instrumentpanelen ger en beskriv-

ning av larmsystemets status:

•Lampan släckt: Larmet är frånkopplat.

•Lampan blinkar en gång per sekund: Larmet är inkopplat.

•Lampan blinkar snabbt, efter frånkoppling av larmet och fram till

dess att tändningen slås på: Larmet har varit utlöst.

•Om ett fel uppstått i ditt larmsystem, får du ett meddelande i

displayen med anvisning om lämplig åtgärd.

VIKTIGT!

Försök inte själv reparera eller förändra komponenter som ingår i

larmsystemet. Alla sådana försök kan påverka försäkringsvillkoren.

3602415d

Tillfällig frånkoppling av sensorer

För att undvika oavsiktlig aktivering av larmet om man lämnar t.ex. en

hund i bilen eller vid en färjeresa, kan rörelse- och lutningssensorerna

tillfälligtvis kopplas ifrån. Då nyckeln vrids från läge II fram tills att du

låser bilen eller så länge spänningen i mittkonsolen är påslagen, kan du

trycka på knappen. Dioden i knappen lyser tills du låser bilen med

nyckeln eller med fjärrkontrollen. I displayen lämnas ett meddelande så

länge nyckeln sitter kvar i tändningslåset. När du därefter nästa gång

slår på bilens tändning, kopplas sensorerna in igen.

Om din bil har blockerat låsläge kopplas detta in igen på samma gång.

Se sidan 81.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM84

Larm

Test av larmsystemet

Test av rörelsesensor för kupé

1. Öppna samtliga försterrutor.

2. Aktivera larmet. Aktivering av larmet kvitteras med långsam

blinkning av lysdioden.

3. Vänta 30 sekunder.

4. Testa rörelsesensorn i kupé genom att lyfta ut en väska eller dyl. från

stolsdynan. Larmet skall nu ljuda och blinka.

5. Avaktivera larmet genom att låsa upp med fjärrkontrollen.

Test av dörrar

1. Aktivera larmet.

2. Vänta 30 sekunder.

3. Lås upp med nyckel på förarsidan.

4. Öppna en av dörrarna. Larmsystemet skall nu aktiveras.

5. Repetera testet för den andra dörren.

6. Avaktivera larmet genom att låsa upp med fjärrkontrollen.

Test av motorhuv

1. Sätt dig i bilen och avaktivera rörelsesensorn enligt sidan 84.

2. Aktivera larmet (sitt kvar i bilen och lås dörrarna med "lock"-

knappen på fjärrkontrollen).

3. Vänta 30 sekunder.

4. Öppna motorhuven med handtaget under instrument panelen. Larmet

skall nu ljuda och blinka.

5. Avaktivera larmet genom att låsa upp med fjärrkontrollen.

Test av baklucka (om bakluckan har låscylinder)

1. Aktivera larmet.

2. Vänta 30 sekunder.

3. Lås upp med nyckeln från förarsidan.

4. Öppna bakluckan. Larmet skall nu ljuda och blinka.

5. Avaktivera larmet genom att låsa upp med fjärrkontrollen.

Om alarmsystemet inte fungerar korrekt så låt din auktoriserade Volvo-

verkstad undersöka bilen.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM85

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM86

Start, Körning, Växling

Bränsletanklucka, Start av motor 88

Ekonomisk körning 90

Manuell växellåda 91

Automatväxellåda 92

Geartronic 94

All Wheel Drive 96

Aktivt chassi, FOUR-C 96

Bogsering – allmän information 97

Hjälpstart 98

Körning med släpvagn 99

Draganordning 101

Delbar dragkrok 103

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM87

Bränsletanklucka, Start av motor

Bränslepåfyllning

Tanklocket finns innanför luckan på höger

bakskärm.

Vid höga yttertemperaturer kan ett visst

övertryck uppstå i tanken. Öppna då locket

långsamt.

Överfyll inte tanken med bränsle. Högst ett

frånslag av bränslepåfyllningspistolen! För

mycket bränsle i tanken kan vid höga tempera-

turer rinna över!

Efter tankning, sätt tillbaka locket och vrid tills

ett eller flera knäppljud hörs.

Öppning av tankluckan

Tankluckan är olåst och går att öppna, när

bilen är i olåst läge.

2302129d

OBS! Vid låsning av bilen från utsidan låses

tankluckan med 10 minuters fördröjning.

Så här startar du motorn

(Bensin)

1. Dra åt parkeringsbromsen (handbromsen).

2. Automatväxellåda: Växelväljaren i läge P

eller N.

Manuell växellåda: Växelspaken i friläge

och kopplingspedalen nedtryckt helt. Detta

är särskilt viktigt vid sträng kyla.

3. Vrid tändningsnyckeln till startläge. Om

motorn ej startar inom 5-10 sekunder, släpp

nyckeln och gör ett nytt startförsök.

Bensinpåfyllning

OBS! Tillsätt ej renhållande tillsatser själv,

utan att du blivit uttryckligen rekommenderad

att göra så av en Volvoverkstad.

Viktigt!

Bensindrivna bilar måste alltid tankas med

blyfri bensin så att inte katalysatorn skadas.

VARNING!

Bär aldrig en påslagen mobiltelefon i

samband med tankning  ringsignalen kan

åstadkomma gnistbildning och antända

bensinångorna vilket i sin tur kan medföra

brand och personskada.

Så här startar du motorn

(Diesel)

1. Dra åt parkeringsbromsen (handbromsen).

2. Automatväxellåda: Växelväljaren i läge P

eller N.

Manuell växellåda: Växelspaken i friläge

och kopplingspedalen nedtryckt helt. Detta

är särskilt viktigt vid sträng kyla.

3. Vrid tändningsnyckeln till körläge. En

kontrollsymbol i kombinationsinstrumentet

tänds för att upplysa om att förvärmning av

motorn pågår. Vrid nyckeln till startläge

när kontrollsymbolen släcks.

Dieselpåfyllning

Dieseloljan kan vid låga temperaturer ge en

paraffinutfällning ( –5°C - –40°C), vilket

leder till startsvårigheter. Se till att speciellt

vinterbränsle används under den kalla

perioden.

OBS! Beroende på motorns temperatur vid

starttillfället är tomgångsvarvtalet vid kallstart

– för en kort stund – högre än normalt för vissa

motortyper.

Anledningen är Volvos strävan att minimera

avgasemissioner genom att så snabbt som

möjligt få upp motorns avgasreningssystem till

rätt driftstemperatur.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM88

Start av motor

Automatväxellådans adaptiva system

Växellådan styrs med s.k. adaptiva system. Styrenheten "lär sig"

kontinuerligt hur växellådan beter sig. Den känner av hur växellådan

växlar och åstadkommer optimala växlingar vid varje tillfälle. Styrenhe-

ten känner också av ditt körbeteende, hur snabbt du t.ex. trycker ner

gaspedalen, och justerar känsligheten i växlingsschemat efter ditt

specifika körsätt.

Automatväxellåda – Kallstarter

Vid start i låga temperaturer kan växlingarna ibland kännas hårda. Detta

beror på växellådsoljans tröghet vid låga temperaturer.

För att minska motorns avgasutsläpp växlar växellådan upp senare än

normalt, om motorn startats vid låga temperaturer.

Vid körning med kall motor växlar växellådan vid ett högre varvtal.

Detta för att katalysatorn snabbare ska nå rätt arbetstemperatur.

Överhetta inte motorn och kylsystemet

Under speciella förhållanden, t.ex. i brant terräng och med tung last,

finns det risk för att motor och kylsystem överhettas. Särskilt om det är

varmt väder.

För att undvika överhettning i kylsystemet:

•Håll en låg hastighet om du kör med släpvagn upp för en lång brant

stigning.

•Stäng av luftkonditioneringen emellanåt.

•Undvik att låta motorn gå på tomgång.

•Stäng inte av motorn omedelbart när du stannar efter en hård

körning.

•Ta bort extraljus som sitter framför grillen om du kör i extremt varmt

väder.

För att undvika överhettning i motorn:

Kör inte motorn på högre än 4500 varv per minut om du kör med släpvagn

eller husvagn i kuperad terräng. Då kan oljetemperaturen bli för hög.

Elektronisk startspärr

Använd bilens nyckel. Låt inte flera tändningsnyckelhuvuden hänga vid

sidan om varandra på samma nyckelknippa vid start.

Den nya bilen – halt väglag

Körning i halt väglag kan upplevas olika beroende på om du valt en bil

med manuell växellåda eller automatväxellåda. Öva därför gärna

halkkörning under kontrollerade former, så att du vet hur din nya bil

reagerar.

Rusa aldrig motorn i höga varvtal genast efter en kallstart!

Om motorn inte startar eller misständer ska närmaste

Volvo-verkstad kontaktas!

Automatväxellådornas säkerhetssystem

Bilar med automatväxellåda har särskilda säkerhetssystem:

Keylock - Nyckelspärr

För att kunna föra växelväljaren från P-läge till övriga växellägen måste

tändningsnyckeln minst befinna sig i läge I. För att kunna ta ut tändnings-

nyckeln efter avslutad körning måste växelväljaren befinna sig i P-läge.

Shiftlock  Växlingsspärr

För att kunna föra växelväljaren från P-läge till övriga växellägen när

nyckeln befinner sig i läge I eller II, måste bromspedalen vara ned-

tryckt.

Har du startat motorn och bilen fortfarande står stilla; håll foten på

bromspedalen när du för växelväljaren till annat läge!

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM89

Kör förutseende

Att köra ekonomiskt är att köra förutseende,

mjukt och att anpassa körsättet och hastigheten

till den rådande situationen.

Tänk på följande:

•Kör motorn varm så snart som möjligt! Det

vill säga: låt inte motorn gå på tomgång

utan kör med lätt belastning så snart du

kan.

•En kall motor drar mycket mer bränsle än

en varm.

•Undvik att köra korta sträckor där motorn

aldrig hinner bli varm.

•Kör mjukt! Undvik snabba onödiga

accelerationer och häftiga inbromsningar.

•Kör inte omkring med onödig, tung last i

bilen.

•Använd inte vinterdäck när det blivit bart

och torrt på vägarna.

•Ta bort lasthållaren när du inte använder den.

•Öppna inte sidofönstren i onödan.

Hastighetsberoende

servostyrning

Som tillval kan din bil vara utrustad med

hastighetsberoende servostyrning. Detta

innebär att bilen är mera lättstyrd i låga

hastigheter, vilket i sin tur underlättar vid

parkering etc.

Då hastigheten ökar kommer styrkrafterna att

anpassas för att ge föraren ökad vägkänsla.

Ekonomisk körning, Några viktiga tips!

Köregenskaper och däck

Däcken betyder mycket för bilens köregen-

skaper. Både däcktyp, dimension och lufttryck

är viktiga för hur bilen uppträder. När du byter

däck, se till att du får samma typ och dimensi-

on och helst också samma fabrikat på alla fyra

hjulen. Följ också våra rekommendationer

beträffande lufttryck.

Kör inte med öppen

baklucka!

Vid körning med öppen baklucka kan nämligen

en del avgaser och därmed giftig koloxid sugas

in i bilen via bagageutrymmet. Är du ändå

tvungen att köra med öppen lucka en kortare

sträcka, gör så här:

•Stäng alla fönster.

•Fördela luften mot rutan och golvet och

fläkten på högsta hastighet.

Du som kör med släpvagn –

här är några "specialtips"

•När du parkerar i backar bör du dra åt

parkeringsbromsen innan du lägger

växelväljaren i P läge. När du startar i en

backe bör du först lägga växelväljaren i

körläge och sedan lossa parkeringsbrom-

sen.

•Välj lämpligt lågväxelläge i växellådan då

du kör i branta stigningar eller om du kör

sakta. På det viset förhindrar du att

växellådan växlar upp om du har automat-

växellåda. Växellådsoljan blir svalare.

•Om du har en Geartronic växellåda, använd

inte en högre manuell växel än vad motorn

"orkar med". Det är inte alltid ekonomiskt

att köra på höga växlar.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM90

Manuell växellåda

Växellägen 5-växlad

Trampa ned kopplingspedalen helt vid varje

växling. Ta bort foten från kopplingspedalen

mellan växlingarna! Växlingsmönstret bör

följas.

För att få bästa bränsleekonomi ska du

använda 5:e växeln så ofta som möjligt vid

normal landsvägskörning över ca 70 km/h.

68 72 76

80 64

68 72 76

4302395n

M56

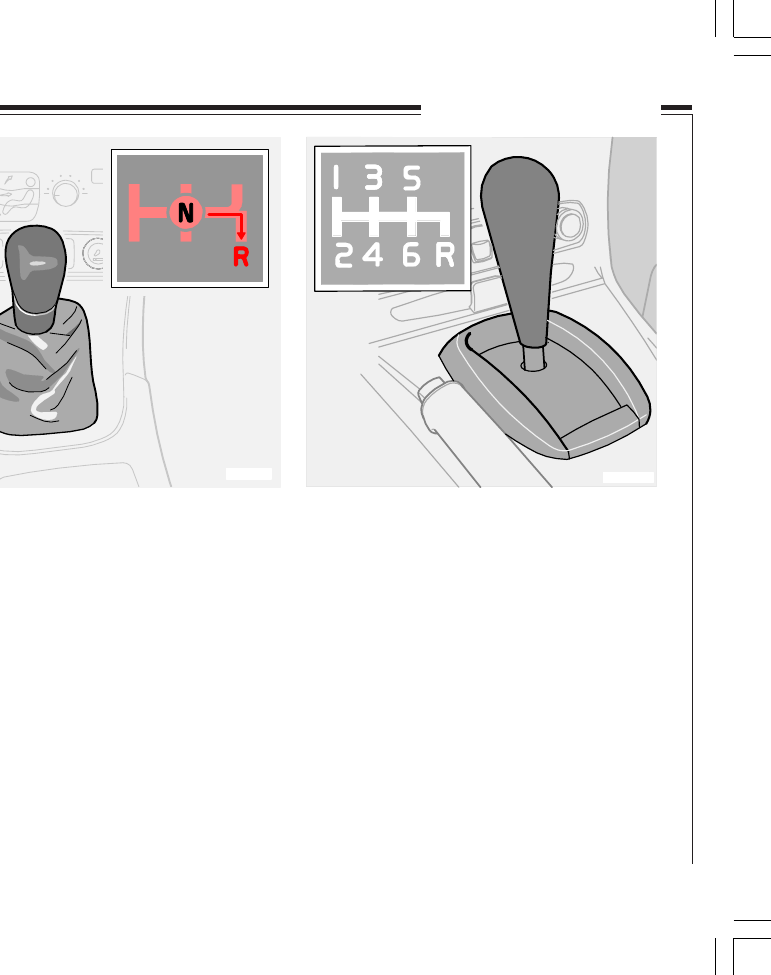

Backväxelspärr

Lägg in backväxeln, när bilen står stilla

eller vid mycket låg fart!

För att lägga i backväxeln, måste växelspaken

först föras till neutralläget (mellan 3:e och 4:e

växeln). Backväxeln kan alltså inte läggas in

direkt från 5:e växeln p.g.a. backväxelspärren.

68 72 76

80 64

68 72 76

4301589e

M56

Växellägen 6-växlad

För att få bästa möjliga bränsleekonomi ska de

högsta växlarna användas så ofta som möjligt.

4303288m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM91

L – Lågväxelläge

Välj läge L om du vill köra på 1:an eller 2:an.

Läge L ger bästa motorbroms vid t.ex.

bergskörning.

Nedväxlingsskydd

I växellådan finns ett inbyggt skydd som

förhindrar övervarv i motorn, när du väljer ett

av lågväxellägena.

Växelväljarens lägen

Automatväxellåda

4302107e

N – Neutralläge

N-läget är neutralläge, motorn kan startas,

ingen växel är ilagd. Dra åt parkeringsbromsen

då bilen står stilla med väljarspaken i läge N.

D – Körläge

D är det normala körläget. Upp- och nedväx-

ling mellan växellådans alla växlar sker

automatiskt beroende på gaspådrag och

hastighet. Bilen ska stå stilla då du väljer läge

D från läge R.

4 – Lågväxelläge

Upp- och nedväxling mellan 1:an, 2:an, 3:an

och 4:an sker automatiskt.

Uppväxling till 5:an sker inte.

Läge 4 kan du använda:

•vid bergskörning

•vid körning med släpvagn

•för att få ökad motorbroms.

3 – Lågväxelläge

Upp- och nedväxling mellan 1:an 2:an och

3:an sker automatiskt.

Uppväxling till 4:an sker inte.

Läge 3 kan du använda:

•vid bergskörning

•vid körning med släpvagn

•för att få ökad motorbroms.

P – Parkering

Välj detta läge då du startar motorn eller

parkerar bilen.

Bilen ska stå stilla då du väljer läge P!

I P-läge är växellådan mekaniskt spärrad. Dra

alltid åt parkeringsbromsen vid parkering!

R – Backläge

Bilen ska stå stilla då du väljer läge R!

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM92

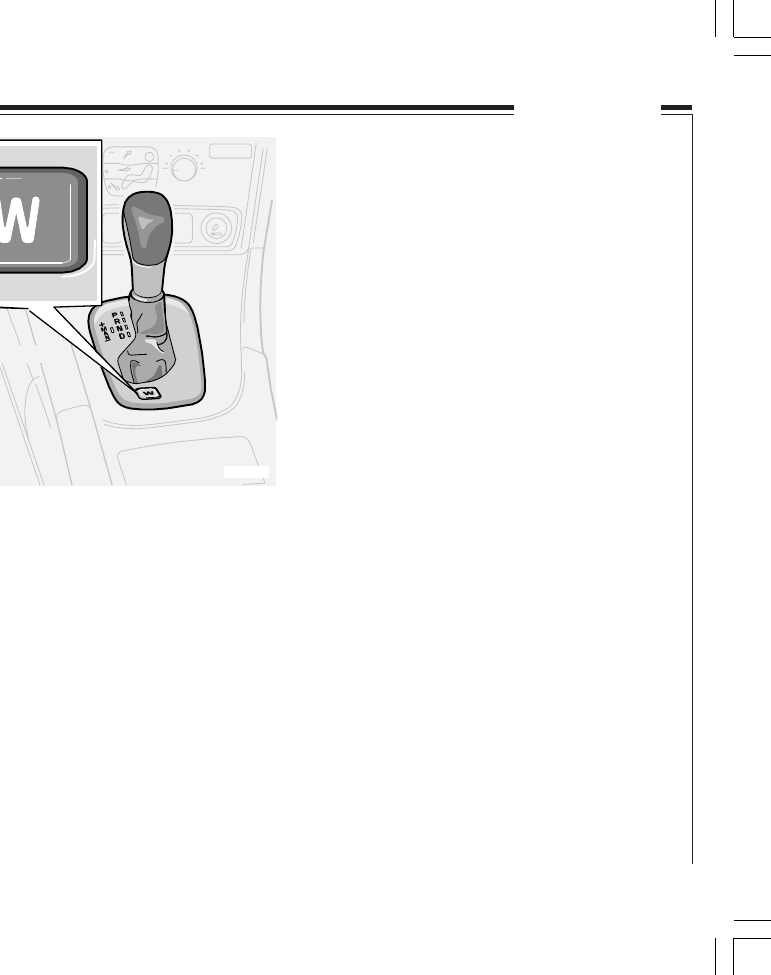

4301790e

W – Vinter

Med tryckknappen kopplas vinterprogrammet

W in och ur.

Vinterprogrammet gör det lättare att komma

igång och ta sig fram i låg hastighet när

väglaget är halt. Med programmet inkopplat

ges de drivande hjulen lägre effekt än normalt

och alla uppväxlingar sker vid ett lägre

motorvarvtal.

I kombinationsinstrumentet visas W

OBS! Programmet W kan inte kopplas in om

du valt de manuella lägena. Programmet W

kan endast väljas i läge D

Växelväljarspärr

Du kan alltid föra väljarspaken fritt framåt

eller bakåt mellan N och D. Övriga lägen har

en spärr som du manövrerar med spärrtangen-

ten på växelväljarspaken.

Med en tryckning på spärrtangenten kan du

föra spaken framåt eller bakåt mellan lägena R

och N, samt mellan lägena D, 4, 3 och L.

"Kick-down"

Då du trampar gaspedalen helt i botten – förbi

det normala fullgasläget – sker automatiskt en

omedelbar nedväxling till lägre växel s. k.

"kick-down"-nedväxling. När du når maxhas-

tigheten för den växeln eller om du släpper

gaspedalen ur "kick-down"-läget, sker

uppväxling automatiskt.

"Kick-down" ska du använda då du vill ha

maximal acceleration, t.ex. vid en omkörning.

Växellådan är utrustad med en nedväxlings-

spärr på samtliga växlar.

Automatväxellåda

4302106d

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM93

Geartronic (tillval)

Växelväljarens manuella lägen

Om du vill komma från automatläge D till de

manuella lägena, trycker du spaken till vänster.

Om du vill komma från läge MAN till läge D,

trycker du spaken åt höger. 3:an, 4:an och 5:an

har Lock-up funktion (låsta växlar), vilket ger

bättre motorbroms och lägre

bränsleförbrukning.

Under färd

De manuella växellägena kan du när som helst

välja under färd. Den ilagda växeln är låst så

länge du inte väljer en annan växel. Endast om

du saktar ner till mycket låg hastighet växlar

bilen ner.

Om du för växelväljaren mot minus (–) växlar

bilen ner ett steg och motorbromsar på samma

gång. Om du för växelväljaren mot (+) växlar

bilen upp ett steg.

3:an är den högsta växel du kan använda, när

du startar.

Kick-down funktionen kan du inte använda så

länge du befinner dig i de manuella lägena. Du

måste återgå till automatläge D.

P – Parkering

Välj detta läge då du startar motorn eller

parkerar bilen.

Bilen ska stå stilla då du väljer läge P! I

P-läge är växellådan mekaniskt spärrad. Dra

alltid åt parkeringsbromsen vid parkering!

R – Backläge

Bilen ska stå stilla då du väljer läge R!

N – Neutralläge

N-läget är neutralläge, motorn kan startas,

ingen växel är ilagd. Dra åt parkeringsbromsen

då bilen står stilla med väljarspaken i läge N.

D – Körläge

D är det normala körläget. Upp- och nedväx-

ling mellan växellådans alla växlar sker

automatiskt beroende på gaspådrag och

hastighet. Bilen ska stå stilla då du väljer läge

D från läge R.

68 72 76

80 64

68 72 76

4302939n

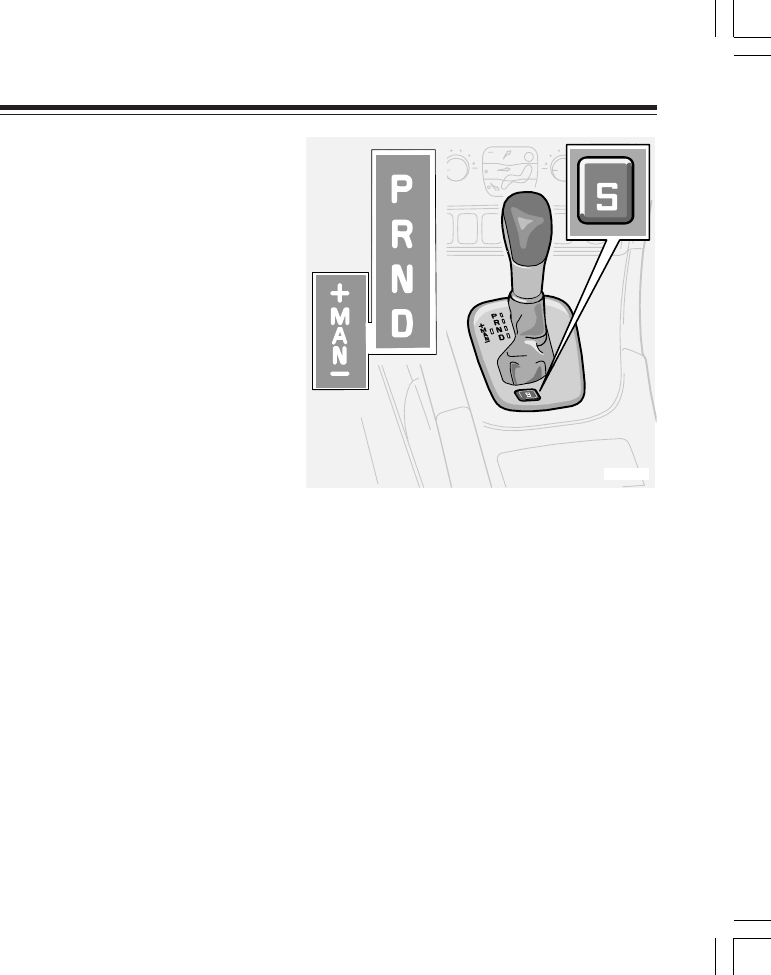

Geartronic i R-version (tillval)

V70-R utrustad med automatisk växellåda har

en S-knapp istället för W-knapp placerad vid

växelväljaren.

Med S-knappen aktiveras växellådans sport-

program. En tänd diod i knappen indikerar

aktivt läge.

S-programmet ger ett sportigare beteende och

tillåter högre varvtal på växlarna. Samtidigt fås

snabbare respons vid gaspådrag.

Vid aktiv körning prioriteras även körning på

en lägre växel  innebärande fördröjd upp-

växling.

68 72 76

80 64

68 72 76

4303307n

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM94

W – Vinter*

Med tryckknappen kopplas vinterprogrammet

W in och ur.

Vinterprogrammet gör det lättare att komma

igång och ta sig fram i låg hastighet när

väglaget är halt. Med programmet inkopplat

ges de drivande hjulen lägre effekt än normalt

och alla uppväxlingar sker vid ett lägre

motorvarvtal.

I kombinationsinstrumentet visas W

OBS! Programmet W kan inte kopplas in om

du valt de manuella lägena. Programmet W

kan endast väljas i läge D

* Ej på R-version som istället har S-knapp.

4301647d

"Kick-down" – Automatväxling

Då du trampar gaspedalen helt i botten – förbi

det normala fullgasläget – sker automatiskt en

omedelbar nedväxling till lägre växel s. k.

"kick-down"-nedväxling. När du når maxhas-

tigheten för den växeln eller om du släpper

gaspedalen ur "kick-down"-läget, sker

uppväxling automatiskt.

"Kick-down" ska du använda då du vill ha

maximal acceleration, t.ex. vid en omkörning.

Växellådan är utrustad med en nedväxlings-

spärr på samtliga växlar.

OBS! Kick-down-funktionen kan du inte

använda så länge du befinner dig i de manuella

lägena. Du måste återgå till automatläge D.

Geartronic

68 72 76

80 64

68 72 76

4302940n

Växelväljarspärr – Geartronic

Du kan alltid föra väljarspaken fritt framåt

eller bakåt mellan D, N, och det manuella

läget. Övriga lägen har en spärr som du

manövrerar med spärrtangenten på växelväljar-

spaken.

Med en tryckning på spärrtangenten kan du

föra spaken framåt eller bakåt mellan lägena P,

R, N samt D.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM95

All Wheel Drive (fyrhjulsdrift), Aktivt chassi, FOUR-C

AWD – All Wheel Drive (tillval)

Fyrhjulsdriften i din Volvo är alltid inkopplad

och motsvarar mycket högt ställda krav på

tekniska lösningar. Rätt använd ger

fyrhjulsdrift föraren större möjligheter att lösa

situationer i olika sorters väglag jämfört med

konventionell fram eller bakhjulsdrift.

Fyrhjulsdrift innebär att fordonet driver

samtidigt på alla fyra hjulen. Kraften fördelas

automatiskt mellan fram och bakhjulen. Ett

elektroniskt styrt kopplingssystem fördelar

kraften till det hjulpar som i det aktuella väg-

laget har det bästa fästet. Detta för att uppnå

bästa möjliga väggrepp och undvika hjulspinn.

Vid normal körning fördelas en större del av

kraften till framhjulen.

Den förbättrade framdrivningen ökar körsäker-

heten i regn, snö och frosthalka.

Däckdimension och lufttryck

Volvo rekommenderar att du enbart kör med

däck av samma märke, dimensioner;

specifikationer och med samma belastnings-

och hastighetsbeteckning. Lufttryck ser du i

tabellen på tankluckans insida. Se sidan 109.

Snökedjor

På fyrhjulsdrivna bilar får snökedjor bara

monteras på framhjulen.

Endast kedjor anpassade för AWD-modeller

skall användas.

Viktigt!

Det är endast tillåtet att använda Volvos

godkända snökedjor. Användning av andra

snökedjor kan förorsaka skador på din bil.

Kör aldrig fortare än 50 km/h med

snökedjor!

Använd aldrig s.k. snabblänkar, eftersom

utrymmet mellan skivbromsarna och hjulen

är för litet.

Aktivt chassi – FOUR-C*

R-versionen är utrustad med ett mycket avancerat

aktivt chassisystem  Continuously Controlled

Chassis Concept  som regleras elektroniskt.

Systemets funktioner baseras på ett antal sensorer

som kontinuerligt kontrollerar bilens rörelser och

reaktioner; t.ex. vertikal- och sidoacceleration,

fordonshastighet och hjulrörelser.

Kontrollenheten i FOUR-C analyserar data från

sensorerna och justerar vid behov stötdämpar-

inställningarna upp till 500 gånger per sekund. Det

ger en extremt snabb och exakt reglering av varje

stötdämpare individuellt. Detta är en av

förklaringarna till att chassikaraktären kan

varieras.

Knapparna på instrumentpanelen (bild sidan 32)

kan när som helst användas till att växla mellan tre

olika lägen: Comfort, Sport och Advanced.

Föraren kan ställa om chassiets karaktär under

körning  när vägens karaktär växlar eller när man

vill ändra körstil. Omställningen sker på några

millisekunder.

*; endast R-version

Effekten av att trycka på gaspedalen är kopplad till

valet av chassikaraktär. Läget Advanced ger en

snabbare respons vid gaspådrag.

Comfort

I läge Comfort är chassisättningen anpassad så att

karossen isoleras från vägens ojämnheter och

flyter över dem. Stötdämpningen är mjukare

och karossens rörelser små. Läget rekommenderas

vid långfärdskörning och vid körning i halt väglag.

När tändningen stängs av efter att bilen körts i läge

Comfort, kommer chassiet att återta detta läge när

bilen startas på nytt.

Sport

I läge Sport är styrresponsen snabbare än i läge

Comfort. Fjädringen är hårdare och karossen följer

vägbanan för att minska krängning vid snabb

kurvtagning. Bilen uppträder som en utpräglad

sportbil.

När tändningen stängs av efter att bilen körts i läge

Sport, kommer chassiet att återta detta läge när

bilen startas på nytt.

Advanced

I läge Advanced är stötdämparnas rörelser

minimala och optimerade för maximalt väggrepp.

Responsen på gaspådrag är mer direkt, sportigare

växlingsschema för automatväxellådan och

krängning i kurvor är minimerad. Denna

inställning rekommenderas bara på riktigt jämn

och slät vägbeläggning.

När tändningen stängs av efter att bilen körts i läge

Advanced, kommer chassiet att anta läge Sport när

bilen startas på nytt.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM96

Bogsering – allmän information

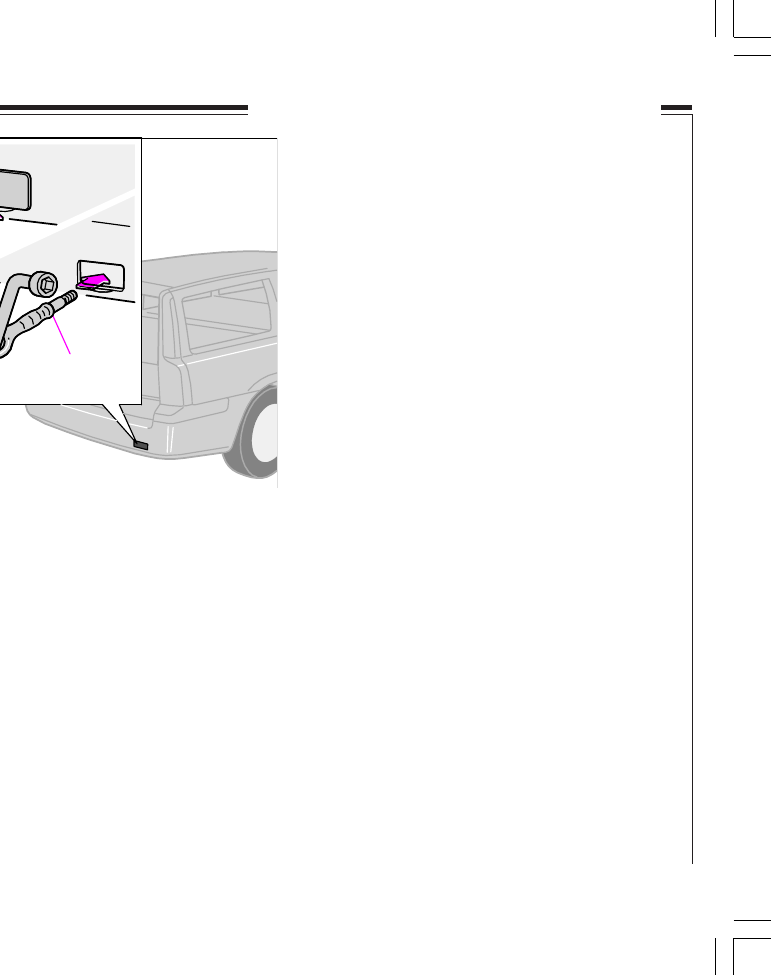

Bogserögla fram Bogserögla bak

8600422M

Om du behöver bogseras

•Lås upp rattlåset så att bilen går att styra!

•Tänk på den enligt lag högsta tillåtna

hastigheten!

•Tänk på att fotbromsens och styrningens

servohjälp inte fungerar då motorn står

still! Du måste trampa ca fem gånger

hårdare på bromspedalen och styrningen

går betydligt tyngre än normalt.

•Kör mjukt! Håll bogserlinan sträckt så

undviker du onödiga ryck.

Speciellt för automatväxellåda

•Växelväljaren ska vara i läge N.

•Högsta tillåtna hastighet för

automatväxellåda: 80 km/h. Längsta

tillåtna sträcka:80 km.

•Bilar utrustade med automatväxellåda får

endast bogseras i färdriktning framåt.

•Motorn kan inte bogseras igång! "Hjälp-

start", se nästa sida!

Att bogsera igång motorn

Om du bogserar igång en bil med manuell

växellåda, skadas katalysatorn(a). Bil med

automatväxellåda går inte att bogsera igång.

Om batteriet är urladdat bör du använda ett

hjälpstartbatteri.

* (Vissa modeller) För att kunna skruva fast

bogseröglan bak måste du först lossa en

plastskruv i konsolen för den bakre

bogseröglan. Använd verktygsatsens

fälgskruvnyckel för att skruva loss plastskru-

ven. Skruva tillbaka plastskruven efter

användning.

Bogseröglan*

Bogseröglan finner du bagageutrymmet i

verktygspåsen. Vid bogsering måste du själv

skruva fast bogseröglan. Uttag och täcklock

för bogseröglan finner du på respektive

stötfångares högra sida.

Gör så här när du vill frilägga täcklocket:

A. Lossa underkanten på täcklocket med ett

mynt.

B. Skruva fast bogseröglan ordentligt ända till

flänsen (C). Använd gärna fälgskruvnyckeln.

Efter användning, skruva loss bogseröglan och

sätt tillbaka täcklocket.

Bärgning

OBS! Bogseröglan får endast användas vid

bogsering på väg, inte vid bärgning efter

dikeskörning eller dyl. Vid bärgning ska

professionell hjälp tillkallas.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM97

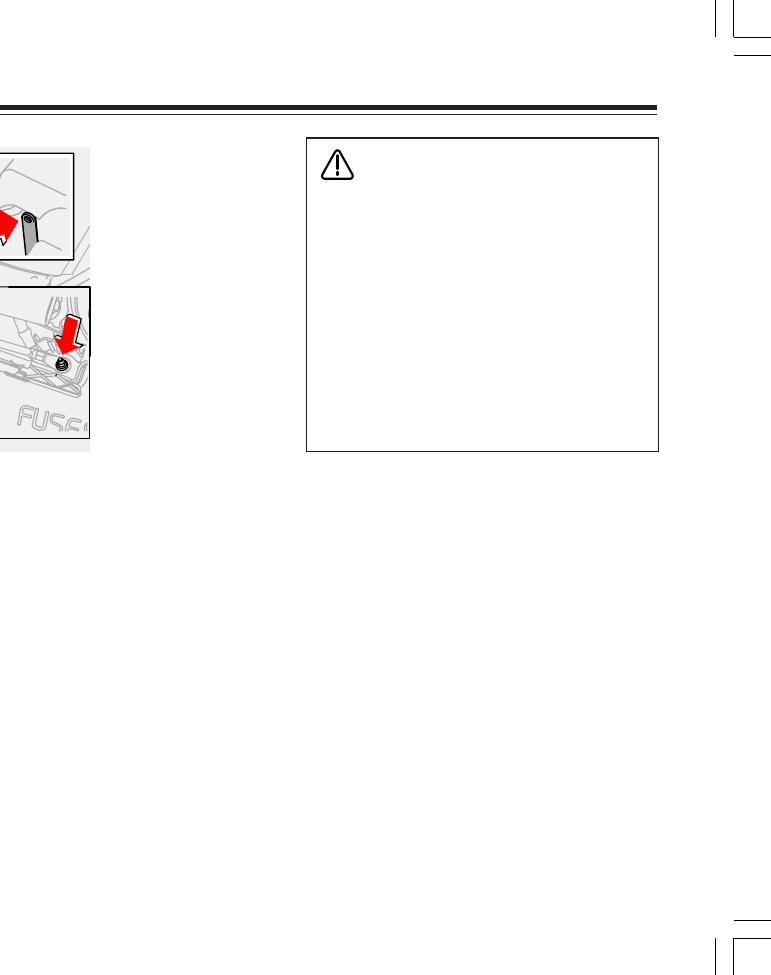

VARNING!

Tänk på att batterierna, speciellt hjälpstart-

batteriet, innehåller knallgas, som är

mycket explosiv. En gnista, som kan bildas

om du sätter dit hjälpstartkablarna felaktigt,

räcker för att batteriet skall explodera och

förorsaka skador både på dig själv och

bilen. Batteriet innehåller svavelsyra som

kan orsaka allvarliga frätskador. Om syran

kommer i kontakt med ögon, hud eller

kläder – skölj med stora mängder vatten.

Vid stänk i ögonen kontakta omedelbart

därefter läkare.

Hjälpstart

Start med hjälpstartbatteri går till så här:

Om batteriet i din bil av någon anledning laddats ur kan du för att få

igång motorn "låna" ström från antingen ett löst batteri eller från en

annan bils batteri. Kontrollera alltid att klammorna sitter väl fast, så att

det inte uppstår gnistor under startförsöket.

För att undvika explosionsrisk rekommenderar vi att du gör precis så här.

•Vrid tändningsnyckeln till 0-läge.

•Se till att hjälpstartbatteriet har 12 volts spänning.

•Sitter hjälpstartbatteriet i en annan bil; stoppa motorn på den och se

till att bilarna inte kommer åt varandra.

•Sätt dit den röda kabeln mellan hjälpbatteriets pluspol (1+) och den

röda anslutningen i din bils motorrum (2+).

Klamman ska fästas i kontaktpunkten som är placerad under en svart

liten lucka med ett plustecken på. Luckan sitter ihop med säkrings-

boxens lock.

Lyftögla – dieselmotor

(under motorkåpan till

höger i motorrummet)

•Sätt dit den svarta kabelns ena klamma på hjälpbatteriets minuspol (3).

•Sätt dit den andra klamman på den svarta kabeln på din bil i lyftöglo-

rna. På illustrationen är det nr. 4.

•Starta motorn på "hjälpbilen". Låt motorn gå någon minut med högre

tomgång än normalt, 1500 varv/minut.

•Starta motorn på den bil som har det urladdade batteriet.

•OBS! Rubba inte anslutningarna under startförsöket (risk för

gnistbildning).

•Ta bort kablarna i omvänd ordning mot ditsättningen.

3100088m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM98

Körning med släpvagn

•Draganordningen på bilen ska vara av godkänd typ. Hos din Volvo-

återförsäljare kan du få reda på vilka draganordningar du kan

använda.

•Lägg lasten i släpvagnen så att trycket på bilens draganordning är ca

50 kg för släpvagnsvikter under 1200 kg och ca 75 kg för släpvagns-

vikter över 1200 kg.

•Öka däcktrycket till motsvarande trycket vid full last. Se däcktryck-

tabellen!

•Gör ren draganordningen regelbundet och fetta in kulan* och alla

rörliga delar så undviker du onödigt slitage.

•Kör inte med tyngre släpvagn då bilen är helt ny! Vänta tills den gått

minst 1000 km.

•I långa och branta nedförsbackar belastas bilens bromsar mycket

mer än normalt. Växla ner till en lägre växel och anpassa hastighe-

ten.

•Körs bilen med hård belastning i varmt klimat kan motorn och

växellådan överhettas. Vid överhettning går temperaturvisaren i

kombinationsinstrumentet in i det röda fältet. Stanna och låt motorn

gå på tomgång under några minuter.

•Vid överhettning kan bilens luftkonditionering temporärt stängas av.

•Vid överhettning reagerar växellådan genom en inbyggd skydds-

funktion. Se meddelande i displayen!

•Motorn belastas hårdare än normalt vid körning med släpvagn.

•Av säkerhetsskäl bör du inte köra fortare än 80 km/h, även om vissa

länders lagar tillåter högre hastigheter.

•Högsta tillåtna släpvagnsvikt för obromsad släpvagn är 750 kg.

•Om du parkerar med släp, lägg alltid växelväljaren i läge P

(automatväxellåda), eller lägg i en växel (manuell växellåda).

Parkerar du i branta backar, använd stoppklossar under hjulen.

•Undvik att köra med släpvagnsvikter över 1200 kg vid stigningar

över 12%. Vid stigningar över 15% bör du inte köra med släpvagn.

* Gäller ej kulhandske med svängningsdämpare.

Körning med släpvagn – automatväxellåda

•När du parkerar i backar bör du dra åt parkeringsbromsen innan du

lägger växelväljaren i P läge. När du startar i en backe bör du först

lägga växelväljaren i körläge och sedan lossa parkeringsbromsen.

•Välj lämpligt lågväxelläge i växellådan då du kör i branta stigningar

eller om du kör sakta. På det viset förhindrar du att växellådan växlar

upp om du har automatväxellåda. Växellådsoljan blir svalare.

•Om du har en Geartronic växellåda, använd inte en högre manuell

växel än vad motorn ”orkar med”. Det är inte alltid ekonomiskt att

köra på höga växlar.

OBS! En del modeller måste ha en oljekylare för automatväxellådan vid

körning med släpfordon. Kontrollera därför med närmaste Volvo åter-

försäljare vad som gäller just din bil om dragkrok monteras i efterhand.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM99

100

Körning med släpvagn

0300202M

Nivåreglering

Om din bil är utrustad med automatisk nivåreglering, har bakvagnen

under körning alltid rätt höjd oavsett last. När bilen står stilla sjunker

bakvagnen, vilket är helt normalt.

OBS! Angivna högsta tillåtna släpvagnsvikter är de som Volvo

Personvagnar AB tillåter. Tänk på att nationella fordonsbestäm-

melser kan begränsa släpvagnsvikt och hastighet ytterligare.

Dragkrokarna kan vara certifierade för högre dragvikter än vad

bilen får dra.

Högsta tillåtna släpvagnsvikt Rekommenderat

för bromsad släpvagn kultryck

0-1200 kg.................................................... 50 kg

1201-1600 kg.............................................. 75 kg

1601-1800 kg.............................................. 75 kg

VARNING!

Följer du inte angivna rekommendationer kan hela ekipaget bli svår-

kontrollerbart vid undanmanövrar och inbromsningar, vilket medför

fara för dig och dina medtrafikanter.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM100

101

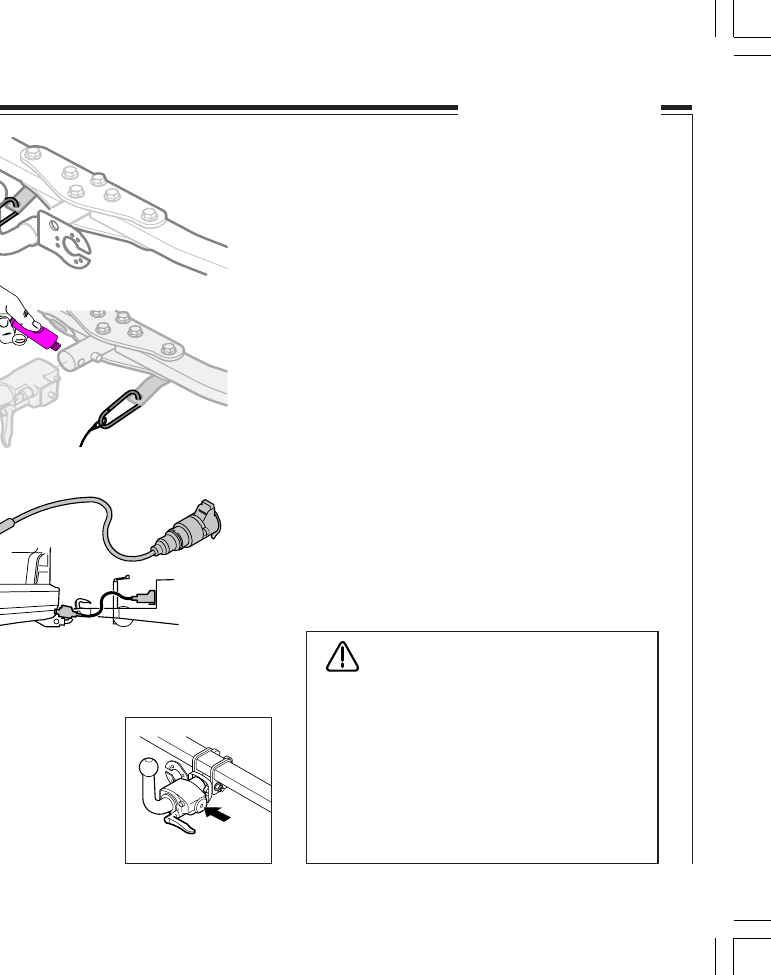

Fast dragkrok (A)

Tänk på att alltid fästa släpets säkerhetsvajer i

härför avsett fäste. Se bild!

Delbar dragkrok (B)

Följ alltid monteringsanvisningarna noggrant.

Tänk på att alltid fästa släpets säkerhetsvajer i

härför avsett fäste. Se bild!

Tänk också på att göra rent och smörja

kopplingstappen regelbundet. Använd

rekommenderat fett 8624203.

OBS! Din bil kan ha en draganordning med en

13-polig elkontakt, vilken du måste koppla till

ett släp med en 7-polig elkontakt. Använd i så

fall endast Volvo original adapter kabel. Se till

att kabeln inte släpar i marken.

8901313d

3701780d

VARNING!

Om din bil är försedd med Volvos

löstagbara dragkrok: Se till att kroken är

låst innan du börjar köra.

• Det röda signalstiftet (se pilen i bilden

till vänster) skall inte vara synlig!

• Låset ska vara låst med nyckeln.

Se beskrivningen på sidan 103.

Draganordning

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM101

102

8902084m

Draganordning

Avstånd A ovan:

V70/V70 AWD: 1084 mm

XC70: 1122 mm

Max. kultryck: 75kg

8902085m

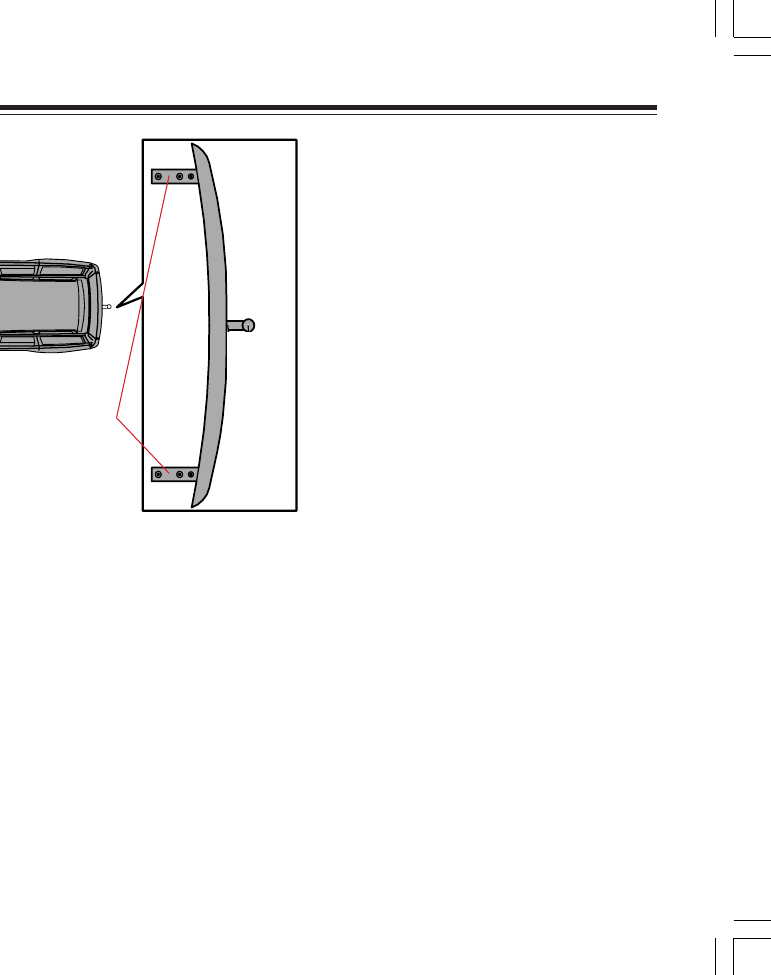

Infästningspunkter

under bilen

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM102

103

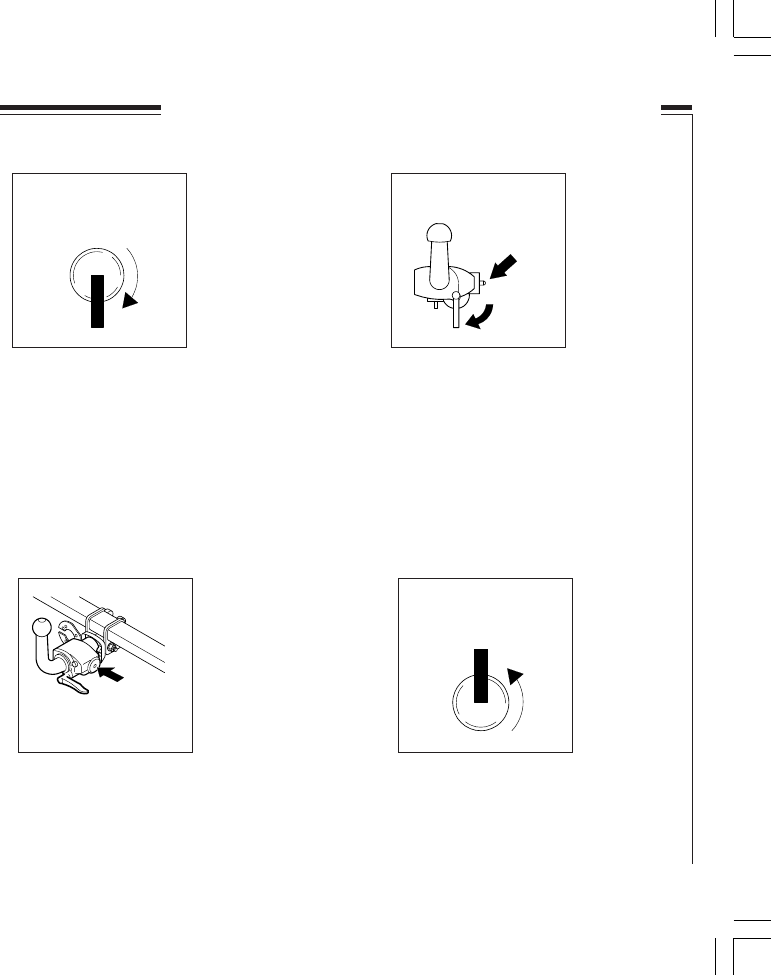

Sätt i nyckeln och vrid den medsols till upplåst

läge.

Ta bort skyddskåpan.

Delbar dragkrok – montering av kuldel

Ta kuldel och vrid handtaget medurs till

spärrat läge.

Skjut på kuldelen till låst läge. Kontrollera att signalstiftet (B) är i innerläge. Vrid nyckeln moturs till låst läge.

Ta ur nyckeln ur låset.

8902079M

OPEN

8902078M

LOCKED

8902076M

RED PIN (B)

NOT VISIBLE!

8902076M

PUSH

LOCK

8902075M

OPEN

8902074M

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM103

104

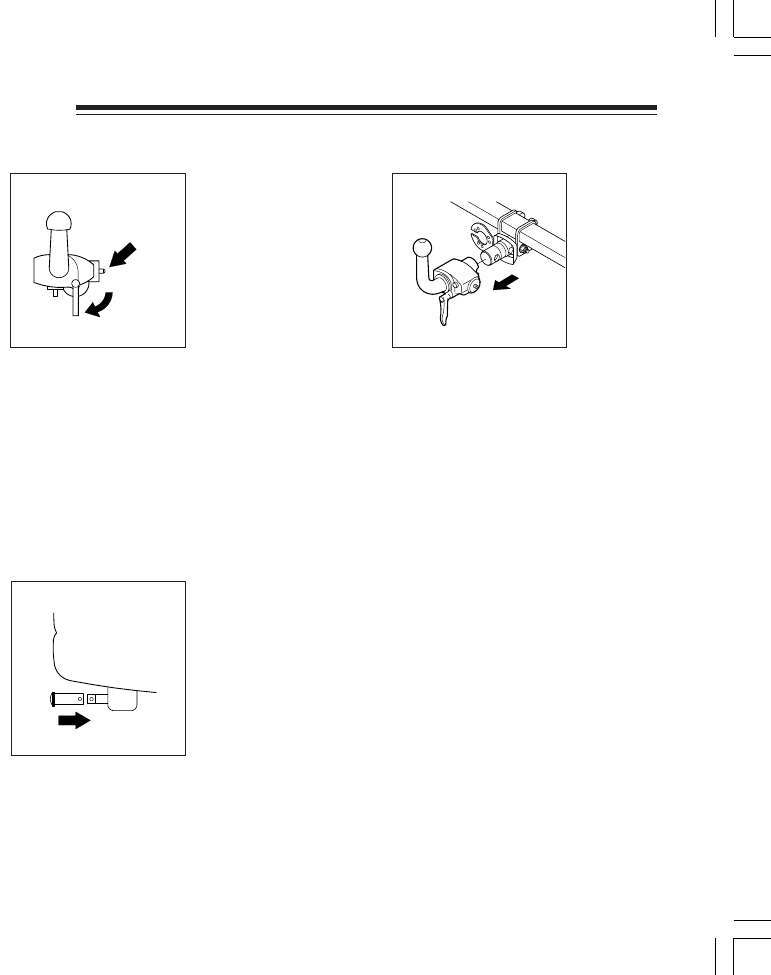

Delbar dragkrok – demontering av kuldel

Sätt i nyckeln och vrid denna medsols till

upplåst läge. Vrid handtaget medurs till spärrat läge. Dra av kuldelen från kopplingstappen.

OPEN

8902078M

OPEN

8902074M

8902081M

Vrid nyckeln moturs till låst läge.

Ta ur nyckeln ur låset. Skjut på skyddskåpan enligt bilden.

LOCKED

8902077M

8902080M

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM104

105

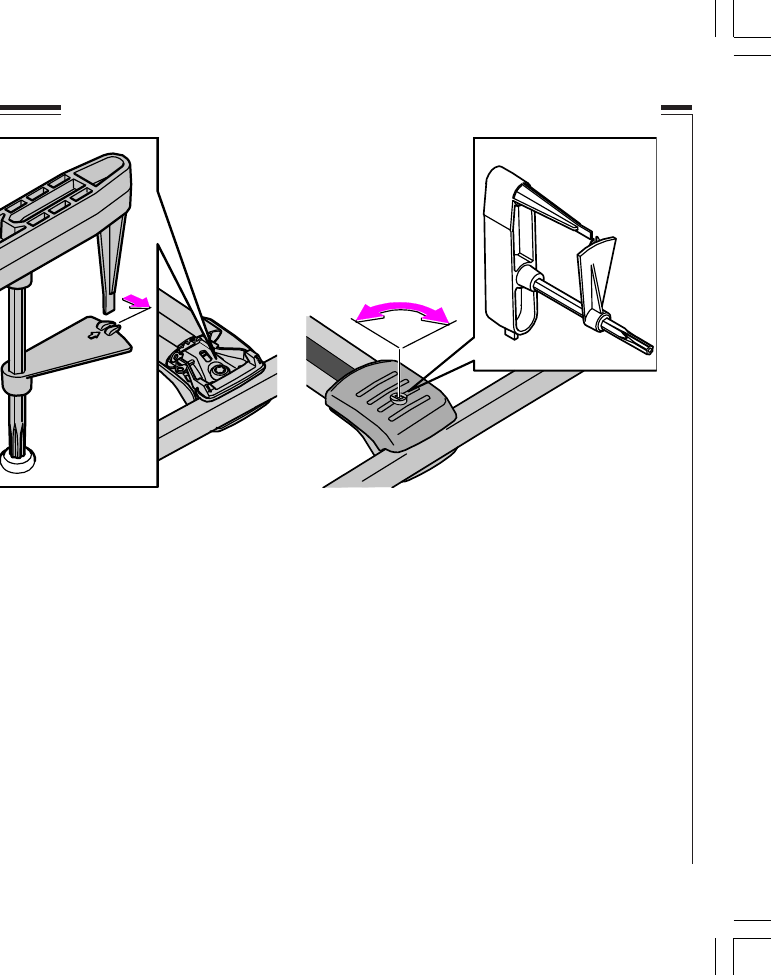

Lasthållarens kåpa

Använd lämpligtvis momentnyckelns ändtapp

(se bild) eller bilens tändningsnyckel för att

lossa eller skruva fast kåpan. Vrid ¼ varv.

8901671d

Last på taket – takreling (rails) och lasthållare

Ditsättning av lasthållare

Se till så att lasthållare skjuts ut ordentligt mot

takrelingen. Skruva fast lasthållaren. Använd

bifogad momentnyckel och dra fram till

markeringen på momentnyckeln (motsvarar

6 Nm). Se bild!

Lasthållarens placering

Se till så att lasthållaren placeras i rätt riktning

på takrelingarna (rails). Lasthållarna kan

placeras längs med hela takrelingen.

När du kör utan last, bör främre lasthållaren

placeras ca 50 mm framför mittre takfästet

och bakre lasthållaren ca 35 mm framför

bakre takfästet (se bilden ovan) för att

minimera vindbrus.

8901878m

8901672m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM105

106

Lasthållare – Last på taket

Ditsättning av lasthållare

1. Se till så att lasthållaren placeras i rätt

riktning (se markering på dekalen under

täckkåpan).

2. Passa in styrhålen (1) på styrtapparna.

3. Sänk försiktigt ned den andra sidans fäste

mot taket.

4. Skruva upp ratten en bit.

Tryck ratten mot takfästet, och haka fast

kroken i takfästet under taklisten.

5. Skruva fast lasthållaren.

6. Passa in de andra fästenas styrhål på

tapparna.

7. Skruva fast lasthållaren.

8. Kontrollera att kroken sitter ordentligt fast

i takfästet.

9. Dra åt rattarna växelvis tills det tar

ordentligt emot.

10. Fäll ned täckkåpan.

11. Kontrollera regelbundet att rattarna är

ordentligt åtdragna.

Du som använder lasthållare

•För att undvika skador på din bil och för att

uppnå största säkerhet vid färd rekommen-

derar vi, att du endast använder de

lasthållare som Volvo har utvecklat just för

din bil.

•Kontrollera regelbundet att lasthållarna

och lasten sitter ordentligt fast. Surra

lasten väl med lastband!

•Du får lasta högst 100 kg på taket (inkl.

lasthållare).

•Fördela lasten jämnt över lasthållarna.

Lasta inte snett! Lägg den tyngsta lasten

underst.

•Kom ihåg att bilens tyngdpunkt och

köregenskaper förändras om du har last på

taket.

•Tänk på att bilens vindfång och därmed

bränsleförbrukningen ökar med lastens

storlek.

•Kör mjukt! Undvik häftiga accelerationer,

hårda inbromsningar och hård kurvtagning.

8902060

Lasthållarens infästningspunkter

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM106

107

Hjul och däck

Allmänt om hjul och däck 108

Däcktryck 109

Slitage, Reservhjul 110

Byte av hjul 111

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM107

108

Allmänt

Nya däck

Tänk på att däck är en färskvara – efter några år

börjar de hårdna samtidigt som friktions-

egenskaperna minskar undan för undan.

Eftersträva därför att få så färska däck vid byte.

Detta är särskilt viktigt när det gäller vinterdäck.

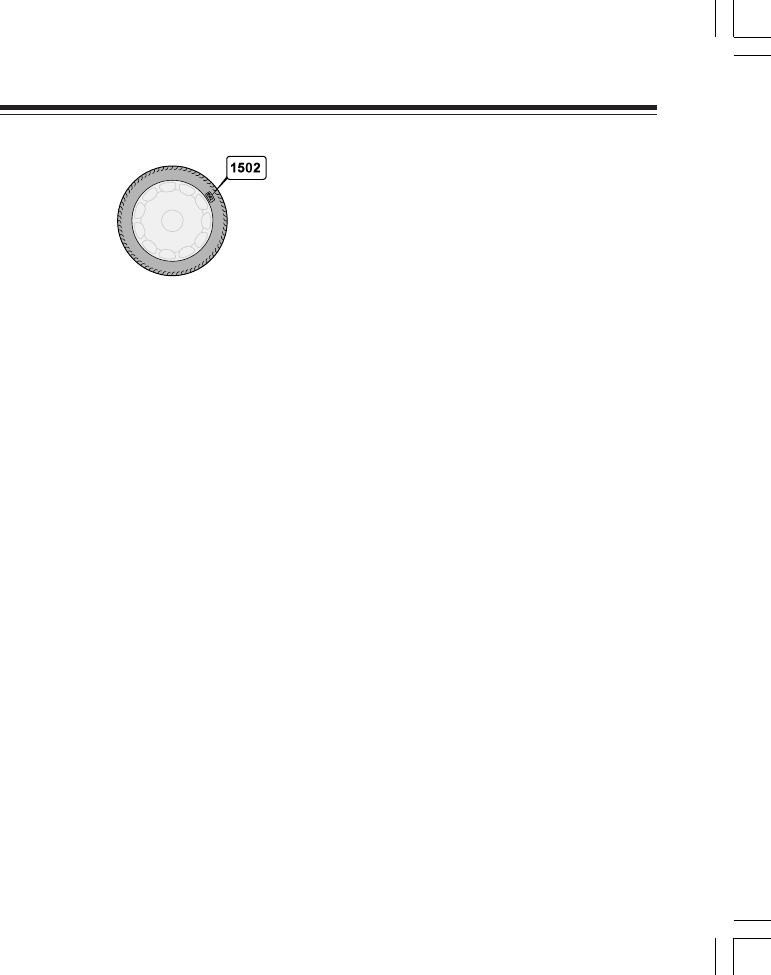

Tillverkningsvecka- och år anges med 4 siffror (t ex

1502 innebär att däcket är tillverkat vecka 15, år 2002)

Allmänt om hjul och däck

På alla bildäck finns en dimensionsbeteckning.

Exempel på beteckning: 215/55R16 93W.

Denna beteckning används av alla däcktillverkare och tolkas så här:

215 sektionsbredden (mm)

55 förhållandet mellan sektionshöjd och bredd (%)

R betyder radialdäck

16 fälgdiameter i tum (")

93 kod för max tillåten däckbelastning, i detta fall 650 kg

W talar om att däcket är gjort för hastigheter upp till 270 km/h

Din bil är helbilsgodkänd vilket innebär att du inte får avvika från den/de

dimensioner och prestandaklasser som finns angivna i fordonets

registreringsbevis. Enda undantaget från dessa bestämmelser är vinterdäck

och dubbdäck som får avvika på dimension om dessa, samt hastighetsklass,

finns angivna i registreringsbeviset. Om du väljer ett sådant däck får bilen inte

köras fortare än däcket tål. De vanligaste hastighetsklasserna anges i följande

tabell.

Observera att det är maximal tillåten hastighet som anges.

Q 160 km/h, används oftast på dubbade däck

T 190 km/h

H 210 km/h

V 240 km/h

W 270 km/h

Då du byter däck: var noga med att du får samma typ, dvs. radial, dimension

och beteckning och helst också av samma fabrikat på alla fyra hjulen, då det

annars finns risk att bilens köregenskaper kan förändras. Kontrollera med din

återförsäljare vilka dimensioner som är tillgängliga för din bil. Tänk på att det

är väglaget som avgör hur fort du kan köra, inte hastighetsklassen på däcket.

Vinterdäck

Volvo rekommenderar vinterdäck med dimension 195/65 R15 förutom till bilar

med turbomotorer. Till dessa rekommenderas 205/55 R16, till XC70 215/65

R16 och till V70R 225/45 R17.

Använd alltid vinterdäck på alla fyra hjulen!

OBS! Rådgör med din Volvoåterförsäljare vilken fälg och däcktyp som passar

just din bil.

Dubbade vinterdäck

Dubbade vinterdäck ska "köras in" 500-1000 km, mjukt och lugnt så att

dubbarna sätter sig riktigt i däcken. Detta ger däcken och dubbarna längre

livslängd samt en mer tystgående bil. Låt dubbdäcken få ha samma

rotationsriktning under hela sin livslängd. Om du vill skifta hjulen ska du låta

hjulen sitta på samma sida som tidigare.

Kom ihåg: Lagbestämmelser för användning av dubbdäck varierar från land till

land.

Snökedjor

Snökedjor får endast användas på framhjulen.

P.g.a. begränsat utrymme i hjulhusen rekommenderar vi att du ej använder

konventionella snökedjor. (På däck av dimension 195/65R15 kan konventionella

snökedjor användas). Volvo har godkända egna snökedjor för alla

rekommenderade standard fälg/däckkombinationer. Rådgör med din Volvo-

återförsäljare.

7700444

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM108

109

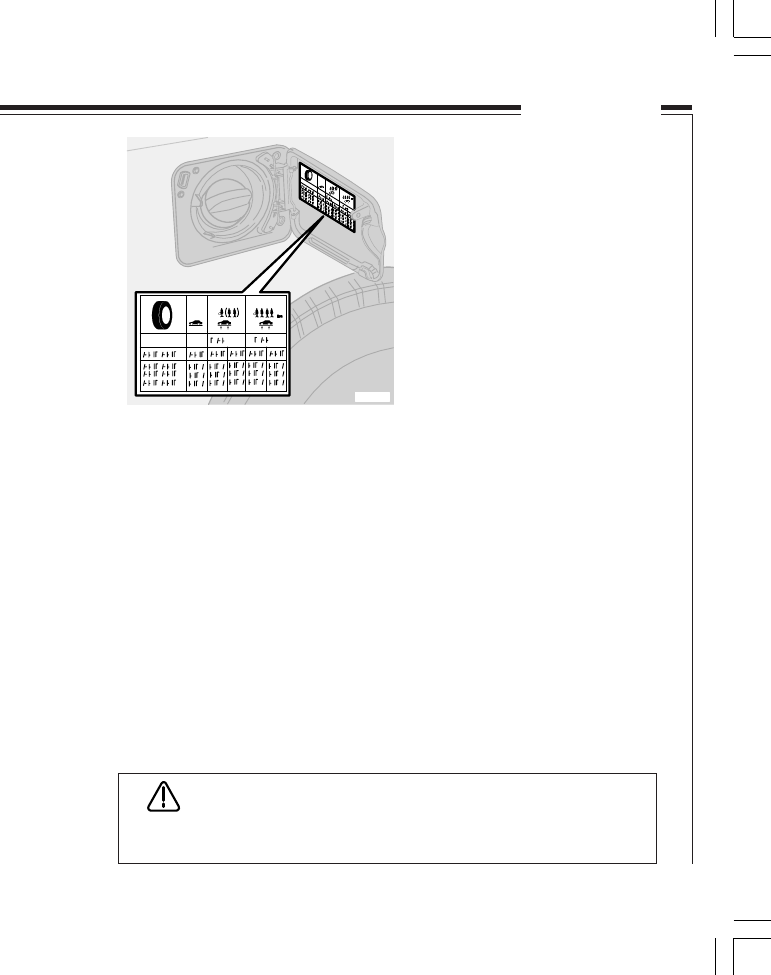

Däcktryck

7700242d

Snökedjor fyrhjulsdrift – AWD

På bilar utrustade med fyrhjulsdrift (AWD), får snökedjor bara monteras

på framhjulen. Endast kedjor anpassade för AWD-modeller skall

användas.

OBS! Du ska aldrig köra fortare än 50 km/h med snökedjor! Kör inte på

barmark i onödan eftersom detta sliter mycket hårt både på snökedjor och däck.

Köregenskaper och däck

Däcken betyder mycket för bilens köregenskaper. Både däcktyp,

dimension och lufttryck är viktiga för för hur bilen uppträder. När du

byter däck, se till att du får samma typ och dimension och helst också

samma fabrikat på alla fyra hjulen. Följ också rekommendationerna

beträffande lufttryck.

Lufttrycket i däcken är viktigt!

Kontrollera lufttrycket i däcken regelbundet! Det rätta trycket ser du i

dekalen på tankluckans insida..

Kör du med fel lufttryck försämras bilens köregenskaper och

dessutom ökar däckslitaget.

Tänk på att värdena i tabellen avser kalla däck (aktuell yttertemperatur).

Redan efter några kilometers körning blir däcken varma och trycket

högre. Detta är normalt och du ska alltså inte släppa ur luft om du skulle

kontrollera trycket när däcken är varma. Däremot ska du öka trycket om

det är för lågt.

Tänk på att däcktrycket kan variera beroende på yttertemperaturen.

Kontrollera därför däcktrycket utomhus när däcken är kalla.

VARNING!

De enda godkända "specialfälgarna" till Volvo är de fälgar som har

testats av Volvo och som ingår i "Volvo original tillbehör" sortiment.

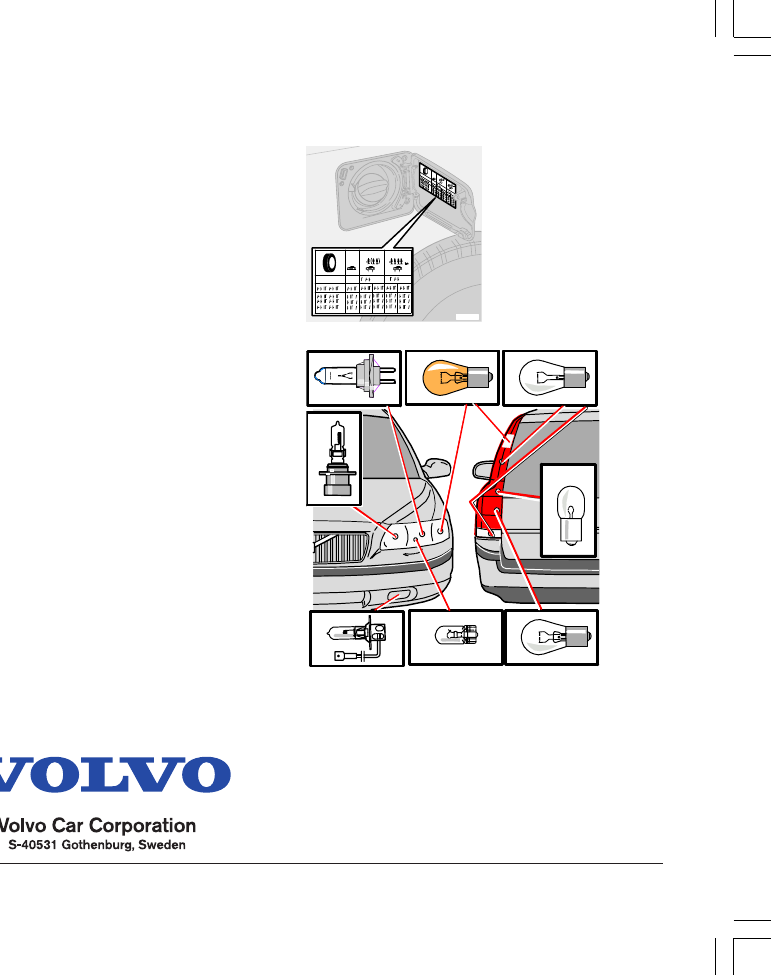

Däcktrycktabell

På däcktrycksdekalen, på tankluckans insida, kan du se vilket däcktryck din bil

skall ha.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM109

110

Hjul och Däck

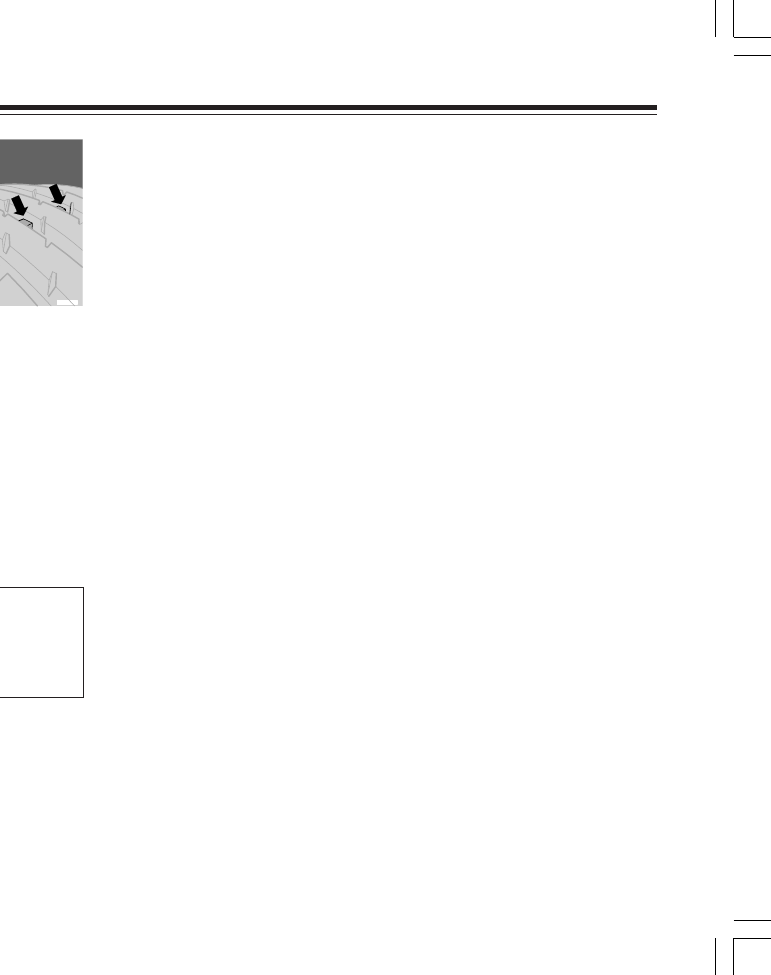

Däck med slitagevarnare

Slitagevarnare är en smal upphöjning tvärs

över slitbanan som har ca 1,6 mm mindre

mönsterdjup än däcket i övrigt (på däcksidan

ser du bokstäverna TWI). Då däcket är så

nedslitet att bara 1,6 mm återstår syns dessa

band tydligt och du ska då omedelbart byta

till nya däck. Tänk på att redan vid 3-4 mm

resterande mönsterdjup påverkas väggrepp

och vattenundanträngningsförmåga markant.

Byte av hjul – sommar/vinter

När du skiftar mellan sommar- och vinterhjul; märk hjulen med vilken

sida de har suttit på: T.ex. V = vänster, H = höger.

OBS! Däck ska ha samma rotationsriktning under hela sin livslängd.

Däck med mönster som är gjort för att rulla åt endast ett håll, har

rotationsriktningen markerad med en pil på däcket.

Monteras däcken fel försämras bilens bromsegenskaper och förmåga att

pressa undan regn, snö och slask.

VIKTIGT!

Däck med störst mönsterdjup ska alltid  oavsett bak- eller

framhjulsdrift  monteras bak.

Kontakta närmaste Volvohandel för kontroll om du är osäker.

Förvaring

Hjul ska förvaras liggande eller upphängda, ej stående.

Reservhjulet "Temporary Spare"

Reservhjulet "Temporary Spare" skall endast användas under den korta

tid det tar att få det ordinarie däcket reparerat eller utbytt.

Enligt gällande lag är det bara tillåtet att använda reservhjulet/

däcket tillfälligt i samband med inträffad skada på något däck. Ett

hjul/däck av denna typ ska därför snarast ersättas med ett normalt

hjul/däck.

Tänk också på att detta däck i kombination med de andra normala däcken

kan ge annorlunda köregenskaper.

Högsta hastighet med "Temporary Spare"-reservhjul är därför 80

km/h.

OBS! Använd endast bilens eget original reservhjul! Däck med andra

dimensioner kan förorsaka skador på din bil. Endast ett reservhjul får

användas vid ett och samma tillfälle.

7700312m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM110

111

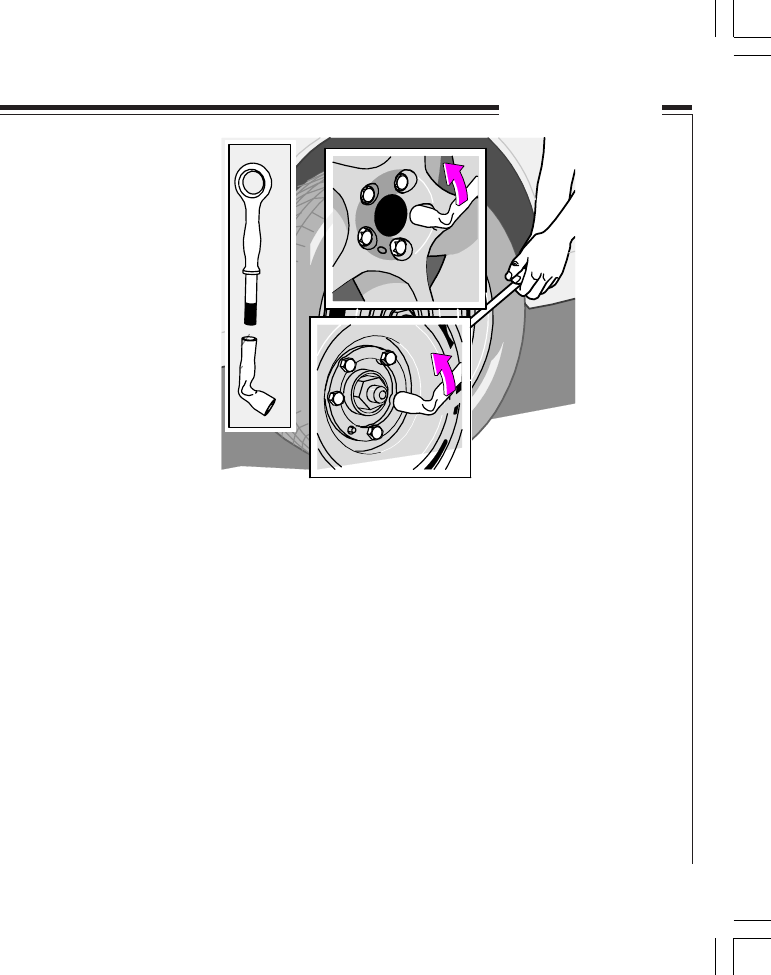

Byte av hjul

Stick in hylsnyckeln och vrid

Dra hjulkapseln rakt ut (stålfälg) Lossa hjulskruvarna

•Bilar med stålfälg har en löstagbar hjulsida. Bänd bort hjulsidan med

hjälp av en kraftig mejsel eller liknande. Om inte sådan finns kan

hjulsidan ryckas bort med händerna. Använd helst skyddshanskar.

När du sätter dit hjulsidan igen; var noga med att hjulsidans ventilhål

hamnar mitt för hjulets luftventil.

•Lossa hjulskruvarna ½-1 varv med hylsnyckeln. Skruvarna lossas

genom att vridas moturs.

På varje sida av bilen finns två domkraftsfästen. Domkraftsfästenas

placering är markerad på bottensvällarlisten.

Reservhjulet ligger under plastbaljan i lastutrymmet.

Kom ihåg att sätta ut varningstriangeln.

•Dra åt parkeringsbromsen och lägg in 1:ans växel på bilar med

manuell växellåda – läge P på bilar med automatväxellåda. Blockera

framför och bakom de hjul som ska stå kvar på marken.

•Bilar med aluminiumfälg med en täckkåpa: Ta bort täckkåpan med

hjälp av hylsnyckeln.

7700333m

7700318

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM111

112

Byte av hjul

7700245d

7700316m

7700244d

Domkraft avsedd för bilar med

fyrhjulsdrift (AWD och XC)

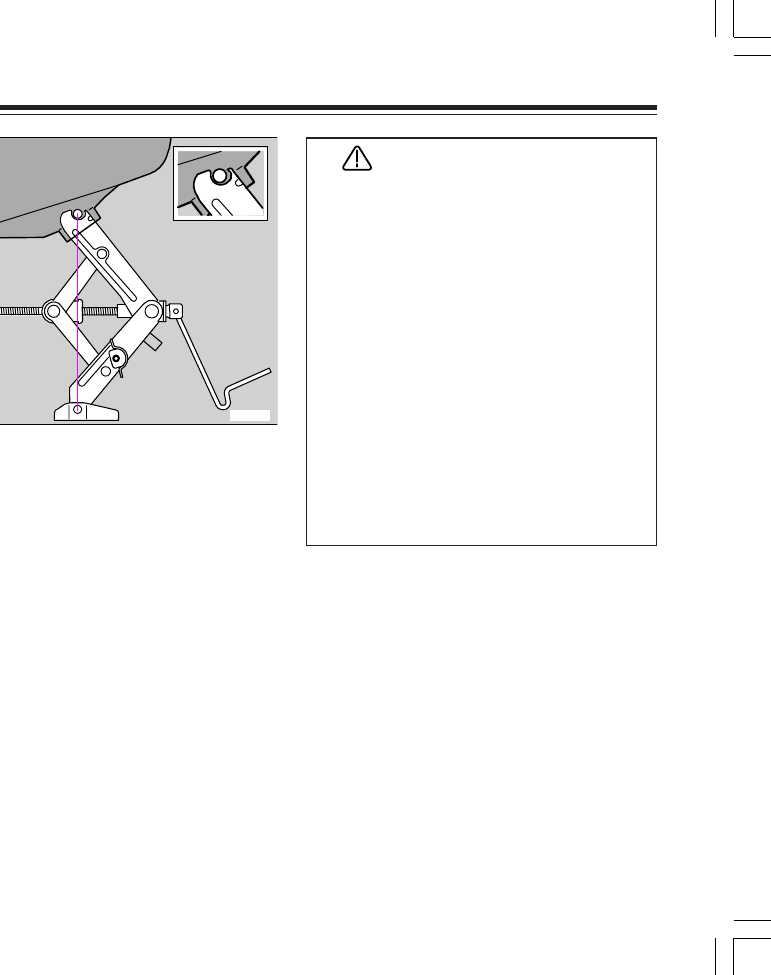

Så ska domkraften sitta

•Håll domkraften mot pinnen i domkrafts-

fästet så som teckningen visar och veva

ned domkraftens fot så att den pressas

plant an mot marken.

•Kontrollera igen att domkraften sitter i

fästet enligt teckningen och att foten är

placerad lodrätt under fästet.

•Lyft bilen så högt att hjulet går fritt.

•Ta bort hjulskruvarna och lyft av hjulet.

Ditsättning

•Rengör anliggningsytorna på hjul och nav.

•Sätt dit hjulet och skruva fast hjulskruvar-

na.

OBS! Se sidan 110 för information om

reservhjulet.

•Sänk ned bilen så att hjulen ej kan rotera.

Dra fast hjulskruvarna korsvis och i

momentsteg. Åtdragningsmoment: ca 140

Nm (14,0 kpm). Det är viktigt att det blir

rätt moment. Åtdragningen bör kontrolleras

med en momentnyckel.

•Sätt på hjulkapseln.

•Skruva ihop domkraften helt innan du

lägger tillbaka den i bagageutrymmet.

•Se till att domkraften och verktygspåsen är

ordentligt fastspända och ej kan förorsaka

skrammel.

VARNING!

•Kryp aldrig under bilen då den är

upphissad på domkraften!

•Bilen och domkraften ska stå på ett fast

horisontellt underlag.

•Bilens originaldomkraft ska användas vid

hjulbyte. Vid allt annat arbete på bilen

ska verkstadsdomkraft användas och

pallbockar ställas under den del av bilen

som är upplyft.

•Dra åt parkeringsbromsen, lägg in 1:an

eller backen på manuell växellåda

respektive läge P på automatväxellåda.

•Blockera framför och bakom de hjul som

står kvar på marken. Använd kraftiga

träklossar eller större stenar.

•Domkraftens skruv ska alltid vara

välsmord.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM112

113

Säkringar, glödlampsbyte

Säkringar 114

Glödlampsbyte 118

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM113

114

Säkringar

Säkringarna

För att förhindra att din bils elektriska system

skadas genom kortslutning eller överbelast-

ning, är alla de olika elektriska funktionerna

och komponenterna skyddade genom ett antal

säkringar.

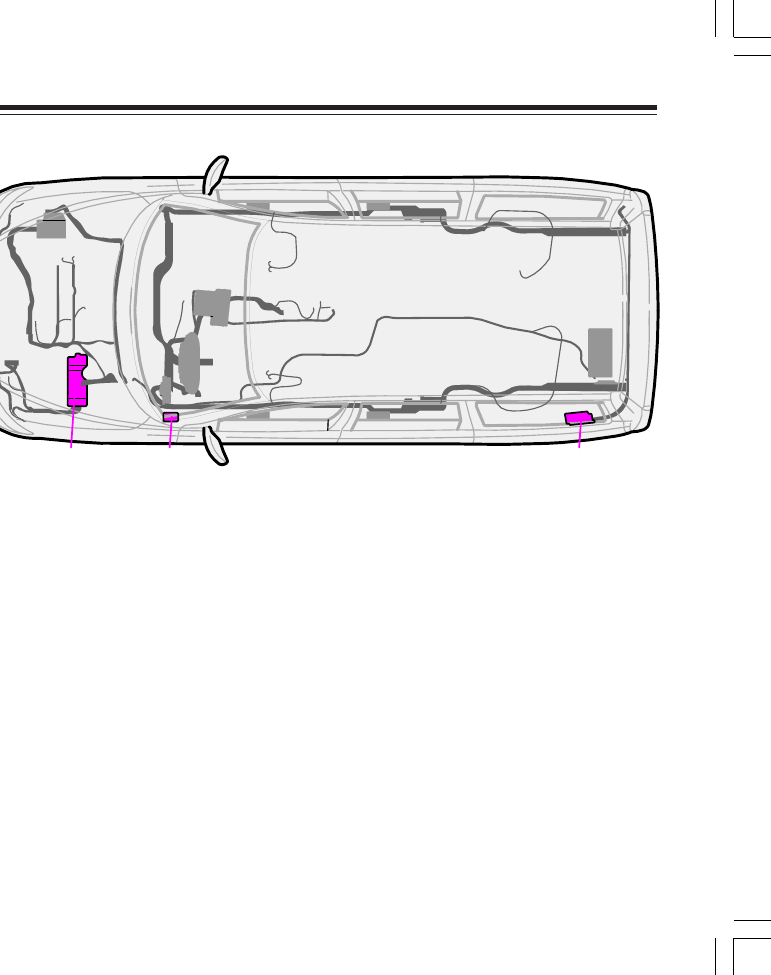

Säkringarna är placerade på tre olika ställen i

bilen:

A. Relä-/säkringscentral i motorrummet.

B. Säkringscentral i kupén.

C. Relä-/säkringscentral i bagageutrymmet.

Om samma säkring bränns av upprepade

gånger, föreligger något fel på komponenten,

och du bör då uppsöka din Volvo-verkstad för

kontroll.

Om någon elektrisk komponent eller funktion

inte fungerar, kan detta bero på att komponent-

ens säkring tillfälligt överbelastats och bränts

av. Titta i säkringsförteckningen för att

lokalisera berörd säkring. Dra ut säkringen och

titta från sidan om den böjda tråden är

avbränd. Byt i så fall till en ny säkring med

samma färg och samma amperebeteckning.

I säkringscentralen i motorrummet finns ett

antal reservsäkringar. Där finns även en tång

som underlättar för dig att dra ut och sätta

tillbaka en säkring.

3701918m

ABC

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM114

115

A. Tryck in plastspärrarna på boxens baksida och dra locket uppåt.

3702167m

XXXXXX

Säkringar

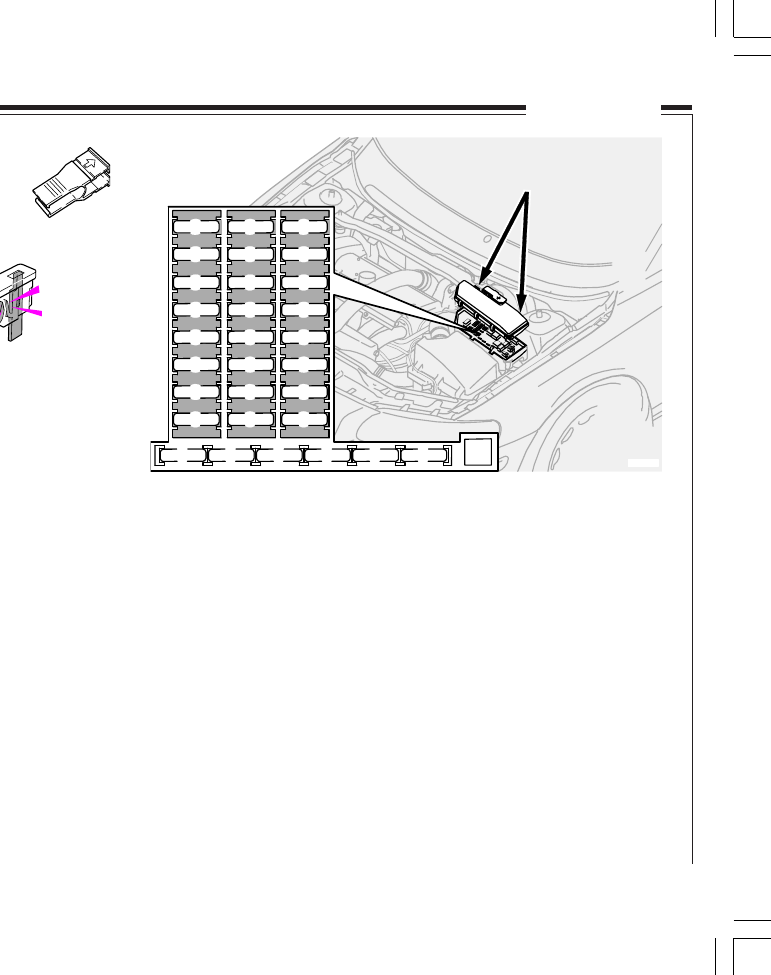

Relä-/säkringscentral i

motorrummet

I säkringsboxen i motorrummet finner du 24

säkringspositioner. Var noga med att ersätta

avbränd säkring med ny säkring med samma

färg och amperebeteckning.

14. ABS/STC/DSTC

15. Gastanksventil (Bi-Fuel) ........................................................... 15

16. Spolare (framruta), strålkastarrengörare .................................. 15

17. Halvljus (höger) ........................................................................ 10

18. Halvljus (vänster) ...................................................................... 10

19. ABS/STC/DSTC ....................................................................... 30

20. Helljus (vänster) ........................................................................ 15

21. Helljus (höger) .......................................................................... 15

22. Startmotor .................................................................................. 40

23. Motorstyrenhet ............................................................................ 5

24. ........................................................................................................

Säkringar

Nr Ampere

1. Parkeringsvärmare (tillval) .................................................................. 25

2. Extraljus (tillval) .................................................................................. 20

3. ................................................................................................................ -

4. Lambdasonder, motorstyrenhet (diesel), högtrycksventil (diesel) ..... 20

5. Vevhusventilationsvärmare, magnetventiler, bränslefördelare (Bi-Fuel)

6. Luftmassemätare, motorstyrenhet, insprutningsventiler .................... 15

Luftmassemätare (diesel) ....................................................................... 5

7. Trottelmodul ......................................................................................... 10

8. AC-kompressor, gaspedalgivare, fläkt elektronikbox ........................ 10

9. Signalhorn ............................................................................................ 15

10. Bakrutespolare ..................................................................................... 10

11. Tändspolar, magnetventiler (diesel) .................................................... 20

12. Bromsljuskontakt ................................................................................... 5

13. Vindrutetorkare .................................................................................... 25

Säkringstång

Hel säkring

Trasig säkring

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM115

116

Säkringar

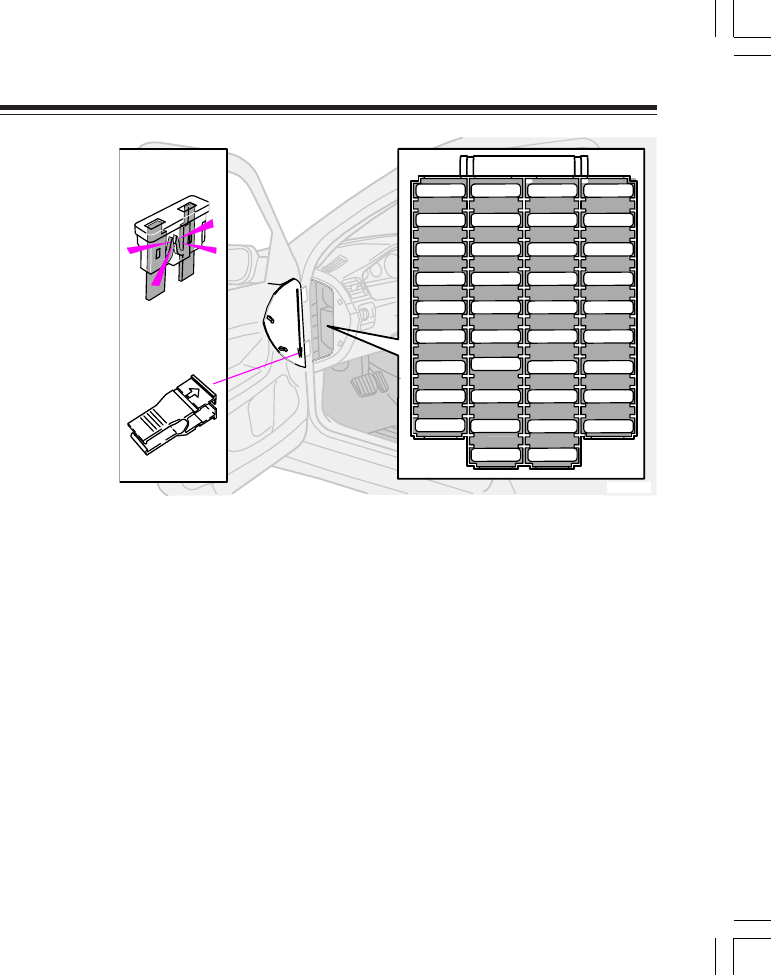

Säkringscentral i kupén

Säkringarna är placerade innanför luckan på instrumentpanelens gavel.

Var noga med att ersätta avbränd säkring med ny säkring med samma

färg och amperebeteckning.

10 30

3701482D

Nr Ampere

1. Huvudljus (halvljus), Bi-Xenon (tillval) ....................................... 15

2. Huvudljus (helljus)......................................................................... 20

3. Motorstyrd stol (förare) ................................................................. 30

4. Motorstyrd stol (passagerare) ........................................................ 30

5. Hastighetsberoende styrservo, vacuumpump ................................ 15

6. Gastanksventil (Bi-Fuel) .................................................................. 5

7. Eluppvärmd stol (vänster fram) ..................................................... 15

8. Eluppvärmd stol (höger fram) ....................................................... 15

9. ABS/STC/DSTC .............................................................................. 5

10. ............................................................................................................

11. ............................................................................................................

12. Ljushöjdsreglering, strålkastartorkare .......................................... 15

13. Eluttag 12 V ................................................................................... 15

14. Motorstyrd stol (passagerare), bälteslås (fram) .............................. 5

15. Audio, RTI (tillval) .......................................................................... 5

16. Audio ............................................................................................. 20

17. Audioförstärkare ............................................................................ 30

18. Dimljus (fram) ............................................................................... 15

19. RTI-display (tillval) ....................................................................... 10

20. ............................................................................................................

21. Utökad D2-matning: Automatväxellåda, växlingsspärr ............... 10

22. Körriktningsvisare ......................................................................... 20

23. Manöverenhet ljus, manöverenhet klimatanläggning,

diagnosuttag, manöverenhet rattspakar .......................................... 5

24. Utökad D1-matning: Klimatanläggning, motorstyrd stol (förare),

kombinationsinstrument, parkeringsvärmare (tillval) .................. 10

25. Tändningslås (30-matning), central elektronikmodul,

relä startmotor, motorstyrenhet ..................................................... 10

26. Fläkt klimatanläggning.................................................................. 30

27. Aktivt chassi FOUR-C .................................................................. 15

28. Elektronikmodul (tak), interiörbelysning (tak) ............................ 10

29. Telefon (tillval) .............................................................................. 10

30. Positions/parkeringsljus (vänster fram och bak) ......................... 7,5

31. Positions/parkeringsljus (höger fram och bak), nummerskylt-

belysning ....................................................................................... 7,5

32. Central elektronikmodul, make up-belysning, servostyrning,

allmänbelysning, handskfacksbelysning ...................................... 10

33. Bränslepump .................................................................................. 15

34. Taklucka ......................................................................................... 15

35. Centrallås, defroster, belysning ytterbackspegel, elektrisk

fönsterhiss (vänster fram).............................................................. 25

36. Centrallås, defroster, belysning ytterbackspegel, elektrisk

fönsterhiss (höger fram) ................................................................ 25

37. Elektriska fönsterhissar (bak), barnspärr ...................................... 30

38. Larmsiren ......................................................................................... 5

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM116

117

Säkringar

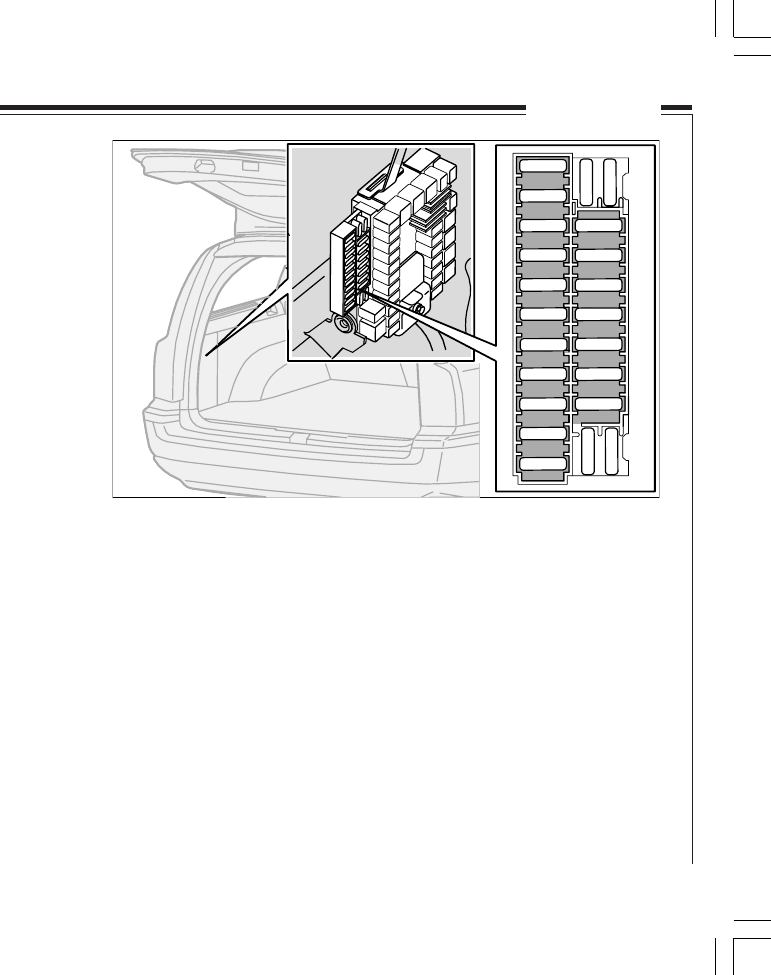

Relä-/säkringscentral i lastutrymmet

Säkringarna är placerade bakom klädseln på vänstra sidan. Var noga med

att ersätta avbränd säkring med ny säkring med samma färg och ampere-

beteckning.

3701925m

Nr Ampere

Säkringar

1. Bakre elektronikmodul (REM), belysning (lastutrymme) ............ 10

2. Dimbakljus ..................................................................................... 10

3. Bromsljus ....................................................................................... 15

4. Backljus .......................................................................................... 10

5. Eluppvärmd bakruta, relä 15I-matning (bak) .................................. 5

6. Upplåsning baklucka...................................................................... 10

7. Eluttag lastutrymme ....................................................................... 15

8. Centrallås bakdörrar, baklucka, tanklucka .................................... 20

9. Dragkrok (30-matning) .................................................................. 15

10. Cd-växlare (tillval), RTI (tillval) ................................................... 10

11. Elektronikmodul – AEM (tillval) .................................................. 15

12. Bakrutetorkare ................................................................................ 15

13. Bashögtalare (tillval),..................................................................... 15

14. Bromsljus ...................................................................................... 7,5

15. Dragkrok (15I-matning) ................................................................. 20

16. ............................................................................................................

17. Eluppvärmt bränslefilter (diesel), Styrenhet fyrhjulsdrift (AWD)7,5

18. Eluppvärmt bränslefilter (diesel) ................................................... 15

Säkringstång

Trasig säkring

Hel säkring

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM117

118

Byte av halvljus- och hel-

ljuslampa* (gäller ej Bi-Xenon)

Båda strålkastarnas glödlampor byts från

motorrummet.

OBS! Vidrör aldrig lampans glas direkt med

fingrarna. Fett och olja från fingrarna

förångas nämligen av värmen och ger en

beläggning på reflektorn som snabbt blir

förstörd.

* Se varningen på nästa sida om din bil är

utrustad med Bi-Xenon-strålkastare.

Glödlampsbyte

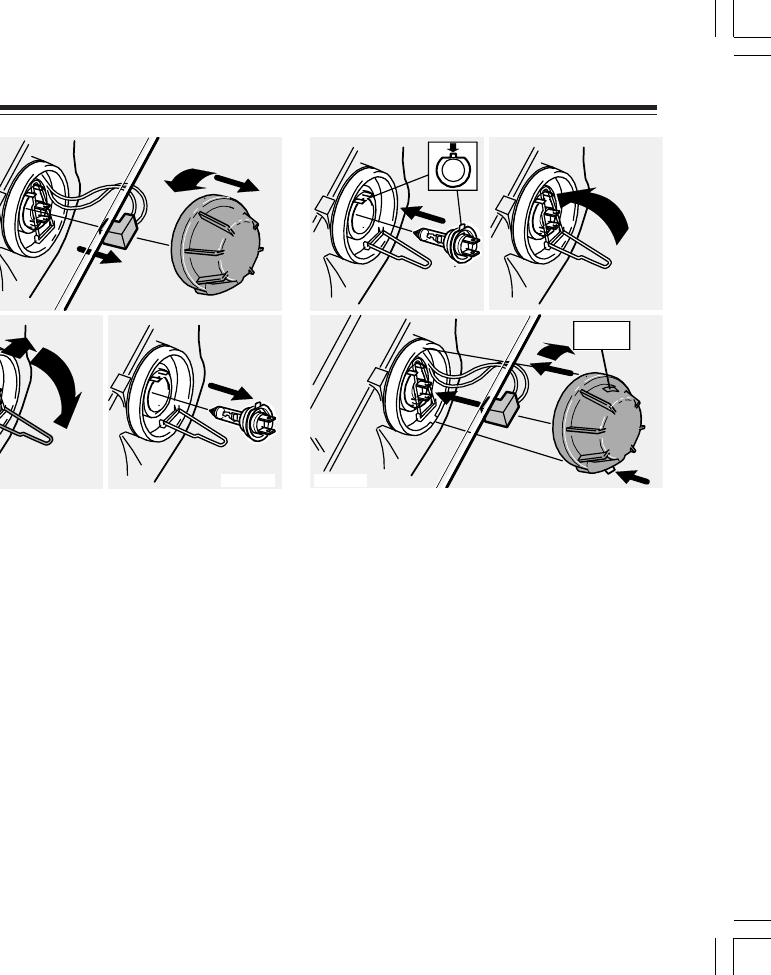

3500534d

3500535d

3500536d

TOP

•Tryck klämfjädern uppåt och sist en aning

åt vänster så att den fastnar i sitt fäste (2).

•Tryck tillbaka kontakten (3).

•Skruva tillbaka täcklocket; markeringen

"TOP" skall vara uppåt (4)!

Halvljuslampa (H7)

•Släck belysningen och vrid tändnings-

nyckeln till läge 0!

•Öppna motorhuven

•Lossa täcklocket genom att vrida det

moturs (1).

•Dra loss kontakten (2).

•Lossa klämfjädern. Tryck först åt höger så

att klämfjädern lossnar och för den sedan

utåt/nedåt (3).

•Dra ut lampan och byt till ny (4). Notera

hur den sitter!

•Sätt tillbaka lampan (1). Den kan bara sitta

på ett sätt.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM118

119

Glödlampsbyte

Helljuslampa (HB3)

•Släck belysningen och vrid tändnings-

nyckeln till läge 0!

•Öppna motorhuven.

•Lossa täcklocket genom att vrida det

moturs.

•Vrid lampan moturs, dra ut den och byt till

ny. Notera hur den sitter!

•Sätt tillbaka lampan. Den kan bara sitta på

ett sätt.

•Skruva tillbaka täcklocket; markeringen

"TOP" skall vara uppåt!

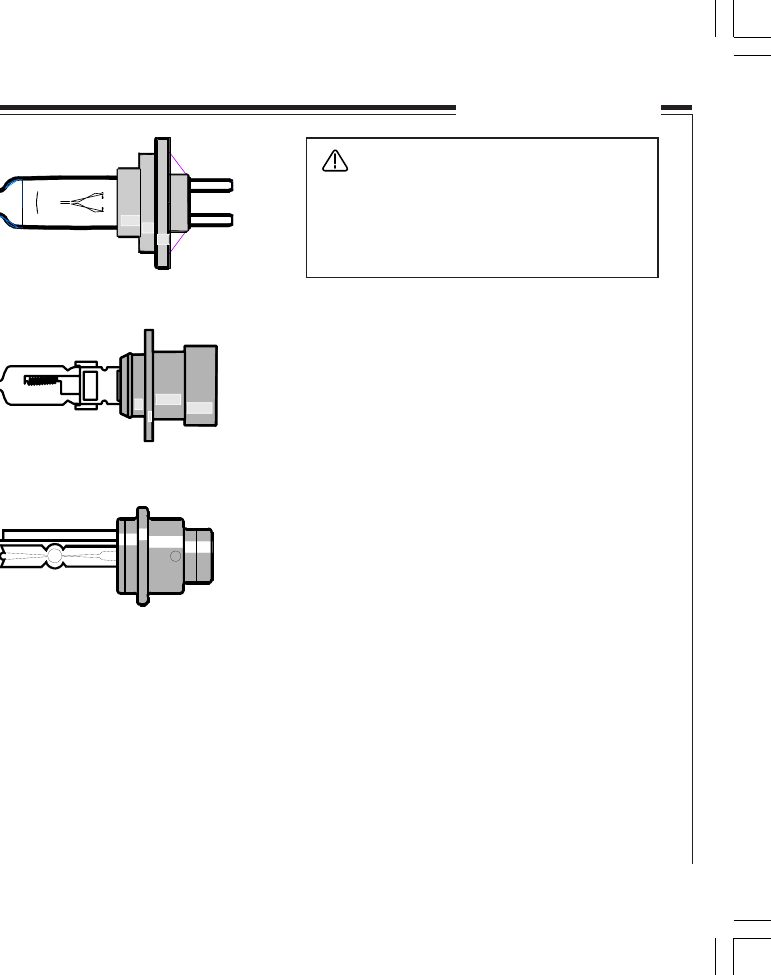

3501078m

Helljuslampa - HB 3

Halvljuslampa - H 7 OBS! Bi Xenon-lampor innehåller en liten

del kvicksilver och måste därför tas om hand

på rätt sätt. Rådfråga din Volvo-återförsäljare

eller Volvoverkstad.

VARNING!

Om din bil är utrustad med Bi-Xenon-

strålkastare (tillval) måste lampan på grund

av den höga spänningen bytas ut av en

auktoriserad Volvo-verkstad.

Bi-Xenon - D2R

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM119

120

Glödlampsbyte

Byte av glödlampa i främre

vänstra hörn

•Släck belysningen och vrid tändnings-

nyckeln till läge 0.

•Vrid lamphållaren moturs och ta ut den.

•Ta bort glödlampan ut lamphållaren genom

att trycka inåt och vrida moturs.

•Sätt dit en ny glödlampa och sätt tillbaka

lamphållaren i lamphuset.

•Slå på tändningen och kontrollera att den

nya lampan lyser.

3602423m

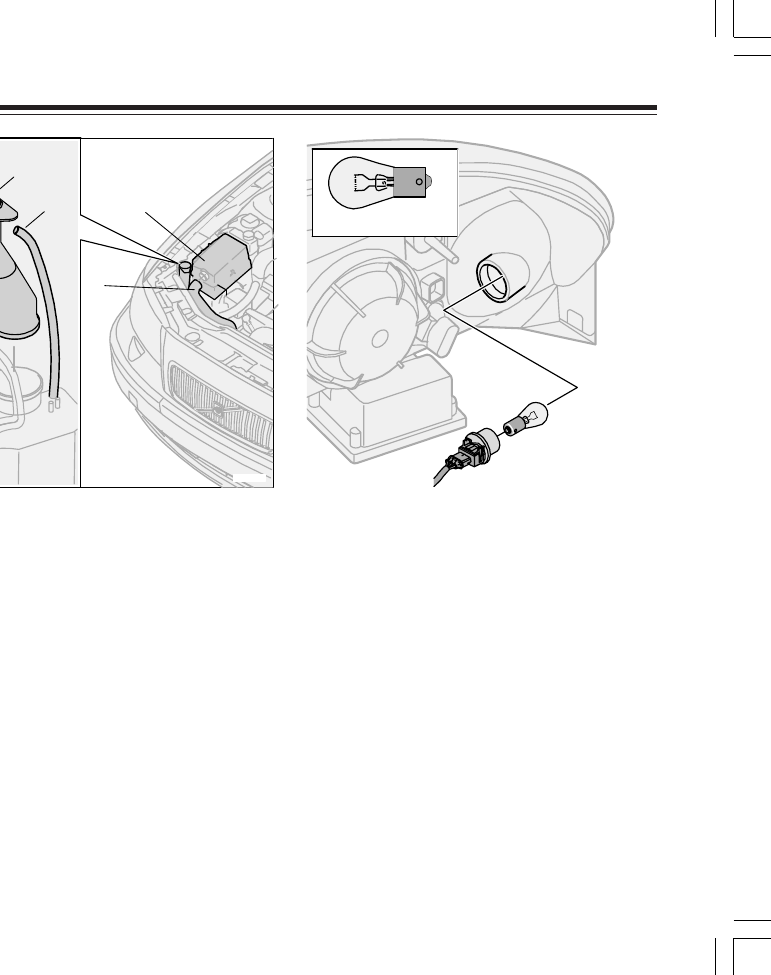

Byte av glödlampa i främre

högra hörn

•Släck belysningen och vrid tändnings-

nyckeln till läge 0.

•Ta loss kylröret (1) från kallboxen.

•Ta loss kallboxens tyghätta (2).

•Lossa skruven till påfyllningsröret (3).

•Dra röret rakt uppåt (4).

•Lossa avluftningsslangen till röret (5).

•Lossa lamphållaren genom att vrida

medurs.

•Ta bort glödlampan ut lamphållaren genom

att trycka inåt och vrida moturs.

•Sätt dit en ny glödlampa och sätt tillbaka

lamphållaren i lamphuset.

•Kontrollera att packningen till spolarbehål-

laren mellan påfyllningsrör och behållare

sitter rätt.

•Tryck tillbaka påfyllningsröret (4).

•Tryck tillbaka avluftningsslangen till

påfyllningsröret (5).

•Skruva fast skruven till påfyllningsröret (4).

•Sätt tillbaka tyghättan över kallboxen (2).

•Sätt tillbaka kylröret till kallboxen (1).

3501114m

PY 21 W PY 21 W

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM120

121

3500889d

Glödlampsbyte

55W H 1**

3500894d

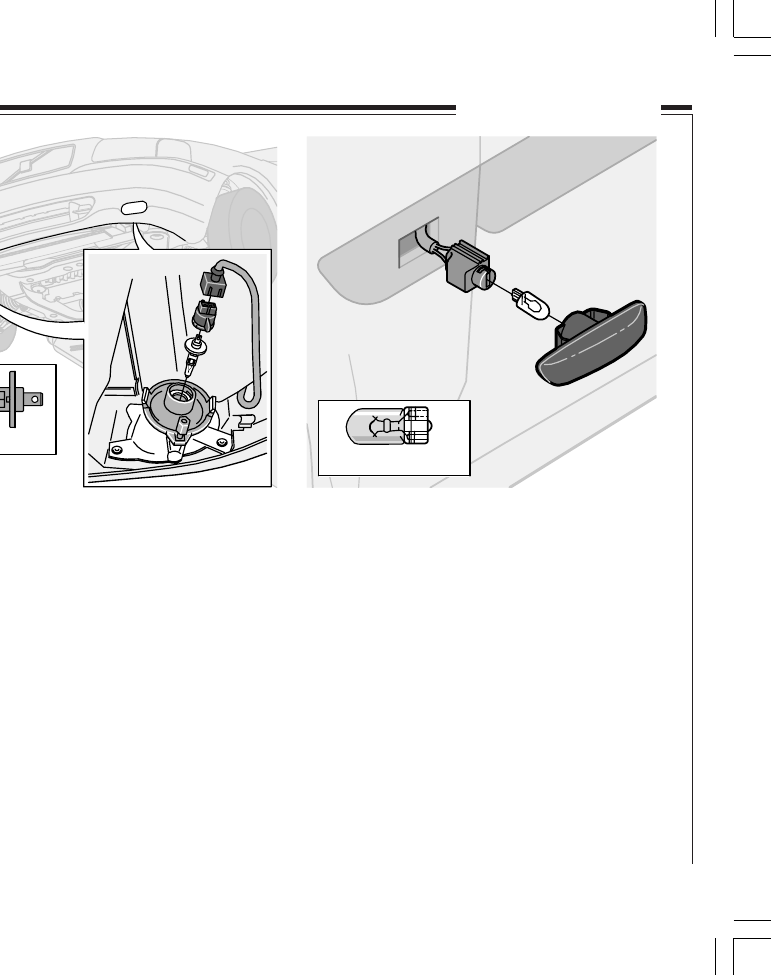

Byte av dimstrålkastare fram

OBS! Vidrör aldrig strålkastarglaset direkt

med fingrarna.

•Släck belysningen och vrid tändnings-

nyckeln till läge 0.

•Vrid lamphållaren något moturs.

•Ta ur lampan och byt till ny glödlampa.

•Sätt tillbaka lampan. (Profilen på

lamphållaren sammanfaller med profilen på

lampans fot).

•Sätt tillbaka lamphållaren genom att vrida

något medurs. Markeringen "TOP" på

lamphållaren skall vara uppåt!

3501079m

Byte av glödlampa för

positions-/parkeringsljus

fram*

•Släck belysningen och vrid tändnings-

nyckeln till läge 0.

•Lossa täcklocket för halvljuset genom att

vrida det moturs.

•Dra ut lampan tillsammans med dess

sockel. Byt till ny glödlampa.

•Tryck tillbaka lampan tillsammans med

dess sockel.

•Kontrollera att den nya lampan lyser.

•Skruva tillbaka täcklocket; markeringen

"TOP" skall vara uppåt!

* På bilar med Bi-Xenon strålkastare sitter även

denna glödlampa i blinkerslamphuset. Se

föregående sida.

5 W W 2.1x9.5 d

Byte av sidoblinklykta

•Öppna framdörren till hälften.

•Stoppa in handen bakom framskärmen och

tryck ut lampan. Låt kablarna sitta kvar i

lamphållaren.

•Vrid lamphållaren ½ varv moturs och dra

rakt ut.

•Dra ut den trasiga glödlampan rakt ut.

•Byt till ny glödlampa och tryck tillbaka

lampan rakt inåt.

5 W W 2.1x9.5 d

** R-versionen har H3-lampa

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM121

122

3501707m

Glödlampsbyte

Byte av back-, positions-/

parkerings- och dimljus bak

•Släck belysningen och vrid

tändningsnyckeln till läge 0.

•Fäll ned luckan.

•Vrid lamphållaren moturs och ta ut

den.

•Tryck glödlampan inåt, vrid moturs

och ta ut glödlampan.

•Byt till ny glödlampa.

•Sätt dit lamphållaren och vrid

medurs.

•Fäll tillbaka luckan.

Högtalargaller

Lucka

Byte av bromsljus och

körriktningslampa bak

•Släck belysningen och vrid tändnings-

nyckeln till läge 0.

•Bänd med hjälp av en spårskruvmejsel

försiktigt bort högtalargallret.

•Dra ut den röda tappen i högtalaren.

•Tryck därefter på den svarta tappen

ovanför den röda utdragna tappen och

vrid loss högtalaren.

•Vrid därefter berörd lamphållare

moturs och ta ut den.

•Byt till ny glödlampa.

•Sätt dit lamphållaren och vrid medurs.

•Sätt tillbaka högtalaren och tryck in

den röda tappen.

•Tryck tillbaka högtalargallret.

Högt placerat bromsljus

Lamporna är av en särskild typ. Vi

rekommenderar att du anlitar din Volvo-

verkstad för byte.

3501077m

1. Körriktningslampa 21 W BAU 15 s (gul)

2. Bromsljus 21 W BA 15 s

3. Positions-/parkeringsljus 5 W BA 15 s

4. Positions-/parkeringsljus,

Dimljus (endast v. sida) 21/4 W BA 5 s

5. Backljus 21 W BA 15 s

Lamphållare

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM122

123

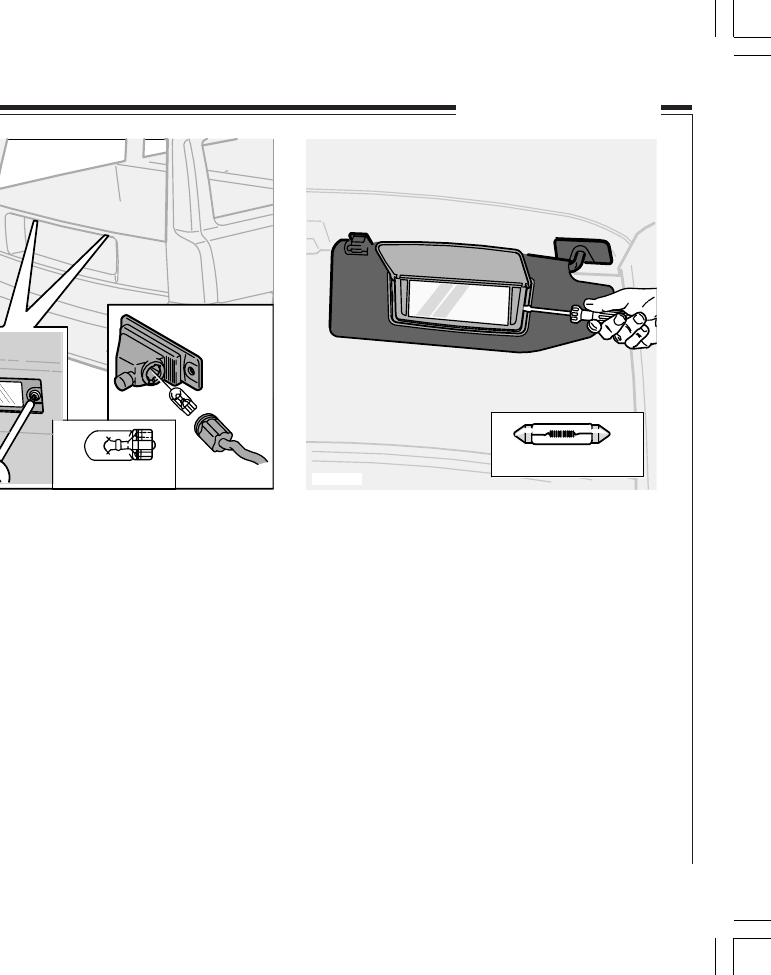

Byte av

nummerskyltbelysning

•Släck belysningen och vrid tändnings-

nyckeln till läge 0!

•Lossa skruven med en skruvmejsel.

•Lossa hela lamphuset försiktigt och dra ut

det.

•Vrid kontakten moturs och dra ut

glödlampan.

•Byt till ny glödlampa.

•Sätt tillbaka kontakten och vrid medurs.

•Sätt tillbaka och skruva fast hela

lamphuset.

Glödlampsbyte

3500998m

5W W2,1x9,5d

Stick in skruvmejseln och bänd försiktigt

Byte av lampa till make up-

spegel

•Stick in en skruvmejsel och bänd

försiktigt, tills glaset lossnar

•Peta ut och byt lampan.

•Tryck fast lampglaset igen och kontrollera

att det sitter fast ordentligt.

3501378m

12V 1,2W

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM123

124

Glödlampsbyte

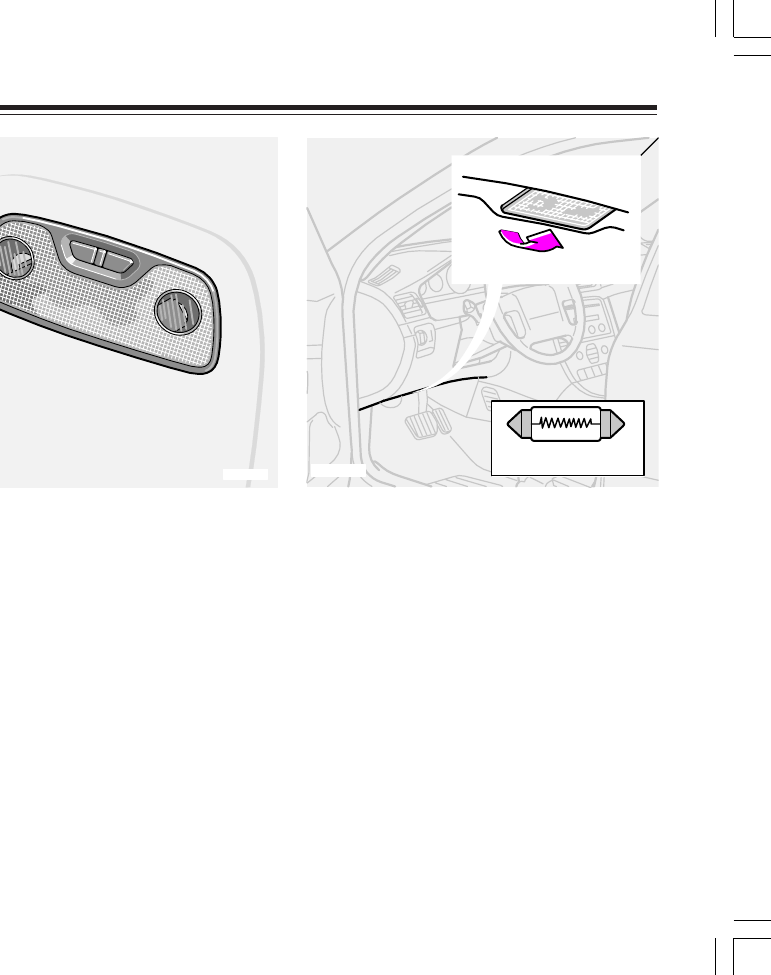

Takbelysning med

läslampor fram Läslampor bak

Lamporna är av en särskild typ. Vi rekommen-

derar att du anlitar din Volvoverkstad för byte.

Lamporna är av en särskild typ. Vi rekommen-

derar att du anlitar din Volvoverkstad för byte.

3500887e

Byte av instegsbelysning –

framsätet

Instegsbelysning har du under

instrumentpanel-en på förar- och passagerarsi-

dan. När du skall byta gör så här:

•Stick in en skruvmejsel och vrid lätt så att

lamphuset lossnar.

•Ta bort den trasiga glödlampan och sätt dit

en ny glödlampa.

•Kontrollera att lampan lyser och sätt till-

baka lamphuset.

3500871d

5 W SV 8,5

3501410r

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM124

125

Skötsel och Service

Rostskydd 126

Kontroll och bättring av lackskador 127

Tvättning 128

Service 130

Miljöomsorg, Bränsleförbrukning 132

Motorrummet 133

Dieselmotor 134

Motorolja, Kylvätska 135

Bromsvätska, Servostyrning, Spolarvätska 137

Batteriskötsel 138

Byte av torkarblad 140

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM125

126

Rostskyddsbehandling – kontroll och bättring

Rostskydd

Din bil fick ett mycket noggrant och komplett rostskydd redan på

fabriken. Karossen består av galvaniserad plåt. Underredet är skyddat av

ett nötningsbeständigt rostskyddsmedel. Invändigt i balkar, hålrum och

slutna sektioner sprutades en tunn, penetrerande rostskyddsvätska.

Bilens rostskydd upprätthåller du genom att bl.a. göra följande:

•Håll bilen ren! Spola underredet. Vid högtryckstvätt – håll sprutan på

ett avstånd av minst 30 cm från lackerade ytor!

•Låt kontrollera och ev. förbättra rostskyddet regelbundet.

Bilen är byggd med ett rostskydd som inte kräver någon efterbehandling

under normala förhållanden förrän efter ca 8 år. Efter denna tid bör

efterbehandling göras med tre års intervall. Behöver din bil efterbehand-

las, låt din Volvo-verkstad hjälpa dig.

Bättring

Vill du själv förbättra ditt rostskydd ska du se till att det är rent och torrt

där du bättrar. Spola, tvätta och torka bilen noggrant. Använd rost-

skyddsmedel i sprayburk eller avsett för penselbättring.

Två olika typer av rostskyddsmedel finns:

a) tunn (ofärgad), för synliga ställen

b) tjock, för slitytor på underrede

Tänkbara bättringsställen med dessa hjälpmedel är t ex:

•Synliga svetsar och plåtskarvar – tunn vätska

•Underrede – tjock vätska

•Dörrgångjärn – tunn vätska

•Motorhuvens gångjärn och lås – tunn vätska

När du är klar med behandlingen kan överflödigt rostskyddsmedel

tvättar bort med en trasa fuktad med rekommenderat rengöringsmedel.

Delar av motorn och fjäderbensinfästningarna i motorrummet är på

fabriken behandlade med ett vaxbaserat ofärgat rostskyddsmedel. Detta

medel tål normala tvättmedel utan att lösas upp och förstöras. Om du

däremot gör en motortvätt med s.k. aromatiska lösningsmedel, t.ex.

lacknafta, kristallolja (speciellt sådana som inte innehåller emulgatorer),

bör vaxskyddet förnyas efter tvätten. Din Volvo-återförsäljare tillhanda-

håller sådana vaxer.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM126

127

Bättring av lackskador

8100503A

Maskera eventuellt

Lacken

Lacken utgör en viktig del av bilens rostskydd

och den ska du därför kontrollera regelbundet.

Lackskador måste du åtgärda genast för att det

inte ska börja rosta. De vanligaste lackskador-

na du själv kan åtgärda är:

•Mindre stenskott och repor

•Skador på t.ex. skärmkanter och dörrar

Vid bättring ska bilen vara rentvättad och

torr och ha en temperatur över +15°C.

Färgkod

Se till att du får rätt färg. Färgkodnumret finns

på produktskylten i motorrummet.

0300048A

2. KG

1. KG

VOLVO CAR CORP.

MADE IN

SWEDEN

Färgkod

Mindre stenskott och repor

Materiel:

•Grundfärg (primer) på burk

•Lack på burk eller s.k. färgpenna

•Pensel

•Maskeringstejp

•Om stenskottet inte gått ner till plåten och

ett oskadat färgskikt fortfarande finns kvar,

kan du fylla i färg direkt efter det att du

tagit bort smutsen.

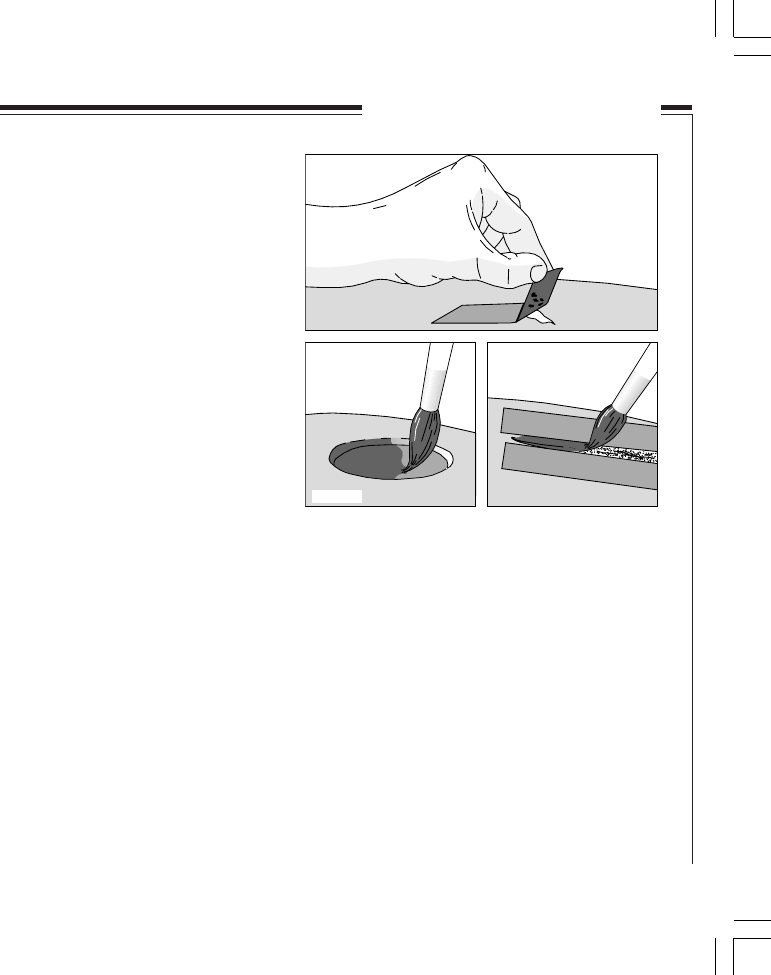

Har stenskottet gått ner till plåten gör du så

här:

•Fäst en bit maskeringstejp över den

skadade ytan. Dra sedan av tejpbiten, så att

lackresterna följer med (bild 1).

•Rör om grundfärgen (primer) väl och lägg

på med hjälp av en fin pensel eller tänd-

sticka (bild 2).

•När grundfärgen torkat lägger du på ytlack

med pensel.

•Se till att färgen är väl omrörd och lägg

därefter på färg tunt i flera omgångar och

låt den torka mellan varje målning.

•Vid repor gör du som tidigare, men för att

skydda den oskadade lacken kan det vara

lämpligt att maskera (bild 3).

•Vänta någon dag, och efterbehandla sedan

d.v.s. polera bättringarna. Använd mjuk

trasa och sparsamt med slippasta.

Ta bort lackrester med hjälp av tejp

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM127

128

VARNING!

Efter tvättning: Provbromsa alltid så att fukt och korrosion inte

angriper bromsbeläggen och försämrar bromsarna! Tryck lätt på

bromspedalen då och då om du kör längre sträckor i regn eller

snöslask så att bromsbeläggen värms upp och torkar. Det ska du

också göra då du börjar köra efter start i mycket fuktig eller kall

väderlek.

Tvättning

Tvätta bilen ofta!

Tvätta bilen så snart den blivit smutsig, speciellt vintertid då vägsalt och

fukt lätt kan ge upphov till korrosion.

Så här kan du tvätta bilen:

•Spola noggrant av smutsen på bilens undersida.

•Spola hela bilen tills smutsen mjuknat.

•Vid användning av högtryckstvätt:

Se till att högtryckssprutans munstycke inte kommer närmare

karossen än 30 cm. Spruta inte heller direkt på låsen.

•Tvätta med svamp med eller utan tvättmedel och mycket vatten.

•Använd gärna ljummet (högst 35C°) men inte hett vatten.

•Om smutsen sitter hårt fast, kan du tvätta bilen med kallavfettnings-

medel, men då måste du hålla till på en spolplatta med avlopps-

separator. När du använder kallavfettningsmedel, skall du se till att

inte stå i direkt solljus eller att lacken är varm på grund av att den har

utsatts för solljus eller genom att motorn fortfarande är varm. Solljus

och värme kan ge bestående skador. Rådgör med din Volvo-verkstad.

•Torka bilen torr med ett rent, mjukt sämskskinn.

•Tvätta torkarbladen med ljummen tvållösning.

Lämpliga tvättmedel:

Biltvättmedel (bilschampo).

Tänk på att:

Tvätta alltid bort fågelspillning från lacken så snart som möjligt.

Fågelspillningen innehåller nämligen kemikalier som påverkar och

missfärgar lacken mycket snabbt. Missfärgningen går inte att polera bort.

VARNING!

Gör ingen motortvätt när motorn är varm. Brandrisk!

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM128

129

Tvättning

Automattvätt

En automattvätt är ett enkelt och snabbt sätt att få bilen ren. Tänk dock på

att en automattvätt aldrig kan ersätta en riktig handtvätt.

Tvättautomatens borstar kommer inte åt perfekt på alla ställen.

Under bilens första månader rekommenderar vi att du handtvättar din bil.

Polering och vaxning

Polera och vaxa bilen om du tycker att lacken är matt och då du vill ge

lacken ett extra skydd, t.ex. inför vinterperioden.

Polera bilen behöver du normalt inte göra förrän tidigast efter ett år.

Vaxa den kan du göra tidigare.

Tvätta och torka bilen mycket noga innan du börjar polera och/eller

vaxa. Tvätta bort asfalt- eller tjärstänk med lacknafta. Svårare fläckar

kan du ta bort med fin slippasta (rubbning) avsedd för billack. Polera

först med polish och vaxa sedan med flytande eller fast vax. Följ noga

instruktion-erna på förpackningarna. Många preparat innehåller både

polish och vax.

Polera och vaxa inte på ytor som är varmare än 45°C.

Rengöring av klädsel

Behandling av fläckar på textil

För smutsiga textilklädslar rekommenderas speciellt rengöringsmedel

som finns hos din Volvo-återförsäljare. Andra kemikalier kan äventyra

klädselns brandhärdighetsegenskaper.

Behandling av fläckar på vinyl

Skrapa eller gnid aldrig på en fläck. Använd aldrig starka fläckbort-

tagningsmedel. Torka med svag tvållösning och ljummet vatten.

Behandling av fläckar på skinn

För smutsiga läderklädslar rekommenderas speciella rengöringsmedel,

som finns hos din Volvo-återförsäljare.

En till två gånger per år rekommenderas en behandling med Volvos

lädervårdssats, för att bevara lädrets smidighet och komfort.

Använd aldrig starka lösningsmedel, bensin, alkohol, lacknafta, etc. då

sådana starka medel kan skada såväl textil-, vinyl- som läderklädsel.

Rengöring av bilbälten

Använd vatten och syntetiskt tvättmedel.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM129

130

Volvo Serviceprogram

Innan bilen lämnade fabriken provkördes den omsorgsfullt. Ytterligare

en kontroll enligt AB Volvo Personvagnars föreskrifter gjordes strax

innan den överlämnades till dig.

För att även fortsättningsvis hålla din Volvo på en hög nivå vad gäller

trafiksäkerhet, driftsäkerhet och tillförlitlighet bör du följa Volvos

Serviceprogram, som finns specificerat i Garanti- och Serviceboken. Vi

råder dig att alltid låta en Volvo-verkstad utföra service- och underhåll-

sarbetena. Din Volvo-verkstad har den personal, de specialverktyg och

den servicelitteratur som garanterar dig högsta servicekvalitet. Din

Volvo-verkstad använder alltid Volvo original reservdelar. Volvos

serviceprogram är utarbetat för normalbilisten.

VIKTIGT!

För att Volvos garanti ska gälla, kontrollera och följ Service- och

Garantiboken.

Volvo Service

Ogynnsamma körförhållanden

Vid körning under ogynnsamma förhållanden rekommenderas att byte av

motorolja, olje- och luftfilter görs oftare än rekommendationerna i

Service- & Garantiboken.

Till ogynnsamma körförhållanden räknas:

•Långvarig körning i dammig/sandig omgivning

•Långvarig körning med husvagn och/eller släpvagn

•Långvarig körning i bergslandskap

•Långvarig körning i hög hastighet

•Långvarig tomgångs- och/eller lågfartskörning

•Körning vid låga temperaturer  under 0°C  med huvudsakligen

korta körsträckor; under 10 km.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM130

131

VARNING!

Bilens tändsystem har mycket hög effekt!

Livsfarlig spänning råder i tändsystemet!

Vidrör inte tändstift, tändkablar eller tändspole då motorn går eller

tändningen är tillkopplad!

Tändningen ska vara avstängd vid:

•Anslutning av motortester.

•Byte av delar i tändsystemet som tändstift, tändspole, tänd-

fördelare, tändledningar o.s.v.

Observera följande innan du börjar arbeta

med din bil:

Batteriet

•Förvissa dig om att batterikablarna är riktigt kopplade och väl

åtdragna.

•Koppla aldrig ifrån batteriet då motorn går (ex. vid batteribyte).

•Vid laddning av batteriet får aldrig snabbladdare användas.

Batterikablarna ska vara frånkopplade vid omladdning.

Miljöomsorg

Batteriet innehåller syra som är frätande och giftig. Det är därför

viktigt att batteriet hanteras på ett miljövänligt sätt. Låt din

Volvohandlare hjälpa dig.

Volvo Service

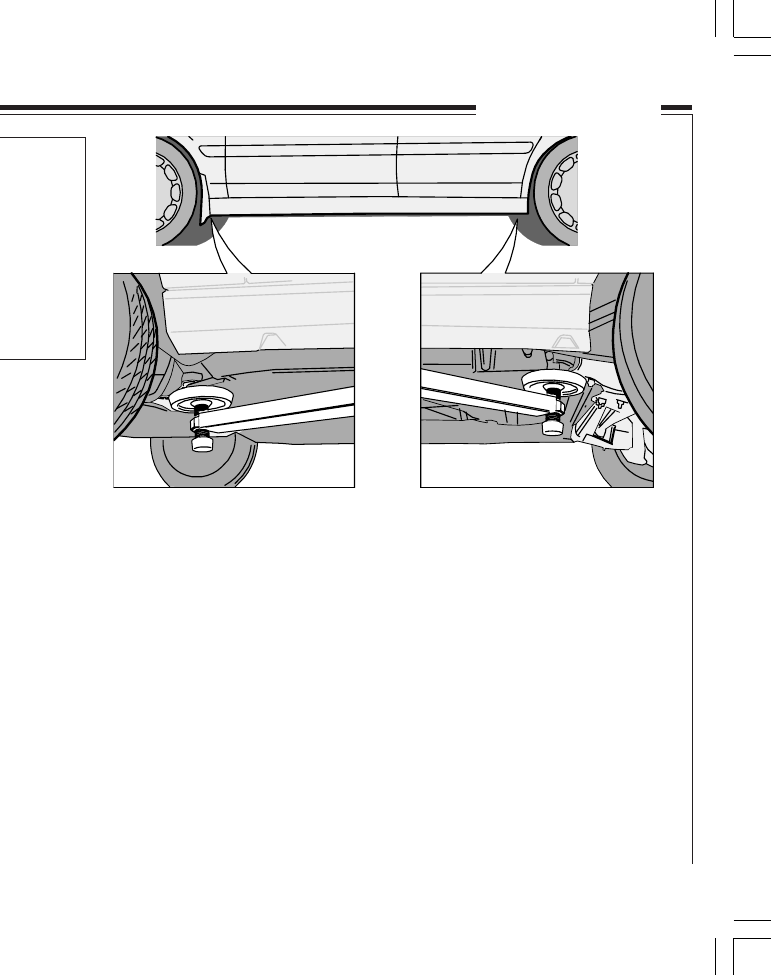

7700243d

Lyftning av bilen

Om bilen lyfts med verkstadsdomkraft ska den sättas mot framkanten på

motorns bärarm. Skada inte stänkplåten under motorn. Var noga med att

sätta verkstadsdomkraften så att bilen inte kan glida av domkraften.

Använd alltid pallbockar eller liknande.

Om du lyfter bilen med en verkstadslyft av tvåpelartyp, ska de främre

och bakre lyftarmarna sättas under lyftpunkterna på bottensvällaren. Se

bild.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM131

132

Miljöomsorg, Bränsleförbrukning

Miljöomsorg

När det gäller miljöomsorg finns det många exempel inom Volvos

arbetsfält. Vi använder ett klorfritt köldmedium i våra klimatanläggningar

som är helt ofarligt för ozonskiktet och som i mycket

begränsad omfattning bidrar till växthuseffekten. Asbestfria bromsar,

katalysatormotorer och biogasdrift är andra exempel på vad vi inom

Volvo Personvagnar gör för miljön.

Även våra specifika tjänster har betydelse för miljön, exempelvis genom

att använda Volvos originaldelar samt att underhålla tänd- och bränslesys-

tem och andra åtgärder som direkt minskar avgasutsläppen. Vidare vill vi

också betona Volvo-verkstadens miljövänlighet när det gäller hantering

av miljöfarliga ämnen etc.

Katalysator

Katalysatorn utgör en tillsats till avgassystemet, och den har till uppgift

att rena avgaserna. Den består i huvudsak av ett hus med två monoliter,

som utformats så att avgaserna leds genom kanaler i dessa.

Kanalväggarna är belagda med ett tunt skikt av platina/rodium/palladium.

Dessa metaller svarar för en katalysatorfunktion, d.v.s. de deltar i och

påskyndar en kemisk reaktion utan att själva förbrukas i den.

Lambda-sond TM (syremätgivare, endast bensinmotorer)

Lambda-sonden är en del i ett reglersystem, som har till uppgift att

minska utsläppen och att förbättra utnyttjandet av bränslet. En syremät-

givare övervakar syreinnehållet i de avgaser som lämnar motorn.

Mätvärdet från avgasanalysen matas in i ett elektroniksystem, som

kontinuerligt styr insprutningsventilerna. Förhållandet mellan det bränsle

och den luft som förs till motorn regleras hela tiden. Regleringen skapar

optimala förhållanden för en effektiv förbränning, av de skadliga ämnena

(kolväten, koloxid och kväveoxider) med hjälp av en trevägskatalysator.

De officiellt deklarerade bränsleförbrukningssiffrorna är baserade på en standardiserad

körcykel; EU direktiv 80/1268 comb. Bränsleförbrukningssiffrorna kan påverkas om

bilen utrustas med extra tillbehör vilket påverkar bilens vikt. Dessutom kan körsätt och

andra icke tekniska faktorer påverka bilens bränsleförbrukning.

Bränsleförbrukning och utsläpp av koldioxid

Utsläpp av

Förbrukning koldioxid

Motor Växellåda i liter/100 km (CO²) g/km

B5204T5 Manuell 9,2 - 9,4 219 - 223

Automat 10,2 - 10,4 243 - 247

B5234T3 Manuell 9,3 - 9,4 221 - 225

Automat 10,6 - 10,8 254 - 258

B5244S Manuell 9,2 - 9,3 220 - 221

(170 hk) Automat 9,8 - 9,9 234 - 237

B5244S2 Manuell 9,0 - 9,1 214 - 217

(140 hk) Automat 9,7 - 9,8 231 - 235

B5254T2 FWD Manuell 9,2 - 9,3 219 - 222

(2.5T) Automat 10,1 - 10,3 245 - 249

AWD Manuell 10,0 - 10,2 239 - 244

Automat 10,6 - 10,8 255 - 258

XC Manuell 10,4 249

Automat 11,1 - 11,3 266 - 270

B5254T4 AWD Manuell 10,7 - 10,9 256 - 261

(R) Automat 11,1 - 11,3 266 - 270

D5244T FWD Manuell 6,5 - 6,7 171 - 177

(D5) Automat 7,9 - 8,1 209 - 215

AWD Manuell 7,3 - 7,5 194 - 198

Automat 8,4 - 8,5 223 - 226

XC Manuell 7,5 - 7,6 199 - 202

Automat 8,4 - 8,5 223 - 226

D5244T2 Manuell 6,5 - 6,7 171 - 177

(2.4D) Automat 7,9 - 8,1 209 - 215

D5244T3 Manuell 6,5 - 6,7 171 - 177

(2.4D)

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM132

133

Motorhuv, motorrum

VARNING!

Kontrollera att huven låser ordentligt när

du stänger den!

VARNING!

Elektrisk kylfläkt

Kylfläkten kan starta själv någon tid efter

det att motorn stängts av!

8200092d

8200095d

2000276m

Motorhuven öppnas

Dra i låshandtaget längst till vänster eller höger

under instrumentpanelen. Du hör när låset

släpper. För in handen mitt på huvens framkant

och tryck upp säkerhetsspärrens handtag.

Öppna huven.

...tryck upp och öppna

Motorrum

1. Expansionstank, kylsystem

2. Servostyrningens oljebehållare

3. Spolarvätskebehållare

4. Oljemätsticka, motor

5. Kylare

6. Oljepåfyllning, motor

7. Kopplings-/bromsvätskebehållare (vänsterstyrd)

7a. Kopplings-/bromsvätskebehållare (högerstyrd)

8. Relä-/säkringscentral

9. Luftfilter

10. Batteri (i bagageutrymmet)

Dra i handtaget...

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM133

134

Diesel

Bränslesystem

Dieselmotorer är känsliga för föroreningar. Använd endast dieselbräns-

len från välkända oljebolag. Fyll aldrig på diesel med tveksam kvalitet.

De större oljebolagen har även ett speciellt dieselbränsle avsett för

vinterbruk. Detta är mera lättflytande vid låga temperaturer och

reducerar risken för vaxbildning i bränslesystemet.

Risken för kondensvatten i tanken minskar om tanken hålls välfylld.

Vid tankning, se till att det är rent runt påfyllningsröret. Fyller du från

egen tank bör du filtrera bränslet.

Undvik spill på lackerade ytor. Vid spill tvätta med tvål och vatten.

Bränslestopp

Inga speciella åtgärder behövs efter ett bränslestopp. Bränslesystemet

avluftas automatiskt.

RME (Raps Metyl Ester)

•Diesel får blandas med 5% RME.

Avtappning av kondensvatten i bränslefilter

I bränslefiltret separeras kondensvatten från bränslet, som i annat fall

kan orsaka motorstörningar. Avtappning av bränslefiltret bör ske enligt

gällande serviceintervaller i din Service och Garantibok samt vid

misstanke om att förorenat bränsle använts.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM134

135

Motorolja

Oljekvalitet

Bensinmotorer: ACEA A1

Olja med kvalitetsbeteckningen ACEA A3 kan också användas.

Observera att samma olja kan uppfylla både ACEA A1 och ACEA B1.

Detta gäller oavsett om oljan är av typ mineral, delsyntet eller helsyntet.

För motorer i R-versionen rekommenderas motorolja som uppfyller

ACEA A3.

Dieselmotorer: ACEA B4

Observera att samma olja kan uppfylla ACEA A3, ACEA B3 och ACEA B4.

Detta gäller oavsett om oljan är av typ mineral, delsyntet eller helsyntet.

Använd inte extra oljetillsatser. De kan skada motorn.

Till bensinturbo-/dieselmotorer rekommenderas Castrols® helsyntetiska

motorolja.

Volvo rekommenderar Castrols® oljeprodukter.

Byte av olja och oljefilter

I din Service- och Garantibok finner du anvisningar om för din bil

lämpliga bytesintervaller för olja och oljefilter.

Vid körning under ogynnsamma förhållanden* rekommenderas kortare

intervaller.

*: se sidan 130.

Viskositet (avser stadigvarande lufttemperatur)

Under extrema körförhållanden som ger onormalt hög oljetemperatur

eller oljeförbrukning, t.ex. vid bergskörning med mycket motorbroms-

ning samt vid körning på motorväg i hög fart, rekommenderas oljor av

kvalitet ACEA A3 (bensinmotorer).

* Oljor med viskositet 0W-30 och 0W-40 måste uppfylla

ACEA A3 (bensinmotorer).

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM135

136

Motorolja, Kylvätska

VARNING!

Spill inte olja på de heta avgasgrenrören. Brandrisk!

Kylvätskan

Komplettera aldrig med endast rent vatten! Använd hela året en

blandning av hälften Volvos kylvätska och hälften vatten.

OBS! Vissa av motorns komponenter är tillverkade av en aluminium-

legering och därför är det mycket viktigt att Volvos kylvätska alltid

används. Den har speciellt bra korrosionsskydd! Då bilen är ny är den

fylld med kylvätska som klarar ca -35°C.

Kontrollera kylvätskan regelbundet!

Nivån ska ligga mellan MIN- och MAX-markeringarna på expansions-

tanken. Fyll på vätska då nivån sjunkit till MIN-markeringen.

Om du behöver fylla på vätska då motorn är varm, ska du skruva av

expansionstankens lock sakta, så att övertrycket försvinner.

OBS! Motorn får bara köras med välfyllt kylsystem. Om systemet inte

är välfyllt, kan höga lokala temperaturer uppstå med risk för skador

(sprickor) i cylinderhuvudet.

Kontrollera motoroljan regelbundet vid tankning

Volvo rekommenderar att oljenivån kontrolleras var 2500:e km. Speciellt

viktigt är det att du kontrollerar motoroljenivån innan det första ordinarie

oljebytet ägt rum. Ställ bilen plant och vänta minst 5 minuter efter det att

motorn stoppats så att oljan hinner rinna tillbaka i oljetråget. Det säkraste

mätvärdet får du på kall motor före start. Torka av mätstickan före

kontrollen.

R-version

V70-R är dessutom utrustad med ett system som i kombiinstrumentets

display meddelar föraren när motoroljenivån är för låg.

Vid orange varningstriangel och varningsmeddelande "LÅG OLJENIVÅ

– FYLL PÅ OLJA"; fyll på en liter olja.

Kontrollera därefter med oljemätstickan att nivån ligger inom markerat

område före återstart av motorn.

Vid röd varningstriangel och varningsmeddelande "LÅG OLJENIVÅ –

STANNA SNARAST/-STANNA MOTORN/-SE MANUAL"; fyll på

minst en liter olja men inte mer än 1,5 liter.

Kontrollera därefter med oljemätstickan att nivån ligger inom markerat

område före återstart av motorn.

För mer information om oljenivåkontroll i R-version, se sidan 30.

Nivån ska ligga inom det markerade området på mätstickan.

Avståndet mellan MAX och MIN på stickan motsvarar ca. 1,5 liter för

bensinmotorer och ca. 2 liter för dieselmotorer.

Ligger nivån på MIN: Fyll på vid...

...kall motor: 1,0 liter

...varm motor:0,5 liter

MIN MAX VARNING!

Om du behöver fylla på vätska då motorn är varm, ska du skruva av

expansionstankens lock sakta, så att övertrycket försvinner.

Ca 1,5 liter för bensinmotorer*

Ca 2,0 liter för dieselmotorer

* Ca 1,2 liter för R-version

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM136

137

Bromsvätska, Servostyrning, Spolarvätska

Vätskebehållare för broms

och koppling

Broms och koppling har samma behållare.

Nivån ska ligga mellan MIN- och

MAX-märkena.

Vätsketyp: Bromsvätska DOT 4+.

Kontrollera nivån regelbundet

Byt vätska vartannat år eller vid vartannat

ordinarie servicetillfälle.

OBS! På bilar som körs så att bromsarna

används ofta och hårt, t ex bergskörning eller

körning i tropiskt klimat med hög luftfuktighet,

ska vätskan bytas varje år. Bytet ingår inte i

någon service men du bör lämpligen göra det i

samband med en service på din Volvoverkstad.

Servostyrning

Nivån ska ligga mellan MIN- och

MAX-märkena.

Oljekvalitet: Styrservoolja av typ Pentosin

CHF 11S eller motsvarande.

Kontrollera nivån vid varje service. Byte av

olja behövs inte.

OBS! Om ett fel uppstår i styrservosystemet

(eller om bilen är strömlös och ska bogseras)

kan bilen fortfarande styras. Tänk på att

styrningen blir mycket tyngre än normalt och

att mer kraft behövs för att vrida ratten.

Spolarvätskebehållare

Vindrute-, bakrute- och strålkastarspolarna har

samma vätskebehållare. Den finns under huven

och rymmer ca 4,5 liter.

Använd frostskydd under vintern så att det inte

fryser i pump, behållare och slangar.

3601948d

Spolarvätskebehållare

5200345m

MIN

MAX

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM137

138

Batteriskötsel

aldrig över nivåmarkeringen (A)!

•Använd inte vanligt kranvatten. Använd

destillerat eller avjoniserat vatten (batteri-

vatten).

•Om du av någon anledning laddat ditt

batteri, måste du efter laddningen kontrol-

lera vätskenivån och vid behov fylla på

vatten.

•Se till att propparna dras åt ordentligt.

OBS! Antalet urladdningar påverkar

batteriets livslängd negativt.

Batteriet

Körförhållanden, körsätt, antal starter,

klimatförhållanden etc. påverkar batteriets

livslängd och funktion. För att batteriet ska

fungera tillfredsställande, bör du tänka på

följande:

•Kontrollera regelbundet att vätskenivån i

batteriet ligger rätt (A).

•Kontrollera batteriets alla celler. Använd en

skruvmejsel för att lossa locken. En

ficklampa är bra att ha när du ska kontrolle-

ra vätskenivån. Varje cell har egen max-

nivåmarkering (A).

•Vid behov: fyll på vatten i batteriet till

maxnivåmarkeringen i batteriet. OBS! Fyll

3100063d

Symboler

Använd skyddsglasögon.

VARNING!

•Tänk på att batteriet innehåller

knallgas, som är mycket explosiv.

Öppen eld eller rökning i närheten av

batteriet är tillräckligt för att batteriet

ska explodera och förorsaka skador på

både dig själv och/eller bilen.

•Batteriet innehåller också svavelsyra,

som kan orsaka allvarliga frätskador.

Om syran kommer i kontakt med

ögon, hud eller kläder - skölj med

stora mängder vatten. Vid stänk i

ögonen kontakta därefter omedelbart

läkare.

Ytterligare information i

bilens instruktionsbok.

Förvara batteriet utom

räckhåll för barn.

Batteriet innehåller

frätande syra.

Undvik gnistor eller öppen

låga.

Explosionsfara.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM138

139

Batteriskötsel

VARNING!

Evakuering av knallgas

Batteriet kan utveckla knallgas, som är

mycket explosiv. För att förhindra att

knallgasen stannar kvar i lastutrymmet och

kupén finns en evakueringsslang som leder

eventuell knallgas från batteriet ut utanför

bilen.

Om du av någon anledning måste byta

batteri, måste du ovillkorligen se till att eva-

kueringsslangen ansluts till det nya batteriet

och att den leds nedåt till avsett utlopp i

karossen.

Byte av batteri

A. Batteri utan täckkåpa (se bild)

• Se till att tändningen är avstängd.

• Vänta nu i minst 10 minuter innan du

rör några elektriska anslutningar (detta

för att all information i din bils

elektriska system skall kunna lagras i de

olika styrenheterna).

• Lossa bultarna från låsbygeln över

batteriet och ta bort bygeln.

• Lossa minuskabeln först.

• Vik upp plastlocket över batteriets

pluspol.

plastlocket från pluspolen.

• Lossa evakueringsslangen för knallgas

från batteriet.

• Lossa muttern från den nedre konsolen

och ta bort konsolen.

• Luft ur det gamla batteriet.

• Sätt dit det nya batteriet.

• Sätt dit den nedre konsolen och dra år

muttern.

• Tryck fast plastlocket på batteriets

pluspol och anslut pluskabeln.

• Vik ner plastlocket över pluspolen och

anslut därefter minuskabeln.

• Se till att evakueringsslangen är korrekt

ansluten både till batteriet och till

utloppet i karossen.

• Sätt dit lågbygeln över batteriet och dra

fast bultarna.

B. Batteri med täckkåpa (se bild)

När du skruvat loss konsolen och täckkåpan

över batteriet och vill ta bort batteriet gör du

på samma sätt som vid version A.

• Lossa pluskabeln och lyft bort Viktigt!

Upprepad användning av parkerings-

värmaren och liknande stora

strömförbrukare i kombination med korta

körsträckor kan leda till att batteriet laddas

ur vilket kan ge startproblem.

För att säkerställa att generatorn hinner

producera lika mycket energi som stora

strömförbrukare tar ur batteriet, bör man vid

regelbunden användning av stora

strömförbrukare köra bilen lika lång tid som

dessa varit inkopplade.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM139

140

3602075D

Byte av torkarblad

3602076D

Byte av strålkastartorkarblad

Fäll torkararmen framåt. Dra loss torkarbladet

utåt. Tryck fast det nya torkarbladet.

Kontrollera att bladet sitter riktigt fast!

Byte av vindrutetorkarblad

Fäll ut torkararmen och håll torkarbladet i 45°

mot torkararmen. Tryck in låsfjädern på

torkarbladet.

Dra sedan upp torkarbladet så att torkararmens

ögla passerar vid sidan om torkarbladfästet.

Sätt dit det nya bladet i motsatt ordning och

kontrollera att det sitter riktigt fast.

Tryck hela torkarbladet nedåt så att armens

ögla helt passerar genom hålet i torkarblad-

fästet.

OBS! Tänk på att torkarbladet på förarsidan är

rakt och har en spoiler medan torkarbladet på

passagerarsidan är böjt. Spoilern på förarsidan

skall sitta på bladets nedre sida. Böjningen

skall följa böjningen på framrutans underkant.

Byte av bakrutetorkarblad

Fäll torkararmen bakåt. Dra loss torkarbladet

utåt mot bakluckan. Tryck fast det nya

torkarbladet.

Kontrollera att bladet sitter riktigt fast!

Lång

Kort

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM140

141

Specifikationer

Typbeteckningar 142

Mått och vikter, Volymuppgifter 143

Smörjmedel 144

Kraftöverföring 145

Elsystem 146

Motorspecifikationer 147

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM141

142

Specifikationer

Typbeteckningar

Vid alla kontakter om din bil med återför-

säljaren och vid beställning av reservdelar och

tillbehör kan det underlätta om du vet bilens

typbeteckning, chassinummer och motornum-

mer.

1Typ- och modellårsbeteckning samt

chassinummer

Instansade i motorrummet nedanför

vindrutan.

2Typbeteckning, chassinummer, tillåtna

maxvikter och kodnummer för färg och

klädsel samt typgodkännandenummer.

Skylt på innerskärmen bakom höger

strålkastare.

3Motorns typbeteckning, detalj- och

tillverkningsnummer

På motorns högra sida.

4Växellådans typbeteckning och till-

verkningsnummer

a: Manuell växellåda; på framsidan

b: Automatväxellåda (AW55-50); på

ovansidan

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM142

143

Mått och vikter, volymuppgifter

0300047A

KG2.

VOLVO CAR CORP.

SWEDEN

MADE IN

Volymuppgifter

Bränsletank ................................................................................. 70 liter

AWD, XC, R, Diesel .............................................................. 68 liter

Motorolja (inkl byte filter)*

B5204T5 ....................................................................... ca 5,5 liter

B5234T3 ....................................................................... ca 5,5 liter

B5234T7 ....................................................................... ca 5,5 liter

B5244S (170 hk) ......................................................... ca 5,5 liter

B5244S2 (140 hk) ......................................................... ca 5,5 liter

B5254T2 2.5T ................................................................ ca 5,5 liter

B5254T4 R..................................................................... ca 5,5 liter

D5244T D5 .................................................................. ca 7,0 liter

D5244T2 2.4D ............................................................... ca 7,0 liter

D5244T3 2.4D ............................................................... ca 7,0 liter

Växellådsolja

Manuell (5-växlad)).............................................................. 2,1 liter

Manuell (6-växlad) ............................................................... 2,0 liter

Automat ................................................................................ 7,2 liter

Servostyrning .............................................................................. 0,9 liter

Servostyrning R-version ............................................................. 1,1 liter

Vindrutespolarbehållare .............................................................. 4,5 liter

Broms- och kopplingsvätska ...................................................... 0,6 liter

Luftkonditioneringsanläggning ............................................ 1 000 gram

*: För verifikation av vilken motor som sitter i bilen – se den instansade

typbeteckningen i motorrummet (föregående sida, punkt 3).

Viktigt!

Kontrollera efter oljebyte med oljemätstickan att rätt mängd olja finns

i motorn. Kontrollen ska ske vid varmkörd motor några minuter efter

att den stängts av.

Mått och vikter

Längd .................... 471 (XC 473) cm

Bredd .................... 180 (XC 186) cm

Höjd* .................... 147-149 (AWD 148-151/XC 155-156/R 145-149) cm

Hjulbas ................. 276 cm

Spårvidd, fram ..... 156 (XC 161) cm

Spårvidd, bak ....... 156 (XC 155/R 154) cm

*: beroende av fälg- och däckdimension

Bagagevolymer (mätt i 1-liters lådor)

Baksätets ryggstöd uppfällt, last upp till ryggstödets ovankant ......... 485

Baksätets ryggstöd nerfällt, last upp till ovankant av framsätens

ryggstöd ................................................................................................ 745

Baksätets ryggstöd nerfällt, last upp till innertaket .......................... 1641

Tillåten belastning (utöver förare) = Totalvikt – tjänstevikt

Dataskylt med viktangivelser på plåten i motorrummet

1. Max totalvikt

2. Max tågvikt (bil+släp)

3. Max framaxeltryck

4. Max bakaxeltryck

Max last, se registreringsbeviset

Max taklast .................................................................................... 100 kg

Max släpvagnsvikt ..................................................................... 1 800 kg

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM143

144

Smörjmedel

Motor

Bensinmotorer: ACEA A1

Olja med kvalitetsbeteckningen ACEA A3 kan också användas.

Observera att samma olja kan uppfylla både ACEA A1 och ACEA B1.

Detta gäller oavsett om oljan är av typ mineral, delsyntet eller helsyntet.

Dieselmotorer: ACEA B4

Observera att samma olja kan uppfylla ACEA A3, ACEA B3 och ACEA B4.

Detta gäller oavsett om oljan är av typ mineral, delsyntet eller helsyntet.

Använd inte extra oljetillsatser. De kan skada motorn.

Till bensinturbo-/dieselmotorer rekommenderas Volvos helsyntetiska

motorolja.

Viskositet (avser stadigvarande lufttemperatur)

Under extrema körförhållanden som ger onormalt hög oljetemperatur

eller oljeförbrukning, t.ex. vid bergskörning med mycket motorbroms-

ning samt vid körning på motorväg i hög fart, rekommenderas oljor av

kvalitet ACEA A3 (bensinmotorer)

OBS! Oljor med viskositet 0W-30 och 0W-40 måste uppfylla kvalitet

ACEA A3 (bensinmotorer).

Växellåda

Oljekvalitet

Manuell: Använd endast Volvos syntetiska växellådsolja.

Automat: Endast Volvos växellådsolja det.nr. 1161540-8.

Blanda inte med någon annan olja.

Servostyrning

Oljekvalitet: Styrservoolja av typ Pentosin CHF 11S

eller motsvarande

Volym: ca 0,9 liter

Viktigt!

Vid tveksamhet rörande korrekt oljekvalitet  kontakta en

Volvoverkstad.

Bromsvätska

Vätsketyp: Bromsvätska DOT 4+

Volym: ca 0,6 liter

Kylsystem

Typ: Slutet övertryck

Volym: Bensin utan turbo ca 8,0 liter

Bensin med turbo ca 9,0 liter

Diesel ca 12,5 liter

Termostaten börjar öppna vid 90ºC

Köldmedium

Typ: R 134A

Oljetyp: PAG P/N=1161627-3

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM144

145

Kraftöverföring

Bensin

Motorn kan köras på oktantalen 91, 95 och 98 RON.

•98 RON rekommenderas för maximal effekt och lägsta bränsle-

förbrukning.

•95 RON kan användas vid normal körning.

•91 RON bör endast tankas i undantagsfall. Motorn skadas emellertid

inte av denna bränslekvalitet.

Norm: DIN 51600

Min: 91 Oktan RON Blyfri

Diesel

Norm: SS-EN 590

Kraftöverföring – Automatväxellåda

5-stegad elektroniskt styrd automatväxellåda, bestående av hydraulisk

momentomvandlare med planetväxellåda.

Kraftöverföring – Manuell växellåda

Helsynkroniserad växellåda på alla växlar inkl. backväxeln. Inbyggd

slutväxel. Manövrering med golvspak.

Bakvagn

Separat hjulupphängning med individuellt fjädrande hjul och stöt-

dämpare. Upphängningen består av bakåtriktade bärarmar, övre och

undre länkarmar, spårstag samt krängningshämmare.

Framvagn

Fjäderben av Mc Pherson-typ. Stötdämpare inbyggda i fjäderbenen.

Kuggstångsstyrning. Rattaxel av säkerhetstyp. Inställningsvärdena

gäller för obelastad bil inkl. bränsle, kylvätska och reservhjul.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM145

146

Elsystem

Glödlampor Effekt Sockel

Strålkastare Bi Xenon 35 W D2R

Helljus 60 W HB3

Halvljus 55 W H 7

Dimstrålkastare 55 W H 1

Positionsljus, fram 5 W W 2.1x9.5 d

Sidoblinklykta 5 W W 2.1x9.5 d

Körriktningsvisare, fram (gul) 21 W PY

Körriktningsvisare, bak (gul) 21 W PY

Positionsljus bak 5 W BA 15

Bromsljus 21 W BA 15

Backljus 21 W BA 15

Dimbakljus 21 W BA 15

Positionsljus bak 4 W BA 15

Nummerskyltbelysning 5 W W 2,1x9,5 d

Instegsbelysning fram 5 W SV 8,5

Lastutrymme 5 W SV 8,5

Handskfacksbelysning 3 W BA 9

Make up-spegel 1,2 W SV 5,5

Elsystem

12-volt system med spänningsreglerad växelströmsgenerator. Enpoligt

system där chassi och motorstomme används som ledare. Minuspol

ansluten till chassit.

Batteri

Spänning 12 V 12 V 12 V (Diesel)

Köldstartförmåga (CCA) 520 A 600 A 800 A*

Reservkapacitet (RC) 90 min 115 min 135 min

Om du måste byta ut ditt batteri, var noga med att byta till ett batteri

med samma köldstartförmåga och reservkapacitet som originalbatte-

riet (Se dekal på batteriet)

Generator max strömstyrka 140 A

Startmotor, effekt 1,4 kW 2,2 kW

* Bilar med parkeringsvärmare har också 800 A batteri.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM146

147

Motorspecifikationer

Viktigt!

Tanka rätt bensin!

Din bil har katalysator och får endast köras på blyfri bensin, eftersom

katalysatorn annars förstörs.

Motor B5204T5* B5234T3* B5234T7* B5244S* B5244S2* B5254T2*

(170 hk) (140 hk) 2.5T FWD/AWD/XC

Effekt** [kW/rps] 132/88 184/87 147/83 125/100 103/75 154/83

[hk/rpm] 180/5300 250/5200 200/5000 170/6000 140/4500 210/5000

Vridmoment** [Nm/rps] 240/37-88 330/42-87 285/33-83 225/75 220/55 320/25-75

[kpm/rpm] 24,5/2200-5300 33,7/2400-5200 29,1/2000-5000 23,0/4500 22,5/3300 32,6/1500-4500

Cylinderantal 5 5 5 5 5 5

Cylinderdiameter [mm] 81 81 81 83 83 83

Slaglängd [mm] 77 90 90 90 90 93,2

Slagvolym [dm³ (l)] 1,98 2,32 2,32 2,44 2,44 2,52

Kompressionsförhållande 9,5:1 8,5:1 8,5:1 10,3:1 10,3:1 9,0:1

Tändstift

Elektrodavstånd [mm] 0,7-0,8 0,7-0,8 0,7-0,8 1,2 1,2 0,7-0,8

Åtdragningsmoment [Nm] 30 30 30 30 30 30

*: Motorn kan köras på oktantalen 91, 95 och 98 RON.

•98 RON rekommenderas för maximal effekt och lägsta bränsleförbrukning.

•95 RON kan användas vid normal körning.

•91 RON bör endast tankas i undantagsfall. Motorn skadas emellertid inte av denna bränslekvalitet.

**: Effekt och vridmoment enligt provningsnorm EU 80/1269. För bensinmotorer används vid dessa

prov 98 oktan.

För verifikation av vilken motor som sitter i bilen – se den instansade typbeteckningen i motorrummet

(Typbeteckningar sidan 141, punkt 3

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM147

148

Motorspecifikationer

Motor B5254T4* D5244T D5244T2 D5244T3 B5244SG B5244SG2

R D5 2.4D 2.4D CNG (gas) LPG (gas)

Effekt** [kW/rps] 220/92 120/67 96/67 85/67 103/97 103/85

[hk/rpm] 300/5500 163/4000 130/4000 116/4000 140/5800 140/5100

Vridmoment** [Nm/rps] 400/31-95 340/29-50 280/29-50 280/29-50 192/75 214/75

[kpm/rpm] 40,7/1850-5700 34,7/1750-3000 28,6/1750-3000 28,6/1750-3000 19,6/4500 21,8/4500

Cylinderantal 5 5 5 5 5 5

Cylinderdiameter [mm] 83 81 81 81 83 83

Slaglängd [mm] 93,2 93,2 93,2 93,2 90 90

Slagvolym [dm³ (l)] 2,52 2,40 2,40 2,40 2,44 2,44

Kompressionsförhållande 8,5:1 18,0:1 18,0:1 18,0:1 10,3:1 10,3:1

Tändstift

Elektrodavstånd [mm] 0,7 - - - 1,2 1,2

Åtdragningsmoment [Nm] 28 - - - 30 30

*: Motorn kan köras på oktantalen 91, 95 och 98 RON.

•98 RON rekommenderas för maximal effekt och lägsta bränsleförbrukning.

•95 RON kan användas vid normal körning.

•91 RON bör endast tankas i undantagsfall. Motorn skadas emellertid inte av denna bränslekvalitet.

**: Effekt och vridmoment enligt provningsnorm EU 80/1269. För bensinmotorer används vid dessa

prov 98 oktan.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM148

149

Audio (tillval)

Översikt HU-403 150

Översikt HU-603 151

Översikt HU-803 152

Radiofunktioner 153

Kassettbandspelare 160

Cd-spelare 161

Dolby Surround Pro Logic 164

Tekniska data – Audio 166

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM149

150

Audio system HU-403

5. Radio - Stationssökning upp/ned

Kassett - Val av nästa/föregående spår

6. Radio - Manuell stationsinställning

Kassett - Snabbspolning framåt/bakåt

7. Display

8. Programtyp

9. Nyheter/Radiotext

10. Trafikinformation

11. Automatisk förinställning av

stationer

12. Bas - Tryck och vrid

Diskant - Tryck, dra och vrid

13. Bandriktningsväljare

14. Kassettlucka

15. Kassettutkast

1. Till/från - Tryck

Volym - Vrid

2. Ratt för att välja:

Lagrade radiostationer

Cd-växlare (tillval)

3. Ratt för att välja:

Radio - FM, AM

Kassett

Cd-växlare (tillval)

Tv (tillval)

4. Fader - Tryck och vrid

Balans - Tryck, dra och vrid

14 2

DOLBYBNR

HU-403

3903063m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM150

151

Audio system HU-603

1. Till/från - Ttryck

Volym - Vrid

2. Ratt för att välja:

Lagrade radiostationer

Cd-växlare (tillval)

3. Ratt för att välja:

Radio

Kassett

Cd-växlare (tillval)

Tv (tillval)

4. Fader - Tryck och vrid

Balans - Tryck, dra och vrid

5. Radio - Stationssökning upp/ned

Kassett - Val av nästa/föregående spår

Cd - Val av nästa/föregående spår

6. Radio - Manuell stationsinställning

Kassett - Snabbspolning framåt/bakåt

Cd - Snabbspolning framåt/bakåt

7. Cd-utkast

8. Cd-lucka

9. Cd-slumpval

10. Programtyp

11. Nyheter/Radiotext

12. Trafikinformation

13. Automatisk förinställning av

stationer

14. Bas - Tryck och vrid

Diskant - Tryck, dra och vrid

15. Bandriktningsväljare

16. Kassettlucka

17. Kassettutkast

18. Display

115 16 217

HU-603

DOLBYBNR

18 8

COMPACT

DIGITALAUDIO

3903064m

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM151

152

Audio system HU-803

DOLBYSURROUND

19 12

HU-803

3903065m

COMPACT

DIGITALAUDIO

11 10

1. Till/från - Tryck

Volym - Vrid

2. Bas - Tryck och vrid

Diskant - Tryck, dra och vrid

3. Fader - Tryck och vrid

Balans - Tryck, dra och vrid

4. Centervolym - Tryck och vrid

Rymdeffektnivå - Tryck, dra och vrid

5. Ratt för att välja:

Lagrade radiostationer

Intern cd-växlare - Val av skiva

Extern cd-växlare (tillval)

6. Ratt för att välja:

Radio

Cd-växlare (tillval)

Tv (tillval)

7. Radio - Stationssökning upp/ned

Cd - Val av nästa/föregående spår

8. Radio - Manuell stationsinställning

Cd - Snabbspolning framåt/bakåt

9. Cd-utkast

10. Dolby Pro Logic

11. 2-kanals stereo

12. 3-kanals stereo

13. Cd-lucka

14. Cd-slumpval

15. Programtyp

16. Nyheter/Radiotext

17. Trafikinformation

18. Automatisk förinställning av

stationer

19. Display

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM152

153

Radio HU-403/-603/-803

Strömbrytare till/från

Tryck på knappen för att sätta på eller stänga

av radion.

Volymkontroll

Vrid ratten medurs för att höja volymen.

Volymkontrollen är elektronisk och saknar

ändlägen. Om du har knappsats i ratten, öka

eller minska volymen med + respektive -

knapparna.

3902418d

Strömbrytare till/från

Tryck på ratten för att sätta radion av/på.

Volymkontroll

Vrid ratten medurs för att höja volymen.

Volymkontrollen är elektronisk och saknar

ändlägen. Om du har knappsats i ratten, öka

eller minska volymen med (+)- respektive

(–)-knapparna.

Volymkontroll – bashögtalare

(tillval)

Vrid ratten medurs för att höja volymen

(+6dB).

Vrid ratten moturs för att sänka eller stänga av

volymen.

Ratten i mittläge = Normalläge.

3903096m

Volymkontroll TP/PTY/NEWS

Om ett kassettband eller en cd-skiva spelas när

radion tar emot ett trafikmeddelande, nyheter

eller någon programtyp, bryts respektive

funktion och meddelandet hörs med den volym

som valts för trafikinformation, nyheter eller

programtyp. Volymen justeras med volymkon-

trollen.

Apparaten återgår därefter till den tidigare

inställda volymen och återtar spelningen av

kassetten eller cd:n.

Volymkontroll för integrerad

telefon (tillval)

Om telefonen ringer när radion spelar, sänks

volymen när samtalet besvaras. Då samtalet

avbryts återgår volymen till den tidigare

inställda ljudnivån. Volymen kan även reglera

under samtalets gång och behåller då den nya

ljudnivån när samtalet avbryts. I aktivt läge

syns alltid telefoninformation i displayen.

Funktionen gäller endast för Volvos integrera-

de telefonsystem.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM153

154

3901858d

3901855d

Radio HU-403/-603/-803

Fader – Balans fram/bak

Ställ in lämplig balans mellan de främre och

bakre högtalarna genom att trycka på ratten

och vrida den åt höger (mer ljud från främre

paret) respektive åt vänster (mer ljud från

bakre paret). Mittläget betyder att balansen är

"normaliserad". Tryck tillbaka ratten till

utgångsläget efter inställning.

Balans höger/vänster

Ställ in balansen genom att trycka, dra ut

ratten och vrida den åt vänster respektive åt

höger. I mittläget är balansen "normaliserad".

Tryck tillbaka ratten till utgångsläget efter

inställning.

Frekvensbandsväljare

Vrid SOURCE-ratten för att ställa in FM eller

AM. Stationen och frekvensbandet visas i

displayen. Med denna ratt kan du också välja

kassettdäck, cd eller cd-växlare, om en sådan

är ansluten.

Bas

Ställ in basen genom att trycka ut ratten och

vrida den åt vänster respektive höger.

I mittläget är basen “normaliserad“. Tryck

tillbaka ratten till utgångsläget efter inställ-

ningen.

Diskant

Ställ in diskanten genom att trycka på ratten,

dra ut den ytterligare och vrida den åt vänster

respektive åt höger. I mittläget är diskanten

“normaliserad“. Tryck tillbaka ratten till

utgångsläget efter inställningen.

3901856d

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM154

155

3901859d

Radio HU-403/-603/-803

A – Stationsinställning

Tryck på vänstra knappen för att välja lägre

frekvenser och på högra knappen för högre

frekvenser. Inställd frekvens visas i displayen.

B – Stationssökning upp/ner

Tryck på knappens vänstra eller högra sida för

att söka efter lägre eller högre frekvenser.

Radion söker efter nästa hörbara station och

ställer in den. Tryck på knappen igen om du

vill fortsätta sökningen.

Knappsats i ratten

Om du har knappsats i ratten, tryck på höger

respektive vänster pil för att välja förprogram-

merade stationer.

OBS!

Om bilen är utrustad med integrerad telefon

kan knappsatsen i ratten endast användas till

telefonfunktioner när telefonen är aktiverad. I

aktivt läge syns alltid telefoninformation i

displayen.

För att avaktivera telefonen tryck .

Stäng av om du inte har något SIM-kort, se

sidan 170.

3901873d

3901855d

Scanning

Tryck på SOURCE-ratten för att starta

sökning. När radion hittat en station, stannar

den vid denna station ett antal sekunder.

Därefter fortsätter den sökningen. När den

hittat en station som du vill lyssna på, tryck då

på SOURCE-ratten.

Om anläggningen är i kassettläge (HU-403/

603) spelas varje låt ett antal sekunder.

Om anläggningen är i cd-läge (HU-603/803)

spelas varje spår ett antal sekunder.

När du hittat en låt eller ett spår som du vill

lyssna på, tryck då på SOURCE-ratten.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM155

156

3901860d

3901854d

Radio HU-403/-603/-803

Programmering av stationer

1. Ställ in önskad frekvens.

2. Tryck med ett kort tryck på 1-20/DISC-

ratten. Välj nummer genom att vrida fram

eller tillbaka. Tryck igen för att lagra

önskad frekvens och station.

Förval

För att välja ett förprogrammerat radioprogram

vrider du på 1-20/DISC-ratten till lagrat

nummer. Det inställda programmet visas i

displayen.

AUTO – Automatisk

förinställning av stationer

Denna funktion söker och lagrar automatiskt

upp till 10 starka AM- eller FM-stationer i ett

separat minne. Funktionen är särskilt använd-

bar i områden där du inte är bekant med

radiostationerna.

1. Tryck och håll in AUTO-knappen i minst 2

sekunder. Ett antal signalstarka stationer

(max. 10) från det inställda frekvensbandet

lagras nu automatiskt i minnet. "AUTO"

visas i displayen. Om ingen station med

tillräcklig signalstyrka finns visas “NO

STATION“.

2. Vrid 1-20/DISC-ratten om du vill byta till

en annan av de automatiskt förinställda

stationerna.

Vid varje vridning ställs en ny station in

(A0 - A9).

3. För att återgå till att välja mellan de

programerade förvalen, tryck på AUTO en

gång till. AUTO försvinner från displayen.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM156

157

3901860d

Trafikinformation/Nyheter HU-403/-603/-803

Trafikinformation (TP)

En kort tryckning på TP-knappen (mindre än 2

sekunder) gör att man får höra trafikinforma-

tion från RDS-stationer. “TP“ visas när

funktionen är inkopplad. När apparaten är i

kassett- eller cd-läge söker radion i bakgrun-

den automatiskt efter en FM-station med stark

signal som sänder trafikinformation. Om

kassett eller cd spelas när radion tar emot ett

trafikmeddelande, bryts respektive funktion

och meddelandet hörs med den volym som

valts för trafikinformation.

Så fort meddelandet är över återgår apparaten

till den tidigare inställda volymen och

återupptar spelningen av kassetten eller cd:n.

•Trafikinformation kan endast höras när

TP och visas samtidigt.

•Om endast TP visas betyder det att ingen

trafikinformation sänds från den aktuella

sändaren.

•Om du inte vill lyssna på ett pågående

trafikmeddelande, tryck på TP-knappen.

TP-funktionen är dock fortfarande inkopp-

lad och radion väntar på nästa trafikmedde-

lande.

•Om du vill stänga av TP-funktionen, tryck

då på TP-knappen. TP visas inte längre i

displayen.

Nyheter till/från

Tryck på NEWS-knappen med ett kort tryck

för att aktivera nyhetsfunktionen. Texten

NEWS visas med små bokstäver i displayen.

Tryck på NEWS-knappen igen om du vill

stänga av funktionen.

Så fort en nyhetsutsändning startar avbryts

avspelning av kassett, cd eller cd-växlare och

man kan höra nyheterna.

Om du inte vill lyssna på nyhetsprogrammet

när det sänds skall du trycka på NEWS-

knappen. Då avbryts mottagningen av det

aktuella programmet. Nyhetsfunktionen är

dock fortfarande inkopplad och radion väntar

på nästa nyhetsutsändning. Tryck på NEWS

igen för att stänga av funktionen. NEWS

försvinner från displayen.

Radiotext

Vissa RDS-stationer sänder information om

programmens innehåll, artister, etc. Denna

information visas då i textform i displayen.

Tryck under ett par sekunder på NEWS

knappen för att få tillgång till eventuell utsänd

Radiotext som då visas i displayen. Ett kort

tryck på NEWS knappen avslutar visningen av

Radiotexten.

3901860d

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM157

158

Programtyper HU-403/-603/-803

Programtyper Visas

Nyheter Nyheter

Aktualiteter Aktuellt

Information Info

Sport Sport

Utbildning Utbildn

Teater Teater

Kultur och Konst Kultur

Vetenskap Vetenskp

Underhållning Underh

Popmusik Pop

Rockmusik Rock

Lättlyssnat Lättlyss

Lätt klassiskt L Klass

Klassisk musik Klassisk

Övrig musik Övrig M

Väder Väder

Ekonomi Ekonomi

För barn För barn

Sociala frågor Socialt

Andliga frågor Andligt

Telefonväkteri Telefon

Resor och semester Resor

Fritid och hobby Fritid

Jazzmusik Jazz

Countrymusik Country

Nationell musik Nation M

Gamla godingar "Oldies"

Folkmusik Folkm

Dokumentär Dokument

Larmprov

!!LARM!! !!Larm!!

PTY saknas Pty Sakn

3901860d

Programtyp

Funktionen PTY gör att du direkt kan välja

program med olika inriktningar. Gör så här om

du vill söka efter en viss programtyp:

1. Tryck på PTY-knappen. Den inställda

stationens programtyp visas i displayen.

2. Genom att vrida på 1-20/DISC-ratten kan

du bläddra igenom listan av programtyper.

3. När du funnit önskad programtyp trycker

du in 1-20/DISC-ratten för att bekräfta ditt

val. Sökningen startar.

4. Om radion hittar en station med den valda

programtypen ställs denna in. Om ingen

station med den valda programtypen hittas

återgår radion till sin tidigare funktion.

PTY ligger sedan i standby. PTY funktio-

nen ligger i Standby tills det att vald

programtyp börjar sändas. När så sker

byter radion automatiskt till den station

som sänder vald programtyp.

5. Finns mer än en station med vald program-

typ kan du välja med , eller SCAN-

ratten. Tills radion hittat den sökta

programtypen, och även så länge den

station som valts sänder vald programtyp

är PTY funktionen i aktivt läge.

6. För att återgå till standby läge, tryck PTY

en gång till. Ev cd- eller kasettspelning

återuptas och pågår tills vald programtyp

åter sänds.

7. För att avaktivera PTY standby, tryck PTY

ytterligare en gång. PTY symbolen släcks.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM158

159

Avancerad Användarfunktion (Advanced User Mode)

Avancerad Användarfunktion

•Med radion avstängd, tryck och håll

Volym-ratten nedtryckt i minst 5 sekunder

för att starta AUM-funktionen.

•Vrid på 1-20/DISC-ratten för att välja en

AUM-funktion (se funktionslistan till

höger).

•När funktionen har valts, blinkar funktion-

ens utgångsläge (default). Tryck på 1-20/

DISC-ratten för att välja ett av funktionens

andra alternativ (t ex ON/OFF, LOW/MID/

HIGH mm, beroende på funktionen).

•Fortsätt välja funktion/alternativ.

För att återställa samtliga AUM-funktioner till

fabriksinställningarna, vrid 1-20/DISC-ratten

tills ”SET TO DEFAULT” visas i radions

display och tryck sedan på samma knapp. Då

återställs samtliga AUM-inställningar till

utgångslägen och radion återgår till normalläge

(musik, nyheter mm).

För att spara eventuella ändringar och återgå

till normalläge, vrid 1-20/DISC-ratten tills

”BACK and SAVE” visas i radions display

och tryck på samma ratt. Bekräfta med ännu

en tryckning på 1-20/DISC-ratten.

För att återgå till normalläge utan att spara

eventuella ändringar, vrid 1-20/DISC-ratten

tills ”BACK without SAVE” visas i radions

display och tryck på samma ratt.

Bekräfta med Bekräfta med ännu en tryckning

på 1-20/DISC-ratten.

Funktionslista över AUM

(Utgångsläget är understruket)

−SET TO DEFAULT (Se vänsterspalten).

−AF SWITCHING ON/OFF (automatisk

frekvensuppdatering) – AF-funtionen ser

till att den starkaste tillgängliga sändaren

för valt program väljs.

−REGIONAL ON/OFF (regionala radiopro-

gram) – Denna funktion ger dig möjlighet

att fortsätta lyssna till en regional sändare

trots att signalstyrkan är låg.

−EON (Enhanced Other Networks)

LOCAL/DISTANT – Denna funktion

bestämmer om radioprogrammet du

lyssnar på ska avbrytas för t ex trafikmed-

delanden eller nyhetssändningar (om dessa

funktioner är valda) enbart om signalen är

stark (LOCAL) eller om radion också ska

försöka få in svagare signaler (DISTANT).

−NETWORK ALL/TUNED – med denna

funktion kan du bestämma om radiopro-

grammet du lyssnar på ska avbrytas för

t ex trafikmeddelanden eller nyhetssänd-

ningar (om dessa funktioner är valda)

enbart om meddelandet kommer från den

kanal du lyssnar på, t ex P1 (TUNED),

eller om programmet ska avbrytas oavsett

vilken radiokanal meddelendet/sändningen

kommer ifrån (ALL).

−LANGUAGE – välj språk som används i

radions display (engelska, tyska, franska

eller svenska). Fungerar enbart för PTY

information.

−ASC (Active Sound Control) ON/OFF

(aktiv volymkontroll) – ASC-funktionen

anpassar automatiskt radions volym efter

bilens hasighet.

−ASC TABLE – Välj nivå för ASC-

funktionen (LOW/MID/HIGH).

−SRC ON/OFF – Detta används för att

aktivera/avaktivera funktionen som sänker

diskant återgivning vid dåliga mottag-

ningsförhållanden. Detta kan uppfattas

som mottagningsförbättande.

−SRC TABLE - Välj nivå för SRC-

funktionen (LOW/MID/HIGH).

−TAPE DOLBY ON/OFF – Aktivera/

avaktivera Dolby brusreducering när du

lyssnar på ett kassettband (HU 403/603).

−BACK and SAVE (Se vänsterspalten).

−BACK without SAVE (Se vänsterspalten).

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM159

160

Kassettdäck HU-403/-603

3901876d

3901859d

3901873d

3901857d

DOLBYBNR

A – Snabbspolning

Bandet snabbspolas framåt med och bakåt

med . I displayen visas “FF“ (framåt)

respektive “REW“ (bakåt) under snabbspol-

ning. Snabbspolningen avbryts om du åter

trycker på knappen.

B – Nästa spår, Föregående

spår

Om du trycker in knappen kommer

kassettbandet automatiskt att spolas framåt till

nästa spår. Om du trycker in knappen

kommer kassettbandet automatiskt att spolas

bakåt till föregående spår. För att funktionen

skall fungera krävs en paus på ca. fem

sekunder mellan spåren. Om du har knappsats

i ratten, kan du även använda pilarna.

Kassettlucka

Skjut in kassetten i kassettluckan med bandet

vänt åt höger. I displayen visas TAPE Side A.

När den ena sidan är färdigspelad kommer

apparaten automatiskt att spela den andra sidan

(auto-reverse). Om du redan har en kassett i

bandspelaren väljer du kassettspelning genom

att vrida på SOURCE-ratten.

Byte av bandriktning

Tryck på REV-knappen om du vill spela andra

sidan av bandet. Displayen visar vilken sida

som spelas.

Kassettutkast

Om du trycker på knappen stannar bandet och

kassetten matas ut. För att välja ny program-

källa, vrid på SOURCE-ratten. Kassetten kan

skjutas in eller matas ut även när apparaten är

frånslagen.

Dolby B Brusreducering

Funktionen är förinställd. Om du vill stänga av

den, gör så här: håll REV-knappen intryckt

tills Dolbysymbolen i displayen slocknar.

Tryck på samma knapp igen för att aktivera

Dolbyfunktionen.

Scanning (HU-603)

Se sidan 155 för mer information.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM160

161

Cd-spelare HU-603

Cd-spelare

Skjut in en cd-skiva. Om du redan gjort detta,

välj cd genom att vrida på SOURCE-ratten.

Cd-utkast

Om du trycker på den här knappen stannar cd-

spelaren och skivan matas ut.

OBS: Av trafiksäkerhetsskäl har du tolv

sekunder på dig att ta hand om den utmatade

skivan. Därefter drar cd-spelaren in den igen

och fortsätter spelningen.

3901862d

A – Snabbspolning

Tryck på eller för att söka inom ett spår.

Slumpval

Tryck på RND för att koppla in slumpvals-

funktionen. Apparaten spelar skivans spår i

slumpvis ordning. “RND“ (random) visas så

länge funktionen är aktiverad.

B – Byte av spår

Tryck på för att hoppa till nästa spår eller

för att hoppa till föregående spår. Spårnum-

mer visas i displayen. Om du har knappsats i

ratten, kan du också använda motsvarande

knappar där.

Scanning

Se sidan 155 för mer information.

3901859d

3901873d

Viktigt!

Använd ej cd-skivor som har försetts med

en skivetikett. Värmen som uppkommer i

cd-spelaren kan göra så att etiketten släpper

från skivan. Därmed finns en risk för att cd-

spelaren kan skadas.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM161

162

Extern cd-växlare

3901875d

3901859d

Cd-växlare

Vrid SOURCE-ratten för att aktivera Cd-

växlarläget. Cd-växlaren återupptar spelningen

av den skiva och det spår som senast spelades.

Om Cd-växlarens magasin* är tomt visas

“LOAD CARTRIDGE“ i displayen.

Val av skivnummer

Vrid på 1-20 DISC-ratten. Nummer på skiva

och spår visas i displayen.

*Cd-växlarfunktionerna kan bara användas om

apparaten är ansluten till Volvos cd-växlare,

som är standard på vissa modeller och finns

som extra tillbehör till övriga.

Slumpval

Tryck på RND (för HU-603 och 803) för att

koppla in slumpvalsfunktionen. Om du har

radio HU-403 trycker du på SOURCE- ratten.

Från en slumpvis vald skiva spelas ett slump-

vis valt spår. Därefter väljs nytt spår eller ny

skiva på samma sätt. “RND“ visas så länge

funktionen är aktiverad.

A – Snabbspolning

Tryck på eller för att söka inom ett spår.

B – Byte av spår

Tryck på för att hoppa till nästa spår eller

för att hoppa till föregående spår. Skiv- och

spårnummer visas i displayen. Om du har

knappsats i ratten, kan du också använda

motsvarande knappar där.

Scanning (HU-603 803)

Se sidan 155 för mer information.

OBS! Använd ej cd-skivor som har försetts

med en skivetikett. Värmen som uppkommer i

cd-spelaren kan göra så att etiketten släpper

från skivan. Därmed finns en risk för att cd-

spelaren kan skadas.

OBS! Använd endast cd-skivor med Ø 12 cm.

Använd inte cd-skivor med mindre diameter!

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM162

163

3901859d

Intern cd-växlare HU-803

3901854d

Intern cd-växlare

HU-803 innehåller en intern 4-skivors cd-

växlare.

Vrid SOURCE ratten för att aktivera cd-

spelaren. Cd-spelaren återupptar spelningen av

den skiva och det spår som senast spelades. Du

kan skjuta in 4 skivor i cd-spelaren. För att

skjuta in en ny skiva måste du välja en ledig

position i spelaren. Vrid på 1-20/DISC-ratten

för att hitta en ledig position. Se till att "LOAD

DISC" visas innan du skjuter in en ny skiva.

Cd-utkast

Om du trycker på den här knappen stannar cd-

spelaren och den skiva som spelas matas ut.

OBS: Av trafiksäkerhetsskäl har du tolv

sekunder på dig att ta hand om den utmatade

skivan. Därefter drar cd-spelaren in den igen

och fortsätter spelningen.

Val av skivnummer

Vrid på 1-20/DISC-ratten. Nummer på skiva

och spår visas i displayen.

A – Snabbspolning

Tryck på eller för att söka inom ett spår.

B – Byte av spår

Tryck på för att hoppa till nästa spår eller

för att hoppa till föregående spår. Skiv- och

spårnummer visas i displayen. Om du har

knappsats i ratten, kan du också använda

motsvarande knappar där.

Scanning (HU-803)

Se sidan 155 för mer information.

Slumpval

Tryck på RND för att koppla in slumpvals-

funktionen. Från en slumpvis vald skiva spelas

ett slumpvis valt spår. Därefter väljs nytt spår

eller ny skiva på samma sätt. “RND“ visas så

länge funktionen är aktiverad.

OBS! Om cd-skivans kvalitet ej uppfyller

kraven för standard EN60908 eller om den är

inspelad med dålig utrustning kan det medföra

dåligt eller uteblivet ljud.

Viktigt!

Använd ej cd-skivor som har försetts med

en skivetikett. Värmen som uppkommer i

cd-spelaren kan göra så att etiketten släpper

från skivan. Därmed finns en risk för att cd-

spelaren kan skadas.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM163

164

Dolby Surround Pro Logic HU-803

Dolby Surround Pro Logic

Mode*

För att välja Dolby Surround Pro Logic Mode

tryck på " PL". I displayen visas "Dolby

Pro Logic". Tryck på OFF för att återgå till 2-

kanals stereo.

Dolby Surround Pro Logic

Dolby Surround Pro Logic tillsammans med

en centerhögtalare mitt på instrumentpanelen

erbjuder dig en ljudupplevelse mycket nära

verkligheten.

De normala stereokanalerna vänster-höger

fördelas till vänster-mitt-höger. Dessutom kan

du få "omgivningsljud" (ambient surround

sound) från bilens bakre högtalarkanaler.

Detta omgivningsljud återspeglar efterklang-

en i inspelningslokalen.

* Dolby Surround Pro Logic Mode fungerar i

cd-läge, kassettläge eller i FM-läge. Om du

lyssnar på en radioutsändning bör du i stället

välja 3-kanals stereo (3-CH).

3901878d

3901877d

De flesta skivor är i dag inspelade så att

vokalisten/solisten kommer att höras rakt

framifrån och orkestern kommer att höras över

hela panoramat vänster-höger och också

bakifrån. Resultatet med Dolby Surround Pro

Logic blir en ljudupplevelse nära den verkliga

inspelningssituationen.

Tänk på att ljudupplevelsen med Dolby

Surround Pro Logic för baksätespassagerare är

annorlunda än för förare och passagerare i

framsätet.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM164

165

3-kanals stereo

För att välja 3-kanals stereo tryck på 3-CH. I

displayen visas "3 ch". Tryck på OFF för att

återgå till 2-kanals stereo.

Centerkanalens volym

Ställ in centerkanalens volym genom att trycka

ut ratten och vrida den åt höger eller vänster. I

mittenläget är volymen "normaliserad". Tryck

tillbaka ratten efter inställning.

Bakhögtalarnas effektnivå

(omgivningsljud)

Ställ in effektnivån i de bakre kanalerna

genom att trycka ut ratten, dra ut den ytterliga-

re och vrida den åt höger eller vänster. I

mittenläget är effektnivån "normaliserad".

Tryck tillbaka ratten efter inställning. Kontrol-

len reglerar surroundkanalens nivå vid

lyssning i läge Dolby Surround Pro Logic.

Dolby Surround Pro Logic HU-803

3901877d

3902419d

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM165

166

Tekniska data – Audio

Alarm

“Alarm!“ visas i radions display när ett larmmeddelande sänds ut.

Funktionen används för att varsko bilister om allvarliga olyckor och

katastrofer, t.ex. broras eller kärnkraftsolyckor.

Dolby brusreducering tillverkas under licens av Dolby Laboratories

Licensing Corporation. Dolby och dubbel-D kännetecknet är

Dolby Laboratories Licensing Corporations varumärken.

HU-403

Uteffekt: 4 x 25 W

Utgångsimpedans: 4 Ohm

Driftspänning: 12 V, negativ jord

Radio

Frekvensomfång: U (FM) 87,5 - 108 MHz

M (AM) 522 - 1611 kHz

L (AM) 153 - 279 kHz

HU-603

Uteffekt: 4 x 25 W

Utgångsimpedans: 4 Ohm

Driftspänning: 12 V, negativ jord

Externförstärkare 4 x 50 W alt. 4 x 75 W (tillval)

Radio

Frekvensomfång: U (FM) 87,5 - 108 MHz

M (AM) 522 - 1611 kHz

L (AM) 153 - 279 kHz

Bashögtalare

Inbyggd förstärkare 150 W

HU-803

Uteffekt: 1 x 25 W (centerhögtalare)

Utgångsimpedans: 4 Ohm

Driftspänning: 12 V, negativ jord

Externförstärkare 4 x 50 W alt. 4 x 75 W

HU-803 måste anslutas till separat effektförstärkare.

Radio

Frekvensomfång: U (FM) 87,5 - 108 MHz

M (AM) 522 - 1611 kHz

L (AM) 153 - 279 kHz

Dolby Surround Pro Logic är varumärke som tillhör Dolby Laborato-

ries Licensing Corporation. Dolby Pro Logic Sorround System är

tillverkat på licens från Dolby Laboratories Licensing Corporation.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM166

167

Telefon (tillval)

Telefonsystemet 168

Komma igång 170

Samtalsfunktioner 171

Funktioner i minnet 174

Menyfunktioner 175

Övrig information 179

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM167

168

Telefon

Allmänna regler

•Sätt trafiksäkerheten främst! Om

du som förare måste använda telefon-

luren i armstödet, parkera först på en

säker plats.

•Stäng av telefonsystemet när du

tankar din bil.

•Stäng av telefonsystemet i närheten

av sprängningsarbete.

•Låt endast auktoriserad personal

utföra service på ditt telefonsystem.

Nödsamtal

Nödsamtal till larmnummer kan du

genomföra utan tändningsnyckel och utan

SIM-kort.

•Tryck in På/Av knappen.

•Slå det larmnummer som gäller för den

aktuella regionen (inom EU: 112).

•Tryck in den gröna knappen .

Telefonsystemet

6. Mikrofon

Mikrofonen är inbyggd i den inre backspegeln.

7. Högtalare

Högtalaren är inbyggd i nackstödet i förarsto-

len.

8. Antenn

Antennen är monterad mot vindrutan framför

den inre backspegeln.

1. Knappsats i mittkonsolen

Med knappsatsen i mittkonsolen kan du styra

alla telefonsystemets funktioner.

2. Knappsats i ratten

Med rattens knappsats kan du använda de

flesta av telefonsystemets funktioner. När

telefonen är aktiverad kan knappsatsen i ratten

endast användas till telefoninformation i

displayen. I aktivt läge syns alltid

telefoninformation i displayen. För att kunna

använda knapparna till radioinställningar

måste telefonen avaktiveras, se sidan 170.

3. Display

I displayen visas menyfunktioner, meddelan-

den, telefonnummer etc.

4. Telefonlur

Telefonluren kan du använda för privata

samtal när du vill kommunicera mer ostört.

5. SIM-kortet

SIM-kortet sätts in på framsidan av knapp-

satsen i mittkonsolen.

Stäng av och avaktivera telefonen om du inte

har något SIM-kort i den annars kan medde-

landen från andra funktioner inte visas i

displayen.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM168

169

Telefon

3903012m

831

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM169

170

Telefon

Komma igång

3902219d

3903019m

Slå på och av systemet

För att slå på systemet: Vrid bilens tändnings-

nyckel till läge I. Tryck på knappen som är

markerad på bilden.

För att stänga av systemet: Tryck ca

3 sekunder på samma knapp. Om du stänger

av bilens tändning med telefonsystemet

påslaget, kommer telefonsystemet att vara

påslaget när du slår på tändningen nästa gång.

Då telefonsystemet är avstängt kan du inte ta

emot några samtal.

3903022

SIM-kort

Telefonen kan endast användas tillsammans

med ett giltligt SIM-kort (Subscriber Identity

Module). Du får kortet från din nätoperatör.

Sätt alltid in SIM-kortet när du vill använda

telefonen. Då visas din nätoperatörs namn i

displayen.

Stäng av och avaktivera telefonen om du inte

har något SIM-kort i den, annars kan medde-

landen från andra funktioner inte visas i

displayen och knappsatsen i ratten fungerar

inte för radion.

Aktivt läge

En förutsättning för att kunna använda

telefonsystemets funktioner är att telefonen är i

aktivt läge (gäller ej för att ta emot samtal).

Aktivera telefonen genom att trycka på i

knappsatsen i mittkonsolen eller i rattens

knappsats.

I aktivt läge syns alltid telefoninformation i

displayen.

Tryck på om du vill avaktivera telefonen.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM170

171

Telefon

Samtalsfunktioner

Ring upp och ta emot samtal

För att ringa upp: Slå numret och tryck på

i knappsatsen i ratten eller mittkonsolen (eller

lyft luren).

För att ta emot ett inkommande samtal: Tryck

på (eller lyft luren). Du kan även använda

Autosvar, se menyalternativ 4.3.

Ljudet från audioanläggningen kopplas

automatiskt ifrån när ett telefonsamtal pågår.

Betr. audioanläggningens ljudnivå, se även

menyalternativ 5.6.5

Avsluta ett samtal

För att avsluta ett samtal, tryck på i rattens

eller mittkonsolens knappsats eller lägg på

luren. Audioanläggningen återgår till tidigare

aktivitet.

3902219d

3902220d

Display

I displayen visas den aktuella funktionen,

exempelvis menyalternativ, meddelanden,

telefonnummer eller inställningar.

3800670d

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM171

172

Telefon

Samtalsfunktioner (forts)

Telefonlur

Om du vill kommunicera mer ostört, kan du

prata i telefonluren.

1. Lyft luren. Slå önskat nummer på knapp-

satsen i mittkonsolen. Tryck för att

ringa upp. Volymen regleras med ratten på

sidan av luren.

2. Samtalet avbryts när du lägger tillbaka

luren i hållaren.

Om du vill växla till handsfree utan att

avsluta samtalet: Tryck och välj

Handsfree. Tryck och lägg på luren, se

nästa sida.

Snabbuppringning

Lagra kortnummer

Ett nummer som är lagrat i telefonboken kan

kopplas till en snabbuppringningsknapp (0-9).

Gör så här:

1. Gå till aktivitetsläge. Bläddra med till

Redigera minne (Meny 3) och tryck .

2. Bläddra till Snabbuppringning (Meny 3.4)

och tryck .

3. Välj den siffra som ska vara kortnumret.

Tryck för att bekräfta.

4. Sök efter önskat namn eller telefonnummer

i minnet, tryck för att välja det.

Använd snabbuppringning

Håll in önskad snabbuppringningsknapp i ca

2 sekunder för att ringa.

OBS! När du har slagit på telefonen, vänta en

stund innan snabbuppringningen kan ske.

För att kunna slå ett kortnummer måste Meny

4.5 vara aktiverad, se sidan 178.

3902215d

Senast uppringda

telefonnummer

Telefonen lagrar automatiskt de senast

uppringda telefonnumren/namnen.

1. Tryck på i rattens eller mittkonsolens

knappsats.

2. Bläddra med pilarna framåt eller bakåt

bland de senast slagna numren.

3. Tryck på (eller lyft telefonluren) för att

ringa.

3902219d

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM172

173

Telefon

3902223d

Funktioner under pågående

samtal

Under ett pågående samtal är följande

funktioner tillgängliga (bläddra med pilarna):

Sekretess/

Sekretess av Sekretessläge

Håll/Håll ej Välj om pågående samtal

ska parkeras eller ej

Lur/Handsfree Använd luren eller

hands free

Minne Visa sparade nummer

Då du har ett pågående samtal samt ett

parkerat samtal är följande funktioner

tillgängliga (bläddra med pilarna):

Sekretess/

Sekretess av Sekretessläge

Lur/Hands free Använd luren eller

hands free

Minne Visa sparade nummer

Sammankoppla Prata med båda samtidigt

(konferenssamtal)

Växla Växla mellan de två

samtalen

Ljudnivån

Öka ljudnivån genom att trycka på (+)-

knappen i rattens knappsats. Minska den

genom att trycka på (–)-knappen.

När telefonen är aktiverad styr knappsatsen i

ratten endast telefonfunktionerna.

Om du vill göra inställningar i radion med

dessa knappar måste telefonen avaktiveras,

se sidan 170.

Då du har valt Sammankoppla och har två

pågående samtal är följande funktioner

tillgängliga (bläddra med pilarna):

Sekretess/

Sekretess av Sekretessläge

Lur/Handsfree Använd luren eller

hands free

Minne Visa sparade nummer

Ta emot ett nytt samtal under

pågående samtal

Om du under pågående samtal hör en tonstöt i

högtalaren omedelbart åtföljd av två tonstötar

(dubbeltonstöt), har du blivit uppringd.

Därefter repeteras en dubbeltonstöt tills du

antingen svarar eller påringningen upphör.

I detta läge kan du välja att ta emot samtalet,

eller neka att ta emot det.

Om du inte vill ta emot samtalet, tryck på

eller gör ingenting.

Om du vill ta emot samtalet, tryck på . Det

pågående samtalet hamnar då i så kallat

parkeringsläge. Trycker du på , avslutas

båda samtalen samtidigt.

SMS

En dubbeltonstöt talar om att ett SMS-

meddelande tagits emot.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM173

174

Telefon

3902221d

Ring upp från minnet

1. Gå till aktivitetsläge och tryck .

2. Välj mellan följande alternativ:

• Tryck och bläddra med pilarna tills

du hittar önskat namn.

• Tryck på tangenten för första bokstaven i

namnet (eller skriv in hela namnet) och

tryck .

3. Tryck för att ringa upp det nummer du

har valt.

Funktioner i minnet

space 1- ? ! , . : ' ( )

a b c 2 ä å à á â æ ç

d e f 3 è é ë ê

g h i 4 ì í î ï

j k l 5

m n o 6 ñ ö ò ó Ø

p q r s 7 ß

t u v 8 ü ù ú û

w x y z 9

om man skriver två bokstäver i rad

från samma knapp, tryck * emellan

eller vänta några sekunder

+ 0 @ * # & $ £ / %

byt mellan versaler och gemener

radera den senast slagna bokstaven

eller siffran. Med ett långt tryck

raderar du hela numret eller hela

texten.

Skriva namn (eller meddelande)

Tryck på den knapp som är märkt med önskat

tecken: en gång för knappens första tecken, två

gånger för det andra osv. För att ange mellan-

rum tryck på 1.

Telefonnummer och namn kan lagras i

telefonens eget minne eller i SIM-kortets

minne.

När du tar emot ett samtal och den uppringan-

des nummer finns i minnet, visas namnet på

den uppringande i displayen.

Upp till 255 namn kan lagras i telefonens

minne.

Lagra telefonnummer med

namn

1. Tryck och bläddra till Redigera minne

(Meny 3). Tryck .

2. Bläddra till Lägg till (Meny 3.1) och

tryck .

3. Skriv ett nummer och tryck .

4. Skriv ett namn och tryck .

5. Välj vilket minne du vill spara till med

och tryck .

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM174

175

Telefon

Menyfunktioner

3902222d

Menyfunktionen

Gå till aktivitetsläge. Tryck på för att

komma till menyfunktionen.

I menyfunktionen gäller följande:

•Ett långt tryck på innebär att du går ur

menyfunktionen.

•Ett kort tryck på innebär att du ångrar,

återtar eller säger nej till ett alternativ.

•Ett tryck på innebär att du bekräftar

eller väljer, eller att du stegar från en

undermeny till nästa undermeny.

•Den högra pilen leder till nästa

sidomeny. Den vänstra pilen leder till

föregående sidomeny.

Trafiksäkerhet

Menysystemet är av säkerhetsskäl inte tillgäng-

ligt i hastigheter över 8 km/h. Du kan endast

avsluta påbörjad aktivitet i menysystemet.

Hastighetsbegränsningen kan kopplas bort i

menyfunktion 5.7.

Med menyfunktionen kan du kontrollera,

ändra inställningar och programmera in nya

funktioner i ditt system. De olika menyalterna-

tiven visas i displayen.

Genvägar

När du med hjälp av den högra pilen

kommit till menysystemet kan du använda

siffror i stället för pilarna och den gröna

knappen för att välja rätt meny på huvud-

menynivån ( 1, 2, 3, etc), första undermeny-

nivån (1.1, 2.1, 3.1, etc.) och andra underme-

nynivån (1.1.1, 2.1.1, etc.). Sifforna visas i

displayen tillsammans med menyalternativet.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM175

176

Telefon

Huvudmenyer/undermenyer

1. Samtalsreg.

1.1 Miss. samtal

1.2 Mott. samtal

1.3 Ringda samt.

1.4 Radera lista

1.4.1 Alla

1.4.2 Missade

1.4.3 Mottagna

1.4.4 Ringda

1.5 Samtalslängd

1.5.1 Sista samtal

1.5.2 Antal samtal

1.5.3 Total tid

1.5.4 Nollställ

2. Meddelanden

2.1 Läs

2.2 Skriv

2.3 Talmeddel.

2.4 Inställn.

2.4.1 SMSC-nummer

2.4.2 Giltighet

2.4.3 Typ

3. Redig. minne

3.1 Lägg till

3.2 Sök

3.2.1 Redigera

3.2.2 Radera

3.2.3 Kopiera

3.2.4 Flytta

3.3 Kopiera alla

3.3.1 SIM till telefon

3.3.2 Telefon till SIM

3.4 Snabbuppringning

3.5 Töm SIM

3.6 Töm minne

3.7 Status

4. Samtalsfunkt.

4.1 Sänd nummer

4.2 Samtal vänt.

4.3 Autosvar

4.4 Autouppr.

4.5 Snabbuppr.

4.6 Vidarekoppl.

4.6.1 Alla samtal

4.6.2 Vid upptaget

4.6.3 Inget svar

4.6.4 Ej nåbar

4.6.5 Faxanrop

4.6.6 Dataanrop

4.6.7 Upphäv alla

5. Inställningar

5.1 Fabriksinst.

5.2 Operatör

5.3 Språk

5.3.1 English UK

5.3.2 English US

5.3.3 Svenska

5.3.4 Dansk

5.3.5 Suomi

5.3.6 Deutsch

5.3.7 Nederlands

5.3.8 Français FR

5.3.9 Français CAN

5.3.10 Italiano

5.3.11 Español

5.3.12 Portuguës P

5.3.13 Portuguës BR

5.4 SIM-säkerhet

5.4.1 På

5.4.2 Av

5.4.3 Auto

5.5 Ändra koder

5.5.1 PIN-kod

5.5.2 Telefonkod

5.6 Ljud

5.6.1 Ringvolym

5.6.2 Ringsignal

5.6.3 Knappklick

5.6.4 Hast. volym

5.6.5 RadioAutDämp

5.7 Trafiksäkert

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM176

177

Telefon

Meny 1. Samtalsregister

1.1 Missade samtal: Här visas en lista med

missade samtal. Du kan välja att ringa upp,

radera eller lägga numret i telefonens eller

SIM-kortets minne för senare åtgärd.

1.2 Mottagna samtal: Här visas en lista med

mottagna samtal. Du kan välja att ringa upp,

radera eller lägga numret i telefonens eller

SIM-kortets minne för senare åtgärd.

1.3 Ringda samtal: Här visas en lista med

tidigare slagna nummer. Du kan välja att ringa

upp, radera eller lägga numret i telefonens

eller SIM-kortets minne för senare åtgärd.

1.4 Radera lista: Med denna funktion kan du

radera de listor som finns i menyerna 1.1, 1.2

och 1.3 enligt nedan.

1.4.1 Alla

1.4.2 Missade

1.4.3 Mottagna

1.4.4 Ringda

1.5 Samtalslängd: Här har du möjlighet att se

samtalstiden för alla dina samtal eller för det

senaste samtalet. Du kan också välja att se

antalet samtal och nollställa samtalsmätaren.

1.5.1 Sista samtal

1.5.2 Antal samtal

1.5.3 Total tid

1.5.4 Nollställ samtalsmätaren

För att kunna nollställa samtalsmätaren

behöver du telefonkoden (se Meny 5.5).

Meny 3. Redigera minne

3.1 Lägg till: Du har här möjlighet att lagra

namn och telefonnummer i telefonens eller

SIM-kortets minne. Se avsnittet om funktioner

i minnet för mer information.

3.2 Sök: Här kan du göra ändringar i minnet

3.2.1 Redigera: Ändra uppgifter i de olika

minnena.

3.2.2 Radera: Ta bort ett sparat namn.

3.2.3 Kopiera: Kopiera ett sparat namn.

3.2.4 Flytta: Flytta information mellan

telefonens och SIM-kortets minne.

3.3 Kopiera alla: Kopierar SIM-kortets

telefonnummer och namn till telefonens

minne.

3.3.1 Från SIM- till telefonminne

3.3.2 Från Telefon- till SIM-minne

3.4 Snabbuppringning: Ett nummer som är

lagrat i telefonboken kan lagras som ett

kortnummer.

3.5 Töm SIM: Du kan välja att radera hela

minnet i SIM-kortet.

3.6 Töm minne: Du kan välja att radera hela

minnet i telefonen.

3.7 Status: Se hur många platser som är

upptagna med namn och nummer i SIM-kortet

och telefonen.

Meny 2. Meddelanden

2.1 Läs: Här kan du läsa inkomna textmedde-

landen. Du kan sedan välja att radera läst

meddelande, skicka det vidare, ändra, spara

hela eller delar av meddelandet.

2.2 Skriv: Med hjälp av knappsatsen kan du

skriva ett textmeddelande. Välj sedan att spara

eller skicka det.

2.3 Talmeddelande: Lyssna på inkomna

meddelanden.

2.4 Inställning: Ange numret (SMSC-

nummer) till den meddelandecentral du vill

skall överföra dina meddelanden. Ange också

hur du vill att ditt meddelande skall nå

adressaten och hur länge det skall lagras i

meddelandecentralen.

2.4.1 SMSC-nummer

2.4.2 Giltighet

2.4.3 Typ

Kontakta din operatör för information om

dessa inställningar samt för SMSC-numret.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM177

178

Telefon

Meny 4. Samtalsfunktioner

4.1 Sänd nummer: Välj om ditt eget nummer

ska visas eller ej för den du ringer upp.

Kontakta din nätoperatör för permanent dolt

nummer.

4.2 Samtal väntar: Välj om du vill få ett

meddelande om att samtal väntar under

pågående samtal.

4.3 Autosvar: Välj att svara utan att använda

knappsatsen.

4.4 Autouppringning: Välj att ringa upp ett

tidigare upptaget och slaget nummer.

4.5 Snabbuppringning: Här ställer du in om

snabbuppringningen ska vara aktiverad eller

ej. Funktionen måste vara aktiverad för att du

ska kunna slå ett kort-nummer.

4.6 Vidarekoppla: Här kan du välja när och

vilka typer av samtal som ska vidarekopplas

till ett angivet telefonnummer.

4.6.1 Alla samtal (inställningen gäller

endast under aktuellt samtal).

4.6.2 Vid upptaget

4.6.3 Inget svar

4.6.4 Ej nåbar

4.6.5 Faxanrop

4.6.6 Dataanrop

4.6.7 Upphäv alla

Meny 5. Inställningar

5.1 Fabriksinställning: Funktion för att

återgå till systemets fabriksinställningar.

5.2 Operatör: Välj operatör automatiskt eller

manuellt.

5.2.1 Auto

5.2.2 Manuell

5.3 Språk: Här kan du välja vilket språk

telefonen ska visa.

5.3.1 English UK

5.3.2 English US

5.3.3 Svenska

5.3.4 Dansk

5.3.5 Suomi

5.3.6 Deutsch

5.3.7 Nederlands

5.3.8 Français FR

5.3.9 Français CAN

5.3.10Italiano

5.3.11Español

5.3.12Portuguës P

5.3.13Portuguës BR

5.4 SIM-säkerhet: Välj om PIN-koden ska

vara på, av eller automatisk.

5.4.1 På

5.4.2 Av

5.4.3 Auto

5.5 Ändra koder: Ändra PIN-koden eller

telefonkoden.

5.5.1 PIN-kod

5.5.2 Telefonkod (använd 1234 innan

du byter till egen kod).

Telefonkoden används för att

nollställa samtalsmätaren.

OBS! Skriv upp och spara koden på ett säkert

ställe.

5.6 Ljud

5.6.1 Ringvolym: Här kan du välja

volym på inkommande

ringsignal.

5.6.2 Ringsignal: Du har åtta olika

ringsignaltyper att välja mellan.

5.6.3 Knappklick: På eller av

5.6.4 Hast. volym: Välj om volymen

ska vara fartberoende eller ej.

5.6.5 RadioAutDämp: Här kan du

välja om du vill låta radions

ljudnivå kvarstå under telefon-

samtal eller ej.

5.6.6 Nytt SMS: Välj om du vill att

telefonen ska ge ifrån sig en

ljudsignal för inkommande

SMS eller ej.

5.7 Trafiksäkert: Här kan du välja att koppla

bort hastighetsbegränsningen för menysyste-

met, dvs välja att använda menysystemet även

under färd.

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM178

179

Telefon

Övrig information

3903022

3902239d

Specifikationer

Uteffekt 2 W

SIM-kort litet

Minnesplatser 255*

SMS (Short Message Service) Ja

Data/Fax Nej

Dualband Ja (900/1800)

* 255 minnesplatser i telefonens minne. Antal

minnesplatser på SIM-kort varierar beroende

på abonnemang.

IMEI-nummer

För att spärra telefonen måste nätoperatören

underrättas om telefonens IMEI-nummer. Det

är ett 15-siffrigt serienummer som finns

inprogrammerat i telefonen. Slå *#06# för att

få fram numret i displayen. Skriv upp det och

spara på ett säkert ställe

Dubbla SIM-kort

Många telefonoperatörer erbjuder dubbla SIM-

kort, ett för din bil och ett för en annan telefon.

Med dubbla SIM-kort har du samma nummer

till två olika apparater. Fråga din teleoperatör

om vilka möjligheter som erbjuds och om

hanteringen av dubbla SIM-kort.

Radio – Telefon

De fyra nedersta knapparna i rattens knappsats

är gemensamma för radio och telefon.

För att styra telefonfunktionerna med dessa

knappar måste systemet vara aktiverat, se sidan

170. Om du vill göra inställningar i radion med

dessa knappar måste telefonen avaktiveras.

Tryck på .

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM179

Bakluckan.............................................. 80

Bakrutetorkarblad ............................... 140

Baksätets rygglägen .............................. 69

Barn i bilen ............................................ 21

Barn i bilen - placering ......................... 24

Barnstol och krockkudde ...................... 14

Barnsäkerhetsspärr ................................ 82

Bashögtalare ........................................ 153

Batteri (starthjälp) ................................. 99

Batteriskötsel............................... 138, 139

Bilar utrustade med STC ...................... 28

Bilbälten .................................................. 8

Bilbälten och bältessträckare ................ 10

Blockerat låsläge ................................... 81

Bogsering .............................................. 97

Bogsering - allmän information............ 97

Bogserögla ............................................ 97

Bogseröglan .......................................... 97

Bränsleförbrukning ............................. 132

Bränslemätare........................................ 26

Bränsletank.................................... 26, 143

Bromskraftsförstärkning ....................... 20

Bromskraftsförstärkning (EBA) ........... 20

Bromsljus ............................................ 122

Bromssystemet ...................................... 18

Bromsvätska ........................................ 137

Bränsletanklucka ................................... 88

Byte av batteri ..................................... 139

Byte av batteri - fjärrkontroll ................ 80

ABS ....................................................... 18

AC ......................................................... 52

AC - ON/OFF ....................................... 52

Advanced User Mode (AUM) - radio . 159

Aktivitetsläge ...................................... 170

Aktivt chassi, FOUR-C................... 32, 96

Aktuell bränsleförbrukning................... 33

Alarm ................................................... 166

All Wheel Drive .................................... 96

All Wheel Drive - däck ......................... 96

Askkopp ................................................ 62

ÅTG NÄSTA SERV ............................. 30

Audiosystem........................................ 149

AUM (Advanced User Mode) - radio . 159

AUTO (klimatanläggning) ................... 50

Autodim................................................. 42

Automatisk klimatanläggning ECC ..... 48

Automatisk återlåsning ......................... 79

Automatiskt halvljus ............................. 35

Automatväxellåda ................................. 92

AWD (All Wheel Drive) ....................... 96

AWD - däck........................................... 96

Backljus ............................................... 122

Backspeglar ........................................... 42

Backväxelspärr ...................................... 91

Byte av hjul ................................. 110, 111

Byte av olja och oljefilter ................... 135

Bälteskudde för ytterplatser .................. 22

Bältespåminnare .................................... 42

Bärgning ................................................ 97

Cd-spelare ...................................161, 163

Cd-växlare ........................................... 162

D Körläge ........................................ 92, 94

Defroster ................................................ 50

Delbar dragkrok .................................. 101

Diesel................................................... 134

Dimljus .................................................. 35

Dimljus bak ........................................... 29

Dimstrålkastare ..................................... 35

Dolby Pro Logic Surround Sound ...... 164

Domkraft ...................................... 75, 112

Draganordning .................................... 102

Dragkrok - delbar (demontering)........ 104

Dragkrok - delbar (montering) ........... 103

DSTC .............................................. 20, 28

Dubbdäck ............................................ 108

Dörrar och lås ........................................ 78

Dubbla SIM-kort ................................. 179

Däck .................................................... 108

Däck - All Wheel Drive ........................ 96

Däcktryck ............................................ 109

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM188

188

189

EBA ....................................................... 20

ECC ....................................................... 48

Ekonomisk körning ............................... 90

Elektrisk barnsäkerhetsspärr ................. 82

Elektriska fönsterhissar ......................... 41

Elektronisk bromskrafts-

fördelning (EBD) ........................... 18, 19

Elektronisk startspärr ...................... 78, 89

Elmanövrerad stol ................................. 60

Elsystem .............................................. 146

Eluppvärmd bakruta .............................. 39

Eluppvärmda backspeglar..................... 39

Eluppvärmda framstolar ....................... 39

Eluttag i lastutrymme ............................ 70

Eluttag/uttag för cigarettändare ............ 40

Emergency Brake Assistance................ 20

Exteriör .................................................... 6

Extrahandtag (XC70) ............................ 76

Extrasäte ................................................ 74

Faktisk temperatur - ECC ..................... 47

Fel i bilens avgasreningssystem ........... 29

Fel i SRS ............................................... 29

Fjärrkontroll .......................................... 60

Fläkt ....................................................... 52

FOUR-C, Aktivt chassi ................... 32, 96

Frånkoppling av larm ............................ 83

Funktionsväljare.................................... 52

Fyrhjulsdrift .......................................... 96

Fällbart bord .......................................... 65

Fällning av ryggstödet .......................... 67

Färddator ............................................... 33

Färgkod................................................ 127

Fästsystem för barnstolar (Isofix)......... 23

Förlängning av lastutrymme ................. 66

Förvaringsplatser................................... 62

Gassensor .............................................. 49

Geartronic.............................................. 94

Generatorn laddar inte .......................... 29

Glödlampor ......................................... 146

Glödlampsbyte .................................... 118

Halt väglag ............................................ 89

Halvljuset .............................................. 35

Halvljuslampan ................................... 118

Handskfack............................................ 63

Helljuslampan ..................................... 119

Hjälpstart ............................................... 98

Hjul ...................................................... 108

Hjul – All Wheel Drive ........................ 96

HU-403 ................................................ 150

HU-603 ................................................ 151

HU-803 ................................................ 152

Huvudnyckel ......................................... 78

Hållare för matkassar ............................ 70

IC (krockgardinen) ................................ 15

Inkoppling av larm ................................ 83

Innerbelysning....................................... 61

Inre backspegel ..................................... 42

Instrumentbelysning.............................. 35

Instrumentpanel – högerstyrd ................. 3

Instrumentpanel – vänsterstyrd............... 2

Insynsskydd ........................................... 74

Interior Air Quality ............................... 49

Interiör – högerstyrd ............................... 5

Interiör – vänsterstyrd ............................. 4

Isofix...................................................... 23

Kassettdäck ......................................... 160

Katalysator .......................................... 132

Kavajhållare .......................................... 64

Keylock ................................................. 89

Kick-down ...............................93, 94, 95

Klimatstyrning med luftkonditionering . 52

Knallgas............................................... 139

Kombinationsinstrumentet ................... 26

Kondensvatten....................................... 47

Konstantfarthållare................................ 34

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM189

190

N Neutralläge .................................. 92, 94

Nackskydd ............................................. 66

Nackstöd................................................ 66

Nyckelspärr ........................................... 89

Nycklar .................................................. 78

Nylonlastnät .......................................... 72

Nylonlastnät XC .................................. 73

Nödsamtal ........................................... 168

Nödstopp ............................................... 60

Ogynnsamma körförhållanden ........... 130

Oljekvalitet .......................................... 135

Oljetryck................................................ 29

P Parkering ...................................... 92, 94

Parkeringsbroms ................................... 40

Parkeringsbroms åtdragen .................... 29

Parkerings-/positionsljus ...................... 35

Parkeringsvärmare ................................ 54

Pennhållare på instrumentpanel............ 64

Placering av barn i bilen ....................... 24

Positionsljus fram ............................... 121

Positions-/parkeringsljus ...................... 35

Privatlåsning.......................................... 79

Lucka i sidopanel .................................. 64

Luftdistribution ..................................... 46

Luftkvalitetsensor ................................. 49

Lås ......................................................... 78

Låsningsfria bromsar (ABS) ................. 18

Läslampor............................................ 124

Make up-spegel ..................................... 61

Manuell barnsäkerhetsspärr .................. 82

Manuell klimatanläggning

med luftkonditionering ......................... 52

Manuell klimatanläggning

med luftkonditionering AC ................... 53

Manuell växellåda ................................. 91

Meddelande i displayen ........................ 30

Medelbränsleförbrukning ..................... 33

Medelhastighet ...................................... 33

Miljöomsorg ................................. 47, 132

Motor – Specifikationer ...................... 147

Motorhuv ............................................. 133

Motorolja ............................................. 135

Motorrum ............................................ 133

Mugghållare .................................... 62, 63

Multifilter .............................................. 49

Mått och vikter .................................... 143

Kontroll- och varnings-

symboler ..................................27, 28, 29

Kontrollampa för släp ........................... 29

Körning med släpvagn .................. 99, 100

Körsträcka till tom tank ........................ 33

Kraftöverföring ................................... 145

Kylvätska ............................................ 136

Köldmedium........................................ 144

Körriktningslampa bak ....................... 122

Körriktningsvisare ................................ 37

L Lågväxelläge ...................................... 92

Lacken ................................................. 127

Lackskador .......................................... 127

Laminerade sidorutor ............................ 44

Larm ................................................ 83, 85

Last på taket ................................105, 106

Lastbågar ..................................... 105, 106

Lasthållare ........................................... 106

Lastnät ................................................... 73

Lastning ................................................. 71

Lastnät ................................................... 72

Lastnät – V70 ........................................ 72

Lastnät – XC70 ..................................... 73

Lastutrymmesbelysning ........................ 70

Lastutrymmet ........................................ 70

Ledbelysning .................................. 37, 81

Ljushöjdsreglering ................................ 35

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM190

191

Torkarblad ........................................... 140

Torkarblad, byte .................................. 140

Trafikinformation ................................ 157

Trafiksäkerhet ..................................... 175

Trygghetsbelysning ............................... 81

Tvättning ............................................. 128

Typbeteckningar .................................. 142

Tändnings- och rattlås........................... 36

Uttag för cigarettändare ........................ 40

Varning – fel i ABS-systemet ............... 27

Varning – fel i bromssystemet .............. 27

Varning – risk för förlorat väggrepp ..... 28

Varningsblinkers ................................... 39

Varningssymbolen mitt i

instrumentet .................................... 27, 28

Ventilationsmunstycken ........................ 46

Vindrutetorkare – baklucka .................. 38

Vinterdäck ........................................... 108

Vindrutespolare – baklucka .................. 38

Vindrute-/strålkastarspolare .................. 38

Vindrutetorkare ..................................... 38

Vindrutetorkare/-spolare ....................... 38

Volymuppgifter ................................... 143

Värme/Kyla ........................................... 52

Växellägen, manuell växellåda............. 91

Smörjmedel ......................................... 144

Snökedjor ............................................ 108

Solskärm ................................................ 44

Specialfälgar........................................ 108

Speglar................................................... 42

Spolarvätskebehållare ......................... 137

SRS (krockkudde) ................................... 9

SRS-systemet ........................................ 10

STANNA OMGÅENDE ....................... 30

Start av motor ........................................ 88

Starthjälp ............................................... 98

STC ................................................. 19, 28

Strålkastare ............................................ 35

Strömställare i mittkonsolen .......... 31, 32

Säkringar ............................................. 114

Strålkastare ............................................ 35

Strålkastartorkarblad ........................... 140

Styrservoolja ..............................137, 144

Säkringar i lastutrymmet .................... 117

Säkringar i motorrummet .................... 115

Säkringscentralen i kupén ................... 116

Taklucka ................................................ 43

Takreling ............................................. 105

Telefonsystemet .................................. 168

Temperaturväljare ................................. 52

TIMER I ............................................... 54

TIMER II .............................................. 54

R – Backning ................................... 92, 94

Radio ................................................... 149

Rails ..................................................... 105

Rattinställning ....................................... 36

Regnsensor ............................................ 38

Reostat för instrumentbelysning ........... 35

Reservhjul ............................................. 75

Reservhjulet "Temporary Spare" ........ 110

RFD (Road Friction Detection) ............ 20

Rostskydd ............................................ 126

Samtalsfunktioner ............................... 171

SE MANUAL ...................................... 30

Sensorer – ECC ..................................... 47

SERV. ERFODRAS .............................. 30

SERV. OMGÅENDE ............................ 30

SERVICE ERFORDR........................... 30

Servicenyckel ........................................ 78

Serviceprogram ................................... 130

Servostyrning ...................................... 137

SIM-kort .............................................. 170

SIPS-bag .................................................. 9

SIPS-bag-systemet ................................ 11

Skräpkorg .............................................. 65

Skyddsgaller .......................................... 72

Släpvagn ........................................ 99, 100

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM191

192

Växelväljarspärr – Geartronic .............. 95

Växelväljarspärr .............................. 93, 95

Växlingsspärr ........................................ 89

W – Vinter ....................................... 93, 95

WHIPS .................................................. 16

WHIPS och barnstol ............................. 16

Yttre backspeglar .................................. 42

Återcirkulation ............................... 51, 52

V70w346-IB-6725(6398)-Inlaga-TRYCK.p65 9/10/2003, 9:07 AM192

Volvo Service

Vissa serviceåtgärder, som berör bilens elektriska system, kan endast utföras med hjälp av för bilen speciellt

utvecklad elektronisk utrustning. Kontakta därför alltid din Volvo-verkstad, innan du låter påbörja eller utföra

servicearbeten som påverkar det elektriska systemet.

Installation av tillbehör

Felaktig inkoppling och installation av tillbehör kan påverka bilens elektroniksystem negativt. Vissa tillbehör

fungerar endast när därtill hörande mjukvara programmeras in i din bils elektroniska system. Kontakta därför

alltid din Volvo-verkstad innan du installerar tillbehör, som ansluts till eller påverkar det elektriska systemet.

Inspelning av fordonsdata

En eller flera datorer i din Volvo personbil har möjlighet att spela in detaljerad information. Denna information,

som är avsedd att användas i forskningsyfte för att vidareutveckla säkerheten och för diagnos av fel i vissa av

bilens system, kan innehålla uppgifter såsom; exempelvis användandet av säkerhetsbälten av förare och

passagerare, information om funktion av olika system och moduler i bilen och information beträffande statusen

av motor-, gasregleringspjäll-, styrning-, broms- och andra system.

Denna information kan innefatta uppgifter beträffande förarens sätt att köra bilen. Sådan information kan

innehålla uppgifter såsom, men inte uteslutande, bilens hastighet, användandet av broms- eller gaspedalen och

rattutslag. Sistnämnda data kan lagras under ett begränsat tidsintervall medan bilens körs och därefter under

förloppet av en kollision eller i ett nära tillbud.

Volvo Personvagnar AB kommer inte att medverka till att denna lagrade information lämnas ut utan samtycke.

Dock kan Volvo Personvagnar AB tvingas lämna ut informationen p.g.a. nationell lagstiftning.

I övrigt kan Volvo Personvagnar AB och auktoriserade verkstäder komma att läsa och använda informationen.

V70w346-IB-6725(6398)-Omslag-TRYCK.p65 9/8/2003, 12:31 PM3

Det här bör du kontrollera regelbundet:

1700225F

1. Spolarvätska: Se till att behållaren alltid är

välfylld. På vintern med frostskydd!

Se sidan 137.

2. Servostyrning: Nivån skall ligga mellan

MIN- och MAX-markeringarna. Se sidan 137.

3. Kylvätskan: Nivån skall ligga mellan MIN-

och MAX-markeringarna på expansionstanken.

Se sidan 136.

4. Oljenivån: Nivån skall ligga mellan

markeringarna på mätstickan. Se sidan 136.

5. Bromsvätskenivån: Nivån skall ligga

mellan MIN- och MAX-markeringarna.

Se sidan 137.

1. 60 W HB 3

2. 55 W H 7

3. 21 W PY

4. 21 W BA 15

5. 55 W H 1*

6. 5 W W2.1x9.5d

7. 21/4 W BA 15d

8. 5 W BA 15

*: H3 på R-version

234

TP 6725 (Swedish) AT0346 Printed in Sweden

Däcktryck

7700242d

Glödlampor

V70w346-IB-6725(6398)-Omslag-TRYCK.p65 9/8/2003, 1:00 PM4

Volvo V70 Users Manual ManualsLib Makes It Easy To Find Manuals Online!

Navigation menu

Versions of this User Manual:

Views

Navigation
