Precautions

Location

Using the unit in the following locations can result in a

malfunction.

•In direct sunlight

•Locations of extreme temperature or humidity

•Excessively dusty or dirty locations

•Locations of excessive vibration

•Close to magnetic fields

Interference with other electrical devices

Radios and televisions placed nearby may experience

reception interference. Operate this unit at a suitable

distance from radios and televisions.

Handling

To avoid breakage, do not apply excessive force to the

switches or controls.

Care

If the exterior becomes dirty, wipe it with a clean, dry

cloth. Do not use liquid cleaners such as benzene or

thinner, or cleaning compounds or flammable polishes.

Keep this manual

After reading this manual, please keep it for later

reference.

Keeping foreign matter out of your equipment

Never set any container with liquid in it near this

equipment. If liquid gets into the equipment, it could

cause a breakdown, fire, or electrical shock. Be careful

not to let metal objects get into the equipment.

THE FCC REGULATION WARNING (for U.S.A.)

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to

Part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful

interference in a residential installation. This equip-

ment generates, uses, and can radiate radio frequency

energy and, if not installed and used in accordance

with the instructions, may cause harmful interference

to radio communications. However, there is no

guarantee that interference will not occur in a particu-

lar installation. If this equipment does cause harmful

interference to radio or television reception, which can

be determined by turning the equipment off and on,

the user is encouraged to try to correct the interfer-

ence by one or more of the following measures:

•Reorient or relocate the receiving antenna.

•Increase the separation between the equipment and

receiver.

•Connect the equipment into an outlet on a circuit

different from that to which the receiver is con-

nected.

•Consult the dealer or an experienced radio/TV

technician for help.

Unauthorized changes or modification to this system

can void the user’s authority to operate this equipment.

CE mark for European Harmonized Standards

CE mark which is attached to our company’s products

of AC mains operated apparatus until December 31,

1996 means it conforms to EMC Directive (89/336/

EEC) and CE mark Directive (93/68/EEC). And, CE

mark which is attached after January 1, 1997 means it

conforms to EMC Directive (89/336/EEC), CE mark

Directive (93/68/EEC) and Low Voltage Directive (73/

23/EEC).

Also, CE mark which is attached to our company’s

products of Battery operated apparatus means it

conforms to EMC Directive (89/336/EEC) and CE

mark Directive (93/68/EEC).

IMPORTANT NOTICE TO CONSUMERS

This product has been manufactured according to

strict specifications and voltage requirements that are

applicable in the country in which it is intended that

this product should be used. If you have purchased

this product via the internet, through mail order, and/or

via a telephone sale, you must verify that this product

is intended to be used in the country in which you

reside.

WARNING: Use of this product in any country other

than that for which it is intended could be dangerous

and could invalidate the manufacturer’s or distributor’s

warranty.

Please also retain your receipt as proof of purchase

otherwise your product may be disqualified from the

manufacturer’s or distributor’s warranty.

4

Welcome

Congratulations on buying the VOX

VC-12 Foot Controller—a pedal

board for controlling VOX BUS-

compatible equipment, including VOX

Valvetronix amps.

To get the most out of your VC-12 Foot

Controller, please read this guide carefully.

Features

You can use your VC-12 Foot Controller to do

the following:

•Select programs

•Control your amp’s volume

•Control the VOX-WAH effect

•Control the speed of the U-VIBE effect

•Control the speed of modulation effects

•Set the delay time by using the TAP switch

•Turn the Pedal, Modulation, Delay, and

Reverb effects on and off individually

•Instantly recall a previously-selected

program

•Tune your guitar

•Store your Valvetronix amp’s program data

To discover which of these features you can

use with your VOX BUS-compatible equip-

ment, refer to the relevant product manual.

Care

The VC-12 was designed and built to with-

stand heavy usage, but you should still look

after it and observe the following points:

•Don’t move or pick up the VC-12 by the

pedals. Always hold the main body.

•Disconnect all cables before putting away

the VC-12.

•To clean the VC-12, use a damp, soft cloth,

such as a guitar cleaning cloth.

Hooking Up the VC-12

The VC-12 can be connected to VOX

BUS-compatible equipment, including

the following Valvetronix amps:

AD60VT, AD120VT, AD60VTH, AD120VTH,

AD60VTX, and AD120VTX.

1. Turn off all equipment before making

any connections.

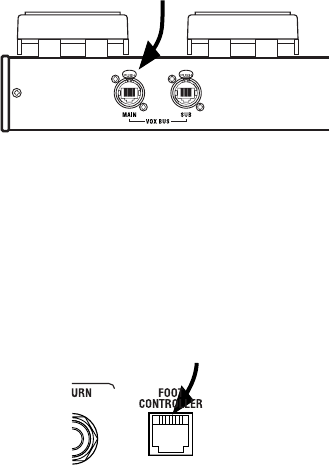

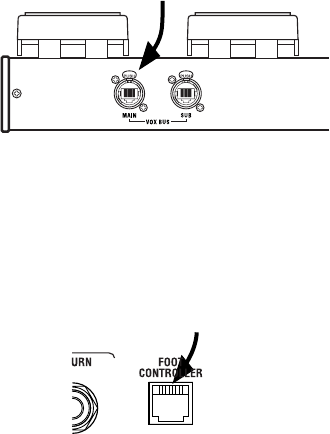

2. Connect the included cable to the VOX

BUS MAIN connector on the rear panel

of your VC-12.

Connect one end of the included cable here

VC-12

The VC-12 receive power via this connec-

tor.

3. Connect the other end of the cable to

the FOOT CONTROLLER connector or

VOX BUS connector on your Valvetronix

amp or VOX BUS-compatible device.

Connect the other end of the included cable here

VOX BUS-compatible device

About the Included Cable

The included cable is a 10Base-T “straight”

cable with secure latching system.

Note: The included cable is for connecting

the VC-12 to VOX BUS-compatible equip-

ment. Do not use it for any other type of

connection.

If you need to buy a replacement, or addi-

tional cable, contact your VOX dealer. Alter-

natively, you can use a standard 10Base-T

computer network cable. Make sure you get a

“straight” cable, not a “crossed” cable.

Warning: Using a 10Base-T “crossed” cable

will damage the connected device and

invalidate your warranty.

5

English

Features of the VC-12

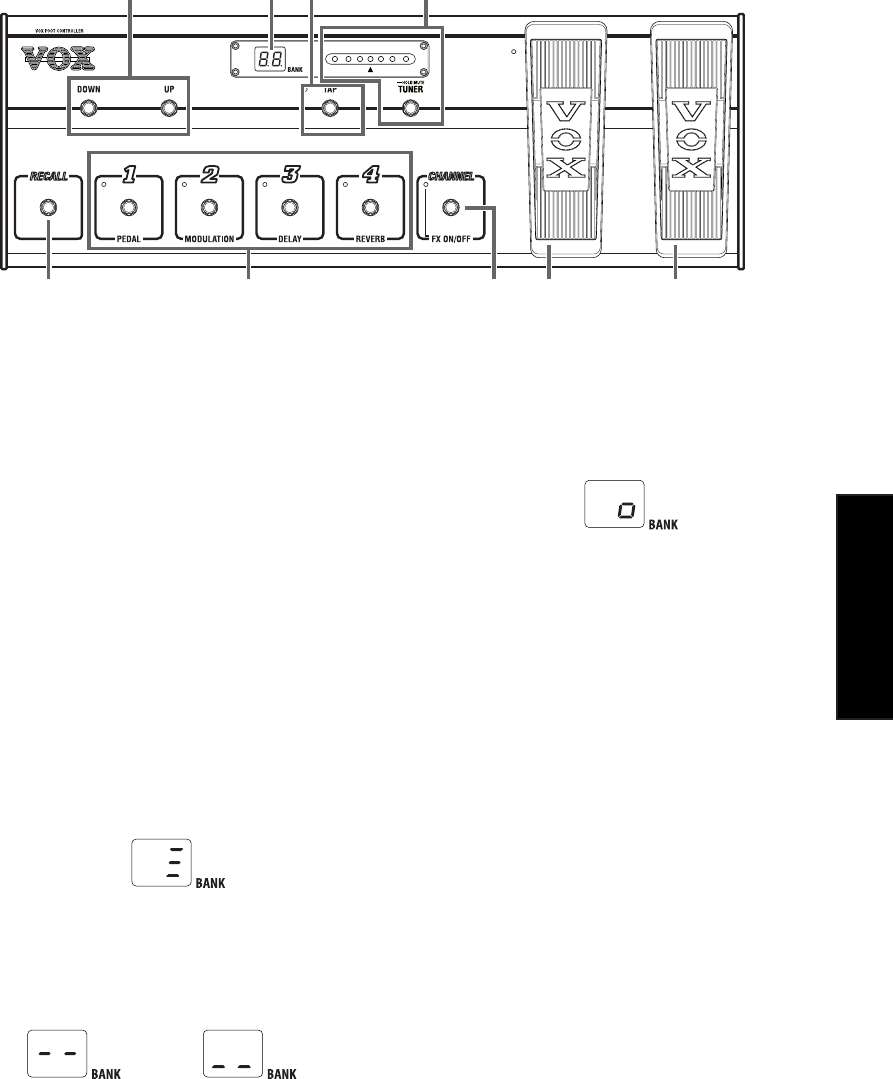

This section explains the VC-12’s controls and connectors.

While your Valvetronix amp is in Manual

mode, the display appears as shown below

and the VC-12 functions the same as for

Effect On/Off mode.

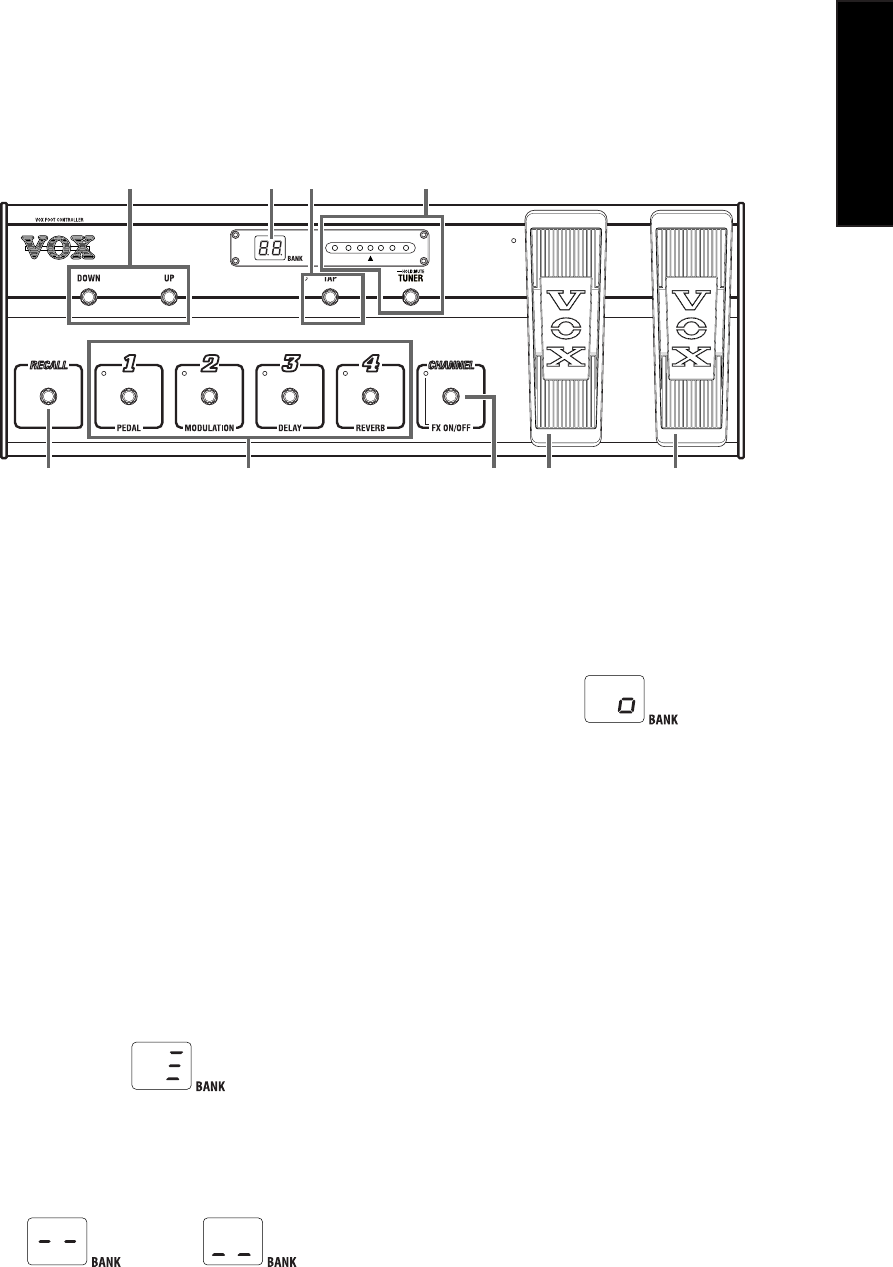

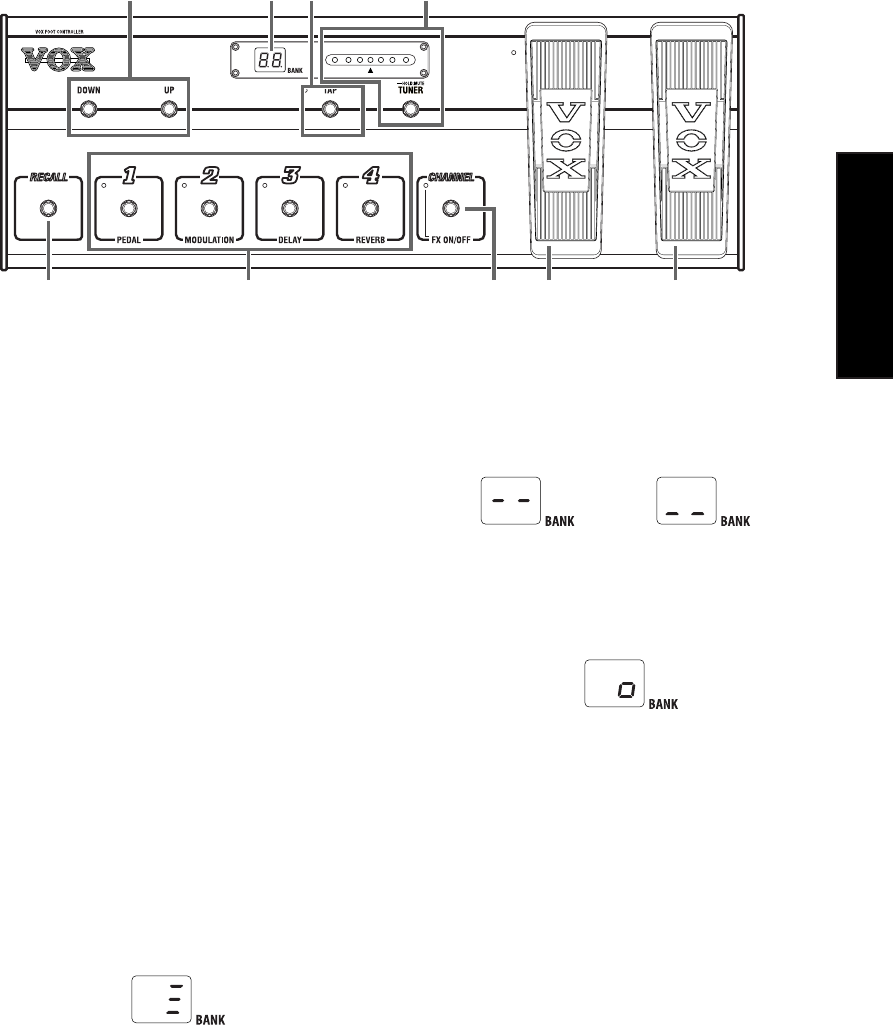

3. TAP switch & LED

This switch is used to set the delay time. The

VC-12 measures the time between the last

two taps to calculate the delay time.

Note: This delay setting is lost when you

select another program or you turn off the

connected device. If you want to keep it, save

it on the connected device. See the relevant

manual for details.

4. TUNER switch & LEDs

This switch is used to turn the built-in tuner

on and off.

The central LED comes on when a string is in

tune. During tuning, the name of the note

currently being tuned is shown on the BANK

display. See “Using the Tuner” on page 9 for

details.

1. BANK UP/DOWN switches

These switches are used to select banks.

In Channel Select Mode and Effect On/Off

mode, pressing the UP switch selects the

next bank; pressing the DOWN switch selects

the previous bank.

While your Valvetronix amp is in Manual

mode, these switches do nothing. See your

amp’s manual for information on cancelling

Manual mode.

2. BANK display

In Channel Select Mode, the bank number is

displayed here.

In Effect On/Off mode, the display appears as

shown below.

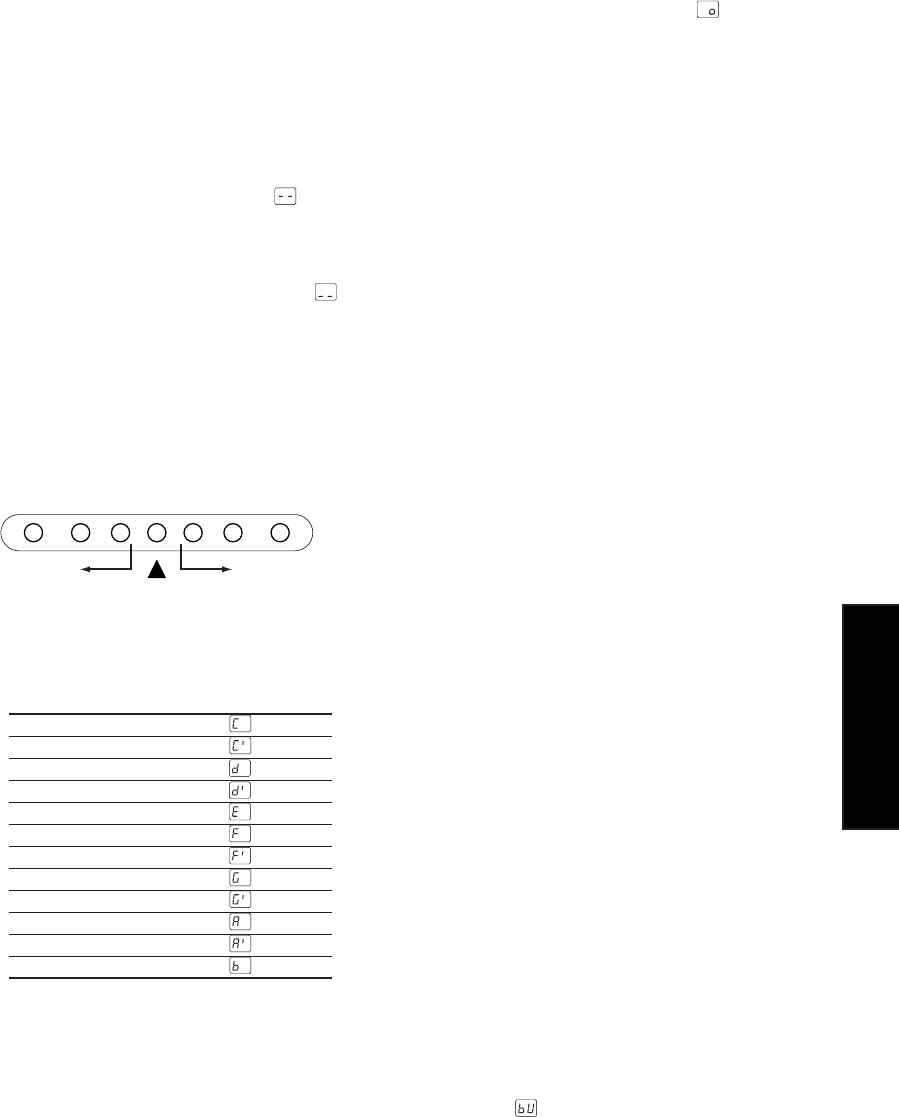

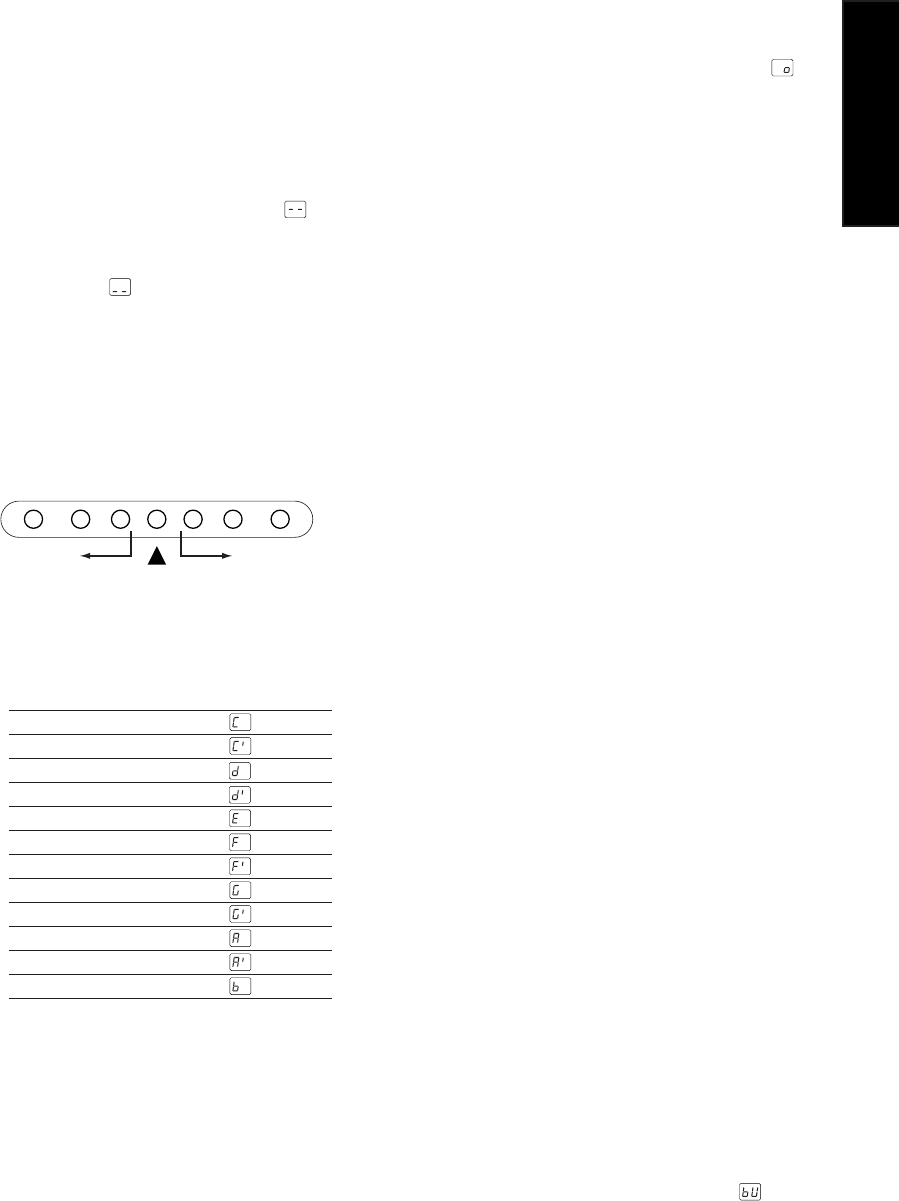

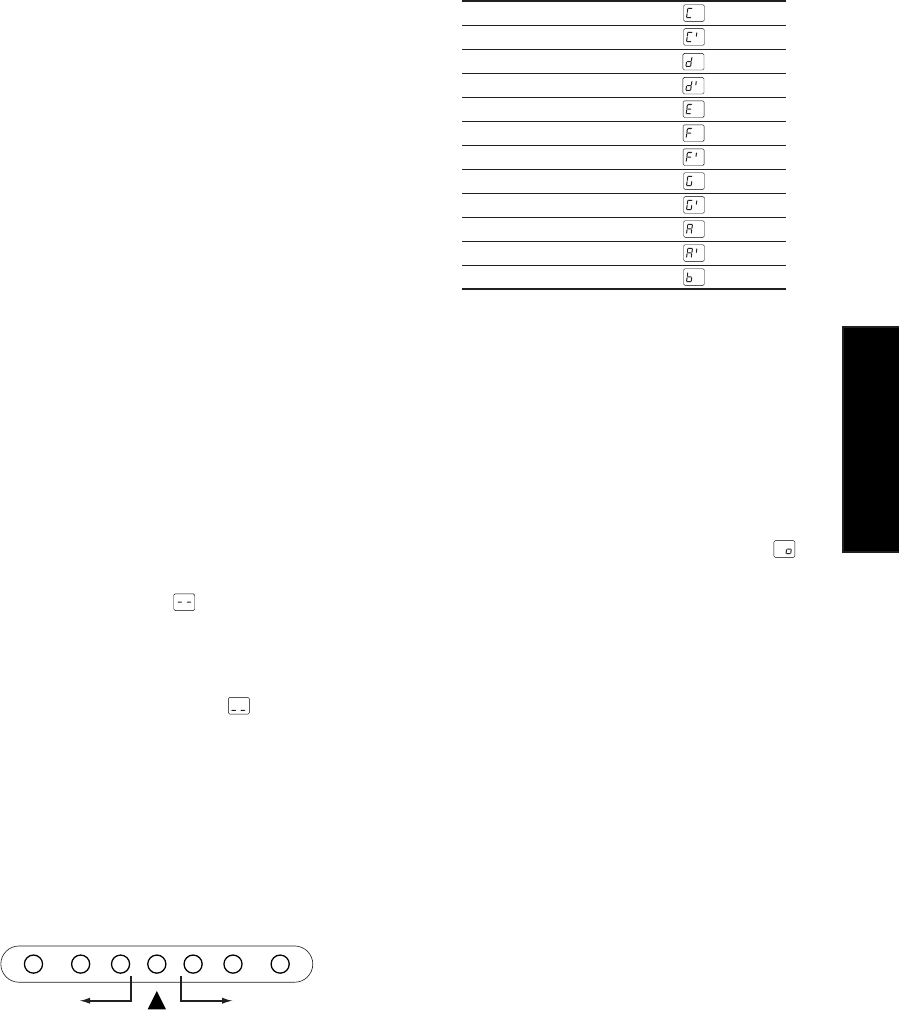

When the tuner is on, the display appears as

shown below. The name of the note currently

being tuned is displayed.

Normal tuning Silent tuning

Top Panel

2 4

6 95 7 8

1 3

6

5. RECALL switch

In Channel Select Mode, this switch recalls

the previously-selected program. You can use

this to quickly switch between programs in

different banks. For example, say you select

program 4-2, and then you select program 2-

1. To instantly return to program 4-2, simply

press the RECALL switch.

In Effect On/Off mode and Manual mode, the

RECALL switch does not function.

6. Effects section switches 1–4 & LEDs

In Channel Select Mode, these switches are

used to select programs. LEDs 1–4 indicate

the currently selected program. See “Channel

Select Mode” on page 7 for details.

In Effect On/Off mode, these switches are

used to turn the Pedal, Modulation, Delay,

and Reverb effects on and off individually.

LEDs 1–4 indicate whether an effects section

is on or off.

While your Valvetronix amp is in Manual

mode, these switches function as in the

Effect On/Off mode.

7. CHANNEL–FX ON/OFF switch & LED

This switch is used to toggle between Chan-

nel Select Mode and Effect On/Off mode.

In Channel Select Mode, the BANK display

shows the current bank number.

In Effect On/Off mode, the FX ON/OFF LED

is on and the BANK display appears as

shown below.

8. Expression pedal, Pedal switch

The expression pedal controls the effect

that is assigned by the connected device. For

details on the effects that can be controlled,

refer to the manual of the connected device.

The pedal switch turns the effect that is

assigned by the connected device on/off.

The LED located at the upper left of the pedal

will light if an effect can be controlled.

If this is connected to a Valvetronix

amp, the operation will be different than

described above; the expression pedal and

pedal switch will operate as follows.

Expression pedal

• When VOX WAH (pedal effect) is se-

lected: controls the WAH effect

• When U-VIBE (pedal effect) is selected:

controls the U-VIBE speed

• When the Valvetronix amp’s [EX CTL]

switch is ON: controls the speed of the

modulation-type effect (CHORUS,

FLANGER, PHASER, TREMOLO, RO-

TARY)

Pedal switch

• Switches the pedal effect on/off

When on, the LED at the upper left of the

pedal will light.

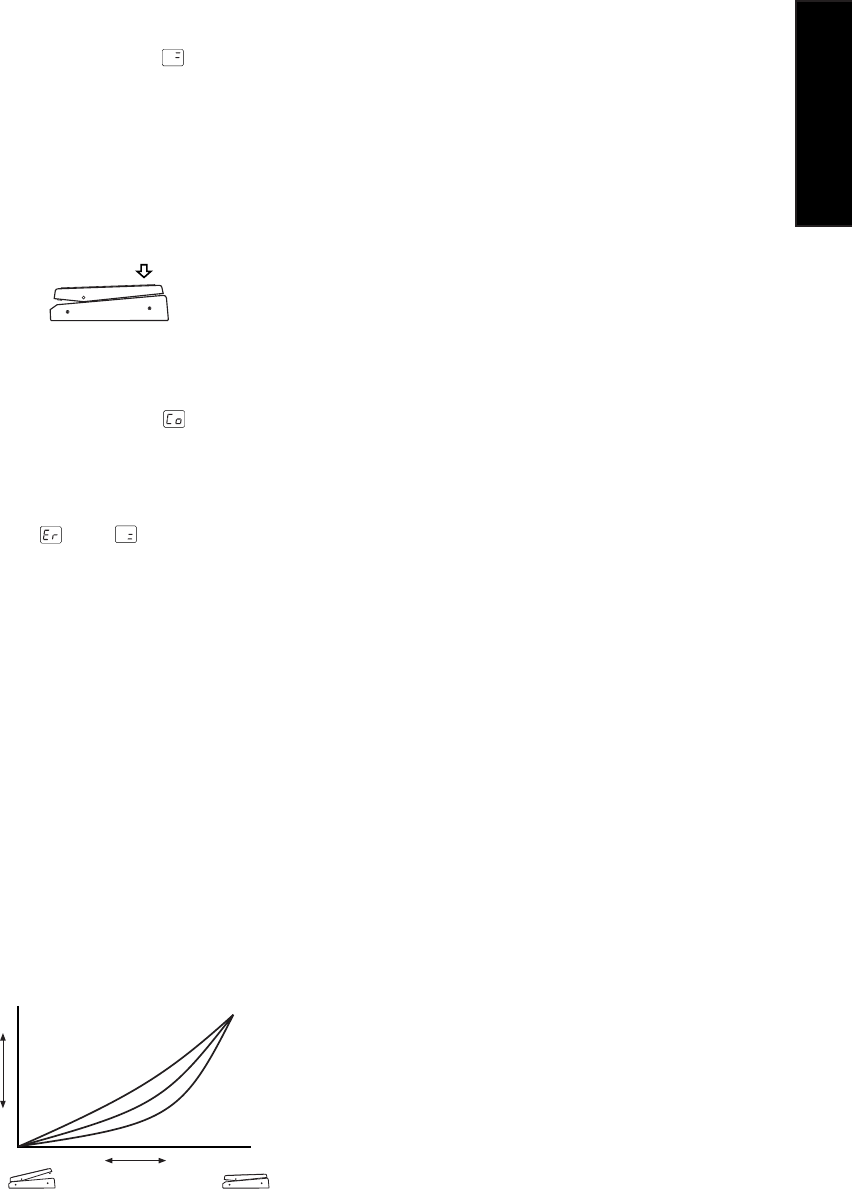

9. Volume pedal

This pedal is used to control the volume.

There are three Volume pedal response

curves for you to choose from. See “Selecting

a Volume Pedal Curve” on page 13 for de-

tails.

If you’re using a Valvetronix amp, the Volume

pedal controls the level of the signal after

your amp’s gain stage so that only the vol-

ume is changed, not the amount of gain.

7

English

Rear Panel

1 2

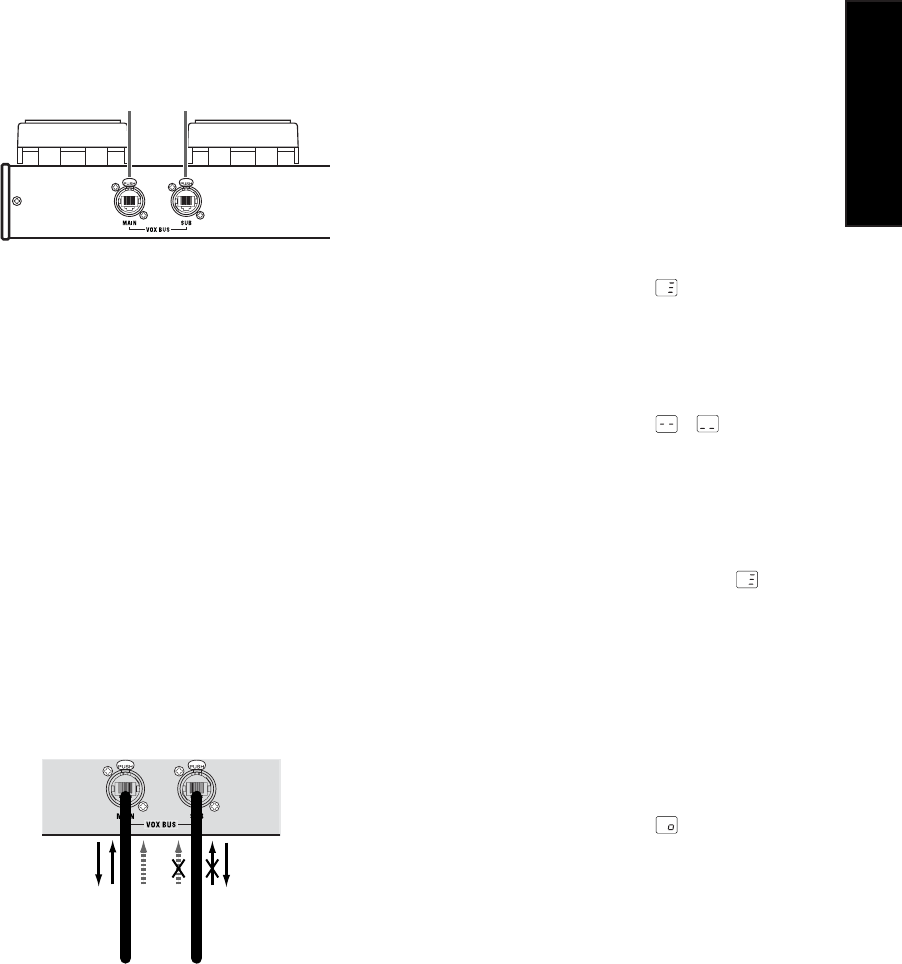

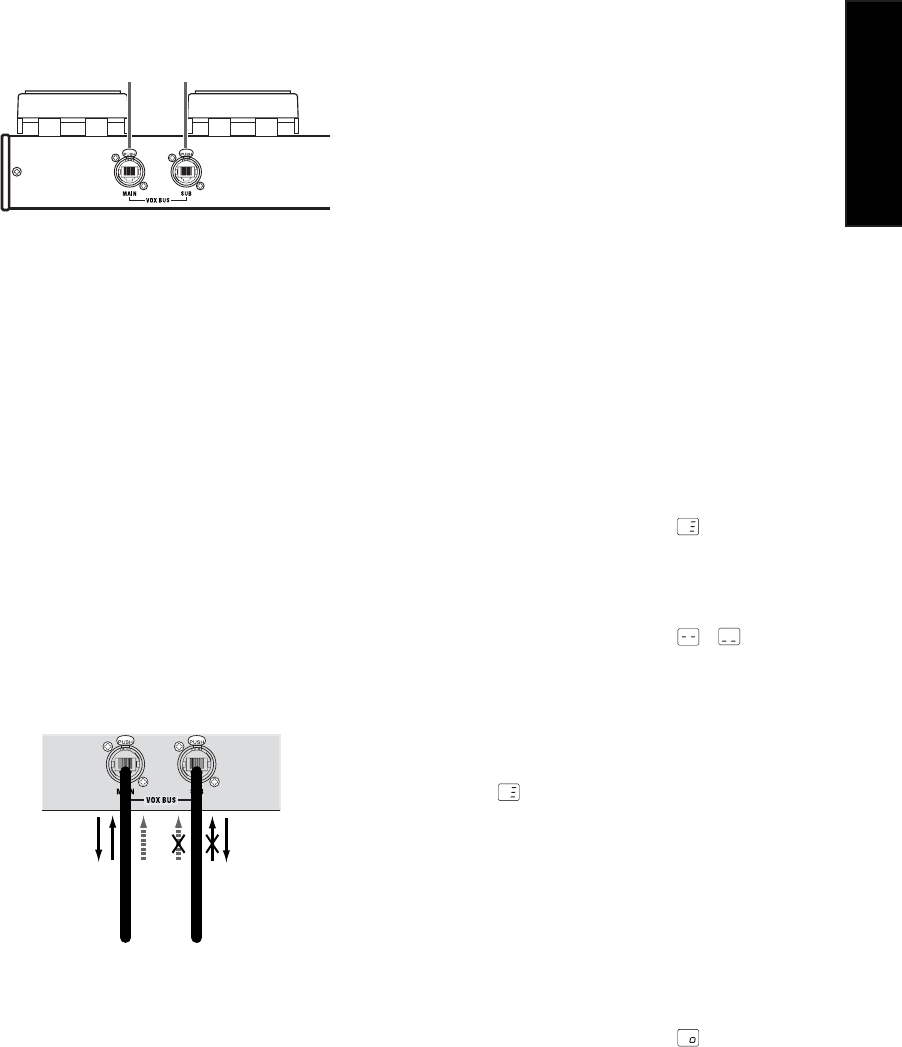

1. VOX BUS MAIN connector

This connector is used to connect the VC-12

to a Valvetronix amp or VOX BUS-compatible

device. Use the included 10Base-T “straight”

cable for this.

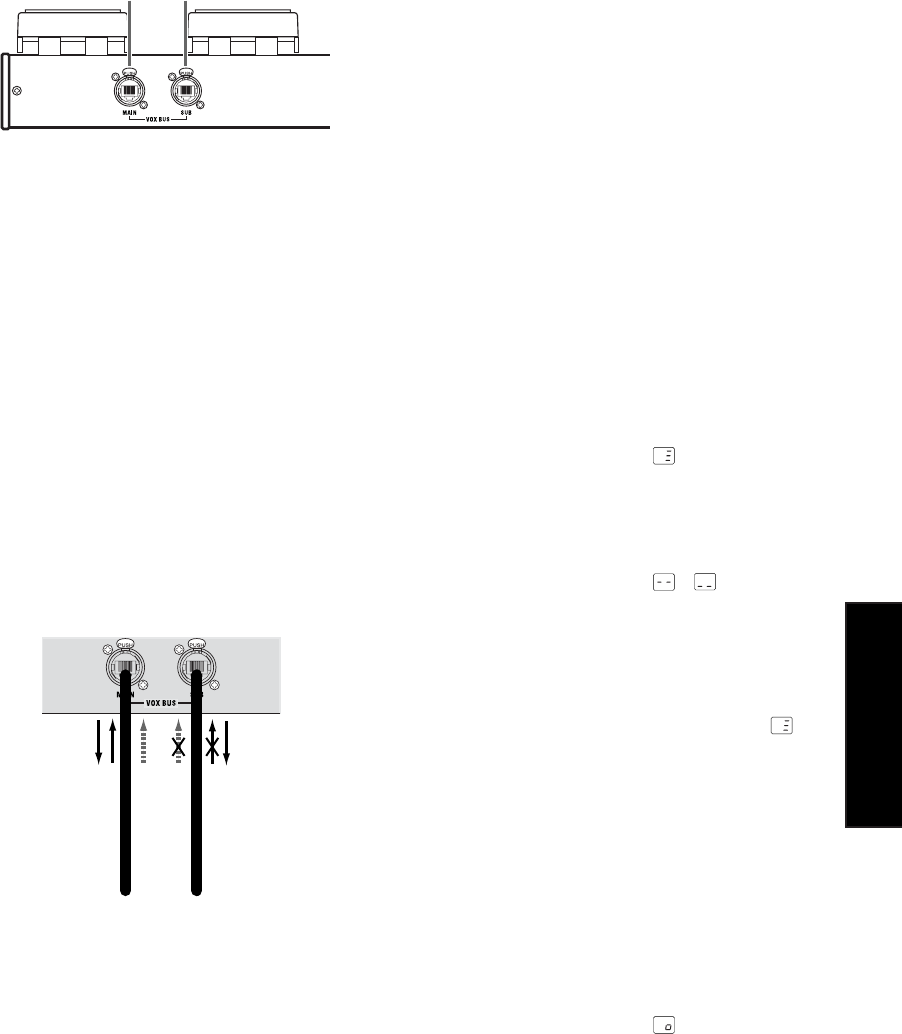

2. VOX BUS SUB connector

This connector allows you to connect a

second Valvetronix amp or VOX BUS-compat-

ible device to the VC-12 for simultaneous

control of two devices.

Note: Since the second device cannot

transmit control signals to the VC-12, you

must use the VC-12 in order to control both

devices simultaneously.

To ampTo amp

Control

Control

Power

Power

MAIN SUB

Using Your VC-12

This section explains how to select

programs, control effects, use the built-

in tuner, use Manual mode, and store

Valvetronix Amp program data in the VC-12.

Channel Select Mode

Channel Select Mode is used to select

programs.

Selecting Channel Select Mode

In Channel Select Mode, the BANK display

shows the number of the current bank. If a

bank number is not displayed, you can select

Channel Select Mode using the following

methods:

•If the BANK display shows , Effect On/

Off mode is selected and you need to

press the CHANNEL–FX ON/OFF switch

to select Channel Select Mode.

•If the BANK display shows , , or a

note name, the Tuner is on. Press the

TUNER switch to turn off the tuner and

return to the previous mode. If the BANK

display shows a bank number, you are

already in Channel Select Mode. If it

shows , you are in Effect On/Off mode

and need to press the CHANNEL–FX ON/

OFF switch to select Channel Select

Mode.

•If the BANK display is flashing, you must

have selected another bank but not yet

selected another program. Press the

CHANNEL–FX ON/OFF switch to return to

the previous mode.

•If the BANK display shows , your

Valvetronix amp is in Manual mode, in

which case you’ll need to cancel Manual

mode on your amp before proceeding.

8

Selecting Programs

Once you’re in Channel Select Mode, you’re

ready to select a program. Valvetronix amps

contain 32 programs organized into eight

banks, with four programs in each bank.

1. Use the BANK UP/DOWN switches to

select a bank (1, 2, 3, 4, 1., 2., 3., 4.).

The number of the selected bank flashes

on the BANK display.

2. Use switches 1 through 4 to select a

program.

The bank number stops flashing and the

switch’s LED comes on.

That completes the procedure for selecting

programs.

If you want to select another program in

the same bank, there’s no need to specify

the bank. For example, say you’re using

program 3-1 and want to switch to program

3-3. As long as you’re in Channel Select

Mode, simply press switch #3.

Effect On/Off Mode

In Effect On/Off mode, you can switch the

Pedal, Modulation, Delay, and Reverb sec-

tions on and off individually using switches 1

through 4. You can also select programs,

which is explained at the end of this section.

Selecting Effect On/Off Mode

In Effect On/Off mode, the BANK display

shows and the CHANNEL–FX ON/OFF

switch LED is on. If this is not the case, you

can select Effect On/Off mode using the

following methods:

•If the BANK display is showing a bank

number, Channel Select Mode is selected,

in which case you need to press the

CHANNEL–FX ON/OFF switch to select

the Effect On/Off mode.

•If the BANK display shows , , or a

note name, the Tuner is on. Press the

TUNER switch to turn off the tuner and

return to the previous mode. If the BANK

display shows , you are already in

Effect On/Off mode. If it shows a bank

number, you are in Channel Select Mode

and need to press the CHANNEL–FX ON/

OFF switch to select the Effect On/Off

mode.

•If the BANK display is flashing, you must

have selected another bank but not yet

selected another program. Press the

CHANNEL–FX ON/OFF switch to return to

the previous mode.

•If the BANK display shows , your

Valvetronix amp is in Manual mode, in

which case you’ll need to cancel Manual

mode on your amp before proceeding.

Switching Effects On & Off

Once you’re in Effect On/Off mode, you’re

ready to turn the individual effects sections

(Pedal, Modulation, Delay, Reverb) on and off

by using switches 1 through 4. LEDs 1–4

indicate whether each effects section is on or

off.

Selecting Programs in Effect On/Off

Mode

You can select programs in Effect On/Off

mode as follows.

1. Use the BANK UP/DOWN switches to

select a bank (1, 2, 3, 4, 1., 2., 3., 4.).

The number of the selected bank flashes

on the BANK display.

2. Use switches 1 through 4 to select a

program.

The bank number stops flashing, the

switch’s LED comes on, and the VC-12 is

now in Channel Select Mode.

Note: In Effect On/Off mode, you cannot

select another program in the same bank

without first specifying the bank. Switching

directly to another program in the same bank

can only be performed in Channel Select

Mode.

9

English

Using the Tuner

In addition to conventional tuning, the VC-12

also allows you to tune your guitar silently by

muting your amp’s output which is essential

when playing live. This feature is called

“silent” tuning.

1. Press the TUNER switch to turn on the

tuner. The BANK display shows .

To use silent tuning, press and hold the

TUNER switch for one second. The BANK

display shows .

2. Tune your guitar so that the central LED

comes on as you pick each string.

When an LED to the left of the central LED

is on, the pitch is too low. When a LED to

the right of the central LED is on, the pitch

is too high.

Low High

As you pick each string, the BANK display

shows the name of the nearest note, as

shown in the following table.

Note name BANK display

C

C#

D

D#

E

F

F#

G

G#

A

A#

B

3. When you’ve finished tuning, press the

TUNER switch to turn off the tuner and

return to the previous mode.

About Manual Mode

While your Valvetronix amp is in Manual

mode, the VC-12’s BANK display shows

and the VC-12 works the same as for Effect

On/Off mode, in which you can do the follow-

ing:

•Switch the Pedal, Modulation, Delay, and

Reverb sections on and off individually

using switches 1 though 4.

•Set the delay time by tapping the TAP

switch.

•Control your amp’s volume by using the

Volume pedal.

•Control Pedal section effects by using the

Expression pedal.

•Tune your guitar using the built-in tuner.

Note: While your Valvetronix amp is in

Manual mode, you cannot select programs

from the VC-12, although they can still be

selected on your amp. You’ll need to cancel

Manual mode on your amp before you can

use the VC-12 to select programs.

Storing Amp Program Data in

the VC-12

You can store your Valvetronix amp’s pro-

grams in the VC-12’s four memories. Each

memory can store 32 programs, which

means you can store 128 programs in total

(32 x 4 = 128).

Storing Program Data

1. Turn off your Valvetronix amp and make

sure it’s connected to the VC-12’s VOX

BUS MAIN connector.

Note: Don’t connect anything to the VC-12's

VOX BUS SUB connector.

2. On your Valvetronix amp, while holding

down the DELAY [TAP] button and the

REVERB [TYPE] button, turn on your

amp.

The VC-12’s BANK display shows .

10

3. Press the VC-12’s BANK UP switch.

The VC-12’s BANK display shows .

Switch LEDs (1-4) that contain no program

data are off, while those that do contain

program data are on.

4. Use switches 1 through 4 to select the

memory (1, 2, 3, or 4) into which you

want to store the program data. The

selection method you need to use

depends on whether the switch’s LED is

on or off, as follows.

If the switch LED is off, pressing the switch

once will select its memory and its LED will

flash.

If the switch LED is on, you’ll need to press

the switch for at least three seconds in

order to select its memory, and its LED will

flash quickly.

If you want to cancel your selection and

choose another memory, press the switch

again, or press the VC-12’s RECALL

switch. The switch’s LED will stop flashing.

Note: Previously stored program data will be

overwritten by the next step and there is no

undo!

5. To store the program data to the se-

lected memory, press your Valvetronix

amp’s [WRITE] button.

The data is transferred from your

Valvetronix amp and stored in the VC-12.

The corresponding switch LED (1–4)

comes on, indicating that the memory now

contains program data.

6. Turn off your Valvetronix amp, and then

turn it back on again.

That completes the procedure for storing

data.

Loading Program Data

Program data stored in your VC-12 can be

loaded into your Valvetronix amp as follows.

1. Turn off your Valvetronix amp and make

sure it’s connected to the VC-12’s VOX

BUS MAIN connector.

Note: Don’t connect anything to the VC-12’s

VOX BUS SUB connector.

2. On your Valvetronix amp, while holding

down the DELAY [TAP] button and the

REVERB [TYPE] button, turn on your

amp.

The VC-12’s BANK display shows .

3. Press the VC-12’s BANK DOWN switch.

The VC-12’s BANK display shows .

4. Use switches 1 through 4 to select the

memory (1, 2, 3, or 4) containing the

program data that you want to load.

The switch’s LED flashes.

If you want to cancel the procedure at this

point, press the switch again, or press the

VC-12’s RECALL switch.

5. To load the selected memory’s program

data, press the VC-12’s CHANNEL–FX

ON/OFF switch.

The program data is sent to your

Valvetronix amp.

When the data loading process is com-

plete, “4.” appears on your Valvetronix

amp’s BANK display.

6. Turn off your Valvetronix amp, and then

turn it on again.

That completes the procedure for loading

data.

11

English

Loading Program Data into Two Amps

Although you cannot store program data from

a Valvetronix amp connected to the VC-12’s

VOX BUS SUB connector, the same program

data is output by this connector during the

loading process, which means you can easily

load program data into two Valvetronix amps

simultaneously—one connected to the VC-

12’s VOX BUS MAIN connector, the other to

its VOX BUS SUB connector.

1. Turn off both Valvetronix amps and

make sure one is connected to the VC-

12’s VOX BUS MAIN connector, the

other, to its VOX BUS SUB connector.

2. On the Valvetronix amp connected to

the VOX BUS MAIN connector, while

holding down the DELAY [TAP] button

and the REVERB [TYPE] button, turn on

the amp.

The VC-12’s BANK shows .

3. On the Valvetronix amp connected to

the VOX BUS SUB connector, while

holding down the DELAY [TAP] button

and the REVERB [TYPE] button, turn on

the amp.

The VC-12’s BANK display should still

show .

4. Press the VC-12’s BANK DOWN switch.

The VC-12’s BANK display shows .

5. Use switches 1 through 4 to select the

memory (1, 2, 3, or 4) containing the

program data that you want to load.

The switch’s LED flashes.

If you want to cancel the procedure at this

point, press the switch again, or press the

VC-12’s RECALL switch.

6. To load the selected memory’s program

data, press the VC-12’s CHANNEL–FX

ON/OFF switch.

The program data is sent to both

Valvetronix amps.

When the data loading process is com-

plete, “4.” appears on the BANK displays of

both Valvetronix amps.

7. Turn off both Valvetronix amps, and

then turn them back on again.

That completes the procedure for loading

data into two amps.

Deleting VC-12 Program Data

The program data stored in each VC-12

memory can be deleted as follows. This

procedure does not delete the program data

in your Valvetronix amp.

Warning: You cannot recover deleted pro-

gram data.

1. Turn off your Valvetronix amp and make

sure it’s connected to the VC-12’s VOX

BUS MAIN connector.

Note: Don’t connect anything to the VC-12’s

VOX BUS SUB connector.

2. On your Valvetronix amp, while holding

down the DELAY [TAP] button and the

REVERB [TYPE] button, turn on your

amp.

The VC-12’s BANK display shows .

3. Press the VC-12’s BANK UP switch.

The VC-12’s BANK display shows .

Switch LEDs (1–4) that contain no pro-

gram data are off, while those that do

contain program data are on.

4. Hold down the VC-12 switch (1, 2, 3, or

4) for the memory whose program data

you want to delete for at least five

seconds.

The switch’s LED flashes quickly.

If you want to cancel the procedure at this

point, press the switch again, or press the

VC-12’s RECALL switch.

5. To delete the selected memory’s pro-

gram data, press the VC-12’s CHANNEL-

FX ON/OFF switch.

The data is deleted and the corresponding

switch LED (1–4) goes off.

6. Turn off your Valvetronix amp, and then

turn it back on again.

That completes the procedure for deleting

program data.

12

Expression & Volume

Pedal

This section explains how to calibrate

the Expression and Volume pedals

and how to select a Volume pedal

response curve.

Calibrating the Pedals

If you can’t achieve the maximum or mini-

mum effect when the VC-12’s Expression

pedal or Volume pedal is fully up or down, the

pedal may need calibrating.

Note: Since it’s not usually possible to

accurately calibrate the pedals by using your

feet, use your hands for this procedure.

Calibrating the Expression Pedal

1. Make sure that the connected device is

off.

2. While holding down the VC-12 switch #3

and the CHANNEL–FX ON/OFF switch,

turn on the connected device.

The BANK display shows for one

second and then . This means that the

minimum position is ready to be set.

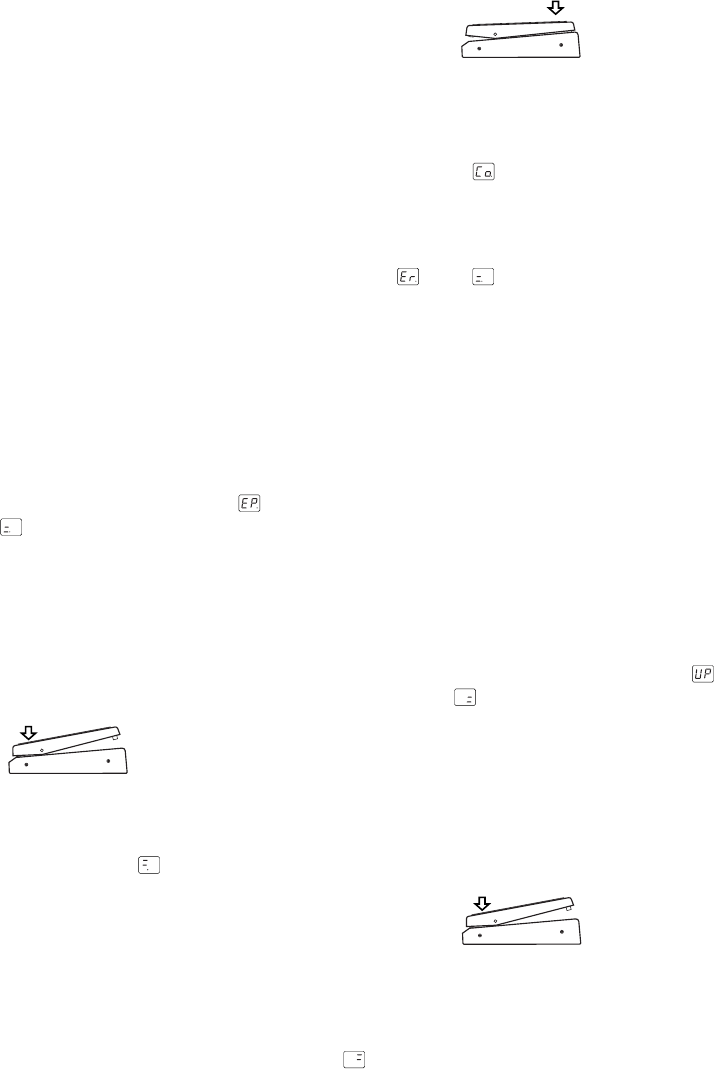

3. To set the minimum position, slowly

press the heel of the Expression pedal

to bring it up. When it’s up as far as it’ll

go, take your hand off.

4. Press the TAP switch to enter the mini-

mum position.

The BANK display shows

5. To set the maximum position, slowly

press the Expression pedal down. When

it’s down as far as it’ll go, take your

hand off.

If you want to cancel the procedure at this

point, press the RECALL switch.

6. Press the TAP switch to enter the maxi-

mum position.

The BANK display shows for one

second, after which the VC-12 is ready for

use.

If for some reason the calibration process

didn’t work, and will appear alter-

nately on the BANK display and you

should repeat the procedure starting at

step #3.

Note: If the calibration process fails repeat-

edly, the VC-12 may be in need of repair and

you should contact your VOX dealer.

Calibrating the Volume Pedal

1. Make sure that the connected device is

off.

2. While holding down the VC-12 switch #3

and the TAP switch, turn on the con-

nected device.

The BANK display shows for one

second and then . This means that the

minimum position is ready to be set.

3. To set the minimum position, slowly

press the heel of the Volume pedal to

bring it up. When it’s up as far as it’ll go,

take your hand off.

13

English

4. Press the TAP switch to enter the mini-

mum position.

The BANK display shows .

5. To set the maximum position, slowly

press the Volume pedal down. When it’s

down as far as it’ll go, take your hand

off.

If you want to cancel the procedure at this

point, press the RECALL switch.

6. Press the TAP switch to enter the maxi-

mum position.

The BANK display shows for one

second, after which the VC-12 is ready for

use.

If for some reason the calibration process

didn’t work, and will appear alter-

nately on the BANK display and you

should repeat the procedure starting at

step #3.

Note: If the calibration process fails repeat-

edly, the VC-12 may be in need of repair and

you should contact your VOX dealer.

Selecting a Volume Pedal Curve

There are three Volume pedal response

curves for you to choose from. These deter-

mine the speed at which the volume changes

as the Volume pedal is operated, as shown

below.

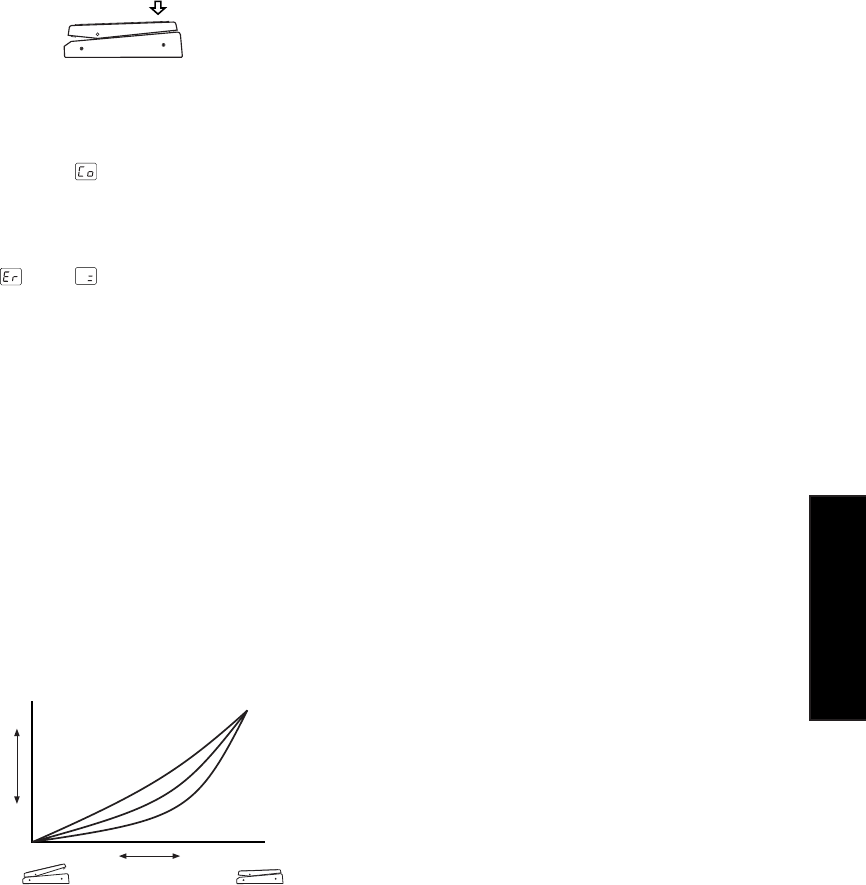

Pedal position

Volume

Up

Quiet

Down

Loud

1

2

3

Curve #1: The volume changes slowly in the

upper range of the pedal’s travel; quickly in

the lower range.

Curve #2: With this standard curve, the

volume changes throughout the pedal’s

travel. This is the initial setting.

Curve #3: The volume changes quickly in the

upper range of the pedal’s travel; slowly in the

lower range.

Re-selecting the default curve

1. Turn off the connected device.

2. While holding down the VC-12’s BANK

UP switch and switch #1, #2, or #3, turn

on the connected device.

The number of the selected curve (C1, C2,

or C3) appears on the BANK display for

one second. Since the VC-12 remembers

which volume curve you select, there’s no

need to select it again the next time you

use your VC-12.

User Hint

The default curve (No. 2) is the standard

Audio Taper pot curve, as used in most

commercial volume pedals, and as such is

extremely useful for most purposes. By

selecting either of the other two curves you

can fine-tune the operation of the pedal to

what feels most comfortable to yourself. As

with most things in life, please feel free to

experiment, as only you know what suits

you best.

14

Troubleshooting

The VC-12 doesn’t turn on when I turn

on the connected device?

•Make sure that your Valvetronix amp or

VOX BUS-compatible device is connected

to the VC-12’s VOX BUS MAIN connector.

(The VC-12 cannot receive power via the

VOX BUS SUB connector.)

•Make sure that the connected device is

working properly.

•Check the connecting cable for damage.

My amp produces no sound?

•Make sure that your guitar is connected

correctly.

•Make sure that the volume controls on

your guitar are not turned off.

•Make sure that the VC-12’s built-in tuner is

not set for silent tuning.

•Make sure that the Volume pedal is not

fully up.

•Check your guitar cable.

Can’t turn effects on or off from the

VC-12?

•On the connected device, make sure that

the effects section is not turned off, and

check its settings.

•Make sure that the connected device’s

effects loop is not bypassed.

The Expression pedal doesn’t work?

•On the connected device, make sure that

an effect is selected in the Pedal effect

section.

•If you are using a Valvetronix amp, to

control a Modulation effect, the amp’s [EX

CTL] switch must be set to ON.

The Expression pedal or Volume pedal

doesn’t respond properly?

•If the settings of the VC-12 and connected

device seem OK, try calibrating the pedal.

Specifications

BANK display: 8-segment LED x 2

LEDs: 14 (7 switch LEDs, 7 tuner LEDs)

Controls: Expression pedal

Volume pedal

RECALL switch

Effect switches 1–4

CHANNEL–FX ON/OFF switch

BANK UP/DOWN switches

TAP switch

TUNER switch

Connectors: VOX BUS MAIN connector

VOX BUS SUB connector

Power: Supplied via VOX BUS MAIN connector

Dimensions (W x D x H): 710 x 244 x 76–111 mm /

27.95” x 9.61” x 2.99”–4.37”

Weight: 5.6 kgs. / 12.35 lbs.

Included items: VOX BUS cable (10 meter

CAT5 10Base-T “straight” cable with secure

latching system), Carrying bag

Specifications and appearance subject to

change without notice.

15

Français

Précautions

Emplacement

L’utilisation de cet instrument dans les endroits suivants

peut en entraîner le mauvais fonctionnement.

•En plein soleil

•Endroits très chauds ou très humides

•Endroits sales ou fort poussiéreux

•Endroits soumis à de fortes vibrations

•A proximité de champs magnétiques

Interférences avec d’autres appareils

électriques

Les postes de radio et de télévision situés à proximité

peuvent par conséquent souffrir d’interférences à la

réception. Veuillez dès lors faire fonctionner cet appareil

à une distance raisonnable de postes de radio et de

télévision.

Maniement

Pour éviter de les endommager, manipulez les comman-

des et les boutons de cet instrument avec soin.

Entretien

Lorsque l’instrument se salit, nettoyez-le avec un chiffon

propre et sec. Ne vous servez pas d’agents de net-

toyage liquides tels que du benzène ou du diluant, voire

des produits inflammables.

Conservez ce manuel

Après avoir lu ce manuel, veuillez le conserver soigneu-

sement pour toute référence ultérieure.

Evitez toute intrusion d’objets ou de liquide

Ne placez jamais de récipient contenant du liquide

près de l’instrument. Si le liquide se renverse ou coule,

il risque de provoquer des dommages, un court-circuit

ou une électrocution. Veillez à ne pas laisser tomber

des objets métalliques dans le boîtier (trombones, par

ex.).

Marque CE pour les normes européennes harmonisées

La marque CE apposée sur tous les produits de notre

firme fonctionnant sur secteur jusqu’au 31 décembre

1996 signifie que ces appareils répondent à la

Directive EMC (89/336/CEE) et à la Directive concer-

nant la marque CE (93/68/CEE).

La marque CE apposée après le 1 janvier 1997

signifie que ces appareils sont conformes à la

Directive EMC (89/336/CEE), à la Directive concernant

la marque CE (93/68/CEE) ainsi qu’à la Directive

Basse Tension (73/23/CEE).

La marque CE apposée sur tous les produits de notre

firme fonctionnant sur piles signifie que ces appareils

répondent à la Directive EMC (89/336/CEE) et à la

Directive concernant la marque CE (93/68/CEE).

REMARQUE IMPORTANTE POUR LES CLIENTS

Ce produit a été fabriqué suivant des spécifications

sévères et des besoins en tension applicables dans le

pays où ce produit doit être utilisé. Si vous avez acheté

ce produit via l’internet, par vente par correspondance

ou/et vente par téléphone, vous devez vérifier que ce

produit est bien utilisable dans le pays où vous

résidez.

ATTENTION: L’utilisation de ce produit dans un pays

autre que celui pour lequel il a été conçu peut être

dangereuse et annulera la garantie du fabricant ou du

distributeur. Conservez bien votre récépissé qui est la

preuve de votre achat, faute de quoi votre produit ne

risque de ne plus être couvert par la garantie du

fabricant ou du distributeur.

16

Bienvenue

Toutes nos félicitations pour ton achat

du VOX VC-12 Foot Controller. Ce

pédalier est conçu pour piloter des

appareils compatibles VOX BUS, tels que les

amplificateurs VOX Valvetronix.

Pour exploiter pleinement les nombreuses

fonctions de ton pédalier VC-12, lis attentive-

ment ce manuel.

Fonctions

Le pédalier VC-12 te permet de:

•Choisir des mémoires

•Régler le volume de ton ampli

•Piloter l’effet VOX-WAH

•Piloter la vitesse de l’effet U-VIBE

•Piloter la vitesse des effets de modulation

•Régler le temps de retard avec le commu-

tateur TAP

•

Activer et couper individuellement les sections

d’effets Pedal, Modulation, Delay et Reverb

•Charger instantanément la dernière

mémoire sélectionnée

•Accorder ta guitare

•Sauvegarder les réglages de ton ampli

Valvetronix

Pour découvrir quelles opérations énumérées

ci-dessus sont disponibles avec l’appareil

compatible VOX BUS utilisé, consulte sol

-ode d’emploi.

Entretien

Le VC-12 est conçu pour résister à des

conditions d’utilisation extrêmes. Veille

toutefois à le manipuler en douceur et ob-

serve les consignes suivantes:

•Ne saisis et ne transporte jamais le VC-12

en le tenant par ses pédales. Tiens-le

toujours par son boîtier.

•Débranche tous les câbles avant de ranger

le VC-12.

•Nettoie le VC-12 avec un chiffon doux et

légèrement imbibé d’eau, comme un

chiffon pour guitare.

Brancher le VC-12

Tu peux brancher le VC-12 à tout

appareil compatible VOX BUS, notam

ment les amplis Valvetronix suivants:

AD60VT, AD120VT, AD60VTH, AD120VTH,

AD60VTX et AD120VTX.

1. Mets tous les éléments hors tension

avant d’effectuer les branchements.

2. Branche le câble fourni à la prise VOX

BUS MAIN en face arrière du VC-12.

Branche ici une fiche du câble fourni

VC-12

Le VC-12 est alimenté via cette prise.

3. Branche l’autre extrémité du câble à la

prise FOOT CONTROLLER ou VOX BUS

de ton ampli Valvetronix ou de l’appareil

compatible VOX BUS.

Branche ici l’autre bout du câble fourni

Appareil compatible VOX BUS

A propos du câble fourni

Le câble fourni est de type 10Base-T “droit”

et doté d’un verrou de fixation.

Remarque: Le câble fourni est uniquement

destiné à brancher le VC-12 à un dispositif

compatible VOX BUS. Ne l’utilise donc pas

pour effectuer d’autres connexions.

Si tu dois remplacer le câble ou t’en procurer

un supplémentaire, consulte ton revendeur

VOX. Tu peux aussi utiliser un câble pour

réseau informatique standard de type

10Base-T. Veille toutefois à te procurer un

câble “droit” et non un câble “inversé”.

Attention: N’utilise jamais de câble 10Base-

T “inversé” car cela endommagerait l’appareil

connecté. Les dommages ainsi causés ne

sont pas couverts par la garantie.

17

Français

Fonctions du VC-12

Cette section décrit les commandes et prises de ton VC-12.

Quand l’accordeur est actif, cet affichage se

présente comme suit. L’affichage indique

alors le nom de la note que tu accordes.

Accord normal Accord silencieux

Tant que ton ampli Valvetronix est en mode

manuel, l’affichage se présente comme suit

et le VC-12 se comporte comme en mode

d’activation/de coupure d’effet.

3. Commutateur et diode TAP

Ce commutateur permet de régler le temps

de retard. Le VC-12 calcule le temps de

retard en se basant sur l’intervalle entre tes

deux dernières pressions (“Tap”).

Remarque: Tu perds ce réglage du retard

quand tu changes de mémoire ou lorsque tu

mets l’appareil connecté hors tension. Si tu

veux conserver ce réglage, mémorise-le sur

l’appareil connecté. Pour en savoir plus,

consulte le mode d’emploi de l’appareil en

question.

1. Commutateurs BANK UP/DOWN

Ces commutateurs servent au choix des

banques.

En mode de sélection de mémoire (Channel

Select) et d’activation/de coupure d’effet

(Effect On/Off), chaque pression sur le

commutateur UP sélectionne la banque

suivante. Le commutateur DOWN sert lui à

choisir la banque précédente.

Tant que ton ampli Valvetronix est en mode

manuel, ces commutateurs ne produisent

aucun effet. Pour savoir comment annuler le

mode manuel de l’ampli, consulte son mode

d’emploi.

2. Affichage BANK

En mode de sélection de mémoire, cet

affichage indique le numéro de la banque de

mémoires choisie.

En mode d’activation/de coupure d’effet, cet

affichage se présente comme suit.

Face avant

2 4

6 95 7 8

1 3

18

4. Commutateur et diodes TUNER

Ce commutateur active/coupe la fonction

d’accordeur du pédalier.

La diode centrale s’allume lorsque l’accord

est correct. Pendant l’accord, le nom de la

note détectée apparaît à l’écran BANK. Pour

en savoir plus, lis “Utiliser la fonction d’accor-

deur” à la page 21.

5. Commutateur RECALL

En mode de sélection de mémoire, ce com-

mutateur rappelle la dernière mémoire

choisie. Tu peux t’en servir pour alterner

rapidement entre les mémoires de banques

différentes. Imaginons par exemple que tu

choisisses la mémoire 4-2 puis la mémoire 2-

1. Dans ce cas, tu peux charger instantané-

ment la mémoire 4-2 en appuyant simple-

ment sur le commutateur RECALL.

Le commutateur RECALL ne fonctionne pas

en mode d’activation/de coupure d’effet ni en

mode manuel.

6. Commutateurs 1–4 et diodes d’effets

En mode de sélection de mémoire, ces

commutateurs servent au choix des mémoi-

res. Les diodes 1–4 indiquent la mémoire

actuellement sélectionnée. Pour en savoir

plus, lis “Mode de sélection de mémoire” à la

page 19.

En mode d’activation/de coupure d’effet, ces

commutateurs permettent d’activer et de

couper individuellement les sections d’effets

Pedal, Modulation, Delay et Reverb.

Les diodes 1–4 indiquent les effets actifs.

Quand ton ampli Valvetronix est en mode

manuel, ces commutateurs se comportent

comme en mode d’activation/de coupure

d’effet.

7.

Commutateur et diode CHANNEL–FX ON/OFF

Ce commutateur sert à alterner entre le

mode de sélection de mémoire (Channel

Select) et le mode d’activation/de coupure

d’effet (Effect On/Off).

En mode de sélection de mémoire, l’écran

BANK indique le numéro de la banque de

mémoires choisie.

En mode d’activation/de coupure d’effet, la

diode FX ON/OFF est allumée et l’écran

BANK se présente comme suit.

8. Pédale d’expression et commutateur

de pédale

La pédale d’expression permet de piloter

l’effet assigné sur l’appareil branché. Pour en

savoir plus sur les effets pilotables, consulte

le mode d’emploi de l’appareil connecté.

Le commutateur de la pédale permet d’acti-

ver/de couper l’effet assigné sur l’appareil

branché. La diode en haut à gauche de la

pédale s’allume quand celle-ci permet de

piloter un effet.

Si tu as branché le pédalier à un ampli

Valvetronix, son fonctionnement diffère de

la description ci-dessus. Voici dans ce cas

comment fonctionnent la pédale d’expres-

sion et son commutateur.

Pédale d’expression

• Quand l’effet VOX WAH (effet Pedal) est

selectionné: pilote l’effet WAH

• Quand l’effet U-VIBE (effet Pedal) est

selectionné: pilote l’effet U-VIBE

• Quand le commutateur [EX CTL] (pilo-

tage externe) de l’ampli Valvetronix est sur

la position ON: pilote la vitesse de l’effet de

modulation (CHORUS, FLANGER,

PHASER, TREMOLO, ROTARY)

Commutateur de pédale

• Active/coupe l’effet Pedal.

Quand l’effet est actif, la diode s’allume en

haut à gauche de la pédale.

19

Français

9. Pédale de volume

Cette pédale permet de piloter le volume.

Tu peux choisir une parmi trois courbes de

réponse pour la pédale de volume. Pour en

savoir plus, lis “Choisir la courbe de la pédale

de volume” à la page 25.

Dans le cas d’un ampli Valvetronix, la pédale

de volume pilote le niveau du signal après

l’étage de gain de l’ampli. De cette façon,

seul le volume change et le niveau de gain

reste inchangé.

Face arrière

1 2

1. Prise VOX BUS MAIN

Sers-toi de cette prise pour brancher le VC-12

à un amplificateur Valvetronix ou un appareil

compatible VOX BUS. Effectue cette connexion

avec le câble “droit” 10Base-T fourni.

2. Prise VOX BUS SUB

Cette prise permet de brancher un deuxième

ampli Valvetronix ou un appareil compatible

VOX BUS au VC-12 afin de piloter simultané-

ment les deux éléments connectés.

Remarque: Vu que le dispositif branché à la

prise SUB ne peut pas transmettre de signal

de pilotage au VC-12, tu dois utiliser le VC-

12 pour piloter simultanément les deux

dispositifs connectés.

Vers l’ampliVers l’ampli

Pilotage

Pilotage

Power

Power

MAIN SUB

Utilisation du VC-12

Cette section t’explique comment

choisir les mémoires, piloter les

effets et utiliser l’accordeur du

pédalier. Tu apprendras aussi comment

travailler en mode manuel et transmettre les

mémoires de ton ampli Valvetronix au VC-12.

Mode de sélection de mémoire

Comme son nom l’indique, le mode de

sélection de mémoire (Channel Select) sert

au choix des mémoires.

Activer le mode de sélection de mémoire

En mode de sélection de mémoire, l’écran

BANK indique le numéro de la banque de

mémoires choisie. Si aucun numéro de

banque n’est affiché, procède comme suit

pour activer le mode de sélection de mé-

moire:

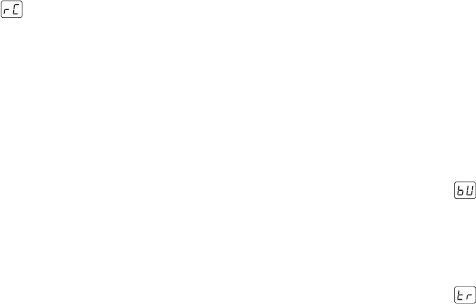

•Si l’écran BANK indique , le mode

d’activation/de coupure d’effet (Effect On/

Off) est actif. Enfonce le commutateur

CHANNEL–FX ON/OFF pour activer le

mode de sélection de mémoire.

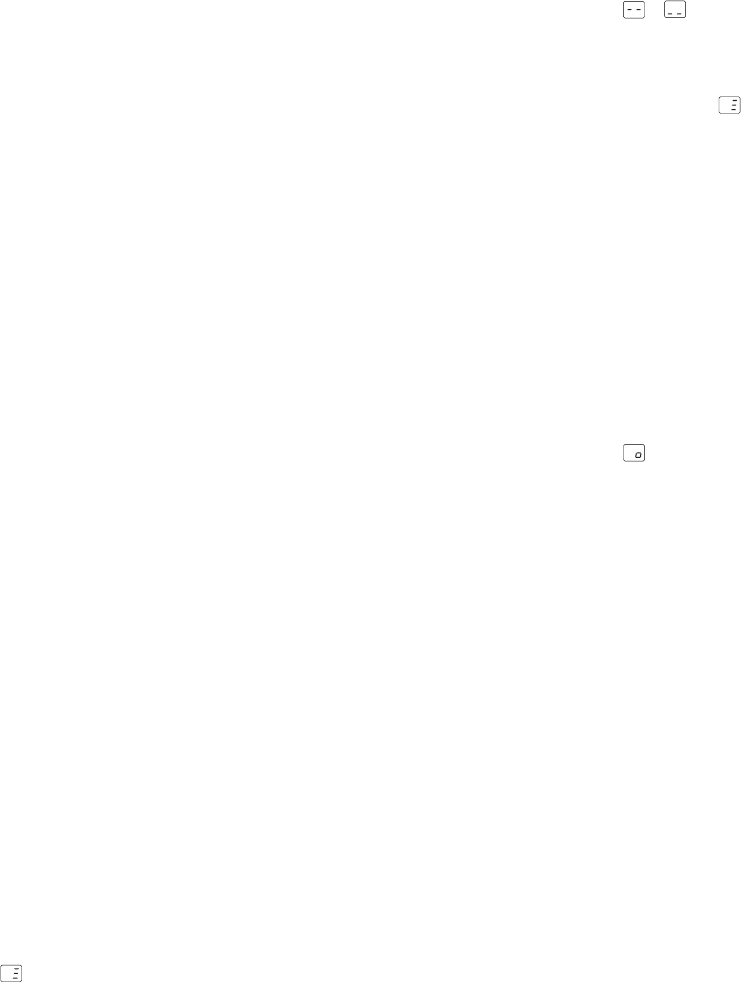

•Si l’écran BANK indique , ou le nom

d’une note, la fonction Tuner (accordeur)

est active. Enfonce le commutateur TU-

NER pour couper cette fonction et retour-

ner au mode précédent. Si l’écran BANK

indique un numéro de banque, le mode de

sélection de mémoire est actif. Si est

affiché, tu es en mode d’activation/de

coupure d’effet. Enfonce le commutateur

CHANNEL–FX ON/OFF pour passer en

mode de sélection de mémoire.

•L’écran BANK clignote lorsque tu changes

de banque sans choisir de mémoire.

Enfonce le commutateur CHANNEL–FX

ON/OFF pour revenir au mode précédent.

•Si l’écran BANK indique , ton ampli

Valvetronix est en mode manuel. Dans ce

cas, tu dois quitter ce mode sur l’ampli

avant de continuer.

20

Choisir des mémoires

Une fois que le mode de sélection de mé-

moire est actif, tu peux choisir les mémoires.

Les amplificateurs Valvetronix proposent 32

mémoires (réparties dans 8 banques conte-

nant chacune 4 mémoires).

1.Choisis la banque voulue (1, 2, 3, 4, 1., 2.,

3., 4.) avec les commutateurs BANK UP/

DOWN.

Le numéro de la banque choisie clignote à

l’écran BANK.

2. Choisis la mémoire voulue avec les

commutateurs 1–4.

Le numéro de la mémoire en question

cesse de clignoter et la diode du commuta-

teur enfoncé s’allume.

Te voilà paré pour la sélection des mémoi-

res.

Pour choisir une autre mémoire de la

même banque, il est inutile de spécifier à

nouveau la banque. Imaginons par exem-

ple que tu aies choisi la mémoire 3-1 et

que tu veuilles passer à la mémoire 3-3.

Pour cela, il te suffit d’enfoncer le commu-

tateur 3 (si le mode de sélection de mé-

moire est toujours actif).

Mode d’activation/de coupure

d’effet

En mode d’activation/de coupure d’effet, les

commutateurs 1–4 permettent d’activer et de

couper individuellement les sections Pedal,

Modulation, Delay et Reverb. Ce mode permet

aussi de choisir des mémoires, comme nous le

verrons à la fin de cette section.

Sélectionner le mode d’activation/de

coupure d’effet

En mode d’activation/de coupure d’effet,

l’écran BANK indique et la diode du

commutateur CHANNEL–FX ON/OFF est

allumée. Le cas échéant, sélectionne le

mode d’activation/de coupure d’effet en

suivant une des méthodes ci-dessous:

•Si l’écran BANK indique un numéro de

banque, le mode de sélection de mémoire

est actif. Enfonce le commutateur CHAN-

NEL–FX ON/OFF pour choisir le mode

d’activation/de coupure d’effet.

•Si l’écran BANK indique , ou le nom

d’une note, la fonction Tuner (accordeur)

est active. Enfonce le commutateur TU-

NER pour couper cette fonction et retour-

ner au mode précédent. Si l’écran BANK

indique , le mode d’activation/de

coupure d’effet est actif. Si un numéro de

banque est présent sur cet affichage, tu es

en mode de sélection de mémoire. En-

fonce le commutateur CHANNEL–FX ON/

OFF pour passer en mode d’activation/de

coupure d’effet.

•L’écran BANK clignote lorsque tu changes

de banque sans choisir une mémoire.

Enfonce le commutateur CHANNEL–FX

ON/OFF pour revenir au mode précédent.

•Si l’écran BANK indique , ton ampli

Valvetronix est en mode manuel. Dans ce

cas, tu dois annuler ce mode sur l’ampli

avant de continuer.

Activer/couper les effets

Une fois en mode d’activation/de coupure

d’effet, tu peux activer/couper les sections

d’effets individuelles (Pedal, Modulation,

Delay et Reverb) avec les commutateurs 1–4.

Les diodes 1–4 indiquent si les sections

d’effets sont actives ou non.

Choisir des mémoires en mode

d’activation/de coupure d’effet

Cette section te montre comment sélection-

ner des mémoires en mode d’activation/de

coupure d’effet.

1. Choisis la banque voulue (1, 2, 3, 4, 1.,

2., 3., 4.) avec les commutateurs BANK

UP/DOWN.

Le numéro de la banque choisie clignote à

l’écran BANK.

21

Français

2. Choisis la mémoire voulue avec les

commutateurs 1–4.

Le numéro de la banque cesse de cligno-

ter, la diode du commutateur enfoncé

s’allume et le VC-12 passe en mode de

sélection de mémoire.

Remarque: Pour choisir une autre mémoire

au sein de la même banque en mode

d’activation/de coupure d’effet, tu dois au

préalable spécifier à nouveau la banque.

Seul le mode de sélection de mémoire

permet de choisir directement une autre

mémoire de la banque active.

Utiliser la fonction d’accordeur

Outre la fonction d’accordeur traditionnelle, le

VC-12 propose un mode silencieux pour

accorder ta guitare en coupant le son de l’ampli

(un must pour la scène). C’est ce que nous

appelons le mode d’accordeur “silencieux”.

1. Enfonce le commutateur TUNER pour

activer la fonction d’accordeur. L’écran

BANK indique alors .

Pour utiliser le mode d’accordeur silen-

cieux, maintiens le commutateur TUNER

enfoncé pendant au moins une seconde.

L’écran BANK indique alors .

2. Accorde ta guitare en veillant à ce que

la diode centrale s’allume pour chaque

corde.

Si une diode s’allume à gauche de la diode

centrale, la hauteur est trop basse. Et si

une diode s’allume à droite de la diode

centrale, la hauteur est trop élevée.

Trop bas Trop haut

Pour chaque corde, l’écran BANK indique le

nom de la note la plus proche. Le tableau

suivant montre la correspondance entre les

indications et les notes.

Nom de note Affichage BANK

C

C#

D

D#

E

F

F#

G

G#

A

A#

B

3. Quand ta guitare est accordée, enfonce

le commutateur TUNER pour couper

cette fonction et retourner au mode

précédent.

A propos du mode manuel

Tant que ton ampli Valvetronix est en mode

manuel, l’écran BANK du VC-12 indique

et le pédalier se comporte comme en mode

d’activation/de coupure d’effet, ce qui te

permet:

•D’activer et de couper individuellement les

sections Pedal, Modulation, Delay et

Reverb avec les commutateurs 1–4;

•De régler le temps de retard avec le

commutateur TAP;

•De piloter le volume de l’ampli avec la

pédale de volume;

•De piloter la section des effets Pedal avec

la pédale d’expression;

•D’accorder ta guitare avec la fonction

Tuner du pédalier.

Remarque: Tant que ton ampli Valvetronix

est en mode manuel, tu ne peux pas sélec-

tionner ses mémoires avec le VC-12 (mais

bien sur l’ampli même). Pour pouvoir choisir

les mémoires de l’ampli avec le VC-12, il faut

donc annuler le mode manuel sur l’ampli.

22

Sauvegarder les réglages de

l’ampli dans le VC-12

Tu peux sauvegarder les réglages de ton

ampli Valvetronix dans les quatre blocs de

mémoires du VC-12. Chaque bloc de mémoi-

res du pédalier permet de conserver 32

mémoires de l’ampli, soit un total de 128

mémoires (32 x 4 = 128).

Transfert des mémoires de l’ampli

1. Mets ton amplificateur Valvetronix hors

tension et branche-le à la prise VOX

BUS MAIN du VC-12.

Remarque: Ne branche rien à la prise VOX

BUS SUB du VC-12.

2. Mets ton ampli Valvetronix sous tension

tout en maintenant enfoncés ses bou-

tons DELAY [TAP] et REVERB [TYPE].

L’écran BANK du VC-12 indique .

3.

Enfonce le commutateur BANK UP du VC-12.

L’écran BANK du VC-12 indique .

Les diodes des commutateurs (1–4) sont

éteintes pour les mémoires vides. Les

diodes des mémoires contenant des

réglages sont allumées.

4. Choisis la mémoire (1, 2, 3 ou 4) où tu

veux sauvegarder les mémoires de ton

ampli avec les commutateurs 1–4. La

méthode de sélection change comme

suit, selon que la diode du commuta-

teur est allumée ou éteinte:

Si la diode est éteinte, enfonce une fois le

commutateur pour choisir la mémoire en

question. La diode clignote.

Si la diode est allumée, enfonce le commu-

tateur pendant au moins trois secondes

pour choisir la mémoire en question. La

diode clignote rapidement.

Pour annuler ta sélection et choisir une

autre mémoire, enfonce de nouveau ce

commutateur ou appuie sur le commuta-

teur RECALL du VC-12. La diode du

commutateur cesse de clignoter.

Remarque:

L’étape suivante efface irrémédia-

blement le contenu de la mémoire en question!

5. Appuie sur le bouton [WRITE] de ton

ampli Valvetronix pour transmettre ses

réglages au bloc de mémoires choisi.

Ces réglages sont transmis de l’ampli

Valvetronix au VC-12 qui les sauvegarde

dans le bloc choisi.

La diode du commutateur (1–4) correspon-

dant s’allume, t’indiquant que la mémoire

contient les réglages transmis.

6. Mets ton ampli Valvetronix hors tension

puis remets-le sous tension.

Voilà. Tu sais tout ce qu’il faut sur la sauvegarde.

Transmettre des réglages

Voyons à présent comment transmettre les

réglages sauvegardés dans les mémoires du

VC-12 à ton ampli Valvetronix.

1. Mets ton amplificateur Valvetronix hors

tension et vérifie qu’il est branché à la

prise VOX BUS MAIN du VC-12.

Remarque: Ne branche rien à la prise VOX

BUS SUB du VC-12.

2. Mets ton ampli Valvetronix sous tension

tout en maintenant enfoncés ses bou-

tons DELAY [TAP] et REVERB [TYPE].

L’écran BANK du VC-12 indique .

3. Enfonce le commutateur BANK DOWN

du VC-12.

L’écran BANK du VC-12 indique .

4.

Choisis le bloc de mémoires (1, 2, 3 ou 4)

contenant les réglages que tu veux trans-

mettre à l’ampli avec les commutateurs 1–4.

La diode du commutateur enfoncé clignote.

Pour annuler l’opération, enfonce de

nouveau ce commutateur ou appuie sur le

commutateur RECALL du VC-12.

5.

Enfonce le commutateur CHANNEL–FX

ON/OFF du VC-12 pour charger le con-

tenu de la mémoire choisie dans l’ampli.

Le contenu de cette mémoire est transmis

à ton ampli Valvetronix.

Quand le chargement est terminé, l’écran

BANK de ton ampli Valvetronix indique “4.”.

6. Mets ton ampli Valvetronix hors tension

puis remets-le sous tension.

La procédure de transfert est terminée.

23

Français

Transmettre les réglages à deux amplis

La connexion d’un ampli Valvetronix à la prise

VOX BUS SUB du VC-12 ne permet pas de

transmettre ses réglages au pédalier. Par contre,

cette prise transmet bel et bien les réglages

sauvegardés, ce qui te permet de transmettre

les réglages à deux amplis Valvetronix à la fois

(l’un branché à la prise VOX BUS MAIN et l’autre

à la prise VOX BUS SUB du VC-12).

1. Mets les deux amplis Valvetronix hors

tension. Branche un ampli à la prise

VOX BUS MAIN et l’autre à la pris VOX

BUS SUB du VC-12.

2. Mets l’ampli Valvetronix branché à la

prise VOX BUS MAIN sous tension tout

en maintenant enfoncés ses boutons

DELAY [TAP] et REVERB [TYPE].

L’écran BANK du VC-12 indique .

3. Mets l’ampli Valvetronix branché à la

prise VOX BUS SUB sous tension tout

en maintenant enfoncés ses boutons

DELAY [TAP] et REVERB [TYPE].

L’affichage BANK du VC-12 devrait indi-

quer .

4. Enfonce le commutateur BANK DOWN

du VC-12.

L’écran BANK du VC-12 indique .

5.

Choisis la mémoire (1, 2, 3 ou 4) contenant

les réglages que tu veux charger dans les

amplis avec les commutateurs 1–4.

La diode du commutateur enfoncé clignote.

Pour annuler l’opération, enfonce de

nouveau ce commutateur ou appuie sur le

commutateur RECALL du VC-12.

6.

Enfonce le commutateur CHANNEL–FX

ON/OFF du VC-12 pour transmettre le

contenu de la mémoire choisie aux amplis.

Le contenu de cette mémoire est transmis

aux deux amplis Valvetronix.

Quand le transfert est terminé, l’écran BANK

des deux amplis Valvetronix indique “4.”.

7. Mets les deux amplis Valvetronix hors

tension puis remets-les sous tension.

La procédure de transmission aux deux

amplis est terminée.

Effacer des mémoires

Voici comment effacer le contenu d’un bloc de

mémoires du VC-12. Cette procédure n’efface

pas les réglages de ton ampli Valvetronix.

Attention: Le contenu de toute mémoire

effacée est irrémédiablement perdu.

1. Mettez l’amplificateur Valvetronix hors

tension et vérifiez qu’il est branché à la

prise VOX BUS MAIN du VC-12.

Remarque: Ne connectez rien à la prise VOX

BUS SUB du VC-12.

2. Mettez l’amplificateur Valvetronix sous

tension tout en maintenant enfoncés

ses boutons DELAY [TAP] et REVERB

[TYPE].

L’écran BANK du VC-12 indique .

3. Appuyez sur le bouton BANK UP du VC-

12.

L’écran BANK du VC-12 indique .

Les témoins des commutateurs 1–4 sont

éteints pour les mémoires vides. Les

témoins des mémoires contenant des

réglages sont allumés.

4. Enfoncez pendant au mois cinq secon-

des le commutateur (1, 2, 3 ou 4) du VC-

12 correspondant à la mémoire que

vous voulez effacer.

Le témoin du commutateur se met à

clignoter rapidement.

Pour annuler l’opération, enfonce le com-

mutateur RECALL du VC-12.

5. Enfoncez le commutateur CHANNELFX

ON/OFF du VC-12 pour effacer le con-

tenu de la mémoire choisie.

Le contenu de la mémoire est effacé et le

témoin du commutateur en question (1–4)

s’éteint.

6. Mettez votre ampli Valvetronix hors

tension puis à nouveau sous tension.

Ici se termine la procédure d’effacement.

24

Pédale d’expression et

pédale de volume

Dans cette section, nous verrons

comment calibrer les pédales d’ex

pression et de volume et comment

choisir une courbe de réponse pour la pédale

de volume.

Calibrer les pédales

Si tu n’obtiens pas l’effet minimum/maximum

quand la pédale d’expression ou la pédale de

volume du VC-12 est relevée/enfoncée à

fond, il est temps de la calibrer.

Remarque: Pour une précision optimale,

nous te conseillons de calibrer les pédales

en les actionnant à la main.

Calibrer la pédale d’expression

1. Mets l’appareil branché hors tension.

2. Mets l’appareil branché sous tension

tout en maintenant enfoncés les com-

mutateurs 3 et CHANNEL–FX ON/OFF

du VC-12.

L’écran BANK indique pendant une

seconde puis affiche . Le pédalier

attend que tu règles la position minimum.

3. Règle la position minimum en relevant

lentement la pédale d’expression jus-

qu’en bout de course. Dès que la pédale

est relevée à fond, cesse d’appuyer

dessus.

4. Enfonce le commutateur TAP pour

entériner la position minimum.

L’écran BANK indique alors

5. Règle la position maximum en enfon-

çant lentement la pédale d’expression

jusqu’en bout de course. Dès que la

pédale est enfoncée à fond, cesse

d’appuyer dessus.

Pour annuler l’opération, enfonce le com-

mutateur RECALL.

6. Enfonce le commutateur TAP pour

entériner la position maximum.

L’écran BANK indique pendant une

seconde. Le VC-12 est en service.

Si le calibrage ne porte pas ses fruits, les

messages et apparaîtront tour à

tour à l’écran BANK. Dans ce cas, recom-

mence le calibrage à l’étape 3.

Remarque: Si le calibrage échoue plusieurs

fois de suite, le VC-12 est peut-être en

panne. Adresse-toi à ton revendeur VOX.

Calibrer la pédale de volume

1. Vérifie que l’appareil branché est hors

tension.

2. Mets l’appareil branché sous tension

tout en maintenant enfoncés les com-

mutateurs 3 et TAP du VC-12.

L’écran BANK indique pendant une

seconde puis affiche . Le pédalier

attend que tu règles la position minimum.

3. Règle la position minimum en relevant

lentement la pédale de volume jusqu’en

bout de course. Dès que la pédale est

en bout de course, cesse d’appuyer

dessus.

4. Enfonce le commutateur TAP pour

entériner la position minimum.

L’écran BANK indique alors .

25

Français

5. Règle la position maximum en enfon-

çant lentement la pédale de volume

jusqu’en bout de course. Dès que la

pédale est enfoncée à fond, cesse

d’appuyer dessus.

Pour annuler l’opération, enfonce le com-

mutateur RECALL.

6. Enfonce le commutateur TAP pour

entériner la position maximum.

L’écran BANK indique pendant une

seconde. Le VC-12 est en service.

Si le calibrage ne porte pas ses fruits, les

messages et apparaîtront tour à

tour à l’écran BANK. Dans ce cas, recom-

mence le calibrage à l’étape 3.

Remarque: Si le calibrage échoue plusieurs

fois de suite, le VC-12 est peut-être en

panne. Adresse-toi à ton revendeur VOX.

Choisir la courbe de la pédale

de volume

Tu peux choisir une parmi trois courbes de

réponse pour la pédale de volume. Ces

courbes déterminent la vitesse à laquelle la

pédale de volume agit sur le niveau, comme

le montre le schéma ci-dessous.

Position de la pédale

Volume

Relevée

Plus faible

Enfoncée

Plus élevé

1

2

3

Courbe nº1: Le volume change lentement en

début de course et plus rapidement quand tu

arrives en fin de course.

Courbe nº2: Cette courbe standard produit

un changement constant de volume sur toute

la course de la pédale. C’est la courbe active

par défaut.

Courbe nº3: Le volume change rapidement

en début de course et plus lentement quand

tu arrives en fin de course.

Sélectionner la courbe

1. Mets l’appareil branché hors tension.

2. Remets l’appareil branché sous tension

tout en maintenant enfoncés le commu-

tateur BANK UP et le commutateur 1, 2

ou 3 (selon la courbe voulue) du VC-12.

L’écran BANK indique le numéro de la

courbe choisie (C1, C2 ou C3) pendant

une seconde. Le VC-12 mémorise le choix

de cette courbe. Inutile donc de refaire

cette sélection la prochaine fois que tu

utilises ton VC-12.

Tuyau

La courbe par défaut (nº 2) correspond à la

courbe standard utilisée pour les potentio-

mètres crantés (équipant la majorité des

pédales de volume disponibles dans le

commerce). C’est un réglage qui convient

donc parfaitement pour la majorité des

applications. Chacune des deux autres

courbes te permet de nuancer l’action de

la pédale selon tes préférences. Nous te

conseillons donc d’expérimenter un peu

afin de trouver ta courbe.

26

En cas de problème

Le VC-12 ne s’allume pas quand je

mets l’appareil connecté sous tension.

•Vérifie que ton ampli Valvetronix ou l’appa-

reil compatible VOX BUS est bien branché

à la prise VOX BUS MAIN du VC-12. (Tu

ne peux en effet pas alimenter le VC-12

via sa prise VOX BUS SUB).

•Vérifie que l’appareil branché fonctionne

correctement.

•Vérifie que le câble de connexion est en

bon état.

Mon ampli ne produit aucun son.

•Assure-toi que ta guitare est correctement

branchée.

•Vérifie que la commande de volume de ta

guitare n’est pas en position minimum.

•Vérifie que le mode d’accordeur silencieux

du VC-12 n’est pas activé.

•Vérifie que la pédale de volume n’est pas

relevée à fond.

•Vérifie l’état du câble de connexion de ta

guitare.

Impossible d’activer/de couper les

effets avec le VC-12.

•Assure-toi que la section des effets n’est

pas coupée sur l’appareil branché et vérifie

les réglages d’effets.

•Assure-toi que la boucle d’effet du disposi-

tif connecté n’est pas contournée.

La pédale d’expression ne fonctionne

pas.

•Vérifie qu’un effet est bien choisi dans la

section Pedal de l’appareil connecté.

•Si tu joues sur un ampli Valvetronix, il faut

que son commutateur [EX CTL] soit sur la

position ON pour que le pilotage d’un effet

Modulation soit possible.

La pédale d’expression ou la pédale

de volume ne se comporte pas norma-

lement.

•Si les réglages du VC-12 et du dispositif

branché semblent corrects, effectue un

calibrage de la pédale.

Caractéristiques

Affichage BANK: Diode à 8 segments x 2

Diodes: 14 (7 pour les commutateurs, 7 pour

l’accordeur)

Commandes: Pédale d’expression

Pédale de volume

Commutateur RECALL

Commutateurs d’effet 1–4

Commutateur CHANNEL–FX ON/OFF

Commutateurs BANK UP/DOWN

Commutateur TAP

Commutateur TUNER

Prises: VOX BUS MAIN

VOX BUS SUB

Alimentation: fournie via la prise VOX BUS MAIN

Dimensions (L x P x H): 710 x 244 x 76–111 mm

Poids: 5.6 kg

Accessoires fournis: câble VOX BUS

(10Base-T “droit” CAT5 de 10 mètres, avec

verrou de fixation), étui de transport

Les caractéristiques et l’aspect du produit

sont susceptibles d’être modifiées sans avis

préalable.

27

Deutsch

Vorsichtsmaßnahmen

Aufstellungsort

Vermeiden Sie das Aufstellen des Geräts an Orten, an

denen

•es direkter Sonneneinstrahlung ausgesetzt ist;

•hohe Feuchtigkeit oder Extremtemperaturen

auftreten können;

•Staub oder Schmutz in großen Mengen vorhanden

sind;

•das Gerät Erschütterungen ausgesetzt sein kann.

•in der Nähe eines Magnetfeldes.

Störeinflüsse auf andere Elektrogeräte

Dieser kann bei in der Nähe aufgestellten Rund-

funkempfängern oder Fernsehgeräten Empfangsstörun-

gen hervorrufen. Betreiben Sie solche Geräte nur in

einem geeigneten Abstand von diesem Erzeugnis.

Bedienung

Vermeiden Sie bei der Bedienung von Schaltern und

Reglern unangemessenen Kraftaufwand.

Reinigung

Bei auftretender Verschmutzung können Sie das

Gehäuse mit einem trockenen, sauberen Tuch abwi-

schen. Verwenden Sie keinerlei Flüssigreiniger wie

beispielsweise Reinigungsbenzin, Verdünnungs- oder

Spülmittel. Verwenden Sie niemals brennbare Reiniger.

Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung gut auf, falls

Sie sie später noch einmal benötigen.

Flüssigkeiten und Fremdkörper

Stellen Sie niemals Behältnisse mit Flüssigkeiten in der

Nähe des Geräts auf. Wenn Flüssigkeit in das Gerät

gelangt, können Beschädigung des Geräts, Feuer oder

ein elek-trischer Schlag die Folge sein. Beachten Sie,

daß keinerlei Fremdkörper in das Gerät gelangen.

Das CE-Zeichen für die Europäische Gemeinschaft

Vor dem 31.12.1996 vergebene CE-Zeichen auf

unseren netzgespeisten Geräten zeigen an, daß diese

Geräte gemäß der EMC-Richtlinie (89/336/EWG) und

der CE-Richtlinie (93/68/EWG) der EU arbeiten.

Nach dem 01.01.1997 vergebene CE-Zeichen auf

unseren netzgespeisten Geräten zeigen an, daß diese

Geräte gemäß der EMC-Richtlinie (89/336/EWG), der

CE-Richtlinie (93/68/EWG) und der Niederspannungs-

stromrichtlinie (73/23/EWG) der EU arbeiten.

Die CE-Zeichen auf unseren batteriegespeisten

Geräten zeigen an, daß diese Geräte gemäß der

EMC-Richtlinie (89/336/EWG) und der CE-Richtlinie

(93/68/EWG) der EU arbeiten.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von

Spezifikationen und Spannungsanforderungen

hergestellt, die im Bestimmungsland gelten. Wenn Sie

dieses Produkt über das Internet, per Postversand

und/oder mit telefonischer Bestellung gekauft haben,

müssen Sie bestätigen, dass dieses Produkt für Ihr

Wohngebiet ausgelegt ist.

WARNUNG: Verwendung dieses Produkts in einem

anderen Land als dem, für das es bestimmt ist,

verwendet wird, kann gefährlich sein und die Garantie

des Herstellers oder Importeurs hinfällig lassen

werden. Bitte bewahren Sie diese Quittung als

Kaufbeleg auf, da andernfalls das Produkt von der

Garantie des Herstellers oder Importeurs ausge-

schlossen werden kann.

28

Willkommen

Glückwunsch zu und vielen Dank für

deine Entscheidung zum VOX VC-12

Foot Controller, einer Pedaleinheit,

mit der man VOX BUS-kompatible Geräte,

darunter die Verstärker der VOX Valvetronix-

Serie, fernbedienen kann.

Um wirklich alles aus deinem VC-12 Foot

Controller herauszukitzeln, musst du dir

diese Bedienungsanleitung vollständig

durchlesen.

Features

Mit einem optionalen VC-12 Foot Controller

stehen folgende Möglichkeiten zur Verfügung:

•Anwahl von Speichern

•Einstellen der Amp-Lautstärke

•Bedienung des VOX-WAH-Effekts

•Bedienung des U-VIBE-Effekts

•Geschwindigkeitssteuerung der

Modulationseffekte

•Einstellen der Delay-Verzögerungszeit mit

dem TAP-Fußtaster

•Separates Ein- und Ausschalten des

Modulations-, Delay- und Reverb-Effekts

•Aufrufen eines zuvor gewählten Speichers

•Stimmen der Gitarre

•Speichern der Valvetronix-Einstellungen

Wie sich diese Funktionen deines VOX BUS-

kompatiblen Gerätes genau verhalten, findest

du in dessen Bedienungsanleitung.

Pflege

Der VC-12 ist absolut roadtauglich und

müsste also Jahre lang halten. Trotzdem

solltest du aber folgende Punkte beachten:

•Für den Transport hältst du den VC-12 am

besten nie an den Pedalen fest. Trage ihn

also nur, indem du das Gehäuse festhältst.

•Löse alle Kabelverbindungen, bevor du

den VC-12 verstaust usw.

•Zum Reinigen des VC-12 darfst du nur ein

feuchtes, weiches Tuch, z.B. ein

Reinigungstuch für eine Gitarre, verwen-

den.

Anschließen des VC-12

Den VC-12 kann man an VOX BUS-

kompatible Geräte anschließen, darun

ter folgende Valvetronix-Verstärker:

AD60VT, AD120VT, AD60VTH, AD120VTH,

AD60VTX und AD120VTX.

1. Schalte alle Geräte vor Herstellen oder

Lösen der Verbindungen aus.

2. Verbinde das beiliegende Kabel mit

dem VOX BUS MAIN-Anschluss auf der

Rückseite des VC-12.

Ein Ende des Kabels hier anschließen

VC-12

Die Stromversorgung des VC-12 erfolgt

über diese Verbindung.

3. Schließe das andere Kabelende an die

FOOT CONTROLLER- oder VOX BUS-

Buchse des Valvetronix-Verstärkers

oder VOX BUS-kompatiblen Gerätes an.

Das andere Ende des Kabels hier anschließen

VOX BUS-kompatibles Gerät

Das Wort zum beiliegenden Kabel

Beim beiliegenden Kabel handelt es sich um ein

gerades „10Base-T“-Kabel mit Riegelklemme.

Anmerkung: Das beiliegende Kabel eignet

sich ausschließlich für die Verbindung des

VC-12 mit einem VOX BUS-kompatiblen

Gerät. Verwende es also niemals mit anderen

Geräten.

Außerdem musst du dir im Fall der Fälle bei

deinem VOX-Händler ein Ersatzkabel besorgen.

Du kannst dich aber auch für ein herkömmliches

„10Base-T“-Kabel für Computernetzwerke

(Ethernet) entscheiden. Dabei muss es sich

jedoch um ein „gerades“ (straight) Kabel han-

deln. Ein „Überkreuz-Kabel“ funktioniert nicht.

Warnung: Bei Verwendung eines „10Base-T

Überkreuz-Kabels“ (crossed) können Schä-

den entstehen, die von der Garantie nicht

gedeckt werden.

29

Deutsch

Funktionen des VC-12

In diesem Kapitel werden die Bedienelemente und Anschlüsse des VC-12 vorgestellt.

Solange sich der Valvetronix-Verstärker im

Manual-Modus befindet, sieht das Display

folgendermaßen aus. Der VC-12 verhält sich

dann wie im Effektpedalmodus.

3. TAP-Fußtaster und -Diode

Hiermit kann die Verzögerungszeit eingestellt

werden. Der VC-12 berechnet anhand des

Tap-Intervalls das Tempo und übernimmt

diesen Wert als Verzögerungszeit.

Anmerkung: Bei Aufrufen eines anderen

Speichers bzw. bei Ausschalten des ange-

schlossenen Gerätes wird die zuletzt einge-

stellte Verzögerungszeit wieder gelöscht.

Wenn du die aber beibehalten möchtest,

musst du die Einstellungen im angesteuerten

Gerät sichern. Siehe die betreffende Bedie-

nungsanleitung.

4. TUNER-Fußtaster und -Dioden

Hiermit kann die integrierte Stimmfunktion

(„Tuner“) ein- und ausgeschaltet werden.

Wenn eine Saite richtig gestimmt ist, leuchtet

die Diode in der Mitte. Beim Stimmen wird

der Name der erkannten Note im Display

angezeigt. Siehe außerdem „Verwendung der

Stimmfunktion (Tuner)“ auf Seite 33.

1. BANK UP/DOWN-Fußtaster

Hiermit kannst du Speicherbänke wählen.

Im Speicherwahl- oder Effektpedalmodus

rufst du mit UP die nächste Bank auf. DOWN

dient hingegen zur Anwahl der vorangehen-

den Bank.

Solange sich der Valvetronix-Verstärker im

Manual-Modus befindet, sind diese Fußtaster

nicht belegt. Wie man den Manual-Modus

deaktiviert, findest du in der Bedienungsan-

leitung des Verstärkers.

2. BANK-Display

Im Speicherwahlmodus erscheint hier die

Nummer der aktuell gewählten Bank.

Im Effektpedalmodus verhält sich das Display

folgendermaßen:

Wenn die Stimmfunktion (Tuner) aktiv ist,

sieht das Display wie nachstehend gezeigt

aus. Der Name der erkannten Note wird

angezeigt.

Normal Stimmen Leise Stimmen

Oberseite

2 4

6 95 7 8

1 3

30

5. RECALL-Fußtaster

Im Speicherwahlmodus lädst du hiermit die

Einstellungen des zuvor gewählten Spei-

chers. Das kannst du zum schnellen Wech-

seln zwischen den Speichern unterschiedli-

cher Bänke verwenden. Sagen wir, du wählst

erst Speicher 4-2 und danach Speicher 2-1.

Um danach wieder Speicher 4-2 aufzurufen,

musst du den RECALL-Fußtaster betätigen.

Im Effektpedal- und Manual-Modus ist der

RECALL-Fußtaster nicht belegt.

6. Fußtaster und Dioden 1–4 für die

Effekte

Im Speicherwahlmodus dienen diese Fußt-

aster zum Anwählen des benötigten Spei-

chers. Die Dioden 1–4 zeigen an, welcher

Speicher momentan gewählt ist. Siehe

außerdem „Speicherwahlmodus“ auf Seite

31.

Im Effektpedalmodus dienen diese Fußtaster

zum Ein-/Ausschalten der Effekte „Pedal“,

„Modulation“, „Delay“ und „Reverb“.

Wenn eine Diode 1–4 leuchtet, so ist der

betreffende Effekt aktiv.

Solange sich der Valvetronix-Verstärker im

Manual-Modus befindet, verhalten sich diese

Fußtaster wie im Effektpedalmodus.

7. CHANNEL–FX ON/OFF-Fußtaster

und -Diode

Hiermit wählst du abwechselnd den

Speicherwahl- (Channel) und Effektpedal-

modus (FX).

Im Speicherwahlmodus zeigt das Display die

Nummer der aktuell gewählten Bank an.

Im Effektpedalmodus leuchtet die FX ON/

OFF-Diode. Das BANK-Display verhält sich

dann wie nachstehend gezeigt.

8. Schwellpedal, Fußtaster

Das Schwellpedal dient zum Steuern des

Effekts, den man auf dem angeschlossenen

Gerät gewählt hat. Welche Effekte mit diesem

Pedal gesteuert werden können, erfährst du

in der Bedienungsanleitung des angeschlos-

senen Geräts.

Mit dem Fußtaster kann der zugeordnete

Effekt des angeschlossenen Gerätes ein- und

ausgeschaltet werden. Die Diode oben links

neben dem Pedal leuchtet, wenn ein Effekt

fernbedient werden kann.

Im Falle eines Valvetronix-Verstärkers

lautet die Bedienung etwas anders. Dann

haben das Schwellpedal und der Fußtaster

nämlich folgende Funktionen.

Schwellpedal

• Bei Anwahl des VOX-WAH-Effekts

(Pedal-Effekt): Bedienung des WAH-

Effekts.

• Bei Anwahl des U-VIBE-Effekts (Pedal-

Effekt): Steuerung der U-VIBE-Geschwin-

digkeit.

• Wenn der [EX CTL]-Schalter des

Valvetronix-Verstärkers aktiv ist: Steuerung

der Geschwindigkeit des Modulations-

effekts (CHORUS, FLANGER, PHASER,

TREMOLO, ROTARY)

Fußtaster

• Dient zum Ein-/Ausschalten des Pedal-

Effekt

Wenn diese Funktion aktiv ist, leuchtet die

Diode oben links neben dem Pedal.

9. Volumenpedal

Hiermit kannst du die Lautstärke einstellen.

Es stehen drei Kurven für die Wahl des

Pegelverhaltens zur Verfügung. Siehe „An-

wahl der Pegelkurve für das Volumenpedal“

auf Seite 37.

Wenn du mit einem Valvetronix-Verstärker

arbeitest, beeinflusst das Volumenpedal die

Lautstärke hinter dem Vorverstärker (Gain).

Folglich ändert sich nur der Pegel, nicht aber

der Bratgehalt des Sounds.

31

Deutsch

Rückseite

1 2

1. VOX BUS MAIN-Anschluss

Über diesen Anschluss musst du den VC-12

mit dem VOX BUS-kompatiblen Gerät verbin-

den. Schließe hier das beiliegende „gerade“

10Base-T-Kabel an.

2. VOX BUS SUB-Anschluss

Mit diesem Anschluss kann ein zweiter

Valvetronix-Verstärker bzw. ein VOX BUS-

kompatibles Gerät verbunden werden. In dem

Fall erlaubt der VC-12 dann die Fernbedie-

nung zweier Geräte gleichzeitig.

Anmerkung: Da das zweite Gerät keine

Signale zum VC-12 übertragen kann, musst

du den VC-12 für die Simultanbedienung

beider Geräte verwenden.

Zum VerstärkerZum Verstärker

Steuersignal

Steuersignal

Stromversorgung

Stromversorgung

MAIN SUB

Arbeiten mit dem VC-12

Hier wird erklärt, wie man Speicher

aufruft, die Effekte fernbedient, die

interne Stimmfunktion und den

Manual-Modus verwendet sowie die Einstel-

lungen eines Valvetronix-Verstärkers im VC-

12 speichert.

Speicherwahlmodus

Im Speicherwahlmodus dienen die Fußtaster

zum Anwählen des benötigten Speichers.

Aufrufen des Speicherwahlmodus’

Im Speicherwahlmodus zeigt das Display die

Nummer der aktuell gewählten Bank an. Wird

momentan keine Banknummer angezeigt, so

muss der Speicherwahlmodus folgenderma-

ßen aufgerufen werden:

•Wenn im BANK-Display angezeigt

wird, ist der Effektpedalmodus gewählt.

Dann musst du mit dem CHANNEL–FX

ON/OFF-Fußtaster den Speicherwahl-

modus aktivieren.

•Wenn im BANK-Display , oder ein

Notenname angezeigt wird, ist die Stimm-

funktion aktiv. Drücke dann den TUNER-

Fußtaster, um die Stimmfunktion auszu-

schalten. Wenn das BANK-Display eine

Banknummer anzeigt, ist der Speicher-

wahlmodus bereits aktiv. Wird jedoch

angezeigt, so ist der Effektpedalmodus

gewählt. Dann musst du mit dem

CHANNEL–FX ON/OFF-Fußtaster den

Speicherwahlmodus aktivieren.

•Wenn die Nummer im BANK-Display blinkt,

hast du bereits eine andere Bank aktiviert,

aber noch keinen Speicher jener Bank

gewählt. Bei Bedarf kannst du dann mit

dem CHANNEL–FX ON/OFF-Fußtaster

wieder in den zuvor gewählten Modus

wechseln.

•Wenn im BANK-Display angezeigt

wird, befindet sich der Valvetronix-Verstär-

ker im Manual-Modus. Diesen musst du

dann auf dem Verstärker deaktivieren, um

mit der Pedaleinheit Speicher wählen zu

können.

32

Anwählen von Speichern

Nach Aufrufen des Speicherwahlmodus’

kannst du den benötigten Speicher anwäh-

len. Valvetronix-Verstärker bieten 32 Spei-

cher, die in acht Bänke unterteilt sind –

macht also vier Speicher je Bank.

1. Wähle mit den BANK UP/DOWN-Fußt-

astern die benötigte Bank (1, 2, 3, 4, 1.,

2., 3., 4.).

Deren Nummer blinkt nun im BANK-

Display.

2. Wähle mit den Fußtastern 1–4 einen

Speicher.

Die Banknummer hört auf zu blinken und

die Diode des betätigten Fußtasters

leuchtet.

Der neue Speicher ist nun gewählt.

Wenn sich der neue Speicher in derselben

Bank befindet wie der zuvor gewählte

Speicher, braucht die Bank nicht erneut

angewählt zu werden. Beispiel: Du hast

erst Speicher 3–1 gewählt und möchtest

nun Speicher 3–3 aufrufen. Wenn du dich

noch im Speicherwahlmodus befindest,

brauchst du nur Fußtaster „3“ zu betätigen.

Effektpedalmodus

Im Effektpedalmodus dienen die Fußtaster 1–

4 zum separaten Ein-/Ausschalten der

Effekte „Pedal“, „Modulation“, „Delay“ und

„Reverb“. Es können aber auch andere

Speicher aufgerufen werden. Das wird am

Ende dieses Kapitels erläutert.

Anwahl des Effektpedalmodus’

Im Effektpedalmodus erscheint im BANK-

Display , während die CHANNEL–FX ON/

OFF-Diode leuchtet. Wenn das bei dir noch

nicht der Fall ist, musst du den Effektpedal-

modus folgendermaßen aufrufen:

•Wenn im BANK-Display eine Banknummer

erscheint, ist der Speicherwahlmodus

aktiv. Dann musst du mit dem CHANNEL–

FX ON/OFF-Fußtaster den Effektpedal-

modus aufrufen.

•Wenn im BANK-Display , oder ein

Notenname angezeigt wird, ist die Stimm-

funktion aktiv. Drücke dann den TUNER-

Fußtaster, um die Stimmfunktion auszu-

schalten. Wenn das BANK-Display

anzeigt, ist der Effektpedalmodus bereits

aktiv. Wenn eine Banknummer angezeigt

wird, ist der Speicherwahlmodus gewählt.

Dann musst du mit dem CHANNEL–FX

ON/OFF-Fußtaster den Effektpedalmodus

aktivieren.

•Wenn die Nummer im BANK-Display blinkt,

hast du bereits eine andere Bank aktiviert,

aber noch keinen Speicher jener Bank

gewählt. Bei Bedarf kannst du dann mit

dem CHANNEL–FX ON/OFF-Fußtaster

wieder in den zuvor gewählten Modus

wechseln.

•Wenn im BANK-Display angezeigt

wird, befindet sich der Valvetronix-Verstär-

ker im Manual-Modus. Diesen musst du

auf dem Verstärker deaktivieren, um mit

der Pedaleinheit arbeiten zu können.

Ein- und Ausschalten der Effekte

Nach Aufrufen des Effektpedalmodus’ dienen

die Fußtaster 1–4 zum Ein- und Ausschalten

der Effektblöcke (Pedal, Modulation, Delay

und Reverb). Wenn eine Diode 1–4 leuchtet,

ist der betreffende Effekt aktiv.

Speicheranwahl im Effektpedalmodus

Auch im Effektpedalmodus kann man mit

folgendem Verfahren Speicher anwählen.

1. Wähle mit den BANK UP/DOWN-Fußt-

astern die benötigte Bank (1, 2, 3, 4, 1.,

2., 3., 4.).

Deren Nummer blinkt nun im BANK-Display.

2. Wähle mit den Fußtastern 1–4 einen

Speicher.

Die Banknummer hört auf zu blinken und

die Diode des betätigten Fußtasters

leuchtet. Der VC-12 befindet sich nun im

Speicherwahlmodus.

Anmerkung: Im Speicherwahlmodus muss

man immer zuerst die Bank wählen, bevor

man einen anderen Speicher aufrufen kann.

Das Aufrufen eines anderen Speichers

innerhalb derselben Bank durch bloßes

Betätigen eines Fußtasters ist nur im

Speicherwahlmodus möglich.

33

Deutsch

Verwendung der Stimmfunktion

(Tuner)

Außer dem normalen (hörbaren) Stimm-

Modus bietet der VC-12 auch einen „leisen“

Modus, den du auf offener Bühne wahr-

scheinlich bevorzugst, weil dann kein Signal

ausgegeben wird. Auf Englisch nennt man

das „Silent Tuning“.

1. Drücke den TUNER-Fußtaster, um die

Stimmfunktion zu aktivieren. Im BANK-

Display erscheint die Meldung .

Um den leisen Stimmbetrieb zu aktivieren,

musst du den TUNER-Fußtaster minde-

stens eine Sekunde gedrückt halten. Im

BANK-Display erscheint die Meldung .

2. Stimme alle Saiten so, dass beim An-

schlagen die Diode in der Mitte leuch-

tet.

Wenn eine Diode links der Mitte leuchtet,

ist die betreffende Saite zu tief gestimmt.

Wenn eine Diode rechts der Mitte leuchtet,

ist die Saite zu hoch gestimmt.

Zu tief Zu hoch

Bei Spielen einer Note zeigt das BANK-

Display die erkannte Tonhöhe an. Das dafür

verwendete System lautet:

Notenname BANK-Display

C

C#

D

D#

E

F

F#

G

G#

A

A#

B

3. Nach dem Stimmen musst du den

Tuner-Modus verlassen, indem du den

TUNER-Fußtaster noch einmal betä-

tigst.

Über den Manual-Modus

Solange sich der Valvetronix-Verstärker im

Manual-Modus befindet, zeigt das BANK-

Display des VC-12 die Meldung an. Der

VC-12 verhält sich dann wie im Effektpedal-

modus und bietet folgende Möglichkeiten:

•Separates Ein-/Ausschalten der Effekte

„Pedal“, „Modulation“, „Delay“ und

„Reverb“ mit den Fußtastern 1–4.

•Einstellen der Delay-Verzögerungszeit mit

dem TAP-Fußtaster.

•Einstellen der Lautstärke mit dem

Volumenpedal.

•Steuern des Pedal-Effekts mit dem

Schwellpedal.

•

Stimmen der Gitarre mit der Tuner-Funktion.

Anmerkung: Solange sich der Valvetronix-

Verstärker im Manual-Modus befindet, kann

man mit dem VC-12 keine Speicher aufrufen.

Auf dem Verstärker selbst ist das jedoch

ohne Weiteres möglich. Um mit dem VC-12

wieder Speicher aufrufen zu können, musst

du den Manual-Modus zuerst verlassen.

Speichern der

Verstärkereinstellungen im VC-12

Der VC-12 bietet vier Speicherbereiche, in

denen sich die Einstellungen von Valvetronix-

Verstärkern sichern lassen. Jeder Speicher-

bereich fasst 32 Speicher, so dass die Fußt-

astereinheit 128 Einstellungen enthalten

kann (32 x 4 = 128).

Speichern der Einstellungen

1. Schalte den Valvetronix-Verstärker aus

und verbinde ihn mit der VOX BUS

MAIN-Buchse des VC-12.

Anmerkung: Du darfst die VOX BUS SUB-

Buchse des VC-12 zeitweilig nichts anschlie-

ßen.

2.

Halte den DELAY [TAP]- und REVERB

[TYPE]-Taster des Valvetronix-Verstärkers

gedrückt, während du ihn einschaltest.

Im BANK-Display des VC-12 erscheint die

Meldung .

34

3. Drücke den BANK UP-Taster des VC-12.

Im BANK-Display des VC-12 erscheint die

Meldung .

Die Dioden der Fußtaster 1–4, für die noch

keine Einstellungen gespeichert wurden,

leuchten nicht. Dioden anderer Fußtaster

hingegen wohl.

4.

Wähle mit den Fußtastern 1–4 den Spei-

cherbereich (1, 2, 3 oder 4), in dem du die

Einstellungen sichern möchtest. Wie man

dabei genau vorgehen muss, richtet sich

danach, ob die Diode des gewünschten

Speicherbereichs leuchtet oder nicht.

Wenn die Diode eines Fußtasters nicht

leuchtet, beginnt sie zu blinken, sobald du

den Fußtaster einmal betätigst.

Wenn die Diode eines Fußtasters leuchtet,

musst du den Fußtaster mindestens drei

Sekunden gedrückt halten, um den Spei-

cher zu wählen. Die betreffende Diode

beginnt dann schnell zu blinken.

Wenn du den falschen Speicherbereich

gewählt hast, kannst du die aktuelle Wahl

rückgängig machen, indem du den Fußtaster

noch einmal betätigst oder aber den

RECALL-Taster des VC-12 drückst. Die Diode

jenes Fußtasters hört dann auf zu blinken.

Anmerkung: Bei Ausführen des nächsten

Schrittes werden die vorigen Einstellungen

des gewählten Speicherbereichs überschrie-

ben. Das kann man nicht rückgängig machen!

5. Um die Einstellungen zum gewählten

Speicherbereich zu übertragen, musst

du den [WRITE]-Taster des Valvetronix-

Verstärkers drücken.

Die Daten des Valvetronix-Verstärkers

werden nun zum VC-12 übertragen und

dort gespeichert.

Die Diode des betreffenden Fußtasters (1–

4) leuchtet, um anzugeben, dass jener

Speicherbereich Einstellungen enthält.

6. Schalte den Valvetronix-Verstärker aus

und danach wieder ein.

Die Einstellungsdaten befinden sich nun in

der Fußtastereinheit.

Übertragen der Einstellungsdaten

Um die im VC-12 befindlichen Einstellungen

wieder zum Valvetronix-Verstärker zu übertra-

gen, musst du folgendermaßen vorgehen.

1. Schalte den Valvetronix-Verstärker aus

und verbinde ihn mit der VOX BUS

MAIN-Buchse des VC-12.

Anmerkung: Du darfst die VOX BUS SUB-

Buchse des VC-12 zeitweilig nichts anschließen.

2.

Halte den DELAY [TAP]- und REVERB

[TYPE]-Taster des Valvetronix-Verstärkers

gedrückt, während du ihn einschaltest.

Im BANK-Display des VC-12 erscheint die

Meldung .

3. Drücke den BANK DOWN-Fußtaster des

VC-12.

Im BANK-Display des VC-12 erscheint die

Meldung .

4. Wähle mit den Fußtastern 1–4 den

Speicherbereich (1, 2, 3 oder 4), dessen

Einstellungen zum Amp übertragen

werden sollen.

Die Diode jenes Fußtasters beginnt zu

blinken.

Um den Vorgang abzubrechen, musst du den

Fußtaster noch einmal betätigen oder aber

den RECALL-Taster des VC-12 drücken.

5. Um die Einstellungen zu übertragen,

musst du den CHANNEL–FX ON/OFF-

Fußtaster des VC-12 drücken.

Die Einstellungen werden nun zum

Valvetronix-Verstärker übertragen.

Sobald die Übertragung beendet ist,

erscheint „4.“ im BANK-Display des

Valvetronix-Verstärkers.

6. Schalte den Valvetronix-Verstärker aus

und danach wieder ein.

Die Einstellungsdaten befinden sich wieder

im Verstärker.

Übertragen der Einstellungsdaten zu

zwei Verstärkern

Obwohl man die Daten des an die VOX BUS

SUB-Buchse des VC-12 angeschlossenen

Verstärkers nicht in einem seiner Speicherbe-

reiche sichern kann, lassen sich die intern

gespeicherten Daten auch zu jenem Amp

übertragen. Somit kann man mit dem VC-12

zwei Verstärker mit Einstellungen füttern,

indem man den einen an die VOX BUS

MAIN- und den anderen an die VOX BUS

SUB-Buchse anschließt.

35

Deutsch

1. Schalte beide Valvetronix-Verstärker

aus und verbinde den einen mit der VOX

BUS MAIN-Buchse des VC-12 und den

anderen mit der VOX BUS SUB-Buchse.

2. Halte den DELAY [TAP]- und REVERB

[TYPE]-Taster des an die VOX BUS

MAIN-Buchse angeschlossenen

Valvetronix-Verstärkers gedrückt,

während du ihn einschaltest.

Im BANK-Display des VC-12 erscheint die

Meldung .

3. Halte den DELAY [TAP]- und REVERB

[TYPE]-Taster des an die VOX BUS SUB-

Buchse angeschlossenen Valvetronix-

Verstärkers gedrückt, während du ihn

einschaltest.

Im BANK-Display des VC-12 müsste nun

erscheinen.

4. Drücke den BANK DOWN-Fußtaster des

VC-12.

Im BANK-Display des VC-12 erscheint die

Meldung .

5. Wähle mit den Fußtastern 1–4 den

Speicherbereich (1, 2, 3 oder 4), dessen

Einstellungen zu den Amps übertragen

werden sollen.

Die Diode jenes Fußtasters beginnt zu

blinken.

Um den Vorgang abzubrechen, musst du den

Fußtaster noch einmal betätigen oder aber

den RECALL-Taster des VC-12 drücken.

6. Um die Einstellungen zu übertragen,

musst du den CHANNEL–FX ON/OFF-

Fußtaster des VC-12 drücken.

Die Einstellungen werden zu beiden

Valvetronix-Verstärkern übertragen.

Sobald die Übertragung beendet ist,

erscheint „4.“ im BANK-Display der beiden

Valvetronix-Verstärker.

7. Schalte beide Valvetronix-Verstärker

aus und danach wieder ein.

Die Einstellungsdaten befinden sich nun in

beiden Verstärkern.

Löschen eines Speicherbereichs

Um die im VC-12 befindlichen Einstellungen

zu löschen, musst du folgendermaßen

vorgehen. Bei Ausführen dieses Verfahrens

ändert sich nichts am internen Speicherbe-

reich des Valvetronix-Verstärkers.

Warnung: Die gelöschten Daten lassen sich

nicht wiederherstellen.

1. Schalte den Valvetronix-Verstärker aus

und verbinde ihn mit der VOX BUS

MAIN-Buchse des VC-12.

Anmerkung: An die VOX BUS SUB-Buchse

des VC-12 darf nichts angeschlossen

werden.

2. Halte den DELAY [TAP]- und REVERB

[TYPE]-Taster des Valvetronix-Verstär-

kers gedrückt, während du ihn einschal-

test.

Im BANK-Display des VC-12 erscheint die

Meldung .

3. Drücke den BANK UP-Taster des VC-12.

Im BANK-Display des VC-12 erscheint die

Meldung .

Die Dioden der Fußtaster 1–4, für die noch

keine Einstellungen gespeichert wurden,

leuchten nicht. Dioden anderer Fußtaster

hingegen wohl.

4. Halte den VC-12-Fußtaster (1, 2, 3 oder

4) des Speichers, den du löschen

möchtest, mindestens fünf Sekunden

gedrückt.

Die Diode jenes Fußtasters beginnt schnell

zu blinken.

Um den Vorgang abzubrechen, musst du

den RECALL-Taster des VC-12 drücken.

5. Um die Einstellungen zu löschen, musst

du den CHANNELFX ON/OFF-Fußtaster

des VC-12 drücken.

Die Daten werden gelöscht und die Diode

des betreffenden Fußtasters (1–4) erlischt.

6. Schalte den Valvetronix-Verstärker aus

und danach wieder ein.

Die Einstellungsdaten jenes Speichers

sind nun gelöscht.

36

Schwell- und

Volumenpedal

Hier wird erklärt, wie man das Schwell-

und Volumenpedal kalibriert und die

Pegelkurve des Volumenpedals wählt.

Kalibrieren der Pedale

Wenn sich das Schwell- oder Volumenpedal

des VC-12 nicht erwartungsgemäß verhält,

wenn man es vollständig hinunter drückt oder

hoch zieht, muss es neu kalibriert werden.

Anmerkung: Die Kalibrierung funktioniert nur

erwartungsgemäß, wenn man die folgenden

Schritte mit der Hand (statt per Fuß) absol-

viert.

Kalibrieren des Schwellpedals

1. Schalte das angeschlossene Gerät aus.

2. Halte Fußtaster „3“ und den CHANNEL–

FX ON/OFF-Fußtaster des VC-12 ge-

drückt, während du das angeschlosse-

ne Gerät wieder einschaltest.

Im BANK-Display erscheint nun zuerst

und danach . Das bedeutet, dass die

Mindestposition eingestellt werden kann.

3. Um die Mindestposition festzulegen,

musst du das Schwellpedal behutsam

hoch ziehen. Wenn es nicht mehr weiter

hoch gezogen werden kann, musst du

es loslassen.

4. Drücke den TAP-Fußtaster, um die

Mindestposition einzuloggen.

Im BANK-Display erscheint

5. Um die Höchstposition festzulegen,

musst du das Schwellpedal behutsam

hinunter drücken. Wenn es nicht mehr

weiter hinunter gedrückt werden kann,

musst du es loslassen.

Um den Vorgang abzubrechen, musst du

den RECALL-Taster drücken.

6. Drücke den TAP-Fußtaster, um die

Höchstposition einzuloggen.

Im BANK-Display erscheint nun eine

Sekunde lang . Danach ist der VC-12

einsatzbereit.

Wenn die Kalibrierung aus irgendeinem

Grund missglückt ist, erscheinen abwech-

selnd und im BANK-Display. Dann

musst du die Prozedur noch einmal ab

Schritt „3“ wiederholen.

Anmerkung: Wenn die Kalibrierung mehr-

mals fehlschlägt, muss der VC-12 eventuell

zur Reparatur eingereicht werden. Wende

dich dann an deinen VOX-Händler.

Kalibrieren des Volumenpedals

1. Schalte das angeschlossene Gerät aus.

2. Halte Fußtaster „3“ und den TAP-Fußt-

aster des VC-12 gedrückt, während du

das angeschlossene Gerät wieder

einschaltest.

Im BANK-Display erscheint nun zuerst

und danach . Das bedeutet, dass die

Mindestposition eingestellt werden kann.

3. Um die Mindestposition festzulegen,

musst du das Volumenpedal behutsam

hochziehen. Wenn es nicht mehr weiter

hoch gezogen werden kann, musst du

es loslassen.

4. Drücke den TAP-Fußtaster, um die

Mindestposition einzuloggen.

Im BANK-Display erscheint die Meldung

.

37

Deutsch

5. Um die Höchstposition festzulegen,

musst du das Volumenpedal behutsam

hinunter drücken. Wenn es nicht mehr

weiter hinunter gedrückt werden kann,

musst du es loslassen.

Um den Vorgang abzubrechen, musst du

den RECALL-Taster drücken.

6. Drücke den TAP-Fußtaster, um die

Höchstposition einzuloggen.

Im BANK-Display erscheint nun eine

Sekunde lang . Danach ist der VC-12

einsatzbereit.

Wenn die Kalibrierung aus irgendeinem

Grund missglückt ist, erscheinen abwech-

selnd und im BANK-Display. Dann

musst du die Prozedur noch einmal ab

Schritt „3“ wiederholen.

Anmerkung: Wenn die Kalibrierung mehr-

mals fehlschlägt, muss der VC-12 eventuell

zur Reparatur eingereicht werden. Wende

dich dann an deinen VOX-Händler.

Anwahl der Pegelkurve für das

Volumenpedal

Es stehen drei Kurven für die Wahl des

Pegelverhaltens zur Verfügung. Über die

Kurve bestimmt man, wie schnell sich der

Pegel bei Betätigen des Volumenpedals

ändert. Siehe nachstehende Abbildung.

Pedalposition

Lautstärke

Hoch

Leise

Gedrückt

Laut

1

2

3

Kurve 1: Im oberen Regelbereich des

Volumenpedals ändert sich die Lautstärke

langsam. Im unteren Bereich ändert sie sich

schnell.

Kurve 2: Dies ist die Standardkurve. Die

Lautstärke ändert sich in allen Bereichen

gleich schnell. Dies ist die Werksvorgabe.

Kurve 3: Im oberen Regelbereich des

Volumenpedals ändert sich die Lautstärke

schnell. Im unteren Bereich ändert sie sich

langsam.

Anwahl einer Kurve

1. Schalte das angeschlossene Gerät aus.

2. Halte den BANK UP-Fußtaster sowie

den Fußtaster „1“, „2“ oder „3“ des VC-

12 gedrückt, während du das ange-

schlossene Gerät wieder einschaltest.

Die Nummer der gewählten Kurve (C1, C2

oder C3) wird nun etwa eine Sekunde lang

im BANK-Display angezeigt. Der VC-12

merkt sich, welche Kurve du gewählt hast.

Wenn du den VC-12 also das nächste Mal

einschaltest, brauchst du sie nicht erneut

zu wählen.

Tipp

Die Werksvorgabe (Kurve „2“) entspricht

dem Regelverhalten des Potentiometers

und vertritt in der Regel die klügste Wahl.

Wenn du damit aber nicht so gut zurecht-

kommst, kannst du dich für eine der

beiden anderen Kurven entscheiden. Am

besten probierst du alle Möglichkeiten

einmal aus und entscheidest dich dann für

die Kurve, die deiner Arbeitsweise am

ehesten entspricht.

38

Fehlersuche

Warum tut der VC-12 beim Einschalten

des angeschlossenen Gerätes nichts?

•Kontrolliere, ob du den Valvetronix-Verstär-

ker oder das VOX BUS-kompatible Gerät

an die VOX BUS MAIN-Buchse des VC-12

angeschlossen hast. (Die Stromversor-

gung des VC-12 kann nicht über die VOX

BUS SUB-Verbindung erfolgen.)

•Kontrolliere, ob sich das angeschlossene

Gerät normal verhält.

•Überprüfe das Verbindungskabel auf

Schäden.

Warum gibt mein Verstärker keinen

Mucks von sich?

•Vielleicht hast du die Gitarre nicht oder nur

halb angeschlossen.

•Die Lautstärke der Gitarre darf sich nicht

auf dem Mindestwert befinden.

•Kontrolliere, ob sich der VC-12 eventuell

im leisen Stimmbetrieb befindet.

•Das Volumenpedal darf nicht ganz hoch

gezogen sein.

•Kontrolliere das Gitarrenkabel.

Warum kann ich die Effekte nicht vom

VC-12 aus ein-/ausschalten?

•Schaue auf dem angeschlossenen Gerät

nach, ob die Effekte dort eventuell ausge-

schaltet sind. Überprüfe außerdem ihre

Einstellungen.

•Die Effektschleife des angeschlossenen

Gerätes muss aktiv sein.

Warum funktioniert das Schwellpedal

nicht?

•Schaue auf dem angeschlossenen Gerät

nach, ob dem Pedal-Block überhaupt ein

Effekt zugeordnet ist.

•Wenn du mit einem Valvetronix-Verstärker

arbeitest und den Modulationseffekt

beeinflussen möchtest, muss der [EX

CTL]-Taster aktiv sein.

Warum verhalten sich das Schwell-

und/oder Volumenpedal nicht erwar-

tungsgemäß?

•Wenn die Einstellungen des VC-12 normal

zu sein scheinen, musst du das betreffen-

de Pedal wahrscheinlich kalibrieren.

Spezifikationen

BANK-Display: 8 Segmente x 2, LED

Dioden:

14 (7 Schalterdioden, 7 Stimmdioden)

Bedienelemente: Schwellpedal

Volumenpedal

RECALL-Fußtaster

Effektschalter 1–4

CHANNEL–FX ON/OFF-Fußtaster

BANK UP/DOWN-Fußtaster

TAP-Fußtaster

TUNER-Fußtaster

Anschlüsse: VOX BUS MAIN-Anschluss

VOX BUS SUB-Anschluss

Stromversorgung: Über VOX BUS MAIN-

Anschluss

Abmessungen (B x T x H): 710 x 244 x 76–111 mm

Gewicht: 5.6 kg

Lieferumfang: VOX BUS-Kabel (10 Meter,

CAT5 10Base-T „Straight“-Kabel mit Riegel-

klemme), Tragetasche

Änderungen der technischen Daten und des

Designs ohne vorherige Ankündigung

vorbehalten.
