Voxx Accessories MOD1 Smart module User Manual 1 of 3

Voxx Accessories Corp. Smart module 1 of 3

Contents

User manual 1 of 3

Installation Guide
RSWL1 Install 02
English instructions ..............1
Instructions en français ...... 17
Instrucciones en español .. 33
2
Welcome!
The RCA Smart Laundry Water Shut-Off System puts your mind at ease by protecting your home or business against
water damage. Simply install the control unit, smart module, and shut-off valves included in this package, and you’re set
to stop a disaster before it happens! This installation guide takes you through the steps to get set up.

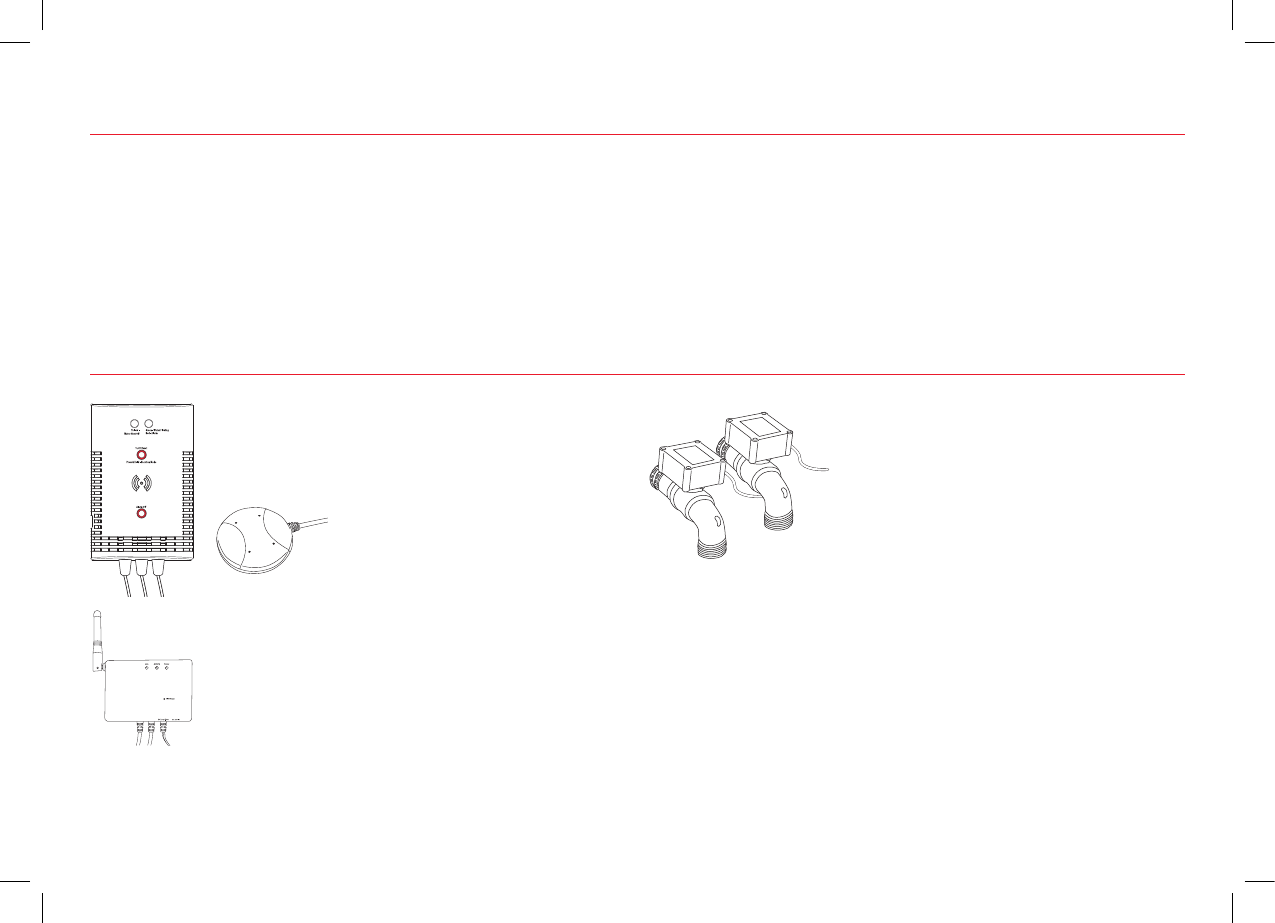

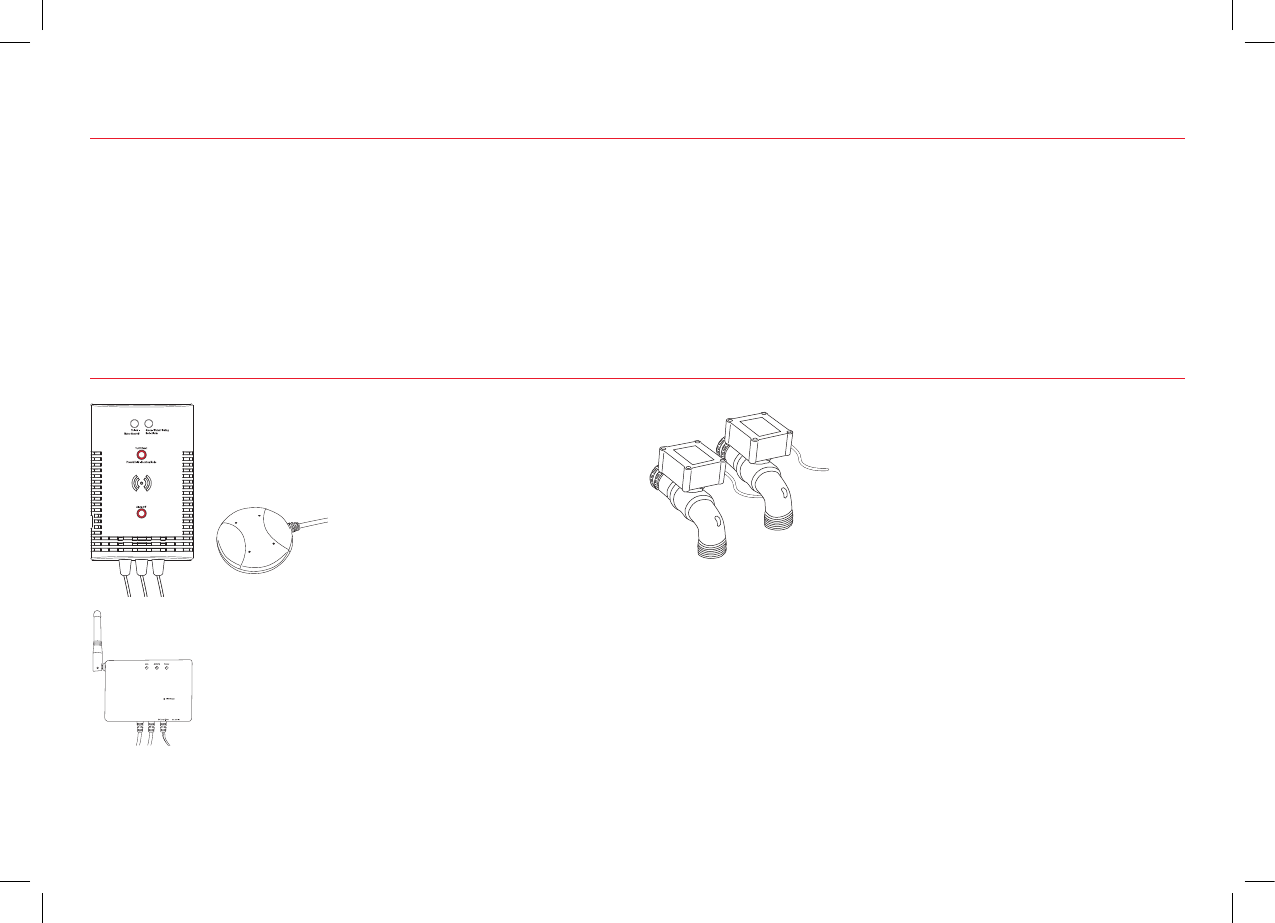

What’s in the package?
Control unit
with connection wires attached
Mounting template for the control unit
Water sensor for the control unit
Hardware bag
(1) Double-sided tape for control unit
(1) Double-sided tape for smart module
(4) Drywall screws with anchors
(#6 x 1-1/4” Phillips pan-head)
(4) Masonry screws (3/16” at-head)
(4) Wire ties
(3) Wire ties with double-sided tape
(2) Rubber o-rings for valves
(2) Automatic shut-off valves
one red (HOT) and one blue (COLD)
Smart module
with connection wires attached
(optional, see page 8 for information)
Power adapter for the smart module
3-outlet AC wall tap to provide an additional
electrical outlet if needed
3

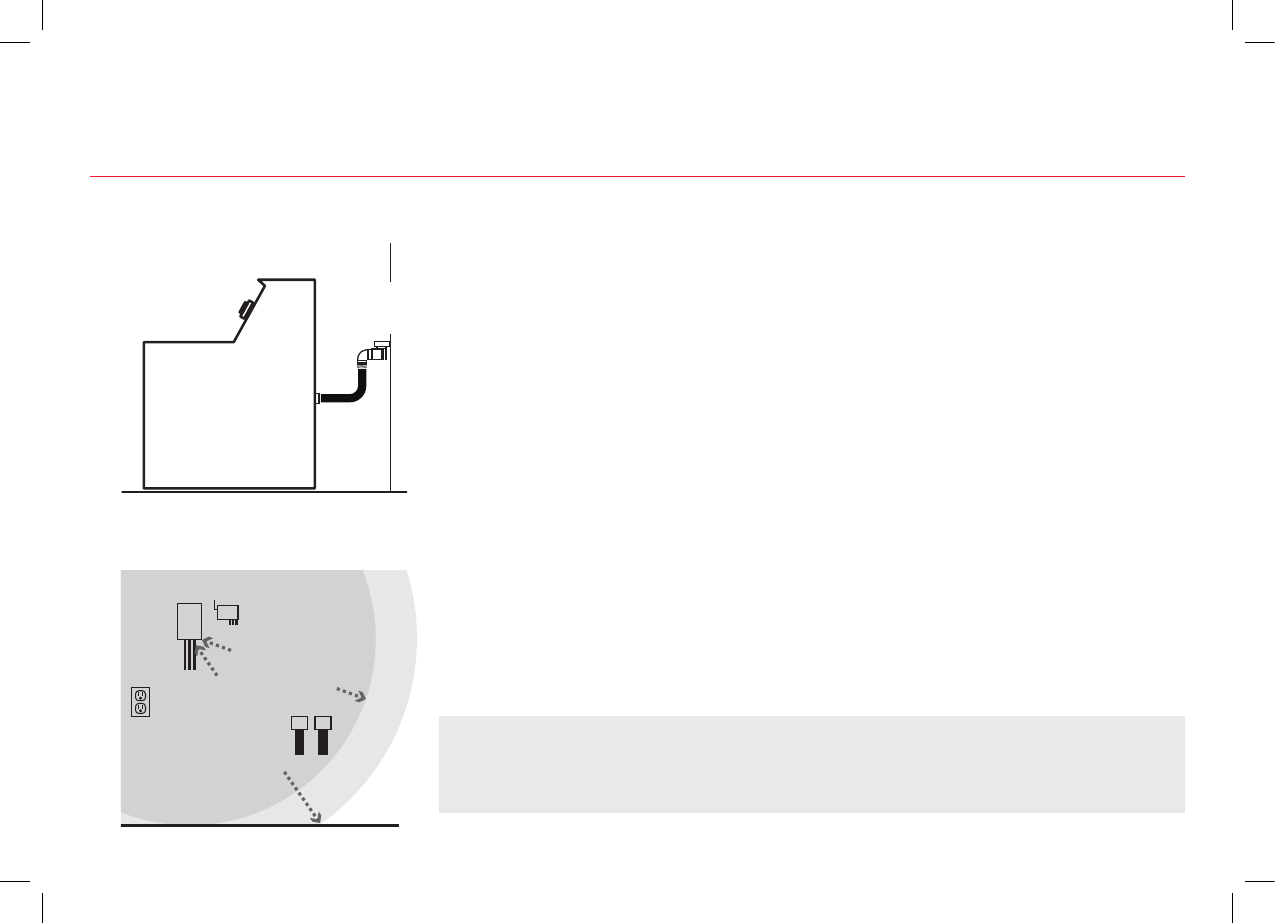

A. Find your washer’s shut-off valves
Step 1: Mount the control unit and smart module to the wall
Separate hot and cold shut-off valves are usually located behind or next to your
washer, with hoses leading to your washer.
Washer
Shut-off
valve
B. Find the best place to mount the control unit and smart module
The control unit needs to be close enough to the shut-off valves and oor for the
sensor wire (6ft) and control lead wires (5ft) to reach.
The smart module should be between the control unit and the shut-off valves. It
also needs to be close to a power outlet.
Less than 5ft
Less than 6ft
Control
unit
Floor
Shut-off
valves
Power
outlet
Smart module
IMPORTANT: The smart module needs a strong signal from your WiFi router to work properly.
Test the strength of your WiFi network’s signal where you plan to mount the smart module—make
sure your phone is on the WiFi network you want to use, then look at the WiFi signal meter on your
phone’s screen. Make sure you’re getting at least 50% signal strength where you plan to install. If not,
try moving your WiFi router closer (or installing a WiFi signal booster close to the installation).
4
Step 1 (continued)

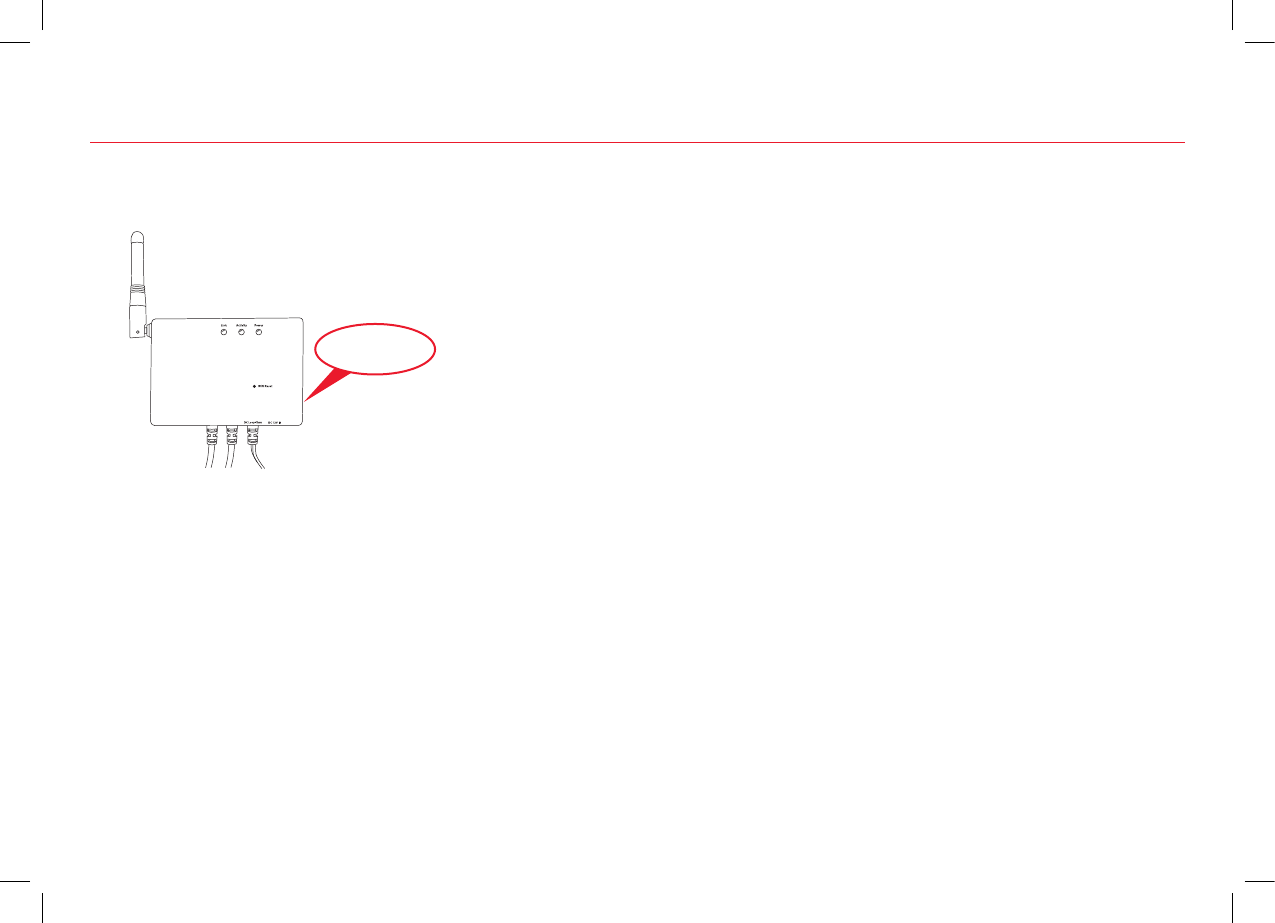

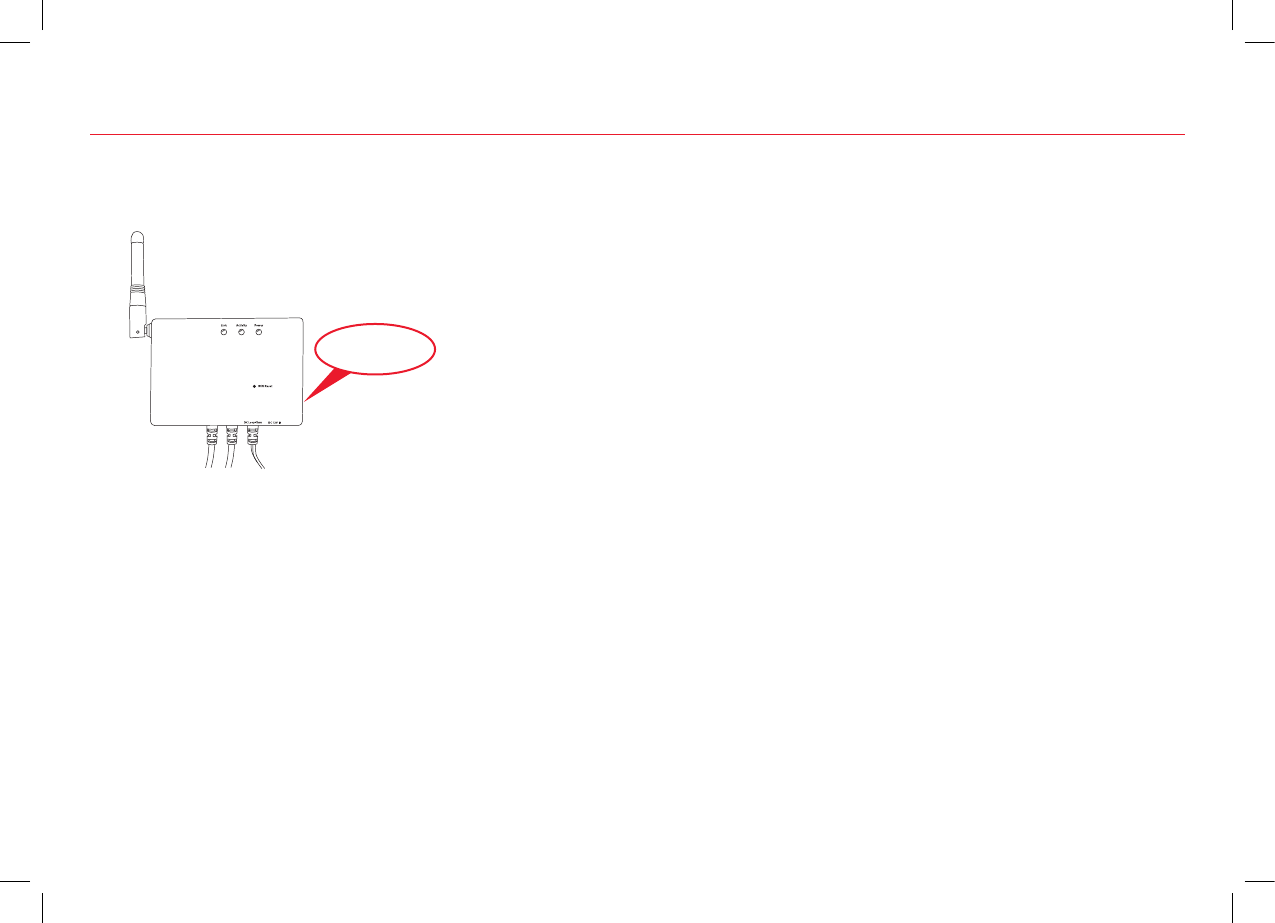

C. Write down the MAC address from the smart module
Smart
module,
back and side
The back and side of the smart module list its MAC address. You’ll need this to
add the module to the App and your WiFi network later on, so you should nd
it and write it down now, before you mount the smart module to the wall.
Smart Module MAC Address:________________________
D. Mount the control unit and smart module to your wall
The control unit and smart module offer three options for mounting to the wall.
Option 1: Double-sided tape (included, not for masonry applications)
1. Clean the wall where you want to mount the control unit and/or smart module.
2. Apply the double-sided sticky tape to the back of the control unit and/or smart module.
3. Peel off the exposed side of the sticky tape.
4. Press the control unit and/or smart module rmly against the wall where you want to mount it.
Rating LABEL
2018/03/27
MODI-IOT
67630551460G A
0.1
YangZhiQiang
条码读码为: 70F8E7262881
此号码为16进制,每张标签之间需跳一码,
即第一张号码为70F8E7262881,则第二
张号码为70F8E7262883,.....此次流水号为
此次流水号为
GMA252V13F0001~GMA252V13F0100
70F8E7262881~70F8E7262947,共100张.
MAC NUMBER
MAC
SN: GMA252V13F0001
: 70F8E7262881
SMART MODULE
MADE IN CHINA
CAN ICES-3(B)/NMB-3(B)
FCC ID: VIXMOD1
IC: 21578-MOD1
MODEL: MOD1
INPUT: 12V 1A
30.0mm
36.0mm
条码读码为:
GMA252V13F0001
Serial number
F:
GMA25:Model code(MOD1-IOT)Assigned by AEC
V: Manufactured year(V=2018,skip I,O,S,Z)
13: Manufactured week
2
TO: 采购
2018.03.27
5

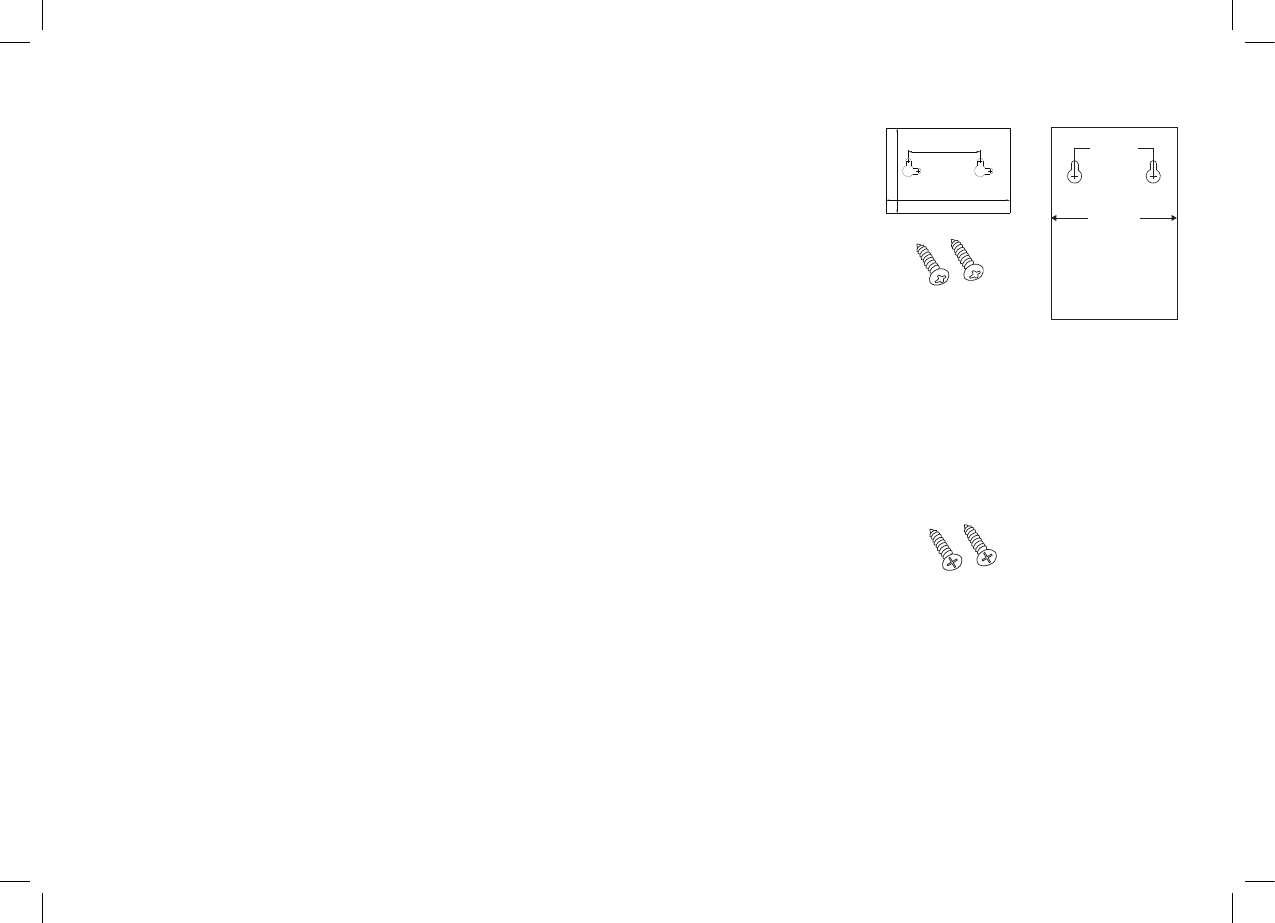

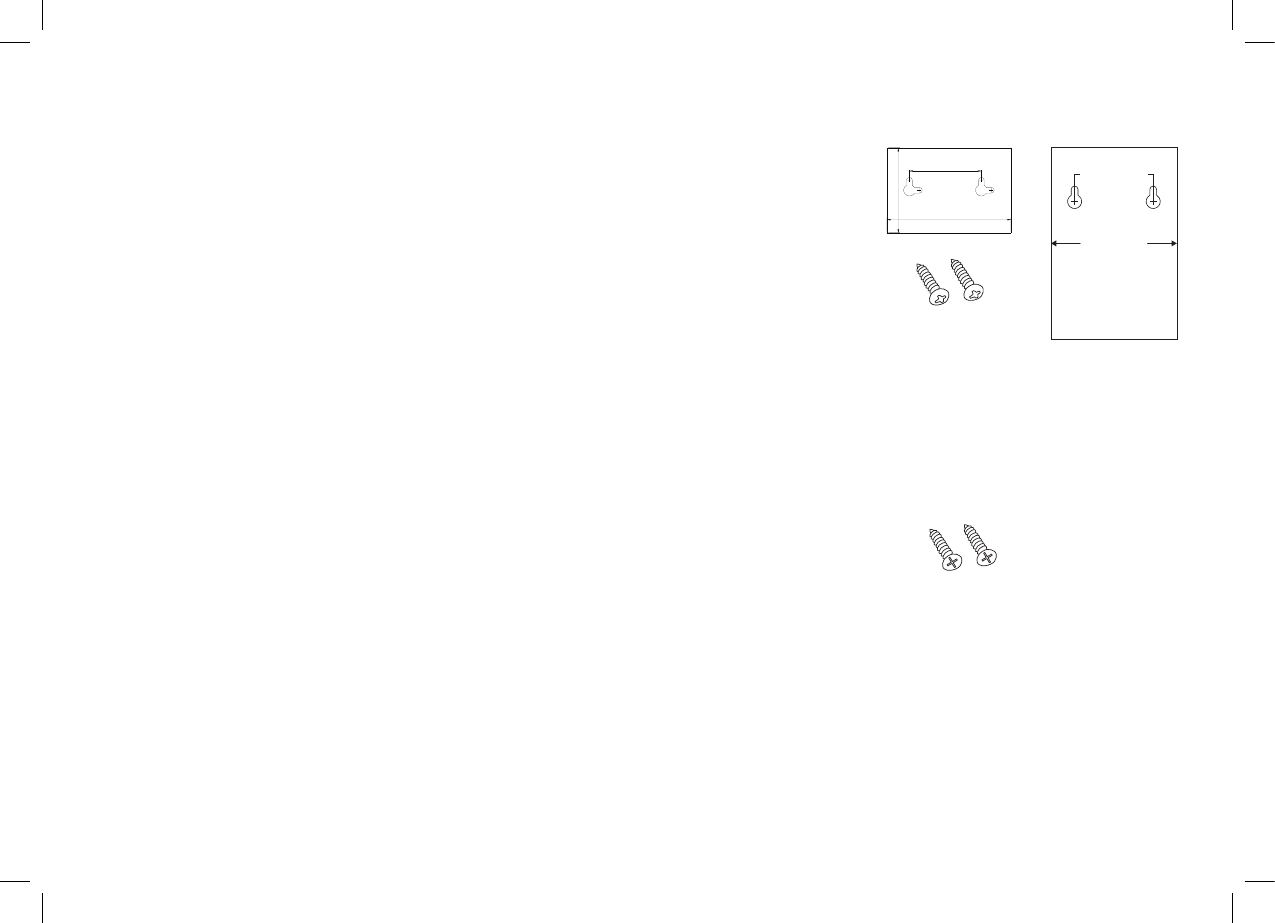

Option 2: Drywall screws with anchors (included)
1. Place the mounting template(s) on the wall where you want to mount the
control unit and/or smart module. IMPORTANT: Make sure there are no
electrical wires where you plan to drill.
2. Draw x’s on the wall where indicated by the mounting template(s). Drill a
9/32” pilot hole at each x for the anchors.
3. Install the dry-wall anchors at the marked location with a #2 Phillips
screwdriver
4. Mount the drywall screws in the anchors. Leave some space between the
screw heads and the wall so that you can mount the control unit and/or
smart module on the screws.
5. Mount the control unit and/or smart module on the screws.

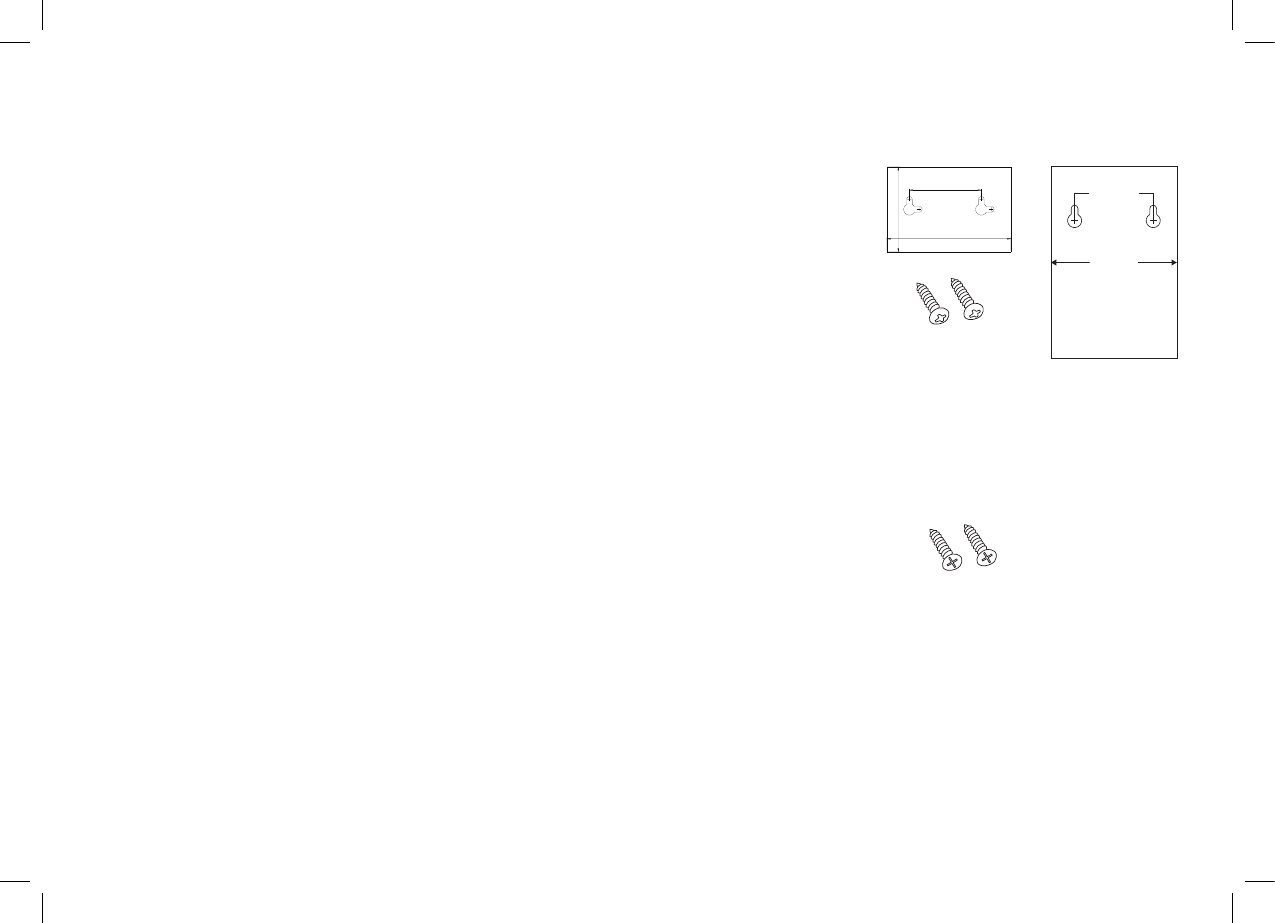

Option 3: Masonry screws (included)
1. Place the mounting template(s) on the wall where you want to mount the
control unit and/or smart module.
2. Draw x’s on the wall where indicated by the mounting template(s).
3. Use a 5/32” masonry drill bit to drill pilot holes where you marked the x’s.
The holes should be about 1-1/2” deep.
4. Mount the masonry screws where you drilled the pilot holes. Leave some
space between the screw heads and the wall so that you can mount the
control unit and/or smart module on the screws.
5. Mount the control unit and/or smart module on the screws.
45mm(1.77")
72mm(2.83")
MOUNTING TEMPLATE
USE FOR FLAT
WALL MOUNT ONLY
FOR THE CONTROL UNIT
Control Unit
Mounting Template
Drywall
screws
Masonry
screws
MOUNTING TEMPLATE
USE FOR FLAT
WALL MOUNT ONLY
( 2 ")
( 3.45")
( 2.36")
50.8mm
87.5mm
60.0mm
Smart Module
Mounting Template
6
2. Install the auto shut-off valves

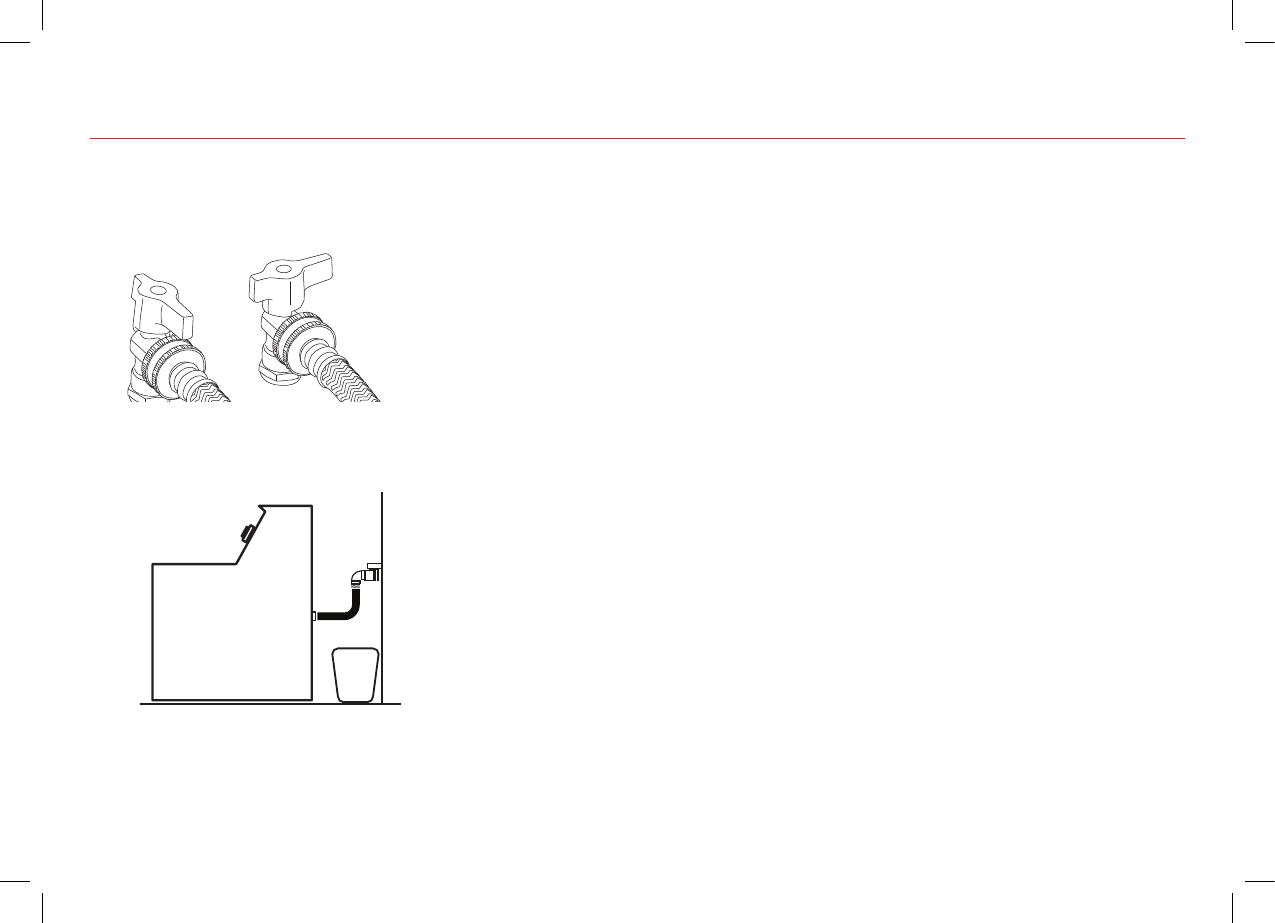

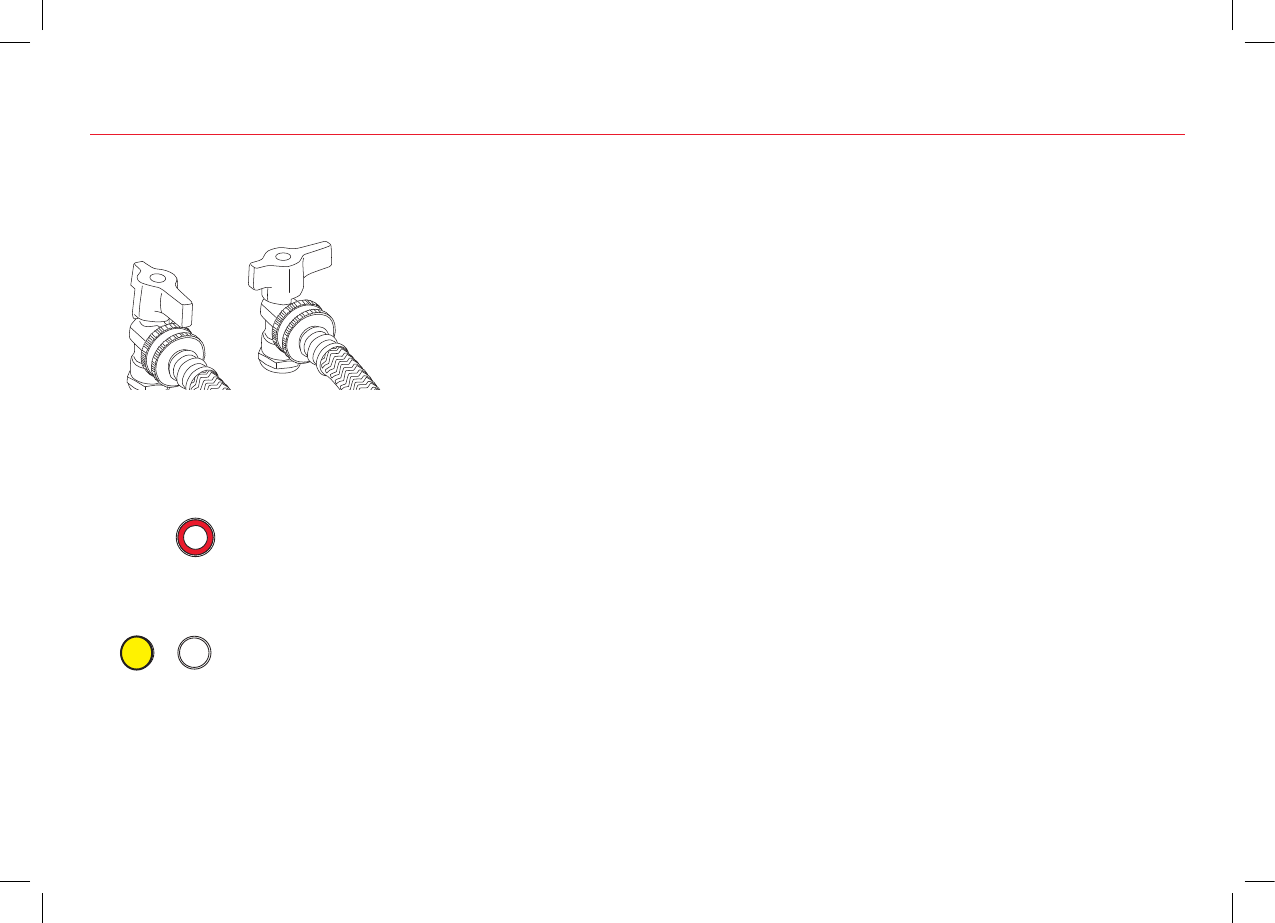

A. Turn off your washer’s shut-off valves
B. Place a bucket and towel under the hoses

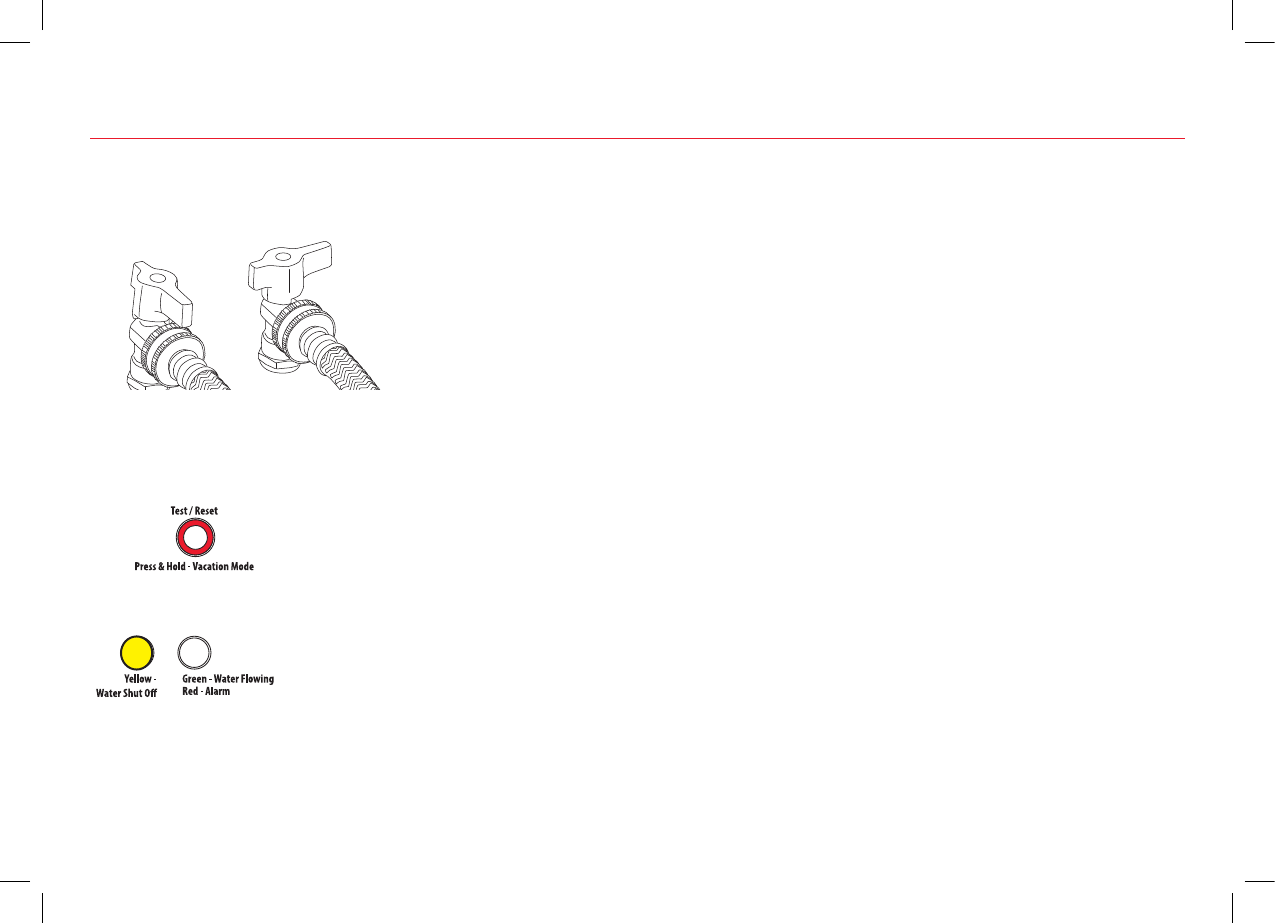

When the shut-off valves are in the on position, they’re pointing toward the hose.
Turn each valve 90-degrees counter-clockwise to turn it off.
Shut-off valves
On Off
There is probably water inside them that will leak when you take them off.
C. Take the hoses off the washer shut-off valves
IMPORTANT: Keep track of which hose went on the hot vs. cold valve.
7

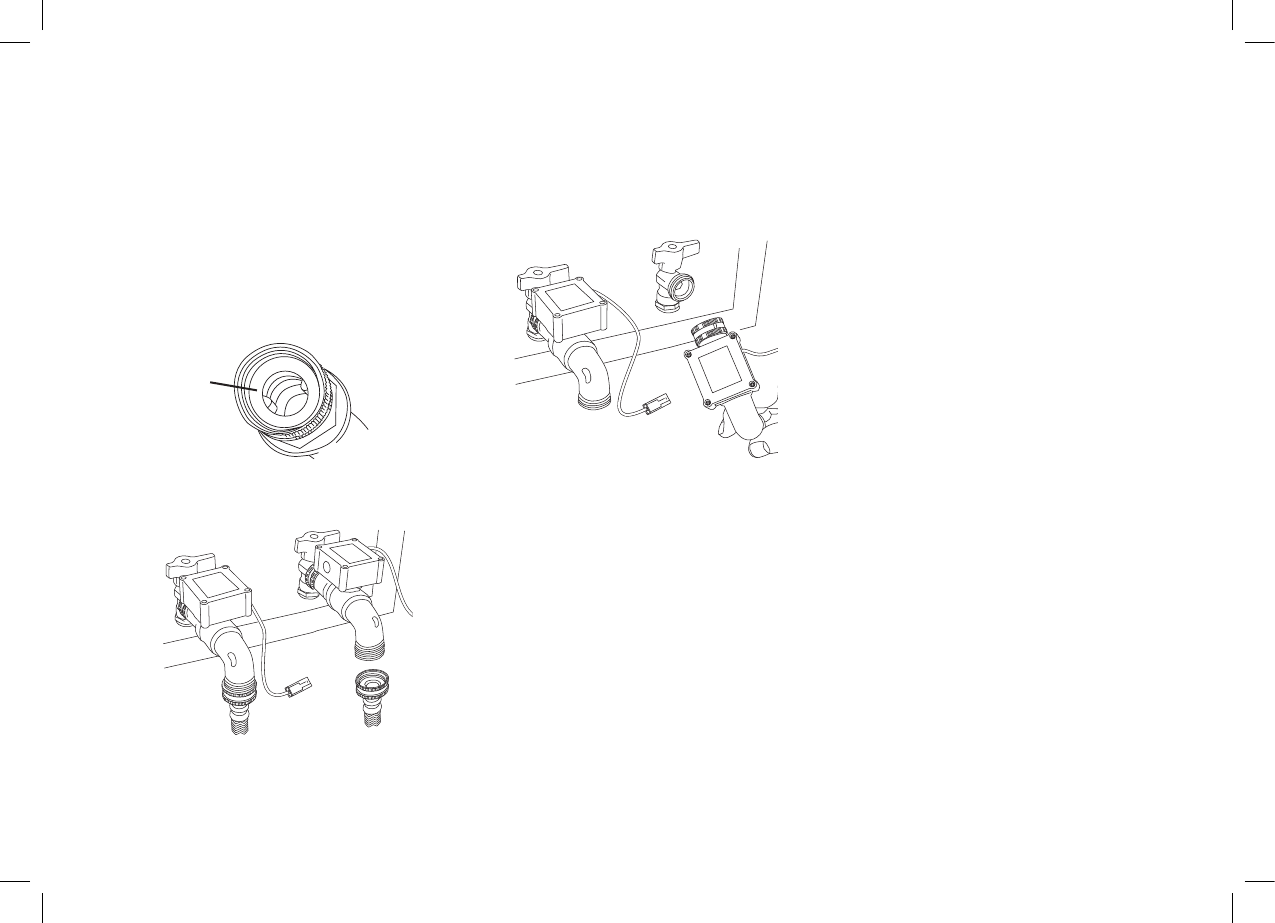

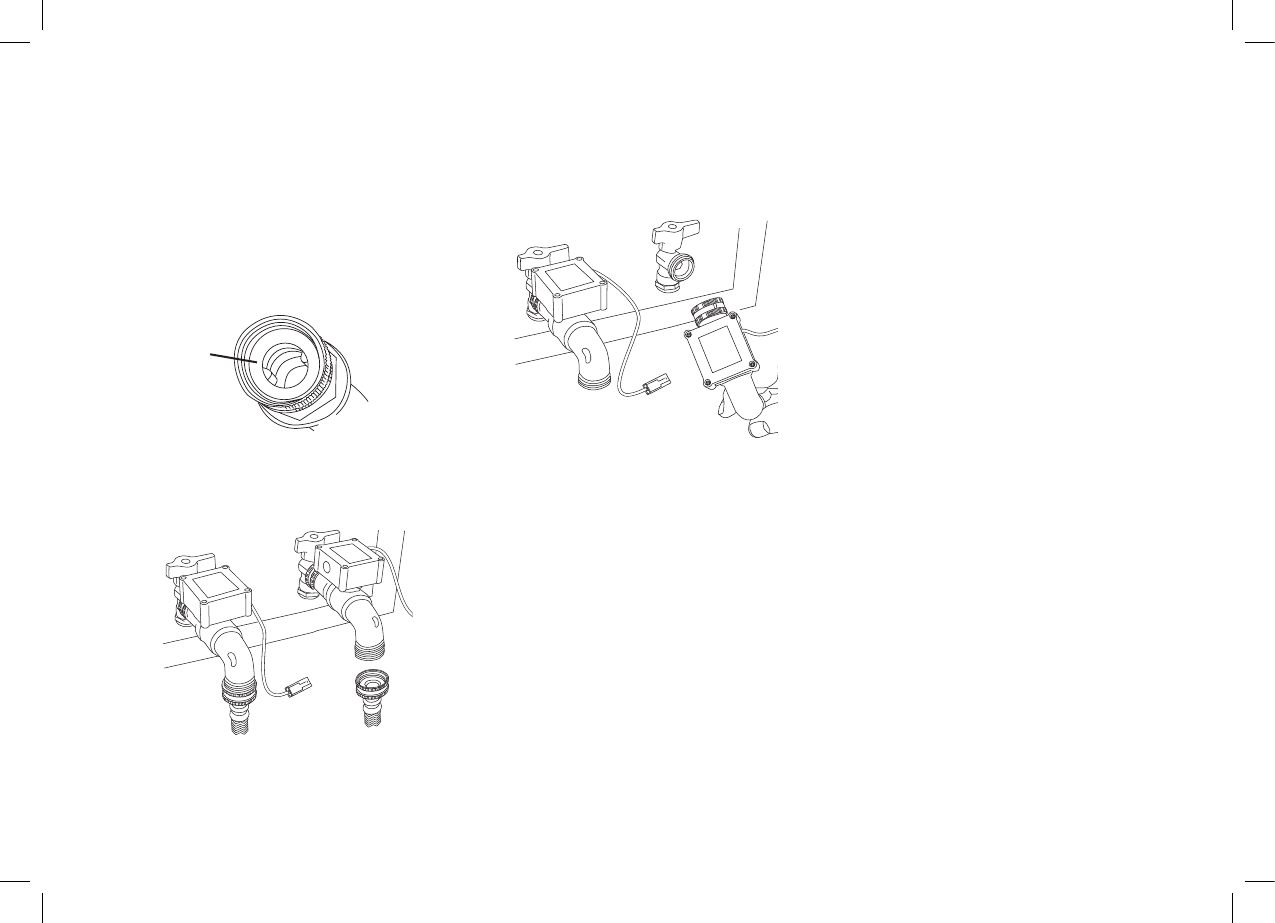

D. Install the automatic shut-off valves on the washer shut-off valves
2. Match the red automatic shut-off
valve (HOT) to the red valve and
the blue (COLD) to the blue valve.
1. Remove the plastic protectors
from both ends of each
automatic shut-off valve.
Make sure the rubber o-rings
are seated properly (at) inside
each shut-off valve hose tting.
3. Screw each hose tting onto the
automatic shut-off valves.
Hand-tighten the collar of the
tting onto the washer shut-off
valve. Keep the valve at a 4 o’clock
position until you’re ready to give
the nal tightening, then turn the
entire valve assembly to tighten
and straighten.
E. Screw the hoses onto each automatic shut-off valve
Make sure each laundry hose still has its o-ring inside the hose tting. If it
doesn’t, use one of the extra o-rings provided in this package (if it already has
one, don’t add another).
Make sure to match each hose to the shut-off valve it was on before. Then screw
each hose on tight by hand (use a channel lock or pliers for the last quarter-
turn).
Shut-off
valve hose
tting
O-ring
seated at
8

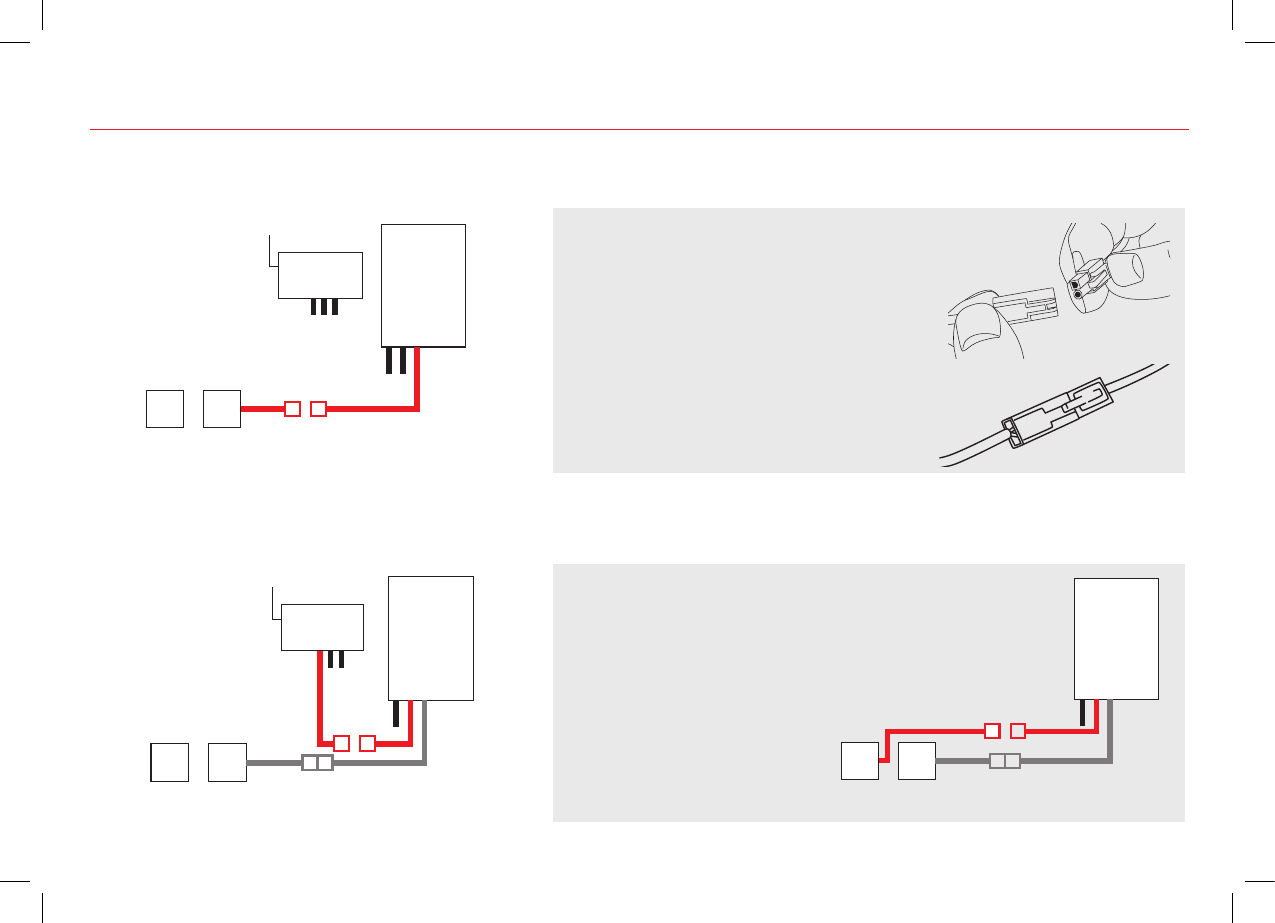

A. Connect the lead from one shut-off valve to a control box lead.
Step 3: Connect the valves, control unit, and smart module
Control
Box
Shut-Off Valves
Smart
Module
B. Connect the second control box lead to the rst lead from the smart module.
Control
Box
Shut-Off Valves
Smart
Module
How to connect leads
1. Line up the round and square plugs
on each control box lead to the
corresponding round and square
holes on the lead from the auto shut-
off boxes.
2. Snap both pairs of leads into place.
NOTE: The Smart Module is Optional
The Smart Module is what allows the laundry shut-
off system to send notications to your phone, but
the system can be used without it as well. Simply
connect the second control box lead directly to the
second shut-off valve, as
shown here. Then skip to
step E on page 10.
Control
Box
Shut-Off Valves
9

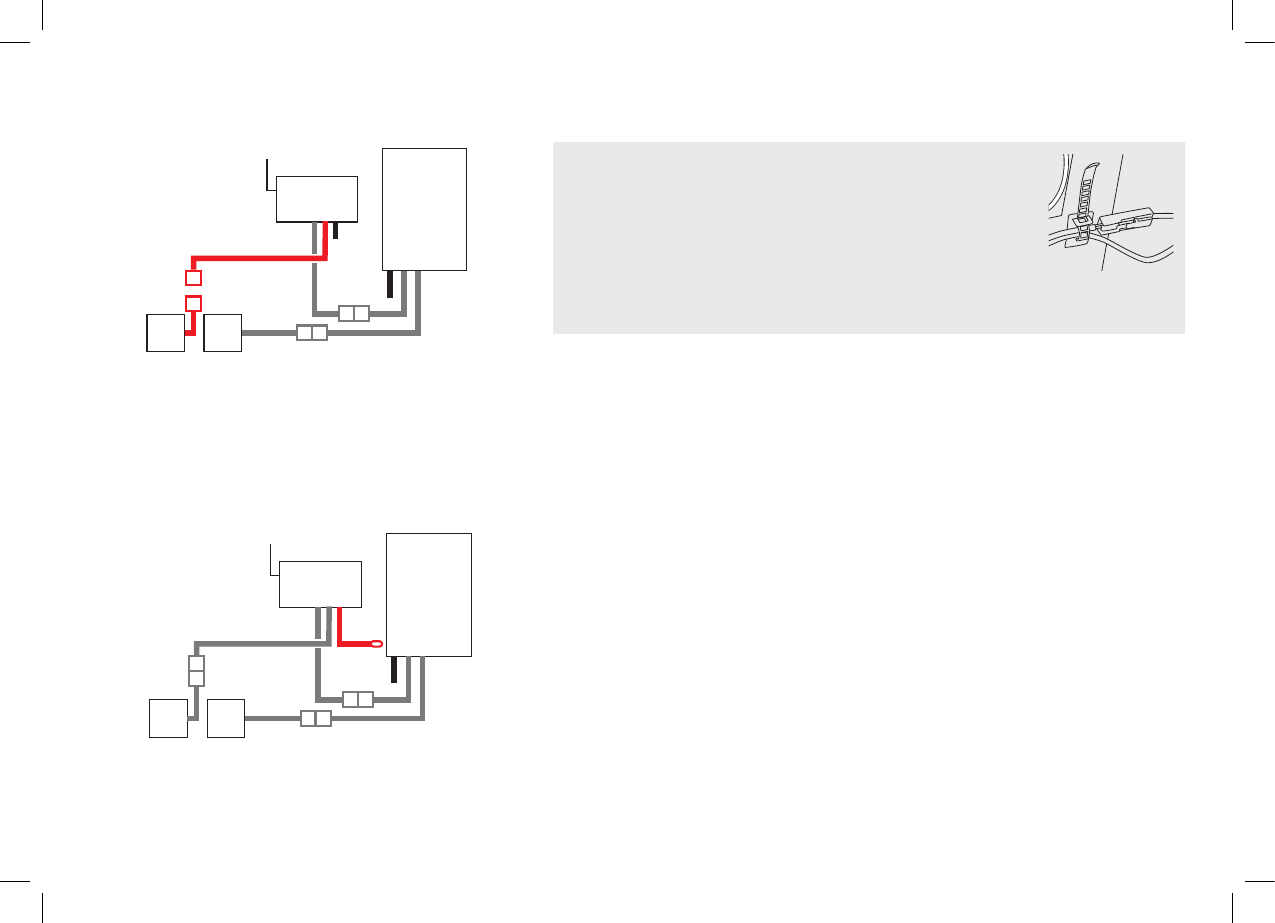

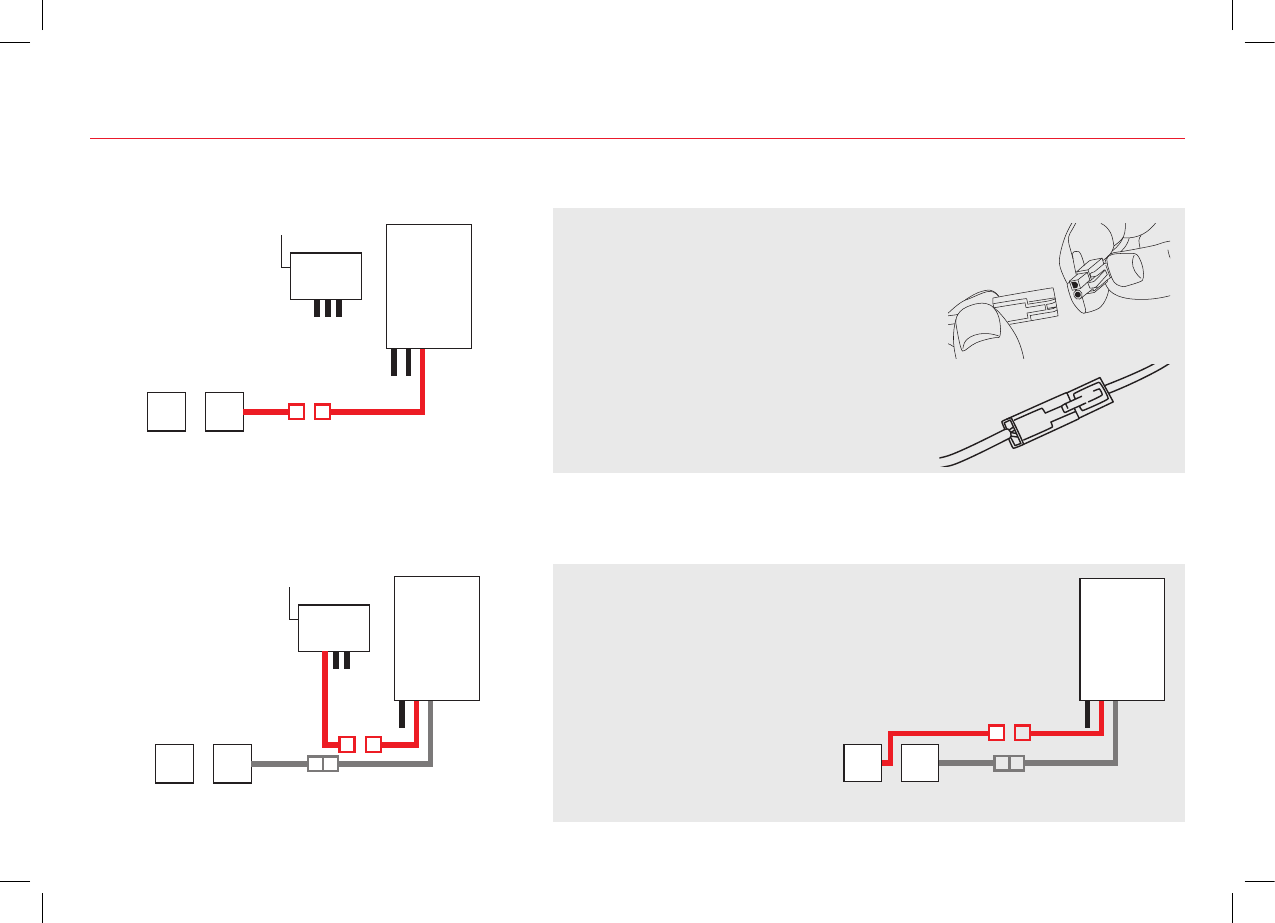

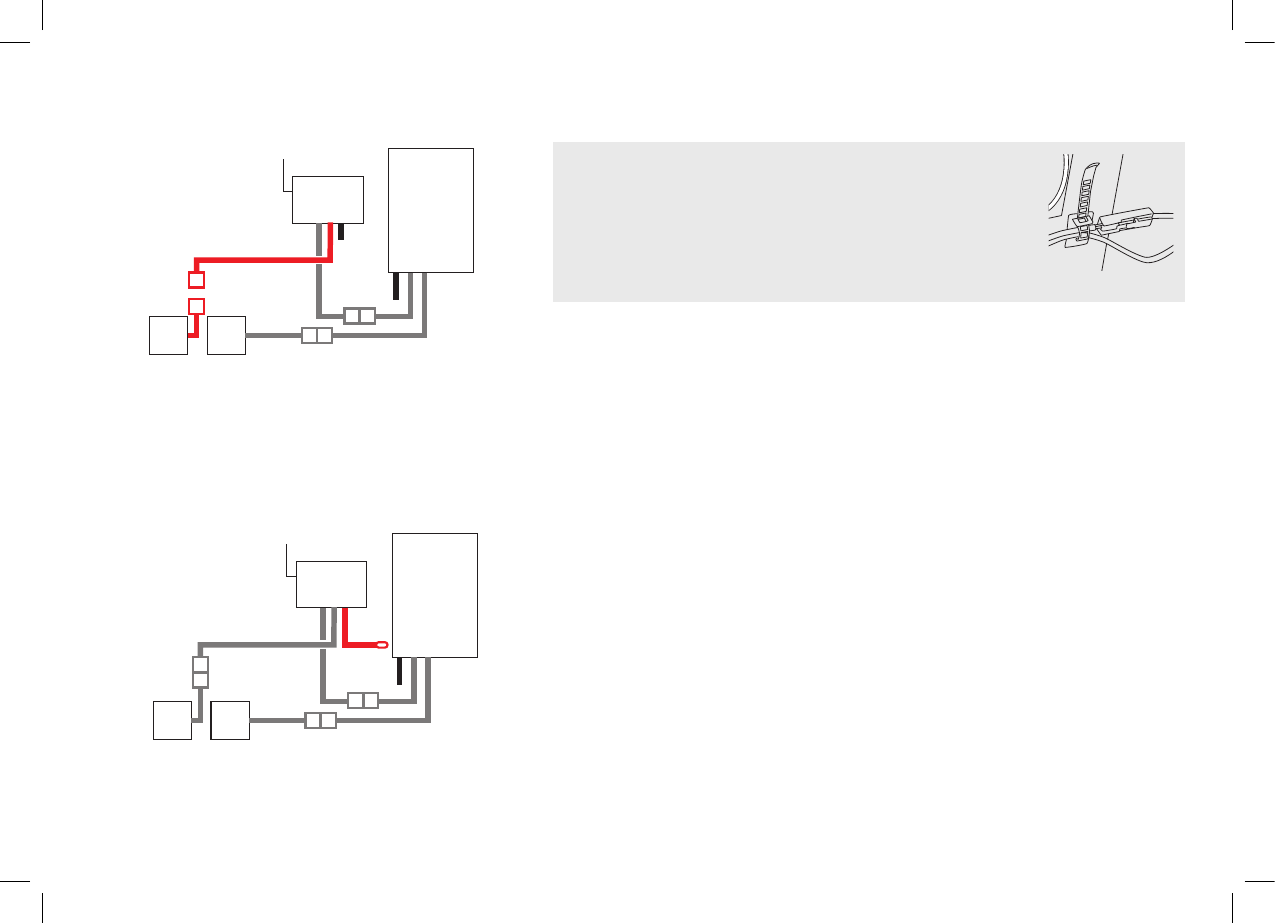

C. Connect the middle lead from the smart module to the other shut-off valve.
Control
Box
Shut-Off Valves
Smart
Module
D. Connect the third cord from the smart module to the DC In jack on the control
box.
Control
Box
Shut-Off Valves
Smart
Module
DC In
Use the included wire ties to gather the wires and
stick them to the wall so that they’re out of the way.
Clean the wall rst. Then stick the back of the wire
tie to the wall. Use the other wire tie closer to the
control box to gather the wires there as well.
10
F. Plug in the smart module.
1. Plug the smart module’s power adapter into the jack on the side of the smart module.
IMPORTANT: If you’re using the laundry shut-off system without the smart module, plug the power adapter directly into
the DC In jack on the control unit.
2. Plug the other end of the power adapter into an available power outlet.
If both power outlets are in use (by the washer and dryer, for example), use the included 3-outlet power wall tap to
provide additional outlets.

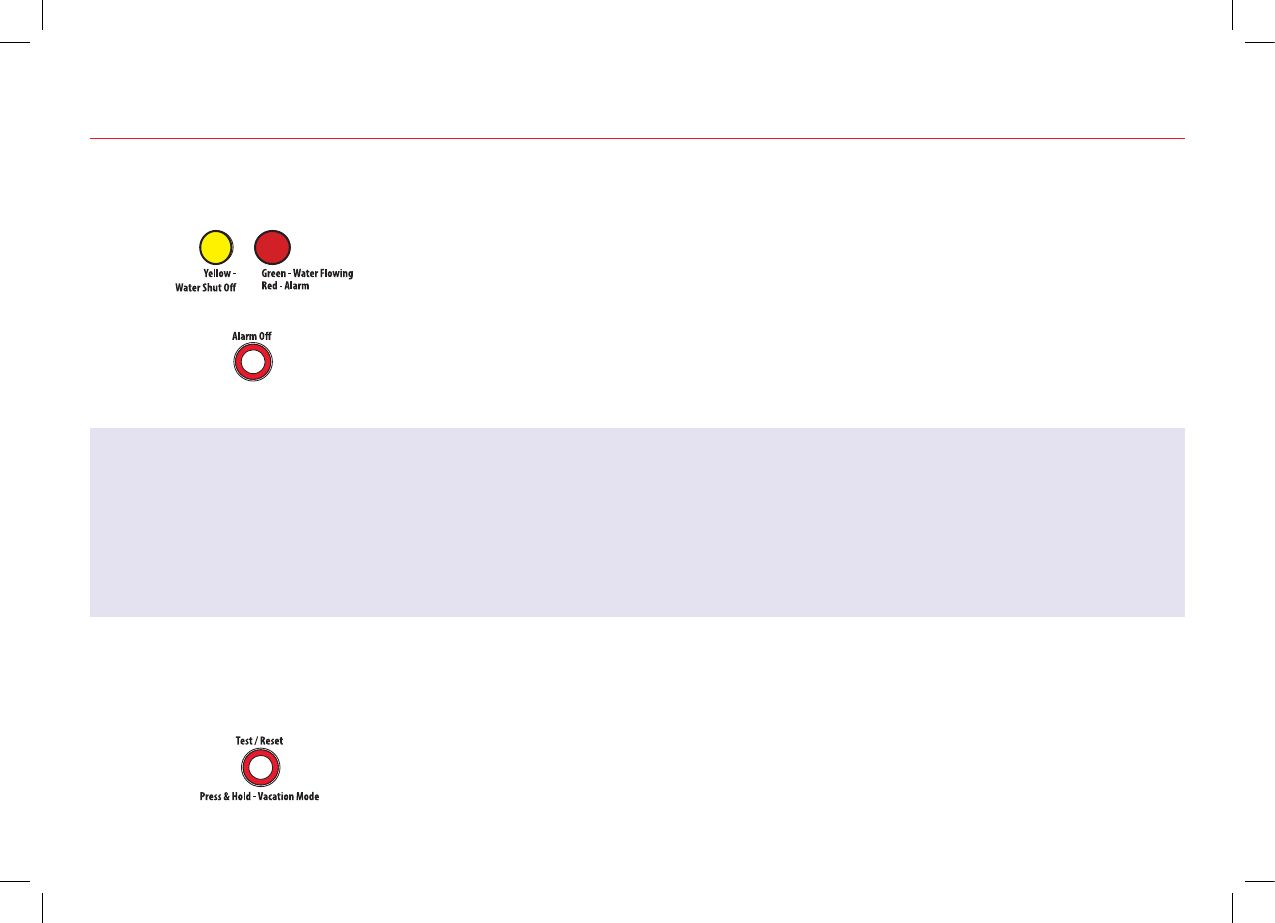

When the smart module and control unit rst power on, the yellow indicator light on the front panel of the control unit
ashes—the auto shut off valve system is arming and opening valves. When the green indicator light comes on, the
system is ready to use.

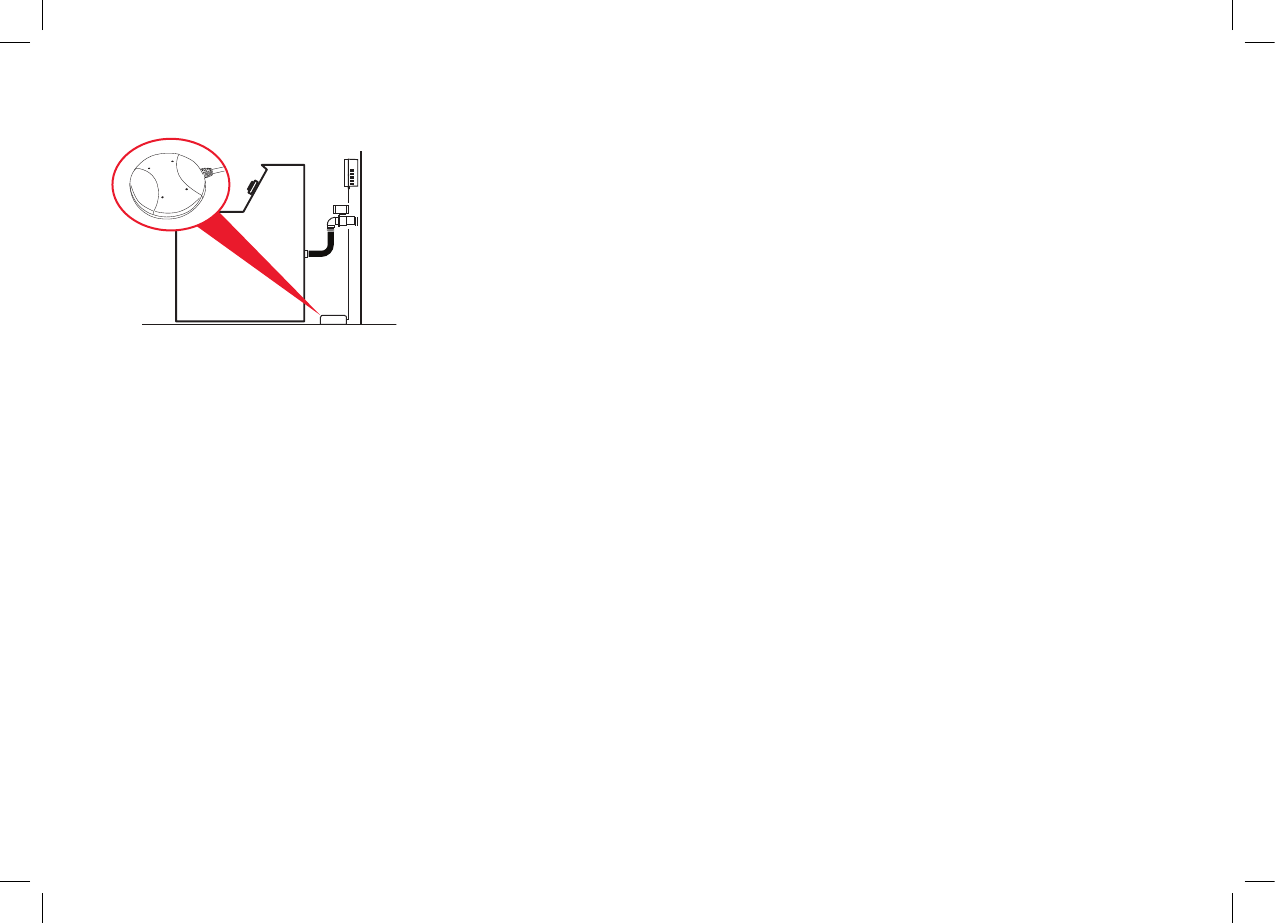

E. Place the leak sensor on the oor beneath the washer shutoff valves.
Agua detectada
Make sure the sensor is sitting at on the oor directly beneath the shutoff valves.
(Do not place it inside the washer oor tray if you have one.)
11
Step 4: Set up the App with your system
A. Download and install the App on your phone
Search for “RCA Water Shut-Off” in the Apple App or Google Play Stores. Look for the icon shown
here and install this App on your phone.
IMPORTANT!!!
• Make sure your phone is on the WiFi network you want the Smart Water Shut-Off system to use.
• If you have a dual-band router that uses different networks for the two bands, make sure the
WiFi signal you use is 2.4GHz, not 5GHz!
• Make sure your Smart Module is ready for setup!
The Link and Activity indicators on the Smart Module are on when the Smart Module is in
Setup mode. The Smart Module goes into Setup Mode automatically when you rst power
it up and stays in Setup Mode for 6 minutes. If the Link and Activity indicators on the Smart
Module are not on, unplug the Smart Module and plug it in again.
Continues on next page...
B. Launch the App
The rst time you open the App, you’ll be asked if you want to allow the RCA Water Shut-Off App to send you
notications. Make sure you choose Allow in this step so that the App can notify you when needed!
12
Make sure your Smart Module is ready for setup!
If the Link and Activity indicators on the Smart Module
are not on, unplug the Smart Module and plug it in
again.
Make sure you’re on the WiFi network you want to use!
If the Network Name doesn’t match the network you
want to use, quit the App, go to the network settings for
your phone, and connect to the network you want to use.
Then start the App again.

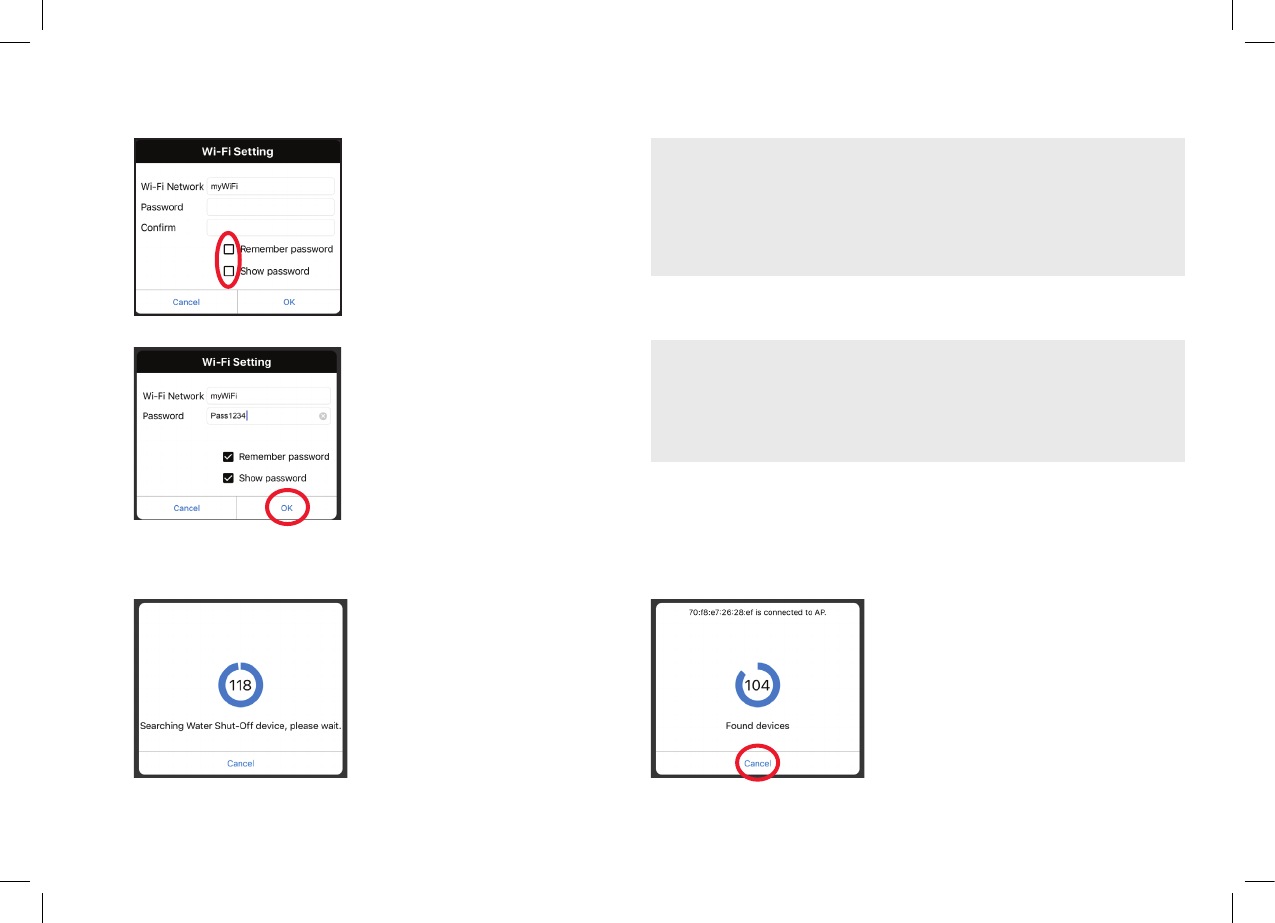

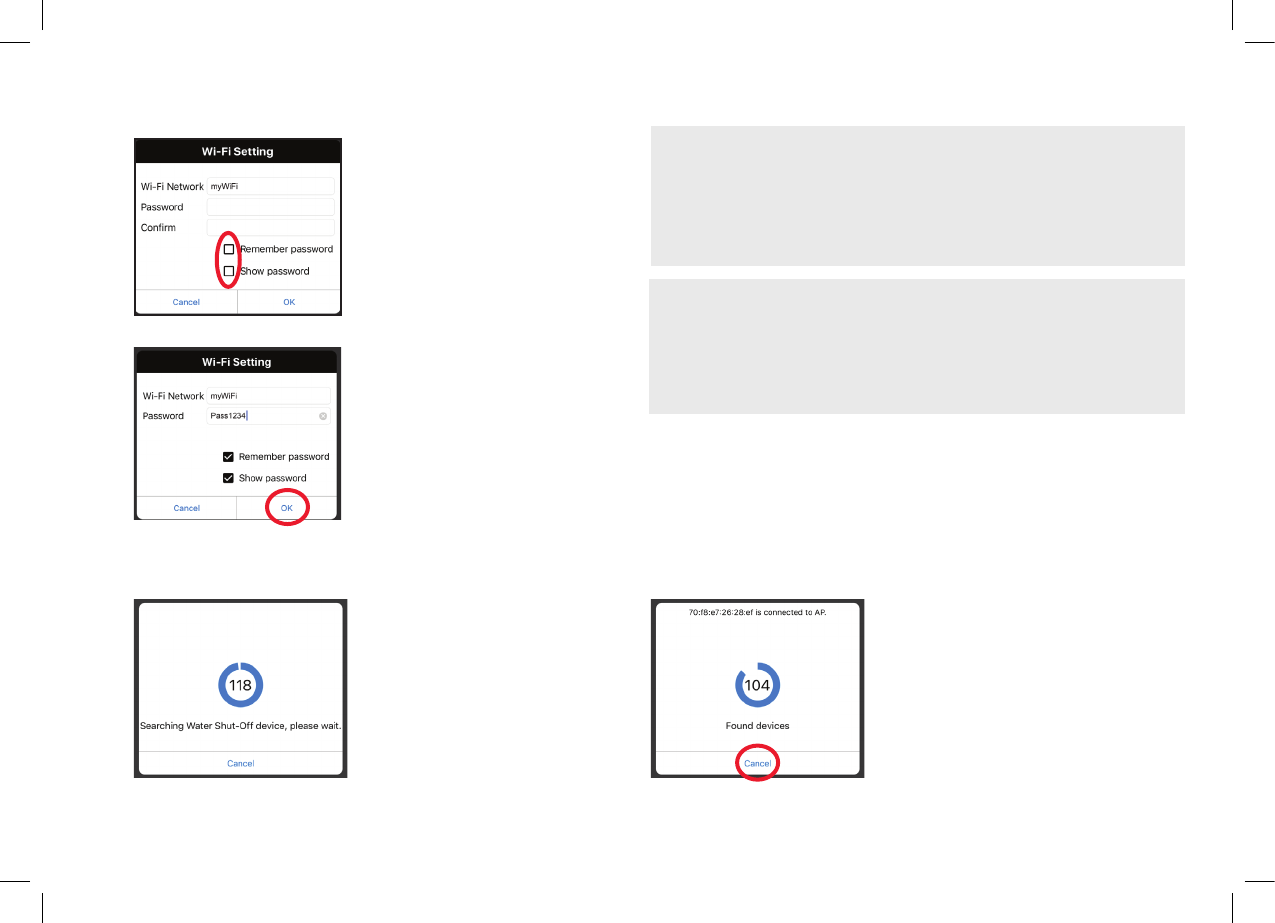

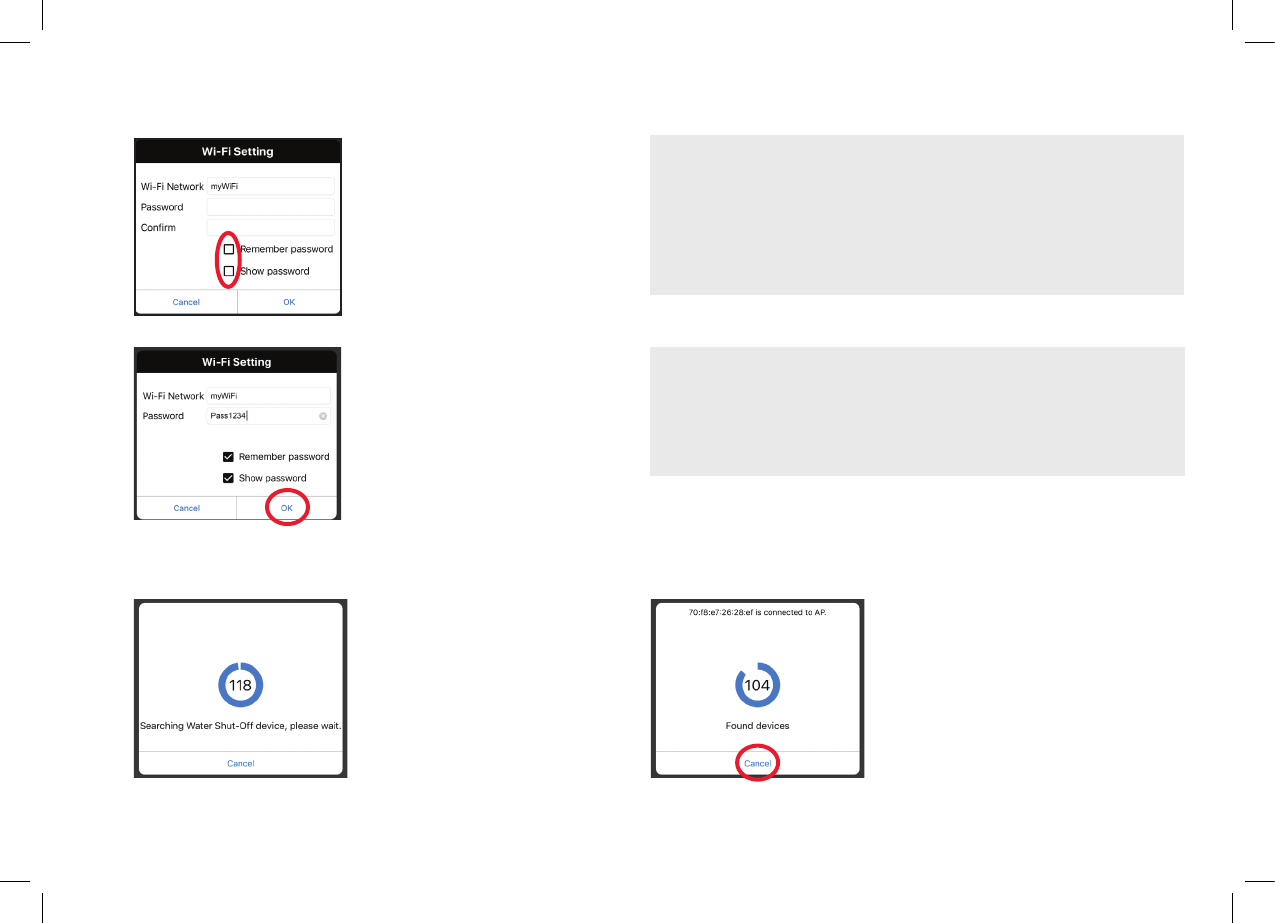

C. Connect the App to your WiFi network
Press the Remember
Password and Show
Password boxes so that
you only have to enter your
password once (and you can
see it while you’re entering).
Enter the password for your
WiFi network. Then press
OK. IMPORTANT: Double
check your network name
and password—these must be
correct to work with the App!
D. Connect the App to your Smart Module
Once you’ve entered the
information for your WiFi
network, the App starts
searching for your Smart
Module.
When the App’s search screen
displays “Found devices” you can
press Cancel to stop the search.
NOTE: If you’re connecting
multiple Smart Modules, wait for
the search timer to complete its
search.
13

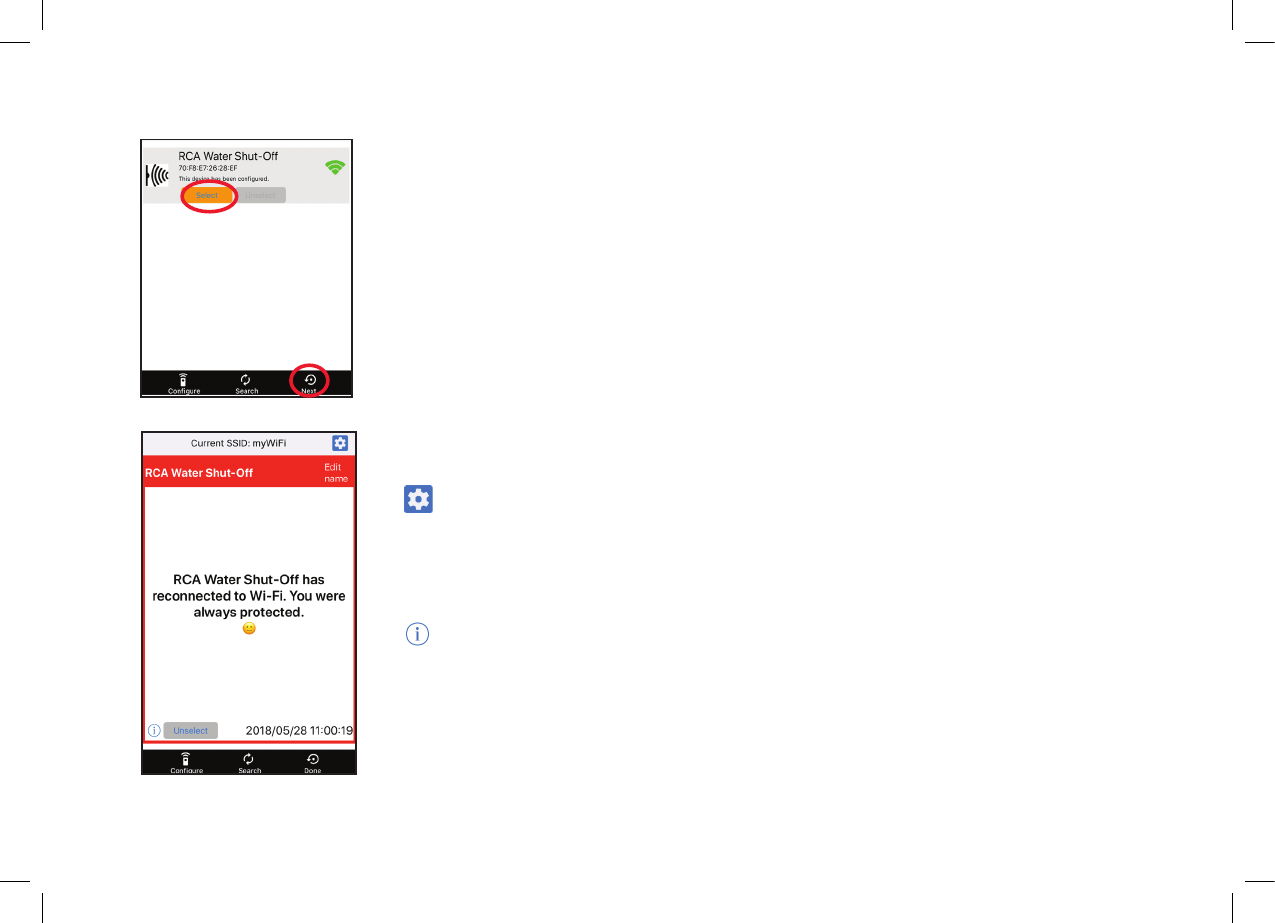

E. Conrm your Smart Module is connected and select it
Your Smart Module should be listed in the devices available in the next screen. The Link
indicator on its front panel goes solid and the Activity indicator starts blinking.
NOTE: If more than one Smart Module are in same area and in SETUP mode, all of them connect to your WiFi
network in this step.
Choose the Smart Module you want to use from the list that appears (check the MAC
address shown against the MAC address you wrote down on page 4).
Press the Select button next to the Smart Module you want to add. Then press Next at
the bottom of the screen.
The App nishes setting up the Smart Module with your WiFi network and displays a
sample alert to verify that it’s up and running. In this alert screen, you have the following
options:
accesses your phone’s alert settings so that you can modify the App’s
permissions.
Edit name lets you choose a different name for your system in the alert screens. You
can choose one of the preset names or create your own.
accesses your notication history, which shows all of the times the App has sent
alerts and what those alerts were.
Unselect removes this Smart Module from alerts. (You’ll have to re-select it again.)
Congure accesses other setup options.
Search looks for Smart Modules in your WiFi network.
Done exits the screen.
14
Step 5: Turn on the hoses and test the system
A. Turn on the water supply
Shut-off valves
On Off Turn the laundry shut off valves 90 degrees clockwise to turn the water supply on for
both hoses. Make sure there are no leaks. If there are leaks, tighten the hose ttings.
B. Test the system
Press and release the Test/Reset
button on the control unit.
NOTE: Press the Alarm Off button
immediately after to mute the sound.
The system’s alarm goes off, the
automatic valves close, and the
yellow indicator on control unit
starts ashing.
You will also receive a notication
from the RCA Water Shut-Off App
(“TEST” will appear on your screen).
Once the valves are completely closed, the control unit will
automatically re-open them again in about 30 seconds.
The yellow light ashes while the valves are reopening.
The green light comes on when they have nished
reopening.
The test process takes about 25 seconds to complete and
return to normal (valves open and green light) status.
If the green light doesn’t come back on, unplug the
controller and plug it back in. Then test the system again.
15
Using the auto shut-off
When the alarm goes off...
If the sensor senses water, the alarm sounds and the valves close. The yellow
and red indicators on the control box start ashing.
You will also receive a notication on your phone saying “Device has been
triggered. Automatic shut-off activated.”
To stop the audible alarm: On the control unit, press the Alarm Off button. (The
valves will still be closed.)
Once you’ve xed the leak and dried off the sensor...
Press and release the Test/Reset button on the control unit. The yellow light
ashes while the valves are reopening. The green light comes on when they
have nished reopening.
Customizing the alarm
By default, the audible alarm keeps sounding until you turn it off (or until the sensor no longer senses water). You can
also set the audible alarm to sound for 10 seconds only.
To change the audible alarm to 10 seconds only: Press and hold the Alarm Off button for 2-3 seconds. The yellow LED
ashes to show that you’ve changed the audible alarm to 10 seconds only. To change back, press and hold the Alarm
Off button again.
Losing power
If you lose power, the control box automatically closes the shut off valves (more slowly than during a real alarm), then
powers off. You will also get a notication on your phone saying “Device Disconnected.” When power returns, if the
sensor does not detect water, the control box will open the valves again.
Vacation Mode
If you plan to be away from home for an extended period, put the system in Vacation Mode to shut the valves while
you’re gone. Simply press and hold the Test/Reset button for three seconds. The yellow indicator light blinks while the
valves are closing and turns solid yellow with the valves are closed.
When you get back, press and release the Test/Reset button again to open the valves. The yellow indicator light blinks
while the valves are opening; the green indicator comes on when the valves are open.
App Notications Guide
If your phone says... This means...
“Device has been triggered. Automatic shut-off activated.” Your sensor has detected water and automatically shut valves.
“TESTED / READY” Your system has gone through a test and will re-open valves when
nished.
“Device connected” Your system has regained power and re-opened valves.
“Device disconnected” Your system has lost power and automatically shut valves.
“Device has re-connected to WiFi” Your smart module lost its WiFi connection but is now re-
connected.
Questions? Please call our toll-free customer service hotline at 1-800-645-7750
© 2018 Voxx Accessories Corp. 3502 Woodview Trace, Suite 220 Indianapolis, IN 46268
17
Guide d’installation
Système INTELLIGENT
d’arrêt de l’eau de lessive
Avec arrêt automatique et alerte par application
English instructions ..............1
Instructions en français ...... 17
Instrucciones en español .. 33
18
Bienvenue!
Vous pourrez avoir l’esprit tranquille avec le système intelligent d’arrêt de l’eau de lessive RCA pour la protection de votre
maison ou votre entreprise contre les dégâts causés par l’eau. Il suft d’installer le dispositif de commande, le module
intelligent et les vannes d’arrêt inclus dans cet emballage, et vous êtes paré(e) pour arrêter une catastrophe avant qu’elle
ne se produise! Ce guide d’installation présente les étapes permettant de commencer à utiliser le produit.
Que contient l’emballage?
Dispositif de commande
muni de ls de connexion
Gabarit de montage pour le dispositif
de commande
Capteur d’eau pour le dispositif
de commande
Sac de quincaillerie
(1) Ruban adhésif double face pour le dispositif de commande
(1) Ruban adhésif double face pour le module intelligent
(4) Vis pour cloison sèche avec chevilles
(n°6 x 1-1/4 po tête Phillips cylindrique bombée)
(4) Vis pour maçonnerie (3/16 po tête plate)
(4) Serre-câbles
(3) Serre-câbles avec ruban adhésif double face
(2) Joints toriques en caoutchouc pour vannes
(2) Vannes d’arrêt automatique
une rouge (HOT) (chaud) et une bleue
(COLD) (froid)
Module intelligent
muni de ls de connexion
(en option, voir la page 24 pour plus d’informations)
Adaptateur secteur pour le module intelligent
Fiche secteur murale à 3 prises pour fournir
des prises électriques supplémentaires
si nécessaire
19
A. Localiser les robinets d’arrêt de la laveuse
Étape 1 : Installation du dispositif de commande et du module
intelligent contre le mur
Les robinets d’arrêt chaud et froid séparés sont généralement situés derrière ou à côté
de votre laveuse, avec des tuyaux conduisant à votre laveuse.
Laveuse
Robinet
d’arrêt
B. Déterminer le meilleur endroit pour monter le dispositif de commande et le module intelligent
Le dispositif de commande doit être sufsamment proche des robinets d’arrêt et du
sol pour être à portée du l du capteur (1,8 m [6 pieds]) et des ls conducteurs du
dispositif de commande (1,5 m [5 pieds]).
Le module intelligent doit être placé entre le dispositif de commande et les robinets
d’arrêt. Il doit aussi être proche d’une prise de courant.
Moins de 1,52 m (5 pi)
Moins de 1,83 m (6 pi)
Dispositif de
commande
Plancher
Robinets
d’arrêt
Prise
électrique
Module intelligent
IMPORTANT : Le module intelligent a besoin d’un signal fort de votre routeur WiFi pour fonctionner correctement.
Tester la force du signal du réseau WiFi là où le module intelligent doit être installé. Vérier que le téléphone se
trouve sur le réseau WiFi qui doit être utilisé, puis observer l’indicateur de signal WiFi sur l’écran de du téléphone.
Le force du signal WiFi doit être au moins de 50 % à l’endroit prévu pour l’installation. Sinon, essayer de rapprocher
le routeur WiFi (ou installer un amplicateur de signal WiFi à proximité de l’installation).
20
Étape 1 (suite)
C. Noter l’adresse MAC du module intelligent
Module
intelligent,
arrière et côté
L’arrière et le côté du module intelligent répertorient son adresse MAC. L’adresse
est nécessaire ultérieurement pour ajouter le module à l’application et à votre
réseau WiFi. Il est recommandé de la noter maintenant, avant de xer le module
intelligent sur le mur.
Adresse MAC du module intelligent : ________________________
D. Installation du dispositif de commande et du module intelligent contre le mur
Le dispositif de commande et le module intelligent offrent trois options pour le montage sur le mur.
Option 1 : Ruban adhésif double face (inclus, non pour les applications de maçonnerie)
1. Nettoyer le mur à l’endroit souhaité pour monter le dispositif de commande et/ou le module intelligent.
2. Appliquer le ruban adhésif double face à l’arrière du dispositif de commande et/ou du module intelligent.
3. Décoller le lm de protection sur le côté exposé du ruban adhésif.
4. Appuyer fermement sur le dispositif de commande et/ou sur le module intelligent contre le mur à l’emplacement désiré.
Rating LABEL
2018/03/27
MODI-IOT
67630551460G A
0.1
YangZhiQiang
条码读码为: 70F8E7262881
此号码为16进制,每张标签之间需跳一码,
即第一张号码为70F8E7262881,则第二
张号码为70F8E7262883,.....此次流水号为
此次流水号为
GMA252V13F0001~GMA252V13F0100
70F8E7262881~70F8E7262947,共100张.
MAC NUMBER
MAC
SN: GMA252V13F0001
: 70F8E7262881
SMART MODULE
MADE IN CHINA
CAN ICES-3(B)/NMB-3(B)
FCC ID: VIXMOD1
IC: 21578-MOD1
MODEL: MOD1
INPUT: 12V 1A
30.0mm
36.0mm
条码读码为:
GMA252V13F0001
Serial number
F:
GMA25:Model code(MOD1-IOT)Assigned by AEC
V: Manufactured year(V=2018,skip I,O,S,Z)
13: Manufactured week
2
TO: 采购
2018.03.27
21
Option 2 : Vis pour cloison sèche avec des chevilles (incluses)
1. Placer le ou les gabarits de montage sur le mur à l’emplacement désiré pour
le dispositif de commande et/ou le module intelligent. IMPORTANT :
Vérier qu’il n’y a pas de ls électriques où il est prévu de forer.
2. Dessiner des x sur le mur aux endroits indiqués par le ou les gabarits de
montage. Percer un trou pilote de 7 mm (9/32 po) à chaque x pour les chevilles.
3. À l’aide d’un tournevis Phillips n°2, installer les chevilles pour cloison sèche
aux emplacements marqués.
4. Visser les vis pour cloison sèche dans les chevilles. Laisser un espace entre
les têtes de vis et le mur an de pouvoir monter le dispositif de commande
et/ou le module intelligent sur les vis.
5. Installer le dispositif de commande et/ou le module intelligent sur les vis.
Option 3 : Vis pour maçonnerie (incluses)
1. Placer le ou les gabarits de montage sur le mur à l’emplacement désiré
pour le dispositif de commande et/ou le module intelligent.
2. Dessiner des x sur le mur aux endroits indiqués par le ou les gabarits
de montage.
3. Utiliser un foret de maçonnerie de 4 mm (5/32 po) pour forer des trous pilotes
là où les x sont marqués. Les trous doivent être d’environ 38 mm (1-1/2 po)
de profondeur.
4. Visser les vis pour maçonnerie dans les trous pilotes. Laisser un espace entre
les têtes de vis et le mur an de pouvoir monter le dispositif de commande
et/ou le module intelligent sur les vis.
5. Installer le dispositif de commande et/ou le module intelligent sur les vis.
45 mm (1,77 po)
72 mm (2,83 po)
GABARIT DE MONTAGE
UTILISER POUR SUPPORT
MURAL PLAT UNIQUEMENT
DU DISPOSITIF DE COMMANDE
Gabarit de montage
du dispositif de
commande
Vis pour
cloison
sèche
Vis pour
maçonnerie
GABARIT DE MONTAGE
UTILISER POUR SUPPORT
MURAL PLAT UNIQUEMENT
50,8 mm (2 po)
87,5 mm (3,45 po)
60 mm (2,36 po)
Gabarit de montage du
dispositif de commande
et/ou du module
intelligent
22
2. Installation des vannes d’arrêt automatique
A. Fermer les robinets d’arrêt de votre laveuse
B. Placer un seau et une serviette sous les tuyaux
Lorsque les robinets d’arrêt sont en position ouverte, ils sont orientés vers le tuyau.
Tourner chaque robinet de 90 degrés dans le sens antihoraire pour le fermer.
Robinets d’arrêt
Ouvert Fermé
Il y a probablement de l’eau à l’intérieur qui va fuir lorsqu’ils seront débranchés.
C. Retirer les tuyaux des robinets d’arrêt de la laveuse
IMPORTANT : Garder une trace de quel tuyau a été utilisé sur le robinet d’eau chaude par rapport au robinet d’eau froide.
23
D. Installer les vannes d’arrêt automatique sur les robinets d’arrêt de la laveuse
2. Faire correspondre la vanne d’arrêt
automatique rouge (CHAUD) au
robinet rouge et la vanne bleue
(FROID) au robinet bleu.
1. Retirer les protections en plastique
des deux extrémités de chaque
vanne d’arrêt automatique.
Vérier que les joints toriques en
caoutchouc sont correctement
installés (à plat) à l’intérieur de
chaque raccord de tuyau de
vanne d’arrêt.
3. Visser chaque raccord de tuyau sur
les vannes d’arrêt automatique.
Serrer à la main la bague du raccord
sur le robinet d’arrêt de la laveuse.
Garder la vanne à une position de
4 heures jusqu’à être prêt à donner
le serrage nal, puis tourner
l’ensemble de la vanne pour
la serrer et la redresser.
E. Visser les tuyaux sur chaque vanne d’arrêt automatique
Vérier que chaque tuyau de laveuse possède toujours son joint torique à
l’intérieur du raccord de tuyau. Si ce n’est pas le cas, utiliser l’un des joints toriques
supplémentaires fournis dans cet emballage (s’il en a déjà un, ne pas en ajouter
un autre).
S’assurer de faire correspondre chaque tuyau au robinet d’arrêt qui était utilisé
auparavant. Puis serrer chaque tuyau à la main (utiliser une pince ordinaire ou
multiprise pour le dernier quart de tour).
Raccord
de tuyau de
vanne d’arrêt
Joint torique
placé à plat
24
A. Connecter le l d’une vanne d’arrêt automatique au l du boîtier de commande.
Étape 3 : Connecter les vannes, le dispositif de commande et le module intelligent
Boîtier de
commande
Vannes d’arrêt
Module
intelligent
B. Connecter le deuxième l du boîtier de commande au premier l du module intelligent.
Boîtier de
commande
Vannes d’arrêt
Module
intelligent
Comment connecter les ls
1. Aligner les bouchons ronds et carrés
de chaque boîtier de commande
pour aboutir aux trous ronds et
carrés correspondants sur le l
des boîtiers d’arrêt automatique.
2. Encliqueter les deux paires de ls
en place.
REMARQUE : Le module intelligent est en option
Le module intelligent permet au système d’arrêt de
l’eau de lessive d’envoyer des notications au téléphone,
mais le système peut être aussi utilisé sans cette option.
Il suft de connecter le deuxième l du boîtier de
commande directement sur
la deuxième vanne d’arrêt,
comme indiqué ci-contre.
Puis se reporter à l’étape
E à la page 26.
Boîtier de
commande
Vannes d’arrêt
25
C. Connecter le l du milieu du module intelligent à l’autre vanne d’arrêt.
Boîtier de
commande
Vannes d’arrêt
Module
intelligent
D. Connecter le troisième l du module intelligent à la prise d’entrée c.c. du boîtier de commande.
Boîtier de
commande
Vannes d’arrêt
Module
intelligent
Entrée c.c.
Utiliser les serre-câbles inclus pour rassembler
les ls et les plaquer sur le mur an qu’ils soient
hors d’atteinte.
Nettoyer le mur d’abord. Ensuite, coller l’arrière
du serre-câble contre le mur. Utiliser l’autre
serre-câble plus près du boîtier de commande
pour rassembler les ls aussi.
26
F. Brancher le module intelligent.
1. Brancher l’adaptateur d’alimentation électrique du module intelligent dans la prise sur le côté du module intelligent.
IMPORTANT : Si le système d’arrêt de l’eau de lessive est utilisé sans le module intelligent, brancher l’adaptateur
d’alimentation directement dans la prise d’entrée c.c. sur le dispositif de commande.
2. Brancher l’autre extrémité de l’adaptateur d’alimentation dans une prise de courant sous tension.
Si les deux prises de courant sont utilisées (par la laveuse et la sécheuse, par exemple), utiliser la che secteur murale à
3 prises pour fournir des prises supplémentaires.
Lorsque le module intelligent et le dispositif de commande sont activés, le témoin lumineux jaune sur le panneau avant du
dispositif de commande clignote : le système automatique d’arrêt des vannes est en train d’armer et d’ouvrir les vannes.
Lorsque le voyant vert s’allume, le système est prêt à l’emploi.
E. Placer le capteur de fuite sur le plancher sous les robinets d’arrêt de la laveuse.
Agua detectada
Vérier que le capteur est placé à plat sur le sol directement sous les robinets d’arrêt.
(Ne pas le placer dans le bac de plancher de la laveuse s’il y en a un.)
27
Étape 4 : Conguration de l’application avec votre système
A. Télécharger et installer l’application sur le téléphone
Rechercher « RCA Water Shut-Off » dans les magasins d’applications Apple ou Google Play.
Rechercher l’icône afchée ci-contre et installer cette application sur le téléphone.
IMPORTANT!!!
• S’assurer que le téléphone se trouve sur le même réseau WiFi qui doit être utilisé avec le système
intelligent d’arrêt de l’eau.
• Si un routeur bi-bande qui utilise des réseaux différents pour les deux bandes est employé,
s’assurer que le signal WiFi qui est utilisé est de 2,4 GHz, et non pas de 5 GHz!
• S’assurer que le module intelligent est prêt pour la conguration!
Les indicateurs de liaison et d’activité sur le module intelligent sont activés lorsque le module intelligent
est en mode de conguration. Le module intelligent passe automatiquement en mode de conguration
lorsqu’il est activé pour la première fois et reste en mode de conguration pendant 6 minutes. Si les
indicateurs de liaison et d’activité sur le module intelligent ne sont pas activés, débrancher le module
intelligent et le rebrancher.
B. Lancer l’application
Lors de sa première ouverture, l’application vous demande si l’autorisation d’envoi de notication par l’application
RCA Water Shut-Off est désirée. S’assurer de choisir Allow (Autoriser) dans cette étape pour que l’application
puisse envoyer une notication en cas de besoin!
Suite à la page suivante…
28
C. Connecter l’application au réseau WiFi
S’assurer que le module intelligent est prêt pour la
conguration!
Si les indicateurs de liaison et d’activité sur le module
intelligent ne sont pas activés, débrancher le module
intelligent et le rebrancher.
S’assurer-vous que le réseau WiFi utilisé est bien celui qui
est souhaité
Si le nom du réseau ne correspond pas au réseau souhaité,
quitter l’application, accéder aux paramètres réseau du
téléphone et se connecter au réseau dont l’utilisation est
souhaitée. Puis redémarrer l’application.
Appuyer sur les cases
Remember Password
(Mémoriser le mot de passe)
et Show Password (Afcher le
mot de passe) pour ne saisir le
mot de passe qu’une seule fois
(et pour l’afcher au moment
de sa saisie).
Saisir le mot de passe pour
le réseau WiFi. Puis appuyer
sur OK. IMPORTANT : Vérier
à nouveau le nom de réseau
et le mot de passe – ceux-ci
doivent être corrects pour
fonctionner avec l’application!
D. Connecter l’application au Module intelligent.
Une fois les informations
saisies pour votre réseau
WiFi, l’application commence
à rechercher votre module
intelligent.
Lorsque l’écran de recherche de
l’application afche « Found devices »
(Appareils trouvés), il est alors
possible d’appuyer sur Cancel
(Annuler) pour arrêter la recherche.
REMARQUE : Si plusieurs modules
intelligents doivent être connectés,
attendre que la minuterie de
recherche termine son cycle de
recherche.
29
E. Conrmer que votre module intelligent est connecté et le sélectionner.
Votre module intelligent devrait être répertorié dans la liste des appareils disponibles
dans l’écran suivant. L’indicateur de liaison sur le panneau avant devient xe et l’indicateur
d’activité commence à clignoter.
REMARQUE : Si plusieurs modules intelligents se trouvent dans la même zone et en mode
SETUP (Conguration), ils se connectent tous au réseau WiFi lors de cette étape.
Choisir le module intelligent souhaité dans la liste qui apparaît (vérier l’adresse MAC
afchée par rapport à l’adresse MAC notée précédemment à la page 20).
Appuyer sur le bouton Select (Sélectionner) en regard du module intelligent qui est à ajouter.
Puis appuyer sur Next (Suivant) en bas de l’écran.
L’application termine la conguration du module intelligent avec votre réseau WiFi et afche
un exemple d’alerte pour vérier qu’il est opérationnel. Les options suivantes se trouvent
dans cet écran d’alerte :
permet d’accéder aux paramètres d’alerte du téléphone an de pouvoir modier les
autorisations de l’application.
Edit name (Modier le nom) permet de choisir un nom différent pour le système dans les
écrans d’alerte. Il est possible de choisir l’un des noms prédénis ou de créer le sien.
permet d’accéder à l’historique de notications, qui afche toutes les fois où
l’application a envoyé des alertes et quelles étaient ces alertes.
Unselect (Désélectionner) permet de supprimer ce module intelligent des alertes. (Il sera
nécessaire de le sélectionner à nouveau)
Congure permet d’accéder à d’autres options de paramétrage.
Search (Rechercher) permet de chercher d’autres modules intelligents dans le réseau WiFi.
Done (Terminé) permet de quitter l’écran.
30
Étape 5 : Alimenter les tuyaux et tester le système
A. Ouvrir l’alimentation en eau
Robinets d’arrêt
Ouvert Fermé Tourner les robinets d’arrêt de la laveuse de 90 degrés dans le sens horaire pour ouvrir
l’alimentation en eau sur les deux tuyaux. Vérier qu’il n’y a pas de fuites. S’il y en a,
resserrer les raccords des tuyaux.
B. Test du système
Appuyer sur le bouton Test/Reset
(Test/réinitialisation) sur le dispositif
de commande et le relâcher.
REMARQUE : Appuyer sur le bouton de
désactivation de l’alarme immédiatement
après pour couper le son.
L’alarme du système se déclenche,
les vannes automatiques se ferment
et le voyant jaune sur le dispositif
de commande se met à clignoter.
Une notication de l’application
RCA Water Shut-Off devrait être
réceptionnée (la mention TEST
doit apparaître sur l’écran).
Test/Reset (Test/réinitialisation)
Mode vacances - garder enfoncé
Jaune -
arrêt de l’eau
Vert - eau s’écoulant
Rouge - alarme
Désactivation de l’alarme
Test/Reset (Test/réinitialisation)
Mode vacances - garder enfoncé
Jaune -
arrêt de l’eau
Vert - eau s’écoulant
Rouge - alarme
Désactivation de l’alarme
Une fois que les vannes sont complètement fermées, le
dispositif de commande les rouvre automatiquement après
environ 30 secondes.
Le voyant jaune clignote pendant que les vannes se rouvrent.
Le voyant vert s’allume quand elles ont ni de se rouvrir.
Le processus de test prend environ 25 secondes pour
s’effectuer et revenir à l’état normal (vannes ouvertes et
voyant vert).
Si le voyant vert ne s’allume pas à nouveau, débrancher
et rebrancher la commande. Ensuite, tester le système
à nouveau.
31
Utilisation du système d’arrêt automatique
Lorsque l’alarme se déclenche...
Si le capteur détecte de l’eau, l’alarme retentit et les vannes se ferment. Les voyants
lumineux jaune et rouge sur le boîtier de commande commencent à clignoter.
Une notication sera aussi reçue sur le téléphone indiquant « Device has been
triggered. Automatic shut-off activated. » (Le dispositif a été déclenché.
La fermeture automatique a été activée).
Test/Reset (Test/réinitialisation)
Mode vacances - garder enfoncé
Jaune -
arrêt de l’eau
Vert - eau s’écoulant
Rouge - alarme
Désactivation de l’alarme
Test/Reset (Test/réinitialisation)
Mode vacances - garder enfoncé
Jaune -
arrêt de l’eau
Vert - eau s’écoulant
Rouge - alarme
Désactivation de l’alarme
Pour arrêter l’alarme sonore : Sur le dispositif de commande, appuyer sur le
bouton « Alarm Off » (Désactivation de l’alarme). (Les vannes restent fermées.)
Une fois que la fuite est réparée et que le capteur est sec...
Appuyer sur le bouton Test/Reset (Test/réinitialisation) sur le dispositif de
commande et le relâcher. Le voyant jaune clignote pendant que les vannes
se rouvrent. Le voyant vert s’allume quand elles ont ni de se rouvrir.
Test/Reset (Test/réinitialisation)
Mode vacances - garder enfoncé
Jaune -
arrêt de l’eau
Vert - eau s’écoulant
Rouge - alarme
Désactivation de l’alarme
Personnalisation de l’alarme
Par défaut, l’alarme sonore continue de sonner jusqu’à ce qu’elle soit désactivée (ou jusqu’à ce que le capteur ne détecte
plus d’eau). Il est aussi possible de régler l’alarme sonore pour qu’elle retentisse pendant 10 secondes seulement.
Pour changer l’alarme sonore à 10 secondes seulement : Appuyer sur le bouton Alarme Off (Désactivation de l’alarme)
et le maintenir enfoncé pendant 2-3 secondes. La DEL jaune clignote pour indiquer que l’alarme sonore a été modiée
pour retentir 10 secondes seulement. Pour revenir en arrière, appuyer de nouveau sur la touche Alarm Off (Désactivation
de l’alarme).
32
Panne de courant
En cas de panne de courant, le boîtier de commande ferme automatiquement les vannes d’arrêt (plus lentement que
durant une alarme réelle), puis s’éteint. Une notication sera aussi reçue sur le téléphone indiquant « Device Disconnected. »
(Dispositif déconnecté). Lorsque l’alimentation secteur revient, si le capteur ne détecte pas d’eau, le boîtier de commande
ouvre de nouveau les vannes.
Mode vacances
S’il est prévu d’être loin de chez soi pendant une période prolongée, mettre le système en mode vacances pour fermer les
vannes lorsque l’on est absent. Il suft d’appuyer sur le bouton Test/Reset (Test/réinitialisation) et le maintenir enfoncé pendant
trois secondes. Le voyant lumineux jaune clignote pendant que les vannes se referment et devient jaune xe lorsque les
vannes sont fermées.
À votre retour, appuyer de nouveau sur le bouton Test/Reset pour ouvrir les vannes. Le voyant lumineux jaune clignote pendant
que les vannes s’ouvrent. Le voyant vert s’allume lorsque les vannes sont ouvertes.
Guide de notications de l’application
Si le téléphone annonce... Cela signie que...
« Device has been triggered. Automatic shut-off activated. » (Le
dispositif a été déclenché. La fermeture automatique a été activée).
Votre capteur a détecté de l'eau et ferme automatiquement les vannes.
« TESTED / READY » Votre système est en cours de test et rouvrira les vannes une fois celui-ci
terminé.
« Device connected » (Dispositif connecté) Votre système a retrouvé son alimentation et a rouvert les vannes.
« Device disconnected » (Dispositif déconnecté) Votre système a perdu son alimentation et a fermé automatiquement les
vannes.
« Device has re-connected to WiFi »
(Le dispositif s’est reconnecté au WiFi)
Votre module intelligent a perdu sa connexion WiFi mais il est maintenant
reconnecté.
Des questions? Veuillez appeler notre service clientèle sans frais au 1-800-645-7750.
© 2018 Voxx Accessories Corp. 3502 Woodview Trace, Suite 220 Indianapolis, IN 46268 É.-U.
33
Guía de Instalación
Sistema de corte automático
para lavadora INTELIGENTE
Con corte automático y alertas con la aplicación
English instructions ..............1
Instructions en français ...... 17
Instrucciones en español .. 33
34
¡Bienvenido!
Con el Sistema inteligente de corte automático del agua de la lavadora de RCA puede proteger su hogar o su negocio contra
el daño causado por el agua y estar tranquilo. Sencillamente instale la unidad de control, el módulo inteligente y las válvulas
de cierre de este paquete, y ¡estará listo para evitar un desastre antes de que ocurra! Esta guía de instalación lo lleva a través
de los pasos para montar el sistema.
¿Qué incluye el paquete?
Unidad de control
con los cables de conexión conectados
Plantilla de montaje para la unidad de control
Sensor de agua para la unidad
de control
Bolsa de herrajes
(1) Cinta adhesiva por ambos lados para la unidad de control
(1) Cinta adhesiva por ambos lados para el módulo
inteligente
(4) Tornillos con anclas para pared de yeso
(Phillips 6 x 1-1/4 pulgadas, de cabeza cilíndrica)
(4) Tornillos para mampostería (3/16 pulgadas,
de cabeza plana)
(4) Amarras de alambre
(3) Amarras de alambre con cinta adhesiva por ambos lados
(2) Juntas tóricas de goma para las válvulas
(2) Válvulas de cierre automático
una roja (CALIENTE) y una azul (FRÍO)
Módulo Inteligente
con los cables de conexión conectados
(opcional, consulte la página 40 para
obtener información)
Adaptador de potencia para el módulo
inteligente
Tomacorriente de pared con 3 enchufes
de CA para brindar una toma eléctrica
adicional de ser necesario
35
A. Encuentre las válvulas de cierre de su lavadora
Paso 1: Monte la unidad de control y el módulo inteligente en la pared
Las válvulas de cierre de agua caliente y agua fría separadas normalmente están
situadas detrás o cerca de la lavadora, con mangueras que se conectan en la lavadora.
Lavadora
Válvula
de cierre
B. Encuentre la mejor ubicación para montar la unidad de control y el módulo inteligente
La unidad de control debe estar sucientemente cerca de las válvulas de cierre y el
suelo para que el cable del sensor (1.83 m [6 pies]) y los cables de acometida de
control (1.52 m [5 pies]) puedan alcanzar.
El módulo inteligente deberá colocarse entre la unidad de control y las válvulas de
cierre. También debe estar cerca de un tomacorriente.
Menos de 1.52 m (5 pies)
Menos de 1.83 m (6 pies)
Unidad
de control
Suelo
Válvulas
de cierre
Tomacorriente
Módulo Inteligente
IMPORTANTE: El módulo inteligente necesita una señal intensa de su enrutador WiFi para funcionar
correctamente. Compruebe la intensidad de la señal de su red WiFi en el lugar donde planea montar el módulo
inteligente. Para ello, verique que su teléfono esté en la red WiFi que desea utilizar y luego observe el medidor
de señal WiFi en la pantalla del teléfono. Asegúrese que obtiene al menos una intensidad de señal del 50% en el
lugar donde planea instalarlo. Si no es así, pruebe a mover el enrutador WiFi a un lugar más próximo (o a instalar
un reforzador de señal WiFi cerca de la instalación).
36
Paso 1 (continuación)
C. Anote la dirección MAC del módulo inteligente
Módulo
inteligente, parte
posterior y lateral
En la parte posterior y en el lateral del módulo inteligente se indica la dirección
MAC. Necesitará esta dirección para agregar el módulo a la aplicación y a su
red WiFi más adelante. Localícela y anótela ahora, antes de montar el módulo
inteligente en la pared.
Dirección MAC del módulo inteligente: ________________________
D. Monte la unidad de control y el módulo inteligente en la pared
La unidad de control y el módulo inteligente ofrecen tres opciones de montaje en la pared.
Opción 1: Cinta adhesiva por ambos lados (incluida, no para aplicaciones de mampostería)
1. Limpie la pared donde va a montar la unidad de control y/o el módulo inteligente.
2. Aplique la cinta adhesiva por ambos lados a la parte posterior de la unidad de control y/o del módulo inteligente.
3. Pele el lado expuesto de la cinta adhesiva.
4. Presione rmemente la unidad de control y/o el módulo inteligente contra la pared en el lugar donde quiere montarlos.
Rating LABEL
2018/03/27
MODI-IOT
67630551460G A
0.1
YangZhiQiang
条码读码为: 70F8E7262881
此号码为16进制,每张标签之间需跳一码,
即第一张号码为70F8E7262881,则第二
张号码为70F8E7262883,.....此次流水号为
此次流水号为
GMA252V13F0001~GMA252V13F0100
70F8E7262881~70F8E7262947,共100张.
MAC NUMBER
MAC
SN: GMA252V13F0001
: 70F8E7262881
SMART MODULE
MADE IN CHINA
CAN ICES-3(B)/NMB-3(B)
FCC ID: VIXMOD1
IC: 21578-MOD1
MODEL: MOD1
INPUT: 12V 1A
30.0mm
36.0mm
条码读码为:
GMA252V13F0001
Serial number
F:
GMA25:Model code(MOD1-IOT)Assigned by AEC
V: Manufactured year(V=2018,skip I,O,S,Z)
13: Manufactured week
2
TO: 采购
2018.03.27
37
Opción 2: Tornillos con anclas para pared de yeso (incluidos)
1. Coloque las plantillas de montaje en la pared, en la ubicación donde desea
montar la unidad de control y/o el módulo inteligente. IMPORTANTE:
Asegúrese que no hayan cables eléctricos donde planea taladrar.
2. Marque una “x” en la pared en las posiciones indicadas por las plantillas
de montaje. Taladre un agujero piloto de 7 mm (9/32 pulgadas) en cada “x”
para las anclas.
3. Instale las anclas para pared de yeso en las posiciones marcadas con un
destornillador Phillips n.º 2.
4. Monte los tornillos para pared de yeso en las anclas. Deje un poco de espacio
entre la cabeza del tornillo y la pared para que pueda montar la unidad de
control y/o el módulo inteligente en los tornillos.
5. Monte la unidad de control y/o el módulo inteligente en los tornillos.
Opción 3: Tornillos para mampostería (incluidos)
1. Coloque las plantillas de montaje en la pared, en la ubicación donde desea
montar la unidad de control y/o el módulo inteligente.
2. Marque una “x” en la pared en las posiciones indicadas por las plantillas
de montaje.
3. Utilice una broca para mampostería de 4 mm (5/32 pulgadas) para perforar
oricios piloto donde usted marcó con “x”. Los oricios deberán tener una
profundidad aproximada de 3.8 cm (1-1/2 pulgadas).
4. Inserte los tornillos para mampostería en los agujeros piloto perforados.
Deje un poco de espacio entre la cabeza del tornillo y la pared para que
pueda montar la unidad de control y/o el módulo inteligente en los tornillos.
5. Monte la unidad de control y/o el módulo inteligente en los tornillos.
45 mm (1.77 pulgadas)
72 mm (2.83 pulgadas)
PLANTILLA DE MONTAJE
PARA MONTAJE EN PARED
PLANA SOLAMENTE
PARA LA UNIDAD DE CONTROL
Plantilla de montaje
de la unidad
de control
Tornillos
para pared
de yeso
Tornillos
para
mampostería
PLANTILLA DE MONTAJE
PARA MONTAJE EN PARED
PLANA SOLAMENTE
50.8 mm (2 pulgadas)
87.5 mm (3.45 pulgadas)
60.0 mm (2.36 pulgadas
)
Plantilla de montaje
del módulo
inteligente
38
2. Instale las válvulas de cierre automático
A. Cierre las válvulas de cierre de su lavadora
B. Coloque un balde y una toalla debajo de las mangueras
Cuando las válvulas de cierre están en la posición abierta, apuntan hacia la manguera.
Gire cada válvula 90 grados hacia la izquierda para cerrarla.
Válvulas de cierre
Abierto Cerrado
Es probable que las mangueras contengan agua que escapará cuando usted
desconecte las mangueras.
C. Desconecte las mangueras de las válvulas de cierre de la lavadora
IMPORTANTE: Recuerde qué manguera estaba conectada en la válvula de agua caliente y cuál en la de agua fría.
39
D. Instale las válvulas de cierre automático en las válvulas de cierre de la lavadora
2. Empareje la válvula de cierre
automático roja (CALIENTE) con
la válvula roja y la azul (FRÍO)
con la válvula azul.
1. Quite las protecciones de plástico
de ambos extremos de cada
válvula de cierre automático.
Asegúrese que las juntas tóricas
de goma estén correctamente
asentadas (planas) dentro del
conector de manguera de cada
válvula de cierre.
3. Enrosque cada conector de
manguera en las válvulas de
cierre automático.
Apriete manualmente el collar del
conector sobre la válvula de cierre
de la lavadora. Mantenga la válvula
en la posición de reloj de las 4 hasta
que esté listo para hacer el apriete
nal, luego gire todo el conjunto de
la válvula para apretar y enderezar.
E. Enrosque las mangueras en cada válvula de cierre automático
Asegúrese que cada manguera de la lavadora aún tenga la junta tórica dentro del
conector de la manguera. Si no es así, utilice una de las juntas tóricas adicionales
incluidas con este paquete (si ya tiene una, no agregue otra).
Asegúrese de emparejar cada manguera con la válvula de cierre en la cual estaba
conectada anteriormente. Luego enrosque y apriete rmemente a mano cada
manguera (utilice un alicate ajustable o tenazas para el último cuarto de vuelta).
Conector de
manguera de
válvula de cierre
Junta tórica
asentada
(plana)
40
A. Conecte el conductor de una válvula de cierre a un conductor de la caja de control.
Paso 3: Conecte las válvulas, la unidad de control y el módulo inteligente
Caja de
control
Válvulas de cierre
Módulo
Inteligente
B. Conecte el segundo conductor de la caja de control al primer conductor del módulo inteligente.
Caja de
control
Válvulas de cierre
Módulo
Inteligente
Cómo conectar los conductores
1. Alinee los enchufes redondo y cuadrado
en cada conductor de la caja de control
con los oricios redondo y cuadrado
correspondientes en el conductor
de las cajas de cierre automático.
2. Conecte y enganche ambos pares
de conductores.
AVISO: El módulo inteligente es opcional
El módulo inteligente es lo que permite que el
sistema de cierre de la lavadora envíe noticaciones
a su teléfono, pero el sistema puede utilizarse
también sin este módulo. Simplemente conecte
el segundo conductor de la caja de control
directamente a la segunda
válvula de cierre, como se
muestra aquí. Luego vaya
al paso E en la página 42.
Caja de
control
Válvulas de cierre
41
C. Conecte el conductor intermedio del módulo inteligente a la otra válvula de cierre.
Caja de
control
Válvulas de cierre
Módulo
Inteligente
D. Conecte el tercer conductor del módulo inteligente al conector DC In en la caja de control.
Caja de
control
Válvulas de cierre
Módulo
Inteligente
DC In
Utilice las amarras de alambre incluidas para juntar
los alambres y sujetarlos en la pared para que
no estorben.
Limpie la pared primero. Luego pegue la parte
posterior de la amarra de alambre en la pared.
Use la otra amarra de alambre más cerca de la caja
de control para juntar los alambres que estén allí.
42
F. Enchufe el módulo inteligente.
1. Enchufe el adaptador de potencia del módulo inteligente en el conector lateral del mismo.
IMPORTANTE: Si está utilizando el sistema de cierre automático de la lavadora sin el módulo inteligente, enchufe el
adaptador de potencia directamente en el conector DC In de la unidad de control.
2. Enchufe el otro extremo del adaptador de potencia en un tomacorriente disponible.
Si ambos tomacorrientes están siendo utilizados (por ejemplo, por la lavadora y la secadora), utilice el tomacorriente de
pared con 3 enchufes incluido para proporcionar tomas eléctricas adicionales.
Cuando se encienden el módulo inteligente y la unidad de control por primera vez, la luz indicadora amarilla en el panel
frontal de la unidad de control parpadea — el sistema de válvulas de cierre automático se está armando y está abriendo
válvulas. Cuando la luz indicadora verde se enciende, el sistema está listo para usarse.
E. Coloque el sensor de fugas en el suelo, debajo de las válvulas de cierre de la lavadora.
Agua detectada
Asegúrese que el sensor esté colocado plano en el suelo directamente debajo de
las válvulas de cierre (no lo coloque dentro de la bandeja de piso de la lavadora,
si tiene una bandeja).
43
Paso 4: Congure la aplicación con su sistema
A. Descargue e instale la aplicación en su teléfono
Busque “RCA Water Shut-Off” en las tiendas Apple App o Google Play. Busque el icono que se
muestra aquí e instale esta aplicación en su teléfono.
¡IMPORTANTE!
• Asegúrese que su teléfono esté en la red WiFi en la que desea utilizar el sistema inteligente de corte
automático del agua de la lavadora.
• Si usted tiene un enrutador de banda doble que utiliza redes diferentes para las dos bandas,
asegúrese que la señal WiFi que utiliza sea 2.4 GHz, no 5 GHz.
• ¡Verique que su módulo inteligente esté listo para la conguración!
Los indicadores de enlace y actividad en el módulo inteligente están encendidos cuando el módulo
inteligente está en el modo de conguración. El módulo inteligente entra al modo de conguración
automáticamente cuando se enciende por primera vez y permanece 6 minutos en dicho modo.
Si los indicadores de enlace y actividad del módulo inteligente no están encendidos, desenchufe
el módulo inteligente y vuélvalo a enchufar.
B. Inicie la aplicación
La primera vez que utilice la aplicación, ésta le pedirá si usted desea permitir que la aplicación RCA Water Shut-Off le
envíe noticaciones. ¡Asegúrese de elegir Allow (Permitir) en este paso para que la aplicación pueda noticarle cuando
sea necesario!
continúa en la siguiente página…
44
C. Conecte la aplicación a su red WiFi
¡Verique que su módulo inteligente esté listo para
la conguración!
Si los indicadores de enlace y actividad del módulo
inteligente no están encendidos, desenchufe el módulo
inteligente y vuélvalo a enchufar.
Compruebe que está en la red WiFi que desea utilizar
Si el nombre de la red no coincide con la red que desea
utilizar, salga de la aplicación, vaya a los ajustes de la red
para su teléfono y conecte a la red que desea utilizar. Luego
inicie de nuevo la aplicación.
Oprima las casillas Remember
Password (Recordar
contraseña) y Show Password
(Mostrar contraseña) para
que usted solo tenga que
introducir su contraseña una
vez (y la pueda ver mientras la
introduce).
Introduzca la contraseña de
su red WiFi. Luego oprima
OK (Aceptar). IMPORTANTE:
Compruebe de nuevo el
nombre y la contraseña de
su red — ¡estos deben ser
correctos para que puedan
funcionar con la aplicación!
D. Conecte la aplicación a su módulo inteligente
Una vez que haya introducido
la información de su red
WiFi, la aplicación iniciará
la búsqueda de su módulo
inteligente.
Cuando la pantalla de búsqueda
de la aplicación muestre “Found
devices” (dispositivos encontrados),
usted puede oprimir Cancel
(Cancelar) para detener la búsqueda.
AVISO: Si está conectando varios
módulos inteligentes, espere hasta
que el temporizador de búsqueda
nalice su búsqueda.
45
E. Conrme que su módulo inteligente esté conectado y selecciónelo
Su módulo inteligente deberá aparecer en la lista de dispositivos disponibles en la pantalla
siguiente. El indicador de enlace en el panel frontal se enciende de forma continua y el
indicador de actividad empieza a parpadear.
AVISO: Si hay más de un módulo inteligente en la misma área y en el modo SETUP
(Congurar), todos ellos se conectan a su red WiFi en este paso.
Elija el módulo inteligente que desea utilizar de la lista que aparece (coteje la dirección MAC
mostrada con la dirección MAC que anotó en la página 36).
Oprima el botón Select (Seleccionar) junto al módulo inteligente que desea agregar. Luego
oprima Next (Siguiente) en la parte inferior de la pantalla.
La aplicación naliza la conguración del módulo inteligente con su red WiFi y muestra un
ejemplo de alerta para vericar que está instalado y funciona. En esta pantalla de alerta,
usted tiene las siguientes opciones:
accede a los ajustes de alerta de su teléfono para que usted pueda modicar los
permisos de la aplicación.
Edit name (editar nombre) le permite elegir un nombre diferente para su sistema en las
pantallas de alerta. Usted puede elegir uno de los nombres predeterminados o crear su
propio nombre.
accede a su historia de noticaciones, la cual muestra todas las veces que la aplicación
ha enviado alertas y la razón de cada alerta.
Unselect (Deseleccionar) retira este módulo inteligente de alertas. (Lo tendrá que volver a
seleccionar nuevamente.)
Congure (Congurar) accede a otras opciones de conguración.
Search (Búsqueda) busca módulos inteligentes en su red WiFi.
Done (Finalizar) sale de la pantalla.
46
Paso 5: Abra las mangueras y compruebe el sistema
A. Abra el suministro de agua
Válvulas de cierre
Abierto Cerrado Gire las válvulas de cierre de la lavadora 90 grados hacia la derecha para abrir el
suministro de agua para las dos mangueras. Cerciórese que no haya fugas. Si hay
fugas, apriete los conectores de las mangueras.
B. Pruebe el sistema
Oprima y suelte el botón Test/Reset
(Prueba/Restablecer) en la unidad
de control.
AVISO: Oprima el botón Alarm Off
(Desactivar alarma) inmediatamente
después de silenciar el sonido.
La alarma del sistema se activa, las
válvulas automáticas se cierran y el
indicador amarillo en la unidad de
control comienza a parpadear.
Recibirá también una noticación
de la aplicación RCA Water Shut-Off
(aparecerá “TEST” en su pantalla).
Test/Reset (Prueba/Restablecer)
Oprima y no suelte - Modo de vacaciones
Amarillo -
El agua está cerrada
Verde - El agua uye
Rojo - Alarma
Desactivar alarma
Test/Reset (Prueba/Restablecer)
Oprima y no suelte - Modo de vacaciones
Amarillo -
El agua está cerrada
Verde - El agua uye
Rojo - Alarma
Desactivar alarma
Una vez que las válvulas estén completamente cerradas,
la unidad de control volverá a abrirlas automáticamente
en unos 30 segundos.
La luz amarilla parpadeará mientras las válvulas se abren
otra vez. La luz verde se activará cuando las válvulas
estén abiertas.
El proceso de prueba demora aproximadamente 25
segundos para nalizar y regresar al estado normal
(válvulas abiertas y la luz verde).
Si la luz verde no se vuelve a encender, desconecte el
controlador y vuelva a conectarlo. Luego vuelva a probar
el sistema.
47
Uso del cierre automático
Cuando la alarma se activa…
Si el sensor detecta agua, la alarma suena y las válvulas se cierran. Los indicadores
amarillo y rojo en la caja de control comienzan a parpadear.
Recibirá también una noticación en su teléfono que dice: “Device has been
triggered. Automatic shut-off activated.” (El dispositivo se ha activado.
Cierre automático activado).
Amarillo -
El agua está cerrada
Verde - El agua uye
Rojo - Alarma
Test/Reset (Prueba/Restablecer)
Oprima y no suelte - Modo de vacaciones
Amarillo -
El agua está cerrada
Verde - El agua uye
Rojo - Alarma
Desactivar alarma
Para desactivar la alarma audible: En la unidad de control, oprima el botón
Alarm Off (Desactivar alarma) (las válvulas aún estarán cerradas).
Una vez que haya corregido la fuga y secado el sensor…
Oprima y suelte el botón Test/Reset (Prueba/Restablecer) en la unidad de control.
La luz amarilla parpadeará mientras las válvulas se abren otra vez. La luz verde se
activará cuando las válvulas estén abiertas.
Test/Reset (Prueba/Restablecer)
Oprima y no suelte - Modo de vacaciones
Amarillo -
El agua está cerrada
Verde - El agua uye
Rojo - Alarma
Desactivar alarma
Para personalizar la alarma
Por defecto, la alarma audible continúa sonando hasta que usted la apague (o hasta que el sensor ya no detecte agua).
Usted también puede congurar la alarma para que suene sólo durante 10 segundos.
Para cambiar la alarma audible a 10 segundos únicamente: Oprima y no suelte el botón Alarm Off (Desactivar alarma)
durante 2-3 segundos. El LED amarillo parpadea para indicar que usted ha cambiado la alarma audible a 10 segundos
únicamente. Para cambiarla de nuevo, oprima y no suelte el botón Alarm Off (Desactivar alarma) otra vez.
48
Pérdida de la alimentación eléctrica
Si pierde la alimentación eléctrica, la caja de control cierra automáticamente las válvulas de cierre (más lentamente que
durante una alarma real), luego se apaga. Recibirá también una noticación en su teléfono que dice: “Device Disconnected”
(Dispositivo desconectado). Cuando la alimentación eléctrica regresa, si el sensor no detecta agua, la caja de control volverá a
abrir nuevamente las válvulas.
Modo de vacaciones
Si planea ausentarse de su casa por un período de tiempo prolongado, ponga el sistema en Modo de vacaciones para cerrar
las válvulas mientras usted esté ausente. Sencillamente oprima y no suelte el botón Test/Reset (Prueba/Restablecer) durante
tres segundos. La luz indicadora amarilla parpadea mientras las válvulas se están cerrando y se torna amarilla continua cuando
las válvulas están cerradas.
Cuando regrese, oprima y suelte el botón Test/Reset (Prueba/Restablecer) nuevamente para abrir las válvulas. La luz indicadora
amarilla parpadea mientras las válvulas se están abriendo; el indicador verde se enciende cuando las válvulas están abiertas.
Guía de noticaciones de la aplicación
Si su teléfono dice... Esto signica...
“Device has been triggered. Automatic shut-off activated.”
(El dispositivo se ha activado. Cierre automático activado.)
Su sensor ha detectado agua y cierra automáticamente las válvulas.
“TESTED / READY” Se ha realizado una prueba al sistema y este volverá a abrir las válvulas
cuando nalice.
“Device connected” (Dispositivo conectado) Su sistema ha recuperado la corriente y ha vuelto a abrir las válvulas.
“Device disconnected” (Dispositivo desconectado) Su sistema no recibe corriente y ha cerrado automáticamente las válvulas.
“Device has re-connected to WiFi”
(El dispositivo se ha reconectado a WiFi)
Su módulo inteligente perdió su conexión WiFi pero ha vuelto a reconectar.
¿Preguntas? Llame a nuestra línea directa de servicio al cliente libre de cargo al 1-800-645-7750.
© 2018 Voxx Accessories Corp. 3502 Woodview Trace, Suite 220 Indianapolis, IN 46268

Navigation menu
