Please do not return product to retailer.

Por favor, no devuelva el producto al lugar de compra.

Veuillez ne pas retourner le produit au détaillant.

1--800--554--6723

www.weedeater.com

Registre su producto en línea en:

Enregistrez votre produit en ligne à l’adresse :

W25CB / W25CF / W25CBK / W25CFK

W25SB / W25SF / W25SBK / W25SFK

RTrademark

WARNING:

Read and follow all Safety Rules and Operating Instructions before

using this product. Failure to do so can result in serious injury.

ADVERTENCIA:

Lea el manual de instrucciones y siga todas las advertencias e

instrucciones de seguridad. El no hacerlo puede resultar en lesiones

graves.

AVERTISSEMENT:

Lire le manuel d’instructions et bien respecter tous les avertisse-

ments et toutes les instructions de sécurité. Tout défaut de le faire

pourrait entraîner des blessures graves.

ENGLISH ESPAÑOL FRANÇAIS

WEED EATER

9335 Harris Corners Parkway

Charlotte, NC 28269

For Occasional Use Only

WEED EATER

850 Matheson Blvd. West

Mississauga, Ontario L5V 0B4

Instruction Manual

Manual de Instrucciones

Manuel d’Instructions

115495027

Rev

12/08/12

KAP

IDENTIFICATION OF SAFETY SYMBOLS

WARNING:

Read the operator’s manual before use. Failure to

follow instructions could result in serious injury to the operator and/or

bystanders. Save operator’s manual.

Trimmer line can throw objects violently.

You can be blinded or injured. Always

wear safety glasses marked Z87.

Always wear hearing protection. We

recommend the use of head protection,

heavy, long pants, long sleeves, boots

and gloves.

Secure hair above shoulder length.

Do not wear jewelry, loose clothing,

or clothing with loosely hanging straps,

ties, tassels, etc. They can be caught in

moving parts.

Never allow children to operate this unit.

WARNING:

Use only specified trimmer

head, spool, and recommended trimmer line.

Never use blades, flailing devices, wire, rope,

string, etc. This attachment is designed for line

trimmer use only. Failure to follow these instruc-

tions may result in serious injury.

WARNING:

This unit can be dangerous! Careless or improper

use can cause serious injury.

WARNING

The engine exhaust from this product contains

chemicals known to the State of California to cause

cancer, birth defects or other reproductive harm.

IDENTIFICATION OF SAFETY SYMBOLS

WARNING:

Fire hazard. Never mix, pour, or store gasoline or

use the unit near a flame or sparks (including smoking, open flames, or

work that can cause sparks).

Always stop unit and disconnect spark plug before

cleaning or servicing.

When servicing unit, use only identical replacement

parts.

Store unit indoors in a high, dry place out of the reach of

children.

Use unleaded gasoline and two--stroke oil mixed at a ratio of

40:1 (2.5%).

To stop the engine, push and hold the STOP switch in the STOP

position until the engine stops.

Location of idle speed adjustment screw

Hazard zone for thrown objects.

STrimmer line throws objects violently.

SYou and others can be blinded/injured.

SKeep children, bystanders, and animals 50 feet

(15 meters) away.

IDENTIFICATION OF SAFETY SYMBOLS

Starting

symbols

Press primer bulb 10 times firmly (first push will move the primer bulb

slightly creating a “click” sound).

While holding the unit in starting position, pull starter rope handle rapidly

until engine starts.

SAFETY RULES

WARNING:

When using gardening

appliances, basic safety precautions must al-

ways be followed to reduce the risk of fire and

serious injury. Read and follow all instruc-

tions.

Operator is responsible for following instruc-

tions and warnings on unit and in manual.

Read entire instruction manual before using

unit! Be thoroughly familiar with the controls

andthe proper use of the unit. Restrict the use

of this unit to persons who have read, under-

stand, and will follow the instructions and

warnings on the unit and in the manual. Never

allow children to operate this unit.

SAFETY INFORMATION

ON THE UNIT

INSTRUCTION

MANUAL

WARNING:

Never use blades or flail-

ing devices. This unit is designed for line trim-

mer use only. Use of any other accessories or

attachments will increase the risk of injury.

If situations occur which are not covered in

this manual, use care and good judgment. If

you need assistance, contact your authorized

service dealer or call 1-800-554--6723.

OPERATOR SAFETY

SDress properly. Always wear safety glasses

or similar eye protection when operating, or

performing maintenance, on your unit (safety

glasses are available). Eye protection should

be marked Z87.

SAlways wear hearing protection.

SAlways wear face or dust mask if operation is

dusty.

SAlways wear heavy, long pants, long sleeves,

boots, and gloves. Wearing safety leg guards

is recommended.

SAlways wear foot protection. Do not go bare-

foot or wear sandals. Stay clear of spinning

line.

SSecure hair above shoulder length. Secure or

remove loose clothing or clothing with loosely

hanging ties, straps, tassels, etc. They can

be caught in moving parts.

SBeing fully covered also helps protect you

from debris and pieces of toxic plants thrown

by spinning line.

SStay alert. Do not operate this unit when you

are tired, ill, upset or under the influence of al-

cohol, drugs, or medication. Watch what you

are doing; use common sense.

SNever start or run inside a closed room or

building. Breathing exhaust fumes can kill.

SKeep handles free of oil and fuel.

UNIT / MAINTENANCE SAFETY

SDisconnect the spark plug before performing

maintenance except idle speed adjustments.

SLook for and replace damaged or loose parts

before each use. Look for and repair fuel

leaks before use. Keep in good working

condition.

SReplace trimmer head parts that are chipped,

cracked, broken, or damaged in any other

way before using the unit.

SMaintain unit according to recommended pro-

cedures. Keep cutting line at proper length.

SUse only recommended WEED EATER

brand line. Never use wire, rope, string, etc.

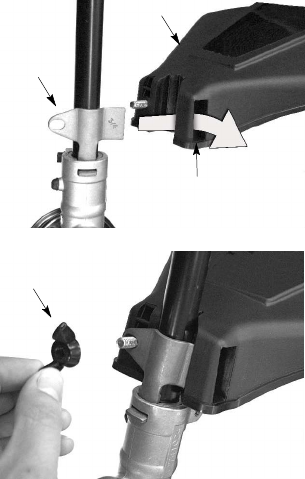

SInstall required shield properly before using

the unit. Use only specified trimmer head;

make sure it is properly installed and securely

fastened.

SMake sure unit is assembled correctly as

shown in this manual.

SMake idle speed adjustments with lower end

supported to prevent line from contacting any

object.

SKeep others away when making idle speed

adjustments.

SUse only recommended WEED EATER ac-

cessories and replacement parts.

SHave all maintenance and service not ex-

plained in this manual performed by an autho-

rized service dealer.

FUEL SAFETY

SMix and pour fuel outdoors.

SKeep away from sparks or flames.

SUse a container approved for fuel.

SDo not smoke or allow smoking near fuel or

the unit.

SAvoid spilling fuel or oil. Wipe up all fuel spills.

SMove at least 10 feet (3 meters) away from

fueling site before starting engine.

SStop engine and allow to cool before remov-

ing fuel cap.

SAlways store gasoline in a container ap-

proved for flammable liquids.

SLook for and repair fuel leaks before use.

SEnsure that fuel cap is securely tightened

after adding fuel.

CUTTING SAFETY

WARNING:

Inspect the area before

each use. Remove objects (rocks, broken

glass, nails, wire, etc.) which can be thrown

by or become entangled in line. Hard objects

can damage the trimmer head and be thrown

causing serious injury.

SKeep others including children, animals,

bystanders, and helpers at least 50 feet (15

meters) away. Bystanders should be encour-

aged to wear safety glasses. Stop engine

immediately if you are approached.

SUse only for trimming, scalping, mowing and

sweeping. Do not use for edging, pruning or

hedge trimming.

SKeep firm footing and balance. Do not over-

reach.

SKeep all parts of your body away from muffler

and spinning line. Keep engine below waist

level. A hot muffler can cause serious burns.

SModels W25CB, W25CF, W25CBK,

W25CFK: Cut from your right to your left.

Cutting on left side of the shield will throw

debris away from the operator.

SModels W25SB, W25SF, W25SBK,

W25SFK: Cut from your left to your right.

Cutting on right side of the shield will throw

debris away from the operator.

SUse only in daylight or good artificial light.

SUse only for jobs explained in this manual.

TRANSPORTING AND STORAGE

SAllow engine to cool; secure unit before stor-

ing or transporting in vehicle.

SEmpty the fuel tank before storing or trans-

porting the unit. Use up fuel left in the carbure-

tor by starting the engine and letting it run until

it stops.

SStore unit and fuel in area where fuel vapors

cannot reach sparks or open flames from wa-

ter heaters, electric motors or switches, fur-

naces, etc.

SStore unit so line limiter blade cannot acciden-

tally cause injury. The unit can be hung by the

shaft.

SStore unit out of reach of children.

SAFETY NOTICE:

Exposure to vibrations

through prolonged use of gasoline powered

hand tools could cause blood vessel or nerve

damage in the fingers, hands, and joints of

people prone to circulation disorders or abnor-

mal swellings. Prolonged use in cold weather

has been linked to blood vessel damage in

otherwise healthy people. If symptoms occur

such as numbness, pain, loss of strength,

change in skin color or texture, or loss of feeling

in the fingers, hands, or joints, discontinue the

use of this tool and seek medical attention. An

anti--vibration system does not guarantee the

avoidance of these problems. Users who oper-

ate power tools on a continual and regular basis

must monitor closely their physical condition

and the condition of this tool.

SPECIAL NOTICE:

This unit is equipped

with a temperature limiting muffler and spark ar-

resting screen which meets the requirements of

California Codes 4442 and 4443. All U.S. forest

land and the states of California, Idaho, Maine,

Minnesota, New Jersey, Oregon, and Washing-

ton require by law that many internal combus-

tion engines be equipped with a spark arresting

screen. If you operate in a locale where such

regulations exist, you are legally responsible for

maintaining the operating condition of these

parts. Failure to do so is a violation of the law.

For normal homeowner use, the muffler and

spark arresting screen will not require any ser-

vice. After 50 hours of use, we recommend that

your muffler be serviced or replaced by your au-

thorized service dealer.

ASSEMBLY

CAUTION:

If received assembled, repeat

all steps to ensure your unit is properly as-

sembled and all fasteners are secure.

Examine parts for damage. Do not use dam-

aged parts.

NOTE:

If you need assistance or find parts

missing or damaged, call 1-800-554-6723.

It is normal for the fuel filter to rattle in the

empty fuel tank.

Finding fuel or oil residue on muffler is normal

due to carburetor adjustments and testing

done by the manufacturer.

SHAFT ASSEMBLY

(Models W25CBK, W25CFK,

W25SBK, W25SFK)

CAUTION:

When assembling shaft, place

the unit on a flat surface for stability.

1. Align grooves on upper and lower shafts.

Upper Shaft

Lower Shaft

Grooves

2. Push the two shafts together until the lower

shaft is fully seated in the upper shaft.

3. Slide lower lockingsleeve assembly over

upper locking sleeve assembly and tight-

en by turning clockwise.

Upper

Locking

Sleeve Assembly

Lower Locking

Sleeve Assembly

NOTE:

If lower locking sleeve assembly will

not tighten (gap is more than 1/4″), the upper

and lower shafts are not fully seated.

Gap is more than 1/4″

ADJUSTING THE HANDLE

(Models W25CB, W25SB, W25CF,

W25SF)

CAUTION:

When adjusting the assist handle,

be sure it remains above the safety label and

below the mark or arrow on the shaft.

1. Loosen wing nut on handle.

2. Rotate the handle on the shaft to an upright

position; retighten wing nut.

ADJUSTING THE HANDLE

(Models W25CBK, W25CFK,

W25SBK, W25SFK)

CAUTION:

When adjusting the assist han-

dle, be sure it remains above the upper lock-

ing sleeve and below the mark or arrow on the

shaft.

1. Loosen wing nut on handle.

2. Rotate the handle on the shaft to an upright

position; retighten wing nut.

ATTACHING SHIELD

CAUTION:

The shield must be properly

installed. The shield provides partial protection

from the risk of thrown objects to the operator

and others and is equipped with a line limiter

blade which cuts excess line to the proper

length. The line limiter blade (on underside of

shield) is sharp and can cut you.

For proper orientation of shield, see KNOW

YOUR TRIMMER illustration in OPERATION

section.

1. Remove wing nut from shield.

2. Insert bracket into slot as shown.

3. Pivot shield until bolt passes through hole in

bracket.

4. Securely tighten wing nut onto bolt.

Bracket

Shield

Slot

Wing Nut

OPERATION

KNOW YOUR TRIMMER

READ THIS INSTRUCTION MANUAL AND SAFETY RULES BEFORE OPERATING YOUR UNIT.

Compare the illustrations with your unit to familiarize yourself with the location of the various controls

and adjustments. Save this manual for future reference.

Fuel Mix

Fill Cap

Starter

Handle

STOP Switch

Spark Plug Primer Bulb

Line Limiter Blade

Shield

Shaft

Locking Sleeve

AssemblyTrimmer

Head

Models:

W25CB, W25CF,

W25CBK, W25CFK

Models:

W25SB, W25SF,

W25SBK, W25SFK

Line Limiter Blade

Shield

Shaft

Trimmer

Head

Models:

W25CBK, W25CFK,

W25SBK, W25SFK Assist Handle

Muffler

Throttle Trigger

STOP SWITCH

The STOP switch is used to stop the engine. To

stop the engine, push and hold the switch in the

STOP position until the engine stops.

PRIMER BULB

The PRIMER BULB removes air from the car-

buretor and fuel lines and fills them with fuel.

This allows you to start the engine with fewer

pulls on the starter rope. Activate the primer

bulb by pressing it and allowing it to return to

its original form.

BEFORE STARTING ENGINE

WARNING:

Be sure to read the fuel

information in the safety rules before you

begin. If you do not understand the safety

rules, do not attempt to fuel your unit. Call

1-800-554-6723.

FUELING ENGINE

WARNING:

Remove fuel cap slowly

when refueling.

HELPFUL TIP

To obtain the correct oil mix

ratio, pour 3.2 ounces of

2--cycle synthetic oil into

one gallon of fresh gas.

IMPORTANT:

This equipment is designed to

operate on unleaded gasoline with a minimum

87 octane (R+M/2 method), with ethanol

blended up to 10% maximum by volume (E-10).

Before operation, gasoline must be mixed with a

good quality synthetic 2-cycle air-cooled engine

oil designed to be mixed at a ratio of 40:1.

Poulan/WEED EATER brand synthetic oil is

recommended. Mix gasoline and oil at a ratio of

40:1. A 40:1 ratio is obtained by mixing 3.2 fluid

ounces of oil with 1 gallon of unleaded gasoline.

DO NOT USE automotive oil or marine oil.

These oils will cause engine damage. When

mixing fuel, follow instructions printed on

container. Once oil is added to gasoline, shake

container momentarily to assure that the fuel is

thoroughly mixed.

Always read and follow the safety rules relating

to fuel before fueling your unit. Purchase fuel in

quantities that can be used within 30 days to

assure fuel freshness.

CAUTION:

Never use straight gasoline in

your unit. This will cause permanent engine

damage and void the limited warranty.Do not

use alternate fuels such as ethanol blends

above 10% by volume (E-15, E-85) or any

methanol blended fuel. Use of these fuels can

cause major engine performance and dura-

bility problems.

HELPFUL TIP

If your engine switch reads

“push to stop”, it is always

in the ON position.

HOW TO STOP YOUR UNIT

STo stop the engine, push

and hold the STOP switch in

the STOP position until the

engine stops.

HOW TO START YOUR UNIT

WARNING:

The trimmer head will

turn while starting the engine. Avoid any con-

tact with the muffler. A hot muffler can cause

serious burns.

HELPFUL TIP

If your engine still does not

start after following these

instructions, please call

1--800--554--6723.

STARTING

POSITION

STARTING A COLD ENGINE (or a hot

engine after running out of fuel)

NOTE:

Set unit on a flat surface. DO NOT

pull throttle trigger until the engine starts. If

throttle trigger is pulled before the engine

starts, the engine will not start!

1. Press primer bulb

10 times firmly

(first push will move the

primer bulb slightly creating

a “click” sound).

Starter

Handle

Primer

Bulb

Thottle

Trigger

While

holding

the

unit

in starting position as

shown, pull starter rope

handle rapidly until en-

gine starts. Do not pull

starter rope more than

10 times.

3. Once the engine starts, allow it to run ap-

proximately 30 seconds, then pull the

throttle trigger to disengage the starting

system.

4. If the engine does not start, proceed to

STARTING A HOT ENGINE.

STARTING A HOT ENGINE

1. Pull and release throttle trigger to ensure

that the cold starting system has been dis-

engaged.

2. When engine is hot (operated in the last

15 minutes), hold the unit in starting posi-

tion as shown and pull starter rope handle

rapidly until engine starts. Do not pull

starter rope more than 10 times.

3. If the engine does not start, proceed to

STARTING A FLOODED ENGINE.

NOTE:

Normally, the hot starting procedure

can be used within 15 minutes after the unit is

turned off. If the unit sits for more than 15 min-

utes without being used, it will be necessary to

start the unit by following the steps under

STARTING A COLD ENGINE.

STARTING A FLOODED ENGINE

Fully squeeze throttle trigger. Pull the starter

rope handle repeatedly while squeezing

throttle trigger until engine starts and runs.

This could require pulling the starter handle

many times depending on how badly the unit

is flooded. If the unit still doesn’t start, refer to

TROUBLESHOOTING TABLE or call

1-800-554-6723.

OPERATING INSTRUCTIONS

It is recommended that the engine not be oper-

ated for longer than 1 minute at full throttle.

OPERATING POSITIONS

Models W25CB, W25CF, W25CBK,

W25CFK:

Cut from

your right

to your left.

ALWAYS WEAR:

Long

Pants

Heavy

Shoes

Eye protection

Hearing protection

Hair above

shoulders

Gloves

Models W25SB, W25SF, W25SBK,

W25SFK:

Cut from your left to your right.

ALWAYS WEAR:

Long

Pants

Heavy

Shoes

Eye protection

Gloves

Hearing protection

Hair above

shoulders

WARNING:

Always wear hearing

protection and eye protection. Never lean

over the trimmer head. Rocks or debris can

ricochet or be thrown into eyes and face and

cause blindness or other serious injury.

Maintain firm footing and hold trimmer with

both hands with right hand on the rear handle/

throttle control and the left hand on the front

handle. Always keep engine and trimmer

head below waist level.

Do not run the engine at a higher speed than

necessary. The cutting line will cut efficiently

when the engine is run at less than full throttle.

At lower speeds, there is less engine noise and

vibration. The cutting line will last longer and will

be less likely to “weld” onto the spool.

Always release the throttle trigger and allow the

engine to return to idle speed when not cutting.

To stop engine:

SRelease the throttle trigger.

SPush and hold the STOP switch in the

STOP position until the engine stops.

TRIMMER LINE ADVANCE

(Models W25CB, W25SB, W25CBK,

W25SBK)

The trimmer line will advance approximately 2

inches (5 cm) each time the bottom of the

trimmer head is tapped on the ground with the

engine running at full throttle.

The most efficient line length is the maximum

length allowed by the line limiter.

Always keep the shield in place when the tool

is being operated.

To advance line:

SOperate the engine at full throttle.

SHold the trimmer head parallel to andabove

the grassy area.

STap the bottom of the trimmer head lightly

on the ground one time. Approximately 2

inches (5 cm) of line will be advanced with

each tap.

Always tap the trimmer head on a grassy

area. Tapping on surfaces such as concrete

or asphalt can cause excessive wear to the

trimmer head.

If the line is worn down to 2 inches (5 cm) or

less, more than one tap will be required to ob-

tain the most efficient line length.

WARNING:

For models W25CB,

W25SB, W25CBK, W25SBK, use only 0.080

inch (2 mm) diameter line. Other sizes of line will

not advance properly and will result in improper

cutting head function or can cause serious

injury. For models W25CF, W25SF, W25CFK,

W25SFK, use only 0.095 inch (2.4 mm) diame-

ter cut length line. Do not use other materials

such as wire, string, rope, etc. Wire can break

off during cutting and become a dangerous pro-

jectile that can cause serious injury.

CUTTING METHODS

WARNING:

Use minimum speed

and do not crowd the line when cutting around

hard objects (rock, gravel, fence posts, etc.),

which can damage the trimmer head, become

entangled in the line, or be thrown causing a

serious hazard.

SThe tip of the line does the cutting. You will

achieve the best performance and mini-

mum line wear by not crowding the line into

the cutting area. The right and wrong ways

are shown below.

Right Wrong

line

does

the cutting.

Line

crowded

into

work area.

SThe line will easily remove grass and

weeds from around walls, fences, trees and

flower beds, but it also can cut the tender

bark of trees or shrubs and scar fences. To

help avoid damage especially to delicate

vegetation or trees with tender bark,

shorten line to 4--5 inches (10--13 cm) and

use at less than full throttle.

SFor trimming or scalping, use less than full

throttle to increase line life and decrease

head wear, especially:

SDuring light duty cutting.

SNear objects around which the line can

wrap such as small posts, trees or fence

wire.

SFor mowing or sweeping, use full throttle for

a good clean job.

TRIMMING -- Hold the bottom of the trimmer

head about 3 inches (8 cm) above the ground

and at an angle. Allow only the tip of the line to

make contact. Do not force trimmer line into

work area.

Trimming

3 inches (8 cm)

above ground

SCALPING -- The scalping technique re-

moves unwanted vegetationdown to the

ground. Hold the bottom of the trimmer head

about 3 inches (8 cm) above the ground and

at an angle. Allow the tip of the line to strike the

ground around trees, posts, monuments, etc.

This technique increases line wear.

Scalping

MOWING -- Your trimmer is ideal for mowing

in places conventional lawn mowers cannot

reach. In the mowing position, keep the line

parallel to the ground. Avoid pressing the

head into the ground as this can scalp the

ground and damage the tool.

Mowing

SWEEPING -- The fanning action of the rotat-

ing line can be used for a quick and easy

clean up. Keep the line parallel to and above

the surfaces being swept and move the tool

from side to side.

Sweeping

MAINTENANCE

WARNING:

Disconnect the spark

plug before performing maintenance except

for idle speed adjustments.

HELPFUL TIP

IMPORTANT:

Have all

repairs other than the rec-

ommended maintenance

described in the instruction

manual performed by an

authorized service dealer.

If any dealer other than an authorized

service dealer performs work on the

product, WEED EATER may not pay for

repairs under warranty. It is your re-

sponsibility to maintain and perform

general maintenance.

CHECK FOR LOOSE

FASTENERS AND PARTS

SSpark Plug Boot

SAir Filter

SHousing Screws

SAssist Handle Screws

SDebris Shield

SFuel Cap

CHECK FOR DAMAGED OR

WORN PARTS

Contact an authorized service dealer for re-

placement of damaged or worn parts.

SSTOP Switch -- Ensure STOP switch func-

tions properly by pushing and holding the

switch in the STOP position. Make sure en-

gine stops. Restart engine and continue.

SFuel Tank -- Discontinue use of unit if fuel

tank, fuel cap, and/or fuel ines shows signs

of damage or leaks.

SDebris Shield -- Discontinue use of unit if

debris shield is damaged.

INSPECT AND CLEAN UNIT AND

LABELS

SAfter each use, inspect complete unit for

loose or damaged parts. Clean the unit and

labels using a damp cloth with a mild deter-

gent.

SWipe off unit with a clean dry cloth.

CLEAN AIR FILTER

A dirty air filter decreases engine perform-

ance and increases fuel consumption and

harmful emissions. Always clean after every

5 hours of operation.

1. Clean the air filter cover and the area

around it to keep dirt from falling into the

carburetor chamber when the cover is

opened.

2. Open air filter cover by pushing button

(see illustration). Remove air filter.

NOTE:

To avoid creating a fire hazard or

producing harmful evaporative emissions, do

not clean filter in gasoline or other flammable

solvent.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Replace air filter and close cover.

Air Filter Cover

Air Filter

Button

MUFFLER AND SPARK ARREST-

ING SCREEN

As your unit is used, carbon deposits build up

on the muffler and spark arresting screen.

For normal homeowner use, however, the

muffler and spark arresting screen will not re-

quire any service.

After 50 hours of use, we recommend that

your muffler be serviced or replaced by your

authorized service dealer.

REPLACE SPARK PLUG

Replace the spark plug each year to ensure

the engine starts easier and runs better. Set

spark plug gap at 0.025 inch (0.6 mm). Igni-

tion timing is fixed and nonadjustable.

NOTE:

For Canadian models only: This

spark ignition system complies with the Cana-

dian standard ICES--002.

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder and dis-

card.

3. For U.S. models only: Replace with

Champion RCJ-6Y.

For Canadian models only: Replace

with Champion QCJ--6Y.

4. Tighten securely with a 3/4 inch (19 mm)

socket wrench.

5. Reinstall the spark plug boot.

SERVICE AND ADJUSTMENTS

LINE REPLACEMENT

(Models W25CB, W25SB, W25CBK,

W25SBK)

WARNING:

For models W25CB,

W25SB, W25CBK, W25SBK, use only 0.080

inch (2 mm) diameter line. Other sizes of line will

not advance properly and will result in improper

cutting head function or can cause serious

injury. For models W25CF, W25SF, W25CFK,

W25SFK, use only 0.095 inch (2.4 mm) diame-

ter cut length line. Do not use other materials

such as wire, string, rope, etc. Wire can break

off during cutting and become a dangerous pro-

jectile that can cause serious injury.

1. Remove spool by firmly pulling on tap

button.

2. Clean entire surface of hub and spool.

3. Replace with a pre-wound spool, or cut two

lengths of

12-1/2

feet of 0.080 inch (2 mm)

diameter WEED EATER brand line.

4. Insert ends of the lines about 1/2 inch (1

cm) into the small holes on the inside of

spool.

Small

Holes

Spool

Hub

Line in notch

Line exit hole

Line in notch

Line exit hole

5. Wind the line evenly and tightly onto the

spool. Wind in the direction of the arrows

found on the spool.

6. Push the lines into the notches, leaving 3

to 5 inches (7 -- 12 cm) unwound.

7. Insert the lines into the the exit holes in

the hub as shown in the illustration.

8. Align the notches with the line exit holes.

9. Push spool into hub until it snaps into

place.

10. Pull the lines extending outside of the hub

to release the lines from the notches.

LINE REPLACEMENT

(Models W25CF, W25SF, W25CFK,

W25SFK)

WARNING:

For models W25CB,

W25SB, W25CBK, W25SBK, use only 0.080

inch (2 mm) diameter line. Other sizes of line will

not advance properly and will result in improper

cutting head function or can cause serious

injury. For models W25CF, W25SF, W25CFK,

W25SFK, use only 0.095 inch (2.4 mm) diame-

ter cut length line. Do not use other materials

such as wire, string, rope, etc. Wire can break

off during cutting and become a dangerous pro-

jectile that can cause serious injury.

For unit to operate properly, the cutting line

should be replaced when line becomes worn

to less than 3 inches in length from the edge of

each side of the cutting head.

1. Remove and discard worn line before

installing new line.

2. Clean entire surface of cutting head.

3. Insert ends of line into the two guide holes

on front of cutting head.

Guide

Hole

Guide

Hole

4. Continue to feed line through the guide

holes until the line is fully extended

through the side exit holes.

Side Exit Hole

Side Exit

Hole

5. Pull ends of line until line is tight. Correctly

installed line will be the same length on

both ends.

REPLACING THE TRIMMER HEAD

(Models W25CB, W25SB, W25CBK,

W25SBK)

1. Hold the dust cup with a wrench to keep

the shaft from turning while removing and

installing trimmer head.

Dust Cup

2. Remove trimmer head by turning counter-

clockwise (looking from bottom of unit).

3. Thread replacement trimmer head onto

the shaft by turning clockwise. Tighten

until secure.

REPLACING THE TRIMMER HEAD

(Models W25CF, W25SF, W25CFK,

W25SFK)

1. Align hole in the dust cup with the hole in the

side of the gearbox by rotatingthe dust cup.

2. Insert a small screwdriver into aligned

holes. This will keep the shaft from turning

while removing and installing trimmer head.

Screwdriver

3. While holding the screwdriver in position,

remove trimmer head by turning clockwise

(looking from bottom of unit).

4. Thread replacement trimmer head onto the

shaft by turning counterclockwise. Tighten

until secure.

5. Remove the screwdriver.

IDLE SPEED ADJUSTMENT

WARNING:

Keep others away when

making idle speed adjustments. The trimmer

head will be spinning during this procedure.

Wear your protective equipment and observe

all safety precautions.

The carburetor has been carefully set at the

factory. Adjustment of the idle speed may be

necessary if you notice any of the following

conditions:

SEngine will not idle when the throttle is re-

leased.

Make adjustments with the unit supported so

the cutting attachment is off the ground and

willnot make contact with any object. Hold the

unit by hand while running and making adjust-

ments. Keep all parts of your body away from

the cutting attachment and muffler.

To adjust idle speed:

Start engine and allow to warm up 4--5

minutes while heavy cutting, or 10--15

minutes moderate cutting. Allow engine to

idle. Adjust speed until engine runs without

stalling (idle speed too slow).

STurn idle speed screw clockwise to in-

crease engine speed if engine stalls or dies.

STurn idle speed screw counterclockwise to

decrease engine speed.

Idle Speed Screw

If you require further assistance or are unsure

about performing this procedure, contact an

authorized service dealer or call

1--800--554--6723.

STORAGE

CAUTION:

Perform the following steps af-

ter each use:

SAllow engine to cool, and secure the unit

before storing or transporting.

SStore unit and fuel in a well ventilated area

where fuel vapors cannot reach sparks or

open flames from water heaters, electric

motors or switches, furnaces, etc.

SStore unit with all guards in place. Position

unit so that any sharp object cannot acci-

dentally cause injury.

SStore unit and fuel well out of the reach of

children.

SEASONAL STORAGE

Prepare unit for storage at end of season or if

it will not be used for 30 days or more.

If your unit is to be stored for a period of time:

SClean the entire unit before lengthy storage.

SStore in a clean dry area.

SLightly oil external metal surfaces.

FUEL SYSTEM

Under FUELING ENGINE in the OPERA-

TION section of this manual, see message la-

beled IMPORTANT regarding the use of

proper fuel in your engine.

Fuel stabilizer is an acceptable alternative in

minimizing the formation of fuel gum deposits

during storage. Add stabilizer to the gasoline

in the fuel tank or fuel storage container.

Follow the mix instructions found on stabilizer

container. Run engine at least 5 minutes after

adding stabilizer.

HELPFUL TIP

During storage of your gas/

oil mixture, the oil will sepa-

rate from the gas.

We recommend that you

shake the gas can weekly

to insure proper blending of

the gas and oil.

ENGINE

SRemove spark plug and pour 1 teaspoon of

40:1, 2-cycle engine oil (air cooled) through

the spark plug opening. Slowly pull the

starter rope 8 to 10 times to distribute oil.

SReplace spark plug with new one of recom-

mended type and heat range.

SClean air filter.

SCheck entire unit for loose screws, nuts,

and bolts. Replace any damaged, broken,

or worn parts.

SAt the beginning of the next season, use

only fresh fuel having the proper gasoline to

oil ratio.

OTHER

SDo not store gasoline from one season to

another.

SReplace your gasoline can if it starts to rust.

TROUBLE CAUSE REMEDY

Engine will not

start.

1. Engine flooded.

2. Fuel tank empty.

3. Spark plug not firing.

4. Fuel not reaching

carburetor.

5. Carburetor requires

adjustment.

1. See “Starting a Flooded Engine” in

Operation Section.

2. Fill tank with correct fuel mixture.

3. Install new spark plug.

4. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

5. Contact an authorized service dealer.

Engine will

not idle

properly.

1. Carburetor requires

adjustment.

2. Crankshaft seals worn.

3. Compression low.

1. See “Carburetor Idle Speed Adjustment”

in Service and Adjustments Section.

2. Contact an authorized service dealer.

3. Contact an authorized service dealer.

1. Air filter dirty.

2. Spark plug fouled.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

5. Compression low.

Engine will not

accelerate,

lacks power,

or dies under

a load.

1. Clean or replace air filter.

2. Clean or replace plug

and regap.

3. Contact an authorized service dealer.

4. Contact an authorized service dealer.

5. Contact an authorized service dealer.

Engine

smokes

excessively.

1. Fuel mixture incorrect.

2. Air filter dirty.

3. Carburetor requires

adjustment.

1. Empty fuel tank and refill with

correct fuel mixture.

2. Clean or replace air filter.

3. Contact an authorized service dealer.

Engine runs

hot.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

1. See “Fueling Engine” in Operation

section.

2. Replace with correct spark plug.

3. Contact an authorized service dealer.

4. Contact an authorized service dealer.

WARNING:

Always stop unit and disconnect spark plugbefore performingall of the

recommended remedies below except remedies that require operation of the unit.

TROUBLESHOOTING

ABLE

LIMITED WARRANTY

WEED EATER, a division of Husqvarna

Consumer Outdoor Products N.A., Inc.,

warrants to the original consumer purchaser

that each new WEED EATER brand gasoline

tool or attachment is free from defects in

material and workmanship and agrees to repair

or replace under this warranty any defective

gasoline product or attachment as follows from

the original date of purchase.

2 YEARS -- Parts and Labor, when used for

household purposes.

90 DAYS -- Parts and Labor, when used for

commercial, professional, or income producing

purposes.

30 DAYS -- Parts and Labor, if used for rental

purposes.

This warranty is not transferable and does not

cover damage or liability caused by improper

handling, improper maintenance or alteration, or

the use of accessories and/or attachments not

specifically recommended by WEED EATER

for this tool. This warranty does not cover

tune--up, spark plugs, filters, starter ropes,

starter springs, cutting line, or rotating head

parts that will wear and require replacement with

reasonable use during the warranty period. This

warranty does not cover pre--delivery setup or

normal adjustments explained in the instruction

manual. This warranty does not cover

transportation costs.

In the event you have a claim under this

warranty, you must return the product to an

authorized service dealer.

Should you have any unanswered questions

concerning this warranty, please contact:

WEED EATER, a division of Husqvarna

Consumer Outdoor Products N.A., Inc.

9335 Harris Corners Parkway

Charlotte, NC 28269

1--800--554--6723

In Canada, contact:

WEED EATER

850 Matheson Blvd. West

Mississauga, Ontario L5V 0B4

Giving the model number, serial number and

date of purchase of your product and the name

and address of the authorized dealer from

whom it was purchased.

THIS WARRANTY GIVES YOU SPECIFIC

LEGAL RIGHTS, AND YOU MAY HAVE

OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

NO CLAIMS FOR CONSEQUENTIAL OR

OTHER DAMAGES WILL BE ALLOWED,

AND THERE ARE NO OTHER EXPRESS

WARRANTIES EXCEPT THOSE

EXPRESSLY STIPULATED HEREIN.

SOME STATES DO NOT ALLOW

LIMITATIONS ON HOW LONG AN IMPLIED

WARRANTY LASTS OR THE EXCLUSION

OR LIMITATIONS OF INCIDENTAL OR

CONSEQUENTIAL DAMAGES, SO THE

ABOVE LIMITATIONS OR EXCLUSION MAY

NOT APPLY TO YOU.

This is a limited warranty within the meaning of

that term as defined in the Magnuson--Moss Act

of 1975.

The policy of WEED EATER is to

continuously improve its products.

Therefore, WEED EATER reserves the right

to change, modify, or discontinue models,

designs, specifications, and accessories of

all products at any time without notice or

obligation to any purchaser.

IMPORTANT: This product is compliant with U.S. EPA Phase 3 regulations for exhaust and

evaporative emissions. To ensure EPA Phase 3 compliance, we recommend using only genuine

WEED EATER brand replacement parts. Use of non-compliant replacement parts is a violation of

federal law.

U.S. EPA/CALIFORNIA/ENVIRONMENT CANADA

EMISSION CONTROL WARRANTY STATEMENT

YOUR WARRANTY RIGHTS AND OB-

LIGATIONS: The U.S. Environmental

Protection Agency, California Air Resources

Board, Environment Canada and Husqvarna

Consumer Outdoor Products N.A., Inc., are

pleased to explain the emissions control system

warranty on your year 2013 and later small off--

road engine. In California, all small off--road en-

gines must be designed, built, and equipped to

meet the State’s stringent anti--smog stan-

dards. Husqvarna Consumer Outdoor

Products N.A., Inc., must warrant the emis-

sion control system on your small off--road

engine for the periods of time listed belowpro-

vided there has been no abuse, neglect, or

improper maintenance of your small off--road

engine. Your emission control system includes

parts such as the carburetor, the ignition system

and the fuel tank, line, and cap. Where a war-

rantable condition exists, Husqvarna Con-

sumer Outdoor Products N.A., Inc., will repair

your small off--road engine at no cost to you.

Expenses covered under warranty include

diagnosis, parts and labor. MANUFACTUR-

ER’S WARRANTY COVERAGE: If any

emissions related part on your engine (as

listed under Emissions Control Warranty Parts

List) is defective or a defect in the materials or

workmanship of the engine causes the failure of

such an emission related part, the part will be re-

paired or replaced by Husqvarna Consumer

Outdoor Products N.A., Inc. OWNER’S WAR-

RANTY RESPONSIBILITIES: As the small

off--road engine owner, you are responsible for

the performance of the required maintenance

listed in your instruction manual. Husqvarna

Consumer Outdoor Products N.A., Inc., recom-

mends that you retain all receipts covering

maintenance on your small off--road engine, but

Husqvarna Consumer Outdoor Products N.A.,

Inc., cannot deny warranty solely for the lack of

receipts or for your failure to ensure the perfor-

mance of all

scheduled maintenance. As the small off--road

engine owner, you should be aware that

Husqvarna Consumer Outdoor Products N.A.,

Inc., may deny you warranty coverage if your

small off--road engine or a part of it has failed

due to abuse, neglect, improper maintenance,

unapproved modifications, or the use of parts

not made or approved by the original equipment

manufacturer. You are responsible for present-

ing your small off--road engine to a Husqvarna

Consumer Outdoor Products N.A., Inc., au-

thorized repair center as soon as a problem

exists. Warranty repairs should be completed

in a reasonable amount of time, not to exceed

30 days. If you have any questions regarding

your warranty rights and responsibilities, you

should contact your nearest authorized service

center, Husqvarna Consumer Outdoor

Products N.A., Inc., USA: 1--800--487--5951,

Canada: 1--800--805--5523, emission.warranty

@HCOP--emission.com. WARRANTY COM-

MENCEMENT DATE: The warranty period

begins on the date the small off--road engine

is purchased. LENGTH OF COVERAGE:

This warranty shall be for a period of two

years from the initial date of purchase, or until

the end of the product warranty (whichever is

longer). WHAT IS COVERED: REPAIR OR

REPLACEMENT OF PARTS. Repair or re-

placement of any warranted part will be per-

formed at no charge to the owner at an ap-

proved Husqvarna Consumer Outdoor

Products N.A., Inc., servicing center. If you

have any questions regarding your warranty

rights and responsibilities, you should contact

your nearest authorized service center, call

Husqvarna Consumer Outdoor Products N.A.,

Inc., USA: 1--800--487--5951, Canada:

1--800--805--5523, emission.warranty@

HCOP--emission.com. WARRANTY PERIOD:

Any warranted part which is not scheduled for

replacement as required maintenance, or which

is scheduled only for regular inspection to the ef-

fect of “repair or replace as necessary” shall be

warranted for 2 years. Any warranted part

which is scheduled for replacement as re-

quired maintenance shall be warranted for the

period of time up to the first scheduled re-

placement point for that part. DIAGNOSIS:

The owner shall not be charged for diagnostic

labor which leads to the determination that a

warranted part is defective if the diagnostic

work is performed at an approved Husqvarna

Consumer Outdoor Products N.A., Inc., serv-

icing center. CONSEQUENTIAL DAM-

AGES: Husqvarna Consumer Outdoor

Products N.A., Inc., may be liable for dam-

ages to other engine components caused by

the failure of a warranted part still under war-

ranty. WHAT IS NOT COVERED: All failures

caused by abuse, neglect, or improper main-

tenance are not covered. ADD--ON OR MO-

DIFIED PARTS: The use of add--on or modi-

fied parts can be grounds for disallowing a

warranty claim. Husqvarna Consumer Out-

door Products N.A., Inc., is not liable to cover

failures of warranted parts caused by the use of

add--on or modified parts. HOW TO FILE A

CLAIM: If you have any questions regarding

your warranty rights and responsibilities, you

should contact your nearest authorized service

center, call Husqvarna Consumer Outdoor

Products N.A., Inc., USA: 1--800--487--5951,

Canada: 1--800--805--5523, emission.warranty

@HCOP--emission.com. WHERE TO GET

WARRANTY SERVICE: Warranty services or

repairs shall be provided at all Husqvarna Con-

sumer Outdoor Products N.A., Inc., service

centers. Call Husqvarna Consumer Outdoor

Products N.A., Inc., USA: 1--800--487--5951,

Canada: 1--800--805--5523,

emission.warranty@HCOP--emission.com.

MAINTENANCE, REPLACEMENT AND

REPAIR OF EMISSION RELATED PARTS:

Any Husqvarna Consumer Outdoor Products

N.A., Inc., approved replacement part used in

the performance of any warranty mainte-

nance or repair on emission related parts will

be provided without charge to the owner if the

part is under warranty. EMISSION CON-

TROL WARRANTY PARTS LIST: Carbure-

tor, air filter (covered up to maintenance

schedule), ignition system: spark plug (cov-

ered up to maintenance schedule), ignition

module, muffler including catalyst (if

equipped), fuel tank, line, and cap. MAINTE-

NANCE STATEMENT: The owner is respon-

sible for the performance of all required main-

tenance as defined in the instruction manual.

The information on the product label indicates which standard your engine is certified.

Example: (Year) EPA and/or CALIFORNIA.

This engine is certified to be emissions compliant for the following use:

Moderate (50 hours)

Intermediate (125 hours)

Extended (300 hours)

IDENTIFICACIÓN DE LOS SÍMBOLOS DE SEGURIDAD

ADVERTENCIA:

Lea el manual de instrucciones antes de usar.

No seguir las instrucciones podía causar graves heridas tanto al operador

como a otras personas. Guarde el manual de instrucciones.

La línea de corte arroja objetos violenta-

mente. Los objetos arrojados pueden ce-

garlo o herirlo a usted y a terceros. Use

siempre anteojos de seguridad marcar con

Z87. Use siempre protección de oídos.

Se recomienda el uso de un casco,

pantalones pesados y largos, mangas

largas, botas y guantes.

Asegúrese de tener el cabello recogido

por encima de los hombros. No use

joyería, ropa suelta ni ropa con corbatas,

tiras, borlas, etc. que cuelgan libremente.

Pueden enredarse en las piezas en movi-

miento.

No permita que los niños usen este aparato.

ADVERTENCIA:

Use exclusivamente la

cabezal de corte, la bobina especificada y la línea

de corte recomendado. Nunca use cuchillas ni

dispositivos desgrandores, alambre, soga, hilo, etc.

Este accesorio ha sido diseñado exclusivamente

como cortador a línea. El incumplimiento de cual-

quiera de las instrucciones puede causar graves

heridas.

ADVERTENCIA:

¡Este aparato puede ser peligrosa! El uso

descuidado o indebido de esta herramienta puede causar graves heridas.

ADVERTENCIA

Los gases de escape del motor de este producto

contienen sustancias químicas conocidas en el

Estado de California como causantes de cáncer,

defectos congénitos y otros daños reproductivos.

IDENTIFICACIÓN DE LOS SÍMBOLOS DE SEGURIDAD

ADVERTENCIA:

Riesgo de incendios. Nunca mezcle, vierta, o

almacene el combustible o utilice el aparato cerca de llamas o fuentes

de chispas (inclusive los cigarrillos, las llamas abiertas, y cualquier tra-

bajo que cause chispas).

Paradetener el motor, empuje y sostenga elinterruptor STOP en laposición

STOP hasta que el motor se haya detenido por completo.

Siempre apague el aparato y desconecte la bujía

antes de dar mantenimiento.

Al mantener este aparato, use solamente las

piezas de reemplazo idénticas.

Guarde el aparato al abrigo de la intemperie,

desenchufado, en un lugar alto, seco y fuera del alcance

de los niños.

Utilice gasolina sin plomo y aceite para motores de dos tiempos

mezclado en proporción al 40:1 (2.5%).

La ubicación del tornillo de marcha lenta

Zona de peligro por objetos arrojados al aire.

SLa línea de corte arroja objetos violentamente.

SLos objetos arrojados pueden cegarlo o herirlo a

usted y a terceros.

SMantenga a personas y animales 15 metros (50 pies)

alejados de la zona de trabajo.

IDENTIFICACIÓN DE LOS SÍMBOLOS DE SEGURIDAD

Presione el bombeador 10 veces con firmeza (la primera presione moverá

el bombeador levemente, y se escuchara un sonido de “clic”).

Mientras mantiene el aparato en posición de arranque como se muestra,

tire del mango de la cuerda de arranque rápidamente hasta que

arranque el motor, pero no tire de la cuerda más de 10 veces.

Symboles de arranque

REGLAS DE SEGURIDAD

ADVERTENCIA:

Al usar cualquier

herramienta de fuerza dejardinería, deberán ob-

servarse precauciones básicas de seguirdad en

todo momento para reducir el riesgo de incendio

y graves heridas. Lea y cumpla con todas las

instrucciones.

Cabe al usuario le responsabilidad decumplir

con todas las advertencias e instrucciones.

¡Lea el manual de instrucciones en su totali-

dad antes de usar el aparato! Esté completa-

mente familiarizado con los controles y con el

uso correcto del aparato. Limite el uso de este

aparato a aquellas personas que hayan leído

y comprendido, y que vayan a obedecer, to-

das las advertencias e instrucciones tanto en

el aparato como en el manual. No permita

nunca a los niños que usen este aparato.

MANUAL DE

INSTRUCCIONES

INFORMACION

DE SEGURIDAD

DEL APARATO

ADVERTENCIA:

Nunca use cuchil-

las ni dispositivos desgranadores. El aparatofue

diseñado para ser usado exclusivamente como

cortador a línea. El uso de cualquier otra pieza o

accesorio incrementará el peligro de heridas.

Este aparato ha sido diseñado exclusivamente

como cortador a línea.

Si acontece alguna situación no prevista eneste

manual, tenga cuidado y use buen criterio. Si

necesita ayuda, entre en contacto con su

distribuidor autorizado del servicio o llame al

1-800-554-6723.

SEGURIDAD DEL USUARIO

SVistase apropiadamente. Siempre use ante-

ojos de seguridad o similar protección para los

ojos cuando use o dé mantenimiento a este

aparato (anteojos de seguridad están dis-

ponibles). La protección para los ojos debe

estar marcada Z87.

SSiempre utilize protección de oídos.

SSiempre utilize mascarilla para la cara o

mascarilla a prueba de polvo si se va a tra-

bajar en condiciones donde hay polvo.

SSiempre utilize pantalones pesados y largos,

mangas largas, botas y guantes. Se recom-

ienda el uso de pantorrilleras de seguridad.

SSiempre utilize protección para los pies. No

trabaje descalzo ni en sandalias. Evite la

línea girante.

SMantenga el cabello por encima de los hom-

bros, atándolo para tal efecto si es necesario.

No use ropa suelta ni ropa con corbatas, tiras,

borlas, etc. que cuelgan libremente. Pueden

enredarse en las piezas en movimiento.

SSi está completament tapado, estará más

protegido de los escombros y pedazos de

plantas tóxicos arrojados por la línea gi-

rante.

SManténgase alerta. No haga uso del apara-

to estando cansado, enfermo, trastornado o

bajo la influencia del alcohol, de drogas o de

remedios. Vigile bien lo que está haciendo;

use del sentido común.

SNunca ponga el aparato en marcha ni lo

deje en marcha dentro de un recinto cerra-

do. Respirar los vapores del combustible lo

puede matar.

SMantenga las manijas libres de aceite y de

combustible.

SEGURIDAD DEL APARATO Y EN

EL MANTENIMIENTO

SDesconecte la bujía antes de hacercualqui-

er mantenimiento menos los ajustes de la

marcha lenta.

SInspeccione el aparato y cambie las piezas

dañadas o flojas antes de cada uso. Repare

toda fuga de combustible antes de usar el

aparato. Mantenga el aparato en buenas

condiciones de uso.

SCambie todas las piezas del cabezal que

estén descantilladas, resquebrajadas, que-

bradas o dañadas de cualquier otro modo,

antes de usar el aparato.

SHaga el mantenimiento del aparato de

acuerdo a los procedimientos recomend-

ados. Mantenga la línea de corte el largo

aprodiado.

SUse solamente línea de corte de la marca

WEED EATER recomendados. Nunca use

alambre, soga, hilo, etc.

SInstale la protector requerida antes de usar

su aparato. Use la bobina especificada.

Asegúrese que la bobina esté correcta-

mente instalada y esté bien fijo.

SAsegúrese que el aparato esté correctamente

armado como se muestra en el manual.

SHaga los ajustes de la marcha lenta con el

cabezal apoyado de modo que la línea no

pueda tocar nada.

SMantenga alejadas a las demás personas

siempre que haga ajustes de la marcha

lenta.

SUse exclusivamente los accesorios y repues-

tos WEED EATER recomendados.

STodo servicio y mantinimiento no explicado

eneste manualdeberá ser efectuado por un

distribuidor autorizado del servicio.

SEGURIDAD CON EL COMBUSTIBLE

SMezcle y vierta el combustible al aire libre.

SManténgalo alejado de las chispas y de las

llamas.

SUse recipiente aprobado para el combus-

tible.

SNo fume ni permita que se fume cerca del

combustible ni del aparato ni mientras éste

esté en uso.

SEvite derramar el combustible o el aceite.

Limpie todo el combustible derramado.

SAléjese a por lo menos 3 metros (10 pies)

del lugar de abastecimiento antes de poner

en marcha el motor.

SPare el motor y permita que se enfríe elapa-

rato antes de retirar la tapa del tanque.

SAlmacéne siempre combustible en un reci-

piente aprobado para los líquidos inflamables.

SRepare toda fuga de combustible antes de

usar el aparato.

SAsegúrese de que la tapa del tanque de

combustible está bien apretado después de

agregar combustible.

SEGURIDAD AL CORTAR

ADVERTENCIA:

Inspeccione el

área antes de cada uso. Retire los objetos

(piedras, vidrio roto, clavos, alambre, etc.)

que se puedan enredar en la línea o que ésta

pueda arrojar. Los objetos duros pueden

dañar el cabezal y éste los puede arrojar, cau-

sando graves heridas.

SMantenga a los niños, los espectadores y ani-

males a una distancia mínima de 15 metros

(50 pies). Se debe exhortar a los especta-

dores a que usen protección para los ojos.

Pare el motor inmediatamente si alguien se le

acerca.

SUse el aparato exclusivamente para recortar,

para cortar césped y para barrer. No lo use

paracortar bordes, para podar ni pararecortar

seto.

SMantenga el equilibrio, con los pies en una su-

perficie estable. No se extienda demasiado.

SMantenga todas las partes del cuerpo aleja-

das de la línea girante y del silenciador.

Mantenga el motor por debajo del nivel de la

cintura. El silenciador puede causar graves

quemaduras cuando está caliente.

SModelos W25CB, W25CF, W25CBK,

W25CFK: Corte siempre de derecha a

izquierda. Si se corta con la línea del lado

izquierdo del protector, los escombros vo-

larán en sentido opuesto al usuario.

SModelos W25SB, W25SF, W25SBK,

W25SFK: Corte siempre de izquierda a

derecha. Si se corta con la línea del lado

derecho del protector, los escombros volarán

en sentido opuesto al usuario.

SUse el aparato únicamente de día o en luz

artificial fuerte.

SUtilice el aparato solamente para las tareas

explicadas en este manual.

TRANSPORTE Y ALMACENAMIENTO

SEspere que el motor se enfríe y fije bien el

aparato antes de quardarlo o de transpor-

tarlo en un vehículo.

SVacíeel tanquede combustible antes deguar-

dar el aparato o de transportarlo. Consuma

todo el combustible restante en el carburador

poniendo el motor en marcha y dejándolo en

marcha hasta que le motor se pare solo.

SGuarde el aparato y el combustible en unlu-

gar donde los vapores del combustible no

puedan alcanzar chispas ni llamas prove-

nientes de los termotanques, los motores o

interruptores eléctricos, los calefactores

centrales, etc.

SGuarde el aparato de modo que el limitador

de línea no pueda causar heridas acciden-

tales. Se puede colgar el aparato por la caja

el eje de propulsión.

SGuarde el aparato fuera del alcance de los

niños.

AVISO DE SEGURIDAD:

El estar expuesto

a las vibraciones a través del uso prolongado de

herramientas de fuerza agasolina puede causar

daños a los vasos sanguíneos o a los nervios de

los dedos, las manos y las coyunturas enaquel-

las personas que tienen propensidad a los tras-

tornos de la circulación o a las hinchazones

anormales. El uso prolongado en tiempo frío ha

sido asociado con daños a los vasos san-

guíneos de personas que por otra parte se en-

cuentran en perfectoestadodesalud. Siocurren

síntomas tales comoel entumecimiento, el dolor,

la faltade fuerza, los cambios en el color o la tex-

tura de la piel o falta de sentido en los dedos, las

manos o las coyunturas, deje de usar esta

máquina inmediatamente y procure atención

médica. Los sistemas de anti--vibración no ga-

rantizan que se eviten tales problemas. Los

usuarios que hacen uso continuo y prolongando

de las herramientas de fuerza deben fiscalizar

atentamente su estado físico y el estado del

aparato.

AVISO ESPECIAL:

Su aparato viene equi-

pada con silenciador limitador de temperatura

y con rejillaantichispa que cumpla los requisi-

tos de los Códigos de California 4442 y 4443.

Todas las tierras forestadas federales, más

los estados de California, Idaho, Maine, Min-

nesota, Nueva Jersey, Washington y Oregón,

requieren por ley que muchos motores de

combustión interna estén equipados con rejil-

la antichispa. Si usted el aparato en un estado

y otra localidad donde existen tales reglamen-

tos, usted tiene la responsabilidad jurídica de

mantener estas piezas en correcto estado de

funcionamiento. De lo contrario, estará en in-

fracción de la ley. Para el uso normal del

dueño de la casa, el silenciador y la rejilla

antichispa no requerirán ningún servicio.

Después de 50 horas de uso, recomendamos

que al silenciador se le de servicio o sea

substituido por un distribuidor autorizado del

servicio.

MONTAJE

PRECAUCIÓN:

Si recibió el aparato ya ar-

mado, repita todos los pasos para asegurar

que el mismo se encuentre correctamente ar-

mado y que todos los fijadores se encuentren

bien ajustados.

Examine las piezas para verificarque nohaya

daños. No use piezas dañadas.

AVISO:

Si necesita ayuda, si faltan piezas o

si hay piezas dañadas, llame al número

1-800-554-6723.

Es normal escuchar que el filtro de combustible

golpetee en el tanque vacío.

Es normal encontrar residuos de aceite o de ga-

solina en el silenciador, debido a los ajustes al

carburador y a las pruebas efectuadas por el

fabricante.

MONTAJE DEL EJE

(Modelos W25CBK, W25CFK,

W25SBK, W25SFK)

PRECAUCIÓN:

Cuando ensambles el eje,

coloque el aparato sobre una superficie plana

para mantener la estabilidad.

1. Alinee los ranuras de los ejes superior y

inferior.

Eje Superior

Eje Inferior

Ranuras

2. Presione los dos ejes juntos hastaque eleje

inferior se asiente por completo en el superi-

or .

3. Deslice el conjunto inferior del manguito

de bloqueo sobre el superior y apriete gi-

rando en sentido horario.

Conjunto superior de

manguito de bloqueo

Conjunto inferior de

manguito de bloqueo

AVISO:

Si el conjunto inferior del manguito

de bloqueo no esta apretado (el espacio es

más que 1/4 de pulgada), el eje superior y la

eje inferior no están completamente asenta-

dos.

Espacio es más que 1/4 de pulgada

AJUSTE DEL MANGO

(Modelos W25CB, W25SB, W25CF,

W25SF)

PRECAUCIÓN:

Al ajustar la mango

auxiliar, asegúrese que éste se mantenga

sobre la etiqueta de seguridad y debajo la

marca o la flecha en el eje.

1. Afloje la tuerca mariposa en el mango.

2. Gire el mango en posición vertical. Vuelva

a apretar la tuerca mariposa firmemente.

AJUSTE DEL MANGO

(Modelos W25CBK, W25CFK,

W25SBK, W25SFK)

PRECAUCIÓN: Al ajustar la mango auxiliar,

asegúrese que éste se mantenga sobre el

conjunto superior de manguito de bloqueo y

debajo la marca o la flecha en el eje.

1. Afloje la tuerca mariposa en el mango.

2. Gire el mango en posición vertical. Vuelva

a apretar la tuerca mariposa firmemente.

INSTALACION DE LA PROTECTOR

PRECAUCIÓN:

El protector deberá ser

instalado correctamente. El protector provee

protección parcial contra el riesgo de los obje-

tos arrojados hacia el usuario y otras perso-

nas y viene equipado con un cuchilla limitado-

ra de línea que corta el exceso de línea. El

cuchilla limitadora de línea (en la parte inferior

del protector) es filoso y puede cortar.

Para conseguir la orientación apropiada para el

protector, vea la ilustración CONOZCA SU

APARATO que se encuentra en la sección de

USO.

1. Remueva la tuerca mariposa de laprotector.

2. Introduzca el soporte dentro de la ranura

como se muestra.

3. Haga girar la protector hasta que eltornillo

pase a través del hueco en el soporte.

4. Apriete firmemente la tuerca mariposa en

el tornillo.

Tuerca Mariposa

Soporte

Protector

Ranura

USO

CONOZCA SU APARATO

LEA ESTE MANUAL DE INSTRUCCIONES Y LAS REGLAS DE SEGURIDAD ANTES DE

PONER EL APARATO EN MARCHA. Compare las ilustraciones con su aparato para familiari-

zarse con la ubicación de los diversos controles y ajustes. Guarde este manual para uso futuro.

Interruptor

STOP

Bujía Bombeador

Cuchilla Limitadora de Línea

Protector

Eje

Cabezal

de Corte

Modelos:

W25CB, W25CF,

W25CBK, W25CFK

Modelos:

W25SB, W25SF,

W25SBK, W25SFK

Cuchilla Limitadora de Línea

Protector

Eje

Cabezal

de Corte

Modelos:

W25CBK, W25CFK,

W25SBK, W25SFK

Silenciador

Gatillo Acelerador

Mango Auxiliar

Montaje para

Sujetar la

Manga

Mango de la

Cuerda de

Arranque

Tapa del Tanque

de Mezcla de

Combustible

INTERRUPTOR STOP

Se usa el interruptor STOP para detener el mo-

tor. Para detener el motor, empuje y sostenga el

interruptor enla posición STOP hasta que el mo-

tor se haya detenido por completo.

BOMBEADOR

El BOMBEADOR retira el aire de el carbura-

dor y de las líneas de combustible y las llena

demezcla decombustible, permitiéndolepon-

er el motor en marcha con menos tirones de la

cuerda de arranque. Accione el bombeador

oprimiéndolo y luego dejando que este re-

cobre su forma original.

ANTES DE PONER EN MARCHA EL

MOTOR

ADVERTENCIA:

Lea atentamente

la información sobre el combustible en laas

reglas de seguridad antes de comenzar. Si no

comprende las reglas de seguridad, no

intente abastecer el aparato de combustible.

Llame al número 1-800-554-6723.

ABASTECIMIENTO DEL MOTOR

ADVERTENCIA:

Remueva la tapa

del tanque de combustible lentamente al rea-

bastecer combustible.

INFORMACION UTIL

Para obtener la proporción

correcta de mezcla de

aceite vierta 3,2 onzas de

aceite sintético de 2 ciclos

dentro de gasolina fresca.

IMPORTANTE:

Este equipo está diseñado

para operar con gasolina sin plomo con un

mínimo de octano 87 (método R+M/2), con

etanol mezclado hasta un 10% máximo por

volumen (E-10). Antes de la operación, la

gasolina se debe mezclar con un aceite para

motor enfriado por aire de 2 ciclos sintéticos de

buena calidad diseñado para mezclarse a una

proporción de 40:1. Se recomienda el aceite

sintético de la marca Poulan/WEED EATER.

Mezcle la gasolina y el aceite a una proporción

de 40:1. Se obtiene una proporción de 40:1 al

mezclar 3,2 onzas líquidas (95 ml) de aceite con

1 galón (4 litros) de gasolina sin plomo. NO USE

aceite automotriz ni aceite marítimo. Estos

aceites causarán daños al motor. Al mezclar

combustible, siga las instrucciones impresas en

el recipiente. Una vez que el aceitese agregue a

la gasolina, agite el recipiente

momentáneamente para asegurar que el

combustible se mezcle bien. Siempre lea y siga

las reglas de seguridad relacionadas con el

combustible antes de llenar su unidad con

combustible. Compre combust- ible en

cantidades que se puedan usar en 30 días para

asegurar la frescura del combustible.

PRECAUCIÓN:

Nunca use gasolina sola en

su unidad. Esto causará un daño permanente

en el motor y anulará la garantía limitada. No

use combustibles alternativos como mezclas

de etanol por arriba del 10%por volumen (E-15,

E-85) o cualquier combustible mezclado con

metanol. El uso de estos combustibles puede

causar un mayor desempeño del motor y

problemas de durabilidad.

INFORMACION UTIL

Si su interruptor indica opri-

ma para detener el motor,

este siempre se encuentra

en la posición ON.

PARA DETENER EL MOTOR

SPara detener el motor, em-

puje y sostenga el interruptor

STOP en la posición STOP

hasta que el motor se haya

detenido por completo.

PARA PONER EN MARCHA

EL MOTOR

ADVERTENCIA:

El cabezal de

corte girará mientras se esté intentandoponer

en marcha el motor. Evite el hacer ningún tipo

de contacto con el silenciador. Un silenciador

caliente podría provocar quemaduras de gra-

vedad si se toca.

INFORMACION UTIL

Si el motor de su aparato

no se pusiera en marcha

después de haber seguido

estas instrucciones, llame

al 1--800--554--6723.

POSICION DE

ARRANQUE

PARA ARRANCAR CON EL MOTOR

FRIO (o motor caliente después de

quedar sin combustible)

AVISO:

Ponga el aparato en una superficie

plana. NO apriete el gatillo del acelerador hasta

que arranque el motor. Si el gatillo delacelerador

se apriete antes de que arranque el motor, el

motor no arrancara!

1. Presione el bombeador

10 veces con firmeza

(la primera presione

moverá el bombeador

levemente, y se escuchara

un sonido de “clic”).

Mango de la

Cuerda de

Arranque

Bombeador

Gatillo

Acelerador

Mientras

mantiene

aparato en posición de

arranque como se

muestra, tire del mango

de la cuerda de arranque

rápidamente hasta que

arranque el motor, pero

no tire de la cuerda más

de 10 veces.

3. Una vez que el motor arranca, permita que

marche por aproximadamente 30 segun-

dos; luego, apriete el gatillo acelerador para

desactivar el sistema del arranque.

4. Si el aparato sin ponerse en marcha, pro-

ceda con la sección PARA ARRANCAR

CON EL MOTOR CALIENTE.

PARA ARRANCAR CON EL MOTOR

CALIENTE

1. Tire y suelte el gatilloacelerador para ase-

gurarse de queel sistemade arranque frío

ha sido desactivado.

2. Cuando el motor está caliente (operado

en los últimos 15 minutos), mantenga el

aparato en posición de arranque como

se muestra y tire del mango de la cuerda

de arranque rápidamente hasta que ar-

ranque el motor, pero no tire de la cuerda

más de 10 veces.

3. Si el aparato sin ponerse en marcha, pro-

ceda con la sección PARA ARRANCAR

CON MOTOR AHOGADO.

AVISO:

Normalmente, el procedimiento para

arrancar con el motor caliente puede ser utili-

zado dentro 15minutos después que elmotor

se para. Si el aparato esta sin funcionar por

más de 15 minutos, será necesario arrancar

el aparato siguiendo los pasos abajo PARA

ARRANCAR CON MOTOR FRIO o después

trate los pasos de las instrucciónes de como

arrancar el aparato.

PARA ARRANCAR CON EL MOTOR

AHOGADO

Oprima y sostenga elgatillo acelerador. Manten-

ga el gatillo totalmenteoprimido hastaque el mo-

tor marche sin problemas. Tire firmemente del

mango de la cuerda de arranque hasta que el

motor arranque y se ponga en marcha. Esto

podrá requerir que se tire del mango de la cuer-

da muchas veces dependiendo cuan ahogado

se encuentre el motor. Si el aparato sigue sin

ponerse en marcha, vea la TABLA DIAGNOS-

TICA o llame al número 1-800-554-6723.

INSTRUCCIONES DE USO

Se recomienda que no opere el motor por mas

de un minuto a la velocidad máxima.

POSICIONES DE USO

Modelos W25CB, W25CF, W25CBK,

W25CFK:

USE SIEMPRE:

Protección de

Ojos

Protección

de oídos

El cabello

por encima

de los

hombros

Guantes

Corte derecha

a izquierda.

Pantalones

Largos

Zapatos

Gruesos

Modelos W25SB, W25SF,

W25SBK, W25SFK:

Corte

izquierda

derecha.

USE SIEMPRE:

Panta-

lones

Largos

Zapatos

Gruesos

Protección de

Ojos

Guantes

Protección

de oídos

El cabello

por encima

de los

hombros

ADVERTENCIA:

Use siempre pro-

tección para los ojos. Nunca se incline por en-

cima del cabezal. La línea puede arrojar o

hacer rebotar piedras o desechos hacia los

ojos y la cara, pudiendo causar la pérdida de

la vista u otras graves heridas.

Mantenga el equilibrio. Mantenga el aparato

con ambas manos con la mano derecha en el

mango trasero/gatillo acelerador y la mano

izquierda en el mango auxiliar. Mantenga

siempre el motor y el cabezal de corte por de-

bajo del nivel de la cintura.

No haga marchar el motor a revoluciones más

altas que las necesarias. La línea de corte

cortará de una forma más eficiente sin que el

motor esté acelerado a fondo. A revoluciones

más bajas, habrá menos ruido y menor vibra-

ción del motor. La línea de corte durará más

tiempo y tendrá menor probabilidad de “fun-

dirse” en la bobina.

Siempre que no se halle cortando, suelte el

gatillo acelerador y permita que el motor vuel-

va a marcha lenta.

Para detener el motor:

SSuelte el gatillo acelerador.

SEmpuje y sostenga el interruptor STOP en la

posición STOP hasta que el motor se haya

detenido por completo.

AVANCE DE LA LÍNEA DE CORTE

(Modelos W25CB, W25SB, W25CBK,

W25SBK)

La línea de corte avanza aproximadamente 5

cm (2 pulgadas) cada vez que se toca el cabe-

zal contra el suelo con el motor acelerado a

fondo. El largo más eficiente de la línea es el lar-

go máximo permitido por el limitador de línea.

Siempre mantenga la cubierta protectora en su

lugar siempre que el aparato esté en uso.

Para avanzar la línea:

SAcelere el motor a fondo.

SSostenga el cabezal paralelo al suelo, por en-

cima de un área con césped.

SToque el cabezal decorte contra el sueloleve-

mente una vez. Con cada toque, la línea

avanzará aproximadamente 5 cm (2 pulga-

das).

Toque el cabezal contra el suelo siempre en

un área con césped. Si se hace tocar contra

superficies como el cemento o el asfalto, el

cabezal podría sufrir desgaste excesivo.

Si la línea se ha gastado y cuenta con 5 cm (2

pulgadas) o menos, hará falta más de un toque

para obtener el largo de línea más eficiente.

ADVERTENCIA:

Para los modelos

W25CB, W25SB, W25CBK, W25SBK, use

únicamente línea con diámetro de 2 mm (0,080

de pulgada). Las líneas de otros diámetros no

avanzarán debidamente y pueden causar

graves heridas. Para los modelos W25CF,

W25SF, W25CFK, W25SFK, use únicamente

un largo de línea de diámetro de 2,4 mm

(0,095 de pulgada) . No use otros materiales,

tales, como el alambre, el hilo, la cuerda, etc. El

alambre se puede quebrar al cortar, convirtién-

dose en un proyectil muy peligroso y causando

heridas de gravedad.

METODOS DE CORTE

ADVERTENCIA:

Use la velocidad

mínima y no acerque el aparato demasiado al

cortar cerca de objetos sólidos (piedra, gravil-

la, postes, etc.): estos pueden dañar el cabe-

zal, pueden enredarse en la línea o la línea los

puede arrojar violentamente al aire, causando

serio peligro.

SLa punta de la línea es la que corta. Se con-

seguirá mejor rendimiento y el mínimo des-

gaste si no se mete la línea dentro del mate-

rial que se está cortando. La ilustración a

continuación muestra la formacorrecta e in-

correcta de cortar.

Right Wrong

punta

línea

es la que corta.

línea

está

metida

dentro del material

de trabajo.

SLa línearetirafâcilmenteel céspedy las malas

hierbas de alrededor de paredes, cercados,

árboles y macizos de flores; pero también es

capaz de cortar la corteza tierna de árboles y

arbustos y de marcar las cercas. Para evitar

daños, especialmente a la vegetación delica-

da o a los árboles con corteza fina, acorte la

líneaa unos 10a 13 cm (4a 5 pulgadas) y use

el aparato sin acelerar a fondo.

SPara recortar o escalpar, use el aparato sin

acelerar a fondo, para incrementar la vida

útilde lalínea y disminuir el desgaste del ca-

bezal, especialmente:

SAl hacer trabajos livianos.

SCerca de objetos con los cuales la línea se

puede enredar, como son los postes o

árboles de poco diámetro y el alambre de

las cercas.

SPara cortar césped y barrer, acelere el mo-

tor a fondo para lograr un buen trabajo de

limpieza.

PARA RECORTAR -- Sostenga el cabezal

unos 8 cm (3 pulgadas) del suelo y en ángulo.

Unicamente la punta de la línea deberá hacerel

contacto con el material a cortar. No meta la

línea dentro del área que se está cortando.

8 cm (3 pulga-

das) del suelo

Para Recortar

PARA ESCALPAR -- Latécnica delascalpado

retira la vegetación no deseada abajo a la tier-

ra. Sostenga el cabezal unos 8 cm (3 pulga-

das) del suelo y en ángulo. Deje que la punta

de la línea golpee contra el suelo cerca de los

árboles, los postes, los monumentos, etc.

Esta técnica incrementa el desgaste de la

línea.

Para Escalpar

PARA CORTAR CESPED -- Este parato es

ideal para cortar césped en lugares donde las

cortadoras convencionales no llegan. En po-

sición de cortar césped, mantenga la línea pa-

ralela al suelo. Evite presionar el cabezal con-

tra el suelo, ya que de hacerlo podríaescalpar

la vegetación y dañar el aparato.

Para Cortar Césped

PARA BARRER -- Se puede usar la acción

ventiladora de lalínea girantepara barrer rápi-

da y fácilmente un área determinada. Manten-

gala líneaparalela alsuelo directamenteenci-

ma de las superficies que se quiera barrer y

meuva el aparato de un lado al otro rápida-

mente.

Para Barrer

MANTENIMIENTO

ADVERTENCIA:

Desconecte la

bujía antes de hacer cualquier mantenimiento,

con la excepción de los ajustes de la marcha

lenta.

INFORMACION UTIL

IMPORTANTE:

Permita

que toda reparación queno

sea el mantenimiento re-

comendado en el manual

de instrucciones sea efec-

tuada por un distribuidor

autorizado del servicio.

Si un distribuidor NO autorizado efec-

tuara cualquier trabajo en el producto,

WEED EATER no pagará reparaciones

bajo la garantía. Es su responsabilidad el

mantener y efectuar el mantenimiento

general del producto.

VERIFIQUE QUE NO HAYA FIJA-

DORES NI PIEZAS SUELTAS

SCubierta de la Bujía

SFiltro de Aire

STornillos de la Caja

STornillo del Mango Auxiliar

SProtector

STapa del Tanque

VERIFIQUE QUE NO HAYA PIEZAS

DAÑADAS O GASTADAS

Entre en contacto con el distribuidor autoriza-

do del servicio para el reemplazo de piezas

dañadas o desgastadas.

SInterruptor STOP -- Asegúrese de que el inter-

ruptor STOP esté funcionando correctamente

empujando y sosteniendo el interruptor en la

posición STOP. Asegúrese de que el motor se

haya detenido por completo. Ponga el motor

en marcha nuevamente y continúe.

STanque de Combustible -- Deje de usar el

aparato si hay señales de daños opérididas

en el tanque de combustible, la tapa de

tanque, y/o el líneas de combustible.

SProtector -- Deje de usar el aparato si el pro-

tector está dañado.

INSPECCIONE Y LIMPIE EL APARA-

TO Y SUS PLACAS

SDespués de que cada uso, inspeccione la

aparato completa para saber si hay piezas

flojas o dañadas. Limpie el aparato y las

placas usando un trapo húmedo con un de-

tergente suave.

SSeque el aparato usando un trapo seco y

limpio.

LIMPIE EL FILTRO DEL AIRE

Los filtros de aire sucios disminuyen la vida

útil y el rendimiento del motor e incrementanel

consumodecombustibley de emiciones noci-

vas. Limpie siempre el filtro de aire después

de cada 5 horas de uso.

1. Limpie la tapa del filtro de aire y el área al-

rededor de la tapa para evitar que caiga

suciedad o desechos en el carburador

cuando se abre la tapa.

2. Abra la tapa del filtro de aire presionando el

botón (vea la ilustración). Remueva el filtro.

AVISO:

Para evitar peligro de incendio y de

emiciones evaporativas nocivas, no limpie el

filtro de aire con gasolina nicualquier otro sol-

vente inflamable.

3. Limpie el filtro con agua y jabón.

4. Permita que el filtro se seque.

5. Instale el filtro de aire y cierra la tapa.

Tapa del Filtro de Aire

Filtro de

Aire

Botón

SILENCIADOR Y LA REJILLA ANTI-

CHISPAS

A medida que se use el aparato, el silenciador

y la rejilla antichispas se van carbonizando.

Para el uso normal del dueño de la casa, sin

embargo, el silenciador y la rejilla antichispa no

requerirán ningún servicio. Después de 50

horas de uso, recomendamos que al silenciador

se le de servicio o sea substituido por un distri-

buidor autorizado del servicio.

CAMBIE LA BUJIA

Deberá cambiarse la bujía anualmente para

asegurar que el motor arranque fácilmente y

tenga un mejor rendimeinto. Ajuste la separa-

ción de los electrodos a 0,6 mm (0,025 de pul-

gada). El encendido es fijo e inalterable.

AVISO:

Por solamente modelos Ca-

nadienses: Este sistema de ignición cumple

con los requisitos del estándar Canadiense

ICES--002.

1. Gire y saque la cubierta de la bujía.

2. Retire la bujía del cilindro y deséchela.

3. Por solamente modelos de Estados

Unidos: Cámbiela por una bujía Champion

RCJ-6Y.

Por solamente modelos Canadienses:

Cámbiela por una bujía Champion QCJ-6Y.

4. Ajuste firmemente la bujía nueva con una

llave de cubo de 19 mm (3/4 de pulgada).

5. Instale nuevamente la cubierta de la bujía.

SERVICIO Y AJUSTES

REEMPLAZO DE LA LINEA

(Modelos W25CB, W25SB, W25CBK,

W25SBK)

ADVERTENCIA:

Para los modelos

W25CB, W25SB, W25CBK, W25SBK, use

únicamente línea con diámetro de 2 mm (0,080

de pulgada). Las líneas de otros diámetros no

avanzarán debidamente y pueden causar

graves heridas. Para los modelos W25CF,

W25SF, W25CFK, W25SFK, use únicamente

un largo de línea de diámetro de 2,4 mm

(0,095 de pulgada) . No use otros materiales,

tales, como el alambre, el hilo, la cuerda, etc. El

alambre se puede quebrar al cortar, convirtién-

dose en un proyectil muy peligroso y causando

heridas de gravedad.

1. Retire la bobina tirando del botón de toque

firmemente.

2. Limpie por entero la superficie del cubo y

de la bobina.

3. Reemplace la bobina por una previa-

mente enrollada, o corte dos pedazos de

aproximadamente 3,8 metros (12-1/2

pies) de largo de línea de 2 mm (0,080 de

pulgada) de la marca WEED EATER.

4. Introduzca las puntas de la línea, alrede-

dor de 1 cm (1/2 pulgada), dentro del hue-

cos pequeño que se encuentra en la parte

interior de la bobina.

Bobina

Huecos

Pequeño

Cubo

Introduzca

línea

dentro de la muesca

Introduzca

la línea

dentro de la

muesca

Hueco de salida

de la línea

Hueco de

salida de la

línea

5. Enrollelalíneaenla bobinade formapare-

ja y ajustada. Enrolle la línea en la direc-

ciónen queapuntanlas flechas que se en-

cuentran en la bobina.

6. Introduzca la línea dentrode las muescas,

dejando de 7 a 12 cm (3 a 5 pulgadas) sin

enrollar.

7. Introduzca la líneas dentro de los huecos

de salida en el cubo como se muestra en

la ilustración.

8. Alínee las muescas con el los huecos de

salida de la línea.

9. Presione la bobina dentro del cubo hasta

que ésta encaje en su lugar.

10. Tire de la líneas que se extiende fuera del

cubo para soltarla de la muescas.

REEMPLAZO DE LA LINEA

(Modelos W25CF, W25SF, W25CFK,

W25SFK)

ADVERTENCIA:

Para los modelos

W25CB, W25SB, W25CBK, W25SBK, use

únicamente línea con diámetro de 2 mm (0,080

de pulgada). Las líneas de otros diámetros no

avanzarán debidamente y pueden causar

graves heridas. Para los modelos W25CF,

W25SF, W25CFK, W25SFK, use únicamente

un largo de línea de diámetro de 2,4 mm

(0,095 de pulgada) . No use otros materiales,

tales, como el alambre, el hilo, la cuerda, etc. El

alambre se puede quebrar al cortar, convirtién-

dose en un proyectil muy peligroso y causando

heridas de gravedad.

Para que el aparato funcione de manera apro-

piada, la línea de corte deberá ser reemplaza-

da cuando ésta se encuentre desgastada con

menos de 7 1/2 cm (3 pulgadas) de longitud

comenzando desde el borde de los túneles de

posición a cada lado del cabezal de corte.

1. Retire y desechela líneagastada antes de

instalar la línea nueva.

2. Limpie toda la superficie del cabezal de

corte.

3. Inserte los extremos de la línea en los dos

orificios de guía de la parte delantera del

cabezal de corte.

Orificio de

Guía

Orificio de

Guía

4. Continúe alimentando la línea a través de

los orificios de guía hasta que se extienda

completamente a través de los orificios

laterales de salida.

Orificio lateral

de salida

Orificio lateral

de salida

5. Tire de los extremos de la línea hasta que

esté tirante. Una línea correctamente

instalada tendrá la misma longitud en am-

bos extremos.

REEMPLAZO DE LA CABEZAL DE

CORTE (Modelos W25CB, W25SB,

W25CBK, W25SBK)

1. Sostenga la taza para el polvo con una

llave. Esto previene que el eje gire

mientras usted remueva y instale el

cabezal de corte.

Taza para

el polvo

2. Remueva el cabezal de corte dando vuel-

ta a la izquierda (mirando desde la base

del aparato).

3. Enrosque el cabezal de remplazo en el eje

dando vuelta a la derecha. Apriete firm-

emente.

REEMPLAZO DE LA CABEZAL DE

CORTE (Modelos W25CF, W25SF,

W25CFK, W25SFK)

1. Haga girar el taza para el polvo para hacer

coincidir el orificio con el otro orificio situa-

do a un lado del cajetín de engranajes.

2. Introduzca un destornillador pequeño por

los orificios confrontados. Esto previene

que el eje gire mientras usted remueva y

instale el cabezal de corte.

Destornillador

3. Sujete el destornillador en su posición y

remueva el cabezal de corte dando vuelta a

la derecha (mirando desde la base del

aparato).

4. Enrosque el cabezalde remplazoen eleje

dando vuelta a la izquierda. Apriete

firmemente.

5. Remueva el destornillador.

AJUSTE DE LA MARCHA

LENTA

ADVERTENCIA:

Mantenga a otras

personas alejadas de la zona en donde se en-

cuentre haciendo ajustes de marchalenta. El

cabezal de corte se mantendrá girando du-

rante este procedimiento. Use su equipo pro-

tector y observe todas las precauciones de

seguridad.

El carburador ha sido ajustado cuidadosa-

mente en la fábrica. Posiblemente sea nece-

sario hacer ajustes de marcha lenta si se nota

cualquiera de las siguientes condiciones:

SEl motor no funciona enmarcha lenta cuan-

do se suelta el acelerador.

Haga los ajustes sosteniendo el equipo de

manera que el accesorio de corte se en-

cuentre alejado del suelo y no haga contacto

con ningúnobjeto. Sostengael aparatomanu-

almente mientras el motor se encuentre en-

cendido y mientras usted se encuentre ha-

ciendo los ajustes. Mantengatodas las partes

de su cuerpo alejadas de los accesorios de

corte y del silenciador.

Para ajuste de la marcha lenta:

Arranque el motor y deje que se caliente por

4--5 minutos durante el corte pesado, o por

10--15 minutos durante el corte moderado.

Deje el motor en marcha lenta. Ajuste las re-

voluciones hasta que el motor se mantenga

en marcha sin calarse (la marcha lenta es de-

masiado lenta).

SGire el tornillo de marcha lenta hacia la dere-

cha para aumentar las revoluciones si el mo-

tor se ahoga o se para.

SGire el tornillo de marcha lenta hacia la iz-

quierda para reducir las revoluciones.

ornillo

Ajuste

la Marcha Lenta

Si requiriera ayuda adicional o no se sintiera

seguro al desempeñar este procedimiento,

entre en contacto con el distribuidor autoriza-

do del servicio o llame al 1--800--554--6723.

ALMACENAJE

PRECAUCIÓN:

Realice los siguientes

pasos después de cada uso:

SPermita que el motor se enfríe y fije bien el

aparato antes de guardarlo o transportarlo.

SGuarde el aparato y el combustible en unlu-

gar bien ventilado donde los vapores del

combustible no puedan entrar en contacto

con chispas nillamas abiertas provenientes

de clentadores de agua, motores o interrup-

tores eléctricos, calefactores centrales, etc.

SGuardeelaparato con todos los protectores

ensu lugary coloquelode modoque las pie-

zas cortantes nopuedancausar heridas por

accidente.

SGuarde el aparato y el combustible en unlu-

gar completamente fuera del alcance de los

niños.

ESTACIONAL ALMACENAJE

Prepare el aparato para almacenarlo al final

dela temporadao si nolo va a usar por más de

30 días.

Si va a almacenar el aparato durante unperio-

do largo de tiempo:

SLimpie el aparato por completo antes delal-

macenaje.

SAlmacene en un área limpia y seca.

SAplique una pequeña cantidad de aceite a

las superficies externas metálicas.

SISTEMA DE COMBUSTIBLE

Vea el mensaje marcado como IMPOR-

TANTE, que se refiere al uso de combustible

adecuado en su motor en su aparato, en la

sección de USO, bajo ABASTECIMIENTO

DEL MOTOR. Los estabilizadores de com-

bustible son una alternativa aceptable para

minimizar la formación de depósitos de goma

durante el almacenaje.

Añada estabilizador a la gasolina en el tanque

de combustible o en el recipiente para alma-

cenar el mismo. Siga las instrucciones de

mezcla que se encuentran impresas en elen-

vase. Ponga el motor en marcha y déjelo en

marcha por unos 5 minutos después de hab-

erle puesto estabilizador.

INFORMACION UTIL

Si almacenara su mezcla de

gasolina y aceite, con el

tiempo, el aceite se separará

de la gasolina.

Recomendamos agite el re-

cipiente cada semana para

asegurarse de que la mez-

cla de gasolina y aceite sea

la apropiada.

INTERIOR DEL MOTOR

SRetire la bujía y vierta una cucharadita de

aceite 40:1 para motores a 2 tiempos (en-

friados a aire) por la abertura para la bujía.

Lentamente, tire de la cuerda de arranque

de 8 a 10 veces para distribuir el aceite.

SCambie la bujía por una nueva del tipo y de

la gama de calor recomendados.

SLimpie el filtro de aire.

SExamine todo el aparato para verificar que

no haya tornillos, tuercas ni pernos sueltos.

Cambie todas la piezas dañadas, quebra-

das o gastadas.

SAl principio de la próxima temporada, use

exclusivamente combustible fresco con la

proporción correcta de gasolina a aceite.

OTROS

SNo guarde la gasolina de una temporada a

la próxima.

SCambie el recipiente de gasolina si se em-

pieza a oxidar.

SINTOMA CAUSA SOLUCION

El motor no

arranca. 1. El motor está ahogado.

2. El tanque de combustible

está vacío.

3. La bujía no está haciendo

chispa.

4. El combustible no está

llegando al carburador.

5. El carburador requier

ajuste.

1. Vea “Arranque de Motor Ahogado”

en la sección Uso.

2. Llene el tanque con la mezcla

correcta de combustible.

3. Instale una bujía nueva.

4. Verifique si el filtro de combustible no

esté sucio; cámbielo. Verifique si hay

dobleces en la línea de combustible

o si está partida; repárela o cámbiela.

5. Entre en contacto con el distribuidor

autorizado del servicio.

El motor no

anda en

marcha lenta

como debe.

1. El carburador requier

ajuste.

2. Las lunas del cigueñal

están gastadas.

3. La compresión está baja.

1. Vea “Ajuste de la Marcha Lenta del Carbur-

ador” en la sección Servicio y Ajustes.

2. Entre en contacto con el distribuidor

autorizado del servicio.

3. Entre en contacto con el distribuidor

autorizado del servicio.

1. El filtro de aire está sucio.

2. La bujía está carbonizada.

3. El carburador requiere

ajuste.

4. Acumulación de carbón.

5. La compresión está baja.

El motor no

acelera, le

falta

potencia o

se para bajo

carga.

1. Limpie o cambie el filtro de aire.

2. Limpie o cambie la bujía y calibre

la separación.

3. Entre en contacto con el distribuidor

autorizado del servicio.

4. Entre en contacto con el distribuidor

autorizado del servicio.

5. Entre en contacto con el distribuidor

autorizado del servicio.

El motor

humea ex-

cesiva-

mente

1. La mezcla de combustible

se ha hecho incorrecta--

mente.

2. El filtro de aire está sucio.

3. El carburador requiere

ajuste.

1. Vacié el tanque de combustible y

llénelo de combustible con la mezcla

correcta.

2. Limpie o cambie el filtro de aire.

3. Entre en contacto con el distribuidor

autorizado del servicio.

El motor

marcha con

temperatura

elevada.

1. La mezcla de combustible

está se he hecho

incorrectamente.

2. Se ha instalado la bujía

incorrecta.

3. El carburador requiere

ajuste.

4. Acumulación de carbón.

1. Vea “Abastecimiento del Motor” en la

sección Uso.

2. Cambie por la bujía correcta.

3. Entre en contacto con el distribuidor

autorizado del servicio.

4. Entre en contacto con el distribuidor

autorizado del servicio.

ABLA

DIAGNOSTICA

ADVERTENCIA:

Siempre apague el aparato y desconecte la bujía antes de hac-

er cualquiera de las reparaciones recomendadas a continuación que no requieran que

la unidad esté en operación.

GARANTIA LIMITADA

WEED EATER, una división de Husqvarna

Consumer Outdoor Products N.A., Inc., garanti-

za al comprador original que cada nueva herra-

mienta con funcionamiento agasolina oacceso-

rio de la marca WEED EATER está libre de

defectos en el material y mano de obray está de

acuerdo en reparar o reemplazar, bajo esta ga-

rantía, cualquier producto con funcionamiento a

gasolinao accesorio de acuerdocon lo siguiente

a partir de la fecha original de compra:

2AÑOS -- Piezas y manodeobra, cuandosea

de uso doméstico.

90 DÍAS -- Piezas y mano de obra, cuando sea

de uso comercial, profesional o con fines de

lucro.

30 DÍAS -- Piezas y mano de obra, cuando se

utilice para rentarlo.

Esta garantía no es transferible y no cubre los

daños o responsabilidades provocadas por el

manejo inapropiado, mantenimiento inapropiado

o alteración, o por el uso de accesorios y/o

componentes adicionales no recomendados

específicamente por WEED EATER para esta

herramienta. Esta garantía no cubre afinación,

bujías de encendido, filtros, cuerdas de

arranque, resortes de arranque, líneade corte, o

partes giratorias de la cabeza que sufran

desgaste y requieran reemplazarse con el uso

razonable durante el período de garantía. Esta

garantía no cubre ajustes previos a la entrega o

ajustes normales explicados en el instructivo de

uso. Esta garantía no cubre costos de

transportación.

En el caso de que tenga una reclamación bajo

esta garantía, deberá devolver el producto a

un distribuidor autorizado del servicio.

En caso de duda con respecto a esta ga-

rantía, por favor contacte a:

WEED EATER, una división de Husqvarna

Consumer Outdoor Products N.A., Inc.

9335 Harris Corners Parkway

Charlotte, NC 28269

1--800--554--6723

Contacto en Canadá:

WEED EATER

850 Matheson Blvd. West

Mississauga, Ontario L5V 0B4

Dando elnúmero delmodelo, el número deserie

y la fecha de la comprade su producto asícomo

el nombre y la dirección del distribuidor autoriza-

do de quien fue comprada.

ESTA GARANTÍA LE OTORGA DERECHOS

ESPECÍFICOS LEGALES Y PODRÍA TENER

OTROS DERECHOS QUE VARÍAN EN CADA

ESTADO.

NO SE PERMITEN RECLAMACIONES POR

DAÑOS CONSECUENCIALES O

DERIVADOS, Y NO EXISTEN OTRAS

GARANTÍAS EXPRESAS EXCEPTO LAS

EXPRESAMENTE ESTIPULADAS EN

ESTE INSTRUMENTO.

ALGUNOS ESTADOS NO PERMITEN LAS

LIMITACIONES SOBRE LA DURACIÓN DE

UNA GARANTÍA IMPLÍCITA O SOBRE LAS

EXCLUSIONES O LIMITACIONES DE

DAÑOS CONSECUENCIALES O

INCIDENTALES, DE MODO QUE LAS

LIMITACIONES ANTERIORES PODRÍAN

NO SER APLICABLES EN SU CASO.

Ésta es una garantía limitada dentro del signifi-

cado del término tal como se define en la Ley

Magnuson Moss de 1975.

La política de WEED EATER es la de mejorar

continuamente sus productos. Por ello,

WEED EATER se reserva el derecho a

cambiar, modificar o descontinuar la

fabricación de modelos, diseños,

especificaciones y accesorios de todos los

productos, en cualquier momento sin previo

aviso ni obligación para el comprador.

IMPORTANTE:

Este producto es conforme con la normativa Fase 3 de la Agencia de Protección

Ambiental de los Estados Unidos (EPA) referente a emisiones de escape y evaporación. Para

asegurar la conformidad con EPA Fase 3, se recomienda utilizar sólo repuestos originales de la mar-

ca WEED EATER. El uso de otro tipo de repuestos incumple las leyes federales.

DECLARACION DE GARANTIA DE CONTROL

DE EMISION DE U.S. EPA/CALIFORNIA/

AGENCIA AMBIENTAL CANADIENSE

SUS DERECHOS Y OBLIGACIONES DE

GARANTIA: La Agencia de Protección Am-

biental de los Estados Unidos, la Junta de Re-

cursos Ambientales de California, la Agencia

Ambiental Canadiense y Husqvarna Con-

sumer Outdoor Products N.A., Inc., se com-

placen en explicarla garantía con la quecuen-

ta el sistema de control de emisión en su

motor pequeño, modelo 2012 y más adelante,

para uso fuera de carretera. En California, to-

dos los motores pequeños para uso fuera de

carretera deben ser diseñados, construídos y

equipados para satisfacer las rigurosas nor-

mas antihumo que posee el estado.

Husqvarna Consumer Outdoor Products

N.A., Inc., deberá garantizar el sistema de

control de emisión en su máquina de motor

pequeño para uso fuera de carretera por los

períodos de tiempo que explicamos a conti-

nuación y con la condición de que su máquina

de motor pequeño para uso fuera decarretera

no haya sufrido ningún tipo de abuso, negli-

gencia o mantenimiento inapropiado. Su sis-

tema de control de emisión incluye piezas

tales como el carburador, el sistema de igni-

ción y el tanque de combustible,línea de com-

bustible, y tapa. Donde exista una condición

que requiera reparación bajo garantía,

Husqvarna Consumer Outdoor Products

N.A., Inc., reparará gratis su motor pequeño

para uso fuera de carretera. Los gatos cubier-

tos bajo la garantía incluyen el diagnóstico,

las piezas y labor. CUBIERTA DE GARAN-

TIA DEL FABRICANTE: Si cualquier pieza

relacionada con el sistema de emisión de su

motor (como hemos enumerado en la lista de

piezas de control de emisión bajo garantía) se

encontrara defectuosa o defectos en el mate-

rial o en la labor del motor causaran que tal

pieza comenzara afallar, lapieza serárepara-

da o reemplazada por Husqvarna Consumer

Outdoor Products N.A., Inc. GARANTIA DE

RESPONSABILIDAD DE DEL DUEÑO:

Como dueño de una máquina de motor pe-

queño para uso fuera de carretera, usted será

responsable por el mantenimiento adecuado

en los períodos previamente programados y

enumerados en su manual de instrucciones.

Husqvarna Consumer Outdoor Products

N.A., Inc., recomienda que guarde todos los

recibos queindiquen que se hadesempeñado

mantenimiento en su máquina de motor pe-

queño para uso fuera de carretera, pero

Husqvarna Consumer Outdoor Products

N.A., Inc., no podrá negar el servicio bajo ga-

rantía únicamente a causa de la falta de reci-

bos o por el incumplimiento de su parte en

asegurarse que el mantenimiento programa-

do haya sido desempeñado. Como dueño de

una máquina de motor pequeño para uso

fuera de carretera, usted deberá contar con el

conocimiento de que Husqvarna Consumer

Outdoor Products N.A., Inc., puede negar la

cubierta bajo garantía si su máquina demotor

pequeño para uso fuera de carretera o alguna

pieza de la misma ha dejado de funcionar de-

bido al abuso, negligencia, mantenimiento in-

apropiado, modificaciones no aprobadas o el

uso de piezas que no hayan sido fabricadas o

aprobadas por el fabricante original del equi-

po. Es responsabilidad suya el llevar su

máquina de motor pequeño para uso fuera de

carretera a un centro de reparación autoriza-

do Husqvarna Consumer Outdoor Products

N.A., Inc., tan pronto como se presente el pro-

blema. Las reparaciones bajo garantía deb-

erán ser completadas en un período de tiem-

po razonable, que no exceda los 30 días. Si

cuenta usted con alguna pregunta en relación

a sus derechos y responsabilidades de ga-

rantía, usted deberá comunicarsecon sucen-

tro deservicio autorizado más cercano, llamar

a Husqvarna Consumer Outdoor Products N.A.,

Inc., en USA: 1--800--487--5951, en Canadá:

1--800--805--5523, emission.warranty@HCOP--

emission.com. FECHA DEL COMIENZA DE

LA GARANTIA: El período de garantía com-

ienza en la fecha de compra de la máquina de

motor pequeño para uso fuera de carretera.

DURACION DE LA GARANTIA: Esta ga-

rantía cuenta con un período de duración de

dos años comenzando en la fecha inicial de

compra, o hasta el final del garantía de pro-

ducto (cualquiera que sea más largo). QUE

CUBRE LA GARANTIA: REPARACION O

REEMPLAZO DE PIEZAS. La reparación o el

reemplazo de cualquier pieza garantizada serán

desempeñados y ofrecidos al dueño sin costo

alguno en uncentro deservicio HusqvarnaCon-

sumer Outdoor Products N.A., Inc. Si cuenta

usted con alguna pregunta en relación a sus

derechos y responsabilidades de garantía,

usted deberácomunicarsecon su centro deser-

vicio autorizado más cercano, llamar a

Husqvarna Consumer Outdoor Products N.A.,

Inc., en USA: 1--800--487--5951, en Canadá:

1--800--805--5523, emission.warranty@HCOP--

emission.com. PERIODO DE GARANTIA: Cu-

alquier pieza garantizada queno estéprograma-

da para ser reemplazada como parte del man-

tenimiento requerido, o que esté programada

únicamente para inspección regular para efec-

tos de “reparación o reemplazo si fuera necesa-

rio” deberá garantizarse por un período de dos

años. Cualquier pieza garantizada que esté pro-

gramada para ser reemplazada como parte del

mantenimiento requerido deberá estar garanti-

zada por el período de tiempo que comienza en

la fecha de compra inicial hasta la fecha del

primer reemplazo programado para dicha pieza.

DIAGNOSTICO: No se deberá cobrar al dueño

ningún tipo de cargos por la labor de diagnóstico

la cual determine que una pieza garantizada se

encuentra defectuosa si el trabajo de diagnósti-

co ha sido desempeñado por uncentro deservi-

cio autorizado Husqvarna Consumer Outdoor

Products N.A., Inc. DANOS POR CONSE-

CUECIA: Husqvarna Consumer Outdoor

Products N.A., Inc., podrá ser responsable de

daños ocurridos a otras piezas del motorcausa-

dos por la falla de una pieza garantizada que se

encuentre bajo el período de garantía. QUE NO

CUBRE LA GARANTIA: Todas las fallas cau-

sadas por el abuso, negligencia o mantenimien-

to inapropiado no están cubiertas. PIEZAS

AÑADIDAS O MODIFICADAS: El uso de pie-

zas añadidas ola modificación de piezas podrán

servir como base para que se anule la reclama-

ción de garantía. La garantía de Husqvarna

Consumer Outdoor Products N.A., Inc., no se

responsabiliza por el mal funcionamiento debido

al uso de piezas añadidas o de piezas modifica-

das. COMO ENTABLAR UNA RECLAMA-

CION: Si cuenta usted con alguna pregunta re-

lacionada con sus derechos y

responsabilidades de garantía, usted deberá

entrar en contacto con su centro de servicio au-

torizado Husqvarna Consumer Outdoor

Products N.A., Inc., más cercano, llamar a

Husqvarna Consumer Outdoor Products N.A.,

Inc., en USA: 1--800--487--5951, en Canadá:

1--800--805--5523, emission.warranty@

HCOP--emission.com.

DONDE OBTENER SERVICIO DE GARAN-

TIA: Servicio o reparaciones bajo garantía deb-

erán ser provistas en todos los centros de servi-

cio Husqvarna Consumer Outdoor Products

N.A., Inc. en USA: 1--800--487--5951, en

Canadá: 1--800--805--5523, emission.warranty

@HCOP--emission.com. MANTENIMIENTO,

REEMPLAZO Y REPARACION DE PIEZAS

RELACIONADAS CON LA EMISION: Cualqu-

ier pieza de repuesto Husqvarna Consumer

Outdoor Products N.A., Inc., aprobada y utiliza-

da en el desempeño de cualquier servicio de

mantenimiento o servicio de reparación bajo ga-

rantía de piezas relacionadas con la emisión

será provisto sin costo alguno al dueño si la pie-

za se encuentra bajo garantía. LISTA SE PIE-

ZAS DE CONTROL DE EMISION GARANTI-

ZADAS: Carburador, filtro de aire (cubierta

hasta la fecha de mantenimiento programada),

sistema de ignición: bujía (cubierta hasta la fe-

cha de mantenimiento programada), módulo

de ignición, silenciador incluido al catalizador

(si está equipado), tanque de combustible,

línea de combustible, y tapa. DECLARA-

CION DE MANTENIMIENTO: El dueño es re-

sponsable de adquirir todo el mantenimiento

requerido como lo define en el manual de

instrucciones.

La información en la etiqueta del producto indica las normas de certificación de su motor.

Ejemplo: (Año) EPA y/o CALIFORNIA.

Informacion Importante en relación al

motor. Este motor satisface las

regulaciones de emision para

motores pequeños operados

fuera de la carretera.

Vea el manual de instrucciones

para especificaciones de

mantenimiento y ajustes.

# De Serie

Familia

Horas de la durabilidad del motor

Se certifica este motor para satisfacer los requisitos de emisión para los uso siguientes:

Moderado (50 horas)

Intermedio (125 horas)

Extendido (300 horas)

IDENTIFICATION DES SYMBOLES DE SÉCURITÉ

AVERTISSEMENT:

Lisez le manuel d’instructions complète-

ment avant d’utiliser l’appareil. Tout défaut de respecter tous les

instructions peut entraîner des blessures graves aux utilisateur

et/ou spectateurs. Conservez ces instructions.

Le fil de coupe peuvent projette violement

des objets. Vous pourriez perdre la vue

ou être blessé(e)/ aveuglés. Portez

toujours des lunettes de sécurité marquée

Z87. Toujours porter un protecteur de

l’ouïe. Nous recommandons l’utilisation

d’un casque de protection, des pan-

talons longs, manches longues, des

bottes et des gants.

Attachez--vous les cheveux pour qu’ils

ne dépassent pas les épaules. Attachez

ou enlevez les bijoux, les vêtements am-

ples ou les vêtements qui ont des bre-

telles, des attaches, des pompons etc. qui

pendent. Ils pourraient se prendre dans

les pièces mobiles.

Ne permettez jamais aux enfants d’utiliser votre

appareil.

AVERTISSEMENT:

Utilisez seulement

la tête de coupe et la bobine spécifiée. Utilisez

seulement un fil de coupe recommandé. N’utilisez

jamais de lames, de fléaux, de fil métallique, de

corde, de cordons, etc. L’appareil est conçu unique-

ment pour une utilisation avec fil de coupe. Tout

défaut de respecter tous les instructions peut

entraîner des blessures graves.

AVERTISSEMENT:

Cet appareil à moteur peut devenir dangereux!

L’emploi négligeant ou impropre de cet appareil pourra entraîner des bles-

sures graves.

AVERTISSEMENT

Les émissions du moteur de cet outil contiennent des

produits chimiques qui, d’après l’État de Californie,

peuvent causer le cancer, des malformations

congénitales ou autre danger pour la reproduction.

IDENTIFICATION DES SYMBOLES DE SÉCURITÉ

AVERTISSEMENT:

Risque d’incendie. Ne jamais mélangé,

versé, ou entreposé le carburant ou utilisez l’appareil près de flammes

ou des source d’étincelles (cigares/cigarettes, flammes nues, ou travail

qui peut causer des étincelles).

Pour arrêter le moteur, poussez l’interrupteur STOP et maintenez--le

dans la position STOP jusqu’à ce que le moteur soit completement

arrêté.

Débranchez toujours la bougie avant en nettoyant

ou pendant l’entretien.

Pendant l’entretien de l’appareil, emploient seulement

les pièces de rechange identiques.

Rangez l’outil à l’intérieur. Rangez--le débranché dans

un endroit surélevé et sec, hors de portée des enfants.

Utilisez de l’essence sans plomb et un huile deux temps mélangée

dans un rapport de 40:1 (2,5%).

Emplacement des vis de réglage du ralenti

Zone de danger de projection d’objets.

SLe fil de coupe peuvent projeter violement des objets.

SDes tiers peuvent être blessés ou perdre la vue.

SNe pas laisser les enfants, les spectateurs ou les animaux

s’approcher à moins de 15 mètres (50 pieds).

IDENTIFICATION DES SYMBOLES DE SÉCURITÉ

Symboles

démarrage

Appuyez 10 fois la poire d’amorçage fermement (appuyant sur la

poire la première fois déplacera la poire d’amorçage qu’un peu et fera un

“clic”).

Tout en maintenant l’appareil en position de démarrage, tirez fort sur la

corde de démarrage jusqu’à ce que le moteur se mette en marche et

fonctionne.

RÉGLES DE SÉCURITÉ

AVERTISSEMENT:

Lorsque vous

employez n’importe quel appareilde jardinage, il

faudra toujours respecter des précautions fon-

damentales de sécurité afin de réduire le risque

d’incendie et de blessures graves. Lisez et ob-

servez toutes les instructions.

L’utilisateur a la responsabilité d’observer toutes

les instructions et avertissements. Lisez le man-

uel d’instructions complètement avant d’utiliser

l’appareil! Familiarisez-vous profondément avec

les contrôles et avec l’utilisation correcte de l’ap-

pareil. Limitez l’utilisationde cet appareil aux per-

sonnes qui ont lu, qui comprennent et que peuv-

ent bien respecter les instructions et

avertissements qui se trouvent dans le manuel

et sur l’appareil. Nepermettez jamais que les en-

fants utilisent cet appareil.

INFORMATION DE

SÉCURITÉ SUR

L’APPAREIL

MANUEL

D’INSTRUCTIONS

AVERTISSEMENT:

N’employez ja-

mais de lames ni de dispositifs pour battre au

fléau. Cet appareil a été conçu exclusivement

comme coupeur à ligne. L’utilisation de n’importe

quel autre accessoire augmentera le risque de

blessures.

Si vous vous trouvez dans des situations non

déscrites dans ce manuel, soyez prudents et

utilisez votre bon sens. Si vous avez besoin

d’aide, mettez--vous en rapport avec votre

distributeur autorisé de service ou avec le té-

léphone 1--800--554--6723.

SÉCURITÉ DE L’UTILISATEUR

SÉquipez--vous bien. Quand vous utilisez ou

entretenez votre appareil, portez toujours

des lunettes de sécurité ou une protection

des yeux similaire (lunettes de sécurité dis-

ponibles). La protection des yeux devriez

marquée Z87.

SPortez toujours un protecteur de l’ouïe.

SPour les travaux poussiéreux, portez tou-

jours un masque.

SPortez toujours des pantalons longs et

épais, des manches longues, des bottes et

des gants. On recommande l’utilisation de

jambières.

SToujours protection de pieds d’usure. Ne

travaillez pas pieds nus et ne portez pas de

sandales. Tenez--vous à l’écart du fil tour-

nante.

SAttachez--vous les cheveux pour qu’ils ne dé-

passentpas les épaules. Attachez ou enlevez

tous les vêtements amples et les bijoux ou les

vêtements quiont des attaches, des bretelles,

des pompons, etc. qui pendent. Ils peuvent se

prendre dans les pieces mobiles.

SSi vous êtes bien couvert(e), cela vous aid-

era à vous protéger contre les débris et

brins de plantes toxiques qui sont projetés

par le fil qui tourne.

SSoyez vigilant(e). N’utilisez pas l’appareil

quand vous êtes fatigué, maladeou sous in-

fluence de l’alcool, des drogues ou des

médicaments. Portez attention à ce vous

faites et faites preuve de bon sens.

SNe mettez pas l’appareil en marche ni lais-

sez pas tourner le moteur dans un endroit

fermé. Respirer la vapeur d’essence peut

vous tuer.

SConservez les poignée libres d’huile et de

carburant.

SÉCURITÉ DE L’APPAREIL ET

DANS LE ENTRETIEN

SDébranchez toujours la bougie quand vous

faites le maintien, sauf les réglages du

ralenti.

SInspectez l’appareil et changez les piéces

endommagées ou branlantes avant chaque

utilisation de l’appareil. Réparez toute fuite

de carburant avant d’utiliser l’appareil. Ten-

ez l’appareil toujours en bon état de fonc-

tionnement.

SRemplacez les pièces de la tête de coupe qui

sont ébréchées, craquelées, cassées ou en-

dommagées de n’importe quelle autre façon.

SEntretenez l’appareil selon les méthodes

recommandées. Conservez le fil de coupe

à la bonne longueur.

SN’utilisez que le fil de coupe recom-

mandées de marque WEED EATER. Ne

utilisez pas jamais de broche, de corde, de

ficelle, etc.

SInstallez--bien la protecteur requise avant

d’utiliser l’appareil. Utilisez la tête de coupe

spécifiée. Assurez--vous qu’elle est bien

installée et que toutes les pièces sont bien

serrées.

SAssurez--vous que l’appareil est correcte-

ment monté selon ce manuel.

SFaites le réglage du ralenti avec le bout infé-

rieur supporté en haut afin que le fil ne

touche aucun objet.

STenez toute autre personne eloignée pen-

dant que vous faites le réglage du ralenti.

SEmployez exclusivement les accessoires

et les pièces de rechange WEED EATER

recommandées.

SFaites faire toutes les réparations/tout l’entre-

tienqui ne sont pas éxpliqués dans cemanuel

par le distributeur autorisé de service.

SÉCURITÉ DU CARBURANT

SMêlez et versez le carburant dehors.

SÉloignez--vous des étincelles et des

flammes.

SEmployez un récipient approuvé pour l’ess-

ence.

SNe fumez pas et ne permettez que per-

sonne fume près du carburant ni pendant

l’utilisation de l’appareil.

SÉvitez de renverser le carburant ou le huile.

Essuyez tout les déversements de carburant.

SÉloignez--vous au moins de 3 mètres (10

pieds) de l’endroit de ravitaillage avant de

mettre le moteur en marche.

SArrêtez le moteur et laissez l’appareil se re-

froidir avant d’enlever le bouchon du réser-

voir de carburant.

SRangez toujours le carburant dans un réci-

pient approuvé pour les liquides inflamma-

bles.

SRéparez toute fuite decarburant avant d’uti-

liser l’appareil.

SAssurez--vous que le capuchon de rem-

plissage est bien serré après l’ajout de

carburant.

SÉCURITÉ PENDANT DE COUPAGE

AVERTISSEMENT:

Inspectez

l’espace avant chaque utilisation. Enlevez les

objets (pierres, verre cassé, clous, fil de cuivre,

etc.) que le fil pourrait jeter ou qui pourraient se

prendre dans la même. Les objets durs peuvent

endommager latête decoupe et peuvent êtreje-

tés et causer des blessures graves.

SNe laissez ni enfants, ni spectateurs ni ani-

maux s’approcher à moins de 15 mètres. En-

couragez--les à porter des protection des

yeux. Arrêtez le moteur immédiatement si la

distance de sécurité n’est pas respectée.

SUtilisez l’appareil exclusivement pour

tondre la pelouse et pour balayer. Ne l’em-

ployez pas pour border, élaguer ou tailler.

STener les pieds toujours sur une surface

stable et maintenez l’équilibre. Ne vous pen-

chez pas excessivement.

STenez tous les membres du corps éloignés du

fil tournante, tête de coupe et du silencieux.

Tenez le moteur toujours au--dessous du ni-

veau de la ceinture. Lesilencieux peut causer

des brûlures graves quand il est chaud.

SModèles W25CB, W25CF, W25CBK,

W25CFK: Coupez de droite a gauche. Si

vous coupez avec le fil du côté gauche du

protecteur, le fil éloignera les déchets.

SModèles W25SB, W25SF, W25SBK,

W25SFK: Coupez de gauche a droite. Si

vous coupez avec le fildu côté droite du pro-

tecteur, le fil éloignera les déchets.

SN’utilisez l’appareil que le jour ou sous une

bonne lumière artificielle.

SN’utilisez l’appareil que pour les travaux in-

diqués dans ce manuel.

TRANSPORT ET ENTREPOSAGE

SLaissez le moteur se refroidir et fixez bien

l’appareil avant de le garder ou de le trans-

porter dans un véhicule.

SVidez le réservoir de carburant avant de

garder ou de transproter l’appareil. Afin de

consommer tout le carburant restant dans le

carburateur, mettez le moteur en marche et

laissez--le tourner jusqu’à ce qu’il s’arrête

tout seul.

SGardez l’appareil et le combustible dans un

endroit oú les vapeurs d’essence ne peuv-

ent pas entrer en contact avec des étin-

celles ni des flammes nues des chauffeurs

d’eau, des moteurs ou des interrupteurs

électriques, le chauffage central, etc.

SGardez l’appareil de façon que personne ne

puisse se blesser accidentalement avec le

coupeur du fil. On peut accrocher l’appareil

par l’axe.

SGardez l’appareil hors de la protée des en-

fants.

REMARQUE SÉCURITÉ:

L’exposition aux

vibrations à travers l’utilisation prolongée d’ap-

pareils à moteur d’essence serrés dans les

mains peut causer des dommages aux vais-

seaux sanguins ou aux nerfs dans les doigts, les

mains et les articulations des personnes qui sont

sujets aux maladies de la circulation ou aux en-

flures anormales. L’utilisation prolongée au

temps froid a été relationée aux dommages des

vaisseaux sanguins dans des personnes qui

autrement ont une bonne santé. Si vous avez

des symptomes tels que l’engourdissement, la

douleur, manque de foces, changement de cou-

leur ou texture de la peau, ou perte de sensation

dans les doigts, les mains ou les articulations,

arrêtez l’utilisation de cet appareil et consultez

un médecin. Les systèmes anti--vibration ne

peuvent pas garantir que ce type de problèmes

sera évité. Les utilisateurs qui travaillent avec les

appareils à moteur continuellement devront sur-

veiller leur condition physique, et la condition de

l’appareil, soigneusement.

REMARQUE SPÉCIALE:

Votre appareil vi-

ent equipée d’un silencieux limiteur de tempéra-

ture et un écran pare--étincelles afin de satisfaire

les conditions des codes de Californie 4442 et

4443. Toutes les terres fiscales boisées et les

états de Californie, Idaho, Maine, Minnesota,

Nouvelle Jersey, Orégon et Washington exigent

par loi un écran pare--étincelles dans beaucoup

de moteurs de combustion interne. Si vous utili-

sez l’appareil où il y a de telles règles, vous êtes

juridiquement responsable de l’installation et du

maintien de ces pièces. Le manque de ces con-

ditions est une violation de la loi. Pour l’usage

normal de propriétaire d’une maison, le silen-

cieux et d’un écran pare--étincelles n’exigeront

aucun service. Après 50 heures d’utilisation,

nous recommandons que votre silencieux à en-

tretenir ou est remplacé par votre distributeur au-

torisé de service.

MONTAGE

ATTENTION :

Si l’appareilest déjàassemb-

lé, vérifiez chaque étape de l’assemblage

pour vous assurer qu’ilest bien fait et quetous

les raccords sont bien serrés.

Vérifiez que les pièces soient en bon état.

N’utilisez pas de pièces endommagées.

REMARQUE:

Si vous avez besoin d’aide

ou trouvez des pièces endommagées, appe-

lez au 1-800-554-6723.

Il est normal que le filtre à carburant cliquette

dans le réservoir de carburant vide.

Il est normal que vous trouviez un résidu de

carburant ou d’huile sur votre silencieux, à la

suite des réglages et des essais de carbura-

teur faits par le fabricant.

MONTAGE DE L’AXE

(Modèles W25CBK, W25CFK,

W25SBK, W25SFK)

ATTENTION :

Lors du montage de l’axe,

posez l’appareil sur une surface plane pour

qu’il soit parfaitement stable.

1. Alignez les rainures sur l’axe supérieur et

l’axe inférieur.

Axe supérieur

Axe inférieur

Rainures

2. Réunissez l’axe inférieur dans l’axe supé-

rieur en les poussant l’un dans l’autre pour

les emboîter.

3. Faites glisser les parties inférieure et supé-

rieure du manchon de verrouillage l’une

sur l’autre et serrez en tournant dans le

sens horaire.

Partie supérieure du

manchon de verrouillage

Partie inférieure

du manchon de

verrouillage

REMARQUE:

Il ne sera pas possible de

serrer le manchon de verrouillage inférieure si

les axes inférieure et supérieure ne sont pas

complètement emboîtés (l’espace est plus

large que 1/4 pouce).

Espace est plus large que 1/4 pouce

RÉGLAGE DU POIGNÉE

(Models W25CB, W25SB, W25CF,

W25SF)

ATTENTION :

Quand vous ajustez la poig-

née auxiliaire, assurez--vous qu’elle reste au--

dessus de l’étiquette de sécurité et au--des-

sous de la marque ou de la flèche sur l’axe.

1. Desserrez l’écrou papillon ou le bouton de

la poignée.

2. Faites tourner la poignée sur l’axe jusqu’à

ce qu’elle soit droite; resserrez l’écrou pa-

pillon.

RÉGLAGE DU POIGNÉE

(Models W25CBK, W25CFK,

W25SBK, W25SFK)

ATTENTION :

Quand vous ajustez la

poignée auxiliaire, assurez-vous qu’elle reste

au--dessus du manchon de verrouillage

supérieure et au--dessous de la marque ou de

la flèche sur l’axe.

1. Desserrez l’écrou papillon ou le bouton de

la poignée.

2. Faites tourner la poignée sur l’axe jusqu’à

ce qu’elle soit droite; resserrez l’écrou pa-

pillon.

INSTALLATION DU PROTECTEUR

ATTENTION :

Il fest indispensable que le

protecteur soit installé correctement. Le protec-

teur offre une protection partiale du risque des

objets jetés contre l’utilisateur et autres per-

sonnes et il vient equipé d’un lame de limiteur du

fil qui coupe l’excès de fil. Le lame de limiteur du

fil (qui se trouve en bas du protecteur) est bien

tranchant et peut vous blesser.

Pour bien identifier toutes les pièces, référez--

vous à l’illustration FAMILIARISEZ--VOUS

AVEC VOTRE APPAREIL dans la section UTI-

LISATION.

1. Enlevez l’écrou papillon le protecteur.

2. Insérez le support dans la fente comme le

montre la figure.

3. Faites pivoter le protecteur jusqu’à ce que

le boulon passe dans le trou du support.

4. Resserez fortement l’écrou papillon sur le

boulon.

Support

Protecteur

Fente

Écrou papillon

UTILISATION

FAMILIARISEZ--VOUS AVEC VOTRE APPAREIL

LISEZ BIEN CE MANUEL ET LES RÈGLES DE SÉCURITÉ AVANT D’UTILISER VOTRE

APPAREIL. Comparez l’appareil aux illustrations pour bien voir où se trouvent les commandes.

Conservez ce manuel pour vous y reporter plus tard.

Interrupteur

STOP

Bougie

Poire

d’amorçage

Lame de limiteur du fil

Protecteur

Axe

Tête de

coupe

Modèles:

W25CB, W25CF,

W25CBK, W25CFK

Modèles:

W25SB, W25SF,

W25SBK, W25SFK

Lame de limiteur du fil

Protecteur

Axe

Tête de

coupe

Modèles:

W25CBK, W25CFK,

W25SBK, W25SFK

Silencieux

Gâchette d’accélérateur

Poignée auxiliaire

Douille de

fermeture

Poignée de

la corde de

mise en

marche

Capuchon de

remplissage

(carburant)

INTERRUPTEUR STOP

Vous utilisez l’interrupteur STOP pour arrêter

votre moteur. Pour arrêter le moteur, poussez

l’interrupteur et maintenez--le dans la position

STOP jusqu’à ce que le moteur soit complete-

ment arrêté.

POIRE D’AMORÇAGE

La POIRE D’AMORÇAGE enlève l’air des

carburateur et conduites de carburant et les

remplit de carburant. Cela vous permet de

mettre le moteur en marche en tirant moins de

fois le corde de mise en marche. Utilisez la

poire d’amorçage en pressant et un lui per-

mettant de reprendre sa forme initiale.

AVANT DE FAIRE DÉMARRER LE

MOTEUR

AVERTISSEMENT:

Avant de

commencer, ne manquez pas de lire les

instructions de traitement du carburant des

règles de sécurité de ce manuel. Si vous ne

les comprenez pas, n’essayez pas de remplir

votre appareil. Demandez l’aide de quelqu’un

quiles comprend ou appelez notre ligne d’aide

aux consommateurs au 1-800-554-6723.

REMPLISSAGE DU RÉSERVOIR DE

CARBURANT

AVERTISSEMENT:

Enlevez le ca-

puchon de remplissage (carburant) lentement

quand ajoutant plus de carburant à l’appareil.

RENSEIGNEMENTS UTILES

Pour obtenir le bon mélange

d’huile et d’essence, versez

3,2 onces d’huile synthéti-

que à deux temps dans un

gallon d’essence fraîche.

IMPORTANT:

Cet équipement est conçu

pour fonctionner avec du carburant sans

plomb ayant un indice minimal d’octane de 87

(méthode R+M/2), avec un mélange d’éthanol

jusqu’à 10% maximum par volume (E-10).

Avant l’utilisation, le carburant doit être

mélangé avec une huile synthétique de bonne

qualité pour moteur refroidi à l’air 2 temps

conçue pour un mélange dans un rapport

40:1. L’huile synthétique Poulan/WEED

EATER est recommandée. Mélanger le

carburant et l’huile dans une proportion 40:1.

Le rapport 40:1 est obtenu en mélangeant 95

ml (3,2 onces liquide) d’huile avec 4 litres (1

gallon) de carburant sans plomb. NE PAS

UTILISER d’huile de qualité automobile ou

marine. Ces huiles endommageront le

moteur. Lors du mélange du carburant, suivre

les instructions sur le contenant. Dès que

l’huile est ajoutée au carburant, secouer

quelques secondes lecontenant pourassurer

un bon mélange. Toujours lire et suivre les

règles de sécurité en lien avec le carburant

avant de procéder à l’avitaillement de la

machine. Acheter des quantités d’essence

pouvant être consommées dans les 30 jours

afin de garantir la fraîcheur de l’essence.

MISE EN GARDE :

Ne jamais utiliser

uniquement du carburant dans la machine. Cela

pourrait occasionner des dommages

permanents au moteur et annuler la garantie

limitée.Ne pas utiliser de carburants de

remplacement tels quedes mélangesd’éthanol

à plus de 10% par volume (E-15, E-85) ou tout

carburant additionné de méthanol. Le recours à

ces carburants peut entraîner des problèmes

majeurs au niveau de la performance et de la

durabilité du moteur.

RENSEIGNEMENTS UTILES

Si votre interrupteur indi-

que qu’il faut pousser pour

arrêter, il est toujours en

position «ON».

ARRÊT DU MOTEUR

Pour

arrêter

moteur

poussez l’interrupteur

STOP et maintenez--le

dans la position STOP

jusqu’à ce que le moteur

soit completement arrêté.

DÉMARRAGE DU MOTEUR

AVERTISSEMENT:

La tête de

coupe tourne quand vous mettez le moteur en

marche. Évitez tout contact avec le silen-

cieux. Un silencieux chaud peut causer des

brûlures sérieuses.

RENSEIGNEMENTS UTILES

Si vous ne réussissez pas

à faire démarrer votre mo-

teur après avoir suivi ces

instructions, appelez le

1--800--554--6723.

POSITION DE

DÉMARRAGE

DÉMARRAGE D’UN MOTEUR FROID

(ou après remplissage du réservoir

à carburant)

REMARQUE:

Placez l’appareil sur une sur-

face plane. NE serrez pas la gâchette d’ac-

célérateur jusqu’à ce que le moteur se mette

en marche et fonctions. Si la gâchette d’ac-

célérateur est tirée avant que le moteur dé-

marre, le moteur ne vas pas démarré!

1. Appuyez 10 fois la

poire d’amorçage

fermement (appuyant

sur la poire la première

fois déplacera la poire

d’amorçage qu’un peu et

fera un “clic”).

Gâchette

d’accélérateur

Poire

d’amorçage

Poignée de la

corde de mise

en marche

out

maintenant

l’appareil en position de

démarrage, tirez fort sur

la corde de démarrage

jusqu’à ce que le moteur

se mette en marche et

fonctionne, mais pas plus

de 10 fois.

3. Une fois que le moteur démarre, permettez

à l’appareil de marcher environ 30

secondes, puis serrez entièrement la

gâchette d’accélérateur pour désengager

le système de démarrage.

4. Si l’appareil ne part pas, réferez--vous a la

section DÉMARRAGE D’UN MOTEUR

CHAUD.

DÉMARRAGE D’UN MOTEUR CHAUD

1. Tirez et relâcher la gâchette pour faire en

sorte que le système de démarrage à froid

a été désengagé.

2. Lorsque le moteur est chaud (utilisé dans

les 15 dernières minutes), tout en mainten-

ant l’appareil en position de démarrage,

tirez fort sur la corde

de démarrage jusqu’à ce que le moteur se

mette en marche et fonctionne, mais pas

plus

de 10 fois.

3. Si l’appareil ne part pas, réferez--vous a la

section DÉMARRAGE D’UN MOTEUR

NOYÉ.

REMARQUE:

Normalement, les consignes

indiquées pour un moteur chaud peut être

employé à moins de 15 minutes après que

l’appareil est arrêtée. Si l’appareil se repose

pendant plus de15minutes sans être employé, il

sera nécessaire de démarrer l’appareil par après

les étapes sous DÉMARRAGE DU MOTEUR A

FROID ou après les étapes de démarrage

montrées sur l’appareil.

DÉMARRAGE D’UN MOTEUR NOYÉ

Appuyez et maintenez appuyée la gâchette

d’accélération. Tirez fort la corde de mise en

marche en serrant la gâchette d’accélération

jusqu’à ce que le moteur fonctionne. Cela peut

vous obliger à tirer la poignée du démarreur plu-

sieurs fois selon le degré de noyade du moteur.

Si l’appareil ne part pas, consultez TABLEAU

DE DÉPANNAGE ou appelez le

1-800-554-6723.

INSTRUCTIONS D’UTILISATION

On lui recommande que le moteur pour nepas

être fonctionné pour plus d’une minute à la vi-

tesse maximum.

POSITIONS D’UTILISATION

Modèles W25CB, W25CF, W25CBK,

W25CFK:

PORTEZ TOUJO

Pantalons

Longs

Gros

Chaussures

Protection des

yeux

Protecteur de l’ouïe

Les

cheveux

au--dessus

des épaules

Gants

Coupez

de droite a

gauche.

Modèles W25SB, W25SF, W25SBK,

W25SFK:

Coupez de gauche a droite.

PORTEZ TOUJOURS:

Pantalons

Longs

Gros

Chaussures

Protection des

yeux

Protecteur de l’ouïe

Les

cheveux

au--dessus

des épaules

Gants

AVERTISSEMENT:

Portez toujours

des lunettes de sécurité. Ne vous penchez ja-

mais sur la tête de coupe. Des pierres ou des

débris peuvent ricocher ou être projetés sur vos

yeux et sur votre visage et vous rendre aveugle

ou vous causer des blessures sérieuses.

Maintenez l’équilibre. Tenez l’appareil à deux

mains, la main droite sur la poignée arrière /

gâchette et la main gauchesur la poignée aux-

iliaire. Toujours garder le moteur et la tête de

coupe au--dessous de niveau de la taille.

Ne faites pas marcher le moteur à moteur à

une vitesse plus élevée que c’est nécessaire.

Le fil de coupe efficacement quand le moteur

marche à moins que son accélération maxi-

mum. À plus basse vitesse, le moteur fait

moins de bruit et moins de vitesse. Le fil de

coupe dure plus longtemps et a moins de

chances de rentrer dans la bobine.

Relâchez toujours la gâchette d’accélération

et permettez au moteur de tourner au ralenti,

quand vous ne coupez pas d’herbe.

Pour arrêter le moteur:

SLâchez la gâchette d’accélérateur.

SPoussez l’interrupteur STOP et maintenez--

le dans la position STOP jusqu’à ce que le

moteur soit completement arrêté.

AVANCE DU FIL DE COUPE

(Modèles W25CB, W25SB, W25CBK,

W25SBK)

Le fil de coupe avance d’environ 5 cm (2

pouces) chaque fois que le bas de la tête de

coupe tape contre le sol avec le moteur qui

marche à pleine accélération. La longueur de

fil la plus efficace est la longueur maximum

permise par le lame de limiteur du fil.

Laissez toujours le protecteur en place quand

vous utilisez l’appareil.

Pour avance du fil:

SFaites marcher le moteur à pleine accéléra-

tion.

STenez la tête de coupe parallèlle aux zones

d’herbe et au dessus d’elles.

STapez légèrement le bas de la tête de coupe

contrele sol unefois. Environ 5 cm (2pouces)

de fil sortent chaque fois que vous tapez.

Tapez toujours la tête de coupe contre le sol

dans une zone d’herbe. Si vous le tapez con-

tre des surfaces comme du béton ou de l’as-

phalte, cela risque d’occasionner une usure

excessive de la tête de coupe.

Si le fil est tellement usé qu’il n’est pas plus

long que 5 cm (2 pouces), ou moins, il faut plus

d’une tape pour obtenir la longueur du fil la

plus efficiente.

AVERTISSEMENT:

Pour les mod-

èles W25CB, W25SB, W25CBK, W25SBK,

n’utilisez que le fil de 2 mm (0,080 pouce) de

diamètre. Les fils de coupe d’autres tailles

n’avancent pas bien et peuvent causer des

blessures sérieuses. Pour les modèles

W25CF, W25SF, W25CFK, W25SFK, n’util-

isez que le fil de 2,4 mm (0,095 pouce) de

diamètre. N’utilisez pas d’autres matériaux

commelefilde fer, laficelle, lacorde, etc. Le fil

de fer peut se briser pendant lacoupe et deve-

nir un missile dangereux qui peut causar des

blessures graves.

MÉTHODES DE COUPE

AVERTISSEMENT:

Utilisez la vi-

tesse minimum et ne surchargez pas le fil

quand vous coupez autour d’objets durs

(rochers, gravier, piquets de barrière, etc.) qui

peuvent endommager la tête de coupe, se

mêler dans le fil ou être projetés en causantun

danger sérieux.

SC’est le bout de la fil qui coupe. Vous obtien-

drez lemeilleur rendement et l’usure minimum

du fil en ne forçant pas le fil dans la zone à

couper. Nous vous montrons ci--dessous la

bonne et la mauvaise monière de couper.

Bonne méthode Mauvaise méthode

bout

fil

coupe.

fil

est

forcé

dans

la zone de travail.

SLefilcoupefacilement l’herbeet les mauvai-

ses herbes autour des murs, des barrières,

des arbres et des parterres de fleurs, mais il

peut également couper l’écorcedes arbres ou

des arbustes et marquer les barrières.

SPour tailler ou raser l’herbe, utilisez l’appareil

à une puissance inférieure à la pleine accé-

lération pour augmenter la durée du fil et

baisser l’usure de la tête, en particulier:

SQuand vous faites des travaux de coupe

légers.

SQuand vous coupez près d’objets autour

desquels le fil peur s’emmêler, comme

des poteaux, des arbres ou des haies en

fil de fer.

SPour tondre ou balayer, utilisez toute l’accé-

lération pour faire un bon travail propre.

TAILLE-- Maintenez le bas de latête decoupe

à environ 8 cm (3 pouces) du sol et à unangle.

Ne permettez qu’au bout du filde prendrecon-

tact avec l’herbe. Ne forcez pas la pénétration

du fil de coupe dans la zone de travail.

Taille

8 cm (3

pouces) au

dessus du sol

RASAGE -- La technique de rasage retire

toute végétation non désirée. Maintenez le

bas de la tête de coupe à environ 8 cm (3

pouces) du sol et à un angle. Permettez à la

pointe du fil de frapper le sol autour des

arbres, des piquets, des monuments, etc.

Avec cette technique, le fil s’use plus vite.

Rasage

FAUCHAGE -- Votre coupe--herbe est idéal

pour faucher l’herbe dans les endroits que les

tondeuses conventionnelles ne peuvent at-

teindre. Enposition de fauchage, maintenez le

fil parallèle au sol. Évitez de presser la tête

dans le sol car cela peut raser le sol etendom-

mager l’appareil.

Fauchage

BALAYAGE -- Vous pouvez utiliser l’action de

balayage du fil de coupe pour nettoyer vite et

facilement. Maintenez le fil parallèle aux sur-

faces balayées et au dessus d’elles etbougez

l’appareil d’un côte à l’autre.

Balayage

ENTRETIEN

AVERTISSEMENT:

Débranchez

toujours le fil de la bougie quand vous ferez des

réparations, sauf les réglages du ralenti.

RENSEIGNEMENTS UTILES

IMPORTANT :

Faites ef-

fectuer toutes les réparations

autres que les opérations

d’entretien recommandées

dans le manuel d’instructions

par un distributeur autorisé

de service.

Si un réparateur qui n’est pas un distributeur

autorisé fait des réparations sur l’appareil,

WEED EATER ne paierapas les réparations

sous garantie. Vous êtes responsable d’en-

tretenir et de faire l’entretien général de votre

appareil.

VOIR S’IL Y A DES RACCORDS/

PIÈCES DESSERRÉ(E)S

SLe couvercle de la bougie

SLe filtre à air

SLes vis du boîtier

SLes vis de la poignée auxiliaire

SLe protecteur

SCapuchon de remplissage

VOIR S’IL Y A DES PIÈCES

ENDOMMAGÉES/USÉES

Contactez un distributeur autorisé de service

pour le remplacement des pièces endomma-

gées ou usées.

SL’interrupteur STOP -- Assurez--vous que

l’interrupteur STOP fonctionne bien en

poussant sur l’interrupteur et en le mainte-

nant en position STOP. Assurez--vous que

le moteur s’arrête. Remettez ensuite en

marche l’appareil et continuez.

SLe réservoir de carburant -- Arrêtez d’utiliser

l’appareil si le réservoir de carburant,

capuchon de remplissage, et/ou tuyau de

carburant montre des signes de dommages

ou de fuite.

SLe protecteur -- Arrêtez--vous d’utiliser l’ap-

pareil si le protecteur est endommagé.

INSPECTEZ ET NETTOYEZ L’APPA-

REIL ET LES ÉTIQUETTES

SAprès chaque usage, inspectez l’appareil

complète pour déceler les pièces lâches ou

endommagées.

Nettoyez l’appareil avec un chiffon humide

et un détergent doux.

SSécher avec un chiffon propre et sec.

NETTOYAGE DU FILTRE À AIR

Un filtre à air sale diminue le rendement du

moteur et augmente la consommation de car-

burant et les émissions nocives. Nettoyez

toutes les 5 heures de fonctionnement.

1. Nettoyez le couvercle du filtre à air et la

zone qui l’entoure pour empêcher la saleté

de tomber dans la chambre de carburateur

quand le couvercle est enlevé.

2. Ouvrez la couvercle de filtre à air en ap-

puyant sur le bouton (voir l’illustration). En-

levez le filtre.

REMARQUE:

Ne nettoyez pas le filtre à air

dans de l’essence ou dans un autre solvant in-

flammable pour éviter de courir un danger d’in-

dendie ou de produire des émissions nocives.

3. Lavez le filtre dans de l’eau savonneuse.

4. Laissez sécher le filtre.

5. Réinstallez le filtre à air et fermez la couv-

ercle.

Couvercle du filtre à air

Filtre

à air

Bouton

SILENCIEUX ET ÉCRAN DU

PARE-ÉTINCELLES

Durant l’utilisationde l’outil, des dépôts de car-

bone se forment sur le silencieux et le pare-

étincelles.

Pour l’usage normal depropriétaire d’une mai-

son, cependant, le silencieux et d’un écran

pare--étincelles n’exigeront aucun service.

Après 50 heures d’utilisation, nous recom-

mandons que votre silencieux à entretenir ou

est remplacé par votredistributeur autorisé de

service.

REMPLACEMENT DE LA BOUGIE

Remplacez la bougie chaque année pour as-

surer un démarrage facile et un meilleur fonc-

tionnement du moteur. Réglez l’écart de la

bougie à 0,6 mm (0,025 pouce). Le cycle d’al-

lumage est fixe et ne peut pas être ajusté.

REMARQUE:

Pour les modèles Ca-

nadiens seulement: Ce système d’allumage

par étincelles est conforme à la norme

NMB--002 du Canada.

1. Tournez, puis tirez le couvercle de bougie.

2. Enlevez la bougie du cylindre et jetez--la.

3. Pour les modèles seulement aux Ètats-

Unis: Remplacez-la par une bougie

Champion RCJ-6Y.

Pour les modèles Canadiens seulement:

Remplacez-la par une bougie Champion

QCJ-6Y.

4. Et serrez-la à l’aide d’une clé à douille de

19 mm (3/4 pouce).

5. Réinstallez le couvercle de bougie.

RÉPARATIONS ET RÉGLAGES

REMPLACEMENT DU FIL DE COUPE

(Modèles W25CB, W25SB, W25CBK,

W25SBK)

AVERTISSEMENT:

Pour les mod-

èles W25CB, W25SB, W25CBK, W25SBK,

n’utilisez que le fil de 2 mm (0,080 pouce) de

diamètre. Les fils de coupe d’autres tailles

n’avancent pas bien et peuvent causer des

blessures sérieuses. Pour les modèles

W25CF, W25SF, W25CFK, W25SFK, n’util-

isez que le fil de 2,4 mm (0,095 pouce) de

diamètre. N’utilisez pas d’autres matériaux

commelefilde fer, laficelle, lacorde, etc. Le fil

de fer peut se briser pendant lacoupe et deve-

nir un missile dangereux qui peut causar des

blessures graves.

1. Enlevez la bobine en tirant fermement sur

le bouton de tapage.

2. Nettoyez toute la surface du moyeu et de

la bobine.

3. Remplacez avec une bobine pré-enrou-

lée ou coupez deux longueurs de 3,8

mètres (12-1/2 pieds) du fil de marque

WEED EATER avec diamètre 2 mm

(0,080 pouces).

4. Insérez les extrémités du fil dans le petit

trous à l’intérieur dela bobine, sur une lon-

gueur d’environ 1 cm (1/2 pouce).

Petit

trous

Bobine

Moyeu

Poussez le fil

dans la fente

Trou de sortie

Poussez le fil

dans la fente

5. Embobinez lefildans labobine enmainte-

nant sa tension et avec régularité. Embo-

binez dans la direction des flèches que

vous trouverez sur la bobine.

6. Poussez le fil dans la fentes, en laissant 7

à 12 cm (3 à 5 pouces) non embobinés.

7. Insérez le fil dans les trous de sortie du

moyeu, comme le montre l’illustration.

8. Alignez les fentes avec le trous de sortie

du fil.

9. Poussez la bobine dans le moyeu jusqu’à

ce qu’elle soit fixée en place.

10. Tirez le fil qui sort du moyeu pour le libérer

de la fentes.

REMPLACEMENT DU FIL DE COUPE

(Modèles W25CF, W25SF, W25CFK,

W25SFK)

AVERTISSEMENT:

Pour les mod-

èles W25CB, W25SB, W25CBK, W25SBK,

n’utilisez que le fil de 2 mm (0,080 pouce) de

diamètre. Les fils de coupe d’autres tailles

n’avancent pas bien et peuvent causer des

blessures sérieuses. Pour les modèles

W25CF, W25SF, W25CFK, W25SFK, n’util-

isez que le fil de 2,4 mm (0,095 pouce) de

diamètre. N’utilisez pas d’autres matériaux

commelefilde fer, laficelle, lacorde, etc. Le fil

de fer peut se briser pendant lacoupe et deve-

nir un missile dangereux qui peut causar des

blessures graves.

Pour bien faire fonctionner votre appareil, vous

devez remplacer le fil de coupe quand il est usé

à moins de 7 cm (3 pouces) delongueur à partir

de l’extrémité des tunnels de positionnement si-

tués de chaque côte de la tête de coupe.

1. Retirez et mettez au rebut le fil usé avant

d’installer le fil neuf.

2. Nettoyez toute la surface de la tête de

coupe.

3. Insérez les extrémités du fil dans les deux

orifices de guidagesitués sur le devantde

la tête de coupe.

Orifices de

guidage

Orifices de

guidage

4. Continuez de faire passer le fil à travers

les orifices jusqu’à ce que le fil soit

complètement tendu à travers les orifices

de sortie latéraux.

Orifice de

sortie latéral

Orifice

sortie latéral

5. Tirez les extrémités du fil pour le serrer.

Lorsque le fil est correctement installé, la

longueur doit être identique de chaque côté.

REMPLACEMENT DE LA TÊTE DE

COUPE (Modèles W25CB, W25SB,

W25CBK, W25SBK)

1. Tenir le chapeau protège--poussière avec

une clé afin d’empêcher l’arbre de tourner

pendant la retirez et installez la tête de

coupe.

Chapeau

protège--

poussière

2. Enlevez la tête de coupe en tournant dans

le sens contraire des aiguilles d’une montre

(vu depuis le bas de l’appareil).

3. Visser la tête de coupe de rechange sur

l’arbre en tournant dans le sens aiguilles

d’une montre. Serrez solidement.

REMPLACEMENT DE LA TÊTE DE

COUPE (Modèles W25CF, W25SF,

W25CFK, W25SFK)

1. Alignez le trou du chapeauprotège--pous-

sière avec celui sur le côté de la boîte de

vitesses en tournant le chapeau protège--

poussière.

2. Entrez un petit tournevis dans les orifices

alignés. Cela empêcheral’arbre detourn-

er pendant que vous retirez et installez la

tête de coupe.

Tournevis

3. En maintenant le tournevis en position,

enlevez latête decoupe en tournant dans le

sens des aiguilles d’une montre (vu depuis

le bas de l’appareil).

4. Vissez le tête de coupe de rechange dans

l’arbre en tournant dans le sens contraire

des aiguilles d’une montre. Serrez bien.

5. Enlevez le tournevis.

RÉGLAGE DU RALENTI

AVERTISSEMENT:

Ne laisser per-

sonneapprocher lors du réglage du ralenti. La

tête de coupe tourne pendant la plus grande

partie de cette procédure. Portez votre maté-

rial de protection et observez toutes les pré-

cautions de sécurité.

Votre carburateur a été soigneusement réglé

à l’usine. Des ajustements du ralenti peuvent

être nécessaires si vous vous trouvez dans

l’une des situations suivantes:

SLe moteur ne tourne pas au ralenti lorsque

l’accélérateur est relâché.

Pour effectuer le réglage, posez l’appareil de

façon à ce que l’accessoire de coupe soit

éloigné du sol et qu’il ne puisse toucher aucun

objet. Tenez l’appareil à la main lorsqu’il

tourne et que vous le réglez. Maintenez l’ac-

cessoire de coupe et le silencieux éloignés de

toute partie de votre corps.

Pour réglage du ralenti :

Démarrez le moteur et laissez--le se

réchauffer pendant 4--5 minutes pendant la

coupe lourde, ou pendant 10--15 minutes

pendant la coupe modérée. Laissez le moteur

tourner au ralenti. Ajustez la vitesse jusqu’à

ce quele moteur tourne sans caler (ralenti trop

lent).

STournez la vis de réglage au ralenti dans le

sens des aiguilles d’une montre pour aug-

menter la vitesse du moteur.

STournez la vis de réglage au ralenti dans le

sens inverse à celui des aiguilles d’une

montre pour dimineur la vitesse.

Vis de ralenti

Pour toute aide supplémentaire ou si vous

n’êtes pas sûr de la façon de réaliser cette op-

ération, contactez un distributeur autorisé de

service ou appelez au 1--800--554--6723.

RANGEMENT

ATTENTION :

Exécutez les étapes sui-

vantes après chaque utilisation:

SLaissez se refoidir l’appareil, et attachez

l’appareil avant de l’entreposer ou de le

transporter.

SEntreposez l’appareil et le carburant dans

un en droit bien ventilé, où les vapeurs de

carburant de peuvent pas être en contact

avec des étincelles ou des flammes en

provenance d’appareils de chauffage de

l’eau, des moteurs électriques ou des inter-

rupteurs, des chaudières de chauffage, etc.

SEntreposez l’appareil avec tous les méca-

nismes de protection en place. Placez l’ap-

pareil de manière à ce qu’aucun objet cou-

pant ne puisse causer accidentellement

des blessures.

SEntreposez l’appareil et le carburant hors

de la portée des enfants.

SAISONNIÈRE RANGEMENT

Préparez l’appareil pour l’entreposage à la fin

de la saison ou si vous ne comptez pas l’utilis-

er pendant au moins 30 jours.

Avant d’entreposer votre appareil pendant

une longue période:

SNettoyez l’appareil entière avant d’entre-

poser pendant une longue période.

SRangez--le dans un endroit propre et sec.

SHuilez légèrement les surfaces externes en

metal.

SYSTÈME DE CARBURANT

Voir le message IMPORTANT se rapportant à

l’usage de carburant approprié dans votre

moteur dans la section du FONCTIONNE-

MENT de ce manual.

Un agent stabilisateur de carburant constitue

une alternative acceptable pour minimiser la

formation de dépôts de gomme pendant l’en-

treposage.

Ajoutez l’agent stabilisateur à l’essence dans

le réservoir ou dans le bidon d’essence. Sui-

vez les instruction de mélange inscrites sur le

bidon de l’agent stabilisateur. Faites marcher

le moteur au moins 5 minutes après avoir

ajouté l’agent stabilisateur.

RENSEIGNEMENTS UTILES

Quand vous conservez un

mélange d’huile et d’ess-

ence, l’huile se sépare de

l’essence avec le temps.

Nous vous recommandons

de secouer le bidon cha-

que semaine pour assurer

un bon mélange de l’huile

et de l’essence.

MOTEUR

SEnlevez la bougie et versez le cuiller à thé

d’huile de moteur 2 temps (refroidi à air)

dans l’ouverture de la bougie. Tirez lente-

ment le corde de mise en marche 8 à 10 fois

pour répartir l’huile.

SRemplacez la bougie par une neuve de la

catégorie et de la gamme thermique recom-

mandées.

SNettoyez le filtre à air.

SVérifiez l’ensemble de l’appareil pour bien

revisser toutes les vis, les boulons et les

écrous. Remplacez toute pièce endomma-

gée, cassée ou usée.

SAu début de la saison suivante, utilisez uni-

quement du carburant frais, composé par le

bon rapport d’essence à l’huile.

AUTRES RECOMMANDATIONS

SN’entreposez pas d’essence pour la saison

suivante.

SRemplacez votre essence si le réservoir ou

le bidon commence à rouiller.

PROBLÈME CAUSE REMEDY

Le moteur

refuse de

démarrer.

1. Moteur noyé

2. Réservoir de carburant

vide.

3. La bougie ne fait pas feu.

4. Le carburant n’atteint pas

le carburateur.

5. Le carburateur exige un

réglage.

1. Voir “Démarrage d’un moteur noye”

dans la seccion Fonctionnement.

2. Remplir le réservoir du bon

mélange de carburant.

3. Poser une nouvelle bougie.

4. Vérifier si le filtre à aire est sale. Le

remplacer. Vérifier si la conduite de

carburant est entortillée ou fendue.

Réparer ou remplacer.

5. Contactez un distributeur autorisé

de service.

Le moteur

ne tourne

pas bien au

ralenti.

1. Le carburateur exige un

réglage.

2. Joints du vibrequin usés

3. Compression basse

1. Voir “Réglage du Ralenti au Carburateur”

dans la section Réparations et Réglages.

2. Contactez un distributeur autorisé

de service.

3. Contactez un distributeur autorisé de service.

1. Filtre à air sale

2. Bougie encrassée

3. Le carburateur exige un

réglage.

4. Accumulation de carbone.

5. Compression basse.

Le moteur

n’accélère

pas, manque

de puissance

ou meurt

sous la

charge.

1. Nettoyer ou remplacer le filtre à air.

2. Nettoyer ou remplacer la bougie et

ajuste l’écartement.

3. Contactez un distributeur autorisé

de service.

4. Contactez un distributeur autorisé de service.

5. Contactez un distributeur autorisé de service.

Le moteur

fume trop. 1. Mélange de carburant

incorrect.

2. Filtre à air sale.

3. Le carburateur exige un

réglage.

1. Vider le réservoir de carburant et le

remplir du bon mélange de carburant.

2. Nettoyer ou remplacer le filtre à air.

3. Contactez un distributeur autorisé

de service.

Le moteur

surchauffe.

1. Mélange de carburant

incorrect.

2. Bougie que n’est pas la

bonne.

3. Le carburateur exige un

réglage.

4. Accumulation de carbone

1. Voir “Remplissage du réservoir du

carburant” dans la section Fonc--

tionnement.

2. Remplacer la bougie par celle

qui convient.

3. Contactez un distributeur autorisé

de service.

4. Contactez un distributeur autorisé de service.

ABLEAU

DÉP

ANNAGE

AVERTISSEMENT:

Toujours arrêtez l’unité et débranchez la bougie avant

d’exécuter n’importe lequel des remèdes recommandés ci--dessous autre que les

remèdes qui exigent l’exécution de l’appareil.

GARANTIE LIMITÉE

WEED EATER, une division de Husqvarna

Consumer Outdoor Products N.A., Inc., garantit

aupremier acheteur consommateur quechaque

nouvel outil à essence ou accessoire de marque

WEED EATER est exempt de tout défaut de

matière ou de fabrication et accepte de réparer

ou remplacer en vertu de cette garantie tout

produit ou accessoire à essence défectueux de

la façon suivante, à partir de la date d’achat

originale :

2 ANS -- Pièces et Main d’œuvre, lorsqu’il est

utilisé à des fins domestiques.

90 JOURS -- Pièces et Main d’œuvre, lorsqu’il

est utilisé à des fins commerciales,

professionnelles, ou à des fins de revenu.

30 JOURS -- Pièces et Main d’œuvre, lorsqu’il

est utilisé à des fins de location.

Cette garantie n’est pas transférable et ne

couvre pas les dommages ou la responsabilité

causés par une manipulation incorrecte, un

entretien ou une modification incorrect, ou

l’utilisation d’accessoires et (ou) d’équipements

qui ne sont pas spécifiquement recommandés

par WEED EATER pour cet outil. Cette garantie

ne couvre pas la mise au point, les bougies, les

filtres, les cordes de démarrage, les ressorts de

démarrage, la ligne de coupe ou les pièces de la

tête de coupe qui s’useront et qui auront besoin

d’être remplacés dans le cadre d’une utilisation

normale pendant la période de garantie. Cette

garantie ne couvre pas le montage avant la

livraison ou les ajustements courants expliqués

dans le mode d’emploi. Cette garantie necouvre

pas les frais de transport.

Si vous avez une plainte à formuler en vertu

de cette garantie, vous devez retourner le

produit à un réparateur autorisé.

Si vous avez encore des questions au sujet de

cette garantie, veuillez contacter :

WEED EATER, une division de Husqvarna

Consumer Outdoor Products N.A., Inc.

9335 Harris Corners Parkway

Charlotte, NC 28269

1--800--554--6723

Au Canada, contactez :

WEED EATER

850 Matheson Blvd. West

Mississauga, Ontario L5V 0B4

en donnant le numéro du modèle, le numéro

de série et la date d’achat de votre produit,

ainsi que le nom et l’adresse du détaillant

autorisé chez qui il a été acheté.

CETTE GARANTIE VOUS DONNE DES

DROITS PARTICULIERS ET VOUS POUVEZ

AVOIR D’AUTRES DROITS QUI PEUVENT

VARIER D’UN ETAT A L’AUTRE.

AUCUNE RECLAMATION CONCERNANT

DES DOMMAGES CONSECUTIFS OU

AUTRE NE SERA ACCEPTEE, ET IL

N’EXISTE PAS D’AUTRE GARANTIE

EXPRESSE A L’EXCEPTION DE CELLES

QUI SONT EXPRESSEMENT STIPULEES AU

PRESENT DOCUMENT.

CERTAINS ETATS N’AUTORISENT PAS LES

LIMITATIONS CONCERNANT LA DUREE

PENDANT LAQUELLE UNE GARANTIE

IMPLICITE DURE OU L’EXCLUSION OU LES

LIMITATIONS CONCERNANT LES

DOMMAGES INDIRECTS OU

CONSECUTIFS, AINSI LES LIMITATIONS OU

EXCLUSIONS MENTIONNEES CI--DESSUS

PEUVENT NE PAS S’APPLIQUER A VOUS.

Ceci est une garantie limitée au sens de la loi

“Magnuson--Moss Act ” de 1975.

La politique de WEED EATER est d’améliorer

constamment ses produits. C’est pourquoi,

WEED EATER se réserve le droit de modifier,

de changer ou d’abandonner les modèles, les

plans, les caractéristiques et les accessoires de

tout produit en tout temps sans préavis ni

obligation envers l’acheteur.

IMPORTANT :

Ce produit est conforme à la réglementation de la Phase 3 de l’Agence de Pro-

tection de l’Environnement des États-Unis (EPA) en ce qui touche les émissions d’échappement

et d’évaporation. Pour assurer la conformité à la Phase 3 de l’EPA, nous recommandons le re-

cours à des pièces de remplacement d’origine WEED EATER uniquement. L’utilisation de pièces

de remplacement non conformes est une infraction à la législation fédérale.

DÉCLARA

TION

GARANTIE

MIS

SIONS

DE LA U.S. EPA/CALIFORNIE/

ENVIRONNEMENT CANADA

DROITS ET OBLIGATIONS DE VOTRE GA-

RANTIE: L’Agence de Protection de l’Envi-

ronnement des E--U, CaliforniaAir Resources

Board, Environnement Canada et Husqvarna

Consumer Outdoor Products N.A., Inc., ont le

plaisir d’expliquer la garantie du système de

contrôle des émissions sur votre petit moteur

tout--terrain, pour les années 2012 et plus

tard. En Californie, tous les petits moteurs

tout--terrain doivent être conçus, construits et

équipés de manière à se conformer aux

normes sévères anti--smog de l’État.

Husqvarna Consumer Outdoor Products

N.A., Inc., doit garantir le système decontrôle

des émissions de votre petit moteur tout--ter-

rain pendant la période indiquée ci--dessous,

à condition qu’il n’y ait eu aucun mauvais

traitement, négligence ou mauvais entretien

du petit moteur tout--terrain. Votre systèmede

contrôle des émissions comprend des pièces

comme le carburateur, le système d’allumage

et le réservoir de carburant, tuyau de carbur-

ant, et capuchon de remplissage. S’il se pro-

duit une panne couverte par la garantie,

Husqvarna Consumer Outdoor Products

N.A., Inc., réparera votrepetit moteur tout--ter-

rain gratuitement pour vous. Les frais couv-

ertes par la garantie comprennent le diagnos-

tic, les pièces et la main--d’oeuvre.

COUVERTURE DE GARANTIE DU FABRI-

CANT : Si unepiècerelative aux émissions de

votre moteur (figurant sur la listede pièces ga-

ranties à titre du contrôle des émissions) est

défectueuse ou si un vice de matériau ou de

main--d’oeuvre du moteur occasionne la pan-

ne d’une pièce relative aux émissions, cette

pièce sera changée ou réparée par

Husqvarna Consumer Outdoor Products

N.A., Inc. RESPONSABILITÉS DE GARAN-

TIE DU PROPRIÉTAIRE: En qualité de pro-

priétaire du petit moteur tout--terrain, vous

êtes responsable d’effectuer l’entretien requis

tel qu’indiqué dans votre manuel d’instruc-

tions, mais Husqvarna Consumer Outdoor

Products N.A., Inc., ne peut annuler votre ga-

rantie uniquement parce que vous n’avez pas

conservé vos reçus ou parce que vous n’avez

pas effectué tout l’entretien prévu. En qualité

de propriétaire du petit moteur tout--terrain,

vous devez réaliser que Husqvarna Con-

sumer Outdoor Products N.A., Inc., peut vous

refuser de couvrir votre garantie si votre petit

moteur tout--terrain ou une pièce de ce moteur

tombe en panne à la suite d’un mauvais traite-

ment, denégligence, demauvais entretien, de

modifications non approuvées ou à la suite de

l’utilisation de pièces qui ne sont pas faites ou

approuvées par le fabricant de matériel origi-

nal. Vous êtes responsable de présenter votre

petit moteur tout--terrain à un centre de ser-

vice autorisé de Husqvarna Consumer Out-

door Products N.A., Inc., aussitôt que se pré-

sente un problème. Les réparations

couvertes par cette garantie doivent être ter-

minées dans des délais raisonnables, ne pou-

vant pas dépasser 30 jours. Si vous avez des

questions sur vos droits et vos responsabili-

tés en vertu de la garantie, vous pouvez con-

tacter votre centre de service le plus proche,

appeler Husqvarna Consumer Outdoor

Products N.A., Inc., aux Etats-Unis: au numé-

ro 1--800--487--5951, au Canada: au numéro

1--800--805--5523, emission.warranty@HCOP--

emission.com. DATE DE DÉBUT DE GA-

RANTIE : Lapériodede garantie commenceà

la date à laquelle vous avez acheté votre petit

moteur tout--terrain. DURÉE DE COUVER-

TURE : Cette garantie est valable pendant

deux ans à partir de la date d’achat initial, ou

jusqu’à l’extrémité de la garantie de l’appareil

(celui qui est plus long). CE QUI EST COUV-

ERT: RÉPARATION OU REMPLACEMENT

DES PARTIES. La réparationou leremplace-

ment de toute pièce sous garantie sera effec-

tuée gratuitement pour le propriétaire de l’ap-

pareil dans un centre de service approuvé

Husqvarna Consumer Outdoor Products

N.A., Inc. Si vous avez des questions sur vos

droits et vos responsabilités relativement à

cette garantie, vous devez contacter votre

centre de service autorisé le plus proche, ap-

peler Husqvarna Consumer Outdoor

Products N.A., Inc., aux Etats-Unis: au numéro

1--800--487--5951, au Canada: au numéro

1--800--805--5523, emission.warranty@HCOP--

emission.com. PÉRIODE DE GARANTIE :

Toute pièce sous garantie qui ne doit pas être

remplacée pour un entretien normal, ou qui

doit seulement être inspectée régulièrement

pour voir s’ilfaut la réparer ou la remplacer, est

garantie pendant deux ans. Toute pièce qui

doit être remplacée pour un entretien normal

est garantie jusqu’à la date de premier rem-

placement prévu. DIAGNOSTIC : Le pro-

priétaire ne doit pas payer la main--d’oeuvre

pour le diagnostic à l’aide duquelon a détermi-

né qu’une pièce sous garantie est défec-

tueuse si le travail de diagnostic a été effectué

dans un distributeur de service Husqvarna

Consumer Outdoor Products N.A., Inc. DOM-

MAGES INDIRECTS : Husqvarna Consumer

Outdoor Products N.A., Inc., peuvent être re-

sponsables de dommages à d’autres élé-

ments de moteur occasionnés par la panne

d’une pièce sous garantie. CE QUI N’EST

PAS COUVERT: Toute panne occasionnée

par un mauvais traitement, la négligence ou

un mauvais entretien n’est pas couverte.

PIÈCES AJOUTÉES OU MODIFIÉES : L’uti-

lisation de pièces ajoutées ou modifiées peut

constituer une raison d’annulation de ré-

clamation en vertu de la garantie. Husqvarna

Consumer Outdoor Products N.A., Inc., n’est

pas responsable de couvrir les pannes de

pièces sous garantie occasionnées par l’uti-

lisation de pièces ajoutées ou modifiées.

COMMENT REMPLIR UNE RÉCLAMA-

TION : Si vous avez des questions sur vos

droits et vos responsabilités degarantie, vous

pouvez contacter votre centre de service le

plus proche, appeler Husqvarna Consumer

Outdoor Products N.A., Inc., aux Etats-Unis:

au numéro 1--800--487--5951, au Canada: au

numéro 1--800--805--5523, emission.warranty

@HCOP--emission.com. OÙ OBTENIR LE

SERVICE EN VERTU DE LA GARANTIE :

Leservice oules réparations en vertude laga-

rantie sont offerts dans tous les centres de

service Husqvarna Consumer Outdoor

Products N.A., Inc. Appelez aux Etats-Unis:

au numéro 1--800--487--5951, au Canada: au

numéro 1--800--805--5523, emission.warranty

@HCOP--emission.com.

ENTRETIEN, REMPLACEMENT OU RÉ-

PARATION DE PIÈCES RELATIVES À

L’ÉMISSION : Toute pièce de remplacement

approuvée Husqvarna Consumer Outdoor

Products N.A., Inc., utilisée dans l’accom-

plissement de tout entretien ou réparation en

vertu de la garantie sur les pièces relatives à

l’émission sera fournie gratuitement au pro-

priétaire si cette pièce est sous garantie.

LISTE DES PIÈCES GARANTIES REL-

ATIVES AU CONTRÔLE DES ÉMISSIONS :

Carburateur, filtre à air (couverte jusqu’à la

date de remplacement pour l’entretien),

système d’allumage: bougie (couverte jus-

qu’à la date de remplacement pour l’entre-

tien), module d’allumage, silencieux incluant

le catalyseur (si équipé), réservoir de carbur-

ant, tuyau de carburant, et capuchon de rem-

plissage. DÉCLARATION D’ENTRETIEN :

Le propriétaire est responsable d’effectuer

tout l’entretien requis tel qu’indiqué dans le

manuel d’instructions.

Renseignements importants sur le

moteur. Ce moteur se forme aux

règlements sur les émissions pour

petits moteurs tout--terrain

Consultez le manuel d’instructions

pour les caractéristiques et les

réglages d’entretien

De Série

Famille

Heures de longévité du moteur

L’information sur l’étiquette du produit indique la norme de certification de votre moteur.

Example: (Année) EPA et/ou CALIFORNIA.

Ce moteur est certifié se conformer aux règles d’émissions pour les usages suivants :

Modéré (50 heures)

Intermédiaire (125 heures)

Étendu (300 heures)

Weed Eater W25Cb Users Manual OM, WEEDEATER, W25CB/W25CF/W25CBK/W25CFK/W25SB/W25SBK/W25SF/W25SFK, 2012 12, TRIMMERS

W25CB to the manual cbc63108-391e-4770-8397-44c84149ae1a

Navigation menu

Versions of this User Manual:

Views

Navigation
