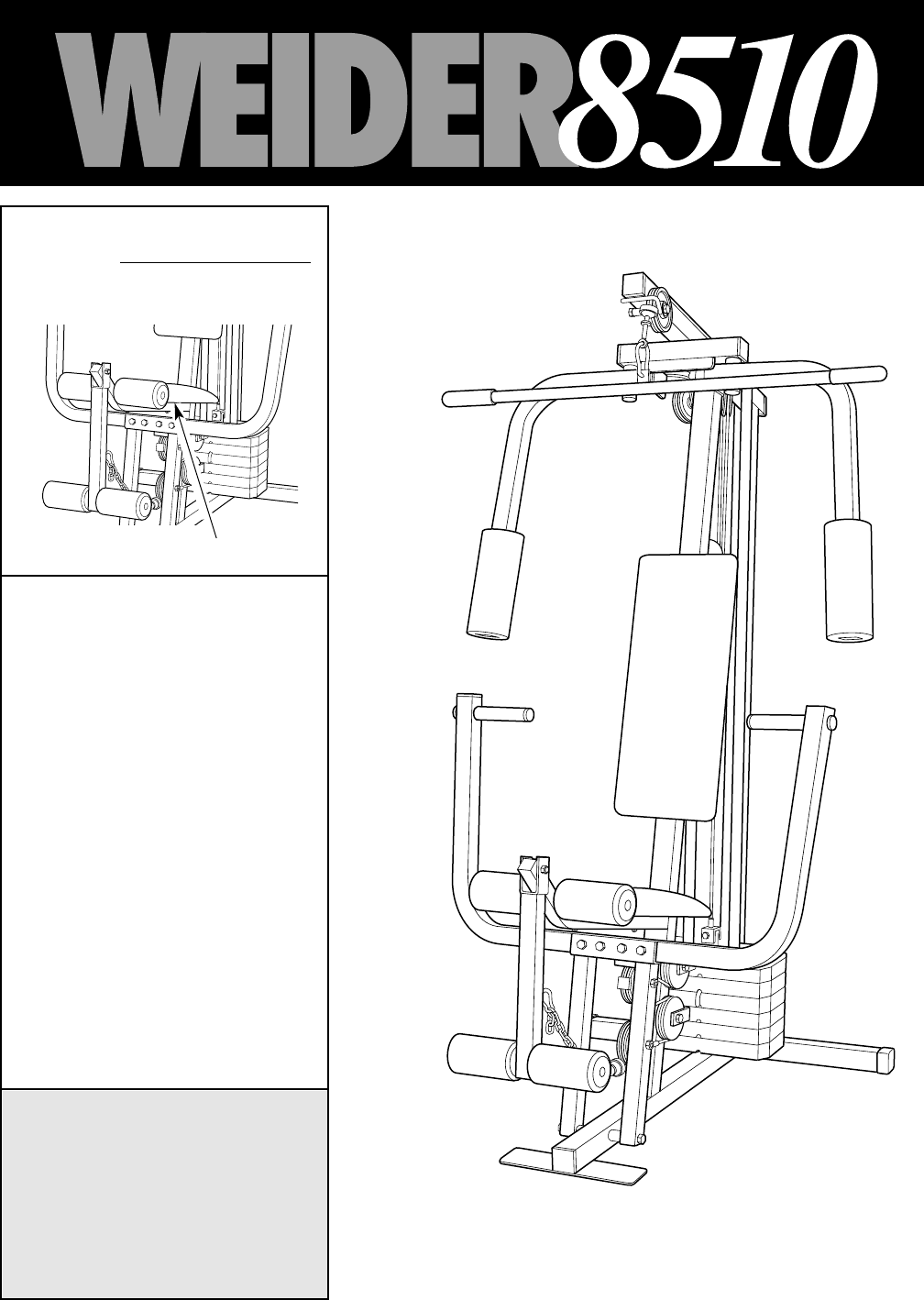

MANUALE D’ISTRUZIONI

Modello No. WESY87100

No.di Serie

(Scrivere il numero di serie nello spazio

soprastante per facile riferimento).

Etichetta del Numero di Serie

AVVERTENZA

Leggere attentamente tutte le

istruzioni e precauzioni impor-

tanti elencate in questo manuale

prima di utilizzare questo artico-

lo. Conservare il manuale per

future referenze.

®

DOMANDE?

Come fabbricanti, ci siamo impo-

sti di provvedere alla completa

soddisfazione del cliente. Se

avete domande, oppure rinvenite

parti mancanti o danneggiate, noi

vi garantiamo la completa soddi-

sfazione attraverso l’assistenza

diretta della nostra Azienda.

ALLO SCOPO DI EVITARE INUTILI

RITARDI, VOGLIATE GENTILMEN-

TE CHIAMARCI AL NOSTRO

NUMERO VERDE. Tecnici esperti

vi forniranno immediatamente la

loro assistenza senza alcuna

spesa a vostro carico.

Numero verde:

167-865114

lunedì-veneri: 15:00-18:00

CLASSE H C

Prodotto di Fitness

2

INDICE

PRECAUZIONI IMPORTANTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

PRIMA DI INIZIARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

MONTAGGIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

REGOLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

MANUTENZIONE E GUASTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

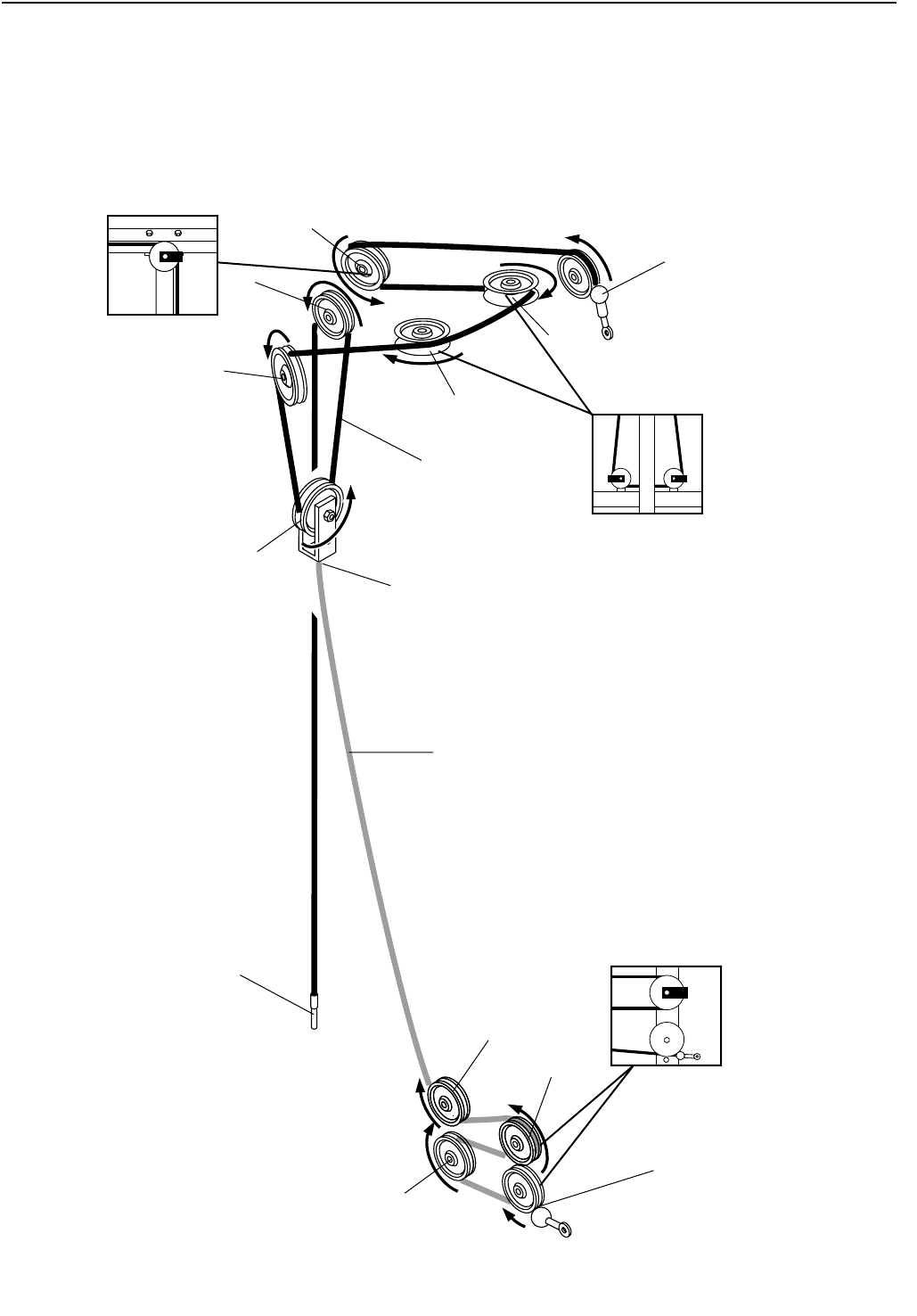

DIAGRAMMA ROTTA CAVI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

LISTA DELLE PARTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

DIAGRAMMA DELLE PARTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

COME ORDINARE PARTI DI RICAMBIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Retro Copertina

GARANZIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Retro Copertina

Nota: Al centro di questo manuale è stata inserita una TABELLA D’IDENTIFICAZIONE DELLE PARTI che dovrà

essere rimossa prima di iniziare il montaggio.

3

1. Sarà responsabilità del proprietario dell’attrez-

zatura di informare adeguatamente qualsiasi

persona che farà uso del’home gym system,

delle norme di sicurezza sopra elencate.

2. Leggere attentamente questo manuale

d’istruzioni ed informazioni prima di usare

l’home gym system.

3. In caso di giramenti di testa o dolori di qualsia-

si tipo durante l’allenamento; fermarsi imme-

diatamente e incominciare il raffreddamento.

4. Usare l’home gym system solo su di una

superficie pianeggiante e livellata. Coprire il

pavimento sottostante il sistema per evitare

possibili danni.

5. Ispezionare ed assicurare tutte le parti ogni

frequentemente. Cambiare immediatamente

qualsiasi parte logorata.

6. Tenere lontano dalla portata dei bambini di

un’età inferiore ai 12 anni ed animali domestici.

7. Calzare sempre scarpe da ginnastica durante

l’uso.

8. Tenere i piedi e le mani lontano da parti in

movimento.

9. Posizionarsi sempre sulla pedana ogni qual-

volta si effettuano esercizi che potrebbero

causare il ribaltamento del home gym system.

10. Non rilasciare mai il braccio press, il braccio

butterfly, il leg lever, la lat bar o la cinghia in

nylon mentre i pesi sono sollevati, perché

cadrebbero con grande forza.

11. Ispezionare i cavi prima di utilizzare il sistema

pesi ogni volta. Assicurarsi che i cavi siano

sempre posizionati sulle pulegge. In caso i

cavi non dovessero scorrere liberamente

durante l’esercizio, fermarsi immediatamente

ed assicurarsi che questi siano ben posiziona-

ti sulle pulegge. Sostituire i cavi ogni due ani.

12. Staccare sempre la lat bar dal sistema pesi

ogni qualvolta si esegue un esercizio che non

la richieda.

13. Attaccare sempre il perno di bloccaggio ed il

lucchetto alla guida pesi quando l'home gym

system non viene usato (vedere pagina 18).

14. Il home gym system estata realizzato solo per

uso interno. Non utilizzare Il home gym

system per motivi commerciali per affittare o

in instituti media.

PRECAUZIONI IMPORTANTI

AVVERTENZA: Per ridurre il rischio di gravi lesioni, leggere attentamente le seguenti informazioni e

precauzioni importanti prima di utilizzare l’home gym system.

AVVERTENZA: Consultare un medico prima di iniziare qualsiasi programma di esercizio fisico.

Questo é raccomandabile soprattutto per le persone oltre i 35 anni di età o persone con problemi

fisici preesistenti. ICON non assume nessuna responsabilità per lesioni di persona, o a danni di pro-

prietà dovuti da o causati dall’uso di questo prodotto.

4

PRIMA DI INIZIARE

DIMENSIONI A MONTAGGIO

COMPLETO:

Altezza: 193 cm.

Larghezza: 96,50 cm.

Lunghezza: 134,60 cm.

Pedana

Stazione Puleggia Bassa

Stazione Puleggia Alta

Lat Bar

Leg Lever

Bracci Butterfly

Braccio Press

Pila Pesi

Poggia Schiena

Perno del Pesi

Grazie per aver acquistato il versatile WEIDER®8510

Home Gym System. Il WEIDER 8510 offre una sele-

zione di stazioni disegnate per sviluppare tutti i gruppi

muscolari. Sia che il proprio obiettivo sia quello di

migliorare il benessere del sistema cardiovascolare, il

tonificamento generale di muscoli del corpo od un

notevole sviluppo e rafforzamento della massa

muscolare, il WEIDER 8510 aiuterà a raggiungere gli

specifici risultati desiderati.

Per il proprio beneficio, leggere attentamente le

istruzioni di questo manuale prima di utilizzare

WEIDER 8510 Home Gym System. In caso di ulterio-

ri informazioni, rivolgersi al Servizio Assistenza Clienti

al NUMERO VERDE 167-865114 il tutti i pomeriggi

dalle 15:00 alle 18:00. Fare riferimento al numero di

serie e a quello del modello. Il numero del modello è

WESY87100. È possibile trovare il numero di serie su

un’etichetta posta sulle WEIDER®8510 (vedere la

copertina di questo manuale).

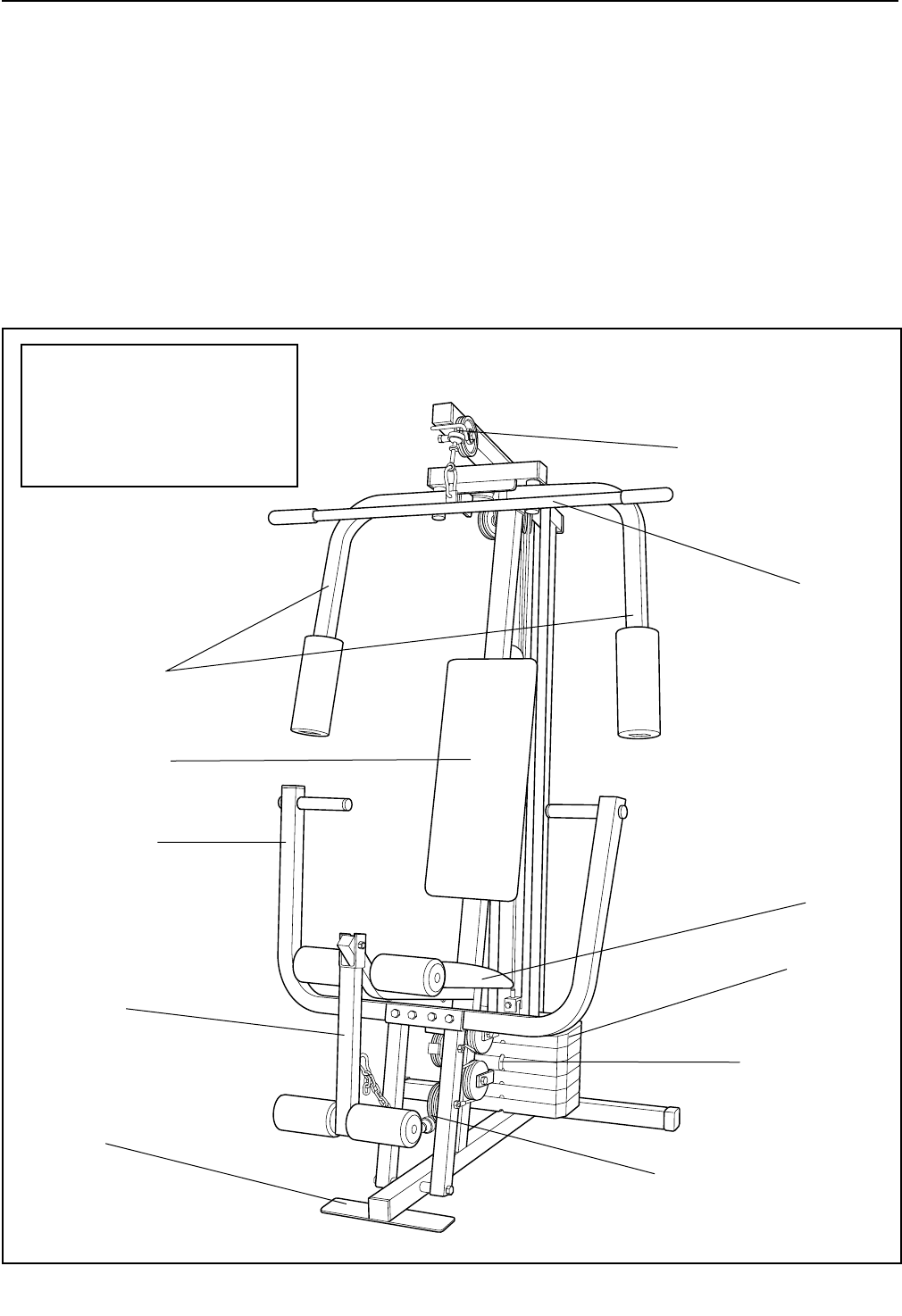

Prima di procedere con la lettura di questo manuale,

si prega di osservare il grafico sottostante per familia-

rizzare con le diverse parti del prodotto.

Sedile

5

MONTAGGIO

1

56

Parte Alta del

Sostegno

3

5

51

51 14

127

4

Prima di iniziare il montaggio, leggere attenta-

mente le seguenti informazioni ed istruzioni:

•Mettere tutte le parti del’home gym system in una

zona sgombra e rimuovere il materiale d’imballag-

gio; non disfarsi del materiale d’imballaggio fino a

completo montaggio.

• Il montaggio è diviso in quattro fasi: 1) montaggio

del telaio, 2) montaggio dei bracci press e dei

bracci butterfly, 3) montaggio dei cavi e delle

pulegge, ed infine 4) montaggio del sedile e del

poggia schiena. La bulloneria necessaria per cia-

scuna fase è stata imballata separatamente.

• Aspettare fino a quando si è pronti ad iniziare una

nuova fase prime di aprire il relativo pacchetto

contenente le parti necessarie.

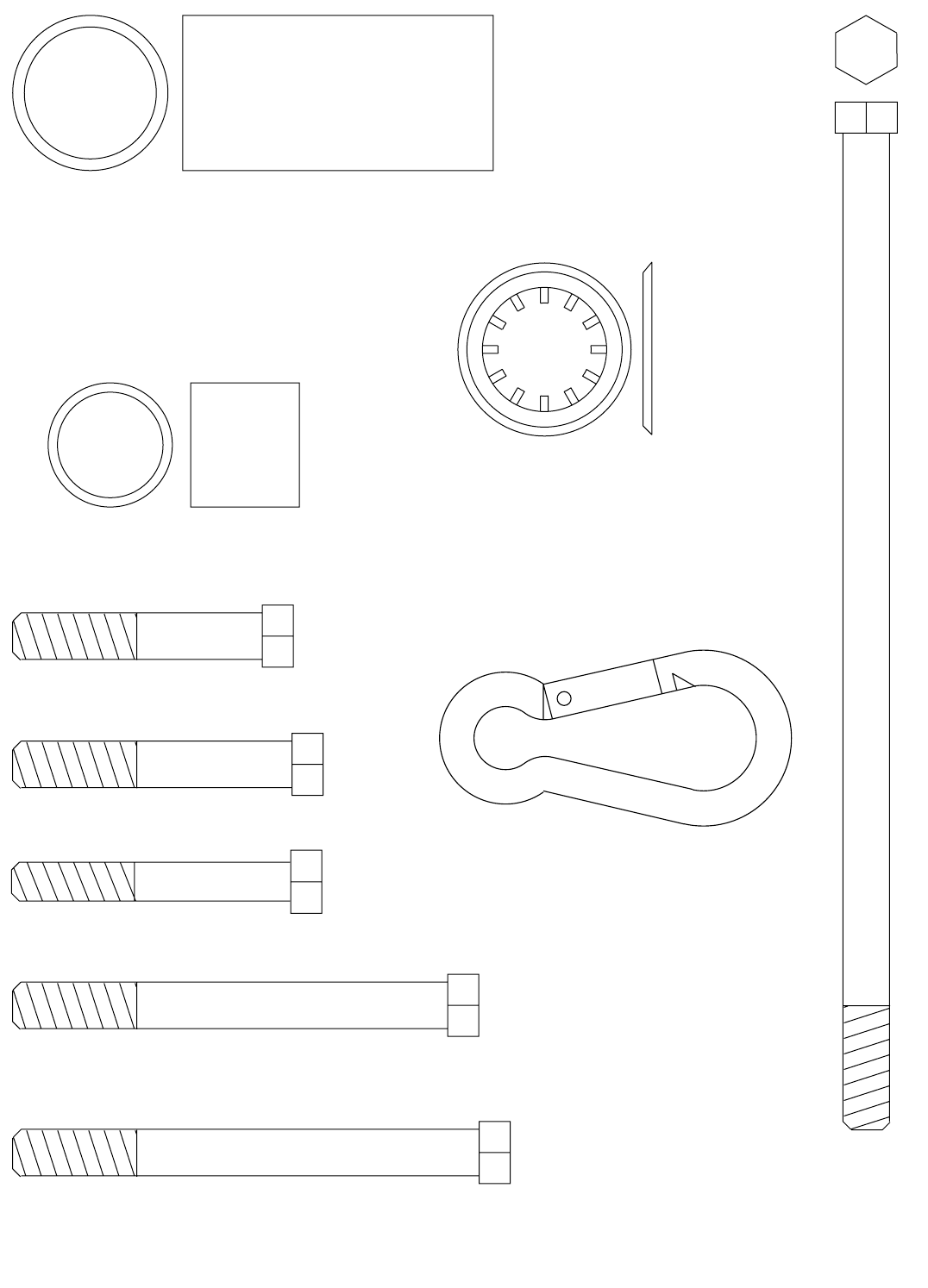

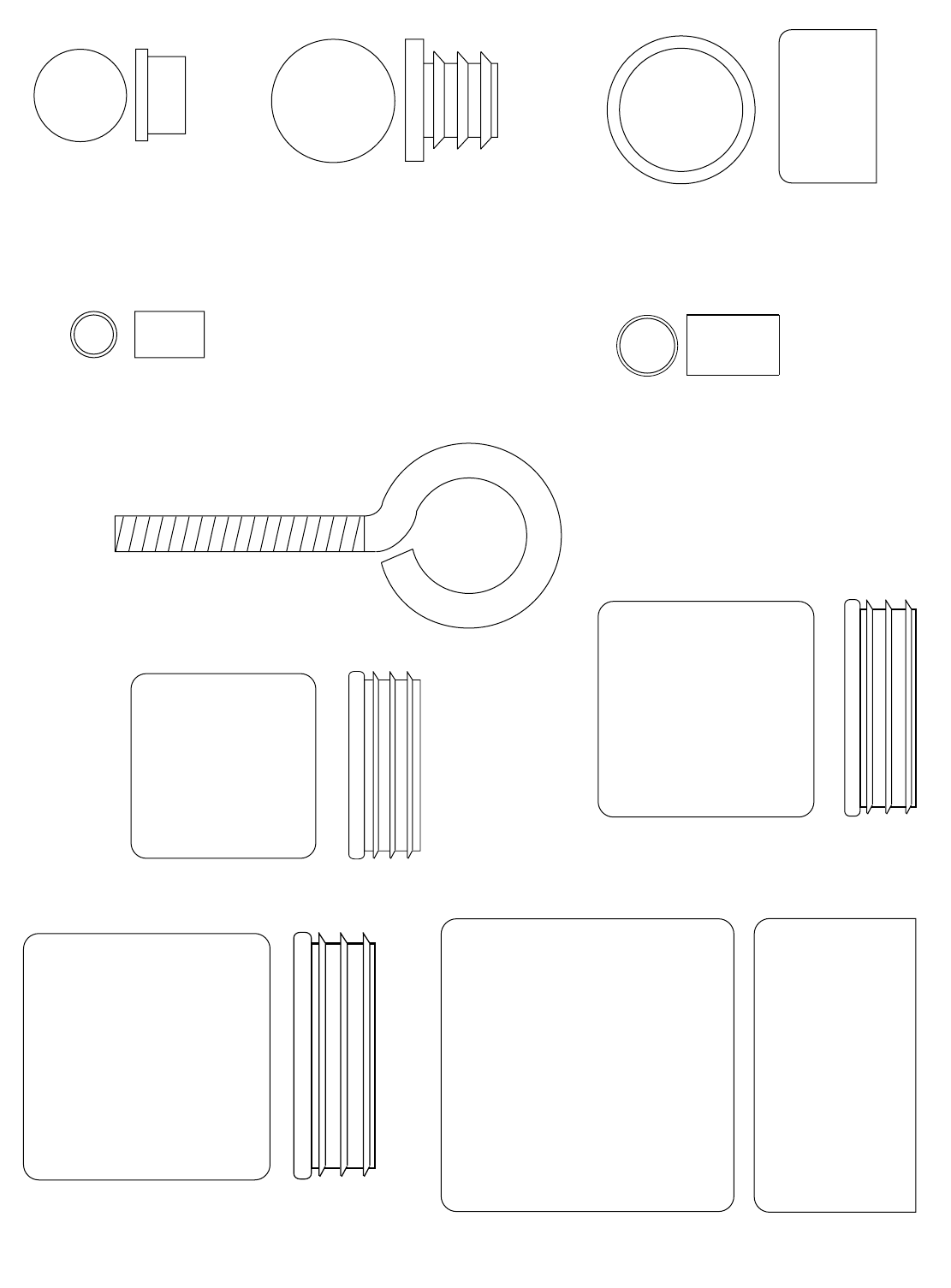

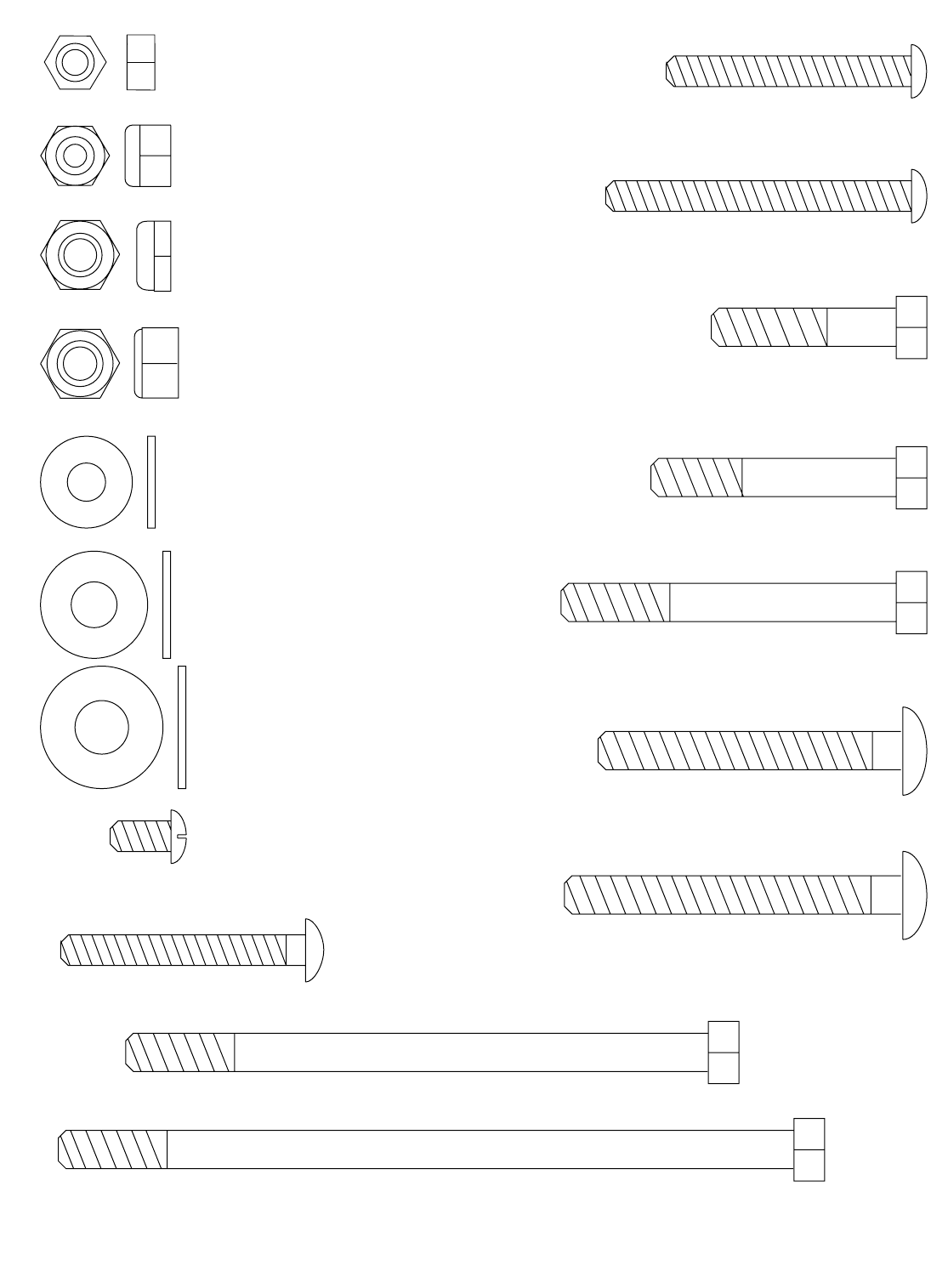

• Fare uso della TABELLA D’IDENTIFICAZIONE

DELLE PARTI situata al centro di questo

manuale, per un aiuto nell’identificazione delle

parti piccole. Nota: Per motivi di trasporto alcune

piccole parti potrebbero essere precedentemente

montate. Se una parte non si trovasse nell’apposi-

to sacchetto che le contiene, controllare che non

sia già stata premontata.

•Durante il montaggio del home gym system, assi-

curare che tutte le parti siano posizionate allo

stesso modo come nella relativa figura.

•Stringere a fondo tutte le parti al momento dell’in-

serzione, a meno che istruito diversamente.

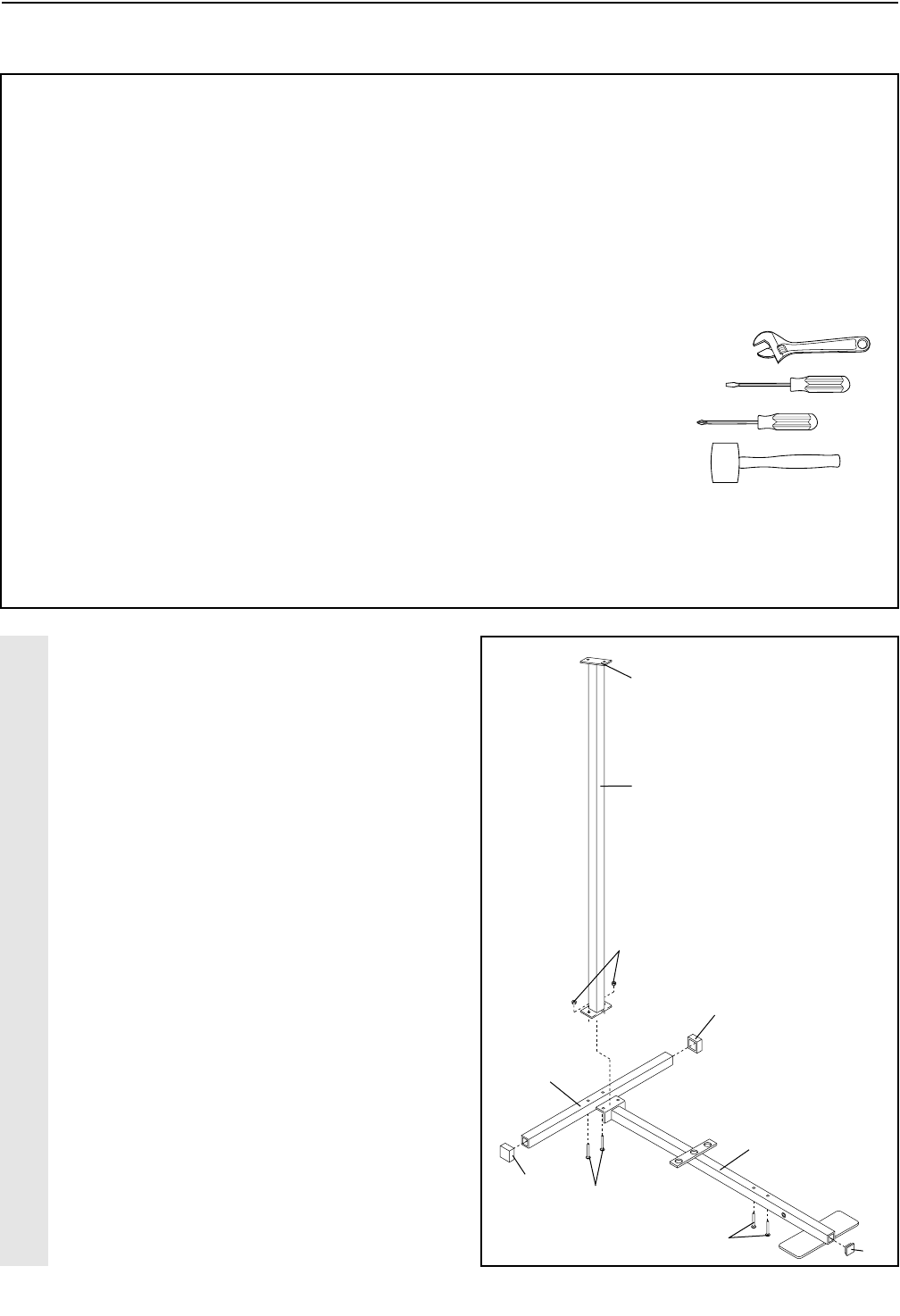

I SEGUENTI ATTREZZI (NON INCLUSI) SONO

NECESSARI PER IL MONTAGGIO:

• Due (2) chiavi inglesi regolabili

• Un (1) cacciavite universale

• Un (1) cacciavite a stella

• Un (1) martello in gomma

• Del lubrificante tipo grasso o vaselina e del-

l’acqua e sapone.

Una sorte di chiavi chiuse e aperte e una pinza,

potrebbero aiutarvi nel montaggio.

1. Prima di iniziare il montaggio, leggere

attentamente le informazioni sopra

elencate.

Inserire un Cappuccio Esterno Quadrato da

2” (51) in entrambe le estremità dello

Stabilizzatore (5). Inserire un Cappuccio

Interno Quadrato da 2” (27) alla fine della

Base (4).

Inserire due Bulloni di Sostegno da 5/16” x

2 3/4” (14) facendoli passare attraverso lo

Stabilizzatore (5). Inserire due Bulloni di

Sostegno da 5/16” x 2 1/2” (1) facendoli pas-

sare attraverso la Base (4).

Infilare l’estremità indicata della Base (4) sui

Bulloni di Sostegno da 5/16” x 2 3/4” (14)

situati sullo Stabilizzatore (5). Infilare il

Montante Posteriore (56) sui Bulloni di

Sostegno. Avvitare a mano un Controdado in

Nylon da 5/16” (3) su ciascun Bullone di

Sostegno. La parte alta del sostegno

situato sul Montante Posteriore deve

essere posizionato come in figura. Non

stringere a fondo i Controdadi in Nylon

per il momento.

MONTAGGIO DEL TELAIO

6

MONTAGGIO DEL TELAIO

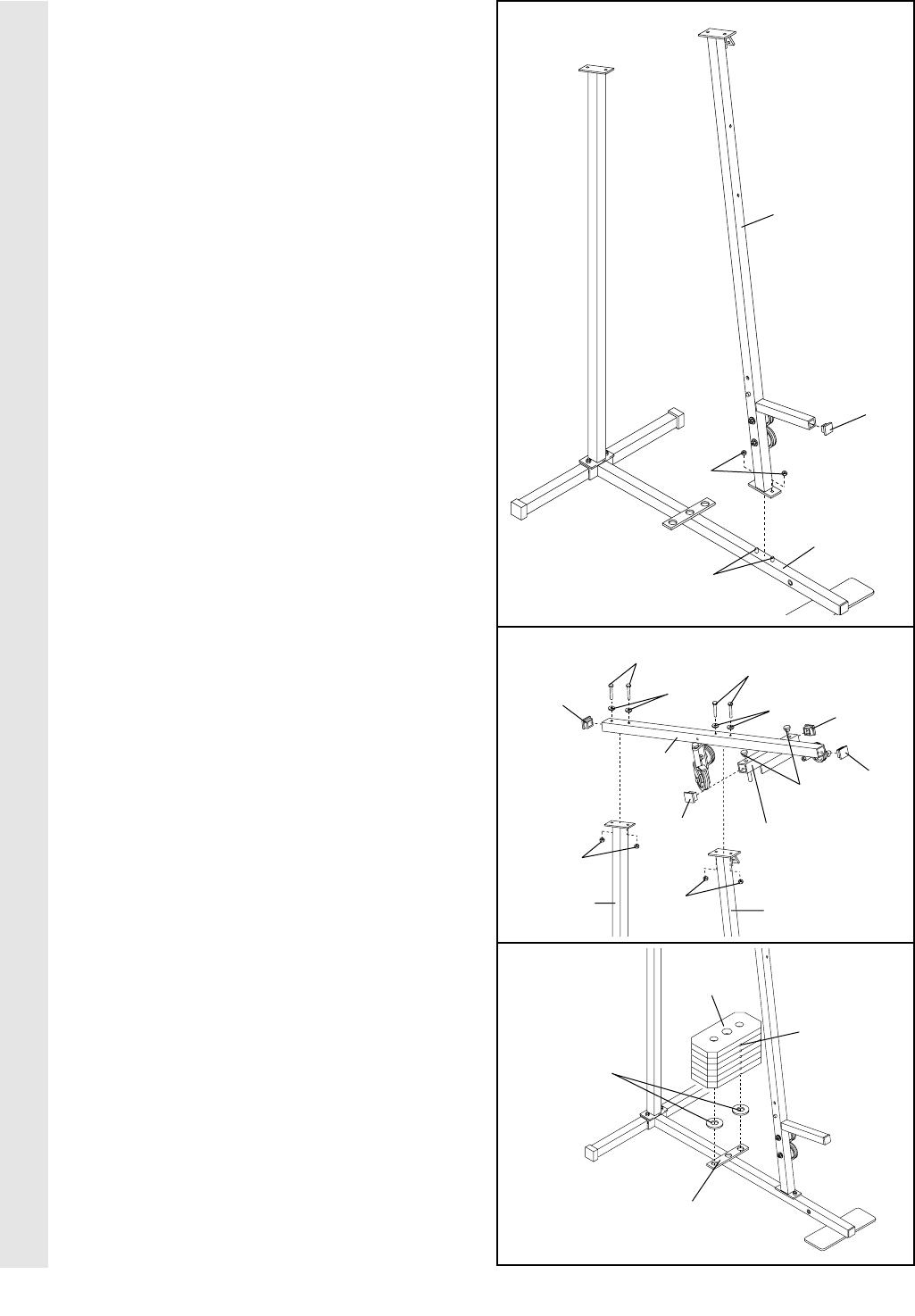

2. Infilare il Montante Anteriore (42) nei due

Bulloni di Sostegno da 5/16” x 2 1/2” (1) situati

nella Base (4). Avvitare a mano un Controda-

do in Nylon da 5/16” (3) su ciascun Bullone di

Sostegno. Non avvitare a fondo i

Controdadi fino a quando verrà specificato.

Inserire un Cappuccio Interno Quadrato da

1” (65) nel Montante Anteriore (42).

3. Mettere un Cappuccio Interno Quadrato da 2”

(27) in entrambe le estremità del Telaio

Superiore (55). Mettere un Cappuccio Interno

Quadrato da 1 3/4” (44) in entrambe le estre-

mità della barra trasversale sul Telaio

Superiore. Inserire due Cappucci Interni

Rotondi da 1” (49) sopra le estremità della

barra trasversale.

Attaccare il Telaio Superiore (55) al Montante

Anteriore (42) ed al Montante Posteriore (56)

con quattro Bulloni da 5/16” x 2 3/4” (11),

quattro Rondelle Piatte da 5/16” (8), e quattro

Controdadi in Nylon da 5/16” (3).

A questo punto avvitare a fondo tutti i Con-

trodadi in Nylon usati nelle fasi da 1 a 3.

4. Mettere due Gommini Paracolpi (19) sul

sostegno situato sulla Base (4) come mostrato

in figura.

Ammucchiare, uno sopro l’altro, i sei Pesi (25)

sopra i Gommini Paracolpi (19). Assicurare

che i fori per il perno siano tutti girati nella

stessa direzione. Cercare di non rovesciare

la pila di Pesi.

4

2

3

42

65

3

1

4

11 11

49

8

44

44

27

27

55

56 42

3

Barra Trasversale

25

Foro per il

Perno

19

4—Sostegno

3

8

7

MONTAGGIO DEL TELAIOMONTAGGIO DEI BRACCI

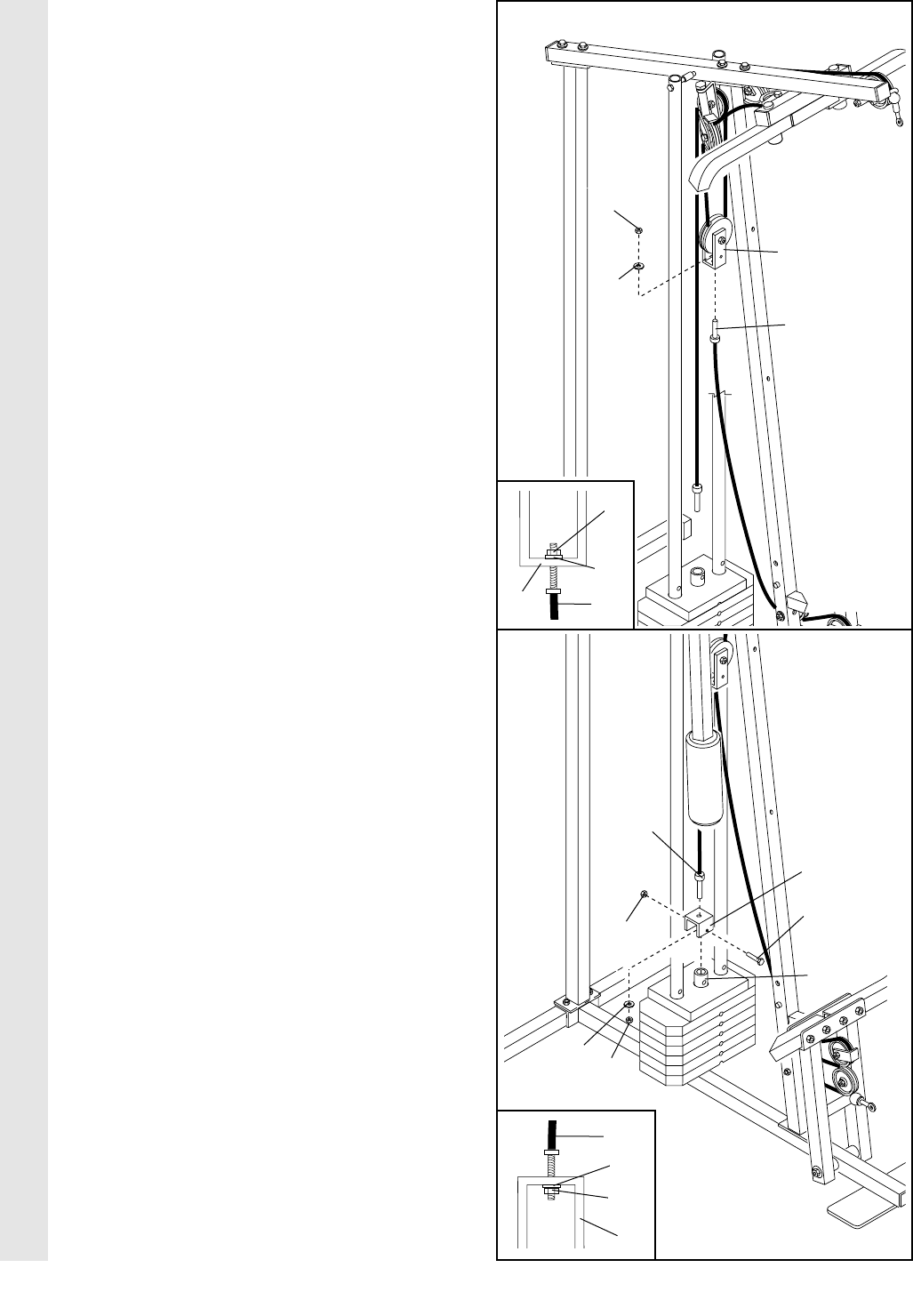

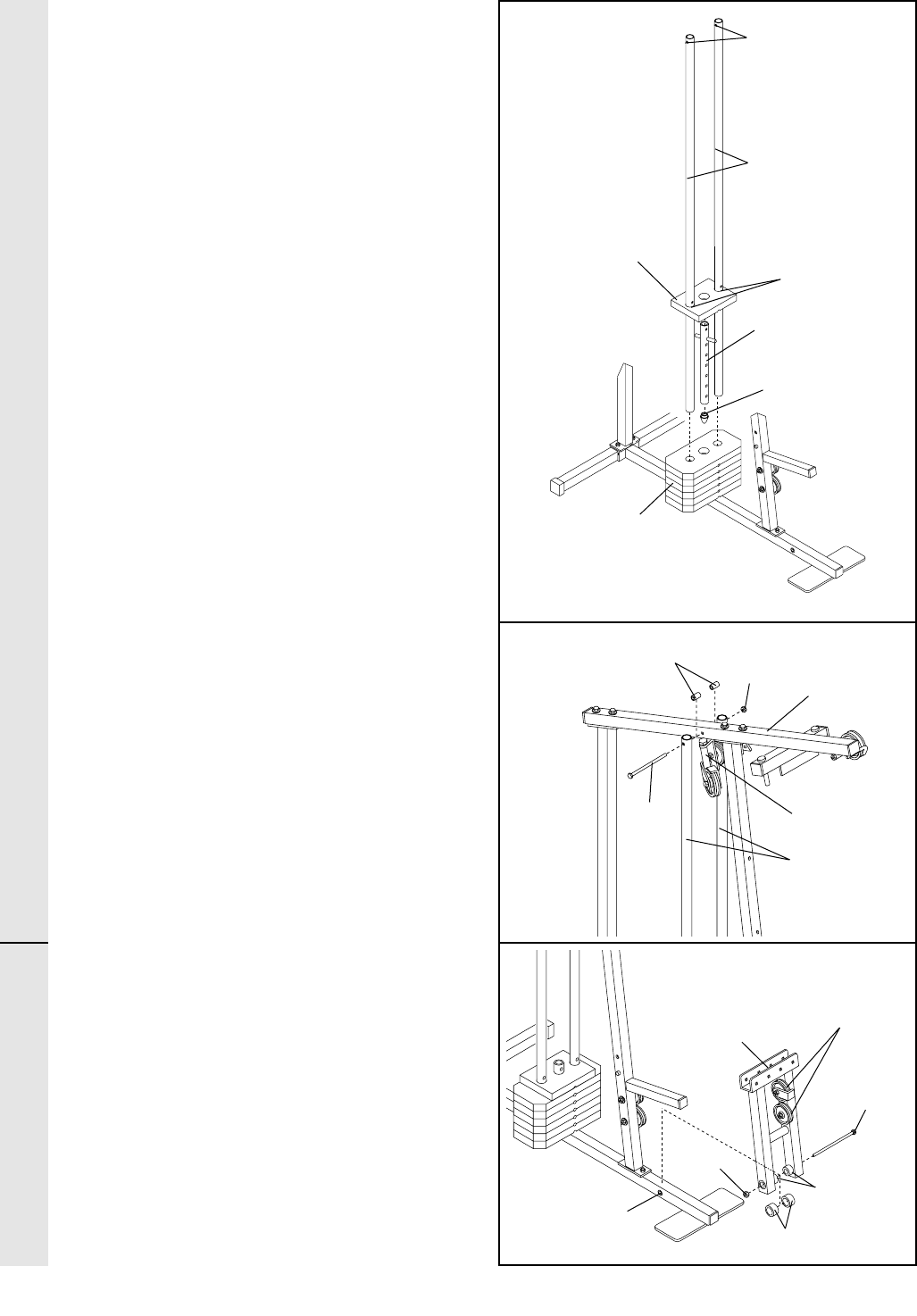

5. Inserire il Gommino per Tubo Pesi (64)

nell’estremità inferiore del Tubo Pesi (63).

Inserire il Tubo Pesi nella pila di Pesi (25).

Assicurare che i perni sul Tubo Pesi, siano

negli appositi fori sul Peso che sta in cima

alla fila.

Lubrificare la parte interna dei fori del Peso

Superiore (76). Mettere il Peso Superiore

sulla pila Pesi (25).

Inserire entrambe le Guide Pesi (62) nella pila

di Pesi (25). Assicurare che i fori delle

Guide Pesi siano in alto come mostrato in

figura.

6. Attaccare le estremità superiori delle Guide

Pesi (62) al Telaio Superiore (55) con il

Bullone da 5/16” x 6” (60), due Spaziatori da

1/2” x 3/4” (61), ed un Controdado in Nylon

da 5/16” (3).

Assicurare che il Sostegno della Puleggia

(20) sia davanti al Guida Pesi (62) destro

come mostrato in figura.

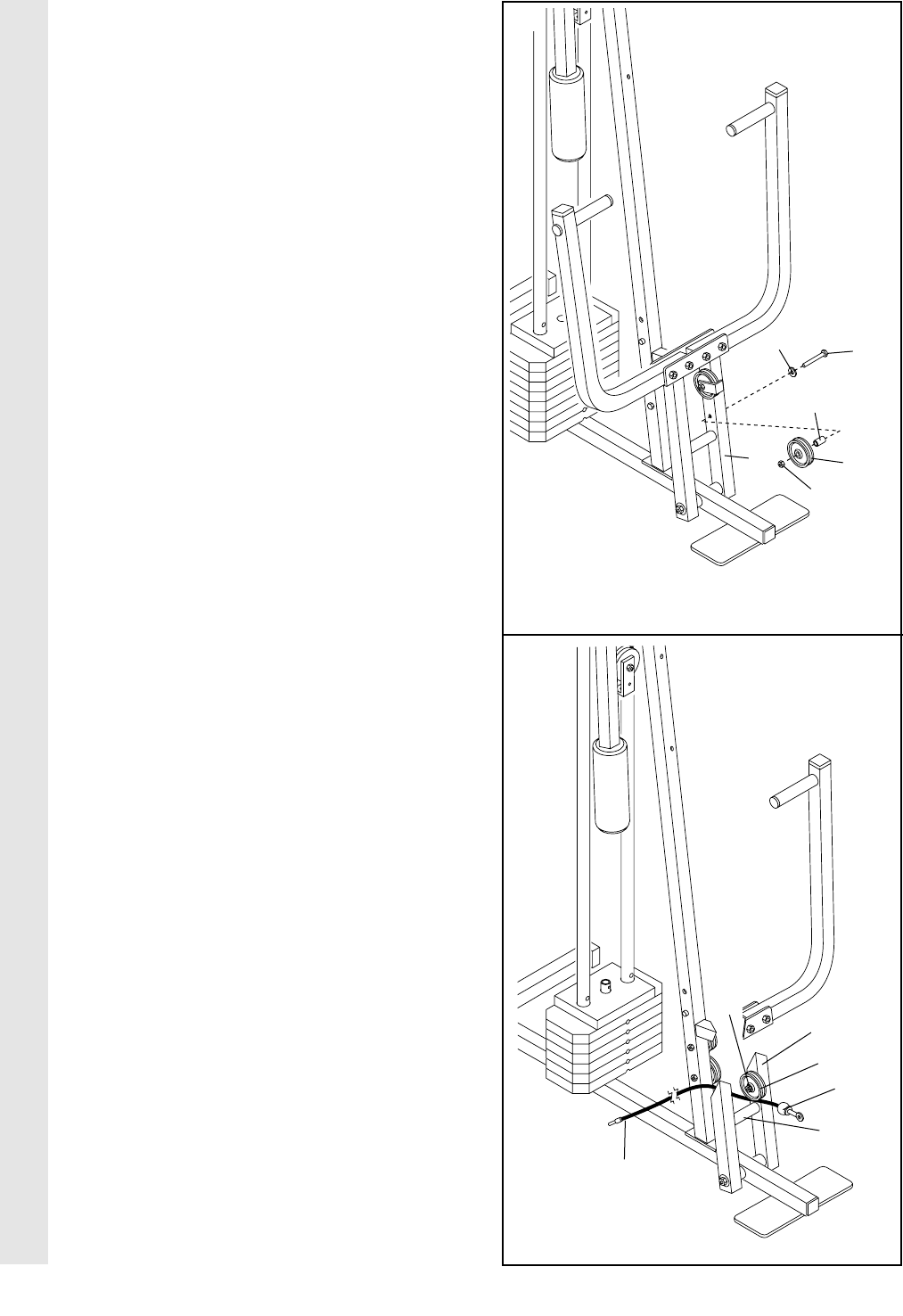

7. Inserire una Boccola in Plastica da 1” x 7/8”

(75) su entrambe gli spaziatori saldati sul

Telaio Press (17). Infilare il Telaio Press in

posizione sulla Base (4). Nota: Il Telaio

Press sarà molto stretto. Le Boccole in

Plastica dovranno aderire perfettamente

ad entrambe le estremità del tubo alla

Base. Assicurare anche che i pulegge

siano dalla parte indicata.

Lubrificare il Bullone da 3/8” x 8” (59).

Attaccare il Telaio Press (17) alla Base (4)

con il Bullone da 3/8” x 8” ed un Controdado

in Nylon da 3/8” (21).

7

5

6

55

76

63

64

25

62

Lubrificare

60

62

3

4—Tubo Spaziatori

Saldati

17

Lubrificare

59

21

75

61

Fori

20

Pulegge

8

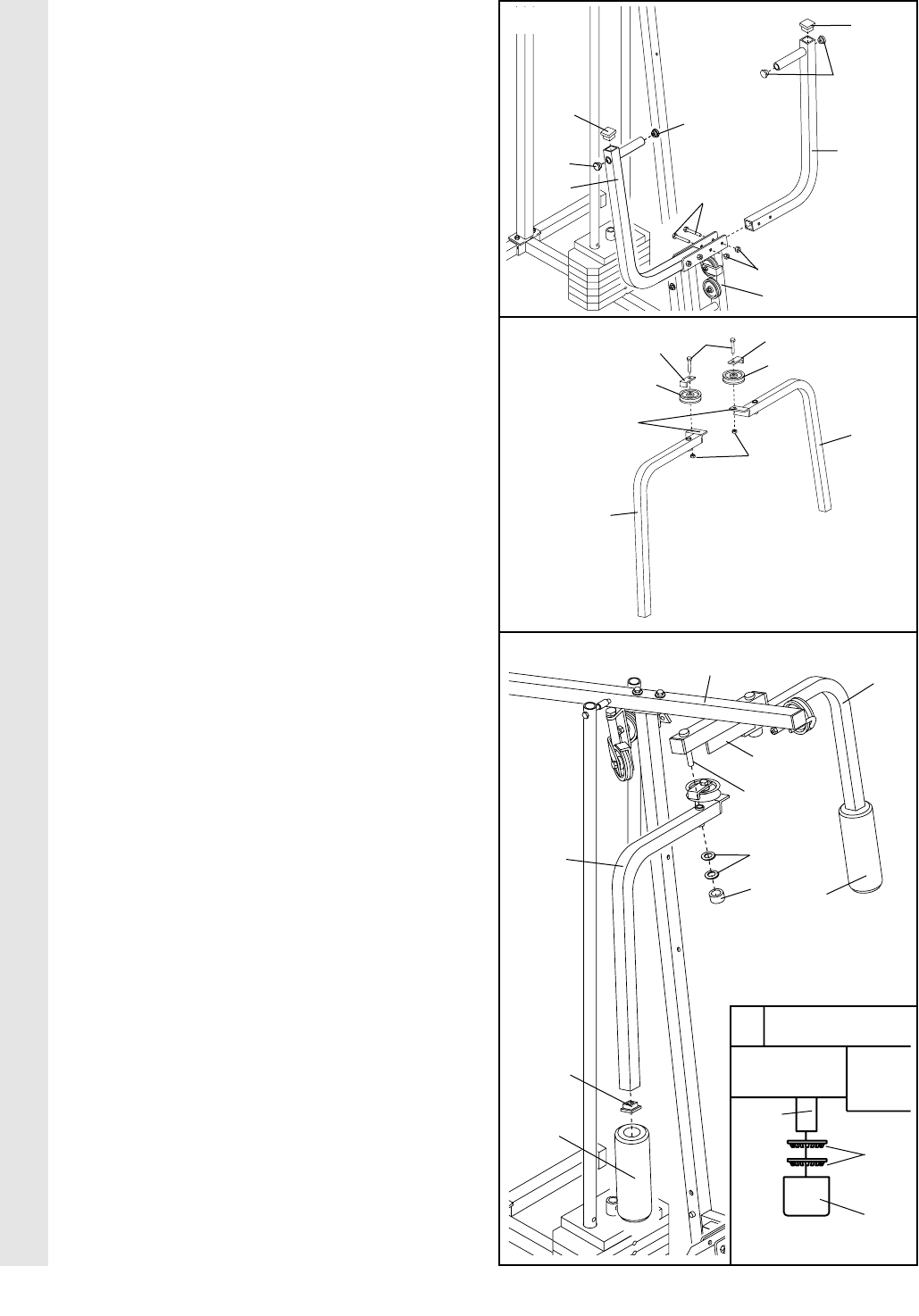

MONTAGGIO DEI BRACCI

8. Mettere un Cappuccio Interno Quadrato da

1 3/4” (44) sulle estremità superiori del Brac-

cio Press (46). Inserire un Cappuccio Interno

Rotondo da 1” (49) in entrambe le estremità

dell’impugnatura sul Braccio Press. Attaccare

il Braccio Press ad un lato del Telaio Press

(17) con due Bulloni da 5/16” x 2 1/2” (22) e

due Controdadi in Nylon da 5/16” (3).

Attaccare l’altro Braccio Press (46) allo stesso

modo.

9. Identificare il Braccio Destro (48) e quello

Sinistro (47). Per fare ciò fare riferimento alla

posizione del sostegno saldato su ciascun

Braccio. Riconoscere qual’è il Braccio

Destro e quello Sinistro sarà molto impor-

tante nella fase 10 del montaggio.

Nota: Le Pulegge a “V” (6), le Ferme Cavi

Lunghe (50), le Bulloni da 3/8” x 2 1/2” (7) ed

le Controdadi in Nylon da 3/8” (21) sono già

stati precedentemente attaccati. In questa

figura vengono raffigurati separatamente per

una facile identificazione delle parti.

10. Lubrificare entrambe i asse situate sul Telaio

Superiore (55).

Infilare il Braccio Destro (48) sull’asse destro.

Nota: Fare attenzione a non confondere il

Braccio Destro con quello Sinistro (47);

fare riferimento alla fase numero 9 per

sapere come identificare il Braccio Destro.

Assicurare che l’estremità superiore del

Braccio Destro sia dietro il sostegno indi-

cato sul Telaio Superiore (55).

Inserire picchiettando due Ritenitori da 1” (69)

ed un Cappuccio Rotondo da 1” (70) sull’asse

destro. Fare in modo che la dentellature

dei Ritenitori sia girata verso il Cappuccio,

come mostrato nell’inserto in figura.

Attaccare il Braccio Sinistro (47) allo stesso

modo.

Inserire un Cappuccio Interno Quadrato da

1 3/4” (44) nelle estremità inferiori del Braccio

Destro e quello Sinistro (47, 48). Inumidire

ciascun Braccio con dell’acqua e sapone.

Infilare un’Imbottitura da 10” (45) all’estremità

inferiore di ciascun Braccio.

10

50

50

46

3

22

46

49

49

44

17

7

44

49

Sostegno

Lubrificare

Asse

45

47

55

48

45

44

69

70

6

6

48

47

Sostegni

Saldati 21

8

9

69

55

70

9

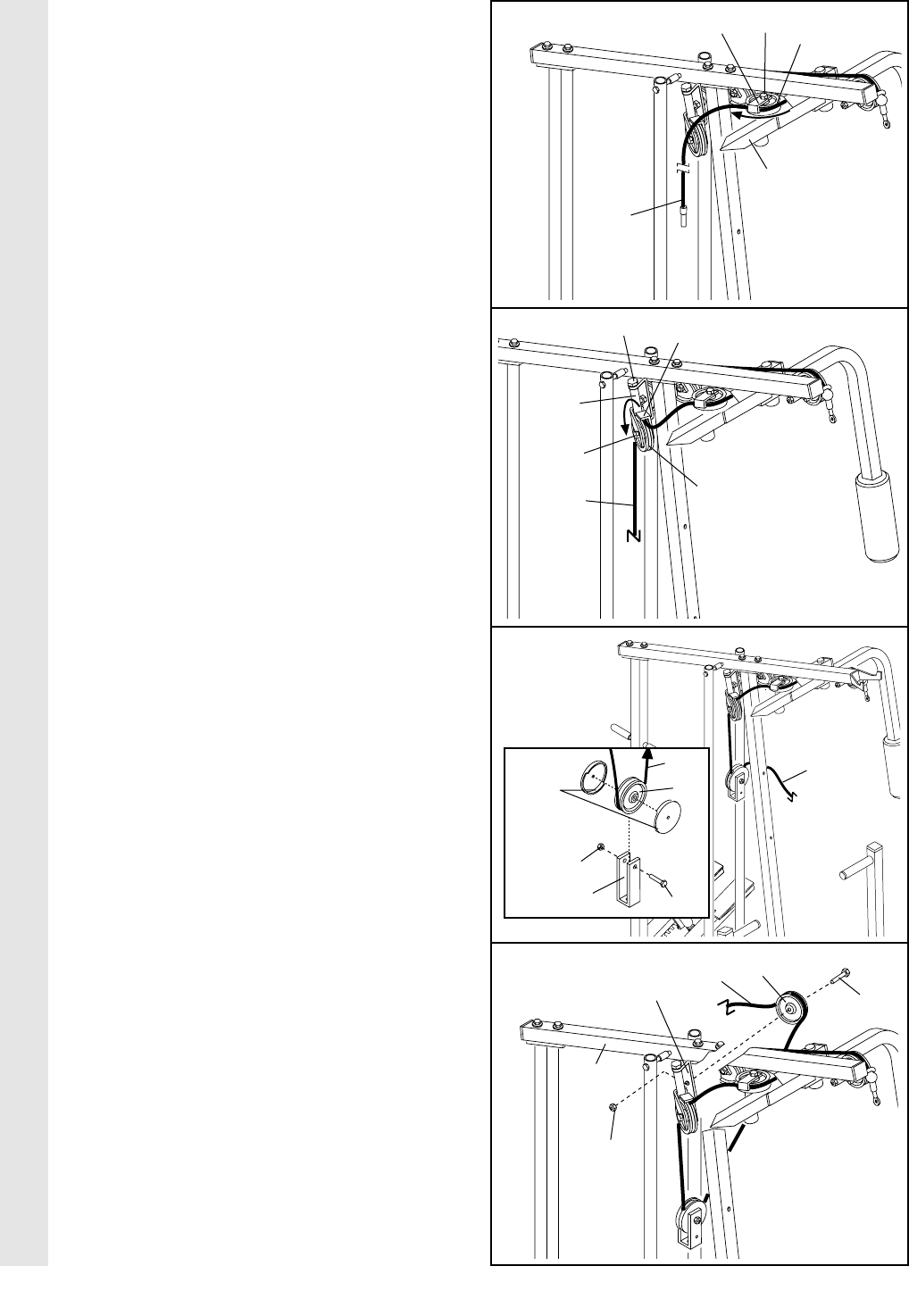

MONTAGGIO DEI CAVI

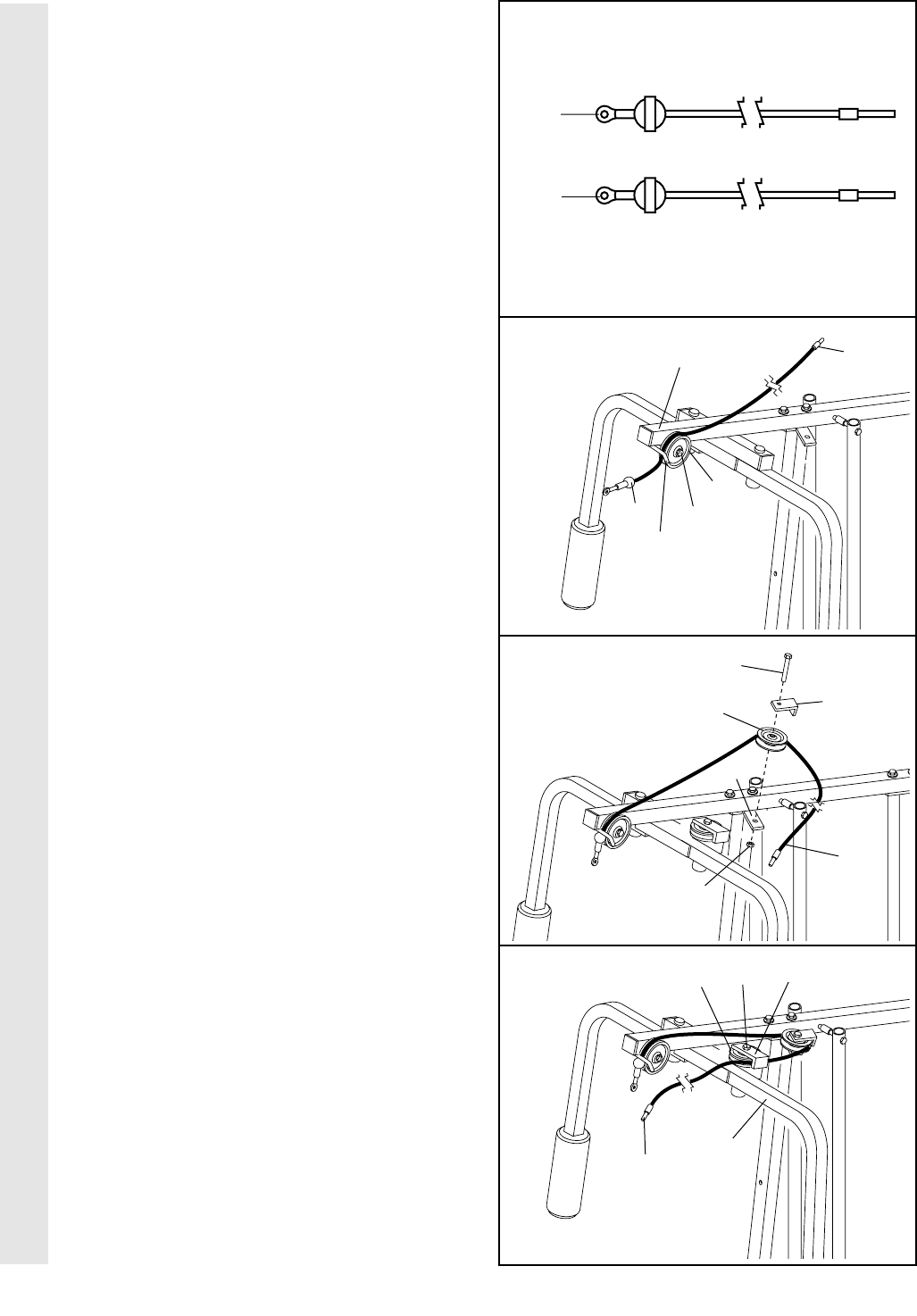

11. Durante le fasi dal numero 11 al numero 25,

fare riferimento al DIAGRAMMA ROTTA CAVI

a pagina 21 di questo manuale in modo da

verificare la giusta rotta dei cavi. Prima di ini-

ziare questa sezione, identificare il Cavo

Lungo (23) ed il Cavo Corto (58) confrontando

la lunghezza e la fine dei cavi.

IMPORTANTE: Durante il montaggio dei

cavi, non stringere troppo i bulloni ed i

dadi che fermano le pulegge in quanto

queste dovranno poter girare liberamente.

12. Prendere il Cavo Lungo (23). Direzionare il

Cavo Lungo attorno l’indicata Puleggia da

3 1/2” (15) attaccata al Telaio Superiore (55).

Assicurare che la fine del Cavo con la

sfera sia dalla parte indicata della Puleggia

e che il Cavo sia tra la Puleggia ed il gan-

cio. Avvitare a fondo il Bullone da 3/8” x 3 3/4”

(71) ed sul Controdado in Nylon da 3/8” (non

raffigurato).

13. Fare passare il Cavo Lungo (23) attorno alla

Puleggia a “V” (6). Attaccare la Puleggia a “V”

ed un Ferma Cavo Lungo (50) al sostegno

indicato sul Montante Anteriore (42) con un

Bullone da 3/8” x 2 1/2” (7) ed un Controdado

in Nylon da 3/8” (21). Assicurare che il

Ferma Cavo Lungo sia posizionato in

modo da tenere il Cavo in posizione.

14. Direzionare il Cavo Lungo (23) attorno alla

Puleggia a “V” (6) sul Braccio Sinistro (47).

Assicurare che il Cavo sia nell’incavatura

della Puleggia e che il Ferma Cavo Lungo

(50) sia posizionato in modo da tenere il

Cavo in posizione. Avvitare a fondo il Bullone

da 3/8” x 2 1/2” (7) ed il Controdado in Nylon

da 3/8” (non raffigurato).

14

11

12

13

58

23

55

71

Gancio

Sfera

15

50

23

7

47

23

7

21

650

23

6

42

10

15. Direzionare il Cavo Lungo (23) attorno alla

Puleggia a “V” (6) sul Braccio Destro (48).

Assicurare che il Cavo sia nell’incavatura

della Puleggia a “V” e che il Ferma Cavo

Lungo (50) sia posizionato in modo da

tenere il Cavo in posizione. Avvitare il

Bullone da 3/8” x 2 1/2” (7) ed il Controdado

in Nylon da 3/8” (non raffigurato).

16. Direzionare il Cavo Lungo (23) attorno alla

Puleggia da 3 1/2” (15) attaccata al Sostegno

della Puleggia (20). Assicurare che il Cavo

sia nell’incavatura della Puleggia e che il

Ferma Cavo (66) sia girato in modo da

mantenere il Cavo in posizione. Avvitare il

Bullone da 3/8” x 2” (12) ed il Controdado in

Nylon da 3/8” (non raffigurato).

Fare in modo che il Bullone da 5/16” x 5” (68)

sia avvitato appropriatamente e che il

Sostegno della Puleggia (20) può muoversi

liberamente.

17. Vedere il grafico inserito in figura. Se la

Puleggia da 3 1/2” (15) è stata già attaccata

al Sostegno ad “U” Lungo (57), rimuoverla.

Avvolgere il Cavo Lungo (23) attorno alla

Puleggia da 3 1/2". Attaccare la Puleggia e

due Copri Puleggia (78) nell'indicato foro

situato sul Sostegno ad “U” Lungo con un

Bullone da 3/8” x 2” (12) ed un Controdado in

Nylon da 3/8” (21). Assicurarsi che i Copri

Puleggia siano girati in modo che le larghe

etichette siano sul lato indicato.

Assicurarsi che il Cavo sia nell’incavatura

della Puleggia e che, sia la Puleggia che il

Cavo si muovino liberamente.

18. Nota: La Puleggia (15) in questo grafico è

già montata. Viene raffigurata smontata

per facilitare l’identificazione delle parti.

Direzionare il Cavo Lungo (23) attorno alla

Puleggia da 3 1/2” (15) attaccata al sostegno

su Telaio Superiore (55). Avvitare il Bullone

da 3/8” x 2” (12) ed il Controdado in Nylon da

3/8” (21). Assicurare che il Cavo sia nell’in-

cavatura della Puleggia e che, sia la

Puleggia che il Cavo si muovino libera-

mente.

MONTAGGIO DEI CAVI

18

15

16

17

48

50 76

23

66

15

12

20

68

23

12

15

23

Sostegno

55

21

23

57

15

12

23

78

Larghe

Etichette

21

11

MONTAGGIO DEI CAVI

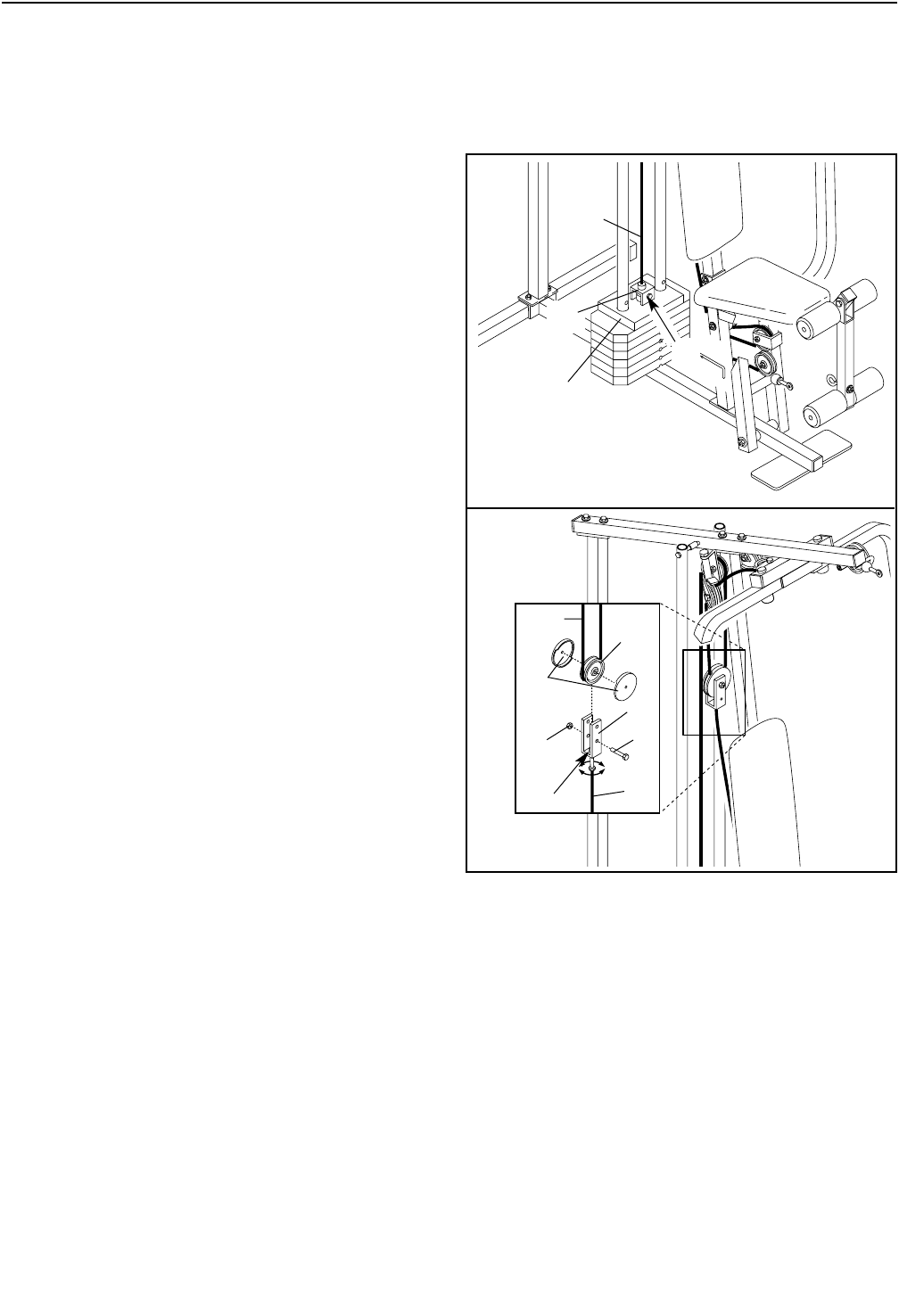

19. Nota: Questo passo del montaggio spiega

come completare l’assemblaggio di alcune

parti premontate.

Lo Spaziatore da 5/8” x 9/16” (73) è già stato

attaccato dall’altra parte della Puleggia Bassa

da 3 1/2” (77) per motivi di spedizione.

Rimuovere lo Controdado in Nylon da 3/8”

(21), lo Spaziatore, e la Puleggia dal Bullone

da 3/8” x 3 3/4” (71). Non rimuovere il

Bullone. Il Bullone è raffigurato disinserito

per una facile identificazione delle parti.

Riattaccare la Puleggia Bassa da 3 1/2” (77)

con lo Spaziatore da 5/8” x 9/16” (73) tra la

Puleggia ed il Telaio Press (17). Non avvitare

a fondo i Controdadi in Nylon da 3/8” (21)

per il momento. Assicurare che il Bullone

da 3/8” x 3 3/4” (71), la Rondella Piatta da

3/8” (9), lo Spaziatore da 5/8” x 9/16” (73),

la Puleggia Bassa da 3 1/2” (77) ed il

Controdado in Nylon da 3/8” (21) siano

girati nella stessa posizione come in figura.

20. Localizzare il Cavo Corto (58). Direzionare il

Cavo Corto (58) sorto la Puleggia Bassa da

3 1/2” (77). Assicurare che la parte estrema

del Cavo dove c’è la sfera, sia dalla parte

indicata del Telaio Press (17), e che il Cavo

sia tra la Puleggia e la barra trasversale

situata sul Telaio Press. Avvitare il

Controdado in Nylon da 3/8” (21) ed il Bullone

da 3/8” x 3 3/4” (non raffigurato).

19

20

21

17 77

73

971

58

Barra

Trasversale

Sfera

77

17

21

12

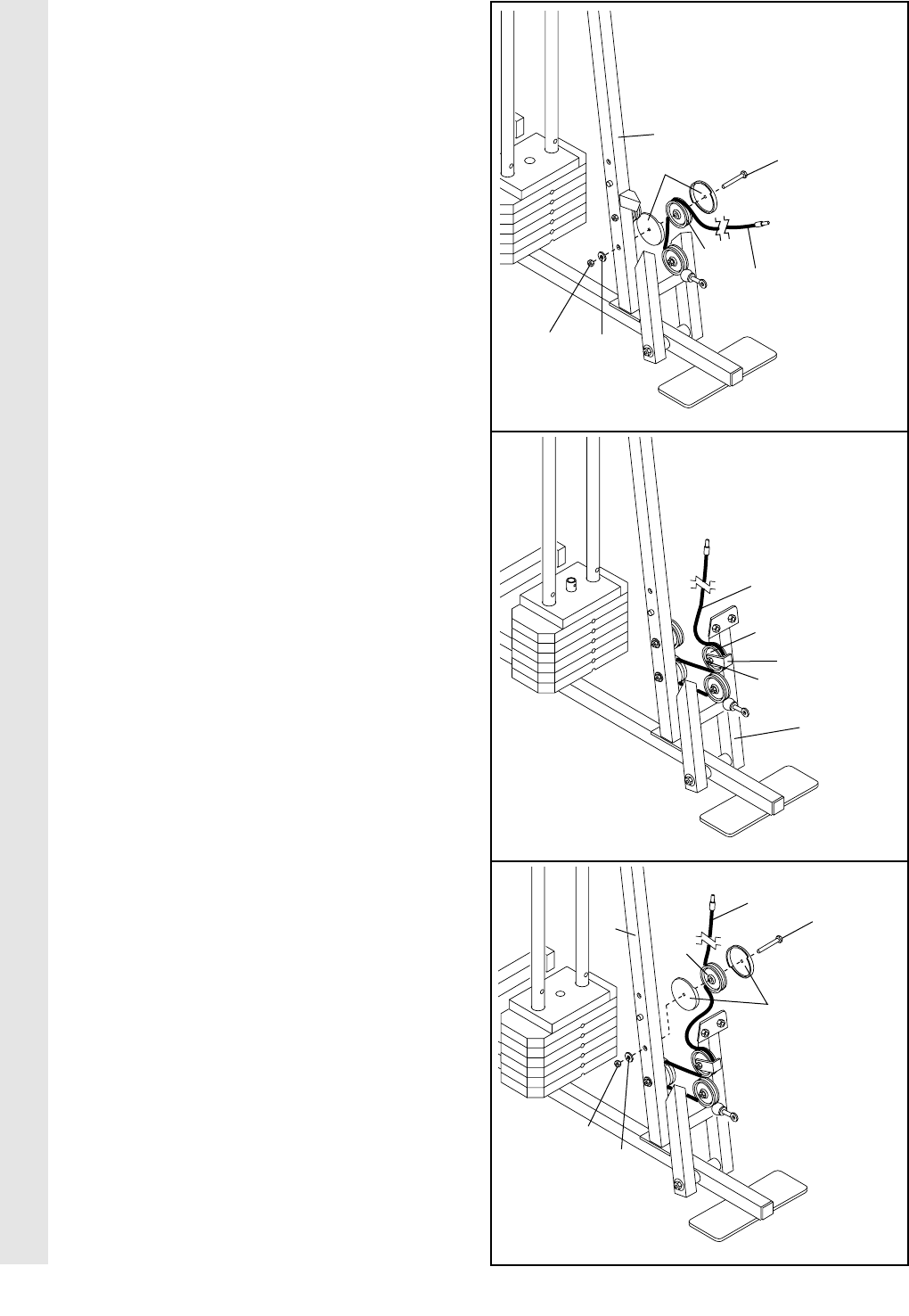

21. Se l'indicata Puleggia da 3 1/2” (15) è stata già

attaccata al Montante Anteriore (42), rimuover-

la. Avvolgere il Cavo Corto (58) attorno alla

Puleggia da 3 1/2” (15). Attaccare la Puleggia

e due Copri Puleggia (78) al foro inferiore del

Montante Anteriore (42) con un Dado a

Bloccaggio in Nylon da 3/8” (81) ed un Bullone

da 3/8" x 3 3/4” (71). Assicurarsi che il Cavo

sia avvolto alla Puleggia come mostrato.

22. Direzionare il Cavo Corto (58) attorno alla

Puleggia da 3 1/2” (15) attaccata al foro supe-

riore nel Telaio Press (17). Assicurare che il

Ferma Cavo (66) sia posizionato in modo

che tenga il Cavo in posizione e che il

Cavo passi attorno alla Puleggia come

mostrato in figura. Avvitare il Controdado in

Nylon da 3/8” (21) ed il Bullone da 3/8” x

3 1/2” (non raffigurato).

23. Se l'indicata Puleggia da 3 1/2” (15) è stata già

attaccata al Montante Anteriore (42), rimuover-

la. Avvolgere il Cavo Corto (58) attorno alla

Puleggia da 3 1/2” (15). Attaccare la Puleggia

e due Copri Puleggia (78) al foro superiore del

Montante Anteriore (42) con un Dado a

Bloccaggio in Nylon da 3/8” (81) ed un Bullone

da 3/8" x 3 3/4” (71). Assicurarsi che il Cavo

sia avvolto alla Puleggia come mostrato.

22

MONTAGGIO DEI CAVI

58

15

66

21

17

42

58

15

81

58

81

42

15

23

42

71

78

9

71

78

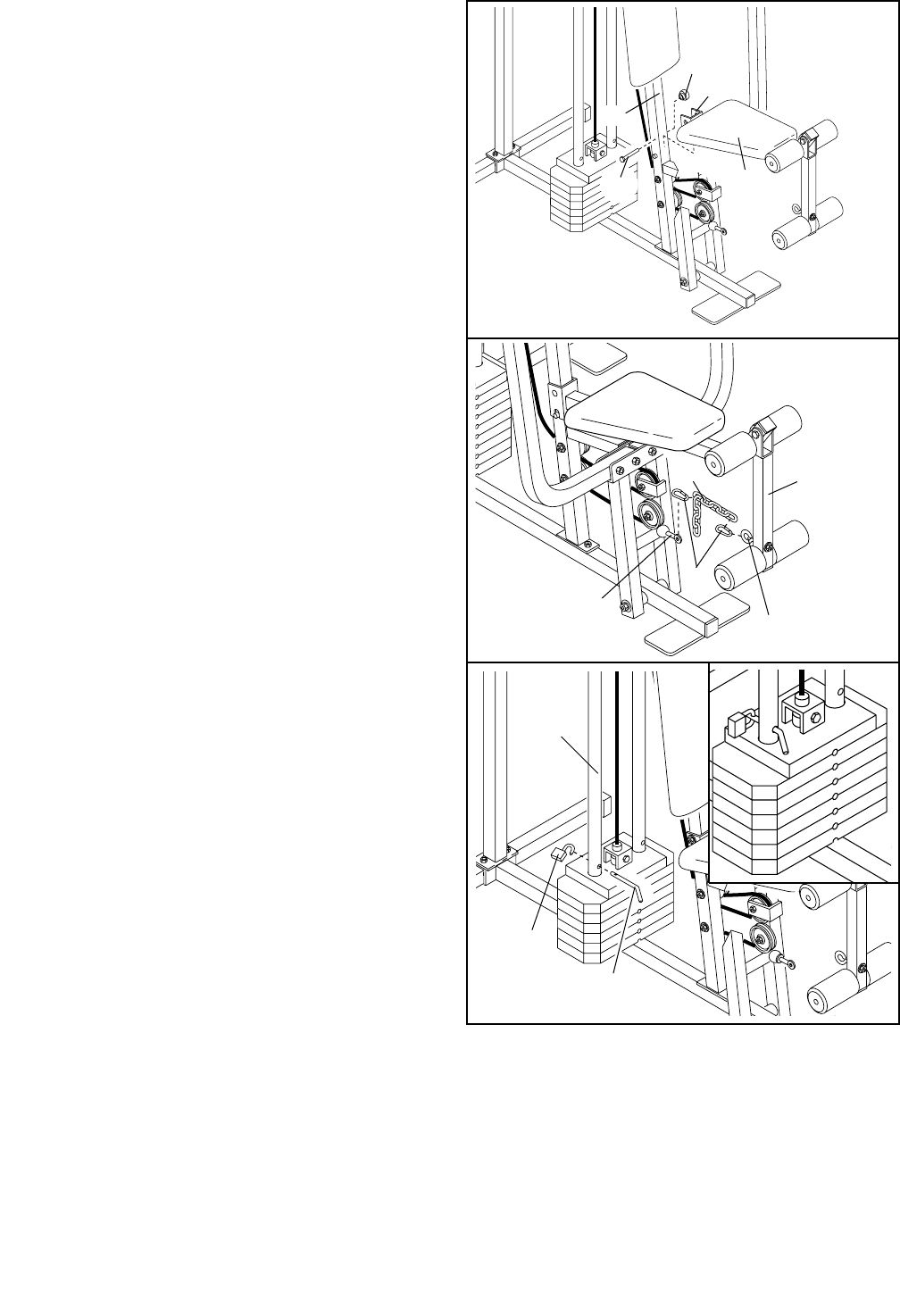

24. Attaccare la fine del Cavo Corto (58) al

Sostegno ad “U” Lungo (57) con un

Controdado in Nylon da 1/4” (2) ed una

Rondella Piatta da 1/4” (10). Non stringere a

fondo il Controdado in Nylon. Dovrebbe

essere avvitato alla fine del Cavo solo di

pochi giri, come mostrato nel grafico inse-

rito in figura.

25. Attaccare il Cavo Lungo (23) al Sostegno ad

“U” Piccolo (67) con un Controdado in Nylon

da 1/4” (2) ed una Rondella Piatta da 1/4”

(10). Non avvitare completamente il

Controdado in Nylon. Dovrebbe essere

avvitato alla fine del Cavo solo di pochi

giri, come mostrato nel grafico inserito in

figura.

Attaccare il Sostegno ad “U” Piccolo (67) al

Tubo Pesi (63) con il Bullone da 5/16” x

1 1/2” (72) ed un Controdado in Nylon da

5/16” (3).

24

25

MONTAGGIO DEI CAVI

57

2

10

58

63

72

67

3

10 2

23

13

23

67

2

10

58

57

2

10

14

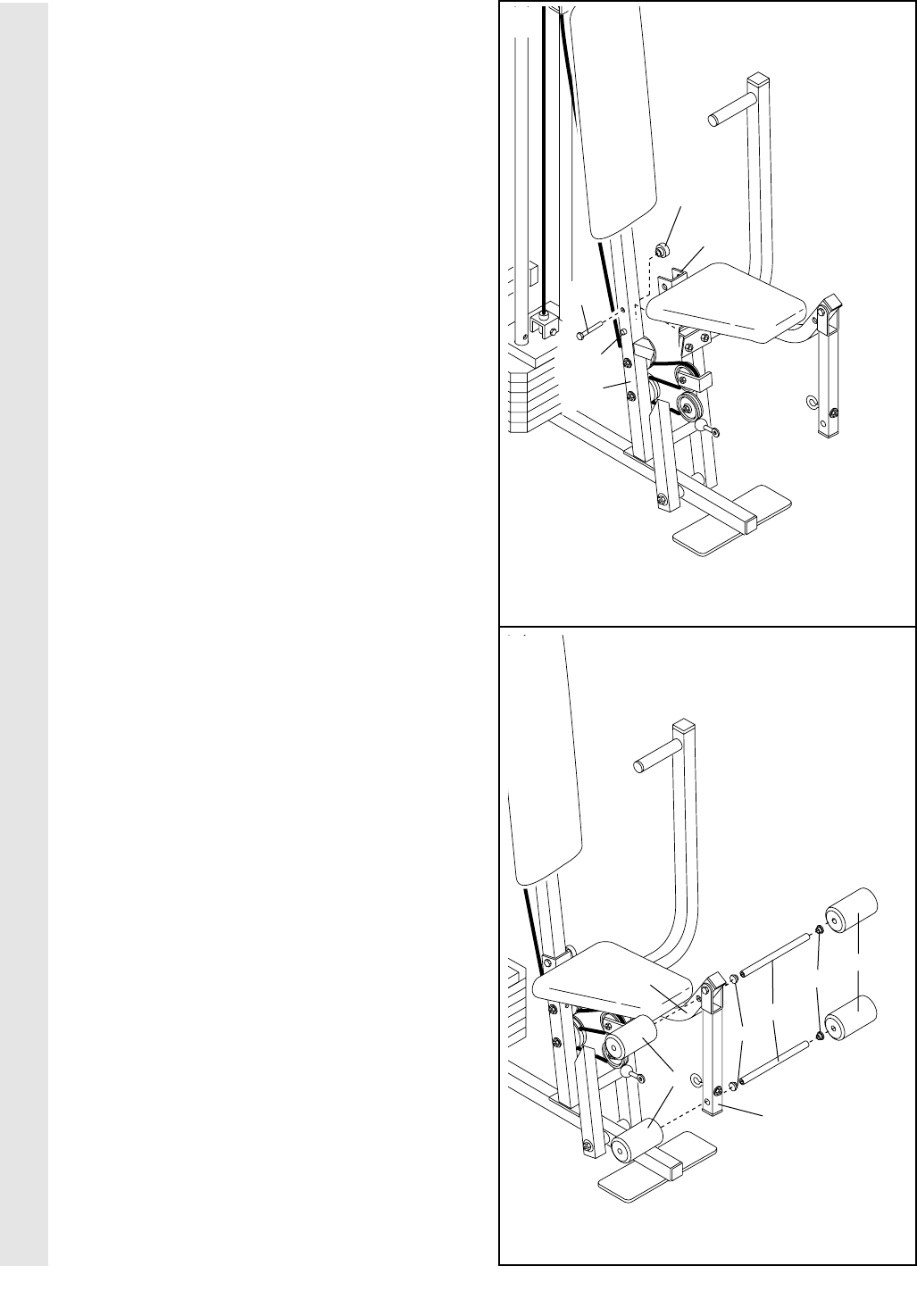

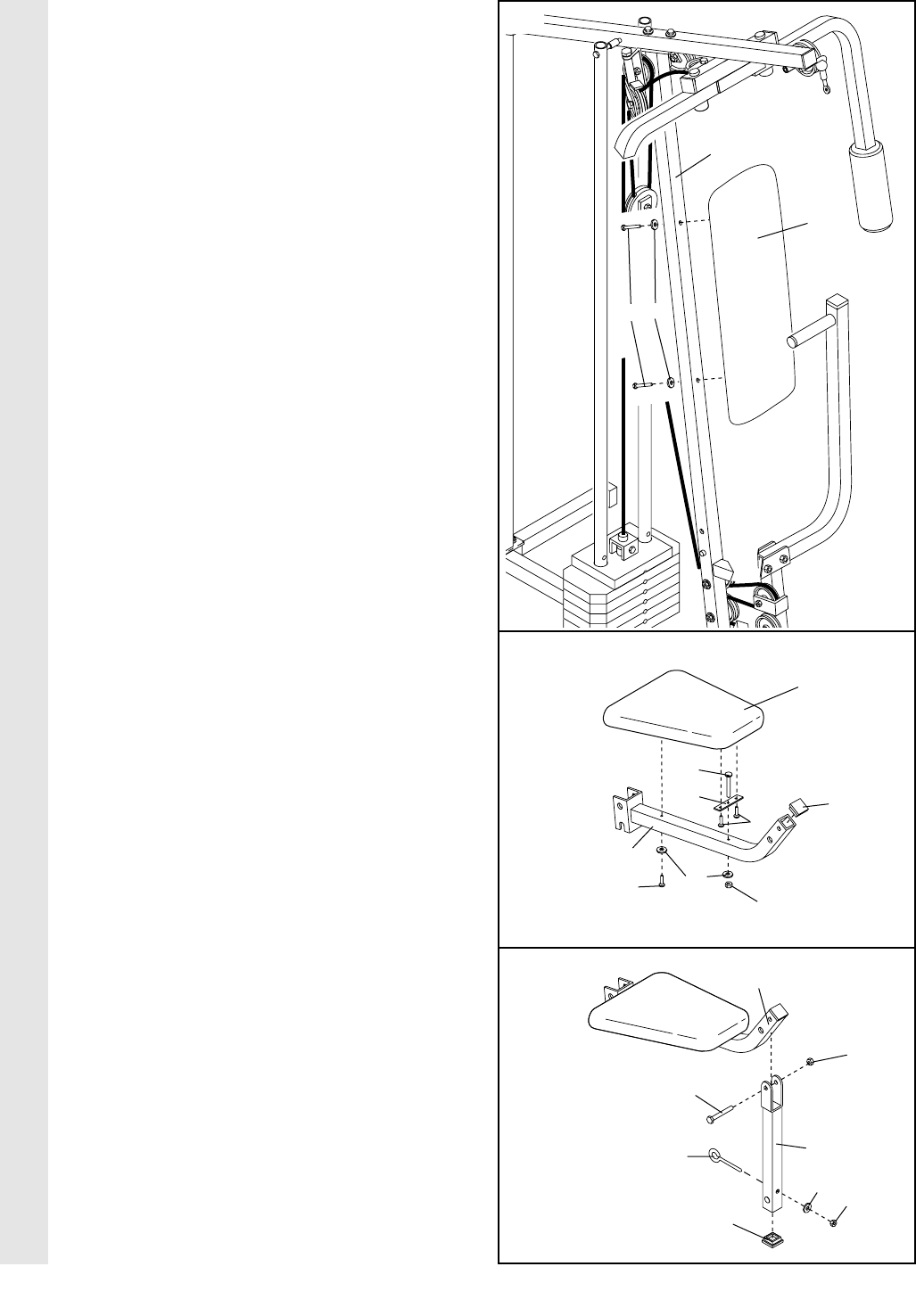

26. Attaccare il Poggia Schiena (41) al Montante

Anteriore (42) con due Viti da 1/4” x 2 1/2”

(43) e due Rondelle Piatte da 1/4” (10).

27. Inserire un Cappuccio Interno Quadrato da

1 1/2” (32) nel Telaio del Sedile (36).

Inserire il Bullone di Sostegno da 1/4” x 2”

(38) attraverso il foro centrale situato sulla

Piastra del Sedile (37). Attaccare la Piastra

del Sedile al Sedile (13) con due Viti da 1/4” x

1/2” (18).

Inserire il Bullone di Sostegno da 1/4” x 2”

(38) attraverso l’indicato foro situato sul Telaio

del Sedile (36). Avvitare un Controdadi in

Nylon da 1/4” (2) con una Rondella Piatta da

1/4” (10) al Bulloni di Sostegno.

Attaccare l’altra estremità del Sedile (13) al

Telaio del Sedile (36) con una Rondella Piatta

da 1/4” (10) e la Vite da 1/4” x 2” (24).

28. Inserire un Cappuccio Interno Quadrato da

1 1/2” (32) nel Leg Lever (29).

Lubrificare un Bullone da 5/16” x 2 1/4” (33).

Attaccare il Leg Lever (29) al Telaio del Sedile

(36) con il Bullone da 5/16” x 2 1/4” ed un

Controdado in Nylon da 5/16” (3). Non strin-

gere troppo il Controdado in Nylon.

Assicurare che il Leg Lever si muovino

liberamente.

Inserire il Bullone ad Occhiello da 5/16” x 2”

(35) nel Leg Lever (29) dalla parte raffigurata.

Avvitare al Bullone ad Occhiello, un

Controdado in Nylon da 5/16” (3) con una

Rondella Piatta da 5/16” (8).

26

27

28

MONTAGGIO DEL SEDILE

41

42

10

2

24

36

36

3

Lubrificare–33

29

83

32

35

13

38

37 32

18

10

43

15

29. Appoggiare il Telaio del Sedile (36) sull’indica-

to perno situato sul Montante Anteriore (42).

Attaccare il Telaio del Sedile al Montante

Anteriore con un Bullone di Sostegno da

5/16” x 2 3/4” (14) e la Manopola del Sedile

(40).

30. Inserire Cappucci Interni Rotondi da 3/4” (34)

nelle estremità del Tubo per Imbottitura da

12 1/2” (28).

Inserire il Tubo per Imbottitura da 12 1/2” (28)

nel Telaio Sedile (36). Infilare un’Imbottitura in

Gommapiuma da 5 1/2” (30) in entrambe le

estremità del Tubo per Imbottitura.

Inserire il Tubo per Imbottitura da 12 1/2” (28)

nel Leg Lever (29). Infilare un’Imbottitura in

Gommapiuma da 5 1/2” (30) in entrambe le

estremità del Tubo per Imbottitura.

29

30

36

40

30

34

28

34

29

30

36

MONTAGGIO DEL SEDILE

Perno

42

14

16

31. Assicurarsi che tutte le parti siano appropriatamente fissate. L’uso di tutti gli altri rimanenti pezzi verrà spie-

gato nella sezione REGOLAZIONE, a partire da pagina 17 di questo manuale.

Bisognerà tirare alcune volte le estremità di ciascun cavo assicurandosi così che questi si muovino libera-

mente attorno le pulegge. Se i cavi non dovessero muoversi liberamente, localizzare e correggere il proble-

ma prima di utilizzare l’home gym system. IMPORTANTE: Se i cavi non sono direzionati appropriata-

mente, potrebbero danneggiarsi durante l’uso di pesi elevati. Fare riferimento al DIAGRAMMA

ROTTA CAVI a pagina 21 di questo manuale per vedere la giusta rotta dei cavi. Fare riferimento a

MANUTENZIONE E GUASTI a pagina 20.

17

REGOLAZIONE

Le istruzioni sottostanti descrivono come ciascuna parte del sistema pesi può essere regolata. IMPORTANTE:

Quando si attacca il lat bar o la cinghia in nylon, assicurarsi che gli attacchi siano nella giusta posizione

di partenza per l’esercizio che si vuole eseguire. Se dovesse esserci un allentamento nel cavo o nella

catena durante l’esecuzione di un esercizio, l’efficienza di questo sarà ridotta.

54

53

52

23

25 26

54

58

52

53

CAMBIARE L’AMMONTARE DEI PESI

Per cambiare l’ammontare dei pesi, inserire il Perno

Pesi (26) sotto il Peso (25) desiderato. Inserire il

Perno Pesi fino a quando la parte piegata dello stes-

so tocchi i Pesi, girando l’estremità piegata verso il

basso. L’ammontare dei pesi può essere cambiato da

un minimo di 6,5 libbre fino ad un massimo di 81,5

libbre, con un’incremento di 12,5 libbre alla volta.

Nota: Per effetto dei cavi e delle pulegge, l’attuale

ammontare della resistenza per ogni stazione

d’allenamento, potrebbe variare leggermente dalla

regolazione originale dei pesi della pila pesi. Fare

uso della TABELLA DI RESISTENZA DEI PESI a

pagina 19 di questo manuale, per avere il giusto

ammontare della resistenza in ciascuna stazione.

Note: 1 kg = 2,2 libbre

ATTACCARE LA LEG LEVER O LA CINGHIA IN

NYLON ALLA STAZIONE PULEGGIA ALTA

Attaccare la Lat Bar (54) al Cavo Lungo (23) con un

Fermaglio per Cavo (53). Per alcuni esercizi, la

Catena (52) dovrebbe essere installata tra la Lat Bar

ed il Cavo Lungo tramite due Fermagli. Regolare la

lunghezza della Catena tra la Lat Bar ed il Cavo

Lungo così da essere nella giusta posizione di

partenza per l’esercizio.

La Cinghia di Nylon (non raffigurato) può essere

attaccata allo stesso modo.

ATTACCARE LA LAT BAR O LA CINGHIA DI

NYLON ALLA STAZIONE PULEGGIA BASSA

Attaccare la Lat Bar (54) al Cavo Corto (58) con un

Fermaglio per Cavo (53). Per alcuni esercizi, la

Catena (52) dovrebbe essere installata tra la Lat Bar

ed il Cavo Lungo tramite due Fermagli. Regolare la

lunghezza della Catena tra la Lat Bar ed il Cavo

Corto così da essere nella giusta posizione di par-

tenza per l’esercizio.

La Cinghia di Nylon (non raffigurato) può essere

attaccata allo stesso modo.

18

COME ATTACCARE O RIMUOVERE IL SEDILE

Mettere il sostegno che si trova sul Telaio del Sedile

(36) nei perni indicati sul Montante Anteriore (42).

Attaccare il Telaio Sedile al Montante Anteriore con il

Bullone di Sostegno da 5/16” x 2 3/4” (14) e la

Manopola del Sedile (40).

Per alcuni tipi di esercizi, bisognerà rimuovere il

Sedile (13). Per fare ciò, prima di tutto assicurarsi

che la catena non sia attaccata al leg lever, dopodi-

ché rimuovere dal Telaio del Sedile (36), la Manopola

del Sedile (40) ed il Bullone di Sostegno da 5/16” x

2 3/4” (14). Sollevare il Telaio Sedile dal Montante

Anteriore (42).

COME ATTACCARE IL LEG LEVER ALLA

STAZIONE PULEGGIA BASSA

Per utilizzare il Leg Lever (29), bisognerà attaccare il

sedile al montante anteriore (vedere COME ATTAC-

CARE O RIMUOVERE IL SEDILE sopra).

Attaccare una estremità della Catena (52) al Cavo

Corto (58) con un Fermaglio per Cavo (53). Attaccare

l’altra estremità della Catena al Bullone ad Occhiello

(35) con un Fermaglio per Cavo.

BLOCCAGGIO DELLA PILA PESI

Quando l'home gym system non viene usato, il Perno

di Bloccaggio (79) ed il Lucchetto (80) dovrebbero

essere attaccati. Inserire il Perno di Bloccaggio attra-

verso una Guida Pesi (62). Attaccare il Lucchetto al

Perno di Bloccaggio.

40

42

36

14

52

53

58

29

35

13

79

80

62

19

TABELLA DI RESISTENZA DEI PESI

PIASTRE BRACCIO BRACCIO LEG LEVER PULEGGIA PULEGGIA

PESI PRESS BUTTERFLY ALTA BASSA

(libbre) (Libbre) (Libbre) (Libbre) (Libbre)

Superiore 20 10 15 14 24

145 22 36 28 54

270 33 54 44 82

399 42 75 60 115

4 128 48 96 72 147

5 153 60 115 90 175

6 184 69 137 103 209

Questa tabella mostra la resistenza pesi approssimativa per ogni stazione. “Superiore” si riferisce al peso supe-

riore di 6,5 libbre. Gli altri numeri si riferiscono alle piastre di pesi da 12,5 libbre. La resistenza del braccio but-

terfly qui sotto descritta é relativa ad un solo braccio.

Note: 1 kg = 2,2 libbre

L’attuale resistenza di ciascuna stazione pesi potrebbe variare dovuto alla diversità delle piastre, così

come alla frizione tra le cavo, le pulegge, e guida pesi.

20

MANUTENZIONE E GUASTI

Ispezionare ed assicurare tutte la parti ogni volta che si usa l’home gym system. Sostituire immediatamente le

parti consumate. La parte esteriore del home gym system può essere pulita semplicemente usando un panno

inumidito con acqua e sapone liquido.

COME STRINGERE I CAVI

Il cavo intrecciato, il tipo di cavo usato negli home

gym system, potrebbe allungarsi leggermente quando

viene usato per la prima volta. Se dovesse esserci un

allentamento ai cavi prima che qualsiasi tipo di resi-

stenza venga applicato agli stessi, questi dovranno

essere regolati e stretti. L’allentamento può essere

eliminato stringendo i Controdadi in Nylon da 1/4” (2)

all’estremità del Cavo Lungo (23) (vedere figura 1) e

quello all’estremità del Cavo Corto (58) (vedere figura

2). Per fare ciò sarà forse necessario rimuovere il

Sostegno ad “U” Piccolo (67) dal Tubo Pesi (non

mostrato) o rimuovere la Puleggia da 3 1/2” (15) dal

Sostegno ad “U” Lungo (57). Assicurare che i cavi

non siano troppo tesi perché altrimenti il Peso

Superiore (76) rimarrà sollevato dal resto della pila

pesi.

Altri allentamenti potranno venire rimossi muovendo

la Puleggia da 3 1/2” (15) sull’altro foro situato nel

Sostegno ad “U” Lungo (57). Per fare ciò bisognerà

rimuovere il Controdado in Nylon da 3/8” (21) ed il

Bullone da 3/8” x 2” (12) dalle Copri Puleggia (78), la

Puleggia ed il Sostegno ad “U”. Riattaccare la

Puleggia ed i Copri Puleggia. Assicurare che il Cavo

e la Puleggia si muovino liberamente.

Nota: Ispezionare i cavi prima di utilizzare il sistema pesi ogni volta. Se il cavo tende ad uscire spesso

dalle puleggie, potrebbe essersi attorcigliato. Rimuovere il Cavo e rinstallarlo.

Se necessaria la sostituzione dei cavi, fare riferimento alla sezione COME ORDINARE PARTI DI RICAMBIO nel

retro della copertina di questo manuale. Sostituire i cavi ogni due ani.

57

67

76

78

15

2

2

58

12

23

1

2

23

21

21

DIAGRAMMA ROTTA CAVI

I diagrammi raffigurati sotto mostrano la giusta rotta del Cavo Corto (58) e del Cavo Lungo (23). Fare uso dei

diagrammi per assicurare che entrambi i cavi siano montati correttamente. Se i cavi non vengono direzionati

correttamente, l’home gym system non funzionerà appropriatamente causando possibili danni. I punti di parten-

za e finali dei cavi sono stati marcati per facilitare la localizzazione. Accertarsi che i fermi non tocchino e non

chiudano i cavi.

4

3

2

7

6

5

4

3

2

Pila Pesi—8

1—Puleggia Bassa

1—Puleggia Alta

Cavo Lungo (23)

5—Sostegno ad “U” Lungo

Cavo Corto (58)

PANORAMA

SUPERIORE

22

Nota: “#” indicata una parte non-illustrata. Specificazioni possono variare senza preavviso.

No. del Qtá. Descrizione

Diag.

1 2 Bullone di Sostegno da 5/16” x 2 1/2”

2 3 Controdado in Nylon da 1/4”

3 17 Controdado in Nylon da 5/16”

4 1 Base

5 1 Stabilizzatore

6 3 Puleggia a “V”

7 4 Bullone da 3/8” x 2 1/2”

8 5 Rondella Piatta da 5/16”

9 4 Rondella Piatta da 3/8”

10 6 Rondella Piatta da 1/4”

11 4 Bullone da 5/16” x 2 3/4”

12 3 Bullone da 3/8” x 2”

13 1 Sedile

14 3 Bullone di Sostegno da 5/16” x 2 3/4”

15 7 Puleggia da 3 1/2”

16 1 Bullone da 3/8” x 3 1/2”

17 1 Telaio Press

18 2 Vite da 1/4” x 1/2”

19 2 Gommini Paracolpi

20 1 Sostegno della Puleggia

21 10 Controdado in Nylon da 3/8”

22 4 Bullone da 5/16” x 2 1/2”

23 1 Cavo Lungo

24 1 Vite da 1/4” x 2”

25 6 Peso

26 1 Perno Pesi

27 3 Cappuccio Interno Quadrato da 2”

28 2 Tubo per Imbottitura da 12 1/2”

29 1 Leg Lever

30 4 Imbottitura in Gommapiuma da 5 1/2”

31 2 Impugnatura

32 2 Cappuccio Interno Quadrato da 1 1/2”

33 1 Bullone da 5/16” x 2 1/4”

34 4 Cappuccio Interno Rotondo da 3/4”

35 1 Bullone ad Occhiello da 5/16” x 2”

36 1 Telaio del Sedile

37 1 Piastra del Sedile

38 1 Bullone di Sostegno da 1/4” x 2”

39 1 Cinghia in Nylon

40 1 Manopola del Sedile

41 1 Poggia Schiena

No. del Qtá. Descrizione

Diag.

42 1 Montante Anteriore

43 2 Vite da 1/4” x 2 1/2”

44 6 Cappuccio Interno Quadrato da 1 3/4”

45 2 Imbottitura da 10”

46 2 Braccio Press

47 1 Braccio Sinistro

48 1 Braccio Destro

49 6 Cappuccio Interno Rotondo da 1”

50 3 Ferma Cavo Lungo

51 2 Cappuccio Esterno Quadrato da 2”

52 1 Catena

53 2 Fermaglio per Cavo

54 1 Lat Bar

55 1 Telaio Superiore

56 1 Montante Posteriore

57 1 Sostegno ad “U” Lungo

58 1 Cavo Corto

59 1 Bullone da 3/8” x 8”

60 1 Bullone da 5/16” x 6”

61 2 Spaziatore da 1/2” x 3/4”

62 2 Guida Pesi

63 1 Tubo Pesi

64 1 Gommino per Tubo Pesi

65 1 Cappuccio Interno Quadrato da 1”

66 2 Ferma Cavo

67 1 Sostegno ad “U” Piccolo

68 1 Bullone da 5/16” x 5”

69 4 Ritenitori da 1”

70 2 Cappuccio Rotondo da 1”

71 4 Bullone da 3/8” x 3 3/4”

72 1 Bullone da 5/16” x 1 1/2”

73 1 Spaziatore da 5/8” x 9/16”

74 2 Boccola in Plastica da 1 1/4” x 2 1/2”

75 2 Boccola in Plastica da 1” x 7/8”

76 1 Peso Superiore

77 1 Puleggia Bassa da 3 1/2”

78 6 Copri Puleggia

79 1 Perno di Bloccaggio

80 1 Lucchetto

81 2 Dado a Bloccaggio da 3/8”

# 1 Manuale d’Istruzioni

LISTA DELLE PARTI—Modello No.WESY87100 R1297A

23

11

11

8

8

55

27 12

15 44 15 71

23

27

21

44

21

3

61

60

3

56

15

12

2

57 58

21

3

5

51

14

19

26

51

25

64

63

76

9

81

33

4

127

65

15

71

41

10

43

321

6

50 7

42

7

50

6

21

69

70

69

70 47

48

44

45

44

45

13

40

38

37

18

32 28

30 34

10

2

24

36

30

34

14

33

3

29

34

30

28

83

49 49

46

32

30

34

35

49

49

46

22

39

16

15

21

58

59

17

21

52

53

39

49

44

44

10

62

67

78

54

31

31

66

73

71

75

74

74

6855

3

21

66

15

20

12

3

72

10

2

77

78

78

78

79

80

23

DIAGRAMMA DELLE PARTI—Modello NO.WESY87100 R1297A

COME ORDINARE PARTI DI RICAMBIO

Per ordinare parti di ricambio, chiamare il nostro Servizio Assistenza Clienti al NUMERO VERDE 167-865114

tutti i pomeriggi dalle 15:00 alle 18:00. Fare riferimento ai seguenti dati:

1. Il NUMERO DEL MODELLO del prodotto (WESY87100).

2. Il NOME del prodotto (WEIDER®8510 Home Gym System).

3. ll NUMERO DI SERIE del prodotto/i elencato nella copertina di questo manuale.

4. Il NUMERO DEL DIAGRAMMA e la DESCRIZIONE della parte/i (vedere la LISTA DELLE PARTI a la pagina

22 di questo manuale).

Parte No. 142908 R1297A WEIDER e una marchio della ICON Health & Fitness, Inc. © 1997 Stampato in CANADA

GARANZIA DELLA ICON HEALTH & FITNESS ITALIA s.r.l.

La ICON HEALTH & FITNESS ITALIA s.r.l. garantisce questo articolo privo di difetti nel materiale e nella

fabbricazione.

La garanzia sul prodotto è valida a condizione che:

• il prodotto rimanga in possesso del compratore originario;

• il prodotto venga usato privatamente;

• il prodotto non abbia subito danni dovuti ad incidenti e/o ad un uso improprio, manomissioni e/o manuten-

zione e/o modifiche da parte di personale non autorizzato dalla ICON HEALTH & FITNESS ITALIA s.r.l.

La durante della garanzia è:

• di 12 mesi dalla data di acquisto originario comprovata dalla copia dello scontrino fiscale, per le parti

strutturali.

• di 3 mesi per le parti mobili (cavi, pulegge, ecc.) ed elettriche.

Nell’eventualità di difetto nel materiale o nella fabbricazione, la ICON HEALTH & FITNESS ITALIA s.r.l.

provvederà, a sua scelta, alla riparazione od alla sostituzione. Tutte le relative spese saranno a carico della

ICON HEALTH & FITNESS ITALIA s.r.l. Sono a carico dell’acquirente le spese di spedizione che dovranno

esser prepagate. Inoltre, il prodotto dovrà essere adeguatamente imballato in modo da evitare danni allo

stesso nel corso del trasporto, danni che non verranno riconosciuti dall’Azienda.

LA PROCEDURA

Il certificato di garanzia, corredato dalla copia dello scontrino fiscale, dovrà essere spedito alla ICON

HEALTH & FITNESS ITALIA s.r.l., Via S. Penna, 2—06132 S. ANDREA DELLE FRATTE PERUGIA entro

venti (20) giorni dalla data di acquisto.

Qualora doveste scoprire un difetto nel materiale o nella fabbricazione durante il periodo di garanzia, dovre-

te contattare la ICON HEALTH & FITNESS ITALIA s.r.l. al Numero verde 167-865114 lamentando il vizio

rilevato.

Gli addetti del Servizio Assistenza Clienti provvederanno ad inviarvi parti di ricambio o illustrarvi le procedu-

re per la riparazione o sostituzione del prodotto.

Nota: Il montaggio è diviso in quattro fasi: 1) montaggio del telaio, 2) montaggio dei press arm e dei

bracci butterfly, 3) montaggio dei cavi e delle pulegge ed infine 4) montaggio del sedile e del poggia

schiena. La bulloneria necessaria per ciascuna fase è stata imballata separatamente.

Fare uso questa tabella per un aiuto nell’identificazione delle parti piccole. Nota: Per motivi di trasporto

alcune picole parti potrebbero essere precedemente montate. Se una parte non si trovasse nell'apposito

sachetto che le contiene, controllare che non sia già state premontata.

RIMUOVERE QUESTA TABELLA

D'IDENTIFICAZIONE DELLE PARTI DAL

MANUALE!

WESY87100 R1297A

Nota: Il montaggio è diviso in quattro fasi: 1) montaggio del telaio,

2) montaggio dei braccio press e dei bracci butterfly, 3) montaggio

dei cavi e delle pulegge, ed infine 4) montaggio del sedile e del pog-

gia schiena. La bulloneria necessaria per ciascuna fase è stata imbal-

lata separatamente. Aspettare fino a quando si è pronti ad iniziare

una nuova fase prime di aprire il relativo pacchetto contenente le

parti necessarie.

Controdado in Nylon da 5/16" (3)—17

Rondella Piatta da 1/4" (10)—6

Rondella Piatta da 5/16" (8)—5

Rondella Piatta da 3/8" (9)—4

Controdado in Nylon da 3/8" (21)—10

Controdado in Nylon da 1/4" (2)—3

Bullone da 5/16" x 6" (60)—1

Bullone di Sostegno da 1/4" x 2" (38)—1

Bullone da 5/16" x 2 3/4" (11)—4

Bullone da 5/16" x 2 1/2"

(22)—4

Bullone di Sostegno da 5/16" x

2 1/2" (1)—2

Bullone di Sostegno da 5/16" x

2 3/4" (14)—3

Vite da 1/4" x 1/2" (18)–2

Bullone da 5/16" x 5" (68)—1

Dado a Bloccaggio da 3/8" (81)–2 Vite da 1/4" x 2 1/2" (43)—2

Bullone da 5/16" x

1 3/4" (72)—1

Vite da 1/4" x 2" (24)—1

Ritenitori da 1" (69)—4

Bullone da 3/8" x 2" (12)—3

Bullone da 3/8" x 3 1/2" (16)—1

Bullone da 3/8" x 2 1/2" (7)—3

Bullone da 3/8" x 3 3/4" (71)—4

Bullone da 3/8" x 8" (59)—1

Fermaglio per Cavo (53)—2

Boccola in Plastica da 1 1/4" x 2 1/2" (74)—2

Boccola in Plastica da 1" x 7/8" (75)—2

Bullone da 5/16" x 2 1/4" (33)—1

Cappuccio Interno Rotondo

da 1" (49)—6 Cappuccio Rotondo da 1" (70)—2

Cappuccio Interno Rotondo

da 3/4" (34)—4

Spaziatore da 1/2" x 3/4" (61)—2

Bullone ad Occhiello da

5/16" x 2" (35)—1

Cappuccio Interno Quadrato da 1 1/2" (32)—2

Cappuccio Interno Quadrato da 1 3/4" (44)—6

Cappuccio Interno Quadrato da 2" (27)—3

Ca

pp

uccio Esterno Quadrato da 2"

(

51

)

—2

Spaziatore da 5/8" x 9/16" (73)—1
