BEDIENUNGSANLEITUNG

Modell-Nr. WEEVSY39530

Serien-Nr.

Notieren Sie sich hier die Serien-Nr

ACHTUNG

Lesen Sie bitte aufmerksam alle

Hinweise und Anleitungen, be-

vor Sie dieses Gerät in Betrieb

nehmen. Heben Sie diese Anlei-

tung für eventuellen späteren

Gebrauch auf.

www.iconeurope.com

Unsere Website:

Aufkleber mit Serien-Nr.

FRAGEN?

Als Hersteller verpflichten wir

uns zur kompletten Zufrieden-

stellung unserer Kunden.

Falls Sie irgendwelche Fragen

haben oder falls Teile fehlen,

rufen Sie bitte an.

01805 231 244

Unsere Bürozeiten sind von

9.00 bis 18.00 Uhr.

H Klasse Fitnessprodukt

INHALTVERZEICHNIS

WICHTIGE HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

BEVOR SIE ANFANGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

EINSTELLUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

GEWICHTWIDERSTANDSTABELLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

FEHLERSUCHE UND WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

KABELDIAGRAMME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

BESTELLUNG VON ERSATZTEILEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Rückseite

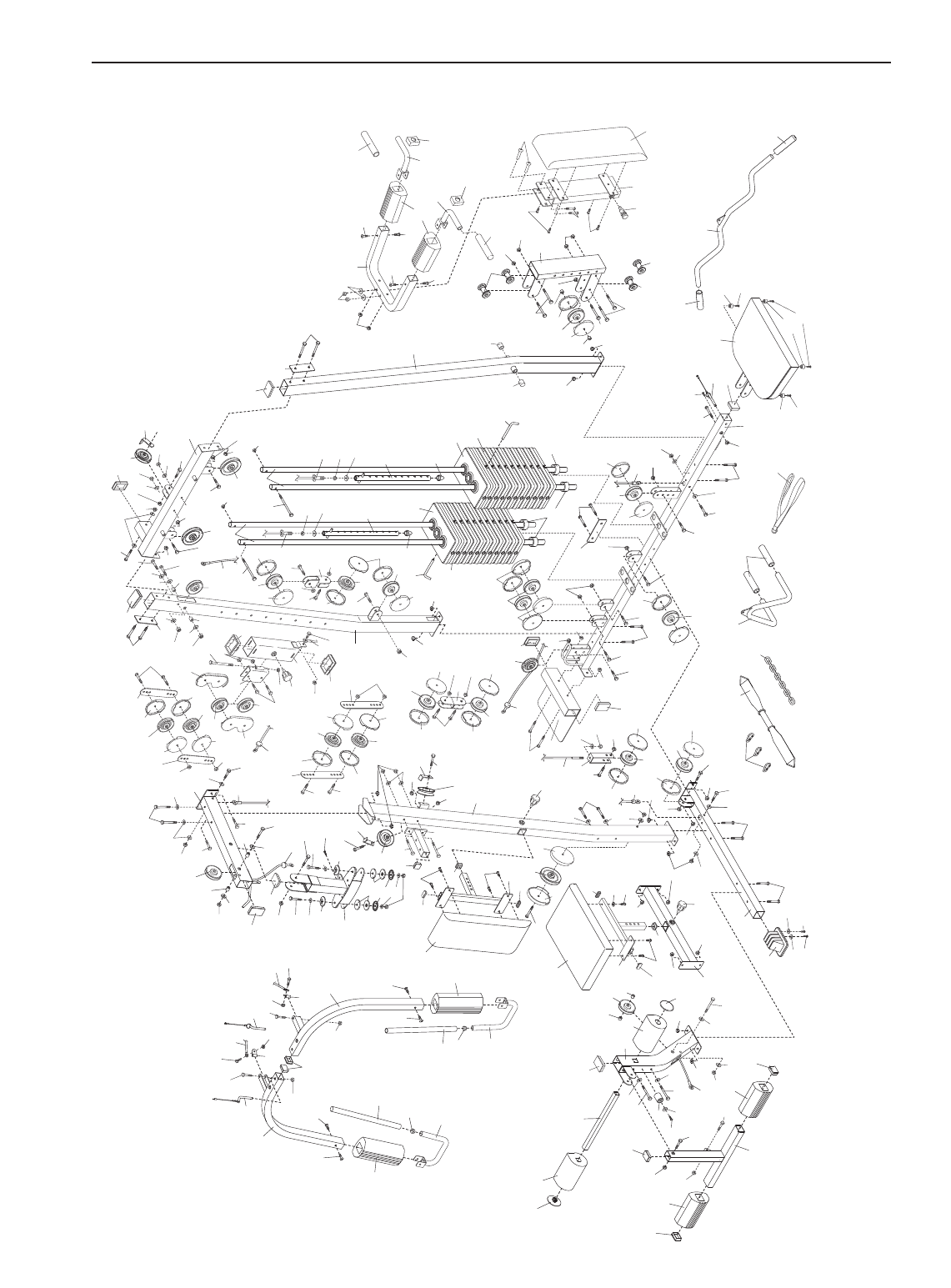

Anmerkung: Eine DETAILZEICHNUNG/TEILELISTE und ein DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER

TEILE finden Sie in der Mitte dieser Anleitung. Ziehen Sie die DETAILZEICHNUNG/TEILELISTE und das DIA-

GRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE heraus, ehe Sie mit der Montage anfangen.

WEIDER ist ein eingetragenes Warenzeichen von AICON Health & Fitness, Inc.

WICHTIGE HINWEISE

1. Lesen Sie sorgfältig alle Anweisungen, die in

dieser Bedienungsanleitung und den beige-

fügten Informationen enthalten sind, bevor

Sie die Heimfitnessstation benutzen.

2. Der Eigentümer dieses Gerätes ist dafür ver-

antwortlich, dass alle Benützer der

Heimfitnessstation hinreichend über alle

Vorsichtsmaßnahmen informiert sind.

3. Dieses Gerät ist nur für den Hausgebrauch

vorgesehen. Verwenden Sie dieses Gerät

nicht in kommerziellem, verpachtetem oder

institutionellem Rahmen.

4. Benutzen Sie die Heimfitnessstation nur auf

ebenem Fußboden und decken Sie ihn zum

Schutz mit einer Unterlage ab.

5. Überprüfen Sie vor jedem Training alle

Einzelteile und ziehen Sie Teile nach, die sich

eventuell gelöst haben. Defekte oder abge-

nutzte Teile müssen unbedingt sofort ausge-

tauscht werden.

6. Kinder junger als 12 und Haustiere sollten

immer unbedingt vom Heimfitnessstation

ferngehalten werden.

7. Halten Sie Hände und Füße von beweglichen

Teilen fern.

8. Tragen Sie zum Schutz während des

Trainings immer Sportschuhe.

9. Die Heimfitnessstation ist so gebaut, dass

sie ein maximale Benutzergewicht von 136

kg, erträgt.

10.Erlauben Sie niemals mehr als einer Person

die Benutzung des Gerätes.

11. Stehen Sie immer auf einer Fußplatte, wenn

Sie eine Übung ausführen weil die Heimfit-

nessstation sonst umkippen könnte.

12. Lassen Sie niemals einfach die Butterfly-

Arme, Hockenarm, die Lat-Stange, die Ruder-

Stange oder die Griffe einfach los während

die Gewichte hochgezogen sind. Die

Gewichte würden dann mit großer Kraft nach

unten fallen.

13. Entfernen Sie die Latstange von der Heim-fitn-

essstation wenn Sie eine Übung ausführen in

der Sie die Latstange nicht benützen.

14. Achten Sie darauf, dass die Kabel immer auf

den Rollen aufliegen. Sollte ein Kabel

während des Trainings einmal verhaken,

unterbrechen Sie sofort das Training und

kontrollieren Sie, ob sich die Kabel noch in

den Rollen befindet.

15. Benutzen Sie die Heimfitnessstation nur auf

ebenem Fußboden und decken Sie ihn zum

Schutz mit einer Unterlage ab.

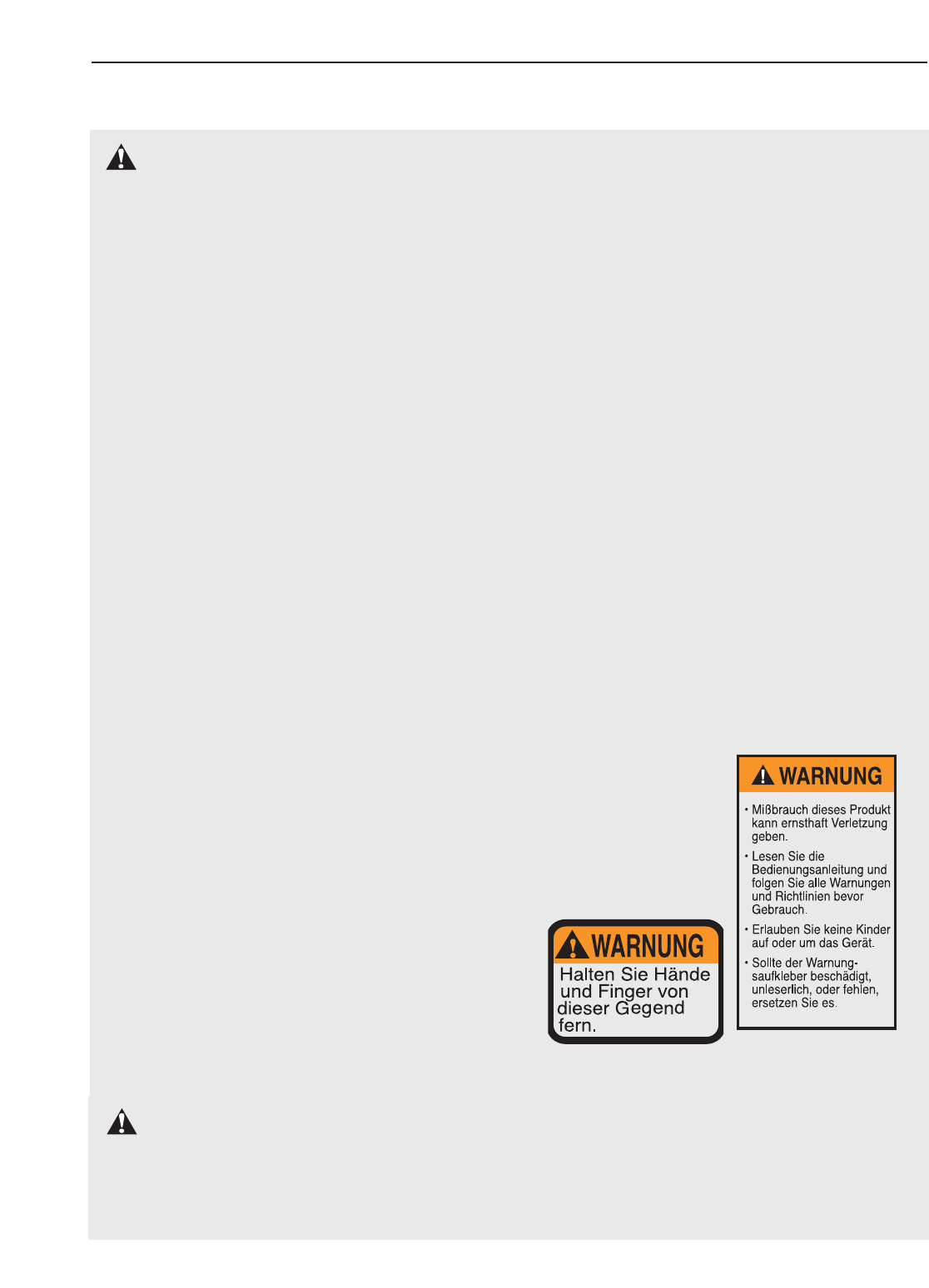

16. Die unten abgebildeten Aufkleber müss an

zwei Stellen an der Trainingsstation befestigt

sein, wie auf Seite 4 gezeigt. Finden Sie die

Aufkleberblätter, ziehen Sie die deutschen

Aufkleber ab und kleben Sie diese auf die

Englischen. Sollte ein

Aufkleber fehlen oder

unleserlich sein, for-

dern Sie bitte kosten-

los einen Ersatz von

unserem Kunden-

dienst: 01805 231 234

(s. Rückseite.).

ACHTUNG: Lesen Sie vor Beginn Ihres Trainings mit der Heimfitnessstation unbedingt

die nachfolgenden Hinweise, um ernsthafte Verletzungen zu vermeiden.

ACHTUNG: Bevor Sie mit diesem oder irgendeinem anderen Trainingsprogramm begin-

nen, konsultieren Sie bitte zunächst Ihren Arzt. Dies ist besonders wichtig für diejenigen Personen,

die über 35 Jahre alt sind oder gesundheitliche Probleme haben oder hatten. Lesen Sie alle Hinweise

bevor Sie Ihr neues Gerät benutzen. AICON übernimmt keine Haftung für Personen oder

Sachschäden, die durch die Benutzung dieses Gerätes entstehen könnten.

Aufkleber 2 Aufkleber 1

BEVOR SIE ANFANGEN

AUFBAUMAßE:

Höhe: 202.5 cm

Breite: 102 cm

Länge: 52 cm

Knieunterlage für

Hockenübung

Bauchriemen

Curl-Stange

Doppelgriff

Untere Rollenstelle

Obere Rollenstelle

Latstange

Schwenkhalterung

Einstellknopf

Einstellgriff

Butterfly-Arme/

Druckarm

Beinhebel

Sitz

Hockenarm

Gewichtstapel

Rückenlehne

AUFKLEBER 1

AUFKLEBER 2

(Einen auf jede Seite.)

AUFKLEBER 2

Einstellgriff

Zunächst unseren recht herzlichen Dank, dass Sie

sich für das WEIDER®PRO 9400 Heimfitnessstation

entschieden haben. Das Gewichtssystem bietet eine

eindrucksvolle Anzahl von Gewichtsstationen an, die

zur Entwicklung jeder Hauptmuskelgruppe des

Körpers beitragen. Egal, ob Sie Ihren Körper in Form

bringen möchten, Ihre Muskeln vergrößern und Ihre

Kraft erhöhen möchten, oder ob Sie für ein gesünde-

res Herz-Kreislauf-System trainieren möchten, die

Heimfitnessstation wird Ihnen dabei helfen, Ihre

gewünschten Trainingsziele zu erreichen.

Lesen Sie zu Ihrem eigenen Vorteil sehr sorgfältig

diese Bedienungsanleitung. Sollten Sie noch

irgendwelche Fragen oder Probleme haben, setzen

Sie sich bitte mit unserem Kundendienst unter der

Service-Telefon-Nr. 01805 231 244 in Verbindung.

Halten Sie bitte vor Ihrem Anruf die Modell- und die

Serien-Nummer Ihres Gerätes bereit. Die Modell-

Nummer lautet WEEVSY39530. Die Serien-Nummer

finden Sie auf dem beigefügten Aufkleber auf der

Heimfitnessstation (siehe erste Seite dieser

Bedienungsanleitung).

Bevor Sie nun weiterlesen, werfen Sie bitte zunächst

einen Blick auf die untenstehende Zeichnung und

machen Sie sich mit den gekennzeichneten Einzelteilen

vertraut.

MONTAGE

Folgende (nicht enthaltene) Werkzeuge Werden für

die Montage Benötigt:

• zwei verstellbare Schlüssel

• ein Schraubenzieher

• ein Kreuzschraubenzieher

• ein Gummihammer

• Sie werden zusätzlich Schmiermittel oder Vaseline,

ein kleine Menge Seifenwasser, Maskierstreifen

benötigen.

Ammerkung: Die Montage ist leichter zu handhaben,

wenn Sie einen Satz Steckschlüssel, einen Satz

Schraubenschlüssel mit offenen oder geschlossenen

Enden, oder einen Satz Sperrschlüssel aben.

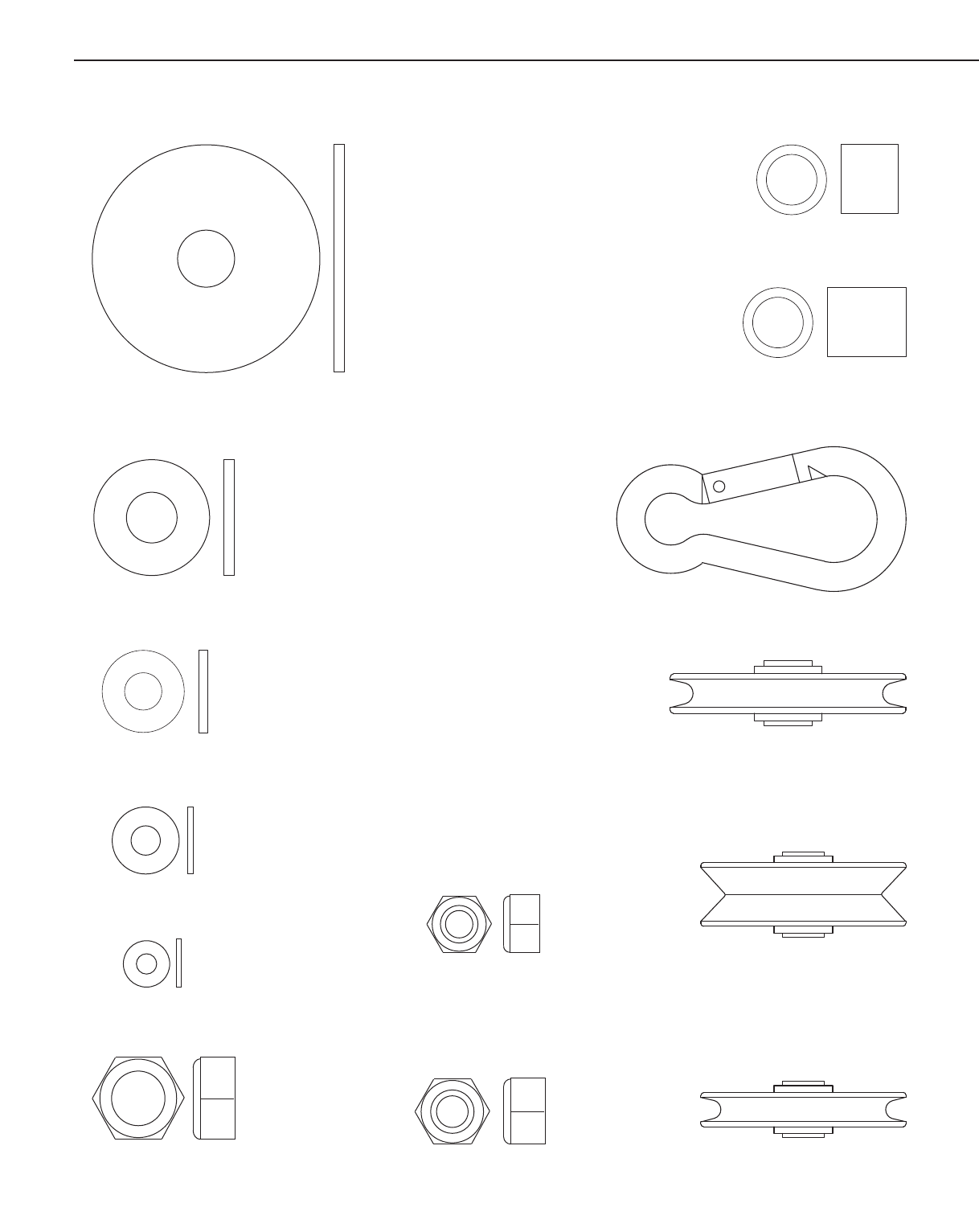

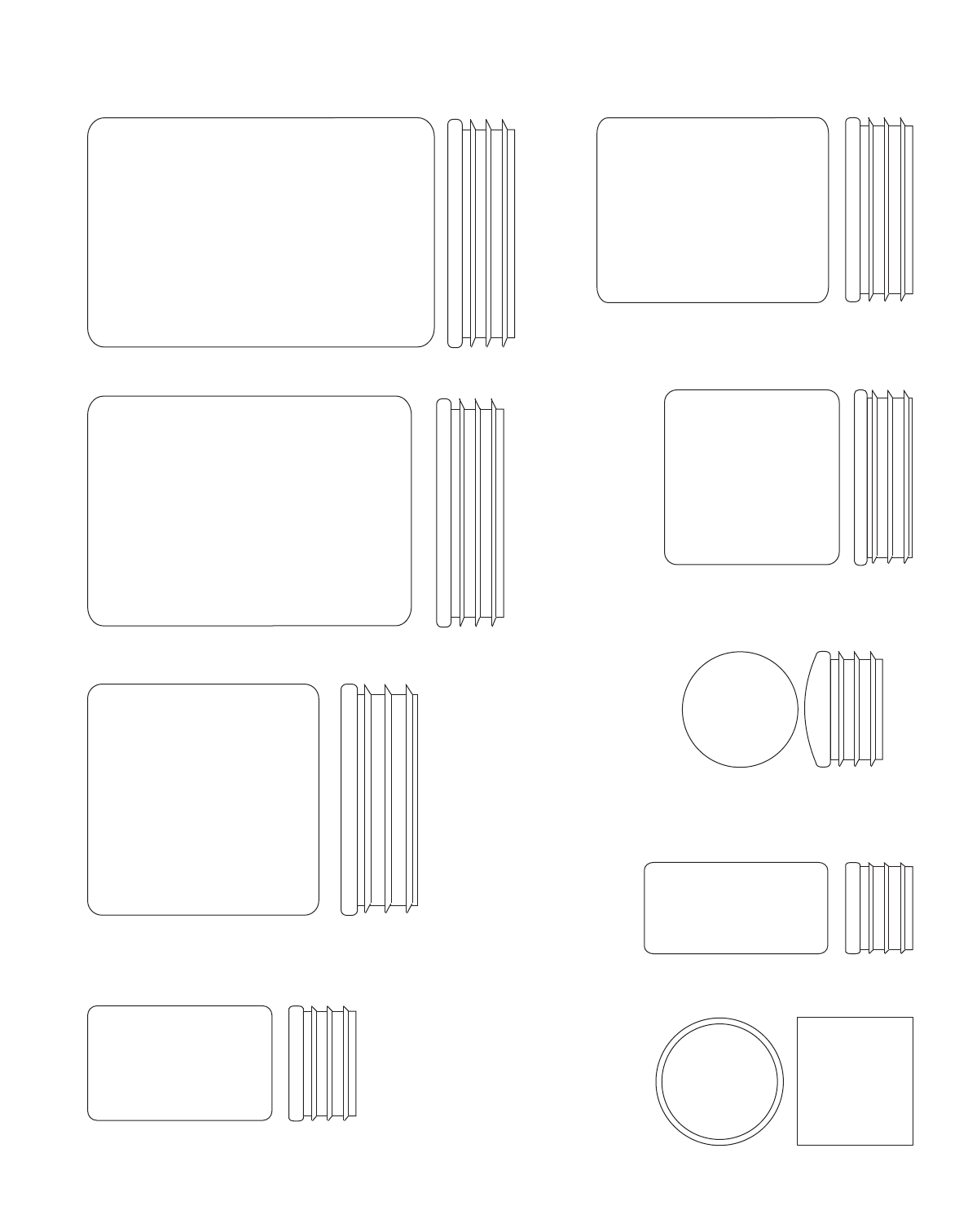

Identifizierung der Teile

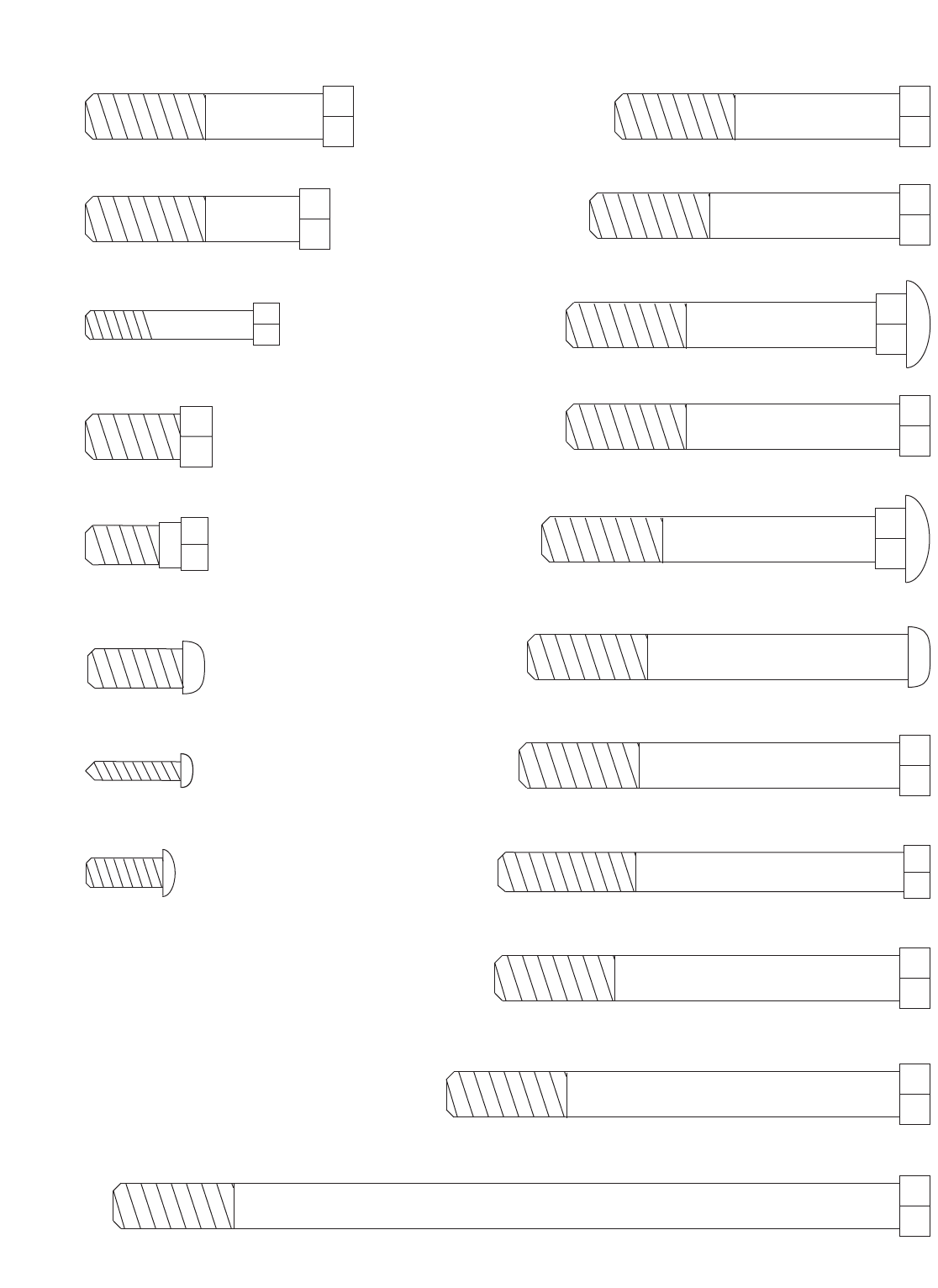

Zur Identifizierung der kleinen Teile bei der Montage,

benutzen Sie bitte das DIAGRAMM FÜR DIE IDENTI-

FIZIERUNG DER TEILE, das in der Mitte der Anlei-

tung zu finden ist. Legen Sie das Diagramm auf den

Boden zur leichten Identifizierung der Teile während

jeder Montagestufe. Anmerkung: Einige kleine Teile

wurden möglicherweise zur Erleichterung des

Transportes schon angebracht. Sollten Sie ein Teil

nicht sofort finden, überprüfen Sie bitte, ob es

nicht schon an einem anderen Teil befestigt wor-

den ist.

Orientierung der Teile

Während des Zusammenstellens der Heimfitnesssta-

tion, vergewissern Sie sich bitte, dass alle Teile so ori-

entiert sind, wie in den Zeichnungen angegeben.

Festziehen der Teile

Ziehen Sie alle Schrauben und Muttern fest, es sei

denn, andere Anweisungen werden gegeben.

Fragen?

Falls Sie noch Fragen haben nachdem Sie die

Montageinstruktionen gelesen haben, rufen Sie bitte

unserer Kundendienstabteilung an: 01805 231 244.

Für die Montage braucht man zwei Personen

Für Ihren Komfort und Ihre Sicherheit sollten Sie die

Heimfitnessstation mit Hilfe einer zweiten Person

montieren.

Erlauben Sie sich genügend Zeit

Wegen der vielen Merkmalen an dieser die Heimfit-

nessstation wird die Montage ca. sechs Stunden

dauern. Wenn Sie genügend Zeit erlauben und sich

entschließen die Arbeit erfreulich zu gestalten, wird

die Montage reibungslos verlaufen.

Suchen Sie eine Stelle für die

Heimfitnessstation aus

Wegen des Gewichts und der Größe sollte die die

Heimfitnessstation an der Stelle wo sie benutzt wird,

montiert werden. Achten Sie darauf, dass sie genü-

gend Raum haben, um die die Heimfitnessstation

herum zu laufen während Sie diese aufbauen.

Wie man die Schachtel auspackt

Um die Montage so einfach wie möglich zu

machen, haben wir die Montage in vier Stufen ein-

geteilt. Die Teile, die für jede Stufe gebraucht wer-

den, sind in individuelle Säcke eingepackt. Wichtig:

Warten Sie bis Sie mit der Stufe anfangen, bevor

Sie den Sack für diese Stufe aufmachen. Legen

Sie alle Teile der die Heimfitnessstation auf eine

freie Fläche und entfernen Sie das Verpackungs-

material. Werfen Sie das Verpackungsmaterial erst

weg wenn Sie mit der Montage fertig sind.

Erleichten Sie sich die Montage

Die Bedienungsanleitung ist so entworfen um zu

versichern, dass die Heimfitnessstation von allen

erfolgreich zusammen gestellt werden kann.

Bevor Sie mit der Montage anfangen, versi-

chern Sie sich, dass Sie die Information auf

dieser Seite durchlesen. Das Lesen dieser

kurzen Einleitung wird Ihnen mehr Zeit spa-

ren als die Lesezeit dieser Information.

Die vier Stufen der Montagedurchführung

Rahmenmontage—Sie werden mit dem Aufbauen

der Basis und der Pfosten, die das Gerüst der

Heimfitnessstation formen, anfangen.

Armmontage—Während dieser Stufe werden Sie

die Arm- und Beinhebel zusammen stellen.

Kabelmontage—Während dieser Stufe werden Sie

die Kabel und Rollen, die die Arme mit den

Gewichten verbinden, befestigen.

Sitzmontage—Während dieser letzten Stufe wer-

den Sie die Sitze und Rückenlehnen zusammen

stellen.

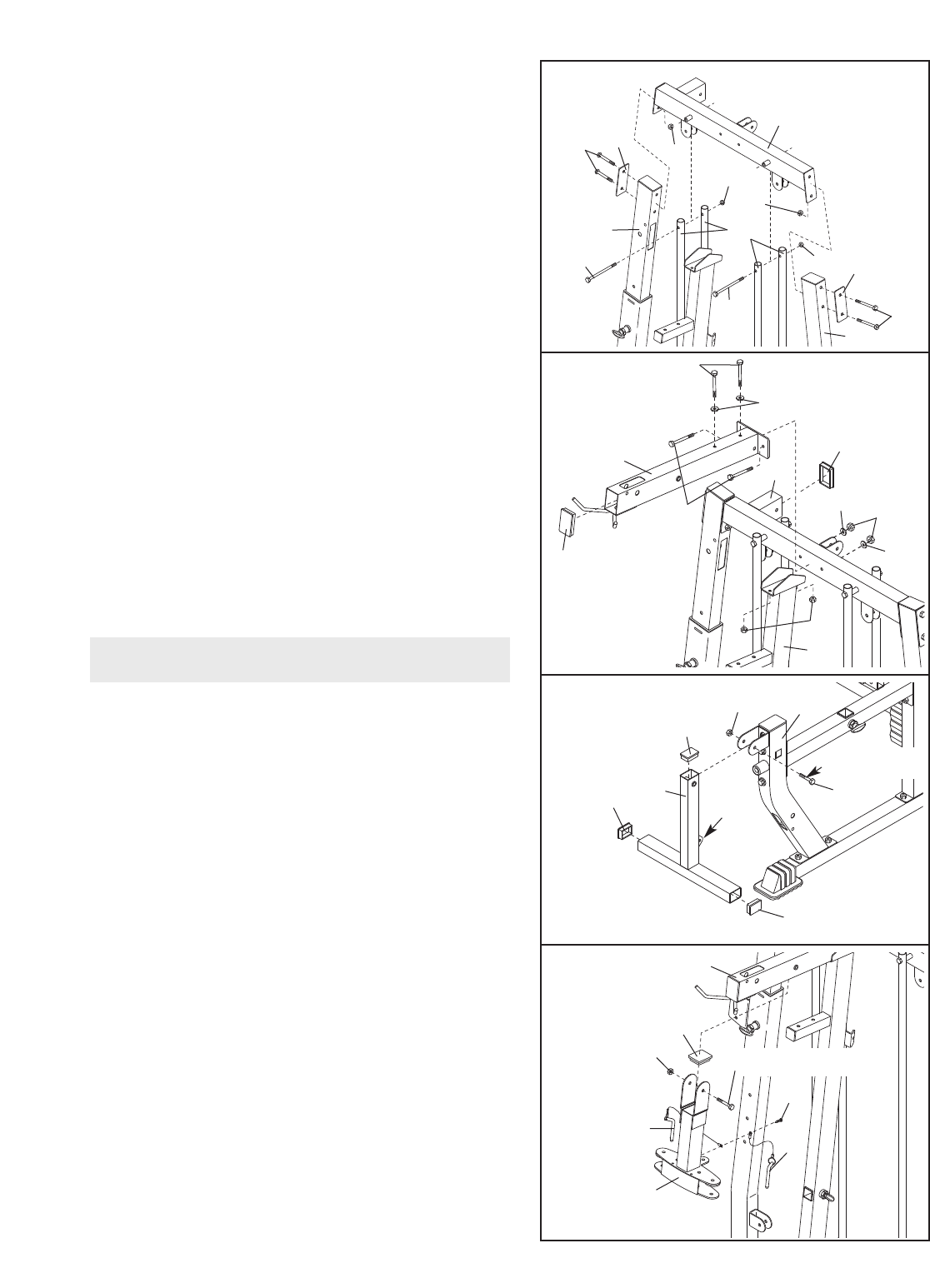

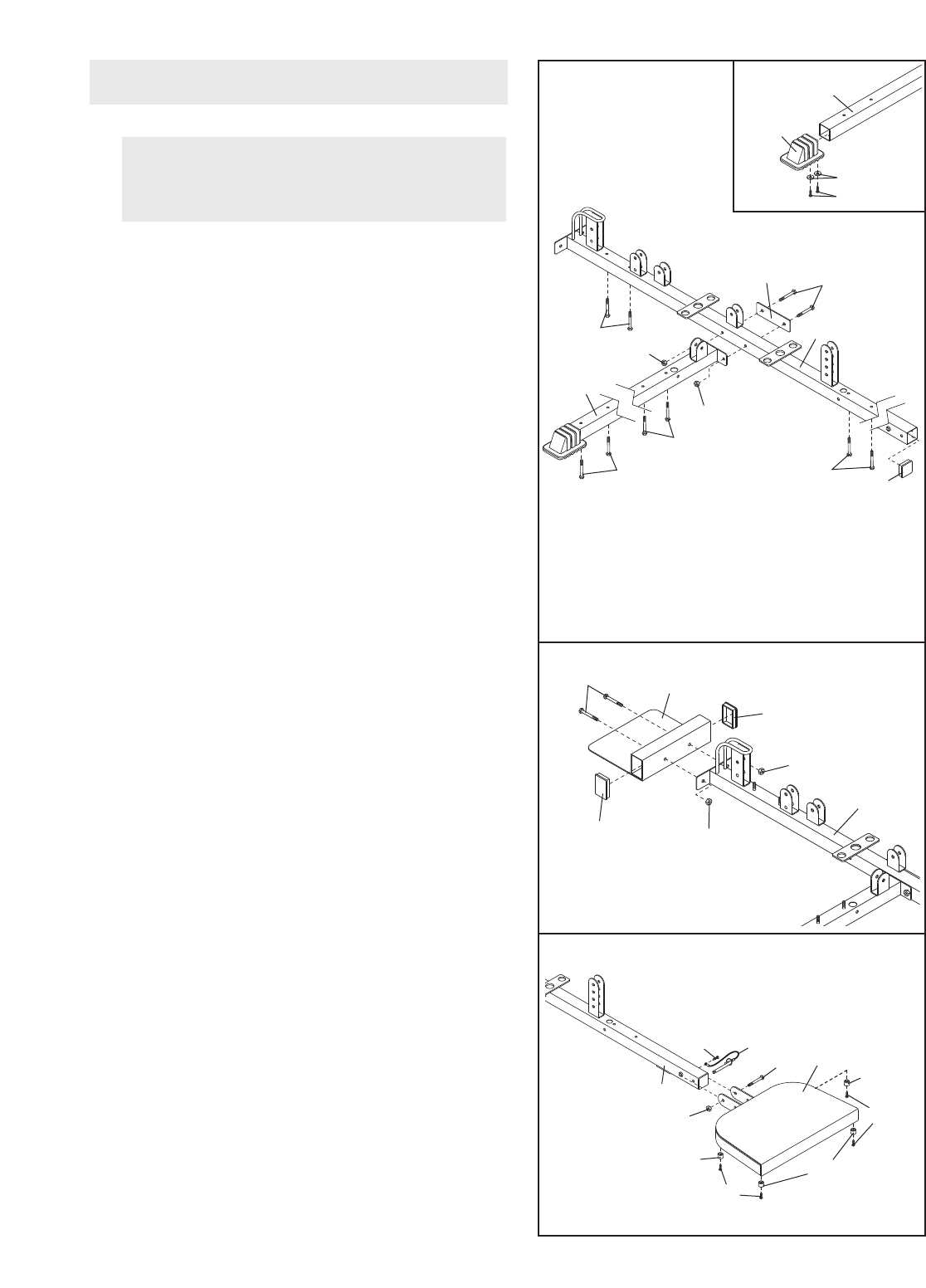

Öffnen Sie die Beutel mit der Aufschrift “FRAME

ASSEMBLY 1” und “FRAME ASSEMBLY 2.”

Beachten Sie die Einsatz-Zeichnung. Befestigen

Sie die Basiskappe (24) mit zwei M4 x 20mm

gewindeschneidenden Schrauben (14) und zwei M4

Unterlegscheiben (120) an der kurzen Basis (2).

Drücken Sie eine 50mm quadratische Innenkappe

(105) in das offene Ende der langen Basis (101).

Schieben Sie acht M10 x 65mm Einsteckbolzen

(110) von unten nach oben, wie angezeigt, in die

lange Basis (101) und in die kurze Basis (2).

Anmerkung: Um die Schlossschrauben in dieser

Position zu halten, kann man sie mit einem

Klebeband vorläufig befestigen.

Befestigen Sie die kurze Basis (2) mit zwei M10 x

70mm Bolzen (85), der langen Rahmenplatte (71)

und zwei M10 Nylon-Verschlussmuttern (87) an der

langen Basis (101).

Die Information auf Seite 5 muss unbedingt

gelesen werden, bevor man mit der Montage

des Gewichtssystems beginnt.

105

101

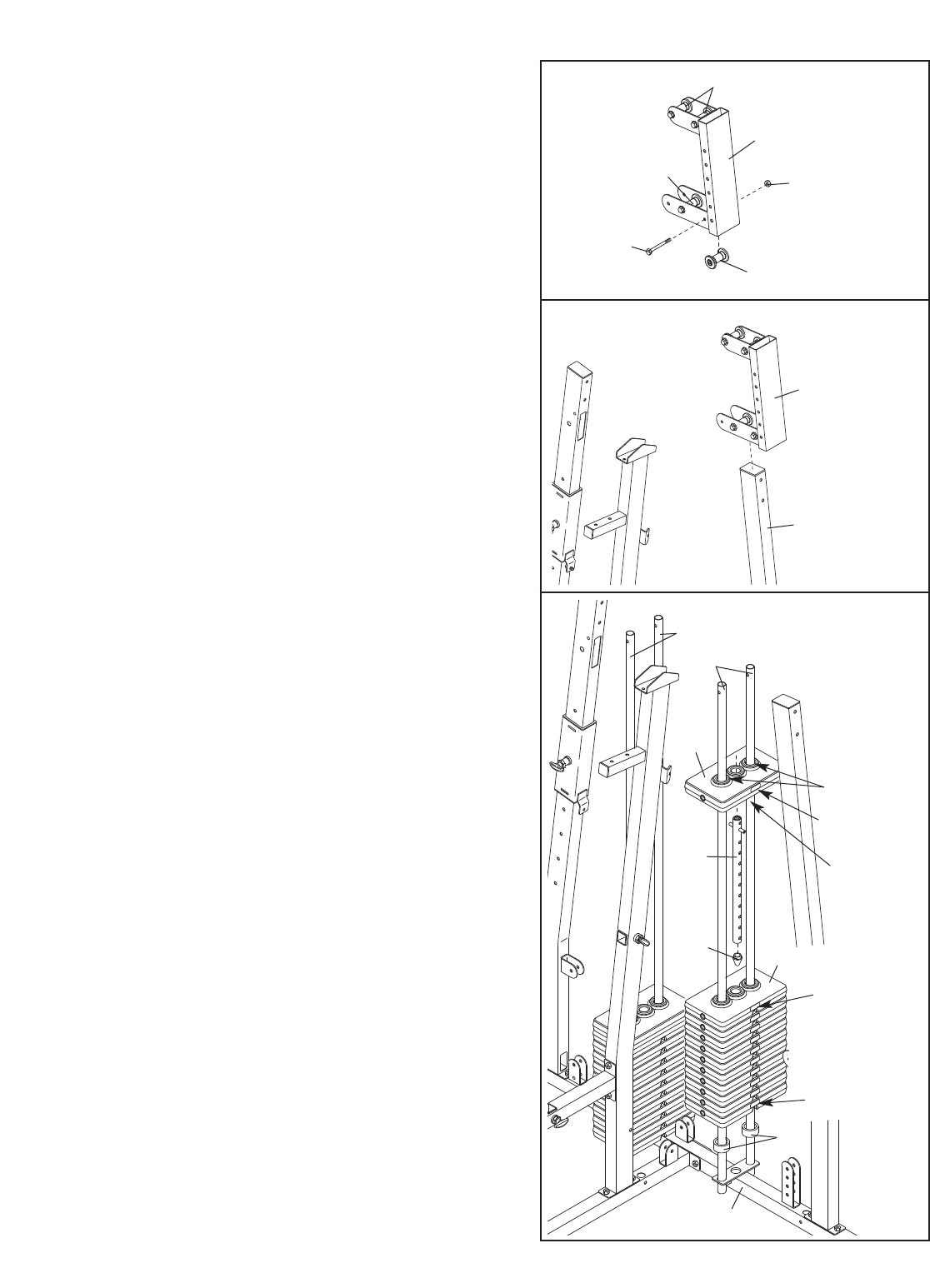

2. Drücken Sie zwei 50mm x 75mm Innenkappen (58)

in die Fußplatte (53). Befestigen Sie die Fußplatte

mit zwei M10 x 65mm Einsteckbolzen (110) und

zwei M10 Nylon-Verschlussmuttern (87) an der lan-

gen Basis (101).

3. Befestigen Sie den Strick des Teiles langer Stift mit

Haltestrick (112) mit einer M4 x 20mm gewinde-

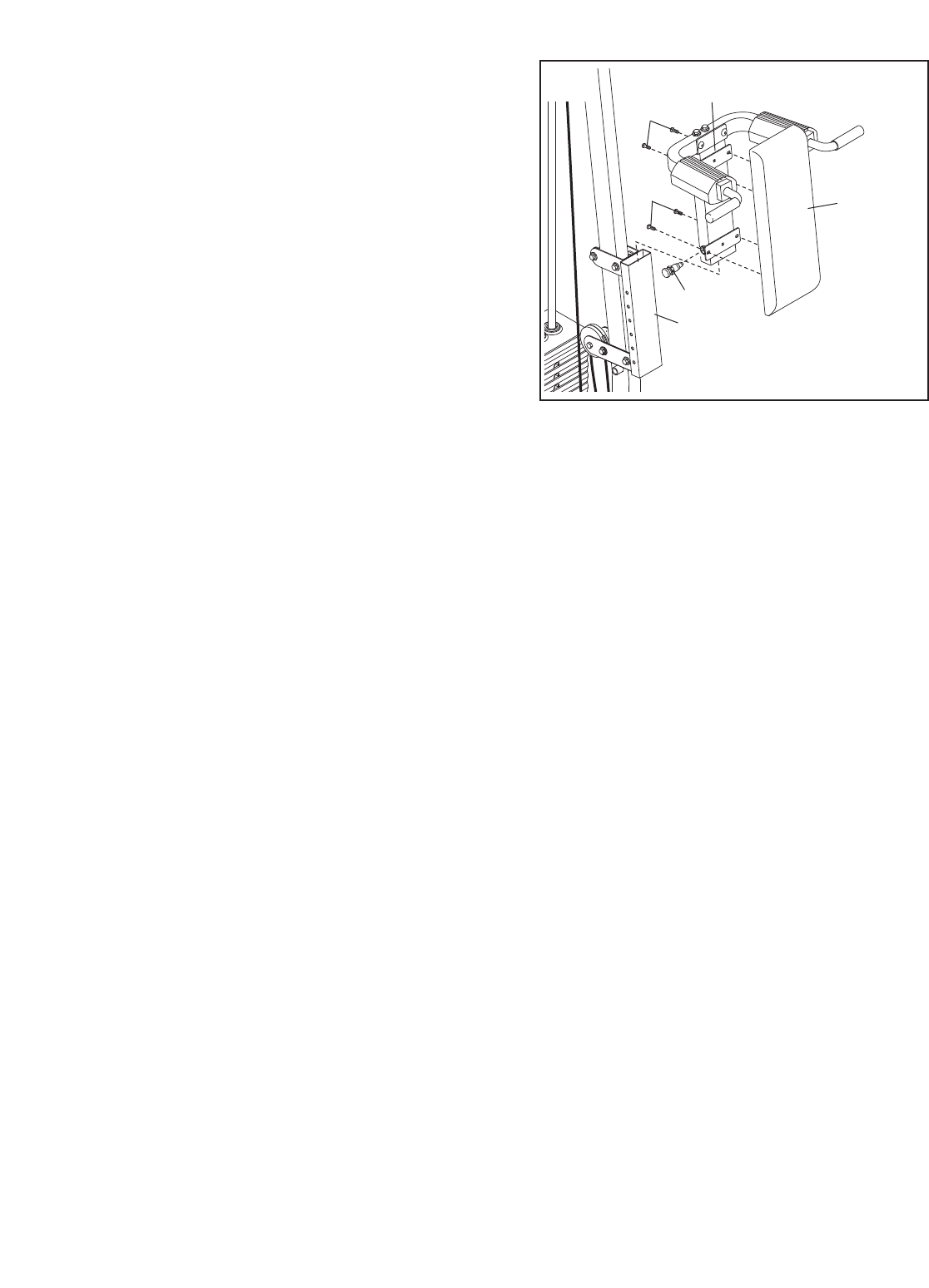

schneidenden Schraube (14) an der langen Basis

(101).

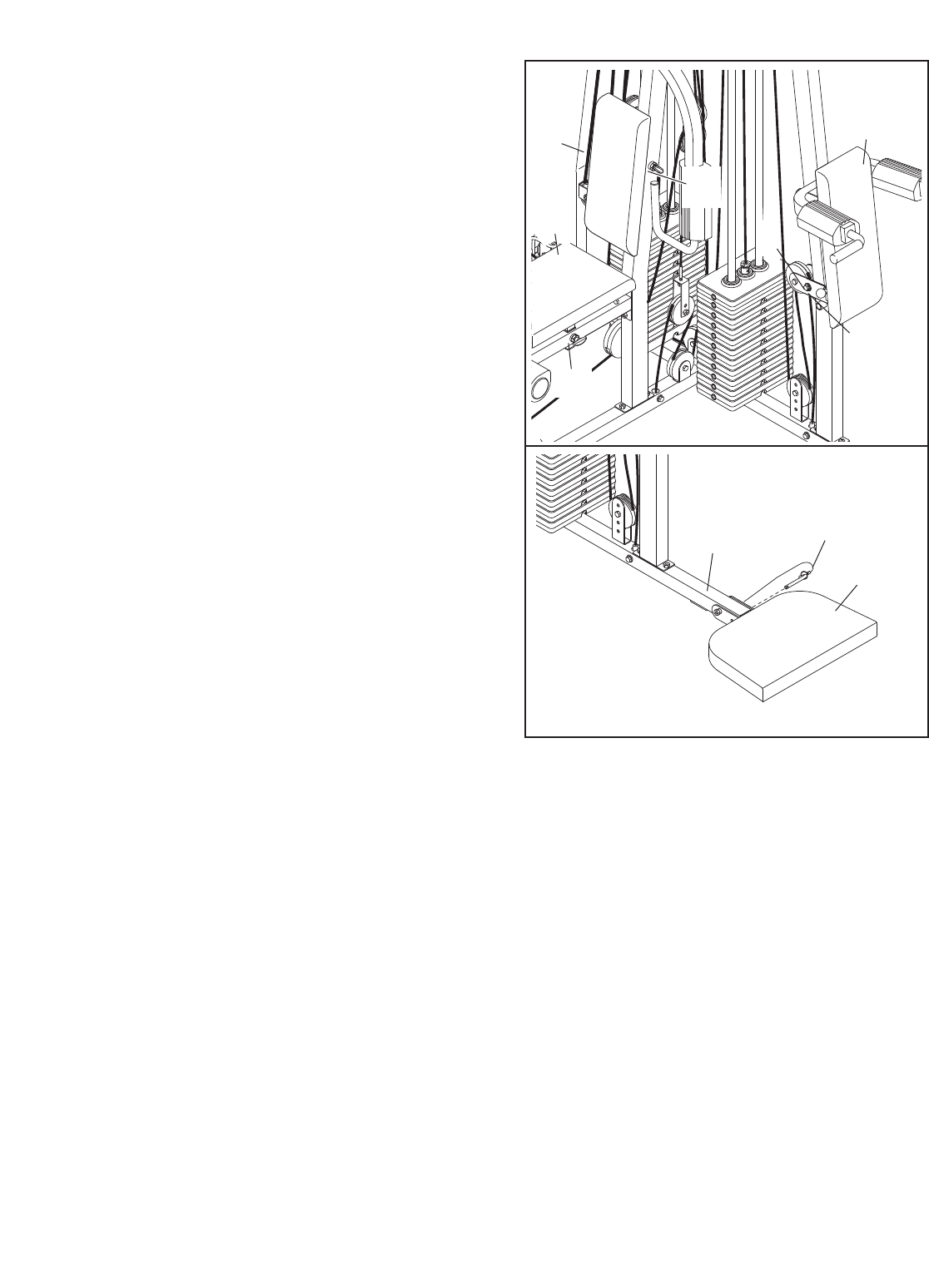

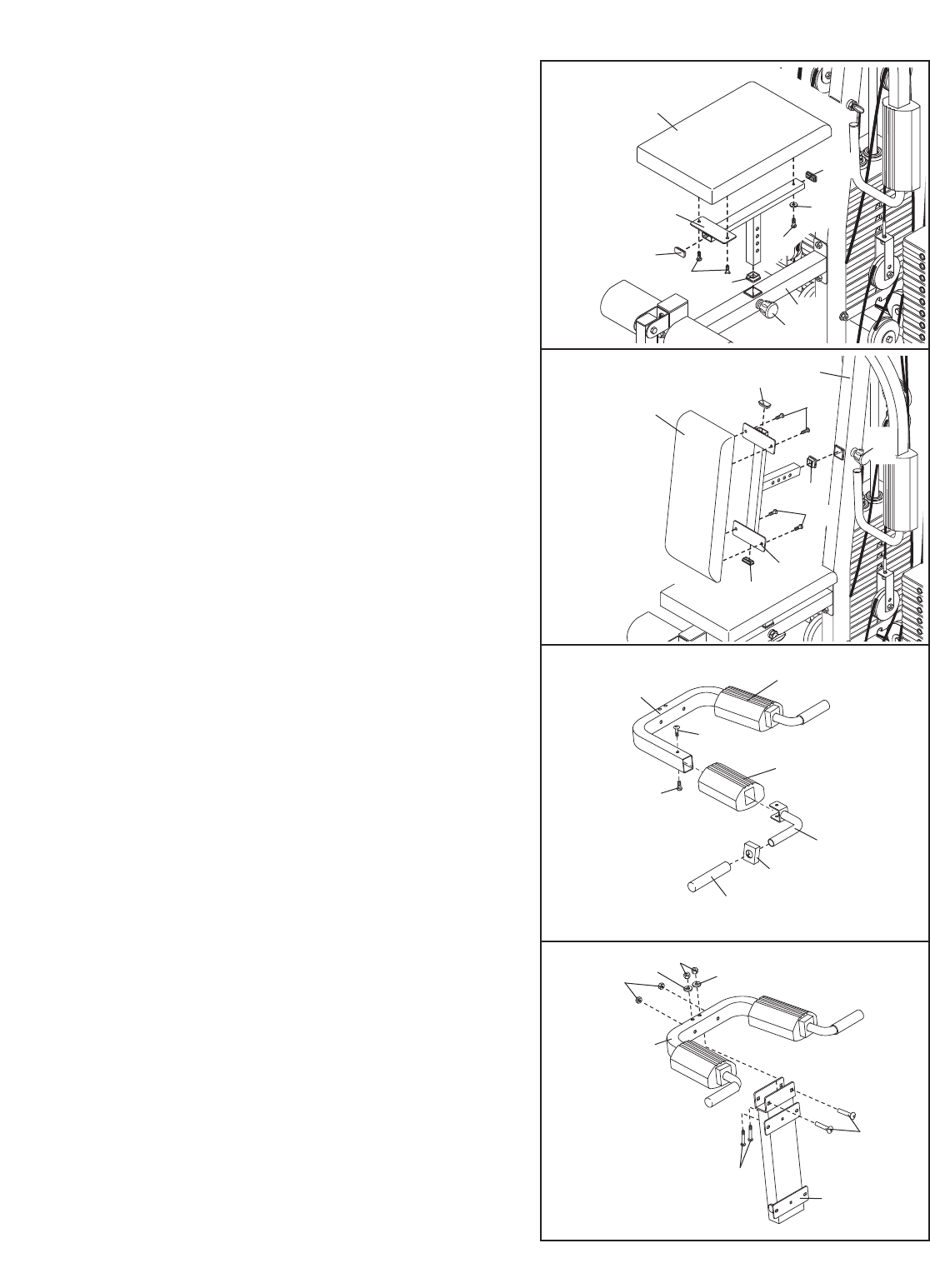

Befestigen Sie die Knieunterlage-Dämpfer (108) mit

vier M4 x 20mm gewindeschneidenden Schrauben

(14) an der Knieunterlage für die Hockenübung

(41). Befestigen Sie die Knieunterlage mit einem

M10 x 85mm Bolzen (96) und einer M10 Nylon-

Verschlussmutter (87) an der langen Basis (101).

Ziehen Sie die Verschlussmutter nicht zu fest

an. Die Knieunterlage muss frei beweglich blei-

ben.

101

112

14 96 41

108

110

110 53

101

120

RAHMENMONTAGE

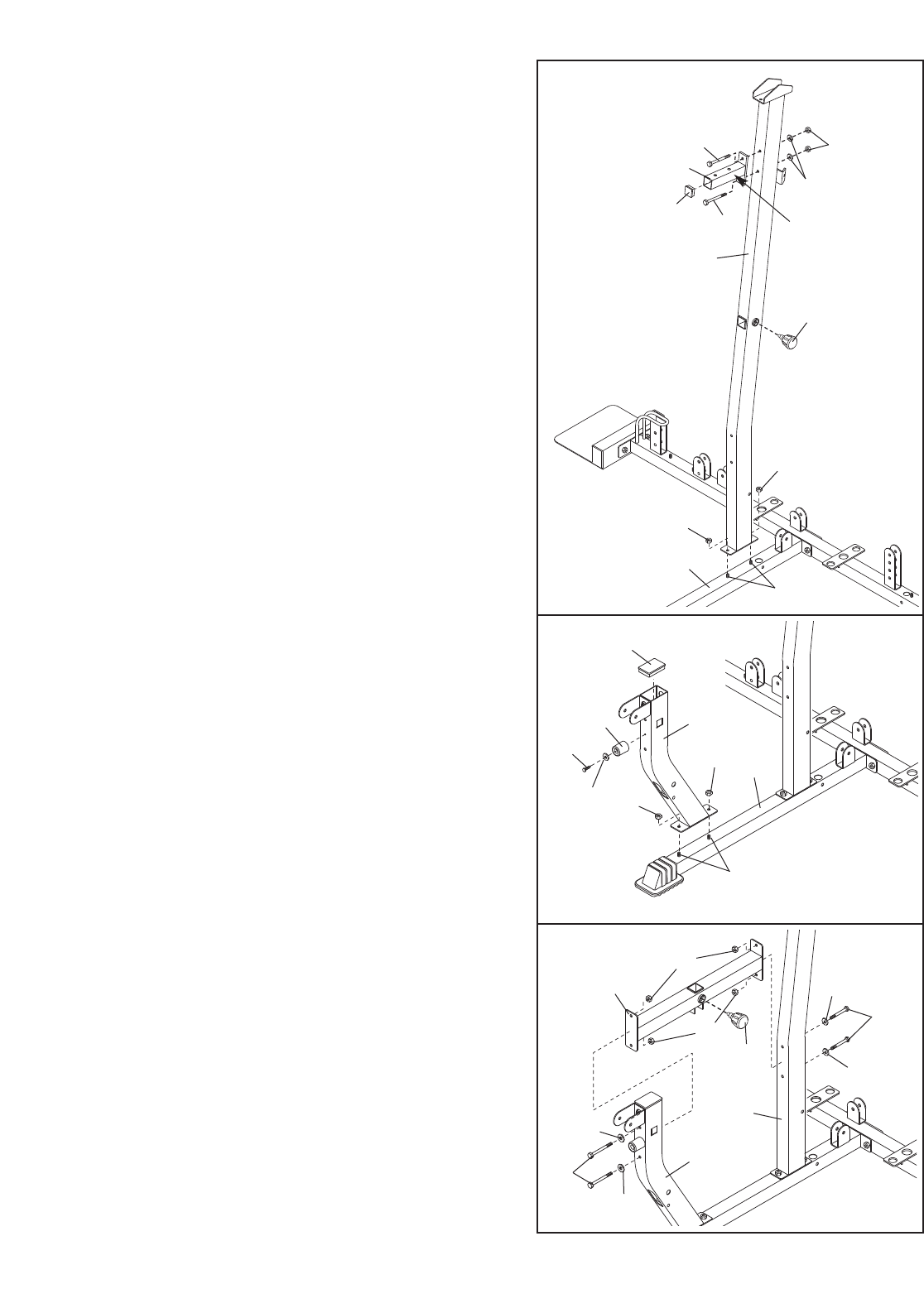

4. Drücken Sie eine 38mm quadratische Innenkappe

(67) in die Pfostenverlängerung (12).

Befestigen Sie die Pfostenverlängerung (12) mit

zwei M10 x 95mm Bolzen (92), zwei M10

Unterlegscheiben (91) und zwei M10 Nylon-

Verschlussmuttern (87) am Butterfly-Pfosten (3).

Achten Sie darauf, dass die Warnungsaufkleber

auf beiden Seiten der Verlängerung lesbar ori-

entiert sind.

Geben Sie den Butterfly-Pfosten (3) auf die zwei

angezeigten M10 x 65mm Einsteckbolzen (110) in

der kurzen Basis (2). Ziehen Sie auf jeder

Schlossschraube von Hand eine M10 Nylon-

Verschlussmutter (87) an. Ziehen Sie die

Verschlussmuttern noch nicht fest an.

Schrauben Sie einen Verstellgriff (65) am Butterfly-

Pfosten (3) ein.

5. Drücken Sie eine 50mm x 75mm Innenkappe (58)

in das obere Ende des Sitzpfostens (9). Befestigen

Sie den Beinhebelstoßdämpfer (77) mit einer M4 x

20mm gewindeschneidenden Schraube (14) und

einer M4 Unterlegscheibe (120) am Sitzpfosten.

Geben Sie den Sitzpfosten (9) auf die zwei ange-

zeigten M10 x 65mm Einsteckbolzen (110) in der

kurzen Basis (2). Ziehen Sie auf jeder

Schlossschraube von Hand eine M10 Nylon-

Verschlussmutter (87) an. Ziehen Sie die

Verschlussmuttern noch nicht fest.

110

Warnungsauf-

kleber

110

120

6. Halten Sie den Sitzrahmen (8) so, dass er zwischen

den Sitzpfosten (9) und den Butterfly-Pfosten (3)

passt. Befestigen Sie den Sitzrahmen mit zwei M10

x 95mm Bolzen (92), zwei M10 Unterlegscheiben

(91) und zwei M10 Nylon-Verschlussmuttern (87)

am Sitzpfosten. Ziehen Sie die

Verschlussmuttern noch nicht fest.

Befestigen Sie den Sitzrahmen (8) mit zwei M10 x

95mm Bolzen (92), zwei M10 Unterlegscheiben

(91) und zwei M10 Nylon-Verschlussmuttern (87)

am Butterfly-Pfosten (3). Ziehen Sie die

Verschlussmuttern noch nicht fest.

Ziehen Sie am Sitzrahmen (8) einen Verstellgriff

(65) fest.

7. Drücken Sie eine 50mm x 75mm Innenkappe (58)

in das obere Endes Hockenpfostens (4). Drücken

Sie auch zwei 25mm runde Außenkappen (121) in

den Pfosten. Schieben Sie den Hocken-Pfosten auf

die zwei angezeigten M10 x 65mm

Schlossschrauben (110) in der langen Basis (101).

Ziehen Sie von Hand eine M10 Nylon-

Verschlussmutter (87) auf jeder Schlossschraube

an. Ziehen Sie die Verschlussmuttern noch nicht

fest.

Drücken Sie eine 50mm x 70mm Innenkappe (58)

in das obere Ende des Drehpfostens (5). Schieben

Sie den Drehpfosten auf die zwei angezeigten M10

x 65mm Schlossschrauben (110) in der langen

Basis (101). Ziehen Sie von Hand eine M10 Nylon-

Verschlussmutter (87) auf jeder Schlossschraube

an. Ziehen Sie die Verschlussmuttern noch nicht

fest.

101 87

121

110

Einstellungslöcher

8. Drücken Sie zwei Drehbuchsen (66) in die

Drehhalterung (46).

Ziehen Sie einen Verstellgriff (65) an der

Drehhalterung (46) an. Orientieren Sie die

Drehhalterung, wie in der Zeichnung angedeutet.

Schieben Sie die Halterung auf den Drehpfosten (5)

und lassen Sie den Verstellgriff in einem der

Einstellungslöcher einsrasten.

9. Befestigen Sie eine Rolle (39) mit einem M8 x

85mm Bolzen (94) und einer M8 Nylon-

Verschlussmutter (34) zwischen dem angezeigten

Paar Löchern im Hockenschieber (38). Ziehen Sie

die Verschlussmutter nicht zu fest an. Die Rolle

muss frei beweglich bleiben.

Montieren Sie die anderen drei Rollen (39) auf

die gleiche Weise am Hockenschieber (38).

10. Orientieren Sie den Hockenschieber (38) wie in der

Zeichnung angedeutet und schieben Sie ihn auf

den Hockenpfosten (4).

11. Schieben Sie die Enden zweier Gewichtsführungen

(42) ohne Löcher in die angezeigten Klammern an

der langen Basis (101). Schieben Sie dann zwei

Gewichtsstoßdämpfer (49) auf die

Gewichtsführungen. Jetzt können Sie zehn

Gewichtplatte (44) auf die Gewichtsführungen

geben. Achten Sie darauf, dass die Seiten mit

den Rillen nach unten schauen.

Drücken Sie einen Gewichtsrohrstoßdämpfer (48) in

das undere Ende eines Gewichtsrohres (43).

Schieben Sie das Gewichtsrohr durch die Mitte der

Gewichtplatte (44). Achten Sie darauf, dass das

Gewichtsrohr so orientiert ist, wie hier angege-

ben.

Schmieren Sie die zwei äußeren Löcher eines der

oberen Gewichtsplatten (45). Führen Sie das

Gewichtsrohr in das mittlere Loch der Gewichtplatte

(42) ein. Achten Sie darauf, dass die gerillte

Seite der oberen Gewichtsplatte nach unten

schaut.

Kleben Sie in der angezeigten Position einen

Aufkleber mit der Zahl “10” auf die obere

Gewichtsplatte (45). Kleben Sie die Aufkleber mit

den Zahlen 20 bis 110 auf die zehn Gewichtsplatten

(44).

Stellen Sie den anderen Gewichtsturm genauso

zusammen.

101

Rillen

Schmieren

“10” Aufkleber

“110” Aufkleber

“20” Aufkleber

14. Finden Sie den Teilebeutel, der mit der

Aufschrift “ARM ASSEMBLY” gekennzeichnet

ist und öffnen sie diesen

Drücken Sie drei 40mm x 50mm Innenkappen (21)

in den Beinhebel (10).

Schmieren Sie einen M10 x 65mm Bolzen (18) mit

Fett ein. Drehen Sie den Beinhebel (10) so, dass

sich die Nase auf der angezeigten Seite befindet,

und befestigen Sie den Beinhebel mit dem Bolzen

und einer M10 Nylon-Verschlussmutter (87) am

Sitzpfosten (9). Ziehen Sie die Verschlussmutter

nicht zu fest an. Den Beinhebel muss man leicht

bewegen können.

15. Drücken Sie eine 50mm x 70mm Innenkappe (95)

in den Butterfly-Rahmen (47). Befestigen Sie die

Bänder der beiden L-Stifte mit Haltestrick (60) mit

einer M4 x 20mm gewindeschneidenden Schraube

(14) am Butterfly-Rahmen.

Befetten Sie einen M10 x 80mm Bolzen (107).

Befestigen Sie mit dem Bolzen und einer M10 Nylon-

Verschlussmutter (87) den Butterfly-Rahmen (47) am

oberen Butterfly-Rahmen (7). Ziehen Sie die

Verschlussmutter nicht zu fest an. Den Butterfly-

Rahmen muss man leicht bewegen können.

Schmieren

Tab

87 107—Schmieren

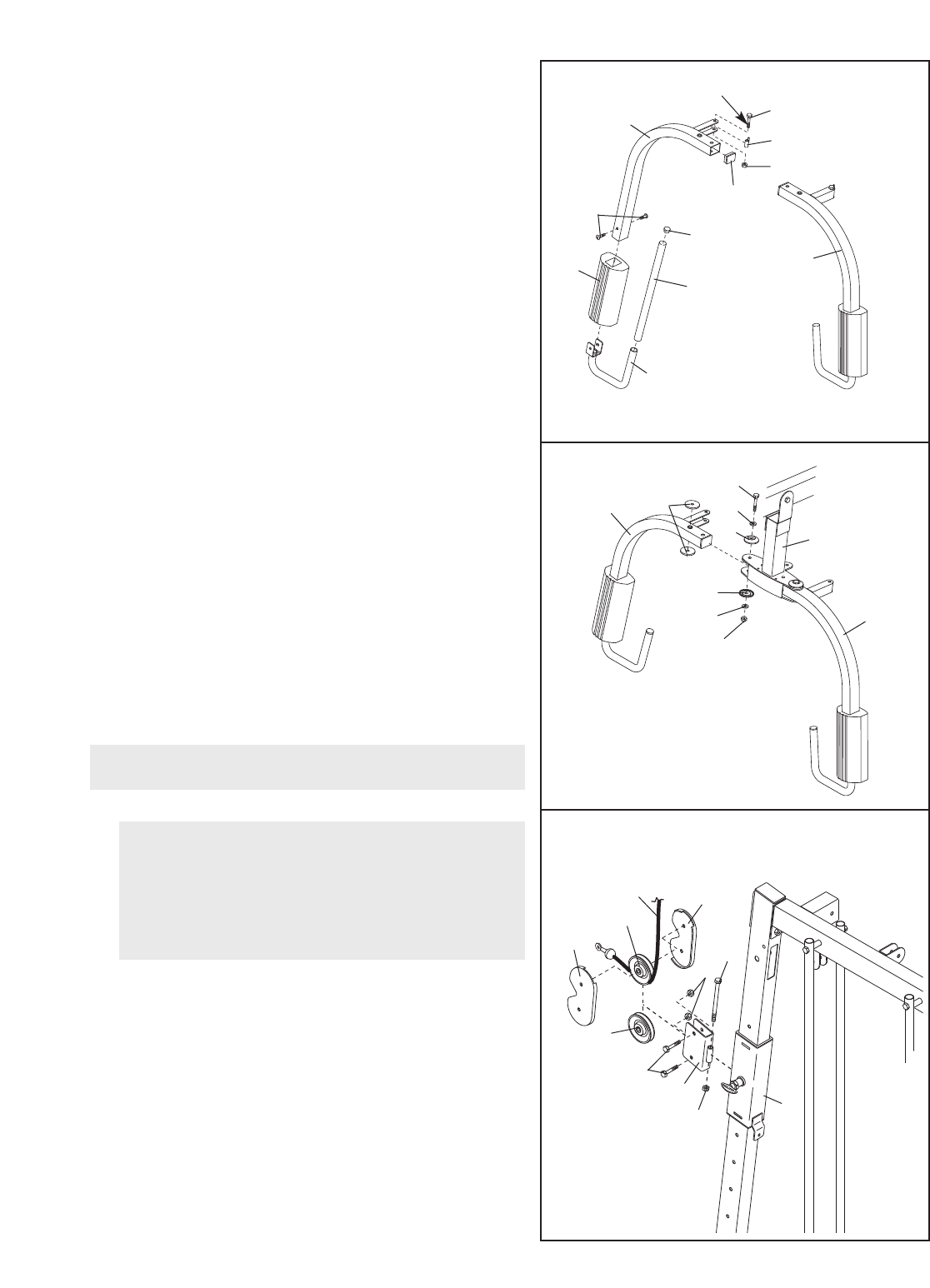

12. Befestigen Sie den oberen Rahmen (6) mit vier M10

x 95mm Bolzen (92), den zwei kurzen

Rahmenplatten (52) und zwei M10 Nylon-

Verschlussmuttern (87) zwischen dem Hocken-

Pfosten (4) und dem Drehpfosten (5), wie angezeigt.

Ziehen Sie die Bolzen und Verschlussmuttern

noch nicht fest.

Befestigen Sie die vier Gewichtsführungen (42) mit

zwei M10 x 165mm Bolzen (30) und zwei M10 Nylon-

Verschlussmuttern (87) am oberen Rahmen (6).

13. Drücken Sie zwei 50mm x 75mm Innenkappen (58)

in den oberen Rahmen (6) und in den oberen

Butterfly-Rahmen (7).

Befestigen Sie den oberen Butterfly-Rahmen (7) mit

zwei M10 x 70mm Bolzen (85), zwei M10 Unterleg-

scheiben (91) und zwei M10 Nylon-Verschlussmut-

tern (87) am oberen Rahmen (6). Ziehen Sie die

Nylon-Verschlussmuttern noch nicht fest.

Befestigen Sie den oberen Butterfly-Rahmen (7) mit

zwei M10 x 95mm Bolzen (92), zwei M10

Unterlegscheiben (91) und zwei M10 Nylon-

Verschlussmuttern (87) am Butterfly-Pfosten (3).

Ziehen Sie jetzt alle M10 Nylon-Verschlussmuttern

(87), die in den Stufen 4-13 benutzt wurden, an.

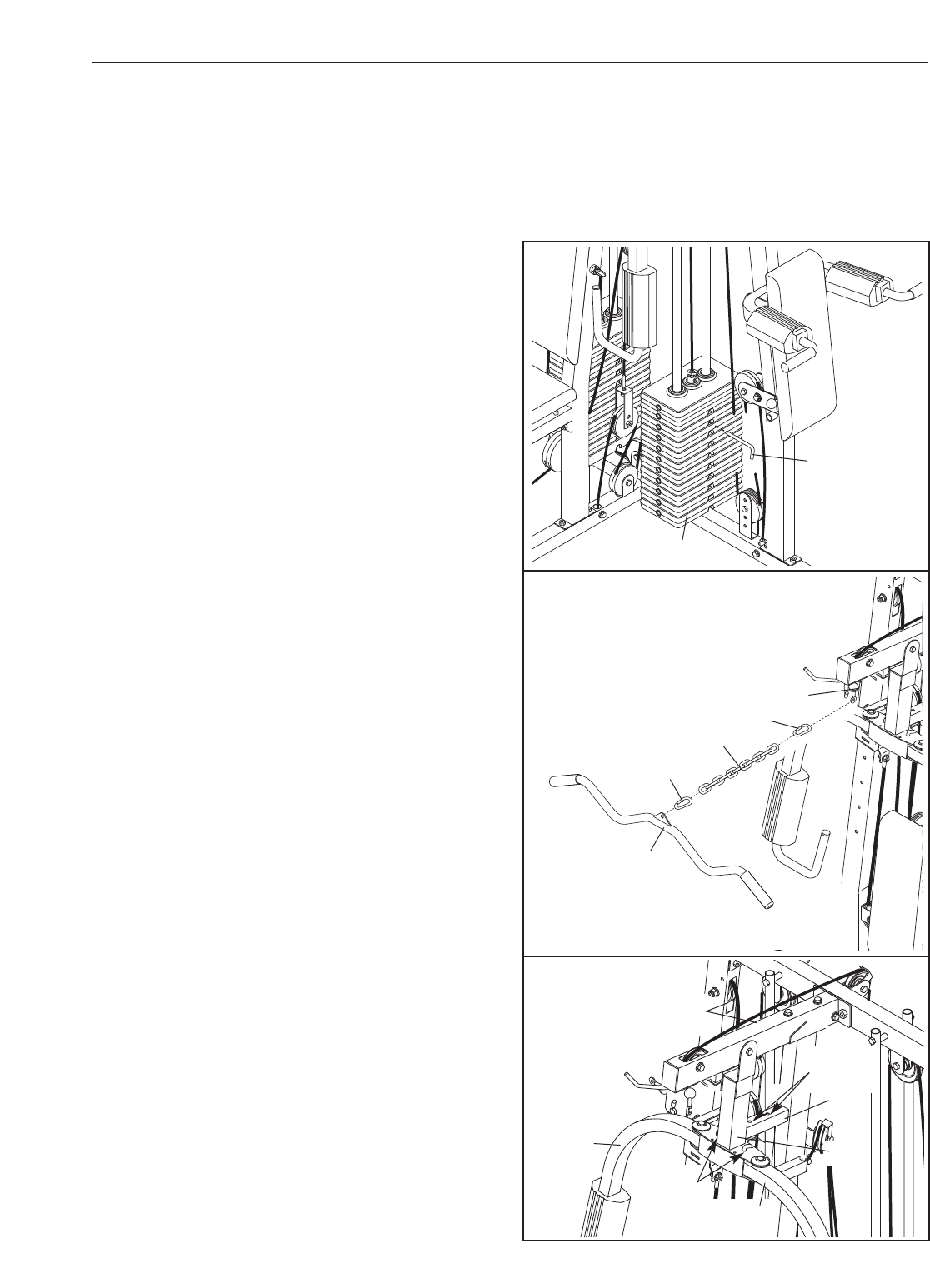

ARMMONTAGE

18.

Finden Sie die Beutel mit den Aufschriften “CABLE

ASSEMBLY”, “PULLEY COVERS”, und “PULLEYS”.

Befetten Sie den M10 x 165mm Bolzen (30). Befestigen

Sie das Drehgehäuse (76) mit dem Bolzen und einer M10

Nylon-Verschlussmutter (87) an der Drehhalterung (46).

Finden Sie das obere Drehkabel (74), welches 3m

21,3cm lang ist und eine Kugel am einen Ende hat

und einen Schraubenbolzen am anderen. Legen Sie

das Kabel um eine 90mm Rolle (78). Befestigen Sie

zwei Rollen und das Set von Doppelabdeckungen (40,

122) mit zwei M10 x 50mm Bolzen (100) und zwei M10

Nylon-Verschlussmuttern (87) am Drehgehäuse (76).

16. Drücken Sie eine 40mm x 50mm Innenkappe (21) in den

rechten Butterfly-Arm (26). Benetzen Sie das untere

Ende des Arms und ein langes Polster (54) mit

Seifenwasser. Schieben Sie das Polster auf den Arm.

Befestigen Sie den Druckgriff (27) mit zwei M8 x 20mm

Rundkopfschrauben (51) am rechten Butterfly-Arm (26).

Schieben Sie das lange Polster (54) soweit hinunter,

dass es am unteren Ende des Armes ansteht. Benetzen

Sie den Druckgriff mit Seifenwasser. Schieben Sie einen

langen Handgriff (28) auf den Druckgriff. Drücken Sie

eine 25mm runde Innenkappe (29) in den Druckgriff.

Befetten Sie einen M10 x 50mm Bolzen (100).

Befestigen Sie mit dem Bolzen und mit einer M10 Nylon-

Verschlussmutter (87) eine Drehklammer (70) am rech-

tern Butterfly-Arm (26). Ziehen Sie die

Verschlussmutter nicht zu fest an. Die Drehklammer

muss frei beweglich bleiben. Wiederholen Sie diesen

Schritt mit dem linken Butterfly-Arm (25).

17. Befetten Sie einen M10 x 80mm Rundkopfbolzen (104)

und beide Seiten der zwei Plastik-Unterlegscheiben (56).

Befestigen Sie den rechten Butterfly-Arm (26) mit dem

Bolzen, den zwei Plastik-Unterlegscheiben, zwei

Butterfly-Kappen (57), zwei M10 Unterlegscheiben (91)

und einer M10 Nylon-Verschlussmutter (87) am

Butterfly-Rahmen (47). Achten Sie darauf, dass die

Seite der Plastik-Unterlegscheibe mit der Vertiefung

über die angeschweißte Buchse am Butterfly-Arm

passt. Ziehen Sie die Verschlussmutter nicht zu fest

an. Der Butterfly-Arm muss leicht zu bewegen sein.

Wiederholen Sie diesen Schritt mit dem linken

Butterfly-Arm (25).

122

100

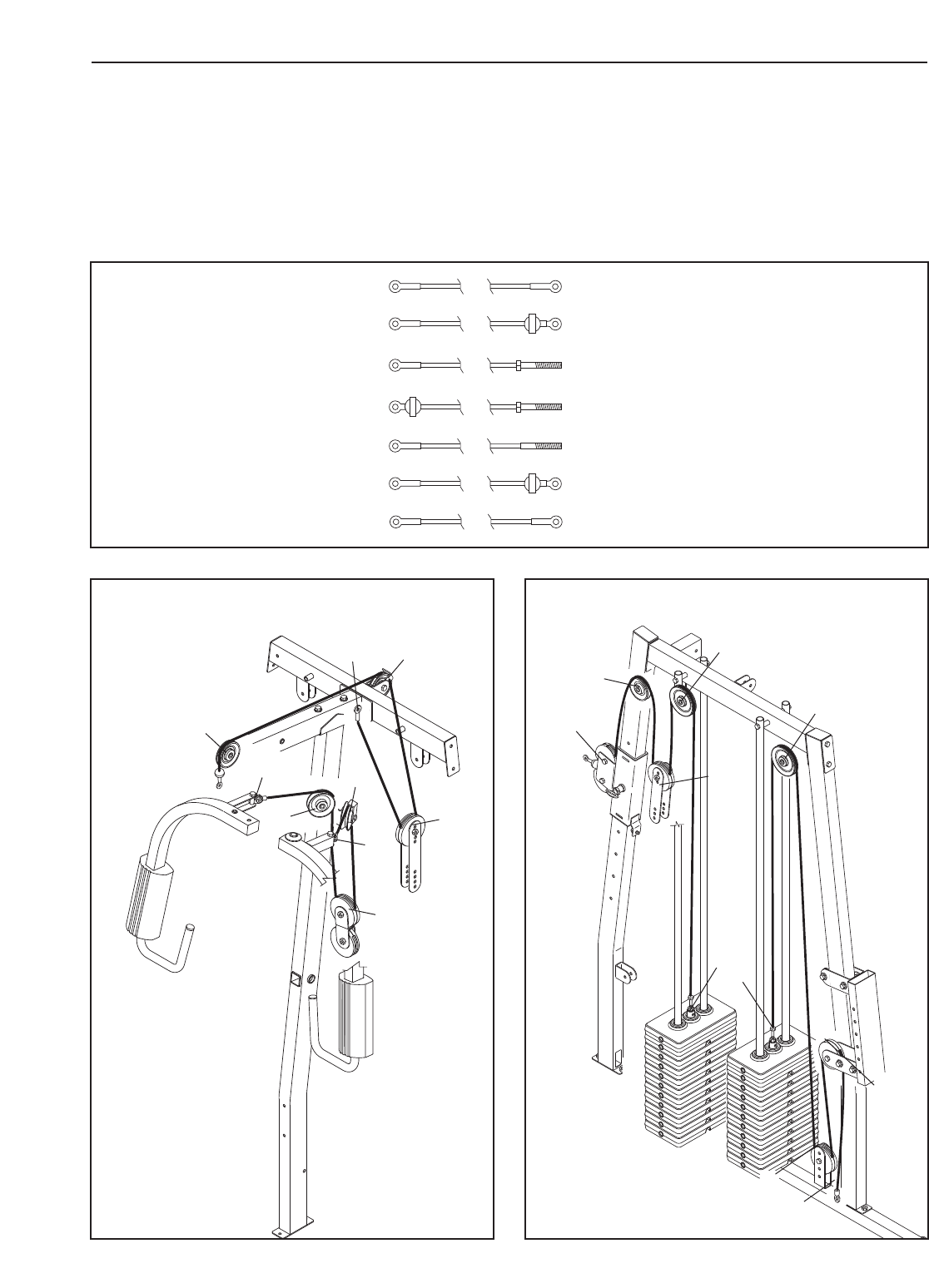

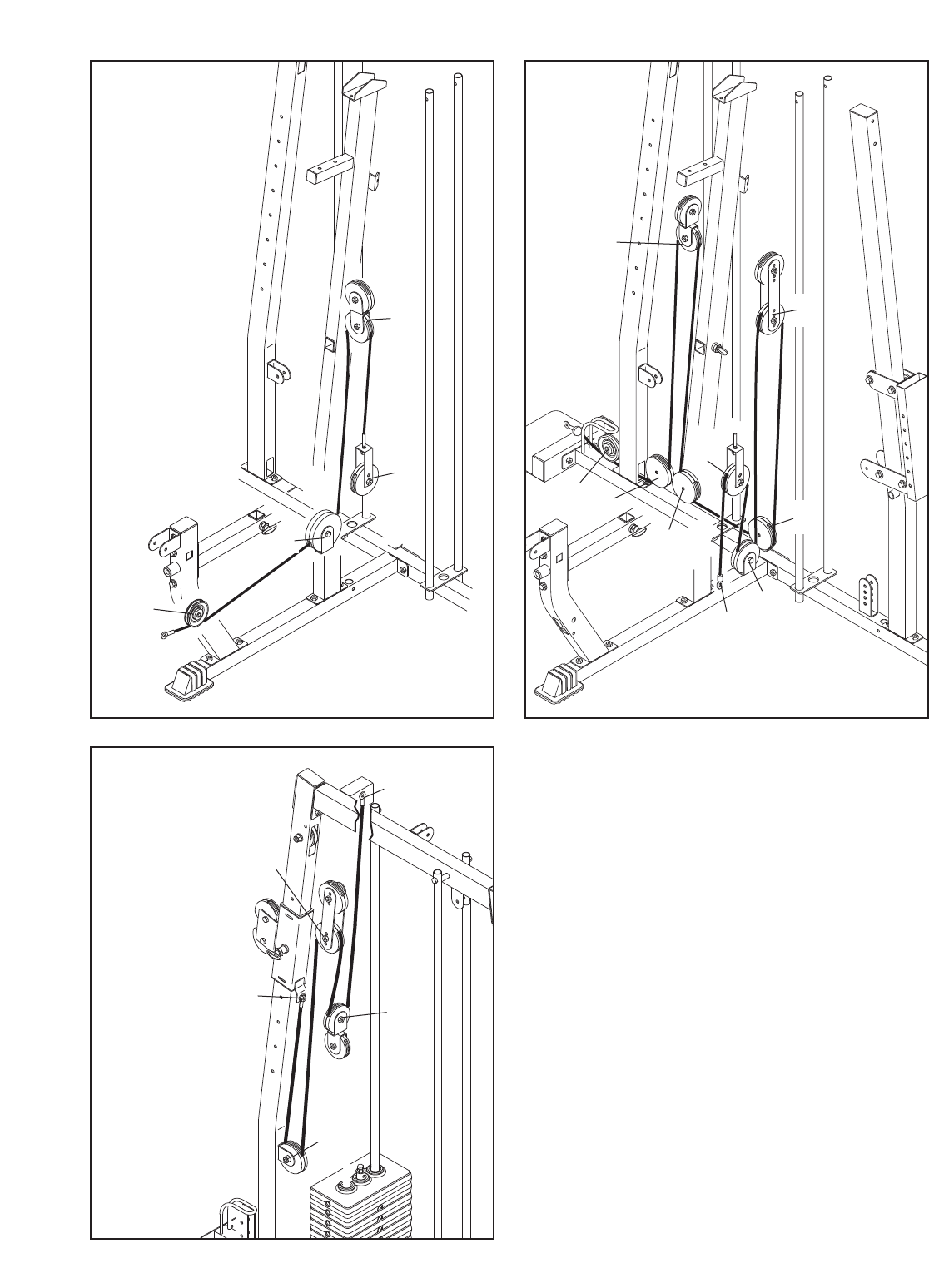

WICHTIG: Beziehen Sie sich auf die

Kabeldiagramme auf Seite 26, um die Kabel rich-

tihg zu identifizieren. Ziehen Sie niemals die

Bolzen und Verschlussmuttern beim Anbringen

der Kabelrollen zu fest an. Die Kabelrollen müssen

beweglich bleiben.

104

91 25

100

Lubricate

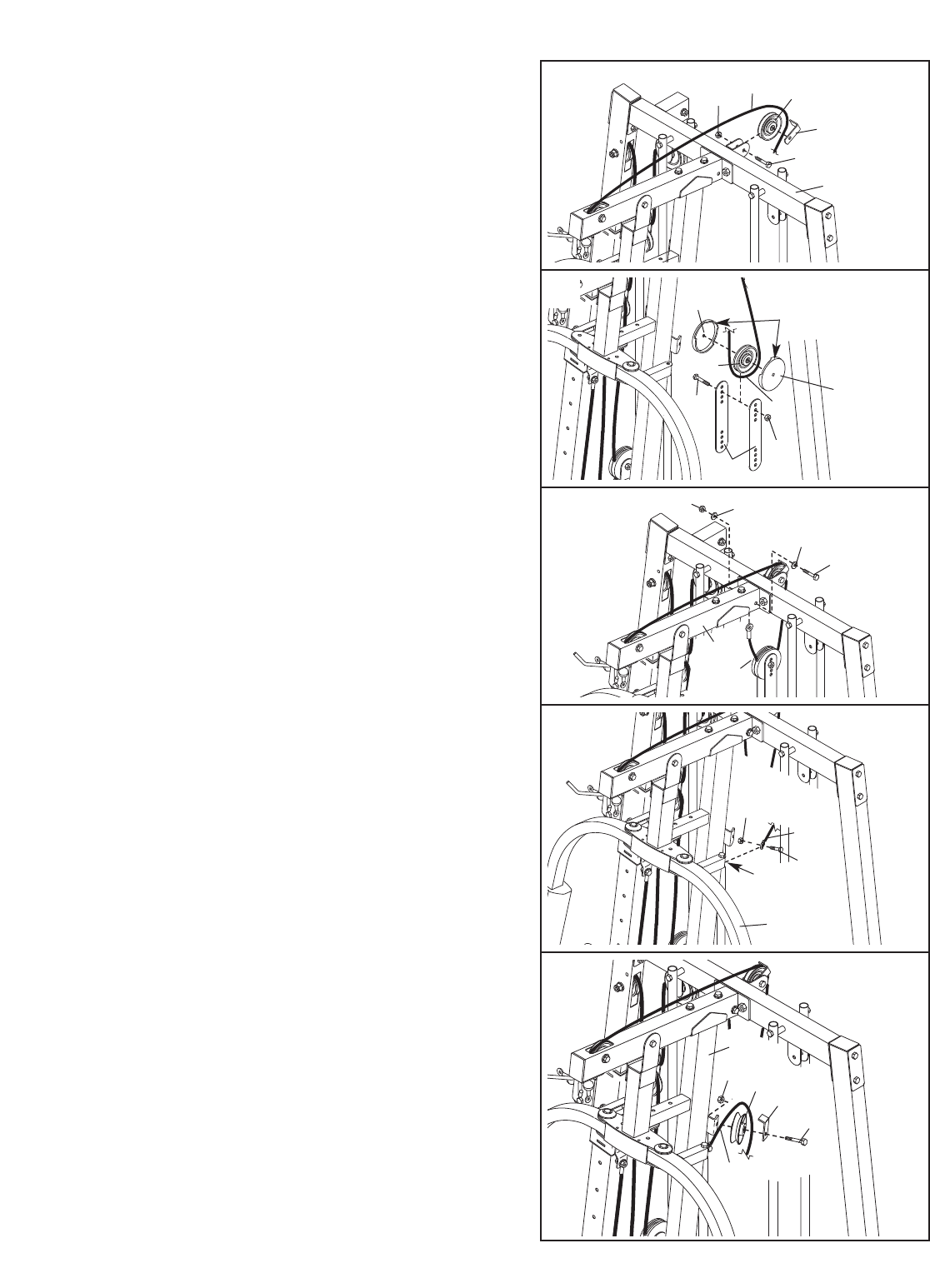

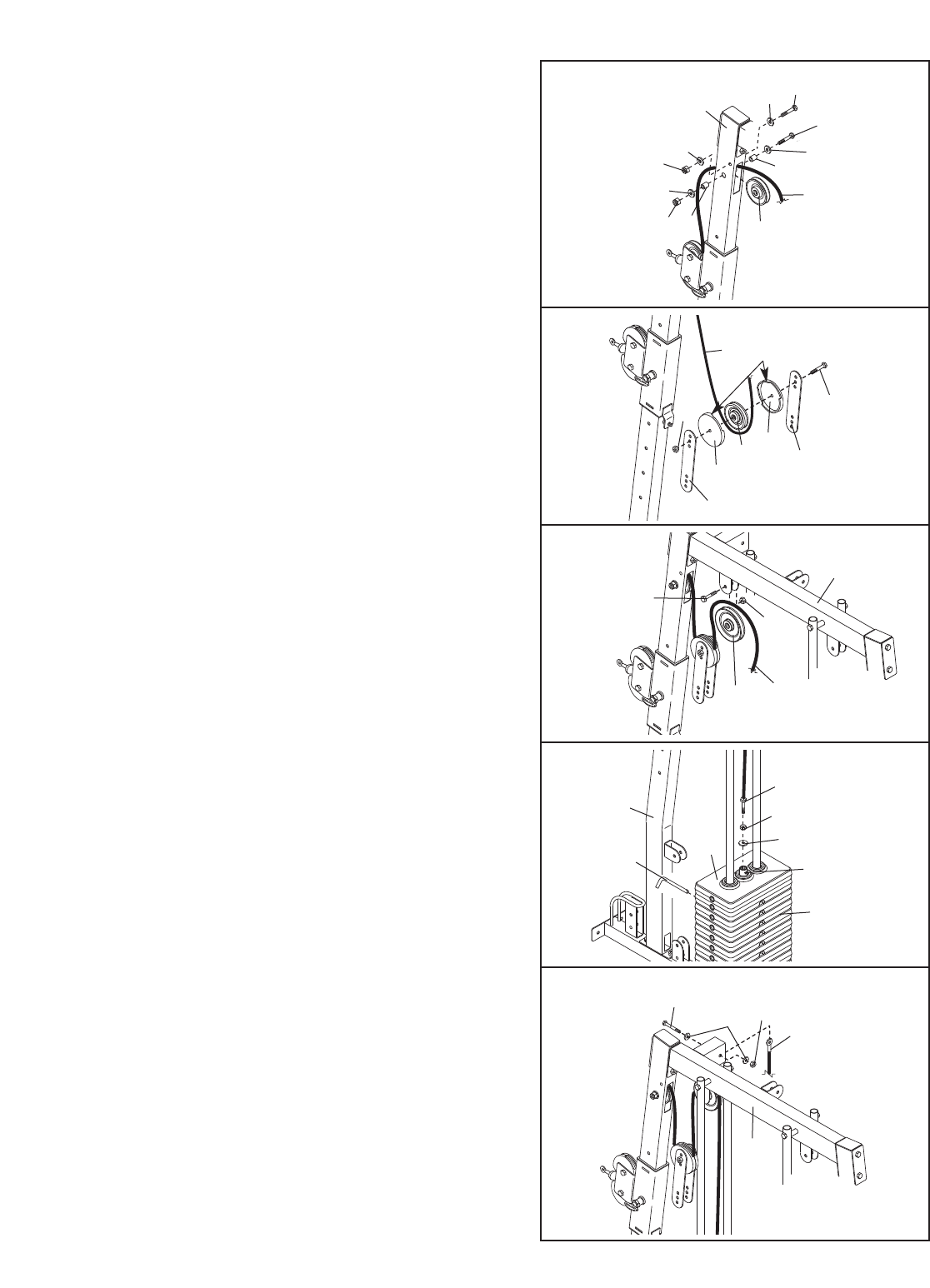

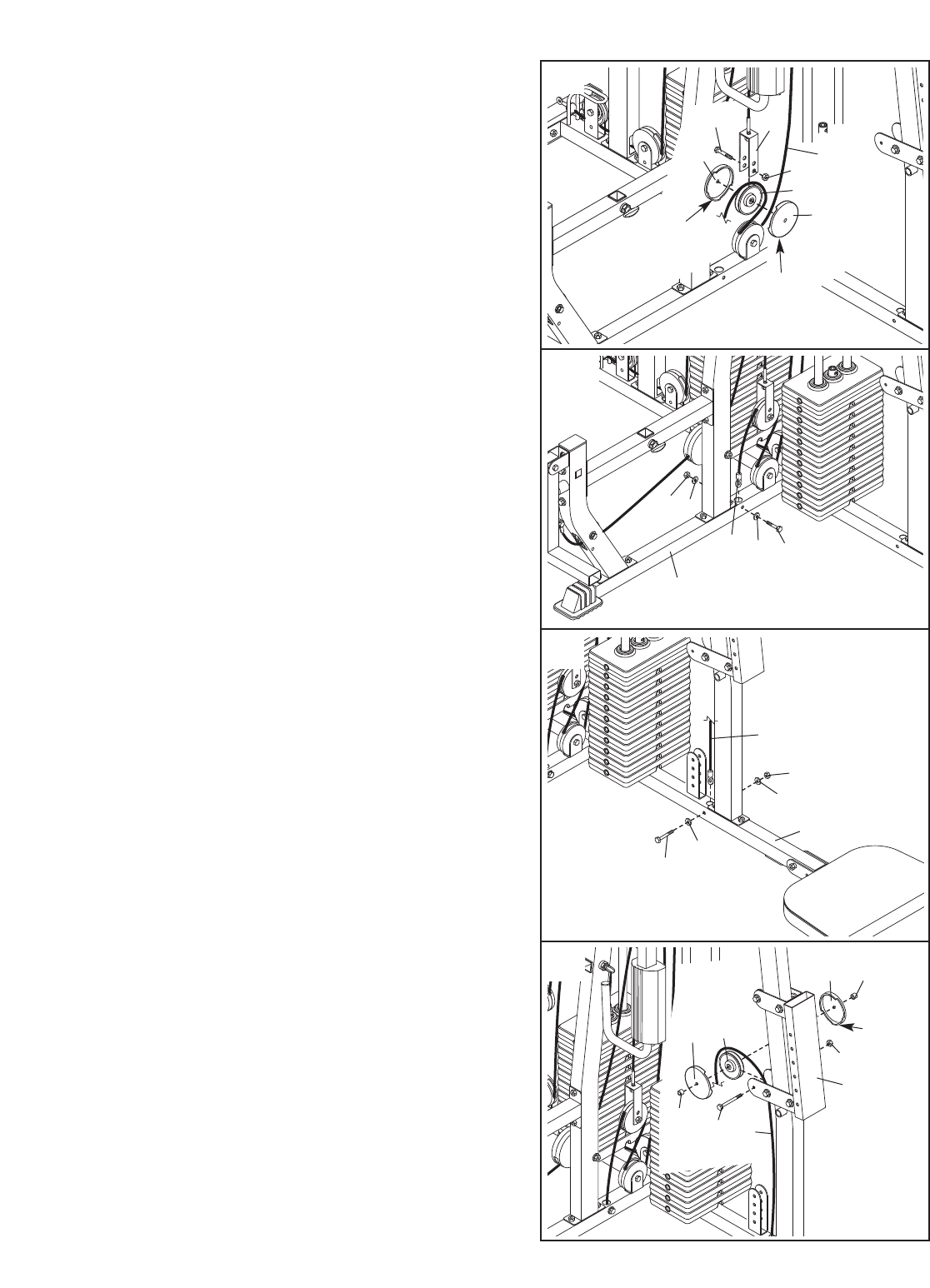

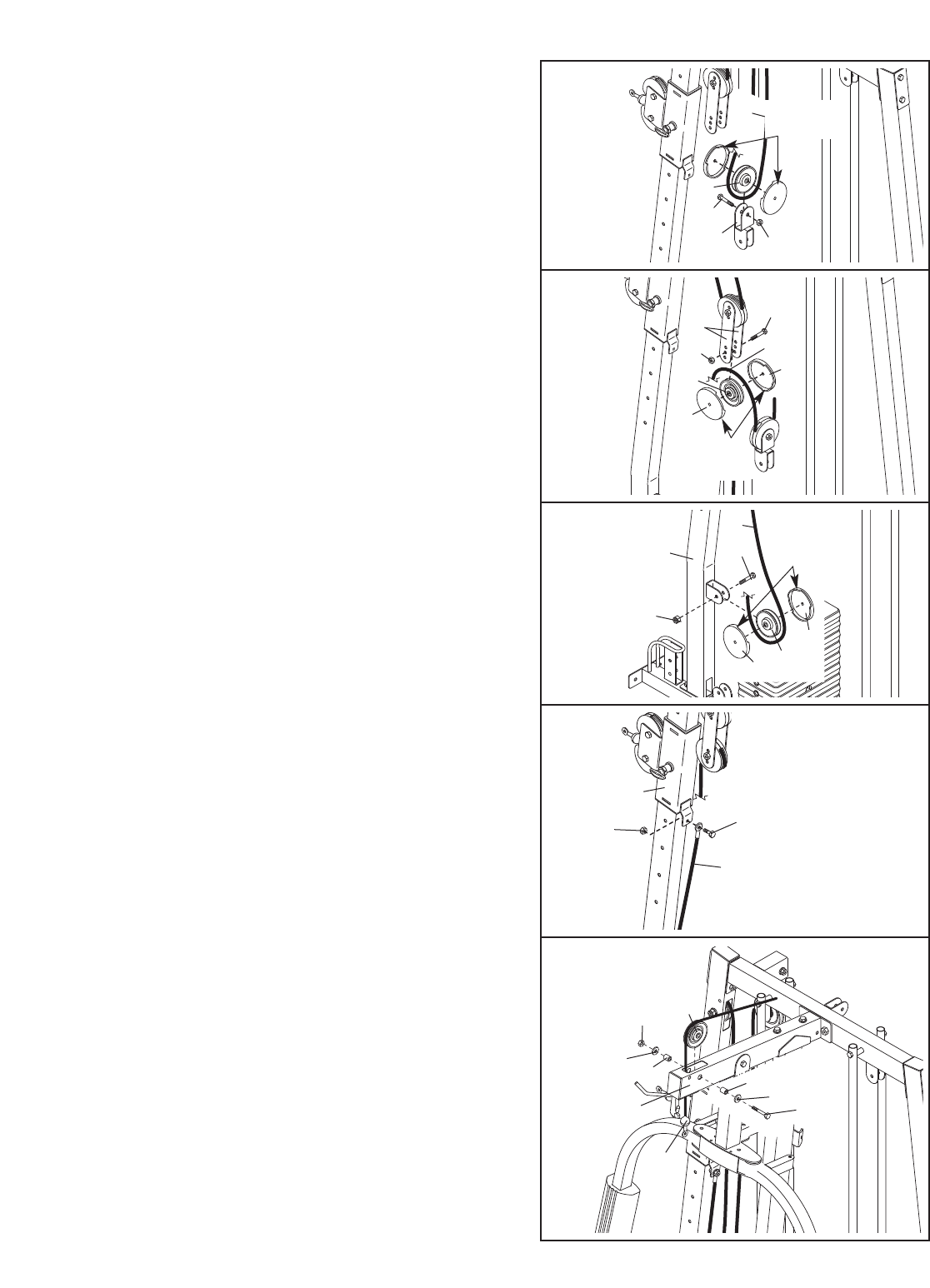

KABELMONTAGE

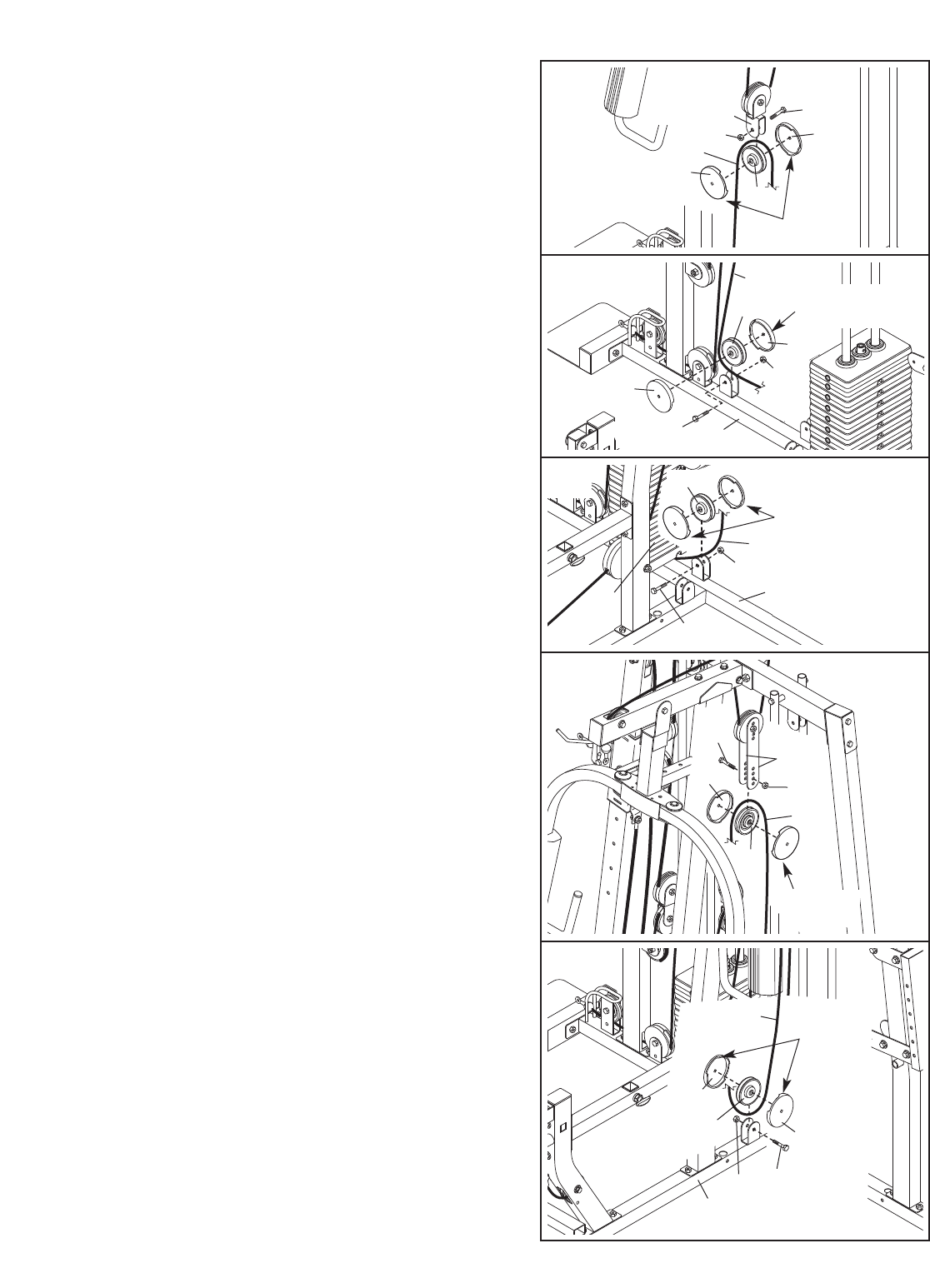

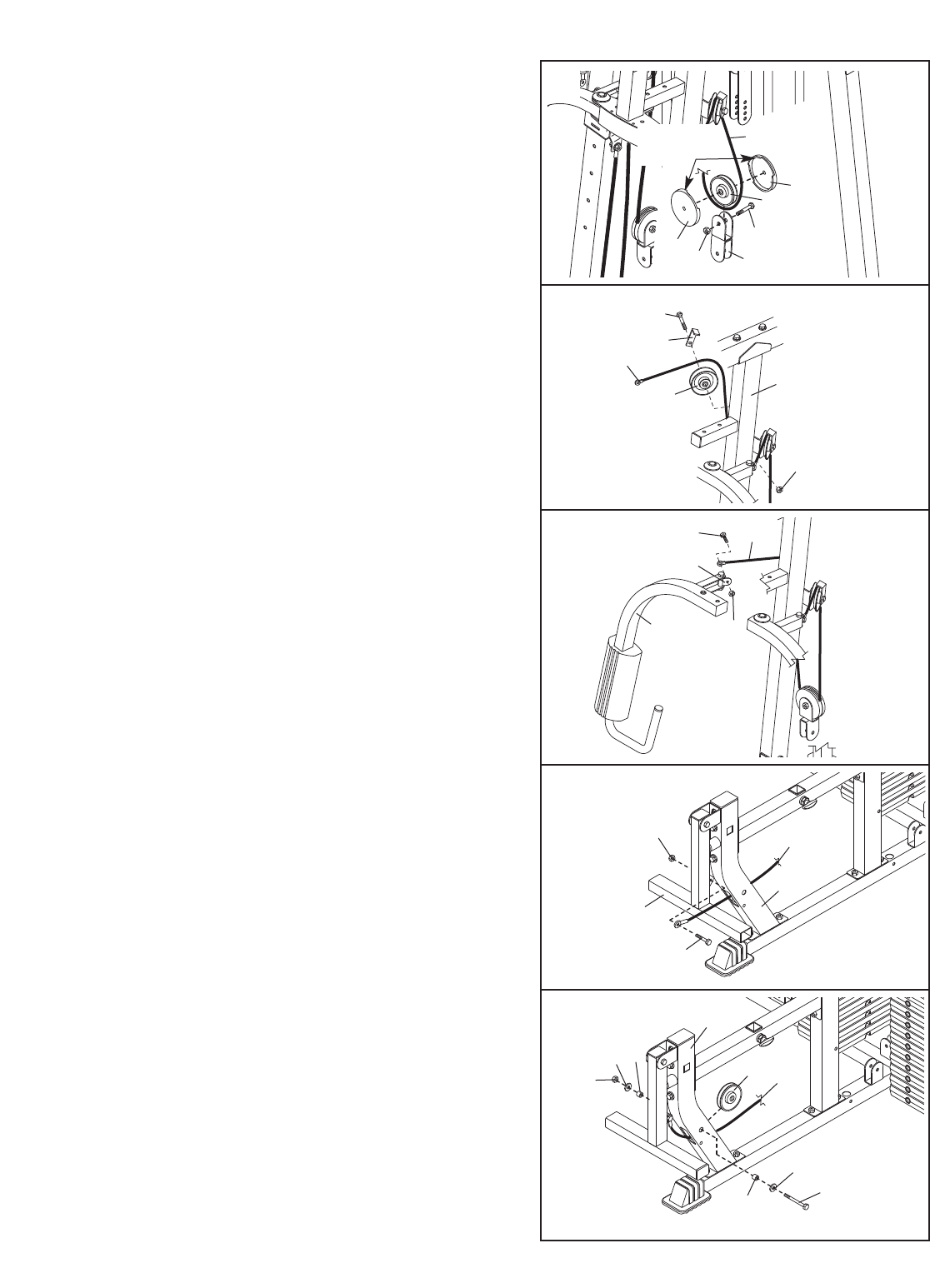

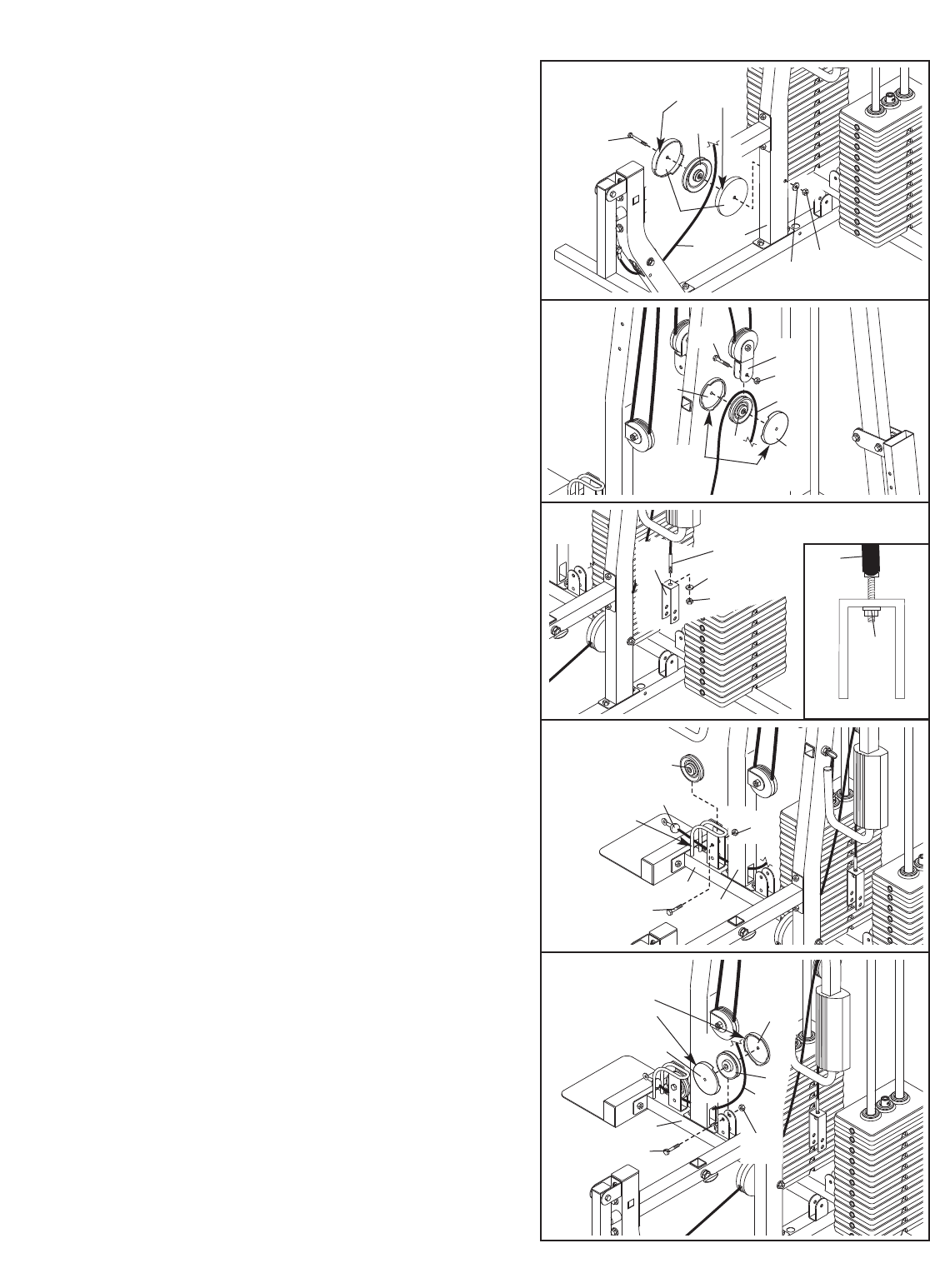

20. Entfernen Sie die schon angeschraubte 90mm

Rolle (78) von der kleinen Rollenplatte (31).

Führen Sie das obere Drehkabel (74) unter eine

90mm Rolle (78). Befestigen Sie die Rolle und ein

Paar Rollenabdeckungen (68) mit einem M10 x

50mm Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) am zweitobersten Set von

Löchern an der kleinen Rollenplatte (31). Achten

Sie darauf, dass sich die kleinen Laschen an den

Rollendeckumgen oben befinden.

21. Führen Sie das obere Drehkabel (74) über eine

115mm Rolle (119). Befestigen Sie die Rolle mit

einem M10 x 45mm Bolzen (93) und einer M10

Nylon-Verschlussmutter (87) innerhalb der ange-

zeigten Klammer am oberen Rahmen (6).

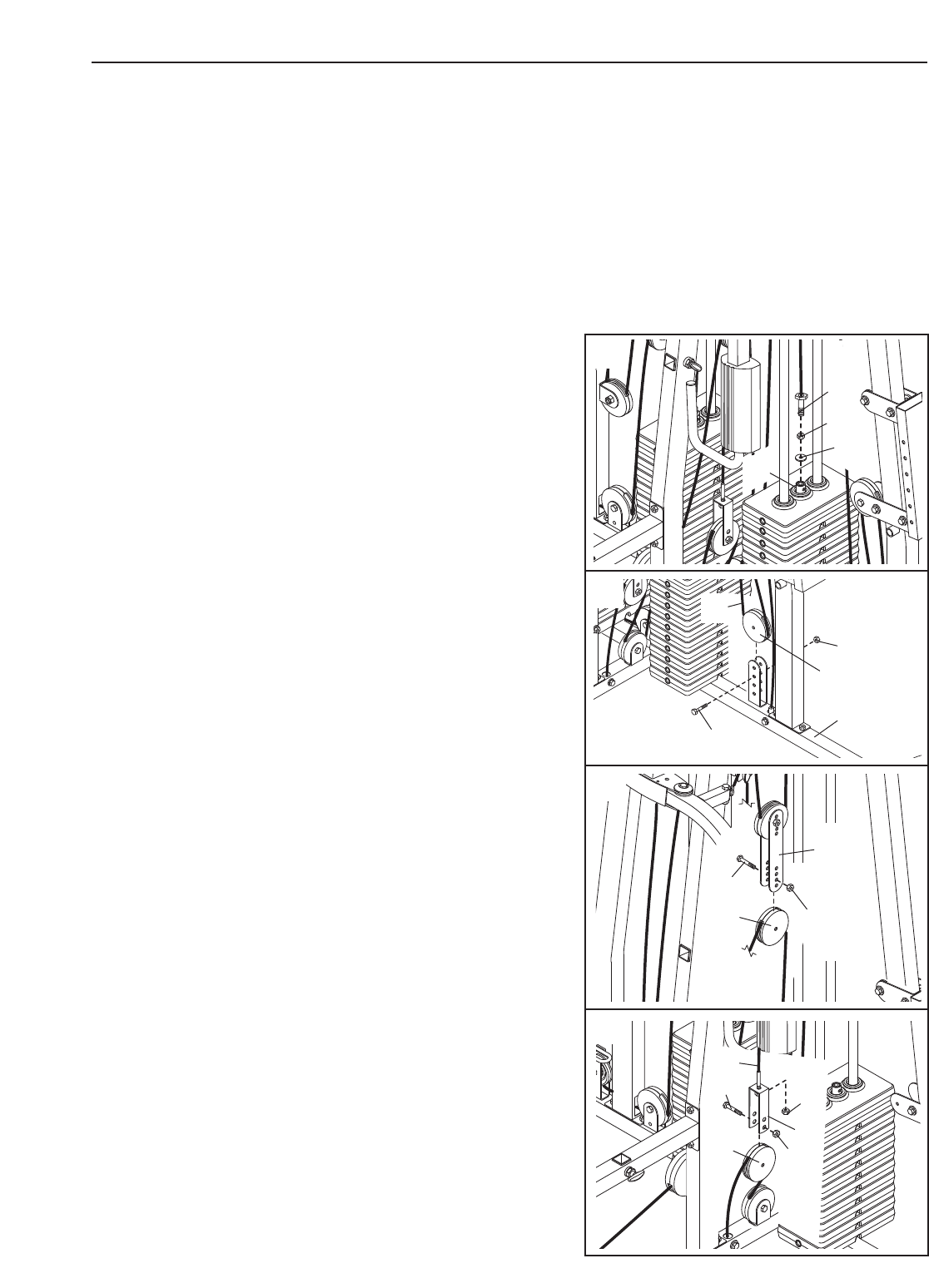

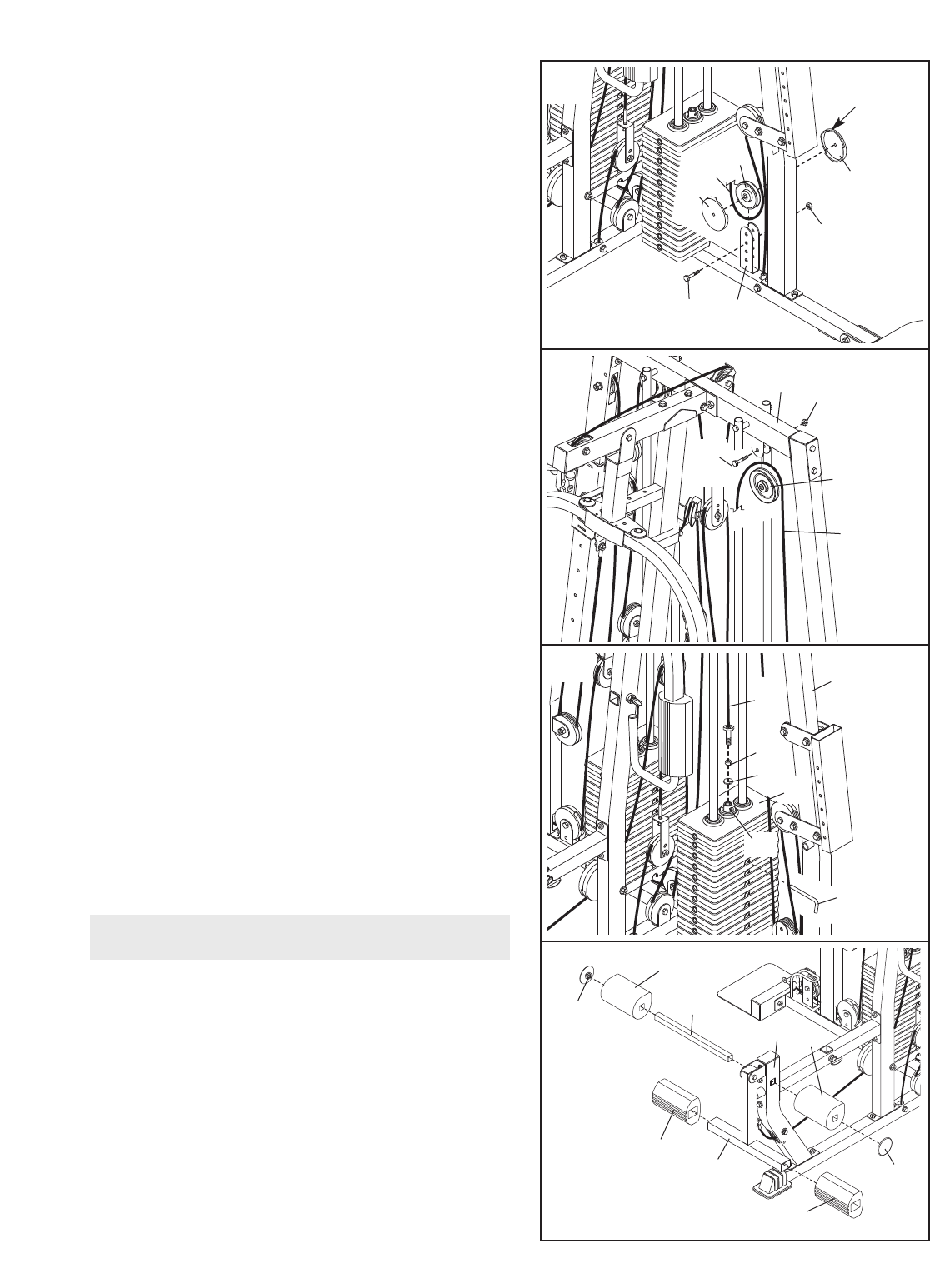

22. Heben Sie das Gewichtsrohr (43) und die obere

Gewichtsplatte (45), die sich am nächsten des

Drehpfostens (5) befinden, an. Achten Sie darauf,

dass der schmale Stift am Gewichtsrohr innerhalb

der Aushöhlung unter der oberen Gewichtsplatte

verläuft.

Schieben Sie einen Gewichtsschlüssel (50) in den

Gewichtplatte (44) ein. Geben Sie eine 50mm

Unterlegscheibe (1) auf das Gewichtsrohr (43).

Ziehen Sie eine M12 Mutter (118) halb auf das

Ende des oberen Drehkabels (74) auf. Schrauben

Sie das Ende des Kabels zwei volle Umdrehungen

in das Gewichtsrohr. Ziehen Sie jetzt die M12

Mutter gegen die Unterlegscheibe fest an.

23. Finden Sie das Drehkabel (17), das 3005mm

lang ist und an einem Ende eine Öse hat.

Befestigen Sie das Kabel mit einem M10 x 65mm

Bolzen (18), zwei M10 Unterlegscheiben (91) und

einer M10 Nylon-Verschlussmutter (87) innerhalb

des oberen Rahmens (6).

118

100

119

78 68

18 87

19. Führen Sie das obere Drehkabel (74) durch den

Drehpfosten (5) und über eine 115mm Rolle (119).

Befestigen Sie die Rolle auf der Innenseite des

Pfostens mit einem M10 x 65mm Bolzen (18), zwei

M10 Unterlegscheiben (91), zwei 12mm

Abstandsstücken (89) und einer M10 Nylon-

Verschlussmutter (87).

Befestigen Sie einen M10 x 65mm Bolzen (18),

zwei M10 Unterlegscheiben (91) und eine M10

Nylon-Verschlussmutter (87) am Drehpfosten (5).

87 91

119

kleinen

Laschen

24. Entfernen Sie die schon befestigten 90mm

Rollen (78) von der versetzten doppelten U-

Klammer (61).

Führen Sie das Drehkabel (17) um eine 90mm

Rolle (78). Befestigen Sie die Rolle mit einem M10

x 50mm Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) an der versetzten doppelten

U-Klammer (61). Achten Sie darauf, dass sich die

kleinen Laschen an den Rollendeckumgen oben

befinden.

25. Führen Sie das Drehkabel (17) um eine 90mm

Rolle (78). Befestigen Sie die Rolle und eine

Rollenabdeckung (68) mit einem M10 x 50mm

Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) im zweituntersten Loch in der

kleinen Rollenplatte (31). Achten Sie darauf, dass

sich die kleinen Laschen an den

Rollenabdeckelungen unten befinden.

26. Führen Sie das Drehkabel (17) um eine 90mm

Rolle (78). Befestigen Sie die Rolle und eine Paar

Rollenabdeckungen (68) mit einem M10 x 50mm

Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) an der Klammer des

Drehpfostens (5). Achten Sie darauf, dass sich

die kleinen Laschen an den Rollendeckumgen

oben befinden.

27. Befestigen Sie das Ende des Drehkabels (17) mit

einem M10 x 20mm Bolzen (86) und einer M10

Nylon-Verschlussmutter (87) an der Klammer der

Drehhalterung (46).

28. Finden Sie das Lat-Kabel (88), welches 2m

26,3cm lang ist und an einem Ende mit einer

Kugel und am anderen Ende mit einer Öse aus-

gestattet ist. Führen Sie das Ende mit der Öse von

unten durch den oberen Butterfly-Rahmen (7) und

um eine 90mm Rolle (78). Befestigen Sie die Rolle

mit einem M10 x 65mm Bolzen (18), zwei M10

Unterlegscheiben (91), zwei 12mm

Abstandsstücken (89) und einer M10 Nylon-

Verschlussmutter (87) innerhalb des oberen

Butterfly-Rahmens.

100

78 68

89 89

100

kleinen

Laschen

kleinen

Laschen

kleinen

Laschen

29. Führen Sie das Lat-Kabel (88) um eine 90mm Rolle

(78). Befestigen Sie die Rolle und eine Kabelklappe

(102) mit einem M10 x 50mm Bolzen (100) und

einer M10 Nylon-Verschlussmutter (87) am oberen

Rahmen (6). Achten Sie darauf, dass die

Kabelklammer so ausgerichtet ist, um das Kabel

in der Rille der Rolle zu halten.

33. Führen Sie das Butterfly-Kabel (69) über eine V-

Rolle (55). Befestigen Sie die Rolle und eine

Kabelklappe (102) mit einem M10 x 60mm Bolzen

(59) und einer M10 Nylon-Verschlussmutter (87) an

der angedeuteten Klammer am Butterfly-Pfosten

(3). Achten Sie darauf, dass die Kabelklammer

so ausgerichtet ist, um das Kabel in der Rille

der Rolle zu halten.

30. Entfernen Sie die schon angebrachten 90mm

Rollen (78) von den Rollenplatten (63).

Führen Sie das Lat-Kabel (88) um eine 90mm Rolle

(78). Befestigen Sie die Rolle und ein Paar

Rollenabdeckungen (68) mit einem M10 x 50mm

Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) an dem zweitobersten Set

von Löchern in den Rollenplatten (63). Achten Sie

darauf, dass sich die kleinen Laschen an den

Rollendeckumgen oben befinden.

31. Befestigen Sie das Ende des Lat-Kabels (88) mit

einem M10 x 65mm Bolzen (18), zwei M10

Unterlegscheiben (91) und einer M10 Nylon-

Verschlussmutter (87) innerhalb des oberen

Butterfly-Rahmens (7).

87 91

102

100

88 78

100

103

87 55 102

32. Finden Sie das Butterfly-Kabel (69). Es ist das

kürzeste Kabel. Befestigen Sie das Kabel mit

einem M8 x 20mm Randbolzen (103) und einer M8

Nylon-Verschlussmutter (34) an der Drehklammer

(70) am linken Butterfly-Arm (25). 34

kleinen

Laschen

34. Entfernen Sie die schon angebrachten 90mm

Rollen (78) von der doppelten U-Klammer (62).

Winden Sie das Butterfly-Kabel (69) unter eine

90mm Rolle (78). Befestigen Sie die Rolle und ein

Paar Rollenabdeckungen (68) mit einem M10 x

50mm Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) an der doppelten U-Klammer

(62). Achten Sie darauf, dass sich die kleinen

Laschen an den Rollendeckumgen oben befin-

den.

35. Führen Sie das Butterfly-Kabel (69) über eine V-

Rolle (55). Befestigen Sie die Rolle und eine

Kabelklappe (102) mit einem M10 x 60mm Bolzen

(59) und einer M10 Nylon-Verschlussmutter (87) an

der anderen Seite der Klammer am Butterfly-

Pfosten (3). Achten Sie darauf, dass die

Kabelklammer so ausgerichtet ist, um das Kabel

in der Rille der Rolle zu halten.

36. Befestigen Sie das Butterfly-Kabel (69) mit einem

M8 x 20mm Randbolzen (103) und einer M8 Nylon-

Verschlussmutter (34) an der Drehklammer (70)

dem rechten Butterfly-Arm (26).

37. Finden Sie das Beinhebelkabel (75). Es ist 2m

39,8cm lang und ist an einem Ende mit einer

Öse und am anderen Ende mit einem

Gewindestift versehen. Führen Sie das Ende mit

der Öse durch den Sitzpfosten (9) und befestigen

Sie es mit einem M8 x 20mm Randbolzen (103)

und einer M8 Nylon-Verschlussmutter (34) an der

Nase des Beinhebels (10).

38. Befestigen Sie eine 90mm Rolle (78) mit einem

M10 x 65mm Bolzen (18), zwei M10

Unterlegscheiben (91), zwei 12mm

Abstandsstücken (89) und einer M10 Nylon-

Verschlussmutter (87) an der Innenseite des

Sitzpfostens (9), wie angedeutet.

103

102

34 75

103

26 34

87 62

100

kleinen

Laschen

41. Entfernen Sie die schon angebrachten 90mm

Rollen (nicht abgebildet) von der U-Klammer

(64).

Befestigen sie das Ende das Beinhebelkabels (75)

mit einer M8 Unterlegscheibe (90) und einer M8

Nylon-Verschlussmutter (34) an der U-Klammer

(64). Ziehen Sie die Verschlussmutter noch

nicht ganz fest an. Sie sollte nur ein paar

Umdrehungen um das Ende des Kabels geführt

sein, wie in der Nebenzeichnung gezeigt.

42. Finden Sie das untere Drehkabel (72). Es ist das

einzige Kabel mit einer Öse an einem Ende und

einer Kugel am anderen Ende, das jetzt noch

übrig ist. Führen Sie das Ende mit der Öse durch

das Käfig an der langen Basis (101) und durch den

Drehpfosten (5), wie angezeigt. Achten Sie darauf,

dass das Kabel über der kurzen Stange innerhalb

des Käfigs verläuft.

Befestigen Sie eine 90mm Rolle (78) mit einem

M10 x 45mm Bolzen (93) und einer M10 Nylon-

Verschlussmutter (87) an der angezeigten Klammer

der langen Basis (101). Achten Sie darauf, dass

das Kabel innerhalb der Rille der Rolle verläuft.

43. Führen Sie das untere Drehkabel (72) unter eine

90mm Rolle (78). Befestigen Sie die Rolle und ein

Paar Rollenabdeckungen (68) mit einem M10 x

50mm Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) an der angezeigten Klammer

der langen Basis (101). Achten Sie darauf, dass

die langen Vorsprünge bei den Rollenabdeck-

ungen so orientiert sind, wie hier angezeigt.

78 68

100

91 87

101

Käfigs

101

100

39. Führen Sie das Beinhebelkabel (75) unter eine

115mm Rolle (119). Befestigen Sie die Rolle und

ein Paar großer Rollenabdeckungen (113) mit

einem M10 x 95mm Bolzen (92), einer M10

Unterlegscheibe (91) und einer M10 Nylon-

Verschlussmutter (87) an der angegebenen Seite

des Butterfly-Pfostens (3). Achten Sie darauf,

dass die Vorsprünge bei den Rollenabdeck-

ungen so orientiert sind, wie hier angezeigt.

40. Führen Sie das Beinhebelkabel (75) über eine

90mm Rolle (78). Befestigen Sie die Rolle und ein

Paar Rollenabdeckungen (68) mit einem M10 x

50mm Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) an der doppelten U-Klammer

(62). Achten Sie darauf, dass sich die kleinen

Laschen an den Rollenabdeckelungen unten

befinden.

Laschen

langen

Vorsprünge

kleinen

Laschen

113

119

45. Führen Sie das untere Drehkabel (72) unter eine

90mm Rolle (78). Befestigen Sie die Rolle und ein

Paar Rollenabdeckungen (68) mit einem M10 x

50mm Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) an der angezeigten Klammer

der langen Basis (101). Achten Sie darauf, dass

die langen Vorsprünge bei den

Rollenabdeckungen so orientiert sind, wie hier

angezeigt.

46. Führen Sie das untere Drehkabel (72) unter den

angezeigten Stapel von Gewichtsplatten (44).

Führen Sie das untere Drehkabel (72) unter eine

90mm Rolle (78). Befestigen Sie die Rolle und ein

Paar Rollenabdeckungen (68) mit einem M10 x

50mm Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) an der angezeigten Klammer

der langen Basis (101). Achten Sie darauf, dass

die kurzen Vorsprünge bei den Rollenabdeck-

ungen so orientiert sind, wie hier angezeigt.

47. Führen Sie das untere Drehkabel (72) über eine

90mm Rolle (78). Befestigen Sie die Rolle und ein

Paar Rollenabdeckungen (68) mit einem M10 x

50mm Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) zwischen den angezeigten

Löchern in den Rollenplatten (63). Achten Sie dar-

auf, dass sich die kleinen Laschen an den

Rollenabdeckelungen unten befinden.

48. Führen Sie das untere Drehkabel (72) unter eine

90mm Rolle (78). Befestigen Sie die Rolle und ein

Paar Rollenabdeckungen (68) mit einem M10 x

50mm Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) an der angezeigten Klammer

der kurzen Basis (2). Achten Sie darauf, dass sich

die kleinen Laschen an den Rollendeckumgen

oben befinden.

100

101

100

101

100

44. Führen Sie das untere Drehkabel (72) über eine

90mm Rolle (78). Befestigen Sie die Rolle und ein

Paar Rollenabdeckungen (68) mit einem M10 x

50mm Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) an der versetzten doppelten

U-Klammer (61). Achten Sie darauf, dass sich die

kleinen Laschen an den Rollenabdeckelungen

unten befinden.

100

kleinen Laschen

langen

Vorsprünge

kleinen

Laschen

kleinen

Laschen

kleinen

Laschen

49. Führen Sie das untere Drehkabel (72) über eine

90mm Rolle (78). Befestigen Sie die Rolle und ein

Paar Rollenabdeckungen (68) mit einem M10 x

50mm Bolzen (100) und einer M10 Nylon-

Verschlussmutter (87) zwischen dem unteren Set

von Löchern in der U-Klammer (64). Achten Sie

darauf, dass sich die kleinen Laschen an den

Rollenabdeckelungen unten befinden.

51. Finden Sie das Hockenkabel (73). Es ist das ein-

zig verbleibende Kabel. Befestigen Sie das Ende

mit der Öse mit einem M10 x 65mm Bolzen (18),

zwei M10 Unterlegscheiben (91) und einer M10

Nylon-Verschlussmutter (87) innerhalb der langen

Basis (101).

50. Befestigen Sie das Ende des unteren Drehkabels

(72) mit einem M10 x 65mm Bolzen (18), zwei M10

Unterlegscheiben (91) und einer M10 Nylon-

Verschlussmutter (87) innerhalb der kurzen Basis

(2).

52. Führen Sie das Hockenkabel (73) über eine 90mm

Rolle (78). Befestigen Sie die Rolle, ein Paar

Rollenabdeckungen (68) und zwei 16mm

Abstandsstücke (98) mit einem M10 x 85mm

Bolzen (96) und einer M10 Nylon-Verschlussmutter

(87) zwischen den angezeigten Klammern am

Hockenschieber (38). Achten Sie darauf, dass

sich die kleinen Laschen an den Rollenabdeck-

elungen unten befinden.

kleinen

Laschen

kleinen

Laschen

100 64

18 91

101

96 73

68 kleinen

Laschen

53. Führen Sie das Hockenkabel (73) unter eine 90mm

Rolle (78). Befestigen Sie die Rolle und ein Paar

Rollenabdeckungen (68) mit einem M10 x 50mm

Bolzen (100) und einer M10 Nylon-Verschlussmut-

ter (87) am zweitobersten Set von Löchern in der

angezeigten Klammer an der langen Basis (101).

Achten Sie darauf, dass sich die kleinen

Laschen an den Rollendeckumgen oben befin-

den.

54. Führen Sie das Hockenkabel (73) über eine 115mm

Rolle (119). Befestigen Sie die Rolle mit einem M10

x 45mm Bolzen (93) und einer M10 Nylon-

Verschlussmutter (87) an der angezeigten Klammer

im oberen Rahmen (6).

55. Heben Sie das Gewichtsrohr (43) und die obere

Gewichtsplatte (45) an. Achten Sie darauf, dass der

schmale Stift am Gewichtsrohr innerhalb der

Aushöhlung unter der oberen Gewichtsplatte verläuft.

Geben Sie eine 50mm Unterlegscheibe (1) auf das

Gewichtsrohr (43), das sich am nächsten zum

Hockenpfosten (4) befindet. Ziehen Sie eine M12

Mutter (118) halb auf das Ende des Hockenkabels

(73) auf.

Halten Sie das Gewichtsrohr (43) und die obere

Gewichtsplatte (45) einige Zentimeter über dem

Gewichtsstapel hoch und schieben Sie den

Gewichtsschlüssel (50) ein. Schrauben Sie nun das

Ende des Hockenkabels (73) zwei volle Umdreh-

ungen in das Gewichtsrohr. Ziehen Sie dann die

M12 Mutter (118) gegen die 50mm Unterlegscheibe

(1) fest. Entfernen Sie den Gewichtsschlüssel und

legen Sie die oberste Gewichtsplatte wieder auf

den Gewichtsstapel zurück. Stecken Sie den

Gewichtsschlüssel wieder hinein.

56. Finden Sie den Teilebeutel, der mit der

Aufschrift “SEAT ASSEMBLY” gekennzeichnet

ist und öffnen sie diesen.

Schieben Sie das Polsterrohr (23) in das quadrati-

sche Loch innerhalb des Sitzpfostens (9). Benetzen

Sie das Polsterrohr mit Seifenwasser. Schieben Sie

die zwei Kniepolster (19) auf das Polsterrohr, wie

angezeigt. Drücken Sie die zwei Kniepolsterkappen

(109) in die Enden des Polsterrohres.

Schieben Sie zwei kurze Polster (20) auf den

Beinhebel (10).

119

109

100 101

687

118

145

kleinen

Laschen

SITZMONTAGE

57. Drücken Sie zwei 20mm x 40mm Innenkappen

(116) und eine 25mm x 40mm Innenkappe (117) in

die Sitzklammer (11).

Befestigen Sie den Sitz (16) mit zwei M6 x 16mm

Schrauben (114), einer M6 x 35mm Schraube (99)

und einer M6 Unterlegscheibe (97) an der

Sitzklammer (11).

Lösen Sie den angezeigten Verstellgriff (65). Ziehen

Sie dann an dem Griff und schieben Sie die Sitz-

klammer (11) in den Sitzrahmen (8). Lassen Sie den

Verstellgriff in eines der Löcher an der Sitzklammer

einrasten und befestigen Sie den Griff wieder.

58. Drücken Sie zwei 20mm x 40mm Innenkappen (116)

und eine 25mm x 40mm Innenkappe (117) in die

Rückenlehnenklammer (13).

Befestigen Sie die Butterfly-Klammer (15) mit vier

M6 x 16mm Schrauben (114) an der

Rückenlehnenklammer (13).

Lösen Sie den angezeigten Verstellgriff (65). Ziehen

Sie dann an dem Griff und schieben Sie die

Rückenlehnenklammer (13) in den Butterfly-Pfosten

(3). Lassen Sie den Verstellgriff in eines der Löcher

an der Rückenlehnenklammer einrasten und befe-

stigen Sie den Griff wieder.

59. Benetzen Sie ein Ende des Hockenarms (32) mit

Seifenwasser. Schieben Sie ein kurzes Polster (20)

auf den Hockenarm, wie angezeigt.

Befestigen Sie einen Hockengriff (33) mit zwei M8 x

20mm Rundkopfschrauben (51) am Hockenarm

(32). Schieben Sie eine Außenkappe mit Loch (111)

auf den Hockengriff und drücken Sie ihn in das

Ende des Hockenarms. Benetzen Sie den

Hockengriff mit Seifenwasser. Schieben Sie einen

200mm Handgriff (84) auf den Hockengriff.

Wiederholen Sie diesen Schritt mit dem anderen

Ende des Hockenarms (32).

60. Befestigen Sie den Hockenarm (32) mit zwei M10 x

65mm Einsteckbolzen (110) und zwei M10 Nylon-

Verschlussmuttern (87) an der Hockenklammer

(37). Ziehen Sie die Nylon-Verschlussmuttern

noch nicht fest.

Vollenden Sie das Anbringen des Hockenarms (32)

an der Hockenklammer (37) mit zwei M10 x 70mm

Einsteckbolzen (106), zwei M10 Unterlegschei-ben

(91) und zwei M10 Nylon-Verschlussmuttern (87).

Ziehen Sie nun alle M10 Nylon-Verschlussmut-

tern (87), die in diesem Schritt verwendet wur-

den, fest.

111

116

114

117

114

117

114

116

60 87

110

106

61. Drehen Sie die Hocken-Rückenlehne (35) so, dass

sich die vier Schraubenlöcher näher dem unteren

Ende (als dem oberen Ende) der Hocken-

Rückenlehne befinden. Befestigen Sie die Hocken-

Rückenlehne mit vier M6 x 16mm Schrauben (114)

an der Hockenklammer (37).

Ziehen Sie den Verstellknopf (115) fest an der

Hockenklammer (37) an. Drehen Sie dann den

Knopf am Verstellknopf mehrmals gegen den

Uhrzeigersinn, um ihn zu lösen. Als nächstes, zie-

hen Sie den Verstellknopf heraus und schieben Sie

die Hockenklammer (37) hinunter und auf den

Hockenschieber (38). Lassen Sie den Verstellknopf

in einem der Löcher am Hockenschieber einrasten

und drehen Sie den Knopf dann in Uhrzeigersinn,

bis er festsitzt.

62. Achten Sie darauf, dass alle Teile richtig angezogen sind. Der Gebrauch der übrigen Teile wird im Abschnitt

BENUTZUNG DER HEIMFITNESSSTATION, auf Seite 22 dieser Bedienungsanleitung beginnend, beschrie-

ben.

Bevor Sie die Heimfitnessstation in Betrieb nehmen, ziehen Sie an jedem Kabel einige Male, um sicher zu

stellen, dass sich alle Kabel und Rollen leicht bewegen lassen. Sollte sich irgendein Kabel nicht leicht bewe-

gen lassen, finden Sie das Problem und korrigieren Sie es sofort. WICHTIG: Sollten die Kabel nicht rich-

tig installiert sein, werden Sie bei Gebrauch mit schweren Gewichten beschädigt werden. Beziehen

Sie sich zur Überprüfung der richtigen Kabelverlegung auf die KABELDIAGRAMME auf Seite 26-27

dieser Bedienungsanleitung. Sollten die Kabel irgendwo schlaff sein, müssen Sie die Kabel straff

ziehen. Beziehen Sie sich auf FEHLERSUCHE UND WARTUNG auf Seite 25.

115

114

EINSTELLUNG

Die Anweisungen unten beschreiben, wie die verschiedenen Teile der Heimfitnessstation eingestellt werden können.

Beziehen Sie sich auch auf die inbegriffenen Trainingsanweisung um die korrekte Art jeder Übung zu ersehen.

WICHTIG: Bei der Befestigung der Lat-Stange oder des Nylonriemens, achten Sie darauf, dass die Teile der

Heimfitnessstation in den zur Ausführung der gewünschten Übung vorgeschriebenen Ausgangspositionen

sind. Falls das Kabel oder die Kette beim Üben schlaff ist, wird die Wirkung der Übung verringert.

DIE GEWICHTSEINSTELLUNG VERÄNDERN

Um die Gewichtseinstellung bei dem einen oder

anderen Gewichtsstapel zu verändern, schieben Sie

einen Gewichtsschlüssel (50) unter das gewünschte

Gewicht (44) bis das gebogene Ende des

Gewichtsschlüssels die Gewichte berührt. Drehen Sie

das gebogene Ende nach unten. Die

Gewichtseinstellung kann auf beiden Gewichtsstapeln

von 10 amerikanischen Pfund bis zu 110 am. Pfund in

Abständen von 10 am. Pfund verändert werden.

Anmerkung: Wegen des Zusammenwirkens von

Kabel und Rollen kann der Widerstand bei den

einzelnen Übungsstationen von der

Gewichtseinstellung jeweils etwas abweichen.

Verwenden Sie die GEWICHTSWIDERSTANDSTA-

BELLE auf Seite 24, um den ungefähren

Widerstand bei jeder Gewichtsstation zu erfahren.

BEFESTIGEN DES ZUBEHÖRS

Befestigen Sie die Lat-Stange (79) mit einem

Kabelklipp (83) am Lat-Kabel (88). Für manche Übun-

gen sollte die Kette (81) zwischen der Lat-Stange und

dem Lat-Kabel mit zwei Kabelklipps befestigt werden.

Stellen Sie die Länge der Kette zwischen der Lat-

Stange und dem unteren Lat-Kabel so ein, dass

sich die Lat-Stange im korrekten Ausgangspos-

ition der gewünschten Übung befindet.

Die Lat-Stange (79) kann am unteren Drehkabel

(nicht abgebildet) auf die gleiche Weise ange-

bracht werden.

Die Ruderstange (nicht abgebildet), der Griff (nicht

abgebildet) oder der Bauchriemen (nicht abgebildet)

können ebenfalls auf die gleiche Weise am Lat-Kabel

(88) oder am unteren Drehkabel (nicht abgebildet)

befestigt werden.

UMSTELLEN/UMBAUEN DER BUTTERFLY-ARME

Um die Butterfly-Arme (25, 26) als solche zu benut-

zen, schieben Sie den L-Stift mit Haltestrick (60) in

die Butterfly-Löcher am Butterfly-Pfosten (3).

Um die Butterfly-Arme (25, 26) als Bankdrückarme zu

benutzen, schieben Sie den L-Stift mit Haltestrick (60)

in die Drück-Löcher am Butterfly-Rahmen (47).

Achten Sie darauf, dass beide L-Stifte mit

Haltestrick (60) vollständig in das gleiche Set von

Löchern eingeschoben wurden, bevor Sie mit

irgendeiner Übung beginnen.

Butterfly-

Löcher

Drück-

Löcher 25

EINSTELLEN DES HOCKENARMS, DES SITZES

ODER DER BUTTERFLY-RÜCKENLEHNE

Um die Höhe des Hockenarms (32) zu verstellen,

lösen Sie zuerst den Verstellknopf (115) an der

Hockenklammer (37). Ziehen Sie dann am Griff und

schieben Sie die Hockenklammer nach oben oder

nach unten, bis sie sich in der gewünschten Position

befindet. Lassen Sie den Griff in einem der Löcher am

Hockenschieber (nicht abgebildet) einrasten und zie-

hen Sie den Griff wieder fest.

Die Höhe des Sitzes (16), die Position der Butterfly-

Klammer (15) und des Drehgehäuses (nicht abgebil-

det) können auf die gleiche Weise mit den drei

Verstellgriffen (65) verstellt werden.

EINSTELLEN DER KNIEUNTERLAGE FÜR

HOCKENÜBUNGEN

Um die Knieunterlage für Hockenübungen (41) zu

benutzen, drehen Sie sie herunter in die angezeigte

Position und schieben Sie den langen Stift mit

Haltestrick (112) in die Löcher in der Knieunterlage

und der langen Basis (101).

Wird die Knieunterlage für Hockenübungen (41) nicht

gebraucht, drehen Sie sie nach oben in eine vertikale

Position und schieben dann den langen Stift mit

Haltestrick (112) in die Löcher der langen Basis (101).

101

112

115

HOHE

ROLLE

(Pfund)

101

112

122

UNTERE

ROLLE

(Pfund)

104

111

122

BEIN

HEBEL

(Pfund)

111

122

148

160

184

190

BUTTERFLY

ARM

(Pfund)

100

108

DRUCK

ARM

(Pfund)

104

118

136

154

167

187

HOCKENST

ATION

(Pfund)

116

136

170

192

203

223

239

254

270

DREHSTATI-

(Pfund)

104

116

122

GEWICHT

Oberstes

GEWICHTSWIDERSTANDSTABELLE

Diese Tabelle gibt den ungefähren Gewichtswiderstand bei jeder Station an. “Oberstes” bezieht sich auf das 10

oberstes Gewicht. Die anderen Zahlen beziehen sich auf die 10 Pfund Gewichtplatten. Der hier angegebene

Butterfly-Armwiderstand bezieht sich auf den Widerstand für jeden Butterfly-Arm separat. Amerkung: Der

tatsächliche Widerstand jeder Station kann variieren, gemâss der Reibung zwischen den Kabeln, Rollen

und dem Gewichtsführungen.

FEHLERSUCHE UND WARTUNG

Untersuchen und befestigen Sie vor jedem Training alle Teile an die Hantelbank. Ersetzen Sie abgenutzte Teile

sofort. Die Hantelbank kann mit einem feuchten, weichen Tuch und einem milden Reinigungsmittel geputzt wer-

den. Verwenden Sie keine Lösungsmittel.

DIE KABEL STRAFFZIEHEN

Gewobenes Kabel, wie das, das in Ihrer Heimfitnessstation verwendet wird, kann sich bei anfänglichem

Gebrauch etwas verdehnen. Sollten die Kabel schlaff sein, bevor Sie Widerstand spüren, dann müssen Sie die

Kabel straffen. Um die Kabel zu straffen, schieben Sie den Gewichtsschlüssel in die Mitte des Gewichtsstapels.

Die Schlaffheit kann dann auf verschiedene Arten beseitigt an:

Siehe Abbildung 1. Um das Hockenkabel (73) oder das

obere Drehkabel (nicht abgebildet) zu kürzen, lösen Sie

zunächst die M12 Mutter (118) am Ende des Kabels, weg von

der 50mm Unterlegscheibe (1). Schrauben Sie das Ende des

Kabels weiter in das Gewichtsrohr (43) hinein. Ziehen Sie

dann die Mutter wieder gegen die Unterlegscheibe hin fest.

Siehe Abbildung 2. Um das Hockenkabel (73) weiter zu ver-

kürzen, entfernen Sie zuerst die M10 Nylon-Verschlussmutter

(87), den M10 x 50mm Bolzen (100), die Rollenabdeckungen

(68) und eine 90mm Rolle (nicht abgebildet) von der ange-

zeigten Klammer an der langen Basis (101). Befestigen Sie

dann die Rolle und die Rollenabdeckungen zwischen einem

weiter unten gelegenen Set von Löchern mit dem Bolzen und

der Verschlussmutter.

Siehe Abbildung 3. Um die anderen fünf Kabel zu verkürzen,

entfernen Sie zuerst die obere und die untere M10 Nylon-

Verschlussmutter (87), den M10 x 50mm Bolzen (100), die

90mm Rolle (nicht abgebildet) und die Rollenabdeckungen

(68) von den Rollenplatten (63) oder den kleinen Rollenplatten

(nicht abgebildet). Befestigen Sie die Rolle und die

Rollenabdeckungen wieder zwischen einem Set von Löchern,

das mehr in der Mitte der Rollenplatten liegt.

Siehe Abbildung 4. Um die Kabel weiter zu straffen, entfer-

nen Sie zuerst die M10 Nylon-Verschlussmutter (87), den

M10 x 50mm Bolzen (100), die 90mm Rolle (nicht abgebildet)

und die Rollenabdeckungen (68) von der U-Klammer (64).

Befestigen Sie die Rolle und die Rollenabdeckungen wieder

zwischen einem höheren Set von Löchern an der U-Klammer.

Die Kabel können auch gestrafft werden, indem man die M8

Nylon-Verschlussmutter (34) am Ende des Beinhebelkabels

(75) fester anzieht. Dazu muss man möglicherweise die

90mm Rolle (nicht abgebildet) und die Rollenabdeckungen

(68) von der U-Klammer (64) abmontieren.

Ziehen Sie die Kabel nicht zu straff an, da sonst das

oberste Gewicht vom Gewichtestapel hochgehoben wird.

Falls ein Kabel oft von den Rollen abrutscht, kann das

Kabel eventuell verklemmt sein. Entfernen Sie das Kabel

und bringen Sie es wieder an. Falls die Kabel ersetzt wer-

den müssen, beziehen Sie sich auf BESTELLUNG VON

ERSATZTEILEN auf der Rückseite dieser

Bedienungsanleitung.

100

118

101

100

KABELDIAGRAMME

Die unten angeführte Abbildung zur Identifikation der Kabel gibt die beiden Enden sowie die Länge jedes Kabels

an. Die Kabeldiagramme auf dieser Seite und auf den folgenden Seiten geben an, wie man die Kabel richtig ein-

legt. Die Zahlen in diesen Diagrammen geben an, welchem Verlauf man bei der Kabelverlegung folgen muss.

Benutzen Sie diese Diagramme, um sich von der Richtigkeit der Kabelführung zu vergewissern. WICHTIG:

Wenn die Kabel nicht richtig verlegt werden, wird das Gewichtssystem nicht richtig funktionieren und

kann dadurch sogar beschädigt werden.

Butterfly-

Kable (69)

Lat-Kabel (88) Obere Drehkabel (74)

Rollenabdeckung (69)—1475mm

unteres Drehkabel (72)—5207mm

Hockenkabel (73)—4425mm

Hohes Drehrolle (74)—3213mm

Beinhebelkabel (75)—2398mm

Lat-Kabel(88)—2267mm

Drehkabel (17)—3005mm

Abbildung zur Identifikation

der Kabel

Kockenkabel (73)

Beinhebel-

kabel (75)

Unteres

DrehKabel

(72)

Drehkabel (17)

BESTELLUNG VON ERSATZTEILEN

Unter der nachfolgenden Adresse und Telefonnummer können Sie Ersatzteile bestellen:

AICON Health & Fitness, GmbH

Kalscheurener Staße 172

D-50354 Hürth

Fax: 01805 231 243

Telefonanrufe außerhalb Deutschlands: +49 2233 613 250

Fax: +49-2233 613 255

Wenn Sie eine Ersatzteilbestellung vornehmen wollen, benötigen wir die folgenden Angaben:

• die Modell-Nummer des Produktes (WEEVSY39530)

•den Namen des Produktes (WEIDER®PRO 9400 weight system)

•die SERIEN-NUMMER des Produktes (Sie finden diese auf der ersten Seite)

• die BESTELL-NUMMER und BESCHREIBUNG des Ersatzteiles (siehe TEILELISTE in der Mitte dieser

Anleitung).

01805 231 244

Anmerkung: Die Montage ist in vier Stufen eingeteilt: 1)

Rahmenmontage, 2) Armmontage, 3) Kabel- und Rollenmontage, und 4)

Sitzmontage. Die Teile für jede dieser Stufen sind separat verpackt.

WARTEN SIE BEVOR SIE MIT JEDER MONTAGESTUFE ANFANGEN;

ÖFFNEN SIE ZUERST DEN TEILEBEUTEL, GEKENNZEICHNET FÜR DIE

BETREFFENDE MONTAGESTUFE.

Dieses Diagramm hilft ihnen bei der Identifizierung der kleinen Montagteilen. Die nummer in Klammern nach

jeder Teilebezeichnung bezieht sich auf die Bestell-Nummer des jeweiligen Teils. Wichtig: Einige der Teile die

in der Anleitung angeführt sind, wurden schon angebracht. Falls Sie ein Teil nicht finden können, schau-

en Sie, ob es nicht schon angebracht wurde.

ENTFERNEN SIE DIESES DIAGRAMM FÜR DIE

IDENTIFIZIERUNG DER TEILE VON DER ANLEITUNG.

VERWAHREN SIE DIESE SEITE FÜR SPÄTEREN

GEBRAUCH.

50mm x 75mm Innenkappe (58)

40mm x 50mm Innenkappe (21)

25mm runde Innenkappe

(29)

50mm x 70mm Innenkappe

(95)

38mm quadratische Innenkappe (67)

50mm quadratische Innenkappe

(105)

25mm x 40mm Innenkappe

(117)

20mm x 40mm Innenkappe

(116)

25mm runde Außenkappe

(121)

Kabelklipp (83)

90mm Rolle (78)

V-Rolle (55)

115mm Rolle (119)

M10 Nylon-Verschlussmutter

(87)

M8 Nylon-Verschlussmutter

(34)

M8 Unterlegscheibe (90)

M6 Unterlegscheibe (97)

M4 Unterlegscheibe (120)

M12 Mutter (118)

12mm Abstandsstück (89)

50mm Unterlegscheibe (1) 16mm Abstandsstück (98)

M10 Unterlegscheibe (91)

DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE—Modell-Nr. WEEVSY39530

R0803A

M10 x 20mm Bolzen (86)

M10 x 60mm Bolzen (59)

M10 x 70mm Bolzen (85)

M10 x 95mm Bolzen (92)

M10 x 45mm Bolzen (93)

M10 x 85mm Bolzen (96)

M10 x 165mm Bolzen (30)

M10 x 50mm Bolzen (100)

M10 x 80mm Rundkopf-bolzen

(104)

M10 x 80mm Bolzen (107)

M10 x 70mm Einsteck-bolzen

(106)

M10 x 65mm Einsteck-bolzen

(110)

M10 x 65mm Bolzen (18)

M4 x 20mm Gewinde-schneidende

Schraube (14)

M6 x 16mm Schraube (114)

M8 x 20mm Rundkopf-

schraube (51)

M8 x 85mm Bolzen (94)

M8 x 20mm

Randbolzen (103)

M6 x 35mm Schraube (99)

TEILE LISTE—Modell-Nr. WEEVSY39530 R0803A

Note: “#” weißt auf ein nicht abgebildetes Teil hin. Veränderungen zu den Angaben sind dem Hersteller, ohne

Benachrichtigung, vorbehalten.

1 2 50mm Unterlegscheibe

2 1 Kurze Basis

3 1 Butterfly-Pfosten

4 1 Hockenpfosten

5 1 Drehpfosten

6 1 Oberer Rahmen

7 1 Oberer Butterfly-

Rahmen

8 1 Sitzrahmen

9 1 Sitzpfosten

10 1 Beinhebel

11 1 Sitzklammer

12 1 Pfostenverlängerung

13 1 Rückenlehnenklammer

14 9 M4 x 20mm Gewinde-

schneidende Schraube

15 1 Butterfly-Klammer

16 1 Sitz

17 1 Drehkabel

18 9 M10 x 65mm Bolzen

19 2 Kniepolster

20 4 Kurzes Polster

21 5 40mm x 50mm Innen-

kappe

22 1 Bauchriemen

23 1 Polsterrohr

24 1 Basiskappe

25 1 Linker Butterfly-Arm

26 1 Rechter Butterfly-Arm

27 2 Druckgriff

28 2 Langer Handgriff

29 2 25mm runde Innen-

kappe

30 3 M10 x 165mm Bolzen

31 2 Kleine Rollenplatte

32 1 Hockenarm

33 2 Hockengriff

34 8 M8 Nylon-Verschluss-

mutter

35 1 Hocken-Rückenlehne

36 4 135mm Handgrip

37 1 Hockenklammer

38 1 Hockenschieber

39 4 Rolle

40 1 Linke Doppelabdeckung

41 1 Knieunterlage für die

Hockenübung

42 4 Gewichtsführung

43 2 Gewichtsrohr

44 20 Gewichtsplatte

45 2 Oberes Gewichtsplatte

46 1 Drehhalterung

47 1 Butterfly-Rahmen

48 2 Gewichtsrohrstoß-

dämpfer

49 4 Gewichtsstoßdämpfer

50 2 Gewichtsschlüssel

51 8 M8 x 20mm Rundkopf-

schraube

52 2 Kurze Rahmenplatte

53 1 Fußplatte

54 2 Langes Polster

55 2 V-Rolle

56 4 Plastik-Unterlegscheibe

57 4 Butterfly-Kappe

58 7 50mm x 75mm

Innenkappe

59 2 M10 x 60mm Bolzen

60 2 L-Stift mit Haltestrick

61 1 versetzte doppelte U-

Klammer

62 1 Doppelte U-Klammer

63 2 Rollenplatte

64 1 U-Klammer

65 3 Verstellgriff

66 2 Drehbuchse

67 1 38mm quadratische

Innenkappe

68 32 Rollenabdeckung

69 1 Butterfly-Kabel

70 2 Drehklammer

71 1 Lange Rahmenplatte

72 1 unteres Drehkabel

73 1 Hockenkabel

74 1 Obere Drehkabel

75 1 Beinhebelkabel

76 1 Drehgehäuse

77 1 Beinhebelstoßdämpfer

78 22 90mm Rolle

79 1 Lat-Stange

80 1 Ruderstange

81 1 Kette

82 1 Griff

83 3 Kabelklipp

84 2 200mm Handgriff

85 4 M10 x 70mm Bolzen

86 1 M10 x 20mm Bolzen

87 72 M10 Nylon-Verschluss-

mutter

88 1 Lat-Kabel

89 6 12mm Abstandsstück

90 1 M8 Unterlegscheibe

91 33 M10 Unterlegscheibe

92 13 M10 x 95mm Bolzen

93 3 M10 x 45mm Bolzen

94 4 M8 x 85mm Bolzen

95 1 50mm x 70mm Innen-

kappe

96 2 M10 x 85mm Bolzen

97 1 M6 Unterlegscheibe

98 2 16mm Abstandsstück

99 1 M6 x 35mm Schraube

100 20 M10 x 50mm Bolzen

101 1 Lange Basis

102 3 Kabelklappe

103 3 M8 x 20mm Randbolzen

104 2 M10 x 80mm Rundkopf-

bolzen

105 1 50mm quadratische

Innenkappe

106 2 M10 x 70mm Einsteck-

bolzen

107 1 M10 x 80mm Bolzen

108 4 Knieunterlage-Dämpfer

109 2 Kniepolsterkappe

110 12 M10 x 65mm Einsteck-

bolzen

111 2 Außenkappe mit Loch

112 1 Langer Stift mit Halte-

strick

113 2 Große Rollenabdeck-

ung

114 10 M6 x 16mm Schraube

115 1 Verstellknopf

116 4 20mm x 40mm Innen-

kappe

117 2 25mm x 40mm Innen-

kappe

118 2 M12 Mutter

119 4 115mm Rolle

120 3 M4 Unterlegscheibe

121 2 25mm runde Außen-

kappe

122 1 Rechte Doppelabdeck-

ung

# 1 Bedienungsanleitung

# 1 Trainingsplakat

# 2 Schmiermittel

Nr. Zahl Beschreibung Nr. Zahl Beschreibung Nr. Zahl Beschreibung

REMOVE THIS PART LIST/EXPLODED DRAWING

FROM THE MANUAL.

SAVE THIS PART LIST/EXPLODED DRAWING FOR FUTURE REFERENCE

ENTFERNEN SIE DIESE DETAILZEICHNUNG/TEILELISTE

VON DER ANLEITUNG.

VERWAHREN SIE DIESE SEITE FÜR SPÄTEREN GEBRAUCH.

109

111

114

60 60

102

119

102

119

110

89 97

51 51

100

93 93

114

103

103 18

104

107

100

101

112

110

100

91 87

110

105

87 87

100

103

116

117

104

118

108

100

30 119

100

87 17

100 87

120 120

120

121

114

115

110

106

68 68

122

100

113

100

DETAILZEICHNUNG—Modell-Nr. WEEVSY39530 R0803A

Weider Pro 9400 System Weevsy3953 Users Manual *WEEVSY39530 200193(GR)

Navigation menu

Versions of this User Manual:

Views

Navigation
