Núm. de Modelo WEEVSY62000
Núm de Serie
Escriba el número de serie en el
espacio de arriba para referencia.
PRECAUCIÓN:
Antes de usar el equipo, lea cui-
dadosamente todas las adver-
tencias y precauciones impor-
tantes de este manual. Guarde el
manual para futuras referencias.
www.weiderfitness.com
Página de internet
MANUAL DEL USUARIO
Etiqueta con el Número de Serie
¿PREGUNTAS?
Como fabricante, nosotros
estamos cometidos a proveerle
satisfacción completa a nues-
tro cliente. Si usted tiene pre-
guntas, si faltan partes o hay
partes dañadas, póngase en
contacto con la tienda donde
compró el equipo.
TM
Clase HC Producto de Fitness
2
CONTENIDO
PRECAUCIONES IMPORTANTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ANTES DE COMENZAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
MONTAJE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
COMO USAR EL SISTEMA DE ENTRENAMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
TABLA DE RESISTENCIA DE PESO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
PROBLEMAS Y MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

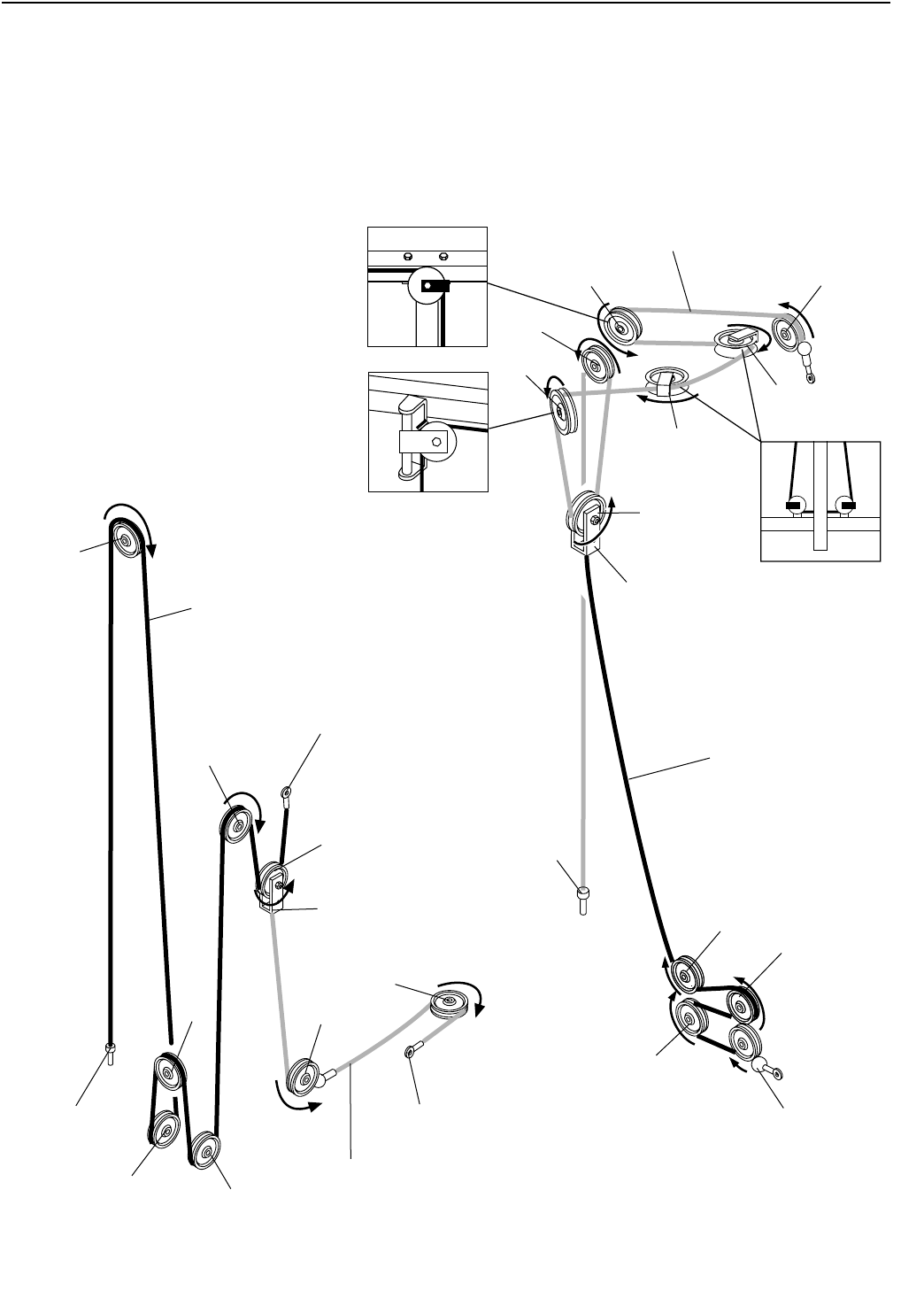

DIAGRAMA DE CABLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
COMO ORDENAR PIEZAS DE REPUESTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Contraportada

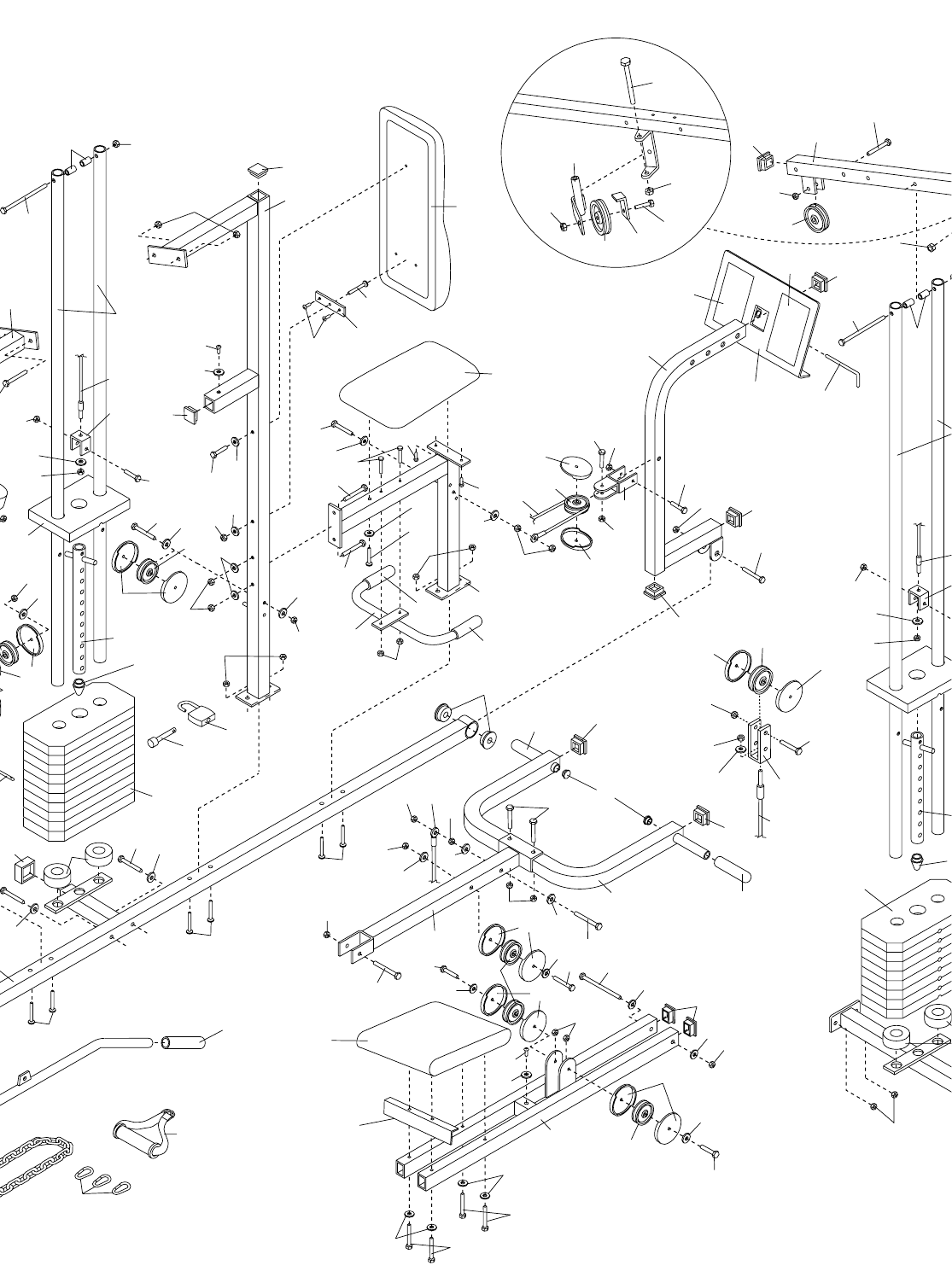

Nota: En la parte central de este manual se encuentran una TABLA DE IDENTIFICACIÓN DE PIEZAS y una
LISTA DE PIEZAS/DIBUJO DE LAS PIEZAS. Retírelos antes de empezar el montaje.
WEIDER es una marca registrada de ICON Health & Fitness, Inc.
AVISO:Antes de iniciar cualquier programa de ejercicios, consulte a su médico. Esto es
especialmente importante para personas mayores de 35 años o personas que han tenido problemas
previos de salud. ICON no asume responsabilidad por lesiones personales o daño a propiedades
sufrido por o a causa del uso de este producto.
3
1. Es responsabilidad del propietario asegurarse
que todos los usuarios del sistema de entre-
namiento estén adecuadamente informados
sobre todas las precauciones necesarias.
2. Antes de usar el sistema de entrenamiento lea
todas las instrucciones en este manual del
usuario y en la literatura que se acompaña.
3. Use el sistema de entrenamiento solamente
en una superficie nivelada. Para protección,
cubra el piso debajo del sistema de entrena-
miento.
4. Inspeccione y apriete todas las piezas fre-
cuentemente. Reemplace inmediatamente
cualquier parte que esté desgastada.
5. Mantenga a los niños menores de 12 años y
animales domésticos lejos del systema de
entrenemiento.
6. Nunca suelte el brazo de prensa, brazos de
mariposa, brazo de prensa militar, palanca de
piernas, placa de prensa de piernas, barra late-
ral o el tirante de nylon cuando tenga las
pesas levantadas. Las pesas caerán con gran
fuerza.
7. Mantenga las manos y los pies retirados de
las piezas móviles del sistema. Siempre use
calzado de atletismo para protección de sus
pies.
8. Mantenga sus manos retiradas del montante
vertical asistente cuando el brazo asistente se
esté usando. Sus manos pueden ser pellizca-
das entre el montante vertical asistente y el
brazo asistente.
9. Siempre párese en la plataforma para los pies
cuando esté llevando acabo un ejercicio que
pueda causar que el sistema de entrenamien-
to se ladée.
10. Inspeccione los cables cada vez que use el
sistema de entrenemiento. Asegúrese que los
cables se encuentren siempre en las poleas.
Si los cables se atoran mientras que usted
esté haciendo ejercicios, deténgase inmedia-
tamente y asegúrese de que los cables estén
en de todas las poleas. Reemplace todos los
cables cada dos años.
11. Siempre asegúrese de que el peso de su cuer-
po esté completamente apoyado por la barra
para descender o la barra para ascender
antes de que se arrodille en el brazo asisten-
te. El brazo asistente puede caer rápidamente
cuando se coloque el peso de su cuerpo.
12. Mantenga sus manos retiradas del montante
vertical de prensa de piernas cuando se esté
usando el brazo de prensa militar. Sus manos
pueden ser pellizcadas entre el montante ver-
tical de prensa de piernas y el brazo de pren-
sa militar.
13. Siempre desconecte la barra lateral cuando se
esté haciendo un ejercicio que no la incluya.
14. Si durante el ejercicio usted se marea, detén-
gase inmediatamente y descanse.
15. La calcomanía 1 que se
muestra a la derecha y la
calcomanía 2 que se
muestra abajo se han
colocado en cuatro luga-
res que se muestran en la
sistema de entrenamiento
muestran en la pagina 4.
Si la calcomanía se pierde,
o si no está legible, pón-
gase en contacto con el
establecimiento donde
compró su sistema de
entrenamiento para solici-
tar una reposición sin
costo. Aplique la calcoma-
nía en el lugar que se
muestra.
AVISO: Para reducir el riesgo de lesiones serias, antes de usar el sistema de entrenamien-
to, lea las siguientes precauciones importantes.
PRECAUCIONES IMPORTANTES
4
ANTES DE COMENZAR
DIMENSIONES YA
ENSAMBLADO:
Alto: 218 cm.
Ancho: 198 cm.
Largo: 168 cm.
Plataforma
para los Pies
Estación de
Polea Superior
Barra
Lateral
Palanca de
Piernas
Brazo de
Mariposa
Brazo Asistente
Brazo de Prensa
Pila de Pesas
Respaldos
Barra para Descender
Barra para Ascender
Placa de Prensa
de Piernas
Gracias por seleccionar el versátil WEIDER®PRO
9645 sistema de entrenamiento. El PRO 9645 le ofre-
ce una selección de estaciones de pesas diseñadas
para desenvolver cada grupo de músculos principales
de su cuerpo. Ya que su meta sea mejorar su bienes-
tar corporal, desarrollar dramáticamente la fuerza y
tamaño de sus músculos, o mejorar su sistema cardio-
vascular, el PRO 9545 le ayudará a alcanzar los resul-
tados específicos que usted quiera.
Para su beneficio, lea cuidadosamente este
manual antes de usar el sistema de entrenamiento.
Si usted tiene preguntas adicionales, comuníquese
con la tienda donde hizo la compra de este producto.
Note el número de modelo y de serie. El número del
modelo es WEEVSY62000. El número de serie se
puede encontrar en una etiqueta pegada al sistema de
entrenamiento (vea la portada de este manual del
usuario).
Antes de seguir adelante, por favor revise el dibujo de
abajo y familiarícese con las piezas que están identifi-
cadas.
Pasador de Pesas
Estación de
Polea Inferior
Brazo de Prensa
Militar
CALCOMANÍA DE
PRECAUCIÓN 1
CALCOMANÍA DE
PRECAUCIÓN 1 CALCOMANÍA DE
PRECAUCIÓN 1
5
MONTAJE
1
8
11
51
27
1
4
3
1
51
5

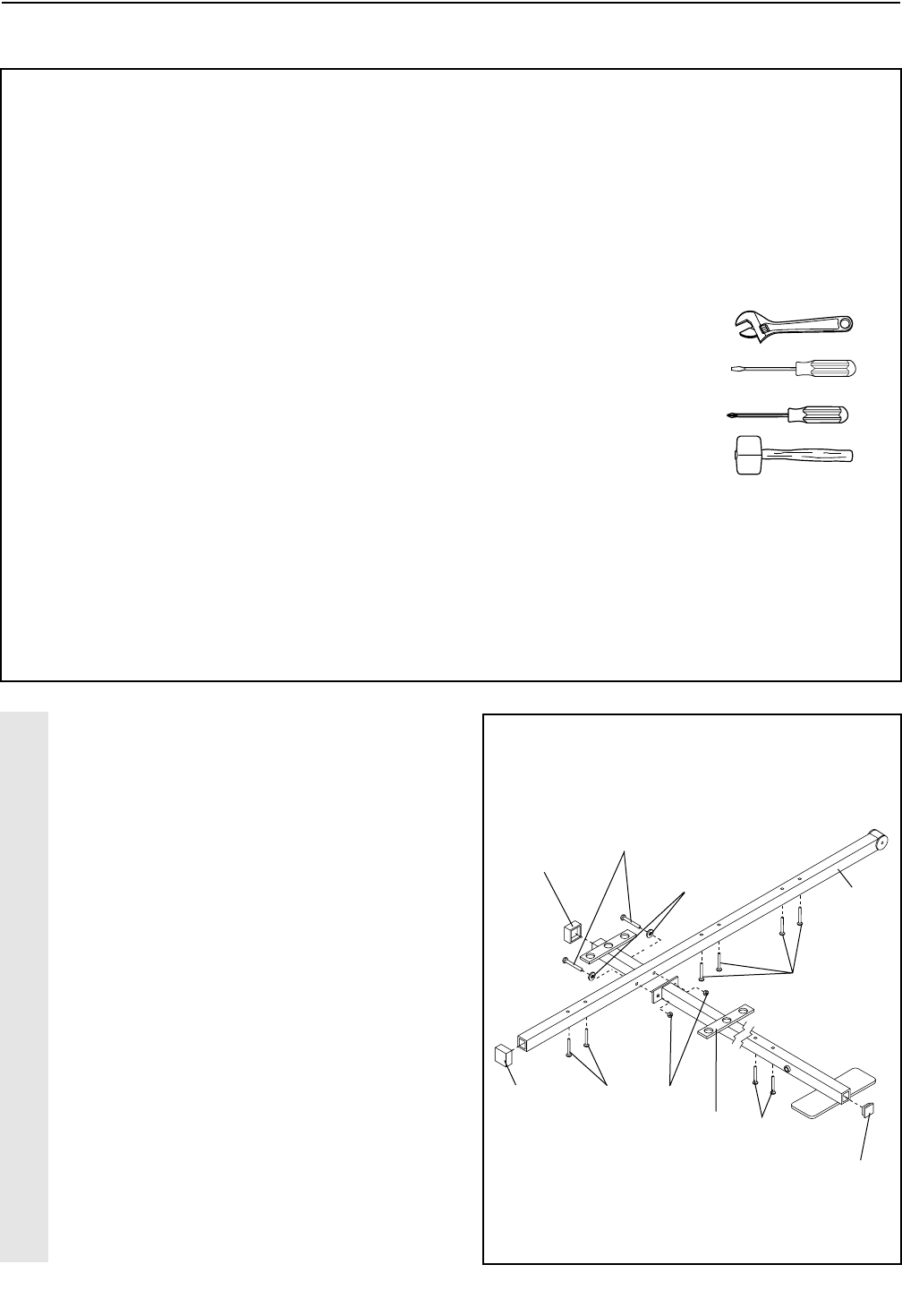

1. Antes de empezar el montaje, asegúrese
de que haya leido y entendido la informa-
ción dada en el cuadro de arriba.
Localice y abra la bolsa de piezas que
esté marcada “FRAME ASSEMBLY.”
Presione dos Tapas Externas Cuadradas de
2” (51) al Estabilizador (5). Presione una
Tapa Interna Cuadrada de 2” (27) a la Base
(4).
Inserte seis Tornillos de Porte de 5/16” x
2 1/2” (1) arriba por el Estabilizador (5).
Inserte dos Tornillos de Porte de 5/16” x
2 1/2” arriba por la Base (4).
Enganche la Base (4) al Estabilizador (5)
con dos Tornillos de 5/16” x 2 3/4” (11), dos
Arandelas Planas de 5/16” (8), y dos
Contratuercas de Nylon de 5/16” (3).
Todavía no apriete las Contratuercas de
Nylon.
MONTAJE DEL MARCO
Antes de empezar el montaje, cuidadosamente
lea la siguiente información he instrucciónes:
•Coloque todas las piezas del sistema de entrena-
miento en un área despejada y retire los materia-
les de empaque; no deseche los materiales de
empaque hasta que el montaje esté terminado.
• El montaje está dividido en cuatro etapas: 1)
montaje del marco, 2) montaje de los brazos, 3)
montaje de los cables y poleas, y 4) montaje del
asiento y respaldo. Las piezas para cada etapa
están empacadas separadamente.
• Espere hasta que empiece cada etapa del monta-
je para abrir la bolsa de piezas que esté marcada
para esa atapa del montaje.

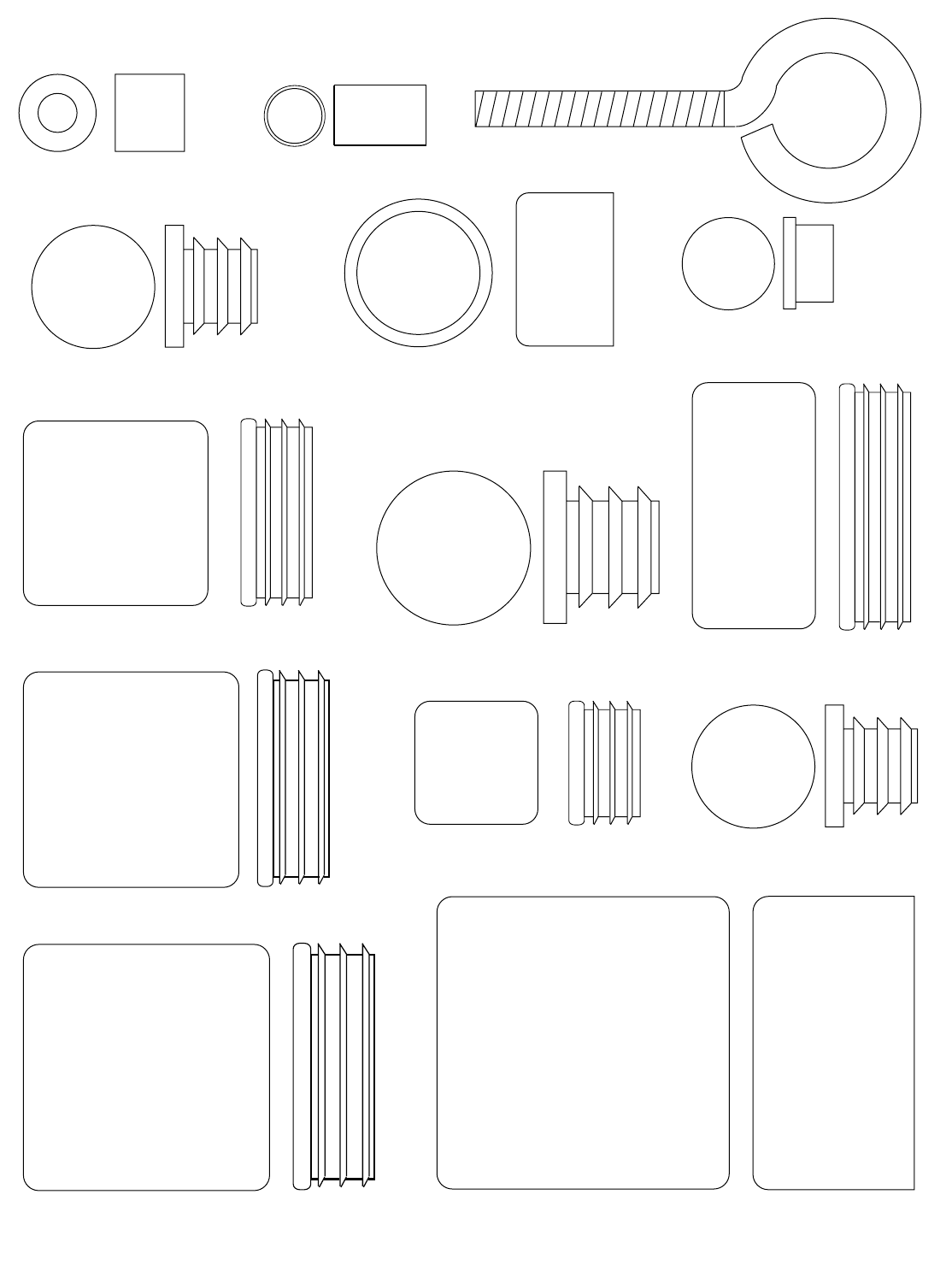

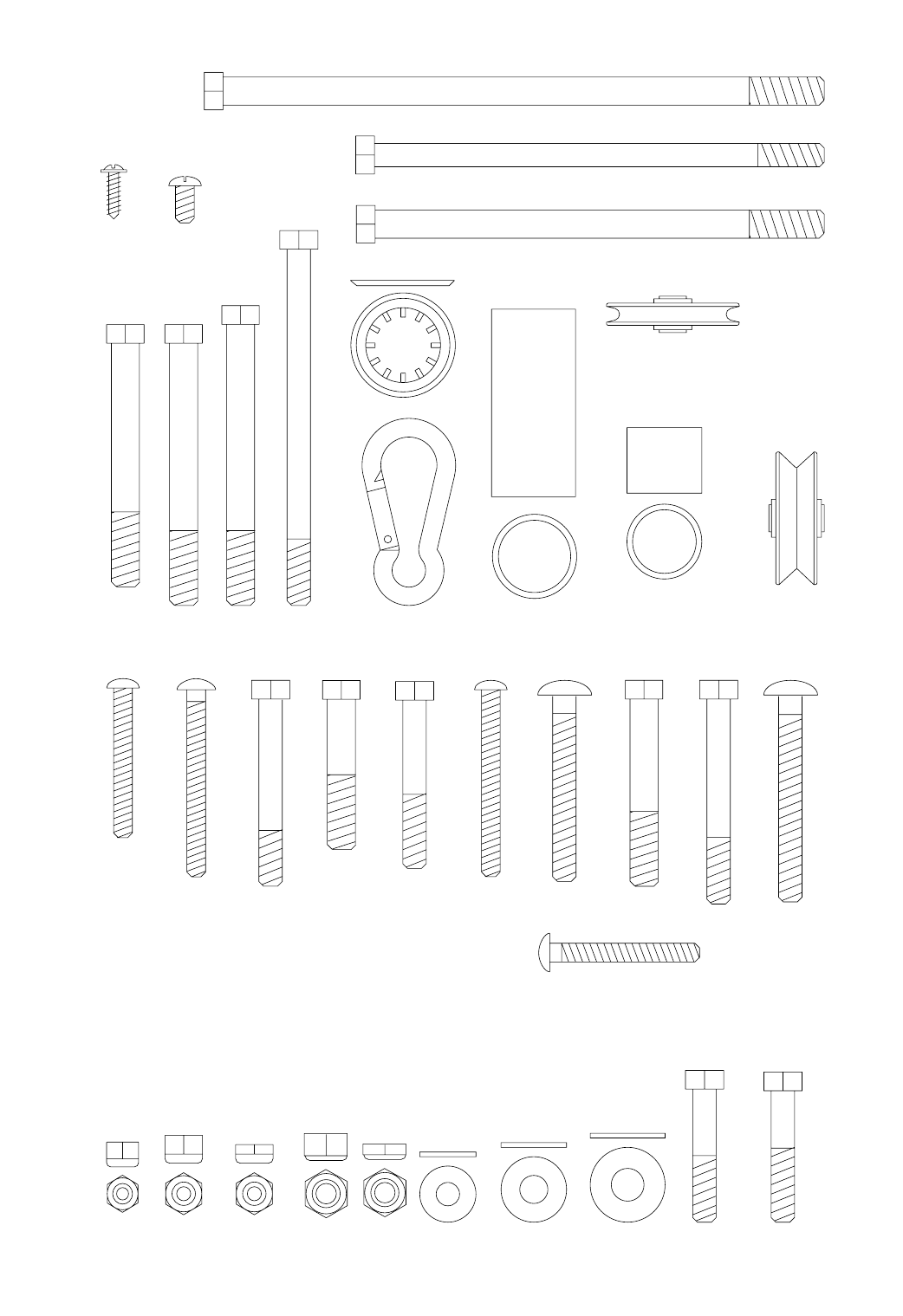

•Para ayudarle a identificar las piezas pequeñas
que se usan en el montaje, use la TABLA DE
IDENTIFICACION DE PIEZAS que se localiza
en las páginas centrales de este manual. Nota:
Algunas piezas pequeñas tal vez hayan sido
armadas previamente por razones de envio. Si
alguna parte no se encuentra en la bolsa de pie-
zas, chequée y vea si no ha sido armada
previamente.
•A medida que ensamble el sistema de entrena-
miento, asegúrese que todas las piezas estén
orientadas como se muestra en los dibujos.
•Apriete todas las piezas a medida que las ensam-
ble, a menos que se dé instrucciones en otro
sentido.
SE REQUIEREN LAS SIGUIENTES HERRAMIEN-
TAS (NO INCLUIDAS) PARA EL ENSAMBLADO:
• Dos llaves de ajuste
• Un desatornillador normal
• Un desatornilador estrella
• Un martillo de hule
• Lubricante, como grasa o vaselina, y también
es necesaria agua jabonosa.
Ensamblar será más apropiado si cuenta con las
siguientes herramientas: un juego de conexiones
para dados, un juego de llaves de extremos cerra-
dos (de estrías) o de extremos abiertos (españolas),
o un juego de llaves de matraca.
1
6

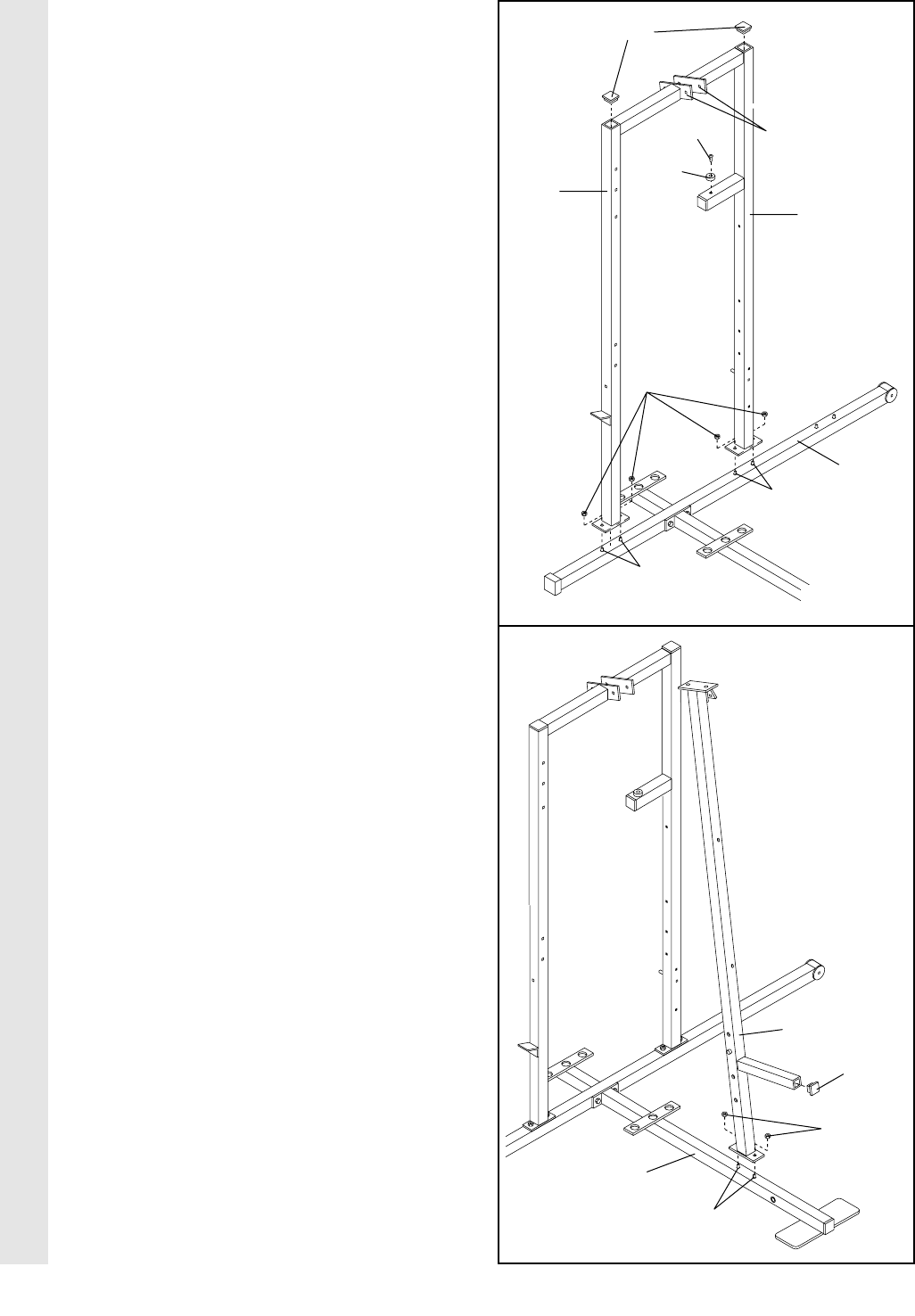

2. Deslice el Montante Vertical Asistente (74) y
el Montante Vertical de Prensa de Piernas
(56) al Tornillo de Porte de 5/16” x 2 1/2” (1)
indicado en el Estabilizador (5). La parte alta
de los sujetadores en el Montante Vertical
Asistente y el Montante Vertical de Prensa
de Piernas deben de estar en el lado que
se muestra. Apriete con sus manos cuatro
Contratuercas de Nylon de 5/16” (3) a los
Tornillos de Porte. Todavía no apriete las
Contratuercas de Nylon.
Presione Tapa Interna Cuadrada de 2” (27)
dentro de Montante Vertical de Prensa de
Piernas (56). Presione una Tapa Interna
Cuadrada de 2” al Montante Vertical Asistente
(74).
Conecte el Parachoques de Hule (91) al
Montante Vertical de Prensa de Piernas (56)
con el Tornillo Taladro #8 x 1/2” (87).
3. Deslice el Montante Vertical Delantero (42) al
Tornillo de Porte de 5/16” x 2 1/2” (1) en la
Base (4). Apriete con sus manos una
Contratuerca de Nylon de 5/16” (3) a cada
Tornillo de Porte. Todavía no apriete las
Contratuercas de Nylon.
Presione una Tapa Interna Cuadrada de 1”
(6) al Montante Vertical Delantero (42).
227
1
1
56
74
3
5
Parte Alta de los
Sujetadores
3
MONTAJE DEL MARCO
42
6
4
1
3
87
91
7

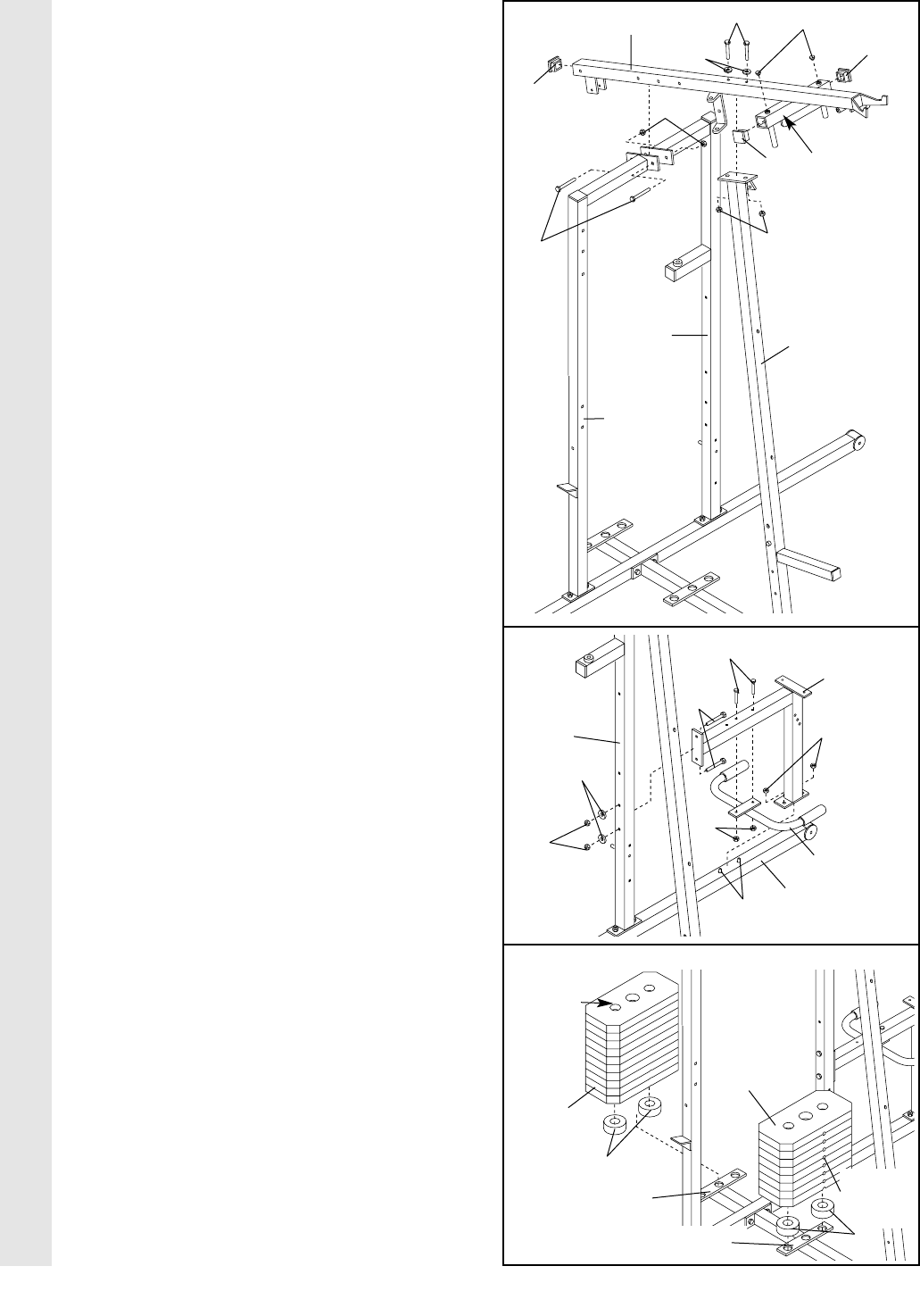

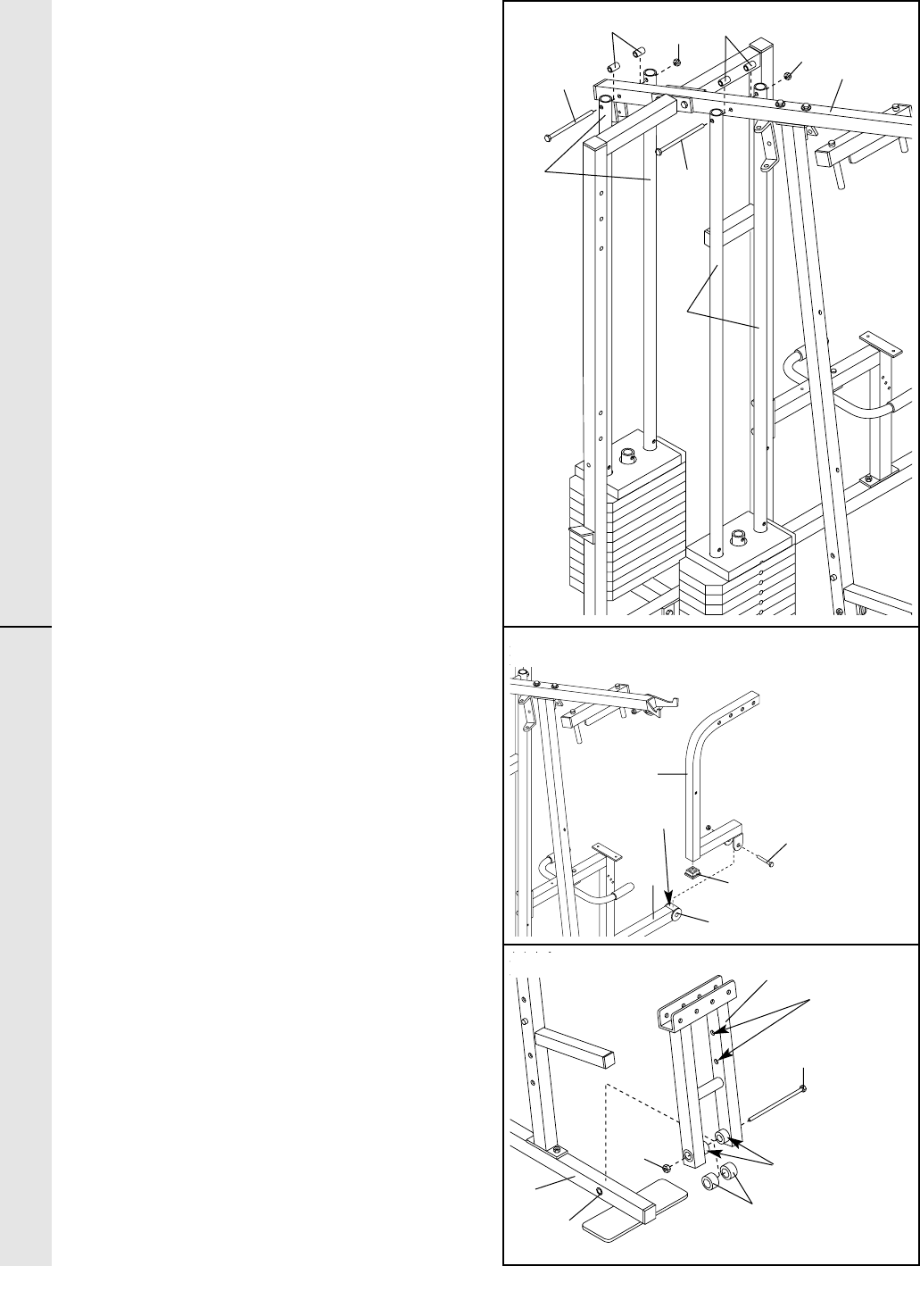

4. Presione una Tapa Interna Cuadrada de 2”
(27) dentro del extremo del Marco Superior
(55). Presione una Tapa Interna Cuadrada de
1 3/4” (44) en cada extremo del travesaño en
el Marco Superior. Presione dos Tapas
Internas Redondas (111) en la parte de arriba
del travesaño.
Conecte el Marco Superior (55) al Montante
Vertical Asistente (74) y el Montante Vertical
de Prensa de Piernas (56) con dos Tornillos
de 5/16” x 2 3/4” (11) y dos Contratuercas de
Nylon de 5/16” (3).
Conecte el Marco Superior (55) al Montante
Vertical Delantero (42) con dos Tornillo de
5/16” x 2 3/4” (11), dos Arandelas Planas de
5/16” (8), y dos Contratuercas de Nylon de
5/16” (3).
5. Deslice el Marco del Asiento Trasero (100) al
Tornillo de Porte de 5/16” x 2 1/2” (1) indicado
en el Estabilizador (5). Apriete con sus manos
dos Contratruercas de Nylon de 5/16” (3) al
los Tornillos de Porte. Todavía no apriete las
Contratuercas de Nylon.

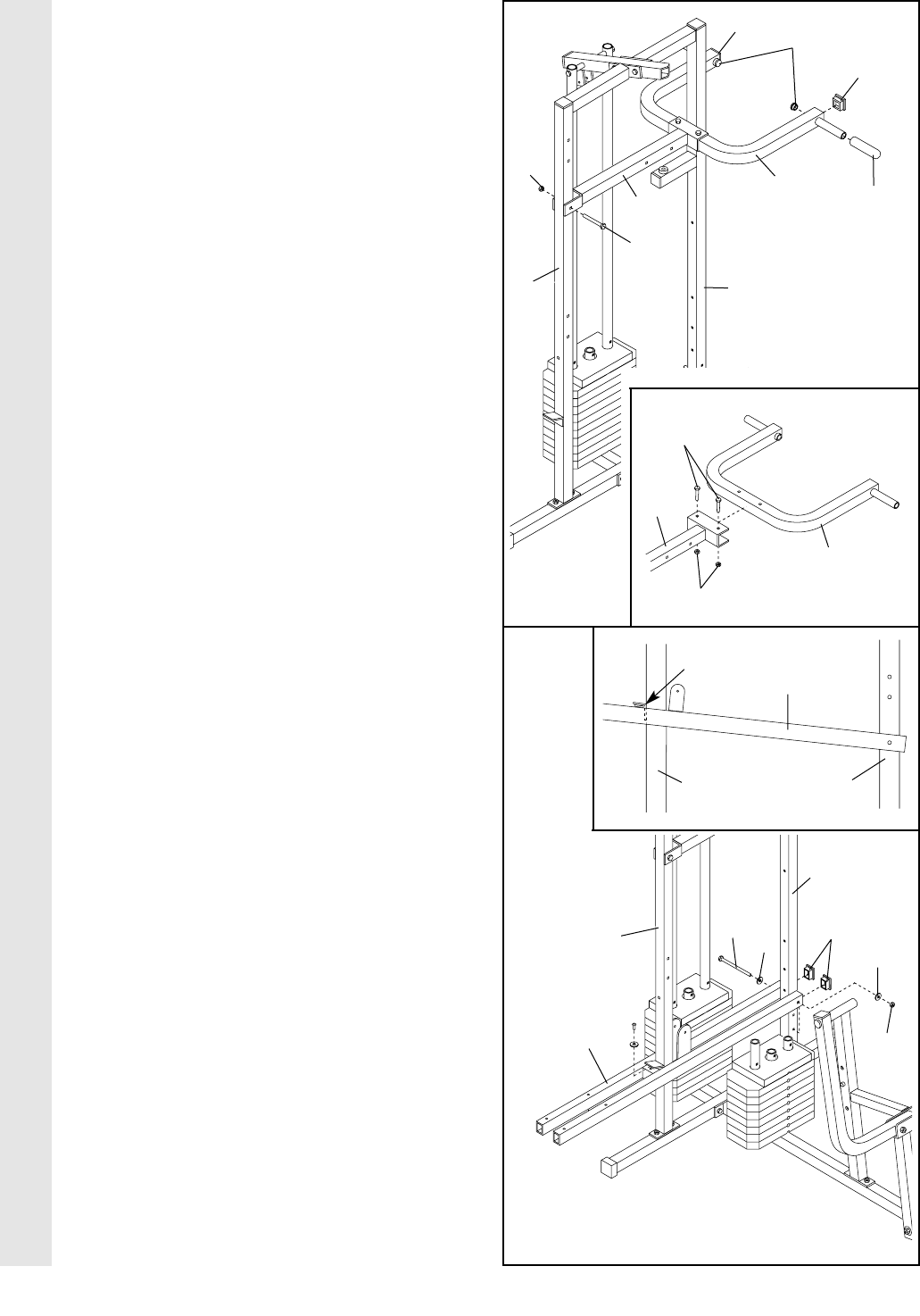

Conecte el otro extremo del Marco del
Asiento Trasero (100) al Montante Vertical de
Prensa de Piernas (56) con dos Tornillos de
5/16” x 2 3/4” (11), dos Arandelas Planas de
5/16” (8), y dos Contratuercas de Nylon de
5/16” (3).
Conecte el Manubrio (82) al Marco del
Asiento Trasero (100) con dos Tornillos de
Porte de 5/16” x 2 1/2” (1) y dos
Contratuercas de Nylon de 5/16” (3).
Apriete todas las Contratuercas de Nylon
(3) que se usaron en los pasos del 1–5.
6. Coloque dos Parachoques de Pesas (19) en
el sujetador en la Base (4) como se muestra.
Coloque dos Parachoques de Pesas en el
sujetador en el Estabilizador (5).
Amontone diez Pesas (25) al sujetador en el
Estabilizador (5). Amontone ocho Pesas al
sujetador en la Base (4). Asegúrese de que
todas las ranuras del pasador estén del
mismo lado de cada una de las pilas de
Pesas.
Tenga cuidado de que no ladée ninguno
de las pilas de Pesas (25) hasta que el
paso 8 esté terminado.
4
27
55
3
3
8
111
44
44
11
11
56 42
Travesaño
51
1
11
82
100
5
56
8
3
3
3
25
25
19
19
5—Sujetador
4—Sujetador
MONTAJE DEL MARCO
74
Ranuras
6
Ranuras
8

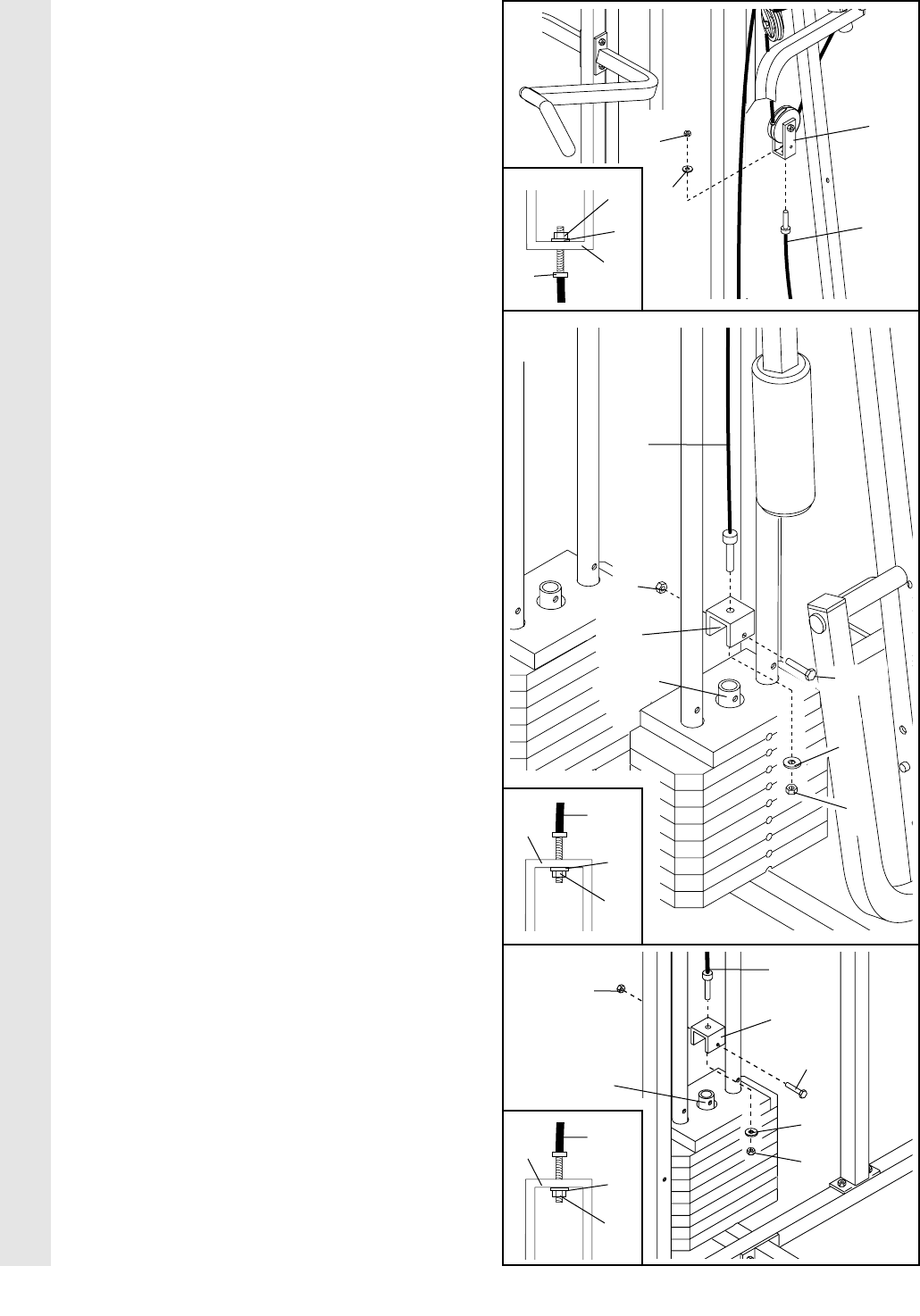

7. Presione un Parachoques del Tubo de Pesas
(64) al extremo del Tubo Corto de Pesas
(108). Inserte el Tubo de Pesas dentro de la
pila de Pesas (25) delantero. Asegúrese que
el pasador en el Tubo de Pesas esté colo-
cado en las ranuras del pasador en la
Pesa superior.
Lubrique la parte interior de los orificios en la
Pesa Superior (65). Coloque la Pesa Superior
a la pila de Pesas (25) delantero. Inserte las
dos Guías de Pesas Largas (62) en el conjun-
to de Pesas. Asegúrese que los orificios en
las Guías de Pesas estén en la parte de
arriba, como se muestra.
8. Presione un Parachoques del Tubo de Pesas
(64) al extremo del Tubo Pesas Largo (63).
Inserte el Tubo de Pesas dentro de la pila de
Pesas (25) trasera. Asegúrese que el pasa-
dor en el Tubo de Pesas esté colocado en
las ranuras del pasador en la Pesa
superior.
Lubrique la parte interior de los orificios en la
otra Pesa Superior (65). Coloque la Pesa
Superior a la pila de Pesas (25) trasero.
Inserte las dos Guías de Pesas Cortas (73)
en dentro de la pila. Asegúrese que los ori-
ficios en la Guía de Pesas estén en la
parte de arriba, como se muestra.
7Orificios
Lubrique
62
65
Pasador
108
64
Ranuras para
el Pasador
Orificios
Lubrique
73
65
Pasador
63
64
Ranuras para el
Pasador
25
25
8
MONTAJE DEL MARCO
9
9. Conecte los extremos superiores de las Guías
de Pesas Cortas (73) al Marco Superior (55)
con un Tornillo de 5/16” x 6” (60), dos
Espaciadores de 1/2” x 3/4” (61), y una
Contratuerca de Nylon de 5/16” (3).
Conecte los extremos superiores de las Guías
de Pesas Largas (62) al Marco Superior (55)
de la misma manera.
10. Localice y abra la bolsa de las piezas mar-
cada “ARM ASSEMBLY.”
Presione una Tapa Interna Cuadrada de 2” (27)
dentro del extremo del Brazo de Prensa de
Pierna (96). Asegúrese que haya un Cojinete
(98) en cada lado del Estabilizador (5).
Lubrique un Tornillo de 3/8” x 3 1/4” (67).
Conecte el Brazo de Prensa de Piernas (96) al
Estabilizador (5) con el Tornillo y una
Contratuerca de Nylon de 3/8” (21). No apriete
la Contratuerca de Nylon demasiado; el
Brazo de Prensa de Piernas se debe poder
pivotear libremente.
11. Presione un Cojinete de Plástico de 1” x 7/8”
(90) a cada espaciador soldado en el Marco de
Prensa (17). Deslice el Marco de Prensa a su
lugar indicado en la Base (4). Nota: Esto
entrará apretadamente. El Cojinete de
Plástico debe de quedar en cada extremo
del tubo indicado en la Base. Asegúrese de
que las poleas estén en el lado mostrado.
Lubrique el Tornillo de 3/8” x 8” (59). Conecte
el Marco de Prensa (17) a la Base (4) con el
Tornillo y la Contratuerca de Nylon de 3/8” (21).
11 17 Las Poleas
deben estar
en este
lado
59—Lubrique
Espaciadores
Soldados
21
4
Tubo 90
9
10
MONTAJE DEL MARCOMONTAJE DE LOS BRAZOS
61 61
3
3
60
73
62
55
27
96
67—Lubrique
5
98
98
60
10
12. Presione una Tapa Interna Redonda de 1”
(49) dentro de los Brazos de Prensa (46).
Presione una Tapa Interna Cuadrada de
1 3/4” (44) en el Brazo de Prensa.
Conecte el Brazo de Prensa (46) a un lado
del Marco de Prensa (17) con dos Tornillos de
5/16” x 2 1/2” (22) y dos Contratuercas de
Nylon de 5/16” (3).
Ensamble el otro Brazo de Prensa (46) de la
misma manera.
13. Identifique el Brazo Derecho (48) y el Brazo
Izquierdo (47). Note la posición del sujetador
soldado en cada Brazo. La identificación de
los Brazos es muy importante para el paso
14.
Conecte una Polea en ”V” (50) y una Trampa
del Cable Largo (31) al Brazo Derecho (48)
con uno Tornillo de 3/8” x 2 1/2” (86) y una
Contratuerca de Nylon de 3/8” (21). Todavía
no apriete la Contratuerca de Nylon.
Conecte una Polea en “V” (50) y una Trampa
del Cable Largo (31) al Brazo Izquierdo (47)
de la misma manera.
14. Lubrique los dos ejes en el Marco Superior
(55).
Deslice el Brazo Derecho (48) al eje derecho.
Nota: Tenga cuidado de no confundir el
Brazo Derecho con el Brazo Izquierdo (47);
refiérase al paso 13 para identificar el
Brazo Derecho. Asegúrese de que el extre-
mo superior del Brazo Derecho esté por
detrás del Sujetador indicado en el Marco
Superior (55).
Golpée levemente dos Retenedores de 1”
(69) y una Tapa Cubierta Redonda de 1” (70)
al eje. Asegúrese de que los dientes del
Retenedor se doblen hacia la Tapa
Cubierta Redonda, de la misma manera
que se muestran en el dibujo del recuadro.
Nuevos Retenedores se tendrán que orde-
nar si se necesitan quitar.
Conecte el Brazo Izquierdo (47) de la misma
manera.
Presione una Tapa Interna Cuadrada de
1 3/4” (44) dentro de los extremos inferiores
de los Brazos Izquierdo y Derecho (47, 48).
Moje el extremo inferior de cada Brazo con
agua jabonosa. Deslice una Almohadilla de
10” (45) al extremo inferior de cada Brazo.
12
13 86
31
31
50
50
21
Sujetadores
Soldados
48
47
MONTAJE DE LOS BRAZOS
44 49
46
46
17
22
3
55 Sujetador
Lubrique
el Eje
47
69
70
44
45
44
14
69
70
Eje
45
48
11
15. Vea el dibujo del recuadro. Conecte el Brazo
de Prensa Militar (84) al Brazo de Pivote
(101) con dos Tornillos de 5/16” x 2 1/4” (33)
y dos Contratuercas de Nylon de 5/16” (3).
Presione dos Tapas Internas Cuadradas de
1 1/2” (32) al Brazo de Prensa Militar (84).
Presione dos Tapas Internas Redondas de 1”
(49) al Brazo de Prensa Militar. Deslice dos
Manubrios de Plástico de 5” (83) al Brazo de
Prensa Militar.
Conecte el Brazo de Pivote (101) al Montante
Vertical Asistente (74) con un Tornillo de 3/8”
x 3 1/4” (67) y una Contratuerca de Nylon de
3/8” (21).
16. Presione dos Tapas Internas de 1” x 2” (107)
dentro del Brazo Asistente (105).
Conecte un Parachoques de Hule (91) al orifi-
cio indicado en el Brazo Asistente (105) con
un Tornillo Taladro #8 x 1/2" (87).
Conecte el Brazo Asistente (105) al Montante
Vertical de Prensa de Piernas (56) con un
Tornillo de 3/8” x 6” (106), dos Arandelas
Planas de 3/8” (9), y una Contratuerca de
Nylon de 3/8” (21). Vea el dibujo del recua-
dro. El Brazo Asistente debe de estar
enganchado al orificio más bajo en el
Montante Vertical de Prensa de Piernas. El
Brazo Asistente también debe de estar
debajo del sujetador soldado en el
Montante Vertical Asistente (74).
15
49
32
83
84
84
101
101
21
67
5674
33
3
MONTAJE DE LOS BRAZOS
32
16
107
106
105
105
Sujetador
56
56
21
9
9
74
74
12

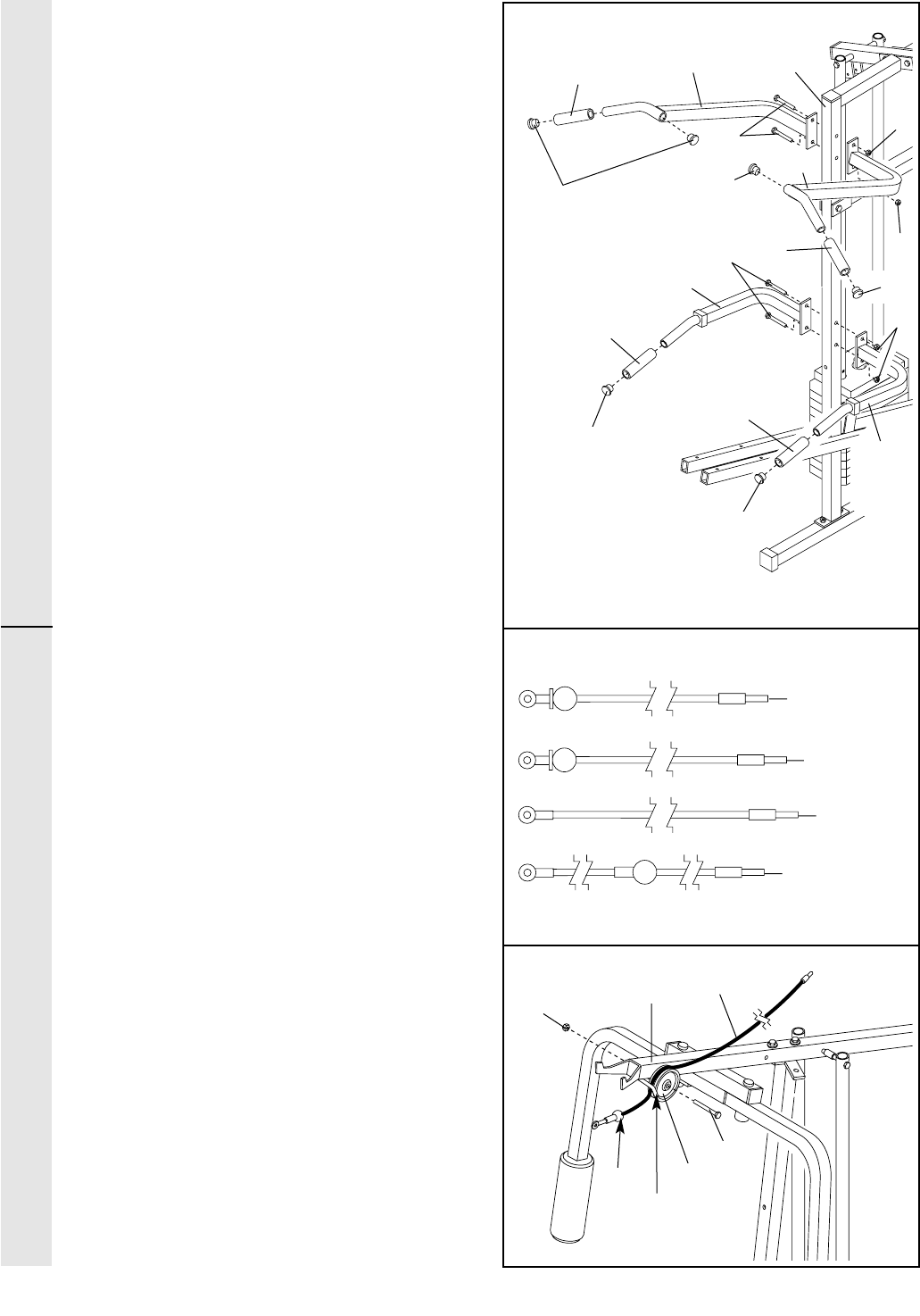

17. Conecte el Brazo Izquierdo para Ascender
(75) y el Brazo Derecho para Ascender (77) al
Montante Vertical Asistente (74) con dos
Tornillos de 5/16” x 2 3/4” (11) y dos
Contratuercas de Nylon de 5/16” (3).
Conecte el Brazo Izquierdo para Descender
(78) y el Brazo Derecho Descender (79) al
Montante Vertical Asistente (74) con dos
Tornillos de 5/16” x 2 3/4” (11) y dos
Contratuercas de Nylon de 5/16” (3).
Moje el extremo del Brazo Izquierdo para
Ascender (75) con agua jabonosa. Deslice un
Manubrio Corto de Plástico (113) al Brazo
Izquierdo para Ascender. Repita con el Brazo
Derecho para Ascender (77).
Moje el extremo del Brazo Izquierdo para
Descender (78) con agua jabonosa. Deslice
un Manubrio Largo de Plástico (80) al Brazo
Izquierdo para Descender. Repita con el
Brazo Derecho para Descender (79).
Presione dos Tapas Internas Redondas de
1 1/4” (109) dentro del Brazo Izquierdo para
Ascender (75) y también al Brazo Derecho
para Ascender (77).
Presione dos Tapas Internas Redondas de
1 1/4” (109) dentro del Brazo Izquierdo para
Descender (78) y el Brazo Derecho para
Descender (79).
18. Localice y abra la bolsa de las piezas mar-
cadas ”CABLE ASSEMBLY” y ”PULLEYS.”
Durante los pasos 19 al 39, refiérase al DIA-
GRAMA DE CABLES que se encuentra en
las página 27 de este manual para verificar la
manera correcta en que deben guiar los
cables. Antes de empezar esta sección,
desenrrolle completamente los cuatro Cables.
Identifique los cuatro cables al comparar lo
largo y los extremos de los cables. El largo
aproximado de cada uno de los cables está
escrito (en pulgadas) después del número
clave en el dibujo. IMPORTANTE: Mientras
esté ensamblando los cables, no apriete
demasiado los tornillos y tuercas que
están conectadas las poleas. Las poleas
deben poder moverse libremente.

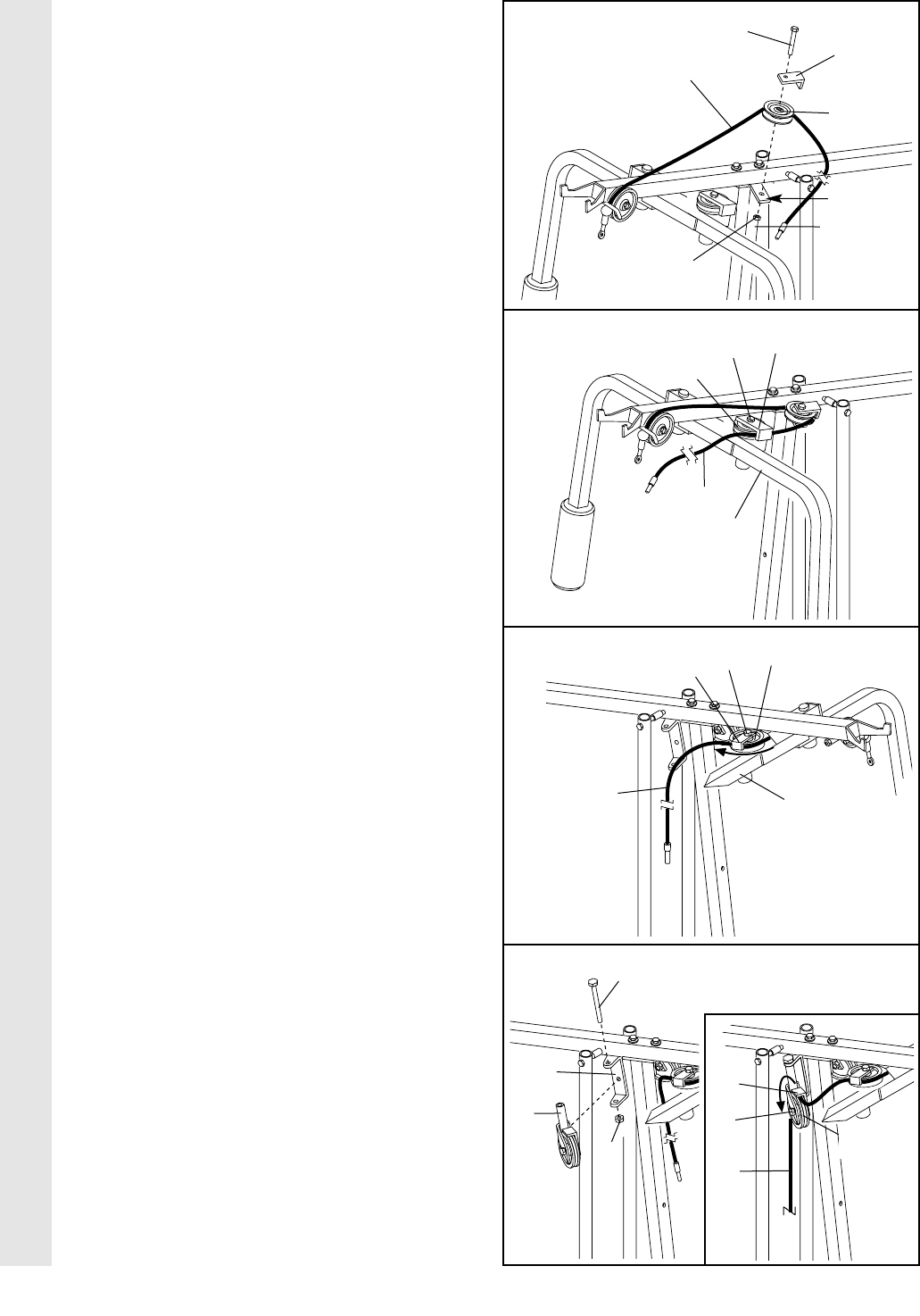

19. Localice el Cable Superior (58). Envuelva el
Cable Superior alrededor de una Polea de
3 1/2” (15). Conecte la Polea al Marco
Superior (55) con un Tornillo de 3/8” x 3 3/4”
(88) y una Contratuerca de Nylon de 3/8”
(21). Asegúrese de que el extremo del
Cable con la bola esté en el lado indicado
de la Polea y que el Cable esté entre la
Polea y el gancho.
MONTAJE DE LOS BRAZOSMONTAJE DE LOS CABLES
19
55
21
58
Bola
Gancho
17
75 74
78
18
23 (200 cm)
58 (373 cm)
72 (483 cm)
99 (163 cm)
11
109 109
109
109
11
77
113
113
80
80
3
3
3
15
88
109
79
13

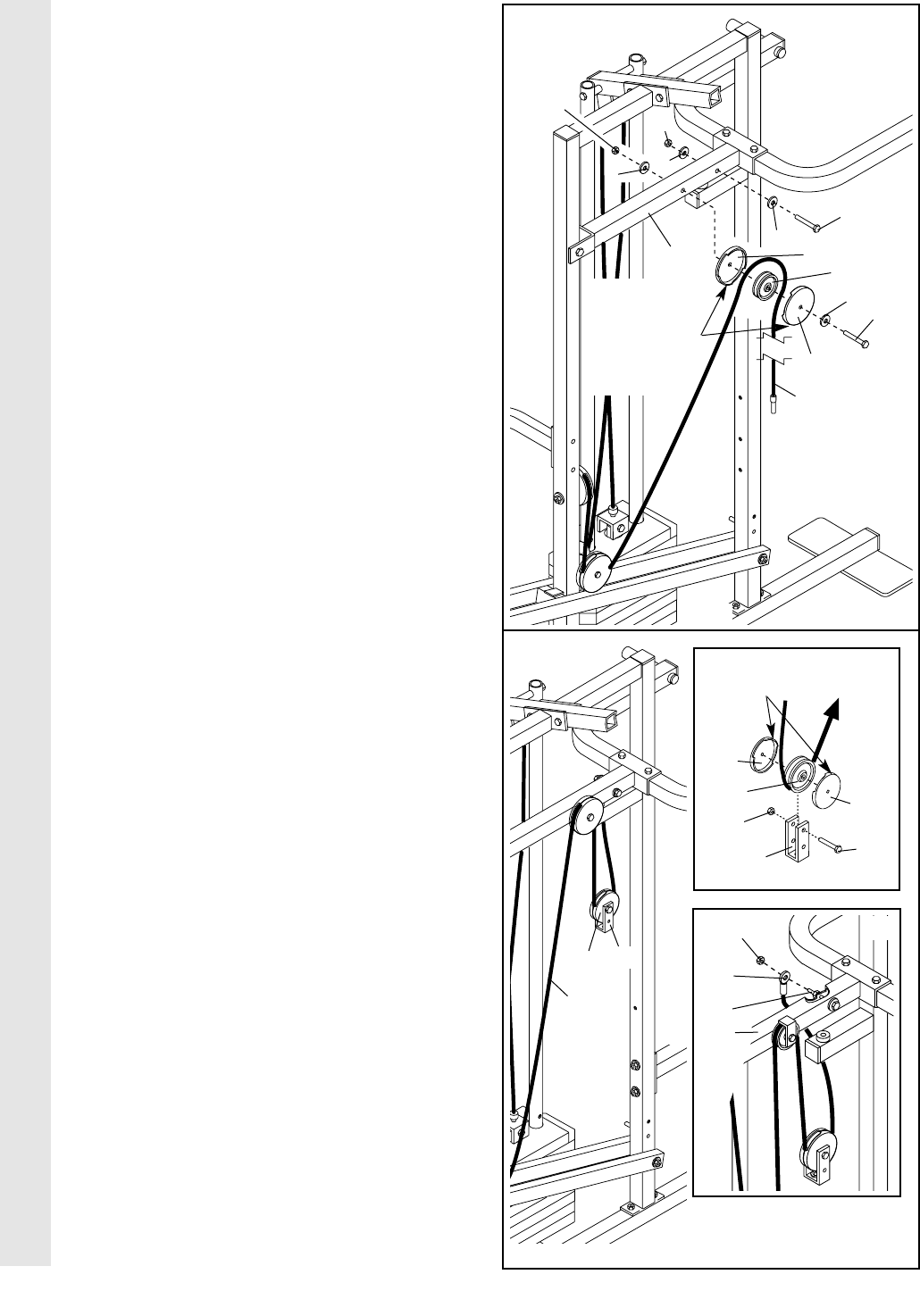

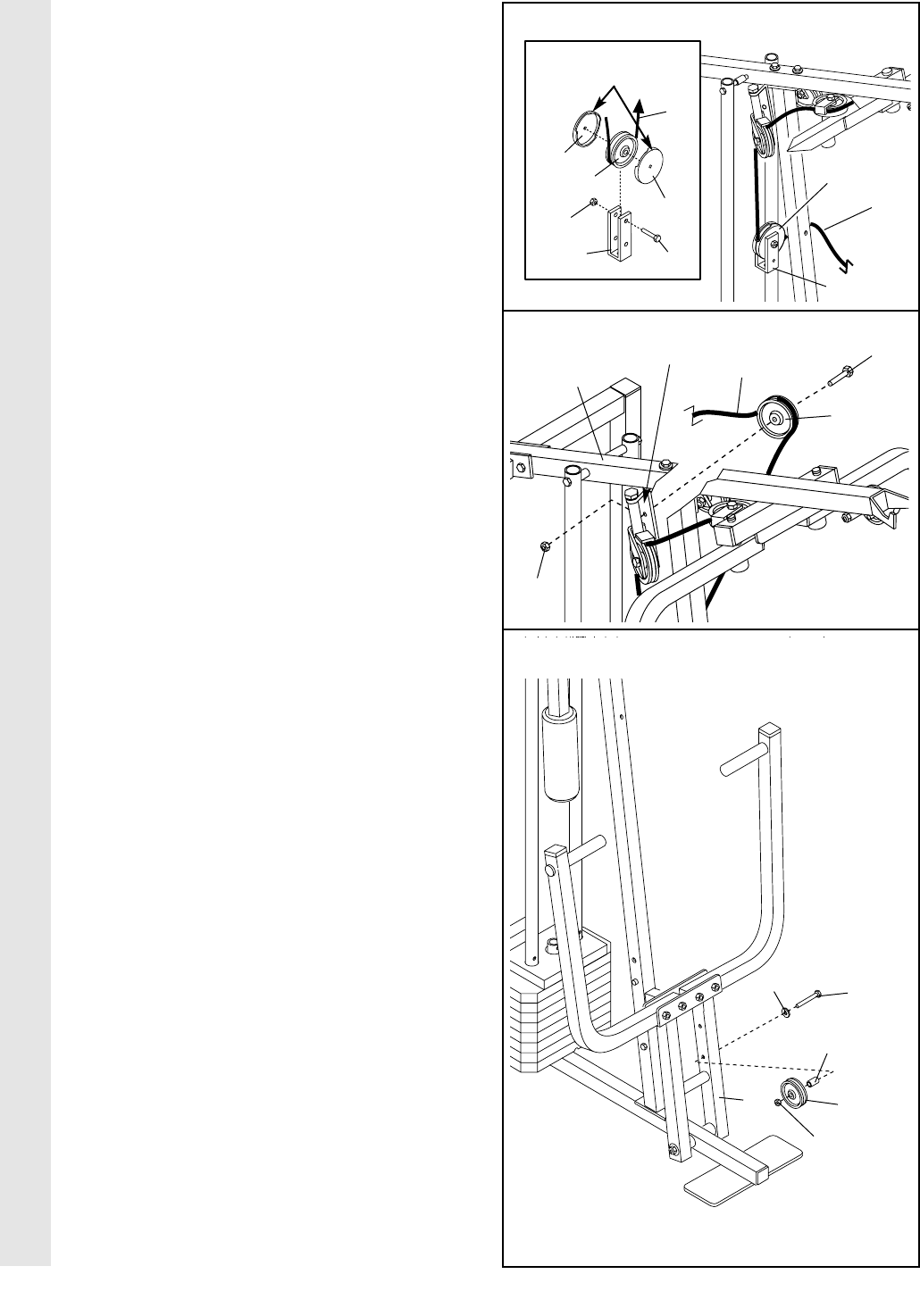

20. Envuelva el Cable Superior (58) alrededor de
una Polea en ”V” (50). Conecte la Polea en
“V” y una Trampa del Cable Largo (31) al
sujetador indicado en el Montante Vertical
Delantero (42) con un Tornillo de 3/8” x 2 1/2”
(86) y una Contratuerca de Nylon de 3/8”
(21). Asegúrese de que la Trampa del
Cable Largo esté en posición para soste-
ner el Cable en su lugar.
21. Guíe el Cable Superior (58) alrededor de la
Polea en ”V” (50) en el Brazo Izquierdo (47).
Asegúrese de que el Cable esté en la ranu-
ra de la Polea y que la Trampa del Cable
Largo (31) esté en posición para sostener
el Cable en su lugar. Apriete el Tornillo de
3/8” x 2 1/2” (86) y la Contratuerca de Nylon
de 3/8” (que no se muestran).
22. Guíe el Cable Superior (58) al rededor de la
Polea en “V” (50) en el Brazo Derecho (48).
Asegúrese de que el Cable esté en la ranu-
ra de la Polea y que la Trampa del Cable
Largo (31) esté en posición para sostener
el Cable en su lugar. Apriete el Tornillo de
3/8” x 2 1/2” (86) y la Contratuerca de Nylon
de 3/8” (que no se muestran).
23. Conecte el Sujetador de Polea (20) al Marco
Superior (55) con un Tornillo de 5/16” x 5”
(68) y una Contratuerca de Nylon de 5/16”
(3). No apriete demasiado la Contratuerca
de Nylon; el Sujetador de Polea deben
poder moverse libremente.
Vea el dibujo del recuadro. Envuelva el Cable
Superior (58) alrededor de una Polea de
3 1/2” (15) conectada al Sujetador de Polea
(20). Apriete el Tornillo de 3/8” x 2” (12) y una
Contratuerca de Nylon de 3/8” (que no se
muetran). Asegúrese de que el Cable esté
en la ranura de la Polea y que la Trampa
del Cable (66) esté volteada para sostener
el Cable en su lugar.
23
20 86
86
31
31
50
50
21
58
58
21
22
MONTAJE DE LOS CABLES
42
47
86
31 50
58
20
68
3
55
48
Sujetador
58
15
66
12
14
24. Vea el dibujo del recuadro. Envuelva el Cable
Superior (58) alrededor de una Polea de 3 1/2"
(15). Conecte la Polea de 3 1/2" y una serie de
Cubiertas de Poleas (114) al orificio superior
en un Sujetador Largo en “U” (57) con un
Tornillo de 3/8” x 2” (12) y una Contratuerca de
Nylon de 3/8” (21). Nota: Esto puede venir
previamente ensamblado. Asegúrese que
las lengüetas pequeñas en las Cubiertas de
Poleas estén en la posición que se muestra
y que el Cable y la Polea se muevan suave-
mente.
25. Envuelva el Cable Superior (58) alrededor de
una Polea de 3 1/2” (15). Conecte la Polea al
sujetador en el Marco Superior (55) con un
Tornillo de 3/8” x 2” (12) y una Contratuerca de
Nylon de 3/8” (21). Asegúrese de que el
Cable esté en la ranura de la Polea y que el
Cable y la Polea se muevan suavemente.
26. Deslice una Arandela Plana de 3/8” (9) a un
Tornillo de 3/8” x 3 3/4" (88). Inserte el Tornillo
por el orificio inferior en el Marco de Prensa
(17). Conecte el Espaciador de 5/8” x 9/16” (7)
y la Polea Inferior de 3 1/2" (102) al Tornillo
con una Contratuerca de Nylon de 3/8” (21).
No apriete la Contratuerca de Nylon toda-
vía. Asegúrese que el Tornillo, la Arandela
Plana, el Espaciador, la Polea Inferior, y la
Contratuerca de Nylon estén orientados
como se muestra.
MONTAJE DE LOS CABLES
24
58
15 114
114
114
21
12
57
Sujetador
55
21
12
15
58
25
26
58
Legüetas pequeñas
deben estar arriba
57
21
17 102
7
988
15

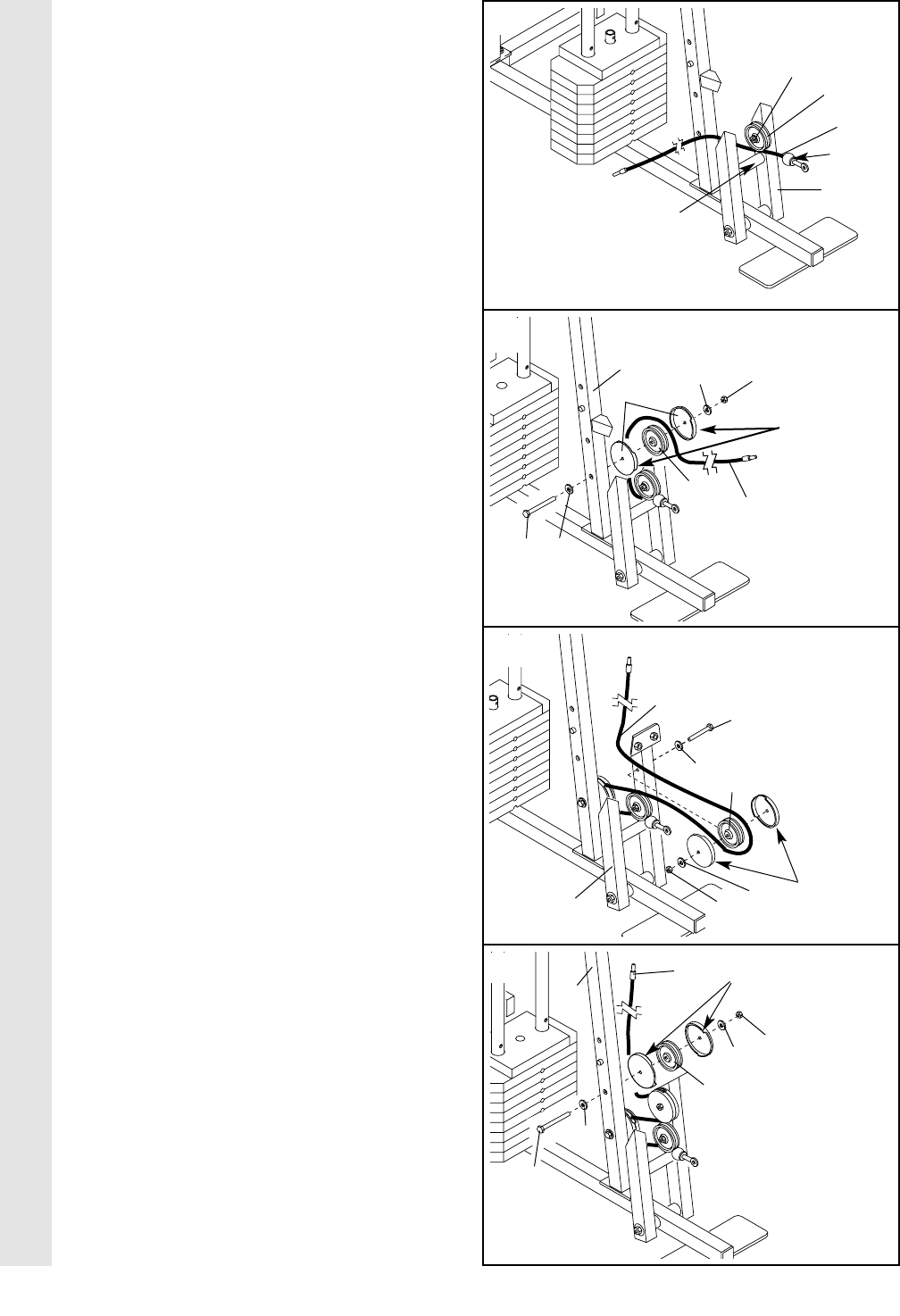

27. Localice el Cable Inferior (23). Guíe el
Cable Inferior por debajo de la Polea Inferior
de 3 1/2” (102). Asegúrese de que el extre-
mo de Cable con la bola esté en el lado
indicado del Marco de Prensa (17) y que el
Cable esté entre la Polea y el Travesaño en
el Marco de Prensa. Apriete la Contratuerca
de Nylon de 3/8” (21) y el Tornillo de 3/8” x
3 3/4” (que no se muestran).
28. Envuelva un Cable Inferior (23) alrededor de
una Polea de 3 1/2" (15). Conecte la Polea,
una serie de Cubiertas de Poleas (114), y dos
Arandelas Planas de 3/8” (9) al orificio inferior
en el Montante Vertical Delantero (42) con
una Tuerca de Bloqueo de Nylon de 3/8”
(112), y un Tornillo de 3/8” x 3 3/4" (88).
Asegúrese que las lengüetas pequeñas en
las Cubiertas de Poleas estén en la posi-
ción indicada.
29. Envuelva el Cable Inferior (23) alrededor de
una Polea de 3 1/2" (15). Conecte la Polea,
una serie de Cubiertas de Poleas (114), y dos
Arandelas Planas de 3/8” (9) al orificio supe-
rior en el Marco de Prensa (17) con una
Contratuerca de Nylon de 3/8” (21), y un
Tornillo de 3/8” x 3 1/2" (16). Asegúrese que
las lengüetas grandes en las Cubiertas de
Poleas estén en la posición que se mues-
tra.
30. Envuelva el Cable Inferior (23) alrededor de
la Polea de 3 1/2" (15). Conecte la Polea, una
serie de Cubiertas de Poleas (114), y dos
Arandelas Planas de 3/8” (9) al orificio supe-
rior en el Montante Vertical Delantero (42)
con una Tuerca de Bloqueo de Nylon de 3/8”
(112), y un Tornillo de 3/8” x 3 3/4" (88).
Asegúrese que las lengüetas pequeñas en
las Cubiertas de Polea estén en la posi-
ción indicada.
MONTAJE DE LOS CABLES
30
27
23
28
29
21
17
Bola
23
112
9
Las lengüetas
pequeñas
deben estar
aquí.
114—Las lengüetas
pequeñas deben
estar aquí.
88 9
15
42
114
23
15
42
112
9
88
9
23
9
16
17
114—Las
lengüetas
grandes
deben estar
aquí.
15
102
9
21
Travesaño
16
31. Conecte el extremo del Cable Inferior (23) al
Sujetador Largo en ”U” (57) con una
Contratuerca de Nylon de 1/4” (2) y una
Arandela Plana de 1/4” (10). No apriete com-
pletamente la Contratuerca de Nylon. Ella
debe de estar enroscada al extremo del
Cable de tal manera que solo se muestren
unas dos roscas por arriba de la
Contratuerca de Nylon, de la manera que
se muestra en el dibujo del recuadro.
32. Conecte el Cable Superior (58) al Sujetador
Corto en ”U” (71) con una Contratuerca de
Nylon de 1/4” (2) y una Arandela Plana de
1/4” (10). No apriete completamente la
Contratuerca de Nylon. Ella debe de estar
enroscada al extremo del Cable solo unas
dos vueltas, de la manera que se muestra
en el dibujo del recuadro.
Conecte el Sujetador Corto en ”U” (71) al
Tubo Corto de Pesas (108) con un Tornillo de
5/16” x 1 3/4” (24) y una Contratuerca de
Nylon de 5/16” (3).
33. Localice el Cable de Prensa Militar (72).
Conecte el Cable de Prensa Militar al otro
Sujetador Corto en ”U” (71) con una
Contratuerca de Nylon de 1/4” (2) y una
Arandela Plana de 1/4” (10). No apriete com-
pletamente la Contratuerca de Nylon. Ella
debe de estar enroscada al extremo del
Cable solo unas dos vueltas, de la manera
que se muestra en el dibujo del recuadro.
Conecte el Sujetador Corto en “U” (71) al
Tubo de Pesas Largo (63) con un Tornillo de
5/16” x 1 3/4” (24) y una Contratuerca de
Nylon de 5/16” (3).
33
31
10
58
71
10
32
MONTAJE DE LOS CABLES
57
23
3
24
63
71
10
2
372
2
2
10
57
23
58
10
2
71
72
10
2
71
2
24
108
17

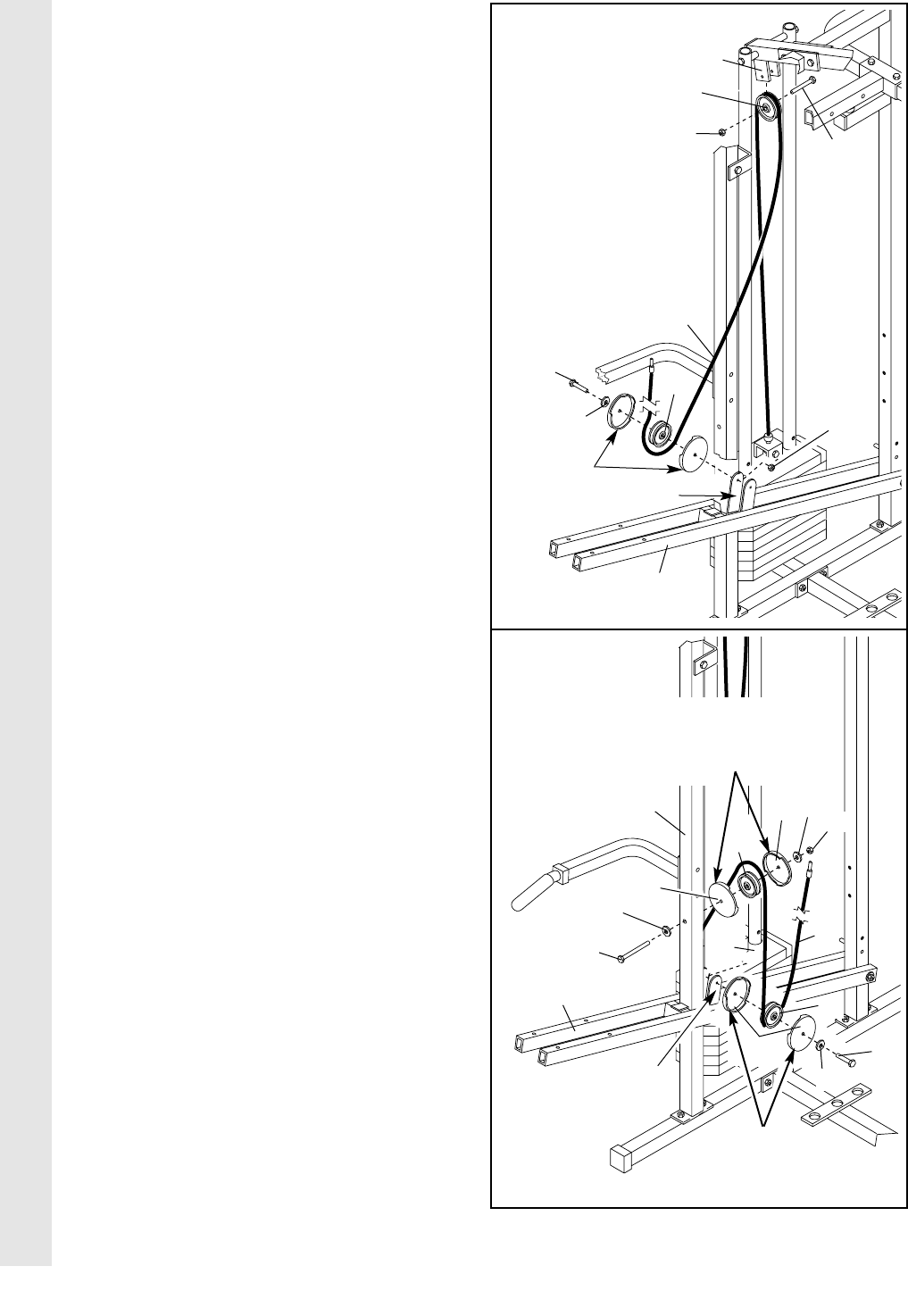

34. Envuelva el Cable de Prensa Militar (72) alre-
dedor de una Polea en ”V” (50). Conecte la
Polea en ”V” al Marco Superior (55) con un
Tornillo de 3/8” x 2 1/2” (86) y una
Contratuerca de Nylon de 3/8” (21).
Envuelva el Cable de Prensa Militar (72) alre-
dedor de una Polea de 3 1/2” (15). Conecte la
Polea, una serie de Cubiertas de Poleas
(114), y una Arandela Plana de 3/8” (9) al
sujetador indicado en el Brazo Asistente (105)
con un Tornillo de 3/8” x 2” (12) y una
Contratuerca de Nylon de 3/8” (21).
Asegúrese que las lengüetas grandes en
las Cubiertas de Poleas estén en el lugar
que se muestra y que el Cable y la Polea
se muevan suavemente.
35. Envuelva el Cable de Prensa Militar (72) alre-
dedor de una Polea de 3 1/2" (15). Conecte la
Polea y una serie de Cubiertas de Poleas
(114) al Montante Vertical Asistente (74) con
un Tornillo de 3/8” x 3 3/4" (88), dos
Arandelas Planas de 3/8” (9), y una Tuerca
de Bloqueo de Nylon de 3/8” (112).
Asegúrese que el Cable esté guiado alre-
dedor de la Polea como se muestra.
Envuelva el Cable de Prensa Militar (72) alre-
dedor de una Polea de 3 1/2” (15). Conecte la
Polea, una serie de Cubiertas de Poleas
(114), y una Arandela Plana de 3/8” (9) al otro
sujetador en el Brazo Asistente (105) con un
Tornillo de 3/8” x 2” (12) y una Contratuerca
de Nylon de 3/8” (21). Asegúrese que el
Cable y la Polea se muevan suavemente.
Asegúrese que las lengüetas grandes en
las Cubiertas de Poleas estén en la posi-
ción que se muestra.
MONTAJE DE LOS CABLES
34
Sujetador
105
9
12
114—Las
lengüetas
grandes
deben estar
aquí.
50
15
21
21
55
86
72
35
105
9
9
9
112
74
114
114
114
15
12
72
Sujetador
Las lengüetas
grandes deben
estar aquí.
Las lengüetas
grandes deben
estar aquí.
88
15
21
18
36. Deslice una Arandela Plana de 5/16” (8) a un
Tornillo de 5/16” x 2 3/4” (11). Inserte el
Tornillo por el orificio indicado en el Brazo de
Pivote (101). El Tornillo se debe de insertar
desde el lado que se muestra. Deslice otra
Arandela Plana de 5/16” al Tornillo. Apriete
completamente la Tuerca de Bloqueo de
Nylon de 5/16” (93) al Tornillo.
Envuelva el Cable de Prensa Militar (72) alre-
dedor de una Polea de 3 1/2" (15). Conecte la
Polea, una serie de Cubiertas de Poleas
(114), y dos Arandelas Planas de 3/8” (9) al
Brazo de Pivote (101) con un Tornillo de 3/8”
x 3 3/4" (88), y una Tuerca de Bloqueo de
Nylon de 3/8” (112). Asegúrese que la Polea
esté en el lado que se muestra y que las
lengüetas pequeñas en las Cubiertas de
Poleas estén en la posición que se
muestra.
37. Vea el dibujo del recuadro A. Envuelva el
Cable de Prensa Militar (72) alrededor de una
Polea de 3 1/2" (15). Conecte la Polea y una
serie de Cubiertas de Poleas (114) al orificio
superior en el Sujetador Largo en “U” (57)
con un Tornillo de 3/8” x 2” (12) y una
Contratuerca de Nylon de 3/8” (21). Nota:
Esto puede venir previamente armado.
Asegúrese que las lengüetas pequeñas en
las Cubiertas de Poleas estén en el lugar
que se muestra.
Vea el dibujo del recuadro B. Deslice el extre-
mo del Cable de Prensa Militar (72) al extre-
mo del Tornillo de 5/16” x 2 3/4” (11) en el
Brazo de Pivote (101). Enrosque otra Tuerca
de Bloqueo de Nylon de 5/16” (93) al Tornillo.
No apriete completamente la segunda
Tuerca de Bloqueo. Debe de haber sufi-
ciente lugar entre las dos Tuercas de
Bloqueo para que el extremo del Cable
pueda pivotear.
MONTAJE DE LOS CABLES
37
72
114
21
57
A
B
12
15
114
Lengüetas pequeñas
deben estar arriba.
114
57
93
72
36
88
11
72
112
114
114
101 15
9
98
93
8
11
101
Las lengüe-
tas pequeñas
deben estar
aquí.
19
38. Localice el Cable de Prensa de Piernas
(99). Conecte el extremo del Cable de Prensa
de Piernas al Sujetador Largo en ”U” (57) con
una Contratuerca de Nylon de 1/4” (2) y una
Arandela Plana de 1/4” (10). No apriete com-
pletamente la Contratuerca de Nylon. Debe
de estar enroscada al extremo del Cable
unas dos vueltas, de la manera que se
muestra en el dibujo del recuadro.
Envuelva el Cable de Prensa de Piernas (99)
alrededor de una Polea de 3 1/2” (15).
Conecte la Polea y una serie de Cubiertas de
Poleas (114) al Montante Vertical de Prensa
para Piernas (56) con un Tornillo de 3/8” x
3 3/4" (88), dos Arandelas Planas de 3/8” (9),
y una Tuerca de Bloqueo de Nylon de 3/8”
(112). La bola en el Cable debe estar en el
lado indicado de la Polea. Asegúrese que
el Cable y la Polea se muevan suavemente
y que las lengüetas pequeñas en las
Cubiertas de Poleas estén en el lugar indi-
cado.
39. Conecte el Sujetador de Prensa (94) al Brazo
de Prensa de Piernas (96) con un Tornillo de
3/8” x 3 1/4” (67) y una Contratuerca de
Nylon de 3/8” (21).
Envuelva el Cable de Prensa de Piernas (99)
alrededor de una Polea de 3 1/2” (15).
Conecte la Polea y una serie de Cubiertas de
Poleas (114) dentro del Sujetador de Prensa
(94) con un Tornillo de 3/8” x 2” (12) y una
Contratuerca de Nylon de 3/8” (21).
Asegúrese que las lengüetas pequeñas en
las Cubiertas de Poleas estén en la posi-
ción que se muestra.
Deslice una Arandela Plana de 5/16” (8) a un
Tornillo de 5/16” x 2 3/4” (11). Inserte el
Tornillo por el orificio más bajo del Marco del
Asiento Trasero (100) por el lado indicado y
deslice otra Arandela de 5/16” al Tornillo.
(Nota: Los tres orificios son para el ajuste del
Cable.) Apriete una Tuerca de Bloqueo de
Nylon de 5/16” (93) al Tornillo. Deslice el
extremo del Cable de Prensa de Piernas (99)
al extremo del Tornillo. Enrosque otra Tuerca
de Bloqueo de 5/16” al Tornillo. No apriete
completamente la segunda Tuerca Fija.
Debe de haber suficiente lugar entre las
dos Tuercas Fijas para que el extremo del
Cable pueda pivotear.
MONTAJE DE LOS CABLES
39
11
67
114
114
96
94
12
21
100
93
8
8
21
99
15
38
56
57
Ball
9
9
112
15
2
88
2
10
57
99
99
10
114
Las lengüetas
pequeñas deben
estar aquí.
Las lengüetas
pequeñas
deben estar
aquí.
Barra
Soldada
20

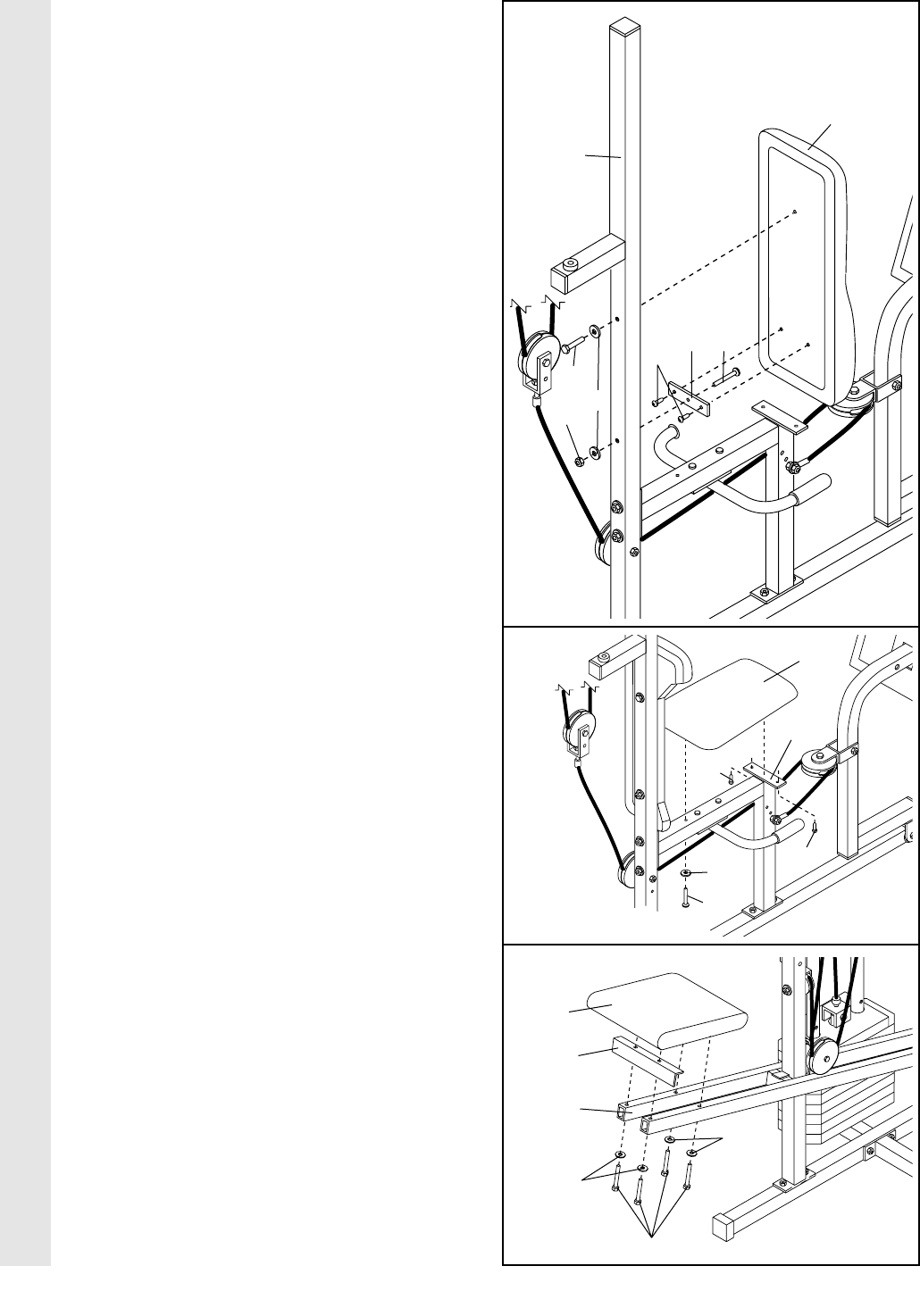

40. Localice y abra la bolsa de piezas marcada
“SEAT ASSEMBLY.”
Inserte un Tornillo de Porte de 1/4” x 2 1/2”
(92) por el orificio central en la Placa del
Asiento (37). Conecte la Placa del Asiento al
Respaldo Trasero (85) con dos Tornillos de
1/4” x 1/2” (18).
Inserte el Tornillo de Porte de 1/4” x 2 1/2”
(92) por el orificio indicado en el Montante
Vertical de Prensa de Piernas (56). Apriete
una Contratuerca de Nylon de 1/4” (2) con
una Arandela Plana de 1/4” (10) al Tornillo de
Porte. Conecte la parte de arriba del
Respaldo Trasero (85) al Montante Vertical de
Prensa de Piernas con un Tornillo de 1/4” x
2 1/2” (43) y una Arandela Plana de 1/4” (10).
41. Conecte un extremo del Asiento (13) al Marco
del Asiento Trasero (100) con dos Tornillos de
1/4” x 3/4” (18). Conecte el otro extremo del
Asiento al Marco del Asiento Trasero con una
Arandela Plana de 1/4” (10) y un Tornillo de
1/4” x 2 1/2” (43).
42. Conecte un Asiento Asistente (104) y el
Sujetador en Ángulo (110) al Brazo Asistente
(105) con dos Tornillos de 3/8” x 2 3/4” (76) y
dos Arandelas Planas de 1/4" (10). Termine
conectando el Asiento Asistente con dos
Tornillos de 1/4" x 2 1/2" (43) y dos Arandelas
Planas de 1/4" (10).
MONTAJE DEL ASIENTO
42
40
41
85
210
18 92
56
37
43
18
18
13
10
43
10
10
43
104
105
100
110
21

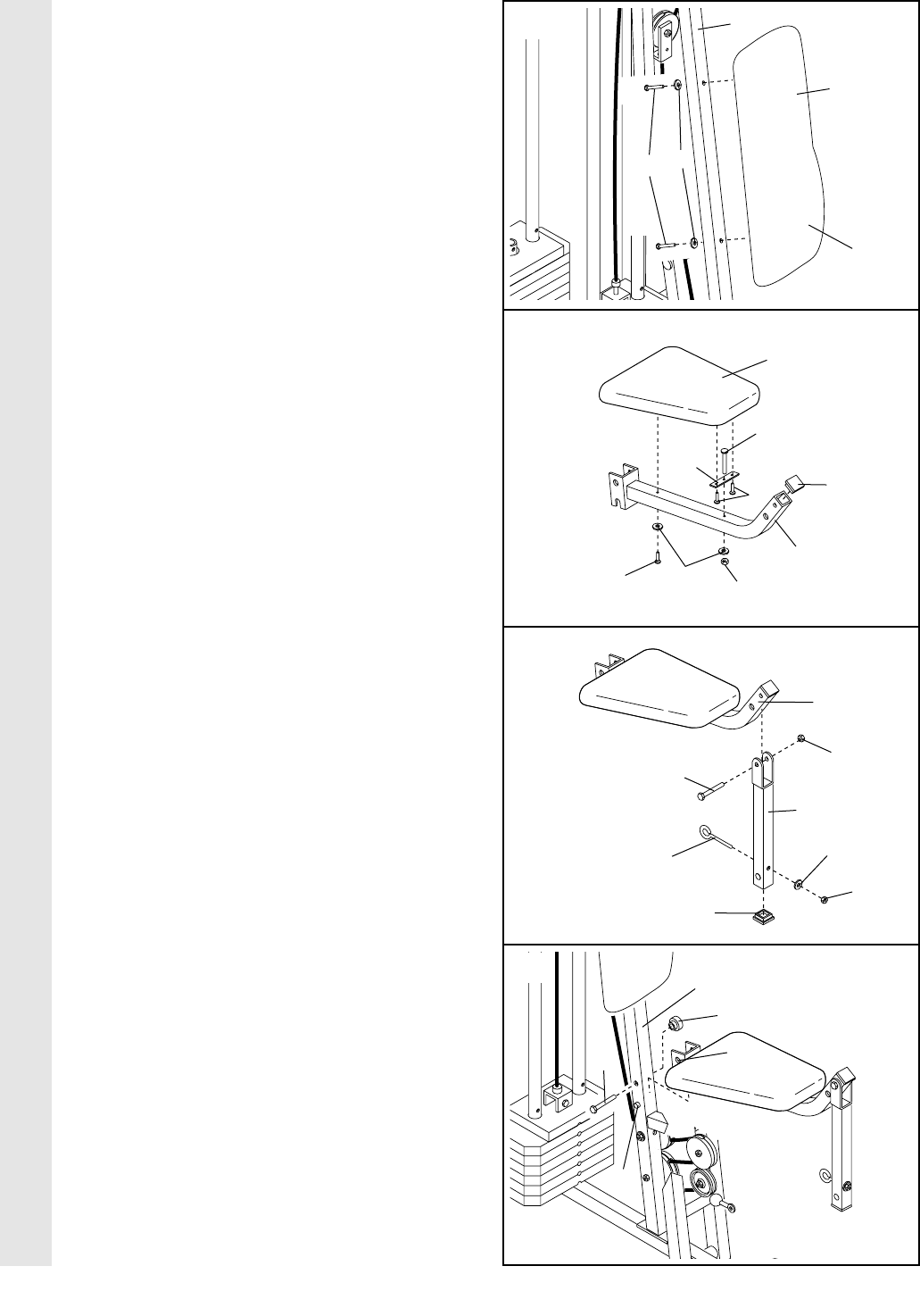

43. Conecte el Respaldo Delantero (41) al
Montante Vertical Delantero (42) con dos
Tornillos de 1/4” x 2 1/2” (43) y dos Arandelas
Planas de 1/4” (10). El Respaldo debe de
estar orientado de la manera que se muestra.
44. Presione una Tapa Interna Cuadrada de
1 1/2” (32) al Marco del Asiento Delantero
(36).
Inserte un Tornillo de Porte de 1/4” x 2” (38)
por el orificio central en la Placa del Asiento
(37). Conecte la Placa del Asiento al Asiento
(13) con dos Tornillos de 1/4” x 3/4” (18).
Inserte el Tornillo de Porte de 1/4” x 2” (38)
por el orificio indicado en el Marco del Asiento
Delantero (36). Apriete una Contratuerca de
Nylon de 1/4” (2) con una Arandela Plana de
1/4” (10) al Tornillo de Porte.
Conecte el otro extremo del Asiento (13) al
Marco del Asiento Delantero (36) con una
Arandela Plana de 1/4” (10) y un Tornillo de
Máquina de 1/4” x 2” (81).
45. Presione una Tapa Interna Cuadrada de
1 1/2” (32) a la Palanca de Piernas (29).
Lubrique el Tornillo de 5/16” x 2 1/4” (33).
Conecte la Palanca de Piernas (29) al Marco
del Asiento Delantero (36) con el Tornillo y
una Contratuerca de Nylon de 5/16” (3).
Inserte el Perno de Ojo de 5/16” x 2” (35)
dentro de la Palanca de Piernas (29) de la
dirección que se muestra. Apriete una
Contratuerca de Nylon de 5/16” (3) con una
Arandela Plana de 5/16” (8) al Perno de ojo.
46. Descanse el Marco del Asiento Delantero (36)
en el pasador indicado del Montante Vertical
Delantero (42). Conecte el Marco del Asiento
Delantero al Montante Vertical Delantero con
un Tornillo de Porte de 5/16” x 2 3/4” (14) y la
Perilla del Asiento (40).
MONTAJE DEL ASIENTO
46
43
41
Lado
Grueso
42
44
45
10
13
38
32
36
10
81
37
2
3
8
3
29
Lubrique—33
35
32
18
43
36
36
42
40
14
Pin
47. Presione dos Tapas Internas Redondas de
3/4” (34) dentro de cada Tubo de Almohadilla
(28).
Inserte un Tubo de Almohadilla (28) en el
Marco del Asiento Delantero (36). Deslice un
Cojín de Espuma (30) a cada extremo del
Tubo de Almohadilla.
Inserte el otro Tubo de Almohadilla (28) en la
Palanca de Piernas (29). Deslice un Cojín de
Espuma (30) en cada extremo del Tubo de
Almohadilla.
48. Presione una Tapa Interna Cuadrada de 2”
(27) dentro del extremo del Brazo de Prensa
de Pierna (96). Alinee los tubos soldados en
el Placa de Prensa de Piernas (95) con un
juego de orificios en el Brazo de Prensa de
Piernas (96). Conecte la Placa de Prensa de
Piernas al Brazo de Prensa de Piernas con
un Pasador de Prensa (97).
49. Quite el respaldo de la calcomanía PRO 9645
y aplíquela al sistema de entrenamiento de la
manera que se muestra.
Asegúrese de que todas las piezas estén
apretadas apropiadamente. El uso de las pie-
zas restantes será explicado en COMO
USAR EL SISTEMA DE ENTRENAMIENTO,
que empieza en la página 23 de este manual.
Antes de usar el sistema de entrenamiento,
jale cada cable algunas veces para asegurar-
se de que los cables se muevan suavemente
sobre las poleas. Si uno de los cables no se
mueve suavemente, encuentre y corrija el
problema. IMPORTANTE: Si los cables no
son instalados apropiadamente, tal vez se
puedan dañar cuando se use una cantidad
grande de peso. Vea el DIAGRAMA DE
CABLES en la página 27 de este manual
para verificar la manera correcta en que
debe guir los cables. Si los cables están
flojos, usted tendrá que arreglar esto apre-
tando los cables. Vea PROBLEMAS Y
MANTENIMIENTO en la página 26.
MONTAJE DEL ASIENTO
ETIQUETA
22
47
30
30
29
34
36
34
28
PRO 9645
Decal
48 Tubo
Soldado
49
95
27
96
96
23
COMO USAR EL SISTEMA DE ENTRENAMIENTO
Las instrucciones abajo describen como pueden ser ajustadas pueden ser ajustar cada una de las piezas del sis-
tema de entrenamiento. IMPORTANTE: Cuando coloque la barra lateral o el tirante de nylon, asegúrese de
que estos estén fijados en la posición correcta de comeinzo para el ejercicio que se va a llevar a cabo. Si
el cable o la cadena están flojos cuando algún ejercicio esté llevándose a cabo, la eficada del ejercicio
será reducida.
58
39
52
53
53
54
26
26
25
25
53
52
23
53
CAMBIANDO LA CANTIDAD DE PESAS
Sistema de entrenamiento le ofrece dos conjuntos de pesas.
La pila de pesas delantero está conectado a las poleas supe-
riores e inferiores, el brazo de prensa, y los brazos de maripo-
sa. La pila de pesas trasero está conectado al brazo de pren-
sa militar, el brazo asistente, y la prensa de piernas.
Para cambiar la cantidad de las pesas de cualquier pila de
pesas, inserte un Pasador de Pesas (26) debajo de la Pesa
(25) deseadas. Inserte el Pasador de pesas hasta que el extre-
mo doblado del Pasador de Pesas esté tocando las Pesas, y
de vuelta al extremo doblado hacia abajo. La cantidad de
pesas de cualquier pila de pesas se puede cambiar desde 6,5
libras hasta 106,5 libras, en aumentos de 12,5 libras. Nota:
Debido a los cables y las poleas, la cantidad de resistencia
en cada estación de ejercicios puede variar de la cantidad
de pesas. Use la TABLA DE RESISTENCIA DE PESAS en la
página 25 para que encuentre la cantidad aproximada de
resistencia para cada cantidad de peso.
COMO COLOCAR LA BARRA LATERAL O EL TIRANTE DE
NYLON A LA ESTACIÓN DE LA POLEA SUPERIOR
Conecte la Barra Lateral (54) al Cable Superior (58) con un
Sujetador de Cable (53). Para algunos ejercicios, la Cadena
(52) debe de ser conectada entre la Barra Lateral y el Cable
Superior con dos Sujetadores de Cable. Ajuste lo largo de la
Cadena entre la Barra Lateral y el Cable Superior de tal
manera que la Barra Lateral esté en la posición correcta
para comenzar de que se pueda llevar acabo el ejercicio.
El Tirante de Nylon (39) se puede colocar de la misma
manera.
COMO CONECTAR LA BARRA LATERAL O EL TIRANTE
DE NYLON A LA ESTACIÓN DE LA POLEA INFERIOR
Conecte la Barra Lateral (54) al Cable Inferior (23) con un
Sujetador de Cable (53). Para algunos ejercicios, la Cadena
(52) debe de ser conectada entre la Barra Lateral y el Cable
Inferior con dos Sujetador de Cable. Ajuste lo largo de la
Cadena entre la Barra Lateral y el Cable Inferior de tal
manera que la Barra Lateral esté en la posición correcta
de comienzo en se pueda llevar acabo el ejercicio.
El Tirante de Nylon (39) se puede colocar de la misma
manera.
39
54
24
COMO CONECTAR Y REMOVER EL ASIENTO
Para conectar el Asiento (13), coloque el sujetador en
el Marco del Asiento Delantero (36) en los pasadores
indicados del Montante Vertical Delantero (42).
Conecte el Marco del Asiento Delantero al Montante
Vertical Delantero con un Tornillo de Porte de 5/16” x
2 3/4” (14) y la Perilla del Asiento (40).
Para algunos ejercicios, el Asiento (13) tiene que qui-
tar. Primero, asegúrese de que la cadena no esté
conectada a la palanca de piernas. Enseguida,
remueva la Perilla del Asiento (40) y el Tornillo de
Porte de 5/16” x 2 3/4” (14) del Marco del Asiento
Delantero (36). Levante el Marco del Asiento
Delantero del Montante Vertical Delantero (42).
COMO CONECTAR LA PALANCA DE PIERNAS A
LA ESTACIÓN DE POLEA INFERIOR
Para usar la Palanca de Piernas (29), el asiento
debe de estar conectado al montante vertical delante-
ro (vea COMO CONECTAR Y REMOVER EL ASIEN-
TO en la parte de arriba).
Conecte un extremo de la Cadena (52) al Cable
Inferior (23) con un Sujetador de Cable (53). Conecte
el otro extremo de la Cadena al Perno de Ojo (35)
con un Sujetador de Cable.
COMO AJUSTAR LA PlACA DE PRENSA DE
PIERNAS
Remueva el Pasador de Prensa (97) de la Placa de
Prensa de Piernas (95) y el Brazo de Prensa de
Piernas (96).
Alinee los tubos soldados en la Placa de Prensa de
Piernas (95) con el par de orificios deseados en el
Brazo de Prensa de Piernas (96). Vuelva a insertar el
Pasador de Prensa (97) por los tubos soldados en la
Placa de Prensa de Piernas y los orificios en el Brazo
de Prensa de Piernas.
ASEGURAND LA PILA DE PESAS
Para prevenir el uso del sistema de entrenamiento sin
autorización, inserte la Barra del Seguro (115) dentro
del orificio indicado en una de las Guíes de Pesas
(62, 73) y asegure la Barra del Seguro con el
Candado (116).
Quite la Barra del Candado (115) antes de usar el sis-
tema de entrenamiento otra vez.
36 13
40
42
29
53
35
23
97
96
95
53 52
Tubo
Soldado
62
115
116
Orificio
14
Pin
73
25
TABLA DE RESISTENCIA DE PESAS
Esta tabla muestra la resistencia aproximada de peso en cada estación de pesas. ”SUP” se refiere a la pesa
superior de 6.5 libras. Los otros números se refieren a los placasde pesas de 12.5 libras. La resistencia de los
brazos de mariposa que se muestra es la resistencia para cada brazo de mariposa. Nota: La resistencia en
cada estación de pesas puede variar debido a diferencias en las pesas individuales, tal como fricción
entre los cables, poleas, y guías de pesas.
PESOS Brazo de Brazo de Palanca Polea Polea Brazo de Prensa de Brazo
PLACAS Prensa Mariposa Piernas Superior Inferior Prensa Militar Piernas Asistente
(Libras) (Libras) (Libras) (Libras) (Libras) (Libras) (Libras) (Libras)
SUP 31 17 25 23 36 30 36 11
15935 50 36 67 51 7838
2 81 40 71 54 95 74 123 66
3 104 70 97 70 123 97 171 95
4 132 80 111 88 155 115 219 117
5 154 110 131 98 191 135 265 142
6 196 115 156 120 220 164 299 186
7 206 130 172 135 252 183 333 213
8 227 140 184 144 273 194 387 232
9 – – – – – 218 440 256
10 – – – – – 246 455 293
Nota: 1 libra = .454 kg
PROBLEMAS Y MANTENIMIENTO
Inspeccione y apriete todas las piezas cada vez que vaya a usar el sistema de entrenamiento. Reemplace
inmediatamente todas las piezas desgastadas. Las superficies exteriores del sistema de entrenamiento se pue-
den limpiar usando un trapo húmedo y detergente suave no-abrasivo. No use solventes.
COMO APRETAR LOS CABLES
CableTejido, el tipo de cable que se usa en el sistema de entrenamiento, se puede estirar un poco cuando se
usa por primera vez. Si los cables están flojos antes de que se sienta la resistancia, los cables tienen que ser
apretados. Si se siente que los cables están flojos en cualquier grado cuando se esté usando la pila de pesas
delantera, los dos, tanto como el Cable Superior (58) como el Cable Inferior (23) tendrán que ser apretados. Si
se siente que los cables están flojos en cualquier grado cuando se esté usando la pila de pesas trasero, los
dos, tanto como el Cable de Prensa Militar (72) como el Cable de Prensa de Piernas (99) tendrán que ser apre-
tados.
Para apretar los cables inserte el pasador de pesas al medio
de la pila de pesas. Se puede eliminar lo flojo de los cables
en varias maneras:
• Vea el dibujo 1. Apriete la Contratuerca de Nylon de 1/4”
(2) que conecta el extremo del Cable Inferior (23) al
Sujetador Largo en ”U” (57). El Cable de Prensa de
Piernas (99) se puede apretar de la misma manera.
• Vea el dibujo 1. Qiute la Contratuerca de Nylon de 3/8”
(21) y el Tornillo de 3/8” x 2 (12) de las Cubiertas de
Poleas (114), la Polea de 3 1/2 (15), y el Sujetador Largo
en “U” (57). Vuelva a conectar la Polea y las Cubiertas de
Poleas al orificio inferior en el Sujetador Largo en “U”.
Asegúrese que la lengüeta pequeña en la Cubierta de
Poleas esté mirando hacia arriba y que el Cable y la Polea
se muevan suavemente. El otro Suhetador Largo en “U”
(57) se puede ajustar de la misma manera.
• Vea el dibujo 2. Apriete la Contratuerca de Nylon de 1/4”
(2) que conecta el extremo del Cable Superior (58) al
Sujetador Corto en “U” (71). El Cable de Prensa Militar
(72) se puede apretar de la misma manera.
• Vea el dibujo 3. Si se siente que el cable está adicional-
mente flojo mientras se esté usando el Brazo de Prensa de
Piernas (96), entonces el extremo del Cable de Prensa de
Piernas (99) debe de ser movido al orificio siguiente en el
Marco del Asiento Trasero (100). Remueva el Tornillo de
5/16” x 2 3/4” (11), la Arandela de 5/16” (8), el extremo del
Cable, y las dos Tuercas Fijas de Nylon de 5/16” (93) del
Marco del Asiento Trasero. Vuelva a conectar el Tornillo, la
Arandela, el extremo del Cable, y las dos Tuercas de
Bloqueo de Nylon al siguiente orificio en el Marco del
Asiento Trasero.
No apriete demasiado los cables; la pesa superior se
levantará la pila de pesas. Si un cable tiende a salirse de
las poleas amenudo, tal vez se haya torsido. Remueva el
cable y vuelvalo a instalar.
Si los cables se tienen que reemplazar, vea COMO ORDE-
NAR PIEZAS DE REPUESTO en la parte de atrás de este manual.
57
71
71
66 15
2
2
2
23 o 99
21
58
96
99
100
11 8
93
93
2
3
1
12
26
72
27
DIAGRAMA DE CABLES
Los diagramas de cables en estas páginas muestra la manera correcta en que debe de ir el Cable Superior
(58), el Cable Inferior (23), el Cable de Prensa Militar (72), y el Cable de Prensa de Piernas (99). Use los dia-
gramas para verificar que los cuatro cables y la trampas de cables se hayan instalado correctamente. Si los
cables no se han puesto de la manera correcta, el sistema de entrenamiento no funcionará apropiadamente y
tal vez pueda causar daños. Los recuadros muestran las posiciones correctas de las trampas de cables. Las
trampas de cables se deben de colocar de tal manera que los cables no se salgan de las poleas. Asegúrese
de que las trampas de cables no toquen o detengan los cables.
Cable de Prensa Militar (72)
Cable de Prensa de
Piernas (99)
Conjunto de
Pesas
Trasero
—1
2
3
4
7
6
5
3
2
4—
Marco del Asiento
Trasero
8—
Brazo de Pivote
1—
Sujetador
Largo en “U”
Cable Inferior (23)
1
—Polea Inferior
2
3
4
5
—Sujetador Largo en “U”
1
—Polea Superior
2
3
4
7
6
5
Cable Superior (58)
Pila de Pesas
Delantero—8
COMO ORDENAR PIEZAS DE REPUESTO
Para ordenar piezas de repuesto, comuníquese con el vendedor del sistema de entrenamiento. Cuando vaya a
ordenar piezas, por favor esté preparado con la siguiente información:
1. El NUMERO DE MODELO de la máquina (WEEVSY62000)
2. El NOMBRE de la máquina (WEIDER®PRO 9645 sistema de entrenamiento)
3. El NUMERO DE SERIE de la máquina (vea la portada de este manual
4. El NÚMERO CLAVE y LA DESCRIPCIÓN de la(s) parte(s) (vea la LISTA de PIEZAS y el DIBUJO AMPLIFI-
CADO que se encuentran al centro de este manual).
Parte Núm. 171937 R0301A Impreso en Canada © 2001 ICON Health & Fitness, Inc.
WEEVSY62000 R0301A
Por favor Note: El montaje está dividido en cuatro etapas: 1) montaje del marco, 2) montaje de los bra-
zos, 3) montaje de los cables y poleas, y 4) montaje del asiento y el respaldo. Las piezas para cada
etapa están empacadas separadamente. ESPERE HASTA EMPEZAR CADA ETAPA DEL MONTAJE PARA
ABRIR LA BOLSA DE PIEZAS QUE ESTÉ MARCADA PARA ESA ETAPA DEL MONTAJE.
Esta tabla se provee para ayudarle a usted a identificar las piezas pequeñas que se usan en el momtaje. Nota:
Algunas piezas pequeñas pueden haber sido armadas previamente para propósitos de envío. Si una
pieza no se encuentra en la bolsa de las piezas, revise si ha sido armada previamente. El número que
está en paréntesis abajo de cada parte se refiere al número clave de la parte. El segundo número se refiere a
la cantidad que senecesita para el montaje.
REMUEVA LA TABLA DE
IDENTIFICACION DE PIEZAS DE ÉSTE
MANUAL DEL USARIO
Tapa Interna Redonda de 1"
(49) Tapa Cubierta Redonda de 1"
(70)
Tapa Interna Redonda de 3/4"
(34)
Espaciador de 1/2" x 3/4"
(61)
Perno de Ojo de 5/16" x 2" (35)
Tapa Interna Cuadrada (111)
Tapa Interna Cuadrada de 1 1/2" (32)-
Tapa Interna Cuadrada de 1 3/4" (44)
Tapa Interna Cuadrada de 2" (27) Tapa Externa Cuadrada de 2" (51)
Tapa Interna Cuadrada de 1"
(6)
Tapa Interna de 1" x 2"
(107)
Espaciador de 5/8" x
9/16" (7)
Tapa Interna Redonda de
1 1/4" (109)
Contratuerca de Nylon de
5/16" (3)
Arandela Plana de 1/4"
(10)
Arandela Plana de
5/16"
(8)
Retenedor de 1" (69)
Arandela Plana de 3/8" (9)
Tornillo de 1/4" x 2 1/2" (43)
Contratuerca de Nylon de 3/8"
(21)
Tornillo de Máquina de 1/4" x 2" (81)
Tuerca de Bloqueo a de
Nylon de 5/16" (93)
Tuerca Fija de Nylon de 3/8" (112)
Tornillo de Porte de 5/16" x 2 1/2"
(1)
Tornillo de Porte de 5/16" x 2 3/4" (14)
Tornillo de 3/8" x 2" (12)
Tornillo de 3/8" x 3 1/2" (16) Tornillo de 1/4" x 1/2"
(18)
Tornillo de 5/16" x 2 1/2" (22)
Tornillo de 3/8" x 2 1/2" (86)
Tornillo de Porte de 1/4" x 2"
(38)
Tornillo de 5/16" x 5" (68)
Tornillo de 3/8" x 3 3/4" (88)
Tornillo de 3/8" x 8" (59)
Sujetador de Cable (53)
Cojinete de Plástico de 1 1/8" x 2 1/2" (89)
Cojinete de Plástico de 1" x 7/8" (90)
Tornillo de 5/16" x 6" (60)
Tornillo de 5/16" x 2 3/4" (11)
Tornillo de 5/16" x 2 1/4" (33)
Polea de 3 1/2" (15)
Polea en "V" (50)
Tornillo de 3/8" x 3 1/4" (67)
Contratuerca de Nylon de 1/4"
(2)
Tornillo de Porte de 1/4" x 2 1/2" (92)
Tornillo 3/8" x 1 3/4" (76)
Tornillo de 5/16" x 1 3/4" (24)
Tornillo de 3/8" x 6" (106)
Tornillo Taladro #8 x 1/2" (87)
81
RETIRE LA LISTA DE PIEZAS/
DIBUJO DE LAS PIEZAS
DE ESTE MANUEL DEL USUARIO
LISTA DE PIEZAS—Núm. de Modelo WEEVSY62000 R0301A
Nota: “#” indica una parte no ilustrada. Las especificasiones están sujetas a cambios sin previo aviso.
Núm. Ctd. Descripción
1
10
Tornillo de Porte de
5/16” x 2 1/2”
26
Contratuerca de Nylon
de
1/4”
336
Contratuerca de Nylon
de
5/16”
4 1 Base
51
Estabilizador
61
Tapa Interna Cuadrada
de 1”
71
Espaciador de
5/8” x
9/16”
89
Arandela Plana de
5/16”
99
Arandela Plana de
3/8”
10 15
Arandela Plana de
1/4”
11 14
Tornillo de
5/16” x 2 3/4”
12 5
Tornillo de
3/8” x 2”
13 2
Asiento
14 1
Tornillo de Porte de
5/16” x 2 3/4”
15 13
Polea de
3 1/2”
16 1
Tornillo de
3/8” x 3 1/2”
17 1
Marco de Prensa
18 6
Tornillo de
1/4” x 1/2”
19 4
Parachoques de Pesas
20 1
Sujetador de Polea
21 23
Contratuerca de Nylon
de
3/8”
22 4
Tornillo de
5/16” x 2 1/2”
23 1
Cable Inferior
24 2
Tornillo de
5/16” x 1 3/4”
25 18
Pesa
26 2
Pasador de Pesas
27 8
Tapa Interna Cuadrada
de 2”
28 2
Tubo de Almohadilla
29 1
Palanca de Piernas
30 4
Cojín de Espuma
31 4
Trampa del Cable
Largo
32 4
Tapa Interna Cuadrada
de 1 1/2”
33 3
Tornillo de
5/16” x 2 1/4”
34 4
Tapa Interna Redonda
de 3/4”
35 1
Perno de Ojo de
5/16” x 2”
36 1
Marco del Asiento
Delantero
37 2
Placa del Asiento
38 1
Tornillo de Porte de
1/4” x 2”
39 1
Tirante de Nylon
40 1
Perilla del Asiento
41 1
Respaldo Delantero
42 1
Montante Vertical
Delantero
43 8
Tornillo de
1/4” x 2 1/2”
44 6
Tapa Interna Cuadrada
de 1 3/4”
45 2
Almohadilla de 10”
46 2
Brazo de Prensa
47 1
Brazo Izquierdo
48 1 Brazo Derecho
49 6
Tapa Interna Redonda
de 1”
50 5
Polea en “V”
51 2
Tapa Externa Cuadrada
de 2”
52 1
Cadena
53 3
Sujetador de Cable
54 1
Barra Lateral
55 1 Marco Superior
56 1
Montante Vertical de
Prensa de Piernas
57 2
Sujetador Largo en “U”
58 1
Cable Superior
59 1
Tornillo de
3/8” x 8”
60 2
Tornillo de
5/16” x 6”
61 4
Espaciador de
1/2” x 3/4”
62 2
Guía de Pesas Larga
63 1
Tubo de Pesas Largo
64 2
Parachoques del Tubo
de Pesas
65 2
Pesas Superior
66 7
Trampa del Cable
67 2
Tornillo de
3/8” x 3 1/4”
68 1
Tornillo de
5/16” x 5”
69 4
Retenedor de 1”
70 2
Tapa Cubierta Redonda
de 1”
71 2
Sujetador Corto en ”U”
72 1
Cable de Prensa Militar
73 2
Guía de Pesas Corta
74 1
Montante Vertical
Asistente
75 1
Brazo Izquierdo para
Ascender
76 2
Tornillo de
3/8” x 1 3/4”
77 1
Brazo Derecho para
Ascender
78 1
Brazo Izquierdo para
Descender
79 1
Brazo Derecho para
Descender
80 2
Manubrio Largo de
Plástico
81 1
Tornillo de Máquina de
1/4” x 2”
82 1
Manubrio
83 8
Manubrio de Plástico
de 5”
84 1
Brazo de Prensa Militar
85 1
Respaldo Trasero
86 4
Tornillo de
3/8” x 2 1/2”
87 1
Tornillo Taladro #8 x 1/2”
88 6
Tornillo de
3/8” x 3 3/4”
89 2
Cojinete de Plástico de
1 1/8” x 2 1/2”
90 2
Cojinete de Plástico de
1” x 7/8”
91 1
Parachoques de Hule
92 1
Tornillo de Porte de
1/4” x 2 1/2”
93 4
Tuerca de Bloqueo de
Nylon de 5/16”
94 1
Sujetador de Prensa
95 1
Placa de Prensa de
Piernas
96 1
Brazo de Prensa de
Piernas
97 1
Pasador de Prensa
98 2
Cojinete
99 1
Cable de Prensa de
Piernas
100 1
Marco del Asiento
Trasero
101 1
Brazo de Pivote
102 1
Polea Inferior de 3 1/2”
103 2
Tapa del Manubrio
104 1
Asiento Asistente
105 1
Brazo Asistente
106 1
Tornillo de
3/8” x 6”
107 2
Tapa Interna de
1” x 2”
108 1
Tubo Corto de Pesas
109 6
Tapa Interna Redonda
de 1 1/4”
110 1
Sujetador en Ángulo
111 1
Tapa Interna Redonda
112 1
Tuerca de Bloqueo de
Nylon de
3/8”
113 2
Manubrio Corto de
Plástico
114 2 Cubierta de Poleas
115 2 Barra del Seguro
116 2 Candado
117 2 Cinta Tracción
#1
Manual de Usuario
60
27
21
50
55 86 11
815 12
44
88
15
58
21
44
21
3
61
62
24
3
58
71
2
65
108
64
25
26
19
9
33
49
6
22
46
46
16
3
9
15
21
59
23
21
17
27
1
4
1043
41
42
21
3
50
31
86
70
69
69
70
21
47
44
45
44
45
48
50
31
86
13
40 38
37
18
32
34
30
28
3
49
83
33
10
2
36
14
15 29
35
30
34 34
30
28
3
8
32
30
34
10
111
111
81
88
44
44 83
114
114
114
90
89
89
7
3
1
1
1
51
51
11
19 11 8
3
5
25
26
64
63
11
3112
15
88
2
10
3
72
71
24
61
60
3
3
27
11
11
27
74
15
68
3
12
66
15
21
20
83
39
53
52
54
83
21
15
12
2
57
23
10
27
27
3
3
21
12
21
98
99
21
94
67
67
97
95
27
100
96
73
65
8
21
15
12
2
57
99
10
83
3
82
10
43
1
18
18
13
8
11
18 37
92
85
27
10
43
10
2
56
93
9
8
102
80
103
103
78
11
9
112
3
15
114
88
79
113
77 3
3
11
75
113
88
9
11
109
109
109
109
83
114
114
114
114
114
10
10
107
43
76
12
15
21 921
104
105
110
114
87
91
32
67
21 8
114
84 83
32
49
83
11
9
93 93
72
112
101
3
33
88
114
115 116
114
114
114
116
115
8
9
117
117
9
112
112
87
91
15
12
9
9
9
9106 9
8
DIBUJO DE LAS PIEZAS—Modela Núm. WEEVSY62000 R0301A
60
27
21
50
55 86
21
61
3
2
6
25
10
3
1
1
1
5
119 11 8
25
64
63
11
3112
15
88
2
10
3
72
71
24
61
60
3
3
27
74
15
68
3
12
66
15
21
20
83
39
53
21
15
12
2
57
23
10
27
27
3
3
21
12
21
98
99
21
94
67
67
97
95
27
100
96
73
65
8
83
3
82
10
43
1
18
18
13
8
11
18 37
92
85
27
10
43
10
2
56
93
9
8
112
3
5
114
11
83
114
114
114
114
10
10
107
43
76
12
15
21 921
104
105
110
114
87
91
32
67
21 8
114
84 83
32
49
83
11
9
93 93
72
112
101
3
33
88
114
115 116
114
8
9
117
117
87
91
15
12
9
9
9
9106 9
8
