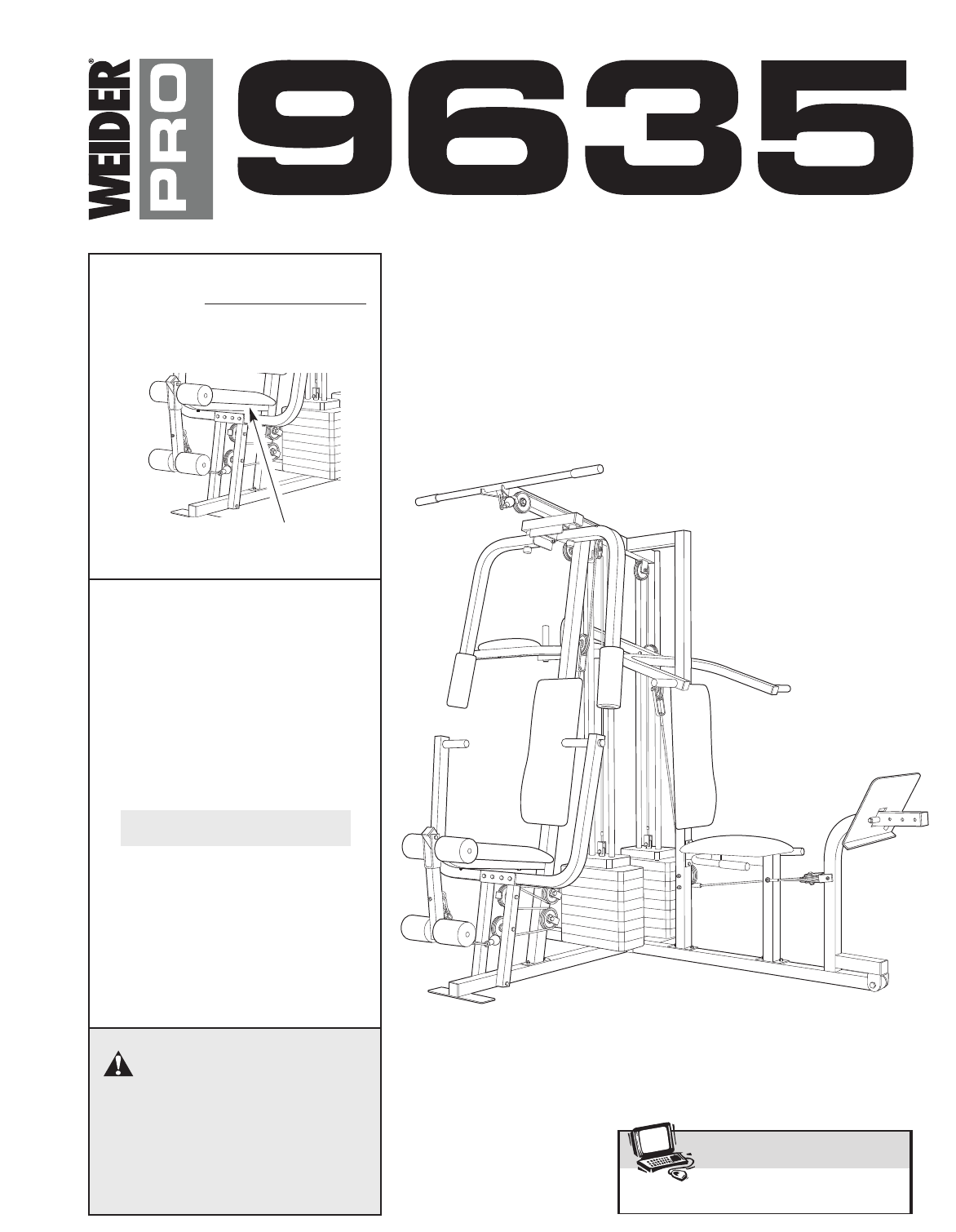

MANUEL DE L’UTILISATEUR

N°. du Modèle WESY9635C.3

N°. de Série

Notez le numéro de série sur la

ligne ci-dessus comme référence.

Autocollant du N°.de Série

(sous le siège)

ATTENTION

Lisez toutes les précautions et les

instructions contenues dans ce

manuel avant d’utiliser cet appa-

reil. Gardez ce manuel pour vous

yréférer ultérieurement.

QUESTIONS?

En tant que fabricant nous

nous engageons à satisfaire

notre clientèle entièrement.

Si vous avez des questions

ou si des pièces sont man-

quantes, veuilles-nous

contacter à :

1-888-936-4266

du lundi au vendredi de 8h00

à17h00, heure de l’est

(exceptés les jours fériés).

www.proform.com

Notre site internet

www.healthrider.com

Notre site internet

www.nordictrack.com

Notre site internet

www.weiderfitness.com

Notre site internet

w

Notre site internet

w

2

TABLE DES MATIÈRES

EMPLACEMENT DE L’AUTOCOLLANT D’AVERTISSEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

PRÉCAUTIONS IMPORTANTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

AVANT DE COMMENCER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

ASSEMBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

COMMENT UTILISER L’APPAREIL DE MUSCULATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

TABLEAU DE RÉSISTANCE DES POIDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

LOCALISATION D’UN PROBLÈME ET ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

DIAGRAMMES DES CÂBLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

POUR COMMANDER DES PIÈCES DE RECHANGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dernière Page

GARANTIE LIMITÉE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dernière Page

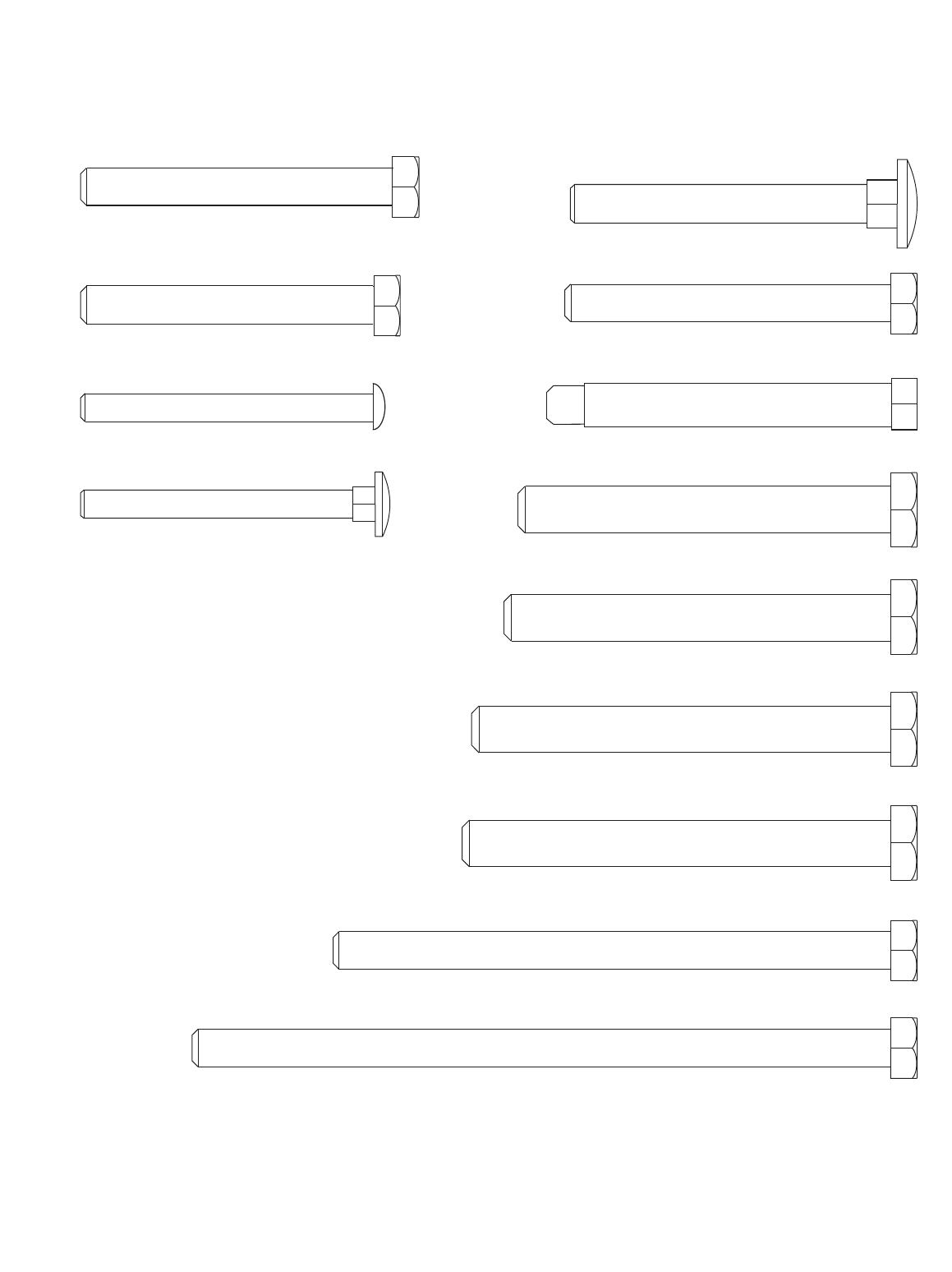

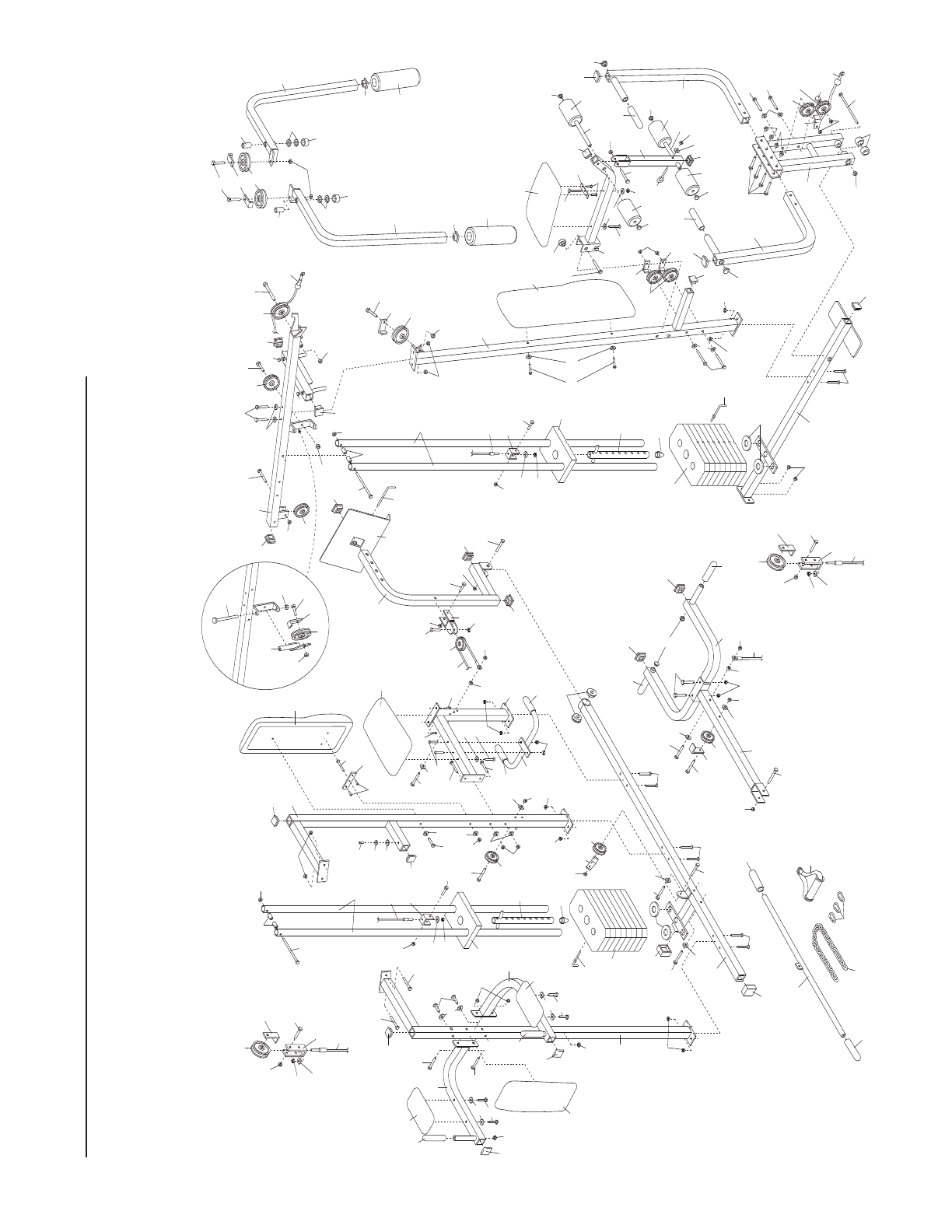

Remarque : un TABLEAU D’IDENTIFICATION DES PIÈCES et une LISTE DES PIÈCES/SCHÉMA DÉTAILLÉ

se trouvent au centre de ce manuel de l’utilisateur. Veuillez enlever ce TABLEAU D’IDENTIFICATION et cette

LISTE DES PIÈCES/SCHÉMA DÉTAILLÉ du manuel avant de commencer l’assemblage.

WEIDER est une marque enregistrée de ICON IP, Inc.

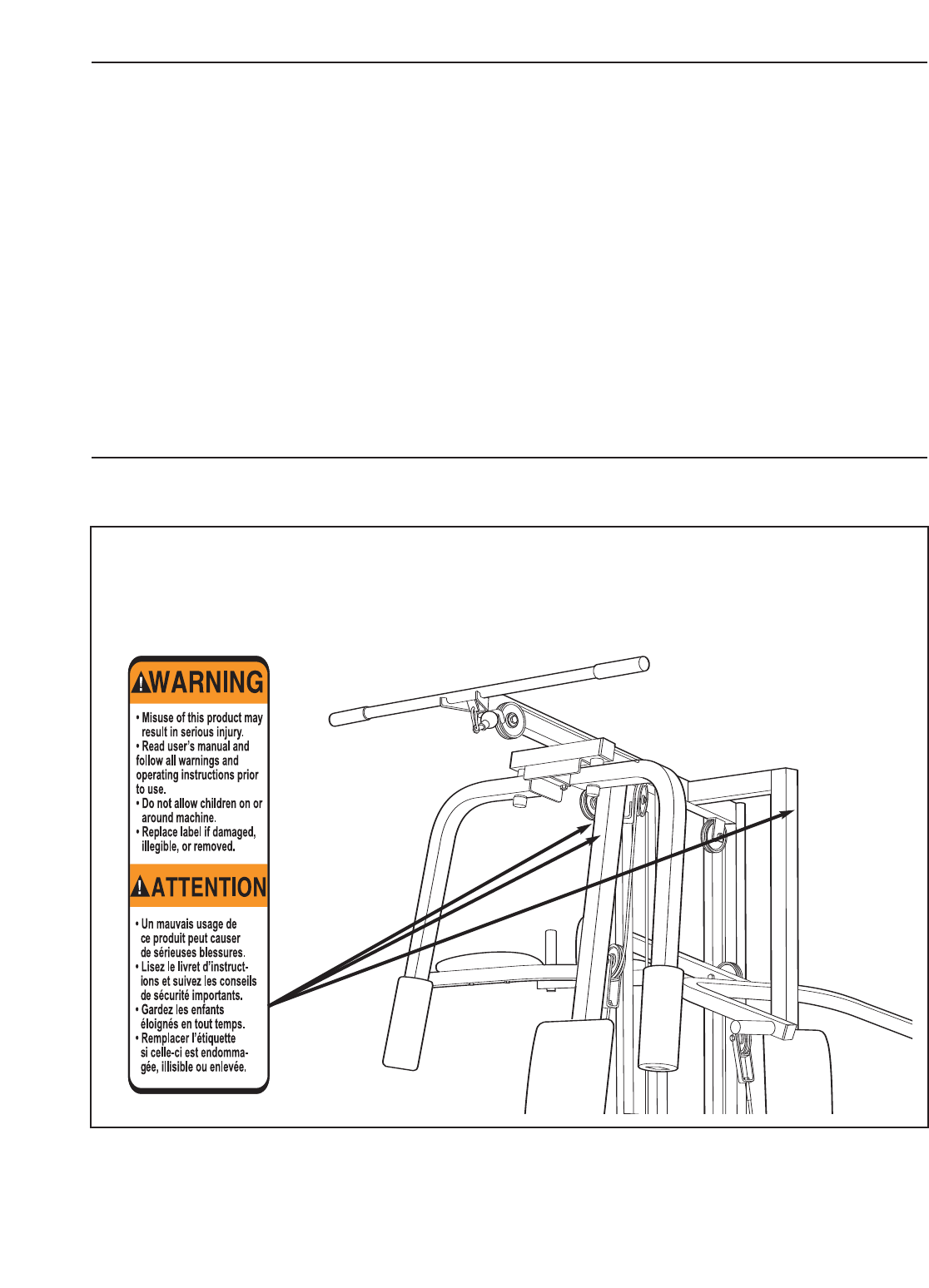

EMPLACEMENT DE L’AUTOCOLLANT D’AVERTISSEMENT

L’autocollant illustré ci-dessous est collé sur l’appareil de musculation. Si l’autocollant est man-

quant ou qu’il n’est pas lisible, veuillez appelez le numéro gratuit inscrit sur la page de couvertu-

re de ce manuel pour commander un autocollant de rechange. Placez le nouvel autocollant à

l’endroit indiqué.

Part #

152138

3

1. Lisez toutes les instructions contenues dans

ce manuel et dans les manuels inclus ainsi

que tous les avertissements sur l’appareil

avant d’utiliser l’appareil de musculation.

2. Il est de la responsabilité du propriétaire de

s’assurer que tout utilisateur de l’appareil

soit correctement informé de toutes les pré-

cautions.

3. Ce appareil de musculation est conçu pour

être utilisé dans votre maison. L’appareil de

musculation ne doit pas être utilisé dans une

institution commerciale ou pour la location.

4. Gardez l’appareil de musculation à l’intérieur,

éloigné de l’humidité et de la poussière.

Placez l’appareil de musculation sur une sur-

face plane et sur un tapis pour protéger le

sol ou la moquette. Assurez-vous qu’il y a

assez d’espace autour de appareil de muscu-

lation pour monter, descendre et utiliser l’ap-

pareil de musculation.

5. Vérifiez et serrez fréquemment toutes les

pièces du appareil elliptique. Remplacez

immédiatement les pièces usées.

6. Tenez les enfants de moins de 12 ans et les

animaux domestiques éloignés de appareil

de musculation à tout moment.

7. Ne lâches pas les bras de presse, de

papillon, de presse militaire, le levier pour

jambes, la plaque de presse pour jambes, la

barre latérale, ou la courroie en nylon quand

les poids sont élevés. Ils tomberaient violem-

ment.

8. N’approchez pas vos mains et pieds des

pièces mobiles.

9. L’appareil de musculation ne devrait pas être

utilisé par des personnes pesant plus de 136

kg (300 lbs.).

10. Portez toujours des chaussures de sport

pour protéger vos pieds.

11. Placez vos pieds sur le repose-pieds lorsque

vous faites des exercices qui pourraient faire

basculer l’appareil.

12. Gardez vos mains éloignées du montant du

levier pour jambes quand le bras de presse

militaire est utilisé. Vous pourriez vous pin-

cez entre le levier pour jambes et le bras de

presse militaire.

13. Assurez-vous que les câbles soient bien

enroulés dans la gorge des poulies, et ce, à

tout moment. Si les câbles ont du mal à cou-

lisser quand vous vous servez de l’appareil,

arrêtez-vous et vérifiez que les câbles soient

bien enroulés dans les poulies. Remplacez

tous les câbles au moins tous les deux ans.

14. Détachez la barre latérale de l’appareil

lorsque vous faites des exercices qui ne

nécessitent pas l’utilisation de la barre.

15. L’appareil de musculation est conçu pour

être utilisé uniquement avec les poids inclus.

N’utilisez pas l’appareil de musculation avec

des haltères ou tout autre type de poids pour

augmenter la résistance.

16. N’utilisez pas la station B.S.V.G quand une

des piles de poids est utilisée.

17. Cessez immédiatement vos exercices si vous

ressentez une douleur ou des étourdisse-

ments, et commencez des exercices de

retour à la normale.

AVERTISSEMENT : afin de réduire les risques de blessures graves, veuillez lire les

précautions suivants avant d’utiliser l’appareil de musculation.

PRÉCAUTIONS IMPORTANTS

AVERTISSEMENT : consultez votre médecin avant d’entreprendre un programme

d’exercices. Ceci s’adresse tout particulièrement aux personnes agées de plus de 35 ans ou aux per-

sonnes qui ont déjà eu des problèmes de santé. ICON ne se tient aucunement responsable des bles-

sures ou des dégâts matériels résultant de l’utilisation de cet appareil.

4

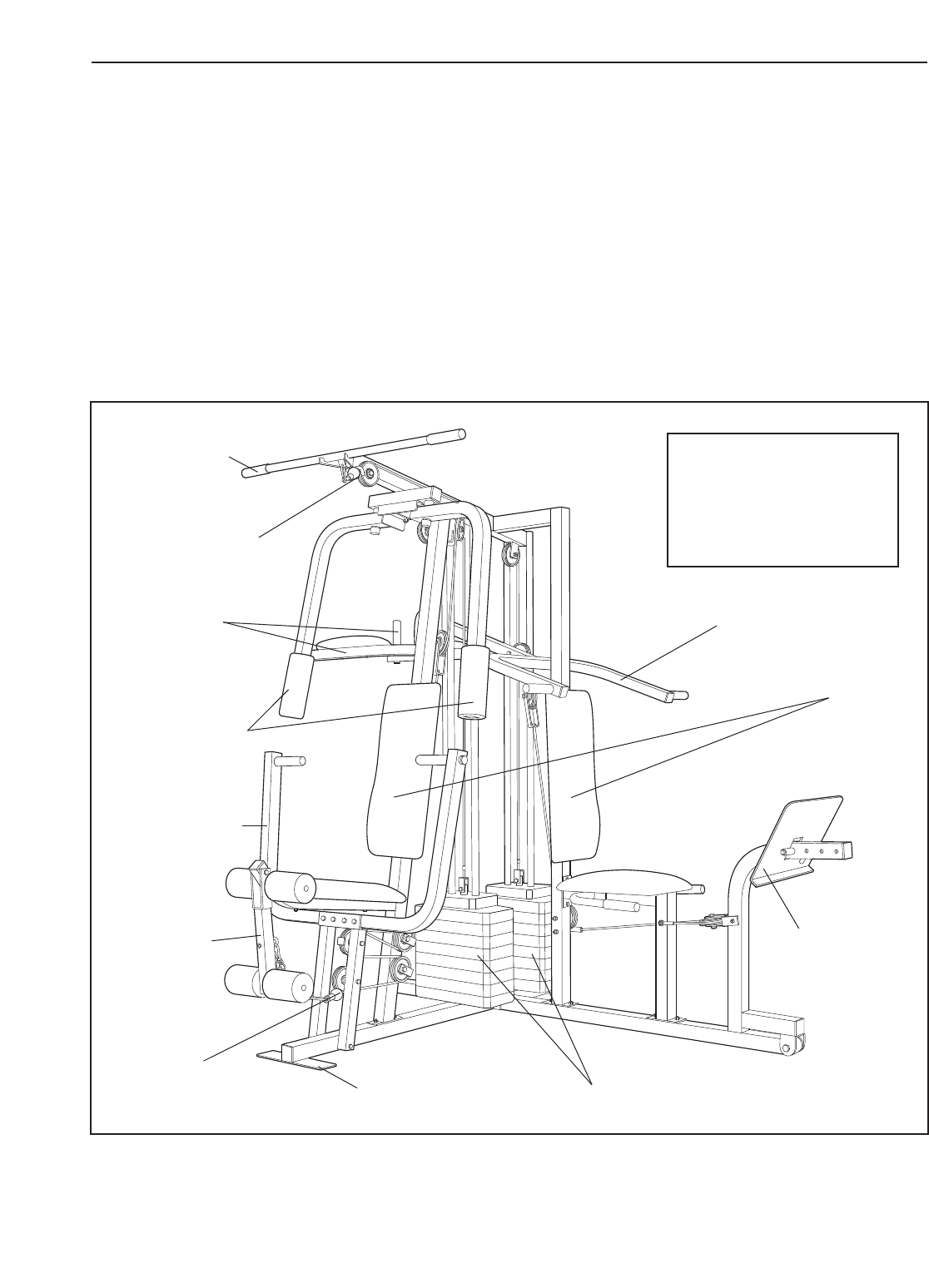

AVANT DE COMMENCER

Repose-pieds

Station de

Poulie Inférieure

Station de Poulie

Supérieure

Barre Latérale

Levier pour

Jambes

Bras de Papillon

Bras de Presse Militaire

Bras de Presse

Piles de Poids

Dossiers

Bras de

Soulèvement

Vertical des

Genoux (B.S.V.G.)

Plaque de la

Presse pour

Jambes

Merci d’avoir choisi l’appareil de musculation

WEIDER®PRO 9635. L’appareil de musculation offre

une sélection d’exercices de soulèvement de poids

spécialement créés pour développer chaque groupe

demuscles de votre corps. Que votre but soit de toni-

fier votre corps, de développer une musculature

impressionnante ou d’améliorer votre système cardio-

vasculaire, l’appareil de musculation vous aidera à

atteindre les résultats que vous désirez.

Pour votre bénéfice, lisez attentivement ce manuel

avant d’utiliser l’appareil de musculation. Si vous

avez des questions concernant ce produit, référez-

vous à la couverture de ce manuel. Pour mieux vous

assister, notez le numéro du modèle et le numéro de

série de l’appareil avant de nous appeler. Le numéro

dumodèle est le WESY9635C.3. Le numéro de série

est inscrit sur l’appareil de musculation.

(L’emplacement de l’autocollant est indiqué sur le

schéma en première page.)

Nous vous suggérons de vous familiariser avec les

pièces avant de lire le manuel de l’utilisateur.

DIMENSIONS UNE FOIS

ASSEMBLÉ :

Hauteur : 193 cm / 76 in.

Largeur : 226 cm / 89 in.

Longueur : 163 cm / 64 in.

5

ASSEMBLAGE

1

8

8

11

1

4

3

3

1

5

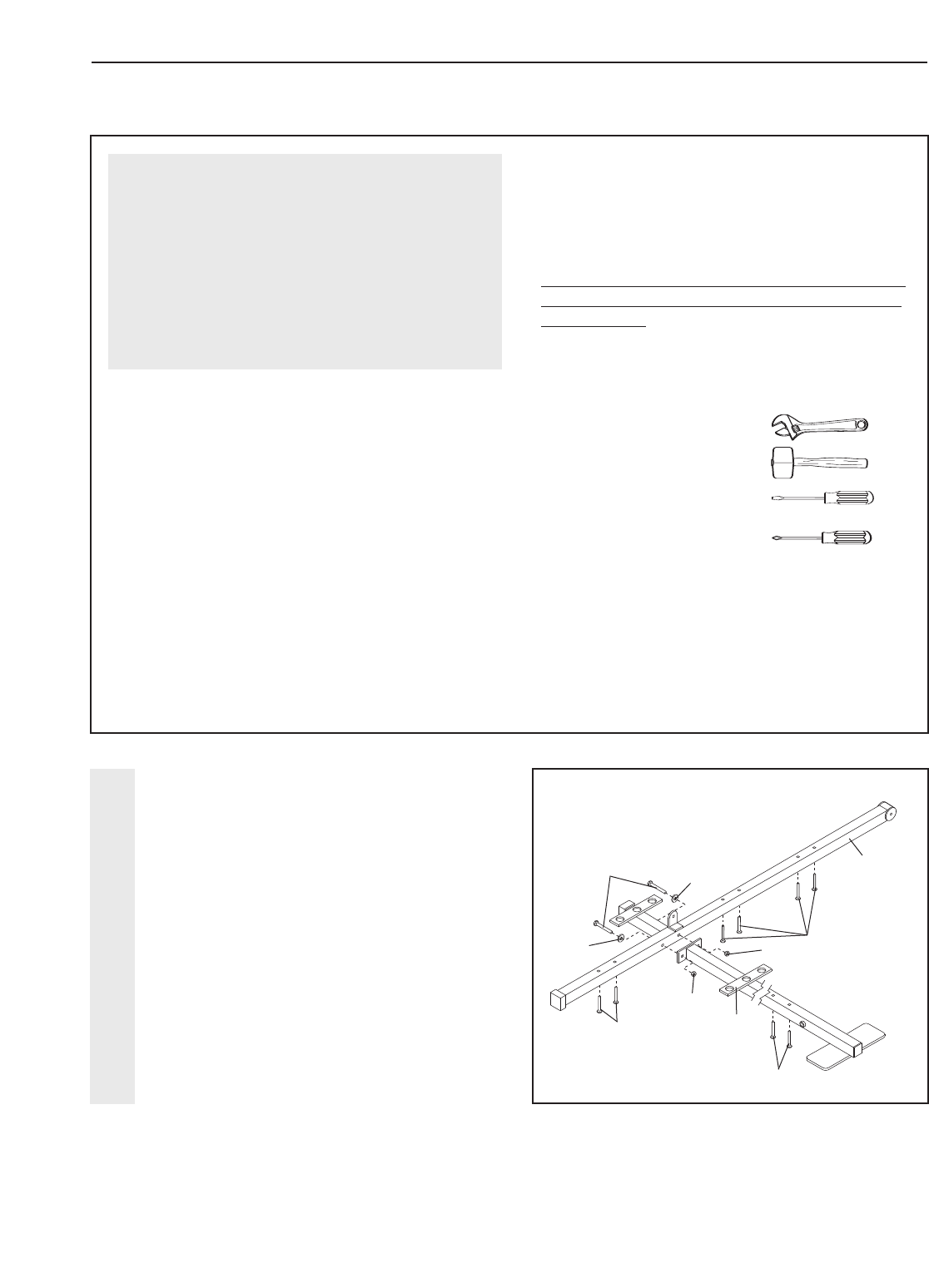

1. Avant de commencer,faites bien atten-

tion de lire et de comprendre les informa-

tions contenues ci-dessus.

Trouvez et ouvrez les paquets avec l’éti-

quette « FRAME ASSEMBLY ».

Insérez six Boulons de Carrosserie de M8 x

62mm (1) àtravers le Stabilisateur (5).

Insérez deux Boulons de Carrosserie de M8

x62mm àtravers la Base (4).

Attachez la Base (4) au Stabilisateur (5) à

l’aide de deux Boulons de M8 x 67mm (11),

de deux Rondelles de M8 (8), et de deux

Écrous de Verrouillage en Nylon de M8 (3).

Ne serrez pas les Écrous de Verrouillage

tout de suite.

ASSEMBLAGE DU CADRE

1

Avant de commencer l’assemblage, assurez-

vous de la lire l’information et les instructions

suivantes :

•Àcause de son poids et de sa taille, l’appareil de

musculation devrait être assemblé à l’endroit où

vous allez l’utiliser.Assurez-vous qu’il y a assez

d’espace autour de l’appareil de musculation

alors que vous l’assemblez.

•Disposez toutes les pièces sur une aire dégagée et

retirez tous les papiers d’emballage. Ne jetez pas

les d’emballages avant d’avoir fini l’assemblage.

•Serrez toutes les pièces lorsque vous les assem-

blez, à moins qu’il ne vous soit précisé autrement.

•Lorsque vous assemblez l’appareil de muscula-

tion, assurez vous que toutes les pièces sont

orientées comme indiqué sur les schémas.

•L’assemblage requiert deux personnes.

• Pour vous aider à identifier les petites pièces,

référez-vous au TABLEAU D’IDENTIFICATION

DES PIÈCES.

Le lubrifiant inclus et les outils suivants (non-

inclus) seront nécessaires à l’assemblage :

• deux clés à molette

• un maillet en caoutchouc

• un tournevis plat

• un tournevis cruciforme

• du ruban adhésif et de l’eau savonneuse.

L’assemblage sera plus facile si vous avez les

outils suivants : un jeu de douilles, des clés plates

ou polygonales ou à cliquet.

Rendez l’Assemblage plus Facile pour Vous

Tout le contenu de ce manuel est conçu pour

que l’appareil de musculation puisse être assem-

blé avec succès par n’importe qui. Néanmoins, il

est important de réaliser que l’appareil de mus-

culation est composé d’un grand nombre de

pièces et que le procédé d’assemblage prendra

du temps. En prévoyant assez de temps à

l’avance, l’assemblage se déroule sans difficulté.

6

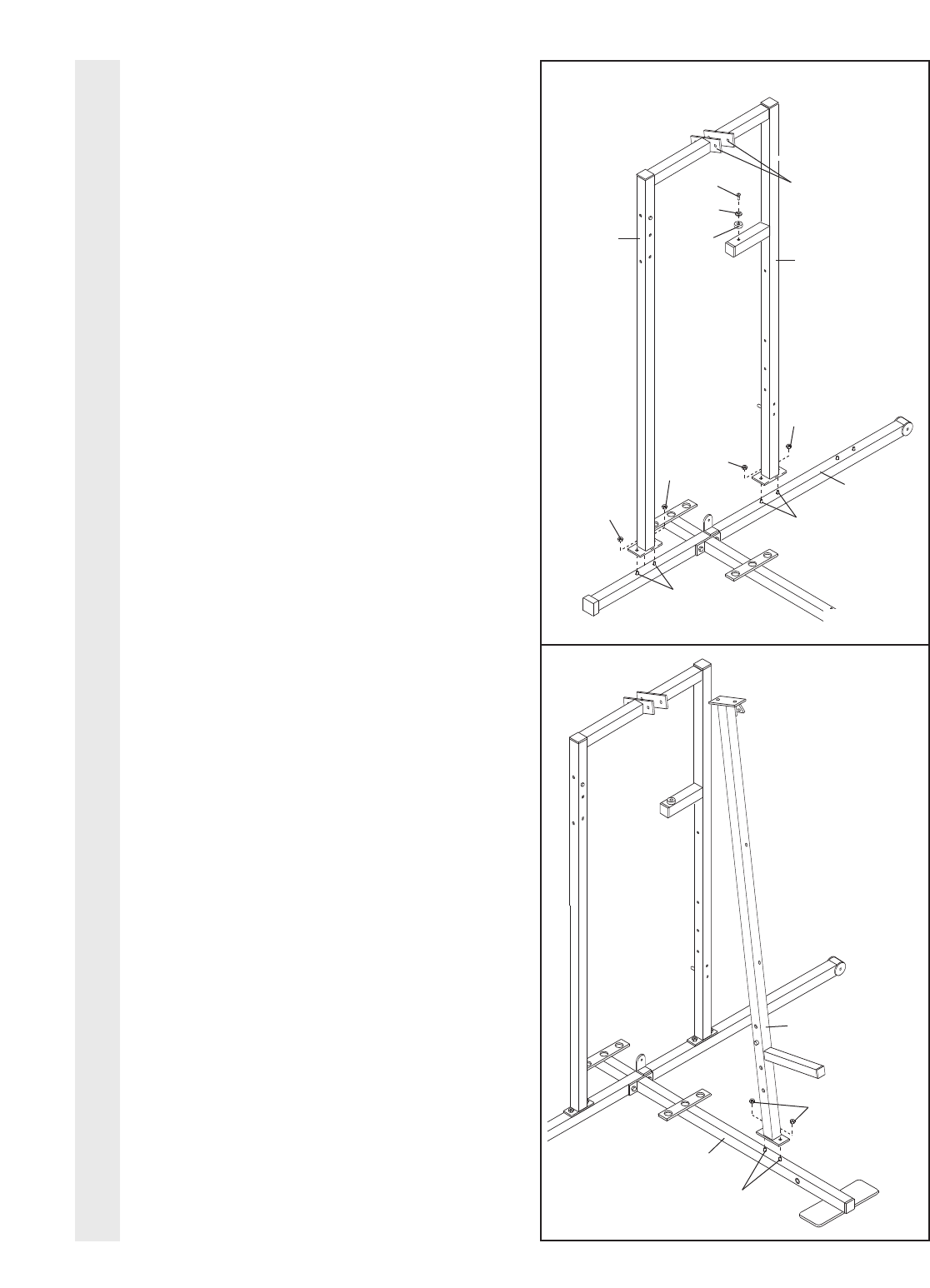

2. Glissez le Montant du B.S.V.G. (74) et le

Montant de Presse pour Jambes (56) sur les

Boulons de Carrosserie de M8 x 62mm (1)

indiqués sur le Stabilisateur (5). Le côté le

plus haut sur les supports sur le Montant

du B.S.V.G. et sur le Montant de la Presse

pour Jambes devraient être sur le côté

indiqué. Àla main, serrez quatre Écrous de

Verrouillage en Nylon de M8 (3) sur le Boulon

de Carrosserie. Ne serrez pas les Écrous de

Verrouillage tout de suite.

Attachez l’Amortisseur en Caoutchouc (91) au

Montant de Presse pour Jambes (56) à l’aide

de la Vis Auto-perçante de M4 x 13mm (87)

et un Rondelle de M4 (76).

3. Glissez le Montant Avant (42) sur les Boulons

de Carrosserie de M8 x 62mm (1) sur la Base

(4). À la main, vissez un Écrou de Verrouillage

en Nylon de M8 (3) sur chaque Boulon de

Carrosserie. Ne serrez pas les Écrous de

Verrouillage tout de suite.

2

1

1

56

74

3

3

3

3

5

Côtés les plus

hauts sur les

supports

3

ASSEMBLAGE DU CADRE

42

4

1

3

87

91

76

7

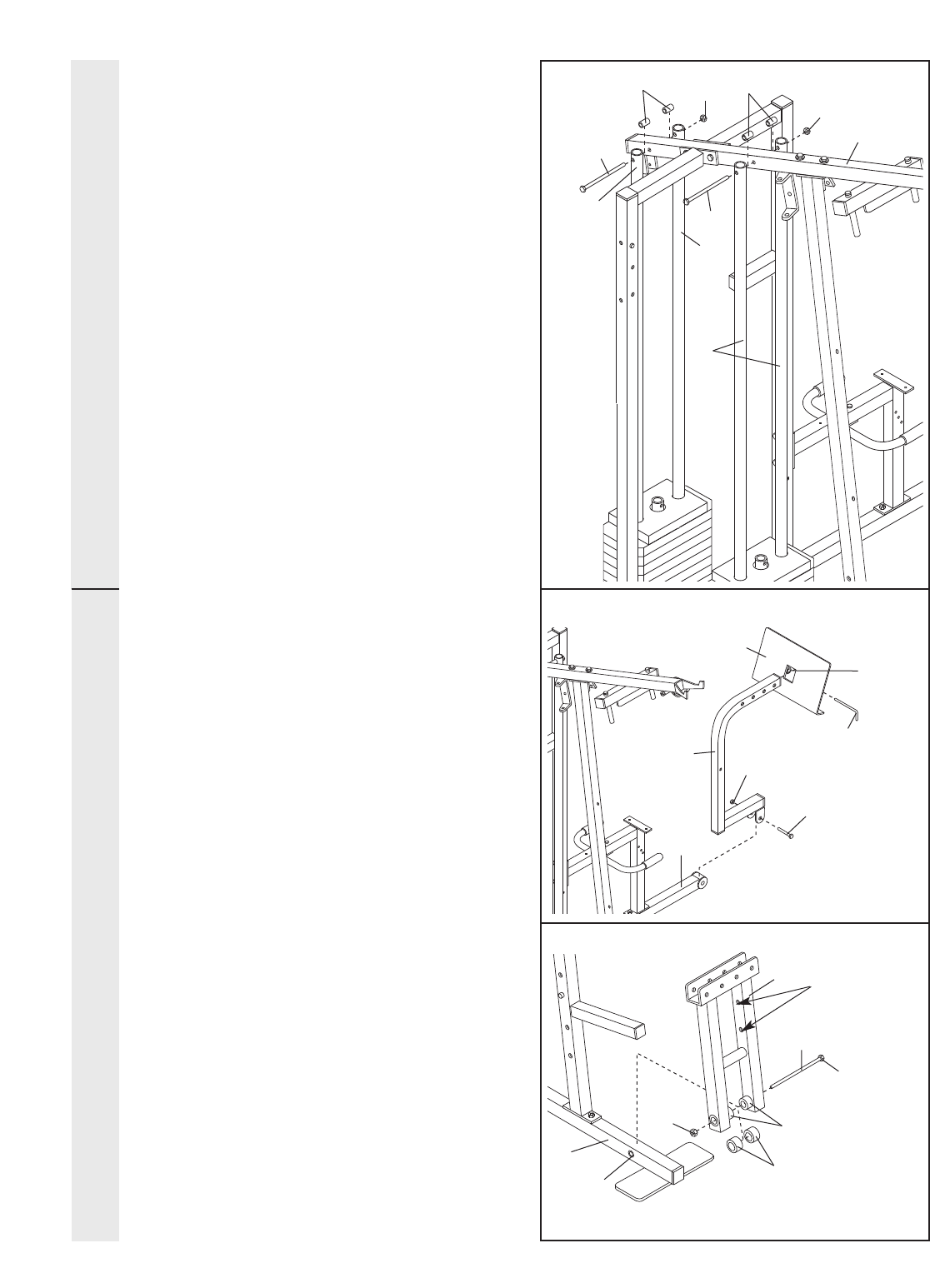

4. Attachez le Cadre Supérieur (55) sur le

Montant du B.S.V.G (74) et sur le Montant de

Presse pour Jambes (56) avec deux Boulons

de M8 x 67mm (11) et deux Écrous de

Verrouillage en Nylon de M8 (3).

Attachez le Cadre Supérieur (55) sur le

Montant Avant (42) à l’aide de deux Boulons

de M8 x 67mm (11), de deux Rondelles de

M8 (8), et de deux Écrous de Verrouillage en

Nylon de M8 (3).

5. Glissez le Cadre du Siège Arrière (100) sur

les Boulons de Carrosserie de M8 x 62mm (1)

indiqués sur le Stabilisateur (5). À la main,

vissez deux Écrous de Verrouillage en Nylon

de M8 (3) sur les Boulons de Carrosserie.

Attachez l’autre extrémité du Cadre du Siège

Arrière (100) sur le Montant de Presse pour

Jambes (56) à l’aide de deux Boulons de M8

x67mm (11), de deux Rondelles de M8 (8), et

de deux Écrous de Verrouillage en Nylon de

M8 (3).

Attachez la Poignée (82) au Cadre du Siège

Arrière (100) avec deux Boulons de

Carrosserie de M8 x 62mm (1) et deux

Écrous de Verrouillage en Nylon de M8 (3).

Serrez tous les Écrous de Verrouillage en

Nylon de M8 utilisés aux étapes 1 à 5.

6. Placez deux Coussins de Poids (19) sur le

support sur la Base (4) comme illustré. Placez

deux Coussins de Poids sur le support sur le

Stabilisateur (5).

Empilez huit Poids (25) dans chacune série

du Coussin de Poids (19). Assurez-vous que

les rainures de goupille soient toutes pla-

cées du même côté des piles de poids.

Faites attention de ne pas renverser les

piles de Poids (25) avant d’avoir achevé

l’étape 8 de l’assemblage.

4

55

3

3

8

11

11

11

56 42

51

1

11

82

100

5

56

8

3

3

3

25

25

19

19

Support

Support

74

6

5

4

ASSEMBLAGE DU CADRE

Rainures

de Goupille

Rainures

de Goupille

8

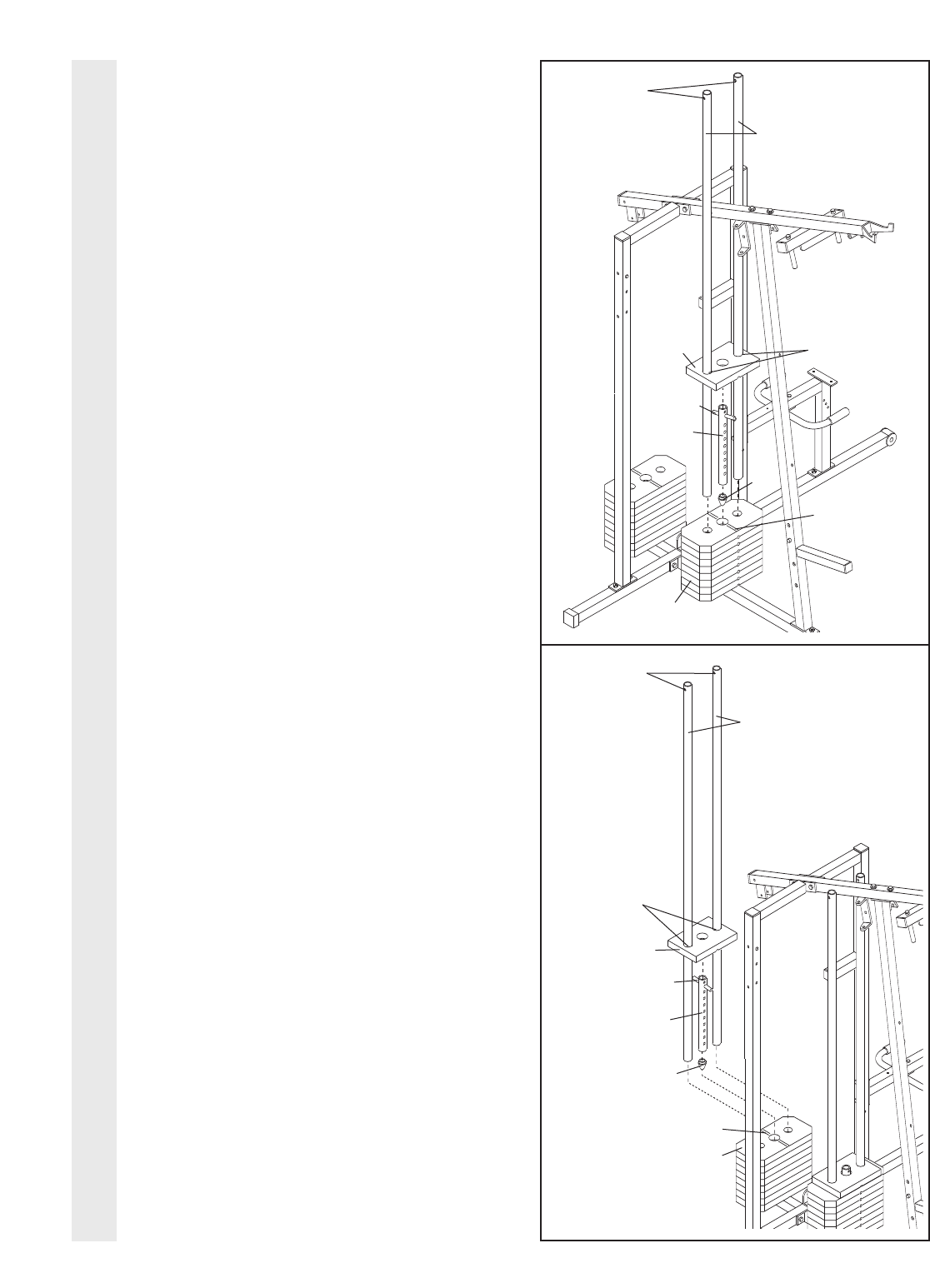

7. Enfoncez un Amortisseur du Tube de Poids

(64) sur l’extrémité du Tube de Poids (63).

Enfoncez le Tube de Poids dans la pile de

Poids (25) avant. Assurez-vous que les

goupilles du Tube de Poids se trouvent

dans les rainures de goupille du poids

supérieur.

Lubrifiez l’intérieur des trous du Poids

Supérieur (65). Placez le Poids Supérieur sur

la pile de Poids (25) avant. Insérez les deux

Guides de Poids Longs (62) à l’intérieur de la

pile de Poids. Assurez-vous que les trous

sur les Guides de Poids sont sur le des-

sus, comme illustré.

8. Enfoncez un Amortisseur du Tube de Poids

(64) sur l’extrémité du autre Tube de Poids

(63). Enfoncez le Tube de Poids dans la pile

de Poids (25) à l’arrière. Assurez-vous que

les goupilles du Tube de Poids se trouvent

dans les rainures de goupille du poids

supérieur.

Lubrifiez l’intérieur des trous sur le Poids

Supérieur (65). Placez le Poids Supérieur sur

la pile de Poids (25) arrière. Enfoncez les

deux Guides de Poids Courts (73) sur la pile

de Poids. Assurez-vous que les trous sur

les Guides de Poids sont sur le dessus,

comme illustré.

7Trous

Lubrifiez

62

65

Goupille

63

64

Rainures de

Goupille

Trous

Lubrifiez

73

65

Goupille

63

64

Rainures de

Goupille

25

25

8

ASSEMBLAGE DU CADRE

9

7. Attachez la partie supérieure des Guides de

Poids Courts (73) au Cadre Supérieur (55) avec

unBoulon de M8 x 150mm (60), deux Bagues

d’Espacement de 13mm x 19mm (61), et un

Écrou de Verrouillage en Nylon de M8 (3).

Attachez les extrémités supérieures des

Guides de Poids Longs (62) au Cadre

Supérieur (55) à l’aide d’un Boulon de M8 x

150mm (60), deux Bagues d’Espacement de

13mm x 19mm (61), et un Écrou de

Verrouillage en Nylon de M8 (3).

10. Trouvez et ouvrez les paquets de pièces

avec l’étiquette « ARM ASSEMBLY ».

Lubrifiez un Boulon de M10 x 83mm (67).

Attachez le Bras de Presse pour Jambes (96)

au Stabilisateur (5) à l’aide du Boulon et d’un

Écrou de Verrouillage en Nylon de M10 (21).

Ne serrez pas l’Écrou de Verrouillage jus-

qu’au bout. Le Bras de Presse pour Jambes

doit pouvoir pivoter librement.

Alignez les tubes soudés se trouvant sur la

Plaque de Presse pour Jambes (95) avec une

série de trous se trouvant dans le Bras de

Presse pour Jambes (96). Assemblez la Plaque

de Presse pour Jambes au Bras de Presse

pour Jambes avec la Goupille de Presse (97).

11. Enfoncez une Douille en Plastique de 25mm x

22mm (90) sur chaque bague d’espacement

soudés sur le Cadre de Presse (17). Glissez le

Cadre de Presse en place sur la Base (4).

Note : l’assemblage ci-dessus sera assez

serré. Les Douilles en Plastique devraient

aller sur chaque extrémité du tube indiqué

sur la Base. Assurez-vous que les trous

indiqués sont du côté illustré.

Lubrifiez le Boulon de M10 x 196mm (59).

Attachez le Cadre de Presse (17) àl’aide du

Boulon et de l’Écrou de Verrouillage en Nylon

de M10 (21).

11

17

Les trous doi-

vent être situés

de ce côté

Lubrifiez

59

Bagues

d’Espacement

Soudées

21

4

Tube 90

9

10

ASSEMBLAGE DES BRAS

61 61

3

3

60

73

73

62

55

Tube

Soudé

96 21

67—Lubrifiez

97

5

95

60

ASSEMBLAGE DU CADRE

10

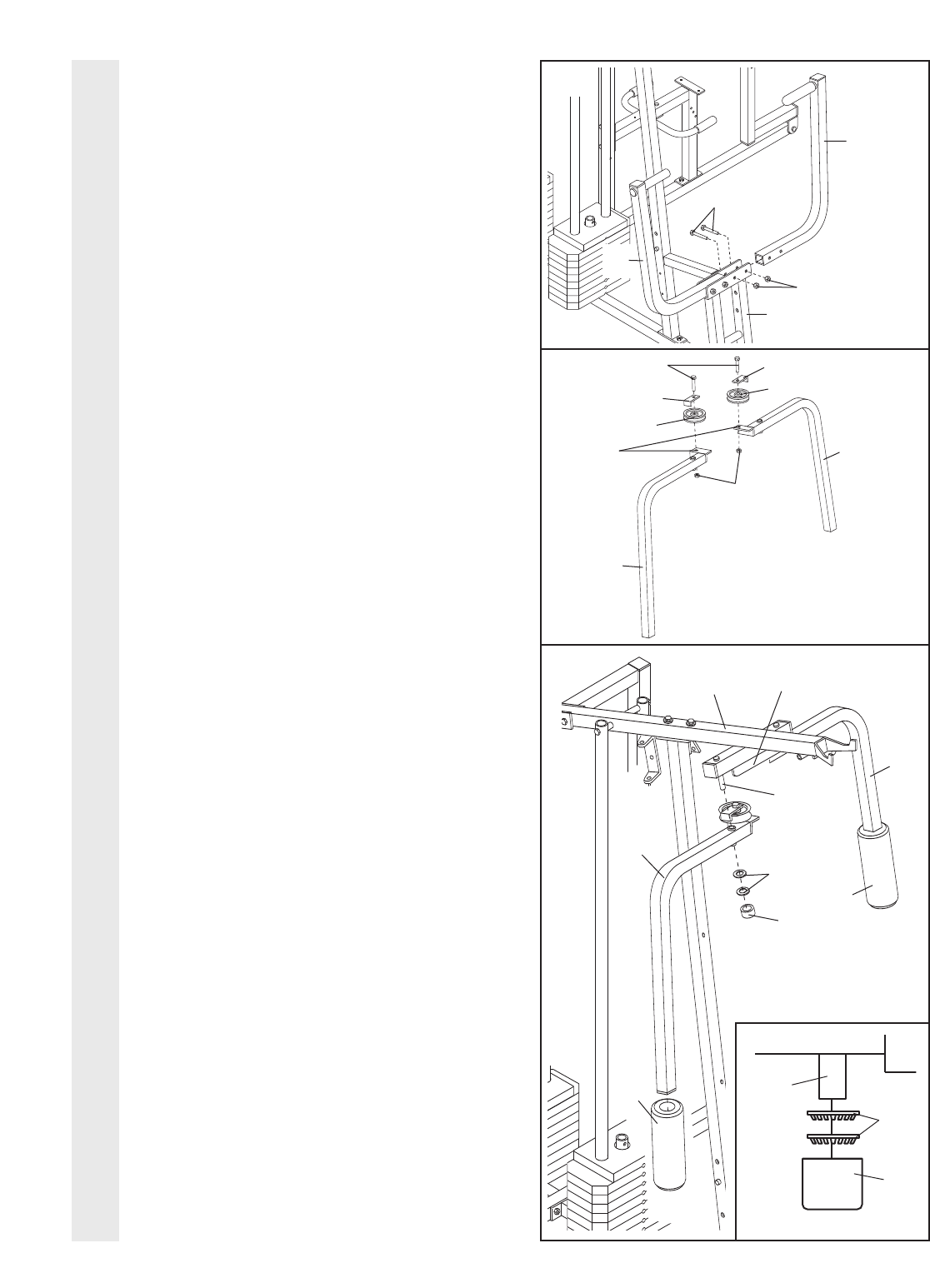

12. Attachez le Bras de Presse (46) sur un des

côtés du Cadre de Presse (17) à l’aide de

deux Boulons de M8 x 63mm (22) et de deux

Écrous de Verrouillage en Nylon de M8 (3).

Assemblez l’autre Bras de Presse (46) de

la même manière.

13. Trouvez le Bras Droit (48) et le Bras Gauche

(47). Notez la position du support soudé sur

chaque Bras. Il est très important de faire la

différence entre les deux Bras à l’étape 14.

Attachez une Poulie en « V » (50) et un Arrêt

du Câble Long (31) au Bras Droit (48) à l’aide

d’un Boulon de M10 x 57mm (86) et d’un Écrou

de Verrouillage en Nylon de M10 (21). Ne ser-

rez pas encore l’Écrou de Verrouillage.

Attachez une Poulie en « V » (50) et un

Arrêt du Câble Long (31) au Bras Gauche

(47) de la même manière.

14. Lubrifiez les deux axes sur le Cadre Supérieur

(55).

Glissez le Bras Droit (48) sur l’essieu droit.

Note : faites attention de ne pas confondre

le Bras Droit et le Bras Gauche (47); réfé-

rez-vous à l’étape 13 ci-dessus pour identi-

fier le Bras Droit. Assurez-vous que la par-

tie haute du Bras Droit est derrière le sup-

port indiqué sur le Cadre Supérieur (55).

Enfoncez deux Retenues de 25mm (69) et un

Embout Couvercle Rond de 25mm (70) dans

l’axe de droite. Assurez-vous que les dents

de la Rondelle de Retenue soient orientées

vers l’Embout Couvercle Rond, comme

illustré sur le schéma agrandi à droite.

Attachez le Bras Gauche (47) de la même

manière.

Mouillez la partie inférieure des Bras Gauche

et Droit (47, 48) avec de l’eau savonneuse.

Glissez un Coussin de 254mm (45) sur la par-

tie inférieure de chaque Bras.

12

13 86

31

31

50

50

21

Supports

Soudés

48

47

ASSEMBLAGE DES BRAS

46

46

17

22

3

55 Support

Lubrifiez

Axe

47

69

70

45

14

69

70

Axe

48

45

11

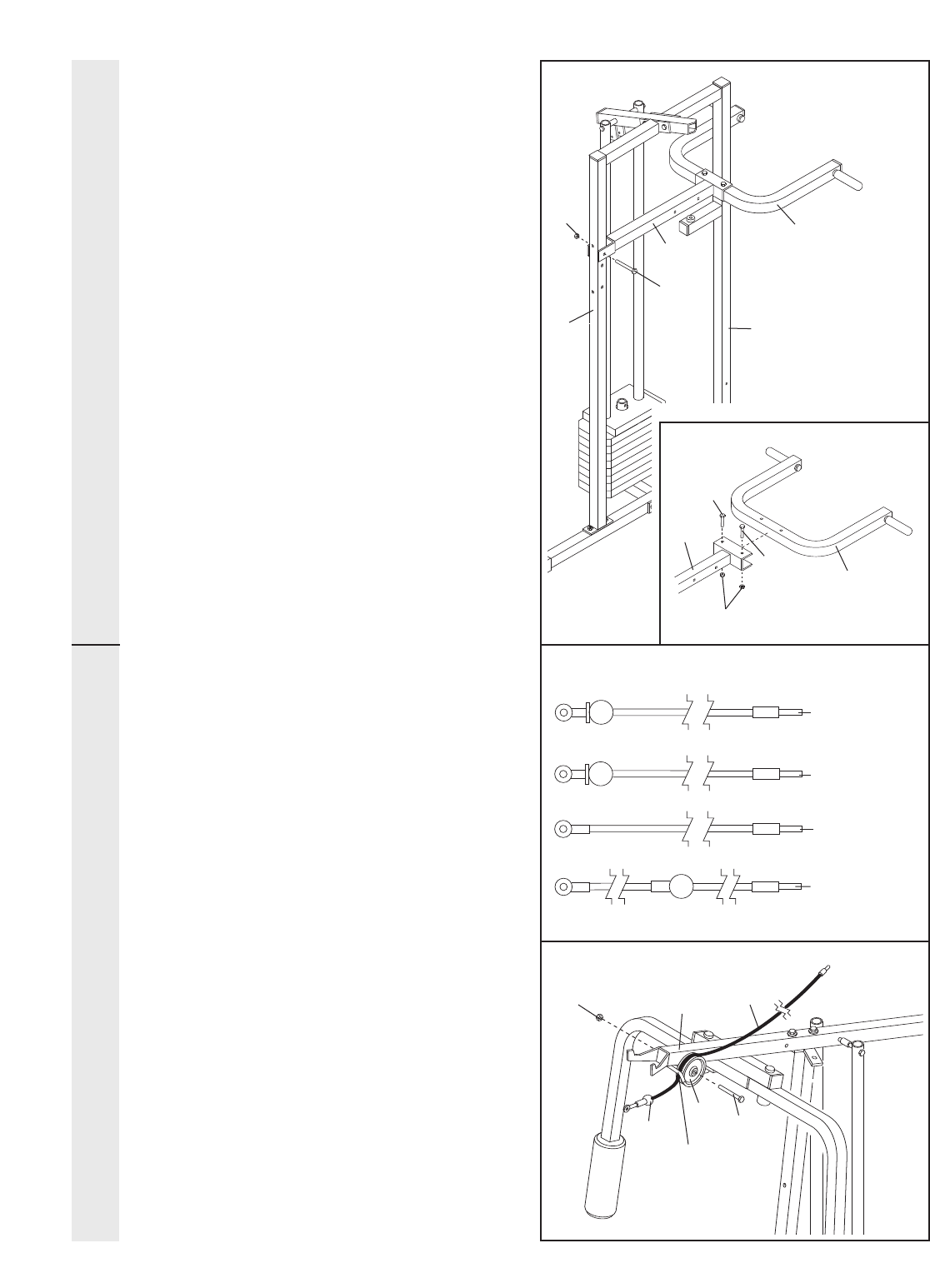

15. Référez-vous au schéma en encadré.

Attachez le Bras de Presse Militaire (84) au

Bras de Pivot (101) avec deux Boulons de M8

x57mm (33) et deux Écrous de Verrouillage

enNylon de M8 (3).

Attachez le Bras de Pivot (101) sur le Montant

du B.S.V.G. (74) avec un Boulon de M10 x

83mm (67) et un Écrou de Verrouillage en

Nylon de M10 (21).

16. Trouvez et ouvrez les paquets de pièces

avec les étiquettes « CABLE ASSEMBLY »

et « PULLEYS ».

Durant les étapes 16 à 35, référez-vous au

DIAGRAMME DES CÂBLES aux pages 26–27

de ce manuel pour vérifier la position correcte

des câbles. Avant d’entamer cette section,

déroulez les quatre Câbles. Identifiez les

quatre Câbles en comparant leur longueurs et

leurs extrémités. La longueur approximative de

chaque câble est indiquée sur le schéma à

droite après chaque numéro de pièce des

câbles.

IMPORTANT : quand vous assemblez les

câbles, faites attention de ne pas trop ser-

rer les boulons et les écrous qui attachent

les poulies. Les poulies doivent pouvoir

pivoter librement.

17. Trouvez le Câble Supérieur (58). Enroulez le

Câble Supérieur sur la Poulie de 90mm (15).

Attachez la Poulie au Cadre Supérieur (55) à

l’aide d’un Boulon de M10 x 92mm (88) et

d’un Écrou de Verrouillage en Nylon de M10

(21). Assurez-vous que l’extrémité du

Câble avec la boule soit sur le côté indi-

qué de la Poulie, et que le Câble soit entre

la Poulie et le crochet.

17

55

21 58

Boule

Crochet

15

84

84

101

101

21

67

5674

33

33

3

16

ASSEMBLAGE DES BRASASSEMBLAGE DES CÂBLES

15 88

23—79 in.

(2 m)

58—147 in.

(3,73 m)

72—194 in.

(4,93 m)

99—63 in.

(1,6 m)

12

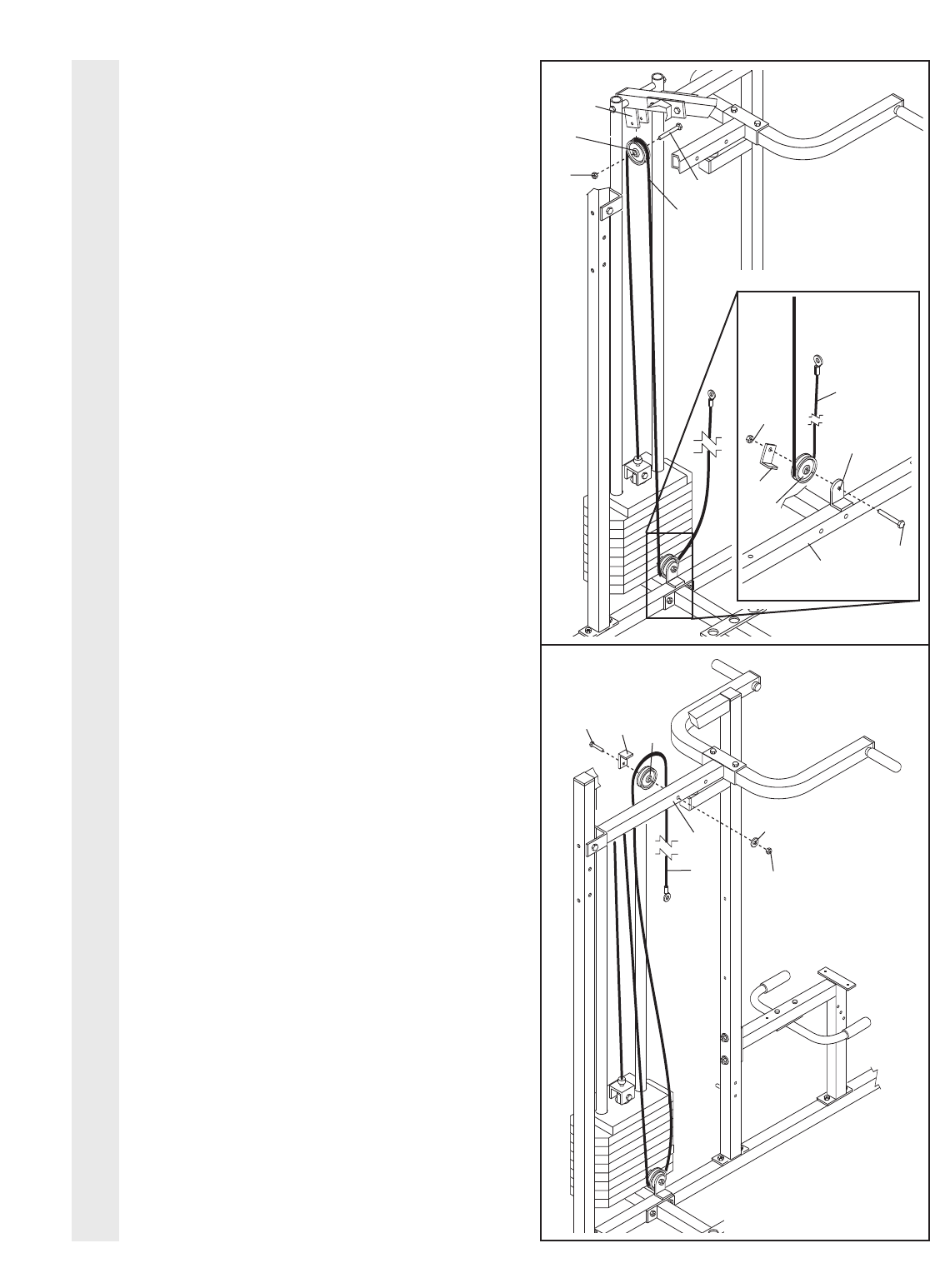

18. Enroulez le Câble Supérieur (58) autour de la

Poulie en « V » (50). Attachez la Poulie en

«V » et l’Arrêt du Câble Long (31) sur le sup-

port indiqué sur le Montant Avant (42) à l’aide

d’un Boulon de M10 x 57mm (86) et d’un

Écrou de Verrouillage en Nylon de M10 (21).

Assurez-vous que l’Arrêt du Câble Long

est positionné de manière à retenir le

Câble en place.

19. Enroulez le Câble Supérieur (58) autour de la

Poulie en « V » (50) sur le Bras Gauche (47).

Assurez-vous que le Câble est dans la rai-

nure de la Poulie et que l’Arrêt du Câble

Long (31) est positionné de manière à rete-

nir le Câble en place. Serrez le Boulon de

M10 x 57mm (86) et l’Écrou de Verrouillage

en Nylon de M10 (non-illustré).

20. Enroulez le Câble Supérieur (58) autour de la

Poulie en « V » (50) sur le Bras Droit (48).

Assurez-vous que le Câble est dans la rai-

nure de la Poulie en « V » et que l’Arrêt du

Câble Long (31) est positionné de manière

àretenir le Câble en place. Serrez le Boulon

de M10 x 57mm (86) et l’Écrou de Verrouillage

en Nylon de M10 (non-illustré).

21. Attachez le Support de Poulie (20) au Cadre

Supérieur (55) avec le Boulon de M8 x

120mm (68) et un Écrou de Verrouillage en

Nylon de M8 (3). Ne serrez pas l’Écrou de

Verrouillage jusqu’au bout. Le Support de

Poulie doit pouvoir pivoter librement.

Référez-vous au schéma agrandi. Enroulez

le Câble Supérieur (58) sur la Poulie de

90mm (15) attachée au Support de Poulie

(20). Serrez le Boulon de M10 x 47mm (non-

illustré) et un Écrou de Verrouillage en Nylon

de M10 (21). Assurez-vous que le Câble est

dans la rainure de la Poulie et que l’Arrêt

du Câble (66) est positionné de manière à

retenir le Câble en place.

21

18 86

86

31

31

50

50

21

58

58

19

20

ASSEMBLAGE DES CÂBLES

42

47

86

31 50

58

20

68

3

55

48

Support

58

15

66

21

13

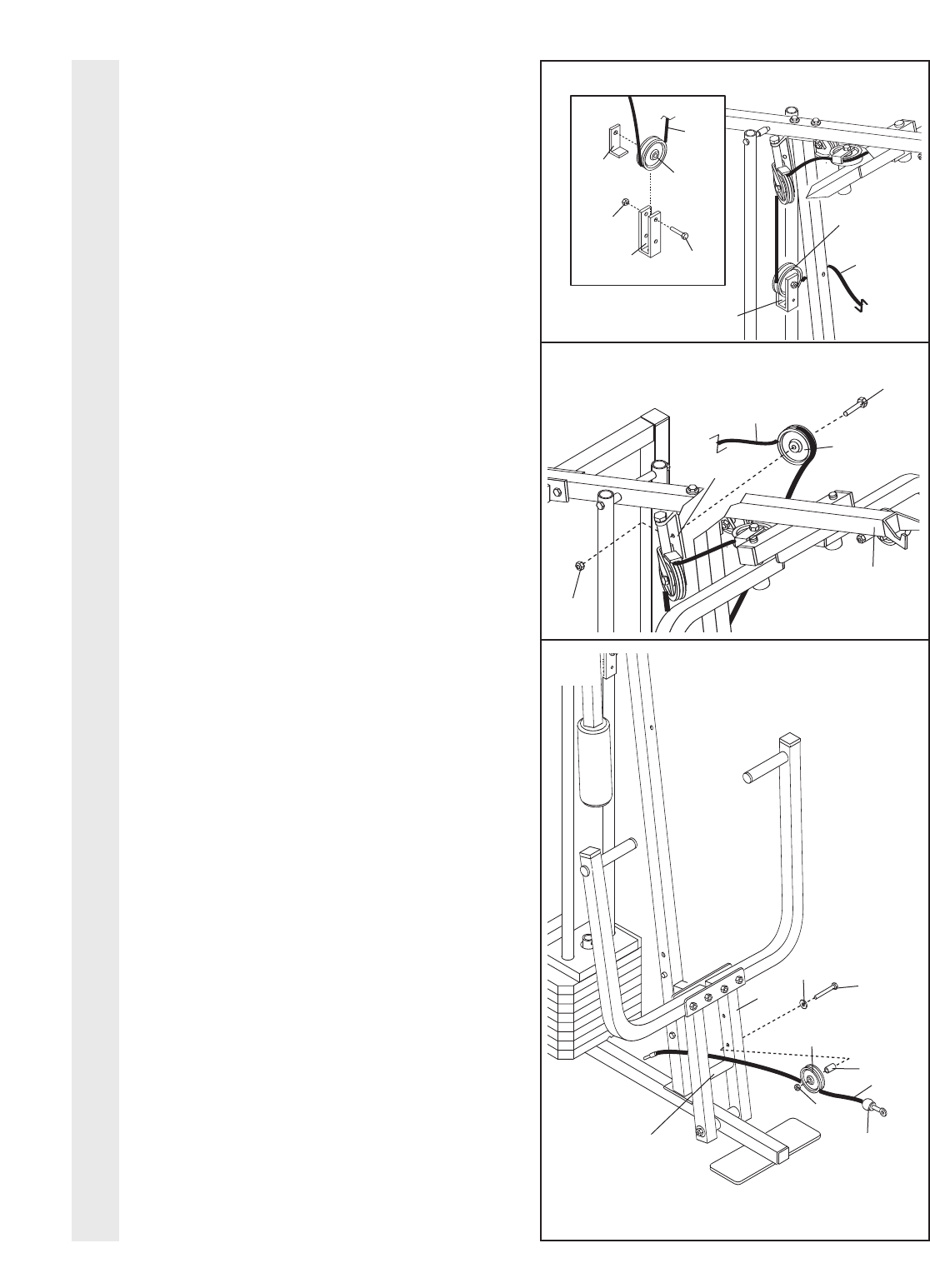

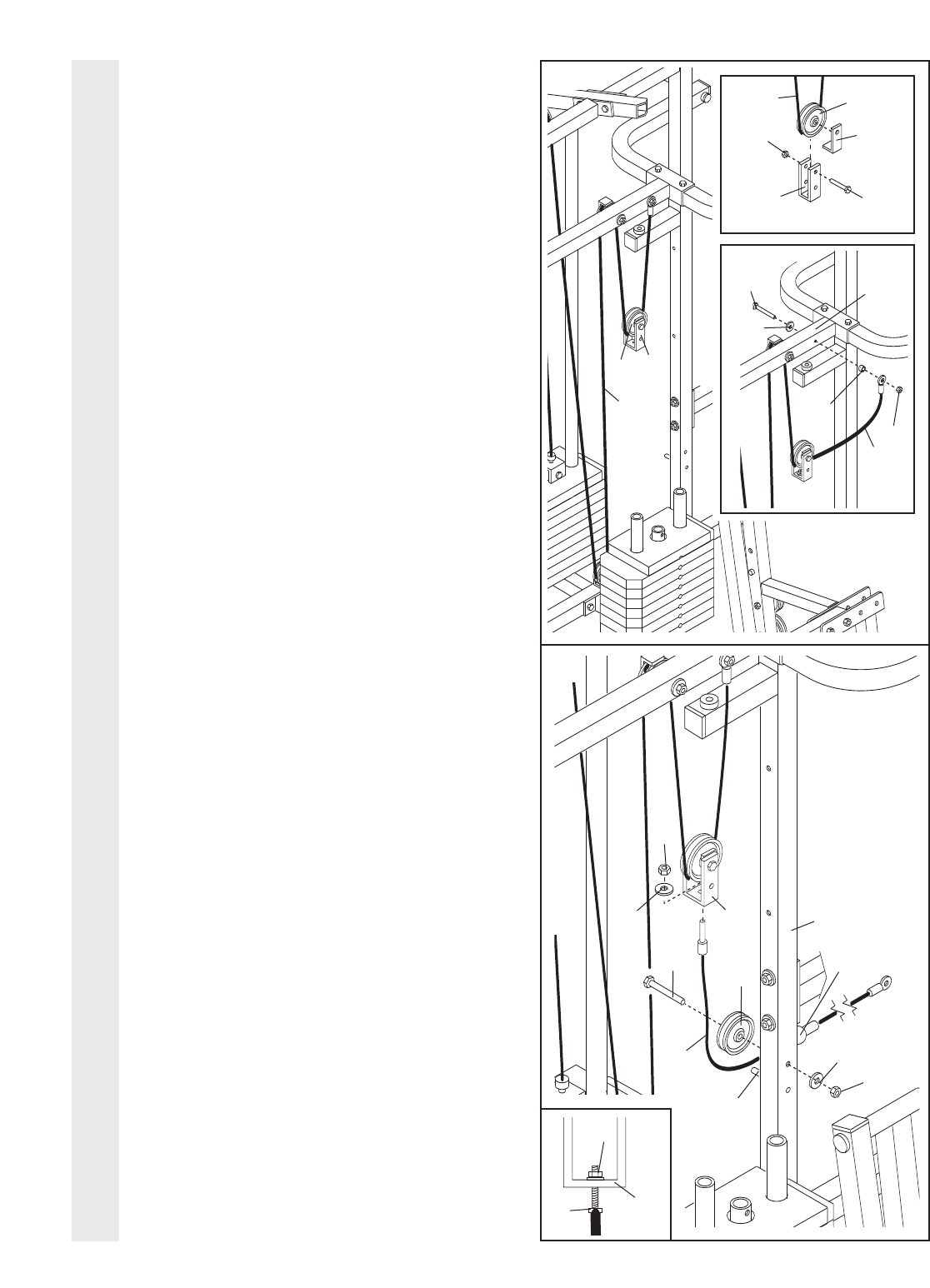

22. Référez-vous au schéma en encadré.

Enroulez le Câble Supérieur (58) sous une

Poulie de 90mm (15). Fixez la Poulie ainsi

qu’un Arrêt de Câble (66) à le trou supérieur

qui se trouve à l’intérieur du Support en « U »

Long (57) à l’aide d’un Boulon de M10 x 47mm

(12) et d’un Écrou de Verrouillage en Nylon de

M10 (21). Assurez-vous que le Câble soit

dans la rainure de la Poulie et que le Câble

et la Poulie puissent bouger librement.

23. Enroulez le Câble Supérieur (58) sur une

Poulie de 90mm (15). Attachez la Poulie au

support sur le Cadre Supérieur (55) à l’aide

d’un Boulon de M10 x 47mm (12) et d’un

Écrou de Verrouillage en Nylon de M10 (21).

Assurez-vous que le Câble est dans la rai-

nure de la Poulie et que le Câble et la

Poulie coulissent librement.

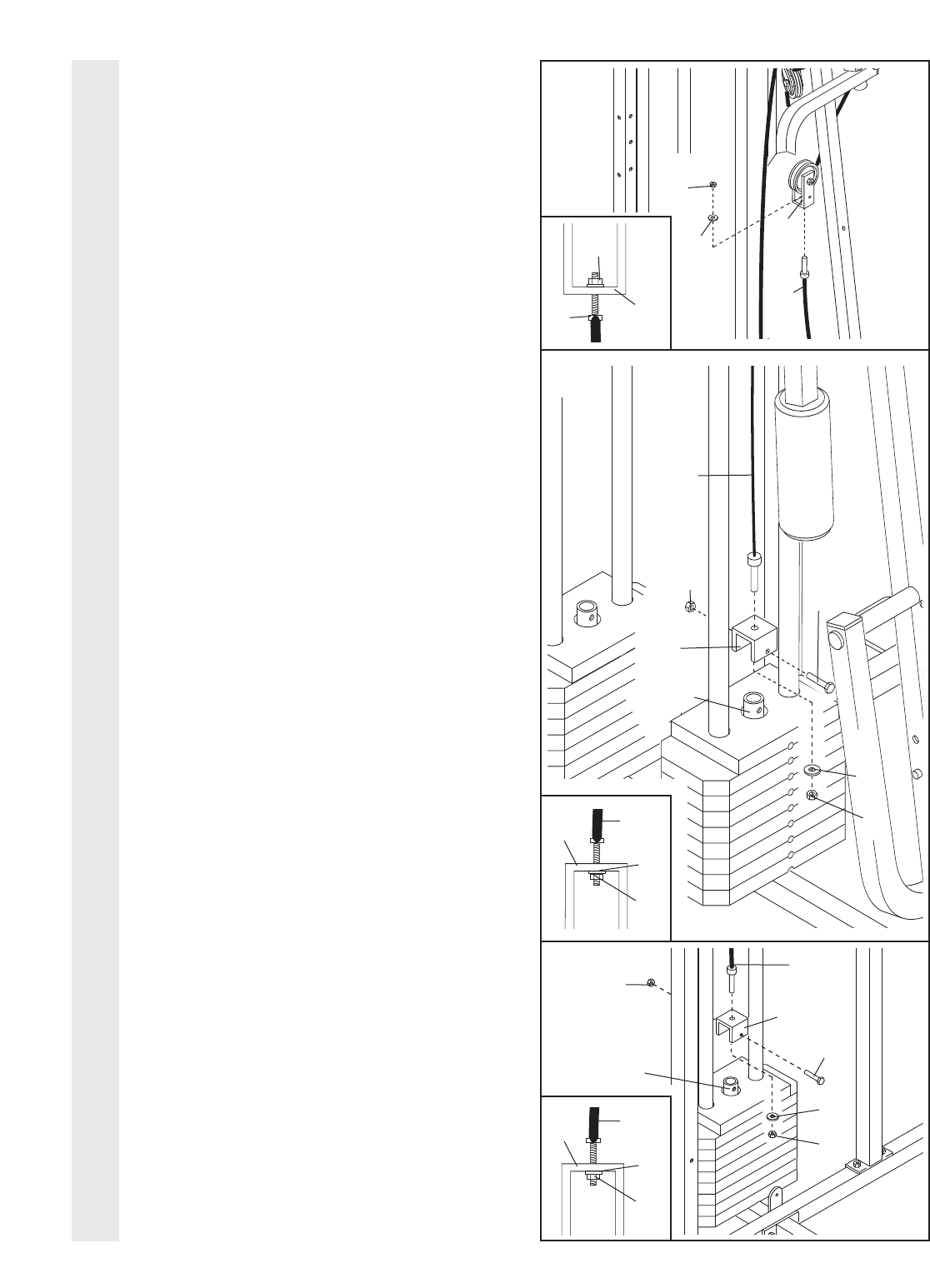

24. Trouvez le Câble Inférieur (23). Faites passer

le Câble Inférieur sous la Poulie Renforcée de

90mm (106). Fixez la Poulie ainsi qu’une

Bague d’Espacement de 16mm x 14mm (7) à

le trou inférieur du Cadre de Presse (17) à l’ai-

de d’un Boulon de M10 x 92mm (88), d’une

Rondelle de M10 (9), et d’un Écrou de

Verrouillage en Nylon de M10 (21). Assurez-

vous que toutes les pièces sont assem-

blées dans l’ordre indiqué, que l’extrémité

du Câble avec la boule est du côté indiqué

du Cadre de Presse et que le Câble est

placé entre la Poulie et la barre transversa-

le sur le Cadre de Presse.

22

58

15

15

66

21

12

57

Support

55

21

12

15

58

23

24

ASSEMBLAGE DES CÂBLES

58

57

21

17

106

7

988

23

Boule

Barre

Transversale

14

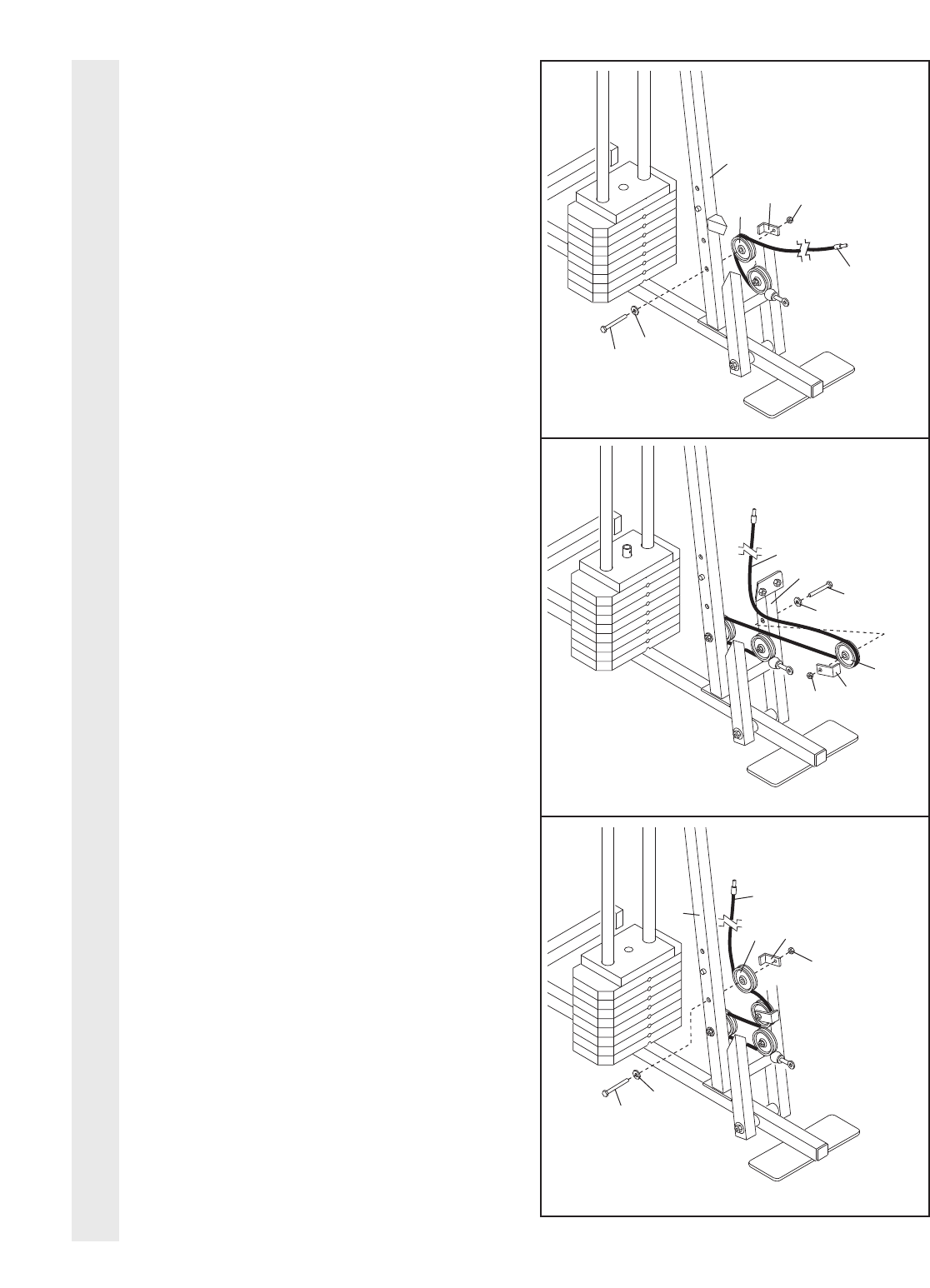

25. Enroulez le Câble Inférieur (23) sous une

Poulie de 90mm (15). Fixez la Poulie ainsi

qu’un Arrêt de Câble (66) à le trou inférieur du

Montant Avant (42) à l’aide d’un Boulon de

M10 x 92mm (88), d’une Rondelle de M10 (9)

et d’un Écrou de Verrouillage en Nylon de

M10 (21). Assurez-vous que l’Arrêt de

Câble soit tourné de manière à maintenir

le Câble en place.

26. Faites passer le Câble Inférieur (23) sous une

Poulie de 90mm (15). Fixez la Poulie ainsi

qu’un Arrêt de Câble (66) à le trou supérieur

du Cadre de Presse (17) à l’aide d’un Boulon

de M10 x 83mm (67), d’une Rondelle de M10

(9) et d’un Écrou de Verrouillage en Nylon de

M10 (21). Assurez-vous que l’Arrêt de

Câble soit tourné de manière à maintenir

le Câble dans la rainure de la Poulie.

27. Faites passer le Câble Inférieur (23) sous une

Poulie de 90mm (15). Fixez la Poulie ainsi

qu’un Arrêt de Câble (66) dans le trou supé-

rieur du Montant Avant (42) à l’aide d’un

Boulon de M10 x 92mm (88), d’une Rondelle

de M10 (9) et d’un Écrou de Verrouillage en

Nylon de M10 (21). Assurez-vous que

l’Arrêt de Câble soit tourné de manière à

maintenir le Câble en place.

27

25

26

ASSEMBLAGE DES CÂBLES

88

23

9

21

15

42

66

21

88

23

15 66

42

9

23

17

9

66

15

67

21

15

28. Attachez l’extrémité du Câble Inférieur (23) au

Support en « U » Long (57) à l’aide d’un

Écrou de Verrouillage en Nylon de M8 (3) et

d’une Rondelle de M8 (8). Ne serrez pas l’É-

crou de Verrouillage tout de suite. Il

devrait être serré de façon à ce que seuls

deux filets du Câble ressortent de l’Écrou

de Verrouillage comme l’indique le schéma

en cartouche.

29. Assemblez le Câble Supérieur (58) à un

Support en « U » Court (71) avec un Écrou

de Verrouillage en Nylon de M8 (3) et une

Rondelle de M8 (8). Ne serrez pas l’Écrou

de Verrouillage tout de suite. Il devrait être

serré de façon à ce que seuls deux filets

du Câble ressortent de l’Écrou de

Verrouillage comme l’indique le schéma en

cartouche.

Assemblez le Support en « U » Court (71) au

Tube de Poids (63) indiqué avec un Boulon

de M8 x 45mm (24) et un Écrou de

Verrouillage en Nylon de M8 (3).

30. Trouvez le Câble de Presse Militaire (72).

Attachez le Câble de Presse Militaire à l’autre

Support en « U » Court (71) avec un Écrou

de Verrouillage en Nylon de M8 (3) et une

Rondelle de M8 (8). Ne serrez pas l’Écrou

de Verrouillage tout de suite. Il devrait être

serré de façon à ce que seuls deux filets

du Câble ressortent de l’Écrou de

Verrouillage comme l’indique le schéma en

cartouche.

Attachez le Support en « U » Court (71) au

Tube de Poids (63) indiqué à l’aide d’un

Boulon de M8 x 45mm (24) et d’un Écrou de

Verrouillage en Nylon de M8 (3).

30

28

8

58

24

63

71

8

3

29

ASSEMBLAGE DES CÂBLES

57

23

3

24

63

71

8

3

3

72

3

3

57

23

58

8

3

71

72

8

3

71

16

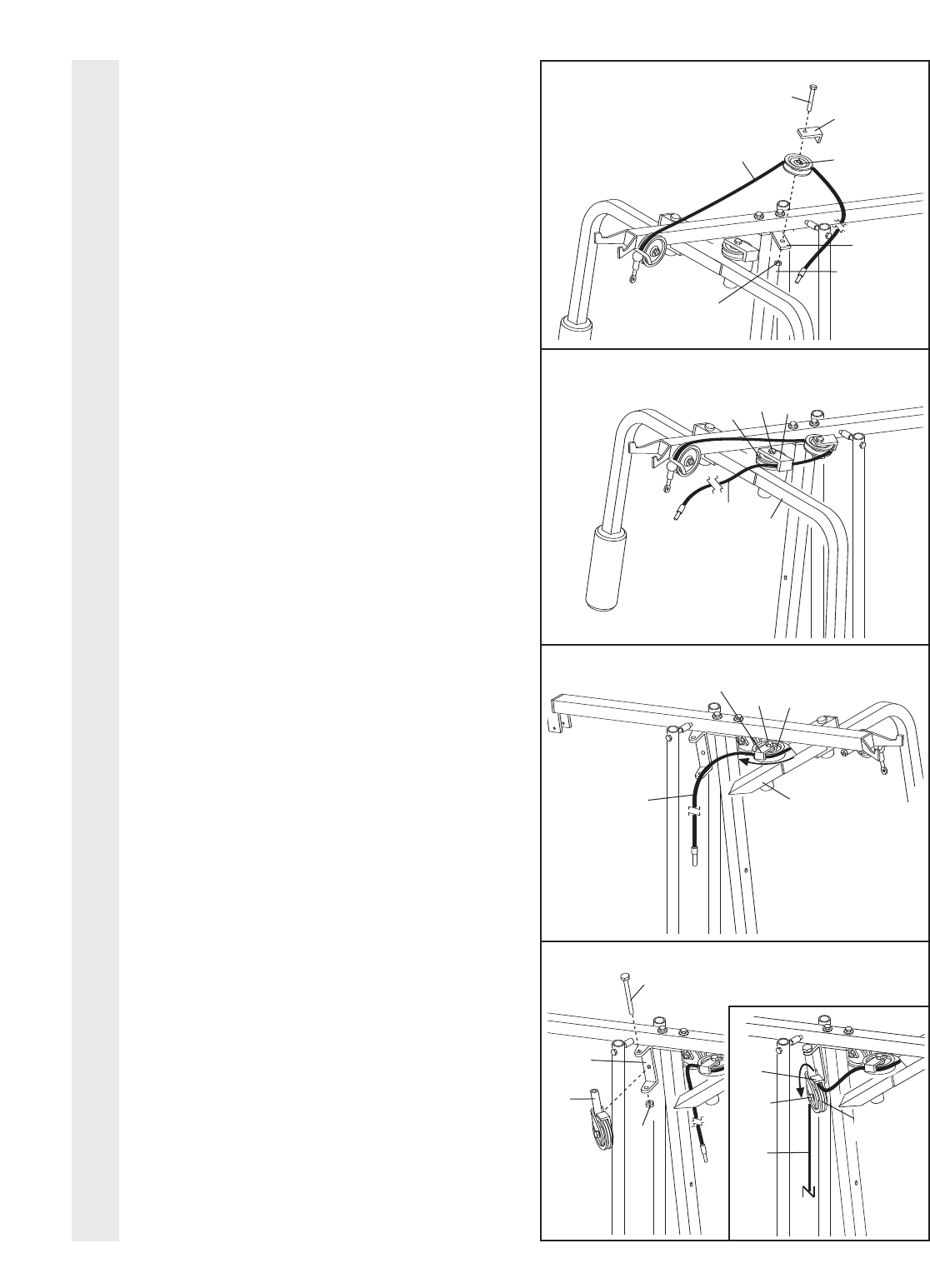

31. Faites passer le Câble de Presse Militaire

(72) sur une Poulie de 90mm (15). Fixez la

Poulie au Cadre Supérieur (55) à l’aide d’un

Boulon de M10 x 47mm (12) et d’un Écrou de

Verrouillage en Nylon de M10 (21).

Référez-vous au schéma en encadré.

Enroulez le Câble de Presse Militaire (72) sur

une Poulie de 90mm (15). Fixez la Poulie

ainsi qu’un Arrêt de Câble (66) au support

situé sur le Stabilisateur (5) à l’aide d’un

Boulon de M10 x 47mm (12) et d’un Écrou de

Verrouillage en Nylon de M10 (21). Assurez-

vous que l’Arrêt de Câble soit tourné de

manière à maintenir le Câble en place.

32. Enroulez le Câble de Presse Militaire (72) sur

une Poulie de 90mm (15). Fixez la Poulie

ainsi qu’un Arrêt du Câble (66) au Bras de

Pivot (101) à l’aide d’un Boulon de M10 x

92mm (88) et d’un Écrou en Verrouillage en

Nylon de de M10 (21). Assurez-vous que

l’Écrou en Verrouillage soit placé sur le

côté indiqué et que l’Arrêt de Câble soit

placé de manière à qu’il maintienne le

câble en place.

32

ASSEMBLAGE DES CÂBLES

88

72 21

66

101

15

9

31

5

Support

66

12

72

15

15

21

21

55

12

72

17

33. Référez-vous au schéma A en encadré.

Enroulez le Câble de Presse Militaire (72) sous

une Poulie de 90mm (15). Attachez la Poulie

ainsi qu’un Arrêt du Câble (66) au trou supé-

rieur se trouvant dans le Support en « U »

Long (57) avec un Boulon de M10 x 47mm

(12) et un Écrou en Verrouillage en Nylon de

M10 (21). Assurez-vous que le Câble soit

dans la rainure de la Poulie et que le Câble

et la Poulie puissent bouger librement.

Référez-vous au schéma B en encadré.

Glissez une Rondelle de M10 (9) sur le

Boulon à Épaulement de M8 x 74mm (103).

Insérez le Boulon dans le Bras de Pivot (101)

du côté indiqué. Glissez une Bague

d’Espacement de 13mm x 6mm (104) et l’ex-

trémité du Câble de la Presse Militaire (72)

sur l’extrémité du Boulon. Vissez un Écrou de

Verrouillage en Nylon de M8 (3) sur le

Boulon. Assurez-vous que l’extrémité du

Câble peut pivoter facilement.

34. Localisez le Câble de Presse pour Jambes

(99). Attachez l’extrémité du Câble de Presse

pour Jambes au Support en « U » Long (57)

àl’aide d’un Écrou de Verrouillage en Nylon

de M8 (3) et une Rondelle de M8 (8). Ne ser-

rez pas l’Écrou de Verrouillage tout de

suite. Il devrait être serré de façon à ce

que seuls deux filets du Câble ressortent

de l’Écrou de Verrouillage comme l’indique

le schéma en cartouche.

Enroulez le Câble de Presse pour Jambes

(99) sur de la Poulie de 90mm (15). Attachez

la Poulie au Montant de Presse pour Jambes

(56) avec le Boulon de M10 x 90mm (16), une

Rondelle de M10 (9), et l’Écrou de

Verrouillage en Nylon de M10 (21). La balle

se trouvant sur le Câble doit être sur le

côté indiqué de la poulie. Assurez-vous

que le Câble et que la Poulie bougent faci-

lement et que le câble est entre la Poulie

et la barre soudée.

33

34

ASSEMBLAGE DES CÂBLES

56

Boule

9

21

15

3

8

16

72

15

21

57

A

B

12

101

9

15

66

57

3

104

3

57

57

99

99

Barre

Soudée

72

103

72

18

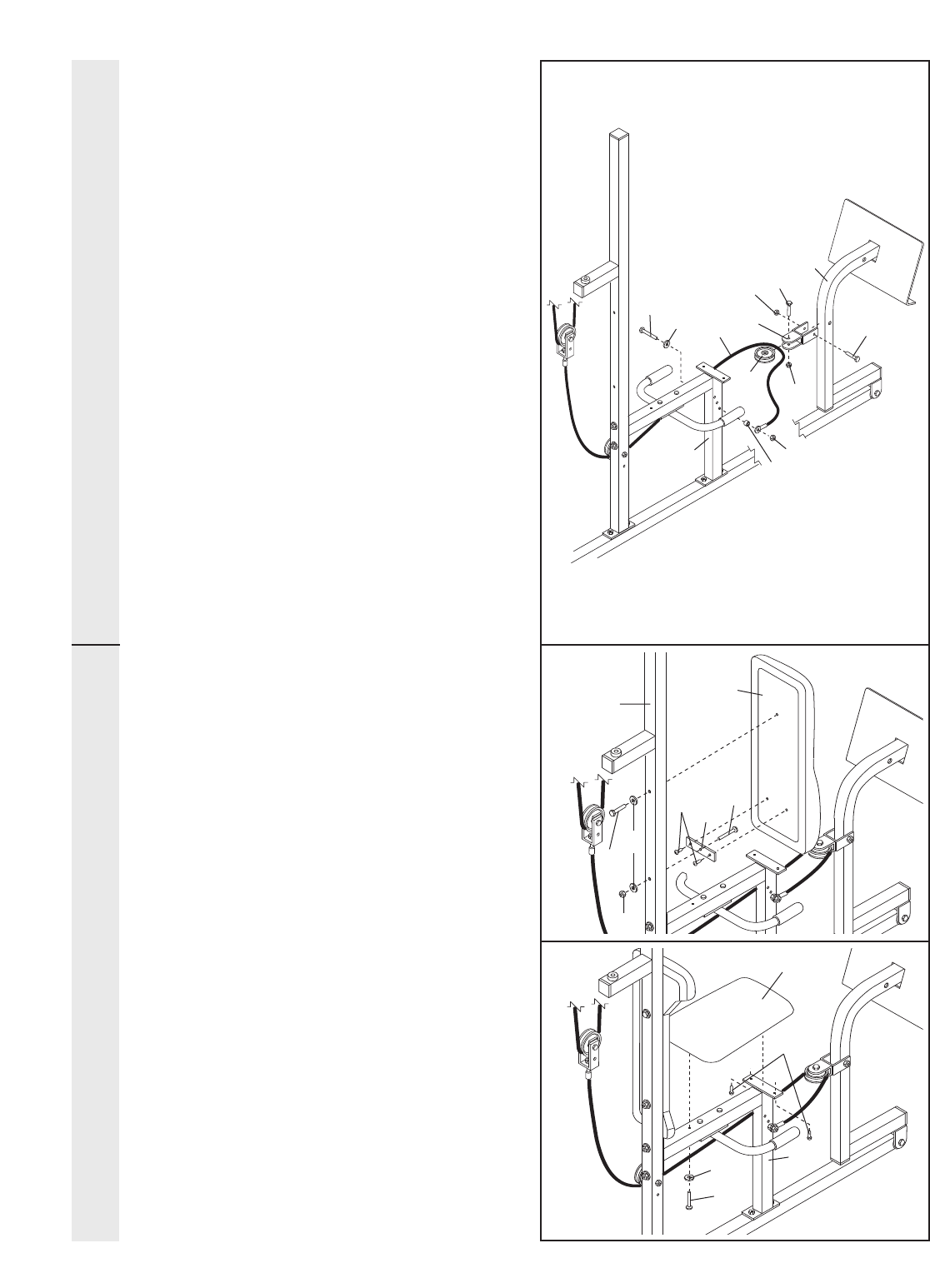

35. Attachez le Support de Presse (94) au Bras

de Presse pour Jambes (96) avec un Boulon

deM10 x 78mm (105) et un Écrou de

Verrouillage en Nylon de M10 (21).

Enroulez le Câble de Presse pour Jambes

(99) autour de la Poulie de 90mm (15).

Attachez la Poulie au Support de Presse (94)

avec le Boulon de M10 x 47mm (12) et l’É-

crou de Verrouillage en Nylon de M10 (21).

Glissez la Rondelle de M10 (9) sur le Boulon

àÉpaulement de M8 x 74mm (103). Insérez

le Boulon à travers sur le Cadre du Siège

Arrière (100) du côté indiqué. Glissez une

Bague d’Espacement de 13mm x 6mm (104)

et l’extrémité du Câble de Presse pour

Jambes (99) sur l’extrémité du Boulon. Vissez

un Écrou de Verrouillage en Nylon de M8 (3)

sur le Boulon. Assurez-vous que l’extrémité

du Câble peut pivoter facilement.

36. Trouvez et ouvrez les paquets de pièces

avec l’étiquette « SEAT ASSEMBLY ».

Insérez un Boulon de Carrosserie de M6 x

63mm (92) à travers le trou du milieu sur la

Plaque du Siège (37). Attachez la Plaque du

Siège au Dossier Arrière (85) avec deux Vis

de M6 x 16mm (18).

Insérez un Boulon de Carrosserie de M6 x

63mm (92) à travers le trou indiqué sur le

Montant de Presse pour Jambes (56). Serrez

un Écrou de Verrouillage en Nylon de M6 (2)

avec une Rondelle de M6 (10) sur le Boulon de

Carrosserie. Attachez la partie haute du Dossier

Arrière (85) au Montant de Presse pour

Jambes avec une Vis de M6 x 63mm (43) et

une Rondelle de M6 (10).

37. Attachez un côté du Siège (13) au Cadre du

Siège Avant (100) avec une Vis de M6 x

16mm (18). Attachez l’autre côté du Siège au

Cadre du Siège Arrière avec une Rondelle de

M6 (10) et une Vis de M6 x 63mm (43).

37

35

36

ASSEMBLAGE DES CÂBLESASSEMBLAGE DES SIÈGES

103

105

96

94

12

21

100 104

3

85

56

92

18

18

43

2

10 100

43

13

9

21

99

10

37

15

19

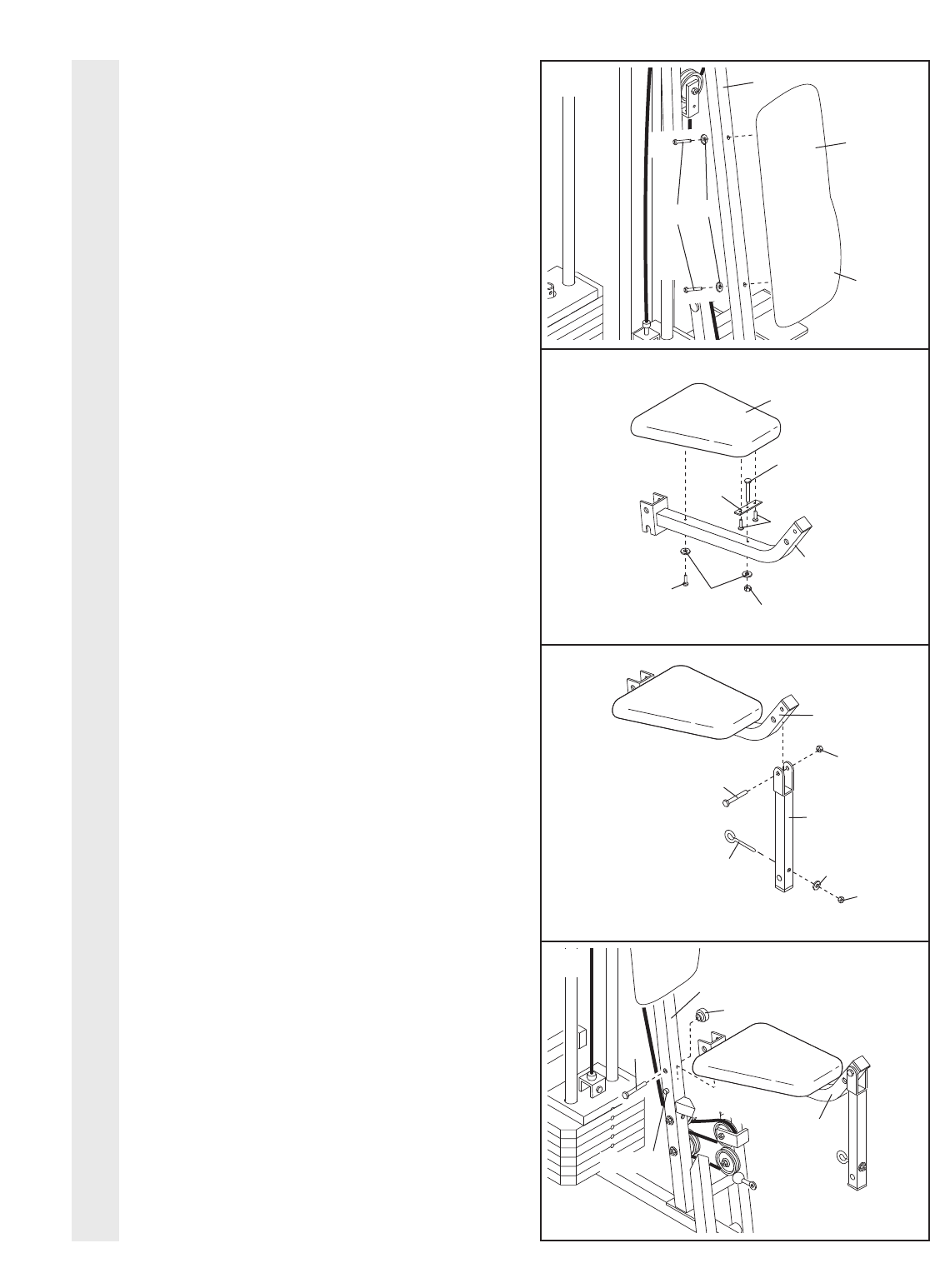

38. Orientez le Dossier Avant (41) comme illustré.

Attachez le Dossier au Montant Avant (42)

avec deux Vis de M6 x 63mm (43) et deux

Rondelles de M6 (10).

39. Insérez le Boulon de Carrosserie de M6 x

50mm (38) à travers le trou du milieu sur la

Plaque du Siège (37). Attachez la Plaque du

Siège au Siège (13) à l’aide de deux Vis de

M6 x 16mm (18).

Insérez un Boulon de Carrosserie de M6 x

50mm (38) à travers le trou du milieu sur le

Cadre du Siège Avant (36). Serrez un Écrou

de Verrouillage en Nylon de M6 (2) avec une

Rondelle de M6 (10) sur le Boulon de

Carrosserie.

Attachez l’autre extrémité du Siège (13) au

Cadre du Siège Avant (36) avec une Rondelle

de M6 (10) et une Vis de M6 x 50mm (81).

40. Lubrifiez le Boulon de M8 x 57mm (33).

Attachez le Levier pour Jambes (29) au Cadre

du Siège Avant (36) avec le Boulon et un

Écrou de Verrouillage en Nylon de M8 (3). Ne

serrez pas trop l’Ecrou de Verrouillage ; le

Levier pour Jambes doit pouvoir pivoter

facilement.

Insérez le Goujon (35) dans le Levier pour

Jambes (29) dans la direction illustrée. Serrez

un Écrou de Verrouillage en Nylon de M10

(21) et une Rondelle de M10 (9) sur le

Goujon.

41. Posez le Cadre du Siège Avant (36) sur la

goupille indiquée sur le Montant Avant (42).

Attachez le Cadre du Siège Avant au Montant

Avant à l’aide d’un Boulon de Carrosserie de

M8 x 70mm (14) et le Bouton du Siège (40).

41

38

41

Partie

Épaisse

42

39

40

ASSEMBLAGE DES SIÈGES

10

13

38

36

10

81

37

2

3

9

21

29

33

35

18

43

36

36

42

40

14

Goupille

20

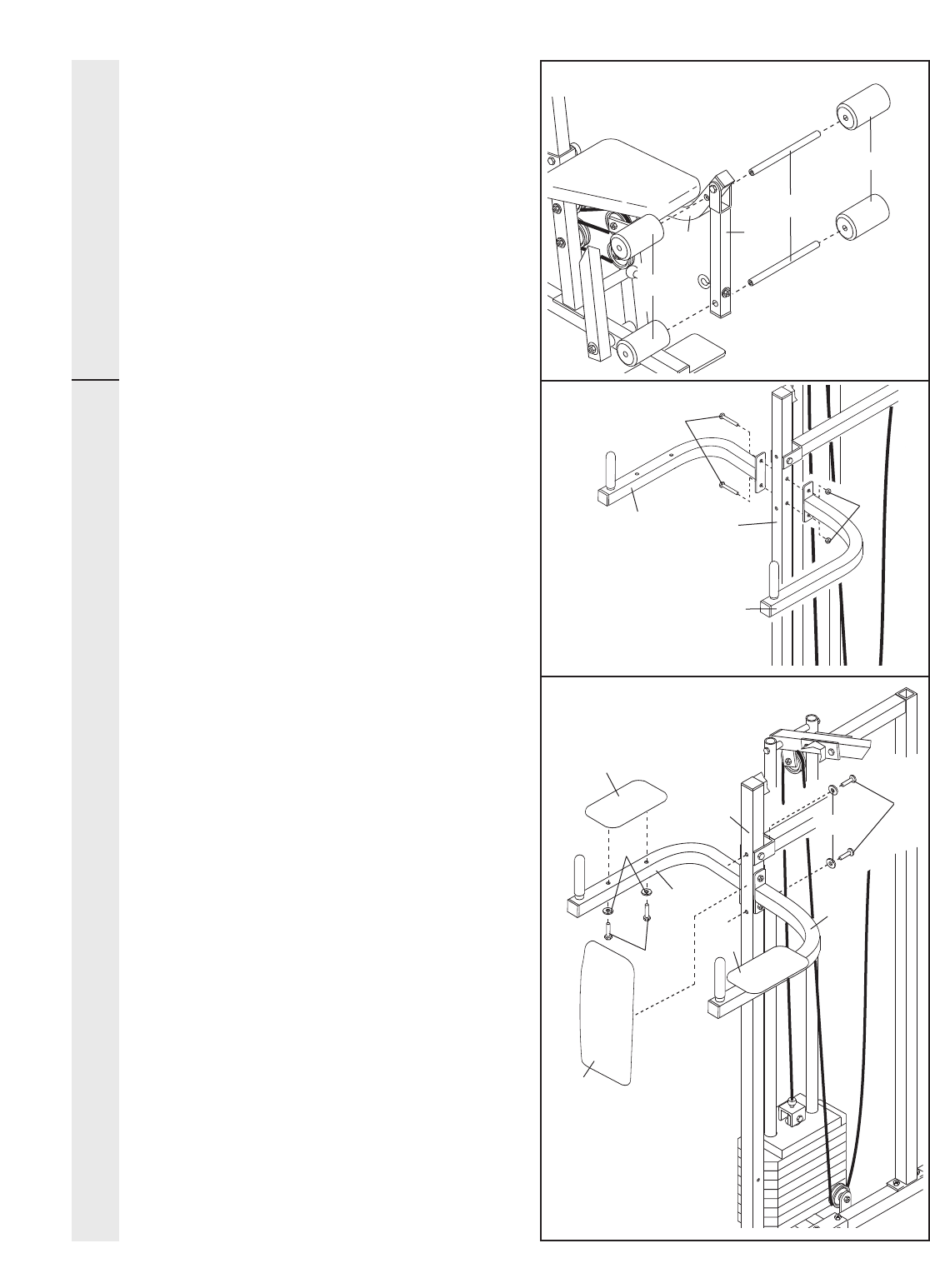

42. Insérez un Tube de Coussin (28) dans le

Cadre du Siège Avant (36). Glissez un

Coussin en Mousse (30) dans chaque extré-

mité du Tube de Coussin.

Insérez l’autre Tube de Coussin (28) dans le

Levier pour Jambes (29). Glissez un Coussin

en Mousse (30) dans chaque extrémité du

Tube de Coussin.

43. Localisez et ouvrez les paquets des pièces

identifié « VKR ASSEMBLY ».

Attachez le Bras Gauche du B.S.V.G. (79) et

le Bras Droit du B.S.V.G. (80) au Montant du

B.S.V.G. (74) à l’aide de deux Boulons de M8

x70mm (75) et deux Écrous de Verrouillage

en Nylon de M8 (3).

44. Attachez un Dossier du B.S.V.G. (77) au

Montant du B.S.V.G. (74) à l’aide de deux Vis

de M6 x 63mm (43) et deux Rondelles de M6

(10).

Attachez un Appui du Bras du B.S.V.G. (78)

au Bras Droit du B.S.V.G. (80) à l’aide de

deux Vis de M6 x 50mm (81) et deux

Rondelles de M6 (10).

Attachez de la même manière l’autre Appui

du Bras du B.S.V.G. (78) au Bras Gauche

du B.S.V.G. (79).

42

43

79

80

75

74

3

81

44

ASSEMBLAGE DES SIÈGES

MONTAGE DU B.S.V.G.

79

30

30

28

36 29

78

74

78

43

10

10

80

77

21

45. Assurez-vous que toutes les pièces soient bien serrées. Vous trouverez les explications relatives à l’utilisa-

tion des pièces restantes dans la section COMMENT UTILISER L’APPAREIL DE MUSCULATION, qui com-

mence à la page 22 de ce manuel.

Avant de commencer à utiliser l’appareil de musculation, tirez sur chaque câble pour vous assurer que les

câbles et les poulies coulissent librement. Si un des câbles ne coulisse pas librement, trouvez et corrigez le

problème. IMPORTANT : si les câbles ne sont pas installés correctement, ils pourraient être endom-

magés quand des poids lourds sont utilisés. Référez-vous au DIAGRAMMES DES CÂBLES aux

pages 26 et 27 de ce manuel pour voir la position correcte des câbles. S’il y a du jeu dans les

câbles, vous aurez besoin de vous en débarrasser en serrant les câbles. Référez vous à

LOCALISATION D’UN PROBLÈME ET ENTRETIEN à la page 25.

22

COMMENT UTILISER L’APPAREIL DE MUSCULATION

Les instructions ci-dessous décrivent comment les pièces de l’appareil de musculation peuvent être ajustées.

Référez-vous aussi au guide d’exercice qui accompagne ce manuel pour effectuer chaque exercice correctement.

IMPORTANT: Quand vous attachez la barre pour les muscles latéraux ou la courroie en nylon, assurez-

vous qu’elles sont bien attachées en fonction de l’exercice que vous allez effectuer. Si un câble ou une

chaîne est un peu détendu durant l’exercice, les effets s’en ressentiront.

58

39

52

53

53

54

26

26

25

25

CHANGER LES POIDS

l’appareil de musculation a deux piles de poids. La

pile de poids à l’avant est attachée aux poulies supé-

rieures et inférieures, au bras de presse, et aux bras

papillon. La pile de poids à l’arrière est attachée au

bras de presse militaire et au levier pour jambes.

Pour changer les poids sur la pile à l’avant ou à l’arriè-

re, insérez la Goupille de Poids (26) sous le nombre

de Poids (25) désiré. Insérez la Goupille jusqu’à ce

que le côté plié de la Goupille touche les Poids, puis

tournez la partie pliée vers le bas. La sélection de

poids de chacune des piles peut être changée de 6,5

livres (2,9 kg)à 106,5 livres (48,3 kg), par étapes de

12,5 livres (5,7 kg). Remarque : À cause des câbles

et des poulies, la résistance de chaque station

d’exercice peut varier du montant de poids sélec-

tionné. Utilisez le TABLEAU DE RÉSISTANCE DES

POIDS à la page 23 pour trouver la résistance

approximative de chaque station.

Remarque : 1 kg = 2,2 lbs

ATTACHER LES ACCESSOIRES

Attachez la Barre Latérale (54) au Câble Supérieur

(58) avec une Attache de Câble (53). Pour certains

exercices, la Chaîne (52) devrait être attachée entre

la Barre Latérale et le Câble Supérieur avec deux

Attachez de Câble. Ajustez la longueur de la

Chaîne entre la Barre Latérale et le Câble

Supérieur pour que la Barre Latérale soit dans sa

position correcte de départ.

La Courroie en Nylon (39) peut être installée de la

même manière.

23

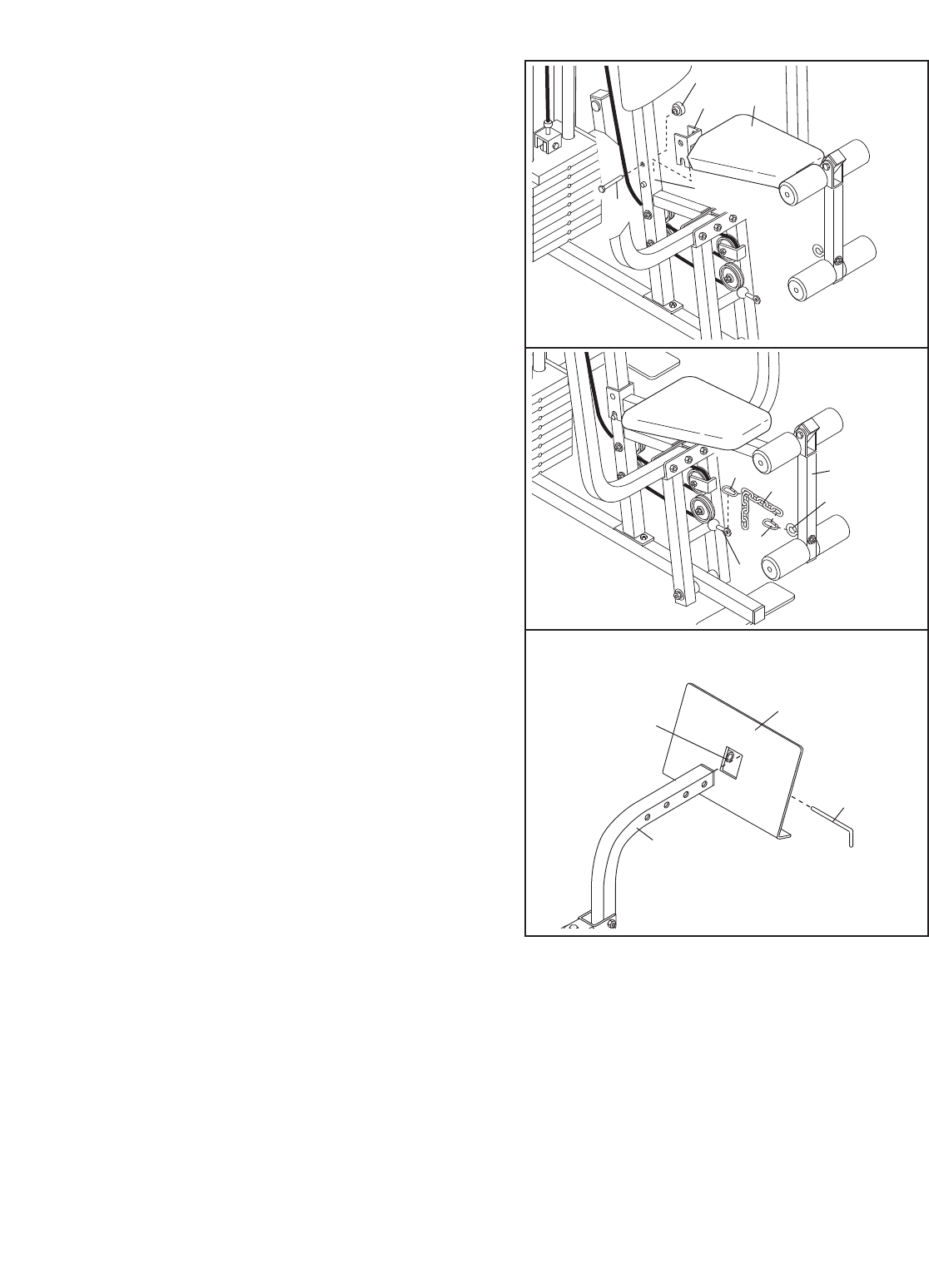

POUR ATTACHER ET ENLEVER LE SIÈGE

Pour attacher le Siège (13), placez le support du

Cadre du Siège Avant (36) sur les goupilles indiquées

sur le Montant Avant (42). Attachez le Cadre du Siège

au Montant Avant avec le Boulon de Carrosserie de

M8 x 70mm (14) et le Bouton du Siège (40).

Pour certains exercices, le Siège (13) doit être retiré

de l’appareil. Pour cela, assurez-vous premièrement

que la Chaîne ne soit pas attachée au Levier pour

Jambes. Ensuite, enlevez le Bouton du Siège (40) et

le Boulon de Carrosserie de M8 x 70mm (14) du

Cadre du Siège Avant (36). Retirez le Siège du

Montant Avant (42).

POUR ATTACHER LE LEVIER POUR JAMBES À

LA POULIE INFÉRIEURE

Pour utiliser le Levier pour Jambes (29), le siège doit

être attaché au montant avant (voir POUR ATTA-

CHER ET ENLEVER LE SIÈGE ci-dessus).

Attachez une extrémité de la Chaîne (52) au Câble

Inférieure (23) avec une Attache de Câble (53).

Attachez l’autre extrémité de la Chaîne au Goujon

(35) avec une Attache de Câble.

AJUSTER LA PLAQUE DE PRESSE POUR JAMBES

Retirez la Goupille de Presse (97) de la Plaque de

Presse pour Jambes (95) et du Bras de Presse pour

Jambes (96).

Alignez les tubes soudés sur la Plaque de Presse

pour Jambes (95) avec la série de trous désirée sur

le Bras de Presse pour Jambes (96). Reinsérez la

Goupille de Presse (97) à travers les tubes soudés

sur la Plaque de Presse pour Jambes et les trous sur

le Bras de Presse pour Jambes.

36 13

40

14 42

29

53

35

23

97

96

95

53 52

Tube

Soudé

24

TABLEAU DE RÉSISTANCE DES POIDS

Ce tableau indique la résistance approximative de chaque station de poids. « SUP » réfère au poids supérieur

de6,5 livres (2.9 kg). Les autres nombres réfèrent aux plaques de poids de 12,5 livres (5.7 kg). La résistance

listée pour les bras papillon est la résistance pour chacun des bras.

POIDS BRAS BRAS LEVIER POULIE POULIE BRAS DE PRESSE

DE PRESSE PAPILLON JAMBES SUPÉRIEURE INFÉRIEURE

PRESSE MILITAIRE

JAMBES

PLAQUES (livres) (livres) (livres) (livres) (livres) (livres) (livres)

Sup 20 10 15 16 30 29 40

1 45 22 36 30 60 50 80

2 70 33 54 52 100 72 146

3 99 42 75 68 130 95 166

4 128 48 96 87 170 120 210

5 153 60 115 100 200 140 240

6 184 69 137 120 255 160 268

7 204 79 146 135 270 180 325

8 247 91 176 155 320 205 360

Remarque : La résistance actuelle à chaque station de poids peut varier selon les différences d’une

plaque de poids à l’autre. La friction entre les câbles, les poulies et les guides de poids sont aussi des

facteurs.

Remarque : 1 livre = 0,454 kg

LOCALISATION D’UN PROBLÈME ET ENTRETIEN

Vérifiez et serrez les pièces chaque fois que vous utilisez l’appareil de musculation. Remplacez immédiatement

les pièces usées. Vous pouvez nettoyer l’appareil de musculation avec un chiffon humide et un détergent non-

abrasif et doux. N’utilisez pas de dissolvants.

SERRER LES CÂBLES

Les câbles tressés, le type de câble utilisé sur l’appareil de musculation, a tendance à se détendre légèrement

lors de la première utilisation de l’appareil. Si vous ressentez du jeu dans les câbles avant que la résistance ne

se fasse sentir, les câbles doivent être retendus. Si du jeu se fait sentir quand vous utilisez la pile de poids

avant, le Câble Supérieur (58) ainsi que le Câble Inférieur (23) auront besoin d’être retendus. Si du jeu se fait

sentir quand vous utilisez la pile de poids arrière, le Câble de Presse Militaire (72) et le Câble de Presse pour

Jambes (99) auront besoin d’être retendus.

Pour serrez les câbles, insérez la goupille de poids au milieu

de la pile de poids. Le jeu dans les câbles peut être réduit de

plusieurs manières :

•Référez-vous au schéma 1. Serrez l’Écrou de

Verrouillage en Nylon de M8 (3) qui lie l’extrémité du

Câble Inférieur (23) au Support en « U » Long (57).

Le Câble de Presse pour Jambes (99) peut être tendus de

la même manière.

•Référez-vous au schéma 1. Déplacez la Poulie de 90mm

(15) sur l’autre trou dans un des Supports en « U » Longs

(57). Retirez l’Écrou de Verrouillage en Nylon de M10 (21)

et le Boulon de M10 x 47mm (12) de l’Arrêt de Câble (66),

Poulie, et du Long Support en « U ». Rattachez la Poulie

et l’Arrêt de Câble. Assurez-vous que l’Arrêt de Câble soit

dans la bonne position et que le Câble et la Poulie se

déplacent librement.

L’autre Support en « U » Long (57) peut être ajusté de la

même manière.

•Référez-vous au schéma 2. Serrez l’Écrou de

Verrouillage en Nylon de M8 (3) qui relie l’extrémité du

Câble Supérieur (58) au Support en « U » Court (71).

Le Câble de Presse Militaire (72) peut être tendu de la

même manière.

•Référez-vous au schéma 3. Si le jeu dans les câbles per-

siste quand vous vous servez du Bras de Presse pour

Jambes (96), l’extrémité du Câble de Presse pour Jambes

(99) doit être déplacé sur le trou le plus proche sur le

Cadre du Siège Arrière (100). Retirez le Boulon à Épaule-

ment de M8 x 74mm (103), la Rondelle de M10 (9), l’ex-

trémité du Câble, la Bague d’Espacement de 13mm x

6mm (104) et l’Écrou de Verrouillage en Nylon de M8 (3)

du Cadre du Siège Arrière. Réattachez le Boulon, la

Rondelle, la Bague d’Espacement, l’extrémité du Câble et

l’Écrou de Verrouillage en Nylon sur le trou suivant sur le

Cadre du Siège Arrière.

Ne tendez pas les câbles de manière extrême; le poids supérieur sera surélevé de la pile des poids. Si un

câble a tendance à glisser des poulies, il est possible qu’il est entortillé sur lui-même. Retirez le câble et

réinstallez-le. Si les câbles ont besoin d’être remplacés, voir POUR COMMANDER DES PIÈCES DE

RECHANGE au dos du manuel.

57

71

71

66 15

3

3

3

23 ou 99

21

58

72

96

99

100

103 9

3

104

2

3

1

12

25

26

DIAGRAMMES DES CÂBLES

Les diagrammes des câbles sur ces pages montrent le parcours correct du Câble Supérieur (58), du Câble

Inférieur (23), du Câble de Presse Militaire (72), et du Câble de Presse pour Jambes (99). Utilisez les dia-

grammes suivants pour vous assurez que les quatre câbles et les arrêts de câble ont été assemblés de la

manière correcte. Si les câbles ne sont pas enroulés correctement, l’appareil de musculation ne pourra pas

fonctionner comme il faut et pourrait subir des dommages importants. Les schémas encadrés montrent la posi-

tion des arrêts de câble. Les arrêts de câble doivent être positionnés de manière à ce que les câbles ne glissent

pas des poulies. Assurez-vous que les arrêts de câble ne touchent ou ne plient pas les câbles.

Câble Inférieur (23)

1

—Poulie Inférieure

2

3

4

5

—Support en « U » Long

VUE DE HAUT

1

—Poulie Supérieure

23

4

7

6

5

Câble

Supérieur (58)

Pile de Poids Avant—

8

Câble Supérieur (58) et Câble Inférieur (23)

27

Câble de Presse Militaire (72)

Câble de Presse pour

Jambes (99)

Pile de Poids Arrière—1

2

3

4

5

3

2

4—

Cadre du Siège Arrière

6—

Bras de Pivot

1—

Support en « U » Long

Câble de Presse Militaire (72) et Câble de Presse pour Jambes (99)

POUR COMMANDER DES PIÈCES DE RECHANGE

Pour commander des pièces de rechange, voir la page couverture de ce manuel. Merci de nous fournir les ren-

seignements suivants :

1. le NUMÉRO DU MODÈLE de l’appareil (WESY9635C.3)

2. le NOM de ce produit (l’appareil de musculation WEIDER PRO 9635)

3. le NUMÉRO DE SÉRIE de ce produit (référez-vous à la couverture de ce manuel)

4. le NUMÉRO et la DESCRIPTION de la pièce/des pièces (référez-vous au SCHÉMA DÉTAILLÉ ainsi qu’à la

LISTE DES PIÈCES au centre de ce livret d’instructions)

Nº. de Pièce 231614 R0605B Imprimé en China © 2005 ICON IP, Inc.

GARANTIE LIMITÉE

ICON DU CANADA, INC., (ICON), garantit ce produit contre tout défaut de fabrication et de matière

première sous des conditions d’usage normales pendant un (1) an à compter de la date d’achat. Cette

garantie ne s’applique qu’au premier acquéreur. L’obligation d’ICON en vertu des clauses de cette

garantie est limitée, à sa discrétion, au remplacement ou à la réparation du produit dans un des centres

de service autorisés. Toutes réparations dont des réclamations de garantie sont faites doivent être pré-

autorisés par ICON. La présente garantie ne couvre pas le produit dans le cas de dommages subis

durant le transport, de dommages causés suite à un emploi abusif ou inapproprié ou dans le cas de

réparations non effectuées par un centre de service autorisé ICON, les produit utilisés à des fins com-

merciales ou de location ou les produits qui servent de démonstrateurs. Aucune autre garantie que

celle qui est expressément expliquée précédemment ne sera autorisée par ICON.

ICON ne pourra être tenu responsable d’aucun dommage indirect, spécial ou accessoire résultant ou

ayant trait à l’utilisation ou au fonctionnement du produit, aux pertes d’argent, de biens, de revenus ou

de profits, aux pertes de jouissance, aux frais de déménagement, d’installation ou à tous dommages

accessoires de quelque nature qu’ils soient. Dans certaines provinces, il est interdit d’exclure ou de res-

treindre la responsabilité pour les dommages indirects ou accessoires de sorte que la restriction qui

précède pourrait ne pas s’appliquer dans certains cas. La présente garantie remplace toutes les garan-

ties dont notamment les garanties implicites de valeur marchande ou d’aptitude à un usage et est limi-

tée dans sa durée et sa portée par les clauses spécifiques contenues dans la présente garantie.

Certaines provinces n’autorisent pas la restriction de la durée d’une garantie de sorte que la restriction

qui précède pourrait ne pas s’appliquer dans certains cas. Il est donc possible que la limitation ci-des-

sus ne s’applique pas dans votre cas.

Cette garantie vous confère des droits légaux spécifiques. Vous pouvez avoir d’autres droits qui peu-

vent varier d’une province à l’autre ou spécifier par votre détaillant d’équipement de sports.

ICON DU CANADA, Inc., 900 de l’Industrie, St-Jérôme, QC, J7Y 4B

FACILITEZ-VOUS L’ASSEMBLAGE. RETIREZ ET UTILI-

SEZ CE TABLEAU D’IDENTIFICATION DES PIÈCES

DURANT L’ASSEMBLAGE. GARDEZ CE TABLEAU

COMME RÉFÉRENCE.

Boulon de M8 x 63mm (22)

Boulon de Carrosserie de

M6 x 63mm (92)

B

Boulon de M8 x 67mm (11)

Boulon de M8 x 70mm (75)

Boulon à Épaulement de M8 x 74mm (103)

Boulon de Carrosserie de M8 x 70mm (14)

Boulon de M10 x 90mm (16)

Boulon de M10 x 83mm (67)

Boulon de M10 x 92mm (88)

Boulon de M10 x 78mm (105)

Boulon de M8 x 150mm (60)

Boulon de M8 x 120mm (68)

B

Vis de M6 x 63mm (43)

É

Rondelle de M6 (10)

Rondelle de M8 (8)

Rondelle de M10 (9)

Écrou de Verrouillage

en Nylon de M10 (21)

Rondelle de M4 (76)

Boulon de M10 x 196mm (59)

Vis Auto-perçante de M4 x 13mm (87)

Boulon de M8 x 45mm (24)

Boulon de M8 x 57mm (33)

Boulon de Carrosserie de M6 x 50mm (38)

Vis de M6 x 16mm (18)

Vis de M6 x 50mm (81)

B

Boulon de Carrosserie de M8 x 62mm (1)

Boulon de M10 x 47mm (12)

Boulon de M10 x 57mm (86)

V

Écrou de Verrouillage

en Nylon de M6 (2)

Écrou de Verrouillage

en Nylon de M8 (3)

TABLEAU D’IDENTIFICATION DES PIÈCES R0605B

81

SAVE THIS PART LIST/EXPLODED DRAWING FOR FUTURE REFERENCE

M

FACILITEZ-VOUS L’ASSEMBLAGE. RETIREZ ET UTILI-

SEZ CETTE LISTE DES PIÈCES ET CE SCHÉMA

DÉTAILLÉ DURANT L’ASSEMBLAGE.

CONSERVEZ CETTE LISTE DES PIÈCES/SCHÉMA DÉTAILLÉ POUR

RÉFÉRENCES ULTÉRIEURES.

LISTE DES PIÈCES—Nº. du Modèle WESY9635C.3 R0605B

1 10 Boulon de Carrosserie de M8 x 62mm

2 2 Écrou de Verrouillage en Nylon de M6

3 38 Écrou de Verrouillage en Nylon de M8

41 Base

5 1 Stabilisateur

6 1 Embout Mâle Carré de 25mm

7 1 Bague d’Espacement de

16mm x 14mm

8 10 Rondelle de M8

9 9 Rondelle de M10

10 13 Rondelle de M6

11 8 Boulon de M8 x 67mm

12 7 Boulon de M10 x 47mm

13 2 Siège

14 1 Boulon de Carrosserie de M8 x 70mm

15 13 Poulie de 90mm

16 1 Boulon de M10 x 90mm

17 1 Cadre de Presse

18 6 Vis de M6 x 16mm

19 4 Coussin de Poids

20 1 Support de Poulie

21 22 Écrou de Verrouillage en Nylon de M10

22 4 Boulon de M8 x 63mm

23 1 Câble Inférieur

24 2 Boulon de M8 x 45mm

25 16 Poids

26 2 Goupille de Poids

27 7 Embout Mâle Carré de 50mm

28 2 Tube de Coussin

29 1 Levier pour Jambes

30 4 Coussin en Mousse

31 3 Arrêt du Câble Long

32 6 Embout Mâle Carré de 38mm

33 3 Boulon de M8 x 57mm

34 4Embout Mâle Rond de 19mm

35 1 Goujon

36 1 Cadre du Siège Avant

37 2 Plaque du Siège

38 1 Boulon de Carrosserie de M6 x 50mm

39 1 Courroie en Nylon

40 1 Bouton du Siège

41 1 Dossier Avant

42 1 Montant Avant

43 6Vis de M6 x 63mm

44 6 Embout Mâle Carré de 45mm

45 2 Coussin de 254mm

46 2 Bras de Presse

47 1 Bras Gauche

48 1Bras Droit

49 6 Embout Mâle Rond de 25mm

50 3 Poulie en « V »

51 2 Embout Femelle Carré de 50mm

52 1Chaîne

53 3 Attache de Câble

54 1Barre Latérale

55 1 Cadre Supérieur

56 1 Montant de Presse pour Jambes

57 2 Support en « U » Long

58 1 Câble Supérieur

59 1 Boulon de M10 x 196mm

60 2 Boulon de M8 x 150mm

61 4 Bague d’Espacement de

13mm x 19mm

62 2 Guide de Poids Long

63 2 Tube de Poids

64 2 Amortisseur du Tube de Poids

65 2 Poids Supérieur

66 8 Arrêt du Câble

67 3 Boulon de M10 x 83mm

68 1 Boulon de M8 x 120mm

69 4 Retenue de 25mm

70 2 Embout Couvercle Rond de 25mm

71 2 Support en « U » Court

72 1 Câble de Presse Militaire

73 2 Guide de Poids Court

74 1 Montant du B.S.V.G.

75 2 Boulon de M8 x 70mm

76 1 Rondelle de M4

77 1 Dossier du B.S.V.G

78 2 Appui du Bras du B.S.V.G.

79 1 Bras Gauche du B.S.V.G.

80 1 Bras Droit du B.S.V.G.

81 5 Vis de M6 x 50mm

82 1 Poignée

83 10 Poignée en Plastique de 127mm

84 1 Bras de Presse Militaire

85 1 Dossier Arrière

86 3 Boulon de M10 x 57mm

87 1 Vis Auto-perçante de M4 x 13mm

88 5 Boulon de M10 x 92mm

89 2 Douille en Plastique de 28mm x 63mm

90 2 Douille en Plastique de 25mm x 22mm

91 1 Amortisseur en Caoutchouc

92 1 Boulon de Carrosserie de M6 x 63mm

93 1 Embout Mâle de 50mm x 40mm

94 1 Support de Presse

95 1 Plaque de Presse pour Jambes

96 1 Bras de Presse pour Jambes

97 1 Goupille de Presse

98 2 Douille

99 1 Câble de Presse pour Jambes

100 1 Cadre du Siège Arrière

101 1 Bras de Pivot

103 2 Boulon à Épaulement de M8 x 74mm

104 2 Bague d’Espacement de

13mm x 6mm

105 1 Boulon de M10 x 78mm

106 1 Poulie Renforcée de 90mm

#1Manuel de l’Utilisateur

# 1 Guide de l’Exercice

#1Lubrifiant

Remarque : « # » indique une pièce non-dessinée. Les caractéristiques peuvent être modifiées sans notification.

Nº. de

Pièce Qté. Description

Nº. de

Pièce Qté. Description

60

27

21

15

55

12 11

815 12

44

88

15

58

21

44

21

3

61

62

24

3

58

71

3

65

63

64

25

26

19

21

9

33

49

6

22

46

46

67

3

9

15

21

59

23

21

17

27

1

4

1043

41

42

21

3

50

31

86

70

69

69

70

21

47

44

45

44

45

48

50

31

86

13

40

38

37

18

32

34

30

28

3

49

83

33

10

2

36

14

88

15

29

35

30

34 34

30

28

21

9

32

30

34

8

49

49

81

88

44

44 83

66

66

66

90

89

89

7

3

1

1

1

21

51

51

11

19 11 8

3

5

25

26

64

63

11

12

66 15

3

21

15

16

3

8

3

72

71

24

61

60

3

3

27

11

11

10

43

75

75

10

81

49

32

83 78

80

27

32

83

3

78

79

74

77

15

68

3

12

66

15

21

20

83

39

53

52

54

83

21

15

12

3

57

23

66

8

27

27

3

3

21

12

21

98

99

21

94

105

67

97

95

27

100

96

73

65

8

21

15

12

3

57

99

66

8

84 83

32

32

49

83

1039

21

93

104

72

15

66

88

101

67

21

83

3

82

10

43

1

18

18

13

18 37

92

85

87

91

93

10

43

10

2

56

3

33

9

8

106

11

83

10

81

49

103 9

3

104

3

76

SCHÉMA DÉTAILLÉ—NO.du Modèle WESY9635C.3 R0605B
