GEBRUIKERSHANDLEIDING

WAARSCHUWING

Lees alle voorzorgsmaatregelen

en instructies in deze handleiding

zorgvuldig voor gebruik. Bewaar

deze handleiding voor toekomsti-

ge referentie.

Modelnr. WEEVSY2026.0

Serienr.

Schrijf het serienummer in de lijn hier-

boven voor toekomstige referentie.

Serienummer Sticker (onder zitting)

VRAGEN?

Als fabrikant zijn wij gesteld op

uw volledige tevredenheid. Mocht

unog vragen hebben, mochten

sommige onderdelen ontbreken

of beschadigd zijn neem dan con-

tact op met de winkel waar u dit

product hebt gekocht.

DE STICKER MET WAARSCHUWING

2

WESLO is een merk van ICON IP

,Inc.

DE STICKER MET WAARSCHUWING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

BELANGRIJKE VOORZORGSMAATREGELEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

VOORDAT U BEGINT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

ONDERDELEN IDENTIFICATIE DIAGRAMM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

BIJSTELLING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

GEWICHTSWEERSTANDSTABEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

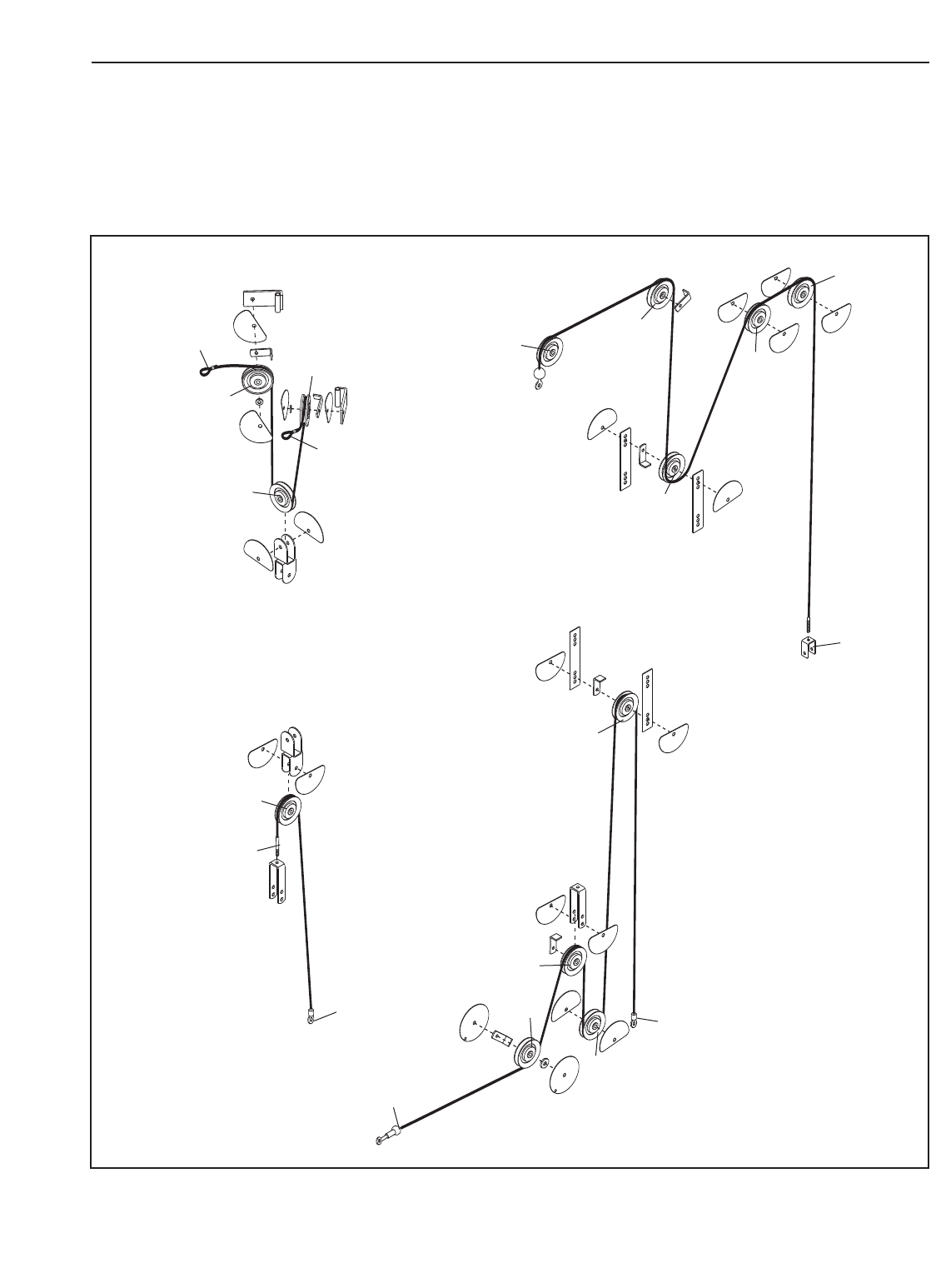

KABELDIAGRAMMEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

OPLOSSEN VAN PROPLEMEN EN ONDERHOUD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

ONDERDELEN LIJST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

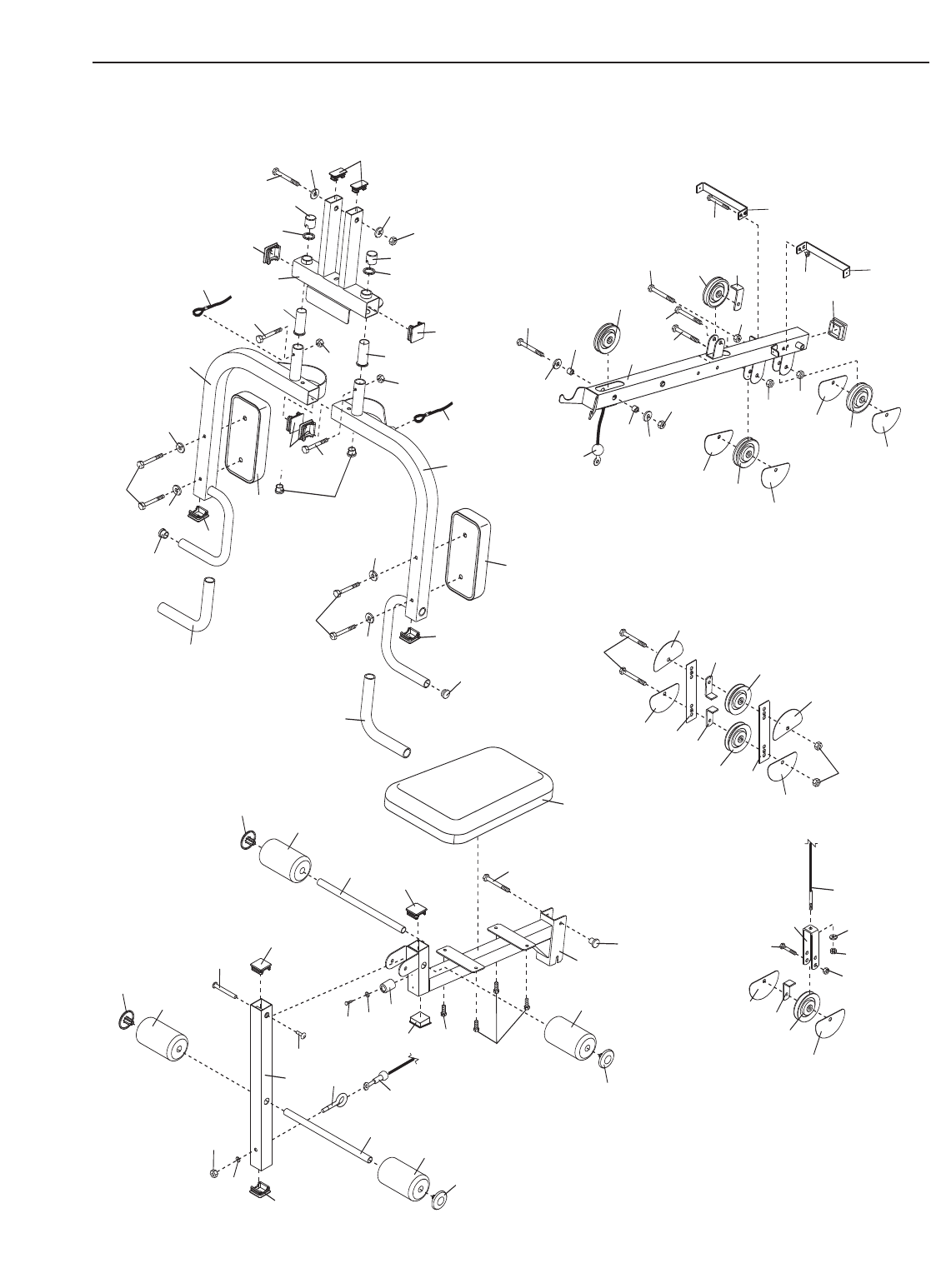

GEDETAILLEERDE TEKENING

................................................................22

HET BESTELLEN VAN VERVANG ONDERDELEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Laatste Pagina

INHOUD

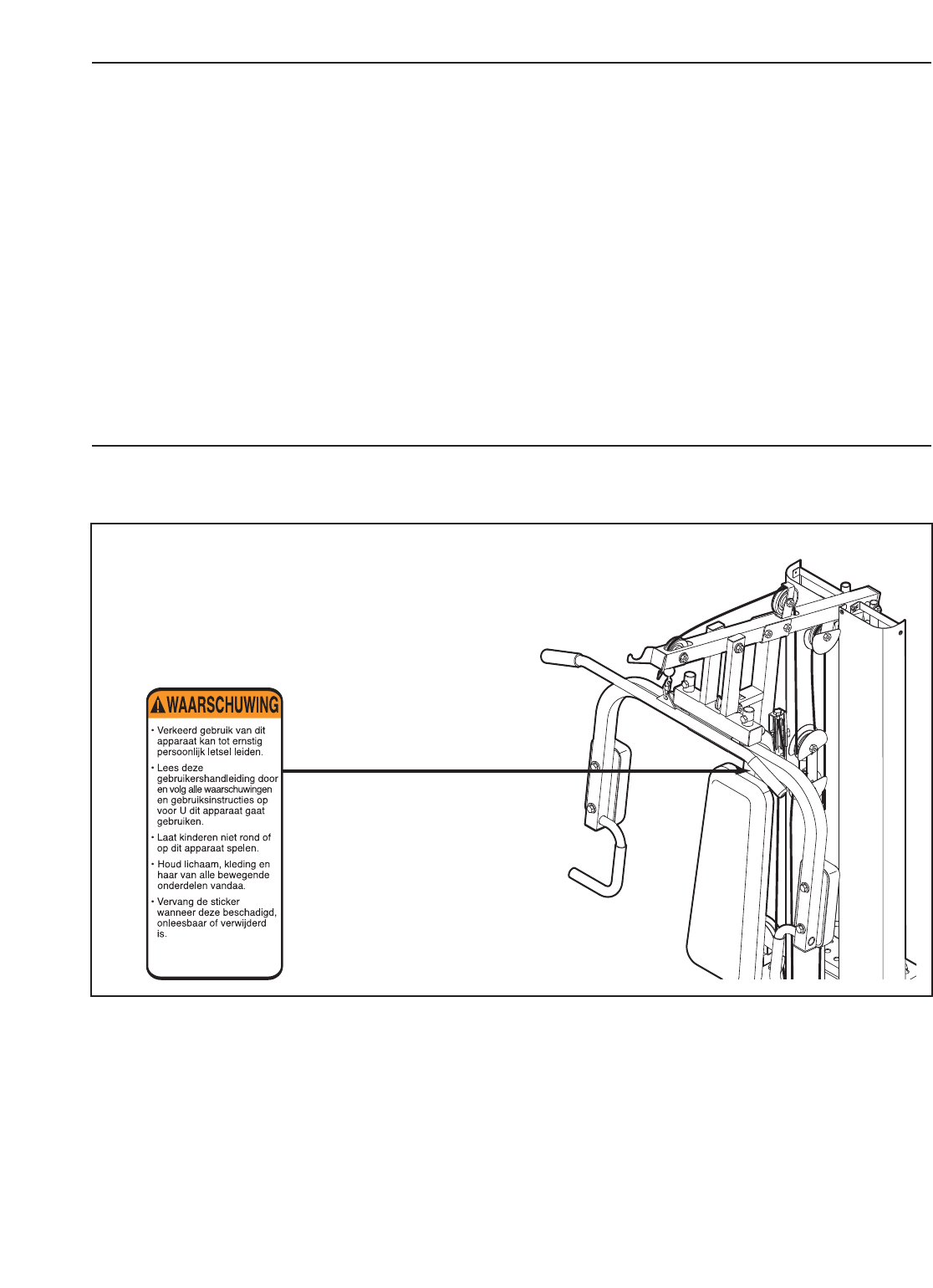

De hieronder weergegeven sticker bevindt zich

op uw krachtstation. Let op dat de tekst van de

sticker in het Engels is. Zoek naar de

Nederlandse tekst and plak deze over de

Engelse sticker. Als de sticker onbreekt, of niet

leesbaar is, neem dan contact op met de win-

kel waar u dit apparaat

hebt gekocht.

GR

FDU

2neral Warning

3

1. Lees alle instructies in deze handleiding en

alle waarschuwingen van het krachtstation

voordat uw het krachtstation gebruikt.

Gebruik het krachtstation alleen zoals

beschreven in deze handleiding.

2. De eigenaar moet zich ervan te vergewissen

dat allen die gebruik maken van het kracht-

station voldoende op de hoogte zijn van alle

voorzorgsmaatregelen.

3. Dit krachtstation is ontworpen voor in huis

gebruik. Dit krachtstation is niet bedoelt voor

verhuur of enig ander commercieel doeleind.

4. Gebruik het krachtstation uitsluitend binnen-

shuis en uit de buurt van vocht en stof.

Plaats het krachtstation op een vlakke onder-

grond met een matje onder de elliptische

trainer om uw vloer (bedekking) te bescher-

men. Zorg ervoor dat er genoeg ruimte rond

het krachtstation is zodat u gemakkelijk kunt

opstappen en afstappen en om het krachtsta-

tion te kunnen gebruiken.

5. Dit krachtstation heeft een open gewichtsta-

pel. De gewichtstapel moet altijd binnen het

gezichtsveld van de gebruiker blijven. Om te

vermijden dat de gewichtstapel verkeerd

wordt gebruikt, plaats het krachtstation in

een hoek of een nis van een kamer,zoals

getoond op de onderstaande afbeelding.

Zorg voor een veiligheidsafstand van meer

dan 1 meter tussen het krachtstation en de

aanpalende muren.

6. Inspecteer regelmatig alle onderdelen van

het krachtstation en draai ze dan goed vast.

Vervang versleten onderdelen meteen.

7. Houdt kinderen jonger dan 12 en huisdieren

te allen tijde bij het krachtstation vandaan.

8. Draag ter bescherming altijd sportschoenen.

9. Houdt uw handen en voeten weg van bewe-

gende onderdelen.

10. Het krachtstation kan door mensen die maxi-

maal 135 kg wegen worden gebruikt.

11. Om te voorkomen dat het krachtstation

omvalt tijdens sommige oefeningen, dient U

altijd op de voetplaat te gaan staan.

12. Laat de drukarm, beenontwikelaar, of rek-

stang, nooit los wanneer de gewichten in

gebruik zijn. De gewichten zullen met grote

kracht neervallen.

13. Verwijder de rekstang als u het niet meer

nodig hebt en met andere oefeningen bezig

bent.

14. Het krachtstation mag alleen met de inbegre-

pen gewichten worden gebruikt. Gebruik

nooit handhalters of andere gewichten om de

weerstand van het krachtstation te verhogen.

15. Zorg ervoor dat de kabels zich te allen tijde

in de katrollen bevinden. Stop meteen wan-

neer de kabels vastlopen tijdens het oefenen

en zorg ervoor dat de kabels zich in de kat-

rollen bevinden.

16. Als U zich niet lekker voelt of pijn voelt tij-

dens het trainen, stop dan onmiddellijk en

begin een cooling down oefening.

WAARSCHUWING: Lees de volgende belangrijke voorzorgsmaatregelen door

voordat u het krachtstation gaat gebruiken om persoonlijk letsel te voorkomen.

WAARSCHUWING: Raadpleeg uw huisarts voordat u met dit of enig ander oefen-

programma begint. Dit is bijzonder belangrijk voor mensen ouder dan 35 of mensen met gezond-

heidsproblemen. Lees alle instructies voor gebruik door. ICON is niet aansprakelijk voor persoonlijk

letsel of schade door het gebruik van dit product.

BELANGRIJKE VOORZORGSMAATREGELEN

Muren

4

VOORDAT U BEGINT

Fijn dat u de veelzijdige WEIDER®PRO 2000 hebt

gekozen. Het krachtstation heeft veel verschillende

krachtsstations waarmee elke belangrijke spiergroep

van het lichaam kan worden getraind. Het krachtsta-

tion zal U helpen de conditie van uw cardiovasculair

systeem te verbeteren, U een fitter gevoel te geven, of

leiden tot een drastische toename van uw spiermassa

en spiersterkte. Het krachtstation zal U een specifiek

resultaat opleveren.

Lees voor het gebruik van het krachtstation deze

handleiding zorgvuldig door. Mocht u nog vragen

hebben neem dan contact op met de winkel waar u dit

apparaat hebt gekocht. Zorg dat u het model- en

serienummer bij de hand hebt. Het modelnummer is

WEEVSY2026.0. Het serienummer staat op een sti-

cker die u op de kunt vinden (zie de eerste pagina van

deze handleiding).

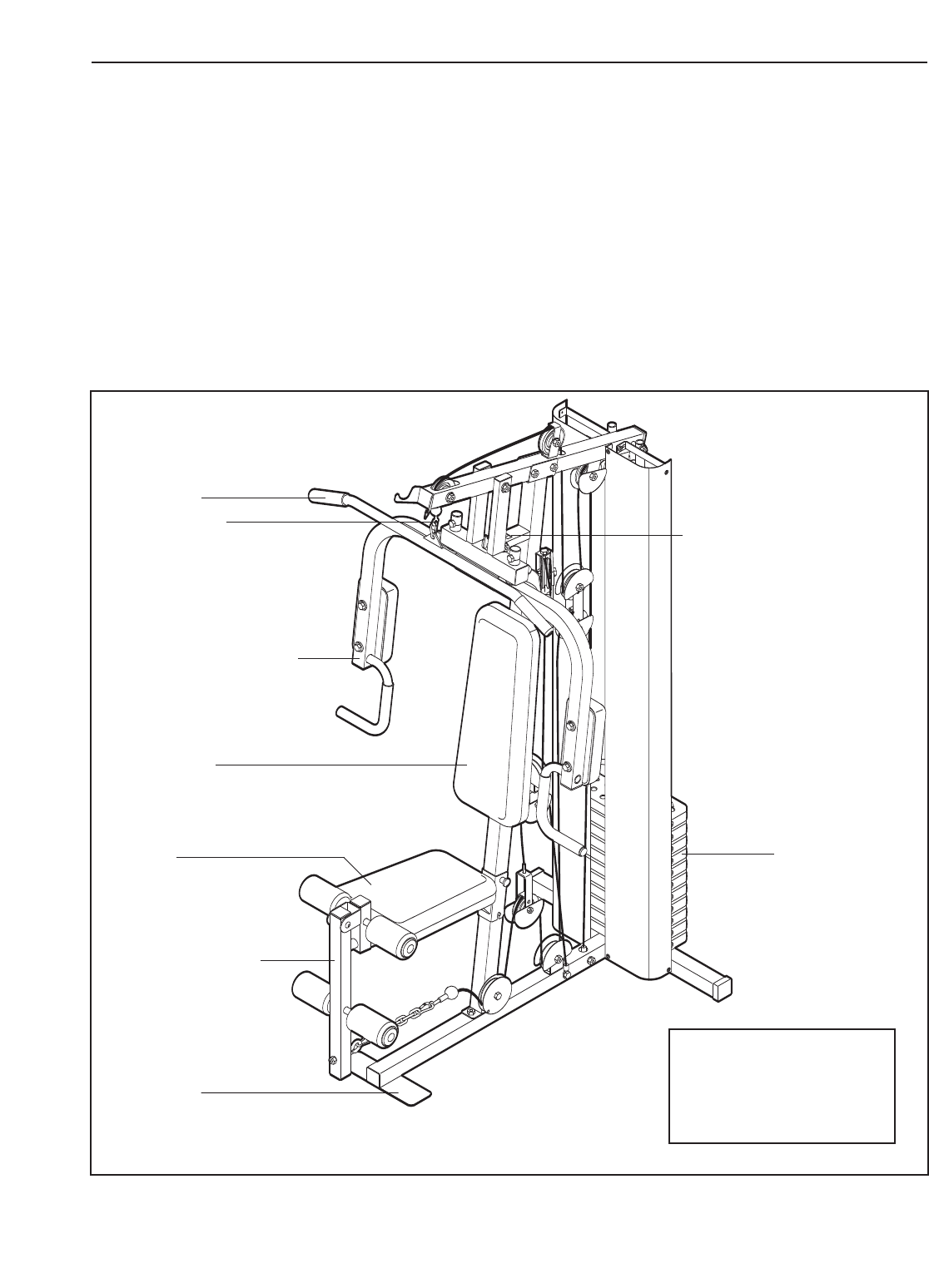

Voordat u verder gaat met lezen, bekijk a.u.b de vol-

gende tekening aandachtig om bekend te raken met

de verschillende onderdelen.

Voetplaat

Gewichtstapels

Katrol Boven

Rekstang

Beenontwikkelaar

Vlinderarmen/Drukarm

Zitting

Rugleuning

Slot van het Druk-Onderstel

AAFMETINGEN :

Hoogte: 79 in./ 200 cm

Breedte: 37 in./ 93 cm

Diepte: 47 in./ 119 cm

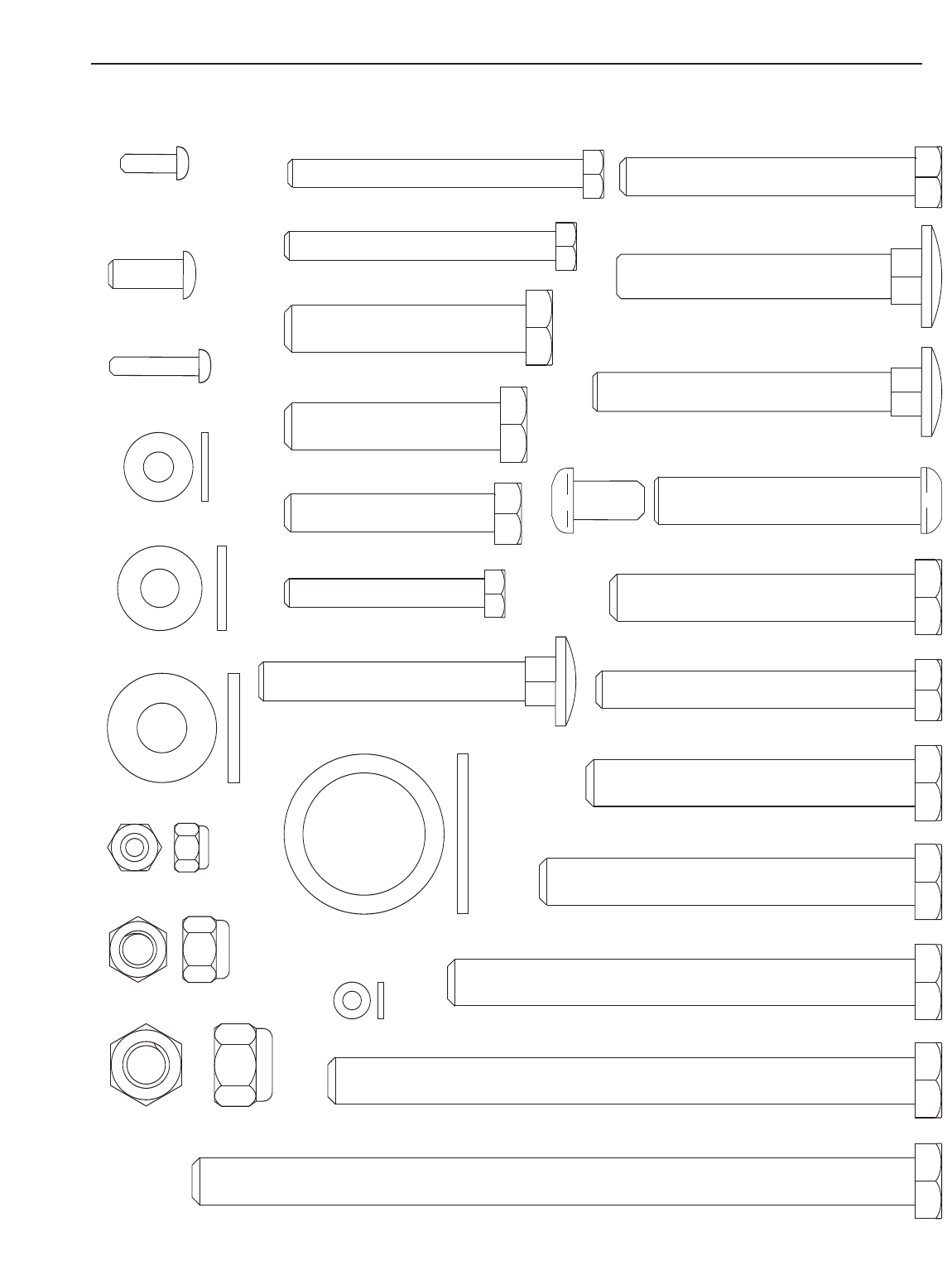

M8 Tussenring (71)

M8 Nylon Borgmoer (69)

M10 Tussenring (70)

M10 Nylon Borgmoer (68)

M4 Tussenring (77)

M10 x 155mm Bout (62)

M10 x 65mm Slotbout (59)

M8 x 63mm Slotbout (58) M8 x 68mm Bout (63)

M8 x 45mm Bout (60)

M4 x 19mm

Zelftapper (76)

M8 x 70mm Slotbout (86)

M4 x 12mm

Zelftapper (56)

M10 x 100mm Bout (46)

M10 x 52mm Bout (52)

M10 x 46mm Bout (53)

M10 x 65mm Bout (55)

M10 x 70mm Bout (57)

M6 x 58mm Schroef (65)

M6 x 63mm Schroef (67)

M6 x 16mm

Schroef (40)

M10 x 57mm Boutset (81)

M6 x 43mm Bout (61)

M8 x 63mm Bout (66)

M10 x 78mm Bout (54)

M10 x 125mm Bout (64)

25mm Tussenring (29)

M6 Tussenring (73)

M6 Nylon Borgmoer (72)

ONDERDELEN IDENTIFICATIE DIAGRAMM

—

Modelnr. WEEVSY2026.0

5

6

Lees de volgende informatie en instructies zorg-

vuldig door voordat u met de montage begint:

•De montage moet door twee mensen gebeuren.

•Plaats het krachtstation op een open plek en ver-

wijder de verpakking. Gooi de verpakking pas

weg wanneer u het krachtstation volledig gemon-

teerd heeft.

•Draai de onderdelen goed vast tijdens de monta-

ge tenzij anders wordt aangegeven.

•Zorg ervoor dat tijdens de montage alle onderde-

len zo gepositioneerd worden als in de tekenin-

gen is aangegeven.

•

Gebruik de ONDERDELEN IDENTIFICATIE

DIAGRAMM om U te helpen in het gebruik van

de kleine onderdelen.

Uhebt het volgende gereedschap (niet inbegre-

pen) nodig voor de montage:

• twee engelse sleutels

• een rubber hamer

•een schroevendraaier

• een kruiskop schroevendraaier

• smeermiddel, zoals smeervet of vaseline en

zeepwater.

Het in elkaar zetten gaat makkelijker als u beschikt

over een doppenset, een set ring- en steeksleutel

of een set ratelsleutels beschikt.

Eenvoudig in elkaar zetten

Deze handleiding is zo ontworpen dat het

krachtstation door iedereen in elkaar kan worden

gezet. Het krachtstation bestaat nochtans uit een

groot aantal onderdelen en de montage zal tijd

kosten. De meeste mensen vinden dat de monta-

ge vlot gaat als ze er voldoende tijd voor nemen.

MONTAGE

1

2

68

59

59

Inkeping

Inkeping

Deze gaten

zijn kleiner

dan de

gaten op.

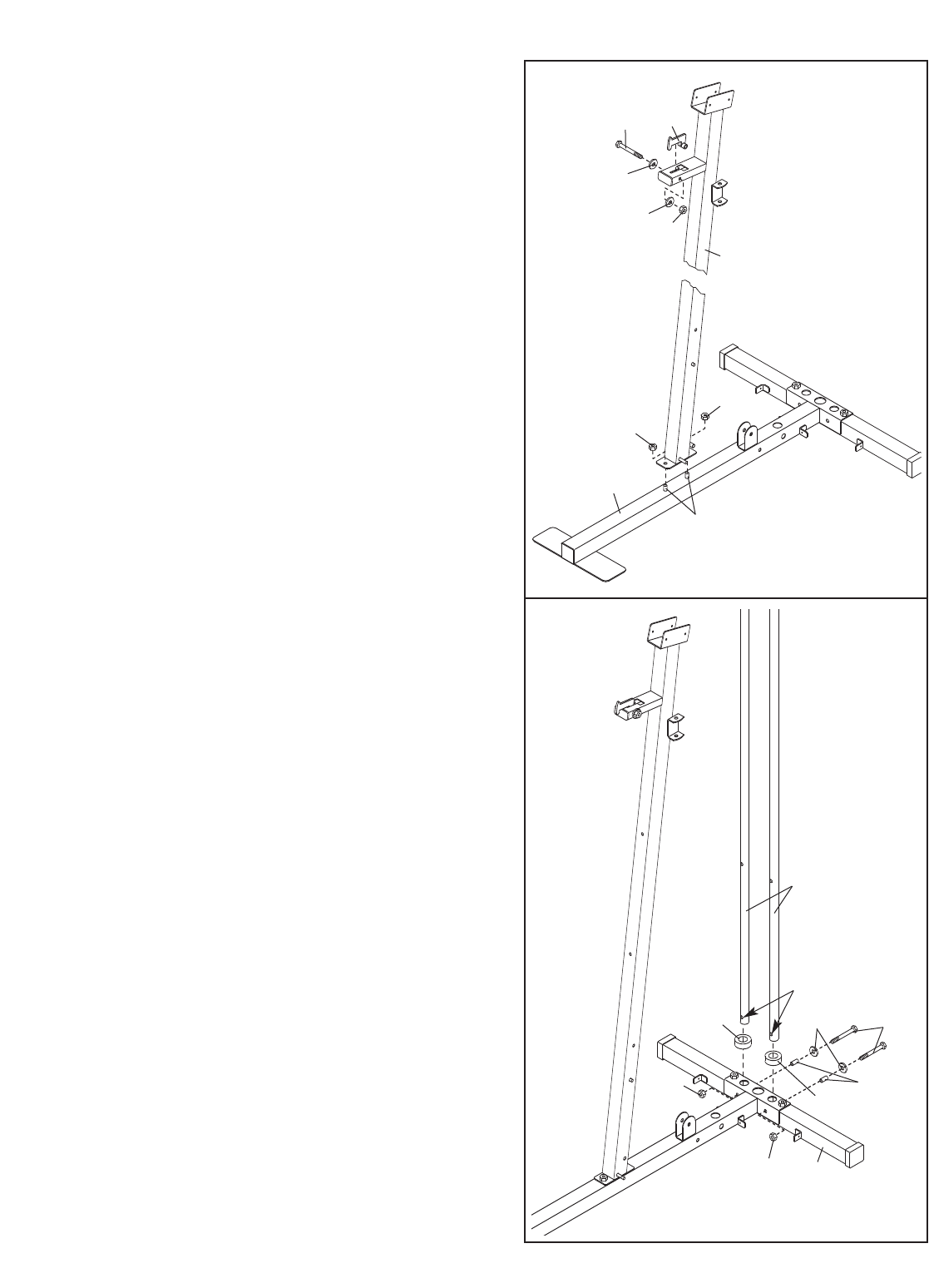

1.

Oriënteer de Stabilisator (2) zoals getoond met

de inkepingen rond de gaten aan de onderkant.

Maak de Basis (1) aan de Stabilisator vast met

twee M10 x 65mm Slotbouten (59) en twee

M10 Nylon Borgmoeren (68). Draai de

Borgmoeren niet te strak vast.

Steek twee M8 x 63mm Slotbouten (58) in het

onderste gedeelte van de Basis (1).

Opmerking: Het kan handig zijn om plak-

band over de koppen van de Slotbouten aan

te brengen om ze op hun plaats te houden.

MONTAGE VAN HET FRAME

Zorg ervoor dat, voordat u met de monta-

ge begint u de informatie hierboven goed

heeft doorgelezen en goed begrijpt. 1

58

7

2. Maak de Staander (3) aan de Basis (1) vast met

twee M8 x 63mm Slotbouten (58) en twee M8

Nylon Borgmoeren (69). Draai de Borgmoeren

niet te strak vast.

Maak het Slot van het Druk-Onderstel (39) aan

de Staander (3) vast met een M8 x 63mm Bout

(66), twee M8 Tussenringen (71) en een M8

Nylon Borgmoer (69). Draai de Borgmoer nog

niet te vast. Het Slot van het Druk-Onderstel

moet kunnen draaien.

2

3

1

17

17

37

70 57

2

68

68

10

71 69

66

71

3

58

39

69

69

Gaten

3. Plaats twee Gewichtsbumpertjes (17) op de aan-

gegeven gaten van de Stabilisator (2). Steek

twee Gewichtsgeleiders (10) in dezelfde gaten.

Zorg ervoor dat de aangegeven gaten zich

dichter bij de onderkant van de Gewichtsge-

leiders bevinden. Zeker de Gewichtsgeleiders

op hun plaats met twee M10 x 70mm Bouten

(57), twee M10 Tussenringen (70), twee Kleine

Tussenstukken (37) en twee M10 Nylon

Borgmoeren (68).

Draai alle M10 Nylon Borgmoeren (68) die

worden gebruikt in de stappen 1 en 3 aan.

8

75

77

76

8

86

3

82

6

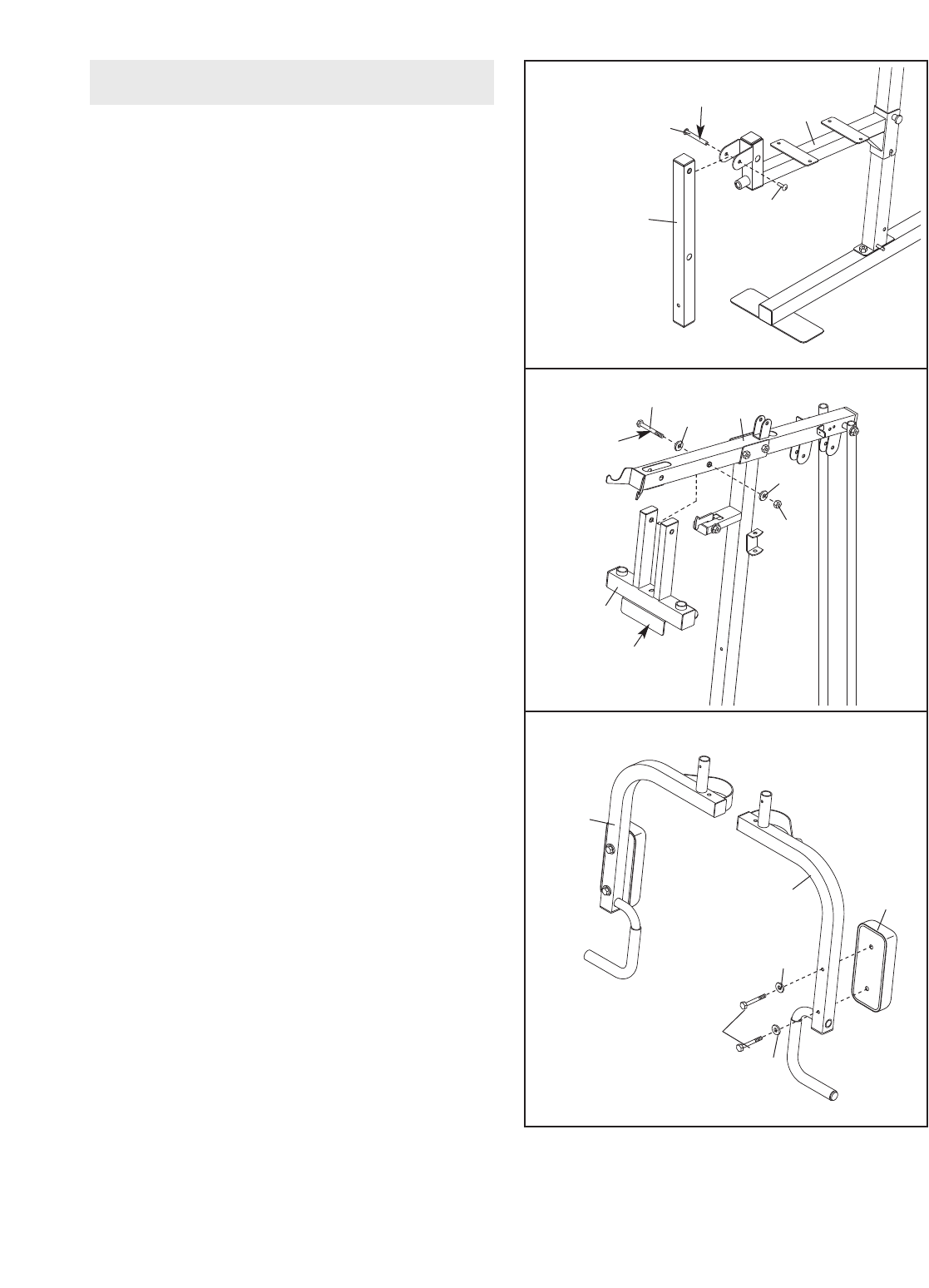

6. Maak het Onderstel van de Zitting (8) aan de

Staander (3) vast met een M8 x 70mm Draagbout

(86) en een M8 Knop (82).

Maak de Bumper (75) aan het Onderstel van de

Zitting (8) vast met een M4 x 19mm Zelftapper

(76) en een M4 Tussenring (77).

10

68

70

63

69

62

3

4

70

5

4

15

312

15

10

Smeer

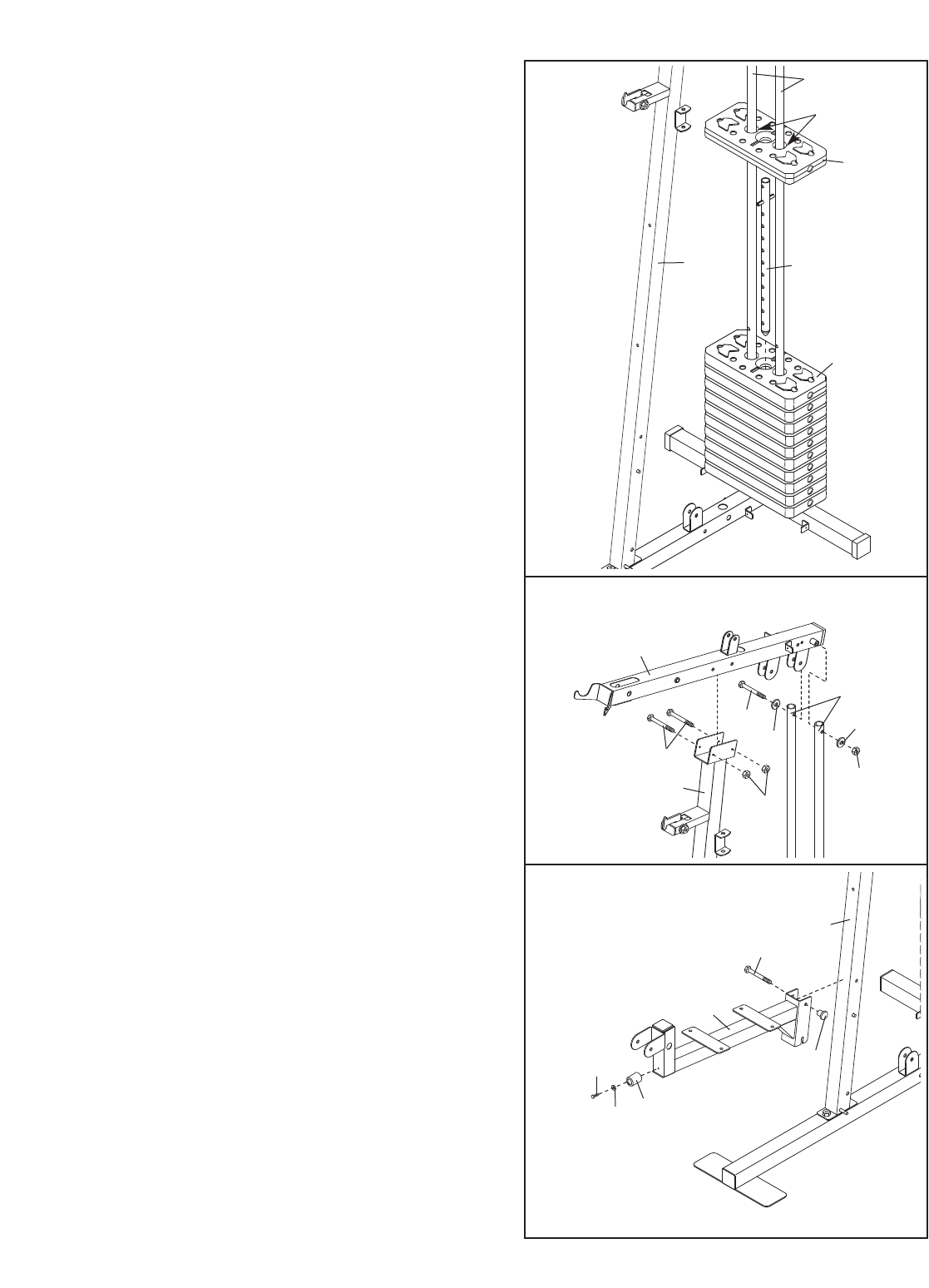

4. Schuif de tien Gewichten (15) op de Gewichts-

geleiders (10) met de gleuf voor de Gewichtspen

(niet getoond) aan de onderkant en aan de tegen-

overgestelde kant van de Staander (3).

Steek de Gewichtsbuis (12) in de Gewichten (15).

Smeer de aangegeven gaten in de Gewicht (15)

met vet in. Schuif het Gewicht op de Gewichts-

geleiders (10).

5. Maak het Bovenste Onderstel (4) aan de

Staander (3) vast met twee M8 x 68mm Bouten

(63) en twee M8 Nylon Borgmoeren (69). Draai

de Slotmoeren niet te strak vast.

Maak het Bovenste Onderstel (4) tussen de

Gewichtsgeleiders (10) vast met een M10 x

155mm Bout (62), twee M10 Tussenringen (70)

en een M10 Nylon Borgmoer (68).

Draai alle M10 Nylon Borgmoeren (68, 69) die

worden gebruikt in de stappen 2 en 5 aan.

9

9. Maak een Armkussen (20) aan de Linker Arm (7)

vast met twee M6 x 58mm Schroeven (65) en

twee M6 Tussenringen (73).

Maak de Rechter Arm (6) op dezelfde manier

vast.

8. Smeer smeervet op een M10 x 125mm Bout (64).

Plaats het Druk Onderstel (5) met de houder aan

de aangegeven zijde. Maak het Druk Onderstel

aan het Bovenste Onderstel (4) vast met de Bout,

twee M10 Tussenringen (70), en een M10 Nylon

Borgmoer (68). Draai de Borgmoer niet te strak

aan. De Druk Onderstel moet kunnen bewegen.

7. Smeer smeervet op een M10 x 57mm Bout Set

(81). Maak de Beenontwikkelaar (9) aan het

Onderstel van de Zitting (8) vast met de Bout Set.

Zorg ervoor dat de steel van de Bout Set door

beide kanten van de houder op het Onderstel

van de Zitting gaat. Draai de Bout Set niet te

strak aan. De Beenontwikkelaar moet kunnen

bewegen.

9

8

81

81

Smeer

7

64

70

70

68

4

5

8

20

7

65

6

73

73

9

Smeer

ARM-MONTAGE

Smeer

10

12. Leid de Hoge Kabel (50) over een 90mm Katrol

(34) en naar beneden door het Bovenste

Onderstel (4). Maak de Katrol en de Kabelklem

(36) aan de houder van het Bovenste Onderstel

vast met een M10 x 52mm Bout (52) en een

M10 Nylon Borgmoer (68). Zorg ervoor dat de

Kabelklem zodanig gedraaid is dat de Kabel

in de gleuf van de Katrol blijft zitten.

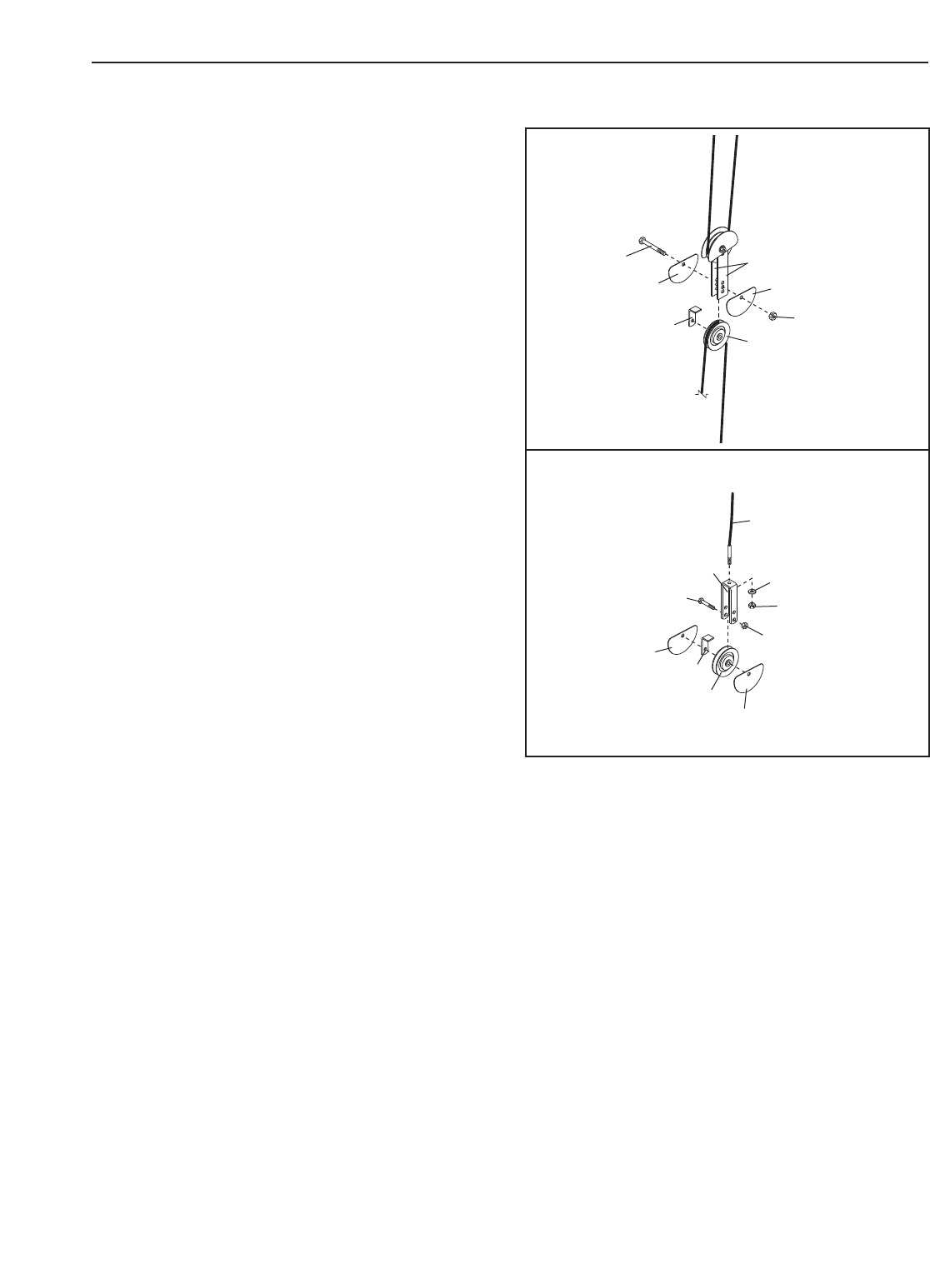

13. Leid de Hoge Kabel (50) onder een 90mm

Katrol (34). Maak de Katrol, een Kabelklem (36)

en twee Beschermringen (35) aan het tweede

stel gaten aan de bovenkant van de twee

Katrolplaten (44) vast met een M10 x 52mm

Bout (52) en een M10 Nylon Borgmoer (68).

Zorg ervoor dat de Kabelklem zodanig

gedraaid is dat de Kabel in de gleuf van de

Katrol blijft zitten.

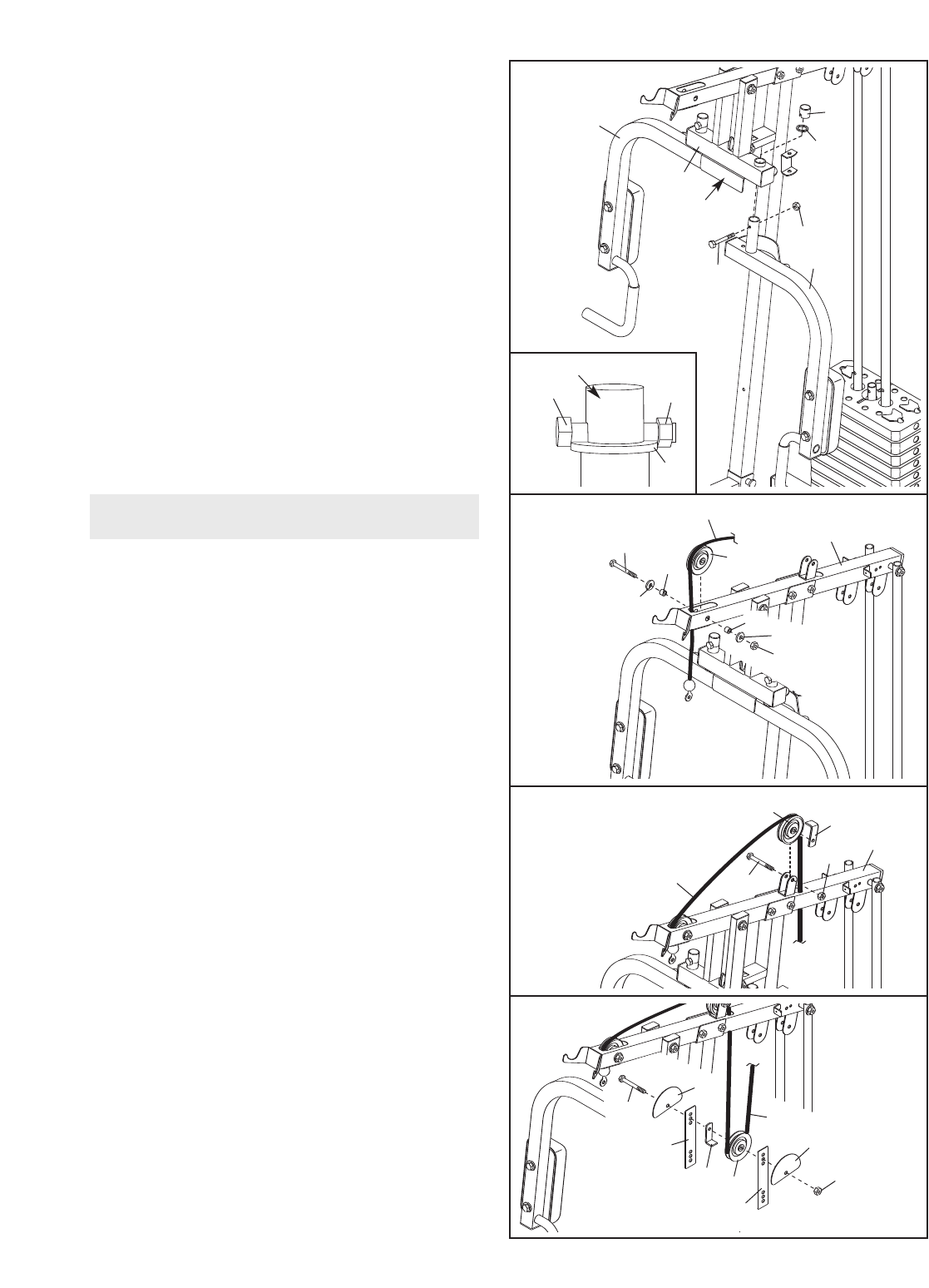

10. Steek de spil op de Linker Arm (7) door het gat

in het Druk Onderstel (5). Zorg ervoor dat de

Arm achter de aangegeven houder van het

Druk-Onderstel zit.

Schuif een 25mm Tussenring (29) over de spil

van de Linker Arm (7). Maak een M6 x 43mm

Bout (61) aan de spil vast met een M6 Nylon

Borgmoer (72). Zorg ervoor dat de Borgmoer

en de kop van de Bout buiten de rand van

de Tussenring zitten, zoals getoond op de

inzet-tekening.

Druk een 25mm Ronde Buitendop (27) op de

bovenkant van de spil van de Linker Arm (7).

Maak de andere Recther Arm (6) op dezelfde

manier vast.

11. Raadpleeg het KABELDIAGRAM op pagina

19 om de kabels goed te kunnen monteren.

Neem de Hoge Kabel (50). Leid het kabeluit-

einde met schroefdraad door het Bovenste

Onderstel (4) en over een 90mm Katrol (34).

Maak de Katrol aan de binnenkant van het

Bovenste Onderstel vast met een M10 x 65mm

Bout (55), twee M10 Tussenringen (70), twee

Kleine Tussenstukken (37) en een M10 Nylon

Borgmoer (68).

27

29

72

7

6

5

10

61

36

52

50

34

68 4

50

34

37

37

70

70

68

55 4

11

68

44

36

44 35

35

34

50

12

13

52

MONTAGE VAN DE KABEL

29

61 72

Spil

Houder

11

16. Neem de Druk-Kabel (49). Schuif de Kabel op

de haak van de Linker Arm (7).

17. Smeer smeervet op een M10 x 78mm Bout (54).

Maak de Katrolarm (38) aan de Staander (3)

vast met de Bout en een M10 Nylon Borgmoer

(68). Draai de Borgmoer niet te strak aan. De

Katrolarm moet kunnen bewegen.

Draai de Druk-Kabel (49) over een 90mm

Katrol (34). Maak de Katrol, een Kabelklem

(36), een M10 Tussenring (70) en twee

Beschermringen (35) aan de aangegeven zijde

van de Katrolarm (38) vast met een M10 x

52mm Bout (52) en een M10 Nylon Borgmoer

(68). Zorg ervoor dat de Kabelklem zodanig

gedraaid is dat de Kabel in de gleuf van de

Katrol blijft zitten.

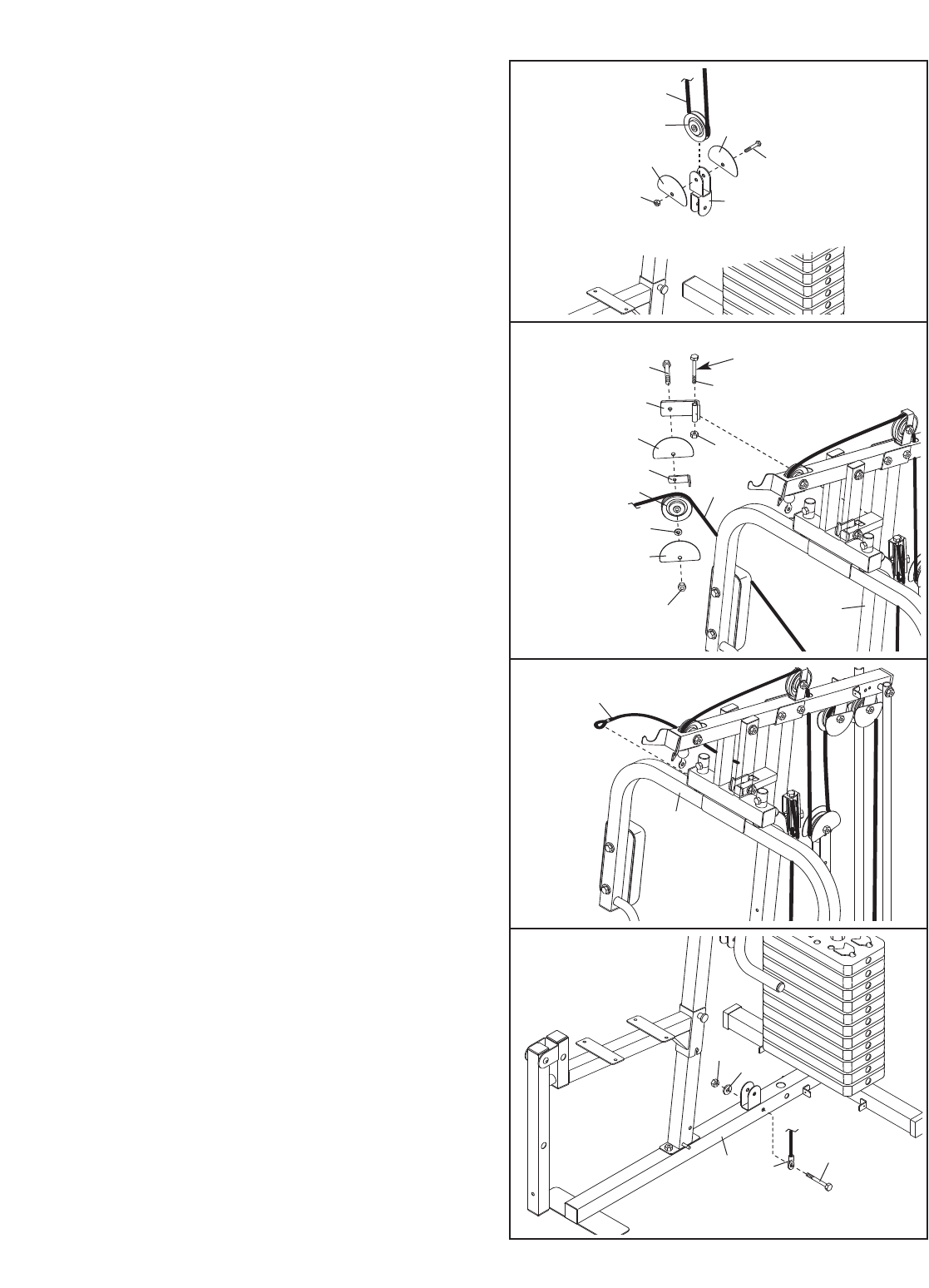

15. Maak het uiteinde van de Hoge Kabel (50) aan

de Kleine “U”-houder (11) vast met een M8

Tussenring (71) en een M8 Nylon Borgmoer

(69). Opmerking: Draai de Borgmoer niet

volledig vast; u moet de moer op de Kabel

draaien zodat er nog twee schroefdraden te

zien zijn achter de moer, zoals getoond op

de inzet-tekening.

Maak de Kleine “U”-houder (11) aan de

Gewichtsbuis (12) vast met een M8 x 45mm

Bout (60) en een M8 Nylon Borgmoer (69).

Draai de Borgmoer niet te strak vast; de

Gewichtsbuis moet goed kunnen bewegen

in de Kleine “U”-houder.

14. Draai de Hoge Kabel (50) over een 90mm

Katrol (34). Maak de Katrol en twee

Beschermringen (35) aan het Bovenste

Onderstel (4) vast met een M10 x 46mm Bout

(53) en een M10 Nylon Borgmoer (68).

Herhaal deze stap met een andere 90mm

Katrol (34), twee Beschermringen (35), een

M10 x 46mm Bout (53) en een M10 Nylon

Borgmoer (68).

68

50

34

35

35

35

4

53

14

50

11

71

60

69

69

12

15

7

35

35

34

68

16

17

50

69

11

49

Haak

70

49

36 38

52

54

3

12

19. Smeer smeervet op een M10 x 78mm Bout (54).

Maak de Katrolarm (38) aan de Staander (3)

vast met de Bout en een M10 Nylon Borgmoer

(68). Draai de Borgmoer niet te strak aan. De

Katrolarm moet kunnen bewegen.

Draai de Druk-Kabel (49) over een 90mm

Katrol (34). Maak de Katrol, een Kabelklem

(36), een M10 Tussenring (70) en twee

Beschermringen (35) aan de aangegeven zijde

van de Katrolarm (38) vast met een M10 x

52mm Bout (52) en een M10 Nylon Borgmoer

(68). Zorg ervoor dat de Kabelklem zodanig

gedraaid is dat de Kabel in de gleuf van de

Katrol blijft zitten.

18. Draai de Druk-Kabel (49) over een 90mm Katrol

(34). Maak de Katrol, een Kabelklem (36), en

twee Beschermringen (35) aan de Dubbele “U”-

houder (42) vast met een M10 x 46mm Bout (53)

eneen M10 Nylon Borgmoer (68).

34

53

68

49

35

42

35

18

35

36

49

52

38

68

68 3

54

Smeer

34

35

70

19

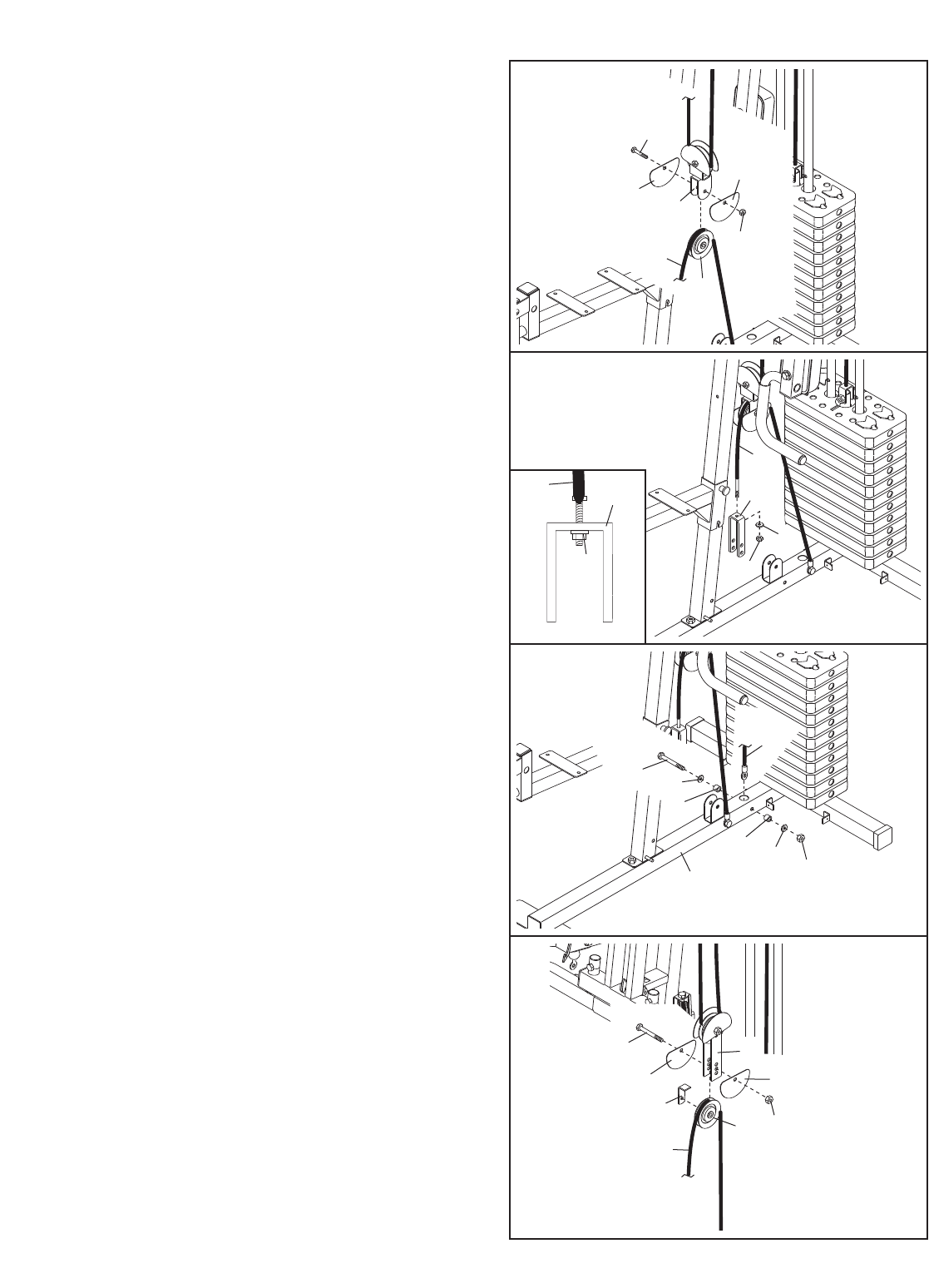

20. Schuif het uiteinde van de Druk-Kabel (49) op

de haak van de Rechter Arm (6). 49

6

20

21. Neem de Korte Kabel (47). Maak het oogje

van de Kabel aan de Basis (1) vast met een

M10 x 70mm Bout (57), een M10 Tussenring

(70) en een M10 Nylon Borgmoer (68). Draai

de Borgmoer niet te strak aan.

57

70

68

47

1

21

13

23. Maak het uiteinde van de Korte Kabel (47) aan

de “U”-houder (43) vast met een M8 Tussenring

(71) en een M8 Nylon Borgmoer (69).

Opmerking: Draai de Borgmoer niet volledig

vast; u moet de moer op de Kabel draaien

zodat er nog twee schroefdraden te zien zijn

achter de moer, zoals getoond op de inzet-

tekening.

24. Zoek naar de Lage Kabel (48). Maak de Kabel

aan de binnenkant van de Basis (1) vast met

een M10 x 65mm Bout (55), twee M10

Tussenringen (70), twee Grote Tussenstukken

(51) en een M10 Nylon Borgmoer (68).

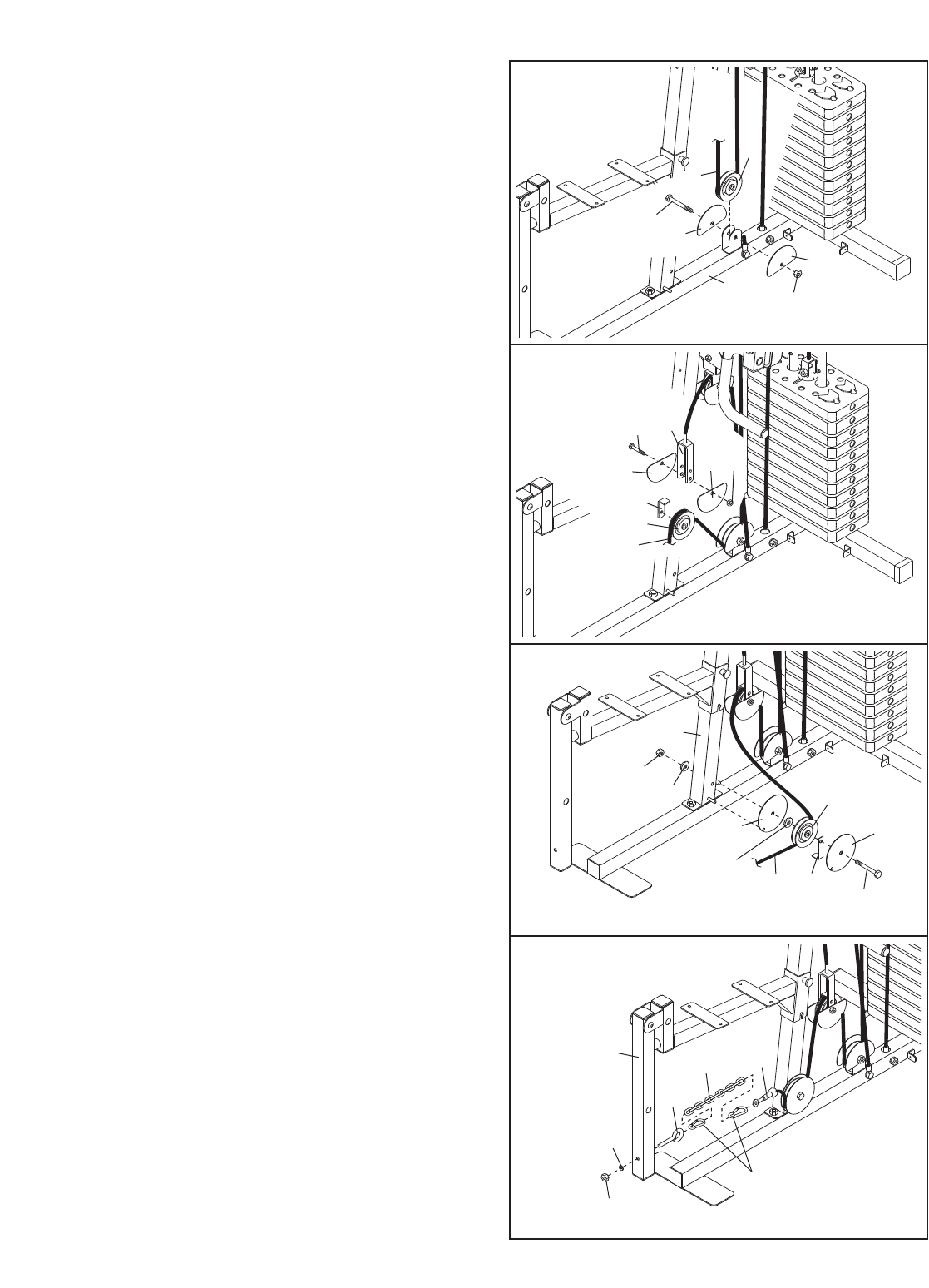

22. Draai de Korte Kabel (47) over een 90mm

Katrol (34). Maak de Katrol en twee

Beschermringen (35) aan de Dubbele “U”-hou-

der (42) vast met een M10 x 46mm Bout (53)

eneen M10 Nylon Borgmoer (68).

53

47

35

35

34

68

42

22

47

71

69

43

23

51

51

68

1

70

24

48

25. Leid de Lage Kabel (48) over een 90mm Katrol

(34). Maak de Katrol, een Kabelklem (36) en

twee Beschermringen (35) aan het tweede stel

gaten aan de onderkant van de twee

Katrolplaten (44) vast met een M10 x 52mm

Bout (52) en een M10 Nylon Borgmoer (68).

Zorg ervoor dat de Kabelklem zodanig

gedraaid is dat de Kabel in de gleuf van de

Katrol blijft zitten.

44

52

35

36

34

35

48

68

25

47

69

43

55 70

14

27. Leid de Lage Kabel (48) over een 90mm Katrol

(34). Maak de Katrol, een Kabelklem (36) en

twee Beschermringen (35) aan het onderste

stel van de gaten in de “U”-houder vast (43)

met een M10 x 52mm Bout (52) en een M10

Nylon Borgmoer (68). Zorg ervoor dat de

Kabelklem zodanig gedraaid is dat de Kabel

in de gleuf van de Katrol blijft zitten.

28. Leid de Lage Kabel (48) onder een 90mm

Katrol (34). Maak de Katrol, een Kabelklem (36)

en twee Beschermringen (14) aan de Staander

(3) vast met een M10 x 100mm Bout (46), twee

M10 Tussenringen (70) en een M10 Nylon

Borgmoer (68). Zorg ervoor dat de Kabelklem

zodanig gedraaid is dat de Kabel in de gleuf

van de Katrol blijft zitten.

26. Draai de Lage Kabel (48) onder een 90mm

Katrol (34). Maak de Katrol en twee

Beschermringen (35) aan de houder op de

Basis (1) vast met een M10 x 46mm Bout (53)

eneen M10 Nylon Borgmoer (68).

35

35

68

34

1

48

53

26

34

48

35

36

35

52 43

68

27

70

48 36

70

68

14

14

34

3

28

29. Maak de Kabelhaak (30) aan de Beenontwik-

kelaar (9) vast met een M10 Tussenring (70) en

een M10 Nylon Borgmoer (68).

Maak de Lage Kabel (48) aan de Ketting (83)

en aan de Kabelhaak (30) vast met twee

Kabelclips (33).

70

9

68

46

48

33

83

30

29

15

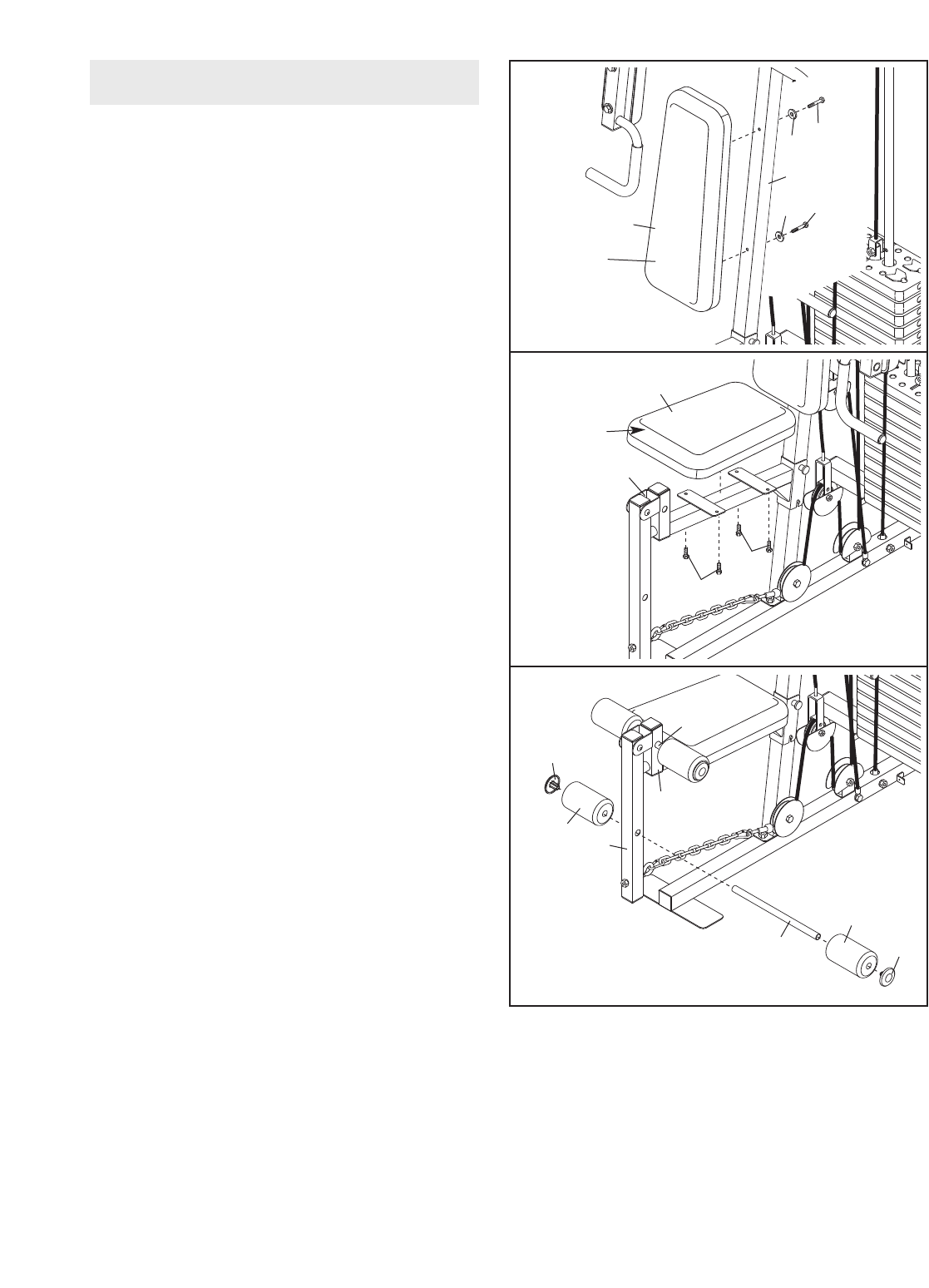

31. Maak de Zitting (19), op de aangegeven plaats,

aan het Onderstel van de Zitting (8) vast met

vier M6 x 16mm Schroeven (40).

32. Schuif een Buis voor het Kussen (45) door het

gat in de Beenontwikkelaar (9). Schuif twee

Schuimrubber Kussentjes (21) op de uiteinden

van de Buis voor het Kussen. Druk dan twee

Kussenkapjes (22) op de Buis voor het

Beschermkussen.

Herhaal deze stap voor de andere Buis van

het Kussen (45) en voor het Onderstel van

de Zitting (8).

30. Maak de Rugleuning (18) aan de Voorste

Staander (3) vast met twee M6 x 63mm

Schroeven (67) en twee M6 Tussenringen (73).

18

Brede

Uiteinde

73

73

3

40

40

67

67

19

Brede

Uiteinde

8

30

31

21

22

21

45

45

9

8

22

32

MONTAGE VAN DE ZITTING

16

35. Zorg ervoor dat alle onderdelen goed vast zijn gedraaid. Het gebruik van de overblijvende onderdelen zal in

BIJSTELLING op de volgende pagina worden uitgelegd. Trek een paar keer aan de kabels om er zeker van

te zijn dat die goed over de katrollen lopen. Als een van de kabels niet goed loopt, vindt en los het pro-

bleem. BELANGRIJK: U weight system kan schade oplopen wanneer de kabels niet goed in de kat-

rollen lopen en u gebruikt het groot aantal gewichten. Zie het KABEL DIAGRAM op pagina 19 in deze

handleiding. De kabels moeten aangespannen worden wanneer deze wat slap zijn. Zie PROBLEMEN

OPLOSSEN EN ONDERHOUD op pagina 20.

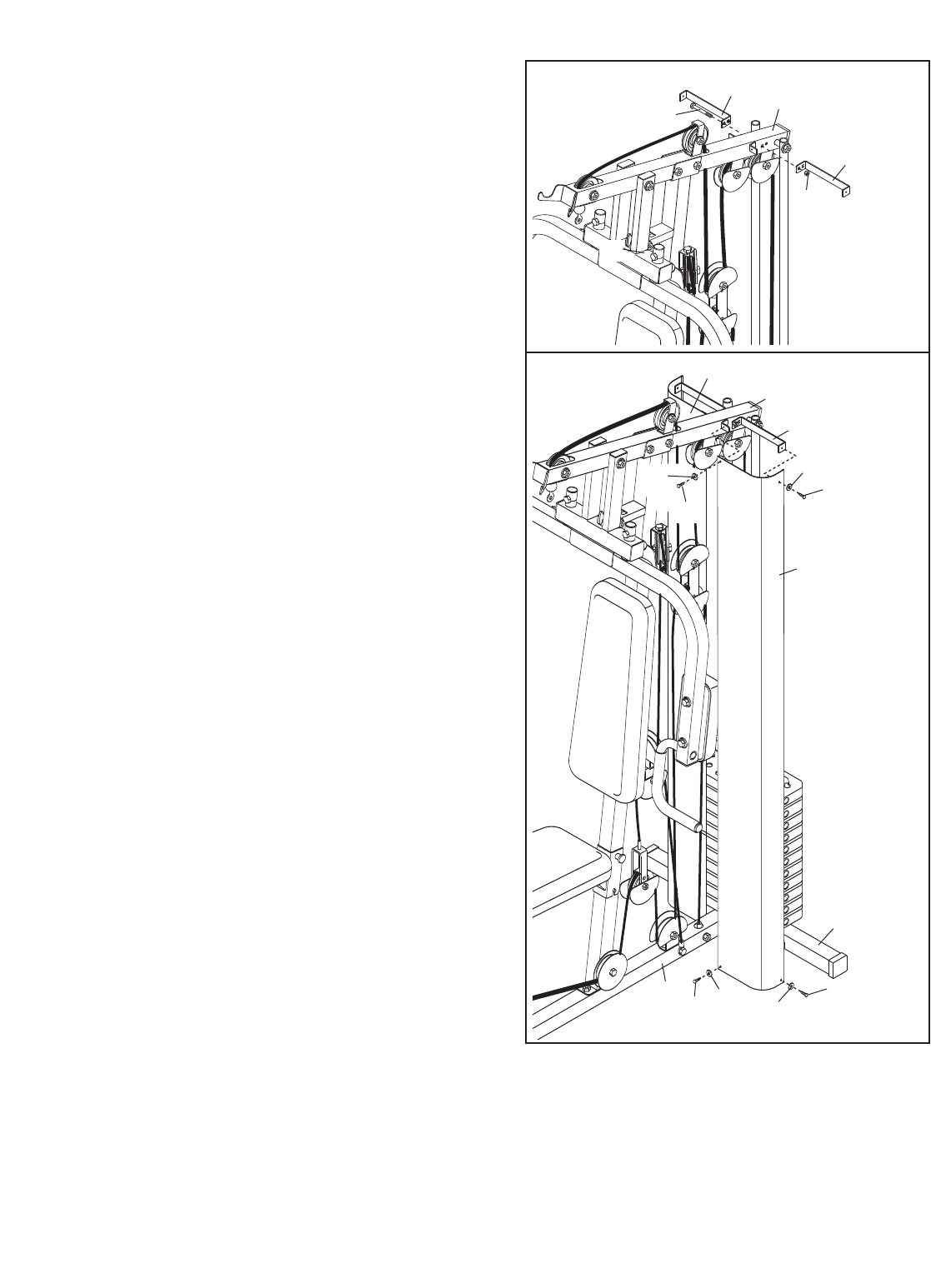

34. Maak het Linker Scherm (87) aan het Onderstel

van het Linker Scherm (85) en het Bovenste

Onderstel (4) vast met twee M4 x 12mm

Zelftappers (56) en twee M4 Tussenringen (77).

Maak het Linker Scherm (87) aan de Basis (1) en

de Stabilisator (2) vast met twee M4 x 12mm

Zelftappers (56) en twee M4 Tussenringen (77).

Herhaal deze stap voor het Rechter Scherm

(88).

Draai de Nylon Borgmoer (69) van stap 33

strak vast.

33. Maak het Onderstel van het Rechter en het

Linker Scherm (84, 85) aan het Bovenste

Onderstel (4) vast met een M8 x 68mm Bout (63)

en een M8 Nylon Borgmoer (69). Draai de Nylon

Borgmoer nog niet strak vast.

18

63

69

4

87

56

77

85

84

56

88

77

56

56 77

77

2

1

33

34

85

4

17

In de paragraaf hieronder wordt uitgelegd hoe u het krachtstation kunt bijstellen. Raadpleeg verder de bijgaande

oefengids voor het juist uitvoeren van iedere oefening.

Zorg er steeds voor dat alle onderdelen goed vastgedraaid worden wanneer u het krachtstation gebruikt.

Vervang versleten onderdelen meteen. U kunt het krachtstation schoonmaken met een zachte doek en een niet

agressief schoonmaakmiddel. Gebruik geen oplosmiddelen.

DE REKSTANG VASTMAKEN

Maak de Rekstang (31) aan de Hoge Kabel (50) vast

met een Kabelclip (33). Opmerking: De Latissimus-

stang kan aan de Lage Kabel (niet getoond) worden

vastgemaakt. Verwijder de Rekstang als u een oefe-

ning uitvoert waarvoor u de stang niet nodig hebt.

DE BUTTERFLY-ARMEN GEBRUIKEN

Om armdrukoefeningen te doen, duw het Slot van het

Druk-Onderstel (39) naar de aangegeven positie om

de Rechter en Linker Arm (6, 7) te zekeren. Om

Butterfly-oefeningen te doen, til het Slot van het Druk-

Onderstel op totdat de Drukarmen vrij zijn.

33

39

50

6

7

31

DE GEWICHTSZETTING VERANDEREN

Om de gewichten bij te stellen, steek de Gewichtspen

(16) onder het gewenste Gewicht (15) totdat het

gebogen deel van de Gewichtspen de Gewichten

raakt. Draai het gebogen gedeelte naar beneden.

Door de kabels en de katrollen kan de werkelijke

weerstand van elke oefen positie wat van de

gewicht zetting variëren. Bekijk de TABEL VOOR

GEWICHTSWEERSTAND op pagina 18 om de

weerstand van elke oefening te weten te komen.

DE ZITTING VERWIJDEREN

Maak de Lage Kabel (48) los van de Ketting (83).

Verwijder de M8 Knop (82) en de M8 x 70mm

Slotbout (86). Til het Onderstel van de Zitting (8) op

van de pen op de Staander (3).

16

15

3

883 48

Pen

BIJSTELLING

86

18

TABEL VOOR GEWICHTSWEERSTAND

De tabel hieronder geeft de gewichtsweerstand voor elk krachtstation weer. De weerstand voor de butterfly-

armen is weergegeven per butterfly-arm. Aandacht: De weerstand van elke oefening kan wat door de plaat

of de vrijving van de kabels, de katrollen en de gewichtsgeleider afhangen.

Aandacht: 1 lb. = 0,454 kg

GEWICHT DRUK FIGUUR

(pond)

VLINDER

FIGUUR

(pond)

KATROL

ONDER

(pond)

LAGE

KATROL

(pond)

BEENONTWIK-

KELAAR

(pond)

135 19 26 29 48

250 28 38 43 71

366 36 53 55 91

481 45 68 69 114

594 55 80 84 139

6111 69 98 96 158

7132 75 116 119 197

8155 84 127 139 230

9170 94 139 160 265

10 189 105 155 172 285

11 215 113 171 188 312

19

Op de onderstaande kabeldiagrammen kunt u zien hoe u de Korte Kabel (47), de Lage Kabel (48), de Druk-

Kabel (49) en de Hoge Kabel (50) moet leiden. Raadpleeg de diagrammen om ervoor te zorgen dat de kabels

goed gemonteerd zijn. De cijfers geven de juiste ligging aan van de kabels. Zorg ervoor dat de kabelklemmen de

kabels niet raken of beklemmen.

Hoge Kabel (50)

KABELDIAGRAMMEN

4

5

4

1

2

1

2

6

5

6

5

4

3

2

1

Druk-Kabel (49)

Lage Kabel (48)

Korte Kabel (47)

33

1

2

3

20

OPLOSSEN VAN PROBLEMEN EN ONDERHOUD

KABELS AANSPANNEN

De gevlochten kabel, het type kabel dat het krachtsta-

tion gebruikt, kan wat uitstrekken wanneer die voor het

eerst wordt gebruikt. U moet de kabels aanspannen

wanneer er slapheid in de kabels bestaat.

Ukunt losse stukken verwijderen door een 90mm

Katrol (34), de Kabelklem (36) en twee

Beschermringen (35) te verschuiven naar een stel

gaten dat dichter bij het midden van de twee

Katrolplaten (44) ligt. Verwijder de M10 Nylon

Borgmoer (68) en de M10 x 52mm Bout (52) en maak

de Katrol, de Kabelklem en de Beschermringen aan

het nieuwe stel gaten van de Katrolplaten vast met de

Bout en de Borgmoer.

Ukunt de losse stukken ook verwijderen door de

90mm Katrol (34), de Kabelklem (36) en twee

Beschermringen (35) aan een hoger stel gaten van

de “U”-houder (43) vast te maken. Verwijder de M10

Nylon Borgmoer (68) en de M10 x 52mm Bout (52)

en maak de Katrol, de Kabelklem en de twee

Beschermringen opnieuw vast aan het hogere stel

gaten van de “U”-houder met de Bout en de Nylon

Borgmoer.

Ukunt de losse stukken van de Kabels ook verwijde-

ren door de M8 Tussenring (71) en de M8 Nylon

Borgmoer (69) die de Korte Kabel (47) met de “U”-hou-

der (43) verbindt, strak vast te draaien. De Hoge Kabel

(niet getoond) en de Kleine “U”-houder (niet getoond)

kunnen op dezelfde manier worden bijgesteld.

Zorg ervoor dat de Kabels nooit te strak staan.

Anders wordt het Bovenste Gewicht (niet

getoond) opgetild van de gewichtstapel.

68

34

35

35

36

44

52

47

35

52

68

69

71

43

34

36

35

1 1 Basis

21 Stabilisator

3 1 Staander

4 1 Bovenste Onderstel

5 1 Druk Onderstel

6 1 Rechter Arm

7 1 Linker Arm

8 1 Onderstel van de Zitting

9 1 Beenontwikkelaar

10 2 Gewichtsgeleider

11 1 Kleine “U”-houder

12 1 Gewichtsbuis

13 1 Bumper van de Gewichtsbuis

14 2 Bescherming

15 11 Gewicht

16 1 Gewichtspen

17 2 Gewichtsbumpertjes

18 1 Ruglenning

19 1 Zitting

20 2 Armkussen

21 4 Schuimrubber Kussen

22 4 Kussenkapje

23 2 25mm Ronde Buitenkapje

24 8 45mm Vierkante Binnenkapje

25 3 25mm x 50mm Binnenkapje

26 4 50mm Vierkante Binnenkapje

27 2 25mm Ronde Buitenkapje

28 2 25mm x 68mm Ronde Bus

29 2 25mm Tussenring

30 1 Kabelhaak

31 1 Rekstang

32 2 Handreep

33 3 Kabelclip

34 13 90mm Katrol

35 20 Beschermringen

36 7 Kabelklem

37 4 Kleine Tussenstuk

38 2 Katrolarm

39 1 Slot van het Druk-Onderstel

40 4 M6 x 16mm Schroef

41 2 50mm Vierkante Buitenkapje

42 1 Dubbele “U”-houder

43 1 U”-Houder

44 2 Katrolplaten

45 2 Buis voor het Kussen

46 1 M10 x 100mm Bout

47 1 Korte Kabel

48 1 Lage Kabel

49 1 Druk-Kabel

50 1 Hoge Kabel

51 2 Grote Tussenstuk

52 6 M10 x 52mm Bout

53 5 M10 x 46mm Bout

54 2 M10 x 78mm Bout

55 2 M10 x 65mm Bout

56 8 M4 x 12mm Zelftapper

57 3 M10 x 70mm Bout

58 2 M8 x 63mm Slotbout

59 2 M10 x 65mm Slotbout

60 1 M8 x 45mm Bout

61 2 M6 x 43mm Bout

62 1 M10 x 155mm Bout

63 3 M8 x 68mm Bout

64 1 M10 x 125mm Bout

65 4 M6 x 58mm Schroef

66 1 M8 x 63mm Bout

67 2 M6 x 63mm Schroef

68 24 M10 Nylon Borgmoer

69 9 M8 Nylon Borgmoer

70 16 M10 Tussenring

71 4 M8 Tussenring

72 2 M6 Nylon Borgmoer

73 6 M6 Tussenring

74 2 25mm Ronde Dunne Kapje

75 1 Bumper

76 1 M4 x 19mm Zelftapper

77 9 M4 Tussenring

78 2 Vleugelhandvat

79 1 Slot

80 1 Slotpen

81 1 M10 x 57mm Boutset

82 1 M8 Knop

83 1 Kettting

84 1 Onderstel van het Rechter Scherm

85 1 Onderstel van het Linker Scherm

86 1 M8 x 70mm Slotbout

87 1 Linker Scherm

88 1 Rechter Scherm

# 1 Gebruiksaanwijzing

# 1 Oefengids

# 1 Smeervetpakket

# 2 Hexagonale Sleutel

ONDERDELEN LIJST—Modelnr. WEEVSY2026.0 R0706A

Opgelet: “#” betekent onderdeel niet getoond. Specificaties kunnen zonder opgave van redenen gewijzigd

zijn/worden. Kijk op de achterkant van deze gebruiksaanwijzing voor informatie over te bestellen onderdelen.

Nr. Aantal Beschrijving Nr. Aantal Beschrijving

21

9

45

24

81

8

19

21

21

21

22

22

22

45

40

40

82

86

21

22

24

5

6

7

20

20

74

74

24

24

26

26

25

24

27

27

28

29

29

49

49

64

70

70

68

72

72

61

61

65

73

73

73

73

65

23

24

44

44

35

34

35

35

34

35

68

52

36

36

43

35

34

35

47

52 69

68

71

36

78

78

24

75

77

76

28

48

68

81

4

26

34

34

34

35

36

37

37

35

50

70

55

68

70

52

53

68

68

34

35

35

63

69

68

53 85

84

70

30

22

GEDETAILLEERDE TEKENING A—Modelnr.

WEEVSY2026.0 R0706A

32 31 33

32

9

35

42

35

34

34 35

35

68

68

53

53

2

17

41

41

70

70

57

59

37

10

11

12

13

15

16

50

62

70 68

70

60

71

69

69

3

18

35

34

35

35

34

38

38 39

25

34

52 54

68

68

66 71

63

69

54

68

68 52

73

67

73 67

46

70

69

68

69

70

71

69

5

35

34 35

47

48

51

51

58

57

70

68

53

68

68

68

70

70

55

1

26

14

36

70

36

70 79

80

68

56

56

56

56

56

36

35

4

77

56

77 77

77

77

77

83

33

14

4

87

88

GEDETAILLEERDE TEKENING B—Modelnr.

WEEVSY2026.0 R0706A

23

Onderdeel Nr.241878 R0706A Gedrukt in China ©2006 ICON IP

,Inc.

HET BESTELLEN VAN VERVANG ONDERDELEN

Om vervang onderdelen voor uw loopband te bestellen, neem dan a.u.b. contact op met de winkel waar u dit

apparaat hebt gekocht.

Zorg ervoor dat u de volgende informatie bij de hand hebt wanneer u onderdelen wilt bestellen:

• het MODELNUMMER van het product (WEEVSY2026.0)

• de NAAM van het product (WEIDER PRO 2000 krachtstation)

• het SERIENUMMER van het product (zie de kaft van de handleiding)

• het NUMMER VAN HET ONDERDEEL en de BESCHRIJVING (zie de ONDERDELEN LIJST en de GEDE-

TAILLEERDE TEKENING op pagina 21, 22, en 23)
