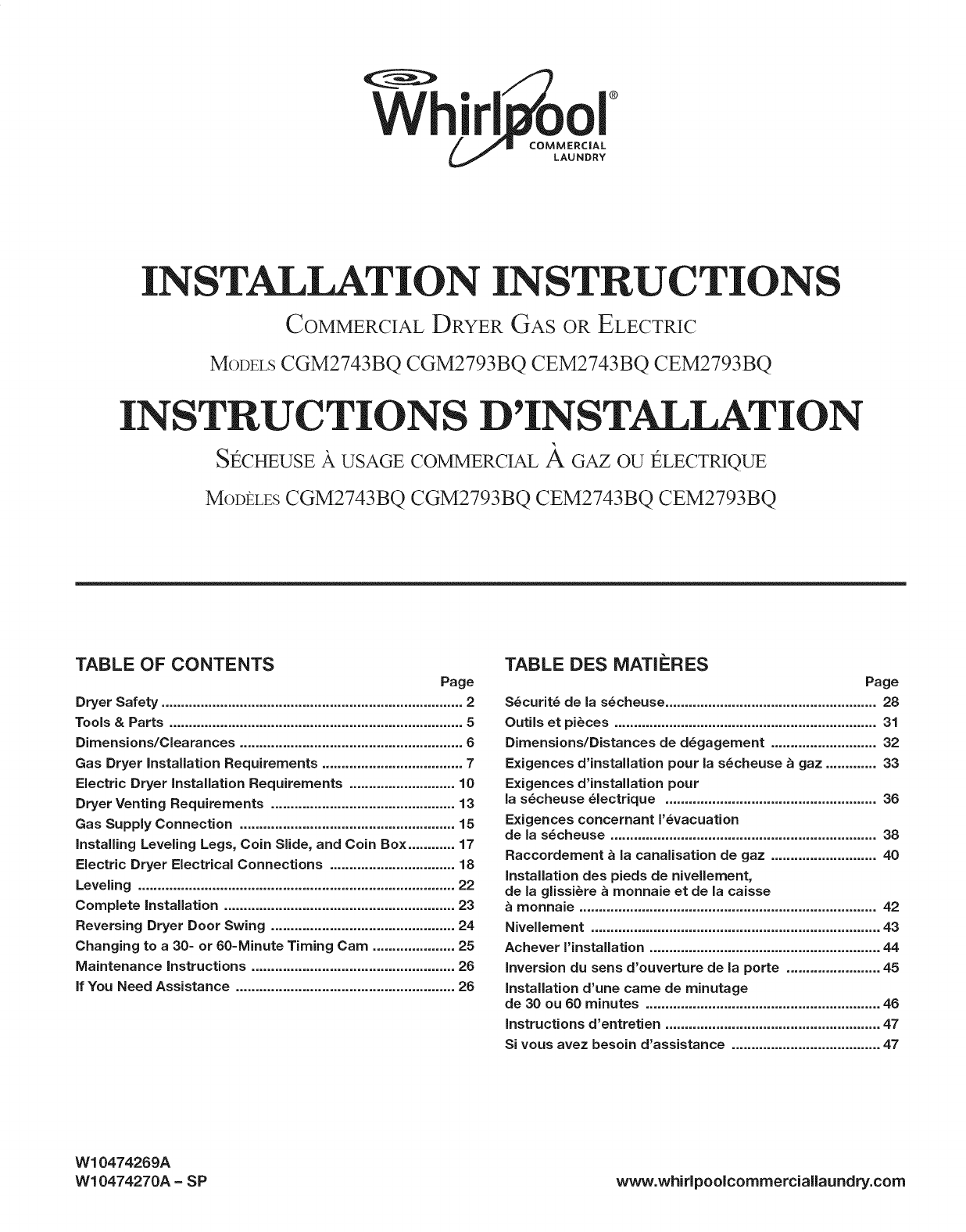

Whi I

COMMERCIAL

LAUNDRY

INSTALLATION INSTRUCTIONS

COMMERCIAL DRYER GAS OR ELECTRIC

MODELSCGM2743BQ CGM2793BQ CEM2743BQ CEM2793BQ

INSTRUCTIONS D'INSTALLATION

SECHEUSE A USAGE COMMERCIAL i GAZ OU }_LECTRIQUE

MOD]_LESCGM2743BQ CGM2793BQ CEM2743BQ CEM2793BQ

TABLE OF CONTENTS

Page

Dryer Safety ............................................................................. 2

Tools &Parts ........................................................................... 5

Dimensions/Clearances ......................................................... 6

Gas Dryer installation Requirements .................................... 7

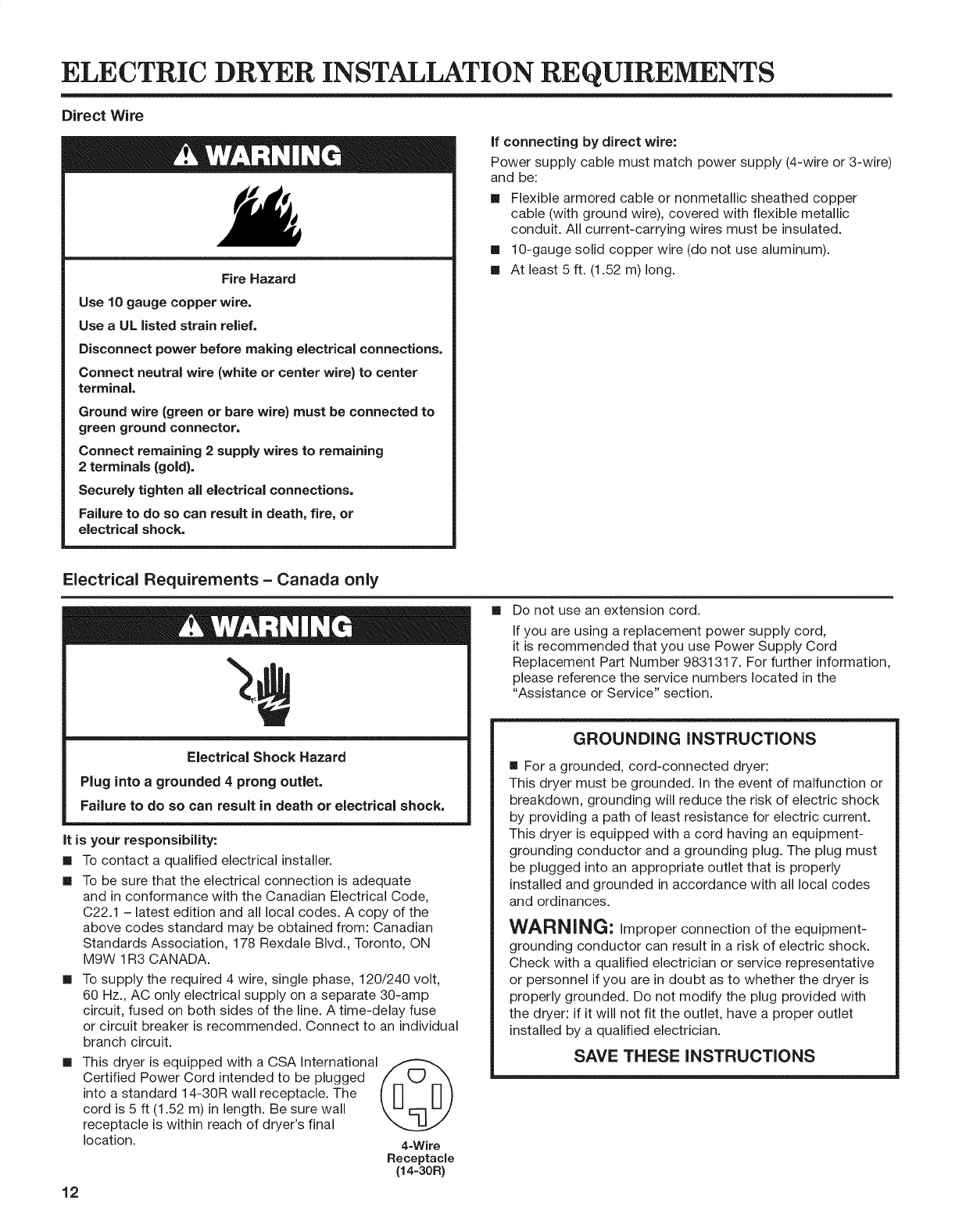

Electric Dryer Installation Requirements ........................... 10

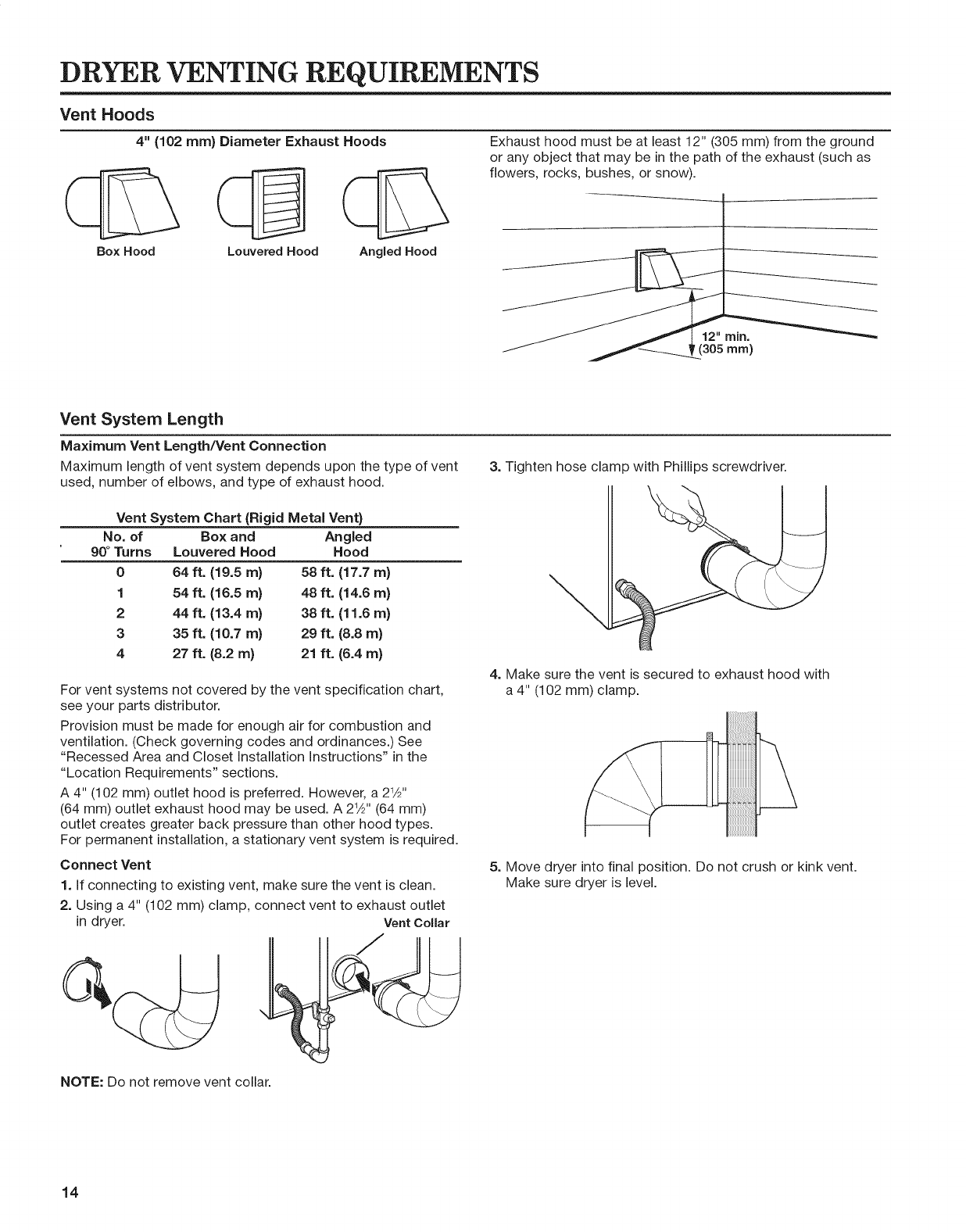

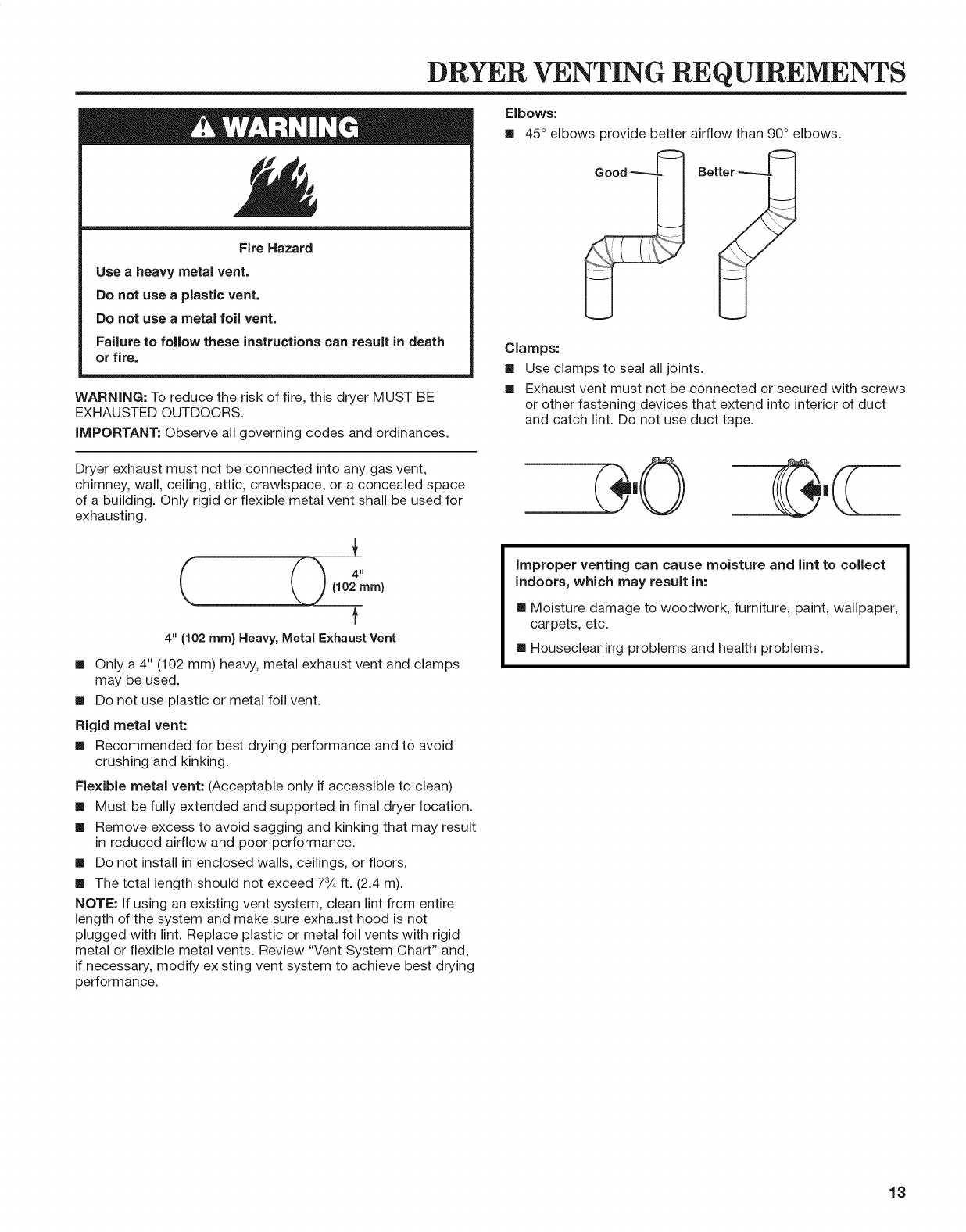

Dryer Venting Requirements ............................................... 13

Gas Supply Connection ....................................................... 15

installing Leveling Legs, Coin Slide, and Coin Box ............ 17

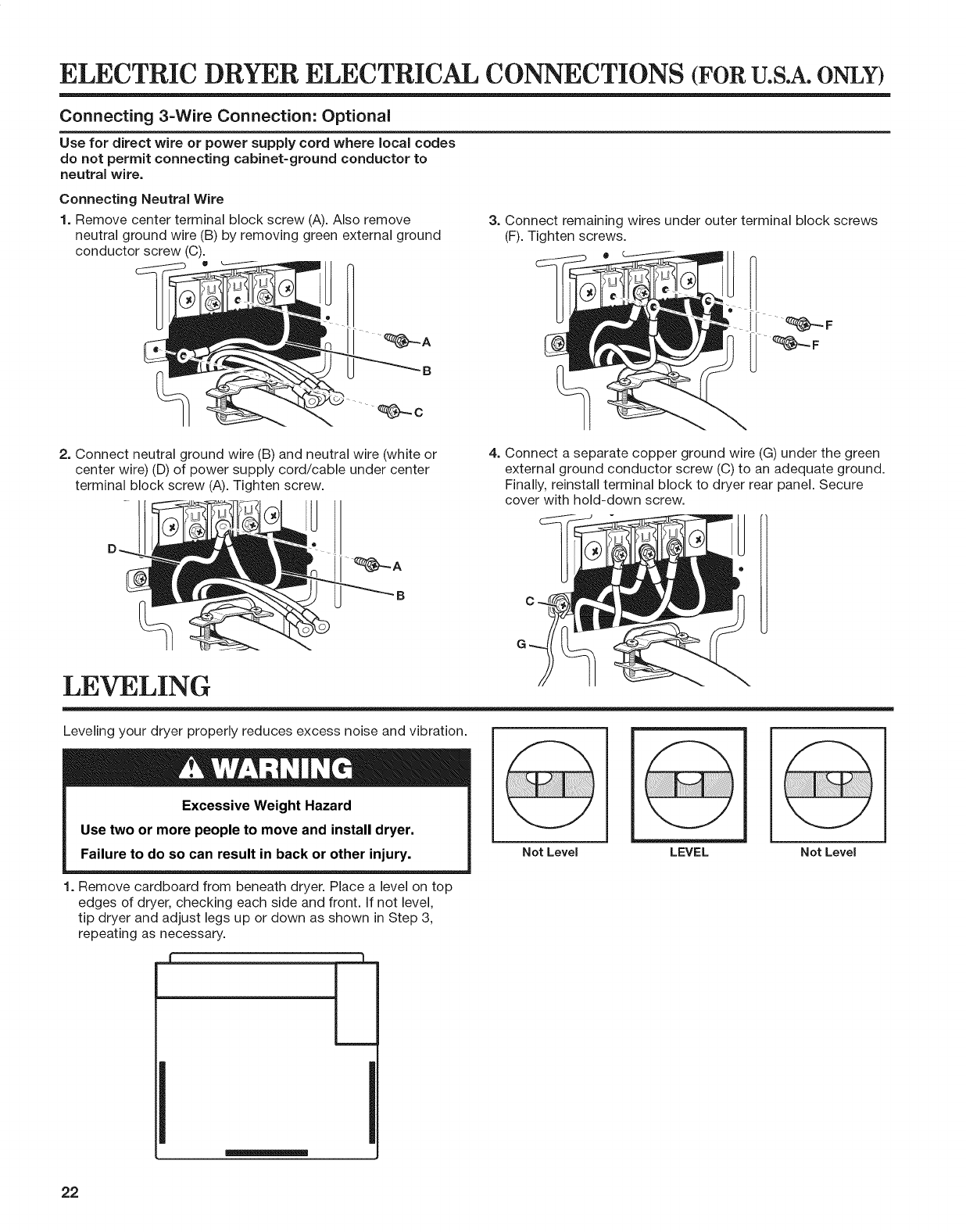

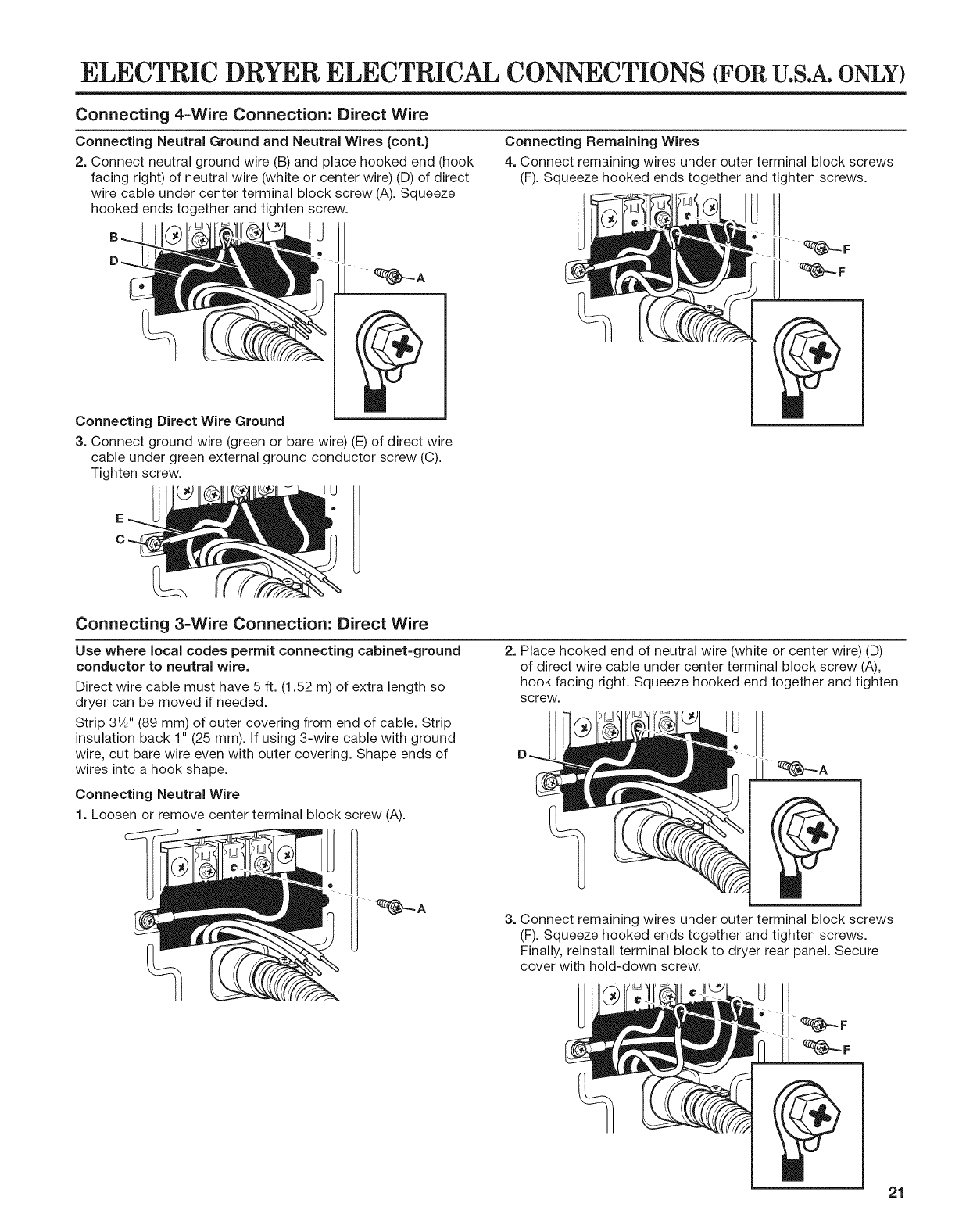

Electric Dryer Electrical Connections ................................ 18

Leveling ................................................................................. 22

Complete Installation ........................................................... 23

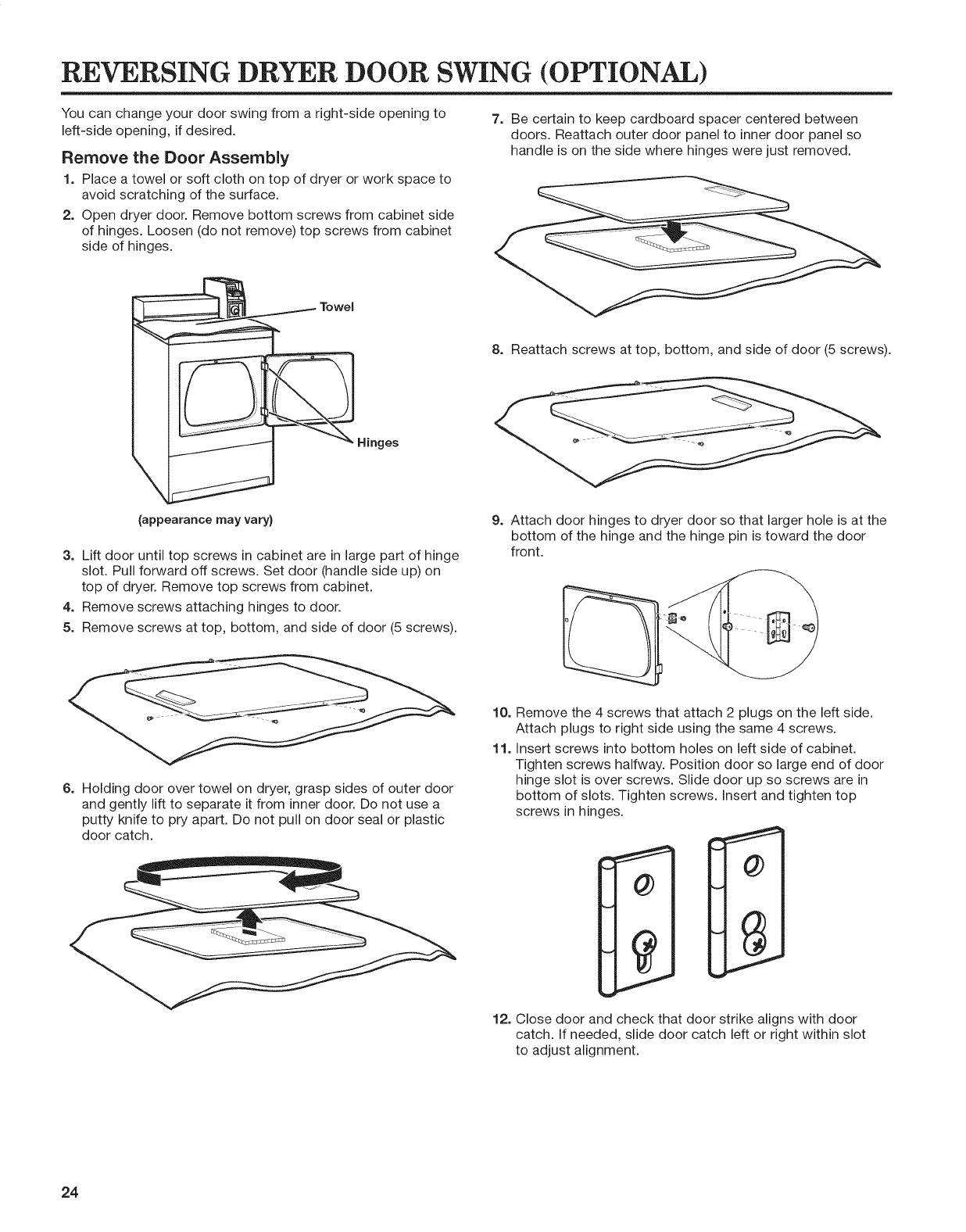

Reversing Dryer Door Swing ............................................... 24

Changing to a30- or 60-Minute Timing Cam ..................... 25

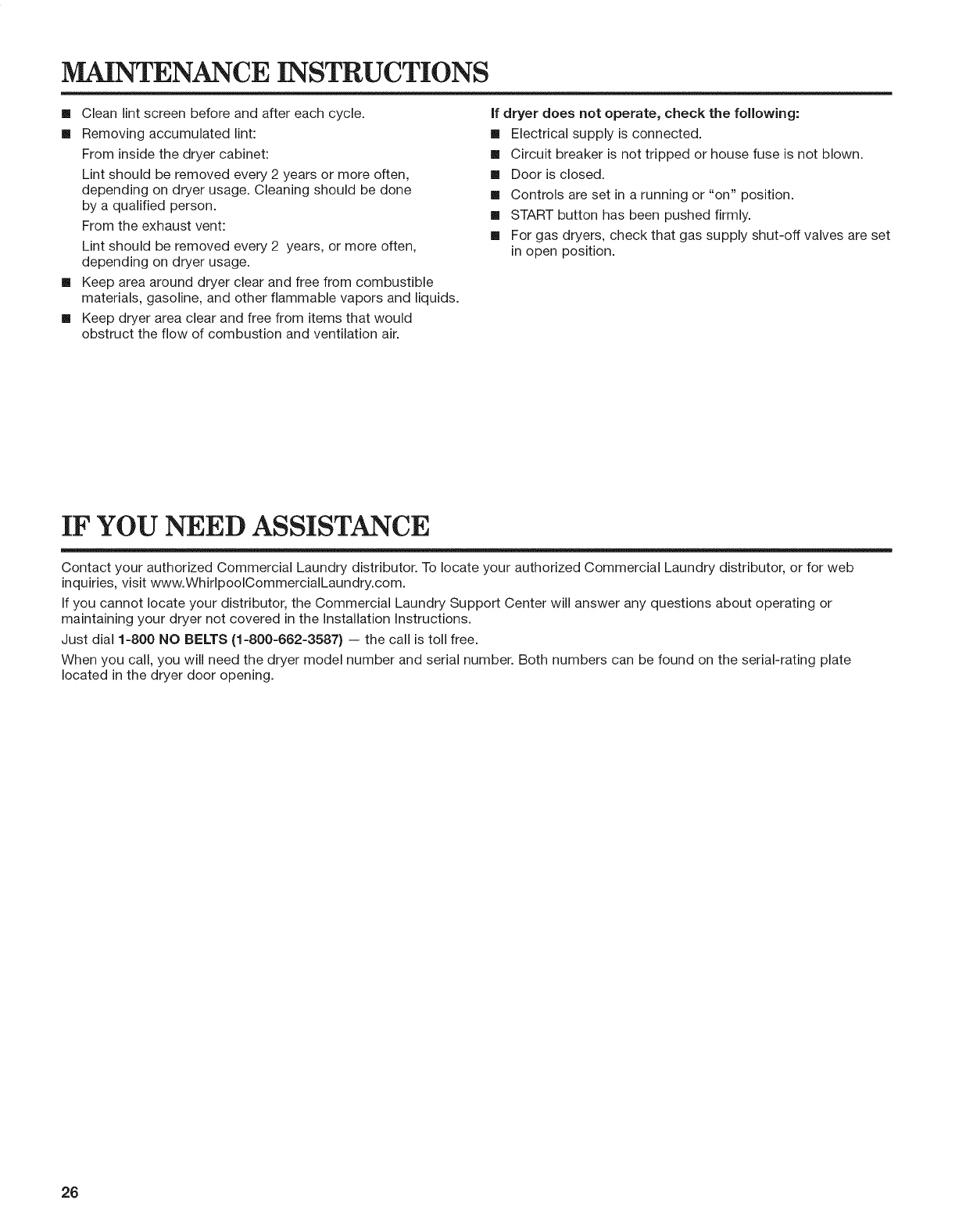

Maintenance instructions .................................................... 26

if You Need Assistance ........................................................ 26

TABLE DES MATIERES

Page

S4curit4 de la s4cheuse ...................................................... 28

Outils et pi_ces ................................................................... 31

Dimensions/Distances de d4gagement ........................... 32

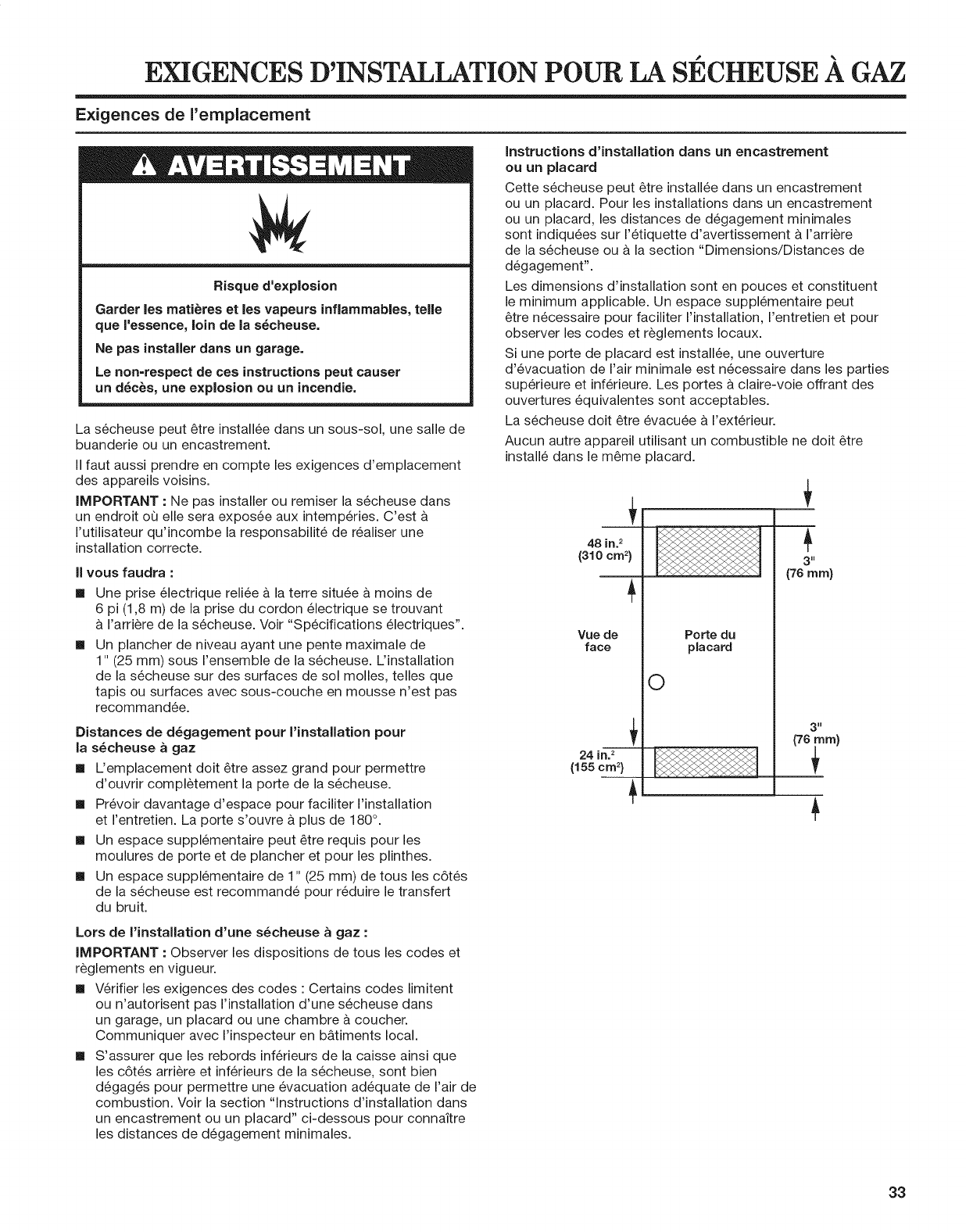

Exigences d'installation pour la s4cheuse hgaz ............. 33

Exigences d'installation pour

la s4cheuse 41ectrique ...................................................... 36

Exigences concernant 1'4vacuation

de la s4cheuse .................................................................... 38

Raccordement hla canalisation de gaz ........................... 40

Installation des pieds de nivellement,

de la glissi_re a monnaie et de la caisse

monnaie ............................................................................ 42

Nivellement .......................................................................... 43

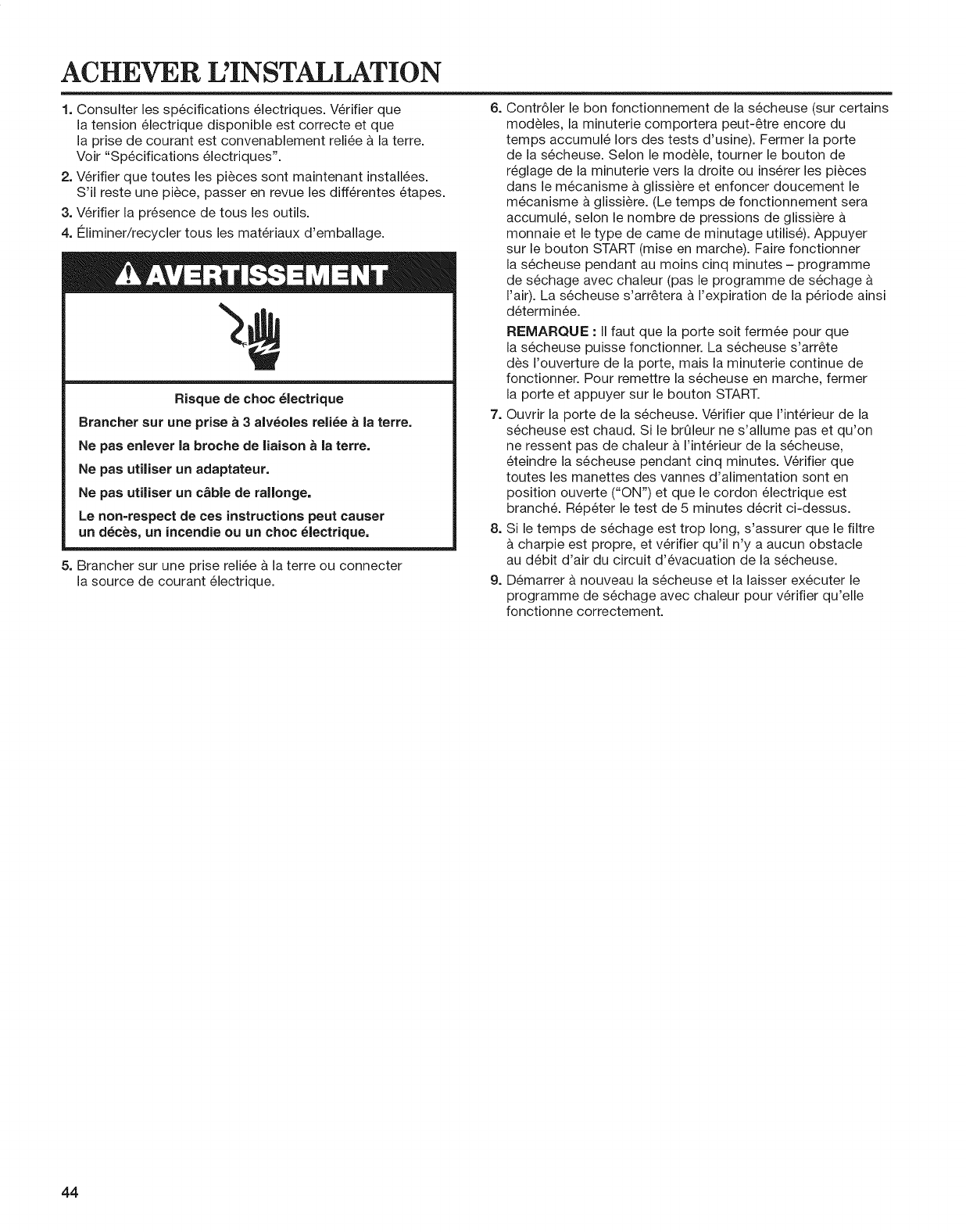

Achever PinstaRation ........................................................... 44

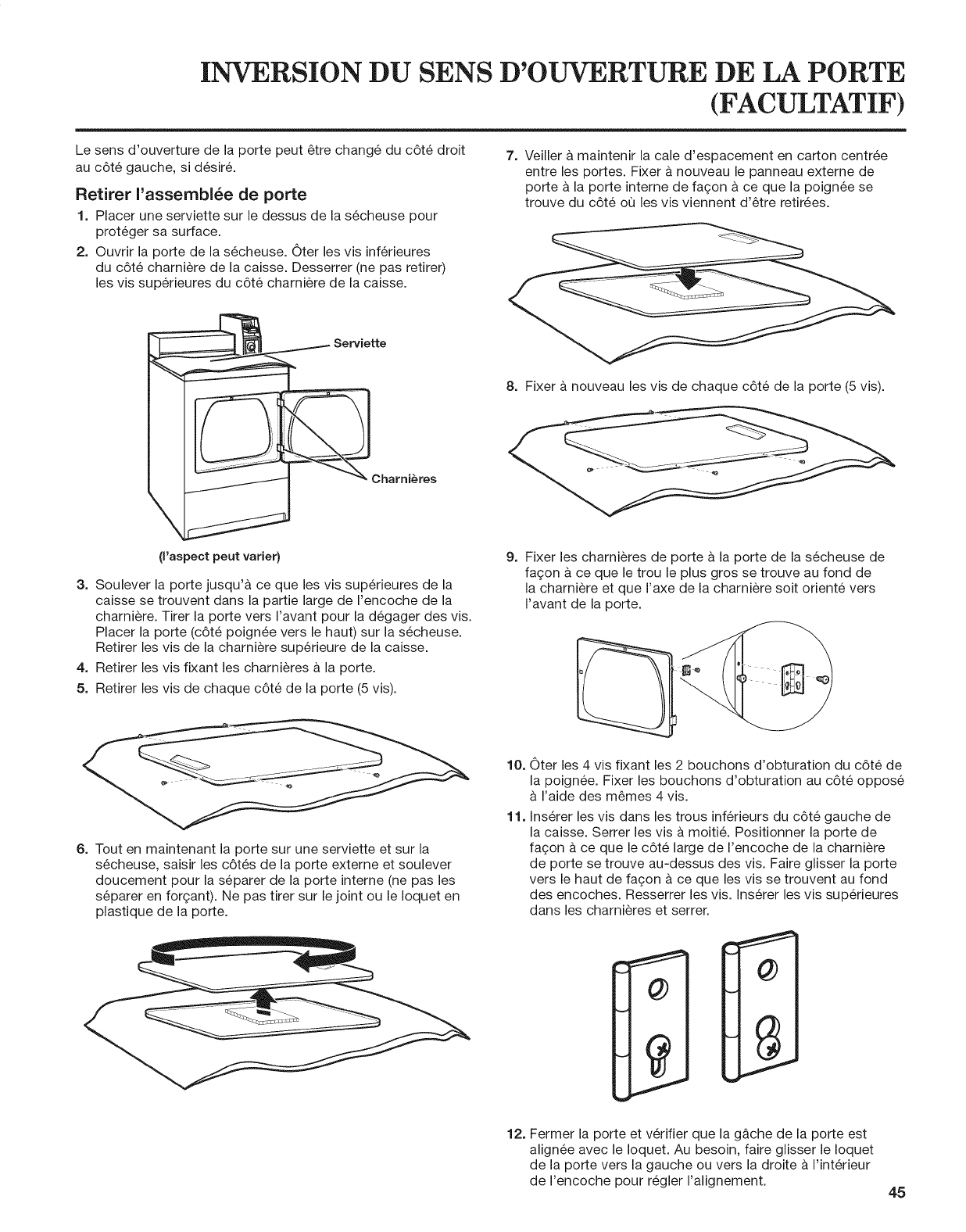

inversion du sens d'ouverture de la porte ........................ 45

Installation d'une came de minutage

de 30 ou 60 minutes ............................................................ 46

instructions d'entretien ....................................................... 47

Si vous avez besoin d'assistance ...................................... 47

W10474269A

W10474270A = SP www.whirlpoolcornrnerciallaundry.corn

DRYER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions,

You can be killed or seriously injured if you don't follow

instructions,

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

WARNING -"Ri,kofFi, "

- Clothes dryer installation must be performed by a qualified installer,

- Install the clothes dryer according to the manufacturer's instructions and local codes.

- Do not install a clothes dryer with flexible plastic venting materials or flexible metal

(foil type} duct. if flexible metal duct is installed, it must be of aspecific type identified

by the appliance manufacturer as suitable for use with clothes dryers. Flexible venting

materials are known to collapse, be easily crushed, and trap lint. These conditions will

obstruct clothes dryer airflow and increase the risk of fire.

- To reduce the risk of severe injury or death, follow all installation instructions.

- Save these instructions.

[] It is recommended that the owner post, in a prominent location, instructions for the customer's use in the event the customer

smells gas. This information should be obtained from your gas supplier.

[] Post the following warning in a prominent location.

FOR YOUR SAFETY

Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance. 1

2

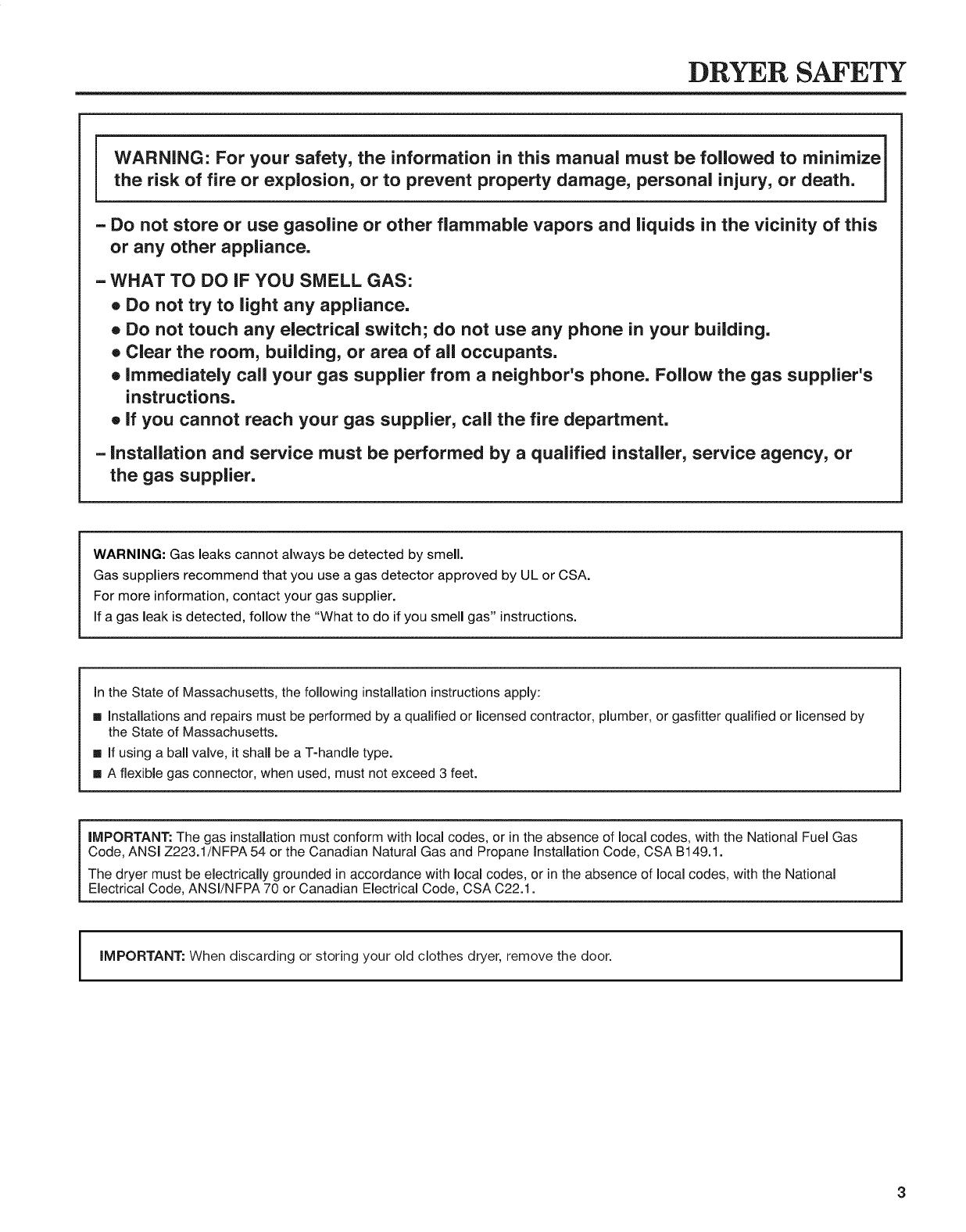

DRYER SAFETY

WARNING: For your safety, the information in this manual must be followed to minimize !

the risk of fire or explosion, or to prevent property damage, personal injury, or death. J

- Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

- WHAT TO DO iF YOU SMELL GAS:

=Do not try to light any appliance.

•Do not touch any electrical switch; do not use any phone in your building.

eClear the room, building, or area of all occupants.

=Immediately carl your gas supplier from a neighbor's phone. Follow the gas supplier's

instructions.

=if you cannot reach your gas supplier, call the fire department.

- installation and service must be performed by a qualified installer, service agency, or

the gas supplier.

WARNING: Gas leaks cannot always be detected by smell.

Gas suppliers recommend that you use a gas detector approved by UL or CSA.

For more information, contact your gas supplier.

If a gas leak is detected, follow the "What to do if you smell gas" instructions.

in the State of Massachusetts, the following installation instructions apply:

[] installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by

the State of Massachusetts.

[] If using a ball valve, it shall be a T-handle type.

[] A flexible gas connector, when used, must not exceed 3 feet.

IMPORTANT: The gas installation must conform with local codes, or in the absence of local codes, with the National Fuel Gas

Code, ANSi Z223.1/NFPA 54 or the Canadian Natural Gas and Propane Installation Code, CSA B149.1.

The dryer must be electrically grounded in accordance with local codes, or in the absence of local codes, with the National

Electrical Code, ANSI/NFPA 70 or Canadian Electrical Code, CSA C22.1.

IMPORTANT: When discarding or storing your old clothes dryer, remove the door. I

3

DRYER SAFETY

IMPORTANT SAFETY iNSTRUCTiONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic

precautions, including the following:

[] Read all instructions before using the dryer.

[] This dryer is intended only for drying clothes and textiles

that have been washed in water. Do not use for any

other purpose.

[] WARNING: If you smell gas, do not use the dryer or any

electrical equipment nearby. Warn other people to clear

the area. Contact the dryer owner immediately.

[] Do not place items exposed to cooking oils in your dryer.

Items contaminated with cooking oils may contribute to

a chemical reaction that could cause a load to catch fire.

[] Do not dry articles that have been previously cleaned

in, washed in, soaked in, or spotted with gasoline,

dry-cleaning solvents, other flammable, or explosive

substances as they give off vapors that could ignite or

explode.

[] Do not dry unwashed items in the dryer.

[] Do not allow children to play on or in the dryer. Close

supervision of children is necessary when the dryer is

used near children.

[] Before the dryer is removed from service or discarded,

remove the door to the dryer compartment.

[] Do not reach into the dryer if the drum is moving.

[] Do not open door while dryer is in operation. It will stop.

[] Do not install or store the dryer where it will be exposed

to the weather.

[] Do not tamper with controls.

[] Clean dryer lint screen before or after each load.

[] Do not use this dryer without the lint screen in place.

[] Do not repair or replace any part of the dryer or attempt

any servicing unless specifically recommended in this

Installation Instructions or in published user-repair

instructions that you understand and have the skills

to carry out.

[] Do not use fabric softeners or products to eliminate static

unless recommended by the manufacturer of the fabric

softener or product.

[] Do not use heat to dry articles containing foam rubber or

similarly textured rubber-like materials.

[] The final part of a tumble dryer cycle occurs without

heat (cool-down cycle) to ensure that the articles are left

at a temperature that ensures that the items will not be

damaged.

[] WARNING: Never stop a tumble dryer before the end of

the drying cycle unless all items are quickly removed and

spread out so that the heat is dissipated. (Avoids risk of

spontaneous combustion).

[] Keep area around the exhaust opening and adjacent

surrounding areas free from the accumulation of lint, dust,

and dirt.

[] The interior of the dryer and dryer exhaust vent should be

cleaned periodically by qualified service personnel.

[] See "Electrical Requirements" section for grounding

instructions.

SAVE THESE INSTRUCTIONS

4

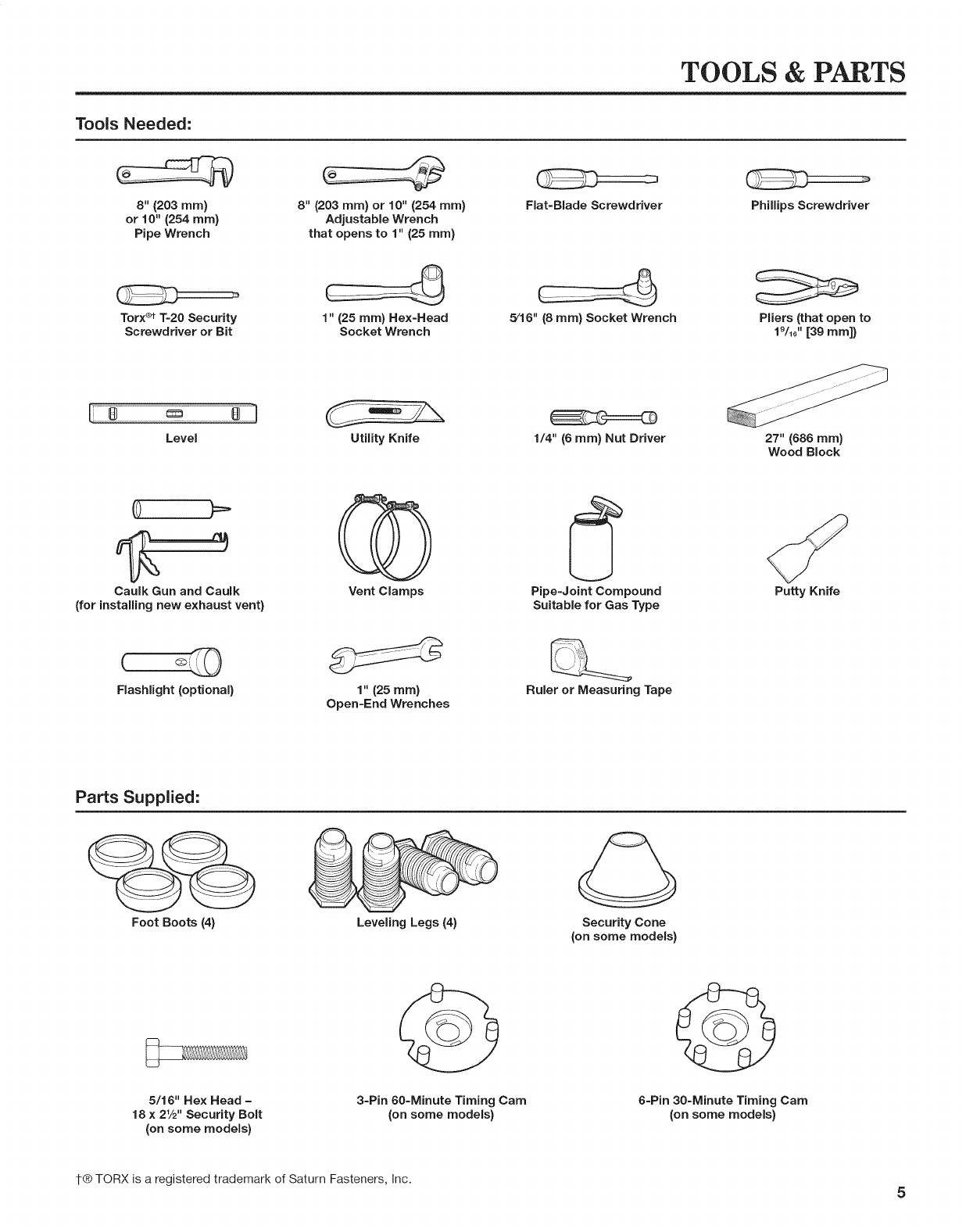

TOOLS &PARTS

Tools Needed:

8" (203 mm)

or 10"' (254 ram)

Pipe Wrench

Torx ®_1"=20Security

Screwdriver or Bit

Level

8" (203 mm) or 10" (254 mm)

Adjustable Wrench

that opens to 1" (25 ram)

Flat=Blade Screwdriver PhiUips Screwdriver

1" (25 ram) Hex-Head

Socket Wrench 5/16" (8 ram) Socket Wrench Pliers (that open to

19/16"[39 mm]}

Utility Knife 1/4" (6 ram) Nut Driver 27"(686 mm)

Wood Block

Caulk Gun and Caulk

(for installing new exhaust vent}

Vent Clamps Pipe-Joint Compound

Suitable for Gas Type

U

Putty Knife

1" (25 ram}

Open=End Wrenches Ruler or Measuring Tape

Parts Supplied:

Foot Boots (4) Leveling Legs(4) Security Cone

(on some models}

5/16"" Hex Head =

18 x 21/2"' Security Bolt

(on some models}

3=Pin 60=Minute Timing Cam

(on some models}

6=Pin 30=Minute Timing Cam

(on some models}

10 TORX is a registered trademark of Saturn Fasteners, Inc. 5

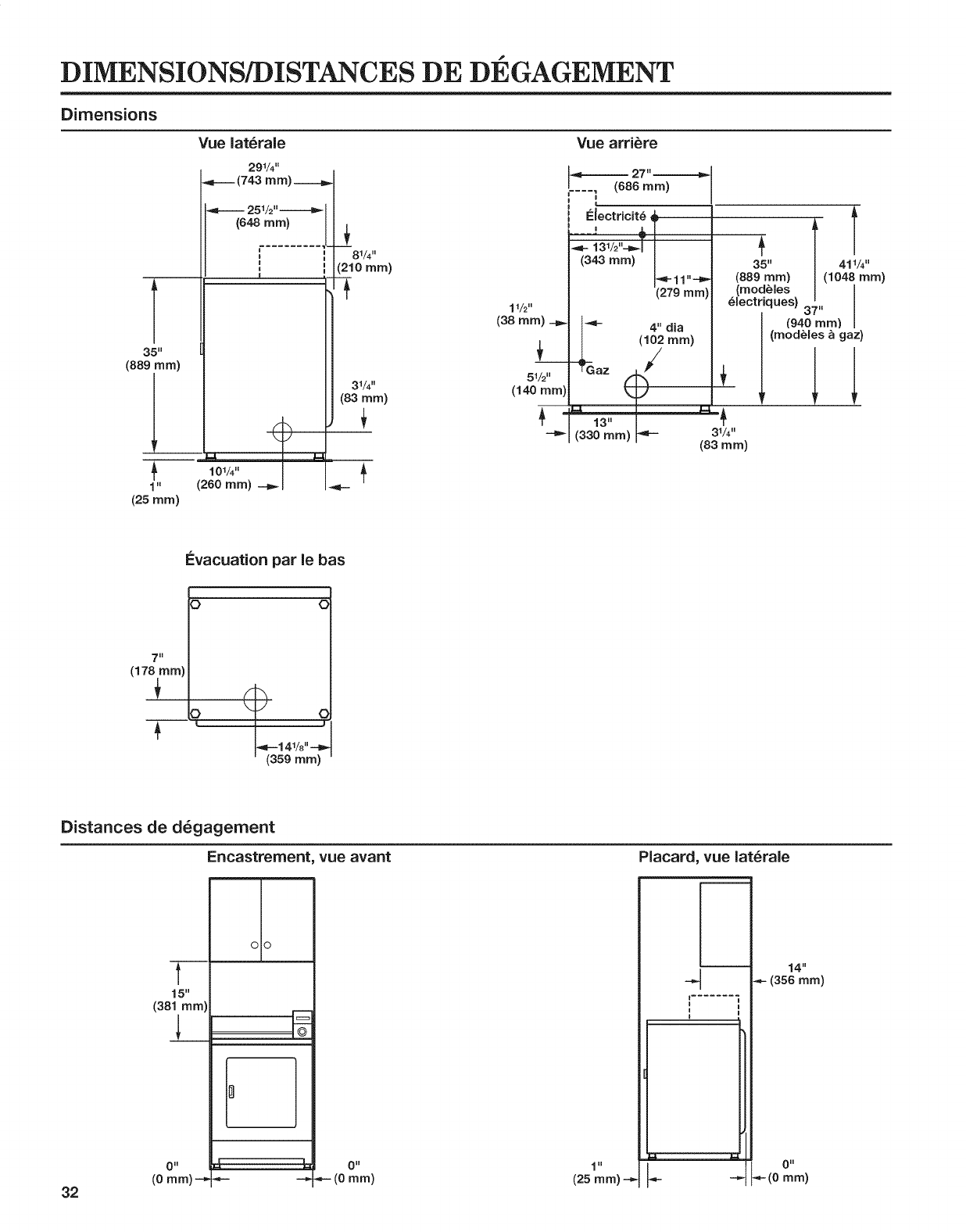

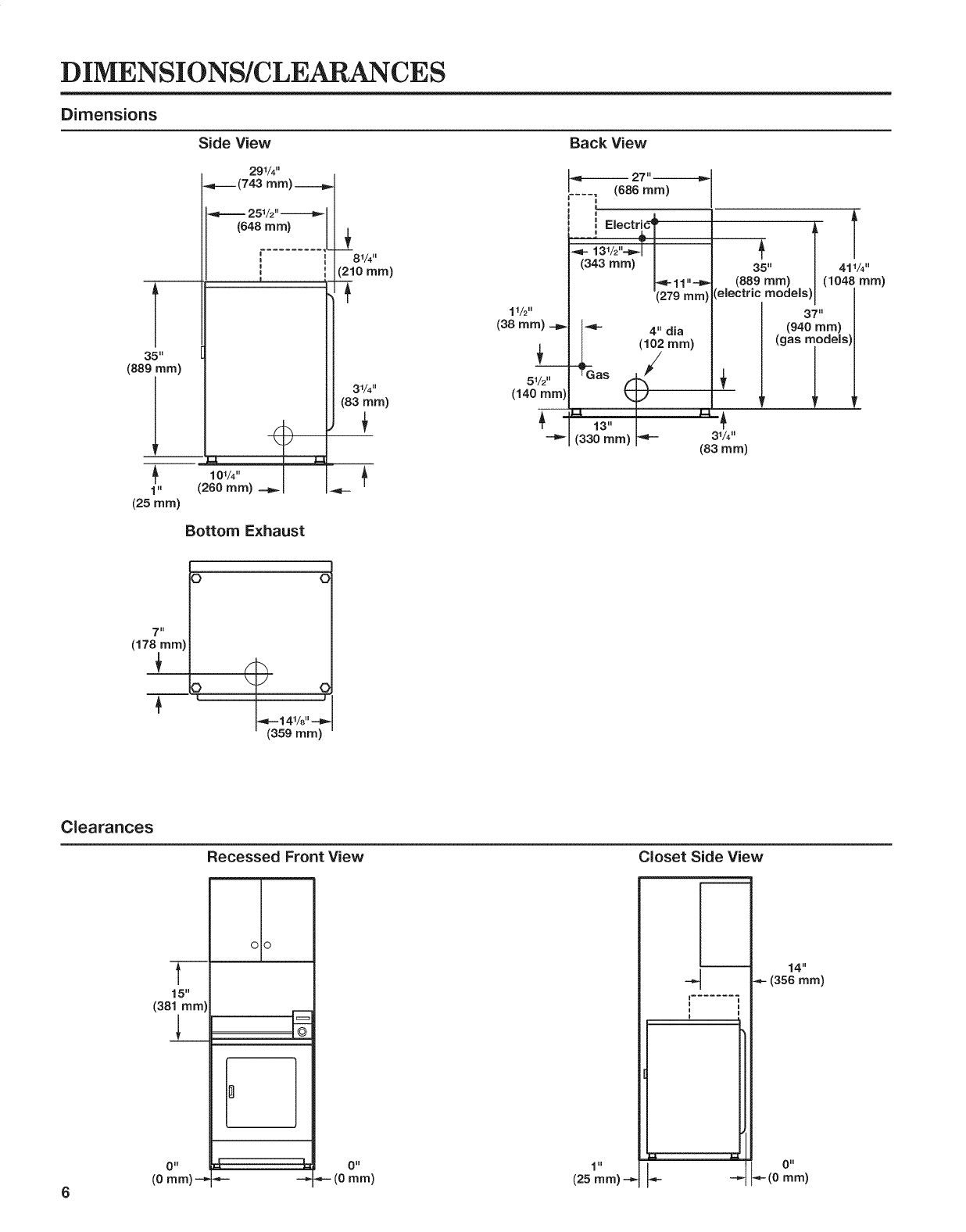

DIMENSIONS/CLEARANCES

Dimensions

Side View Back View

291/4"

(743 mm)

(648 m m}

ram)

1 "

(25 ram)

I I

u

I

101/4''

(260 ram)

Bottom Exhaust

81/4''

(210 mm)

31/4=`

(83 mm)

11/2nn

(38 mm)

51/2''

(140 ram)

_ .... (686 ram)

ii E,oc,.a

(343 ram) /

(279 ram)

I"_- 4" dia

| (102 ram)

* 13"| -*

(330 ram) _ 31/4"

(83 ram)

37"

(940 ram)

(gas iodels',

411/4"

ram)

7ul

(178 ram)

o 6

LI J

_, 141/a''

(359 ram)

Clearances

6

Recessed Front View

l

15"

(381 ram) F

0 II

•.,-- (0 mm)

I Ul

(25 ram)--,-

Closet Side View

4

I

u

14"

--- (356 mm)

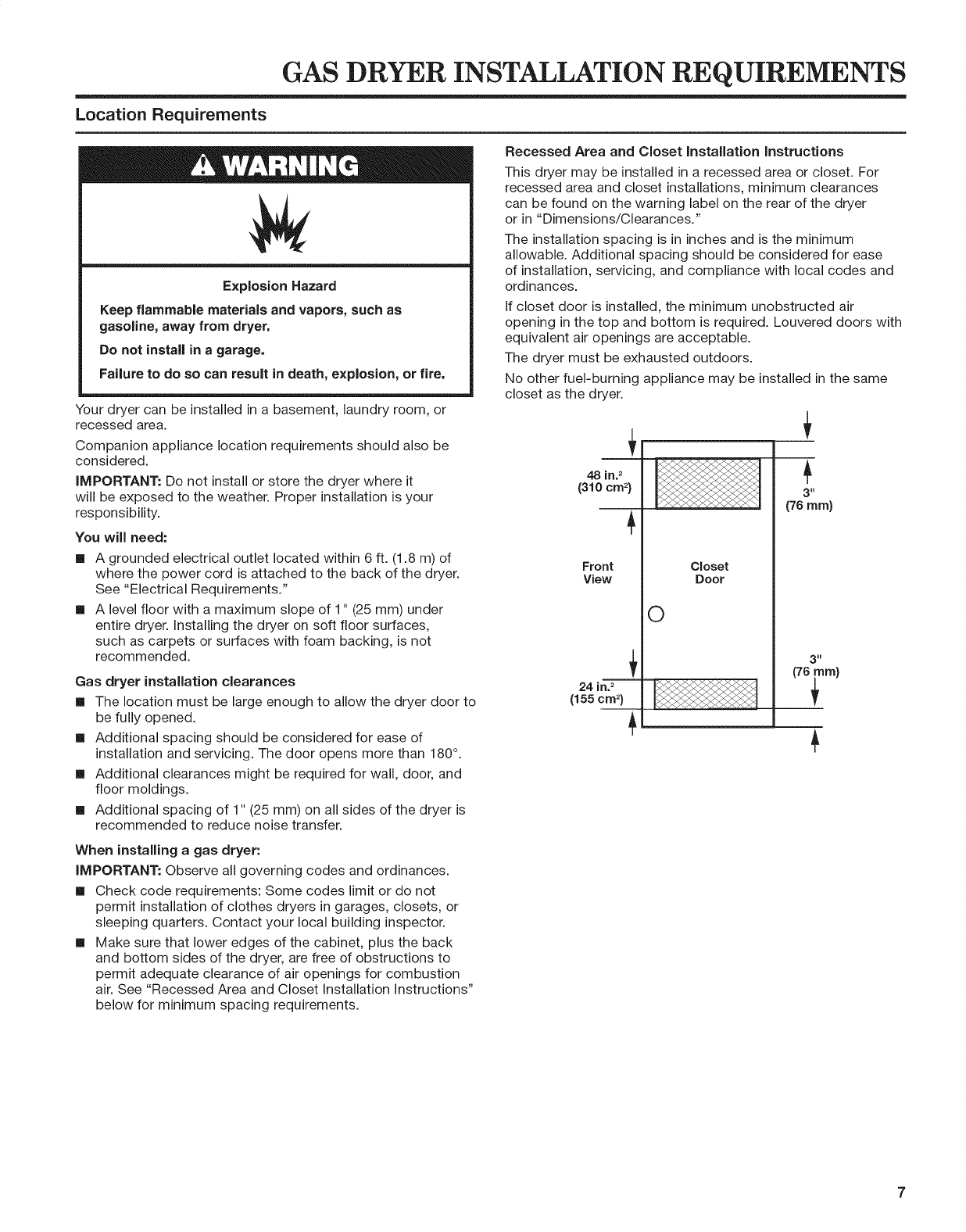

GAS DRYER INSTALLATION REQUIREMENTS

Location Requirements

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Do not install in agarage.

Failure to do so can result in death, explosion, or fire.

Your dryer can be installed in a basement, laundry room, or

recessed area.

Companion appliance location requirements should also be

considered.

IMPORTANT: Do not install or store the dryer where it

will be exposed to the weather. Proper installation is your

responsibility.

You will need:

[] A grounded electrical outlet located within 6 ft. (1.8 m) of

where the power cord is attached to the back of the dryer.

See "Electrical Requirements."

[] A level floor with a maximum slope of 1" (25 mm) under

entire dryer, installing the dryer on soft floor surfaces,

such as carpets or surfaces with foam backing, is not

recommended.

Gas dryer installation clearances

[] The location must be large enough to allow the dryer door to

be fully opened.

[] Additional spacing should be considered for ease of

installation and servicing. The door opens more than 180°.

[] Additional clearances might be required for wall, door, and

floor moldings.

[] Additional spacing of 1" (25 mm) on all sides of the dryer is

recommended to reduce noise transfer.

When installing a gas dryer:

IMPORTANT: Observe all governing codes and ordinances.

[] Check code requirements: Some codes limit or do not

permit installation of clothes dryers in garages, closets, or

sleeping quarters. Contact your local building inspector.

[] Make sure that lower edges of the cabinet, plus the back

and bottom sides of the dryer, are free of obstructions to

permit adequate clearance of air openings for combustion

air. See "Recessed Area and Closet installation instructions"

below for minimum spacing requirements.

Recessed Area and Closet Installation Instructions

This dryer may be installed in a recessed area or closet. For

recessed area and closet installations, minimum clearances

can be found on the warning label on the rear of the dryer

or in "Dimensions/Clearances."

The installation spacing is in inches and is the minimum

allowable. Additional spacing should be considered for ease

of installation, servicing, and compliance with local codes and

ordinances.

If closet door is installed, the minimum unobstructed air

opening in the top and bottom is required. Louvered doors with

equivalent air openings are acceptable.

The dryer must be exhausted outdoors.

No other fuel-burning appliance may be installed in the same

closet as the dryer.

48 in?

(310 cm2)

Front

View

24 in.2

(155 cm2)

O

Closet

Door

3"

(76 ml

7

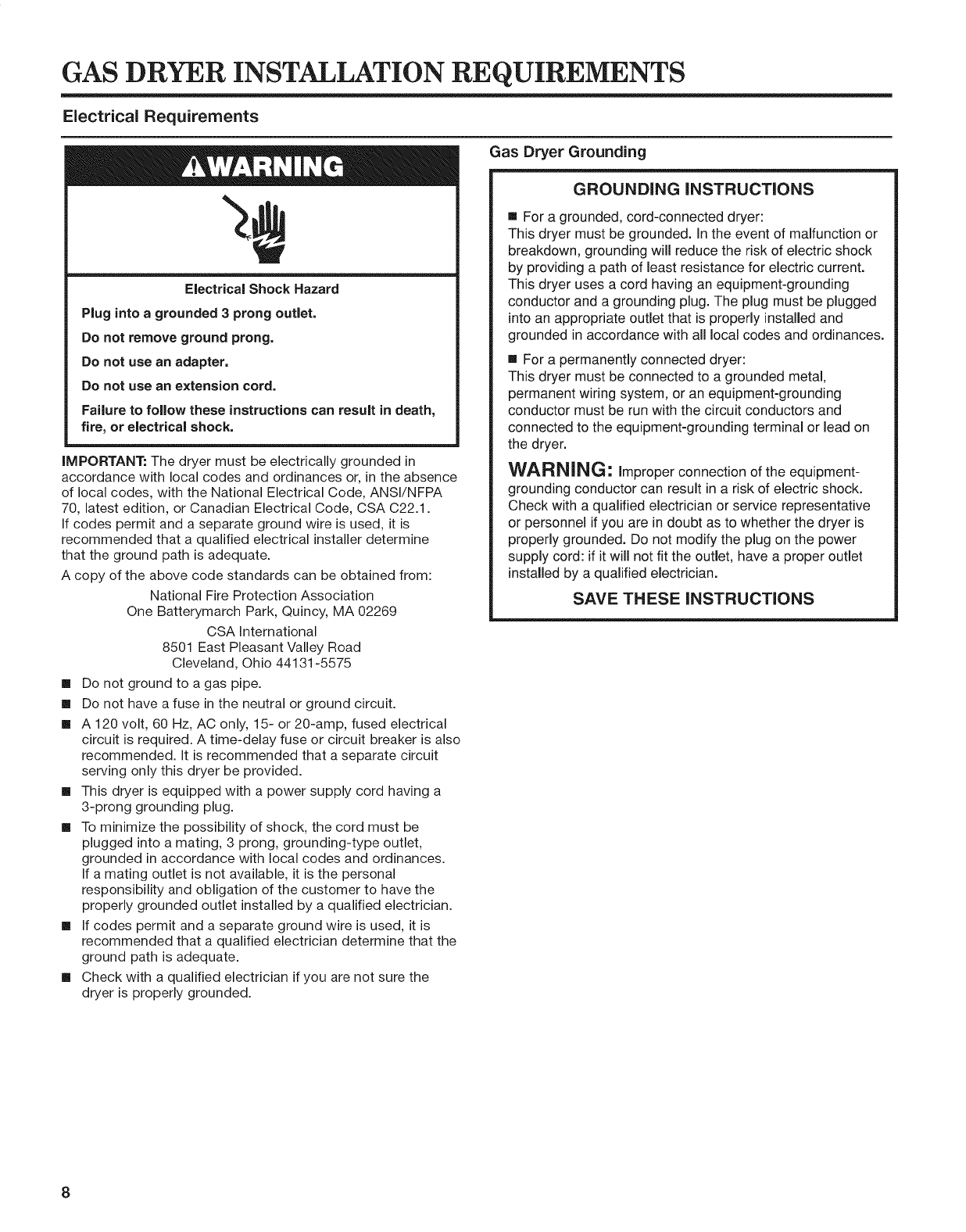

GAS DRYER INSTALLATION REQUIREMENTS

Electrical Requirements

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

iMPORTANT: The dryer must be electrically grounded in

accordance with local codes and ordinances or, in the absence

of local codes, with the National Electrical Code, ANSI/NFPA

70, latest edition, or Canadian Electrical Code, CSA C22.1.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine

that the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park, Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

[] Do not ground to a gas pipe.

[] Do not have a fuse in the neutral or ground circuit.

[] A 120 volt, 60 Hz, AC only, 15- or 20-amp, fused electrical

circuit is required. A time-delay fuse or circuit breaker is also

recommended. It is recommended that a separate circuit

serving only this dryer be provided.

[] This dryer is equipped with a power supply cord having a

3-prong grounding plug.

[] To minimize the possibility of shock, the cord must be

plugged into a mating, 3 prong, grounding-type outlet,

grounded in accordance with local codes and ordinances.

If a mating outlet is not available, it is the personal

responsibility and obligation of the customer to have the

properly grounded outlet installed by a qualified electrician.

[] If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

[] Check with a qualified electrician if you are not sure the

dryer is properly grounded.

Gas Dryer Grounding

GROUNDING iNSTRUCTiONS

=1For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or

breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current.

This dryer uses a cord having an equipment-grounding

conductor and a grounding plug. The plug must be plugged

into an appropriate outlet that is properly installed and

grounded in accordance with all local codes and ordinances.

[] For a permanently connected dryer:

This dryer must be connected to a grounded metal,

permanent wiring system, or an equipment-grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead on

the dryer.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative

or personnel if you are in doubt as to whether the dryer is

properly grounded. Do not modify the plug on the power

supply cord: if it will not fit the outlet, have a proper outlet

installed by a qualified electrician.

SAVE THESE iNSTRUCTiONS

8

GAS DRYER INSTALLATION REQUIREMENTS

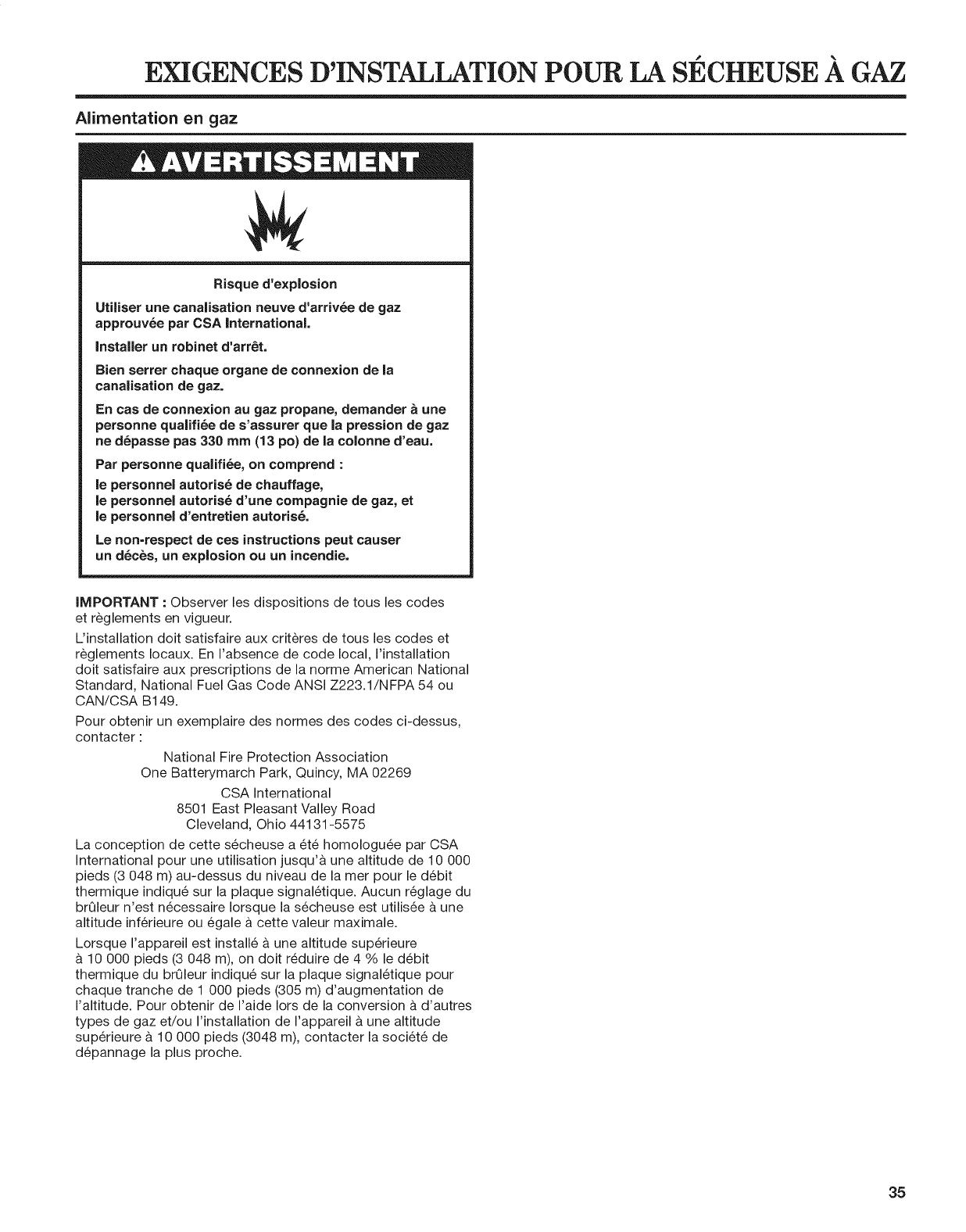

Gas Supply

Explosion Hazard

Use anew CSA International approved gas supply line.

Install a shut=off valve,

Securely tighten all gas connections.

if connected to LP, have a qualified person make sure

gas pressure does not exceed 13" (330 ram) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

IMPORTANT: Observe all governing codes and ordinances.

This installation must conform with all local codes and

ordinances. In the absence of local codes, installation must

conform with American National Standard, National Fuel Gas

Code ANSI Z223.1/NFPA 54 or CAN/CSA B149.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Battewmarch Park, Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

The design of this dwer has been certified by CSA International

for use at altitudes up to 10,000 feet (3048 m) above sea level

at the B.T.U. rating indicated on the model/serial plate. Burner

input adjustments are not required when the dwer is operated

up to this elevation.

When installed above 10,000 feet (3048 m), a four percent

(4%) reduction of the burner B.T.U. rating shown on the model/

serial plate is required for each 1,000 foot (305 m) increase in

elevation. For assistance when converting to other gas types

and/or installing above 10,000 feet (3048 m) elevation, contact

your local service company.

9

ELECTRIC DRYER INSTALLATION REQUIREMENTS

Location Requirements

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Do not install in a garage.

FaUure to do so can result in death, e×plosion, or fire.

Your dryer can be installed in a basement, laundry room, or

recessed area.

Companion appliance location requirements should also be

considered.

iMPORTANT: Do not install or store the dryer where it

will be exposed to the weather. Proper installation is your

responsibility.

You will need:

[] A grounded electrical outlet located within 6 ft. (1.8 m) of

where the power cord is attached to the back of the dryer.

See "Electrical Requirements."

[] A level floor with a maximum slope of 1" (25 mm) under

entire dryer. Installing the dryer on soft floor surfaces,

such as carpets or surfaces with foam backing, is not

recommended.

Electric dryer installation clearances

[] The location must be large enough to allow the dryer door

to be fully opened.

[] Additional spacing should be considered for ease of

installation and servicing. The door opens more than 180 °.

[] Additional clearances might be required for wall, door, and

floor moldings.

[] Additional spacing of 1" (25 mm) on all sides of the dryer is

recommended to reduce noise transfer.

Recessed Area and Closet installation instructions

This dryer may be installed in a recessed area or closet. For

recessed area and closet installations, minimum clearances

can be found on the warning label on the rear of the dryer

or in "Dimensions/Clearances."

The installation spacing is in inches and is the minimum

allowable. Additional spacing should be considered for ease

of installation, servicing, and compliance with local codes and

ordinances.

If closet door is installed, the minimum unobstructed air

opening in the top and bottom is required. Louvered doors

with equivalent air openings are acceptable.

The dryer must be exhausted outdoors.

48 in.2

(310 cm2}

Front

View

24 in.2

(155 cm2)

0

Closet

Door

3"

(76 mr

3ml

(76into)

Electrical Requirements = U.S.A. only

It is your responsibility:

[] To contact a qualified electrical installer.

[] To be sure that the electrical connection is adequate and in

conformance with the National Electrical Code, ANSVNFPA

70-latest edition and all local codes and ordinances.

[] The National Electrical Code requires a 4-wire power supply

connection for homes built after 1996, dryer circuits involved

in remodeling after 1996, and all mobile home installations.

[] A copy of the above code standards can be obtained from:

National Fire Protection Association, One Batterymarch

Park, Quincy, MA 02269.

[] To supply the required 3 or 4 wire, single phase, 120/240

volt, 60 Hz., AC only electrical supply (or 3 or 4 wire,

120/208 volt electrical supply, if specified on the serial/

rating plate) on a separate 30-amp circuit, fused on both

sides of the line. A time delay fuse or circuit breaker is

recommended. Connect to an individual branch circuit.

Do not have a fuse in the neutral or grounding circuit.

[] Do not use an extension cord.

[] If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

10

ELECTRIC DRYER INSTALLATION REQUIREMENTS

Electrical Requirements = U.S.A. only (cont.)

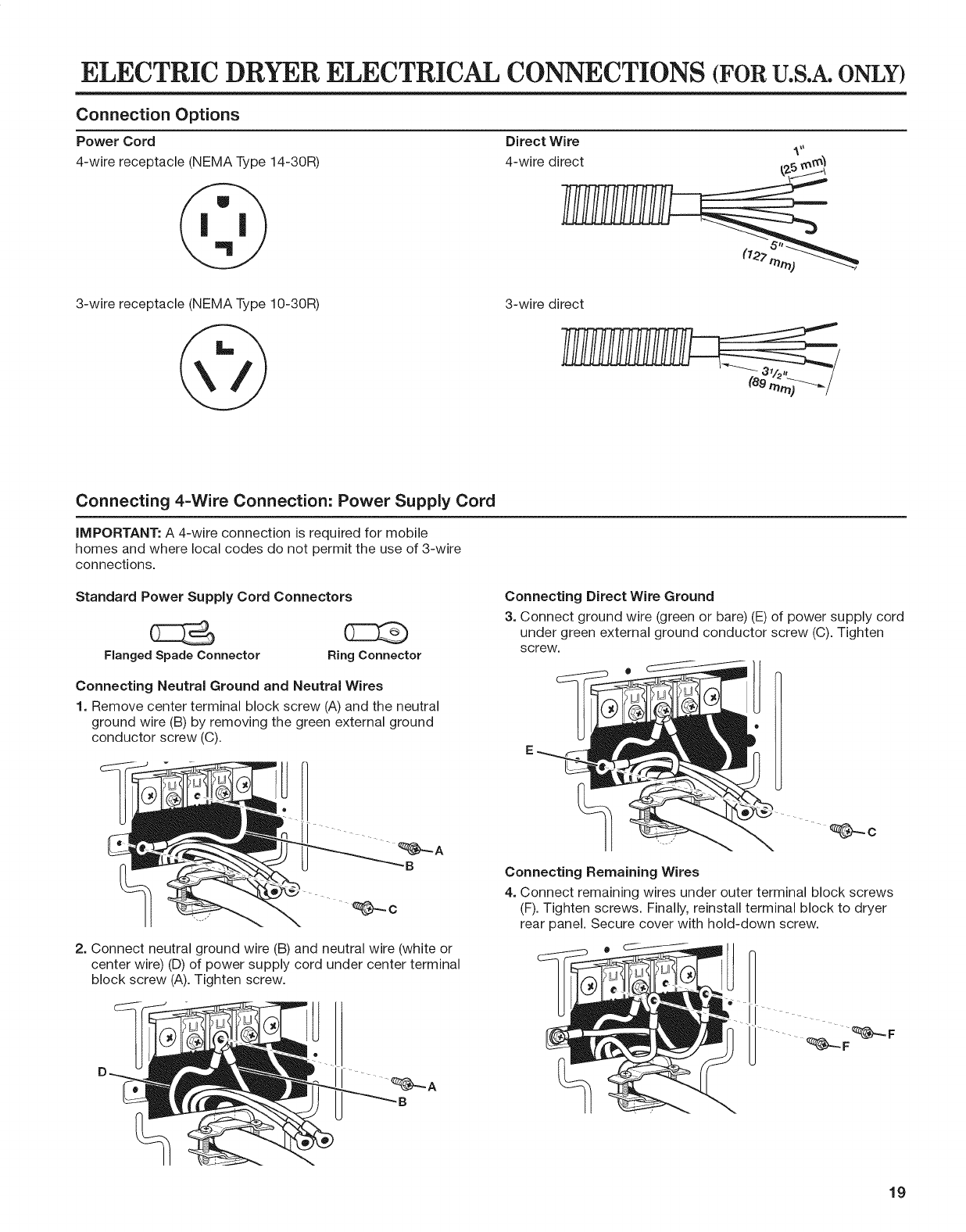

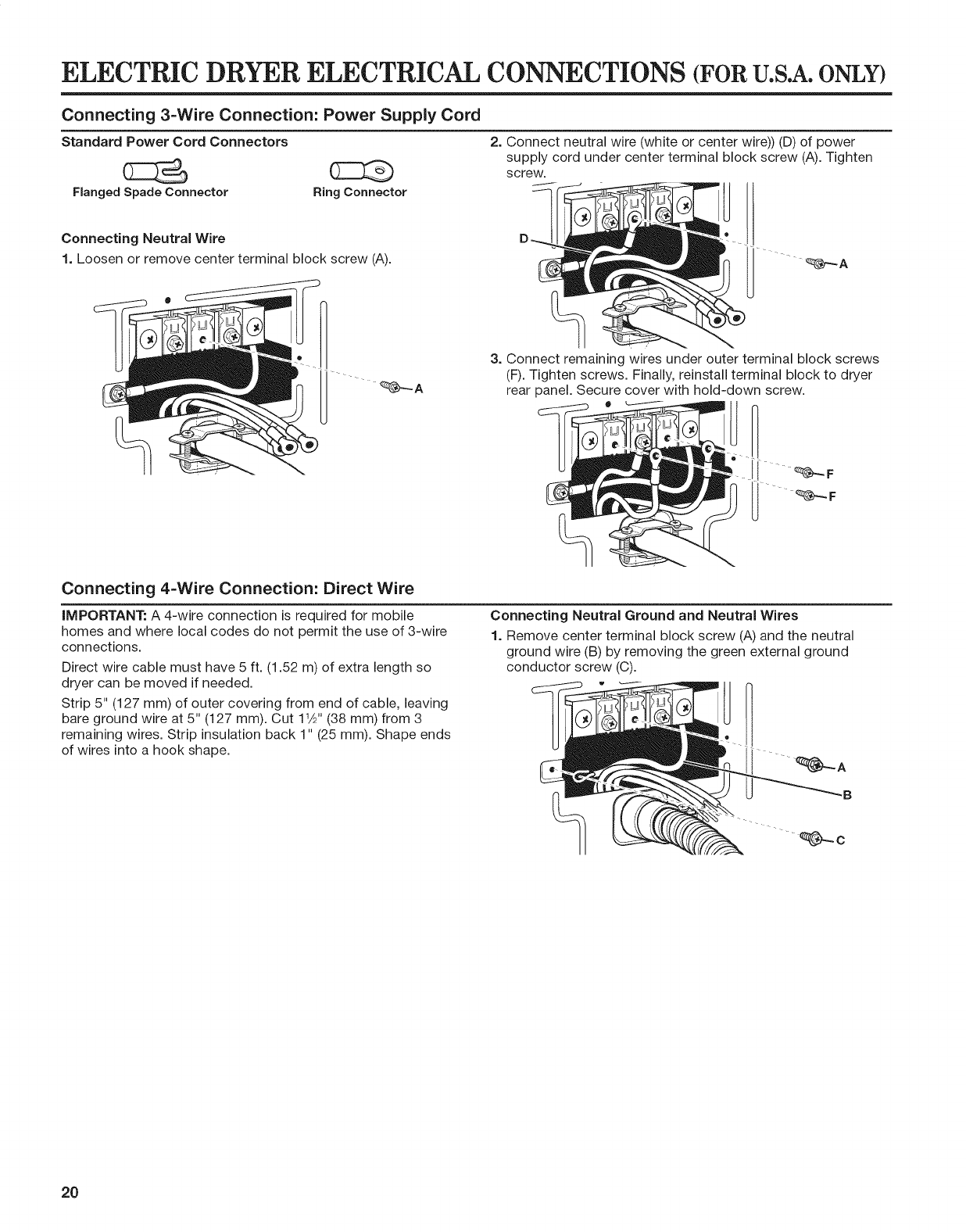

Electrical Connection

To properly install your dryer, you must determine the type

of electrical connection you will be using and follow the

instructions provided for it here.

[] This dryer is manufactured ready to install with a 3-wire

electrical supply connection. The neutral ground conductor

is permanently connected to the neutral conductor (white

wire) within the dryer. If the dryer is installed with a 4-wire

electrical supply connection, the neutral ground conductor

must be removed from the external ground connector (green

screw), and secured under the neutral terminal (center or

white wire) of the terminal block. When the neutral ground

conductor is secured under the neutral terminal (center or

white wire) of the terminal block, the dryer cabinet is isolated

from the neutral conductor.

[] If local codes do not permit the connection of a neutral

ground wire to the neutral wire, see "Optional 3-wire

connection" section.

[] A 4-wire power supply connection must be used when the

appliance is installed in a location where grounding through

the neutral conductor is prohibited. Grounding through the

neutral is prohibited for (1) new branch-circuit installations

and (2) areas where local codes prohibit grounding through

the neutral conductor.

Electric Dryer Grounding

GROUNDING INSTRUCTIONS

[] For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or

breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current.

This dryer uses a cord having an equipment-grounding

conductor and a grounding plug. The plug must be plugged

into an appropriate outlet that is properly installed and

grounded in accordance with all local codes and ordinances.

[] For a permanently connected dryer:

This dryer must be connected to a grounded metal,

permanent wiring system, or an equipment-grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead on

the dryer.

WARNING: improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative

or personnel if you are in doubt as to whether the dryer is

properly grounded. Do not modify the plug on the power

supply cord: if it will not fit the outlet, have a proper outlet

installed by a qualified electrician.

SAVE THESE INSTRUCTIONS

Electric Dryer Power Supply Cord

Fire Hazard

Use a new UL listed 30 amp power supply cord.

Use a UL listed strain relief.

Disconnect power before making electrical connections.

Connect neutral wire (white or center wire) to center

terminal

Ground wire (green or bare wire) must be connected to

green ground connector.

Connect remaining 2 supply wires to remaining

2 terminals (gold).

Securely tighten all electrical connections.

Failure to do so can result in death, fire, or

electrical shock.

If using a power supply cord:

Use a UL listed power supply cord kit marked for use with

clothes dryers. The kit should contain:

[] A UL listed 30-amp power supply cord, rated 120/240 volt

minimum. The cord should be type SRD or SRDT and be at

least 4 ft. (1.22 m) long. The wires that connect to the dryer

must end in ring terminals or "U" shaped spade terminals

with upturned ends.

[] A UL listed strain relief.

if your outlet looks like this:

4-Wire

Receptacle

(14-30R)

Then choose a 4-wire power supply cord with ring

or spade terminals and UL listed strain relief. The

4-wire power supply cord, at least 4 ft. (1.22 m)

long, must have four 10-gauge copper wires and

match a 4-wire receptacle of NEMA Type 14-30R.

The ground wire (ground conductor) may be either

green or bare. The neutral conductor must be

identified by a white cover.

if your outlet looks like this:

3-Wire

Receptacle

(10-30R}

Then choose a 3-wire power supply cord with ring

or spade terminals and UL listed strain relief. The

3-wire power supply cord, at least 4 ft. (1.22 m)

long, must have three 10-gauge copper wires and

match a 3-wire receptacle of NEMA Type 10-30R.

11

ELECTRIC DRYER INSTALLATION REQUIREMENTS

Direct Wire

Fire Hazard

Use 10 gauge copper wire.

Use aUL listed strain relief.

Disconnect power before making electrical connections.

Connect neutral wire (white or center wire) to center

terminal.

Ground wire (green or bare wire) must be connected to

green ground connector.

Connect remaining 2supply wires to remaining

2 terminals (gold).

Securely tighten all electrical connections.

Failure to do so can result in death, fire, or

electrical shock.

if connecting by direct wire:

Power supply cable must match power supply (4-wire or 3-wire)

and be:

[] Flexible armored cable or nonmetallic sheathed copper

cable (with ground wire), covered with flexible metallic

conduit. All current-carrying wires must be insulated.

[] 10-gauge solid copper wire (do not use aluminum).

[] At least 5 ft. (1.52 m) long.

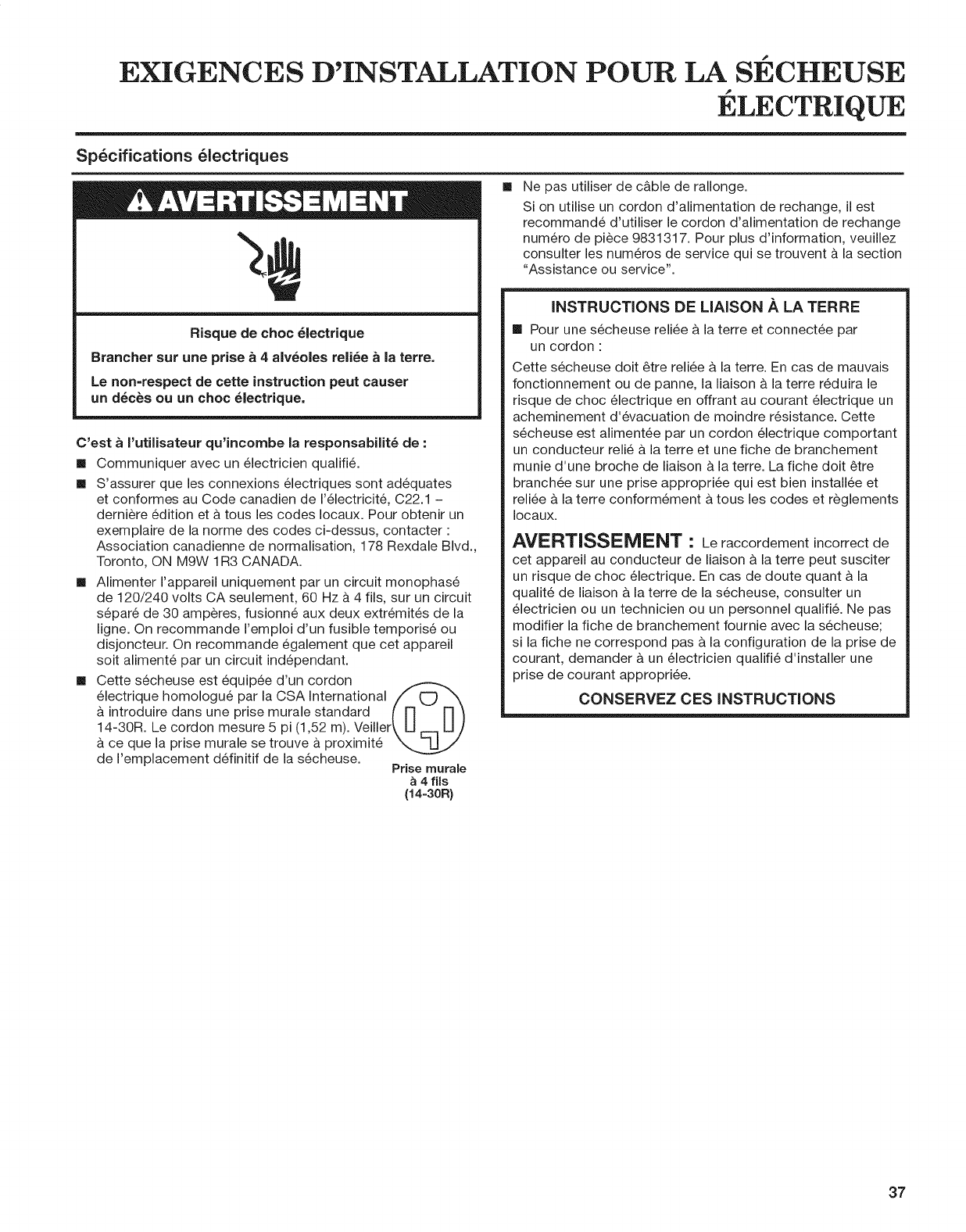

Electrical Requirements = Canada only

!

Electrical Shock Hazard

Plug into a grounded 4prong outlet.

Failure to do so can result in death or electrical shock.

It is your responsibility:

[] To contact a qualified electrical installer.

[] To be sure that the electrical connection is adequate

and in conformance with the Canadian Electrical Code,

C22.1 - latest edition and all local codes. A copy of the

above codes standard may be obtained from: Canadian

Standards Association, 178 Rexdale Blvd., Toronto, ON

M9W 1R3 CANADA.

[] To supply the required 4 wire, single phase, 120/240 volt,

60 Hz., AC only electrical supply on a separate 30-amp

circuit, fused on both sides of the line. A time-delay fuse

or circuit breaker is recommended. Connect to an individual

branch circuit.

[] This dryer is equipped with a CSA International/_

Certified Power Cord intended to be plugged /r, kJ '_

into a standard 14-30R wall receptacle. The _ II II)

cord is 5 ft (1.52 m) in length. Be sure wall \'' _-q ''J

receptacle is within reach of dryer's final

location. 4-Wire

Receptacle

(14-30R}

[] Do not use an extension cord.

If you are using a replacement power supply cord,

it is recommended that you use Power Supply Cord

Replacement Part Number 9831317. For further information,

please reference the service numbers located in the

"Assistance or Service" section.

GROUNDING INSTRUCTIONS

[] For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or

breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current.

This dryer is equipped with a cord having an equipment-

grounding conductor and a grounding plug. The plug must

be plugged into an appropriate outlet that is properly

installed and grounded in accordance with all local codes

and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative

or personnel if you are in doubt as to whether the dryer is

properly grounded. Do not modify the plug provided with

the dryer: if it will not fit the outlet, have a proper outlet

installed by a qualified electrician.

SAVE THESE INSTRUCTIONS

12

DRYER VENTING REQUIREMENTS

Fire Hazard

Use a heavy metal vent.

Do not use aplastic vent.

Do not use a metal foil vent,

Failure to follow these instructions can result in death

or fire.

WARNING: To reduce the risk of fire, this dryer MUST BE

EXHAUSTED OUTDOORS.

IMPORTANT: Observe all governing codes and ordinances.

Dryer exhaust must not be connected into any gas vent,

chimney, wall, ceiling, attic, crawlspace, or a concealed space

of a building. Only rigid or flexible metal vent shall be used for

exhausting.

((),

(102ram)

4" (102 ram) Heavy, Metal Exhaust Vent

[] Only a 4" (102 mm) heavy, metal exhaust vent and clamps

may be used.

[] Do not use plastic or metal foil vent.

Rigid metal vent:

[] Recommended for best drying performance and to avoid

crushing and kinking.

Flexible metal vent: (Acceptable only if accessible to clean)

[] Must be fully extended and supported in final dryer location.

[] Remove excess to avoid sagging and kinking that may result

in reduced airflow and poor performance.

[] Do not install in enclosed walls, ceilings, or floors.

[] The total length should not exceed 7% ft. (2.4 m).

NOTE: If using an existing vent system, clean lint from entire

length of the system and make sure exhaust hood is not

plugged with lint. Replace plastic or metal foil vents with rigid

metal or flexible metal vents. Review "Vent System Chart" and,

if necessary, modify existing vent system to achieve best drying

performance.

Elbows:

[] 45 ° elbows provide better airflow than 90 ° elbows.

Bet

Clamps:

[] Use clamps to seal all joints.

[] Exhaust vent must not be connected or secured with screws

or other fastening devices that extend into interior of duct

and catch lint. Do not use duct tape.

Improper venting can cause moisture and lint to collect

indoors, which may result in:

[] Moisture damage to woodwork, furniture, paint, wallpaper,

carpets, etc.

[] Housecleaning problems and health problems.

13

DRYER VENTING REQUIREMENTS

Vent Hoods

4" (102 ram} Diameter Exhaust Hoods

Box Hood Louvered Hood Angled Hood

Exhaust hood must be at least 12" (305 mm) from the ground

or any object that may be in the path of the exhaust (such as

flowers, rocks, bushes, or snow).

Vent System Length

Maximum Vent Length/Vent Connection

Maximum length of vent system depends upon the type of vent

used, number of elbows, and type of exhaust hood.

3. Tighten hose clamp with Phillips screwdriver.

Vent System Chart (Rigid Metal Vent}

No. of Box and Angled

90° Turns Louvered Hood Hood

0 64 ft. (19.5 m) 58 ft. (17.7 m)

1 54 ft. (16.5 m} 48 ft. (14.6 m}

2 44 ft. (13.4 m) 38 ft. (11.6 m)

3 35 ft. (10.7 m) 29 ft. (8.8 m}

4 27 ft. (8.2 m} 21 ft. (8.4 m}

For vent systems not covered by the vent specification chart,

see your parts distributor.

Provision must be made for enough air for combustion and

ventilation. (Check governing codes and ordinances.) See

"Recessed Area and Closet Installation Instructions" in the

"Location Requirements" sections.

A 4" (102 mm) outlet hood is preferred. However, a 21/2''

(64 mm) outlet exhaust hood may be used. A 21/2"(64 mm)

outlet creates greater back pressure than other hood types.

For permanent installation, a stationary vent system is required.

Connect Vent

1. If connecting to existing vent, make sure the vent is clean.

2. Using a 4" (102 mm) clamp, connect vent to exhaust outlet

in dryer. Vent Collar

4. Make sure the vent is secured to exhaust hood with

a 4" (102 mm) clamp.

5. Move dryer into final position. Do not crush or kink vent.

Make sure dryer is level.

NOTE: Do not remove vent collar.

14

DRYER VENTING REQUIREMENTS

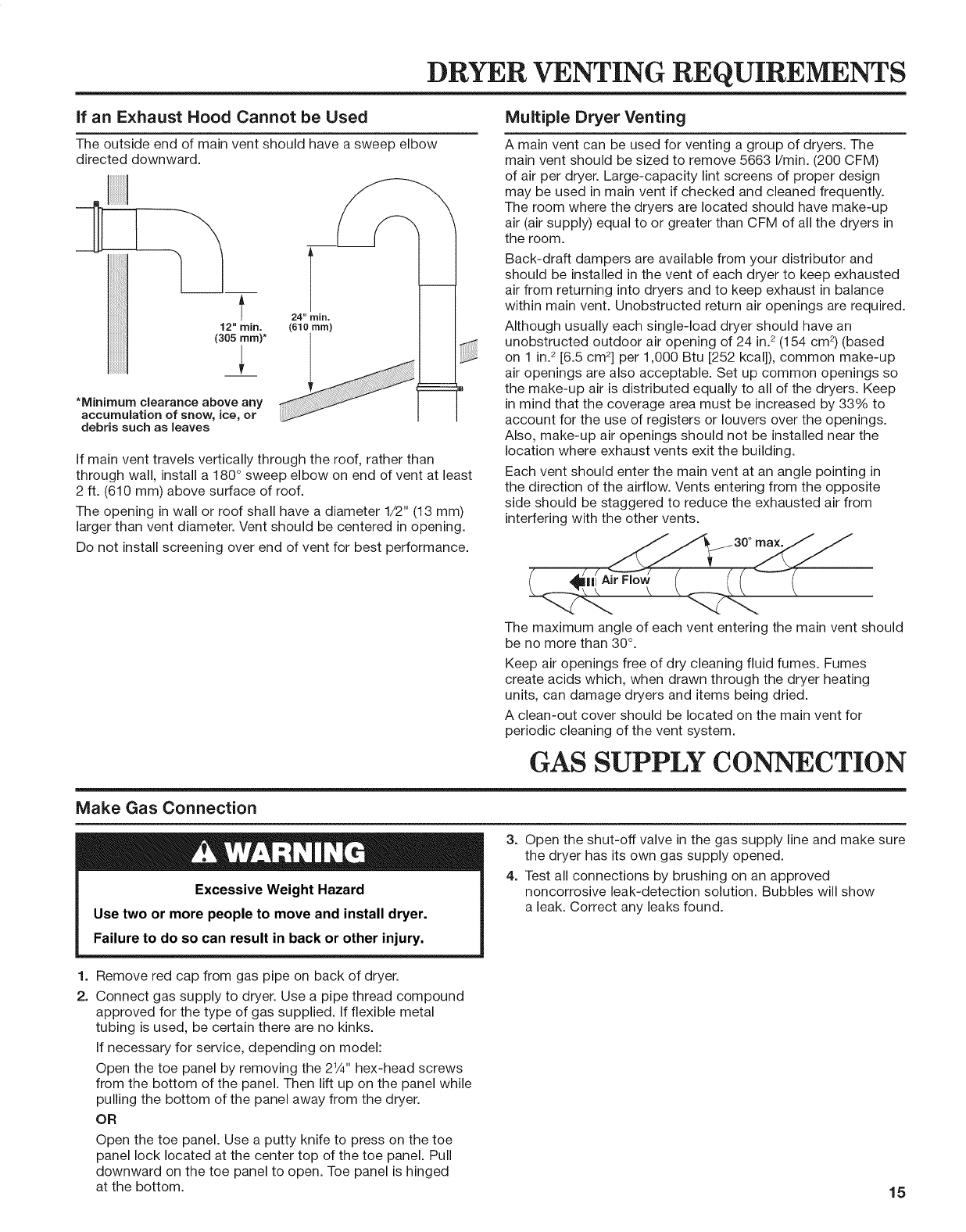

if an Exhaust Hood Cannot be Used

The outside end of main vent should have a sweep elbow

directed downward.

l 24" rain.

12" rnin. (610 mm)

(305 rnrn)*

*Minimum clearance above any

accumulation of snow, ice, or

debris such as leaves

If main vent travels vertically through the roof, rather than

through wall, install a 180 ° sweep elbow on end of vent at least

2 ft. (610 mm) above surface of roof.

The opening in wall or roof shall have a diameter 1/2" (13 mm)

larger than vent diameter. Vent should be centered in opening.

Do not install screening over end of vent for best performance.

Multiple Dryer Venting

A main vent can be used for venting a group of dryers. The

main vent should be sized to remove 5663 I/min. (200 CFM)

of air per dryer. Large-capacity lint screens of proper design

may be used in main vent if checked and cleaned frequently.

The room where the dryers are located should have make-up

air (air supply) equal to or greater than CFM of all the dryers in

the room.

Back-draft dampers are available from your distributor and

should be installed in the vent of each dryer to keep exhausted

air from returning into dryers and to keep exhaust in balance

within main vent. Unobstructed return air openings are required.

Although usually each single-load dryer should have an

unobstructed outdoor air opening of 24 in? (154 cm 2)(based

on 1 in? [6.5 cm 2] per 1,000 Btu [252 kcal]), common make-up

air openings are also acceptable. Set up common openings so

the make-up air is distributed equally to all of the dryers. Keep

in mind that the coverage area must be increased by 33% to

account for the use of registers or louvers over the openings.

Also, make-up air openings should not be installed near the

location where exhaust vents exit the building.

Each vent should enter the main vent at an angle pointing in

the direction of the airflow. Vents entering from the opposite

side should be staggered to reduce the exhausted air from

interfering with the other vents.

, l

The maximum angle of each vent entering the main vent should

be no more than 30°.

Keep air openings free of dry cleaning fluid fumes. Fumes

create acids which, when drawn through the dryer heating

units, can damage dryers and items being dried.

A clean-out cover should be located on the main vent for

periodic cleaning of the vent system.

GAS SUPPLY CONNECTION

Make Gas Connection

Excessive Weight Hazard

Use two or more people to move and install dryer.

Failure to do so can result in back or other injury.

3. Open the shut-off valve in the gas supply line and make sure

the dryer has its own gas supply opened.

4. Test all connections by brushing on an approved

noncorrosive leak-detection solution. Bubbles will show

a leak. Correct any leaks found.

1. Remove red cap from gas pipe on back of dryer.

2. Connect gas supply to dryer. Use a pipe thread compound

approved for the type of gas supplied. If flexible metal

tubing is used, be certain there are no kinks.

If necessary for service, depending on model:

Open the toe panel by removing the 21/4'' hex-head screws

from the bottom of the panel. Then lift up on the panel while

pulling the bottom of the panel away from the dryer.

OR

Open the toe panel. Use a putty knife to press on the toe

panel lock located at the center top of the toe panel. Pull

downward on the toe panel to open. Toe panel is hinged

at the bottom. 15

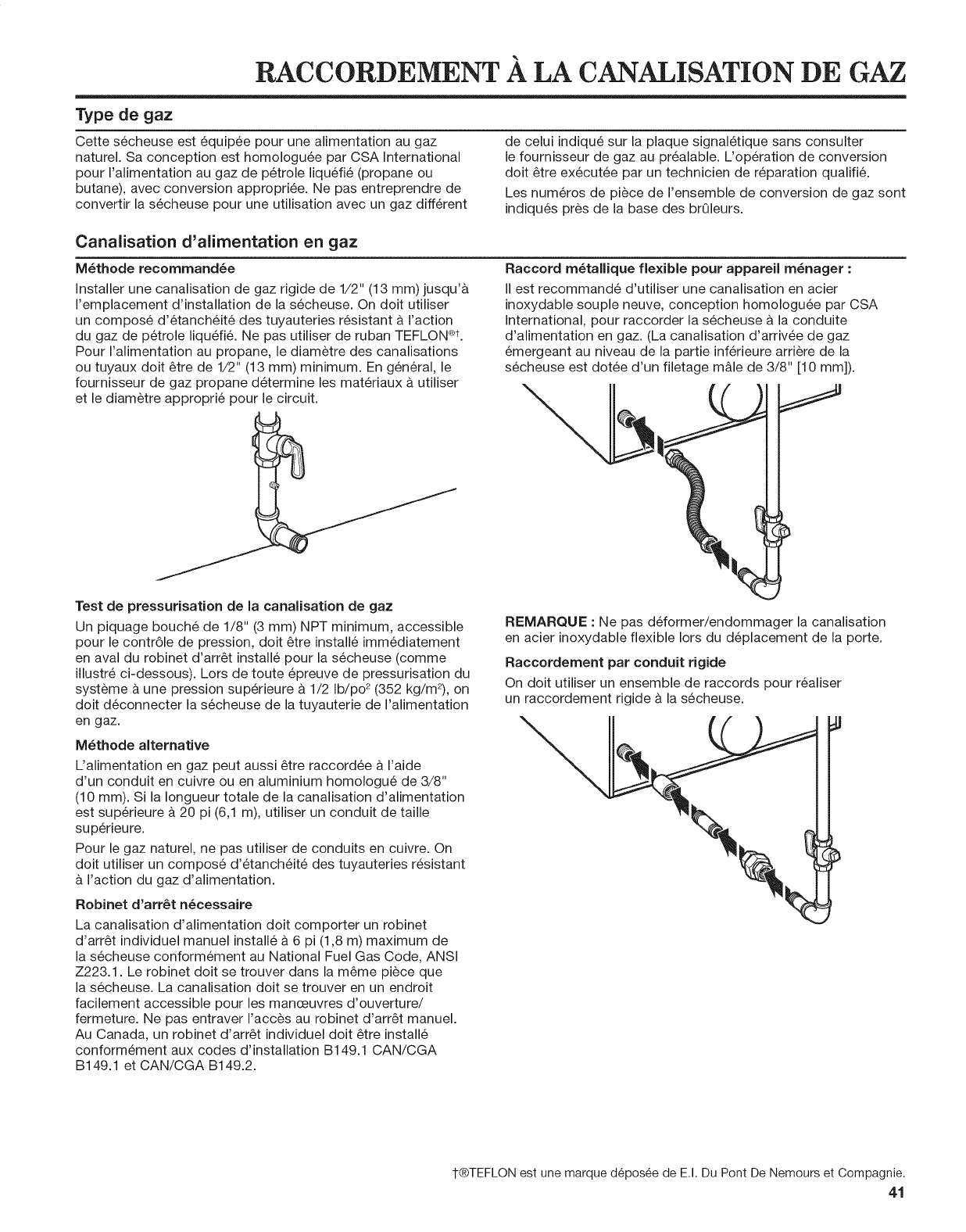

GAS SUPPLY CONNECTION

Type of Gas

This dryer is equipped for use with natural gas. It is design-

certified by CSA International for LP (propane and butane)

gases with appropriate conversion. No attempt shall be made

to convert dryer from gas specified on serial/rating plate for use

with a different gas without consulting the serving gas supplier.

Conversion must be done by a qualified service technician.

Gas conversion kit part numbers are listed near gas valve

burner base.

Gas Supply Line

Recommended Method

Provide a gas supply line of 1/2" (13 mm) rigid (IPS) pipe to

dryer location. Pipe joint compounds that resist action of LP

gas must be used. Do not use TEFLON _ettape. With LP gas,

piping or tubing size can be 1/2" (13 mm) minimum. Usually, LP

gas suppliers determine size and materials used in the system.

Flexible Metal Appliance Connector

It is recommended that a new flexible stainless steel gas line,

design-certified by CSA International, be used for connecting

the dryer to the gas supply line. (The gas pipe which extends

through the lower rear of the dryer is provided with 3/8"

[10 ram] male pipe thread.)

Gas Supply Pressure Testing

A 1/8" (3 mm) NPT minimum plugged tapping, accessible for

gauge testing, must be installed immediately downstream of

the installed shut-off valve to the dryer (as shown above). The

dryer must be disconnected from the gas supply piping system

during any pressure testing of the system at test pressures in

excess of 1/2" psig (352 kg/m2).

Alternate Method

The gas supply may also be connected using 3/8" (10 mm)

approved copper or aluminum tubing. If the total length of

the supply line is more than 20 ft. (6.1 m), larger tubing will

be required.

If using natural gas, do not use copper tubing. Pipe joint

compounds that resist action of type of gas supplied must

be used.

Shut-off valve required

The supply line must be equipped with a manual shut-off

valve installed within 6 ft. (1.8 m) of dryer in accordance

with National Fuel Gas Code, ANSi Z223.1. This valve should

be located in same room as dryer. It should be in a location

that allows ease of opening and closing. Do not block access

to shut-off valve. In Canada, an individual manual shut-off

valve must be installed in accordance with the B149 installation

codes CAN/CGA B149.1 and CAN/CGA B149.2.

NOTE: Do not kink or damage the flexible stainless steel gas

line when moving the dryer.

Rigid Pipe Connection

The rigid pipe connection requires a combination of pipe fittings

to obtain an in-line connection to the dryer.

16

1-®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

INSTALLING LEVELING LEGS, COIN SLIDE,

AND COIN BOX

Excessive Weight Hazard

Use two or more people to move and install dryer.

Failure to do so can result in back or other injury.

1. Prepare dryer for leveling legs

NOTE: Slide dryer onto cardboard or hardboard before moving

to avoid damaging floor covering.

Using two or more people, move dryer to desired installation

location.

Take tape off front corners of dryer. Open dryer and remove

the literature and parts packages. Wipe drum interior with a

damp cloth to remove any dust.

Take two cardboard corners from the dryer carton and place

them on the floor in back of the dryer. Firmly grasp the body of

the dryer and gently lay it on its back on the cardboard corners.

On some models: The meter case houses the factory-installed

accumulator timer with actuating arm or service switch.

The factory-installed timer is set to provide 45 minutes (4 pins)

of drying time when activated by the coin slide. Timer cams

for 30-minute (6 pins) and 60-minute (3 pins) drying times are

included in the parts bag.

The coin slide mechanism, service door lock and key, and coin

box lock and key may not be included but are available from

the usual industry sources.

1. install coin slide and coin box

Remove the service door of the meter case by lifting it up

at the back. install the money-accepting device. (Refer to

manufacturer's instructions for proper installation.)

(appearance may vary)

2. Screw in leveling legs

Examine leveling legs and find diamond

marking. Screw legs into leg holes by

hand. Use an adjustable wrench or

1" (25 ram) hex-head socket wrench

to finish turning legs until diamond

marking is no longer visible. Then fit

a covered foot boot over each leg foot.

Diamond

Marking_

Foot

To protect the floor, use a large piece of cardboard from the

dryer carton. Stand dryer up on the cardboard. Slide the dryer

until it is close to its final location. Leave enough room for

electrical connection and to connect the exhaust vent.

For dryers using coin slides, use the adapter kit supplied with

the dryer.

Replace the meter case service door. Put the coin vault with

lock and key in the meter case opening.

Remove cardboard or hardboard from under dryer. Adjust the

legs of the dryer up or down until the dryer is level.

2. install added security device

Check that power is not supplied to the dryer.

Open and remove the service door.

insert the narrow part of the security cone into the oblong hole

in the bottom rear of the meter case assembly.

Pass the security bolt through this cone and thread it by hand

into the cage nut below the oblong hole.

Tighten the security bolt by hand a few turns before using a

wrench to tighten until snug.

Bolt

Cone

Cage

Nut

NOTE: installing the security bolt provides added security, but

will add to the service time when the top needs to be removed

for servicing the dryer.

17

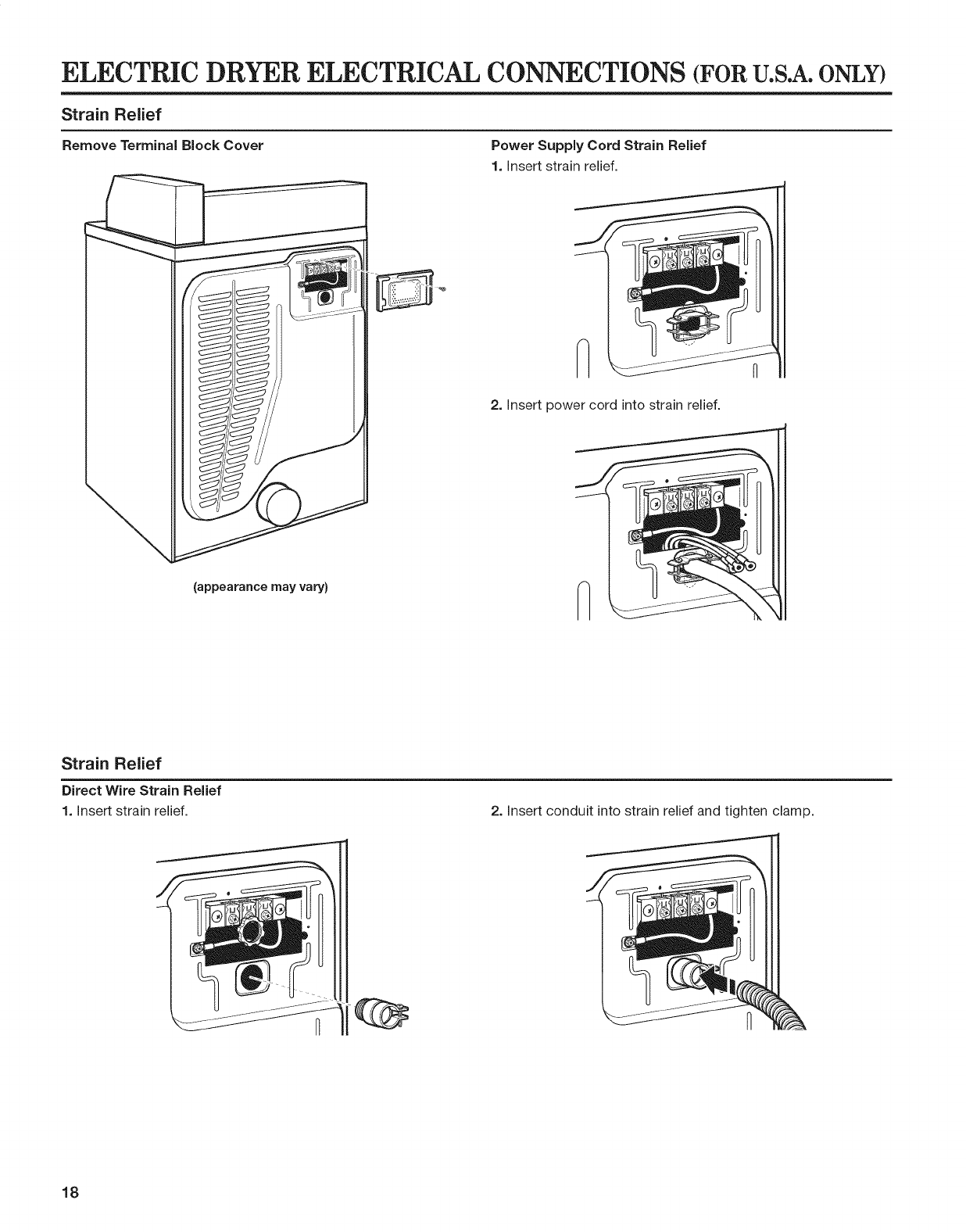

ELECTRIC DRYER ELECTRICAL CONNECTIONS (FORU.S.A. ONLY)

Strain Relief

Remove Terminal Block Cover Power Supply Cord Strain Relief

1. insert strain relief.

N

2. insert power cord into strain relief.

(appearance may vary)

Strain Relief

Direct Wire Strain Relief

1. insert strain relief. 2. insert conduit into strain relief and tighten clamp.

18

ELECTRIC DRYER ELECTRICAL CONNECTIONS (FORU.S.A. ONLY)

Connection Options

Power Cord

4-wire receptacle (NEMA Type 14-30R)

(127

3-wire receptacle (NEMA Type 10-30R) 3-wire direct

Connecting 4-Wire Connection: Power Supply Cord

IMPORTANT: A 4-wire connection is required for mobile

homes and where local codes do not permit the use of 3-wire

connections.

Standard Power Supply Cord Connectors

Flanged Spade Connector Ring Connector

Connecting Neutral Ground and Neutral Wires

1. Remove center terminal block screw (A) and the neutral

ground wire (B) by removing the green external ground

conductor screw (C).

I

2. Connect neutral ground wire (B) and neutral wire (white or

center wire) (D) of power supply cord under center terminal

block screw (A). Tighten screw.

Connecting Direct Wire Ground

3. Connect ground wire (green or bare) (E) of power supply cord

under green external ground conductor screw (C). Tighten

screw.

Connecting Remaining Wires

4. Connect remaining wires under outer terminal block screws

(F). Tighten screws. Finally, reinstall terminal block to dryer

rear panel. Secure cover with hold-down screw.

19

ELECTRIC DRYER ELECTRICAL CONNECTIONS (FORU.S.A. ONLY)

Connecting 3=Wire Connection: Power Supply Cord

Standard Power Cord Connectors

Flanged Spade Connector RingConnector

2. Connect neutral wire (white or center wire)) (D) of power

supply cord under center terminal block screw (A). Tighten

screw.

Connecting Neutral Wire

1. Loosen or remove center terminal block screw (A).

3. Connect remaining wires under outer terminal block screws

(F). Tighten screws. Finally, reinstall terminal block to dryer

rear panel. Secure cover with hold-down screw.

"n

1i

Connecting 4-Wire Connection: Direct Wire

IMPORTANT: A 4-wire connection is required for mobile

homes and where local codes do not permit the use of 3-wire

connections.

Direct wire cable must have 5 ft. (1.52 m) of extra length so

dryer can be moved if needed.

Strip 5" (127 mm) of outer covering from end of cable, leaving

bare ground wire at 5" (127 mm). Cut 11/2"(38 mm) from 3

remaining wires. Strip insulation back 1" (25 mm). Shape ends

of wires into a hook shape.

Connecting Neutral Ground and Neutral Wires

1. Remove center terminal block screw (A) and the neutral

ground wire (B) by removing the green external ground

conductor screw (C).

20

ELECTRIC DRYER ELECTRICAL CONNECTIONS (FORU.S.A. ONLY)

Connecting 4-Wire Connection: Direct Wire

Connecting Neutral Ground and Neutral Wires (cont.)

2. Connect neutral ground wire (B) and place hooked end (hook

facing right) of neutral wire (white or center wire) (D) of direct

wire cable under center terminal block screw (A). Squeeze

hooked ends together and tighten screw.

H

Connecting Remaining Wires

4. Connect remaining wires under outer terminal block screws

(F). Squeeze hooked ends together and tighten screws.

Connecting Direct Wire Ground

3. Connect ground wire (green or bare wire) (E) of direct wire

cable under green external ground conductor screw (C).

Tighten screw.

Connecting 3=Wire Connection: Direct Wire

Use where local codes permit connecting cabinet-ground

conductor to neutral wire.

Direct wire cable must have 5 ft. (1.52 m) of extra length so

dryer can be moved if needed.

Strip 31A" (89 mm) of outer covering from end of cable. Strip

insulation back 1" (25 mm). If using 3-wire cable with ground

wire, cut bare wire even with outer covering. Shape ends of

wires into a hook shape.

Connecting Neutral Wire

1. Loosen or remove center terminal block screw (A).

H

2. Place hooked end of neutral wire (white or center wire) (D)

of direct wire cable under center terminal block screw (A),

hook facing right. Squeeze hooked end together and tighten

screw.

3. Connect remaining wires under outer terminal block screws

(F). Squeeze hooked ends together and tighten screws.

Finally, reinstall terminal block to dryer rear panel. Secure

cover with hold-down screw.

21

ELECTRIC DRYER ELECTRICAL CONNECTIONS (FORU.S.A. ONLY)

Connecting 3=Wire Connection: Optional

Use for direct wire or power supply cord where Ideal codes

do not permit connecting cabinet=ground conductor to

neutral wire.

Connecting Neutral Wire

1. Remove center terminal block screw (A). Also remove

neutral ground wire (B) by removing green external ground

conductor screw (C).

3. Connect remaining wires under outer terminal block screws

(F). Tighten screws. !

F

2. Connect neutral ground wire (B) and neutral wire (white or

center wire) (D) of power supply cord/cable under center

terminal block screw (A). Tighten screw.

_A

4. Connect a separate copper ground wire (G) under the green

external ground conductor screw (C) to an adequate ground.

Finally, reinstall terminal block to dryer rear panel. Secure

cover with hold-down screw.

LEVELING

Leveling your dryer properly reduces excess noise and vibration.

Excessive Weight Hazard

Use two or more people to move and install dryer,

Failure to do so can result in back or other injury. Not Level LEVEL Not Level

1. Remove cardboard from beneath dryer. Place a level on top

edges of dryer, checking each side and front. If not level,

tip dryer and adjust legs up or down as shown in Step 3,

repeating as necessary.

£

22

LEVELING

2. Grip dryer from top and rock back and forth, making sure all

four legs are firmly on floor. Repeat, rocking dryer from side

to side. If dryer rocks, go to Step 3 and adjust leveling legs.

3. If dryer is not level, use a 1" or 25 mm open-end or

adjustable wrench to turn the leveling leg counterclockwise

to lower the dryer or clockwise to raise the dryer. Recheck

levelness of dryer and that all four legs are firmly in contact

with the floor. Repeat as needed.

HELPFUL TIP: You may want to prop up front of dryer about

4" (102 mm) with a wood block or similar object that will

support weight of dryer.

-._

(appearance may vary}

COMPLETE INSTALLATION

1. Check the electrical requirements. Be sure that you have the

correct electrical supply and the recommended grounding

method. See "Electrical Requirements."

2. Check that all parts are now installed. If there is an extra part,

go back through the steps.

3. Check that you have all of your tools.

4. Dispose of/recycle all packaging materials.

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

6. Check dryer operation (on some models, some accumulated

time may be on the timer due to factory testing). Close dryer

door. Depending on model, turn timer-set knob to the right

or insert coins and press slide in slowly. (Operating time will

accumulate per number of coinslide depressions, depending

on model, and type of timing cam used.) Push START button.

Using a full heat cycle (not the air cycle), let the dryer run for

at least five minutes. Dryer will stop when time is used up.

NOTE: Dryer door must be closed for dryer to operate.

When door is open, dryer stops, but timer continues to run.

To restart dryer, close door and push START button.

7. Open the dryer door. Check that the inside of the dryer is

warm. If the burner does not ignite and you can feel no heat

inside the dryer, shut off dryer for five minutes. Check that

all supply valve controls are in "ON" position and that the

electrical cord is plugged in. Repeat five-minute test.

8. If drying time is too long, make sure that the lint screen is

clean and that there are no obstructions to airflow in the

dryer vent system.

9. Restart the dryer and allow it to complete a full heat cycle

(not air cycle) to make sure it is working properly.

5. Plug into a grounded outlet, or connect power.

23

REVERSING DRYER DOOR SWING (OPTIONAL)

You can change your door swing from a right-side opening to

left-side opening, if desired.

Remove the Door Assembly

1. Place a towel or soft cloth on top of dryer or work space to

avoid scratching of the surface.

2. Open dryer door. Remove bottom screws from cabinet side

of hinges. Loosen (do not remove) top screws from cabinet

side of hinges.

7. Be certain to keep cardboard spacer centered between

doors. Reattach outer door panel to inner door panel so

handle is on the side where hinges were just removed.

8. Reattach screws at top, bottom, and side of door (5 screws).

Hinges

(appearance may vary)

3. Lift door until top screws in cabinet are in large part of hinge

slot. Pull forward off screws. Set door (handle side up) on

top of dryer. Remove top screws from cabinet.

4. Remove screws attaching hinges to door.

5. Remove screws at top, bottom, and side of door (5 screws).

6. Holding door over towel on dryer, grasp sides of outer door

and gently lift to separate it from inner door. Do not use a

putty knife to pry apart. Do not pull on door seal or plastic

door catch.

9. Attach door hinges to dryer door so that larger hole is at the

bottom of the hinge and the hinge pin is toward the door

front.

10. Remove the 4 screws that attach 2 plugs on the left side.

Attach plugs to right side using the same 4 screws.

11. Insert screws into bottom holes on left side of cabinet.

Tighten screws halfway. Position door so large end of door

hinge slot is over screws. Slide door up so screws are in

bottom of slots. Tighten screws. Insert and tighten top

screws in hinges.

12. Close door and check that door strike aligns with door

catch. If needed, slide door catch left or right within slot

to adjust alignment.

24

CHANGING TO A30- OR 60-MINUTE TIMING CAM

(on some models)

Electrical Shock Hazard

Disconnect power before making cam changes.

Failure to follow these instructions can result in death

or electrical shock.

5. Place new cam (hub side down) over clock shaft. Line up flat

side of shaft with flat side of cam hole. Check that drive lug

is in place.

Drive Lug

Coin-slide models: You can install the 30-minute or 60-minute

timing cam (shipped with dryer) as follows:

1. Unplug dryer or disconnect power.

2. Unlock meter case.

3. Turn the timing cam by hand until the V-shaped notch lines

up below the ratchet tooth.

V-Shaped Ratchet

Notch Tooth

6. Turn cam until V-shaped notch lines up with ratchet tooth.

7. Press cam down in place on clock shaft. Make sure that

V-shaped notch clears the ratchet tooth.

4. Insert a narrow, flat-blade screwdriver under the timing cam

near the clock shaft. Gently lift cam straight up and off shaft,

making sure that the V-shaped notch clears the ratchet tooth.

8. Close and lock the meter case.

9. Plug in dryer or reconnect power.

25

MAINTENANCE INSTRUCTIONS

[] Clean lint screen before and after each cycle.

[] Removing accumulated lint:

From inside the dryer cabinet:

Lint should be removed every 2 years or more often,

depending on dryer usage. Cleaning should be done

by a qualified person.

From the exhaust vent:

Lint should be removed every 2 years, or more often,

depending on dryer usage.

[] Keep area around dryer clear and free from combustible

materials, gasoline, and other flammable vapors and liquids.

[] Keep dryer area clear and free from items that would

obstruct the flow of combustion and ventilation air.

If dryer does not operate, check the following:

[] Electrical supply is connected.

[] Circuit breaker is not tripped or house fuse is not blown.

[] Door is closed.

[] Controls are set in a running or "on" position.

[] START button has been pushed firmly.

[] For gas dryers, check that gas supply shut-off valves are set

in open position.

IF YOU NEED ASSISTANCE

Contact your authorized Commercial Laundry distributor. To locate your authorized Commercial Laundry distributor, or for web

inquiries, visit www.WhirlpoolCommercialLaundry.com.

If you cannot locate your distributor, the Commercial Laundry Support Center will answer any questions about operating or

maintaining your dryer not covered in the Installation Instructions.

Just dial 1-800 NO BELTS (1-800-662-3587} -- the call is toll free.

When you call, you will need the dryer model number and serial number. Both numbers can be found on the serial-rating plate

located in the dryer door opening.

26

NOTES

27

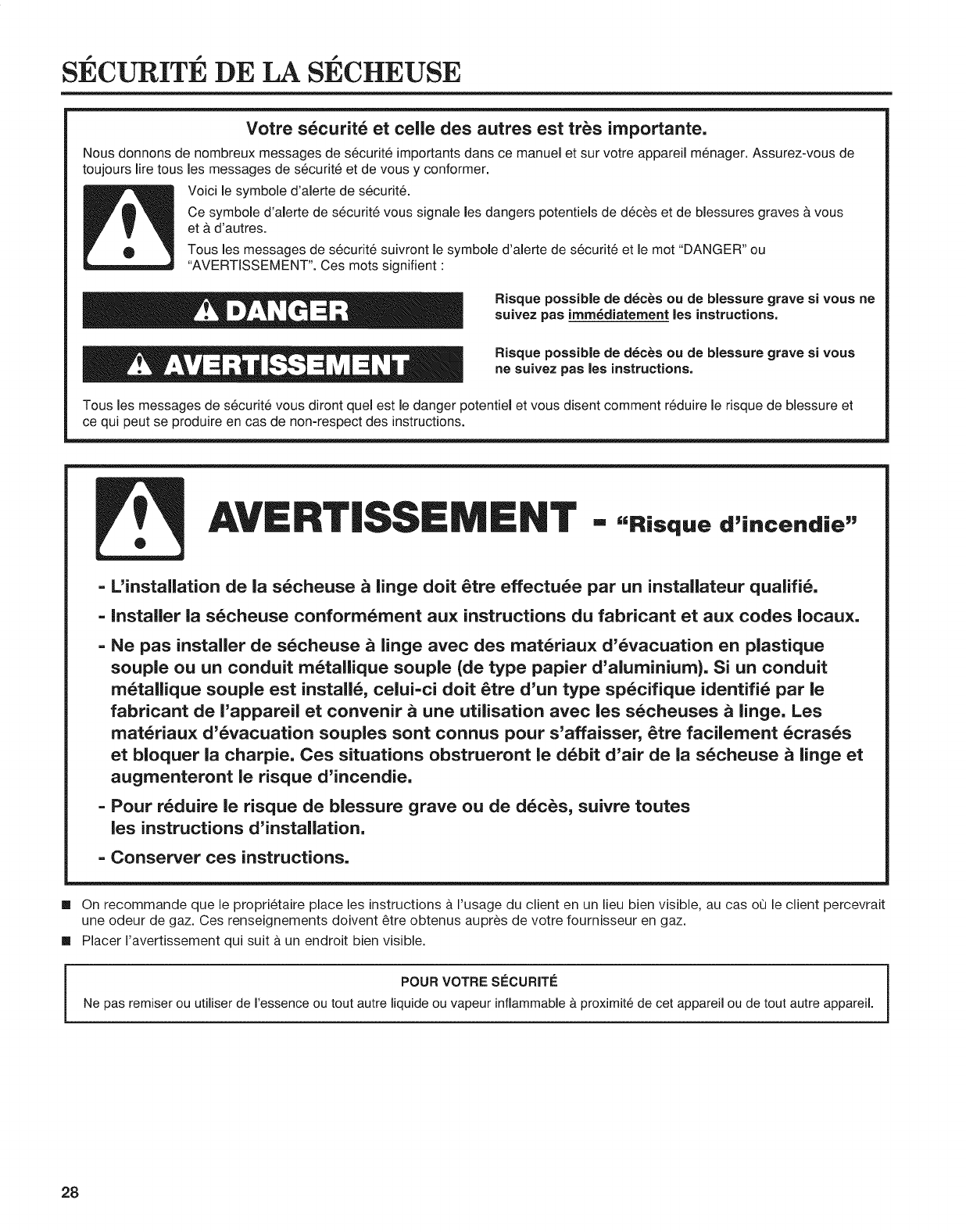

S] CURITE DE LA S] CHEUSE

Votre s_curit_ et celle des autres est trbs importante.

Nous donnons de nombreux messages de s_curit6 importants dans ce manuel et sur votre appareil m6nager. Assurez-vous de

toujours lire tousles messages de s(_curit_ et de vous y conformer.

Voici le symbole d'alerte de s(_curit&

Ce symbole d'alerte de s_curit6 vous signale les dangers potentiels de d6c_s et de blessures graves & vous

et & d'autres.

Tous les messages de securit6 suivront le symbole d'alerte de s6curit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de decks ou de blessure grave si vous ne

suivez pas irnm_diaternent les instructions.

Risque possible de d_c_s ou de blessure grave si vous

ne suivez pas les instructions,

Tousles messages de s_curit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMEN r-,,Risque d'incendie"

m

m

m

L'installation de la s_cheuse _ linge dolt _tre effectu_e par un installateur qualifi_.

|nstaller la s_cheuse conforrn_ment aux instructions du fabricant et aux codes Iocaux.

Ne pas installer de s_cheuse hlinge avec des rnat_riaux d'_vacuation en plastique

souple ou un conduit rn_tallique souple (de type papier d'alurniniurn). Si un conduit

rn_tallique souple est installS, celui-ci dolt _tre d'un type sp_cifique identifi_ par le

fabricant de I'appareil et convenir a une utilisation avec les s_cheuses hlinge. Les

rnat_riaux d'_vacuation souples sont connus pour s'affaisser, 6tre facilernent _cras_s

et bloquer la charpie. Ces situations obstrueront le d_bit d'air de la s_cheuse _ linge et

augrnenteront le risque d'incendie.

Pour r_duire le risque de blessure grave ou de d_c_s, suivre routes

les instructions d'installation,

Conserver ces instructions.

[] On recommande que le propri6taire place les instructions h I'usage du client en un lieu bien visible, au cas gO le client percevrait

une odeur de gaz. Ces renseignements doivent 6tre obtenus aupres de votre fournisseur en gaz.

[] Placer I'avertissement qui suit hun endroit bien visible.

POUR VOTRE SECURITE

Ne pas remiser ou utiliser de I'essence ou tout autre liquide ou vapeur inflammable h proximit6 de cet appareil ou de tout autre appareil.

28

S] CURITE DE LA S] CHEUSE

AVERTISSEMENT • Pour votre s6curit_, les renseignements darts ce manuel doivent

_tre observes pour reduire au minimum les risques d'incendie ou d'e×plosion ou pour

6viter des dommages au produit, des blessures ou un d_c_s.

- Ne pas entreposer ou utiliser de I'essence ou d'autres vapeurs ou liquides

inflammables &proximit_ de cet appareU ou de tout autre appareil _lectrom_nager.

- QUE FAIRE DANS LE CAS D'UNE ODEUR DE GAZ :

oNe pas tenter d'allumer un appareil.

•Ne pas toucher h un commutateur 61ectrique; ne pas utiliser le tel6phone se trouvant

sur les lieux.

=I_vacuer tous les gens de la piece, de I'_difice ou du quarrier.

oAppeler immediatement le fournisseur de gaz d'un t61_phone voisin. Suivre ses

instructions.

o A d_faut de joindre votre fournisseur de gaz, appeler les pompiers.

- L'installation et I'entretien doivent _tre effectu_s par un installateur qualifi6, une

agence de service ou le fournisseur de gaz.

AVERTISSEMENT : L'odorat ne permet pas toujours la d6tection d'une fuite de gaz.

Les distributeurs de gaz recommandent I'emploi d'un detecteur de gaz (homologation UL ou CSA).

Pour d'autre information, contacter le fournisseur de gaz local.

En cas de d6tection d'une fuite de gaz, executer les instructions "Que faire dans le cas d'une odeur de gaz".

Dans I'Etat du Massachusetts, les instructions d'installation suivantes sont applicables :

[] Les travaux d'installation et r6paration doivent 6tre execut6s par un plombier ou tuyauteur qualifie ou licencie, ou par le

personnel qualifie d'une entreprise licenciee par I'#tat du Massachusetts.

m Si une vanne & boisseau sph6rique est utilisee, elle dolt comporter une manette "T".

m Si un conduit de raccordement flexible est utilise, sa Iongueur ne dolt pas depasser 3 pi.

iMPORTANT :L'installation du gaz dolt se conformer aux codes Iocaux, ou en I'absence de codes Iocaux, au code canadien

d'installation B149.1 du gaz naturel ou du propane.

La s6cheuse dolt _tre 61ectriquement reli6e & la terre conform6ment aux codes Iocaux, ou en I'absence de codes Iocaux, au Code

canadien de 1'61ectricite, CSA C22.1.

IMPORTANT : Pour mettre I'ancienne s6cheuse au rebut ou pour la remiser, enlever la porte. I

29

S] CURITE DE LA S] CHEUSE

IMPORTANTES iNSTRUCTiONS DE sf:CURIT¢:

AVERTISSEMENT : Pour r6duire les risques d'incendie, de choc 61ectrique ou de blessures lots de I'utilisation

de la s6cheuse, suivre les pr6cautions fondamentales dont les suivantes :

[] Lire toutes les instructions avant d'utiliser la s6cheuse.

[] Cette s6cheuse est congue uniquement pour le s6chage

de v6tements et de textiles ayant 6t6 nettoy6s a I'eau.

Ne pas I'utiliser a toute autre fin.

[] AVERTISSEMENT: Si I'on d6tecte une odeur de gaz,

ne pas utiliser la s6cheuse ou tout autre 6quipement

61ectrique situ6 h proximit6. Avertir les autres personnes

qu'elles doivent 6vacuer cette zone. Contacter

le propri6taire de la s6cheuse imm6diatement.

[] Ne pas placer des articles expos6s aux huiles de cuisson

dans votre s6cheuse. Les articles contamin6s par des

huiles de cuisson peuvent contribuer & une r6action

chimique qui pourrait causer a la charge de s'enflammer.

[] Ne pas faire s6cher des articles qui ont 6t6 nettoy6s ou

lav6s avec de I'essence ou imbib6s d'essence, solvants

de nettoyage & sec, ou autres substances inflammables

ou explosives; ces substances peuvent 6mettre des

vapeurs susceptibles de s'enflammer ou d'exploser.

[] Ne pas faire s6cher dans la s6cheuse des articles

nonlav6s.

[] Ne pas laisser des enfants jouer sur ou & I'int6rieur

de la s6cheuse. Bien surveiller les enfants Iorsque la

s6cheuse est utilis6e & proximit6 d'enfants.

[] Avant de retirer la s6cheuse pour un d6pannage ou pour

le jeter, 6ter la porte du compartiment de la s6cheuse

[] Ne pas tenter d'atteindre un article & I'int6rieur de la cure

de la s6cheuse Iorsque le tambour est en mouvement.

[] Ne pas ouvrir la porte Iorsque la s6cheuse est

en marche. II s'arr6tera.

[] Ne pas installer ou remiser cette s6cheuse a un endroit

oQ il serait expos6e aux intemp6ries.

[] Ne pas modifier les organes de commande.

[] Nettoyer le filtre & charpie avant et apres chaque charge.

[] Ne pas utiliser cette s6cheuse si le filtre a peluches

n'est pas install6.

[] Ne pas r6parer ou remplacer un composant quelconque

de la s6cheuse, ni entreprendre une op6ration de

service, si ce n'est sp6cifiquement recommand6 dans ce

manuel ou dans un manuel d'instructions de r6parations

destin6 & I'utilisateur; il est alors essentiel que la

personne concern6e comprenne ces instructions et soit

comp6tente pour les ex6cuter.

[] Ne pas utiliser un produit assouplissant de tissu ou des

produits pour 61iminer la statique & moins qu'ils ne soient

recommand6s par le fabricant du produit assouplissant

de tissu ou du produit.

[] Ne pas utiliser la chaleur pour faire s6cher des articles

fabriqu6s avec du caoutchouc mousse ou de mat6riaux

semblables.

[] La derniere pattie d'un programme de s6chage

par culbutage a lieu sans chaleur (programme de

refroidissement) pour faire en sorte que les articles soient

laiss6s & une temp6rature qui garantit que les articles ne

seront pas endommag6s.

[] AVERTISSEMENT: Ne jamais arr6ter le s6chage par

culbutage avant la In du programme de s6chage sauf

si tousles articles sont retir6s rapidement et r6partis pour

une dissipation de la chaleur (permet d'6viter le risque de

combustion spontan6e).

[] Ne pas laisser la charpie, la poussiere, ou la salet6

s'accumuler autour du systeme d'6vacuation ou autour

de I'appareil.

[] Un nettoyage p6riodique de I'int6rieur de la s6cheuse

et du conduit d'6vacuation dolt 6tre effectu6 par une

personne qualifi6e.

[] Voir la section "Sp6cifications 61ectriques" dans les

instructions d'installation pour les instructions de raise

la terre.

CONSERVEZ CES INSTRUCTIONS

3O

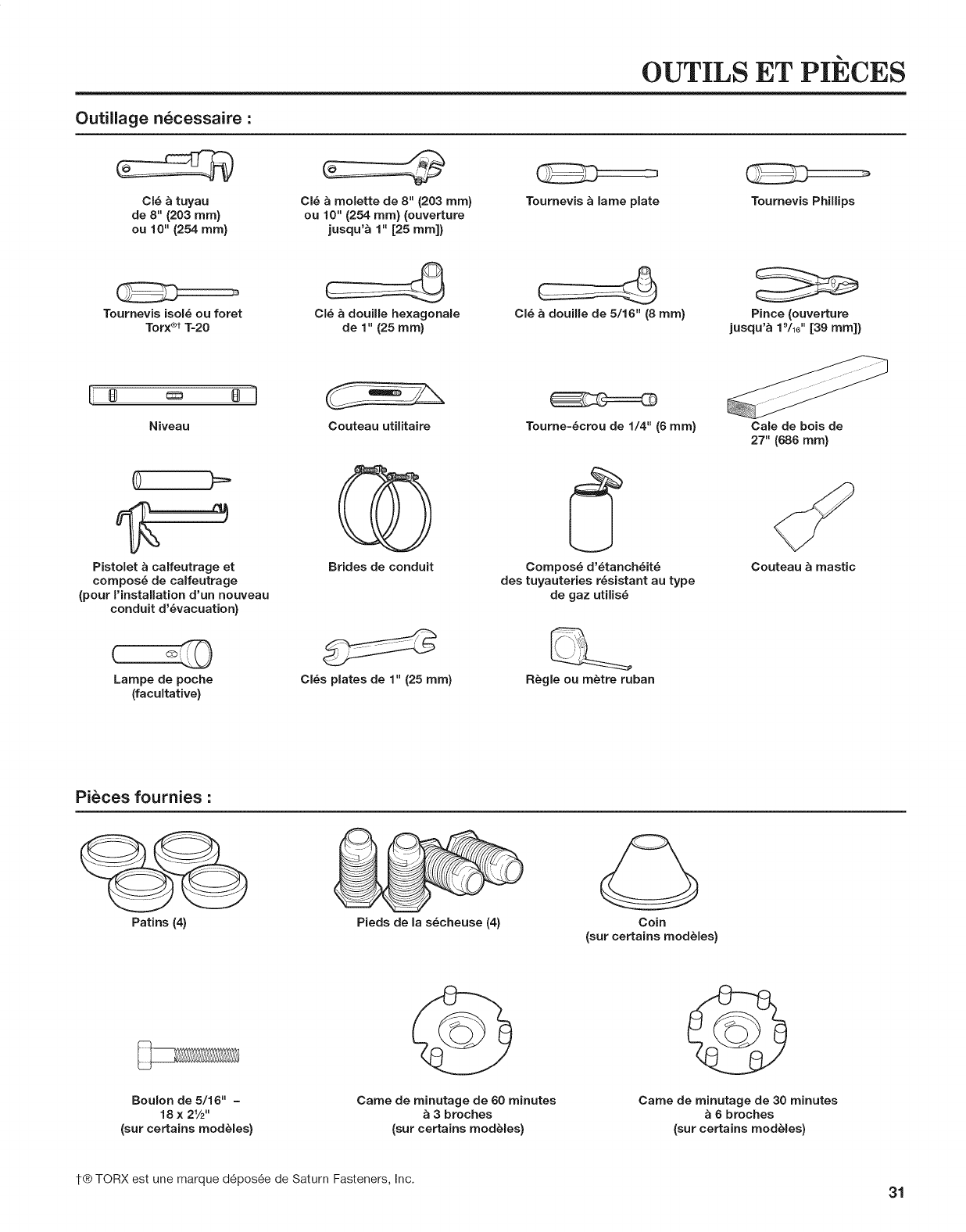

OUTILS ET PIECES

Outillage necessaire :

Cl_ _ tuyau

de 8" {203 mm}

ou 10" (254 ram)

Cl_ _ molette de 8" (203 ram)

ou 10" (254 ram) {ouverture

jusqu'_ 1" [25 mm]}

Tournevis _lame plate Tournevis Phillips

Tournevis isol_ ou foret

Torx ®_1"=20 Cl_ _ douille hexagonale

de 1" (25 mm}

Cl_ _ douiUe de 5/16" (8 ram} Pince (ouverture

jusqu'_ 19/16 '' [39 mm])

Niveau

G t=-

Pistolet a calfeutrage et

compos_ de calfeutrage

(pour I'installation d'un nouveau

conduit d'_vacuation)

Couteau utilitaire

Brides de conduit

Tourne=_crou de 1/4" (6 ram)

Compos_ d'_tanch_it_

des tuyauteries r_sistant au type

de gaz utilis_

Cale de bois de

27" (686 mm)

Couteau _ mastic

(

Lampe de poche

(facultative}

Cl_s plates de 1" (25 ram) R_gle ou m_tre ruban

Pieces fournies :

Patins (4) Pieds de la s_cheuse (4) Coin

(sur certains modules)

Boulon de 5/16" -

18 × 21/2"

(sur certains modules)

Came de minutage de 60 minutes

3broches

(sur certains modules)

Came de minutage de 30 minutes

6 broches

(sur certains modules)

1® TORX est une marque d6pos6e de Saturn Fasteners, Inc. 31

DIMENSIONS/DISTANCES DE DI_GAGEMENT

Dimensions

Vue lat6rale Vue artiste

291/4"

-.t--- (743 mm)-----_

35"

(889 ram)

1

1"

(25 ram)

251/2"-----=_

(648 ram}

s

101/4"

(260 ram)

l 81/4''

i (210 ram)

31/4''

(83 ram)

27" ------=_ I

F---I (686 ram)

I

Electdcit_

(343 ram) I

_-11"-_

(279 ram)

11/2"

(38 mm) _ I-_- 4" dia

| (102 ram)

51/2,, az _.

(140 ram)

÷ 13,,_-÷

(330 mm) _ 31/4"

(83 mm)

35"

(889 ram)

(modUles

_lectriques)

I 411!4,'

(1048 mm)

37"

(940 ram)

(modUles _ gaz)

7 II

(178 ram)

i_vacuation par le bas

o C

__£ _ ,,c

t_--141/8

'(359 mm)

Distances de d_gagement

Encastrement, vue avant

15"

(381 ram) F

9u

•.,-- (0 ram)

Placard, vue lat_rale

E

q

I

i

14"

--- (356 mm)

32

EXIGENCES D'INSTALLATION POUR LA S] CHEUSE A GAZ

Exigences de I'emplacement

Risque d'explosion

Garder les mati_res et les vapeurs inflammables, telle

que I'essence, loin de la sdcheuse.

Ne pas installer dans un garage.

Le non-respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

La s6cheuse peut 6tre install6e dans un sous-sol, une salle de

buanderie ou un encastrement.

II faut aussi prendre en compte les exigences d'emplacement

des appareils voisins.

IMPORTANT : Ne pas installer ou remiser la s6cheuse dans

un endroit oQ elle sera expos6e aux intemp6ries. C'est

I'utilisateur qu'incombe la responsabilit6 de r6aliser une

installation correcte.

II vous faudra :

[] Une prise 61ectrique reli6e & la terre situ6e &moins de

6 pi (1,8 m) de la prise du cordon 61ectrique se trouvant

& I'arriere de la s6cheuse. Voir "Sp6cifications 61ectriques".

[] Un plancher de niveau ayant une pente maximale de

1" (25 mm) sous I'ensemble de la s6cheuse. Uinstallation

de la s6cheuse sur des surfaces de sol molles, telles que

tapis ou surfaces avec sous-couche en mousse n'est pas

recommand6e.

Distances de d_gagement pour I'installation pour

la s_cheuse hgaz

[] L'emplacement doit 6tre assez grand pour permettre

d'ouvrir completement la porte de la s6cheuse.

[] Pr6voir davantage d'espace pour faciliter I'installation

et I'entretien. La porte s'ouvre a plus de 180 °.

[] Un espace suppl6mentaire peut 6tre requis pour les

moulures de porte et de plancher et pour les plinthes.

[] Un espace suppl6mentaire de 1" (25 mm) de tousles c6t6s

de la s6cheuse est recommand6 pour r6duire le transfert

du bruit.

Lots de I'installation d'une s_cheuse hgaz :

iMPORTANT :Observer les dispositions de tousles codes et

reglements en vigueur.

[] V6rifier les exigences des codes : Certains codes limitent

ou n'autorisent pas I'installation d'une s6cheuse dans

un garage, un placard ou une chambre & coucher.

Communiquer avec I'inspecteur en b&timents local.

[] S'assurer que les rebords inf6rieurs de la caisse ainsi que

les c6t6s arriere et inf6rieurs de la s6cheuse, sont bien

d6gag6s pour permettre une 6vacuation ad6quate de I'air de

combustion. Voir la section "Instructions d'installation dans

un encastrement ou un placard" ci-dessous pour connaitre

les distances de d6gagement minimales.

instructions d'installation darts un encastrement

ou un placard

Cette s6cheuse peut _tre install6e dans un encastrement

ou un placard. Pour les installations dans un encastrement

ou un placard, les distances de d6gagement minimales

sont indiqu6es sur 1'6tiquette d'avertissement a I'arriere

de la s6cheuse ou a la section "Dimensions/Distances de

d6gagement".

Les dimensions d'installation sont en pouces et constituent

le minimum applicable. Un espace suppl6mentaire peut

6tre n6cessaire pour faciliter I'installation, I'entretien et pour

observer les codes et reglements Iocaux.

Si une porte de placard est install6e, une ouverture

d'6vacuation de I'air minimale est n6cessaire dans les parties

sup6rieure et inf6rieure. Les portes a claire-vote offrant des

ouvertures 6quivalentes sont acceptables.

La s6cheuse doit _.tre6vacu6e a I'ext6rieur.

Aucun autre appareil utilisant un combustible ne doit 6tre

install6 dans le m6me placard.

48 in.2

(310 cm 2)

Vue de

face

24 in.2

(155 crn_)

0

Porte du

placard

3"

(76 ram)

33

EXIGENCES D'INSTALLATION POUR LA S] CHEUSE A GAZ

Specifications electriques

Risque de choc _lectrique

Brancher sur une prise a3aIv_o|es reliee h|a terre.

Ne pas enlever la broche de liaison hla terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cfible de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

IMPORTANT :La s6cheuse dolt 6tre reli6e _, la terre

conform6ment aux codes et reglements Iocaux en vigueur, ou

en I'absence de tels codes, avec la derniere 6dition du National

Electrical Code, ANSI/NFPA 70, ou du Canadian Electrical

Code, CSA C22.1. Si les codes le permettent et si on utilise

un conducteur distinct de liaison & la terre, ilest recommand6

qu'un 61ectricien qualifi6 v6rifie la qualit6 de la liaison & la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

National Fire Protection Association

One Batterymarch Park, Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

[] Ne pas utiliser une tuyauterie de gaz pour le raccordement

& la terre.

[] Ne pas installer un fusible dans le conducteur neutre ou

le circuit de liaison & la terre.

[] Une alimentation de 120 volts, 60 Hz, CA seulement,

de 15 ou 20 amperes, prot6g6e par un fusible est requise.

On recommande 6galement d'utiliser un fusible ou un

disjoncteur temporis& II est recommand6 de raccorder

la s6cheuse sur un circuit distinct exclusif & cet appareil.

[] Cette s6cheuse comporte un cordon d'alimentation

61ectrique & trois broches pour liaison & la terre.

[] Pour minim|set le risque de choc 61ectrique, on dolt

brancher le cordon sur une prise de courant de

configuration correspondante, b,3 alv6oles, reli6e b,la terre

et install6e conform6ment aux codes et reglements Iocaux.

Si une prise de courant de configuration correspondante

n'est pas disponible, le client a la responsabilit6 et

I'obligation de faire installer par un 61ectricien qualifi6

une prise de courant correctement reli6e & la terre.

[] Si les codes le permettent et si I'on utilise un conducteur

distinct de liaison & la terre, ilest recommand6 qu'un

61ectricien qualifi6 v6rifie la qualit6 de la liaison & la terre.

[] En cas de doute quant & la qualit6 de la liaison & la terre

de la s6cheuse, consulter un 61ectricien qualifi&

Mise _la terre de la s_cheuse _ gaz

iNSTRUCTiONS DE LiAiSON _, LA TERRE

[] Pour une secheuse reliee b, la terre et connectee par un

cordon :

Cette secheuse doit _tre reliee & la terre. En cas de mauvais

fonctionnement ou de panne, la liaison & la terre r_duira le

risque de choc _lectrique en offrant au courant electrique un

acheminement d'evacuation de moindre resistance. Cette

secheuse est aliment_e par un cordon _lectrique

comportant un conducteur relie & la terre et une fiche de

branchement munie d'une broche de liaison & la terre. La

fiche dolt _tre branch_e sur une prise appropriee qui est

bien install_e et reliee h la terre conformement & tousles

codes et reglements Iocaux.

[] Pour une s6cheuse raccord6e en permanence :

Cette secheuse doit _tre raccord6e & un syst6me de

c&blage permanent en metal reli6 a la terre ou un

conducteur reli6 h la terre dolt _tre en fonction avec les

conducteurs de circuit et raccord6 a la borne de liaison & la

terre ou la borne sur la secheuse.

AVERTISSEMENT " Le raccordement incorrect de

cet appareil au conducteur de liaison h la terre peut susciter

un risque de choc 61ectrique. En cas de doute quant & la

qualite de liaison & la terre de la secheuse, consulter un

electricien ou un technicien ou un personnel qualifi6. Ne pas

modifier la fiche de branchement fournie avec la s6cheuse;

si la fiche ne correspond pas & la configuration de la prise

de courant, demander & un 61ectricien qualifi_ d'installer une

prise de courant appropri_e.

CONSERVEZ CES iNSTRUCTiONS

34

EXIGENCES D'INSTALLATION POUR LA S] CHEUSE A GAZ

Alimentation en 9az

Risque d'explosion

Utiliser une canalisation neuve d'arriv_e de gaz

approuv_e par CSA International.

Installer un robinet d'arr_t.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander _une

personne qualifi_e de s'assurer que la pression de gaz

ne d_passe pas 330 mm (13 po) de la colonne d'eau.

Par personne qualifi_e, on comprend :

le personnel autoris6 de chauffage,

le personnel autoris_ d"une compagnie de gaz, et

le personnel d"entretien autoris&

Le non=respect de ces instructions peut causer

un d_c_s, un explosion ou un incendie.

iMPORTANT : Observer les dispositions de tous les codes

et reglements en vigueur.

[_'installation doit satisfaire aux crit@es de tousles codes et

reglements Iocaux. En I'absence de code local, I'installation

doit satisfaire aux prescriptions de la norme American National

Standard, National Fuel Gas Code ANSI Z223.1/NFPA 54 ou

CAN/CSA B149.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

National Fire Protection Association

One Batterymarch Park, Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

La conception de cette s6cheuse a 6t6 homologu6e par CSA

International pour une utilisation jusqu'& une altitude de 10 000

pieds (3 048 m) au-dessus du niveau de lamer pour le d6bit

thermique indiqu6 sur la plaque signal6tique. Aucun r6glage du

brQleur n'est n6cessaire Iorsque la s6cheuse est utilis6e & une

altitude inf@ieure ou 6gale & cette valeur maximale.

Lorsque I'appareil est install6 b,une altitude sup@ieure

& 10 000 pieds (3 048 m), on doit r6duire de 4 % le d6bit

thermique du brQleur indiqu6 sur la plaque signal6tique pour

chaque tranche de 1 000 pieds (305 m) d'augmentation de

I'altitude. Pour obtenir de I'aide lots de la conversion & d'autres

types de gaz et/ou I'installation de I'appareil & une altitude

sup@ieure & 10 000 pieds (3048 m), contacter la soci6t6 de

d@annage la plus proche.

35

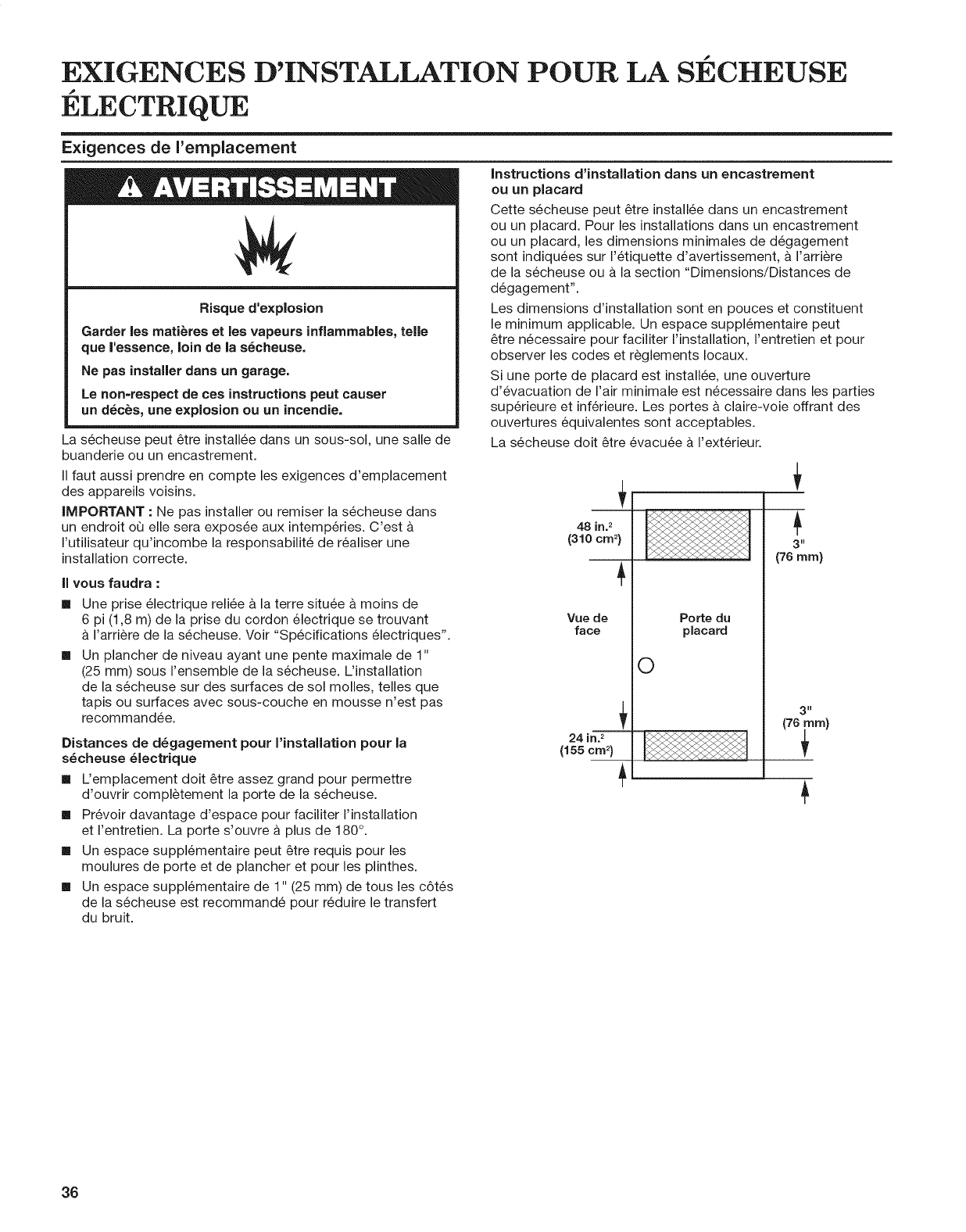

EXIGENCES D'INSTALLATION POUR LA S] CHEUSE

] LECTRIQUE

Exigences de I'emplacement

Risque d'e×plosion

Garder les mati_res et les vapeurs inflammables, telle

que |'essence, loin de la s6cheuse.

Ne pas installer clans un garage.

Le non=respect de ces instructions peut causer

un d6c_s, une explosion ou un incendie.

La s6cheuse peut 6tre install6e dans un sous-sol, une salle de

instructions d'instaiiation dans un encastrement

ou un placard

Cette s6cheuse peut 6tre install6e dans un encastrement

ou un placard. Pour les installations dans un encastrement

ou un placard, les dimensions minimales de d6gagement

sont indiqu6es sur 1'6tiquette d'avertissement, a I'arriere

de la s6cheuse ou a la section "Dimensions/Distances de

d6gagement".

Les dimensions d'installation sont en pouces et constituent

le minimum applicable. Un espace suppl6mentaire peut

6tre n6cessaire pour faciliter I'installation, I'entretien et pour

observer les codes et reglements Iocaux.

Si une porte de placard est install6e, une ouverture

d'6vacuation de Fair minimale est n6cessaire dans les parties

sup6rieure et inf6rieure. Les portes a claire-vole offrant des

ouvertures 6quivalentes sont acceptables.

La s6cheuse dolt 6tre 6vacu6e a I'ext6rieur.

buanderie ou un encastrement.

II faut aussi prendre en compte les exigences d'emplacement

des appareils voisins.

iMPORTANT : Ne pas installer ou remiser la s6cheuse dans

un endroit oQ elle sera expos6e aux intemp6ries. C'est

I'utilisateur qu'incombe la responsabilit6 de r6aliser une

installation correcte.

II vous faudra :

[] Une prise 61ectrique reli6e & la terre situ6e & moins de

6 pi (1,8 m) de la prise du cordon 61ectrique se trouvant

& I'arriere de la s6cheuse. Voir "Sp6cifications 61ectriques".

[] Un plancher de niveau ayant une pente maximale de 1"

(25 mm) sous I'ensemble de la s6cheuse. Uinstallation

de la s6cheuse sur des surfaces de sol molles, telles que

tapis ou surfaces avec sous-couche en mousse n'est pas

recommand6e.

Distances de d6gagement pour I'installation pour la

s6cheuse 61ectrique

[] L'emplacement dolt 6tre assez grand pour permettre

d'ouvrir completement la porte de la s6cheuse.

[] Pr6voir davantage d'espace pour faciliter I'installation

et I'entretien. La porte s'ouvre a plus de 180 °.

[] Un espace suppl6mentaire peut 6tre requis pour les

moulures de porte et de plancher et pour les plinthes.

[] Un espace suppl6mentaire de 1" (25 mm) de tousles c6t6s

de la s6cheuse est recommand6 pour r6duire le transfert

du bruit.

48 in.2

(310cm 2)

Vue de Porte du

3"

(76 mr

face

0

24 in.2

(155cm 2)

placard

f

36

EXIGENCES D'INSTALLATION POUR LA S] CHEUSE

] LECTRIQUE

Specifications electriques

[]

Risque de choc _lectrique

Brancher sur une prise & 4 alv_oles relide _ la terre.

Le non=respect de cette instruction peut causer

un d_c_s ou un choc _lectrique,

C'est aI'utilisateur qu'incombe la responsabilit_ de :

[] Communiquer avec un 61ectricien qualifi&

[] S'assurer que les connexions electriques sont adequates

et conformes au Code canadien de 1'61ectricit6, C22.1 -

derniere edition et b.tous les codes Iocaux. Pour obtenir un

exemplaire de la norme des codes ci-dessus, contacter :

Association canadienne de normalisation, 178 Rexdale Blvd.,

Toronto, ON M9W 1R3 CANADA.

[] Alimenter I'appareil uniquement par un circuit monophas6

de 120/240 volts CA seulement, 60 Hz a 4 ills, sur un circuit

s6par6 de 30 amperes, fusionn6 aux deux extr6mit6s de la

ligne. On recommande I'emploi d'un fusible temporis6 ou

disjoncteur. On recommande 6galement que cet appareil

soit aliment6 par un circuit ind6pendant.

[] Cette s6cheuse est 6quip6e d'un cordon

61ectrique homologu6 par la CSA International _ (_ "_

b.introduire dans une prise murale standard / F] r] /

14-30R. Le cordon mesure 5 pi (1,52 m). Veiller\ U L---mU ]

b.ce que la prise murale se trouve b,proximit6

de I'emplacement d6finitif de la s6cheuse. Prise rnurale

4 fils

(14=30R}

Ne pas utiliser de c&ble de rallonge.

Si on utilise un cordon d'alimentation de rechange, il est

recommand6 d'utiliser le cordon d'alimentation de rechange

num@o de piece 9831317. Pour plus d'information, veuillez

consulter les num@os de service qui se trouvent a la section

"Assistance ou service".

INSTRUCTIONS DE LIAISON ALA TERRE

[] Pour une s6cheuse reli6e & la terre et connect6e par

un cordon :

Cette s6cheuse doit 6tre reli6e & la terre. En cas de mauvais

fonctionnement ou de panne, la liaison & la terre r6duira le

risque de choc 61ectrique en offrant au courant 61ectrique un

acheminement d'6vacuation de moindre r6sistance. Cette

s6cheuse est aliment6e par un cordon 61ectrique comportant

un conducteur reli6 & la terre et une fiche de branchement

munie d'une broche de liaison & la terre. La fiche doit _tre

branch6e sur une prise appropri6e qui est bien install6e et

reli6e & la terre conform6ment & tous les codes et reglements

Iocaux.

AVERTISSEMENT "Le raccordement incorrect de

cet appareil au conducteur de liaison & la terre peut susciter

un risque de choc 61ectrique. En cas de doute quant & la

qualit6 de liaison & la terre de la s6cheuse, consulter un

61ectricien ou un technicien ou un personnel qualifi& Ne pas

modifier la fiche de branchement fournie avec la s6cheuse;

si la fiche ne correspond pas & la configuration de la prise de

courant, demander & un 61ectricien qualifi6 d'installer une

prise de courant appropri6e.

CONSERVEZ CES iNSTRUCTiONS

37

p

EXIGENCES CONCERNANT UEVACUATION

DE LA SltCHEUSE

Risque d'incendie

Utiliser un conduit d'evacuation en m_tal Iourd.

Ne pas utiliser un conduit d'_vacuation en plastique,

Ne pas utiliser un conduit d'_vacuation en feuile

de m_tal.

Le non=respect de ces instructions peut causer

un d_ces ou un incendie,

AVERTISSEMENT :Pour r6duire le risque d'incendie, cette

s6cheuse doit FtVACUER UAIR A L'EXTFtRIEUR.

IMPORTANT : Observer les dispositions de tousles codes

et reglements en vigueur.

Le conduit d'6vacuation de la s6cheuse ne doit pas 6tre

raccord6 & une 6vacuation de gaz, une chemin6e, un tour,

un plafond, un grenier, un vide sanitaire ou un vide de

construction. Seul un conduit d'6vacuation m6tallique rigide

ou souple doit 6tre utilis6 pour le systeme d'6vacuation.

!

_ 4"

(102 ram)

t

Conduit d'_vacuation en m_tal lout6 de 4" (102 ram)

[] Utiliser uniquement un conduit d'6vacuation en m6tal Iourd

de 4" (102 mm) et des brides de serrage.

[] Ne pas utiliser de conduit de plastique ou de m6tal tres

mince.

Conduit m_tallique rigide :

[] Recommand6 pour une performance de s6chage id6ale afin

d'6viter tout 6crasement ou d6formation.

Conduit m_tallique flexible :(Acceptable uniquement

si son acces reste facile pour le nettoyage)

[] Doit 6tre entierement d6ploy6 et soutenu & I'emplacement

d'installation final de la s6cheuse.

[] Enlever tout exces de conduit flexible pour 6viter tout

affaissement et d6formation susceptible de r6duire

la capacit6 d'6vacuation et le rendement.

[] Ne pas installer le conduit m6tallique flexible dans

des cavit6s ferm6es de tour, plafonds ou planchers.

[] La Iongueur totale ne doit pas d6passer 73/4pi (2,4 m).

REMARQUE : Lots de I'utilisation d'un systeme d'6vacuation

existant, nettoyer et 61iminer la charpie sur toute la Iongueur du

systeme, et veiller & ce que le clapet d'6vacuation ne soit pas

obstru6 par de la charpie. Remplacer tout conduit de plastique

ou en aluminium par un conduit m6tallique rigide ou souple.

Consulter & nouveau le "Tableau des systemes d'6vacuation"

et modifier le systeme d'6vacuation existant au besoin pour

obtenir un meilleur s6chage.

Coudes :

[] Les coudes & 45° permettent une meilleure circulation

de Fair que les coudes & 90 °.

Mi

Brides de serrage :

[] Utiliser des brides pour sceller tous les joints.

[] Le conduit d'6vacuation ne doit pas _,tre raccord6 ou fix6

avec des vis ou tout autre dispositif de serrage qui se

prolongerait & I'int6rieur du conduit et retiendrait la charpie.

Ne pas utiliser de ruban adh6sif pour conduit.

Une mauvaise _vacuation de I'air peut causer de

I'humidit6 et une accumulation de charpie _ I'int_rieur de

la maison, ce qui peut provoquer :

[] Dommages par I'humidit6 aux boiseries, meubles, peinture,

papier-peint, tapis, etc.

[] Problemes de nettoyage dans la maison et problemes

de sant&

38

p

EXIGENCES CONCERNANT UEVACUATION

DE LA S] CHEUSE

Hottes d'extraction

Clapets d'_vacuation - Diam_tre de 4" (102 ram}

Clapet de type Clapet hpersiennes Clapet inclin_

bore

Longueur du syst_me d'evacuation

Longueur maximale du conduit/raccord

La Iongueur maximale du systeme d'6vacuation d6pend du

type de conduit utilis6, du nombre de coudes et du type de

clapet d'6vacuation.

Tableau des syst_mes d'_vacuation (conduit en m_tal rigide)

Nbre de changements Clapet de type de

direction h 90°boJte ou h persiennes Clapet inclin6

0 64 pi (19,5 m) 58 pi (17,7 m)

1 54 pi (16,5 m) 48 pi (14,6 m)

2 44 pi (13,4 m) 38 pi (11,6 m)

3 35 pi (10,7 m) 29 pi (8,8 m)

4 27 pi (8,2 m) 21 pi (6,4 m)

Pour les systemes d'6vacuation autres que ceux indiqu6s dans

le tableau des systemes d'6vacuation, consulter le revendeur

de pieces.

Pr6voir un espace suffisant pour la combustion et la

ventilation de I'air. (V6rifier les dispositions des codes et

reglements en vigueur). Voir "Instructions d'installation dans un

encastrement ou un placard" dans les sections "Exigences de

I'emplacement".

II est pr6f6rable d'utiliser une sortie de hotte de 4" (102 mm).

Cependant, on peut utiliser un clapet d'6vacuation de 2V2"

(64 mm). Une sortie de 2V2" (64 mm) cause davantage de

contre-pression que les autres types d'installation. Pour une

installation permanente, un systeme d'6vacuation fixe est

requis.

Le clapet de d6charge doit se trouver b, au moins 12" (305 mm)

au-dessus du sol ou de tout autre objet susceptible de se trouver

sur le trajet de Fair humide rejet6 (par exemple, fleurs, roches,

buissons ou neige).

3. Serrer la bride de serrage de tuyau avec un tournevis Phillips.

Raccordement du conduit d'6vacuation

1. Si on utilise le conduit d'6vacuation existant, s'assurer

qu'il est propre.

2. _, I'aide d'une bride de fixation de 4" (102 ram), relier

le conduit d'6vacuation & la bouche d'6vacuation

de la s6cheuse. Raccord de sortie

4. S'assurer que le conduit d'6vacuation est fix6 au clapet

d'6vacuation & I'aide d'une bride de fixation de 4" (102 mm).

5. Placer la s6cheuse & son emplacement final. Ne pas 6craser

ni pincer le conduit d'6vacuation. V6rifier que la s6cheuse est

d'aplomb.

REMARQUE : Ne pas enlever le raccord de sortie.

39

EXIGENCES CONCERNANT UI VACUATION DE LA S] CHEUSE

Si on ne peut pas utiiiser de ciapet d'6vacuation

L'ext6rieur du conduit d'6vacuation principal dolt comporter

un conduit de d6viation orient6 vers le bas.

- [

l 24" min.

12" rain. (610 mm)

(305 rara)*

1

*Distance de d6gagement

minimaie au=dessus d'une

accumulation de neige, de

giace ou de d6bris teis des feuilles

Si le conduit principal monte verticalement a travers le toit

et non atravers lemur, installer un coude de d6viation a 180 °

I'extr6mit6 du conduit d'au moins 2 pi (610 mm) au-dessus

de la surface ou du toit.

Le diametre de I'ouverture dans le toit ou le mur dolt 6tre

sup6rieur de 1/2" (13 mm) a celui du conduit. Le conduit dolt

6tre centr6 dans I'ouverture.

Pour de meilleures performances, ne pas installer de grillage

I'extr6mit6 de 1'6vacuation.

i_vacuation pour plusieurs secheuses

On peut utiliser un conduit principal pour assurer 1'6vacuation

d'un ensemble de s6cheuses. La taille du conduit principal

dolt permettre une 6vacuation de 200 CFM d'air pour chaque

s6cheuse. On peut utiliser des filtres a charpie haute capacit6

correctement congus dans le conduit principal s'ils sont

inspect6s et nettoy6s r6gulierement. La piece dans laquelle

se trouvent les s6cheuses dolt comporter un systeme d'air

d'appoint au moins 6gal au CFM de toutes les s6cheuses qui

se trouvent dans la piece.

Les clapets anti-retours sont disponibles aupres de votre

distributeur et doivent 6tre install6s sur la ligne d'6vacuation

de chaque s6cheuse pour 6viter que I'air 6vacu6 revienne dans

les s6cheuses et pour maintenir 1'6vacuation en 6quilibre avec

le conduit de sortie principal. Des ouvertures d6gag6es pour

le retour d'air sont n6cessaires.

M6me si chaque s6cheuse a charge unique dolt normalement

poss6der une ouverture d'air ext6rieur sans obstacle de 24

po 2(154 cm 2)(en consid6rant 1 po2 [6,5 cm 2] par 1 000 Btu

[252 kcal]), des ouvertures d'air d'appoint communes sont

6galement acceptables. Placer les ouvertures communes

pour que I'air d'appoint soit r6parti uniform6ment a toutes les

s6cheuses. Garder a I'esprit que la surface de couverture dolt

6tre augment6e de 33 % pour tenir compte de la pr6sence de

registres ou de persiennes par-dessus les ouvertures. De plus,

les ouvertures d'air d'appoint ne doivent pas 6tre plac6es

proximit6 des sorties d'air 6vacu6 du b&timent.

Chaque conduit dolt p6n6trer dans le conduit principal en

direction du mouvement de circulation de I'air. Les 6vacuations

par I'autre c6t6 doivent 6tre plac6es en quinconce (d6cal6es)

pour r6duire les interf6rences avec I'air sortant des autres

6vacuations en face.

L'inclinaJson maxJmale de chaque conduit qui p6netre dans

le conduit principal ne doit pas d6passer 30 °.

Veiller a ce que les ouvertures de passage d'air demeurent

exemptes de vapeurs de solvants de nettoyage a sec. Les

vapeurs sont source de formation de compos6s acides, dont

I'introduction via les modules de chauffage de la s6cheuse peut

provoquer la d6t6rioration de la s6cheuse et du linge en cours

de s6chage.

Uouverture principale comporte normalement un couvercle

amovible, ce qui permet le nettoyage p6riodique du circuit

d'extraction.

RACCORDEMENT A LA CANALISATION DE GAZ

Raccordement a ia canalisation de gaz

Risque du poids excessif

Utiliser deux ou plus de personnes pour d6placer et

installer la s6cheuse.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre biessure.

1. Retirer le capuchon rouge de la canalisation de gaz.

2. Raccorder la canalisation de gaz a la s6cheuse. Utiliser

un compos6 d'6tanch6it6 compatible avec le type de gaz

utilis6. Si un conduit m6tallique flexible est utilis6, v6rifier

qu'il n'est pas d6form6.

Si n6cessaire pour une intervention d'entretien ou de

r6paration, selon le modele :

Ouvrir la plinthe en 6tant les vis de 21/4'' (57 mm) a t6te

hexagonale du fond du panneau. Soulever ensuite

3=

4.

le panneau tout en tirant le fond du panneau hors

de la s6cheuse.

OU

Ouvrir la plinthe. Appuyer sur le dispositif de verrouillage

de la plinthe avec un couteau a mastic pour I'ouvrir - le

dispositif se trouve sur la partie sup6rieure centrale de la

plinthe. Tirer la plinthe vers le bas pour I'ouvrir. La plinthe

comporte une charniere sur sa pattie inf6rieure.

Ouvrir le robinet d'arr6t de la canalisation d'arriv6e de gazet

v6rifier que la canalisation de gaz a la s6cheuse est ouverte.

V6rifier tousles raccordements en les badigeonnant d'une

solution de d6tection des fuites non corrosive approuv6e.

Uapparition de bulles indique une fuite. R6parer toute fuite

6ventuelle.

4O

RACCORDEMENT A LA CANALISATION DE GAZ

Type de gaz

Cette s6cheuse est 6quip6e pour une alimentation au gaz

naturel. Sa conception est homologu6e par CSA international

pour I'alimentation au gaz de p6trole liqu6fi6 (propane ou

butane), avec conversion appropri6e. Ne pas entreprendre de

convertir la s6cheuse pour une utilisation avec un gaz diff@ent

Canalisation d'alimentation en gaz

M_thode recommand_e

installer une canalisation de gaz rigide de 1/2" (13 mm)jusqu'a

I'emplacement d'installation de la s6cheuse. On doit utiliser

un compos6 d'6tanch6it6 des tuyauteries r6sistant a I'action

du gaz de p6trole liqu6fi6. Ne pas utiliser de ruban TEFLON_%

Pour I'alimentation au propane, le diametre des canalisations

ou tuyaux doit #.tre de 1/2" (13 mm) minimum. En g6n@al, le

fournisseur de gaz propane d6termine les mat@iaux a utiliser

et le diametre appropri6 pour le circuit.

de celui indiqu6 sur la plaque signal6tique sans consulter

le fournisseur de gaz au pr6alable. L'op@ation de conversion

doit 6tre ex6cut6e par un technicien de r6paration qualifi6.

Les num@os de piece de I'ensemble de conversion de gaz sont

indiqu6s pres de la base des brQleurs.

Raccord m_taUique flexible pour appareil m_nager :

II est recommand6 d'utiliser une canalisation en acier

inoxydable souple neuve, conception homologu6e par CSA

international, pour raccorder la s6cheuse a la conduite

d'alimentation en gaz. (La canalisation d'arriv6e de gaz

6mergeant au niveau de la partie inf@ieure arriere de la

s6cheuse est dot6e d'un filetage male de 3/8" [10 mm]).

Test de pressurisation de la canalisation de gaz

Un piquage bouch6 de 1/8" (3 mm) NPT minimum, accessible

pour le contr61e de pression, doit 8tre install6 imm6diatement

en aval du robinet d'arrSt install6 pour la s6cheuse (comme

illustr6 ci-dessous). Lots de toute @reuve de pressurisation du

systeme a une pression sup6rieure a 1/2 Ib/po 2(352 kg/m2), on

doit d6connecter la s6cheuse de la tuyauterie de I'alimentation

en gaz.

M_thode alternative

L'alimentation en gaz peut aussi 8tre raccord6e h I'aide

d'un conduit en cuivre ou en aluminium homologu6 de 3/8"

(10 mm). Si la Iongueur totale de la canalisation d'alimentation

est sup@ieure a 20 pi (6,1 m), utiliser un conduit de taille

sup@ieure.

Pour le gaz naturel, ne pas utiliser de conduits en cuivre. On

dolt utiliser un compos6 d'6tanch6it6 des tuyauteries r6sistant

I'action du gaz d'alimentation.

Robinet d'arr_t n_cessaire

La canalisation d'alimentation dolt comporter un robinet

d'arr6t individuel manuel install6 & 6 pi (1,8 m) maximum de

la s6cheuse conform6ment au National Fuel Gas Code, ANSi

Z223.1. Le robinet dolt se trouver dans la mSme piece que

la s6cheuse. La canalisation doit se trouver en un endroit

facilement accessible pour les manceuvres d'ouverture/

fermeture. Ne pas entraver I'acces au robinet d'arr6t manuel.

Au Canada, un robinet d'arr_t individuel dolt 8tre install6

conform6ment aux codes d'installation B149.1 CAN/CGA

B149.1 et CAN/CGA B149.2.

REMARQUE : Ne pas d6former/endommager la canalisation

en acier inoxydable flexible Iors du d6placement de la porte.

Raccordement par conduit rigide

On doit utiliser un ensemble de raccords pour r6aliser

un raccordement rigide a la s6cheuse.

JJ

1-®TEFLONest une marque d6pos6e de E.I.Du Pont De Nemours et Compagnie.

41

INSTALLATION DES PIEDS DE NIVELLEMENT, DE LA

GLISSI] RE A MONNAIE ET DE LA CAISSE A MONNAIE

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer la s_cheuse,

Le non=respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

1. Preparation de la s_cheuse pour les pieds de nivellement

NOTE :Placer la s6cheuse sur une feuille de carton ou un

panneau de bois dur avant de la d6placer sur le plancher,

afin d'6viter d'endommager le rev_tement du sol.

,5,I'aide de deux personnes ou plus, d6placer la s6cheuse

& I'emplacement d'installation d6sir&

Enlever le ruban adh6sif dans les angles avant de la s6cheuse.

Ouvrir la s6cheuse; enlever les brochures et sachets de pieces.

Essuyer parfaitement la surface interne du tambour avec un

chiffon humide.

Prendre deux cornieres de carton de I'emballage et les placer

sur le plancher & I'arriere de la s6cheuse. Saisir fermement la

s6cheuse et la placer doucement en appui sur la face arriere,

sur les cornieres de carton.

. "_3

(l'aspect peut varlet)

2. Vissage des pieds de nivellement

Examiner les pieds de nivellement pour trouver

le repere en forme de diamant. Introduire (_-J/_'_

Marque de

manuellement les pieds darts les trous . _-_J/j

dlamant

des pieds. U,!iliser une cl6 & molette ou __

une cl6 de 1 (25 mm) pour faire tourner /_

les pieds jusqu'& ce que la marque de Pied _'_

rep6rage (Iosange) ne soit plus visible.

Placer ensuite un cache-pied sur chaque pied.

Pour prot6ger le plancher, utiliser un grand morceau de

carton provenant de I'emballage de la s6cheuse. Redresser la

s6cheuse sur le morceau de carton. Faire glisser la s6cheuse

jusqu'a ce qu'elle se trouve a proximit6 de son emplacement

final. Laisser suffisamment d'espace pour pouvoir r6aliser le

raccordement 61ectrique et raccorder le conduit d'6vacuation.

Sur certaJns modules :Le boitier de commande inclut la

minuterie (accumulation pr6install6e) avec bras de manoeuvre

ou commutateur de service.

La minuterie, install6 & I'usine, commande une p6riode de

s6chage de 45 minutes (came & 4 broches) apres activation

par le m6canisme d'insertion des pieces de monnaie. Le sachet

de pieces inclut des cames pour des p6riodes de s6chage de

30 minutes (6 broches) et 60 minutes (3 broches).

Le m6canisme de paiement, la serrure et la cl6 de la plaque

de I'ouverture d'acces et la serrure et la cl6 de r6ceptacle des

pieces ne peuvent pas 6tre inclus; mais on peut les obtenir

aupres des sources usuelles de I'industrie.

1. Installation d'une glissi_re et d'une caisse _ monnaie

Oter la plaque de I'ouverture d'acces du boitier de commande.

Soulever la plaque & I'arriere pour I'enlever. installer le dispositif

d'introduction de pieces (pour I'installation, consulter les

instructions d'installation du fabricant).

Pour une s6cheuse dot6e d'un m6canisme d'insertion

glissiere, utiliser I'ensemble d'adaptation fourni avec

la s6cheuse.

R6installer la plaque de I'ouverture d'acces du boitier de

commande. Placer la boite a pieces avec la serrure et la cl6

dans I'ouverture d'acces du boitier de commande.

Retirer la feuille de carton ou le panneau de bois dur plac6

sous la s6cheuse. Relever ou abaisser les pieds de la s6cheuse

jusqu'a ce que la s6cheuse soit d'aplomb.

2. installation du dispositif de s_curit_ suppl_mentaire

S'assurer que la s6cheuse n'est pas aliment6e.

Ouvrir et retirer la porte de service.

Placer le c6ne de s6curit6 en orientant la petite pattie vers

le bas, par dessus le trou de forme allong6e dans la pattie

inf6rieure arriere du boitier du compteur.

Introduire le boulon de s6curit6 dans ce c6ne et I'enfiler

manuellement dans 1'6crou cage, sous I'ouverture de forme

allong6e.

Serrer le boulon de s6curit_ & la main en y appliquant quelques

tours avant d'utiliser une cl_ pour serrer fermement.

Boulon de

X_ s_curit_

i CSne de

_s_curit_

Ecrou cage

42

NOTE :Uinstallation du boulon de s_curit_ offre une s_curit_

suppl_mentaire, mais repr_sente aussi un d_lai suppl_mentaire

pour une r_paration _ventuelle, Iorsqu'il faut retirer le dessus

pour r_parer la s_cheuse.

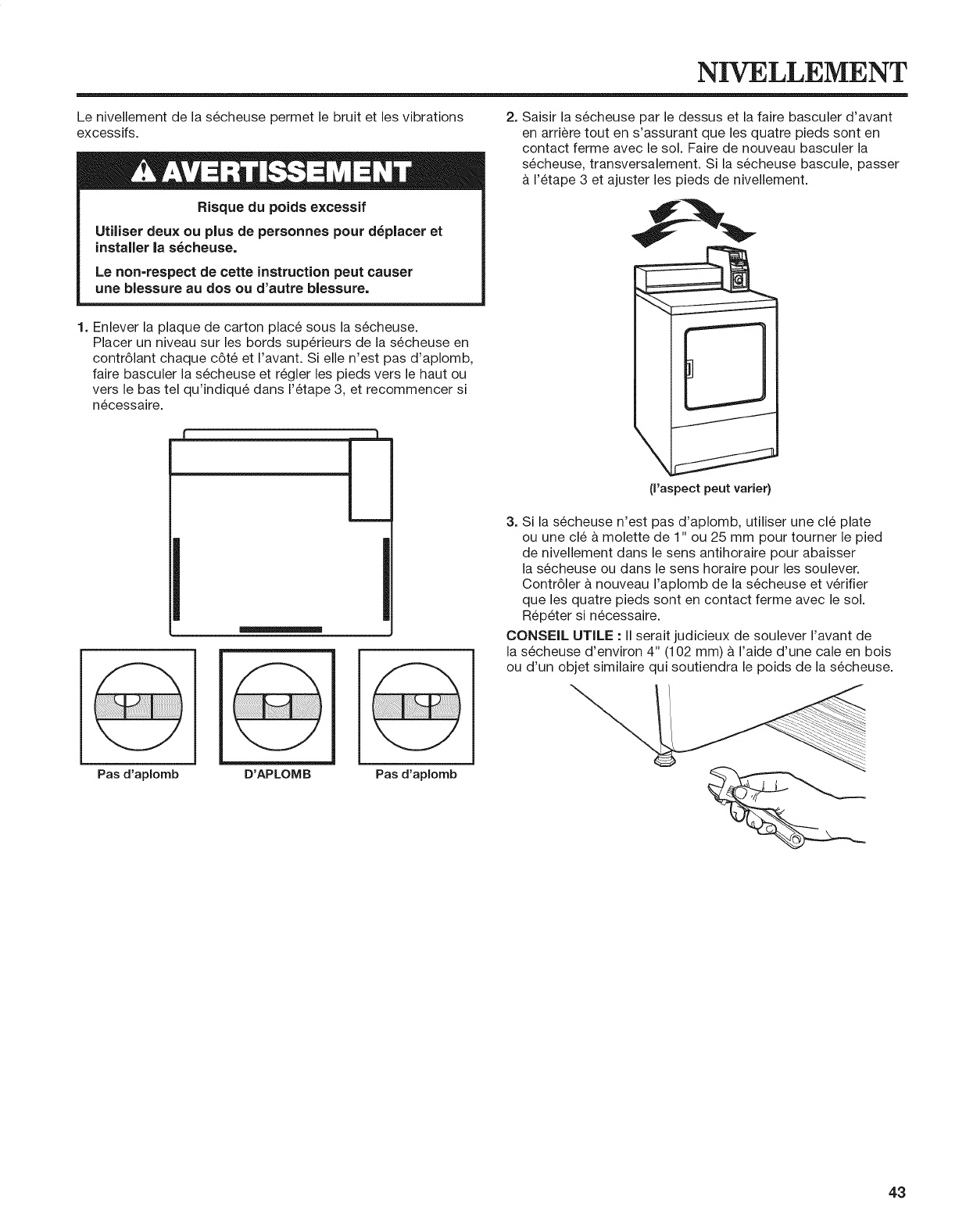

NIVELLEMENT

Le nivellement de la s6cheuse permet le bruit et les vibrations

excessifs.

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer la sdcheuse.

Le non=respect de cette instruction peut causer

une blessure au dos ou d'autre blessure,

1. Enlever la plaque de carton plac6 sous la s6cheuse.

Placer un niveau sur les bords sup@ieurs de la s6cheuse en

contr61ant chaque c6t6 et I'avant. Si elle n'est pas d'aplomb,

faire basculer la s6cheuse et r6gler les pieds vers le haut ou

vers le bas tel qu'indiqu6 dans 1'6tape 3, et recommencer si

n6cessaire.

f

Pas d'apiomb D'APLOMB Pas d'apiomb

2. Saisir la s6cheuse par le dessus et la faire basculer d'avant

en arriere tout en s'assurant que les quatre pieds sont en

contact ferme avec le sol. Faire de nouveau basculer la

s6cheuse, transversalement. Si la s6cheuse bascule, passer

1'6tape 3 et ajuster les pieds de nivellement.

(l'aspect peut varlet}

3. Si la s6cheuse n'est pas d'aplomb, utiliser une cl6 plate

ou une cl6 a molette de 1" ou 25 mm pour tourner le pied

de nivellement dans le sens antihoraire pour abaisser

la s6cheuse ou dans le sens horaire pour les soulever.

Contr61er a nouveau I'aplomb de la s6cheuse et v@ifier

que les quatre pieds sont en contact ferme avec le sol.

R6p6ter si n6cessaire.

CONSEIL UTILE : II serait judicieux de soulever I'avant de

la s6cheuse d'environ 4" (102 mm) a I'aide d'une cale en bois

ou d'un objet similaire qui soutiendra le poids de la s6cheuse.

43

ACHEVER UINSTALLATION

1. Consulter les sp6cifications 61ectriques. V@ifier que

la tension 61ectrique disponible est correcte et que

la prise de courant est convenablement reli6e a la terre.

Voir "Sp6cifications 61ectriques".

2. V@ifier que toutes les pieces sont maintenant install6es.

S'il reste une piece, passer en revue les diff@entes 6tapes.

3. V@ifier la pr6sence de tousles outils.

4. Ftliminer/recycler tous les mat@iaux d'emballage.

Risque de choc _lectrique

Brancher sur une prise h3alv_oles reli_e h la terre.

Ne pas enlever la broche de liaison hla terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de ralionge,

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique,

5. Brancher sur une prise reli6e a la terre ou connecter

la source de courant 61ectrique.

6. Contr61er le bon fonctionnement de la s6cheuse (sur certains

modeles, la minuterie comportera peut-6tre encore du

temps accumul6 Iors des tests d'usine). Fermer la porte

de la s6cheuse. Selon le modele, tourner le bouton de

r6glage de la minuterie vers la droite ou ins6rer les pieces

dans le m6canisme a glissiere et enfoncer doucement le

m6canisme a glissi@e. (Le temps de fonctionnement sera

accumul6, selon le nombre de pressions de glissi@e

monnaie et le type de came de minutage utilis6). Appuyer

sur le bouton START (mise en marche). Faire fonctionner

la s6cheuse pendant au moins cinq minutes - programme

de s6chage avec chaleur (pas le programme de s6chage

I'air). La s6cheuse s'arr_tera a I'expiration de la p@iode ainsi

d6termin6e.

REMARQUE : II faut que la porte soit ferm6e pour que

la s6cheuse puisse fonctionner. La s6cheuse s'arr6te

des I'ouverture de la porte, mais la minuterie continue de

fonctionner. Pour remettre la s6cheuse en marche, fermer

la porte et appuyer sur le bouton START.

7. Ouvrir la porte de la s6cheuse. Wrifier que I'int@ieur de la

s6cheuse est chaud. Si le brQleur ne s'allume pas et qu'on

ne ressent pas de chaleur a I'int@ieur de la s6cheuse,

6teindre la s6cheuse pendant cinq minutes. V6rifier que

toutes les manettes des vannes d'alimentation sont en

position ouverte ("ON") et que le cordon 61ectrique est

branch6. R6p6ter le test de 5 minutes d6crit ci-dessus.

8. Si le temps de s6chage est trop long, s'assurer que le filtre

charpie est propre, et v@ifier qu'il n'y a aucun obstacle

au d6bit d'air du circuit d'6vacuation de la s6cheuse.

9. D6marrer a nouveau la s6cheuse et la laisser ex6cuter le

programme de s6chage avec chaleur pour v@ifier qu'elle

fonctionne correctement.

44

INVERSION DU SENS D'OUVERTURE DE LA PORTE

(FACULTATIF)

Le sens d'ouverture de la porte peut 8tre chang6 du c6t6 droit

au c6t6 gauche, si d6sir6.

Retirer I'assemblee de porte

1. Placer une serviette sur le dessus de la s6cheuse pour

prot6ger sa surface.

2. Ouvrir la porte de la s6cheuse. Oter les vis inf@ieures

du c5t6 charniere de la caisse. Desserrer (ne pas retirer)

les vis sup@ieures du c6t6 charniere de la caisse.

7. Veiller & maintenir la cale d'espacement en carton centr6e

entre les portes. Fixer & nouveau le panneau externe de

porte & la porte interne de fagon & ce que la poign6e se

trouve du c6t6 oQ les vis viennent d'Stre retir6es.

Serviette

J

\

\

(l'aspect peut varier)

_Charni_res

3. Soulever la porte jusqu'& ce que les vis sup@ieures de la

caisse se trouvent dans la pattie large de I'encoche de la

charniere. Tirer la porte vers I'avant pour la d6gager des vis.

Placer la porte (c6t6 poign6e vers le haut) sur la s6cheuse.

Retirer les vis de la charniere sup@ieure de la caisse.

4. Retirer les vis fixant les charnieres & la porte.

5. Retirer les vis de chaque c6t6 de la porte (5 vis).

8. Fixer a nouveau les vis de chaque c6t6 de la porte (5 vis).

9. Fixer les charnieres de porte a la porte de la s6cheuse de

fagon & ce que le trou le plus gros se trouve au fond de

la charniere et que I'axe de la charniere soit orient6 vers

I'avant de la porte.

6. Tout en maintenant la porte sur une serviette et sur la

s6cheuse, saisir les c6t6s de la porte externe et soulever

doucement pour la s6parer de la porte interne (ne pas les

s6parer en forgant). Ne pas tirer sur le joint ou le Ioquet en

plastique de la porte.

10.

11.

Oter les 4 vis fixant les 2 bouchons d'obturation du c6t6 de

la poign6e. Fixer les bouchons d'obturation au c6t6 oppos6

& I'aide des mSmes 4 vis.

Ins6rer les vis dans les trous inf@ieurs du c6t6 gauche de

la caisse. Serrer les vis & moiti6. Positionner la porte de

fagon & ce que le c6t6 large de I'encoche de la charniere

de porte se trouve au-dessus des vis. Faire glisser la porte

vers le haut de fagon ace que les vis se trouvent au fond

des encoches. Resserrer les vis. Ins@er les vis sup@ieures

dans les charnieres et serrer.

@

12. Fermer la porte et v@ifier que la g&che de la porte est

align6e avec le Ioquet. Au besoin, faire glisser le Ioquet

de la porte vers la gauche ou vers la droite a I'int@ieur

de I'encoche pour r6gler I'alignement. 45

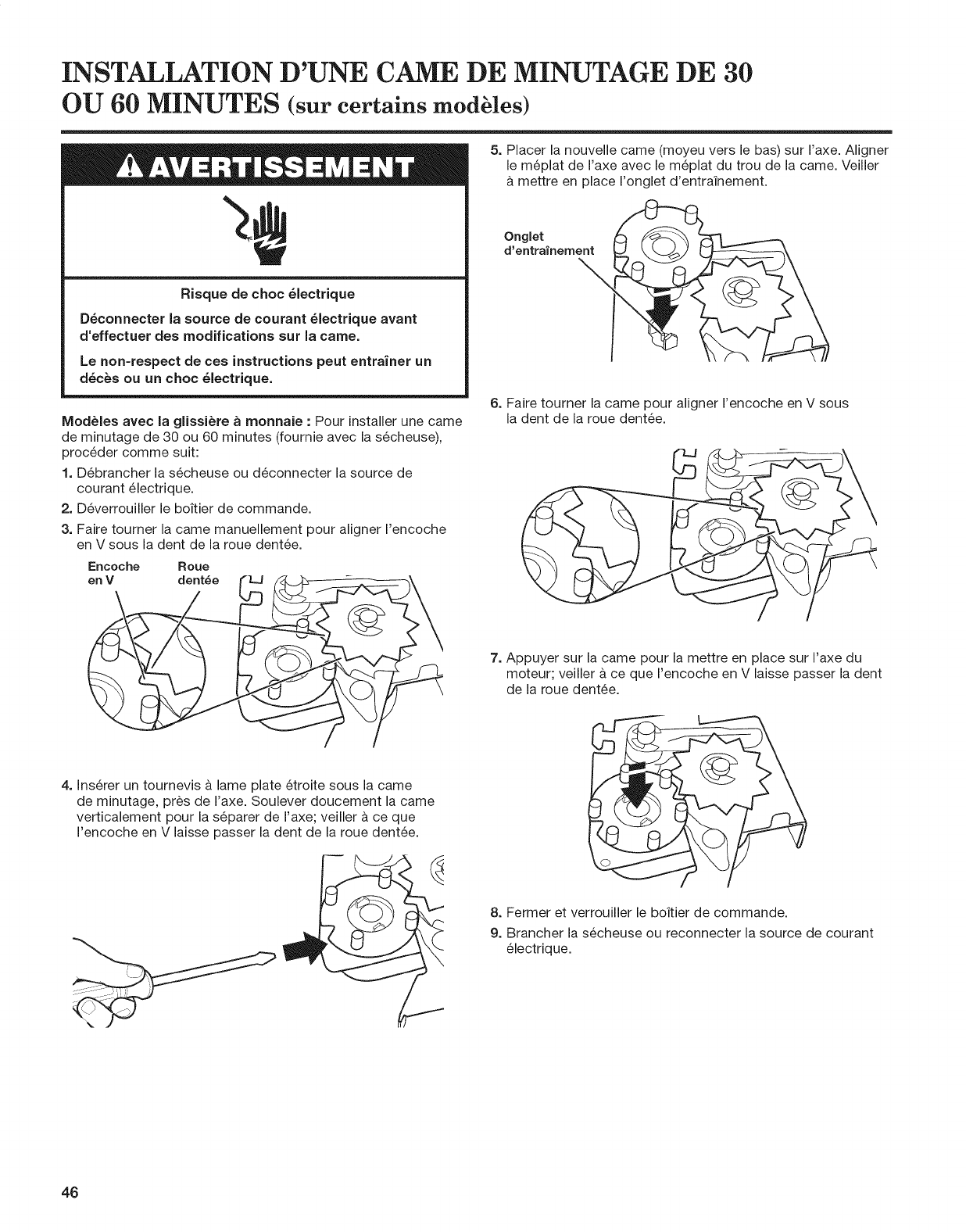

INSTALLATION D'UNE CAME DE MINUTAGE DE 30

OU 60 MINUTES (sur certains modules)

Risque de choc _lectrique

D_connecter la source de courant _lectrique avant

d'effectuer des modifications sur la came.

Le non-respect de ces instructions peut entrainer un

d_c_s ou un choc _lectrique.

ModUles avec la glissi_re a monnaie :Pour installer une came

de minutage de 30 ou 60 minutes (fournie avec la s6cheuse),

proc6der comme suit:

1. D6brancher la s6cheuse ou d6connecter la source de

courant 61ectrique.

2. D6verrouiller le boitier de commande.

3. Faire tourner la came manuellement pour aligner I'encoche

en V sous la dent de la roue dent6e.

Encoche Roue

en V dent_e

5. Placer la nouvelle came (moyeu vers le bas) sur I'axe. Aligner

le m6plat de I'axe avec le m6plat du trou de la came. Veiller

mettre en place I'onglet d'entrainement.

Onegn'teta'nement ._

6. Faire tourner la came pour aligner I'encoche en V sous

la dent de la roue dent6e.

7. Appuyer sur la came pour la mettre en place sur I'axe du

moteur; veiller & ce que I'encoche en V laisse passer la dent

de la roue dent6e.

4. Ins6rer un tournevis & lame plate 6troite sous la came

de minutage, pres de I'axe. Soulever doucement la came

verticalement pour la s6parer de I'axe; veiller & ce que

I'encoche en V laisse passer la dent de la roue dent6e.

8. Fermer et verrouiller le boitier de commande.

9. Brancher la s6cheuse ou reconnecter la source de courant

61ectrique.

46

INSTRUCTIONS D'ENTRETIEN

[] Nettoyer le filtre & charpie avant ou apres chaque

programme.

[] Comment enlever la charpie accumul6e :

,_ I'int6rieur de la caisse de la s6cheuse :

II faut retirer la charpie accumul6e darts le conduit

d'6vacuation tousles 2 arts ou plus souvent, selon

I'utilisation de la s6cheuse. Le nettoyage dolt 6tre effectu6

par une personne qualifi6e.

De I'int6rieur du conduit d'6vacuation :

Retirer la charpie tousles 2 arts, ou plus souvent, selon

I'utilisation de la s6cheuse.

[] D6gager I'espace autour de la s6cheuse; aucune matiere

combustible, essence ou autres vapeurs ou liquides

inflammables ne dolt s'y trouver.

[] D6gager I'emplacement de la s6cheuse de fagon & ce qu'il

soit libre de tout 616ment susceptible d'obstruer le d6bit

d'air de combustion et de ventilation.

Si la s6cheuse ne fonctionne pas, contr61er ce qui suit :

[] La prise de courant est correctement aliment6e.

[] Le disjoncteur ne s'est pas d6clench6 et aucun fusible n'est

grill&

[] La porte est ferm6e.

[] Les boutons de commande s61ectionnent une configuration

de fonctionnement.

[] Le bouton START (mise en marche) a 6t6 enfonc6

fermement.

[] Pour une s6cheuse & gaz, v6rifier que les robinets

de la canalisation de gaz sont ouverts.

SI VOUS AVEZ BESOIN D'ASSISTANCE

Contacter le revendeur autoris6 d'appareils de buanderie & usage commercial. Pour Iocaliser votre revendeur autoris6 d'appareils

de buanderie & usage commercial ou pour toute question via internet, consulter www.WhirlpoolCommercialLaundry.com.

Si vous ne parvenez pas & Iocaliser un revendeur, le centre d'aide pour les appareils de buanderie & usage commercial r6pond

& toute question qui n'aurait pas 6t6 abord6e darts les Instructions d'installation au sujet du fonctionnement ou de I'entretien

de la s6cheuse.

II suffit de composer le 1=800 NO BELTS (1=800=662=3587) -I'appel est gratuit.

Lots de votre appel, vous aurez besoin du num6ro de modele et de s6rie de la s6cheuse. Ces deux num6ros figurent sur la plaque

signal6tique situ6e darts I'encadrement de la porte de la s6cheuse.

47

W10474269A

W10474270A=SP ®/TM © 2012 Whirlpool. All rights reserved. Used under license in Canada.

®/TM © 2012 Whirlpool. Tous droits r6serv6s. Emploi sous licence au Canada.

12/2012

Printed in U.S.A.

Imprim6 aux Etats-Unis
