INSTALLATIONINSTRUCTIONS

Commercial Front LoadWasher

INSTRUCTIONSPOUR L'INSTALLATION

Laveuse cornrnerciale h chargernent frontal

Table of Contents/Table des mati_res ........................................ 2

W10277178A

www.whirlpoolcommerciallaundry.com

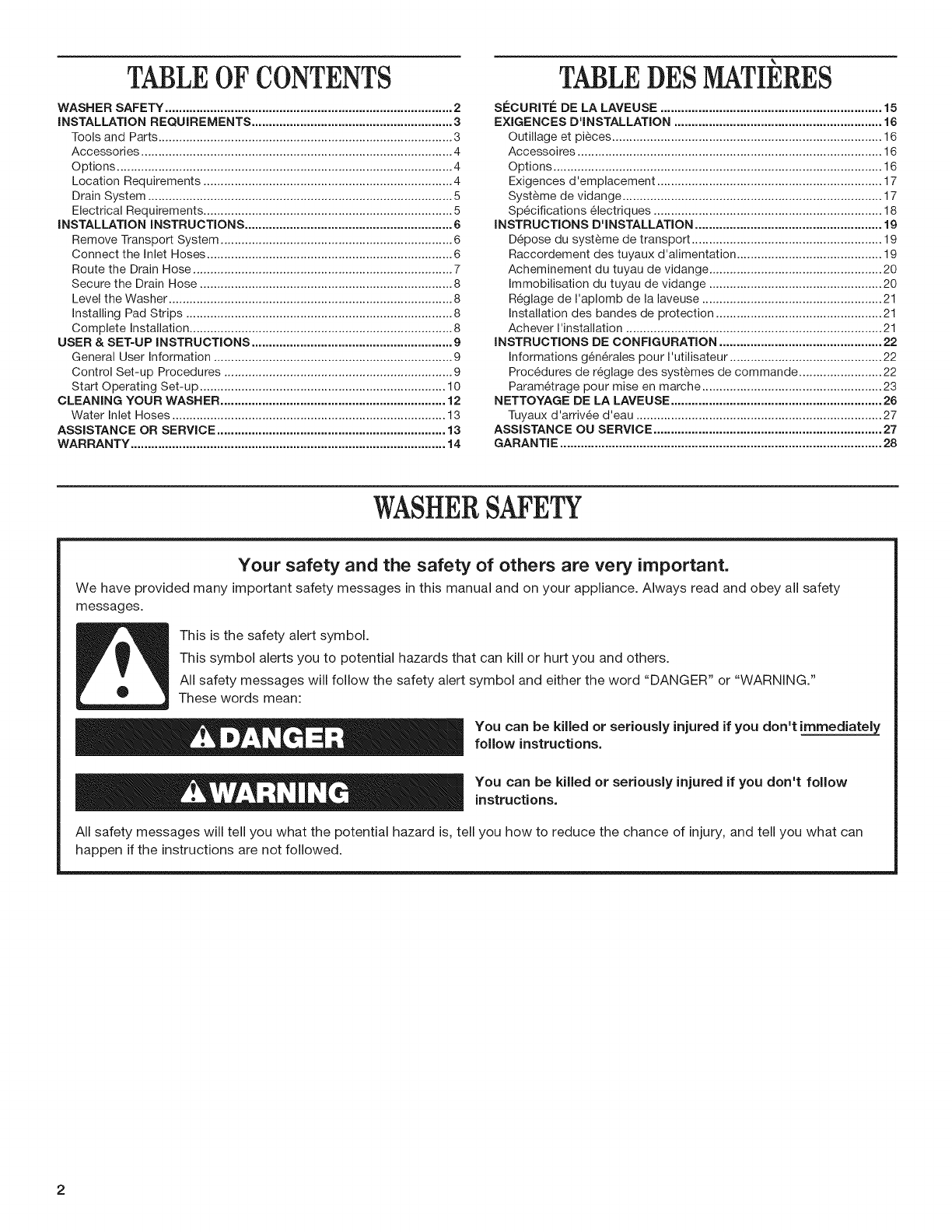

TABLEOF CONTENTS

WASHER SAFETY ................................................................................... 2

iNSTALLATiON REQUIREMENTS .......................................................... 3

Tools and Parts ..................................................................................... 3

Accessories .......................................................................................... 4

Options ................................................................................................. 4

Location Requirements ........................................................................ 4

Drain System ........................................................................................ 5

Electrical Requirements ........................................................................ 5

INSTALLATION INSTRUCTIONS ............................................................ 6

Remove Transport System ................................................................... 6

Connect the Inlet Hoses ....................................................................... 6

Route the Drain Hose ........................................................................... 7

Secure the Drain Hose ......................................................................... 8

Level the Washer .................................................................................. 8

Installing Pad Strips ............................................................................. 8

Complete Installation ............................................................................ 8

USER & SET=UP INSTRUCTIONS .......................................................... 9

General User Information ..................................................................... 9

Control Set-up Procedures .................................................................. 9

Start Operating Set-up ....................................................................... 10

CLEANING YOUR WASHER ................................................................. 12

Water Inlet Hoses ............................................................................... 13

ASSISTANCE OR SERVICE .................................................................. 13

WARRANTY ........................................................................................... 14

qk

TABLEDESMATIERES

SECURITI_ DE LA LAVEUSE ................................................................ 15

EXIGENCES D'INSTALLATION ............................................................ 16

Outillage et pi_ces .............................................................................. 16

Accessoires ........................................................................................ 16

Options ............................................................................................... 16

Exigences d'emplacement ................................................................. 17

Syst_me de vidange ........................................................................... 17

Sp6cifications 61ectriques .................................................................. 18

INSTRUCTIONS D'INSTALLATION ...................................................... 19

D6pose du syst_me de transport ....................................................... 19

Raccordement des tuyaux d'alimentation .......................................... 19

Acheminement du tuyau de vidange .................................................. 20

Immobilisation du tuyau de vidange .................................................. 20

R6glage de I'aplomb de la laveuse .................................................... 21

Installation des bandes de protection ................................................ 21

Achever I'installation .......................................................................... 21

INSTRUCTIONS DE CONFIGURATION ............................................... 22

Informations g6n6rales pour I'utilisateur ............................................ 22

Proc6dures de r6glage des syst_mes de commande ........................ 22

Param6trage pour mise en marche .................................................... 23

NETTOYAGE DE LA LAVEUSE ............................................................. 26

Tuyaux d'arriv6e d'eau ....................................................................... 27

ASSISTANCE OU SERVICE .................................................................. 27

GARAN TIE ............................................................................................. 28

WASHERSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

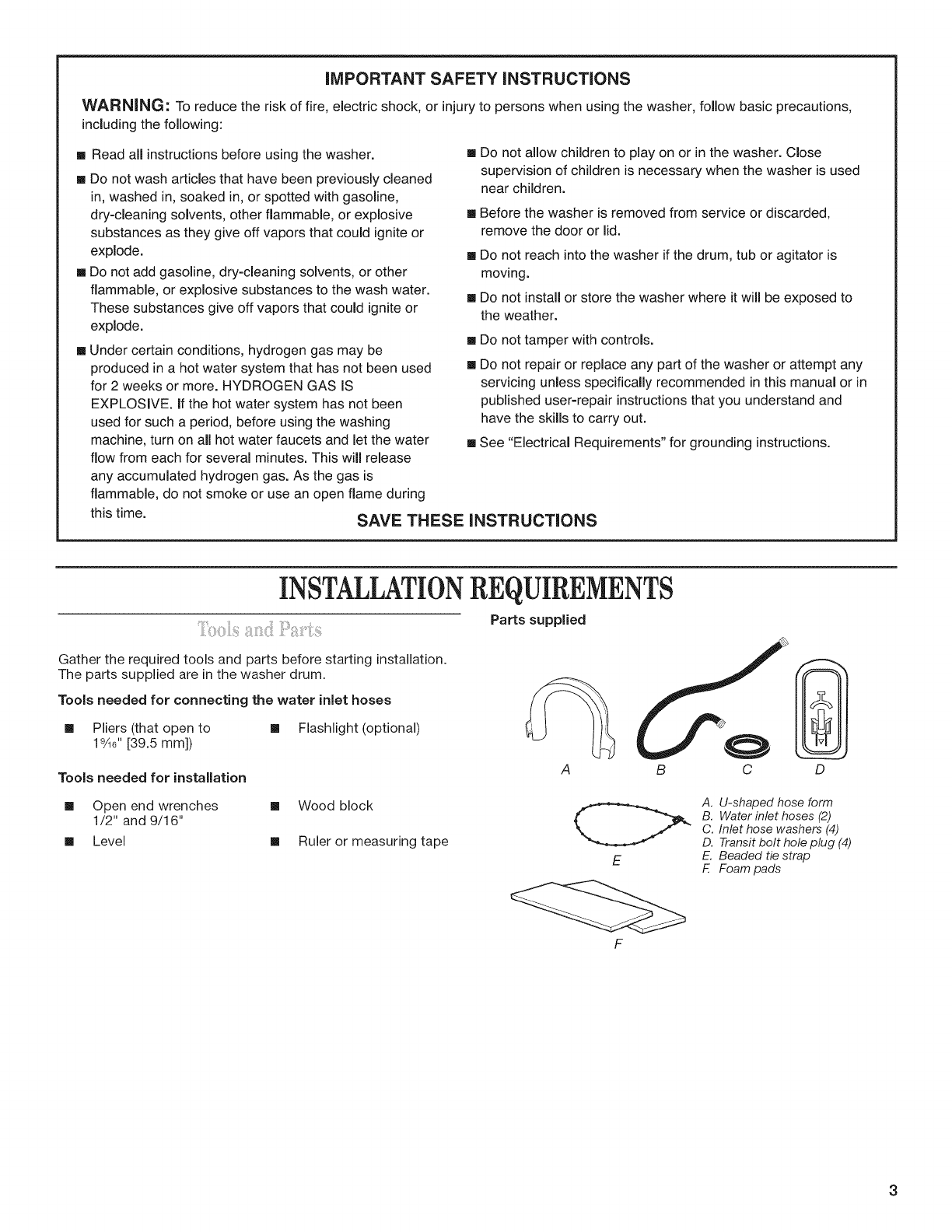

iMPORTANT SAFETY iNSTRUCTiONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the washer, follow basic precautions,

including the following:

[] Read all instructions before using the washer.

[] Do not wash articles that have been previously cleaned

in, washed in, soaked in, or spotted with gasoline,

dry-cleaning solvents, other flammable, or explosive

substances as they give off vapors that could ignite or

explode.

[] Do not add gasoline, dry-cleaning solvents, or other

flammable, or explosive substances to the wash water.

These substances give off vapors that could ignite or

explode.

[] Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been used

for 2 weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using the washing

machine, turn on all hot water faucets and let the water

flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is

flammable, do not smoke or use an open flame during

Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer is used

near children.

Before the washer is removed from service or discarded,

remove the door or lid.

[] Do not reach into the washer if the drum, tub or agitator is

moving.

[] Do not install or store the washer where it will be exposed to

the weather.

[] Do not tamper with controls.

[] Do not repair or replace any part of the washer or attempt any

servicing unless specifically recommended in this manual or in

published user=repair instructions that you understand and

have the skills to carry out.

[] See "Electrical Requirements" for grounding instructions.

this time. SAVE THESE INSTRUCTIONS

INSTALLATIONREQUIREMENTS

Gather the required tools and parts before starting installation.

The parts supplied are in the washer drum.

Tools needed for connecting the water inlet hoses

[] Pliers (that open to [] Flashlight (optional)

19A6"[39.5 mm])

Tools needed for installation

Parts supplied

A B C D

[] Open end wrenches [] Wood block

1/2" and 9/16"

[] Level [] Ruler or measuring tape {__ A. U-shaped hose form

B. Water inlet hoses (2)

C. Inlet hose washers (4)

D. Transitbolt hole plug (4)

E E. Beaded tie strap

F. Foam pads

F

3

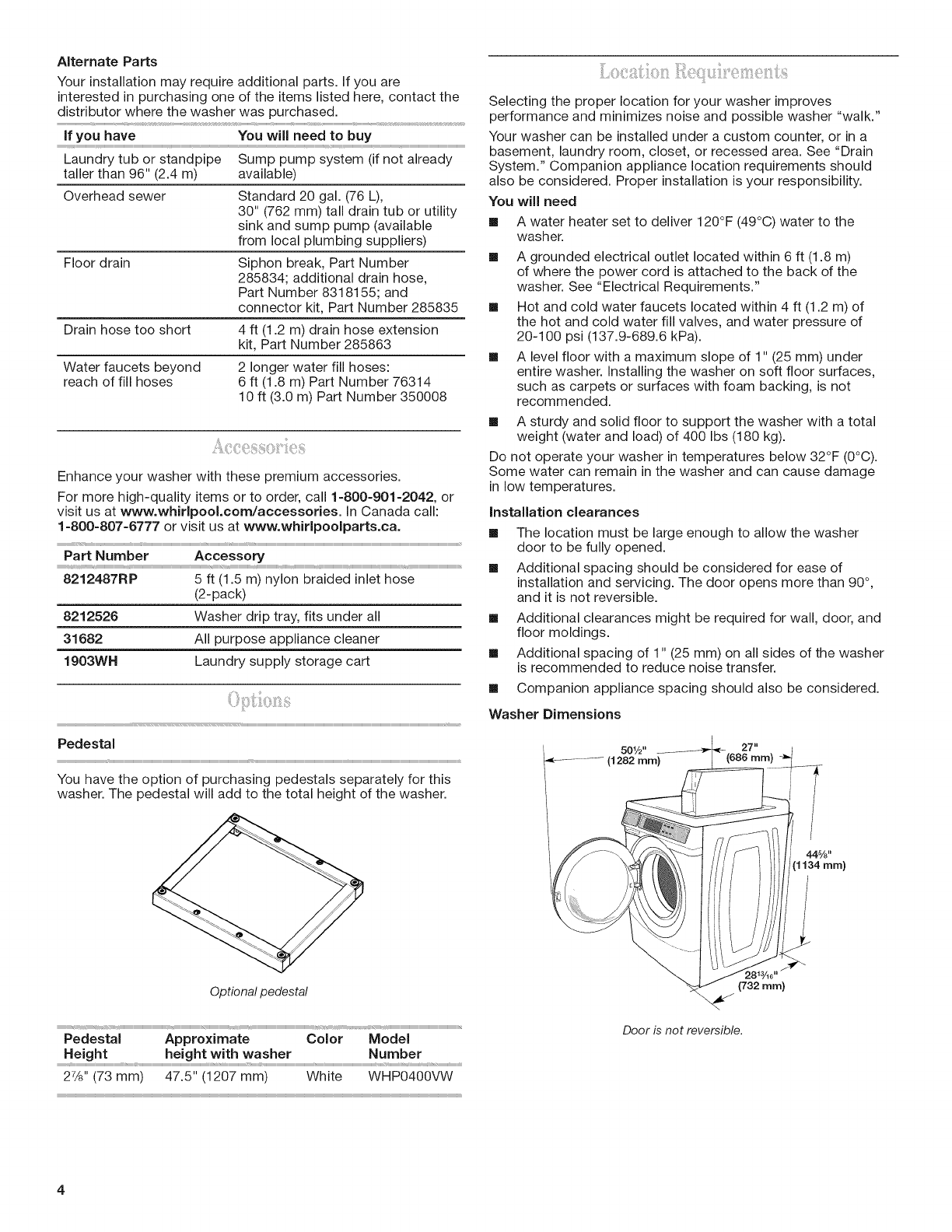

Alternate Parts

Your installation may require additional parts. If you are

interested in purchasing one of the items listed here, contact the

distributor where the washer was purchased.

If you have You will need to buy

Laundry tub or standpipe Sump pump system (if not already

taller than 96" (2.4 m) available)

Overhead sewer Standard 20 gal. (76 L),

30" (762 mm) tall drain tub or utility

sink and sump pump (available

from local plumbing suppliers)

Floor drain Siphon break, Part Number

285834; additional drain hose,

Part Number 8318155; and

connector kit, Part Number 285835

Drain hose too short 4 ft (1.2 m) drain hose extension

kit, Part Number 285863

Water faucets beyond

reach of fill hoses 2 longer water fill hoses:

6 ft (1.8 m) Part Number 76314

10 ft (3.0 m) Part Number 350008

Enhance your washer with these premium accessories.

For more high-quality items or to order, call 1-800-901-2042, or

visit us at www.whirlpool.com/accessories. In Canada call:

1-800-807-6777 or visit us at www.whirlpoolparts.ca.

Part Number Accessory

8212487RP 5 ft (1.5 m) nylon braided inlet hose

(2-pack)

8212526 Washer drip tray, fits under all

31882 All purpose appliance cleaner

1903WH Laundry supply storage cart

Pedestal

You have the option of purchasing pedestals separately for this

washer. The pedestal will add to the total height of the washer.

Optional pedestal

Pedestal Approximate Color Model

Height height with washer Number

r r; r

27/8'' (73 mm) 47.5" (1207 mm) White WHP0400VW

Selecting the proper location for your washer improves

performance and minimizes noise and possible washer "walk."

Your washer can be installed under a custom counter, or in a

basement, laundry room, closet, or recessed area. See "Drain

System." Companion appliance location requirements should

also be considered. Proper installation is your responsibility.

You will need

[] A water heater set to deliver 120°F (49°C) water to the

washer.

[] A grounded electrical outlet located within 6 ft (1.8 m)

of where the power cord is attached to the back of the

washer. See "Electrical Requirements."

[] Hot and cold water faucets located within 4 ft (1.2 m) of

the hot and cold water fill valves, and water pressure of

20-100 psi (137.9-689.6 kPa).

[] A level floor with a maximum slope of 1" (25 mm) under

entire washer. Installing the washer on soft floor surfaces,

such as carpets or surfaces with foam backing, is not

recommended.

[] A sturdy and solid floor to support the washer with a total

weight (water and load) of 400 Ibs (180 kg).

Do not operate your washer in temperatures below 32°F (0°C).

Some water can remain in the washer and can cause damage

in low temperatures.

installation clearances

[] The location must be large enough to allow the washer

door to be fully opened.

[] Additional spacing should be considered for ease of

installation and servicing. The door opens more than 90°,

and it is not reversible.

[] Additional clearances might be required for wall, door, and

floor moldings.

[] Additional spacing of 1" (25 mm) on all sides of the washer

is recommended to reduce noise transfer.

[] Companion appliance spacing should also be considered.

Washer Dimensions

27 ==

rnrn)

/

/

44%"

1134 ram)

(732 ram)

Door is not reversible.

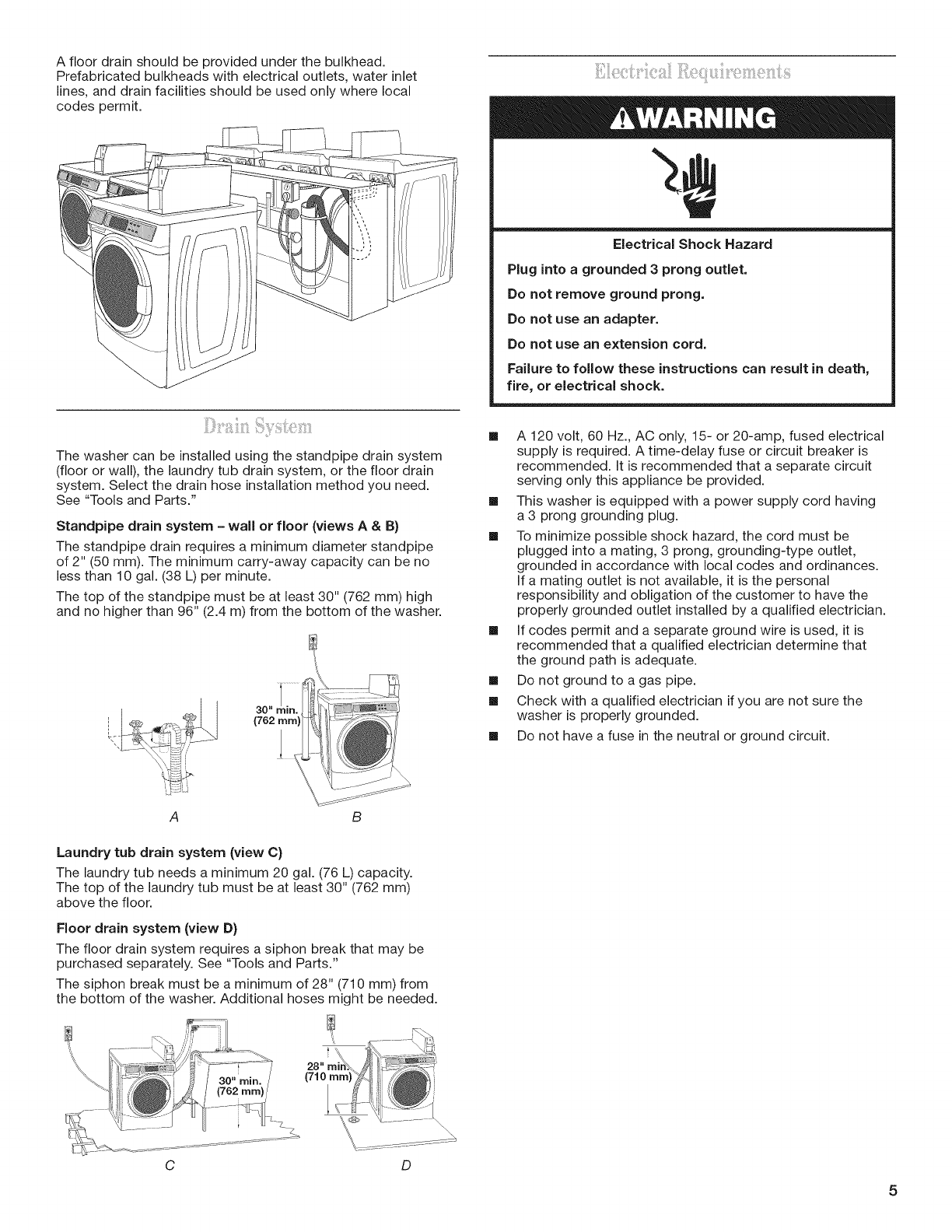

A floor drain should be provided under the bulkhead.

Prefabricated bulkheads with electrical outlets, water inlet

lines, and drain facilities should be used only where local

codes permit.

The washer can be installed using the standpipe drain system

(floor or wall), the laundry tub drain system, or the floor drain

system. Select the drain hose installation method you need.

See "Tools and Parts."

Standpipe drain system - wall or floor (views A & B)

The standpipe drain requires a minimum diameter standpipe

of 2" (50 mm). The minimum carry-away capacity can be no

less than 10 gal. (38 L) per minute.

The top of the standpipe must be at least 30" (762 mm) high

and no higher than 96" (2.4 m) from the bottom of the washer.

30"

(762 ram)'

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

[] A 120 volt, 60 Hz., AC only, 15- or 20-amp, fused electrical

supply is required. A time-delay fuse or circuit breaker is

recommended. It is recommended that a separate circuit

serving only this appliance be provided.

[] This washer is equipped with a power supply cord having

a 3 prong grounding plug.

[] To minimize possible shock hazard, the cord must be

plugged into a mating, 3 prong, grounding-type outlet,

grounded in accordance with local codes and ordinances.

If a mating outlet is not available, it is the personal

responsibility and obligation of the customer to have the

properly grounded outlet installed by a qualified electrician.

[] If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that

the ground path is adequate.

[] Do not ground to a gas pipe.

[] Check with a qualified electrician if you are not sure the

washer is properly grounded.

[] Do not have a fuse in the neutral or ground circuit.

A B

Laundry tub drain system (view C}

The laundry tub needs a minimum 20 gal. (76 L) capacity.

The top of the laundry tub must be at least 30" (762 mm)

above the floor.

Floor drain system (view D}

The floor drain system requires a siphon break that may be

purchased separately. See "Tools and Parts."

The siphon break must be a minimum of 28" (710 mm) from

the bottom of the washer. Additional hoses might be needed.

C D

5

GROUNDING INSTRUCTIONS

For a grounded, cord=connected washer:

This washer must be grounded. In the event of a malfunction

or breakdown, grounding will reduce the risk of electrical

shock by providing a path of least resistance for electric

current. This washer is equipped with a cord having an

equipment-grounding conductor and a grounding plug. The

plug must be plugged into an appropriate outlet that is

properly installed and grounded in accordance with all local

codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or serviceman if you are in

doubt as to whether the appliance is properly grounded.

Do not modify the plug provided with the appliance - if itwill

not fit the outlet, have a proper outlet installed by a qualified

electrician.

For a permanently connected washer:

This washer must be connected to a grounded metal,

permanent wiring system, or an equipment grounding

conductor must be run with the circuit conductors and

connected to the equipment=grounding terminal or lead on

the appliance.

INSTALLATIONINSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install washer.

Failure to do so can result in back or other injury.

IMPORTANT: Position the washer so that the rear of the washer

is within approximately 3 ft (900 mm) of its final location.

There are 4 blue spacers secured by bolts in the rear panel

of the washer that support the suspension system during

transportation. These spacers also retain the power cord

inside the washer until the bolts are removed.

1. Keep the washer in the upright position while removing the

blue spacers.

2. Using a 1/2" wrench, loosen each of the bolts.

3. Once the bolt is loose, move it to the center of the hole and

completely pull out the bolt, including the plastic spacer

covering the bolt.

4. Once all 4 bolts are removed, discard the bolts and spacers.

Then push the plug back into the back of the washer and

pull the power cord through the left opening of the rear panel

and close the hole with the attached cap.

5. Close the bolt holes with the 4 transport bolt hole plugs.

NOTE: If the washer is to be transported at a later date, call

your distributor. To avoid suspension and structural damage,

your washer must be properly set up for relocation by a trained

professional.

Insert new flat washers (supplied) into each end of the inlet

hoses. Firmly seat the washers in the couplings.

A B

A. Coupling

B. Washer

Connect the inlet hoses to the water faucets

Make sure the washer drum is empty.

1. Attach a hose to the hot water faucet. Screw on coupling

by hand until it is seated on the flat rubber washer.

2. Attach a hose to the cold water faucet. Screw on coupling

by hand until it is seated on the flat rubber washer.

3. Using pliers, tighten the couplings with an additional

two-thirds turn.

\

Shipping bolt with blue spacer

NOTE: Do not overtighten, use tape, or sealants on the valve.

Damage to the valves can result.

Clear water lines

[] Run water through both faucets and inlet hoses, into a

laundry tub, drainpipe, or bucket, to get rid of particles

in the water lines that might clog the inlet valve screens.

[] Check the temperature of the water to make sure that the

hot water hose is connected to the hot water faucet and

that the cold water hose is connected to the cold water

faucet.

Be sure to properly route the drain hose to avoid water leakage

and damage to your floor. Read and follow these instructions.

Remove drain hose from the washer

Gently pull the corrugated drain hose from the shipping clips.

1=

2=

3=

4=

H. Hot water inlet

C. Cold water inlet

Attach the hot water hose to the washer's hot (H) water

inlet valve. Screw on coupling by hand until it is seated

on the washer.

Attach the cold water hose to the washer's cold (C) water

faucet. Screw on coupling by hand until it is seated on

the washer.

Using pliers, tighten the couplings with an additional

two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can

result.

Turn on the water faucets completely and check for leaks.

NOTE: Replace inlet hoses after 5 years of use to reduce

the risk of hose failure. Record hose installation or

replacement dates on the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks,

cuts, wear, or leaks are found.

Laundry tub drain or standpipe drain

Connect the drain hose form to the corrugated drain hose.

A. Snap either end of the drain hose form to the

drain hose at the point where the corrugation

begins.

B. Bend drain hose over drain hose form and

snap into place.

To keep drain water from going back into the washer:

[] Do not straighten the drain hose, and do not force excess

drain hose into standpipe. Hose should be secure, but loose

enough to provide a gap for air.

[] Do not lay excess hose on the bottom of the laundry tub.

Floor drain

You may need additional parts. See Floor drain under "Tools

and Parts."

7

1.

2.

3.

4.

, iili i i :' i! !iiiii i i ii ililili!!!i i, !iii! :¸

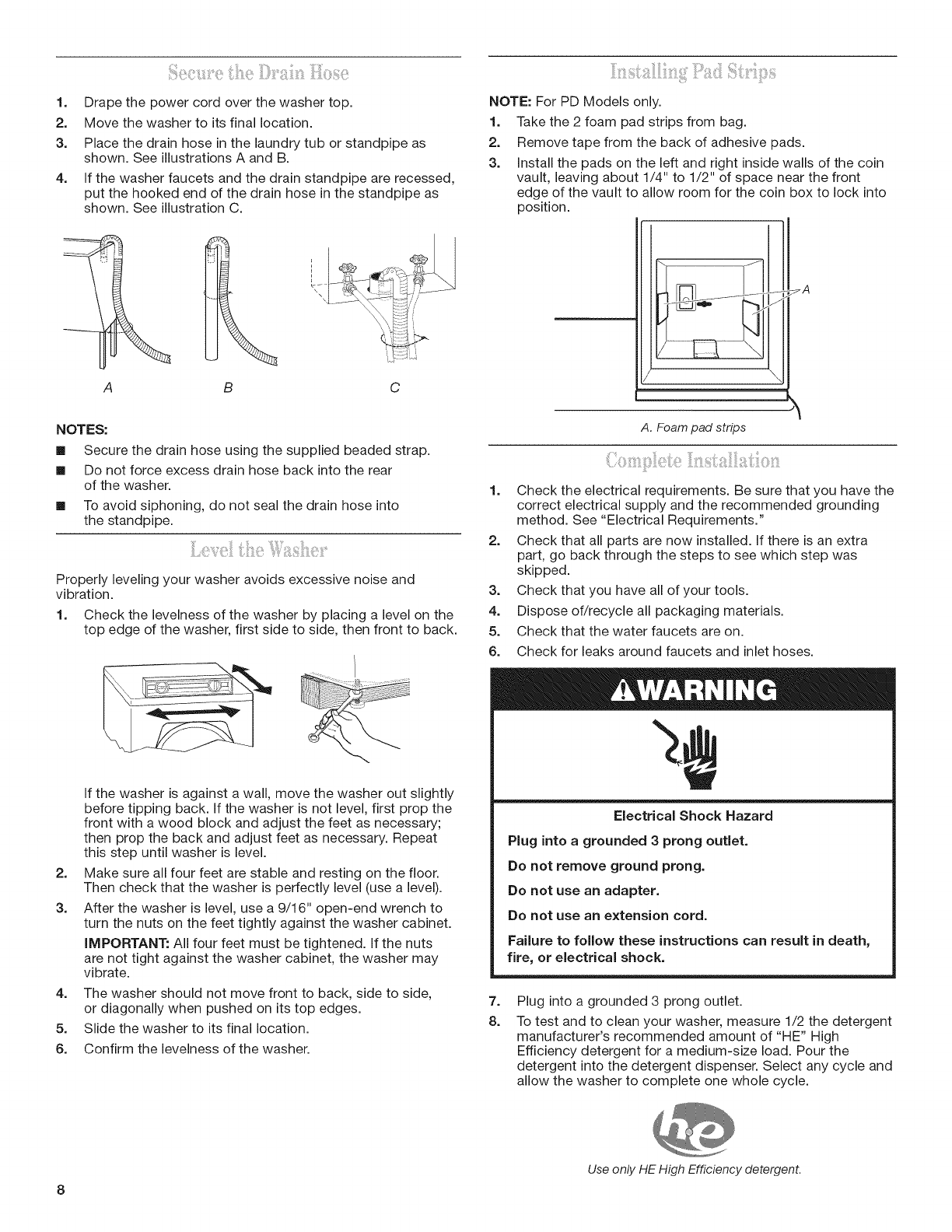

Drape the power cord over the washer top.

Move the washer to its final location.

Place the drain hose in the laundry tub or standpipe as

shown. See illustrations A and B.

If the washer faucets and the drain standpipe are recessed,

put the hooked end of the drain hose in the standpipe as

shown. See illustration C.

!:I

A B C

NOTE: For PD Models only.

1. Take the 2 foam pad strips from bag.

2. Remove tape from the back of adhesive pads.

3. Install the pads on the left and right inside walls of the coin

vault, leaving about 1/4" to 1/2" of space near the front

edge of the vault to allow room for the coin box to lock into

position.

NOTES:

[] Secure the drain hose using the supplied beaded strap.

[] Do not force excess drain hose back into the rear

of the washer.

[] To avoid siphoning, do not seal the drain hose into

the standpipe.

Properly leveling your washer avoids excessive noise and

vibration.

1. Check the levelness of the washer by placing a level on the

top edge of the washer, first side to side, then front to back.

2.

3.

4.

5.

6.

If the washer is against a wall, move the washer out slightly

before tipping back. If the washer is not level, first prop the

front with a wood block and adjust the feet as necessary;

then prop the back and adjust feet as necessary. Repeat

this step until washer is level.

Make sure all four feet are stable and resting on the floor.

Then check that the washer is perfectly level (use a level).

After the washer is level, use a 9/16" open-end wrench to

turn the nuts on the feet tightly against the washer cabinet.

IMPORTANT: All four feet must be tightened. If the nuts

are not tight against the washer cabinet, the washer may

vibrate.

The washer should not move front to back, side to side,

or diagonally when pushed on its top edges.

Slide the washer to its final location.

Confirm the levelness of the washer.

1.

2.

3.

4.

5.

6.

A. Foam pad strips

Check the electrical requirements. Be sure that you have the

correct electrical supply and the recommended grounding

method. See "Electrical Requirements."

Check that all parts are now installed. If there is an extra

part, go back through the steps to see which step was

skipped.

Check that you have all of your tools.

Dispose of/recycle all packaging materials.

Check that the water faucets are on.

Check for leaks around faucets and inlet hoses.

7.

8.

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Plug into a grounded 3 prong outlet.

To test and to clean your washer, measure 1/2 the detergent

manufacturer's recommended amount of "HE" High

Efficiency detergent for a medium-size load. Pour the

detergent into the detergent dispenser. Select any cycle and

allow the washer to complete one whole cycle.

Use only HE High Efficiency detergent.

USER& SET.UPINSTRUCTIONS

COTTON/ PERM COLORS/

WHITES PRESS DELICATES

HOT WARM COLD

NOTE: After the washer has been installed and plugged in,

the display will show '0 MINUTES'. Once the washer has been

plugged in and the washer door opened and closed, the display

will show the price. In washers set for free cycles, the display

will flash 'SELECT CYCLE'.

1. Insert coins until 'SELECT CYCLE' flashes in display. When

a card reader is used, a debit card is required rather than

coins. In Enhanced Debit mode, the card balance will also

display when a debit card is inserted into the reader.

2. Door must be closed before cycle selection is made.

3. Press fabric setting button for the wash cycle desired. After

the cycle is started, the time will display and count down.

4. When a cycle is interrupted by opening the door,

'RESELECT CYCLE' will flash in the display. To

restart the washer, close door, and press any button.

SCROLLING 'OUT OF ORDER' SHOWING IN DISPLAY,

FOLLOWED BY A FAILURE CODE - This condition indicates

the washer is inoperative.

'0 MINUTES' SHOWING IN DISPLAY- This condition indicates

the washer cannot be operated. Coins dropped or debit inputs

during this condition will be stored in escrow, but cannot be

used until normal operation is restored by opening and closing

the door. If a door switch fails, it must be replaced before normal

operation can be restored.

COLD START (Initial first use) - Washer is programmed at the

factory as follows:

14-minute wash period

3 rinses (extra rinse not enabled)

$1.75 wash price

WARM START (after power failure) - A few seconds after power

is restored, if a cycle was in progress at the time of the power

failure, 'RESELECT CYCLE' will flash in the display, indicating

the need for a key press to restart washer.

DOOR LOCK - The door will be locked when the cycle

starts. The door will remain locked until the end of a cycle or

approximately 2 minutes after a power interruption.

PRICING -After the door is opened following the completion

of a cycle, the display indicates the cycle price (unless set for

free operation). As coins are dropped or debit inputs arrive, the

display will change to lead the user through the initiation of a

cycle.

FREE CYCLES - This is established by setting the cycle price

to zero. When this happens, 'SELECT CYCLE' will appear rather

than a cycle price.

DEBIT CARD READY - This washer is debit card 'cable' ready.

It will accept a variety of debit card systems, but does NOT

come with a debit card reader. Refer to the debit card reader

manufacturer for proper washer set-up. In models converted to

a Generation 1 debit card system a debit pulse represents the

equivalent of one coin (coin 1).

IMPORTANT: Read all instructions before operating.

[] Coin Payment Models: Insert access door key, turn, and lift

to remove access door.

[] With Card Payment System: Once the debit card reader

is installed (according to the reader manufacturer's

instructions), the set-up mode can be entered by inserting

a manual set-up card (supplied by the reader manufacturer)

into the card slot. If a manual set-up card is not available,

manual set-up mode cannot be entered by removing

connector AA1 on the circuit board.

Once the washer has been set up with a Gen. 2 card reader,

it will be put into dAS mode permanently, and dAS will be

displayed every time set-up mode is accessed.

IMPORTANT: If the card payment system has not yet been

installed and a service key is not available, unplug washer

or disconnect power before opening the console. To access

connector AA1 :

->Unplug washer or disconnect power.

->Open console, disconnect plug on AA1, close console.

->Plug in washer or reconnect power.

The washer is now in the set-up mode. The temperature buttons

and the digital display are used to set up the controls. The

display can contain 4 numbers and/or letters and a decimal

point. These are used to indicate the set-up codes and related

code values available for use in programming the washer.

HOW TO USE THE BUTTONS TO PROGRAM

THE CONTROLS

1. The HOT button is used to adjust the values associated with

set-up codes. Pressing the button will change the value by

increments. Rapid adjustment is possible by holding the

button down.

2. The WARM button will advance you through the set-

up codes. Pressing the button will advance you to the

next available set-up code. Holding the button down will

automatically advance through the set-up codes at a rate

of one (1) per second.

3. The COLD button is used to select or deselect options.

9

_!ii_iii;_ili!;i?_ii(iiiiii_il;;_!!!!_?_!i!_i:_iiiil;!iiiii_i_i_i_ii_¸i_;i;,ii!i_iiiil;_i:ii_:i_

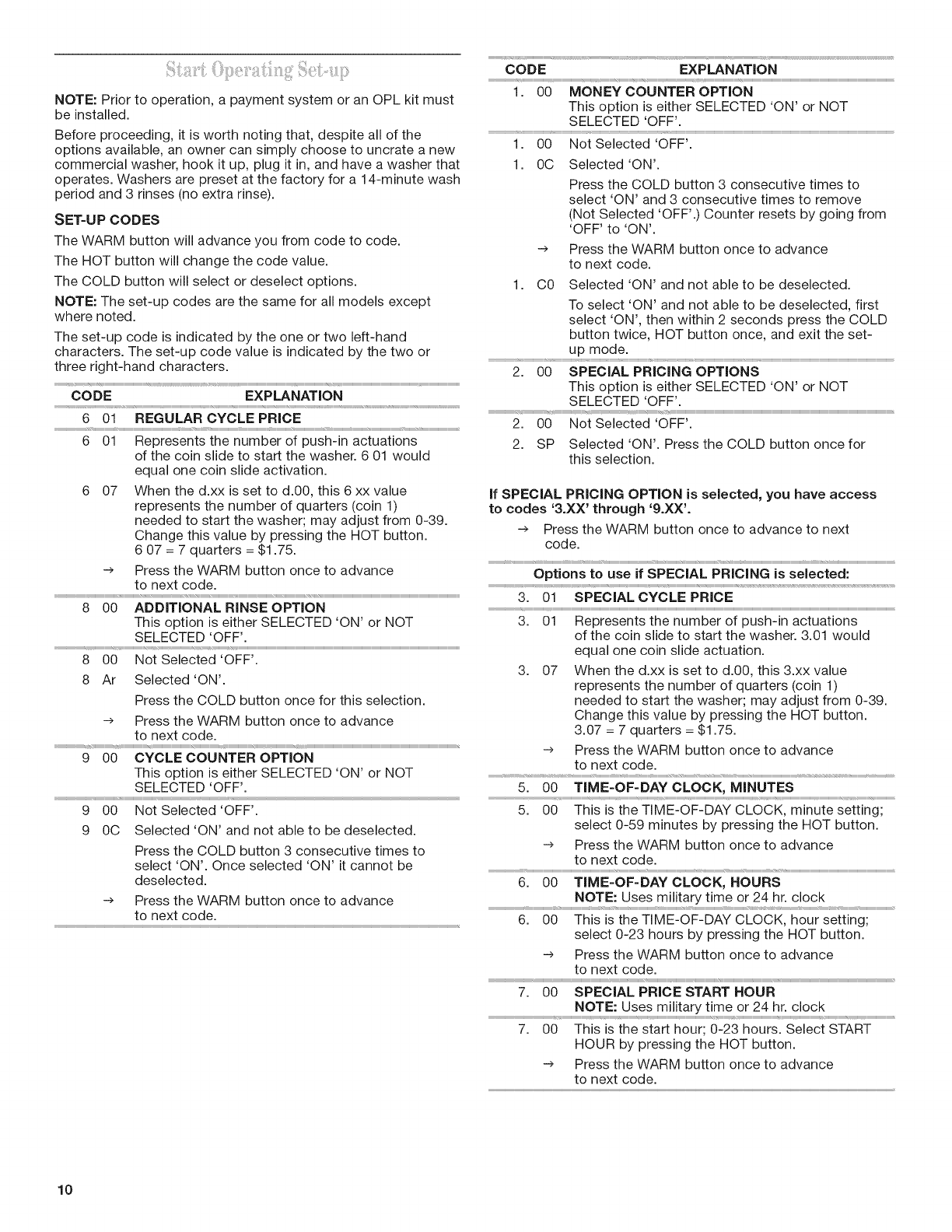

NOTE: Prior to operation, a payment system or an OPL kit must

be installed.

Before proceeding, it is worth noting that, despite all of the

options available, an owner can simply choose to uncrate a new

commercial washer, hook it up, plug it in, and have a washer that

operates. Washers are preset at the factory for a 14-minute wash

period and 3 rinses (no extra rinse).

SET-UP CODES

The WARM button will advance you from code to code.

The HOT button will change the code value.

The COLD button will select or deselect options.

NOTE: The set-up codes are the same for all models except

where noted.

The set-up code is indicated by the one or two left-hand

characters. The set-up code value is indicated by the two or

three right-hand characters.

r; r; i ;; ; r; ; ; r

CODE EXPLANATION

...............................;i ; r r; r r r i r; ;;;;;; ;; r;

6 01 REGULAR CYCLE PRICE r

6 01 Represents the number of push-in actuations

of the coin slide to start the washer. 6 01 would

equal one coin slide activation.

6 07 When the d.xx is set to d.00, this 6 xx value

represents the number of quarters (coin 1)

needed to start the washer; may adjust from 0-39.

Change this value by pressing the HOT button.

6 07 = 7 quarters = $1.75.

--> Press the WARM button once to advance

to next code.

r r

8 00 ADDITIONAL RINSE OPTION

This option is either SELECTED 'ON' or NOT

SELECTED 'OFF'. r

8 00 Not Selected 'OFF'.

8 Ar Selected'ON'.

Press the COLD button once for this selection.

--> Press the WARM button once to advance

to next code.

r r; r

9 00 CYCLE COUNTER OPTION

This option is either SELECTED 'ON' or NOT

SELECTED 'OFF'.

9 00 Not Selected 'OFF'.

9 0C Selected 'ON' and not able to be deselected.

Press the COLD button 3 consecutive times to

select 'ON'. Once selected 'ON' it cannot be

deselected.

--> Press the WARM button once to advance

to next code.

CODE EXPLANATION

1 00 MONEY COUNTER OPTION

This option is either SELECTED 'ON' or NOT

SELECTED 'OFF'.

1 00 Not Selected 'OFF'.

1 0C Selected 'ON'.

Press the COLD button 3 consecutive times to

select 'ON' and 3 consecutive times to remove

(Not Selected 'OFF'.) Counter resets by going from

'OFF' to 'ON'.

--> Press the WARM button once to advance

to next code.

1 CO Selected 'ON' and not able to be deselected.

To select 'ON' and not able to be deselected, first

select 'ON', then within 2 seconds press the COLD

button twice, HOT button once, and exit the set-

up mode.

2. 00 SPECIAL PRICING OPTIONS

This option is either SELECTED 'ON' or NOT

SELECTED 'OFF'.

r;

2. 00 Not Selected 'OFF'.

2. SP Selected 'ON'. Press the COLD button once for

this selection.

If SPECIAL PRiCiNG OPTION is selected, you have access

to codes '3.XX' through '9.XX'.

--> Press the WARM button once to advance to next

code.

Options to use if SPECIAL PRICING is selected:

3. 01 SPECIAL CYCLE PRICE

3. 01 Represents the number of push-in actuations

of the coin slide to start the washer. 3.01 would

equal one coin slide actuation.

3. 07 When the d.xx is set to d.00, this 3.xx value

represents the number of quarters (coin 1)

needed to start the washer; may adjust from 0-39.

Change this value by pressing the HOT button.

3.07 = 7 quarters = $1.75.

--> Press the WARM button once to advance

to next code.

r; i r; r; r;i r ; r r; r; r ; ; ; ;

5. 00 TIME-OF-DAY CLOCK, MINUTES r

5. 00 This is the TIME-OF-DAY CLOCK, minute setting;

select 0-59 minutes by pressing the HOT button.

--> Press the WARM button once to advance

to next code.

................................................... r r ; ;i r; r; r

6. 00 TIME-OF-DAY CLOCK, HOURS

NOTE: Uses military time or 24 hr. clock r

6. 00 This is the TIME-OF-DAY CLOCK, hour setting;

select 0-23 hours by pressing the HOT button.

--> Press the WARM button once to advance

to next code.

r; r; ....................................................................................................................................................

7. 00 SPECIAL PRICE START HOUR

NOTE: Uses military time or 24 hr. clock r

7. 00 This is the start hour; 0-23 hours. Select START

HOUR by pressing the HOT button.

--> Press the WARM button once to advance

to next code.

10

CODE EXPLANATION

Options to use if SPECIAL PRiCiNG is se{ected (cont.):

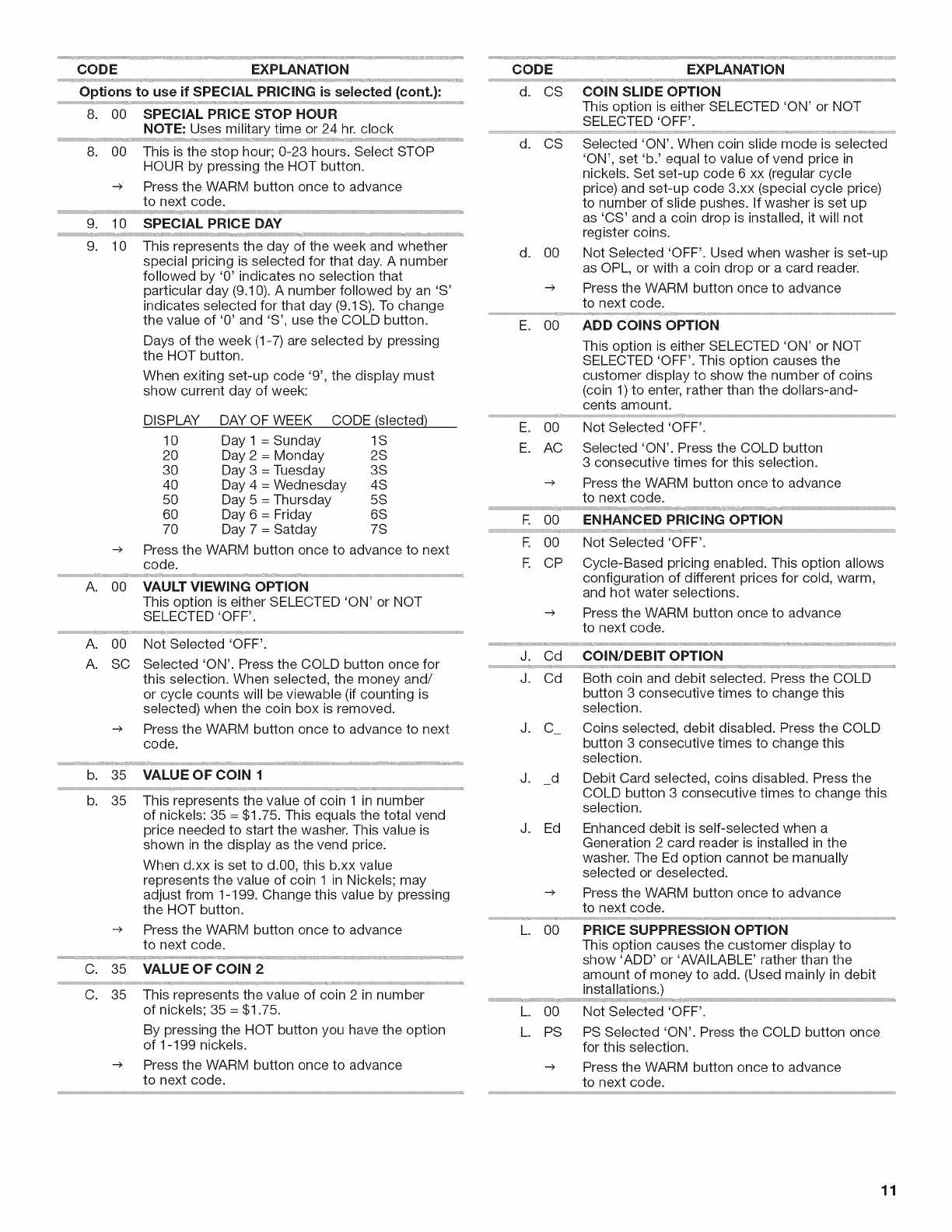

8. 00 SPECIAL PRICE STOP HOUR

NOTE: Uses military time or 24 hr. clock

8. 00 This is the stop hour; 0-23 hours. Select STOP

HOUR by pressing the HOT button.

--> Press the WARM button once to advance

to next code.

r r

9. 10 SPECIAL PRICE DAY

r r r_

9. 10 This represents the day of the week and whether

special pricing is selected for that day. A number

followed by '0' indicates no selection that

particular day (9.10). A number followed by an'S'

indicates selected for that day (9.1S). To change

the value of '0' and 'S', use the COLD button.

Days of the week (1-7) are selected by pressing

the HOT button.

When exiting set-up code '9', the display must

show current day of week:

-->

A. 00

A. 00

A. SC

DISPLAY DAY OF WEEK CODE (slected)

10 Day 1 = Sunday 1S

20 Day 2 = Monday 2S

30 Day 3 = Tuesday 3S

40 Day 4 = Wednesday 4S

50 Day 5 = Thursday 5S

60 Day 6 = Friday 6S

70 Day 7 = Satday 7S

Press the WARM button once to advance to next

code.

VAULT VIEWING OPTION

This option is either SELECTED 'ON' or NOT

SELECTED 'OFF'.

-->

Selected 'ON'. Press the COLD button once for

this selection. When selected, the money and/

or cycle counts will be viewable (if counting is

selected) when the coin box is removed.

Press the WARM button once to advance to next

code.

--> Press the WARM button once to advance

to next code.

r r ; r ; i i

C. 35 VALUE OFCOIN 2

...... r r ........................................................................................................;; r; r r; r

C. 35 This represents the value of coin 2 in number

of nickels; 35 = $1.75.

By pressing the HOT button you have the option

of 1-199 nickels.

--> Press the WARM button once to advance

to next code.

CODE EXPLANATION r

d. CS COIN SLIDE OPTION

This option is either SELECTED 'ON' or NOT

SELECTED 'OFF'.

r; r r ; r ........................... r; r r; ; ; r

d. CS Selected 'ON'. When coin slide mode is selected

'ON', set 'b.' equal to value of vend price in

nickels. Set set-up code 6 xx (regular cycle

price) and set-up code 3.xx (special cycle price)

to number of slide pushes. If washer is set up

as 'CS' and a coin drop is installed, it will not

register coins.

d. 00 Not Selected 'OFF'. Used when washer is set-up

as OPL, or with a coin drop or a card reader.

--> Press the WARM button once to advance

to next code. r

E. 00 ADD COINS OPTION

This option is either SELECTED 'ON' or NOT

SELECTED 'OFF'. This option causes the

customer display to show the number of coins

(coin 1) to enter, rather than the dollars-and-

cents amount. r

E. 00 Not Selected 'OFF'.

E. AC Selected 'ON'. Press the COLD button

3 consecutive times for this selection.

--> Press the WARM button once to advance

to next code.

...................................................... Jr r rJ rJ r Jr

E 00 ENHANCED PRICING OPTION

F. 00 Not Selected 'OFF'.

R CP Cycle-Based pricing enabled. This option allows

configuration of different prices for cold, warm,

and hot water selections.

--> Press the WARM button once to advance

to next code.

r_ rJ J i

J. Cd CO{N/DEBIT OPTION

r r

J. Cd Both coin and debit selected. Press the COLD

button 3 consecutive times to change this

selection.

J. C Coins selected, debit disabled. Press the COLD

button 3 consecutive times to change this

selection.

J. d Debit Card selected, coins disabled. Press the

COLD button 3 consecutive times to change this

selection.

J. Ed Enhanced debit is self-selected when a

Generation 2 card reader is installed in the

washer. The Ed option cannot be manually

selected or deselected.

--> Press the WARM button once to advance

to next code.

r ..........................................; ; i r; r r;; r

L. 00 PRICE SUPPRESSION OPTION

This option causes the customer display to

show 'ADD' or 'AVAILABLE' rather than the

amount of money to add. (Used mainly in debit

installations.)

r r

L. 00 Not Selected 'OFF'.

L. PS PS Selected 'ON'. Press the COLD button once

for this selection.

--> Press the WARM button once to advance

to next code.

11

CODE EXPLANATION

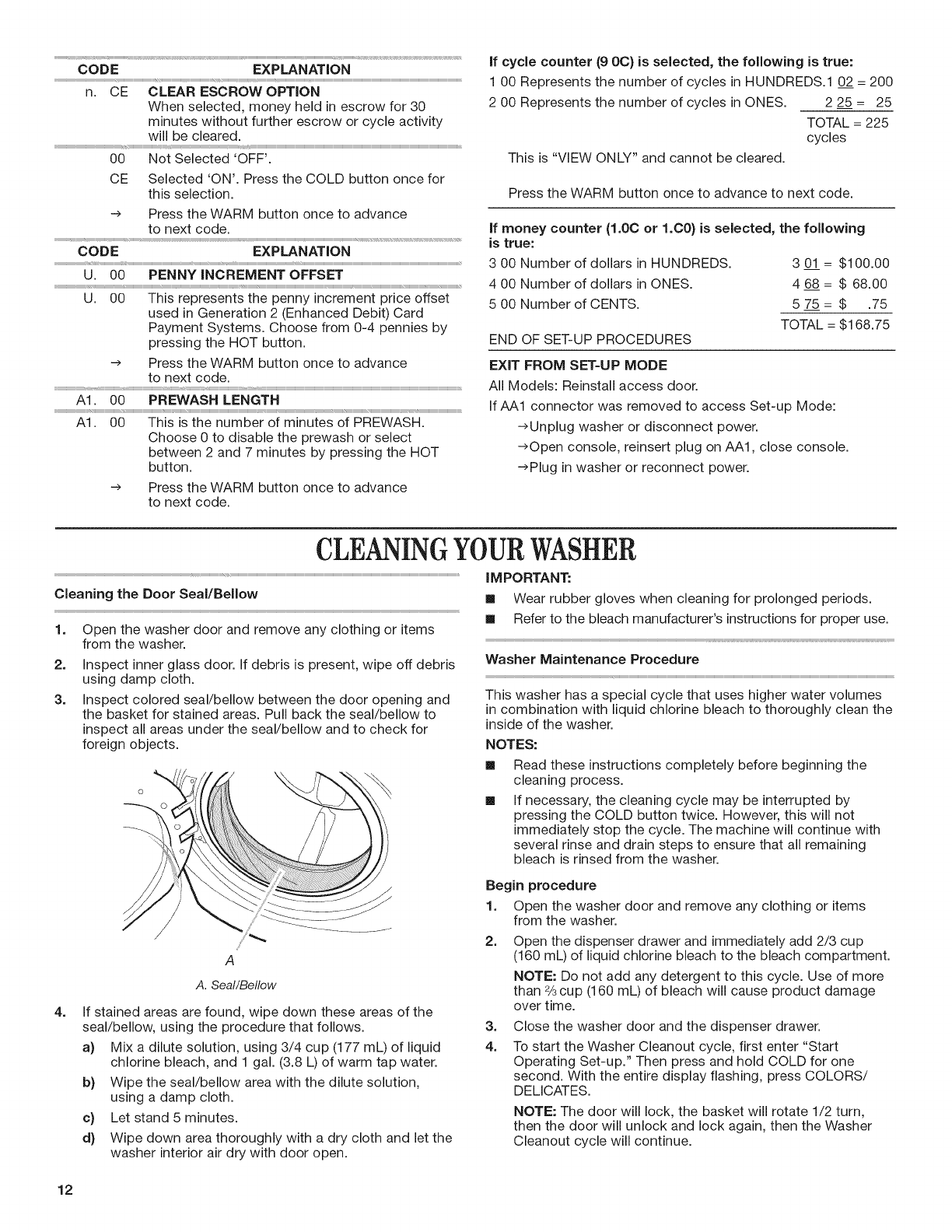

n. CE CLEAR ESCROW OPTION

When selected, money held in escrow for 30

minutes without further escrow or cycle activity

will be cleared.

CE Selected 'ON'. Press the COLD button once for

this selection.

--> Press the WARM button once to advance

to next code.

CODE EXPLANATION

U. 00 PENNY iNCREMENT OFFSET

U. 00 This represents the penny increment price offset

used in Generation 2 (Enhanced Debit) Card

Payment Systems. Choose from 0-4 pennies by

pressing the HOT button.

-> Press the WARM button once to advance

to next code.

A1. 00 PREWASH LENGTH

AI. 00 This is the number of minutes of PREWASH.

Choose 0 to disable the prewash or select

between 2 and 7 minutes by pressing the HOT

button.

-> Press the WARM button once to advance

to next code.

If cycle counter (9 0C) is selected, the following is true:

1 00 Represents the number of cycles in HUNDREDS.1 02 = 200

2 00 Represents the number of cycles in ONES. 2 2`5 = 25

TOTAL = 225

cycles

This is "VIEW ONLY" and cannot be cleared.

Press the WARM button once to advance to next code.

If money counter (1.0C or 1.00) is selected, the following

is true:

3 00 Number of dollars in HUNDREDS.

4 00 Number of dollars in ONES.

5 00 Number of CENTS.

END OF SET-UP PROCEDURES

3 01 = $100.00

468= $ 68.00

5 7.5 = $ .75

TOTAL = $168.75

EXIT FROM SET-UP MODE

All Models: Reinstall access door.

if AA1 connector was removed to access Set-up Mode:

-->Unplug washer or disconnect power.

-->Open console, reinsert plug on AA1, close console.

-->Plug in washer or reconnect power.

CLEANINGYOURWASHER

Cleaning the Door Seal/Bellow

1=

2.

3.

Open the washer door and remove any clothing or items

from the washer.

Inspect inner glass door. If debris is present, wipe off debris

using damp cloth.

Inspect colored seal/bellow between the door opening and

the basket for stained areas. Pull back the seal/bellow to

inspect all areas under the seal/bellow and to check for

foreign objects.

IM PORTANT:

[] Wear rubber gloves when cleaning for prolonged periods.

[] Refer to the bleach manufacturer's instructions for proper use.

Washer Maintenance Procedure

This washer has a special cycle that uses higher water volumes

in combination with liquid chlorine bleach to thoroughly clean the

inside of the washer.

NOTES:

[]

[]

Read these instructions completely before beginning the

cleaning process.

If necessary, the cleaning cycle may be interrupted by

pressing the COLD button twice. However, this will not

immediately stop the cycle. The machine will continue with

several rinse and drain steps to ensure that all remaining

bleach is rinsed from the washer.

A. Seal/Bellow

4. If stained areas are found, wipe down these areas of the

seal/bellow, using the procedure that follows.

a} Mix a dilute solution, using 3/4 cup (177 mL) of liquid

chlorine bleach, and 1 gal. (3.8 L) of warm tap water.

b} Wipe the seal/bellow area with the dilute solution,

using a damp cloth.

c) Let stand 5 minutes.

d) Wipe down area thoroughly with a dry cloth and let the

washer interior air dry with door open.

Begin procedure

1. Open the washer door and remove any clothing or items

from the washer.

2, Open the dispenser drawer and immediately add 2/3 cup

(160 mL) of liquid chlorine bleach to the bleach compartment.

NOTE: Do not add any detergent to this cycle. Use of more

than %cup (160 mL) of bleach will cause product damage

over time.

3=

4.

Close the washer door and the dispenser drawer.

To start the Washer Cleanout cycle, first enter "Start

Operating Set-up." Then press and hold COLD for one

second. With the entire display flashing, press COLORS/

DELICATES.

NOTE: The door will lock, the basket will rotate 1/2 turn,

then the door will unlock and lock again, then the Washer

Cleanout cycle will continue.

12

5.

6.

7.

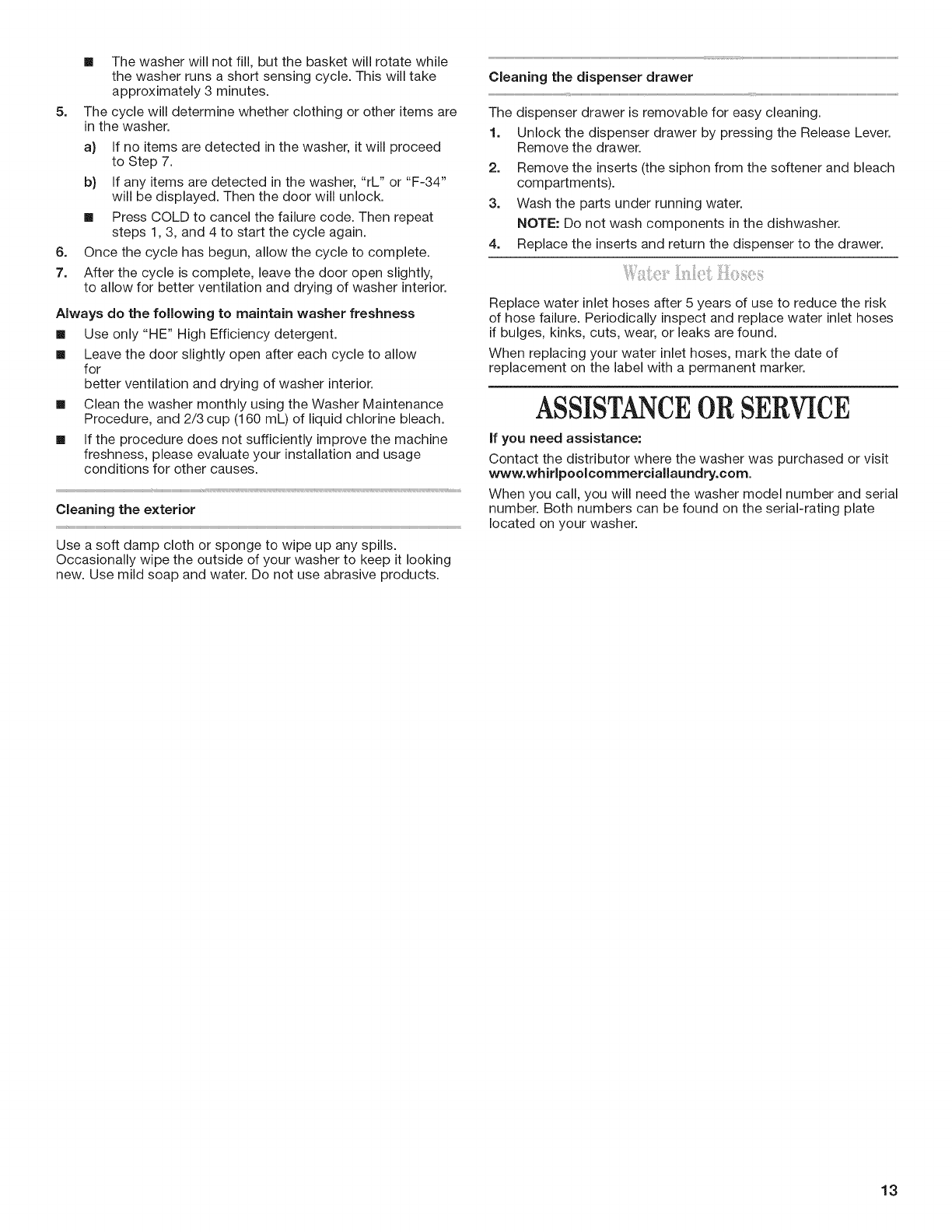

[] The washer will not fill, but the basket will rotate while

the washer runs a short sensing cycle. This will take

approximately 3 minutes.

The cycle will determine whether clothing or other items are

in the washer.

a} If no items are detected in the washer, it will proceed

to Step 7.

b} If any items are detected in the washer, "rL" or "F-34"

will be displayed. Then the door will unlock.

[] Press COLD to cancel the failure code. Then repeat

steps 1, 3, and 4 to start the cycle again.

Once the cycle has begun, allow the cycle to complete.

After the cycle is complete, leave the door open slightly,

to allow for better ventilation and drying of washer interior.

Always do the following to maintain washer freshness

[] Use only"HE" High Efficiency detergent.

[] Leave the door slightly open after each cycle to allow

for

better ventilation and drying of washer interior.

[] Clean the washer monthly using the Washer Maintenance

Procedure, and 2/3 cup (160 mL) of liquid chlorine bleach.

[] If the procedure does not sufficiently improve the machine

freshness, please evaluate your installation and usage

conditions for other causes.

Cleaning the exterior

Use a soft damp cloth or sponge to wipe up any spills.

Occasionally wipe the outside of your washer to keep it looking

new. Use mild soap and water. Do not use abrasive products.

Cleaning the dispenser drawer

........................................................................................................................................... r

The dispenser drawer is removable for easy cleaning.

1. Unlock the dispenser drawer by pressing the Release Lever.

Remove the drawer.

2. Remove the inserts (the siphon from the softener and bleach

compartments).

3. Wash the parts under running water.

NOTE: Do not wash components in the dishwasher.

4. Replace the inserts and return the dispenser to the drawer.

Replace water inlet hoses after 5 years of use to reduce the risk

of hose failure. Periodically inspect and replace water inlet hoses

if bulges, kinks, cuts, wear, or leaks are found.

When replacing your water inlet hoses, mark the date of

replacement on the label with a permanent marker.

ASS(STANCEOR SERVICE

If you need assistance:

Contact the distributor where the washer was purchased or visit

www.whiripooicommerciaHiaundry.com.

When you call, you will need the washer model number and serial

number. Both numbers can be found on the serial-rating plate

located on your washer.

13

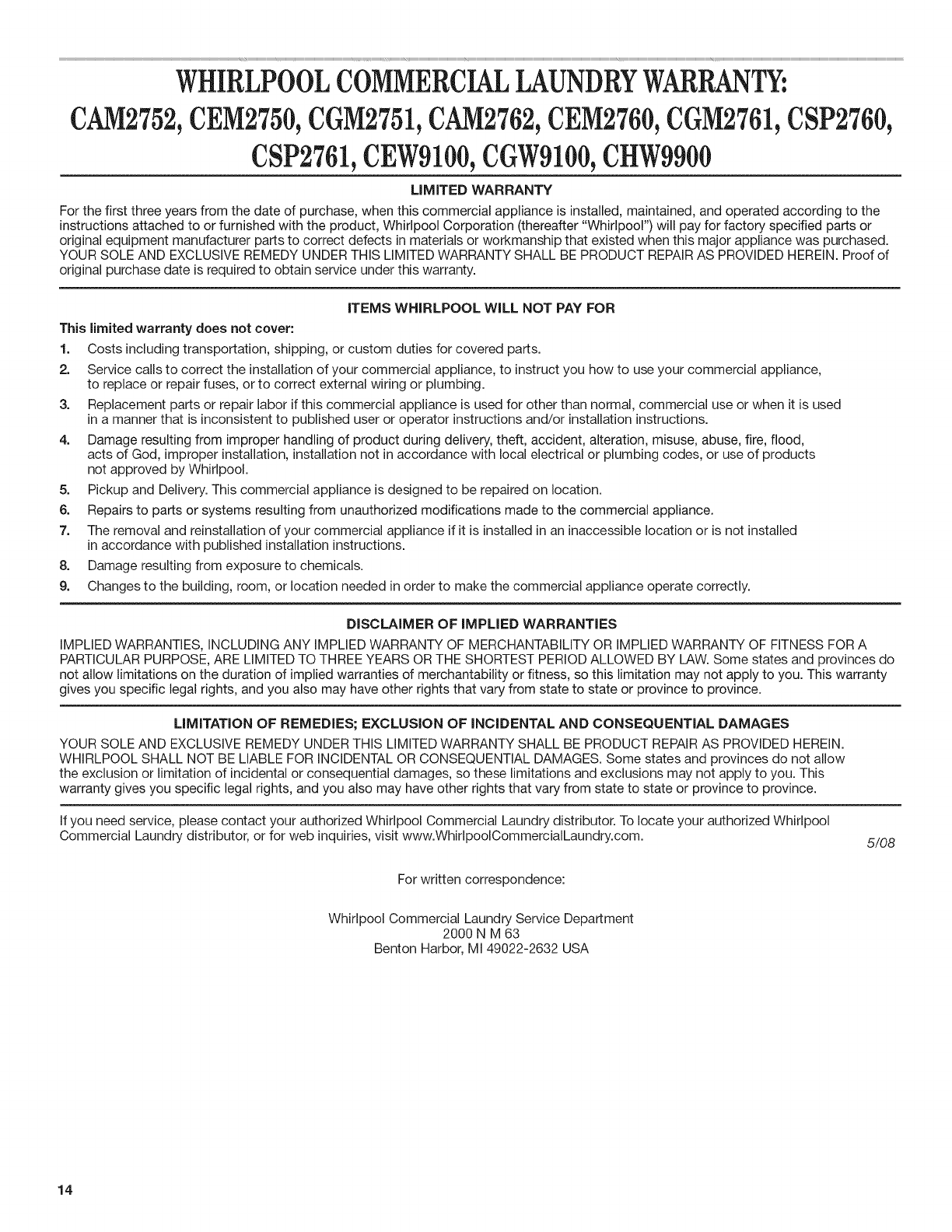

WHIRLPOOLCOMMERCIALLAUNDRYWARRANTY:

CAM2752,CEM2750,CGM2751,CAM2762,CEM2760,CGM2761,CSP2760,

CSP2761, CEW911)O,CGW911)O,CHW9900

LiMiTED WARRANTY

For the first three years from the date of purchase, when this commercial appliance is installed, maintained, and operated according to the

instructions attached to or furnished with the product, Whirlpool Corporation (thereafter "Whirlpool") will pay for factory specified parts or

original equipment manufacturer parts to correct defects in materials or workmanship that existed when this major appliance was purchased.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LiMiTED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. Proof of

original purchase date is required to obtain service under this warranty.

This limited warranty does not cover:

1.

2.

3.

4.

5=

6.

7.

8=

9.

iTEMS WHIRLPOOL WiLL NOT PAY FOR

Costs including transportation, shipping, or custom duties for covered parts.

Service calls to correct the installation of your commercial appliance, to instruct you how to use your commercial appliance,

to replace or repair fuses, or to correct external wiring or plumbing.

Replacement parts or repair labor if this commercial appliance is used for other than normal, commercial use or when it is used

in a manner that is inconsistent to published user or operator instructions and/or installation instructions.

Damage resulting from improper handling of product during delivery, theft, accident, alteration, misuse, abuse, fire, flood,

acts of God, improper installation, installation not in accordance with local electrical or plumbing codes, or use of products

not approved by Whirlpool.

Pickup and Delivery. This commercial appliance is designed to be repaired on location.

Repairs to parts or systems resulting from unauthorized modifications made to the commercial appliance.

The removal and reinstallation of your commercial appliance if it is installed in an inaccessible location or is not installed

in accordance with published installation instructions.

Damage resulting from exposure to chemicals.

Changes to the building, room, or location needed in order to make the commercial appliance operate correctly.

DiSCLAiMER OF iMPLiED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY iMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE, ARE LIMFED TO THREE YEARS OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do

not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty

gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

LiMiTATiON OF REMEDIES; EXCLUSION OF iNCiDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIRAS PROVIDED HEREIN.

WHIRLPOOL SHALL NOT BE LIABLE FOR iNCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This

warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

If you need service, please contact your authorized Whirlpool Commercial Laundry distributor. To locate your authorized Whirlpool

Commercial Laundry distributor, or for web inquiries, visit www.WhirlpoolCommercialLaundry.com. 5/08

For written correspondence:

Whirlpool Commercial Laundry Service Department

2000 N M 63

Benton Harbor, MI 49022-2632 USA

14

/ /

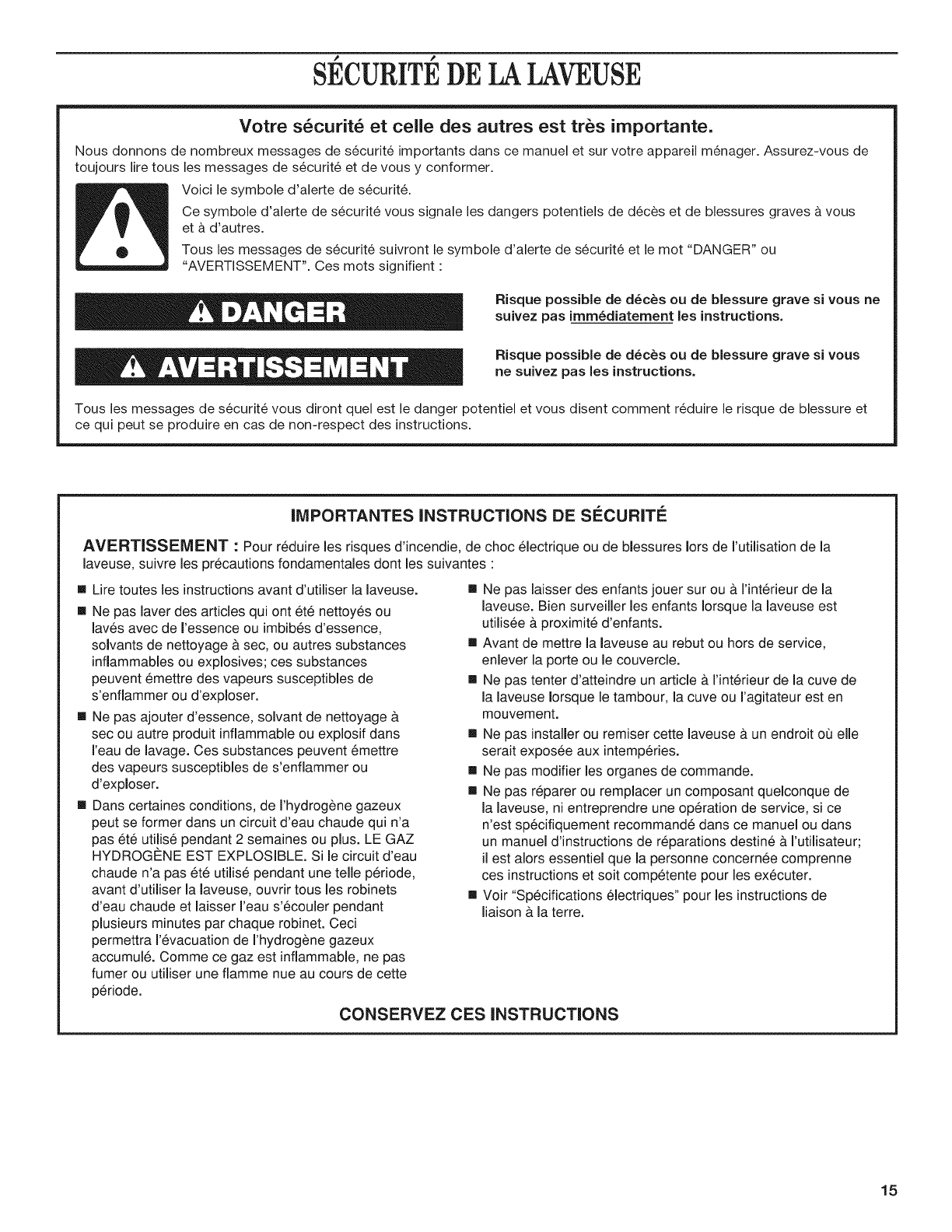

SECURITEDELALAVEUSE

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de s6curit6 importants dans ce manuel et sur votre appareil m6nager. Assurez-vous de

toujours lire tousles messages de s6curit6 et de vous y conformer.

Voici le symbole d'alerte de s6curit6.

Ce symbole d'alerte de s6curit6 vous signale les dangers potentiels de d6ces et de blessures graves a vous

eta d'autres.

Tousles messages de s6curit6 suivront le symbole d'alerte de s6curit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de d_c_s ou de blessure grave si vous ne

suivez pas imm6diatement les instructions.

Risque possible de d_c_s ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de s6curit6 vous diront quel est le danger potentiel et vous disent comment r6duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SECURITE

AVERTISSEMENT : Pour r6duire les risques d'incendie, de choc electrique ou de blessures Iors de I'utilisation de la

laveuse, suivre les pr6cautions fondamentales dont les suivantes :

[] Lire toutes les instructions avant d'utiliser la laveuse.

[] Ne pas laver des articles qui ont et6 nettoy6s ou

lav6s avec de J'essence ou imbib6s d'essence,

solvants de nettoyage & sec, ou autres substances

inflammables ou explosives; ces substances

peuvent 6mettre des vapeurs susceptibles de

s'enflammer ou d'exploser.

[] Ne pas ajouter d'essence, solvant de nettoyage

sec ou autre produit inflammable ou explosif dans

I'eau de lavage. Ces substances peuvent emettre

des vapeurs susceptibles de s'enfiammer ou

d'exploser.

[] Dans certaines conditions, de I'hydrogene gazeux

peut se former dans un circuit d'eau chaude qui n'a

pas ate utilise pendant 2 semaines ou plus. LE GAZ

HYDROG#NE EST EXPLOSlBLE. Si le circuit d'eau

chaude n'a pas ate utilise pendant une telle periode,

avant d'utiliser la Javeuse, ouvrir tousles robinets

d'eau chaude et laisser I'eau s'acouler pendant

plusieurs minutes par chaque robinet. Ceci

permettra I'evacuation de I'hydrogene gazeux

accumule. Comme ce gaz est inflammable, ne pas

fumer ou utiliser une fiamme nue au cours de cette

p@iode.

[] Ne pas laisser des enfants jouer sur ou h I'interieur de la

laveuse. Bien surveiller les enfants Iorsque la laveuse est

utilisee a proximite d'enfants.

[] Avant de mettre la laveuse au rebut ou hors de service,

enlever la porte ou le couvercle.

[] Ne pas tenter d'atteindre un article a I'interieur de la cuve de

la laveuse Jorsque le tambour, la cuve ou I'agitateur est en

mouvement.

[] Ne pas installer ou remiser cette laveuse b, un endroit oQ elle

serait exposae aux intemperies.

[] Ne pas modifier les organes de commande.

[] Ne pas raparer ou remplacer un composant quelconque de

la laveuse, ni entreprendre une oparation de service, si ce

n'est spacifiquement recommande dans ce manuel ou dans

un manuel d'instructions de reparations destine h I'utilisateur;

il est alors essentiel que la personne concernae comprenne

ces instructions et soit competente pour les executer.

[] Voir "Specifications electriques" pour les instructions de

Jiaison & Jaterre.

CONSERVEZ CES INSTRUCTIONS

15

EXIGENCESD'INSTALLATION

Rassembler les outils et pieces n6cessaires avant de

commencer I'installation. Les pieces fournies se trouvent dans

le tambour de la laveuse.

Outils n_cessaires au raccordement des tuyaux d'arriv_e

d"eau

[] Pince (ouverture jusqu'& 19A6'' [39,5 mm])

[] Lampe de poche (facultative)

Outiis n_cessaires aI'instaliation

[] CI6s plates de 1/2" et 9/16"

[] Niveau

[] Cale en bois

[] Regle ou metre ruban

Pi_ces fournies

A B D

OA. Bride de retenue pour tuyau

de vidange (en forme de U)

B. Tuyaux d'arrivee d'eau (2)

C. Rondelles pour tuyau d'arrivee

E d'eau (4)

D. Bouchons pour les trous des

boulons de transport (4)

E. Courroie perlee

E Bandes de protection en

mousse

F

Autres pi_ces

II se peut que I'installation n6cessite des pieces

suppl6mentaires. Pour acheter I'un des articles indiqu6s ici,

contacter le distributeur aupres duquel la laveuse a 6t6 achet6e.

Evier de buanderie ou

tuyau rigide de rejet

I%gout plus haut que

96" (2,4 m)

Ftgout sur61ev6

Ftgout au plancher

Ftvier de vidange standard de

20 gal. (76 L) de 30" (762 mm) de

hauteur ou 6vier utilitaire et pompe

de puisard (disponibles chez votre

fournisseur local d'articles de

plomberie)

Brise-siphon, piece n° 285834;

tuyau de vidange additionnel,

piece n° 8318155; et ensemble

de connexion, piece n° 285835

Si vous avez

Tuyau de vidange trop

court

Robinets d'eau hors

d'atteinte des tuyaux

d'admission

Vous devrez acheter

Trousse de rallonge du tuyau de

vidange de 4 pi (1,2 m), piece n°

285863

2 tuyaux d'admission d'eau plus

longs " 6 pi (1,8 m), piece n° 76314

10 pi (3 m), piece n° 350008

Vous pouvez faciliter I'utilisation de votre laveuse avec ces

accessoires de premiere qualit&

Pour vous informer au sujet des autres articles de qualit6 ou

pour commander, composez le 1-800-901-2042 ou consultez le

site www.whirlpool.com/accessories. Au Canada, composez

le 1=800=807=6777 ou consultez le site Internet

www.whirlpoolparts.ca.

Piece num_ro Accessoire

;i r; r; .............................................. r

8212487RP Tuyau d'arriv_e d'eau de 5 pi (1,5 m) en

nylon tress& (lot de 2)

8212526 Plateau d%gouttement de la laveuse,

convient & tousles modeles

31682 Produit de nettoyage polyvalent pour

appareils m_nagers

1903WH Casier de rangement de fournitures

de buanderie

Pi_destal

Vous avez la possibilit_ d'acheter des pi_destaux s_par_ment

pour cette laveuse. Le pi_destal augmentera la hauteur totale

de la laveuse.

Piedestal facultatif

Hauteur du Hauteur Couieur Num_ro de

pi_destal approximative module

avec laveuse

2%" (73 mm) 47,5" (1207 mm) Blanc WHP0400VW

16

Lechoixd'unemplacementappropri6pourlalaveuseen

am61iorelerendementetr6duitauminimumlebruitetle

"d6placement"possibledelalaveuse.

Lalaveusepeut_treinstall6esousuncomptoirpersonnalis6,

dansunsous-sol,unesalledebuanderie,unplacardouun

encastrement.Voir"Systemedevidange".IIfautaussiprendre

encomptelesexigencesd'emplacementdesappareilsvoisins.

C'estaI'utilisateurqu'incombelaresponsabilit6der6aliserune

installationcorrecte.

IIvous faudra

[] Un chauffe-eau configur6 pour fournir de I'eau

120°F (49°C) a la laveuse.

[] Une prise 61ectrique reli6e a la terre situ6e a moins de

6 pi (1,8 m) du cordon d'alimentation 61ectrique fix6

I'arriere de la laveuse. Voir "Sp6cifications 61ectriques".

[] Des robinets d'eau chaude et d'eau froide situ6s a moins

de 4 pi (1,2 m) des robinets d'admission d'eau chaude

et d'eau froide et une pression d'eau de 20-100 Ib/po 2

(137,9-689,6 kPa).

[] Un plancher de niveau ayant une pente maximale de

1" (25 mm) sous I'ensemble de la laveuse. L'installation

de la laveuse sur des surfaces de sol molles, telles que

tapis ou surfaces avec sous-couche en mousse n'est pas

recommand6e.

[] Un plancher robuste et solide capable de soutenir le poids

total de la laveuse (eau et charge) de 400 Ib (180 kg).

Ne pas faire fonctionner la laveuse a des temp6ratures

inf@ieures a 32°F (0°C). Une quantit6 d'eau peut demeurer dans

la laveuse et causer des dommages a des temp@atures basses.

D_gagements de s_paration _ respecter

[] L'emplacement dolt 6tre assez grand pour permettre

d'ouvrir completement la porte de la laveuse.

[] Pr6voir davantage d'espace pour faciliter I'installation

et I'entretien. La porte s'ouvre a plus de 90° et n'est pas

r6versible.

[] Un espace suppl6mentaire peut 6tre requis pour les

moulures de porte et de plancher et pour les plinthes.

[] Un espace suppl6mentaire de 1" (25 mm) de tousles c6t6s

de la laveuse est recommand6 pour r6duire le transfert

du bruit.

II faut aussi prendre en compte I'espace requis entre

les appareils voisins.

Dimensions de la laveuse

Un systeme de vidange au plancher doit 6tre install6 sous la

cloison. Des cloisons pr6-fabriqu6es avec prises de courant,

canalisations d'arriv6e d'eau, et am6nagements pour installation

de vidange ne doivent 6tre install6s que la oQ les codes Iocaux

I'autorisent.

La laveuse peut @re install6e en utilisant le systeme de rejet

& 1'6gout (au plancher ou mural), le systeme de vidange de

1'6vier de buanderie, ou le systeme de vidange au plancher.

S61ectionner la m6thode d'installation du tuyau de vidange

selon les besoins. Voir "Outillage et pieces".

Syst_me de vJdange avec tuyau de rejet _ I'_gout - mural

ou au plancher (vues A et B}

Le systeme de rejet a 1'6gout n6cessite un tuyau rigide d'un

diametre minimum de 2" (50 mm). La capacit6 minimale

d'acheminement ne dolt pas 6tre inf@ieure a 10 gal. (38 L) par

minute.

Le sommet du tuyau rigide de rejet a 1'6gout doit _tre au moins

30" (762 mm) de hauteur et au maximum a 96" (2,4 m) de la base

de la laveuse.

.................. ...........

i1' _ " ......

B

44%"

1134 mm)

/

(732 ram)

La porte n 'est pas reversible.

17

Systbme de vidange avec _vier de buanderie (vue C)

L'6vier de buanderie doit avoir une capacit6 minimale de

20 gal. (76 L). La partie sup@ieure de 1'6vier de buanderie doit

6tre a au moins 30" (762 mm) au-dessus du plancher.

Syst_me de vidange au plancher {vue D}

Le systeme de vidange au plancher n6cessite un brise-siphon

qui peut _tre achet6 s6par6ment. Voir "Outillage et pieces".

Le brise-siphon doit 6tre au moins a 28" (710 mm) de la base

de la laveuse. Des tuyaux suppl6mentaires peuvent 6tre requis.

[] Si les codes le permettent et si on utilise un conducteur

distinct de liaison a la terre, il est recommand6 qu'un

61ectricien qualifi6 v@ifie la qualit6 de la liaison a la terre.

Ne pas utiliser une tuyauterie de gaz pour le raccordement

la terre.

[]

[] En cas de doute quanta la qualit6 de la liaison a la terre

de la laveuse, consulter un 61ectricien qualifi6.

[] Ne pas installer un fusible dans le conducteur neutre ou le

conducteur de liaison a la terre.

{660

C D

Risque de choc _lectrique

Brancher sur une prise _ 3alv_oles reli_e _ la terre.

Ne pas enlever la broche de liaison _la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

[] Une alimentation de 120 volts, 60 Hz, CA seulement,

de 15 ou 20 amperes, prot6g6e par un fusible est requise.

On recommande d'utiliser un fusible ou un disjoncteur

temporis6. II est recommand6 de raccorder I'appareil sur

un circuit distinct exclusif a cet appareil.

[] Cette laveuse comporte un cordon d'alimentation 61ectrique

trois broches pour liaison a la terre.

[] Pour minimiser les risques de choc 61ectrique, on

doit brancher le cordon sur une prise de courant de

configuration correspondante, a 3 alv6oles, reli6e a la terre

et install6e conform6ment aux codes et reglements Iocaux.

Si une prise de courant de configuration correspondante

n'est pas disponible, le client a la responsabilit6 et

I'obligation de faire installer par un 61ectricien qualifi6

une prise de courant correctement reli6e a la terre.

INSTRUCTIONS DE LIAISON ALA TERRE

Pour une laveuse reli_e _ la terre et connect_e par

un cordon ;

Cette laveuse doit _tre reli_e a la terre. En cas d'anomalie

de fonctionnement ou de panne, la liaison a la terre r_duira

le risque de choc _lectrique en offrant au courant _lectrique

un itin@aire d'_vacuation de moindre r_sistance. Cette

laveuse est aliment_e par un cordon _lectrique comportant

un conducteur reli_ a la terre et une fiche de branchement

munie d'une broche de liaison a la terre. La fiche doit 6tre

branch_e sur une prise de courant appropri_e qui est bien

install_e et reli_e a la terre conform_ment a tousles codes

et reglements Iocaux.

AVERTISSEMENT :Le raccordement incorrect de cet

appareil au conducteur de liaison a la terre peut susciter un

risque de choc _lectrique. En cas de doute quant a la

qualit_ de la liaison & la terre de I'appareil, consulter un

_lectricien ou technicien d'entretien qualifi_.

Ne pas modifier la fiche de branchement fournie avec

I'appareil - si la fiche ne correspond pas a la configuration

de la prise de courant, demander a un _lectricien qualifi_

d'installer une prise de courant convenable.

Pour une laveuse raccord6e en permanence :

Cette laveuse doit _tre raccord_e & un systeme de c&blage

permanent en m_tal reli_ & la terre ou un conducteur reli_

la terre doit @re en fonction avec les conducteurs de circuit

et raccord_s & la borne de liaison a la terre ou la borne sur

I'appareil m_nager.

18

INSTRUCTIONSD'INSTALLATION

Risque du poids excessif

Utiliser deu× ou plus de personnes pour d_placer et

installer la laveuse.

Le non-respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

iMPORTANT : Positionner la laveuse de sorte que I'arriere de la

laveuse soit & environ 3 pi (900 mm) de son emplacement final.

On trouve sur le panneau arriere de la laveuse 4 cales

d'espacement bleues qui soutiennent le systeme de suspension

durant le transport. Ces cales d'espacement bleues retiennent

aussi le cordon d'alimentation 61ectrique _, I'int@ieur de la

laveuse jusqu'a ce que les boulons soient retir6s.

Ir

,o

REMARQUE :Si la laveuse doit _tre transport6e & une date

ult@ieure, appeler le distributeur du produit ou I'installateur. Pour

6viter des dommages concernant la suspension et la structure,

votre appareil doit 6tre correctement mont6 pour r6installation

ult@ieure par un technicien certifi&

Ins@er les rondelles plates neuves (fournies) dans chaque

extr6mit6 des tuyaux d'arriv6e d'eau. Ins@er fermement les

rondelles dans les raccords.

A B

A, Raccord

B. Rondelle

Connecter les tuyaux d'alimentation aux robinets d'eau

r_

S'assurer que le tambour de la laveuse est vide.

1. Fixer un tuyau au robinet d'eau chaude. Visser

completement le raccord a la main pour qu'il comprime

la rondelle plate.

2. Fixer un tuyau au robinet d'eau froide. Visser completement

le raccord a la main pour qu'il comprime la rondelle plate.

3. _, I'aide d'une pince, serrer les raccords en effectuant deux

tiers de tour suppl6mentaires.

Boulon d'expedition avec cale bleue

1=

2.

3.

Laisser la laveuse en position verticale pendant que I'on 6te

les cales d'espacement bleues.

Au moyen d'une cl6 de 1/2", desserrer chacun des

boulons.

Une fois le boulon dessert6, le d6placer au centre du

trou et retirer completement le boulon, y compris la cale

d'espacement en plastique couvrant le boulon.

REMARQUE :Ne pas serrer excessivement ni utiliser du ruban

adh6sif ou un calfeutrant sur la valve. Les valves risquent d'6tre

endommag6es.

Purger les canalisations d'eau

[] Laisser s'_couler I'eau des deux robinets et des tuyaux

d'alimentation dans un _vier de buanderie, un tuyau rigide

de rejet a I'_gout, ou un seau, pour _liminer les particules

se trouvant dans les canalisations d'eau qui pourraient

obstruer les tamis de la valve d'arriv_e d'eau.

[] V@ifier la temp@ature de I'eau pour s'assurer que le tuyau

d'eau chaude est connect_ au robinet d'eau chaude et que

le tuyau d'eau froide est connect_ au robinet d'eau froide.

4=

5=

Une fois que les 4 boulons ont _te retires, jeter les boulons

et les cales d'espacement. Puis remetttre le bouchon

I'arriere de la laveuse et tirer le cordon d'alimentation

_lectrique a travers I'ouverture gauche du panneau arriere et

obturer le trou avec le bouchon fourni.

Obturer les trous des boulons avec les 4 bouchons pour

les trous des boulons de transport.

19

Connecter ies tuyaux d'arriv_e d'eau _ la laveuse

©

H. Tuyau d'arrivee d'eau chaude

C. Tuyau d'arrivee d'eau froide

1. Fixer le tuyau d'eau chaude b. la valve du tuyau d'arriv_e

d'eau chaude (H) de la laveuse. Visser completement le

raccord a la main pour qu'il comprime la rondelle.

2. Fixer le tuyau d'eau froide au robinet d'eau froide (C) de la

laveuse. Visser completement le raccord a la main pour qu'il

comprime la rondelle.

3. _, I'aide d'une pince, serrer les raccords en effectuant deux

tiers de tour suppl_mentaires.

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d'etre endommag_.

4. Ouvrir les robinets d'eau completement et v_rifier s'il y a

des fuites.

REMARQUE :Remplacer les tuyaux d'arriv_e d'eau apres

5 ans d'utilisation pour r_duire le risque de d_faillance.

Prendre note de la date d'installation ou de remplacement

des tuyaux, pour r_f_rence ult_rieure.

Inspecter p_riodiquement les tuyaux; les remplacer en cas

de renflement, de d_formation, de coupure, d'usure ou si

une fuite se manifeste.

S'assurer de faire le bon acheminement du tuyau de vidange

pour _viter les fuites d'eau et les dommages au plancher. Lire et

suivre ces instructions.

Retirer le tuyau de vidange de la laveuse

Tirer doucement pour d_gager le tuyau d'_vacuation (mat_riau

ondul_) des agrafes d'arrimage.

D_charge de I'eau de lavage darts un _vier de buanderie

ou tuyau de rejet _ I'_gout

Connecter la bride de retenue pour tuyau de vidange sur le

tuyau de vidange ondul_.

A B

A. EmboTter I'une ou I'autre des extremites de la bride de

retenue pour tuyau de vidange sur le tuyau de vidange,

au point de commencement des ondulations.

B. Repfier le tuyau de vidange sur la bride de retenue du

tuyau de vidange et I'emboTter dans la bride de retenue.

Pour emp¢cher I'eau de vidange de refluer darts la laveuse :

[] Ne pas redresser le tuyau de vidange ni forcer I'exc_dent de

tuyau de vidange dans le tuyau de rejet a I'_gout. Le tuyau

doit _tre bien immobilis_, tout en permettant le passage

d'air.

[] Ne pas mettre I'exc_dent du tuyau de vidange dans I'_vier

de buanderie.

Egout au plancher

II vous faudra peut-_tre des pieces suppl_mentaires. Voir E_gout

au plancher dans "Outillage et pieces".

1=

2.

3.

4.

Faire passer le cordon d'alimentation _lectrique par-dessus

la laveuse.

D_placer la laveuse a son emplacement final.

Placer le tuyau de vidange dans I'_vier de buanderie ou le

tuyau de rejet b. I'_gout. Voir les illustrations A et B.

Si les robinets d'eau et le tuyau rigide de rejet b. I'_gout

sont places en retrait, introduire I'extr_mit_ en crochet du

tuyau de vidange dans le tuyau rigide de rejet a I'_gout.

Voir I'illustration C.

B C

REMARQUES:

[] Immobiliser le tuyau de vidange a I'aide de la courroie

perl_e fournie.

[] Ne pas forcer I'exc_dent de tuyau de vidange dans I'arriere

de la laveuse.

2O

[] Pour6viter un effet de siphon, ne pas assurer 1'6tanch6it6 &

la jonction entre le tuyau de vidange et le tuyau de rejet

& 1'6gout.

Un bon aplomb de la laveuse 6vite le bruit et les vibrations

excessifs.

1. Placer un niveau sur le bord sup6rieur de la laveuse pour

contr61er I'aplomb, d'abord transversalement, puis dans

le sens avant arriere.

1. Consulter les sp6cifications 61ectriques. V6rifier que

la tension 61ectrique disponible est correcte et que la

m6thode de mise & la terre recommand6e a 6t6 suivie. Voir

"Sp6cifications 61ectriques".

2. V6rifier que toutes les pieces sont maintenant install6es.

S'il reste une piece, passer en revue les diff6rentes 6tapes

pour d6couvrir laquelle aurait 6t6 oubli6e.

3. S'assurer d'avoir r6cup6r6 tous vos outils.

4. Jeter ou recycler tousles mat6riaux d'emballage.

5. V6rifier que chaque robinet d'eau est ouvert.

6. V6rifier s'il y a des fuites autour des robinets et des tuyaux

d'arriv6e d'eau.

Si la laveuse est plac6e contre un mur, on doit 1'6carter

16gerement du mur avant de I'incliner vers I'arriere. Si la

laveuse n'est pas d'aplomb, soulever I'avant de la laveuse

avec une cale de bois et ajuster la position des pieds selon

le besoin; soulever ensuite I'arriere de la laveuse et ajuster la

Iongueur des pieds selon le besoin. R6p6ter ces op6rations

jusqu'a I'obtention d'un aplomb correct de la laveuse.

2. V6rifier que les quatre pieds sont stables et reposent sur le

sol. V6rifier ensuite que I'appareil est parfaitement d'aplomb

(utiliser un niveau).

3. Apres avoir 6tabli I'aplomb correct de la laveuse, utiliser une

cl6 plate de 9/16"pour serrer fermement 1'6crou

de chaque pied contre la caisse de la laveuse.

IMPORTANT : Les 4 pieds doivent 6tre bien serr6s. Si les

6crous ne sont pas bloqu6s contre la caisse de la laveuse,

la laveuse peut vibrer.

4. La laveuse ne doit pas bouger d'avant en arriere,

lat6ralement ni transversalement Iorsqu'on appuie

sur les bords sup6rieurs.

5. Faire glisser la laveuse & son emplacement final.

6. V6rifier le bon aplomb de la laveuse.

REMARQUE : Pour modules PD uniquement.

1. Retirer les 2 bandes de protection en polystyrene du sac.

2. Retirer le ruban adh6sif de I'endos des bandes de

protection adh6sives.

3. Installer les bandes de protection sur les parois internes de

gauche et de droite du coffre & pieces en laissant environ

1/4 & 1/2" d'espace pres du bord avant du coffre afin de

permettre & la boite de pieces de monnaie de s'enclencher.

7.

8.

Risque de choc 61ectrique

Brancher sur une prise _3alv6oles reli6e _ la terre.

Ne pas enlever la broche de liaison _la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d6c_s, un incendie ou un choc 61ectrique.

Brancher sur une prise & 3 alv6oles reli6e & la terre.

Pour tester le fonctionnement de la laveuse ou effectuer

le nettoyage, mesurer la moiti6 de la quantit6 de d6tergent

"HE" haute efficacit6 recommand6e par le fabricant pour

une charge de taille moyenne. Verser le d6tergent dans

le distributeur de d6tergent. S61ectionner n'importe quel

programme et laisser la laveuse ex6cuter un programme

complet.

Utifiser uniquement un detergent HE Haute efficacite

A. Bandes de protection en mousse

21

INSTRUCTIONSDE CONFIGURATION

COTTON/ PERM COLORS/

WHITES PRESS DELICATES

NOT WARM COLD

REMARQUE :Apres I'installation initiale et le branchement

de I'appareil, I'affichage pr6sente "0 MINUTES". Apres le

branchement de I'appareil et I'ouverture puis la fermeture de

la porte, I'affichage pr6sente le prix. Si la laveuse est r6gl6e

pour I'utilisation gratuite, "SELECT CYCLE" (s61ectionner le

programme) clignote sur I'affichage.

1. Ins6rer des pieces jusqu'& ce que "SELECT

CYCLE" (s61ectionner le programme) clignote sur

I'affichage. Une carte de d6bit est exig6e & la place des

pieces en pr6sence d'un lecteur de carte. Au mode D6bit

avanc6, le solde restant sur la carte s'affiche Iorsqu'une

carte de d6bit est ins6r6e dans le lecteur.

2. La porte doit rester ferm6e avant la s61ection du

programme.

3. Appuyer sur la touche de r6glage du tissu pour le

programme de lavage d6sir6. Apres la mise en marche

du programme, I'heure s'affichera et le compte & rebours

commencera.

4= Quand un programme est interrompu durant I'ouverture

de la porte, "RESELECT CYCLE" (s61ectionner & nouveau

le programme) clignotera sur I'affichage. Pour remettre la

laveuse en marche, fermer la porte et appuyer sur n'importe

quelle touche.

Le message "OUT OF ORDER" (ETAT NON OP¢:RATIONNEL)

APPARAIT SUR L'AFFICHAGE, SUWI D'UN CODE DE

DEFAILLANCE. Cet 6tat indique que la laveuse n'est pas

op6rationnelle.

AFFICHAGE DE "0 MINUTES" - Ceci indique qu'il n'est pas

possible de faire fonctionner I'appareil. L'information sur

les pieces ins6r6es ou les entr6es de cartes de d6bit sera

m6moris6e mais ne peut 6tre utilis6e avant le r6tablissement

du fonctionnement normal par une manceuvre d'ouverture/

fermeture de la porte. En cas de d6faillance du contacteur

de porte, on doit le remplacer pour pouvoir r6tablir le

fonctionnement normal.

COLD START (Mise en marche h froid pour la premiere

utilisation) - L'appareil a 6t6 programm6 & I'usine comme suit :

P6riode de lavage de 14 minutes

3 ringages (ringage suppl6mentaire non activ6)

Prix du lavage : 1,75 $

WARM START (mise en marche & chaud apres une panne

de courant) - Quelques secondes apres le r6tablissement de

I'alimentation 61ectrique, si un programme 6tait en cours au

moment de la panne, "RESELECT CYCLE" (s61ectionner &

nouveau le programme) clignote sur I'affichage, pour indiquer

qu'il faut appuyer sur une touche pour remettre la laveuse en

marche.

DOOR LOCK (verrouillage de la porte) - La porte sera verrouill6e

Iorsque le programme se mettra en marche. La porte restera

verrouill6e jusqu'& la fin du programme ou pendant environ

2 minutes apres une interruption d'alimentation.

PRICING (tarification) - Une fois la porte ouverte suite & un

programme, I'affichage indique le prix du programme (a moins

de r6glage gratuit). Au fur et & mesure que les pieces sont

ins6r6es ou que les entr6es de carte de d6bit arrivent, I'affichage

indiquera les 6tapes & suivre par I'utilisateur pour lancer un

programme.

PROGRAMMES GRATUITS - Pour ceci, on regle le prix de

I'utilisation & z6ro; I'affichage pr6sente alors "SELECT CYCLE"

(s61ectionner un programme) plut6t que le prix d'un programme.

PRET POUR CARTE DE DFtBIT - Cet appareil est pr6configur6

pour I'utilisation des cartes de d6bit; il est compatible avec

plusieurs systemes de paiement par carte de d6bit, mais il n'est

PAS fourni avec un lecteur de carte de d6bit. Pour configurer

correctement la machine, voir les instructions fournies par

le fabricant du lecteur de carte de d6bit. Pour un modele

converti pour I'utilisation d'une carte de d6bit G6n6ration 1, les

impulsions de d6bit sont 6quivalentes & I'insertion d'une piece

(piece 1).

IMPORTANT : Life la totalit6 des instructions avant I'utilisation.

[]

[]

Modeles avec paiement par piece : Ins6rer la cl6 de la porte

d'acces, tourner et soulever pour enlever la porte d'acces.

Avec systeme de paiement par carte de d6bit : Une fois le

lecteur de carte de d6bit install6 (selon les instructions du

fabricant du lecteur), le mode de param6trage peut 6tre

entr6 en ins@ant une carte de param6trage manuel (fournie

par le fabricant du lecteur) dans la fente pour la carte. Si

une carte de param6trage manuel n'est pas disponible, le

mode de param6trage manuel ne peut pas 6tre entr6 en

enlevant le connecteur AA1 sur le tableau de circuit.

Une lois que la laveuse a 6t6 r6gl6e avec un lecteur de carte

de G6n6ration 2, il sera mis en permanence au mode dAS,

et dAS sera affich6 chaque fois qu'on accede au mode de

param6trage.

IMPORTANT: Si le systeme de paiement par carte n'a pas

encore 6t6 install6, et une cl6 de service n'est pas disponible,

d6brancher la laveuse ou d6connecter la source de courant

61ectrique avant d'ouvrir la console. Pour acc6der au connecteur

AA1 :

-->D6brancher la laveuse ou d6connecter la source de

courant 61ectrique.

-->Ouvrir la console, d6connecter la fiche sur AA1, fermer

la console.

-->Brancher la laveuse ou reconnecter la source de courant

61ectrique.

22

Lalaveuseestmaintenantaumodedeparam6trage.Les

touchesdetemp6ratureetI'affichagenum6riquesontutilis6s

pourparam6trerlescommandes.L'affichagepeutcontenir

4chiffreset/oulettresetunpointd6cimal.Cesindicationssont

utilis6espourmontrerlescodesdeparam6trageetlesvaleurs

associ6esdescodesdisponiblespourI'utilisationdansla

programmationdelalaveuse.

UTILISATIONDES TOUCHES POUR LA PROGRAMMATION

DES SYSTI-MES DE COMMANDE

1. La touche HOT permet la s61ection des valeurs associ6es

aux codes de param6trage. Une pression sur la touche

fait augmenter la valeur par incr6ments; si on maintient

la pression sur la touche, la valeur affich6e augmente

rapidement.

2. La touche WARM commande la progression parmi les

codes de param6trage. Une pression sur cette touche

provoque le passage au code de param6trage suivant; une

pression constante sur la touche commande le d6filement

automatique des codes b.raison de un code par seconde.

3. La touche COLD permet de s61ectionner/d6s61ectionner

les options.

REMARQUE : Avant I'utilisation, un systeme de paiement ou

une trousse OPL doit 8tre install6(e).

Avant de poursuivre, il est bon de noter que malgr6 le grand

nombre d'options disponibles, le propri6taire de I'appareil

peut d6cider tout simplement de d6baller sa nouvelle

laveuse commerciale, la raccorder, la brancher et la rendre

op6rationnelle. Les laveuses sont pr6r6gl6es b. I'usine pour une

p6riode de lavage de 14 minutes et pour 3 ringages (aucun

ringage suppl6mentaire).

CODES DE PARAMi_TRAGE

La touche WARM (tiede) permet de passer d'un code b.un autre.

La touche HOT (chaude) permet de changer de valeur de code.

La touche COLD (froide) permet de s61ectionner/d6s61ectionner

les options.

REMARQUE : Les codes de param6trage sont les m6mes pour

tous les modeles except6 si not&

Le code de param6trage est indiqu6 par I'un ou les deux

caracteres sur la gauche. La valeur du code de param6trage

est indiqu6e par les deux ou trois caracteres sur la droite.

CODE EXPLICATION

6 01 PRIX DE PROGRAMME ORDINAIRE

6 01 Repr_sente le hombre de pieces gliss_es pour

mettre en marche la laveuse. 6 01 _galerait une

activation de une piece gliss_e.

6 07 Lorsque d.xx est r_gl_ & d.O0, cette valeur 6 xx

repr_sente le nombre de pieces de 0,25 $ (piece

1) n_cessaire pour mettre en marche la laveuse;

r_glage possible entre 0 et 39. Changer cette

valeur en appuyant sur la touche HOT (chaude).

6 07 = 7 pieces de 0,25 $ = 1,75 $.

--> Appuyer une fois sur la touche WARM (tiede) pour

passer au code suivant.

8 00 OPTION DE RIN(_AGE SUPPLEMENTAIRE

Cette option peut _tre SFtLECTIONNEE ('ON')

ou PAS SELECTIONNI_E ('OFF').

8 O0 Pas s_lectionn_e ('OFF').

8 Ar S_lectionn_e ('ON').

Appuyer une fois sur la touche COLD (froide)

pour cette s_lection.

--> Appuyer une fois sur la touche WARM (tiede)

pour passer au code suivant.

CODE EXPLICATION

9 00 OPTION DECOMPTAGE DU NOMBRE DE

PROGRAMMES

Cette option peut _tre SFtLECTIONNE_E('ON')

ou PAS SELECTIONNC:E ('OFF').

9 O0 Pas s_lectionn_e ('OFF').

90C Option s_lectionn_e ('ON') et impossibilit_

de d_s_lection.

-->

1. 00

1.

1.

Appuyer 3 fois cons_cutives sur la touche COLD

(froide) pour s_lectionner 'ON'. Lorsque ('ON') a

_t_ s_lectionn_, on ne peut pas le d_s_lectionner.

Appuyer une fois sur la touche WARM (tiede) pour

passer au code suivant.

OPTION COMPTEUR DE MONNAIE

Cette option peut _tre S¢:LECTIONNEE ('ON') ou

PAS SELECTIONNC:E ('OFF').

O0 Pas s_lectionn_e ('OFF').

OC S_lectionn_e ('ON').

Appuyer 3 fois cons_cutives sur la touche COLD

(froide) pour s_lectionner 'ON'; appuyer 3 fois

cons_cutives sur la touche pour d_s_lectionner

I'option. Le compteur passe de 'OFF' (inactive)

'ON' (active).

-> Appuyer une fois sur la touche WARM (tiede) pour

passer au code suivant.

1. CO S_lectionn_e ('ON') et impossibilit_ de d_s_lection.

Pour s_lectionner 'ON' avec impossibilit_ de

d_s_lection, s_lectionner d'abord 'ON'; puis en

moins de 2 secondes, appuyer deux fois sur la

touche COLD (froide), et une fois sur la touche

HOT (chaude), et quitter le mode de param_trage.

::::::::::::::::::::::::::::::::::_H_r_HHHHHHHHHH_HHHHHHHHHHHHHHHH_H_H_H_HHHHH_H_HHH_HHHHHHHHHHHHHHHHHHHr_HHHHHHHH_HHH_r_H_HHH_r__HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH_

2. 00 OPTIONS DE PRIX SPECIAL

Cette option peut _tre S#LECTIONNEE ('ON') ou

PAS S#LECTIONNC:E ('OFF').

2. O0 Pas s_lectionn_e ('OFF').

2. SP S_lectionn_e ('ON'). Appuyer une fois sur la

touche COLD (froide) pour cette s_lection.

Si I'OPTION DE PRIX SPECIAL est s_lectionn_e, on a acc_s

aux codes '3.XX' _ '9.XX' inclusivement.

--> Appuyer une fois sur la touche WARM (tiede) pour

passer au code suivant.

Options & utiliser si PRIX SPI_CIAL est s_lectionn_ :

3. 01 PRIX POUR PROGRAMME SPI_CIAL

3. 01 Ceci repr_sente le nombre de pieces gliss_es

pour mettre en marche la laveuse. 3.01 _galerait

1 piece gliss_e.

3. 07 Lorsque d.xx est r_gl_ a d.O0, cette valeur 3.xx

repr_sente le nombre de pieces de 0,25 $ (piece

1) n_cessaire pour mettre en marche la laveuse;

r_glage possible entre 0 et 39. Changer cette

valeur en appuyant sur la touche HOT (chaude).

3.07 = 7 pieces de 0,25 $ = 1,75 $.

-> Appuyer une fois sur la touche WARM (tiede) pour

passer au code suivant.

23

CODE EXPLICATION

Options autiiiser si PRiX SPECIAL est s_iectionn_ (suite) :

5. O0 HORLOGE, MINUTES

::::::::::::::::::::::::::::::::::::::::::::::::::::_HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH_"""_""""""""_""""'',_HHHHHHHHHHH_""'',,,_H_HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH_r,,,',_HHHH_r,,,_HHHHHHHHHHHHHHH__HHHHHHHHHHHHHHHHHH_HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH_r_

5. O0 Ceci regle le nombre de minutes pour

I'HORLOGE; s_lectionner entre 0et 59 minutes

en appuyant sur la touche HOT (chaude).

--> Appuyer une fois sur la touche WARM (tiede) pour

passer au code suivant.

6. O0 HORLOGE, HEURES

REMARQUE : Utilisation de I'heure militaire ou du

format 24 h

6. O0 Ceci regle le nombre d'heures pour I'HORLOGE;

s_lectionner entre 0et 23 heures en appuyant sur

la touche HOT (chaude).

--> Appuyer une fois sur la touche WARM (tiede) pour

passer au code suivant.

7. O0 PRiX SPECIAL- HEURE DE COMMENCEMENT

REMARQUE : Utilisation de I'heure militaire ou du

format 24 h

7. O0 Ceci regle I'heure de commencement; entre 0et

23 heures. S_lectionner START HOUR (heure de

commencement) en appuyant sur la touche HOT

(chaude).

--> Appuyer une fois sur la touche WARM (tiede) pour

passer au code suivant.

8. 00 PRiX SPI_CiAL - HEURE D'EXPiRATiON

REMARQUE :Utilisation de I'heure militaire ou du

format 24 h

8. O0 Ceci regle I'heure d'expiration; entre 0et 23

heures. S_lectionner STOP HOUR (heure

d'expiration) en appuyant sur la touche HOT

(chaude).

--> Appuyer une fois sur la touche WARM (tiede) pour

passer au code suivant.

9. 10 JOUR POUR PRiXSPECIAL

9. 10 Ceci repr_sente le jour de la semaine s_lectionn_,

et la s_lection de la tarification sp_ciale pour ce

jour. Un chiffre suivi de "0" indique que cette

option n'est pas s_lectionn_e pour ce jour

particulier concern_ (9.10). Un chiffre suivi d'un

"S" indique que cette option est s_lectionn_e

pour le jour concern_ (9.1S). Pour changer la

valeur de '0' et de "S", utiliser la touche "COLD".

Pour s_lectionner les jours de la semaine (1 a 7),

appuyer sur la touche HOT.

_, la sortie du code de configuration "9", le jour de

la semaine doit s'afficher "

.-.>

AFFICHAGE JOUR DE LA SEMAINE CODE

(s_lectionn_)

10 Jour 1 = Dimanche 1S

20 Jour 2 = Lundi 2S

30 Jour 3 = Mardi 3S

40 Jour 4 = Mercredi 4S

50 Jour 5 = Jeudi 5S

60 Jour 6 = Vendredi 6S

70 Jour 7 = Samedi 7S

Appuyer une fois sur la touche WARM

passer au code suivant.

(tiede) pour

CODE EXPLICATION

A. 00 OPTION AFFICHAGE DU CONTENU DU

COFFRE

Cette option peut _.treS#LECTIONNE_E ('ON') ou

PAS SELECTIONNEE ('OFF').

................................................ t

A. 00 Pas s_lectionn_e ('OFF').

A. SC S_lectionn_e ('ON'). Appuyer une fois sur la

touche COLD (froide) pour cette s_lection.

Lorsque I'option est s_lectionn_e, le montant

d'argent et/ou le nombre de programmes (si on

a s_lectionn_ le comptage) est visible Iorsque la

boite & pieces a _t_ enlev_e.

--> Appuyer une fois sur la touche WARM (tiede) pour

passer au code suivant.

r;: r; r; r ; r; ......................................................r r r r; r

b. 35 VALEUR DE LA PI#CE DE MONNAIE 1

r; r r; r r; i ................................;............................................................................; r r

b. 35 Ceci repr_sente la valeur de la piece 1 en

multiples de 0,05 $ " 35 = 1,75 $. Ceci _gale le

prix n_cessaire pour mettre en marche la laveuse.

Cette valeur est affich_e comme prix de vente.

Lorsque d.xx est r_gl_ & d.00, cette valeur b.xx

repr_sente la valeur de la piece 1 en 0,05 $;

r_glage possible entre 1 et 199. Changer cette

valeur en appuyant sur la touche HOT (chaude).

--> Appuyer une fois sur la touche WARM (tiede) pour

passer au code suivant.

C. 35 VALEUR DE LA PIECE DE MONNAIE2

........................................................................................................ r

C. 35 Ceci repr_sente la valeur de la piece 2 en

multiples de 0,05 $ " 35 = 1,75 $.

En appuyant sur la touche HOT (chaude), vous

avez I'option de 1 & 199 pieces de 0,05 $.

--> Appuyer une fois sur la touche WARM (tiede) pour

passer au code suivant.

................................................................................ j

d. CS OPTION GLISSIERE A PIECES

Cette option peut _tre S#LECTIONNE_E ('ON') ou

PAS SELECTIONNEE ('OFF').

d. CS

d. 00

-->

S_lectionn_e ('ON'). Lorsqu'on s_lectionne le

mode de glissiere & pieces ('ON'), param_trer

une valeur 'b.' _gale & la valeur du prix de vente,

en multiples de 0,05 $. Param_trer & I'_tape 6 xx

(prix pour programme ordinaire) et param_trer

le code 3.xx (prix pour programme special) au

nombre de manceuvres de la glissiere. Si la

laveuse est param_tr_e 'CS' sur un modele &

piece installS, I'appareil n'enregistrera pas les

pieces.

Pas s_lectionn_e ('OFF'). Utilis_e quand la

laveuse est r_gl_e comme OPL, ou avec une

glissiere & pieces ou un lecteur de carte.

Appuyer une fois sur la touche WARM (tiede) pour

passer au code suivant.

24

CODE EXPLiCATiON

E. 00 OPTION AJOUT DE PII_CES

Cette option peut 6tre SE_LECTIONNEE ('ON')

ou PAS SELECTIONNC:E ('OFF'). Cette option

commande I'affichage du nombre de pieces

(piece 1) b. ins6rer, plut6t que d'un montant en

dollars et cents.

E. 00 Pas s61ectionn6e ('OFF').

E. AC S61ectionn6e ('ON'). Appuyer 3 fois cons6cutives

sur la touche COLD (froide) pour cette s61ection.

-> Appuyer une fois sur la touche WARM (tiede)

pour passer au code suivant.

R 00 OPTION TARIFICATION AM(-=LIORC"E

F. 00 Pas s61ectionn6e ('OFF').

R CP Activation de la tarification selon le programme.

Cette option permet de configurer I'appareil

avec des prix diff6rents pour les programmes de

lavage avec eau froide, eau tiede, et eau chaude.

--> Appuyer une fois sur la touche WARM (tiede)

pour passer au code suivant. t

J. Cd OPTION PI_=CES/D(-=BiT

J. Cd S61ection du paiement par pieces et par carte de

d6bit. Appuyer 3 fois cons6cutives sur la touche

COLD (froide) pour changer cette s61ection.

J. C_ Paiement par pieces s61ectionn6, paiement

par carte de d6bit d6sactiv6. Appuyer 3 fois

cons6cutives sur la touche COLD (froide) pour

changer cette s61ection.

J. _d Paiement par carte de d6bit s61ectionn6,

paiement par pieces d6sactiv6. Appuyer 3 fois

cons6cutives sur la touche COLD (froide) pour

changer cette s61ection.

J. Ed L'option de paiement am61ior6e/carte de d6bit

est auto-s61ectionn6e lots de I'installation d'un

lecteur de carte G6n6ration 2 sur la laveuse.

On ne peut s61ectionner/d6s61ectionner

manuellement I'option Ed.

-e Appuyer une fois sur la touche WARM (tiede)

pour passer au code suivant.

L. 00 OPTION SUPPRESSION DU PRIX

Lorsque cette option est s61ectionn6e, I'affichage

pr6sente le message "ADD" (ajouter) ou

"AVAILABLE" (disponible) plut6t que le montant

mon6taire _, ajouter. (Utilisation principalement

avec I'emploi du paiement par carte de d6bit.)

L. 00 Pas s61ectionn6e ('OFF').

L. PS S61ectionn6e ('ON'). Appuyer une fois sur la

touche COLD (froide) pour cette s61ection.

-> Appuyer une fois sur la touche WARM (tiede)

pour passer au code suivant.

................................................................................. i

n. CE OPTION EFFACEMENT DU MONTANT

MEMOR_SE

Lorsque cette option est s61ectionn6e, un

montant conserv6 en m6moire est effac6 apres

30 minutes sans autre activit6.

00 Pas s61ectionn6e ('OFF').

CE S61ectionn6e ('ON'). Appuyer une fois sur la

touche COLD (froide) pour cette s61ection.

-> Appuyer une fois sur la touche WARM (tiede)

pour passer au code suivant.

CODE EXPLICATION

U. 00 INCREMENT CENTIME

U. 00 Ceci repr6sente la valeur de I'incr6ment de prix

utilis6 sur le modele G6n6ration 2 (paiement

par carte de d6bit/am61ioration). Appuyer sur

la touche HOT pour s61ectionner une valeur

comprise entre 0 et 4 centimes.

--> Appuyer une fois sur la touche WARM (tiede)

pour passer au code suivant. _t 1 i i i i i i i i i i i

A1. 00 DURC_EDE PRC_LAVAGE

AI. 00 Nombre de minutes de la p6riode de

PRE_LAVAGE.S61ectionner 0 pour d6sactiver le

pr61avage ou s61ectionner entre 2 et 7 minutes

en appuyant sur la touche HOT (chaude).

Appuyer une fois sur la touche WARM (tiede)

pour passer au code suivant.

Si le compteur du programme (9 0C} est s61ectionn6, ce qui

suit est vrai :

1 00 Repr_sente le nombre de programmes en CENTAINES.1 02 = 200

2 00 Repr_sente le nombre de programmes en UNITES. 2 2.5= 25

TOTAL = 225

programmes

Cette information est "SEULEMENT AFFICHE_E" et ne peut pas

6tre effac6e.

Appuyer une fois sur la touche WARM (tiede) pour passer au

code suivant.

Si le compteur de monnaie (1.0C ou 1.C0) est s61ectionn6, ce

qui suit est vrai :

3 00 Nombre de dollars, en CENTAINES. 3 01 = 100 $

4 00 Nombre de dollars, en UNITE_S. 4 68 = 68 $

5 00 Nombre de CENTIMES. 5 7,5 = 0,75 $

TOTAL = 168,75 $

FIN DES PROCE_DURES DE CONFIGURATION

POUR QUITTER LE MODE DE PARAMI'-=TRAGE

Pour tousles modeles " R6installer la porte d'acces.

Si le connecteur AA1 a 6t6 enlev6 pour I'acces au code

de param6trage "

->D6brancher la laveuse ou d6connecter la source

de courant 61ectrique.

->Ouvrir la console, r6ins6rer la fiche sur AA1, fermer

la console.

->Brancher la laveuse ou reconnecter la source

de courant 61ectrique.

25

NETTOYAGE DE LA LAVEUSE

Nettoyage du joJnt/souffiet de la porte

1. Ouvrir la porte de la laveuse et retirer tout v_tement ou

article de la laveuse.

2=

3.

Inspecter la porte de verre interne. Si I'on note la prdsence

de rdsidus, essuyer les rdsidus avec un chiffon humide.

Examiner le joint/soufflet de couleur entre I'ouverture de la

porte et le panier pour ddceler des zones tachdes. Tirer sur

le joint/soufflet pour examiner toutes les zones sous le joint/

soufflet et voir s'il n'y a pas d'objets dtrangers.

A. Joint/soufflet

4= Si des zones tachdes sont ddceldes, essuyer ces zones

en respectant la procddure indiqude ci-dessous.

a} Mdlanger une solution dilude en utilisant ¾ de tasse

(177 mL) d'agent de blanchiment au chlore liquide et

1 gal. (3,8 L) d'eau tiede du robinet.

b} Essuyer la zone du joint/soufflet avec la solution dilude,

en utilisant un chiffon humide.

c) Laisser agir pendant 5 minutes.

d} Essuyer la zone completement avec un chiffon sec

et laisser I'int@ieur de la laveuse sdcher avec la

porte ouverte.

IMPORTANT :

[] Porter des gants en caoutchouc en cas de nettoyage

pendant une p@iode prolongde.

[] Consulter les instructions du fabricant de I'agent de

blanchiment pour une utilisation correcte.

Procedure d'entretien de la laveuse

Cette laveuse comporte un programme spdcial qui utilise des

volumes d'eau plus importants en combinaison avec un agent

de blanchiment au chlore liquide pour nettoyer en profondeur

I'int@ieur de la laveuse.

Ddbut de Ja procddure

1. Ouvrir la porte de la laveuse et retirer tout v_tement

ou article de la laveuse.

2. Ouvrir le tiroir distributeur et ajouter immddiatement 2/3 de

tasse (160 mL) d'agent de blanchiment au chlore liquide

dans le compartiment d'agent de blanchiment.

REMARQUE :Ne pas verser de ddtergent pour ce

programme. L'utilisation de plus de 2/3de tasse (160 mL)

d'agent de blanchiment occasionnera, avec le temps,

des dommages & I'appareil.

3. Fermer la porte de la laveuse et le tiroir distributeur.

4. Pour mettre en marche le programme Clean Washer

(nettoyage de la laveuse), entrer d'abord dans "Start

Operating Setup". Puis appuyer sur COLD pendant

1 seconde. Alors que I'ensemble de I'affichage clignote,

appuyer sur COLORS/DELICATES.

REMARQUE : La porte se verrouille, le panier tourne de 1/2

tour puis la porte se ddverrouille, se verrouille & nouveau, et

ensuite le programme se poursuit.

[] La machine ne se remplit pas d'eau mais le panier

tourne alors que la laveuse effectue un court

programme de ddtection. Ceci prend environ 3 minutes.

5. Le programme ddtermine si des v_tements ou d'autres

articles se trouvent dans la laveuse.

6=

7.

a) Si aucun article n'est ddtectd dans la laveuse, il passe

& I'dtape 7.

b} Si des articles sont ddtectds dans la laveuse, "rL"

(enlever la charge) ou "F-34" s'affiche. Ensuite la porte

se ddverrouille.

[] Appuyer sur COLD pour annuler le code de ddfaillance.

Puis rdpdter les dtapes 1,3, et 4 pour remettre le

programme en marche.

Une fois que le programme a commencd, laisser le

programme s'achever.

_, la fin du programme, laisser la porte 16gerement ouverte,

pour permettre une meilleure ventilation et le sdchage de

I'int@ieur de la laveuse.

Toujours suivre la procedure qui suit pour preserver

la fra_cheur de la laveuse

[] Utiliser uniquement un ddtergent "HE" Haute efficacit&

[] Laisser la porte 16gerement ouverte apres chaque

programme pour permettre une meilleure ventilation

et le sdchage de I'int@ieur de la laveuse.

[] Nettoyer la laveuse chaque mois selon la Procddure

d'entretien de la laveuse, en utilisant 2/3 de tasse (160 mL)

d'agent de blanchiment au chlore liquide.

[] Si la procddure ne permet pas de remddier suffisamment

aux problemes de fraicheur de la machine, veuillez examiner

les conditions d'installation et d'utilisation pour ddceler

d'autres causes.

REMARQUES :

[]

[]

Lire ces instructions completement avant de ddbuter la

procddure de nettoyage.

Si ndcessaire, le programme de nettoyage peut 6tre

interrompu en appuyant deux fois sur le bouton COLD.

Cependant, ceci n'arr6tera pas immddiatement le

programme. La machine poursuivra avec plusieurs

ringages et vidanges afin d'dvacuer toute trace

d'agent de blanchiment de la laveuse.

26

Nettoyagede I'ext6rieur

Utiliser une 6ponge ou un chiffon doux humide pour essuyer

les renversements. Essuyer occasionnellement les surfaces

externes de la laveuse pour maintenir son apparence d'appareil

neuf. Utiliser un savon doux et de I'eau. Ne pas utiliser des

produits abrasifs.

Nettoyage du tiroir distributeur

Le tiroir distributeur est amovible pour faciliter le nettoyage.

1. D_verrouiller le tiroir distributeur en appuyant sur le levier

de d_gagement. Retirer le tiroir.

2. 0ter les pieces incluses (le siphon des compartiments

de I'assouplissant de tissu et de I'agent de blanchiment).

3. Laver les pieces sous I'eau du robinet.

REMARQUE : Ne pas laver les composants au lave-

vaisselle.

4. R_installer les pieces incluses et remettre le distributeur

dans le tiroir.

Remplacer les tuyaux d'arriv_e d'eau apres 5 ans d'utilisation

pour r_duire le risque de d_faillance des tuyaux. Inspecter

p@iodiquement les tuyaux; les remplacer en cas de renflement,

de d_formation, de coupure, et d'usure ou si une fuite

se manifeste.

Lors du remplacement des tuyaux d'arriv_e d'eau, inscrire

la date du remplacement au marqueur ind_l_bile.

ASSISTANCEOUSERVICE

Si vous avez besoin d'assistance :

Contacter le distributeur aupres duquel la laveuse a _t_ achet_e

ou consulter www.whirlpoolcommerciallaundry.com

Lors de I'appel, vous aurez besoin des num@os de modele et de

s@ie de la laveuse. Vous trouverez ces deux num@os sur

la plaque signal_tique situ_e sur I'appareil.

27

GARANTIEDELABUANDERIECOMMERCIALEWHIRLPOOL:

CAM275&CEM2750,CGM2751 CAM2762 CEM2760 CGM2761 CSP2760

CSP2761 CEW9100,CGW9100,CHW9900

GARANTIE LIMITI_E

Pendant les trois premieres ann6es h compter de la date d'achat, Iorsque cet appareil commercial est install& utilis6 et entretenu

conform6ment aux instructions jointes h ou fournies avec le produit, Whirlpool Corporation (ci-apr_s d6sign6e "Whirlpool") paiera pour les

pi_ces sp6cifi6es par I'usine ou les pi_ces d'origine du fabricant de I'appareil pour corriger les vices de materiaux ou de fabrication qui

6talent d6jh pr6sents Iorsque cet appareil commercial a et6 achet& LESEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA

PRESENTE GARANTIE LIMITEE CONSISTE EN LA REPARATIONPRC:VUECI-DESSUS. Une preuve de la date d'achat original est exig6e

pour obtenir un service dans le cadre de la pr6sente garantie.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

La pr_sente garantie limit_e ne couvre pas :

1. Les frais y compris les frais de transport, d'exp6dition, ou les frais de douanes pour lespi_ces sous garantie.

2. Les visites de service pour rectifier I'installation de I'appareilcommercial, montrer & I'utilisateur comment utiliser I'appareil commercial,

remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

3. Les pi_ces de rechange ou la main-d'oeuvre Iorsque I'appareil commercial est utilis6 & des fins autres que I'usage commercial normal,

ou Iorsqueles instructionsd'installation et/ou les instructionsde I'op6rateur ou de I'utilisateur fournies ne sont pas respectees.

4. Les dommages imputables & : manipulation incorrecte du produit au cours de la livraison, vol, accident, modification, usage impropre

ou abusif, incendie, inondation,actes de Dieu, installationfautive ou installationnon conforme aux codes d'61ectricit6 ou de plomberie

Iocaux, ou I'utilisationde produits non approuv6s par Whirlpool.

5. Le ramassage et la livraison.Cet appareil commercial est congu pour 6tre r6par6 sur place.

6. Les r6parations aux pi_ces ou syst_mes r6sultant d'une modification non autoris6e faite b.I'appareil commercial.

7. La d6pose et la r6installation de votre appareil commercial si celui-ci est install6dans un endroit inaccessibleou n'est pas install6

conform6ment aux instructionsd'installation fournies.

8. Les dommages dus & I'exposition & des substances chimiques.

9. Les modifications apportees au b&timent, & la piece ou aux lieux afin de permettre h I'appareil commercial de fonctionner correctement.

CLAUSE D'EXONERATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES APPLICABLES DE QUALITE MARCHANDE OU D'APTITUDE ,&.UN

USAGE PARTICULIER, SONT LIMITEES/_,TROIS ANS OU/_, LA PLUS COURTE PC:RIODEAUTORISC:EPAR LA LOI. Certaines juridictions

ne permettent pas les limitationsde la dur6e des garanties implicitesde qualite marchande ou d'aptitude & un usage particulier, de sorte

que cette limitationpeut ne pas s'appliquer dans votre cas. Cette garantie vous conf_re des droits juridiques sp6cifiques et vous pouvez

6galement jouir d'autres droits qui peuvent varier d'une juridiction & une autre.

LiMiTATiON DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRC:SENTEGARANTIE LIMITEE CONSISTE EN LA RC:PARATION

PRC:VUECI-DESSUS. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITSOU INDIRECTS. Certaines

juridictions ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects, de sorte que ces exclusions ou limitations

peuvent ne pas s'appliquer dans votre cas. Cette garantie vous conf_re des droits juridiques specifiques et vous pouvez 6galement jouir

d'autres droits qui peuvent varier d'une juridiction & une autre.

Si vous avezbesoin de service, veuillez contacter votre distributeur de buanderie commerciale Whirlpool autoris& Pour Iocaliservotre distributeur

de buanderie commerciale Whirlpool autoris6, ou pour toute question par Internet, consultez www.WhirlpooICommercialLaundry.com. 5/08

Pour toute correspondance 6crite :

Whirlpool Commercial Laundry Service Department

2000 N M 63

Benton Harbor, MI 49022-2632 USA

W10277178A

© 2009 Whirlpool Corporation.

All rights reserved.

Tous droits r6serv_s.

® Registered Trademark/TM Trademark of Whirlpool, U.S.A.,

Whirlpool Canada LP licensee in Canada

® Marque d6pos&e/TM Marque de commerce de Whirlpool, U.S.A.,

Emploi sous licence par Whirlpool Canada LP au Canada

7/09

Printed in Mexico

Imprim_ au Mexique
