461970229011

I/8182748

FRONT.LOADING

AUTOMATICWASHER

For questions about features, operation/performance,

parts, accessories or service call: 1-800-253-1301

In Canada, call: 1-800-807-6777

or visit our website at

www.whirlpool.com or www.whirlpool.ca

LAVADO_ AUTOMATICA

DE CARGAFRONTAL

Si tiene preguntas respecto alas caracterfsticas, funcionamiento,

rendimiento, partes, accesorios o servicio t6cnico, Ilame al:

1-800-253-1301

o visite nuestro sitio web en

www.whirlpool.com owww.whirlpool.ca

LAVEUSE

AUTOMATIQUEA

CHARGEMENTFRONTAL

,,i! ii ], '} , ]_! .

(xu_se (I (:¢ (l o;A}_e_/£le:

Au Canada, pour assistance, installation ou service, composez le :

1-800-807-6777

ou visitez notre site intemet h

www.whirlpool.ca

Table of Contents/[ndice/Table des matieres ....... 2

Designed to use only HE

High Efficiency Detergent

DiseRada para utilizar

solamente detergente de

alta eficacia

Congue pour I'utilisation

d'un d6tergent haute

efficacit6 seulement

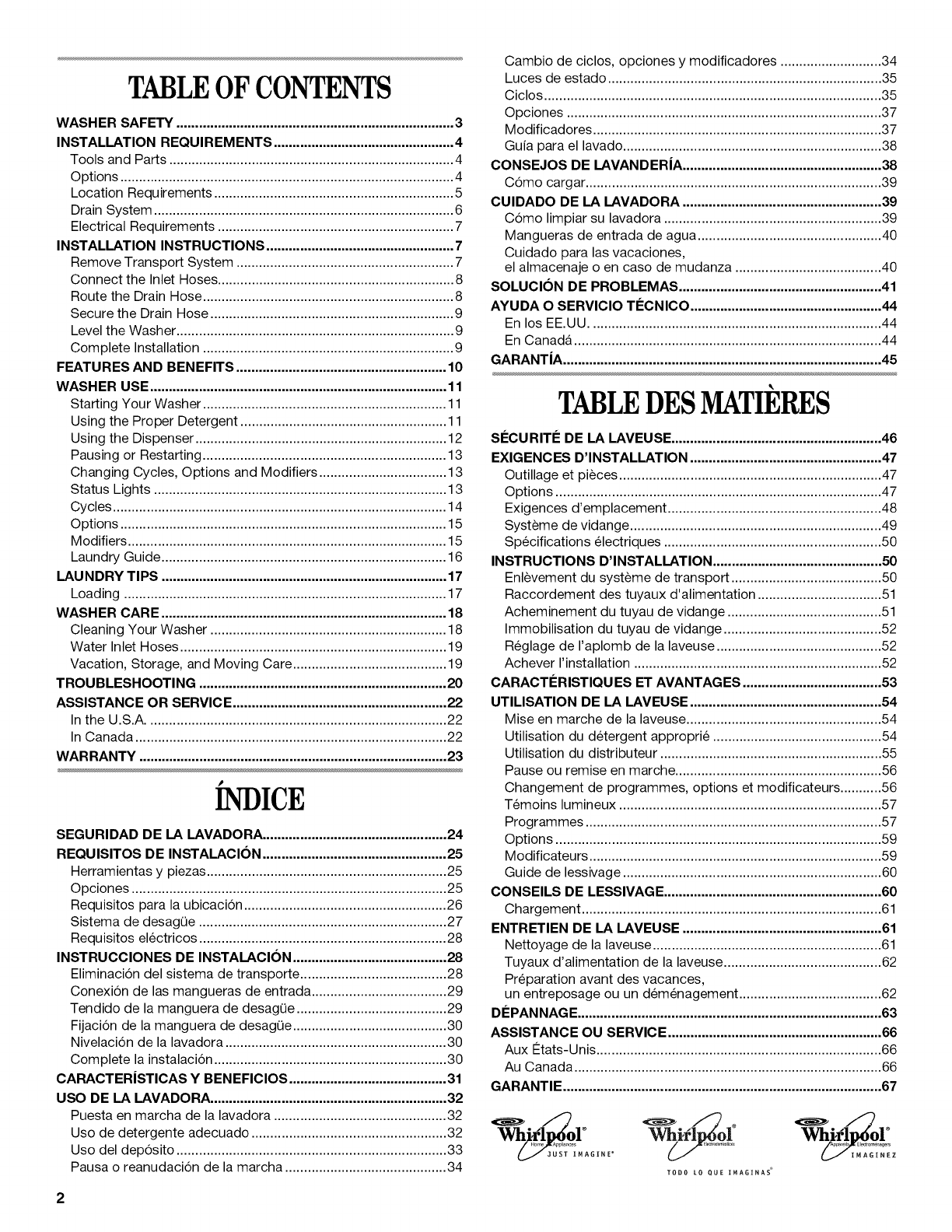

TABLEOF CONTENTS

WASHER SAFETY .......................................................................... 3

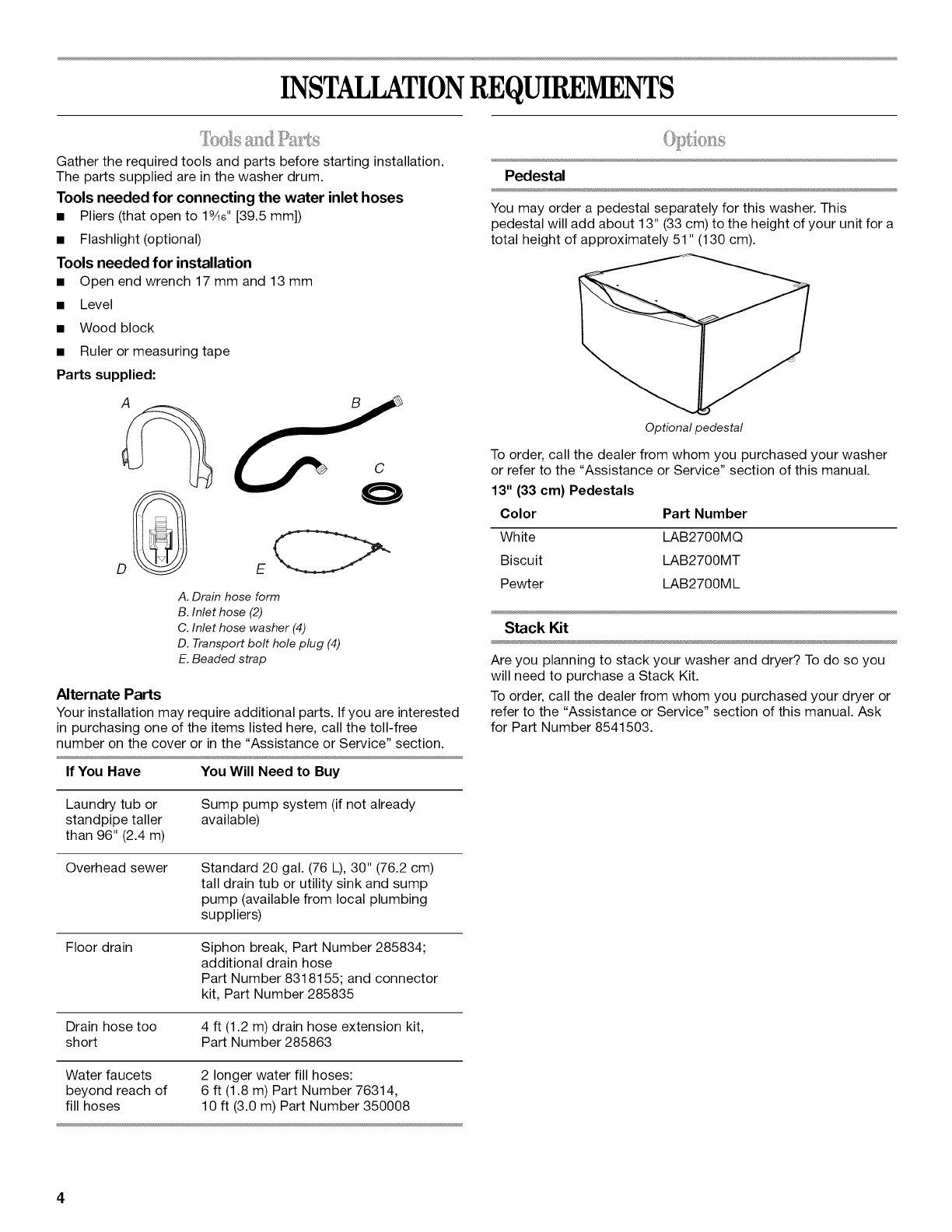

INSTALLATION REQUIREMENTS ................................................ 4

Tools and Parts ............................................................................ 4

Options ......................................................................................... 4

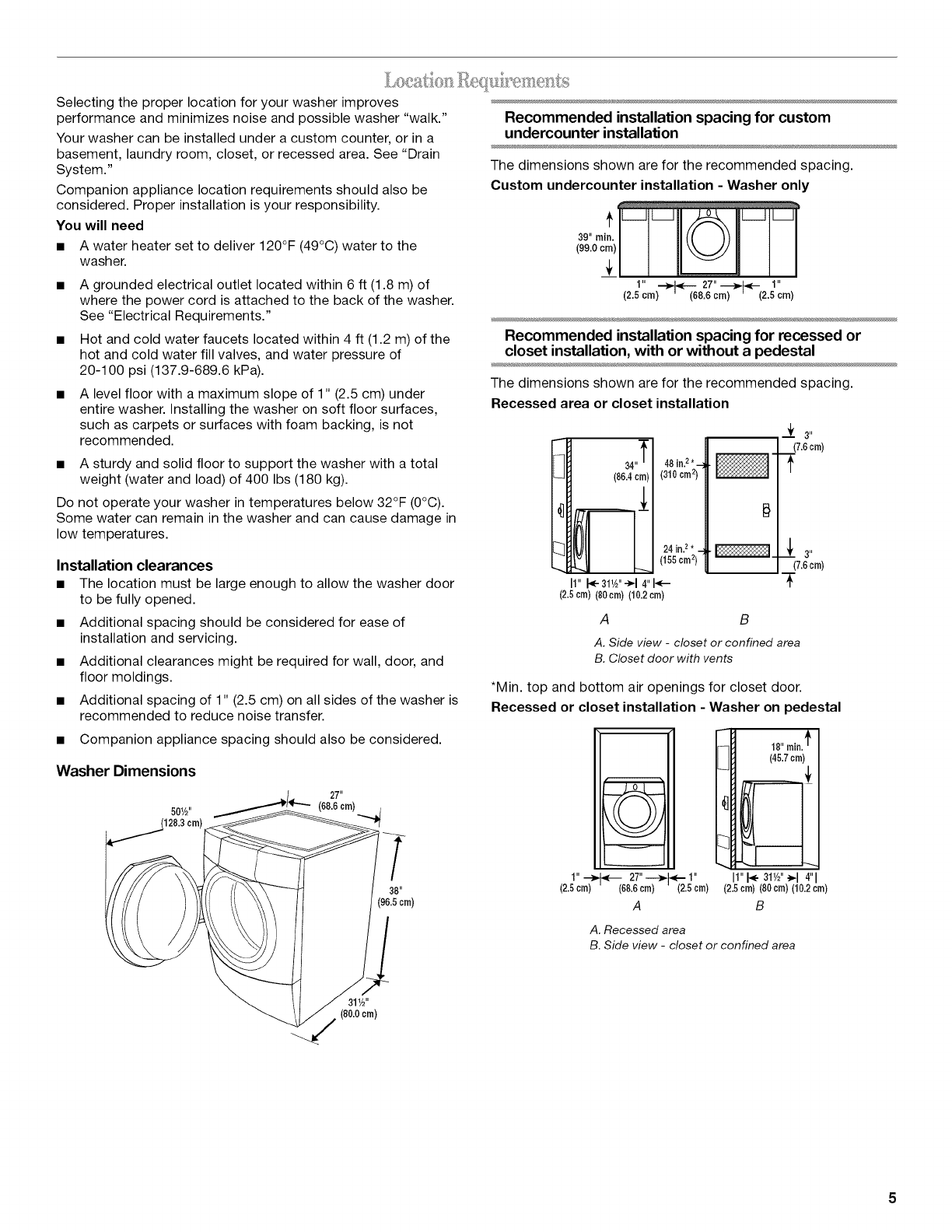

Location Requirements ................................................................ 5

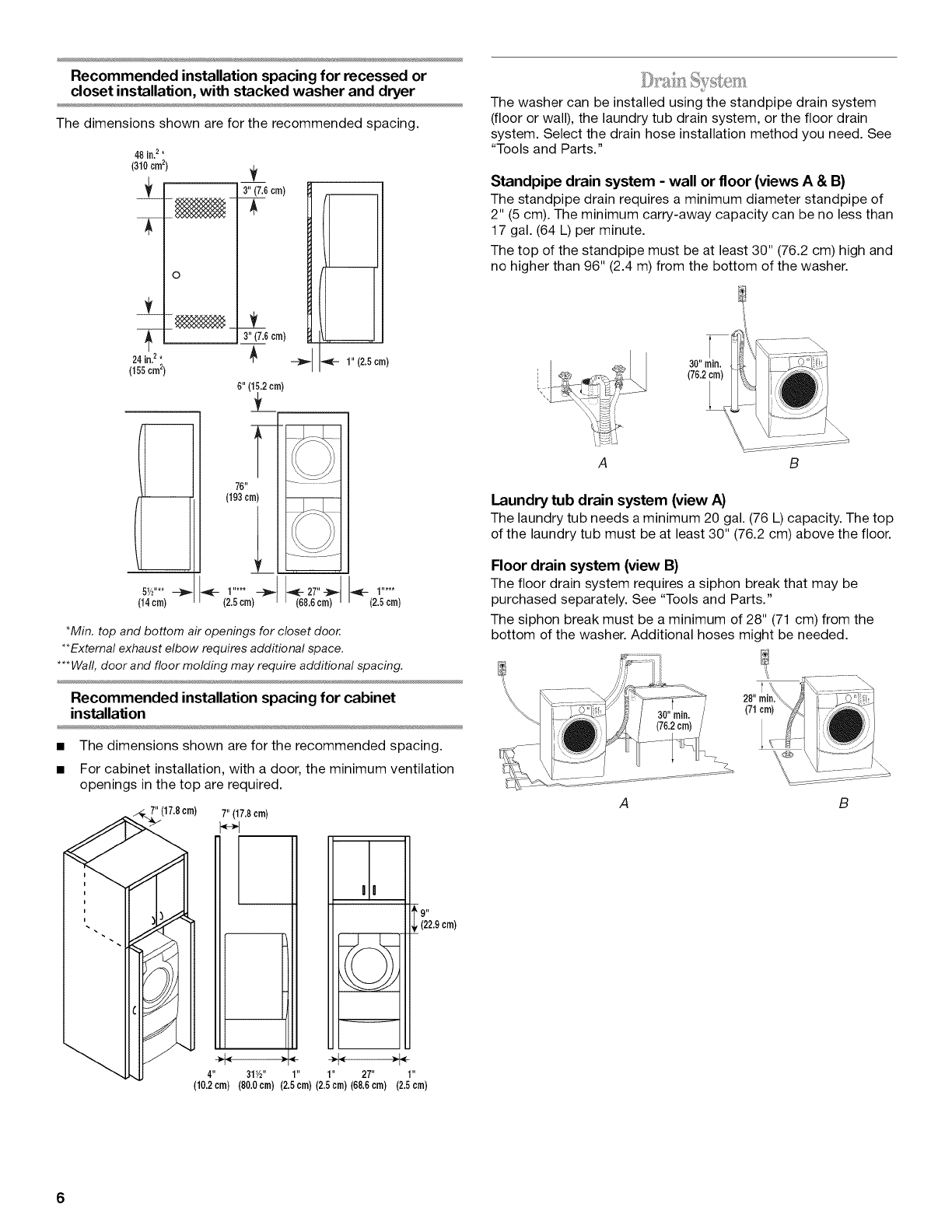

Drain System ................................................................................ 6

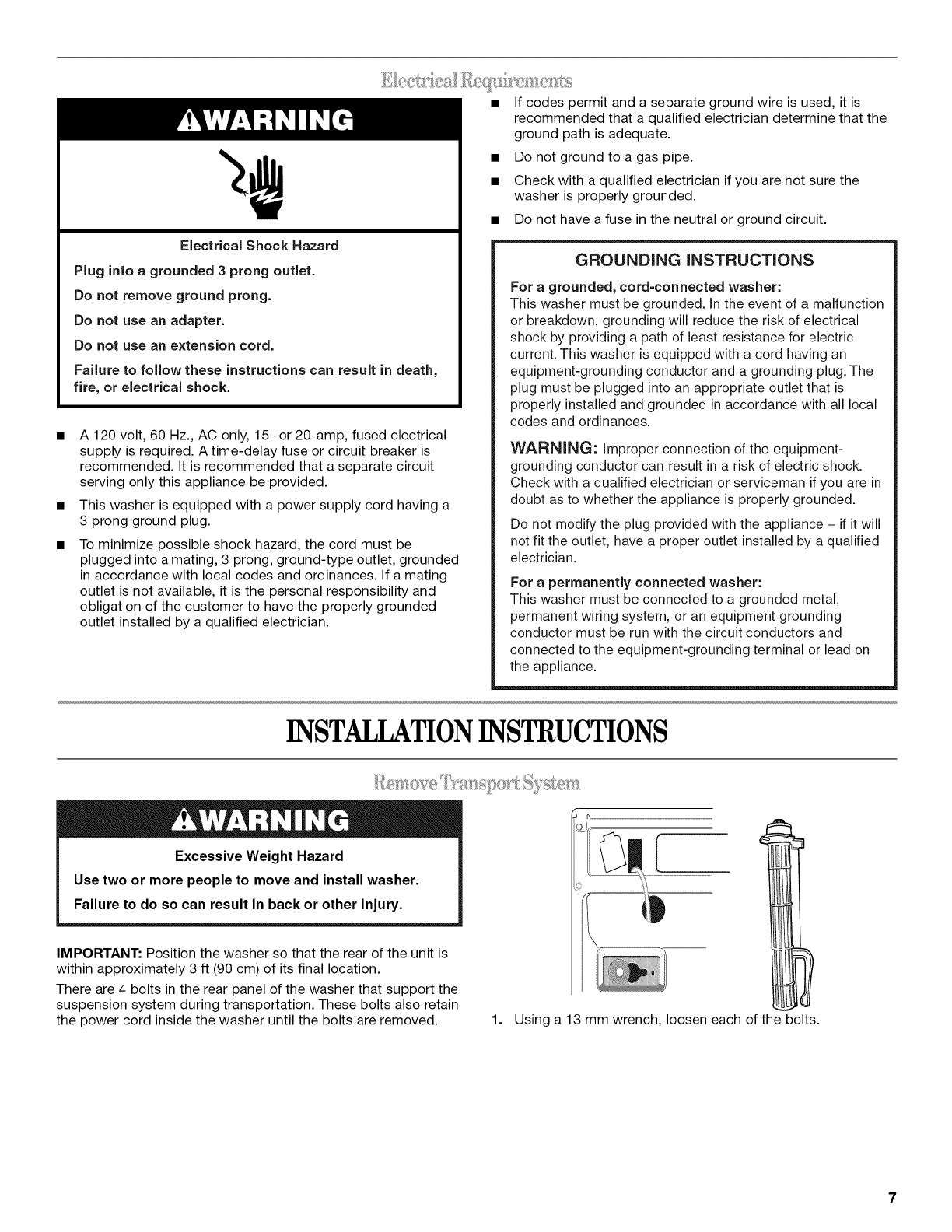

Electrical Requirements ............................................................... 7

INSTALLATION INSTRUCTIONS .................................................. 7

Remove Transport System .......................................................... 7

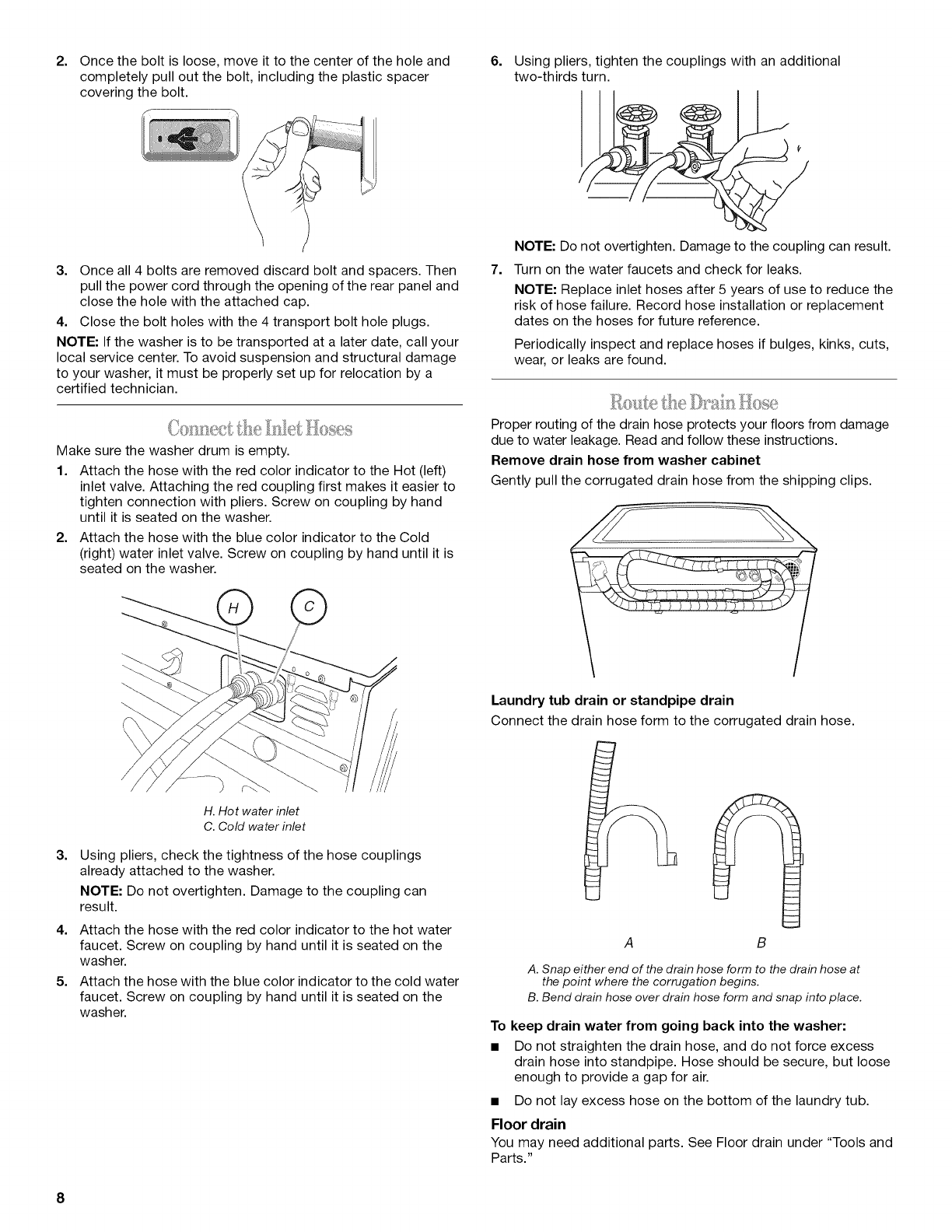

Connect the Inlet Hoses............................................................... 8

Route the Drain Hose ................................................................... 8

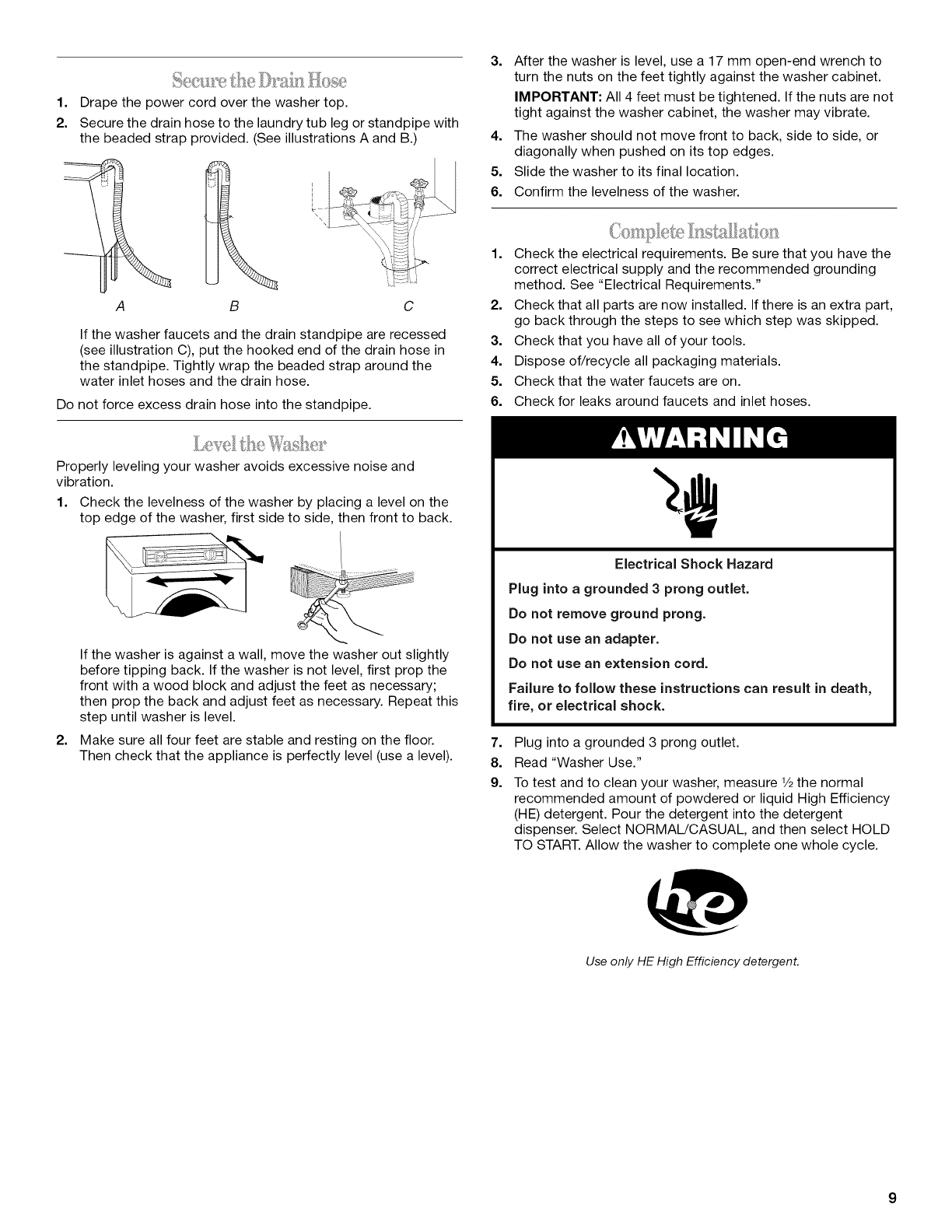

Secure the Drain Hose ................................................................. 9

Level the Washer.......................................................................... 9

Complete Installation ................................................................... 9

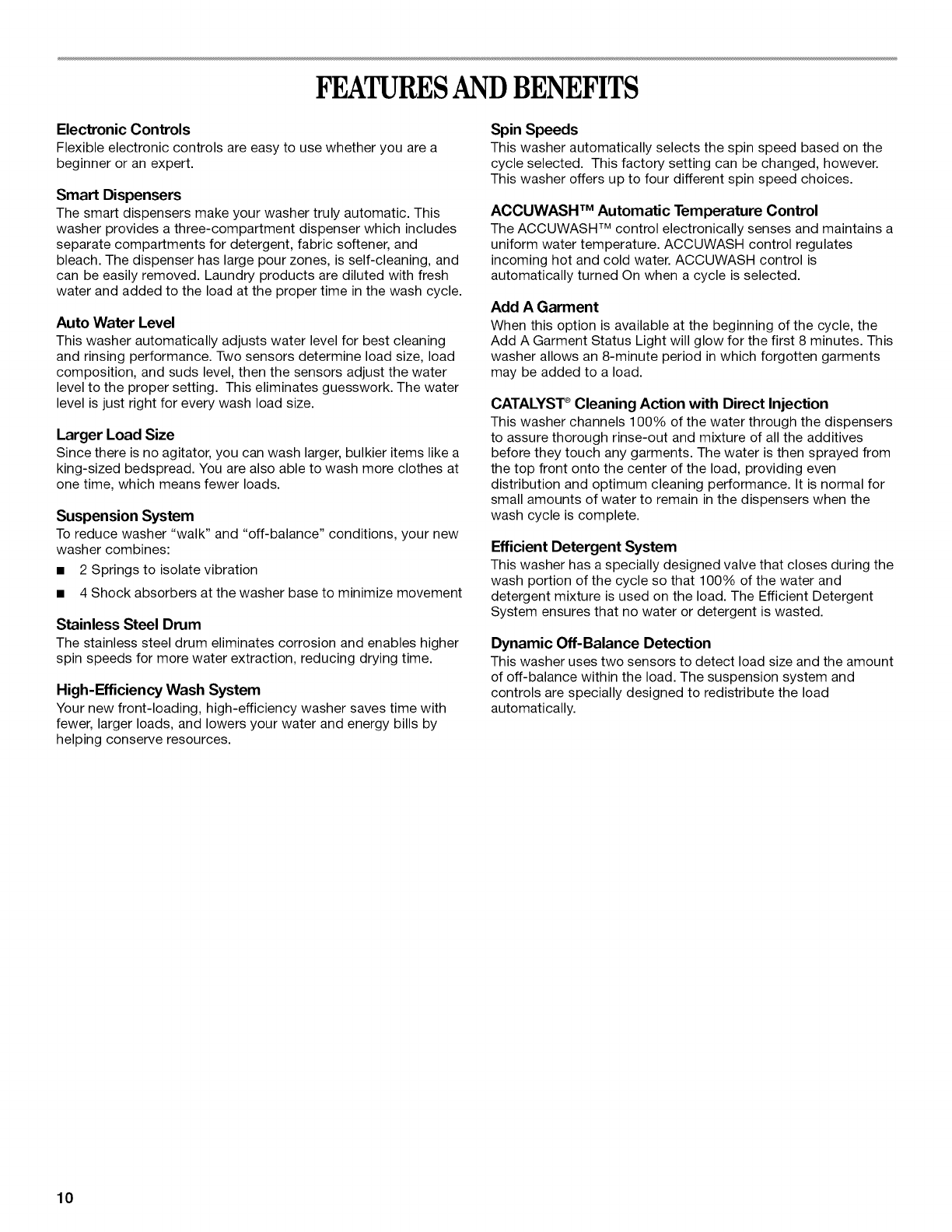

FEATURES AND BENEFITS ........................................................ 10

WASHER USE ............................................................................... 11

Starting Your Washer ................................................................. 11

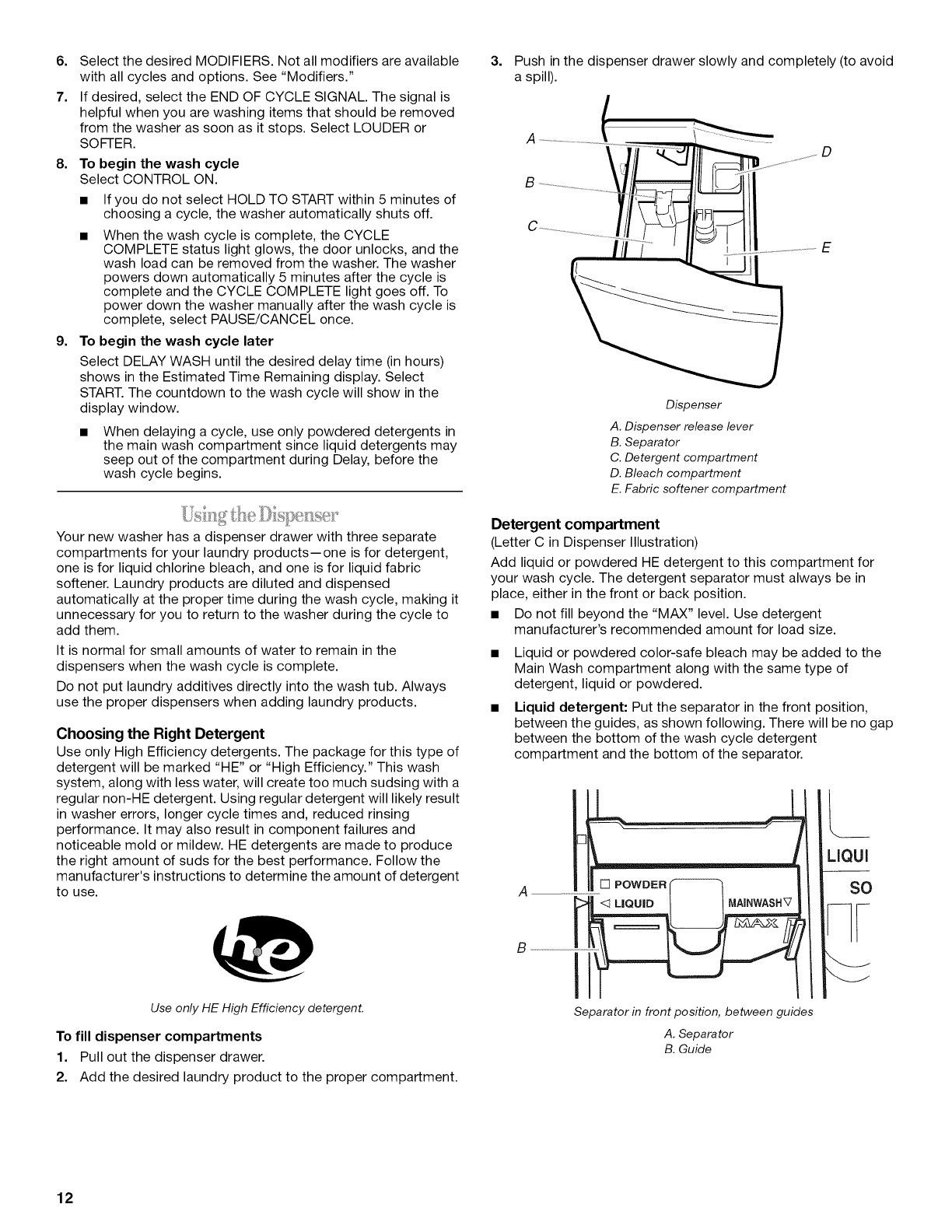

Using the Proper Detergent ....................................................... 11

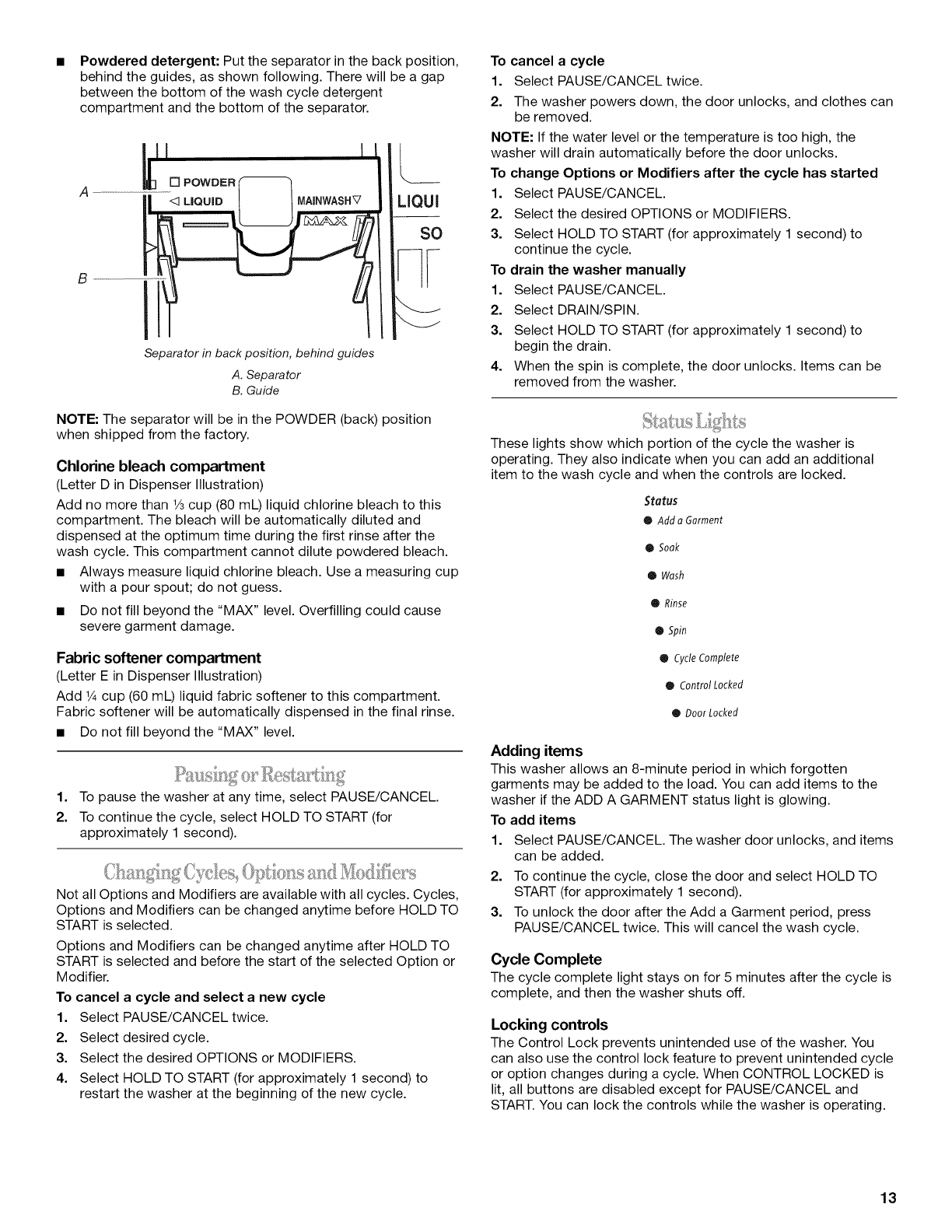

Using the Dispenser ................................................................... 12

Pausing or Restarting ................................................................. 13

Changing Cycles, Options and Modifiers .................................. 13

Status Lights .............................................................................. 13

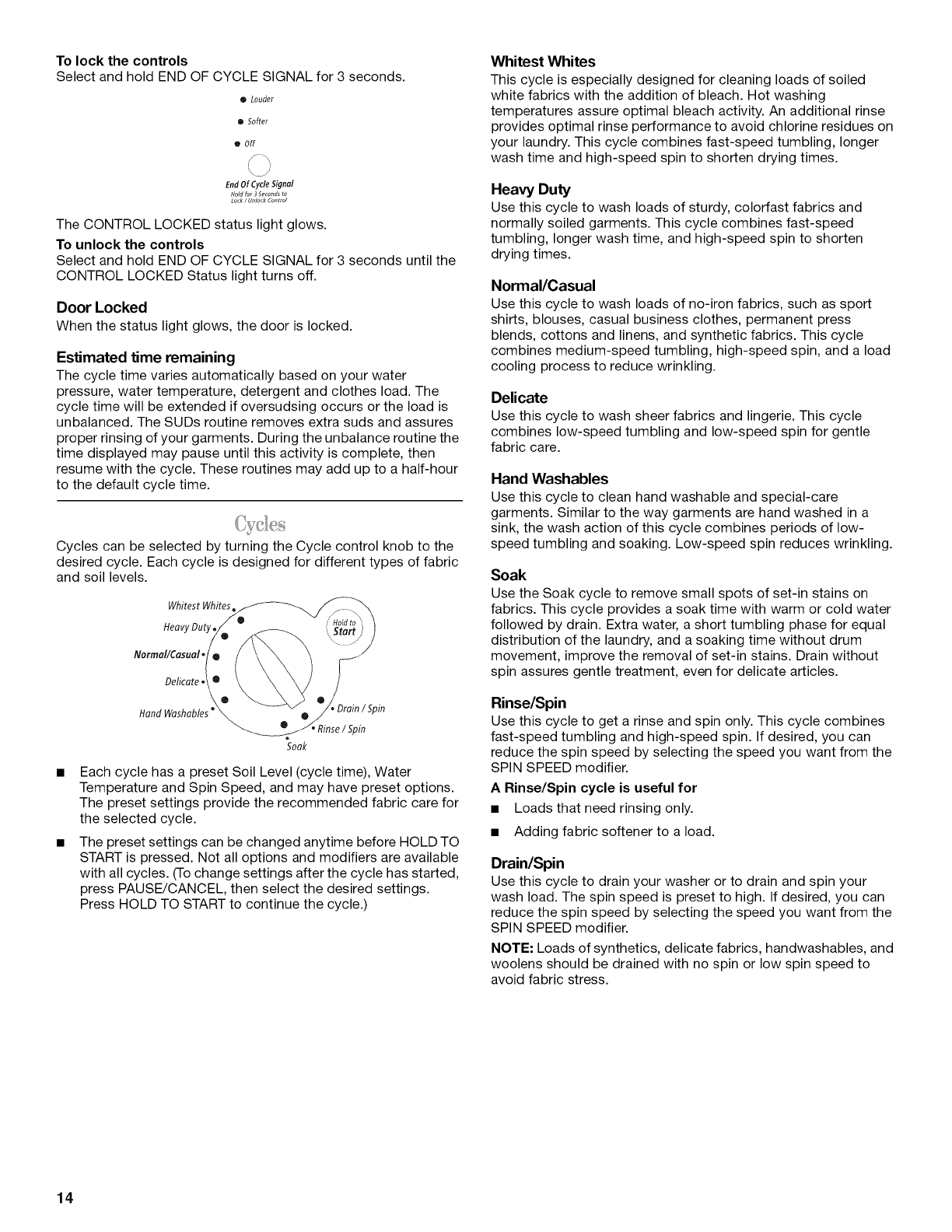

Cycles ......................................................................................... 14

Options ....................................................................................... 15

Modifiers ..................................................................................... 15

Laundry Guide ............................................................................ 16

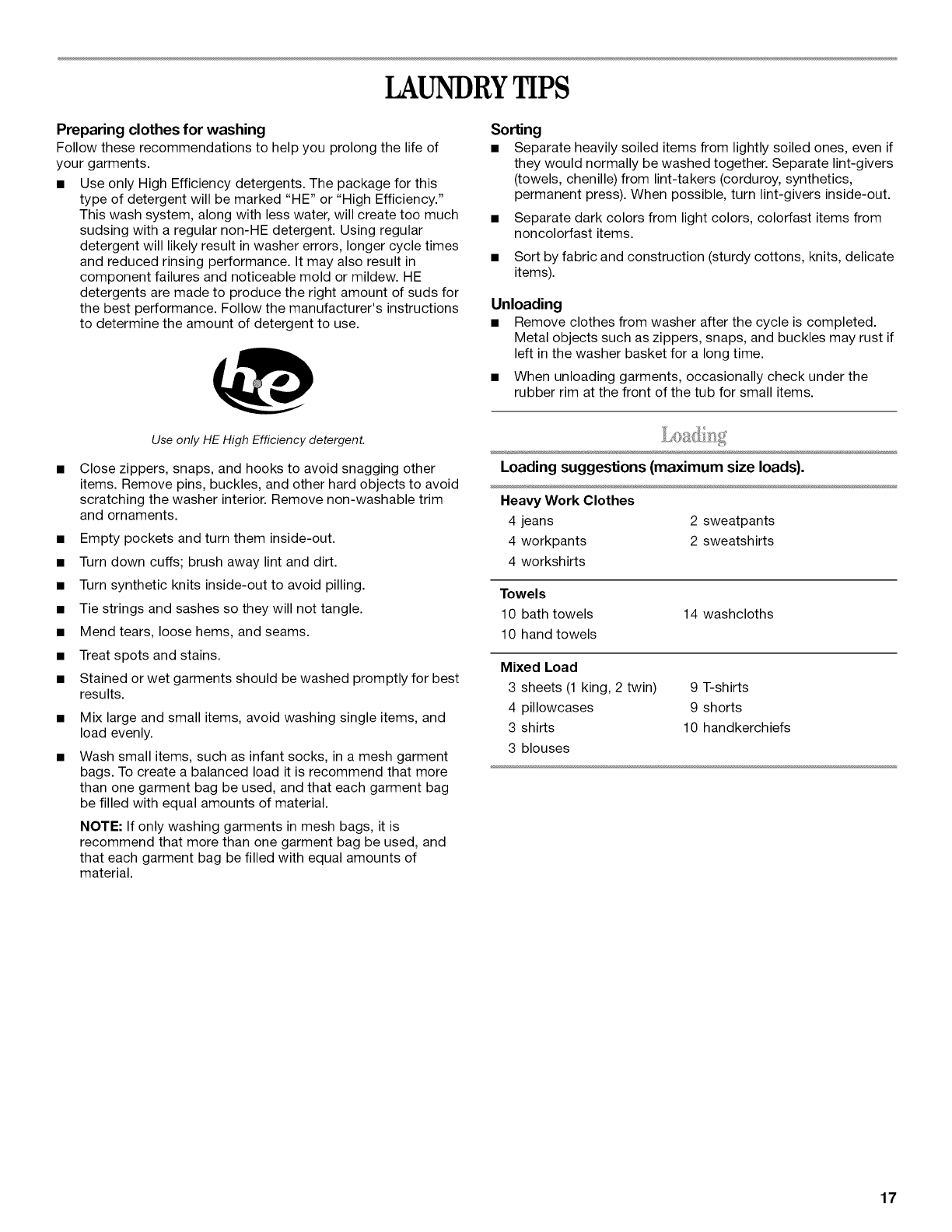

LAUNDRY TIPS ............................................................................ 17

Loading ...................................................................................... 17

WASHER CARE ............................................................................ 18

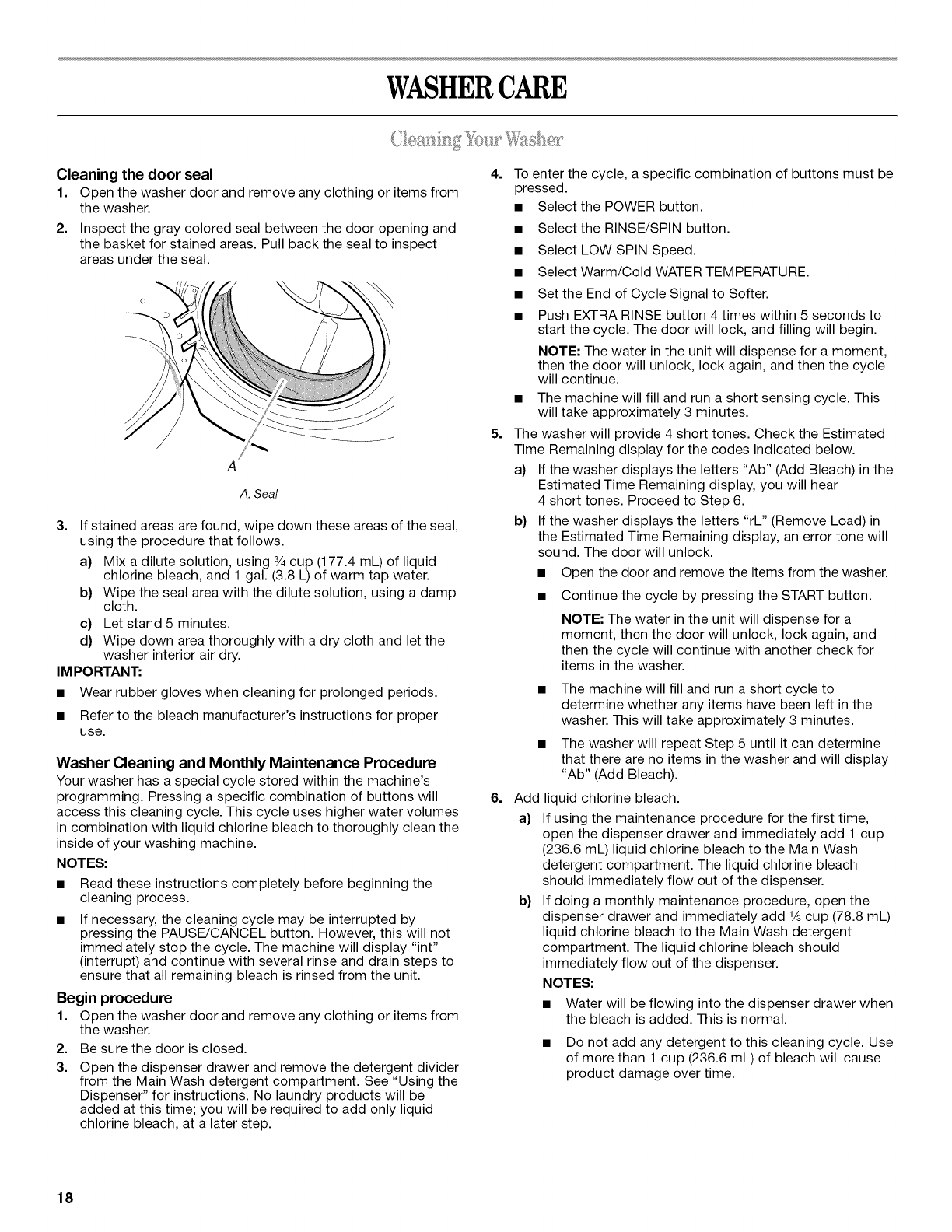

Cleaning Your Washer ............................................................... 18

Water Inlet Hoses ....................................................................... 19

Vacation, Storage, and Moving Care ......................................... 19

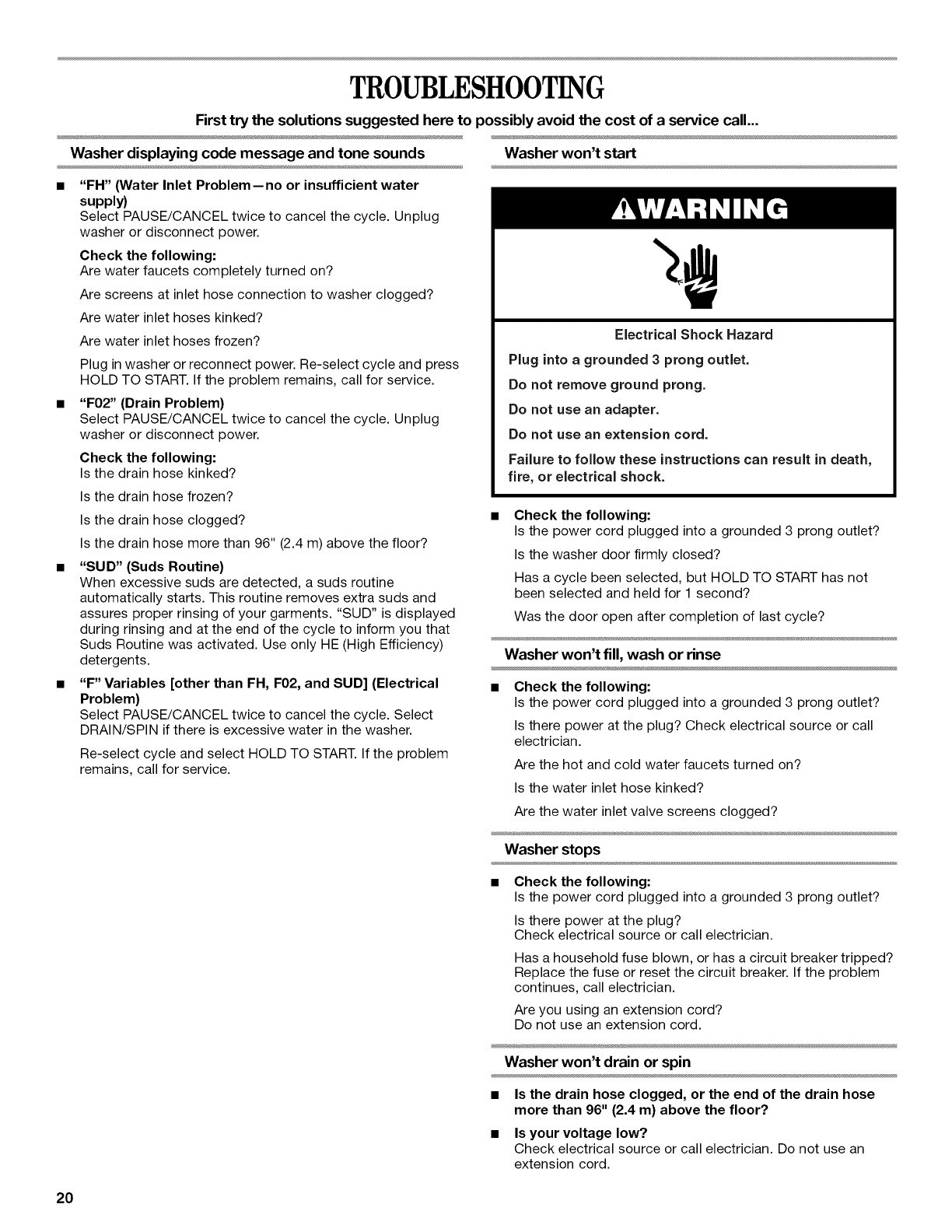

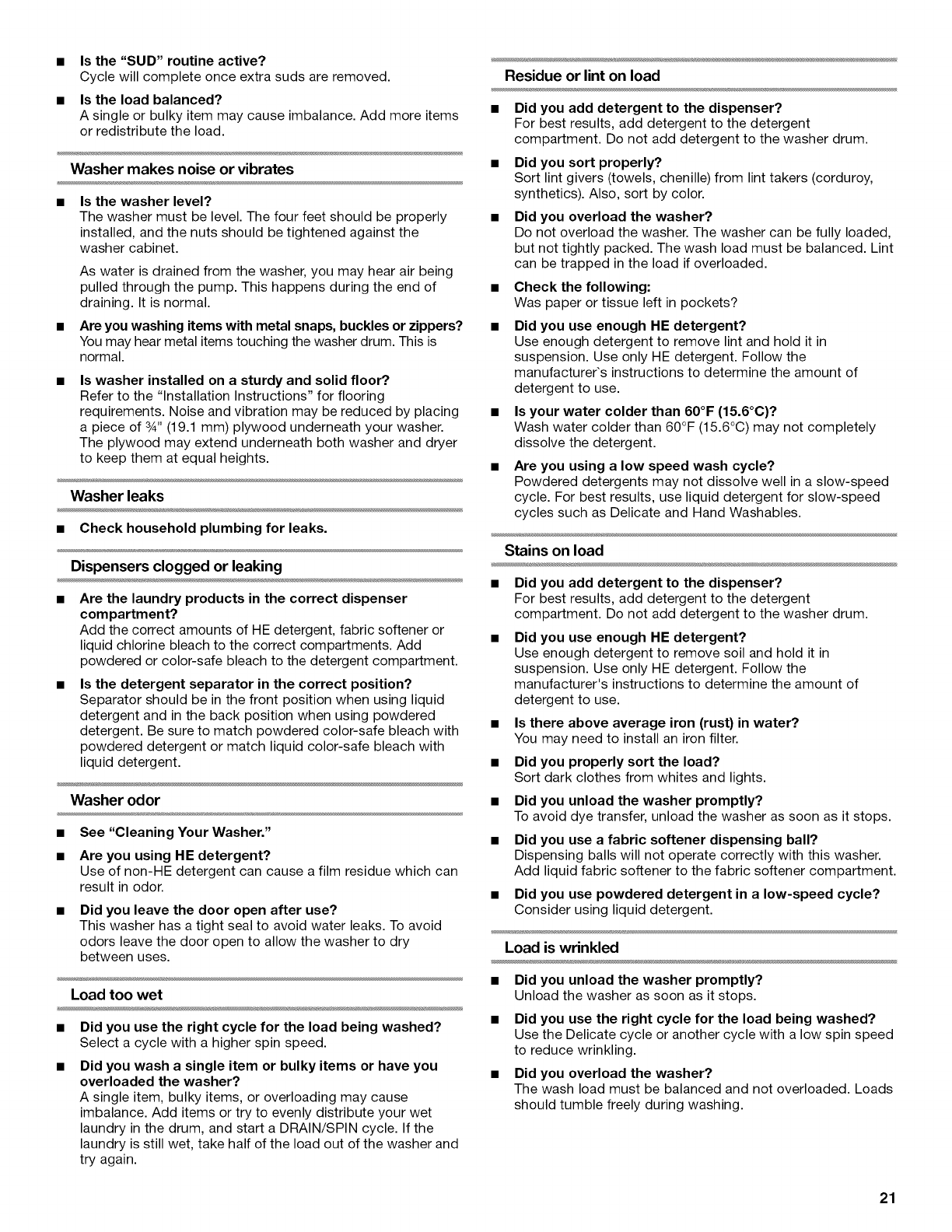

TROUBLESHOOTING .................................................................. 20

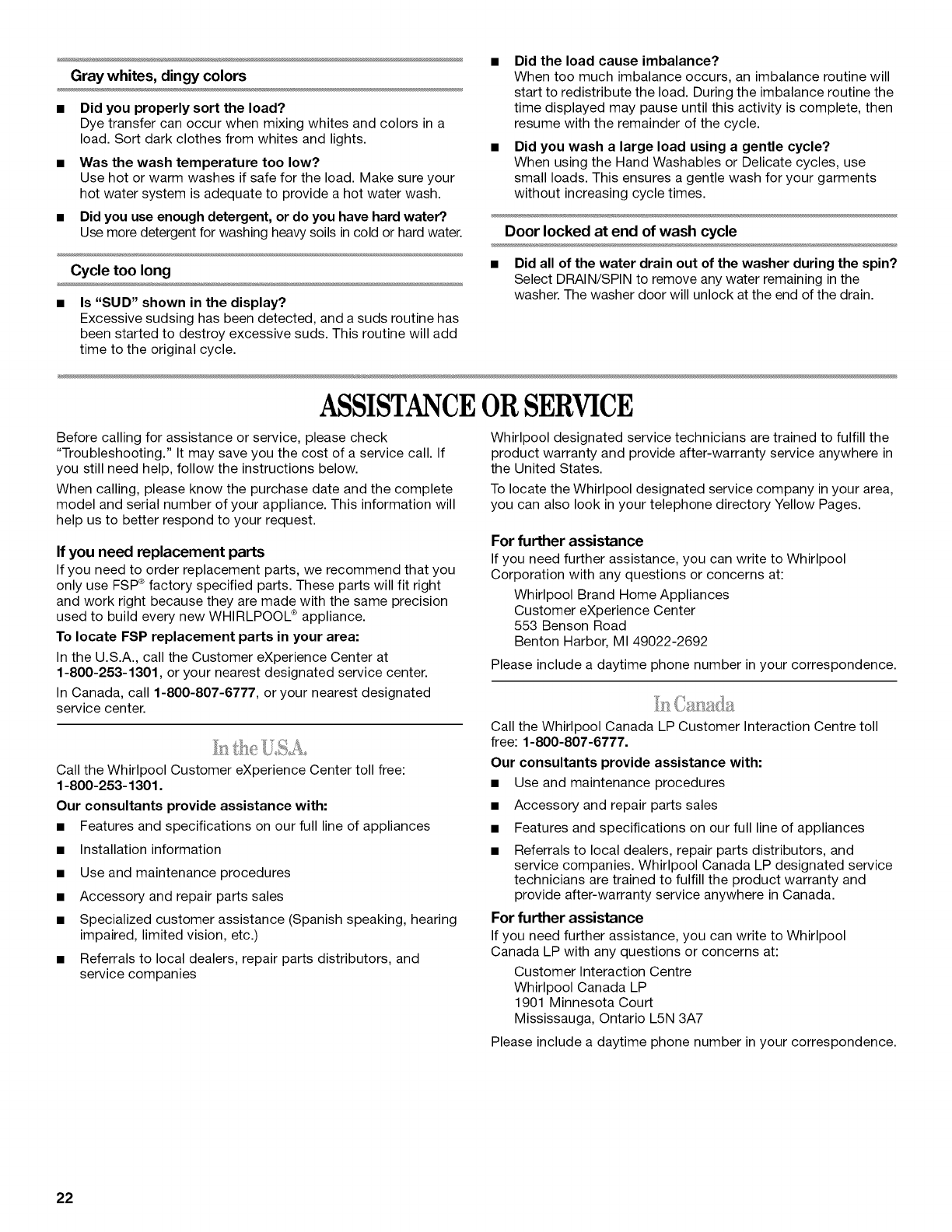

ASSISTANCE OR SERVICE ......................................................... 22

In the U.S.A................................................................................ 22

In Canada ................................................................................... 22

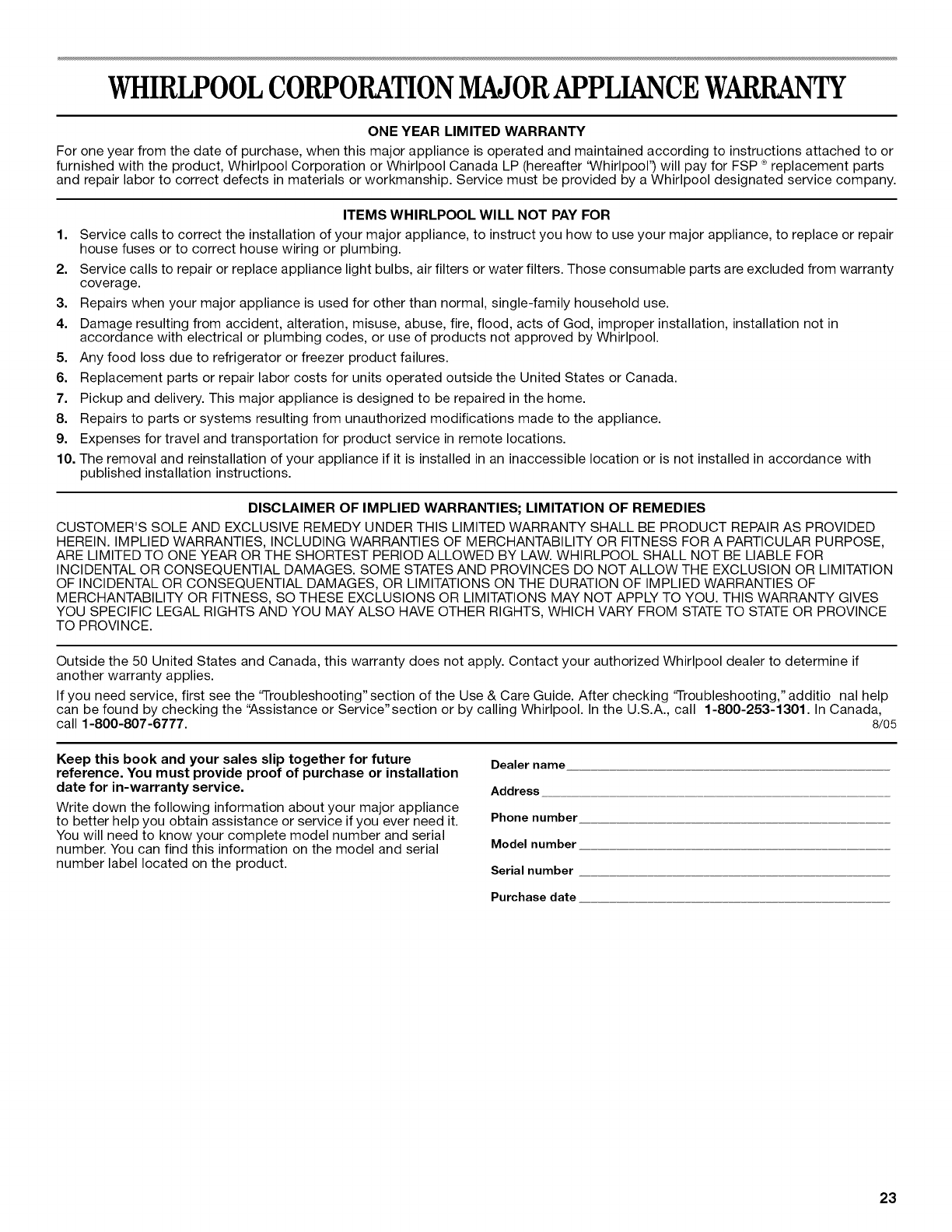

WAR RANTY .................................................................................. 23

INDICE

SEGURIDAD DE LA LAVADORA ................................................. 24

REQUlSITOS DE INSTALACION ................................................. 25

Herramientas y piezas ................................................................ 25

Opciones .................................................................................... 25

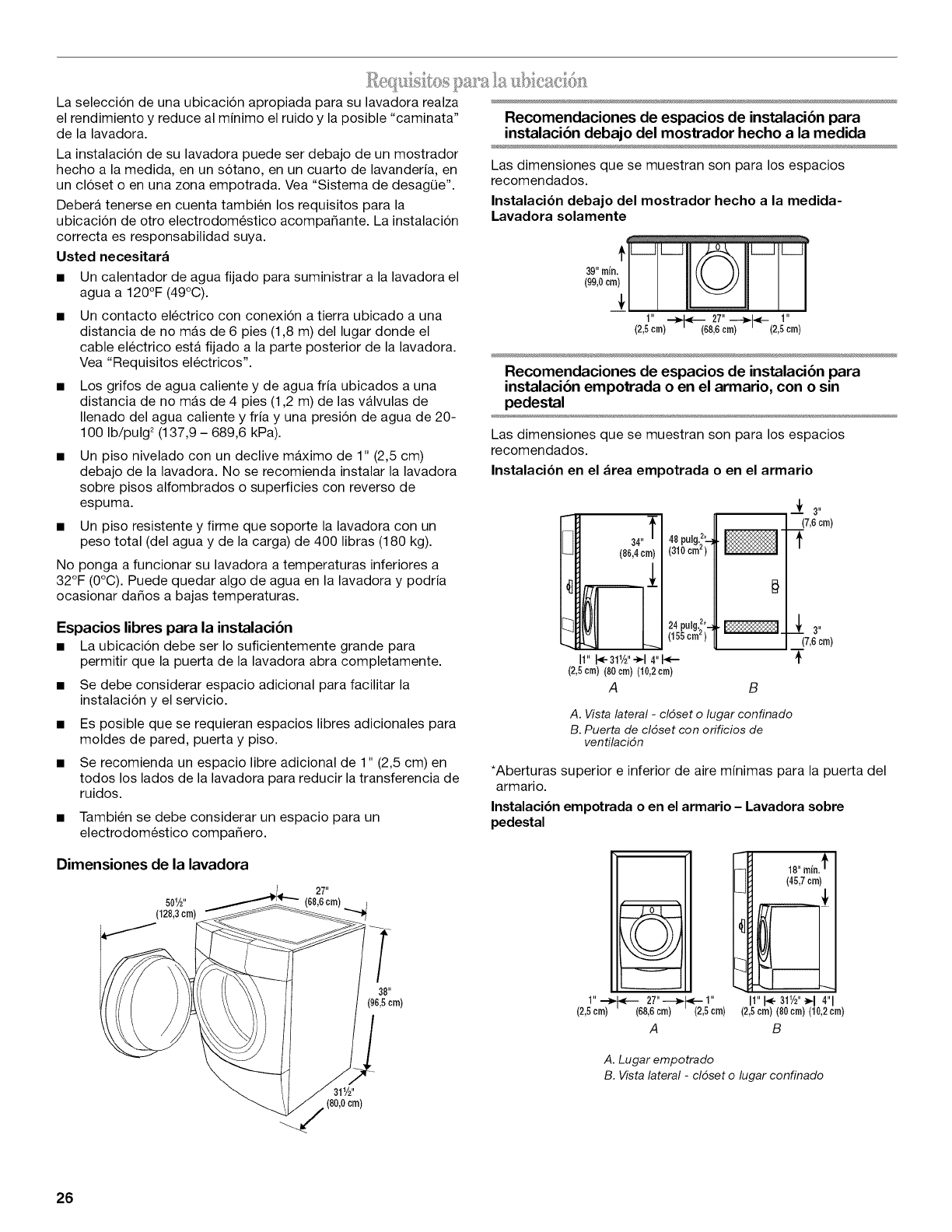

Requisitos para la ubicacion ...................................................... 26

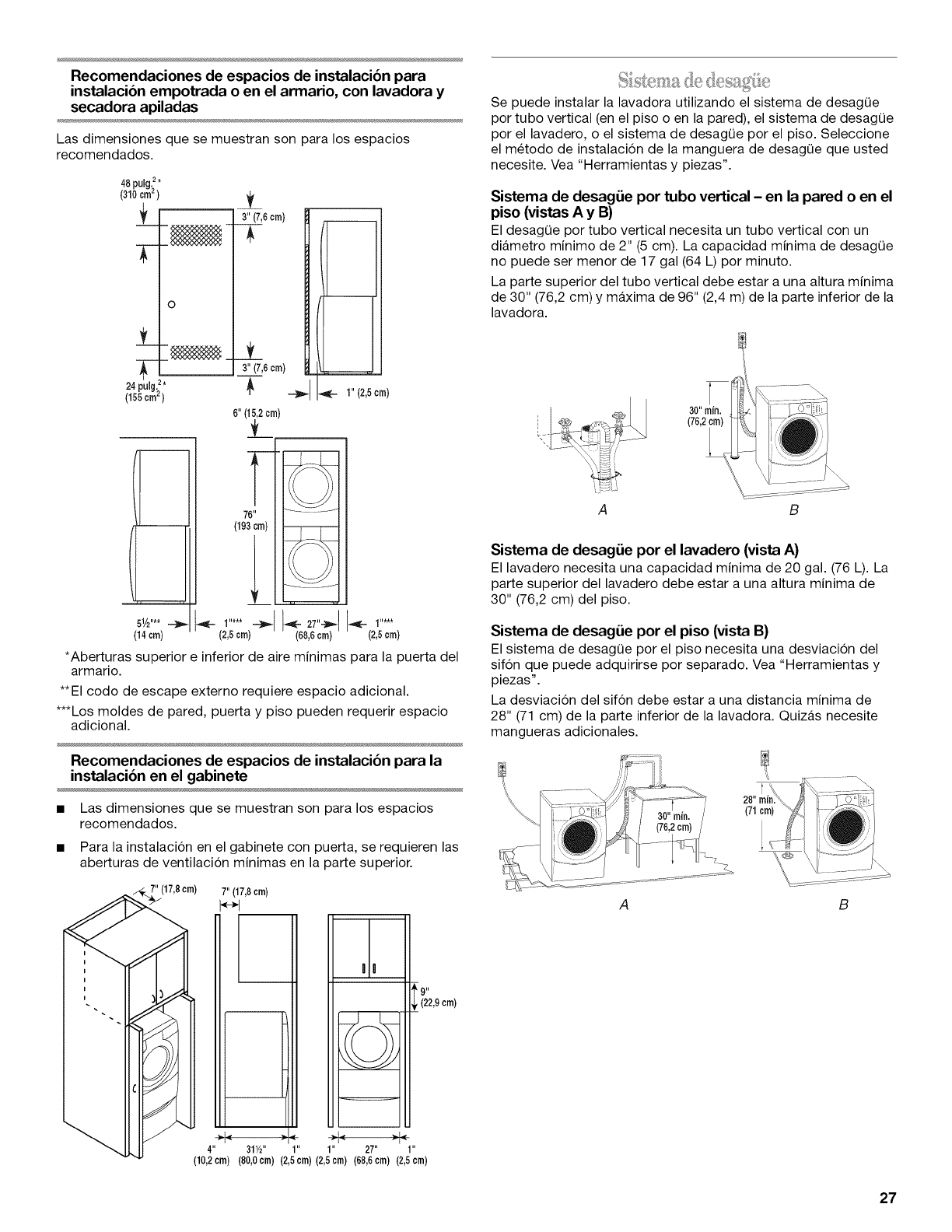

Sistema de desagQe .................................................................. 27

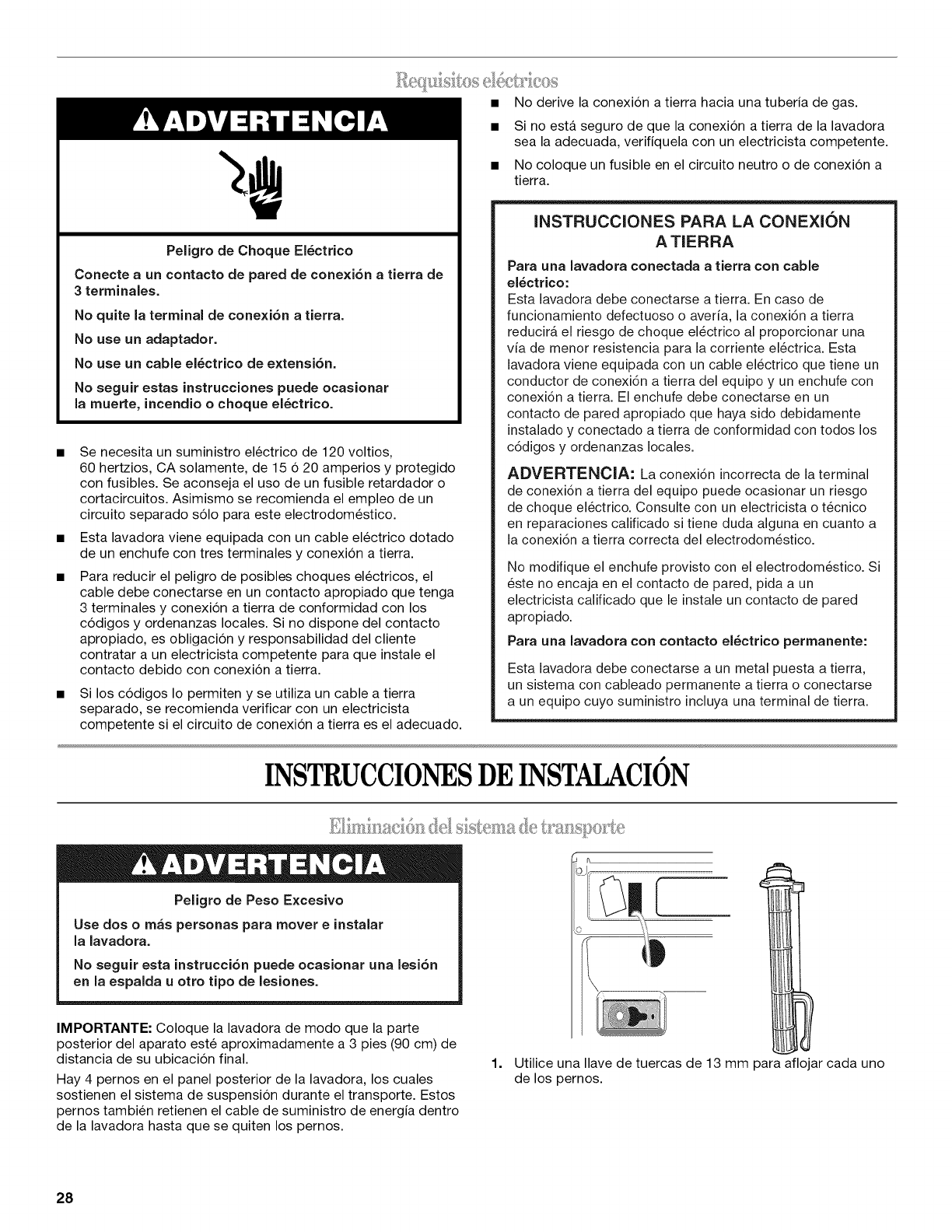

Requisitos electricos .................................................................. 28

INSTRUCCIONES DE INSTALACION ......................................... 28

Eliminacion del sistema de transporte ....................................... 28

Conexion de las mangueras de entrada .................................... 29

Tendido de la manguera de desagQe ........................................ 29

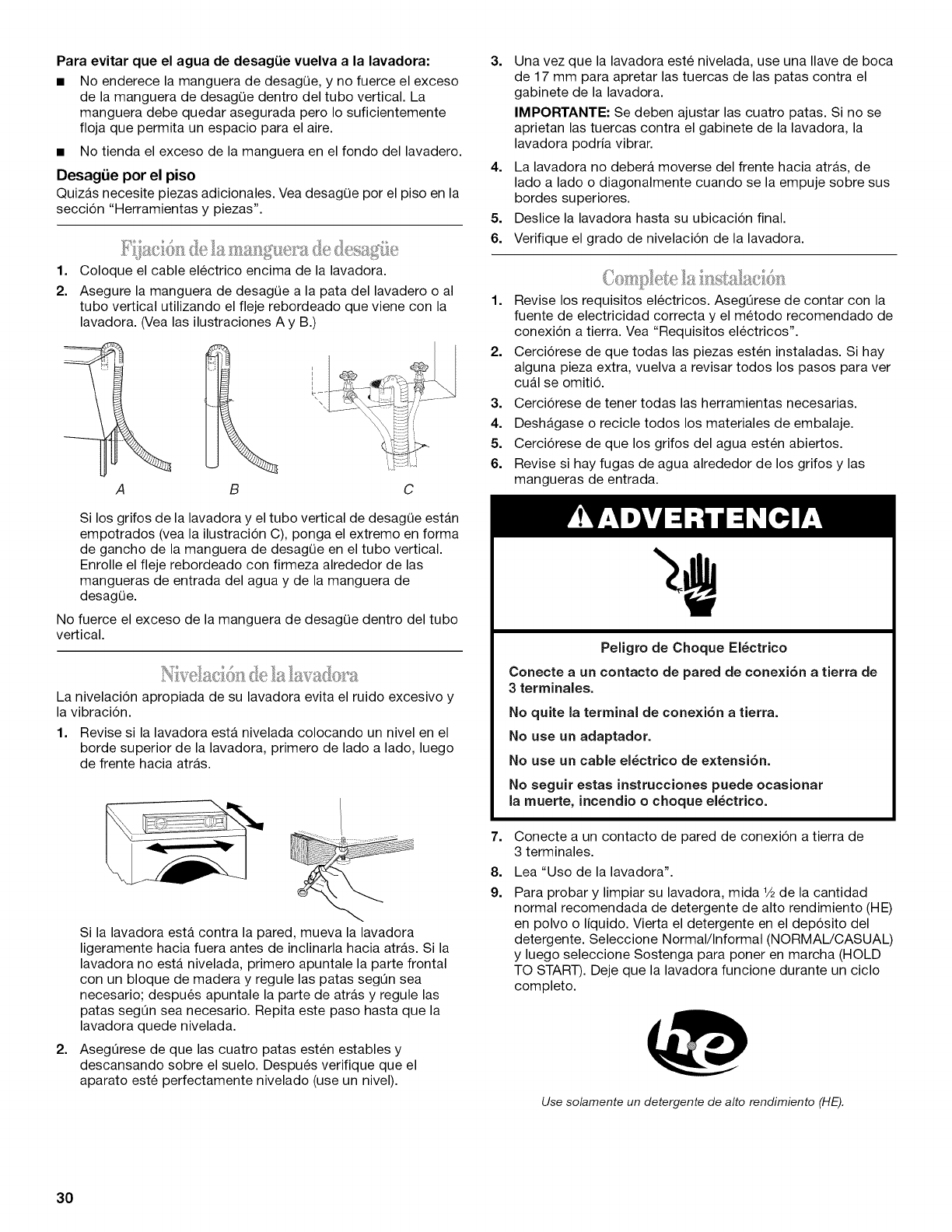

Fijacion de la manguera de desagQe ......................................... 30

Nivelacion de la lavadora ........................................................... 30

Complete la instalacion.............................................................. 30

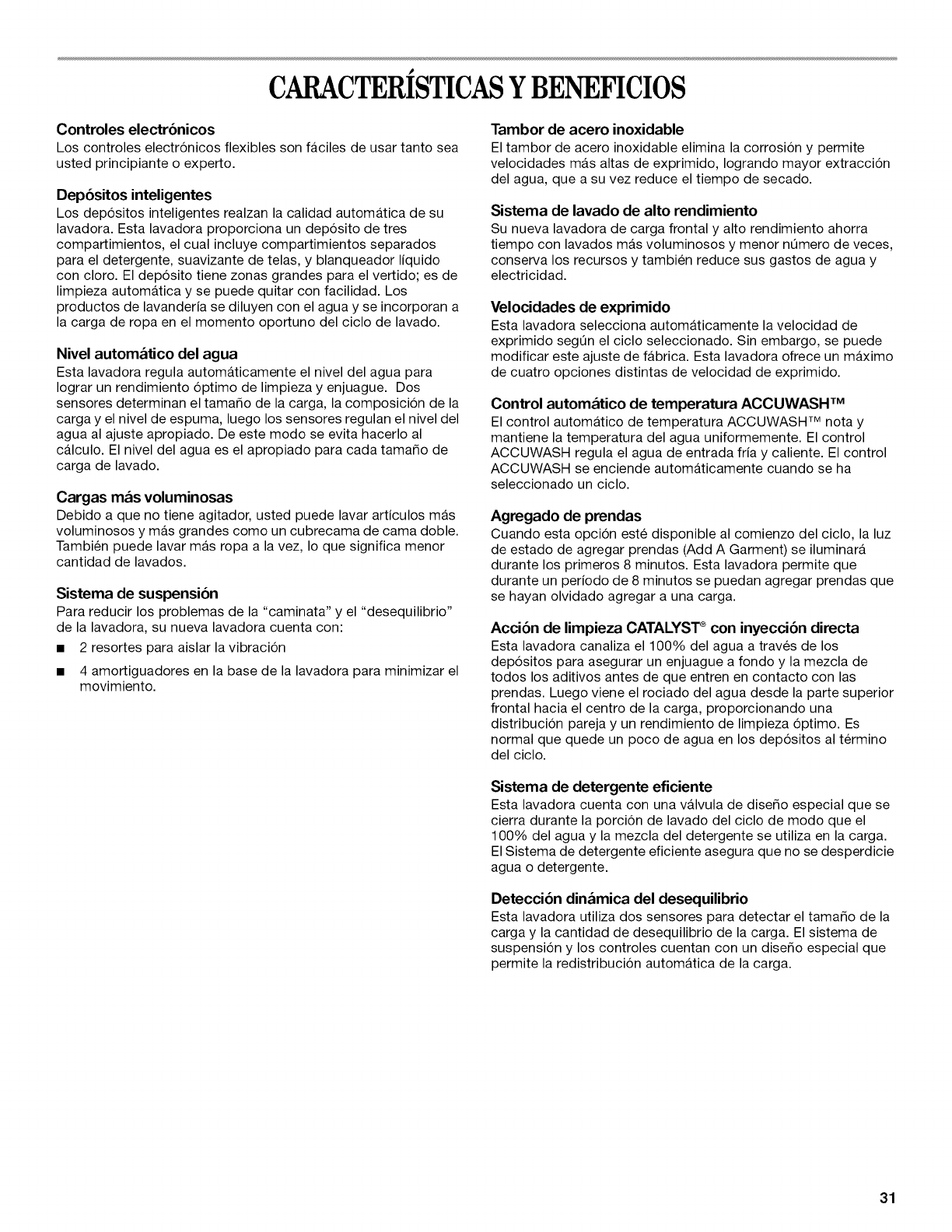

CARACTERiSTICAS Y BENEFICIOS .......................................... 31

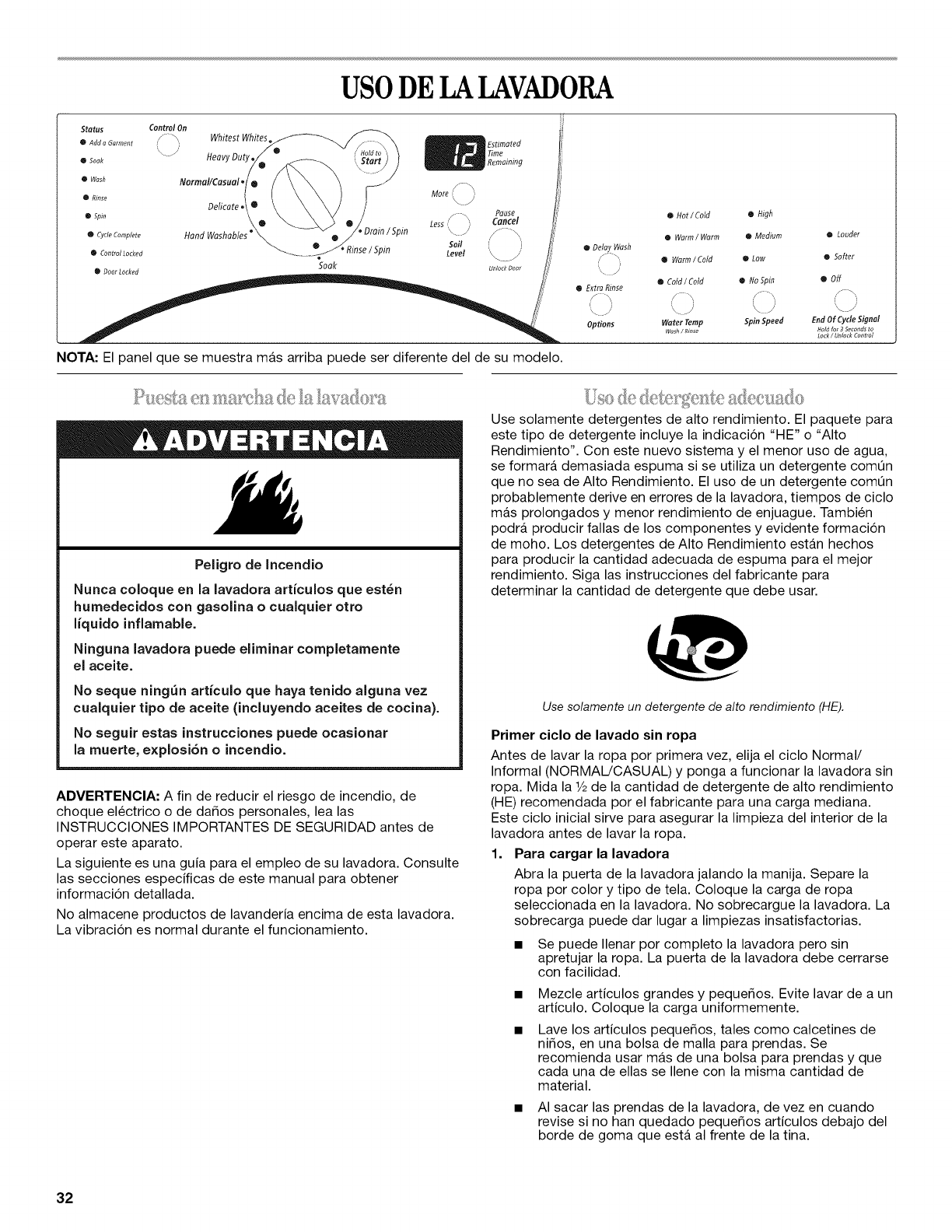

USO DE LA LAVADORA ............................................................... 32

Puesta en marcha de la lavadora .............................................. 32

Uso de detergente adecuado .................................................... 32

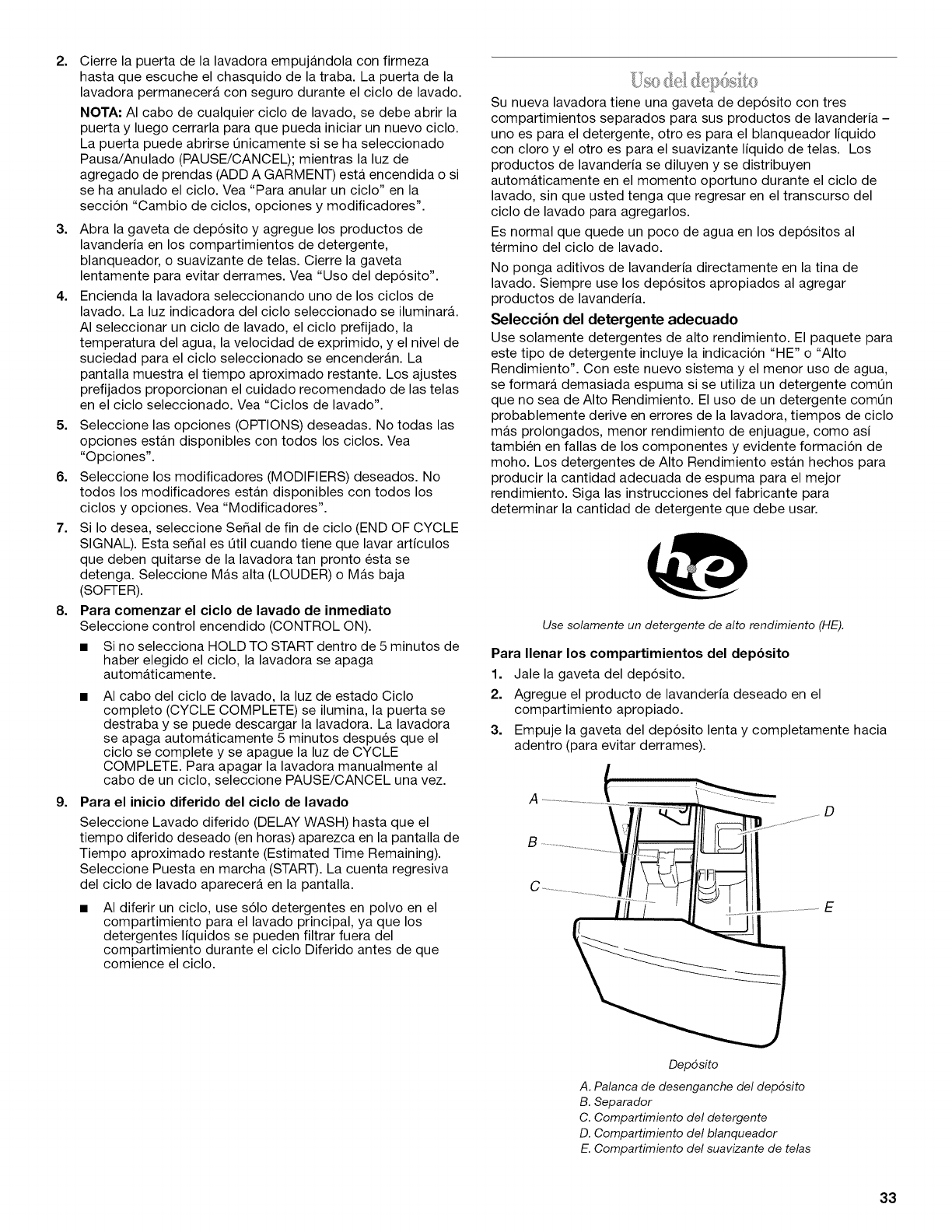

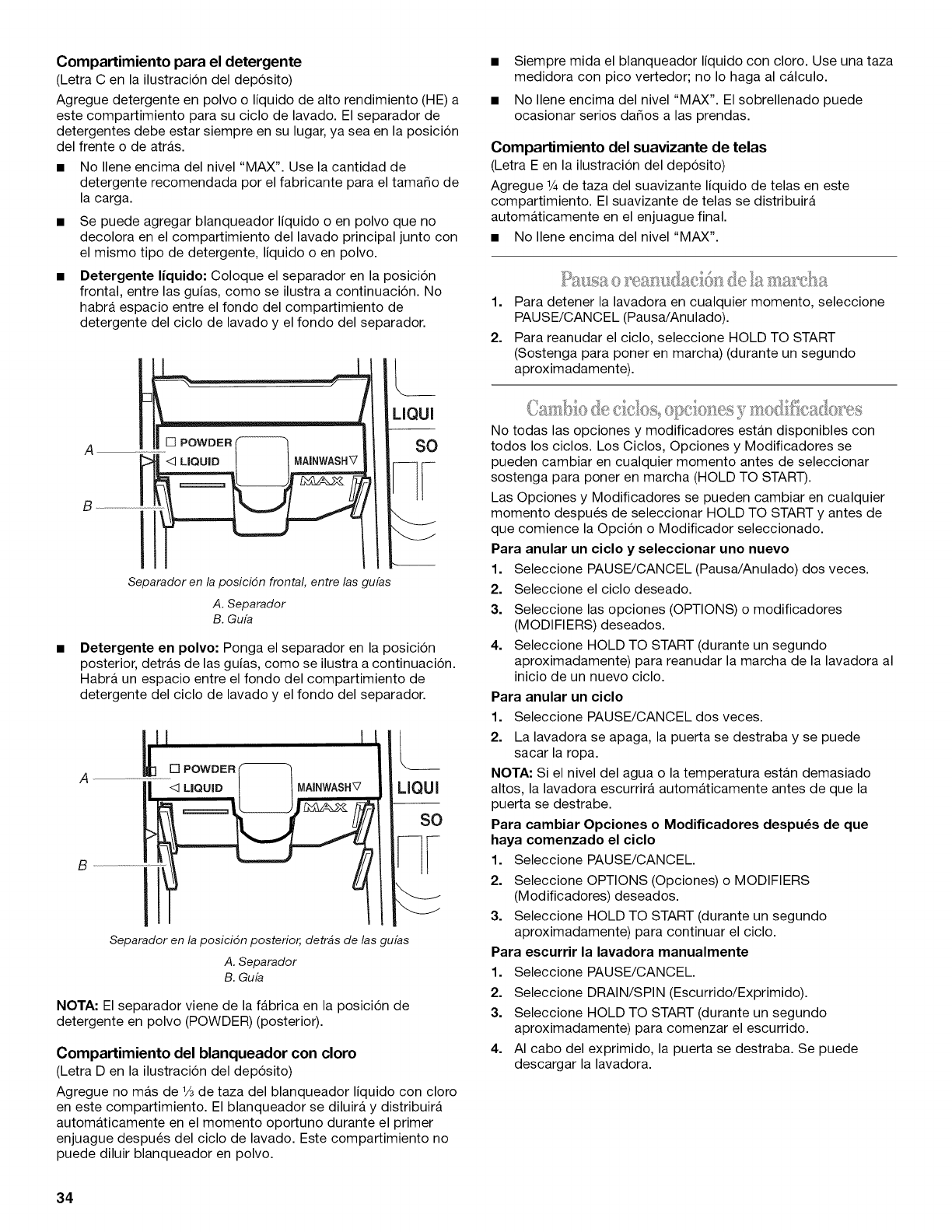

Uso del deposito ........................................................................ 33

Pausa o reanudacion de la marcha ........................................... 34

Cambio de ciclos, opciones y modificadores ........................... 34

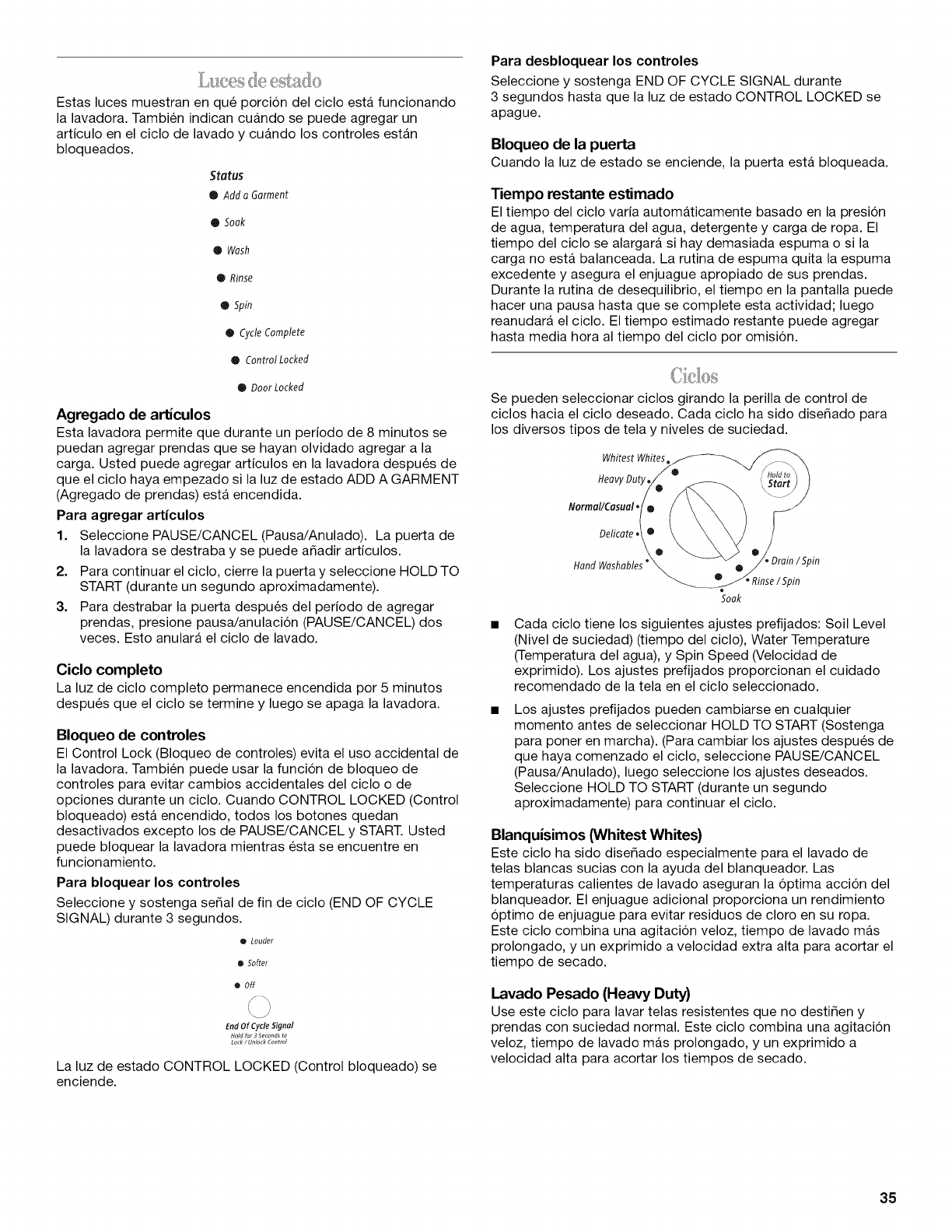

Luces de estado ......................................................................... 35

Ciclos .......................................................................................... 35

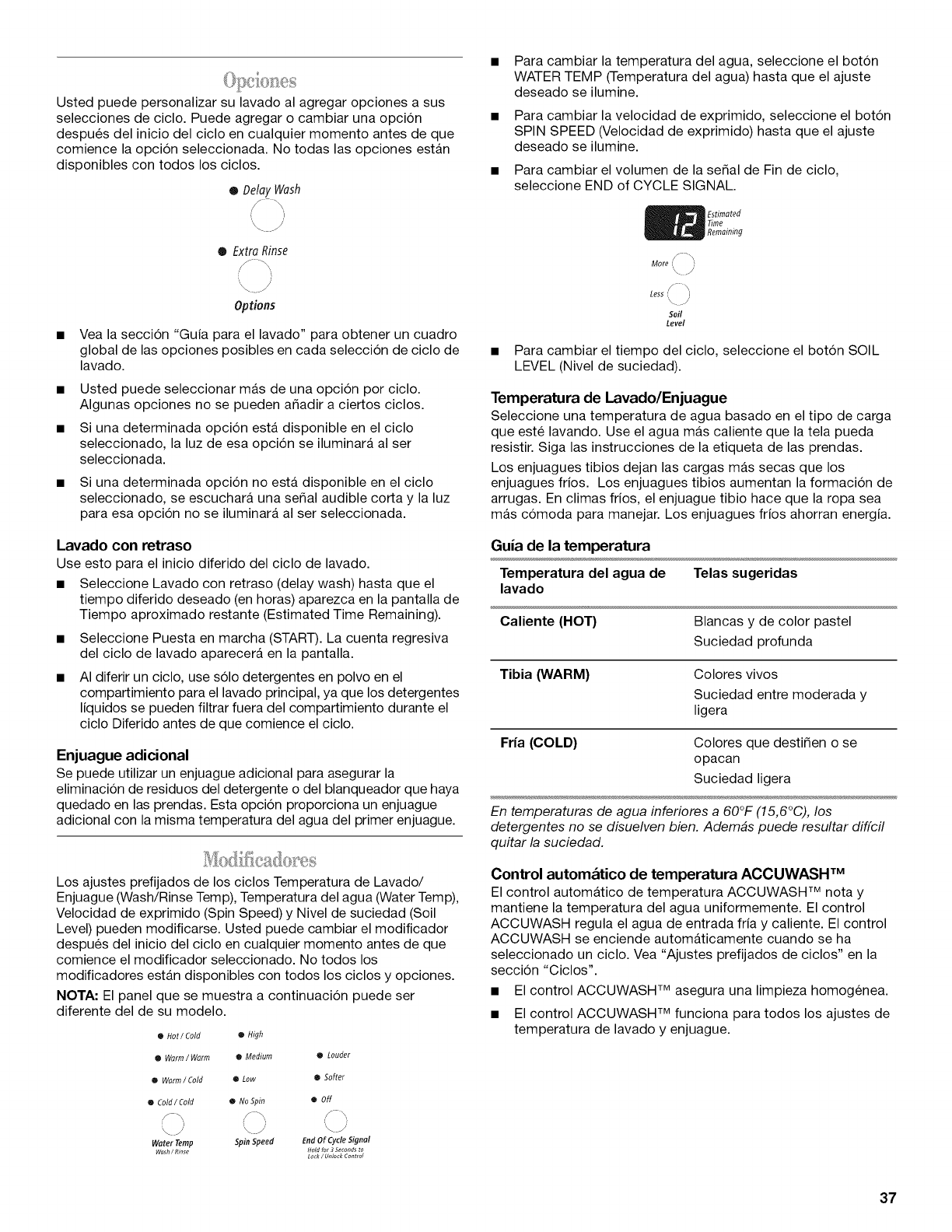

Opciones .................................................................................... 37

Modificadores ............................................................................. 37

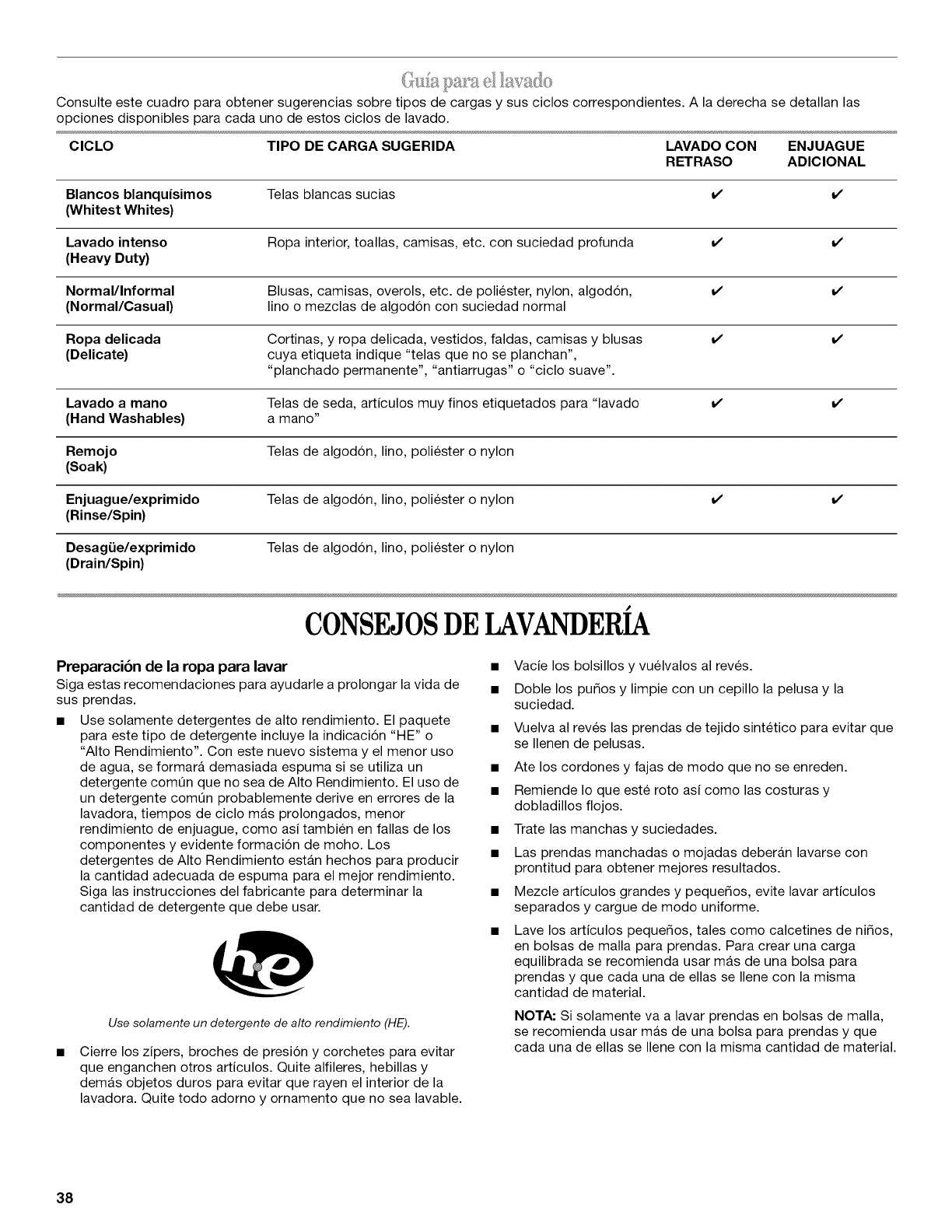

Guia para el lavado ..................................................................... 38

CONSEJOS DE LAVANDERiA ..................................................... 38

Como cargar ............................................................................... 39

CUlDADO DE LA LAVADORA ..................................................... 39

Como limpiar su lavadora .......................................................... 39

Mangueras de entrada de agua ................................................. 40

Cuidado para las vacaciones,

el almacenaje o en caso de mudanza ....................................... 40

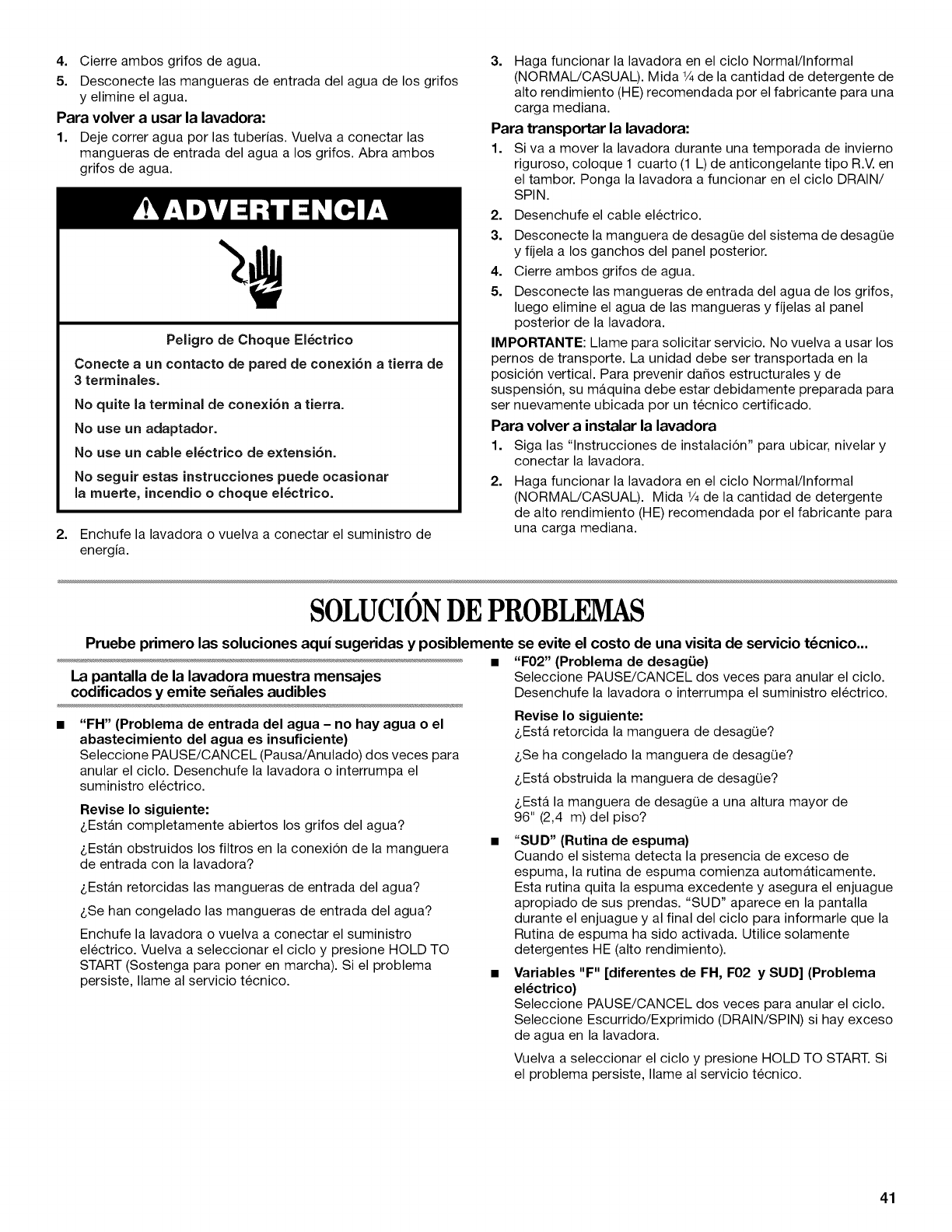

SOLUCION DE PROBLEMAS ...................................................... 41

AYUDA O SERVICIO TI_CNICO ................................................... 44

En los EE.UU .............................................................................. 44

En Canada .................................................................................. 44

GARANTiA ..................................................................................... 45

TABLEDESMATIERES

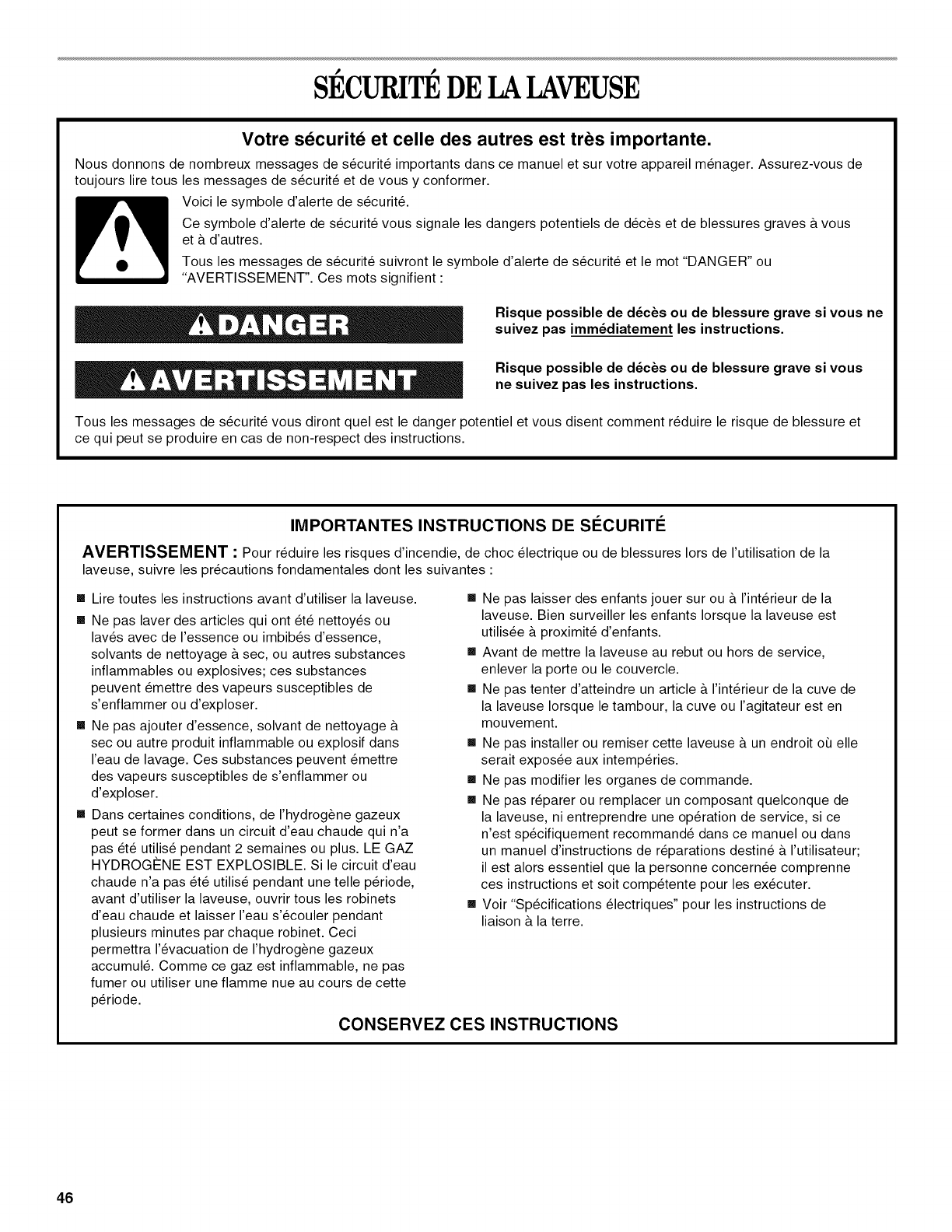

SI_CURITI_ DE LA LAVEUSE ........................................................ 46

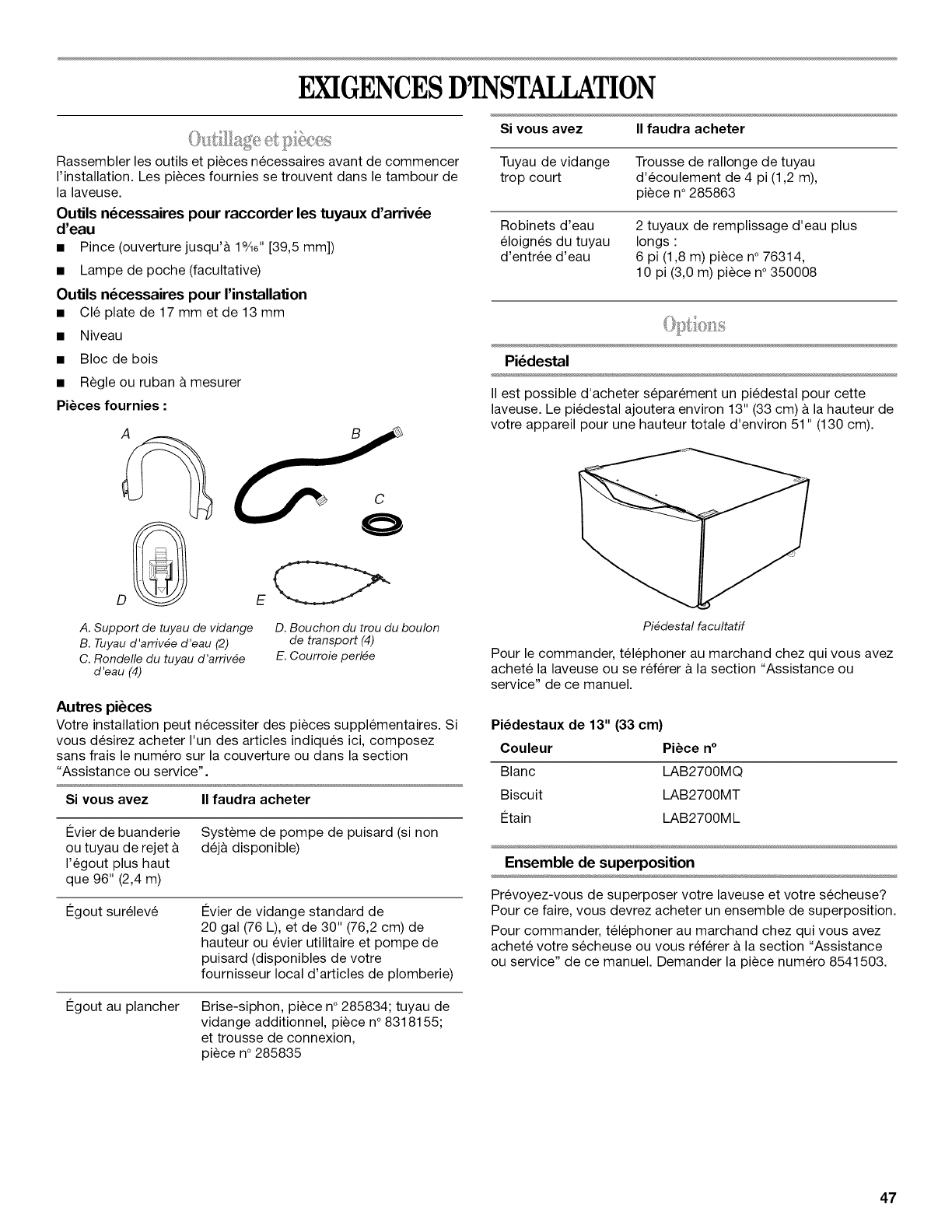

EXIGENCES D'INSTALLATION ................................................... 47

Outillage et pieces ...................................................................... 47

Options ....................................................................................... 47

Exigences d'emplacement ......................................................... 48

Systeme de vidange ................................................................... 49

Specifications electriques .......................................................... 50

INSTRUCTIONS D'INSTALLATION ............................................. 50

Enlevement du systeme de transport ........................................ 50

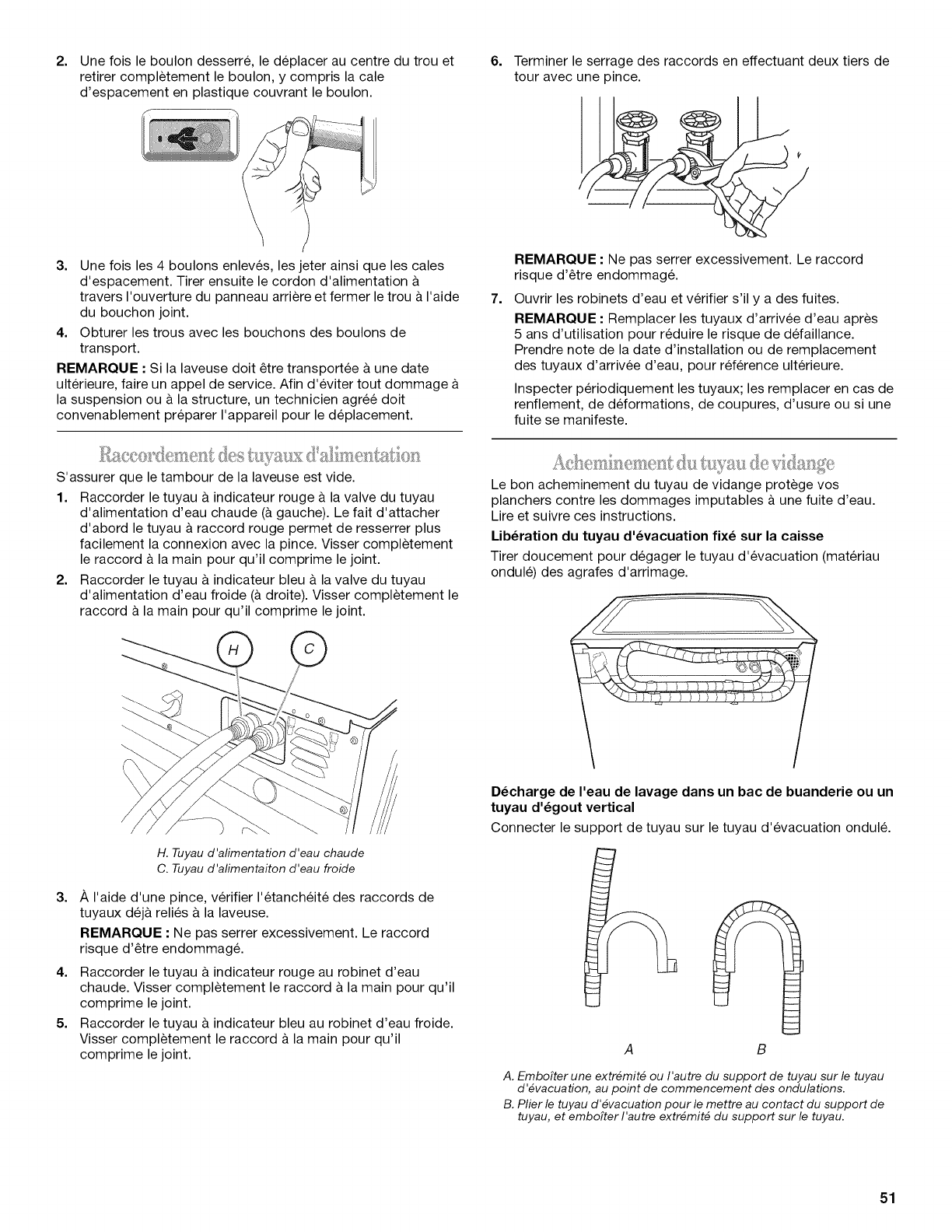

Raccordement des tuyaux d'alimentation ................................. 51

Acheminement du tuyau de vidange ......................................... 51

Immobilisation du tuyau de vidange .......................................... 52

Reglage de I'aplomb de la laveuse ............................................ 52

Achever I'installation .................................................................. 52

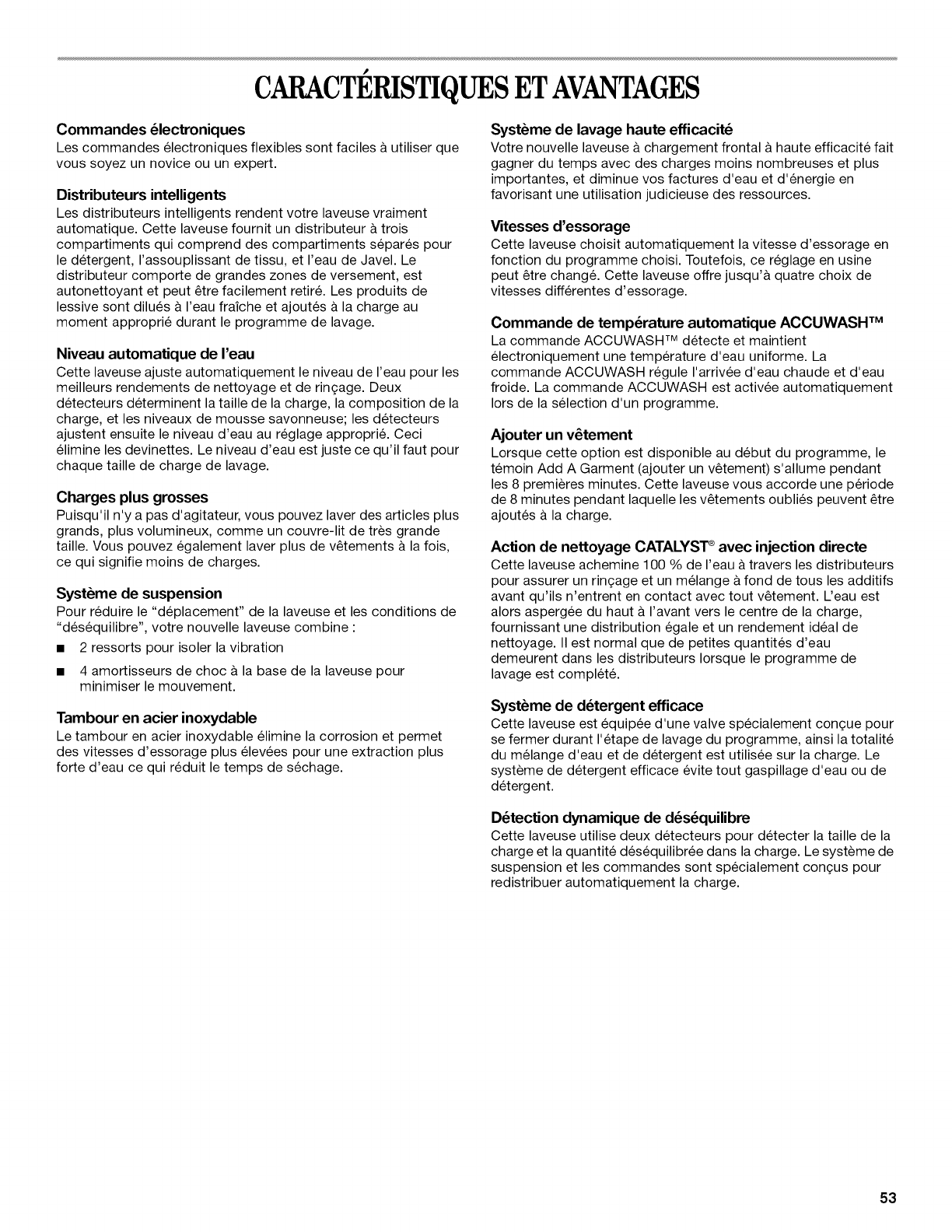

CARACTI_RISTIQUES ET AVANTAGES ..................................... 53

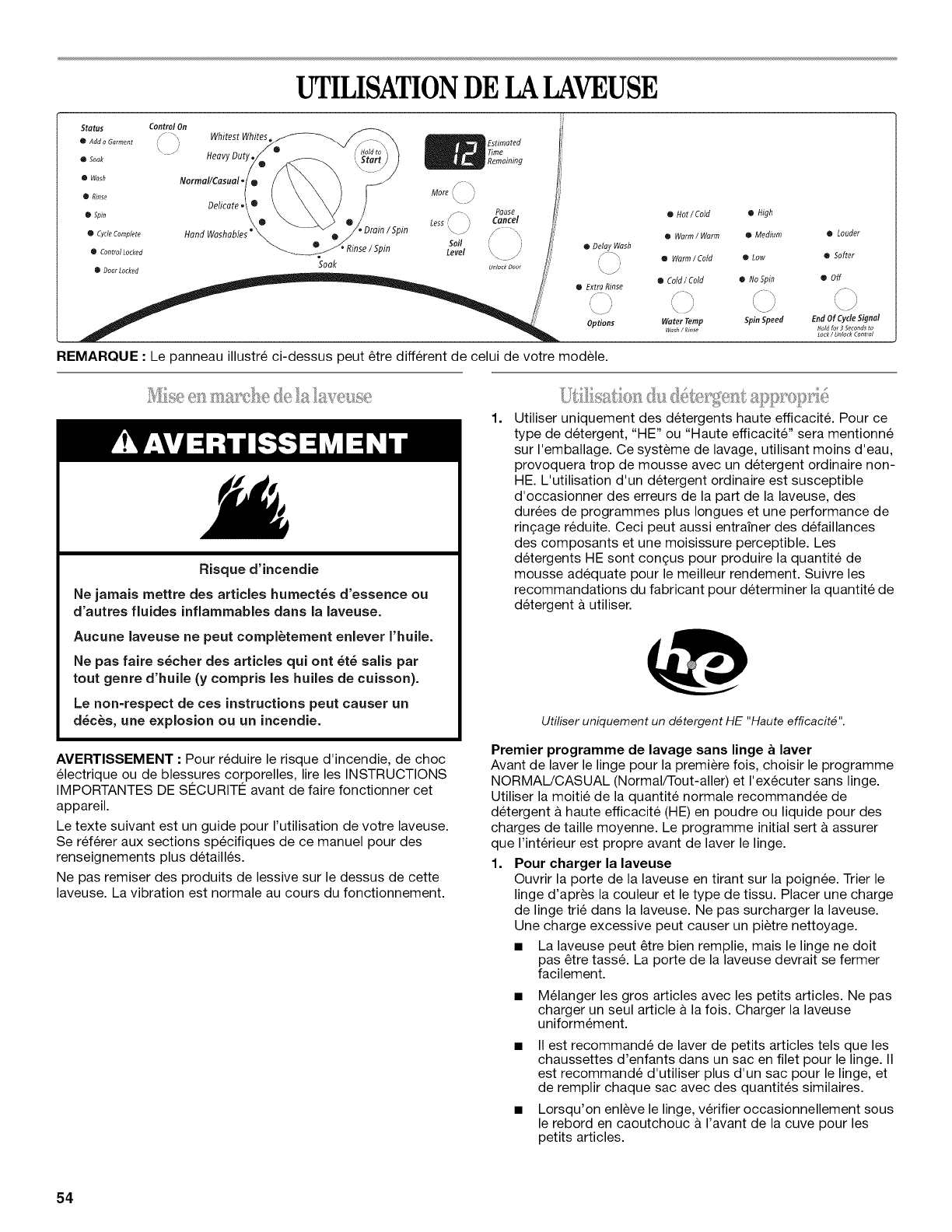

UTILISATION DE LA LAVEUSE ................................................... 54

Mise en marche de la laveuse.................................................... 54

Utilisation du detergent approprie ............................................. 54

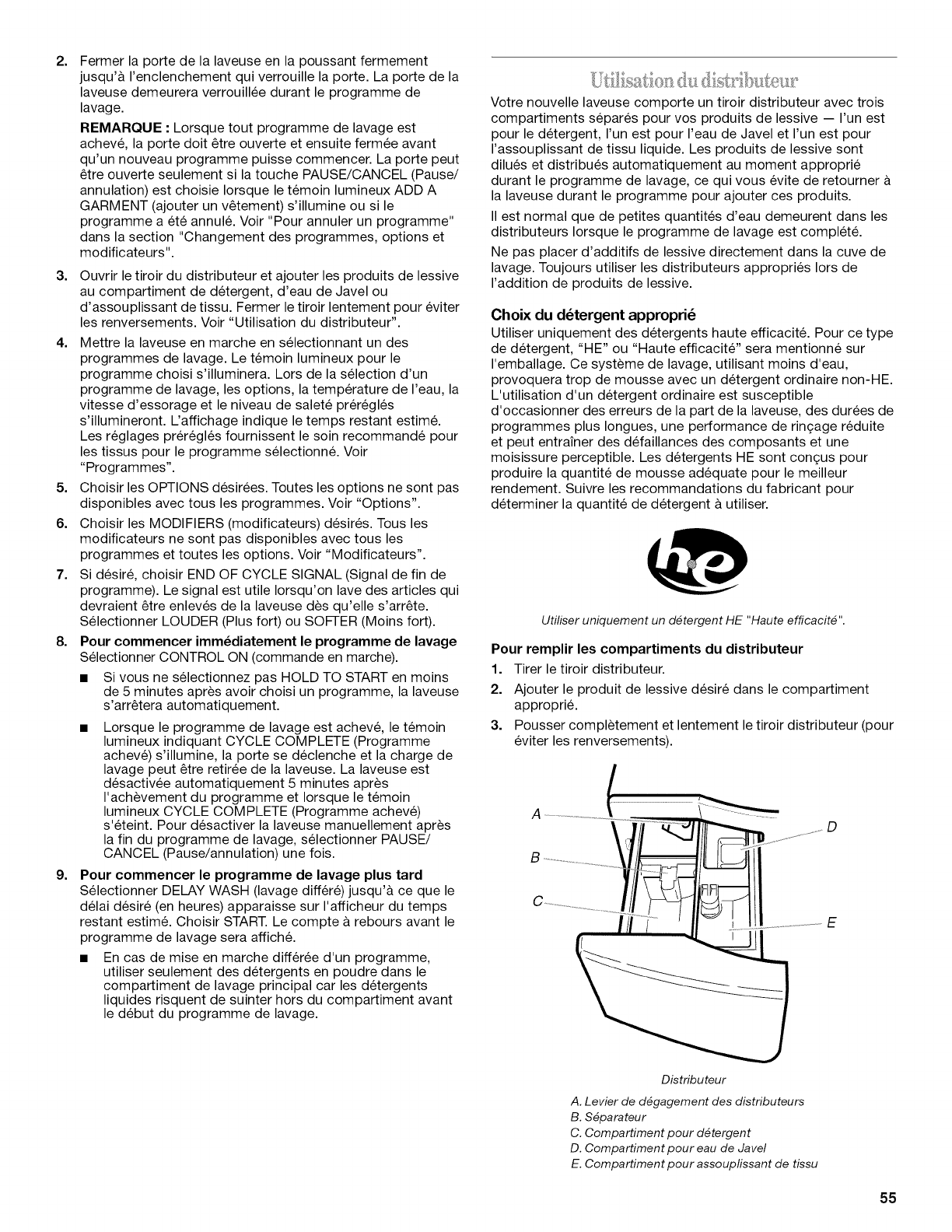

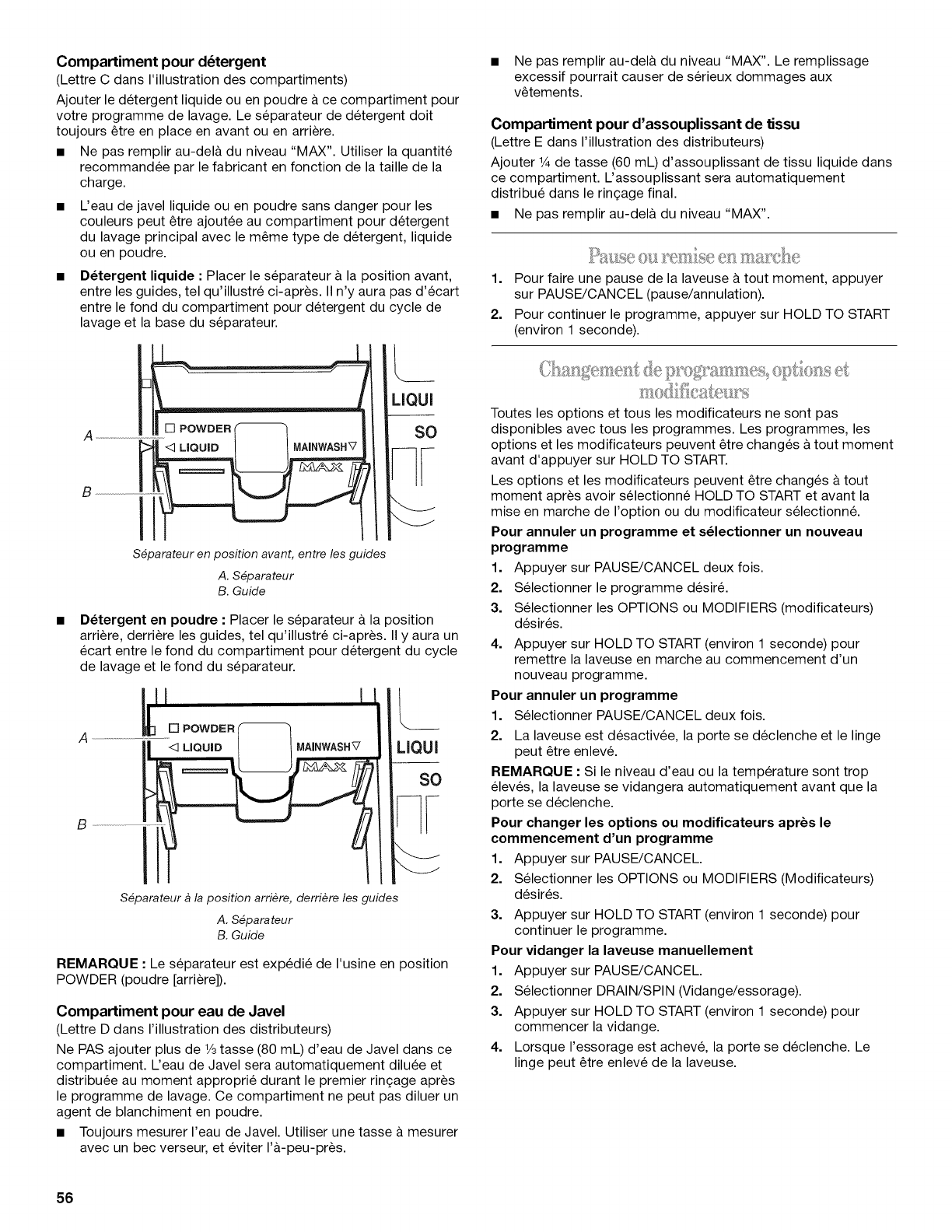

Utilisation du distributeur ........................................................... 55

Pause ou remise en marche ....................................................... 56

Changement de programmes, options et modificateurs ........... 56

T6moins lumineux ...................................................................... 57

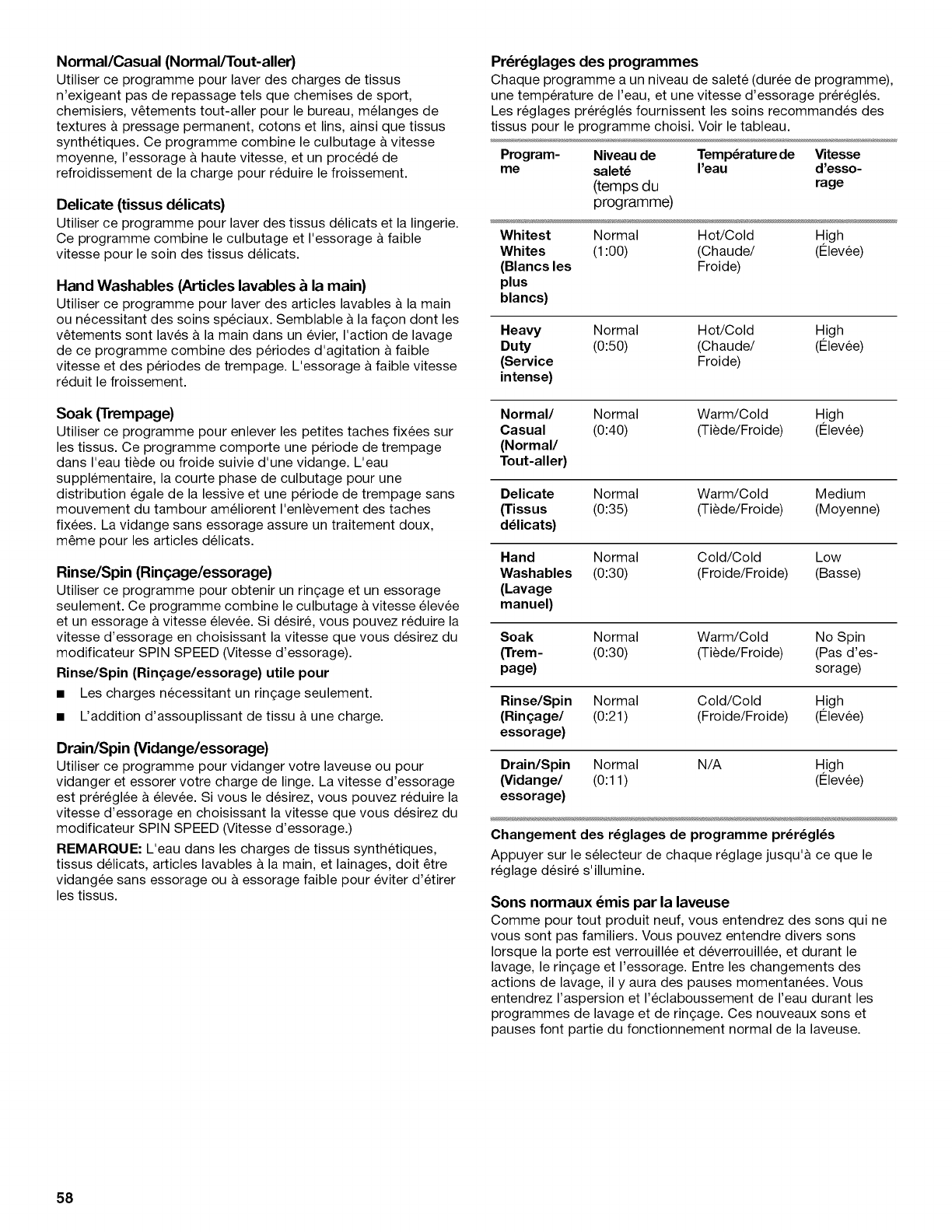

Programmes ............................................................................... 57

Options ....................................................................................... 59

Modificateurs .............................................................................. 59

Guide de lessivage ..................................................................... 60

CONSEILS DE LESSlVAGE .......................................................... 60

Chargement ................................................................................ 61

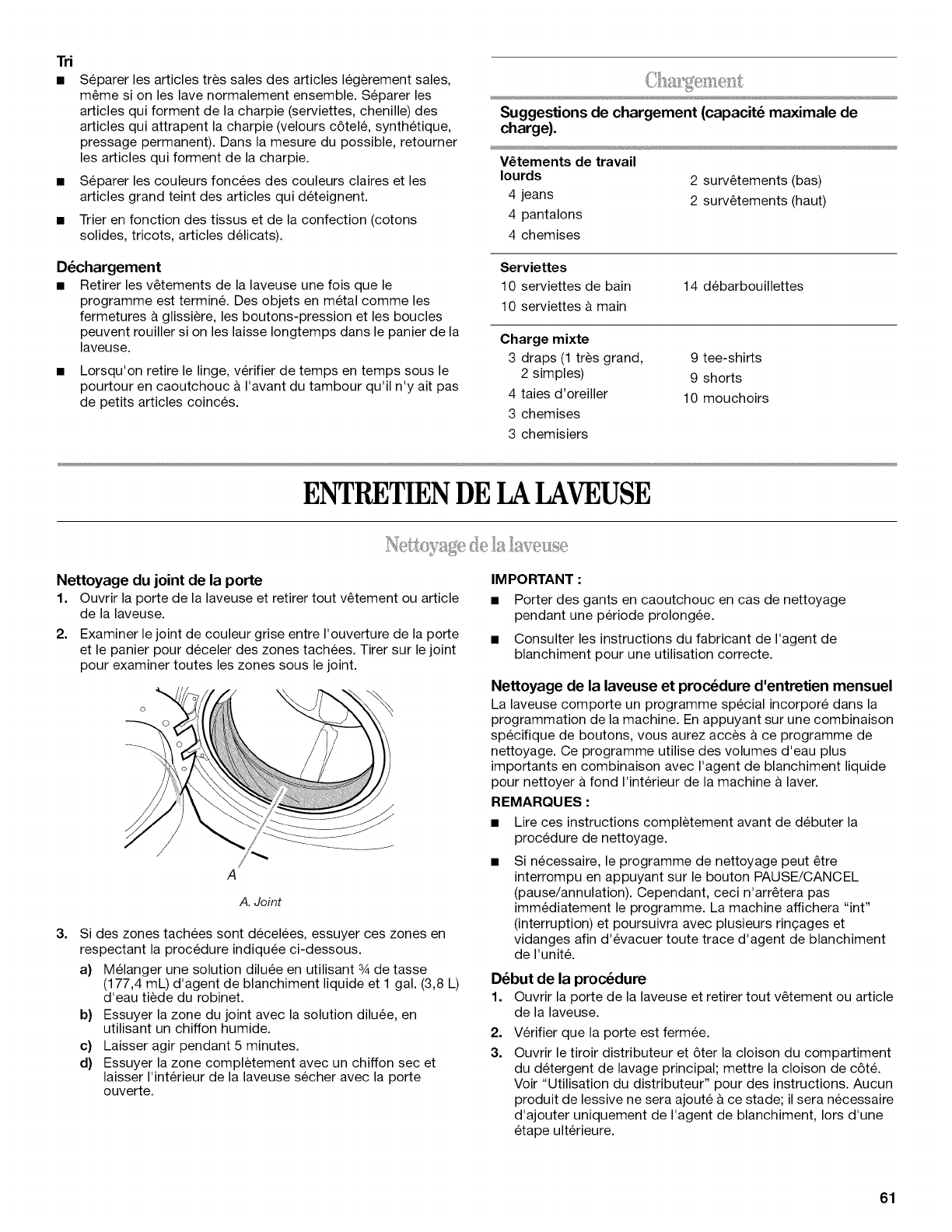

ENTRETIEN DE LA LAVEUSE ..................................................... 61

Nettoyage de la laveuse............................................................. 61

Tuyaux d'alimentation de la laveuse.......................................... 62

Preparation avant des vacances,

un entreposage ou un dem6nagement ...................................... 62

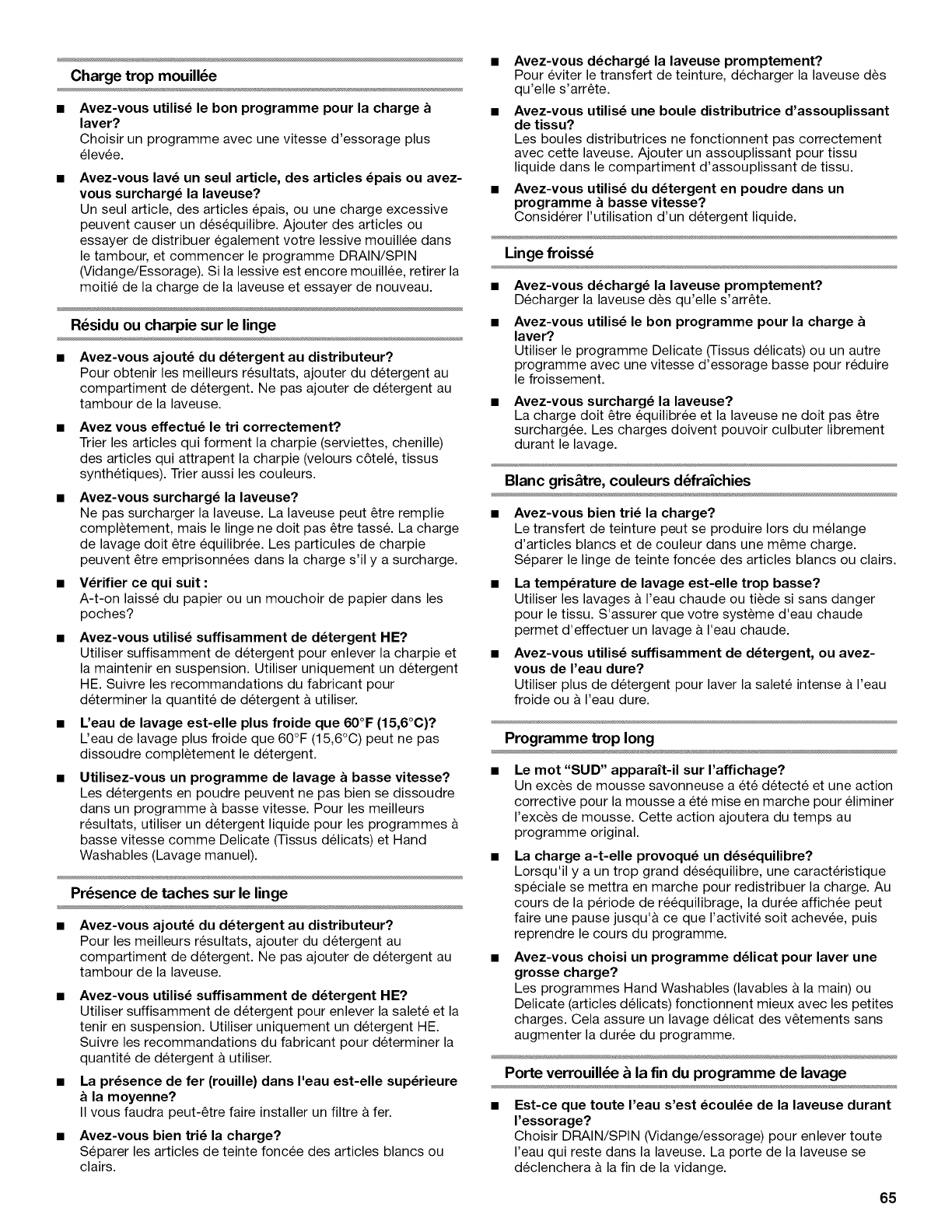

DlePANNAGE ................................................................................. 63

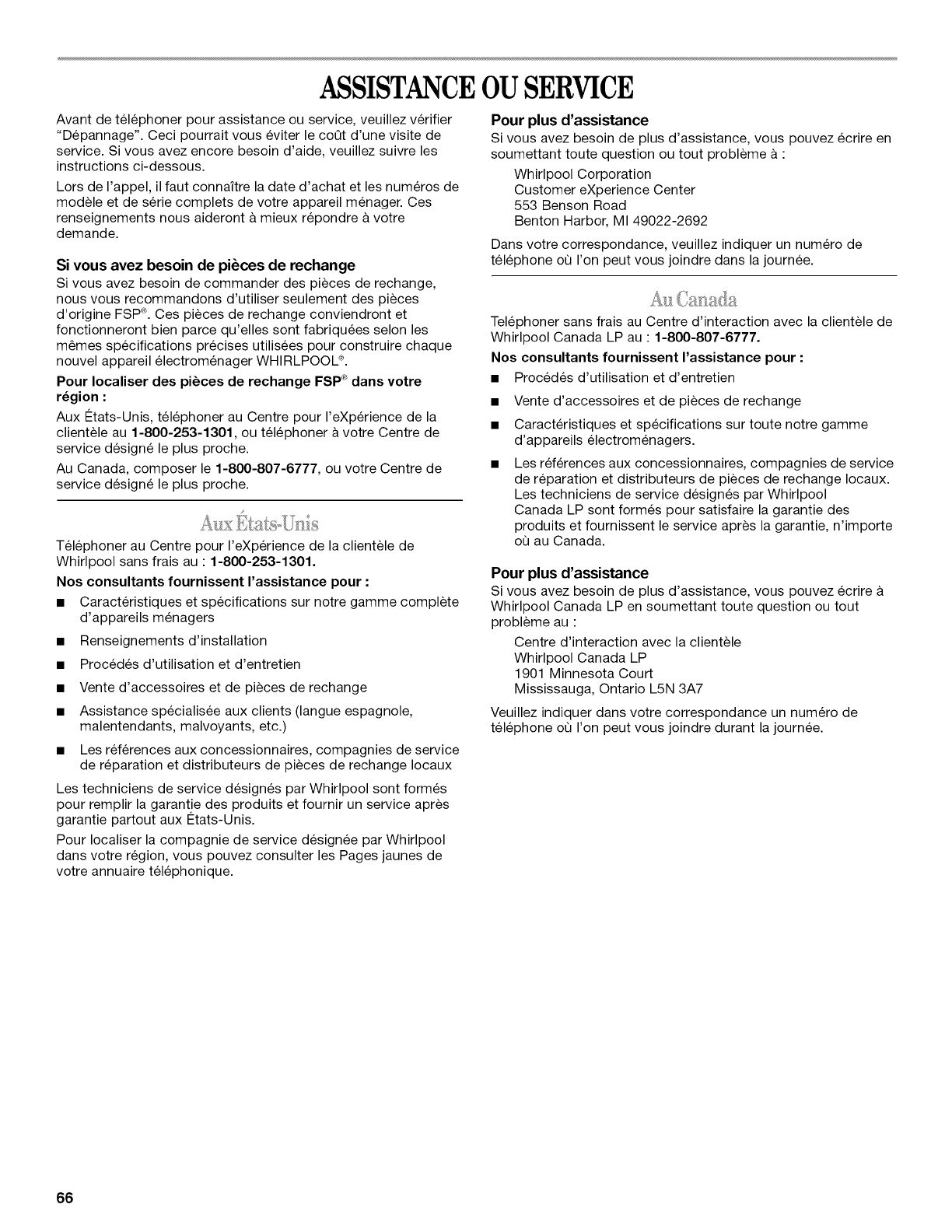

ASSISTANCE OU SERVICE ......................................................... 66

Aux €:tats-Unis ............................................................................ 66

Au Canada .................................................................................. 66

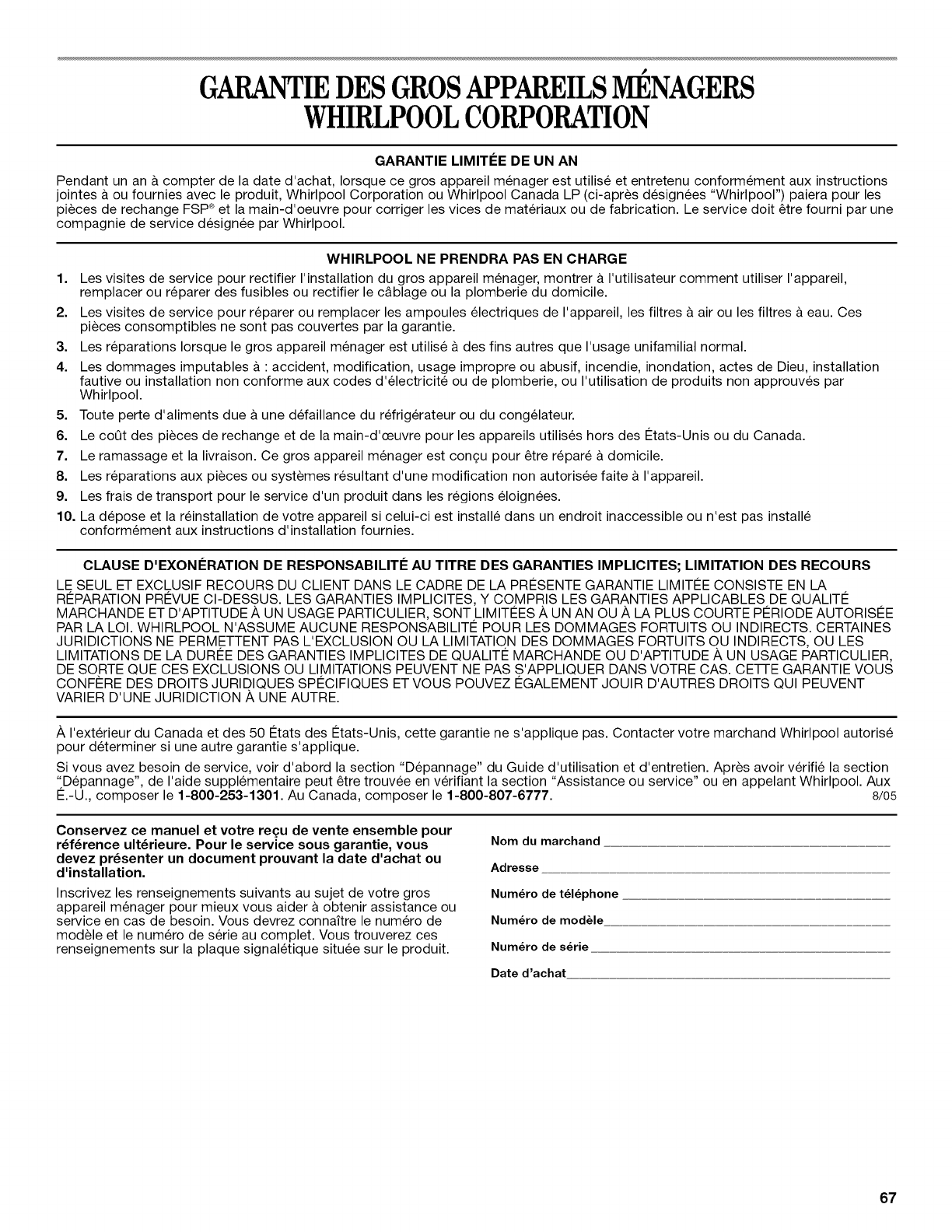

GARANTIE ..................................................................................... 67

1°

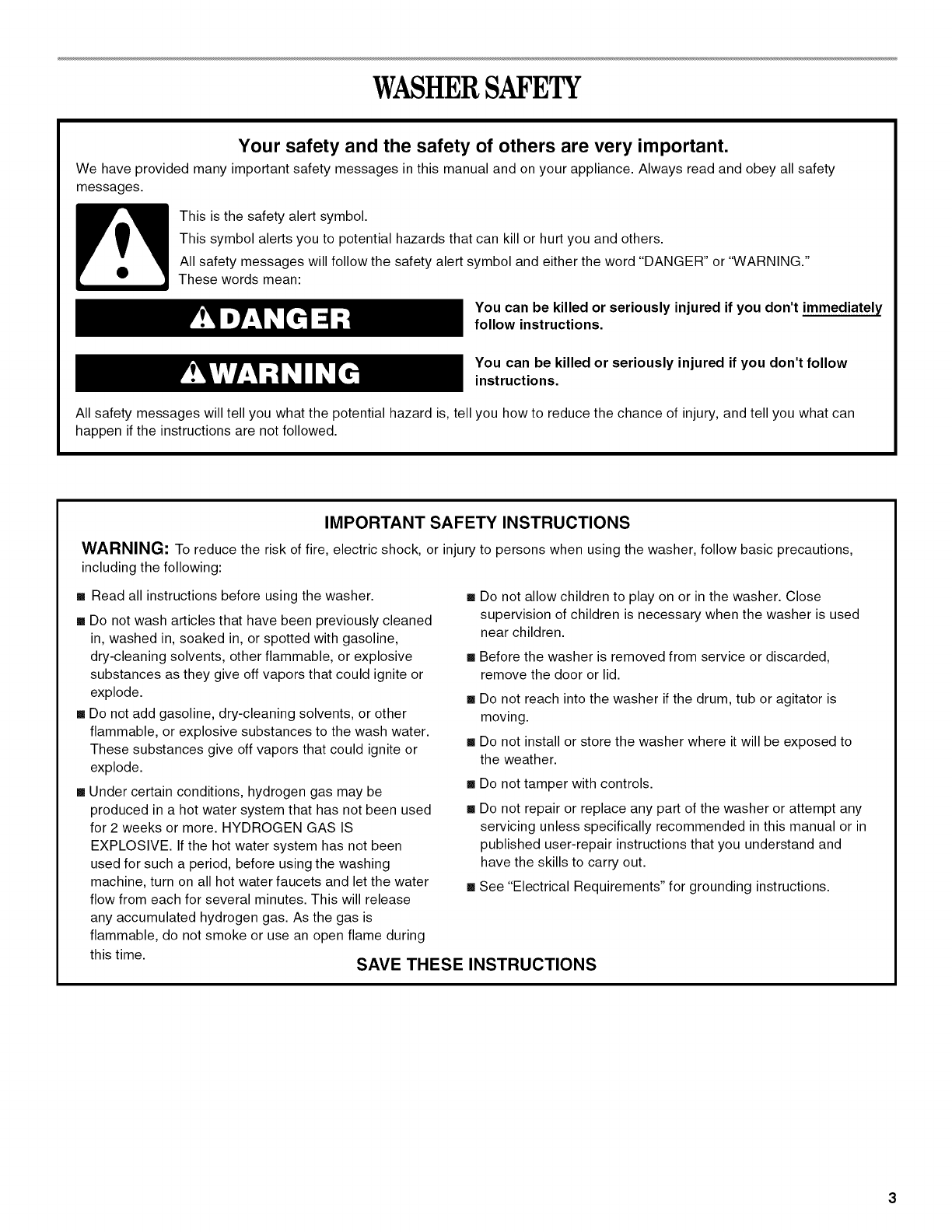

WASHERSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the washer, follow basic precautions,

including the following:

[] Read all instructions before using the washer.

[] Do not wash articles that have been previously cleaned

in, washed in, soaked in, or spotted with gasoline,

dry-cleaning solvents, other flammable, or explosive

substances as they give off vapors that could ignite or

explode.

[] Do not add gasoline, dry-cleaning solvents, or other

flammable, or explosive substances to the wash water.

These substances give off vapors that could ignite or

explode.

[] Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been used

for 2 weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using the washing

machine, turn on all hot water faucets and let the water

flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is

flammable, do not smoke or use an open flame during

Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer is used

near children.

Before the washer is removed from service or discarded,

remove the door or lid.

m Do not reach into the washer if the drum, tub or agitator is

moving.

m Do not install or store the washer where it will be exposed to

the weather.

m Do not tamper with controls.

m Do not repair or replace any part of the washer or attempt any

servicing unless specifically recommended in this manual or in

published user-repair instructions that you understand and

have the skills to carry out.

m See "Electrical Requirements" for grounding instructions.

this time. SAVE THESE INSTRUCTIONS

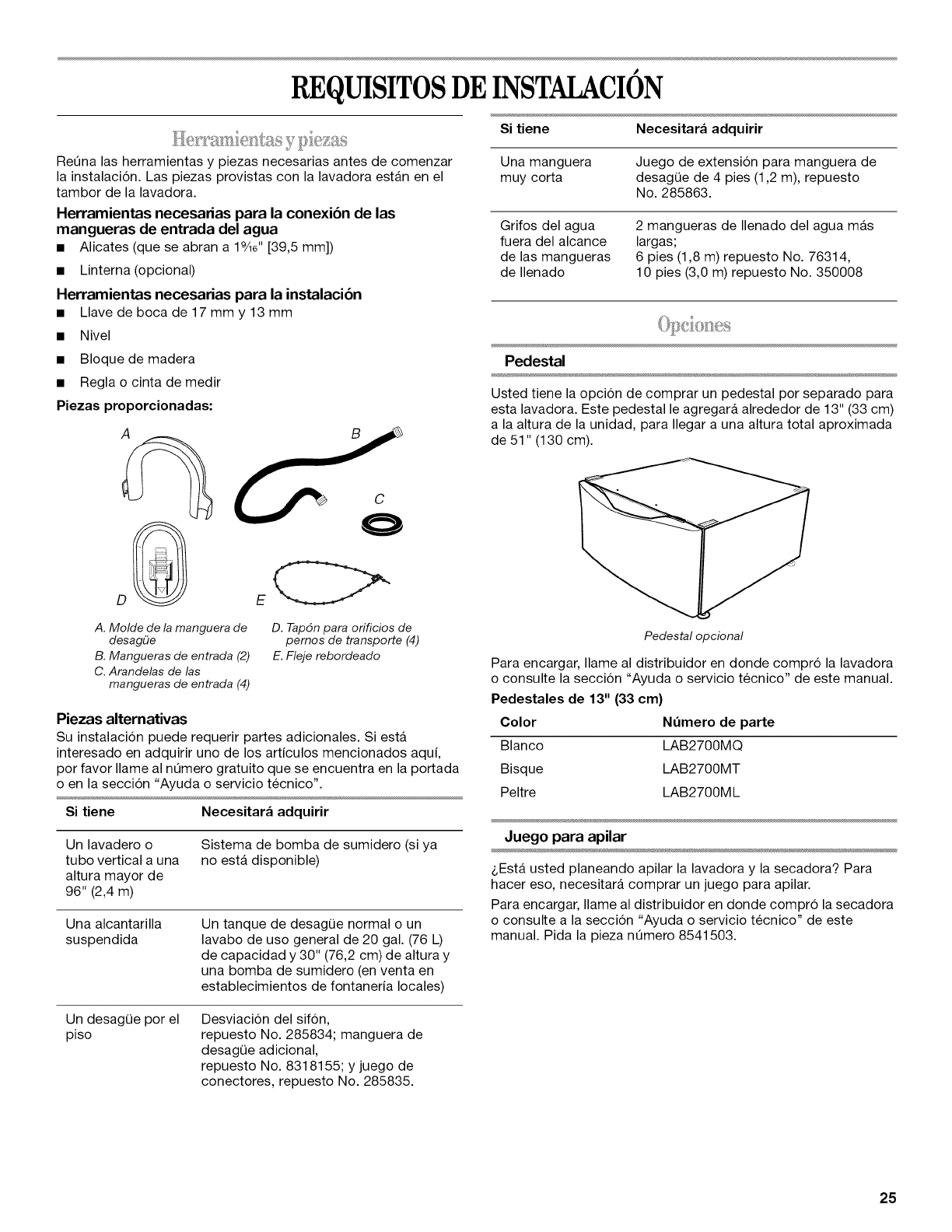

INSTALLATIONREQUIREMENTS

Gather the required tools and parts before starting installation.

The parts supplied are in the washer drum.

Tools needed for connecting the water inlet hoses

• Pliers (that open to 1%e" [39.5 mm])

• Flashlight (optional)

Tools needed for installation

• Open end wrench 17 mm and 13 mm

• Level

• Wood block

• Ruler or measuring tape

Parts supplied:

Pedestal

You may order a pedestal separately for this washer. This

pedestal will add about 13" (33 cm) to the height of your unit for a

total height of approximately 51" (130 cm).

Optional pedestal

To order, call the dealer from whom you purchased your washer

or refer to the "Assistance or Service" section of this manual.

O13" (33 cm) Pedestals

Color Part Number

White LAB2700MQ

EBiscuit LAB2700MT

Pewter LAB2700M L

A. Drain hose form

B. Inlet hose (2)

C. Inlet hose washer (4)

D. Transport bolt hole plug (4)

E. Beaded strap

Alternate Parts

Your installation may require additional parts. If you are interested

in purchasing one of the items listed here, call the toll-free

number on the cover or in the "Assistance or Service" section.

If You Have You Will Need to Buy

Laundry tub or

standpipe taller

than 96" (2.4 m)

Sump pump system (if not already

available)

Overhead sewer Standard 20 gal. (76 L), 30" (76.2 cm)

tall drain tub or utility sink and sump

pump (available from local plumbing

suppliers)

Floor drain Siphon break, Part Number 285834;

additional drain hose

Part Number 8318155; and connector

kit, Part Number 285835

Stack Kit

Are you planning to stack your washer and dryer? To do so you

will need to purchase a Stack Kit.

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section of this manual. Ask

for Part Number 8541503.

Drain hose too

short 4 ft (1.2 m) drain hose extension kit,

Part Number 285863

Water faucets

beyond reach of

fill hoses

2 longer water fill hoses:

6 ft (1.8 m) Part Number 76314,

10 ft (3.0 m) Part Number 350008

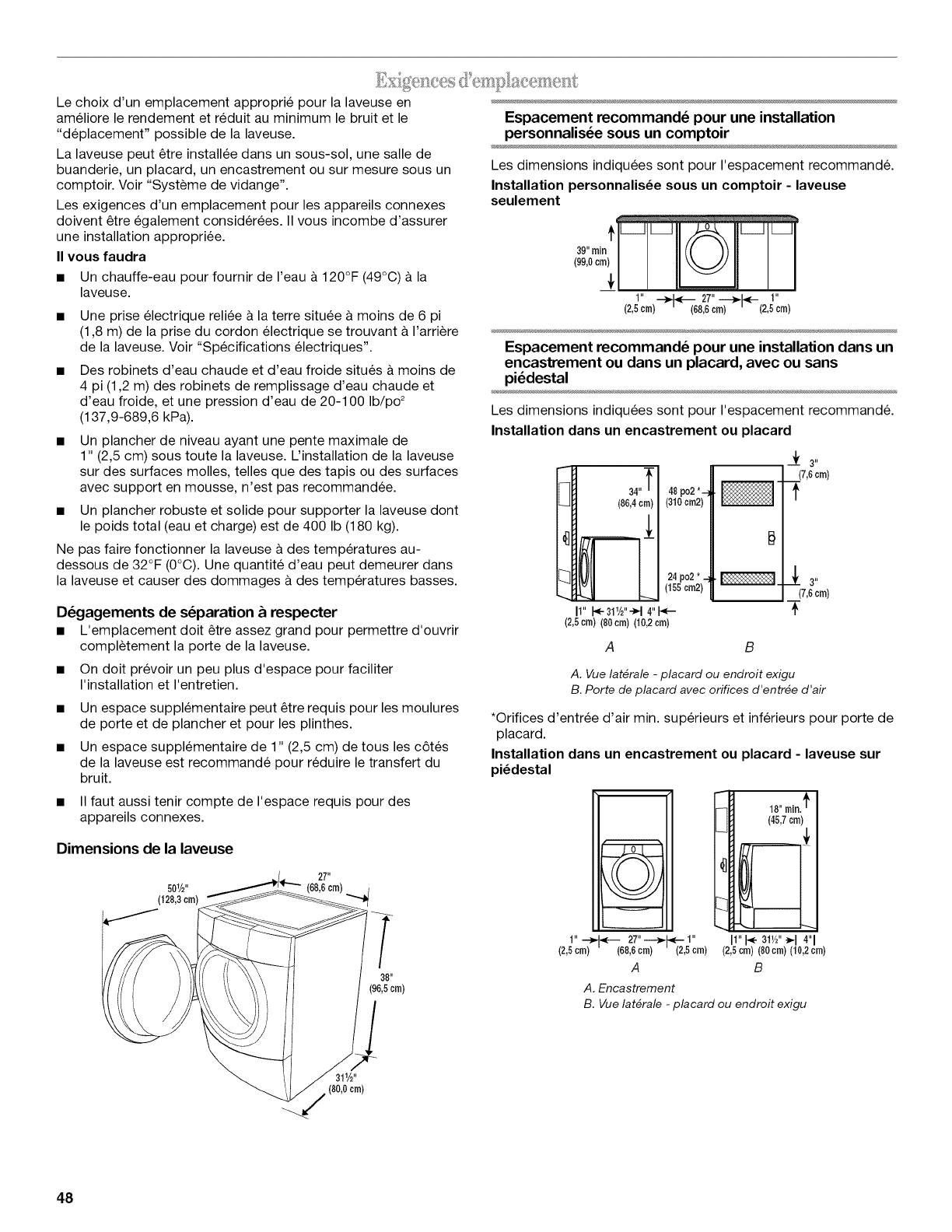

Selectingtheproperlocationforyourwasherimproves

performanceandminimizesnoiseandpossiblewasher"walk."

Yourwashercanbeinstalledunderacustomcounter,orina

basement,laundryroom,closet,orrecessedarea.See"Drain

System."

Companionappliancelocationrequirementsshouldalsobe

considered.Properinstallationisyourresponsibility.

Youwillneed

Awaterheatersettodeliver120°F(49°C)watertothe

washer.

Agroundedelectricaloutletlocatedwithin6ft(1.8m)of

wherethepowercordisattachedtothebackofthewasher.

See"ElectricalRequirements."

Hotandcoldwaterfaucetslocatedwithin4ft(1.2m)ofthe

hotandcoldwaterfillvalves,andwaterpressureof

20-100psi(137.9-689.6kPa).

Alevelfloorwithamaximumslopeof1"(2.5cm)under

entirewasher.Installingthewasheronsoftfloorsurfaces,

suchascarpetsorsurfaceswithfoambacking,isnot

recommended.

• Asturdyandsolidfloortosupportthewasherwithatotal

weight(waterandload)of400Ibs(180kg).

Donotoperateyourwasherintemperaturesbelow32°F(0°C).

Somewatercanremaininthewasherandcancausedamagein

lowtemperatures.

Installation clearances

• The location must be large enough to allow the washer door

to be fully opened.

• Additional spacing should be considered for ease of

installation and servicing.

• Additional clearances might be required for wall, door, and

floor moldings.

• Additional spacing of 1" (2.5 cm) on all sides of the washer is

recommended to reduce noise transfer.

Companion appliance spacing should also be considered.

Washer Dimensions

27"

50_/2,, (68.6 cm)

38"

96.5 cm)

Recommended installation spacing for custom

undercounter installation

The dimensions shown are for the recommended spacing.

Custom undercounter installation - Washer only

39" rnin.

(99.0 cm)

1" _ 27"-_F- 1"

(2.5 cm) (68.6 cm) (2.5 cm)

Recommended installation spacing for recessed or

closet installation, with or without a pedestal

The dimensions shown are for the recommended spacing.

Recessed area or closet installation

34,,T 48in. 2. .

(86.4c[n) (310crn2)

24 in.2. -

(155crn2)

I1"_ 31W'-_14"I_-

(2.5crn)(80cm) (10.2crn)

f3"

(7.6cm)

-i

_3"

(7.6cm)

A B

A. Side view -closet or confined area

B. Closet door with vents

*Min. top and bottom air openings for closet door.

Recessed or closet installation -Washer on pedestal

(2.5cm)

_:_ 27" ---_ _-- 1"

(08.6crn) (2.5c[n)

I1"1_ 31V2"_,-I 4"

(2.5cm) (80 crn)(10.2crn)

A. Recessed area

B. Side view -closet or confined area

31W'

(80.0cm)

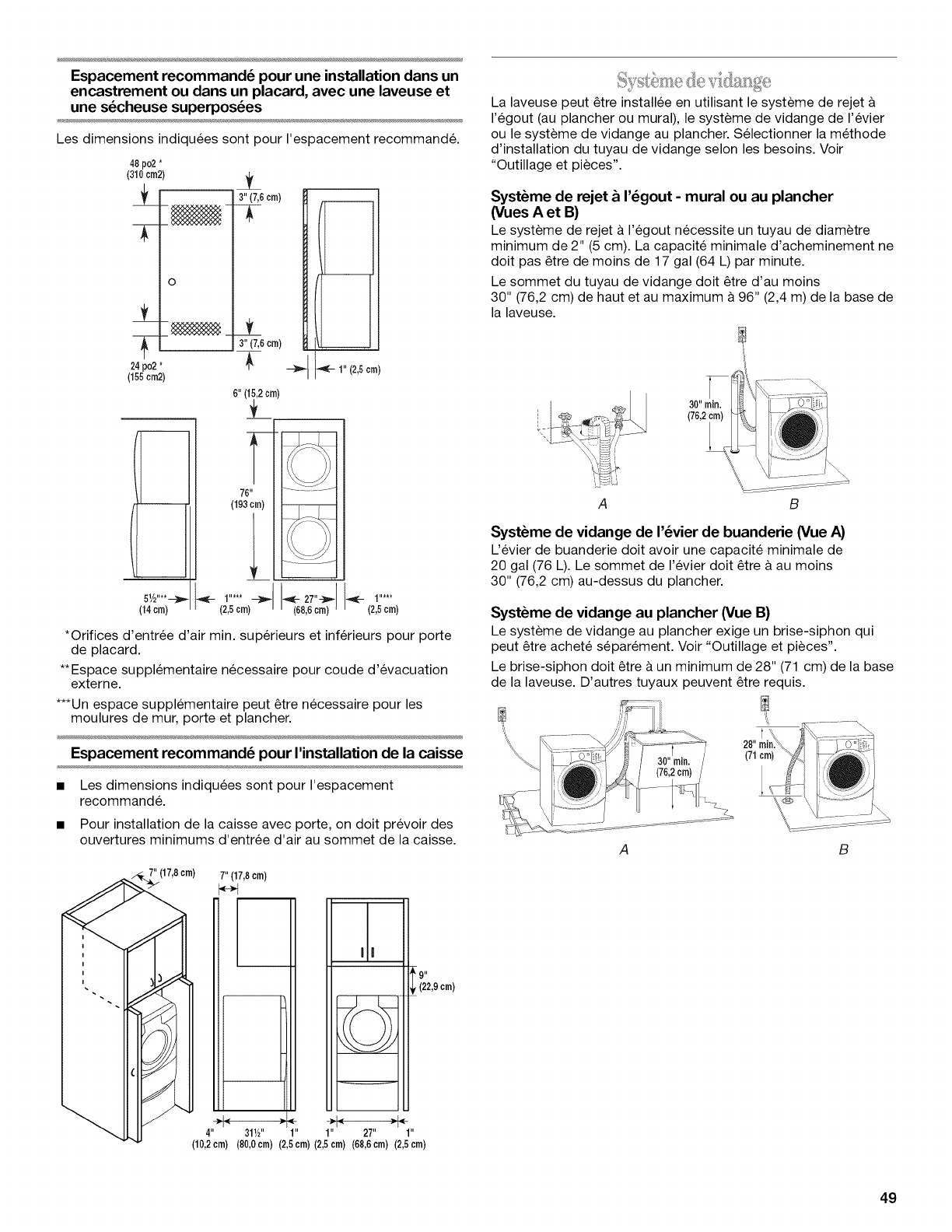

Recommended installation spacing for recessed or

closet installation, with stacked washer and dryer

The dimensions shown are for the recommended spacing.

46 in.2*

(310crn2)

24in.2.

(156crn2)

3" (7.6crn)

3"(7.6crn)

_ 1" (2.6crn)

5½.... --)=,

(14crn)

76"

(193crn)

(2.6crn) (2.6cnl)

\'>_Sx

-=_- 27" -}=,,,-

68.8cm)

*Min. top and bottom air openings for closet door.

**External exhaust elbow requires additional space.

***Wall,door and floor molding may require additional spacing.

Recommended installation spacing for cabinet

installation

openings in the top are required.

" . ) 7" (17.8cm)

4 31//2 1

The dimensions shown are for the recommended spacing.

For cabinet installation, with a door, the minimum ventilation

,,L9

I I_- (_'2.9cm)

(10.2cm) (80.0cm) (2.5cm) (2.5cm) (68.6cm) (2.5cm)

The washer can be installed using the standpipe drain system

(floor or wall), the laundry tub drain system, or the floor drain

system. Select the drain hose installation method you need. See

"Tools and Parts."

Standpipe drain system - wall or floor (views A &B)

The standpipe drain requires a minimum diameter standpipe of

2" (5 cm). The minimum carry-away capacity can be no less than

17 gal. (64 L) per minute.

The top of the standpipe must be at least 30" (76.2 cm) high and

no higher than 96" (2.4 m) from the bottom of the washer.

30"rain.

(76.2crn)

Laundry tub drain system (view A)

The laundry tub needs a minimum 20 gal. (76 L) capacity. The top

of the laundry tub must be at least 30" (76.2 cm) above the floor.

Floor drain system (view B)

The floor drain system requires a siphon break that may be

purchased separately. See "Tools and Parts."

The siphon break must be a minimum of 28" (71 cm) from the

bottom of the washer. Additional hoses might be needed.

• If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

• Do not ground to a gas pipe.

• Check with a qualified electrician if you are not sure the

washer is properly grounded.

• Do not have a fuse in the neutral or ground circuit.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

• A 120 volt, 60 Hz., AC only, 15- or 20-amp, fused electrical

supply is required. A time-delay fuse or circuit breaker is

recommended. It is recommended that a separate circuit

serving only this appliance be provided.

• This washer is equipped with a power supply cord having a

3 prong ground plug.

• To minimize possible shock hazard, the cord must be

plugged into a mating, 3 prong, ground-type outlet, grounded

in accordance with local codes and ordinances. If a mating

outlet is not available, it is the personal responsibility and

obligation of the customer to have the properly grounded

outlet installed by a qualified electrician.

GROUNDING INSTRUCTIONS

For a grounded, cord=connected washer:

This washer must be grounded. In the event of a malfunction

or breakdown, grounding will reduce the risk of electrical

shock by providing a path of least resistance for electric

current. This washer is equipped with a cord having an

equipment-grounding conductor and a grounding plug. The

plug must be plugged into an appropriate outlet that is

properly installed and grounded in accordance with all local

codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or serviceman if you are in

doubt as to whether the appliance is properly grounded.

Do not modify the plug provided with the appliance - if it will

not fit the outlet, have a proper outlet installed by a qualified

electrician.

For a permanently connected washer:

This washer must be connected to a grounded metal,

permanent wiring system, or an equipment grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead on

the appliance.

INSTALLATIONINSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install washer.

Failure to do so can result in back or other injury.

IMPORTANT: Position the washer so that the rear of the unit is

within approximately 3 ft (90 cm) of its final location.

There are 4 bolts in the rear panel of the washer that support the

suspension system during transportation. These bolts also retain

the power cord inside the washer until the bolts are removed. 1, Using a 13 mm wrench, loosen each of the bolts.

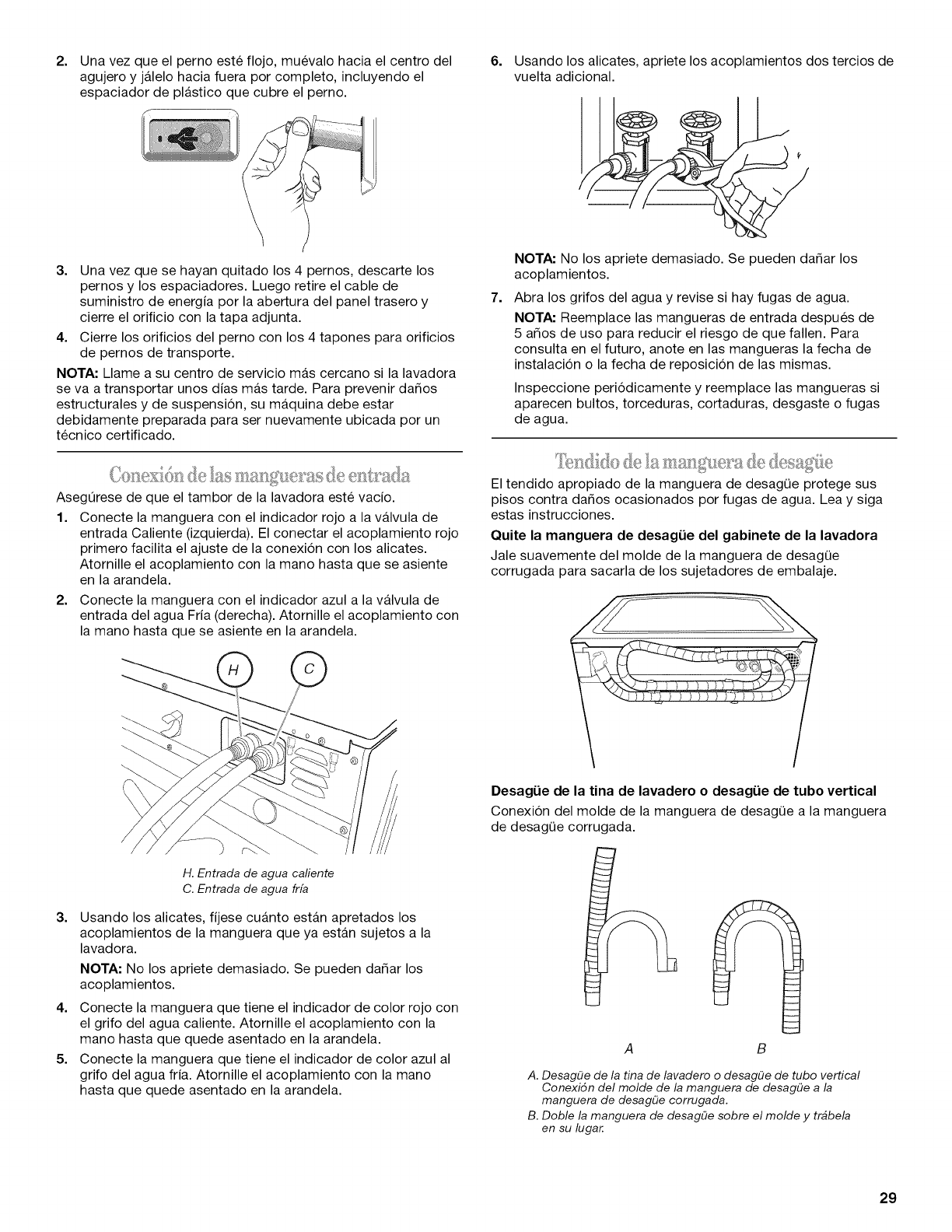

2= Once the bolt is loose, move it to the center of the hole and

completely pull out the bolt, including the plastic spacer

covering the bolt.

3. Once all 4 bolts are removed discard bolt and spacers. Then

pull the power cord through the opening of the rear panel and

close the hole with the attached cap.

4. Close the bolt holes with the 4 transport bolt hole plugs.

NOTE: If the washer is to be transported at a later date, call your

local service center. To avoid suspension and structural damage

to your washer, it must be properly set up for relocation by a

certified technician.

Make sure the washer drum is empty.

1. Attach the hose with the red color indicator to the Hot (left)

inlet valve. Attaching the red coupling first makes it easier to

tighten connection with pliers. Screw on coupling by hand

until it is seated on the washer.

2. Attach the hose with the blue color indicator to the Cold

(right) water inlet valve. Screw on coupling by hand until it is

seated on the washer.

Using pliers, tighten the couplings with an additional

two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

Turn on the water faucets and check for leaks.

NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement

dates on the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts,

wear, or leaks are found.

Proper routing of the drain hose protects your floors from damage

due to water leakage. Read and follow these instructions.

Remove drain hose from washer cabinet

Gently pull the corrugated drain hose from the shipping clips.

Laundry tub drain or standpipe drain

Connect the drain hose form to the corrugated drain hose.

H. Hot water inlet

C. Cold water inlet

Using pliers, check the tightness of the hose couplings

already attached to the washer.

NOTE: Do not overtighten. Damage to the coupling can

result.

4. Attach the hose with the red color indicator to the hot water

faucet. Screw on coupling by hand until it is seated on the

washer.

5. Attach the hose with the blue color indicator to the cold water

faucet. Screw on coupling by hand until it is seated on the

washer.

A B

A. Snap either end of the drain hose form to the drain hose at

the point where the corrugation begins.

B. Bend drain hose over drain hose form and snap into place.

To keep drain water from going back into the washer:

• Do not straighten the drain hose, and do not force excess

drain hose into standpipe. Hose should be secure, but loose

enough to provide a gap for air.

• Do not lay excess hose on the bottom of the laundry tub.

Floor drain

You may need additional parts. See Floor drain under "Tools and

Parts."

Drape the power cord over the washer top.

Secure the drain hose to the laundry tub leg or standpipe with

the beaded strap provided. (See illustrations A and B.)

!:i

A B C

If the washer faucets and the drain standpipe are recessed

(see illustration C), put the hooked end of the drain hose in

the standpipe. Tightly wrap the beaded strap around the

water inlet hoses and the drain hose.

Do not force excess drain hose into the standpipe.

Properlylevelingyour washer avoidsexcessivenoiseand

vibration.

1. Check the levelness of the washer by placing a level on the

top edge of the washer, first side to side, then front to back.

If the washer is against a wall, move the washer out slightly

before tipping back. If the washer is not level, first prop the

front with a wood block and adjust the feet as necessary;

then prop the back and adjust feet as necessary. Repeat this

step until washer is level.

Make sure all four feet are stable and resting on the floor.

Then check that the appliance is perfectly level (use a level).

3. After the washer is level, use a 17 mm open-end wrench to

turn the nuts on the feet tightly against the washer cabinet.

IMPORTANT: All 4 feet must be tightened. If the nuts are not

tight against the washer cabinet, the washer may vibrate.

4. The washer should not move front to back, side to side, or

diagonally when pushed on its top edges.

5. Slide the washer to its final location.

6. Confirm the levelness of the washer.

1. Check the electrical requirements. Be sure that you have the

correct electrical supply and the recommended grounding

method. See "Electrical Requirements."

2. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

3. Check that you have all of your tools.

4. Dispose of/recycle all packaging materials.

5. Check that the water faucets are on.

6. Check for leaks around faucets and inlet hoses.

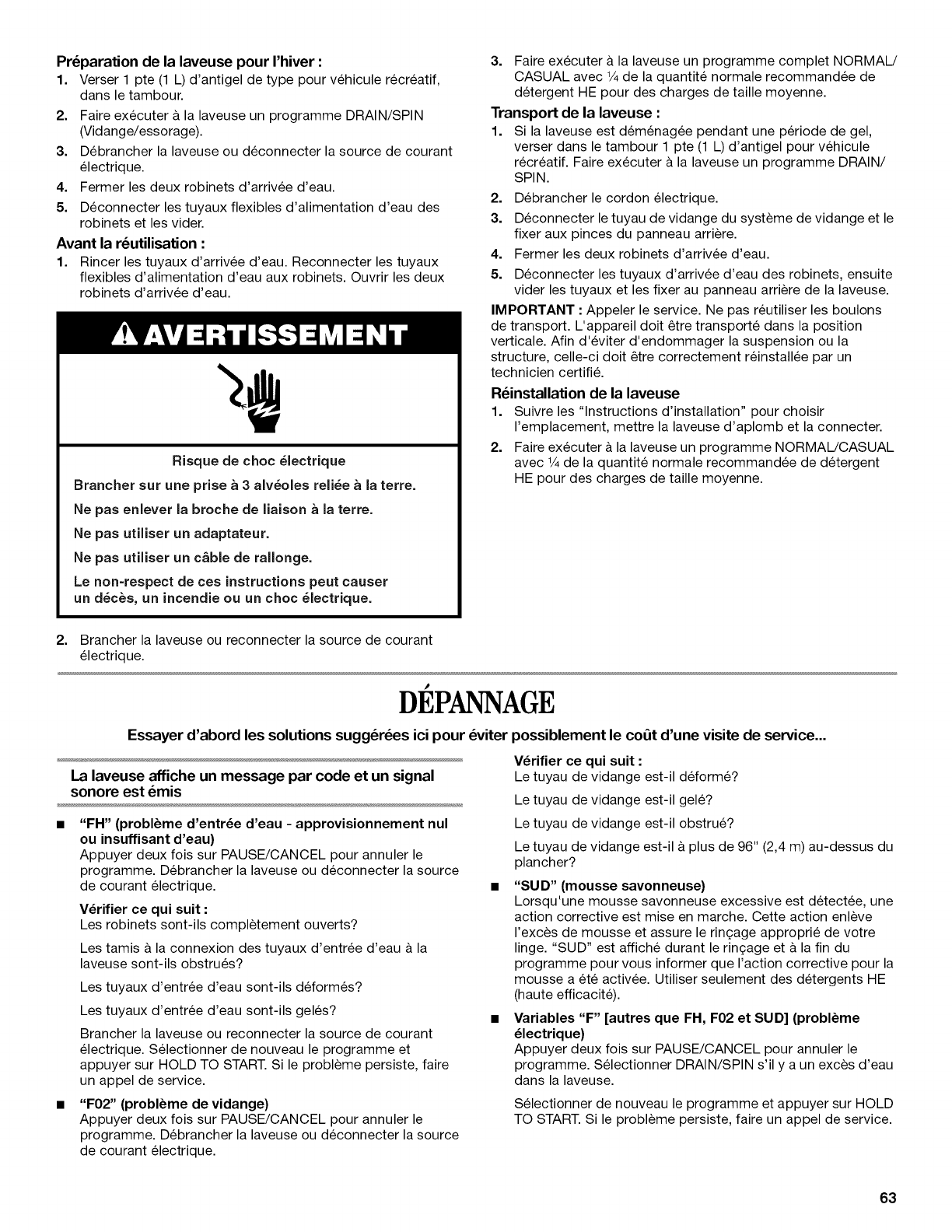

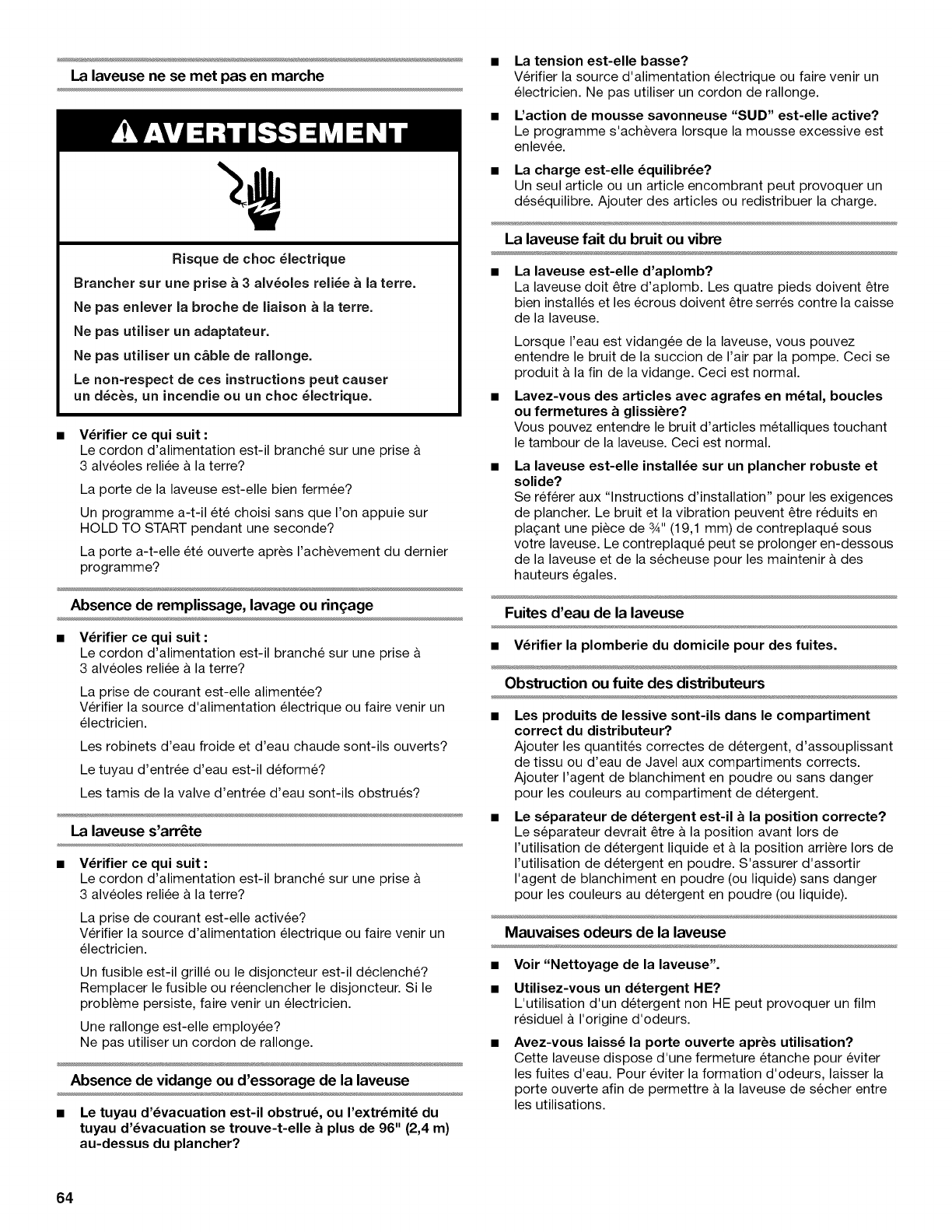

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Plug into a grounded 3 prong outlet.

Read "Washer Use."

To test and to clean your washer, measure V_the normal

recommended amount of powdered or liquid High Efficiency

(HE) detergent. Pour the detergent into the detergent

dispenser. Select NORMAL/CASUAL, and then select HOLD

TO START. Allow the washer to complete one whole cycle.

Use only HE High Efficiency detergenL

FEATURESANDBENEFITS

Electronic Controls

Flexible electronic controls are easy to use whether you are a

beginner or an expert.

Smart Dispensers

The smart dispensers make your washer truly automatic. This

washer provides a three-compartment dispenser which includes

separate compartments for detergent, fabric softener, and

bleach. The dispenser has large pour zones, is self-cleaning, and

can be easily removed. Laundry products are diluted with fresh

water and added to the load at the proper time in the wash cycle.

Auto Water Level

This washer automatically adjusts water level for best cleaning

and rinsing performance. Two sensors determine load size, load

composition, and suds level, then the sensors adjust the water

level to the proper setting. This eliminates guesswork. The water

level is just right for every wash load size.

Larger Load Size

Since there is no agitator, you can wash larger, bulkier items like a

king-sized bedspread. You are also able to wash more clothes at

one time, which means fewer loads.

Suspension System

To reduce washer "walk" and "off-balance" conditions, your new

washer combines:

• 2 Springs to isolate vibration

• 4 Shock absorbers at the washer base to minimize movement

Stainless Steel Dram

The stainless steel drum eliminates corrosion and enables higher

spin speeds for more water extraction, reducing drying time.

High-Efficiency Wash System

Your new front-loading, high-efficiency washer saves time with

fewer, larger loads, and lowers your water and energy bills by

helping conserve resources.

Spin Speeds

This washer automatically selects the spin speed based on the

cycle selected. This factory setting can be changed, however.

This washer offers up to four different spin speed choices.

ACCUWASH TM Automatic Temperature Control

The ACCUWASH TM control electronically senses and maintains a

uniform water temperature. ACCUWASH control regulates

incoming hot and cold water. ACCUWASH control is

automatically turned On when a cycle is selected.

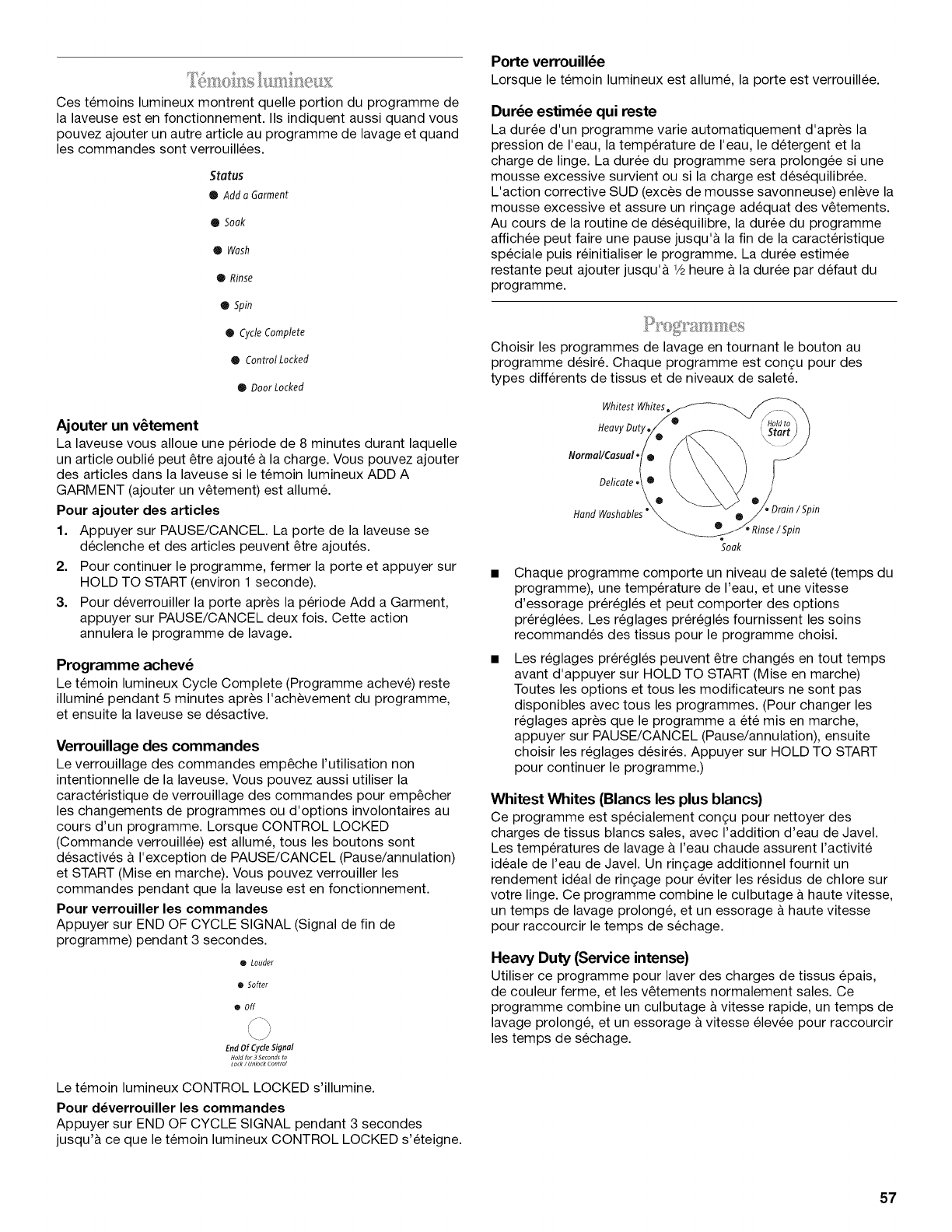

Add A Garment

When this option is available at the beginning of the cycle, the

Add A Garment Status Light will glow for the first 8 minutes. This

washer allows an 8-minute period in which forgotten garments

may be added to a load.

CATALYS'I "_Cleaning Action with Direct Injection

This washer channels 100% of the water through the dispensers

to assure thorough rinse-out and mixture of all the additives

before they touch any garments. The water is then sprayed from

the top front onto the center of the load, providing even

distribution and optimum cleaning performance. It is normal for

small amounts of water to remain in the dispensers when the

wash cycle is complete.

Efficient Detergent System

This washer has a specially designed valve that closes during the

wash portion of the cycle so that 100% of the water and

detergent mixture is used on the load. The Efficient Detergent

System ensures that no water or detergent is wasted.

Dynamic Off-Balance Detection

This washer uses two sensors to detect load size and the amount

of off-balance within the load. The suspension system and

controls are specially designed to redistribute the load

automatically.

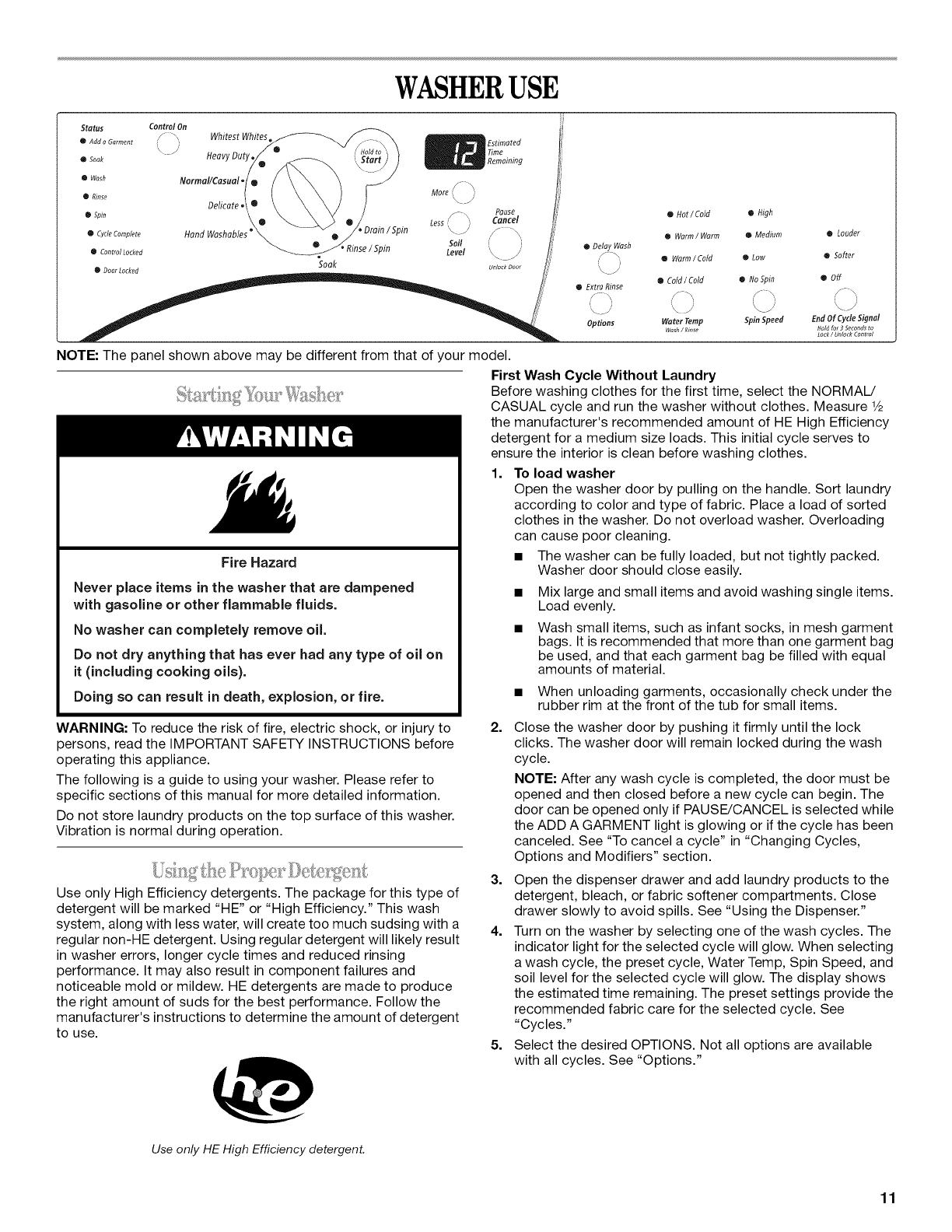

WASHERUSE

Fire Hazard

Never place items in the washer that are dampened

with gasoline or other flammable fluids.

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on

it (including cooking oils).

®Hot/Cold ®High

®Warm / Warm OMedium •Louder

®Delay Wash

QWarm/Cold ®Low ®Softer

\./

®Cold/Cold oNo Spin OOff

®Extra Rinse f -_ /-\

\ J '\ j" _ J

Options Water Temp Spin Speed End Of Cycle Signal

Doing so can result in death, explosion, or fire.

First Wash Cycle Without Laundry

Before washing clothes for the first time, select the NORMAL/

CASUAL cycle and run the washer without clothes. Measure V2

the manufacturer's recommended amount of HE High Efficiency

detergent for a medium size loads. This initial cycle serves to

ensure the interior is clean before washing clothes.

1. To load washer

Open the washer door by pulling on the handle. Sort laundry

according to color and type of fabric. Place a load of sorted

clothes in the washer. Do not overload washer. Overloading

can cause poor cleaning.

• The washer can be fully loaded, but not tightly packed.

Washer door should close easily.

• Mix large and small items and avoid washing single items.

Load evenly.

• Wash small items, such as infant socks, in mesh garment

bags. It is recommended that more than one garment bag

be used, and that each garment bag be filled with equal

amounts of material.

• When unloading garments, occasionally check under the

rubber rim at the front of the tub for small items.

WARNING: To reduce the risk of fire, electric shock, or injury to

persons, read the IMPORTANT SAFETY INSTRUCTIONS before

operating this appliance.

The following is a guide to using your washer. Please refer to

specific sections of this manual for more detailed information.

Do not store laundry products on the top surface of this washer.

Vibration is normal during operation.

Use only High Efficiency detergents. The package for this type of

detergent will be marked "HE" or "High Efficiency." This wash

system, along with less water, will create too much sudsing with a

regular non-HE detergent. Using regular detergent will likely result

in washer errors, longer cycle times and reduced rinsing

performance. It may also result in component failures and

noticeable mold or mildew. HE detergents are made to produce

the right amount of suds for the best performance. Follow the

manufacturer's instructions to determine the amount of detergent

to use.

2. Close the washer door by pushing it firmly until the lock

clicks. The washer door will remain locked during the wash

cycle.

NOTE: After any wash cycle is completed, the door must be

opened and then closed before a new cycle can begin. The

door can be opened only if PAUSE/CANCEL is selected while

the ADD A GARMENT light is glowing or if the cycle has been

canceled. See "To cancel a cycle" in "Changing Cycles,

Options and Modifiers" section.

3. Open the dispenser drawer and add laundry products to the

detergent, bleach, or fabric softener compartments. Close

drawer slowly to avoid spills. See "Using the Dispenser."

4. Turn on the washer by selecting one of the wash cycles. The

indicator light for the selected cycle will glow. When selecting

a wash cycle, the preset cycle, Water Temp, Spin Speed, and

soil level for the selected cycle will glow. The display shows

the estimated time remaining. The preset settings provide the

recommended fabric care for the selected cycle. See

"Cycles."

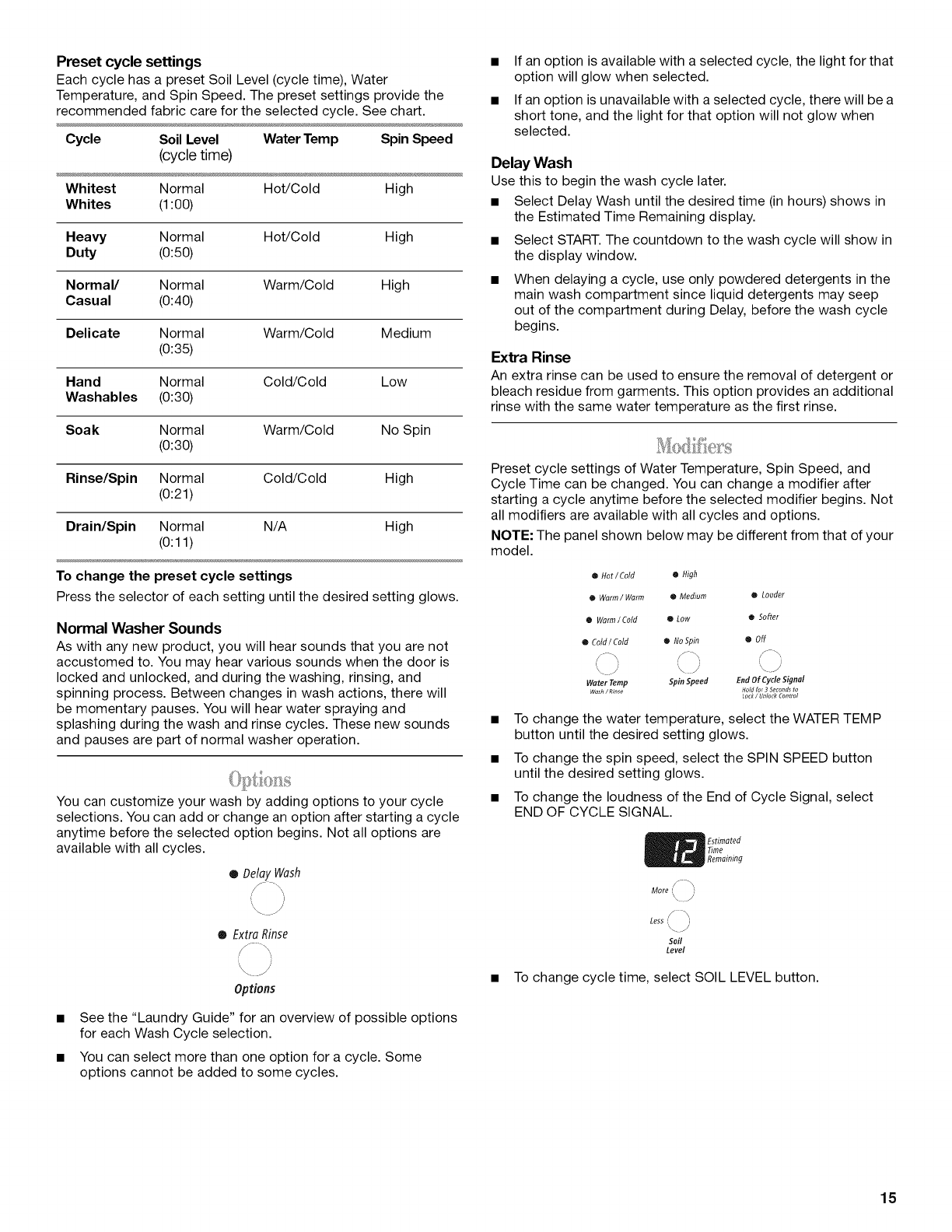

5. Select the desired OPTIONS. Not all options are available

with all cycles. See "Options."

Use only HE High Efficiency detergent.

Select the desired MODIFIERS. Not all modifiers are available

with all cycles and options. See "Modifiers."

If desired, select the END OF CYCLE SIGNAL. The signal is

helpful when you are washing items that should be removed

from the washer as soon as it stops. Select LOUDER or

SOFTER.

To begin the wash cycle

Select CONTROL ON.

• If you do not select HOLD TO START within 5 minutes of

choosing a cycle, the washer automatically shuts off.

When the wash cycle is complete, the CYCLE

COMPLETE status light glows, the door unlocks, and the

wash load can be removed from the washer. The washer

powers down automatically 5 minutes after the cycle is

complete and the CYCLE COMPLETE light goes off. To

power down the washer manually after the wash cycle is

complete, select PAUSE/CANCEL once.

To begin the wash cycle later

Select DELAY WASH until the desired delay time (in hours)

shows in the Estimated Time Remaining display. Select

START. The countdown to the wash cycle will show in the

display window.

When delaying a cycle, use only powdered detergents in

the main wash compartment since liquid detergents may

seep out of the compartment during Delay, before the

wash cycle begins.

Your new washer has a dispenser drawer with three separate

compartments for your laundry products--one is for detergent,

one is for liquid chlorine bleach, and one is for liquid fabric

softener. Laundry products are diluted and dispensed

automatically at the proper time during the wash cycle, making it

unnecessary for you to return to the washer during the cycle to

add them.

It is normal for small amounts of water to remain in the

dispensers when the wash cycle is complete.

Do not put laundry additives directly into the wash tub. Always

use the proper dispensers when adding laundry products.

Choosing the Right Detergent

Use only High Efficiency detergents. The package for this type of

detergent will be marked "HE" or "High Efficiency." This wash

system, along with less water, will create too much sudsing with a

regular non-HE detergent. Using regular detergent will likely result

in washer errors, longer cycle times and, reduced rinsing

performance. It may also result in component failures and

noticeable mold or mildew. HE detergents are made to produce

the right amount of suds for the best performance. Follow the

manufacturer's instructions to determine the amount of detergent

to use.

Use only HE High Efficiency detergenL

To fill dispenser compartments

1. Pull out the dispenser drawer.

2. Add the desired laundry product to the proper compartment.

3. Push in the dispenser drawer slowly and completely (to avoid

a spill).

Dispenser

A. Dispenser release lever

B. Separator

C. Detergent compartment

D. Bleach compartment

E. Fabric softener compartment

Detergent compartment

(Letter C in Dispenser Illustration)

Add liquid or powdered HE detergent to this compartment for

your wash cycle. The detergent separator must always be in

place, either in the front or back position.

• Do not fill beyond the "MAX" level. Use detergent

manufacturer's recommended amount for load size.

• Liquid or powdered color-safe bleach may be added to the

Main Wash compartment along with the same type of

detergent, liquid or powdered.

• Liquid detergent: Put the separator in the front position,

between the guides, as shown following. There will be no gap

between the bottom of the wash cycle detergent

compartment and the bottom of the separator.

A........................................

POWDER

Separator in front position, between guides

A. Separator

B. Guide

LIQUi

Powdered detergent: Put the separator in the back position,

behind the guides, as shown following. There will be a gap

between the bottom of the wash cycle detergent

compartment and the bottom of the separator.

Separator in back position, behind guides

A. Separa tor

B. Guide

LIQUI

NOTE: The separator will be in the POWDER (back) position

when shipped from the factory.

Chlorine bleach compartment

(Letter D in Dispenser Illustration)

Add no more than 1/3cup (80 mL) liquid chlorine bleach to this

compartment. The bleach will be automatically diluted and

dispensed at the optimum time during the first rinse after the

wash cycle. This compartment cannot dilute powdered bleach.

• Always measure liquid chlorine bleach. Use a measuring cup

with a pour spout; do not guess.

• Do not fill beyond the "MAX" level. Overfilling could cause

severe garment damage.

Fabric softener compartment

(Letter E in Dispenser Illustration)

Add 1¼cup (60 mL) liquid fabric softener to this compartment.

Fabric softener will be automatically dispensed in the final rinse.

• Do not fill beyond the "MAX" level.

1. To pause the washer at any time, select PAUSE/CANCEL

2. To continue the cycle, select HOLD TO START (for

approximately 1 second).

Not all Options and Modifiers are available with all cycles. Cycles,

Options and Modifiers can be changed anytime before HOLD TO

START is selected.

Options and Modifiers can be changed anytime after HOLD TO

START is selected and before the start of the selected Option or

Modifier.

To cancel a cycle and select a new cycle

1. Select PAUSE/CANCEL twice.

2. Select desired cycle.

3. Select the desired OPTIONS or MODIFIERS.

4. Select HOLD TO START (for approximately 1 second) to

restart the washer at the beginning of the new cycle.

To cancel a cycle

1. Select PAUSE/CANCEL twice.

2. The washer powers down, the door unlocks, and clothes can

be removed.

NOTE: If the water level or the temperature is too high, the

washer will drain automatically before the door unlocks.

To change Options or Modifiers after the cycle has started

1. Select PAUSE/CANCEL.

2. Select the desired OPTIONS or MODIFIERS.

3. Select HOLD TO START (for approximately 1 second) to

continue the cycle.

To drain the washer manually

1. Select PAUSE/CANCEL.

2. Select DRAIN/SPIN.

3. Select HOLD TO START (for approximately 1 second) to

begin the drain.

4. When the spin is complete, the door unlocks. Items can be

removed from the washer.

These lights show which portion of the cycle the washer is

operating. They also indicate when you can add an additional

item to the wash cycle and when the controls are locked.

Status

0Add a Garment

QSoak

0Wash

•Rinse

•Spin

0Cycle Complete

®Control Locked

•Door Locked

Adding items

This washer allows an 8-minute period in which forgotten

garments may be added to the load. You can add items to the

washer if the ADD A GARMENT status light is glowing.

To add items

1. Select PAUSE/CANCEL. The washer door unlocks, and items

can be added.

2. To continue the cycle, close the door and select HOLD TO

START (for approximately 1 second).

3. To unlock the door after the Add a Garment period, press

PAUSE/CANCEL twice. This will cancel the wash cycle.

Cycle Complete

The cycle complete light stays on for 5 minutes after the cycle is

complete, and then the washer shuts off.

Locking controls

The Control Lock prevents unintended use of the washer. You

can also use the control lock feature to prevent unintended cycle

or option changes during a cycle. When CONTROL LOCKED is

lit, all buttons are disabled except for PAUSE/CANCEL and

START. You can lock the controls while the washer is operating.

To lock the controls

Select and hold END OF CYCLE SIGNAL for 3 seconds.

®Louder

®Softer

eOff

End Of CycleSignal

Hold for 3Seconds to

Lock / Unlock Control

The CONTROL LOCKED status light glows.

To unlock the controls

Select and hold END OF CYCLE SIGNAL for 3 seconds until the

CONTROL LOCKED Status light turns off.

Door Locked

When the status light glows, the door is locked.

Estimated time remaining

The cycle time varies automatically based on your water

pressure, water temperature, detergent and clothes load. The

cycle time will be extended if oversudsing occurs or the load is

unbalanced. The SUDs routine removes extra suds and assures

proper rinsing of your garments. During the unbalance routine the

time displayed may pause until this activity is complete, then

resume with the cycle. These routines may add up to a half-hour

to the default cycle time.

Cycles can be selected by turning the Cycle control knob to the

desired cycle. Each cycle is designed for different types of fabric

and soil levels.

Hand Washables,X_ ®/° Drain /Spin

_. _. O _,, Rinse/ Spin

Soak

• Each cycle has a preset Soil Level (cycle time), Water

Temperature and Spin Speed, and may have preset options.

The preset settings provide the recommended fabric care for

the selected cycle.

• The preset settings can be changed anytime before HOLD TO

START is pressed. Not all options and modifiers are available

with all cycles. (To change settings after the cycle has started,

press PAUSE/CANCEL, then select the desired settings.

Press HOLD TO START to continue the cycle.)

Whitest Whites

This cycle is especially designed for cleaning loads of soiled

white fabrics with the addition of bleach. Hot washing

temperatures assure optimal bleach activity. An additional rinse

provides optimal rinse performance to avoid chlorine residues on

your laundry. This cycle combines fast-speed tumbling, longer

wash time and high-speed spin to shorten drying times.

Heavy Duty

Use this cycle to wash loads of sturdy, colorfast fabrics and

normally soiled garments. This cycle combines fast-speed

tumbling, longer wash time, and high-speed spin to shorten

drying times.

Normal/Casual

Use this cycle to wash loads of no-iron fabrics, such as sport

shirts, blouses, casual business clothes, permanent press

blends, cottons and linens, and synthetic fabrics. This cycle

combines medium-speed tumbling, high-speed spin, and a load

cooling process to reduce wrinkling.

Delicate

Use this cycle to wash sheer fabrics and lingerie. This cycle

combines low-speed tumbling and low-speed spin for gentle

fabric care.

Hand Washables

Use this cycle to clean hand washable and special-care

garments. Similar to the way garments are hand washed in a

sink, the wash action of this cycle combines periods of low-

speed tumbling and soaking. Low-speed spin reduces wrinkling.

Soak

Use the Soak cycle to remove small spots of set-in stains on

fabrics. This cycle provides a soak time with warm or cold water

followed by drain. Extra water, a short tumbling phase for equal

distribution of the laundry, and a soaking time without drum

movement, improve the removal of set-in stains. Drain without

spin assures gentle treatment, even for delicate articles.

Rinse/Spin

Use this cycle to get a rinse and spin only. This cycle combines

fast-speed tumbling and high-speed spin. If desired, you can

reduce the spin speed by selecting the speed you want from the

SPIN SPEED modifier.

A Rinse/Spin cycle is useful for

• Loads that need rinsing only.

• Adding fabric softener to a load.

Drain/Spin

Use this cycle to drain your washer or to drain and spin your

wash load. The spin speed is preset to high. If desired, you can

reduce the spin speed by selecting the speed you want from the

SPIN SPEED modifier.

NOTE: Loads of synthetics, delicate fabrics, handwashables, and

woolens should be drained with no spin or low spin speed to

avoid fabric stress.

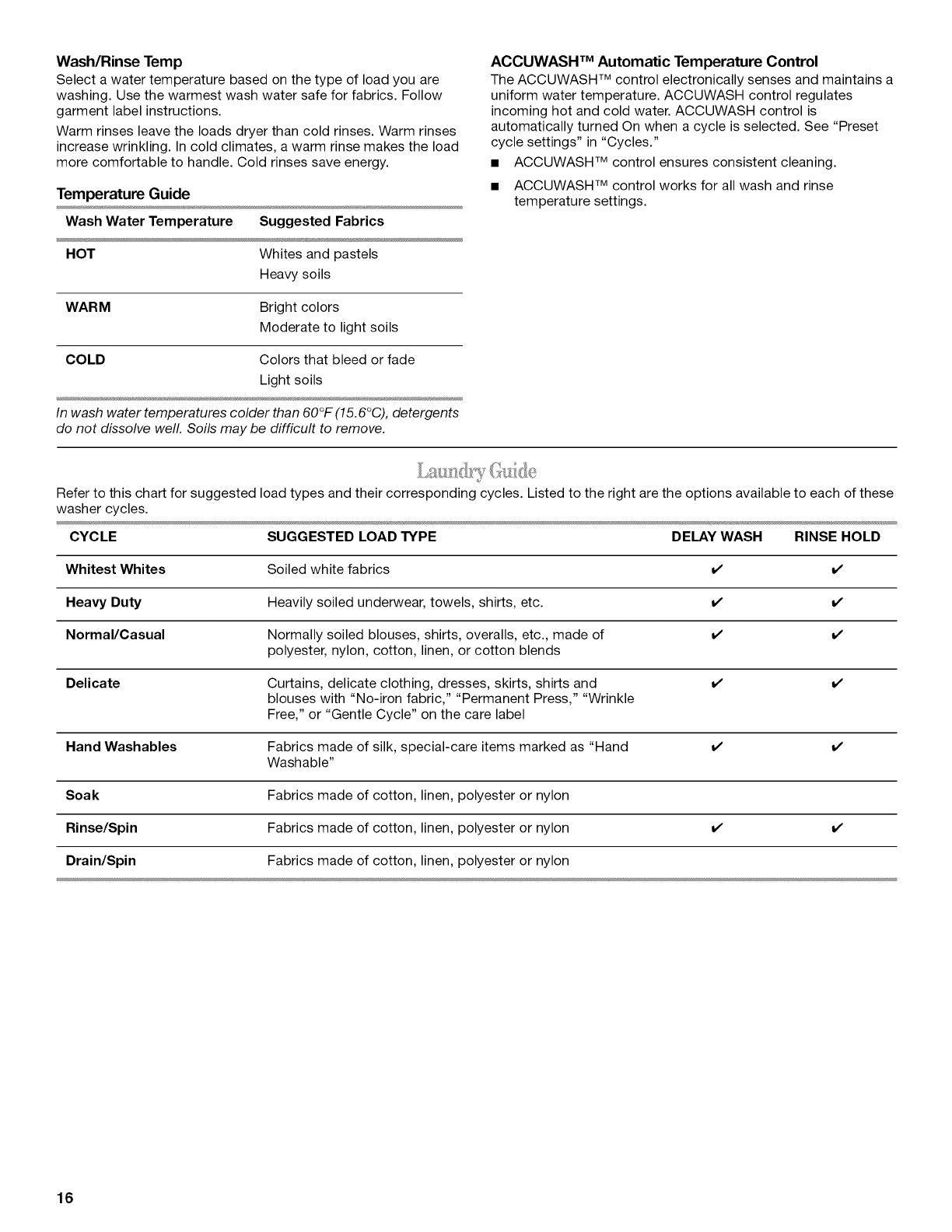

Preset cycle settings

Each cycle has a preset Soil Level (cycle time), Water

Temperature, and Spin Speed. The preset settings provide the

recommended fabric care for the selected cycle. See chart.

Cycle Soil Level Water Temp Spin Speed

(cycle time)

Whitest Normal Hot/Cold High

Whites (1:00)

Heavy Normal Hot/Cold High

Duty (0:50)

Normal/ Normal Warm/Cold High

Casual (0:40)

Delicate Normal Warm/Cold Medium

(0:35)

Hand Normal Cold/Cold Low

Washables (0:30)

Soak Normal Warm/Cold No Spin

(0:30)

Rinse/Spin Normal Cold/Cold High

(0:21)

Drain/Spin Normal N/A High

(0:11)

To change the preset cycle settings

Press the selector of each setting until the desired setting glows.

Normal Washer Sounds

As with any new product, you will hear sounds that you are not

accustomed to. You may hear various sounds when the door is

locked and unlocked, and during the washing, rinsing, and

spinning process. Between changes in wash actions, there will

be momentary pauses. You will hear water spraying and

splashing during the wash and rinse cycles. These new sounds

and pauses are part of normal washer operation.

You can customize your wash by adding options to your cycle

selections. You can add or change an option after starting a cycle

anytime before the selected option begins. Not all options are

available with all cycles.

•Delay Wash

®ExtraRinse

/- \

\.J

Options

• See the "Laundry Guide" for an overview of possible options

for each Wash Cycle selection.

• You can select more than one option for a cycle. Some

options cannot be added to some cycles.

• If an option is available with a selected cycle, the light for that

option will glow when selected.

• If an option is unavailable with a selected cycle, there will be a

short tone, and the light for that option will not glow when

selected.

Delay Wash

Use this to begin the wash cycle later.

• Select Delay Wash until the desired time (in hours) shows in

the Estimated Time Remaining display.

• Select START. The countdown to the wash cycle will show in

the display window.

• When delaying a cycle, use only powdered detergents in the

main wash compartment since liquid detergents may seep

out of the compartment during Delay, before the wash cycle

begins.

Extra Rinse

An extra rinse can be used to ensure the removal of detergent or

bleach residue from garments. This option provides an additional

rinse with the same water temperature as the first rinse.

Preset cycle settings of Water Temperature, Spin Speed, and

Cycle Time can be changed. You can change a modifier after

starting a cycle anytime before the selected modifier begins. Not

all modifiers are available with all cycles and options.

NOTE: The panel shown below may be different from that of your

model.

OHot/Cold ®High

®Worm / Worm •Medium •Louder

®Worm/Cold •Low •Softer

®Cold/Cold ONoSpin •Off

/- \, /"\,J

,\ j' /

Water Temp Spin Speed End Of Cycle Signal

Wash / Rinse Hold [or 3 Seconds to

Lock / Unlock Control

• To change the water temperature, select the WATER TEMP

button until the desired setting glows.

• To change the spin speed, select the SPIN SPEED button

until the desired setting glows.

• To change the loudness of the End of Cycle Signal, select

END OF CYCLE SIGNAL.

Istimoted

Time

Remaining

More { }

Less i

Soil

Level

• To change cycle time, select SOIL LEVEL button.

Wash/Rinse Temp

Select a water temperature based on the type of load you are

washing. Use the warmest wash water safe for fabrics. Follow

garment label instructions.

Warm rinses leave the loads dryer than cold rinses. Warm rinses

increase wrinkling. In cold climates, a warm rinse makes the load

more comfortable to handle. Cold rinses save energy.

Temperature Guide

Wash Water Temperature Suggested Fabrics

HOT Whites and pastels

Heavy soils

WARM Bright colors

Moderate to light soils

COLD Colors that bleed or fade

Light soils

In wash water temperatures colder than 60°F (15.6°C), detergents

do not dissolve well. Soils may be difficult to remove.

ACCUWASH TM Automatic Temperature Control

The ACCUWASH TM control electronically senses and maintains a

uniform water temperature. ACCUWASH control regulates

incoming hot and cold water. ACCUWASH control is

automatically turned On when a cycle is selected. See "Preset

cycle settings" in "Cycles."

• ACCUWASH TM control ensures consistent cleaning.

• ACCUWASH TM control works for all wash and rinse

temperature settings.

Refer to this chart for suggested load types and their corresponding cycles. Listed to the right are the options available to each of these

washer cycles.

CYCLE SUGGESTED LOAD TYPE DELAY WASH RINSE HOLD

Whitest Whites Soiled white fabrics i/

Heavy Duty Heavily soiled underwear, towels, shirts, etc. i/

Normal/Casual Normally soiled blouses, shirts, overalls, etc., made of i/

polyester, nylon, cotton, linen, or cotton blends

Delicate Curtains, delicate clothing, dresses, skirts, shirts and i/

blouses with "No-iron fabric," "Permanent Press," "Wrinkle

Free," or "Gentle Cycle" on the care label

Hand Washables Fabrics made of silk, special-care items marked as "Hand i/

Washable"

Soak Fabrics made of cotton, linen, polyester or nylon

Rinse/Spin Fabrics made of cotton, linen, polyester or nylon i/

Drain/Spin Fabrics made of cotton, linen, polyester or nylon

LAUNDRYTIPS

Preparing clothes for washing

Follow these recommendations to help you prolong the life of

your garments.

• Use only High Efficiency detergents. The package for this

type of detergent will be marked "HE" or "High Efficiency."

This wash system, along with less water, will create too much

sudsing with a regular non-HE detergent. Using regular

detergent will likely result in washer errors, longer cycle times

and reduced rinsing performance. It may also result in

component failures and noticeable mold or mildew. HE

detergents are made to produce the right amount of suds for

the best performance. Follow the manufacturer's instructions

to determine the amount of detergent to use.

Sorting

• Separate heavily soiled items from lightly soiled ones, even if

they would normally be washed together. Separate lint-givers

(towels, chenille) from lint-takers (corduroy, synthetics,

permanent press). When possible, turn lint-givers inside-out.

Separate dark colors from light colors, colorfast items from

noncolorfast items.

Sort by fabric and construction (sturdy cottons, knits, delicate

items).

Unloading

• Remove clothes from washer after the cycle is completed.

Metal objects such as zippers, snaps, and buckles may rust if

left in the washer basket for a long time.

• When unloading garments, occasionally check under the

rubber rim at the front of the tub for small items.

Use only HE High Efficiency detergenL

Close zippers, snaps, and hooks to avoid snagging other

items. Remove pins, buckles, and other hard objects to avoid

scratching the washer interior. Remove non-washable trim

and ornaments.

Empty pockets and turn them inside-out.

Turn down cuffs; brush away lint and dirt.

Turn synthetic knits inside-out to avoid pilling.

Tie strings and sashes so they will not tangle.

Mend tears, loose hems, and seams.

Treat spots and stains.

Stained or wet garments should be washed promptly for best

results.

Mix large and small items, avoid washing single items, and

load evenly.

Wash small items, such as infant socks, in a mesh garment

bags. To create a balanced load it is recommend that more

than one garment bag be used, and that each garment bag

be filled with equal amounts of material.

NOTE: If only washing garments in mesh bags, it is

recommend that more than one garment bag be used, and

that each garment bag be filled with equal amounts of

material.

Loading suggestions (maximum size loads).

Heavy Work Clothes

4 jeans 2 sweatpants

4 workpants 2 sweatshirts

4 workshirts

Towels

10 bath towels

10 hand towels

14 washcloths

Mixed Load

3 sheets (1 king, 2 twin)

4 pillowcases

3 shirts

3 blouses

9 T-shirts

9 shorts

10 handkerchiefs

WASHERCARE

_4_ _ _ _,_ _-_,_

Cleaning the door seal

1. Open the washer door and remove any clothing or items from

the washer.

2. Inspect the gray colored seal between the door opening and

the basket for stained areas. Pull back the seal to inspect

areas under the seal.

A. Seal

3. If stained areas are found, wipe down these areas of the seal,

using the procedure that follows.

a) Mix a dilute solution, using 3/4cup (177.4 mL) of liquid

chlorine bleach, and 1 gal. (3.8 L) of warm tap water.

b) Wipe the seal area with the dilute solution, using a damp

cloth.

c) Let stand 5 minutes.

d) Wipe down area thoroughly with a dry cloth and let the

washer interior air dry.

IMPORTANT:

• Wear rubber gloves when cleaning for prolonged periods.

• Refer to the bleach manufacturer's instructions for proper

use.

Washer Cleaning and Monthly Maintenance Procedure

Your washer has a special cycle stored within the machine's

programming. Pressing a specific combination of buttons will

access this cleaning cycle. This cycle uses higher water volumes

in combination with liquid chlorine bleach to thoroughly clean the

inside of your washing machine.

NOTES:

• Read these instructions completely before beginning the

cleaning process.

If necessary, the cleaning cycle may be interrupted by

pressing the PAUSE/CANCEL button. However, this will not

immediately stop the cycle. The machine will display "int"

(interrupt) and continue with several rinse and drain steps to

ensure that all remaining bleach is rinsed from the unit.

Begin procedure

1. Open the washer door and remove any clothing or items from

the washer.

2. Be sure the door is closed.

3= Open the dispenser drawer and remove the detergent divider

from the Main Wash detergent compartment. See "Using the

Dispenser" for instructions. No laundry products will be

added at this time; you will be required to add only liquid

chlorine bleach, at a later step.

To enter the cycle, a specific combination of buttons must be

pressed.

• Select the POWER button.

• Select the RINSE/SPIN button.

• Select LOW SPIN Speed.

• Select Warm/Cold WATER TEMPERATURE.

• Set the End of Cycle Signal to Softer.

• Push EXTRA RINSE button 4 times within 5 seconds to

start the cycle. The door will lock, and filling will begin.

NOTE: The water in the unit will dispense for a moment,

then the door will unlock, lock again, and then the cycle

will continue.

• The machine will fill and run a short sensing cycle. This

will take approximately 3 minutes.

The washer will provide 4 short tones. Check the Estimated

Time Remaining display for the codes indicated below.

a) If the washer displays the letters "Ab" (Add Bleach) in the

Estimated Time Remaining display, you will hear

4 short tones. Proceed to Step 6.

b) If the washer displays the letters "rL" (Remove Load) in

the Estimated Time Remaining display, an error tone will

sound. The door will unlock.

• Open the door and remove the items from the washer.

• Continue the cycle by pressing the START button.

NOTE: The water in the unit will dispense for a

moment, then the door will unlock, lock again, and

then the cycle will continue with another check for

items in the washer.

• The machine will fill and run a short cycle to

determine whether any items have been left in the

washer. This will take approximately 3 minutes.

• The washer will repeat Step 5 until it can determine

that there are no items in the washer and will display

"Ab" (Add Bleach).

Add liquid chlorine bleach.

a) If using the maintenance procedure for the first time,

open the dispenser drawer and immediately add 1 cup

(236.6 mL) liquid chlorine bleach to the Main Wash

detergent compartment. The liquid chlorine bleach

should immediately flow out of the dispenser.

b) If doing a monthly maintenance procedure, open the

dispenser drawer and immediately add ½ cup (78.8 mL)

liquid chlorine bleach to the Main Wash detergent

compartment. The liquid chlorine bleach should

immediately flow out of the dispenser.

NOTES:

• Water will be flowing into the dispenser drawer when

the bleach is added. This is normal.

• Do not add any detergent to this cleaning cycle. Use

of more than 1 cup (236.6 mL) of bleach will cause

product damage over time.

7. Once the cleaning cycle has begun, allow the cycle to

complete. An estimated cycle time will appear on the display.

8. After the cleaning cycle is complete, leave the door open,

slightly, to allow for better ventilation and drying of washer

interior.

9. Replace the detergent compartment divider.

Always do the following to maintain washer freshness

• Use only HE High Efficiency detergent.

• Leave the door slightly open after each cycle to allow for

better ventilation and drying of washer interior.

• Run this procedure using 1/3cup (78.8 mL) of liquid chlorine

bleach.

• If the procedure does not sufficiently improve the machine

freshness, evaluate your installation and usage conditions for

other causes.

Cleaning the exterior

Use a soft damp cloth or sponge to wipe up any spills.

Occasionally wipe the outside of your washer to keep it looking

new. Use mild soap and water. Do not use abrasive products.

Cleaning the dispenser drawer

The dispenser drawer is removable for easy cleaning.

1. Unlock the dispenser drawer by pressing the Release Lever in

the Prewash compartment. See "Using the Dispenser."

Remove the drawer.

2. Remove the inserts (the siphon from the softener and bleach

compartments and the separator).

3. Wash the parts under running water.

4. Replace the inserts and return the dispenser to the drawer.

Replace inlet hoses after five years of use to reduce the risk of

hose failure. Periodically inspect and replace inlet hoses if

bulges, kinks, cuts, wear or leaks are found.

When replacing your inlet hoses, record the date of replacement.

Install and store your washer where it will not freeze. Because

some water may stay in the hoses, freezing can damage your

washer. If storing or moving your washer during freezing weather,

winterize it.

Non-use or vacation care:

Operate your washer only when you are at home. If you will be on

vacation or not using your washer for an extended period of time,

you should:

• Unplug washer or disconnect power.

• Turn off the water supply to the washer. This helps avoid

unintended flooding (due to a water pressure surge) while you

are away.

• Slightly open door to provide ventilation.

To winterize washer:

1. Put 1 qt (1 L) of R.V.-type antifreeze in the drum.

2. Run washer on a DRAIN/SPIN cycle.

3. Unplug washer or disconnect power.

4. Shut off both water faucets.

5. Disconnect water inlet hoses from faucets and drain.

To use washer again:

1. Flush water pipes. Reconnect water inlet hoses to faucets.

Turn on both water faucets.

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

2. Plug in washer or reconnect power.

3. Run the washer through the NORMAL/CASUAL cycle.

Measure 1/4the manufacture' recommended amount of HE

High Efficiency detergent for a medium size loads.

To transport the washer:

1. If washer will be moved during freezing weather, put in

1 qt (1 L) of R.V.-type antifreeze in the drum. Run washer on

a DRAIN/SPIN cycle.

2. Unplug the power cord.

3. Disconnect the drain hose from the drain system and attach

to rear panel clips.

4. Shut off both water faucets.

5. Disconnect the water inlet hoses from faucets, then drain the

hoses and clip them to the rear panel of the washer.

IMPORTANT: Call service. Do not reuse transport bolts. Unit

must be transported in the upright position. To avoid suspension

and structural damage to your washer, it must be properly set up

for relocation by a certified technician.

Reinstalling the washer

1. Follow the "Installation Instructions" to locate, level and

connect the washer.

2. Run the washer through the NORMAL!CASUALcycle.

Measure 1/4the manufacture's recommended amount of HE

High Efficiency detergent for a medium size loads.

TROUBLESHOOTING

First try the solutions suggested here to possibly avoid the cost of a service call...

Washer displaying code message and tone sounds Washer won't start

"FH" (Water Inlet Problem--no or insufficient water

supply)

Select PAUSE/CANCEL twice to cancel the cycle. Unplug

washer or disconnect power.

Check the following:

Are water faucets completely turned on?

Are screens at inlet hose connection to washer clogged?

Are water inlet hoses kinked?

Are water inlet hoses frozen?

Plug inwasher or reconnect power. Re-select cycle and press

HOLD TO START. If the problem remains, call for service.

"FO2" (Drain Problem)

Select PAUSE/CANCEL twice to cancel the cycle. Unplug

washer or disconnect power.

Check the following:

Is the drain hose kinked?

Is the drain hose frozen?

Is the drain hose clogged?

Is the drain hose more than 96" (2.4 m) above the floor?

• "SUD" (Suds Routine)

When excessive suds are detected, a suds routine

automatically starts. This routine removes extra suds and

assures proper rinsing of your garments. "SUD" is displayed

during rinsing and at the end of the cycle to inform you that

Suds Routine was activated. Use only HE (High Efficiency)

detergents.

• "F" Variables [other than FH, FO2,and SUD] (Electrical

Problem)

Select PAUSE/CANCEL twice to cancel the cycle. Select

DRAIN/SPIN if there is excessive water in the washer.

Re-select cycle and select HOLD TO START. If the problem

remains, call for service.

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Check the following:

Is the power cord plugged into a grounded 3 prong outlet?

Is the washer door firmly closed?

Has a cycle been selected, but HOLD TO START has not

been selected and held for 1 second?

Was the door open after completion of last cycle?

Washer won't fill, wash or rinse

•Check the following:

Is the power cord plugged into a grounded 3 prong outlet?

Is there power at the plug? Check electrical source or call

electrician.

Are the hot and cold water faucets turned on?

Is the water inlet hose kinked?

Are the water inlet valve screens clogged?

Washer stops

Check the following:

Is the power cord plugged into a grounded 3 prong outlet?

Is there power at the plug?

Check electrical source or call electrician.

Has a household fuse blown, or has a circuit breaker tripped?

Replace the fuse or reset the circuit breaker. If the problem

continues, call electrician.

Are you using an extension cord?

Do not use an extension cord.

Washer won't drain or spin

•Is the drain hose clogged, or the end of the drain hose

more than 96" (2.4 m) above the floor?

•Isyour voltage low?

Check electrical source or call electrician. Do not use an

extension cord.

• Is the "SUD" routine active?

Cycle will complete once extra suds are removed.

• Is the load balanced?

A single or bulky item may cause imbalance. Add more items

or redistribute the load.

Washer makes noise or vibrates

Is the washer level?

The washer must be level. The four feet should be properly

installed, and the nuts should be tightened against the

washer cabinet.

As water is drained from the washer, you may hear air being

pulled through the pump. This happens during the end of

draining. It is normal.

Are you washing items with metal snaps, buckles or zippers?

You may hear metal items touching the washer drum. This is

normal.

Is washer installed on asturdy and solid floor?

Refer to the "Installation Instructions" for flooring

requirements. Noise and vibration may be reduced by placing

a piece of %" (19.1 mm) plywood underneath your washer.

The plywood may extend underneath both washer and dryer

to keep them at equal heights.

Washer leaks

•Check household plumbing for leaks.

Dispensers clogged or leaking

•Are the laundry products in the correct dispenser

compartment?

Add the correct amounts of HE detergent, fabric softener or

liquid chlorine bleach to the correct compartments. Add

powdered or color-safe bleach to the detergent compartment.

•Is the detergent separator in the correct position?

Separator should be in the front position when using liquid

detergent and in the back position when using powdered

detergent. Be sure to match powdered color-safe bleach with

powdered detergent or match liquid color-safe bleach with

liquid detergent.

Washer odor

See "Cleaning Your Washer."

Are you using HE detergent?

Use of non-HE detergent can cause a film residue which can

result in odor.

Did you leave the door open after use?

This washer has a tight seal to avoid water leaks. To avoid

odors leave the door open to allow the washer to dry

between uses.

Load too wet

•Did you use the right cycle for the load being washed?

Select a cycle with a higher spin speed.

•Did you wash a single item or bulky items or have you

overloaded the washer?

A single item, bulky items, or overloading may cause

imbalance. Add items or try to evenly distribute your wet

laundry in the drum, and start a DRAIN/SPIN cycle. If the

laundry is still wet, take half of the load out of the washer and

try again.

Residue or lint on load

•Did you add detergent to the dispenser?

For best results, add detergent to the detergent

compartment. Do not add detergent to the washer drum.

•Did you sort properly?

Sort lint givers (towels, chenille) from lint takers (corduroy,

synthetics). Also, sort by color.

•Did you overload the washer?

Do not overload the washer. The washer can be fully loaded,

but not tightly packed. The wash load must be balanced. Lint

can be trapped in the load if overloaded.

• Check the following:

Was paper or tissue left in pockets?

•Did you use enough HE detergent?

Use enough detergent to remove lint and hold it in

suspension. Use only HE detergent. Follow the

manufacturer's instructions to determine the amount of

detergent to use.

•Is your water colder than 60°F (15.6°C)?

Wash water colder than 60°F (15.6°C) may not completely

dissolve the detergent.

•Are you using alow speed wash cycle?

Powdered detergents may not dissolve well in a slow-speed

cycle. For best results, use liquid detergent for slow-speed

cycles such as Delicate and Hand Washables.

Stains on load

•Did you add detergent to the dispenser?

For best results, add detergent to the detergent

compartment. Do not add detergent to the washer drum.

•Did you use enough HE detergent?

Use enough detergent to remove soil and hold it in

suspension. Use only HE detergent. Follow the

manufacturer's instructions to determine the amount of

detergent to use.

•Is there above average iron (rust) in water?

You may need to install an iron filter.

•Did you properly sort the load?

Sort dark clothes from whites and lights.

•Did you unload the washer promptly?

To avoid dye transfer, unload the washer as soon as it stops.

•Did you use a fabric softener dispensing ball?

Dispensing balls will not operate correctly with this washer.

Add liquid fabric softener to the fabric softener compartment.

•Did you use powdered detergent in alow-speed cycle?

Consider using liquid detergent.

Load is wrinkled

•Did you unload the washer promptly?

Unload the washer as soon as it stops.

•Did you use the right cycle for the load being washed?

Use the Delicate cycle or another cycle with a low spin speed

to reduce wrinkling.

•Did you overload the washer?

The wash load must be balanced and not overloaded. Loads

should tumble freely during washing.

Gray whites, dingy colors

•Did you properly sort the load?

Dye transfer can occur when mixing whites and colors in a

load. Sort dark clothes from whites and lights.

• Was the wash temperature too low?

Use hot or warm washes if safe for the load. Make sure your

hot water system is adequate to provide a hot water wash.

•Did you use enough detergent, or do you have hard water?.

Use more detergent for washing heaw soils in cold or hard water.

Cycle too long

•Is "SUD" shown in the display?

Excessive sudsing has been detected, and a suds routine has

been started to destroy excessive suds. This routine will add

time to the original cycle.

•Did the load cause imbalance?

When too much imbalance occurs, an imbalance routine will

start to redistribute the load. During the imbalance routine the

time displayed may pause until this activity is complete, then

resume with the remainder of the cycle.

•Did you wash a large load using a gentle cycle?

When using the Hand Washables or Delicate cycles, use

small loads. This ensures a gentle wash for your garments

without increasing cycle times.

Door locked at end of wash cycle

•Did all of the water drain out of the washer during the spin?

Select DRAIN/SPIN to remove any water remaining in the

washer. The washer door will unlock at the end of the drain.

ASSISTANCEORSERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

only use FSP®factory specified parts. These parts will fit right

and work right because they are made with the same precision

used to build every new WHIRLPOOL ® appliance.

To locate FSP replacement parts in your area:

In the U.S.A., call the Customer eXperience Center at

1-800-253-1301, or your nearest designated service center.

In Canada, call 1-800-807-6777, or your nearest designated

service center.

Call the Whirlpool Customer eXperience Center toll free:

1-800-253-1301.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances

• Installation information

• Use and maintenance procedures

• Accessory and repair parts sales

• Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.)

• Referrals to local dealers, repair parts distributors, and

service companies

Whirlpool designated service technicians are trained to fulfill the

product warranty and provide after-warranty service anywhere in

the United States.

To locate the Whirlpool designated service company in your area,

you can also look in your telephone directory Yellow Pages.

For further assistance

If you need further assistance, you can write to Whirlpool

Corporation with any questions or concerns at:

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

Call the Whirlpool Canada LP Customer Interaction Centre toll

free: 1-800-807-6777.

Our consultants provide assistance with:

• Use and maintenance procedures

• Accessory and repair parts sales

• Features and specifications on our full line of appliances

• Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool Canada LP designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool

Canada LP with any questions or concerns at:

Customer Interaction Centre

Whirlpool Canada LP

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

WHIRLPOOLCORPORATIONMAJORAPPLIANCEWARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter 'Whirlpool') will pay for FSP ®replacement parts

and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

ITEMS WHIRLPOOL WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if

another warranty applies.

If you need service, first see the 'Troubleshooting" section of the Use & Care Guide. After checking 'Troubleshooting," additio nal help

can be found by checking the 'Assistance or Service"section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,

call 1-800-807-6777. 8/05

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your major appliance

to better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label located on the product.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

SEGURIDADDELALAVADORA

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodom_stico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demurs.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesi6n grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesi6n grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque el_ctrico o lesiones a personas al usar su lavadora, siga las

precauciones basicas, incluyendo las siguientes:

m Lea todas las instrucciones antes de usar la

lavadora.

[] No lave articulos que hayan sido previamente

limpiados, lavados, remojados o humedecidos con

gasolina, solventes para lavar en seco, u otras

sustancias inflamables o explosivas ya que _stas

emanan vapores que podrian encenderse o causar

una explosi6n.

[] No agregue gasolina, solventes para lavar en seco,

u otras sustancias inflamables o explosivas al agua

de lavado. Estas sustancias emanan vapores que

podrian encenderse o causar una explosi6n.

[] En ciertas condiciones, puede generarse gas

hidr6geno en un sistema de agua caliente que no se

haya usado por dos semanas o un periodo mayor.

EL GAS HIDROGENO ES EXPLOSIVO. Si no se ha

usado el agua caliente durante dicho periodo, antes

de usar la lavadora, abra todos los grifos de agua

caliente y deje que corra el agua por varios minutos.

Esto liberara todo el gas hidr6geno que se haya

acumulado. Debido a la inflamabilidad de dicho gas,

no fume ni use una llama abierta durante este lapso.

[] No permita que los ni_os jueguen encima o dentro de la

lavadora. Es necesario una supervisi6n cuidadosa de los

niRos toda vez que se use la lavadora cerca de ellos.

[] Antes de poner la lavadora fuera de servicio o desecharla,

quitele la puerta o la tapa.

[] No introduzca las manos en la lavadora si el tambor, la

tina, o el agitador estan funcionando.

[] No instale ni almacene esta lavadora donde pudiese estar

sometida a la intemperie.

[] No trate de forzar los controles.

[] No repare ni cambie pieza alguna de la lavadora ni intente

realizar tarea alguna de servicio t_cnico, excepto cuando

asi se le indique especificamente en este manual o en

instrucciones de reparaci6n para el usuario publicadas,

que usted entienda y para cuya ejecuci6n cuente con la

habilidad necesaria.

[] Para obtener informaci6n respecto a los requisitos de

conexi6n a tierra, refi_rase a los "Requisitos El_ctricos".

GUARDE ESTAS INSTRUCCIONES

REQUISITOSDEINSTALACION

Si tiene Necesitara adquirir

Una manguera Juego de extension para manguera de

muy corta desagQe de 4 pies (1,2 m), repuesto

No. 285863.

ReOna las herramientas y piezas necesarias antes de comenzar

la instalacion. Las piezas provistas con la lavadora estan en el

tambor de la lavadora.

Herramientas necesarias para la conexi6n de las

mangueras de entrada del agua

• Alicates (que se abran a 1%e" [39,5 mm])

• Linterna (opcional)

Herramientas necesarias para la instalaci6n

• Llave de boca de17 mm y13 mm

• Nivel

• Bloque de madera

• Regla o cinta de medir

Piezas proporcionadas"

A B

Grifos del agua

fuera del alcance

de las mangueras

de Ilenado

2 mangueras de Ilenado del agua mas

largas;

6 pies (1,8 m) repuesto No. 76314,

10 pies (3,0 m) repuesto No. 350008

Pedestal

Usted tiene la opcion de comprar un pedestal por separado para

esta lavadora. Este pedestal le agregara alrededor de 13" (33 cm)

a la altura de la unidad, para Ilegar a una altura total aproximada

de 51" (130 cm).

A. Molde de la manguera de

desag(_e

B. Mangueras de entrada (2)

C. Arandelas de las

mangueras de entrada (4)

CC>

D. Tapdnpara orificios de

pernos de transporte (4)

E.Fleje rebordeado

Piezas alternativas

Su instalacion puede requerir partes adicionales. Siesta

interesado en adquirir uno de los articulos mencionados aqui,

por favor Ilame al nOmero gratuito que se encuentra en la 3ortada

o en la seccion "Ayuda o servicio tecnico".

Si tiene Necesitara adquirir

Un lavadero o

tubo vertical a una

altura mayor de

96" (2,4 m)

Sistema de bomba de sumidero (si ya

no esta disponible)

Una alcantarilla

suspendida

Un tanque de desagQe normal o un

lavabo de uso general de 20 gal. (76 L)

de capacidad y 30" (76,2 cm) de altura y

una bomba de sumidero (en venta en

establecimientos de fontaneria locales)

Un desagQe por el

piso

Desviacion del sifon,

repuesto No. 285834; manguera de

desagQe adicional,

repuesto No. 8318155; y juego de

conectores, repuesto No. 285835.

Pedestal opcional

Para encargar, Ilame al distribuidor en donde compro la lavadora

o consulte la seccion "Ayuda o servicio tecnico" de este manual.

Pedestales de 13" (33 cm)

Color Nt_mero de parte

Blanco LAB2700MQ

Bisque LAB2700MT

Peltre LAB2700M L

Juego para apilar

_Esta usted planeando apilar la lavadora y la secadora? Para

hacer eso, necesitara comprar un juego para apilar.

Para encargar, Ilame al distribuidor en donde compro la secadora

o consulte a la seccion "Ayuda o servicio tecnico" de este

manual. Pida la pieza nOmero 8541503.

La seleccion de una ubicacion apropiada para su lavadora realza

el rendimiento y reduce al minimo el ruido y la posible "caminata"

de la lavadora.

La instalacion de su lavadora puede ser debajo de un mostrador

hecho a la medida, en un sotano, en un cuarto de lavanderia, en

un closet o en una zona empotrada. Vea "Sistema de desagQe".

Debera tenerse en cuenta tambien los requisitos para la

ubicacion de otro electrodomestico acompa_ante. La instalacion

correcta es responsabilidad suya.

Usted necesitara

• Un calentador de agua fijado para suministrar a la lavadora el

agua a 120°F (49°C).

• Un contacto electrico con conexion a tierra ubicado a una

distancia de no mas de 6 pies (1,8 m) del lugar donde el

cable electrico esta fijado a la parte posterior de la lavadora.

Vea "Requisitos electricos".

• Los grifos de agua caliente y de agua fria ubicados a una

distancia de no mas de 4 pies (1,2 m) de las valvulas de

Ilenado del agua caliente y fria y una presion de agua de 20-

100 Ib/pulg 2 (137,9 - 689,6 kPa).

• Un piso nivelado con un declive maximo de 1" (2,5 cm)

debajo de la lavadora. No se recomienda instalar la lavadora

sobre pisos alfombrados o superficies con reverso de

espuma.

• Un piso resistente y firme que soporte la lavadora con un

peso total (del agua y de la carga) de 400 libras (180 kg).

No ponga a funcionar su lavadora a temperaturas inferiores a

32°F (0°C). Puede quedar algo de agua en la lavadora y podria

ocasionar da_os a bajas temperaturas.

Espacios libres para la instalaci6n

• La ubicacion debe ser Io suficientemente grande para

permitir que la puerta de la lavadora abra completamente.

• Se debe considerar espacio adicional para facilitar la

instalacion y el servicio.

• Es posible que se requieran espacios libres adicionales para

moldes de pared, puerta y piso.

• Se recomienda un espacio libre adicional de 1" (2,5 cm) en

todos los lados de la lavadora para reducir la transferencia de

ruidos.

Tambien se debe considerar un espacio para un

electrodom6stico compar_ero.

Dimensiones de la lavadora

38"

(96,5crn)

Recomendaciones de espacios de instalaci6n para

instalaci6n debajo del mostrador hecho a la medida

Las dimensiones que se muestran son para los espacios

recomendados.

Instalaci6n debajo del mostrador hecho a la medida-

Lavadora solamente

39" rnin.

(99,0cm)

1" _ 27" i.._[__ 1"

(2,5cm) (68,6cm) (2,5cm)

Recomendaciones de espacios de instalaci6n para

instalaci6n empotrada o en el armario, con o sin

pedestal

Las dimensiones que se muestran son para los espacios

recomendados.

Instalacibn en el area empotrada o en el armario

34" / 48 pulg.2*--

(310crn2)

(86,4crn)

_ 24 pulg.2.-

(155cm2)

I1"_311/2"-_14"1_-

(2,5crn) (80crn) (10,2crn)

A B

A. Vista lateral -cl6set o lugar confinado

B. Puerta de cl6set con orificios de

ventilaci6n

--_ 3"

(7,6cm)

*Aberturas superior e inferior de aire minimas para la puerta del

armario.

Instalacibn empotrada o en el armario - Lavadora sobre

pedestal

1" --_ ,_--- 27"-_ _-_ 1"

(2,5crn) (68,6crn) (2,5crn)

I1"_ 31_/2"_,..t4"1

(2,5crn) (00crn) (10,2crn)

A. Lugar empotrado

B. Vista lateral -cl6set o lugar confinado

Recomendaciones de espacios de instalaci6n para

instalaci6n empotrada o en el armario, con lavadora y

secadora apiladas

Las dimensiones que se muestran son para los espacios

recomendados.

48 pulg. 2*

(310cm2)

24 pulg. 2*

(155crn2)

3" (7,5 cm}

!3"(7,5crn)

5" (15,2cm)

75"

(193cm)

51/2''** _ ,_- 1"***

(14cm) (2,5crn) I 27,, 1 1.....

(58,5era) (2,5era)

*Aberturas superior e inferior de aire minimas para la puerta del

armario.

**El codo de escape externo requiere espacio adicional.

***Los moldes de pared, puerta y piso pueden requerir espacio

adicional.

" , ) 7" (17,8cm)

4_31_/2 _-

Recomendaciones de espacios de instalaci6n para la

instalaci6n en el gabinete

Las dimensiones que se muestran son para los espacios

recomendados.

Para la instalacion en el gabinete con puerta, se requieren las

aberturas de ventilacion minimas en la parte superior.

1" 1" 27" 1"

(10,2crn) (80,0cm) (2,5crn) (2,5crn) (68,6crn) (2,5crn)

, (22,9cm)

Se puede instalar la lavadora utilizando el sistema de desagQe

por tubo vertical (en el piso o en la pared), el sistema de desagQe

por el lavadero, o el sistema de desagQe por el piso. Seleccione

el metodo de instalacion de la manguera de desagQe que usted

necesite. Vea "Herramientas y piezas".

Sistema de desagLie por tubo vertical -en la pared o en el

piso (vistas A y B)

El desagQe por tubo vertical necesita un tubo vertical con un

diametro minimo de 2" (5 cm). La capacidad minima de desagQe

no puede ser menor de 17 gal (64 L) por minuto.

La parte superior del tubo vertical debe estar a una altura minima

de 30" (76,2 cm) y maxima de 96" (2,4 m) de la parte inferior de la

lavadora.

30"rain.

(76,2crn)

Sistema de desagLie por el lavadero (vista A)

El lavadero necesita una capacidad minima de 20 gal. (76 L). La

parte superior del lavadero debe estar a una altura minima de

30" (76,2 cm) del piso.

Sistema de desagLie por el piso (vista B)

El sistema de desagQe por el piso necesita una desviacion del

sifon que puede adquirirse por separado. Vea "Herramientas y

piezas".

La desviacion del sifon debe estar a una distancia minima de

28" (71 cm) de la parte inferior de la lavadora. Quizas necesite

mangueras adicionales.

28"

(71crn)

Peligro de Choque EI6ctrico

Conecte aun contacto de pared de conexi6n a tierra de

3terminales.

No quite la terminal de cone×i6n a tierra.

No use un adaptador.

No use un cable el6ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio ochoque el6ctrico.

• Se necesita un suministro electrico de 120 voltios,

60 hertzios, CA solamente, de 15 6 20 amperios y protegido

con fusibles. Se aconseja el uso de un fusible retardador o

cortacircuitos. Asimismo se recomienda el empleo de un

circuito separado solo para este electrodom6stico.

• Esta lavadora viene equipada con un cable electrico dotado

de un enchufe con tres terminales y conexion a tierra.

• Para reducir el peligro de posibles choques electricos, el

cable debe conectarse en un contacto apropiado que tenga

3 terminales y conexion a tierra de conformidad con los

codigos y ordenanzas locales. Si no dispone del contacto

apropiado, es obligacion y responsabilidad del cliente

contratar a un electricista competente para que instale el

contacto debido con conexion a tierra.

Si los codigos Io permiten y se utiliza un cable a tierra

separado, se recomienda verificar con un electricista

competente si el circuito de conexion a tierra es el adecuado.

• No derive la conexion a tierra hacia una tuberia de gas.

• Si no esta seguro de que la conexion a tierra de la lavadora

sea la adecuada, verifiquela con un electricista competente.

• No coloque un fusible en el circuito neutro o de conexion a

tierra.

INSTRUCCIONES PARA LA CONEXI()N

ATIERRA

Para una lavadora conectada a tierra con cable

el6ctrico:

Esta lavadora debe conectarse a tierra. En caso de

funcionamiento defectuoso o averia, la conexi6n a tierra

reducira el riesgo de choque el6ctrico al proporcionar una

via de menor resistencia para la corriente el6ctrica. Esta

lavadora viene equipada con un cable el6ctrico que tiene un

conductor de conexi6n a tierra del equipo y un enchufe con

conexi6n a tierra. El enchufe debe conectarse en un

contacto de pared apropiado que haya sido debidamente

instalado y conectado a tierra de conformidad con todos los

c6digos y ordenanzas locales.

ADVERTENClA: La conexi6n incorrecta de la terminal

de conexi6n a tierra del equipo puede ocasionar un riesgo

de choque el6ctrico. Consulte con un electricista o t6cnico

en reparaciones calificado si tiene duda alguna en cuanto a

la conexi6n a tierra correcta del electrodom6stico.

No modifique el enchufe provisto con el electrodom6stico. Si

6ste no encaja en el contacto de pared, pida a un

electricista calificado que le instale un contacto de pared

apropiado.

Rata una lavadora con contacto el6ctrico permanente:

Esta lavadora debe conectarse a un metal puesta a tierra,

un sistema con cableado permanente a tierra o conectarse

a un equipo cuyo suministro incluya una terminal de tierra.

INSTRUCCIONESDEINSTALACION

Peligro de Peso Excesivo

Use dos o m_s personas para mover e instalar

la lavadora.

No seguir esta instrucci6n puede ocasionar una lesi6n

en la espalda u otto tipo de lesiones.

IMPORTANTE: Coloque la lavadora de modo que la parte

posterior del aparato este aproximadamente a 3 pies (90 cm) de

distancia de su ubicacion final.

Hay 4 pernos en el panel posterior de la lavadora, los cuales

sostienen el sistema de suspension durante el transporte. Estos

pernos tambien retienen el cable de suministro de energia dentro

de la lavadora hasta que se quiten los pernos.

1= Utilice una Ilave de tuercas de 13 mm para aflojar cada uno

de los pernos.

2. Una vez que el perno este flojo, mu6valo hacia el centro del

agujero y jalelo hacia fuera por completo, incluyendo el

espaciador de plastico que cubre el perno.

3. Una vez que se hayan quitado los 4 pernos, descarte los

pernos y los espaciadores. Luego retire el cable de

suministro de energia por la abertura del panel trasero y

cierre el orificio con la tapa adjunta.

4. Cierre los orificios del perno con los 4 tapones para orificios

de pernos de transporte.

NOTA" Llame a su centro de servicio mas cercano si la lavadora

se va a transportar unos dias mas tarde. Para prevenir da_os

estructurales y de suspension, su maquina debe estar

debidamente preparada para ser nuevamente ubicada por un

tecnico certificado.

AsegQrese de que el tambor de la lavadora este vacio.

1. Oonecte la manguera con el indicador rojo a la vilvula de

entrada Oaliente (izquierda). El conectar el acoplamiento rojo

primero facilita el ajuste de la conexion con los alicates.

Atornille el acoplamiento con la mano hasta que se asiente

en la arandela.

2. Conecte la manguera con el indicador azul a la vilvula de

entrada del agua Fria (derecha). Atornille el acoplamiento con

la mano hasta que se asiente en la arandela.

Usando los alicates, apriete los acoplamientos dos tercios de

vuelta adicional.

NOTA" No los apriete demasiado. Se pueden da_ar los

acoplamientos.

Abra los grifos del agua y revise si hay fugas de agua.

NOTA" Reemplace las mangueras de entrada despu6s de

5 a_os de uso para reducir el riesgo de que fallen. Para

consulta en el futuro, anote en las mangueras la fecha de

instalacion o la fecha de reposicion de las mismas.

Inspeccione periodicamente y reemplace las mangueras si

aparecen bultos, torceduras, cortaduras, desgaste o fugas

de agua.

El tendido apropiado de la manguera de desagQe protege sus

pisos contra dafios ocasionados por fugas de agua. Lea y siga

estas instrucciones.

Quite la manguera de desagiJe del gabinete de la lavadora

Jale suavemente del molde de la manguera de desagQe

corrugada para sacarla de los sujetadores de embalaje.

H. Entrada de agua cafiente

C. Entrada de agua frfa

3. Usando los alicates, fijese cuanto estan apretados los

acoplamientos de la manguera que ya estan sujetos a la

lavadora.

NOTA" No los apriete demasiado. Se pueden da_ar los

acoplamientos.

4. Conecte la manguera que tiene el indicador de color rojo con

el grifo del agua caliente. Atornille el acoplamiento con la

mano hasta que quede asentado en la arandela.

5. Conecte la manguera que tiene el indicador de color azul al

grifo del agua fria. Atornille el acoplamiento con la mano

hasta que quede asentado en la arandela.

Desag(_e de la tina de lavadero o desag(_e de tubo vertical

Conexion del molde de la manguera de desagQe a la manguera

de desagQe corrugada.

A B

A. DesagDe de la tina de lavadero o desagDe de tubo vertical

Conexi6n del molde de la manguera de desagDe a la

manguera de desagDe corrugada.

B. Doble la manguera de desagDe sobre el molde y tr#bela

en su lugar.

Para evitar que el agua de desagi3e vuelva a la lavadora:

• No enderece la manguera de desagQe, y no fuerce el exceso

de la manguera de desagQe dentro del tubo vertical. La

manguera debe quedar asegurada pero Io suficientemente

floja que permita un espacio para el aire.

• No tienda el exceso de la manguera en el fondo del lavadero.

DesagLie por el piso

Quizas necesite piezas adicionales. Vea desagQe por el piso en la

seccion "Herramientas y piezas".

Coloque el cable electrico encima de la lavadora.

Asegure la manguera de desagQe a la pata del lavadero o al

tubo vertical utilizando el fleje rebordeado que viene con la

lavadora. (Vea las ilustraciones A y B.)

_÷.

A B C

Si los grifos de la lavadora y el tubo vertical de desagQe estan

empotrados (vea la ilustracion C), ponga el extremo en forma

de gancho de la manguera de desagQe en el tubo vertical.

Enrolle el fleje rebordeado con firmeza alrededor de las

mangueras de entrada del agua y de la manguera de

desagQe.

No fuerce el exceso de la manguera de desagQe dentro del tubo

vertical.

La nivelacion apropiada de su lavadora evita el ruido excesivo y

la vibracion.

1. Revise si la lavadora esta nivelada colocando un nivel en el

borde superior de la lavadora, primero de lado a lado, luego

de frente hacia atrAs.

Si la lavadora esta contra la pared, mueva la lavadora

ligeramente hacia fuera antes de inclinarla hacia atras. Si la

lavadora no esta nivelada, primero apuntale la parte frontal

con un bloque de madera y regule las patas segOn sea

necesario; despues apuntale la parte de atras y regule las

patas segOn sea necesario. Repita este paso hasta que la

lavadora quede nivelada.

AsegOrese de que las cuatro patas esten estables y

descansando sobre el suelo. Despu_s verifique que el

aparato este perfectamente nivelado (use un nivel).

3. Una vez que la lavadora este nivelada, use una Ilave de boca

de 17 mm para apretar las tuercas de las patas contra el

gabinete de la lavadora.

IMPORTANTE: Se deben ajustar las cuatro patas. Si no se

aprietan las tuercas contra el gabinete de la lavadora, la

lavadora podria vibrar.

4. La lavadora no debera moverse del frente hacia atras, de

lado a lado o diagonalmente cuando se la empuje sobre sus

bordes superiores.

5. Deslice la lavadora hasta su ubicacion final.

6. Verifique el grado de nivelacion de la lavadora.

1. Revise los requisitos electricos. AsegOrese de contar con la

fuente de electricidad correcta y el metodo recomendado de

conexion a tierra. Vea "Requisitos electricos".

2. Cerciorese de que todas las piezas esten instaladas. Si hay

alguna pieza extra, vuelva a revisar todos los pasos para ver

cu_il se omitio.

3. Cerciorese de tener todas las herramientas necesarias.

4. Deshagase o recicle todos los materiales de embalaje.

5. Cerciorese de que los grifos del agua esten abiertos.

6. Revise si hay fugas de agua alrededor de los grifos y las

mangueras de entrada.

Peligro de Choque EI6ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el6ctrico.

Conecte a un contacto de pared de conexion a tierra de

3 terminales.

Lea "Uso de la lavadora".

Para probar y limpiar su lavadora, mida V_de la cantidad

normal recomendada de detergente de alto rendimiento (HE)

en polvo o liquido. Vierta el detergente en el dep6sito del

detergente. Seleccione Normal/Informal (NORMAL/CASUAL)

y luego seleccione Sostenga para poner en marcha (HOLD

TO START). Deje que la lavadora funcione durante un ciclo

completo.

Use solamente un detergente de alto rendimiento (HE).

CARACTERISTICASYBENEFICIOS

Controles electr6nicos

Los controles electronicos flexibles son faciles de usar tanto sea

usted principiante o experto.

Dep6sitos inteligentes

Los depositos inteligentes realzan la calidad automatica de su

lavadora. Esta lavadora proporciona un deposito de tres

compartimientos, el cual incluye compartimientos separados

para el detergente, suavizante de telas, y blanqueador liquido

con cloro. El deposito tiene zonas grandes para el vertido; es de

limpieza automatica y se puede quitar con facilidad. Los

productos de lavanderia se diluyen con el agua y se incorporan a

la carga de ropa en el momento oportuno del ciclo de lavado.

Nivel autom&tico del agua

Esta lavadora regula automaticamente el nivel del agua para

Iograr un rendimiento optimo de limpieza y enjuague. Dos

sensores determinan el tama_o de la carga, la composicion de la

carga y el nivel de espuma, luego los sensores regulan el nivel del

agua al ajuste apropiado. De este modo se evita hacerlo al

calculo. El nivel del agua es el apropiado para cada tama_o de

carga de lavado.

Cargas m&s voluminosas

Debido a que no tiene agitador, usted puede lavar articulos mas

voluminosos y mas grandes como un cubrecama de cama doble.

Tambien puede lavar mas ropa a la vez, Io que significa menor

cantidad de lavados.

Sistema de suspensi6n

Para reducir los problemas de la "caminata" y el "desequilibrio"

de la lavadora, su nueva lavadora cuenta con:

• 2 resortes para aislar la vibracion

• 4 amortiguadores en la base de la lavadora para minimizar el

movimiento.

Tambor de acero inoxidable

El tambor de acero inoxidable elimina la corrosion y permite

velocidades mas altas de exprimido, Iogrando mayor extraccion

del agua, que a su vez reduce el tiempo de secado.

Sistema de lavado de alto rendimiento

Su nueva lavadora de carga frontal y alto rendimiento ahorra

tiempo con lavados mas voluminosos y menor nQmero de veces,

conserva los recursos y tambien reduce sus gastos de agua y

electricidad.

Velocidades de exprimido

Esta lavadora selecciona automaticamente la velocidad de

exprimido segQn el ciclo seleccionado. Sin embargo, se puede

modificar este ajuste de fabrica. Esta lavadora ofrece un maximo

de cuatro opciones distintas de velocidad de exprimido.

Control autom&tico de temperatura ACCUWASH TM

El control automatico de temperatura ACCUWASH TM nota y

mantiene la temperatura del agua uniformemente. El control

ACCUWASH regula el agua de entrada fria y caliente. El control

ACCUWASH se enciende automaticamente cuando se ha

seleccionado un ciclo.

Agregado de prendas

Cuando esta opcion este disponible al comienzo del ciclo, la luz

de estado de agregar prendas (Add A Garment) se iluminara

durante los primeros 8 minutos. Esta lavadora permite que

durante un periodo de 8 minutos se puedan agregar prendas que

se hayan olvidado agregar a una carga.

Accibn de limpieza CATALYST _con inyecci6n directa

Esta lavadora canaliza el 100% del agua a traves de los

depositos para asegurar un enjuague a fondo y la mezcla de

todos los aditivos antes de que entren en contacto con las

prendas. Luego viene el rociado del agua desde la parte superior

frontal hacia el centro de la carga, proporcionando una

distribucion pareja y un rendimiento de limpieza optimo. Es

normal que quede un poco de agua en los depositos al termino

del ciclo.

Sistema de detergente eficiente

Esta lavadora cuenta con una valvula de dise_o especial que se

cierra durante la porcion de lavado del ciclo de modo que el

100% del agua y la mezcla del detergente se utiliza en la carga.

El Sistema de detergente eficiente asegura que no se desperdicie

agua o detergente.

Detecci6n din&mica del desequilibrio

Esta lavadora utiliza dos sensores para detectar el tama_o de la

carga y la cantidad de desequilibrio de la carga. El sistema de

suspension y los controles cuentan con un dise_o especial que

permite la redistribucion automatica de la carga.

USODE LALAVADORA

Status

@Adda Garment

0Soak

@Wash

•Rinse

0 Spin

@ Cycle Complete

0Delay Wash

•Control Locked •Level '_ y'

Soak u,,_o,kZor _ .,. /

®Extra Rinse

Options

NOTA: El panel que se muestra mas arriba puede ser diferente del de su modelo.

®Hot/Cold ® High

®Warm/ Warm OMedium

®Wartn/Cold ®Low

• Cold/ Cold •NoSpin

/",, /- -\

\ J

Water Tamp Spin Speed

®Louder

®Softer

•off

End Of CycleSignal

Peiigro de Jncendio

Nunca co[oque en [a [avadora articuios que est_n

humedecidos con gasolina o cualquier otto

liquido inflamable.

Ninguna Javadora puede eliminar completamente

el aceite.

No seque ningdn articuio que haya tenido alguna vez

cualquier tipo de aceite (incluyendo aceites de cocina).

No seguir estas instrucciones puede ocasionar

la muerte, explosi6n o incendio.

ADVERTENClA: A fin de reducir el riesgo de incendio, de

choque electrico o de dafios personales, lea las

INSTRUCCIONES IMPORTANTES DE SEGURIDAD antes de

operar este aparato.

La siguiente es una guia para el empleo de su lavadora. Consulte

las secciones especificas de este manual para obtener

informacion detallada.

No almacene productos de lavanderia encima de esta lavadora.

La vibracion es normal durante el funcionamiento.

....... D .........................

Use solamente detergentes de alto rendimiento. El paquete para

este tipo de detergente incluye la indicacion "HE" o "Alto

Rendimiento". Con este nuevo sistema y el menor uso de agua,

se formara demasiada espuma si se utiliza un detergente comOn

que no sea de Alto Rendimiento. El uso de un detergente comOn

probablemente derive en errores de la lavadora, tiempos de ciclo

mas prolongados y menor rendimiento de enjuague. Tambien

podra producir fallas de los componentes y evidente formacion

de moho. Los detergentes de Alto Rendimiento estan hechos

para producir la cantidad adecuada de espuma para el mejor

rendimiento. Siga las instrucciones del fabricante para

determinar la cantidad de detergente que debe usar.

Use solamente un detergente de alto rendimiento (HE).

Primer ciclo de lavado sin ropa

Antes de lavar la ropa por primera vez, elija el ciclo Normal/

Informal (NORMAL/CASUAL) y ponga a funcionar la lavadora sin

ropa. Mida la 1/2de la cantidad de detergente de alto rendimiento

(HE) recomendada por el fabricante para una carga mediana.

Este ciclo inicial sirve para asegurar la limpieza del interior de la

lavadora antes de lavar la ropa.

1. Para cargar la lavadora

Abra la puerta de la lavadora jalando la manija. Separe la

ropa por color y tipo de tela. Coloque la carga de ropa

seleccionada en la lavadora. No sobrecargue la lavadora. La

sobrecarga puede dar lugar a limpiezas insatisfactorias.

• Se puede Ilenar por completo la lavadora pero sin

apretujar la ropa. La puerta de la lavadora debe cerrarse

con facilidad.

Mezcle articulos grandes y pequefios. Evite lavar de a un

articulo. Coloque la carga uniformemente.

Lave los articulos pequefios, tales como calcetines de

nifios, en una bolsa de malla para prendas. Se

recomienda usar mas de una bolsa para prendas y que

cada una de elias se Ilene con la misma cantidad de

material.

• AI sacar las prendas de la lavadora, de vez en cuando

revise si no han quedado pequefios articulos debajo del

borde de goma que esta al frente de la tina.

2. Cierre la puerta de la lavadora empujandola con firmeza

hasta que escuche el chasquido de la traba. La puerta de la

lavadora permanecera con seguro durante el ciclo de lavado.

NOTA" AI cabo de cualquier ciclo de lavado, se debe abrir la

puerta y luego cerrarla para que pueda iniciar un nuevo ciclo.

La puerta puede abrirse Onicamente si se ha seleccionado

Pausa/Anulado (PAUSE/CANCEL); mientras la luz de

agregado de prendas (ADD A GARMENT) esta encendida o si

se ha anulado el ciclo. Vea "Para anular un ciclo" en la

seccion "Cambio de ciclos, opciones y modificadores".

3. Abra la gaveta de deposito y agregue los productos de

lavanderia en los compartimientos de detergente,

blanqueador, o suavizante de telas. Cierre la gaveta

lentamente para evitar derrames. Vea "Uso del deposito".

4. Encienda la lavadora seleccionando uno de los ciclos de

lavado. La luz indicadora del ciclo seleccionado se iluminarA.

AI seleccionar un ciclo de lavado, el ciclo prefijado, la

temperatura del agua, la velocidad de exprimido, y el nivel de

suciedad para el ciclo seleccionado se encenderan. La

pantalla muestra el tiempo aproximado restante. Los ajustes

prefijados proporcionan el cuidado recomendado de las telas

en el ciclo seleccionado. Vea "Ciclos de lavado".

5. Seleccione las opciones (OPTIONS) deseadas. No todas las

opciones estan disponibles con todos los ciclos. Vea

"Opciones".

6. Seleccione los modificadores (MODIFIERS) deseados. No

todos los modificadores estan disponibles con todos los

ciclos y opciones. Vea "Modificadores".

7. Si Io desea, seleccione SePal de fin de ciclo (END OF CYCLE

SIGNAL). Esta sepal es Otil cuando tiene que lavar articulos

que deben quitarse de la lavadora tan pronto esta se

detenga. Seleccione M_s alta (LOUDER) o Mas baja

(SOFTER).

8. Para comenzar el ciclo de lavado de inmediato

Seleccione control encendido (CONTROL ON).

• Si no selecciona HOLD TO START dentro de 5 minutos de

haber elegido el ciclo, la lavadora se apaga

automaticamente.

AI cabo del ciclo de lavado, la luz de estado Ciclo

completo (CYCLE COMPLETE) se ilumina, la puerta se

destraba y se puede descargar la lavadora. La lavadora

se apaga automaticamente 5 minutos despues que el

ciclo se complete y se apague la luz de CYCLE

COMPLETE. Para apagar la lavadora manualmente al

cabo de un ciclo, seleccione PAUSE/CANCEL una vez.

9. Para el inicio diferido del ciclo de lavado

Seleccione Lavado diferido (DELAY WASH) hasta que el

tiempo diferido deseado (en horas) aparezca en la pantalla de

Tiempo aproximado restante (Estimated Time Remaining).

Seleccione Puesta en marcha (START). La cuenta regresiva

del ciclo de lavado aparecerA en la pantalla.

AI diferir un ciclo, use solo detergentes en polvo en el

compartimiento para el lavado principal, ya que los

detergentes liquidos se pueden filtrar fuera del

compartimiento durante el ciclo Diferido antes de que

comience el ciclo.

depos ti;o

Su nueva lavadora tiene una gaveta de deposito con tres

compartimientos separados para sus productos de lavanderia -

uno es para el detergente, otro es para el blanqueador liquido

con cloro y el otro es para el suavizante liquido de telas. Los

productos de lavanderia se diluyen y se distribuyen

automaticamente en el momento oportuno durante el ciclo de

lavado, sin que usted tenga que regresar en el transcurso del

ciclo de lavado para agregarlos.

Es normal que quede un poco de agua en los depositos al

termino del ciclo de lavado.

No ponga aditivos de lavanderia directamente en la tina de

lavado. Siempre use los depositos apropiados al agregar

productos de lavanderia.

Selecci6n del detergente adecuado

Use solamente detergentes de alto rendimiento. El paquete para

este tipo de detergente incluye la indicacion "HE" o "Alto

Rendimiento". Con este nuevo sistema y el menor uso de agua,

se formara demasiada espuma si se utiliza un detergente comOn

que no sea de Alto Rendimiento. El uso de un detergente comOn

probablemente derive en errores de la lavadora, tiempos de ciclo

mas prolongados, menor rendimiento de enjuague, como asi

tambien en fallas de los componentes y evidente formacion de

moho. Los detergentes de Alto Rendimiento estan hechos para

producir la cantidad adecuada de espuma para el mejor

rendimiento. Siga las instrucciones del fabricante para

determinar la cantidad de detergente que debe usar.

Use solamente un detergente de alto rendimiento (HE).

Para Ilenar los compartimientos del dep6sito

1. Jale la gaveta del deposito.

2. Agregue el producto de lavanderia deseado en el

compartimiento apropiado.

3. Empuje la gaveta del deposito lenta y completamente hacia

adentro (para evitar derrames).

Dep6sito

A. Palanca de desenganche del dep6sito

B. Separador

C. Compartimiento del detergente

D. Compartimiento del blanqueador

E. Compartimiento del suavizante de telas

Compartimiento para el detergente

(Letra C en la ilustracion del deposito)

Agregue detergente en polvo o liquido de alto rendimiento (HE) a

este compartimiento para su ciclo de lavado. El separador de

detergentes debe estar siempre en su lugar, ya sea en la posicion

del frente o de atr_s.

• No Ilene encima del nivel "MAX". Use la cantidad de

detergente recomendada por el fabricante para el tama_o de

la carga.

• Se puede agregar blanqueador liquido o en polvo que no

decolora en el compartimiento del lavado principal junto con

el mismo tipo de detergente, liquido o en polvo.

•Detergente liquido: Coloque el separador en la posicion

frontal, entre las guias, como se ilustra a continuacion. No

habra espacio entre el rondo del compartimiento de

detergente del ciclo de lavado y el rondo del separador.

[]

......

MAINWASHV

Soparador on la posicidn frontal, entre/as guias

LIQUi

A. Separador

B. Gufa

Detergente en polvo" Ponga el separador en la posicion

posterior, detras de las guias, como se ilustra a continuacion.

Habra un espacio entre el fondo del compartimiento de

detergente del ciclo de lavado y el fondo del separador.

Separador en la posici6n posterior, detr#s de las

A. Separador

B. Gufa

LIQUI

_ulas

NOTA: El separador viene de la fabrica en la posicion de

detergente en polvo (POWDER) (posterior).

Compartimiento del blanqueador con cloro

(Letra D en la ilustracion del deposito)

Agregue no mas de 1/3de taza del blanqueador liquido con cloro

en este compartimiento. El blanqueador se diluira y distribuir_

automaticamente en el momento oportuno durante el primer

enjuague despues del ciclo de lavado. Este compartimiento no

puede diluir blanqueador en polvo.

• Siempre mida el blanqueador liquido con cloro. Use una taza

medidora con pico vertedor; no Io haga al calculo.

• No Ilene encima del nivel "MAX". El sobrellenado puede

ocasionar serios da_os alas prendas.

Compartimiento del suavizante de telas

(Letra E en la ilustracion del deposito)

Agregue 1¼de taza del suavizante liquido de telas en este

compartimiento. El suavizante de telas se distribuir_

automaticamente en el enjuague final.

• No Ilene encima del nivel "MAX".

Para detener la lavadora en cualquier momento, seleccione

PAUSE/CANCEL (Pausa/Anulado).

Para reanudar el ciclo, seleccione HOLD TO START

(Sostenga para poner en marcha) (durante un segundo

aproximadamente).

No todas las opciones y modificadores estan disponibles con

todos los ciclos. Los Ciclos, Opciones y Modificadores se

pueden cambiar en cualquier momento antes de seleccionar

sostenga para poner en marcha (HOLD TO START).

Las Opciones y Modificadores se pueden cambiar en cualquier

momento despues de seleccionar HOLD TO START y antes de

que comience la Opcion o Modificador seleccionado.

Para anular un ciclo y seleccionar uno nuevo

1. Seleccione PAUSE/CANCEL (Pausa/Anulado) dos veces.

2. Seleccione el ciclo deseado.

3. Seleccione las opciones (OPTIONS) o modificadores

(MODIFIERS) deseados.

4. Seleccione HOLD TO START (durante un segundo

aproximadamente) para reanudar la marcha de la lavadora al

inicio de un nuevo ciclo.

Para anular un ciclo

1. Seleccione PAUSE/CANCEL dos veces.

2. La lavadora se apaga, la puerta se destraba y se puede

sacar la ropa.

NOTA: Si el nivel del agua o la temperatura estan demasiado

altos, la lavadora escurrirA automaticamente antes de que la

puerta se destrabe.

Para cambiar Opciones o Modificadores despu_s de que

haya comenzado el ciclo

1. Seleccione PAUSE/CANCEL

2. Seleccione OPTIONS (Opciones) o MODIFIERS

(Modificadores) deseados.

3. Seleccione HOLD TO START (durante un segundo

aproximadamente) para continuar el ciclo.

Para escurrir la lavadora manualmente

1. Seleccione PAUSE/CANCEL

2. Seleccione DRAIN/SPIN (Escurrido/Exprimido).

3. Seleccione HOLD TO START (durante un segundo

aproximadamente) para comenzar el escurrido.

4. AI cabo del exprimido, la puerta se destraba. Se puede

descargar la lavadora.

Estas luces muestran en que porci6n del ciclo esta funcionando

la lavadora. Tambien indican cu_ndo se puede agregar un

articulo en el ciclo de lavado y cu_ndo los controles estan

bloqueados.

Status

•Adda Garment

OSoak

•Wash

0Rinse

•Spin

• Cycle Complete

0 Control Locked

•DoorLocked

Agregado de articulos

Esta lavadora permite que durante un periodo de 8 minutos se

puedan agregar prendas que se hayan olvidado agregar a la

carga. Usted puede agregar articulos en la lavadora despu6s de

que el ciclo haya empezado si la luz de estado ADD A GARMENT

(Agregado de prendas) esta encendida.

Para agregar articulos

1. Seleccione PAUSE/CANCEL (Pausa/Anulado). La puerta de

la lavadora se destraba y se puede a_adir articulos.

2. Para continuar el ciclo, cierre la puerta y seleccione HOLD TO

START (durante un segundo aproximadamente).

3. Para destrabar la puerta despu6s del periodo de agregar

prendas, presione pausa/anulacion (PAUSE/CANCEL) dos

veces. Esto anularA el ciclo de lavado.

Ciclo completo

La luz de ciclo completo permanece encendida por 5 minutos

despu6s que el ciclo se termine y luego se apaga la lavadora.

Bloqueo de controles

El Control Lock (Bloqueo de controles) evita el uso accidental de

la lavadora. Tambien puede usar la funcion de bloqueo de

controles para evitar cambios accidentales del ciclo o de

opciones durante un ciclo. Cuando CONTROL LOCKED (Control

bloqueado) esta encendido, todos los botones quedan

desactivados excepto los de PAUSE/CANCEL y START. Usted

puede bloquear la lavadora mientras esta se encuentre en

funcionamiento.

Para bloquear los controles

Seleccione y sostenga sepal de fin de ciclo (END OF CYCLE

SIGNAL) durante 3 segundos.

•Louder

®Softer

eOff

End Of Cycle Signal

Hold for _Secondsto

took/ Unlock Control

La luz de estado CONTROL LOCKED (Control bloqueado) se

enciende.

Para desbloquear los controles

Seleccione y sostenga END OF CYCLE SIGNAL durante

3 segundos hasta que la luz de estado CONTROL LOCKED se

apague.

Bloqueo de la puerta

Cuando la luz de estado se enciende, la puerta esta bloqueada.

Tiempo restante estimado

El tiempo del ciclo varia automaticamente basado en la presion

de agua, temperatura del agua, detergente y carga de ropa. El

tiempo del ciclo se alargara si hay demasiada espuma o si la

carga no esta balanceada. La rutina de espuma quita la espuma

excedente y asegura el enjuague apropiado de sus prendas.

Durante la rutina de desequilibrio, el tiempo en la pantalla puede

hacer una pausa hasta que se complete esta actividad; luego

reanudara el ciclo. El tiempo estimado restante puede agregar

hasta media hora al tiempo del ciclo por omision.

Se pueden seleccionar ciclos girando la perilla de control de

ciclos hacia el ciclo deseado. Cada ciclo ha sido dise_ado para

los diversos tipos de tela y niveles de suciedad.

Cada ciclo tiene los siguientes ajustes prefijados: Soil Level

(Nivel de suciedad) (tiempo del ciclo), Water Temperature

(Temperatura del agua), y Spin Speed (Velocidad de

exprimido). Los ajustes prefijados proporcionan el cuidado

recomendado de la tela en el ciclo seleccionado.

Los ajustes prefijados pueden cambiarse en cualquier

momento antes de seleccionar HOLD TO START (Sostenga

para poner en marcha). (Para cambiar los ajustes despues de

que haya comenzado el ciclo, seleccione PAUSE/CANCEL

(Pausa/Anulado), luego seleccione los ajustes deseados.

Seleccione HOLD TO START (durante un segundo

aproximadamente) para continuar el ciclo.

Blanquisimos (Whitest Whites)

Este ciclo ha sido dise_ado especialmente para el lavado de

telas blancas sucias con la ayuda del blanqueador. Las

temperaturas calientes de lavado aseguran la optima accion del

blanqueador. El enjuague adicional proporciona un rendimiento

optimo de enjuague para evitar residuos de cloro en su ropa.

Este ciclo combina una agitacion veloz, tiempo de lavado mas

prolongado, y un exprimido a velocidad extra alta para acortar el

tiempo de secado.

Lavado Pesado (Heavy Duty)

Use este ciclo para lavar telas resistentes que no desti_en y

prendas con suciedad normal. Este ciclo combina una agitacion

veloz, tiempo de lavado mas prolongado, y un exprimido a

velocidad alta para acortar los tiempos de secado.

Normal/Informal (Normal/Casual)

Use este ciclo para lavar telas inarrugables como camisas

deportivas, blusas, ropa de negocios informal, fibras mixtas de

planchado permanente, fibras de algodon y de lino y fibras

sinteticas. Este ciclo combina una agitacion a velocidad media,

exprimido a alta velocidad y un proceso de enfriamiento de la

ropa para reducir la formacion de arrugas.

Ropa delicada (Delicate)

Use este ciclo para lavar telas y lenceria muy fina. Este ciclo

combina una agitacion a baja velocidad y exprimido lento para el

cuidado especial de la tela.

Lavado a mano (Hand Washables)

Use este ciclo para lavar prendas de lavado a mano y de cuidado

especial. De manera similar en que se lavan las prendas a mano

en el lavadero, la accion de lavado de este ciclo combina

periodos de agitacion a velocidad baja y remojo. El exprimido a

velocidad baja reduce la formacion de arrugas.

Remojo (Soak)

Use el ciclo de Remojo para quitar manchas peque_as de

suciedades agarradas alas telas. Este ciclo proporciona un

tiempo de remojo con agua tibia o fria seguido por el escurrido.

El agua extra, una fase corta de agitacion para la distribucion

equitativa de la ropa y un tiempo de remojo sin movimiento del

tambor mejoran la remocion de manchas rebeldes. DesagQe sin

agitado asegura un tratado suave hasta para los articulos

delicados.

Enjuague/Exprimido (Rinse/Spin)

Use este ciclo solo para enjuagar y exprimir. Este ciclo combina

una agitacion veloz y exprimido a velocidad alta. Si Io desea,

puede reducir la velocidad de exprimido seleccionando la

velocidad que desea del modificador SPIN SPEED (Velocidad de

exprimido).

El ciclo de Enjuague/Exprimido (Rinse/Spin) es t_tilpara

• Cargas que necesitan Qnicamente enjuague.

• Agregar suavizante de telas a una carga.

Desag_ie/Exprimido (Drain/Spin)

Use este ciclo para vaciar el agua de la lavadora o para escurrir y

exprimir la ropa. La velocidad de exprimido ha sido prefijada en

alta. Si Io desea, puede reducir la velocidad de exprimido

seleccionando la velocidad que desea del modificador SPIN

SPEED.

NOTA: Las cargas de telas sinteticas, fibras delicadas, de lavado

a mano y de lana se deben escurrir sin exprimir o con un

exprimido a baja velocidad para evitar deformaciones de las

telas.

Ajustes prefijados de ciclos

Cada ciclo tiene los siguientes ajustes prefijados: Nivel de

suciedad (Soil Level) (tiempo de ciclo), Temperatura del agua

(Water Temperature) y Velocidad de exprimido (Spin Speed). Los

ajustes prefijados proporcionan el cuidado recomendado de las

telas en el ciclo seleccionado. Vea el cuadro.

Ciclo Nivel de Temperatura del Velocidad de

suciedad agua Exprimido

(tiempo del

ciclo)

Blancos Normal Caliente/Fria Alta

Blanquisimos (1:00) (Hot/Cold) (High)

(Whitest Whites)

Lavado intenso Normal Caliente/Fria Alta

(Heavy Duty) (0:50) (Hot/Cold) (High)

Normal/Informal Normal

(Normal/Casual) (0:40)

Tibia/Fria Alta

(Warm/Cold) (High)

Ropa delicada Normal Tibia/Fria Media

(Delicate) (0:35) (Warm/Cold) (Medium)

Lavado a mano Normal Fria/Fria Baja

(Hand (0:30) (Cold/Cold) (Low)

washables)

Remojo (Soak) Normal Tibia/Fria No exprime

(0:30) (Warm/Cold) (No Spin)

Enjuague/ Normal Fria/Fria Alta

Exprimido (0:21) (Cold/Cold) (High)

(Rinse/Spin)

DesagiJe/ Normal N/A Alta

Exprimido (0:11) (High)

(Drain/Spin)

Para cambiar los ajustes programados

Oprima el selector de cada ajuste hasta que destelle el ajuste

deseado.

Sonidos normales de la lavadora

Como ocurre con cualquier producto nuevo, usted escuchara

sonidos a los cuales no esta acostumbrado. Podra oir varios

sonidos al trabar o destrabar la puerta, y durante el proceso de

lavado, enjuague y exprimido. Durante los intervalos entre las

etapas de lavado, habrA pausas momentaneas. Usted escucharA

el rociado y chapoteo del agua durante los ciclos de lavado y

enjuague. Estos nuevos sonidos y pausas son parte del

funcionamiento normal de la lavadora.

Usted puede personalizar su lavado al agregar opciones a sus

selecciones de ciclo. Puede agregar o cambiar una opcion

despues del inicio del ciclo en cualquier momento antes de que

comience la opcion seleccionada. No todas las opciones estan

disponibles con todos los ciclos.

ODelayWash

'_ J

®Extra Rinse

Options

Vea la seccion "Guia para el lavado" para obtener un cuadro

global de las opciones posibles en cada seleccion de ciclo de

lavado.

•Usted puede seleccionar mas de una opcion por ciclo.

Algunas opciones no se pueden a_adir a ciertos ciclos.

•Si una determinada opcion esta disponible en el ciclo

seleccionado, la luz de esa opcion se iluminarA al ser

seleccionada.

Si una determinada opcion no esta disponible en el ciclo

seleccionado, se escucharA una sepal audible corta y la luz

para esa opcion no se iluminarA al ser seleccionada.

Lavado con retraso

Use esto para el inicio diferido del ciclo de lavado.

•Seleccione Lavado con retraso (delay wash) hasta que el

tiempo diferido deseado (en horas) aparezca en la pantalla de

Tiempo aproximado restante (Estimated Time Remaining).

•Seleccione Puesta en marcha (START). La cuenta regresiva

del ciclo de lavado aparecerA en la pantalla.

•AI diferir un ciclo, use solo detergentes en polvo en el

compartimiento para el lavado principal, ya que los detergentes

liquidos se pueden filtrar fuera del compartimiento durante el

ciclo Diferido antes de que comience el ciclo.

Enjuague adicional

Se puede utilizar un enjuague adicional para asegurar la

eliminacion de residuos del detergente o del blanqueador que haya

quedado en las prendas. Esta opcion proporciona un enjuague

adicional con la misma temperatura del agua del primer enjuague.

Los ajustes prefijados de los ciclos Temperatura de Lavado/

Enjuague (Wash/Rinse Temp), Temperatura del agua (Water Temp),

Velocidad de exprimido (Spin Speed) y Nivel de suciedad (Soil

Level) pueden modificarse. Usted puede cambiar el modificador

despu6s del inicio del ciclo en cualquier momento antes de que

comience el modificador seleccionado. No todos los

modificadores estan disponibles con todos los ciclos y opciones.

NOTA: El panel que se muestra a continuacion puede ser

diferente del de su modelo.

•Hot/ Cold eHigh

®Worm / Worm ®Medium •Louder

®Warm/Cold ®Low • Softer

®Cold/Cold ®No 5pin •Off

\ Y _..J

Woter Temp Spin Speed End OfCycleSignal

Wash / Rinse Hold for 3 Seconds to

Lock / Unlock Contro/

Para cambiar la temperatura del agua, seleccione el boton

WATER TEMP (Temperatura del agua) hasta que el ajuste

deseado se ilumine.

Para cambiar la velocidad de exprimido, seleccione el boton

SPIN SPEED (Velocidad de exprimido) hasta que el ajuste

deseado se ilumine.

Para cambiar el volumen de la sepal de Fin de ciclo,

seleccione END of CYCLE SIGNAL.

Rstimoted

Time

Remaining

W--\

'\ J

Less(\./

Soil

Level

•Para cambiar el tiempo del ciclo, seleccione el boton SOIL

LEVEL (Nivel de suciedad).

Temperatura de Lavado/Enjuague

Seleccione una temperatura de agua basado en el tipo de carga

que este lavando. Use el agua mas caliente que la tela pueda

resistir. Siga las instrucciones de la etiqueta de las prendas.

Los enjuagues tibios dejan las cargas mas secas que los

enjuagues frios. Los enjuagues tibios aumentan la formacion de

arrugas. En climas frios, el enjuague tibio hace que la ropa sea

mas comoda para manejar. Los enjuagues frios ahorran energia.

Guia de la temperatura

Temperatura del agua de

lavado Telas sugeridas

Caliente (HOT) Blancas y de color pastel

Suciedad profunda

Tibia (WARM) Colores vivos

Suciedad entre moderada y

ligera

Fria (COLD) Colores que desti_en o se

opacan

Suciedad ligera

En temperaturas de agua inferiores a 60°F (15,6°C), los

detergentes no se disuelven bien. Adem_s puede resultar diffcil

quitar la suciedad.

Control autom&tico de temperatura ACCUWASH TM

El control automatico de temperatura ACCUWASH TM nota y

mantiene la temperatura del agua uniformemente. El control

ACCUWASH regula el agua de entrada fria y caliente. El control

ACCUWASH se enciende automaticamente cuando se ha

seleccionado un ciclo. Vea "Ajustes prefijados de ciclos" en la

seccion "Ciclos".

•El control ACCUWASH TM asegura una limpieza homogenea.

•El control ACCUWASH TM funciona para todos los ajustes de

temperatura de lavado y enjuague.

"-t _ _ _

Consulte este cuadro para obtener sugerencias sobre tipos de cargas y sus ciclos correspondientes. A la derecha se detallan las

opciones disponibles para cada uno de estos ciclos de lavado.

ClCLO TIPO DE CARGA SUGERIDA LAVADO CON ENJUAGUE

RETRASO ADICIONAL

Blancos blanquisimos Telas blancas sucias i,'

(Whitest Whites)

Lavado intenso Ropa interior, toallas, camisas, etc. con suciedad profunda i,'

(Heavy Duty)

Normal/Informal Blusas, camisas, overols, etc. de poliester, nylon, algodon, i,'

(Normal/Casual) lino o mezclas de algodon con suciedad normal

Ropa delicada Cortinas, y ropa delicada, vestidos, faldas, camisas y blusas i,'

(Delicate) cuya etiqueta indique "telas que no se planchan",

"planchado permanente", "antiarrugas" o "ciclo suave".

Lavado amano Telas de seda, articulos muy finos etiquetados para "lavado i,'

(Hand Washables) a mano"

Remojo Telas de algodon, lino, poliester o nylon

(Soak)

Enjuague/exprimido Telas de algodon, lino, poliester o nylon i,'

(Rinse/Spin)

DesagiJe/exprimido Telas de algodon, lino, poliester o nylon

(Drain/Spin)

CONSEJOSDELAVANDERIA

Preparacibn de la ropa para lavar

Siga estas recomendaciones para ayudarle a prolongar la vida de

sus prendas.

• Use solamente detergentes de alto rendimiento. El paquete

para este tipo de detergente incluye la indicacion "HE" o

"Alto Rendimiento". Con este nuevo sistema y el menor uso

de agua, se formara demasiada espuma si se utiliza un

detergente comQn que no sea de Alto Rendimiento. El uso de

un detergente comQn probablemente derive en errores de la

lavadora, tiempos de ciclo mas prolongados, menor

rendimiento de enjuague, como asi tambien en fallas de los

componentes y evidente formacion de moho. Los

detergentes de Alto Rendimiento estan hechos para producir

la cantidad adecuada de espuma para el mejor rendimiento.

Siga las instrucciones del fabricante para determinar la

cantidad de detergente que debe usar.

Use solamente un detergente de alto rendimiento (HE).

Cierre los zipers, broches de presion y corchetes para evitar

que enganchen otros articulos. Quite alfileres, hebillas y

demas objetos duros para evitar que rayen el interior de la

lavadora. Quite todo adorno y ornamento que no sea lavable.

Vacie los bolsillos y vu61valos al reves.

Doble los pufios y limpie con un cepillo la pelusa y la

suciedad.

• Vuelva al reves las prendas de tejido sintetico para evitar que

se Ilenen de pelusas.

• Ate los cordones y fajas de modo que no se enreden.

• Remiende Io que este roto asi como las costuras y

dobladillos flojos.

• Trate las manchas y suciedades.

• Las prendas manchadas o mojadas deberan lavarse con

prontitud para obtener mejores resultados.

• Mezcle articulos grandes y pequefios, evite lavar articulos

separados y cargue de modo uniforme.

• Lave los articulos pequefios, tales como calcetines de nifios,

en bolsas de malla para prendas. Para crear una carga

equilibrada se recomienda usar mas de una bolsa para

prendas y que cada una de elias se Ilene con la misma

cantidad de material.

NOTA: Si solamente va a lavar prendas en bolsas de malla,

se recomienda usar mas de una bolsa para prendas y que

cada una de elias se Ilene con la misma cantidad de material.

Selecci6n de la ropa

• Separe las prendas con suciedad profunda de las que estan

ligeramente sucias, aOn cuando estas normalmente se

lavarian juntas. Separe las prendas que sueltan pelusa

(toallas, felpilla) de las que atraen pelusa (pana, articulos

sinteticos y de planchado permanente). Siempre que sea

posible, vuelva al reves las prendas que sueltan pelusa.

• Separe los colores oscuros de los colores claros, los articulos

no deste_ibles de los que si Io son.

• Separe por tipo de tela y estructura (prendas fuertes de

algodon, tejidos de punto y prendas finas).

C6mo descargar

• Saque la ropa de la lavadora despu6s de que se haya

completado el ciclo. Los objetos metalicos como cierres,

broches a presion y hebillas pueden herrumbrarse si se dejan

en la lavadora por largo tiempo.

• AI sacar las prendas de la lavadora, de vez en cuando revise

si no han quedado peque_os articulos debajo del borde de

goma que esta al frente de la tina.

Sugerencias para cargar (cargas m&ximas de ropa).

Ropa pesada de trabajo

4 pantalones de mezclilla

4 pantalones de trabajo

4 camisas de trabajo

2 pantalones de deporte

2 camisetas de deporte

Toallas

10 toallas de ba_o

10 toallas de mano

14 toallas faciales

Carga mixta

3 sAbanas (1 de cama doble,

2 de camas gemelas)

4 fundas

3 camisas

3 blusas

9 camisetas

9 pantalones cortos

10 pa_uelos

CUIDADODELALAVADORA

Limpieza del sello de la puerta

1. Abra la puerta de la lavadora y quite cualquier ropa o articulo

que estuviera dentro de la misma.

2. Inspeccione el sello gris que se encuentra entre la abertura

de la puerta y la canasta para detectar si hay Areas

manchadas. Empuje el sello hacia atrAs para inspeccionar

todas las Areas debajo del sello.

A. Sello

3. Si se encuentran Areas manchadas en el sello, limpielas

siguiendo el procedimiento a continuaci6n.

a) Mezcle una soluci6n diluida utilizando 3Ade taza

(117,4 mL) de blanqueador liquido con cloro y 1 gal.

(3,8 L) de agua tibia del grifo.

b) Limpie el Area del sello con la soluci6n diluida y un paso

hQmedo.

c) Dejelas reposar durante 5 minutos.

d) Limpie el Area meticulosamente con un paso seco y deje

que el interior de la lavadora se seque al aire con la

puerta abierta.

IMPORTANTE:

• Use guantes de goma cuando limpie por periodos prolongados.

• Vea las instrucciones de uso adecuado provistas por el

fabricante del blanqueador.

Procedimiento para el mantenimiento mensual

Su lavadora tiene un ciclo especial en la programacion de la

maquina. Este ciclo de limpieza se accede al presionar una

combinacion especifica de botones. Este ciclo utiliza mayores

volOmenes de agua junto con blanqueador liquido con cloro

para limpiar meticulosamente el interior de su lavadora.

NOTAS:

• Lea estas instrucciones completamente antes de comenzar

el proceso de limpieza.

• Si fuera necesario, el ciclo de limpieza puede ser

interrumpido al presionar el boton de Pausa/Anulado

(PAUSE/CANCEL). Sin embargo, el ciclo no se detendrA

inmediatamente. La maquina mostrara en la pantalla "int"

(interrumpir) y continuara con varios pasos de enjuague y

desagQe para asegurar que se haya enjuagado todo el

blanqueador de la unidad.

Comience el procedimiento

1. Abra la puerta de la lavadora y quite cualquier ropa o articulo

que estuviera dentro de la misma.

2. Cerciorese de que la puerta este cerrada.

3. Abra la gaveta de deposito y quite el divisor de detergente

del compartimiento de detergente del Lavado Principal. Vea

"Uso del deposito" para obtener instrucciones. No se

agregarAn en este momento productos de lavanderia; en un

paso posterior solamente deberA agregar blanqueador

liquido con cloro.

4. Para ingresar el ciclo se debe presionar una combinacion

especial de botones.

• Seleccione el boton de Encendido (POWER).

• Seleccione el boton de Enjuague/Exprimido (RINSE/SPIN).

• Seleccione Exprimido a velocidad baja (LOW SPIN Speed).

• Seleccione Temperatura del agua tibia/fria (Warm/Cold

WATER TEM PERATU RE).

• Fije la SePal de fin de ciclo (End of Cycle Signal) en mas

suave (Softer).

Oprima el boton de Enjuague adicional (EXTRA RINSE)

4 veces en 5 segundos para iniciar el ciclo. La puerta se

bloquearA y se comenzara a Ilenar la lavadora.

NOTA: El agua comenzara a entrar en la unidad por un

momento, luego la puerta se desbloquearA, se bloquearA

nuevamente y posteriormente el ciclo continuar&

La maquina se IlenarA y pondrA en funcionamiento un

ciclo de deteccion corto. Esto tardarA aproximadamente

3 minutos.

La lavadora har_i sonar 4 tonos cortos. Controle la pantalla de

Tiempo aproximado restante para ver los codigos indicados

a continuacion.

a) Si la lavadora muestra las letras "Ab" (Agregar

blanqueador) en la pantalla de Tiempo aproximado

restante, escucharA 4 tonos cortos. Prosiga con el

paso 6.

b) Si la lavadora muestra las letras "rL" (Quitar la carga) en la

pantalla de Tiempo aproximado restante, escucharA un

tono de error. La puerta se desbloquear&

• Abra la puerta y quite los articulos de la lavadora.

• ContinOe el ciclo presionando el boton de Puesta en

marcha (START).

NOTA: El agua comenzara a entrar en la unidad por

un momento, luego la puerta se desbloquearA, se

bloquear_i nuevamente y posteriormente el ciclo

continuar_i con otro control de los articulos en la

lavadora.

La maquina se Ilenar_i y pondr_i en funcionamiento un

ciclo corto para determinar si se han dejado articulos

en la lavadora. Esto tardarA aproximadamente

3 minutos.

• La lavadora repetir_i el paso 5 hasta que pueda

determinar que no hay articulos en la lavadora y

mostrar_i en la pantalla "Ab" (agregar blanqueador).

6. Agregue blanqueador liquido con cloro.

a) Si usa el procedimiento por primera vez, abra la gaveta

de deposito y agregue inmediatamente 1 taza (236,6 mL)

de blanqueador liquido con cloro al compartimiento de

detergente del Lavado Principal. El blanqueador liquido

con cloro deberia fluir inmediatamente fuera del

desposito.

b) Siesta haciendo un procedimiento de mantenimiento

mensual, abra la gaveta de deposito e inmediatamente

agregue 1/3de taza (78,8 mL) de blanqueador liquido con

cloro al compartimiento de detergente del Lavado

Principal. El blanqueador liquido con cloro deberia fluir

inmediatamente fuera del desposito.

NOTAS:

• Cuando se agregue el blanqueador el agua va a estar

entrando a la gaveta de deposito. Esto es normal.

• No agregue ningun detergente a este ciclo de limpieza.

Si usa mas de 1 taza (236,6 mL) de blanqueador el

producto podra daSarse con el tiempo.

7. Una vez que haya comenzado el ciclo de limpieza, deje que

el ciclo finalice. La pantalla mostrarA el tiempo aproximado

del ciclo.

8. Una vez que haya finalizado el ciclo de limpieza, deje la

puerta levemente abierta para que haya una mejor ventilacion

y secado del interior de la lavadora.

9. Vuelva a colocar el divisor del compartimiento de detergente.

Siempre haga Io siguiente para evitar futuros problemas

de olores

• Use solamente un detergente de alto rendimiento (HE).

• Deje la puerta levemente abierta despu6s de cada ciclo para

permitir una mejor ventilacion y secado del interior de la

lavadora.

• Haga funcionar este procedimiento con 1/3de taza (78,8 mL)

de blanqueador liquido con cloro.

• Si el procedimiento no mejora suficientemente el olor de la

maquina, sirvase evaluar su instalacion y las condiciones de

uso para detectar otras causas que puedan provocar el olor.

Limpieza externa

Use un paso suave y hOmedo o una esponja para limpiar

cualquier derrame. De vez en cuando, limpie el exterior de su

lavadora para que se vea como nueva. Use jabon suave y agua.

No use productos abrasivos.

Limpieza de la gaveta de dep6sito

La gaveta de deposito es desmontable para facilitar la limpieza.

1. Destrabe la gaveta de deposito presionando la palanca de

desenganche que esta en el compartimiento de prelavado.

Vea "Uso del deposito". Quite la gaveta.

2. Quite los insertos (el sifon de los compartimientos del

suavizante y del blanqueador y el separador).

3. Lave las piezas en el agua del grifo.

4. Vuelva a colocar los insertos y coloque nuevamente el

deposito en la gaveta.

Reemplace las mangueras de entrada despu6s de cinco a_os de

uso para reducir el riesgo de fallas de las mismas. Revise

periodicamente y cambie las mangueras de entrada si se hallan

protuberancias, torceduras, cortes, desgaste o perdidas de

agua.

Cuando reemplace las mangueras de entrada del agua, anote la

fecha de reposicion.

Instale y guarde su lavadora en un lugar donde no se congele.

Debido a que puede quedar un poco de agua en las mangueras,

el congelamiento de la misma podria da_ar su lavadora. Siva a

guardar o trasladar su lavadora durante una temporada de

invierno riguroso, acondicionela para el invierno.

Cuidado durante la falta de uso o vacaciones:

Ponga a funcionar su lavadora Qnicamente cuando este en casa.

Siva a salir de vacaciones o no va a usar la lavadora durante un

periodo prolongado de tiempo usted debe:

• Desenchufar la lavadora o desconectar el suministro de

energia.

• Interrumpir el suministro de agua a la lavadora. Esto ayuda a

evitar inundaciones involuntarias (debido a aumentos en la

presion del agua) en ausencia suya.

• Abrir ligeramente la puerta para proporcionar ventilacion.

Para acondicionar la lavadora para el invierno:

1. Vierta 1 cuarto (1 L) de anticongelante tipo R.V. en el tambor.

2. Ponga la lavadora a funcionar en el ciclo DRAIN/SPIN.

3. Desenchufe la lavadora o desconecte el suministro de

energia

4. Cierre ambos grifos de agua.

5. Desconecte las mangueras de entrada del agua de los grifos

y elimine el agua.

Para velvet a usar la lavadora:

1. Deje correr agua por las tuberias. Vuelva a conectar las

mangueras de entrada del agua a los grifos. Abra ambos

grifos de agua.

PelJgro de Choque EI6ctrJco

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la rnuerte, incendio o choque el6ctrico.

Enchufe la lavadora o vuelva a conectar el suministro de

energia.

3. Haga funcionar la lavadora en el ciclo Normal/Informal

(NORMAL/CASUAL). Mida V4de la cantidad de detergente de

alto rendimiento (HE) recomendada por el fabricante para una

carga mediana.

Para transportar la lavadora:

1. Si va a mover la lavadora durante una temporada de invierno

riguroso, coloque 1 cuarto (1 L) de anticongelante tipo R.V. en

el tambor. Ponga la lavadora a funcionar en el ciclo DRAIN/

SPIN.

2. Desenchufe el cable electrico.

3. Desconecte la manguera de desagQe del sistema de desagQe

y fijela a los ganchos del panel posterior.

4. Cierre ambos grifos de agua.

5. Desconecte las mangueras de entrada del agua de los grifos,

luego elimine el agua de las mangueras y fijelas al panel

posterior de la lavadora.

IMPORTANTE: Llame para solicitar servicio. No vuelva a usar los

pernos de transporte. La unidad debe ser transportada en la

posicion vertical. Para prevenir da_os estructurales y de

suspension, su maquina debe estar debidamente preparada para

ser nuevamente ubicada por un tecnico certificado.

Para volver a instalar la lavadora

1. Siga las "lnstrucciones de instalacion" para ubicar, nivelar y

conectar la lavadora.

2. Haga funcionar la lavadora en el ciclo Normal/Informal

(NORMAL!CASUAL). Mida 1/4de la cantidad de detergente

de alto rendimiento (HE) recomendada por el fabricante para

una carga mediana.

SOLUCIONDEPROBLEMAS

Pruebe primero las soluciones aqui sugeridas y posiblemente se evite el costo de una visita de servicio t_cnico...

• "F02" (Problema de desagi3e)

La pantalla de la lavadora muestra mensajes

codificados y emite seSales audibles

"FH" (Problema de entrada del agua - no hay agua o el

abastecimiento del agua es insuficiente)

Seleccione PAUSE/CANCEL (Pausa/Anulado) dos veces para

anular el ciclo. Desenchufe la lavadora o interrumpa el

suministro electrico.

Revise Io siguiente:

&Estan completamente abiertos los grifos del agua?

&Estan obstruidos los filtros en la conexion de la manguera

de entrada con la lavadora?

&Estan retorcidas las mangueras de entrada del agua?

&Se han congelado las mangueras de entrada del agua?

Enchufe la lavadora o vuelva a conectar el suministro

electrico. Vuelva a seleccionar el ciclo y presione HOLD TO

START (Sostenga para poner en marcha). Si el problema

persiste, Ilame al servicio tecnico.

Seleccione PAUSE/CANCEL dos veces para anular el ciclo.

Desenchufe la lavadora o interrumpa el suministro electrico.

Revise Io siguiente:

&Esta retorcida la manguera de desagQe?

&Se ha congelado la manguera de desagQe?

&Esta obstruida la manguera de desagQe?

&Esta la manguera de desagQe a una altura mayor de

96" (2,4 m) del piso?

"SUD" (Rutina de espuma)

Cuando el sistema detecta la presencia de exceso de

espuma, la rutina de espuma comienza automaticamente.

Esta rutina quita la espuma excedente y asegura el enjuague

apropiado de sus prendas. "SUD" aparece en la pantalla

durante el enjuague y al final del ciclo para informarle que la

Rutina de espuma ha sido activada. Utilice solamente

detergentes HE (alto rendimiento).

Variables "F" [diferentes de FH, F02 y SUD] (Problema

el_ctrico)

Seleccione PAUSE/CANCEL dos veces para anular el ciclo.

Seleccione Escurrido/Exprimido (DRAIN/SPIN) si hay exceso

de agua en la lavadora.

Vuelva a seleccionar el ciclo y presione HOLD TO START. Si

el problema persiste, Ilame al servicio tecnico.

Lalavadoranofunciona Lalavadoranoescurreniexprime

Peligro de Choque El_ctrico

Conecte aun contacto de pared de conexi6n a tierra de

3terrninales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la rnuerte, incendio o choque el_ctrico.

Revise Io siguiente:

6Se ha enchufado el cable electrico en un contacto de tres

terminales con conexion a tierra?

6Se ha cerrado bien la puerta de la lavadora?

6 Se ha seleccionado un ciclo, pero no se ha seleccionado

HOLD TO START sosteniendolo durante un segundo?

6Se ha abierto la puerta despu6s de haberse terminado el

ciclo anterior?

La lavadora no se Ilena, ni lava ni enjuaga

•Revise Io siguiente:

6Se ha enchufado el cable electrico en un contacto de tres

terminales con conexion a tierra?

&Hay corriente en el enchufe? Revise la fuente de electricidad

o Ilame a un electricista.

&Estan abiertos los grifos del agua fria y del agua caliente?

&Esta retorcida la manguera de entrada del agua?

&Estan obstruidos los filtros de la valvula de admision?

La lavadora se detiene

Revise Io siguiente:

6Se ha enchufado el cable electrico en un contacto de tres

terminales con conexion a tierra?

&Hay corriente en el enchufe?

Revise la fuente de electricidad o Ilame a un electricista.

6Reemplace el fusible o reposicione el cortacircuitos. Si ha

quemado algOn fusible o se ha disparado el disyuntor?

Si el problema persiste, Ilame a un electricista.

6Reemplace el fusible o reposicione el cortacircuitos. Si ha

quemado algOn fusible o se ha disparado el disyuntor?

Si el problema persiste, Ilame a un electricista.

&Esta usando un cable electrico de extension?

No use cables electricos de extension.

•&Se ha obstruido la manguera de desagiJe, o el extremo

de la manguera de desagiJe esta a una altura mayor de

96" (2,4 rn) del piso?

•&Esta bajo el voltaje?

Revise la fuente de electricidad o Ilame a un electricista. No

use cables electricos de extension.

•&Se ha activado la rutina de espuma "SUD"?

El ciclo concluirA una vez que se haya eliminado el exceso de

espuma.

•&Esta balanceada la carga?

Un solo articulo o uno que sea voluminoso puede causar

desequilibrio. Agregue mas articulos o redistribuya la carga.

La lavadora hace ruidos o vibra

&Esta nivelada la lavadora?

La lavadora debe estar nivelada. Las cuatro patas deben

instalarse correctamente, y las tuercas deben apretarse

contra el gabinete de la lavadora.

Mientras se escurre el agua de la lavadora, usted podra oir el

aire que se succiona a traves de la bomba. Esto ocurre

durante la fase final del escurrido. Es normal.

&Esta lavando articulos con broches metalicos apresibn,

hebillas o zipers?

Usted podra escuchar el ruido producido por estos articulos

al tocar el tambor de la lavadora. Esto es normal.

&Se ha instalado la lavadora sobre un piso resistente y

firrne?

Consulte la seccion "lnstrucciones de instalacion" para

informarse respecto a los requisitos del piso. El ruido y la

vibracion pueden reducirse colocando un pedazo de madera

laminada de %" (19,1 mm) debajo de su lavadora. La madera

laminada puede extenderse debajo de la lavadora y la

secadora para mantenerlas a la misma altura.

La lavadora pierde agua

•Revise las tuberias del agua de la casa para ver si hay

fugas.

Los dep6sitos est&n obstruidos o hay fugas

•&Se han colocado los productos de lavanderia en el

compartimiento apropiado del depbsito?

Agregue las cantidades adecuadas de detergente HE,

suavizante de telas o blanqueador liquido con cloro en los

compartimientos apropiados. Agregue el blanqueador que no

decolora liquido o en polvo en el compartimiento del detergente.

•&Esta el separador de detergente en la posicibn correcta?

El separador deber_ estar en la posicion frontal cuando se

utilice detergente liquido y en la posicion posterior cuando se

utilice detergente en polvo. AsegQrese de combinar el

blanqueador en polvo no decolorante con el detergente en

polvo o de combinar el blanqueador liquido no decolorante

con el detergente liquido.

Olores de la lavadora

Vea "Cbmo limpiar su lavadora".

&Esta usando detergente de alto rendimiento (HE)?

Si se usa detergente que no es de alto rendimiento, se

pueden generar residuos de peliculas los que a su vez

pueden producir olor.

i`Dejb la puerta abierta despu_s del use?

Esta lavadora tiene un sello herm6tico que evita las fugas de

agua. Para evitar olores, deje la puerta abierta para permitir

que la lavadora se seque entre cada use.

Ropa demasiado mojada

•/,Ha empleado el ciclo apropiado para la ropa que esta

lavando?

Seleccione un ciclo con una velocidad de exprimido mas alta.

•/,Ha lavado sblo un articulo o articulos voluminosos o ha

sobrecargado la lavadora?

Un solo articulo, los articulos voluminosos o la sobrecarga

pueden ocasionar el desequilibrio. Agregue articulos o trate

de distribuir uniformemente la ropa mojada en el tambor, y

ponga en marcha un ciclo de Desagee/Exprimido (DRAIN/

SPIN). Si la ropa continQa mojada, saque la mitad de la carga

de la lavadora e intentelo de nuevo.

Residues o pelusas en la ropa

/.Ha agregado detergente en el depbsito?

Para obtener optimos resultados, agregue detergente en el

compartimiento del detergente. No agregue el detergente en

el tambor de la lavadora.

•/,Ha separado adecuadamente la ropa?

Separe la ropa que suelta pelusa (toallas, felpilla) de la ropa

que atrae pelusa (pana, fibras sinteticas). Separelas tambien

per color.

•/,Ha sobrecargado la lavadora?

No sobrecargue la lavadora. La lavadora puede Ilenarse per

complete, pero sin apretujar la ropa. La carga debe estar

equilibrada. La pelusa puede quedar atrapada en la carga si

la lavadora esta sobrecargada.

• Revise Io siguiente:

&Ha dejado papel o tisQ en los bolsillos?

•/,Ha utilizado suficiente detergente HE?

Use suficiente detergente para retirar la pelusa y mantenerla

en suspension. Use solamente detergente HE. Siga las

instrucciones del fabricante para determinar la cantidad de

detergente que debe usar.

•i,Esta la temperatura del agua debajo de 60°F (15,6°C)?

Si la temperatura del agua es inferior a 60°F (15,6°C), es

posible que el detergente no se disuelva per complete.

•i,Esta usando un ciclo de lavado de baja velocidad?

Los detergentes en polvo quizas no se disuelvan bien en los

ciclos de velocidad baja. Para obtener optimos resultados,

utilice detergente liquido para los ciclos de velocidad baja

come Ropa delicada (Delicate) y Lavado a mane ultra (Ultra

Handwash).

Manchas en la ropa

•/.Ha agregado detergente en el depbsito?

Para obtener optimos resultados, agregue detergente en el

compartimiento del detergente. No agregue detergente en el

tambor de la lavadora.

•/,Ha utilizado suficiente detergente HE?

Use suficiente detergente para quitar la suciedad y

mantenerla en suspension. Use solamente detergente HE.

Siga las instrucciones del fabricante para determinar la

cantidad de detergente que debe usar.

•/,Hay exceso de bxido de hierro (herrumbre) en el agua?

Quizas tenga que instalar un filtro de oxide de hierro.

•/,Ha separado adecuadamente la ropa?

Separe las ropas de color oscuro de las de color blanco y clare.

•/,Ha descargado la lavadora con prontitud?

Para evitar la transferencia de tintes, descargue la lavadora

tan pronto se detenga.

•/,Ha usado una bola con suavizante de telas?

Las bolas que distribuyen suavizante de telas no funcionan

correctamente en esta lavadora. Agregue el suavizante

liquido de telas en el compartimiento del suavizante de telas.

•/,Ha usado detergente en polvo en un ciclo de baja

velocidad?

Considere el empleo de un detergente liquido.

La ropa est& arrugada

•/,Ha descargado la lavadora con prontitud?

Descargue la lavadora tan pronto se detenga.

•/.Ha empleado el ciclo correcto para la carga que est&

lavando?

Utilice el ciclo Ropa delicada (Delicate) u otro ciclo con velocidad

baja de exprimido para reducir la formaci6n de arrugas.

• /.Ha sobrecargado la lavadora?

La carga debera estar equilibrada y sin sobrecarga. Las

cargas deben moverse con libertad durante el lavado.

Blancos gris&ceos, colores opacos

• /.Ha separado adecuadamente la ropa?

AI mezclar ropa blanca y de color en una carga puede ocurrir

transferencia de tintes. Separe las ropas de color oscuro de

las de color blanco y claro.

•i.Estaba la temperatura de lavade demasiade baja?

Lave con agua caliente o tibia que no da_e la ropa.

Cerciorese de que el sistema de agua caliente sea el

adecuado para proveer un lavado con agua caliente.

•/.Ha usado suficiente detergente, o tiene un suministro de

agua dura?

Use mas detergente para lavar ropa con suciedad profunda

en agua fria o dura.

Ciclo demasiado prolongado

• i.Aparece en la pantalla"SUD"?

Se ha detectado excesiva espuma y la rutina de espuma ha

sido activada para eliminar el exceso. Esta rutina a_adirA

tiempo adicional al ciclo original.

•/. Ha side la carga le que causa un desequilibrie?

Cuando hay demasiado desequilibrio, una rutina de

desequilibrio comenzara a redistribuir la carga. Durante la

rutina de desequilibrio, el tiempo en la pantalla puede hacer

una pausa hasta que se complete esta actividad; luego

reanudarA el ciclo.

/.Ha lavado una carga grande usando un ciclo delicado?

Cuando use los ciclos de lavado a mano o de ropa delicada,

ponga cargas peque_as. Esto le asegura un lavado delicado

para sus prendas sin aumentar los tiempos de lavado.

La puerta est& trabada al final del ciclo de lavado

• i.Se ha escurrido toda el agua de la lavadora durante el

periodo de exprimido?

Seleccione Escurrido/Exprimido (DRAIN/SPIN) para eliminar

toda el agua que haya quedado en la lavadora. La puerta de

la lavadora se destrabarA al termino del escurrido.

AYUDA0 SERVICIOTECNICO

Antes de solicitar asistencia o servicio, por favor consulte la

seccion "Solucion de Problemas". Esto le podria ahorrar el costo

de una visita de servicio tecnico. Si considera que aQn necesita

ayuda, siga las instrucciones que aparecen a continuacion.

Cuando Ilame, tenga a mano la fecha de compra y el nQmero

completo del modelo y de la serie de su electrodom6stico. Esta

informacion nos ayudarA a atender mejor a su pedido.

Si necesita piezas de repuesto

Si necesita pedir piezas de repuesto, recomendamos que use

Qnicamente piezas especificadas de fabrica FSP® . Estas piezas

encajaran bien y funcionaran bien ya que estan fabricadas con la

misma precision empleada en la fabricacion de cada

electrodom6stico nuevo de WHIRLPOOL ® .

Para conseguir las piezas de repuesto FSP en su Iocalidad:

En los EE.UU., Ilame al Centro para la eXperiencia del Cliente al

1-800-253-1301, o al centro de servicio designado mas cercano

a su Iocalidad.

En CanadA, Ilame al 1-800-807-6777, o al centro de servicio

designado mas cercano a su Iocalidad.

Llame al Centro para la eXperiencia del Cliente de Whirlpool sin

costo alguno al:

1-800-253-1301.

Nuestros consultores ofrecen asistencia con respecto a:

• Caracteristicas y especificaciones de nuestra linea completa

de electrodom6sticos.

• Informacion sobre instalacion.

• Procedimiento para el uso y mantenimiento

• Venta de piezas para reparacion y accesorios

• Asistencia especializada para el consumidor (habla hispana,

problemas de audicion, vision limitada, etc.).

• Recomendaciones a distribuidores locales, compa_ias que

dan servicio y distribuidores de partes para reparacion

Los tecnicos de servicio designados por Whirlpool estan

entrenados para cumplir con la garantia del producto y ofrecer

servicio una vez que la garantia termine, en cualquier lugar de los

Estados Unidos.

Para Iocalizar a una compa_ia de servicio designada por

Whirlpool en su Area, tambien puede consultar la seccion

amarilla de su guia telefonica.

Para obtener mbs asistencia

Si necesita asistencia adicional, puede escribir a Whirlpool

Corporation con sus preguntas o dudas a:

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Favor de incluir un nQmero telefonico de dia en su

correspondencia.

Llame al Centro de Interaccion del Cliente de Whirlpool Canada

LP sin costo alguno al: 1-800-807-6777.

Nuestros consultores ofrecen asistencia con respecto a:

• Procedimiento para el uso y mantenimiento

• Venta de accesorios y partes para reparacion

• Caracteristicas y especificaciones de nuestra linea completa

de aparatos electrodom6sticos

• Recomendaciones con distribuidores locales, compa_ias que

dan servicio y distribuidores de partes para reparacion. Los

tecnicos de servicio designados por Whirlpool Canada LP

estan entrenados para cumplir con la garantia del producto y

ofrecer servicio una vez que la garantia termine, en cualquier

lugar de CanadA.

Para obtener mbs asistencia

Si necesita asistencia adicional, puede escribir a Whirlpool

Canada LP con sus preguntas o dudas a:

Customer Interaction Centre

Whirlpool Canada LP

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Favor de incluir un nQmero telefonico de dia en su

correspondencia.

P #

GARANTIADELOSELECTRODOMESTICOSPRINCIPALESDE

WHIRLPOOLCORPORATION

GARANTIA LIMITADA DE UN AI_IO

Durante un afio a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y mantenimiento de

conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en Io sucesivo

denominado "Whirlpool") se hara cargo del costo de las piezas de repuesto FSP®y del trabajo de reparacion para corregir defectos en

los materiales o en la mano de obra. El servicio deberh ser suministrado por una compafiia de servicio designada por Whirlpool.

WHIRLPOOL NO PAGARA POR LOS SIGUIENTES ARTICULOS

1. Visitas de servicio tecnico para corregir la instalacion de su electrodomestico principal, para ensefiarle a usar su electrodom6stico

principal, para cambiar o reparar fusibles dom6sticos o para corregir la instalacion electrica o de la tuberia de la casa.

2. Visitas de servicio tecnico para reparar o reemplazar focos para electrodom6sticos, filtros de aire o filtros de agua. Esos insumos

estan excluidos de la cobertura de la garantia.

3. Reparaciones cuando su electrodom6stico principal se use de un modo diferente al dom6stico normal de una familia.

4. Dafios causados por accidente, alteracion, uso indebido, abuso, incendio, inundacion, actos fortuitos, instalacion incorrecta,

instalacion que no este de acuerdo con los codigos electricos o de plomeria, o el empleo de productos no aprobados por

Whirlpool.

5. Cualquier perdida de comida debido a fallas del refrigerador o del congelador.

6. Piezas de repuesto o gastos de reparacion para electrodom6sticos que se empleen fuera de los Estados Unidos o CanadA.

7. Recogida y entrega. Este electrodom6stico principal esta disefiado para ser reparado en el hogar.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodom6stico.

9. Gastos de viaje y transporte para obtener servicio del producto en lugares remotos.

10. La remocion e instalacion de su electrodomestico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de

conformidad con las instrucciones de instalacion publicadas.

EXCLUSION DE GARANTIAS IMPLICITAS; LIMITACION DE RECURSOS

EL 0NICO Y EXCLUSIVO RECURSO DEL CLIENTE SEGON LOS TI2RMINOS DE ESTA GARANT[A LIMITADA SERA EL DE REPARAR

EL PRODUCTO SEGON SE ESTIPULA EN LA PRESENTE. LAS GARANT[AS IMPL[CITAS, INCLUYENDO LAS GARANT[AS DE

COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPOSITO PARTICU,LAR, SERAN LIMITADAS A UN ANO O AL PER[ODO MAS

CORTO PERMITIDO POR LEY. WHIRLPOOL NO SE RESPONSABILIZARA POR DANOS INCIDENTAL ES O CONSECUENTES.

ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LAS EXCLUSIONES O LIMITACIONES POR DANOS INCIDENTALES O

CONSECUENTES, O LIMITACIONES ACERCA DE CUANTO DEBE DURAR UNA GARANT[A IMPL[CITA DE COMERCIABILIDAD O

CAPACIDAD, DE MODO QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO.

ESTA GARANT[A LE OTORGA DERECHOS LEGALES ESPEC[FICOS Y ES POSIBLE QUE USTED TENGA TAMBII2N OTROS

DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.

Esta garantia no tiene vigor fuera de los cincuenta Estados Unidos y CanadA. Pongase en contacto con el distribuidor autorizado de

Whirlpool para determinar si corresponde otra garantia.

Si necesita servicio, consulte primero la seccion "Solucion de problemas" del Manual de uso y cuidado. Despu6s de consultar la

seccion "Solucion de problemas", puede encontrar ayuda adicional en la seccion "Ayuda o servicio tecnico", o Ilamando a Whirlpool.

En E.U.A., Ilame al 1-800-253-1301. En CanadA, Ilame al 1-800-807-6777. 8/05

Guarde este libro y su comprobante de compra juntos para

referencia futura. Usted deber_ proporcionar el comprobante

de la compra o una fecha de instalacibn para obtener

servicio bajo la garantia.

Escriba la siguiente informacion acerca de su electrodom6stico

principal para ayudarle mejor a obtener asistencia o servicio

tecnico si alguna vez Ilegara a necesitarlo. Debera tener a mano

el nOmero completo del modelo y de la serie. Usted puede

encontrar esta informacion en la etiqueta con el nOmero de

modelo y de serie ubicada en el producto.

Nombre del distribuidor

Direcci6n

Nt_mero de telefono

Nt_mero de modelo

Nt_mero de serie

Fecha de compra

# #

SECURITEDELALAVEUSE

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de

toujours lire tous les messages de s_curit_ et de vous y conformer.

Voici le symbole d'alerte de s_curit&

Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves & vous

et & d'autres.

Tousles messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d_cbs ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d_cbs ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SE_CURITE

AVERTISSEMENT :Pour r_duire les risques d'incendie, de choc _lectrique ou de blessures Iors de I'utilisation de la

laveuse, suivre les precautions fondamentales dont les suivantes :

m Lire toutes les instructions avant d'utiliser la laveuse.

[] Ne pas laver des articles qui ont ete nettoyes ou

laves avec de I'essence ou imbibes d'essence,

solvants de nettoyage & sec, ou autres substances

inflammables ou explosives; ces substances

peuvent _mettre des vapeurs susceptibles de

s'enflammer ou d'exploser.

[] Ne pas ajouter d'essence, solvant de nettoyage &

sec ou autre produit inflammable ou explosif dans

I'eau de lavage. Ces substances peuvent _mettre

des vapeurs susceptibles de s'enflammer ou

d'exploser.

[] Dans certaines conditions, de I'hydrog_ne gazeux

peut se former dans un circuit d'eau chaude qui n'a

pas _t_ utilis_ pendant 2 semaines ou plus. LE GAZ

HYDROGENE EST EXPLOSIBLE. Si le circuit d'eau

chaude n'a pas _t_ utilis_ pendant une telle p_riode,

avant d'utiliser la laveuse, ouvrir tousles robinets

d'eau chaude et laisser I'eau s'_couler pendant

plusieurs minutes par chaque robinet. Ceci

permettra I'_vacuation de I'hydrog_ne gazeux

accumul& Comme ce gaz est inflammable, ne pas

fumer ou utiliser une flamme nue au cours de cette

p_riode.

[] Ne pas laisser des enfants jouer sur ou & I'int_rieur de la

laveuse. Bien surveiller les enfants Iorsque la laveuse est

utilis_e & proximit_ d'enfants.

[] Avant de mettre la laveuse au rebut ou hors de service,

enlever la porte ou le couvercle.

[] Ne pas tenter d'atteindre un article & I'int_rieur de la cuve de

la laveuse Iorsque le tambour, la cuve ou I'agitateur est en

mouvement.

[] Ne pas installer ou remiser cette laveuse & un endroit oQ elle

serait expos_e aux intemp_ries.

[] Ne pas modifier les organes de commande.

[] Ne pas r_parer ou remplacer un composant quelconque de

la laveuse, ni entreprendre une operation de service, si ce

n'est sp_cifiquement recommand_ dans ce manuel ou dans

un manuel d'instructions de r_parations destin_ & I'utilisateur;

il est alors essentiel que la personne concern_e comprenne

ces instructions et soit comp_tente pour les ex_cuter.

[] Voir "Specifications _lectriques" pour les instructions de

liaison & la terre.

CONSERVEZ CES INSTRUCTIONS

EKIGENCESD'INSTALLATION

Si vous avez II faudra acheter

Tuyau de vidange Trousse de rallonge de tuyau

trop court d'ecoulement de 4 pi (1,2 m),

piece n° 285863

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Les pieces fournies se trouvent dans le tambour de

la laveuse.

Outils n_cessaires pour raccorder les tuyaux d'arriv_e

d'eau

• Pince (ouverture jusqu'h 1%6" [39,5 mm])

• Lampe de poche (facultative)

Outils n_cessaires pour I'installation

• Cle plate de17 mm et de13 mm

• Niveau

• Bloc de bois

• Regle ou ruban h mesurer

Pi_ces fournies :

A B

Robinets d'eau

eloignes du tuyau

d'entree d'eau

2 tuyaux de remplissage d'eau plus

longs :

6 pi (1,8 m) piece n° 76314,

10 pi (3,0 m) piece n° 350008

Pi_destal

II est possible d'acheter separement un piedestal pour cette

laveuse. Le piedestal ajoutera environ 13" (33 cm) a la hauteur de

votre appareil pour une hauteur totale d'environ 51" (130 cm).

A. Support de tuyau de vidange

B. Tuyau d'arriv_e d'eau (2)

C. Rondelle du tuyau d'arriv_e

d'eau (4)

D. Bouchon du trou du boulon

de transport (4)

E. Courroie perl_e

Autres pi_ces

Votre installation peut necessiter des pieces supplementaires. Si

vous desirez acheter I'un des articles indiques ici, composez

sans frais le numero sur la couverture ou dans la section

"Assistance ou service".

Si vous avez II faudra acheter

€:vier de buanderie

ou tuyau de rejet

I'egout plus haut

que 96" (2,4 m)

Systeme de pompe de puisard (si non

dejh disponible)

€:gout sureleve €:vier de vidange standard de

20 gal (76 L), et de 30" (76,2 cm) de

hauteur ou evier utilitaire et pompe de

puisard (disponibles de votre

fournisseur local d'articles de plomberie)

€:gout au plancher Brise-siphon, piece n° 285834; tuyau de

vidange additionnel, piece n° 8318155;

et trousse de connexion,

piece n° 285835

Pi_destal facultatif

Pour le commander, telephoner au marchand chez qui vous avez

achete la laveuse ou se referer a la section "Assistance ou

service" de ce manuel.

Pi_destaux de 13" (33 cm)

Couleur Pibce n°

Blanc LAB2700MQ

Biscuit LAB2700MT

I_tain LAB2700M L

Ensemble de superposition

Prevoyez-vous de superposer votre laveuse et votre secheuse?

Pour ce faire, vous devrez acheter un ensemble de superposition.

Pour commander, telephoner au marchand chez qui vous avez

achete votre secheuse ou vous referer a la section "Assistance

ou service" de ce manuel. Demander la piece numero 8541503.

Le choix d'un emplacement approprie pour la laveuse en

am61iore le rendement et reduit au minimum le bruit et le

"deplacement" possible de la laveuse.

La laveuse peut _tre installee dans un sous-sol, une salle de

buanderie, un placard, un encastrement ou sur mesure sous un

comptoir. Voir "Systeme de vidange".

Les exigences d'un emplacement pour les appareils connexes

doivent _tre egalement consider6es. II vous incombe d'assurer

une installation appropriee.

II vous faudra

Un chauffe-eau pour fournir de I'eau & 120°F (49°C) a la

laveuse.

Une prise electrique reliee & la terre situ6e & moins de 6 pi

(1,8 m) de la prise du cordon electrique se trouvant & I'arriere

de la laveuse. Voir "Specifications electriques".

• Des robinets d'eau chaude et d'eau froide situes & moins de

4 pi (1,2 m) des robinets de remplissage d'eau chaude et

d'eau froide, et une pression d'eau de 20-100 Ib/po 2

(137,9-689,6 kPa).

• Un plancher de niveau ayant une pente maximale de

1" (2,5 cm) sous toute la laveuse. L'installation de la laveuse

sur des surfaces molles, telles que des tapis ou des surfaces

avec support en mousse, n'est pas recommandee.

• Un plancher robuste et solide pour supporter la laveuse dont

le poids total (eau et charge) est de 400 Ib (180 kg).

Ne pas faire fonctionner la laveuse a des temperatures au-

dessous de 32°F (O°C). Une quantite d'eau peut demeurer dans

la laveuse et causer des dommages a des temperatures basses.

D_gagements de s_paration &respecter

• L'emplacement doit _tre assez grand pour permettre d'ouvrir

completement la porte de la laveuse.

On doit prevoir un peu plus d'espace pour faciliter

I'installation et I'entretien.

Un espace supplementaire peut _tre requis pour les moulures

de porte et de plancher et pour les plinthes.

Un espace supplementaire de 1" (2,5 cm) de tous les c6tes

de la laveuse est recommande pour reduire le transfert du

bruit.

II faut aussi tenir compte de I'espace requis pour des

appareils connexes.

Dimensions de la laveuse

27"

(68,6cm)

38"

(96,5crn)

Espacement recommand_ pour une installation

personnalis_e sous un comptoir

Les dimensions indiqu6es sont pour I'espacement recommand&

Installation personnalis_e sous un comptoir - laveuse

seulement

39"rain

(99,0crn)

1" _ 27"---_1_-- 1"

(2,5cm) ' (68,6crn) --(2,5 crn)

Espacement recommand_ pour une installation dans un

encastrement ou dans un placard, avec ou sans

pi6destal

Les dimensions indiqu6es sont pour I'espacement recommand&

Installation dans un encastrement ou placard

11"I,,_.-311/2"-_4" t"_--

(2,5crn) (80crn) (10,2crn)

48 po2 *._

(310cm2)

24po2 * -

(155crn2)

_lt 8"

(7,6cm)

_ _ 8"

(7,6era)

A B

A. Vue lat_rale -placard ou endroit exigu

B. Porte de placard avec orifices d'entr_e d'air

*Orifices d'entree d'air min. superieurs et inferieurs pour porte de

placard.

Installation dans un encastrement ou placard - laveuse sur

pi_destal

(2,5crn) 27" _-.,-._, 1"

(68,6cm) (2,8cm)

A. Encastrement

18" rain.t

(45,7cm)

11"t_ 31,/2"_-I 4"1

(2,5crn) (88crn) (10,2crn)

B. Vue lat_rale -placard ou endroit exigu

Espacementrecommand_pouruneinstallationdansun

encastrementoudansunplacard,avecunelaveuseet

unes_cheusesuperpos_es

Les dimensions indiqu6es sont pour I'espacement recommande.

48 po2 *

(310cm2)

24po2*

(166cm2)

3"(7,6cm)

-_" _ 1" (2,6cm)

76"

(193crn)

61/2"**--_ _ 1..... --_ _- 1.....

(14cm) (2,6cm) (2,6cm)

\_: J/

27"-_

66,6cm)

*Orifices d'entree d'air min. superieurs et inferieurs pour porte

de placard.

**Espace supplementaire necessaire pour coude d'evacuation

externe.

***Un espace supplementaire peut etre necessaire pour les

moulures de mur, porte et plancher.

Espacement recommand_ pour I'installation de la caisse

" , ) 7" (17,8cm)

4311/2 1"

Les dimensions indiqu6es sont pour I'espacement

recommande.

Pour installation de la caisse avec porte, on doit prevoir des

ouvertures minimums d'entree d'air au sommet de la caisse.

(10,2cm)

" 9"

(22,9crn)

1" 27" 1"

(80,0crn) (2,5cm) (2,5crn) (68,6cm) (2,5cm)

La laveuse peut etre installee en utilisant le systeme de rejet

I'egout (au plancher ou mural), le systeme de vidange de I'evier

ou le systeme de vidange au plancher. Selectionner la m6thode

d'installation du tuyau de vidange selon les besoins. Voir

"Outillage et pieces".

Syst_me de rejet &I'_gout - mural ou au plancher

(Vues A et B)

Le systeme de rejet _ I'egout necessite un tuyau de diametre

minimum de 2" (5 cm). La capacite minimale d'acheminement ne

doit pas etre de moins de 17 gal (64 L) par minute.

Le sommet du tuyau de vidange doit etre d'au moins

30" (76,2 cm) de haut et au maximum & 96" (2,4 m) de la base de

la laveuse.

30"rain.

(76,2cm)

Syst_me de vidange de I'_vier de buanderie (Vue A)

L'evier de buanderie doit avoir une capacite minimale de

20 gal (76 L). Le sommet de I'evier doit etre a au moins

30" (76,2 cm) au-dessus du plancher.

Syst_me de vidange au plancher (Vue B)

Le systeme de vidange au plancher exige un brise-siphon qui

peut etre achete separ6ment. Voir "Outillage et pieces".

Le brise-siphon doit etre & un minimum de 28" (71 cm) de la base

de la laveuse. D'autres tuyaux peuvent etre requis.

28"

(71cm)

• Ne pas effectuer de liaison & la terre sur une canalisation de

gaz.

• En cas de doute concernant la qualite de la liaison & la terre

de la laveuse, verifier aupres d'un electricien qualifi&

• Ne pas utiliser un fusible dans le circuit neutre ou de liaison &

la terre.

Risque de choc _lectrique

Brancher sur une prise a 3 alv_oles reli_e ala terre.

Ne pas enJever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cfible de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

• Une alimentation electrique de 120 volts, 60 Hz, CA

seulement, de 15 ou 20 amperes, protegee par un fusible est

requise. Un fusible temporise ou disjoncteur est

recommand& II est recommande d'utiliser un circuit distinct

pour alimenter seulement cet appareil.

• Cette laveuse est dotee d'un cordon d'alimentation avec

fiche de branchement & 3 broches pour liaison & la terre.

• Pour minimiser le risque de choc electrique, le cordon dolt

_tre branche sur une prise de courant de configuration

correspondante (3 alveoles) reliee a la terre, conform_ment

aux codes et reglements Iocaux. Si une prise de configuration

correspondante n'est pas disponible, c'est au client

qu'incombent la responsabilite et I'obligation personnelle de

faire installer par un electricien qualifie une prise

convenablement mise a la terre.

Si les codes le permettent et si un conducteur distinct de

mise & la terre est utilise, il est recommande qu'un electricien

qualifie determine que la liaison & la terre est adequate.

iNSTRUCTiONS DE LiAiSON _, LA TERRE

Pour une laveuse reliee a la terre et connect_e par

un cordon :

Cette laveuse dolt _tre reli_e & la terre. ER cas d'anomalie

de fonctionnement ou de panne, la liaison & la terre r_duira

le risque de choc _lectrique en offrant au courant _lectrique

un itin_raire d'_vacuation de moindre r_sistance. Cette

laveuse est alimentee par un cordon _lectrique comportant

un conducteur reli_ & la terre et une fiche de branchement

munie d'une broche de liaison & la terre. La fiche dolt _tre

branch_e sur une prise de courant appropri_e qui est bien

install_e et reli_e & la terre conform_ment & tous les codes

et r_glements Iocaux.

AVERTISSEMENT : Le raccordement incorrect de cet

appareil au conducteur de liaison & la terre peut susciter un

risque de choc _lectrique. En cas de doute quant & la qualit_

de la liaison & la terre de I'appareil, consulter un _lectricien

ou technicien d'entretien qualifi&

Ne pas modifier la fiche de branchement fournie avec

I'appareil - si la fiche ne correspond pas & la configuration

de la prise de courant, demander & un _lectricien qualifi_

d'installer une prise de courant convenable.

Pour une [aveuse raccord_e en permanence :

Cette laveuse dolt _tre raccord_e & un syst_me de c&blage

permanent en m_tal reli_ & la terre ou un conducteur reli_ &

la terre dolt _tre en fonction avec les conducteurs de circuit

et raccord_s & la borne de liaison & la terre ou la borne sur

I'appareil m_nager.

INSTRUCTIONSD'INSTALLATION

Risque du poids excessif

Utiiiser deux ou plus de personnes pour d_piacer et

installer la laveuse.

Le non-respect de cette instruction peut causer une

biessure au dos ou d'autre biessure.

IMPORTANT : Positionner la laveuse de sorte que I'arriere de la

machine soit a environ 3 pi (90 cm) de I'emplacement final.

On trouve sur le panneau arriere de la laveuse 4 boulons qui

supportent le systeme de suspension durant le transport. Ces

boulons retiennent egalement le cordon d'alimentation dans la

laveuse jusqu'& ce qu'ils soient enleves.

1. Au moyen d'une cle de 13 mm, desserrer chacun des

boulons.

2. Une fois le boulon desserre, le deplacer au centre du trou et

retirer completement le boulon, y compris la cale

d'espacement en plastique couvrant le boulon.

3. Une fois les 4 boulons enleves, les eter ainsi que les cales

d'espacement. Tirer ensuite le cordon d'alimentation &

travers I'ouverture du panneau arriere et fermer le trou & I'aide

du bouchon joint.

4. Obturer les trous avec les bouchons des boulons de

transport.

REMARQUE • Si la laveuse doit etre transportee & une date

ulterieure, faire un appel de service. Afin d'eviter tout dommage &

la suspension ou & la structure, un technicien agree doit

convenablement preparer I'appareil pour le deplacement.

S'assurer que le tambour de la laveuse est vide.

1. Raccorder le tuyau & indicateur rouge & la valve du tuyau

d'alimentation d'eau chaude (&gauche). Le fait d'attacher

d'abord le tuyau & raccord rouge permet de resserrer plus

facilement la connexion avec la pince. Visser completement

le raccord a la main pour qu'il comprime le joint.

2. Raccorder le tuyau & indicateur bleu & la valve du tuyau

d'alimentation d'eau froide (&droite). Visser completement le

raccord & la main pour qu'il comprime le joint.

H. Tuyau d'alimentation d'eau chaude

C. Tuyau d'alimentaiton d'eau froide

3. A I'aide d'une pince, verifier I'etancheite des raccords de

tuyaux dej& relies & la laveuse.

REMARQUE • Ne pas serrer excessivement. Le raccord

risque d'etre endommag&

4. Raccorder le tuyau & indicateur rouge au robinet d'eau

chaude. Visser completement le raccord & la main pour qu'il

comprime le joint.

5. Raccorder le tuyau & indicateur bleu au robinet d'eau froide.

Visser completement le raccord & la main pour qu'il

comprime le joint.

Terminer le serrage des raccords en effectuant deux tiers de

tour avec une pince.

REMARQUE • Ne pas serrer excessivement. Le raccord

risque d'etre endommag&

Ouvrir les robinets d'eau et verifier s'il y a des fuites.

REMARQUE • Remplacer les tuyaux d'arrivee d'eau apres

5 ans d'utilisation pour red@re le risque de defaillance.

Prendre note de la date d'installation ou de remplacement

des tuyaux d'arrivee d'eau, pour reference ulterieure.

Inspecter periodiquement les tuyaux; les remplacer en cas de

renflement, de deformations, de coupures, d'usure ou si une

fuite se manifeste.

Le bon acheminement du tuyau de vidange protege vos

planchers contre les dommages imputables & une fuite d'eau.

Lire et suivre ces instructions.

Liberation du tuyau d'_vacuation fix_ sur la caisse

Tirer doucement pour degager le tuyau d'evacuation (materiau

ondule) des agrafes d'arrimage.

D_charge de I'eau de lavage dans un bac de buanderie ou un

tuyau d'_gout vertical

Connecter le support de tuyau sur le tuyau d'evacuation ondul&

A B

A. EmboTter une extr_mit_ ou I'autre du support de tuyau sur le tuyau

d'_vacuation, au point de commencement des ondulations.

B. Plier le tuyau d'_vacuation pour le mettre au contact du support de

tuyau, et emboTter I'autre extr_mit_ du support sur le tuyau.

Pour emp_cher I'eau de vidange de refluer dans la laveuse :

• Ne pas redresser le tuyau de vidange ni forcer I'excedent de

tuyau dans le tuyau de rejet & I'egout. Le tuyau dolt _tre bien

immobilise, tout en permettant le passage d'air.

• Ne pas mettre I'excedent du tuyau de vidange au fond de

I'evier de buanderie.

I_gout au plancher

II vous faudra peut-_tre des pieces supplementaires. Voir

Vidange au plancher dans "Outillage et pieces".

7aire passer le cordon d'alimentation par-dessus la laveuse.

Fixer le tuyau de vidange au pied de l'evier de buanderie ou

au tuyau rigide de rejet i l'egout avec la courroie perlee. (Voir

les illustrations A et B.)

_+.

A B C

Si les robinets d'eau et le tuyau rigide de rejet a I'egout sont

places en retrait (voir I'illustration C), introduire I'extremite en

col de cygne du tuyau de vidange dans le tuyau rigide de

rejet a I'egout. Attacher fermement les tuyaux d'arrivee d'eau

et le tuyau de vidange ensemble, avec la courroie perlee.

Ne pas forcer I'excedent du tuyau de vidange dans le tuyau rigide

de rejet & I'egout.

Un Ion aplomb de la laveuse permet d'eviter le bruit et les

vibrations excessifs.

I. Verifier l'aplomb de la laveuse en plaI}ant un niveau sur le

haut de la laveuse, transversalement, puis dans le sens avant

arriere.

4. La laveuse ne dolt pas bouger de I'avant vers I'arriere,

lateralement, ni transversalement Iorsqu'on appuie sur les

bords superieurs.

5. Faire glisser la laveuse a son emplacement final.

6. Verifier a nouveau I'aplomb de la laveuse.

!,,,, + .........I ,,, II ,-

1. Consulter les specifications de I'installation electrique.

Verifier que la tension electrique disponible est correcte et

que la prise de courant est convenablement reliee & la terre.

Voir "Specifications electriques".

2. Verifier que toutes les pieces sont installees. S'il reste une

piece, passer en revue les differentes etapes pour decouvrir

laquelle aurait ete oubliee.

3. S'assurer d'avoir tout I'outillage.

4. Jeter ou recycler tout le materiel d'emballage.

5. Verifier que chaque robinet d'arrivee d'eau est ouvert.

6. Verifier s'il y a des fuites autour des robinets et des tuyaux

d'arrivee d'eau.

Risque de choc _lectrique

Brancher sur une prise a3alv_oles reli_e a la terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Brancher sur une prise a 3 alveoles reliee a la terre.

Lire "Utilisation de la laveuse".

Pour tester et nettoyer la laveuse, mesurer V_de la quantite

normale recommandee de detergent en poudre ou liquide

Haute efficacite (HE). Verser le detergent dans le distributeur

de detergent. Selectionner NORMAL/CASUAL (normal/tout-

aller), puis HOLD TO START (Mise en marche). Laisser la

machine executer un programme complet.

Si la laveuse est contre un mur, la deplacer legerement avant

de I'incliner vers I'arriere. Si la laveuse n'est pas d'aplomb,

soulever d'abord I'avant avec un bloc de bois et ajuster le

deploiement des pieds selon le besoin, puis soulever I'arriere

et ajuster le deploiement des pieds selon le besoin. Repeter

ceci jusqu'& I'aplomb parfait de la laveuse.

S'assurer que les quatre pieds sont stables et reposent sur le

plancher. Verifier ensuite I'aplomb de la laveuse (& I'aide d'un

niveau).

Apres avoir regle I'aplomb de la laveuse, utiliser une cle plate

de 17 mm pour visser les ecrous sur les pieds fermement

contre la caisse de la laveuse.

IMPORTANT •Les 4 pieds doivent _tre bien serres. Si les

ecrous ne sont pas bloques contre la caisse de la laveuse, la

laveuse peut vibrer.

Utiliser uniquement un d_tergent HE "Haute efficacit_ ".

CARACTERISTIQUESETAVANTAGES

Commandes _lectroniques

Les commandes electroniques flexibles sont faciles a utiliser que

vous soyez un novice ou un expert.

Distributeurs intelligents

Les distributeurs intelligents rendent votre laveuse vraiment

automatique. Cette laveuse fournit un distributeur a trois

compartiments qui comprend des compartiments separ6s pour

le detergent, I'assouplissant de tissu, et I'eau de Javel. Le

distributeur comporte de grandes zones de versement, est

autonettoyant et peut _tre facilement retir& Les produits de

lessive sont dilu6s a I'eau fraYche et ajoutes a la charge au

moment approprie durant le programme de lavage.

Niveau automatique de I'eau

Cette laveuse ajuste automatiquement le niveau de I'eau pour les

meilleurs rendements de nettoyage et de rin(;age. Deux

detecteurs determinent la taille de la charge, la composition de la

charge, et les niveaux de mousse savonneuse; les detecteurs

ajustent ensuite le niveau d'eau au reglage appropri& Ceci

elimine les devinettes. Le niveau d'eau est juste ce qu'il faut pour

chaque taille de charge de lavage.

Charges plus grosses

Puisqu'il n'y a pas d'agitateur, vous pouvez laver des articles plus

grands, plus volumineux, comme un couvre-lit de tres grande

taille. Vous pouvez egalement laver plus de v_tements a la fois,

ce qui signifie moins de charges.

Syst_me de suspension

Pour reduire le "deplacement" de la laveuse et les conditions de

"desequilibre", votre nouvelle laveuse combine :

• 2 ressorts pour isoler la vibration

• 4 amortisseurs de choc & la base de la laveuse pour

minimiser le mouvement.

Tambour en acier inoxydable

Le tambour en acier inoxydable elimine la corrosion et permet

des vitesses d'essorage plus elevees pour une extraction plus

forte d'eau ce qui reduit le temps de sechage.

Syst_me de lavage haute efficacit_

Votre nouvelle laveuse a chargement frontal a haute efficacite fait

gagner du temps avec des charges moins nombreuses et plus

importantes, et diminue vos factures d'eau et d'energie en

favorisant une utilisation judicieuse des ressources.

Vitesses d'essorage

Cette laveuse choisit automatiquement la vitesse d'essorage en

fonction du programme choisi. Toutefois, ce reglage en usine

peut _tre change. Cette laveuse offre jusqu'& quatre choix de

vitesses differentes d'essorage.

Commande de temperature automatique ACCUWASH TM

La commande ACCUWASH TM detecte et maintient

electroniquement une temperature d'eau uniforme. La

commande ACCUWASH regule I'arrivee d'eau chaude et d'eau

froide. La commande ACCUWASH est activee automatiquement

Iors de la selection d'un programme.

Ajouter un v_tement

Lorsque cette option est disponible au debut du programme, le

temoin Add A Garment (ajouter un v_tement) s'allume pendant

les 8 premieres minutes. Cette laveuse vous accorde une periode

de 8 minutes pendant laquelle les v_tements oublies peuvent _tre

ajoutes a la charge.

Action de nettoyage CATALYST _avec injection directe

Cette laveuse achemine 100 % de I'eau a travers les distributeurs

pour assurer un rin(;age et un melange a fond de tous les additifs

avant qu'ils n'entrent en contact avec tout v_tement. L'eau est

alors aspergee du haut & I'avant vers le centre de la charge,

fournissant une distribution egale et un rendement ideal de

nettoyage. II est normal que de petites quantites d'eau

demeurent dans les distributeurs Iorsque le programme de

lavage est complete.

Syst_me de d_tergent efficace

Cette laveuse est equipee d'une valve specialement con£;ue pour

se fermer durant I'etape de lavage du programme, ainsi la totalite

du melange d'eau et de detergent est utilisee sur la charge. Le

systeme de detergent efficace evite tout gaspillage d'eau ou de

detergent.

D_tection dynamique de d_s_quilibre

Cette laveuse utilise deux detecteurs pour detecter la taille de la

charge et la quantite desequilibree dans la charge. Le systeme de

suspension et les commandes sont specialement con£;us pour

redistribuer automatiquement la charge.

UTILISATIONDELALAVEUSE

®Hot/gold ®High

®WarmI Worm OMedium •Louder

$WarmlCold ®Low •Softer

®Coldlgold ONoSpin OOff

/_ /-\

'\ j" \ J

Water Tamp SpinSpeed EndOf CycleSignal

Risque d'incendie

Ne jamais mettre des articles humect_s d'essence ou

d'autres fluides inflammables dans la laveuse.

Aucune laveuse ne peut compl_tement enlever Fhule.

Ne pas faire s_cher des articles qui ant _t_ sails par

tout genre d'huile (y compris les hullos de cuisson).

Le non=respect de ces instructions peut causer un

d_c_s, une explosion ou un incendie.

AVERTISSEMENT :Pour reduire le risque d'incendie, de choc

electrique ou de blessures corporelles, lire les INSTRUCTIONS

IMPORTANTES DE S¢:CURIT¢: avant de faire fonctionner cet

appareil.

Le texte suivant est un guide pour I'utilisation de votre laveuse.

Se referer aux sections specifiques de ce manuel pour des

renseignements plus detailles.

Ne pas remiser des produits de lessive sur le dessus de cette

laveuse. La vibration est normale au cours du fonctionnement.

1= Utiliser uniquement des detergents haute efficacit& Pour ce

type de detergent, "HE" ou "Haute efficacite" sera mentionne

sur I'emballage. Ce systeme de lavage, utilisant mains d'eau,

provoquera trap de mousse avec un detergent ordinaire non-

HE. L'utilisation d'un detergent ordinaire est susceptible

d'occasionner des erreurs de la part de la laveuse, des

durees de programmes plus Iongues et une performance de

rin(_age reduite. Ceci peut aussi entrafner des defaillances

des composants et une moisissure perceptible. Les

detergents HE sont con(_us pour produire la quantite de

mousse adequate pour le meilleur rendement. Suivre les

recommandations du fabricant pour determiner la quantite de

detergent h utiliser.

Utiliser uniquement un d_tergent HE "Haute efficacit_ ".

Premier programme de lavage sans linge alaver

Avant de laver le linge pour la premiere fois, choisir le programme

NORMAL/CASUAL (Normal/Tout-aller) et I'executer sans linge.

Utiliser la moitie de la quantite normale recommandee de

detergent h haute efficacite (HE) en poudre ou liquide pour des

charges de taille moyenne. Le programme initial sert h assurer

que I'interieur est propre avant de laver le linge.

1. Pour charger la laveuse

Ouvrir la porte de la laveuse en tirant sur la poignee. Trier le

linge d'apr_s la couleur et le type de tissu. Placer une charge

de linge trie dans la laveuse. Ne pas surcharger la laveuse.

Une charge excessive peut causer un pietre nettoyage.

• La laveuse peut _tre bien remplie, mais le linge ne dolt

pas _tre tass& La porte de la laveuse devrait se fermer

facilement.

• Melanger les gros articles avec les petits articles. Ne pas

charger un seul article a la fois. Charger la laveuse

uniform_ment.

II est recommande de laver de petits articles tels que les

chaussettes d'enfants dans un sac en filet pour le linge. II

est recommande d'utiliser plus d'un sac pour le linge, et

de remplir chaque sac avec des quantites similaires.

Lorsqu'on enleve le linge, verifier occasionnellement sous

le rebord en caoutchouc a I'avant de la cuve pour les

petits articles.

2= Fermer la porte de la laveuse en la poussant fermement

jusqu'& I'enclenchement qui verrouille la porte. La porte de la

laveuse demeurera verrouillee durant le programme de

lavage.

REMARQUE •Lorsque tout programme de lavage est

acheve, la porte doit _tre ouverte et ensuite fermee avant

qu'un nouveau programme puisse commencer. La porte peut

_tre ouverte seulement si la touche PAUSE/CANCEL (Pause/

annulation) est choisie Iorsque le temoin lumineux ADD A

GARMENT (ajouter un v_tement) s'illumine ou si le

programme a et6 annul& Voir "Pour annuler un programme"

dans la section "Changement des programmes, options et

modificateurs".

3. Ouvrir le tiroir du distributeur et ajouter les produits de lessive

au compartiment de detergent, d'eau de Javel ou

d'assouplissant de tissu. Fermer le tiroir lentement pour eviter

les renversements. Voir "Utilisation du distributeur".

4. Mettre la laveuse en marche en selectionnant un des

programmes de lavage. Le temoin lumineux pour le

programme choisi s'illuminera. Lors de la selection d'un

programme de lavage, les options, la temperature de I'eau, la

vitesse d'essorage et le niveau de salete prer6gl6s

s'illumineront. L'affichage indique le temps restant estim&

Les reglages prer6gl6s fournissent le soin recommande pour

les tissus pour le programme selectionn& Voir

"Programmes".

5. Choisir les OPTIONS desir6es. Toutes les options ne sont pas

disponibles avec tousles programmes. Voir "Options".

6. Choisir les MODIFIERS (modificateurs) desir6s. Tous les

modificateurs ne sont pas disponibles avec tousles

programmes et toutes les options. Voir "Modificateurs".

7. Si desir6, choisir END OF CYCLE SIGNAL (Signal de fin de

programme). Le signal est utile Iorsqu'on lave des articles qui

devraient _tre enleves de la laveuse des qu'elle s'arr_te.

S61ectionner LOUDER (Plus fort) ou SOFTER (Moins fort).

8. Pour commencer imm_diatement le programme de lavage

Selectionner CONTROL ON (commande en marche).

• Si vous ne selectionnez pas HOLD TO START en moins

de 5 minutes apres avoir choisi un programme, la laveuse

s'arr_tera automatiquement.

• Lorsque le programme de lavage est acheve, le temoin

lumineux indiquant CYCLE COMPLETE (Programme

acheve) s'illumine, la porte se declenche et la charge de

lavage peut _tre retiree de la laveuse. La laveuse est

desactivee automatiquement 5 minutes apres

I'achevement du programme et Iorsque le temoin

lumineux CYCLE COMPLETE (Programme acheve)

s'eteint. Pour desactiver la laveuse manuellement apres

la fin du programme de lavage, selectionner PAUSE/

CANCEL (Pause/annulation) une fois.

9. Pour commencer le programme de lavage plus tard

Selectionner DELAY WASH (lavage differe) jusqu'a ce que le

delai desire (en heures) apparaisse sur I'afficheur du temps

restant estim& Choisir START. Le compte a rebours avant le

programme de lavage sera affich&

• En cas de mise en marche differee d'un programme,

utiliser seulement des detergents en poudre dans le

compartiment de lavage principal car les detergents

liquides risquent de suinter hors du compartiment avant

le debut du programme de lavage.

Votre nouvelle laveuse comporte un tiroir distributeur avec trois

compartiments separes pour vos produits de lessive -- I'un est

pour le detergent, I'un est pour I'eau de Javel et I'un est pour

I'assouplissant de tissu liquide. Les produits de lessive sont

dilues et distribues automatiquement au moment approprie

durant le programme de lavage, ce qui vous evite de retourner

la laveuse durant le programme pour ajouter ces produits.

II est normal que de petites quantites d'eau demeurent dans les

distributeurs Iorsque le programme de lavage est complete.

Ne pas placer d'additifs de lessive directement dans la cuve de

lavage. Toujours utiliser les distributeurs appropries Iors de

I'addition de produits de lessive.

Choix du d_tergent appropri_

Utiliser uniquement des detergents haute efficacit& Pour ce type

de detergent, "HE" ou "Haute efficacite" sera mentionne sur

I'emballage. Ce systeme de lavage, utilisant moins d'eau,

provoquera trop de mousse avec un detergent ordinaire non-HE.

L'utilisation d'un detergent ordinaire est susceptible

d'occasionner des erreurs de la part de la laveuse, des durees de

programmes plus Iongues, une performance de ringage reduite

et peut entraYner des defaillances des composants et une

moisissure perceptible. Les detergents HE sont congus pour

produire la quantite de mousse adequate pour le meilleur

rendement. Suivre les recommandations du fabricant pour

determiner la quantite de detergent & utiliser.

Utiliser uniquement un d_tergent HE "Haute efficacit_ ".

Pour remplir les compartiments du distributeur

1. Tirer le tiroir distributeur.

2. Ajouter le produit de lessive desire dans le compartiment

approprie.

3. Pousser completement et lentement le tiroir distributeur (pour

eviter les renversements).

Distributeur

A. Levier de d_gagement des distributeurs

B. S_parateur

C. Compartiment pour d_tergent

D. Compartiment pour eau de Javel

E. Compartiment pour assoupfissant de tissu

Compartiment pour d_tergent

(Lettre C dans I'illustration des compartiments)

Ajouter le detergent liquide ou en poudre ace compartiment pour

votre programme de lavage. Le separateur de detergent doit

toujours _tre en place en avant ou en arriere.

• Ne pas remplir au-del& du niveau "MAX". Utiliser la quantite

recommandee par le fabricant en fonction de la taille de la

charge.

• L'eau de javel liquide ou en poudre sans danger pour les

couleurs peut _tre ajoutee au compartiment pour detergent

du lavage principal avec le m_me type de detergent, liquide

ou en poudre.

•D_tergent liquide :Placer le separateur & la position avant,

entre les guides, tel qu'illustre ci-apres. II n'y aura pas d'ecart

entre le fond du compartiment pour detergent du cycle de

lavage et la base du separateur.

S_parateur en position avant, entre les guides

A. S_parateur

B. Guide

LIQUI

D_tergent en poudre : Placer le separateur & la position

arriere, derriere les guides, tel qu'illustre ci-apres. II y aura un

ecart entre le fond du compartiment pour detergent du cycle

de lavage et le fond du separateur.

AIII

[] POWDER

<] LiQUiD MAINWASHV

LIQUI

S_parateur _la position arriere, derriere les guides

A. S_parateur

B. Guide

REMARQUE : Le separateur est expedie de I'usine en position

POWDER (poudre [arriere]).

Compartiment pour eau de Javel

(Lettre D dans I'illustration des distributeurs)

Ne PAS ajouter plus de 1/3tasse (80 mL) d'eau de Javel dans ce

compartiment. L'eau de Javel sera automatiquement diluee et

distribuee au moment approprie durant le premier ringage apres

le programme de lavage. Ce compartiment ne peut pas diluer un

agent de blanchiment en poudre.

• Toujours mesurer I'eau de Javel. Utiliser une tasse a mesurer

avec un bec verseur, et eviter I'&-peu-pres.

• Ne pas remplir au-del& du niveau "MAX". Le remplissage

excessif pourrait causer de serieux dommages aux

v_tements.

Compartiment pour d'assouplissant de tissu

(Lettre E dans I'illustration des distributeurs)

Ajouter 1¼de tasse (60 mL) d'assouplissant de tissu liquide dans

ce compartiment. L'assouplissant sera automatiquement

distribue dans le ringage final.

• Ne pas remplir au-del& du niveau "MAX".

1. Pour faire une pause de la laveuse & tout moment, appuyer

sur PAUSE/CANCEL (pause/annulation).

2. Pour continuer le programme, appuyer sur HOLD TO START

(environ 1 seconde).

Toutes les options et tousles modificateurs ne sont pas

disponibles avec tousles programmes. Les programmes, les

options et les modificateurs peuvent _tre changes a tout moment

avant d'appuyer sur HOLD TO START.

Les options et les modificateurs peuvent _tre changes a tout

moment apres avoir selectionne HOLD TO START et avant la

mise en marche de I'option ou du modificateur selectionn&

Pour annuler un programme et s_lectionner un nouveau

programme

1. Appuyer sur PAUSE/CANCEL deux fois.

2. Selectionner le programme desire.

3. Selectionner les OPTIONS ou MODIFIERS (modificateurs)

desires.

4. Appuyer sur HOLD TO START (environ 1 seconde) pour

remettre la laveuse en marche au commencement d'un

nouveau programme.

Pour annuler un programme

1. Selectionner PAUSE/CANCEL deux fois.

2. La laveuse est desactivee, la porte se declenche et le linge

peut _tre enlev&

REMARQUE :Si le niveau d'eau ou la temperature sont trop

eleves, la laveuse se vidangera automatiquement avant que la

porte se declenche.

Pour changer les options ou modificateurs apr_s le

commencement d'un programme

1. Appuyer sur PAUSE/CANCEL

2. Selectionner les OPTIONS ou MODIFIERS (Modificateurs)

desires.

3. Appuyer sur HOLD TO START (environ 1 seconde) pour

continuer le programme.

Pour vidanger la laveuse manuellement

1. Appuyer sur PAUSE/CANCEL

2. Selectionner DRAIN/SPIN (Vidange/essorage).

3. Appuyer sur HOLD TO START (environ 1 seconde) pour

commencer la vidange.

4. Lorsque I'essorage est acheve, la porte se declenche. Le

linge peut _tre enleve de la laveuse.

Ces temoins lumineux montrent quelle portion du programme de

la laveuse est en fonctionnement. IIs indiquent aussi quand vous

pouvez ajouter un autre article au programme de lavage et quand

les commandes sont verrouillees.

Status

@Add a Garment

@Soak

@Wash

0Rinse

@Spin

@Cycle Complete

@Control Locked

@Door Locked

Ajouter un v6tement

La laveuse vous alloue une periode de 8 minutes durant laquelle

un article oublie peut _tre ajoute a la charge. Vous pouvez ajouter

des articles dans la laveuse sile temoin lumineux ADD A

GARMENT (ajouter un v_tement) est allum&

Pour ajouter des articles

1. Appuyer sur PAUSE/CANCEL. La porte de la laveuse se

declenche et des articles peuvent _tre ajoutes.

2. Pour continuer le programme, fermer la porte et appuyer sur

HOLD TO START (environ 1 seconde).

3. Pour deverrouiller la porte apr_s la periode Add a Garment,

appuyer sur PAUSE/CANCEL deux fois. Cette action

annulera le programme de lavage.

Programme achev_

Le temoin lumineux Cycle Complete (Programme acheve) reste

illumine pendant 5 minutes apres I'achevement du programme,

et ensuite la laveuse se desactive.

Verrouillage des commandes

Le verrouillage des commandes emp_che I'utilisation non

intentionnelle de la laveuse. Vous pouvez aussi utiliser la

caracteristique de verrouillage des commandes pour emp_cher

les changements de programmes ou d'options involontaires au

cours d'un programme. Lorsque CONTROL LOCKED

(Commande verrouillee) est allum6, tousles boutons sont

desactiv6s a I'exception de PAUSE/CANCEL (Pause/annulation)

et START (Mise en marche). Vous pouvez verrouiller les

commandes pendant que la laveuse est en fonctionnement.

Pour verrouiller les commandes

Appuyer sur END OF CYCLE SIGNAL (Signal de fin de

programme) pendant 3 secondes.

•Louder

®Softer

ooff

/" \',

\S'

End Of CycleSignal

Hold for 3seconds to

Lock / Unlock Control

Le temoin lumineux CONTROL LOCKED s'illumine.

Pour d_verrouiller les commandes

Appuyer sur END OF CYCLE SIGNAL pendant 3 secondes

jusqu'& ce que le temoin lumineux CONTROL LOCKED s'eteigne.

Porte verrouill_e

Lorsque le temoin lumineux est allum6, la porte est verrouillee.

Dur_e estim_e qui reste

La duree d'un programme varie automatiquement d'apr_s la

pression de I'eau, la temperature de I'eau, le detergent et la

charge de linge. La duree du programme sera prolongee si une

mousse excessive survient ou si la charge est des6quilibr6e.

L'action corrective SUD (exces de mousse savonneuse) enleve la

mousse excessive et assure un ringage adequat des v_tements.

Au cours de la routine de des6quilibre, la duree du programme

affichee peut faire une pause jusqu'& la fin de la caracteristique

speciale puis reinitialiser le programme. La duree estimee

restante peut ajouter jusqu'& V2heure & la duree par defaut du

programme.

Choisir les programmes de lavage en tournant le bouton au

programme desire. Chaque programme est congu pour des

types differents de tissus et de niveaux de salet&

Chaque programme comporte un niveau de salete (temps du

programme), une temperature de I'eau, et une vitesse

d'essorage preregles et peut comporter des options

prereglees. Les reglages preregles fournissent les soins

recommandes des tissus pour le programme choisi.

Les reglages preregles peuvent _tre changes en tout temps

avant d'appuyer sur HOLD TO START (Mise en marche)

Toutes les options et tousles modificateurs ne sont pas

disponibles avec tousles programmes. (Pour changer les

reglages apr_s que le programme a ete mis en marche,

appuyer sur PAUSE/CANCEL (Pause/annulation), ensuite

choisir les reglages desires. Appuyer sur HOLD TO START

pour continuer le programme.)

Whitest Whites (Blancs les plus blancs)

Ce programme est specialement congu pour nettoyer des

charges de tissus blancs sales, avec I'addition d'eau de Javel.

Les temperatures de lavage & I'eau chaude assurent I'activite

ideale de I'eau de Javel. Un ringage additionnel fournit un

rendement ideal de ringage pour eviter les residus de chlore sur

votre linge. Ce programme combine le culbutage & haute vitesse,

un temps de lavage prolonge, et un essorage a haute vitesse

pour raccourcir le temps de sechage.

Heavy Duty (Service intense)

Utiliser ce programme pour laver des charges de tissus epais,

de couleur ferme, et les v_tements normalement sales. Ce

programme combine un culbutage & vitesse rapide, un temps de

lavage prolonge, et un essorage & vitesse elevee pour raccourcir

les temps de sechage.

Normal/Casual (Normal/Tout-aller)

Utiliser ce programme pour laver des charges de tissus

n'exigeant pas de repassage tels que chemises de sport,

chemisiers, v_tements tout-aller pour le bureau, m61anges de

textures a pressage permanent, cotons et lins, ainsi que tissus

synthetiques. Ce programme combine le culbutage a vitesse

moyenne, I'essorage a haute vitesse, et un proced6 de

refroidissement de la charge pour reduire le froissement.

Delicate (tissus d_licats)

Utiliser ce programme pour laver des tissus delicats et la lingerie.

Ce programme combine le culbutage et I'essorage a faible

vitesse pour le soin des tissus delicats.

Hand Washables (Articles lavables _la main)

Utiliser ce programme pour laver des articles lavables & la main

ou necessitant des soins speciaux. Semblable a la fa£_ondont les

v_tements sont laves a la main dans un evier, I'action de lavage

de ce programme combine des periodes d'agitation a faible

vitesse et des periodes de trempage. L'essorage a faible vitesse

reduit le froissement.

Soak (Trempage)

Utiliser ce programme pour enlever les petites taches fixees sur

les tissus. Ce programme comporte une periode de trempage

dans I'eau tiede ou froide suivie d'une vidange. L'eau

supplementaire, la courte phase de culbutage pour une

distribution egale de la lessive et une periode de trempage sans

mouvement du tambour ameliorent I'enlevement des taches

fixees. La vidange sans essorage assure un traitement doux,

m_me pour les articles delicats.

Rinse/Spin (Ringage/essorage)

Utiliser ce programme pour obtenir un rin£;age et un essorage

seulement. Ce programme combine le culbutage a vitesse elev6e

et un essorage a vitesse 61ev6e. Si d6sir6, vous pouvez r6duire la

vitesse d'essorage en choisissant la vitesse que vous desirez du

modificateur SPIN SPEED (Vitesse d'essorage).

Rinse/Spin (Ringage/essorage) utile pour

• Les charges necessitant un rin£;age seulement.

• L'addition d'assouplissant de tissu & une charge.

Drain/Spin (Vidange/essorage)

Utiliser ce programme pour vidanger votre laveuse ou pour

vidanger et essorer votre charge de linge. La vitesse d'essorage

est prer6gl6e & elev6e. Si vous le desirez, vous pouvez reduire la

vitesse d'essorage en choisissant la vitesse que vous desirez du

modificateur SPIN SPEED (Vitesse d'essorage.)

REMARQUE" L'eau dans les charges de tissus synthetiques,

tissus delicats, articles lavables a la main, et lainages, doit _tre

vidangee sans essorage ou & essorage faible pour eviter d'etirer

les tissus.

Pr_r_glages des programmes

Chaque programme a un niveau de salete (duree de programme),

une temperature de I'eau, et une vitesse d'essorage prer6gl6s.

Les reglages prer6gl6s fournissent les soins recommandes des

tissus pour le programme choisi. Voir le tableau.

Program- Niveau de Temperature de Vitesse

me salet_ I'eau d'esso-

(temps du rage

programme)

Whitest Normal Hot/Cold High

Whites (1:00) (Chaude/ (€:levee)

(Blancs les Froide)

plus

blancs)

Heavy Normal Hot/Cold High

Duty (0:50) (Chaude/ (12levee)

(Service Froide)

intense)

Normal/ Normal Warm/Cold High

Casual (0:40) (Tiede/Froide) (l_lev6e)

(Normal/

Tout-aller)

Delicate Normal Warm/Cold Medium

(Tissus (0:35) (Tiede/Froide) (Moyenne)

d_licats)

Hand Normal Cold/Cold Low

Washables (0:30) (Froide/Froide) (Basse)

(Lavage

manuel)

Soak Normal Warm/Cold No Spin

(Trem- (0:30) (Tiede/Froide) (Pas d'es-

page) sorage)

Rinse/Spin Normal Cold/Cold High

(Ringage/ (0:21) (Froide/Froide) (#levee)

essorage)

Drain/Spin Normal N/A High

(Vidange/ (0:11) (l_lev6e)

essorage)

Changement des r_glages de programme pr_r_gl_s

Appuyer sur le selecteur de chaque reglage jusqu'& ce que le

reglage desire s'illumine.

Sons normaux 6mis par la laveuse

Comme pour tout produit neuf, vous entendrez des sons qui ne

vous sont pas familiers. Vous pouvez entendre divers sons

Iorsque la porte est verrouillee et deverrouillee, et durant le

lavage, le rin(;age et I'essorage. Entre les changements des

actions de lavage, il y aura des pauses momentanees. Vous

entendrez I'aspersion et I'eclaboussement de I'eau durant les

programmes de lavage et de rin(;age. Ces nouveaux sons et

pauses font partie du fonctionnement normal de la laveuse.

Vous pouvez personnaliser votre lavage en ajoutant des options &

vos selections de programme. Vous pouvez ajouter ou changer

I'option apres avoir commence un programme n'importe quand

avant que I'option selectionn6e commence. Toutes les options ne

sont pas disponibles avec tousles programmes.

ODelayWash

'_ ../

®Extra Rinse

Options

• Voir "Guide de lessivage" pour un aper(Tu des options

possibles pour chaque selection de programme de lavage.

• Vous pouvez choisir plus d'une option pour un programme.

Certaines options ne peuvent pas etre ajoutees a certains

programmes.

• Si une option est disponible avec un programme selectionne,

le temoin lumineux pour cette option s'illumine Iorsqu'il est

selectionn&

Si une option n'est pas disponible avec un programme

selectionne, il y a un bref signal sonore et le temoin lumineux

pour cette option ne s'illumine pas Iorsqu'il est selectionn&

Delay Wash (Lavage differS)

Utiliser cette fonction pour reporter le debut du programme de

lavage.

• Appuyer sur Delay Wash jusqu'& ce que I'heure desiree (en

heures) apparaisse sur I'afficheur de duree restante.

• Appuyer sur START. Le compte & rebours avant la mise en

marche du programme s'affichera.

• En cas de mise en marche differee d'un programme, utiliser

seulement des detergents en poudre dans le compartiment

de lavage principal car les detergents liquides risquent de

suinter hors du compartiment avant le debut du programme

de lavage.

• Pour changer la temperature de I'eau, appuyer sur le bouton

WATER TEMP (Temperature de I'eau) jusqu'& ce que le

reglage desire s'illumine.

• Pour changer la vitesse d'essorage, appuyer sur le bouton

SPIN SPEED (Vitesse d'essorage) jusqu'& ce que le reglage

desire s'illumine.

Pour changer le volume du signal de fin de programme,

appuyer sur END OF CYCLE SIGNAL (Signal de fin de

programme).

Estimated

Time

Remaining

Mare Ii i

/\,

Less I

'\_ j/

Soil

Level

• Pour changer le duree du programme, selectionner le bouton

SOIL LEVEL (Niveau de salete).

Wash/Rinse Temp (Temperature de lavage/rin(_age)

Selectionner une temperature d'eau en fonction du type de

charge que vous lavez. Utiliser I'eau de lavage la plus chaude

sans danger pour les tissus. Suivre les instructions sur I'etiquette

du vetement.

Les rin£;ages tiedes laissent les charges plus s_ches que les

rin(_ages froids. Les rin£;ages tiedes augmentent le froissement.

Dans les climats froids, un rin(_age tiede rend la charge plus

confortable a manipuler. Les rin(Tages froids economisent

I'energie.

Guide de temp6rature

Temperature de I'eau de Tissus sugg_r_s

lavage

HOT (Chaude) Blancs et pastels

Saletes intenses

WARM (Tilde) Couleurs vives

Saletes de moderees & legeres

Extra Rinse (rin(;age suppl_mentaire)

Un rin£;age supplementaire peut etre utilise pour assurer

I'elimination des residus de detergent ou des residus d'eau de

Javel des vetements. Cette option fournit un rin(_age additionnel

avec la meme temperature d'eau que le premier rin(Tage.

Les reglages preregles de programmes de Water Temperature

(Temperature d'eau), Spin Speed (Vitesse d'essorage) et Cycle

Time (duree du programme) peuvent etre changes. Vous pouvez

changer un modificateur apr_s la mise en marche d'un

programme & tout moment avant que le modificateur choisi

commence. Tousles modificateurs ne sont pas disponibles avec

tousles programmes et toutes les options.

REMARQUE : Le panneau illustre ci-dessous peut etre different

de celui de votre modele.

•Hot/ Cold o High

•Warm/ Warm ®Medium •Louder

•Worm/Cold QLow ®Softer

®Cold/Cold •No Spin •Off

/\ /\ /

s , _ ',

i !

\./ \J'\ j,

Water Temp Spin Speed End Of CycleSignal

W_sh / Rinse Hold for 3 Seconds to

Lock / UnJock Control

COLD (Froide) Couleurs qui coulent ou

s'attenuent

Saletes legeres

Dans les temperatures d'eau de lavage plus froides que 60°F

(15,6°C), les detergents ne se diluent pas bien. Les saletes

peuvent 6tre difficiles a enlever.

Commande de temperature automatique ACCUWASH TM

La commande ACCUWASH TM detecte et maintient

electroniquement une temperature d'eau uniforme. La

commande ACCUWASH regule I'arrivee d'eau chaude et d'eau

froide. La commande ACCUWASH est activee automatiquement

Iors de la selection d'un programme. (Voir "Preglages des

programmes" dans "Programmes"). La commande

ACCUWASH TM assure un nettoyage constant.

• La commande ACCUWASH TM assure un nettoyage uniforme.

• La commande ACCUWASH TM fonctionne pour tousles

reglages de temperature de lavage et de rin(Tage.

Se ref6rer & ce tableau pour des types de charges sugger6s et leurs programmes correspondants. A droite se trouvent les options

disponibles pour chacun de ces programmes.

PROGRAMME TYPE DE CHARGE SUGGleRleE DELAY WASH RINSE HOLD

(Rin_age/attente)

Whitest Whites Tissus blancs sales i/

(Blancs les plus blancs)

Heavy Duty Sous-v_tements, serviettes, chemises, etc., tres sales i/

(Service intense)

Normal/Casual Chemisiers, chemises, salopettes, etc., fabriques de i/

(Normalfrout-aller) polyester, nylon, coton, lin ou melanges de coton de

normalement sales

Delicate Rideaux, v_tements delicats, robes, jupes, chemises et i/

(Articles d_licats) chemisiers dont I'etiquette indique "matieres non

repassables", "Pressage permanent", "anti-froissement" ou

"Programme doux"

Hand Washables Tissus fabriques de soie, articles demandant un soin i/

(Lavage manuel) special et marques "Lavable & la main"

Soak Tissus de coton, lin, polyester ou nylon

(Trempage)

Rinse/Spin Tissus de coton, lin, polyester ou nylon i/

(Rin£age/essorage)

Drain/Spin Tissus de coton, lin, polyester ou nylon

(Vidange/essorage)

CONSEILSDELESS1VAGE

Preparation des v_tements pour le lavage

Suivre les recommandations suivantes pour prolonger la vie de

vos v_tements.

• Utiliser uniquement des detergents haute efficacit& Pour ce

type de detergent, "HE" ou "High Efficiency" sera mentionne

sur I'emballage. Ce systeme de lavage, utilisant moins d'eau,

provoquera trop de mousse avec un detergent ordinaire non-

HE. L'utilisation d'un detergent ordinaire est susceptible

d'occasionner des erreurs de la part de la laveuse, des

durees de programmes plus Iongues, une performance de

rin£_agereduite et peut entrainer des defaillances des

composants et une moisissure perceptible. Les detergents

HE sont con£_us pour produire la quantite de mousse

adequate pour le meilleur rendement. Suivre les

recommandations du fabricant pour determiner la quantite de

detergent & utiliser.

Utiliser uniquement un d_tergent HE "Haute efficacit_ ".

Fermer les fermetures & glissiere, les boutons pression et les

crochets pour eviter d'accrocher d'autres articles. Enlever les

epingles, les boucles et autres objets durs pour eviter

d'egratigner I'interieur de la laveuse. Oter les garnitures et les

ornements non lavables.

• Vider les poches et les retourner.

• Retourner les revers et enlever la charpie et la poussiere avec

une brosse.

Retourner les tricots synthetiques pour eviter le boulochage.

Attacher les cordons et les ceintures-echarpes pour

emp_cher I'emm_lement.

Reparer les dechirures, les ourlets et coutures decousus.

Traiter les taches.

Les v_tements taches ou mouilles devraient _tre laves sans

delai pour obtenir les meilleurs resultats.

Melanger les petits articles avec les gros, eviter de laver un

article seul et repartir la charge de fa£;on egale dans la

laveuse.

Laver les petits articles, tels que les chaussettes d'enfants,

dans un sac en filet pour le linge. II est recommande d'utiliser

plus d'un sac de linge, et de remplir chaque sac avec des

quantites similaires.

REMARQUE : Si vous lavez uniquement des v_tements dans

des sacs en filet pour le linge, il est recommande d'utiliser

plus d'un sac, et de remplir chaque sac avec des quantites

similaires.

Tri

Separer les articles tr_s sales des articles legerement sales,

meme si on les lave normalement ensemble. Separer les

articles qui forment de la charpie (serviettes, chenille) des

articles qui attrapent la charpie (velours c6tele, synthetique,

pressage permanent). Dans la mesure du possible, retourner

les articles qui forment de la charpie.

Separer les couleurs foncees des couleurs claires et les

articles grand teint des articles qui deteignent.

Trier en fonction des tissus et de la confection (cotons

solides, tricots, articles delicats).

D_chargement

• Retirer les vetements de la laveuse une fois que le

programme est termin& Des objets en metal comme les

fermetures h glissiere, les boutons-pression et les boucles

peuvent rouiller si on les laisse Iongtemps dans le panier de la

laveuse.

• Lorsqu'on retire le linge, verifier de temps en temps sous le

pourtour en caoutchouc h I'avant du tambour qu'il n'y ait pas

de petits articles coinces.

Suggestions de chargement (capacit_ maximale de

charge).

V_tements de travail

Iourds 2 survetements (bas)

4 jeans 2 survetements (haut)

4 pantalons

4 chemises

Serviettes

10 serviettes de bain

10 serviettes a main

14 debarbouillettes

Charge mixte

3 draps (1 tres grand,

2 simples)

4 taies d'oreiller

3 chemises

3 chemisiers

9 tee-shirts

9 shorts

10 mouchoirs

ENTRETIENDELALAVEUSE

Nettoyage du joint de la porte

1. Ouvrir la porte de la laveuse et retirer tout vetement ou article

de la laveuse.

2. Examiner le joint de couleur grise entre I'ouverture de la porte

et le panier pour deceler des zones tachees. Tirer sur le joint

pour examiner toutes les zones sous le joint.

A. Joint

Si des zones tachees sont decelees, essuyer ces zones en

respectant la procedure indiquee ci-dessous.

a) Melanger une solution diluee en utilisant ¾ de tasse

(177,4 mL) d'agent de blanchiment liquide et 1 gal. (3,8 L)

d'eau tiede du robinet.

b) Essuyer la zone du joint avec la solution diluee, en

utilisant un chiffon humide.

c) Laisser agir pendant 5 minutes.

d) Essuyer la zone completement avec un chiffon sec et

laisser I'interieur de la laveuse secher avec la porte

ouverte.

IMPORTANT :

• Porter des gants en caoutchouc en cas de nettoyage

pendant une periode prolongee.

• Consulter les instructions du fabricant de I'agent de

blanchiment pour une utilisation correcte.

Nettoyage de la laveuse et procedure d'entretien mensuel

La laveuse comporte un programme special incorpore dans la

programmation de la machine. En appuyant sur une combinaison

specifique de boutons, vous aurez acces h ce programme de

nettoyage. Ce programme utilise des volumes d'eau plus

importants en combinaison avec I'agent de blanchiment liquide

pour nettoyer a fond I'interieur de la machine a laver.

REMARQUES :

• Lire ces instructions completement avant de debuter la

procedure de nettoyage.

• Si necessaire, le programme de nettoyage peut etre

interrompu en appuyant sur le bouton PAUSE/CANCEL

(pause/annulation). Cependant, ceci n'arretera pas

immediatement le programme. La machine affichera "int"

(interruption) et poursuivra avec plusieurs ringages et

vidanges afin d'evacuer toute trace d'agent de blanchiment

de I'unit&

D_but de la procedure

1. Ouvrir la porte de la laveuse et retirer tout vetement ou article

de la laveuse.

2. Verifier que la porte est fermee.

3. Ouvrir le tiroir distributeur et 6ter la cloison du compartiment

du detergent de lavage principal; mettre la cloison de c6t&

Voir "Utilisation du distributeur" pour des instructions. Aucun

produit de lessive ne sera ajoute h ce stade; il sera necessaire

d'ajouter uniquement de I'agent de blanchiment, Iors d'une

etape ulterieure.

Pour acceder au programme, il faut appuyer sur une

combinaison specifique de boutons.

• Selectionner le bouton POWER (alimentation).

• Selectionner le bouton RINSE/SPIN (rin£;age/essorage).

• Selectionner la vitesse LOW SPIN (essorage & basse vitesse).

• Selectionner la temperature de I'eau Warm/Cold (tiede/

froide).

• Regler le signal de fin de programme & un niveau plus bas.

• Appuyer 4 fois sur le bouton EXTRA RINSE (rin£;age

supplementaire) dans les 5 secondes pour mettre le

programme en marche. La porte se verrouillera et le

remplissage debutera.

REMARQUE •L'eau sera d'abord distribuee pendant une

certaine periode dans I'unite, puis la porte se

deverrouillera, se verrouillera & nouveau, et enfin le

programme se poursuivra.

• La machine se remplira et effectuera un court programme

de detection. Ceci prendra environ 3 minutes.

La machine emettra 4 brefs signaux sonores. Observer

I'afficheur de la duree residuelle estimee pour identifier les

codes indiques ci-dessous.

a} Si la laveuse affiche les lettres "Ab" (ajouter I'agent de

blanchiment) sur I'afficheur de la duree residuelle

estimee, 4 brefs signaux sonores seront emis. Passer

I' etape 6.

b} Si la laveuse affiche les lettres "rL" (retirer la charge) sur

I'afficheur de la duree residuelle estimee, un signal sonore

d'erreur sera emis. La porte se deverrouillera.

• Ouvrir la porte et retirer les articles de la laveuse.

• Poursuivre le programme en appuyant sur le bouton

START (mise en marche).

REMARQUE • L'eau sera d'abord distribuee pendant

une certaine periode dans I'unite, puis la porte se

deverrouillera, se verrouillera & nouveau, et enfin le

programme se poursuivra avec une nouvelle

verification de la presence d'articles dans la laveuse.

• La machine se remplira et effectuera un court

programme visant & determiner si des articles ont ete

laisses dans la laveuse. Ceci prendra environ

3 minutes.

• La laveuse repetera I'etape 5 jusqu'a ce qu'elle soit

en mesure de determiner qu'il n'y a aucun article dans

la laveuse; I'afficheur indiquera "Ab" (ajouter I'agent

de blanchiment).

Ajouter I'agent de blanchiment liquide.

a} En cas de premiere utilisation de la procedure de

nettoyage, ouvrir le tiroir distributeur et verser

immediatement 1 tasse (236,6 mL) d'agent de

blanchiment liquide dans le compartiment du detergent

de lavage principal. L'agent de blanchiment liquide

devrait immediatement s'ecouler du distributeur.

b} S'il s'agit de la procedure d'entretien mensuel, ouvrir le

tiroir distributeur et immediatement verser 1/3de tasse

(78,8 mL) d'agent de blanchiment liquide dans le

compartiment du detergent de lavage principal. L'agent

de blanchiment liquide devrait immediatement s'ecouler

du distributeur.

REMARQUES :

• L'eau s'ecoulera dans le tiroir distributeur Iorsque

I'agent de blanchiment sera ajout& Ceci est normal.

• Ne pas verser de detergent pour ce programme de

nettoyage. L'utilisation de plus d'une tasse

(236,6 mL) d'agent de blanchiment occasionnera

avec le temps des dommages au produit.

7. Une fois que le programme de nettoyage a commence,

laisser le programme s'achever. La duree estimee du

programme apparaitra sur I'afficheur.

8. /_,la fin du programme de nettoyage, laisser la porte

legerement ouverte pour permettre une meilleure ventilation

et le sechage de I'interieur de la laveuse.

9. Reinstaller la cloison du compartiment de detergent.

Toujours suivre la procedure qui suit pour preserver la

fraicheur de la laveuse

• Utiliser uniquement un detergent HE Haute efficacit&

Laisser la porte legerement ouverte apres chaque

programme pour permettre une meilleure ventilation et le

sechage de I'interieur de la laveuse.

Effectuer cette procedure en utilisant 1/3de tasse (78,8 mL)

d'agent de blanchiment liquide.

Si la procedure ne permet pas de remedier suffisamment aux

problemes de fraYcheur de la machine, examiner les

conditions d'installation et d'utilisation pour deceler d'autres

causes.

Nettoyage de I'ext_rieur

Utiliser une eponge ou un linge doux humide pour essuyer les

renversements. Essuyer occasionnellement les surfaces externes

de la laveuse pour maintenir son apparence d'appareil neuf. Utiliser

un savon doux et de I'eau. Ne pas utiliser de produits abrasifs.

Nettoyage du tiroir distributeur

Le tiroir distributeur est amovible pour faciliter le nettoyage.

1. Degager le tiroir distributeur en appuyant sur le levier de

degagement dans le compartiment de prelavage. Voir

"Utilisation du distributeur". Retirer le tiroir.

2. Enlever les pieces incluses (le siphon des compartiments de

I'assouplissant et de I'eau de Javel et le separateur).

3. Laver les pieces sous I'eau du robinet.

4. Remettre les pieces incluses et remettre le distributeur dans

le tiroir.

Remplacer les tuyaux d'alimentation apres cinq ans d'utilisation

afin de reduire le risque de probleme de tuyau. Inspecter

periodiquement et remplacer les tuyaux d'alimentation comportant

des renflements, ecrasements, coupures, signes d'usure ou fuites.

Lors du remplacement des tuyaux d'alimentation, inscrire la date

de remplacement.

Installer et remiser la laveuse & un emplacement oQ elle ne sera

pas exposee au gel. Comme il peut rester un residu d'eau dans

les tuyaux, le gel pourrait endommager la laveuse. Si la laveuse

doit faire I'objet d'un demenagement ou de remisage au cours

d'une periode de gel, preparer I'appareil pour I'hiver.

P_riode d'inutilisation ou de vacances :

Faire fonctionner la laveuse seulement Iorsqu'on est present. Si

vous devez partir en vacances ou si vous n'utilisez pas votre

laveuse pendant une periode prolongee, vous devez :

• Debrancher la laveuse ou deconnecter la source de courant

electrique.

• Fermer les robinets d'arrivee d'eau. Ceci evitera le risque

d'inondation fortuit (a I'occasion d'une surpression d'eau) au

cours de la periode d'absence.

• Ouvrir legerement la porte pour fournir une ventilation.

Preparation de la laveuse pour I'hiver :

1. Verser 1 pte (1 L) d'antigel de type pour vehicule recr6atif,

dans le tambour.

2. Faire executer a la laveuse un programme DRAIN/SPIN

(Vidange/essorage).

3. Debrancher la laveuse ou deconnecter la source de courant

electrique.

4. Fermer les deux robinets d'arrivee d'eau.

5. Deconnecter les tuyaux flexibles d'alimentation d'eau des

robinets et les vider.

Avant la r_utilisation :

1. Rincer les tuyaux d'arrivee d'eau. Reconnecter les tuyaux

flexibles d'alimentation d'eau aux robinets. Ouvrir les deux

robinets d'arrivee d'eau.

Risque de choc _lectrique

Brancher sur une prise a3aIv_oles reli_e a Jaterre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiJJser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

3. Faire executer & la laveuse un programme complet NORMAL/

CASUAL avec 1/4de la quantite normale recommandee de

detergent HE pour des charges de taille moyenne.

Transport de la laveuse :

1. Si la laveuse est dem6nag6e pendant une periode de gel,

verser dans le tambour 1 pte (1 L) d'antigel pour vehicule

recr6atif. Faire executer a la laveuse un programme DRAIN/

SPIN.

2. Debrancher le cordon electrique.

3. Deconnecter le tuyau de vidange du systeme de vidange et le

fixer aux pinces du panneau arriere.

4. Fermer les deux robinets d'arrivee d'eau.

5. Deconnecter les tuyaux d'arrivee d'eau des robinets, ensuite

vider les tuyaux et les fixer au panneau arriere de la laveuse.

IMPORTANT :Appeler le service. Ne pas reutiliser les boulons

de transport. L'appareil dolt _tre transporte dans la position

verticale. Afin d'eviter d'endommager la suspension ou la

structure, celle-ci dolt _tre correctement reinstall6e par un

technicien certifi&

R_installation de la laveuse

1. Suivre les "Instructions d'installation" pour choisir

I'emplacement, mettre la laveuse d'aplomb et la connecter.

2. Faire executer & la laveuse un programme NORMAL!CASUAL

avec 1/4de la quantite normale recommandee de detergent

HE pour des charges de taille moyenne.

2. Brancher la laveuse ou reconnecter la source de courant

electrique.

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici pour _viter

La laveuse affiche un message par code et un signal

sonore est _mis

•"FH" (probl_me d'entr_e d'eau - approvisionnement nul

ou insuffisant d'eau)

Appuyer deux fois sur PAUSE/CANCEL pour annuler le

programme. Debrancher la laveuse ou deconnecter la source

de courant electrique.

V_rifier ce qui suit :

Les robinets sont-ils completement ouverts?

Les tamis & la connexion des tuyaux d'entree d'eau & la

laveuse sont-ils obstru6s?

Les tuyaux d'entree d'eau sont-ils deform6s?

Les tuyaux d'entree d'eau sont-ils geles?

Brancher la laveuse ou reconnecter la source de courant

electrique. Selectionner de nouveau le programme et

appuyer sur HOLD TO START. Si le probleme persiste, faire

un appel de service.

"F02" (probl_me de vidange)

Appuyer deux fois sur PAUSE/CANCEL pour annuler le

programme. Debrancher la laveuse ou deconnecter la source

de courant electrique.

possiblement le co_t d'une visite de service...

V_rifier ce qui suit :

Le tuyau de vidange est-il deformS?

Le tuyau de vidange est-il gele?

Le tuyau de vidange est-il obstru_?

Le tuyau de vidange est-il & plus de 96" (2,4 m) au-dessus du

plancher?

"SUD" (mousse savonneuse)

Lorsqu'une mousse savonneuse excessive est detectee, une

action corrective est mise en marche. Cette action enleve

I'exces de mousse et assure le ringage approprie de votre

linge. "SUD" est affiche durant le ringage eta la fin du

programme pour vous informer que I'action corrective pour la

mousse a ete activee. Utiliser seulement des detergents HE

(haute efficacite).

Variables "F" [autres que FH, F02 et SUD] (probl_me

_lectrique)

Appuyer deux fois sur PAUSE/CANCEL pour annuler le

programme. Selectionner DRAIN/SPIN s'il y a un exces d'eau

dans la laveuse.

Selectionner de nouveau le programme et appuyer sur HOLD

TO START. Si le probleme persiste, faire un appel de service.

La laveuse ne se met pas en marche

Risque de choc _lectrique

Brancher sur une prise a3alv_oles reli_e ala terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

•V_rifier ce qui suit :

Le cordon d'alimentation est-il branche sur une prise

3 alveoles reliee a la terre?

La porte de la laveuse est-elle bien ferm6e?

Un programme a-t-il et6 choisi sans que I'on appuie sur

HOLD TO START pendant une seconde?

La porte a-t-elle et6 ouverte apres I'achevement du dernier

programme?

Absence de remplissage, lavage ou rinqage

V_rifier ce qui suit :

Le cordon d'alimentation est-il branche sur une prise

3 alveoles reliee a la terre?

La prise de courant est-elle alimentee?

Verifier la source d'alimentation electrique ou faire venir un

electricien.

Les robinets d'eau froide et d'eau chaude sont-ils ouverts?

Le tuyau d'entree d'eau est-il deforme?

Les tamis de la valve d'entree d'eau sont-ils obstrues?

La laveuse s'arr6te

•V_rifier ce qui suit :

Le cordon d'alimentation est-il branche sur une prise

3 alveoles reliee a la terre?

La prise de courant est-elle activee?

Verifier la source d'alimentation electrique ou faire venir un

electricien.

Un fusible est-il grille ou le disjoncteur est-il declenche?

Remplacer le fusible ou reenclencher le disjoncteur. Si le

probleme persiste, faire venir un electricien.

Une rallonge est-elle employee?

Ne pas utiliser un cordon de rallonge.

Absence de vidange ou d'essorage de la laveuse

•Le tuyau d'_vacuation est-il obstru_, ou I'extr_mit_ du

tuyau d'_vacuation se trouve-t-elle aplus de 96" (2,4 m)

au-dessus du plancher?

•La tension est-elle basse?

Verifier la source d'alimentation electrique ou faire venir un

electricien. Ne pas utiliser un cordon de rallonge.

•L'action de mousse savonneuse "SUD" est-elle active?

Le programme s'achevera Iorsque la mousse excessive est

enlevee.

La charge est-elle _quilibr_e?

Un seul article ou un article encombrant peut provoquer un

desequilibre. Ajouter des articles ou redistribuer la charge.

La laveuse fait du bruit ou vibre

•La laveuse est-elle d'aplomb?

La laveuse doit etre d'aplomb. Les quatre pieds doivent etre

bien installes et les ecrous doivent etre serres contre la caisse

de la laveuse.

Lorsque I'eau est vidangee de la laveuse, vous pouvez

entendre le bruit de la succion de I'air par la pompe. Ceci se

produit & la fin de la vidange. Ceci est normal.

Lavez-vous des articles avec agrafes en m_tal, boucles

ou fermetures aglissi_re?

Vous pouvez entendre le bruit d'articles metalliques touchant

le tambour de la laveuse. Ceci est normal.

La laveuse est-elle install_e sur un plancher robuste et

solide?

Se referer aux "Instructions d'installation" pour les exigences

de plancher. Le bruit et la vibration peuvent etre reduits en

plagant une piece de 3_,,(19,1 mm) de contreplaque sous

votre laveuse. Le contreplaque peut se prolonger en-dessous

de la laveuse et de la secheuse pour les maintenir a des

hauteurs egales.

Fuites d'eau de la laveuse

•V_rifier la plomberie du domicile pour des fuites.

Obstruction ou fuite des distributeurs

•Les produits de lessive sont-ils dans le compartiment

correct du distributeur?

Ajouter les quantites correctes de detergent, d'assouplissant

de tissu ou d'eau de Javel aux compartiments corrects.

Ajouter I'agent de blanchiment en poudre ou sans danger

pour les couleurs au compartiment de detergent.

•Le s_parateur de d_tergent est-il a la position correcte?

Le separateur devrait etre a la position avant Iors de

I'utilisation de detergent liquide et & la position arriere Iors de

I'utilisation de detergent en poudre. S'assurer d'assortir

I'agent de blanchiment en poudre (ou liquide) sans danger

pour les couleurs au detergent en poudre (ou liquide).

Mauvaises odeurs de la laveuse

•Voir"Nettoyage de la laveuse".

•Utilisez-vous un d_tergent HE?

L'utilisation d'un detergent non HE peut provoquer un film

residuel & I'origine d'odeurs.

• Avez-vous laiss_ la porte ouverte apr_s utilisation?

Cette laveuse dispose d'une fermeture etanche pour eviter

les fuites d'eau. Pour eviter la formation d'odeurs, laisser la

porte ouverte afin de permettre a la laveuse de secher entre

les utilisations.

Charge trop mouill_e

Avez-vous utilis_ le bon programme pour la charge

laver?

Choisir un programme avec une vitesse d'essorage plus

elev6e.

Avez-vous lav_ un seul article, des articles _pais ou avez-

vous surcharg_ la laveuse?

Un seul article, des articles epais, ou une charge excessive

peuvent causer un des6quilibre. Ajouter des articles ou

essayer de distribuer egalement votre lessive mouillee dans

le tambour, et commencer le programme DRAIN/SPIN

(Vidange/Essorage). Si la lessive est encore mouillee, retirer la

moitie de la charge de la laveuse et essayer de nouveau.

R_sidu ou charpie sur le linge

Avez-vous ajout_ du d_tergent au distributeur?

Pour obtenir les meilleurs resultats, ajouter du detergent au

compartiment de detergent. Ne pas ajouter de detergent au

tambour de la laveuse.

•Avez vous effectu_ le tri correctement?

Trier les articles qui forment la charpie (serviettes, chenille)

des articles qui attrapent la charpie (velours c6tele, tissus

synthetiques). Trier aussi les couleurs.

•Avez-vous surcharg_ la laveuse?

Ne pas surcharger la laveuse. La laveuse peut _tre remplie

completement, mais le lingene doit pas _tre tass& La charge

de lavage doit _tre equilibree. Les particules de charpie

peuvent _tre emprisonnees dans la charge s'il y a surcharge.

•V_rifier ce qui suit :

A-t-on laisse du papier ou un mouchoir de papier dans les

poches?

•Avez-vous utilis_ suffisamment de d_tergent HE?

Utiliser suffisamment de detergent pour enlever la charpie et

la maintenir en suspension. Utiliser uniquement un detergent

HE. Suivre les recommandations du fabricant pour

determiner la quantite de detergent a utiliser.

• L'eau de lavage est-elle plus froide que 60°F (15,6°O)?

L'eau de lavage plus froide que 60°F (15,6°C) peut ne pas

dissoudre completement le detergent.

•Utilisez-vous un programme de lavage a basse vitesse?

Les detergents en poudre peuvent ne pas bien se dissoudre

dans un programme & basse vitesse. Pour les meilleurs

resultats, utiliser un detergent liquide pour les programmes

basse vitesse comme Delicate (Tissus delicats) et Hand

Washables (Lavage manuel).

Presence de taches sur le linge

•Avez-vous ajout_ du d_tergent au distributeur?

Pour les meilleurs resultats, ajouter du detergent au

compartiment de detergent. Ne pas ajouter de detergent au

tambour de la laveuse.

•Avez-vous utilis_ suffisamment de d_tergent HE?

Utiliser suffisamment de detergent pour enlever la salete et la

tenir en suspension. Utiliser uniquement un detergent HE.

Suivre les recommandations du fabricant pour determiner la

quantite de detergent & utiliser.

•La presence de fer (rouille) dans I'eau est-elle sup_rieure

la moyenne?

II vous faudra peut-_tre faire installer un filtre a fer.

• Avez-vous bien tri_ la charge?

Separer les articles de teinte foncee des articles blancs ou

clairs.

Avez-vous d_charg_ la laveuse promptement?

Pour eviter le transfert de teinture, decharger la laveuse des

qu'elle s'arr_te.

Avez-vous utilis_ une boule distributrice d'assouplissant

de tissu?

Les boules distributrices ne fonctionnent pas correctement

avec cette laveuse. Ajouter un assouplissant pour tissu

liquide dans le compartiment d'assouplissant de tissu.

Avez-vous utilis_ du d_tergent en poudre dans un

programme abasse vitesse?

Considerer I'utilisation d'un detergent liquide.

Linge froiss_

Avez-vous d_charg_ la laveuse promptement?

Decharger la laveuse des qu'elle s'arr_te.

Avez-vous utilis_ le bon programme pour la charge

laver?

Utiliser le programme Delicate (l-issus delicats) ou un autre

programme avec une vitesse d'essorage basse pour reduire

le froissement.

Avez-vous surcharg_ la laveuse?

La charge doit _tre equilibree et la laveuse ne doit pas _tre

surchargee. Les charges doivent pouvoir culbuter librement

durant le lavage.

Blanc gris&tre, couleurs d_fraichies

•Avez-vous bien tri_ la charge?

Le transfert de teinture peut se produire Iors du melange

d'articles blancs et de couleur dans une m_me charge.

Separer le linge de teinte foncee des articles blancs ou clairs.

• La temperature de lavage est-elle trop basse?

Utiliser les lavages & I'eau chaude ou tiede si sans danger

pour le tissu. S'assurer que votre systeme d'eau chaude

permet d'effectuer un lavage a I'eau chaude.

•Avez-vous utilis_ suffisamment de d_tergent, ou avez-

vous de I'eau dure?

Utiliser plus de detergent pour laver la salete intense a I'eau

froide ou & I'eau dure.

Programme trop long

•Le mot"SUD" apparaft-il sur I'affichage?

Un exces de mousse savonneuse a ete detecte et une action

corrective pour la mousse a ete mise en marche pour eliminer

I'exces de mousse. Cette action ajoutera du temps au

programme original.

•La charge a-t-elle provoqu_ un d_s_quilibre?

Lorsqu'il y a un trop grand desequilibre, une caracteristique

speciale se mettra en marche pour redistribuer la charge. Au

cours de la periode de reequilibrage, la duree affichee peut

faire une pause jusqu'& ce que I'activite soit achevee, puis

reprendre le cours du programme.

• Avez-vous choisi un programme d_licat pour laver une

grosse charge?

Les programmes Hand Washables (lavables & la main) ou

Delicate (articles delicats) fonctionnent mieux avec les petites

charges. Cela assure un lavage delicat des v_tements sans

augmenter la duree du programme.

Porte verrouill_e &la fin du programme de lavage

Est-ce que toute I'eau s'est _coul6e de la laveuse durant

I'essorage?

Choisir DRAIN/SPIN (Vidange/essorage) pour enlever toute

I'eau qui reste dans la laveuse. La porte de la laveuse se

declenchera & la fin de la vidange.

ASSISTANCEOUSERVICE

Avant de telephoner pour assistance ou service, veuillez verifier

"Depannage". Ceci pourrait vous eviter le coot d'une visite de

service. Si vous avez encore besoin d'aide, veuillez suivre les

instructions ci-dessous.

Lors de I'appel, il faut connaitre la date d'achat et les numeros de

modele et de serie complets de votre appareil menager. Ces

renseignements nous aideront & mieux repondre a votre

demande.

Si vous avez besoin de pi6ces de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'utiliser seulement des pieces

d'origine FSP®.Ces pieces de rechange conviendront et

fonctionneront bien parce qu'elles sont fabriquees selon les

m_mes specifications precises utilisees pour construire chaque

nouvel appareil electromenager WHIRLPOOL °.

Pour Iocaliser des pi_ces de rechange FSP ®dans votre

r_gion :

Aux €:tats-Unis, telephoner au Centre pour I'eXperience de la

clientele au 1-800-253-1301, ou telephoner a votre Centre de

service designe le plus proche.

Au Canada, composer le 1-800-807-6777, ou votre Centre de

service designe le plus proche.

Telephoner au Centre pour I'eXperience de la clientele de

Whirlpool sans frais au : 1-800-253-1301.

Nos consultants fournissent I'assistance pour :

• Caracteristiques et specifications sur notre gamme complete

d'appareils menagers

• Renseignements d'installation

• Procedes d'utilisation et d'entretien

• Vente d'accessoires et de pieces de rechange

• Assistance specialisee aux clients (langue espagnole,

malentendants, malvoyants, etc.)

• Les references aux concessionnaires, compagnies de service

de reparation et distributeurs de pieces de rechange Iocaux

Les techniciens de service designes par Whirlpool sont formes

pour remplir la garantie des produits et fournir un service apres

garantie partout aux €:tats-Unis.

Pour Iocaliser la compagnie de service designee par Whirlpool

dans votre region, vous pouvez consulter les Pages jaunes de

votre annuaire telephonique.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire en

soumettant toute question ou tout probleme & :

Whirlpool Corporation

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Dans votre correspondance, veuillez indiquer un numero de

telephone oQ I'on peut vous joindre dans la journee.

Telephoner sans frais au Centre d'interaction avec la clientele de

Whirlpool Canada LP au : 1-800-807-6777.

Nos consultants fournissent I'assistance pour :

• Procedes d'utilisation et d'entretien

Vente d'accessoires et de pieces de rechange

Caracteristiques et specifications sur toute notre gamme

d'appareils electromenagers.

Les references aux concessionnaires, compagnies de service

de reparation et distributeurs de pieces de rechange Iocaux.

Les techniciens de service designes par Whirlpool

Canada LP sont formes pour satisfaire la garantie des

produits et fournissent le service apres la garantie, n'importe

oQ au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire

Whirlpool Canada LP en soumettant toute question ou tout

probleme au :

Centre d'interaction avec la clientele

Whirlpool Canada LP

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Veuillez indiquer dans votre correspondance un numero de

telephone oQ I'on peut vous joindre durant la journee.

GARANTIEDESGROSAPPAREILSMENAGERS

WHIRLPOOLCORPORATION

GARANTIE LIMITI_E DE UN AN

Pendant un an a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions

jointes a ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-apres designees "Whirlpool") paiera pour les

pieces de rechange FSP ®et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service doit etre fourni par une

compagnie de service designee par Whirlpool.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,

remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces

pieces consomptibles ne sont pas couvertes par la garantie.

3. Les reparations Iorsque le gros appareil menager est utilise & des fins autres que I'usage unifamilial normal.

4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par

Whirlpool.

5. Toute perte d'aliments due a une defaillance du refrigerateur ou du congelateur.

6. Le coot des pieces de rechange et de la main-d'ceuvre pour les appareils utilises hors des 12tats-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil menager est con£;u pour etre repare & domicile.

8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

9. Les frais de transport pour le service d'un produit dans les regions eloignees.

10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation fournies.

CLAUSE D'EXONI:!::RATION DE RESPONSABILITI:!:: AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSlF RECOURS DU CLIENT DANS LE CADRE DE LA PRI2SENTE GARANTIE LIMITI2E CONSlSTE EN LA

RI_PARATION PRI_VUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITI_

MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITI_ES A UN AN OU A LA PLUS COURTE PI_RIODE AUTORISI_E

PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITI_ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERMETTENT PAS L'EXCLUSlON OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DURI2E DES GARANTIES IMPLICITES DE QUALITI 2 MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CE-i-i-E GARANTIE VOUS

CONFC:RE DES DROITS JURIDIQUES SPI2CIFIQUES ET VOUS POUVEZ 12GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION A UNE AUTRE.

A I'exterieur du Canada et des 50 12tats des 12tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorise

pour determiner si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifie la section

"Depannage", de I'aide supplementaire peut etre trouvee en verifiant la section "Assistance ou service" ou en appelant Whirlpool. Aux

E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 8/o5

Conservez ce manuel et votre regu de vente ensemble pour

r_f_rence ult_rieure. Pour le service sous garantie, vous

devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre gros

appareil menager pour mieux vous aider a obtenir assistance ou

service en cas de besoin. Vous devrez connaitre le numero de

modele et le numero de serie au complet. Vous trouverez ces

renseignements sur la plaque signaletique situee sur le produit.

Nom du marchand

Adresse

Numero de t_lephone

Numero de module

Numero de serie

Date d'achat

461970229011

® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP

licensee in Canada

The Woolmark symbol is a registered trademark of The Woolmark Company.

® Marca registrada/TM Marca de comercio de Whirlpool, EE.UU., Uso Bajo licencia de

Whirlpool Canada LP en Canaddt

El simbolo Woolmark es una marca registrada de The Woolmark Company.

® Marque deposeefTM Marque de commerce de Whirlpool, U.S.A., Emploi Licencie par

Whirlpool Canada LP au Canada

Le symbole Woolmark est une marque de commerce deposee de The Woolmark Company.

9/05

Printed in Germany

Impreso en Alemania

Imprime en AIlemagne

Whirlpool GHW9150PW2 User Manual RESIDENTIAL WASHER Manuals And Guides L1001074

WHIRLPOOL Residential Washers Manual L1001074 WHIRLPOOL Residential Washers Owner's Manual, WHIRLPOOL Residential Washers installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
