FRONT.LOADING

AUTOMATICWASHER

For questions about features, operation/performance,

parts, accessories or service call: 1-800-253-130t

In Canada, for assistance call: 1-800-461-5681,

for installation and service call: 1-800-807-6777

or visit our website at

www.whirlpooLcom or www.whirlpool.com/canada

LAVEUSE

AUTOMATIQUEA

CHARGEMENT

FRONTAL

Pour des questions h propos des caracteristiques, du fonctionnement/

performance, des pi_ces, accessoires ou service,

composez le 1-800-253-1301.

Pour assistance au Canada, composez le

1-800-461-5681,

pour installation et service, composez le 1-800-807-6777

ou visitez notre site internet h

www.whirlpool.com ou www.whirlpool.com/canada

Table of Contents/Table des matieres .................. 2

4619 7020 7471

8182042

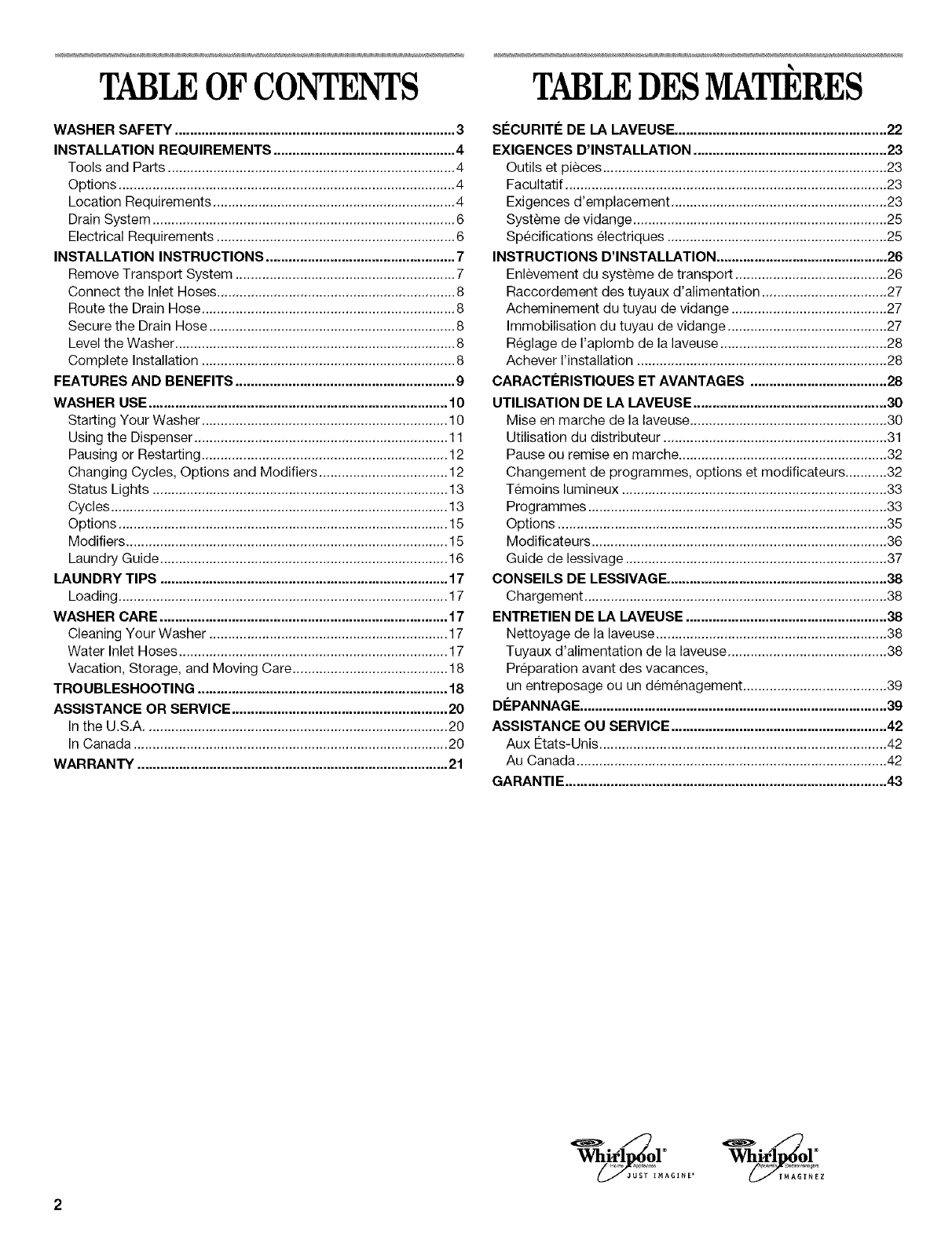

TABLEOFCONTENTS

WASHER SAFETY .......................................................................... 3

INSTALLATION REQUIREMENTS ................................................ 4

Tools and Parts ............................................................................ 4

Options ......................................................................................... 4

Location Requirements ................................................................ 4

Drain System ................................................................................ 6

Electrical Requirements ............................................................... 6

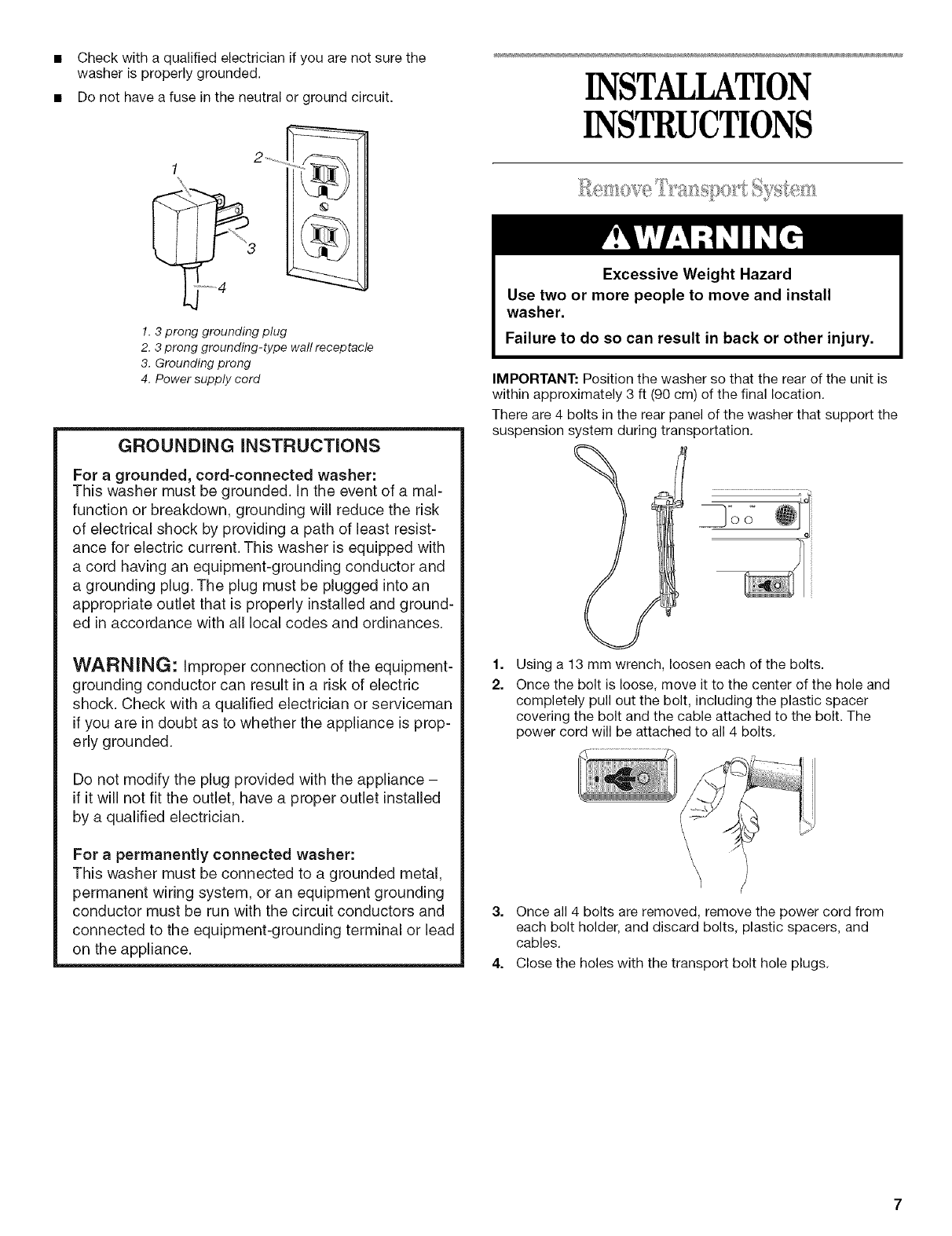

INSTALLATION INSTRUCTIONS .................................................. 7

Remove Transport System .......................................................... 7

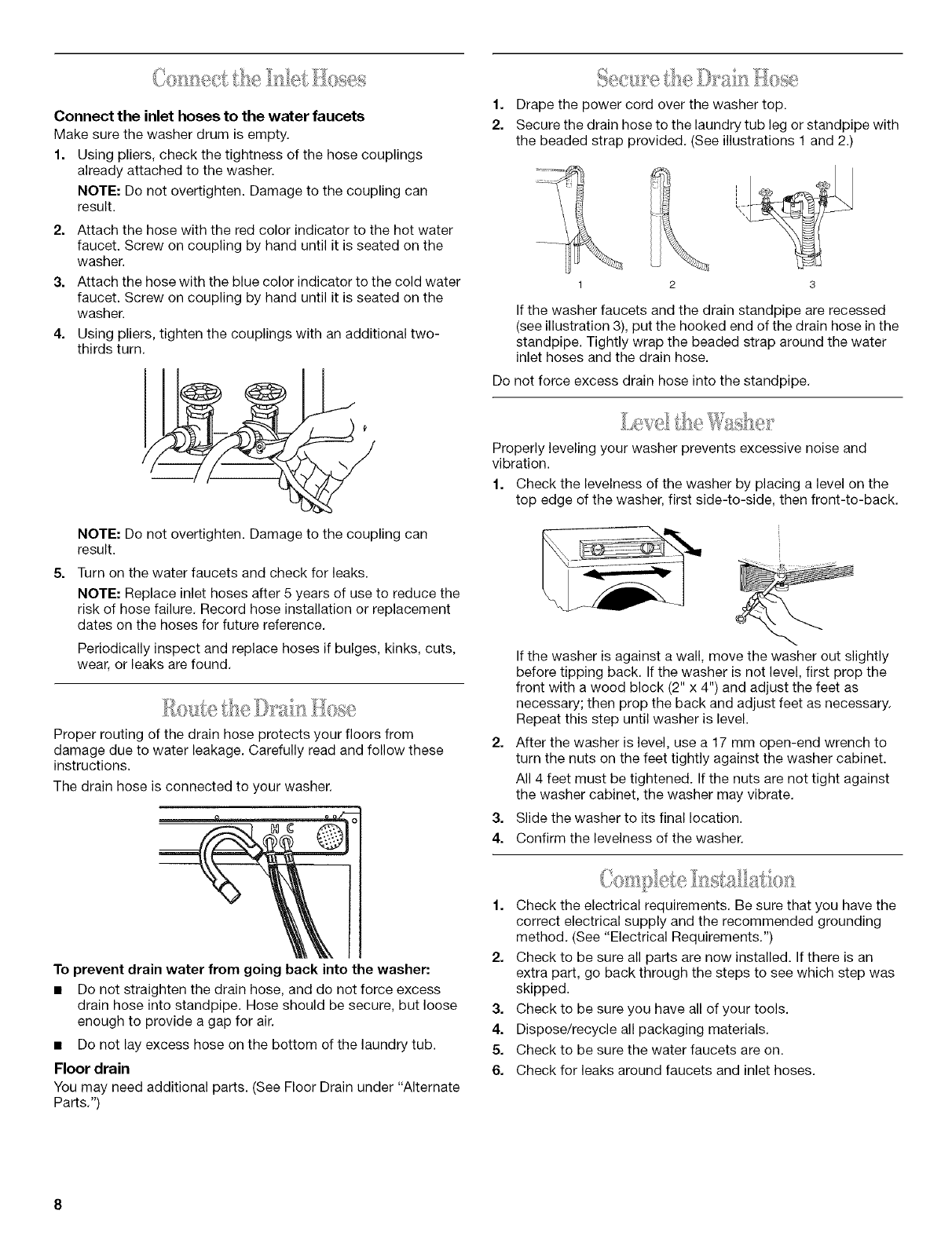

Connect the Inlet Hoses ............................................................... 8

Route the Drain Hose ................................................................... 8

Secure the Drain Hose ................................................................. 8

Level the Washer .......................................................................... 8

Complete Installation ................................................................... 8

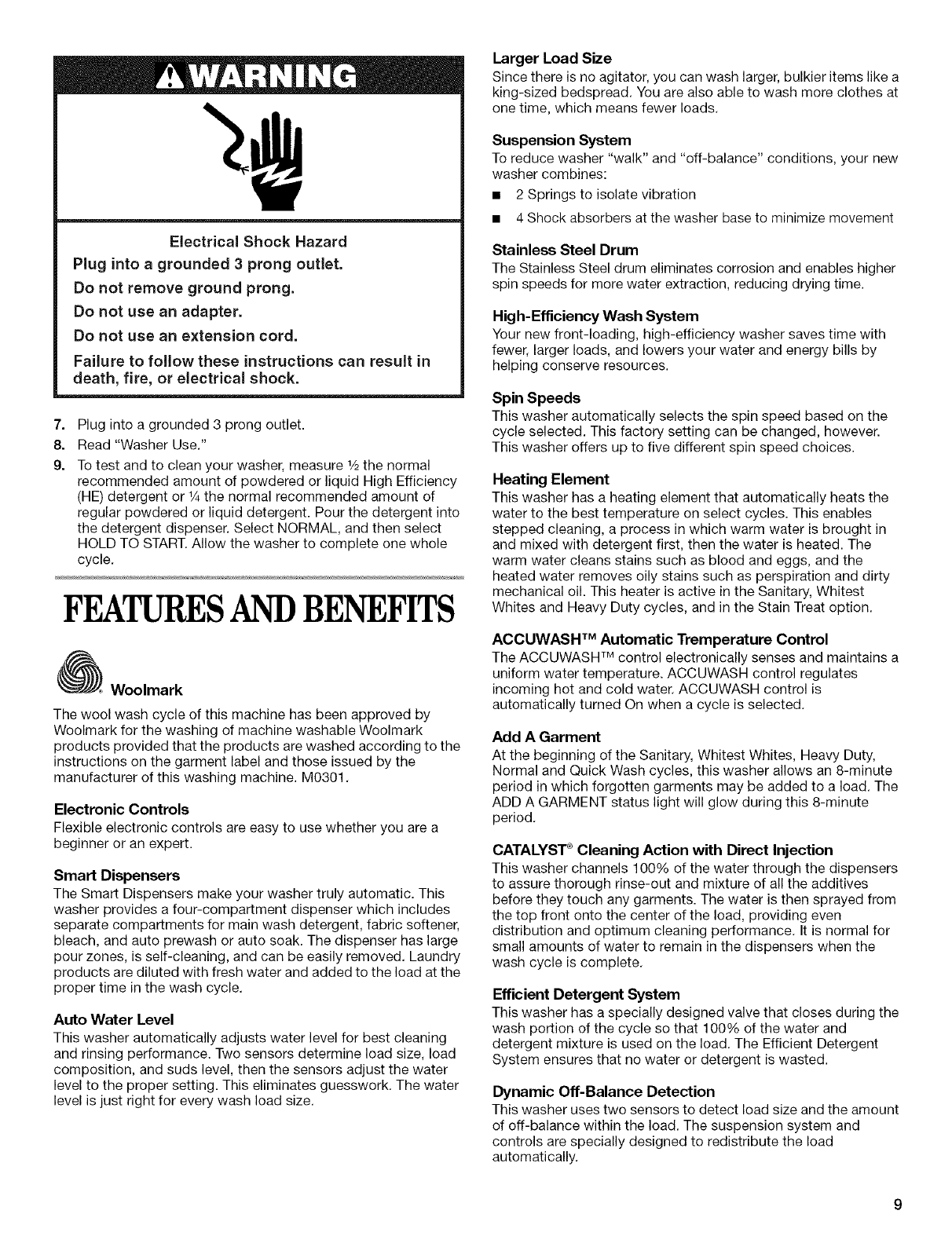

FEATURES AND BENEFITS .......................................................... 9

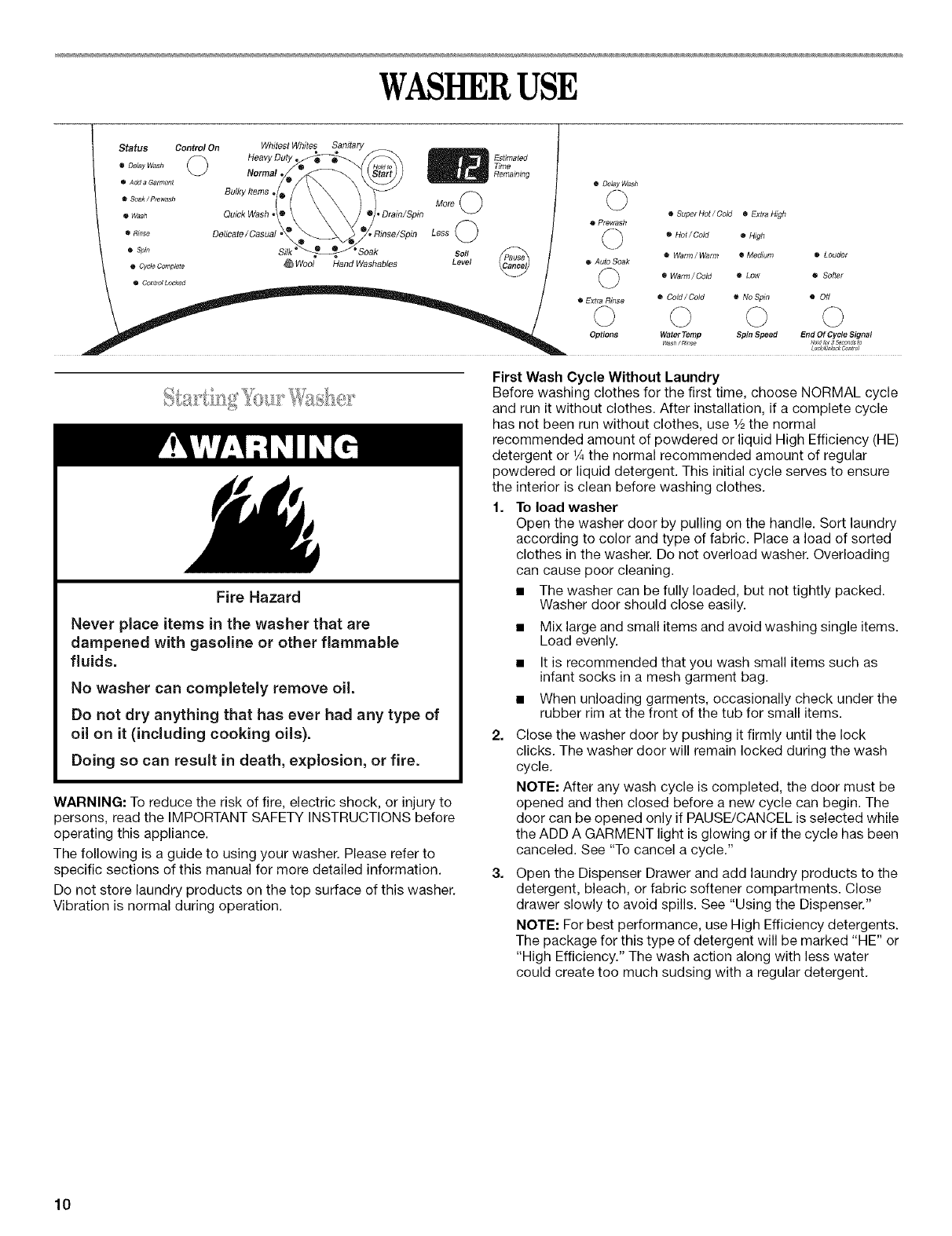

WASHER USE ............................................................................... 10

Starting Your Washer ................................................................. 10

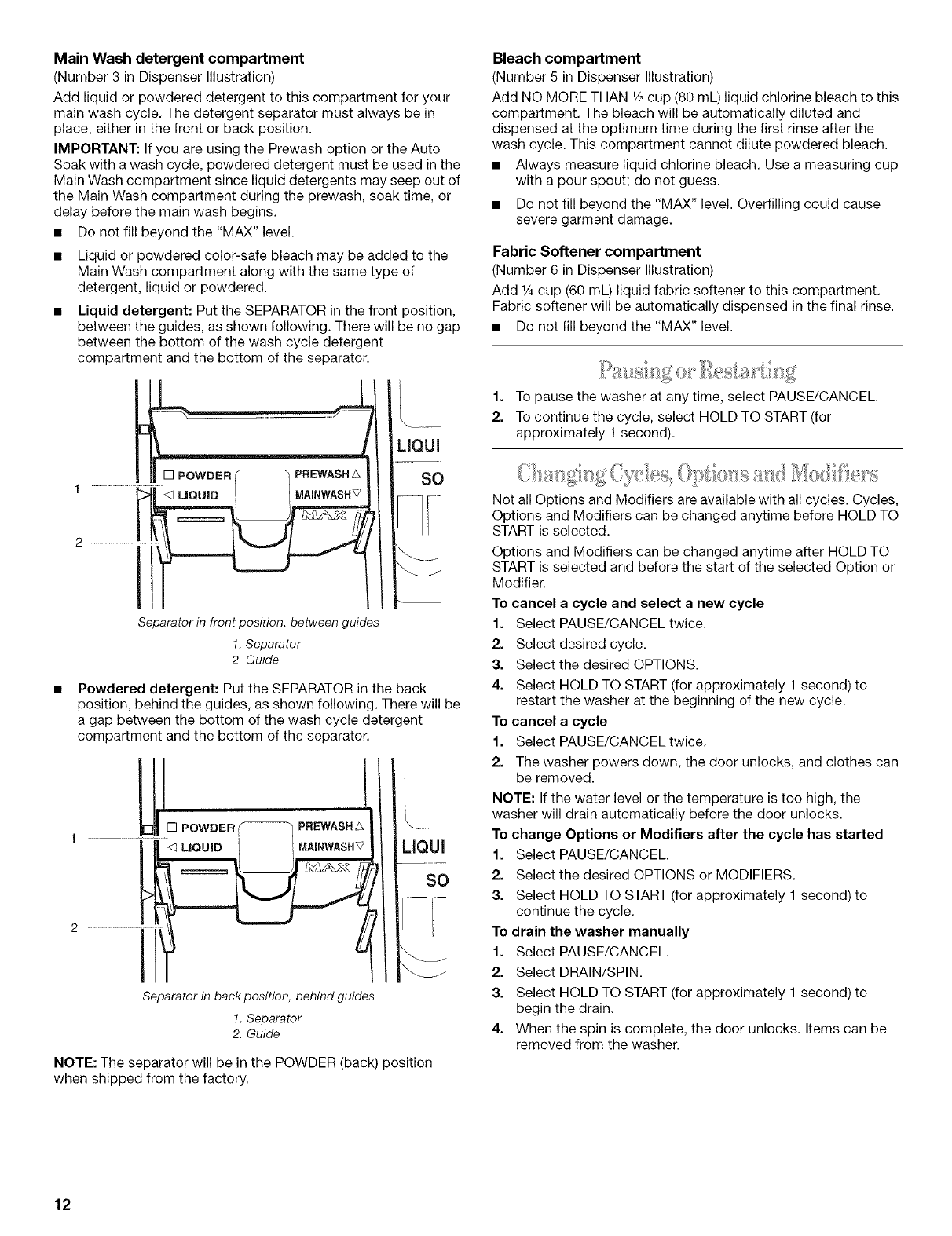

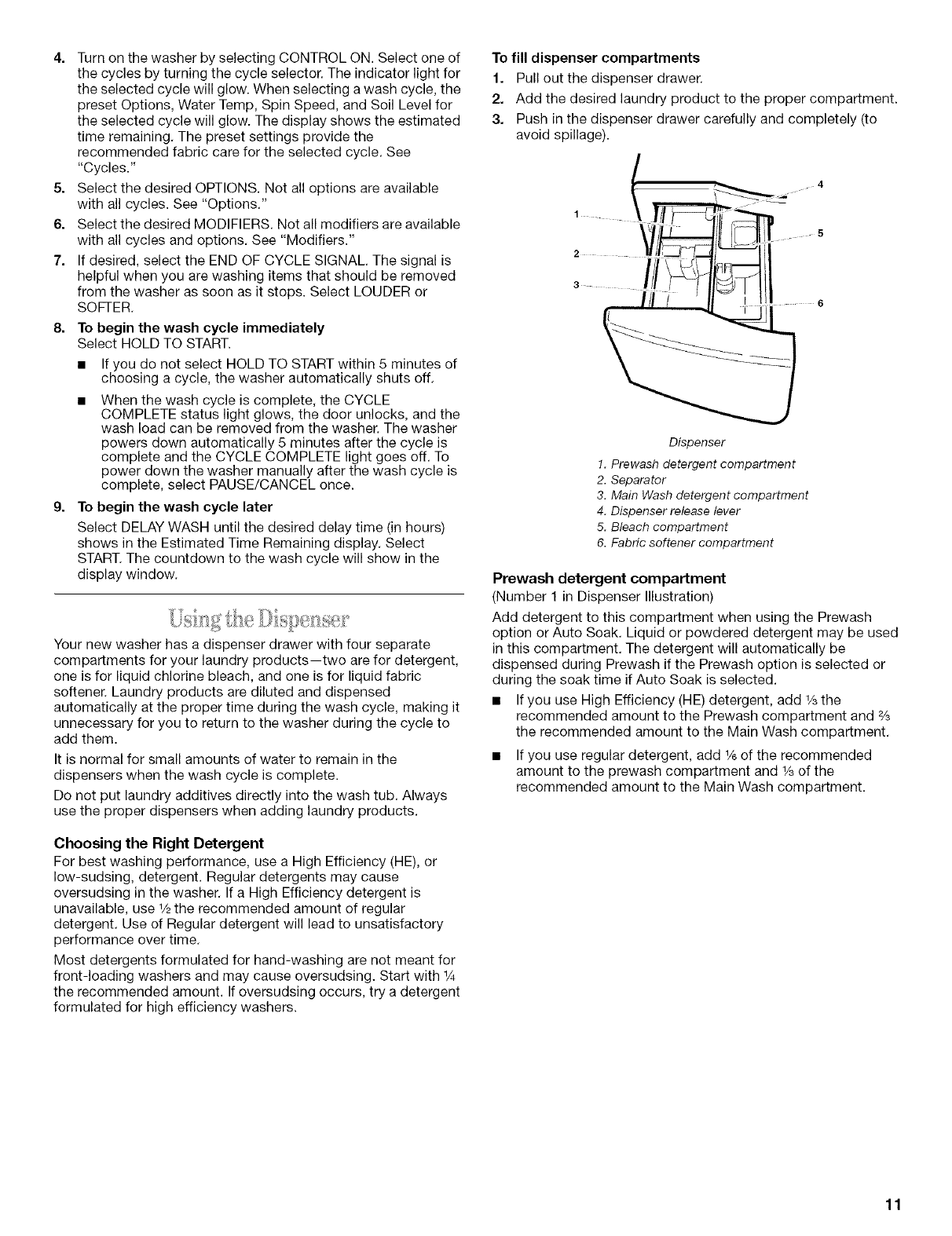

Using the Dispenser ................................................................... 11

Pausing or Restarting ................................................................. 12

Changing Cycles, Options and Modifiers .................................. 12

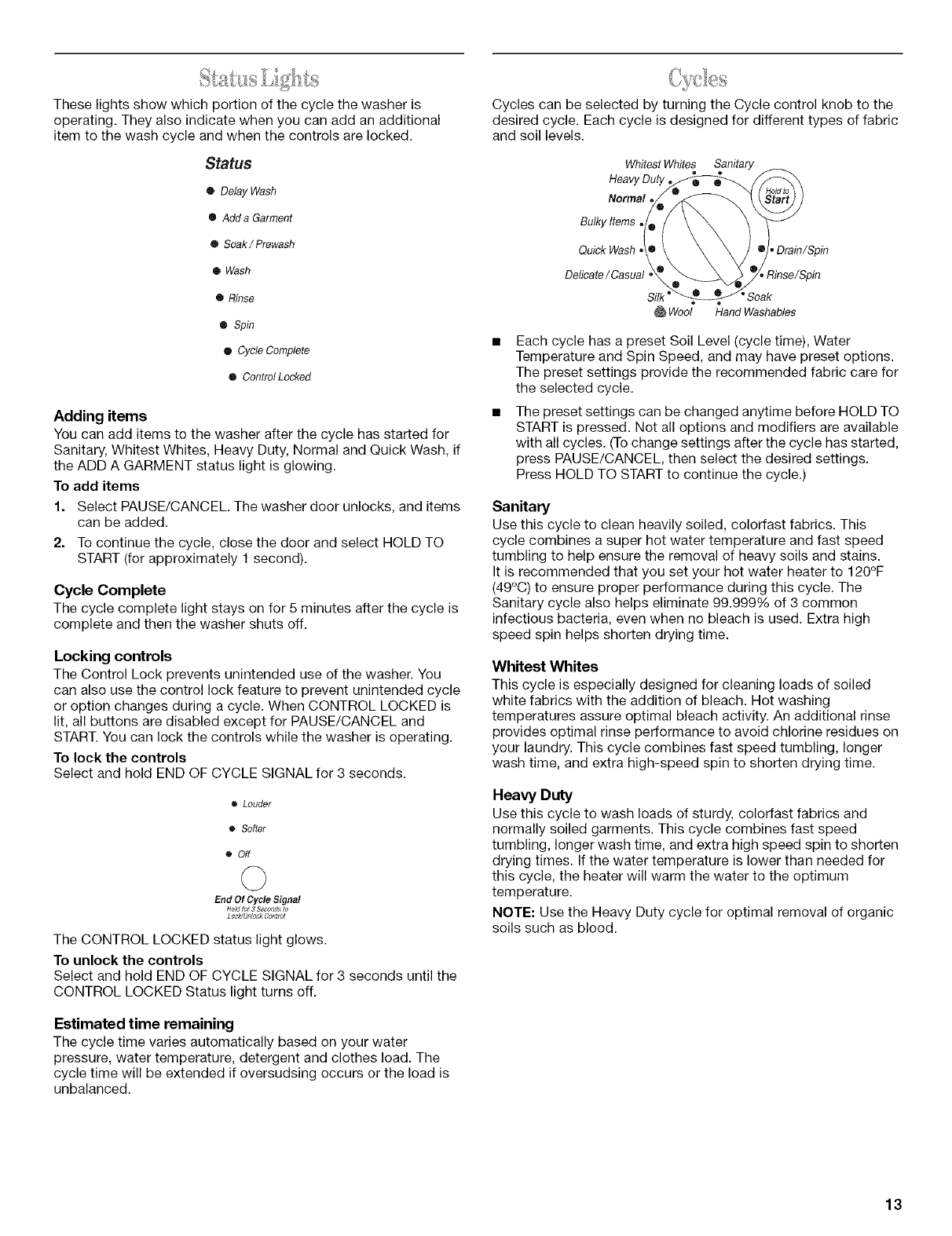

Status Lights .............................................................................. 13

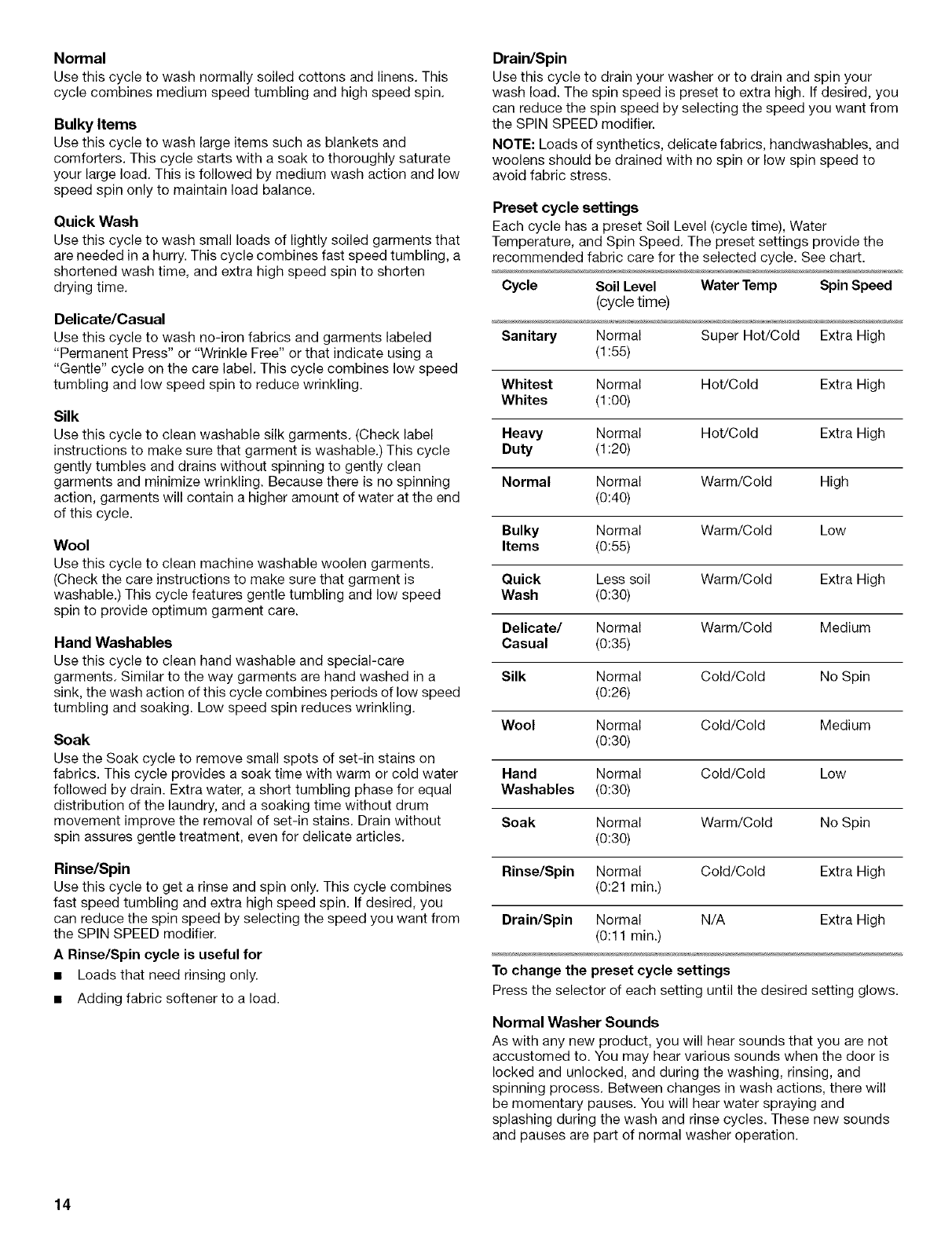

Cycles ......................................................................................... 13

Options ....................................................................................... 15

Modifiers ..................................................................................... 15

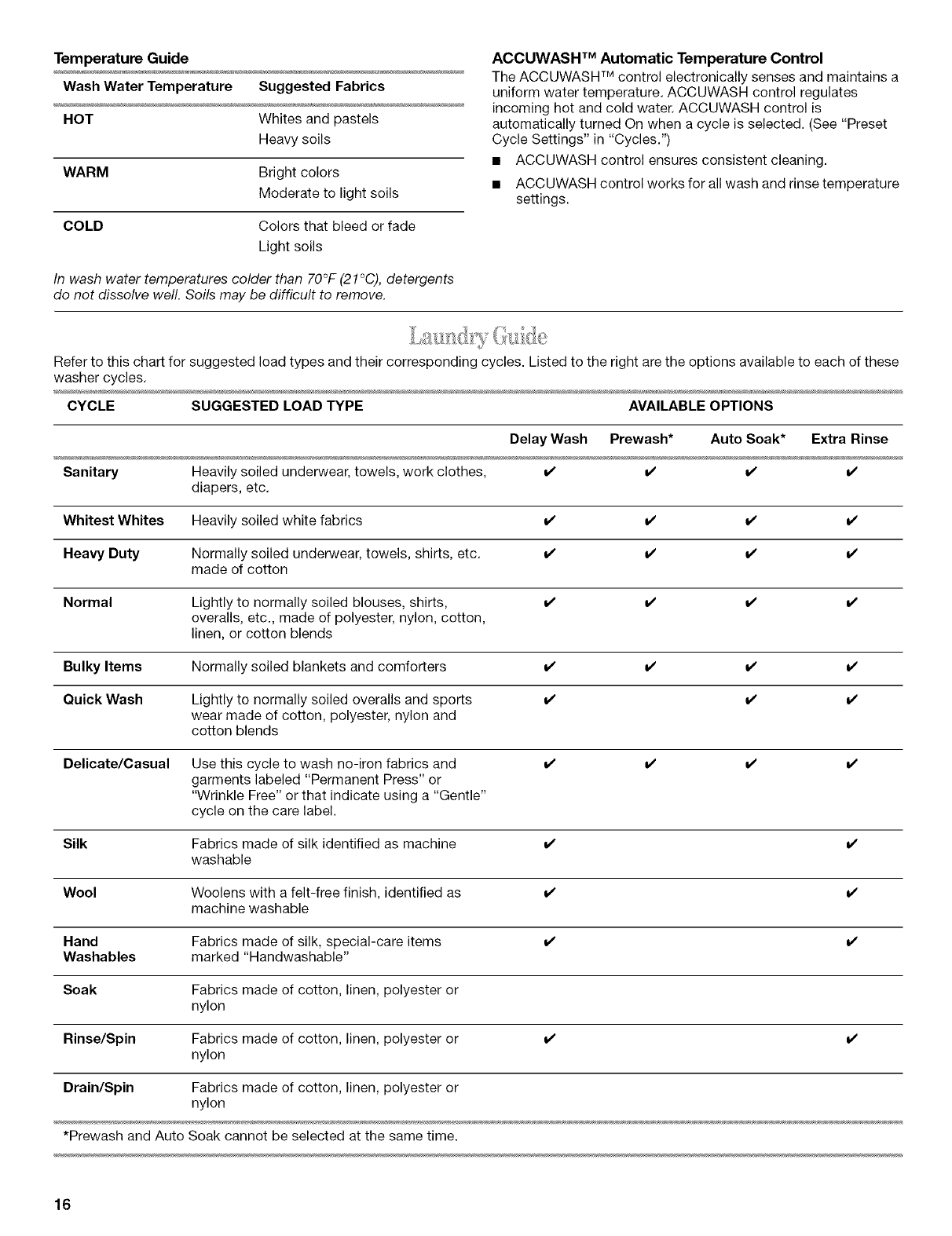

Laundry Guide ............................................................................ 16

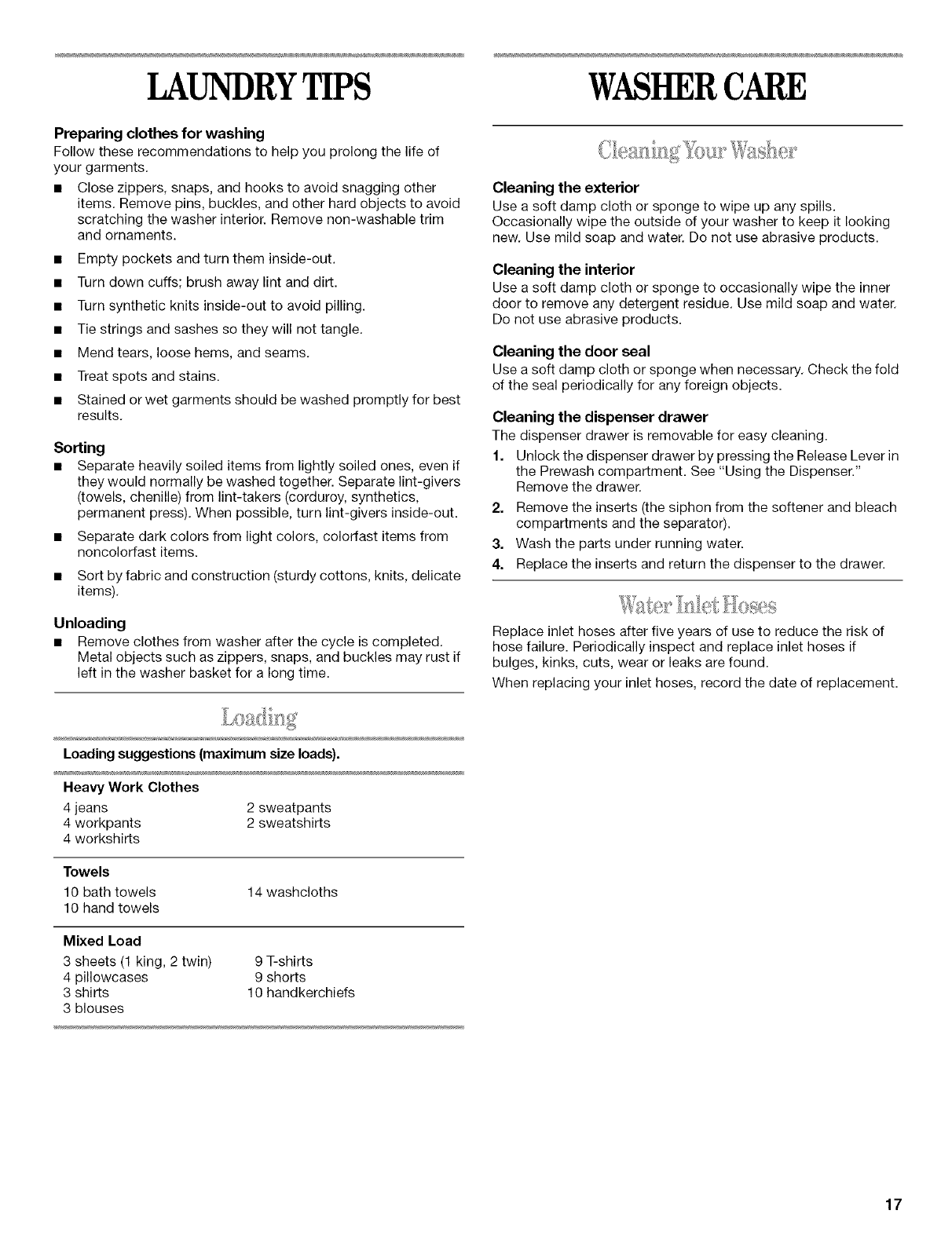

LAUNDRY TIPS ............................................................................ 17

Loading ....................................................................................... 17

WASHER CARE ............................................................................ 17

Cleaning Your Washer ............................................................... t 7

Water Inlet Hoses ....................................................................... 17

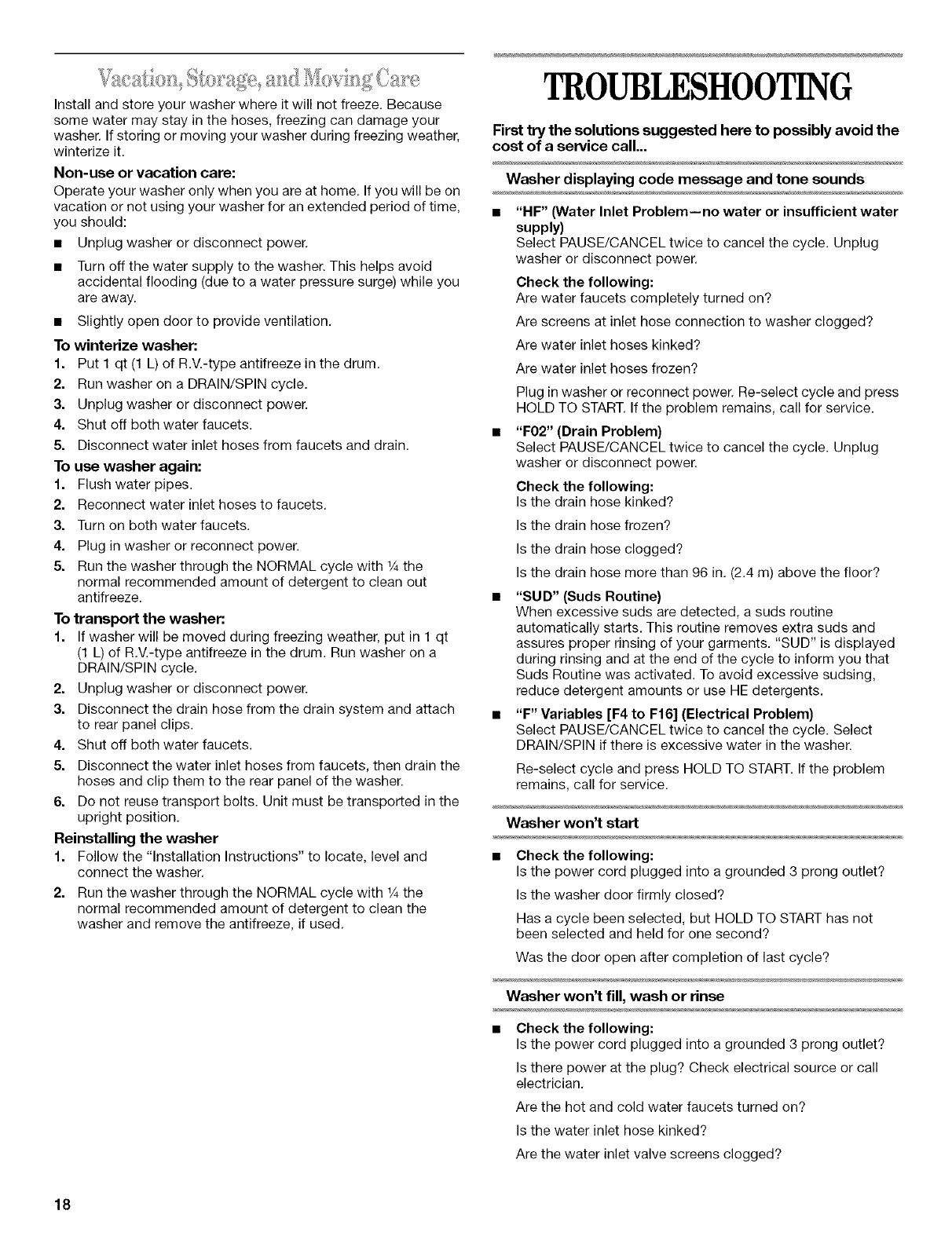

Vacation, Storage, and Moving Care ......................................... 18

TROUBLESHOOTING .................................................................. 18

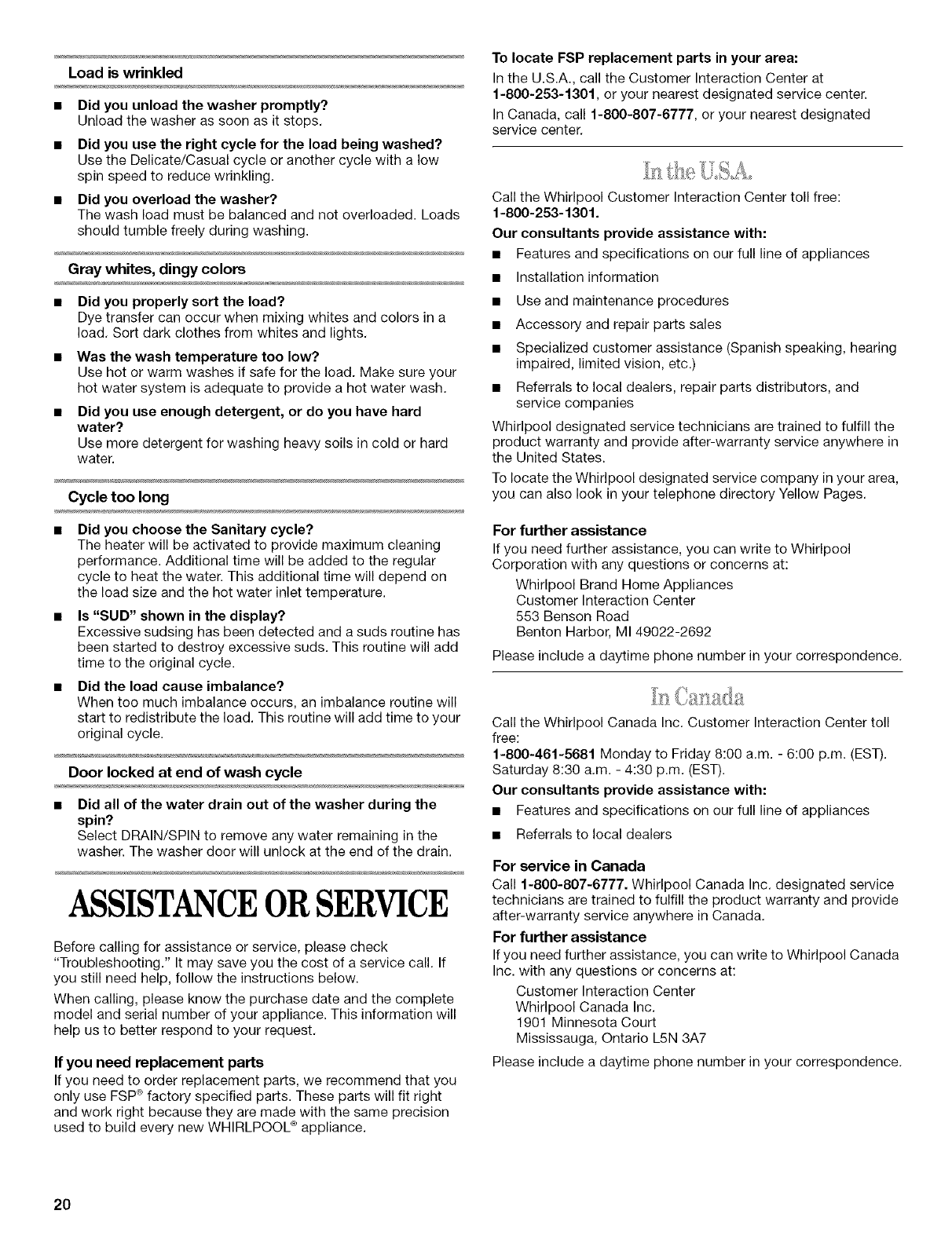

ASSISTANCE OR SERVICE ......................................................... 20

In the U.S.A ................................................................................ 20

In Canada ................................................................................... 20

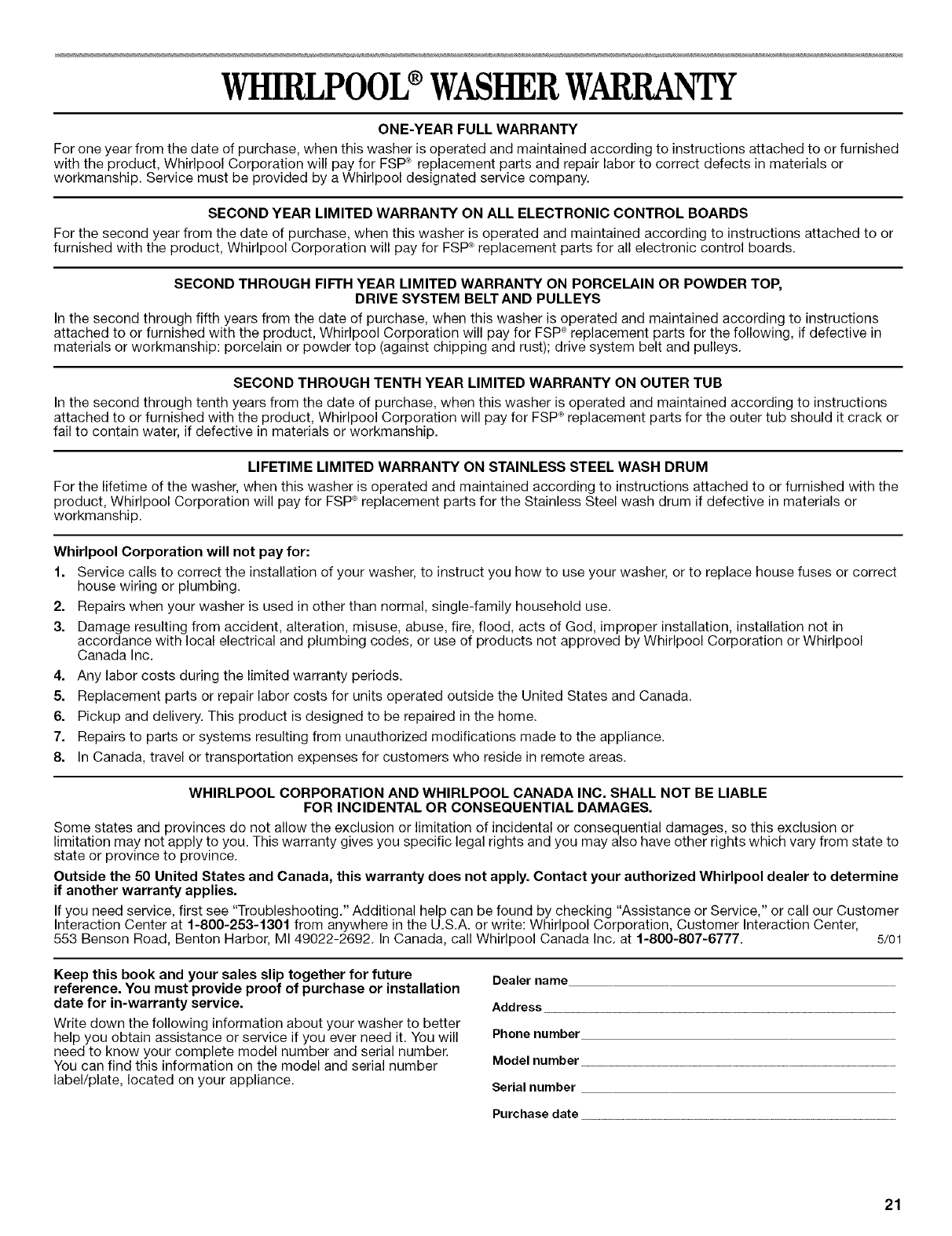

WARRANTY .................................................................................. 21

TABLEDESMATIERES

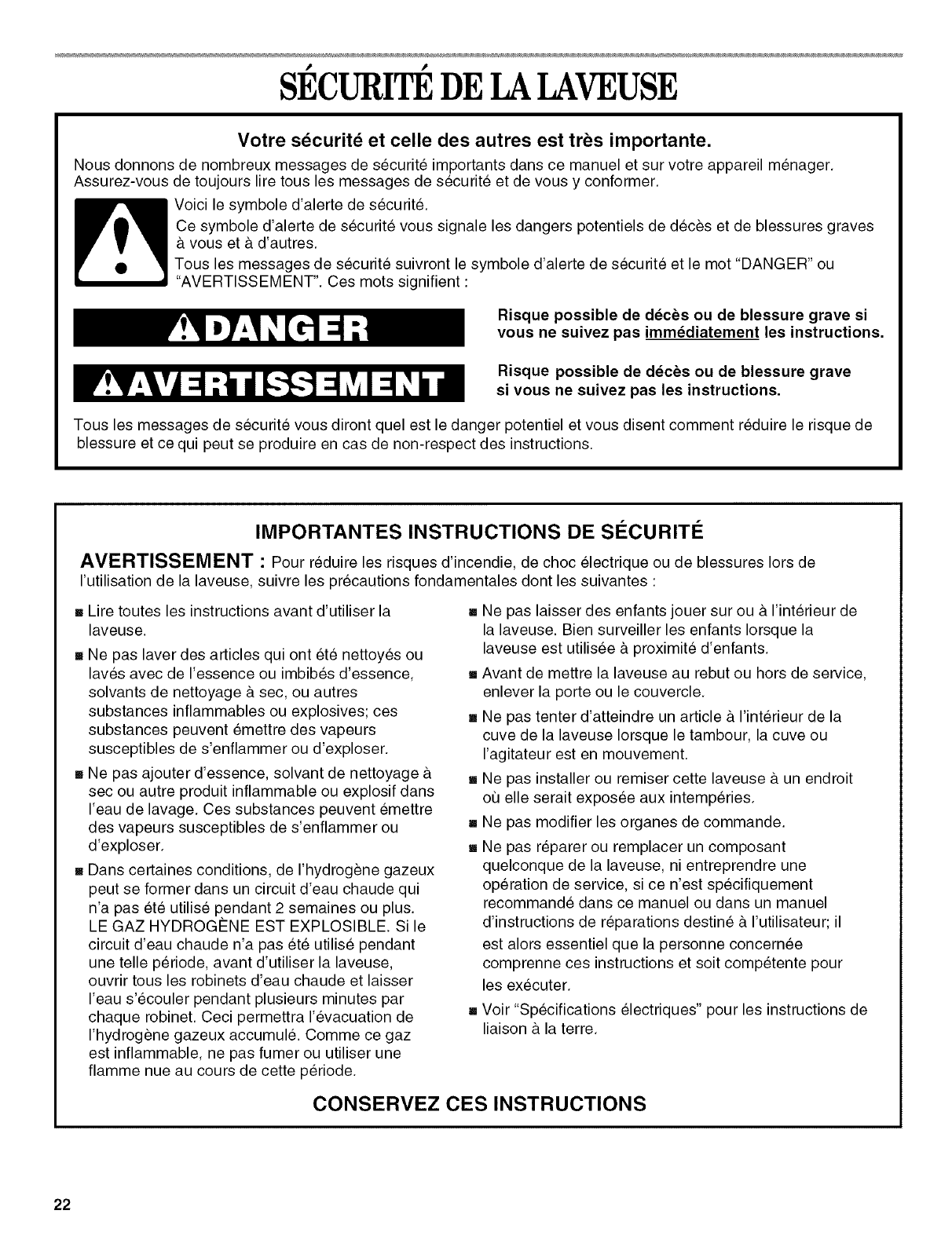

S¢CURIT¢: DE LA LAVEUSE ........................................................ 22

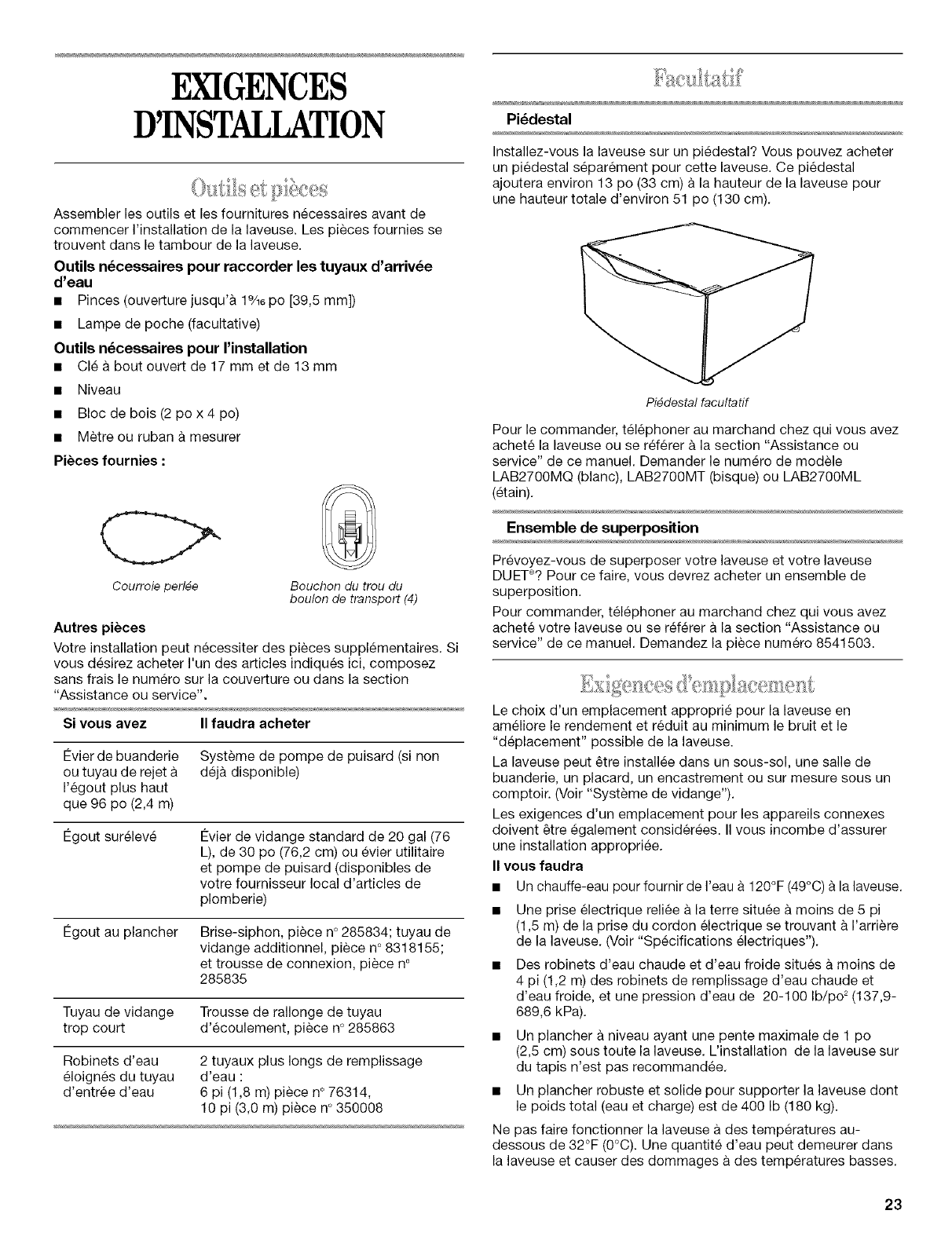

EXIGENCES D'INSTALLATION ................................................... 23

Outils et pieces ........................................................................... 23

Facultatif ..................................................................................... 23

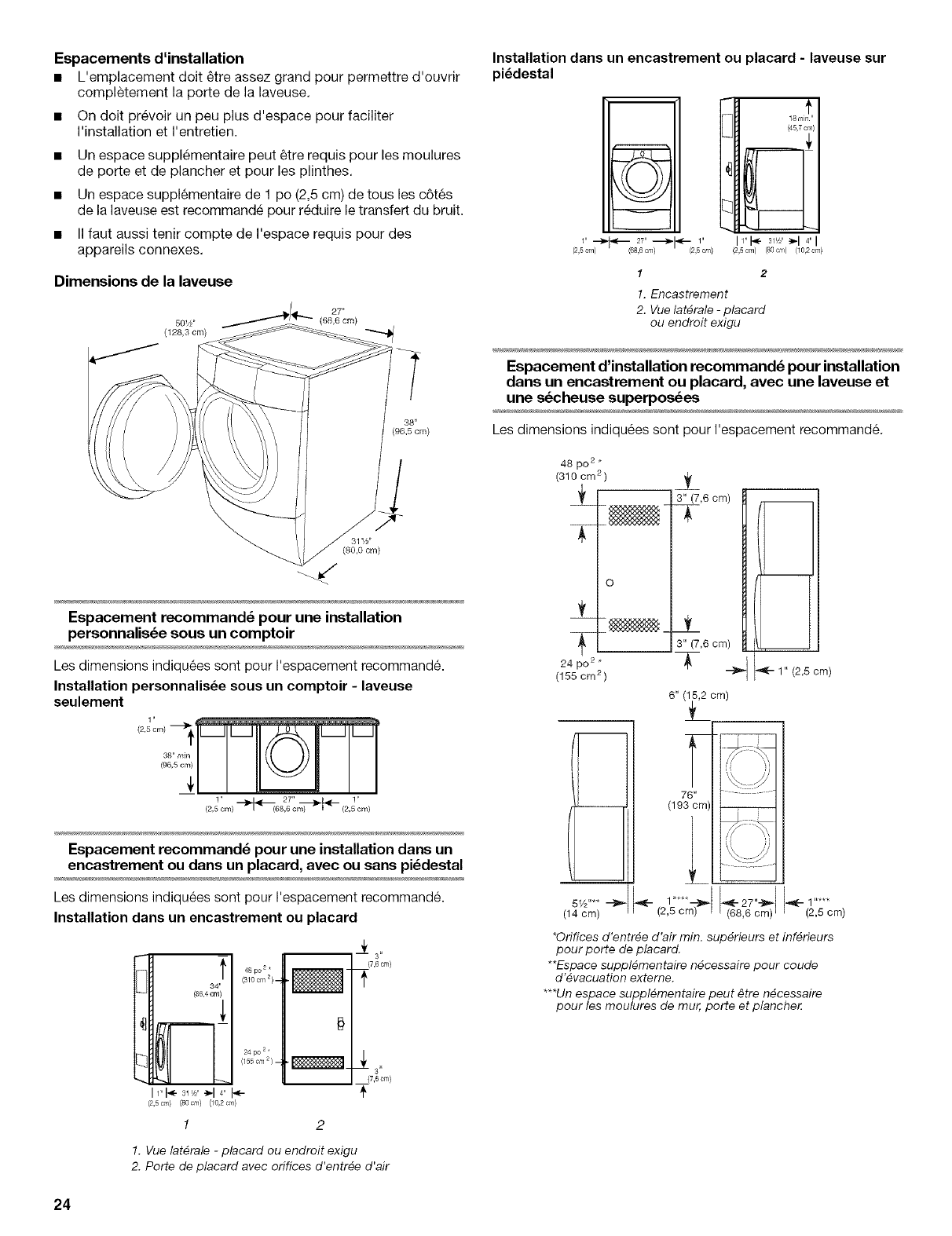

Exigences d'emplacement ......................................................... 23

Systeme de vidange ................................................................... 25

Specifications electriques .......................................................... 25

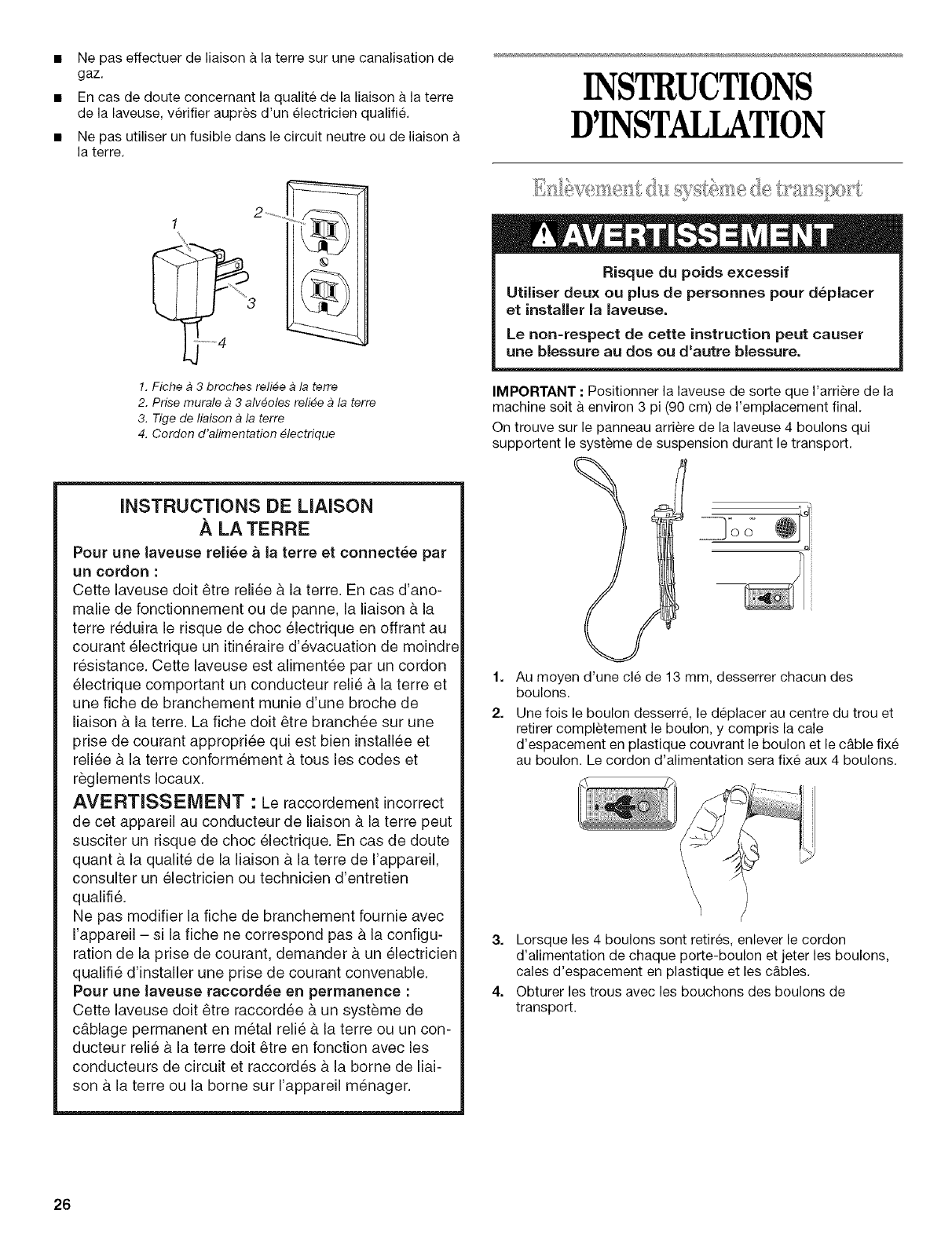

INSTRUCTIONS D'INSTALLATION ............................................. 26

Enlevement du syst_me de transport ........................................ 26

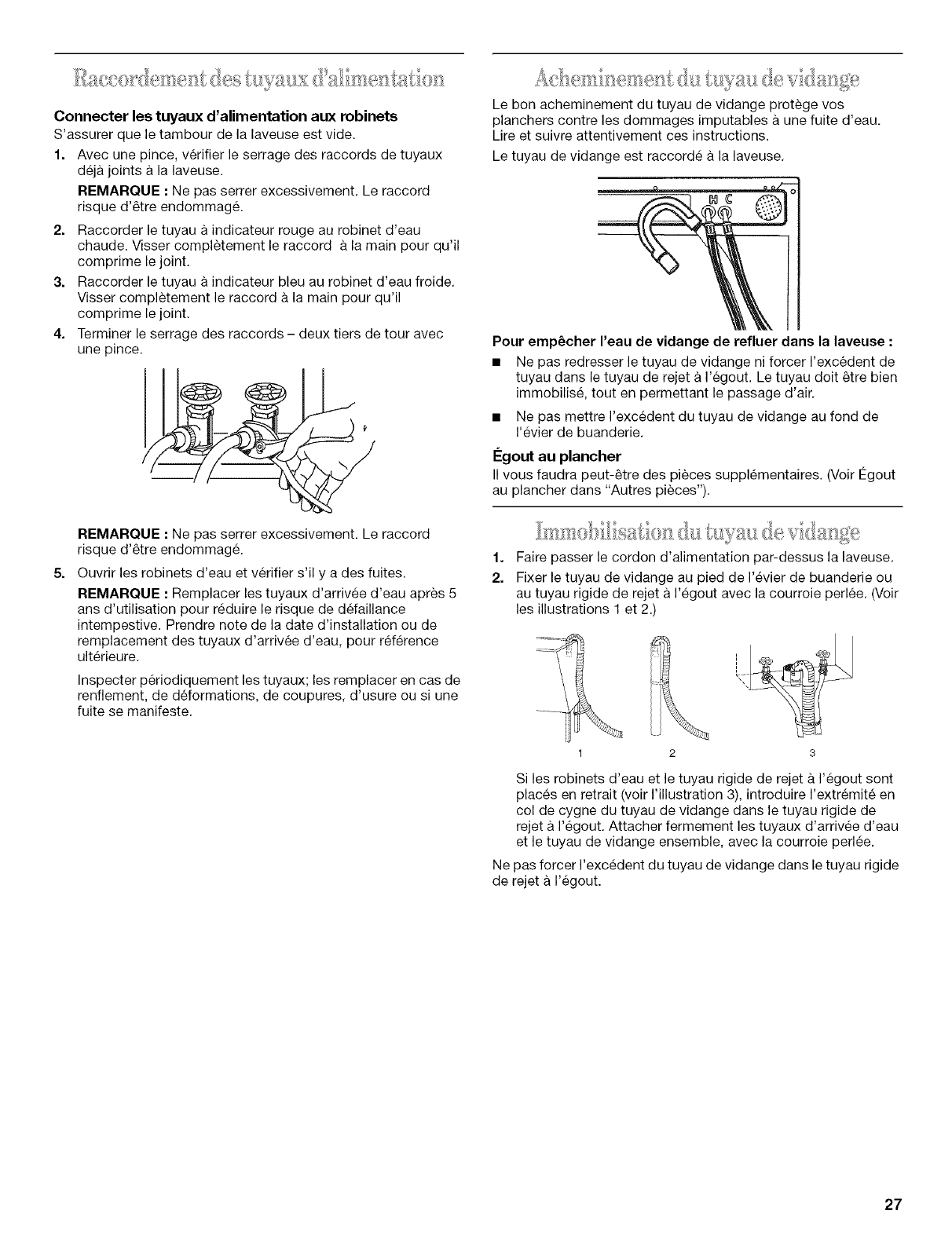

Raccordement des tuyaux d'alimentation ................................. 27

Acheminement du tuyau de vidange ......................................... 27

Immobilisation du tuyau de vidange .......................................... 27

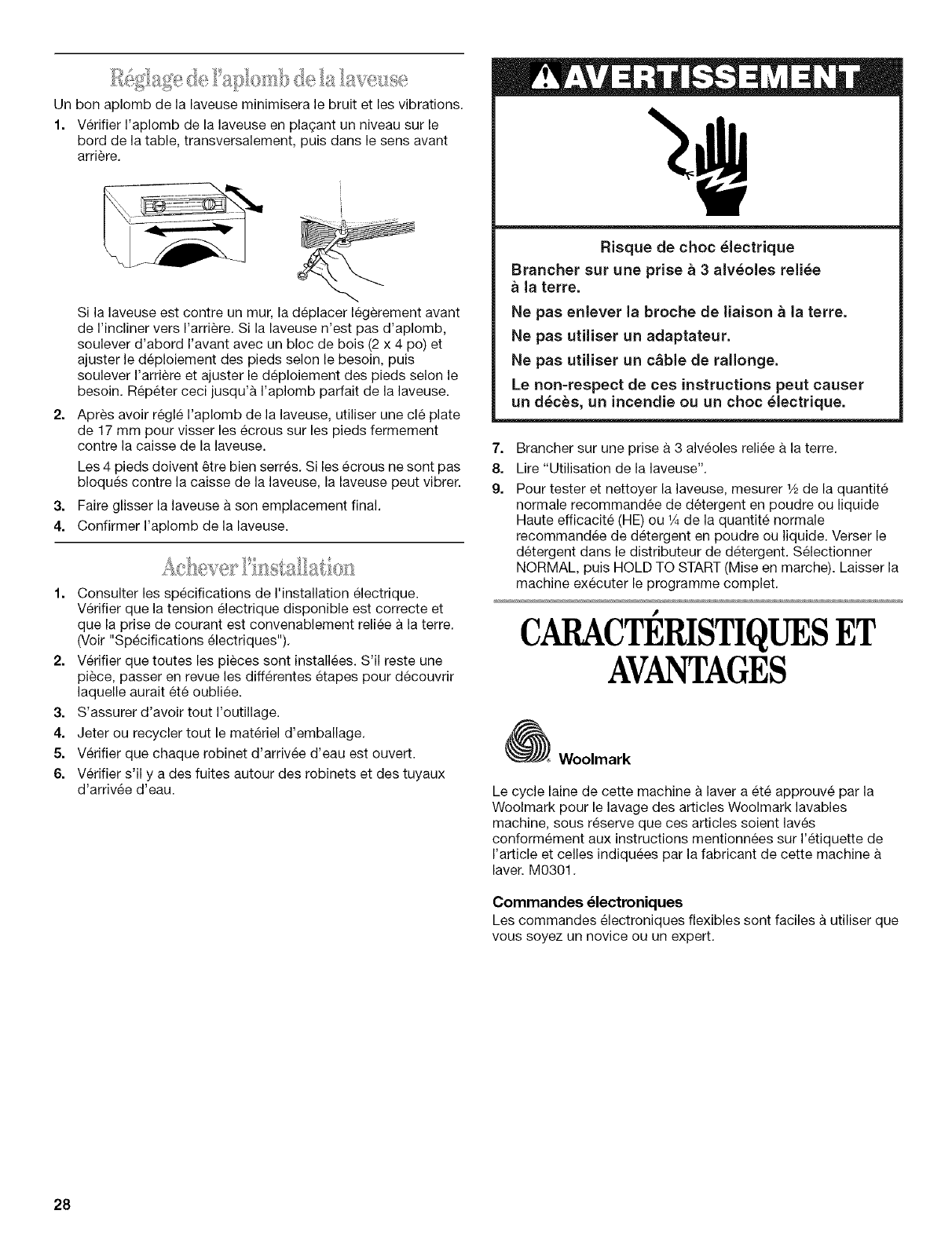

Reglage de I'aplomb de la laveuse ............................................ 28

Achever I'installation .................................................................. 28

CARACTC:RISTIQUES ET AVANTAGES .................................... 28

UTILISATION DE LA LAVEUSE ................................................... 30

Mise en marche de la laveuse .................................................... 30

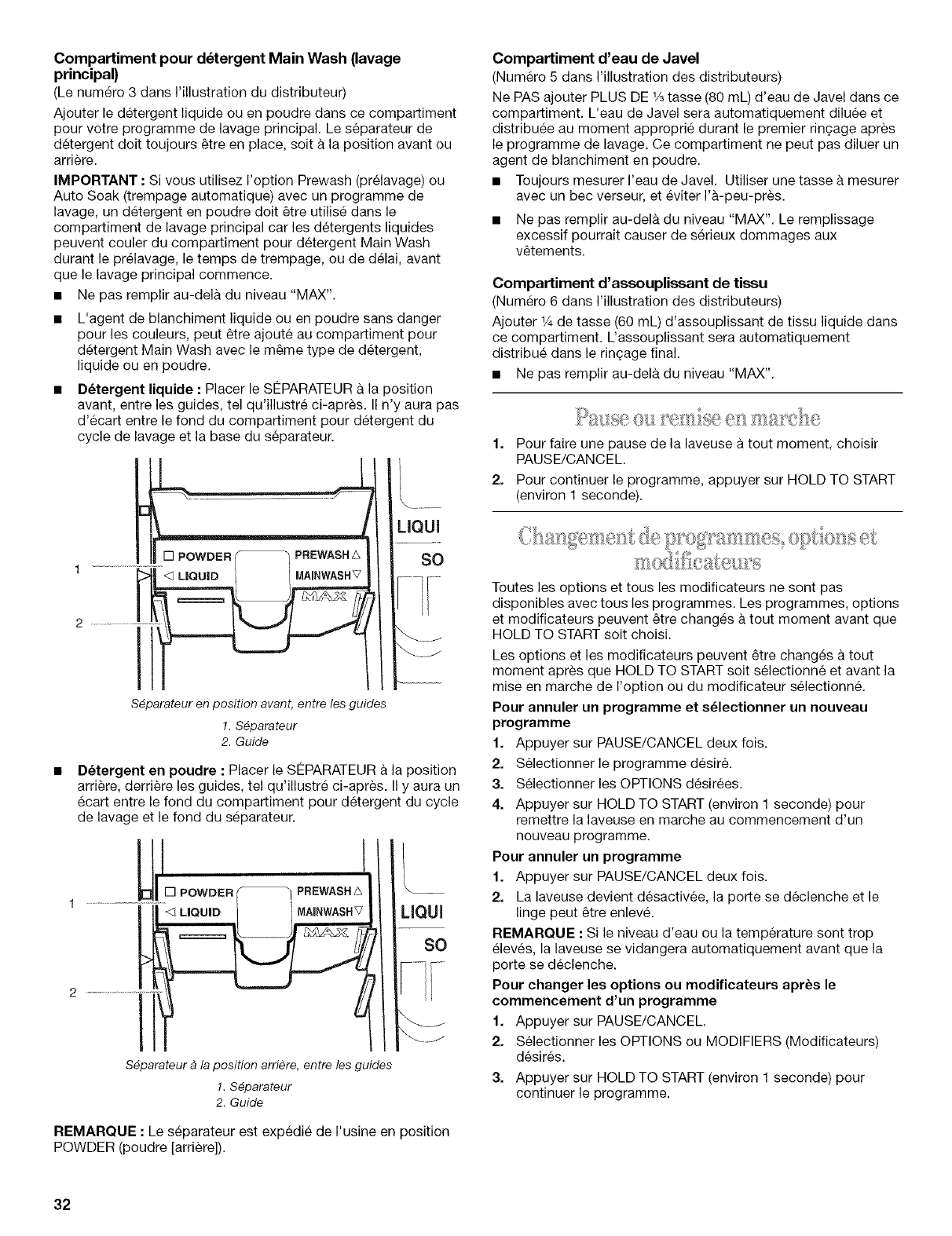

Utilisation du distributeur ........................................................... 31

Pause ou remise en marche ....................................................... 32

Changement de programmes, options et modificateurs ........... 32

Temoins lumineux ...................................................................... 33

Programmes ............................................................................... 33

Options ....................................................................................... 35

Modificateurs .............................................................................. 36

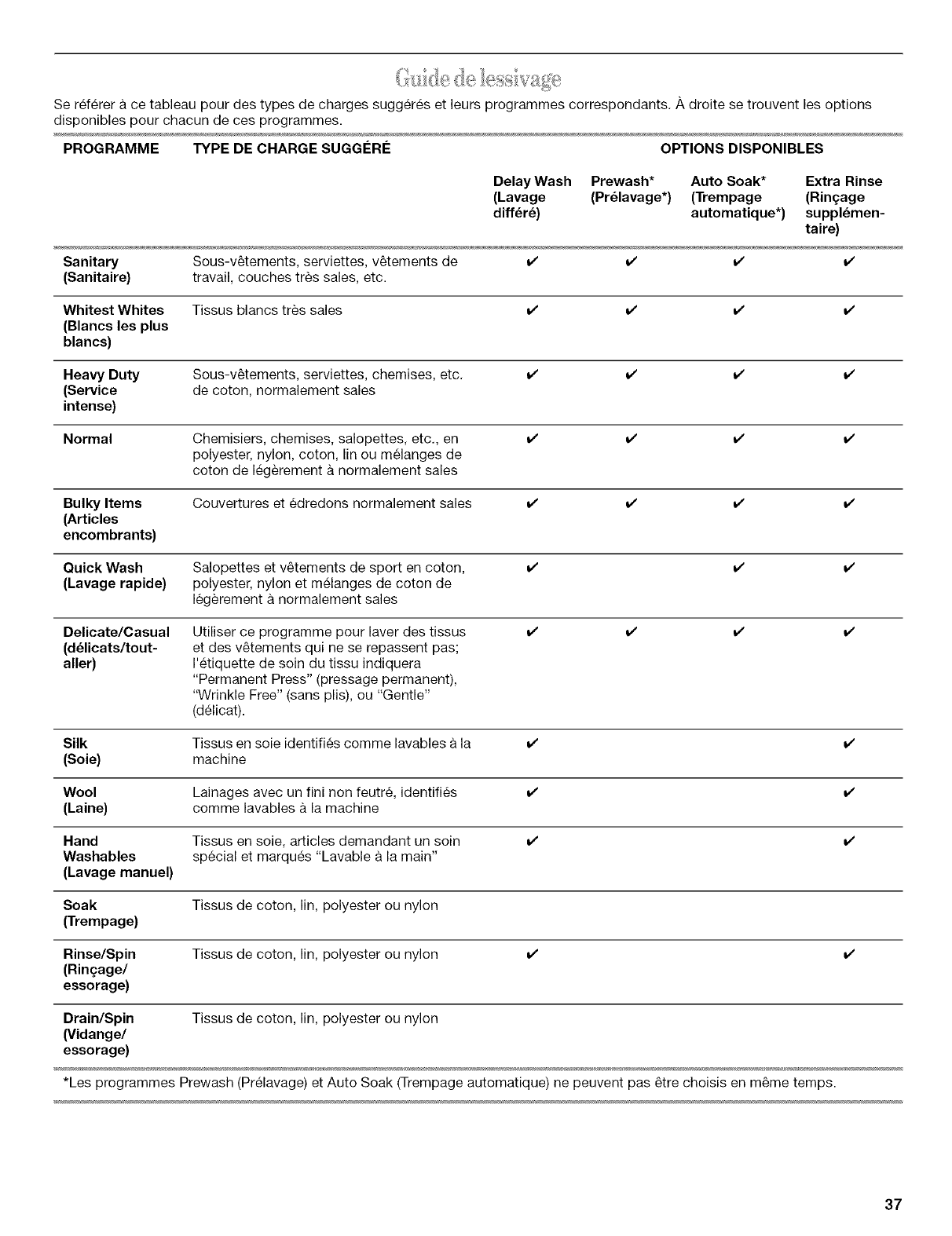

Guide de lessivage ..................................................................... 37

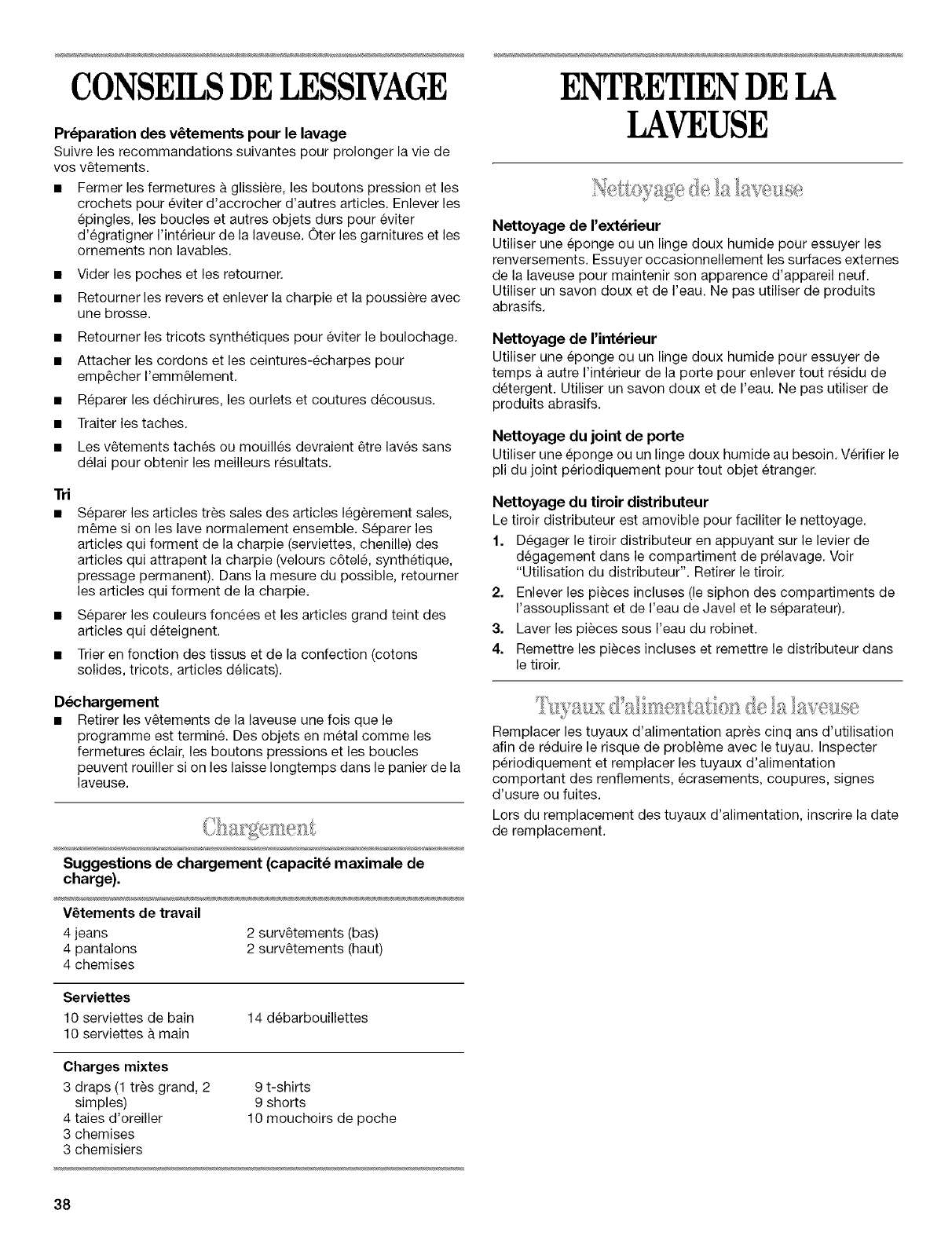

CONSEILS DE LESSIVAGE .......................................................... 38

Chargement ................................................................................ 38

ENTRETIEN DE LA LAVEUSE ..................................................... 38

Nettoyage de la laveuse ............................................................. 38

Tuyaux d'alimentation de la laveuse .......................................... 38

Preparation avant des vacances,

un entreposage ou un dem6nagement ...................................... 39

DC:PANNAGE ................................................................................. 3g

ASSISTANCE OU SERVICE ......................................................... 42

Aux Ctats-Unis ............................................................................ 42

Au Canada .................................................................................. 42

GARANTI E ..................................................................................... 43

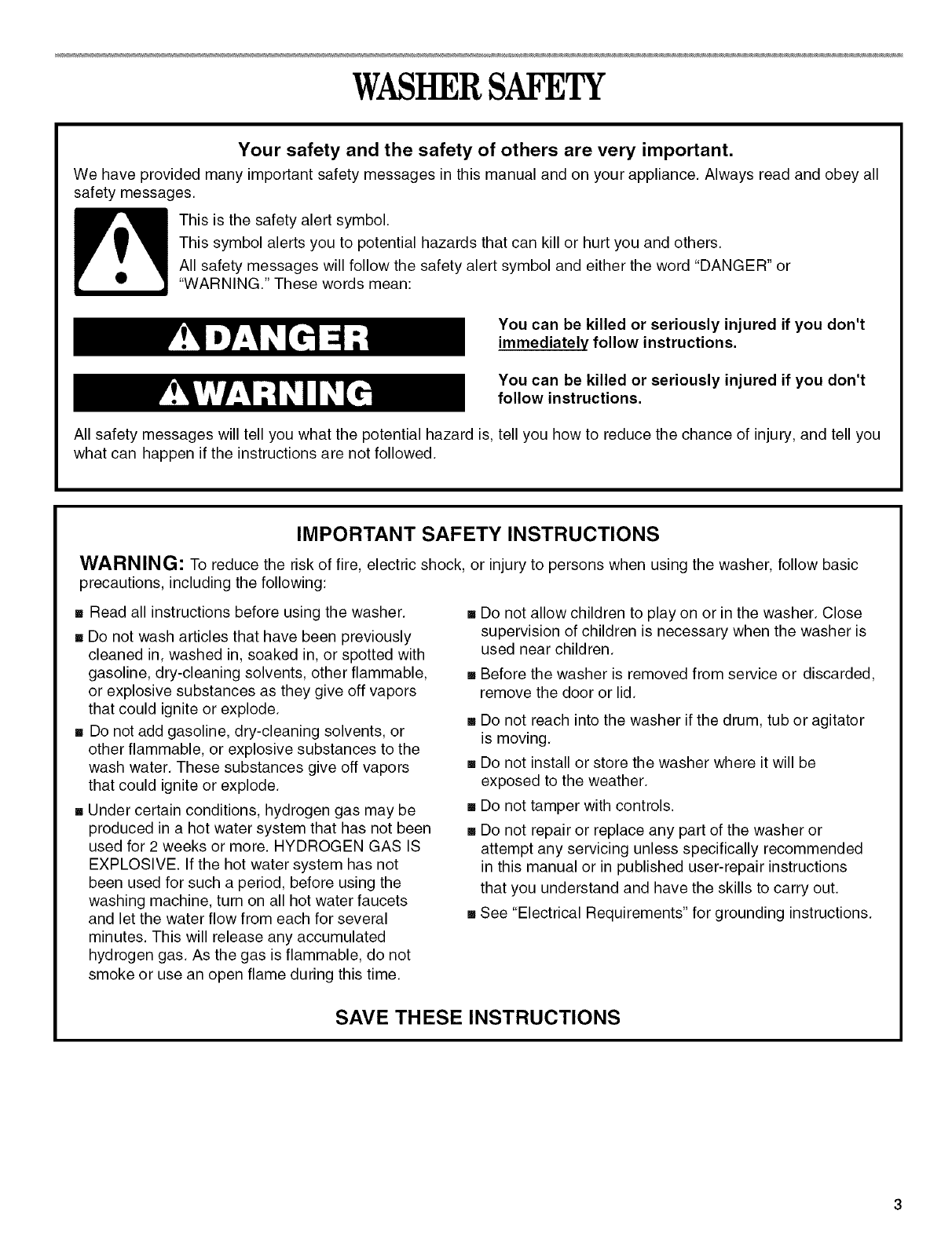

WASHERSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING." These words mean:

You can be killed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the washer, follow basic

precautions, including the following:

[] Read all instructions before using the washer.

[] Do not wash articles that have been previously

cleaned in, washed in, soaked in, or spotted with

gasoline, dry-cleaning solvents, other flammable,

or explosive substances as they give off vapors

that could ignite or explode.

[] Do not add gasoline, dry-cleaning solvents, or

other flammable, or explosive substances to the

wash water. These substances give off vapors

that could ignite or explode.

[] Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been

used for 2 weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not

been used for such a period, before using the

washing machine, turn on all hot water faucets

and let the water flow from each for several

minutes. This will release any accumulated

hydrogen gas. As the gas is flammable, do not

smoke or use an open flame during this time.

[] Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer is

used near children.

[] Before the washer is removed from service or discarded,

remove the door or lid.

[] Do not reach into the washer if the drum, tub or agitator

is moving.

[] Do not install or store the washer where it will be

exposed to the weather.

[] Do not tamper with controls.

[] Do not repair or replace any part of the washer or

attempt any servicing unless specifically recommended

in this manual or in published user-repair instructions

that you understand and have the skills to carry out.

[] See "Electrical Requirements" for grounding instructions.

SAVE THESE INSTRUCTIONS

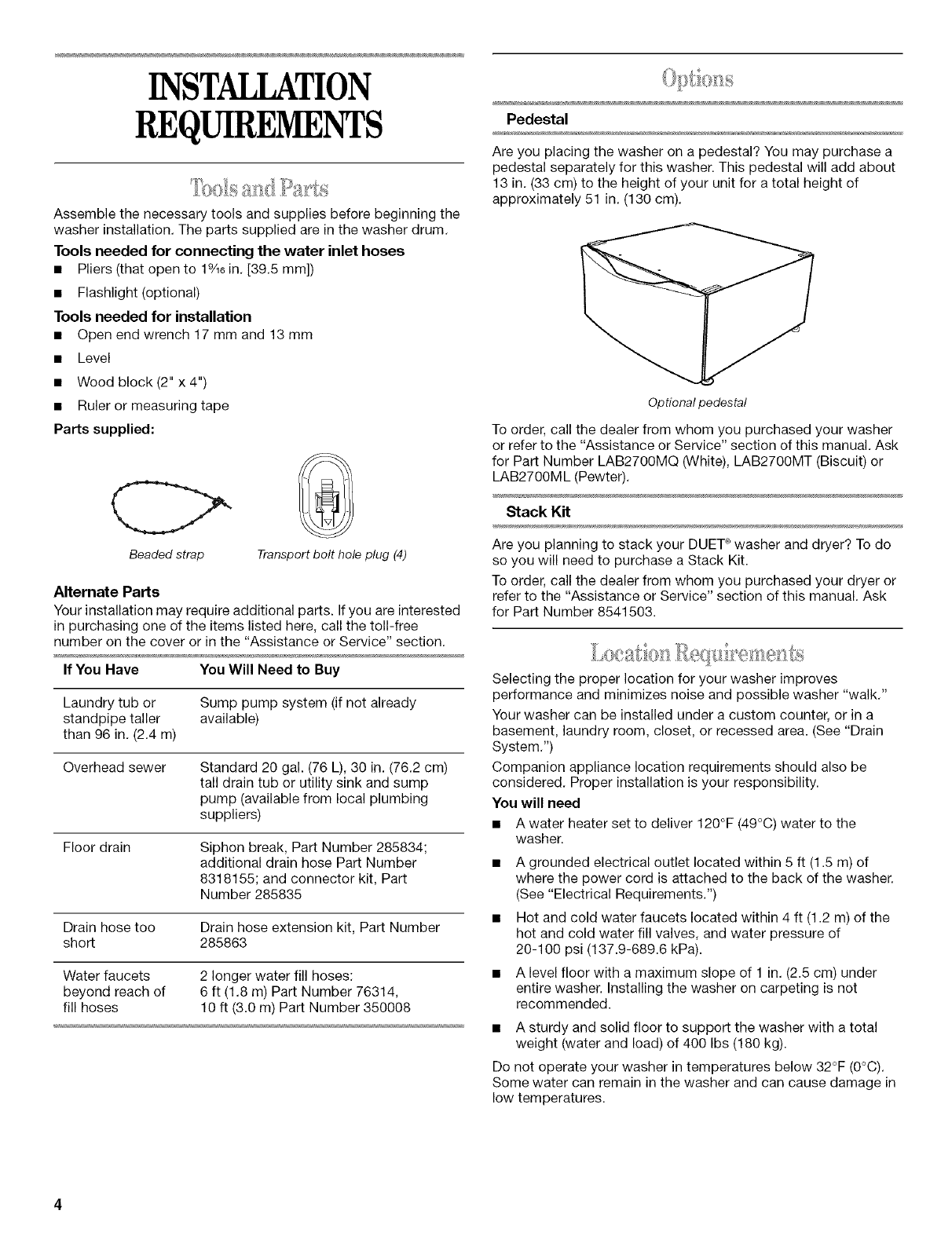

INSTALLATION

REQUIREMENTS

Assemble the necessary tools and supplies before beginning the

washer installation. The parts supplied are in the washer drum.

Tools needed for connecting the water inlet hoses

• Pliers (that open to 1°/16in. [39.5 mm])

• Flashlight (optional)

Tools needed for installation

• Open end wrench 17 mm and 13 mm

• Level

• Wood block (2" x 4")

• Ruler or measuring tape

Parts supplied:

Beaded strap Transport bolt hole plug (4)

Alternate Parts

Your installation may require additional parts. Ifyou are interested

in purchasing one of the items listed here, call the toll-free

number on the cover or in the "Assistance or Service" section.

If You Have You Will Need to Buy

Laundry tub or Sump pump system (if not already

standpipe taller available)

than 96 in. (2.4 m)

Overhead sewer Standard 20 gal. (76 L), 30 in. (76.2 cm)

tall drain tub or utility sink and sump

pump (available from local plumbing

suppliers)

Floor drain Siphon break, Part Number 285834;

additional drain hose Part Number

8318155; and connector kit, Part

Number 285835

Drain hose too Drain hose extension kit, Part Number

short 285863

Water faucets 2 longer water fill hoses:

beyond reach of 6 ft (1.8 m) Part Number 76314,

fill hoses 10 ft (3.0 m) Part Number 350008

Pedestal

Are you placing the washer on a pedestal? You may purchase a

pedestal separately for this washer. This pedestal will add about

13 in. (33 cm) to the height of your unit for a total height of

approximately 51 in. (130 cm).

Optional pedestal

To order, call the dealer from whom you purchased your washer

or refer to the "Assistance or Service" section of this manual. Ask

for Part Number LAB2700MQ 0Nhite), LAB2700MT (Biscuit) or

LAB2700ML (Pewter).

Stack Kit

Are you planning to stack your DUET ° washer and dryer? To do

so you will need to purchase a Stack Kit.

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section of this manual. Ask

for Part Number 8541503.

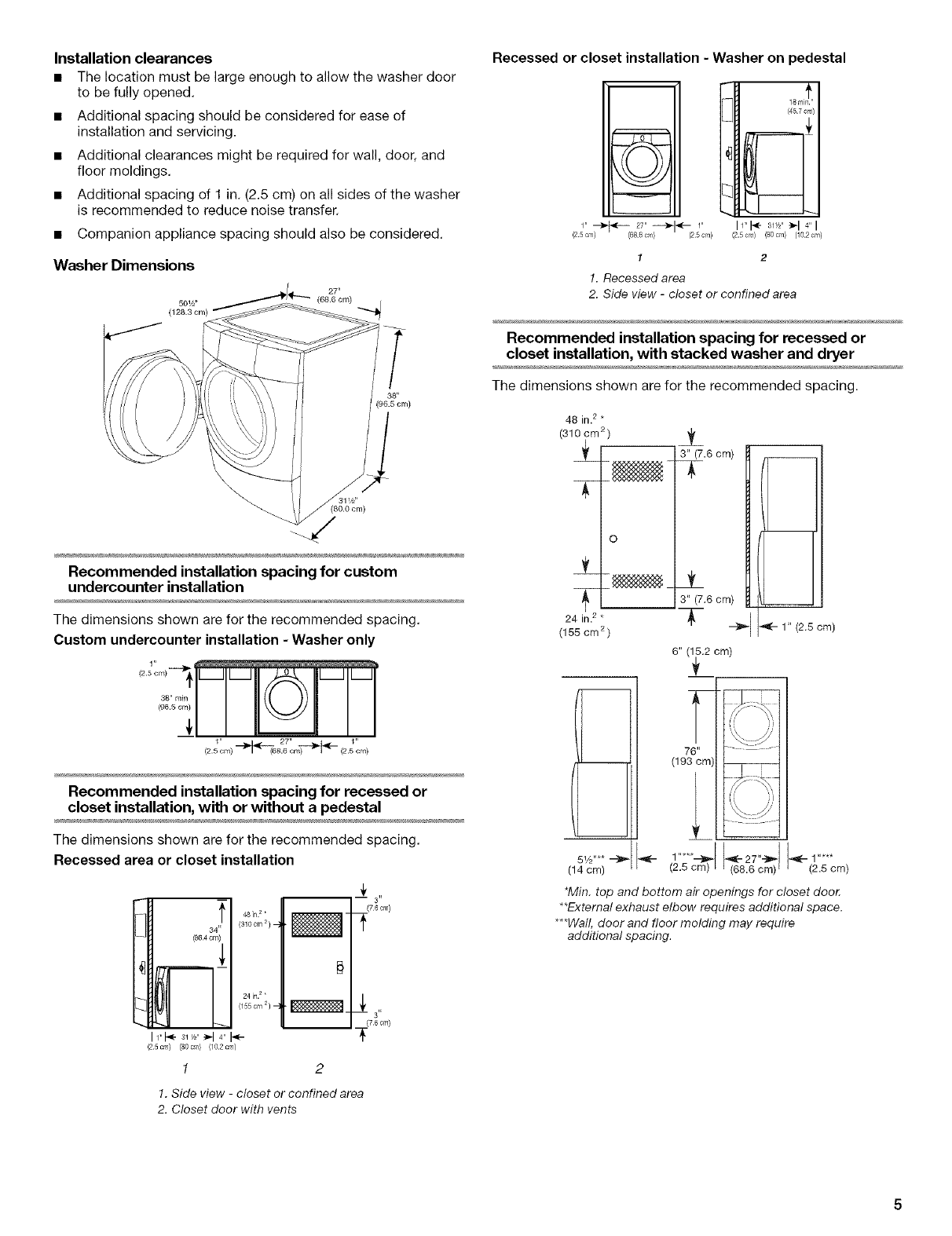

Selecting the proper location for your washer improves

performance and minimizes noise and possible washer "walk."

Your washer can be installed under a custom counter, or in a

basement, laundry room, closet, or recessed area. (See "Drain

System.")

Companion appliance location requirements should also be

considered. Proper installation is your responsibility.

You will need

• A water heater set to deliver 120°F (49°C) water to the

washer.

• A grounded electrical outlet located within 5 ft (1.5 m) of

where the power cord is attached to the back of the washer.

(See "Electrical Requirements.")

• Hot and cold water faucets located within 4 ft (1.2 m) of the

hot and cold water fill valves, and water pressure of

20-100 psi (137.9-689.6 kPa).

• A level floor with a maximum slope of 1 in. (2.5 cm) under

entire washer. Installing the washer on carpeting is not

recommended.

• A sturdy and solid floor to support the washer with a total

weight (water and load) of 400 Ibs (180 kg).

Do not operate your washer in temperatures below 32°F (0°C).

Some water can remain in the washer and can cause damage in

low temperatures.

Installation clearances

•The location must be large enough to allow the washer door

to be fully opened.

•Additional spacing should be considered for ease of

installation and servicing.

•Additional clearances might be required for wall, door, and

floor moldings.

• Additional spacing of 1 in. (2.5 cm) on all sides of the washer

is recommended to reduce noise transfer.

• Companion appliance spacing should also be considered.

Washer Dimensions

27"

501iz,, (68.6 cm)

\

(80.0 cm)

Recommended installation spacing for custom

undercounter installation

The dimensions shown are for the recommended spacing.

Custom undercounter installation -Washer only

38" rain

(96.5 cm)

1" 27" 1"

Recommended installation spacing for recessed or

closet installation, with or without a pedestal

The dimensions shown are for the recommended spacing.

Recessed area or closet installation

34_E

(864 crn)

w

48 in 2 * _ -

(310ore 2) _

24 in. 2 *

(155 cm 2). _ _

l_t 3"

(76ore)

3"

(76cm)

11"I<- sl/."_14"I_

(25 cm) (80 cm) (102 cm)

1. Side view -closet or confined area

2. Closet door with vents

1 ,, _t,,. ,l[i 27,, _ii,. ,_-_ 1,,

(25 c'_D (686 cm) (25 era)

Recessed or closet installation - Washer on pedestal

I1"_ aw' _1 4"

(2.5 cra) (80 c'_l) {102 c

1 2

!. Recessed area

2. Side view -closet or confined area

Recommended installation spacing for recessed or

closet installation, with stacked washer and dryer

The dimensions shown are for the recommended spacing.

48 in. 2 *

(31_ 2)

o

±

24 in.2 "

(155 cm 2 )

2L

3" (7.6 cm)

!

3" (7.6 cm)

1" (2.5 cm)

76" - ........

-- (193 cm)

(14 cm) (Z"bcm) 68,6 cm 2,5cm

*Min. top and bottom air openings for closet door.

**Externalexhaust elbow requires additional space.

***Wall,door and floor molding may require

additional spacing.

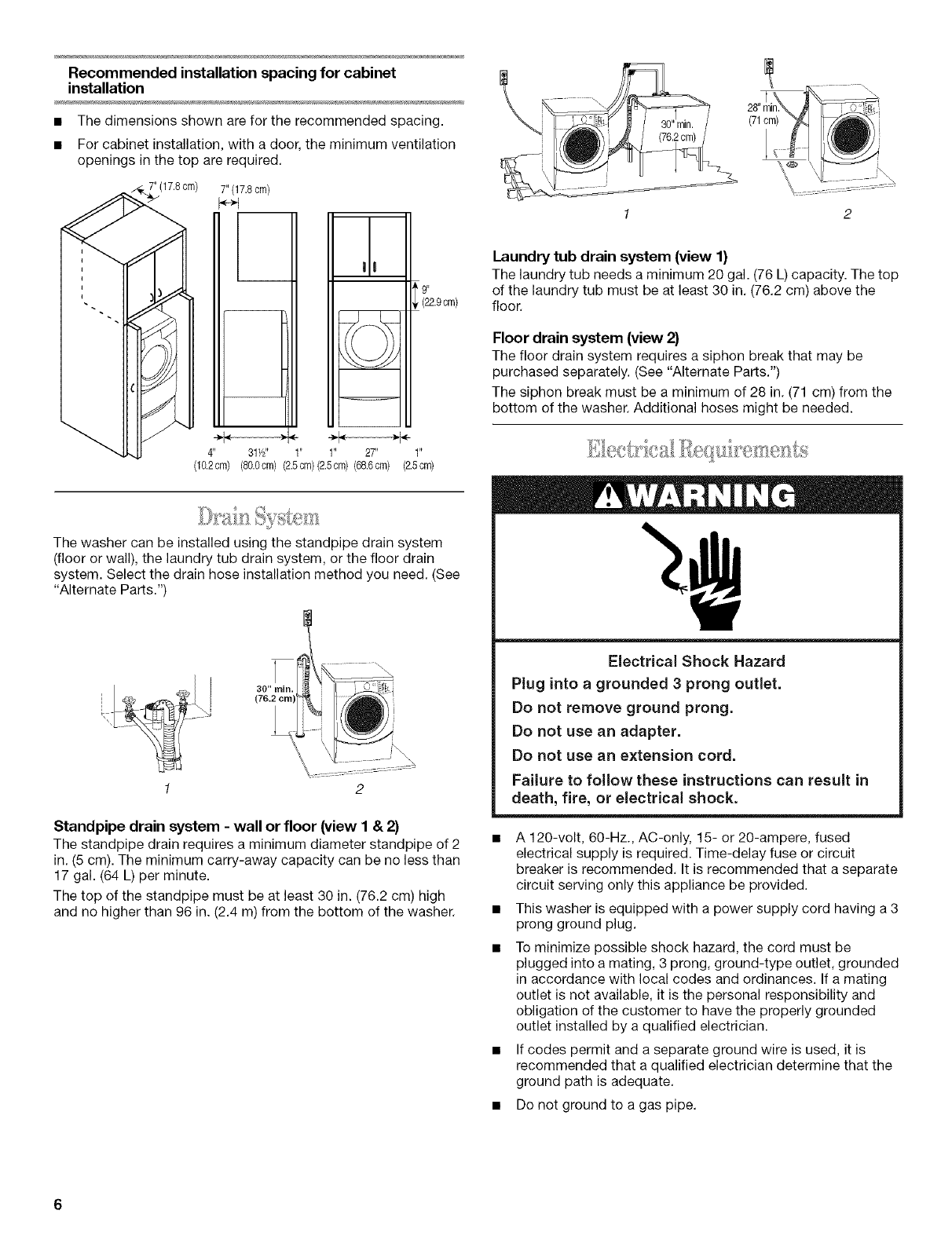

Recommended installation spacing for cabinet

installation

openings in the top are required.

" . ) _'_7.8 cm)

4" 31Y2" 1"

The dimensions shown are for the recommended spacing.

For cabinet installation, with a door, the minimum ventilation

Ja

_'22.9crn)

1 27 1

(10.2crn) (80.0cm) (2.5cm)(2.5crn) (68.6cm) (2.5cm)

The washer can be installed using the standpipe drain system

(floor or wall), the laundry tub drain system, or the floor drain

system. Select the drain hose installation method you need. (See

"Alternate Parts.")

....... J \\

2

Standpipe drain system - wall or floor (view I &2)

The standpipe drain requires a minimum diameter standpipe of 2

in. (5 cm). The minimum carry-away capacity can be no less than

17 gal. (64 L) per minute.

The top of the standpipe must be at least 30 in. (76.2 cm) high

and no higher than 96 in. (2.4 m) from the bottom of the washer.

1

\® \ ;,\

2

Laundry tub drain system (view 1)

The laundry tub needs a minimum 20 gal. (76 L) capacity. The top

of the laundry tub must be at least 30 in. (76.2 cm) above the

floor.

Floor drain system (view 2)

The floor drain system requires a siphon break that may be

purchased separately. (See "Alternate Parts.")

The siphon break must be a minimum of 28 in. (71 cm) from the

bottom of the washer. Additional hoses might be needed.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electrical shock.

A 120-volt, 60-Hz., AC-only, 15- or 20-ampere, fused

electrical supply is required. Time-delay fuse or circuit

breaker is recommended. It is recommended that a separate

circuit serving only this appliance be provided.

This washer is equipped with a power supply cord having a 3

prong ground plug.

To minimize possible shock hazard, the cord must be

plugged into a mating, 3 prong, ground-type outlet, grounded

in accordance with local codes and ordinances. If a mating

outlet is not available, it is the personal responsibility and

obligation of the customer to have the properly grounded

outlet installed by a qualified electrician.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

• Do not ground to a gas pipe.

Checkwithaqualifiedelectricianifyouarenotsurethe

washerisproperlygrounded.

Donothaveafuseintheneutralorgroundcircuit.

_4 312 ..................................

!. 3 prong grounding plug

2. 3 prong grounding-type wall receptacle

3. Grounding prong

4. Power supply cord

GROUNDING iNSTRUCTiONS

For a grounded, cord=connected washer:

This washer must be grounded. In the event of a mal-

function or breakdown, grounding will reduce the risk

of electrical shock by providing a path of least resist-

ance for electric current. This washer is equipped with

a cord having an equipment-grounding conductor and

a grounding plug. The plug must be plugged into an

appropriate outlet that is properly installed and ground-

ed in accordance with all local codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric

shock. Check with a qualified electrician or serviceman

if you are in doubt as to whether the appliance is prop-

erly grounded.

Do not modify the plug provided with the appliance -

if it will not fit the outlet, have a proper outlet installed

by a qualified electrician.

For a permanently connected washer:

This washer must be connected to a grounded metal,

permanent wiring system, or an equipment grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead

on the appliance.

INSTALLATION

INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

washer.

Failure to do so can result in back or other injury.

IMPORTANT: Position the washer so that the rear of the unit is

within approximately 3 ft (90 cm) of the final location.

There are 4 bolts in the rear panel of the washer that support the

suspension system during transportation.

1.

2.

Using a 13 mm wrench, loosen each of the bolts.

Once the bolt is loose, move it to the center of the hole and

completely pull out the bolt, including the plastic spacer

covering the bolt and the cable attached to the bolt. The

power cord will be attached to all 4 bolts.

3. Once all 4 bolts are removed, remove the power cord from

each bolt holder, and discard bolts, plastic spacers, and

cables.

4. Close the holes with the transport bolt hole plugs.

Connectthe inlet hoses to the water faucets

Make sure the washer drum is empty,

1. Using pliers, check the tightness of the hose couplings

already attached to the washer.

NOTE: Do not overtighten. Damage to the coupling can

result.

2. Attach the hose with the red color indicator to the hot water

faucet. Screw on coupling by hand until it is seated on the

washer.

3. Attach the hose with the blue color indicator to the cold water

faucet. Screw on coupling by hand until it is seated on the

washer.

4. Using pliers, tighten the couplings with an additional two-

thirds turn,

5=

NOTE: Do not overtighten. Damage to the coupling can

result.

Turn on the water faucets and check for leaks.

NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement

dates on the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts,

wear, or leaks are found.

Proper routing of the drain hose protects your floors from

damage due to water leakage. Carefully read and follow these

instructions.

The drain hose is connected to your washer.

1=

2.

Drape the power cord over the washer top.

Secure the drain hose to the laundry tub leg or standpipe with

the beaded strap provided. (See illustrations 1 and 2.)

3

If the washer faucets and the drain standpipe are recessed

(see illustration 3), put the hooked end of the drain hose in the

standpipe. Tightly wrap the beaded strap around the water

inlet hoses and the drain hose.

Do not force excess drain hose into the standpipe.

Properly leveling your washer prevents excessive noise and

vibration.

1. Check the levelness of the washer by placing a level on the

top edge of the washer, first side-to-side, then front-to-back.

i

If the washer is against a wall, move the washer out slightly

before tipping back. If the washer is not level, first prop the

front with a wood block (2" x 4") and adjust the feet as

necessary; then prop the back and adjust feet as necessary.

Repeat this step until washer is level.

After the washer is level, use a 17 mm open-end wrench to

turn the nuts on the feet tightly against the washer cabinet.

All 4 feet must be tightened. If the nuts are not tight against

the washer cabinet, the washer may vibrate.

3. Slide the washer to its final location.

4. Confirm the levelness of the washer.

To prevent drain water from going back into the washer:

• Do not straighten the drain hose, and do not force excess

drain hose into standpipe. Hose should be secure, but loose

enough to provide a gap for air.

• Do not lay excess hose on the bottom of the laundry tub.

Floor drain

You may need additional parts. (See Floor Drain under "Alternate

Parts.")

1. Check the electrical requirements. Be sure that you have the

correct electrical supply and the recommended grounding

method. (See "Electrical Requirements.")

2. Check to be sure all parts are now installed. If there is an

extra part, go back through the steps to see which step was

skipped.

3. Check to be sure you have all of your tools.

4. Dispose/recycle all packaging materials.

5. Check to be sure the water faucets are on.

6. Check for leaks around faucets and inlet hoses.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electricaJ shock.

7. Plug into a grounded 3 prong outlet.

8. Read "Washer Use."

9. To test and to clean your washer, measure 1/2the normal

recommended amount of powdered or liquid High Efficiency

(HE) detergent or 1Athe normal recommended amount of

regular powdered or liquid detergent. Pour the detergent into

the detergent dispenser. Select NORMAL, and then select

HOLD TO START. Allow the washer to complete one whole

cycle.

FEATURESANDBENEFITS

_ Woolmark

The wool wash cycle of this machine has been approved by

Woolmark for the washing of machine washable Woolmark

products provided that the products are washed according to the

instructions on the garment label and those issued by the

manufacturer of this washing machine. M0301.

Electronic Controls

Flexible electronic controls are easy to use whether you are a

beginner or an expert.

Smart Dispensers

The Smart Dispensers make your washer truly automatic. This

washer provides a four-compartment dispenser which includes

separate compartments for main wash detergent, fabric softener,

bleach, and auto prewash or auto soak. The dispenser has large

pour zones, is self-cleaning, and can be easily removed. Laundry

products are diluted with fresh water and added to the load at the

proper time in the wash cycle.

Auto Water Level

This washer automatically adjusts water level for best cleaning

and rinsing performance. Two sensors determine load size, load

composition, and suds level, then the sensors adjust the water

level to the proper setting. This eliminates guesswork. The water

level is just right for every wash load size.

Larger Load Size

Since there is no agitator, you can wash larger, bulkier items like a

king-sized bedspread. You are also able to wash more clothes at

one time, which means fewer loads.

Suspension System

To reduce washer "walk" and "off-balance" conditions, your new

washer combines:

• 2 Springs to isolate vibration

• 4 Shock absorbers at the washer base to minimize movement

Stainless Steel Drum

The Stainless Steel drum eliminates corrosion and enables higher

spin speeds for more water extraction, reducing drying time.

High-Efficiency Wash System

Your new front-loading, high-efficiency washer saves time with

fewer, larger loads, and lowers your water and energy bills by

helping conserve resources.

Spin Speeds

This washer automatically selects the spin speed based on the

cycle selected. This factory setting can be changed, however.

This washer offers up to five different spin speed choices.

Heating Element

This washer has a heating element that automatically heats the

water to the best temperature on select cycles. This enables

stepped cleaning, a process in which warm water is brought in

and mixed with detergent first, then the water is heated. The

warm water cleans stains such as blood and eggs, and the

heated water removes oily stains such as perspiration and dirty

mechanical oil. This heater is active in the Sanitary, Whitest

Whites and Heavy Duty cycles, and in the Stain Treat option.

ACCUWASH TM Automatic Tremperature Control

The ACCUWASH TM control electronically senses and maintains a

uniform water temperature. ACCUWASH control regulates

incoming hot and cold water. ACCUWASH control is

automatically turned On when a cycle is selected.

Add A Garment

At the beginning of the Sanitary, Whitest Whites, Heavy Duty,

Normal and Quick Wash cycles, this washer allows an 8-minute

period in which forgotten garments may be added to a load. The

ADD A GARMENT status light will glow during this 8-minute

period.

CATALYS'I _ Cleaning Action with Direct Injection

This washer channels 100% of the water through the dispensers

to assure thorough rinse-out and mixture of all the additives

before they touch any garments. The water is then sprayed from

the top front onto the center of the load, providing even

distribution and optimum cleaning performance. It is normal for

small amounts of water to remain in the dispensers when the

wash cycle is complete.

Efficient Detergent System

This washer has a specially designed valve that closes during the

wash portion of the cycle so that 100% of the water and

detergent mixture is used on the load. The Efficient Detergent

System ensures that no water or detergent is wasted.

Dynamic Off-Balance Detection

This washer uses two sensors to detect load size and the amount

of off-balance within the load. The suspension system and

controls are specially designed to redistribute the load

automatically.

WASHERUSE

Status Control On Whitest Whiles Sanitary

Heavy Duty . _--_ _ Estimated

•Delay Wash •Time

Bulky/terns .,_

•W,sh Quick Wash * ® • • Drain/Spin

•Rit_se De/icate/Casua pin Less

ospit, Silk *_--_" Soak Soil _,_Pause

®Cycle Complete _WOOl Hand Washables Level _anc_

®Control Locked

•Oday Wash

OPrewash

•Auto Soak

Extra Rinse

Options

oSuperHot/Celd •Extra High

oHot/Cold oH_gh

•Warm/Waml oMedium oLouder

•Warm/Gold oLow oSofter

•Cold/Cold •NoSpln oOff

Water Temp Spin Speed End Of Cycle Sig;lal

Wash /Ri_s_ Hold to[ 3 _Jad$ to

LocUUn}ockCo_tro/

Fire Hazard

Never place items in the washer that are

dampened with gasoline or other flammable

fluids.

No washer can completely remove oil.

Do not dry anything that has ever had any type of

oil on it (including cooking oils).

Doing so can result in death, explosion, or fire.

WARNING: To reduce the risk of fire, electric shock, or injury to

persons, read the IMPORTANT SAFETY INSTRUCTIONS before

operating this appliance.

The following is a guide to using your washer. Please refer to

specific sections of this manual for more detailed information.

Do not store laundry products on the top surface of this washer.

Vibration is normal during operation.

First Wash Cycle Without Laundry

Before washing clothes for the first time, choose NORMAL cycle

and run it without clothes. After installation, if a complete cycle

has not been run without clothes, use _/2the normal

recommended amount of powdered or liquid High Efficiency (HE)

detergent or _Athe normal recommended amount of regular

powdered or liquid detergent. This initial cycle serves to ensure

the interior is clean before washing clothes.

1. To load washer

Open the washer door by pulling on the handle. Sort laundry

according to color and type of fabric. Place a load of sorted

clothes in the washer. Do not overload washer. Overloading

can cause poor cleaning.

• The washer can be fully loaded, but not tightly packed.

Washer door should close easily.

• Mix large and small items and avoid washing single items.

Load evenly.

• It is recommended that you wash small items such as

infant socks in a mesh garment bag.

• When unloading garments, occasionally check under the

rubber rim at the front of the tub for small items.

Close the washer door by pushing it firmly until the lock

clicks. The washer door will remain locked during the wash

cycle.

NOTE: After any wash cycle is completed, the door must be

opened and then closed before a new cycle can begin. The

door can be opened only if PAUSE/CANCEL is selected while

the ADD A GARMENT light is glowing or if the cycle has been

canceled. See "To cancel a cycle."

Open the Dispenser Drawer and add laundry products to the

detergent, bleach, or fabric softener compartments. Close

drawer slowly to avoid spills. See "Using the Dispenser."

NOTE: For best performance, use High Efficiency detergents.

The package for this type of detergent will be marked "HE" or

"High Efficiency." The wash action along with less water

could create too much sudsing with a regular detergent.

10

4. Turn on the washer by selecting CONTROL ON. Select one of

the cycles by turning the cycle selector. The indicator light for

the selected cycle will glow. When selecting a wash cycle, the

preset Options, Water Temp, Spin Speed, and Soil Level for

the selected cycle will glow. The display shows the estimated

time remaining. The preset settings provide the

recommended fabric care for the selected cycle. See

"Cycles."

5. Select the desired OPTIONS. Not all options are available

with all cycles. See "Options."

6. Select the desired MODIFIERS. Not all modifiers are available

with all cycles and options. See "Modifiers."

7. If desired, select the END OF CYCLE SIGNAL. The signal is

helpful when you are washing items that should be removed

from the washer as soon as it stops. Select LOUDER or

SOFTER.

8. To begin the wash cycle immediately

Select HOLD TO START.

• If you do not select HOLD TO START within 5 minutes of

choosing a cycle, the washer automatically shuts off.

• When the wash cycle is complete, the CYCLE

COMPLETE status light glows, the door unlocks, and the

wash load can be removed from the washer. The washer

powers down automatically 5 minutes after the cycle is

complete and the CYCLE COMPLETE light goes off. To

power down the washer manually after the wash cycle is

complete, select PAUSE/CANCEL once.

9. To begin the wash cycle later

Select DELAY WASH until the desired delay time (in hours)

shows in the Estimated Time Remaining display. Select

START. The countdown to the wash cycle will show in the

display window.

Your new washer has a dispenser drawer with four separate

compartments for your laundry products--two are for detergent,

one is for liquid chlorine bleach, and one is for liquid fabric

softener. Laundry products are diluted and dispensed

automatically at the proper time during the wash cycle, making it

unnecessary for you to return to the washer during the cycle to

add them.

It is normal for small amounts of water to remain in the

dispensers when the wash cycle is complete.

Do not put laundry additives directly into the wash tub. Always

use the proper dispensers when adding laundry products.

Choosing the Right Detergent

For best washing performance, use a High Efficiency (HE), or

low-sudsing, detergent. Regular detergents may cause

oversudsing in the washer. If a High Efficiency detergent is

unavailable, use _/2the recommended amount of regular

detergent. Use of Regular detergent will lead to unsatisfactory

performance over time.

Most detergents formulated for hand-washing are not meant for

front-loading washers and may cause oversudsing. Start with V4

the recommended amount. If oversudsing occurs, try a detergent

formulated for high efficiency washers.

To fill dispenser compartments

1. Pull out the dispenser drawer.

2. Add the desired laundry product to the proper compartment.

3. Push in the dispenser drawer carefully and completely (to

avoid spillage).

4

5

Dispenser

1. Prewash detergent compartment

2. Separator

3. Main Wash detergent compartment

4. Dispenser release lever

5. Bleach compartment

6. Fabric softener compartment

Prewash detergent compartment

(Number I in Dispenser Illustration)

Add detergent to this compartment when using the Prewash

option or Auto Soak. Liquid or powdered detergent may be used

in this compartment. The detergent will automatically be

dispensed during Prewash if the Prewash option is selected or

during the soak time if Auto Soak is selected.

• If you use High Efficiency (HE) detergent, add _/3the

recommended amount to the Prewash compartment and 2/3

the recommended amount to the Main Wash compartment.

• If you use regular detergent, add % of the recommended

amount to the prewash compartment and Y3of the

recommended amount to the Main Wash compartment.

11

Main Wash detergent compartment

(Number 3 in Dispenser Illustration)

Add liquid or powdered detergent to this compartment for your

main wash cycle. The detergent separator must always be in

place, either in the front or back position.

IMPORTANT: If you are using the Prewash option or the Auto

Soak with a wash cycle, powdered detergent must be used in the

Main Wash compartment since liquid detergents may seep out of

the Main Wash compartment during the prewash, soak time, or

delay before the main wash begins.

• Do not fill beyond the "MAX" level.

• Liquid or powdered color-safe bleach may be added to the

Main Wash compartment along with the same type of

detergent, liquid or powdered.

Liquid detergent: Put the SEPARATOR in the front position,

between the guides, as shown following. There will be no gap

between the bottom of the wash cycle detergent

compartment and the bottom of the separator.

.................. ----t L

[] POWDER _ PREWASH A

1 ....................................._ <3 LiQUiD i_1 I IvlAINWASHV

Separator in front position, between guides

1. Separator

2. Guide

LIQUI

SO

......ll-

Powdered detergent: Put the SEPARATOR in the back

position, behind the guides, as shown following. There will be

a gap between the bottom of the wash cycle detergent

compartment and the bottom of the separator.

...................................J![]POWDERr/

1 _<__

Separator in back position, behind guides

!. Separator

2. Guide

LIQUI

SO

NOTE: The separator will be in the POWDER (back) position

when shipped from the factory.

Bleach compartment

(Number 5 in Dispenser Illustration)

Add NO MORE THAN 1/3cup (80 mL) liquid chlorine bleach to this

compartment. The bleach will be automatically diluted and

dispensed at the optimum time during the first rinse after the

wash cycle. This compartment cannot dilute powdered bleach.

• Always measure liquid chlorine bleach. Use a measuring cup

with a pour spout; do not guess.

• Do not fill beyond the "MAX" level. Overfilling could cause

severe garment damage.

Fabric Softener compartment

(Number 6 in Dispenser Illustration)

Add 1/4cup (60 mL) liquid fabric softener to this compartment.

Fabric softener will be automatically dispensed in the final rinse.

• Do not fill beyond the "MAX" level.

1. To pause the washer at any time, select PAUSE/CANCEL

2. To continue the cycle, select HOLD TO START (for

approximately 1 second).

Not all Options and Modifiers are available with all cycles. Cycles,

Options and Modifiers can be changed anytime before HOLD TO

START is selected.

Options and Modifiers can be changed anytime after HOLD TO

START is selected and before the start of the selected Option or

Modifier.

To cancel a cycle and select a new cycle

1. Select PAUSE/CANCEL twice.

2. Select desired cycle.

3. Select the desired OPTIONS.

4. Select HOLD TO START (for approximately 1 second) to

restart the washer at the beginning of the new cycle.

To cancel a cycle

1. Select PAUSE/CANCEL twice.

2. The washer powers down, the door unlocks, and clothes can

be removed.

NOTE: If the water level or the temperature is too high, the

washer will drain automatically before the door unlocks.

To change Options or Modifiers after the cycle has started

1. Select PAUSE/CANCEL

2. Select the desired OPTIONS or MODIFIERS.

3. Select HOLD TO START (for approximately 1 second) to

continue the cycle.

To drain the washer manually

1. Select PAUSE/CANCEL

2. Select DRAIN/SPIN.

3. Select HOLD TO START (for approximately 1 second) to

begin the drain.

4. When the spin is complete, the door unlocks. Items can be

removed from the washer.

12

These lights show which portion of the cycle the washer is

operating. They also indicate when you can add an additional

item to the wash cycle and when the controls are locked.

Status

®Delay Wash

•Add a Garment

•Soak/Prewash

0Wash

QRinse

eSpin

•Cycle Complete

•Control Locked

Adding items

You can add items to the washer after the cycle has started for

Sanitary, Whitest Whites, Heavy Duty, Normal and Quick Wash, if

the ADD A GARMENT status light is glowing.

To add items

1. Select PAUSE/CANCEL. The washer door unlocks, and items

can be added.

2. To continue the cycle, close the door and select HOLD TO

START (for approximately 1 second).

Cycle Complete

The cycle complete light stays on for 5 minutes after the cycle is

complete and then the washer shuts off.

Locking controls

The Control Lock prevents unintended use of the washer. You

can also use the control lock feature to prevent unintended cycle

or option changes during a cycle. When CONTROL LOCKED is

lit, all buttons are disabled except for PAUSE/CANCEL and

START. You can lock the controls while the washer is operating.

To lock the controls

Select and hold END OF CYCLE SIGNAL for 3 seconds.

QLouder

®Softer

•off

©

End Of Cycle Signal

Hdd for 3 ._tlds t_

Lock/UNock Colfltd

The CONTROL LOCKED status light glows.

To unlock the controls

Select and hold END OF CYCLE SIGNAL for 3 seconds until the

CONTROL LOCKED Status light turns off.

Estimated time remaining

The cycle time varies automatically based on your water

pressure, water temperature, detergent and clothes load. The

cycle time will be extended if oversudsing occurs or the load is

unbalanced.

Cycles can be selected by turning the Cycle control knob to the

desired cycle. Each cycle is designed for different types of fabric

and soil levels.

Whitest Whites Sanitary

Heavy uty. 4--

Quick Wash _._ X _ ( Spin

Oelicate/Casuat KRineeJSpin

Silk_" :oak

_/_Wool HandWashables

Each cycle has a preset Soil Level (cycle time), Water

Temperature and Spin Speed, and may have preset options.

The preset settings provide the recommended fabric care for

the selected cycle.

The preset settings can be changed anytime before HOLD TO

START is pressed. Not all options and modifiers are available

with all cycles. (Tochange settings after the cycle has started,

press PAUSE/CANCEL, then select the desired settings.

Press HOLD TO START to continue the cycle.)

Sanitary

Use this cycle to clean heavily soiled, colorfast fabrics. This

cycle combines a super hot water temperature and fast speed

tumbling to help ensure the removal of heavy soils and stains.

It is recommended that you set your hot water heater to 120°F

(49°C) to ensure proper performance during this cycle. The

Sanitary cycle also helps eliminate 99.999% of 3 common

infectious bacteria, even when no bleach is used. Extra high

speed spin helps shorten drying time.

Whitest Whites

This cycle is especially designed for cleaning loads of soiled

white fabrics with the addition of bleach. Hot washing

temperatures assure optimal bleach activity. An additional rinse

provides optimal rinse performance to avoid chlorine residues on

your laundry. This cycle combines fast speed tumbling, longer

wash time, and extra high-speed spin to shorten drying time.

Heavy Duty

Use this cycle to wash loads of sturdy, colorfast fabrics and

normally soiled garments. This cycle combines fast speed

tumbling, longer wash time, and extra high speed spin to shorten

drying times. If the water temperature is lower than needed for

this cycle, the heater will warm the water to the optimum

temperature.

NOTE: Use the Heavy Duty cycle for optimal removal of organic

soils such as blood.

13

Normal

Use this cycle to wash normally soiled cottons and linens. This

cycle combines medium speed tumbling and high speed spin.

Bulky Items

Use this cycle to wash large items such as blankets and

comforters. This cycle starts with a soak to thoroughly saturate

your large load. This is followed by medium wash action and low

speed spin only to maintain load balance.

Quick Wash

Use this cycle to wash small loads of lightly soiled garments that

are needed in a hurry. This cycle combines fast speed tumbling, a

shortened wash time, and extra high speed spin to shorten

drying time.

Delicate/Casual

Use this cycle to wash no-iron fabrics and garments labeled

"Permanent Press" or "Wrinkle Free" or that indicate using a

"Gentle" cycle on the care label. This cycle combines low speed

tumbling and low speed spin to reduce wrinkling.

Silk

Use this cycle to clean washable silk garments. (Check label

instructions to make sure that garment is washable.) This cycle

gently tumbles and drains without spinning to gently clean

garments and minimize wrinkling. Because there is no spinning

action, garments will contain a higher amount of water at the end

of this cycle.

Wool

Use this cycle to clean machine washable woolen garments.

(Check the care instructions to make sure that garment is

washable.) This cycle features gentle tumbling and low speed

spin to provide optimum garment care.

Hand Washables

Use this cycle to clean hand washable and special-care

garments. Similar to the way garments are hand washed in a

sink, the wash action of this cycle combines periods of low speed

tumbling and soaking. Low speed spin reduces wrinkling.

Soak

Use the Soak cycle to remove small spots of set-in stains on

fabrics. This cycle provides a soak time with warm or cold water

followed by drain. Extra water, a short tumbling phase for equal

distribution of the laundry, and a soaking time without drum

movement improve the removal of set-in stains. Drain without

spin assures gentle treatment, even for delicate articles.

Rinse/Spin

Use this cycle to get a rinse and spin only. This cycle combines

fast speed tumbling and extra high speed spin. If desired, you

can reduce the spin speed by selecting the speed you want from

the SPIN SPEED modifier.

A Rinse/Spin cycle is useful for

• Loads that need rinsing only.

• Adding fabric softener to a load.

Drain/Spin

Use this cycle to drain your washer or to drain and spin your

wash load. The spin speed is preset to extra high. If desired, you

can reduce the spin speed by selecting the speed you want from

the SPIN SPEED modifier.

NOTE: Loads of synthetics, delicate fabrics, handwashables, and

woolens should be drained with no spin or low spin speed to

avoid fabric stress.

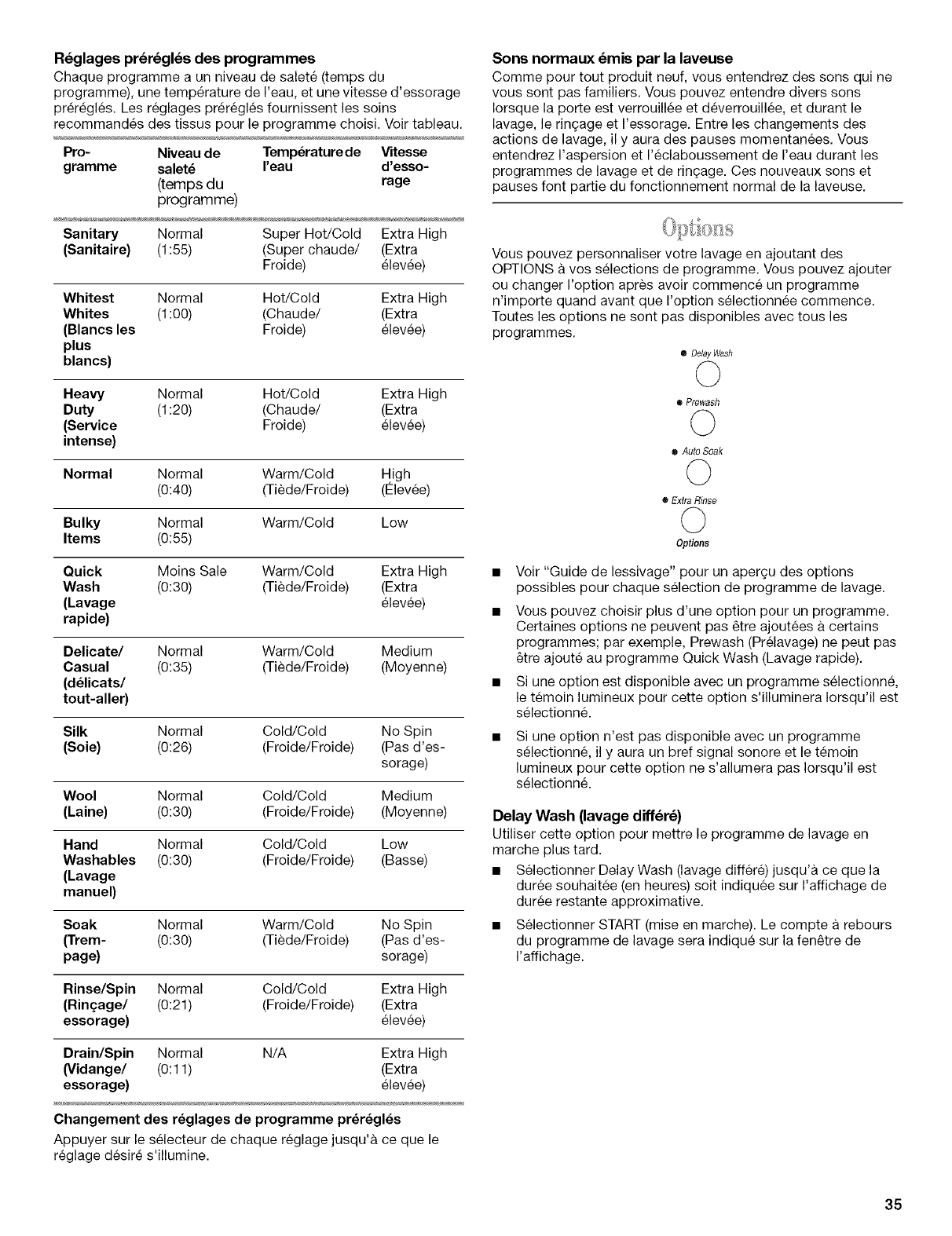

Preset cycle settings

Each cycle has a preset Soil Level (cycle time), Water

Temperature, and Spin Speed. The preset settings provide the

recommended fabric care for the selected cycle. See chart.

Cycle Soil Level Water Temp Spin Speed

(cycle time)

Sanitary Normal Super Hot/Cold Extra High

(1:55)

Whitest Normal Hot/Cold Extra High

Whites (1:00)

Heavy Normal Hot/Cold Extra High

Duty (1:20)

Normal Normal Warm/Cold High

(0:40)

Bulky Normal Warm/Cold Low

Items (0:55)

Quick Less soil Warm/Cold Extra High

Wash (0:30)

Delicate/ Normal Warm/Cold Medium

Casual (0:35)

Silk Normal Cold/Cold No Spin

(0:26)

Wool Normal Cold/Cold Medium

(0:30)

Hand Normal Cold/Cold Low

Washables (0:30)

Soak Normal Warm/Cold No Spin

(o:3o)

Rinse/Spin Normal Cold/Cold Extra High

(0:21 min.)

Drain/Spin Normal N/A Extra High

(0:11 min.)

To change the preset cycle settings

Press the selector of each setting until the desired setting glows.

Normal Washer Sounds

As with any new product, you will hear sounds that you are not

accustomed to. You may hear various sounds when the door is

locked and unlocked, and during the washing, rinsing, and

spinning process. Between changes in wash actions, there will

be momentary pauses. You will hear water spraying and

splashing during the wash and rinse cycles. These new sounds

and pauses are part of normal washer operation.

14

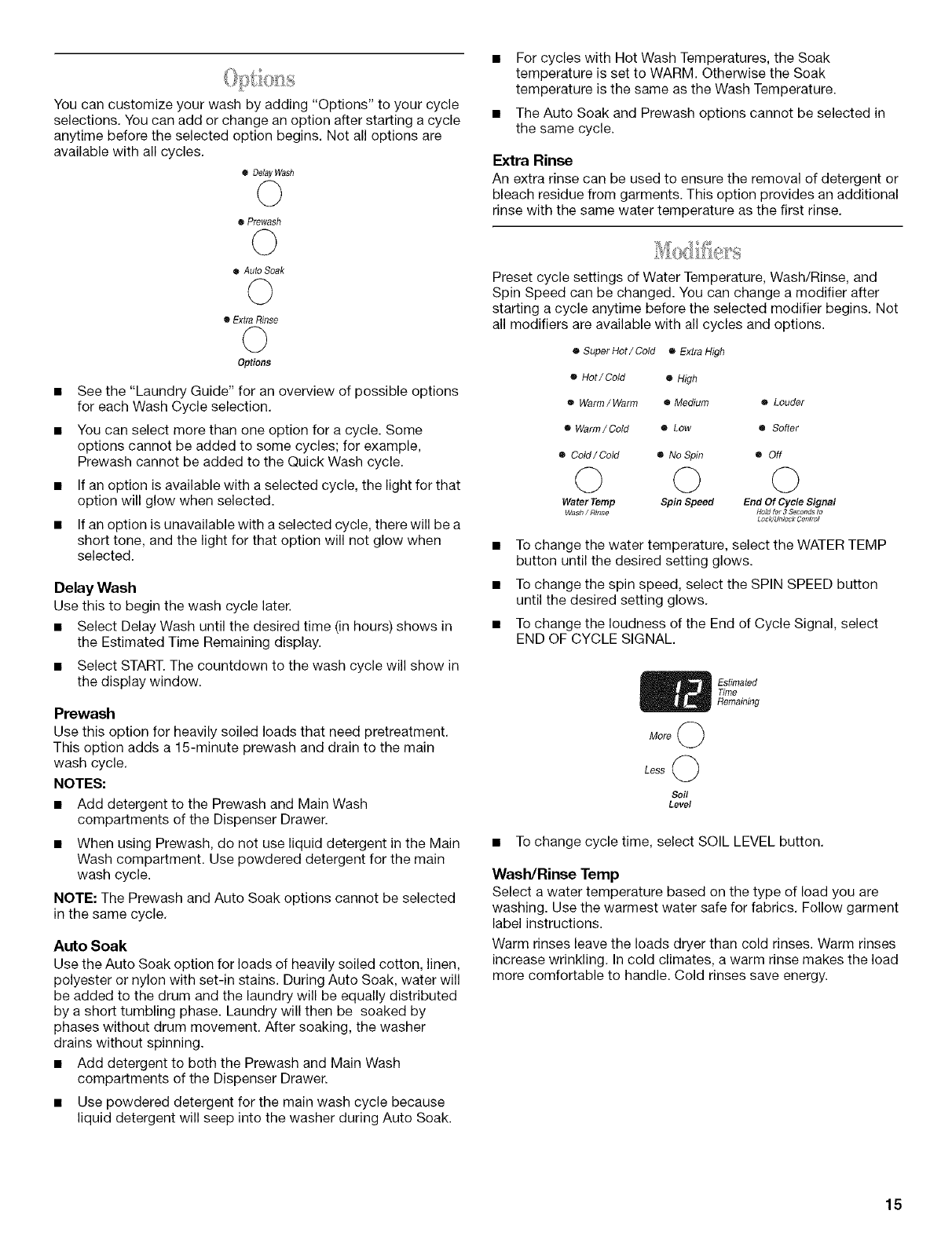

You can customize your wash by adding "Options" to your cycle

selections. You can add or change an option after starting a cycle

anytime before the selected option begins. Not all options are

available with all cycles.

•Delay Wash

©

•Prewash

©

•Auto Soak

©

®Extra Rinse

©

Options

See the "Laundry Guide" for an overview of possible options

for each Wash Cycle selection.

You can select more than one option for a cycle. Some

options cannot be added to some cycles; for example,

Prewash cannot be added to the Quick Wash cycle.

If an option is available with a selected cycle, the light for that

option will glow when selected.

If an option is unavailable with a selected cycle, there will be a

short tone, and the light for that option will not glow when

selected.

Delay Wash

Use this to begin the wash cycle later.

•Select Delay Wash until the desired time (in hours) shows in

the Estimated Time Remaining display.

• Select START. The countdown to the wash cycle will show in

the display window.

Prewash

Use this option for heavily soiled loads that need pretreatment.

This option adds a 15-minute prewash and drain to the main

wash cycle.

NOTES:

• Add detergent to the Prewash and Main Wash

compartments of the Dispenser Drawer.

• When using Prewash, do not use liquid detergent in the Main

Wash compartment. Use powdered detergent for the main

wash cycle.

NOTE: The Prewash and Auto Soak options cannot be selected

in the same cycle.

Auto Soak

Use the Auto Soak option for loads of heavily soiled cotton, linen,

polyester or nylon with set-in stains. During Auto Soak, water will

be added to the drum and the laundry will be equally distributed

by a short tumbling phase. Laundry will then be soaked by

phases without drum movement. After soaking, the washer

drains without spinning.

• Add detergent to both the Prewash and Main Wash

compartments of the Dispenser Drawer.

• Use powdered detergent for the main wash cycle because

liquid detergent will seep into the washer during Auto Soak.

For cycles with Hot Wash Temperatures, the Soak

temperature is set to WARM. Otherwise the Soak

temperature is the same as the Wash Temperature.

The Auto Soak and Prewash options cannot be selected in

the same cycle.

Extra Rinse

An extra rinse can be used to ensure the removal of detergent or

bleach residue from garments. This option provides an additional

rinse with the same water temperature as the first rinse.

Preset cycle settings of Water Temperature, Wash/Rinse, and

Spin Speed can be changed. You can change a modifier after

starting a cycle anytime before the selected modifier begins. Not

all modifiers are available with all cycles and options.

•Super Hot / Cold eExtra High

oHot/Cold •High

®Warm/Warm •Medium •Louder

•Warm/Cold oLow •Softer

oCold / Cold ®No Spin ®Off

©©©

Water Temp Spin Speed End Of Cycle Signal

Wash /Rinse Hold for 3 Seconfls to

LocMUnlock Control

To change the water temperature, select the WATER TEMP

button until the desired setting glows.

To change the spin speed, select the SPIN SPEED button

until the desired setting glows.

To change the loudness of the End of Cycle Signal, select

END OF CYCLE SIGNAL.

Estimated

Time

Remaining

Less 0

Soil

Level

• To change cycle time, select SOIL LEVEL button.

Wash/Rinse Temp

Select a water temperature based on the type of load you are

washing. Use the warmest water safe for fabrics. Follow garment

label instructions.

Warm rinses leave the loads dryer than cold rinses. Warm rinses

increase wrinkling. In cold climates, a warm rinse makes the load

more comfortable to handle. Cold rinses save energy.

15

Temperature Guide

Wash Water Temperature Suggested Fabrics

HOT Whites and pastels

Heavy soils

WARM Bright colors

Moderate to light soils

COLD Colors that bleed or fade

Light soils

ACCUWASH TM Automatic Temperature Control

The ACCUWASH TM control electronically senses and maintains a

uniform water temperature. ACCUWASH control regulates

incoming hot and cold water. ACCUWASH control is

automatically turned On when a cycle is selected. (See "Preset

Cycle Settings" in "Cycles.")

• ACCUWASH control ensures consistent cleaning.

• ACCUWASH control works for all wash and rinse temperature

settings.

In wash water temperatures colder than 70°F (21 °C), detergents

do not dissolve weft. Soils may be difficult to remove.

Refer to this chart for suggested load types and their corresponding cycles. Listed to the right are the options available to each of these

washer cycles.

CYCLE SUGGESTED LOAD TYPE AVAILABLE OPTIONS

Delay Wash Prewash* Auto Soak* Extra Rinse

Sanitary Heavily soiled underwear, towels, work clothes, V_/ V_/

diapers, etc.

Whitest Whites Heavily soiled white fabrics v' v' v' v'

Heavy Duty Normally soiled underwear, towels, shirts, etc. V' v' V' v'

made of cotton

Normal Lightly to normally soiled blouses, shirts, V' _/ V' _/

overalls, etc., made of polyester, nylon, cotton,

linen, or cotton blends

Bulky Items Normally soiled blankets and comforters v' v' v' v'

Quick Wash Lightly to normally soiled overalls and sports V' V' v'

wear made of cotton, polyester, nylon and

cotton blends

Delicate/Casual Use this cycle to wash no-iron fabrics and V' v' V' v'

garments labeled "Permanent Press" or

"Wrinkle Free" or that indicate using a "Gentle"

cycle on the care label.

Silk Fabrics made of silk identified as machine V_/

washable

Wool Woolens with a felt-free finish, identified as V_/

machine washable

Hand Fabrics made of silk, special-care items V_/

Washables marked "Handwashable"

Soak Fabrics made of cotton, linen, polyester or

nylon

Rinse/Spin Fabrics made of cotton, linen, polyester or _' _'

nylon

Drain/Spin Fabrics made of cotton, linen, polyester or

nylon

*Prewash and Auto Soak cannot be selected at the same time.

16

LARRY TIPS

Preparing clothes for washing

Follow these recommendations to help you prolong the life of

your garments,

• Close zippers, snaps, and hooks to avoid snagging other

items. Remove pins, buckles, and other hard objects to avoid

scratching the washer interior. Remove non-washable trim

and ornaments.

• Empty pockets and turn them inside-out.

• Turn down cuffs; brush away lint and dirt.

• Turn synthetic knits inside-out to avoid pilling.

• Tie strings and sashes so they will not tangle,

• Mend tears, loose hems, and seams,

• Treat spots and stains.

• Stained or wet garments should be washed promptly for best

results,

Sorting

• Separate heavily soiled items from lightly soiled ones, even if

they would normally be washed together. Separate lint-givers

(towels, chenille) from lint-takers (corduroy, synthetics,

permanent press). When possible, turn lint-givers inside-out.

• Separate dark colors from light colors, colorfast items from

noncolorfast items.

• Sort by fabric and construction (sturdy cottons, knits, delicate

items).

Unloading

• Remove clothes from washer after the cycle is completed.

Metal objects such as zippers, snaps, and buckles may rust if

left in the washer basket for a long time.

WASHERCARE

Cleaning the exterior

Use a soft damp cloth or sponge to wipe up any spills.

Occasionally wipe the outside of your washer to keep it looking

new. Use mild soap and water. Do not use abrasive products.

Cleaning the interior

Use a soft damp cloth or sponge to occasionally wipe the inner

door to remove any detergent residue, Use mild soap and water.

Do not use abrasive products.

Cleaning the door seal

Use a soft damp cloth or sponge when necessary, Check the fold

of the seal periodically for any foreign objects.

Cleaning the dispenser drawer

The dispenser drawer is removable for easy cleaning.

1. Unlock the dispenser drawer by pressing the Release Lever in

the Prewash compartment. See "Using the Dispenser."

Remove the drawer.

2. Remove the inserts (the siphon from the softener and bleach

compartments and the separator).

3. Wash the parts under running water.

4. Replace the inserts and return the dispenser to the drawer.

Replace inlet hoses after five years of use to reduce the risk of

hose failure. Periodically inspect and replace inlet hoses if

bulges, kinks, cuts, wear or leaks are found.

When replacing your inlet hoses, record the date of replacement.

Loading suggestions (maximum size loads).

Heavy Work Clothes

4 jeans 2 sweatpants

4 workpants 2 sweatshirts

4 workshirts

Towels

10 bath towels

10 hand towels

14 washcloths

Mixed Load

3 sheets (1 king, 2 twin) 9 T-shirts

4 pillowcases 9 shorts

3 shirts 10 handkerchiefs

3 blouses

17

Install and store your washer where it will not freeze. Because

some water may stay in the hoses, freezing can damage your

washer. If storing or moving your washer during freezing weather,

winterize it.

Non-use or vacation care:

Operate your washer only when you are at home. If you will be on

vacation or not using your washer for an extended period of time,

you should:

• Unplug washer or disconnect power.

• Turn off the water supply to the washer. This helps avoid

accidental flooding (due to a water pressure surge) while you

are away.

• Slightly open door to provide ventilation.

To winterize washer:

1. Put 1 qt (1 L) of R.V.-type antifreeze in the drum.

2. Run washer on a DRAIN/SPIN cycle.

3. Unplug washer or disconnect power.

4. Shut off both water faucets.

5. Disconnect water inlet hoses from faucets and drain.

To use washer again:

1. Flush water pipes.

2. Reconnect water inlet hoses to faucets.

3. Turn on both water faucets.

4. Plug in washer or reconnect power.

5. Run the washer through the NORMAL cycle with 1/4the

normal recommended amount of detergent to clean out

antifreeze.

To transport the washer:.

1. If washer will be moved during freezing weather, put in 1 qt

(1 L) of R.V.-type antifreeze in the drum. Run washer on a

DRAIN/SPIN cycle.

2. Unplug washer or disconnect power.

3. Disconnect the drain hose from the drain system and attach

to rear panel clips.

4. Shut off both water faucets.

5. Disconnect the water inlet hoses from faucets, then drain the

hoses and clip them to the rear panel of the washer.

6. Do not reuse transport bolts. Unit must be transported in the

upright position.

Reinstalling the washer

1. Follow the "Installation Instructions" to locate, level and

connect the washer.

2. Run the washer through the NORMAL cycle with 1/4the

normal recommended amount of detergent to clean the

washer and remove the antifreeze, if used.

TROUBLESHOOTING

First try the solutions suggested here to possibly avoid the

cost of a service call...

Washer displaying code message and tone sounds

• "HF" (Water Inlet Problem--no water or insufficient water

supply)

Select PAUSE/CANCEL twice to cancel the cycle. Unplug

washer or disconnect power.

Check the following:

Are water faucets completely turned on?

Are screens at inlet hose connection to washer clogged?

Are water inlet hoses kinked?

Are water inlet hoses frozen?

Plug in washer or reconnect power. Re-select cycle and press

HOLD TO START. If the problem remains, call for service.

• "F02" (Drain Problem)

Select PAUSE/CANCEL twice to cancel the cycle. Unplug

washer or disconnect power.

Check the following:

Is the drain hose kinked?

Is the drain hose frozen?

Is the drain hose clogged?

Is the drain hose more than 96 in. (2.4 m) above the floor?

• "SUD" (Suds Routine)

When excessive suds are detected, a suds routine

automatically starts. This routine removes extra suds and

assures proper rinsing of your garments. "SUD" is displayed

during rinsing and at the end of the cycle to inform you that

Suds Routine was activated. To avoid excessive sudsing,

reduce detergent amounts or use HE detergents.

• "F" Variables [F4 to F16] (Electrical Problem)

Select PAUSE/CANCEL twice to cancel the cycle. Select

DRAIN/SPIN if there is excessive water in the washer.

Re-select cycle and press HOLD TO START. If the problem

remains, call for service.

Washer won't start

•Checkthe following:

Is the power cord plugged into a grounded 3 prong outlet?

Is the washer door firmly closed?

Has a cycle been selected, but HOLD TO START has not

been selected and held for one second?

Was the door open after completion of last cycle?

Washer won't fill, wash or rinse

•Check the following:

Is the power cord plugged into a grounded 3 prong outlet?

Is there power at the plug? Check electrical source or call

electrician.

Are the hot and cold water faucets turned on?

Is the water inlet hose kinked?

Are the water inlet valve screens clogged?

18

Washer stops

•Checkthe following:

Is the power cord plugged into a grounded 3 prong outlet?

Is there power at the plug?

Check electrical source or call electrician.

Has a fuse blown or has the circuit breaker tripped?

If problem continues, call electrician.

Are you using an extension cord?

Do not use an extension cord.

Washer won't drain or spin

•Is the drain hose clogged, or the end of the drain hose

more than 96 in. (2.4 m) above the floor?

•Is your voltage low?

Check electrical source or call electrician. Do not use an

extension cord.

•Is the"SUD" routine active?

Cycle will complete once extra suds are removed.

•Is the load balanced?

A single or bulky item may cause imbalance. Add more items

or redistribute the load.

Washer makes noise or vibrates

Is the washer level?

The washer must be level. The four feet should be properly

installed, and the nuts should be tightened against the

washer cabinet.

As water is drained from the washer, you may hear air being

pulled through the pump. This happens during the end of

draining. It is normal.

Are you washing items with metal snaps, buckles or

zippers?

You may hear metal items touching the washer drum. This is

normal.

Is washer installed on a sturdy and solid floor?

Refer to the "Installation Instructions" for flooring

requirements. Noise and vibration may be reduced by placing

a piece of 3Ain. (19.1 mm) plywood underneath your washer.

The plywood may extend underneath both washer and dryer

to keep them at equal heights.

Washerleaks

• Check household plumbing for leaks.

Dispensers clogged or leaking

Are the laundry products in the correct dispenser

compartment?

Add the correct amounts of detergent, fabric softener or

liquid chlorine bleach to the correct compartments. Add

powdered or color-safe bleach to the Main Wash

compartment. Be sure to match powdered color-safe bleach

with powdered detergent or match liquid color-safe bleach

with liquid detergent.

Is the detergent separator in the correct position?

Separator should be in the front position when using liquid

detergent and in the back position when using powdered

detergent.

Load too wet

•Did you use the right cycle for the load being washed?

Select a cycle with a higher spin speed.

Did you wash a single item or bulky items or have you

overloaded the washer?

A single item, bulky items, or overloading may cause

imbalance. Add items or try to evenly distribute your wet

laundry in the drum, and start a DRAIN/SPIN cycle. If the

laundry is still wet, take half of the load out of the washer and

try again.

Residue or lint on load

•Did you add detergent to the dispenser?

For best results, add detergent to the detergent

compartment. Do not add detergent to the washer drum.

Did you sort properly?

Sort lint givers (towels, chenille) from lint takers (corduroy,

synthetics). Also sort by color.

Did you overload the washer?

Do not overload the washer. The washer can be fully loaded,

but not tightly packed. The wash load must be balanced. Lint

can be trapped in the load if overloaded.

Check the following:

Was paper or tissue left in pockets?

Did you use enough detergent?

Follow manufacturer's directions. Use enough detergent to

hold the lint in the water.

Is your water colder than 70°F (21°0)?

Wash water colder than 70°F (21 °C) may not completely

dissolve the detergent.

Are you using a low speed wash cycle?

Powdered detergents may not dissolve well in a slow speed

cycle. For best results, use liquid detergent for slow speed

cycles such as Delicate/Casual, Silk, Wool, and Hand

Washables.

Stains on load

•Did you add detergent to the dispenser?

For best results, add detergent to the detergent

compartment. Do not add detergent to the washer drum.

Did you use enough detergent?

Use enough detergent to remove soil and hold it in suspension.

For best performance, use a High Efficiency detergent.

Follow manufacturer's recommendations for the type of load

you are washing.

Is there above average iron (rust) in water?

You may need to install an iron filter.

Did you properly sort the load?

Sort dark clothes from whites and lights.

Did you unload the washer promptly?

To avoid dye transfer, unload the washer as soon as it stops.

Did you use a fabric softener dispensing ball?

Dispensing balls will not operate correctly with this washer.

Add liquid fabric softener to the fabric softener compartment.

Did you use powdered detergent in a low speed cycle?

Consider using liquid detergent.

Did you use Quick Wash on a large load?

For best results, use Quick Wash for small, lightly soiled

loads.

19

Loadiswrinkled

•Did you unload the washer promptly?

Unload the washer as soon as it stops.

Did you use the right cycle for the load being washed?

Use the Delicate/Casual cycle or another cycle with a low

spin speed to reduce wrinkling.

Did you overload the washer?

The wash load must be balanced and not overloaded. Loads

should tumble freely during washing.

Gray whites, dingy colors

•Did you properly sort the load?

Dye transfer can occur when mixing whites and colors in a

load. Sort dark clothes from whites and lights.

• Was the wash temperature too low?

Use hot or warm washes if safe for the load. Make sure your

hot water system is adequate to provide a hot water wash.

Did you use enough detergent, or do you have hard

water?

Use more detergent for washing heavy soils in cold or hard

water.

Cycle too long

Did you choose the Sanitary cycle?

The heater will be activated to provide maximum cleaning

performance. Additional time will be added to the regular

cycle to heat the water. This additional time will depend on

the load size and the hot water inlet temperature.

Is "SUD" shown in the display?

Excessive sudsing has been detected and a suds routine has

been started to destroy excessive suds. This routine will add

time to the original cycle.

Did the load cause imbalance?

When too much imbalance occurs, an imbalance routine will

start to redistribute the load. This routine will add time to your

original cycle.

Door locked at end of wash cycle

Did all of the water drain out of the washer during the

spin?

Select DRAIN/SPIN to remove any water remaining in the

washer. The washer door will unlock at the end of the drain.

ASSISTANCEOR SERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

only use FSP® factory specified parts. These parts will fit right

and work right because they are made with the same precision

used to build every new WHIRLPOOL ®appliance.

To locate FSP replacement parts in your area:

In the U.S.A., call the Customer Interaction Center at

1-800-253-1301, or your nearest designated service center.

In Canada, call 1-800-807-6777, or your nearest designated

service center.

Call the Whirlpool Customer Interaction Center toll free:

1-800-253-1301.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances

• Installation information

• Use and maintenance procedures

• Accessory and repair parts sales

• Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.)

• Referrals to local dealers, repair parts distributors, and

service companies

Whirlpool designated service technicians are trained to fulfill the

product warranty and provide after-warranty service anywhere in

the United States.

To locate the Whirlpool designated service company in your area,

you can also look in your telephone directory Yellow Pages.

For further assistance

If you need further assistance, you can write to Whirlpool

Corporation with any questions or concerns at:

Whirlpool Brand Home Appliances

Customer Interaction Center

553 Benson Road

Benton Harbor, M149022-2692

Please include a daytime phone number in your correspondence.

Call the Whirlpool Canada Inc. Customer Interaction Center toll

free:

1-800-461-5681 Monday to Friday 8:00 a.m. - 6:00 p.m. (EST).

Saturday 8:30 a.m. - 4:30 p.m. (EST).

Our consultants provide assistance with:

• Features and specifications on our full line of appliances

• Referrals to local dealers

For service in Canada

Call 1-800-807-6777. Whirlpool Canada Inc. designated service

technicians are trained to fulfill the product warranty and provide

after-warranty service anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada

Inc. with any questions or concerns at:

Customer Interaction Center

Whirlpool Canada Inc.

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

2O

WHIRLPOOL®WASHERWARRANTY

ONE-YEAR FULL WARRANTY

For one year from the date of purchase, when this washer is operated and maintained according to instructions attached to or furnished

with the product, Whirlpool Corporation will pay for FSP + replacement parts and repair labor to correct defects in materials or

workmanship. Service must be provided by a Whirlpool designated service company.

SECOND YEAR LIMITED WARRANTY ON ALL ELECTRONIC CONTROL BOARDS

For the second year from the date of purchase, when this washer is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation will pay for FSP replacement parts for all electronic control boards.

SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON PORCELAIN OR POWDER TOP,

DRIVE SYSTEM BELT AND PULLEYS

In the second through fifth years from the date of purchase, when this washer is operated and maintained according to instructions

attached to or furnished with the product, Whirlpool Corporation will pay for FSP replacement parts for the following, if defective in

materials or workmanship: porcelain or powder top (against chipping and rust); drive system belt and pulleys.

SECOND THROUGH TENTH YEAR LIMITED WARRANTY ON OUTER TUB

In the second through tenth years from the date of purchase, when this washer is operated and maintained according to instructions

attached to or furnished with the product, Whirlpool Corporation will pay for FSP + replacement parts for the outer tub should it crack or

fail to contain water, if defective in materials or workmanship.

LIFETIME LIMITED WARRANTY ON STAINLESS STEEL WASH DRUM

For the lifetime of the washer, when this washer is operated and maintained according to instructions attached to or furnished with the

product, Whirlpool Corporation will pay for FSP+ replacement parts for the Stainless Steel wash drum if defective in materials or

workmanship.

Whirlpool Corporation will not pay for:

1. Service calls to correct the installation of your washer, to instruct you how to use your washer, or to replace house fuses or correct

house wiring or plumbing.

2. Repairs when your washer is used in other than normal, single-family household use.

3. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with local electrical and plumbing codes, or use of products not approved by Whirlpool Corporation or Whirlpool

Canada Inc.

4. Any labor costs during the limited warranty periods.

5. Replacement parts or repair labor costs for units operated outside the United States and Canada.

6. Pickup and delivery. This product is designed to be repaired in the home.

7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

8. In Canada, travel or transportation expenses for customers who reside in remote areas.

WHIRLPOOL CORPORATION AND WHIRLPOOL CANADA INC. SHALL NOT BE LIABLE

FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES.

Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or

limitation may not apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from state to

state or province to province.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine

if another warranty applies.

If you need service, first see "Troubleshooting." Additional help can be found by checking "Assistance or Service," or call our Customer

Interaction Center at 1-800-253-1301 from anywhere in the U.S.A. or write: Whirlpool Corporation, Customer Interaction Center,

553 Benson Road, Benton Harbor, MI 49022-2692. In Canada, call Whirlpool Canada Inc. at 1-800-807-6777. 5/01

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your washer to better

help you obtain assistance or service if you ever need it. You will

need to know your complete model number and serial number.

You can find this information on the model and serial number

label/plate, located on your appliance.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

21

# #

SECURITEDELALAVEUSE

Votre s6curit6 et celle des autres est tr6s importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager.

Assurez-vous de toujours lire tousles messages de securit6 et de vous y conformer.

_ oici le symbole d'alerte de securit&

Ce symbole d'alerte de securit6 vous signale les dangers potentiels de deces et de blessures graves

& vous et & d'autres.

Tousles messages de securit6 suivront le symbole d'alerte de securit6 et le mot "DANGER" ou

"AVERTISSEMENT'. Ces mots signifient :

Risque possible de d_c_s ou de blessure grave si

vous ne suivez pas imm_diatement les instructions.

Risque possible de d_c_s ou de blessure grave

si vous ne suivez pas les instructions.

Tous les messages de securit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SE CURITE

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou de blessures Iors de

I'utilisation de la laveuse, suivre les precautions fondamentales dont les suivantes :

[] Lire toutes les instructions avant d'utiliser la

laveuse.

[] Ne pas laver des articles qui ont et6 nettoyes ou

laves avec de I'essence ou imbibes d'essence,

solvants de nettoyage A sec, ou autres

substances inflammables ou explosives; ces

substances peuvent emettre des vapeurs

susceptibles de s'enflammer ou d'exploser.

[] Ne pas ajouter d'essence, solvant de nettoyage A

sec ou autre produit inflammable ou explosif dans

I'eau de lavage. Ces substances peuvent emettre

des vapeurs susceptibles de s'enflammer ou

d'exploser.

[] Dans certaines conditions, de I'hydrogene gazeux

peut se former dans un circuit d'eau chaude qui

n'a pas et6 utilise pendant 2 semaines ou plus.

LE GAZ HYDROGC:NE EST EXPLOSIBLE. Si le

circuit d'eau chaude n'a pas et6 utilise pendant

une telle periode, avant d'utiliser la laveuse,

ouvrir tousles robinets d'eau chaude et laisser

I'eau s'ecouler pendant plusieurs minutes par

chaque robinet. Ceci permettra I'evacuation de

I'hydrogene gazeux accumul& Comme ce gaz

est inflammable, ne pas fumer ou utiliser une

flamme nue au cours de cette periode.

[] Ne pas laisser des enfants jouer sur ou A I'interieur de

la laveuse. Bien surveiller les enfants Iorsque la

laveuse est utilisee A proximite d'enfants.

[] Avant de mettre la laveuse au rebut ou hors de service,

enlever la porte ou le couvercle.

[] Ne pas tenter d'atteindre un article & I'interieur de la

cuve de la laveuse Iorsque le tambour, la cuve ou

I'agitateur est en mouvement.

[] Ne pas installer ou remiser cette laveuse & un endroit

ou elle serait exposee aux intemperies.

[] Ne pas modifier les organes de commande.

[] Ne pas reparer ou remplacer un composant

quelconque de la laveuse, ni entreprendre une

operation de service, si ce n'est specifiquement

recommande dans ce manuel ou dans un manuel

d'instructions de reparations destine & I'utilisateur; il

est alors essentiel que la personne concernee

comprenne ces instructions et soit competente pour

les executer.

[] Voir "Specifications electriques" pour les instructions de

liaison & la terre.

CONSERVEZ CES INSTRUCTIONS

22

EKIGENCES

D'INSTALLATION

Assembler les outils et les fournitures necessaires avant de

commencer I'installation de la laveuse. Les pieces fournies se

trouvent dans le tambour de la laveuse.

Outils n_cessaires pour raccorder les tuyaux d'arriv_e

d'eau

• Pinces (ouverture jusqu'a 1%6 po [39,5 mm])

• Lampe de poche (facultative)

Outils n_cessaires pour rinstallation

• Cle a bout ouvert de 17 mm et de 13 mm

• Niveau

• Bloc de bois (2 pox 4 pc)

• Metre ou ruban h mesurer

Pibces fournies :

Courroie petite Bouchon du trou du

boulon de transport (4)

Autres pi_ces

Votre installation peut necessiter des pieces supplementaires. Si

vous desirez acheter I'un des articles indiques ici, composez

sans frais le numero sur la couverture ou dans la section

"Assistance ou service".

Si vous avez II faudra acheter

Evier de buanderie

ou tuyau de rejet

I'egout plus haut

que 96 pc (2,4 m)

Systeme de pompe de puisard (si non

deja disponible)

€gout sureleve Evier de vidange standard de 20 gal (76

L), de 30 pc (76,2 cm) ou evier utilitaire

et pompe de puisard (disponibles de

votre fournisseur local d'articles de

plomberie)

€gout au plancher Brise-siphon, piece n° 285834; tuyau de

vidange additionnel, piece n° 8318155;

et trousse de connexion, piece n°

285835

Tuyau de vidange Trousse de rallonge de tuyau

trop court d'ecoulement, piece n° 285863

Robinets d'eau 2 tuyaux plus longs de remplissage

eloignes du tuyau d'eau :

d'entree d'eau 6 pi (1,8 m) piece n° 76314,

10 pi (3,0 m) piece n° 350008

Pi_destal

Installez-vous la laveuse sur un piedestal? Vous pouvez acheter

un piedestal separement pour cette laveuse. Ce piedestal

ajoutera environ 13 po (33 cm) a la hauteur de la laveuse pour

une hauteur totale d'environ 51 pc (130 cm).

Pi_destal facultatif

Pour le commander, telephoner au marchand chez qui vous avez

achete la laveuse ou se referer a la section "Assistance ou

service" de ce manuel. Demander le numero de modele

LAB2700MQ (blanc), LAB2700MT (bisque) ou LAB2700ML

(etain).

Ensemble de superposition

Prevoyez-vous de superposer votre laveuse et votre laveuse

DUET°? Pour ce faire, vous devrez acheter un ensemble de

superposition.

Pour commander, telephoner au marchand chez qui vous avez

achete votre laveuse ou se ref@er a la section "Assistance ou

service" de ce manuel. Demandez la piece numero 8541503.

Le choix d'un emplacement approprie pour la laveuse en

ameliore le rendement et reduit au minimum le bruit et le

"deplacement" possible de la laveuse.

La laveuse peut @re installee dans un sous-sol, une salle de

buanderie, un placard, un encastrement ou sur mesure sous un

comptoir. (Voir "Systeme de vidange").

Les exigences d'un emplacement pour les appareils connexes

doivent _tre egalement consid@ees. II vous incombe d'assurer

une installation appropriee.

II vous faudra

• Un chauffe-eau pour fournir de I'eau h 120°F (49°C) h la laveuse.

• Une prise electrique reliee & la terre situee & moins de 5 pi

(1,5 m) de la prise du cordon electrique se trouvant a I'arriere

de la laveuse. (Voir "Specifications electriques").

Des robinets d'eau chaude et d'eau froide situes a moins de

4 pi (1,2 m) des robinets de remplissage d'eau chaude et

d'eau froide, et une pression d'eau de 20-100 Ib/po 2(137,9-

689,6 kPa).

• Un plancher hniveau ayant une pente maximale de 1 pc

(2,5 cm) sous toute la laveuse. L'installation de la laveuse sur

du tapis n'est pas recommandee.

• Un plancher robuste et solide pour supporter la laveuse dent

le poids total (eau et charge) est de 400 Ib (180 kg).

Ne pas faire fonctionner la laveuse a des temperatures au-

dessous de 32°F (0°C). Une quantite d'eau peut demeurer dans

la laveuse et causer des dommages a des temp@atures basses.

23

Espacements d'installation

•L'emplacement doit _tre aeeez grand pour permettre d'ouvrir

completement la porte de la laveuee.

•On dolt prevoir un peu plus d'espace pour faciliter

I'installation et I'entretien.

•Un espace supplementaire peut _tre requis pour les moulures

de porte et de plancher et pour les plinthes.

• Un espace supplementaire de 1 po (2,5 cm) de tousles c6tes

de la laveuse est recommande pour reduire le transfer du bruit.

• II faut aussi tenir compte de I'espace requis pour des

appareils connexes.

Dimensions de la laveuse

50Y2"

(128,3 cm}

27"

(68,6 cm)

38"

(96,5 cm)

31W'

(8O,Ocm)

Espacement recommand_ pour une installation

personnalis_e sous un comptoir

Les dimensions indiquees sont pour I'espacement recommand&

Installation personnalisee sous un comptoir -laveuse

seulement

38" rain

(96,5 cm)

1" 27" 1 "

(2,5 cm) _'_(68,6 ¢,_t "_- (2,5 cm)

Espacement recommand_ pour une installation dans un

encastrement ou dans un placard, avec ou sans pi_destal

Les dimensions indiquees sont pour I'espacement recommand&

Installation dans un encastrement ou placard

34"

(86,4 cm

11"_ 31/_"_,-I4"b_-

(2,5 c'_1} (80 era) (10,2 cm}

48p°2 * _"

(310 cm 2} _ .

24p02.

(155 cm 2) - -_.

1 2

3"

(7,6cm)

" 3"

(7,6ore)

7

1. Vue lat_rale -placard ou endroit exigu

2. Porte de placard avec orifices d'entr_e d'air

Installation dans un encastrement ou placard -laveuse sur

pi_destal

1" --_- <---1"

(2,5 cm) (2,5 cm}

_-k--I

27"_

(68,6cm}

IL__ H (45,7 _)

I1"t<- al,/2"_1 4"

(2,5 cr'l) (80c'_l) [10,2 cn

1 2

1. Encastrement

2. Vue lat_rale -placard

ou endroit exigu

Espacement d installation recommand_ pour installation

dans un encastrement ou placard, avec une laveuse et

une s_cheuse superpos_es

Les dimensions indiquees sont pour I'espacement recommand&

48 po 2 *

(310 cm 2 )

T

o

24 >o2 *

(158 cm 2 )

m

5½"** --_

(14 cm)

JE

3" (7,6 cm)

/_

3" (7,6 cm)

1" (2,5 cm)

6" (1_,2 cm)

t

76" [ •........

(193 cm)

(2_5'cm_ _- 27 "-_'_1 *_-1 .....

(68,6 cm) _ (2,5 cm)

*Orifices d'entr_e d'air min. sup_rieurs et inf_rieurs

pour porte de placard.

**Espace suppl_mentaire n_cessaire pour coude

d'_vacuation exteme.

***Un espace suppl_mentaire peut _tre n_cessaire

pour les moulures de mur, porte et plancher.

24

Espacement recommand_ pour I'installation de la caisse

" , ) _" _7,8 cm)

4 31Y2 1"

Les dimensions indiquees sont pour I'espacement

recommand&

Pour installation de la caisse avec porte, on dolt prevoir des

ouvertures minimum d'entree d'air au sommet de la caisse.

9

, (22,9cm)

(1O,2cm) (80,Ocm) (2,5crn)(2,5cm) (68,6crn) (2,5cm)

La laveuse peut _tre installee en utilisant le syst_me de rejet

I'egout (au plancher ou mural), le syst_me de vidange de I'evier

ou le systeme de vidange au plancher. Selectionner la methode

d'installation du tuyau de vidange selon les besoins. (Volt "Autres

pieces").

Syst_me de rejet &I'_gout - mural ou au plancher

(Vues I et 2)

Le systeme de rejet & I'egout necessite un tuyau de diametre

minimum de 2 po (5 cm). La capacite minimale d'acheminement

ne dolt pas 6tre de moins de 17 gal (64 L) par minute.

Le sommet du tuyau de vidange dolt _tre d'au moins 30 po (76,2

cm) de haut et au maximum a 96 po (2,4 m) de la base de la

laveuse.

1

• i

2

Syst_me de vidange de I'_vier de buanderie (Vue 1)

L'evier de buanderie dolt avoir une capacite minimale de 20 gal

(76 L). Le sommet de I'evier dolt 6tre a au moins 30 po (76,2 cm)

au-dessus du plancher.

Syst_me de vidange au plancher (Vue 2)

Le systeme de vidange au plancher exige un brise-siphon qui

peut _tre achete separement. (Volt "Autres pieces").

Le brise-siphon dolt _tre & un minimum de 28 po (71 cm) de la

base de la laveuse. D'autres tuyaux peuvent _tre requis.

Risque de choc _lectrique

Brancher sur une prise a3alv_oles reli_e

la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Une alimentation electrique de 120 volts, 60 Hz, CA

seulement, de 15 ou 20 amperes, protegee par un fusible est

requise. Un fusible temporise ou disjoncteur est

recommand& II est recommande d'utiliser un circuit distinct

pour alimenter seulement cet appareil.

Cette laveuse est dotee d'un cordon d'alimentation avec

fiche de branchement a 3 broches pour liaison a la terre.

Pour minimiser le risque de choc electrique, le cordon dolt

_tre branche sur une prise de courant de configuration

correspondante (3 alveoles) reliee a la terre, conformement

aux codes et r_glements Iocaux. Si une prise de configuration

correspondante n'est pas disponible, c'est au client

qu'incombent la responsabilite et I'obligation personnelle de

faire installer par un electricien qualifie une prise

convenablement mise a la terre.

Si les codes le permettent et si un conducteur distinct de

mise a la terre est utilise, il est recommande qu'un electricien

qualifie determine que la liaison a la terre est adequate.

25

• Ne pas effectuer de liaison & la terre sur une canalisation de

gaz.

• En cas de doute concernant la qualite de la liaison a la terre

de la laveuse, verifier aupres d'un electricien qualifie.

• Ne pas utiliser un fusible dans le circuit neutre ou de liaison

la terre.

INSTRUCTIONS

D'INSTALLATION

' ® Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer

"'_3et installer la laveuse.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

1. Fiche a 3 broches reli_e a la terre

2. Prise murale a 3 alv_oles reli_e b la terre

3. Tige de liaison a la terre

4. Cordon d'alimentation _lectrique

IMPORTANT : Positionner la laveuse de sorte que I'arriere de la

machine soit & environ 3 pi (90 cm) de I'emplacement final.

On trouve sur le panneau arriere de la laveuse 4 boulons qui

supportent le syst_me de suspension durant le transport.

INSTRUCTIONS DE LIAISON

._, LA TERRE

Pour une laveuse reli_e _ la terre et connect6e par

un cordon :

Cette laveuse dolt 6tre reliee a la terre. En cas d'ano-

malie de fonctionnement ou de panne, la liaison a la

terre r6duira le risque de choc 61ectrique en offrant au

courant electrique un itin6raire d'evacuation de moindre

resistance. Cette laveuse est alimentee par un cordon

electrique comportant un conducteur relic a la terre et

une fiche de branchement munie d'une broche de

liaison a. la terre. La fiche dolt 6tre branchee sur une

prise de courant appropri6e qui est bien install6e et

reli6e a la terre conformement a tousles codes et

reglements Iocaux.

AVERTISSEiVlENT : Le raccordement incorrect

de cet appareil au conducteur de liaison a.la terre peut

susciter un risque de choc 61ectrique. En cas de doute

quanta, la qualit6 de la liaison a. la terre de I'appareil,

consulter un 61ectricien ou technicien d'entretien

qualifi6.

Ne pas modifier la fiche de branchement fournie avec

I'appareil - si la fiche ne correspond pas b, la configu-

ration de la prise de courant, demander a. un 61ectricien

qualifi6 d'installer une prise de courant convenable.

Pour une laveuse raccord_e en permanence :

Cette laveuse dolt 6tre raccordee a un systeme de

c&blage permanent en metal reli6 & la terre ou un con-

ducteur reli6 & la terre doit 6tre en fonction avec les

conducteurs de circuit et raccordes & la borne de liai-

son a. la terre ou la borne sur I'appareil menager.

_ oo

1,

2.

Au moyen d'une cle de 13 mm, desserrer chacun des

boulons.

Une fois le boulon desserre, le deplacer au centre du trou et

retirer completement le boulon, y compris la cale

d'espacement en plastique couvrant le boulon et le c&ble fixe

au boulon. Le cordon d'alimentation sera fixe aux 4 boulons.

3. Lorsque les 4 boulons sont retires, enlever le cordon

d'alimentation de chaque porte-boulon et jeter les boulons,

cales d'espacement en plastique et les c&bles.

4. Obturer les trous avec les bouchons des boulons de

transport.

26

J* ,.,_s ,9÷s% s_,_.>_, J* .,_.,., ,,s ,£_ b_.,9 s ........

Connecter les tuyaux d'alimentation aux robinets

S'assurer que le tambour de la laveuse est vide.

1. Avec une pince, verifier le serrage des raccords de tuyaux

deja joints a la laveuse.

REMARQUE : Ne pas serrer excessivement Le raccord

risque d'etre endommage.

2. Raccorder le tuyau a indicateur rouge au robinet d'eau

chaude. Visser completement le raccord a la main pour qu'il

comprime le joint.

3. Raccorder le tuyau a indicateur bleu au robinet d'eau froide.

Visser completement le raccord a la main pour qu'il

comprime le joint.

4. Terminer le serrage des raccords - deux tiers de tour avec

une pince.

5.

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d'etre endommage.

Ouvrir les robinets d'eau et verifier s'il y a des fuites.

REMARQUE : Remplacer les tuyaux d'arrivee d'eau apres 5

ans d'utilisation pour reduire le risque de defaillance

intempestive. Prendre note de la date d'installation ou de

remplacement des tuyaux d'arrivee d'eau, pour ref@ence

ult@ieure.

Inspecter periodiquement les tuyaux; les remplacer en cas de

renflement, de deformations, de coupures, d'usure ou si une

fuite se manifeste.

Le bon acheminement du tuyau de vidange protege vos

planchers contre les dommages imputables & une fuite d'eau.

Lire et suivre attentivement ces instructions.

Le tuyau de vidange est raccorde a la laveuse.

Pour emp_cher I'eau de vidange de refluer dans la laveuse :

• Ne pas redresser le tuyau de vidange ni forcer I'excedent de

tuyau dans le tuyau de rejet a I'egout. Le tuyau doit 6tre bien

immobilise, tout en permettant le passage d'air.

• Ne pas mettre I'excedent du tuyau de vidange au fond de

I'evier de buanderie.

I_gout au plancher

II vous faudra peut-_tre des pieces supplementaires. (Voir €gout

au plancher dans "Autres pieces").

1.

2.

Fake passer le cordon d'alimentation par-dessus la laveuse.

Fixer le tuyau de vidange au pied de I'evier de buanderie ou

au tuyau rigide de rejet a I'egout avec la courroie perlee, (Voir

les illustrations t et 2.)

3

Si les robinets d'eau et le tuyau rigide de rejet a I'egout sent

places en retrait (voir I'illustration 3), introduire I'extremite en

col de cygne du tuyau de vidange dans le tuyau rigide de

rejet a I'egout. Attacher fermement les tuyaux d'arrivee d'eau

et le tuyau de vidange ensemble, avec la courroie perlee.

Ne pas forcer I'excedent du tuyau de vidange dans le tuyau rigide

de rejet a I'egout.

27

C e/2

Un bon aplomb de la laveuse minimisera le bruit et les vibrations.

1. Verifier I'aplomb de la laveuse en plagant un niveau sur le

bord de la table, transversalement, puis dans le sens avant

arriere,

2,

Si la laveuse est centre un mur, la deplacer legerement avant

de I'incliner vers I'arriere. Si la laveuse n'est pas d'aplomb,

soulever d'abord I'avant avec un bloc de bois (2 x 4 po) et

ajuster le deploiement des pieds selon le besoin, puis

soulever I'arriere et ajuster le deploiement des pieds selon le

besoin, Rep6ter ceci jusqu'a I'aplomb parfait de la laveuse.

Apres avoir regle I'aplomb de la laveuse, utiliser une cle plate

de 17 mm pour visser les ecrous sur les pieds fermement

contre la caisse de la laveuse.

Les 4 pieds doivent _tre bien serres, Si les ecrous ne sont pas

bloques centre la caisse de la laveuse, la laveuse peut vibrer.

3. Faire glisser la laveuse a son emplacement final.

4. Confirmer I'aplomb de la laveuse.

1. Consulter les specifications de I'installation electrique.

Verifier que la tension electrique disponible est correcte et

que la prise de courant est convenablement reliee a la terre,

(Voir "Specifications electriques"),

2. Verifier que toutes les pieces sent installees. S'il reste une

piece, passer en revue les differentes etapes pour decouvrir

laquelle aurait ete oubliee.

3. S'assurer d'avoir tout I'outillage.

4. Jeter ou recycler tout le materiel d'emballage.

5. Verifier que chaque robinet d'arrivee d'eau est ouvert.

6. Verifier s'il y a des fuites autour des robinets et des tuyaux

d'arrivee d'eau.

Risque de choc _lectrique

Brancher sur une prise a3alv_oles reli_e

la terre.

Ne pas enlever la broche de liaison _ la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

7. Brancher sur une prise a 3 alveoles reliee & la terre,

8. Lire "Utilisation de la laveuse".

9. Pour tester et nettoyer la laveuse, mesurer _/_de la quantite

normale recommandee de detergent en poudre ou liquide

Haute efficacite (HE) ou 1/4de la quantite normale

recommandee de detergent en poudre ou liquide. Verser le

detergent dans le distributeur de detergent. Selectionner

NORMAL, puis HOLD TO START (Mise en marche). Laisser la

machine executer le programme complet.

#

CARACTERISTIQUESET

AVANTAGES

Woolmark

Le cycle laine de cette machine a laver a ete approuve par la

Woolmark pour le lavage des articles Woolmark lavables

machine, sous reserve que ces articles soient laves

conformement aux instructions mentionnees sur I'etiquette de

I'article et celles indiquees par la fabricant de cette machine

laver. M0301,

Commandes _lectroniques

Les commandes electroniques flexibles sent faciles a utiliser que

vous soyez un novice ou un expert.

28

Distributeurs intelligents

Les distributeurs intelligents rendent votre laveuse vraiment

automatique. Cette laveuse fournit un distributeur a quatre

compartiments qui comprend des compartiments separes pour

le detergent du lavage principal, I'assouplissant de tissu, I'eau de

Javel, et le prelavage automatique ou le trempage automatique.

Le distributeur comporte quatre grandes zones de versement,

est autonettoyant et peut _tre facilement retire. Les produits de

lessive sont dilues a I'eau frafche et ajoutes a la charge au

moment approprie durant le programme de lavage.

Niveau automatique de reau

Cette laveuse ajuste automatiquement le niveau de I'eau pour les

meilleurs rendements de nettoyage et de rin(;age. Deux

detecteurs determinent la taille de la charge, la composition de la

charge, et les niveaux de mousse savonneuse; les detecteurs

ajustent ensuite le niveau d'eau au reglage approprie. Ceci

elimine les devinettes. Le niveau d'eau est juste ce qu'il faut pour

chaque taille de charge de lavage.

Charges plus grosses

Puisqu'il n'y a pas d'agitateur, vous pouvez laver des articles plus

grands, plus volumineux, comme un couvre-lit de tres grande

taille. Vous pouvez _galement laver plus de v_tements a la fois,

ce qui signifie moins de charges.

Syst_me de suspension

Pour reduire le "deplacement" de la laveuse et les conditions de

"desequilibre", votre nouvelle laveuse combine :

• 2 ressorts pour isoler la vibration

• 4 amortisseurs de choc a la base de la laveuse pour

minimiser le mouvement.

Tambour en acier inoxydable

Le tambour en acier inoxydable elimine la corrosion et permet

des vitesses d'essorage plus elev6es pour une extraction plus

forte d'eau ce qui reduit le temps de sechage.

Syst_me de lavage haute efficacit_

Votre nouvelle laveuse & chargement frontal a haute efficacite fait

gagner du temps avec des charges moins nombreuses et plus

importantes, et diminue vos factures d'eau et d'energie en

favorisant une utilisation judicieuse des ressources.

Vitesses d'essorage

Cette laveuse choisit automatiquement la vitesse d'essorage en

fonction du programme choisi. Toutefois, ce reglage en usine

peut _tre change. Cette laveuse offre jusqu'a cinq choix de

vitesses differentes d'essorage.

EI6ment de chauffage

Cette laveuse comporte un el6ment de chauffage qui chauffe

automatiquement I'eau a la meilleure temperature des

programmes choisis. Ceci permet un nettoyage par etapes, un

procede par lequel I'eau tilde est apportee et melangee d'abord

avec le detergent, ensuite I'eau est chauffee. L'eau tiede nettoie

les taches telles que sang et oeufs et I'eau chauffee elimine les

taches huileuses telles que transpiration et I'huile mecanique

sale. Cet el6ment de chauffage est actif aux programmes

Sanitary (Sanitaire), Whitest Whites (Blancs les plus blancs),

Heavy Duty (Service intense) et avec I'option Stain Treat

(Traitement de taches).

Commande de temperature automatique ACCUWASH TM

La commande ACCUWASH TM detecte et maintient

electroniquement une temperature d'eau uniforme. La

commande ACCUWASH regule I'arrivee d'eau chaude et d'eau

froide. La commande ACCUWASH est activee automatiquement

Iors de la selection d'un programme.

Ajouter un v_tement

Au debut des programmes Whitest Whites (Blancs les plus

blancs), Heavy Duty (Service intense), Normal et Quick Wash

(lavage rapide), cette laveuse accorde une periode de 8 minutes

pour ajouter du linge oublie. Le temoin lumineux ADD A

GARMENT (Ajouter un v6tement) s'illuminera durant cette

periode de 8 minutes.

Action de nettoyage CATALYST ®avec injection directe

Cette laveuse achemine 100% de I'eau a travers les distributeurs

pour assurer un rin(_age et un melange a fond de tousles additifs

avant qu'ils n'entrent en contact avec tout v_tement. L'eau est

alors aspergee du haut a I'avant vers le centre de la charge,

fournissant une distribution egale et un rendement ideal de

nettoyage. II est normal que de petites quantites d'eau

demeurent dans les distributeurs Iorsque le programme de

lavage est complete.

Syst_me de d6tergent efficace

Cette laveuse est equipee d'une valve specialement con(;ue pour

se fermer durant I'etape de lavage du programme, ainsi la totalite

du melange de I'eau et du detergent est utilisee sur la charge. Le

systeme de detergent efficace evite tout gaspillage d'eau ou de

detergent.

D_tection dynamique de d_s_quilibre

Cette laveuse utilise deux detecteurs pour detecter la taille de la

charge et la quantite desequilibree dans la charge. Le systeme de

suspension et les commandes sont specialement congus pour

redistribuer automatiquement la charge.

29

UTILISATIONDELALAVEUSE

Status Control On Whitest Whiles Sanitary

Heavy Duty , _--_ _ Estimated

•Delay Wash @Time

Bulky ttems ,

aW_sh Quick Wash * ® $ • Drain/Spin

•Rit_se Ddicate/Casua pin Less

•spit, Silk *_--_" Soak Soil _p_,_Pause

®Cycle Complete _WOOl Hand Washables Level _an¢_

v

®Control Locked

•Oday Wash

OPrewash

•Auto Soak

Extra Rinse

Options

oSuperHot/Celd $Extra High

oHot/Cold oH_gh

•Warm/Warm eMedium oLouder

$Warm/Bold oLow oSofter

•Cold/Cold •NoSpln eOff

Water Temp Spin Speed End Of Cycle Signal

Wash/ Rins_ Holdtot_ _J_d_ to

LodJ1J_/ock_o_tro/

Risque d'incendie

Ne jamais mettre des articles humect_s

d'essence ou d'autres fluides inflammables dans

la laveuse.

Aucune laveuse ne peut compl_tement enlever

I'huile.

Ne pas faire s_cher des articles qui ont _t_ sails

par tout genre d'huile (y compris les huiles

de cuisson).

Le non-respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

AVERTISSEMENT : Pour reduire le risque d'incendie, de choc

electrique ou de blessures corporelles, lire les INSTRUCTIONS

IMPORTANTES DE SI2CURITE avant de faire fonctionner cet

appareil.

Le texte suivant est un guide pour I'utilisation de votre laveuse.

Se referer aux sections specifiques de ce manuel pour des

renseignements plus detaill6s.

Ne pas remiser des produits de lessive sur le dessus de cette

laveuse. La vibration est normale au cours du fonctionnement.

Premier programme de lavage sans linge alaver

Avant de laver le linge pour la premiere fois, choisir le programme

Normal et I'executer sans linge. Apres I'installation, si un

programme complet n'a pas ete execute sans linge, utiliser la

moitie de la quantite normale recommandee de detergent & haute

efficacite (HE) en poudre ou liquide ou _Ade la quantite normale

recommandee de detergent ordinaire en poudre ou liquide. Le

programme initial sert a assurer que I'interieur est propre avant

de laver le linge.

1. Pour charger la laveuse

Ouvrir la porte de la laveuse en tirant sur la poignee. Trier le

linge d'apres la couleur et le type de tissu. Placer une charge

de linge trie dans la laveuse. Ne pas surcharger la laveuse.

Une charge excessive peut causer un pietre nettoyage.

• La laveuse peut _tre bien remplie, mais le linge ne dolt

pas _tre tass& La porte de la laveuse devrait se fermer

facilement.

•Melanger les gros articles avec les petits articles et eviter

de laver un seul article. Charger la laveuse uniformement.

• II est recommande de laver de petits articles tels que les

chaussettes d'enfants dans un sac en filet pour le linge.

• Lorsqu'on enleve le linge, verifier occasionnellement sous

le rebord en caoutchouc a I'avant de la cuve pour les

petits articles.

Fermer la porte de la laveuse en la poussant fermement

jusqu'a I'enclenchement qui verrouille la porte. La porte de la

laveuse demeurera verrouillee durant le programme de

lavage.

REMARQUE : Lorsque tout programme de lavage est

acheve, la porte dolt _tre ouverte et ensuite fermee avant

qu'un nouveau programme puisse commencer. La porte peut

_tre ouverte seulement si la touche PAUSE/CANCEL (Pause/

annulation) est choisie Iorsque le temoin lumineux ADD A

GARMENT (Ajouter un v_tement) s'illumine ou si le

programme a ete annul& Voir "Pour annuler un programme".

Ouvrir le tiroir distributeur et ajouter les produits de lessive au

compartiment de detergent, d'eau de Javel ou

d'assouplissant de tissu. Fermer le tiroir lentement pour eviter

les renversements. Voir "Utilisation du distributeur".

REMARQUE : Pour le meilleur rendement, utiliser des

detergents & haute efficacit& Le contenant pour ce type de

detergent sera marque "HE" ou "Haute efficacite". Uaction de

lavage en plus d'une quantite moindre d'eau pourra creer une

mousse savonneuse excessive avec un detergent ordinaire.

3O

4. Mettre la laveuse en marche en choisissant CONTROL ON

(Commande en marche). Selectionner I'un des programmes

en tournant le selecteur de programme. Le temoin lumineux

pour le programme choisi s'illuminera. Lors de la selection

d'un programme de lavage, les options, la temperature de

I'eau, la vitesse d'essorage et le niveau de salete prer6gles

s'illumineront. L'affichage montre le temps estime qui reste.

Les reglages prer6gl6s fournissent le soin recommande pour

les tissus pour le programme selectionne. Voir

"Programmes".

5. Choisir les OPTIONS desirees. Toutes les options ne sont pas

disponibles avec tousles programmes. Voir "Options".

6. Choisir les MODIFIERS (Modificateurs) desires. Tousles

modificateurs ne sont pas disponibles avec tousles

programmes et toutes les options. Voir "Modificateurs".

7. Si desire, choisir END OF CYCLE SIGNAL (Signal de fin de

programme). Le signal est utile Iorsqu'on lave des articles qui

devraient _tre enleves de la laveuse des qu'elle s'arr_te.

Selectionner LOUDER (Plus fort) ou SOFTER (Moins fort).

8. Pour commencer imm_diatement le programme de

lavage

Choisir HOLD TO START (Mise en marche).

• Si vous ne selectionnez pas HOLD TO START en moins

de 5 minutes apres avoir choisi un programme, la laveuse

s'arr_tera automatiquement.

•Lorsque le programme de lavage est acheve, le t_moin

lumineux indiquant CYCLE COMPLETE (Programme

acheve) s'illumine, la porte se declenche et la charge de

lavage peut _tre retiree de la laveuse. La laveuse devient

desactivee automatiquement 5 minutes apr_s

I'achevement du programme et Iorsque le temoin

lumineux CYCLE COMPLETE (Programme acheve)

s'eteint. Pour desactiver la laveuse manuellement apres

la fin du programme de lavage, s_lectionner PAUSE/

CANCEL (Pause/annulation) une fois.

9. Pour commencer le programme de lavage plus tard

Selectionner DELAY WASH (lavage differe) jusqu'a ce que le

delai desire (en heures) montre le temps estime qui reste sur

I'affichage. Choisir START. Le compte a rebours du

programme de lavage sera affiche dans le voyant de

I'afficheur.

Votre nouvelle laveuse comporte un tiroir distributeur avec quatre

compartiments separes pour vos produits de lessive -- deux

sent pour le detergent, Fun est pour I'eau de Javel et I'un est pour

I'assouplissant de tissu liquide. Les produits de lessive sont

dilues et distribues automatiquement au moment approprie

durant le programme de lavage, ce qui vous evite de retourner

la laveuse durant le programme pour ajouter ces produits.

II est normal que de petites quantites d'eau demeurent dans les

distributeurs Iorsque le programme de lavage est complete.

Ne pas placer d'additifs de lessive directement dans la cuve de

lavage. Toujours utiliser les distributeurs appropries Iors de

I'addition de produits de lessive.

Choix du d_tergent appropri_

Pour le meilleur rendement de lavage, utiliser un detergent

haute efficacite (HE) ou a faible mousse. Les detergents

ordinaires peuvent causer un surplus de mousse dans la laveuse.

Si un detergent & haute efficacite n'est pas disponible, utiliser la

1/2de la quantite recommandee de detergent ordinaire. L'usage

d'un detergent ordinaire causera eventuellement un rendement

insatisfaisant.

La plupart des detergents de formule pour le lavage manuel ne

sont pas destines aux laveuses a chargement frontal, et peuvent

causer un exc_s de mousse. Commencer avec 1/4de la quantite

recommandee. Si un exces de mousse survient, essayer un

detergent formule pour les laveuses a haute efficacite.

Pour remplir les compartiments du distributeur

1. Tirer le tiroir distributeur.

2. Ajouter le produit de lessive desire dans le compartiment

approprie.

3. Pousser soigneusement et completement a fond le tiroir

distributeur (afin d'eviter les deversements).

1

4

5

3

Distributeur

!. Compartiment pour detergent

Prewash (pr_lavage)

2. S_parateur

3. Compartiment pour detergent Main Wash

(lavage principal)

4. Levier de d_gagement du distributeur

5. Compartiment pour eau de Javel

6. Compartiment pour assouplissant de tissu

Compartiment pour d_tergent Prewash (pr_lavage}

(Numero 1 dans I'illustration du distributeur)

Ajouter le detergent dans ce compartiment Iors de I'utilisation de

I'option Prewash (prelavage) ou Auto Soak (trempage

automatique). Le detergent liquide ou en poudre peut _tre utilise

dans ce compartiment. Le detergent sera automatiquement

distribue durant Prewash si I'option de Prewash est choisie ou

durant le temps de trempage si Auto Soak est choisi.

• Si vous utilisez un detergent a haute efficacite (HE) ajouter 1/3

de la quantite recommandee dans le compartiment pour

detergent Prewash et ¾ de la quantite recommandee dans le

compartiment pour detergent Main Wash (lavage principal).

Si vous utilisez du detergent ordinaire, ajouter 1/6de la

quantite recommandee dans le compartiment pour detergent

Prewash et 1/3de la quantite recommandee dans le

compartiment pour detergent Main Wash.

31

Compartiment pour d_tergent Main Wash (lavage

principal)

(Le num@o 3 dans I'illustration du distributeur)

Ajouter le detergent liquide ou en poudre dans ce compartiment

pour votre programme de lavage principal. Le separateur de

detergent dolt toujours _tre en place, soit a la position avant ou

arriere.

IMPORTANT : Si vous utilisez I'option Prewash (prelavage) ou

Auto Soak (trempage automatique) avec un programme de

lavage, un detergent en poudre dolt _tre utilise dans le

compartiment de lavage principal car les detergents liquides

peuvent couler du compartiment pour detergent Main Wash

durant le prelavage, le temps de trempage, ou de delai, avant

que le lavage principal commence.

• Ne pas remplir au-del& du niveau "MAX".

• L'agent de blanchiment liquide ou en poudre sans danger

pour les couleurs, peut _tre ajoute au compartiment pour

detergent Main Wash avec le m_me type de detergent,

liquide ou en poudre.

•D_tergent liquide : Placer le SC:PARATEUR a la position

avant, entre les guides, tel qu'illustre ci-apres. II n'y aura pas

d'ecart entre le fond du compartiment pour detergent du

cycle de lavage et la base du separateur.

--\ .... /--

[] POWDER _ / PREWASH A

1 .....................................H <:_ LIQUID / / IvlAINWASHV

...............

S6parateur on position avant, entre los guides

1. S_parateur

2. Guide

LIQUI

SO

......II

D_tergent en poudre : Placer le SC:PARATEUR & la position

arriere, derriere les guides, tel qu'illustre ci-apres. II y aura un

ecart entre le fond du compartiment pour detergent du cycle

de lavage et le fond du separateur. I

PREWASH _.

MAiNWASH_7 LIQUI

SO

_J

!

S_parateur9 la position arriere, entre les guides

1. S_parateur

2. Guide

REMARQUE : Le separateur est expedie de I'usine en position

POWDER (poudre [arriere]).

Compartiment d'eau de Javel

(Numero 5 dans I'illustration des distributeurs)

Ne PAS ajouter PLUS DE 1/3tasse (80 mL) d'eau de Javel dans ce

compartiment. L'eau de Javel sera automatiquement diluee et

distribuee au moment approprie durant le premier ringage apres

le programme de lavage. Ce compartiment ne peut pas diluer un

agent de blanchiment en poudre.

• Toujours mesurer I'eau de Javel. Utiliser une tasse a mesurer

avec un bec verseur, et eviter I'a-peu-pres.

• Ne pas remplir au-dela du niveau "MAX". Le remplissage

excessif pourrait causer de serieux dommages aux

v_tements.

Compartiment d'assouplissant de tissu

(Numero 6 dans I'illustration des distributeurs)

Ajouter 1/4de tasse (60 mL) d'assouplissant de tissu liquide dans

ce compartiment. L'assouplissant sera automatiquement

distribue dans le rin(;age final.

• Ne pas remplir au-dela du niveau "MAX".

1. Pour faire une pause de la laveuse a tout moment, choisir

PAUSE/CANCEL.

2. Pour continuer le programme, appuyer sur HOLD TO START

(environ 1 seconde).

Toutes les options et tousles modificateurs ne sent pas

disponibles avec tousles programmes. Les programmes, options

et modificateurs peuvent _tre changes a tout moment avant que

HOLD TO START soit choisi.

Les options et les modificateurs peuvent @re changes a tout

moment apres que HOLD TO START soit selectionne et avant la

mise en marche de I'option ou du modificateur selectionne.

Pour annuler un programme et s_lectionner un nouveau

programme

1. Appuyer sur PAUSE/CANCEL deux fois.

2. Selectionner le programme desire.

3. Selectionner les OPTIONS desirees.

4. Appuyer sur HOLD TO START (environ 1 seconde) pour

remettre la laveuse en marche au commencement d'un

nouveau programme.

Pour annuler un programme

1. Appuyer sur PAUSE/CANCEL deux fois.

2. La laveuse devient desactivee, la porte se declenche et le

linge peut _tre enleve.

REMARQUE : Si le niveau d'eau ou la temperature sent trop

eleves, la laveuse se vidangera automatiquement avant que la

porte se declenche.

Pour changer les options ou modificateurs apr_s le

commencement d'un programme

1. Appuyer sur PAUSE/CANCEL.

2. Selectionner les OPTIONS ou MODIFIERS (Modificateurs)

desires.

3. Appuyer sur HOLD TO START (environ 1 seconde) pour

continuer le programme.

32

Pour vidanger la laveuse manuellement

1. Appuyer sur PAUSE/CANCEL

2. Selectionner DRAIN/SPIN (Vidange/essorage).

3. Appuyer sur HOLD TO START (environ 1 seconde) pour

commencer la vidange.

4. Lorsque I'essorage est acheve, la porte se declenche. Le

linge peut _tre enleve de la laveuse.

Ces temoins lumineux montrent quelle portion du programme de

la laveuse est en fonctionnement. IIs indiquent aussi quand vous

pouvez ajouter un autre article au programme de lavage et quand

les commandes sent verrouillees.

Status

ODelay Wash

•Adda Garment

®Soak / Prewash

0Wash

0Rinse

•spin

•Cycle Complete

•Control Locked

Ajouter un v_tement

Vous pouvez ajouter des articles apres que le programme a

commence avec les programmes Sanitary (Sanitaire), Whitest

Whites (Blancs les plus blancs), Heavy Duty (Service intense),

Normal Casual (Normal/tout-aller) et Quick Wash (Lavage rapide),

si le temoin lumineux ADD A GARMENT (Ajouter un v6tement)

s'illumine.

Pour ajouter des articles

1. Appuyer sur PAUSE/CANCEL. La porte de la laveuse se

declenche et des articles peuvent _tre ajoutes.

2. Pour continuer le programme, fermer la porte et appuyer sur

HOLD TO START (environ 1 seconde).

Programme achev_

Le temoin lumineux Cycle Complete (Programme acheve) reste

illumine pendant 5 minutes apres I'achevement du programme,

et ensuite la laveuse se desactive.

Verrouillage des commandes

Le verrouillage des commandes emp_che I'utilisation non

intentionnelle de la laveuse. Vous pouvez aussi utiliser la

caracteristique de commande de verrouillage pour emp_cher un

programme non desir6 ou des changements d'option au cours

d'un programme. Lorsque CONTROL LOCKED (Verrouillage des

commandes) est allume, tousles boutons sent desactives,

I'exception de PAUSE/CANCEL (Pause/annulation) et START

(Mise en marche). Vous pouvez verrouiller les commandes

pendant que la laveuse est en fonctionnement.

Pour verrouiller les commandes

Appuyer sur END OF CYCLE SIGNAL (Signal de fin de

programme) pendant 3 secondes.

•Louder

•Softer

®off

©

End Of Cycle Signal

Hold for 3 ,S_corldst_

LoddUnlock Conttd

Le temoin lumineux CONTROL LOCKED s'illumine.

Pour d_verrouiller les commandes

Appuyer sur END OF CYCLE SIGNAL pendant 3 secondes

jusqu'a ce que le temoin lumineux CONTROL LOCKED s'eteigne.

Dur_e estim_e qui reste

La duree d'un programme varie automatiquement d'apres la

pression de I'eau, la temperature de I'eau, le detergent et la

charge de linge. La duree du programme sera prolongee si une

mousse excessive survient ou si la charge est desequilibree.

Choisir les programmes de lavage en tournant le bouton au

programme desir& Chaque programme est con0u pour des

types differents de tissus et de niveaux de salet&

Whitest Whites Sanitary

Heavy Duty_

ou,,,,,=j.(\\

% \ 'n

De,,c=eJOesua,?ns JSo,n

Silk" _"Soak

Wool Hand Washables

Chaque programme comporte un niveau de salete (duree du

programme), une temperature de I'eau et une vitesse

d'essorage preregles, et peut comporter des options

prereglees. Les reglages prer6gl6s fournissent les spins

recommandes des tissus pour le programme choisi.

Les reglages prer6gles peuvent _tre changes en tout temps

avant d'appuyer sur HOLD TO START (Mise en marche).

Toutes les options et tousles modificateurs ne sent pas

disponibles avec tousles programmes. (Pour changer les

reglages apres que le programme a ete mis en marche,

appuyer sur PAUSE/CANCEL (Pause/annulation), ensuite

choisir les reglages desires. Appuyer sur HOLD TO START

pour continuer le programme.)

Sanitary (Sanitaire)

Utiliser ce programme pour nettoyer les tissus tres sales de

couleur ferme. Ce programme combine une temperature d'eau

tres chaude et un culbutage a vitesse rapide pour aider & assurer

I'elimination des saletes intenses et des taches. II est

recommande de regler votre chauffe-eau a 120°F (49°C) pour

assurer un rendement approprie durant ce programme. Le

programme Sanitaire aide aussi & eliminer 99,999 % de 3 des

bacteries ordinaires infectieuses, m6me sans emploi d'eau de

Javel. Un essorage a vitesse extra elevee aide & diminuer le

temps de sechage.

33

Whitest Whites (Blancs les plus blancs)

Ce programme est specialement con(_u pour nettoyer des

charges de tissus blancs sales, avec I'addition d'eau de Javel.

Les temperatures de lavage a I'eau chaude assurent I'activite

ideale de I'eau de Javel. Un rin(_age additionnel fournit un

rendement ideal de rin(_age pour eviter les residus de chlore sur

votre linge. Ce programme combine le culbutage a haute vitesse,

un temps de lavage prolonge, et un essorage a vitesse extra

elevee pour raccourcir le temps de sechage.

Heavy Duty (Service intense)

Utiliser ce programme pour laver des charges de tissus epais, de

couleur ferme, et les v_tements normalement sales. Ce

programme combine un culbutage a vitesse rapide, un temps de

lavage prolonge, et un essorage a vitesse extra elev6e pour

raccourcir les temps de sechage. Si la temperature de I'eau est

moindre que requise pour ce programme, le chauffe-eau

rechauffera I'eau a la temperature ideale.

REMARQUE :Utiliser le programme Heavy Duty (Service

intense) pour I'enlevement optimal des souillures organiques

telles que le sang.

Normal

Utiliser ce programme pour laver des cotons et des toiles

normalement sales. Ce programme combine un culbutage

vitesse moyenne et un essorage a haute vitesse.

Bulky Items (articles encombrants)

Utiliser ce programme pour laver de gros articles tels que

couvertures et couettes. Ce programme commence par un

trempage pour bien imbiber la charge. Ceci est suivi d'une action

de lavage moyenne et d'un essorage a basse vitesse uniquement

pour maintenir I'equilibre de la charge.

Quick Wash (Lavage rapide)

Utiliser ce programme pour de petites charges de v_tements

legerement sales qui sont requis sans delai. Ce programme

combine le culbutage a vitesse rapide, un temps de lavage

raccourci, et un essorage a vitesse extra elevee pour raccourcir le

temps de sechage.

Delicate/Casual (d_licats/tout -aller)

Utiliser ce programme pour laver des tissus et des v_tements qui

ne se repassent pas; I'etiquette de soin du tissu indiquera

"Permanent Press" (pressage permanent), "Wrinkle Free" (sans

plis), ou "Gentle" (delicat). Ce programme combine un culbutage

basse vitesse et un essorage a basse vitesse afin de reduire les

plis.

Silk (Soie)

Utiliser ce programme pour nettoyer les v_tements lavables en

sole. (Verifier les instructions de I'etiquette pour vous assurer que

le v_tement est lavable). Ce programme culbute d_licatement et

vide I'eau sans essorage pour nettoyer delicatement les

v6tements et reduire le froissement au minimum. Comme

I'essorage est omis, les v_tements contiennent une quantite plus

elevee d'eau a la fin de ce programme.

Wool (Lainages)

Utiliser ce programme pour laver les v_tements en laine lavables

en machine. (Consulter les consignes d'entretien pour s'assurer

que le v_tement est lavable.) Ce programme comporte un

culbutage delicat et un essorage a basse vitesse pour un soin

optimal des v_tements.

Hand Washables (Lavage manuel)

Utiliser ce programme pour les v_tements a laver manuellement

ou necessitant un soin special. Semblable a la fa(_on dont les

v_tements sont laves a la main darts un evier, Faction de lavage

de ce programme combine des periodes de culbutage lent et de

trempage. La vitesse lente reduit le froissement.

Soak (Trempage)

Utiliser ce programme pour enlever les petites taches fixees sur

les tissus. Ce programme comporte une periode de trempage

dans I'eau tiede ou froide suivie d'une vidange. L'eau

supplementaire, la courte phase de culbutage pour une

distribution egale de la lessive et une periode de trempage sans

mouvement du tambour ameliorent I'enlevement des taches

fixees. La vidange sans essorage assure un traitement doux,

m_me pour les articles delicats.

Rinse/Spin (Ringage/essorage)

Utiliser ce programme pour obtenir un rin_age et un essorage

seulement. Ce programme combine le culbutage a vitesse elevee

et un essorage a vitesse extra elevee. Si desire, vous pouvez

reduire la vitesse d'essorage en choisissant la vitesse que vous

desirez du modificateur SPIN SPEED (Vitesse d'essorage).

Rinse/Spin (Rin_age/essorage) utile pour

• Les charges necessitant un rint_age seulement.

• L'addition d'assouplissant de tissu a une charge.

Drain/Spin (Vidange/essorage)

Utiliser ce programme pour vidanger votre laveuse ou pour

vidanger et essorer votre charge de linge. La vitesse d'essorage

est prereglee a tres elevee. Si vous le desirez, vous pouvez

reduire la vitesse d'essorage en choisissant la vitesse que vous

desirez du modificateur SPIN SPEED (Vitesse d'essorage).

REMARQUE: L'eau dans les charges de tissus synthetiques,

tissus delicats, articles lavables a la main, et lainages, dolt _tre

vidangee sans essorage ou a essorage faible pour eviter d'etirer

les tissus.

34

R_glages pr_r_gl_s des programmes

Chaque programme a un niveau de salete (temps du

programme), une temperature de I'eau, et une vitesse d'essorage

preregles. Les reglages preregles fournissent les soins

recommandes des tissus pour le programme choisi. Voir tableau.

Pro- Niveau de Temperaturede Vitesse

gramme salet_ I'eau d'esso-

(temps du rage

programme)

Sanitary Normal Super Hot/Cold Extra High

(Sanitaire) (1:55) (Super chaude/ (Extra

Froide) elevee)

Whitest Normal Hot/Cold Extra High

Whites (1:00) (Chaude/ (Extra

(Blancs les Froide) elevee)

plus

blancs)

Heavy Normal Hot/Cold Extra High

Duty (1:20) (Chaude/ (Extra

(Service Froide) elevee)

intense)

Normal Normal Warm/Cold High

(0:40) (Tiede/Froide) (€levee)

Bulky Normal Warm/Cold Low

Items (0:55)

Quick Moins Sale Warm/Cold Extra High

Wash (0:30) (Tiede/Froide) (Extra

(Lavage elevee)

rapide)

Delicate/ Normal Warm/Cold Medium

Casual (0:35) (Tiede/Froide) (Moyenne)

(d_licats/

tout-aller)

Silk Normal Cold/Cold No Spin

(Sole) (0:26) (Froide/Froide) (Pas d'es-

sorage)

Wool Normal Cold/Cold Medium

(Laine) (0:30) (Froide/Froide) (Moyenne)

Hand Normal Cold/Cold Low

Washables (0:30) (Froide/Froide) (Basse)

(Lavage

manuel)

Soak Normal Warm/Cold No Spin

(Trem- (0:30) (Tiede/Froide) (Pas d'es-

page) sorage)

Rinse/Spin Normal Cold/Cold Extra High

(Ringage/ (0:21) (Froide/Froide) (Extra

essorage) elevee)

Drain/Spin Normal N/A Extra High

(Vidange/ (0:11) (Extra

essorage) elevee)

Changement des r_glages de programme pr_r_gl_s

Appuyer sur le selecteur de chaque reglage jusqu'& ce que le

reglage desire s'illumine.

Sons normaux _mis par la laveuse

Comme pour tout produit neuf, vous entendrez des sons qui ne

vous sont pas familiers. Vous pouvez entendre divers sons

Iorsque la porte est verrouillee et deverrouillee, et durant le

lavage, le rin(;age et I'essorage. Entre les changements des

actions de lavage, il y aura des pauses momentanees. Vous

entendrez I'aspersion et I'eclaboussement de I'eau durant les

programmes de lavage et de rin(;age. Ces nouveaux sons et

pauses font partie du fonctionnement normal de la laveuse.

Vous pouvez personnaliser votre lavage en ajoutant des

OPTIONS a vos selections de programme. Vous pouvez ajouter

ou changer I'option apres avoir commence un programme

n'importe quand avant que I'option selectionnee commence.

Toutes les options ne sont pas disponibles avec tousles

programmes.

®Delay Wash

©

•Prewash

0

•Auto Soak

0

Extra Rinse

0

Options

Voir "Guide de lessivage" pour un aper9u des options

possibles pour chaque selection de programme de lavage.

Vous pouvez choisir plus d'une option pour un programme.

Certaines options ne peuvent pas _tre ajoutees a certains

programmes; par exemple, Prewash (Prelavage) ne peut pas

_tre ajoute au programme Quick Wash (Lavage rapide).

Si une option est disponible avec un programme selectionne,

le temoin lumineux pour cette option s'illuminera Iorsqu'il est

selectionn&

Si une option n'est pas disponible avec un programme

selectionne, il y aura un bref signal sonore et le temoin

lumineux pour cette option ne s'allumera pas Iorsqu'il est

selectionn&

Delay Wash (lavage differS)

Utiliser cette option pour mettre le programme de lavage en

marche plus tard.

• Selectionner Delay Wash (lavage differe) jusqu'a ce que la

duree souhaitee (en heures) soit indiquee sur I'affichage de

duree restante approximative.

• Selectionner START (mise en marche). Le compte a rebours

du programme de lavage sera indique sur la fen_tre de

I'affichage.

35

Prewash (Pr_lavage)

Utiliser cette option pour les charges tres sales qui ont besoin de

pretraitement. Cette option ajoute un prelavage et une vidange

de 15 minutes au programme de lavage principal.

REMARQUES :

• Ajouter le detergent aux compartiments Prewash (prelavage)

et Main Wash (lavage principal) dans le tiroir distributeur.

•Lors de I'utilisation de Prewash, ne pas utiliser de detergent

liquide darts le compartiment Main Wash. Utiliser un

detergent en poudre pour le programme de lavage principal.

REMARQUE : Les options Prewash et Auto Soak (Trempage

automatique) ne peuvent pas _tre choisies dans le m_me

programme.

Auto Soak (Trempage automatique)

Utiliser I'option de Auto Soak pour les charges de coton, toile,

polyester ou nylon tres sales avec taches incrustees. Au cours du

trempage automatique, I'eau sera ajoutee au tambour et le linge

sera egalement distribue par une phase breve de culbutage. Le

linge sera ensuite trempe par phases sans mouvement du

tambour. Apres le trempage, la laveuse se vide sans essorage.

• Ajouter du detergent aux deux compartiments de Prewash et

de Main Wash du tiroir distributeur.

• Utiliser du detergent en poudre pour le programme de lavage

principal parce que le detergent liquide coulera dans la

laveuse durant Auto Soak.

Pour les programmes a temperatures de lavage chaudes, la

temperature de trempage est reglee a WARM (tiede) sinon la

temperature de trempage est identique a la temperature de

lavage.

• Les options Auto Soak et de Prewash ne peuvent pas 6tre

selectionnees dans le m_me programme.

Extra Rinse (Rinc_.age suppl_mentaire)

Un ringage supplementaire peut _tre utilise pour assurer

I'elimination des residus de detergent ou des residus d'eau de

Javel des v_tements. Cette option fournit un rin(_age additionnel

avec la m_me temperature d'eau que le premier rint_age.

Les reglages preregles de programme de temperature d'eau, de

lavage/ringage et de vitesse d'essorage peuvent _tre changes.

Vous pouvez changer un modificateur apres la mise en marche

d'un programme a tout moment avant que le modificateur choisi

commence. Tousles modificateurs ne sent pas disponibles avec

tousles programmes et toutes les options.

•Super Hot / Cold •Extra High

•Hot/Cold •High

•Warm / Warm oMedium OLouder

•Warm/Cold •Low eSofter

eCold/Cold •NoSpin •Off

© © ©

Water remp Spin Speed End Of Cycle Signal

Wash / R#lse Hold for 3 SecotTds to

Lock/Unloc_ Control

Pour changer la temperature de I'eau, appuyer sur le bouton

WATER TEMP (Temperature de I'eau) jusqu'a ce que le

reglage desire s'illumine.

Pour changer la vitesse d'essorage, appuyer sur le bouton

SPIN SPEED (Vitesse d'essorage) jusqu'a ce que le reglage

desire s'illumine.

Pour changer le volume du signal de fin de programme,

appuyer sur END OF CYCLE SIGNAL (Signal de fin de

programme).

_stimated

Time

Remaining

More 0

Less

Soil

Level

• Pour changer le temps du programme, selectionner le bouton

SOIL LEVEL (Niveau de salete).

Wash/Rinse Temp (Temperature de lavage/ringage)

Selectionner une temperature d'eau en fonction du type de

charge que vous lavez. Utiliser I'eau la plus tiede favorable au

tissu. Suivre les instructions sur I'etiquette du v_tement.

Les rin(_ages tiedes laissent les charges plus seches que les

rin9ages froids. Les ringages tiedes augmentent le froissement.

Darts les climats froids, un ringage tiede rend la charge plus

confortable a manipuler. Les ringages froids economisent

I'energie.

Guide de temperature

Temperature de reau de Tissus suggeres

lavage

HOT (Chaude) Blancs et pastels

Saletes intenses

WARM (Tilde) Couleurs vives

Saletes de moderees & legates

COLD (Froide) Couleurs qui coulent ou

s'attenuent

Saletes legeres

Dans les temperatures d'eau de lavage plus froides que 70°F

(21°C), les d#tergents ne se diluent pas bien. Les saletes peuvent

_tre difficiles a enlever.

Commande de temperature automatique ACCUWASH TM

La commande ACOUWASH TM detecte et maintient

electroniquement une temperature d'eau uniforme. La

commande ACCUWASH regule I'arrivee d'eau chaude et d'eau

froide. La commande ACCUWASH est activee automatiquement

Iors de la selection d'un programme. (Voir "Reglage d'un

programme preregle" dans "Programmes".)

• La commande ACCUWASH assure un nettoyage consistant.

• La commande ACCUWASH fonctionne pour tousles

reglages de temperature de lavage et de rint_age.

36

Se referer ace tableau pour des types de charges suggeres et leurs programmes correspondants./_, droite se trouvent les options

disponibles pour chacun de ces programmes.

PROGRAMME TYPE DE CHARGE SUGGERE OPTIONS DISPONIBLES

Delay Wash Prewash* Auto Soak* Extra Rinse

(Lavage (Pr_lavage*) (Trempage (Rin_age

diff_re) automatique*) suppl_men-

taire)

Sanitary Sous-v_tements, serviettes, v_tements de _ _ _

(Sanitaire) travail, couches tres sales, etc.

Whitest Whites Tissus blancs tres sales _/ _/ _/ _/

(Blancs les plus

blancs)

Heavy Duty Sous-v_tements, serviettes, chemises, etc. _/ _/ _/ _/

(Service de coton, normalement sales

intense)

Normal Chemisiers, chemises, salopettes, etc., en _/ _/ _/ _/

polyester, nylon, coton, lin ou melanges de

coton de leg_rement a normalement sales

Bulky Items Couvertures et edredons normalement sales _/ _/ _/ _/

(Articles

encombrants)

Quick Wash Salopettes et v_tements de sport en coton, v' v' v'

(Lavage rapide) polyester, nylon et melanges de coton de

legerement & normalement sales

Delicate/Casual Utiliser ce programme pour laver des tissus _/ _/ _/ _/

(delicats/tout- et des v_tements qui ne se repassent pas;

aller) I'etiquette de soin du tissu indiquera

"Permanent Press" (pressage permanent),

"Wrinkle Free" (sans plis), ou "Gentle"

(delicat).

Silk Tissus en sole identifies comme lavables a la _

(Sole) machine

Wool Lainages avec un fini non feutre, identifies _/ _/

(Laine) comme lavables a la machine

Hand Tissus en sole, articles demandant un soin _' _'

Washables special et marques "Lavable a la main"

(Lavage manuel)

Soak Tissus de coton, lin, polyester ou nylon

(Trempage}

Rinse/Spin Tissus de coton, lin, polyester ou nylon _/ _/

(Rin£age/

essorage)

Drain/Spin Tissus de coton, lin, polyester ou nylon

(Vidange/

essorage)

*Les programmes Prewash (Prelavage) et Auto Soak (Trempage automatique) ne peuvent pas _tre choisis en m6me temps.

37

CONSEILSDELESS1VAGE

Preparation des v_tements pour le lavage

Suivre les recommandations suivantes pour prolonger la vie de

vos v_tements.

• Fermer les fermetures a glissiere, les boutons pression et les

crochets pour eviter d'accrocher d'autres articles. Enlever les

epingles, les boucles et autres objets durs pour eviter

d'egratigner I'interieur de la laveuse. Oter les garnitures et les

omements non lavables.

• Vider les poches et les retourner.

• Retourner les revers et enlever la charpie et la poussiere avec

une brosse.

• Retourner les tricots synthetiques pour eviter le boulochage.

• Attacher les cordons et les ceintures-echarpes pour

emp_cher I'emm_lement.

• Reparer les dechirures, les ourlets et coutures decousus.

• Traiter lestaches.

•Les v_tements taches ou mouilles devraient _tre laves sans

delai pour obtenir les meilleurs resultats.

Tri

Separer les articles tres sales des articles legerement sales,

m_me si on les lave normalement ensemble. Separer les

articles qui ferment de la charpie (serviettes, chenille) des

articles qui attrapent la charpie (velours c6tele, synthetique,

pressage permanent). Dans la mesure du possible, retourner

les articles qui ferment de la charpie.

Separer les couleurs foncees et les articles grand teint des

articles qui deteignent.

Trier en fonction des tissus et de la confection (cotons

solides, tricots, articles delicats).

D_chargement

• Retirer les v_tements de la laveuse une fois que le

programme est termin& Des objets en metal comme les

fermetures eclair, les boutons pressions et les boucles

peuvent rouiller si on les laisse Iongtemps dans le panier de la

laveuse.

Suggestions de chargement (capacit_ maximale de

charge).

V_tements de travail

4 jeans 2 surv_tements (bas)

4 pantalons 2 surv_tements (haut)

4 chemises

ENTRETIENDELA

LAVEUSE

O

Nettoyage de I'ext_rieur

Utiliser une eponge ou un linge doux humide pour essuyer les

renversements. Essuyer occasionnellement les surfaces externes

de la laveuse pour maintenir son apparence d'appareil neuf.

Utiliser un savon doux et de I'eau. Ne pas utiliser de produits

abrasifs.

Nettoyage de I'int_rieur

Utiliser une eponge ou un linge doux humide pour essuyer de

temps a autre I'interieur de la porte pour enlever tout residu de

detergent. Utiliser un savon doux et de I'eau. Ne pas utiliser de

produits abrasifs.

Nettoyage du joint de porte

Utiliser une eponge ou un linge doux humide au besoin. Verifier le

pli du joint periodiquement pour tout objet etranger.

Nettoyage du tiroir distributeur

Le tiroir distributeur est amovible pour faciliter le nettoyage.

1. Degager le tiroir distributeur en appuyant sur le levier de

degagement dans le compartiment de prelavage. Voir

"Utilisation du distributeur". Retirer le tiroir.

2. Enlever les pieces incluses (le siphon des compartiments de

I'assouplissant et de I'eau de Javel et le separateur).

3. Laver les pieces sous I'eau du robinet.

4. Remettre les pieces incluses et remettre le distributeur dans

le tiroir.

Remplacer les tuyaux d'alimentation apres cinq ans d'utilisation

afin de reduire le risque de probleme avec le tuyau. Inspecter

periodiquement et remplacer les tuyaux d'alimentation

comportant des renflements, ecrasements, coupures, signes

d'usure ou fuites.

Lors du remplacement des tuyaux d'alimentation, inscrire la date

de remplacement.

Serviettes

10 serviettes de bain

10 serviettes & main

14 debarbouillettes

Charges mixtes

3 draps (1 tres grand, 2

simples)

4 taies d'oreiller

3 chemises

3 chemisiers

9 t-shirts

9 shorts

10 mouchoirs de poche

38

#

Installer et remiser la laveuse & un emplacement ou erie ne sera

pas exposee au gel. Comme il peut rester un residu d'eau dans

les tuyaux, le gel pourrait endommager la laveuse. Si la laveuse

dolt faire I'objet d'un demenagement ou de remisage au cours

d'une p_riode o0 il gele, preparer I'appareil pour I'hiver.

P_riode d'inutilisation ou de vacances :

Faire fonctionner la laveuse seulement Iorsqu'on est present. Si

vous devez partir en vacances ou si vous n'utilisez pas votre

laveuse pendant une periode prolongee, vous devez :

• Debrancher la laveuse ou deconnecter la source de courant

electrique.

• Fermer les robinets d'arrivee d'eau. Ceci evitera le risque

d'inondation accidentelle (a I'occasion d'une surpression

d'eau) au cours de la periode d'absence.

• Ouvrir 16g_rement la porte pour fournir une ventilation.

Preparation de la laveuse pour rhiver :

1. Verser 1 pte (1 L) d'antigel de type pour vehicule recr6atif,

dans le tambour.

2. Faire executer & la laveuse un programme DRAIN/SPIN

(Vidange/essorage).

3. Debrancher la laveuse ou deconnecter la source de courant

electrique.

4. Fermer les deux robinets d'arrivee d'eau.

5. Deconnecter et vider les tuyaux flexibles d'alimentation

d'eau.

Avant la r_utilisation :

1. Rincer les tuyaux d'arrivee d'eau.

2. Reconnecter les tuyaux flexibles d'alimentation d'eau aux

robinets.

3. Ouvrir les deux robinets d'arrivee d'eau.

4. Brancher la laveuse ou reconnecter la source de courant

electrique.

5. Faire executer a la laveuse un programme complet NORMAL

avec _Ade la quantite normale recommandee de detergent

pour eliminer I'antigel.

Transport de la laveuse :

1. Si la laveuse est d6m_nagee pendant une periode de gel,

verser dans le tambour 1 pte (1 L) d'antigel pour vehicule

recreatif. Faire executer a la laveuse un programme DRAIN/

SPIN.

2. Debrancher la laveuse ou deconnecter la source de courant

electrique.

3. Deconnecter le tuyau de vidange du systeme de vidange et le

fixer aux pinces du panneau arriere.

4. Fermer les deux robinets d'arrivee d'eau.

5. Deconnecter les tuyaux d'arrivee d'eau des robinets, ensuite

vider les tuyaux et les fixer au panneau arriere de la laveuse.

6. Ne pas reutiliser les boulons de transport. L'appareil dolt _tre

transporte dans la position verticale.

R6installation de la laveuse

1. Suivre les "Instructions d'installation" pour choisir

I'emplacement, mettre la laveuse d'aplomb et la connecter.

2. Faire executer a la laveuse un programme NORMAL avec _A

de la quantite normale recommandee de detergent pour

nettoyer la laveuse et enlever I'antigel, le cas echeant.

DEPANNAGE

Essayer d'abord les solutions sugg6r_es ici pour _viter

possiblement le coot d'une visite de service...

La laveuse affiche un message par code et un signal

sonore est 6mis

"HF" (probl_me d'entr_e d'eau -approvisionnement nul

ou insuffisant d'eau)

Appuyer deux fois sur PAUSE/CANCEL pour annuler le

programme. Debrancher la laveuse ou deconnecter le

courant electrique.

V_rifier ce qui suit :

Les robinets sont-ils completement ouverts?

Les tamis a la connexion des tuyaux d'entree d'eau & la

laveuse sont-ils obstrues?

Les tuyaux d'entree d'eau sont-ils deformes?

Les tuyaux d'entree d'eau sont-ils geles?

Brancher la laveuse ou reconnecter le courant electrique.

Selectionner de nouveau le programme et appuyer sur HOLD

TO START. Si le probleme persiste, faire un appel de service.

"F02" (probl_me de vidange)

Appuyer deux fois sur PAUSE/CANCEL pour annuler le

programme. Debrancher la laveuse ou deconnecter le

courant electrique.

V_rifier ce qui suit :

Le tuyau de vidange est-il deforme?

Le tuyau de vidange est-il gele?

Le tuyau de vidange est-il obstrue?

Le tuyau de vidange est-il a plus de 96 po (2,4 m) au-dessus

du plancher?

"SUD" (mousse savonneuse)

Lorsqu'une mousse savonneuse excessive est detectee, une

action agit automatiquement pour corriger I'exces de

mousse. Cette action enleve I'exc_s de mousse et assure le

rin(_age approprie de votre linge. "SUD" est affiche durant le

rin(_age et & la fin du programme pour vous informer que

I'action corrective pour la mousse a ete activee. Pour eviter

une mousse excessive, reduire la quantite de detergent ou

utiliser des detergents HE.

"F" variables [F4 aF16] (probl_me electrique)

Appuyer deux fois sur PAUSE/CANCEL pour annuler le

programme. Selectionner DRAIN/SPIN s'il y a un exces d'eau

dans la laveuse.

Selectionner de nouveau le programme et appuyer sur HOLD

TO START. Si le probleme persiste, faire un appel de service.

39

La laveuse ne se met pas en marche

• V_rifier ce qui suit : •

Le cordon d'alimentation est-il branche sur une prise a 3

alveoles reliee a la terre?

La porte de la laveuse est-elle bien fermee?

Un programme a-t-il ete choisi sans que I'on appuie sur

HOLD TO START pendant une seconde?

La porte a-t-elle ete ouverte apres I'achevement du dernier

programme? •

Absence de remplissage, lavage ou rin_age

•V_rifier ce qui suit : •

Le cordon d'alimentation est-il branche sur une prise a 3

alveoles reliee a la terre?

La prise de courant est-elle alimentee?

Verifier la source d'electricite ou faire venir un electricien.

Les robinets d'eau froide et d'eau chaude sont-ils ouverts?

Le tuyau d'entree d'eau est-il deforme?

Les tamis de la valve d'entree d'eau sont-ils obstrues?

La laveuse s'arr_te

•V_rifier ce qui suit :

Le cordon d'alimentation est-il branche sur une prise a 3

alveoles reliee a la terre? •

La prise de courant est-elle activee?

Verifier la source d'alimentation electrique ou faire venir un

electricien.

Un fusible est-il grille ou le disjoncteur est-il ouvert?

Si le probleme persiste, faire venir un electricien.

Une rallonge est-elle employee?

Ne pas utiliser un cordon de rallonge.

Absence de vidange ou d essorage de la laveuse

•Le tuyau d'_vacuation est-il obstru_, ou I'extremit_ du

tuyau d'_vacuation se trouve-t-elle _plus de g6 po (2,4 m)

au-dessus du plancher?

•La tension est-elle basse?

Verifier la source d'electricite ou faire venir un electricien. Ne

pas utiliser un cordon de rallonge.

•L'action de mousse savonneuse "SUD" est-elle active?

Le programme s'achevera Iorsque la mousse excessive est •

enlevee.

•La charge est-elle _quilibr_e?

Un seul article ou un article encombrant peut provoquer un

desequilibre. Ajouter des articles ou redistribuer la charge.

La laveuse fait du bruit ou vibre

La laveuse est-elle d'aplomb?

La laveuse dolt _tre d'aplomb. Les quatre pieds doivent _tre

bien installes et les ecrous doivent 6tre serres contre la caisse

de la laveuse.

Lorsque I'eau est vidangee de la laveuse, vous pouvez

entendre le bruit de la succion de Fair par la pompe. Ceci se

produit a la fin de la vidange. Ceci est normal.

Lavez-vous des articles avec agrafes en m_tal, boucles

ou fermetures a glissi_re?

Vous pouvez entendre le bruit d'articles metalliques touchant

le tambour de la laveuse. Ceci est normal.

La laveuse est-elle installee sur un plancher robuste et

solide?

Se referer aux "Instructions d'installation" pour les exigences

de plancher. Le bruit et la vibration peuvent _tre reduits en

plagant une piece de 3Apo (19,1 mm) de contreplaque sous

votre laveuse. Le contreplaque peut se prolonger en-dessous

de la laveuse et de la secheuse pour les maintenir a des

hauteurs egales.

Fuites d'eau de la laveuse

•V_rifier la plomberie du domicile pour des fuites.

Obstruction ou fuite des distributeurs

Les produits de lessive sont-ils dans le compartiment

correct du distributeur?

Ajouter les quantites correctes de detergent, d'assouplissant

de tissu ou d'eau de Javel aux compartiments corrects.

Ajouter I'agent de blanchiment en poudre ou sans danger

pour les couleurs au compartiment du lavage principal. Veiller

utiliser de la Javel en poudre sans danger pour les couleurs

avec un detergent en poudre approprie ou de la Javel en

liquide sans danger pour les couleurs avec un detergent

liquide approprie.

Le s_parateur de d_tergent est-il a la position correcte?

Le separateur devrait _tre a la position a I'avant Iors de

I'utilisation de detergent liquide eta la position a I'arriere Iors

de I'utilisation de detergent en poudre.

Charge trop mouill_e

•Avez-vous utilis_ le bon programme pour la charge _laver?

Choisir un programme avec une vitesse d'essorage plus elevee.

Avez-vous lav_ un seul article, des articles _pais ou avez-

vous surcharg_ la laveuse?

Un seul article, des articles epais, ou une charge excessive

peuvent causer un des_quilibre. Ajouter des articles ou

essayer de distribuer egalement votre lessive mouillee dans

le tambour, et commencer le programme DRAIN/SPIN

(Vidange/essorage). Si la lessive est encore mouillee, retirer la

moitie de la charge de la laveuse et essayer de nouveau.

R_sidu ou charpie sur le linge

Avez-vous ajout_ du detergent au distributeur?

Pour obtenir les meilleurs resultats, ajouter du detergent au

compartiment de detergent. Ne pas ajouter de detergent au

tambour de la laveuse.

Avez vous effectu_ le tri correctement?

Trier les articles qui ferment la charpie (serviettes, chenille)

des articles qui attrapent la charpie (velours c6tele, tissus

synthetiques). Trier aussi les couleurs.

40

Linge froiss_

Avez-vous surcharg_ la laveuse?

Ne pas surcharger la laveuse. La laveuse peut _tre remplie

completement, mais le linge ne dolt pas _tre tasse. La charge

de lavage dolt _tre equilibree. Les particules de charpie

peuvent _tre emprisonnees dans la charge s'il y a surcharge.

•V_rifier ce qui suit :

A-t-on laisse du papier ou un mouchoir de papier dans les

poches?

•Avez-vous utilis_ suffisamment de d_tergent?

Suivre les directions du fabricant. Utiliser suffisamment de

detergent pour maintenir la charpie en suspension dans I'eau.

•Ueau de lavage est-elle plus froide que 70°F (21°0)?

L'eau de lavage plus froide que 70°F (21°C) peut ne pas

dissoudre completement le detergent.

Utilisez-vous un programme de lavage abasse vitesse?

Les detergents en poudre peuvent ne pas bien se dissoudre

dans un programme a basse vitesse. Pour les meilleurs

resultats, utiliser un detergent liquide pour les programmes

basse vitesse comme Delicate/Casual (delicats/tout-aller),

Silk (Sole), Wool (Laine), et Hand Washables (Lavage manuel).

Presence de taches sur le linge

Avez-vous ajout_ du detergent au distributeur?

Pour les meilleurs resultats, ajouter du detergent au

compartiment de detergent. Ne pas ajouter de detergent au

tambour de la laveuse.

Avez-vous utilis_ suffisamment de d_tergent?

Utiliser suffisamment de detergent pour enlever la salete et la

tenir en suspension. Pour le meilleur rendement, utiliser le

detergent a haute efficacite. Suivre les recommandations du

fabricant en fonction du type de charge que vous lavez.

•La presence de fer (rouille) dans I'eau est-elle sup_rieure

la moyenne?

II vous faudra peut-_tre faire installer un filtre a fer.

•Avez-vous bien tri_ la charge?

Separer les articles de teinte foncee des articles blancs ou

clairs.

•Avez-vous d_charg_ la laveuse promptement?

Pour eviter le transfert de teinture, decharger la laveuse des

qu'elle s'arr_te.

Avez-vous utilis_ une boule distributrice d'assouplissant

de tissu?

Les boules distributrices ne fonctionnent pas correctement

avec cette laveuse. Ajouter un assouplissant pour tissu

liquide dans le compartiment d'assouplissant de tissu.

•Avez-vous utilis_ du d_tergent en poudre dans un

programme abasse vitesse?

Considerer I'utilisation d'un detergent liquide.

Avez-vous utilis_ le lavage rapide sur une grosse charge?

Pour de meilleurs resultats, utiliser Quick Wash (Lavage

rapide) pour des charges petites ou des charges 16g_rement

sales.

•Avez-vous d_charg_ la laveuse promptement?

Decharger la laveuse des qu'elle s'arr_te.

Avez-vous utilis_ le bon programme pour la charge

laver?

Utiliser le programme Delicate/Casual (delicats/tout-aller) ou

un autre programme avec une vitesse d'essorage basse pour

reduire le froissement.

Avez-vous surcharg_ la laveuse?

La charge dolt _tre equilibree et la laveuse ne dolt pas 6tre

surchargee. Les charges doivent pouvoir culbuter librement

durant le lavage.

Blanc gris&tre, couleurs d_fraichies

Avez-vous bien tri_ la charge?

Le transfert de teinture peut se produire Iors du melange

d'articles blancs et de couleur dans une m_me charge.

Separer le linge de teinte foncee des articles blancs ou clairs.

La temperature de lavage est-elle trop basse?

Utiliser les lavages a I'eau chaude ou tiede si sans danger

pour le tissu. S'assurer que votre systeme d'eau chaude

permet d'effectuer un lavage a I'eau chaude.

Avez-vous utilis_ suffisamment de d_tergent, ou avez-

vous de I'eau dure?

Utiliser plus de detergent pour laver la salete intense a I'eau

froide ou a I'eau dure.

Programme trop long

Avez-vous choisi le programme Sanitary (Sanitaire)?

Le chauffe-eau sera active pour fournir le rendement de

nettoyage maximal. Un temps additionnel sera ajoute au

programme regulier pour chauffer I'eau. Ce temps additionnel

dependra de la taille de la charge et de la temperature

I'entree d'eau chaude.

Le mot "SUD" apparait-il sur I'affichage?

Un exces de mousse savonneuse a ete detecte et une action

corrective pour la mousse a ete mise en marche pour eliminer

I'exces de mousse. Cette action ajoutera du temps au

programme original.

La charge a-t-elle provoqu_ un d_s_quilibre?

Lorsqu'il y a un trop grand desequilibre, une caracteristique

speciale se mettra en marche pour redistribuer la charge.

Cette caracteristique augmentera la duree de votre

programme original.

Porte verrouill_e &la fin du programme de lavage

Est-ce que toute I'eau s'est _coul_e de la laveuse durant

I'essorage?

Choisir DRAIN/SPIN (Vidange/essorage) pour enlever toute

I'eau qui reste dans la laveuse. La porte de la laveuse se

declenchera a la fin de la vidange.

41

ASSISTANCEOUSERVICE

Avant de telephoner pour assistance ou service, veuillez verifier

"Depannage". Ceci pourrait vous eviter le coot d'une visite de

service. Si vous avez encore besoin d'aide, veuillez suivre les

instructions ci-dessous.

Lors de I'appel, il faut connaitre la date d'achat et les numeros de

modele et de serie complets de votre appareil menager. Ces

renseignements nous aideront a mieux repondre a votre

demande.

Si vous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'utiliser seulement des pieces

d'origine FSP®.Ces pieces de rechange conviendront et

fonctionneront bien parce qu'elles sont fabriquees selon les

m_mes specifications precises utilisees pour construire chaque

nouvel appareil electromenager WHIRLPOOL ®.

Pour Iocaliser des pi_ces de rechange FSP ®darts votre

r_gion :

Aux 12tats-Unis, telephoner au Centre d'interaction avec la

clientele au 1-800-253-1301, ou telephoner a votre Centre de

service designe le plus proche.

Au Canada, composer le 1-800-807-6777, ou votre Centre de

service designe le plus proche.

Telephoner au Centre d'interaction avec la clientele de Whirlpool

sans frais au : 1-800-253-1301.

Nos consultants fournissent I'assistance pour :

• Caracteristiques et specifications sur notre gamme complete

d'appareils menagers

• Renseignements d'installation

• Procedes d'utilisation et d'entretien

• Vente d'accessoires et de pieces de rechange

• Assistance specialisee aux clients (langue espagnole,

malentendants, malvoyants, etc.)

• Les ref@ences aux concessionnaires, compagnies de service

de reparation et distributeurs de pieces de rechange Iocaux

Les techniciens de service designes par Whirlpool sont formes

pour remplir la garantie des produits et fournir un service apres

garantie partout aux 12tats-Unis.

Pour Iocaliser la compagnie de service design6e par Whirlpool

dans votre region, vous pouvez consulter les Pages jaunes de

votre annuaire telephonique.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire en

soumettant toute question ou tout probleme a :

Whirlpool Corporation

Customer Interaction Center

553 Benson Road

Benton Harbor, MI 49022-2692

Dans votre correspondance, veuillez indiquer un numero de

telephone o(J I'on peut vous joindre dans la journee.

A,_3" '

Telephoner sans frais au Centre d'interaction avec la clientele de

Whirlpool Canada Inc. au :

1-800-461-5681 du lundi au vendredi - de 8 h 00 a 18 h 00 (HNE).

Samedi - 8 h 30 a 16 h 30 (HNE)

Nos consultants fournissent I'assistance pour :

• Caracteristiques et specifications de notre gamme complete

d'appareils electromenagers

• Les references aux concessionnaires Iocaux

Pour le service au Canada

Composer le 1-800-807-6777. Les techniciens de service

designes par Whirlpool Canada Inc. sont formes pour satisfaire la

garantie des produits et fournissent le service apres la garantie,

n'importe ou au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire &

Whirlpool Canada Inc. en soumettant toute question ou tout

probleme au :

Centre d'interaction avec la clientele

Whirlpool Canada Inc.

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Veuillez indiquer dans votre correspondance un num@o de

telephone o(J I'on peut vous joindre durant la journee.

42

GARANTIEDELALAVEUSEWHIRLPOOL®

GARANTIE COMPLI_TE DE UN AN

Pendant un an & compter de la date d'achat, Iorsque cette laveuse est utilisee et entretenue conformement aux instructions fournies

avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP_ et la main-d'oeuvre pour corriger les vices de

materiaux ou de fabrication. Le service dolt _tre fourni par une compagnie de service design6e par Whirlpool.

GARANTIE LIMITI_E DE LA DEUXII_ME ANNI_E SUR TOUS LES TABLEAUX DE COMMANDE I_LECTRONIQUES

Pour la deuxieme annee & compter de la date d'achat, Iorsque cette laveuse est utilisee et entretenue conformement aux instructions

fournies avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP pour tousles tableaux de commande

electroniques.

GARANTIE LIMITI_E DE LA DEUXII_ME ALA CINQUII_ME ANNI_E INCLUSIVEMENT SUR LE DESSUS EN PORCELAINE OU

TACHETI_, LA COURROIE ET LES POULIES D'ENTRA|NEMENT

De la deuxieme a la cinquieme annee inclusivement a compter de la date d'achat, Iorsque cette laveuse est utilisee et entretenue

conformement aux instructions fournies avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP pour ce qui

suit en cas de vices de materiaux ou de fabrication : le dessus en porcelaine ou tachete (centre I'ecaillage et la rouille), la courroie et les

poulies d'entrafnement.

GARANTIE LIMITI_E DE LA DEUXII_ME ALA DIXII_ME ANNI_E INCLUSIVEMENT SUR LA CUVE EXTI_RIEURE

De la deuxieme a la dixieme annee inclusivement a compter de la date d'achat, Iorsque cette laveuse est utilisee et entretenue

conformement aux instructions fournies avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP° pour la cuve

exterieure si elle se fissure ou comporte une fuite d'eau, en cas de vices de materiaux ou de fabrication.

GARANTIE LIMITI_E AVIE SUR LE TAMBOUR DE LAVAGE EN ACIER INOXYDABLE

Pendant la vie de la laveuse, Iorsque cette laveuse est utilisee et entretenue conformement aux instructions fournies avec le produit,

Whirlpool Corporation paiera pour les pieces de rechange FSP _ pour le tambour de lavage en acier inoxydable, en cas de vices de

materiaux ou de fabrication.

Whirlpool Corporation ne paiera pas pour :

1. Les visites de service pour rectifier I'installation de la laveuse, montrer a I'utilisateur comment utiliser la laveuse ou remplacer des

fusibles ou rectifier le c&blage electrique ou la plomberie du domicile.

2. Les reparations Iorsque la laveuse est utilisee a des fins autres que I'usage unifamilial normal.

3. Les dommages imputables a : accident, modification, mesusage ou abus, incendie, inondation, actes de Dieu, installation fautive

ou installation non conforme aux codes Iocaux d'electricite et de plomberie ou utilisation de produits non approuves par Whirlpool

Corporation ou Whirlpool Canada Inc.

4. Les frais de main-d'ceuvre au cours des periodes de garantie limitee.

5. Le coot des pi_ces de rechange et de la main-d'ceuvre pour les appareils utilises hors des Ctats-Unis et du Canada.

6. Le ramassage et la livraison. Ce produit est con(_u pour _tre repare a domicile.

7. Les reparations des pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

8. Au Canada, les frais de voyage ou de transport pour les clients qui habitent dans des regions eloignees.

WHIRLPOOL CORPORATION ET WHIRLPOOL CANADA INC. N'ASSUMENT AUCUNE RESPONSABILITI_ POUR

LES DOMMAGES FORTUITS OU INDIRECTS.

Certains 12tats et certaines provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects de sorte que

cette exclusion ou limitation peut ne pas _tre applicable dans votre cas. Cette garantie vous confere des droits juridiques specifiques et

vous pouvez egalement jouir d'autres droits qui peuvent varier d'un €tat a un autre ou d'une province a une autre.

AI'ext_rieur du Canada et des 50 I_tats des I_tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool

autoris_ pour d_terminer si une autre garantie s'applique.

Si vous avez besoin de service, consulter d'abord la section "Depannage". On peut trouver de I'aide suppl_mentaire a la section

"Assistance ou service" ou en telephonant a notre Centre d'interaction avec la clientele au 1-800-253-1301, de n'importe ou aux 12.-U.

ou en ecrivant a : Whirlpool Corporation, Customer Interaction Center, 553 Benson Road, Benton Harbor, MI 49022-2692. Au Canada,

telephoner a Whirlpool Canada Inc. au 1-800-807-6777. 5/01

Conservez ce manuel et votre regu de vente ensemble pour

r_ference ulterieure. Pour le service sous garantie, vous

devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre laveuse

pour mieux vous aider a obtenir assistance ou service en cas de

besoin. Vous devrez connaftre le numero de modele et le numero

de serie au complet. Vous pouvez trouver cette information sur la

plaque signaletique de votre appareil.

Nora du marchand

Adresse

Num_ro de t_l_phone

Num_ro de module

Num_ro de s_rie

Date d'achat

43

461970207471

© 2003 Whirlpool Corporation.

All rights reserved.

Tous droits reserves.

® Registered Trademark/TM Trademark of Whirlpool, U.S.A.,

Whirlpool Canada Inc. Licensee in Canada

The Woolmark symbol is a registered trademark of The Woolmark Company.

® Marque d6pos6e/TM Marque de commerce de Whirlpool, U.S.A.,

Emploi licenci6 par Whirlpool Canada Inc. au Canada

Le symbole Woolmark est une marque de commerce d_pos_e de The Woolmark Company.

6/03

Printed in Germany

Imprim_ en Allemagne
