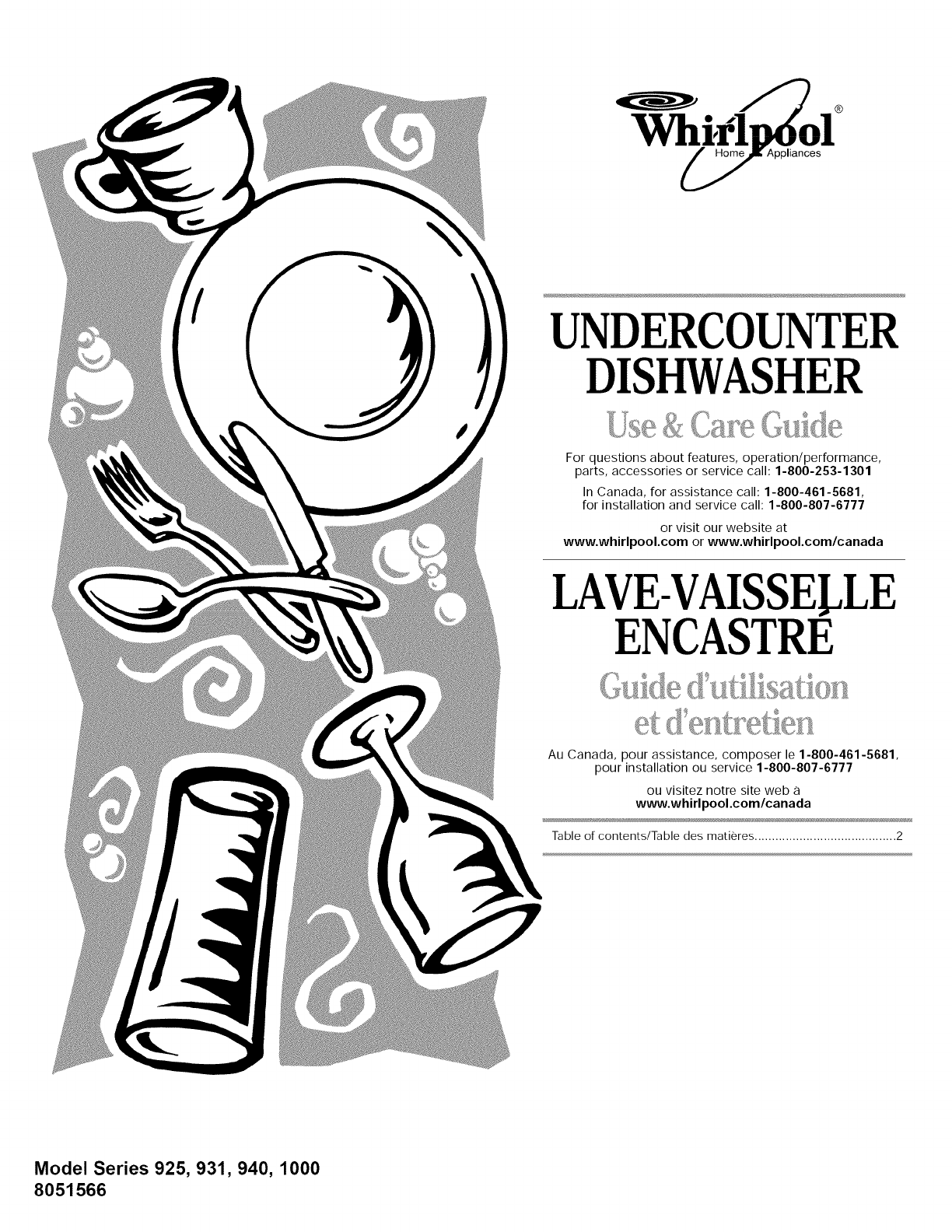

_,ppliances

UNDERCOUNTER

DISHWASHER

For questions about features, operation/performance,

parts, accessories or service call: 1-800-253-1301

In Canada, for assistance call: 1-800-461-5681,

for installation and service call: 1-800-807-6777

or visit our website at

www.whirlpool.com or www.whirlpool.com/canada

LAVE-VAISSEILE

ENCASTRE

Au Canada, pour assistance, composer le 1-800-461-5681,

pour installation ou service 1-800-807-6777

ou visitez notre site web a

www.whirlpool.com/canada

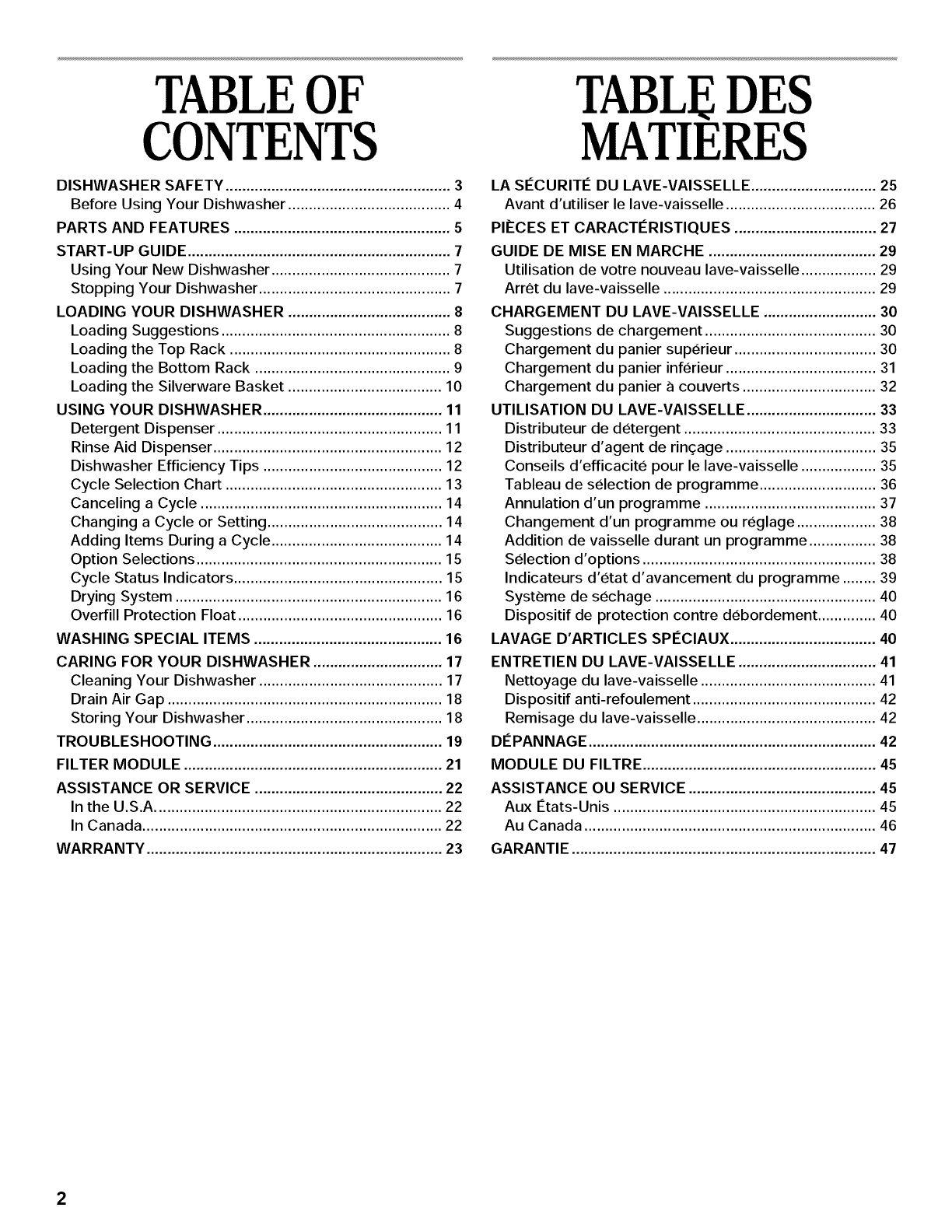

Table of contents/Table des matieres ......................................... 2

Model Series 925, 931,940, 1000

8051566

TABLEOF

CONTENTS

DISHWASHER SAFETY ...................................................... 3

Before Using Your Dishwasher ....................................... 4

PARTS AND FEATURES .................................................... 5

START-UP GUIDE ............................................................... 7

Using Your New Dishwasher ........................................... 7

Stopping Your Dishwasher .............................................. 7

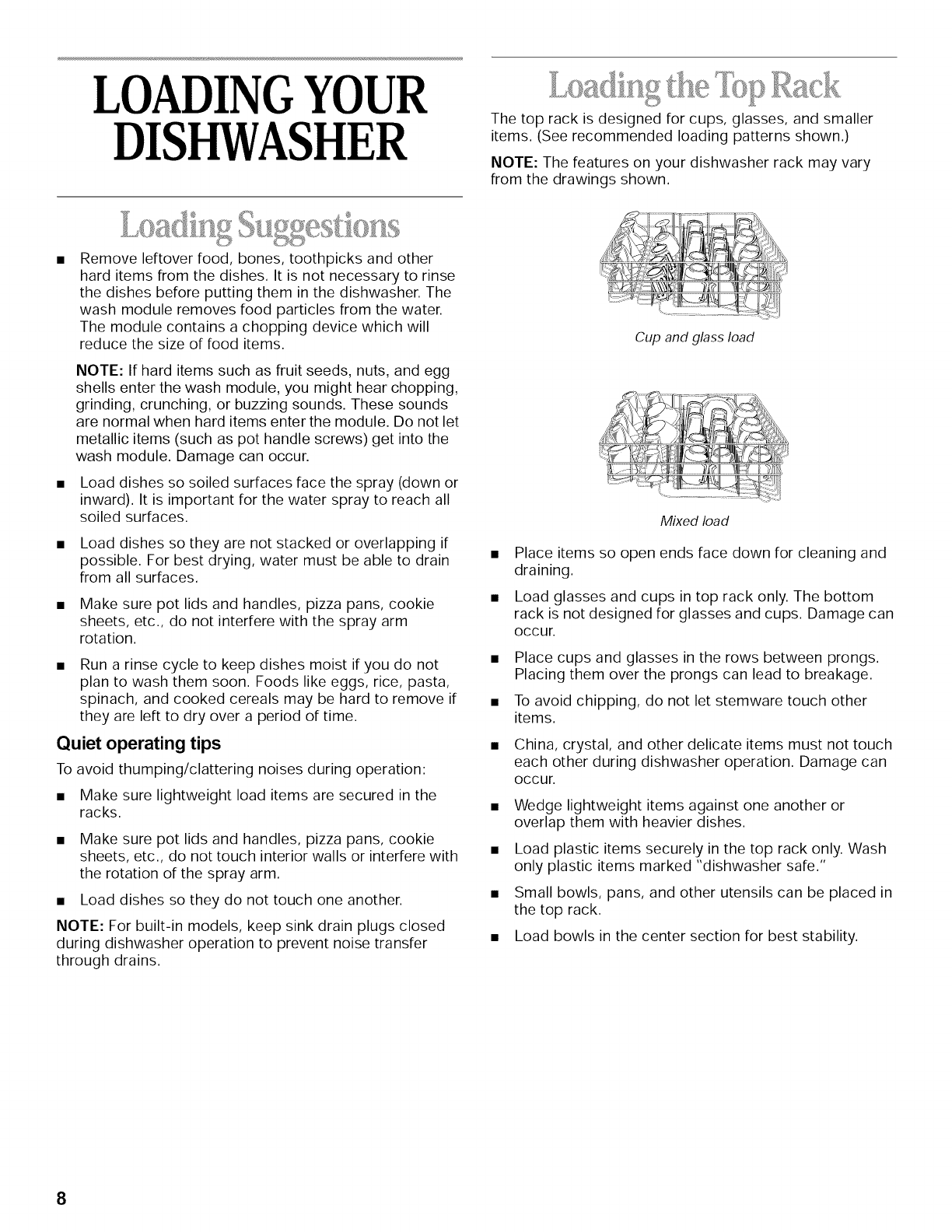

LOADING YOUR DISHWASHER ....................................... 8

Loading Suggestions ....................................................... 8

Loading the Top Rack ..................................................... 8

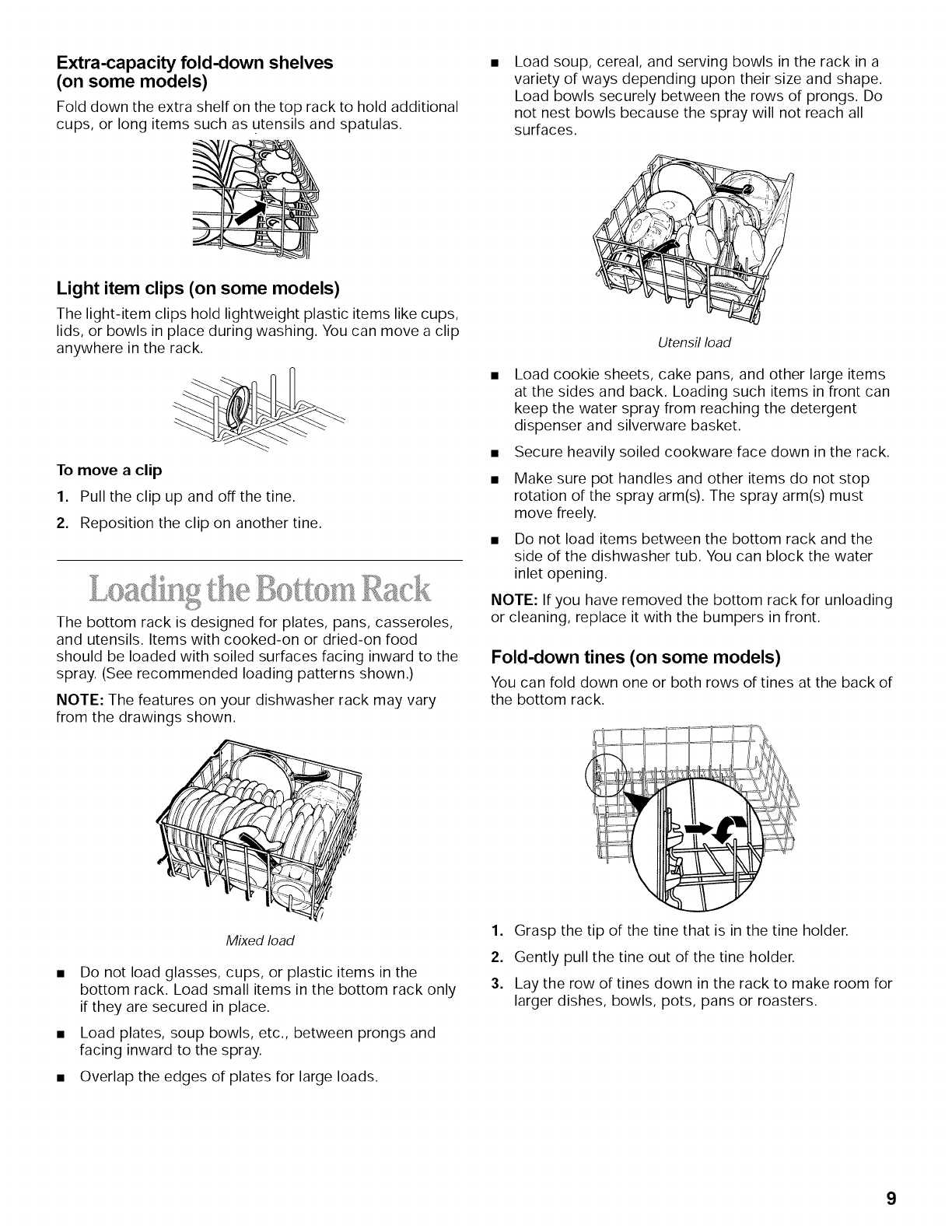

Loading the Bottom Rack ............................................... 9

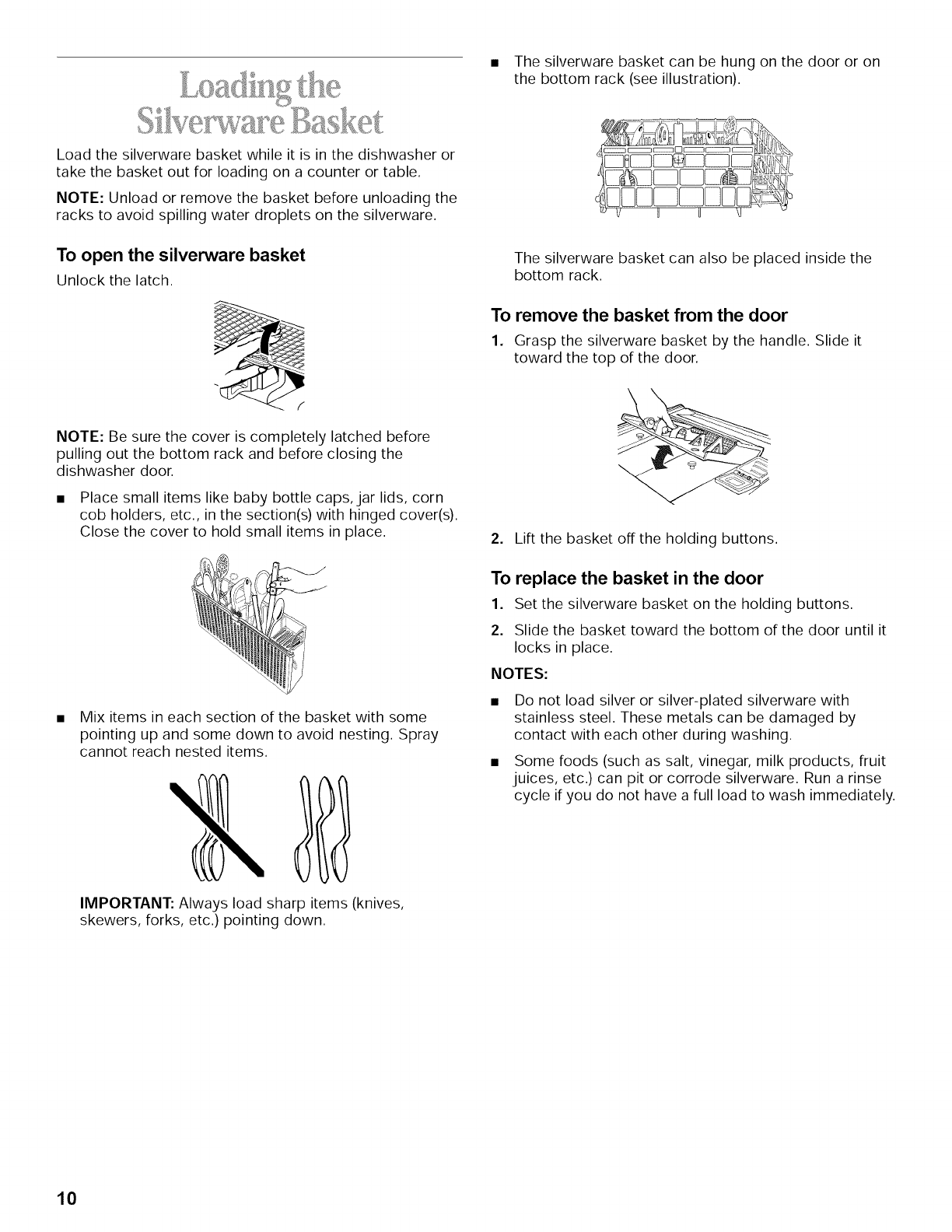

Loading the Silverware Basket ..................................... 10

USING YOUR DISHWASHER ........................................... 11

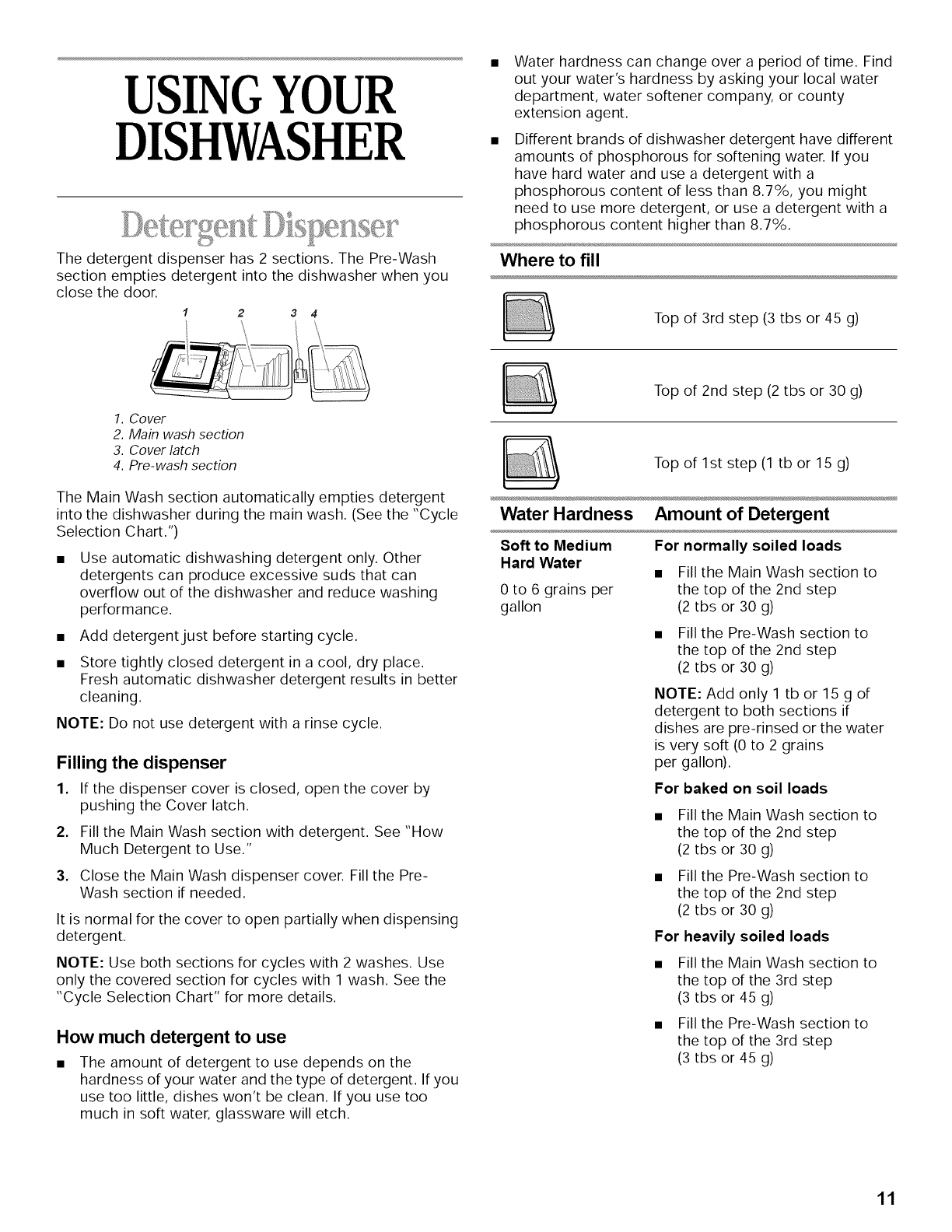

Detergent Dispenser ...................................................... 11

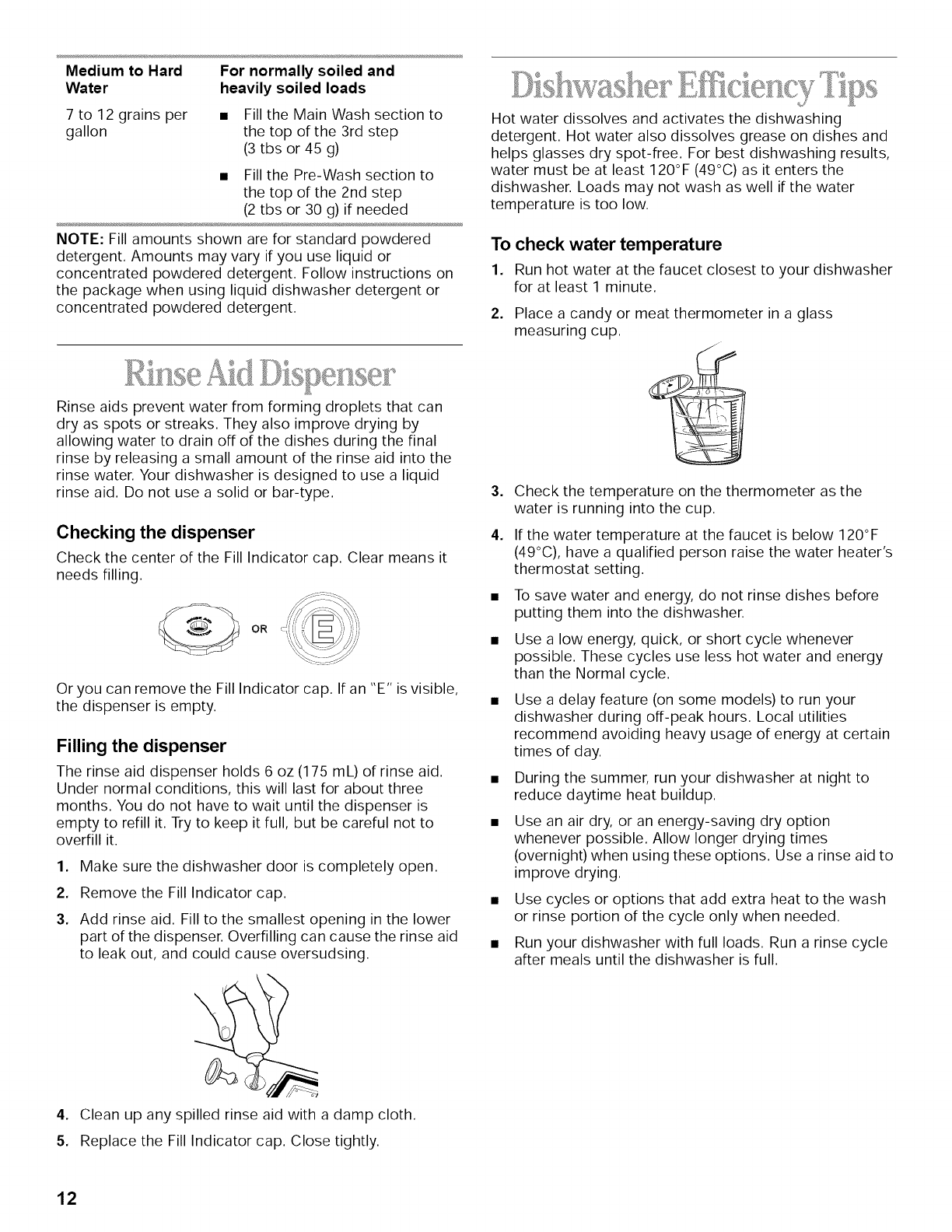

Rinse Aid Dispenser ....................................................... 12

Dishwasher Efficiency Tips ........................................... 12

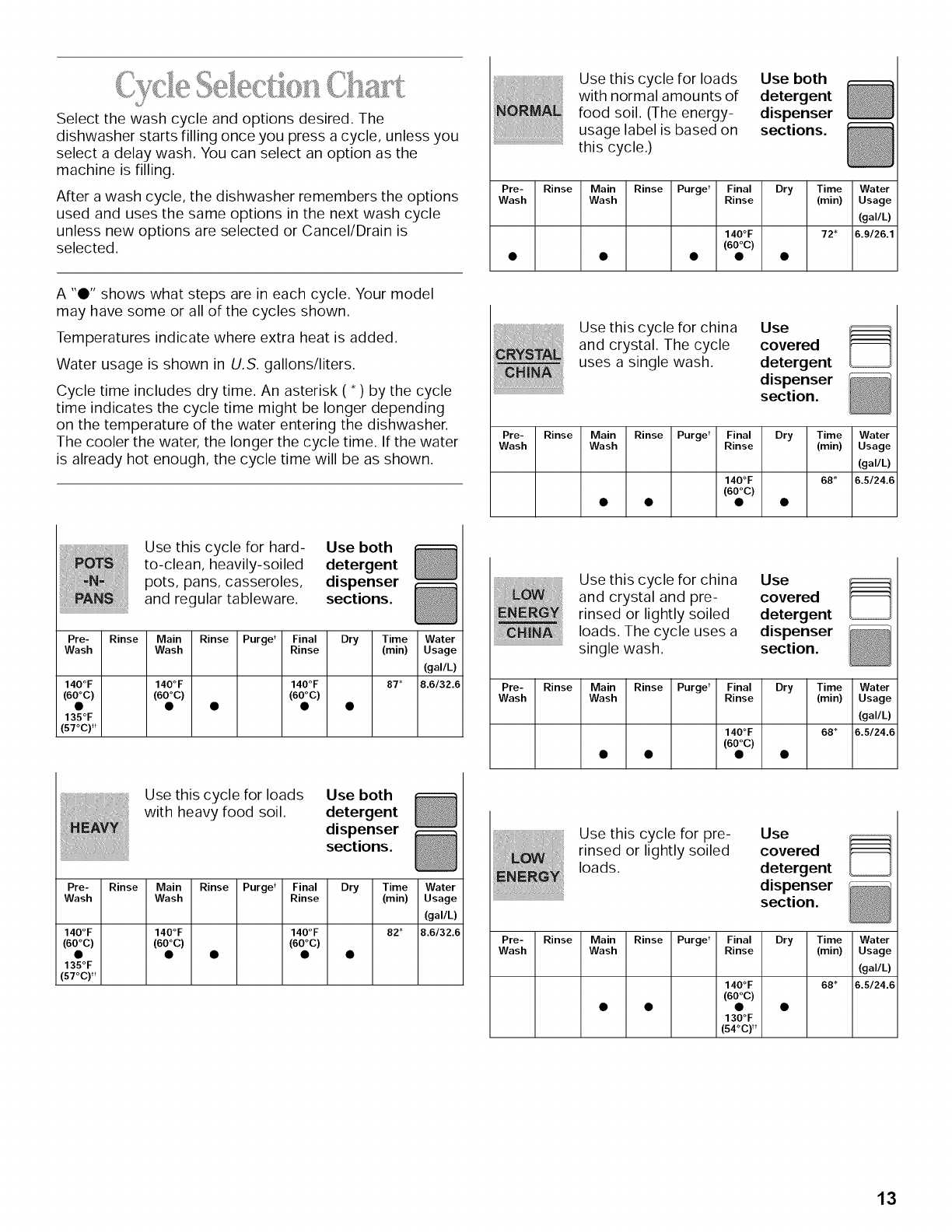

Cycle Selection Chart .................................................... 13

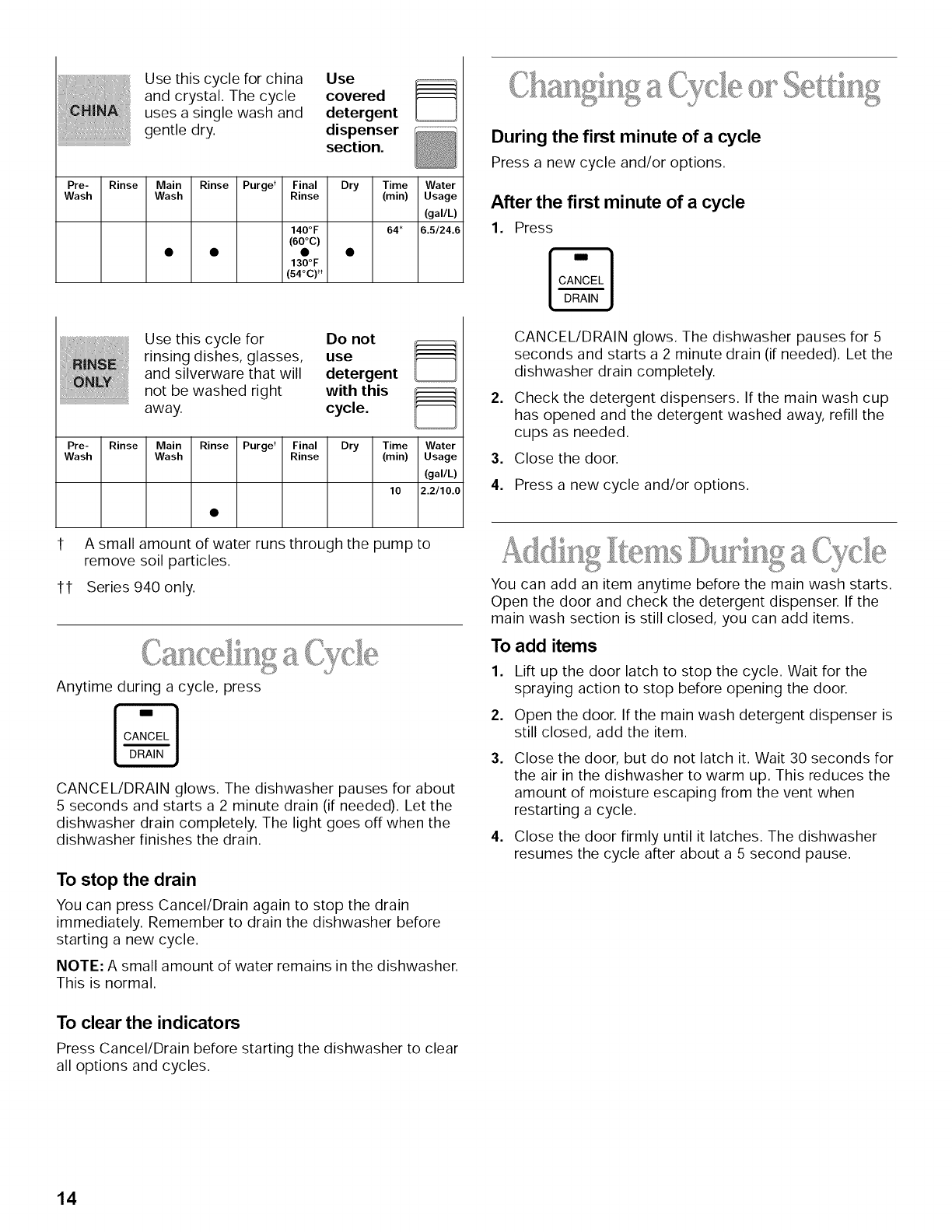

Canceling a Cycle .......................................................... 14

Changing a Cycle or Setting .......................................... 14

Adding Items During a Cycle ......................................... 14

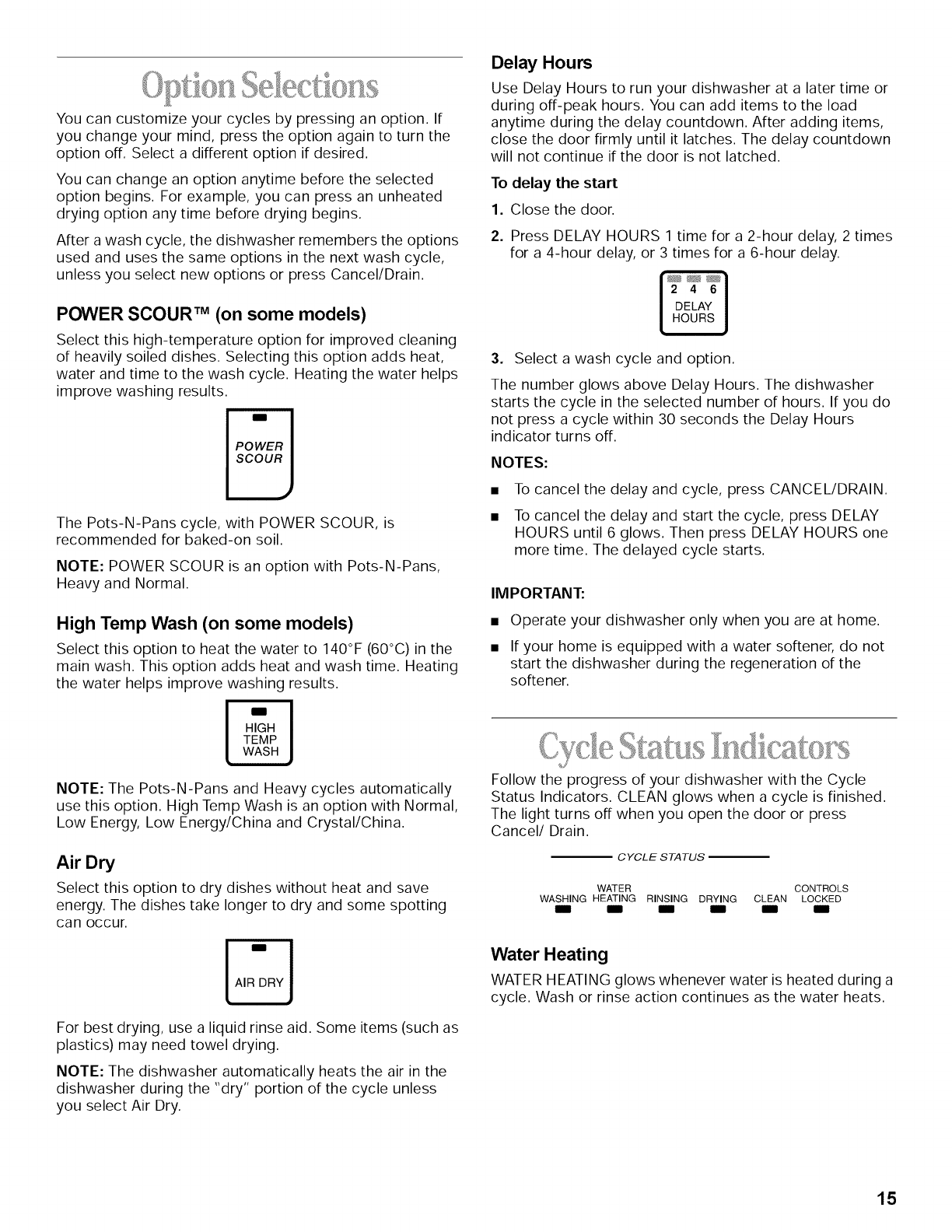

Option Selections ........................................................... 15

Cycle Status Indicators .................................................. 15

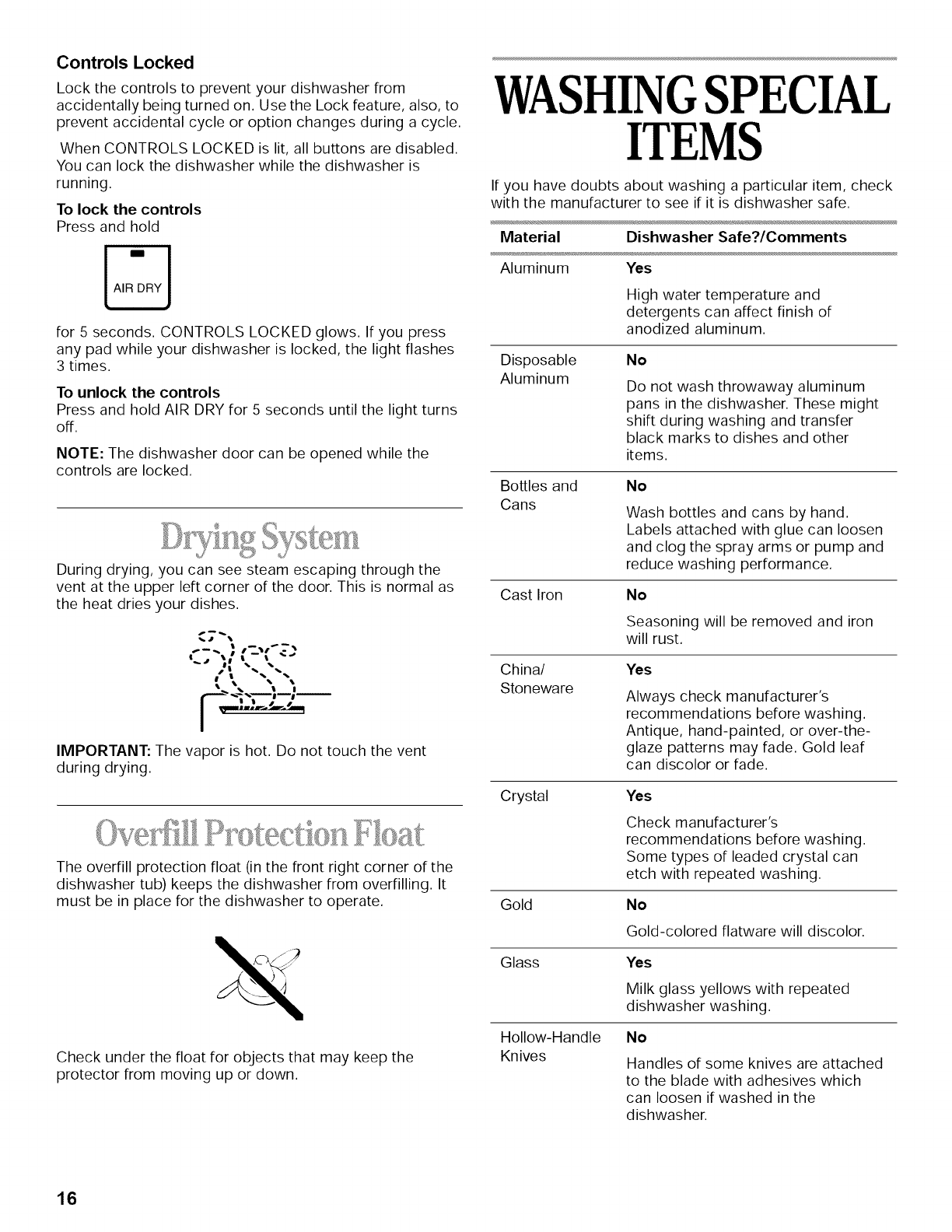

Drying System ................................................................ 16

Overfill Protection Float ................................................. 16

WASHING SPECIAL ITEMS ............................................. 16

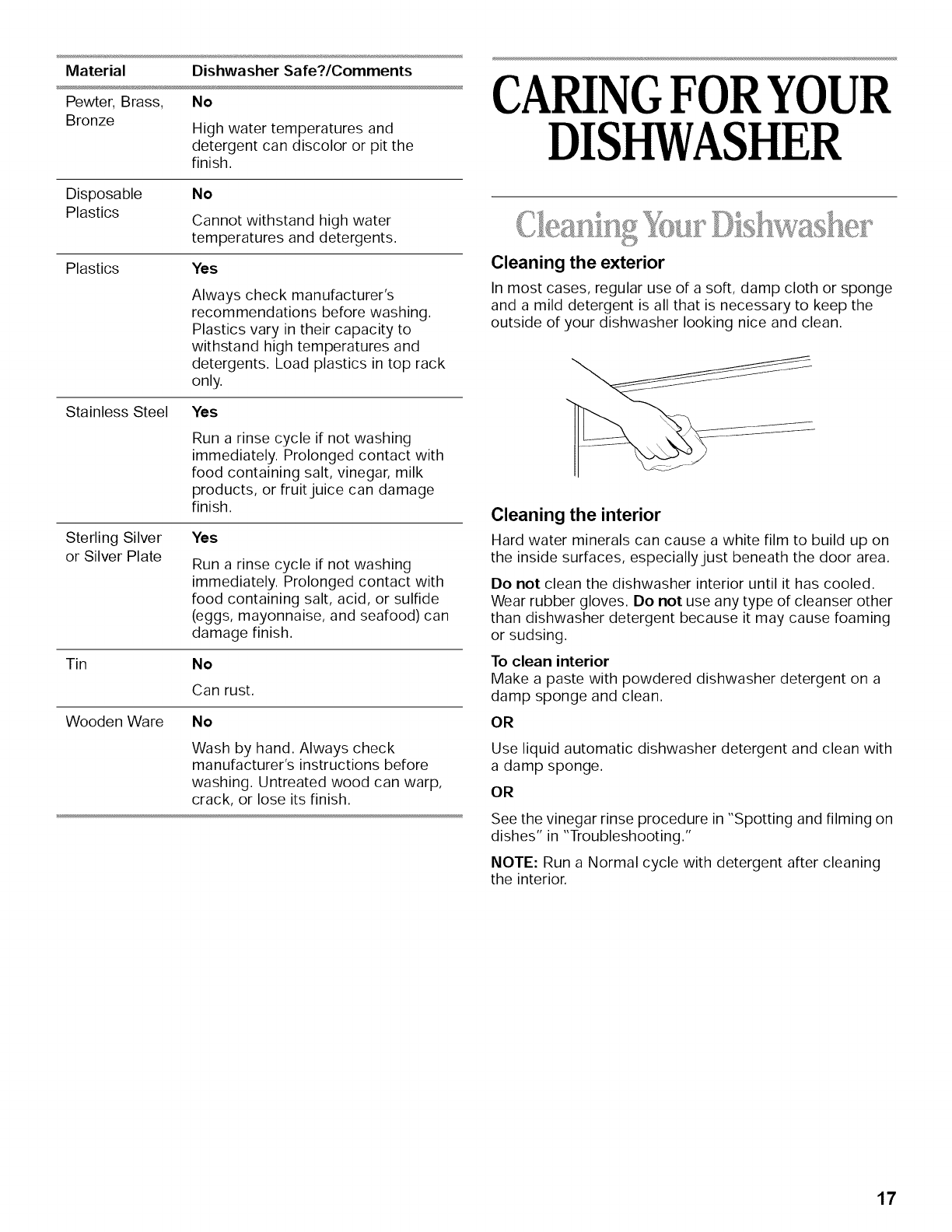

CARING FOR YOUR DISHWASHER ............................... 17

Cleaning Your Dishwasher ............................................ 17

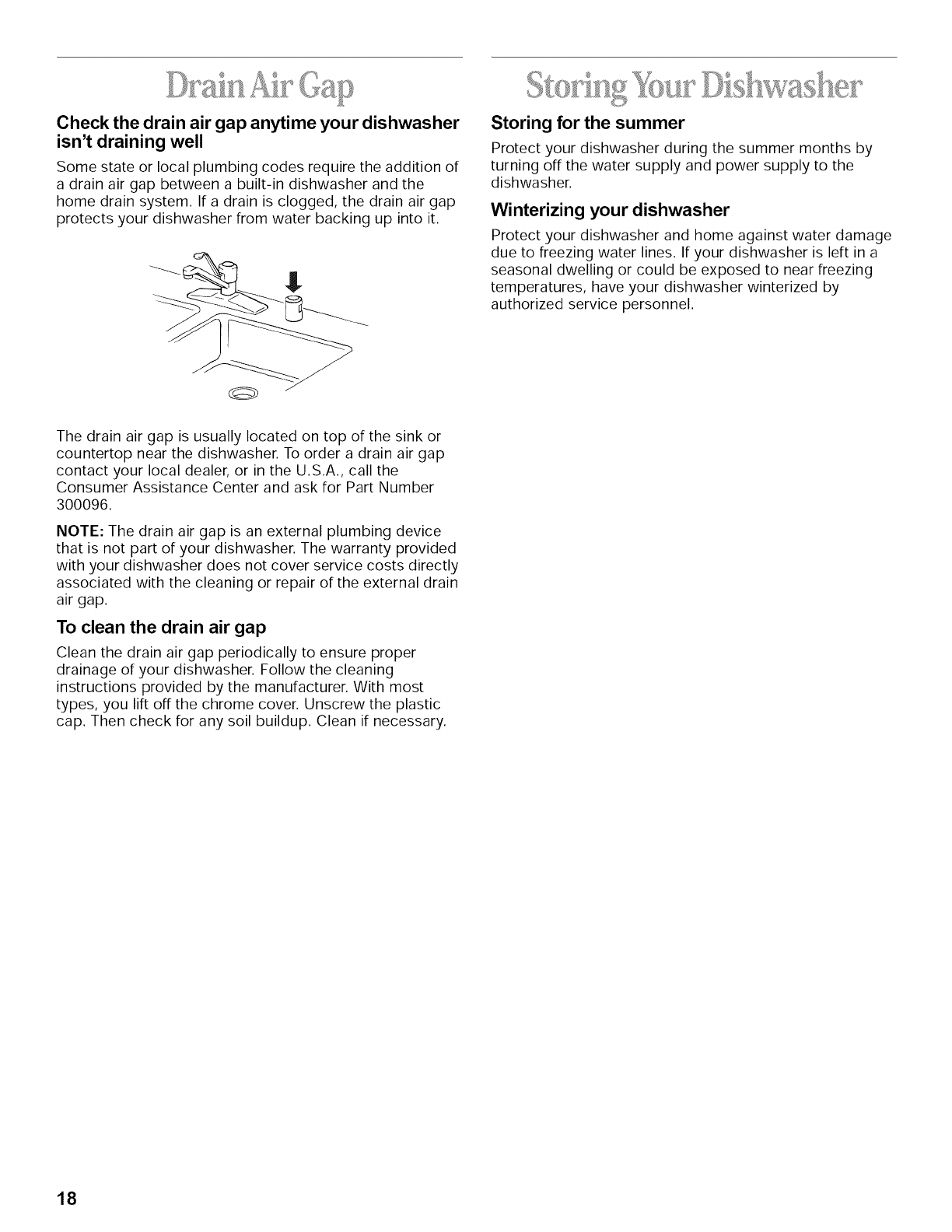

Drain Air Gap .................................................................. 18

Storing Your Dishwasher ............................................... 18

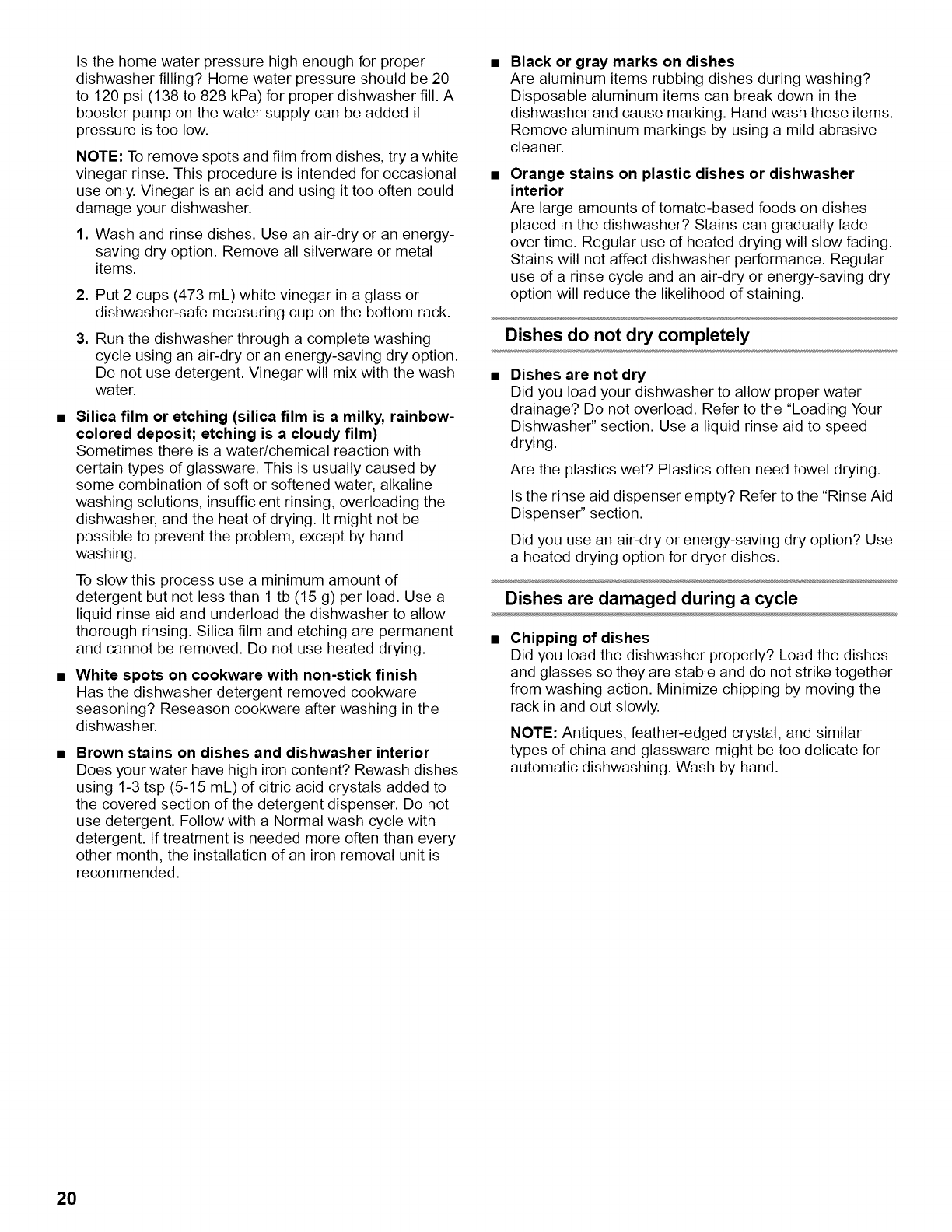

TROUBLESHOOTING ....................................................... 19

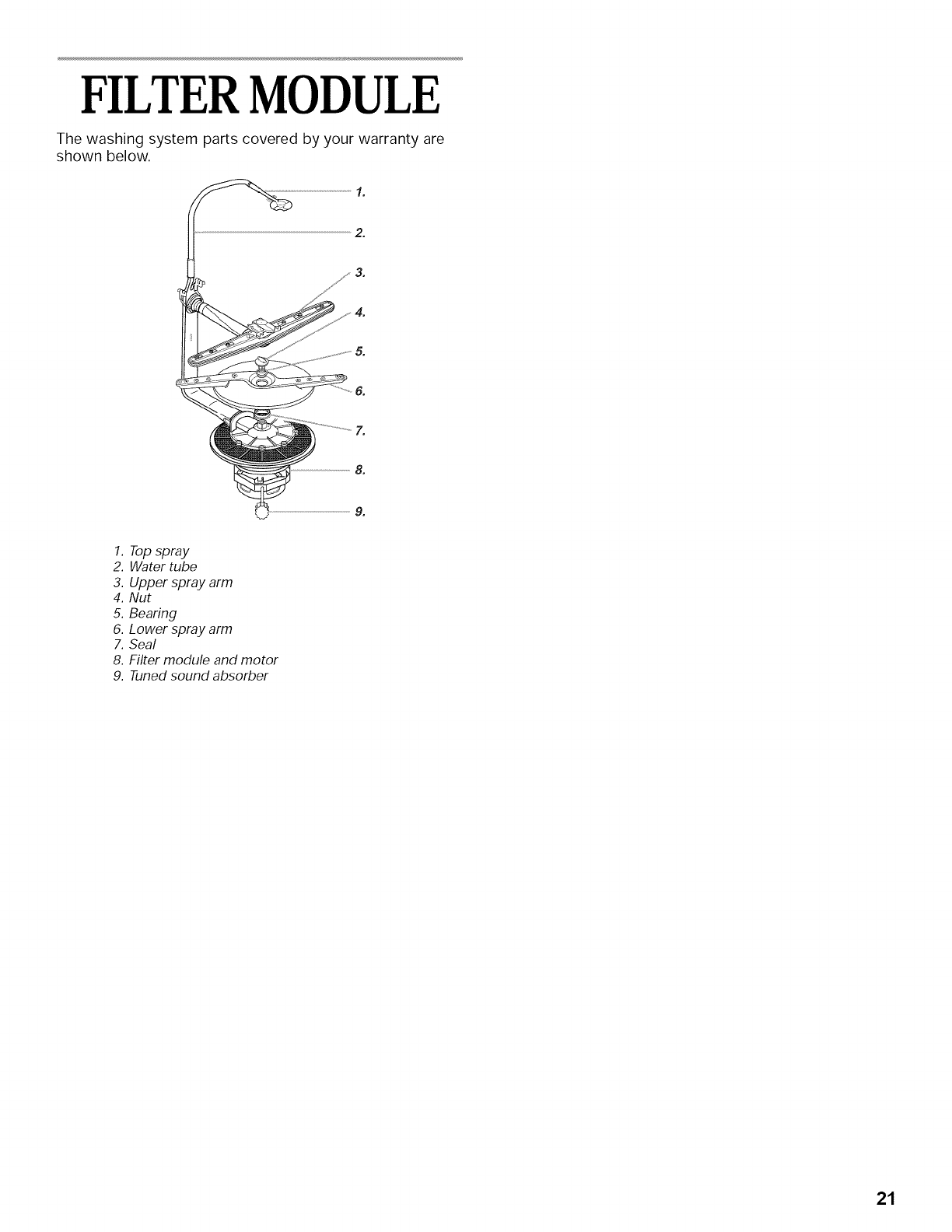

FILTER MODULE .............................................................. 21

ASSISTANCE OR SERVICE ............................................. 22

In the U.S.A ..................................................................... 22

In Canada ........................................................................ 22

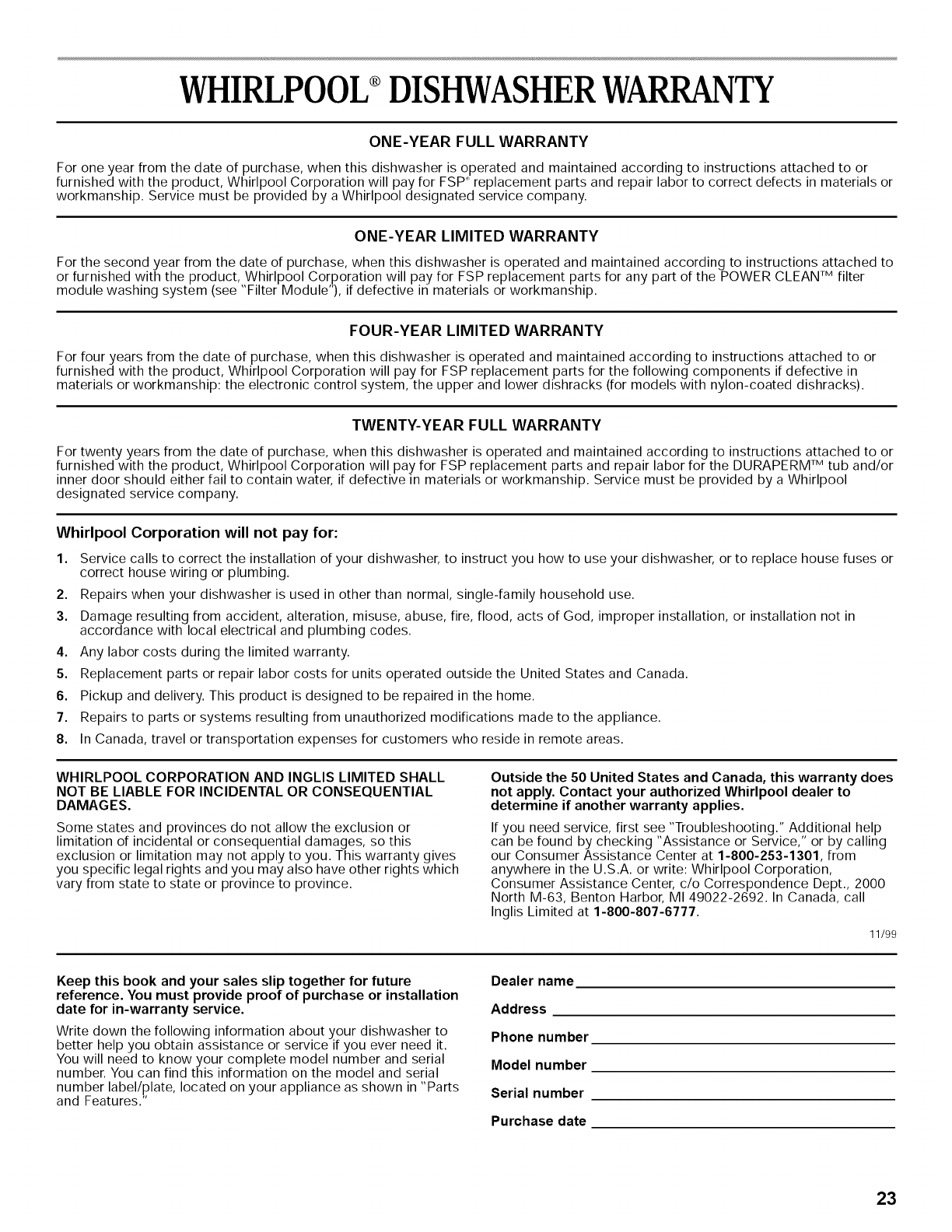

WARRANTY ....................................................................... 23

TABLEDES

MATIERES

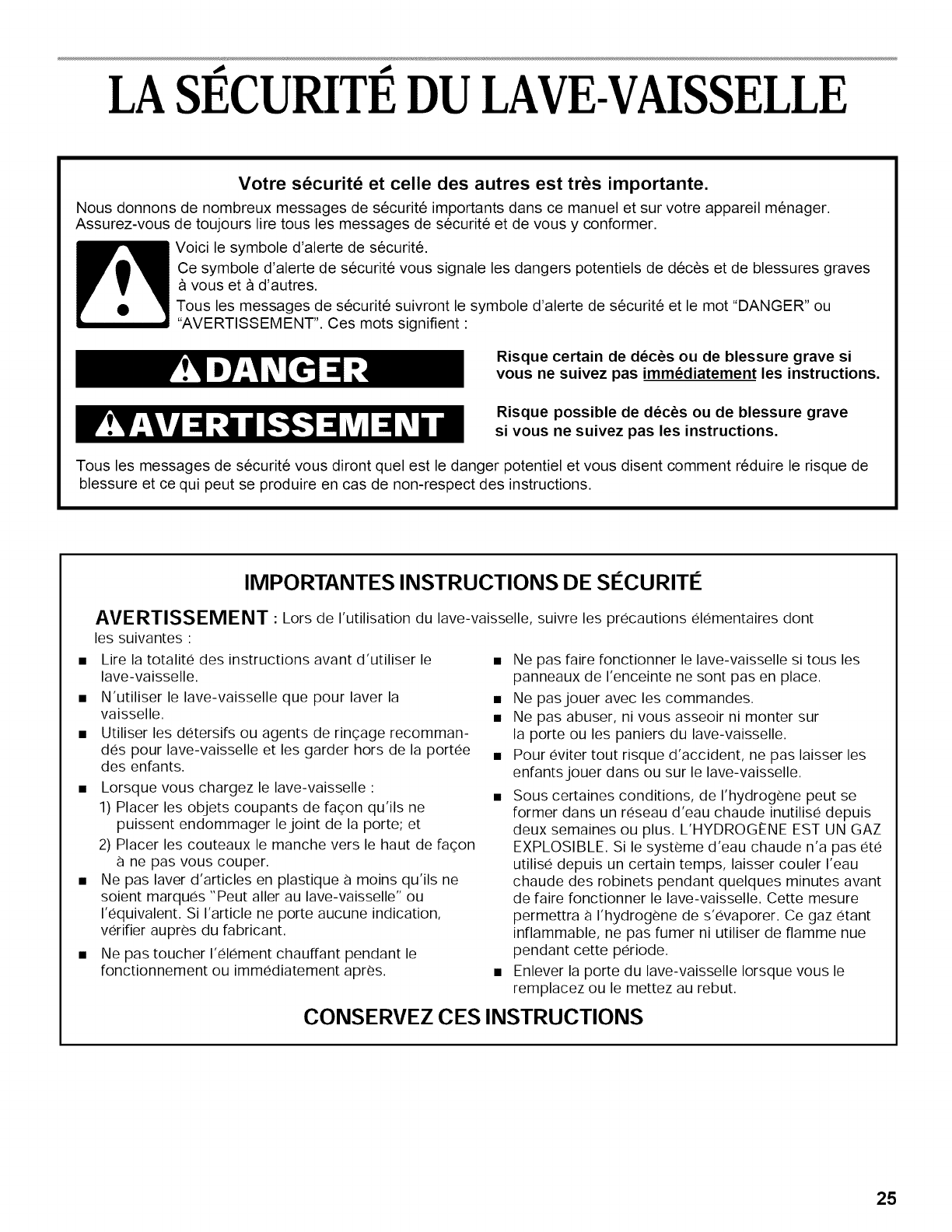

LA SECURITE DU LAVE-VAISSELLE .............................. 25

Avant d'utiliser le lave-vaisselle .................................... 26

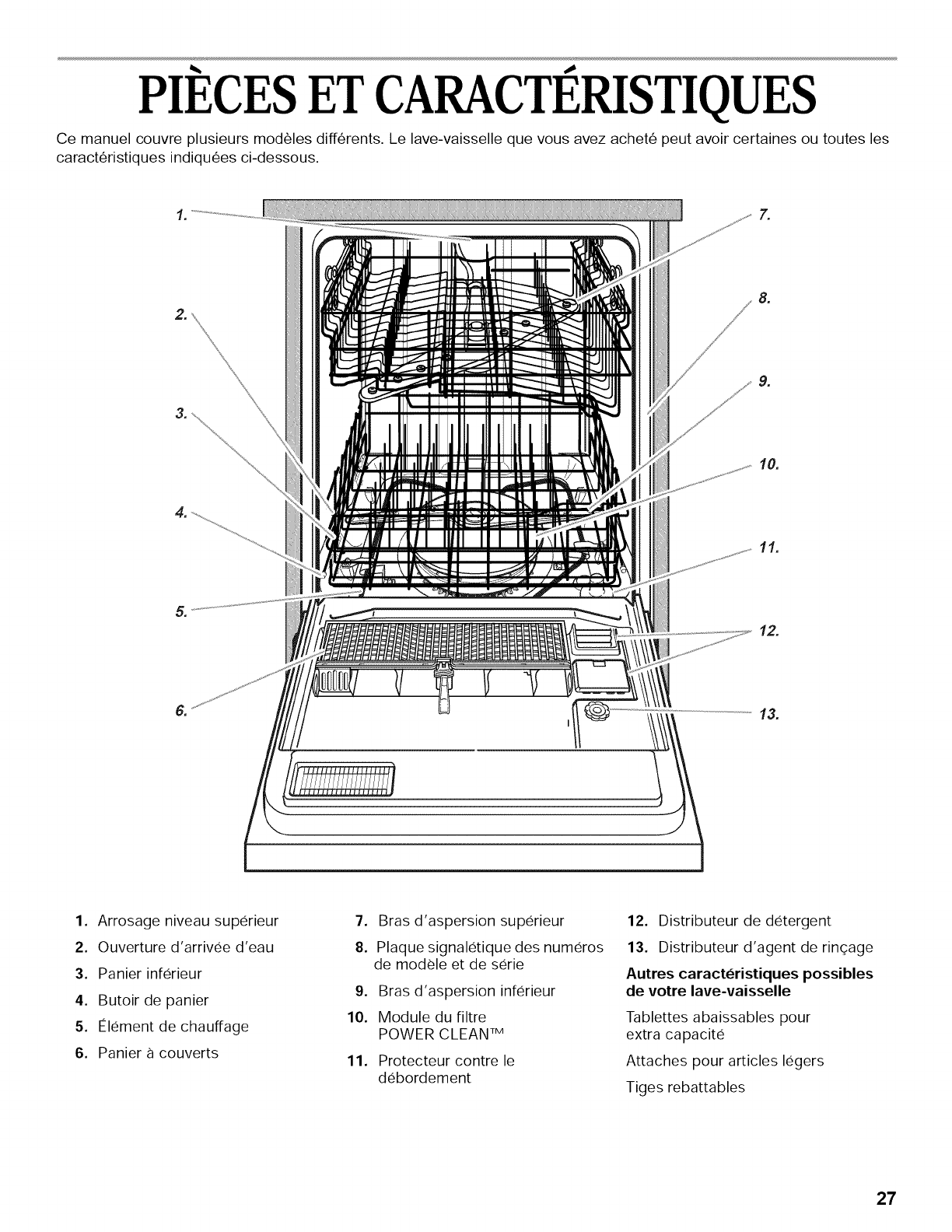

PIECES ET CARACTERISTIQUES .................................. 27

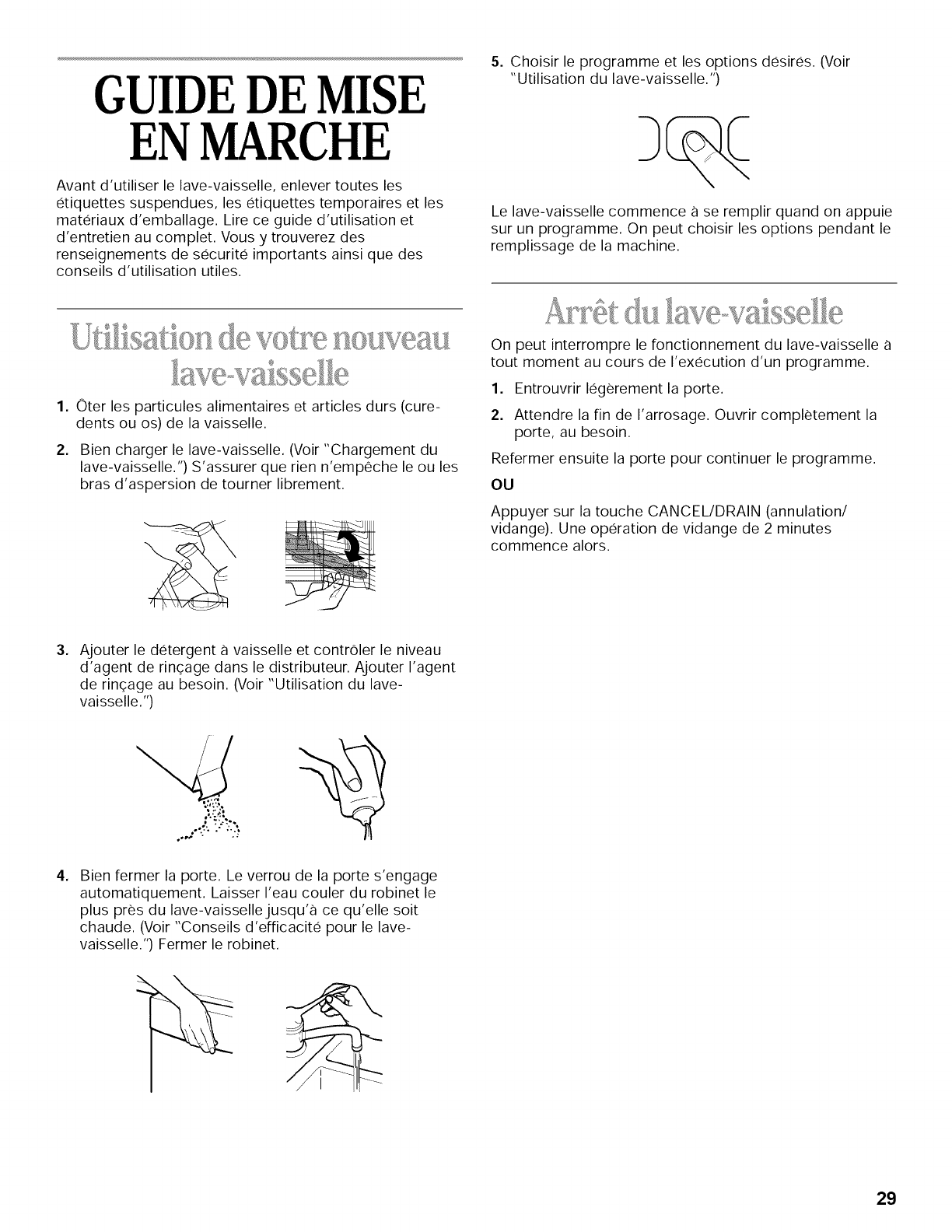

GUIDE DE MISE EN MARCHE ........................................ 29

Utilisation de votre nouveau lave-vaisselle .................. 29

Arret du lave-vaisselle ................................................... 29

CHARGEMENT DU LAVE-VAISSELLE ........................... 30

Suggestions de chargement ......................................... 30

Chargement du panier superieur .................................. 30

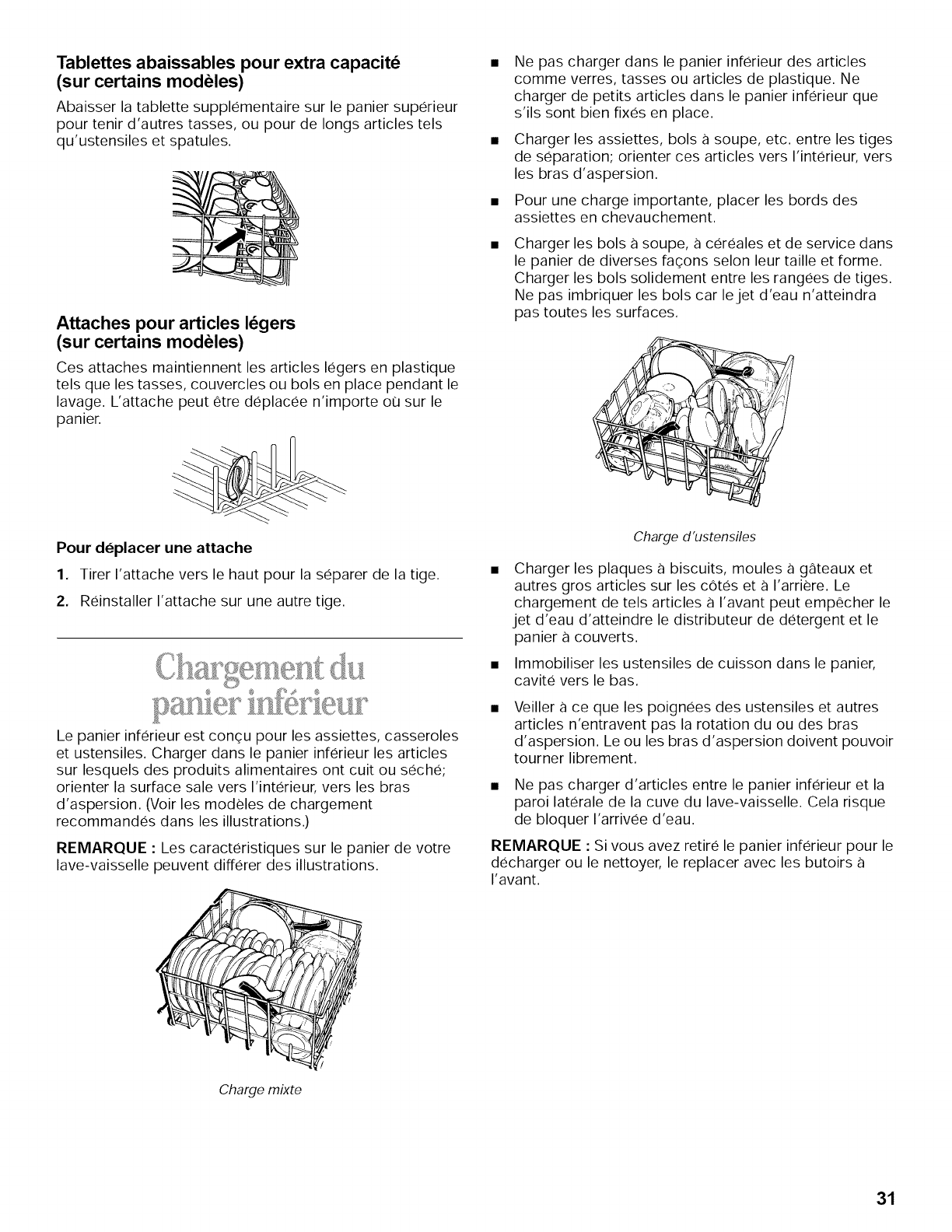

Chargement du panier inferieur .................................... 31

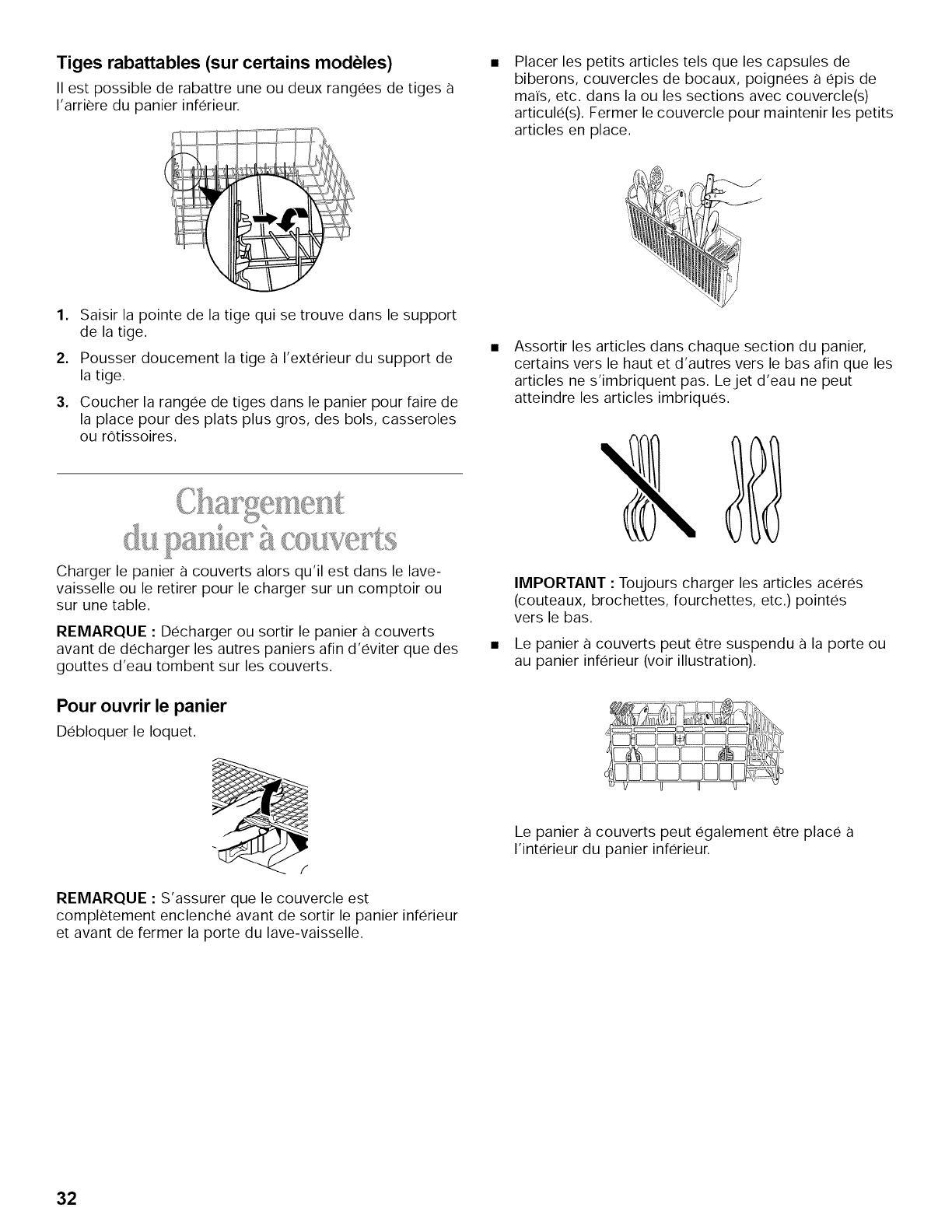

Chargement du panier a couverts ................................ 32

UTILISATION DU LAVE-VAISSELLE ............................... 33

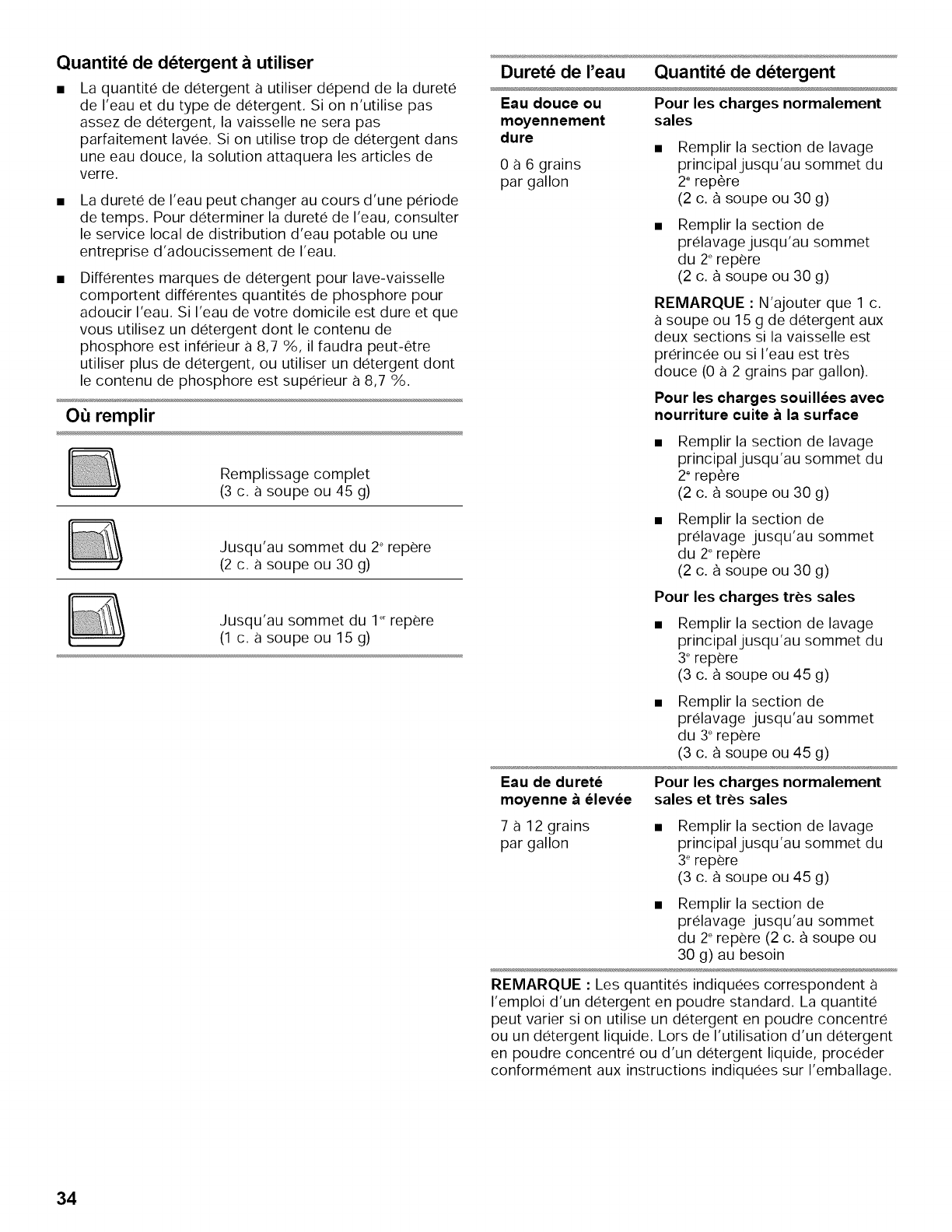

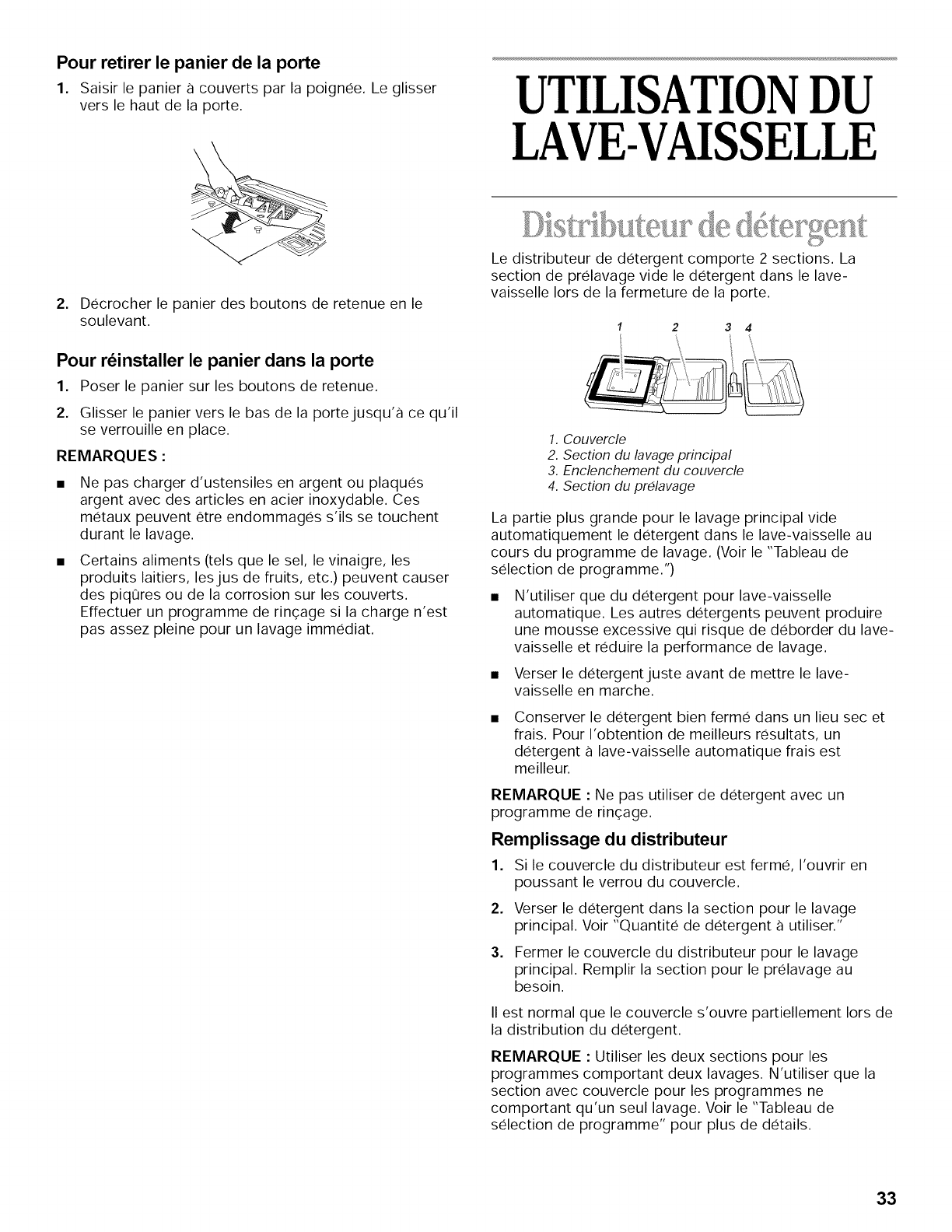

Distributeur de detergent .............................................. 33

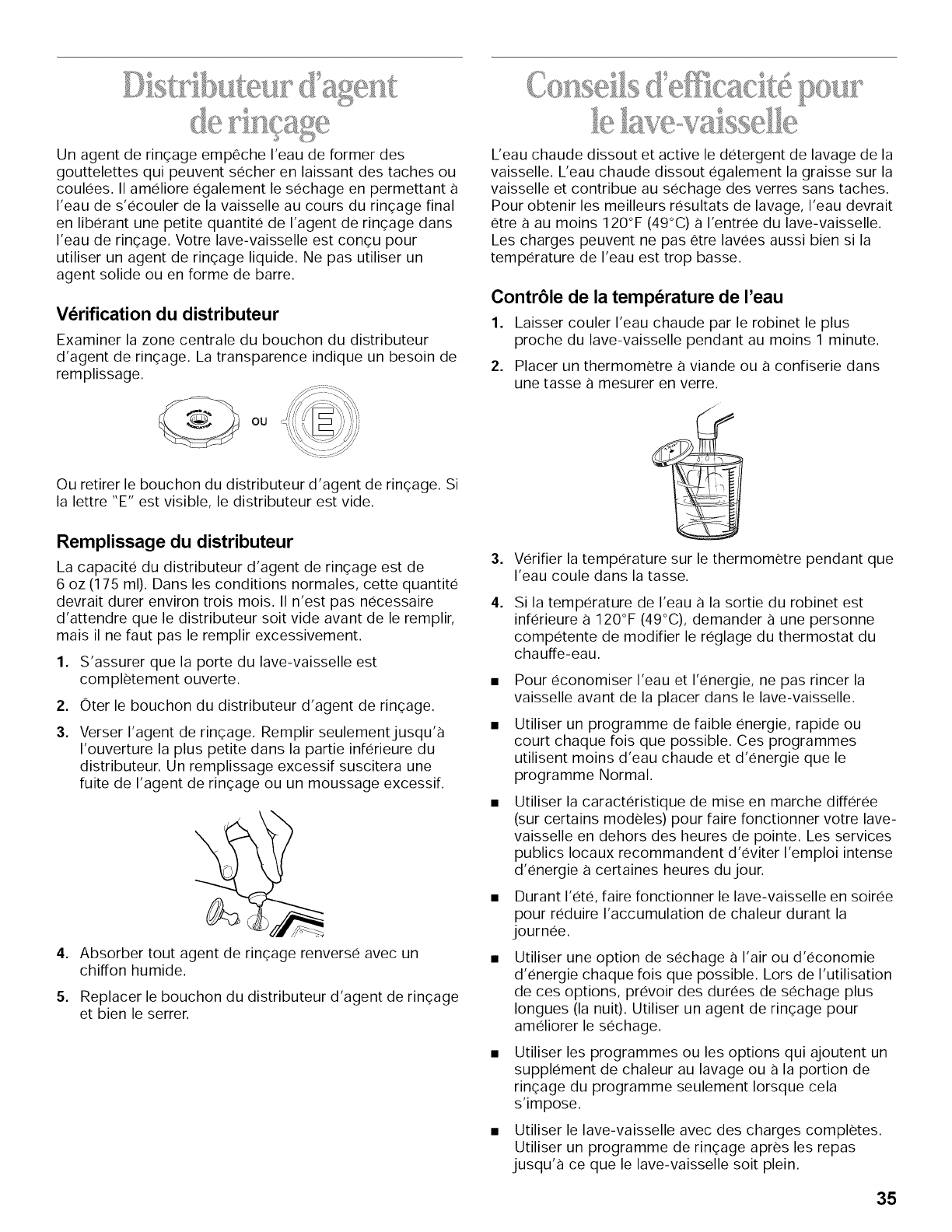

Distributeur d'agent de rinqage .................................... 35

Conseils d'efficacite pour le lave-vaisselle .................. 35

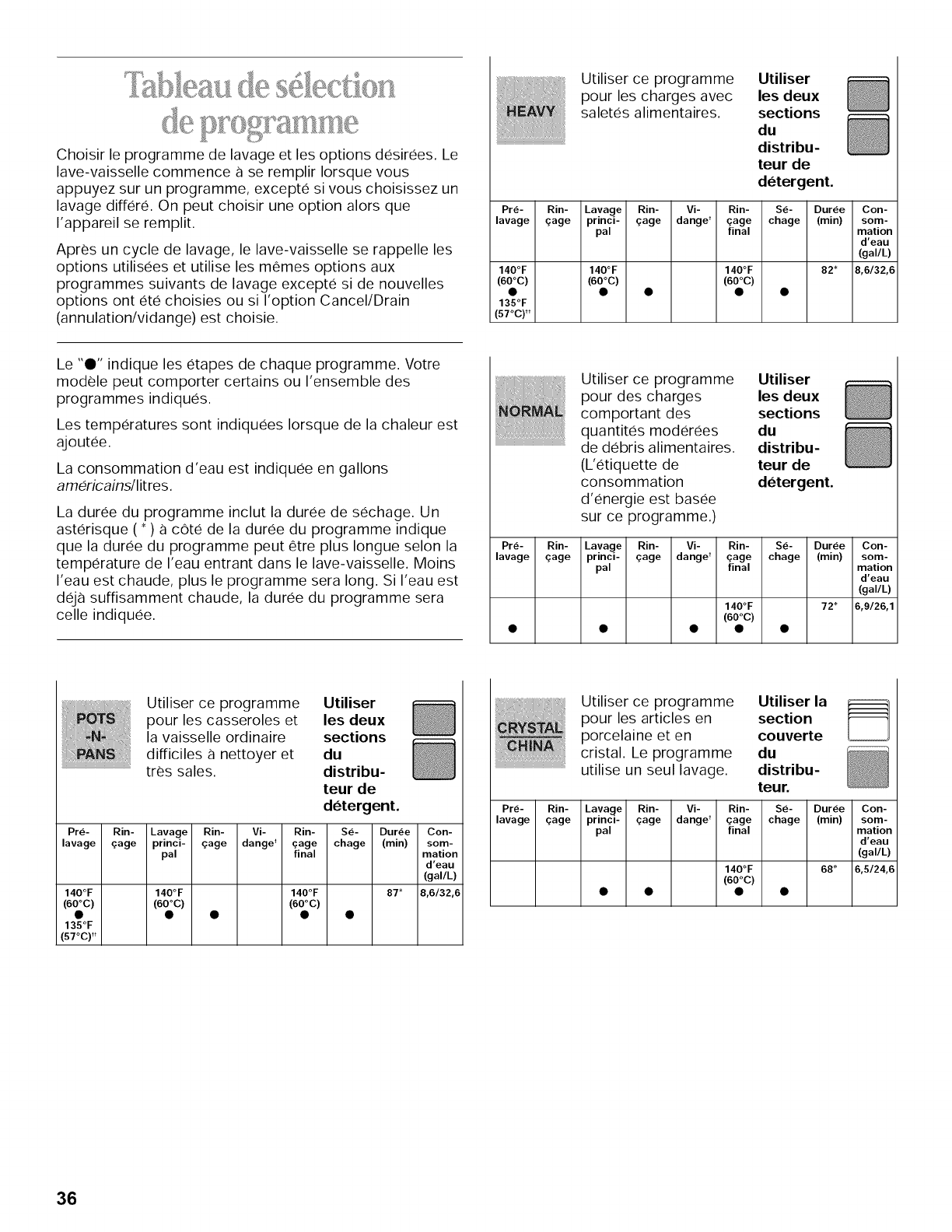

Tableau de selection de programme ............................ 36

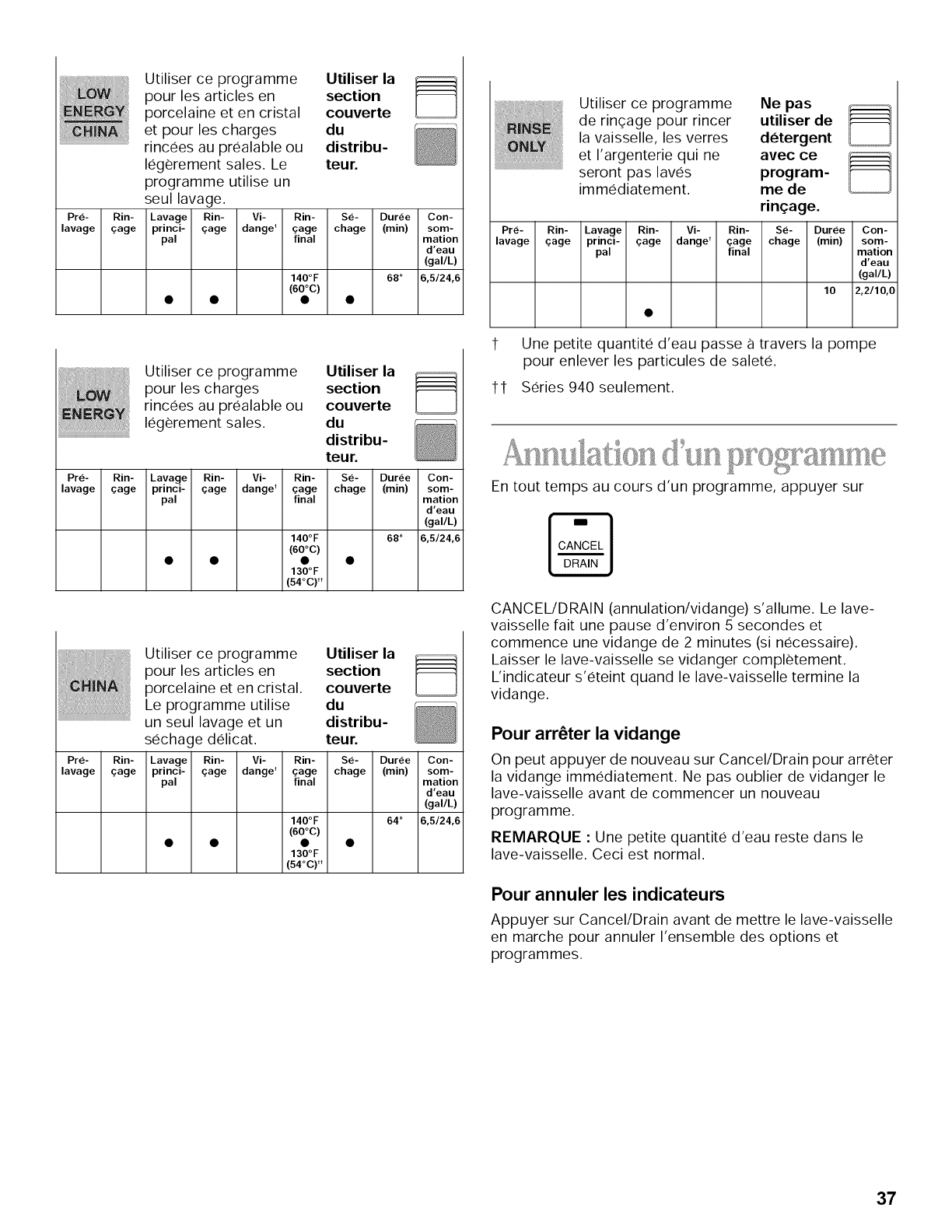

Annulation d'un programme ......................................... 37

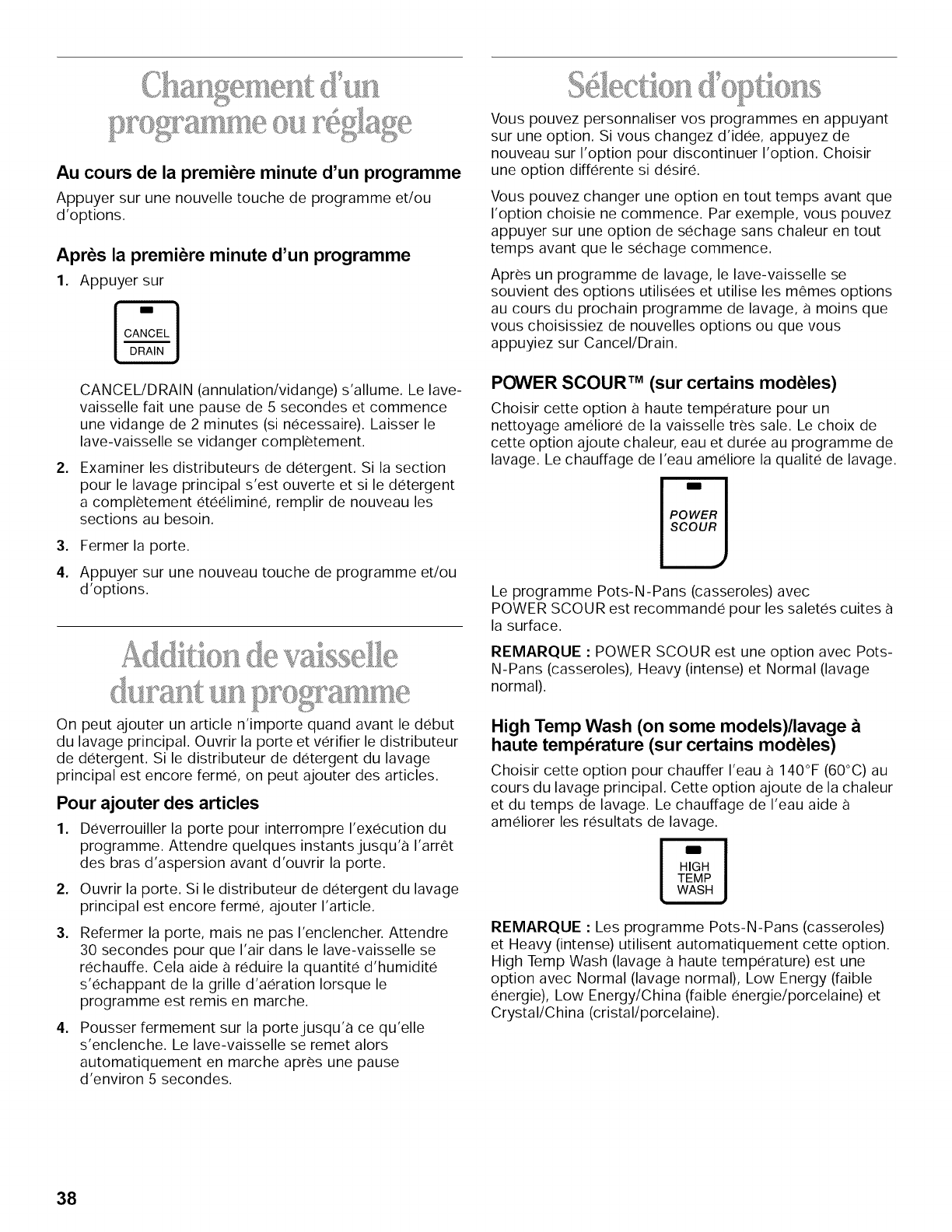

Changement d'un programme ou reglage ................... 38

Addition de vaisselle durant un programme ................ 38

Selection d'options ........................................................ 38

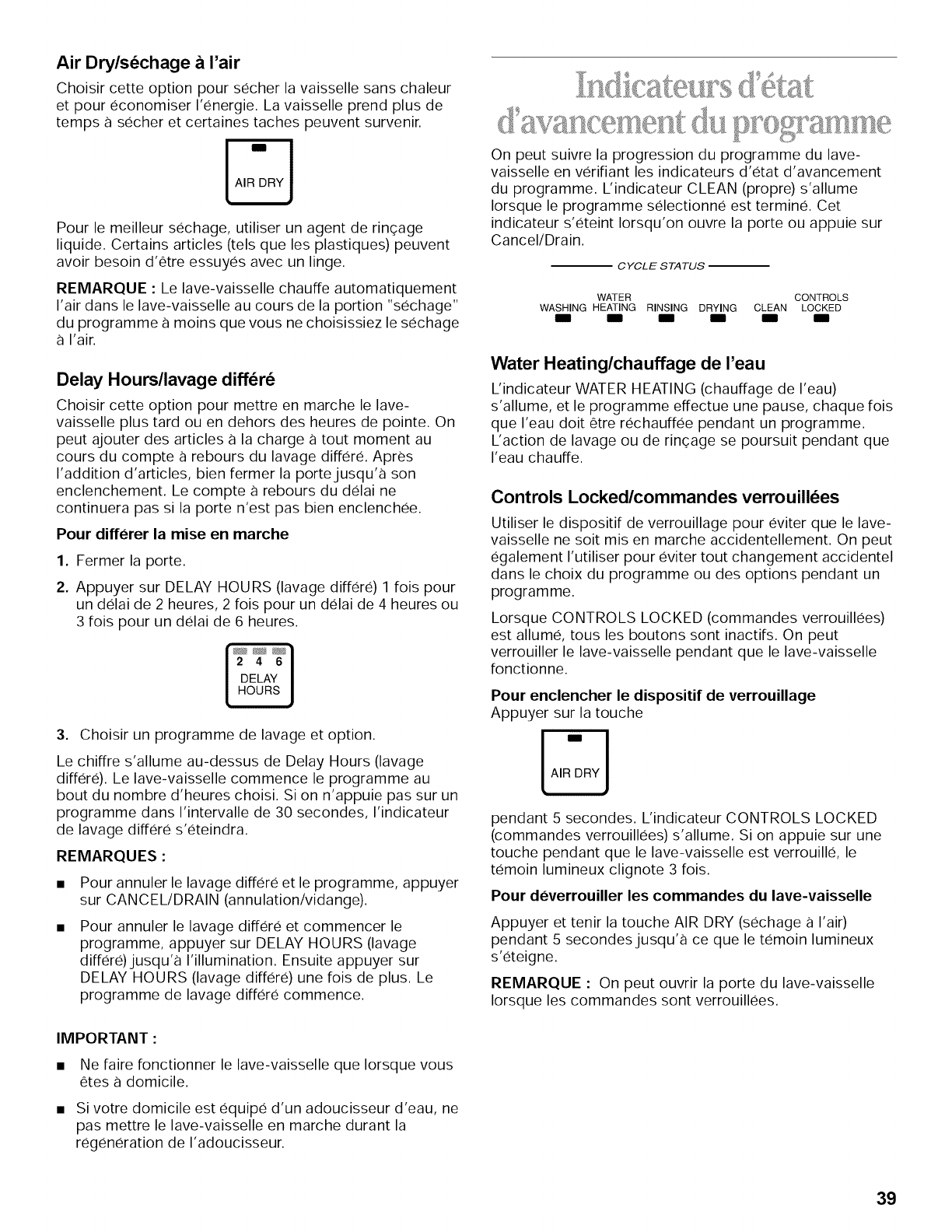

Indicateurs d'etat d'avancement du programme ........ 39

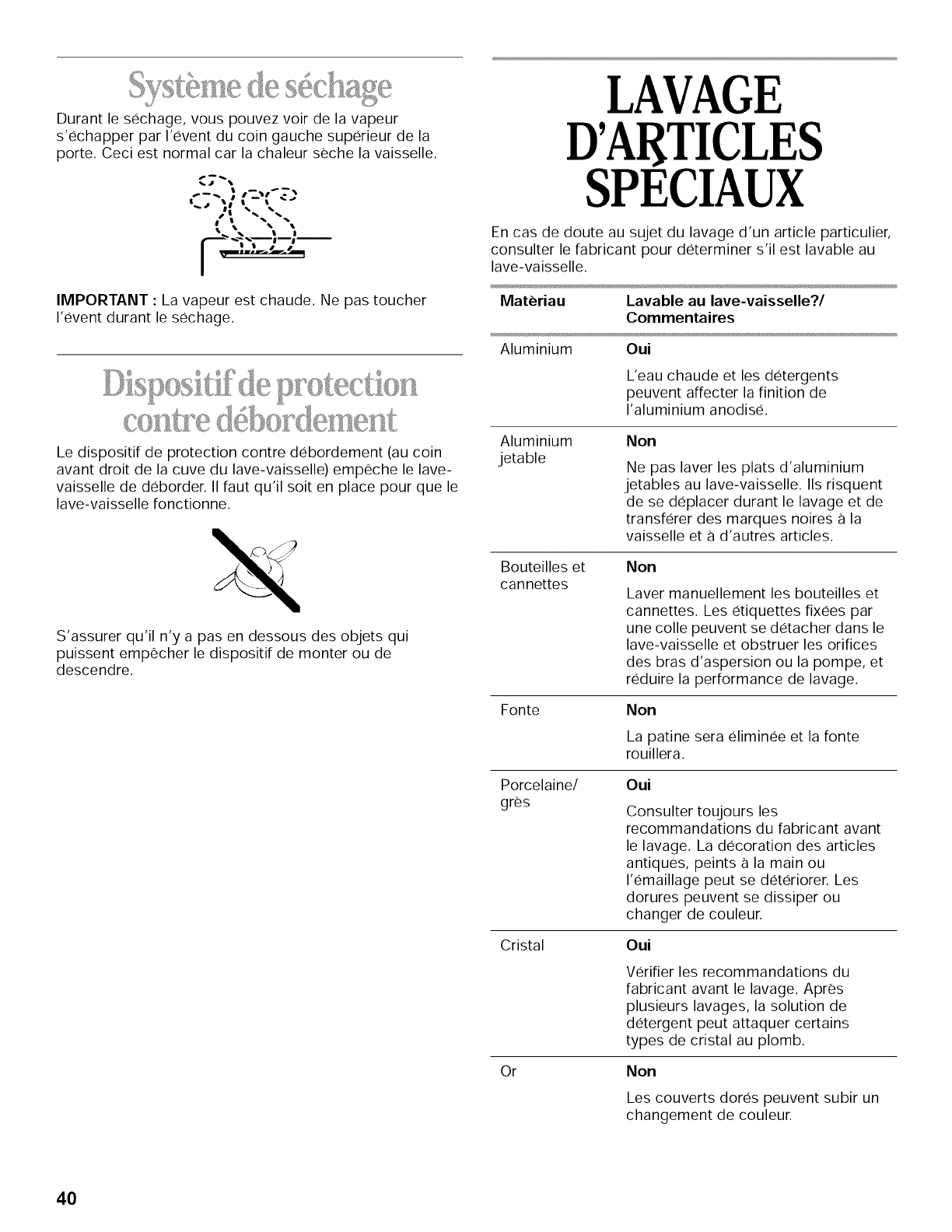

Systeme de sechage ..................................................... 40

Dispositif de protection contre debordement .............. 40

LAVAGE D'ARTICLES SPEClAUX ................................... 40

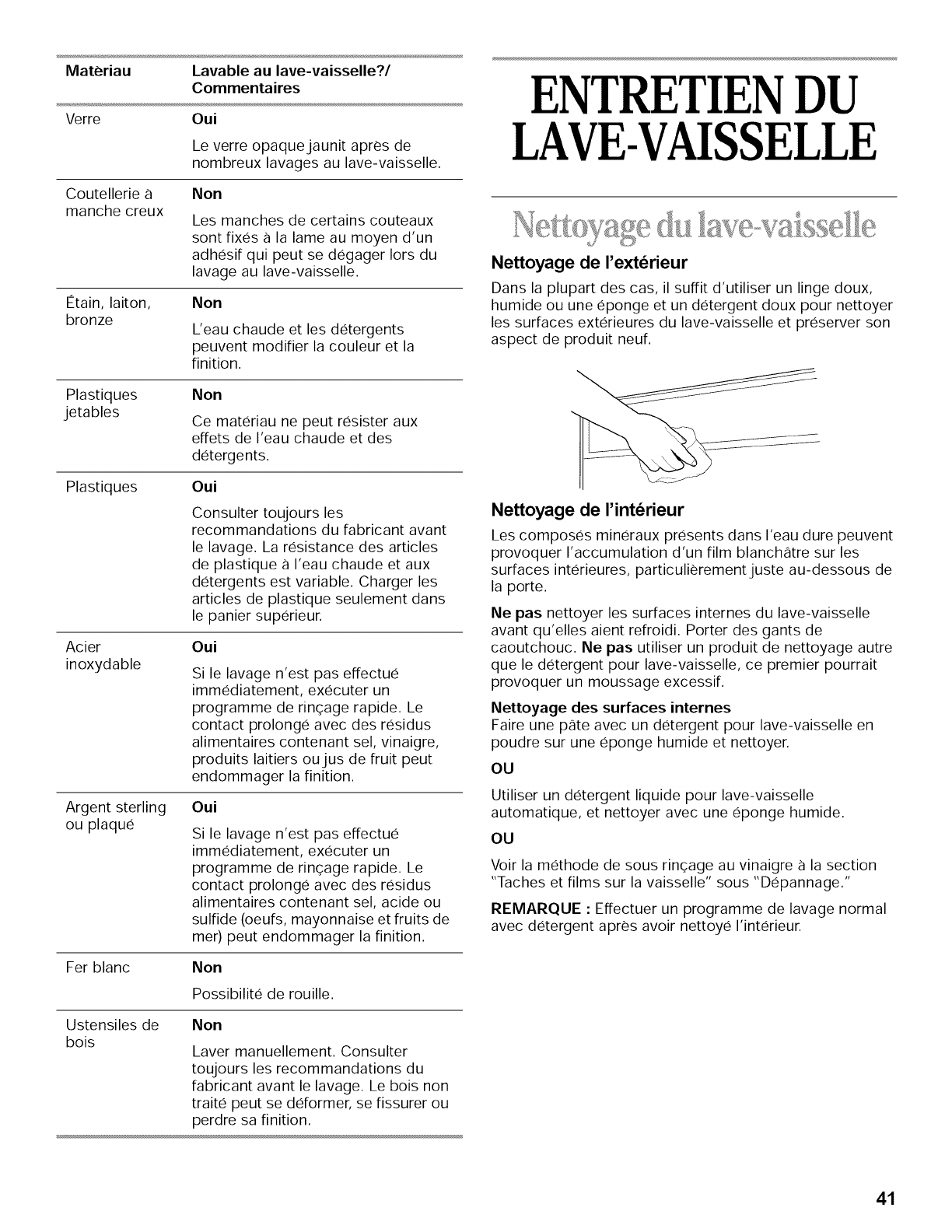

ENTRETIEN DU LAVE-VAISSELLE ................................. 41

Nettoyage du lave-vaisselle .......................................... 41

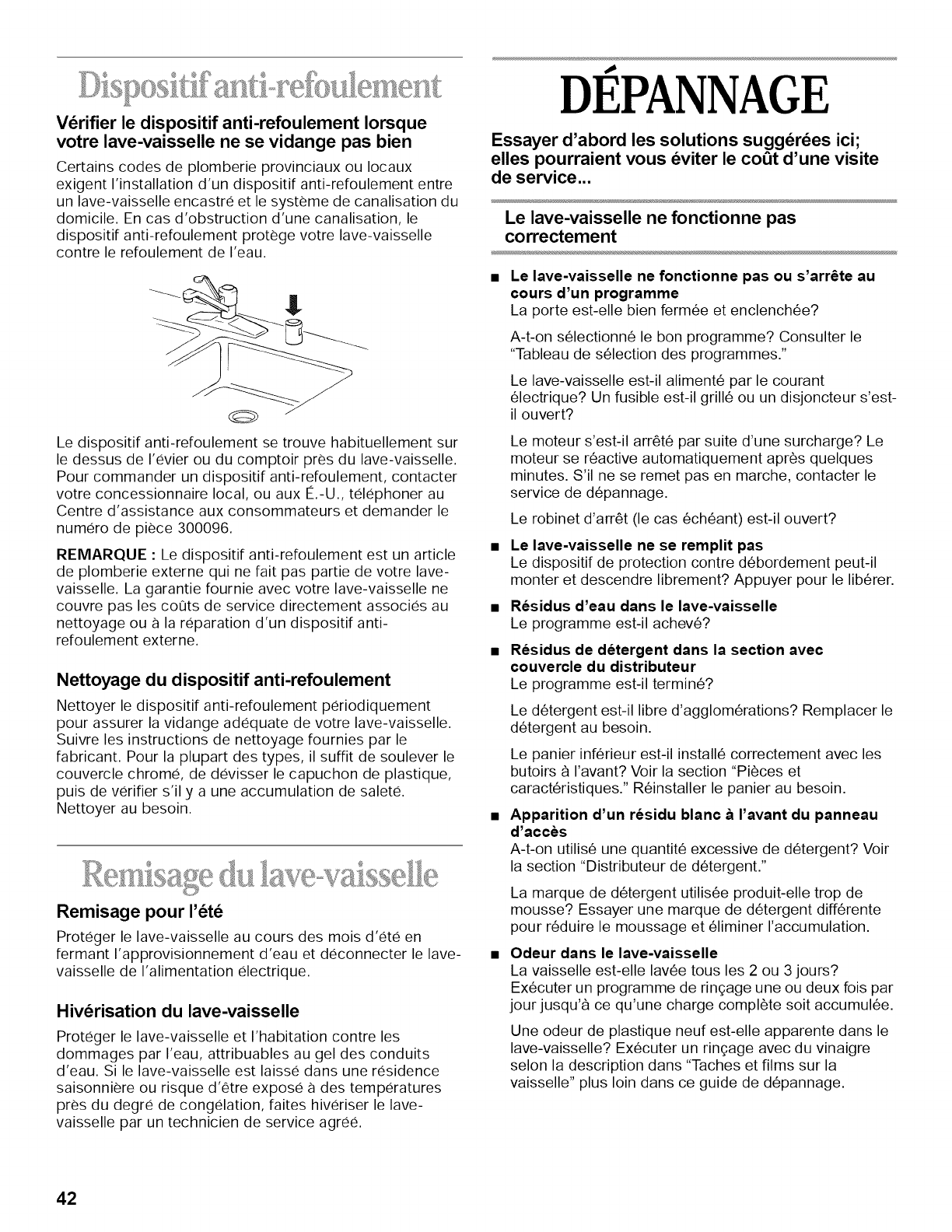

Dispositif anti-refoulement ............................................ 42

Remisage du lave-vaisselle ........................................... 42

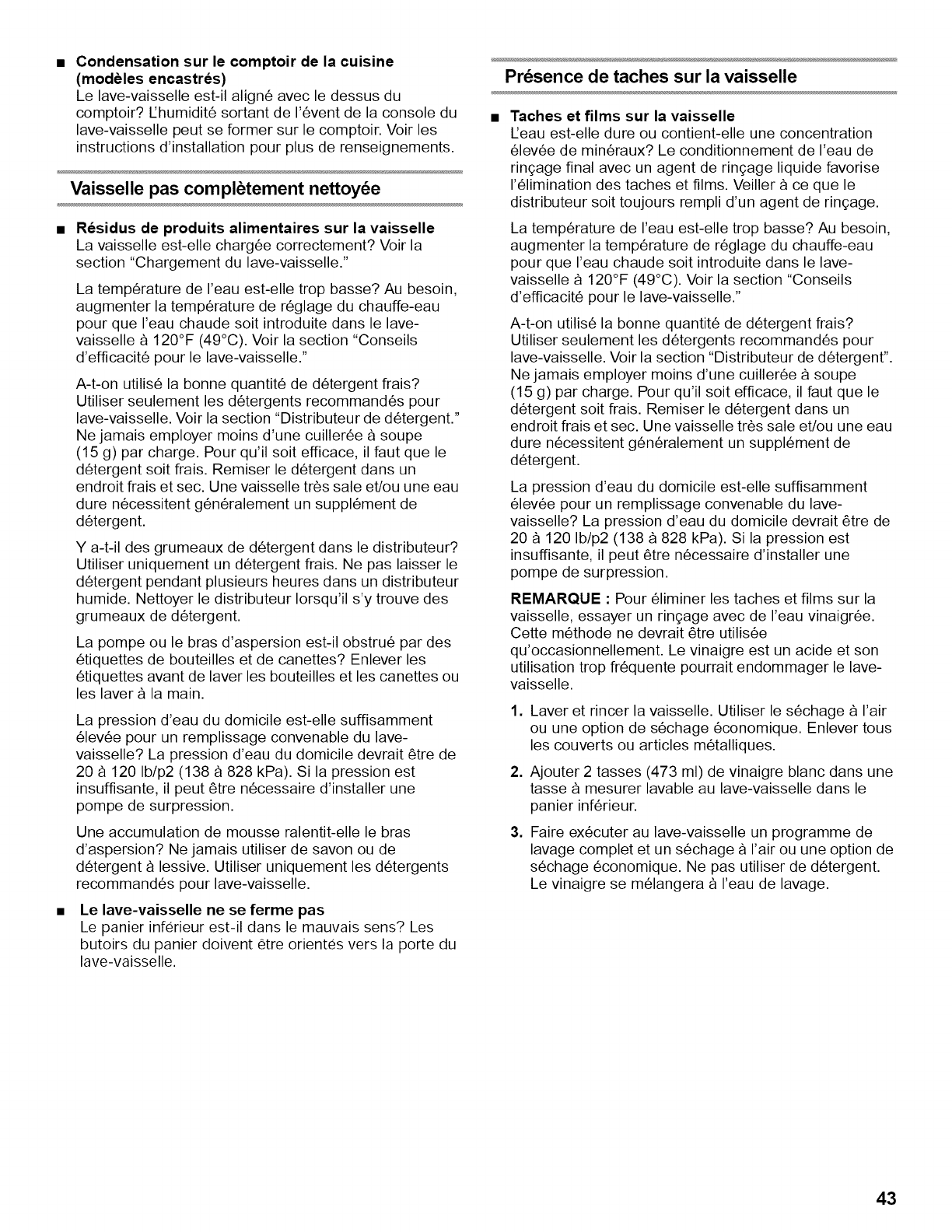

DEPANNAGE ..................................................................... 42

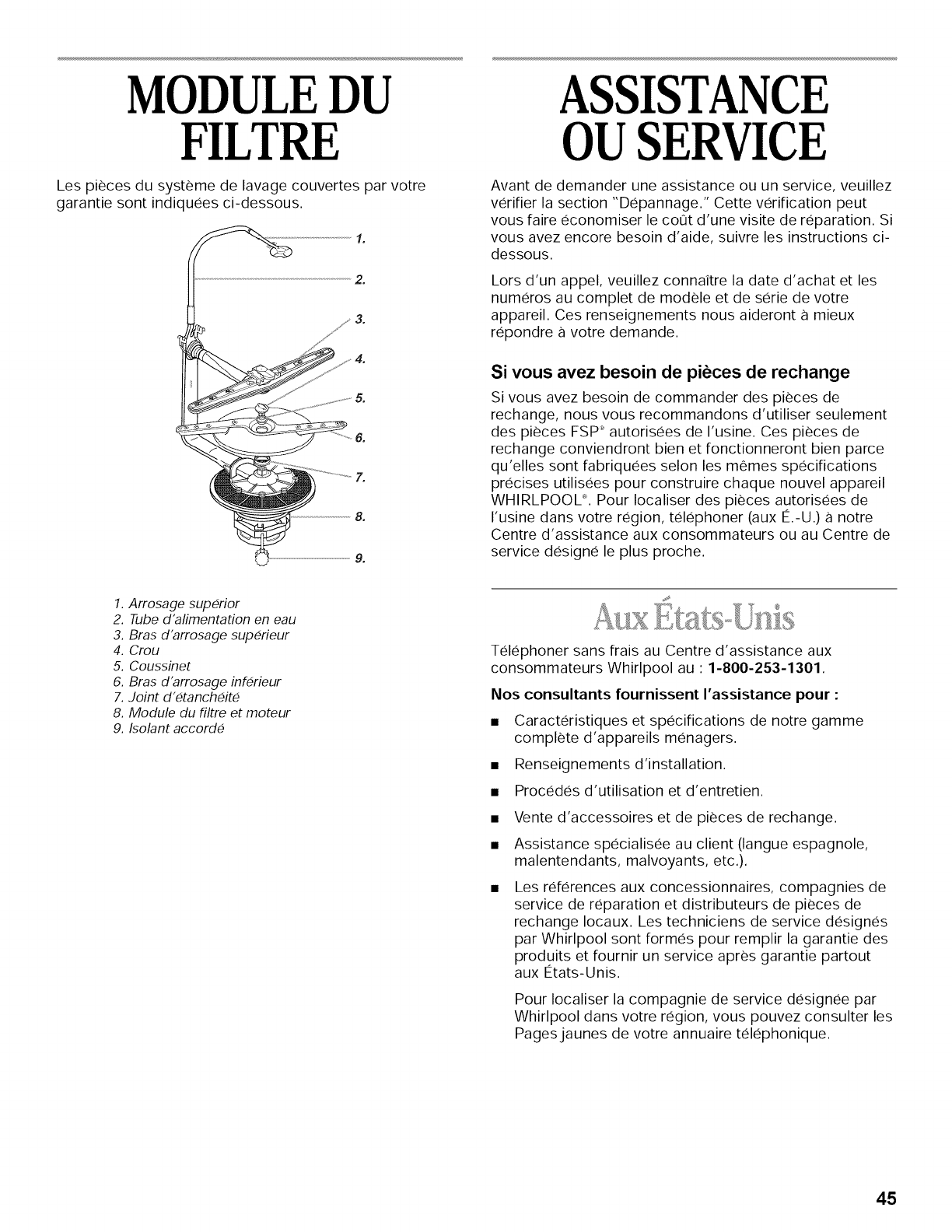

MODULE DU FILTRE ........................................................ 45

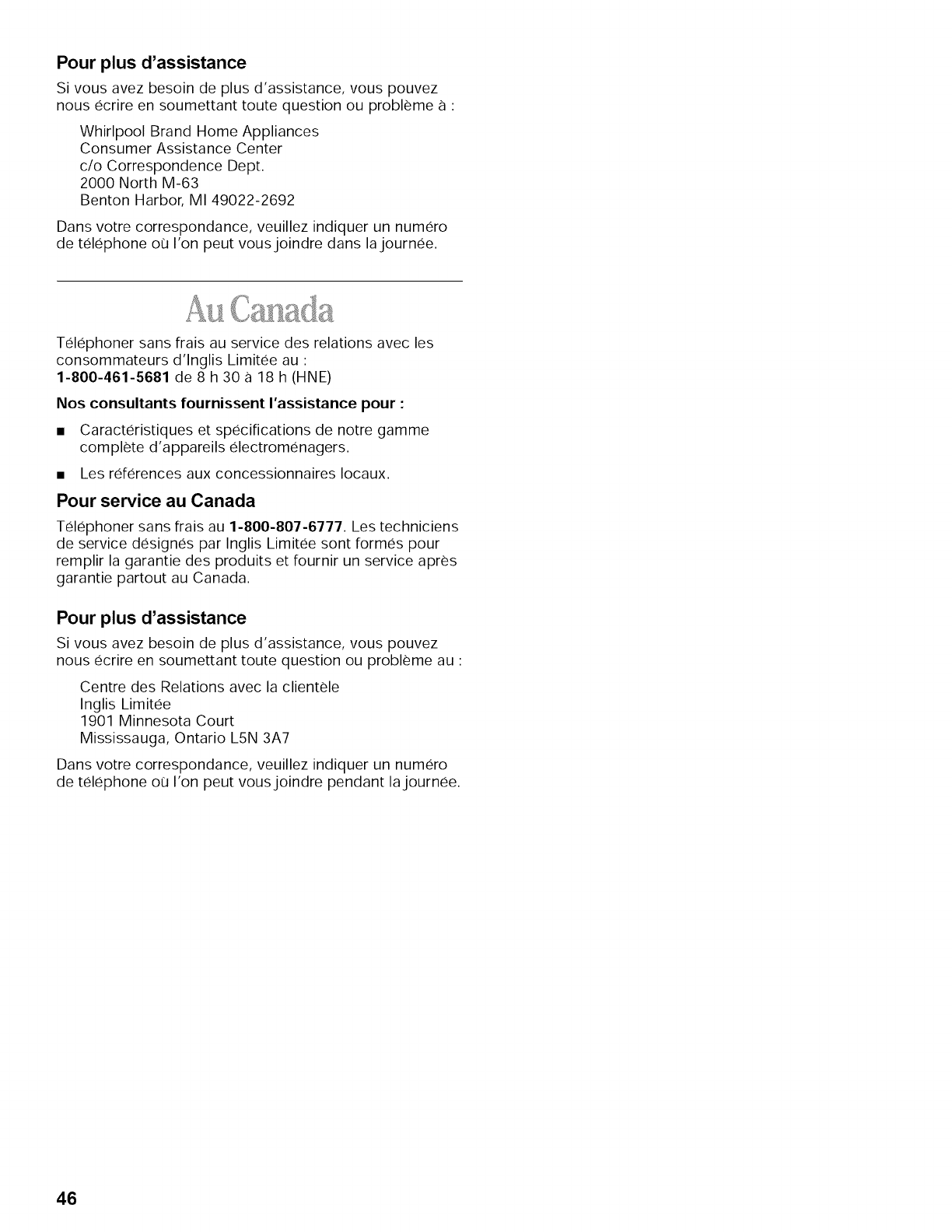

ASSISTANCE OU SERVICE ............................................. 45

Aux Etats-Unis ............................................................... 45

Au Canada ...................................................................... 46

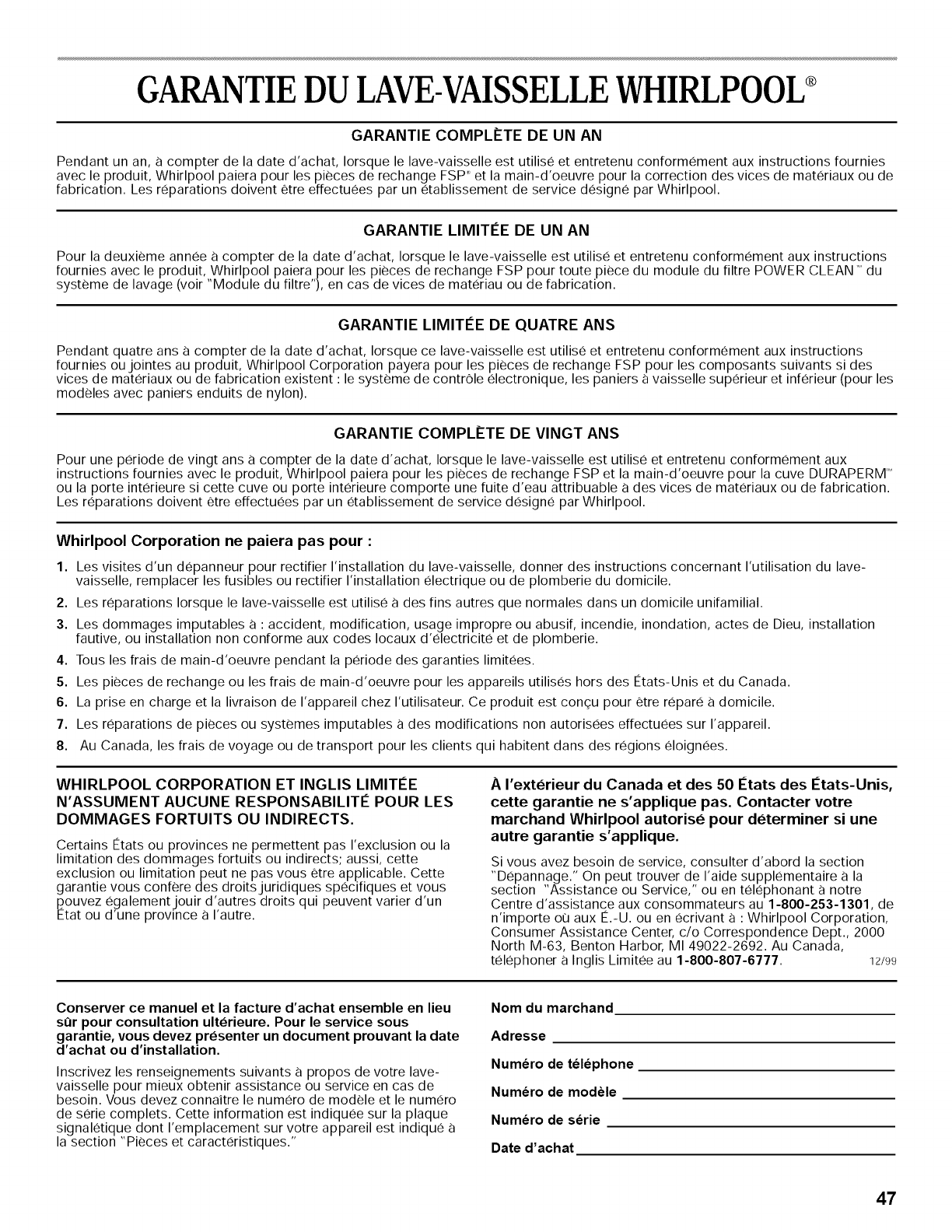

GARANTIE ......................................................................... 47

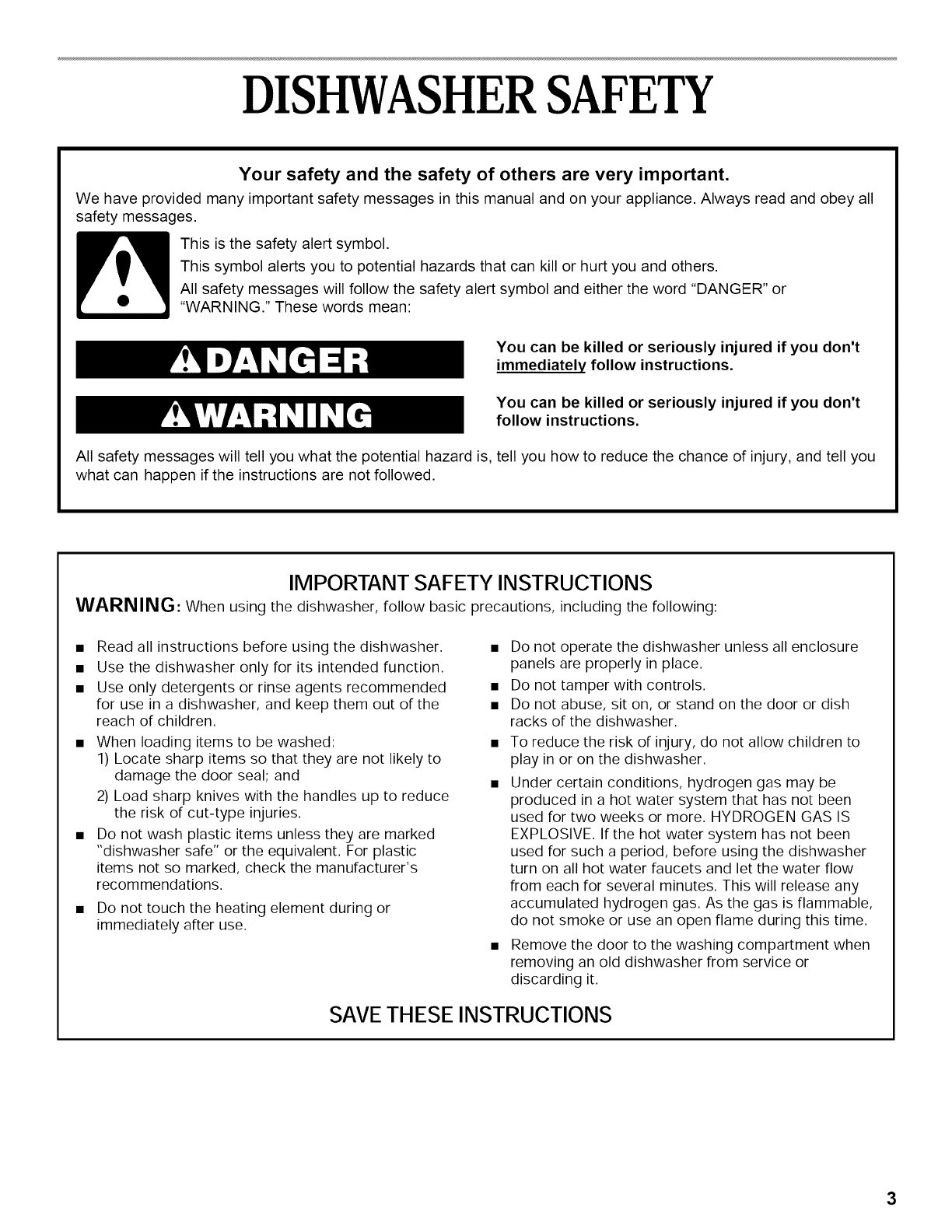

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING." These words mean:

You can be killed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

• Read all instructions before using the dishwasher.

• Use the dishwasher only for its intended function.

• Use only detergents or rinse agents recommended

for use in a dishwasher, and keep them out of the

reach of children.

• When loading items to be washed:

1) Locate sharp items so that they are not likely to

damage the door seal; and

2) Load sharp knives with the handles up to reduce

the risk of cut-type injuries.

• Do not wash plastic items unless they are marked

"dishwasher safe" or the equivalent. For plastic

items not so marked, check the manufacturer's

recommendations.

Do not touch the heating element during or

immediately after use.

Do not operate the dishwasher unless all enclosure

panels are properly in place.

Do not tamper with controls.

Do not abuse, sit on, or stand on the door or dish

racks of the dishwasher.

To reduce the risk of injury, do not allow children to

play in or on the dishwasher.

Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been

used for two weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using the dishwasher

turn on all hot water faucets and let the water flow

from each for several minutes. This will release any

accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

Remove the door to the washing compartment when

removing an old dishwasher from service or

discarding it.

SAVE THESE INSTRUCTIONS

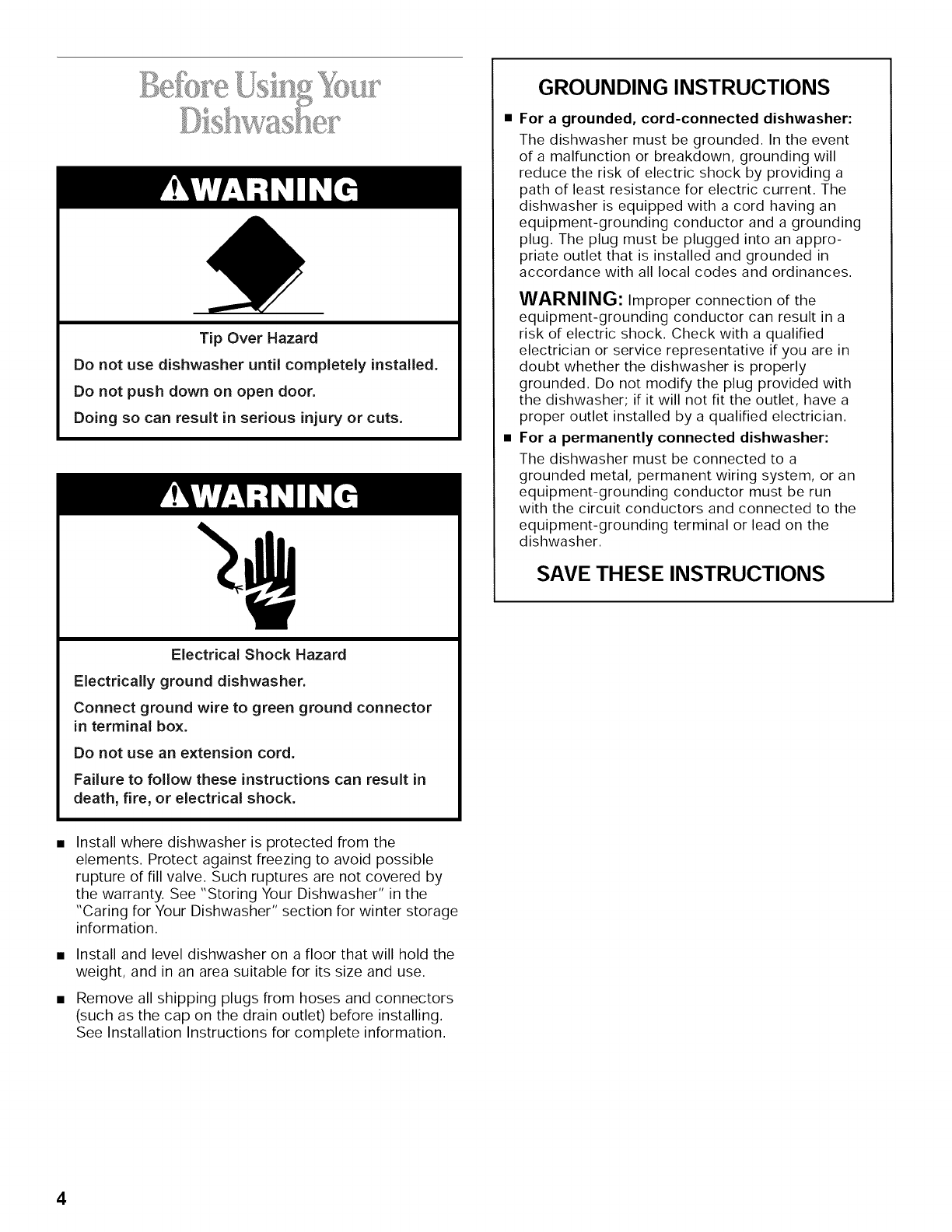

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector

in terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electrical shock.

GROUNDING INSTRUCTIONS

For agrounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event

of a malfunction or breakdown, grounding will

reduce the risk of electric shock by providing a

path of least resistance for electric current. The

dishwasher is equipped with a cord having an

equipment-grounding conductor and a grounding

plug. The plug must be plugged into an appro-

priate outlet that is installed and grounded in

accordance with all local codes and ordinances.

WARNING: Improper connection of the

equipment-grounding conductor can result in a

risk of electric shock. Check with a qualified

electrician or service representative if you are in

doubt whether the dishwasher is properly

grounded. Do not modify the plug provided with

the dishwasher; if it will not fit the outlet, have a

proper outlet installed by a qualified electrician.

For a permanently connected dishwasher:

The dishwasher must be connected to a

grounded metal, permanent wiring system, or an

equipment-grounding conductor must be run

with the circuit conductors and connected to the

equipment-grounding terminal or lead on the

dishwasher.

SAVE THESE INSTRUCTIONS

Install where dishwasher is protected from the

elements. Protect against freezing to avoid possible

rupture of fill valve. Such ruptures are not covered by

the warranty. See "Storing Your Dishwasher" in the

"Caring for Your Dishwasher" section for winter storage

information.

Install and level dishwasher on a floor that will hold the

weight, and in an area suitable for its size and use.

Remove all shipping plugs from hoses and connectors

(such as the cap on the drain outlet) before installing.

See Installation Instructions for complete information.

PARTS ANDFEATURES

This manual covers several different models. The dishwasher you have purchased may have some or all of the parts and

features listed below.

1. Upper level wash

2. Water inlet opening

3. Bottom rack

4. Rack bumper

5. Heating element

6. Silverware basket

7. Top spray arm

8. Model and serial number label

9. Lower spray arm

10. POWER CLEAN TM filter module

11. Overfill protection float

12. Detergent dispenser

13. Rinse aid dispenser

Other features your dishwasher

may have

Extra-capacity fold-down shelves

Light item clips

Fold-down tines

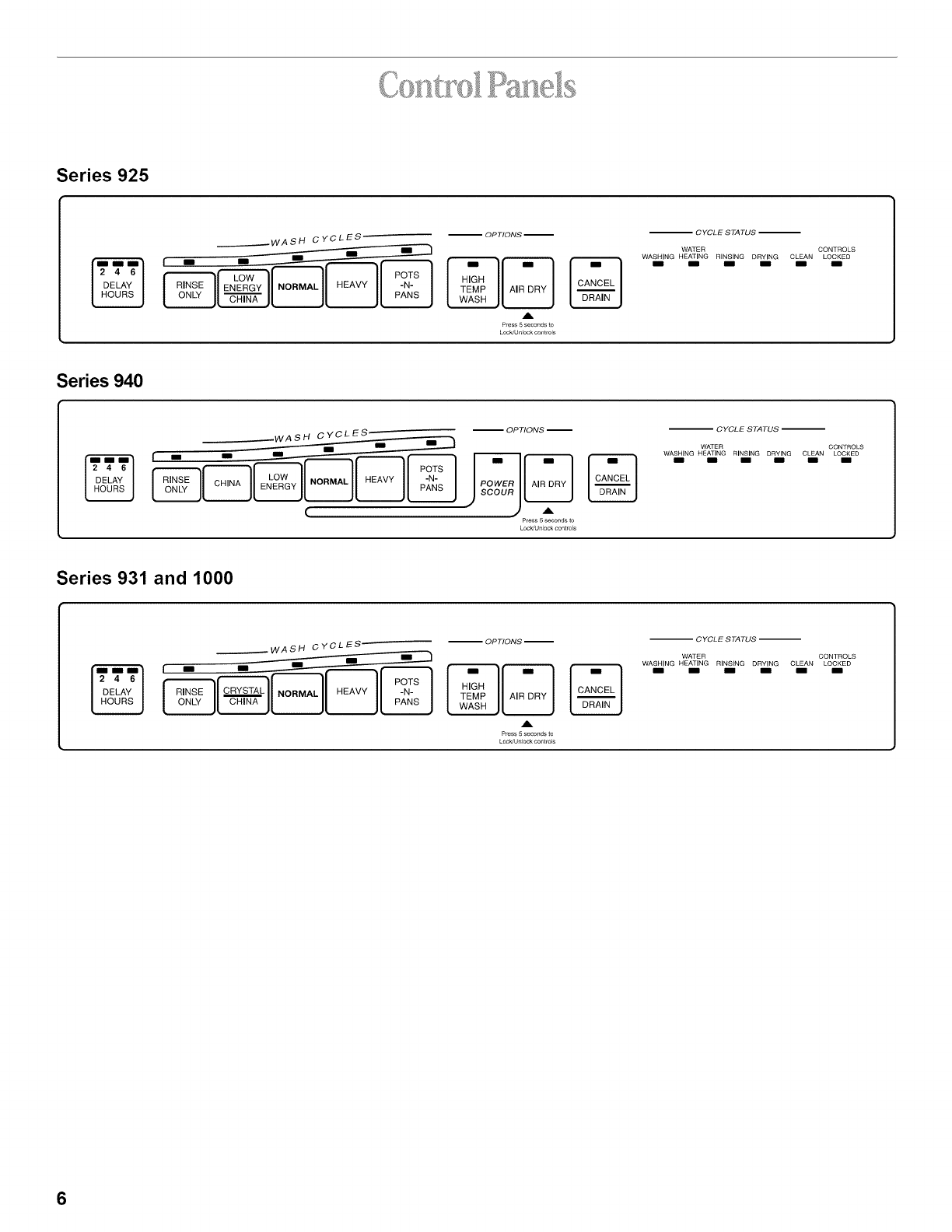

Series 925

,__._.,._..__wASH cYCLES---

TEMP /I AIR DRY I

wAsHJt J

,,A

Press 5 seconds to

Lock/Unlock controls

-- CYCLE STATUS --

WATER CONTROLS

H EA,,_TING RIN=_SING C_N LOCKEDWASHING DRI_G

Series 940

OP_ONS--

POWER

SCOUR

Press 5 seconds to

Lock/Unlock controls

-- CYCLE STATUS --

WATER CONTROLS

HEATINGwAs__.,NGR,NS,NG.......... o_N Lo_Eo

Series 931 and 1000

_wASH cYCLES" OPTIONS--

Iwas. ,It J

Press 5 seconds to

Lock/Unlock controls

-- CYCLE STATUS --

WATER CONTROLS

H EA_TING RIN_SING O_N LOC_KEDWAS_HING DRI_G

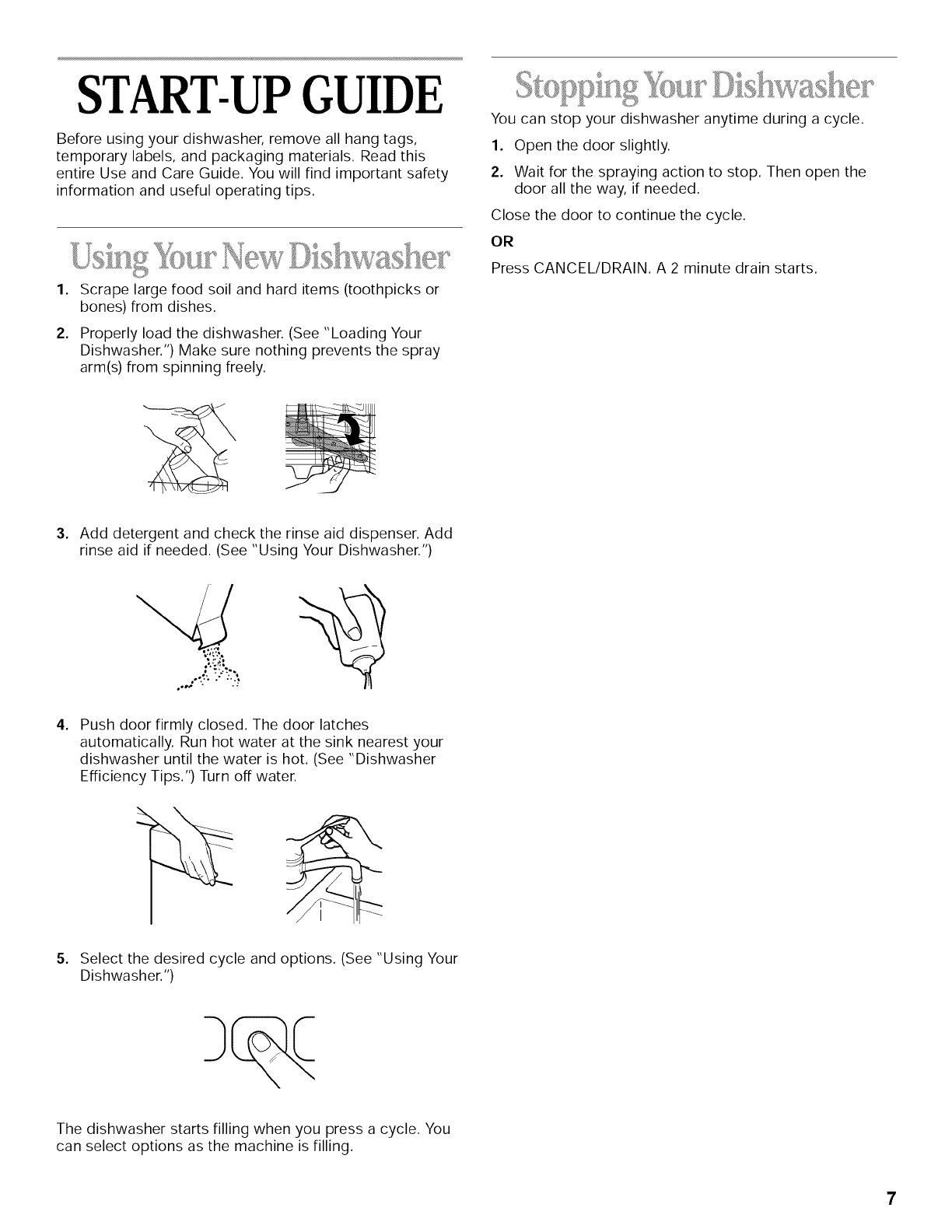

START-UPGUIDE

Before using your dishwasher, remove all hang tags,

temporary labels, and packaging materials. Read this

entire Use and Care Guide. You will find important safety

information and useful operating tips.

Scrape large food soil and hard items (toothpicks or

bones) from dishes.

Properly load the dishwasher. (See "Loading Your

Dishwasher.") Make sure nothing prevents the spray

arm(s) from spinning freely.

You can stop your dishwasher anytime during a cycle.

1. Open the door slightly.

2, Wait for the spraying action to stop. Then open the

door all the way, if needed.

Close the door to continue the cycle.

Press CANCEL/DRAIN. A 2 minute drain starts.

,Add detergent and check the rinse aid dispenser. Add

rinse aid if needed. (See "Using Your Dishwasher.")

,Push door firmly closed. The door latches

automatically. Run hot water at the sink nearest your

dishwasher until the water is hot. (See "Dishwasher

Efficiency Tips.") Turn off water.

5, Select the desired cycle and options. (See "Using Your

Dishwasher.")

The dishwasher starts filling when you press a cycle. You

can select options as the machine is filling.

LOADINGYOUR

DISHWASHER The top rack is designed for cups, glasses, and smaller

items. (See recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary

from the drawings shown.

Remove leftover food, bones, toothpicks and other

hard items from the dishes. It is not necessary to rinse

the dishes before putting them in the dishwasher. The

wash module removes food particles from the water.

The module contains a chopping device which will

reduce the size of food items.

NOTE: If hard items such as fruit seeds, nuts, and egg

shells enter the wash module, you might hear chopping,

grinding, crunching, or buzzing sounds. These sounds

are normal when hard items enter the module. Do not let

metallic items (such as pot handle screws) get into the

wash module. Damage can occur.

Load dishes so soiled surfaces face the spray (down or

inward). It is important for the water spray to reach all

soiled surfaces.

• Load dishes so they are not stacked or overlapping if

possible. For best drying, water must be able to drain

from all surfaces.

• Make sure pot lids and handles, pizza pans, cookie

sheets, etc., do not interfere with the spray arm

rotation.

Run a rinse cycle to keep dishes moist if you do not

plan to wash them soon. Foods like eggs, rice, pasta,

spinach, and cooked cereals may be hard to remove if

they are left to dry over a period of time.

Quiet operating tips

To avoid thumping/clattering noises during operation:

• Make sure lightweight load items are secured in the

racks.

• Make sure pot lids and handles, pizza pans, cookie

sheets, etc., do not touch interior walls or interfere with

the rotation of the spray arm.

• Load dishes so they do not touch one another.

NOTE: For built-in models, keep sink drain plugs closed

during dishwasher operation to prevent noise transfer

through drains.

Cup and glass load

Mixed load

Place items so open ends face down for cleaning and

draining.

Load glasses and cups in top rack only. The bottom

rack is not designed for glasses and cups. Damage can

occur.

Place cups and glasses in the rows between prongs.

Placing them over the prongs can lead to breakage.

To avoid chipping, do not let stemware touch other

items.

China, crystal, and other delicate items must not touch

each other during dishwasher operation. Damage can

occur.

Wedge lightweight items against one another or

overlap them with heavier dishes.

Load plastic items securely in the top rack only. Wash

only plastic items marked "dishwasher safe."

Small bowls, pans, and other utensils can be placed in

the top rack.

Load bowls in the center section for best stability.

Extra-capacity fold-down shelves

(on some models)

Fold down the extra shelf on the top rack to hold additional

cups, or long items such as utensils and spatulas.

Light item clips (on some models)

The light-item clips hold lightweight plastic items like cups,

lids, or bowls in place during washing. You can move a clip

anywhere in the rack.

To move a clip

1. Pull the clip up and off the tine.

2, Reposition the clip on another tine.

The bottom rack is designed for plates, pans, casseroles,

and utensils. Items with cooked-on or dried-on food

should be loaded with soiled surfaces facing inward to the

spray. (See recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary

from the drawings shown.

Mixed load

Do not load glasses, cups, or plastic items in the

bottom rack. Load small items in the bottom rack only

if they are secured in place.

Load plates, soup bowls, etc., between prongs and

facing inward to the spray.

Overlap the edges of plates for large loads.

Load soup, cereal, and serving bowls in the rack in a

variety of ways depending upon their size and shape.

Load bowls securely between the rows of prongs. Do

not nest bowls because the spray will not reach all

surfaces.

Utensil load

Load cookie sheets, cake pans, and other large items

at the sides and back. Loading such items in front can

keep the water spray from reaching the detergent

dispenser and silverware basket.

• Secure heavily soiled cookware face down in the rack.

Make sure pot handles and other items do not stop

rotation of the spray arm(s). The spray arm(s) must

move freely.

Do not load items between the bottom rack and the

side of the dishwasher tub. You can block the water

inlet opening.

NOTE: If you have removed the bottom rack for unloading

or cleaning, replace it with the bumpers in front.

Fold-down tines (on some models)

You can fold down one or both rows of tines at the back of

the bottom rack.

1. Grasp the tip of the tine that is in the tine holder.

2, Gently pull the tine out of the tine holder.

3, Lay the row of tines down in the rack to make room for

larger dishes, bowls, pots, pans or roasters.

• The silverware basket can be hung on the door or on

the bottom rack (see illustration).

Load the silverware basket while it is in the dishwasher or

take the basket out for loading on a counter or table.

NOTE: Unload or remove the basket before unloading the

racks to avoid spilling water droplets on the silverware.

To open the silverware basket

Unlock the latch.

NOTE: Be sure the cover is completely latched before

pulling out the bottom rack and before closing the

dishwasher door.

Place small items like baby bottle caps, jar lids, corn

cob holders, etc., in the section(s) with hinged cover(s).

Close the cover to hold small items in place.

• Mix items in each section of the basket with some

pointing up and some down to avoid nesting. Spray

cannot reach nested items.

IMPORTANT: Always load sharp items (knives,

skewers, forks, etc.) pointing down.

U U

The silverware basket can also be placed inside the

bottom rack.

To remove the basket from the door

1. Grasp the silverware basket by the handle. Slide it

toward the top of the door.

2, Lift the basket off the holding buttons.

To replace the basket in the door

1. Set the silverware basket on the holding buttons.

2, Slide the basket toward the bottom of the door until it

locks in place.

NOTES:

Do not load silver or silver-plated silverware with

stainless steel. These metals can be damaged by

contact with each other during washing.

Some foods (such as salt, vinegar, milk products, fruit

juices, etc.) can pit or corrode silverware. Run a rinse

cycle if you do not have a full load to wash immediately.

USINGYOUR

DISHWASHER

The detergent dispenser has 2 sections. The Pre-Wash

section empties detergent into the dishwasher when you

close the door.

12 3 4

Water hardness can change over a period of time. Find

out your water's hardness by asking your local water

department, water softener company, or county

extension agent.

Different brands of dishwasher detergent have different

amounts of phosphorous for softening water. If you

have hard water and use a detergent with a

phosphorous content of less than 8.7%, you might

need to use more detergent, or use a detergent with a

phosphorous content higher than 8.7%.

Where to fill

Top of 3rd step (3 tbs or 45 g)

1. Cover

2. Main wash section

3. Cover latch

4. Pre-wash section

The Main Wash section automatically empties detergent

into the dishwasher during the main wash. (See the "Cycle

Selection Chart.")

Use automatic dishwashing detergent only. Other

detergents can produce excessive suds that can

overflow out of the dishwasher and reduce washing

performance.

• Add detergent just before starting cycle.

• Store tightly closed detergent in a cool, dry place.

Fresh automatic dishwasher detergent results in better

cleaning.

NOTE: Do not use detergent with a rinse cycle.

Filling the dispenser

1. If the dispenser cover is closed, open the cover by

pushing the Cover latch.

Fill the Main Wash section with detergent. See "How

Much Detergent to Use."

Close the Main Wash dispenser cover. Fill the Pre-

Wash section if needed.

It is normal for the cover to open partially when dispensing

detergent.

NOTE: Use both sections for cycles with 2 washes. Use

only the covered section for cycles with 1 wash. See the

"Cycle Selection Chart" for more details.

How much detergent to use

The amount of detergent to use depends on the

hardness of your water and the type of detergent. If you

use too little, dishes won't be clean. If you use too

much in soft water, glassware will etch.

Top of 2nd step (2 tbs or 30 g)

Top of 1st step (1 tb or 15 g)

Water Hardness Amount of Detergent

Soft to Medium

Hard Water

0 to 6 grains per

gallon

For normally soiled loads

• Fill the Main Wash section to

the top of the 2nd step

(2 tbs or 30 g)

• Fill the Pre-Wash section to

the top of the 2nd step

(2 tbs or 30 g)

NOTE: Add only 1 tb or 15 g of

detergent to both sections if

dishes are pre-rinsed or the water

is very soft (0 to 2 grains

per gallon).

For baked on soil loads

• Fill the Main Wash section to

the top of the 2nd step

(2 tbs or 30 g)

• Fill the Pre-Wash section to

the top of the 2nd step

(2 tbs or 30 g)

For heavily soiled loads

• Fill the Main Wash section to

the top of the 3rd step

(3 tbs or 45 g)

• Fill the Pre-Wash section to

the top of the 3rd step

(3 tbs or 45 g)

Medium to Hard

Water

7 to 12 grains per

gallon

For normally soiled and

heavily soiled loads

• Fill the Main Wash section to

the top of the 3rd step

(3 tbs or 45 g)

• Fill the Pre-Wash section to

the top of the 2nd step

(2 tbs or 30 g) if needed

NOTE: Fill amounts shown are for standard powdered

detergent. Amounts may vary if you use liquid or

concentrated powdered detergent. Follow instructions on

the package when using liquid dishwasher detergent or

concentrated powdered detergent.

Rinse aids prevent water from forming droplets that can

dry as spots or streaks. They also improve drying by

allowing water to drain off of the dishes during the final

rinse by releasing a small amount of the rinse aid into the

rinse water. Your dishwasher is designed to use a liquid

rinse aid. Do not use a solid or bar-type.

Checking the dispenser

Check the center of the Fill Indicator cap. Clear means it

needs filling.

Or you can remove the Fill Indicator cap. If an "E" is visible,

the dispenser is empty.

Filling the dispenser

The rinse aid dispenser holds 6 oz (175 mL) of rinse aid.

Under normal conditions, this will last for about three

months. You do not have to wait until the dispenser is

empty to refill it. Try to keep it full, but be careful not to

overfill it.

1. Make sure the dishwasher door is completely open.

2, Remove the Fill Indicator cap.

3, Add rinse aid. Fill to the smallest opening in the lower

part of the dispenser. Overfilling can cause the rinse aid

to leak out, and could cause oversudsing.

eS£}/T £} ,p5........

Hot water dissolves and activates the dishwashing

detergent. Hot water also dissolves grease on dishes and

helps glasses dry spot-free. For best dishwashing results,

water must be at least 120°F (49°C) as it enters the

dishwasher. Loads may not wash as well if the water

temperature is too low.

To check water temperature

1. Run hot water at the faucet closest to your dishwasher

for at least 1 minute.

,Place a candy or meat thermometer in a glass

measuring cup.

Check the temperature on the thermometer as the

water is running into the cup.

If the water temperature at the faucet is below 120°F

(49°C), have a qualified person raise the water heater's

thermostat setting.

To save water and energy, do not rinse dishes before

putting them into the dishwasher.

Use a low energy, quick, or short cycle whenever

possible. These cycles use less hot water and energy

than the Normal cycle.

Use a delay feature (on some models) to run your

dishwasher during off-peak hours. Local utilities

recommend avoiding heavy usage of energy at certain

times of day.

During the summer, run your dishwasher at night to

reduce daytime heat buildup.

Use an air dry, or an energy-saving dry option

whenever possible. Allow longer drying times

(overnight) when using these options. Use a rinse aid to

improve drying.

Use cycles or options that add extra heat to the wash

or rinse portion of the cycle only when needed.

Run your dishwasher with full loads. Run a rinse cycle

after meals until the dishwasher is full.

Clean up any spilled rinse aid with a damp cloth.

Replace the Fill Indicator cap. Close tightly.

Select the wash cycle and options desired. The

dishwasher starts filling once you press a cycle, unless you

select a delay wash. You can select an option as the

machine is filling.

After a wash cycle, the dishwasher remembers the options

used and uses the same options in the next wash cycle

unless new options are selected or Cancel/Drain is

selected.

Use this cycle for loads

with normal amounts of

food soil. (The energy-

usage label is based on

this cycle.)

Use both

detergent

dispenser

sections.

Pre- Rinse Main Rinse Purge _ Final Dry Time Water

Wash Wash Rinse (min) Usage

(gal/L)

140°F 72" 6.9/26.1

(6O°C)

A "O" shows what steps are in each cycle. Your model

may have some or all of the cycles shown.

Temperatures indicate where extra heat is added.

Water usage is shown in U.S. gallons/liters.

Cycle time includes dry time. An asterisk ( * ) by the cycle

time indicates the cycle time might be longer depending

on the temperature of the water entering the dishwasher.

The cooler the water, the longer the cycle time. If the water

is already hot enough, the cycle time will be as shown.

Use this cycle for china

and crystal. The cycle

uses a single wash.

Use

covered

detergent

dispenser

section.

Pre- Rinse Main Rinse Purge _ Final Dry Time Water

Wash Wash Rinse (min) Usage

(gal/L)

140°F 68" 6.5/24.6

(6O°C)

Use this cycle for hard-

to-clean, heavily-soiled

pots, pans, casseroles,

and regular tableware.

Use both

detergent

dispenser

sections.

Pre- Rinse Main Rinse Purge t Final Dry Time

Wash Wash Rinse (min)

140°F 140°F 140°F

(60°C) (60°C) (6O°C)

135°F

(57°C)"

87 •

Water

Usage

(gal/L)

8.6/32.6

Use this cycle for china

and crystal and pre-

rinsed or lightly soiled

loads. The cycle uses a

single wash.

Use

covered

detergent

dispenser

section.

Pre- Rinse Main Rinse Purge _ Final Dry Time Water

Wash Wash Rinse (min) Usage

(gal/L)

140°F 68" 6.5/24.6

(6O°C)

Use this cycle for loads

with heavy food soil.

Use both

detergent

dispenser

sections.

Pre- Rinse Main Rinse Purge t Final Dry Time

Wash Wash Rinse (min)

140°F 140°F 140°F

(60°C) (6O°C) (60°C)

135°F

(57°C) 't

82 _

Water

Usage

(gal/L)

8.6/32.6

Use this cycle for pre- Use

rinsed or lightly soiled covered

loads, detergent

dispenser

section.

Pre- Rinse Main Rinse Purge _ Final Dry Time Water

Wash Wash Rinse (min) Usage

(gal/L)

140°F 68" 6.5/24.6

(6O°C)

130°F

(54°C) t'

Use this cycle for china

and crystal. The cycle

uses a single wash and

gentle dry.

Use

covered

detergent

dispenser

section.

Pre- Rinse Main Rinse Purge tFinal Dry Time Water

Wash Wash Rinse (min) Usage

(gal/L)

140°F 64" 6.5/24.6

(60oc)

130°F

(54°0)"

Use this cycle for Do not

rinsing dishes, glasses, use

and silverware that will detergent

not be washed right with this

away. cycle.

Pre- Rinse Main Rinse Purge tFinal Dry Time Water

Wash Wash Rinse (rain) Usage

(gal/L)

10 2.2/10.0

t A small amount of water runs through the pump to

remove soil particles.

tt Series 940 only.

Anytime during a cycle, press

CANCEL/DRAIN glows. The dishwasher pauses for about

5 seconds and starts a 2 minute drain (if needed). Let the

dishwasher drain completely. The light goes off when the

dishwasher finishes the drain.

To stop the drain

You can press Cancel/Drain again to stop the drain

immediately. Remember to drain the dishwasher before

starting a new cycle.

NOTE: A small amount of water remains in the dishwasher.

This is normal.

&J &J

During the first minute of a cycle

Press a new cycle and/or options.

After the first minute of a cycle

1, Press

CANCEL/DRAIN glows. The dishwasher pauses for 5

seconds and starts a 2 minute drain (if needed). Let the

dishwasher drain completely.

Check the detergent dispensers. If the main wash cup

has opened and the detergent washed away, refill the

cups as needed.

Close the door.

Press a new cycle and/or options.

You can add an item anytime before the main wash starts.

Open the door and check the detergent dispenser. If the

main wash section is still closed, you can add items.

To add items

1. Lift up the door latch to stop the cycle. Wait for the

spraying action to stop before opening the door.

2, Open the door. If the main wash detergent dispenser is

still closed, add the item.

.Close the door, but do not latch it. Wait 30 seconds for

the air in the dishwasher to warm up. This reduces the

amount of moisture escaping from the vent when

restarting a cycle.

4. Close the door firmly until it latches. The dishwasher

resumes the cycle after about a 5 second pause.

To clear the indicators

Press Cancel/Drain before starting the dishwasher to clear

all options and cycles.

You can customize your cycles by pressing an option. If

you change your mind, press the option again to turn the

option off. Select a different option if desired.

You can change an option anytime before the selected

option begins. For example, you can press an unheated

drying option any time before drying begins.

After a wash cycle, the dishwasher remembers the options

used and uses the same options in the next wash cycle,

unless you select new options or press Cancel/Drain.

POWER SCOUR TM (on some models)

Select this high-temperature option for improved cleaning

of heavily soiled dishes. Selecting this option adds heat,

water and time to the wash cycle. Heating the water helps

improve washing results.

The Pots-N-Pans cycle, with POWER SCOUR, is

recommended for baked-on soil.

NOTE: POWER SCOUR is an option with Pots-N-Pans,

Heavy and Normal.

High Temp Wash (on some models)

Select this option to heat the water to 140°F (60°C) in the

main wash. This option adds heat and wash time. Heating

the water helps improve washing results.

NOTE: The Pots-N-Pans and Heavy cycles automatically

use this option. High Temp Wash is an option with Normal,

Low Energy, Low Energy/China and Crystal/China.

Air Dry

Select this option to dry dishes without heat and save

energy. The dishes take longer to dry and some spotting

can occur.

For best drying, use a liquid rinse aid. Some items (such as

plastics) may need towel drying.

NOTE: The dishwasher automatically heats the air in the

dishwasher during the "dry" portion of the cycle unless

you select Air Dry.

Delay Hours

Use Delay Hours to run your dishwasher at a later time or

during off-peak hours. You can add items to the load

anytime during the delay countdown. After adding items,

close the door firmly until it latches. The delay countdown

will not continue if the door is not latched.

To delay the start

1. Close the door.

2, Press DELAY HOURS 1 time for a 2-hour delay, 2 times

for a 4-hour delay, or 3 times for a 6-hour delay.

3. Select a wash cycle and option.

The number glows above Delay Hours. The dishwasher

starts the cycle in the selected number of hours. If you do

not press a cycle within 30 seconds the Delay Hours

indicator turns off.

NOTES:

To cancel the delay and cycle, press CANCEL/DRAIN.

To cancel the delay and start the cycle, press DELAY

HOURS until 6 glows. Then press DELAY HOURS one

more time. The delayed cycle starts.

IMPORTANT:

Operate your dishwasher only when you are at home.

If your home is equipped with a water softener, do not

start the dishwasher during the regeneration of the

softener.

Follow the progress of your dishwasher with the Cycle

Status Indicators. CLEAN glows when a cycle is finished.

The light turns off when you open the door or press

Cancel/Drain.

CYCLE STATUS

WATER CONTROLS

WASHING HEATING RINSING DRYING CLEAN LOCKED

mmmmmm

Water Heating

WATER HEATING glows whenever water is heated during a

cycle. Wash or rinse action continues as the water heats.

Controls Locked

Lock the controls to prevent your dishwasher from

accidentally being turned on. Use the Lock feature, also, to

prevent accidental cycle or option changes during a cycle.

When CONTROLS LOCKED is lit, all buttons are disabled.

You can lock the dishwasher while the dishwasher is

running.

To lock the controls

Press and hold

for 5 seconds. CONTROLS LOCKED glows. If you press

any pad while your dishwasher is locked, the light flashes

3 times.

To unlock the controls

Press and hold AIR DRY for 5 seconds until the light turns

off.

NOTE: The dishwasher door can be opened while the

controls are locked.

During drying, you can see steam escaping through the

vent at the upper left corner of the door. This is normal as

the heat dries your dishes.

IMPORTANT: The vapor is hot. Do not touch the vent

during drying.

The overfill protection float (in the front right corner of the

dishwasher tub) keeps the dishwasher from overfilling. It

must be in place for the dishwasher to operate.

Check under the float for objects that may keep the

protector from moving up or down.

WASHINGSPECIAL

ITEMS

If you have doubts about washing a particular item, check

with the manufacturer to see if it is dishwasher safe.

Material Dishwasher Safe?/Comments

Aluminum Yes

High water temperature and

detergents can affect finish of

anodized aluminum.

Disposable No

Aluminum Do not wash throwaway aluminum

pans in the dishwasher. These might

shift during washing and transfer

black marks to dishes and other

items.

Bottles and No

Cans Wash bottles and cans by hand.

Labels attached with glue can loosen

and clog the spray arms or pump and

reduce washing performance.

Cast Iron No

Seasoning will be removed and iron

will rust.

China/

Stoneware

Yes

Always check manufacturer's

recommendations before washing.

Antique, hand-painted, or over-the-

glaze patterns may fade. Gold leaf

can discolor or fade.

Crystal Yes

Check manufacturer's

recommendations before washing.

Some types of leaded crystal can

etch with repeated washing.

Gold No

Gold-colored flatware will discolor.

Glass Yes

Milk glass yellows with repeated

dishwasher washing.

Hollow-Handle

Knives

Handles of some knives are attached

to the blade with adhesives which

can loosen if washed in the

dishwasher.

Material Dishwasher Safe?/Comments

Pewter, Brass, No

Bronze High water temperatures and

detergent can discolor or pit the

finish.

Disposable

Plastics

Cannot withstand high water

temperatures and detergents.

Plastics Yes

Always check manufacturer's

recommendations before washing.

Plastics vary in their capacity to

withstand high temperatures and

detergents. Load plastics in top rack

only.

Stainless Steel Yes

Run a rinse cycle if not washing

immediately. Prolonged contact with

food containing salt, vinegar, milk

products, or fruit juice can damage

finish.

Sterling Silver

or Silver Plate

Yes

Run a rinse cycle if not washing

immediately. Prolonged contact with

food containing salt, acid, or sulfide

(eggs, mayonnaise, and seafood) can

damage finish.

Tin No

Can rust.

Wooden Ware No

Wash by hand. Always check

manufacturer's instructions before

washing. Untreated wood can warp,

crack, or lose its finish.

CARINGFOR YOUR

DISHWASHER

Cleaning the exterior

In most cases, regular use of a soft, damp cloth or sponge

and a mild detergent is all that is necessary to keep the

outside of your dishwasher looking nice and clean.

Cleaning the interior

Hard water minerals can cause a white film to build up on

the inside surfaces, especially just beneath the door area.

Do not clean the dishwasher interior until it has cooled.

Wear rubber gloves. Do not use any type of cleanser other

than dishwasher detergent because it may cause foaming

or sudsing.

To clean interior

Make a paste with powdered dishwasher detergent on a

damp sponge and clean.

Use liquid automatic dishwasher detergent and clean with

a damp sponge.

See the vinegar rinse procedure in "Spotting and filming on

dishes" in "Troubleshooting."

NOTE: Run a Normal cycle with detergent after cleaning

the interior.

Check the drain air gap anytime your dishwasher

isn't draining well

Some state or local plumbing codes require the addition of

a drain air gap between a built-in dishwasher and the

home drain system. If a drain is clogged, the drain air gap

protects your dishwasher from water backing up into it.

Storing for the summer

Protect your dishwasher during the summer months by

turning off the water supply and power supply to the

dishwasher.

Winterizing your dishwasher

Protect your dishwasher and home against water damage

due to freezing water lines. If your dishwasher is left in a

seasonal dwelling or could be exposed to near freezing

temperatures, have your dishwasher winterized by

authorized service personnel.

The drain air gap is usually located on top of the sink or

countertop near the dishwasher. To order a drain air gap

contact your local dealer, or in the U.S.A., call the

Consumer Assistance Center and ask for Part Number

300096.

NOTE: The drain air gap is an external plumbing device

that is not part of your dishwasher. The warranty provided

with your dishwasher does not cover service costs directly

associated with the cleaning or repair of the external drain

air gap.

To clean the drain air gap

Clean the drain air gap periodically to ensure proper

drainage of your dishwasher. Follow the cleaning

instructions provided by the manufacturer. With most

types, you lift off the chrome cover. Unscrew the plastic

cap. Then check for any soil buildup. Clean if necessary.

TROUBLE-

SHOOTING

First try the solutions suggested here and

possibly avoid the cost of a service call...

Dishwasher is not operating properly

Dishwasher does not run or stops during acycle

Is the door closed tightly and latched?

Is the right cycle selected? Refer to the "Cycle Selection

Chart."

Is there power to the dishwasher? Has a household fuse

blown or circuit breaker tripped?

Has the motor stopped due to an overload? The motor

automatically resets itself within a few minutes. If it does

not restart, call for service.

Is the water shut-off valve (if installed) turned on?

Dishwasher will not fill

Is the overfill protection float able to move up and down

freely? Press down to release.

Water remains in the dishwasher

Is the cycle complete?

Detergent remains in the covered section of the

dispenser

Is the cycle complete?

Is the detergent lump-free? Replace detergent if

necessary.

Is the bottom rack installed properly with the bumpers in

the front? Refer to the "Parts and Features" section.

Reinstall the rack if necessary.

White residue on the front of the access panel

Was too much detergent used? Refer to the "Detergent

Dispenser" section.

Is the brand of detergent making excess foam? Try a

different brand to reduce foaming and eliminate buildup.

Odor in the dishwasher

Are dishes washed only every 2 or 3 days? Run a rinse

cycle once or twice a day until you have a full load.

Does the dishwasher have a new plastic smell? Run a

vinegar rinse as described in "Spotting and filming on

dishes" later in this Troubleshooting guide.

Condensation on the kitchen counter (built-in

models)

Is the dishwasher aligned with the counter top? Moisture

from the vent in the dishwasher console can form on the

counter. Refer to the Installation Instructions for more

information.

Dishes are not completely clean

Food soil left on the dishes

Is the dishwasher loaded correctly? Refer to the

"Loading Your Dishwasher" section.

Is the water temperature too low? If needed, turn home

water heater up to ensure water entering dishwasher is

at least 120°F (49°C). Refer to the "Dishwasher

Efficiency Tips" section.

Did you use the correct amount of fresh detergent? Use

recommended dishwasher detergents only. Refer to the

"Detergent Dispenser" section. Never use less than 1 tb

(15 g) per load. Detergent must be fresh to be effective.

Store detergent in a cool, dry area. Heavy soil and/or

hard water generally require extra detergent.

Is detergent caked in dispenser? Use fresh detergent

only. Do not allow detergent to sit for several hours in a

wet dispenser. Clean dispenser when caked detergent is

present.

Is the pump or spray arm clogged by labels from bottles

and cans? Remove labels before washing bottles and

cans or wash by hand.

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20

to 120 psi (138 to 828 kPa) for proper dishwasher fill. A

booster pump on the water supply can be added if

pressure is too low.

Are high suds slowing the wash arm? Never use soap or

laundry detergents. Use recommended dishwasher

detergents only.

Dishwasher door will not close

Is the bottom rack in backwards? The rack bumpers

must face the dishwasher door.

Spots and stains on dishes

Spotting and filming on dishes

Is your water hard or is there a high mineral content in

your water? Conditioning the final rinse water with a

liquid rinse aid helps eliminate spotting and filming.

Keep the rinse aid dispenser filled.

Is the water temperature too low? If needed, turn home

water heater up to ensure water entering dishwasher is

at least 120°F (49°C). Refer to the "Dishwasher

Efficiency Tips" section.

Did you use the correct amount of effective detergent?

Use recommended dishwasher detergents only. Refer to

the "Detergent Dispenser" section. Never use less than

1 tb (15 g) per load. Detergent must be fresh to be

effective. Store detergent in a cool, dry area. Heavy soil

and/or hard water generally require extra detergent.

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20

to 120 psi (138 to 828 kPa) for proper dishwasher fill. A

booster pump on the water supply can be added if

pressure is too low.

NOTE: To remove spots and film from dishes, try a white

vinegar rinse. This procedure is intended for occasional

use only. Vinegar is an acid and using it too often could

damage your dishwasher.

1. Wash and rinse dishes. Use an air-dry or an energy-

saving dry option. Remove all silverware or metal

items.

Put 2 cups (473 mL) white vinegar in a glass or

dishwasher-safe measuring cup on the bottom rack.

Run the dishwasher through a complete washing

cycle using an air-dry or an energy-saving dry option.

Do not use detergent. Vinegar will mix with the wash

water.

Silica film or etching (silica film is a milky, rainbow-

colored deposit; etching is acloudy film)

Sometimes there is a water/chemical reaction with

certain types of glassware. This is usually caused by

some combination of soft or softened water, alkaline

washing solutions, insufficient rinsing, overloading the

dishwasher, and the heat of drying. It might not be

possible to prevent the problem, except by hand

washing.

To slow this process use a minimum amount of

detergent but not less than 1 tb (15 g) per load. Use a

liquid rinse aid and underload the dishwasher to allow

thorough rinsing. Silica film and etching are permanent

and cannot be removed. Do not use heated drying.

White spots on cookware with non-stick finish

Has the dishwasher detergent removed cookware

seasoning? Reseason cookware after washing in the

dishwasher.

Brown stains on dishes and dishwasher interior

Does your water have high iron content? Rewash dishes

using 1-3 tsp (5-15 mL) of citric acid crystals added to

the covered section of the detergent dispenser. Do not

use detergent. Follow with a Normal wash cycle with

detergent. If treatment is needed more often than every

other month, the installation of an iron removal unit is

recommended.

Black or gray marks on dishes

Are aluminum items rubbing dishes during washing?

Disposable aluminum items can break down in the

dishwasher and cause marking. Hand wash these items.

Remove aluminum markings by using a mild abrasive

cleaner.

Orange stains on plastic dishes or dishwasher

interior

Are large amounts of tomato-based foods on dishes

placed in the dishwasher? Stains can gradually fade

over time. Regular use of heated drying will slow fading.

Stains will not affect dishwasher performance. Regular

use of a rinse cycle and an air-dry or energy-saving dry

option will reduce the likelihood of staining.

Dishes do not dry completely

Dishes are not dry

Did you load your dishwasher to allow proper water

drainage? Do not overload. Refer to the "Loading Your

Dishwasher" section. Use a liquid rinse aid to speed

drying.

Are the plastics wet? Plastics often need towel drying.

Is the rinse aid dispenser empty? Refer to the "Rinse Aid

Dispenser" section.

Did you use an air-dry or energy-saving dry option? Use

a heated drying option for dryer dishes.

Dishes are damaged during a cycle

Chipping of dishes

Did you load the dishwasher properly? Load the dishes

and glasses so they are stable and do not strike together

from washing action. Minimize chipping by moving the

rack in and out slowly.

NOTE: Antiques, feather-edged crystal, and similar

types of china and glassware might be too delicate for

automatic dishwashing. Wash by hand.

FILTERMODULE

The washing system parts covered by your warranty are

shown below,

2°

1. Top spray

2. Water tube

3. Upper spray arm

4. Nut

5. Bearing

6. Lower spray arm

7. Seal

8. Filter module and motor

9. Tuned sound absorber

ASSISTANCE

OR SERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service

call. If you still need help, follow the instructions below.

When calling, please know the purchase date and the

complete model and serial number of your appliance. This

information will help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend

that you only use FSP®factory specified parts. These parts

will fit right and work right because they are made with the

same precision used to build every new WHIRLPOOL _

appliance. To locate factory authorized replacement parts

in your area, call our Consumer Assistance Center

telephone number (in the U.S.A.) or your nearest

designated service center.

Call the Whirlpool Consumer Assistance Center

toll free: 1-800-253-1301.

Our consultants provide assistance with:

• Features and specifications on our full line of

appliances.

• Installation information.

Use and maintenance procedures.

Accessory and repair parts sales.

Specialized customer assistance (Spanish speaking,

hearing impaired, limited vision, etc.).

Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool designated service

technicians are trained to fulfill the product warranty

and provide after-warranty service, anywhere in the

United States.

To locate the Whirlpool designated service company in

your area, you can also look in your telephone directory

Yellow Pages.

For further assistance

If you need further assistance, you can write to us with any

questions or concerns at:

Whirlpool Brand Home Appliances

Consumer Assistance Center

c/o Correspondence Dept.

2000 North M-63

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your

correspondence.

Call our Inglis Limited Consumer Relations Center toll free:

1-800-461-5681 8:30 a.m. -6:00 p.m. (EST)

Our consultants provide assistance with:

• Features and specifications on our full line of

appliances.

•Referrals to local dealers.

For service in Canada

Call 1-800-807-6777. Inglis Limited designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to us with any

questions or concerns at:

Consumer Relations Center

Inglis Limited

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your

correspondence.

WHIRLPOOL®DISHWASHER WARRANTY

ONE-YEAR FULL WARRANTY

For one year from the date of purchase, when this dishwasher is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation will pay for FSP _replacement parts and repair labor to correct defects in materials or

workmanship. Service must be provided by a Whirlpool designated service company.

ONE-YEAR LIMITED WARRANTY

For the second year from the date of purchase, when this dishwasher is operated and maintained according to instructions attached to

or furnished with the product, Whirlpool Corporation will pay for FSP replacement parts for any part of the POWER CLEAN TM filter

module washing system (see "Filter Module"), if defective in materials or workmanship.

FOUR-YEAR LIMITED WARRANTY

For four years from the date of purchase, when this dishwasher is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation will pay for FSP replacement parts for the following components if defective in

materials or workmanship: the electronic control system, the upper and lower dishracks (for models with nylon-coated dishracks).

TWENTY-YEAR FULL WARRANTY

For twenty years from the date of purchase, when this dishwasher is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation will pay for FSP replacement parts and repair labor for the DURAPERM TM tub and/or

inner door should either fail to contain water, if defective in materials or workmanship. Service must be provided by a Whirlpool

designated service company.

Whirlpool Corporation will not pay for:

1. Service calls to correct the installation of your dishwasher, to instruct you how to use your dishwasher, or to replace house fuses or

correct house wiring or plumbing.

2. Repairs when your dishwasher is used in other than normal, single-family household use.

3. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, or installation not in

accordance with local electrical and plumbing codes.

4. Any labor costs during the limited warranty.

5. Replacement parts or repair labor costs for units operated outside the United States and Canada.

6. Pickup and delivery. This product is designed to be repaired in the home.

7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

8. In Canada, travel or transportation expenses for customers who reside in remote areas.

WHIRLPOOL CORPORATION AND INGLIS LIMITED SHALL

NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL

DAMAGES.

Some states and provinces do not allow the exclusion or

limitation of incidental or consequential damages, so this

exclusion or limitation may not apply to you. This warranty gives

you specific legal rights and you may also have other rights which

vary from state to state or province to province.

Outside the 50 United States and Canada, this warranty does

not apply. Contact your authorized Whirlpool dealer to

determine if another warranty applies.

If you need service, first see "Troubleshooting." Additional help

can be found by checking "Assistance or Service," or by calling

our Consumer Assistance Center at 1-800-253-1301, from

anywhere in the U.S.A. or write: Whirlpool Corporation,

Consumer Assistance Center, c/o Correspondence Dept., 2000

North M-63, Benton Harbor, MI 49022-2692. In Canada, call

Inglis Limited at 1-800-807-6777.

11/99

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your dishwasher to

better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label/plate, located on your appliance as shown in "Parts

and Features."

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

LA SI CURITI DU LAVE-VAISSELLE

Votre sdcurit_ et celle des autres est tr(_s importante.

Nous donnons de nombreux messages de s6curit6 importants dans ce manuel et sur votre appareil m6nager.

Assurez-vous de toujours lire tousles messages de s6curit6 et de vous y conformer.

Voici le symbole d'alerte de s6curit6.

Ce symbole d'alerte de s6curit6 vous signale les dangers potentiels de d6cCs et de blessures graves

vous et a d'autres.

Tousles messages de s6curit6 suivront le symbole d'alerte de s6curit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque certain de d6c_s ou de blessure grave si

vous ne suivez pas imm6diatement les instructions.

Risque possible de d6c_s ou de blessure grave

si vous ne suivez pas les instructions.

Tousles messages de s6curit6 vous diront quel est le danger potentiel et vous disent comment r6duire le risque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE S£CURIT£

AVE RTISSEMENT •Lors de I'utilisation du lave-vaisselle, suivre les precautions elementaires dont

les suivantes '

Lire la totalite des instructions avant d'utiliser le

lave-vaisselle.

N'utiliser le lave-vaisselle que pour laver la

vaisselle.

Utiliser les detersifs ou agents de rinqage recomman-

des pour lave-vaisselle et les garder hors de la portee

des enfants.

• Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de faqon qu'ils ne

puissent endommager lejoint de la porte; et

2) Placer les couteaux le manche vers le haut de faqon

ne pas vous couper.

• Ne pas laver d'articles en plastique a moins qu'ils ne

soient marques "Peut aller au lave-vaisselle" ou

I'equivalent. Si I'article ne porte aucune indication,

verifier aupres du fabricant.

Ne pas toucher I'element chauffant pendant le

fonctionnement ou immediatement apres.

• Ne pas faire fonctionner le lave-vaisselle si tousles

panneaux de I'enceinte ne sont pas en place.

• Ne pasjouer avec les commandes.

• Ne pas abuser, ni vous asseoir ni monter sur

la porte ou les paniers du lave-vaisselle.

• Pour eviter tout risque d'accident, ne pas laisser les

enfantsjouer dans ou sur le lave-vaisselle.

Sous certaines conditions, de I'hydrogene peut se

former dans un reseau d'eau chaude inutilise depuis

deux semaines ou plus. L'HYDROGENE EST UN GAZ

EXPLOSIBLE. Si le systeme d'eau chaude n'a pas ere

utilise depuis un certain temps, laisser couler I'eau

chaude des robinets pendant quelques minutes avant

de faire fonctionner le lave-vaisselle. Cette mesure

permettra a I'hydrogene de s'evaporer. Ce gaz etant

inflammable, ne pas fumer ni utiliser de flamme nue

pendant cette periode.

Enlever la porte du lave-vaisselle Iorsque vous le

remplacez ou le mettez au rebut.

CONSERVEZ CES INSTRUCTIONS

Risque de basculement

Ne pas utiliser le lave=vaisselle jusqu'_ ce qu'ii

soit compl_tement installS.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer

des blessures graves ou des coupures.

Risque de choc _lectrique

Relier le lave=vaisselle _ la terre d'une m_thode

_lectrique.

Brancher le fil reli_ _ la terre au connecteur vert

reli_ _ la terre dans la bo_te de la borne.

Ne pas utiliser un c_ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

INSTRUCTIONS DE MISE A LA TERRE

Pour un lave-vaisselle relie ala terre, branche

avec un cordon :

Le lave-vaisselle doit etre relie a la terre. En cas

d'un mauvais fonctionnement ou d'une panne, la

mise a terre reduira le risque d'un choc electrique

en fournissant le moins de resistance pour le

courant electrique. Le lave-vaisselle est equipe

d'un cordon avec un conducteur pour relier les

appareils a la terre. La fiche doit etre branchee

sur une prise appropriee, installee et reliee a la

terre conformement aux codes et reglements

Iocaux.

AVERTISSEMENT : La connexion

incorrecte du conducteur pour relier les appareils

peut causer le risque de choc electrique. Verifier

avec un electricien competent ou un representant

de service si vous avez des doutes si le lave-

vaisselle est correctement relie a la terre. Ne pas

modifier la fiche fournie avec le lave-vaisselle; si

elle n'entre pas dans le prise, faire installer une

prise appropriee par un electricien competent.

Pour un lave-vaisselle branche en permanence :

Le lave-vaisselle doit etre branche a un systeme

d'installation electrique permanent en metal relie

la terre, ou un conducteur pour relier les

appareils doit etre relie avec les conducteurs du

circuit et branche a une borne pour relier les

appareils a la terre ou au cordon d'alimentation

electrique avec le lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

Installer le lave-vaisselle dans un endroit a I'abri des

intemperies. Proteger rappareil contre le gel pour eviter

une rupture possible du robinet de remplissage. De

relies ruptures ne sont pas couvertes par la garantie.

Voir "Remisage du lave-vaisselle" a la section

"Entretien du lave-vaisselle" pour la preparation du

remisage en hiver.

Installer et niveler le lave-vaisselle sur un plancher qui

pourra en supporter le poids, et dans un espace

convenable pour ses dimensions et son utilisation.

Enlever tousles bouchons d'expedition des tuyaux et

des raccords (tel que le capuchon sur I'ouverture de

vidange) avant I'installation. Voir les instructions

d'installation pour des renseignements complets.

PIECES ET CARACTI RISTIQUES

Ce manuel couvre plusieurs modules diff@ents. Le lave-vaisselle que vous avez achet6 peut avoir certaines ou toutes les

caract6ristiques indiqu6es ci-dessous.

1. Arrosage niveau superieur

2. Ouverture d'arrivee d'eau

3. Panier inferieur

4. Butoir de panier

5. Element de chauffage

6. Panier a couverts

7. Bras d'aspersion superieur

8. Plaque signaletique des numeros

de modele et de serie

9. Bras d'aspersion inferieur

10. Module du filtre

POWER CLEAN TM

11. Protecteur contre le

debordement

12. Distributeur de detergent

13. Distributeur d'agent de rinqage

Autres caracteristiques possibles

de votre lave-vaisselle

Tablettes abaissables pour

extra capacite

Attaches pour articles legers

Tiges rebattables

S6ries 925

...._..__--------WA S H C Y C LES - -- OPTIONS --

t WASHJt J

P_ess 5 seconds to

Lock/Unlock controls

-- CYCLE STATUS --

WATER CONTROLS

H EA,,_TING RIN_SING C_N LOC_KEDWASHING DRI_G

S6ries 940

OP_ONS--

POWER

SCOUR

(Press 5 seconds to

Lock/Unlock controls

-- CYCLE STATUS --

WATER CONTROLS

HEATINGW_S__.,NGR,NS,NG=,......,= c_. _o_o

S6ries 931 et 1000

_wASH cYCLES

TEMP I/AIR DRY /

WASH J[ J

P_ess 5 seconds to

Lock/Unlock controls

--CYCLE STATUS--

WATER CONTROLS

HEATING

WAS__.,_G.. _,_G O_,_GO_N _O_O

GUIDEDE MISE

EN MARCHE

Avant d'utiliser le lave-vaisselle, enlever toutes les

etiquettes suspendues, les etiquettes temporaires et les

materiaux d'emballage. Lire ce guide d'utilisation et

d'entretien au complet. Vous y trouverez des

renseignements de securite importants ainsi que des

conseils d'utilisation utiles.

1. Oter les particules alimentaires et articles durs (cure-

dents ou os) de la vaisselle.

2. Bien charger le lave-vaisselle. (Voir "Chargement du

lave-vaisselle.") S'assurer que rien n'empeche le ou les

bras d'aspersion de tourner librement.

5. Choisir le programme et les options desires. (Voir

"Utilisation du lave-vaisselle.")

Le lave-vaisselle commence a se remplir quand on appuie

sur un programme. On peut choisir les options pendant le

remplissage de la machine.

On peut interrompre le fonctionnement du lave-vaisselle

tout moment au cours de I'execution d'un programme.

1. Entrouvrir legerement la porte.

2. Attendre la fin de I'arrosage. Ouvrir completement la

porte, au besoin.

Refermer ensuite la porte pour continuer le programme.

Appuyer sur la touche CANCEL/DRAIN (annulation/

vidange). Une operation de vidange de 2 minutes

commence alors.

.Ajouter le detergent a vaisselle et contrOler le niveau

d'agent de rinqage dans le distributeur. Ajouter I'agent

de rin(:;age au besoin. (Voir "Utilisation du lave-

vaisselle.")

.Bien fermer la porte. Le verrou de la porte s'engage

automatiquement. Laisser I'eau couler du robinet le

plus pres du lave-vaissellejusqu% ce qu'elle soit

chaude. (Voir "Conseils d'efficacite pour le lave-

vaisselle.") Fermer le robinet.

CHARGEMENTDU

LAVE-VAISSELLE

REMARQUE : Pour les modeles encastres, boucher les

orifices d'evacuation des eviers avec leurs bondes

pendant les operations de lavage pour eviter le transfert

des bruits par les canalisations.

Enlever de la vaisselle les restes alimentaires, os, cure-

dents et autres articles durs. II n'est pas necessaire de

rincer la vaisselle avant de la placer dans le lave-

vaisselle. Le module de lavage separe les particules

alimentaires de l'eau. Le module contient un dispositif

de hachage qui reduit la grosseur des particules

alimentaires.

REMARQUE :Si des articles durs tels que graines de

fruits, noix et coquilles d'oeufs penetrent dans le

module de lavage, il est possible que I'on entende des

bruits de hachage, broyage ou bourdonnement. Ces

bruits sont normaux Iorsque des articles durs penetrent

dans le module. Eviter que des articles metalliques (tels

que des vis de poignees de casserole) penetrent dans

le module de lavage. Des dommages peuvent en

resulter.

Charger la vaisselle de telle sorte que les surfaces sales

soient du cote de I'aspersion (vers le bas ou vers

I'interieur). II est important que I'eau atteigne routes les

surfaces sales.

Si possible, charger la vaisselle de telle sorte qu'elle ne

soit pas empilee ou en chevauchement. Pour le meilleur

resultat de sechage, I'eau dolt pouvoir s'ecouler de

toutes les surfaces.

S'assurer que les couvercles et poignees de casseroles,

plaques a pizza ou a biscuits, etc. n'entravent pas la

rotation des bras d'aspersion.

Executer un programme de rinqage pour maintenir la

vaisselle humide si on ne prevoit pas de la laver

immediatement. Les aliments tels que les oeufs, riz,

pStes alimentaires, epinards et cereales cuites peuvent

etre difficiles a enlever si on les laisse secher pendant

quelque temps.

Conseils de fonctionnement silencieux

Pour eviter les bruits de choc et d'entrechoc durant le

fonctionnement :

S'assurer que les articles legers sont bien retenus dans

les paniers.

S'assurer que les couvercles et poignees de casserole,

plaques a pizza eta biscuits, etc. ne touchent pas les

parois interieures ou n'entravent pas la rotation du bras

d'aspersion.

Charger la vaisselle pour que les articles ne se touchent

pas les uns les autres.

®/, ¢_

Le panier superieur est conqu pour le chargement des

tasses, verres et petits articles. (Voir les modeles de

chargement recommandes ci-dessous.)

REMARQUE :Les caracteristiques sur le panier de votre

lave-vaisselle peuvent differer des illustrations.

Chargement de tasses et verres

Charge mixte

Pour faciliter le nettoyage et le drainage, orienter la

cavite ouverte des articles vers le bas.

Charger les verres et les tasses dans le panier

superieur seulement. Le panier inferieur n'est pas

conqu pour les verres et les tasses. IIs pourraient y

subir des dommages.

Placer les tasses et verres dans les rangees entre les

tiges. Ces articles places sur les tiges peuvent subir

des dommages.

Pour eviter I'ecaillage, veiller ace que les verres a pied

ne touchent pas les autres articles.

Veiller a ce qu'il n'y air aucun contact entre les articles

de porcelaine, de cristal et autres articles delicats. IIs

pourraient subir des dommages.

Coincer les articles legers les uns contre les autres ou

veiller ace qu'ils soient chevauches par de la vaisselle

plus Iourde.

Placer les articles de plastique solidement dans le

panier superieur seulement. Ne laver des articles de

plastique au lave-vaisselle que s'ils sont identifies

comme "lavable au lave-vaisselle."

On peut placer dans le panier superieur de petits bols

ou moules et autres petits ustensiles.

Placer les bols dans la section centrale pour une

meilleure stabilite.

Tablettes abaissables pour extra capacit

(sur certains modules)

Abaisser la tablette supplementaire sur le panier superieur

pour tenir d'autres tasses, ou pour de longs articles tels

qu'ustensiles et spatules.

Attaches pour articles Idgers

(sur certains modules)

Ces attaches maintiennent les articles legers en plastique

tels que les tasses, couvercles ou bols en place pendant le

lavage. L'attache peut etre deplacee n'importe ou sur le

panier.

Ne pas charger dans le panier inferieur des articles

comme verres, tasses ou articles de plastique. Ne

charger de petits articles dans le panier inferieur que

s'ils sont bien fixes en place.

Charger les assiettes, bols a soupe, etc. entre les tiges

de separation; orienter ces articles vers I'interieur, vers

les bras d'aspersion.

Pour une charge importante, placer les bords des

assiettes en chevauchement.

Charger les bols a soupe, a cereales et de service dans

le panier de diverses fa_;ons selon leur taille et forme.

Charger les bols solidement entre les rangees de tiges.

Ne pas imbriquer les bols car lejet d'eau n'atteindra

pas toutes les surfaces.

Pour deplacer une attache

1. Tirer I'attache vers le haut pour la separer de la tige.

2, Reinstaller I'attache sur une autre tige.

Le panier inferieur est con_;u pour les assiettes, casseroles

et ustensiles. Charger dans le panier inferieur les articles

sur lesquels des produits alimentaires ont cuit ou seche;

orienter la surface sale vers I'interieur, vers les bras

d'aspersion. (Voir les modeles de chargement

recommandes dans les illustrations.)

REMARQUE : Les caracteristiques sur le panier de votre

lave-vaisselle peuvent differer des illustrations,

Charge mixte

Charge d'ustensiles

Charger les plaques a biscuits, moules a gSteaux et

autres gros articles sur les cotes et a I'arriere. Le

chargement de tels articles a I'avant peut empecher le

jet d'eau d'atteindre le distributeur de detergent et le

panier a couverts.

Immobiliser les ustensiles de cuisson dans le panier,

cavite vers le bas.

Veiller a ce que les poignees des ustensiles et autres

articles n'entravent pas la rotation du ou des bras

d'aspersion. Le ou les bras d'aspersion doivent pouvoir

tourner librement.

• Ne pas charger d'articles entre le panier inferieur et la

paroi laterale de la cuve du lave-vaisselle. Cela risque

de bloquer I'arrivee d'eau.

REIVIARQUE : Si vous avez retire le panier inferieur pour le

decharger ou le nettoyer, le replacer avec les butoirs

I'avant.

Tiges rabattables (sur certains modules)

II est possible de rabattre une ou deux rangees de tiges a

I'arriere du panier inferieur.

Placer les petits articles tels que les capsules de

biberons, couvercles de bocaux, poignees a epis de

maTs, etc. dans la ou les sections avec couvercle(s)

articule(s). Fermer le couvercle pour maintenir les petits

articles en place.

Saisir la pointe de la tige qui se trouve dans le support

de la tige.

Pousser doucement la tige a I'exterieur du support de

la tige.

Coucher la rangee de tiges dans le panier pour faire de

la place pour des plats plus gros, des bols, casseroles

ou rOtissoires.

du ° " court,errs

Charger le panier a couverts alors qu'il est dans le lave-

vaisselle ou le retirer pour le charger sur un comptoir ou

sur une table.

REMARQUE :Decharger ou sortir le panier a couverts

avant de decharger les autres paniers afin d'eviter que des

gouttes d'eau tombent sur les couverts.

Pour ouvrir le panier

Debloquer le Ioquet.

REMARQUE : S'assurer que le couvercle est

completement enclenche avant de sortir le panier inferieur

et avant de fermer la porte du lave-vaisselle.

Assortir les articles dans chaque section du panier,

certains vers le haut et d'autres vers le bas afin que les

articles ne s'imbriquent pas. Lejet d'eau ne peut

atteindre les articles imbriques.

((o\

IMPORTANT : Toujours charger les articles aceres

(couteaux, brochettes, fourchettes, etc.) pointes

vers le bas.

Le panier a couverts peut etre suspendu a la porte ou

au panier inferieur (voir illustration).

Le panier a couverts peut egalement etre place a

I'interieur du panier inferieur.

Pour retirer le panier de la porte

1. Saisir le panier a couverts par la poignee. Le glisser

vers le haut de la porte.

2. Decrocher le panier des boutons de retenue en le

soulevant.

Pour reinstaller le panier dans la porte

1. Poser le panier sur les boutons de retenue.

2. Glisser le panier vers le bas de la portejusqu'a ce qu'il

se verrouille en place.

REMARQUES :

Ne pas charger d'ustensiles en argent ou plaques

argent avec des articles en acier inoxydable. Ces

metaux peuvent 6tre endommages s'ils se touchent

durant le lavage.

Certains aliments (tels que le sel, le vinaigre, les

produits laitiers, lesjus de fruits, etc.) peuvent causer

des piqOres ou de la corrosion sur les couverts.

Effectuer un programme de rin£;age si la charge n'est

pas assez pleine pour un lavage immediat.

UTILISATION DU

LAVE-VAISSELLE

Le distributeur de detergent comporte 2 sections. La

section de prelavage vide le detergent dans le lave-

vaisselle Iors de la fermeture de la porte.

1 2 3 4

1. Couvercle

2. Section du lavage principal

3. Enclenchement du couvercle

4. Section du prelavage

La partie plus grande pour le lavage principal vide

automatiquement le detergent dans le lave-vaisselle au

cours du programme de lavage. (Voir le "Tableau de

selection de programme.")

N'utiliser que du detergent pour lave-vaisselle

automatique. Les autres detergents peuvent produire

une mousse excessive qui risque de deborder du lave-

vaisselle et reduire la performance de lavage.

• Verser le detergentjuste avant de mettre le lave-

vaisselle en marche.

Conserver le detergent bien ferme dans un lieu sec et

frais. Pour I'obtention de meilleurs resultats, un

detergent a lave-vaisselle automatique frais est

meilleur.

REMARQUE : Ne pas utiliser de detergent avec un

programme de rinqage.

Remplissage du distributeur

1. Si le couvercle du distributeur est ferme, I'ouvrir en

poussant le verrou du couvercle.

2. Verser le detergent dans la section pour le lavage

principal. Voir "Quantite de detergent a utiliser."

3. Fermer le couvercle du distributeur pour le lavage

principal. Remplir la section pour le prelavage au

besoin.

II est normal que le couvercle s'ouvre partiellement Iors de

la distribution du detergent.

REIVIARQUE : Utiliser les deux sections pour les

programmes comportant deux lavages. N'utiliser que la

section avec couvercle pour les programmes ne

comportant qu'un seul lavage. Voir le "Tableau de

selection de programme" pour plus de details,

Quantitd de ddtergent autiliser

La quantite de detergent a utiliser depend de la durete

de I'eau et du type de detergent. Si on n'utilise pas

assez de detergent, la vaisselle ne sera pas

parfaitement lavee. Si on utilise trop de detergent dans

une eau douce, la solution attaquera les articles de

verre.

La durete de I'eau peut changer au cours d'une periode

de temps. Pour determiner la durete de I'eau, consulter

le service local de distribution d'eau potable ou une

entreprise d'adoucissement de I'eau.

Differentes marques de detergent pour lave-vaisselle

comportent differentes quantites de phosphore pour

adoucir I'eau. Si I'eau de votre domicile est dure et que

vous utilisez un detergent dont le contenu de

phosphore est inferieur a 8,7 %, il faudra peut-etre

utiliser plus de detergent, ou utiliser un detergent dont

le contenu de phosphore est superieur a 8,7 %.

O_ remplir

Remplissage complet

(3 c. a soupe ou 45 g)

Jusqu'au sommet du 2° repere

(2 c. a soupe ou 30 g)

Jusqu'au sommet du 1°' repere

(1 c. a soupe ou 15 g)

Eau douce ou

moyennement

dure

Duretd de I'eau Quantitd de detergent

Pour les charges normalement

sales

0 a 6 grains

par gallon

Remplir la section de lavage

principaljusqu'au sommet du

2° rep_re

(2 c. _ soupe ou 30 g)

Remplir la section de

prelavage jusqu'au sommet

du 2° repere

(2 c. _ soupe ou 30 g)

REMARQUE : N'ajouter que 1 c.

soupe ou 15 g de detergent aux

deux sections si la vaisselle est

prerincee ou si I'eau est tres

douce (0 a 2 grains par gallon).

Pour les charges souillees avec

nourriture cuite a la surface

Remplir la section de lavage

principaljusqu'au sommet du

2° repere

(2 c. _ soupe ou 30 g)

Remplir la section de

prelavage jusqu'au sommet

du 2° repere

(2 c. _ soupe ou 30 g)

Pour les charges tres sales

Remplir la section de lavage

principaljusqu'au sommet du

3° repere

(3 c. _ soupe ou 45 g)

Remplir la section de

prelavage jusqu'au sommet

du 3° repere

(3 c. _ soupe ou 45 g)

Eau de durete

moyenne a elevee

7812grains

par gallon

Pour les charges normalement

sales et tres sales

Remplir la section de lavage

principaljusqu'au sommet du

3° repere

(3 c. _ soupe ou 45 g)

Remplir la section de

prelavage jusqu'au sommet

du 2° repere (2 c. _ soupe ou

30 g) au besoin

REMARQUE : Les quantites indiquees correspondent

I'emploi d'un detergent en poudre standard. La quantite

peut varier si on utilise un detergent en poudre concentre

ou un detergent liquide. Lors de I'utilisation d'un detergent

en poudre concentre ou d'un detergent liquide, proceder

conformement aux instructions indiquees sur I'emballage.

....................S "_ZS ....

Un agent de rinqage empeche I'eau de former des

gouttelettes qui peuvent secher en laissant des taches ou

coulees. II ameliore egalement le sechage en permettant a

I'eau de s'ecouler de la vaisselle au cours du rinqage final

en liberant une petite quantite de I'agent de rinqage dans

I'eau de rinqage. Votre lave-vaisselle est conqu pour

utiliser un agent de rinqage liquide. Ne pas utiliser un

agent solide ou en forme de barre.

Vdrification du distributeur

Examiner la zone centrale du bouchon du distributeur

d'agent de rinqage. La transparence indique un besoin de

remplissage.

°°

Ou retirer le bouchon du distributeur d'agent de rinqage. Si

la lettre "E" est visible, le distributeur est vide.

Remplissage du distributeur

La capacite du distributeur d'agent de rin(:age est de

6 oz (175 ml). Dans les conditions normales, cette quantite

devrait durer environ trois mois. II n'est pas necessaire

d'attendre que le distributeur soit vide avant de le remplir,

mais il ne faut pas le remplir excessivement.

1, S'assurer que la porte du lave-vaisselle est

compbtement ouverte.

2. Oter le bouchon du distributeur d'agent de rinqage.

,Verser I'agent de rinqage. Remplir seulementjusqu'a

I'ouverture la plus petite dans la partie inferieure du

distributeur. Un remplissage excessif suscitera une

fuite de I'agent de rinqage ou un moussage excessif.

,Absorber tout agent de rinqage renverse avec un

chiffon humide.

5, Replacer le bouchon du distributeur d'agent de rinqage

et bien le serrer.

L'eau chaude dissout et active le detergent de lavage de la

vaisselle. L'eau chaude dissout egalement la graisse sur la

vaisselle et contribue au sechage des verres sans taches.

Pour obtenir les meilleurs resultats de lavage, I'eau devrait

etre a au moins 120°F (49°C) a I'entree du lave-vaisselle.

Les charges peuvent ne pas 6tre lavees aussi bien si la

temperature de I'eau est trop basse.

ContrSle de la tempdrature de I'eau

1, Laisser couler I'eau chaude par le robinet le plus

proche du lave-vaisselle pendant au moins 1 minute.

2, Placer un thermometre a viande ou a confiserie dans

une tasse a mesurer en verre.

,Verifier la temperature sur le thermometre pendant que

I'eau coule dans la tasse.

,Si la temperature de I'eau a la sortie du robinet est

inferieure a 120°F (49°C), demander a une personne

competente de modifier le reglage du thermostat du

chauffe-eau.

Pour economiser I'eau et I'energie, ne pas rincer la

vaisselle avant de la placer dans le lave-vaisselle.

Utiliser un programme de faible energie, rapide ou

court chaque fois que possible. Ces programmes

utilisent moins d'eau chaude et d'energie que le

programme Normal.

Utiliser la caracteristique de mise en marche differee

(sur certains modeles) pour faire fonctionner votre lave-

vaisselle en dehors des heures de pointe. Les services

publics Iocaux recommandent d'eviter I'emploi intense

d'energie a certaines heures du jour.

Durant Fete, faire fonctionner le lave-vaisselle en soiree

pour reduire I'accumulation de chaleur durant la

journee.

Utiliser une option de sechage a I'air ou d'economie

d'energie chaque fois que possible. Lors de I'utilisation

de ces options, prevoir des durees de sechage plus

Iongues (la nuit). Utiliser un agent de rinqage pour

ameliorer le sechage.

Utiliser les programmes ou les options qui ajoutent un

supplement de chaleur au lavage ou a la portion de

rinqage du programme seulement Iorsque cela

s'impose.

Utiliser le lave-vaisselle avec des charges completes.

Utiliser un programme de rinqage apres les repas

jusqu'a ce que le lave-vaisselle soit plein.

@ _ _ _ "_ _ 4 _ • _/'_ _ ' _ ,i_

Choisir le programme de lavage et les options d@sir@es.Le

lave-vaisselle commence a se remplir Iorsque vous

appuyez sur un programme, excepte si vous choisissez un

lavage differe. On peut choisir une option alors que

I'appareil se remplit.

Apres un cycle de lavage, le lave-vaisselle se rappelle les

options utilisees et utilise les m@mes options aux

programmes suivants de lavage excepte si de nouvelles

options ont ere choisies ou si I'option Cancel/Drain

(annulation/vidange) est choisie.

Utiliser ce programme

pour les charges avec

saletes alimentaires.

Utiliser

les deux

sections

distribu-

teur de

detergent.

Pre- Rin- Lavage Rin- Vi- Rin- Se- Duree Con-

lavage (;age prmcl- qage dange * (;age chage (min) som-

pal final mation

d'eau

(gal/L)

140°F 140°F 140°F 82* 8,6/32,6

(60°C) (60°C) (60°C)

135°F

(57°0)"

Le "0" indique les etapes de chaque programme. Votre

modele peut comporter certains ou I'ensemble des

programmes indiques.

Les temperatures sont indiquees Iorsque de la chaleur est

ajoutee.

La consommation d'eau est indiquee en gallons

americains/litres.

La duree du programme inclut la duree de sechage. Un

asterisque ( * ) a cote de la duree du programme indique

que la duree du programme peut etre plus Iongue selon la

temperature de I'eau entrant dans le lave-vaisselle. Moins

I'eau est chaude, plus le programme sera long. Si I'eau est

deja suffisamment chaude, la duree du programme sera

celle indiquee.

Utiliser ce programme

pour des charges

comportant des

quantites moderees

de debris alimentaires.

(L'etiquette de

consommation

d'energie est basee

sur ce programme.)

Utiliser

les deux

sections

distribu-

teur de

detergent.

Pre- Rin- Lavage Rin- Vi- Rin- Se- Duree Con-

lavage (;age prmc=- qage dange * (;age chage (min) som-

pal final mation

d'eau

(gal/L)

140°F 72* 6,9/26,1

(60°C)

Utiliser ce programme

pour les casseroles et

la vaisselle ordinaire

difficiles a nettoyer et

tres sales.

Utiliser

les deux

sections

distribu-

teur de

detergent.

Pre- Rin- Lavage Rin- Vi- Rin- Se- Duree

lavage (;age princi- (;age dange * qage chage (min)

pal final

140°F

(60°C)

135°F

(57°0)"

140°F 140°F

(60°C) (60°C)

87*

Con-

som-

mation

d'eau

(gal/L)

8,6/32,6

Utiliser ce programme

pour les articles en

porcelaine et en

cristal. Le programme

utilise un seul lavage.

Utiliser la

section

couverte

distribu-

teur.

Pre- Rin- Lavage Rin- Vi- Rin- Se- Duree Con-

lavage (;age prince- (;age dange _(;age chage (min) som-

pal final mation

d'eau

(gal/L)

140°F 68* 6,5/24,6

(60°C)

Utiliser ce programme

pour les articles en

porcelaine et en cristal

et pour les charges

rincees au prealable ou

legerement sales. Le

programme utilise un

seul lavage.

Lavage Rin- Vi- Rin-

princi- (:;age dange _ qage

pal final

Utiliser la

section

couverte

distribu-

teur.

Pre- Rin- Se- Duree Con-

lavage (;age chage (min) som-

mation

d'eau

(gal/L)

140°F 68* 6,5/24,6

(60°C)

Pre-

lavage

Pre-

lavage

Utiliser ce programme

pour les charges

rincees au prealable ou

legerement sales.

Utiliser la

section

couverte

distribu-

teur.

Rin- Lavage Rin- Vi- Rin- Se- Duree

qage princi- (;age dange _qage chage (min)

pal final

140°F

(60°C)

130°F

(54°C) 't

68*

Rin-

qage

Utiliser ce programme

pour les articles en

porcelaine et en cristal.

Le programme utilise

un seul lavage et un

sechage delicat.

Lavage Rin- Vi- Rin-

princi- (;age dang# qage

pal final

Utiliser la

section

couverte

distribu-

teur.

Se- Duree

chage (rain)

140°F

(60°C)

130°F

(54°0) 't

64*

Con-

som-

mation

d'eau

(gal/L)

6,5/24,6

Con-

som-

mation

d'eau

(gal/L)

6,5/24,6

Utiliser ce programme

de rinqage pour rincer

la vaisselle, les verres

et I'argenterie qui ne

seront pas laves

immediatement.

Ne pas

utiliser de

detergent

avec ce

program-

me de

rin(;age.

Pre- Rin- Lavage Rin- Vi- Rin- Se- Duree Con-

lavage (;age pnncF qage dang# (;age chage (min) som-

pal final mation

d'eau

(gal/L)

10 2,2/10,0

t Une petite quantite d'eau passe a travers la pompe

pour enlever les particules de salete.

tt Series 940 seulement.

En tout temps au cours d'un programme, appuyer sur

CANCEL/DRAIN (annulation/vidange) s'alhme. Le lave-

vaisselle fat une pause d'environ 5 secondes et

commence une vidange de 2 minutes (si necessaire).

Laisser le lave-vaisselle se vidanger completement.

L'indicateur s'eteint quand le lave-vaisselle termine la

vidange.

Pour arr_ter la vidange

On peut appuyer de nouveau sur Cancel/Drain pour arreter

la vidange immediatement. Ne pas oublier de vidanger le

lave-vaisselle avant de commencer un nouveau

programme.

REMARQUE : Une petite quantite d'eau reste dans le

lave-vaisselle. Ceci est normal.

Pour annuler les indicateurs

Appuyer sur Cancel/Drain avant de mettre le lave-vaisselle

en marche pour annuler I'ensemble des options et

programmes.

® ®

Au cours de la premiere minute d'un programme

Appuyer sur une nouvelle touche de programme et/ou

d'options.

Apres la premiere minute d'un programme

1. Appuyer sur

CANCEL/DRAIN (annulation/vidange) s'allume. Le lave-

vaisselle fait une pause de 5 secondes et commence

une vidange de 2 minutes (si necessaire). Laisser le

lave-vaisselle se vidanger completement.

Examiner les distributeurs de detergent. Si la section

pour le lavage principal s'est ouverte et si le detergent

a completement eteelimine, remplir de nouveau les

sections au besoin.

3. Fermer la porte.

4. Appuyer sur une nouveau touche de programme et/ou

d'options.

@ ®

On peut ajouter un article n'importe quand avant le debut

du lavage principal. Ouvrir la porte et verifier le distributeur

de detergent. Si le distributeur de detergent du lavage

principal est encore ferme, on peut ajouter des articles.

Pour ajouter des articles

1. Deverrouiller la porte pour interrompre I'execution du

programme. Attendre quelques instantsjusqu'a I'arret

des bras d'aspersion avant d'ouvrir la porte.

2. Ouvrir la porte. Si le distributeur de detergent du lavage

principal est encore ferme, ajouter I'article.

,Refermer la porte, mais ne pas I'enclencher. Attendre

30 secondes pour que I'air dans le lave-vaisselle se

rechauffe. Cela aide a reduire la quantite d'humidite

s'echappant de la grille d'aeration Iorsque le

programme est remis en marche.

,Pousser fermement sur la portejusqu'a ce qu'elle

s'enclenche. Le lave-vaisselle se remet alors

automatiquement en marche apres une pause

d'environ 5 secondes.

Vous pouvez personnaliser vos programmes en appuyant

sur une option. Si vous changez d'idee, appuyez de

nouveau sur I'option pour discontinuer I'option. Choisir

une option differente si desire.

Vous pouvez changer une option en tout temps avant que

I'option choisie ne commence. Par exemple, vous pouvez

appuyer sur une option de sechage sans chaleur en tout

temps avant que le sechage commence.

Apres un programme de lavage, le lave-vaisselle se

souvient des options utilisees et utilise les mQmes options

au cours du prochain programme de lavage, a moins que

vous choisissiez de nouvelles options ou que vous

appuyiez sur Cancel/Drain.

POWER SCOUR TM (sur certains modules)

Choisir cette option a haute temperature pour un

nettoyage ameliore de la vaisselle tres sale. Le choix de

cette option ajoute chaleur, eau et duree au programme de

lavage. Le chauffage de I'eau ameliore la qualite de lavage.

Le programme Pots-N-Pans (casseroles) avec

POWER SCOUR est recommande pour les saletes cuites

la surface.

REMARQUE : POWER SCOUR est une option avec Pots-

N-Pans (casseroles), Heavy (intense) et Normal (lavage

normal).

High Temp Wash (on some models)/lavage

haute tempdrature (sur certains modules)

Choisir cette option pour chauffer I'eau a 140°F (60°C) au

cours du lavage principal. Cette option ajoute de la chaleur

et du temps de lavage. Le chauffage de I'eau aide

ameliorer les resultats de lavage.

REMARQUE : Les programme Pots-N-Pans (casseroles)

et Heavy (intense) utilisent automatiquement cette option.

High Temp Wash (lavage a haute temperature) est une

option avec Normal (lavage normal), Low Energy (faible

energie), Low Energy/China (faible energie/porcelaine) et

Crystal/China (cristal/porcelaine).

Air Dry/s_chage aI'air

Choisir cette option pour secher la vaisselle sans chaleur

et pour economiser I'energie. La vaisselle prend plus de

temps a secher et certaines taches peuvent survenir.

Pour le meilleur sechage, utiliser un agent de rinqage

liquide. Certains articles (tels que les plastiques) peuvent

avoir besoin d'6tre essuyes avec un linge.

REMARQUE : Le lave-vaisselle chauffe automatiquement

I'air dans le lave-vaisselle au cours de la portion "sechage"

du programme a moins que vous ne choisissiez le sechage

I'air.

Delay Hours/lavage diffdrd

Choisir cette option pour mettre en marche le lave-

vaisselle plus tard ou en dehors des heures de pointe. On

peut ajouter des articles a la charge a tout moment au

cours du compte a rebours du lavage differe. Apres

I'addition d'articles, bien fermer la portejusqu'a son

enclenchement. Le compte a rebours du delai ne

continuera pas si la porte n'est pas bien enclenchee.

Pour differer la mise en marche

1. Fermer la porte.

2, Appuyer sur DELAY HOURS (lavage differe) 1 lois pour

un delai de 2 heures, 2 lois pour un delai de 4 heures ou

3 lois pour un delai de 6 heures.

3. Choisir un programme de lavage et option.

Le chiffre s'allume au-dessus de Delay Hours (lavage

differe). Le lave-vaisselle commence le programme au

bout du nombre d'heures choisi. Si on n'appuie pas sur un

programme dans I'intervalle de 30 secondes, I'indicateur

de lavage differe s'eteindra.

REMARQUES :

• Pour annuler le lavage differe et le programme, appuyer

sur CANCEL/DRAIN (annulation/vidange).

Pour annuler le lavage differe et commencer le

programme, appuyer sur DELAY HOURS (lavage

differe) jusqu'a I'illumination. Ensuite appuyer sur

DELAY HOURS (lavage differe) une lois de plus. Le

programme de lavage differe commence.

IMPORTANT :

• Ne faire fonctionner le lave-vaisselle que Iorsque vous

etes a domicile.

• Si votre domicile est equipe d'un adoucisseur d'eau, ne

pas mettre le lave-vaisselle en marche durant la

regeneration de I'adoucisseur.

On peut suivre la progression du programme du lave-

vaisselle en verifiant les indicateurs d'etat d'avancement

du programme. L'indicateur CLEAN (propre) s'allume

Iorsque le programme selectionne est termine. Cet

indicateur s'eteint Iorsqu'on ouvre la porte ou appuie sur

Cancel/Drain.

CYCLE STATUS

WATER CONTROLS

WASHING HEATING RINSING DRYING CLEAN LOCKED

mmmmmm

Water Heating/chauffage de I'eau

L'indicateur WATER HEATING (chauffage de I'eau)

s'allume, et le programme effectue une pause, chaque lois

que I'eau doit etre rechauffee pendant un programme.

L'action de lavage ou de rinqage se poursuit pendant que

I'eau chauffe.

Controls Locked/commandes verrouilldes

Utiliser le dispositif de verrouillage pour eviter que le lave-

vaisselle ne soit mis en marche accidentellement. On peut

egalement I'utiliser pour eviter tout changement accidentel

dans le choix du programme ou des options pendant un

programme.

Lorsque CONTROLS LOCKED (commandes verrouillees)

est allume, tousles boutons sont inactifs. On peut

verrouiller le lave-vaisselle pendant que le lave-vaisselle

fonctionne.

Pour enclencher le dispositif de verrouillage

Appuyer sur la touche

pendant 5 secondes. L'indicateur CONTROLS LOCKED

(commandes verrouillees) s'allume. Si on appuie sur une

touche pendant que le lave-vaisselle est verrouille, le

temoin lumineux clignote 3 lois.

Pour deverrouiller les commandes du lave-vaisselle

Appuyer et tenir la touche AIR DRY (sechage a I'air)

pendant 5 secondesjusqu'a ce que le temoin lumineux

s'eteigne.

REMARQUE : On peut ouvrir la porte du lave-vaisselle

Iorsque les commandes sont verrouillees.

Durant le sechage, vous pouvez voir de la vapeur

s'echapper par I'event du coin gauche superieur de la

porte. Ceci est normal car la chaleur seche la vaisselle.

2--'- ,-,,'Z."

J I % %%

"-'_-

IMPORTANT : La vapeur est chaude. Ne pas toucher

I'event durant le sechage.

Le dispositif de protection contre debordement (au coin

avant droit de la cuve du lave-vaisselle) emp6che le lave-

vaisselle de deborder. II faut qu'il soit en place pour que le

lave-vaisselle fonctionne.

S'assurer qu'il n'y a pas en dessous des objets qui

puissent empecher le dispositif de monter ou de

descendre.

LAVAGE

D'ARTICLES

SPECIAUX

En cas de doute au sujet du lavage d'un article particulier,

consulter le fabricant pour determiner s'il est lavable au

lave-vaisselle.

Materiau Lavable au lave-vaisselle?/

Commentaires

Aluminium Oui

L'eau chaude et les detergents

peuvent affecter la finition de

I'aluminium anodise.

Aluminium Non

jetable Ne pas laver les plats d'aluminium

jetables au lave-vaisselle. IIs risquent

de se deplacer durant le lavage et de

transferer des marques noires a la

vaisselle et a d'autres articles.

Bouteilles et Non

cannettes Laver manuellement les bouteilles et

cannettes. Les etiquettes fixees par

une colle peuvent se detacher dans le

lave-vaisselle et obstruer les orifices

des bras d'aspersion ou la pompe, et

reduire la performance de lavage.

Fonte Non

La patine sera eliminee et la fonte

rouillera.

Porcelaine/

gres

Oui

Consulter toujours les

recommandations du fabricant avant

le lavage. La decoration des articles

antiques, peints a la main ou

I'emaillage peut se deteriorer. Les

dorures peuvent se dissiper ou

changer de couleur.

Cristal Oui

Verifier les recommandations du

fabricant avant le lavage. Apres

plusieurs lavages, la solution de

detergent peut attaquer certains

types de cristal au plomb.

Or Non

Les couverts dores peuvent subir un

changement de couleur.

Materiau Lavable au lave-vaisselle?/

Commentaires

Verre Oui

Le verre opaquejaunit apres de

nombreux lavages au lave-vaisselle.

Coutellerie

manche creux

Non

Les manches de certains couteaux

sont fixes a la lame au moyen d'un

adhesif qui peut se degager Iors du

lavage au lave-vaisselle.

Etain, laiton,

bronze

Non

L'eau chaude et les detergents

peuvent modifier la couleur et la

finition.

Plastiques

jetables

Non

Ce materiau ne peut resister aux

effets de I'eau chaude et des

detergents.

Plastiques Oui

Consulter toujours les

recommandations du fabricant avant

le lavage. La resistance des articles

de plastique a I'eau chaude et aux

detergents est variable. Charger les

articles de plastique seulement dans

le panier superieur.

Acier

inoxydable

Oui

Si le lavage n'est pas effectue

immediatement, executer un

programme de ringage rapide. Le

contact prolonge avec des residus

alimentaires contenant sel, vinaigre,

produits laitiers oujus de fruit peut

endommager la finition.

Argent sterling

ou plaque

Oui

Si le lavage n'est pas effectue

immediatement, executer un

programme de ringage rapide. Le

contact prolonge avec des residus

alimentaires contenant sel, acide ou

sulfide (oeufs, mayonnaise et fruits de

mer) peut endommager la finition.

Fer blanc Non

Possibilite de rouille.

Ustensiles de

bois

Non

Laver manuellement. Consulter

toujours les recommandations du

fabricant avant le lavage. Le bois non

traite peut se deformer, se fissurer ou

perdre sa finition.

ENTRETIEN DU

LAVE-VAISSELLE

Nettoyage de rextdrieur

Dans la plupart des cas, il suffit d'utiliser un linge doux,

humide ou une eponge et un detergent doux pour nettoyer

les surfaces exterieures du lave-vaisselle et preserver son

aspect de produit neuf.

Nettoyage de I'intdrieur

Les composes mineraux presents dans I'eau dure peuvent

provoquer I'accumulation d'un film blanchStre sur les

surfaces interieures, particulierementjuste au-dessous de

la porte.

Ne pas nettoyer les surfaces internes du lave-vaisselle

avant qu'elles aient refroidi. Porter des gants de

caoutchouc. Ne pas utiliser un produit de nettoyage autre

que le detergent pour lave-vaisselle, ce premier pourrait

provoquer un moussage excessif.

Nettoyage des surfaces internes

Faire une pSte avec un detergent pour lave-vaisselle en

poudre sur une eponge humide et nettoyer.

Utiliser un detergent liquide pour lave-vaisselle

automatique, et nettoyer avec une eponge humide.

Voir la methode de sous ringage au vinaigre a la section

"Taches et films sur la vaisselle" sous "Depannage."

REMARQUE : Effectuer un programme de lavage normal

avec detergent apres avoir nettoye I'interieur.

Vdrifler le dispositif anti-refoulement Iorsque

votre lave-vaisselle ne se vidange pas bien

Certains codes de plomberie provinciaux ou Iocaux

exigent I'installation d'un dispositif anti-refoulement entre

un lave-vaisselle encastre et le systeme de canalisation du

domicile. En cas d'obstruction d'une canalisation, le

dispositif anti-refoulement protege votre lave-vaisselle

contre le refoulement de I'eau.

Le dispositif anti-refoulement se trouve habituellement sur

le dessus de I'evier ou du comptoir pres du lave-vaisselle.

Pour commander un dispositif anti-refoulement, contacter

votre concessionnaire local, ou aux E.-U., telephoner au

Centre d'assistance aux consommateurs et demander le

numero de piece 300096.

REMARQUE : Le dispositif anti-refoulement est un article

de plomberie externe qui ne fair pas partie de votre lave-

vaisselle. La garantie fournie avec votre lave-vaisselle ne

couvre pas les coots de service directement associes au

nettoyage ou a la reparation d'un dispositif anti-

refoulement externe.

Nettoyage du dispositif anti-refoulement

Nettoyer le dispositif anti-refoulement periodiquement

pour assurer la vidange adequate de votre lave-vaisselle.

Suivre les instructions de nettoyage fournies par le

fabricant. Pour la plupart des types, il suffit de soulever le

couvercle chrome, de devisser le capuchon de plastique,

puis de verifier s'il y a une accumulation de salete.

Nettoyer au besoin.

Remisage pour I'_t_

Proteger le lave-vaisselle au cours des mois d'ete en

fermant I'approvisionnement d'eau et deconnecter le lave-

vaisselle de I'alimentation electrique.

Hivdrisation du lave-vaisselle

Proteger le lave-vaisselle et I'habitation contre les

dommages par I'eau, attribuables au gel des conduits

d'eau. Si le lave-vaisselle est laisse dans une residence

saisonniere ou risque d'etre expose a des temperatures

pres du degre de congelation, faites hiveriser le lave-

vaisselle par un technicien de service agree.

DEPANNAGE

Essayer d'abord les solutions suggdrdes ici;

elles pourraient vous _viter le coot d'une visite

de service...

Le lave-vaisselle ne fonctionne pas

correctement

Le lave-vaisselle ne fonctionne pas ou s'arr_te au

cours d'un programme

La porte est-elle bien ferm6e et enclench6e?

A-t-on s61ectionn6 le bon programme? Consulter le

"Tableau de s61ection des programmes."

Le lave-vaisselle est-il aliment6 par le courant

61ectrique? Un fusible est-il grill6 ou un disjoncteur s'est-

il ouvert?

Le moteur s'est-il arr6t6 par suite d'une surcharge? Le

moteur se r6active automatiquement apr6s quelques

minutes. S'il ne se remet pas en marche, contacter le

service de d6pannage.

Le robinet d'arr6t (le cas 6ch6ant) est-il ouvert?

Le lave-vaisselle ne se remplit pas

Le dispositif de protection contre d6bordement peut-il

monter et descendre librement? Appuyer pour le lib6rer.

Residus d'eau dans le lave-vaisselle

Le programme est-il achev6?

Residus de detergent dans la section avec

couvercle du distributeur

Le programme est-il termin6?

Le d6tergent est-il libre d'agglom6rations? Remplacer le

d6tergent au besoin.

Le panier inf6rieur est-il install6 correctement avec les

butoirs _ ravant? Voir la section "Pi_ces et

caract6ristiques." R6installer le panier au besoin.

Apparition d'un residu blanc a I'avant du panneau

d'acces

A-t-on utilis6 une quantit_ excessive de d_tergent? Voir

la section "Distributeur de d_tergent."

La marque de d_tergent utilis_e produit-elle trop de

mousse? Essayer une marque de d_tergent diff_rente

pour r_duire le moussage et _liminer I'accumulation.

Odeur dans le lave-vaisselle

La vaisselle est-elle lav_e tous les 2 ou 3 jours?

Ex_cuter un programme de rin(_age une ou deux fois par

jour jusqu'_ ce qu'une charge complete soit accumul_e.

Une odeur de plastique neuf est-elle apparente dans le

lave-vaisselle? Ex_cuter un rin(_age avec du vinaigre

selon la description dans "Taches et films sur la

vaisselle" plus loin dans ce guide de d_pannage.

Prdsence de taches sur la vaisselle

Condensation sur le comptoir de la cuisine

(modUles encastres)

Le lave-vaisselle est-il align6 avec le dessus du

comptoir? Lhumidit6 sortant de 1'6vent de la console du

lave-vaisselle peut se former sur le comptoir. Voir les

instructions d'installation pour plus de renseignements.

Vaisselle pas compl_tement nettoy_e

Residus de produits alimentaires sur la vaisselle

La vaisselle est-elle charg6e correctement? Voir la

section "Chargement du lave-vaisselle."

La temp6rature de I'eau est-elle trop basse? Au besoin,

augmenter la temp6rature de r6glage du chauffe-eau

pour que I'eau chaude soit introduite dans le lave-

vaisselle _ 120°F (49°C). Voir la section "Conseils

d'efficacit6 pour le lave-vaisselle."

A-t-on utilis6 la bonne quantit6 de d6tergent frais?

Utiliser seulement les d6tergents recommand6s pour

lave-vaisselle. Voir la section "Distributeur de d6tergent."

Ne jamais employer moins d'une cuiller6e _ soupe

(15 g) par charge. Pour qu'il soit efficace, il faut que le

d6tergent soit frais. Remiser le d6tergent dans un

endroit frais et sec. Une vaisselle tr_s sale et/ou une eau

dure n6cessitent g6n6ralement un suppl6ment de

d6tergent.

Y a-t-il des grumeaux de d6tergent dans le distributeur?

Utiliser uniquement un d6tergent frais. Ne pas laisser le

d6tergent pendant plusieurs heures dans un distributeur

humide. Nettoyer le distributeur Iorsqu'il s'y trouve des

grumeaux de d6tergent.

La pompe ou le bras d'aspersion est-il obstru6 par des

6tiquettes de bouteilles et de canettes? Enlever les

6tiquettes avant de laver les bouteilles et les canettes ou

les laver _ la main.

La pression d'eau du domicile est-elle suffisamment

61ev6e pour un remplissage convenable du lave-

vaisselle? La pression d'eau du domicile devrait _tre de

20 _ 120 Ib/p2 (138 _ 828 kPa). Si la pression est

insuffisante, il peut _tre n6cessaire d'installer une

pompe de surpression.

Une accumulation de mousse ralentit-elle le bras

d'aspersion? Ne jamais utiliser de savon ou de

d6tergent _ lessive. Utiliser uniquement les d6tergents

recommand6s pour lave-vaisselle.

Le lave-vaisselle ne se ferme pas

Le panier inferieur est-il dans le mauvais sens? Les

butoirs du panier doivent etre orientes vers la porte du

lave-vaisselle.

Taches et films sur la vaisselle

I'eau est-elle dure ou contient-elle une concentration

61ev6e de min6raux? Le conditionnement de I'eau de

rin(_age final avec un agent de ringage liquide favorise

1'61iminationdes taches et films. Veiller _ ce que le

distributeur soit toujours rempli d'un agent de rin(_age.

La temp6rature de I'eau est-elle trop basse? Au besoin,

augmenter la temp6rature de r6glage du chauffe-eau

pour que I'eau chaude soit introduite dans le lave-

vaisselle _ 120°F (49°C). Voir la section "Conseils

d'efficacit6 pour le lave-vaisselle."

A-t-on utilis6 la bonne quantit6 de d6tergent frais?

Utiliser seulement les d6tergents recommand6s pour

lave-vaisselle. Voir la section "Distributeur de d6tergent".

Ne jamais employer moins d'une cuiller6e _ soupe

(15 g) par charge. Pour qu'il soit efficace, il faut que le

d6tergent soit frais. Remiser le d6tergent dans un

endroit frais et sec. Une vaisselle tr_s sale et/ou une eau

dure n6cessitent g6n6ralement un suppl6ment de

d6tergent.

La pression d'eau du domicile est-elle suffisamment

61ev6e pour un remplissage convenable du lave-

vaisselle? La pression d'eau du domicile devrait 6tre de

20 _ 120 Ib/p2 (138 _ 828 kPa). Si la pression est

insuffisante, il peut _tre n6cessaire d'installer une

pompe de surpression.

REMARQUE : Pour 61iminer les taches et films sur la

vaisselle, essayer un rin(_age avec de I'eau vinaigr6e.

Cette m6thode ne devrait _tre utilis6e

qu'occasionnellement. Le vinaigre est un acide et son

utilisation trop fr6quente pourrait endommager le lave-

vaisselle.

Laver et rincer la vaisselle. Utiliser le s6chage _ I'air

ou une option de s6chage 6conomique. Enlever tous

les couverts ou articles m6talliques.

Ajouter 2 tasses (473 ml) de vinaigre blanc dans une

tasse _ mesurer lavable au lave-vaisselle dans le

panier inf6rieur.

Faire ex6cuter au lave-vaisselle un programme de

lavage complet et un s6chage _ I'air ou une option de

s_chage _conomique. Ne pas utiliser de d_tergent.

Le vinaigre se m_langera _ I'eau de lavage.

Vaisselle pas compl_tement seche

Film de silice ou attaque (le film de silice est un

dep6t blanc irise); I'attaque produit I'apparence d'un

film translucide)

II y a parfois une r6action chimique de I'eau avec

certains types de verres. Ceci est habituellement

imputable _ certaines combinaisons d'eau douce ou

adoucie, solution de lavage alcaline, ringage insuffisant,

chargement excessif du lave-vaisselle, et la chaleur de

s6chage. II peut _tre n6cessaire de laver manuellement

ces articles pour 61iminer compl_tement le probl_me.

Pour ralentir ce processus, utiliser la quantit6 minimale

de d6tergent, mais pas moins d'une cuiller6e _ soupe

(15 g) par charge. Utiliser un agent de ringage liquide, et

ne pas trop charger le lave-vaisselle pour permettre un

ringage _ fond. II n'est pas possible d'61iminer le film de

silice ou I'effet de I'attaque chimique qui demeurent en

permanence. Ne pas utiliser un s6chage avec chaleur.

Taches blanches sur les ustensiles de cuisson b

rev_tement anti-adhesif

Le d6tergent du lave-vaisselle a-t-il 61imin6 la patine?

G6n6rer une nouvelle patine apr_s le lavage au lave-

vaisselle.

Taches marron sur la vaisselle et les surfaces

internes du lave-vaisselle

I'eau comporte-t-elle une concentration de fer 61ev6e?

Laver de nouveau la vaisselle apr_s avoir vers6 1 _ 3

cuiller6es (5 _ 15 mL) _ th6 de cristaux d'acide citrique

dans la section ferm6e du distributeur de d6tergent. Ne

pas utiliser de d6tergent. Ex6cuter ensuite un

programme de lavage Normal avec d6tergent. Si ce

traitement est n6cessaire plus fr6quemment qu'_

intervalles de deux mois, on recommande I'installation

d'un dispositif d'61imination du fer.

Marques noires ou grises sur la vaisselle

Des articles d'aluminium frottent-ils contre la vaisselle

durant le lavage? Les articles d'aluminium jetables

peuvent se briser dans le lave-vaisselle et causer des

marques. Laver ces articles _ la main. Pour 61iminer les

marques d'aluminium, employer un produit de nettoyage

moyennement abrasif.

Taches orange sur les articles de plastique ou les

surfaces internes du lave-vaisselle

Place-t-on dans le lave-vaisselle de la vaisselle sur

laquelle il y a une quantit6 consid6rable de r6sidus

alimentaires _ base de tomates? Les taches peuvent se

dissiper graduellement _ la Iongue. I'utilisation fr6quente

du s6chage avec chauffage peut ralentir le processus de

dissipation des taches. Les taches n'affectent pas la

performance du lave-vaisselle. Pour r6duire le risque de

formation de taches, utiliser r6guli_rement un

programme de ringage et un s6chage _ I'air ou une

option de s6chage 6conomique.

La vaisselle n'est pas s_che

Le lave-vaisselle a-t-il 6t6 charg6 de mani_re

permettre un drainage ad6quat de I'eau? Ne pas

charger excessivement. Voir la section "Chargement du

lave-vaisselle." Utiliser un agent de ringage liquide pour

acc616rer le s6chage.

Les articles de plastique sont-ils humides? II est souvent

n6cessaire de s6cher les articles de plastique avec une

serviette.

Le distributeur d'agent de ringage est-il vide? Voir la

section "Distributeur d'agent de ringage."

A-t-on utilis6 un s6chage _ I'air ou une option de

s6chage 6conomique? Utiliser une option de s6chage

avec chauffage pour une vaisselle plus s_che.

Vaisselle endommag e au cours d'un

programme

I_caillage de la vaisselle

A-t-on charg6 le lave-vaisselle correctement? Charger la

vaisselle et les verres de telle mani_re qu'ils soient

stables et qu'ils ne s'entrechoquent pas Iors du lavage.

Minimiser 1'6caillage en d6plagant lentement les paniers.

REMARQUE : Les antiquit6s, le cristal tr_s mince et

certains types de fafence et de verre peuvent 6tre trop

d61icats pour le lavage automatique. Laver _ la main.

MODULEDU

FILTRE

Les pieces du systeme de lavage couvertes par votre

garantie sont indiquees ci-dessous.

ASSISTANCE

OU SERVICE

Avant de demander une assistance ou un service, veuillez

verifier la section "Depannage." Cette verification peut

vous faire economiser le coot d'une visite de reparation. Si

vous avez encore besoin d'aide, suivre les instructions ci-

dessous.

Lors d'un appel, veuillez connaitre la date d'achat et les

numeros au complet de modele et de serie de votre

appareil. Ces renseignements nous aideront a mieux

repondre a votre demande.

Si vous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de

rechange, nous vous recommandons d'utiliser seulement

des pieces FSP®autorisees de I'usine. Ces pieces de

rechange conviendront bien et fonctionneront bien parce

qu'elles sont fabriquees selon les memes specifications

precises utilisees pour construire chaque nouvel appareil

WHIRLPOOL ®.Pour Iocaliser des pieces autorisees de

I'usine dans votre region, telephoner (aux E.-U.) a notre

Centre d'assistance aux consommateurs ou au Centre de

service designe le plus proche.

1. Arrosage superior

2. Tube d'alimentation en eau

3. Bras d'arrosage superieur

4. Crou

5. Coussinet

6. Bras d'arrosage inferieur

7. Joint d'etanchdte

8. Module du filtre et moteur

9. Isolant accorde

Telephoner sans frais au Centre d'assistance aux

consommateurs Whirlpool au : 1-800-253-1301,

Nos consultants fournissent I'assistance pour :

• Caracteristiques et specifications de notre gamme

complete d'appareils menagers.

• Renseignements d'installation.

• Procedes d'utilisation et d'entretien.

• Vente d'accessoires et de pieces de rechange.

• Assistance specialisee au client (langue espagnole,

malentendants, malvoyants, etc.).

Les references aux concessionnaires, compagnies de

service de reparation et distributeurs de pieces de

rechange Iocaux. Les techniciens de service designes

par Whirlpool sont formes pour remplir la garantie des

produits et fournir un service apres garantie partout

aux Etats-Unis.

Pour Iocaliser la compagnie de service designee par

Whirlpool dans votre region, vous pouvez consulter les

Pagesjaunes de votre annuaire telephonique.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez

nous ecrire en soumettant toute question ou probleme a :

Whirlpool Brand Home Appliances

Consumer Assistance Center

c/o Correspondence Dept.

2000 North M-63

Benton Harbor, MI 49022-2692

Dans votre correspondance, veuillez indiquer un numero

de telephone ou I'on peut vousjoindre dans lajournee.

Telephoner sans frais au service des relations avec les

consommateurs d'lnglis Limitee au :

1-800-461-5681 de 8 h 30 a 18 h (HNE)

Nos consultants fournissent I'assistance pour :

• Caracteristiques et specifications de notre gamme

complete d'appareils electromenagers.

• Les references aux concessionnaires Iocaux.

Pour service au Canada

Telephoner sans frais au 1-800-807-6777. Les techniciens

de service designes par Inglis Limitee sont formes pour

remplir la garantie des produits et fournir un service apres

garantie partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez

nous ecrire en soumettant toute question ou probleme au :

Centre des Relations avec la clientele

Inglis Limitee

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero

de telephone ou I'on peut vousjoindre pendant lajournee.

GARANTIEDULAVE-VAISSELLEWHIRLPOOL®

GARANTIE COMPLETE DE UN AN

Pendant un an, a compter de la date d'achat, Iorsque le lave-vaisselle est utilise et entretenu conformement aux instructions fournies

avec le produit, Whirlpool paiera pour les pieces de rechange FSP _et la main-d'oeuvre pour la correction des vices de materiaux ou de

fabrication. Les reparations doivent etre effectuees par un etablissement de service designe par Whirlpool.

GARANTIE LIMITEE DE UN AN

Pour la deuxieme annee a compter de la date d'achat, Iorsque le lave-vaisselle est utilise et entretenu conformement aux instructions

fournies avec le produit, Whirlpool paiera pour les pieces de rechange FSP pour route piece du module du filtre POWER CLEAN ,Mdu

systeme de lavage (voir "Module du filtre"), en cas de vices de materiau ou de fabrication.

GARANTIE LIMITEE DE QUATRE ANS

Pendant quatre arts a compter de la date d'achat, Iorsque ce lave-vaisselle est utilise et entretenu conformement aux instructions

fournies ou jointes au produit, Whirlpool Corporation payera pour les pieces de rechange FSP pour les composants suivants si des

vices de materiaux ou de fabrication existent : le systeme de controle electronique, les paniers a vaisselle superieur et inferieur (pour les

modeles avec paniers enduits de nylon).

GARANTIE COMPLETE DE VINGT ANS

Pour une periode de vingt ans a compter de la date d'achat, Iorsque le lave-vaisselle est utilise et entretenu conformement aux

instructions fournies avec le produit, Whirlpool paiera pour les pieces de rechange FSP et la main-d'oeuvre pour la cuve DURAPERM 'M

ou la porte interieure si cette cuve ou porte interieure comporte une fuite d'eau attribuable a des vices de materiaux ou de fabrication.

Les reparations doivent etre effectuees par un etablissement de service designe par Whirlpool.

Whirlpool Corporation ne paiera pas pour :

1. Les visites d'un depanneur pour rectifier rinstallation du lave-vaisselle, donner des instructions concernant rutilisation du lave-

vaisselle, remplacer les fusibles ou rectifier rinstallation electrique ou de plomberie du domicile.

2. Les reparations Iorsque le lave-vaisselle est utilise a des fins autres que normales dans un domicile unifamilial.

3. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive, ou installation non conforme aux codes Iocaux d'electricite et de plomberie.

4. Tousles frais de main-d'oeuvre pendant la periode des garanties limitees.

5. Les pieces de rechange ou les frais de main-d'oeuvre pour les appareils utilises hors des Etats-Unis et du Canada.

6. La prise en charge et la livraison de rappareil chez rutilisateur. Ce produit est concu pour etre repare a domicile.

7. Les reparations de pieces ou systemes imputables a des modifications non autorisees effectuees sur rappareil.

8. Au Canada, les frais de voyage ou de transport pour les clients qui habitent dans des regions eloignees.

WHIRLPOOL CORPORATION ET INGLIS LIMITEE

N'ASSUMENT AUCUNE RESPONSABILITE POUR LES

DOMMAGES FORTUITS OU INDIRECTS.

Certains Etats ou provinces ne permettent pas rexclusion ou la

limitation des dommages fortuits ou indirects; aussi, cette

exclusion ou limitation peut ne pas vous etre applicable. Cette

garantie vous confere des droitsjuridiques specifiques et vous

pouvez egalementjouir d'autres droits qui peuvent varier d'un

Etat ou d'une province a rautre.

A I'exterieur du Canada et des 50 Etats des Etats-Unis,

cette garantie ne s'applique pas. Contacter votre

marchand Whirlpool autorise pour determiner si une

autre garantie s'applique.

Si vous avez besoin de service, consulter d'abord la section

"Depannage." On peut trouver de raide supplementaire a la

section "Assistance ou Service," ou en telephonant a notre

Centre d'assistance aux consommateurs au 1-800-253-1301, de

n'importe ou aux E.-U. ou en ecrivant a : Whirlpool Corporation,

Consumer Assistance Center, c/o Correspondence Dept., 2000

North M-63, Benton Harbor, MI 49022-2692. Au Canada,

telephoner a Inglis Limitee au 1-800-807-6777. 12/99

Conserver ce manuel et la facture d'achat ensemble en lieu

sOr pour consultation ulterieure. Pour le service sous

garantie, vous devez presenter un document prouvant la date

d'achat ou d'installation.

Inscrivez les renseignements suivants apropos de votre lave-

vaisselle pour mieux obtenir assistance ou service en cas de

besoin. Vous devez connaitre le numero de modele et le numero

de serie complets. Cette information est indiquee sur la plaque

signaletique dont remplacement sur votre appareil est indique a

la section "Pieces et caracteristiques."

Nom du marchand

Adresse

Numero de telephone

Numero de modele

Numero de serie

Date d'achat

(_)Registered Trademark/TM Trademark of Whirlpool, U.S.A. Inglis Limited licensee in Canada

(_)Marque deposeeFI M Marque de Commerce de Whirlpool, U.S.A. Emploi Licencie par Inglis Limitee au Canada

8051566

12/99

Printed in U.S.A.

Imprime aux E.-U.

Whirlpool GU940SCGB2 User Manual UNDERCOUNTER DISHWASHER Manuals And Guides L0805124

WHIRLPOOL Dishwasher Manual L0805124 WHIRLPOOL Dishwasher Owner's Manual, WHIRLPOOL Dishwasher installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
