TWO SPEED

AUTOMATIC

WASHER

Use & Care Guide

LAVADORA

AUTOMÁTICA

DE DOS

VELOCIDADES

Manual de uso y cuidado

LAVE-LINGE

AUTOMATIQUE A

DEUX VITESSES

Guide d’utilisation

et d’entretien

Table of Contents/Índice/Tables des matières ..... 2

Models/Modelos/Modèles:

3XWTW5105, 3XWTW5705, 3XWTW5905

W10096730

TABLE OF CONTENTS

WASHER SAFETY ..........................................................................3

WASHER DISPOSAL......................................................................4

PARTS AND FEATURES................................................................5

WASHER USE.................................................................................6

Understanding Washer Cycles ....................................................6

Loading.........................................................................................6

Normal Sounds ............................................................................6

Starting Your Washer...................................................................7

Washer Symbols ..........................................................................8

Selecting a Cycle and Time .........................................................9

Rinse and Spin .............................................................................9

Drain and Spin..............................................................................9

Adding Liquid Chlorine Bleach ....................................................9

Adding Liquid Fabric Softener .....................................................9

WASHER CARE ...........................................................................10

Cleaning Your Washer................................................................10

Water Inlet Hoses .......................................................................10

Vacation, Storage and Moving Care..........................................10

TROUBLESHOOTING ..................................................................11

ASSISTANCE OR SERVICE.........................................................13

WHIRLPOOL™ WASHER...............................................................13

ÍNDICE

SEGURIDAD DE LA LAVADORA.................................................14

CÓMO DESHACERSE DE LA LAVADORA ...............................15

PIEZAS Y CARACTERÍSTICAS ...................................................16

FUNCIONAMIENTO DE LA LAVADORA ....................................17

Para comprender los ciclos de la lavadora ...............................17

Cómo cargar la lavadora............................................................17

Sonidos normales ......................................................................17

Puesta en marcha de su lavadora .............................................18

Símbolos de la lavadora.............................................................19

Cómo seleccionar un ciclo y tiempo .........................................20

Aclarado y centrifugado.............................................................20

Desagüe y centrifugado.............................................................20

Para agregar la lejía líquida........................................................20

Para agregar el suavizante líquido de telas...............................21

CUIDADO DE LA LAVADORA .....................................................21

Limpieza de su lavadora ............................................................21

Mangueras de admisión del agua..............................................21

Cuidado durante las vacaciones,

el almacenamiento y las mudanzas...........................................21

SOLUCIÓN DE PROBLEMAS......................................................22

AYUDA O SERVICIO TÉCNICO...................................................24

LAVADORA WHIRLPOOL™ ........................................................24

TABLE DES MATIERES

SECURITE DU LAVE-LINGE........................................................25

MISE AU REBUT DU LAVE-LINGE.............................................26

PIECES ET CARACTERISTIQUES..............................................27

UTILISATION DU LAVE-LINGE...................................................28

Compréhension des programmes du lave-linge .......................28

Chargement................................................................................28

Sons normaux ............................................................................28

Mise en marche du lave-linge....................................................29

Symboles du lave-linge..............................................................30

Sélection d'un programme et d'une durée de lavage...............31

Rinçage et essorage ..................................................................31

Vidange et essorage ..................................................................31

Ajout d'eau de Javel...................................................................31

Ajout d'assouplissant de tissu liquide .......................................32

ENTRETIEN DU LAVE-LINGE .....................................................32

Nettoyage du lave-linge .............................................................32

Tuyaux d'arrivée d'eau...............................................................32

Précautions à prendre avant les vacances,

un entreposage ou un déménagement......................................32

DEPANNAGE.................................................................................33

ASSISTANCE OU SERVICE.........................................................35

LAVE-LINGE WHIRLPOOL™.......................................................35

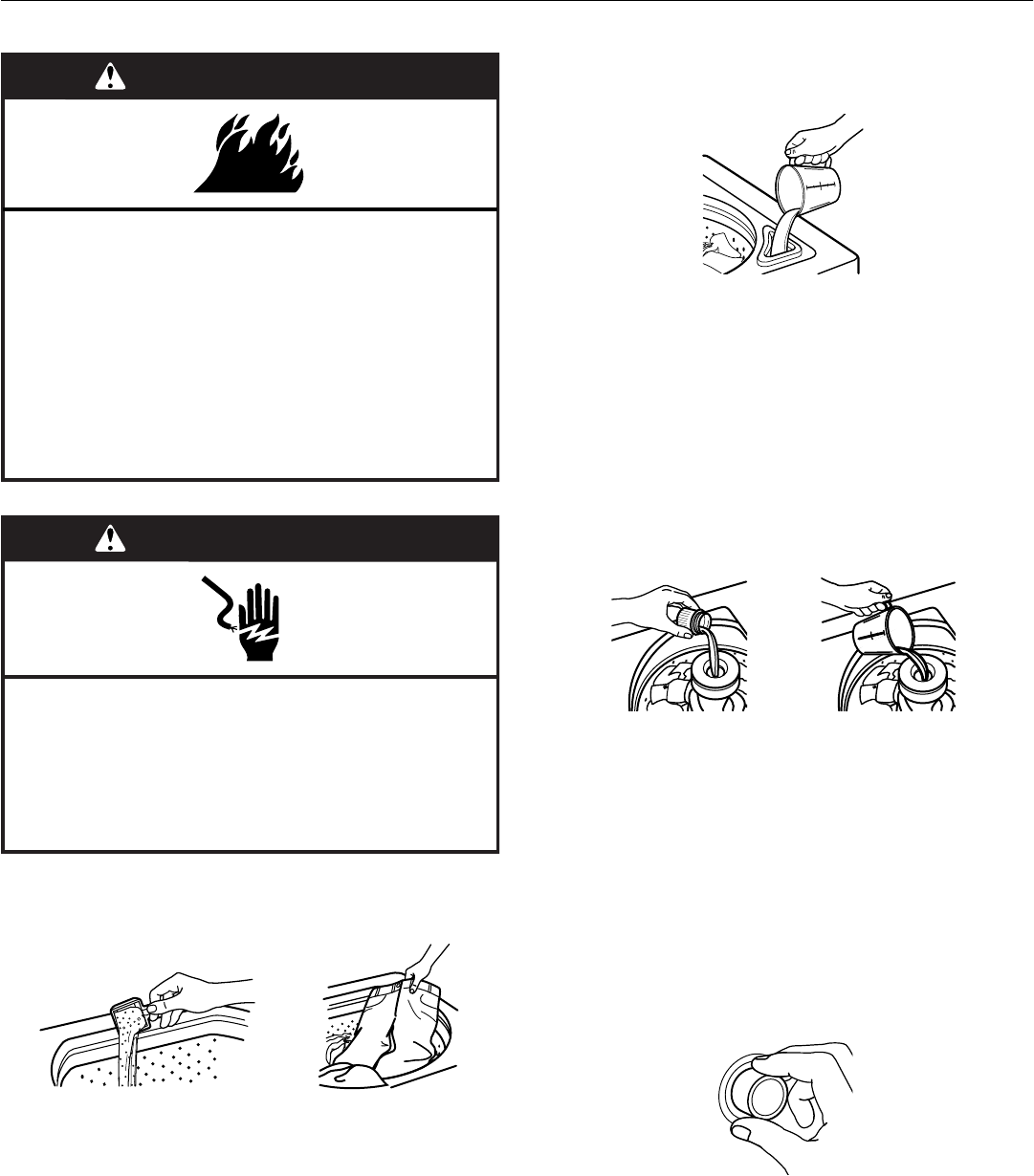

WASHER SAFETY

You can be killed or seriously injured if you don't immediately

You can be killed or seriously injured if you don't follow

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS

■

Read all instructions before using the washer.

■

Do not wash articles that have been previously cleaned

in, washed in, soaked in, or spotted with petrol, dry-

cleaning solvents, other flammable or explosive

substances as they give off vapours that could ignite or

explode.

■

Do not add petrol, dry-cleaning solvents, or other

flammable, or explosive substances to the wash water.

These substances give off vapours that could ignite or

explode.

■

Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been used

for 2 weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using the washing

machine, turn on all hot water taps and let the water

flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is

flammable, do not smoke or use an open flame during

this time.

■

Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer

is used near children.

■

The appliance is not intended for use by young children or

infirm persons without supervision.

■

Before the washer is removed from service or discarded,

remove the door or lid.

■

Do not reach into the washer if the drum, tub or agitator is

moving.

■

Do not install or store the washer where it will be exposed to

the weather.

■

Do not tamper with controls.

■

Do not repair or replace any part of the washer or attempt

any servicing unless specifically recommended in this Use

and Care Guide or in published user-repair instructions that

you understand and have the skills to carry out.

■

See Installation Instructions for earthing requirements.

■

If the supply cord is damaged, it must be replaced by the

manufacturer or its service agent or a similarly qualified

person in order to avoid a hazard.

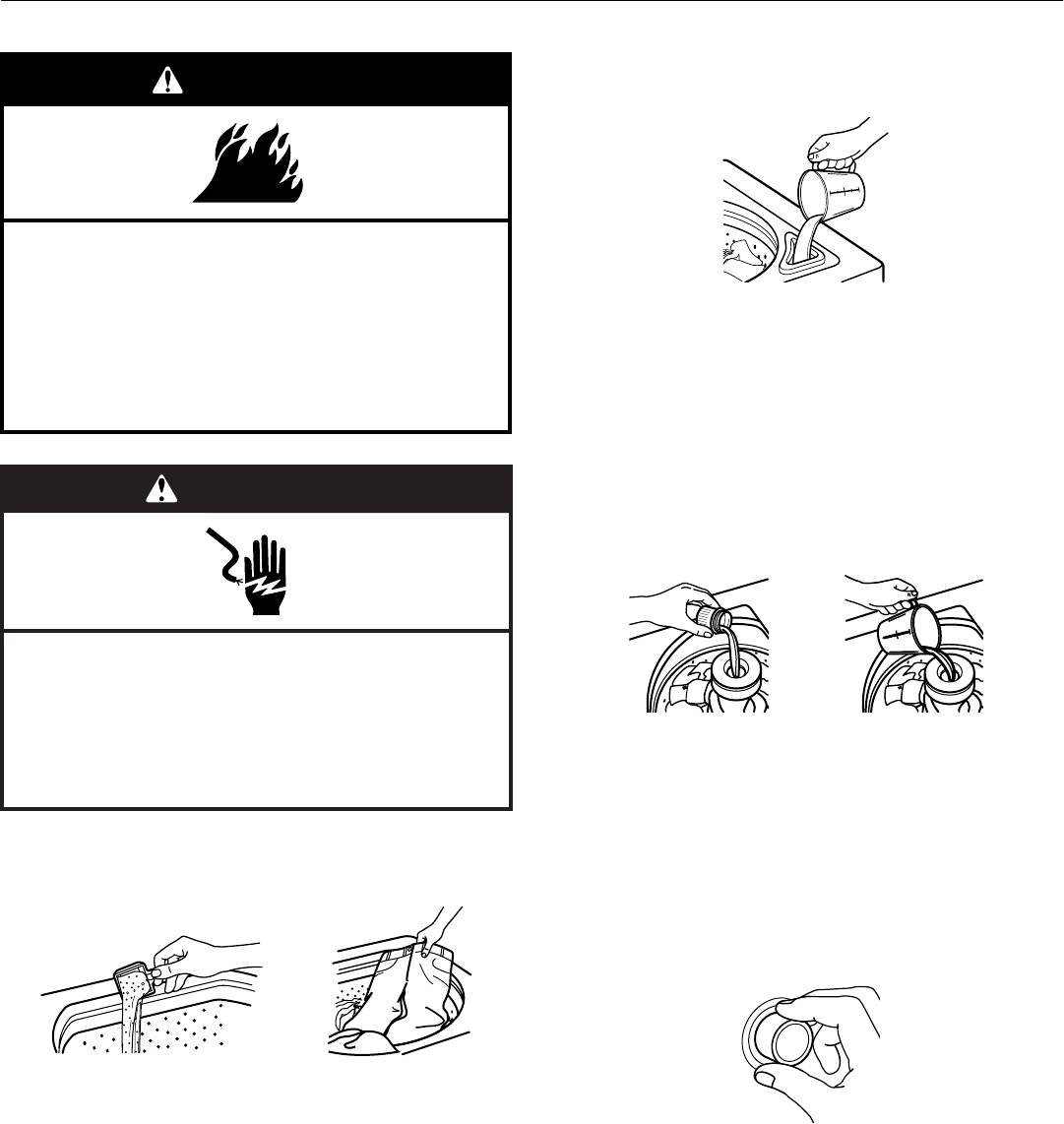

WARNING:

To reduce the risk of fire, electric shock, or injury to persons when using the washer, follow basic precautions,

including the following:

WASHER DISPOSAL

This appliance is marked according to the European directive 2002/ 96/ EC on Waste Electrical and Electronic Equipment

(WEEE).

By ensuring this product is disposed of correctly, you will help avoid potential negative consequences for the environment and

human health, which could otherwise be caused by inappropriate waste handling of this product.

The symbol on the product, or on the documents accompanying the product, indicates that this appliance may not be treated as

household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic

equipment.

Disposal must be carried out in accordance with local environmental regulations for waste disposal.

For more detailed information about treatment, recovery and recycling of this product, please contact your local city office, your

household waste disposal service or the shop where you purchased the product.

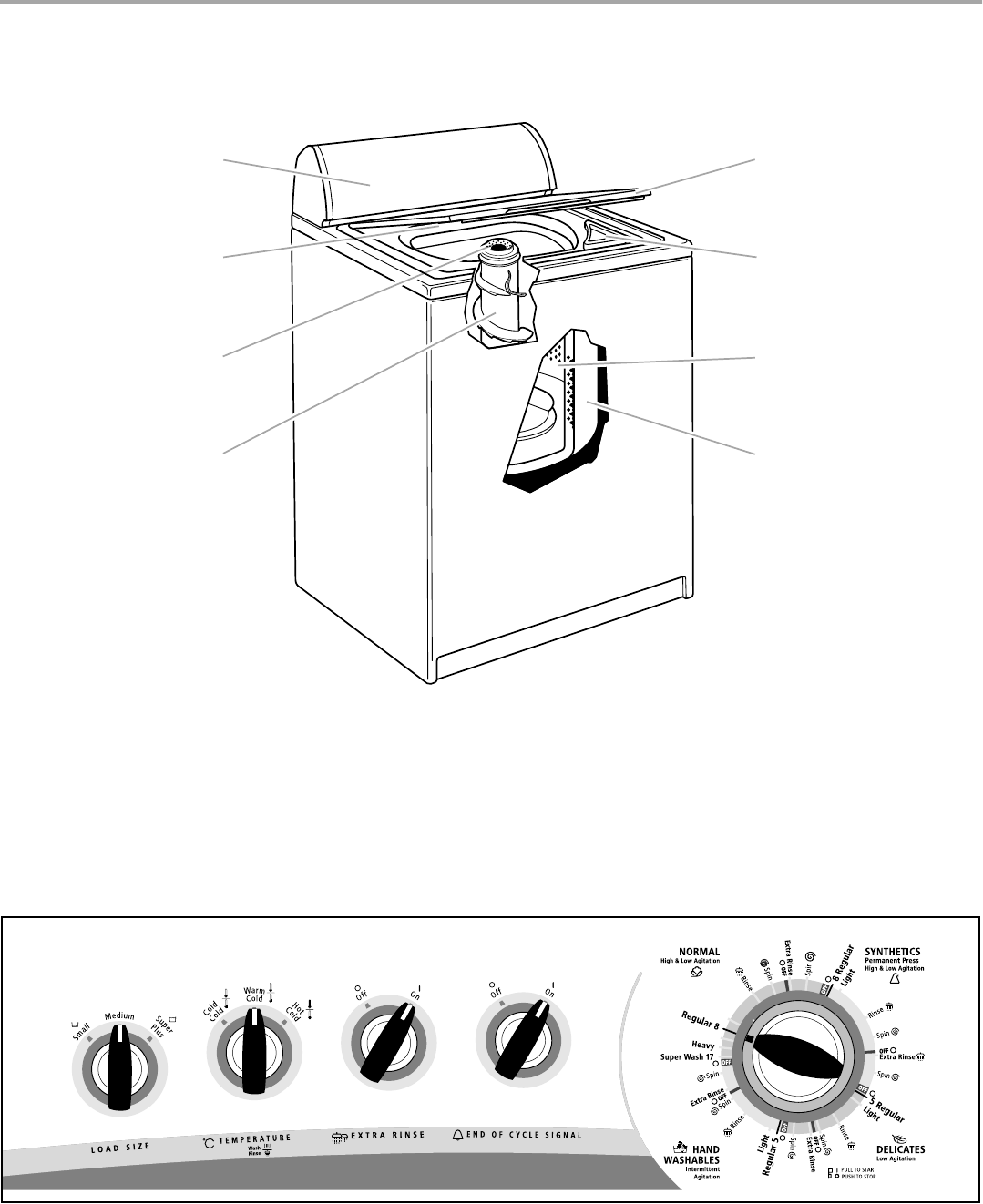

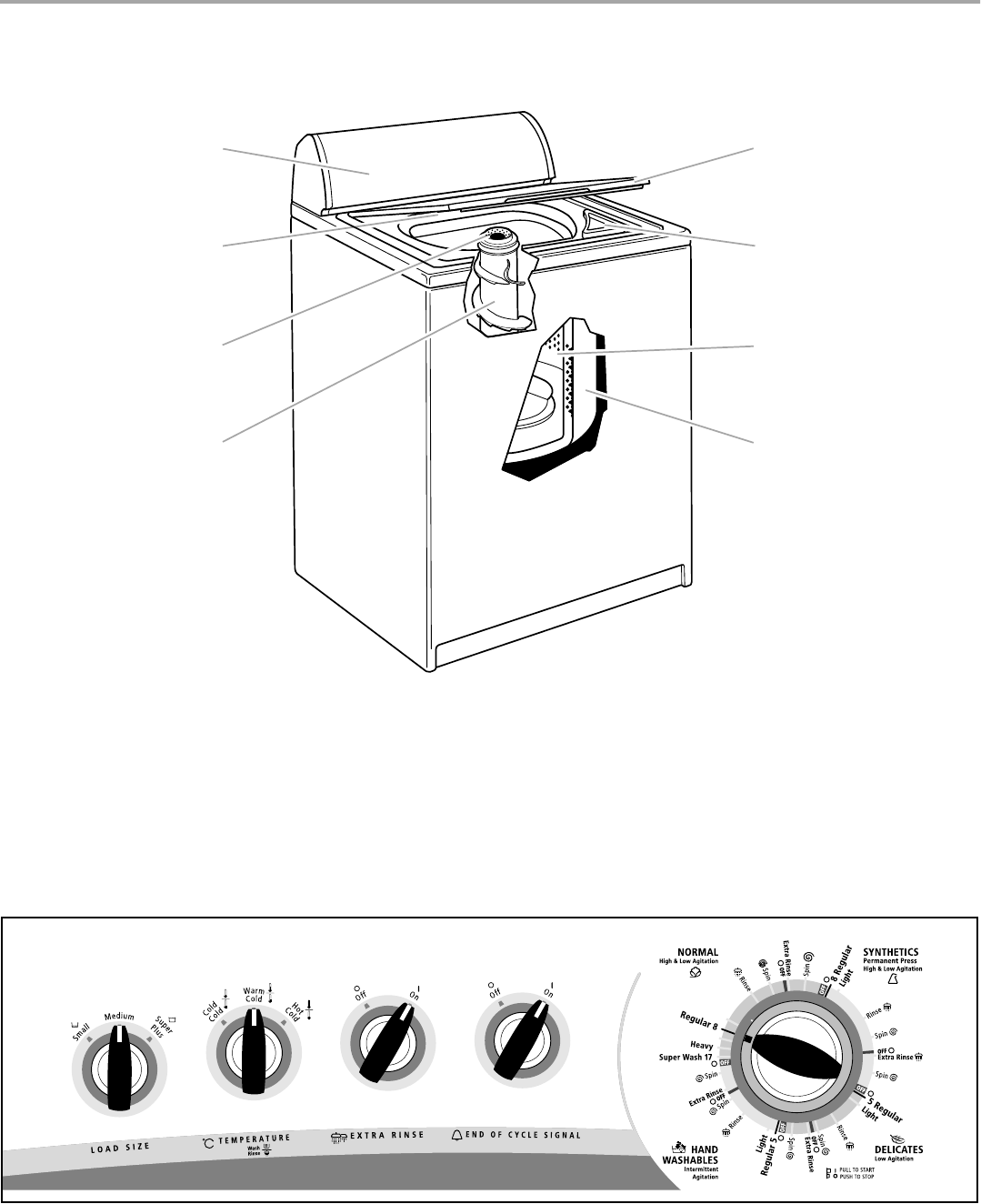

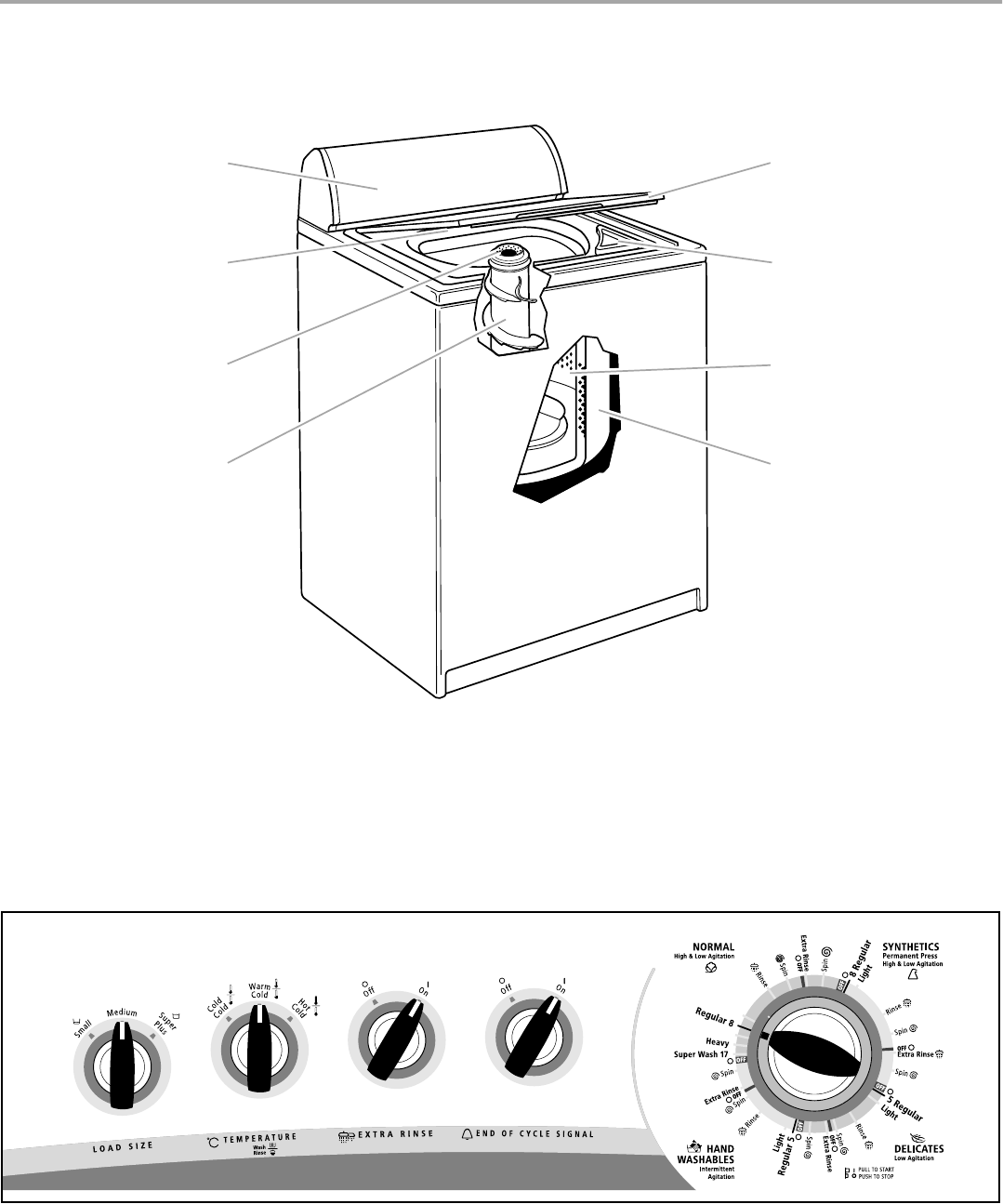

PARTS AND FEATURES

This manual covers several different models. The washer you have purchased may have some or all of the parts and features listed

below.

Control panel

A. Control panel

B.Model and serial number label

C.Liquid fabric softener dispenser†

D.Agitator

E.Lid

F. Liquid chlorine bleach dispenser†

G.Basket

H.Tub

†On some models

Other features your washer may have

■Control panel

■Agitator

■White porcelain basket

■Extra rinse selector

WASHER USE

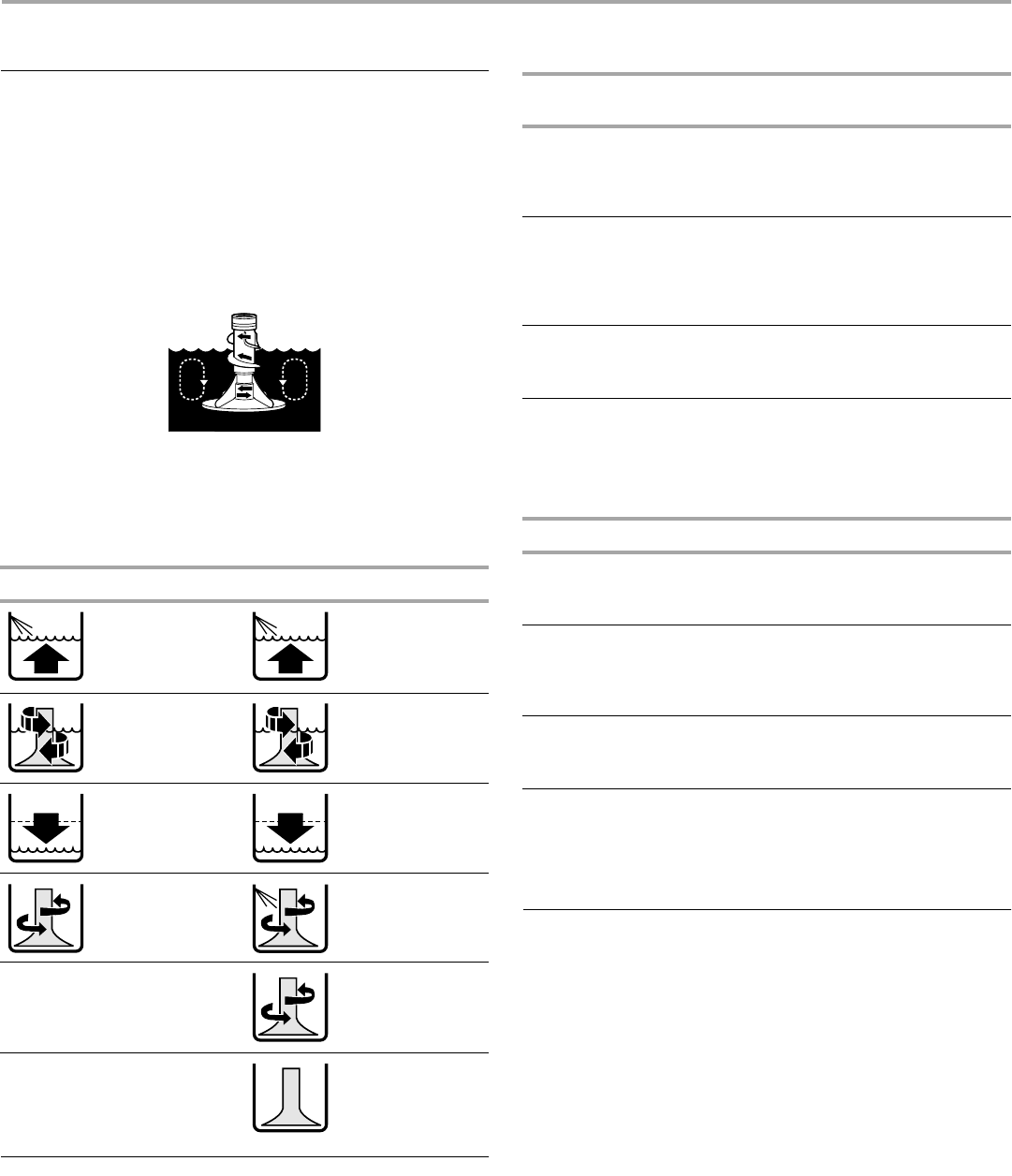

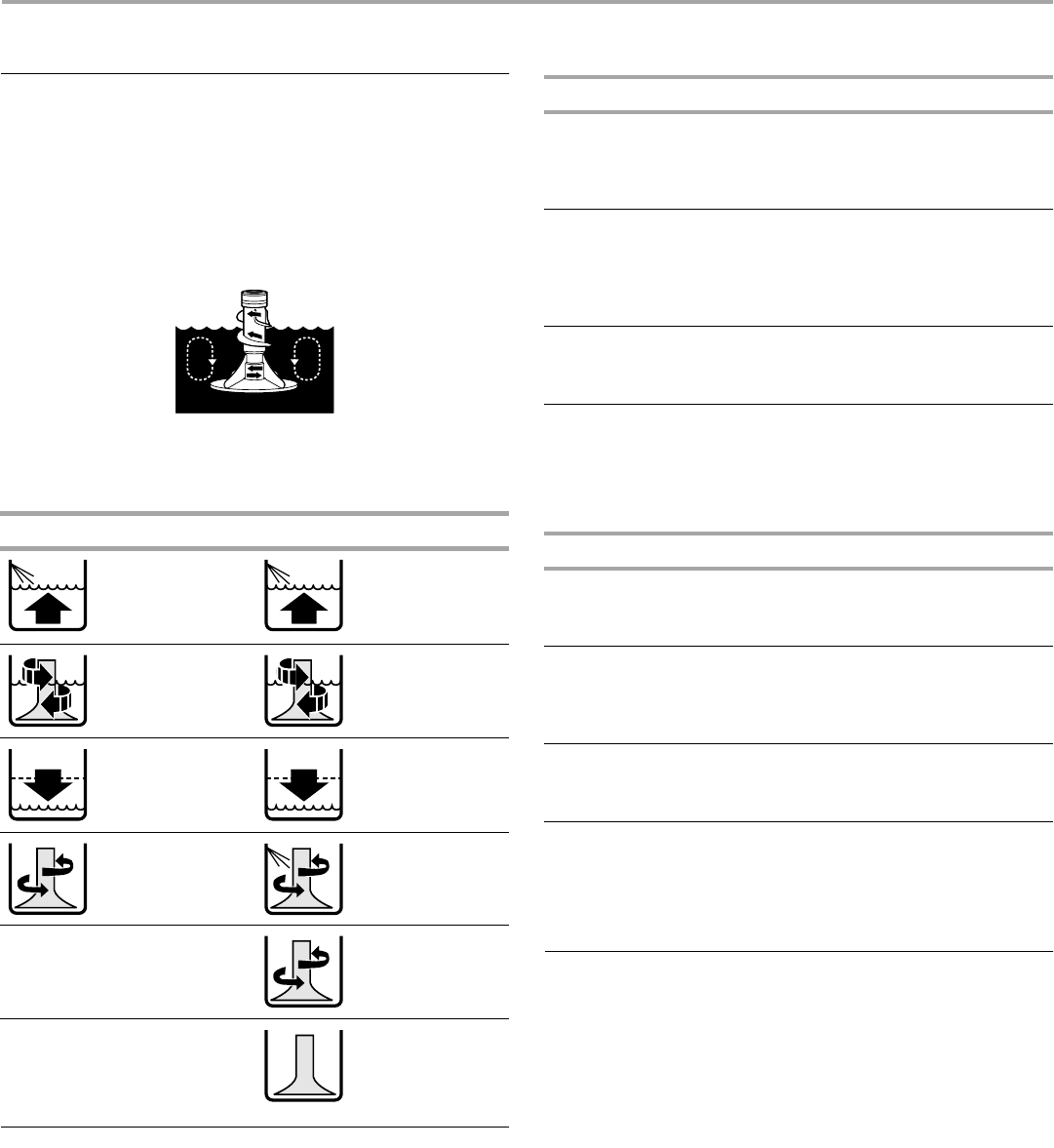

Understanding Washer Cycles

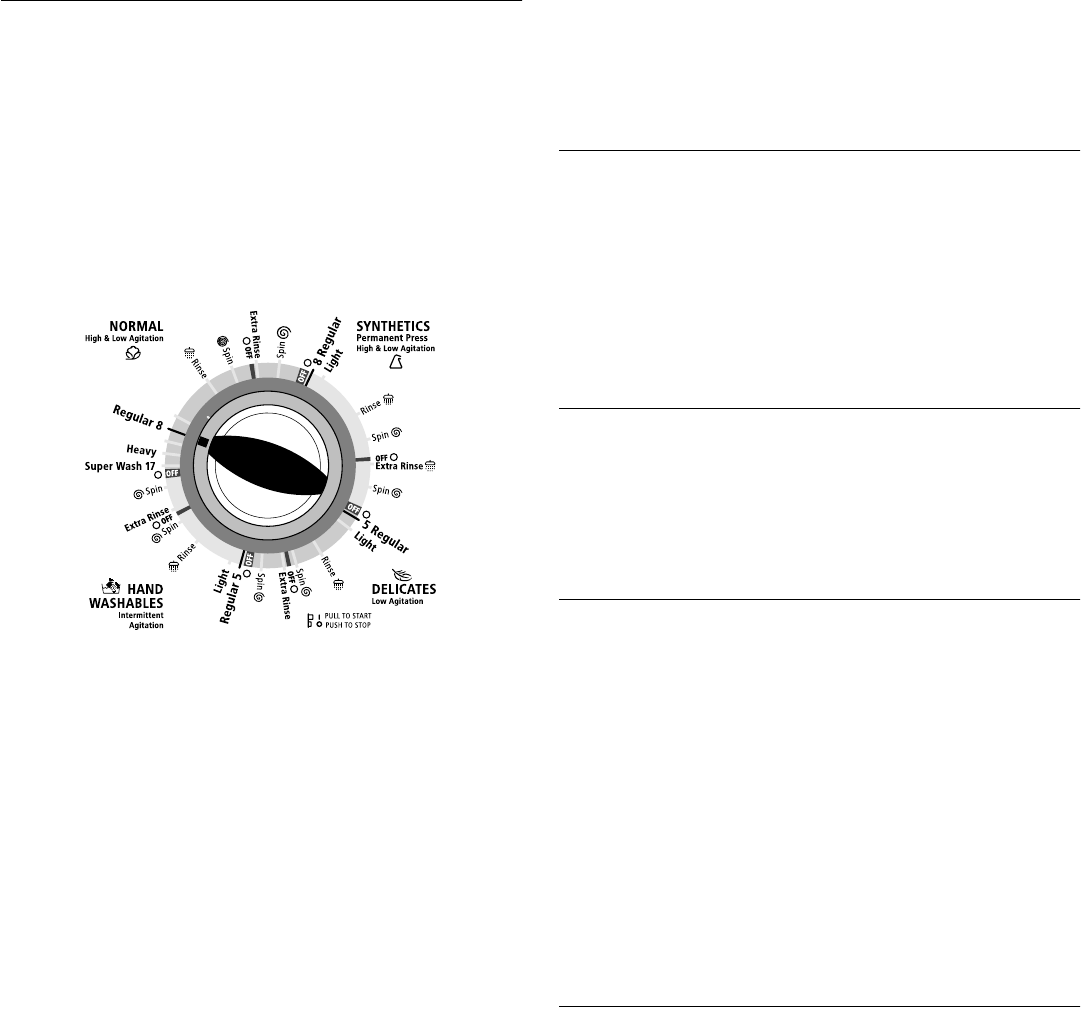

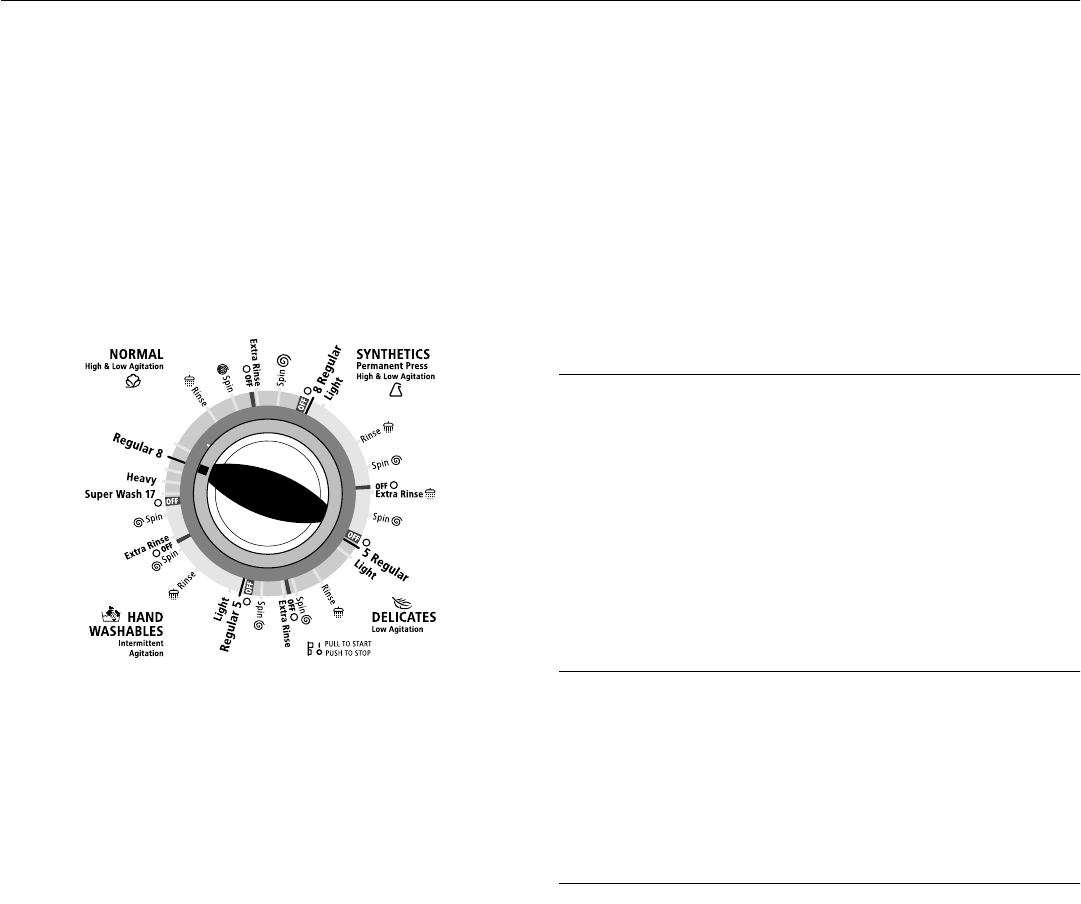

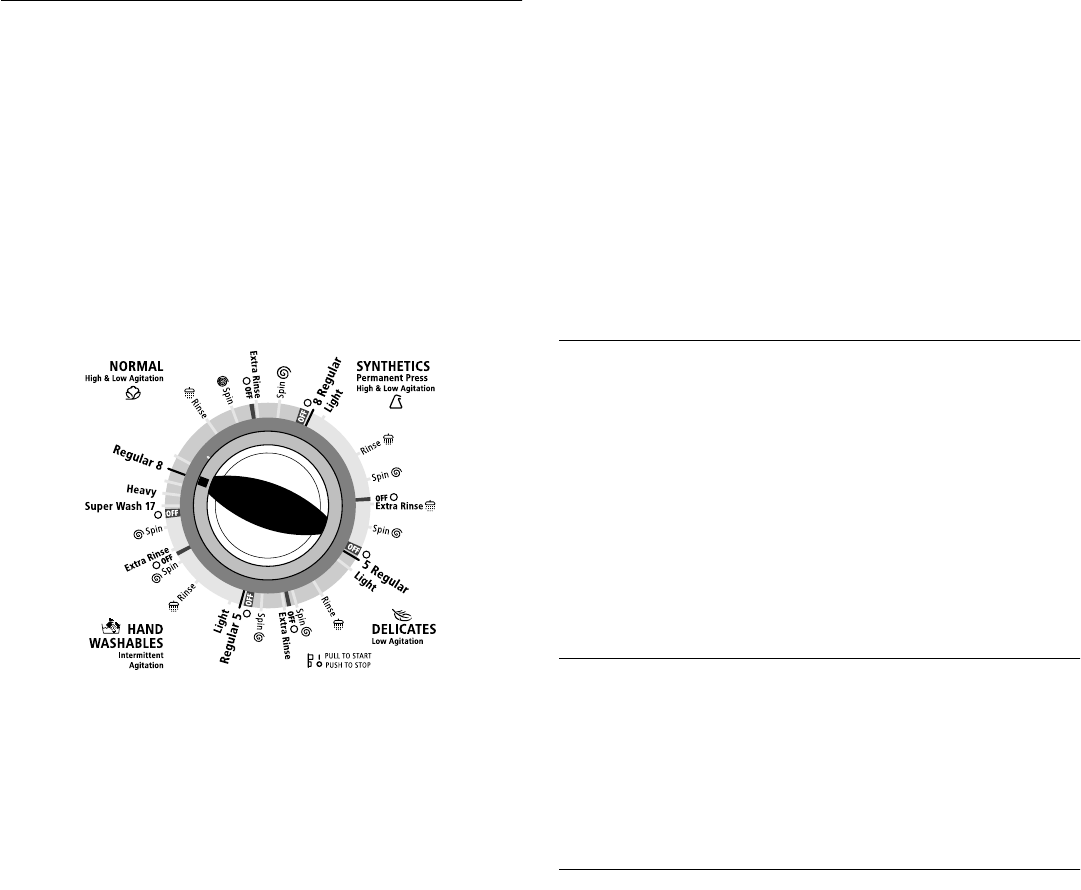

When the washer lid is closed and the Cycle Control knob is set

to a number or cycle and pulled out, the washer fills (to the

selected load size) before agitation and timing start. The washer

begins agitating immediately after filling; agitation occurs with the

washer lid down.

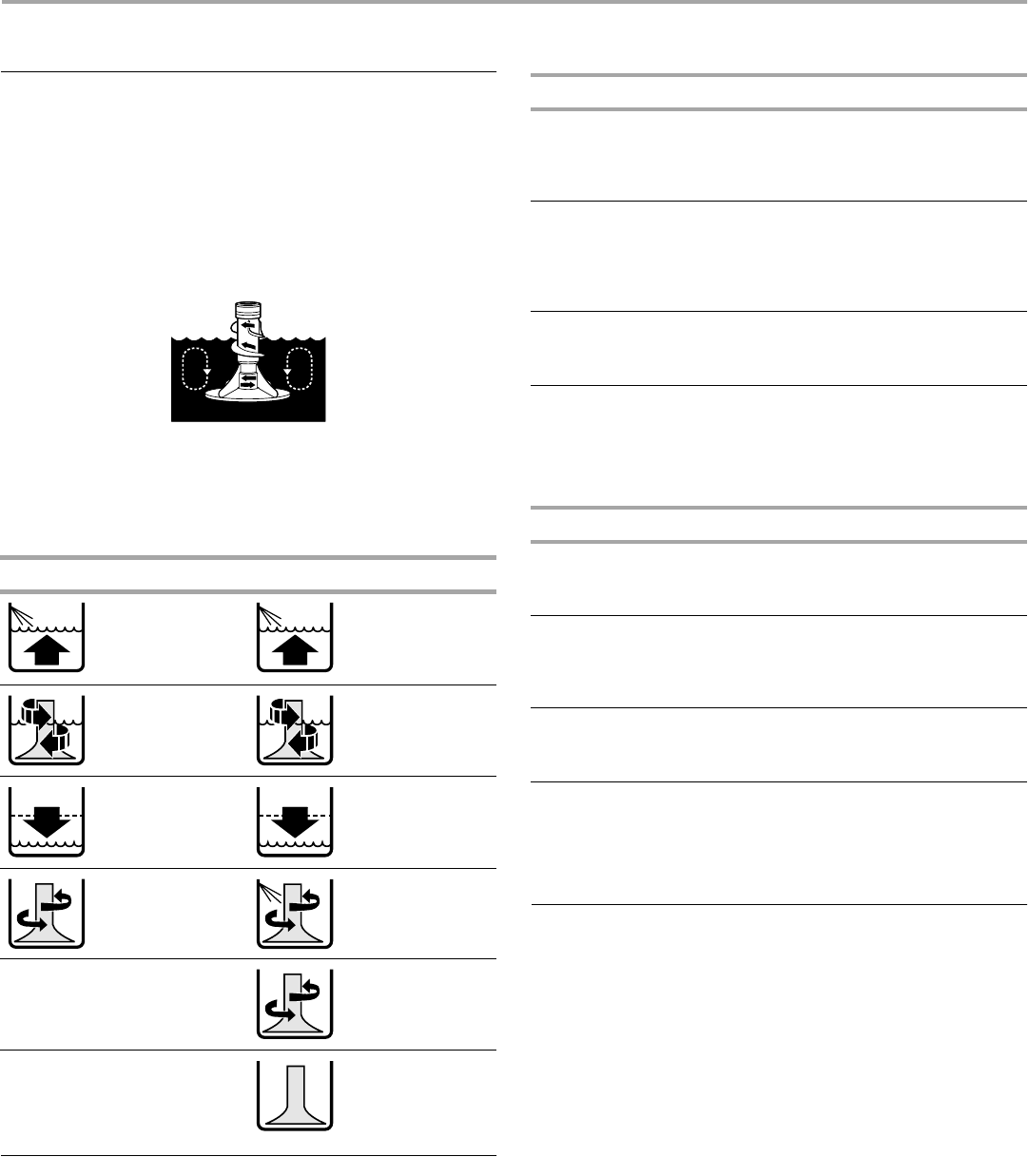

During agitation, the agitator creates a continuous rollover action

(on some models) that provides a thorough cleaning of the wash

load.

After agitation starts, the Cycle Control knob turns clockwise until

it points to an OFF area and the cycle ends.

NOTE: The washer pauses briefly throughout each cycle. These

pauses are normal for washer operation.

For rated load capacity, refer to the model and serial label/plate,

located on your washer as shown in “Parts and Features.”

Loading suggestions

For these suggested full-sized loads, set the LOAD SIZE selector

to the highest load size setting.

Normal Sounds

Your new washer may make sounds your old one didn’t. Because

the sounds might be unfamiliar, you may be concerned about

them. These sounds are normal.

During washing

When you select a small load size setting, your washer has a

lower water level. This can cause a clicking sound from the upper

part of the agitator.

During drain

If water is drained quickly from your washer (depending on your

installation), you may hear air being pulled through the pump

during the end of draining.

After drain and before spin

When the cycle changes from draining to spinning, you may hear

gears engaging.

WASH RINSE

1. Fill 1. Fill

2. Wash selected

time 2.Rinse

3. Drain†

No agitation 3.Drain†

No agitation

4. Spin 4. Spin-Spray rinse

5.Spin

†The Synthetics/Permanent Press

cycle partially drains, fills, agitates

briefly, and drains.

6.Off

SUPER CAPACITY PLUS WASHERS

Heavy Work Clothes

3pair pants

3shirts

4pair jeans

1coverall

1overall

Delicates

3 camisoles

1quilted robe

4slips

4 panties

2bras

2 nighties

1 baby’s dress

Towels

10 bath towels

10 hand towels 14 washcloths

1bath mat

Mixed Load

3 double sheets

4 pillowcases

8T-shirts

6pair shorts

2shirts

2blouses

8 handkerchiefs

EXTRA LARGE CAPACITY WASHERS

Heavy Work Clothes

2pair pants

3shirts

3pair jeans

1coverall

Delicates

3 camisoles

4slips

4 panties

2bras

2 nighties

Towels

8bath towels

8hand towels 10 washcloths

1bath mat

Mixed Load

2 double sheets or

1 king size sheet

4 pillowcases

6T-shirts

6pair shorts

2shirts

2blouses

6 handkerchiefs

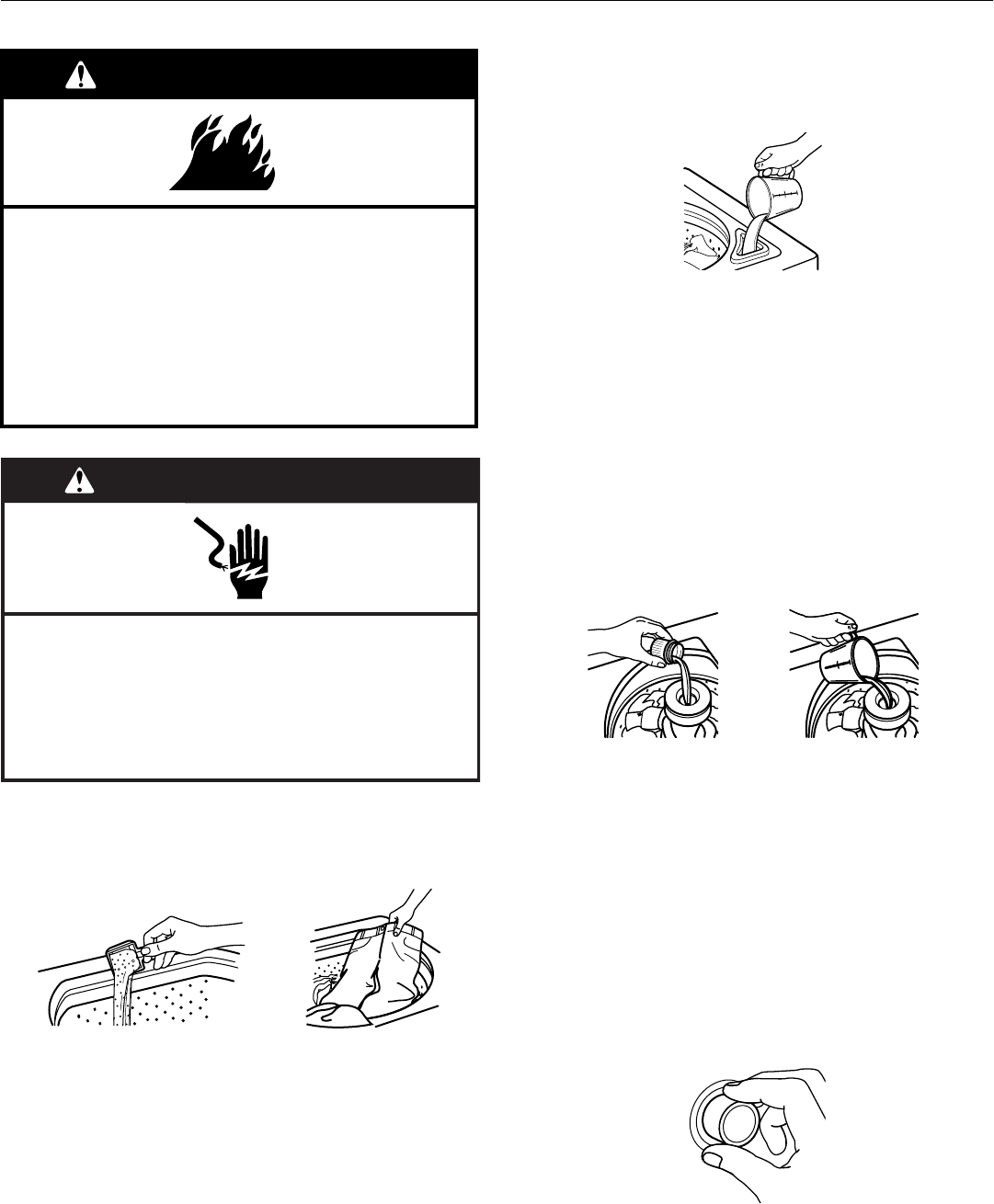

Starting Your Washer

1. Measure detergent and pour it into the washer. If desired, add

powdered or liquid color safe bleach. Add extra detergent for

the Super Wash cycle.

Drop a sorted load of clothes loosely into your washer.

■Load evenly to maintain washer balance. Mix large and small

items.

■Items should move easily through the wash water.

Overloading can cause poor cleaning.

■To reduce wrinkling of permanent press clothes and some

synthetic knits, use a large load size to provide more space

(see Step 5).

2. (OPTIONAL) Pour measured liquid chlorine bleach into the

liquid chlorine bleach dispenser (on some models). Bleach

will be diluted automatically during the wash part of the cycle.

■Do not use more than 250 mL for a full load. Use less with

a smaller load size.

■Follow the manufacturer’s directions for proper use.

■To avoid spilling, use a cup with a pouring spout. Do not

let bleach splash, drip, or run down into the washer

basket.

■Use only liquid chlorine bleach in this dispenser.

NOTE: On models without a bleach dispenser, see “Adding

Liquid Chlorine Bleach.”

3. (OPTIONAL) Pour measured liquid fabric softener into the

liquid fabric softener dispenser (on some models). Softener is

added automatically during the rinse portion of the cycle.

Dilute liquid fabric softener by filling the dispenser with warm

water until liquid reaches the crossbar in the opening.

■Do not spill or drip any fabric softener on the clothes.

■Use only liquid fabric softener in this dispenser.

NOTE: On models without a fabric softener dispenser, see

“Adding Liquid Fabric Softener.”

4. Close the washer lid. Washer will not agitate or spin with the

lid open.

5. Turn the LOAD SIZE selector to the correct setting for your

wash load and the type of fabric being washed.

■Choose a load size that allows the load to move freely for

best fabric care. See “Loading.”

■You may change the load size selection after the washer

has started filling by turning the selector to a different

setting.

Fire Hazard

Never place items in the washer that are dampened

with gasoline or other flammable fluids.

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on

it (including cooking oils).

Doing so can result in death, explosion, or fire.

WARNING

Electrical Shock Hazard

Electrically earth this appliance.

Do not use an extension cord or an electrical portable

outlet device.

Failure to follow these instructions can result in death,

fire, or electrical shock.

6. Set the TEMPERATURE selector to the correct setting for the

type of fabric and soils being washed. Use the warmest water

safe for fabric. Follow garment label instructions.

Your washer uses automatic temperature control (on some

models) to maintain a uniform water temperature by regulating

the incoming hot and cold water. This helps eliminate

undissolved detergent and ensures consistent cleaning

results. The Hot and Warm settings on this washer will be

cooler than you are accustomed to. Wash temperatures in this

washer are lower than the temperatures you may be used to in

conventional washers.

NOTE: Make sure that both the hot and cold water taps are

fully turned on, or the automatic temperature control feature

will not work properly.

NOTE: In wash water temperatures colder than 15.6ºC,

detergents do not dissolve well. Soils can be difficult to

remove. Some fabrics can retain wear wrinkles and have

increased pilling (the formation of small lint-like balls on the

surface of garments).

7. (OPTIONAL) Some models have an EXTRA RINSE selector.

For an additional rinse and spin at the end of a wash cycle,

set the EXTRA RINSE selector to ON. On some models, the

Extra Rinse feature is part of the cycle.

(OPTIONAL) Some models have an END OF CYCLE SIGNAL

selector. Set the END OF CYCLE SIGNAL selector to ON if you

want your washer to alert you when the wash cycle is complete.

The signal is helpful when you are washing items that should be

removed from the washer as soon as the cycle ends.

9. Push in the Cycle Control knob and turn it clockwise to the

wash cycle you want. Reduce the wash time when using a

small load size setting. See “Selecting a Cycle and Time.”

Pull out the Cycle Control knob to start the washer.

To stop or restart your washer

■To stop the washer at any time, push in the Cycle Control

knob.

■To restart the washer, close the lid (if open) and pull out

the Cycle Control knob.

Adding bleach to models without a bleach dispenser

If desired, add measured liquid chlorine bleach after the washer

starts agitating. Pour diluted bleach around the agitator, not

directly onto the load. Undiluted bleach will damage any fabric it

touches. See “Adding Liquid Chlorine Bleach.”

Adding softener to models without a fabric softener

dispenser

If desired, add measured liquid fabric softener to the final rinse

water. Always dilute fabric softener with 125 to 250 mL of warm

water. Undiluted fabric softener can stain fabrics. See “Adding

Liquid Fabric Softener.”

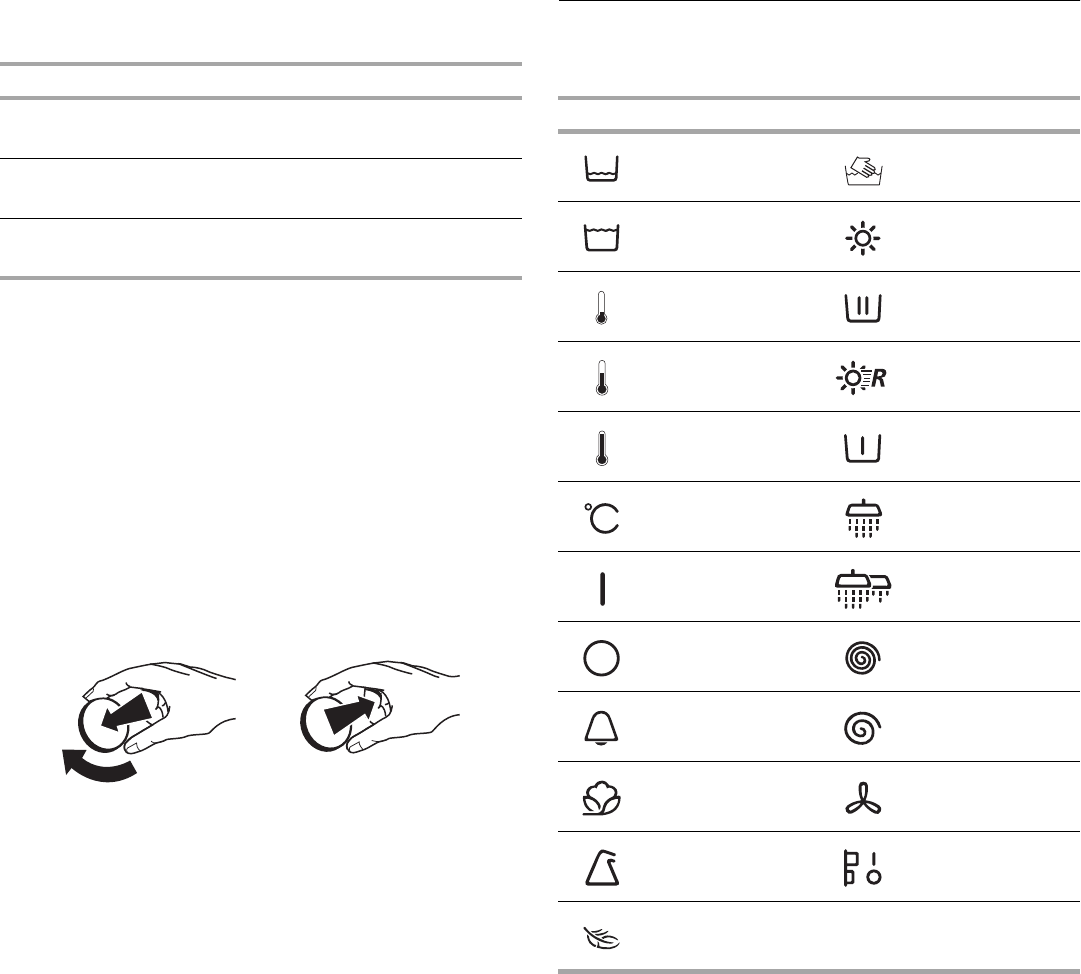

Washer Symbols

The control panel of your washer contains symbols. Refer to the

chart below for a definition of those symbols.

Water Temp Use For

Hot Whites and pastels

Heavy soils

Warm Bright colors

Moderate to light soils

Cold Colors that bleed or fade

Light soils

Symbols Symbols

Small Load Hand Washables

Large Load Super Wash

Cold

Temperature Wash

Warm

Temperature Quick Wash

Hot

Temperature Prewash

Temperature Rinse

On Extra Rinse

Off Spin

Buzzer Slow Spin

Cotton Cool Down

Synthetics Pull Start

Push Stop

Delicates

Selecting a Cycle and Time

This section describes the available wash cycles and will help

you make the best cycle selections for your wash loads. Each

cycle is designed for different types of fabric and soil levels.

■The washer pauses briefly throughout each cycle. These

pauses are normal. Refer to “Normal Sounds” to learn more

about the sounds you may hear during a wash cycle.

■Refer to “Understanding Cycles” to learn what happens

during a wash cycle.

NOTE: This manual covers several different washer models. The

washer you have purchased will not have all of the cycles

described.

Heavy cycle

This cycle features high-speed agitation followed by brief periods

of low-speed agitation for cleaning sturdy fabrics and heavily

soiled loads that need maximum soil removal. Select Super Wash

or Regular depending on whether your load is moderately or

heavily soiled. For improved cleaning, use twice the amount of

detergent recommended for a wash cycle. The Heavy cycle

features Extra Rinse as part of the cycle.

Normal cycle

This cycle features high-speed agitation followed by a brief

period of low-speed agitation for cleaning cottons and linens.

High spin speeds shorten drying time. Select 8 to 14 minutes of

wash time, depending on your model, for loads that are

moderately or heavily soiled. For lightly soiled loads, use the

shortest time setting.

Super Wash - Select the Super Wash setting to wash heavily

soiled loads that need maximum soil removal. Use twice the

amount of detergent recommended for a wash cycle.

Synthetics/Permanent Press cycle

This cycle starts with high-speed agitation and then steps down

to low-speed agitation for cleaning permanent press blends and

synthetic fabrics. To minimize wrinkling, this cycle features a

cool-down rinse and a low-speed final spin. Select 5 to 8 minutes

of wash time, depending on your model, to clean lightly to

moderately soiled loads.

Delicates cycle

This cycle features low-speed agitation for gentle soil removal

from delicate items and washable knits. Low spin speeds

minimize wrinkling. Select 2 to 5 minutes of wash time,

depending on your model, to clean lightly to moderately soiled

loads.

Hand Washables cycle

This cycle features a series of brief, low-speed agitations and

short soaks to gently clean special-care items. Low spin speeds

minimize wrinkling. Wash small loads. If items appear to be

floating (due to trapped air), stop the washer by pushing in the

Cycle Control knob. Push items down into the washer. Restart

the washer.

Rinse and Spin

When using extra detergent for heavily soiled clothes, or washing

special-care items, you may find an extra rinse and spin are

needed.

1. Push in the Cycle Control knob and turn it clockwise to any of

the Rinse settings.

2. Pull out the Cycle Control knob. The washer fills to the

selected load size, agitates, drains, and spins.

NOTE: An Extra Rinse option is available (on some models). See

“Starting Your Washer.”

Drain and Spin

A drain and spin may help shorten drying times for some heavy

fabrics or special-care items by removing excess water.

1. Push in the Cycle Control knob and turn it clockwise to any of

the Spin settings.

2. Pull out the Cycle Control knob. The washer drains, then

spins.

Adding Liquid Chlorine Bleach

Always measure liquid chlorine bleach. Do not guess. Do not use

more than 250 mL for a full load. Follow manufacturer’s directions

for proper use. Use a cup with a pouring spout to avoid spilling.

1. Let the washer fill and begin agitating the load.

2. Add bleach to the wash cycle so it can be removed in the

rinse cycle. Pour bleach around the agitator, not directly onto

the load to avoid damaging clothing or other items in the

load.

■Follow directions on the care labels. Do not use chlorine

bleach on wool, silk, spandex, acetates, or some flame-

retardant fabrics.

■When soaking with chlorine bleach, add detergent to

soak water.

NOTE: Undiluted bleach will damage any fabric it touches. The

damage appears as rips, holes, tears, or color loss and may not

show up until several washings later.

Adding Liquid Fabric Softener

Always dilute fabric softener with 125 to 250 mL warm water.

Undiluted fabric softener can stain fabrics.

■Add diluted fabric softener only in the final rinse.

■Fabric softener should not be mixed with other laundry

products. Greasy stains can form. To remove greasy stains,

wet the stain and rub with liquid detergent or a bar of soap.

Rewash.

■Too much fabric softener can make some items (cloth diapers

and towels) nonabsorbent. If this happens, use less fabric

softener, or do not use it every time.

WASHER CARE

Cleaning Your Washer

Cleaning the exterior

Use a soft, damp cloth or sponge to wipe up any spills such as

detergent or bleach. Occasionally wipe the outside of your

washer to keep it looking new.

Cleaning the interior

Clean your washer interior by mixing 250 mL of chlorine bleach

and 500 mL of detergent. Pour this into your washer and run it

through a complete cycle using hot water. Repeat this process if

necessary.

NOTE: Remove any hard water deposits using only cleaners

labeled for washer use.

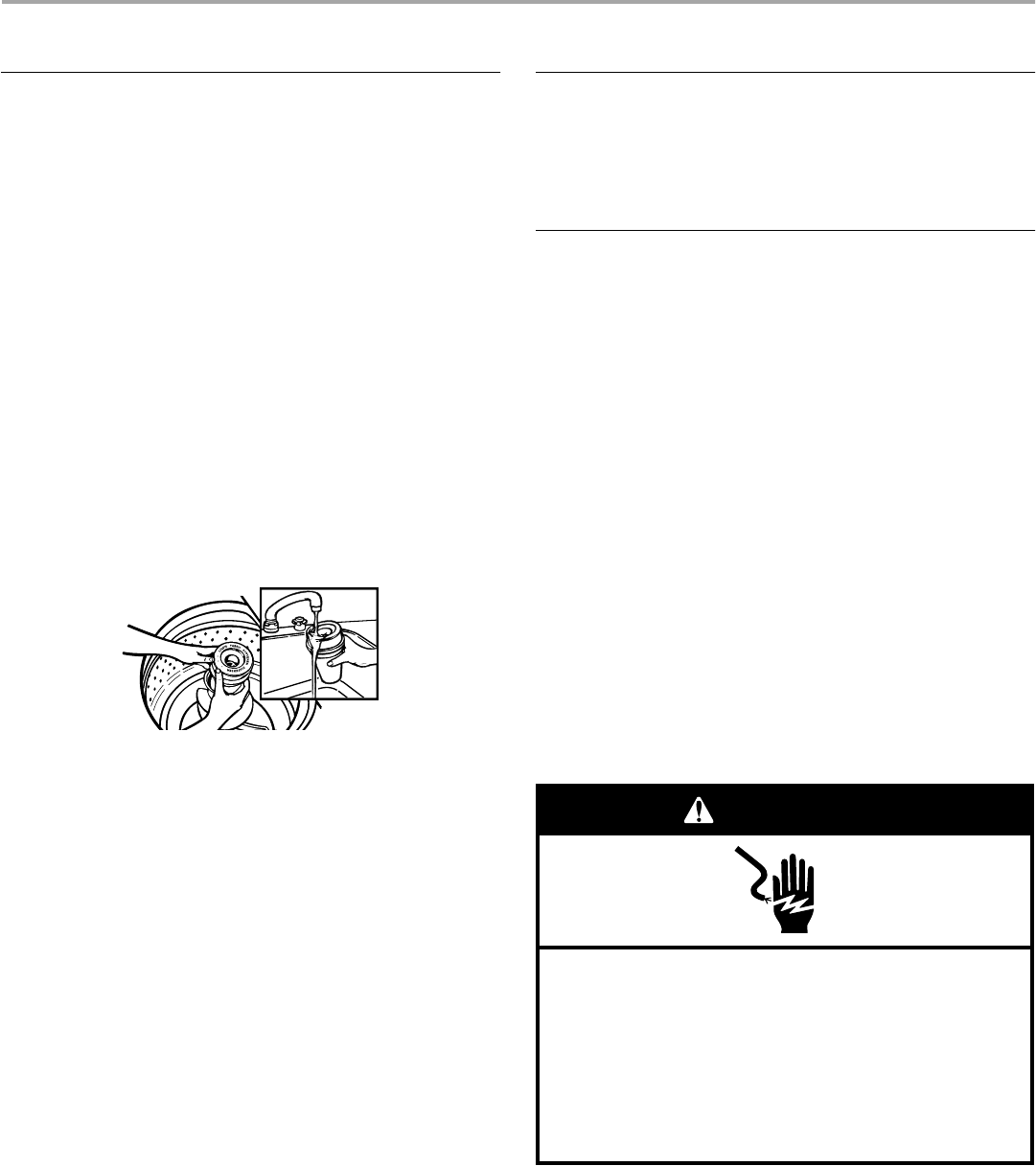

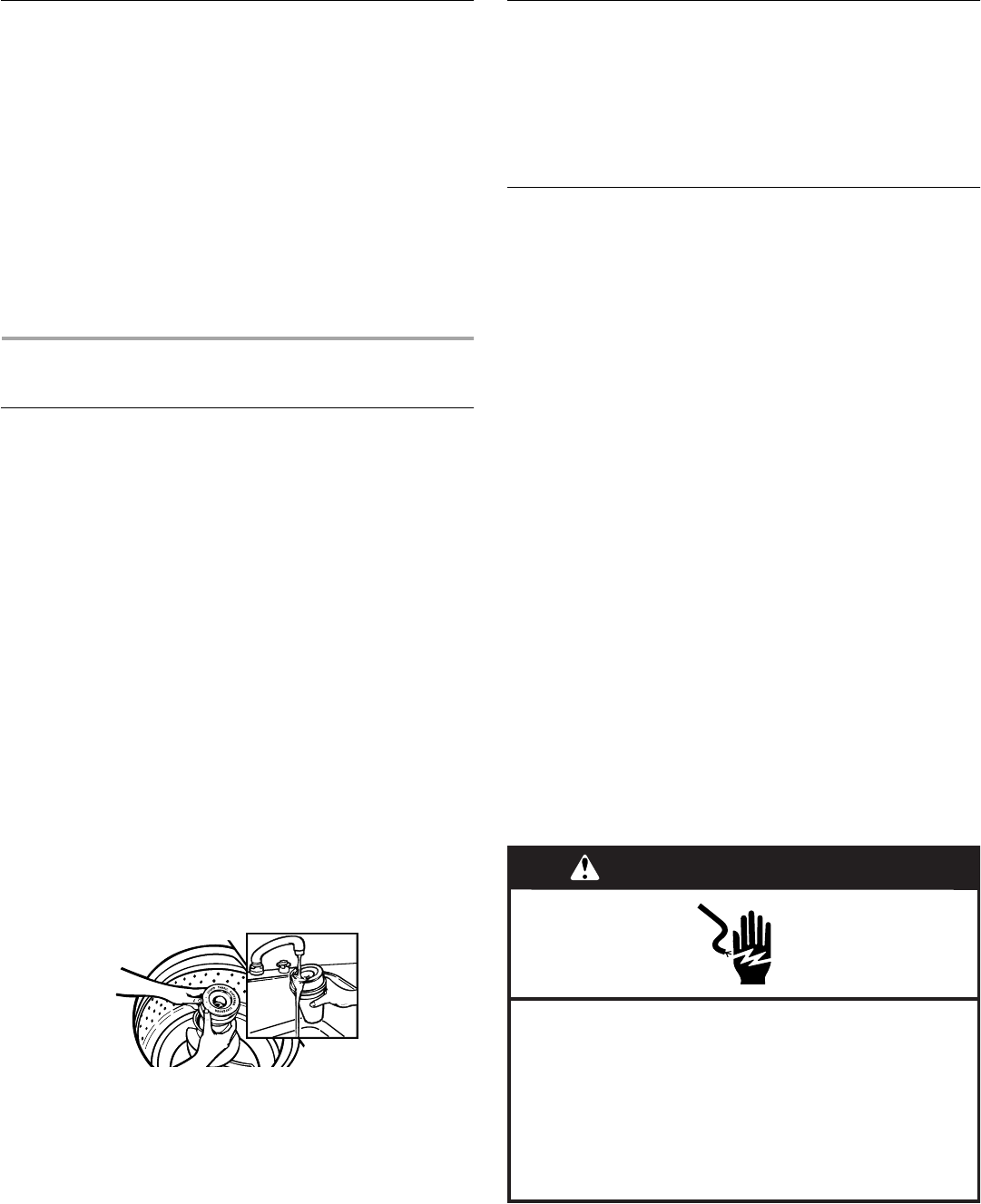

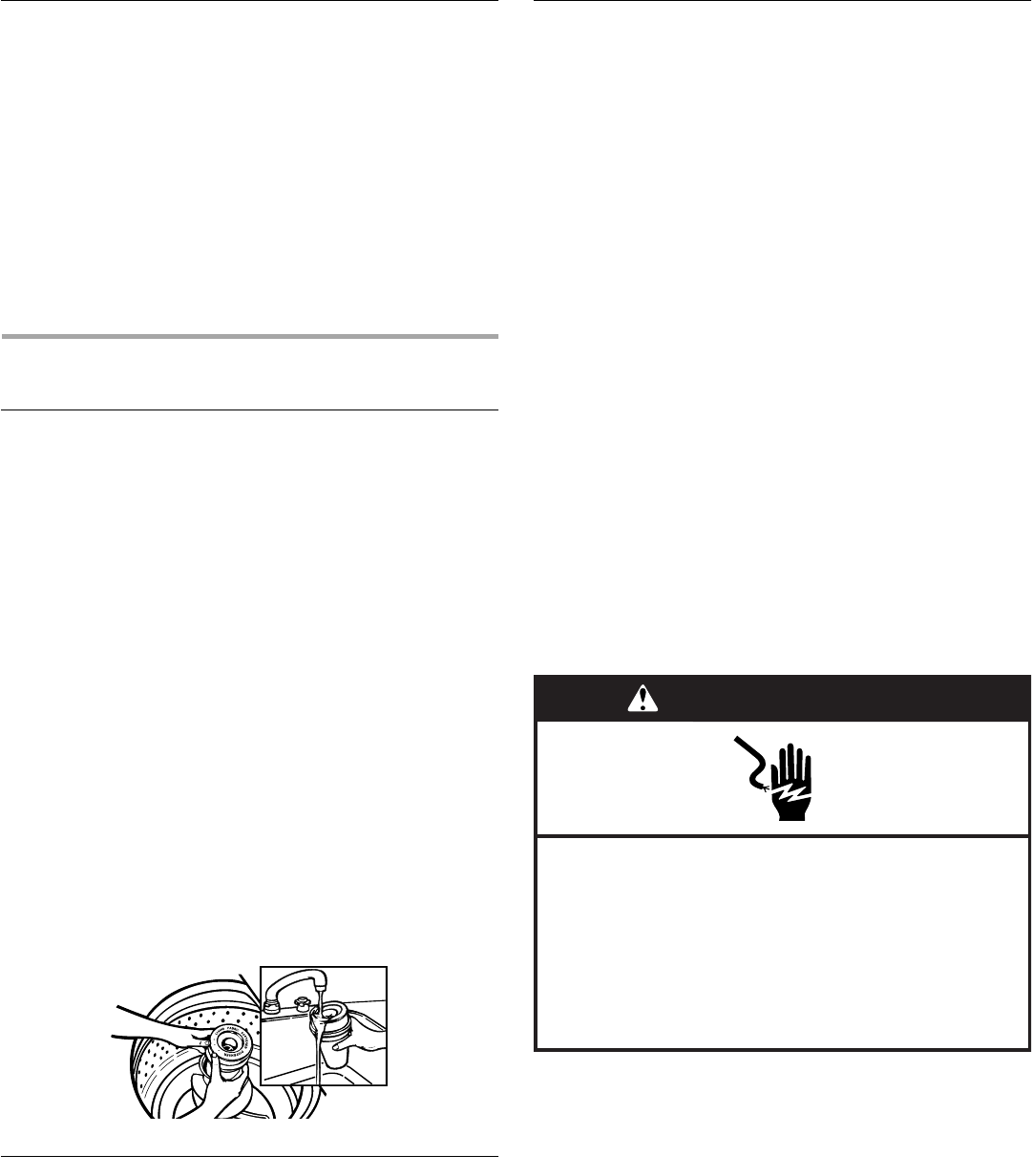

Cleaning the liquid fabric softener dispenser

Flush dispenser periodically with warm water, as shown. Remove

the dispenser by grasping the top of the dispenser with both

hands and squeezing and pushing upward with thumbs. Clean

the dispenser by rinsing it under a water faucet. Replace it after

cleaning.

NOTE: Some models are equipped with a liquid fabric softener

dispenser. To avoid damage to the washer or clothing, do not

wash clothes with the liquid fabric softener dispenser removed or

add detergent or bleach to this dispenser; it is for liquid fabric

softener only.

Water Inlet Hoses

Replace inlet hoses after 5 years of use to reduce the risk of hose

failure. Periodically inspect and replace inlet hoses if bulges,

kinks, cuts, wear or leaks are found.

When replacing your inlet hoses, mark the date of replacement

on the label with a permanent marker.

Vacation, Storage and Moving Care

Install and store your washer where it will not freeze. Because

some water may stay in the hoses, freezing can damage your

washer. If storing or moving your washer during freezing weather,

winterize it.

Non-use or vacation care

Operate your washer only when you are at home. If you will be on

vacation or not using your washer for an extended period of time,

you should:

■Unplug washer or disconnect power.

■Turn off the water supply to the washer. This helps avoid

accidental flooding (due to a water pressure surge) while you

are away.

To winterize washer

1. Shut off both water faucets.

2. Disconnect and drain water inlet hoses.

3. Put 1 L of R.V.-type antifreeze in the basket.

4. Run washer on a drain and spin setting (see “Drain and Spin”)

for about 30 seconds to mix the antifreeze and water.

5. Unplug washer or disconnect power.

To use washer again

1. Flush water pipes and hoses. Reconnect water inlet hoses.

Turn on both water faucets.

2. Plug in washer or reconnect power.

3. Run the washer through a complete cycle with 250 mL of

detergent to clean out antifreeze.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid the cost of a service call...

Washer won’t fill, rinse or agitate; washer stops

■Is the power cord plugged into an earthed 3 prong outlet?

Plug power cord into an earthed 3 prong outlet.

■Are you using an extension cord? Do not use an extension

cord.

■Is the indicator on the Cycle Control knob properly lined

up with a cycle? Turn the Cycle Control knob to the right

slightly and pull to start.

■Are the water inlet valve screens clogged? Turn off the

water and remove inlet hoses from the washer. Remove any

accumulated film or particles. Reinstall hoses, turn on water

and check for leaks.

■Are both the hot and cold water faucets turned on? Turn

on the water.

■Is the water inlet hose kinked? Straighten the hoses.

■Does the water level seem too low, or does the washer

appear to not fill completely? The top of the agitator is

much higher than the highest water level. This creates a

perception that the washer is not filling completely. This is

normal.

■Has a household fuse blown, or has a circuit breaker

tripped? Replace the fuse or reset the circuit breaker. If the

problem continues, call an electrician.

■Is the washer in a normal pause in the Synthetics/

Permanent Press (or Hand Washables) cycle?

The washer pauses for about 2 minutes in the Synthetics/

Permanent Press cycle. Allow the cycle to continue.

The Hand Washables cycle (on some models) features

periods of agitation and soak.

■Is the washer overloaded? Wash smaller loads.

■Is the lid open? The lid must be closed during operation.

Washer will not agitate or spin with the lid open.

Washer continues to fill or drain, or the cycle seems

stuck

■Is the top of drain hose lower than the water level in

washer? The top of the hose must be higher than the water

level in the washer for proper operation. See the Installation

Instructions.

■Does the drain hose fit too tightly in the standpipe, or is it

taped to the standpipe? The drain hose should be loose yet

fit securely. Do not seal the drain hose with tape. The hose

needs an air gap. See the Installation Instructions.

Washer won’t drain or spin

■Is the drain hose clogged, or the end of the drain hose

more than 183 cm above the floor?

See the Installation Instructions for proper installation of drain

hose.

■Is the lid open?

The lid must be closed during operation. Washer will not

agitate or spin with the lid open.

■Is there excessive sudsing?

Always measure detergent. Follow manufacturer’s directions.

If you have very soft water, you might need to use less

detergent.

■Is your voltage low?

Check your electrical source or call an electrician. Do not use

an extension cord.

Washer makes noise

■Is the load balanced, and is the washer level?

The wash load should be balanced and not overloaded.

The washer must be level. The front feet should be properly

installed and the nuts tightened. Reset the rear leveling legs

(if needed). See the Installation Instructions.

■Did you completely remove the yellow shipping strap with

cotter pins?

See the Installation Instructions.

■Are the gears engaging after the drain and before spin, or

is the upper part of agitator clicking during wash?

These are normal washer noises.

WARNING

Electrical Shock Hazard

Plug into a grounded (earthed) outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Washer leaks

■Check the following:

Are the fill hoses tight? Are the fill hose washers properly

seated? Is the drain hose clamp properly installed? See the

Installation Instructions.

■Is the sink or drain clogged?

Sink and standpipe must be able to handle 64 L of water per

minute.

■Is water deflecting off the tub ring or the load?

Center the tub before starting the washer.

The wash load should be balanced and not overloaded. The

fill or spray rinses can deflect off the load.

The washer must be level. The front feet should be properly

installed and the nuts tightened. Reset the rear leveling legs

(if needed). See the Installation Instructions.

■Check household plumbing for leaks.

Washer basket is crooked

■Was the washer basket pulled forward during loading?

The wash load should be balanced and not overloaded. Push

the basket to the center before starting wash.

■Is the load balanced, and is the washer level?

The wash load should be balanced and not overloaded.

The washer must be level. The front feet should be properly

installed and the nuts tightened. Reset the rear leveling legs

(if needed). See the Installation Instructions.

■The washer basket moves while washing.

This is normal.

Agitator operation

■The top of the agitator is loose, or moves in only one

direction.

This is normal.

Dispensers clogged or bleach leaking

■Did you follow the manufacturer’s directions when adding

detergent and fabric softener to the dispensers?

Measure detergent and fabric softener. Slowly pour into the

dispensers. Wipe up all spills.

Dilute fabric softener in the fabric softener dispenser.

■Did you put powdered or color-safe bleach into the liquid

chlorine bleach dispenser?

Add powdered or liquid color-safe bleach directly to the

basket. Do not use the chlorine bleach dispenser for color-

safe bleach.

Load too wet

■Did you use the right cycle for the load being washed?

Select a cycle with a higher spin speed (if available).

■Did you use a cold rinse?

Cold rinses leave loads wetter than warm rinses. This is

normal.

Residue or lint on load

■Did you sort properly?

Sort lint givers (towels, chenille) from lint takers (corduroy,

synthetics). Also sort by color.

■Did you overload the washer?

The wash load must be balanced and not overloaded. Lint

can be trapped in the load if overloaded. Wash smaller loads.

■Check the following:

Was paper or tissue left in the pockets?

Did you use enough detergent? Follow manufacturer’s

directions. Use enough detergent to hold the lint in the water.

Is your water colder than 15.6°C? Wash water colder than

15.6°C may not completely dissolve the detergent.

Stains on load

■Did you follow the manufacturer’s directions when adding

detergent and fabric softener?

Measure detergent and fabric softener. Use enough detergent

to remove soil and hold it in suspension.

Dilute fabric softener and add to the rinse portion of a cycle

only. Do not drip fabric softener onto clothes.

■Is there above average iron (rust) in water?

You may need to install an iron filter.

■Did you properly sort the load?

Sort dark clothes from whites and lights.

■Did you unload the washer promptly?

To avoid dye transfer, unload the washer as soon as it stops.

Load is wrinkled

■Did you unload the washer promptly?

Unload the washer as soon as it stops.

■Did you use the right cycle for the load being washed?

Use the Synthetics/Permanent Press cycle or another cycle

with low spin speeds (if available) to reduce wrinkling.

■Did you overload the washer?

The wash load must be balanced and not overloaded. Loads

should move freely during washing.

■Was the wash water warm enough to relax wrinkles, or

are you using warm rinses?

Use hot or warm washes if safe for the load. Use cold rinse

water.

■Are the hot and cold water hoses reversed?

Check that the hot and cold water hoses are connected to

the right faucets. See the Installation Instructions.

Load is tangled or twisted

■Did you overload the washer?

The wash load must be balanced and not overloaded. Loads

should move freely during washing.

■Did you wrap items around the agitator?

Drop items loosely into the washer. Do not wrap items around

the agitator.

Gray whites, dingy colors

■Did you properly sort the load?

Dye transfer can occur when mixing whites and colors in a

load. Sort dark clothes from whites and lights.

■Was the wash temperature too low?

Use hot or warm washes if safe for the load. Make sure your

hot water system is adequate to provide a hot water wash.

■Did you use enough detergent, or do you have hard

water?

Use more detergent for washing heavy soils in cold or hard

water.

■Are the hot and cold water hoses reversed?

Check that the hot and cold water hoses are connected to

the right faucets. See the Installation Instructions.

Garment damage

■Check the following:

Were sharp items removed from pockets before washing?

Empty pockets, zip zippers, snap or hook fasteners before

washing.

Were strings and sashes tied to avoid tangling?

Were items damaged before washing? Mend rips and broken

threads in seams before washing.

■Did you overload the washer?

The wash load must be balanced and not overloaded. Loads

should move freely during washing.

■Did you properly add chlorine bleach?

Do not pour chlorine bleach directly onto load. Wipe up

bleach spills. Undiluted bleach will damage fabrics.

■Did you follow the manufacturer’s care label instructions?

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check

“Troubleshooting.” It may save you the cost of a service call. If

you still need help, contact the dealer from whom you purchased

the washer, or a Whirlpool™ designated service company.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

only use factory specified parts. These parts will fit right and work

right because they are made with the same precision used to

build every new WHIRLPOOL™ appliance.

To locate replacement parts in your area:

Contact the dealer from whom you purchased the washer, or a

Whirlpool™ designated service company.

WHIRLPOOL

™

WASHER

Technical Specifications

Frequency of Operation 50 Hz

Amps 5 A

Volts 230 V

Height 108 cm

Width 68 cm

Depth 65 cm

Maximum Water Inlet Pressure 690 kPa

Minimum Water Inlet Pressure 34,5 kPa

Maximum Capacity:

Type 111

KEMA IEC Standard - 8.2 kg

Thai Industrial Standards Institute - 10.1 kg (dry linen

capacity)

Laboratorio Chileno de Certificación Sical - 10 kg

For best results, we recommend 8.2 kg for each

washing load.

Type 110

KEMA IEC Standard - 5.9 kg

For best results, we recommend 5.9 kg for each

washing load.

SEGURIDAD DE LA LAVADORA

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES

■

Lea todas las instrucciones antes de usar la

lavadora.

■

No lave artículos que hayan sido previamente

limpiados, lavados, remojados o humedecidos con

gasolina, solventes para lavar en seco, u otras

sustancias inflamables o explosivas ya que éstas

emanan vapores que podrían encenderse o causar

una explosión.

■

No agregue gasolina, solventes para lavar en seco,

u otras sustancias inflamables o explosivas al agua

de lavado. Estas sustancias emanan vapores que

podrían encenderse o causar una explosión.

■

En ciertas condiciones, puede generarse gas

hidrógeno en un sistema de agua caliente que no se

haya usado por dos semanas o un período mayor.

EL GAS HIDRÓGENO ES EXPLOSIVO. Si no se ha

usado el agua caliente durante dicho período, antes

de usar la lavadora, abra todos los grifos de agua

caliente y deje que corra el agua por varios minutos.

Esto liberarátodo el gas hidrógeno que se haya

acumulado. Debido a la inflamabilidad de dicho gas,

no fume ni use una llama abierta durante este lapso.

■

No permita que los niños jueguen encima o dentro de la

lavadora. Es necesario una supervisión cuidadosa de los

niños toda vez que se use la lavadora cerca de ellos.

■

El aparato no ha sido diseñado para ser usado sin supervisión

por niños pequeños o personas enfermas.

■

Antes de poner la lavadora fuera de servicio o desecharla,

quítele la puerta o la tapa.

■

No introduzca las manos en la lavadora si el tambor, la tina, o

el agitador están funcionando.

■

No instale ni almacene esta lavadora donde pudiese estar

sometida a la intemperie.

■

No trate de forzar los controles.

■

No repare ni cambie pieza alguna de la lavadora ni intente

realizar tarea alguna de servicio técnico, excepto cuando así

se le indique específicamente en este manual de uso y

cuidado o en instrucciones de reparación para el usuario

publicadas, que usted entienda y para cuya ejecución cuente

con la habilidad necesaria.

■

Para obtener información respecto a los requisitos de

conexión a tierra, refiérase a las Instrucciones de instalación.

■

Si se ha dañado el cable de suministro de energía, deberáser

reemplazado por el fabricante, el agente de servicio o una

persona similarmente calificada con el fin de evitar riesgos.

ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesiones a personas al usar su lavadora, siga las

precauciones básicas, incluyendo las siguientes:

CÓMO DESHACERSE DE LA LAVADORA

Este electrodoméstico está marcado de acuerdo con la directiva europea 2002/96/EC sobre Residuos de Equipos Eléctricos y

Electrónicos (Waste Electrical and Electronic Equipment - WEEE).

Asegurándose de que este producto será eliminado correctamente, usted ayudará a prevenir consecuencias negativas

potenciales para el medio ambiente y la salud humana, que podrían causarse por el manejo inapropiado de este producto.

El símbolo sobre el producto, o en los documentos que acompañan al producto, indica que este electrodoméstico no puede

tratarse como basura doméstica. Contrariamente, deberá ser entregado al punto de recogida aplicable para el reciclado de

equipos eléctricos y electrónicos.

La eliminación debe llevarse a cabo de acuerdo con las regulaciones ambientales locales para la eliminación de basura.

Para información más detallada acerca del tratamiento, recuperación y reciclado de este producto, por favor, contacte su oficina

municipal local, su servicio de eliminación de basura doméstica o la tienda donde compró el producto.

PIEZAS Y CARACTERÍSTICAS

Este manual cubre varios modelos diferentes. La lavadora que usted ha adquirido puede tener algunas o todas las piezas y

características detalladas a continuación.

Panel de control

A.Panel de control

B.Etiqueta de número del modelo y

de la serie

C.Depósito del suavizante líquido

de telas†

D.Agitador

E.Tapa

F. Depósito de la lejía líquida†

G.Canasta

H.Tina

†En algunos modelos

Otras características que su lavadora podría tener

■Panel de control

■Agitador

■Canasta de porcelana blanca

■Selector de enjuague adicional

FUNCIONAMIENTO DE LA LAVADORA

Para comprender los ciclos de la lavadora

Cuando se cierra la tapa de la lavadora y se fija el botón del

Control de ciclos en un número o ciclo y se tira hacia afuera, la

lavadora se llena (hasta el tamaño de carga seleccionado) antes

de que comience la rotación y la medida del tiempo. La lavadora

comienza la rotación inmediatamente después del llenado. La

rotación ocurre con la tapa de la lavadora cerrada.

Durante la rotación, el agitador crea una acción continua

envolvente (en algunos modelos) que proporciona una limpieza

minuciosa de la carga de lavado.

Una vez iniciada la rotación, el botón del Control de ciclos gira en

el sentido de las manecillas del reloj hasta apuntar el área de OFF

(Apagado) y el ciclo termina.

NOTA: La lavadora hace pausas breves a través de cada ciclo.

Estas pausas son normales para el funcionamiento de la

lavadora.

Cómo cargar la lavadora

Para la capacidad nominal de carga, consulte la etiqueta/placa

con el número de modelo y de serie ubicada en su lavadora

según se muestra en la sección “Piezas y características”.

Sugerencias para seleccionar la carga

Para estas cargas de volumen completo recomendadas, coloque

el selector de LOAD SIZE (Tamaño de carga) en la posición de la

carga más grande.

Sonidos normales

Su nueva lavadora puede producir ruidos que su vieja lavadora

no hacía. Como se trata de ruidos con los que usted no está

familiarizado, quizás le preocupen. Estos ruidos son normales.

Durante el lavado

Siempre que seleccione un control para una carga pequeña, su

lavadora tendrá un nivel de agua más bajo. Esto puede originar

un chasquido proveniente de la parte superior del agitador.

Durante el desagüe

Si el agua de su lavadora se desagua rápidamente (dependiendo

de su instalación), usted podrá oír el aire succionado a través de

la bomba durante la parte final del desagüe.

Después del desagüe y antes del centrifugado

Al cambiar el ciclo de desagüe a centrifugado, usted podrá oír los

engranajes cambiar de velocidad.

LAVADO ACLARADO

1. Llena 1. Llena

2. Lava durante el

tiempo

seleccionado

2. Aclara

3. Desagua† sin

rotación 3. Desagua sin

rotación

4. Centrifuga 4. Centrifuga- aclara

por spray

5. Centrifuga

†El ciclo de Sintéticos/Planchado

permanente desagua

parcialmente, llena, rota

brevemente y desagua.

6. Termina

LAVADORAS SUPER DE CAPACIDAD MÁXIMA (SUPER

CAPACITY)

Ropa de trabajo pesado

3 pares de pantalones

3 camisas

4 pantalones vaqueros

1 traje de mecánico

1mono

Artículos delicados

3 camisolas

1 bata de casa

4 calzoncillos

4bragas

2 sujetadores

2camisones

1 traje de bebé

Toallas

10 toallas de baño

10 toallas de mano 14 toallas faciales

1 alfombra de baño

Carga mixta

3 sábanas de cama doble

4 fundas de almohada

8 camisetas

6pantalones cortos

2 camisas

2blusas

8pañuelos

LAVADORAS DE CAPACIDAD EXTRA GRANDE

Ropa de trabajo pesado

2 pares de pantalones

3 camisas

3 pantalones vaqueros

1 traje de mecánico

Ropa delicada

3 camisolas

4 calzoncillos

4bragas

2 sujetadores

2camisones

Toallas

8 toallas de baño

8 toallas de mano 10 toallas faciales

1 alfombra de baño

Carga mixta

2 sábanas de cama doble ó

1 sábana de matrimonio

4 fundas de almohada

6 camisetas

6pantalones cortos

2 camisas

2blusas

6pañuelos

Puesta en marcha de su lavadora

1. Mida el detergente y viértalo en la lavadora. Si lo desea,

agregue lejía en polvo o líquida. Añada más detergente para

el ciclo Super Wash (Lavado intenso).

Ponga una carga seleccionada de ropa en la lavadora de

manera holgada.

■Cargue la lavadora de manera uniforme para mantener el

equilibrio de la lavadora. Combine prendas grandes con

prendas pequeñas.

■Las prendas deben moverse con facilidad en el agua de

lavado. La sobrecarga de la lavadora puede resultar en una

limpieza deficiente.

■Para reducir la formación de arrugas en ropa de planchado

permanente y algunos tejidos sintéticos, use un tamaño de

carga grande para proporcionar más espacio (vea el paso 5).

2. (OPCIONAL) Vierta una medida de lejía líquida en el depósito

para lejía líquida (en algunos modelos). La lejía se diluye

automáticamente durante el ciclo de lavado.

■No utilice más de 250 mL para una carga completa. Use

menos para una carga de menor tamaño.

■Siga las indicaciones del fabricante para un uso seguro.

■Para evitar derrames use una taza con pico vertedor. No

deje que la lejía salpique, gotee o escurra dentro de la

canasta de la lavadora.

■Use solamente lejía líquida en el depósito.

NOTA: En los modelos sin un depósito automático de lejía

líquida, vea la sección “Cómo agregar la lejía líquida”.

3. (OPCIONAL) Vierta una medida de suavizante líquido de telas

en el depósito de suavizante de telas líquido (en algunos

modelos). El suavizante se añade automáticamente durante

el ciclo de aclarado.

Diluya el suavizante de telas líquido llenando el depósito con

agua tibia hasta que el líquido llegue al travesaño de la

abertura.

■No derrame o deje que el suavizante de telas gotee sobre

la ropa.

■Use solamente suavizante de telas líquido en el depósito.

NOTA: En los modelos sin un depósito automático de

suavizante de telas, vea la sección “Cómo agregar el

suavizante líquido de telas”.

4. Cierre la tapa de la lavadora. La lavadora no agita ni exprime

con la tapa abierta.

5. Gire el control de LOAD SIZE (Tamaño de carga) a la posición

correcta para la carga de ropa y el tipo de tejido que vaya a

lavar.

■Seleccione un tamaño de carga que permita que la carga

se mueva libremente para obtener un mejor cuidado del

tejido. Vea “Cómo cargar la lavadora”.

■Puede cambiar la selección del tamaño de la carga

después de que la lavadora haya empezado a llenarse

girando el selector a una posición diferente.

ADVERTENCIA

Peligro de Incendio

Nunca coloque en la lavadora artículos que estén

humedecidos con gasolina o cualquier otro

líquido inflamable.

Ninguna lavadora puede eliminar completamente

el aceite.

No seque ningún artículo que haya tenido alguna vez

cualquier tipo de aceite (incluyendo aceites de cocina).

No seguir estas instrucciones puede ocasionar

la muerte, explosión o incendio.

ADVERTENCIA

Peligro de choque eléctrico

Conecte a un contacto de pared de conexión a tierra.

No use un cable eléctrico de extensión ni un contacto

eléctrico portable.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

6. Fije el selector de TEMPERATURE (Temperatura) a la posición

adecuada para el tipo de tejido y suciedad que vaya a lavar.

Use el agua más caliente posible que no dañe el tejido. Siga

las instrucciones de la etiqueta de la ropa.

Su lavadora usa un control automático de temperatura (en

algunos modelos) para mantener una temperatura uniforme

del agua al regular la entrada del agua caliente y fría. Esto

contribuye a eliminar el detergente no disuelto y asegura

constantes buenos resultados de lavado. Los ajustes

Caliente (Hot) y Tibio (Warm) en esta lavadora serán más

bajos de lo que usted está acostumbrado. Las temperaturas

del lavado en esta lavadora son más bajas que las

temperaturas a las que usted puede estar acostumbrado en

las lavadoras convencionales.

NOTA: Asegúrese de que ambos grifos de agua caliente y fría

estén abiertos completamente, de lo contrario el selector

automático de temperatura no funcionará correctamente.

NOTA: En temperaturas de agua de lavado inferiores a

15,6°C, los detergentes no se disuelven bien. Además, puede

resultar difícil quitar la suciedad. Algunos tejidos podrían

retener las arrugas del uso y aumentar la formación de

motitas (la formación de pequeñas bolitas en la superficie de

las prendas).

7. (OPCIONAL) Algunos modelos tienen un selector de EXTRA

RINSE (aclarado adicional). Para obtener un aclarado y

centrifugado adicional al final del ciclo de lavado, fije el

selector de EXTRA RINSE (aclarado adicional) en ON

(encendido). En algunos modelos la característica de

Aclarado adicional es parte del ciclo.

8. (OPCIONAL ) Algunos modelos tienen un Selector de END

OF CYCLE SIGNAL (Señal de fin de ciclo). Fije el selector de

END OF CYCLE SIGNAL a ON (encendido) si desea que su

lavadora le avise cuando termine el ciclo. La señal es útil

cuando está lavando prendas que se deben sacar de la

lavadora tan pronto como termine el ciclo.

9. Empuje el botón del Control de ciclos y gírelo en sentido de

las manecillas del reloj al ciclo que desee. Reduzca el tiempo

de lavado cuando utilice la posición de tamaño de carga

pequeña. Vea Cómo seleccionar un ciclo y tiempo.

Tire del botón del Control de ciclos para poner la lavadora en

marcha.

Para detener o volver a poner en marcha su lavadora

■Para detener la lavadora en cualquier momento, empuje

el botón de Control de ciclos.

■Para volver a poner en marcha la lavadora cierre la tapa

(si ésta se encuentra abierta) y tire hacia afuera del botón

de Control de ciclos.

En modelos que no tienen depósito de lejía

Si desea añada una medida de lejía líquida después de que la

lavadora haya comenzado a rotar. Vierta la lejía diluida alrededor

del agitador y no directamente sobre la carga. La lejía sin diluir

daña cualquier tejido con el que entra en contacto. Vea “Cómo

agregar la lejía líquida”.

En modelos que no tienen depósito de suavizante de telas

Si desea añada una medida de suavizante líquido de telas al

agua del aclarado final. Siempre diluya el suavizante de telas con

a 125 a 250 mL de agua tibia. El suavizante sin diluir puede

manchar la ropa. Vea “Cómo agregar el suavizante líquido de

telas”.

Símbolos de la lavadora

El panel de control de su lavadora contiene símbolos. Consulte la

tabla siguiente para la definición de esos símbolos.

Temperatura del

Agua Para uso con

Caliente (Hot) Ropa blanca y de colores pastel

Suciedad profunda

Tibia (Warm) Colores brillantes

Suciedad mediana a ligera

Fría (Cold) Colores que descoloren o destiñen

Suciedad ligera

Símbolos Símbolos

Carga pequeña Lavado a mano

Carga grande Lavado superior

Temperatura fría Lavado

Temperatura tibia Lavado rápido

Temperatura

caliente Prelavado

Temperatura Aclarado

Encendido Aclarado adicional

Apagado Centrifugado

Timbre de aviso Centrifugado lento

Prendas de algodón Enfriamiento

Sintéticos Tirar para ponerla

en marcha

Empujar para

detenerla

Ropa delicada

Cómo seleccionar un ciclo y tiempo

Esta sección describe los ciclos de lavado disponibles y le

ayudará a seleccionar el ciclo más adecuado para sus cargas.

Cada ciclo está diseñado para diferentes tipos de tejidos y

niveles de suciedad.

■La lavadora hace pausas breves durante todos los ciclos.

Estas pausas son normales. Vea “Sonidos normales"

para aprender más sobre los sonidos que podría oír

durante un ciclo de lavado.

■Consulte “Para comprender los ciclos de la lavadora”

para aprender lo que pasa durante un ciclo de lavado.

NOTA: Este manual abarca varios modelos diferentes de

lavadoras. La lavadora que usted compró no tendrá todos los

ciclos descritos.

Ciclo Heavy (Lavado pesado)

Este ciclo ofrece una rotación de alta velocidad seguida de

períodos breves de rotación a baja velocidad para el lavado de

tejidos resistentes y ropa con suciedad profunda que necesitan

una máxima eliminación de suciedad. Seleccione el lavado Super

(Superior) o Regular dependiendo del nivel de suciedad de la

ropa, ya sea moderado o profundo. Para un lavado óptimo,

utilice el doble de la cantidad recomendada de detergente para

un ciclo de lavado. El ciclo de lavado pesado ofrece un Aclarado

adicional como parte del ciclo.

Ciclo Normal (tejidos de algodón)

Este ciclo se caracteriza por rotación a velocidad alta seguida

por un breve período a velocidad baja para el lavado de tejidos

de algodón y lino. La velocidad alta de centrifugado acorta el

tiempo de secado. Seleccione de 8 a 14 minutos de tiempo de

lavado, conforme a su modelo, para las cargas con suciedad

moderada o profunda. Para las cargas con suciedad ligera, use el

selector de tiempo mínimo.

Super Wash (Lavado Intenso) - Seleccione el ciclo de Lavado

intenso para lavar cargas con suciedad pesada que necesitan

una eliminación máxima de suciedad. Utilice el doble de la

cantidad recomendada de detergente para el ciclo de lavado.

Ciclo Synthetics/Permanent Press (Sintéticos/Planchado

permanente)

Este ciclo empieza con rotación a velocidad alta y luego reduce a

rotación a velocidad baja para el lavado de fibras mixtas de

planchado permanente y sintéticos. Para reducir las arrugas este

ciclo presenta un aclarado de enfriamiento y un centrifugado final

a velocidad baja. Seleccione de 5 a 8 minutos de tiempo de

lavado, dependiendo de su modelo, para lavar cargas con

suciedad ligera a mediana.

Ciclo Delicates (Ropa delicada)

Este ciclo presenta rotación a velocidad baja para una

eliminación delicada de suciedad de prendas delicadas y tejidos

lavables. El centrifugado a velocidad baja reduce las arrugas.

Seleccione de 2 a 5 minutos de tiempo de lavado, dependiendo

de su modelo, para lavar cargas con suciedad ligera a mediana.

Ciclo Hand Washables (Lavado a mano)

Este ciclo presenta una serie de breves rotaciones a velocidadd

baja y remojos cortos para lavar delicadamente prendas de

cuidado especial. El centrifugado a velocidades bajas reduce las

arrugas. Lave cargas pequeñas. Si las prendas parecen estar

flotando (debido a que hay aire atrapado), detenga la lavadora

oprimiendo el botón de Control de ciclos. Empuje las prendas

hacia el fondo de la lavadora. Vuelva a poner en marcha la

lavadora.

Aclaradoycentrifugado

Cuando utilice detergente adicional para ropa con suciedad

profunda o cuando lave prendas que requieren cuidado especial,

puede necesitar un aclarado y centrifugado adicional.

1. Empuje el botón del Control de ciclos y gírelo en sentido de

las manecillas del reloj a cualquiera de las posiciones de

Aclarado.

2. Tire del botón del Control de ciclos. La lavadora se llena al

tamaño de carga seleccionado, rota, desagua y centrifuga.

NOTA: La opción de EXTRA RINSE (Aclarado adicional) está

disponible (en algunos modelos). Vea “Puesta en marcha de la

lavadora”.

Desagüe y centrifugado

Un desagüe y centrifugado pueden ayudar a acortar los tiempos

de secado para algunas telas pesadas o artículos de cuidado

especial, al quitar el exceso de agua.

1. Oprima la perilla de Control de ciclos y gírela hacia la derecha

hasta cualquiera de los ajustes de centrifugado.

2. Jale hacia afuera la perilla de control de ciclos. La lavadora

desagüa y luego centrifuga.

Para agregar la lejía líquida

Siempre mida la lejía líquida con cloro. No lo haga al cálculo. No

use más de 250 mL para una carga completa. Siga las

instrucciones del fabricante para lograr un uso apropiado. Use

una taza con pico vertedor para evitar derrames.

1. Deje que la lejía se llene y comience a agitar la ropa.

2. Agregue la lejía al ciclo de lavado de modo que pueda

eliminarse en el ciclo de enjuague. Vierta la lejía alrededor del

agitador, no directamente sobre la carga para evitar dañar las

prendas u otros artículos de la carga.

■Siga las instrucciones de cuidado mencionadas en las

etiquetas de las prendas. No use la lejía en fibras de lana,

seda, spandex, acetato o ciertas fibras resistentes al

fuego.

■Siempre que emplee la lejía líquida en el remojo, agregue

detergente al agua de remojo.

NOTA: El blanqueador no diluido daña cualquier tejido que

toque. Estos daños aparecen como rasgaduras, agujeros,

roturas o decoloraciones y quizás no aparezcan hasta después

de varios lavados.

Para agregar el suavizante líquido de telas

Siempre diluya el suavizante de telas con entre 125 a 250 mL de

agua tibia. El suavizante de telas sin diluir puede manchar la tela.

■Agregue el suavizante de telas diluido únicamente en el

enjuague final.

■El suavizante de telas no debería ser mezclado con otros

productos de lavandería. Se pueden formar manchas

grasosas. Para quitar las manchas grasosas, moje la mancha

y frótela con detergente líquido o con una barra de jabón.

Vuelva a lavar.

■El exceso de suavizante de telas puede quitar la capacidad

de absorción de algunos productos (pañales y toallas). Si así

ocurre, use menos suavizante de telas o no lo use en todas

las lavadas.

CUIDADO DE LA LAVADORA

Limpieza de su lavadora

Limpieza del exterior

Use un paño o una esponja suave y húmeda para limpiar

cualquier derrame, tal como los de detergente o lejía. De vez en

cuando, limpie el exterior de su lavadora para que se vea como

nueva.

Limpieza del interior

Limpie el interior de su lavadora mezclando 250 mL de lejía y

500 mL de detergente. Vierta esta mezcla en su lavadora y deje

funcionar su lavadora durante un ciclo completo, utilizando agua

caliente. Repita este procedimiento si fuera necesario.

NOTA: Para quitar los depósitos endurecidos de agua, utilice

únicamente productos de limpieza cuya etiqueta indique que

pueden emplearse en lavadoras.

Limpieza del depósito del suavizante líquido de telas

Lave el depósito periódicamente con agua tibia, tal como se

ilustra. Quite el depósito, sujetando la parte superior con ambas

manos y apretando y empujando hacia arriba con los pulgares.

Limpie el depósito, aclarándolo con un chorro de agua del grifo.

Vuelva a colocarlo en su lugar después de su limpieza.

NOTA: Algunos modelos tienen un depósito de suavizante

líquido de telas. Para evitar daños en la lavadora o en las

prendas, no lave la ropa si ha quitado el depósito de suavizante

líquido de telas, ni agregue detergente o lejía en este depósito ya

que es para uso exclusivo del suavizante líquido de telas.

Mangueras de admisión del agua

Reemplace las mangueras de admisión después de cinco años

para reducir el riesgo de fallo de la manguera. Revise

periódicamente y cambie las mangueras de admisión si se hallan

protuberancias, torceduras, cortes, desgaste o pérdidas de

agua.

Cuando cambie las mangueras de admisión, anote la fecha de

reposición en la etiqueta con un marcador permanente.

Cuidado durante las vacaciones, el almacenamiento

y las mudanzas

Instale y almacene su lavadora en un lugar donde no se congele.

Debido a que queda un poco de agua en las mangueras, el

congelamiento de la misma podría dañar su lavadora. Si va a

almacenar o trasladar su lavadora durante una temporada de frío

riguroso, acondiciónela para el invierno.

Cuidado durante las vacaciones o mientras no esté en uso

Ponga a funcionar su lavadora únicamente cuando esté en casa.

Si va a salir de vacaciones o no va a usar la lavadora durante un

período prolongado de tiempo, usted debe:

■Desenchufar la lavadora o desconectar el suministro

eléctrico.

■Interrumpir el suministro del agua a la lavadora. Esto ayuda a

evitar inundaciones accidentales (debido a aumentos en la

presión del agua) durante su ausencia.

Acondicionamiento de su lavadora para el invierno

1. Cierre ambos grifos de agua.

2. Desconecte y elimine el agua de las mangueras de admisión.

3. Vierta 1 L de anticongelante tipo R.V. en la cesta.

4. Ponga a funcionar la lavadora en un ajuste de desagüe y

centrifugado (consulte "Desagüe y centrifugado") durante

unos 30 segundos para mezclar el anticongelante con el

agua.

5. Desenchufe la lavadora o desconecte el suministro eléctrico.

Para volver a usar la lavadora

1. Deje correr el agua por las tuberías y mangueras. Vuelva a

conectar las mangueras de admisión del agua. Abra ambos

grifos de agua.

2. Enchufe la lavadora o vuelva a conectar el suministro

eléctrico.

3. Ponga a funcionar la lavadora un ciclo completo con 250 mL

de detergente para eliminar los restos del anticongelante.

ADVERTENCIA

Peligro de choque eléctrico

Enchufe en un contacto con conexión a tierra.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

SOLUCIÓN DE PROBLEMAS

En primer lugar, pruebe con las soluciones aquí sugeridas y posiblemente se ahorre el costo de una visita de servicio técnico…

La lavadora no llena, no enjuaga ni agita; se detiene

■¿Está enchufado el cable eléctrico a un contacto de

pared de conexión a tierra de 3 terminales?

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

■¿Está usando un cable eléctrico de extensión?

No use un cable eléctrico de extensión.

■¿Está el indicador del botón del Control de ciclos

debidamente alineado con un ciclo? Gire el botón de

Control de ciclos ligeramente a la derecha y tire de él para

poner la lavadora en marcha.

■¿Están obstruidos los filtros de la válvula de admisión?

Cierre el agua y quite las mangueras de entrada de la

lavadora. Saque cualquier película o partículas que se hayan

acumulado. Vuelva a instalar las mangueras, abra el agua y

revise si hay fugas de agua.

■¿Están abiertos los grifos del agua caliente y del agua

fría? Abra el agua.

■¿Está retorcida la manguera de entrada del agua?

Enderece las mangueras.

■¿Parece que el nivel del agua está demasiado bajo, o

parece que la lavadora no se llena por completo?

La parte superior del agitador está mucho más alta que el

nivel más alto del agua. Esto da la impresión de que la

lavadora no se llena por completo. Es normal.

■¿Hay un fusible de la casa fundido o se disparó el

cortacircuitos?

Reemplace el fusible o reposicione el cortacircuitos. Si el

problema continúa, llame a un electricista.

■¿Está la lavadora en una pausa normal durante el ciclo de

Prendas sintéticas/Planchado Permanente (o Lavado a

mano)?

La lavadora hace una pausa por unos 2 minutos en el ciclo

de Prendas sintéticas/Planchado permanente. Deje continuar

el ciclo.

El ciclo de Lavado a mano (en algunos modelos) presenta

períodos de agitación y remojo.

■¿Está sobrecargada la lavadora?

Lave cargas más pequeñas.

■¿Está la tapa abierta?

La tapa debe estar cerrada durante el funcionamiento de la

lavadora. La lavadora no agita ni exprime con la tapa abierta.

La lavadora continúa llenando o aclarando, o el ciclo

parece estar atascado.

■¿Está la parte superior de la manguera de desagüe más

baja que el nivel del agua en la lavadora?

Para un funcionamiento correcto, la parte superior de la

manguera debe estar más alta que el nivel del agua en la

lavadora. Consulte las Instrucciones de instalación.

■¿La manguera de desagüe encaja de manera forzada en

el tubo vertical o está adherida con cinta al tubo vertical?

La manguera de desagüe debe estar floja pero debe encajar

bien. No selle la manguera de desagüe con cinta adhesiva.

La manguera necesita una abertura para el flujo de aire.

Consulte las Instrucciones de instalación.

La lavadora no aclara ni centrifuga

■¿Está obstruida la manguera de desagüe, o el extremo de

la manguera de desagüe está a más de183 cm de

distancia del suelo?

Consulte las instrucciones de instalación para obtener la

instalación apropiada de la manguera de desagüe.

■¿Está abierta la tapa?

La tapa debe estar cerrada durante el funcionamiento de la

lavadora. La lavadora no agita ni exprime con la tapa abierta.

■¿Hay demasiada espuma?

Siempre mida el detergente. Siga las indicaciones del

fabricante. Si tiene agua muy blanda, quizás necesite menos

detergente.

■¿Está bajo el voltaje?

Revise la fuente de electricidad en su hogar o llame a un

electricista. No use un cable eléctrico de extensión.

La lavadora hace ruidos

■¿Está equilibrada la carga y nivelada la lavadora?

La carga de lavado debe estar equilibrada y sin sobrecarga.

La lavadora debe estar nivelada. Las patas delanteras deben

estar debidamente instaladas y las tuercas ajustadas.

Reajuste las patas nivelantes traseras (de ser necesario).

Consulte las Instrucciones de instalación.

■¿Ha quitado por completo la banda amarilla de embalaje

con chavetas?

Consulte las Instrucciones de instalación.

■¿Están cambiando de velocidad los engranajes después

del escurrido y antes del exprimido, o está la parte

superior del agitador haciendo chasquidos durante el

lavado?

Estos ruidos de la lavadora son normales.

ADVERTENCIA

Peligro de choque eléctrico

Enchufe en un contacto con conexión a tierra.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

La lavadora pierde agua

■Compruebe lo siguiente:

¿Están ajustadas las mangueras de llenado? ¿Están

debidamente asentadas las arandelas de las mangueras de

llenado? ¿Se ha instalado debidamente la abrazadera de la

manguera de desagüe? Consulte las Instrucciones de

instalación.

■¿Está obstruido el lavadero o el desagüe?

El lavadero y el tubo vertical deben tener la capacidad para

desplazar 64 L de agua por minuto.

■¿Se está desviando el agua fuera del aro del tambor o de

la carga?

Centre el tambor antes de poner la lavadora en marcha.

La carga de lavado debe estar equilibrada y sin sobrecarga.

El llenado o los aclarados por spray pueden desviarse de la

carga.

La lavadora debe estar nivelada. Las patas delanteras deben

estar debidamente instaladas y las tuercas ajustadas.

Reajuste las patas nivelantes traseras (de ser necesario).

Consulte las Instrucciones de instalación.

■Compruebe la fontanería de la casa y fíjese si hay

pérdidas de agua.

La cesta de la lavadora está torcida

■¿Ha tirado hacia adelante la cesta de la lavadora al

cargar la ropa?

La carga de lavado debe estar equilibrada y sin sobrecarga.

Empuje la cesta al centro antes de comenzar a lavar.

■¿Está la carga equilibrada y la lavadora nivelada?

La carga de lavado debe estar equilibrada y sin sobrecarga.

La lavadora debe estar nivelada. Las patas delanteras deben

estar debidamente instaladas y las tuercas ajustadas.

Reajuste las patas nivelantes traseras (de ser necesario).

Consulte las Instrucciones de instalación.

■La cesta de la lavadora se mueve durante el lavado.

Esto es normal.

Funcionamiento del agitador

■La parte superior del agitador está floja, o se mueve en

una sola dirección.

Esto es normal.

Los depósitos automáticos están obstruidos o hay

pérdida de lejía

■¿Ha seguido las instrucciones del fabricante al agregar

detergente o suavizante de telas en los depósitos?

Mida el detergente y el suavizante de telas. Viértalos

despacio en los depósitos. Limpie todos los goteos.

Diluya el suavizante de telas en el depósito del suavizante de

telas.

■¿Ha puesto lejía en polvo o para colores en el depósito

para lejía líquida?

Agregue la lejía en polvo o líquida para colores directamente

en la cesta. No use el depósito para lejía líquida para lejía

para colores.

Carga demasiado mojada

■¿Ha empleado el ciclo correcto para la carga que está

lavando?

Seleccione un ciclo con un centrifugado más rápido (si está

disponible).

■¿Ha usado un aclarado con agua fría?

Los aclarados con agua fría dejan las cargas más mojadas

que los aclarados con agua tibia. Esto es normal.

Residuos o pelusa en la carga

■¿Ha separado la ropa adecuadamente?

Separe las prendas que sueltan pelusa (toallas, felpilla) de las

que atraen pelusa (pana, fibras sintéticas). Sepárelas también

por colores.

■¿Ha sobrecargado la lavadora?

La carga de lavado debe estar equilibrada y sin sobrecarga.

Si la lavadora está sobrecargada, la pelusa puede quedar

adherida a las prendas. Lave cargas más pequeñas.

■Compruebe lo siguiente:

¿Había papel o pañuelos de papel en los bolsillos?

¿Ha usado suficiente detergente? Siga las instrucciones del

fabricante. Use suficiente detergente para mantener la pelusa

en el agua.

¿Está la temperatura del agua debajo de 15,6º C? El agua de

lavado con una temperatura inferior a 15,6º C quizás no

disuelva por completo el detergente.

Manchas en las prendas

■¿Ha seguido las instrucciones del fabricante al agregar el

detergente y el suavizante de telas?

Mida el detergente y el suavizante de telas. Use suficiente

detergente para quitar la suciedad y mantenerla en

suspensión.

Diluya el suavizante de telas y agréguelo sólo en la fase de

aclarado de un ciclo. No deje gotear el suavizante de telas

sobre la ropa.

■¿Hay hierro (óxido) por encima del promedio en el agua?

Tal vez necesite instalar un filtro para hierro.

■¿Ha separado las prendas debidamente?

Separe las prendas de color oscuro de las blancas y claras.

■¿Ha descargado la lavadora con prontitud?

Para evitar la transferencia de tintes, descargue la lavadora

tan pronto como se detenga.

Las prendas están arrugadas

■¿Ha descargado la lavadora con prontitud?

Descargue la lavadora tan pronto como se detenga.

■¿Ha empleado el ciclo correcto para la carga que está

lavando?

Use el ciclo Sintéticos/Planchado permanente u otro ciclo

con centrifugados de baja velocidad (si están disponibles)

para reducir las arrugas en las prendas.

■¿Ha sobrecargado la lavadora?

La carga de lavado debe estar equilibrada y sin sobrecarga.

Las prendas deben moverse con facilidad durante el lavado.

■¿Estaba el agua de lavado lo suficientemente tibia para

suavizar las arrugas, o está aclarando con agua tibia?

Si no va a afectar las prendas, use agua tibia o caliente para

el lavado. Para el aclarado, emplee agua fría.

■¿Se han invertido las mangueras del agua caliente y del

agua fría?

Asegúrese de que las mangueras del agua caliente y del agua

fría estén conectadas a los grifos correctos. Consulte las

Instrucciones de instalación.

Las prendas están enredadas o enrolladas

■¿Ha sobrecargado la lavadora?

La carga de lavado debe estar equilibrada y sin sobrecarga.

Las prendas deben moverse con facilidad durante el lavado.

■¿Ha enrollado las prendas alrededor del agitador?

Ponga las prendas de manera suelta en la lavadora. No

enrolle las prendas alrededor del agitador.

Prendas blancas grisáceas, colores deslustrados

■¿Ha separado debidamente las prendas?

La transferencia de tinte puede ocurrir cuando se mezcla

ropa blanca y de color en una carga. Separe las prendas de

color oscuro de las blancas y claras.

■¿Estaba la temperatura del agua de lavado demasiado

baja?

Si no va a afectar las prendas, use agua caliente o tibia para

lavar. Cerciórese de que el sistema de agua caliente sea el

adecuado para proveer un lavado con agua caliente.

■¿Ha usado suficiente detergente, o tiene agua dura?

Use más detergente para lavar ropa con suciedad profunda

en agua fría o dura.

■¿Se han invertido las mangueras del agua caliente y del

agua fría?

Asegúrese de que las mangueras del agua caliente y del agua

fría estén conectadas a los grifos correctos. Consulte las

Instrucciones de instalación.

Prendas deterioradas

■Compruebe lo siguiente:

¿Ha sacado los objetos puntiagudos de los bolsillos antes

del lavado? Vacíe los bolsillos, cierre las cremalleras, las

hebillas y corchetes antes del lavado.

¿Ha atado los cordones y cuerdas para evitar que se

enreden?

¿Se dañaron las prendas antes del lavado? Remiende lo que

esté roto y descosido antes del lavado.

■¿Ha sobrecargado la lavadora?

La carga de lavado debe estar equilibrada y sin sobrecarga.

Las prendas deben moverse con facilidad durante el lavado.

■¿Ha agregado correctamente la lejía?

No vierta la lejía directamente en la carga. Limpie los goteos

de la lejía. La lejía no diluida daña los tejidos.

■¿Ha seguido las instrucciones de la etiqueta de cuidado

proporcionadas por el fabricante?

AYUDA O SERVICIO TÉCNICO

Antes de solicitar ayuda o servicio técnico, por favor consulte la

sección “Solución de problemas”. Esto le podría ahorrar el costo

de una visita de servicio técnico. Si considera que aún necesita

ayuda, póngase en contacto con el establecimiento distribuidor

donde ha adquirido la lavadora o con una compañía de servicio

técnico designada por Whirlpool™.

Cuando llame, tenga a mano la fecha de compra y el número

completo del modelo y de la serie de su electrodoméstico. Esta

información nos ayudará a atender mejor a su pedido.

Si necesita piezas de repuesto

Si necesita pedir refacciones, recomendamos que use

únicamente piezas especificadas de fábrica. Estas piezas

encajarán bien y funcionarán bien ya que están fabricadas con la

misma precisión empleada en la fabricación de cada

electrodoméstico nuevo de WHIRLPOOL™.

Para conseguir las piezas de repuesto en su localidad:

Póngase en contacto con el establecimiento distribuidor donde

compró la lavadora, o con una compañía de servicio técnico

designada por Whirlpool™.

LAVADORA WHIRLPOOL™

Especificaciones técnicas

Frecuencia de funcionamiento 50 Hz

Amperios 5 A

Voltios 230 V

Altura 108 cm

Ancho 68 cm

Profundidad 65 cm

Presión máxima de entrada de agua 690 kPa

Presión mínima de entrada de agua 34,5 kPa

Capacidad máxima:

Tipo 111

Estándar KEMA IEC - 8.2 kg

Instituto tailandés de estándares industriales

(Thai Industrial Standards Institute) - 10.1 kg (capacidad de

ropa seca)

Laboratorio Chileno de Certificación Sical - 10 kg

Para obtener óptimos resultados, recomendamos 8,2 kg

por carga de lavado.

Tipo 110

Estándar KEMA IEC - 5.9 kg

Para obtener óptimos resultados, recomendamos 5,9 kg

por carga de lavado.

SECURITE DU LAVE-LINGE

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

IMPORTANTES INSTRUCTIONS DE SECURITE

CONSERVER CES INSTRUCTIONS

■ Lire toutes les instructions avant d'utiliser le lave-linge.

■ Ne pas laver des articles qui ont été précédemment

nettoyés, lavés, trempés ou tachés avec de l'essence,

un solvant pour nettoyage à sec ou d'autres

substances inflammables ou explosives; ces

substances dégagent des vapeurs qui pourraient

s'enflammer ou provoquer une explosion.

■ Ne pas ajouter d'essence, de solvant pour nettoyage à

sec ou d'autre substance inflammable ou explosive à

l'eau de lavage; ces substances dégagent des vapeurs

qui pourraient s'enflammer ou provoquer une explosion.

■ Dans certaines conditions, un circuit d'eau chaude qui

n'a pas été utilisé depuis 2 semaines ou plus peut

contenir de l'hydrogène. L'HYDROGENE EST UN GAZ

EXPLOSIF. Si le circuit d'eau chaude est resté inutilisé

pendant une telle période, ouvrir tous les robinets

d'eau chaude et laisser l'eau s'écouler pendant

plusieurs minutes avant d'utiliser le lave-linge. Ceci

permettra l'évacuation de toute accumulation

d'hydrogène. Le gaz est inflammable : ne pas fumer ou

utiliser une flamme nue durant cette période.

■ Ne pas laisser des enfants jouer sur le lave-linge ou à

l'intérieur de celui-ci. Une surveillance attentive des

enfants est nécessaire lorsque le lave-linge est utilisé à

proximité d'enfants.

■ L'appareil ménager n'est pas conçu pour une utilisation sans

surveillance par de jeunes enfants ou des personnes

handicapées.

■ Retirer la porte ou le couvercle du lave-linge avant de le

retirer du service ou de le mettre au rebut.

■ Ne pas accéder à l'intérieur du lave-linge si le tambour, la

cuve ou l'agitateur est en mouvement.

■ Ne pas installer ou conserver le lave-linge en un endroit où il

sera exposé aux intempéries.

■ Ne pas effectuer d'intervention non autorisée sur les

commandes.

■ Ne pas réparer ou remplacer une quelconque pièce du lave-

linge ou effectuer une quelconque intervention d'entretien qui

ne serait pas expressément recommandée dans le Guide

d'utilisation et d'entretien ou dans des instructions de

réparation par l'utilisateur que vous comprenez et que vous

êtes capables d'exécuter.

■ Voir les instructions d'installation au sujet de la mise à la terre

de l'appareil.

■ Si le cordon d'alimentation est endommagé, il doit être

remplacé par le fabricant ou par son agent de service agréé,

ou par une autre personne qualifiée, afin d'éviter tout danger.

AVERTISSEMENT : Afin de réduire le risque d'incendie, de choc électrique ou de blessures lors de l'utilisation de ce

lave-linge, il convient d'observer certaines précautions fondamentales, notamment :

MISE AU REBUT DU LAVE-LINGE

Le marquage de l'appareil est conforme à la directive européenne 2002/ 96/ EC sur les équipements électroniques et

électriques, pour gestion des déchets.

En veillant à l'élimination correcte de ce produit, vous éviterez d'éventuelles conséquences néfastes pour l'environnement et la

santé humaine qui peuvent être associées au traitement inapproprié de ce produit lorsqu'il a été mis au rebut.

Le symbole figurant sur le produit ou dans les documents qui accompagnent le produit indique que cet appareil ne doit pas être

traité comme déchet ménager; on doit plutôt le remettre à un centre de collecte spécialisé pour le recyclage des équipements

électriques et électroniques.

L'élimination de ce produit après mise au rebut doit être effectuée conformément aux prescriptions de la réglementation locale de

protection de l'environnement.

Pour l'information détaillée concernant le traitement, le recyclage et la récupération de ce produit, contacter la municipalité locale,

le service d'élimination des déchets ménagers, ou le commerçant qui a vendu le produit.

PIECES ET CARACTERISTIQUES

Ce manuel couvre plusieurs modèles différents. Le lave-linge que vous avez acheté peut avoir certaines ou toutes les caractéristiques

indiquées ci-dessous.

Tableau de commande

A.Tableau de commande

B.Plaque signalétique

C.Distributeur d’assouplissant de

tissu liquide†

D.Agitateur

E.Couvercle

F. Distributeur d’eau de Javel†

G.Panier

H.Cuve

†Sur certains modèles

Autres caractéristiques possibles sur votre lave-linge

■Tableau de commande

■Agitateur

■Panier en porcelaine blanche

■Sélecteur de rinçage additionnel

UTILISATION DU LAVE-LINGE

Compréhension des programmes du lave-linge

Lorsque le couvercle du lave-linge est fermé et que le bouton de

commande de programme est réglé sur un chiffre ou programme

et tiré, le lave-linge se remplit d’eau (en fonction du volume de la

charge de linge) avant de se mettre en marche (agitation et

chronométrage). L'agitation commence immédiatement après le

remplissage; l'agitation se produit lorsque le couvercle est fermé.

Durant l’agitation, l’agitateur suscite une action continue de

culbutage (sur certains modèles) qui fournit un nettoyage en

profondeur de la charge à laver.

Après le début de l’agitation, le bouton de commande de

programme tourne dans le sens horaire jusqu’à la position OFF

(arrêt), qui correspond à la fin du programme.

REMARQUE : Le lave-linge effectue de brèves pauses au cours

de chaque programme. Ceci est normal pour le fonctionnement

du lave-linge.

Chargement

Pour connaître la capacité de charge, consulter la plaque

signalétique des numéros de modèle et de série située sur le

lave-linge tel qu'indiqué dans “Pièces et caractéristiques”.

Suggestions de chargement

Pour les charges pleines suggérées, régler le sélecteur LOAD

SIZE (taille de la charge) au réglage de taille de charge le plus

élevé.

Sons normaux

Votre nouveau lave-linge peut émettre des bruits que votre

ancien appareil ne faisait pas. Comme les bruits ne sont pas

familiers, vous risquez de vous inquiéter. Ces bruits sont

normaux.

Pendant le lavage

Lorsque vous choisissez le réglage pour une petite charge à

laver, votre lave-linge a un niveau d’eau plus bas. Avec ce niveau

d’eau plus bas, on peut entendre un cliquetis de la partie

supérieure de l’agitateur.

Durant la vidange

Si l’eau est vidée rapidement du lave-linge (en fonction de

l’installation), vous pouvez entendre de l’air attiré par la pompe

pendant la fin de la vidange.

Après la vidange et avant l’essorage

Lorsque le programme passe de la vidange à l'essorage, vous

pouvez entendre les engrenages qui s’enclenchent.

LAVAGE RINÇAGE

1. Remplissage 1. Remplissage

2. Lavage : durée

choisie 2. Rinçage

3. Vidange†

Pas d'agitation 3. Vidange†

Pas d'agitation

4. Essorage 4. Essorage -

rinçage par

vaporisation

5. Essorage

†Pour le programme

Synthétiques/Pressage

permanent, vidange partielle,

remplissage, brève agitation et

vidange.

6. Arrêt

LAVE-LINGE A SUPER CAPACITE PLUS

Vêtements de travail lourds

3pantalons

3chemises

4jeans

1 salopette

1bleu de travail

Articles délicats

3 maillots de corps

1 robe de chambre piquée

4jupons

4culottes

2 soutiens-gorge

2 chemises de nuit

1 robe de bébé

Serviettes

10 serviettes de bain

10 serviettes à main 14 gants de toilettes

1 tapis de bain

Charge mixte

3draps doubles

4 taies d’oreiller

8tee-shirts

6shorts

2chemises

2chemisiers

8 mouchoirs

LAVE-LINGE EXTRA GRANDE CAPACITE PLUS

Vêtements de travail lourds

2pantalons

3chemises

3jeans

1 salopette

Articles délicats

3 maillots de corps

4jupons

4culottes

2 soutiens-gorge

2 chemises de nuit

Serviettes

8 serviettes de bain

8 serviettes à main 10 gants de toilettes

1 tapis de bain

Charge mixte

2draps doubles ou

1 drap de très grande taille

4 taies d’oreiller

6tee-shirts

6shorts

2chemises

2chemisiers

6 mouchoirs

Mise en marche du lave-linge

1. Mesurer la quantité de détergent et le verser dans le lave-

linge. Si désiré, ajouter un agent de blanchiment en poudre

ou liquide sans danger pour les couleurs. Ajouter davantage

de détergent pour le programme Super Wash.

Placer une charge de linge trié sans la tasser dans le lave-

linge.

■Répartir la charge uniformément pour maintenir l'équilibre du

lave-linge. Mélanger les gros et les petits articles.

■Les articles doivent pouvoir se déplacer facilement dans l'eau

de lavage. Une surcharge peut causer un nettoyage

médiocre.

■Pour réduire le froissement des vêtements à pressage

permanent et de certains tricots synthétiques, utiliser une

taille de charge importante pour avoir plus d'espace (voir

étape 5).

2. (ETAPE FACULTATIVE) Verser la quantité mesurée d'eau de

Javel dans le distributeur d'eau de Javel (sur certains

modèles). L'eau de Javel sera diluée automatiquement au

cours de l'étape de lavage du programme.

■Ne pas utiliser plus de 250 mL pour une charge complète.

Réduire la quantité pour une plus petite charge.

■Suivre les instructions du fabricant pour une utilisation

appropriée.

■Pour éviter les renversements, utiliser une tasse avec un

bec verseur. Ne pas laisser l'eau de Javel éclabousser, se

renverser ou couler dans le panier du lave-linge.

■Utiliser seulement de l'eau de Javel dans ce distributeur.

REMARQUE : Sur les modèles sans distributeur d'eau de

Javel, voir “Ajout d'eau de Javel”.

3. (ETAPE FACULTATIVE) Verser la quantité mesurée

d'assouplissant de tissu liquide dans le distributeur

d'assouplissant de tissu liquide (sur certains modèles).

L'assouplissant est ajouté automatiquement au cours de

l'étape de rinçage du programme.

Diluer l'assouplissant de tissu liquide en remplissant le

distributeur d'eau tiède jusqu'à ce que le liquide atteigne le

croisillon dans l'ouverture.

■Ne pas renverser ou laisser couler l'assouplissant de tissu

sur les vêtements.

■Utiliser seulement de l'assouplissant de tissu liquide dans

ce distributeur.

REMARQUE : Sur les modèles sans distributeur

d'assouplissant de tissu, voir “Ajout d'assouplissant de tissu

liquide”.

4. Rabattre le couvercle du lave-linge. Il n'y aura pas d'agitation

ni d'essorage si le couvercle est ouvert.

5. Tourner le sélecteur LOAD SIZE (volume de la charge) au bon

réglage pour votre charge de lavage et le type de tissu à laver.

■Choisir une taille de charge qui permet au linge de se

déplacer librement pour un meilleur soin des tissus. Voir

“Chargement”.

■Vous pouvez changer votre sélection de la taille de charge

après que le lave-linge a commencé à se remplir en

tournant le bouton de sélection à un réglage différent.

AVERTISSEMENT

Risque d’incendie

Ne jamais mettre des articles humectés d’essence ou

d’autres fluides inflammables dans le lave-linge.

Aucun lave-linge ne peut complètement enlever l’huile.

Ne pas faire sécher des articles qui ont été salis par

tout genre d’huile (y compris les huiles de cuisson).

Le non-respect de ces instructions peut causer

un décès, une explosion ou un incendie.

AVERTISSEMENT

Risque de choc électrique

Brancher cet appareil sur une prise reliée à la terre.

Ne pas utiliser un câble de rallonge ni une barre

portative de prise de courant.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

6. Régler le sélecteur TEMPERATURE au réglage approprié

pour le type de tissu et le niveau de saleté de la charge.

Utiliser l'eau la plus chaude sans danger pour le tissu. Suivre

les instructions sur l'étiquette des vêtements.

Votre lave-linge utilise une commande automatique de la

température (sur certains modèles) pour maintenir une

température uniforme de l'eau en contrôlant l'arrivée d'eau

chaude et d'eau froide. Ceci aide à éliminer le risque de

détergent non dissous et à assurer des résultats de nettoyage

uniformes. L'eau chaude et l'eau tiède seront plus froides sur

ce lave-linge que celles de votre lave-linge précédent. Les

températures de lavage de ce lave-linge sont inférieures aux

températures utilisées par les lave-linge conventionnels.

REMARQUE : Veiller à ce que les robinets d'eau chaude et

d'eau froide soient tous deux complètement ouverts, sinon la

commande automatique de température ne fonctionnera pas

correctement.

REMARQUE : Dans les températures d'eau de lavage

inférieures à 15,6ºC, les détergents ne se dissolvent pas bien.

Les saletés peuvent être difficiles à enlever. Certains tissus

peuvent retenir les faux plis et comporter un boulochage

accru (formation de petites boules de peluches sur la surface

des vêtements).

(ETAPE FACULTATIVE) Certains modèles ont un sélecteur

EXTRA RINSE (rinçage supplémentaire). Pour un rinçage et un

essorage supplémentaires à la fin du programme de lavage,

régler le sélecteur EXTRA RINSE (rinçage supplémentaire) sur

ON (marche). Sur certains modèles, la caractéristique de

rinçage supplémentaire fait partie du programme.

8. (ETAPE FACULTATIVE) Certains modèles disposent d'un

sélecteur END OF CYCLE SIGNAL (signal de fin de

programme). Régler le sélecteur END OF CYCLE SIGNAL à

ON (marche) si on désire que le lave-linge signale la fin du

programme de lavage. Le signal est utile lorsqu’on lave des

articles qui doivent être enlevés du lave-linge aussitôt que le

programme se termine.

9. Appuyer sur le bouton de commande de programme et le

tourner dans le sens horaire au programme désiré. Réduire le

temps de lavage lors de l'utilisation d'un réglage pour petite

charge. Voir “Sélection d'un programme et d'une durée de

lavage”.

Tirer sur le bouton de commande de programme pour mettre

le lave-linge en marche.

Pour arrêter et remettre le lave-linge en marche

■Pour arrêter le lave-linge à tout moment, appuyer sur le

bouton de commande de programme.

■Pour remettre le lave-linge en marche, rabattre le

couvercle (si ouvert) et tirer sur le bouton de commande

de programme.

Ajout d'eau de Javel sur les modèles sans distributeur

d'eau de Javel

Si désiré, ajouter l'eau de Javel mesurée après le début de

l'agitation du lave-linge. Verser l'eau de Javel diluée autour de

l'agitateur, pas directement sur la charge. L'eau de Javel non

diluée endommagera tout tissu avec lequel elle entre en contact.

Voir “Ajout d'eau de Javel”.

Ajout d'assouplissant sur les modèles sans distributeur

d'assouplissant de tissu

Si désiré, ajouter l'assouplissant de tissu liquide mesuré à l'eau

du rinçage final. Toujours diluer l'assouplissant de tissu avec

125 à 250 mL d'eau tiède. L'assouplissant de tissu non dilué

peut causer des taches sur les tissus. Voir “Ajout d'assouplissant

de tissu liquide”.

Symboles du lave-linge

Le panneau de commande du lave-linge comporte des

symboles. Consulter le tableau ci-dessous pour une définition de

ces symboles.

Temp. de l'eau Utilisation

Hot (chaude) Blancs et couleurs claires

Saleté intense

Warm (tiède) Couleurs vives

Saletés modérées à légères

Cold (froide) Couleurs qui déteignent ou s'atténuent

Saletés légères

Symboles Symboles

Petite charge Articles lavables à

la main

Grosse charge Super lavage

Température froide Lavage

Température tiède Lavage rapide

Température

chaude Prélavage

Température Rinçage

Marche Rinçage

supplémentaire

Arrêt Essorage

Avertisseur Essorage lent

Coton Refroidissement

Synthétiques Tirer pour mettre en

marche

Pousser pour

arrêter

Articles délicats

Sélection d'un programme et d'une durée de lavage

Cette section décrit les programmes de lavage disponibles et

vous aidera à faire les meilleures sélections de programme pour

vos charges de lavage. Chaque programme est conçu pour

différents types de tissu et niveaux de saleté.

■Le lave-linge fait de brèves pauses au cours de chaque

programme. Ces pauses sont normales. Consulter “Sons

normaux” pour en savoir plus sur les bruits susceptibles

d'être entendus durant un programme de lavage.

■

Se référer à “Compréhension des programmes du lave-linge”

pour savoir ce qui se passe pendant un programme de lavage.

REMARQUE : Ce manuel couvre plusieurs modèles de lave-linge

différents. Le lave-linge que vous avez acheté ne comportera pas

l'ensemble des programmes décrits.

Programme Heavy (lavage intensif)

Ce programme comporte une agitation à haute vitesse suivie de

brèves périodes d'agitation à basse vitesse pour le nettoyage

des tissus solides et très sales nécessitant un retrait optimal de la

saleté. Sélectionner Super Wash (super lavage) ou Regular

(lavage normal) selon que la charge est très sale ou modérément

sale. Pour un meilleur nettoyage, utiliser le double de la quantité

de détergent recommandée par le fabricant pour un programme

de lavage. Le programme de lavage intensif comporte un rinçage

supplémentaire.

Programme Normal (Normal)

Ce programme comporte une agitation à haute vitesse suivie

d'une brève période d'agitation à basse vitesse pour le nettoyage

d'articles en coton ou en lin. Les vitesses d'essorage élevées

réduisent le temps de séchage. Sélectionner une durée de lavage

de 8 à 14 minutes, selon le modèle, pour les charges

modérément sales ou très sales. Pour les charges légèrement

sales, régler sur la durée la plus courte.

Super Wash (super lavage) - Sélectionner le réglage Super

Wash pour laver les charges de linge très sales qui exigent un

retrait optimal de la saleté. Utiliser le double de la quantité de

détergent recommandée pour un programme de lavage.

Programme Synthetics/Permanent Press (synthétiques/

pressage permanent)

Ce programme commence par une agitation à haute vitesse puis

passe à une agitation à basse vitesse pour le nettoyage des

tissus de pressage permanent et les synthétiques. Pour

minimiser le froissement, ce programme comporte un rinçage de

refroidissement et un essorage final à faible vitesse. Sélectionner

une durée de lavage de 5 à 8 minutes, selon le modèle, pour les

charges légèrement sales à modérément sales.

Programme Delicates (articles délicats)

Ce programme comporte une agitation à faible vitesse pour

enlever en douceur la saleté sur les articles délicats et les tricots

lavables. Les faibles vitesses d'essorage réduisent le

froissement. Sélectionner une durée de lavage de 2 à 5 minutes,

selon le modèle, pour les charges légèrement sales à

modérément sales.

Programme Hand Washables (articles lavables à la main)

Ce programme comporte une série de brèves agitations à faible

vitesse et de courtes périodes de trempage pour nettoyer en

douceur les articles nécessitant un soin particulier. Les faibles

vitesses d'essorage réduisent le froissement. Laver de petites

charges. Si les articles semblent flotter (à cause de l'air coincé),

arrêter le lave-linge en enfonçant le bouton de commande de

programme. Pousser les articles dans le lave-linge. Remettre le

lave-linge en marche.

Rinçage et essorage

Lors de l’utilisation d’une plus grande quantité de détergent pour

le lavage du linge très sale ou pour le lavage d’articles

nécessitant des soins spéciaux, un rinçage et un essorage

supplémentaires peuvent être nécessaires.

Appuyer sur le bouton de commande de programme et le

tourner dans le sens horaire jusqu’à l’un des réglages de rinçage.

2. Tirer sur le bouton de commande de programme. Le lave-

linge se remplit jusqu’au niveau de charge choisi et exécute

les opérations d’agitation, de vidange et d’essorage.

REMARQUE : Une option Extra Rinse (rinçage supplémentaire)

est disponible (sur certains modèles). Voir “Mise en marche du

lave-linge”.

Vidange et essorage

En enlevant l'excès d'eau, une vidange et un essorage peuvent

aider à diminuer les temps de séchage pour certains tissus

robustes ou certains articles qui nécessitent un soin particulier.

Appuyer sur le bouton de commande de programme et le

tourner dans le sens horaire à un des réglages Spin (essorage).

2. Tirer sur le bouton de commande de programme. Le lave-

linge effectue une vidange, puis un essorage.

Ajout d'eau de Javel

Toujours mesurer l'eau de Javel. Ne pas utiliser une quantité

approximative. Ne pas utiliser plus de 250 mL pour une charge

complète. Suivre les instructions du fabricant pour une utilisation

appropriée. Pour éviter les renversements, utiliser une tasse avec

un bec verseur.

1. Laisser le lave-linge se remplir et commencer l'agitation de la

charge.

2. Ajouter l'eau de Javel durant le programme de lavage de telle

sorte qu'elle soit vidangée lors du programme de rinçage.

Verser l'eau de Javel autour de l'agitateur, pas directement

sur la charge pour éviter d'endommager les vêtements ou

autres articles de la charge.

■Suivre les instructions figurant sur l'étiquette des

vêtements. Ne pas utiliser d'eau de Javel sur la laine, la

soie, les fibres spandex ou d'acétate, ou sur certains

tissus ignifugés.

■En cas de trempage avec de l'eau de Javel, ajouter le

détergent à l'eau de trempage.

REMARQUE : L'eau de Javel non diluée endommage tout tissu

avec lequel elle entre en contact. L'endommagement prend la

forme de déchirures, trous, accrocs ou affadissement de la

couleur et il est possible qu'il n'apparaisse pas avant plusieurs

autres lavages.

Ajout d'assouplissant de tissu liquide

Toujours diluer l'assouplissant de tissu avec 125 à 250 mL d'eau

tiède. Un assouplissant de tissu non dilué peut causer des taches

sur les tissus.

■Ajouter l'assouplissant de tissu dilué au rinçage final

seulement.

■L'assouplissant de tissu ne doit pas être mélangé avec

d'autres produits de lessive. Des taches de graisse peuvent

se former. Pour enlever des taches de graisse, mouiller la

tache et la frotter avec un détergent liquide ou un pain de

savon. Laver à nouveau.

■Une trop grande quantité d'assouplissant de tissu peut

rendre certains articles (couches et serviettes) non

absorbants. Dans ce cas, utiliser moins d'assouplissant de

tissu ou ne pas l'employer à chaque fois.

ENTRETIEN DU LAVE-LINGE

Nettoyage du lave-linge

Nettoyage de l'extérieur

Utiliser un linge doux, humide ou une éponge pour essuyer les

renversements de détergents ou d'eau de Javel. Essuyer

occasionnellement les surfaces externes du lave-linge pour

maintenir son apparence d'appareil neuf.

Nettoyage de l'intérieur

Nettoyer l'intérieur de votre lave-linge en mélangeant 250 mL

d'eau de Javel et 500 mL de détergent. Verser ceci dans le lave-

linge et exécuter un programme complet à l'eau chaude. Répéter

ce processus au besoin.

REMARQUE : Enlever tous les résidus d'eau dure en utilisant

seulement des nettoyants sans danger pour le lave-linge.

Nettoyage du distributeur d'assouplissant de tissu liquide

Rincer régulièrement le distributeur à l'eau tiède; voir l'illustration.

Retirer le distributeur en saisissant la partie supérieure du

distributeur avec les deux mains et en pressant/poussant vers le

haut avec les pouces. Nettoyer le distributeur en le rinçant sous

l'eau du robinet. Le réinstaller après nettoyage.

REMARQUE : Certains modèles sont équipés d'un distributeur

d'assouplissant de tissu liquide. Pour éviter d'endommager le

lave-linge ou les vêtements, ne pas laver les vêtements en

l'absence du distributeur. Ne pas ajouter de détergent ou d'eau

de Javel dans ce distributeur; il est destiné à l'assouplissant pour

tissu liquide seulement.

Tuyaux d'arrivée d'eau

Remplacer les tuyaux d'arrivée d'eau après cinq ans d'utilisation

pour réduire le risque de défaillance intempestive. Inspecter

périodiquement les tuyaux; les remplacer en cas de renflement,

de déformation, de coupure et d'usure ou si une fuite se

manifeste.

Lorsque vous remplacez vos tuyaux d'arrivée d'eau, noter la date

de remplacement au marqueur indélébile sur l'étiquette.

Précautions à prendre avant les vacances, un

entreposage ou un déménagement

Installer et ranger le lave-linge à l'abri du gel. L'eau qui peut

rester dans les tuyaux risque d'abîmer le lave-linge en temps de

gel. Si le lave-linge doit faire l'objet d'un déménagement ou d’un

entreposage au cours d'une période de gel, préparer l'appareil

pour l'hiver.

Entretien en cas de non-utilisation ou de période de

vacances

On ne doit faire fonctionner le lave-linge que lorsqu'on est

présent. Si l'utilisateur doit partir en vacances ou n'utilise pas le

lave-linge pendant une période prolongée, il convient d'exécuter

les opérations suivantes :

■Débrancher le lave-linge ou déconnecter la source de courant

électrique.

■Fermer l'alimentation d'eau du lave-linge. Ceci aide à éviter

les inondations accidentelles (dues à une augmentation de la

pression) quand vous êtes absent.

Préparation du lave-linge pour l'hiver

1. Fermer les deux robinets d'eau.

2. Débrancher et vidanger les tuyaux d'arrivée d'eau.

3. Mettre 1 L d'antigel de type R.V. dans le panier.

4. Faire tourner le lave-linge au réglage Drain and Spin (voir

“Vidange et essorage”) pendant 30 secondes environ pour

mélanger l'antigel à l'eau.

5. Débrancher le lave-linge ou déconnecter la source de courant

électrique.

Remise en marche du lave-linge

1. Vidanger les canalisations d'eau et les tuyaux. Reconnecter

les tuyaux d'arrivée d'eau. Ouvrir les deux robinets d'eau.

2. Brancher le lave-linge ou reconnecter la source de courant

électrique.

3. Exécuter un programme complet avec 250 mL de détergent

pour enlever les restes d'antigel.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

DEPANNAGE

Essayer d'abord les solutions suggérées ici, ce qui vous évitera peut-être le coût d'une visite de service...

Le lave-linge ne se remplit pas, ne rince pas ou

l'agitateur ne tourne pas; le lave-linge s'arrête

■Le cordon d'alimentation est-il branché sur une prise à

3 alvéoles reliée à la terre? Brancher le cordon

d'alimentation dans une prise à 3 alvéoles reliée à la terre.

■Utilisez-vous un câble de rallonge?

Ne pas utiliser un câble de rallonge.

■L'indicateur sur le bouton de commande de programme

est-il correctement aligné avec un programme? Tourner le

bouton de commande de programme légèrement vers la

droite et le tirer pour mettre en marche.

■Les tamis de la valve d'arrivée d'eau sont-ils obstrués?

Couper l'arrivée d'eau et retirer les tuyaux d'arrivée d'eau du

lave-linge. Oter toute pellicule ou particules accumulées.

Réinstaller les tuyaux, ouvrir l'arrivée d'eau et vérifier s'il y a

des fuites.

■Les deux robinets d'eau (chaude et froide) sont-ils

ouverts? Ouvrir les robinets d'eau.

■Le tuyau d'arrivée d'eau est-il déformé?

Redresser les tuyaux.

■Le niveau d'eau semble-t-il trop bas, ou le lave-linge ne

se remplit-il pas complètement?

Le sommet de l'agitateur est beaucoup plus haut que le

niveau d'eau le plus élevé. Ceci donne l'impression que le

lave-linge ne se remplit pas complètement. Ceci est normal.

■Un fusible est-il grillé ou le disjoncteur s'est-il déclenché?

Remplacer le fusible ou réenclencher le disjoncteur. Si le

problème persiste, appeler un électricien.

■Le lave-linge fait-il une pause normale au cours du

programme Synthetics/Permanent Press (synthétiques/

pressage permanent) ou Hand Washables (articles

lavables à la main)?

Le lave-linge effectue une pause d'environ 2 minutes au cours

du programme Synthetics/Permanent Press (synthétiques/

pressage permanent). Laisser le programme se poursuivre.

Le programme Hand Washables (articles lavables à la main)

(sur certains modèles) comporte des périodes d'agitation et

de trempage.

■Le lave-linge est-il surchargé? Laver des charges plus

petites.

■Le couvercle est-il ouvert? Le couvercle doit être fermé

lorsque le lave-linge est en marche. Il n'y aura pas d'agitation

ni d'essorage si le couvercle est ouvert.

Le lave-linge continue de se remplir ou la vidange se

poursuit, ou le programme semble bloqué

■Le dessus du tuyau de vidange est-il plus bas que le

niveau de l'eau dans le lave-linge? Le dessus du tuyau doit

être plus haut que le niveau de l'eau dans le lave-linge pour

un bon fonctionnement. Voir les instructions d'installation.

■Le tuyau de vidange est-il trop serré dans le conduit

d'évacuation, ou est-il fixé au conduit d'évacuation avec

du ruban adhésif? Le tuyau de vidange doit être lâche mais

bien fixé. Ne pas sceller le tuyau de vidange avec du ruban

adhésif. Le tuyau a besoin d'une ouverture pour l'air. Voir les

instructions d'installation.

Le lave-linge n'effectue pas de vidange ou d'essorage

■Le tuyau de vidange est-il obstrué ou l'extrémité du tuyau

de vidange se trouve-t-elle à plus de 183 cm au-dessus

du plancher? Voir les instructions d'installation pour une

installation correcte du tuyau de vidange.

■Le couvercle est-il ouvert? Le couvercle doit être fermé

lorsque le lave-linge est en marche. Il n'y aura pas d'agitation

ni d'essorage si le couvercle est ouvert.

■Y a-t-il un excès de mousse? Toujours mesurer la quantité

de détergent. Suivre les directives du fabricant. Si l'eau est

très douce, on peut utiliser moins de détergent.

■La tension est-elle basse? Vérifier la source de courant

électrique ou appeler un électricien. Ne pas utiliser un câble

de rallonge.

Le lave-linge fait du bruit

■La charge est-elle équilibrée et le lave-linge est-il

d'aplomb? La charge de lavage devrait être équilibrée et pas

surchargée.

Le lave-linge doit être d'aplomb. Les pieds de nivellement

avant doivent être correctement installés et les écrous serrés.

Régler les pieds de nivellement arrière (au besoin). Voir les

instructions d'installation.

■Avez-vous retiré la sangle jaune d'expédition avec les

goupilles fendues? Voir les instructions d'installation.

■Les mécanismes s'enclenchent-ils après la vidange et

avant l'essorage, ou la partie supérieure de l'agitateur

fait-elle du bruit pendant le lavage? Ce sont des bruits

normaux pour le lave-linge.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Le lave-linge fuit

■Vérifier ce qui suit :

Les tuyaux de remplissage sont-ils serrés? Les rondelles de

tuyaux de remplissage d'eau sont-elles correctement

installées? La bride de fixation du tuyau de vidange est-elle

correctement installée? Voir les instructions d'installation.

■L'évier ou le conduit d'évacuation est-il obstrué? L'évier et

le tuyau de rejet à l'égout doivent pouvoir drainer 64 L d'eau

par minute.

■De l'eau est-elle déviée de l'anneau de la cuve ou de la

charge? Centrer la cuve avant de mettre le lave-linge en

marche.

La charge de lavage doit être équilibrée et pas surchargée.

De l'eau de rinçage ou de remplissage peut dévier de la

charge.

Le lave-linge doit être d'aplomb. Les pieds de nivellement

avant doivent être correctement installés et les écrous serrés.

Régler les pieds de nivellement arrière (au besoin). Voir les

instructions d'installation.

■Vérifier la plomberie du domicile pour voir s'il y a des

fuites.

Le panier du lave-linge est décentré

■Le panier du lave-linge a-t-il été tiré en avant lors du

chargement?

La charge de lavage doit être équilibrée et pas surchargée.

Pousser le panier au centre avant de commencer le lavage.

■La charge est-elle équilibrée et le lave-linge d'aplomb?

La charge de lavage doit être équilibrée et pas surchargée.

Le lave-linge doit être d'aplomb. Les pieds de nivellement

avant doivent être correctement installés et les écrous serrés.

Régler les pieds de nivellement arrière (au besoin). Voir les

instructions d'installation.

■Le panier du lave-linge se déplace pendant le lavage.

Ceci est normal.

Fonctionnement de l'agitateur

■Le sommet de l'agitateur est lâche, ou se déplace dans

une seule direction.

Ceci est normal.

Distributeurs obstrués ou fuite d'eau de Javel

■Avez-vous suivi les directives du fabricant pour l'addition

de détergent et d'assouplissant dans les distributeurs?

Mesurer la quantité de détergent et d'assouplissant de tissu.

Verser lentement dans les distributeurs. Essuyer tout

renversement.

Diluer l'assouplissant dans le distributeur d'assouplissant.

■Avez-vous mis la Javel en poudre ou sans danger pour

les couleurs dans le distributeur d'eau de Javel?

Ajouter de la Javel en poudre ou liquide sans danger pour les

couleurs directement dans le panier. Ne pas utiliser le

distributeur d'eau de Javel avec de la Javel sans danger pour

les couleurs.

Charge trop mouillée

■Avez-vous utilisé le bon programme pour la charge à

laver?

Choisir un programme avec une vitesse d'essorage plus

élevée (si disponible).

■Avez-vous utilisé un rinçage à froid?

Les charges sont plus humides après un rinçage à froid

qu'après un rinçage à chaud. Ceci est normal.

Résidus ou peluches sur le linge

■Avez-vous effectué le tri correctement?

Trier les articles causant des peluches (serviettes, chenille)

des articles qui retiennent les peluches (velours côtelé,

synthétiques). Trier également en fonction des couleurs.

■Avez-vous surchargé le lave-linge?

La charge de lavage doit être équilibrée et pas surchargée.

Des peluches peuvent être coincées dans la charge s'il y a

surcharge. Laver des charges plus petites.

■Vérifier ce qui suit :

A-t-on laissé du papier ou des mouchoirs en papier dans les

poches?

Avez-vous utilisé suffisamment de détergent?

Suivre les directives du fabricant. Utiliser suffisamment de

détergent pour maintenir les peluches dans l'eau.

La température de l'eau est-elle inférieure à 15,6°C?

Une eau de lavage plus froide que 15,6°C peut ne pas

dissoudre complètement le détergent.

Présence de taches sur le linge

■Avez-vous suivi les directives du fabricant pour l'addition

de détergent et d'assouplissant?

Mesurer la quantité de détergent et d'assouplissant de tissu.

Utiliser suffisamment de détergent pour enlever la saleté et la

maintenir en suspension.

Diluer l'assouplissant et l'ajouter seulement à la section de

rinçage d'un programme. Ne pas laisser couler

d'assouplissant de tissu sur les vêtements.

■La présence de fer (rouille) dans l'eau est-elle supérieure

à la moyenne?

Vous aurez peut-être besoin d'installer un filtre à fer.

■Avez-vous bien trié la charge?

Séparer les articles de teinte foncée des articles blancs ou

clairs.

■Avez-vous déchargé le lave-linge immédiatement?

Pour éviter le transfert de teinture, décharger le lave-linge dès

qu'il s'arrête.

Linge froissé

■Avez-vous déchargé le lave-linge immédiatement?

Décharger le lave-linge dès qu'il s'arrête.

■Avez-vous utilisé le bon programme pour la charge à

laver?

Utiliser le programme Synthetics/Permanent Press

(synthétiques/pressage permanent) ou un autre programme

avec une vitesse d'essorage faible (si disponible) pour réduire

le froissement.

■

Avez-vous surchargé le lave-linge?

La charge de lavage doit être équilibrée et pas surchargée. Les

charges doivent pouvoir culbuter librement durant le lavage.

■L'eau de lavage était-elle suffisamment chaude pour

réduire le froissement, ou utilisez-vous des rinçages à

chaud?

Utiliser les lavages à l'eau tiède ou chaude si celles-ci sont

sans danger pour la charge. Utiliser une eau de rinçage froide.

■

Les robinets d'eau chaude et froide ont-ils été inversés?

Vérifier que les tuyaux d'eau chaude et d'eau froide sont

connectés aux bons robinets. Voir les instructions d'installation.

Le linge est enchevêtré ou entortillé

■

Avez-vous surchargé le lave-linge?

La charge de lavage doit être équilibrée et pas surchargée. Les

charges doivent pouvoir culbuter librement durant le lavage.

■Avez-vous enroulé des articles autour de l'agitateur?

Déposer les articles dans le lave-linge sans les comprimer.

Ne pas enrouler d'articles autour de l'agitateur.

Blanc grisâtre, couleurs défraîchies

■

Avez-vous bien trié la charge?

Le transfert de teinture peut se produire lors du mélange

d'articles blancs et de couleur dans une même charge. Séparer

les articles de teinte foncée des articles blancs ou clairs.

■La température de lavage était-elle trop basse?

Utiliser les lavages à l'eau tiède ou chaude si celles-ci sont

sans danger pour la charge. S'assurer que le système d'eau

chaude est adéquat pour fournir un lavage à l'eau chaude.

■Avez-vous utilisé suffisamment de détergent, ou avez-

vous une eau dure?

Utiliser plus de détergent pour laver la saleté intense à l'eau

froide ou calcaire.

■Les robinets d'eau chaude et froide ont-ils été inversés?

Vérifier que les tuyaux d'eau chaude et d'eau froide sont

connectés aux bons robinets. Voir les instructions

d'installation.

Endommagement des vêtements

■Vérifier ce qui suit :

Les articles pointus ont-ils été retirés des poches avant le

lavage? Vider les poches, fermer les fermetures à glissière,

les boutons pression et les agrafes avant le lavage.

Les cordons et les ceintures ont-ils été attachés pour

empêcher l'enchevêtrement?

Les articles étaient-ils endommagés avant le lavage?

Raccommoder les déchirures et repriser les fils cassés des

coutures avant le lavage.

■Avez-vous surchargé le lave-linge?

La charge de lavage doit être équilibrée et pas surchargée.

Les charges doivent pouvoir culbuter librement durant le

lavage.

■Avez-vous correctement ajouté l'eau de Javel?

Ne pas verser l'eau de Javel directement sur la charge.

Essuyer tous les renversements de Javel. De l'eau de Javel

non diluée endommagera les tissus.

■Avez-vous suivi les instructions d'entretien du fabricant

indiquées sur l'étiquette?

ASSISTANCE OU SERVICE

Avant de faire un appel pour assistance ou service, veuillez

vérifier “Dépannage”. Cette vérification peut vous faire

économiser le coût d'une visite de service. Si vous avez encore

besoin d'aide, contactez le marchand chez qui vous avez acheté

le lave-linge ou une compagnie de service désignée par

Whirlpool™.

Lors d'un appel, veuillez connaître la date d'achat et les numéros

de modèle et de série complets de votre appareil. Ces

renseignements nous aideront à mieux répondre à votre

demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange,

nous vous recommandons d'utiliser exclusivement des pièces

spécifiées par l'usine. Ces pièces conviendront et fonctionneront

bien parce qu'elles sont fabriquées selon les mêmes

spécifications précises utilisées pour fabriquer chaque nouvel

appareil WHIRLPOOL™.

Pour localiser des pièces de rechange dans votre région :

Contactez le marchand chez qui vous avez acheté le lave-linge

ou une compagnie de service designée par Whirlpool™.

LAVE-LINGE WHIRLPOOL™

Caractéristiques techniques

Fréquence de manœuvre 50 Hz

Ampères 5 A

Volts 230 V

Hauteur 108 cm

Largeur 68 cm

Profondeur 65 cm

Pression maximale de l’arrivée d’eau 690 kPa

Pression minimale de l’arrivée d’eau 34,5 kPa

Capacité maximale :

Type 111

Norme KEMA IEC Standard - 8.2 kg

Thai Industrial Standards Institute - 10.1 kg (capacité de

linge sec)

Laboratorio Chileno de Certificación Sical - 10 kg

Pour des résultats optimaux, nous recommandons

d’utiliser une charge de lavage de 8,2 kg

Type 110

Norme KEMA IEC Standard - 5.9 kg

Pour des résultats optimaux, nous recommandons

d’utiliser une charge de lavage de 5,9 kg

W10096730

TM Trademark of Whirlpool, U.S.A.

TM Marca de comercio de Whirlpool, U.S.A.

TM Marque de commerce de Whirlpool, U.S.A.

8/06

Printed in U.S.A.

Impreso en los EE. UU.

Imprimé aux E.-U.

Whirlpool 3Xwtw5105 Users Manual

3XWTW5905 to the manual 820dc7bf-1852-4311-948a-40485b0808bf

Navigation menu

Versions of this User Manual:

Views

Navigation
