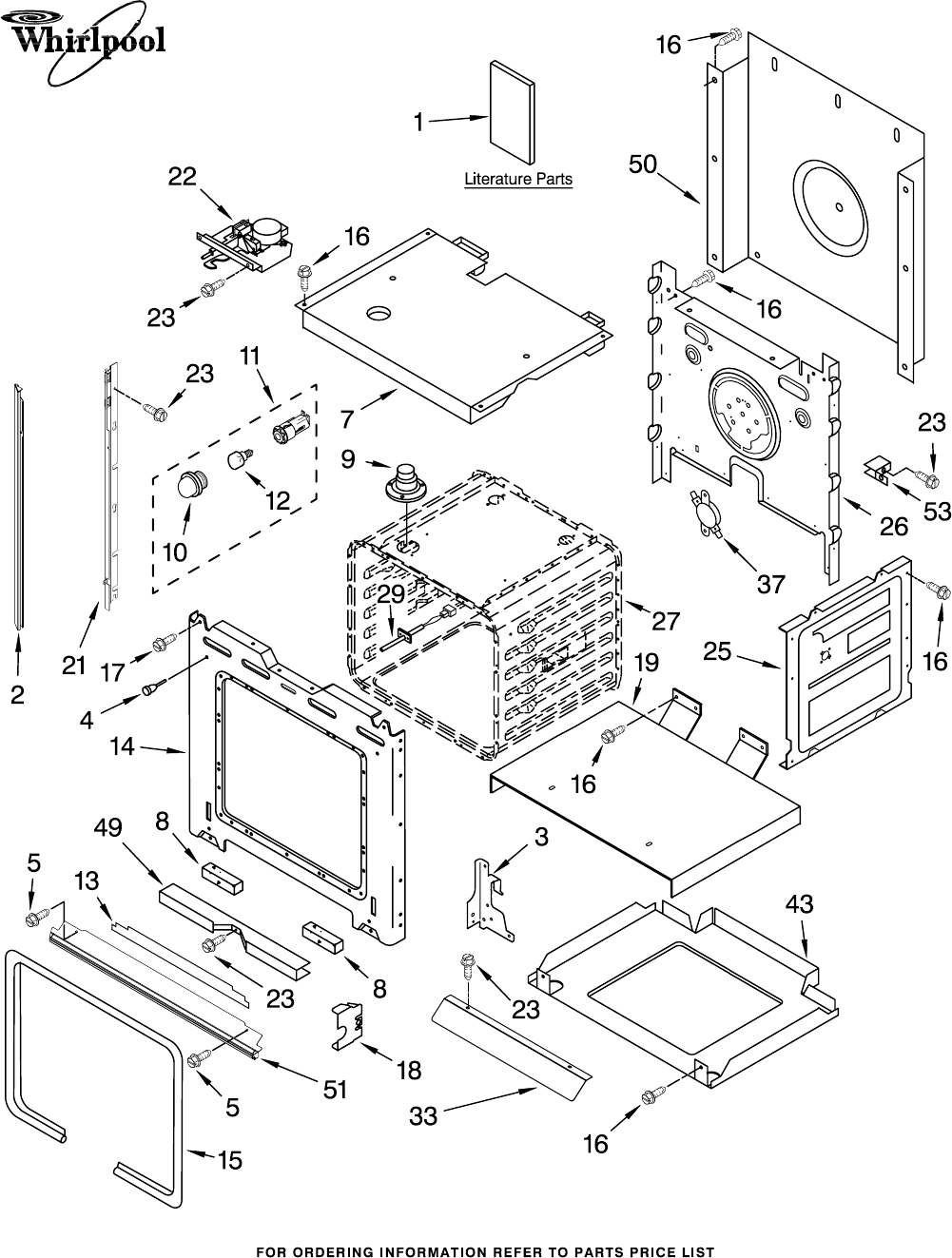

OVEN PARTS
1
For Models:RBS275PRB00, RBS275PRQ00, RBS275PRT00, RBS275PRS00
(Black) (Designer White) (Biscuit) (Stainless Steel)
27" BUILT−IN ELECTRIC
SINGLE OVEN
SELF−CLEAN
6−06 Litho in U.S.A. (cre) Part No. 8186431 Rev.A

OVEN PARTS
2
For Models:RBS275PRB00, RBS275PRQ00, RBS275PRT00, RBS275PRS00
(Black) (Designer White) (Biscuit) (Stainless Steel)
8186431
Illus. Part
No. No. DESCRIPTION Illus. Part
No. No. DESCRIPTION Illus. Part
No. No. DESCRIPTION
1 Literature Parts
8303648 Installation
Instructions
8303870 Use & Care Guide
8303946 Installation/
Undercounter
8301928 Installation/
MWO Trim Kit
8301758 Tech Sheet
Safer Cooking Tips
3191638 English
9759133 French
2 Trim, Side
8302908 RH Black
8302909 RH White
8302911 RH Biscuit
8302907 LH Black
8302910 LH White
8302912 LH Biscuit
8303213 RH S. Steel
8303214 LH S. Steel
3 Hinge, Receiver
4455605 Left Hand
4455606 Right Hand
4 4448520 Bumper, Door
5 Screw
3400832 Black
3400805 Zinc
7 4455864 Top Chassis
8 4452490 Spacer, Foam
9 4452158 Tube, Vent
3196176 Screw
10 4452165 Lens, Light
11 4452368 Oven Light Assy
12 4452166 Bulb, Light
13 4452336 Insulation,
Bottom Vent
14 4455611 Frame, Front
15 4455381 Gasket, Door
16 4449809 Screw
17 4449040 Screw
18 4452152 Bracket, Mounting
(Bottom Vent)
19 4451477 Support, Insulation
21 Rail, Side
8303115 Right Side
8303116 Left Side
22 9759481 Latch, Motorized
23 4449154 Screw
25 4455641 Side, Chassis
(R.H. & L.H.)
26 4452233 Back, Chassis
27 Liner, Oven
(Not serviceable)
29 4455636 Sensor
33 9760676 Deflector, Vent
37 9759243 Thermostat (TOD)
43 4455529 Base, Chassis
49 4448933 Retainer, Gasket
50 4451747 Cover, Back
51 Trim, Bottom
8302937 Black
8302938 White
8302939 Biscuit
8302940 Stainless
53 4449845 Support, Bracket
FOLLOWING PARTS
NOT ILLUSTRATED
INSULATION
4449315 Insulation, Wrap
4450364 Insulation, Back

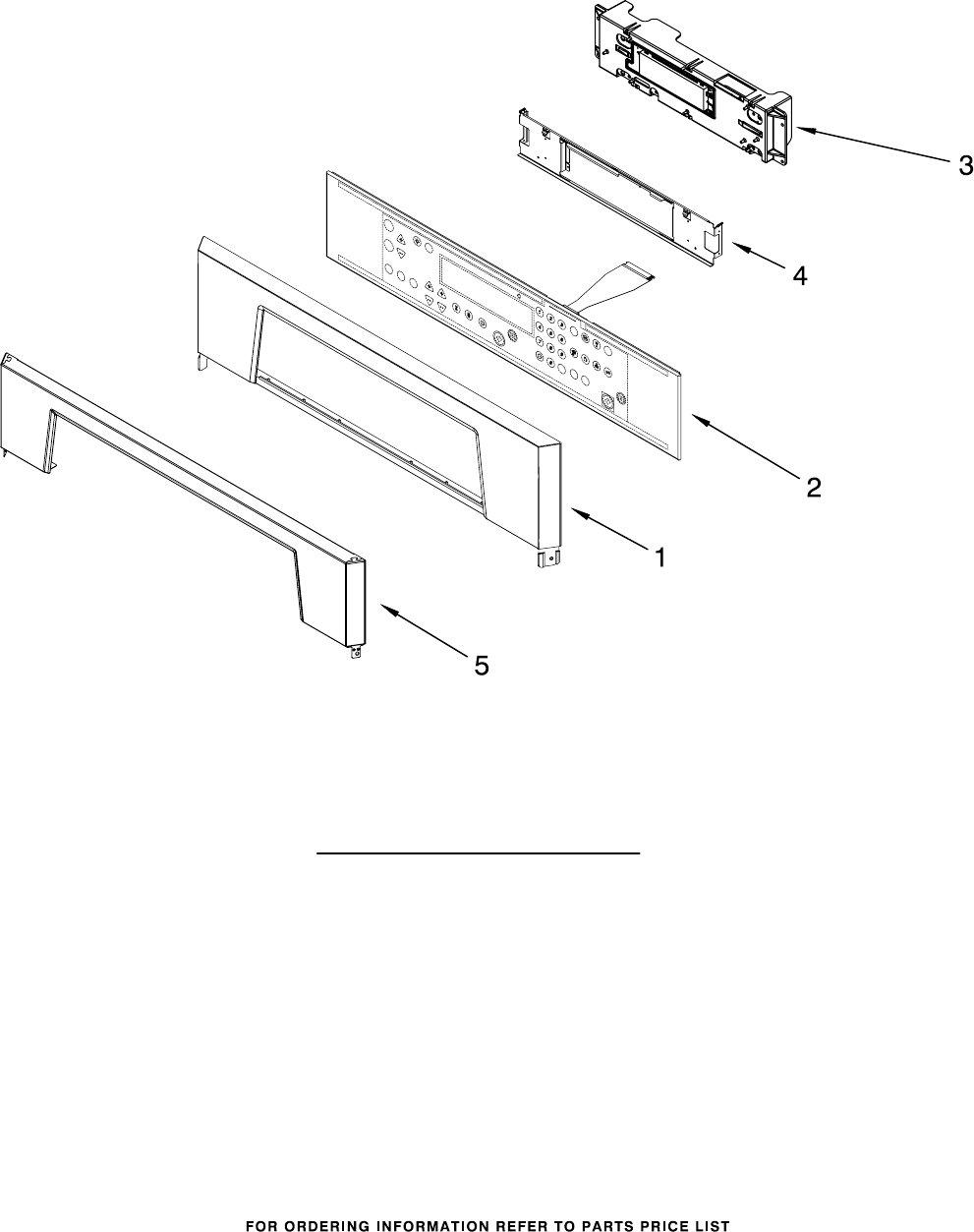

CONTROL PANEL PARTS
3
For Models:RBS275PRB00, RBS275PRQ00, RBS275PRT00, RBS275PRS00
(Black) (Designer White) (Biscuit) (Stainless Steel)
8186431
Illus. Part
No. No. DESCRIPTION
1 Control Panel Assy.
8302844 Black
8302845 White
8302846 Biscuit
8281179 Screw
2 Membrane Switch
8304242 Black
8304243 White
8304244 Biscuit
3 8303885 Microcomputer
4449745 Screw
3400832 Screw
4 8304162 Bracket, Control
5 8302878 Trim−Panel
(Use on S.Steel
model only)

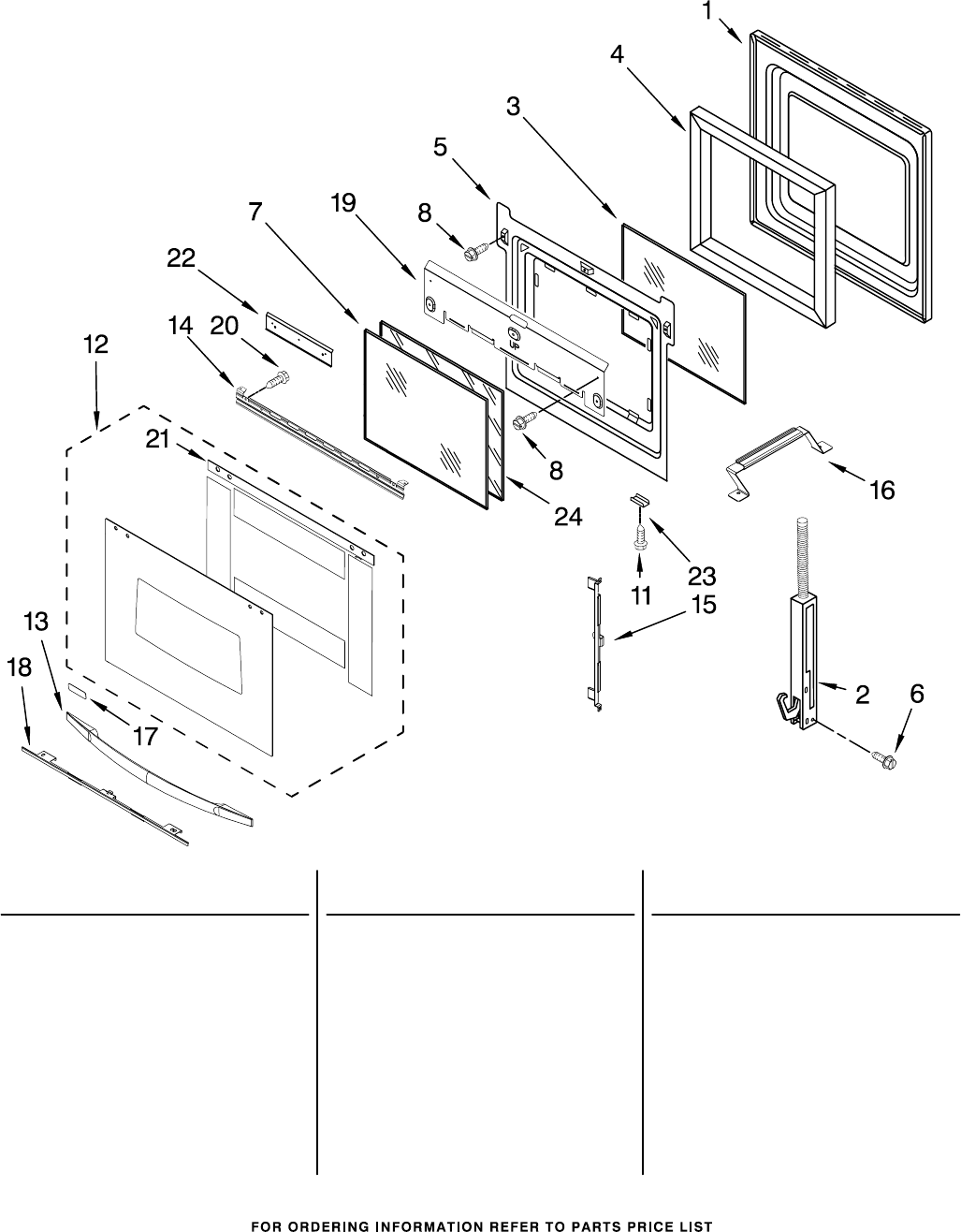

OVEN DOOR PARTS
4
For Models:RBS275PRB00, RBS275PRQ00, RBS275PRT00, RBS275PRS00
(Black) (Designer White) (Biscuit) (Stainless Steel)
8186431
Illus. Part
No. No. DESCRIPTION Illus. Part
No. No. DESCRIPTION Illus. Part
No. No. DESCRIPTION
1 8303699 Door Liner
2 Hinge, Door
9760569 R.Side
9760570 L.Side
3 4449253 Glass, Inner
4 4451721 Insulation, Door
5 4457131 Retainer, Glass
6 4449743 Screw
7 9759224 Glass, Inner
8 4449809 Screw
11 3400832 Screw
12 Door Glass, Assy
8303320 Black
8303338 White
8303341 Biscuit
8303313 S.Steel
13 Door Handle
8302810 Black
8302811 White
8302812 Biscuit
14 8303166 Bracket, Handle
15 9759229 Bracket(2nd Glass)
16 9759230 Bracket(3rd Glass)
17 8303811 Nameplate
18 Retainer, Door
8303388BL
Black
8303388WH
White
8303388BT
Biscuit
19 4457102 Shield, Heat
20 4451040 Screw
21 8303877 Seal, Door
22 4457113 Shield, Heat (Btm)
23 Retainer, Clip
4451432 Stainless
24 9759227 Glass, Inner

5

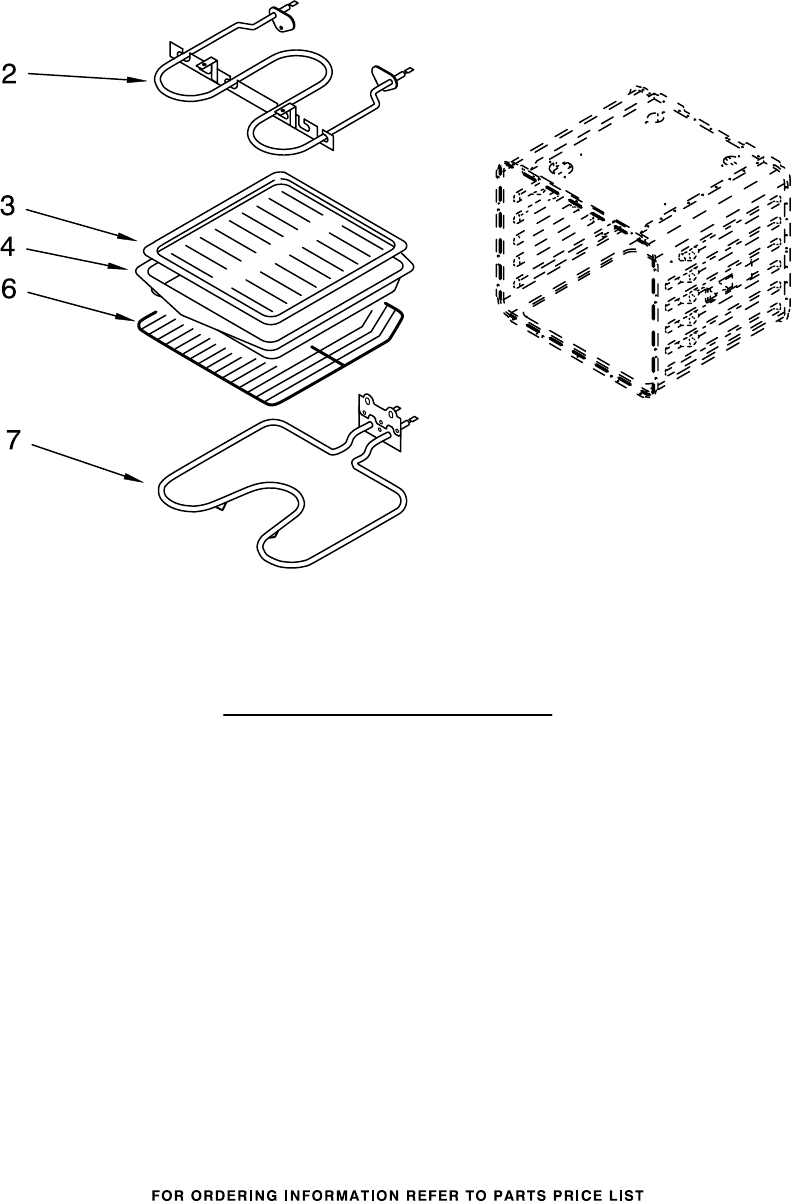

INTERNAL OVEN PARTS
For Models:RBS275PRB00, RBS275PRQ00, RBS275PRT00, RBS275PRS00
(Black) (Designer White) (Biscuit) (Stainless Steel)
8186431
Illus. Part
No. No. DESCRIPTION
2 4456103 Element, Broil
4449154 Screw
3 4457277 Grill, Broiler
4 4457276 Pan, Broiler
6 4448715 Rack, Oven
7 4452153 Element, Bake
4449154 Screw

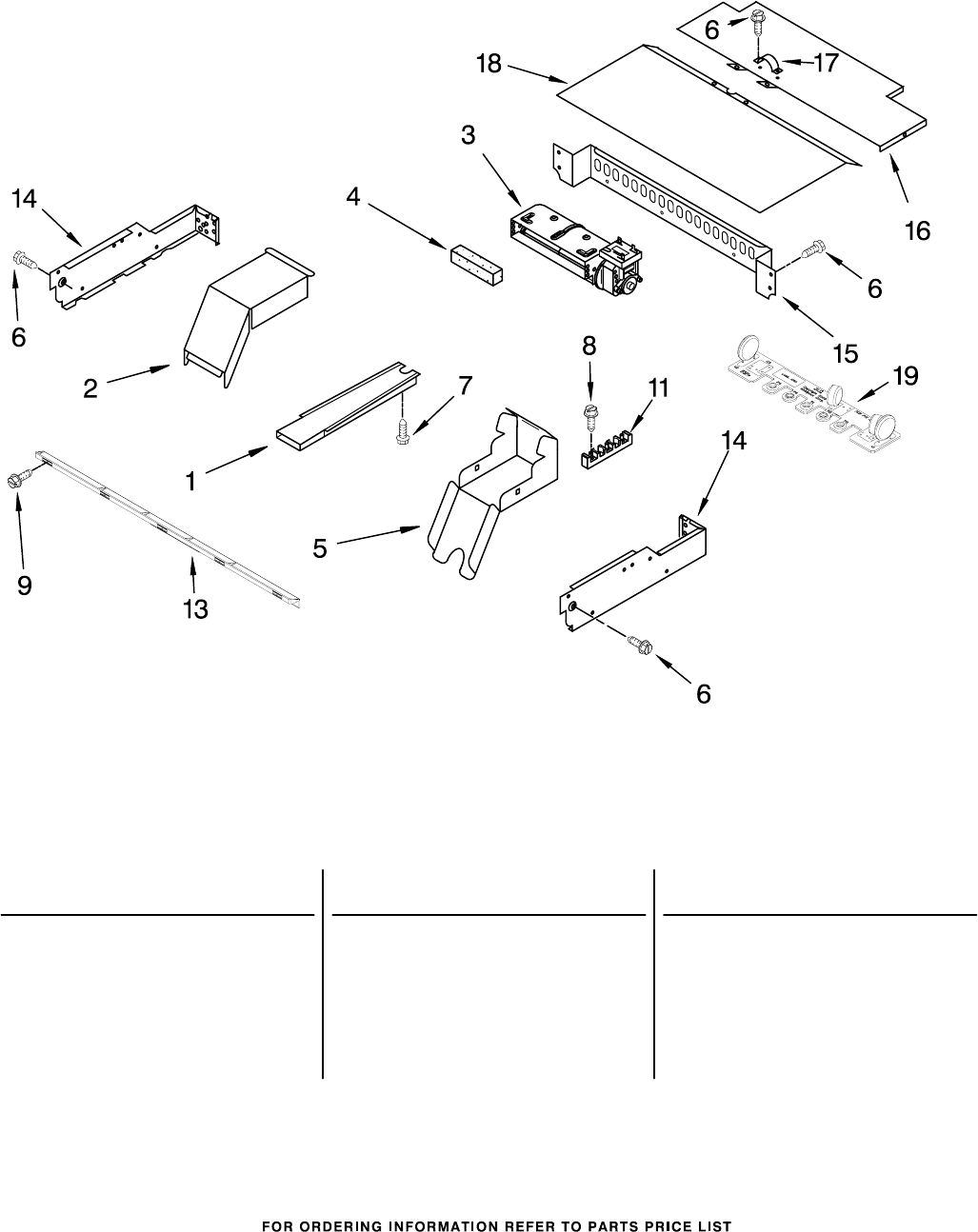

TOP VENTING PARTS
6
For Models:RBS275PRB00, RBS275PRQ00, RBS275PRT00, RBS275PRS00
(Black) (Designer White) (Biscuit) (Stainless Steel)
8186431
Illus. Part
No. No. DESCRIPTION Illus. Part
No. No. DESCRIPTION Illus. Part
No. No. DESCRIPTION
1 4451759 Vent, Exhaust
2 4455178 Elbow, Vent−Top
3 4457289 Blower, 60MM
4 4451758 Foam, Block
5 4455177 Elbow, Vent−Bottom
6 4449809 Screw
7 4449040 Screw
8 3400080 Screw
9 4450038 Screw
11 4449868 Block, Terminal
13 8303498 Vent, Control
Panel
14 Side, Control Top
4451597 Right
4451598 Left
15 9759135 Back, Control
16 4450550 Cover, Top Rear
17 4448664 Clamp
18 4452366 Cover, Top Front
19 8302143 Suppressor

OPTIONAL PARTS
7
For Models:RBS275PRB00, RBS275PRQ00, RBS275PRT00, RBS275PRS00
(Black) (Designer White) (Biscuit) (Stainless Steel)
8186431
Illus. Part
No. No. DESCRIPTION Illus. Part
No. No. DESCRIPTION Illus. Part
No. No. DESCRIPTION
PAINT, TOUCH−UP (1/2oz.)
72017 White
261869 Cord Brown
72032 Black
PAINT, SPRAY
350930 White
261900 Citrine White
830864 Black
ADHESIVE
591014 Adhesive
Loctite (1/3 oz.)
482338 Sealer, Silastic
(3 oz.)
SPLICING WIRES−−25FT.
LENGTH
242828 Wire (12 Ga.
150 c Black)
242820 Wire (14 Ga.
150 c Black)
242821 Wire (14 Ga.
150 c Blue)
242822 Wire (14 Ga.
150 c Brown)
242830 Wire (14 Ga.
200 c Brown)
242823 Wire (14 Ga.
150 c Green)
242824 Wire (14 Ga.
150 c Orange)
242825 Wire (14 Ga.
150 c Red)
242831 Wire (14 Ga.
200 c Red)
242827 Wire (14 Ga.
150 c Yellow)
WIRING HARNESS PARTS
8301400 Harness, Wire
(Main)
4450952 Conduit
4448664 Clamp
4450800 Screw
112432 Nut
4450800 Screw, Ground
4452222 Spacer, Harness
4454835 Tie, Cable
4451761 Support, Wiring
4454842 Tie, Cable
98997 Clip, Wire
Miscellaneous
814381 Hinge Pin Kit
4448950 Screw, Install (4)
