Operator’s Manual

2-Cycle Gasoline Trimmer/

Brushcutter

WH80BC

SAVE THESE INSTRUCTIONS

For service call

1-800-

949-4483 in the United States, or

1-800-668-1238 in Canada to obtain a list of authorized service

dealers near you. For more details about your unit, visit our website

at www.whiteoutdoor.com.

DO NOT RETURN THE UNIT TO THE RETAILER. PROOF OF

PURCHASE WILL BE REQUIRED FOR WARRANTY SERVICE.

THIS PRODUCT IS COVERED BY ONE OR MORE U.S. PATENTS.

OTHER PATENTS PENDING.

Service on this unit both within and after the warranty period should

be performed only by an authorized and approved service dealer.

Before beginning, locate the unit’s model plate. It lists the model and

serial numbers of your unit. Refer to the sample plate below and copy

the information for future reference.

All information, illustrations, and specifications in this manual are based

on the latest product information available at the time of printing. We

reserve the right to make changes at any time without notice.

P/N 769-03858 (02/08)

TABLE OF CONTENTS

Service Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Rules for Safe Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Assembly Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Oil and Fuel Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Starting/Stopping Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

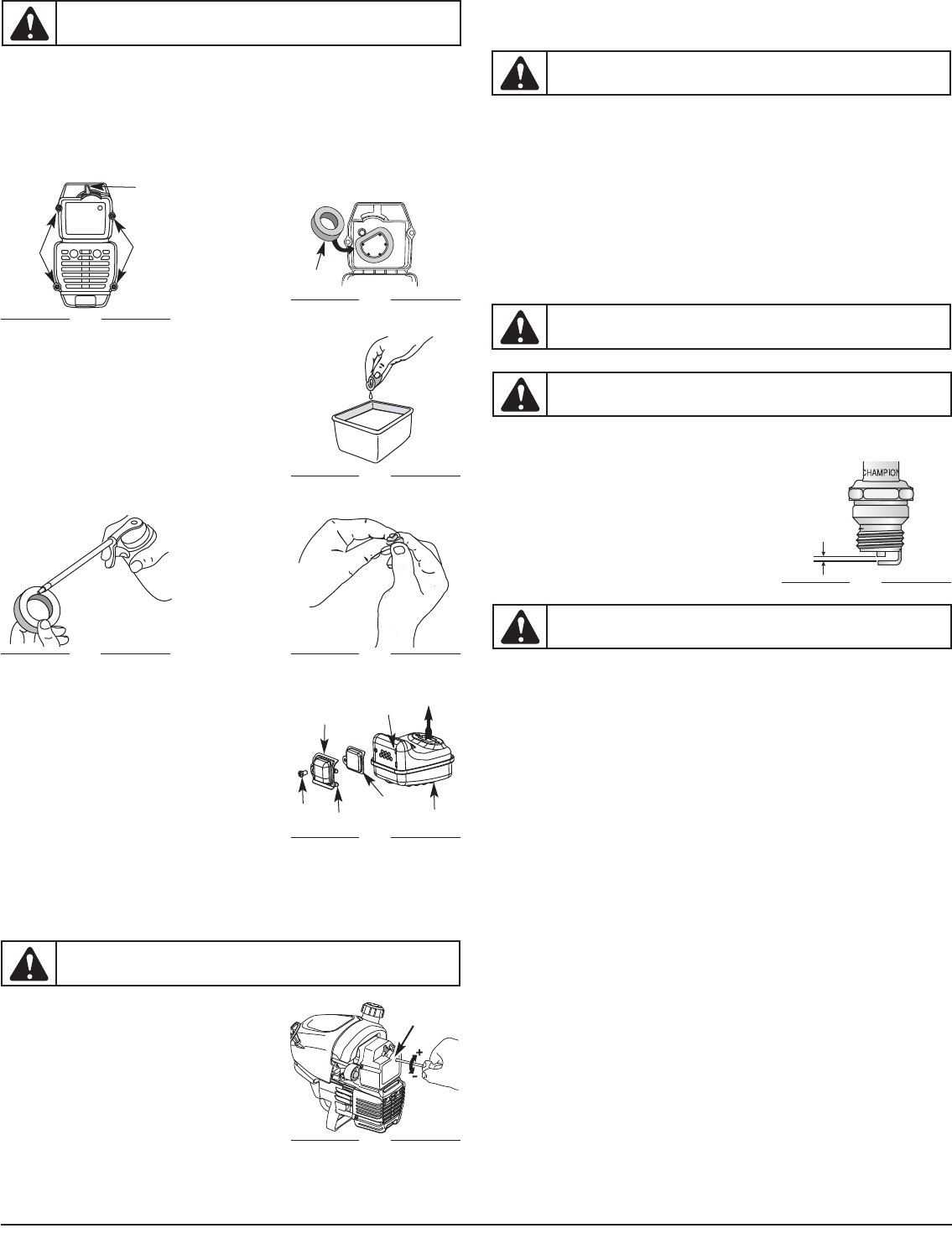

Maintenance and Repair Instructions . . . . . . . . . . . . . . . . . . . . . . .7

Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

California Emissions Statement` . . . . . . . . . . . . . . . . . . . . . . . . . .10

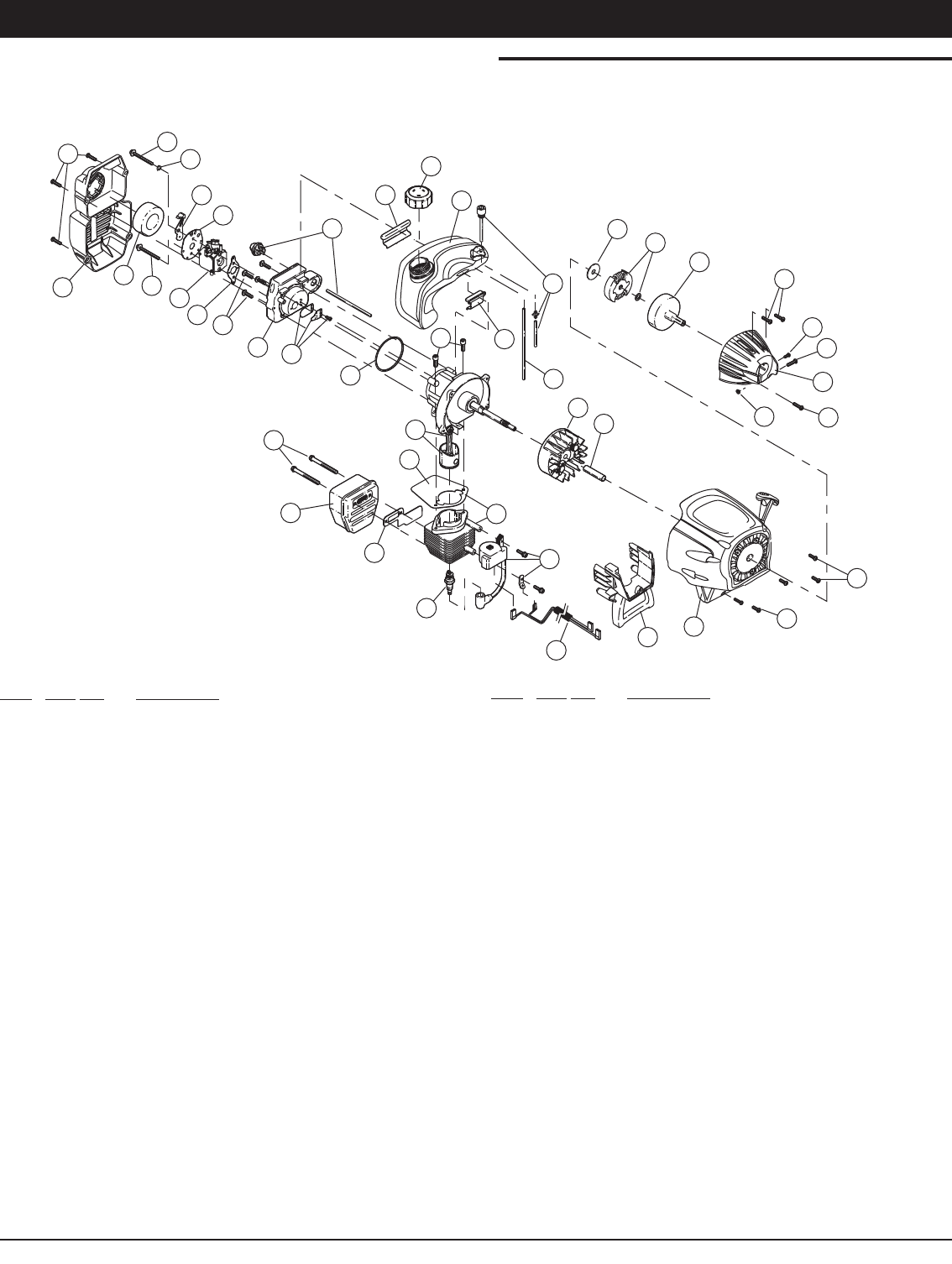

Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E14

Warranty Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E16

Copy the serial number here:

Copy the model and parent part number here:

S/N : ITEM :

MODEL :

In an effort to reduce the impact on the forests,

and reduce carbon and greenhouse gas

emissions, MTD is using less paper by reducing

the text size of this manual.

READ ALL INSTRUCTIONS BEFORE OPERATING

• Read the instructions carefully. Be familiar with the controls and

proper use of the unit.

• Do not operate this unit when tired, ill, or under the influence of

alcohol, drugs, or medication.

• Children and teens under the age of 15 must not use the unit,

except for teens guided by an adult.

• All guards and safety attachments must be installed properly

before operating the unit.

• Inspect the unit before use. Replace damaged parts. Check for

fuel leaks. Make sure all fasteners are in place and secure.

Replace parts that are cracked, chipped, or damaged in any way.

Do not operate the unit with loose or damaged parts.

• Carefully inspect the area before starting the unit. Remove all

debris and hard or sharp objects such as glass, wire, etc.

• Be aware of the risk of injury to the head, hands and feet.

• Clear the area of children, bystanders, and pets. At a minimum,

keep all children, bystanders, and pets outside a 50 feet (15 m)

radius; there still may be a risk to bystanders from thrown

objects. Bystanders should be encouraged to wear eye

protection. If you are approached, stop the unit immediately.

• Use only 0.105 inch (2.67 mm) diameter original equipment

manufacturer replace-ment line. Never use metal-reinforced line, wire

or rope. These can break off and become dangerous projectiles.

• Squeeze the throttle control and check that it returns automatically to

the idle position. Make all adjustments or repairs before using unit.

SAFETY WARNINGS FOR GAS UNITS

• Store fuel only in containers specifically designed and approved

for the storage of such materials.

• Avoid creating a source of ignition for spilled fuel. Do not start the

engine until fuel vapors dissipate.

• Always stop the engine and allow it to cool before filling the fuel

tank. Never remove the fuel tank cap or add fuel when the engine is

hot. Never operate the unit without the fuel cap securely in place.

Loosen the fuel tank cap slowly to relieve any pressure in the tank.

• Mix and add fuel in a clean, well-ventilated outdoor area where

there are no sparks or flames. Remove the fuel cap slowly, and

only after the engine stops. Do not smoke while fueling. Wipe up

any spilled fuel from the unit immediately.

• Avoid creating a source of ignition for spilled fuel. Do not start the

engine until fuel vapors dissipate.

• Move the unit at least 30 feet (9.1 m) from the fueling source and site

before starting the engine. Do not smoke. Keep sparks and open

flames away from the area while adding fuel or operating the unit.

WHILE OPERATING

• Never start or run the unit inside a closed room or building.

Breathing exhaust fumes can be fatal. Operate this unit only in a

well-ventilated outdoor area.

• Wear safety glasses or goggles that meet ANSI Z87.1 standards

and are marked as such. Wear ear/hearing protection when oper-

ating this unit. Wear a face or dust mask if the operation is dusty.

• Wear heavy long pants, boots, gloves and a long sleeve shirt. Do

not wear loose clothing, jewelry, short pants, sandals or go

barefoot. Secure hair above shoulder level.

• IMPORTANT SAFETY INSTRUCTIONS •

RULES FOR SAFE OPERATION

Read the Operator’s Manual and follow all warnings and safety instructions. Failure to do so can result in serious injury to the

operator and/or bystanders.

FOR QUESTIONS, CALL 1-800-949-4483 IN U.S. OR 1-800-668-1238 in CANADA

The purpose of safety symbols is to attract your attention to possible

dangers. The safety symbols, and their explanations, deserve your

careful attention and understanding. The safety warnings do not by

themselves eliminate any danger. The instructions or warnings they

give are not substitutes for proper accident prevention measures.

NOTE: Advises you of information or instructions vital to the

operation or maintenance of the equipment.

SAFETY ALERT: Indicates danger, warning or

caution. Attention is required in order to avoid serious

personal injury. May be used in conjunction with other

symbols or pictographs.

DANGER: Failure to obey a safety warning will result

in serious injury to yourself or to others. Always follow

the safety precautions to reduce the risk of fire, electric

shock and personal injury.

WARNING: Failure to obey a safety warning can

result in injury to yourself and others. Always follow the

safety precautions to reduce the risk of fire, electric

shock and personal injury.

CAUTION: Failure to obey a safety warning may result

in property damage or personal injury to yourself or to

others. Always follow the safety precautions to reduce

the risk of fire, electric shock and personal injury.

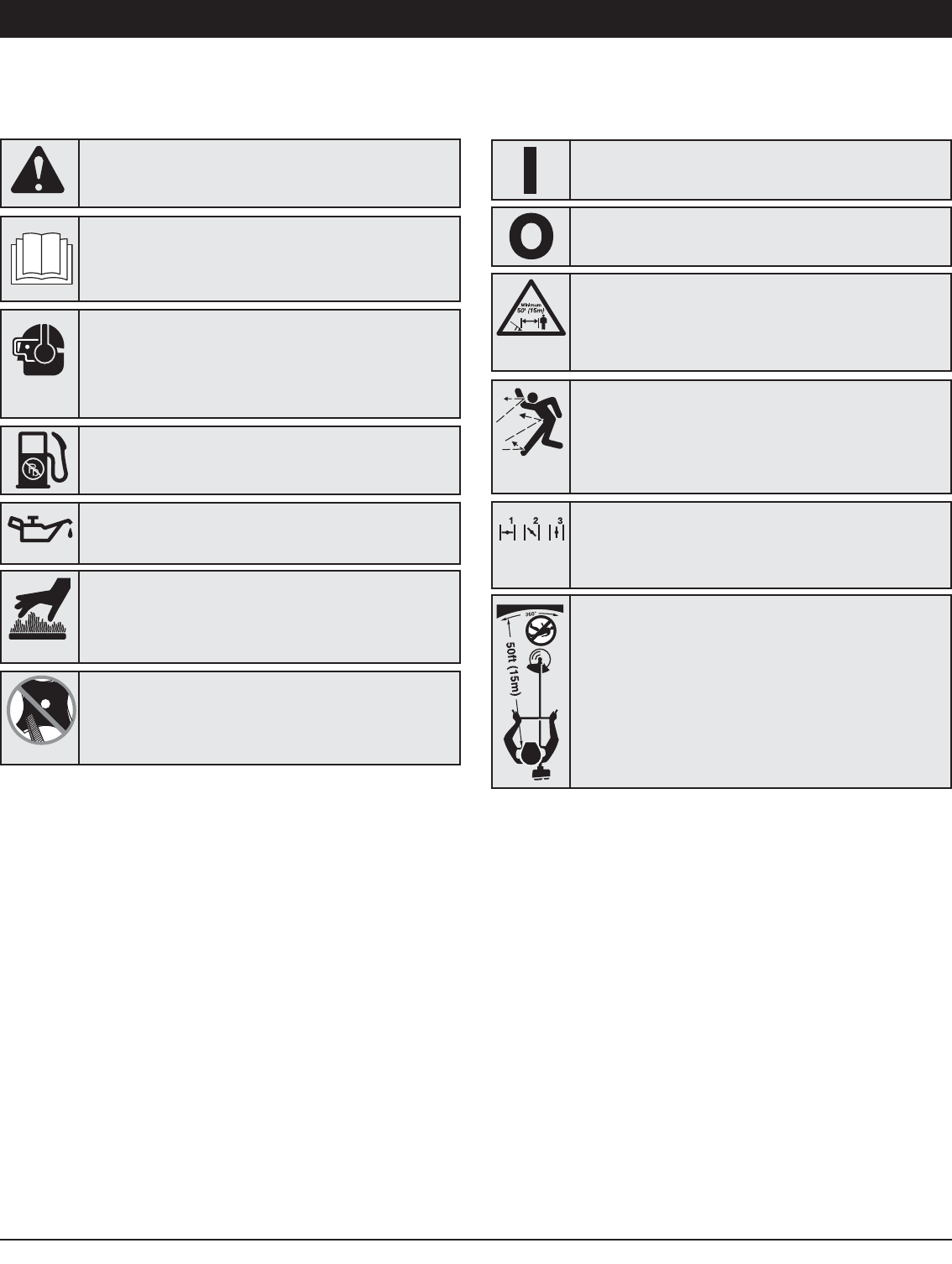

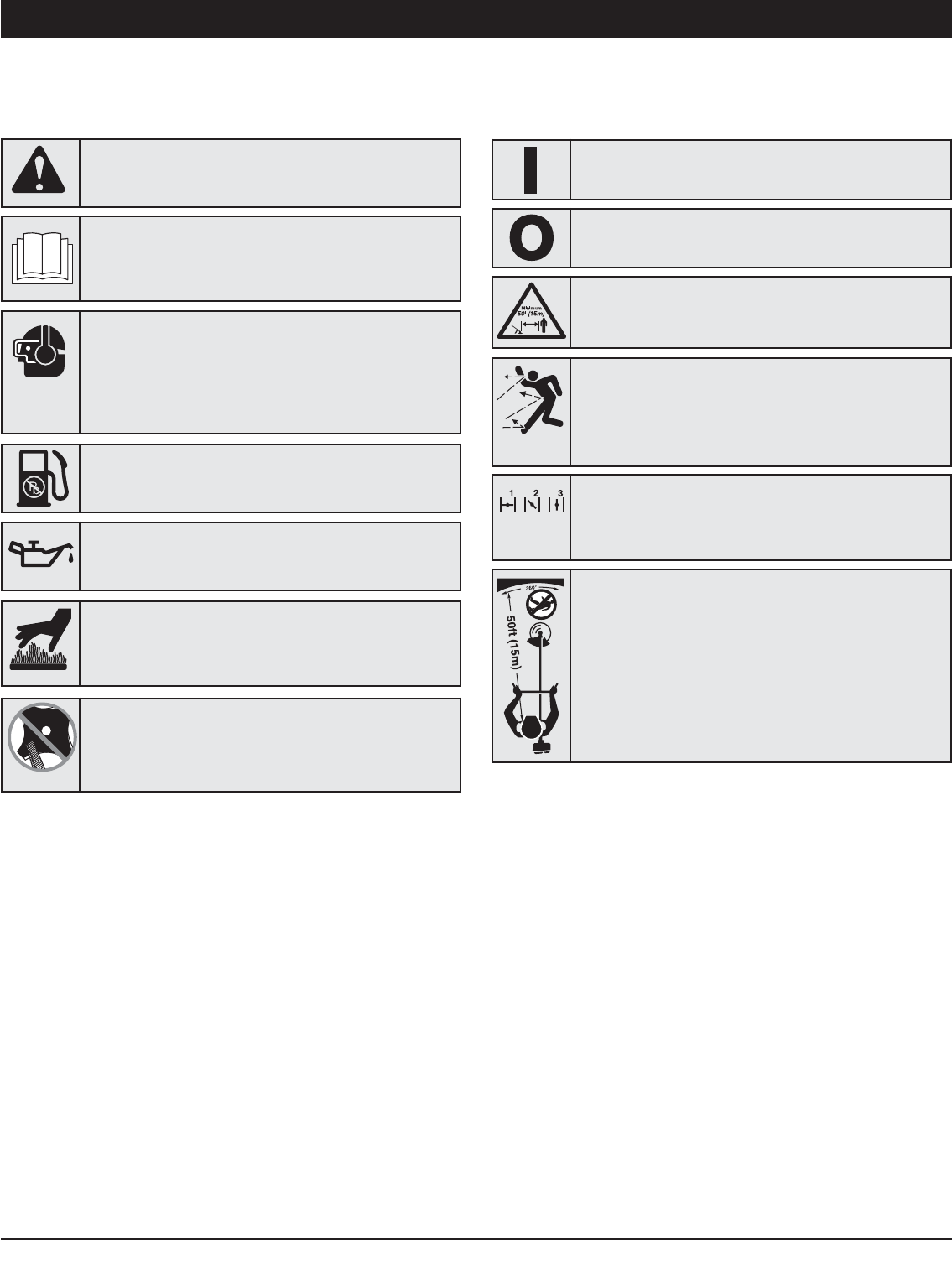

SYMBOL MEANING

WARNING

THE ENGINE EXHAUST FROM THIS PRODUCT CONTAINS

CHEMICALS KNOWN TO THE STATE OF CALIFORNIA TO

CAUSE CANCER, BIRTH DEFECTS OR OTHER

REPRODUCTIVE HARM.

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of

California, Maine, Oregon and Washington. All U.S. Forest Land

and the state of California (Public Resources Codes 4442 and 4443),

Oregon and Washington require, by law that certain internal

combustion engines operated on forest brush and/or grass-covered

areas be equipped with a spark arrestor, maintained in effective

working order, or the engine be constructed, equipped and

maintained for the prevention of fire. Check with your state or local

authorities for regulations pertaining to these requirements. Failure to

follow these requirements could subject you to liability or a fine. This

unit is factory equipped with a spark arrestor. If it requires

replacement, ask your LOCAL SERVICE DEALER to install the

Accessory Part #753-05169 Spark Arrestor Kit.

CALIFORNIA PROPOSITION 65 WARNING

WARNING: When using the unit, you must follow the

safety rules. Please read these instructions before

operating the unit in order to ensure the safety of the

operator and any bystanders. Please keep these

instructions for later use.

WARNING: Gasoline is highly flammable, and its

vapors can explode if ignited. Take the following

precautions:

RULES FOR SAFE OPERATION

• The cutting attachment shield must always be in place while

operating the unit as a trimmer. Do not operate unit without both

trimming lines extended, and the proper line installed. Do not

extend the trimming line beyond the length of the shield.

• This unit has a clutch. The cutting attachment remains stationary

when the engine is idling. If it does not, have the unit adjusted by

an authorized service technician.

• Adjust the handle to your size in order to provide the best grip.

• Be sure the cutting attachment is not in contact with anything

before starting the unit.

• Use the unit only in daylight or good artificial light.

• Avoid accidental starting. Be in the starting position whenever

pulling the starter rope. The operator and unit must be in a stable

position while starting. Refer to Starting/Stopping Instructions.

• Use the right tool. Only use this tool for its intended purpose.

• Do not overreach. Always keep proper footing and balance.

• Always hold the unit with both hands when operating. Keep a firm

grip on both handles or grips.

• Keep hands, face, and feet at a distance from all moving parts.

Do not touch or try to stop the cutting attachment when it rotates.

• Do not touch the engine, gear housing or muffler. These parts get

extremely hot from operation, even after the unit is turned off.

• Do not operate the engine faster than the speed needed to cut, trim

or edge. Do not run the engine at high speed when not cutting.

• Always stop the engine when cutting is delayed or when walking

from one cutting location to another.

• If you strike or become entangled with a foreign object, stop the engine

immediately and check for damage. Do not operate before repairing

damage. Do not operate the unit with loose or damaged parts.

• Stop the unit, switch the engine to off, and disconnect the spark

plug for maintenance or repair, or for changing the cutting

attachment or other attachments.

• Use only original equipment manufacturer replacement parts and

accessories for this unit. These are available from your authorized

service dealer. Use of any unauthorized parts or accessories

could lead to serious injury to the user, or damage to the unit, and

void your warranty.

• Keep unit clean of vegetation and other materials. They may

become lodged between the cutting attachment and shield.

• To reduce fire hazard, replace a faulty muffler and spark arrestor.

Keep the engine and muffler free from grass, leaves, excessive

grease or carbon build up.

WHILE OPERATING WITH CUTTING BLADE

• Read and understand all safety warnings before operating this

unit.

• Always use the shoulder harness when using the brush blade

accessory.

• Keep the J-handle between the operator and cutting attachment

or blade at all times.

• NEVER cut when the cutting blade is 30 inches (76 cm) or more

above the ground level.

• Blade thrust may occur when the spinning blade contacts an

object that it does not immediately cut. Blade thrust can be

violent enough to propel the unit and/or operator in any direction,

possibly causing a loss of control. Blade thrust can occur without

warning if the blade snags, stalls or binds. This is more likely to

occur in areas where it is difficult to see the material being cut.

• For operation with the brush blade, do not cut anything thicker

than 1/2 inch or a violent kickback could occur.

• Do not attempt to touch or stop the blade when it is rotating.

• A coasting blade can cause injury while it continues to spin after

the engine is stopped or the throttle trigger is released. Maintain

proper control until the blade has completely stopped rotating.

• Do not run the unit at high speed when not cutting.

• If you strike or become entangled with a foreign object, stop the

engine immediately and check for damage. Have any damage

repaired before attempting further operations. Do not operate unit

with a bent, cracked or dull blade. Discard blades that are bent,

warped, cracked or broken.

• Do not sharpen the cutting blade. Sharpening the blade can

cause the blade tip to break off while in use. This can result in

severe personal injury. Replace the blade.

• Do not use the cutting blade for edging or as an edger; severe

personal injury to yourself or others may incur. Use the cutting

blade only for the purpose described in this manual.

• Stop the engine IMMEDIATELY if you feel excessive vibration.

Vibration is a sign of trouble. Inspect thoroughly for loose nuts,

bolts or damage before continuing. Repair or replace affected

parts as necessary.

After Use

• Clean cutting blades with a household cleaner to remove any gum

buildup. Oil the blade with machine oil to prevent rust.

• Lock up and store the cutting blade in an appropriate area to

protect the blade from unauthorized use or damage.

OTHER SAFETY WARNINGS

• Never store a fueled unit inside a building where fumes may reach

an open flame or spark.

• Allow the engine to cool before storing or transporting. Be sure to

secure the unit while transporting.

• Store the unit in a dry area, locked up or up high to prevent

unauthorized use or damage, out of the reach of children.

• Never douse or squirt the unit with water or any other liquid. Keep

handles dry, clean and free from debris. Clean after each use, see

Cleaning and Storage instructions.

• Keep these instructions. Refer to them often and use them to

instruct other users. If you loan someone this unit, also loan them

these instructions.

SAVE THESE INSTRUCTIONS

• SAFETY AND INTERNATIONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's

manual for complete safety, assembly, operating and maintenance and repair information.

• WARNING: READ OPERATOR'S MANUAL

Read the operator’s manual(s) and follow all warnings

and safety instructions. Failure to do so can result in

serious injury to the operator and/or bystanders. • KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders, especially children and

pets, at least 50 feet (15 m) from the operating area.

SYMBOL MEANING

• THROWN OBJECTS CAN CAUSE SEVERE

INJURY

WARNING: Do not operate without the cutting

attachment shield in place. Keep away from the

rotating cutting attachment.

• SAFETY ALERT SYMBOL

Indicates danger, warning or caution. May be used in

conjunction with other symbols or pictographs.

SYMBOL MEANING

• WEAR EYE AND HEARING PROTECTION

WARNING: Thrown objects and loud noise can

cause severe eye injury and hearing loss. Wear eye

protection meeting ANSI Z87.1 standards and ear

protection when operating this unit. Use a full face

shield when needed.

• OIL

Refer to operator’s manual for the proper type of oil.

• UNLEADED FUEL

Always use clean, fresh unleaded fuel.

• ON/OFF STOP CONTROL

OFF or STOP

• ON/OFF STOP CONTROL

ON / START / RUN

• HOT SURFACE WARNING

Do not touch a hot surface. You may get burned.

These parts get extremely hot from operation. They

remain hot for a short time after the unit is turned off.

• CHOKE CONTROL

1. • FULL choke position

2. • PARTIAL choke position

3. • RUN choke position

RULES FOR SAFE OPERATION

• TRIMMER/ BRUSHCUTTER SAFETY

WARNING: Thrown objects and rotating cutter

can cause severe injury. Keep bystanders, especially

children and pets, at least 50 feet (15 m) away from

the cutting area. The cutting attachment shield must

be used when using the trimmer cutting attachment.

• BRUSHCUTTERS - REPLACE DULL

BLADE

Do not sharpen the cutting blade. Sharpening the

blade can cause the blade tip to break off while in

use. This can result in severe personal injury.

Cutting Attachment Shield

Fuel Cap

Cutting Attachment

Engine Stand

Muffler

Muffler Guard

Blue Choke Lever

Line Cutting Blade

On/Off Stop

Control

Blue Choke

Lever

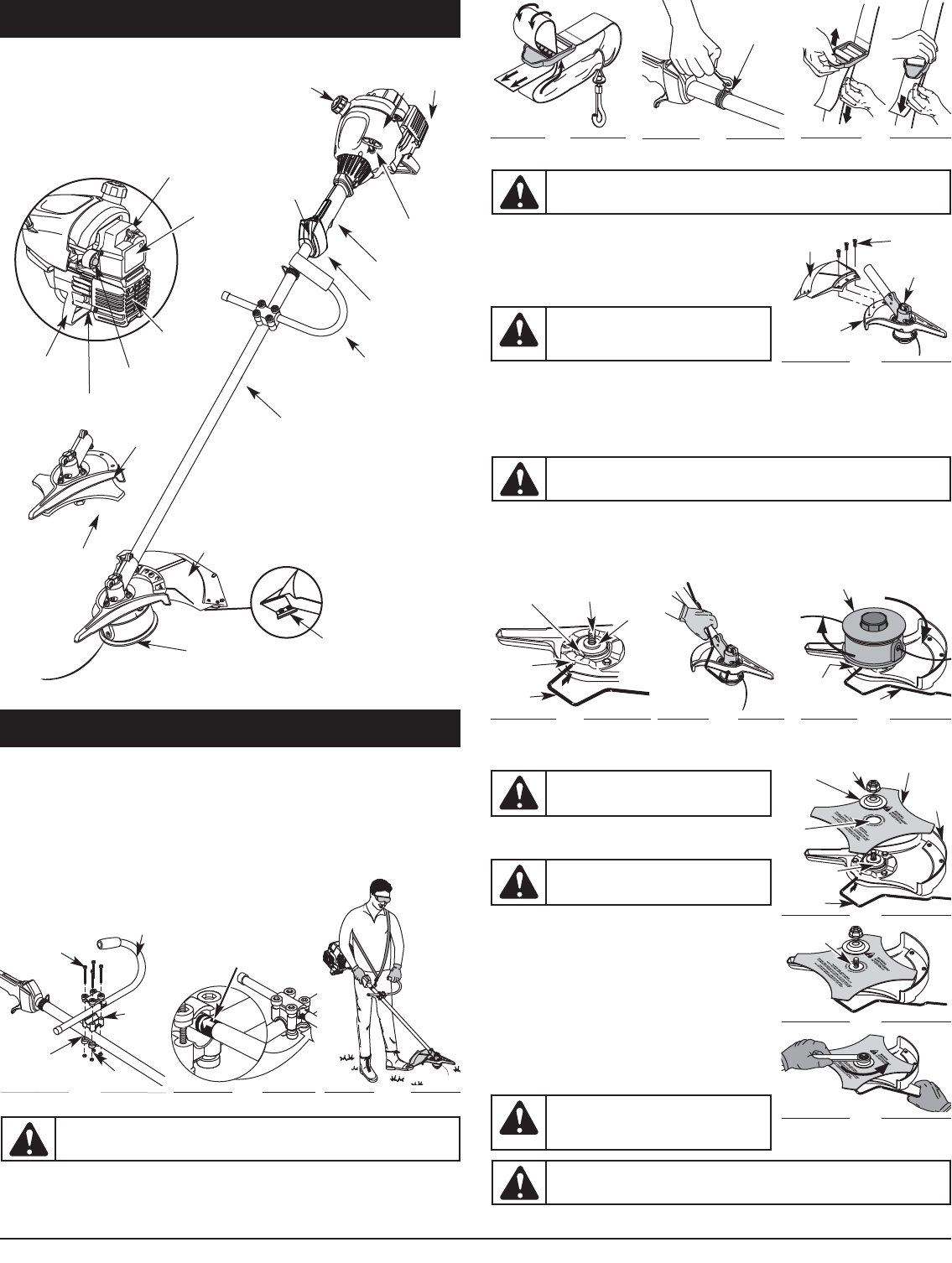

KNOW YOUR UNIT

Spark Plug

APPLICATIONS

As a trimmer:

• Cutting grass and light weeds

• Edging

• Decorative trimming around trees, fences, etc.

As a brushcutter:

• Cut weeds and light brush up to 1/2” (1.3 cm) in

diameter

ASSEMBLY INSTRUCTIONS

INSTALL AND ADJUST THE J-HANDLE

1. Place the J-handle between the top and middle clamp pieces (Fig. 1).

2. While holding the three pieces together, install the four (4) screws through the top clamp and into

middle clamp.

NOTE: The holes in the top and middle clamp will line up only when assembled correctly.

3. Place the clamps and the J-handle over the shaft housing and onto the bottom clamp.

4. Hold each hex nut in the bottom clamp recess with a finger. Start screws with a large Phillips

screwdriver. Do not tighten until you make the handle adjustment.

5. Slide the J-handle in or out until the arrow/white line on the decal touches the clamp assembly (Fig.

2). You must first loosen the screws if the handle is pre-installed.

6. While holding the unit in the operating position (Fig. 3), position the J-

handle to the location that provides you the best grip.

7. Tighten the clamp screws evenly, until the J-handle is secure.

Fig. 1

(4) Screws

Top Clamp

J-Handle

Bottom Clamp

Nuts

Middle

Clamp

INSTALL THE HARNESS

1. Push the strap through the center of the buckle.

2. Pull the strap over the cross bar and down through the slot in the buckle (Fig. 4).

3. Put the harness on over head and onto shoulder. Snap it on to the support fitting (Fig. 5).

4. Adjust length to fit the operator’s size. Pull tab to lengthen, pull strap to shorten (Fig 6).

REMOVE AND INSTALL THE CUTTING ATTACHMENT SHIELD

Remove the cutting attachment shield when using the unit as

a brushcutter

Remove the cutting attachment shield from the shield mount by

removing the three (3) screws with a flat blade screwdriver (Fig. 7).

Store parts for future use.

Install the cutting attachment shield when using the unit as a

grass trimmer

Install the cutting attachment shield on the shield mount by

inserting the three (3) screws into the shield mount. Tighten securely with a flat blade screwdriver (Fig. 7).

REMOVE THE CUTTING ATTACHMENT AND INSTALL THE CUTTING BLADE

NOTE: To make cutting blade removal and installation easier, place the unit on the ground or on a work

bench.

Remove the Cutting Attachment Shield

See Remove and Install the Cutting Attachment Shield.

Remove the Cutting Attachment

1. Align the shaft bushing hole with the locking rod slot and insert the locking rod into the shaft bushing

hole (Fig. 8).

2. Hold the locking rod in place by grasping it next to the boom of the unit (Fig. 9).

3. While holding the locking rod, remove the cutting attachment by turning it clockwise off of the output

shaft (Fig. 10). Store the cutting attachment for future use.

NOTE: The blade retainer under the cutting attachment will be used when installing the cutting blade.

Install the Cutting Blade

4. Place the cutting blade on the output shaft bushing (Fig. 11).

5. Make sure that the cutting blade is centered on the pilot step

and sitting flat against the output shaft bushing (Fig. 12).

6. Align the shaft bushing hole with the locking rod

slot and insert the locking rod into the bushing hole (Fig. 8).

7. Put the blade retainer and nut on the output shaft. Make sure

that the blade is installed correctly.

8. Tighten nut counterclockwise against the blade while holding

the locking rod:

• If using a torque wrench and an 13 mm socket tighten to: 325 -

335 in•lb, 27 - 28 ft.•lb, 37 - 38 N•m.

• Without a torque wrench, use a 13 mm closed-end or socket

wrench, turning the nut until the blade retainer is snug against

the shaft bushing. Make sure that the blade is installed

correctly, then rotate the nut an additional 1/4 to 1/2 turn

counterclockwise (Fig. 13).

9. Remove the locking rod from the locking rod slot.

Fig. 7

Fig. 11

Fig. 4 Fig. 5 Fig. 6

Support

Fitting

WARNING: The cutting attachment shield should NOT be installed when operating the

unit with a blade. Remove the cutting attachment shield before removing or installing the

blade.

WARNING: Always use the shoulder harness when using the cutting blade to avoid

serious personal injury.

Fig. 8 Fig. 9 Fig. 10

Support

Fitting

Cutting

Attachment

Shield (3) Screws

Gear Housing

Shield Mount

WARNING: To avoid serious personal injury,

the cutting attachment shield MUST be in place

at all times while operating the unit as a grass

trimmer.

WARNING: The gear housing gets hot with use. It can result in injury to the operator.

The housing remains hot for a short time even after the unit is turned off. Do not touch the

gear housing until it has cooled.

Shaft Bushing

Hole

Output Shaft

Bushing

Locking

Rod

Locking

Rod Slot

Cutting Attachment

Locking

Rod Slot

Locking Rod

Blade

Retainer

Shield

Mount

Locking

Rod

Cutting

Blade

Nut

Output Shaft

Bushing

Pilot

Hole

WARNING: To avoid serious personal injury,

always wear gloves while handling or installing

the blade.

WARNING: If the cutting blade is off-center,

the unit will vibrate and the blade may fly off,

causing possible serious personal injury.

Fig. 12

Pilot Step

Fig. 13

1/4-1/2 turn Counterclockwise

WARNING: To avoid serious personal injury or

damage to the unit, do not start or operate this

unit with the locking rod in the locking rod slot.

Throttle Control

J-Handle

Shaft Grip

Air Filter/Muffler

Cover

Shaft Housing

Starter Rope Grip

Spark Plug

Primer Bulb

Muffler

Cutting Blade

Blade Shield

Mount

Fig. 2

Decal

Fig. 3

Throttle

Lock-Out

WARNING: Operate this unit only in a well- ventilated outdoor area. Carbon monoxide

exhaust fumes can be lethal in a confined area.

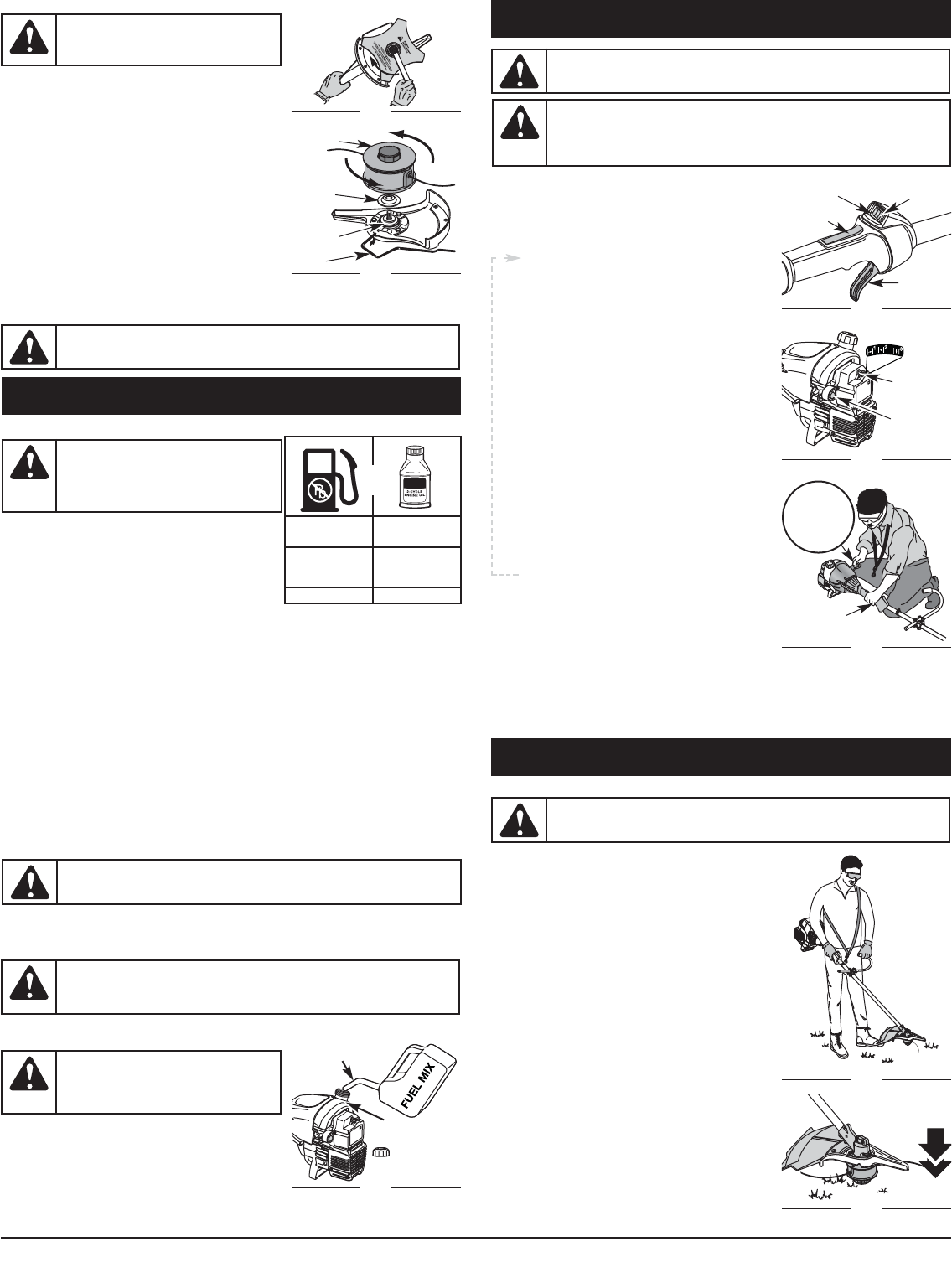

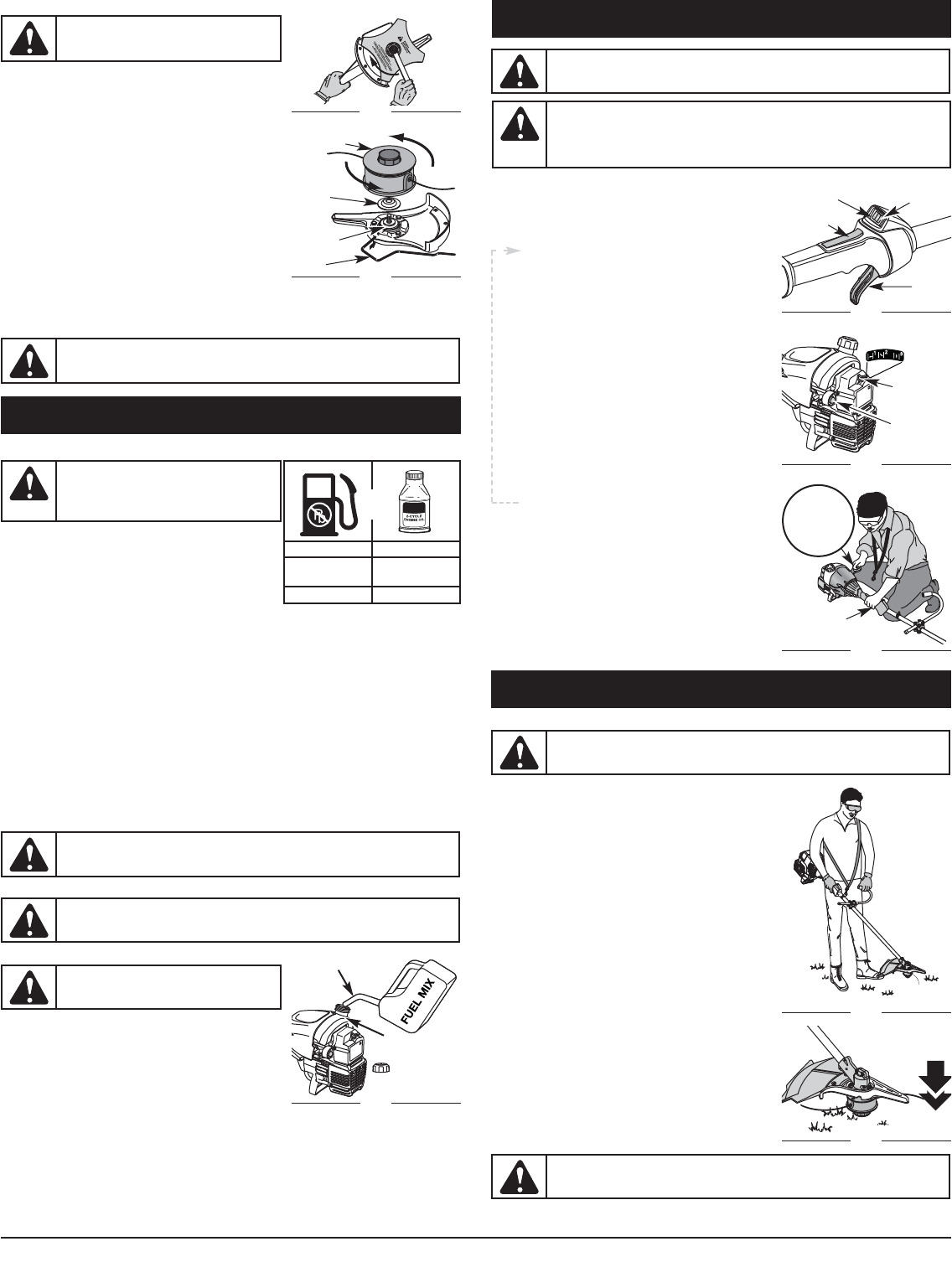

STARTING INSTRUCTIONS

STOPPING INSTRUCTIONS

1. Release your finger from the throttle control. Allow the

engine to cool down by idling.

2. Press and hold On/Off Stop Control in the OFF (O) position

until engine comes to a complete stop (Fig. 17).

1. Mix gas with oil. Fill fuel tank with fuel/oil mixture. See

Oil and Fuel Mixing Instructions.

NOTE: There is no need to turn the unit on. The On/Off Stop

Control is in the ON ( I ) position at all times (Fig. 17).

2. Fully press and release the primer bulb 10 times,

slowly. Some amount of fuel should be visible in the

primer bulb and fuel lines (Fig. 18). If you can’t see

fuel in the bulb, press and release the bulb as many

times as it takes before you can see fuel in it.

3. Place the blue choke lever in Position 1 (Fig. 18).

4. Crouch in the starting position (Fig. 19), squeeze the

throttle lock-out and throttle control, and pull the

starter rope 5 times in a controlled and steady motion.

5. Place the blue choke lever in Position 2 (Fig. 18).

6. While squeezing the throttle lock-out and throttle

control, pull the starter rope in a controlled and steady

motion until the engine starts.

7. Keep the throttle lock-out and throttle control squeezed

and allow the engine to warm up for 15 to 30 seconds.

NOTE: Engine may take longer to warm up and reach

maximum operating speed at colder temperatures.

NOTE: Unit is properly warmed up when engine

accelerates without hesitation.

8. Once the engine is warmed up, place the blue choke

lever in Position 3 (Fig. 18). The unit is ready for use.

IF... the engine hesitates, return the blue choke lever to

Position 2 (Fig. 18) and continue warm-up.

IF... the engine does not start, go back to step 2.

IF... the engine fails to start after a few attempts, place the

blue choke lever in Position 3 and squeeze the throttle

control. Pull the starter rope 3 to 8 times in a controlled

and steady motion. The engine should start. If not, repeat.

IF WARM... If the engine is already warm, make sure the

On/Off Stop control is in the ON position and start the

unit with the blue choke lever in Position 2. After the

unit starts, move the blue choke lever to Position 3.

STARTING / STOPPING INSTRUCTIONS

Fig. 17

Stop/Off (O)

Fig. 18

Blue Choke

Lever

Fig. 19

Starting

Position

Start/On ( I )

Throttle

Control

Primer Bulb

Throttle Control

Trimmer

Equipped With

Spring Assist

Starting ™

WARNING: Avoid accidental starting. Make sure you are in the starting position when

pulling the starter rope (Fig. 19). To avoid serious injury, the operator and unit must be

in a stable position while starting.

To avoid serious personal injury, ensure any Add-On being used is installed correctly and

secure before starting the unit.

OPERATING INSTRUCTIONS

HOLDING THE TRIMMER

Before operating the unit, stand in the operating position (Fig. 20).

Check for the following:

• The operator is wearing eye protection and proper clothing

• With a slightly-bent right arm, the operator’s hand is holding

the shaft grip

• The operator’s left arm is straight, the left hand holding the D-

handle

• The unit is at waist level

• The cutting attachment is parallel to the ground and easily

contacts the grass without the need to bend over

ADJUSTING TRIMMING LINE LENGTH

The Bump Head™ cutting attachment allows you to release

trimming line without stopping the engine. To release more line,

lightly tap the cutting attachment on the ground (Fig. 21) while

operating the trimmer at high speed.

NOTE: Always keep the trimming line fully extended. Line release

becomes more difficult when the cutting line gets shorter.

Each time the head is bumped, about 1 inch (25.4 mm) of trimming

line releases. A blade in the cutting attachment shield will cut the

line to the proper length if any excess line is released.

For best results, tap the bump knob on bare ground or hard soil. If

you attempt a line release in tall grass, the engine may stall.

Always keep the trimming line fully extended. Line release

becomes more difficult when the cutting line gets shorter.

NOTE: Do not rest the Bump Head™ on the ground while the unit

is running.

Some line breakage will occur from:

• Entanglement with foreign matter

• Normal line fatigue

• Attempting to cut thick, stalky weeds

• Forcing the line into objects such as walls or fence posts

TIPS FOR BEST TRIMMING RESULTS

• Keep the cutting attachment parallel to the ground.

WARNING: Always wear eye, hearing, foot and body protection to reduce the risk of

injury when operating this unit.

CAUTION: Do not remove or alter the line cutting blade assembly. Excessive line

length will make the clutch overheat. This may lead to serious personal injury or damage

to the unit.

Fig. 20

Fig. 21

REMOVE THE CUTTING BLADE AND INSTALL THE CUTTING ATTACHMENT

Remove the Cutting Blade

1. Align the shaft bushing hole with the locking rod slot and

insert the locking rod into the bushing hole (Fig. 8).

2. Hold the locking rod in place by grasping it next to the boom

of the unit (Fig. 14).

3. While holding the locking rod, loosen the nut on the blade by

turning it clockwise with a 13 mm closed-end or socket

wrench (Fig. 14).

4. Remove the nut, blade retainer and blade. Store the nut and

blade together for future use in a secure place. Store out of

children’s reach.

Install the Cutting Attachment

5. Align the shaft bushing hole with the locking rod slot and

insert the locking rod into the shaft bushing hole (Fig. 8). Place

the blade retainer on the output shaft with the flat surface

against the output shaft bushing (Fig. 15). Screw the cutting

attachment counterclockwise onto the output shaft. Tighten

securely.

NOTE: The blade retainer must be installed on the output shaft in

the position shown for the cutting attachment to work

correctly.

6. Remove the locking rod.

7. Install the cutting attachment shield. Refer to Remove and Install the Cutting Attachment Shield.

Fig. 14

Clockwise

Fig. 15

Cutting

Attachment

Locking

Rod

Output Shaft

Bushing

Blade

Retainer

WARNING: To avoid serious personal injury,

always wear gloves while handling or installing

the blade.

WARNING: To avoid serious personal injury, the cutting attachment shield MUST be in

place at all times while operating the unit as a trimmer.

OIL AND FUEL INFORMATION

OIL AND FUEL MIXING INSTRUCTIONS

Old and/or improperly mixed fuel are the main reasons for the unit

not running properly. Be sure to use fresh, clean unleaded fuel.

Follow the instructions carefully for the proper fuel/oil mixture.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates such

as ethanol, methanol, or MTBE (ether). Alcohol-blended fuel

absorbs water. As little as 1% water in the fuel can make fuel

and oil separate. It forms acids when stored. When using

alcohol-blended fuel, use fresh fuel (less than 60 days old).

Using Blended Fuels

If you choose to use a blended fuel, or its use is unavoidable, follow recommended precautions:

• Always use the fresh fuel mix explained in your operator's manual

• Always agitate the fuel mix before fueling the unit

• Drain the tank and run the engine dry before storing the unit

Using Fuel Additives

The bottle of 2-cycle oil that came with your unit contains a fuel additive which will help inhibit corrosion

and minimize the formation of gum deposits. It is recommended that you use our 2-cycle oil with this unit.

If unavailable, use a good 2-cycle oil designed for air-cooled engines along with a fuel additive, such as

STA-BIL® Gas Stabilizer or an equivalent. Add 0.8 oz. (23 ml.) of fuel additive per gallon of fuel according

to the instructions on the container. NEVER add fuel additives directly to the unit's fuel tank.

Thoroughly mix the proper ratio of 2-cycle engine oil with unleaded gasoline in a separate fuel can. Use a

40:1 fuel/oil ratio. Do not mix them directly in the engine fuel tank. See the table below for specific gas and

oil mixing ratios.

NOTE: One gallon (3.8 liters) of unleaded gasoline mixed with one 3.2 oz. (95 ml.) bottle of 2-cycle oil

makes a 40:1 fuel/oil ratio.

NOTE: Dispose of the old fuel/oil mix in accordance to Federal, State and Local regulations.

FUELING THE UNIT

1. Remove the fuel cap.

2. Place the gas container’s spout into the fill hole on the fuel

tank (Fig. 16) and fill the tank.

NOTE: Do not overfill the tank.

3. Wipe up any fuel that may have spilled.

4. Reinstall the fuel cap.

5. Move the unit at least 30 ft. (9.1 m) from the fueling source and

site before starting the engine.

NOTE: Dispose of the old fuel mixture in accordance to Federal,

State and Local regulations.

WARNING: Gasoline is extremely flammable. Ignited vapors may explode. Always

stop the engine and allow it to cool before filling the fuel tank. Do not smoke while filling

the tank. Keep sparks and open flames at a distance from the area.

WARNING: Add fuel in a clean, well ventilated outdoor area. Wipe up any spilled fuel

immediately. Avoid creating a source of ignition for spilt fuel. Do not start the engine until

fuel vapors dissipate.

MIXING RATIO - 40:1

UNLEADED GAS 2 CYCLE OIL

1 GALLON US

(3.8 LITERS) 3.2 FL. OZ.

(95 ml)

1 LITER 25 ml

WARNING: Remove fuel cap slowly to avoid

injury from fuel spray. Never operate the unit

without the fuel cap securely in place.

CAUTION: For proper engine operation and

maximum reliability, pay strict attention to the oil

and fuel mixing instructions on the 2-cycle oil

container. Using improperly mixed fuel can

severely damage the engine.

Fig. 16

Fuel Can Spout

Fuel Tank

Throttle

Lock-Out

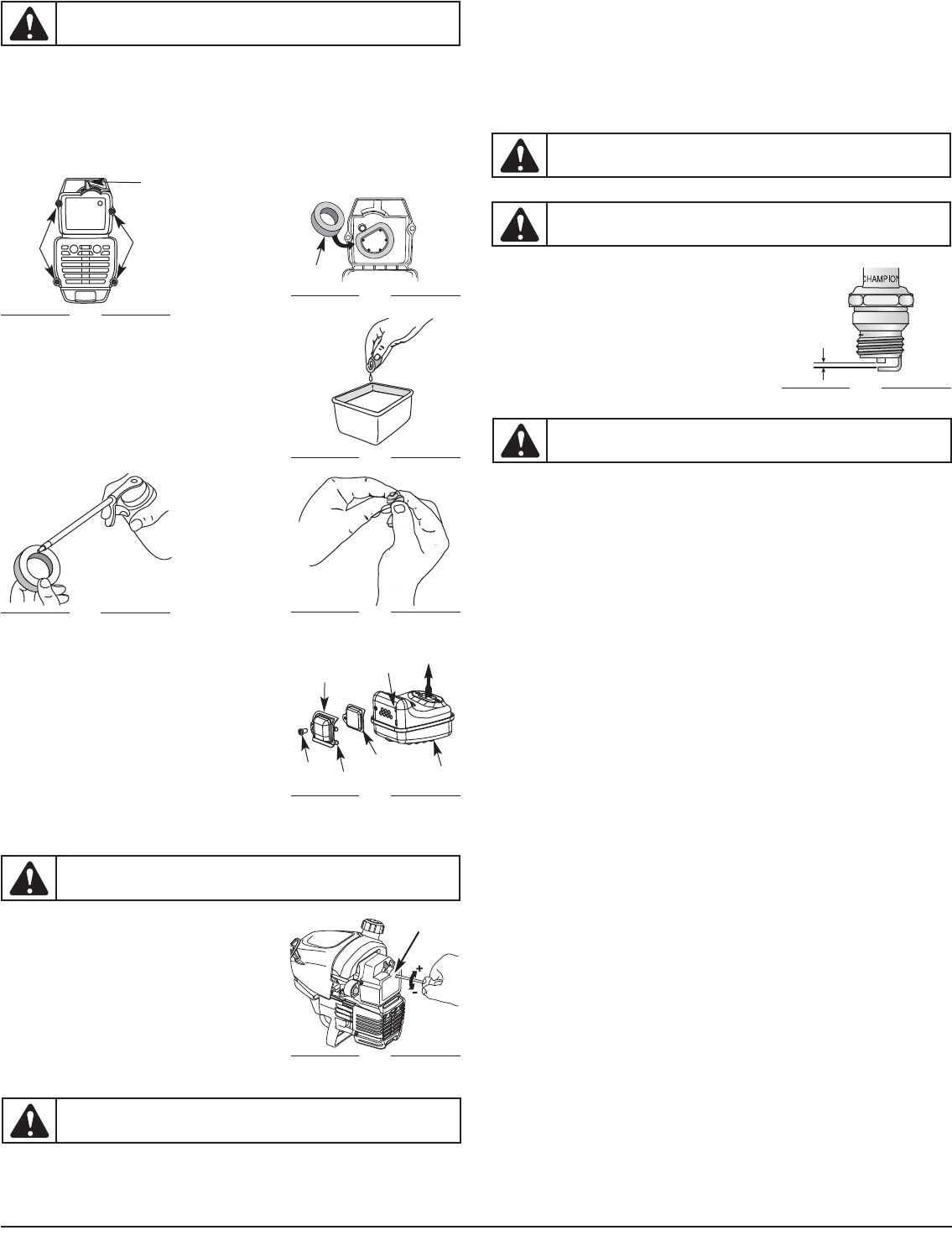

MAINTENANCE AND REPAIR INSTRUCTIONS

MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the frequency stated in the table. These procedures

should also be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require special tools or skills. If you are unsure about these

procedures take your unit to any non-road engine repair establishment, individual or authorized

service dealer.

NOTE: Maintenance, replacement, or repair of the emission control devices and system may be

performed by any non-road engine repair establishment, individual or authorized service dealer.

In order to assure peak performance of your engine, inspection of the engine exhaust port may be

necessary after 50 hours of operation. If you notice lost RPM, poor performance or general lack of

acceleration, this service may be required. If you feel your engine is in need of this inspection, refer service

to any non-road engine repair establishment, individual or authorized service dealer for repair. DO NOT

attempt to perform this process yourself as engine damage may result from contaminants involved in the

cleaning process for the port.

WARNING: To prevent serious injury, never perform maintenance or repairs with unit

running. Always service and repair a cool unit. Disconnect the spark plug wire to ensure

that the unit cannot start.

FREQUENCY MAINTENANCE REQUIRED SEE

Before starting Fill fuel tank with fresh fuel p. 6

Every 10 hours Clean and re-oil air filter p. 8

Every 25 hours Check and clean spark arrestor

Check spark plug condition and gap p. 8

p. 8

Every 50 hours Inspect exhaust port and spark arrestor screen for clogging or

obstruction to assure maximum performance levels p. 8

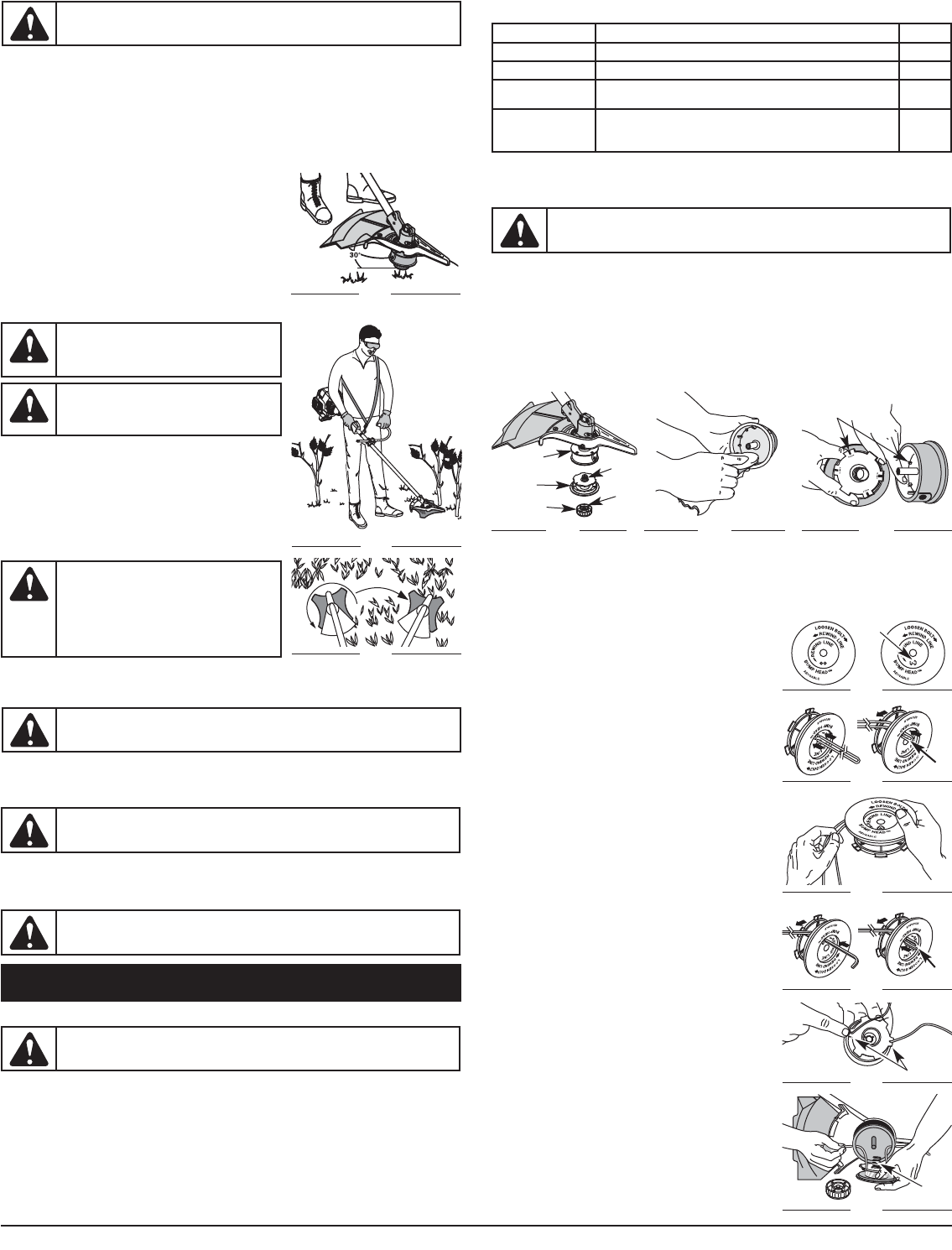

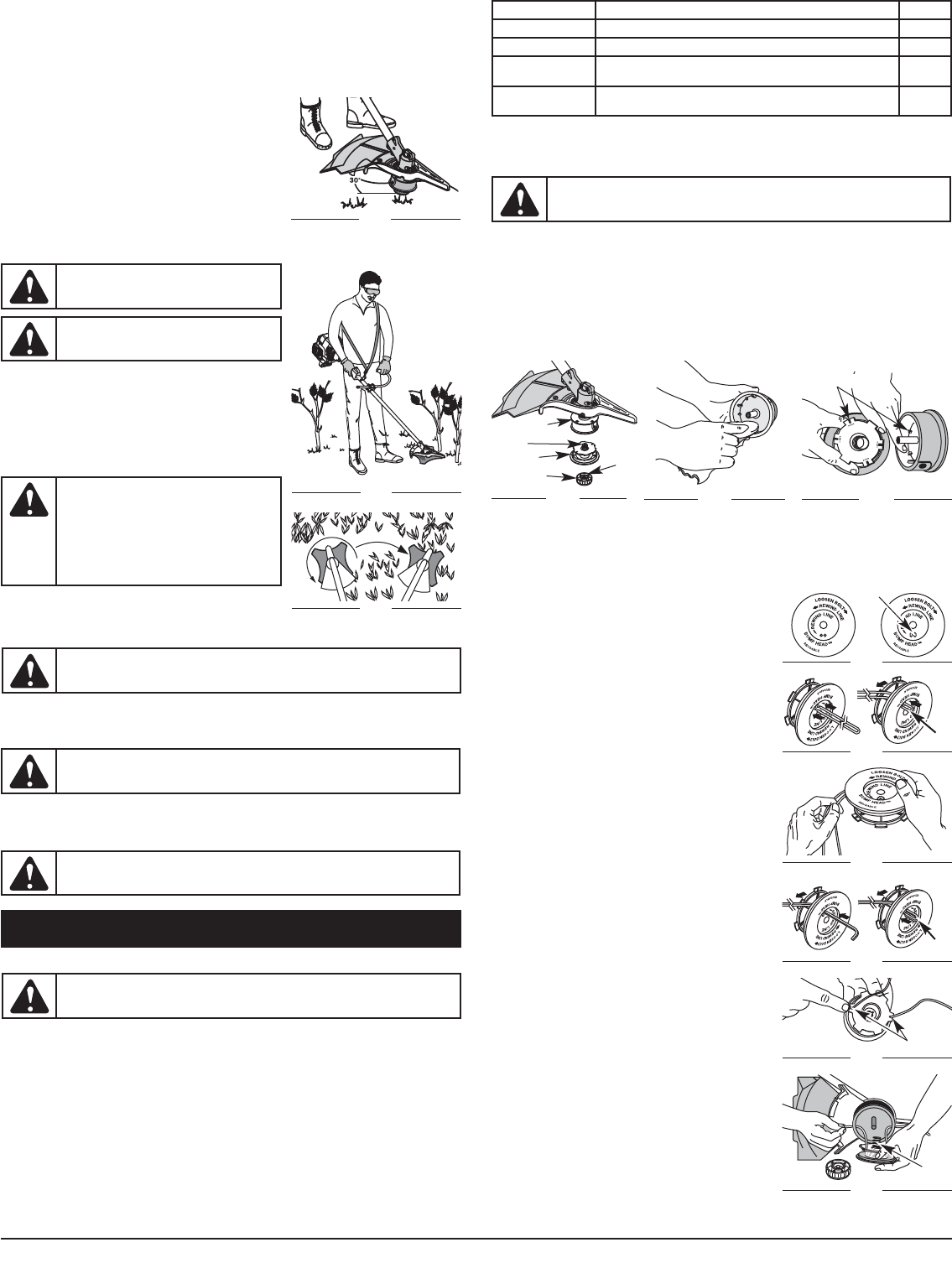

USING THE CUTTING BLADE

Before operating the unit with the cutting blade, stand in the

operating position (Fig. 23). Refer to Holding the Trimmer.

Cutting Blade Operating Tips

To establish a rhythmic cutting procedure:

• Plant feet firmly, comfortably apart.

• Bring the engine to full throttle before entering the material to

be cut. At full throttle the blade has maximum cutting power

and is less likely to bind, stall or cause blade thrust (which can

result in serious personal injury to the operator or others).

• Cut while swinging the upper part of your body from left to right

(Fig. 24).

• Always release the throttle trigger and allow the engine to return to idle speed when not cutting.

• When you are finished, always unsnap the unit from the harness before taking off the harness.

• Swing the unit in the opposite direction as the blade spins, which increases the cutting action.

• After the return swing, move forward to the next area to be cut plant your feet again.

• The cutting blade is designed with a second cutting edge. You can use it by removing the blade,

turning it upside down, and reinstalling it.

To reduce the chance of material wrapping around the blade, follow these steps:

• Cut at full throttle

• Swing the unit into material to be cut from your left to your right (Fig. 24)

• Avoid the material just cut as you make the return swing

Fig. 24

Fig. 23

WARNING: Always wear eye, hearing, foot,

body protection and the shoulder strap to reduce

the risk of injury when operating this unit.

WARNING: Do not use the cutting blade for

edging or as an edger. Severe personal injury to

yourself or others can result.

WARNING: Blade thrust may occur when the

spinning blade contacts an object that it does

not immediately cut. Blade thrust can be violent

enough to cause the unit and/or operator to be

propelled in any direction, and possibly lose

control of the unit. Blade thrust can occur

without warning if the blade snags, stalls or

binds. This is more likely to occur in areas where

it is difficult to see the material being cut.

WARNING: The blade continues to spin after the engine is turned off. The coasting

blade can seriously cut you if accidentally touched.

WARNING: Do not clear away any cut material with the engine running or blade

turning. To avoid serious personal injury, turn off the engine. Allow the blade to stop

before removing materials wrapped around the blade shaft.

WARNING: Do not sharpen the cutting blade. Sharpening the blade can cause the

blade tip to break off while in use. This can result in severe personal injury to yourself or

others. Replace the blade.

LINE INSTALLATION

This section covers both SplitLine™ and standard single line installation.

Always use original equipment manufacturer 0.105 in. (2.67 mm) replacement line. Other types of line may

make the engine overheat or fail.

There are two methods to replace the trimming line:

• Wind the inner reel with new line

• Install a prewound inner reel

Winding the Existing Inner Reel

1. Hold the outer spool with one hand and unscrew the Bump Knob clockwise (Fig. 25). Inspect the bolt

inside the bump knob to make sure it moves freely. Replace the bump knob if damaged.

2. Remove the inner reel from the outer spool (Fig. 25).

3. Remove spring from the inner reel (Fig. 25).

4. Use a clean cloth to clean the the inner reel, spring, shaft and inner surface of the outer spool (Fig. 26).

5. Check the indexing teeth on the inner reel and outer spool for wear (Fig. 27). If necessary, remove

burrs or replace the reel and spool.

NOTE: SplitLine™ can only be used with the inner reel with the slotted holes. Single line can be used on

either type of inner reel. Use Figure 28 to identify the inner reel you have.

NOTE: Always use the correct line length when installing trimming line on the unit. The line may not

release properly if the line is too long.

Single Line Installation

Go To Step 8 for SplitLine™ Installation

6. Take approximately 20 feet (6 m) of new trimming line, loop it

into two equal lengths. Insert each end of the line through one

of the two holes in the inner reel (Fig. 29). Pull the line through

the inner reel so that the loop is as small as possible.

7. Wind the lines in tight even layers, onto the reel

(Fig. 30). Wind the line in the direction indicated on the inner

reel. Place your index finger between the two lines to stop the

lines from overlapping. Do not overlap the ends of the line.

Proceed to step 11.

SplitLine™ Installation

8. Take approximately 10 feet (3 m) of new trimming line. Insert

one end of the line through one of the two holes in the inner

reel (Fig. 31). Pull the line through the inner reel until only

about 4 inches is left out.

9. Insert the end of the line into the open hole in the inner reel

and pull the line tight to make the loop as small as possible

(Fig. 31).

10. Before winding, split the line back about 6 inches.

11. Wind the line in tight even layers in the direction indicated on

the inner reel.

NOTE: Failure to wind the line in the direction indicated will cause

the cutting attachment to operate incorrectly.

12. Insert the ends of the line into the two holding slots (Fig. 32).

13. Insert the ends of the line through the eyelets in the outer

spool and place inner reel with spring inside the outer spool

(Fig. 33). Push the inner reel and outer spool together. While

holding the inner reel and outer spool, grasp the ends and pull

firmly to release the line from the holding slots in the reel.

NOTE: The spring must be assembled on the inner reel before

reassembling the cutting attachment.

14. Hold the inner reel in place and install the bump knob by

turning counterclockwise. Tighten securely.

INSTALLING A PREWOUND REEL

1. Hold the outer spool with one hand and unscrew the bump

knob clockwise. Inspect the bolt inside the bump knob to

make sure it moves freely (Fig. 25). Replace the bump knob if

damaged.

2. Remove the old inner reel from the outer spool (Fig. 25).

3. Remove the spring from the old inner reel (Fig. 25).

4. Place the spring in the new inner reel.

NOTE: The spring must be assembled on the inner reel before

reassembling the cutting attachment.

5. Insert the ends of the line through the eyelets in the outer

spool (Fig. 33).

6. Place the new inner reel inside the outer spool. Push the inner

reel and outer spool together. While holding the inner reel and

outer spool, grasp the ends and pull firmly to release the line

from the holding slots in the spool.

7. Hold the inner reel in place and install the bump knob by

turning counterclockwise. Tighten securely.

Fig. 25 Fig. 26 Fig. 27

Inner Reel

Spring

Outer Spool

Bump Knob

Bolt

Indexing Teeth

WARNING: Never use metal-reinforced line, wire, chain or rope. These can break off

and become dangerous projectiles.

Fig. 28

For Use with

Single Line

ONLY

For Use with

SplitLine™ or

Single Line

Slotted

Holes

• Do not force the cutting attachment. Allow the tip of the line to do the cutting, especially along walls.

Cutting with more than the tip will reduce cutting efficiency and may overload the engine.

• Cut grass over 8 inches (200 mm) by working from top to bottom in small increments to avoid

premature line wear or engine drag.

• Cut from right to left whenever possible. Cutting to the left improves the unit's cutting efficiency.

Clippings are thrown away from the operator.

• Slowly move the trimmer into and out of the cutting area at the desired height. Move either in a

forward-backward or side-to-side motion. Cutting shorter lengths produces the best results.

• Trim only when grass and weeds are dry.

• The life of your cutting line is dependent upon:

• Following the trimming techniques

• What vegetation is being cut

• Where vegetation is cut

For example, the line will wear faster when trimming against a

foundation wall as opposed to trimming around a tree.

DECORATIVE TRIMMING

Decorative trimming is accomplished by removing all vegetation

around trees, posts, fences and more.

Rotate the whole unit so that the cutting attachment is at a 30°

angle to the ground (Fig. 22).

Fig. 22

Fig. 29

Loop

Fig. 30

Fig. 31

Loop

Fig. 32

Fig. 33

Spring

Holding Slots

2. Release the throttle trigger and let the engine idle. If the engine stops, insert a small phillips

screwdriver into the hole in the air filter/muffler cover (Fig. 40). Turn the idle speed screw in, clockwise,

1/8 of a turn at a time (as needed) until the engine idles smoothly.

NOTE: The cutting attachment should not rotate when the engine idles.

3. If the cutting attachment rotates when the engine idles, turn the idle speed screw counterclockwise

1/8 of a turn at a time (as needed), to reduce idle speed.

Checking the fuel mixture, cleaning the air filter, and adjusting the idle speed should solve most engine problems.

If not and all of the following are true:

• The engine will not idle

• The engine hesitates or stalls on acceleration

• There is a loss of engine power

Have the carburetor adjusted by an authorized service dealer.

REPLACING THE SPARK PLUG

Use a Champion RDJ7Y spark plug (or equivalent). The correct air gap is 0.025 inch (0.635 mm). Remove

the plug after every 25 hours of operation and check its condition.

1. Stop the engine and allow it to cool. Grasp the plug wire firmly

and pull it from the spark plug.

2. Clean around the spark plug. Remove the spark plug from the

cylinder head by turning a 5/8 in. socket counterclockwise.

3. Replace a cracked, fouled or dirty spark plug. Set the air gap

at 0.025 in. (0.635 mm) using a feeler gauge (Fig. 41).

4. Install a correctly-gapped spark plug in the cylinder head.

Tighten by turning the 5/8-inch socket clockwise until snug.

If using a torque wrench torque to:

110-120 in.•lb. (12.3-13.5 N•m)

Do not over tighten.

CLEANING

Use a small brush to clean off the outside of the unit. Do not use strong detergents. Household cleaners

that contain aromatic oils such as pine and lemon, and solvents such as kerosene, can damage plastic

housing or handle. Wipe off any moisture with a soft cloth.

STORAGE

• Never store the unit with fuel in the tank where fumes may reach an open flame or spark.

• Allow the engine to cool before storing.

• Store the unit locked up to prevent unauthorized use or damage.

• Store the unit in a dry, well-ventilated area.

• Store the unit out of the reach of children.

LONG TERM STORAGE

If the unit will be stored for an extended time, use the following storage procedure:

1. Drain all fuel from the fuel tank into a container with the same 2-cycle fuel mixture. Do not use fuel

that has been stored for more than 60 days. Dispose of the old fuel/oil mix in accordance to Federal,

State and Local regulations.

2. Start the engine and allow it to run until it stalls. This ensures that all fuel has been drained from the

carburetor.

3. Allow the engine to cool. Remove the spark plug and put 1 oz. (30 ml) of any high quality motor oil or

2-cycle oil into the cylinder. Pull the starter rope slowly to distribute the oil. Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the cylinder before attempting to start the

trimmer after storage.

4. Thoroughly clean the unit and inspect it for any loose or damaged parts. Repair or replace damaged

parts and tighten loose screws, nuts or bolts. The unit is ready for storage.

TRANSPORTING

• Allow the engine to cool before transporting.

• Drain fuel from unit.

• Tighten fuel cap before transporting.

• Secure the unit while transporting.

WARNING: To avoid serious personal injury, always turn your unit off and allow it to

cool before you clean or service it.

WARNING: Do not sand blast, scrape or clean electrodes. Grit in the engine could

damage the cylinder.

Fig. 41

0.025 in.

(0.635 mm)

AIR FILTER MAINTENANCE

Removing the Air Filter/Muffler Cover

1. Remove the four (4) screws securing the air filter/muffler cover (Fig. 34). Use a flat blade or T20 Torx

bit screwdriver.

2. Place the blue choke lever in Position 2 (Fig. 34) and pull the cover from the engine. Do not force.

Cleaning the Air Filter

Clean and re-oil the air filter every 10 hours of operation. It is an important item to maintain. Failure to maintain your air

filter properly can result in poor performance or can cause permanent damage to your engine.

1. Remove air filter/muffler cover. Refer to Removing the Air Filter/Muffler Cover.

2. Turn cover over and look inside to locate the air filter. Remove the air filter from inside the air

filter/muffler cover (Fig. 35).

3. Wash the filter in detergent and water (Fig. 36). Rinse the filter

thoroughly. Squeeze out excess water. Allow it to dry completely.

4. Apply enough clean SAE 30 oil to lightly coat the filter (Fig. 37).

5. Squeeze the filter to spread and remove excess oil (Fig. 38).

6. Replace the air filter inside the air filter/muffler cover (Fig. 35).

NOTE: Operating the unit without the air filter and air filter/muffler

cover assembly will VOID the warranty.

Reinstalling the Air Filter/Muffler Cover

1. Place the air filter/muffler cover over the back of the

carburetor and muffler. Align the screw holes.

2. Insert the four (4) screws into the holes in the air

filter/muffler cover (Fig. 34) and tighten. Do not over tighten.

Fig. 34

Screws Screws

Blue

Choke

Lever

Fig. 35

Air filter

Inside Muffler C over

WARNING: To avoid serious personal injury, always turn your unit off and allow it to

cool before you clean or service it.

Fig. 36

Fig. 38

Fig. 37

SPARK ARRESTOR MAINTENANCE

1. Remove air filter/muffler cover. Refer to Removing the Air

Filter/Muffler Cover.

2. Locate the muffler, but do not remove it. Find the screw on the

bottom of the muffler (Fig. 39). Remove the screw using either

a torx #20 or flat blade screwdriver.

3. Carefully pry up the left side spark arrestor hood. Two tabs act

as hinges on the right side of the hood. Flip open the spark

arrestor hood like a door and then pull its tabs out of the

muffler slots.

4. Using a small flat blade screwdriver, carefully pry the spark

arrestor screen out from the inside of the spark arrestor hood.

5. Clean the spark arrestor screen with a wire brush. Replace it if

it is damaged, or if you are unable to clean it thoroughly.

6. Reinstall the spark arrestor screen snugly back into the spark

arrestor hood.

7. Reinstall the two hood tabs into the two muffler slots and flip the spark arrestor hood closed.

8. Replace the screw you removed in Step 2 and tighten it securely.

9. Reinstall the air filter/muffler cover.

CARBURETOR ADJUSTMENT

The idle speed of the engine is adjustable through the air

filter/muffler cover (Fig. 40).

NOTE: Careless adjustments can seriously damage your unit. An

authorized service dealer should make carburetor adjustments.

Check Fuel Mixture

Old and/or improperly mixed fuel is usually the reason for

improper unit performance. Drain and refill the tank with fresh,

properly-mixed fuel prior to making any adjustments. Refer to Oil

and Fuel Information.

Clean Air Filter

The condition of the air filter is important to the operation of the

unit. A dirty air filter will restrict air flow and change the air/fuel

mixture. This is often mistaken for an out of adjustment carburetor.

Check the condition of the air filter before adjusting the idle speed screw. Refer to Air Filter Maintenance.

Adjust Idle Speed Screw

If, after checking the fuel mixture and cleaning the air filter, the engine still will not idle, adjust the idle

speed screw as follows:

1. Start the engine and let it run at a high idle for a minute to warm up. Refer to Starting/Stopping

Instructions.

Fig. 40

Idle Speed Screw

Fig. 39

Spark Arrestor

Hood

Muffler

Screw

Engine

Spark

Arrestor

Screen

Tabs

Slots

WARNING: If the exhaust deflector assembly is not tightened securely, it could fall off

causing damage to the unit and possible serious personal injury.

WARNING: The cutting attachment may spin during idle speed adjustments. Wear

protective clothing and observe all safety instructions to prevent serious personal injury.

WARNING: To prevent serious personal injury, make sure the cutting attachment has

stopped rotating before you turn it off and set it down.

ENGINE*

* All specifications are based on the latest product information available at the time of printing. We

reserve the right to make changes at any time without notice.

Engine Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Air-Cooled, 2-Cycle

Stroke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.25 in. (31.75 mm)

Displacement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.9 cu in. (31 cc)

Clutch Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Centrifugal

Idle Speed RPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,600 - 3,600 rpm

Operating RPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,500+ rpm

Ignition Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Electronic

Ignition Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rocker Switch

Spark Plug Gap. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 in. (0.635 mm)

Lubrication. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fuel/Oil Mixture

Fuel/Oil Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1

Carburetor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Diaphragm, All-Position

Starter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EZ-Pull™ V3 Auto Rewind

Muffler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Baffled with Guard

Throttle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Manual Spring Return

Fuel Tank Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 oz. (384 ml)

Drive Shaft Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Steel Tube

Throttle Control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Finger-Tip Trigger

Approximate Unit Weight (No fuel, with cutting attachment, shield and J-handle) . . . . 14.75 lbs. (6.5 kg)

Cutting Mechanism . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bump Head™

Line Spool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bump Line Releaser

Line Spool Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 inches (101.6 mm)

Trimming Line Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.105 inches (2.67 mm)

Cutting Path Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 inches (45.72 cm)

SPECIFICATIONS

DRIVE SHAFT & CUTTING ATTACHMENT*

If further assistance is required, contact your authorized service dealer.

CAUSE ACTION

Cutting attachment bound with grass Stop the engine and clean cutting attachment

Cutting attachment out of line Refill with new line

Inner reel bound up Replace the inner reel

Cutting head dirty Clean inner reel and outer spool

Line welded Disassemble, remove the welded section and rewind

Line twisted when refilled Disassemble and rewind the line

Not enough line is exposed Push the bump knob and pull out line until 4 inches

(102 mm) of line is outside of the cutting attachment

CAUSE ACTION

Old or improperly mixed fuel Drain gas tank and add fresh fuel mixture

Improper carburetor adjustment Take to an authorized service dealer for an adjustment

Fouled spark plug Replace or clean the spark plug

Plugged spark arrestor Clean or replace spark arrestor

CAUSE ACTION

Empty fuel tank Fill fuel tank with properly mixed fuel

Primer bulb wasn't pressed enough Press primer bulb fully and slowly 10 times

Engine is flooded Squeeze the throttle lock-out and throttle control, and

pull the starter rope

Old or improperly mixed fuel Drain gas tank and add fresh fuel mixture

Fouled spark plug Replace or clean the spark plug

Plugged spark arrestor Clean or replace spark arrestor

The outside temperature is below 40º F Pull the starter rope up to 10-15 times

The outside temperature is above 90º F Squeeze the throttle lock-out and throttle control, and

pull the starter rope

ENGINE WILL NOT START

ENGINE WILL NOT IDLE

ENGINE WILL NOT ACCELERATE

CAUSE ACTION

Air filter is plugged Replace or clean the air filter

Old or improperly mixed fuel Drain gas tank and add fresh fuel mixture

Improper carburetor adjustment Adjust according to the Carburetor Adjustments section

CAUSE ACTION

Old or improperly mixed fuel Drain gas tank and add fresh fuel mixture

Improper carburetor adjustment Take to an authorized service dealer for an adjustment

Cutting attachment bound with grass Stop the engine and clean the cutting attachment

Dirty air filter Clean or replace the air filter

Plugged spark arrestor Clean or replace spark arrestor

CAUSE ACTION

Oil, cleaner or lubricant in cutting head Clean and thoroughly dry the cutting head

TROUBLESHOOTING

CUTTING LINE ADVANCES UNCONTROLLABLY

CUTTING ATTACHMENT WILL NOT ADVANCE LINE

ENGINE LACKS POWER OR STALLS WHEN CUTTING

CALIFORNIA / EPA EMISSION CONTROL WARRANTY STATEMENT

Your Warranty Rights and Obligations

The California Air Resources Board, the Environmental Protection Agency, and MTD LLC (MTD) are pleased to explain the emission control system warranty on your 2007 and later small off-road engine. In California and

the 49 states, new small off-road engines must be designed, built and equipped to meet the state’s stringent anti-smog standards. MTD must warrant the emission control system on your small off-road engine for the

periods of time listed below provided there has been no abuse, neglect or improper maintenance of your small off-road engine.

Your emission control system may include parts such as the carburetor or fuel-injection system, the ignition system, and catalytic converter. Also included may be hoses, belts, connectors and other emission-related assemblies.

Where a warrantable condition exists, MTD will repair your small off-road engine at no cost to you including diagnosis, parts and labor.

The 2007 and later small off-road engines are warranted for two years. If any emission-related part on your engine is defective, the part will be repaired or replaced by MTD.

Owners Warranty Responsibilities

As the small off-road engine owner, you are responsible for the performance of the required maintenance listed in your operator’s manual. MTD recommends that you retain all receipts covering maintenance on your small

off-road engine, but MTD cannot deny warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.

• As the small off-road engine owner, you should however be aware that MTD may deny you warranty coverage if your small off-road engine or a part has failed due to abuse, neglect, improper maintenance or

unapproved modifications.

• You are responsible for presenting your small off-road engine to a MTD Authorized Service Center as soon as a problem exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and responsibilities, you should call 1-800-949-4483.

Manufacturer’s Warranty Coverage

• The warranty period begins on the date the engine or equipment is delivered to the retail purchaser.

• The manufacturer warrants to the initial owner and each subsequent purchaser, that the engine is free from defects in material and workmanship which cause the failure of a warranted part for a period of two years.

• Repair or replacement of warranted part will be performed at no charge to the owner at an Authorized MTD Service Center. For the nearest location please contact MTD at: 1-800-949-4483.

• Any warranted part which is not scheduled for replacement, as required maintenance or which is scheduled for only for regular inspection to the effect of “Repair or Replace as Necessary” is warranted for the warranty

period. Any warranted part which is scheduled for replacement as required maintenance will be warranted for the period of time up to the first scheduled replacement point for that part.

• The owner will not be charged for diagnostic labor which leads to the determination that a warranted part is defective, if the diagnostic work is performed at an Authorized MTD Service Center.

• The manufacturer is liable for damages to other engine components caused by the failure of a warranted part still under warranty.

• Failures caused by abuse, neglect or improper maintenance are not covered under warranty.

• The use of add-on or modified parts can be grounds for disallowing a warranty claim. The manufacturer is not liable to cover failures of warranted parts caused by the use of add-on or modified parts.

• In order to file a claim, go to your nearest Authorized MTD Service Center. Warranty services or repairs will be provided at all Authorized MTD Service Centers.

• Any manufacturer approved replacement part may be used in the performance of any warranty maintenance or repair of emission related parts and will be provided without charge to the owner. Any replacement part

that is equivalent in performance or durability may be used in non-warranty maintenance or repair and will not reduce the warranty obligations of the manufacturer.

Emission Warranty Parts List:

The following components are included in the emission-related warranty of the engine: air filter, carburetor, primer, fuel lines, fuel pick up/ fuel filter, ignition module, spark plug, and muffler. Valves and Cam are

additionally included if your engine is a 4-Stroke Model.

CALIFORNIA EVAPORATIVE EMISSION CONTROL WARRANTY STATEMENT

Your Warranty Rights and Obligations

The California Air Resources Board and MTD LLC (MTD) is pleased to explain the evaporative emission control system’s warranty on your 2007 model year and later small off-road (equipment type) engine. In California,

new equipment that use small off-engines must be designed, built, and equipped to meet the State’s stringent anti-smog standards MTD must warrant the evaporative emission control system on your small off-road

Lawn & Garden engine for the period listed below provided there has been no abuse, neglect or improper maintenance of your equipment.

Your evaporative emission control system may include parts such as: carburetors, fuel tanks, fuel lines, fuel caps, valves, canisters, filters, vapor hoses, clamps, connectors, and other associated components. For

engines less than or equal to 80 cc, only the fuel tank is subject to the evaporative emission control warranty requirements of this section. The displacement of your small off road engine is less than 80 cc.

Manufacturer’s Warranty Coverage

This evaporative emission control system is warranted for two years. If any evaporative emission-related part on your equipment is defective, the part will be repaired or replaced by MTD.

Owner’s Warranty Responsibilities

• As the small off-road Lawn & Garden engine owner, you are responsible for performance of the required maintenance listed in your owner’s manual. MTD recommends that you retain all receipts covering maintenance

on your Lawn & Garden Engine but MTD cannot deny warranty solely for the lack of receipts.

• As the small off-road Lawn & Garden engine owner, you should however be aware that the MTD may deny you warranty coverage if your fuel tank has failed due to abuse, neglect, or improper maintenance or

unapproved modifications.

• You are responsible for presenting your Lawn & Garden fuel tank to MTD distribution center or service center as soon as the problem exists. The warranty repairs should be completed in a reasonable amount of time,

not to exceed 30 days. If you have a question regarding your warranty coverage, you should contact MTD at 1-800-949-4483.

Defects Warranty Requirements

(a) The warranty period begins on the date the engine or equipment is delivered to an ultimate purchaser.

(b) General Evaporative Emissions Warranty Coverage. The fuel tank must be warranted to the ultimate purchaser and any subsequent owner that the evaporative emission control system when installed was:

(1) Designed, built, and equipped so as to conform with all applicable regulations; and

(2) Free from defects in materials and workmanship that causes the failure of a warranted part for a period of two years.

(1) Any warranted part that is not scheduled for replacement as required maintenance in the written instructions must be warranted for the warranty period defined in subsection (b)(2). If any such part fails during the

period of warranty coverage, it must be repaired or replaced by MTD. Any such part repaired or replaced under the warranty must be warranted for a time not less than the remaining warranty period.

(2) Any warranted part that is scheduled only for regular inspection in the written instructions must be warranted for the warranty period defined in subsection (b)(2). A statement in such written instructions to the effect

of “repair or replace as necessary” will not reduce the period of warranty coverage. Any such part repaired or replaced under warranty must be warranted for a time not less than the remaining warranty period.

(3) Any warranted part that is scheduled for replacement as required maintenance in the written instructions must be warranted for the period of time prior to the first scheduled replacement point for that part. If the

part fails prior to the first scheduled replacement, the part must be repaired or replaced by the MTD. Any such part repaired or replaced under warranty must be warranted for a time not less than the remainder of

the period prior to the first scheduled replacement point for the part.

(4) Repair or replacement of any warranted part under the warranty provisions of this article must be performed at no charge to the owner at a warranty station.

(5) Not withstanding the provisions of subsection (4) above, warranty services or repairs must be provided at distribution centers that are franchised to service the subject engines or equipment.

(6) The owner must not be charged for diagnostic labor that leads to the determination that a warranted part is in fact defective, provided that such diagnostic work is performed at a warranty station.

(7) Throughout the evaporative emission control system’s warranty period set out in subsection (b)(2), MTD must maintain a supply of warranted parts sufficient to meet the expected demand for such parts.

(8) Manufacturer approved replacement parts must be used in the performance of any warranty maintenance or repairs and must be provided without charge to the owner. Such use will not reduce the warranty

obligations of the manufacturer issuing the warranty.

(9) The use of any add-on or modified parts will be grounds for disallowing a warranty claim made in accordance with this article. The manufacturer issuing the warranty will not be liable under this Article to warrant

failures of warranted parts caused by the use of an add-on or modified part.

(10) MTD shall provide any documents that describe the warranty procedures or policies within five working days of request by the Air Resources Board.

Emission Warranty Parts List

(1) Fuel Tank

Written instructions for the maintenance and use of the evaporative emissions control system by the owner shall be furnished with each new engine or equipment.

Manuel de l’utilisateur

Désherbeuse/débroussailleuse

à gaz à 2-temps

WH80BC

CONSERVEZ CES INSTRUCTIONS

Obtenez la liste des concessionnaires agréés appelez le

1-800-

949-

4483 aux États-Unis ou le 1-800-668-1238 au Canada. Pour de plus

amples informations à propos de votre appareil, visitez

www.whiteoutdoor.com.

NE RETOURNEZ PAS L'APPAREIL AU DÉTAILLANT CHEZ QUI

VOUS L'AVEZ ACHETÉ. TOUT SERVICE SOUS GARANTIE

NÉCESSITE UNE PREUVE D'ACHAT.

CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS BREVETS

AMÉRICAINS, ET D’AUTRES SONT EN INSTANCE.

Tout entretien effectué sur cet appareil pendant et après la période de

garantie doit être fait par un concess- ionnaire agréé uniquement.

Avant d'assembler votre nouvel équipement, repérez la plaque

signalétique de l'appareil et copiez ses informations dans l'espace ci-

dessous. Ces informations sont essentielles si vous désirez obtenir

de l'aide auprès de notre service technique ou d'un distributeur

agréé. Un exemple de plaque signalétique est présenté ci-dessous.

All information, illustrations, and specifications in this manual are based

on the latest product information available at the time of printing. We

reserve the right to make changes at any time without notice.

P/N 769-03858 (02/08)

Copiez le numéro de série ici :

Copiez le numéro de modèle / pièce mère ici :

S/N : ITEM :

MODEL :

TABLE DES MATIÈRES

Service technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F1

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F2

Familiarisez-vous avec votre appareil . . . . . . . . . . . . . . . . . . . . . .F5

Instructions de montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F5

Informations sur l'huile et le carburant . . . . . . . . . . . . . . . . . . . . .F6

Instructions de démarrage et d'arrêt . . . . . . . . . . . . . . . . . . . . . . .F6

Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F6

Entretien et réparations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F7

Nettoyage et entreposage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F8

Tableau de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F9

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F9

Declaration des emissions de Californie . . . . . . . . . . . . . . . . . . .F10

Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E14

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E16

Dans un effort de réduire l’impact sur les forets et

réduire les émissions de gaz carbonique ainsi

que les émissions de gaz à effet de serre, MTD

utilise moins de papier en réduisant la taille du

texte de ce manuel.

LIRE TOUTES LES INSTRUCTIONS AVANT UTILISATION

• Veuillez lire les instructions avec soin. Familiarisez-vous avec les

commandes et l'utilisation correcte de cet appareil.

• N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous

l'effet de l'alcool, de drogues ou de médicaments.

• Les enfants et adolescents de moins de 15 ans ne doivent pas

utiliser l'appareil exceptés les adolescents assistés d'un adulte.

• Inspectez l'appareil avant utilisation. Remplacez les pièces

endommagées. Regardez s'il y a des fuites de carburant.

Assurez-vous que les fixations sont solidement en place.

Remplacez les pièces de l'accessoire de coupe qui sont

fendillées, ébréchées ou endommagées. Assurez-vous que

l'accessoire de coupe est correctement installé et solidement

fixé. Assurez-vous que le protecteur d'accessoire de coupe est

correctement fixé et positionné comme recommandé. Vous

risquez sinon de causer des blessures à l'opérateur et aux

spectateurs, et d'endommager l'appareil.

• N'utilisez que du fil de remplacement d’origine du fabrican de

2,67 mm (0,105 po) de diamètre. N'utilisez jamais de fil ou de

cordon à renfort métallique car ils peuvent se briser et se

transformer en projectile dangereux.

• Soyez conscient des risques de blessure à la tête, aux mains et

aux pieds.

• Dégagez la zone de coupe avant chaque usage. Enlevez tous les

objets pouvant être projetés ou happés par l'accessoire de

coupe: cailloux, verre brisé, clous, fil ou ficelle. Éloignez enfants,

spectateurs et animaux de la zone de coupe. Tenez-les à au

moins 15 m (50 pi) de là mais sachez que les spectateurs

risquent quand même d'être atteints par des objets projetés.

Conseillez-leur de porter des protecteurs oculaires. Arrêtez

immédiatement le moteur et l'accessoire de coupe si quelqu'un

s'approche de vous.

• Appuyez sur la manette des gaz et assurez-vous qu'elle revient

automatiquement en position de ralenti. Procédez à tous les

réglages ou réparations avant d'utiliser l'appareil.

AVERTISSEMENTS DE SÉCURITÉ CONCERNANT LES

DÉSHERBEUSES À GAZ

• Ne stockez le carburant que dans des contenants spécialement

conçus et homologués pour le stockage de ce type de matières.

• Arrêtez toujours le moteur et laissez-le refroidir avant de remplir

le réservoir de carburant. N'enlevez jamais le bouchon du

réservoir et n'ajoutez jamais de carburant pendant que le moteur

est chaud. Ne faites jamais fonctionner l'appareil sans que le

bouchon de carburant soit bien mis. Desserrez lentement le

bouchon afin de réduire la pression du réservoir.

• Évitez de créer une source d'allumage pour le carburant déversé.

Ne démarrez pas le moteur avant que les vapeurs de carburant

ne se soient dissipées.

• Mélangez et ajoutez le carburant dans un endroit bien aéré et

propre en plein air à l'abri des étincelles ou des flammes.

N'enlevez lentement le bouchon du réservoir d'essence qu'après

avoir arrêté le moteur. Ne fumez pas pendant le remplissage ou le

mélange de carburant. Essuyez immédiatement tout

déversement de carburant de l'appareil.

• Éloignez l'appareil d'au moins 9.1 m (30 pi) de la source de

ravitaillement en carburant avant de démarrer le moteur. Ne

fumez pas et éloignez toute source d'étincelles ou de flammes

vives du lieu de ravitaillement ou de fonctionnement de l'appareil.

• IMPORTANTES CONSIGNES DE SÉCURITÉ •

CONSIGNES DE SÉCURITÉ

Lisez le(s) manuel(s) de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entraîner des

blessures graves pour vous ou d'autres personnes.

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE

1-800-949-4483

AUX ÉTATS-UNIS, OU LE 1-800-668-1238 AU CANADA

Les symboles de sécurité attirent votre attention sur des dangers

potentiels. Ces symboles et leurs détails explicatifs méritent que

vous les lisiez et compreniez bien. Les avertissements de

sécurité ne peuvent éviter les dangers de par eux-mêmes. Les

consignes ou mises en garde qu'ils donnent ne remplacent pas

des mesures préventives appropriées contre les accidents.

REMARQUE: donne des informations ou des instructions vitales

pour le fonctionnement ou l'entretien de l'équipement.

ALERTE DE SÉCURITÉ : Indique un danger, un

avertissement ou une mise en garde. Soyez vigilant afin

d'éviter toute blessure grave. Ce symbole peut être

combiné à d'autres symboles ou pictogrammes.

DANGER : l e non-respect d’un avertissement peut

causer dommages matériels ou blessures graves pour

tous. Respectez les consignes de sécurité afin de réduire

les risques d'incendie, d'électrocution et de blessures.

AVERTISSEMENT : le non-respect d’un avertissement

peut causer dommages matériels ou blessures graves pour

tous. Respectez les consignes de sécurité afin de réduire les

risques d'incendie, d'électrocution et de blessures.

MISE EN GARDE : le non-respect d’un avertissement

peut causer dommages matériels ou blessures graves pour

tous. Respectez toujours les consignes de sécurité afin de

réduire les risques d'incendie, d'électrocution et de blessures.

SYMBOLE SIGNIFICATION

AVERTISSEMENT

LES GAZ D'ÉCHAPPEMENT DU MOTEUR DE CET APPAREIL

CONTIENNENT DES PRODUITS CHIMIQUES CONSIDÉRÉS

PAR L'ÉTAT DE CALIFORNIE COMME POUVANT CAUSER LE

CANCER, DES MALFORMATIONS CONGÉNITALES OU

D'AUTRES EFFETS NOCIFS SUR L'APPAREIL DE

REPRODUCTION.

PARE-ÉTINCELLES

REMARQUE : à l'intention des utilisateurs opérant dans les terres

forestières des États-Unis et dans les états de Californie, du

Maine, de l'Orégon et de Washington. Toutes les terres forestières

des États-Unis et de l'état de Californie (Codes sur les ressources

publiques 4442 et 4443), de l'Orégon et de Washington exigent de par

la loi que certains moteurs à combustion interne utilisés dans des

zones couvertes de taillis ou d'herbe soient équipés d'un pare-

étincelles en parfait état de fonctionnement, ou qu'ils soient conçus,

équipés et entretenus pour la prévention des incendies. Renseignez-

vous auprès des autorités de votre province ou de votre municipalité

concernant la réglementation en vigueur. Vous pourriez être passible

d'une amende ou être tenu responsable si vous ne respectez pas cette

réglementation. Cet appareil est équipé d'un pare-étincelles en usine.

Si l'écran pare-étincelles, réf. 753-05169, doit être remplacé,

communiquez avec le service technique.

AVERTISSEMENT DE LA PROPOSITION 65 DE CALIFORNIE

AVERTISSEMENT : Lorsque vous utilisez la

machine, vous devez suivre les consignes de sécurité.

Veuillez lire ces instructions avant d’opérer la machine

pour vous assurer de la sécurité de l’opérateur et de

tout spectateur. Veuillez conserver ces instructions pour

un usage ultérieur.

AVERTISSEMENT : l'essence est extrêmement

inflammable et ses vapeurs peuvent exploser si on y

met le feu. Veuillez prendre les précautions suivantes.

PENDANT L'UTILISATION DE L'APPAREIL

• Évitez de démarrer ou de faire marcher l'appareil à l'intérieur

d'une pièce ou d'un bâtiment fermé. La respiration de fumées

d'échappement peut tuer. Ne faites fonctionner cet appareil qu'à

l'extérieur dans un endroit bien aéré.

• Portez des lunettes de sécurité conformes aux normes ANSI

Z87.1-1989 ainsi que des protège-oreilles durant l'utilisation de

l'appareil. Portez un masque facial ou antipoussières si vous

travaillez dans un lieu poussiéreux. Il est recommandé de porter

des chemises à manches longues.

• Portez des pantalons épais et longs, des bottes et des gants. Ne

marchez pas pieds nus et ne portez pas les articles suivants :

vêtements lâches, bijoux, pantalons courts, sandales. Relevez les

cheveux au-dessus du niveau des épaules.

• Le protecteur d'accessoire de coupe doit toujours être en place

lors de l'utilisation de l'appareil. Ne faites pas marcher l'appareil

sans que les deux fils soient bien déployés, en supposant qu'un

fil approprié a été installé. Assurez-vous que le fil ne dépasse pas

le protecteur de sécurité.

• Cet appareil est muni d'un embrayage. L'accessoire de coupe

reste stationnaire lorsque le moteur est au ralenti. Si ce n'est pas

le cas, faites régler l'appareil par un technicien agréé.

• Ajustez la poignée en D selon votre taille pour mieux l'agripper.

• N'utilisez l'appareil qu'en plein jour ou avec un bon éclairage

artificiel.

• Évitez tout démarrage accidentel. Mettez-vous en position de

démarrage chaque fois que vous tirez sur la corde de démarrage.

L'opérateur et l'appareil doivent tous deux être en position stable

à ce moment-là. Voir les Instructions de démarrage et d'arrêt.

• Ne vous étirez pas. Tenez-vous toujours bien sur vos pieds en

position d'équilibre.

• Tenez toujours l'appareil des deux mains lorsque vous le faites

marcher. Agrippez fermement les poignées avant et arrière.

• Gardez les mains, le visage et les pieds éloignés des pièces

mobiles. Ne touchez pas et n'essayez pas d'arrêter l'accessoire

de coupe en rotation.

• Ne touchez pas le silencieux ni le cylindre. Ces pièces deviennent

très chaudes à l'utilisation. Elles restes chaudes brièvement après

l'arrêt.

• Servez-vous des outils appropriés. N'utilisez cet outil que pour

son usage prévu.

• Ne faites pas fonctionner le moteur à un régime plus élevé que

nécessaire pour couper, tailler ou faire les bordures. Ne faites pas

tourner le moteur à haut régime si vous ne vous faites pas de

coupe.

• Arrêtez toujours le moteur lorsque vous suspendez la coupe ou

lorsque vous vous déplacez d'un lieu de travail vers un autre.

• Si vous heurtez un corps étranger ou que celui-ci est happé,

arrêtez le moteur immédiatement et vérifiez que rien n'a été

endommagé. Ne faites pas fonctionner avant réparation des

dommages. Ne faites pas marcher l'appareil si les pièces sont

desserrées ou endommagées.

• Arrêtez et éteignez le moteur dans les cas suivants: entretien,

réparation ou changement d'accessoires ou autres.

• N'utilisez que des pièces de rechange d’origine du fabrican pour

l'entretien de cet appareil. Ces pièces sont disponibles auprès de

votre concessionnaire agréé. N'utilisez pas de pièces ou

accessoires non conçus par original pour cet appareil. Cela

pourrait causer des blessures graves à l'utilisateur ou

endommager l'appareil et annuler la garantie.

• Gardez l'appareil exempt d'accumulation de végétation ou autres

matières. Celles-ci peuvent rester logées entre l'accessoire de

coupe et le protecteur.

• Afin de diminuer les risques d'incendie, remplacez tout silencieux

ou pare-étincelles défectueux et conservez le moteur et le

silencieux exempts d'herbe, de feuilles et d'accumulation

excessive de graisse ou de carbone.

PENDANT L'UTILISATION DE LA LAME DE COUPE

• Prenez soin de bien lire et comprendre tous les avertissements de

sécurité avant de faire fonctionner cet appareil.

• Portez toujours le harnais d'épaule lorsque vous utilisez la lame à

broussailles.

• Maintenez toujours la poignée entre l'opérateur et l'accessoire de

coupe ou la lame.

• Ne coupez jamais si la lame de coupe est à plus de 76 cm (30

po) au-dessus du sol.

• Lorsque la lame pivotante frappe un objet qu'elle ne peut pas

couper, elle donne un coup brusque qui peut pousser violemment

l'opérateur et l'appareil vers n'importe quelle direction et faire

perdre le contrôle de l'appareil. Ceci peut se produire à

l'improviste si la lame s'accroche, cale ou se coince. Cela est plus

susceptible de se produire dans les endroits où il est difficile de

voir ce que l'on coupe.

• Avec une lame à broussailles, ne coupez rien de plus épais que

1,3 cm (1/2 po) au risque de provoquer un recul violent.

• N'essayez pas de toucher ni d'arrêter la lame pendant qu'elle tourne.

• La lame continue de tourner à vide une fois le moteur éteint ou la

manette des gaz relâchée et peut causer des blessures graves. Gardez

le contrôle jusqu'à ce qu'elle ait complètement arrêté de tourner.

• Ne faites pas tourner l'appareil à haut régime si vous ne faites pas

de coupe.

• Si vous heurtez un corps étranger ou que celui-ci est happé, arrêtez

le moteur immédiatement et vérifiez que rien n'a été endommagé.

Réparez tout dommage éventuel avant de poursuivre le travail.

N'utilisez pas l'appareil si la lame est tordue, fendillée ou émoussée.

Jetez toute lame tordue, fendillée ou émoussée.

• N'aiguisez pas la lame de coupe car son extrémité risquerait de

casser à l'usage et causer des blessures graves. Remplacez-la plutôt.

• Arrêtez le moteur IMMÉDIATEMENT si vous ressentez une

vibration excessive car cela indique un problème. Vérifiez

soigneusement qu'il n'y a ni écrous ni boulons desserrés, ni

aucun dommage avant de continuer. Réparez ou remplacez les

pièces affectées au besoin.

APRÈS L'UTILISATION

• Nettoyez la lame de coupe avec un nettoyant ménager pour

éliminer toute accumulation de gomme. Lubrifiez la lame avec de

l'huile mécanique contre la rouille.

• Verrouillez et rangez la lame de coupe dans un lieu approprié pour

éviter toute utilisation indésirable ou des dommages.

AUTRES AVERTISSEMENTS DE SÉCURITÉ

• N'entreposez jamais l'appareil rempli de carburant dans un édifice

où les vapeurs peuvent atteindre une source de flammes vives ou

d'étincelles.

• Laissez le moteur se refroidir avant de l'entreposer ou de le

transporter. Attachez bien l'appareil pendant le transport.

• Rangez l'appareil dans un endroit verrouillé et sec, ou élevé et

sec, hors de portée des enfants, pour éviter une utilisation

indésirable ou un accident.

• Ne trempez et n'arrosez jamais l'appareil avec de l'eau ou tout

autre liquide. Gardez les poignées sèches, propres et exemptes

de débris. Nettoyez après chaque usage. Voir les sections

Nettoyage et Entreposage.

• Conservez ces instructions. Consultez-les souvent et

servez-vous en pour instruire d'autres usagers. Si vous prêtez

l'appareil à quelqu'un, prêtez-lui également ces instructions.

CONSERVER CES INSTRUCTIONS

CONSIGNES DE SÉCURITÉ

• SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX •

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de

l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.

• LISEZ LE MANUEL DE L'UTILISATEUR

Lisez le manuel de l'utilisateur et suivez tous les

avertissements et consignes de sécurité. Vous

pourriez à défaut entraîner des blessures graves pour

vous ou d'autres personnes. • ÉLOIGNEZ LES SPECTATEURS

AVERTISSEMENT : éloignez tout spectateur, les

enfants et les animaux domestiques en particulier,

d'au moins 15 m (50 pi) de la zone de coupe.

SYMBOLE SIGNIFICATION

• LES OBJETS PROJETÉS ET LA TÊTE

ROTATIVE PEUVENT CAUSER DES

BLESSURES GRAVES

AVERTISSEMENT : ne faites pas fonctionner

sans protecteur de sécurité en plastique. Tenez-vous à

l'écart de l'accessoire de coupe rotatif.

• SYMBOLE ALERTE DE SÉCURITÉ

Indique un danger, un avertissement ou une mise en

garde. Ce symbole peut être combiné à d'autres

symboles ou pictogrammes.

SYMBOLE SIGNIFICATION

• PORTEZ DES PROTECTIONS (YEUX ET

OREILLES)

AVERTISSEMENT : les objets projetés et les

bruits forts peuvent endommager la vue et l’ouïe.

Portez une visière de norme ANSI Z87.1-1989 et des

protège-oreilles pendant l'utilisation.

• NIVEAU D'HUILE

Voir le manuel de l'utilisateur pour le type d'huile

approprié.

• CARBURANT SANS PLOMB

Utilisez toujours du carburant sans plomb frais et

propre.

• COMMANDE MARCHE/ARRÊT

ARRÊT ou STOP

• COMMANDE MARCHE/ARRÊT

ALLUMAGE / DÉMARRAGE / MARCHE

• AVERTISSEMENT SURFACE CHAUDE

Ne touchez pas un silencieux ou un cylindre chaud.

Vous pourriez vous brûler. Ces pièces deviennent très

chaudes à l'utilisation. Elles restes chaudes

brièvement après l'arrêt.

• CONTRÔLE DE L'ÉTRANGLEUR

1. Position d’ÉTRANGLEMENT MAXIMUM

2. Position d’ÉTRANGLEMENT PARTIEL

3. Position MARCHE.

CONSIGNES DE SÉCURITÉ

• DÉSHERBEUSE/ DÉBROUISS-AILLEUSE

SÉCURITÉ

AVERTISSEMENT : les objets projetés et la tête

coupante rotative peuvent causer des blessures

graves. Éloignez les spectateurs, les enfants et les

animaux domestiques en particulier, d'au moins 15

m (50 pieds) de la zone de coupe. Vous devez utiliser

le protecteur d'accessoire de coupe lorsque vous

vous servez de l'accessoire de coupe de la

désherbeuse.

• DÉBROUISSAILLEUSES REMPLACEZ

LA LAME ÉMOUSSÉE

N'aiguisez pas la lame de coupe car son extrémité

risquerait de casser à l'usage et causer des blessures

graves.

Protecteur d'accessoire de coupe

Bouchon du

carburant

Accessoire de coupe

Support du

moteur

Protection du

silencieux

Lame coupante

Commande

Marche/Arrêt

Levier

d’entranglement

bleu

FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL

Bougie

APPLICATIONS

Utilisation comme désherbeuse :

• Coupe d'herbe et de mauvaises herbes légères.

• Coupe de bordures

• Tailler autour des arbres, des clôtures, etc.

Utilisation comme débroussailleuse :

• Coupe de mauvaises herbes et broussailles légères de

1,3 cm (1/2") de diamètre maximum

INSTRUCTIONS DE MONTAGE

INSTALLATION ET RÉGLAGE DE LA POIGNÉE EN J

1. Placez la poignée en J entre les brides supérieure et médiane (Fig. 1).

2. Maintenez les trois pièces ensemble et introduisez les quatre (4) vis dans les brides supérieure et

médiane.

REMARQUE : les trous des brides supérieure et médiane ne sont alignés que si l’assemblage est correct.

3. Placez les brides et la poignée en J sur le corps de l'arbre et sur la bride inférieure.

4. Tenez d’un doigt chaque écrou hex dans le renfoncement de la bride inférieure. Commencez à visser

à l’aide d’un grand tournevis à embout cruciforme. Ne serrez pas avant de régler le guidon.

5. Glissez la poignée en J en un mouvement de va-et-vient jusqu'à ce que la flèche/ligne blanche de

l'autocollant touche la bride (Fig. 2).

6. Tenez l'appareil en position d’utilisation (Fig. 3), puis positionnez la

poignée en J de manière à assurer une prise idéale.

7. Serrez les vis des brides uniformément jusqu'à bien fixer la poignée.

INSTALLER LE HARNAIS

1. Faites passer la bandoulière au centre de la boucle.

2. Tirez la bandoulière par-dessus la traverse et à travers la fente de la boucle (Fig. 4).

3. Passez le harnais par-dessus la tête puis sur l'épaule. Accrochez-le au raccord de soutien (Fig. 5).

4. Réglez la longueur en fonction de la taille de l'opérateur. Tirez la languette pour rallonger ou tirez la

bande pour raccourcir (Fig. 6).

RETRAIT ET INSTALLATION DU PROTECTEUR D'ACCESSOIRE DE COUPE

Enlevez le protecteur d'accessoire de coupe lorsque vous

vous servez de l'appareil comme débroussailleuse.

Retirez le protecteur d'accessoire de coupe de son support en

enlevant les trois vis à l'aide d'un tournevis à tête plate (Fig. 7).

Rangez les pièces pour un usage ultérieur.

Installez le protecteur d'accessoire de coupe lorsque vous

vous servez de l'appareil comme désherbeuse.

Installez le protecteur d'accessoire de coupe sur son support en

insérant les trois vis dans le support. Serrez fermement avec un tournevis à tête plate (Fig. 7).

RETIRER L’ACCESSOIRE DE COUPE ET INSTALLER LA LAME DE COUPE

REMARQUE : pour faciliter le retrait ou l'installation de la lame ou de l'accessoire de coupe, placez

l'appareil au sol ou sur un établi.

Retrait du protecteur d'accessoire de coupe

Voir Retrait et installation du protecteur d'accessoire de coupe.

Retirer l'accessoire de coupe

1. Alignez le trou de la bague de l'arbre avec la fente de la tige de blocage, puis insérez la tige dans le

trou de la bague (Fig. 8).

2. Maintenez la tige de blocage en place en la saisissant près du bras de l’appareil (Fig. 9).

3. Tout en tenant la tige de blocage, retirez l’accessoire de coupe de l’arbre de sortie en le tournant à

droite (Fig. 10). Rangez l’accessoire de coupe pour un usage ultérieur.

REMARQUE : la retenue de la lame sous l’accessoire de coupe servira au moment de l’installation de la

lame de coupe.

Installer la lame de coupe

4. Placez la lame de coupe sur la bague de l'arbre de sortie (Fig. 11).

5. Assurez-vous que la lame de coupe est centrée sur le pas de

guidage et qu'elle repose à plat contre la bague de l'arbre de

sortie (Fig. 12).

6. Alignez le trou de la bague de l'arbre avec la fente de la tige

de blocage, puis insérez la tige dans le trou (Fig. 8).

7. Placez la retenue et l'écrou de la lame sur l'arbre de sortie.

Assurez-vous que la lame est bien mise.

8. Vissez l’écrou vers la gauche contre la lame tout en tenant la

tige de blocage :

• Si vous utilisez une clé dynamométrique et une douille de 13

mm, vissez selon les valeurs de couple suivantes: 325 - 335

po•lb, 27 - 28 pi•lb, 37 -38 N•m.

• Si vous n’avez pas de clé dynamométrique, utilisez une clé

fermée ou à douille de 13 mm et tournez l'écrou jusqu'à ce que

la retenue soit bien ajustée contre la bague de l'arbre. Assurez-

vous que la lame est bien mise, puis donnez à l'écrou entre 1/4

et 1/2 tour supplémentaire à gauche (Fig. 13).

9. Retirez la tige de blocage de sa fente.

Fig. 11

Fig. 4 Fig. 5 Fig. 6

Raccord de

soutien

AVERTISSEMENT : n'installez PAS le protecteur d'accessoire de coupe si vous

utilisez l'appareil avec une lame. Enlevez le protecteur avant d'enlever ou d'installer la

lame.

AVERTISSEMENT : portez toujours le harnais d'épaule lorsque vous utilisez la lame

de coupe afin d'éviter de vous blesser.

Fig. 8 Fig. 9 Fig. 10

AVERTISSEMENT : pour éviter des

blessures graves, le protecteur d'accessoire de

coupe DOIT toujours être installé lorsque vous

vous servez de l'appareil comme désherbeuse.

AVERTISSEMENT : le boîtier d'engrenages chauffe à l'usage et peut blesser

l'opérateur. Il reste chaud brièvement après l'arrêt. Ne le touchez pas tant qu'il n'a pas

refroidi.

Trou de la

bague de l'arbre

Arbre de

sortie Bague

l'arbre

de sortie

Tige de

blocage

Fente de la

tige de

blocage

Accessoire de coupe

Fente de

la tige de

blocage Tige de blocage

Retenue

de la

lame Support

protecteur

Tige de

blocage

Lame de coupe

Écrou

Bague de

l'arbre de sortie

Trou de

guidage

AVERTISSEMENT : pour éviter des

blessures graves, portez toujours des gants

lorsque vous manipulez ou installez la lame.

AVERTISSEMENT : si la lame de coupe est

décentrée, l'appareil vibrera et la lame pourrait

s'envoler, ce qui causerait des blessures graves.

Fig. 12

Pas de

guidage

Fig. 13

De 1/4 à 1/2 tour à gauche

AVERTISSEMENT : pour éviter des

blessures graves et ne pas endommager

l'appareil, ne le faites pas marcher avec la tige

de blocage dans sa fente.

Manette des gaz

Poignée en J

Prise de l'arbre

Couvercle du

filtre à air/silencieux

Corps de l'arbre

Poignée de la corde

de démarrage

Poire d'amorçage

Silencieux

Lame à broussailles

avec couvercle

Protecteur de lame / Matériel

de montage du protecteur

Fig. 1

(4) Vis

Bride

supérieure

Poignée en J

Bride

inférieure

Écrous

Bride

médiane

Fig. 2

Autocollant

Fig. 3

Fig. 7

Protecteur

d'accessoire

de coupe (3) Vis

Boîtier

d'engrenages

Support du

protecteur

AVERTISSEMENT : n'aiguisez pas la lame de coupe : son extrémité pourrait casser

à l'usage et causer des blessures graves. Remplacez-la plutôt.

AVERTISSEMENT : n’utiliser l’outil qu’à l’extérieur, dans un endroit bien aéré. Les

émanations d’oxyde de carbone dans un endroit confiné peuvent être mortelles.

INSTRUCTIONS DE DÉMARRAGE

INSTRUCTIONS D'ARRÊT

1. Relâchez la manette des gaz. Laissez le moteur refroidir au ralenti.

2. Appuyez sur la commande Marche/Arrêt Stop et maintenez-la en position ARRÊT (O) jusqu'à ce que

le moteur s’arrête complètement (Fig. 17).

1. Mélangez l’essence avec l’huile. Remplissez le réservoir

de carburant avec le mélange essence/huile. Voir

Instructions de mélange de l’huile et de l’essence.

REMARQUE : Il n’est pas nécessaire de faire démarrer la

machine. La commande On/Off (Arrêt/Marche) est en

position ON (I) en permanence (Fig. 17).

2. Pressez et relâchez la poire d'amorçage à 10 reprises,

lentement. Une certaine quantité d'essence devrait

être visible dans la poire d'amorçage et les conduites

d'essence (Fig. 18). Si vous n'apercevez pas

d'essence dans la poire, pressez et relâchez la poire

autant de fois qu'il le faut pour y voir de l'essence.

3. Placez le levier d'étranglement bleu en position 1 (Fig. 18).

4. Accroupissez-vous en position de démarrage (Fig. 19),

pressez la déverrouilleur de manette des gaz et la

poignée des gaz et tirez le cordon de démarrage d’un

mouvement contrôlé et ferme à 5 reprises.

5. Placez le levier d'étranglement bleu en position 2 (Fig. 18).

6. Tandis que vous pressez la déverrouilleur de manette

des gaz et la manette des gaz, tirez le cordon de

démarrage d’un mouvement contrôlé et ferme entre 1

et 4 fois pour faire démarrer le moteur.

7. Maintenez la pression sur la déverrouilleur de manette

des gaz et la manette des gaz et laissez le moteur

chauffer pendant 15 à 30 secondes.

REMARQUE : Il se peut que le moteur mette plus longtemps

à chauffer et à atteindre sa vitesse maximum d’opération

lorsque la température est basse.

REMARQUE : La machine est bien chauffée lorsque le

moteur accélère sans hésitation.

8. Une fois que le moteur est chauffé, placez le levier

bleu d’étranglement en position 3 (Fig. 18). La

machine est prête à être utilisée.

SI… le moteur hésite, remettez le levier en position 2 (Fig.

6) et continuez à le chauffer.

SI… le moteur ne démarre pas, retournez à l'étape 2.

SI… le moteur ne démarre pas après quelques essais, placez le

levier d'étranglement bleu en position 3 et appuyez sur la

manette des gaz. Tirez le cordon de démarrage d’un

mouvement contrôlé et ferme entre 3 et 8 fois. Le moteur

devrait démarrer. S'il ne démarre toujours pas, recommencez.

SI LE MOTEUR EST CHAUD… Si le moteur est déjà

AVERTISSEMENT : évitez tout démarrage accidentel. Tenez-vous en position de

démarrage lorsque vous tirez sur la corde de démarrage (Fig. 19). L'opérateur et l'appareil

doivent tous deux être en position stable pour éviter des blessures graves.

Vérifiez la bonne installation de l'accessoire avant le démarrage de l'appareil.

TENUE DE LA DÉSHERBEUSE

Avant de faire marcher l'appareil, tenez-vous en position de

fonctionnement (Fig. 20). Vérifiez les points suivants:

• L'opérateur porte une visière et des vêtements appropriés.

• Le bras droit est légèrement plié et la main tient l'arbre par sa prise.

• Le bras gauche est droit et la main tient la poignée en D.

• L'appareil est au-dessous de la ceinture.

• L'accessoire de coupe est parallèle au sol et touche facilement

la végétation sans que l'opérateur ne doive se pencher.

RÉGLAGE DE LA LONGUEUR DU FIL

L'accessoire de coupe Bump HeadMC vous permet de donner du

fil sans arrêter le moteur. Pour avoir plus de fil, tapez doucement

l'accessoire de coupe sur le sol (Fig. 21) tout en faisant marcher la

désherbeuse à haut régime.

REMARQUE : gardez toujours le fil bien déroulé. Il devient plus

difficile de donner du fil à mesure que le fil de coupe

devient plus court.

Chaque fois que vous donnez un coup sur la tête, vous déroulez

environ 25,4 mm (1 po) de fil. La lame du protecteur d'accessoire

de coupe est conçue pour couper le fil à la bonne longueur si vous

déroulez trop de fil.

Pour de meilleurs résultats, tapez la tête de butée sur un sol dégagé

ou dur. Si vous donnez du fil dans un lieu d'herbe haute, vous risquez

de caler le moteur. Gardez toujours le fil bien déroulé. Il devient plus

difficile de donner du fil à mesure que le fil de coupe se raccourci.

REMARQUE : Ne posez pas la tête de butée sur le sol lorsque

l’appareil est en marche.

Le fil peut se briser dans les cas suivants :

• Happement de corps étrangers

• Usure normale du fil

• Coupe de mauvaises herbes épaisses à longues tiges

• Forcer le fil dans des objets comme des murs ou des poteaux

de clôture

AVERTISSEMENT : portez toujours des protections (yeux, oreilles, pieds et corps)

pour diminuer les risques de blessures durant l'utilisation de l'appareil.

INSTRUCTIONS DE DÉMARRAGE ET ARRÊT

MODE D’EMPLOI

MÉLANGE D'HUILE ET DE CARBURANT

En général, si l'appareil ne fonctionne pas correctement, c'est

que le carburant est vieux ou mal mélangé. Prenez soin d'utiliser

de l’essence sans plomb fraîche et propre. Suivez à la lettre les

instructions de mélange de carburant et d'huile.

Définition des carburants mélangés

Les carburants d'aujourd'hui sont souvent un mélange

d'essence et d'oxygénés comme l'éthanol, le méthanol ou

l'éther MTBE. Un carburant mélangé à l'alcool absorbe l'eau. Il

suffit de 1 % d'eau pour séparer le carburant et l'huile. Cela

forme de l’acide pendant le stockage. Si vous devez utiliser ce type de carburant, servez-vous de

carburant frais (moins de 60 jours).

Usage de carburants mélangés

Si vous choisissez d'utiliser ou ne pouvez éviter d'utiliser un carburant mélangé, suivez les conseils suivants :

• Utilisez toujours un mélange de carburant frais selon le manuel de l'utilisateur.

• Agitez toujours le mélange de carburant avant d'alimenter l'appareil.

• Videz le réservoir et faites marcher le moteur jusqu'à l’assécher avant d'entreposer l'appareil.

Utilisation d'additifs de carburant

La bouteille d'huile 2-temps livrée avec l’appareil contient un additif permettant d'empêcher la corrosion

et de minimiser la formation de résidus de gomme. Nous vous recommandons d’utiliser ce type d’huile

uniquement. Si cela n’est pas disponible, utilisez une bonne huile 2-temps conçue pour les moteurs à 2-

temps refroidis par air en y ajoutant un additif, tel que le stabilisant de gaz STA-BIL ou un produit

équivalent Ajoutez 23 ml (0,8 oz) d'additif par 4 litres (1 gallon) de carburant selon les instructions du

récipient. N'ajoutez JAMAIS d'additifs directement dans le réservoir de l'appareil.

Mélangez soigneusement l'huile moteur 2-temps avec de l'essence sans plomb dans un bidon séparé.

Utilisez un rapport 40:1 d'essence/huile. Ne les mélangez pas directement dans le réservoir de carburant.

Voir le tableau ci-dessous pour les rapports de mélange d’essence et d’huile.

REMARQUE : 3,8 litres (1 gallon) d'essence sans plomb mélangés avec une bouteille de 95 ml (3.2 oz)

d'huile 2-temps donnent un rapport d’essence/huile de 40:1.

REMARQUE : Éliminez le vieux mélange de carburant conformément aux règlements fédéral, provincial et

municipal en vigueur.

AJOUR DE CARBURANT

1. Déposez le bouchon à essence.

2. Placez le bec du récipient d’essence dans l’orifice du réservoir

et remplissez celui-ci (Fig. 16).

REMARQUE : Ne remplissez pas trop le réservoir.

3. Essuyez tout déversement d’essence.

4. Remettez le bouchon du réservoir.

5. Éloignez l'appareil d'au moins 9,1 m (30 pi) de la source et du

site de ravitaillement en essence avant de démarrer le moteur.

REMARQUE : Éliminez le vieux mélange de carburant conformément aux règlements fédéral, provincial

et municipal en vigueur.

RAPPORT DE MÉLANGE - 40:1

ESSENCE SANS

PLOMB HUILE 2-TEMPS

3,8 LITRES

(1 GALLON US)

95 ml

(3,2 OZ)

1 LITER 25 ml

MISE EN GARDE : Pour assurer un bon

fonction-nement et une fiabilité maximale du moteur,

suivez à la lettre les instructions de mélange d'huile et

de carburant du récipient d'huile 2-temps. L'emploi

de carburant mal mélangé peut endommager le

moteur sérieusement.

INFORMATIONS SUR L’HUILE ET LE CARBURANT

AVERTISSEMENT : L'essence est extrêmement inflammable et les vapeurs qui s'en

dégagent peuvent exploser si on y met le feu. Arrêtez toujours le moteur et laissez-le

refroidir avant de remplir le réservoir. Ne fumez pas en remplissant le réservoir. Éloignez

toute source d'étincelles ou de flammes vives de la zone.

AVERTISSEMENT : Ajoutez du carburant dans un lieu propre et bien aéré en plein air.

Essuyez immédiatement tout déversement de carburant. Évitez de mettre le feu au

carburant déversé. Ne démarrez pas le moteur avant dissipation des vapeurs de carburant.

AVERTISSEMENT : Enlevez le bouchon du

réservoir lentement pour ne pas être blessé par

les jets d'essence. Ne faites pas marcher

l'appareil sans que le bouchon soit bien mis.

Fig. 16

Bec du récipient

d’essence

Réservoir

d’essence

RETIRER LA LAME DE COUPE ET INSTALLER L'ACCESSOIRE DE COUPE

Retirer la lame de coupe

1. Alignez le trou de la bague de l'arbre avec la fente de la tige

de blocage, puis insérez la tige dans le trou (Fig. 8).

2. Maintenez la tige de blocage en place en la saisissant près du

bras de l’appareil (Fig. 14).

3. Tenez la tige de blocage et desserrez l'écrou de la lame en le

tournant à droite avec une clé fermée ou à douille de 13 mm

(Fig. 14).

4. Retirez l'écrou, la retenue de lame et la lame. Rangez l’écrou

et la lame ensemble en lieu sûr pour un usage ultérieur.

Gardez hors de portée des enfants.

Installer l'accessoire de coupe

5. Alignez le trou de la bague de l'arbre avec la fente de la tige

de blocage, puis insérez la tige dans le trou. (Fig. 8). Placez la

retenue de lame sur l’arbre de sortie, la partie plate reposant

contre la bague de l’arbre tel qu'indiqué sur la Fig. 15. Vissez

l'accessoire de coupe à gauche sur l'arbre. Vissez bien.

REMARQUE : la retenue de la lame doit être installée sur l'arbre

de sortie dans la position indiquée pour que l’accessoire

de coupe fonctionne correctement.

6. Retirez la tige de blocage.

7. Installez le protecteur d'accessoire de coupe. Voir Retrait et installation du protecteur d'accessoire de coupe.

Fig. 14

À droite

Fig. 15

Accessoire

de coupe

Tige de

blocage

Bague de

l'arbre de sortie

Retenue de

la lame

AVERTISSEMENT : pour éviter des

blessures graves, portez toujours des gants

lorsque vous manipulez ou installez la lame.

AVERTISSEMENT : pour éviter des blessures graves, le protecteur d'accessoire de

coupe DOIT toujours être installé lorsque vous vous servez de l'appareil comme

désherbeuse.

Fig. 20

Fig. 21

Fig. 17

Arrêt (O)

Fig. 18

Levier

d'étranglement

Fig. 19

Position de

démarrage

Marche ( I )

Manette

de gaz

Poire

d’amorçage

Manette de gaz

Désherbeuse

Équipée de

Spring Assist

Starting™

Déverrouilleur

de manette

des gaz

chaud, assurez-vous que l'interrupteur ON/OFF est bien en position ON et faites démarrer la

machine avec le levier d'étranglement bleu en position 2. Une fois que la machine a démarré,

mettez le levier d'étranglement bleu en position 3.

FRÉQUENCE ENTRETIEN REQUIS RÉF.

Avant démarrage Remplissez le réservoir du mélange d'essence/huile approprié p. F4

Toutes les 10 heures Nettoyez le filtre à air et lubrifiez-le de nouveau p. F6

Toutes les 25 heures Vérifiez le pare-étincelles et nettoyez-le

Vérifiez l'état de la bougie et l'écartement des électrodes p. F7

p. F7

Toutes les 50 heures Examinez l’orifice d’échappement et l’écran pare-étincelles pour

détecter tout bouchage ou obstruction, afin d’assurer des niveaux

de performance maximum.

p. F7

CONSEILS POUR BIEN DÉSHERBER

• Le bon angle pour l'accessoire de coupe est parallèle au sol.

• Ne forcez pas l'accessoire. Coupez avec la pointe du fil (surtout le long des murs). Utiliser plus que la

pointe diminue l'efficacité de la coupe et peut surcharger le moteur.

• Coupez l'herbe de plus de 200 mm (8 po) en procédant de haut en bas par petits incréments pour

éviter d'user le fil prématurément ou de freiner le moteur.

• Coupez de droite à gauche chaque fois que possible. Cela améliore l'efficacité de coupe de l'appareil

et les résidus de coupe sont projetés loin de l'opérateur.

• Déplacez lentement la désherbeuse dans et hors de la zone de coupe à la hauteur voulue. Procédez d'avant

en arrière ou d'un côté à l'autre. Les coupes de longueur plus courte donnent les meilleurs résultats.

• Ne désherbez que lorsque l'herbe et les mauvaises herbes sont sèches.

• La durée de vie de votre fil de coupe dépend

• de l’application des techniques de coupe précédentes

• du type de végétation à couper

• du lieu de coupe

Par exemple, le fil s'use plus vite si vous coupez le long d'un mur

de fondation que si vous coupez autour d'un arbre.

COUPE DÉCORATIVE

La coupe décorative consiste à déblayer la végétation autour des

arbres, des bornes, des clôtures, etc. Tournez entièrement

l'appareil de manière à ce que l'accessoire de coupe soit à un

angle de 30° par rapport au sol (Fig. 22).

MISE EN GARDE : n'enlevez pas ni n'altérez l'ensemble de la lame coupante. Un

excès de fil surchauffera l'embrayage. Ceci pourrait causer des blessures graves ou

endommager l'appareil.

Fig. 22

ENTRETIEN ET RÉPARATIONS

PROGRAMME D'ENTRETIEN

L'entretien doit respecter la fréquence indiquée dans le tableau ci-dessous. Il doit également faire partie

de toute mise au point saisonnière.

REMARQUE : certaines procédures d'entretien nécessitent des compétences ou des outils particuliers. Si vous

n'êtes pas sûr de pouvoir les entreprendre, emmenez votre appareil dans un atelier, chez un technicien

ou un concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.

REMARQUE : l'entretien, le remplacement ou la réparation des dispositifs et systèmes antipollution peuvent

être effectués par tout atelier, technicien ou concessionnaire agréé spécialisé dans les réparations de

moteurs d’outils mécaniques de plein air.

Afin d’assurer une performance optimale du moteur, il est conseillé d’examiner l’orifice d’échappement du

moteur après 50 heures de fonctionnement. Si vous remarquez une perte de tours par minute, une pauvre

performance ou un manque général d’accélération, cet entretien peut s’avérer nécessaire. Si vous pensez

que le moteur a besoin de ce type d’inspection, apportez-le pour réparation auprès d’un atelier, technicien

UTILISATION DE LA LAME DE COUPE

Avant de faire marcher l'appareil, tenez-vous en position

de fonctionnement (Fig. 23). Voir Tenue de la désherbeuse.

Conseils d'utilisation de la lame

Comment adopter un bon rythme de coupe :

• Plantez les pieds fermement en les écartant confortablement.

• Lancez le moteur à pleine puissance avant de couper. La lame

a une puissance de coupe maximale quand le moteur est à

pleins gaz et est alors moins susceptible de se coincer, caler

ou donner des coups, ce qui pourrait causer des blessures

graves à l'opérateur et aux autres personnes.

• Coupez tout en balançant le haut du corps de gauche à droite (Fig. 24).

• Lorsque vous ne coupez pas, relâchez toujours la manette des gaz et laissez le moteur tourner au ralenti.

• Lorsque vous avez fini, dégagez toujours l’appareil du harnais avant d’enlever celui-ci.

• Balancez l'appareil dans le opposé sens que celui de la rotation de la lame, ce qui accroît la puissance de coupe.

• Avancez vers la zone à couper suivante, après avoir ramené l'appareil, et plantez fermement les pieds de nouveau.

• La lame de coupe comporte un second bord coupant que vous pouvez utiliser. Pour cela, retirez la

lame, retournez-la et fixez-la de nouveau.

Pour diminuer les risques d'enroulement des matériaux autour de la lame, suivez les points suivants :

• Coupez à pleins gaz.

• Balancez l'appareil de gauche à droite tout en pénétrant dans la zone à couper (Fig. 24).

• Évitez, sur le mouvement de retour, les matières que vous venez de couper.

Fig. 24

Fig. 23

AVERTISSEMENT : portez toujours des

protections (yeux, oreilles, pieds et corps) et la

bandoulière pour diminuer les risques de

blessures durant l'utilisation de l'appareil.

AVERTISSEMENT : n’utilisez pas la lame

de coupe comme coupe-bordure, cela peut

entraîner des blessures graves pour vous ou

d'autres personnes.

AVERTISSEMENT : lorsque la lame pivotante

frappe un objet qu'elle ne peut couper, elle donne un

coup brusque qui peut pousser violemment

l'opérateur et l'appareil vers n'importe quelle

direction et faire perdre le contrôle de l'appareil. Ceci

peut se produire brusquement si la lame s'accroche,

cale ou se coince, notamment dans les endroits où il

est difficile de voir ce que l'on coupe.

AVERTISSEMENT : la lame continue de tourner à vide une fois le moteur éteint et

peut vous blesser sérieusement si vous la touchez accidentellement.

AVERTISSEMENT : ne déblayez pas les matières coupées pendant que le moteur

ou la lame tournent. Pour éviter des blessures graves, éteignez le moteur et laissez la

lame s'arrêter avant de dégager les matières enroulées autour de l’axe de la lame.

AVERTISSEMENT : n'aiguisez pas la lame de coupe car son extrémité risquerait de

casser à l'usage et causer des blessures graves à vous-même ou à d'autres personnes.

Remplacez-la plutôt

INSTALLATION DU FIL

Cette section couvre l’installation de fil SplitLineMC et l’installation de fil simple standard. Utilisez toujours

un fil de remplacement d’origine du fabricant de 2,67mm (0,105 po). Un autre fil pourrait surchauffer ou

endommager le moteur.

Vous pouvez remplacer le fil de deux façons:

• Rembobinez du fil neuf dans le moulinet intérieur

• Installer un moulinet intérieur prérembobiné

Rembobiner le moulinet intérieur existant

1. Tenez la bobine extérieure d'une main et dévissez le bouton de butée vers à droite (Fig. 25). Inspectez

le boulon à l'intérieur du bouton de butée pour vous assurer qu'il se déplace librement. Remplacez le

bouton de butée s'il est endommagé.

2. Retirez le moulinet intérieur de la bobine extérieure (Fig. 25).

3. Retirez le ressort du moulinet (Fig. 25).

4. Nettoyez le moulinet intérieur, le ressort, et l'arbre et la surface interne de la bobine extérieure à l'aide

d'un tissu propre (Fig. 26).

5. Vérifiez l'état d'usure des dents de positionnement sur le moulinet intérieur et la bobine extérieure

(Fig. 27). Enlevez les ébarbures ou remplacez le moulinet et la bobine au besoin.

REMARQUE : le SplitLineMC peut être utilisé seulement avec le moulinet intérieur à trous allongés. Le fil

simple peut être utilisé avec les deux sortes de moulinet intérieur. Identifiez votre type de moulinet

en vous référant à la Figure 28.

REMARQUE : utilisez toujours la bonne longueur de fil lorsque

vous posez le fil sur l'appareil. Le fil risque de ne pas se

dérouler correctement s'il est trop long.

Installation du fil simple

Pour l’installation du SplitLineMC, passez à l’étape 8.

6. Découpez environ 6 m (20 pi) de fil neuf et faites-en deux

boucles de longueurs égales. Insérez chaque extrémité de fil

dans l'un des deux trous du moulinet (Fig. 29). Tirez le fil à

travers le moulinet pour que la boucle soit le plus petit possible.

7. Enroulez les fils en couches uniformes serrées sur le moulinet (Fig. 30).

Enroulez le fil dans le sens indiqué sur le moulinet intérieur. Placez

votre index entre les deux fils pour les empêcher de se superposer.

Ne superposez pas les extrémités du fil. Passez à l’étape 11.

Installation du SplitLineMC

8. Découpez environ 3 m (10 pi) de fil neuf. Insérez une extrémité

de fil dans l'un des deux trous du moulinet intérieur (Fig. 31).

Tirez le fil jusqu’à ne laisser que 10 cm (4 po) environ.

9. Insérez l’extrémité du fil dans le trou ouvert du moulinet et tirez

sur le fil pour que la boucle soit le plus petit possible (Fig. 31).

10. Avant de rembobiner le fil, séparez-le en deux sur une

longueur d’environ 15 cm (6 po).

11. Enroulez le fil en couches uniformes serrées dans le sens

indiqué sur le moulinet intérieur.

REMARQUE : ne pas enrouler le fil dans le sens indiqué entraînera

un mauvais fonctionnement de l'accessoire de coupe.

12. Insérez les extrémités du fil dans les deux fentes de retenue (Fig. 32).

13. Insérez les extrémités du fil dans les œillets de la bobine

extérieure et placez le moulinet et le ressort dans la bobine (Fig.

33). Enfoncez le moulinet et la bobine ensemble. Tout en tenant le

moulinet et la bobine, saisissez les extrémités et tirez fermement

pour dégager le fil des fentes de retenue de la bobine.

REMARQUE : le ressort doit être installé dans le moulinet

intérieur avant de remonter l'accessoire de coupe.

14. Maintenez le moulinet intérieur en place et installez le bouton

de butée en le tournant à gauche. Vissez bien.

Installation d'un moulinet prérembobiné

1. Tenez la bobine extérieure d'une main et dévissez le bouton de

butée vers à droite (Fig. 25). Inspectez le boulon à l'intérieur du

bouton de butée pour vous assurer qu'il se déplace librement.

Remplacez le bouton de butée s'il est endommagé.

2. Retirez l'ancien moulinet intérieur de la bobine extérieure (Fig. 25).

3. Retirez le ressort de l'ancien moulinet intérieur (Fig. 25).

4. Placez le ressort dans le moulinet intérieur neuf.

REMARQUE : le ressort doit être installé dans le moulinet

intérieur avant de remonter l'accessoire de coupe.

5. Insérez les extrémités du fil dans les œillets de la bobine

extérieure (Fig. 33).

6. Placez le moulinet intérieur neuf dans la bobine. Poussez le

moulinet et la bobine ensemble. Tout en tenant le moulinet et

la bobine, saisissez les extrémités et tirez fermement pour

dégager le fil des fentes de retenue de la bobine.

7. Maintenez le moulinet intérieur en place et installez le bouton

de butée en le tournant à gauche. Vissez bien.

Fig. 25 Fig. 26 Fig. 27

Moulinet

intérieur

Ressort

Bobine

extérieure

Bouton de

butée

Boulon

Dents de

positionnement

AVERTISSEMENT : n'utilisez jamais de fil, de chaîne ou de cordon à renfort

métallique car ils peuvent se briser et se transformer en projectile dangereux.

Fig. 28

Utiliser avec

le fil simple

UNIQUEMENT

Utiliser avec le

SplitLine®ou

le fil simple

Trous

allongés

Fig. 29

Boucle

Fig. 30

Fig. 31

Boucle

Fig. 32

Fig. 33

Ressort

Fentes de

retenue

ou concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.

N’essayez PAS de le faire vous-même car un endommagement du moteur pourrait résulter de la présence

d’impuretés provenant du nettoyage de l’orifice.

AVERTISSEMENT : pour éviter tout accident, n’effectuez jamais l’entretien ou des

réparations quand l’appareil fonctionne. Effectuez-les toujours lorsqu’il est froid.

Débranchez le câble de la bougie pour prévenir la mise en route.

ENTRETIEN DU PARE-ÉTINCELLES

1. Retirez le couvercle du filtre à air/silencieux. Voir Retrait du

couvercle du filtre à air/silencieux.

2. Situez le pot d’échappement sans le retirer. Trouvez le vis sur

la partie inférieure du pot d’échappement (Fig. 39). Retirez le

vis en vous servant soit d’un tournevis torx #20 ou d’un

tournevis plat.

3. Soulevez gentiment la couverture du pare-étincelles du côté

gauche. Deux pattes servent de charnières sur le côté droit de

la couverture. Ouvrez le couvercle du pare-étincelles comme

une porte et faites sortir ses pattes des fentes dans le pot

d'échappement.

4. En vous servant d'un petit tournevis plat, faites sortir

gentiment l'écran du pare-étincelle de l'intérieur de la

couverture du pare-étincelles.

5. Nettoyez l’écran du pare-étincelles à l’aide d’une brosse

métallique. Remplacez-le s’il est endommagé ou si vous n’arrivez pas à le nettoyer complètement.

5. Réinstallez l'écran du pare-étincelles dans la couverture du pare-étincelles de façon à ce qu'il soit

bien encastré.

6. Réinstallez les deux pattes de la couverture dans les fentes du pot d'échappement et fermez la

couverture du pare-étincelles

8. Revissez le vis que vous avez retirées à l’étape 2 et serrez-le bien.

9. Replacez le couvercle du filtre à air/silencieux.

RÉGLAGE DU CARBURATEUR

Vous pouvez régler le ralenti du moteur à travers le

couvercle du filtre à air/silencieux (Fig. 40).

REMARQUE : un réglage négligé peut suffire à endommager

l'appareil sérieusement. Confiez le réglage du carburateur

à un distributeur agréé.

Vérification du mélange de carburant

En général, si l'appareil ne fonctionne pas correctement, c'est que

le carburant est vieux ou mal mélangé. Videz, puis remplissez le

réservoir avec du carburant frais et bien mélangé avant d'effectuer

des réglages. Voir Informations sur l'huile et le carburant.

Fig. 40

Vis de réglage

de ralenti

Fig. 39

Hottre pare-

étincelles

Silencieux

Vis

Moteur

Écran

pare-

étincelles

Pattes

Fentes

AVERTISSEMENT : si l’ensemble déflecteur d’échappement n’est pas solidement

assujetti, il risque de tomber et d’endommager l’outil et de causer des blessures graves.

Nettoyage du filtre à air

L'état du filtre à air influe directement sur le fonctionnement de l'appareil. Un filtre à air sale restreint le débit

d'air et affecte le mélange de carburant/air. On confond souvent cela avec un mauvais réglage du

carburateur. Vérifiez l'état du filtre à air avant de régler la vis de réglage de ralenti. Voir Entretien du filtre à air.

Réglage de la vis de réglage de ralenti

Si le moteur ne se met toujours pas au ralenti après vérification du mélange de carburant et nettoyage du

filtre à air, réglez la vis de ralenti comme suit :

1. Démarrez le moteur et laissez-le tourner à haut régime pendant une minute pour se réchauffer. Voir

Instructions de démarrage et d'arrêt.

2. Relâchez le levier d'accélérateur et laissez le moteur au ralenti. Si le moteur s'arrête, insérez un petit

tournevis à embout cruciforme dans le trou du couvercle du filtre à air/silencieux (Fig. 40). Vissez la vis

de 1/8 de tour à la fois (selon le besoin), jusqu'à ce que le moteur tourne au ralenti.

REMARQUE : l'accessoire de coupe ne devrait pas tourner lorsque le moteur est au ralenti.

3. S'il tourne, dévissez la vis de ralenti de 1/8 de tour à la fois (selon le besoin) pour réduire la vitesse de

ralenti.

La vérification du mélange de carburant, le nettoyage du filtre à air et le réglage de la vis de ralenti

devraient résoudre la plupart des problèmes de moteur.

Dans le cas contraire et si :

• le moteur ne se met pas au ralenti

• le moteur hésite ou cale lors d'une accélération

• le moteur perd de sa puissance

faites régler le carburateur par un distributeur agréé.

REMPLACEMENT DE LA BOUGIE

Utilisez une bougie Champion RDJ7Y (ou modèle équivalent). L'écartement correct est de 0,635 mm

(0,025 po). Retirez la bougie après 25 heures de fonctionnement et vérifiez son état.

1. Arrêtez le moteur et laissez-le refroidir. Saisissez fermement le câble de bougie et tirez-le de la bougie.

2. Nettoyez tout autour de la bougie. Retirez la bougie de la

culasse en tournant la douille de 5/8 po à gauche.

3. Remplacez toute bougie fendillée, encrassée ou sale. Réglez

l'écartement à 0,635 mm (0,025 po) à l'aide d'une jauge

d'épaisseur (Fig. 41).

4. Installez la bougie ajustée dans la culasse. Tournez la douille

de 5/8 po à droite jusqu'à bien la visser.

Si vous utilisez une clé dynamométrique, vissez selon les valeurs

suivantes :

12,3-13,5 Nom (110-120 poolb).

Évitez de trop serrer.

NETTOYAGE

Nettoyez l'extérieur de l'appareil à l'aide d'une petite brosse.

N'utilisez pas de détergents concentrés. Les nettoyants ménagers contenant des huiles aromatiques tel

que le pin et le citron, et les solvants tel que le kérosène peuvent endommager le boîtier ou la poignée en

plastique. Essuyez toute trace d'humidité à l'aide d'un tissu doux.

ENTREPOSAGE

• Ne rangez jamais l'appareil plein de carburant dans un lieu où les vapeurs peuvent atteindre une

flamme vive ou des étincelles.

• Laissez le moteur refroidir avant de l'entreposer.

• Rangez l'appareil dans un lieu verrouillé pour éviter toute utilisation ou accident indésirable.

• Rangez l'appareil dans un lieu sec et bien aéré.

• Rangez l'appareil hors de la portée des enfants.

ENTREPOSAGE DE LONGUE DURÉE

Si vous comptez entreposer l'appareil pendant une longue période, appliquez la procédure suivante :

1. Videz tout le carburant du réservoir dans un récipient contenant le même mélange de carburant 2-

temps. N'utilisez pas de carburant stocké pendant plus de 60 jours. Éliminez le vieux mélange de

carburant conformément aux règlements fédéral, provincial et municipal en vigueur.

2. Démarrez le moteur, puis laissez-le tourner jusqu'à ce qu'il cale. Cela permet de s'assurer que le

carburateur s'est vidé de son carburant.

3. Laissez le moteur refroidir. Retirez la bougie et versez environ 30 ml (1 oz) d'huile moteur ou d'huile

moteur 2-temps de qualité dans le cylindre. Tirez lentement sur la corde de démarrage pour bien

distribuer l'huile. Replacez la bougie.

REMARQUE :retirez la bougie et videz toute l'huile du cylindre avant de mettre en marche la désherbeuse

après une période d'entreposage.

4. Nettoyez soigneusement l'appareil et vérifiez qu'il ne comporte pas de pièces desserrées ou

endommagées. Réparez ou remplacez les pièces endommagées, puis serrez les vis, écrous et

boulons desserrés. L'appareil est alors prêt pour l'entreposage.

TRANSPORT

• Laissez le moteur refroidir avant le transport.

• Vidangez tout le carburant de l'appareil.

• Serrez le bouchon du réservoir avant le transport.

• Attachez bien l'appareil lors du transport.

AVERTISSEMENT : pour éviter des blessures graves, éteignez toujours la

désherbeuse et laissez-la refroidir avant tout nettoyage ou entretien.

AVERTISSEMENT : une fois l'appareil éteint, pour éviter des blessures graves

assurez-vous que l'accessoire de coupe est arrêté avant de poser l'appareil.

AVERTISSEMENT : évitez de sabler, gratter ou nettoyer les électrodes car de la

saleté dans le moteur pourrait endommager le cylindre.

Fig. 41

0.635 mm

(0.025 po.)

ENTRETIEN DU FILTRE À AIR

Retrait du couvercle du filtre à air/silencieux

1. Retirez les quatre vis retenant le couvercle (Fig. 34). Servez-vous d'un tournevis à lame plate ou à mèche T20 Torx.

2. Retirez le couvercle du moteur en poussant vers le haut et en tirant vers l'arrière sans forcer (Fig. 34).

Nettoyage du filtre à air

Nettoyez et relubrifiez le filtre à air à toutes les 10 heures de fonctionnement. C'est l'un des éléments les

plus importants pour l'entretien. Tout manquement à l’entretien du filtre à air peut entraîner une baisse de

performances ou causer des dégâts permanents à votre moteur.

1. Retirez le couvercle du filtre à air/silencieux. Voir Retrait du couvercle du filtre à air/silencieux.

2. Retournez le couvercle et inspectez l'intérieur pour repérer le filtre à air. Retirez le filtre à air de

l'intérieur du couvercle du filtre à air/silencieux (Fig. 35).

3. Lavez le filtre dans un mélange d'eau et de détergent (Fig. 36).

Rincez le filtre abondamment. Essorez-le. Laissez-le sécher

complètement.

4. Appliquez suffisamment d'huile SAE 30 propre pour enduire

légèrement le filtre (Fig. 37).

5. Pressez le filtre pour répandre et drainer l'excédent d'huile (Fig. 38).

6. Replacez le filtre à l'intérieur du couvercle du filtre à

air/silencieux (Fig. 35).

REMARQUE : l'utilisation de l'appareil sans filtre à air et sans

couvercle du filtre à air/silencieux ANNULERA la garantie.

Réinstallation du couvercle du filtre à air/silencieux

1. Placez le couvercle du filtre à air/silencieux sur l'endos du

carburateur et du silencieux. Alignez les trous à vis.

2. Insérez les quatre vis dans les trous du couvercle

(Fig. 34) et vissez. Évitez de trop serrer.

Fig. 34

Vis Vis

Levier

d'étranglement

bleu

Fig. 35

Filtre à

air

Intérieur du couvercle du silencieux

AVERTISSEMENT : pour éviter des bless- ures graves, éteignez toujours l'appareil

et laissez-le refroidir avant tout nettoyage ou entretien.

Fig. 36

Fig. 38

Fig. 37

AVERTISSEMENT : il se peut que l'accessoire de coupe tourne pendant le réglage

de la vitesse de ralenti. Portez des vêtements protecteurs et respectez toutes les

consignes de sécurité pour éviter des blessures graves.

MOTEUR*

* Toutes les spécifications contenues dans ce manuel tiennent compte des dernières informations

techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter

des modifications à tout moment, sans préavis.

Type de moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refroidi par air, 2-temps

Course . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31,75 mm (1,25 po)

Cylindrée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 cc (1,9 po3)

Type d'embrayage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Centrifuge

Régime ralenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.600 - 3.600 tr/min

Régime de fonctionnement (désherbeuse) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.500+ tr/min

Type d'allumage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Électronique

Contact d'allumage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interrupteur berceau

Écartement de la bougie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,635 mm (0,025 po)

Lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mélange carburant/huile

Rapport carburant/huile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40/1

Carburateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Membrane, toutes positions

Démarreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EZ-Pull™ V3 rembobinage automatique

Silencieux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Chicane avec protection

Accélérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rappel manuel

Capacité du réservoir de carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 384 ml (13 oz)

Logement de l'arbre d'entraînement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tube acier

Manette des gaz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Détente à portée du doigt

Poids de l'appareil (sans carburant, avec poignée en J, protecteur

d'accessoire de coupe et accessoire de coupe) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.5 kg (14.75 lb)

Mécanisme de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tête de coupe à deux fils SpeedSpool

Diamètre de la bobine de fil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101,6 mm (4 po)

Diamètre du fil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,67 mm (0,105 po)

Diamètre du chemin de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45,72 cm (18 po)

ARBRE D’ENTRAÎNEMENT ET ACCESSOIRE DE COUPE*

CARACTÉRISTIQUES

Si vous avez besoin d'aide, contactez votre concessionnaire agréé.

CAUSE SOLUTION

Accessoire de coupe engorgé d'herbes Arrêtez le moteur et nettoyez l'accessoire

Accessoire de coupe mal aligné Chargez du fil neuf

Moulinet intérieur bloqué Remplacez le moulinet

Tête de coupe sale Nettoyez le moulinet intérieur et la bobine extérieure

Fil soudé Démontez et déposez la partie soudée, et rembobinez le fil

Fil tordu durant la recharge Démontez puis rembobinez le fil

Quantité insuffisante de fil exposée Enfoncez le bouton de butée et tirez le fil jusqu’à en extraire

102 mm (4 po) à l’extérieur de l’accessoire de coupe

CAUSE SOLUTION

Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais

Mauvais réglage du carburateur Faites-le régler par un concessionnaire agréé

Bougie encrassée Remplacez ou nettoyez-la

Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles

CAUSE SOLUTION

Réservoir de carburant vide Remplissez-le de carburant bien mélangé.

La poire d'amorçage n'a pas été pressée assez fort Pressez-la complètement et lentement de 10 fois

Moteur noyé P

ressez la déverrouilleur de manette des gaz et la

manette des gaz, tirez le cordon de démarrage

Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais

Bougie encrassée Remplacez ou nettoyez-la

Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles

La température extérieure est inférieure à 40°F Tirez sur le cordon de démarrage entre 10 et 15 fois

La température extérieure est supérieure à 90°F P

ressez la déverrouilleur de manette des gaz et la

manette des gaz, tirez le cordon de démarrage

LE MOTEUR REFUSE DE DÉMARRER

LE MOTEUR REFUSE DE SE METTRE AU RALENTI

LE MOTEUR REFUSE D’ACCÉLÉRER

CAUSE SOLUTION

Filtre à air bouché Remplacez ou nettoyez-le

Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais

Mauvais réglage du carburateur Ajustez selon l'instruction

CAUSE SOLUTION

Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais

Mauvais réglage du carburateur Faites-le régler par un concessionnaire agréé

Accessoire de coupe engorgé d'herbes Arrêtez le moteur et nettoyez l'accessoire

Filtre à air sale Remplacez ou nettoyez-le

Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles

CAUSE SOLUTION

Présence d'huile dans la tête de coupe Nettoyez l'accessoire de coupe

LE FIL DE COUPE AVANCE DE MANIÈRE INCONTRÔLÉE

LA TÊTE DE COUPE NE FAIT PAS AVANCER LE FIL

LE MOTEUR MANQUE DE PUISSANCE OU SE CALE DURANT LA COUPE

DÉPANNAGE

F10

DÉCLARATION DE GARANTIE DU CONTRÔLE DES ÉMISSIONS EPA / CALIFORNIE

Vos droits et obligations au regard de la garantie

La Commission des ressources en air de Californie, l’Agence de protection de l’environnement (EPA) et MTD LLC (MTD) ont le plaisir de définir la garantie du système de contrôle des émissions pour votre modèle de petit moteur hors-

route pour l’année 2007 et suivantes. En Californie et dans les 49 États, les nouveaux petits moteurs hors-route doivent être conçus, construits et équipés pour respecter les normes anti-smog strictes de l’État. MTD doit garantir le

système de contrôle des émissions de votre petit moteur hors-route pour les périodes indiquées ci-dessous sous réserve qu’il n’y ait eu aucun abus, négligence ou maintenance inadéquate de votre petit moteur hors-route.

Votre système de contrôle d’émissions peut comporter des pièces telles que le carburateur ou un système d’injection, un système d’allumage, et un pot catalytique. Peuvent être également inclus des tuyaux flexibles,

courroies, connecteurs et autres assemblages liés aux émissions.

Lorsqu’une défaillance relevant de la garantie survient, MTD réparera votre petit moteur hors-route sans frais y compris pour le diagnostic, les pièces et la main d’œuvre.

Les petits moteurs hors-route de l’année 2007 et suivantes sont garantis pour deux ans. Si une pièce liée aux émissions de votre moteur est défectueuse, la pièce sera réparée ou remplacée par MTD.

Responsabilités du propriétaire au regard de la garantie

En tant que propriétaire du petit moteur hors-route, vous êtes responsable de la maintenance telle qu’indiquée dans votre manuel du propriétaire. MTD vous conseille de conserver toutes les factures relatives à l’entretien

de votre petit moteur hors-route mais MTD ne peut refuser une garantie au seul motif de l’absence de factures ou de votre manquement à effectuer toutes les maintenances prévues.

En tant que propriétaire d’un petit moteur hors-route, vous devez cependant être informé(e) que MTD peut refuser la couverture de garantie si votre petit moteur hors-route ou une pièce est défaillante en raison d’un

abus, d’une négligence, d’une maintenance inadéquate ou de modifications non approuvées.

Il vous incombe de déposer votre petit moteur hors-route au Centre de services MTD agréé dès que survient un problème. Les réparations en vertu de la garantie doivent être effectuées dans un délai raisonnable, ne pouvant excéder 30 jours.

Si vous avez des questions quant à vos droits et responsabilités au regard de la garantie, veuillez composer le 1-800-949-4483.

Couverture de la garantie du fabricant

• La période de garantie commence à la date à laquelle le moteur ou l’équipement est livré à l’acheteur.

• Le fabricant garantit au propriétaire initial ainsi qu’à tout acheteur ultérieur, pour une période de deux ans, que le moteur est exempt de défauts relatifs aux matériaux et à la fabrication qui pourraient causer la défaillance d’une pièce garantie.

• La réparation ou le remplacement de la pièce garantie sera effectué sans frais à la charge du propriétaire dans un Centre de services MTD agréé. Pour trouver le centre le plus proche veuillez contacter MTD au : 1-800-949-4483.

• Toute pièce garantie, dont le remplacement n’est pas prévu au titre de la maintenance exigée ou pour laquelle il est seulement prévu une inspection régulière aux fins de « réparer ou remplacer si nécessaire », bénéficie de

la période de garantie. Toute pièce garantie dont le remplacement est prévu au titre de la maintenance exigée sera garantie pour la période courante jusqu’à la première date de remplacement prévue pour cette pièce.

• Le propriétaire ne sera pas facturé pour le diagnostic conduisant à la conclusion qu’une pièce garantie est défectueuse, si le travail de diagnostic est effectué dans un Centre de services MTD agréé.

• Le fabricant est responsable des dommages à d’autres composants du moteur causés par la défaillance d’une pièce garantie bénéficiant encore de la garantie.

• Les défaillances résultant d’un abus, d’une négligence ou d’une maintenance inadéquate ne sont pas couvertes par la garantie.

• L’utilisation de pièces ajoutées ou modifiées peut aboutir au refus d’une demande de garantie. Le fabricant n’est pas tenu de garantir les défaillances des pièces garanties causées par l’utilisation de pièces ajoutées ou modifiées.

• Afin de déposer une demande, rendez-vous au Centre de services MTD agréé le plus proche. Des services ou réparations au titre d’une garantie seront fournis dans tous les Centres de services MTD agréés.

• Toute pièce de remplacement approuvée par le fabricant peut être utilisée pour la maintenance ou la réparation au titre de la garantie des pièces relatives aux émissions et sera fournie sans frais au propriétaire. Toute

pièce de remplacement équivalente en performance ou durabilité peut être utilisée dans le cadre d’une maintenance ou réparation hors garantie et ne réduira pas les obligations de garantie du fabricant.

Listes de pièces soumises à la garantie d’émission

Les composants suivants sont compris dans la garantie relative aux émissions du moteur, filtre à air, carburateur, amorceur, conduits d’essence, capteur de carburant/filtre à carburant, module d’allumage, bougie d’allumage et pot d’échappement.

DÉCLARATION DE GARANTIE DU CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION DE LA CALIFORNIE

Vos droits et obligations en vertu de la garantie

La Commission des ressources en air de Californie et MTD LLC (MTD) ont le plaisir de définir la garantie du système de contrôle des émissions par évaporation pour votre modèle de petit moteur hors-route (type pour équipement) pour

l’année 2007 et suivantes. En Californie, de nouveaux équipements utilisant des petits moteurs hors-route doivent être conçus, construits, et équipés pour satisfaire aux normes anti-smog strictes de l’État. MTD doit garantir le système de

contrôle des émissions par évaporation de votre petit moteur hors-route d’appareil de jardinage pour la période indiquée ci-dessous sous réserve qu’il n’y ait eu aucun abus, négligence ou maintenance inadéquate de votre équipement.

Votre système de contrôle des émissions par évaporation peut comprendre des pièces telles que : carburateurs, réservoirs de carburant, conduits d’essence, bouchons de réservoir, valves, absorbeurs de vapeurs, filtres,

tuyaux à vapeur, pinces, connecteurs, et autres composants associés. Pour les moteurs inférieurs ou égaux à 80 cc, seul le réservoir est soumis aux exigences de la garantie de contrôle des émissions par évaporation de

cette section. La cylindrée de votre petit moteur hors-route est inférieure à 80 cc.

Couverture de la garantie du fabricant

Le système de contrôle des émissions d’évaporation est garanti pendant deux ans. Si une pièce de votre équipement relative à l’émission est défectueuse, la pièce sera réparée ou remplacée par MTD.

Responsabilités du propriétaire au regard de la garantie

• En tant que propriétaire du petit moteur hors-route de votre appareil de jardinage, vous êtes responsable de la maintenance exigée telle qu’indiquée dans votre manuel du propriétaire. MTD vous conseille de

conserver toutes les factures relatives à la maintenance de votre moteur d’appareil de jardinage mais MTD ne peut refuser une garantie au seul motif de l’absence de factures.

• En tant que propriétaire du petit moteur hors-route de votre appareil de jardinage, vous devez cependant être informé(e) que MTD peut refuser d’honorer la garantie si votre réservoir de carburant est défectueux en

raison d’un abus, d’une négligence, d’une maintenance inadéquate ou de modifications non approuvées.

• Il vous incombe de déposer le réservoir de carburant de votre appareil de jardinage auprès du centre de distribution ou du centre de services de MTD dès que survient le problème. Les réparations en vertu de la

garantie doivent être effectuées dans un délai raisonnable, ne pouvant excéder 30 jours. Si vous avez des questions quant à votre couverture de garantie, vous devez contacter MTD au 1-800-949-4483.

Conditions de la garantie pour les défauts

(a) La période de garantie commence à la date à laquelle le moteur ou l’équipement est livré à l’acheteur final.

(b) Couverture générale de garantie des émissions par évaporation. Le réservoir de carburant doit comporter la garantie pour l’acheteur final et tout propriétaire ultérieur, que le système de contrôle d’émissions

d’évaporation, lorsqu’il a été installé était :

(1) Conçu, construit et équipé afin de se conformer à toutes les réglementations en vigueur ; et

(2) Exempt de défauts quant aux matériaux et à la fabrication causant la défaillance d’une pièce garantie et ce pour une période de deux ans.

(1) Toute pièce garantie dont le remplacement n’est pas prévu dans le cadre de la maintenance exigée dans les instructions écrites doit être garantie pour la période définie à la sous-section (b) (2). Si une pièce est défaillante pendant la période

de couverture de garantie, elle doit être réparée ou remplacée par MTD. Une telle pièce réparée ou remplacée en vertu de la garantie doit être garantie pour une période qui ne saurait être inférieure à la période restante de garantie.

(2) Toute pièce garantie pour laquelle les instructions écrites conseillent uniquement une inspection régulière doit être garantie pour la période définie à la sous-section (b) (2). Un énoncé dans lesdites instructions écrites aux fins de «

réparer ou remplacer si nécessaire » ne réduira pas la période de garantie. Une telle pièce réparée ou remplacée en vertu de la garantie doit être garantie pour une période qui ne saurait être inférieure à la période restante de garantie.

(3) Toute pièce garantie dont le remplacement est prévu au titre de la maintenance exigée dans les instructions écrites doit être garantie pour la période antérieure à la première date de remplacement prévue pour

cette pièce. Si la pièce est défaillante avant le premier remplacement prévu, la pièce doit être réparée ou remplacée par MTD. Une telle pièce réparée ou remplacée en vertu de la garantie doit être garantie pour

une durée qui ne saurait être inférieure à la période restante avant la première date prévue pour le remplacement de la pièce.

(4) La réparation ou le remplacement de toute pièce garantie en vertu des dispositions de garantie de cet article doit être effectuée sans frais pour le propriétaire dans un centre de réparations pour appareils sous garantie.

(5) Nonobstant les dispositions de la sous-section (4) ci-dessus, les services ou réparations sous garantie doivent être assurés aux centres de distribution qui sont franchisés pour réparer les moteurs ou l’équipement en question.

(6) Le propriétaire ne doit pas être facturé pour le travail de diagnostic conduisant à la conclusion qu’une pièce garantie est en fait défectueuse, sous réserve qu’un tel travail de diagnostic soit effectué dans un centre

de réparations pour appareils sous garantie.

(7) Au cours de la période de garantie du système de contrôle des émissions par évaporation indiquée dans la sous-section (b) (2), MTD doit maintenir un stock suffisant de pièces garanties afin de répondre à la

demande prévue pour de telles pièces.

(8) Les pièces de remplacement approuvées par le fabricant doivent être utilisées pour les maintenances ou les réparations pendant la période de garantie et doivent être fournies sans frais au propriétaire. Une telle

utilisation ne réduira pas les obligations de garantie du fabricant accordant la garantie.

(9) L’utilisation de toutes pièces ajoutées ou modifiées entraînera le rejet d’une demande de garantie en accord avec le présent article. En vertu du présent article, le fabricant accordant la garantie ne sera pas tenu

responsable de garantir les défaillances causées par l’utilisation d’une pièce ajoutée ou modifiée.

(10) MTD fournira tous documents décrivant les procédures ou politiques de garantie dans un délai de cinq jours ouvrés à compter de la demande par la Commission des ressources en air.

Listes de pièces soumises à la garantie d’émission

(1) Réservoir de carburant

Des instructions écrites pour la maintenance et l’utilisation du système de contrôle des émissions par évaporation seront fournies au propriétaire avec chaque nouveau moteur ou équipement.

Manual del Operador

Recortador / Cortamalezas de 2

Ciclos a Gasolina

WH80BC

CONSERVE ESTAS INSTRUCCIONES

Llame

1-800-

949-4483 en EE.UU. o al 1-800-668-1238 en Canada

para obtener una lista de distribuidores de servicio localizados cerca

de usted. Para obtener más detalles sobre su unidad, visite nuestro

sitio en www.whiteoutdoor.com.

NO REGRESE SU UNIDAD AL VENDEDOR. PARA SOLICITAR

SERVICIO POR LA GARANTIA, DEBERA PRESENTAR PRUEBA DE

SU COMPRA.

ESTE PRODUCTO ESTA CUBIERTO POR UNA O MAS PATENTES

DE EE.UU., OTRAS PATENTES EN TRAMITE.

El servicio de esta unidad, ya sea durante o después del período

cubierto por la garantía, debe ser realizado solamente por un

proveedor de servicios autorizado y aprobado.

Antes de que empiece a ensamblar su nuevo equipo, por favor

ubique la placa que contiene el modelo de la unidad y escriba esa

información en el espacio en blanco aquí debajo. Aquí debajo se

explica la muestra de una placa del modelo.

P/N 769-03858 (02/08)

INDICE DE CONTENIDOS

Llamadas a apoyo al cliente . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E1

Normas para una operación segura . . . . . . . . . . . . . . . . . . . . . . .E2

Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E5

Instructions de montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E5

Información del aceite y del combustible . . . . . . . . . . . . . . . . . . .E6

Instrucionnes de arranque y apagado . . . . . . . . . . . . . . . . . . . . .E6

Instrucionnes de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E6

Instrucionnes de mantenimiento y reparación . . . . . . . . . . . . . . .E7

Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E8

Cuadro de solución de problemas . . . . . . . . . . . . . . . . . . . . . . . .E9

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E9

Declaración de emisiones parap California . . . . . . . . . . . . . . . .E10

Lista de Piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E14

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E16

S/N : ITEM :

MODEL :

Toda la información, las ilustraciones y las especificaciones contenidas

en este manual se basan en la información más reciente disponible en

el momento de impresión del manual. Nos reservamos el derecho de

hacer cambios en cualquier momento sin aviso previo.

reservados.

Copie el número de serie aquí:

Copie el número del modelo/ pieza del fabricante aquí:

En un esfuerzo por reducir el impacto en los

bosques, y reducir las emisiones de carbono y de

gas de efecto invernadero, MTD está utilizando

menos papel reduciendo el tamaño del texto de

este manual.

LEA TODAS LAS INSTRUCCIONES ANTES DE LA OPERACION

• Lea todas las instrucciones con cuidado. Conozca bien los

controles y el uso correcto de la unidad.

• No opere esta unidad si está cansado, enfermo, o bajo los

efectos del alcohol, drogas o medicamentos.

• Los niños y los adolescentes menores de 15 años no deben

operar las unidades, excepto por los adolescentes guiados por

un adulto.

• Inspeccione la unidad antes de utilizarla. Cambie las partes

dañadas. Verifique si existen pérdidas de combustible. Asegúrese de

que los sujetadores estén bien colocados y asegurados. Cambie las

partes accesorias de corte que estén quebradas, cascadas o

dañadas de cualquier forma. Asegúrese de que el accesorio de corte

está bien instalado y ajustado con firmeza. Asegúrese de que la

protección accesoria de corte esté bien conectada y colocada

según se recomienda.

• Use sólo línea de repuesto fabricante del equipo original de 2,67

mm (0,105 pulgadas) de diámetro. Nunca use línea con refuerzo

de metal, cable, soga, etc. Estas pueden desprenderse y

convertirse en un proyectil peligroso.

• Tenga en cuenta el riesgo de lesiones en la cabeza, manos y pies.

• Oprima el control del regulador y verifique que regrese

automáticamente a la posición de mínima. Haga todos los

ajustes o reparaciones antes de usar la unidad.

• Esta unidad no fue diseñada para ser usada como cortamalezas.

No conecte ni opere esta unidad con ningún tipo de cuchilla ni

accesorio para cortar malezas.

• Limpie el área de corte antes de cada uso. Retire todos los objetos

como rocas, vidrios rotos, clavos, alambre o cuerda los cuales

pueden ser despedidos o enredarse en el accesorio de corte. Aleje a

todos los niños, espectadores y animales domésticos.

• Mantenga todos los niños, espectadores y animales domésticos a

un radio de por lo menos 15 m (50 pies); aún así puede existir un

riesgo de objetos despedidos contra los espectadores. Debe sugerir

a los espectadores que usen protección ocular. Si alguien se le

acerca, pare el motor y el accesorio de corte de inmediato.

ADVERTENCIAS DE SEGURIDAD PARA LOS RECORTADORES

A GASOLINA

• Guarde el combustible en envases que hayan sido diseñados y

aprobados para el almacenamiento de dichos materiales.

• Antes de llenar el tanque de combustible, apague siempre el

motor y espere que se enfríe. No retire nunca la tapa del tanque

de combustible ni cargue combustible mientras el motor esté

caliente. No opere nunca la unidad sin la tapa del combustible

colocada firmemente en su lugar. Afloje la tapa del combustible

lentamente para disipar la presión del tanque.

• Evite crear una fuente de encendido con el combustible

derramado. No arranque el motor hasta que los gases se hayan

disipado.

• Mezcle y cargue el combustible en un área exterior bien ventilada

donde no haya chispas ni llamas. Quite lentamente la tapa del

combustible sólo después de apagar el motor. No fume mientras

carga o mezcla el combustible. Limpie de inmediato todo el

combustible que se haya derramado.

• Evite crear una fuente de encendido por combustible derramado.

No arranque el motor hasta que se hayan disipado los vapores

del combustible.

• Aleje la unidad a por lo menos 9,1 m (30 pies) del lugar de carga

de combustible antes de arrancar el motor. No fume, mantenga

las chispas y las llamas abiertas lejos del área mientras carga el

combustible u opera la unidad.

DURANTE LA OPERACION

• No arranque ni opere la unidad en una sala o edificio cerrado.

Los gases de escape de monóxido de carbono pueden ser

• IMPORTANTE INFORMACIÓN DE SEGURIDAD •

NORMAS PARA UNA OPERACIÓN SEGURA

Lea el manual del operador y siga todas las advertencias e

instrucciones de seguridad. De no hacerlo, el operador y/o los

espectadores pueden sufrir graves lesiones.

SI TIENE PREGUNTAS, LLAME AL 1-800-949-4483 EN

EE.UU. O AL 1-800-668-1238 en CANADA

Los símbolos de seguridad se utilizan para llamar su atención

sobre posibles peligros. Los símbolos de seguridad y sus

explicaciones merecen toda su atención y comprensión. Los

símbolos de seguridad no eliminan ningún peligro por sí mismos.

Las instrucciones o advertencias que ofrecen no substituyen las

medidas adecuadas de prevención de accidentes.

REMARQUE: Le ofrece información o instrucciones que son

esenciales para la operación o mantenimiento del equipo.

ALERTA DE SEGURIDAD : Indica peligro,

advertencia o precaución. Debe prestar atención para

evitar sufrir graves lesiones personales. Puede ser

utilizado junto con otros símbolos o figuras.

PELIGRO : El no obedecer una advertencia de

seguridad puede conducir a que usted u otras personas

sufran graves lesiones. Siga siempre las precauciones de

seguridad para reducir el riesgo de incendio, descarga

eléctrica y lesiones personales.

ADVERTENCIA : El no seguir una advertencia de

seguridad puede conducir a que usted u otras personas

sufran lesiones. Siga siempre las precauciones de

seguridad para reducir el riesgo de incendio, descarga

eléctrica y lesiones personales.

PRECAUCIÓN : El no seguir una advertencia de

seguridad puede conducir a daño patrimonial o a que usted

u otras personas sufran lesiones personales. Siga siempre

las precauciones de seguridad para reducir el riesgo de

incendio, descarga eléctrica y lesiones personales.

SIMBOLO SIGNIFICADO

ADVERTENCIA

LAS EMISIONES DEL MOTOR DE ESTE PRODUCTO

CONTIENEN SUBSTANCIAS QUIMICAS QUE EL ESTADO DE

CALIFORNIA CONOCE COMO CAUSANTES DECANCER,

DEFECTOS DE NACIMIENTO U OTROS DAÑOS

REPRODUCTIVOS.

PARACHISPAS

NOTA: Para los usuarios en tierras forestales de los EE.UU. y en

los estados de California, Maine, Oregon y Washington. Todos los

terrenos forestales de los EE.UU. y el estado de California (Códigos de

Recursos Públicos 4442 y 4443), Oregon y Washington, requieren por

decreto, que ciertos motores de combustión interna que se hagan

funcionar en zonas boscosas y/o zonas cubiertas por pastizales, estén

equipados con un parachispas, que sean mantenidos en buen estado

de funcionamiento o que el motor sea construido, esté equipado y sea

mantenido para evitar incendios. Consulte los reglamentos pertinentes

a esos requisitos con las autoridades estatales o locales. El

incumplimiento de esos requisitos puede responsabilizarle o someterle

a la imposición de una multa. Esta unidad fue equipada en la fábrica

con un parachispas. Si requiere sustitución, hay una Pantalla

Parachispas disponible, Pieza # 753-05169 al contactar el

departamento de servicio.

PROPOSICIÓN 65 DE CALIFORNIA

ADVERTENCIA: Al utilizar la unidad, debe observar

las reglas de seguridad. Lea estas instrucciones antes

de operar la unidad a fin de garantizar la seguridad del

operador y cualquier transeúnte. Guarde estas

instrucciones para uso posterior. ADVERTENCIA: La gasolina es muy inflamable y

sus gases pueden explotar si se encienden. Tome las

siguientes precauciones:

letales en un área cerrada. Opere esta unidad sólo en un área

exterior bien ventilada.

• Use lentes o gafas de protección que cumplan con las normas

ANSI Z87.1-1989, y protección para sus oídos/audición mientras

opere esta unidad. Use siempre una máscara facial o para

protegerse contra el polvo si la operación levanta polvo.

• Use pantalones largos y gruesos y guantes. No vista ropa

holgada, alhajas, pantalones cortos, sandalias ni esté descalzo.

Asegure su cabello sobre el nivel de los hombros.

• La protección accesoria de corte debe estar siempre colocada en

su lugar mientras opere la unidad. No opere la unidad con las dos

líneas de corte extendidas, y la línea correcta instalada. No

extienda la línea de corte más allá de la longitud de la protección.

• Esta unidad cuenta con un embrague. El accesorio de corte

permanece estacionario cuando el motor está en marcha lenta. Si

no lo hace, haga ajustar la unidad por un técnico de servicio

autorizado.

• Ajuste la manija en D de acuerdo a su medida para lograr el mejor

agarre.

• Asegúrese de que el accesorio de corte no está en contacto con

ningún objeto antes de arrancar la unidad.

• Use la unidad únicamente con la luz del día o con buena luz

artificial.

• Evite arrancar la unidad accidentalmente. Colóquese en posición

de inicio siempre que tire de la cuerda de arranque. El operador y

la unidad deben estar en una posición estable al comenzar. Lea

las instrucciones de Arranque y Apagado.

• Use la herramienta adecuada. No use esta unidad para ninguna

tarea para la cual no ha sido diseñada.

• No se estire demasiado. Mantenga siempre una posición y

equilibrio adecuados.

• Sostenga siempre la unidad con ambas manos mientras esté en

funcionamiento. Sostenga con firmeza tanto el mango como la

manija auxiliar.

• Mantenga las manos, la cara y los pies lejos de todas las partes

móviles. No intente tocar ni detener el accesorio de corte

mientras gira.

• No toque el silenciador ni el cilindro. Estas partes se calientan

mucho con la operación. Luego de apagarlas permanecen

calientes durante un corto tiempo.

• No opere el motor a una velocidad mayor que la necesaria para

cortar, recortar o recortar los bordes. No haga funcionar el motor

a alta velocidad mientras no está cortando.

• Apague siempre el motor cuando demore el corte o mientras

camina entre zonas de corte.

• Si golpea o se enreda con algún objeto extraño, apague el motor

de inmediato y verifique si hay daños. Repare todos los daños

antes de volver a intentar operar la unidad. No opere la unidad si

tiene piezas flojas o dañadas.

• Apague el motor para realizar todo el mantenimiento,

reparaciones o cambio del accesorio de corte u otros accesorios.

• Use sólo piezas y accesorios de repuesto fabricante del equipo

original para esta unidad. Estas piezas están disponibles en su

distribuidor autorizado. No use piezas, accesorios ni auxiliares

que no hayan sido diseñados para esta unidad. Su uso puede

conducir a que el usuario sufra graves lesiones o al daño de la

unidad y a la invalidación de su garantía.

• Mantenga la unidad libre de vegetación y otros materiales.

Pueden alojarse entre el accesorio de corte y la protección.

• Para reducir el riesgo de incendio, cambie los silenciadores y

amortiguadores de chispas defectuosos, mantenga el motor y el

silenciador libre de pasto, hojas, grasa excesiva o acumulaciones

de carbono.

MIENTRAS USA LA CUCHILLA DE CORTE

• Lea y comprenda todas las advertencias de seguridad antes de

operar esta unidad.

• Use siempre el arnés del hombro mientras opere el accesorio de

la cuchilla de corte.

• Mantenga siempre la manija entre el operador y el accesorio o

cuchilla de corte.

• NUNCA corte con la cuchilla ubicada a más de 76 cm (30

pulgadas) o más de altura sobre el nivel del suelo.

• Cuando la cuchilla giratoria hace contacto con un objeto que no

corta de inmediato, puede ocurrir un impulso de la cuchilla. El

impulso de la cuchilla puede ser lo suficientemente violento como

para hacer que la unidad y/o el operador sean impulsados en

cualquier dirección, y posiblemente perder el control de la unidad.

El impulso de la cuchilla puede ocurrir si la cuchilla se tropieza, se

traba o se atasca. Es más posible que esto ocurra en áreas

donde es difícil ver el material que está cortando.

• Cuando opere con la cuchilla, no corte nada que tenga un grosor

de más de 13 mm (1/2 pulgada) ya que podría causar una

reacción violenta.

• No intente tocar ni detener la cuchilla mientras está girando.

• Una cuchilla en deslizamiento puede causar graves lesiones

mientras continúa girando luego de apagar el motor o de soltar el

gatillo del regulador. Mantenga buen control hasta que la cuchilla

se haya detenido por completo.

• No haga funcionar la unidad a alta velocidad mientras no está

cortando.

• Si golpea o se enreda con un objeto extraño, detenga el motor de

inmediato y verifique si hay daños. Haga reparar todos los daños

antes de intentar volver a operar la unidad. No opere esta unidad

con la cuchilla doblada, cascada ni desafilada. Descarte las

cuchillas dobladas, torcidas, cascadas o rotas.

• No afile la cuchilla de corte. Si afila la cuchilla puede

desprenderse la punta durante su uso. Esto puede causar graves

lesiones personales. Cambie la cuchilla.

• No use la cuchilla de corte para bordes o como recortadora de

borde, puede conducir a que usted u otras personas sufran

graves lesiones. Use la cuchilla de corte solamente para el

propósito descrito en este manual.

• Si siente una vibración excesiva, apague el motor DE

INMEDIATO. la vibración indica que hay problemas. Inspeccione

si hay tuercas o pernos flojos o daños antes de continuar. Repare

o cambie las partes afectadas según sea necesario.

DESPUES DEL USO

• Limpie las cuchillas de corte con un limpiador doméstico para

eliminar toda acumulación de goma. Aceite la cuchilla con aceite

de máquina para evitar que se oxide.

• Guarde la cuchilla de corte bajo llave en un área adecuada para

evitar que sea utilizada por personas no autorizadas y se dañe.

OTRAS ADVERTENCIAS DE SEGURIDAD

• No guarde nunca la unidad con combustible en el tanque en un

edificio donde los gases puedan llegar a una llama abierta o a

una chispa.

• Espere que el motor se enfríe antes de guardar o transportar la

unidad. Asegúrese de que la unidad esté segura al transportarla.

• Guarde la unidad bajo llave en un lugar adecuado y seco para

evitar que sea usada por personas no autorizadas y se dañe,

fuera del alcance de los niños.

• Nunca moje ni rocíe la unidad con agua ni con ningún otro

líquido. Mantenga las manijas secas, limpias y sin residuos.

Limpie la unidad luego de cada uso, lea las instrucciones de

Limpieza y Almacenamiento.

• Guarde estas instrucciones. Consúltelas con frecuencia y

utilícelas para enseñar a otros usuarios. Si le presta esta unidad a

alguien, préstele también estas instrucciones.

CONSERVE ESTAS INSTRUCCIONES

NORMAS PARA UNA OPERACIÓN SEGURA

• SIMBOLOS DE SEGURIDAD E INTERNACIONALES •

Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el

manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.

• LEA EL MANUAL DEL OPERADOR

Lea el manual del operador y siga todas las advertencias

e instrucciones de seguridad. De no hacerlo, el operador

y/o los espectadores pueden sufrir graves lesiones. • MANTENGA ALEJADOS A LOS

ESPECTADORES

ADVERTENCIA: Mantenga a todos los

espectadores, en especial a niños y animales domésticos

a por lo menos 50 pies (15 m) del área de corte.

SÍMBOLO SIGNIFICADO

• LOS OBJETOS DESPEDIDOS Y LA

CUCHILLA ROTATIVA PUEDEN CAUSAR

GRAVES LESIONES

ADVERTENCIA: No opere esta unidad si la

protección plástica de línea no está colocada en su

lugar. Manténgase alejado del cuchilla giratorio.

• SIMBOLO DE ALERTA DE SEGURIDAD

Indica peligro, advertencia o precaución. Puede ser

utilizado junto con otros símbolos o figuras.

SÍMBOLO SIGNIFICADO

• USE PROTECCION OCULAR Y AUDITIVA

ADVERTENCIA: Los objetos arrojados por la

unidad y el ruido fuerte pueden causar graves lesiones

oculares y pérdida auditiva. Utilice protección ocular

que cumpla con las normas ANSI Z87.1 y protección

auditiva cuando opere esta unidad.

• INDICADOR DE ACEITE

Consulte el manual del operador para obtener

información acerca del tipo correcto de aceite.

• COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio, nuevo y sin plomo.

• CONTROL DE ENCENDIDO Y APAGADO

APAGADO o PARADO

• CONTROL DE ENCENDIDO Y APAGADO

ENCENDIDO /ARRANQUE /MARCHA

• ADVERTENCIA DE CALIENTE

No toque un silenciador ni un cilindro caliente. Puede

quemarse. Estas partes se calientan mucho con el

uso. Luego de apagarse permanecen calientes

durante un corto tiempo.

• CONTROL DE OBTURADOR

1 • Posición de OBTURACION COMPLETA

2 • Posición de OBTURACION PARCIAL

3 • Posición de MARCHA

NORMAS PARA UNA OPERACIÓN SEGURA

• SEGURIDAD DE LA RECORTADORA Y

CORTADORA DE MALEZAS

ADVERTENCIA: Los objetos que salen

despedidos y la cortadora giratoria pueden causar

graves lesiones. Mantenga a los espectadores,

especialmente a los niños y animales domésticos a

no menos de 50 pies (15 m) de distancia del área de

corte. Debe utilizar el protector accesorio de corte

mientras use el accesorio de corte de la recortadora.

• CORTADORAS DE MALEZAS: CAMBIE

LA CUCHILLA DESAFILADA

No afile la cuchilla de corte. El afilar la cuchilla puede

causar que la punta se desprenda mientras está en uso.

Esto puede dar lugar a graves lesiones personales.

Protección accesoria de corte

Tapa del combustible

Accesorio de corte

Soporte del

motor

Cuchilla de corte

de línea

Control de

encendido y

apagado

Palanca azul

del obturador

CONOZCA SU UNIDAD

Bujía de encendido

APLICACIONES

Como recortadora;

• Corte de césped y hierbas delgadas

• Recorte de bordes

• Recorte decorativo alrededor de árboles, cercos, etc.

Como cortador de malezas:

• Corte de hierbas y arbustos delgados de hasta 1,3 cm

(1/2 pulgada) de diámetro

INSTRUCCIONES DE ENSAMBLE

INSTALACIÓN Y AJUSTE DE LA MANIJA EN J

1. Coloque la manija en J entre la abrazadera superior y la abrazadera media (Fig. 1).

2. Mientras sostiene las tres piezas juntas, instale los cuatro (4) tornillos a través de la abrazadera

superior en la abrazadera media.

NOTA: Los orificios de la abrazadera superior y media se alinearán sólo cuando se ensamble en forma

correcta.

3. Coloque las abrazaderas y la manija en J por encima del bastidor del eje y sobre la abrazadera

inferior.

4. Sostenga cada tuerca hexagonal en el hueco de la abrazadera inferior con un dedo. Comience a

colocar los tornillos con un destornillador Phillips grande. No los apriete hasta ajustar la manija.

5. Deslice la manija en J hacia dentro o hacia fuera hasta que la flecha o línea blanca de la calcomanía

toque el ensamble de abrazaderas (Fig. 2).

6. Mientras sostiene la unidad en posición de operación (Fig. 3),

coloque la manija en J en la posición que le brinde el mejor agarre.

7. Ajuste los tornillos de la abrazadera en forma pareja hasta que la

manija en J esté firme.

INSTALACIÓN DEL ARNÉS

1. Pase la correa a través del centro de la hebilla.

Fig. 2

Decal

Fig. 3

Fig. 1

(4) Tornillos

Abrazadera

superior

Manija en J

Abrazadera

inferior Tuercas

Abrazadera

media

2. Pase la correa sobre la barra transversal y hacia abajo a través de la ranura de la hebilla (Fig. 4).

3. Coloque el arnés por encima de su cabeza y sobre su hombro. Abroche en el adaptador de apoyo (Fig. 5).

4. Ajuste la longitud de acuerdo a la medida del operador. Hale de la orejeta para alargarlo y hale de la

correa para acortarlo (Fig. 6).

REMOCIÓN E INSTALACIÓN DEL PROTECTOR ACCESORIO DE CORTE

Saque el protector accesorio de corte cuando use la unidad

como cortador de malezas

Saque el protector accesorio de corte del montaje del protector

retirando los tres (3) tornillos con un destornillador de vástago

plano (Fig. 7). Guarde las piezas para usarlas en el futuro.

Instale el protector accesorio de corte cuando use la unidad

como recortador de césped.

Instale el protector accesorio de corte en el montaje del protector insertando 3 tornillos en el montaje del

protector. Ajuste bien con un destornillador de vástago plano (Fig. 7).

REMOCIÓN DEL ACCESORIO DE CORTE E INSTALACIÓN DE LA CUCHILLA DE CORTE

NOTA: Para facilitar la remoción o la instalación de la cuchilla de corte, coloque la unidad sobre el suelo

o sobre un banco de trabajo.

Remoción del protector accesorio de corte

Lea Remoción e Instalación del Protector Accesorio de Corte.

Remoción del accesorio de corte

1. Alinee el orificio del buje del eje con la ranura de la varilla de cierre e inserte la varilla de cierre en el

orificio del buje del eje (Fig. 8).

2. Sostenga la varilla de cierre en su lugar junto al brazo de la unidad (Fig. 9).

3. Mientras sostiene la varilla de cierre, saque el accesorio de corte girando en sentido horario hacia

afuera del eje de salida (Fig. 10). Guarde el accesorio de corte para su uso futuro.

NOTA: El retén de la cuchilla debajo del accesorio de corte se utilizará cuando instale la cuchilla de corte.

Instalación de la cuchilla de corte

4. Coloque la cuchilla de corte en el buje del eje de salida (Fig. 11).

5. Verifique que la cuchilla de corte esté centrada en el estribo

de guía y quede plana contra el buje del eje de salida (Fig. 12).

6. Alinee el orificio del buje del eje con la ranura de la varilla de

cierre e inserte la varilla de cierre en el orificio del buje (Fig. 8).

7. Coloque el retén de la cuchilla y la tuerca en el eje de salida.

Verifique que la cuchilla esté bien instalada.

8. Ajuste la tuerca en sentido antihorario contra la cuchilla

mientras sostiene la varilla de cierre;

• Si usa una llave de torsión y un casquillo de 13 mm, ajuste a:

325- 335 pulg•libra, 27- 28 pies•libra, 37 -38 N•m.

• Si no tiene una llave de torsión, use una llave de boca cerrada

de 13 mm o de casquillo, gire la tuerca hasta que el retén de la

cuchilla esté ajustado contra el buje del eje. Verifique que la

cuchilla esté bien instalada, luego gire la tuerca 1/4 a 1/2

vuelta más en sentido antihorario (Fig. 13).

9. Saque la varilla de cierre de la ranura de la varilla de cierre.

Fig. 7

Fig. 11

Fig. 4 Fig. 5 Fig. 6

Adaptador

de apoyo

ADVERTENCIA: El protector accesorio de corte NO debe estar instalado cuando use

la unidad con una cuchilla. Saque el protector accesorio de corte antes de sacar o instalar

la cuchilla.

ADVERTENCIA: Use siempre el arnés para el hombro cuando use la cuchilla de

corte a fin de evitar graves lesiones personales.

Fig. 8 Fig. 9 Fig. 10

Protector

accesorio de

corte (3) Tornillos

Bastidor del

engranaje

Montaje del

protector

ADVERTENCIA: Para evitar graves lesiones

personales, el protector accesorio de corte

DEBE estar instalado en todo momento cuando

use la unidad como recortador de césped.

ADVERTENCIA: El bastidor del engranaje se calienta mucho con el uso y puede

causar lesiones al operador. Cuando la unidad se apaga, permanece caliente durante un

rato. No toque el bastidor del engranaje hasta que se haya enfriado.

Orificio del buje

del eje

Eje de

salida Buje del

eje de

salida

Varilla de

cierre

Ranura de

la varilla

de cierre

Accesorio de corte

Ranura de

la varilla

de cierre Varilla de cierre

Retén de

la cuchilla Montaje

del

protector

Varilla de

cierre

Cuchilla de corte

Tuerca

Buje del eje

de salida

Orificio

de guía

ADVERTENCIA: Para evitar graves lesiones

personales, use siempre guantes cuando maneje

o instale la cuchilla.

ADVERTENCIA: Si la cuchilla de corte no

está centrada, la unidad vibrará y la cuchilla

puede desprenderse y salir volando, lo cual

puede causar graves lesiones personales.

Fig. 12

Estribo de

guía

Fig. 13

1/4-1/2 de

vuelta en

sentido

antihorario

ADVERTENCIA: Para evitar graves lesiones

personales o el daño de la unidad, no arranque

ni use esta unidad con la varilla de cierre en la

ranura de la varilla de cierre.

Gatillo del regulador

Manija en J

Manija del eje

Cubierta del

silenciador /

filtro de aire

Bastidor del eje

Mango de la

cuerda de

arranque

Bombilla del cebador

Silenciador

Cuchilla cortamalezas

con cubierta

Protección de la cuchilla /

Montaje de la protección

ADVERTENCIA: Use esta unidad sólo en un área exterior bien ventilada. Los gases

de escape de monóxido de carbono pueden ser letales en un área cerrada.

INSTRUCCIONES DE ARRANQUE

INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulador. Deje enfriar el motor en mínima.

2. Oprima y mantenga oprimido el control de encendido y apagado en la posición de APAGADO (O)

hasta que el motor se detenga por completo) (Fig. 17).

1. Mezcle la gasolina con el aceite. Llene el tanque de

combustible con la mezcla de combustible/aceite. Vea las

Instrucciones para Mezclar el Aceite y el Combustible.

NOTA: No hay necesidad de encender la unidad. El Control

de Parada Arranque/Apagado está en la posición

Arranque (I), en todo momento (Fig. 17).

2. Oprima y suelte completamente la pera del cebador 10

veces en forma lenta. En la pera del cebador y en las

tuberías de combustible deberá verse alguna cantidad de

combustible (Fig. 18). Si no puede ver combustible en la

pera, oprímala y suéltela todas las veces que sea

necesario hasta que pueda ver combustible en su interior.

3. Coloque la palanca azul del obturador en la Posición 1 (Fig. 18).

4. Inclínese en la posición de arranque (Fig. 19), oprima el

control del regulador y traba del regulador y hale de la

cuerda de arranque con un movimiento controlado y

uniforme 5 veces.

5. Coloque la palanca azul del obturador en la Posición 2 (Fig. 18).

6. Mientras oprime el control del regulador y traba del

regulador, hale de la cuerda de arranque con un

movimiento controlado y uniforme para arrancar el motor.

7. Mantenga el control del regulador y traba del regulador

oprimido y deje que el motor se caliente durante unos

15 a 30 segundos.

NOTA: A temperaturas más frías, el motor puede tardar más

en calentarse y en alcanzar la velocidad máxima de

funcionamiento.

NOTA: La unidad se ha calentado debidamente cuando el

motor acelera sin titubear.

8. Una vez que se haya calentado el motor, coloque la

palanca azul del obturador en la Posición 3 (Fig. 18). La

unidad está lista para ser usada.

SI... el motor titubea, regrese la palanca del obturador a la

Posición 2 (Fig. 6) y siga calentándolo.

SI... el motor no arranca, regrese al paso 2.

SI... el motor no arranca después de varios intentos, coloque

la palanca azul del obturador en la Posición 3 y oprima la

palanca del obturador. Hale de la cuerda de arranque con

un movimiento controlado y uniforme de 3 a 8 veces. El

motor deberá arrancar. Si no es así, repita.

SI ESTÁ CALIENTE... Si el motor está ya caliente, asegúrese

de que el Control de Parada On/Off esté en la posición ON

y arranque la unidad con la palanca azul del obturador en la Posición 2. Después de que la unidad

arranque, mueva la palanca azul del obturador a la Posición 3.

ADVERTENCIA: Evite los arranques accidentales. Colóquese en posición de inicio

cuando tire de la cuerda de arranque (Fig. 19). El operador y la unidad deben estar en

una posición estable al arrancar la unidad para evitar graves lesiones personales.

Compruebe que cualquier complemento usado se instale correctamente y que esté

seguro, antes de poner en marcha la unidad.

INSTRUCCIONES DE OPERACIÓN

COMO SOSTENER EL RECORTADOR

Antes de operar esta unidad, párese en posición de operación

(Fig. 20). Verifique lo siguiente:

• El operador tiene protección ocular y ropa adecuada.

• El brazo derecho está levemente doblado, y la mano está

sosteniendo el mango del eje.

• El brazo izquierdo está recto, y la mano está sosteniendo la manija.

• La unidad está debajo del nivel de la cintura.

• El accesorio de corte está paralelo al suelo y hace fácil

contacto con la vegetación que va a ser cortada sin que el

operador tenga que inclinarse.

AJUSTE DE LA LONGITUD DE LA LINEA DE CORTE

El accesorio de corte Bump Head™ le permite soltar línea de

corte sin apagar el motor. Para soltar más línea, golpee

suavemente el accesorio de corte contra el suelo (Fig. 21)

mientras opera el recortador a alta velocidad.

NOTA: Mantenga siempre la línea de corte completamente extendida.

Es más difícil soltar línea al acortarse la línea de corte.

Cada vez que se golpea la cabeza, se suelta alrededor de 25,4

mm (1 pulgada) de línea de corte. La cuchilla en la protección del

accesorio de corte detendrá la línea en la longitud correcta si se

suelta demasiada línea.

Para obtener mejores resultados, golpee la Bump Head™ sobre

terreno limpio o tierra dura. Si intenta soltar la línea sobre el

césped alto, el motor podrá ahogarse. Mantenga siempre la línea

de corte completamente extendida. Es más difícil soltar línea al

acortarse la línea de corte.

NOTA: No apoye la Bump Head™ sobre el suelo mientras la

unidad esté en funcionamiento.

La línea puede cortarse por:

• Enredarse con un objeto extraño

• Fatiga normal de la línea

• Intentar cortar hierbas gruesas y leñosas

• Forzar la línea en objetos como paredes o postes de cercos.

ADVERTENCIA: Use siempre protección para sus ojos, audición, pies y cuerpo para

reducir el riesgo de una lesión al operar esta unidad.

INSTRUCCIONES DE ARRANQUE Y APAGADO

REMOCIÓN DE LA CUCHILLA DE CORTE E INSTALACIÓN DEL ACCESORIO DE CORTE

Remoción de la cuchilla de corte

1. Alinee el orificio del buje del eje con la ranura de la varilla de

cierre e inserte la varilla de cierre en el orificio del buje (Fig. 8).

2. Sostenga la varilla de cierre en su lugar junto al brazo de la

unidad (Fig. 14).

3. Mientras sostiene la varilla de cierre, afloje la tuerca de la

cuchilla girándola en sentido horario con una llave de

casquillo o de boca cerrada de 13 mm (Fig. 14).

4. Saque la tuerca, el retén de la cuchilla y la cuchilla. Guarde la

tuerca y la cuchilla juntas en un lugar seguro para su uso

futuro. Guarde fuera del alcance de los niños.

Instalación del accesorio de corte

5. Alinee el orificio del buje del eje con la ranura de la varilla de

cierre e inserte la varilla de cierre en el orificio del buje del eje

(Fig. 8). Coloque el retén de la cuchilla en el eje de salida con

la superficie plana contra el buje del eje de salida según se

ilustra en la Fig. 15. Enrosque el accesorio de corte en sentido

antihorario en el eje de salida. Ajuste bien.

NOTA: El retén de la cuchilla debe estar instalado en el eje de

salida en la posición ilustrada para que el accesorio de corte funcione en forma correcta.

6. Saque la varilla de cierre.

7. Instale el protector accesorio de corte. Lea Remoción e instalación del protector accesorio de corte.

Fig. 14

Sentido

horario

Fig. 15

Accesorio

de corte

Varilla de

cierre

Buje del eje

de salida

Retén de la

cuchilla

ADVERTENCIA: Si la cuchilla de corte no

está centrada, la unidad vibrará y la cuchilla

puede desprenderse y salir volando, lo cual

puede causar graves lesiones.

ADVERTENCIA: Para evitar graves lesiones personales, el protector accesorio de

corte DEBE estar instalado en todo momento cuando use la unidad como recortador de

césped.

INFORMACIÓN DEL ACEITE DEL COMBUSTIBLE

INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE

El combustible viejo o mal mezclado son los motivos principales

del mal funcionamiento de la unidad. Asegúrese de usar

combustible nuevo, limpio y sin plomo. Siga las instrucciones en

detalle para mezclar correctamente el aceite y el combustible.

Definición de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla de

gasolina y oxigenantes como por ejemplo etanol, metanol o

MTBE (éter). El combustible mezclado con alcohol absorbe agua.

Una cantidad tan pequeña como el 1% de agua en el combustible

puede causar la separación del combustible y el aceite. Forma

ácidos cuando está almacenado. Cuando use combustible mezclado con alcohol, use combustible nuevo

(de menos de 60 días).

Uso de combustibles de mezcla

Si usted opta por usar un combustible de mezcla o si su uso es inevitable, tome las precauciones recomendadas.

• Use siempre una mezcla fresca de combustible según lo indica su manual del operador.

• Agite siempre la mezcla de combustible antes de cargarlo en la unidad.

• Drene el tanque y haga funcionar el motor en seco antes de guardar la unidad.

Uso de aditivos en el combustible

La botella de aceite de 2 ciclos que vino con su unidad contiene un aditivo en el combustible que ayudará

a inhibir la corrosión y a reducir la formación de depósitos de goma. Se recomienda que use sólo el aceite

de 2 ciclos con esta unidad. Si es inevitable, use un buen aceite de 2 ciclos elaborado para motores

enfriados por aire junto con un aditivo para el combustible como por ejemplo el estabilizador de gasolina

STA-BIL® o similar. Agregue 23 mL (0,8 onzas) de aditivo de combustible por galón de combustible de

acuerdo con las instrucciones del envase. NUNCA agregue aditivos directamente en el tanque de

combustible de la unidad.

Mezcle bien la proporción correcta de aceite para motor de 2 ciclos y gasolina sin plomo en una lata de

combustible por separado. Use una proporción de 40:1 de combustible y aceite. No los mezcle

directamente en el tanque de combustible de la unidad. Consulte las proporciones específicas de mezcla

de gasolina y aceite en la tabla siguiente.

NOTA: 3,8 litros (un galón) de gasolina sin plomo mezclada con una botella de 95 mL (3,2 onzas) de

aceite de 2 ciclos es una proporción de 40:1 de combustible y aceite.

NOTA: Elimine la mezcla vieja de aceite y combustible de acuerdo con los reglamentos federales,

estatales y locales.

CARGA DE COMBUSTIBLE EN LA UNIDAD

1. Saque la tapa de la gasolina (Fig. 16).

2. Coloque el pico del recipiente de gasolina en el orificio de

llenado del tanque de gasolina (Fig. 8) y llene el tanque.

NOTA: No llene el tanque demasiado.

3. Limpie toda la gasolina que pueda haberse derramado

4. Vuelva a instalar la tapa de la gasolina.

5. Mueva la unidad por lo menos 9,1 m (30 pies) de la fuente y

sitio de carga antes de arrancar el motor.

NOTA: Elimine la gasolina vieja de acuerdo a los reglamentos federales, estatales y locales.

ADVERTENCIA: La gasolina es muy inflamable. Los gases pueden explotar si se

encienden. Apague siempre el motor y espere que se enfríe antes de cargar el tanque de

combustible. No fume mientras llena el tanque. Mantenga las chispas y las llamas lejos del área.

ADVERTENCIA: Cargue el combustible en un área exterior limpia y bien ventilada.

Limpie de inmediato todo combustible que se haya derramado. Evite crear una fuente de

encendido con el combustible derramado. No arranque el motor hasta que se hayan

evaporado los gases del combustible.

GASOLINA SIN

PLOMO ACEITE DE 2

CICLOS

3,8 LITROS

(1 GALON de

EE.UU.)

95 ml

(3.2 ONZAS

FLUIDAS)

1 LITER 25 ml

ADVERTENCIA: Saque la tapa del

combustible lentamente para evitar lesionarse

con el rociado del combustible. No opere nunca

la unidad sin la tapa del combustible firmemente

colocada en su lugar.

PRECAUCIÓN: Para que el motor funcione

correctamente y con la mayor fiabilidad, preste

mucha atención a las instrucciones de mezcla de

aceite y combustible del envase de aceite de 2

ciclos. El uso de combustible mezclado en forma

incorrecta puede dañar seriamente el motor.

Fig. 16

inyector del envase

del gasolina

Tanque de

combustible

PROPORCIÓN DE LA MEZCLA - 40:1

Fig. 20

Fig. 21

Fig. 17

Apagado (O)

Fig. 19

Posición de

Arranque

Arranque (I)

Control del

regulador

Control del regulador

Recortador

Equipado con

Spring Assist

Starting™

traba del

regulador

Fig. 18

Palanca

azul del

obturador

Bombilla

del cebador

PROGRAMA DE MANTENIMIENTO

Estos procedimientos requeridos para el mantenimiento deben ser realizados con la frecuencia indicada

en la tabla. Deben ser incluidos como parte de toda puesta a punto de cada temporada.

NOTA: Algunos procedimientos de mantenimiento pueden requerir el uso de herramientas o habilidades

especiales. Si no está seguro acerca de estos procedimientos, lleve su unidad a un establecimiento de

reparación, persona o distribuidor de servicio autorizado que arregle motores para uso fuera de la carretera.

NOTA: El mantenimiento, la sustitución o arreglo de dispositivos para el control de emisiones y sistemas

pueden ser hechos por cualquier establecimiento de reparación, persona o proveedor de servicio

autorizado que arregle motores para uso fuera de la carretera.

ADVERTENCIA: Para evitar lesiones personales graves, nunca realice

mantenimiento ni reparaciones con la unidad funcionando. Realice siempre el

mantenimiento y las reparaciones con la unidad fría. Desconecte el cable de la bujía de

encendido para cerciorarse de que la unidad no arrancará.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL RECORTAR

• El ángulo correcto para ubicar el accesorio de corte es paralelo al suelo.

• No fuerce el accesorio de corte. Permita que la punta de la línea realice el corte (en especial a lo largo

de paredes). Si corta con más de la punta reducirá la eficacia del corte y puede sobrecargar el motor.

• Corte césped de más de 200 mm (8 pulgadas) trabajando de arriba hacia abajo en pequeños

incrementos para evitar el desgaste prematuro de la línea y el arrastre del motor.

• Corte de derecha a izquierda siempre que sea posible. Cortar hacia la izquierda mejora la eficiencia de

la unidad. Los recortes salen arrojados en sentido contrario al operador.

• Mueva lentamente el recortador dentro y fuera del área de corte a la altura deseada. Realice

movimientos ya sea de adelante hacia atrás y viceversa, o de lado a lado. El corte en longitudes más

cortas produce mejores resultados.

• Recorte únicamente cuando el pasto y las hierbas estén secas.

• La vida de su línea de corte depende de:

• Seguir todas las técnicas de corte indicadas anteriormente

• El tipo de vegetación que corte

• El lugar donde se corta

Por ejemplo, la línea se desgastará más rápido cuando corte

contra un muro que cuando corte alrededor de un árbol.

RECORTE DECORATIVO

El recorte decorativo se realiza eliminando toda la vegetación de

alrededor de los árboles, postes, cercos.

Gire toda la unidad a modo de que el accesorio de corte se ubique

a un ángulo de 30° con el suelo (Fig 22).

USO DE LA CUCHILLA DE CORTE

Antes de operar la unidad con la cuchilla de corte, párese en

posición de corte (Fig. 23). Lea Cómo sostener el Recortador.

Consejos para el uso de la cuchilla de corte

Para establecer un procedimiento rítmico de corte:

• Fije los pies con firmeza, cómodamente aparte.

• Lleve el motor a plena regulación antes de penetrar el material

a cortar. La cuchilla tiene su máxima capacidad de corte a

plena regulación y también es menos probable que se adhiera,

se trabe o cause el impulso de la cuchilla, lo cual puede causar

graves lesiones personales al operador o a otros.

• Corte girando la parte superior de su cuerpo de izquierda a derecha (Fig. 24).

• Suelte siempre el gatillo del regulador y espere que el motor vuelva a marcha lenta cuando no esté cortando.

• Cuando termine la labor, desabroche siempre la unidad antes de quitarse el arnés.

• Mueva la unidad en la dirección opuesta en que gira la cuchilla, con lo cual logrará una mejor acción de corte.

• Avance al área siguiente a cortar después de la maniobra de retorno, y vuelva a fijar los pies.

• La cuchilla de corte está diseñada con un segundo borde de corte, el cual puede ser utilizado

retirando la cuchilla, dándola vuelta y volviendo a instalarla.

Para reducir la posibilidad de que se enrede material en la cuchilla, siga estos pasos:

• Corte a plena regulación.

• Mueva la unidad de su izquierda a derecha hacia el material que va a cortar (Fig. 24).

• En el movimiento de retorno, evite tocar el material que acaba de cortar.

PRECAUCIÓN: No saque ni altere el ensamble de la cuchilla limitadora de línea. La

longitud excesiva de la línea causará el recalentamiento del motor. Esto puede causar

graves lesiones personales o daño a la unidad.

ADVERTENCIA: Use siempre protección para

sus ojos, audición, pies y cuerpo para reducir el

riesgo de una lesión al operar esta unidad.

ADVERTENCIA: No use la cuchilla de corte

para recortar bordes ni como un recortador de

bordes, puede causarle graves lesiones

personales a usted o a los demás

ADVERTENCIA: Cuando la cuchilla giratoria

hace contacto con un objeto que no corta de

inmediato, puede ocurrir el impulso de la cuchilla. El

impulso de la cuchilla puede ser lo suficientemente

violento como para hacer que la unidad y/o el

operador sean impulsados en cualquier dirección, y

posiblemente perder el control de la unidad. El

impulso de la cuchilla puede ocurrir si la cuchilla se

tropieza, se traba o se atora. Es más posible que

esto ocurra en áreas donde es difícil ver el material

que está cortando.

Fig. 22

Fig. 24

Fig. 23

ADVERTENCIA: No limpie el material con el motor en marcha ni con la cuchilla

girando. Para evitar graves lesiones personales, apague el motor. Espere que la cuchilla

se detenga antes de sacar el material envuelto alrededor del eje de la cuchilla.

ADVERTENCIA: No afile la cuchilla de corte. Si afila la cuchilla, la punta puede

desprenderse durante su uso. Esto puede causar graves lesiones personales a usted

mismo o a los demás. Cambie la cuchilla.

ADVERTENCIA: La cuchilla continúa girando luego de apagar el motor. La cuchilla

en deslizamiento puede causarle graves cortes si lo toca en forma accidental.

A fin de garantizar el máximo desempeño del motor, puede ser necesario inspeccionar la lumbrera de escape

del motor después de 50 horas de funcionamiento. Si usted observa pérdida de RPM, funcionamiento

deficiente o falta general de aceleración, es posible que sea necesario realizar este mantenimiento. Si usted

considera que su motor necesita esta inspección, haga que un establecimiento de reparación, persona o

proveedor de servicio autorizado que arregle motores para uso fuera de la carretera le preste el servicio. NO

intente realizar este proceso usted mismo ya que puede ocasionar daños al motor producto de los

contaminantes que se encuentran en el proceso de limpieza de la lumbrera.

INSTALACION DE LA LINEA

Esta sección cubre la instalación de la línea SplitLine™ y de la línea individual regular.

Use siempre la línea de repuestos de 2,67 mm (0,105 pulg.) del fabricante del equipo original. Una línea

que no sea la indicada puede causar que el motor se recaliente o falle.

Existen dos métodos para cambiar la línea de corte.

• Bobine el carrete interior con línea nueva.

• Instale un carrete interior prebobinado

Bobinado del carrete interior existente

1. Sostenga la bobina exterior con una mano y desenrosque el botón de tope en sentido antihorario (Fig.

25). Inspeccione el perno de adentro del botón de tope para verificar que se mueva con libertad.

Cambie el botón de tope si está dañado.

2. Saque el carrete interior de la bobina exterior (Fig. 25).

3. Saque el resorte del carrete interior (Fig. 25).

4. Use un paño limpio para limpiar el carrete interior, el resorte, el eje y la bobina exterior (Fig. 26).

5. Verifique el desgaste de los dientes de posición del carrete interior y bobina exterior (Fig. 27). Si es

necesario, saque la rebaba o cambie el carrete y la bobina.

NOTA: La línea SplitLine™ sólo puede usarse con el carrete interior con los orificios ranurados. La línea

individual puede usarse en cualquier tipo de carrete interior. Use la Figura 28 para identificar el

carrete interior que usted tiene.

NOTA: Use siempre la longitud correcta de línea cuando instale la línea de corte en la unidad. La línea

puede no soltarse en forma adecuada si es demasiado larga.

Instalación de la línea individual

Lea la instalación de la línea SplitLine™ en el paso 8

6. Tome aproximadamente 6 m (20 pies) de nueva línea de corte,

enlácela en dos longitudes iguales. Inserte cada extremo de la

línea a través de uno de los dos orificios del carrete interior

(Fig. 29). Pase la línea a través del carrete interior de modo

que el lazo sea lo más pequeño posible.

7. Bobine las líneas en capas parejas y ajustadas sobre el

carrete (Fig. 30). Bobine la línea en la dirección indicada en el

carrete interior. Coloque su dedo índice entre las dos líneas

para evitar que se superpongan. No superponga los extremos

de la línea. Proceda al paso 11.

Instalación de la línea SplitLine™

8. Tome aproximadamente 3 m (10 pies) de nueva línea de corte.

Inserte un extremo de la línea a través de uno de los orificios

del carrete interior (Fig. 31). Pase la línea a través del carrete

interior hasta que queden sólo 4 pulgadas fuera.

9. Inserte el extremo de la línea en el orificio abierto del carrete

interior y hale de la línea en forma ajustada a fin de que el lazo

sea lo más pequeño posible (Fig. 31).

10. Antes de bobinar, separe la línea alrededor de 6 pulgadas.

11. Bobine la línea en capas parejas y ajustadas en la dirección

indicada en el carrete interior.

NOTA: Si no bobina la línea en la dirección indicada, el accesorio

de corte no funcionará en forma correcta.

12. Inserte los extremos de la línea en las dos ranuras de fijación

(Fig. 32).

13. Inserte los extremos de la línea a través de los ojalillos de la

bobina exterior y coloque el carrete interior con el resorte

dentro de la bobina exterior (Fig. 33). Empuje el carrete interior

y la bobina exterior entre sí. Mientras sostiene el carrete

interior y la bobina exterior, tome los extremos y hale con

firmeza para soltar la línea de las ranuras de fijación de la

bobina.

NOTA: El resorte debe estar ensamblado en el carrete interior

antes de volver a ensamblar el accesorio de corte.

14. Sostenga el carrete interior en su lugar e instale el botón de

tope girándolo en sentido horario. Ajuste bien.

INSTALACIÓN DE UN CARRETE PREBOBINADO

1. Sostenga la bobina exterior con una mano y desenrosque el

botón de tope en sentido antihorario (Fig. 25). Inspeccione el

perno dentro del botón de tope para verificar que se mueva

con libertad. Cambie el botón de tope si está dañado.

2. Saque el carrete interior viejo de la bobina exterior (Fig. 25).

3. Saque el resorte del carrete interior viejo (Fig. 25).

4. Coloque el resorte en el carrete interior nuevo.

NOTA: El resorte debe estar ensamblado en el carrete interior

antes de volver a instalar el accesorio de corte.

FRECUENCIA MANTENIMIENTO REQUERIDO CONS.

Antes de arrancar Llene el tanque de combustible con la mezcla correcta de aceite y

combustible p. 4

Cada 10 horass Limpie y vuelva a aceitar el filtro de aire p. 6

Cada 25 horass Examine el parachispas y límpielo

Inspeccione la condición y la separación de la bujía de encendido p. 7

p. 7

Cada 50 horas Inspeccione si la lumbrera de escape y la rejilla del parachispas están

tupidas u obstruidas para garantizar los niveles máximos de rendimiento p. 7

Fig. 25 Fig. 26 Fig. 27

Carrete

interior

Resorte

Bobina

exterior

Botón de

tope

Perno

Dientes de

posición

Fig. 28

Para usar

SÓLO con línea

individual

Para usar con

SplitLine™ o

línea individual

Orificios

ranurados

Fig. 29

Lazo

Fig. 30

ADVERTENCIA: No use nunca línea reforzada con metal, alambre, cadena ni soga,

etc. Estos elementos pueden desprenderse y convertirse en un proyectil peligroso.

Fig. 31

Lazo

Fig. 32

Ranuras

de Fijación

Limpie el filtro de aire

La condición del filtro de aire es importante para la operación de la unidad. Un filtro de aire sucio limitará

el flujo de aire y cambiará la mezcla de combustible y aire en el carburador. Esto con frecuencia se

confunde con un carburador mal ajustado. Verifique la condición del filtro de aire antes de ajustar el

tornillo de marcha lenta. Consulte Mantenimiento del Filtro de Aire.

Ajuste del tornillo de marcha lenta

Si luego de verificar la mezcla del combustible y limpiar el filtro de aire el motor aún no funciona en

mínima, ajuste el tornillo de velocidad lenta de la siguiente manera.

1. Arranque el motor y déjelo funcionar en marcha lenta durante un minuto para calentarlo. Lea las

Instrucciones de arranque y apagado.

2. Suelte el gatillo del regulador y deje que el motor funcione en marcha lenta. Si el motor se para,

inserte un pequeño destornillador Phillips en el orificio de la cubierta del silenciador / filtro de aire (Fig.

40). Gire el tornillo de marcha lenta en sentido horario, de a 1/8 de vuelta por vez (según sea

necesario) hasta que el motor funciona en mínima.

NOTA: El accesorio de corte no debe girar mientras el motor está en marcha lenta.

3. Si el accesorio de corte gira cuando el motor está en marcha lenta, gire el tornillo de marcha lenta en

sentido antihorario 1/8 de vuelta por vez (según sea necesario) para reducir la marcha en vacío.

El control de la mezcla de combustible, la limpieza del filtro de aire y el ajuste del tornillo de marcha en

vacío deben resolver la mayoría de los problemas del motor.

De no ser así y si:

• El motor no funciona en mínima

• El motor fluctúa o se para al acelerar

• Existe una pérdida de fuerza motriz

Lleve el carburador a un proveedor de servicio autorizado para que lo ajuste.

CAMBIO DE LA BUJIA DE ENCENDIDO

Use una bujía de encendido Champion RDJ7Y (o similar). La separación correcta es de 0,635 mm (0,025

pulgadas). Retire la bujía luego de cada 25 horas de operación e inspeccione su estado.

1. Apague el motor y espere que se enfríe. Tome el alambre de la bujía con firmeza y sáquelo de la bujía

de encendido.

2. Limpie alrededor de la bujía de encendido. Saque la bujía de

encendido de la cabeza del cilindro girando una llave de

casquillo de 5/8 de pulgada en sentido antihorario.

3. Cambie las bujías que estén rajadas, sucias o deterioradas.

Fije la separación de aire a 0,635 mm (0,025 pulgadas)

utilizando un calibrador (Fig. 41).

4. Instale una bujía de encendido con la separación correcta en la

cabeza del cilindro. Ajuste girando la llave de casquillo de 5/8

pulg. en sentido horario hasta que esté ajustada sin huelgo.

Si usa una llave de torsión, ajuste a:

12,3-13,5 N•m (110-120 pulg.•libras)

No ajuste demasiado.

LIMPIEZA

Use un cepillo pequeño para limpiar la parte exterior de la unidad. No use detergentes fuertes. Los

limpiadores domésticos que contienen aceites aromáticos como pino y limón, y con solventes como el

queroseno pueden dañar el bastidor de plástico y la manija. Seque toda la humedad con un paño suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque donde los vapores puedan llegar a una llama o chispa.

• Espere que el motor se enfríe antes de guardar la unidad.

• Guarde la unidad bajo llave para prevenir el uso por personas no autorizadas y su daño.

• Guarde la unidad en un área seca y bien ventilada.

• Guarde la unidad fuera del alcance de los niños.

ALMACENAMIENTO PROLONGADO

Si planea guardar la unidad durante un largo período de tiempo, siga el siguiente procedimiento para su

almacenamiento.

1. Drene todo el combustible del tanque de combustible en un recipiente que contenga la misma mezcla de

combustible de 2 ciclos. No use combustible que haya permanecido guardado durante más de 60 días.

Deseche la mezcla vieja de combustible y aceite de acuerdo a las regulaciones federales, estatales y locales.

2. Arranque el motor y déjelo funcionar hasta que se ahogue. Esto asegura que todo el combustible ha

sido drenado del carburador.

3. Espere que el motor se enfríe. Retire la bujía de encendido y coloque alrededor de 30 ml (1 onza) de

cualquier aceite para motor de 2 ciclos de buena calidad dentro del cilindro. Tire de la cuerda de

arranque lentamente para esparcir el aceite. Vuelva a instalar la bujía de encendido.

NOTA: Saque la bujía de encendido y drene todo el aceite del cilindro antes de intentar arrancar el

recortador después de su almacenamiento.

4. Limpie bien la unidad e inspeccione para ver si existen partes flojas o dañadas. Repare o cambie las

partes dañadas y ajuste los tornillos, tuercas o pernos que puedan estar flojos. La unidad está ahora

lista para ser guardada.

TRANSPORTE

• Espere que el motor se enfríe antes de su transporte.

• Drene el combustible de la unidad.

• Ajuste la tapa del combustible antes del transporte.

• Asegure la unidad durante su transporte.

ADVERTENCIA: El accesorio de corte puede estar girando durante los ajustes del

carburador. Use ropa que lo proteja y cumpla con todas las instrucciones de seguridad

para prevenir graves lesiones personales.

ADVERTENCIA: Para evitar graves lesiones personales, apague siempre su

recortador y espere que se enfríe antes de limpiarlo o realizar cualquier tipo de

mantenimiento.

ADVERTENCIA: Al apagar la unidad, asegúrese de que el accesorio de corte se

haya detenido antes de apoyar la unidad para prevenir graves lesiones personales.

PRECAUCIÓN: No limpie con chorro de arena, ni raspe ni limpie los electrodos. El

motor podría dañarse si penetran pequeñas partículas en el cilindro.

Fig. 41

0.635 mm

(0.025 in.)

5. Inserte los extremos de la línea en los ojalillos de la bobina

exterior (Fig. 33).

6. Coloque el nuevo carrete interior dentro de la bobina exterior.

Empuje el carrete interior y la bobina exterior entre sí.

Mientras sostiene el carrete interior y la bobina exterior, tome

los extremos y hale con firmeza para soltar la línea de las

ranuras de retención de la bobina.

7. Sostenga el carrete interior en su lugar e instale el

botón de tope girándolo en sentido horario. Ajuste bien.

MANTENIMIENTO DEL FILTRO DE AIRE

Remoción de la cubierta del silenciador/ filtro de aire

1. Saque los cuatro (4) tornillos que sostienen la cubierta del silenciador / filtro de aire (Fig. 34). Use un

destornillador de vástago plano o de broca Torx N° T20.

2. Quite la tapa del motor al empujarla hacia arriba y halarla hacia atrás (Fig. 34). No la fuerce.

Limpieza del Filtro de Aire

Limpie y vuelva a aceitar el filtro de aire cada 10 horas de operación. Es una de las partes cuyo mantenimiento es

importante. No mantener debidamente su filtro de aire puede resultar en funcionamiento inadecuado o puede causar

daño permanente a su motor.

1. Saque la cubierta del silenciador / filtro de aire. Lea la sección de Remoción e Instalación de la

cubierta del silenciador / filtro de aire.

2. Gire la tapa y ubique el filtro de aire adentro. Saque el filtro de aire de adentro de la tapa del filtro de aire

/ silenciador (Fig. 35).

3. Lave el filtro con agua y detergente (Fig. 36). Enjuague bien el

filtro. Escurra el exceso de agua. Déjelo secar por completo.

4. Aplique suficiente aceite limpio SAE 30 para recubrir

ligeramente el filtro (Fig. 37).

5. Apriete el filtro para esparcir y retirar el exceso de aceite (Fig. 38).

6. Cambie el filtro de aire dentro de la tapa del filtro de aire /

silenciador (Fig. 35).

NOTA: Si opera la unidad sin el filtro de aire y el ensamble de la cubierta

del silenciador / filtro de aire, su garantía quedará ANULADA.

Reinstalación de la cubierta del silenciador/ filtro de aire

1. Coloque la cubierta del silenciador / filtro de aire sobre la

parte posterior del carburador y del silenciador. Alinee los

orificios de los tornillos.

2. Inserte los cuatro (4) tornillos en los orificios de la cubierta del silenciador / filtro de aire (Fig. 34) y

ajústelos. No los ajuste demasiado.

MANTENIMIENTO DEL PARACHISPAS

1. Quite el filtro de aire / tapa del silenciador. Ver Remoción de la

Tapa del Filtro / Silenciador.

2. Localice el silenciador, pero no lo quite. Busque el tornillo en

la parte inferior del silenciador (Fig. 39). Quite el tornillo

usando una llave torx No. 20 o un destornillador plano.

3. Levante cuidadosamente haciendo palanca el lado izquierdo de

la cubierta del parachispas. Dos lengüetas actúan como bisagras

en el lado derecho de la cubierta. Abra con un golpe rápido la

cubierta del parachispas, como si fuera una puerta, y después

hale las lengüetas para sacarlas de las ranuras del silenciador.

4. Con un destornillador de punta plana, levante

cuidadosamente haciendo palanca la rejilla del parachispas,

sacándola del interior de la cubierta del parachispas.

5. Limpie la rejila del parachispas con un cepillo de cerdas

metálicas. Cámbiela si está dañada o si no la puede limpiar completamente.

6. Reinstale la rejilla del parachispas, ajustándola en forma ceñida de nuevo en la cubierta del parachispas.

7. Reinstale las dos lengüetas de la cubierta en las dos ranuras y cierre la cubierta del parachispas con

un golpe rápido.

8. Vuelva a colocar el tornillo que quitó en el Paso 2 y apriétele firmemente.

9. Reinstale la tapa del filtro de aire / silenciador.

AJUSTE DEL CARBURADOR

La velocidad lenta del motor puede ser ajustada por la cubierta

del silenciador / filtro de aire (Fig. 40).

NOTA: Los ajustes realizados sin cuidado pueden dañar

seriamente su unidad. Los ajustes del carburador deben

ser realizados por un proveedor de servicio autorizado.

Controle la mezcla del combustible

Una mezcla incorrecta o vieja de combustible es en general el motivo

por el cual la unidad no funciona adecuadamente. Drene y vuelva a

llenar el tanque con combustible nuevo y bien mezclado antes de hacer

ningún ajuste. Consulte la Información sobre Aceite y Combustible.

Fig. 34

Tornillos Tornillos

Palanca

azul del

obturador

Fig. 35

Filtro de

aire

Tapa interior del silenciador

ADVERTENCIA: Para evitar graves lesiones personales, apague siempre su

recortador y espere que se enfríe antes de limpiarlo o realizar todo tipo de

mantenimiento.

Fig. 36

Fig. 38

Fig. 37

Fig. 33

Resorte

Fig. 39

Capó del

parachispas

Silenciador

Tornillo

Motor

Pantalla del

parachispas

Lengüetas

Ranuras

ADVERTENCIA: Si el conjunto del deflector de emisiones no se aprieta fijamente se

puede caer y causarle daño a la unidad y posibles lesiones personales graves.

Fig. 40

Tornillo de

marcha en vacío

MOTOR*

* Toda las especificaciones contenidas en este manual se basan en la información más reciente

disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en

cualquier momento sin aviso previo.

Tipo de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Enfriado por aire, de 2 ciclos

Carrera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31,75 mm (1,25 pulg.)

Desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 cm3 (1,9 pulg3)

Tipo de embrague . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Centrífugo

R.P.M. de velocidad mínima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.600 - 3.600 r.p.m.

R.P.M. de operación (Recortador) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.500+ r.p.m.

Tipo de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Electrónico

Interruptor de encendido. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interruptor oscilante

Separación de la bujía de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,635 mm (0,025 pulg.)

Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mezcla de combustible y aceite

Proporción de combustible - aceite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1

Carburador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Diafragma, multiposicional

Arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EZ-Pull™ V3 rebobinado automático

Silenciador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Desviado con protección

Regulador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Retroceso manual a resorte

Capacidad del tanque de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 384 ml (13 onzas)

Bastidor del eje impulsor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tubo de acero

Control del regulador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Gatillo para el dedo

Peso de la unidad (sin combustible, con la manija en J,

protector accesorio de corte y accesorio de corte). . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.5 kg (14.75 libras)

Mecanismo de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cabeza de corte con línea doble SpeedSpool

Diámetro de la bobina de línea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101,6 mm (4 pulg.)

Diámetro de la línea de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,67 mm (0,105 pulg.)

Diámetro de la trayectoria de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45,72 cm (18 pulg.)

ESPECIFICACIONES

EJE IMPULSOR Y ACCESORIO DE CORTE*

Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.

CAUSA ACCIÓN

El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte

El accesorio de corte no tiene línea Coloque una línea nueva

El carrete interior está trabado Cambie el carrete interior

La cabeza de corte está sucia Limpie el carrete interior y la bobina exterior

La línea se ha soldado Desarme, saque la sección soldada y rebobine la línea

La línea se retorció al reponerla Desarme y rebobine la línea

No hay suficiente línea expuesta Oprima el botón de tope y tire de la línea hasta sacar

102 mm (4 pulgadas) de línea fuera del accesorio de corte.

CAUSA ACCIÓN

El combustible es viejo o está mal mezclado Drene el tanque de gasolina / Agregue mezcla de

combustible nueva

El carburador no está ajustado en forma correcta Lleve la unidad a un proveedor de servicio autoriza

do para hacer un ajuste de carburador

La bujía de encendido está arruinada Cambie o limpie la bujía de encendido

Parachispas obstruido Limpie o cambie el parachispas

CAUSA ACCIÓN

El tanque de combustible está vacío Llene el tanque con combustible bien mezclado

La bombilla de cebado no fue oprimida lo suficiente Oprima la bombilla de cebado total de 10 veces

El motor está inundado Oprima

el control del regulador y traba del regulador,

hale de la cuerda de arranque

El combustible es viejo o está mal mezclado Drene el tanque de gasolina / Agregue mezcla de

combustible nueva

La bujía de encendido está arruinada Cambie o limpie la bujía de encendido

Parachispas obstruido Limpie o cambie el parachispas

La temperatura exterior es por debajo de 4º C (40º F) Hale el cordón de arranque hasta un máximo de 10-

15 veces

La temperatura exterior es de más de 32º C (90º F) Oprima

el control del regulador y traba del regulador,

hale de la cuerda de arranque

EL MOTOR NO ARRANCA

EL MOTOR NO FUNCIONA EN MINIMA

EL MOTOR NO ACELERA

CAUSA ACCIÓN

El filtro de aire está obstruido Cambie o limpie el filtro de aire

El combustible es viejo o está mal mezclado Drene el tanque de gasolina / Agregue mezcla de

combustible nueva

El carburador no está ajustado en forma correcta Ajuste según las instrucciones

CAUSA ACCIÓN

El combustible es viejo o está mal mezclado Drene el tanque de gasolina / Agregue mezcla de

combustible nueva

El carburador no está ajustado en forma correcta Lleve la unidad a un proveedor de servicio autoriza do

para hacer un ajuste de carburador

El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte

El filtro de aire está sucio Limpie o cambie el filtro de aire

Parachispas obstruido Limpie o cambie el parachispas

CAUSA ACCIÓN

El cabezal de corte tiene aceite Limpie el aditamento de corte

RESOLUCIÓN DE PROBLEMAS

LA LÍNEA DE CORTE AVANZA SIN CONTROL

LA CABEZA DE CORTE NO HACE AVANZAR LINEA

EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR

E10

DECLARACIÓN DE GARANTÍA DE CONTROL DE EMISIONES EVAPORATIVAS DE LA EPA PARA CALIFORNIA

Los Derechos y Obligaciones de Usted según la Garantía

El Consejo de Recursos del Aire (Air Resources Board) de California, la Agencia de Protección del Medio Ambiente (EPA) y MTD LLC (MTD) tienen el placer de explicar la garantía del sistema de control de emisiones en

su motor “off-road” pequeño modelo del año 2007 y posterior. En California y los 49 estados, los nuevos motores “off-road” pequeños deben ser diseñados, construidos y equipados para que cumplan con las exigentes

normas del Estado contra el “smog”. MTD debe garantizar el sistema de control de emisiones en el motor “off-road” pequeño de usted para los períodos de tiempo que se indican a continuación siempre y cuando no

haya habido maltrato, negligencia o mantenimiento inadecuado de su motor “off-road” pequeño.

El sistema de usted de control de emisiones pudiera incluir piezas tales como el carburador o sistema de inyección de combustible, el sistema de encendido y el convertidor catalítico. También pudiera incluir

mangueras, correas, conectores y otros conjuntos relacionados con las emisiones.

Cuando exista una condición que esté dentro de la garantía, MTD reparará su motor “off-road” pequeño sin costo alguno para usted, incluyendo diagnóstico, piezas y mano de obra.

Los motores “off-road” pequeños del 2007 y posteriores están garantizados por dos años. Si alguna pieza de su motor relacionada con emisiones es defectuosa, MTD la reparará o la reemplazará.

Responsabilidades del Propietario según la Garantía

Como propietario del motor “off-road” pequeño, usted es responsable de realizar el mantenimiento requerido que se indica en su manual del operador. MTD recomienda que usted conserve todos los recibos que cubren el

mantenimiento de su motor “off-road” pequeño, pero MTD no puede denegar la garantía solamente porque usted no tenga los recibos ni porque usted no pueda asegurar que se ha realizado todo el mantenimiento programado.

• Sin embargo, como propietario del motor “off-road” pequeño, usted deberá estar consciente de que MTD pudiera denegarle cobertura de la garantía si su motor “off-road” pequeño o una pieza del mismo ha

presentado fallas debido a maltrato, negligencia, mantenimiento inadecuado o modificaciones no aprobadas.

• Usted es responsable de presentar su motor “off-road” pequeño a un Centro de Servicio Autorizado por MTD tan pronto se detecte el problema. Las reparaciones en garantía deberán terminarse en un período de

tiempo razonable, no mayor de 30 días.

Si tiene alguna pregunta en relación con sus derechos y responsabilidades de acuerdo con su garantía, deberá llamar al 1-800-949-4483.

Cobertura de la Garantía del Fabricante

• El período de garantía comienza en la fecha en que se entrega el motor o el equipo al comprador del minorista.

• El fabricante garantiza al propietario inicial, y a cada comprador subsiguiente, por un período de dos años, que el motor no tiene defectos en los materiales ni la mano de obra que ocasionen la falla de una pieza garantizada.

• La reparación o el reemplazo de una pieza garantizada se realizará sin costo alguno para el propietario en un Centro de Servicio Autorizado por MTD. Para conocer la ubicación más cercana comuníquese con MTD

llamando al 1-800-949-4483.

• Cualquier pieza garantizada que no esté programada para reemplazo, según lo exige el mantenimiento, o que esté programada solamente para inspección regular a los efectos de “Reparar o Reemplazar Según sea Necesario” está garantizada

por el período de garantía. Cualquier pieza garantizada que esté programada para reemplazo según lo exige el mantenimiento, estará garantizada por el período de tiempo hasta el primer punto de reemplazo programado para esa pieza.

• No se le cobrará al propietario por el trabajo de diagnóstico que lleve a la determinación de que una pieza garantizada está defectuosa, si el trabajo de diagnóstico se lleva a cabo en un Centro de Servicio Autorizado por MTD.

• El fabricante es responsable de los daños a otros componentes del motor causados por la falla de una pieza garantizada que esté todavía en garantía.

• Las fallas ocasionadas debido a maltrato, negligencia o mantenimiento inadecuado no están cubiertas por esta garantía.

• El uso de accesorios o piezas modificadas puede ser motivo para desestimar una reclamación de garantía. El fabricante no es responsable de cubrir fallas de piezas garantizadas causadas por el uso de accesorios o piezas modificadas.

• Para presentar una reclamación, vaya a su Centro de Servicio MTD Autorizado más cercano. Los servicios o reparación por motivo de garantía se realizarán en todos los Centros de Servicio MTD Autorizados.

• Cualquier pieza de reemplazo aprobada por el fabricante se puede usar al realizar cualquier mantenimiento o reparación de piezas bajo garantía relacionadas con emisiones y se proporcionarán sin cargo alguno para

el propietario. Cualquier pieza de reemplazo que sea equivalente en rendimiento o durabilidad se puede usar en mantenimiento o reparación sin garantía y no reducirá las obligaciones de garantía del fabricante.

Lista de Piezas de Emisiones en Garantía

Los siguientes componentes se incluyen en la garantía del motor relacionada con emisiones: filtro de aire, carburador, cebador, tuberías de combustible, recuperación de combustible/filtro de combustible, módulo de encendido, bujía y silenciador.

DECLARACIÓN DE GARANTÍA DE CONTROL DE EMISIONES EVAPORATIVAS PARA CALIFORNIA

Los Derechos y Obligaciones de Usted según la Garantía

El Consejo de Recursos del Aire (Air Resources Board) de California y MTD LLC (MTD) tienen el placer de explicar la garantía del sistema de control de emisiones evaporativas en su motor “off-road” pequeño (tipo de

equipo) modelo del año 2007 y posterior. En California, los nuevos equipos que usen motores “off-road” pequeños deben ser diseñados, construidos y equipados para que cumplan con las exigentes normas del Estado

contra el “smog”. MTD debe garantizar el sistema de control de emisiones evaporativas en su motor “off-road” Lawn & Garden (para el césped y el jardín) pequeño para el período que se indica a continuación siempre y

cuando no haya habido maltrato, negligencia o mantenimiento inadecuado de su equipo.

Su sistema de control de emisiones evaporativas pudiera incluir piezas tales como: carburadores, tanques de combustible, tuberías de combustible, tapas de combustible, válvulas, recipientes, filtros, mangueras de

vapor, abrazaderas, conectores y otros componentes relacionados. En el caso de los motores de 80 cc o menos, solamente el tanque de combustible está sujeto a los requisitos de la garantía de control de emisiones

evaporativas de esta sección. El desplazamiento de su motor “off-road” pequeño es de menos de 80 cc.

Cobertura de la Garantía del Fabricante

Este sistema de control de emisiones evaporativas está garantizado por dos años. Si cualquier pieza relacionada con las emisiones evaporativas de su equipo es defectuosa, la pieza será reparada o reemplazada por MTD.

Responsabilidades del Propietario según la Garantía

• Como propietario del motor “off-road” Lawn & Garden pequeño, usted es responsable de realizar el mantenimiento requerido que se indica en su manual de propietario. MTD recomienda que usted conserve todos

los recibos que cubren el mantenimiento de su Motor Lawn & Garden, pero MTD no puede denegar la garantía solamente porque usted no tenga los recibos.

• Sin embargo, como propietario del motor “off-road” Lawn & Garden pequeño, usted deberá estar consciente de que MTD pudiera denegarle cobertura de la garantía si su tanque de combustible ha presentado fallas

debido a maltrato, negligencia, mantenimiento inadecuado o modificaciones no aprobadas.

• Usted es responsable de presentar su tanque de combustible Lawn & Garden al centro de distribución o al centro de servicio de MTD tan pronto se detecte el problema. Las reparaciones en garantía deberán

terminarse en un período de tiempo razonable, no mayor de 30 días. Si tiene alguna pregunta en relación con la cobertura de su garantía, deberá comunicarse con MTD llamando al 1-800-949-4483.

Requisitos de la Garantía por Defectos

(a) El período de garantía comienza en la fecha en que se entrega el motor o el equipo a un comprador final.

(b) Cobertura General de la Garantía de Emisiones Evaporativas. El tanque de combustible debe estar garantizado al comprador final y a cualquier propietario posterior en cuanto a que cuando se instaló el sistema de

control de emisiones evaporativas estaba:

(1) Diseñado, construido y equipado de forma tal que cumplía con todas la regulaciones aplicables; y

(2) Sin defectos en los materiales ni la mano de obra que ocasionen la falla de una pieza garantizada durante un período de dos años.

(1) Cualquier pieza garantizada que no esté programada para reemplazo según requiere el mantenimiento en las instrucciones por escrito, debe estar garantizada por el período de garantía definido en la subsección

(b)(2). Si alguna de esas piezas falla durante el período de cobertura de la garantía, debe ser reparada o reemplazada por MTD. Cualquier pieza reparada o reemplazada bajo la garantía debe estar garantizada

por un tiempo no menor que el período de garantía restante.

(2) Cualquier pieza garantizada que en las instrucciones por escrito esté programada solamente para inspección regular, debe estar garantizada por el período de garantía definido en la subsección (b)(2). Una declaración

en dichas instrucciones por escrito al efecto de “reparar o reemplazar según sea necesario” no reducirá el período de cobertura de la garantía. Cualquier pieza reparada o reemplazada bajo la garantía debe estar

garantizada por un tiempo no menor que el período de garantía restante.

(3) Cualquier pieza garantizada que esté programada para reemplazo, según exige el mantenimiento en las instrucciones por escrito, debe estar garantizada por el período de tiempo anterior al primer punto de

reemplazo programado para esa pieza. Si la pieza falla antes del primer reemplazo programado, la pieza debe ser reparada o reemplaza por MTD. Cualquier pieza reparada o reemplazada bajo la garantía debe

estar garantizada por un tiempo no menor que lo que resta del período anterior al primer punto de reemplazo programado para esa pieza.

(4) La reparación o el reemplazo de cualquier pieza garantizada bajo las disposiciones de garantía de este artículo se debe realizar sin costo alguno para el propietario en una estación donde se hagan trabajos de garantía.

(5) Independientemente de las disposiciones de la subsección (4) anterior, los servicios o reparaciones en garantía se deben proporcionar en centros de distribución que estén franquiciados para prestar servicios a

los motores o equipos en cuestión.

(6) No se debe cobrar al propietario por el trabajo de diagnóstico para determinar que una pieza garantizada está realmente defectuosa, siempre y cuando dicho trabajo de diagnóstico se lleve a cabo en una

estación donde se hagan trabajos de garantía.

(7) Durante el período de garantía del sistema de control de emisiones evaporativas establecido en la subsección (b)(2), MTD debe mantener un suministro de piezas garantizadas suficiente para satisfacer la

demanda esperada de dichas piezas.

(8) Al realizar cualquier mantenimiento o reparación en garantía se deben usar piezas de reemplazo aprobadas por el fabricante y se deben proporcionar sin cargo alguno para el propietario. Tal uso no reducirá las

obligaciones de garantía del fabricante que emite la garantía.

(9) El uso de cualquier accesorio o pieza modificada será motivo para desestimar una reclamación de garantía hecha en conformidad con este artículo. El fabricante que emite la garantía no será responsable, según

este Artículo, de garantizar fallas de piezas garantizadas causadas por el uso de un accesorio o una pieza modificada.

(10) MTD proporcionará los documentos que describen los procedimientos o normas de la garantía, en un plazo de cinco días hábiles desde que los solicite el Consejo de Recursos del Aire.

Lista de Piezas de Emisiones en Garantía

(1) Tanque de Combustible

Con cada motor o equipo nuevo se proporcionarán instrucciones por escrito para el manten-imiento y uso del sistema de control de emisiones evaporativas por parte del propietario.

E11

NOTES

E12

NOTES

E13

NOTES

E14

PARTS LIST

REPLACEMENT PARTS - MODEL WH80BC

2-CYCLE GAS TRIMMER/BRUSHCUTTER

Item Part No. Description

23 753-05801 Starter Housing Assembly (includes 24 & 29)

24 791-181862 Housing Screw

25 791-182396 Clutch Washer

26 791-182369 Clutch Rotor Assembly

27 791-153592 Clutch Drum Assembly

28 753-04403 Clutch Cover Assembly (includes 29-32)

29 791-181345 Cover Screw

30 791-182519 Anti-Rotation Screw

31 753-04003 Clamping Screw

32 791-180217 Clamping Nut

33 753-05025 Wire Leads and Sleeve

34 753-04336 Module Assembly

35 791-610311B Spark Plug

36 753-05169 Muffler Assembly

(includes 37, 38 & Spark Arrestor)

37 753-04619 Exhaust Gasket

38 753-04620 Muffler Mounting Bolts

39 753-04814 Cylinder Assembly (includes 41 & 42)

40 753-04367 Piston and Rod Assembly

41 753-04182 Cylinder Gasket

42 791-182723 Cylinder Bolt

* 753-1209 Piston Ring Set

* 753-04812 Short Block Assembly

(includes Crankcase, 9, 35 & 39-42)

* 791-181599 Clutch Springs (Qty. 2)

* Items Not Shown

1237

610

14 15

25 26

22 32

Item Part No. Description

1 753-04511 Air Cleaner Cover Assembly (includes 2 & 29)

2 791-180350B Air Cleaner Filter

3 791-180351 Carburetor Mounting Screw Assembly

4 791-180226 Wavey Washer

5 753-04418 Choke Lever Assembly

6 753-04419 Choke Plate Assembly (includes 5)

7 753-05133 Carburetor Assembly (includes 8 & 18)

8 791-610675 Carburetor Gasket

9 791-181860 Carb Mount Screw

10 791-683947B Primer & Hose Assembly

11 753-1196 Carb Mount Assembly (includes 9, 12 & 13)

12 791-684451 Reed Assembly

13 753-05487 Carburetor O-Ring

14 791-612134 Rear Mounting Pad

15 753-04307 Fuel Tank Assembly (includes 16-18)

16 791-182529 Fuel Cap Assembly

17 791-181086 Fuel Return Line

18 753-04233 Fuel Line Assembly

19 791-145308 Front Mounting Pad

20 753-05091 Shroud Extension & Stand (includes 29)

21 753-05240 Flywheel Assembly

22 791-181525 Spacer

E15

PARTS LIST

REPLACEMENT PARTS - MODEL WH80BC

2-CYCLE GAS TRIMMER/BRUSHCUTTER

Item Part No. Description

1 753-05178 Throttle Housing Assembly (includes 2-4)

2 753-05171 Throttle Trigger Lock-Out

3 753-05293 Throttle Trigger

4 753-05007 Throttle Trigger Spring

5 791-182405 Switch Assembly (includes 6)

6 753-05172 Throttle Cable Assembly

7 791-610327 Harness Clip

8 791-181808 Drive Shaft Housing Assembly

9 791-181099 J-Handle Assembly

10 791-683295 Handle Bracket Assembly (includes 13-15 & 20)

11 791-181811 Screw

12 791-181812 Upper Handle Clamp

13 791-181813 Middle Handle Clamp

14 791-181814 Lower Handle Clamp

15 791-181815 Nut

16 791-181817 Flexible Drive Shaft

17 791-182200 Shield Mount Screw Assembly

18 791-182193 2 piece Gearbox Assembly (includes 19-21)

19 791-182195 Gearbox Mounting Hardware

20 791-145569 Anti-Rotation Screw

21 753-04348 Palnut

22 791-147492 Blade Shield/Shield Mount

23 791-683304 Shield Mounting Screw

24 753-1191 Shield Assembly (includes 25)

25 791-682061 Blade Assembly

26 791-147490 Retaining Washer

27 791-612483 Spool Shaft

28 791-683301 Outer Spool Assembly

29 791-612026 Retainer

30 791-610636B Spring

31 791-147495 Inner Reel

32 791-180814 Bump Head Knob Assembly

33 791-145873 4-Tooth Blade

34 791-181699 Nut

* 791-180014B Blade Retaining Kit (includes 26 & 34)

* 791-613226 Locking Rod Tool

* 791-682075B Shoulder Harness

Optional Accessories

* 753-04216 Replacement Line, 0.105 Diameter

* 753-1224 Reel and Line Assembly

* 753-1161 Bump Head Assembly (includes 28-32)

* Items Not Shown

16 17

11 9

MANUFACTURER’S LIMITED WARRANTY FOR:

GARANTIE LIMITÉE DU FABRICANT POUR:

GARANTÍA LIMITADA DEL FABRICANTE PARA:

The limited warranty set forth below is given by White Outdoor LLC (“White Outdoor”) with respect with new merchandise purchased and used in the United States, its possessions and territories.

White Outdoor warrants this product against defects in material and workmanship for a period of two (2) years commencing on the date of original purchase and will, at its option, repair or replace, free of charge, any

part found to be defective in material or workmanship. This limited warranty shall only apply if this product has been operated and maintained in accordance with the Operator’s Manual furnished with the product, and

has not been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance, alteration, vandalism, theft, fire, water or damage because of other peril or natural disaster. Damage resulting from the

installation or use of any accessory or attachment not approved by White Outdoor for use with the product(s) covered by this manual will void your warranty as to any resulting damage.

This warranty is limited to ninety (90) days from the date of original retail purchase for any White Outdoor product that is used for rental or commercial purposes, or any other income-producing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH YOUR LOCAL AUTHORIZED SERVICE DEALER. To locate the dealer in your area, please check for a listing in the

Yellow Pages or contact the Customer Service Department of White Outdoor by calling 1-800-949-4483 or writing to P.O. Box 361131, Cleveland OH 44136-0019 or if in Canada call 1-800-668-1238. No product

returned directly to the factory will be accepted unless prior written permission has been extended by the Customer Service Department of White Outdoor.

This limited warranty does not provide coverage in the following cases:

A. Tune-ups - Spark Plugs, Carburetor Adjustments, Filters

B. Wear items - Bump Knobs, Outer Spools,Cutting Line, Inner Reels, Starter Pulley,Starter Ropes, Drive Belts

C. White Outdoor does not extend any warranty for products sold or exported outside of the United States of America, its possessions and territories, except those sold through White Outdoor’s authorized channels of

export distribution.

White Outdoor reserves the right to change or improve the design of any White Outdoor product without assuming any obligation to modify any product previously manufactured.

No implied warranty, including any implied warranty of merchantability or fitness for a particular purpose, applies after the applicable period of express written warranty above as to the parts as identified.

No other express warranty or guaranty, whether written or oral, except as mentioned above, given by any person or entity, including a dealer or retailer, with respect to any product shall bind White Outdoor.

During the period of the Warranty, the exclusive remedy is repair or replacement of the product as set forth above. (Some states do not allow limitations on how long an implied warranty lasts, so the above

limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from the sales. White Outdoor shall not be liable for incidental or consequential loss or damages including, without

limitation, expenses incurred for substitute or replacement lawn care services, for transportation or for related expenses, or for rental expenses to temporarily replace a warranted product. (Some states do

not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety features of the product shall void this Warranty. You assume the risk and liability for loss,

damage, or injury to you and your property and/or to others and their property arising out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the person for whom it was purchased as a gift.

How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

To locate your nearest service dealer dial 1-800-949-4483 in the United States or 1-800-668-1238 in Canada.

White Outdoor LLC

P.O. Box 361131

Cleveland, OH 44136-0019

La garantie limitée énoncée ci-après est accordée par White Outdoor LLC (« White Outdoor ») et concerne les marchandises neuves achetées et utilisées aux États-Unis, ainsi que dans leurs possessions et territoires.

White Outdoor garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d’achat initiale et elle se réserve le choix de réparer ou de remplacer, à titre gratuit,

toute pièce présentant un vice de matière ou de façon. Cette garantie limitée nes’ appliquera que dans la mesure où le produit aura été utilisé et entretenu conformément au Guide de l’utilisateur fourni avec le produit et

n’aura pas fait l’objet d’un usage inadéquat, abusif, commercial ou négligent, d’un accident, d’un entretien inadéquat, d’une modification, de vandalisme, d’un vol, d’un incendie, de dégâts d’eau ou d’un

endommagement résultant d’un autre péril ou d’un désastre naturel. Les dommages résultats de l’installation ou de l’utilisation de tout accessoire ou équipement non approuvé par White Outdoor pour une utilisation

avec le(s) produit(s) couvert(s) par le présent guide annuleront la garantie et ce qui concerne les dommages qui en résulteraient éventuellement. La présente garantie est limitée à quatre-vingt-dix (90) jours à compter de

la date d’achat au détail initiale pour tout produit White Outdoor utilisé à des fins locatives ou commerciales, ou toute utilisation produisant des revenus.

POUR L’ENTRETIEN-DÉPANNAGE : l’Entretien-dépannage au titre de la garantie est disponible, SUR PRÉSENTATION DE PREUVE D’ACHAT, AUPRÈS DU DISTRIBUTEUR AGRÉÉ LOCAL. Pour obtenir le nom du

distributeur agréé local, consulter les Pages Jaunes ou se mettre en rapport avec le Service après-vente de White Outdoor en appelant le 1-800-949-4483 ou en écrivant au P.O. Box 361131, Cleveland OH 44136-0019

ou en appelant le 1-800-668-1238 au Canada. Aucun produit retourné à l’usine sans permission écrite préalable du service après-vente de White Outdoor ne sera accepté.

La garantie limitée n’offre aucune couverture dans les cas suivants :

A. Mises au point – Bougies, réglages de carburateur, filtres.

B. Articles d’usure – Bouton de butée, bobines extérieures, fil de coupe, bobines intérieures, poulie de démarrage, cordes de démarrage, courroies d’entraînement.

C. White Outdoor n’accorde aucune garantie pour les produits vendus ou exportés des États-Unis, de leurs possessions et territoires, exception faite en ce qui concerne les produits vendus par l’intermédiaire de ses

canaux agréés de distribution à l’exportation.

White Outdoor se réserve la droit de modifier ou d’améliorer la conception de tout produit White Outdoor sans assumer l’obligation de modifier tout produit d’une fabrication plus ancienne.

Aucune garantie implicite, y compris toute garantie de valeur marchande ou d’adaptation à une fin particulière, ne s’applique après la période applicable de garantie expresse écrite ci-dessus concernant

les pièces qui sont identifiées. Aucune autre garantie ou caution expresse, écrite ou orale, à l’exception de celle mentionnée ci-dessus, accordée par toute personne ou entité, y compris tout distributeur ou

détaillant, concernant tout produit n’engagera la responsabilité de White Outdoor. Pendant la période destates garantie, le remède exclusif est la réparation ou le remplacement du produit dans les

conditions énoncées ci-dessus. (Certains états ne permettent pas la limitation de la garantie implicite, il est donc possible que la limitation ci-dessus ne s’applique pas à vous.)

Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent aux ventes. White Outdoor ne sera en aucun cas tenue pour responsable de tout dommage indirect ou

consécutif ou de dommages comprenant, entre autres mais pas seulement, les dépenses encourues du fait du recours à des services de remplacement ou de substitution pour l’entretien des pelouses, le

transport ou des frais connexes, ou les frais entraînés par une location destinée à remplacer provisoirement un produit sous garantie. (Certains états ne permettent pas la limitation de la garantie implicite, il est

donc possible que la limitation ci-dessus ne s’applique pas à vous.)

Aucun recouvrement, quel qu’il soit, ne sera d’un montant supérieur au prix du produit vendu. Toute modification des dispositifs de sécurité du produit annulera la présente Garantie. Vous assumez tout risque et toute

responsabilité résultant de la perte, de l’endommagement ou du préjudice que vous et votre propriété et/ou d’autres et leur propriété pourront encourir du fait de l’utilisation normale, de la mauvaise utilisation ou de

l’empêchement d’utiliser le produit.

La présente garantie limitée n’est accordée qu’à l’acheteur initial, au preneur initial ou à la personne à laquelle le produit a été offert.

Le Droit des États vis à vis de la présente garantie : la présente garantie vous confère certains droits juridiques, et vous pouvez bénéficier d’autres droits, lesquels varient d’une juridiction à l’autre.

Pour obtenir l’adresse du distributeur agréé le plus proche, composer le : 1-800-949-4483 aux États-Unis ou le 1-800-668-1238 au Canada.

La garantía limitada establecida a continuación es dada por White Outdoor LLC (“White Outdoor”) con respecto a mercancía nueva que sea comprada y usada en los Estados Unidos, sus posesiones y territorios.

White Outdoor garantiza este producto contra defectos en el material y la mano de obra durante un período de dos (2) años, a partir de la fecha de compra original y a su entera opción, arreglará o substituirá, sin costo

alguno, cualquier pieza cuyo material o mano de obra se considere defectuoso. Esta garantía limitada se deberá aplicar únicamente si este producto ha sido manejado y mantenido de acuerdo al Manual del Operador

incluido con el producto y, si no ha sido sometido a mal uso, abuso, uso comercial, accidente, mantenimiento inapropiado, alteración, vandalismo, hurto, fuego, agua o daños debidos a otros riesgos o desastre natural.

Los daños ocasionados por la instalación o el uso de cualquier accesorio o aditamento que no esté aprobado por White Outdoor para que sea usado con el (los) producto(s) contemplados en este manual, anularán la

garantía con respecto a cualquier daño resultante. Esta garantía está limitada a noventa (90) días a partir de la fecha de compra original de cualquier producto White Outdoor que se use para alquiler o para propósitos

comerciales, o cualquier otro propósito que genere ingreso.

CÓMO OBTENER SERVICIO: El servicio de garantía se encuentra disponible A TRAVÉS DE SU DISTRIBUIDOR LOCAL AUTORIZADO, AL PRESENTAR UN COMPROBANTE DE COMPRA. Para ubicar al distribuidor de

su área, por favor consulte las Páginas Amarillas o contacte al Departamento de Servicio al Consumidor de White Outdoor llame al 1-800-949-4483 o, escriba a P.O. Box 361131, Cleveland OH 44136-0019. Si está en

Canadá, llame al 1-800-668-1238. No se aceptará ningún producto que sea enviado directamente a la fábrica, a menos que haya recibido autorización previa por escrito por parte del Departamento de Servicio al

Consumidor de White Outdoor.

Esta garantía limitada no ofrece cobertura en los siguientes casos:

A. Sincronizaciones — Bujías, ajustes de carburadores, filtros.

B. Artículos de desgaste — Botón de tope, carretes externos, línea de corte, carretes internos, polea de arranque, cuerdas de arranque, correas motoras.

C. White Outdoor no le ofrece ninguna garantía a productos que sean vendidos o exportados fuera de los Estados Unidos de Norteamérica, sus posesiones y territorios, excepto aquellos que se vendan a través de los

canales de distribución para exportación autorizados por White Outdoor.

White Outdoor se reserva el derecho a cambiar o mejorar el diseño de cualquier producto White Outdoor, sin asumir ninguna obligación para modificar ningún producto fabricado con anterioridad.

Ninguna garantía implícita es aplicable, incluyendo cualquier garantía implícita de comerciabilidad o idoneidad para un propósito particular, después del período de la garantía expresa escrita con

anterioridad, con respecto a las piezas identificadas. Ninguna otra garantía expresa dada por cualquier persona o entidad, incluyendo a los distribuidores o minoristas, bien sea escrita u oral, deberá

comprometer a White Outdoor con respecto a cualquier producto. Durante el período de la Garantía, la solución exclusiva es arreglar o cambiar el producto de la manera establecida anteriormente.

(Algunos estados no permiten limitaciones en cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior no sea aplicable para usted.)

Las estipulaciones establecidas en esta Garantía ofrecen la solución única y exclusiva que resulte de las ventas. White Outdoor no deberá ser responsable de pérdidas o daños incidentales o consecuentes

que incluyen, sin limitación, erogación de gastos debido a la sustitución de servicios de mantenimiento de prados, transporte o gastos relacionados, o gastos de alquiler para reemplazar temporalmente un

producto bajo garantía. (Algunos estados no permiten limitaciones en cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior no sea aplicable para usted.)

La recuperación de cualquier tipo no deberá ser superior al precio de compra del producto vendido en ningún caso. La alteración de las características de seguridad del producto deberá anular la garantía. Usted asume

el riesgo y la obligación de la pérdida, daño o lesión en su persona o a su propiedad y / o la de otras personas y sus propiedades, que se origine a raíz del uso o mal uso, o la falta de capacidad para usar el producto.

Esta garantía limitada no deberá cubrir a ninguna otra persona distinta al comprador original, arrendatario original, o la persona para la que se compró en calidad de regalo.

Relación de las leyes estatales con esta Garantía: Esta garantía le confiere derechos legales específicos, y puede que usted también tenga otros derechos, los cuales varían en cada estado.

Para ubicar a su distribuidor de servicio más cercano, llame al 1-800-949-4483 en los Estados Unidos a al 1-800-668-1238 en Canadá.

White Outdoor Wh80Bc Users Manual 769 03858 Resize

WH80BC to the manual f90636b7-3fe2-a114-61a3-7ea7d1d5be6c

Navigation menu

Versions of this User Manual:

Views

Navigation
