FAILURE TO READ AND FOLLOW ALL INSTRUCTIONS CAREFULLY

BEFORE INSTALLING OR OPERATING THIS CONTROL COULD CAUSE

PERSONAL INJURY AND/OR PROPERTY DAMAGE.

3049 and 3098 SERIES

Mercury Flame Sensors

INSTALLATION INSTRUCTIONS

WHITE-RODGERS

These Mercury Flame Sensors are designed to replace flame

sensors used on automatic pilot ignition systems on original

equipment and retrofit applications. Type 3049 Flame Sensors

are equipped with three quick-connect terminals, while Type

3098 are manufactured with three-prong plugs and designed to

plug into the receptacle on the 36C84 series gas valve. Both

types have SPDT switch mechanisms which are activated by the

heat from the pilot flame.

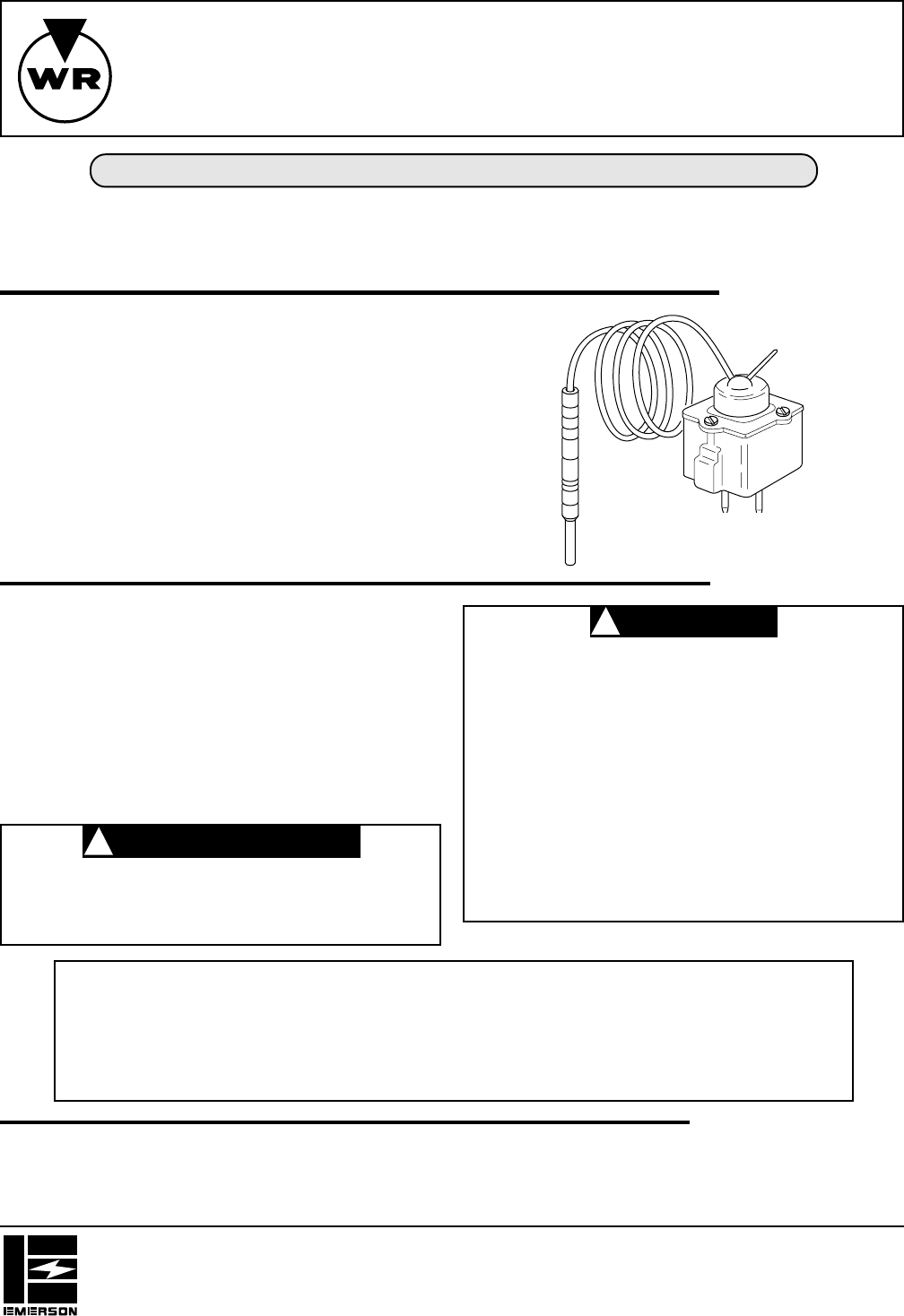

3098 MERCURY

FLAME SENSOR

DESCRIPTION

Printed in U.S.A.

PART NO. 37-3609D

Replaces 37-3609C

9627

PRECAUTIONS

If in doubt about whether your wiring is millivolt, line, or low

voltage, have it inspected by a qualified heating and air condi-

tioning contractor, electrician, or someone familiar with basic

electricity and wiring.

Do not exceed the specification ratings.

All wiring must conform to local and national electrical codes and

ordinances.

This control is a precision instrument, and should be handled

carefully. Rough handling or distorting components could cause

the control to malfunction.

Do not use on circuits exceeding specified voltage.

Higher voltage will damage control and could cause

shock or fire hazard.

To prevent electrical shock and/or equipment dam-

age, disconnect electric power to system at main fuse

or circuit breaker box until installation is complete.

Shut off main gas to heating system until installation

is complete.

Label all wires prior to disconnection when servicing

controls. Wiring errors can cause improper and dan-

gerous operation.

Following installation or replacement, follow appli-

ance manufacturer's recommended installation and/

or service instructions to insure proper operation.

Timing: Contacts close approximately 60 seconds after the pilot

is ignited. Contacts open approximately 40 seconds after the

flame is extinguished.

The sensing bulb is for direct flame immersion in the pilot flame.

The top 3⁄4” should be surrounded by flame.

Contact Action: SPDT, snap-action

SPECIFICATIONS

ATTENTION!

This product contains mercury. There will not be any exposure to mercury under normal conditions of use. This product may

replace a unit which contains mercury. Do not open mercury cells. If a cell becomes damaged, do not touch any spilled

mercury. Wearing non-absorbent gloves, take up the spilled mercury with sand or other absorbent material and place into a

container which can be sealed. If a cell becomes damaged, the unit should be discarded. Mercury must not be discarded in

household trash. When this unit or the unit it is replacing is to be discarded, place in a suitable container and return to us.

Operator: Save these instructions for future use!

CAUTION

!

WARNING

!

2

INSTALLATION

REMOVING THE OLD FLAME SENSOR

The 3049 flame sensors are manufactured with different termi-

nal/panel configurations. Some models have three 1⁄4” spade

terminals, while others have two 1⁄4” spade terminals and one pin

terminal. Figure 5 illustrates the terminal layout and internal

switch action for each variation.

The service technician must identify the terminal configuration

on the existing sensor, and confirm that it matches the replace-

ment. If the sensor terminals do not match, replacement cannot

be made.

Before removing old flame sensor, perform the following:

1. On Type 3049 Flame Sensor - record the color code for

each wire attached to the three quick-connect terminals

and disconnect the wiring. Refer to Fig. 5 for terminal/panel

configurations.

2. For both types of mercury flame sensors - inspect the pilot

burner, flame sensor bulb, and the adaptors and clips used

to hold the bulb within the pilot burner bracket. Note the

exact arrangement of clips and adapters so that the same

arrangement is used for the replacement flame sensor.

3. For both types of mercury flame sensors - note the exact

location and mounting method for the ignition electrode

attached to the pilot burner bracket or flame sensor bulb.

This location must be used when the replacement flame

sensor is installed. Failure to exactly locate the electrode

will cause pilot ignition problems.

There are generally three styles of electrode mountings:

A. Electrode and pilot burner manufactured as a one-

piece unit. In this case, electrode position should not be

disturbed. The flame sensor bulb can be removed

without disassembling the electrode.

B. Electrode mounted to the pilot burner via a perforated

mounting strap. In most cases using the perforated

mounting strap, the electrode will NOT be disturbed

when the flame sensor is removed.

C. Electrode mounted using the bracket that attaches to

the flame sensor bulb. In this case, the electrode must

be removed before the bulb can be pulled from the pilot

burner bracket.

4. Carefully remove the flame sensor bulb from the pilot

burner bracket noting the positions of the adaptors and the

ignition electrode.

5. For flame sensors with stud-mount sensing bulbs, remove

the nut from the bulb stud and pull the sensing bulb down

through the pilot burner.

INSTALLING THE REPLACEMENT FLAME SENSOR

1. Check the sensing bulb of the defective flame sensor and

note the positions of any C-ring(s) installed on the bulb. If

the replacement flame sensor does not have C-rings,

remove the C-ring(s) from the old flame sensor and install

in the same position on the new flame sensor bulb. Do not

uncoil the new flame sensor capillary until it is ready to be

installed.

2. Carefully uncoil enough capillary to allow installation of the

new flame sensor. Do not kink or sharply bend the capillary

to prevent damage.

3. Slip the bulb of the replacement flame sensor into the pilot

burner bracket and secure it with the same method used for

the defective flame sensor. The bulb should be held by the

pilot burner so that movement from side to side is mini-

mized.

4. If the ignition electrode was removed or changed position,

reinstall it so that it is in its original position. The spark gap

should be 3⁄32” minimum to 5⁄32” maximum from the tip of the

electrode to the sensing bulb or pilot hood, depending on

the original configuration.

5. Carefully uncoil enough capillary to install the switch mecha-

nism on the same position as the original unit. Be sure to

prevent excessive strain where the capillary enters the

bulb.

6. Mount the switch mechanism (for plug-in types) plug flame

sensor into gas valve socket.

7. For type 3049 flame sensors, attach the wires to their

respective terminals.

8. Energize the system and observe the pilot burner and

ignition electrode. Sparking should occur in the middle of

the pilot gas stream.

3

⁄

32

" to

5

⁄

32

"

Element (push-in

type only)

Clamp

Electrode

Sensing Bulb

Hood

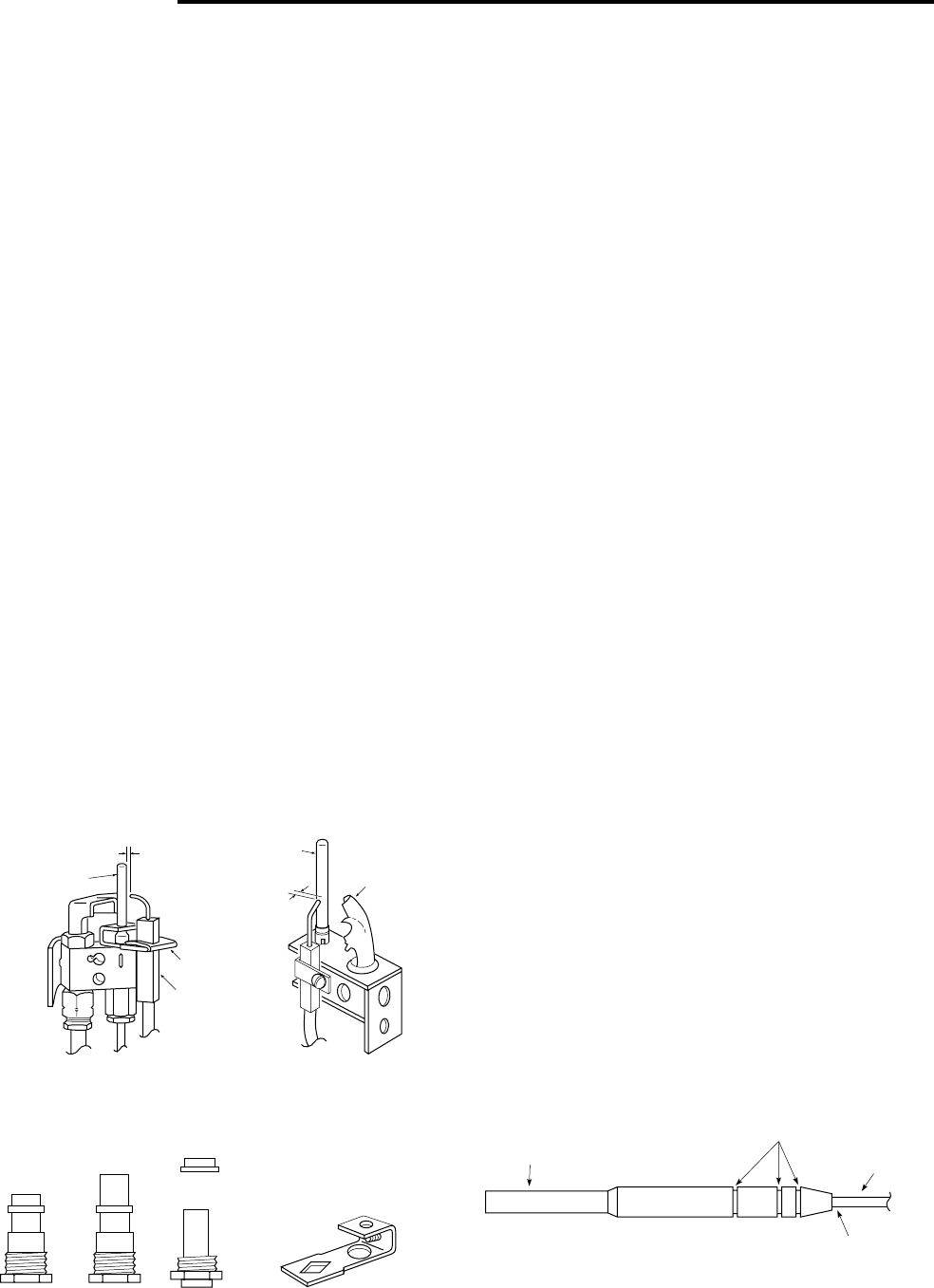

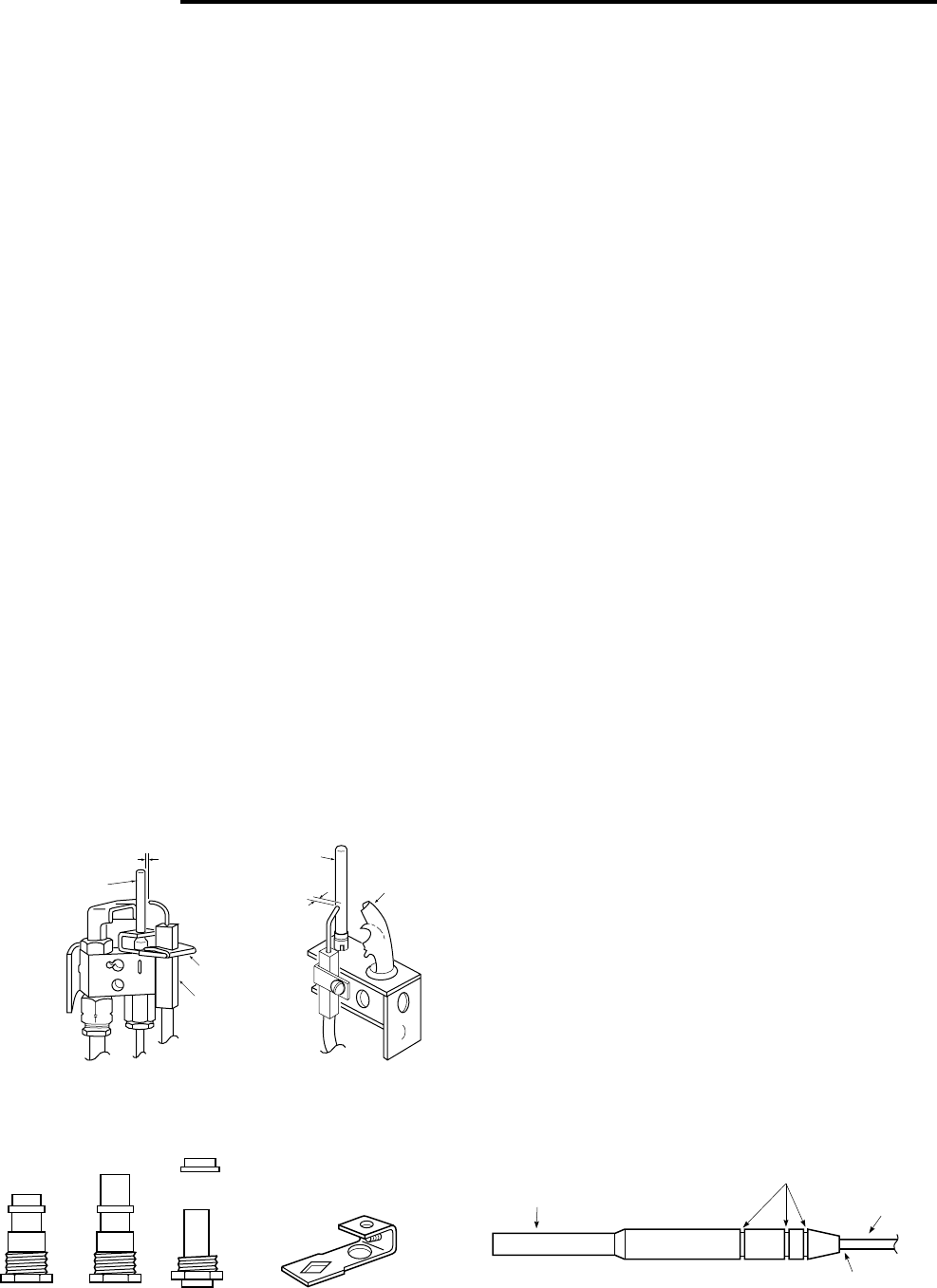

Electrode Mounted

With Slip-on Bracket Electrode Mounted Using

Perforated Strap

Figure 1

3

⁄

32

" to

5

⁄

32

"

Pilot Burner Adaptors Electrode

Mounting Bracket

Fi

g

ure 2

26-0079 26-0080 69-1913

71-1139

NOTE: Part no. 71-1139 is

for use with stud bulb

type pilots

6-1662

Figure 3

Grooves for C-Ring(s)

Mercury Element

The maximum operating temperature as taken by

thermocouples attached to the automatic pilot

must not be more than shown.

1450°F500°F

Avoid Bends at This Point

3

Pin 2

(small)

Pin 3

(small)

Pin 4

(large)

24

3

Internal Schematic

4

(COM)

3

(COLD)

2

(HOT)

N.C.

N.O.

175°F

Figure 4

3098 Mercury Flame Sensor Plug

Flame Sensor Action

Pins 4 and 3:

Continuity when Cold

Pins 4 and 2:

Continuity when Hot

9. Once a pilot flame is established, make sure the ignition

electrode REMAINS in the pilot flame, and that the flame

engulfs at least the top 3⁄4” of the sensing bulb.

10. After approximately 45 seconds, the flame sensor should

receive sufficient heat from the pilot flame and switch the

main gas valve on.

11. Cycle the system on and off to insure proper operation.

TROUBLESHOOTING

1. No Spark

A. Spark gap incorrect

B. Electrode shorted to chassis ground

C. No incoming power

D. Thermostat open

E. Break in ignition cable

F. Ignition cable not connected to pilot relight control

G. Pilot relight wiring incorrect or unit is defective.

2. Pilot will not light

A. No pilot gas at burner - check gas cocks

B. Spark gap incorrect or poorly located

C. Wiring to type 3049 incorrect.

D. No incoming gas

E. Wiring to gas valve incorrect/defective

F. High draft

G. Plugged pilot orifice

H. Defective gas valve.

3. Pilot lights, No main burner ignition

A. Flame sensor not receiving sufficient heat from pilot

flame, Improperly positioned.

B. Type 3049 incorrectly wired

C. Gas cock not in “ON” position

D. Low incoming gas pressure

E. Defective/damaged flame sensor capillary

F. Defective gas valve.

2

3

1

1 (COM)

3 (COLD)

2 (HOT)

N.C.

N.O.

24

3

4 (COM)

3 (COLD)

2 (HOT)

N.C.

3 (COLD)

N.C.

N.O.

24

3

4 (COM)

2 (HOT)

N.O.

3049 TERMINAL PANEL 3049 SWITCH ACTIONS

Figure 5

3049 Terminal/Panel Configurations

Détecteurs de flamme au mercure

SÉRIES 3049 ET 3098

INSTRUCTIONS D’INSTALLATION

WHITE-RODGERS

3098 MERCURY

FLAME SENSOR

DESCRIPTION

Imprimé aux États-Unis

PIÈCE NO 37-3609C

Remplace 37-3609B et 37-9648A

9627

PRÉCAUTIONS

SPÉCIFICATIONS

SI VOUS NE LISEZ PAS ATTENTIVEMENT CES INSTRUCTIONS AVANT

D’INSTALLER ET D’UTILISER LA COMMANDE, VOUS RISQUEZ DE CAUSER

DES BLESSURES ET DES DOMMAGES MATÉRIELS.

ATTENTION !

Cet appareil contient du mercure. Il n’y a aucun risque d’exposition lorsque l’appareil est utilisé normalement. N’ouvrez pas

les cellules de mercure. Si une cellule est endommagée, ne touchez pas au mercure qui s’en échappe. Enfilez des gants

étanches et nettoyez le mercure avec du sable ou une autre substance absorbante, puis placez le matériel contaminé dans

un contenant qui peut être fermé hermétiquement. Si une cellule est endommagée, l’appareil en entier doit être jeté. Ne pas

jeter de mercure avec les ordures ménagères. Si vous devez jeter cet appareil ou celui qu’il remplace, placez-le dans un

contenant convenable et faites-le nous parvenir.

DÉTECTEUR DE FLAMME

ENFICHABLE 3098 AU MERCURE

Ces détecteurs de flammes au mercure ont été conçus comme

remplacement pour les détecteurs installés sur les allumeurs

avec veilleuse automatique de systèmes neufs ou anciens. Le

détecteur de flamme modèle 3049 est doté de trois bornes à

branchement rapide, alors que le modèle 3098 est doté d’une

fiche à trois broches compatible avec la prise des robinets à gaz

de la série 36C84. Les deux modèle sont dotés de commutateurs

unipolaires bidirectionnels qui sont actionnés par la chaleur de

la veilleuse.

Utilisateur: conservez ces instructions pour vous y référer au besoin!

WHITE-RODGERS DIVISION

EMERSON ELECTRIC CO.

9797 REAVIS RD., ST. LOUIS, MO. 63123

(314) 577-1300, Télécopieur (314) 577-1517

9999 HWY. 48, MARKHAM, ONT. L3P 3J3

(905) 475-4653, Télécopieur (905) 475-4625

Si vous n’êtes pas certain de la tension du câblage de votre

système (soit en millivolts, à basse tension ou à la tension du

réseau), faites inspecter celui-ci par un électricien, un entre-

preneur agréé en chauffage et climatisation ou une personne

qui a des connaissances de base en électricité et en câblage.

Ne dépassez pas les charges nominales.

Tout le câblage doit être conforme aux codes et règlements

locaux et nationaux qui régissent les installations électriques.

Cette commande est un instrument de précision qui doit être

manipulé avec soin. Elle peut se détraquer si elle est manipulée

de façon négligente ou si des composantes sont déformées.

N’installez pas cet appareil sur des circuits qui

dépassent la tension nominale. Une tension trop élevée

peut endommager la commande et poser des risques

d’électrocution et d’incendie.

Pour prévenir les risques d’électrocution et de

dommages matériels, coupez l’alimentation du

système au panneau de distribution électrique princi-

pal pendant toute la durée de l’installation.

Coupez pendant toute la durée de l’installation le gaz

qui alimente le système de chauffage.

Lorsque vous révisez une commande, étiquetez tous

les fils avant de les débrancher. Les erreurs de câblage

peuvent entraîner un fonctionnement incorrect et

dangereux de l’équipement.

Pour assurer un fonctionnement adéquat de l’équipe-

ment après l’installation ou le remplacement, veuillez

vous référer aux directives d’installation ou de révision

du fabricant.

ATTENTION

!

ADVERTISSEMENT

!

Le capteur à bulle est conçu pour être inséré dans la flamme de

la veilleuse. Les 3⁄4” de l’extrémité doivent être entourés par la

flamme.

Commutateur : Unipolaire, bidirectionnel, à déclic.

Délais : Les contacts sont fermés environ 60 secondes après

l’allumage de la veilleuse. Ils sont ouverts environ 40 secondes

après que la flamme se soit éteinte.

2

INSTALLATION

3⁄32" à 5⁄32"

Élément

(enfichable seulement)

Support

Électrode

Capteur à Bulle

Déflecteur

Électrode installée à l’aide

d’un support glissé en place Électrode installée à l’aide

d’une plaque de support

perforée

Figure 1

3⁄32" à 5⁄32"

Adapteurs pour brûleurs de veilleuse Plaque de montage

de l’électrode

Fi

g

ure 2

26-0079 26-0080 69-1913

71-1139

NOTE: La pièce no 71-1139 est à

l’usage des veilleuse à capteur vissé

6-1662

Figure 3

Rainures des anneaux de retenue

Capteur à bulle de mercure

La température maximum, mesurée pas des

thermocouples fixés à la veilleuse automatique,

ne doit pas dépasser les valeurs indiquées.

1450°F500°F

Évitez de plier le tube

à cet endroit

DÉMONTAGE DE L’ANCIEN DÉTECTEUR

DE FLAMME

Les détecteur de flamme 3049 sont fabriqués avec un certain

nombre de configurations des bornes et des panneaux. Certains

modèles sont dotés de trois cosses de 1⁄4”; d’autres sont dotés

de deux cosses de 1⁄4” et d’une borne à broche. La figure 5

illustre la disposition des bornes et la commutation qui corre-

spond à chaque variation.

Le technicien réparateur doit identifier la configuration des

bornes du détecteur existant et confirmer qu’il correspond á

celle du remplacement. Si les bornes des détecteurs ne corre-

spondent pas, alors le remplacement n’est pas permis.

Avant de retirer l’ancien détecteur de flamme, veuillez noter ce

qui suit :

1. Détecteur de flamme 3049 : Prenez note de la couleur des

fils reliés aux trois bornes à branchement rapide .

Débranchez ensuite les fils. Pour la configuration des

bornes et panneaux, voir la figure 5.

2. Les deux types de détecteur de flamme : Examinez le

brûleur de veilleuse, le capteur du détecteur de flamme,

ainsi que les pinces et adaptateurs qui servent à tenir le

capteur dans le support du brûleur de veilleuse. Prenez

note de la disposition exacte des pinces et des adaptateurs

afin de pouvoir assurer le même agencement lors de

l’installation du détecteur de remplacement.

3. Les deux types de détecteur de flamme : Prenez note de

l’emplacement et du montage exacts de l’électrode d’allu-

mage installée sur le support du brûleur de veilleuse ou sur

le capteur à bulle du détecteur. L’installation du détecteur

de remplacement doit assurer le même agencement. Si

l’emplacement de l’électrode n’est pas exact, des problèmes

d’allumage de la veilleuse pourraient survenir.

Il existe trois styles de base de raccordement de l’électrode :

A. L’électrode et le brûleur de veilleuse sont d’une seule

pièce. Dans ce cas, il n’est pas nécessaire de déplacer

l’électrode : le capteur à bulle du détecteur de flamme

peut être retiré sans démonter l’électrode.

B. L’électrode est installé sur le brûleur de veilleuse à

l’aide d’une plaque de support perforée. Dans la plupart

des cas, avec ce type de montage, l’électrode NE sera

PAS déplacée lorsque le détecteur de flammes est

démonté.

C. L’électrode est installée sur le même support que le

capteur à bulle du détecteur de flamme. Avec ce type

de montage, l’électrode doit d’abord être retirée pour

permettre de séparer le capteur à bulles du support

pour le brûleur de veilleuse.

4. Séparez soigneusement du support de montage le capteur

à bulle du détecteur, en prenant soin de noter la position des

adaptateurs et des électrodes d’allumage.

5. Dans le cas des détecteurs dont le capteur est vissé,

dévissez l’écrou qui retient le capteur et retirez celui-ci en

le passant par-dessous le brûleur de veilleuse.

INSTALLATION DU DÉTECTEUR

DE REMPLACEMENT

1. Examinez le capteur à bulle de mercure du détecteur de

flamme et notez la position des anneaux d’arrêt sur le

capteur. Si le détecteur de remplacement ne comporte pas

d’anneaux d’arrêt, retirez ceux de l’ancien détecteur et

placez-les à l’endroit correspondant sur le capteur du

nouveau détecteur. Ne déroulez pas le tube capillaire du

nouveau détecteur de flamme avant d’être prêt à l’installer.

2. Déroulez soigneusement une longeur du tube capillaire

suffisante pour installer le nouveau détecteur de flamme.

Afin d’éviter d’endomager le capillaire, prenez soin de ne

pas le plier.

3. Glissez le capteur du détecteur de remplacement dans le

support du brûleur de veilleuse et fixez-le comme était fixé

le détecteur que vous remplacez. Le brûleur de veilleuse

doit supporter le capteur de façon à réduire au minimum les

déplacements latéraux.

4. Si vous avez retiré ou déplacé l’électrode d’allumage,

réinstallez-la comme elle était. L’écart entre l’extrémité de

l’électrode et le capteur ou le déflecteur doit se situer entre

3⁄32” et 5⁄32”, tout dépendent de la configuration originale de

l’équipment.

5. Déroulez soigneusement une longeur de tube capillaire

suffisante pour installer le commutateur dans la même

position que sur l’appareil précédent. Évitez de causer des

contraintes là où le capillaire pénètre dans le capteur.

3

DÉPANNAGE

Broche 2

(petite)

Broche 3

(petite)

Broche 4

(grosse)

24

3

Schéma Interne

4

(COM)

3

(FROID)

2

(CHAUD)

N.F.

N.O.

175°F

Figure 4

Fiche du détecteur de flamme 3098 au mercures

Fonctionnement du

détecteur de flammes

Broches 4 et 3:

Continuité lorsque froid

Broche 4 et 2:

Continuité lorsque chaud

2

3

1

1 (COM)

3 (FROID)

2 (CHAUD)

N.F.

N.O.

24

3

4 (COM)

3 (FROID)

2 (CHAUD)

N.F.

3 (FROID)

N.F.

N.O.

24

3

4 (COM)

2 (CHAUD)

N.O.

BORNIER DU 3049 COMMUTATION DU 3049

Figure 5

Configuration des bornes et panneaux du 3049

6. Avec les détecteurs 3098 enfichables, installez le

commutateur en insérant le détecteur de flamme dans la

prise correspondante du robinet à gaz.

7. Avec les détecteurs 3049, installez le commutateur en

raccordant les fils sur les bornes correspondantes.

8. Mettez le système sous tension et observez le brûleur de

veilleuse ainsi que l’électrode d’allumage. L’étincelle doit

se produire au milieu du jet de gaz de la veilleuse.

9. Une fois que la veilleuse est allumée, assurez-vous que

l’électrode d’allumage est TOUJOURS dans la flamme et

que la flamme recouvre au moins les 3⁄4” à l’extrémité de la

partie supérieure du capteur.

10. Après environ 45 secondes, le détecteur devrait avoir été

suffisamment chauffé par la veilleuse pour mettre en marche

le robinet principal.

11. Pour vous assurer que le système fonctionne correcte-

ment, mettez-le sous tension et hors tension à quelques

reprises.

1. Pas d’étincelle

A. L’écart entre les électrodes est incorrect.

B. L’électrode est mise à la terre par le boîtier.

C. Il n’y a pas de courant à l’entrée.

D. Le circuit du thermostat est ouvert.

E. Le circuit d’allumage est ouvert.

F. Le fil d’allumage n’est pas relié au rallumeur de veilleuse.

G. Le rallumeur de veilleuse est défecteux ou câblé de

façon inadéquate.

2. La veilleuse ne s’allume pas

A. Le gaz alimentant le brûleur a été coupé : vérifiez les

robinets.

B. La position des electrodes ou l’écart qui les sépare est

incorrect.

C. Le câblage du détecteur 3049 est incorrect.

D. L’alimentation en gaz ne se fait pas.

E. Le raccordement au robinet de gaz est incorrect ou

défectueux.

F. Il y a un courant d’air trop fort.

G. L’orifice de la veilleuse est obstrué.

H. Le robinet à gaz est défectueux.

3. La veilleuse s’allume, mais pas le brûleur principal.

A. La veilleuse ne chauffe pas suffisamment le détecteur

de flamme : la position est incorrecte.

B. Le détecteur 3049 est câblé incorrectement.

C. Les robinets de gaz sont fermés.

D. La pression du gaz à l’entrée est trop basse.

E. Le tube capillaire du détecteur de flamme est défectueux

ou endommagé.

F. Le robinet à gaz est défectueux.
