YBA-10

Bluetooth Wireless Audio Receiver

Récepteur Audio Sans Fil Bluetooth

Bluetooth ワイヤレス

オーディオ

レシーバー

OWNER’S MANUAL

MODE D‘EMPLOI

BEDIENUNGSANLEITUNG

BRUKSANVISNING

MANUALE DI ISTRUZIONI

MANUAL DE INSTRUCCIONES

GEBRUIKSAANWIJZING

ИНСТРУКЦИЯ ПО ЗКСПЛУАТАЦИИ

使用说明书

사용 설명서

取扱説明書

i En

FCC INFORMATION (for US customers)

1 IMPORTANT NOTICE : DO NOT MODIFY

THIS UNIT!

This product, when installed as indicated in the

instructions contained in this manual, meets FCC

requirements. Modifications not expressly

approved by Yamaha may void your authority,

granted by the FCC, to use the product.

2 IMPORTANT : When connecting this product to

accessories and/or another product use only high

quality shielded cables. Cable/s supplied with this

product MUST be used. Follow all installation

instructions. Failure to follow instructions could

void your FCC authorization to use this product in

the USA.

3 NOTE : This product has been tested and found to

comply with the requirements listed in FCC

Regulations, Part 15 for Class “B” digital devices.

Compliance with these requirements provides a

reasonable level of assurance that your use of this

product in a residential environment will not result

in harmful interference with other electronic

devices.

This equipment generates/uses radio frequencies and,

if not installed and used according to the instructions

found in the users manual, may cause interference

harmful to the operation of other electronic devices.

Compliance with FCC regulations does not guarantee

that interference will not occur in all installations. If

this product is found to be the source of interference,

which can be determined by turning the unit “OFF”

and “ON”, please try to eliminate the problem by using

one of the following measures:

Relocate either this product or the device that is being

affected by the interference.

Utilize power outlets that are on different branch

(circuit breaker or fuse) circuits or install AC line

filter/s.

In the case of radio or TV interference, relocate/

reorient the antenna. If the antenna lead-in is 300 ohm

ribbon lead, change the lead-in to coaxial type cable.

If these corrective measures do not produce

satisfactory results, please contact the local retailer

authorized to distribute this type of product. If you can

not locate the appropriate retailer, please contact

Yamaha Electronics Corp., U.S.A. 6660 Orangethorpe

Ave, Buena Park, CA 90620.

The above statements apply ONLY to those products

distributed by Yamaha Corporation of America or its

subsidiaries.

COMPLIANCE INFORMATION STATEMENT

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:

1) this device may not cause harmful interference, and

2) this device must accept any interference received including interference that may cause undesired operation

of this device.

See user manual instructions if interference to radio reception is suspected.

00_YBA-10.book Page i Wednesday, February 6, 2008 10:49 AM

ii En

This equipment compiles with FCC/IC radiation exposure limits set forth for uncontrolled equipment and meets

the FCC radio frequency (RF) Exposure Guidelines in Supplement C to OET65 and RSS-102 of the IC radio

frequency (RF) Exposure rules. This equipment has very low levels of RF energy that it deemed to comply

without maximum permissive exposure evaluation (MPE). But it is desirable that it should be installed and

operated with at least 20 cm and more between the radiator and person’s body (excluding extremities: hands,

wrists, feet and ankles).

NOTICE

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part

15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in

a residential installation.

This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful interference to radio communications. However, there is

no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be determined by turning the equipment off and on, the

user is encouraged to try to correct the interference by one or more of the following measures:

–Reorient or relocate the receiving antenna.

–Increase the separation between the equipment and receiver.

–Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

–Consult the dealer or an experienced radio/TV technician for help.

FCC WARNING

Change or modifications not expressly approved by the party responsible for compliance could void the user’s

authority to operate the equipment.

This transmitter must not be co-located or operated in conjunction with any other antenna or transmitter.

00_YBA-10.book Page ii Wednesday, February 6, 2008 10:49 AM

iii En

■Precautions

Read this before using this unit.

To assure the finest performance, please read this manual carefully. Keep it in a safe place for future

reference.

1 Install this unit in a cool, dry, clean place away

from direct sunlight, heat sources, and sources

of excessive vibration, dust, moisture, and/or

cold. (Do not use/keep this unit in a car etc.)

2 Locate this unit away from other electrical

appliances, motors, or transformers to avoid

humming sounds.

3 Do not expose this unit to sudden temperature

changes from cold to hot, and do not locate

this unit in an environment with high humidity

(i.e. a room with a humidifier) to prevent

condensation inside this unit, which may cause

an electrical shock, fire, damage to this unit,

and/or personal injury.

4 Do not clean this unit with chemical solvents;

this might damage the finish. Use a clean, dry

cloth.

5 Do not attempt to modify or fix this unit.

Contact qualified Yamaha service personnel

when any service is needed. The cabinet

should never be opened for any reason.

6 Be sure to read the “Troubleshooting” section

regarding common operating errors before

concluding that the unit is faulty.

If there should be color blotching or noise when used near a TV, move this unit away from the

TV when using it.

Do not use this unit within 22 cm (9 inches) of persons with a heart pacemaker implant or

defibrillator implant.

We, the manufacturer Yamaha hereby declare that the YBA-10 is in compliance with the

essential requirements and other relevant provisions of Directive 1999/5/EC.

The user shall not reverse engineer, decompile, alter, translate or disassemble the software

used in this unit, whether in part or in whole. For corporate users, employees of the

corporation itself as well as its business partners shall observe the contractual bans stipulated

within this clause. If the stipulations of this clause and this contract cannot be observed, the

user shall immediately discontinue using the software.

This symbol mark is according to the EU directive 2002/96/EC.

This symbol mark means that electrical and electronic equipment, at their end-of-

life, should be disposed of separately from your household waste.

Please act according to your local rules and do not dispose of your old products

with your normal household waste.

00_YBA-10.book Page iii Wednesday, February 6, 2008 10:49 AM

1 En

■Introduction

We greatly appreciate your purchase of this

Yamaha product.

This product is an adapter for wireless connection

of a Bluetooth-compatible device. It allows you to

enjoy the audio stored on a Bluetooth-compatible

portable music player or mobile phone with

clarity and high sound quality.

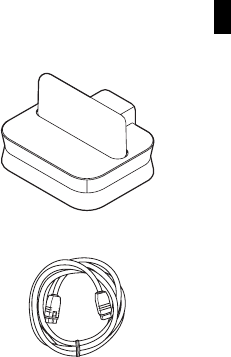

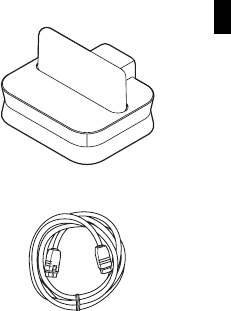

■Checking the package

contents

Check that the following items are included in the

package.

YBA-10 (Main unit)

Dock cable (2 m / 6.5 ft)

00_YBA-10.book Page 1 Wednesday, February 6, 2008 10:49 AM

2 En

■Connecting the dock cable

1 Connect one of the plugs of the dock

cable to the dock cable terminal of this

unit firmly.

2 Make sure the power of the YBA-10

compatible component (AV receiver,

etc.) is turned off.

3 Connect the other plug of the dock

cable to the DOCK terminal of the

YBA-10 compatible component (AV

receiver, etc.).

•Be sure to connect the plugs of the dock cable

firmly to both the dock cable terminal of this

unit and the DOCK terminal of theYBA-10

compatible component (AV receiver, etc.).

When the connection is loose, this unit may

output some unwanted noise.

•The YBA-10 is not compatible with all AV

receivers or other components, even those

equipped with DOCK terminals. For details, see

the owner’s manual of your DOCK terminal-

equipped components.

Connect the

plug with the

side with the

release

button facing

upward.

Notes

DOCK

00_YBA-10.book Page 2 Wednesday, February 6, 2008 10:49 AM

3 En

■Installation

Install in a stable place, being careful of the

following points:

•Do not place on top of steel or other metal

plates.

•Do not cover with a cloth, etc.

•Install in the same room as the device with

which signals are to be exchanged (Bluetooth

profile A2DP or AVRCP-compatible portable

music player, mobile phone, etc.) within a

direct, line-of-sight distance of 10 m (33 ft).

•Make sure there are no obstacles between this

unit and the other device.

■Pairing

Pairing must be performed when making

Bluetooth connections for the first time or if the

pairing information has been deleted.

Pairing refers to the operation of registering the

device with which signals are to be exchanged

(Bluetooth profile A2DP or AVRCP-compatible

portable music player, mobile phone, etc.) on this

unit.

For pairing, see the operating instructions of the

YBA-10 compatible component (AV receiver,

etc.) to which YBA-10 is connected.

•This unit can be paired with up to eight other

components. When pairing is conducted

successfully with a ninth component and the

pairing data is registered, the pairing data for

the least recently used other component is

cleared.

•This unit is compatible with the Bluetooth

A2DP (Advanced Audio Distribution Profile)

and AVRCP (Audio and Video Remote Control

Profile) profiles, but depending on the type of

AV receiver connected to this unit and the

Bluetooth-compatible player you are using, it

may not be possible to use all of the AVRCP

control functions.

Within 10 m (33 ft)

Notes

00_YBA-10.book Page 3 Wednesday, February 6, 2008 10:49 AM

4 En

■About the status indicator

The status indicator lights or flashes as shown

below to indicate the dock’s operating status.

■Disconnecting the dock

cable

1 Make sure the power of the component

to which the YBA-10 compatible is

connected is turned off.

2 Press and hold the release button and

then pull off the plug of the dock cable.

Component status Indicator

Power off Off

Power on Off

During pairing Flashing

During playback Lights up

Status indicator

Release

button

00_YBA-10.book Page 4 Wednesday, February 6, 2008 10:49 AM

5 En

■Troubleshooting

Check the following if this unit should not be operating properly (if noise is output or if the unit

malfunctions):

Cause Remedy

Incomplete connection Check the connection of the YBA-10 compatible

component (AV receiver, etc.) and dock connection

cable.

Check the connection of this unit and dock connection

cable.

The device with which you are trying to exchange

signals is not compatible with A2DP or AVRCP.

Use an A2DP or AVRCP-compatible device.

The device with which you are trying to exchange

signals and this unit are too far apart.

Install in the same room within a line-of-sight

distance of 10 m (33 ft) and with no obstacles.

There is an obstacle between the device with which

you are trying to exchange signals and this unit.

There is a device emitting electromagnetic waves in

the 2.4 GHz band nearby (microwave oven, wireless

LAN device, etc.).

Move this unit away from the device.

Pairing has not been properly performed. Refer to the operating instructions of the YBA-10

compatible component (AV receiver, etc.) and

perform the pairing operation over.

The device with which you are trying to communicate

is not sending Bluetooth signals to this unit.

Check whether the device with which you are trying

to communicate is properly set.

00_YBA-10.book Page 5 Wednesday, February 6, 2008 10:49 AM

6 En

■Specifications

Bluetooth ........................................................................... Ver. 2.0+EDR Support A2DP/AVRCP profile

Frequency band ..............................................................................................................................2.4 GHz

Maximum communications distance (line-of-sight distance with no obstacles)......................10 m (33 ft)

Dimensions (W x H x D)....................................................80 x 50 x 70 mm (3-1/8” x 1-15/16” x 2-3/4”)

Weight .....................................................................................................................................153 g (5 oz.)

Please note that all specifications are subject to change without notice.

Bluetooth™

•Bluetooth is a technology for wireless

communication between devices within an area

of about 10 meters (33 ft) employing the 2.4

GHz frequency band, a band which can be used

without a license.

•Bluetooth is a registered trademark of the

Bluetooth SIG and is used by Yamaha in

accordance with a license agreement.

Handling Bluetooth communications

•The 2.4 GHz band used by Bluetooth

compatible devices is a radio band shared by

many types of equipment.

While Bluetooth compatible devices use a

technology minimizing the influence of other

components using the same radio band, such

influence may reduce the speed or distance of

communications and in some cases interrupt

communications.

•The speed of signal transfer and the distance at

which communication is possible differs

according to the distance between the

communicating devices, the presence of

obstacles, radio wave conditions and the type of

equipment.

•Yamaha does not guarantee all wireless

connections between this unit and devices

compatible with Bluetooth function

00_YBA-10.book Page 6 Wednesday, February 6, 2008 10:49 AM

7 En

Limited Guarantee for European Economic Area (EEA) and Switzerland

Thank you for having chosen a Yamaha product. In the unlikely event that your Yamaha product needs guarantee service,

please contact the dealer from whom it was purchased. If you experience any difficulty, please contact Yamaha

representative office in your country. You can find full details on our website (http://www.yamaha-hifi.com/ or

http://www.yamaha-uk.com/ for U.K. resident).

The product is guaranteed to be free from defects in workmanship or materials for a period of two years from the date of

the original purchase. Yamaha undertakes, subject to the conditions listed below, to have the faulty product or any part(s)

repaired, or replaced at Yamaha’s discretion, without any charge for parts or labour. Yamaha reserves the right to replace

a product with that of a similar kind and/or value and condition, where a model has been discontinued or is considered

uneconomic to repair.

Conditions

1. The original invoice or sales receipt (showing date of purchase, product code and dealer’s name) MUST accompany the

defective product, along with a statement detailing the fault. In the absence of this clear proof of purchase, Yamaha

reserves the right to refuse to provide free of charge service and the product may be returned at the customer’s expense.

2. The product MUST have been purchased from an AUTHORISED Yamaha dealer within the European Economic Area

(EEA) or Switzerland.

3. The product must not have been the subject of any modifications or alterations, unless authorised in writing by Yamaha.

4. The following are excluded from this guarantee:

a. Periodic maintenance and repair or replacement of parts due to normal wear and tear.

b. Damage resulting from:

(1) Repairs performed by the customer himself or by an unauthorised third party.

(2) Inadequate packaging or mishandling, when the product is in transit from the customer. Please note that it is the

customer’s responsibility to ensure the product is adequately packaged when returning the product for repair.

(3) Misuse, including but not limited to (a) failure to use the product for its normal purpose or in accordance with

Yamaha’s instructions on the proper use, maintenance and storage, and (b) installation or use of the product in

a manner inconsistent with the technical or safety standards in force in the country where it is used.

(4) Accidents, lightning, water, fire, improper ventilation, battery leakage or any cause beyond Yamaha’s control.

(5) Defects of the system into which this product is incorporated and/or incompatibility with third party products.

(6) Use of a product imported into the EEA and/or Switzerland, not by Yamaha, where that product does not

conform to the technical or safety standards of the country of use and/or to the standard specification of a product

sold by Yamaha in the EEA and/or Switzerland.

(7) Non AV (Audio Visual) related products.

(Products subject to “Yamaha AV Guarantee Statement” are defined in our website at

http://www.yamaha-hifi.com/ or http://www.yamaha-uk.com/ for U.K. resident.)

5. Where the guarantee differs between the country of purchase and the country of use of the product, the guarantee of the

country of use shall apply.

6. Yamaha may not be held responsible for any losses or damages, whether direct, consequential or otherwise, save for the

repair or replacement of the product.

7. Please backup any custom settings or data, as Yamaha may not be held responsible for any alteration or loss to such

settings or data.

8. This guarantee does not affect the consumer’s statutory rights under applicable national laws in force or the consumer’s

rights against the dealer arising from their sales/purchase contract.

00_YBA-10.book Page 7 Wednesday, February 6, 2008 10:49 AM

i Fr

Informations de la FCC (Pour les clients résidents aux États-Unis)

1 AVIS IMPORTANT: NE PAS APPORTER DE

MOFIDICATIONS À CET APPAREIL !

Ce produit est conforme aux exigences de la FCC

s’il est installé selon les instructions du mode

d’emploi. Toute modification non approuvée

expressément par Yamaha peut invalider

l’autorisation, accordée par la FCC, d’utiliser ce

produit.

2 IMPORTANT : N’utiliser que des câbles blindés

de haute qualité pour le raccordement de ce produit

à des accessoires et/ou à un autre produit. Seuls le

ou les câbles fournis avec le produit DOIVENT être

utilisés. Suivre les instructions concernant

l’installation. Le non respect des instructions peut

invalider l’autorisation, accordée par la FCC,

d’utiliser ce produit aux États-Unis.

3 REMARQUE: Ce produit a été testé et déclaré

conforme aux normes relatives aux appareils

numériques de Classe “B”, telles que fixées dans

l’Article 15 de la Réglementation FCC. Ces normes

sont destinées à assurer une protection suffisante

contre les interférences nuisibles avec d’autres

appareils électroniques dans une installation

résidentielle.

Cet équipement génère et utilise des fréquences radio

qui, en cas d’installation et d’utilisation non

conformes aux instructions du mode d’emploi,

peuvent être à l’origine d’interférences empêchant

d’autres appareils de fonctionner.

Cependant, la conformité à la Réglementation FCC ne

garantit pas l’absence d’interférences dans une

installation particulière. Si ce produit devait produire

des interférences, ce qui peut être déterminé en

“ÉTEIGNANT” et en “RALLUMANT” le produit,

l’utilisateur est invité à essayer de corriger le problème

d’une des manières suivantes :

Réorienter ce produit ou le dispositif affecté par les

interférences.

Utiliser des prises d’alimentation branchées sur

différents circuits (avec interrupteur de circuit ou

fusible) ou installer un ou des filtres pour ligne secteur.

Dans le cas d’interférences radio ou TV, changer de

place l’antenne et la réorienter. Si l’antenne est un

conducteur plat de 300 ohms, remplacer ce câble par

un câble de type coaxial.

Si ces mesures ne donnent pas les résultats escomptés,

prière de contacter le détaillant local autorisé à

commercialiser ce type de produit. Si ce n’est pas

possible, prière de contacter Yamaha Electronics

Corp., États-Unis, 6660 Orangethorpe Ave, Buena

Park, CA 90620.

Les déclarations précédentes NE concernent QUE les

produits commercialisés par Yamaha Corporation of

America ou ses filiales.

INFORMATIONS CONCERNANT LA CONFORMITÉ

Cet appareil est conforme à l’article 15 de la Réglementation FCC.

Son fonctionnement est soumis aux deux conditions suivantes:

1) cet appareil ne doit pas causer d’interférences pernicieuses, et

2) cet appareil doit accepter toutes les interférences, y compris les interférences pouvant lui causer un

fonctionnement indésirable.

Se reporter au mode d’emploi si des interférences semblent perturber la réception radio.

00_YBA-10.book Page i Wednesday, February 6, 2008 10:49 AM

ii Fr

Cet appareil est conforme aux limites d’exposition aux radiations FCC/IC établies pour un appareil non contrôlé

et aux Directives FCC relatives à l’exposition aux radiofréquences (RF), telles qu’énoncées dans les Articles

OET65 et RSS-102 Supplément C de la Réglementation IC sur l’exposition aux radiofréquences (RF). Cet

appareil présente de très faibles niveaux d’énergie RF jugées conformes sans évaluation de l’exposition permise

maximale (MPE). Mais il est souhaitable de l’installer et de l’utiliser à une distance d’au moins 20 cm du corps

(extrémités - mains, poignets, pieds et chevilles - non comprises).

AVIS

Cet appareil a été testé et déclaré conforme aux limites imposées aux appareils numériques de Classe B, telles

que définies dans la Partie 15 de la Réglementation de la FCC. Ces limites sont destinées à protéger de façon

raisonnable des interférences graves pouvant apparaître dans une installation résidentielle.

Cet appareil génère, utilise et peut diffuser de l’énergie fréquence radio et, s’il n’est pas installé et utilisé

conformément aux instructions, peut causer des interférences graves sur les communications radio. Toutefois, il

n’est pas garanti que des interférences ne se produiront pas dans une installation particulière. Si cet appareil

devait causer des interférences graves sur la réception radio ou télévisée, ce qui peut être constaté en mettant

l’appareil sous et hors tension, l’utilisateur devra essayer d’éliminer ces interférences en prenant une ou

plusieurs des mesures suivantes:

–Réorienter l’antenne ou la changer de place.

–Eloigner l’appareil du récepteur.

–Raccorder l’appareil à un autre circuit électrique que celui du récepteur.

–Consulter le revendeur ou un professionnel radio/télévision.

AVERTISSEMENT DE LA FCC

Tout changement ou toute modification non approuvé expressément par le tiers responsable peut aboutir à

l’interdiction de faire fonctionner cet appareil.

Cet émetteur ne doit pas être installé ou utilisé conjointement avec une autre antenne ou un autre émetteur.

00_YBA-10.book Page ii Wednesday, February 6, 2008 10:49 AM

iii Fr

■Attention

Prière de lire ceci avant d’utiliser l’appareil.

Pour tirer le meilleur parti de ce système acoustique, veuillez lire attentivement ce manuel. Conservez-le

en lieu sûr pour toute référence future.

Installez cet appareil dans un lieu bien ventilé, frais,

sec, et propre - à l’écart des rayons directs du soleil,

des sources de chaleur, des vibrations, de la

poussière, de l’humidité et/ou du froid. (Ne pas

utiliser/laisser cet appareil dans une voiture, etc.)

2 Pour éviter tout bourdonnement, installez cet

appareil à l’écart d’autres appareils

électriques, de moteurs ou de transformateurs.

Ne pas exposer cet appareil à des changements

brusques d’une température froide à une

température chaude, et ne pas installer cet appareil

dans une pièce exposée à une forte humidité (par ex.

une pièce avec humidificateur) pour éviter la

condensation d’eau à l’intérieur de l’appareil, qui

pourrait entraîner un choc électrique, un incendie,

des dommages et/ou des blessures.

4 Ne nettoyez pas cet appareil avec des solvants

chimiques; la finition pourrait être

endommagée. Utilisez un chiffon propre et

sec.

5 Ne pas essayer d’apporter des modifications ni

de fixer cet appareil. Pour tout contrôle,

contactez un service après-vente agréé

Yamaha. Le coffret ne doit pas être ouvert

sous aucun prétexte.

6 Avant de conclure à une défectuosité de

l’appareil, reportez-vous à “Guide de

dépannage” si un problème quelconque se

présente.

Si du bruit ou des taches de couleur devaient apparaître lorsque vous utilisez cet appareil près

d’un téléviseur, éloignez-le du téléviseur.

Ne pas utiliser cet appareil à moins de 22 cm de personnes ayant un stimulateur cardiaque ou un défibrillateur.

Nous, le fabricant Yamaha, déclarons que le YBA-10 est conforme aux exigences essentielles

et aux autres dispositions pertinentes de la Directive 1999/5/EC.

L’utilisateur n’est pas autorisé à rétro-concevoir, décompiler, modifier, traduire ou désassembler le logiciel

utilisé dans cet appareil, aussi bien dans ses parties que dans sa totalité. En ce qui concerne les utilisateurs

en entreprise, les employés de l’entreprise proprement dite de même que ses partenaires commerciaux

doivent respecter les interdictions figurant dans cette clause. Si les termes de cette clause et de ce contrat ne

peuvent pas être respectés, l’utilisateur devra immédiatement cesser d’utiliser le logiciel.

Ce symbole est conforme à la directive européenne 2002/96/EC.

Ce symbole indique que l'élimination des équipements électriques et électroniques

en fin de vie doit s’effectuer à l’écart de celle de vos déchets ménagers.

Veuillez respecter les réglementations locales et veillez à garder séparés vos

anciens produits et vos déchets ménagers usuels lors de leur élimination.

00_YBA-10.book Page iii Wednesday, February 6, 2008 10:49 AM

1 Fr

■Introduction

Nous vous remercions pour l’achat de ce produit

Yamaha.

Cet adaptateur permet une connexion sans fil d’un

périphérique de type Bluetooth. Il permet aussi

d’écouter le son enregistré sur un lecteur de

musique ou un téléphone portable de type

Bluetooth avec une netteté et une haute qualité

sonore.

■Vérification du contenu du

carton d’emballage

Vérifiez si tous les articles suivants se trouvent

bien dans le carton d’emballage.

YBA-10 (Appareil principal)

Câble de station (2 m)

00_YBA-10.book Page 1 Wednesday, February 6, 2008 10:49 AM

2 Fr

■Raccordement du câble de station

1 Branchez à fond une des fiches du

câble de station sur la borne sur cet

appareil.

2 Assurez-vous que l’appareil

compatible avec le YBA-10 (récepteur

audio, etc.) est éteint.

3 Branchez l’autre fiche du câble de

station sur la borne DOCK de l’appareil

compatible avec le YBA-10

(ampli-tuner AV, etc.).

•Veillez à brancher à fond les fiches du câble de

station sur la borne correspondante de cet

appareil et sur la borne DOCK de l’appareil

compatible avec le YBA-10 (ampli-tuner AV,

etc.). Si la fiche est mal branchée, du bruit peut

être audible.

•Le YBA-10 n’est pas compatible avec tous les

amplis-tuners AV ou autres appareils, même si

ceux-ci sont pourvus de bornes DOCK. Pour le

détail, voir le mode d’emploi des appareils

pourvus de bornes DOCK.

Branchez la

fiche avec le

côté où se

trouve le

bouton de

libération

orienté vers

le haut.

Remarques

DOCK

00_YBA-10.book Page 2 Wednesday, February 6, 2008 10:49 AM

3 Fr

■Installation

Posez cet adaptateur sur une surface stable, en

tenant compte des points suivants:

•Ne pas le poser sur des plaques en acier ou en

métal.

•Ne pas le couvercle d’un tissu, etc.

•Installez l’adaptateur dans la même pièce que le

périphérique avec lequel il doit échanger des

signaux (lecteur de musique portable, téléphone

portable, etc. compatibles A2DP ou AVRCP de

type Bluetooth) à une distance de 10 m au

maximum et en vue directe.

•Assurez-vous qu’il n’y a aucun obstacle entre

cet appareil et l’autre périphérique.

■Jumelage

Les appareils doivent être jumelés la première fois

qu’une connexion Bluetooth est établie ou si les

données de jumelage ont été effacées.

Le jumelage désigne l’opération qui consiste à

enregistrer sur cet adaptateur le périphérique avec

lequel les signaux seront échangés (lecteur de

musique portable, téléphone portable, etc.

compatibles A2DP ou AVRCP de type

Bluetooth).

Pour le détail sur le jumelage, reportez-vous au

mode d’emploi de l’appareil compatible avec le

YBA-10 (récepteur audio, etc.) auquel le YBA-10

est raccordé.

•Cet appareil peut être couplé avec huit

composants au maximum. Si vous parvenez à

coupler un neuvième composant, les données

du composant le moins récent sont effacées

lorsque celles du plus récent sont enregistrées.

•Cet appareil est compatible avec les profils

Bluetooth A2DP (Profil de distribution audio

avancé) et AVRCP (Profil de commande à

distance audio et vidéo), mais selon le type

d’ampli-tuner AV raccordé à cet appareil et le

lecteur Bluetooth utilisé, il se peut que certaines

fonctions de commande AVRCP n’agissent

pas.

10 m au maximum

Remarques

00_YBA-10.book Page 3 Wednesday, February 6, 2008 10:49 AM

4 Fr

■À propos du témoin d’état

Le témoin d’état s’éclaire ou clignote de la façon

suivante pour indiquer l’état de fonctionnement de

la station.

■Débranchement du câble de

station

1 Assurez-vous que l’appareil auquel le

YBA-10 est raccordé est éteint.

2 Appuyez sur le bouton de libération et

relâchez-le, puis détachez la fiche du

câble de station.

État de l’appareil Témoin

Hors tension Éteint

Sous tension Éteint

Pendant le jumelage Clignote

Pendant la lecture S’éclaire

Témoin d’état

Bouton de

libération

00_YBA-10.book Page 4 Wednesday, February 6, 2008 10:49 AM

5 Fr

■Guide de dépannage

Vérifiez les points suivants si cet appareil ne fonctionne pas normalement (bruit ou dysfonctionnement

de l’appareil):

Causes possibles Actions correctives

Connexion incomplète Vérifiez la connexion de l’appareil compatible avec le

YBA-10 (récepteur audio, etc.) et le câble de station.

Vérifiez la connexion de cet appareil et le câble de

station.

Le périphérique avec lequel vous essayez d’échanger

des signaux n’est pas compatible avec le profil A2DP

ou AVRCP.

Utilisez un périphérique compatible avec le profil

A2DP ou AVRCP.

Le périphérique avec lequel vous essayez d’échanger

des signaux est trop loin de cet appareil.

Installez-le dans la même pièce à 10 m au maximum,

en vue directe et sans obstacle.

Il y a un obstacle entre le périphérique avec lequel

vous essayez d’échanger des signaux et cet appareil.

Un appareil (four micro-onde, réseau LAN sans fil,

etc.) émet à proximité des ondes électromagnétiques

dans la bande de 2,4 GHz.

Éloignez les deux appareils l’un de l’autre.

Le jumelage n’a pas été effectué correctement. Reportez-vous au mode d’emploi de l’appareil

compatible avec le YBA-10 (récepteur audio, etc.) et

effectuez une nouvelle fois le jumelage.

Le périphérique avec lequel vous essayez de

communiquer n’envoie pas de signaux Bluetooth à cet

appareil.

Vérifiez si le périphérique avec lequel vous essayez de

communiquer est réglé correctement.

00_YBA-10.book Page 5 Wednesday, February 6, 2008 10:49 AM

6 Fr

■Caractéristiques techniques

Bluetooth ....................................................................Ver. 2.0+EDR Supporte les profils A2DP/AVRCP

Bande de fréquences.......................................................................................................................2,4 GHz

Distance maximale des communications (en vue directe sans obstacle)............................................. 10 m

Dimensions (L x H x P).................................................................................................... 80 x 50 x 70 mm

Poids ................................................................................................................................................... 153 g

Toutes les spécifications sont susceptibles d’être changées sans avis préalable.

Bluetooth™

•Bluetooth est une technologie permettant la

communication entre des périphériques à une

distance de 10 mètres environ par la bande de

fréquences de 2,4 GHz qui peut être utilisée

sans licence.

•Bluetooth est une marque déposée de Bluetooth

SIG utilisée sous licence par Yamaha.

Communications Bluetooth

•La bande de 2,4 GHz utilisée par les

périphériques Bluetooth est une bande radio

partagée par de nombreux types d’appareils.

Les périphériques Bluetooth emploient une

technologie qui réduit l’influence des

composants fonctionnant sur la même bande

radio, mais la vitesse ou la distance des

communications peut cependant être réduite par

de tels composants, et dans certains cas les

communications interrompues.

•La vitesse de transfert du signal et la distance de

la communication dépendent de la distance

entre les périphériques de communication, la

présence d’obstacles, l’état des ondes radio et le

type d’appareil.

•Yamaha ne garantit pas tous les connexions

sans fil entre cet appareil et les appareils

compatibles avec la fonction Bluetooth.+

00_YBA-10.book Page 6 Wednesday, February 6, 2008 10:49 AM

7 Fr

Garantie Limitée pour la Zone Économique Européenne (EEA) et

la Suisse

Merci d’avoir porté votre choix sur un produit Yamaha. Si votre produit Yamaha devait avoir besoin d’une réparation

pendant sa période de garantie, veuillez contacter votre revendeur. En cas de difficulté, veuillez contacter une agence

Yamaha dans votre propre pays. Vous trouverez tous les détails nécessaires sur notre site Web

(http://www.yamaha-hifi.com/ ou http://www.yamaha-uk.com/ pour les résidents au Royaume-Uni).

Ce produit est garanti contre les vices de fabrication et de matériaux pour une période de deux ans à compter de la date

d’achat originale. Yamaha réparera, ou remplacera à sa seule discrétion, le produit défectueux ou les pièces de manière

gratuite, dans les conditions mentionnées ci-dessous. Yamaha se réserve le droit de remplacer un produit par un autre de

même type et/ou valeur et condition, si le modèle n’est plus fabriqué ou si son remplacement semble plus économique.

Conditions

1. La facture originale ou le bon d’achat (indiquant la date de l’achat, le code du produit et le nom du revendeur) DOIT

être fourni avec le produit défectueux et une description détaillée du problème. En l’absence de preuve évidente

d’achat, Yamaha se réserve le droit de refuser une réparation gratuite et de renvoyer le produit aux propres frais du

client.

2. Le produit DOIT avoir été acheté auprès d’un revendeur AGRÉÉ Yamaha dans la Zone Économique Européenne

(EEA) ou en Suisse.

Le produit ne doit pas avoir subi de modifications ni de changements, à moins d’une autorisation écrite de Yamaha.

4. Sont exclus de la garantie les points suivants:

Entretien périodique et réparation ou remplacement de pièces ayant subi une usure ou défaillance normale.

b. Dommages résultant de:

(1) Réparations effectuées par le client lui-même ou par un tiers non autorisé.

(2) Emballage ou manipulation inadéquats lors de l’expédition par le client. Le client doit emballer le produit

correctement avant de l’expédier en vue d’une réparation.

(3)

Mauvaise utilisation, y compris mais sans s’y limiter (a) utilisation du produit dans un autre but ou de façon

contraire aux instructions de Yamaha, entretien et entreposage et (b) installation ou emploi du produit sans tenir

compte des normes de sécurité ou techniques en vigueur dans le pays d’utilisation.

(4) Accidents, foudre, eau, incendie, mauvaise ventilation, fuite des piles ou autres causes indépendantes de

Yamaha.

(5) Défauts de la chaîne avec laquelle ce produit est utilisé et/ou incompatibilité avec des produits d’autres

sociétés.

(6) Utilisation d’un produit importé dans la Zone Économique Européenne (EEA) et/ou la Suisse, par une autre

société que Yamaha, et non conforme aux standards techniques et aux normes de sécurité du pays

d’utilisation, et/ou aux spécifications standard d’un produit vendu par Yamaha dans la Zone Économique

Européenne (EEA) et/ou la Suisse.

(7) Produits non audiovisuels.

(Les produits soumis à une “Déclaration de Garantie AV de Yamaha” sont indiqués sur notre site Web à

l’adresse http://www.yamaha-hifi.com/ ou http://www.yamaha-uk.com/ pour les résidents au Royaume-

Uni).

5. En cas de différences entre la garantie du pays d’achat et celle du pays d’utilisation du produit, la garantie du pays

d’utilisation du produit entrera en vigueur.

6. Yamaha décline toute responsabilité quant aux pertes de données ou dommages, direct, accessoires ou autres,

résultant de la réparation ou du remplacement du produit.

7. Veuillez sauvegarder tous vos réglages et toutes vos données personnelles avant d’expédier votre produit, car

Yamaha ne peut être tenu pour responsable des modifications ou pertes de réglages ou de données.

8. Cette garantie n’affecte pas les droits légaux du consommateur garantis par la législation nationale, ni les droits du

consommateur envers le revendeur, découlant d’un contrat de vente/achat particulier.

00_YBA-10.book Page 7 Wednesday, February 6, 2008 10:49 AM

i De

■Vorsicht

Lesen sie diese informationen, bevor sie dieses gerät verwenden.

Um bestmögliche Leistung zu gewährleisten, lesen Sie bitte diese Anleitung gründlich durch. Bewahren

Sie sie an sicherer Stelle zum Nachschlagen auf.

Installieren Sie dieses Gerät an einem gut gelüfteten,

kühlen, trockenen, sauberen Ort - geschützt vor

direktem Sonnenlicht, Wärmequellen, Erschütterungen,

Staub, Feuchtigkeit und/oder Kälte. (Verwenden/lagern

Sie dieses Gerät nicht in einem Auto usw.)

Platzieren Sie dieses Gerät entfernt von anderen

elektrischen Geräten, Motoren oder Transformatoren

auf, um Brummgeräusche zu vermeiden.

Setzen Sie dieses Gerät nicht plötzlichen

Temperaturschwankungen von kalt zu heiß aus, und

stellen Sie es nicht an einem Ort mit hoher

Luftfeuchtigkeit auf (z.B. in einem Raum mit einem

Luftbefeuchter), um Kondensationsbildung im

Gerät zu verhindern, welche zu elektrischen

Schlägen, Bränden, Schäden am Gerät und/oder

Unfällen mit Verletzungen führen kann.

Versuchen Sie nicht, dieses Gerät mit chemischen

Lösungsmittel zu reinigen; dadurch kann das

Gehäuse beschädigt werden. Verwenden Sie

einen sauberen, trockenen Lappen.

5 Versuchen Sie nicht dieses Gerät zu

modifizieren oder selber zu reparieren.

Wenden Sie sich an qualifiziertes Yamaha-

Kundendienstpersonal, wenn Service

erforderlich ist. Das Gehäuse darf unter keinen

Umständen geöffnet werden.

Lesen Sie immer zuerst das Kapitel

„Störungsbeseitigung“ in dieser Anleitung

durch, um zu erfahren, wie Sie zunächst im

Hinblick auf häufige Bedienfehler prüfen,

bevor Sie entscheiden, dass das Gerät defekt ist.

Falls Farbverfälschung oder Rauschen bei Verwendung in der Nähe eines Fernsehgeräts

auftritt, bei Verwendung weiter vom Fernsehgerät entfernt aufstellen.

Verwenden Sie dieses Gerät nicht in einem Abstand von weniger als 22 cm zu Personen, die

ein Herzschrittmacher- oder Defibrillator-Implantat tragen.

Wir, der Hersteller Yamaha, erklären hiermit, dass der YBA-10 mit den wesentlichen

Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/EC übereinstimmt.

Der Anwender darf nicht an der in diesem Gerät verwendeten Software Reverse Engineering vornehmen

und diese oder Teile davon nicht dekompilieren, ändern, übersetzen oder zerlegen.

Bei Anwendung durch Unternehmen müssen Mitarbeiter des Unternehmens ebenso wie Geschäftspartner

die in dieser Klausel festgelegten Vorschriften befolgen. Wenn die Vorschriften dieser Klausel und dieses

Vertrags nicht befolgt werden können, muss der Anwender sofort die Benutzung der Software beenden.

Dieses Symbol entspricht der EU-Richtlinie 2002/96/EC.

Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer

Lebensdauer getrennt vom normalen Hausmüll entsorgt werden sollten.

Handeln Sie bitte der örtlichen Gesetzgebung entsprechend und entsorgen Sie Ihre

alten Produkte nicht über den normalen Hausmüll.

00_YBA-10.book Page i Wednesday, February 6, 2008 10:49 AM

1 De

■Einleitung

Herzlichen Glückwunsch zum Kauf dieses

Yamaha-Produkts.

Dieses Produkt ist ein Adapter für drahtlosen

Anschluss eines mit Bluetooth kompatiblen

Geräts. Es erlaubt Ihnen, das auf einem mit

Bluetooth-kompatiblen tragbaren Music-Player

oder Handy gespeicherte Audio scharf und mit

hoher Klangqualität zu genießen.

■Prüfen des Lieferinhalts

Prüfen Sie, ob die folgenden Artikel im

Lieferinhalt vorhanden sind.

YBA-10 (Hauptgerät)

Dock-Kabel (2 m)

00_YBA-10.book Page 1 Wednesday, February 6, 2008 10:49 AM

2 De

■Anschließen des Dock-Kabels

1 Stecken Sie einen der Stecker des

Dock-Kabels fest in die Dock-

Kabelklemme dieses Geräts.

2 Stellen Sie sicher, dass die

Stromversorgung der mit YBA-10

kompatiblen Komponente (AV-

Receiver usw.) ausgeschaltet ist.

3 Stecken Sie den anderen Stecker des

Dock-Kabels in die DOCK-Klemme der

mit YBA-10 kompatiblen Komponente

(AV-Receiver usw.) ein.

•Stecken Sie immer einen der Stecker des Dock-

Kabels fest in sowohl die Dock-Kabelklemme

dieses Geräts als auch die die DOCK-Klemme

der mit YBA-10 kompatiblen Komponente

(AV-Receiver usw.). Wenn die Verbindung

locker ist, kann dieses Gerät ungewünschtes

Rauschen abgeben.

•Der YBA-10 ist nicht mit allen AV-Receivern

oder anderen Komponenten kompatibel, auch

solchen die mit DOCK-Klemmen ausgestattet

sind. Einzelheiten siehe Bedienungsanleitung

ihrer mit DOCK-Klemme ausgestatteten

Komponenten.

Stecken Sie

den Stecker

mit der Seite

mit der

Freigabetaste

nach oben

weisend ein. Hinweise

DOCK

00_YBA-10.book Page 2 Wednesday, February 6, 2008 10:49 AM

3 De

■Installation

Stellen Sie das Gerät an einer stabilen Stelle auf

und beachten Sie folgende Punkte:

•Nicht auf Stahl- oder anderen Metallplatten

aufstellen.

•Nicht mit einem Tuch usw. abdecken.

•Stellen Sie das Gerät in dem gleichen Rauf auf,

wie das Gerät, mit dem Signale ausgetauscht

werden sollen (Bluetooth-Profil A2DP oder mit

AVRCP kompatible tragbare Musik-Player,

Handys usw.) innerhalb eines Abstands

innerhalb direkter Sichtlinie von 10 m.

•Stellen Sie sicher, dass sich keine Hindernisse

zwischen diesem und dem anderen Gerät

befinden.

■Pairing

Pairing muss ausgeführt werden, wenn Bluetooth-

Verbindungen zum ersten Mal ausgeführt werden

oder wenn die Pairing-Information gelöscht

wurde.

Pairing bezieht sich auf den Vorgang der

Registrierung des Geräts mit auszutauschenden

Signalen (mit Bluetooth-Profil, A2DP oder mit

AVRCP kompatible tragbare Musik-Player,

Handy usw.) an diesem Gerät.

Zum Pairing siehe Bedienungsanleitung der mit

YBA-10 kompatiblen Komponente (AV-Receiver

usw.) an dem YBA-10 angeschlossen ist.

•Für dieses Gerät kann Pairing mit bis zu acht

anderen Komponenten ausgeführt werden.

Wenn Pairing erfolgreich mit einer neunten

Komponente ausgeführt wird und die Pairing-

Daten registriert werden, werden die Pairing-

Daten für die zuletzt verwendete andere

Komponente gelöscht.

•Dieses Gerät ist mit dem Bluetooth A2DP

(Advanced Audio Distribution Profile) und

dem AVRCP (Audio and Video Remote

Control Profile) Profil kompatibel, aber je nach

dem Typ des angeschlossenen AV-Receivers

und dem mit Bluetooth kompatiblen Player, den

Sie verwenden, kann es nicht möglich sein, alle

AVRCP-Steuerfunktionen zu verwenden.

Innerhalb von 10 m Hinweise

00_YBA-10.book Page 3 Wednesday, February 6, 2008 10:49 AM

4 De

■Über die Statusanzeige

Die Statusanzeige leuchtet oder blinkt, wie unten

gezeigt, um den Betriebszustand des Docks

anzuzeigen.

■Abtrennen des Dock-Kabels

1 Stellen Sie sicher, dass die

Stromversorgung der Komponente, an

den das mit YBA-10 kompatible Gerät

angeschlossen ist, ausgeschaltet ist.

2 Halten Sie die Freigabetaste gedrückt,

und ziehen Sie dann den Stecker vom

Dock-Kabel ab.

Komponentenstatus

Strom aus Aus

Strom ein Aus

Beim Pairing Blinkend

Bei der Wiedergabe Leuchtet auf

Statusanzeige

Freigabetaste

00_YBA-10.book Page 4 Wednesday, February 6, 2008 10:49 AM

5 De

■Störungsbeseitigung

Prüfen Sie Folgendes, wenn dieses Gerät nicht richtig arbeitet (wenn Rauschen ausgegeben wird oder

wenn eine Fehlfunktion am Gerät vorliegt):

Ursache Abhilfe

Unvollständige Verbindung Prüfen Sie die Verbindung der mit YBA-10

kompatiblen Komponente (AV-Receiver usw.) und des

Dock-Anschlusskabels.

Prüfen Sie die Verbindung dieses Geräts und des

Dock-Anschlusskabels.

Das Gerät, mit dem Sie versuchen, Signale

auszutauschen, ist nicht mit A2DP oder AVRCP

kompatibel.

Verwenden Sie ein mit A2DP oder AVRCP

kompatibles Gerät.

Das Gerät, mit dem Sie versuchen, Signale

auszutauschen, und dieses Gerät sind zu weit

voneinander entfernt.

Stellen Sie die Geräte im gleichen Raum innerhalb

eines Abstands in Sichtlinie von 10 m und ohne

Hindernisse auf.

Es gibt ein Hinderniss zwischen dem Gerät, mit dem

Sie versuchen, Signale auszutauschen, und diesem

Gerät.

Es gibt ein elektromagnetische Wellen ausgebendes

Gerät im 2,4-GHz-Band in der Nähe

(Mikrowellenherd. W-LAN-Gerät, usw.).

Stellen Sie dieses Gerät weiter von dem betreffenden

Gerät entfernt auf.

Pairing wurde nicht richtig ausgeführt. Siehe Bedienungsanleitung der mit YBA-10

kompatiblen Komponente (AV-Receiver usw.) und

führen Sie den Pairing-Vorgang erneut aus.

Das Gerät, mit dem Sie zu kommunizieren versuchen,

sendet keine Bluetooth-Signale zu diesem Gerät.

Prüfen Sie, ob das Gerät, mit dem Sie zu

kommunizieren versuchen, richtig eingestellt ist.

00_YBA-10.book Page 5 Wednesday, February 6, 2008 10:49 AM

6 De

■Technische Daten

Bluetooth .................................................................Ver. 2.0 + EDR Unterstützung A2DP/AVRCP Profil

Frequenzbereich .............................................................................................................................2,4 GHz

Maximaler Kommunikationsabstand (Sichtlinie ohne Hindernisse)................................................... 10 m

Abmessungen (B x H x T)................................................................................................ 80 x 50 x 70 mm

Gewicht............................................................................................................................................... 153 g

Änderungen des Designs und der technischen Daten bleiben vorbehalten.

Bluetooth™

•Bluetooth ist eine Technologie für drahtlose

Kommunikation zwischen Geräten innerhalb

eines Abstands von ca. 10 Metern im 2,4-GHz-

Frequenzbereich, einem Bereich der ohne eine

Lizenz verwendet werden kann.

•Bluetooth ist ein eingetragenes Warenzeichen

von Bluetooth SIG und wird von Yamaha im

Rahmen einer Lizenzvereinbarung verwendet.

Umgang mit Bluetooth-Kommunikation

•Der 2,4-GHz-Frequenzbereich, der von

Bluetooth-Geräten verwendet wird, ist ein

Funkwellenbereich, der von vielen Typen von

Geräten gemeinsam verwendet wird. Während

Bluetooth-Geräte eine Technologie einsetzen,

die den Einfluss anderer Komponenten im

gleichen Frequenzbereich minimiert, können

solche Einflüsse doch die Geschwindigkeit

oder Reichweite der Kommunikation

beeinträchtigen und in manchen Fällen die

Kommunikation unterbrechen.

•Die Geschwindigkeit der Signalübertragung

und der mögliche Kommunikationsabstand

unterscheiden sich je nach Abstand zwischen

den Kommunikationsgeräten, dem

Vorhandensein von Hindernissen, den

Funkwellenbedingungen und den Gerätetypen.

•Yamaha garantiert nicht für alle drahtlosen

Verbindungen zwischen diesem Gerät und mit

der Bluetooth-Funktion kompatiblen Geräten.

00_YBA-10.book Page 6 Wednesday, February 6, 2008 10:49 AM

7 De

Begrenzte Garantie für den Europäischen Wirtschaftsraum (EWR) und die

Schweiz

Herzlichen Glückwunsch zur Wahl eines Yamaha-Produkts. In dem unwahrscheinlichen Fall, dass die Garantie für das

Yamaha-Produkt in Anspruch genommen werden muss, wenden Sie sich bitte an den Händler, bei dem es gekauft wurde.

Wenn dies schwierig ist, wenden Sie sich bitte an die Yamaha-Vertretung in Ihrem Land. Sie können alle Einzelheiten auf

unserer Website finden (http://www.yamaha-hifi.com/ oder http://www.yamaha-uk.com/ für Einwohner

Großbritanniens).

Wir garantieren für einen Zeitraum von zwei Jahren ab ursprünglichem Kaufdatum, dass dieses Produkt frei von

Verarbeitungs- oder Materialfehlern ist. Yamaha garantiert im Rahmen der im Folgenden aufgeführten Bedingungen, das

fehlerhafte Produkt oder jegliche Teile desselben nach Entscheidung Yamahas zu reparieren oder zu ersetzen, ohne dem

Kunden Material- oder Arbeitskosten zu berechnen. Yamaha behält das Recht vor, ein Produkt mit einem der gleichen Art

und/oder des gleichen Werts und Zustands zu ersetzen, wenn die Produktion eines Modells eingestellt wurde oder eine

Reparatur als unwirtschaftlich betrachtet wird.

Bedingungen

1. Die originale Rechnung oder der Verkaufsbeleg (mit Angabe von Kaufdatum, Produktcode und Händlername)

MUSS das defekte Produkt begleiten, zusammen mit einer Beschreibung des Fehlers. Wenn kein eindeutiger

Kaufbeleg vorhanden ist, behält Yamaha das Recht vor, den kostenlosen Kundendienst zu verweigern und das

Produkt auf Kundenkosten zurückzusenden.

Das Produkt MUSS von einem AUTORISIERTEN Yamaha-Händler innerhalb des Europäischen Wirtschaftsraums

(EWR) oder der Schweiz gekauft worden sein.

3. Das Produkt darf nicht Modifikationen oder Änderungen unzerzogen worden sein, ausgenommen wenn ausdrücklich

von Yamaha autorisiert.

4. Folgendes ist von dieser Garantie ausgenommen:

a. Regelmäßige Wartung und Reparatur bzw. Austausch von Teilen aufgrund von normalem Verschleiß.

b. Schäden, bewirkt durch:

(1) Vom Kunden selber oder von nichtbefugten Dritten ausgeführte Reparaturen.

(2) Ungeeignete Verpackung oder Behandlung beim Transport des Produkts vom Kunden. Beachten Sie, dass es

in der Verantwortung des Kunden liegt, sicherzustellen, dass das Produkt bei der Einreichung zur Reparatur

angemessen verpackt ist.

(3) Missbrauch, einschliesslich – aber nicht beschränkt auf (a) Verwendung des Produkts für einen anderen als

den vorgesehenen Zweck oder Missachtung von Yamahas Anweisungen zur richtigen Verwendung,

Wartung und Lagerung und (b) Aufstellung oder Verwendung des Produkts auf eine Weise, die den

technischen oder Sicherheitsstandards am Aufstellungsort widerspricht.

(4) Unfälle, Blitzschlag, Wasser, Feuer, falsche Lüftung, Batterielecks oder andere von Yamaha nicht

vorhersehbare Ursachen.

(5) Defekte an dem System, in dieses Produkt eingebaut wird und/oder Inkompatibilität mit Produkten Dritter.

(6) Verwendung eines in den EWR und/oder die Schweiz importierten Produkts durch andere gesetzliche

Personen als Yamaha, wobei das Produkt nicht mit den technischen oder Sicherheitsstandards des

Verwendunglandes und/oder der Standardspezifikation eines von Yamaha im EWR und/oder der Schweiz

verkauften Produkts übereinstimmt.

(7)

Andere als auf den AV- (audio-visuellen) Bereich bezogene Produkte.

(Produkte, die der „Yamaha AV-Garantieerklärung“ unterliegen, sind auf unserer Website bei

http://www.yamaha-hifi.com/

oder

http://www.yamaha-uk.com/

für Einwohner Großbritanniens definiert.)

5. Wo die Garantie zwischen dem Verkaufsland und dem Verwendungsland des Produkts unterscheidet, gilt die

Garantie des Verwendungslandes.

6. Yamaha haftet nicht für jegliche entstehende Schäden oder Verluste, weder direkte Folgeschäden oder andere, in

einem weiteren Umfang als durch Reparatur oder Austausch dieses Produktes.

7. Bitte sichern Sie jegliche Benutzereinstellungen oder Daten, da Yamaha nicht für Änderung oder Verlust solcher

Einstellungen oder Daten haftet.

8. Diese Garantie beeinträchtigt nicht die gesetzlichen Rechte des Kunden unter dem geltenden nationalen Recht oder

die Rechte des Kunden gegenüber dem Händler, die aus dem Verkaufs-/Kaufvertrag resultieren.

00_YBA-10.book Page 7 Wednesday, February 6, 2008 10:49 AM

i Sv

■Observera

Läs detta innan enheten tas i bruk.

Läs noga denna bruksanvisning för att tillförsäkra bästa möjliga prestanda. Förvara bruksanvisningen

nära till hands för framtida referens.

Installera enheten på en välventilerad, sval, torr

och ren plats skyddade från direkt solljus,

värmekällor, vibrationer, damm, fukt och/eller

köld. (Använd/förvara inte enheten i en bil etc.)

Placera enheten på avstånd från andra elektriska

apparater, motorer och transformatorer för att

undvika brummande störljud.

Utsätt inte enheten för plötsliga

temperaturväxlingar från kallt till varmt och

placera den inte heller i en miljö med hög

luftfuktighet (t.ex. i ett rum med en luftfuktare

i) för att undvika kondensation på insidan av

enheten, vilket kan orsaka elektriska stötar,

brand, skada på enheten och/eller kroppsskada.

4 Rengör inte enheten med hjälp av kemiska

lösningsmedel, eftersom det kan skada

ytbehandlingen. Använd en ren, torr trasa.

5 Försök inte själv modifiera eller laga enheten.

Kontakta en kvalificerad Yamaha-reparatör

vid behov av reparation. Höljet bör aldrig

öppnas av någon anledning.

6 Läs igenom avsnittet “Felsökning” för att

kontrollera att inget vanligt manövreringsfel

föreligger, innan slutsaten att det är något fel

på enheten dras.

Om färgskiftningar eller ljudstörningar uppstår vid användning i närheten av en TV, så placera

adaptern längre bort från TV:n när den används.

Använd inte denna enhet inom 22 cm från personer som har pacemaker eller defibrillator inopererad.

Vi, tillverkaren Yamaha, betygar härmed att YBA-10 är i överensstämmelse med de

erforderliga krav och andra tillämpliga bestämmelser som anges i direktivet 1999/5/EC.

Användaren ska inte utföra avkoda, dekompilera, ändra, översätta eller demontera mjukvaran

använd i denna enhet, vare sig i delar eller helhet. För företagsanvändare, anställda i företaget

så väl som affärspartners ska följa de restriktioner som är angivna i kontrakten vad avser

denna klausul. Om betingelserna i denna klausul och de detta kontrakt inte kan följas ska

användare omedelbart avbryta användandet av mjukvaran.

Den här symbolmarkeringen överensstämmer med EU-direktivet 2002/96/EC.

Den här symbolmarkeringen innebär att elektrisk och elektronisk utrustning, när

de tjänat ut, ska kastas bort avskiljt från hushållsavfallet.

Följ gällande lokala regler och kasta inte bort dina gamla produkter tillsammans

med ditt vanliga hushållsavfall.

00_YBA-10.book Page i Wednesday, February 6, 2008 10:49 AM

1 Sv

■Inledning

Vi uppskattar verkligen ditt köp av denna

Yamaha-produkt.

Produkten som beskrivs häri är en adapter för

trådlös anslutning av en Bluetooth-kompatibel

enhet. Med hjälp av adaptern kan ljud som finns

lagrat i en Bluetooth-kompatibel bärbar

musikspelare eller mobiltelefon återges tydligt

och med hög ljudkvalitet.

■Kontroll av

förpackningsinnehåll

Kontrollera att följande artiklar finns med i

förpackningen.

YBA-10 (Huvudenhet)

Dockningskabel (2 m)

00_YBA-10.book Page 1 Wednesday, February 6, 2008 10:49 AM

2 Sv

■Anslutning av dockningskabeln

1 Skjut in den ena kontakten på

dockningskabeln ordentligt i

dockanslutningskopplingen på iPod-

dockan.

2 Kontrollera att strömmen till den

YBA-10-kompatibla komponenten

(AV-receivern etc.) är avslagen.

3 Anslut den andra kontakten på

dockningskabeln till kopplingen DOCK

på den YBA-10-kompatibla

komponenten (AV-receivern etc.).

•Var noga med att ansluta kontakterna på

dockningskabeln ordentligt till både

dockanslutningskopplingen på adaptern och

kopplingen DOCK på den YBA-10-kompatibla

komponenten (AV-receivern etc.). En

undermålig anslutning kan medföra att oönskat

brus matas ut från iPod-dockan.

•YBA-10 är inte kompatibel med alla

AV-receivrar och andra komponenter, även om

de är försedda med kopplingen DOCK. Vi

hänvisar till bruksanvisningen till aktuell

komponent försedd med kopplingen DOCK

angående detaljer.

Skjut in kontakten

med sidan med

frigöringsknappe

på vänd uppåt.

Anmärkningar

DOCK

00_YBA-10.book Page 2 Wednesday, February 6, 2008 10:49 AM

3 Sv

■Installering

Installera adaptern på en stabil plats och observera

följande punkter:

•Placera den inte ovanpå ett underlag av stål eller

annan metall.

•Täck inte över den med en duk e.dyl.

•Installera adaptern i samma rum som den enhet

med vilken den ska utbyta signaler (Bluetooth-

profil A2DP eller AVRCP-kompatibel bärbar

musikspelare, mobiltelefon etc.), inom ett

direkt synligt avstånd på 10 m.

•Se till att det inte förekommer något hinder

mellan adaptern och den andra enheten.

■Parning

Parning måste utföras när en Bluetooth-anslutning

utförs allra första gången eller om

parningsinformationen har raderats.

Med parning menas den manövrering som utförs

för att på adaptern registrera den enhet med vilken

adaptern ska utbyta signaler (Bluetooth-profil

A2DP eller AVRCP-kompatibel bärbar

musikspelare, mobiltelefon etc.).

Vi hänvisar till bruksanvisningen till den

YBA-10-kompatibla komponent (AV-receivern

etc.) som YBA-10 är ansluten till.

•Med denna enhet kan pairing göras med åtta

andra komponenter som mest. När pairing

genomförs korrekt med en nionde komponent

och pairing-data registreras, raderas pairing-

data för den övriga komponent som har använts

minst den senaste tiden.

•Adaptern är kompatibel med Bluetooth-

profilerna A2DP (Advanced Audio

Distribution Profile) och AVRCP (Audio and

Video Remote Control Profile), men beroende

på vilken typ av AV-receiver adaptern är

ansluten till samt vilken Bluetooth-kompatibel

spelare som används kan det hända att alla

AVRCP-styrfunktioner inte går att använda.

Inom 10 m

Anmärkningar

00_YBA-10.book Page 3 Wednesday, February 6, 2008 10:49 AM

4 Sv

■Angående statusindikatorn

Statusindikatorn lyser eller blinkar enligt nedan

för att ange adapterns aktuella driftstatus.

■Losskoppling av

dockningskabeln

1 Kontrollera att strömmen till den

komponent som YBA-10 är ansluten till

är avslagen.

2 Tryck in frigöringsknappen och dra

samtidigt ut kontakten på

dockningskabeln.

Komponentstatus Indikator

Strömmen av Släckt

Strömmen på Släckt

Medan parning pågår Blinkar

Under uppspelning Tänds

Statusindikator

Frigöringsknapp

00_YBA-10.book Page 4 Wednesday, February 6, 2008 10:49 AM

5 Sv

■Felsökning

Kontrollera följande om adaptern inte tycks fungera som den ska (om ljudstörningar eller funktionsfel på

adaptern uppstår):

Orsak Åtgärd

Ofullständig anslutning Kontrollera dockningskabelns anslutning till den

YBA-10-kompatibla komponenten (AV receivern

etc.).

Kontrollera dockningskabelns anslutning till adaptern.

Den enhet med vilken ett försök att utbyta signaler

görs är inte kompatibel med A2DP eller AVRCP.

Använd en A2DP- eller AVRCP-kompatibel enhet.

Den enhet med vilken ett försök att utbyta signaler

görs och adaptern är för långt ifrån varandra.

Installera adaptern och enheten ifråga i samma rum,

inom ett synligt avstånd på 10 m och utan hinder

emellan.

Ett hinder förekommer mellan den enhet med vilken

ett försök att utbyta signaler görs och adaptern.

En apparat som ger ifrån sig elektromagnetiska vågor

på frekvensbandet 2,4 GHz (en mikrovågsugn, en

trådlös LAN-enhet etc.) finns i närheten.

Flytta adaptern längre bort från apparaten ifråga.

Parning har inte genomförts ordentligt. Anlita bruksanvisningen till den YBA-10-kompatibla

komponenten (AV-receivern etc.) och utför lämpliga

åtgärder för parning en gång till.

Den enhet med vilken ett försök att kommunicera görs

sänder inga Bluetooth-signaler till adaptern.

Kontrollera huruvida den enhet med vilken ett försök

att kommunicera görs är korrekt inställd.

00_YBA-10.book Page 5 Wednesday, February 6, 2008 10:49 AM

6 Sv

■Tekniska data

Bluetooth ...................................................................... Version 2.0+EDR, stöd för A2DP/AVRCP-profil

Frekvensband .................................................................................................................................2,4 GHz

Maximalt kommunikationsavstånd (synligt avstånd utan hinder)....................................................... 10 m

Yttermått (B x H x D).......................................................................................................80 x 50 x 70 mm

Vikt..................................................................................................................................................... 153 g

Observera att alla tekniska data är föremål för ändringar utan föregående meddelande.

Bluetooth™

•Bluetooth är en teknik för trådlös

kommunikation mellan apparaten inom ett

område på runt 10 meter och använder sig av

frekvensbandet 2,4 GHz, ett band som kan

användas utan licens.

•Bluetooth är ett registrerat varumärke

tillhörande Bluetooth SIG och används av

Yamaha i enlighet med en

licensöverenskommelse.

Att handskas med Bluetooth-

kommunikationer

•2,4 GHz bandet som används av Bluetooth-

kompatibla apparater är ett radioband som delas

av många typer av utrustning. Även om det är så

att Bluetooth-kompatibla apparater använder en

teknik som minimerar inverkan från andra

komponenter som använder samma radioband,

så kan sådan inverkan sänka hastigheten eller

minska kommunikationsavståndet och i vissa

fall avbryta kommunikationen.

•Hastigheten på signalöverföringen och det

avstånd på vilket kommunikation är möjlig,

skiljer sig beroende på avståndet mellan

kommunicerande apparater, förekomsten av

hinder, radiovågsförhållanden och typen av

utrustning.

•Yamaha garanterar inte alla trådlösa

anslutningar mellan högtalaren och Bluetooth-

kompatibla enheter.

00_YBA-10.book Page 6 Wednesday, February 6, 2008 10:49 AM

7 Sv

Begränsad garanti inom EES-området och Schweiz

Tack för att du har valt en produkt från Yamaha. Var god kontakta återförsäljaren av produkten, om din Yamaha-produkt av

någon oförutsedd anledning kräver garantiservice. Var god kontakta Yamahas representantkontor i ditt land, om något

problem uppstår. Fullständig information återfinns på vår webbplats (http://www.yamaha-hifi.com/ eller

http://www.yamaha-uk.com/ för boende i Storbritannien).

Produkten garanteras vara felfri när det gäller utförande och material i en period på två år från ursprungligt inköpsdatum.

Yamaha åtar sig att, i enlighet med nedanstående villkor, reparera, eller efter eget gottfinnande byta ut, en felaktig produkt

eller någon av dess delar, utan att debitera för delar eller arbete. Yamaha förbehåller sig rätten att byta ut en produkt mot en

av liknande typ och/eller värde och skick, då en viss modell har upphört eller anses oekonomisk att reparera.

Villkor

1. Ursprunglig faktura eller ursprungligt försäljningskvitto (där inköpsdatum, produktkod och återförsäljarens namn

står angivet) MÅSTE följa med den felaktiga produkten, tillsammans med uppgifter om aktuellt fel. I avsaknad av ett

tydligt bevis på inköp förbehåller sig Yamaha rätten att vägra erbjuda avgiftsfri service och produkten kan då komma

att återsändas på kundens bekostnad.

2. Produkten MÅSTE vara köpt av en AUKTORISERAD Yamaha-återförsäljare i ett EES-land eller Schweiz.

3. Produkten får inte ha blivit utsatt för någon modifiering eller förändring, såvida inte skriftligt tillstånd för detta

erhållits av Yamaha.

4. Denna garanti inkluderar ej följande:

a. Periodiskt underhåll och reparation eller utbyte av delar på grund av normal förslitning.

b. Skada orsakad av:

(1) Reparation utförd av kunden själv eller av en icke-auktoriserad tredje part.

(2) Bristfällig emballering eller ovarsam hantering under transporten av produkten från kunden. Observera att

det är kundens ansvar att se till att produkten är ordentligt emballerad, när produkten sänds in för reparation.

(3) Felaktig användning, inklusive men ej begränsat till (a) underlåtenhet att använda produkten för dess

normala syfte eller i enlighet med Yamahas anvisningar för korrekt användning, underhåll och förvaring och

(b) installation eller användning av produkten på ett sätt som är oförenligt med de tekniska eller

säkerhetsmässiga normer som gäller i det land där produkten används.

(4) Olycka, åska, vatten, brand, dålig ventilation, batteriläckage eller någonting annat utanför Yamahas kontroll.

(5) Fel på det system som denna produkt införlivas i och/eller inkompatibilitet med tredje parts produkter.

(6) Användning av en produkt importerad till ett EES-land och/eller Schweiz, ej av Yamaha, där den produkten

inte är i överensstämmelse med de tekniska eller säkerhetsmässiga normer som gäller i användarlandet och/

eller med standardspecifikationen för en produkt såld av Yamaha i EES-området och/eller Schweiz.

(7) Produkter utan audiovisuell anknytning.

(Produkter föremål för “Yamaha AV Guarantee Statement” definieras på vår webbplats:

http://www.yamaha-hifi.com/ eller http://www.yamaha-uk.com/ för boende i Storbritannien.)

5. Om garantin skiljer sig åt mellan inköpslandet och användarlandet för produkten, så ska den garanti som gäller i

användarlandet tillämpas.

6. Yamaha kan ej hållas ansvarigt för några förluster eller skador, vare sig direkta, indirekta eller av annat slag, utom

reparationen eller utbytet av produkten.

7. Se till att säkerhetskopiera eventuella egna inställningar eller data, eftersom Yamaha inte kan hållas ansvarigt för

några ändringar eller förluster av sådana inställningar eller data.

8. Denna garanti påverkar ej konsumentens lagstadgade rättigheter enligt gällande nationella lagar eller konsumentens

rättigheter gentemot återförsäljaren, vilka uppkommit genom gällande försäljnings/köpekontrakt.

00_YBA-10.book Page 7 Wednesday, February 6, 2008 10:49 AM

i It

■Attenzione

Prima di usare quest’unità, leggere la sezione seguente.

Per assicurarsi le migliori prestazioni di quest’unità, leggerne con attenzione il manuale. Tenere

quest’ultimo in un luogo sicuro per poterlo consultare di nuovo.

Installare quest’unità in una posizione ben

ventilata, fresca, asciutta e pulita - lontano da

luce solare diretta, sorgenti di calore, vibrazioni,

polvere, umidità e/o freddo. (Non usare/tenere

quest’unità in una vettura o altro luogo simile.)

2 Installare quest’unità lontano da

elettrodomestici, motori e trasformatori in

modo che non si producano rumori.

Non esporre quest’unità a improvvise variazioni

di temperatura e non esporla ad elevati tassi di

umidità (ad esempio in una stanza con un

umidificatore) per evitare che in essa si formi

condensa, la quale potrebbe causare

folgorazioni, incendi, danni e/o infortuni.

4 Non pulire quest’unità con solventi chimici;

essi possono danneggiarne le finiture. Usare

solo un panno soffice e pulito.

5 Non tentare di modificare o riparare

quest’unità. Per qualsiasi intervento, entrare in

contatto con personale autorizzato Yamaha. Il

cabinet non deve venire aperto per alcuna

ragione.

6 Prima di concludere che quest’unità è guasta,

leggere sempre la sezione “Diagnostica”, che

riguarda comuni errori di uso della stessa.

Se l’uso vicino ad un televisore causa chiazze o rumore sullo schermo, allontanare questa

unità dal televisore.

Non utilizzare questa unità entro 22 cm da persone con un pacemaker cardiaco o un

defibrillatore impiantato.

Noi, il fabbricante Yamaha, con questo dichiariamo che YBA-10 si trova in osservanza dei

requisiti essenziali e delle altre normative pertinenti della direttiva 1999/5/EC.

L’utente non deve eseguire reverse engineering, decompilare, alterare, tradurre o smontare il

software utilizzato in questa unità, sia in parte che nella sua totalità. Gli utenti aziendali, sia

impiegati dell’azienda stessa che partner in affari, dovranno osservare gli accordi contrattuali

contenuti in questa clausola. Se quanto stipulato in questa clausola ed in questo contratto non

potesse essere osservato, l’utente dovrà immediatamente interrompere l’utilizzo di questo software.

Il simbolo utilizzato è conforme alla norma europea 2002/96/EC.

Questo simbolo significa che gli equipaggiamenti elettrici ed elettronici giunti alla fine

del loro ciclo di vita, devono essere smaltiti separatamente dai vostri normali rifiuti.

Agite secondo la vostra normativa locale e non smaltite i vostri vecchi prodotti con

i rifiuti normali di casa.

00_YBA-10.book Page i Wednesday, February 6, 2008 10:49 AM

1 It

■Introduzione

Vi siamo grati per aver acquistato questo prodotto

Yamaha.

Questo prodotto è un adattatore per la connessione

wireless con un dispositivo Bluetooth

compatibile. Esso permette di riprodurre audio da

un lettore di musica portatile o telefono cellulare

Bluetooth compatibile con grande chiarezza ed

alta qualità del suono.

■Controllo del contenuto della

confezione

Controllare che la confezione contenga quanto

segue.

YBA-10 (unità principale)

Cavo del dock (2 m)

00_YBA-10.book Page 1 Wednesday, February 6, 2008 10:49 AM

2 It

■Collegamento del cavo del dock

1 Collegare una delle spine del cavo del

dock al terminale del cavo del dock di

quest’unità.

2 Controllare che il componente YBA-10

compatibile (ricevitore AV o altro) sia

spento.

3 Collegare l’altra spina del cavo del

dock al terminale DOCK del

componente YBA-10 compatibile

(ricevitore AV o altro).

•Non mancare di collegare le spine del cavo del

dock fermamente sia al terminale del cavo del

dock di quest’unità che al terminale DOCK del

componente YBA-10 compatibile (ricevitore

AV o altro). Se i collegamenti sono mal fatti si

possono produrre rumori.

•Lo YBA-10 non è compatibile con tutti i

ricevitori AV o altri componenti, compresi

quelli dotati di terminale DOCK. Per dettagli,

vedi il manuale dell’utente dei propri

componenti dotati di terminale DOCK.

Collegare la

spina col lato

del pulsante

di rilascio

rivolto in alto.

Note

DOCK

00_YBA-10.book Page 2 Wednesday, February 6, 2008 10:49 AM

3 It

■Installazione

Installare in una posizione stabile, facendo

attenzione ai punti seguenti:

•Non posare l’apparecchio sopra lastre di acciaio

o metallo.

•Non coprirlo con un panno o altro.

•Installare questo apparecchio nella stessa stanza

con l’apparecchio con cui si devono scambiare

segnali (lettore di musica portatile, telefono

cellulare Bluetooth di profilo A2DP o AVRCP

o altro) entro una distanza di 10 m in linea retta

senza ostacoli.

•Controllare che fra questa unità ed un altro

dispositivo non siano presenti ostacoli.

■Pairing

Il cosiddetto pairing deve venire fatto al primo

collegamento Bluetooth o se i dati del pairing

precedente sono stati perduti.

Il termine “pairing” definisce l’operazione di

registrazione del dispositivo con il quale si

devono scambiare segnali (lettore di musica

portatile, telefono cellulare Bluetooth di profilo

A2DP o AVRCP o altro).

Per quanto riguarda il pairing, consultare le

istruzioni del componente YBA-10 compatibile

(ricevitore AV, ecc.) al quale l’YBA-10 è

collegato.

•Quest’unità può venire accoppiata con fino ad

otto altri componenti. Se il pairing ha successo

con un nono componente ed i dati di pairing

vengono registrati, i dati del componente usato

meno di recente vengono cancellati.

•Questa unità è compatibile con i profili

Bluetooth A2DP (Advanced Audio

Distribution Profile) e AVRCP (Audio and

Video Remote Control Profile), ma con certi

ricevitori AV e lettori di musica Bluetooth

compatibili può non essere possibile usare tutte

le funzioni di controllo AVRCP.

Entro 10 m

Note

00_YBA-10.book Page 3 Wednesday, February 6, 2008 10:49 AM

4 It

■L’indicatore di status

L’indicatore di stato si accende e lampeggia come

visto di seguito ad indicare lo stato operativo del

dock.

■Scollegamento del cavo del

dock

1 Accertarsi che il componente cui è

collegato il componente YBA-10

compatibile sia spento.

2 Mantenere premuto il pulsante di

rilascio e quindi estrarre la spina del

cavo del dock.

Stato dei

componenti Indicatore

Spegnimento Spento

Accensione Spento

Durante il pairing Lampeggia

Durante la

riproduzione

Si illumina

Indicatore di status

Pulsante di

rilascio

00_YBA-10.book Page 4 Wednesday, February 6, 2008 10:49 AM

5 It

■Diagnostica

Controllare quanto segue se l’unità non funziona correttamente (vale a dire se viene prodotto rumore o se

questa unità funziona male).

Causa Rimedio

Collegamento incompleto Controllare i collegamenti fra il componente YBA-10

compatibile (ricevitore AV o altro) ed il cavo di

collegamento con il dock).

Controllare i collegamenti con questa unità ed il cavo

di collegamento del dock.

Il dispositivo con cui si tenta di scambiare segnali non

è A2DP o AVRCP compatibile.

Usare un dispositivo A2DP o AVRCP compatibile.

Il dispositivo con cui si tenta lo scambio di segnali e

questa unità sono troppo lontani.

Installare questo apparecchio nella stessa stanza a

meno di 10 m, in vista e senza ostacoli.

C’è un ostacolo fra il dispositivo con cui state

tentando lo scambio di dati e questa unità.

C’è un dispositivo che emette onde elettromagnetiche

nella gamma da 2,4 GHz (forno a microonde,

dispositivo LAN wireless o altro).

Allontanare questa unità dal dispositivo.

Il pairing non è stato fatto correttamente. Consultare le istruzioni di uso del componente

YBA-10 compatibile (ricevitore AV o altro) e ripetere

il pairing.

Il dispositivo con cui si tenta di comunicare non

manda segnali Bluetooth a questa unità.

Controllare se il dispositivo con cui si tenta di

comunicare è correttamente impostato.

00_YBA-10.book Page 5 Wednesday, February 6, 2008 10:49 AM

6 It

■Dati tecnici

Bluetooth ......................................................................Ver. 2.0+EDR, supporta il profilo A2DP/AVRCP

Banda di frequenza .........................................................................................................................2,4 GHz

Distanza massima di comunicazione (in vista senza ostacoli) ............................................................ 10 m

Dimensioni (L x A x P) ....................................................................................................80 x 50 x 70 mm

Peso..................................................................................................................................................... 153 g

Tutte le caratteristiche tecniche sono soggette a modifiche senza preavviso.

Bluetooth™

•Bluetooth è una tecnologia per la

comunicazione wireless fra dispositivi a

distanze di entro circa 10 m usando la banda di

frequenza a 2,4 GHz, utilizzabile senza licenze.

•Bluetooth è un marchi di fabbrica depositato

della Bluetooth SIG usato sulla base di accordi

di licenza da Yamaha.

Comunicazione Bluetooth

•La banda dei 2,4 GHz usata da dispositivi

Bluetooth è una banda radio condivisa da molti

tipi di apparecchio. I dispositivi Bluetooth

utilizzano una tecnologia che minimizza

l’influenza di altri componenti che utilizzano la

stessa banda radio, alcune influenze possono

ridurre la velocità o la distanza possibile della

comunicazione, ed in certi casi interromperla.

•La velocità di trasferimento del segnale e la

distanza dalla quale la comunicazione è

possibile differisce a seconda della distanza dei

dispositivi comunicanti, dalla presenza di

ostacoli, dalle condizioni di trasmissione delle

onde radio e dal tipo di dispositivo usato.

•Yamaha non garantisce tutti i collegamenti

wireless tra questa unità e dispositivi

compatibili con la funzione Bluetooth.

00_YBA-10.book Page 6 Wednesday, February 6, 2008 10:49 AM

7 It

Garanzia limitata per l’Area Economica Europea (AEE) e la Svizzera

Vi ringraziamo per aver scelto un prodotto Yamaha. Nel caso raro in cui il vostro prodotto abbia bisogno di riparazioni in

garanzia, entrare in contatto con il negozio in cui era stato acquistato. Se si avessero difficoltà, entrare in contatto con il

rappresentante di Yamaha per il proprio paese. Sono disponibili maggiori dettagli nel nostro sito

(http://www.yamaha-hifi.com/ o http://www.yamaha-uk.com/, per i residenti nel Regno Unito).

Il prodotto viene garantito esente da difetti di fabbricazione e di materiali per un periodo di due anni a partire dalla data di

acquisto originale. Yamaha si impegna, entro i limiti delle condizioni illustrate di seguito, a riparare (o sostituire, a

discrezione esclusiva di Yamaha) il prodotto difettoso o qualsiasi sua parte senza alcun addebito per le parti o per il lavoro.

Yamaha si riserva il diritto di sostituire un prodotto con uno di tipo, valore e/o condizione simile nel caso un modello

particolare non sia più in produzione o sia considerato troppo costoso da riparare.

Condizioni della garanzia

1. La fattura o ricevuta originale di pagamento (recante la data di acquisto, il numero di codice del prodotto e il nome

del negozio di acquisto) DEVE accompagnare sempre il prodotto difettoso unita ad una dichiarazione descrivente il

problema accusato. In mancanza di prova esaustiva dell’avvenuto acquisto, Yamaha si riserva in diritto di rifiutare di

fornire riparazioni gratuite ed il prodotto può venire restituito a spese dell’utente.

2. Il prodotto DEVE esser stato acquistato da un rivenditore Yamaha AUTORIZZATO all’interno dell’Area Economica

Europea (EEA) o in Svizzera.

3. Il prodotto non deve esser modificato o alterato se non dietro autorizzazione scritta di Yamaha.

4. Quanto segue viene escluso dalla presente garanzia:

a. Manutenzione periodica e riparazioni o sostituzione di pezzi dovute a normale invecchiamento.

b. Danni risultato di:

(1) Riparazioni eseguite dal cliente stesso o da terze parti non autorizzate.

(2) Imballaggio o trattamento inadeguato nel corso della spedizione del prodotto da parte del cliente. Tener

presente che, al momento dell’invio del prodotto per riparazioni, è responsabilità del cliente l’assicurarsi che

questo sia imballato adeguatamente.

(3) L’uso scorretto, compresi ma senza limitazioni (a) il mancato uso del prodotto per il suo scopo previsto o in

accordo con le istruzioni di Yamaha per l’uso corretto, la manutenzione e la conservazione e (b)

l’installazione o uso del prodotto in modo non conforme agli standard tecnici e di sicurezza in vigore nel

paese di uso.

(4) Gli incidenti, i fulmini, l’acqua, gli incendi, la ventilazione scorretta, la perdita di acido dalle batterie o

qualsiasi altra causa non sotto il controllo di Yamaha.

(5) Difetti di un sistema nel quale il prodotto è stato incorporato e/o incompatibilità con prodotti di terze parti.

(6) L’uso di un prodotto importato nella EEA e/o in Svizzera, non prodotto da Yamaha, nel caso il prodotto non

sia conforme agli standard tecnici o di sicurezza del paese di uso e/o alle caratteristiche tecniche standard

dei prodotti Yamaha da vendersi nell’AEE e/o in Svizzera.

(7) Prodotti non legati al campo AV (Audio Video).

(I prodotti soggetti allo “Yamaha AV Guarantee Statement” sono definiti nel sito

http://www.yamaha-hifi.com/, o http://www.yamaha-uk.com/ nel caso dei residenti nel Regno Unito.)

5. Dove i termini della garanzia differiscono fra il paese di acquisto e il paese di uso del prodotto, vale la garanzia del

paese di uso.

6. Yamaha non può venire considerata responsabile di perdite o danni, diretti, indiretti, consequenziali o di altro tipo, se

non in termini di riparazione o sostituzione del prodotto.

7. Fare una copia di riserva di impostazioni o dati personalizzati, dato che Yamaha non può venire considerata

responsabile di qualsiasi alterazione o perdita di tali impostazioni o dati.

8. Questa garanzia non influenza i diritti statutari dell’utente stabiliti dalle leggi applicabili in vigore o i diritti sul

negoziante derivanti dal contratto di vendita/acquisto.

00_YBA-10.book Page 7 Wednesday, February 6, 2008 10:49 AM

i Es

■Precaución

Lea esto antes de utilizar su unidad.

Para garantizar el mejor rendimiento posible de su unidad, lea cuidadosamente este manual. Y guárdelo

en un lugar seguro para poder consultarlo en el futuro.

1 Instale esta unidad en un lugar bien ventilado,

fresco, seco y limpio, que esté alejado de la luz

solar directa, fuentes de calor, vibraciones,

polvo, humedad y/o frío. (No utilice ni guarde

esta unidad en un automóvil, etc.)

2 Coloque esta unidad alejada de otros aparatos

eléctricos, motores o transformadores para

evitar que se produzcan ruidos de zumbido.

No exponga esta unidad a cambios de temperatura

repentinos, del frío al calor, y no la coloque tampoco

en un lugar de mucha humedad (una habitación con

un humidificador, por ejemplo) para impedir que se

forme condensación en su interior, lo que podría

causar una descarga eléctrica, un incendio, averías en

esta unidad y/o lesiones a personas.

4 No limpie esta unidad con disolventes

químicos porque éstos podrían dañar su

acabado. Utilice un paño limpio y seco para

limpiarla.

5 No intente modificar o arreglar esta unidad.

Póngase en contacto con el personal de

servicio Yamaha cualificado cuando tenga

necesidad de hacer cualquier reparación. La

caja de la unidad nunca deberá abrirse por

ninguna razón.

6 Asegúrese de leer la sección “Solución de

problemas” en cuanto a los errores de

utilización más corrientes antes de llegar a la

conclusión de que esta unidad está averiada.

Si se emborrona el color o se produce ruido en el televisor cuando la unidad se usa cerca del

mismo, aleje la unidad del televisor cuando la use.

No utilice esta unidad a menos de 22 cm de personas que tengan implantado un marcapasos o

un defribilador.

Nosotros, el fabricante Yamaha, declaramos por el presente testamento que el YBA-10 cumple

con los requisitos esenciales y otras provisiones pertinentes de la Directiva 1999/5/EC.

El usuario no deberá invertir la ingeniería, alterar, traducir, ni descompilar el software utilizado en

esta unidad, ya sea en parte o totalmente. Para los usuarios corporativos, los empleados de la propia

corporación, así como sus socios comerciales deberán observar las prohibiciones contractuales

estipuladas dentro de esta cláusula. Si las estipulaciones de esta cláusula y de este contrato no

pueden ser observadas, el usuario deberá suspender inmediatamente la utilización del software.

Este símbolo sigue la normativa de la UE 2002/96/EC.

Este símbolo significa que el equipamiento eléctrico y electrónico y sus residuos

no deben desecharse junto con la basura doméstica.

Le rogamos que haga caso de la normativa local y no deseche los productos viejos

junto con la basura doméstica.

00_YBA-10.book Page i Wednesday, February 6, 2008 10:49 AM

1 Es

■Introducción

Muchísimas gracias por haber adquirido este

producto Yamaha.

Este producto es un adaptador que sirve para hacer

una conexión inalámbrica con un aparato

compatible con Bluetooth. Este aparato le permite

disfrutar del audio almacenado en un reproductor

de música portátil compatible con Bluetooth o en

teléfono móvil con un sonido claro y de calidad.

■Comprobación del contenido

del embalaje

Compruebe que el embalaje incluya los artículos

siguientes.

YBA-10 (Unidad principal)

Cable de acoplador (2 m)

00_YBA-10.book Page 1 Wednesday, February 6, 2008 10:49 AM

2 Es

■Conexión del cable de acoplador

1 Conecte firmemente una de las clavijas

del cable de acoplador al terminal del

cable de acoplador de esta unidad.

2 Asegúrese de que el componente

compatible con YBA-10 (receptor AV,

etc.) esté apagado.

3 Conecte la otra clavija del cable de

acoplador al terminal DOCK del

componente compatible con YBA-10

(receptor AV, etc.).

•Asegúrese de conectar firmemente las clavijas

del cable de acoplador a ambos terminales del

cable de acoplador de esta unidad y al terminal

DOCK del componente compatible con

YBA-10 (receptor AV, etc.). Cuando la

conexión esté floja, esta unidad tal vez dé salida

a un ruido molesto.

•El YBA-10 no es compatible con todos los

receptores AV u otros componentes, aunque

estén equipados con terminales DOCK. Para

conocer detalles, consulte el manual del

propietario de los componentes equipados con

terminal DOCK.

Conecte la

clavija con el

lado del

botón de

liberación

hacia arriba.

Notas

DOCK

00_YBA-10.book Page 2 Wednesday, February 6, 2008 10:49 AM

3 Es

■Instalación

Instale la unidad en un lugar estable, teniendo en

cuenta los puntos siguientes:

•No la coloque encima de chapas de acero u

otros metales.

•No la tape con un paño, etc.

•Instálela en la misma habitación en que se

encuentra el aparato con que va a intercambiar

señales (reproductor de música portátil,

teléfono móvil, etc. compatibles con A2DP o

AVRCP de perfil Bluetooth), dentro de una

distancia óptica directa de 10 m.

•Asegúrese de que no haya obstáculos entre esta

unidad y el otro aparato.

■Vinculación

La vinculación debe hacerse cuando se usan

conexiones Bluetooth por primera vez o si la

información de vinculación ha sido eliminada.

Vinculación se refiere a la operación de registrar

el aparato cuyas señales van a ser intercambiadas

(reproductor de música portátil, teléfono móvil,

etc. compatibles con A2DP o AVRCP de perfil

Bluetooth) en esta unidad.

Para hacer la vinculación, consulte las

instrucciones del componente compatible con

YBA-10 (receptor AV, etc.) al que está conectado

el YBA-10.

•Esta unidad puede vincularse con un máximo

de ocho componentes. Cuando la vinculación se

realiza bien con un noveno componente y se

registran los datos de vinculación, los datos de

vinculación del componente menos usado

recientemente se borran.

•Esta unidad es compatible con los perfiles

Bluetooth A2DP (Advanced Audio

Distribution Profile) y AVRCP (Audio and

Video Remote Control Profile), pero

dependiendo del tipo de receptor AV conectado

a esta unidad y el reproductor compatible con

Bluetooth que esté usando, tal vez no sea

posible usar todas las funciones de control

AVRCP.

Dentro de 10 m

Notas

00_YBA-10.book Page 3 Wednesday, February 6, 2008 10:49 AM

4 Es

■Acerca del indicador de

estado

El indicador de estado se enciende o parpadea

como se muestra más abajo para indicar el estado

de funcionamiento del acoplador.

■Desconexión del cable de

acoplador

1 Asegúrese de que el componente al

que está conectado el aparato

compatible con YBA-10 esté apagado.

2 Pulse y mantenga pulsado el botón de

liberación y luego desconecte la clavija

del cable de acoplador.

Estado del

componente Indicador

Apagado Apagado

Encendido Apagado

Durante la vinculación Parpadeando

Durante la

reproducción

Se enciende

Indicador de estado

Botón de

liberación

00_YBA-10.book Page 4 Wednesday, February 6, 2008 10:49 AM

Yamaha YBA10A Bluetooth Wireless Audio Receiver User Manual YBA 10

Yamaha Corporation Bluetooth Wireless Audio Receiver YBA 10

user manual

Navigation menu

Namespaces

Views

Navigation
