Manuale di Istruzioni

2

ADVARSEL!

Lithiumbatteri—Eksplosionsfare ved

fejlagtig håndtering. Udskiftning må

kun ske med batteri af samme

fabrikat og type. Levér det brugte

batteri tilbage til leverandøren.

VARNING

Explosionsfara vid felaktigt

batteribyte. Använd samma

batterityp eller en ekvivalent typ

som rekommenderas av

apparattillverkaren. Kassera använt

batteri enlight fabrikantens

instruktion.

VAROITUS

Paristo voi räjähtää, jos se on

virheellisesti asennettu. Vaihda

paristo ainoastaan laitevalmistajan

suosittelemaan tyyppiin. Hävitä

käytetty paristo valmistajan ohjeiden

mukaisesti.

1.IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the in-

structions contained in this manual, meets FCC re-

quirements. Modifications not expressly approved by

Yamaha may void your authority, granted by the FCC,

to use the product.

2.IMPORTANT: When connecting this product to acces-

sories and/or another product use only high quality

shielded cables. Cable/s supplied with this product

MUST be used. Follow all installation instructions.

Failure to follow instructions could void your FCC

authorization to use this product in the USA.

3.NOTE: This product has been tested and found to

comply with the requirements listed in FCC Regula-

tions, Part 15 for Class “B” digital devices. Compli-

ance with these requirements provides a reasonable

level of assurance that your use of this product in a

residential environment will not result in harmful

interference with other electronic devices. This equip-

ment generates/uses radio frequencies and, if not

installed and used according to the instructions found

in the users manual, may cause interference harmful

to the operation of other electronic devices. Compli-

ance with FCC regulations does not guarantee that

interference will not occur in all installations. If this

product is found to be the source of interference, which

can be determined by turning the unit “OFF” and “ON”,

please try to eliminate the problem by using one of the

following measures:

Relocate either this product or the device that is being

affected by the interference.

Utilize power outlets that are on different branch (circuit

breaker or fuse) circuits or install AC line filter/s.

In the case of radio or TV interference, relocate/reorient

the antenna. If the antenna lead-in is 300 ohm ribbon

lead, change the lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory

results, please contact the local retailer authorized to

distribute this type of product. If you can not locate the

appropriate retailer, please contact Yamaha Corporation

of America, Electronic Service Division, 6600

Orangethorpe Ave, Buena Park, CA90620

The above statements apply ONLY to those products

distributed by Yamaha Corporation of America or its

subsidiaries.

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA.

• This applies only to products distributed by Yamaha Canada Music Ltd.

• Ceci ne s’applique qu’aux produits distribués par Yamaha Canada Musique Ltée.

CANADA

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

FCC INFORMATION (U.S.A.)

NEDERLAND / NETHERLAND

• Dit apparaat bevat een lithium batterij voor

geheugen back-up.

• This apparatus contains a lithium battery for

memory back-up.

• Raadpleeg uw leverancier over de

verwijdering van de batterij op het moment

dat u het apparaat ann het einde van de

levensduur afdankt of de volgende Yamaha

Service Afdeiing:

Yamaha Music Nederland Service Afdeiing

Kanaalweg 18-G, 3526 KL UTRECHT

Tel. 030-2828425

• For the removal of the battery at the

moment of the disposal at the end of the

service life please consult your retailer or

Yamaha Service Center as follows:

Yamaha Music Nederland Service Center

Address : Kanaalweg 18-G, 3526 KL

UTRECHT

Tel : 030-2828425

• Gooi de batterij niet weg, maar lever hem in

als KCA.

• Do not throw away the battery. Instead,

hand it in as small chemical waste. The exclamation point within the equilateral triangle is intended to

alert the user to the presence of important operating and maintenance

(servicing) instructions in the literature accompanying the product.

The lightning flash with arrowhead symbol, within the equilateral

triangle, is intended to alert the user to the presence of uninsulated

“dangerous voltage” within the product’s enclosure that may be of

sufficient magnitude to constitute a risk of electrical shock.

IMPORTANT NOTICE FOR

THE UNITED KINGDOM

Connecting the Plug and Cord

WARNING: THIS APPARATUS MUST BE

EARTHED

IMPORTANT. The wires in this

mains lead are coloured in accor-

dance with the following code:

GREEN-AND-YELLOW : EARTH

BLUE : NEUTRAL

BROWN : LIVE

As the colours of the wires in the mains

lead of this apparatus may not correspond

with the coloured markings identifying the

terminals in your plug proceed as follows:

The wire which is coloured GREEN-and-

YELLOW must be connected to the

terminal in the plug which is marked by the

letter E or by the safety earth symbol or

colored GREEN or GREEN-and-YELLOW.

The wire which is coloured BLUE must be

connected to the terminal which is marked

with the letter N or coloured BLACK.

The wire which is coloured BROWN must

be connected to the terminal which is

marked with the letter L or coloured RED.

• This applies only to products distributed

by Yamaha-Kemble Music (U.K.) Ltd.

3

WARNING- When using any electrical or electronic prod-

uct, basic precautions should always be followed. These precau-

tions include, but are not limited to, the following:

1. Read all Safety Instructions, Installation Instructions,

Special Message Section items, and any Assembly Instructions

found in this manual BEFORE making any connections, includ-

ing connection to the main supply.

2. Do not attempt to service this product beyond that

described in the user-maintenance instructions. All other servic-

ing should be referred to qualified service personnel.

3. Main Power Supply Verification: Yamaha products are

manufactured specifically for the supply voltage in the area

where they are to be sold. If you should move, or if any doubt

exists about the supply voltage in your area, please contact your

dealer for supply voltage verification and (if applicable) instruc-

tions. The required supply voltage is printed on the name plate.

For name plate location, please refer to the graphic found in the

Special Message Section of this manual.

4. DANGER-Grounding Instructions: This product must

be grounded and therefore has been equipped with a three pin

attachment plug. If this product should malfunction, the ground

pin provides a path of low resistance for electrical current,

reducing the risk of electrical shock. If your wall socket will not

accommodate this type plug, contact an electrician to have the

outlet replaced in accordance with local electrical codes. Do

NOT modify the plug or change the plug to a different type!

5. WARNING: Do not place this product or any other

objects on the power cord or place it in a position where anyone

could walk on, trip over, or roll anything over power or connect-

ing cords of any kind. The use of an extension cord is not

recommended! If you must use an extension cord, the minimum

wire size for a 25' cord (or less) is 18 AWG. NOTE: The smaller

the AWG number, the larger the current handling capacity. For

longer extension cords, consult a local electrician.

6. Ventilation: Electronic products, unless specifically

designed for enclosed installations, should be placed in locations

that do not interfere with proper ventilation. If instructions for

enclosed installations are not provided, it must be assumed that

unobstructed ventilation is required.

7. Temperature considerations: Electronic products should

be installed in locations that do not seriously contribute to their

operating temperature. Placement of this product close to heat

sources such as; radiators, heat registers etc., should be avoided.

8. This product was NOT designed for use in wet/damp

locations and should not be used near water or exposed to rain.

Examples of wet /damp locations are; near a swimming pool,

spa, tub, sink, or wet basement.

9. This product should be used only with the components

supplied or; a cart ,rack, or stand that is recommended by the

manufacturer. If a cart, rack, or stand is used, please observe all

safety markings and instructions that accompany the accessory

product.

10.The power supply cord (plug) should be disconnected

from the outlet when electronic products are to be left unused

for extended periods of time. Cords should also be disconnected

when there is a high probability of lightening and/or electrical

storm activity.

11.Care should be taken that objects do not fall and liquids

are not spilled into the enclosure through any openings that may

exist.

12.Electrical/electronic products should be serviced by a

qualified service person when:

a. The power supply cord has been damaged; or

b. Objects have fallen, been inserted, or liquids have been

spilled into the enclosure through openings; or

c. The product has been exposed to rain; or

d. The product does not operate, exhibits a marked change

in performance; or

e. The product has been dropped, or the enclosure of the

product has been damaged.

13.This product, either alone or in combination with an

amplifier and headphones or speaker/s, may be capable of

producing sound levels that could cause permanent hearing loss.

DO NOT operate for a long period of time at a high volume

level or at a level that is uncomfortable. If you experience any

hearing loss or ringing in the ears, you should consult an audi-

ologist.

IMPORTANT: The louder the sound, the shorter the time

period before damage occurs.

14.Some Yamaha products may have benches and/or acces-

sory mounting fixtures that are either supplied as a part of the

product or as optional accessories. Some of these items are

designed to be dealer assembled or installed. Please make sure

that benches are stable and any optional fixtures (where appli-

cable) are well secured BEFORE using. Benches supplied by

Yamaha are designed for seating only. No other uses are recom-

mended.

INFORMATION RELATING TO PERSONAL INJURY, ELECTRICAL SHOCK,

AND FIRE HAZARD POSSIBILITIES HAS BEEN INCLUDED IN THIS LIST.

IMPORTANT SAFETY INSTRUCTIONS

92-469-3

PLEASE KEEP THIS MANUAL

4

Vi ringraziamo per aver acquistato l’amplificatore per

chitarra YAMAHA DG60FX-112.

Per comprendere bene le funzioni ed ottenere sempre il

massimo da questo dispositivo, si consiglia di leggere com-

pletamente il presente manuale prima di farne uso. Tenere

poi il manuale in un luogo sicuro ed a portata di mano per

poterlo riusare al momento del bisogno.

INDICE

Precauzioni ................................................... 5

Nomenclatura ............................................... 6

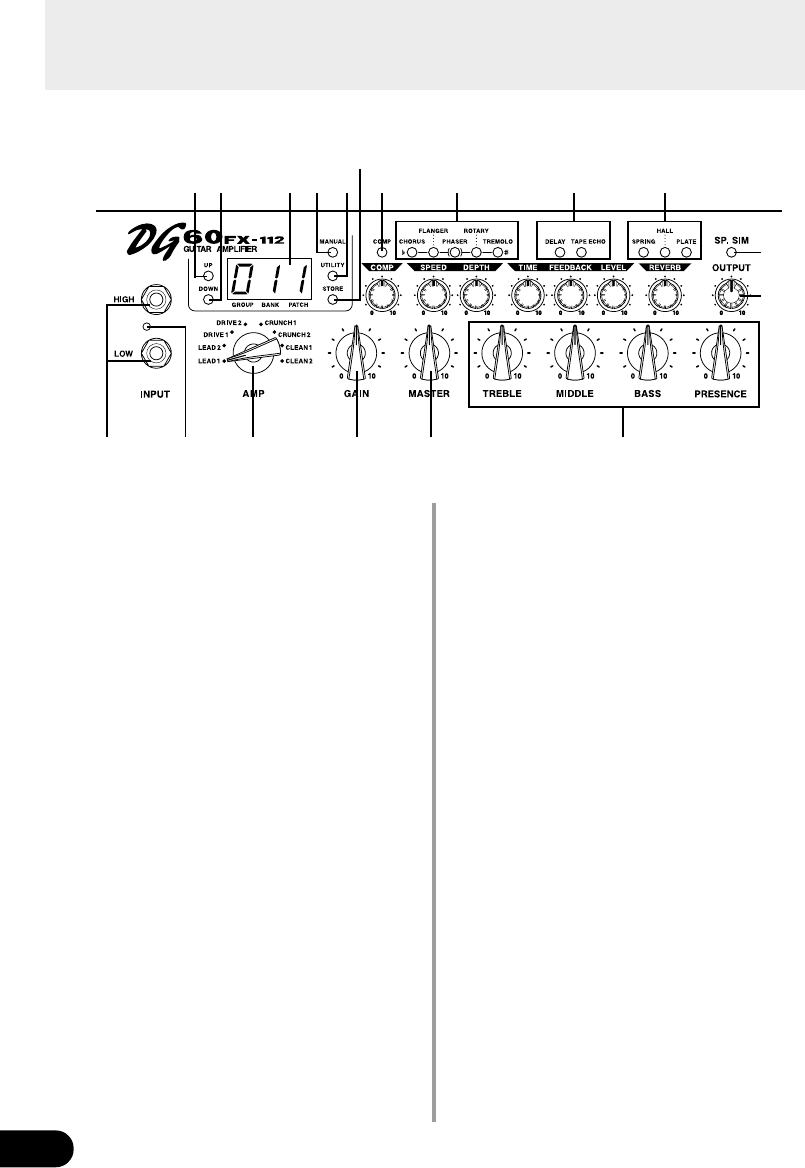

■Pannello di comando ....................................... 6

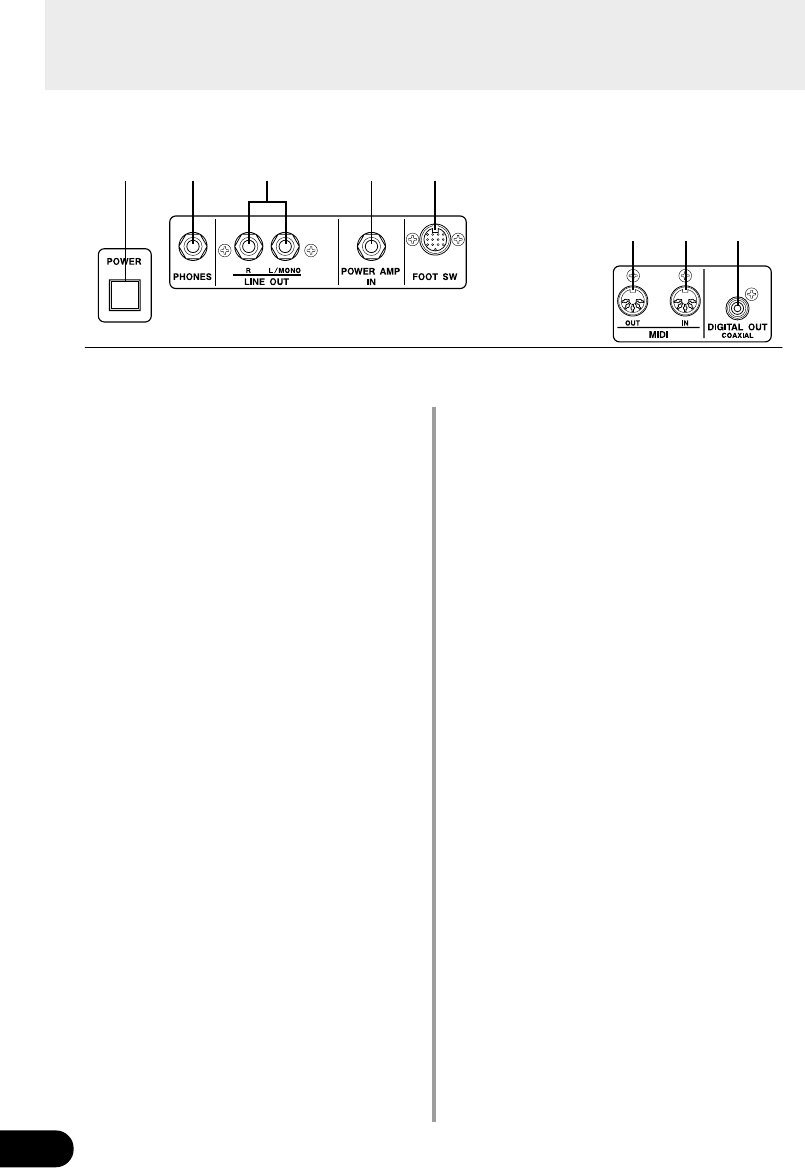

■Pannello posteriore .......................................... 8

■Pedaliera .......................................................... 9

Collegamenti ..............................................10

■Collegamento ad una presa di corrente ......... 10

■Collegamento di un amplificatore e di casse

acustiche ........................................................ 10

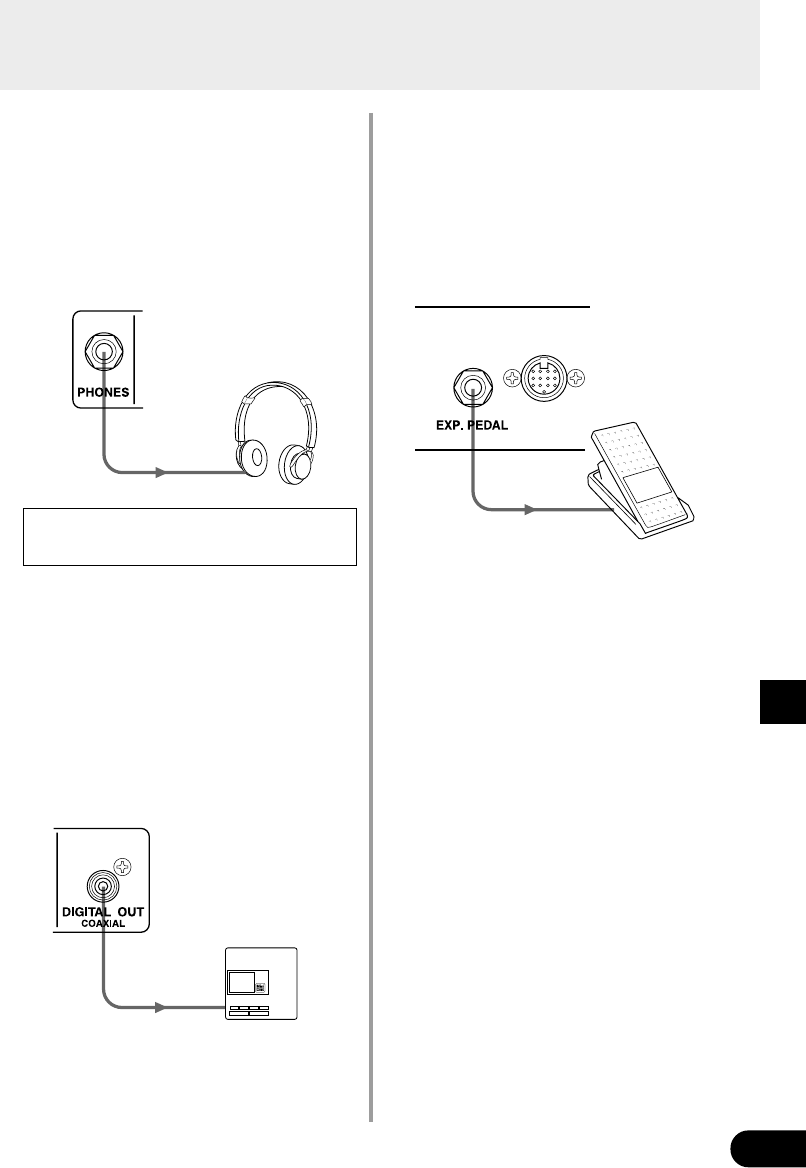

■Collegamento di cuffie ....................................11

■Uscita digitale.................................................. 11

■ollegamento di una pedaliera ad EXP. PEDAL

(EXP) ..............................................................11

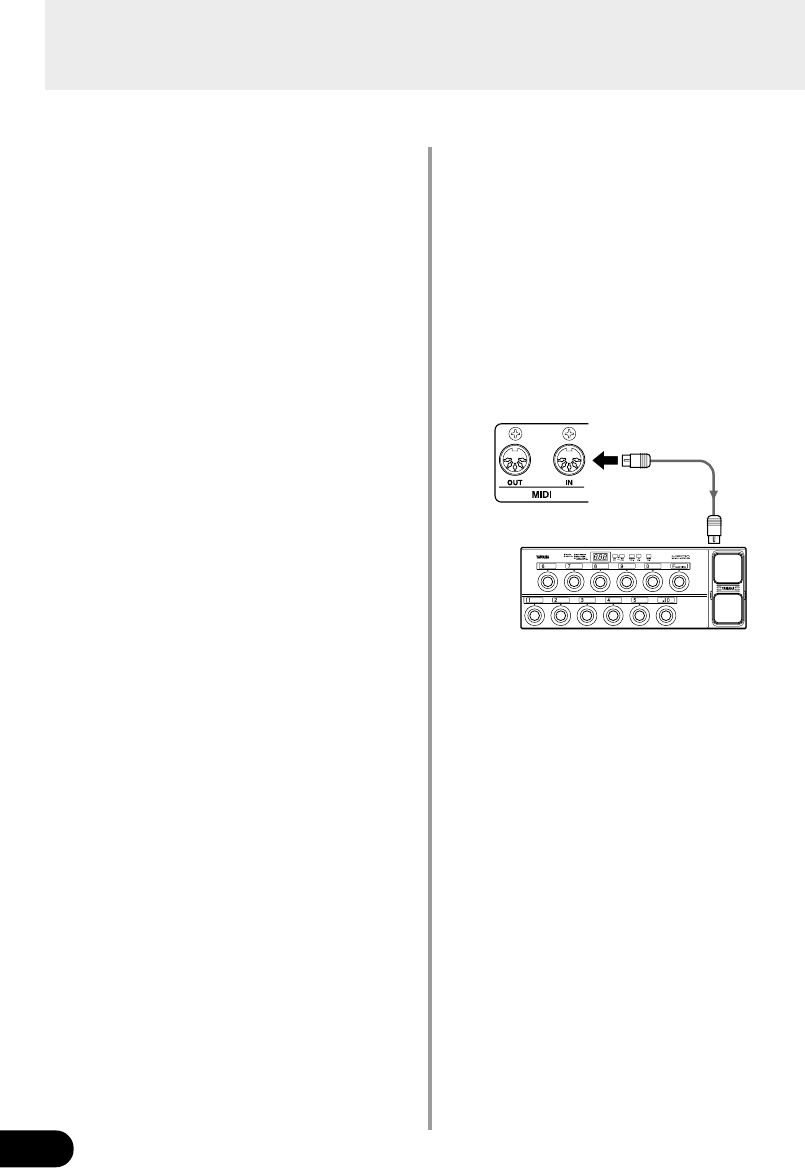

■Collegamento di dispositivi MIDI ..................... 11

Uso del DG60FX-112 .................................. 12

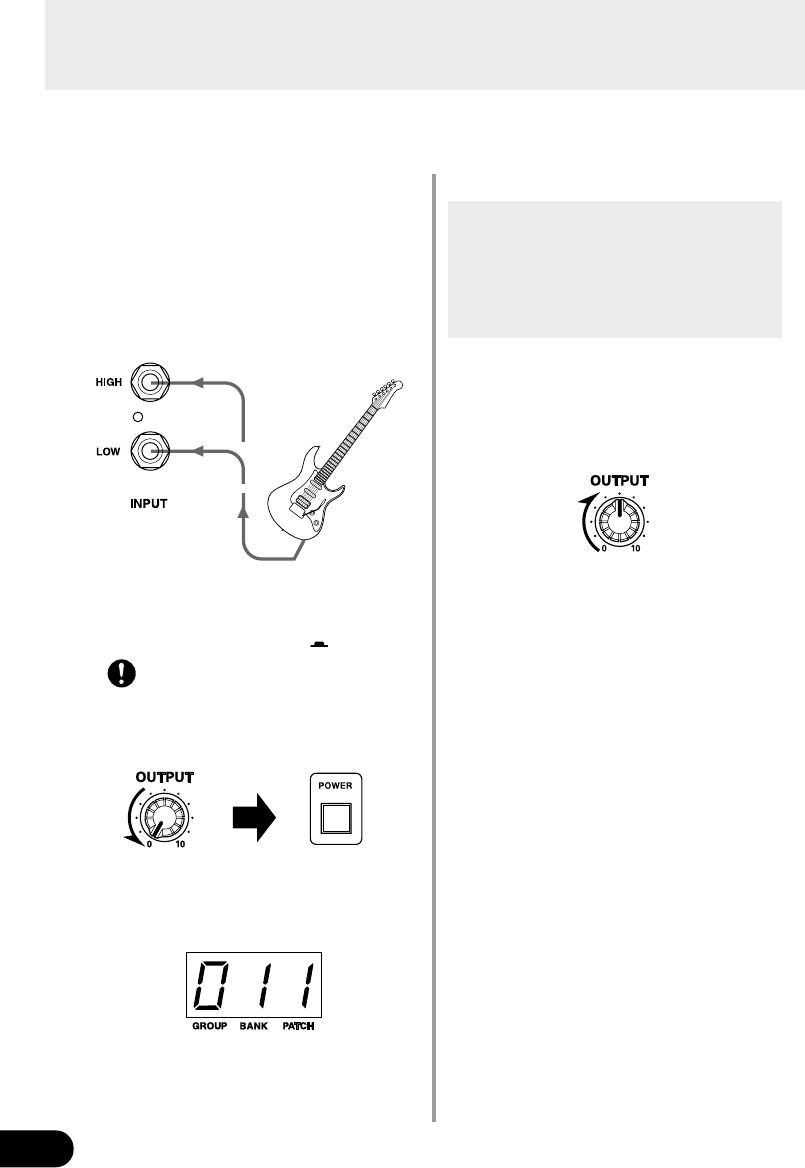

■Produrre suoni ............................................... 12

■Provare a cambiare le impostazioni ............... 13

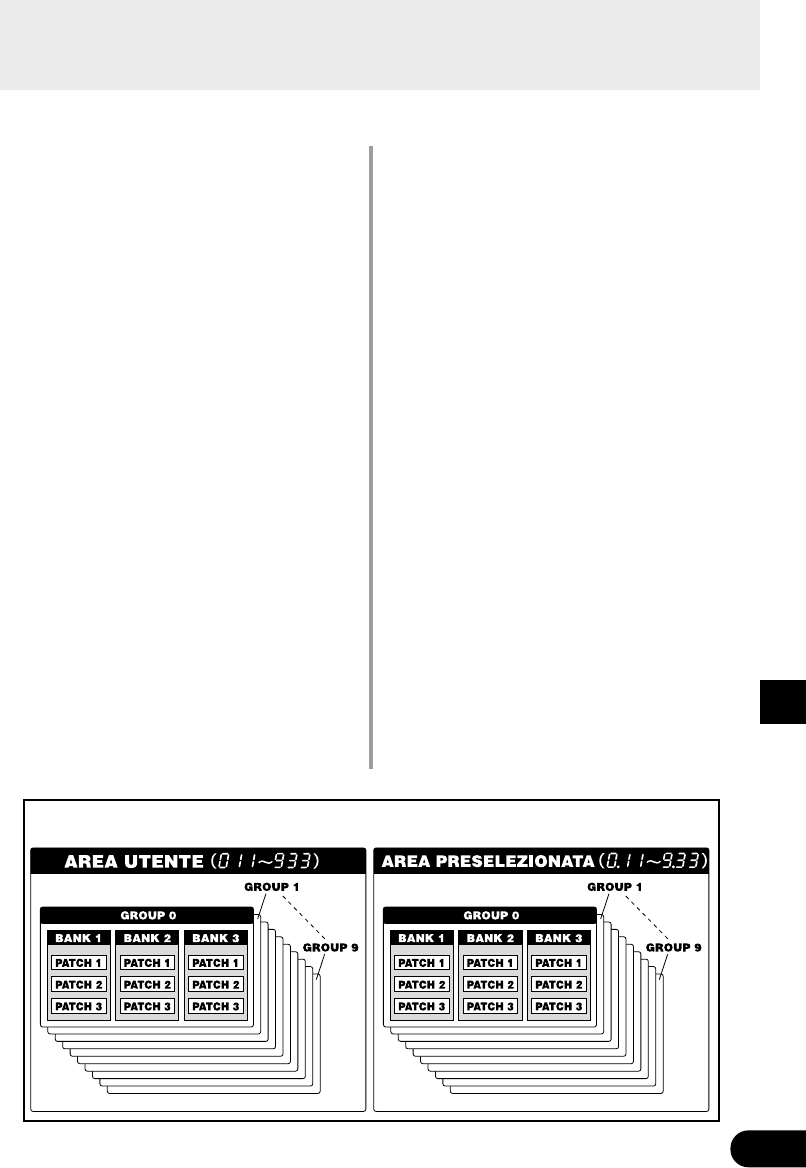

■Provare a scegliere un altro patch ................. 15

■Creazione e memorizzazione di un patch ...... 17

■Funzioni convenienti ...................................... 17

Funzioni e parametri degli effetti .............. 19

Impostazione di controlli esterni .............. 21

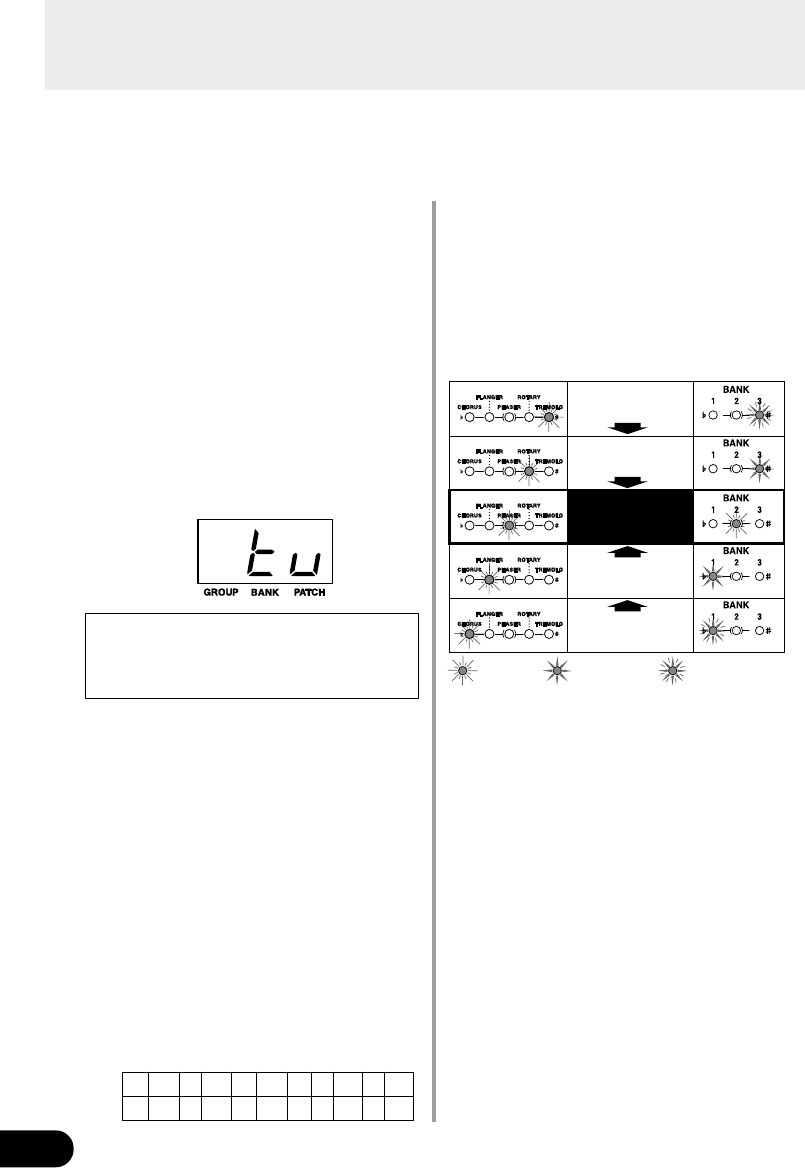

Modo di accordatura .................................. 22

■Impostazione del modo di accordatura .......... 22

■Accordatura .................................................... 22

■Impostazione dell’altezza standard ................ 22

Modo Utility ................................................23

■Il modo Utility ................................................. 23

■Funzioni della pedaliera ................................. 23

■Funzioni MIDI ................................................. 23

■Impostazione di controlli esterni ..................... 25

■Impostazione del pedale EXP. PEDAL .......... 26

■

Impostazioni del pedale del wah wah ....................

27

■Simulatore di altoparlante .............................. 27

Messaggi di errore ..................................... 28

Diagnostica ................................................. 28

Dati tecnici .................................................. 29

Tabella di implementazione MIDI .............. 30

Manuale di Istruzioni

5

La batteria di Backup

Per prevenire la perdita dei dati interni (impostazioni) anche nel caso venga scollegato il cavo di

alimentazione, questi amplificatori sono dotati di una batteria di backup al litio. I dati interni andranno

perduti solo nel caso la batteria sia esaurita. Vi consigliamo quindi di memorizzare i dati su un’unità

di registrazione dati esterna come il Data Filer MDF3 Yamaha (vedi pag. 24), o di conservare una

traccia scritta delle vostre impostazioni. La durata media della batteria é di circa 3 anni. Per la

sostituzione é necessario rivolgersi al rivenditore presso il quale é stato acquistato il prodotto o ad

un centro di assistenza tecnica qualifica-to.

• Non cercate di sostituire personalmente la batteria di backup.

• Tenete la batteria di backup fuori dalla portata dei bambini.

• Quando la batteria é esaurita, a display apparirà la scritta “E5”. I dati interni potrebbero andare

perduti.

• I dati potrebbero andare perduti se l’unità viene utilizzata in modo non corretto o in caso di riparazioni.

Precauzioni

• Evitare di usare il DG60FX-112 in luoghi come i seguenti per evitare possibili danni.

• In luce solare diretta o vicino a sorgenti di calore intenso.

• In luoghi estremamente caldi o freddi.

• Il luoghi molto umidi o polverosi.

• In luoghi soggetti ad urti o vibrazioni intensi.

• Prima di fare i collegamenti, controllare che l’unità e tutti i dispositivi ad essa collegati siano

spenti.

• Per proteggere gli altoparlanti da possibili danni, portare sempre la manopola OUTPUT sulla

posizione 0 prima di accendere o spegnere l’amplificatore.

• Quando si collega una cassa acustica a quest’unità, controllare che essa sia spenta.

• Non applicare forza eccessiva agli interruttori, manopole o comandi.

• Il DG60FX-112 è un dispositivo di precisione. Trattarlo con la dovuta cautela ed evitare di farlo

cadere o sottoporlo a vibrazioni.

• La temperatura dell’unità sale mentre è in uso. Controllare che il DG60FX-112 venga usato sem-

pre in aree ben ventilate.

• Per la sicurezza, rimuovere sempre la spina del cavo di alimentazione dalla presa di rete se vi è

pericolo di lampi in zona.

• Per evitare che raccolga rumori, evitare di posare l’unità vicino ad insegne al neon o luci a fluore-

scenza.

• Per evitare guasti e possibili scosse elettriche, non aprire mai l’unità e modificare i suoi circuiti.

• Non pulire mai l’unità con benzina, diluenti o altri fluidi volatili, dato che essi possono danneggiar-

la o scolorarne le finiture. Usare sempre esclusivamente un panno soffice ed asciutto.

6

Nomenclatura

■Pannello di comando

y

u

i

treq w

@4@0!7!5!2o !0 !1 !3

!4

!6 !8 !9 @1 @2 @3 @5

qPrese di ingresso (INPUT HIGH, LOW)

Queste sono le prese di ingresso del DG60FX-112.

Collegare qui la chitarra. Utilizzare la presa con l’in-

dicazione LOW per chitarre con un’impedenza alta

e la presa con l’indicazione HIGH per chitarre con

un’impedenza bassa.

* Prima di fare i collegamenti, controllare che sia l’unità che

la chitarra elettrica siano spenti.

wIndicatore di picco

Rileva il livello in ingresso. L’indicatore di illumina

se il segnale eccede il livello di picco.

eSelettore AMP (LEAD1-CLEAN2)

Sceglie uno degli otto tipi di amplificatore per chi-

tarra preselezionati. Nel modo Utility viene usato per

scegliere funzioni che volete impostare, ad esem-

pio quella della pedaliera o altre funzioni MIDI, ecc.

rManopola di guadagno (GAIN)

Regola la quantità di distorsione.

* Se la manopola viene portata su 0, non viene prodotto alcun

suono anche se il livello della manopola Master t viene

aumentato.

tManopola Master (MASTER)

Imposta il volume assoluto del segnale con effetti

(detto “wet”) con i comandi Gain e Tone.

* L’impostazione della manopola MASTER viene memorizza-

ta.

yControlli dei toni

(TREBLE, MIDDLE, BASS, PRESENCE)

Controlla il livello del suono di ciascun tono.

uControllo del livello di uscita (OUTPUT)

Controlla il livello in uscita della presa LINE OUT,

della presa PHONES e dell’altoparlante del

DG60FX-112.

* L’impostazione della manopola OUTPUT non viene salvata

in memoria

iPulsante simulatore altoparlanti

Attiva il simulatore altoparlanti (spia accesa) o lo

disattiva (spia spenta).

Premere contemporaneamente i pulsanti SP. SIM e

UTILITY per scegliere il tipo di simulatore (pag. 14).

oPulsante di movimento verso il basso (UP)

!0 Pulsante di movimento verso il basso

(DOWN)

Premerlo per cambiare il numero PATCH di ±1. Te-

nerlo premuto per cambiare il numero GROUP di

±1. Premere contemporaneamente UP e DOWN per

passare dall’area USER a quella PRESET e vice-

versa.

Tenere presente che le spie lampeggianti sono usate

per indicare la relazione fra il valore di Patch e la

posizione della manopola.

7

Nomenclatura

!1 Display

Visualizza i numeri di memoria, i valori del parame-

tri, ecc.

!2 Pulsante manuale (MANUAL)

A prescindere dalle regolazioni di patch fatte, questo

pulsante permette di cambiare il suono nel modo de-

terminato dalla posizione attuale della manopola.

La spia lampeggia quando la regolazione di Patch

viene cambiata.

Premere contemporaneamente i pulsanti MANUAL

ed UTILITY per portarsi nel modo di impostazione

del controllo esterno (pag. 21).

!3 Pulsanti di utilità (UTILITY)

Impostano il modo Utility (pag. 23). Premere i pul-

santi UTILITY e STORE simultaneamente per por-

tarsi nel modo Tuner (pag. 22).

!4 Pulsante di memorizzazione (STORE)

Imposta il modo di memorizzazione (pag. 17).

!5 Pulsante del compressore (COMP)

Attiva (spia accesa) e disattiva (spia spenta) il com-

pressore.

!6 Manopola del compressore (COMP)

Regola la profondità dell’effetto del compressore.

Girare verso destra la manopola per aumentare la

profondità dell’effetto.

!7 Pulsanti degli effetti dei gruppi della mo-

dulazione (CHORUS/FLANGER/PHASER/

ROTARY/TREMOLO)

Questi pulsanti impostano l’effetto di modulazione

da usare. La spia dell’effetto scelto si accende.

Un parametro secondario per l’effetto può venire

impostato girando la manopola SPEED o DEPTH

mentre si tiene premuto il pulsante dell’effetto at-

tualmente scelto.

!8 Manopola di velocità (SPEED)

Regola il parametro SPEED ed un parametro se-

condario degli effetti del gruppo della modulazione.

!9 Manopola della profondità (DEPTH)

Regola il parametro DEPTH ed un parametro se-

condario degli effetti del gruppo della modulazione.

@0 Pulsanti di effetto del gruppo di ritardo

(DELAY/TAPE ECHO)

Questi pulsanti sono usati per impostare l’effetto di

ritardo da usare. La spia dell’effetto scelto si accen-

de.

@1 Manopola del tempo (TIME)

Imposta il tempo di ritardo.

@2 Manopola di feedback (FEEDBACK)

Imposta il numero di volte che il ritardo avrà luogo.

@3 Manopola di livello (LEVEL)

Imposta il volume di ritardo.

@4

Pulsanti di effetto del gruppo del riverbero

(SPRING/HALL/PLATE)

Questi pulsanti sono usati per impostare l’effetto di

riverbero da usare. La spia dell’effetto scelto si ac-

cende.

@5 Manopola di riverbero (REVERB)

Imposta la quantità di riverbero da aggiungere al

suono.

8

■Pannello posteriore

@6 Interruttore di alimentazione (POWER)

Interruttore di alimentazione principale dell’unità.

* Per proteggere i diffusori, prima di accendere o spegnere

l’unità portare la manopola OUTPUT u su “0”.

@7 Presa cuffie (PHONES)

Collegare una cuffia (opzionale) a questa presa per

esercitarsi a notte profonda senza disturbare

(pag. 11).

* L’audio dell’altoparlante viene interrotto quando le cuffie

vengono collegate a questa presa. Viene fornito il segnale

audio dalla presa LINE OUT @8 e DIGITAL OUT #3.

@8 Prese di uscita (LINE OUT R, L/MONO)

Queste prese forniscono l’uscita stereo del segnale

a livello di linea (-3dBm/2,3Ω) preso prima della ma-

nopola OUTPUT u.

Collegando la presa R ad un amplificatore con alto-

parlante esterno, la combinazione permetterà di cre-

are un amplificatore per chitarra stereo (pag. 10).

* Usare la presa L/MONO quando ci si collega ad un dispositivo

monoaurale.

@9 Presa POWER AMP IN

Il segnale ricevuto da questa presa viene inviato

direttamente all’amplificatore di potenza interno e

quindi all’altoparlante dell’unità. Ciò permette di uti-

lizzare l’unità principale come amplificatore asservito

oppure di collegare un sistema di effetti esterno tra

la presa LINE OUT @8 e la presa POWER AMP IN

(pag. 10).

* Quando a questa presa viene collegato un cavo, il suono

prodotto dalla chitarra collegata alle prese INPUT q non

viene prodotto dall’altoparlante.

* La presa PHONES @7 non riproduce il segnale ricevuto

dalla presa POWER AMP IN. Il suono della chitarra

collegata alle prese INPUT q può essere udito con le

cuffie.

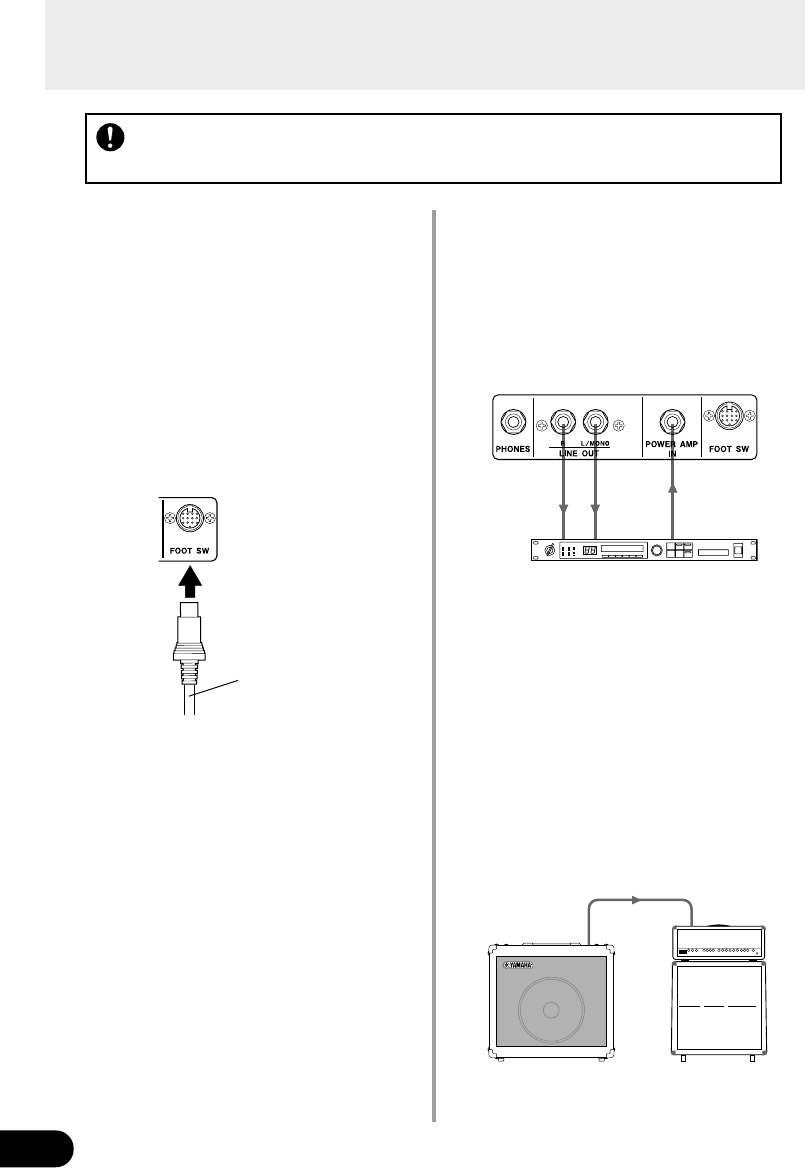

#0 Terminale pedaliera (FOOT SW)

Utilizzare il cavo speciale in dotazione per collega-

re il terminale della pedaliera a #7 a questa presa

(pag. 10).

#1 Presa di uscita MIDI OUT

Presa usata per trasmettere dati MIDI dal DG60FX-

112, ad esempio cambi del controlli, cambi del pro-

gramma, dati nella memoria del DG60FX-112, ecc.

(pag. 24).

#2 Presa di ingresso MIDI IN

Presa usata per ricevere dati MIDI da un dispositivo

MIDI, ad esempio una pedaliera MIDI, che può ve-

nire usato per controllare il volume o ciascuno degli

effetti, oppure per scegliere dei patch del DG60FX-

112 (pag. 16).

Inoltre, i dati nella memoria del DG60FX-112 salva-

ti in un dispositivo MIDI esterno possono venire

recuperati attraverso questa presa (pag. 25).

#3 Presa di uscita digitale (DIGITAL OUT)

Presa usata per mandare il segnale emesso dal

DG60FX-112 in forma di dati digitali.

Collegarla ad un dispositivo dotato di una presa di

ingresso digitale coassiale (COAXIAL), ad esem-

pio un mixer digitale, ecc. (pag. 11).

Nomenclatura

@6 @7 @8 @9 #0

#1 #2 #3

9

Nomenclatura

#4 Pedali 1, 2 e 3

A seconda delle impostazioni fatte nel modo di utili-

tà (pag. 23), gli interruttori possono venire usati per

le seguenti funzioni.

• Scelta di un patch (1/2/3) dal banco attualmente scelto.

• Commutazione dei blocchi di effetti ON/OFF (1: blocco

Modulation, 2: blocco Delay, 3: riverbero)

#5 Interruttore Bank (TAP/BANK/TUNER)

•Picchiettare il pulsante : si imposta il tempo di

ritardo a seconda del tempo con cui si picchietta

l’interruttore (pag. 20).

• Premere questo interruttore fino a che le spie

dei pedali 1-3 e dell’interruttore Bank ed il

display dell’unità principale non lampeggiano

: i pulsanti della pedaliera cambiano l’area/il grup-

po/il banco (pag. 16).

• Tenere premuto l’interruttore fino a che l’indi-

cazione “tu” non appare sul display. (Le spie

dei pedali 1-3 e dell’interruttore Bank si spen-

gono tutte) : l’unità si porta nel modo Tuner (pag.

22).

#6 Pedale EXP (EXP PEDAL)

Collegare una pedaliera (pedale EXP. PEDAL,

opzionale) come il Yamaha FC-7, a questa presa e

controllare i parametri del DG60FX-112 o usare la

pedaliera come un wah wah (pag. 21 e 25).

●Pannello superiore ●Pannello posteriore

■Pedaliera

#4

#6

#5

#7

#7 Terminale pedaliera

Utilizzare il cavo speciale in dotazione per collega-

re la pedaliera alla presa FOOT SW #0 sul pannello

posteriore dell’unità principale (pag. 10).

10

Collegamenti

Prima di fare qualsiasi collegamento con le prese INPUT ed OUTPUT del DG60FX-112,

controllare che sia il DG60FX-112 stesso che le unità ad esso collegate siano spenti così

da evitare folgorazioni e danni alle unità.

■Presa POWER AMP IN, presa LINE

OUT

●Un sistema di effetti esterno può essere posizio-

nato (in serie) tra la presa LINE OUT e la presa

POWER AMP IN.

* Se il sistema di effetti esterno è del tipo ad ingresso mono,

utilizzare la presa L/MONO LINE OUT del DG60FX-112 per

il collegamento.

●L’altoparlante del DG60FX-112 riproduce il se-

gnale della presa “L” LINE OUT. Collegando alla

presa LINE OUT R un amplificatore di potenza

con altoparlante esterno, sarà possibile utilizza-

re l’unità esterna in combinazione col DG60FX-

112 come un amplificatore per chitarra stereo.

* Quando si collega un amplificatore per chitarra esterno, se

l’unità esterna è fornita di un circuito per effetti, si racco-

manda di collegare il DG60FX-112 direttamente alla presa

EFFECT RETURN dell’unità esterna. Se l’unità non è forni-

ta di tale circuito, collegare il DG60FX-112 alla presa INPUT

dell’unità esterna e regolare il volume ed i toni con i coman-

di dell’unità esterna come necessario.

DG60FX-112

(Lato L) Amplificatore

esterno

(Lato R)

LINE OUT

R

Sistema di effetti esterno

■Collegamento pedaliera

Utilizzare il cavo speciale in dotazione per collega-

re la pedaliera al DG60FX-112.

* Non usare mai un cavo diverso da cavo speciale fornito in

dotazione in quanto ciò potrebbe causare dei danni.

1. Collegare un’estremità del cavo speciale al ter-

minale FOOT SW del pannello posteriore del

DG60FX-112. Fare attenzione all’orientamento

dello spinotto quando lo si inserisce nel termi-

nale.

* Gli spinotti di entrambe le estremità del cavo speciale sono

uguali.

Cavo speciale

2. Allo stesso modo, collegare l’atra estremità del

cavo speciale al terminale sul pannello poste-

riore della pedaliera.

11

■Collegamento di cuffie

Collegare una cuffia alle prese PHONES (standard

stereo) del DG60FX-112 per suonare o fare eserci-

zi in privato.

Il volume delle cuffie può venire controllato con la

manopola OUTPUT.

* Quando si collegano le cuffie, l’uscita dell’altoparlante vie-

ne interrotta però l’uscita delle prese LINE OUT e DIGITAL

OUT viene fornita comunque.

Se si usa una cuffia, usare un volume tale da

non danneggiare il proprio udito.

■Uscita digitale

Il DG60FX-112 possiede un’uscita digitale DIGITAL

(COAXIAL) che può venire collegata alla presa

DIGITAL INPUT di un mixer digitale, registratore MD,

ecc.

* Il livello di uscita della presa DIGITAL OUT non può venire

controllato con la manopola OUTPUT (fissa).

Collegamenti

■Collegamento di una pedaliera ad

EXP. PEDAL (EXP)

Una pedaliera (pedale espressione), come ad esem-

pio una Yamaha FC-7, collegata alla presa EXP.

PEDAL del DG60FX-112 permette il controllo dei

parametri individuali del DG60FX-112 oppure può

essere usata come pedale del wah-wah. (Vedi in

proposito le pagine 21, 25).

■Collegamento di dispositivi MIDI

Usando le prese MIDI IN/OUT si rende possibile lo

scambio di informazioni MIDI fra il DG60FX-112 e

un dispositivo MIDI esterno.

I dati dal DG60FX-112 possono venire memorizzati

in dispositivi MIDI come il YAMAHA MIDI Data Filer

MDF3 ed i dati da tali dispositivi esterni possono

venire caricati nel DG60FX-112.

Inoltre, un controller a pedale o altro dispositivo si-

mile può venire usato per scegliere patch del

DG60FX-112, controllare parametri individuali, im-

postare effetti, ecc. Per maggiori informazioni sulle

funzioni MIDI, consultare in proposito la sezione

“Modo Utility” di pagina 23.

Registratore MD, ecc.

12

Uso del DG60FX-112

Per prima cosa, collegare la chitarra al DG60FX-112 e provarne qualche suono.

■Produrre suoni

1. Prima di collegarsi, spegnere il DG60FX-112 e

collegare la chitarra alla presa LOW o HIGH

INPUT.

Quando si collega una chitarra di alta impeden-

za, usare la presa LOW mentre se si collega una

chitarra di impedenza bassa, usare la presa

HIGH.

2. Dopo aver girato la manopola OUTPUT portan-

dola sulla posizione 0, portare l’interruttore di

accensione (POWER) su ON ( ).

Portando l’interruttore di accensione immediata-

mente su ON quando la manopola OUTPUT si tro-

va in una posizione alta sui possono danneggiare

dispositivi come amplificatori, casse acustiche,

cuffie, ecc. o persino il proprio udito a causa di

volumi di riproduzione eccessivi.

3. Un numero di 3 cifre, come “011”, appare sul

display.

I numeri (numero di gruppo: 0, numero di ban-

co: 1, numero di patch: 1) si riferiscono al patch

che è al momento scelto.

Nota: se il numero di patch è indicato nel display,

il dispositivo si trova in una condizione detta

MODO DI ESECUZIONE. Nel modo di ese-

cuzione, è possibile scegliere un patch ed

usare le manopole o i pulsanti per cambiare

le impostazioni per suonare.

Per ora, usare il patch per produrre qualche suono.

4. Suonare un accordo con la chitarra e girare la

manopola OUTPUT verso destra per controlla-

re il volume.

* Se l’indicatore di picco rimane acceso in continuazione

mentre si suona la chitarra, il livello in ingresso della chi-

tarra è troppo alto. Usare la presa INPUT con l’indicazio-

ne LOW oppure ridurre l’uscita della chitarra (volume).

13

■Provare a cambiare le impostazioni

Usare le manopole ed i pulsanti per creare suoni nuovi.

Uso del DG60FX-112

• Continuare a far ruotare la manopola nella dire-

zione descritta in precedenza ed il valore dei dati

del patch visualizzati dal display, oltre alla spia

UP/DOWN, smettono di lampeggiare ed indica-

no il valore attuale corrispondente alla posizione

della manopola.

* Dopo aver smesso di muovere la manopola, il valore viene

visualizzato per circa due secondi, dopo di che l’indicazio-

ne normale del display fa ritorno.

* Anche se solo un valore delle impostazioni viene cambia-

to, la spia MANUAL lampeggia ad indicare che i dati del

patch sono stati cambiati. Quando le impostazioni di tutte

le manopole, salva OUTPUT, sono state cambiate, la spia

MANUAL si accende.

• na volta che la manopola si trova in una modalità

editabile, vale a dire quando il valore della sua

impostazione può venire cambiato, girando la

manopola si fa cambiare il valore mostrato sul

display e si modifica di conseguenza anche il

suono prodotto.

Le regole precedenti si applicano a tutte le ma-

nopole, salvo quella OUTPUT.

●Cambiamento delle impostazioni de-

gli effetti

Provare a portare ciascuno dei blocchi effetti su ON

e OFF oppure provare a cambiare effetto. Provare

inoltre ad usare le manopole di ciascun effetto per

cambiarne il carattere.

Gli effetti del DG60FX-112 sono divisi nei seguenti

quattro blocchi.

• Compressore (COMP)

• Modulazione (CHORUS/FLANGER/

PHASER/ROTARY/TREMOLO)

• Ritardo (DELAY/TAPE ECHO)

• Riverbero (SPRING/HALL/PLATE)

• Premere il pulsante corrispondente all’effetto che

si vuole usare e controllare che la sua spia si

accenda. Tenere presente che si può usare solo

un effetto per blocco alla volta. Inoltre, se un pul-

sante è acceso, ed è quindi ON, e viene premu-

to, la luce si spegne e l’effetto di tale blocco vie-

ne spento.

Tutte le manopole possono venire usate per im-

postare i parametri dell’effetto scelto all’interno

di un blocco.

* Consultare “Funzioni e parametri degli effetti” per maggio-

ri informazioni sulla funzione di ciascun effetto e la

regolazione più adatta della manopola.

* Il funzionamento di ciascuna manopola ha le stesse regole

viste per la sezione amplificazione.

●Provare a creare un proprio suono

Le posizioni delle manopole non rappresentano i

valori del patch attuale e così la manopola deve

venire allineata con il suo valore di impostazione

(condizione editabile) per poter cambiare il valore.

Per questa ragione, le seguenti regole valgono quan-

do una manopola viene mossa.

•

Girare una manopola e, se la spia UP lampeggia,

girarla verso destra (verso 10). Se la spia DOWN

lampeggia, girarla invece verso sinistra (verso 0).

In questo momento, il valore dei dati del patch, vale

a dire il valore impostato nel patch dalla manopola

che state usando, lampeggia sul display.

* Sintanto che un valore sta lampeggiando sul display, il tono

ed il valore non cambiano anche se la manopola viene

mossa.

La manopola OUTPUT e quella MASTER

Ciascuna manopola può venire usata per cambiare

il volume. Tuttavia, la regolazione della manopola

MASTER viene inclusa nei dati del patch e quella

della manopola OUTPUT no. Usare la manopola

MASTER per impostare il volume di ciascun patch

e quella OUTPUT per impostare il volume dei diffu-

sori.

L’interruttore AMP SELECT funziona allo stes-

so modo. Quando la manopola gira, il tipo di

amplificatore scelto per il patch lampeggia sul

display. Girare la manopola portandola nella

posizione del tipo di amplificatore indicato dal

display e quindi scegliere il tipo di amplificatore

da usare.

14

●Impostazione del simulatore di alto-

parlante

Quando si ascolta con le cuffie oppure si è collegati

direttamente attraverso la linea di un mixer o di un

registratore, il simulatore di altoparlante può esse-

re utilizzato per aggiungere le caratteristiche “dal

vivo” di un altoparlante all’uscita del DG60FX-112.

* Il simulatore di altoparlante ha effetto sul suono prodotto

dall’altoparlante principale. Quando si utilizza l’altoparlante

principale, si raccomanda di disattivare il simulatore.

Premere il pulsante SP.SIM per attivare il simulatore

di altoparlante facendone accendere la spia.

Inoltre, il DG60FX-112 possiede 16 tipi di simulatore

di altoparlante. Provate a cercare la simulazione che

preferite.

1. Premere simultaneamente il pulsante SP. SIM e

quello UTILITY.

Dopo che il messaggio “SP.S” appare sul display,

il tipo di simulazione al momento in uso viene

visualizzato. I quattro tipi di simulazione sono i

seguenti.

•A42 : stile americano da 12 pollici x 4

•b42 : stile britannico da 12 pollici x 4

•m42 : stile moderno da 12 pollici x 4

•Y42 : stile YAMAHA da 12 pollici x 4

•H42 : stile ibrido da 12 pollici x 4

•A22 : stile americano da 12 pollici x 2

•b22 : stile britannico da 12 pollici x 2

•m22 : stile moderno da 12 pollici x 2

•Y22 : stile YAMAHA da 12 pollici x 2

•H22 : stile ibrido da 12 pollici x 2

•A12 : stile americano da 12 pollici x 1

•m12 : stile moderno da 12 pollici x 1

•Y12 : stile YAMAHA da 12 pollici x 1

•H12 : stile ibrido da 12 pollici x 1

•410 : 10 pollici x 4

•210 : 10 pollici x 2

2. Usare i pulsanti “UP/DOWN” per scegliere il tipo

di simulatore desiderato.

3. Premere il pulsante UTILITY per tornare al modo

PLAY.

Uso del DG60FX-112

Se si sceglie un altro patch, qualsiasi

impostazione si sia cambiata torna ai suoi

valori originali.

Se si vogliono salvare le impostazioni fat-

te, usare l’operazione di memorizzazione

descritta a pag. 17.

* L’impostazione del simulatore di altoparlante viene memo-

rizzata insieme ai dati del patch. È anche possibile usare le

impostazioni Utility per attivare o disattivare il simulatore

indipendentemente dalle impostazioni dei dati del patch. Vedi

in proposito pag. 27.

* Se il volume MASTER o i controlli dei toni vengono regolati

su valori relativamente alti, il suono può venire tagliato quan-

do il circuito simulatore di altoparlanti viene attivato. In tal

caso, abbassare leggermente il valore del volume MASTER.

15

■Provare a scegliere un altro patch

Il DG60FX-112 include nella sua memoria interna

un totale di 180 programmi di patch.

I 180 patch sono divisi in due aree, ciascuna conte-

nente 10 gruppi, tre banchi e tre patch.

• AREA

Ci sono due aree, quella dell’utente e quella

preselezionata. Se l’operazione di memorizzazione

viene usata, i dati nell’area dell’utente (90 patch)

possono venire liberamente riscritti. Potete cam-

biare impostazioni nell’area preselezionata (90

patch), ma non potete riscriverne il contenuto.

Se si sceglie un patch nell’area preselezionata,

un punto appare sulla sinistra in basso delle cen-

tinaia della cifra del display (0.11-9.33). Quan-

do il punto invece non è presente (011-933),

vuol dire che si è scelto un patch dell’area del-

l’utente.

* Quando il DG60FX-112 viene inviato dalla fabbrica, gli

stessi dati patch trovati nell’area preselezionata vengono

usati anche nell’area dell’utente. Consultare in proposito

il foglio separato “Lista dei patch”.

• GRUPPI

I 90 patch di ciascuna area sono anche divisi in

10 gruppi (0-9).

• BANCHI

Ciascun gruppo viene diviso in tre banchi (1-3).

• PATCH

Ciascun banco viene diviso in tre patch (1-3).

Provare a scegliere alcuni dei vari patch e a produr-

re con essi dei suoni.

Per scegliere un patch differente, usare uno dei tre

metodi descritti qui di seguito.

●Uso dei pulsanti UP/DOWN del pannel-

lo comandi

• Ogni volta che i pulsante UP viene premuto, vie-

ne scelto il numero di patch superiore.

011 → 012 → 013 → 021 → 022 →

023..033 → 111.....933 → 0.11 →

0.12.....9.33 → 011 (torna all’inizio)...

Ogni volta che i pulsante DOWN viene premuto,

viene scelto il numero di patch inferiore.

• Premere il pulsante UP in modo continuo per

aumentare il numero di gruppo di una unità.

011 → 111 → 211.....911 → 0.11 →

1.11 → 2.11.....9.11 → 011 (torna al-

l’inizio)...

Premere il pulsante DOWN in modo continuo per

diminuire il numero di gruppo di una unità.

• Premere il pulsante UP e quello DOWN contem-

poraneamente per passare dall’area dell’utente

a quella preselezionata e viceversa.

011 ↔ 0.11

Uso del DG60FX-112

• Caratteristiche del patch

16

●Uso della pedaliera e dell’interruttore

dei banchi

• Premere una pedaliera da 1 a 3 per scegliere il

numero di patch corrispondente da 1 a 3 nel grup-

po/banco al momento scelto.

* Se la pedaliera si trova nella posizione “EFF” del modo

Utility, non sarà possibile scegliere un patch attraverso di

essa.

• Mantenere premuto l’interruttore BANK sin a che

il display e la spia della pedaliera non

lampeggiano, quindi togliere il piede. I questo

modo di funzionamento, si può usare la seguen-

te procedura.

* Anche se la funzione della pedaliera impostata è “EFF”

del modo Utility, questo modo può venire impostato pre-

mendo col piede l’interruttore BANK.

1. Tenere premuta la pedaliera 1 per più di un se-

condo per passare dall’area dell’utente a quella

preselezionata. Cambiata l’area, le spie della

pedaliera lampeggiano.

2. Tenere premuta la pedaliera 2 per più di un se-

condo per diminuire il numero di gruppo di

un’unità. Quando il numero di gruppo cambia,

le spie della pedaliera lampeggiano.

3. Tenere premuta la pedaliera 3 per più di un se-

condo per aumentare il numero di gruppo di

un’unità. Quando il numero di gruppo cambia,

le spie della pedaliera lampeggiano.

4. Premere un pedale (1-3) per selezionare il nu-

mero di banco corrispondente (1-3) Le tre spie

sopra all’interruttore Bank indicano il numero di

banco selezionato.

5. Quando un banco viene scelto, la spia del display

e la spia della pedaliera lampeggiano rapidamen-

te. Premere una pedaliera da (1-3) in questo

momento per scegliere il numero di patch (1-

3) corrispondente.

* Per cancellare il patch scelto, premere il pulsante BANK. Esso

torna alla condizione precedente.

Uso del DG60FX-112

●Uso di comandi MIDI

I dati di cambiamento dei programmi MIDI trasmes-

si da un dispositivo MIDI esterno, ad esempio un

MIDI FOOT CONTROLLER MFC10 YAMAHA, pos-

sono venire usati per scegliere patch nel DG60FX-

112.

1. Usare un cavo MIDI per collegare la presa MIDI

IN del DG60FX-112 alla presa MIDI OUT di un

dispositivo MIDI esterno.

* Non mancare di fare uso di un cavo MIDI che sia conforme

agli standard MIDI. Limitare inoltre la lunghezza del cavo

MIDI a 15 metri. L’uso di cavi ancora più lunghi può ri-

sultare in problemi e prestazioni inferiori dell’unità.

2. Far corrispondere il canale di ricezione MIDI del

DG60FX-112 con il canale di trasmissione MIDI

del dispositivo MIDI esterno.

→Pag. 24 (Impostazione del canale di ricezione MIDI)

3. Creare una tabella di cambiamento del program-

ma*. (Impostazioni predefinite → N° di cambia-

mento programma: N° patch = 1:011, 2:012 ...

128: 4.12).

→pag. 24 (Creazione di una tabella di cambiamento

del programma)

* Quest’operazione viene usata per assegnare numeri di patch

ad un numero di cambiamento del programma ricevuto da

un dispositivo esterno. Ad esempio, quando il numero di

cambiamento del programma “1” viene ricevuto, viene ri-

cevuto il numero di patch “113” del DG60FX-112.

4. Quando dei dati di cambiamento del program-

ma vengono trasmessi da un dispositivo ester-

no MIDI, viene scelto il patch che corrisponde

alla tabella di cambiamento del programma che

avete creato.

* Per istruzioni sulla trasmissione di dati su cambiamento

del programma, consultare il manuale del dispositivo MIDI

esterno.

MIDI IN

MIDI

OUT

MFC10, ecc.

17

Uso del DG60FX-112

■Creazione e memorizzazione di un

patch

Le impostazioni originali possono venire memoriz-

zare nell’area utenti (011-933). Provate a creare un

patch originale e quindi a memorizzarlo.

●Procedura di memorizzazione

1. Premere il pulsante STORE.

Quando ci si porta nel modo di memorizzazione,

il display, la spia STORE e quella della pedaliera

corrispondente al numero di patch lampeggiano.

2. Scegliere la locazione di memoria di patch (nu-

mero di gruppo, banco e patch) in cui si deside-

ra memorizzare il patch appena creato.

Usare la procedura vista in “Provare a scegliere

un alto patch” a pagina 15 e scegliere un patch.

Per cambiare il numero di patch potete usare i

pulsanti UP/DOWN, le pedaliere e l’interruttore

BANK. Tuttavia, non potete cambiare l’area. Il

nuovo patch può venire memorizzato solo nel-

l’area dell’utente.

3. Dopo aver scelto il numero di memoria di patch

in cui memorizzare il proprio patch, tenere pre-

muto il pulsante STORE.

La memorizzazione è completa quando tutte le

spie si spengono.

* Le impostazioni del modo Utility non sono memorizzate in-

sieme ai dati sul patch. Essendo impostazioni comuni a tutti i

patch, vengono memorizzate nella memoria del DG60FX-112.

* L’impostazione della manopola OUTPUT non viene memo-

rizzata insieme ai dati del patch. Usare la manopola MASTER

per determinare differenze di volume per situazioni come il

salvataggio, l’assolo, ecc.

* I dati nell’area dell’utente (011-933) possono venire memo-

rizzati in un dispositivo MIDI esterno (pag. 24).

Questa procedura può venire usata per memoriz-

zare patch originali ed anche per cambiare l’ordine

dei patch stessi per eventuali concerti.

■Funzioni convenienti

Quelle che seguono sono alcune delle convenienti

funzioni che potete usare con il DG60FX-112.

●Uso di pedaliere da 1 a 3 per attivare e

disattivare gli effetti

Potete far sì che la pedaliera 1 agisca da interrutto-

re di accensione per l’effetto di modulazione, la

pedaliera 2 per l’effetto di ritardo e la pedaliera 3

per l’effetto di riverbero.

1.

Premere il pulsante UTILITY ed impostare il

selettore dell’amplificatore nella posizione LEAD 1.

Impostato il modo Utility, l’indicazione “F.S” ap-

pare sul display e quindi la funzione della

pedaliera scelta viene visualizzata.

•PrG : scegliere una pedaliera.

•EFF : attiva o disattiva un certo effetto

2. Usare i pulsanti UP/DOWN per impostare la fun-

zione della pedaliera so “EFF”.

3. Premere il pulsante UTILITY per tornare al modo

di esecuzione.

4. Premere le pedaliere 1-3 per accendere o spe-

gnere un certo effetto.

* Per cambiare un banco, un gruppo o un’area, mantenere pre-

muto l’interruttore BANK sino a che il display e la spia della

pedaliera lampeggiano (→ pag. 16).

Effetto di

modulazione Effetto di

ritardo

Effetto di

riverbero

18

Uso del DG60FX-112

●Uso del DG60FX-112 senza patch

Il pulsante MANUAL permette di controllare il

DG60FX-112 quando non si usano patch.

Premere il pulsante MANUAL per impostare il modo

manuale (la spia si accende). In questo modo di

funzionamento, tutte le manopole e tutti i pulsanti di

effetto sono impostati nella loro condizione attuale.

Nel modo Manual, le modifiche della posizione del-

le manopole e pulsanti possono venire quindi fatte

direttamente.

Per cancellare il modo Manual, non dovete che ri-

chiamare un patch. Premere una pedaliera da 1 a 3

che corrisponde al numero di patch mostrato sul

display per riportare il DG60FX-112 nella condizio-

ne in cui si trovava originariamente.

Inoltre, il modo manuale viene abbandonato e la

spia (MANUAL) lampeggia se i parametri seconda-

ri dell’effetto di modulazione sono stati modificati.

●Uso di una pedaliera (Controller)

Collegando un controllo a pedale (pedale espres-

sione) opzionale, come lo YAMAHA FC-7, ecc., alla

presa EXP. PEDAL della pedaliera potrete control-

lare il volume, i toni e gli effetti (valori di

impostazione) del DG60FX-112 o usare il dispositivo

come pedale del wah-wah.

→Pag. 21 (Impostazione di controller esterni)

●Controllo del DG60FX-112 da un

dispositivo MIDI esterno

Usando un cavo MIDI per collegare la presa MIDI

IN del DG60FX-112 alla presa MIDI OUT di un

dispositivo MIDI esterno si possono controllare il

volume, i toni e gli effetti (valori di impostazione) del

DG60FX-112 o usare il dispositivo come pedale del

wah-wah.

→Pag. 21 (Impostazione di controller esterni)

●Funzione di accordatura cromatica e

automatica

Il modo di accordatura può venire usato mentre ci

si trova nel modo di esecuzione premendo simulta-

neamente il pulsante UTILITY e quello STORE op-

pure tenendo premuto il pulsante BANK sino a che

l’indicazione “tu” appare sul display. Il modo di ac-

cordatura vi mette a disposizione un accordatore

cromatico per l’accordatura.

→pag. 22 (Modo di accordatura)

●Impostazioni predefinite

Per riportare il DG60FX-112 alle impostazioni

predefinite in fabbrica, tenere premuto i pulsanti UP

e MANUAL e portare POWER su ON ( ). Il

DG60FX-112 viene così riportato alle sue

impostazioni di fabbrica e tutti i dati dell’area del-

l’utente vengono riportati ai valori predefiniti elen-

cati sul foglio separato “Lista dei patch”.

Se il DG60FX-112 viene riportato ai valori

predefiniti di fabbrica, ogni contenuto della

memoria viene perduto. Raccomandiamo

quindi di memorizzare eventuali dati im-

portanti in un dispositivo MIDI esterno o

di prendere nota delle posizioni dei co-

mandi.

19

Compressore

●Comp (compressore)

Controllando il segnale di ingresso (di picco), que-

sto effetto tiene il livello massimo al di sotto di quel-

lo determinato dalla manopola.

• Manopola COMP

Girare la manopola verso destra per aumentare

l’effetto di compressione.

Quando si trova su 0.0, non si ha alcun effetto di

compressione.

Effetti di modulazione

Ci sono cinque effetti di modulazione, CHORUS,

FLANGER, PHASER, ROTARY e TREMOLO.

• Le due manopole che controllano i parametri di

modulazione hanno ciascuna due funzioni diver-

se. In questo modo, possono controllare la velo-

cità e la profondità dell’effetto scelto, ma mante-

nendo premuto il pulsante dell’effetto attualmen-

te scelto mentre si girano le manopole si può

accedere anche alla loro seconda funzione.

• I parametri delle funzioni secondarie vengono

memorizzati insieme ai dati del patch. Quando

un patch viene scelto, le impostazioni dei para-

metri secondari che sono memorizzate fra i dati

del patch vengono assegnate al patch.

• Quando un effetto di modulazione differente vie-

ne scelto fra quelli del blocco di modulazione, le

impostazioni dell’effetto precedente vengono usa-

te per i valori dei parametri SPEED e DEPTH.

I valori dei parametri secondari sono impostati

sul valore usato per ultimo per l’effetto scelto. I

valori dei parametri secondari sono sempre me-

morizzati nell’unità insieme ai vari effetti.

• Per tornare ai valori predefiniti dei parametri se-

condari, tenere il pulsante di un effetto premuto

sino a che tutte e cinque le spie degli effetti di

modulazione si accendono.

●CHORUS

Questo è un tipico effetto di coro.

• Manopola SPEED

Imposta la velocità con cui l’altezza del suono

vibra.

• Manopola DEPTH

Imposta la profondità con cui l’altezza del suo-

no vibra.

Funzioni e parametri degli effetti

• Manopola SPEED + (CHORUS)

Imposta il livello di miscelazione dell’effetto di coro.

• Manopola DEPTH + (CHORUS)

Imposta il livello dell’effetto di coro.

●FLANGER

Crea un suono simile a quello di un jet.

• Manopola SPEED

Imposta la velocità con cui l’altezza del suono

vibra.

• Manopola DEPTH

Imposta la profondità con cui l’altezza del suono

vibra.

• Manopola SPEED + (FLANGER)

Imposta il tempo di ritardo.

• Manopola DEPTH + (FLANGER)

Imposta il livello di feedback.

●PHASER

Questo effetto dà al suono un movimento simile a

quello delle onde.

• Manopola SPEED

Imposta la velocità con cui la fase cambia.

• Manopola DEPTH

Imposta la profondità di cambiamento della fase.

• Manopola SPEED + (PHASER)

Imposta il livello di feedback.

• Manopola DEPTH + (PHASER)

Imposta il livello di miscelazione dell’effetto di fase.

●ROTARY (altoparlante rotante)

Simula il suono di un altoparlante rotante a due vie.

• Manopola SPEED

Determina la velocità di rotazione del woofer.

• Manopola DEPTH

Determina la velocità di rotazione del tweeter.

• Manopola SPEED + (ROTARY)

Imposta l’angolo al quale i microfoni destro e si-

nistro si trovano in relazione agli altoparlanti.

Un’impostazione pari a 0 produce un suono

monoaurale mentre uno di 10.0 produce una po-

sizione a 180 gradi del microfono.

• Manopola DEPTH + (ROTARY)

Imposta il bilanciamento del volume fra il woofer

ed il tweeter.

●TREMOLO

Questo effetto cambia ciclicamente il volume.

• Manopola SPEED

Imposta la velocità con cui il volume cambia.

20

Funzioni e parametri degli effetti

• Manopola DEPTH

Imposta la gamma di cambiamento del volume.

• Manopola SPEED + (TREMOLO)

Imposta la differenza di fase fra i suoni di destra

e di sinistra in valore compresi fra 0 e 360 gradi

(0.0 -10.0). Impostandola su “5.0” funziona come

una manopola di panoramica stereo.

• Manopola DEPTH + (TREMOLO)

Imposta la forma d’onda del tremolo. Un valore

pari a 0.0 produce un’onda triangolare. Girare la

manopola verso destra per cambiare la forma in

un trapezoide sempre più acuto mano a mano

che la manopola viene girata.

Effetti di ritardo

Vi sono due effetti, DELAY e TAPE ECHO.

●DELAY

Questo è un effetto di ritardo digitale. Il suono ripro-

dotto viene ripetuto dopo una determinata pausa.

• Manopola TIME

Imposta il tempo di ritardo dal tempo del suono

originale a quello del suono ritardato.

Se si usa l’effetto di ritardo, è possibile im-

postare il parametro TIME (tempo di ritardo)

picchiettando qualche volta il pulsante

BANK. Picchiettarlo sino a raggiungere il

tempo di ritardo da impostare. L’intervallo

impostato viene memorizzato nel parametro

TIME.

• Manopola FEEDBACK

Imposta il numero di volte che l’effetto deve veni-

re ripetuto.

* Un valore troppo alto può produrre un’oscillazione

incontrollata. Fare attenzione a non esagerare.

• Manopola LEVEL

Controlla il volume del segnale all’ingresso del

circuito Delay.

* Se l’impostazione del parametro Delay viene cambiata da

un patch di livello diverso da “0” ad un patch di livello

pari a “0”, il valore del ritardo rimane al livello di prima.

Il suono del nuovo patch non viene naturalmente influen-

zato dal ritardo.

●TAPE ECHO

Una simulazione digitale che riproduce fedelmente

gli effetti raggiunti in passato con nastri.

• Manopola TIME

Imposta il tempo di ritardo dal tempo del suono

originale a quello del suono ritardato.

* Come nel caso dell’effetto DELAY, è possibile impostare il

parametro TIMER (tempo di ritardo) picchiettando qual-

che volta il pulsante BANK.

• Manopola FEEDBACK

Imposta il numero di volte che l’effetto deve veni-

re ripetuto.

* Un valore troppo alto può produrre un’oscillazione

incontrollata. Fare attenzione a non esagerare.

• Manopola LEVEL

Controlla il volume del segnale all’ingresso del

circuito Tape Echo

* Se l’impostazione del parametro Tape Echo viene cambia-

ta da un patch di livello diverso da “0” ad un patch di

livello pari a “0”, il valore di Tape Echo rimane al livello

di prima. Il suono del nuovo patch non viene naturalmente

influenzato da Tape Echo.

Effetti di riverbero

Ci sono tre tipi di effetti di riverbero, vale a dire

SPRING, HALL e PLATE.

●SPRING (riverbero a molle)

Questo effetto simula il riverbero a molle delle chi-

tarre elettriche classiche.

• Manopola REVERB

Controlla il volume del segnale all’ingresso del

circuito Reverb.

●HALL (riverbero da sala)

Simula l’effetto di riverbero creato da una sala da

concerto.

• Manopola REVERB

Controlla il volume del segnale all’ingresso del

circuito Reverb.

●PLATE (riverbero da piastra)

Simula il riverbero generato da una piastra in metallo.

• Manopola REVERB

Controlla il volume del segnale all’ingresso del

circuito Reverb.

* Se l’impostazione del parametro Reverb viene cambiata

da un patch di livello diverso da “0” ad un patch di livello

pari a “0”, il valore di Reverb rimane al livello di prima. Il

suono del nuovo patch non viene naturalmente influenzato

da Reverb.

21

Impostazione di controlli esterni

• trE : controllo dei toni (ACUTI)

• nnd : controllo dei toni (MEDI)

• bAS : controllo dei toni (ACUTI)

• PrE : controllo dei toni (PRESENZA)

• CP :

impostazione COMP del compressore

• SPd :

impostazione SPEED di modulazione

• dPt :

impostazione DEPTH di modulazione

• SP2 : parametro secondario della

manopola SPEED di modulazione

• dP2 : parametro secondario della

manopola DEPTH di modulazione

• ti : impostazione TIME del ritardo

• Fb : impostazione FEEDBACK del

ritardo

• LE : impostazione LEVEL del ritardo

• rE : impostazione LEVEL del riverbero

• OFF : off (nessun controllo)

Questi parametri (valori di impostazione) pos-

sono venire controllati con il controller imposta-

to alla fase 3.

5. Premere il pulsante PHASER.

Imposta il valore minimo del parametro del

controller.

Usare i pulsanti UP/DOWN per impostare il va-

lore (0.0-10.0).

6. Premere il pulsante ROTARY.

Imposta il valore massimo del parametro del

controller.

Usare i pulsanti UP/DOWN per impostare il va-

lore (0.0-10.0).

7. Premere il pulsante UTILITY per tornare al modo

di esecuzione.

Collegando un controllo a pedale (pedale espressione) opzionale, come lo YAMAHA FC-7, alla presa

EXP. PEDAL della pedaliera potrete controllare il volume, i toni e gli effetti (valori di impostazione) del

DG60FX-112. E’ anche possibile controllare questi parametri con i controlli di apparecchi MIDI.

■Procedura

1. Nel modo di riproduzione, premere simultanea-

mente il pulsante MANUAL e quello UTILITY.

Si imposta così il modo di controllo dall’esterno e

l’indicazione “CtL” appare sul display.

2. Premere il pulsante COMP.

Il numero dei controlli appare sul display.

Usare i pulsanti UP/DOWN per impostare il va-

lore del numero dei controlli.

Si possono assegnare ai numeri di controllo da 1

a 8 del DG60FX-112 sino a otto impostazioni dei

controlli stessi.

Un’unità separata di controllo può venire usata

per controllare ciascuna impostazione program-

mata oppure una sola unità di controllo può veni-

re usata per controllarle tutte.

3. Premere il pulsante CHORUS.

ll tipo di apparecchio di controllo viene

visualizzato sul display.

Usare i pulsanti UP/DOWN per impostare il tipo

di controllo.

• EP : Il controllo viene fatto con la

pedaliera collegata alla presa EXP.

PEDAL.

• 1-31, 64-95: 1-31, 64-95: il controllo

viene fatto attraverso dati inviati da

un dispositivo MIDI esterno

collegato alla presa MIDI IN.

Scegliere un numero di controllo

per cambiare il dispositivo usato.

Per informazioni sui numeri numero

dei controlli, consultare il manuale

dei vari dispositivi MIDI.

4. Premere il pulsante FLANGER.

Il tipo di parametro appare sul display.

Usare i pulsanti UP/DOWN per scegliere il pa-

rametro da controllare.

• UUH : Uso come pedale del wah-wah.

• b.Pr : Volume (pre-preamplificatore)

• A.Pr : Volume (post-preamplificatore)

• A.rE : Volume (post-riverbero)

Queste impostazioni di controllo dall’ester-

no sono incluse nei dati del patch.

Inoltre, nelle impostazioni Utility, c’è una fun-

zione non legata alle impostazioni di Patch

che imposta il modo di uso di unità di con-

trollo esterne. Un’unità di controllo esterna

può venire impostata in modo da funzionare

globalmente, via programmi (patch) o da es-

sere sempre disattivata (pag. 25).

22

Modo di accordatura

Questo modo viene usato per accordare la chitarra. Nel modo di accordatura, il DG60FX-112

funziona come un accordatore cromatico.

■Impostazione del modo di

accordatura

Per impostare il modo di accordatura, usare uno

dei seguenti metodi.

• Premere simultaneamente il pulsante UTILITY e

quello STORE.

• Nel modo di riproduzione, tenere premuto l’inter-

ruttore BANK fino a che “tu” non appare nel

display (tutte le spie dei pedali 1-3 e dell’interrut-

tore BANK si spengono). (Il modo Tuner Viene

dopo il modo Bank Select).

• Nel modo Bank Select, tenere premuto l’interrut-

tore BANK fino a che “tu” non appare nel display

(tutte le spie dei pedali 1-3 e dell’interruttore Bank

si spengono).

Quando ci si trova nel modo Tuner, ciascuna

delle uscite del DG60FX-112 (altoparlante,

LINE OUT, PHONES, DIGITAL OUT) viene

silenziata (non produce alcun suono).

■Accordatura

Il nome della nota più vicina a quella suonata appa-

re nel display e le cinque spie del pannello di co-

mando e le tre spie sopra all’interruttore BANK ven-

gono utilizzate per indicare se la nota è alta, bassa

o giusta.

1. Per cambiarne l’altezza, usare i pulsanti UP/

DOWN. Consultare in proposito “Impostazione

dell’altezza standard”.

2. Riprodurre la nota che volere suonare. Suonare

una sola nota.

Dapprima, accordare la chitarra in modo che il

nome della nota desiderata appaia sul display.

Le note vengono visualizzate nel modo seguen-

te.

ABbCDbDEbEFGbGAb

A bbC dbd EbE FGbGAb

Abbassare

l’altezza.

Aumentare

l’altezza.

Aumentare

l’altezza.

Abbassare

l’altezza.

Lampeggia

veloce

Lampeggia

lenta

Pannello di

comando

Illuminata

Quando l’altezza è bassa, le spie CHORUS e

FLANGER si accendono. Quando invece è alto,

si accendono quelle ROTARY e TREMOLO.

Accordare la chitarra sino a che si accende solo

la spia PHASER. L’accordatura è così

completa.(In questo momento si accende anche

la spia dell’interruttore BANK. )

3. Premere il pulsante UTILITY o quello BANK per

tornare al modo di riproduzione.

■

Impostazione dell’altezza standard

Di solito l’altezza standard è il LA da 440 Hz, ma in

alcuni casi l’altezza standard di un piano acustico è

diversa.

L’altezza standard del DG60FX-112 può venire re-

golata su di una frequenza qualsiasi fra i 436 ed i

444 Hz.

1. Nel modo di accordatura, premere il pulsante UP

o quelli DOWN e l’altezza standard viene

visualizzata sul display.

* Quando il DG60FX-112 viene acceso, l’altezza standard è

di 440 Hz.

2. Ogni volta che il pulsante UP viene premuto l’al-

tezza aumenta di 1 Hz. Analogamente, quando

il pulsante DOWN viene premuto, essa diminui-

sce di 1 Hz.

Pedaliera

L’accordatura

è completa

23

Modo Utility

Il modo Utility viene usato per impostazioni generali del DG60FX-112, ad esempio per la

pedaliera, per i segnali MIDI, per il controllo dall’esterno, per la presa PEDAL, ecc.

■Il modo Utility

Premere il pulsante UTILITY per impostare il modo

Utility. La spia si accende. Nel modo utility, premere

il pulsante UTILITY per tornare al modo di riprodu-

zione, in cui la spia è spenta.

Premere il pedale che volete impostare facendo at-

tenzione che la sua spia si accenda, quindi usare i

pulsanti UP e DOWN per impostare uno dei modi

seguenti.

• oFF : dati MIDI non trasmessi

• 1-32, 64-95 : il numero di cambio del controllo

da trasmettere

●Trasmissione del numero di cambio del con-

trollo quando l’interruttore è su OFF

Imposta il valore di cambio del controllo MIDI tra-

smesso quando la pedaliera si trova su OFF. Que-

sta funzione è disponibile solo quando la pedaliera

è nel modo “EFF”.

Premere il pulsante FLANGER per far comparire

l’impostazione attuale.

Premere la pedaliera da regolare, controllare che la

sua spia si accenda, ed usare i pulsanti UP e DOWN

per la regolazione.

• 0-127 : il cambiamento del valore del controllo

che viene trasmesso.

●Trasmissione dei valori di cambiamento del

controllo quando l’interruttore è su ON

Imposta il valore di cambio del controllo MIDI tra-

smesso quando la pedaliera si trova su ON. Que-

sta funzione è disponibile solo quando la pedaliera

è nel modo “EFF”.

Premere il pulsante PHASER per far comparire

l’impostazione attuale.

Premere la pedaliera da regolare, controllare che la

sua spia si accenda, ed usare i pulsanti UP e DOWN

per la regolazione.

• 0-127 : il cambiamento del valore del controllo

che viene trasmesso

■Funzioni MIDI

Premere il pulsante UTILITY ed impostare l’inter-

ruttore di selezione dell’amplificatore AMP su

LEAD2. Sul display appare l’indicazione “mmd”.

●Creazione di una tabella di ricezione di cam-

biamento programmi MIDI

mposta il patch corrispondente che viene richiama-

Nel modo utility, i messaggi MIDI non posso-

no venire ricevuti. Per riceverli usare il modo

MIDI.

Nel modo Utility è possibile impostare le seguenti

sei funzioni. Il pulsante di selezione dell’amplifica-

tore AMP viene usato per scegliere la funzione de-

siderata.

• LEAD1: funzioni della pedaliera

• LEAD2: funzioni MIDI

• DRIVE1: impostazione dei controlli esterni

• DRIVE2:

impostazione pedale EXP. PEDAL EXP.

• CRUNCH1: impostazioni pedali del wah wah

• CRUNCH2:

modo di simulazione di altoparlanti

■Funzioni della pedaliera

Premere il pulsante UTILITY e portare il selettore di

funzione dell’amplificatore su LEAD1. L’indicazione

“F.S” appare sul display

●Scelta della funzione della pedaliera

Premere il pulsante COMP e usare i pulsanti UP/

DOWN per impostare la funzione delle pedaliere da

1 a 3.

• PrG : commutazione di patch con la pedaliera

• EFF : attivazione e spegnimento degli effetti

con la pedaliera

Pedale 1: modulazione

Pedale 2: ritardo

Pedale 3: riverbero

●

Trasmissione dei numeri di cambio del controllo

Imposta il numero di cambio del controllo MODI tra-

smesso quando la pedaliera viene attivata o

disattivata. (La funzione è disponibile solo quando

la pedaliera si trova su EFF.)

Premere il pulsante CHORUS per far comparire

l’impostazione attuale.

24

to quando un numero di cambiamento del program-

ma MIDI, d’ora in poi chiamata numero di program-

ma, viene ricevuto.

Premere il pulsante COMP per impostare il numero

di programma MIDI da ricevere. Usare i pulsanti UP

e DOWN per scegliere il numero.

• 1-128 : numero cambiamento programma MIDI

Premere il pulsante CHORUS per impostare il nu-

mero di patch del DG60FX-112.

Usare i pulsanti UP e DOWN o la pedaliera come

fatto per la selezione di un patch nel modo di ese-

cuzione.

• 011-933, 0.11-9.33 :

Il numero di patch viene richiamato.

●Creazione di una tabella di trasmissione di

cambiamento di programmi MIDI

Quando una pedaliera da 1 a 3 viene premuta per

richiamare un patch, un numero di cambiamento di

programma MIDI viene trasmesso dalla presa MIDI

OUT del DG60FX-112 ad un controllo di effetto ester-

no o altro. Al patch viene assegnato un numero di

programma MIDI che viene trasmesso quando il

patch viene richiamato.

Premere il pulsante FLANGER per impostare il nu-

mero di patch del DG60FX-112. Usare i pulsanti UP

e DOWN o la pedaliera come fatto per la selezione

di un patch nel modo di esecuzione.

• 011-933, 0.11-9.33 :

Il numero di patch viene richiamato.

Premere il pulsante PHASER per impostare il nu-

mero di programma MIDI da trasmettere. Usare i

pulsanti UP e DOWN per scegliere il numero.

• 1-128 : numero cambiamento programma MIDI

●Impostazione del canale di ricezione MIDI

Imposta il canale di ricezione del DG60FX-112.

Il canale MIDI impostato in questa fase viene usato

anche come numero di dispositivo per la funzione

di ricezione in massa.

Premere il pulsante ROTARY ed usare i pulsanti

UP e DOWN per impostare il canale di ricezione

MIDI.

• oFF : i messaggi MIDI non vengono ricevuti.

• ALL : vengono ricevuti messaggi MIDI da tutti

i canali

• 1-16 : canali MIDI sui quali si possono ricevere

messaggi

●Impostazione del canale di trasmissione MIDI

Imposta il canale di trasmissione del DG60FX-112

Il canale MIDI impostato in questa fase viene usato

anche come numero di dispositivo per la funzione

di trasmissione in massa.

Premere il pulsante TREMOLO ed usare i pulsanti

UP e DOWN per impostare il canale di trasmissio-

ne MIDI.

• 1-16 : canali MIDI sui quali si possono

trasmettere messaggi

●Attivazione e disattivazione della funzione

MIDI Merge

mposta se il segnale MIDI che viene ricevuto via la

presa MIDI IN del DG60FX-112 deve venire

ritrasmesso via la presa MIDI OUT.

Premere il pulsante DELAY ed usare i pulsanti UP

e DOWN per impostare la funzione MIDI MERGE.

• on : i dati vengono ritrasmessi via la presa

MIDI OUT.

• oFF : i dati non vengono ritrasmessi via la

presa MIDI OUT.

* Quando la funzione MIDI Merge è attivata, i dati ritrasmessi

dalla presa MIDI OUT non sono limitati dall’impostazione

del canale di ricezione MIDI e così vengono trasmessi i dati

di tutti i canali.

●Funzione MIDI Bulk Out

Quest’operazione trasmette dati memorizzati nel-

l’area dell’utente del DG60FX-112 oltre a

impostazioni fatte nel modo Utility ad un dispositivo

esterno, ad esempio un Yamaha MDF3, ecc., per il

salvataggio.

Usare un cavo MIDI per collegare la porse MIDI OUT

del DG60FX-112 alla presa MIDI IN di un dispositivo

MODI esterno.

Modo Utility

MIDI

IN

MIDI

OUT

MDF3, ecc.

25

Per mandare tutti i dati dell’area dell’utente

(011-933) oltre alle impostazioni del modo

Utility con la funzione Bulk Out:

Premere il pulsante TAPE ECHO facendo apparire

l’indicazione “ALL” sul display, quindi premere il

pulsante STORE per eseguire l’operazione Bulk Out.

Per mandare un singolo patch (dati) dell’area

dell’utente con l’operazione Bulk Out:

Dopo aver premuto il pulsante SPRING, scegliere il

numero di Patch che volete mandare con la funzio-

ne Bulk Out. usare i pulsanti UP e DOWN o la

pedaliera per scegliere un patch come fatto nel modo

di esecuzione.

Dopo aver scelto il patch, premere il pulsante

STORE per eseguire l’operazione MIDI Bulk Out di

un solo patch.

* Dopo aver ritrasmesso i dati, il dispositivo torna alla sua

condizione originaria, pronto a scegliere un altro numero di

patch.

●Operazione Bulk In

Quest’operazione viene usata per caricare nel

DG60FX-112 dati in precedenza memorizzati in

dispositivi esterni MIDI, ad esempio uno YAMAHA

MDF3.

Usare un cavo MIDI per collegare la presa MIDI OUT

del dispositivo MIDI esterno alla presa MIDI IN del

DG60FX-112.

Quando i dati Bulk Out sono mandati dal dispositivo

esterno, il DG60FX-112 li riceve.

* Per ricevere i dati Bulk In, usare il modo di esecuzione del

DG60FX-112.

Quando l’operazione MIDI Bulk In viene ese-

guita, il contenuto dei patch dell’area del-

l’utente viene riscritto.

Prima di eseguire l’operazione Bulk In, con-

trollare che tutti i dati importanti contenuti

dal DG60FX-112 siano stati salvati.

■Impostazione di controlli esterni

Come si è visto nella sezione “Impostazione di con-

trolli esterni” di pagina 21. queste impostazioni ven-

gono usate per controllare il volume, i toni ed i pa-

rametri di effetto del DG60FX-112 da una pedaliera

collegata al pedale EXP. PEDAL o ad un dispositivo

MIDI collegato alla presa MIDI IN.

Premere il pulsante UTILITY e quindi impostare l’in-

terruttore di selezione dell’amplificatore AMP su

DRIVE 1. L’indicazione “CtL” appare sul display.

●Impostazione del modo di funzionamento del

controllo esterno

Premere il pulsante COMP ed usare i pulsanti UP e

DOWN per impostare il modo di operazione del con-

trollo esterno.

• GLb : l’impostazione del controllo esterno è

sempre possibile nel modo Utility.

• PrG : è disponibile l’impostazione del controllo

esterno impostata nel patch.

• oFF : il controllo esterno è sempre spento.

Le seguenti impostazioni da “Set the Exter-

nal Control Number” fino a “Set the

Parameter’s Maximum Value” possono essere

impostate solo quando il modo di

funzionamento del controllo esterno è

impostato su "GLb".

* Vedi la sezione [Impostazioni controllo esterno] (pag. 21)

per maggiori informazioni su ciascuna impostazione.

●

Impostazione del numero del controllo esterno

Premere il pulsante CHORUS ed usare i pulsanti

UP e DOWN per impostare il numero di controllo

(1-8).

●Impostazione del controllo esterno

Premere il pulsante FLANGER ed usare i pulsanti

UP/DOWN per scegliere il tipo di unità di controllo

(EP, 1-31, 64-95).

●Impostazione del parametro da controllare

Premere il pulsante PHASER ed usare i pulsanti

UP e DOWN per scegliere il parametro da control-

lare (UUH-).

●

Impostazione del valore minimo del parametro

Premere il pulsante ROTARY ed usare i pulsanti

UP e DOWN per impostare il valore minimo del pa-

rametro, vale a dire il valore per il quale il controllo

esterno viene portato sul minimo: 0.0-10.0.

●

Impostazione del valore massimo del parametro

Premere il pulsante TREMOLO ed usare i pulsanti

UP e DOWN per impostare il valore massimo del

parametro, vale a dire il valore per il quale il control-

lo esterno viene portato sul massimo: 0.0-10.0.

Modo Utility

26

Modo Utility

■Impostazione del pedale EXP.

PEDAL

Queste impostazioni sono disponibili quando il pe-

dale EXP. PEDAL (“EP”) viene scelto come unità

di controllo nelle impostazioni di controllo dall’ester-

no.

Premere il pulsante UTILITY e quindi impostare il

selettore AMP sulla posizione DRIVE2. L’indicazio-

ne “E.P” appare sul display.

●

Impostazione del valore minimo del parametro

Imposta il valore minimo che indica la posizione del

pedale EXP. PEDAL.

Premere il pulsante COMP e usare i pulsanti UP e

DOWN per impostare la posizione (0-128).

Potete anche mantenere premuto il pulsante COMP

e muovere il pedale EXP PEDAL per determinarne

la posizione.

* A causa del rapporto fra il valore massimo e minimo, non

può essere usato un valore che risulta in una gamma pratica

di uso (vedi l’illustrazione che segue) di meno di 128.

●

Impostazione del valore massimo del parametro

Imposta il valore massimo che indica la posizione

del pedale EXP. PEDAL.

Premere il pulsante CHORUS e usare i pulsanti UP

e DOWN per impostare la posizione (127-255).

Potete anche mantenere premuto il pulsante

CHORUS e muovere il pedale EXP PEDAL per de-

terminarne la posizione.

* A causa del rapporto fra il valore massimo e minimo, non

può essere usato un valore che risulta in una gamma pratica

di uso (vedi l’illustrazione che segue) di meno di 128.

* Il valore non può venire reso più grande di quello impostato

per il pedale di espressione.

●Impostazione del pedale EXP PEDALE

Se il pedale EXP PEDAL viene usato come pedale

del wah wah, è possibile attivare e disattivare l’ef-

fetto premendo il pedale stesso. Impostare l’angolo

del pedale al quale l’effetto viene attivato.

Premere il pulsante FLANGER ed usare i pulsanti

UP e DOWN per impostare la posizione del pedale.

Potete anche tenere premuto il pulsante FLANGER

e spostare il pedale EXP PEDAL portandolo nella

posizione desiderata.

* Il valore non può venire reso più piccolo di quello massimo

impostato per il pedale di espressione.

* Se il valore viene portato su “oFF”, la funzione del wah

wah non può venire impostata.

* Il pedale di controllo YAMAHA FC-7 possiede una funzione

di fortissimo che permette la pressione del pedale oltre la

sua posizione standard. Quando il piede lascia andare il pe-

dale del tutto premuto, questo torna spontaneamente alla sua

posizione standard. Questa funzione di fortissimo del pedale

è conveniente, e dovrebbe quindi venire usata.

●Trasmissione dei numeri di cambiamento del

controllo di trasmissione con il pedale EXP.

PEDAL

Impostare il numero di cambiamento del controllo

MIDI da mandare quando il pedale EXP PEDAL vie-

ne premuto.

Premere il pulsante PHASER e quindi quelli UP e

DOWN per impostate il numero di cambiamento del

controllo di trasmissione.

• oFF : i segnali MIDI non vengono trasmessi.

• 1-32, 64-95 :

il numero di cambiamento del controllo

da trasmettere

Valore

minimo

Valore

massimo

Valore

massimo

impostabile

Gamma pratica di uso

(più di 128)

Gamma di uso normale

Posizione standard

Gamma effettiva di attivazione

(gamma normale di ritorno)

Imposta la posizione di accensione

e spegnimento del pedale entro

questa gamma.

27

■

Impostazioni del pedale del wah wah

Queste impostazioni sono disponibili quando la fun-

zione del pedale del wah wah (“UUH”) viene scelta

come controllo nelle impostazioni dei controlli ester-

ni.

Premere il pulsante UTILITY e quindi impostare il

selettore dell’amplificatore AMP sulla posizione

CRUNCH1. L’indicazione “UUH” appare sul display.

●Impostazione della posizione delle basse fre-

quenze del pedale del wah wah

Impostare le basse frequenze del pedale del wah

wah.

Premere il pulsante COMP ed usare i pulsanti UP e

DOWN per impostare la frequenza (150-500 Hz).

●Impostazione della posizione delle alte fre-

quenze del pedale del wah wah

Impostare le alte frequenze del pedale del wah wah.

Premere il pulsante CHORUS ed usare i pulsanti

UP e DOWN per impostare la frequenza (1.50-

5.00 kHz)

●Impostazione della curva di frequenza del

pedale del wah wah

Imposta la curva di frequenza del pedale del wah

wah.

Premere il pulsante FLANGER e usare i pulsanti

UP e DOWN per scegliere una curva (1.00-5.00).

Modo Utility

■Simulatore di altoparlante

Premere il pulsante UTILITY e quindi portare il

selettore AMP su CRUNCH2. Le impostazioni che

seguono appaiono sul display.

Usare i pulsanti UP e DOWN per scegliere un modo

di simulazione di altoparlante.

• GLb : il simulatore di altoparlante è attivato.

• PrG : il simulatore di altoparlante viene attivato

o disattivato a seconda dell’impostazione

di un patch.

• oFF : il simulatore di altoparlante è disattivato.

28

Messaggi di errore

In caso di errori di funzionamento, il display riporta uno dei seguenti messaggi:

E1: MIDI Receive Buffer Full

CAUSA: L’amplificatore DG ha ricevuto una quantità eccessiva di dati MIDI simultaneamente.

SOLUZIONE: Provare a ridurre la quantità di dati o dividere i dati in blocchi di dimensioni inferiori.

E2: Cummunication Error

CAUSA: Si è verificata una anomalia nella comunicazione MIDI.

SOLUZIONE: Verificare tutti i collegamenti e ritentare.

E3: Bulk Receive Check Sum Error

CAUSA: Il check sum non corrisponde ai dati MIDI Bulk ricevuti.

SOLUZIONE: Verificare tutti i collegamenti e i dati e ritentare.

E4: Bulk Receive Data Abnormality

CAUSA: Si è verificata una anomalia nei dati MIDI Bulk ricevuti.

SOLUZIONE: Verificare tutti i collegamenti e i dati e ritentare.

E5: Backup Battery Error

CAUSA: La batteria è esaurita.

SOLUZIONE: Ulteriore funzionamento dell’unità può comportare la perdita dei dati memorizzati. Ri-

volgersi al rivenditore o ad un centro assistenza autorizzato Yamaha per la sostituzione

della batteria.

Nessun suono

→La spina del cavo di alimentazione è collegata

in modo appropriato?

→Il volume dell’amplificatore della chitarra è sul

minimo?

→La manopola GAIN è sullo zero?

→La manopola MASTER è sullo zero?

→La manopola OUTPUT è sullo zero?

→Se si usa un pedale EXP. PEDAL per control-

lare il volume, provare a premere sul pedale.

→Il modo di accordatura è attivato? premere il

pulsante UTILITY o quello BANK per tornare

al modo di esecuzione.

→Alla presa MAIN AMP IN è stato collegato un

cavo?

Anche girando le manopole il suono non

cambia.

→Girare la manopola sino a che il valore sul

display cambia, quindi regolare il valore. Vedi

pagina 13.

Diagnostica

→L’effetto della manopola è attivato? Dopo averlo

attivato premendo il suo pulsante, girare la

manopola per regolarne il valore. Vedi pagina

13.

Trasmissione MIDI impossibile

→Il canale di trasmissione MIDI corrisponde al

canale MIDI del dispositivo ricevente? Vedi

pagina 24.

→La funzione MIDI Merge è OFF? Vedi pagina

24.

Ricezione MIDI impossibile

→Il DG60FX-112 si trova nel modo di esecuzio-

ne? Tornare nel modo di esecuzione e prova-

re di nuovo la ricezione.

→Il canale MIDI del DG60FX-112 si trova su

OFF? Vedi pagina 24.

29

Dati tecnici

Sezione digitale

• Processamento del segnale completamente digi-

tale

• preamplificatore ad otto canali

• Effetti digitali

• Compressore

• Chorus, Flanger, Phaser, Rotary Speaker, Tre-

molo

• Digital Delay, Tape Echo

• Spring Reverb, Hall Reverb, Plate Reverb

• Funzione di tempo Tap (di ritardo)

• Simulatore di altoparlanti (16 tipi)

• Funzione di controllo dall’esterno (pedale EXP.

PEDAL/MIDI): otto unità di controllo/parametri

• Funzione wah wah

• Funzione di accordatura (cromatica, automatica)

Sezione analogica

• Amplificatore finale di potenza solid state 60 W

• 1 altoparlanti EMINENCE 30 cm

Funzioni MIDI

Ricezione: cambiamento programma (si possono

creare tabelle di cambiamento del programma),

cambio controllo, Bulk In

Trasmissione: cambiamento programma, cambio

controllo, Bulk Out, Merge Out

Interruttore di controllo

Pannello superiore

Interruttori x 17

UP, DOWN, MANUAL, UTILITY, STORE,

COMP, CHORUS, FLANGER, PHASER,

ROTARY, TREMOLO, DALY, TAPE ECHO,

SPRING, HALL, PLATE, SP.SIM.

Manopole x 15

AMP SELECT, GAIN, MASTER, TREBLE,

MIDDLE, BASS, PRESENCE, COMP,

SPEED, DEPTH, TIME, FEEDBACK, LEVEL,

REVERB, OUTPUT

Pannello posteriore

Interruttori x 1

POWER

Display

LED a sette segmenti (tre cifre) x 1

LED pulsanti x 17

Collegamenti e prese

INPUT HIGH, LOW: presa standard monoaurale

LINE OUT L/MONO, R: presa standard monoaurale

PHONES: presa standard stereo

POWER AMP IN: presa standard monoaurale

Terminale pedaliera: 13 piedini DIN

DIGITAL OUT COAXIAL: COASSIALE

MIDI IN, MIDI OUT: presa DIN a 5 pin

Convertitore A/D

20 bit + 3 bit mobili

Convertitore D/A

A 20 bit

Frequenza di campionamento

48 kHz

Locazioni di memoria

Predefinite: 90

Utente: 90

Livello/impedenza di ingresso

INPUT HIGH: -25dBm/1MΩ

INPUT LOW: -15dBm/1MΩ

POWER AMP IN: 0dBm/100kΩ

Livello/impedenza di uscita

LINE OUT L/MONO, R: -3dBm/2.3kΩ

PHONES: 0 dBm/47 Ω (carico da 47 Ω)

ALTOPARLANTE: 60 W RMS/8 Ω

Alimentazione

230 V, 50 Hz

Assorbimento

70 W

Dimensioni (L x A x P)

513 x 491 x 291 mm

Peso

17 kg

Accessories

Pedaliera

Cavo speciale pedaliera

Mode d’emploi (cette brochure)

Lista dei patch

Pedaliera

Pedali per 4 (1, 2, 3, BANK)

LED pedaliera x 6 (1, 2, 3, BANK x3)

Collegamenti e prese

EXP. PEDAL: presa standard stereo

Collega l’unità principale e la pedaliera: 13 piedini

DIN

Dimensioni (L x A x P) : 280 x 55 x 108 mm

Peso : 930 g

* Dati tecnici e design soggetti a modifiche senza

preavviso.

30

MIDI Implementation Chart

YAMAHA [ Guitar Amplifier] Date:30-Jun-2000

Model DG60FX-112 MIDI Implementation Chart Version : 1.0

+----------------------------------------------------------------------+

: : Transmitted : Recognized : Remarks :

: Function ... : : : :

:-------------------+----------------+----------------+----------------:

:Basic Default : 1 - 16 : 1 - 16, off : memorized :

:Channel Changed : 1 - 16 : 1 - 16, off : :

:-------------------+----------------+----------------+----------------:

: Default : 1,3 : 1,3 : memorized :

:Mode Messages : x : x : :

: Altered : ************** : x : :

:-------------------+----------------+----------------+----------------:

:Note : x : x : :

:Number : True voice: ************** : x : :

:-------------------+----------------+----------------+----------------:

:Velocity Note ON : x : x : :

: Note OFF : x : x : :

:-------------------+----------------+----------------+----------------:

:After Key's : x : x : :

:Touch Ch's : x : x : :

:-------------------+----------------+----------------+----------------:

:Pitch Bender : x : x : :

:-------------------+----------------+----------------+----------------:

: 0 : x : x : :

: 1 - 31 : o : o : :

: 32 - 63 : x : x : :

: 64 - 95 : o : o : :

: Control 95 -127 : x : x : :

: : : : :

: Change : : : :

: : : : :

31

MIDI Implementation Chart

: : : : :

: : : : :

: : : : :

: : : : :

: : : : :

:-------------------+----------------+----------------+----------------:

:Prog : o 0 - 127 : o 0 - 127 : :

:Change : True # : ************** : : :

:-------------------+----------------+----------------+----------------:

:System Exclusive : o : o : Bulk Dump :

:-------------------+----------------+----------------+----------------:

:System : Song Pos. : x : x : :

: : Song Sel. : x : x : :

:common : Tune : x : x : :

:-------------------+----------------+----------------+----------------:

:System :Clock : x : x : :

:Real Time :Commands: x : x : :

:-------------------+----------------+----------------+----------------:

:Aux :All Sound OFF: x : x : :

: :

Reset All Cntrls

: x : x : :

: :Local ON/OFF : x : x : :

: :All Notes OFF: x : x : :

:Mes- :Active Sense : o : x : :

:sages:Reset : x : x : :

:-------------------+----------------+----------------+----------------:

: :

: :

+-------------------+----------------+----------------+----------------+

Mode 1 : OMNI ON, POLY Mode 2 : OMNI ON, MONO o : Yes

Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF, MONO x : No

Printed in Taiwan

V611000
