Manual del Usuario

2

ADVARSEL!

Lithiumbatteri—Eksplosionsfare ved fejlagtig håndtering. Udskiftning må kun ske med batteri af samme fabrikat og type.

Levér det brugte batteri tilbage til leverandøren.

VARNING

Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ som rekommenderas av

apparattillverkaren. Kassera använt batteri enlight fabrikantens instruktion.

VAROITUS

Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan suosittelemaan

tyyppiin. Hävitä käytetty paristo valmistajan ohjeiden mukaisesti.

1.IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the in-

structions contained in this manual, meets FCC re-

quirements. Modifications not expressly approved by

Yamaha may void your authority, granted by the FCC,

to use the product.

2.IMPORTANT: When connecting this product to acces-

sories and/or another product use only high quality

shielded cables. Cable/s supplied with this product

MUST be used. Follow all installation instructions.

Failure to follow instructions could void your FCC

authorization to use this product in the USA.

3.NOTE: This product has been tested and found to

comply with the requirements listed in FCC Regula-

tions, Part 15 for Class “B” digital devices. Compli-

ance with these requirements provides a reasonable

level of assurance that your use of this product in a

residential environment will not result in harmful

interference with other electronic devices. This equip-

ment generates/uses radio frequencies and, if not

installed and used according to the instructions found

in the users manual, may cause interference harmful

to the operation of other electronic devices. Compli-

ance with FCC regulations does not guarantee that

interference will not occur in all installations. If this

product is found to be the source of interference, which

can be determined by turning the unit “OFF” and “ON”,

please try to eliminate the problem by using one of the

following measures:

Relocate either this product or the device that is being

affected by the interference.

Utilize power outlets that are on different branch (circuit

breaker or fuse) circuits or install AC line filter/s.

In the case of radio or TV interference, relocate/reorient

the antenna. If the antenna lead-in is 300 ohm ribbon

lead, change the lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory

results, please contact the local retailer authorized to

distribute this type of product. If you can not locate the

appropriate retailer, please contact Yamaha Corporation

of America, Electronic Service Division, 6600

Orangethorpe Ave, Buena Park, CA90620

The above statements apply ONLY to those products

distributed by Yamaha Corporation of America or its

subsidiaries.

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA.

• This applies only to products distributed by Yamaha Canada Music Ltd.

• Ceci ne s’applique qu’aux produits distribués par Yamaha Canada Musique Ltée.

CANADA

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

FCC INFORMATION (U.S.A.)

NEDERLAND / NETHERLAND

• Dit apparaat bevat een lithium batterij voor geheugen back-up.

• This apparatus contains a lithium battery for memory back-up.

• Raadpleeg uw leverancier over de verwijdering van de batterij op

het moment dat u het apparaat ann het einde van de levensduur

afdankt of de volgende Yamaha Service Afdeiing:

Yamaha Music Nederland Service Afdeiing

Kanaalweg 18-G, 3526 KL UTRECHT

Tel. 030-2828425

• For the removal of the battery at the moment of the disposal at

the end of the service life please consult your retailer or Yamaha

Service Center as follows:

Yamaha Music Nederland Service Center

Address : Kanaalweg 18-G, 3526 KL UTRECHT

Tel : 030-2828425

• Gooi de batterij niet weg, maar lever hem in als KCA.

• Do not throw away the battery. Instead, hand it in as small

chemical waste.

The exclamation point within the equilat-

eral triangle is intended to alert the user to

the presence of important operating and

maintenance (servicing) instructions in the

literature accompanying the product.

The lightning flash with arrowhead

symbol, within the equilateral triangle, is

intended to alert the user to the presence of

uninsulated “dangerous voltage” within the

product’s enclosure that may be of suffi-

cient magnitude to constitute a risk of

electrical shock.

3

WARNING- When using any electrical or electronic prod-

uct, basic precautions should always be followed. These precau-

tions include, but are not limited to, the following:

1. Read all Safety Instructions, Installation Instructions,

Special Message Section items, and any Assembly Instructions

found in this manual BEFORE making any connections, includ-

ing connection to the main supply.

2. Do not attempt to service this product beyond that

described in the user-maintenance instructions. All other servic-

ing should be referred to qualified service personnel.

3. Main Power Supply Verification: Yamaha products are

manufactured specifically for the supply voltage in the area

where they are to be sold. If you should move, or if any doubt

exists about the supply voltage in your area, please contact your

dealer for supply voltage verification and (if applicable) instruc-

tions. The required supply voltage is printed on the name plate.

For name plate location, please refer to the graphic found in the

Special Message Section of this manual.

4. DANGER-Grounding Instructions: This product must

be grounded and therefore has been equipped with a three pin

attachment plug. If this product should malfunction, the ground

pin provides a path of low resistance for electrical current,

reducing the risk of electrical shock. If your wall socket will not

accommodate this type plug, contact an electrician to have the

outlet replaced in accordance with local electrical codes. Do

NOT modify the plug or change the plug to a different type!

5. WARNING: Do not place this product or any other

objects on the power cord or place it in a position where anyone

could walk on, trip over, or roll anything over power or connect-

ing cords of any kind. The use of an extension cord is not

recommended! If you must use an extension cord, the minimum

wire size for a 25' cord (or less) is 18 AWG. NOTE: The smaller

the AWG number, the larger the current handling capacity. For

longer extension cords, consult a local electrician.

6. Ventilation: Electronic products, unless specifically

designed for enclosed installations, should be placed in locations

that do not interfere with proper ventilation. If instructions for

enclosed installations are not provided, it must be assumed that

unobstructed ventilation is required.

7. Temperature considerations: Electronic products should

be installed in locations that do not seriously contribute to their

operating temperature. Placement of this product close to heat

sources such as; radiators, heat registers etc., should be avoided.

8. This product was NOT designed for use in wet/damp

locations and should not be used near water or exposed to rain.

Examples of wet /damp locations are; near a swimming pool,

spa, tub, sink, or wet basement.

9. This product should be used only with the components

supplied or; a cart ,rack, or stand that is recommended by the

manufacturer. If a cart, rack, or stand is used, please observe all

safety markings and instructions that accompany the accessory

product.

10.The power supply cord (plug) should be disconnected

from the outlet when electronic products are to be left unused

for extended periods of time. Cords should also be disconnected

when there is a high probability of lightening and/or electrical

storm activity.

11.Care should be taken that objects do not fall and liquids

are not spilled into the enclosure through any openings that may

exist.

12.Electrical/electronic products should be serviced by a

qualified service person when:

a. The power supply cord has been damaged; or

b. Objects have fallen, been inserted, or liquids have been

spilled into the enclosure through openings; or

c. The product has been exposed to rain; or

d. The product does not operate, exhibits a marked change

in performance; or

e. The product has been dropped, or the enclosure of the

product has been damaged.

13.This product, either alone or in combination with an

amplifier and headphones or speaker/s, may be capable of

producing sound levels that could cause permanent hearing loss.

DO NOT operate for a long period of time at a high volume

level or at a level that is uncomfortable. If you experience any

hearing loss or ringing in the ears, you should consult an audi-

ologist.

IMPORTANT: The louder the sound, the shorter the time

period before damage occurs.

14.Some Yamaha products may have benches and/or acces-

sory mounting fixtures that are either supplied as a part of the

product or as optional accessories. Some of these items are

designed to be dealer assembled or installed. Please make sure

that benches are stable and any optional fixtures (where appli-

cable) are well secured BEFORE using. Benches supplied by

Yamaha are designed for seating only. No other uses are recom-

mended.

INFORMATION RELATING TO PERSONAL INJURY, ELECTRICAL SHOCK,

AND FIRE HAZARD POSSIBILITIES HAS BEEN INCLUDED IN THIS LIST.

IMPORTANT SAFETY INSTRUCTIONS

92-469-3

PLEASE KEEP THIS MANUAL

4

Gracias por adquirir el preamplificador para guitarra

DG-Stomp YAMAHA.

Para entender bien las funciones y poder obtener la

máxima vida útil de servicio del aparato, lea atentamente

este manual antes empezar a utilizarlo. Después de haber

leído este manual, guárdelo junto con la garantía en un

lugar seguro para poderlo consultar en el futuro.

Contenidos

Precauciones ................................................ 5

Nomenclatura ............................................... 6

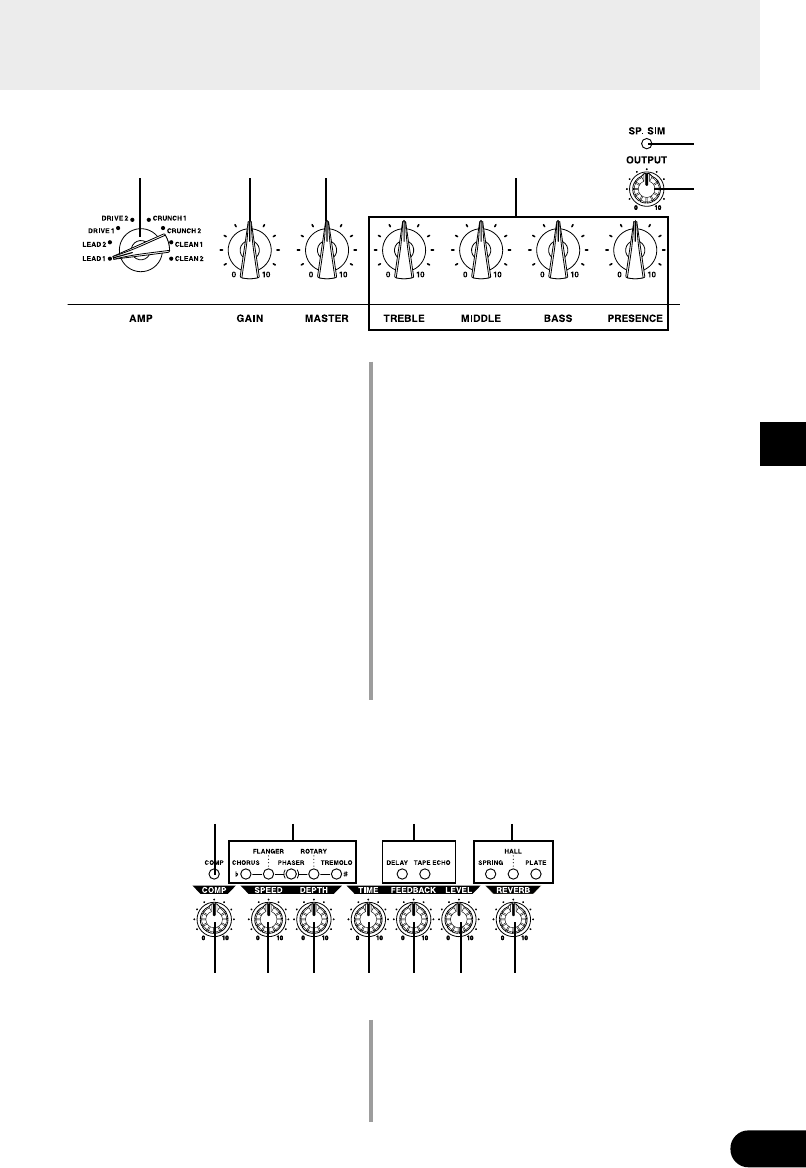

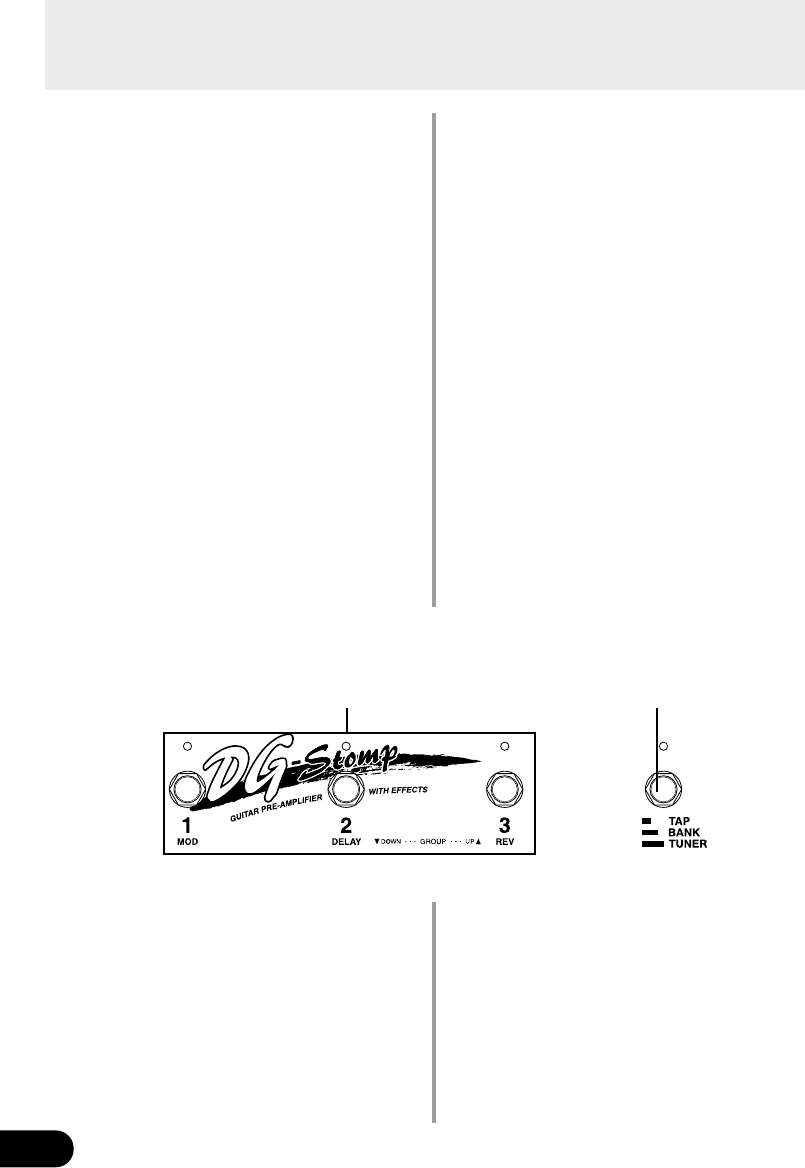

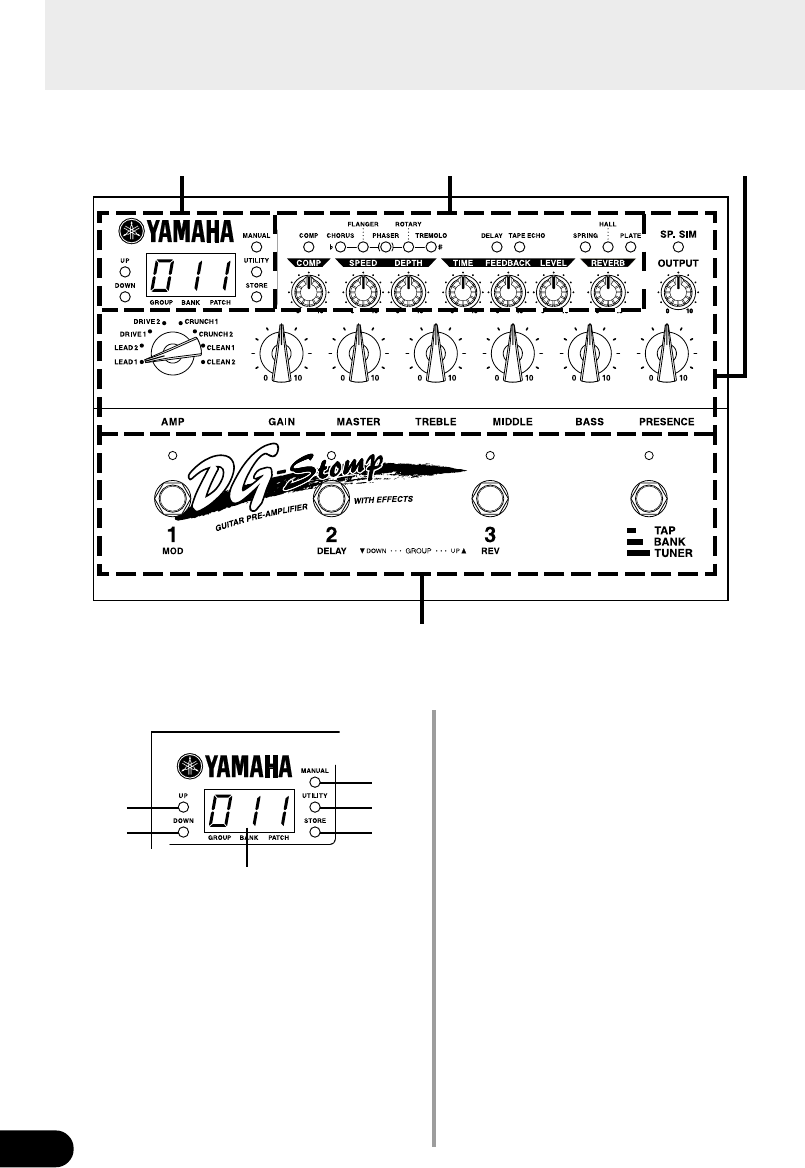

■Panel superior .................................................. 6

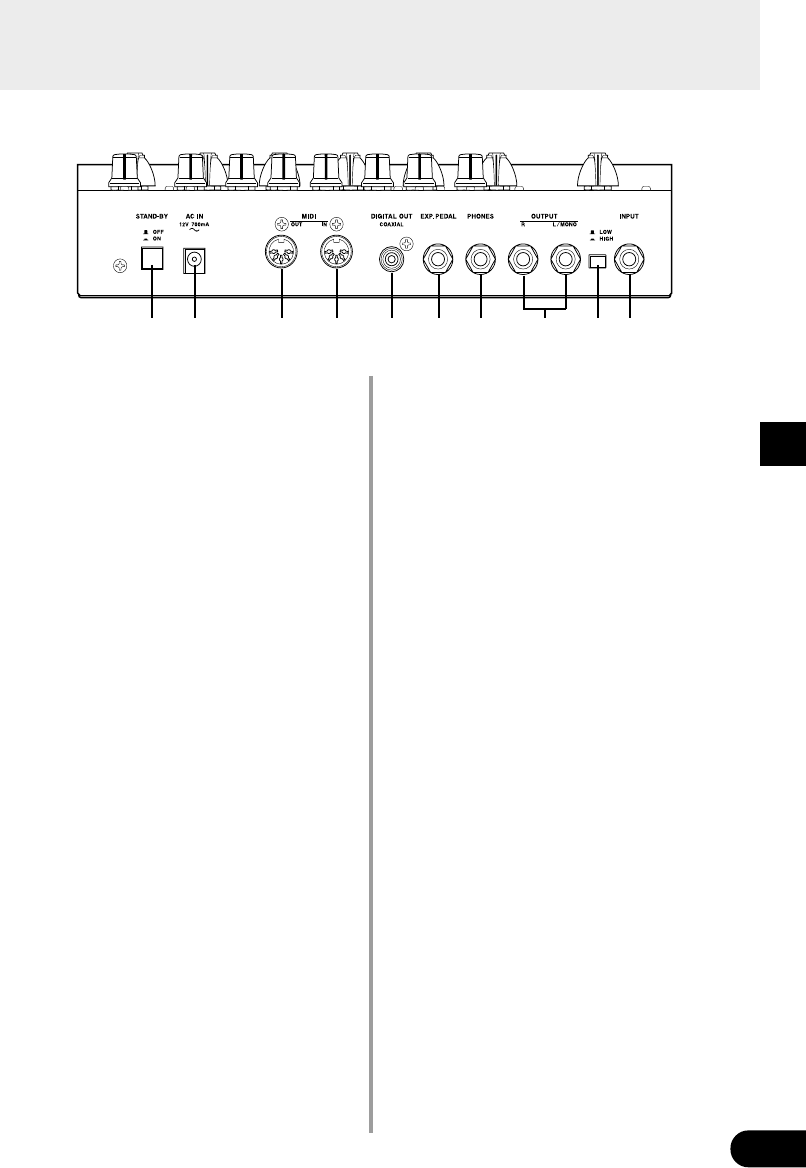

■Panel posterior ................................................. 9

Conexiones ................................................. 10

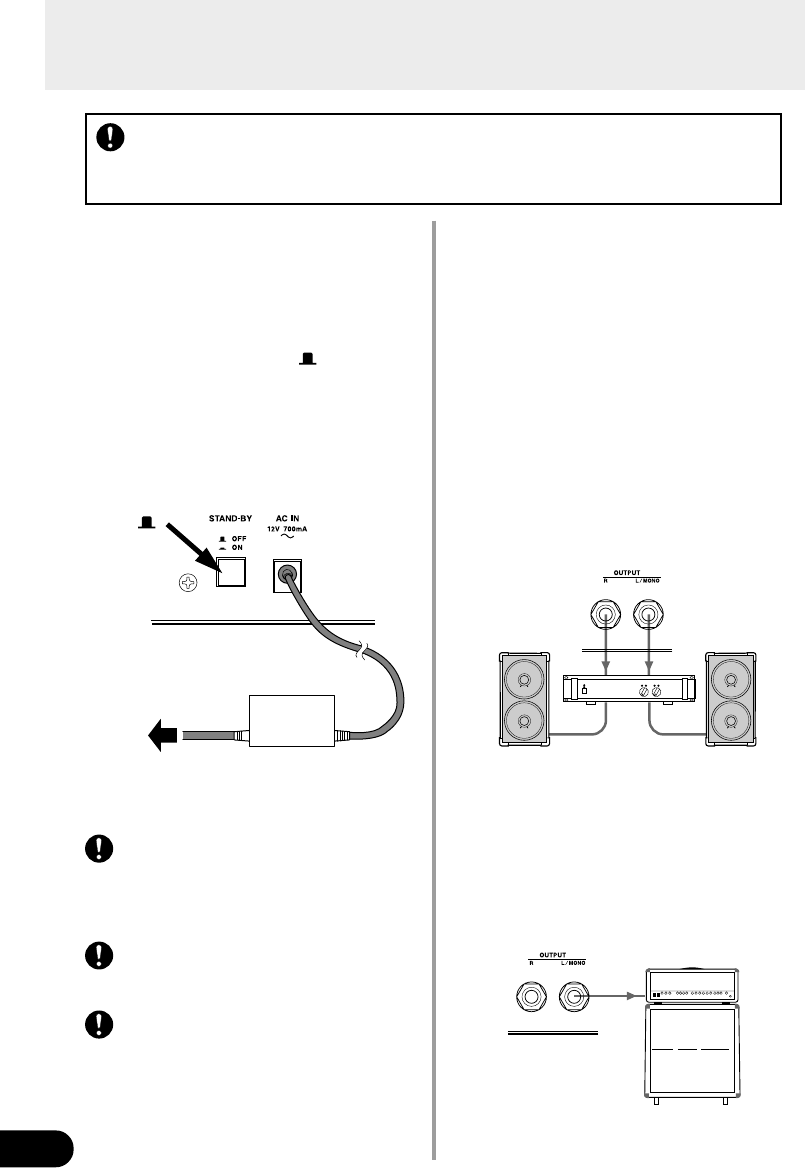

■Conexión de la alimentación .......................... 10

■Conexión de un amplificador y sistema de

altavoces ........................................................ 10

■Conexión de unos auriculares ........................11

■Salida digital .................................................... 11

■Conexión de un pedal de expresión (EXP) .....11

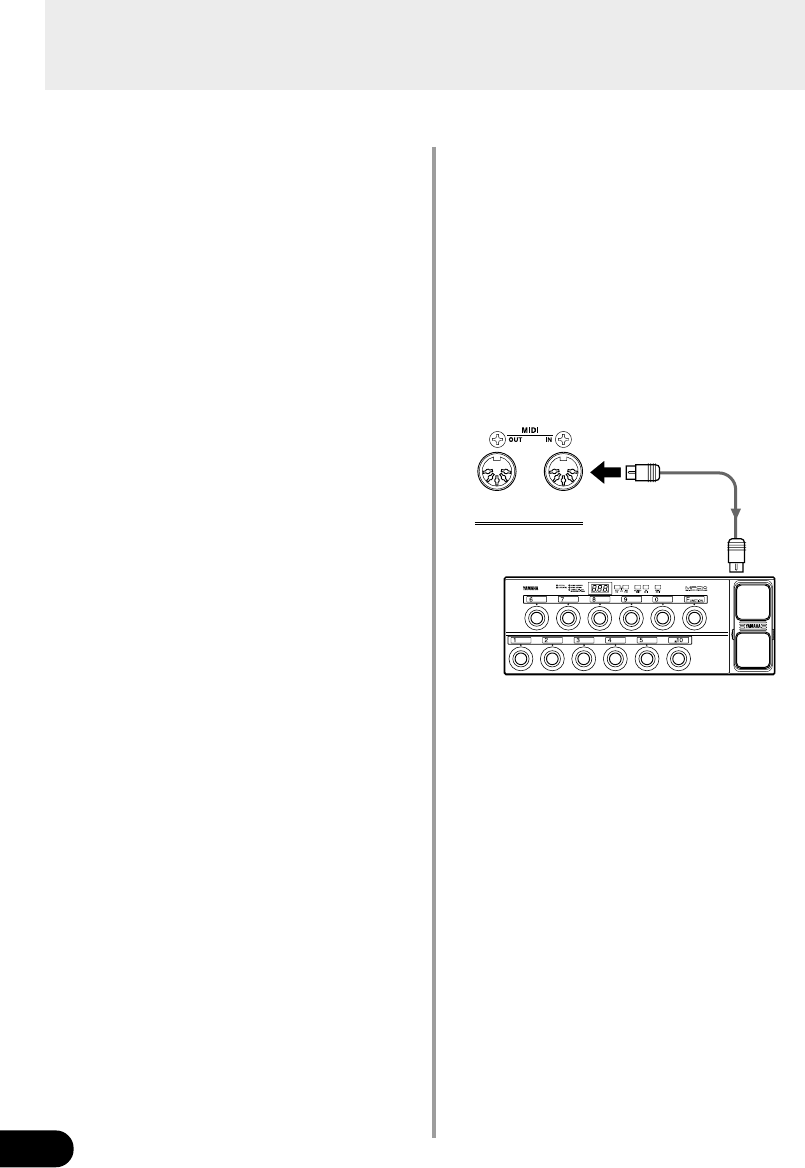

■Conexión de dispositivos MIDI ........................ 11

Empleo del DG-Stomp ............................... 12

■Produzca sonido ............................................ 12

■Trate de cambiar los ajustes .......................... 13

■Trate de seleccionar otro parche ................... 15

■Cree y almacene un parche ........................... 17

■Funciones convenientes ................................ 17

Funciones de los efectos y parámetros ......

19

Ajustes de control exterior ........................21

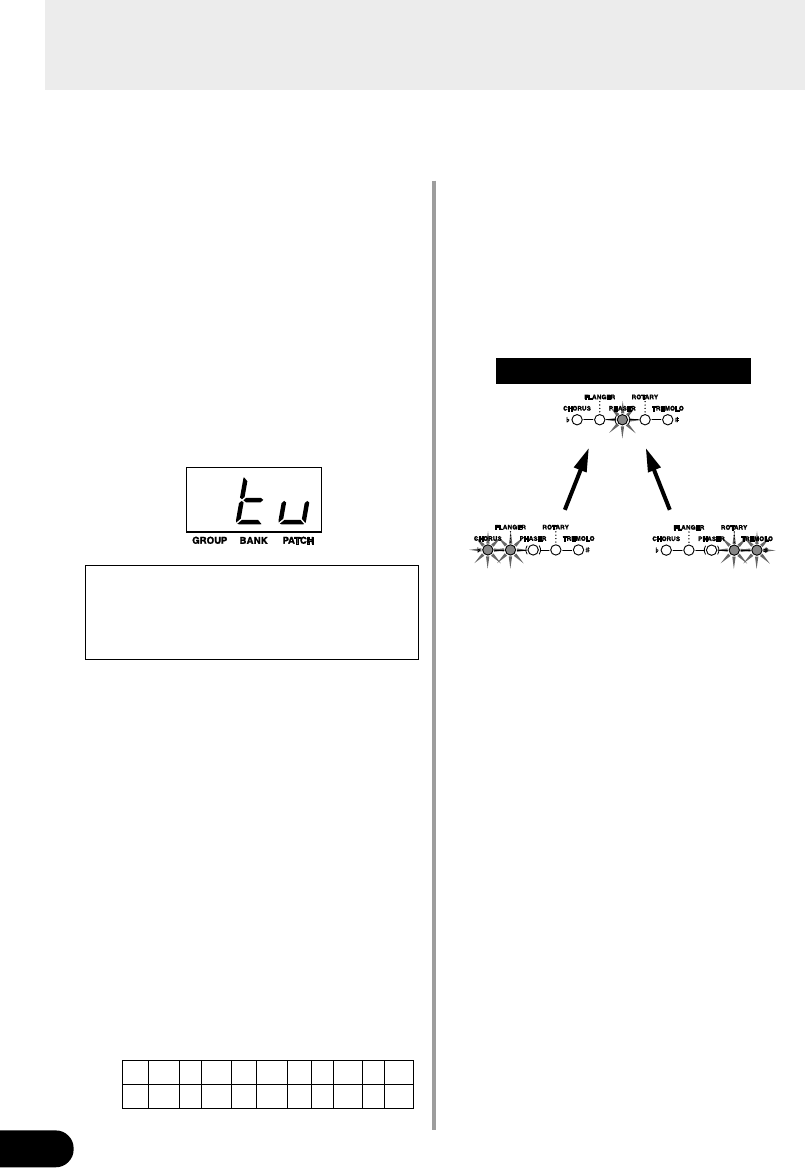

Modo del afinador ...................................... 22

■Cómo entrar en el modo del afinador ............ 22

■Afinación ........................................................ 22

■Ajuste del tono estándar ................................ 22

Modo de utilidades .................................... 23

■Observación sobre el modo de utilidades ...... 23

■

Funciones del interruptor de pedal .....................

23

■Funciones MIDI .............................................. 23

■Ajustes de control exterior ............................. 25

■Ajustes del pedal de expresión (EXP) ........... 26

■Ajustes del pedal de wah-wah ....................... 27

■El simulador de altavoces .............................. 27

■Ajustes de activación/desactivación (ON/OFF)

del circuito del preamplificador ...................... 27

Mensajes de error ...................................... 28

Solución de problemas..............................28

Especificaciones ........................................29

Tabla de implementación MIDI .................. 30

Manual del Usuario

5

Acerca de la pila de seguridad

La pila de seguridad (litio) se utiliza para evitar la pérdida de los datos internos (ajustes) aunque se

desconecte el cable de alimentación. Los datos internos se perderán cuando se agote la pila, por lo

que recomendamos guardar los datos en una grabadora externa, por ejemplo, el archivador de

datos MIDI MDF3 de Yamaha (→ página 24), o anotar todos los ajustes en una lista. La vida útil de

la pila es aproximadamente de tres años. Para sustituirla, póngase en contacto con el estableci-

miento donde adquirió el equipo o con un representante del servicio técnico.

• No intente cambiar personalmente la pila de seguridad.

• Mantenga la pila fuera del alcance de los niños.

• Cuando se agote la pila, en la pantalla aparecerá la indicación “E5”. Es posible que se hayan perdido

los datos internos.

• Los datos pueden perderse si la unidad se maneja de manera improcedente o si se efectúa alguna repara-

ción.

Precauciones

• Para evitar posibles daños, procure no utilizar el DG-Stomp en los siguientes lugares:

• Bajo la luz directa del sol o junto a un equipo de calefacción.

• En lugares muy fríos o muy cálidos.

• En lugares expuestos a alta humedad o mucho polvo.

• En lugares sometidos a impactos o vibraciones fuertes.

• Antes de efectuar cualquier conexión, asegúrese de que la alimentación del DG-Stomp y de los

dispositivos externos esté desconectada (OFF).

• Para proteger los altavoces contra posibles daños, ajuste siempre el mando OUTPUT a “0”

antes de conectar o desconectar (ON/OFF) la alimentación.

• Cuando vaya a conectar un altavoz a esta unidad, compruebe primero que la alimentación esté

desconectada (OFF).

• No aplique demasiada fuerza a los interruptores, mandos y controles.

• El DG-Stomp es un dispositivo de precisión. Trátelo con cuidado y evite los golpes y las caídas.

• La temperatura de funcionamiento subirá mientras se esté utilizando. Asegúrese de que el DG-

Stomp se emplee en un lugar bien ventilado.

• Por razones de seguridad, desenchufe siempre el adaptador de alimentación de la toma de

corriente de CA de la pared si se corre el peligro de rayos en su localidad.

• Mantenga el DG-Stomp apartado de anuncios de neón y luces fluorescentes para evitar la cap-

tación de ruido.

• Para evitar daños y posibles descargas eléctricas, no abra nunca la carcasa ni manipule los

circuitos internos.

• No emplee nunca bencina, disolvente, ni otros líquidos volátiles para la limpieza de la unidad,

porque estos productos químicos pueden deteriorar o decolorar el acabado. Utilice siempre un

paño suave y seco para sacar el polvo y la suciedad.

6

Nomenclatura

■Panel superior

●Visualizador y sección principal

eBotón de operación manual (MANUAL)

Independientemente de los ajustes del parche se-

leccionado, este botón cambia el sonido a los ajus-

tes de la posición actual del mando.

Si se cambia el parche, parpadeará la lámpara.

Presione simultáneamente los botones [MANUAL]

y [UTILITY] para entrar en el modo de ajuste de

control exterior. (→ página 21)

rBotón de utilidades (UTILITY)

Entra en el modo de utilidades. (→ página 23) Pre-

sione simultáneamente los botones [UTILITY] y

[STORE] para entrar en el modo de afinador. (→

página 22)

tBotón de almacenamiento (STORE)

Entra en el modo de almacenamiento. (→ página

17)

yVisualizador

Visualice los números de la memoria, los valores

de ajuste de los parámetros, etc.

qBotón de incremento (UP)

wBotón de reducción (DOWN)

Presiónelos para cambiar el número de parche en

pasos de +1/-1. Manténgalos presionados para

cambiar el número de grupo en pasos de +1/-1.

Presione simultáneamente los botones [UP] y

[DOWN] para cambiar entre las áreas de usuario

(USER) ↔ preajuste (PRESET).

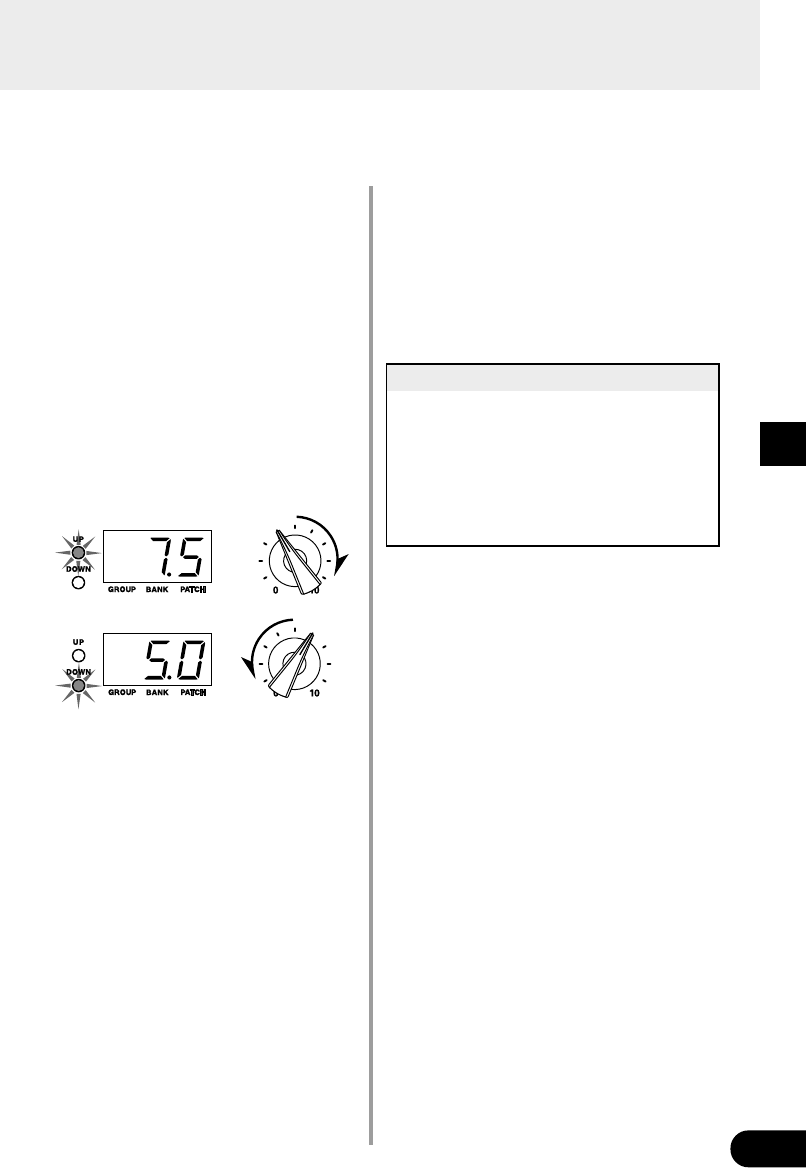

El parpadeo de sus lámparas se utiliza para indicar

la relación entre el valor de los datos del parche y la

posición del mando.

q

w

y

e

r

t

Visualizador y sección principal Sección de efectos Sección del amplificador

Sección de los interruptores de pedal

7

Nomenclatura

●Sección de efectos (Consulte: “Funciones de los efectos y parámetros” en la página 19)

!3 Botón del compresor (COMP)

Activa (ON) (lámpara encendida) y desactiva (OFF)

(lámpara apagada) el COMPRESOR.

!4 Mando del compresor (COMP)

Ajusta la profundidad del efecto del compresor.

Gírelo hacia la derecha para incrementar la profun-

didad del efecto.

uSelector de amplificador (LEAD1-CLEAN2)

Selecciona uno de los ocho tipos de amplificador

de guitarra preajustados. En el modo de utilidades,

se emplea para seleccionar las funciones que se

desean ajustar tales como interruptores de pedal o

funciones MIDI, etc.

iVolumen de ganancia (GAIN)

Ajusta la cantidad de distorsión.

* No se producirá sonido si se ajusta este mando a “0”, aun-

que se incremente el nivel de volumen principal o.

oVolumen principal (MASTER)

Ajusta el volumen total del tono con los controles

de volumen de ganancia y de tono.

* El ajuste del mando MASTER se almacena en la memoria.

!0 Controles de tono

(TREBLE, MIDDLE, BASS, PRESENCE)

Controlan el nivel del sonido de cada tono.

!1 Control del nivel de salida (OUTPUT)

Controla el nivel de la señal suministrada desde las

tomas de salida del DG-Stomp (OUTPUT,

PHONES).

* El ajuste del mando OUTPUT no se almacena en la memo-

ria.

!2 Botón del simulador de altavoces (SP. SIM)

Activa (ON) (lámpara encendida) y desactiva (OFF)

(lámpara apagada) el simulador de altavoces.

Presione simultáneamente los botones [SP.SIM] y

[UTILITY] para seleccionar el tipo de simulador. (→

página 14)

!5

!4 !6 !7 !9 @0 @1 @3

!8 @2!3

u i o !0

!1

!2

●Sección del amplificador

8

Nomenclatura

!9 Mando del tiempo (TIME)

Ajusta el tiempo de retardo.

@0 Mando de realimentación acústica

(FEEDBACK)

Ajusta el número de veces que se repite el retardo.

@1 Mando del nivel (LEVEL)

Ajusta el nivel del volumen de retardo.

@2 Botones de los efectos del grupo de re-

verberación (SPRING/HALL/PLATE)

Estos botones ajustan el tipo de efecto de reverbe-

ración a utilizarse. Se enciende la lámpara del efecto

seleccionado.

@3 Mando de reverberación (REVERB)

Ajusta la cantidad de reverberación que se añade

al sonido.

!5 Botones de los efectos del grupo de mo-

dulación (CHORUS/FLANGER/PHASER/

ROTARY/TREMOLO)

Estos botones ajustan el tipo de efecto de modula-

ción a utilizarse. Se enciende la lámpara del efecto

seleccionado.

Puede ajustarse un parámetro secundario para el

efecto girando el mando SPEED o DEPTH mien-

tras se mantiene presionado el botón del efecto

actualmente seleccionado.

!6 Mando de velocidad (SPEED)

Ajusta el parámetro de la velocidad y un parámetro

secundario de los efectos del grupo de modulación.

!7 Mando de la profundidad (DEPTH)

Ajusta el parámetro de la profundidad y un

parámetro secundario de los efectos del grupo de

modulación.

!8 Botones de los efectos del grupo de re-

tardo (DELAY/TAPE ECHO)

Estos botones ajustar el tipo de efecto de retarse a

aplicarse. Se enciende la lámpara del efecto selec-

cionado.

@4 Interruptores de pedal 1, 2, 3

De acuerdo con los ajustes realizados en el modo

de utilidades (→ página 23), pueden utilizarse es-

tos interruptores para las funciones siguientes.

• Selecciona un parche (1/2/3) desde el banco actualmente se-

leccionado.

• Activa (ON)/desactiva (OFF) los bloques de efectos (1: Blo-

que de modulación, 2: Bloque de retardo, 3: Reverberación)

@5 Selector de banco (TAP/BANK/TUNER)

•Accione por pulsaciones el selector: Ajusta

el tempo de retardo de acuerdo con el tempo al

que se pulsa el selector. (→ página 20)

•Presione el selector hasta que parpadee el

visualizador: Emplee los interruptores de pe-

dal 1-3 para cambiar el área/grupo/banco. (→

página 16)

•Mantenga presionado el interruptor hasta

que aparezca “tu” en el visualizador: Entra-

rá en el modo del afinador. (→ página 22)

●Selección de los interruptores de pedal

@4 @5

9

Nomenclatura

■Panel posterior

@6 Interruptor de la alimentación

(STAND-BY ON/OFF)

Es el interruptor de la alimentación de la unidad prin-

cipal.

* Para proteger los altavoces, ajuste el mando OUTPUT !1

a “0” antes de conectar (ON) o de desconectar (OFF) la

alimentación.

@7 Toma del adaptador de la alimentación

(AC IN 12V 700mA)

Conecte a esta toma el adaptador de la alimenta-

ción suministrado.

* No emplee nunca un adaptador de alimentación que no sea

el adaptador suministrado. El empleo de otros adaptadores

de alimentación podría causar daños, sobrecalentamiento,

incendios, etc.

@8 Toma de salida MIDI (MIDI OUT)

Es una toma que se emplea para transmitir datos

MIDI desde el DG-Stomp, como por ejemplo cam-

bios de control, cambios de programa, datos de la

memoria del DG-Stomp, etc. (→ página 24)

@9 Toma de entrada MIDI (MIDI IN)

Es una toma que se emplea para recibir datos MIDI

desde un dispositivo MIDI, como pueda ser un

controlador de pedal MIDI, que pueden usarse para

controlar el volumen, o cada uno de los efectos y par-

ches seleccionados en el DG-Stomp. (→ página 16)

Además, los datos del DG-Stomp almacenados en una

dispositivo MIDI exterior pueden hacerse volver al DG-

Stomp a través de esta toma. (→ página 25)

#0 Toma de salida digital (DIGITAL OUT)

Es una toma que se emplea para transmitir la sali-

da del DG-Stomp como datos digitales.

Conéctela a un dispositivo provisto de toma de en-

trada digital (COAXIAL), como pueda ser una

consola de mezcla digital, etc. (→ página 11)

#1 Toma de pedal de expresión (EXP. PEDAL)

Conecte a esta toma un controlador de pedal (pe-

dal de expresión) (opcional), como pueda ser el

YAMAHA FC-7, etc., y controle los parámetros del

DG-Stomp o emplee el dispositivo como un pedal

de wah-wah. (→ páginas 21, 25)

#2 Toma de auriculares (PHONES)

Conecte un par de auriculares (opcionales) a esta toma

para practicar en privado o para practicar por la noche

para no molestar a los demás. (→ página 11)

* Incluso cuando se emplean unos auriculares, la señal de

audio se suministra desde la toma OUTPUT #3 y la toma

de salida digital #0.

#3 Tomas de salida (OUTPUT R, L/MONO)

Son las tomas de salida analógica para el DG-

Stomp. Conecte estas tomas a la toma de entrada

de un amplificador de potencia + altavoces o

amplificador de guitarra, consola de mezcla, etc. (→

página 10)

* Emplee la toma L/MONO cuando efectúe la conexión con un

dispositivo monofónico.

#4 Toma de entrada (INPUT)

#5 Interruptor del nivel de entrada (LOW/

HIGH)

Es la toma de entrada del DG-Stomp. Conecte a

esta toma una guitarra.

Seleccione la posición LOW (bajo)/HIGH (alto) para

hacer corresponder el nivel de salida de la guitarra

que esté utilizando. Emplee el ajuste LOW para

guitarras de salida alta y el ajuste HIGH para guita-

rras de salida baja.

* Asegúrese de que la alimentación esté desconectada (OFF)

antes de conectar una guitarra.

@6 @7 @8 @9 #0 #1 #2 #4#5

#3

10

Conexiones

■Conexión de la alimentación

Emplee el adaptador de la alimentación suminis-

trado (AC-10) para alimentar el DG-Stomp.

1. Asegúrese de que el interruptor de la alimenta-

ción (STAND-BY) del DG-Stomp esté en la po-

sición de desconexión (OFF ).

2. Conecte la clavija del adaptador de alimenta-

ción a la toma AC IN del DG-Stomp.

3. Enchufe el adaptador de la alimentación a una

toma de corriente.

Emplee sólo el adaptador AC-10 suminis-

trado para alimentar el aparato.

El empleo de otros adaptadores podría

causar daños, sobrecalentamiento, o in-

cendios, lo cual es muy peligroso.

Asegúrese de aplicar la tensión de CA

indicada en el adaptador de alimenta-

ción.

El adaptador de alimentación AC-10 su-

ministrado está específicamente diseña-

do para ser empleado con el DG-Stomp.

No emplee nunca este adaptador con nin-

gún otro dispositivo.

■Conexión de un amplificador y

sistema de altavoces

Para configurar su sistema de amplificador de guita-

rra, conecte la toma OUTPUT del DG-Stomp a un

amplificador de potencia con sistema de altavoces.

1. Emplee un cable para conectar la(s) toma(s)

OUTPUT (R, L/MONO), del panel posterior del

DG-Stomp, a la toma de entrada (INPUT) de un

amplificador de potencia.

* Le recomendamos emplear un dispositivo de audio estéreo

para poder aprovechar todas las ventajas de los efectos

estereofónicos.

2. Conecte un sistema de altavoces a la toma de

altavoces del amplificador de potencia.

* Asegúrese de que el altavoz (o altavoces) conectado al

amplificador de potencia sea compatible (capacidad,

impedancia del sistema).

●Podrá conectar el DG-Stomp a un

amplificador de guitarra.

* Si el amplificador de guitarra está provisto de un bucle de

efectos, le recomendamos conectar el DG-Stomp directa-

mente a la toma EFFECT RETURN del amplificador. Si el

amplificador no está provisto de un bucle de efectos, co-

néctelo a su toma INPUT y ajuste el tono y el volumen

deseados en el amplificador de la guitarra.

* Cuando lo conecte a dispositivos de entrada monofónica,

emplee la toma L/MONO del DG-Stomp.

Antes de realizar cualquier conexión a cualquiera de las tomas de entrada (INPUT) y/o de

salida (OUTPUT) del DG-Stomp, asegúrese de que la alimentación del DG-Stomp y de

todos los otros dispositivos esté desconectada (OFF) para evitar descargas eléctricas o

daños en los dispositivos.

Desconectada

(OFF )

Adaptador de CA

AC-10 suministrado

Toma de

corriente

●

También podrá conectarlo a la toma de

entrada de una consola de mezcla, etc.

11

■Conexión de unos auriculares

Conecte un par de auriculares a la toma PHONES

(estéreo estándar) del DG-Stomp para interpreta-

ción o para practicar en privado.

El volumen de los auriculares podrá controlarse con

el mando OUTPUT.

* Cuando conecte unos auriculares, la salida de la toma

OUTPUT y de la toma DIGITAL OUT seguirán suministran-

do salida de sonido.

Cuando emplee auriculares, emplee un nivel

de volumen adecuado para no dañarse los

oídos.

■Salida digital

El DG-Stomp está provisto de una toma de salida

DIGITAL (COAXIAL), que puede conectarse a la

toma DIGITAL INPUT de una consola de mezcla

digital, grabadora de minidiscos, etc.

* El nivel de salida de la toma DIGITAL OUT no puede con-

trolarse con el mando OUTPUT (fijo).

Conexiones

■Conexión de un pedal de expre-

sión (EXP)

Si se conecta un controlador de pedal (pedal de

expresión), como pueda ser el YAMAHA FC-7, a la

toma EXP. PEDAL del DG-Stomp, podrá controlar

los parámetros individuales del DG-Stomp o em-

plearlo como pedal wah-wah. (Vea las páginas 21,

25)

■Conexión de dispositivos MIDI

El empleo de las tomas MIDI IN/OUT le permitirá

intercambiar información MIDI entre el DG-Stomp

y un dispositivo MIDI exterior.

Los datos del DG-Stomp podrán almacenarse en

los dispositivos MIDI, como puedan ser el archivador

de datos MIDI MDF3 YAMAHA, etc., y también los

datos del dispositivo exterior podrán cargarse en el

DG-Stomp.

Adicionalmente, podrá emplear un controlador de

pedal MIDI para seleccionar parches del DG-Stomp,

controlar parámetros individuales, ajustar efectos

individuales, etc. Consulte el [Modo de utilidades]

(página 23) para encontrar más información sobre

las funciones MIDI.

Grabadora de

minidiscos, etc.

12

Empleo del DG-Stomp

En primer lugar, conecte una guitarra al DG-Stomp y puede algunos sonidos.

■Produzca sonido

1. Antes de la conexión, desconecte la alimenta-

ción del DG-Stomp y conecte una guitarra a la

toma INPUT del panel posterior.

Cuando conecte una guitarra de alta impedancia,

ajuste el selector a LOW ( ), y cuando conec-

te una guitarra de baja impedancia, ajústelo a

HIGH ( ).

2. Después de girar el mando OUTPUT a la posi-

ción “0”, conecte el interruptor POWER (STAND-

BY) poniéndolo en la posición ON ( ).

Si conecta (ON) el interruptor POWER cuando el

mando OUTPUT está en una posición alta, pue-

den producirse daños en los dispositivos tales

como el amplificador, altavoces, auriculares, etc.,

o pueden producirse accidentes inesperados

como puedan ser daños en la capacidad de audi-

ción personal debido a un ajuste alto de volumen.

3. Aparecerá un número de 3 dígitos “011” en el

visualizador.

Los números (número de grupo; 0, número de

banco: 1, número de parche: 1) se refieren al

parche que está actualmente seleccionado.

Nota: Cuando se muestre el número de parche

en el visualizador, el dispositivo está en un

estado denominado PLAY MODE (modo de

interpretación). Cuando está en PLAY MODE,

es posible seleccionar un parche y emplear

los mandos o botones para cambiar los ajus-

tes para tocar.

De momento, emplee este parche y trate de pro-

ducir algo de sonido.

4. Toque un acorde en la guitarra y gire el mando

OUTPUT hacia la derecha para controlar el vo-

lumen.

13

■Trate de cambiar los ajustes

Emplee los mandos o botones del panel para crear su tono original.

Empleo del DG-Stomp

• Siga girando el mando en la dirección anterior-

mente descrita y el valor de los datos del pa-

trón, mostrado en el visualizador, así como la

lámpara [UP]/[DOWN] dejarán de parpadear e

indicarán el valor real correspondiente a la posi-

ción del mando.

* Después de dejar de mover el mando, el valor se visualizará

durante unos 2 segundos más, después de lo cual retorna-

rá a la visualización normal.

* Aunque sólo se cambie un valor de ajuste, la lámpara [MA-

NUAL] parpadeará para indicar que se han cambiado los

datos del parche. Cuando se han cambiado los ajustes de

todos los mandos (con la excepción de OUTPUT), se en-

cenderá la lámpara [MANUAL].

• Una vez el mando está en una condición editable

(en la que puede cambiarse el valor del ajuste),

al girar el mando cambiará el valor mostrado en

el visualizador, con respecto a la posición del

mando y a un cambio relativo del tono.

Las reglas previamente descritas se aplican a

todos los mandos con excepción del mando

OUTPUT.

●Cambie el ajuste del efecto

Pruebe activar (ON) o desactivar (OFF) cada uno

de los bloques de efectos o trate de cambie el efec-

to. Pruebe también los mandos de los efectos para

cambiar el carácter del efecto.

La sección de efectos del DG-Stomp se divide en

los 4 bloques siguientes:

• Compresor (COMP)

• Modulación (CHORUS/FLANGER/PHASER/

ROTARY/TREMOLO)

• Retardo (DELAY/TAPE ECHO)

• Reverberación (SPRING/HALL/PLATE)

• Presione el botón correspondiente para selec-

cionar el efecto que desee utilizar se encenderá

la lámpara). Sin embargo, sólo puede utilizarse

un efecto por bloque a un mismo tiempo. Ade-

más, si se presiona un botón que está encendi-

do (ON), la luz se apagará y el efecto de este

bloque se desactivará (OFF).

Pueden utilizarse todos los mandos para ajus-

tar los parámetros del efecto seleccionado del

bloque.

* Consulte [Funciones y parámetros de los efectos] (página

19) para encontrar más información sobre la función de cada

efecto o sobre el ajuste de los mandos.

* La operación de cada mando sigue las mismas reglas que la

sección del preamplificador.

●Trate de crear su propio sonido

Las posiciones de los mandos no representan los

ajustes de los valores del parche actual, por lo que

el mando deberá alinearse con su valor de ajuste

(condición editable) para poder realizar cambios en

el valor. Por tal razón, cuando se mueve un mando

se aplican las reglas siguientes.

• Gire un mando, y si parpadea la lámpara

[UP],gire el mando hacia la derecha (hacia 10).

Si parpadea la lámpara [DOWN], gire el mando

hacia la izquierda (hacia 0).

Entonces, el valor de los datos del parche (el

valor ajustado en el parche del mando que us-

ted esté girando) parpadeará en el visualizador.

* Mientras el valor esté parpadeando en el visualizador, el

tono y el valor no cambiarán aunque se gire el mando.

Mando OUTPUT y mando MASTER

Puede utilizarse cualquiera de estos mandos para

cambiar el volumen. Sin embargo, el ajuste del

mando MASTER se incluye con los datos del par-

che, mientras que el ajuste del mando OUTPUT no

se incluye. Emplee el mando MASTER para ajus-

tar el volumen de cada parche y emplee el mando

OUTPUT para ajustar el volumen que deba oírse

por los altavoces.

El selector AMP SELECT funciona del mismo

modo. Cuando se gira el mando, el tipo de

amplificador seleccionado del parche parpadea-

rá en el visualizador. Gire el mando a la posi-

ción del tipo de amplificador indicado en el

visualizador y seleccione entonces un tipo de

amplificador que desee utilizar.

14

●Ajuste el simulador de altavoces

El simulador de altavoces es un circuito especial

que añada las características del sonido en directo

de un altavoz a la salida del tono del DG-Stomp. Es

mejor utilizarlo cuando escuche el sonido con auri-

culares o cuando esté conectado directamente a

través de una línea a una consola de mezcla o gra-

badora.

Presione el botón [SP.SIM] para activar (ON) el

simulador de altavoces (se encenderá la lámpara).

Presione de nuevo el botón para desactivar(OFF)

el simulador de altavoces (se apaga la luz).

Además, el DG-Stomp está provisto de 16 tipos de

simulaciones de altavoces. Trate de encontrar la

simulación que más le guste.

1. Presione simultáneamente el botón [SP.SIM] y

el botón [UTILITY].

Después de haber aparecido “SP.S” en el

visualizador, se visualizará el tipo de simulación

actualmente seleccionada. Los cuatro tipos de

simulación son los siguientes.

•A42 :

Estilo americano de 12 pulgadas x 4

•b42 : Estilo británico de 12 pulgadas x 4

•m42 : Moderno de 12 pulgadas x 4

•Y42 : YAMAHA de 12 pulgadas x 4

•H42 : Híbrido de 12 pulgadas x 4

•A22 :

Estilo americano de 12 pulgadas x 2

•b22 : Estilo británico de 12 pulgadas x 2

•m22 : Moderno de 12 pulgadas x 2

•Y22 : YAMAHA de 12 pulgadas x 2

•H22 : Híbrido de 12 pulgadas x 2

•A12 :

Estilo americano de 12 pulgadas x 1

•m12 : Moderno de 12 pulgadas x 1

•Y12 : YAMAHA de 12 pulgadas x 1

•H12 : Híbrido de 12 pulgadas x 1

•410 : 10 pulgadas x 4

•210 : 10 pulgadas x 2

2. Emplee los botones [UP]/[DOWN] para selec-

cionar el tipo de simulador.

3. Presione el botón [UTILITY] para volver al modo

PLAY.

Empleo del DG-Stomp

Cuando se selecciona otro parche, cual-

quier ajuste que haya alterado retornará a

sus ajustes originales.

Si desea almacenar estos ajustes, emplee

la operación de almacenamiento que se

describe en la página 17.

* El ajuste del simulador de altavoces se almacena junto con

los datos del parche. También podrá emplear los ajustes de

utilidades para activar (ON) o desactivar (OFF) el simulador

de altavoces de forma independiente a los ajustes de los da-

tos del parche (vea la página 27).

* Si el volumen MASTER o los controles de tono se ajustan

relativamente a niveles altos, es posible que se recorte el so-

nido cuando se active el circuito del simulador de altavoces.

Si así le ocurre, reduzca el nivel de volumen MASTER.

15

■Trate de seleccionar otro parche

El DG-Stomp tiene capacidad para un total de 180

programas de parches (parche) en su memoria in-

terna.

Los 180 parches se dividen en dos áreas, y cada

una contiene 10 grupos, con 3 bancos cada grupo,

y con 3 parches cada banco.

• AREA

Hay dos áreas, el área de usuario (USER AREA)

y el área de preajustes (PRESET AREA). Cuan-

do se emplea la operación de almacenamiento,

pueden sobrescribirse libremente los datos de

USER AREA (90 parches). Podrá cambiar los

ajustes de PRESET AREA (90 parches) pero no

podrá rescribir el contenido en la memoria de

PRESET AREA.

Cuando se selecciona un parche de PRESET

AREA, aparece un punto en la parte inferior de-

recha del dígito de las centenas en el

visualizador (0.11-9.33). Cuando el punto no

esté encendido (011-933), indica que se ha

seleccionado un parche de USER AREA.

* Cuando el DG-Stomp sale de fábrica, se emplean los mis-

mos datos de parte de PRESET AREA para el área USER

AREA. Consulte la página separada de la lista de parches

[Patch List].

• GROUP (grupo)

Los 90 parches del área se dividen en 10 gru-

pos (0-9).

• BANK (banco)

Cada grupo se divide en 3 bancos (1-3).

• PATCH (parche)

Cada banco contiene 3 parches (1-3).

Trate de seleccionar algunos parches distintos y

pruebe algunos distintos sonidos.

Para seleccionar un parche distinto, emplee uno de

los métodos que se describen a continuación.

●Empleo de los botones [UP]/[DOWN]

del panel

• Cada vez que se presiona el botón [UP], se se-

leccionar el parche siguiente de número mayor.

011 → 012 → 013 → 021 → 022 →

023..033 → 111.....933 → 0.11 →

0.12.....9.33 → 011 (retorna al princi-

pio)...

Cada vez que se presiona el botón [DOWN], se

seleccionar el parche siguiente de número me-

nor.

• Presione continuamente el botón [UP] para

incrementar en uno (1) el número de grupo.

011 → 111 → 211.....911 → 0.11 →

1.11 → 2.11.....9.11 → 011 (retorna al

principio)...

Si se presiona continuamente el botón [DOWN],

se reduce en uno (1) el número de grupo.

• Presione simultáneamente los botones [UP] y

[DOWN] para cambiar entre las áreas USER

AREA ↔ PRESET AREA.

011 ↔ 0.11

Empleo del DG-Stomp

• Características del parche

16

●Empleo del interruptor de pedal y el

selector de banco

• Presione un interruptor de pedal (1-3) para se-

leccionar el número de parche correspondiente

1-3 del grupo/banco actualmente seleccionado.

* Si la función del interruptor de pedal se ha ajustado a

“EFF” en el modo de utilidates, no será posible selec-

cionar un parche empleando el interruptor de pedal. (Vea

la página 23)

• Presione y mantenga presionado el selector

BANK hasta que las lámparas del visualizador y

del interruptor de pedal parpadeen y entonces

aparte el pie. En este estado, podrá usarse el

procedimiento siguiente.

* Aunque la función del interruptor de pedal esté ajustada a

“EFF” en el modo de utilidades, este modo podrá

introducirse pisando el selector BANK.

1. Mantenga pisado el interruptor de pedal 1 du-

rante más de un segundo para cambiar entre

las áreas USER AREA ↔ PRESET AREA.

Cuando se cambie el área, parpadean las lám-

paras del interruptor de pedal.

2. Mantenga pisado el interruptor de pedal 2 du-

rante más de un segundo para reducir el núme-

ro de grupo en uno. Cuando se cambie el nú-

mero de grupo, parpadean las lámparas del in-

terruptor de pedal.

3. Mantenga pisado el interruptor de pedal 3 du-

rante más de un segundo para incrementar el

número de grupo en uno. Cuando se cambie

el número de grupo, parpadean las lámparas del

interruptor de pedal.

4. Pise un interruptor de pedal (1-3) para seleccio-

nar el número de banco (1-3) deseado.

5. Cuando se selecciona un BANK, la lámpara del

visualizador y la lámpara del interruptor de pe-

dal parpadean con rapidez. Pise un interruptor

de pedal (1-3) en este momento para seleccio-

nar el número de parche correspondiente (1-

3).

* Para cancelar el parche seleccionado, presione el interrup-

tor BANK. Retornará al estado anterior.

Empleo del DG-Stomp

●Empleo del control MIDI

Los datos de cambio de programa MIDI transmiti-

dos desde un dispositivo MIDI exterior, como pue-

da ser un controlador de pedal MIDI MFC10

YAMAHA, etc., peden emplearse para seleccionar

parches del DG-Stomp.

1. Emplee un cable MIDI para conectar la toma

MIDI IN del DG-Stomp a la toma MIDI OUT del

dispositivo MIDI exterior.

* Asegúrese de emplear un cable MIDI que satisfaga las nor-

mas MIDI. Además, limite la longitud del cable MIDI a 15

metros. El empleo de cables largos puede ocasionar pro-

blemas como el de un rendimiento inferior del dispositivo,

etc.

2. Haga corresponder el canal de recepción MIDI

del DG-Stomp con el canal de transmisión MIDI

del dispositivo MIDI exterior.

→página 24 [Ajuste del canal de recepción MIDI]

3. Cree una tabla de cambio de programa*. (Ajus-

te de fábrica → N.° de cambio de programa: N.°

de parche = 1:011, 2:012... 128:4.12)

→página 24 [Cree una tabla de cambio de pro-

grama]

* Esta operación se emplea para asignar números de parche

a un número de cambio de programa recibido desde un

dispositivo exterior. Por ejemplo, cuando se recibe el nú-

mero de cambio de programa “1”, se activa el número de

parche “113” del DG-Stomp.

4. Cuando se transmiten los datos de cambio de

programa desde el dispositivo MIDI exterior, se

selecciona el parche correspondiente a la tabla

de cambio de programa que usted haya crea-

do.

* Consulte el manual de instrucciones del dispositivo MIDI

exterior para ver cómo se transmiten los datos de cambio

de programa.

MIDI IN

MIDI

OUT

MFC10, etc.

17

Empleo del DG-Stomp

■Cree y almacene un parche

Los ajustes originales pueden almacenarse en el

área USER AREA (011-933). Pruebe crear un par-

che original y luego almacénelo.

●Procedimiento de almacenamiento

1. Presione el botón [STORE].

Cuando entre en el modo de almacenamiento,

parpadearán el visualizador, la lámpara [STORE]

y la lámpara del interruptor de pedal correspon-

diente al número de parche.

2. Seleccione el parche (número de grupo, de ban-

co, y de parche) en el que desee almacenar el

parche.

Siga el mismo procedimiento que el descrito en

[Trate de seleccionar otro parche] (página 15)

para seleccionar un parche. Podrá emplear los

botones [UP]/[DOWN], los interruptores de pe-

dal y el selector BANK para seleccionar el nú-

mero de parche. Sin embargo, no podrá cam-

biar el ÁREA (sólo puede asignarse al área USER

AREA).

3. Después de haber seleccionado el parche en el

que desee almacenar su parche, retenga pre-

sionado el botón [STORE].

La operación de almacenamiento se completa-

rá cuando se enciendan todas las lámparas.

* Los ajustes del modo de utilidades no se almacenan con los

datos del parche. Como ajustes comunes para todos los par-

ches, se contenido se almacenan en la memoria del DG-Stomp.

* El ajuste del mando OUTPUT no se almacena con los datos

del parche. Emplee el mando MASTER para ajustar las dife-

rencias del volumen para situaciones como las de acompa-

ñamientos, solos, etc.

* Los datos de USER AREA (011-933) pueden almacenare en

un dispositivo MIDI exterior. (→ página 24)

Este procedimiento puede aplicarse para almace-

nar parches originales y también puede emplearse

para redisponer el orden de los parches para utili-

zarlos durante una interpretación en directo.

■Funciones convenientes

Aquí se presentan algunas funciones convenientes

que podrá utilizar con el DG-Stomp.

●Emplee los interruptores de pedal 1-3

para activar (ON)/desactivar (OFF) los

efectos

Podrá ajustar el interruptor de pedal 1 para que

actué como interruptor ON/OFF del efecto de mo-

dulación, el interruptor de pedal 2 como interruptor

ON/OFF del efecto de retardo, y el interruptor de

pedal 3 como interruptor ON/OFF del efecto de re-

verberación.

1. Presione el botón [UTILITY] y ajuste el selector

de amplificador a la posición LEAD 1.

Después de entrar en el modo de utilidades, apa-

recerá “F.S” en el visualizador y se visualizará

entonces la función del interruptor de pedal se-

leccionada.

•PrG : Selección de un parche

•EFF : Activación/desactivación (ON/OFF)

del bloque de efectos

2. Emplee los botones [UP]/[DOWN] para ajustar

la función del interruptor de pedal a “EFF”.

3. Presione el botón [UTILITY] para volver al modo

de interpretación.

4. Presione los interruptores de pedal 1-3 para

activar/desactivar (ON/OFF) del bloque de efec-

tos correspondiente.

* Para cambiar el banco, el grupo o el área, presione y man-

tenga presionado el selector BANK hasta que parpadeen las

lámparas del visualizador y del interruptor de pedal. (→

página 16)

Efecto de

modulación Efecto de

retardo

Efecto de

reverberación

18

Empleo del DG-Stomp

●Empleo del DG-Stomp sin los parches

El botón [MANUAL] le permitirá controlar el DG-

Stomp cuando no se utilicen los parches.

Presione el botón [MANUAL] para entrar en el modo

manual (se enciende la lámpara). En este modo,

todos los mandos y botones de efectos se ajustan

a su estado actual.

En el modo manual, los cambios de cualquier man-

do o botón pueden efectuarse directamente.

Para cancelar el modo manual, lo único que habrá

que hacer es activar un parche. Presione el inte-

rruptor de pedal (1-3) que corresponda al número

de parche mostrado en el visualizador para repo-

ner el DG-Stomp al mismo estado que el de antes

de entrar en el modo manual.

Además, el modo manual se abandonará y parpa-

deará la lámpara [MANUAL] si se cambian los

parámetros secundarios del efecto de modulación.

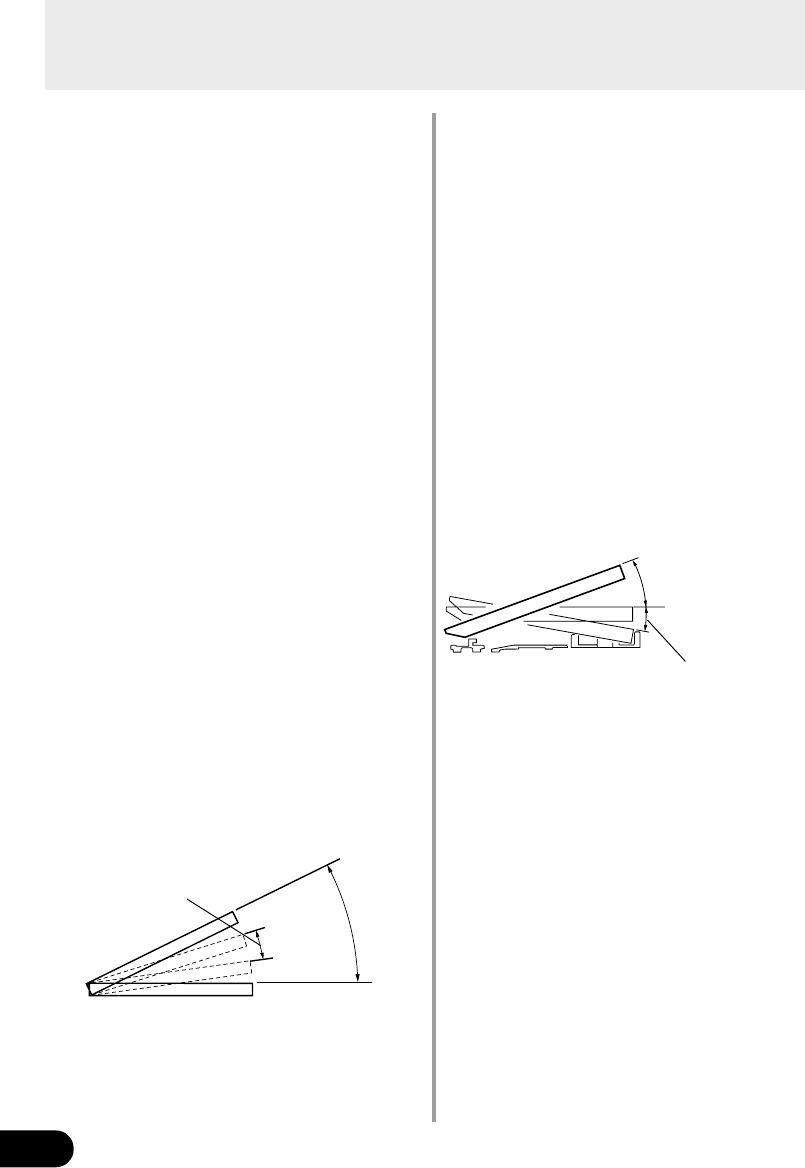

●Empleo de un pedal (controlador)

La conexión de un controlador de pedal opcional

(pedal de expresión), como pueda ser el YAMAHA

FC-7, etc., a la toma EXP. PEDAL le permitirá con-

trolar el volumen, el tono o los parámetros de los

efectos del DG-Stomp (valores de ajuste) y emplear

el dispositivo como si fuera un pedal wah-wah.

→página 21 [Ajuste de controladores externos]

●Control del DG-Stomp desde un dis-

positivo MIDI exterior

Empleando un cable MIDI para conectar la toma

MIDI IN del DG-Stomp a la toma MIDI OUT de un

dispositivo MIDI exterior, podrá controlar el volumen,

el tono y los parámetros de los efectos del DG-

Stomp (valores de ajuste) y empelar el dispositivo

como si fuera un pedal wah-wah.

→página 21 [Ajuste de controladores externos]

●Función del afinador cromático auto-

mático

El modo del afinador podrá establecerse estando

en el modo de interpretación presionando simultá-

neamente el botón [UTILITY] y el botón [STORE] o

manteniendo presionado el selector BANK hasta

que aparezca “tu” en el visualizador. El modo del

afinador proporciona un afinador cromático para la

afinación.

→página 22 [Modo del afinador]

●Ajuste inicial de fábrica

Para reponer el DG-Stomp al estado inicial de

preajustes de fábrica, mantenga presionando los

botones [UP] y [MANUAL] y conecte la alimenta-

ción (ON ). El DG-Stomp se repondrá entonces

a los ajustes iniciales de fábrica y todos los datos

del área USER AREA se rescribirán con los datos

de los parches enumerados en la lista de parches

(Patch List) (en la página separada de [Patch List]).

Cuando se repone el DG-Stomp a los ajus-

tes iniciales de fábrica, todos los datos

almacenados en la memoria se borran. Le

recomendamos almacenar todos los da-

tos importantes en una dispositivo MIDI

exterior o tomar notas de los ajustes an-

tes de efectuar la reposición.

19

Compresor

●Comp (Compresor)

Este efecto, controlando la señal de entrada (pico),

mantiene el nivel máximo con un tope en el nivel

ajustado con el mando.

• Mando COMP

Gire el mando hacia la derecha para incrementar

la profundidad de la compresión.

Cuando se ajusta a “0.0” no tiene ningún efecto.

Funciones de los efectos y parámetros

• Mando SPEED + [CHORUS]

Ajusta el tiempo de retardo.

• Mando DEPTH + [CHORUS]

Ajusta el nivel de mezcla del efecto de coros.

●FLANGER

Crea un sonido parecido al de un avión a reacción.

• Mando SPEED

Ajusta la velocidad a la que vibra el tono.

• Mando DEPTH

Ajusta la profundidad a la que vibra el tono.

• Mando SPEED + [FLANGER]

Ajusta el tiempo de retardo.

• Mando DEPTH + [FLANGER]

Ajusta el nivel de realimentación acústica.

●PHASER

Cambia la fase cíclica para dar al sonido un movi-

miento como el de las olas.

• Mando SPEED

Ajusta la velocidad a la que cambia la fase.

• Mando DEPTH

Ajusta la profundidad de la fase.

• Mando SPEED + [PHASER]

Ajusta el nivel de realimentación acústica.

• Mando DEPTH + [PHASER]

Ajusta el nivel de mezcla del efecto de fase.

●ROTARY (altavoz rotativo)

Este efecto simula un altavoz rotativo de dos vías.

• Mando SPEED

Ajusta la velocidad de rotación del altavoz de

bajas frecuencias.

• Mando DEPTH

Ajusta la velocidad de rotación del altavoz de

altas frecuencias.

• Mando SPEED + [ROTARY]

Ajusta el ángulo al que se ajustan los micrófo-

nos izquierdo y derecho con relación al altavoz.

Un ajuste de “0” produce un sonido monofónico,

mientras que un ajuste de “10.0” produce una

situación de los micrófonos de 180 grados.

• Mando DEPTH + [ROTARY]

Ajusta el balance del volumen entre el altavoz

de altas frecuencias y el altavoz de bajas fre-

cuencias.

●TREMOLO

Este efecto cambia cíclicamente el volumen.

• Mando SPEED

Ajusta la velocidad a la que cambia el volumen.

Efectos de modulación

Hay cinco efectos de modulación: CHORUS,

FLANGER, PHASER, ROTARY, y TREMOLO.

• Los dos mandos que controlan los parámetros

de modulación son mandos de doble función.

Tal y como están, controlan la velocidad y la pro-

fundidad del efecto seleccionado, pero retenien-

do el botón del efecto actualmente selecciona-

do mientras se gira el mando podrá accederse

a una segunda función para cada mando.

• Los parámetros de la función secundaria tam-

bién están almacenados con los datos del par-

che. Cuando se selecciona un parche, se asig-

narán al parche los ajustes de los parámetros

secundarios que están almacenados en los da-

tos del parche.

• Cuando se selecciona un efecto de modulación

diferente del bloque de efectos de modulación,

los ajustes del efecto anterior se emplearán para

los valores de los parámetros individuales de los

mandos SPEED y DEPTH.

Los valores de los parámetros secundarios se

ajustan al valor utilizado más recientemente para

el efecto seleccionado. (Los valores de los

parámetros secundarios siempre se almacenan

en la unidad con efectos individuales.)

•

Para devolver el ajuste del parámetro secundario

a su valor de ajuste inicial de fábrica, retenga el

botón de este efecto hasta que se enciendan las

cinco lámparas de los efectos de modulación.

●CHORUS

Es un efecto de coros típico.

• Mando SPEED

Ajusta la velocidad a la que vibra el tono.

• Mando DEPTH

Ajusta la profundidad a la que vibra el tono.

20

Funciones de los efectos y parámetros

Efectos de retardo

Hay dos efectos: DELAY y TAPE ECHO.

●DELAY

Es un efecto de retardo digital. El sonido reproduci-

do se repite después de cierta pausa determinada.

• Mando TIME

Ajusta el tiempo de retardo (desde el momento

del sonido original al momento del retardo).

Cuando se emplea el efecto de retardo, po-

drá ajustarse el parámetro TIME (tiempo de

retardo) accionando por pulsaciones el

selector BANK. Pulse algunas veces el se-

lector BANK al tempo al que usted desee

ajustar el retardo. El intervalo entre las pul-

saciones del selector se ajustará en el

parámetro TIME.

• Mando FEEDBACK

Ajusta el número de veces que se repite el efec-

to.

* Un ajuste demasiado alto puede ocasionar una oscilación

no controlada del sonido. Ajústelo con cuidado.

• Mando LEVEL

Controla el volumen de la señal de la fuente al

circuito de retardo (Delay)

* Si se cambia el mismo ajuste de Delay (retardo) desde un

parque que emplea un nivel (LEVEL) que no es “0” a un

parche que emplea un nivel de “0”, el retardo restante so-

brará. Naturalmente, el sonido del nuevo parche no se verá

afectado por el retardo.

●TAPE ECHO

Es una simulación digital que proporciona una re-

producción realista del eco de cinta clásico.

Efectos de reverberación

Hay tres tipos de reverberación digital: SPRING,

HALL, y PLATE.

●SPRING (reverberación de resorte)

Este efecto simula la reverberación de resorte de

un amplificador de guitarra antiguo.

• Mando REVERB

Controla el volumen de la señal al circuito de

reverberación (Reverb).

●HALL (reverberación de sala)

Este efecto simula la reverberación de una sala.

• Mando REVERB

Controla el volumen de la señal al circuito de

reverberación (Reverb).

●PLATE (reverberación de chapa)

Este efecto simula la reverberación de una chapa

metálica.

• Mando REVERB

Controla el volumen de la señal al circuito de

reverberación (Reverb).

* Si se cambia el mismo tipo de reverberación (Reverb) des-

de un parque que emplea un nivel (LEVEL) que no es “0”

a un parche que emplea un nivel de “0”, la reverberación

restante sobrará. Naturalmente, el sonido del nuevo par-

che no se verá afectado por la reverberación.

• Mando DEPTH

Ajusta el margen al que cambia el volumen.

• Mando SPEED + [TREMOLO]

Ajusta la diferencia de fase entre los sonidos de

la izquierda y los de la derecha. Tiene un mar-

gen de 0 grados a 360 grados (0.0-10.0). Si se

ajusta a “5”, el mando funciona como un ‘Pan

pot’ estéreo.

• Mando DEPTH + [TREMOLO]

Ajusta la forma de onda del trémolo. Un ajuste

de “0.0” produce una onda triangular. Gire el

mando hacia la derecha para cambiar la forma

a la de un trapezoide con su punta

incrementándose cuanto más se gira el mando.

• Mando TIME

Ajusta el tiempo de retardo (desde el momento

del sonido original al momento del retardo).

* Al igual que en el efecto DELAY, al pulsar el selector BANK,

puede ajustarse el parámetro TIME (tiempo de retardo)

• Mando FEEDBACK

Ajusta el número de veces que se repite el efec-

to.

* Un ajuste demasiado alto puede ocasionar una oscilación

no controlada del sonido. Ajústelo con cuidado.

• Mando LEVEL

Controla el volumen de la señal de la fuente al

circuito de eco de cinta (Tape Echo)

* Si se cambia el mismo ajuste de eco de cinta (Tape Echo)

desde un parque que emplea un nivel (LEVEL) que no es

“0” a un parche que emplea un nivel de “0”, el eco de

cinta restante sobrará. Naturalmente, el sonido del nuevo

parche no se verá afectado por el eco de cinta.

21

Ajustes de control exterior

• trE :

Control de tono de graves (TREBLE)

• nnd :

Control de tono de medios (MIDDLE)

• bAS : Control de tono de graves (BASS)

• PrE : Control de tono de presencia

(PRESENCE)

• CP : Ajuste de COMP del efecto de mo-

dulación

• SPd : Ajuste de SPEED del efecto de

modulación

• dPt : Ajuste de DEPTH del efecto de

modulación

• SP2 :

El parámetro secundario del mando

SPEED del efecto de modulación

• dP2 :

El parámetro secundario del mando

DEPTH del efecto de modulación

• ti : Ajuste TIME del efecto de retardo

• Fb :

Ajuste FEEDBACK del efecto de retardo

• LE :

Ajuste LEVEL del efecto de retardo

• rE : Ajuste LEVEL del efecto de rever-

beración

• OFF : Desactivación (sin control)

Estos parámetros (valores de ajuste) pueden

controlarse empleando el controlador ajustado

en el paso 3.

5. Presione el botón [PHASER]

Ajusta el valor mínimo del parámetro del

controlador.

Emplee los botones [UP]/[DOWN] para ajustar

el valor (0.0-10.0).

6. Presione el botón [ROTARY]

Ajusta el valor máximo del parámetro del

controlador.

Emplee los botones [UP]/[DOWN] para ajustar

el valor (0.0-10.0).

7. Presione el botón [UTILITY] para volver al modo

de interpretación.

Conectando un controlador de pedal opcional (pedal de expresión), como pueda ser el YAMAHA FC-

7, a la toma EXP. PEDAL podrá controlar el volumen y el tono del DG-Stomp y los parámetros de los

efectos (valores de ajuste). También podrá controlar estos parámetros con cambios de control MIDI.

■Procedimiento

1. En el modo de interpretación (Play Mode), pre-

sione simultáneamente el botón [MANUAL] y el

botón [UTILITY].

Establezca el modo de ajuste de control exterior

y aparecerá “CtL” en el visualizador.

2. Presione el botón [COMP].

Aparecerá un número de control en el

visualizador.

Emplee los botones [UP]/[DOWN] para ajustar

el número de control.

Pueden asignarse hasta 8 ajustes de control pro-

gramados a los números de control 1-8 del DG-

Stomp. Puede emplearse un controlador separado

para controlar cada ajuste de control programado

o puede emplearse un controlador para controlar

por separado todos los ajustes de control.

3. Presione el botón [CHORUS].

Aparecerá el tipo de controlador en el

visualizador.

Emplee los botones [UP]/[DOWN] para ajustar

el tipo de controlador.

• EP : El control se efectúa con el

controlador de pedal conectado a

la toma EXP. PEDAL.

• 1-31, 64-95:

El control se efectúa mediante

los datos de cambio de control recibi-

dos desde un dispositivo MIDI conec-

tado a la toma MIDI IN. Seleccione el

número de cambio de control. (Consul-

te el manual de instrucciones del dis-

positivo MIDI exterior para ver las in-

formación sobre los números de cam-

bio de control MIDI.)

4. Presione el botón [FLANGER].

Aparecerá el tipo de parámetro en el visualizador.

Emplee los botones [UP]/[DOWN] para selec-

cionar el parámetro a controlarse.

• UUH : Empleo con pedal de wah-wah.

• b.Pr : Volumen en la parte frontal del

preamplificador.

• A.Pr : Volumen en la parte posterior del

preamplificador.

• A.rE : Volumen en la parte posterior de la

unidad de reverberación.

Estos ajustes de control exterior se incluyen

en los datos del parche.

Además, en los ajustes de utilidades, hay una

función que no está relacionada con los ajus-

tes del parche que ajustan el modo de opera-

ción del controlador exterior. El controlador

exterior puede ajustarse para llevar a cabo la

operación global, mediante programa (parche)

o siempre desactivado (OFF). (→ página 25)

22

Modo del afinador

Cuando el tono es bajo, se encenderán las lám-

paras de CHORUS y FLANGER. Cuando el tono

sea alto, se encenderán las lámparas de

ROTARY y TREMOLO.

Afine la nota sólo hasta que se encienda la lám-

para de PHASER. La afinación se habrá com-

pletado. (Entonces, también se encenderá la lám-

para de BANK.)

Este modo se emplea para afinar la guitarra. En el modo del afinador, el DG-Stomp funciona

como un afinador cromático.

■Cómo entrar en el modo del

afinador

Para establecer el modo del afinador, emplee uno

de los métodos que se describen a continuación.

• Presione simultáneamente el botón [UTILITY] y

el botón [STORE].

•

Cuando esté en el modo de interpretación, reten-

ga el selector BANK hasta que aparezca “

tu

” en

el visualizador. (El modo del afinador viene des-

pués del modo de selección de banco.)

• Cuando esté en el modo de selección de ban-

co, retenga el selector BANK hasta que aparez-

ca “tu” en el visualizador.

En el modo del afinador, cada una de las sa-

lidas del DG-Stomp (OUTPUT, PHONES,

DIGITAL OUT) se silenciará (no producirá nin-

gún sonido).

3. Presione el botón [UTILITY] o el selector BANK

para volver al modo de interpretación.

ABbCDbDEbEFGbGAb

A bbC dbd EbE FGbGAb

■Afinación

El nombre de la nota más próxima a la que usted

ha tocado aparecerá en el visualizador, y se em-

plearán cinco lámparas para indicar si el tono de la

nota es alto, bajo, o correcto.

1. Para cambiar el tono estándar, emplee los boto-

nes [UP]/[DOWN], (Consulte el apartado de

“Ajuste del tono estándar”.)

2. Toque la nota que desee afinar (toque sólo una

nota).

Al principio, afine la guitarra de modo que el nom-

bre de la nota que desea afinar aparezca en el

visualizador.

Las notas se visualizan de la forma siguiente.

■Ajuste del tono estándar

Normalmente, el tono estándar se ajusta a A-440

Hz, pero hay casos en los que el tono estándar de

un piano acústico no es de 440 Hz.

El tono estándar del DG-Stomp puede ajustarse a

cualquier valor desde 436 Hz a 444 Hz.

1. En el modo del afinador, presione el botón [UP]

o el botón [DOWN] y aparecerá el tono estándar

en el visualizador.

* Cuando se conecta la alimentación del DG-Stomp, el tono

estándar se ajusta a 440 Hz.

2. Cada vez que se presione el botón [UP], se

incrementará el tono estándar en 1 Hz. Del mis-

mo modo, cada vez que se presione el botón

[DOWN], el tono estándar bajará en 1 Hz.

Bajar el tono

Aumentar

el tono

La afinación se ha completado

23

Modo de utilidades

El modo de utilidades se emplea para los ajustes que abarcan a todo el sistema del DG-

Stomp, tales como el interruptor de pedal, MIDI, control exterior, toma EXP. PEDAL, etc.

■Observación sobre el modo de

utilidades

Presione el botón [UTILITY] para entrar en el modo

de utilidades (se encenderá la lámpara).

En el modo de utilidades, presione el botón

[UTILITY] para volver al modo de interpretación (se

Presione el botón [CHORUS] para visualizar el va-

lor del ajuste actualmente seleccionado.

Presione el interruptor de pedal que desee ajustar

(se encenderá la lámpara), y emplee los botones

[UP]/[DOWN] para ajustar uno de los siguientes.

• oFF : Los datos MIDI no se transmiten.

• 1-32, 64-95 : El número de cambio de con-

trol que deba transmitirse.

●Transmisión de valores de cambio de control

cuando el interruptor está desactivado (OFF)

Ajusta el valor de cambio de control MIDI que se

transmite cuando se desactiva (OFF) el interruptor

de pedal. (Sólo está disponible cuando se ha ajus-

tado la función del interruptor de pedal a “EFF”.)

Presione el botón [FLANGER] para visualizar el

valor del ajuste actualmente seleccionado.

Presione el interruptor de pedal que desee ajustar

(se encenderá la lámpara), y emplee los botones

[UP]/[DOWN] para realizar el ajuste.

• 0-127 : El valor de cambio de control que se

transmite.

●Transmisión de valores de cambio de control

cuando el interruptor está activado (ON)

Ajusta el número de cambio de control MIDI que se

transmite cuando se activa (ON) el interruptor de

pedal. (Sólo está disponible cuando se ha ajustado

la función del interruptor de pedal a “EFF”.)

Presione el botón [PHASER] para visualizar el va-

lor del ajuste actualmente seleccionado.

Presione el interruptor de pedal que desee ajustar

(se encenderá la lámpara), y emplee los botones

[UP]/[DOWN] para realizar el ajuste.

• 0-127 : El valor de cambio de control que se

transmite.

■Funciones MIDI

Presione el botón [UTILITY] y ajuste el selector de

amplificador a LEAD2 (aparecerá “mmd”).

●Cree una tabla de recepción de cambio de

programa MIDI

Ajusta el parche correspondiente que se llamará

cuando se reciba un número de cambio de progra-

ma MIDI (al que denominaremos a partir de aquí

PRG No.).

apagará la lámpara).

En el modo de utilidades, los mensajes MIDI

no pueden recibirse. Emplee el modo de in-

terpretación para recibir mensajes MIDI.

En el modo de utilidades, podrá ajustar las siete

funciones siguientes. El selector de amplificador se

emplea para seleccionar la función.

• LEAD1: Funciones del interruptor de pedal

• LEAD2: Funciones MIDI

• DRIVE1: Ajustes de control exterior

• DRIVE2: Ajustes del pedal de expresión

• CRUNCH1: Ajustes del pedal de wah-wah

• CRUNCH2: Modo de simulador de altavoces

• CLEAN1:

Ajustes de activación/desactivación

(ON/OFF) para el circuito del preamplificador

■

Funciones del interruptor de pedal

Presione el botón [UTILITY] y ajuste el selector de

amplificador a LEAD1 (aparecerá “F.S”).

●

Seleccione la función del interruptor de pedal

Presione el botón [COMP] y emplee los botones

[UP]/[DOWN] para ajustar la función de los interrup-

tores de pedal 1-3.

• PrG : Cambio de parches con el interruptor de

pedal.

• EFF : Activación/desactivación (ON/OFF) de

efectos con el interruptor de pedal.

Switch.

Switch 1: Efecto de modulación

Switch 2: Efecto de retardo

Switch 3: Efecto de reverberación

●

Transmisión de números de cambio de control

Ajusta el número de cambio de control MIDI que se

transmite cuando se activa/desactiva (ON/OFF) el

interruptor de pedal. (Sólo está disponible cuando

se ha ajustado la función del interruptor de pedal a

“EFF”.)

24

Presione el botón [COMP] para ajustar el PRG No.

de MIDI. Emplee los botones [UP]/[DOWN] para

seleccionar el número.

• 1-128 : N.° de cambio de programa MIDI

Presione el botón [CHORUS] para ajustar el núme-

ro de parche del DG-Stomp. Al igual que para la

selección de un parche en el modo de interpreta-

ción, emplee los botones [UP]/[DOWN] o el inte-

rruptor de pedal.

• 011-933, 0.11-9.33 :

El número de parche a activarse.

●Cree una tabla de transmisión de cambio de

programa MIDI

Cuando se pisa un interruptor de pedal (1-3) para

activar un parche, puede transmitirse un número

de cambio de programa MIDI desde la toma MIDI

OUT del DG-Stomp para controlar un equipo de

efectos exterior, etc. desde el DG-Stomp.

Se asigna al parche un PRG No. MIDI que se trans-

mitirá cuando se active el parche.

Presione el botón [FLANGER] para ajustar el nú-

mero de parche del DG-Stomp. Al igual que para la

selección de un parche en el modo de interpreta-

ción, emplee los botones [UP]/[DOWN] o el inte-

rruptor de pedal.

• 011-933, 0.11-9.33 :

El número de parche a activarse.

Presione el botón [PHASER] para ajustar el PRG

No. MIDI a transmitirse. Emplee los botones [UP]/

[DOWN] para seleccionar el número.

• 1-128 : N.° de cambio de programa MIDI

●Ajuste el canal de recepción MIDI

Ajusta el canal de recepción MIDI del DG-Stomp.

El canal MIDI ajustado en este paso también se uti-

liza como número de dispositivo para la función de

recepción por lotes.

Presione el botón [ROTARY] y emplee los botones

[UP]/[DOWN] para ajustar el canal de recepción

MIDI.

• oFF : Los mensajes MIDI no se reciben.

• ALL : Se reciben los mensajes MIDI de todos

los canales.

• 1-16 : Canal MIDI por el que se reciben los

mensajes.

●Ajuste el canal de transmisión MIDI

Ajusta el canal de transmisión MIDI del DG-Stomp.

El canal MIDI ajustado en este paso también se uti-

liza como número de dispositivo para la función de

transmisión por lotes.

Presione el botón [TREMOLO] y emplee los boto-

nes [UP]/[DOWN] para ajustar el canal de transmi-

sión MIDI.

• 1-16 : Canal MIDI por el que se transmiten los

mensajes.

●Ajuste de activación/desactivación (ON/OFF)

para combinación MIDI

Ajusta si la señal MIDI que se recibe mediante la

toma MIDI IN del DG-Stomp se retransmite tam-

bién a través de la toma MIDI OUT.

Presione el botón [DELAY] y emplee los botones

[UP]/[DOWN] para realizar el ajuste de la combina-

ción.

• on : Los datos se retransmiten a través de la

toma MIDI OUT

• oFF : Los datos no se retransmiten a través

de la toma MIDI OUT

* Cuando la combinación está activada, los datos retransmiti-

dos a través de la toma MIDI OUT no están confinados al

ajuste del canal de recepción MIDI, por lo que se transmiten

todos los datos de todos los canales.

●Transmisión por lotes MIDI

Esta operación transmite los datos almacenados en

el área del usuario (USER AREA) del DG-Stomp,

así como los ajustes del modo de utilidades, a un

dispositivo exterior como pueda ser el YAMAHA

MDF3, etc. para crear una copia de seguridad o

para su almacenamiento.

Emplee un cable MIDI para conectar la toma MIDI

OUT del DG-Stomp a la toma MIDI IN del dispositi-

vo MIDI exterior.

Modo de utilidades

MIDI

IN

MIDI

OUT

MDF3, etc.

25

Para transmitir todos los datos de USER AREA

(011-933) más los ajustes de utilidades con

la operación de transmisión por lotes.

Presione el botón [TAPE ECHO] (aparecerá “ALL”

en el visualizador), y presione luego el botón

[STORE] para realizar la transmisión por lotes MIDI.

Para la transmisión de sólo un parche (datos)

de USER AREA con la operación de transmisión

por lotes.

Después de haber presionado el botón [SPRING],

seleccione el número del parche que desee trans-

mitir con la transmisión por lotes. Al igual que para

la sección de un número de parche en el modo de

interpretación, emplee los botones [UP]/[DOWN] o

los interruptores de pedal para seleccionar el par-

che.

Después de haber seleccionado el parche, presio-

ne el botón [STORE] para realizar la operación de

transmisión por lotes MIDI con un solo parche.

* Después de haber transmitido los datos, el dispositivo retor-

nará a la condición anterior, y quedará preparado para se-

leccionar otro número de parche.

●Observación sobre la recepción por lotes MIDI

Esta operación se utiliza para devolver datos alma-

cenados en un dispositivo MIDI exterior, como pue-

da ser el YAMAHA MDF3, etc. al DG-Stomp.

Emplee un cable MIDI para conectar la toma MIDI

OUT del dispositivo MIDI exterior a la toma MIDI IN

del DG-Stomp.

Cuando los datos de transmisión por lotes se en-

vían desde el dispositivo exterior, el DG-Stomp re-

cibe los datos por lotes.

* Emplee el modo de interpretación del DG-Stomp para la re-

cepción de datos por lotes MIDI.

Cuando se realiza la recepción por lotes MIDI,

el contenido de los parches de USER AREA

quedará rescrito.

Asegúrese de almacenar todos los datos

importantes antes de llevar a cabo la opera-

ción de recepción por lotes MIDI.

■Ajustes de control exterior

Al igual que en la sección [Ajustes de control exte-

rior] en la página 21, estos ajustes se emplean para

controlar el volumen y el tono del DG-Stomp y los

parámetros de los efectos desde un controlador de

pedal conectado a la toma EXP. PEDAL o de un

dispositivo MIDI conectado a la toma MIDI IN.

Presione el botón [UTILITY] y ajuste entonces el

selector de amplificador a DRIVE1 (aparecerá

“CtL” en el visualizador).

●Ajuste del modo de operación de control ex-

terior

Presione el botón [COMP] y emplee los botones

[UP]/[DOWN] para seleccionar un modo de opera-

ción para el control exterior.

• GLb : El ajuste de control exterior en el modo

de utilidades está siempre disponible.

• PrG : El ajuste de control exterior ajustado en

el parche está disponible.

• oFF : El control exterior está siempre

desactivado (OFF).

●Ajuste el número de control exterior

Presione el botón [CHORUS] y emplee los botones

[UP]/[DOWN] para ajustar un número de control (1-

8).

* Consulte la sección [Ajustes de control exterior] en (página

21).

●Ajuste el controlador exterior

Presione el botón [FLANGER] y emplee los boto-

nes [UP]/[DOWN] para seleccionar el tipo de

controlador (EP, 1-31, 64-95).

* Consulte la sección [Ajustes de control exterior] en (página

21).

●Ajuste el parámetro a controlarse

Presione el botón [PHASER] y emplee los botones

[UP]/[DOWN] para seleccionar el parámetro a con-

trolarse (UUH-).

* Consulte la sección [Ajustes de control exterior] en (página

21).

●Ajuste del valor mínimo del parámetro

Presione el botón [ROTARY] y emplee los botones

[UP]/[DOWN] para ajustar el valor mínimo del

parámetro (el valor del parámetro cuando el

controlador está ajustado a su valor mínimo: 0.0-

10.0).

* Consulte la sección [Ajustes de control exterior] en (página

21).

●Ajuste del valor máximo del parámetro

Presione el botón [TREMOLO] y emplee los boto-

nes [UP]/[DOWN] para ajustar el valor máximo del

parámetro (el valor del parámetro cuando el

controlador está ajustado a su valor máximo: 0.0-

10.0).

* Consulte la sección [Ajustes de control exterior] en (página

21).

Modo de utilidades

26

Modo de utilidades

■Ajustes del pedal de expresión

(EXP)

Estos ajustes están disponibles cuando se selec-

ciona el pedal de expresión (“EP”) como el

controlador en los ajustes de control exterior.

Presione el botón [UTILITY] y ajuste entonces el

selector de amplificador a DRIVE2 (aparecerá “E.P”

en el visualizador).

●Ajuste el valor mínimo del pedal de expresión

(EXP)

Ajusta el valor mínimo que indica la posición del

pedal de expresión.

Presione el botón [COMP] y emplee los botones

[UP]/[DOWN] para ajustar la posición (0-128).

También podrá retener el botón [COMP] y mover el

pedal EXP para ajustar la posición.

* Debido a la relación existente entre el valor máximo y el va-

lor mínimo, no puede ajustarse un valor que resulta un mar-

gen práctico (consulte la ilustración de abajo) de menos de

128.

●Ajuste el valor máximo del pedal de expresión

(EXP)

Ajusta el valor máximo que indica la posición del

pedal de expresión.

Presione el botón [CHORUS] y emplee los botones

[UP]/[DOWN] para ajustar la posición (127-255).

También podrá retener el botón [CHORUS] y mo-

ver el pedal EXP para ajustar la posición.

* Debido a la relación existente entre el valor máximo y el va-

lor mínimo, no puede ajustarse un valor que resulta un mar-

gen práctico (consulte la ilustración de abajo) de menos de

128.

* El valor no puede ajustarse a uno mayor que el del ajuste del

interruptor del pedal EXP.

●Ajuste del interruptor del pedal de expresión

(EXP)

Cuando se emplea el pedal de expresión como pe-

dal de wah-wah, es posible activar/desactivar (ON/

OFF) el efecto de wah-wah pisando el pedal. Ajus-

te el ángulo del pedal al que el efecto se active/

desactive.

Presione el botón [FLANGER] y emplee los boto-

nes [UP]/[DOWN] para ajustar la posición del pe-

dal.

También podrá retener el botón [FLANGER] y mo-

ver el pedal EXP para ajustar la posición.

* El valor no puede ajustarse a uno menor que el valor máxi-

mo del interruptor del pedal EXP.

* Si se ajusta el valor a “oFF”, la función del interruptor de

wah-wah será ineficaz.

* El controlador de pedal YAMAHA FC-7 está provisto de una

función de “fortissimo” que permite pisar el pedal más allá

de su posición media. Cuando el pe libera el pedal pisado a

fondo, el pedal retorna de forma natural a su posición me-

dia. Es conveniente ajustar la función del interruptor del pe-

dal a su función de “fortissimo”.

●Transmisión de los números de cambio de

control desde el pedal de expresión (EXP)

Ajuste el número de cambio de control MIDI que

deba transmitirse cuando se emplee el pedal EXP.

Presione el botón [PHASER] y emplee los botones

[UP]/[DOWN] para ajustar el número de cambio de

control.

• oFF : Los datos MIDI no se transmiten.

• 1-32, 64-95 :

El número de cambio de control que

deba transmitirse.

Valor

mínimo

Valor

máximo

Margen

ajustable

máximo

Margen eficaz práctico

(más de 128)

Margen normal de

utilización

Posición media

Margen eficaz del interruptor (margen

de retorno automático)

Ajuste la posición ON/OFF del interrup-

tor del pedal dentro de este margen.

27

■Ajustes del pedal de wah-wah

Estos ajustes están disponibles cuando se ha se-

leccionado la función de pedal de wah-wah (“UUH”)

como el controlador en los ajustes de control exte-

rior.

Presione el botón [UTILITY] y ajuste entonces el

selector de amplificador a CRUNCH1 (aparecerá

“UUH” en el visualizador).

●Ajuste de la frecuencia baja del pedal de wah-

wah

Ajusta la frecuencia baja del margen de frecuen-

cias del pedal de wah-wah.

Presione el botón [COMP] y emplee los botones

[UP]/[DOWN] para ajustar la frecuencia (150-

500:Hz).

●Ajuste de la frecuencia alta del pedal de wah-

wah

Ajusta la frecuencia alta del margen de frecuencias

del pedal de wah-wah.

Presione el botón [COMP] y emplee los botones

[UP]/[DOWN] para ajustar la frecuencia (1.50-

5.00:kHz).

●Ajuste “Q” del pedal de wah-wah

Ajusta la curva de frecuencia del pedal de wah-wah.

Presione el botón [FLANGER] y emplee los boto-

nes [UP]/[DOWN] para seleccionar una curva

(1.00-5.00).

■El simulador de altavoces

Presione el botón [UTILITY] y ajuste entonces el

selector de amplificador a CRUNCH1. Aparecerá

el ajuste actual en el visualizador.

Emplee los botones [UP]/[DOWN] para seleccionar

un modo de simulador de altavoces.

• GLb : El simulador de altavoces está siempre

activado (ON).

• PrG : El simulador de altavoces se conecta/

desconecta (ON/OFF) de acuerdo con

el ajuste del parche.

• oFF : El simulador de altavoces está siempre

desactivado (OFF).

Modo de utilidades

■Ajustes de activación/

desactivación (ON/OFF) del

circuito del preamplificador

Cuando no se emplea el circuito del preamplificador

del DG-Stomp, es posible emplear el DG-Stomp

como equipo de efectos o como controlador de pe-

dal MIDI.

Presione el botón [UTILITY] y ajuste entonces el

selector de amplificador a CLEAN1.

Emplee los botones [UP]/[DOWN] para ajustar la

activación/desactivación (ON/OFF) del circuito del

preamplificador.

• on : El circuito del preamplificador está acti-

vado (está en utilización)

• oFF : El circuito del preamplificador está

desactivado (no está en utilización)

28

Mensajes de error

Si se produce un error durante las operaciones, en la pantalla aparecerá uno de los siguien-

tes números de mensaje de error:

E1: Búfer de recepción MIDI lleno

CAUSA: El amplificador DG está recibiendo demasiados datos MIDI al mismo tiempo.

SOLUCIÓN: Intente reducir la cantidad de datos enviados, o fragmente los datos en bloques más

pequeños.

E2: Error de comunicación

CAUSA: Se ha detectado una anomalía en la comunicación MIDI.

SOLUCIÓN: Revise todas las conexiones e inténtelo de nuevo.

E3: Error en la suma de comprobación de la recepción de bloques

CAUSA: La suma de comprobación no concuerda con los datos de bloque MIDI recibidos.

SOLUCIÓN: Revise todas las conexiones y los datos, e inténtelo de nuevo.

E4: Anomalía en los datos de la recepción de bloques

CAUSA: Se ha detectado una anomalía en los datos de bloque MIDI recibidos.

SOLUCIÓN: Revise todas las conexiones y los datos, e inténtelo de nuevo.

E5: Error en la pila de seguridad

CAUSA: Pila de seguridad agotada.

SOLUCIÓN: El uso reiterado de la unidad ocasionará la pérdida de datos. Entregue la unidad en el

establecimiento donde fue adquirida o encargue su sustitución al Servicio Técnico de

Yamaha.

No hay sonido

→¿Está correctamente conectado el adaptador

de la alimentación?

→¿Está subido el nivel de volumen en el

amplificador de la guitarra?

→¿Está el mando GAIN ajustado a “0”?

→¿Se ha ajustado a “0” el valor del mando

MASTER?

→¿Está el mando OUTPUT ajustado a “0”?

→Si está empelando un pedal EXP para contro-

lar el volumen, pruebe pisando el pedal.

→¿Está activado el modo del afinador? Presio-

ne el botón [UTILITY] o el selector BANK para

volver al modo de interpretación.

Al girar los mandos no cambia el sonido

→Gire el mando hasta que cambie el valor del

visualizador, y entonces realice el ajuste. (→

página 13)

Solución de problemas

→¿Se ha activado (ON) el efecto de este man-

do? Después de haber seleccionado el efec-

to, presionando el botón del efecto, gire el

mando para realizar el ajuste. (→ página 13)

No puede realizarse la transmisión MIDI

→¿Corresponde el canal MIDI con el canal MIDI

del dispositivo de recepción? (→ página 24)

→¿Se ha desactivado (OFF) la combinación

MIDI? (→ página 24)

No puede realizarse la recepción MIDI

→¿Está el DG-Stomp es el modo de interpreta-

ción? Retorne al modo de interpretación y tra-

te de nuevo la recepción.

→¿Se ha ajustado a “OFF” el canal MIDI del DG-

Stomp? (→ página 24)

29

Especificaciones

Sección digital

• Proceso completo de la señal digital

• Preamplificador de 8 canales

• Efectos digitales

• Compresor

• Chorus, Flanger, Phaser, Rotary Speaker,

Tremolo

• Digital Delay, Tape Echo

• Spring Reverb, Hall Reverb, Plate Reverb

• Función del tempo por accionamientos de pulsa-

ción (tiempo de retardo)

• Simulador de altavoces (16 tipos)

• Función de controlador externo (pedal EXP/MIDI):

8 controladores/parámetros

• Función de wah-wah

• Función del afinador (cromático, automático)

Funciones MIDI

Recepción: Cambio de programa (puede crearse la

tabla de cambio de programa), cambio de con-

trol, recepción por lotes

Transmisión: Cambio de programa, cambio de con-

trol, transmisión por lotes, salida de combinación

Interruptor de controlador

Panel superior

Pulsadores x 17

UP, DOWN, MANUAL, UTILITY, STORE,

COMP, CHORUS, FLANGER, PHASER,

ROTARY, TREMOLO, DELAY, TAPE ECHO,

SPRING, HALL, PLATE, SP.SIM

Mandos x 15

AMP SELECT, GAIN, MASTER, TREBLE,

MIDDLE, BASS, PRESENCE, COMP,

SPEED, DEPTH, TIME, FEEDBACK, LEVEL,

REVERB, OUTPUT

Interruptores de pedal x 4

1, 2, 3, 4, BANK

Panel posterior

STAND-BY ON/OFF, INPUT LOW/HIGH

Visualizador

LED de 7 segmentos (3 dígitos) x 1

LED de pulsadores x 17

LED de interruptores de pedal x 4

Conectores/tomas

INPUT: Toma telefónica monofónica estándar

OUTPUT L/MONO, R: Toma telefónica monofónica

estándar

PHONES: Toma telefónica estéreo estándar

EXP. PEDAL: Toma telefónica estéreo estándar

DIGITAL OUT: COAXIAL

MIDI IN, MIDI OUT: DIN de 5 terminales

Convertidor A/D

Flotante de 20 bitios + 3 bitios

Convertidor D/A

20 bitios

Frecuencia de muestreo

48 kHz

Asignaciones de memoria

Preajustes: 90

Usuario: 90

Nivel/impedancia de entrada

(Cuando se emplea el desvío de preamplificador)

INPUT HIGH: -25 dBm/1 MΩ

INPUT LOW: -15 dBm/1 MΩ

Nivel/impedancia de salida

OUTPUT L/MONO, R: 0 dBm/1 kΩ

PHONES: 0 dBm/47 Ω (carga de 47 Ω)

Alimentación

Adaptador de alimentación exclusivo (AC-10)

Salida de CA: 12V CA, 1000 mA

Consumo

15 W

Dimensiones (An x Al x Prf)

280 x 70 x 184 mm

Peso

2,2 kg

Accesorios

Adaptador de la alimentación (AC-10)

Manual de instrucciones (este manual)

* Especificaciones y diseño sujetos a cambios sin

previo aviso.

30

MIDI Implementation Chart

YAMAHA [ Guitar Pre Amplifier with Multi Effects] Date:30-Jun-2000

Model DG stomp MIDI Implementation Chart Version : 1.0

+----------------------------------------------------------------------+

: : Transmitted : Recognized : Remarks :

: Function ... : : : :

:-------------------+----------------+----------------+----------------:

:Basic Default : 1 - 16 : 1 - 16, off : memorized :

:Channel Changed : 1 - 16 : 1 - 16, off : :

:-------------------+----------------+----------------+----------------:

: Default : 1,3 : 1,3 : memorized :

:Mode Messages : x : x : :

: Altered : ************** : x : :

:-------------------+----------------+----------------+----------------:

:Note : x : x : :

:Number : True voice: ************** : x : :

:-------------------+----------------+----------------+----------------:

:Velocity Note ON : x : x : :

: Note OFF : x : x : :

:-------------------+----------------+----------------+----------------:

:After Key's : x : x : :

:Touch Ch's : x : x : :

:-------------------+----------------+----------------+----------------:

:Pitch Bender : x : x : :

:-------------------+----------------+----------------+----------------:

: 0 : x : x : :

: 1 - 31 : o : o : :

: 32 - 63 : x : x : :

: 64 - 95 : o : o : :

: Control 95 -127 : x : x : :

: : : : :

: Change : : : :

: : : : :

31

MIDI Implementation Chart

: : : : :

: : : : :

: : : : :

: : : : :

: : : : :

:-------------------+----------------+----------------+----------------:

:Prog : o 0 - 127 : o 0 - 127 : :

:Change : True # : ************** : : :

:-------------------+----------------+----------------+----------------:

:System Exclusive : o : o : Bulk Dump :

:-------------------+----------------+----------------+----------------:

:System : Song Pos. : x : x : :

: : Song Sel. : x : x : :

:common : Tune : x : x : :

:-------------------+----------------+----------------+----------------:

:System :Clock : x : x : :

:Real Time :Commands: x : x : :

:-------------------+----------------+----------------+----------------:

:Aux :All Sound OFF: x : x : :

: :

Reset All Cntrls

: x : x : :

: :Local ON/OFF : x : x : :

: :All Notes OFF: x : x : :

:Mes- :Active Sense : o : x : :

:sages:Reset : x : x : :

:-------------------+----------------+----------------+----------------:

: :

: :

+-------------------+----------------+----------------+----------------+

Mode 1 : OMNI ON, POLY Mode 2 : OMNI ON, MONO o : Yes

Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF, MONO x : No

Printed in Taiwan

V573390
