Yamaha DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Owner’s Manual Owner's Dxr Dxs It Om C0

User Manual: Yamaha DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Owner's Manual

Open the PDF directly: View PDF .
Page Count: 22

EN

DE

FR

IT

RU

ZH

ES

JA

OWNER’S MANUAL

BEDIENUNGSANLEITUNG

MODE D’EMPLOI

MANUAL DE INSTRUCCIONES

MANUALE DI ISTRUZIONI

EnglishDeutschFrançaisEspañolItaliano

2 DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Owner’s Manual

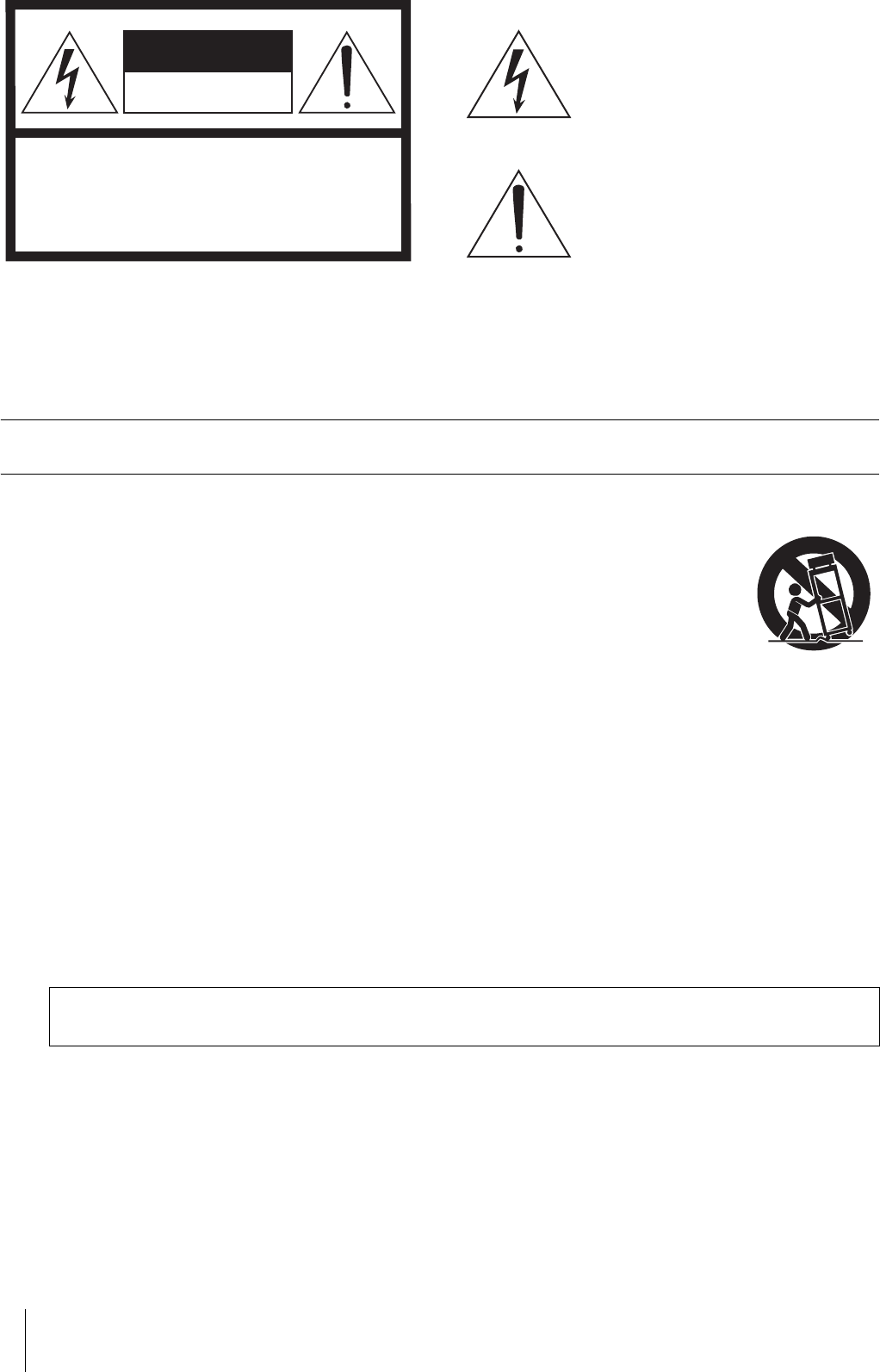

The above warning is located on the rear of the unit.

Explanation of Graphical Symbols

The lightning flash with arrowhead symbol

within an equilateral triangle is intended to

alert the user to the presence of uninsu-

lated “dangerous voltage” within the prod-

uct’s enclosure that may be of sufficient

magnitude to constitute a risk of electric

shock to persons.

The exclamation point within an equilateral

triangle is intended to alert the user to the

presence of important operating and main-

tenance (servicing) instructions in the litera-

ture accompanying the product.

IMPORTANT SAFETY INSTRUCTIONS

1 Read these instructions.

2 Keep these instructions.

3 Heed all warnings.

4 Follow all instructions.

5 Do not use this apparatus near water.

6 Clean only with dry cloth.

7 Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8 Do not install near any heat sources such as

radiators, heat registers, stoves, or other

apparatus (including amplifiers) that produce

heat.

9 Do not defeat the safety purpose of the polarized

or grounding-type plug. A polarized plug has two

blades with one wider than the other. A grounding

type plug has two blades and a third grounding

prong. The wide blade or the third prong are

provided for your safety. If the provided plug does

not fit into your outlet, consult an electrician for

replacement of the obsolete outlet.

10 Protect the power cord from being walked on or

pinched particularly at plugs, convenience

receptacles, and the point where they exit from

the apparatus.

11 Only use attachments/accessories specified by

the manufacturer.

12 Use only with the cart, stand,

tripod, bracket, or table

specified by the

manufacturer, or sold with the

apparatus. When a cart is

used, use caution when

moving the cart/apparatus

combination to avoid injury from tip-over.

13 Unplug this apparatus during lightning storms or

when unused for long periods of time.

14 Refer all servicing to qualified service personnel.

Servicing is required when the apparatus has

been damaged in any way, such as power-supply

cord or plug is damaged, liquid has been spilled

or objects have fallen into the apparatus, the

apparatus has been exposed to rain or moisture,

does not operate normally, or has been dropped.

(UL60065_03)

CAUTION: TO REDUCE THE RISK OF

ELECTRIC SHOCK, DO NOT REMOVE

COVER (OR BACK). NO USER-SERVICEABLE

PARTS INSIDE. REFER SERVICING TO

QUALIFIED SERVICE PERSONNEL.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.

DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Owner’s Manual 3

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions

contained in this manual, meets FCC requirements. Modifi-

cations not expressly approved by Yamaha may void your

authority, granted by the FCC, to use the product.

2. IMPORTANT: When connecting this product to accessories

and/or another product use only high quality shielded

cables. Cable/s supplied with this product MUST be used.

Follow all installation instructions. Failure to follow instruc-

tions could void your FCC authorization to use this product

in the USA.

3. NOTE: This product has been tested and found to comply

with the requirements listed in FCC Regulations, Part 15 for

Class “B” digital devices. Compliance with these require-

ments provides a reasonable level of assurance that your

use of this product in a residential environment will not result

in harmful interference with other electronic devices. This

equipment generates/uses radio frequencies and, if not

installed and used according to the instructions found in the

users manual, may cause interference harmful to the opera-

tion of other electronic devices. Compliance with FCC regu-

lations does not guarantee that interference will not occur in

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B)

all installations. If this product is found to be the source of

interference, which can be determined by turning the unit

“OFF” and “ON”, please try to eliminate the problem by

using one of the following measures:

Relocate either this product or the device that is being

affected by the interference.

Utilize power outlets that are on different branch (circuit

breaker or fuse) circuits or install AC line filter/s.

In the case of radio or TV interference, relocate/reorient the

antenna. If the antenna lead-in is 300 ohm ribbon lead,

change the lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory

results, please contact the local retailer authorized to distrib-

ute this type of product. If you can not locate the appropriate

retailer, please contact Yamaha Corporation of America,

Electronic Service Division, 6600 Orangethorpe Ave, Buena

Park, CA90620

The above statements apply ONLY to those products distrib-

uted by Yamaha Corporation of America or its subsidiaries.

FCC INFORMATION (U.S.A.)

In Finland: Laite on liitettävä suojamaadoituskoskettimilla varustettuun pistorasiaan.

In Norway: Apparatet må tilkoples jordet stikkontakt.

In Sweden: Apparaten skall anslutas till jordat uttag.

(class I hokuo)

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

WARNING: THIS APPARATUS MUST BE EARTHED IMPORTANT.

The wires in this mains lead are coloured in accordance with the fol-

lowing code:

GREEN-AND-YELLOW : EARTH

BLUE : NEUTRAL

BROWN : LIVE

As the colours of the wires in the mains lead of this apparatus may not

correspond with the coloured markings identifying the terminals in

your plug proceed as follows:

The wire which is coloured GREEN-and-YELLOW must be connected

to the terminal in the plug which is marked by the letter E or by the

safety earth symbol or colored GREEN or GREEN-and-YELLOW.

The wire which is coloured BLUE must be connected to the terminal

which is marked with the letter N or coloured BLACK.

The wire which is coloured BROWN must be connected to the

terminal which is marked with the letter L or coloured RED.

(3 wires)

THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES.

OPERATION IS SUBJECT TO THE FOLLOWING TWO

CONDITIONS:

(1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE,

AND

(2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE

RECEIVED,

INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED

OPERATION.

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA.

* This information is located on the bottom of the unit.

* This information is located on the bottom of the unit.

THIS CLASS B DIGITAL APPARATUS COMPLIES WITH

CANADIAN ICES-003.

CET APPAREIL NUMÉRIQUE DE LA CLASSE B

EST CONFORME À LA NORME NMB-003 DU CANADA.

40 DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Manuale di istruzioni

Italiano

PRECAUZIONI

LEGGERE ATTENTAMENTE PRIMA DI CONTINUARE

* Conservare questo manuale in un luogo sicuro per future consultazioni.

AVVERTENZA

Attenersi sempre alle precauzioni di base indicate di seguito per evitare il rischio di lesioni gravi o addirittura di morte

conseguente a scosse elettriche, cortocircuiti, danni, incendi o altri pericoli. Tali precauzioni includono, fra le altre,

quelle indicate di seguito:

• Non posizionare il cavo di alimentazione in prossimità di fonti di calore,

quali radiatori o caloriferi. Non piegarlo eccessivamente né danneggiarlo.

Non posizionare oggetti pesanti sul cavo, né collocarlo in luoghi dove potrebbe

essere calpestato.

• Utilizzare solo la tensione corretta specificata per il dispositivo. La tensione

necessaria è indicata sulla piastrina del nome dell'unità.

• Utilizzare solo il cavo di alimentazione o la spina elettrica in dotazione.

Se si intende utilizzare il dispositivo in un paese diverso da quello di acquisto, il

cavo di alimentazione fornito potrebbe non essere utilizzabile. Per ulteriori infor-

mazioni, contattare il rivenditore Yamaha.

• Controllare periodicamente la spina elettrica ed eventualmente rimuovere la

sporcizia o la polvere accumulata.

• Collegare il cavo a una presa appropriata dotata di messa a terra. Una messa a

terra non corretta potrebbe causare scosse elettriche.

• Questo dispositivo non contiene componenti riparabili dall'utente. Non aprire

il dispositivo né smontare o modificare in alcun modo i componenti interni.

In caso di malfunzionamento, non utilizzare lo strumento e richiedere l'assi-

stenza di un tecnico autorizzato Yamaha.

• Non esporre il dispositivo alla pioggia, non usarlo vicino all'acqua o in ambienti

umidi o bagnati né sistemare su di esso contenitori di liquidi (ad es. tazze, bic-

chieri o bottiglie) che possano riversarsi in una qualsiasi delle aperture. In caso

di infiltrazione di liquido all'interno del dispositivo, come ad esempio acqua,

spegnere immediatamente lo strumento e scollegare il cavo di alimentazione

dalla presa CA. Richiedere quindi l'assistenza di un tecnico autorizzato Yamaha.

• Non inserire o rimuovere la spina elettrica con le mani bagnate.

• Non appoggiare sullo strumento oggetti con fiamme vive, come ad esempio

candele. Tali oggetti potrebbero cadere provocando un incendio.

• Se si verifica uno dei problemi riportati di seguito, spegnere immediatamente lo

strumento e scollegare la spina elettrica dalla presa. Richiedere quindi l'assi-

stenza di un tecnico autorizzato Yamaha.

- La spina o il cavo di alimentazione è danneggiato.

- Si verifica l'emissione di un odore insolito o di fumo.

- Alcuni oggetti sono caduti nello strumento.

- Si verifica una improvvisa scomparsa del suono durante l'utilizzo del disposi-

tivo.

• In caso di caduta o danneggiamento del dispositivo, spegnere immediatamente

il dispositivo, scollegare la spina elettrica dalla presa e richiedere l'assistenza di

un tecnico autorizzato Yamaha.

ATTENZIONE

Attenersi sempre alle precauzioni di base elencate di seguito per evitare lesioni personali o danni al dispositivo o ad

altri oggetti. Tali precauzioni includono, fra le altre, quelle indicate di seguito:

• Per scollegare il cavo di alimentazione dal dispositivo o dalla presa elettrica,

afferrare sempre la spina e non il cavo, per evitare di danneggiarlo.

• Se si prevede di non utilizzare il dispositivo per un lungo periodo di tempo

o in caso di temporali, rimuovere la spina dalla presa elettrica.

• Non collocare il dispositivo in posizione instabile, per evitare che cada.

• A meno che l'unità non venga fissata in modo sicuro, non installarla in un luogo

dove potrebbe cadere anche se la superficie è in piano.

• Non ostruire le prese d'aria. Questa unità presenta fori di ventilazione sul retro in

modo da evitare che la temperatura interna aumenti in modo eccessivo. In parti-

colare, non appoggiare il dispositivo sui lati, né in posizione capovolta. Una

ventilazione non adeguata può causare surriscaldamento, con conseguenti

danni al dispositivo o incendi.

• Non utilizzare il dispositivo in locali angusti e scarsamente ventilati. Accertarsi

che vi sia spazio sufficiente tra l'unità e le pareti circostanti o altre unità: almeno

30 cm ai lati, 30 cm sul retro e 30 cm nella parte superiore. Una ventilazione

non adeguata può causare surriscaldamento, con conseguenti danni al disposi-

tivo o incendi.

• In caso di installazione a sospensione, non appendere gli altoparlanti per le

maniglie per evitare danni o lesioni alle persone.

• Durante il trasporto o lo spostamento del dispositivo, non tenerlo per la parte

inferiore. È possibile che le mani vengano schiacciate sotto il dispositivo,

il che potrebbe causare lesioni personali.

• Non spingere eccessivamente il pannello posteriore del dispositivo contro

la parete. Così facendo, la presa potrebbe entrare a contatto con la parete

e staccarsi dal cavo di alimentazione, il che potrebbe causare cortocircuiti

o incendi.

• Non collocare il dispositivo in una posizione che comporti il rischio di contatto

con gas corrosivi o aria salmastra per evitare possibili malfunzionamenti.

• Prima di spostare il dispositivo, scollegare tutti i cavi.

• Durante l'installazione del dispositivo, assicurarsi che la presa CA utilizzata

sia facilmente accessibile. In caso di problemi o malfunzionamenti, spegnere

immediatamente lo strumento e scollegare la spina dalla presa elettrica. Anche

quando l'interruttore è spento, una quantità minima di corrente continua ad ali-

mentare il prodotto. Se si prevede di non utilizzare il prodotto per un lungo

periodo di tempo, scollegare il cavo di alimentazione dalla presa CA a muro.

Alimentazione/cavo di alimentazione

Non aprire

Esposizione all'acqua

Esposizione al fuoco

Anomalie

Alimentazione/cavo di alimentazione

Posizione

PA_en_1 1/2

DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Manuale di istruzioni 41

Italiano

• Richiedere l'assistenza di due o più persone durante il trasporto o lo sposta-

mento delle unità DXS15, DXS12 o DXR15. Se una sola persona tenta di solle-

vare le unità DXS15, DXS12 o DXR15, è possibile incorrere in lesioni alla

schiena, altre lesioni o danni all'unità stessa.

• Se si desidera installare un altoparlante satellite sull'unità DXS15 tramite appo-

sito alloggiamento dell'asta di sostegno, utilizzare un altoparlante dal peso mas-

simo di 19,3 kg (42,5 lbs), e non più alto di 60,1 cm (23-5/8"). Se si desidera

installare un altoparlante satellite sull'unità DXS12 tramite apposito alloggia-

mento dell'asta di sostegno, utilizzare un altoparlante dal peso massimo di

14,6 kg (32,2 lbs), e non più alto di 50,2 cm (19-6/8"). Inoltre, utilizzare un'asta

non più lunga di 120 cm (47,2") e con un diametro massimo esterno pari a

35 mm (1-3/8").

• Se l'installazione del dispositivo comporta delle opere di costruzione, contattare

sempre un tecnico autorizzato Yamaha e attenersi alle precauzioni indicate di

seguito.

- Scegliere degli elementi di montaggio e una posizione di installazione

in grado di sostenere il peso del dispositivo.

- Evitare i luoghi esposti a vibrazioni costanti.

- Utilizzare gli utensili richiesti per installare il dispositivo.

- Ispezionare periodicamente il dispositivo.

• Prima di collegare il dispositivo ad altre apparecchiature, spegnere tutti

i dispositivi interessati. Prima di accendere o spegnere i dispositivi, impostare

al minimo i livelli del volume.

• Durante la pulizia del dispositivo, rimuovere la spina elettrica dalla presa CA.

• Non inserire dita o mani in fessure o aperture presenti sull'unità (pannello).

• Evitare di inserire o fare cadere oggetti estranei (carta, plastica, metallo, ecc.)

nelle fessure o nelle aperture presenti sull'unità (pannello). Se ciò dovesse

accadere, spegnere immediatamente il dispositivo e scollegare il cavo di ali-

mentazione dalla presa CA. Richiedere quindi l'assistenza di un tecnico autoriz-

zato Yamaha.

• Non appoggiarsi al dispositivo, né posizionarvi sopra oggetti pesanti.

Non esercitare eccessiva forza su pulsanti, interruttori o connettori.

• Non utilizzate il dispositivo per lunghi periodi di tempo con il volume troppo

alto perché questo potrebbe causare la perdita permanente dell'udito. Se si

accusano disturbi uditivi come fischi o abbassamento dell'udito, rivolgersi a un

medico.

• Non utilizzare il dispositivo se il suono risulta distorto. Un utilizzo prolungato

in tali condizioni potrebbe causare surriscaldamenti con conseguente rischio

di incendio.

• Non tirare i cavi collegati a microfoni ecc.

Interferenze causate dai telefoni cellulari

L'uso di un telefono cellulare in prossimità di un sistema altoparlante potrebbe generare disturbi. In questo caso, allontanare il cellulare dal sistema altoparlante.

Spegnere sempre il dispositivo quando non è utilizzato.

Con il tempo si registra un deterioramento delle prestazioni dei componenti che presentano contatti in movimento, come ad esempio interruttori, controlli del volume e con-

nettori. Per la sostituzione di componenti difettosi, rivolgersi a personale di assistenza Yamaha qualificato.

• I nomi di società e prodotti presenti in questo manuale sono marchi o marchi registrati delle rispettive società.

• Le immagini riportate in questo manuale hanno solo scopo informativo e potrebbero differire da quanto appare sullo strumento.

• Le specifiche tecniche e i dettagli forniti in questo manuale di istruzioni sono di carattere puramente informativo. Yamaha Corp. si riserva il diritto di cambiare o modificare

prodotti o specifiche tecniche in qualsiasi momento senza preavviso. Consultare il rivenditore Yamaha locale per conoscere in dettaglio specifiche tecniche, equipaggia-

mento e opzioni disponibili per il rispettivo paese di residenza.

Collegamenti

Manutenzione

Precauzioni di utilizzo

Il cablaggio dei connettori XLR viene eseguito nel modo seguente (standard IEC60268): pin 1: a terra, pin 2: caldo (+) e pin 3: freddo (-).

Yamaha declina qualsiasi responsabilità per i danni derivanti da un utilizzo non corretto o dalle modifiche apportate al dispositivo, nonché per la perdita o la

distruzione di dati.

PA_en_1 2/2

42 DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Manuale di istruzioni

Introduzione

Italiano

Introduzione

Grazie per aver scelto la serie di altoparlanti amplificati DXR o la serie di subwoofer amplificati DXS di Yamaha.

Leggere attentamente il presente manuale per utilizzare al meglio la serie DXR/DXS e garantirne le prestazioni a lungo nel

tempo. Conservare il manuale in un luogo sicuro per future consultazioni.

Sommario

Introduzione.......................................................................... 42

Caratteristiche principali della serie DXR/DXS .................... 42

Controlli e funzioni................................................................ 43

Esempi di installazione......................................................... 46

Risoluzione dei problemi ...................................................... 48

Riferimenti ............................................................................ 80

Caratteristiche principali della serie DXR/DXS

■FIR-X tuning™ (Serie DXR)

L'elaborazione DSP avanzata disponibile in queste serie si

basa sull'elaborazione presente nella serie DSR di alta

gamma. La nostra tecnologia proprietaria di elaborazione au-

dio che si serve di un filtro FIR a fase lineare offre una qualità

audio eccellente ad alta risoluzione con una rapida fre-

quenza in risposta che non viene modificata dall'interferenza

di fase in prossimità del punto di crossover.

■D-CONTOUR (Dynamic CONTOUR)

(Serie DXR)

D-CONTOUR è un compressore multibanda che controlla in

modo dinamico il livello di ogni gamma di frequenza in base

all'applicazione e alle caratteristiche dell'udito umano. Pre-

senta una modalità FOH/MAIN per l'uso di un DXR come al-

toparlante principale e una modalità MONITOR ottimizzata

per l'uso come sistema di monitoraggio da pavimento. Sele-

zionare la modalità più adatta all'applicazione.

■D-XSUB (Serie DXS)

D-XSUB è una nuova tecnologia di elaborazione audio di

Yamaha sviluppata esclusivamente per i subwoofer, che per-

mette di controllare dinamicamente le basse frequenze. Que-

sto tipo di tecnologia include una modalità BOOST, che

migliora l'impatto sonoro, e una modalità XTENDED LF, che

consente di estendere la risposta timbrica nella gamma delle

basse frequenze. Ognuna delle due modalità può essere libe-

ramente selezionata in base al tipo di applicazione o al ge-

nere musicale.

■Funzionalità Mixing/LINK (Serie DXR)

La serie DXR presenta una funzionalità di mixing che con-

sente di mixare i suoni inserendo direttamente tre segnali del

canale nell'unità.

Inoltre, la funzione LINK consente di configurare facilmente

un impianto SR (Sound Reinforcement) stereo o dual-mono

utilizzando due DXR.

■Circuito di protezione avanzato con-

trollato da DSP

Potenti circuiti di protezione garantiscono una protezione effi-

cace dell'unità altoparlante, dell'unità amplificatore e dell'uni-

tà di alimentazione. Questa funzionalità di protezione

consente di ottenere prestazioni ottimali per ogni compo-

nente e un'eccellente affidabilità senza distorsione anche in

ambienti problematici.

Accessori inclusi

• Cavo di alimentazione CA

• Manuale di istruzioni (la presente guida)

Accessori opzionali

Per il montaggio delle serie DXR alla parete o al soffitto, sono

disponibili le seguenti staffe a U:

• UB-DXR15 (per DXR15)

• UB-DXR12 (per DXR12)

• UB-DXR10 (per DXR10)

• UB-DXR8 (per DXR8)

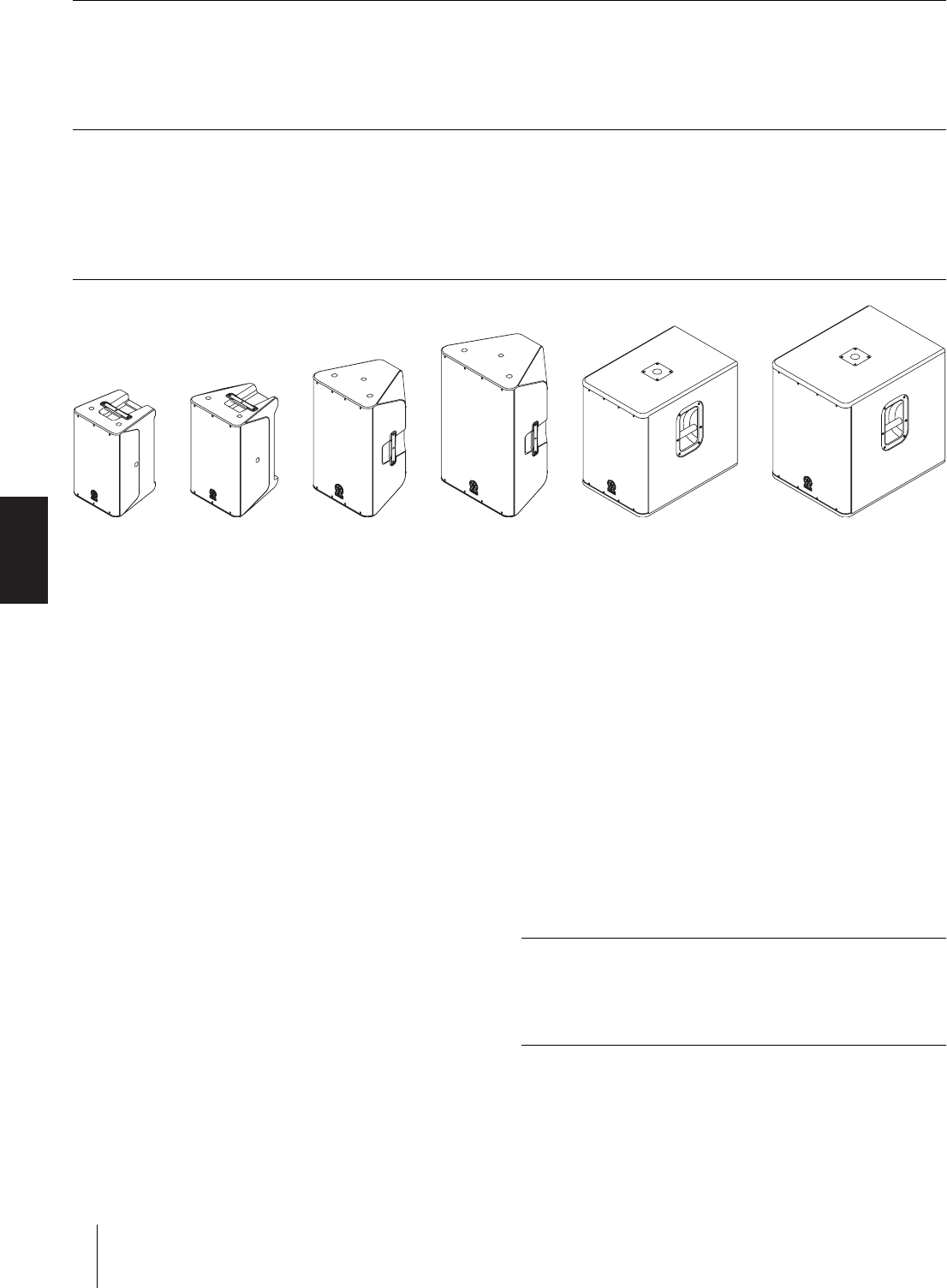

DXR8 DXR10 DXR12 DXS12DXR15 DXS15

DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Manuale di istruzioni 43

Controlli e funzioni

Italiano

Controlli e funzioni

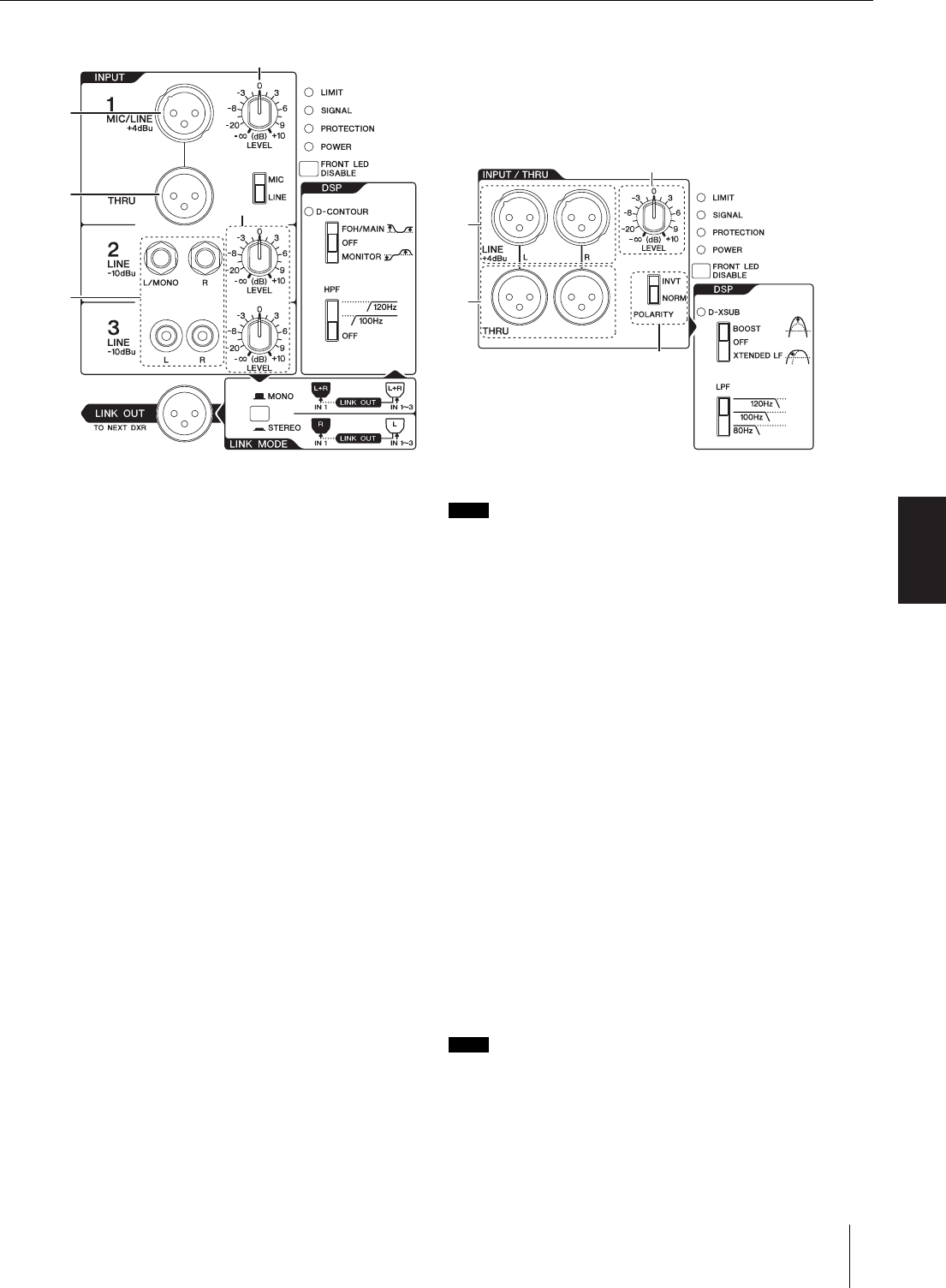

Pannello posteriore

1

Connettori INPUT

Connettore/i in ingresso XLR bilanciati (INPUT 1), telefoni non

bilanciati (INPUT 2) e connettori in ingresso con pin RCA.

È possibile collegare una console di missaggio o un micro-

fono a INPUT 1, una tastiera o una chitarra elettrica-acustica

a INPUT 2 e un lettore audio portatile o un lettore CD a

INPUT 3. I segnali emessi da INPUT 1-3 vengono mixati

all'interno dell'unità DXR.

La serie DXS dispone di soli ingressi bilanciati di tipo XLR

(L, R). I segnali L e R vengono mixati all'interno dell'unità

DXS.

2

Connettore/i THRU

Connettore/i di uscita XLR bilanciati. Da questo connettore, il

segnale in ingresso viene posto in uscita senza alcuna modi-

fica, dato che è cablato in parallelo con i connettori INPUT.

3

Controllo LEVEL

Regola il livello di ogni segnale INPUT. Se si collega un'unità

che presenta un livello di uscita nominale di +4dBu (ad

esempio una console di missaggio), impostare l'interruttore

MIC/LINE (9) della serie DXR su LINE, quindi regolare il

controllo LEVEL utilizzando la relativa posizione ore 12 come

riferimento.

4

Indicatore LIMIT

Si accende quando viene attivato il limiter per l'uscita. Il limi-

ter per l'uscita viene attivato per proteggere l'altoparlante e

l'amplificatore attenuando il segnale in uscita inviato all'am-

plificatore. Se l'indicatore rimane acceso, abbassare il livello

del segnale in ingresso.

NO TA

•Se la tensione di uscita dell'amplificatore supera il valore massimo

consentito, o se viene rilevato un consumo di potenza integrale ec-

cessivo, l'indicatore LIMIT si accenderà per segnalare una quantità

di attenuazione pari o maggiore a 3dB.

•Il consumo di potenza integrale si riferisce all'erogazione di po-

tenza fornita ai driver degli altoparlanti per unità di tempo.

5

Indicatore SIGNAL

Si accende quando viene rilevato un segnale di ingresso au-

dio.

6

Indicatore PROTECTION

Si accende quando viene attivato il circuito di protezione.

Nelle situazioni seguenti, il circuito di protezione viene atti-

vato escludendo l'audio dell'uscita dell'altoparlante.

• Se viene rilevato il surriscaldamento dell'amplificatore:

• Se viene rilevata un'uscita CC:

• Se viene rilevata sovracorrente:

•

Quando si accende l'unità:

Il circuito di protezione verrà attivato per prevenire l'emissione

di rumori e l'indicatore si accenderà per circa due secondi.

L'indicatore si spegne non appena la fase di alimentazione di-

viene normale.

•

Quando si spegne l'unità:

O quando l'unità si spegne a causa di un errore inatteso, il cir-

cuito di protezione verrà attivato per prevenire l'emissione di

rumori, quindi l'unità verrà spenta.

NO TA

Se il circuito di protezione è stato attivato in seguito al rilevamento di

un problema, per tornare al funzionamento normale è in genere suffi-

ciente spegnere e riaccendere l'unità, o attendere che l'amplificatore

si raffreddi. Se le misure sopra descritte non dovessero sortire alcun

effetto, contattare il rivenditore Yamaha.

)

@

#

4

5

6

7

8

4

5

6

7

8

!

%

^

9

3

3

1

1

1

1

1

2

1

1

1

2

3

3

3

3

3

$

DXR15, DXR12, DXR10, DXR8 DXS15, DXS12

44 DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Manuale di istruzioni

Controlli e funzioni

Italiano

7

Indicatore POWER

Si accende quando l'interruttore di accensione (*) è in posi-

zione di accensione.

8

Interruttore FRONT LED DISABLE

Attiva o disattiva il FRONT LED sul lato sinistro della griglia

frontale dell'unità. Il LED si accenderà quando l'interruttore è

in posizione alzata (N). Se si desidera disattivare il LED,

spingere l'interruttore in posizione (O).

NO TA

All'attivazione del limiter per la protezione dell'amplificatore, la lumi-

nosità del LED sarà superiore al normale, in proporzione alla quanti-

tà di attenuazione applicata (pari o maggiore di 3 dB).

9

Interruttore MIC/LINE (Serie DXR)

Impostare l'interruttore su MIC o LINE, a seconda del tipo di

segnale in ingresso nel connettore INPUT1. Per i segnali a

basso livello (come ad esempio i microfoni), impostare l'inter-

ruttore in posizione MIC. Per i segnali ad alto livello (come ad

esempio i mixer), impostare l'interruttore in posizione LINE.

)

Interruttore D-CONTOUR (Serie DXR)

Consente di selezionare uno dei preset D-CONTOUR (Dyna-

mic CONTOUR). L'impostazione FOH/MAIN conferirà enfasi ai

componenti ad alta e bassa frequenza in modo che la risposta

in frequenza si adatti all'altoparlante principale. L'impostazione

MONITOR elimina la gamma bassa, che potrebbe creare un

effetto rimbombante se l'altoparlante viene posizionato diretta-

mente sul pavimento o viene utilizzato con un altoparlante

principale. L'impostazione FOH/MAIN o MONITOR attiva la

funzione D-CONTOUR che controlla la quantità di enfasi e at-

tenuazione in modo dinamico in base al volume dell'audio.

Quando questo interruttore è in posizione OFF, verrà utilizzata

un'impostazione generica per la risposta in frequenza e la fun-

zione D-CONTOUR verrà disattivata.

!

Interruttore HPF (Serie DXR)

Specifica la frequenza di taglio dell'HPF.

Se l'interruttore è impostato su 120Hz o 100Hz, il filtro passa-

alto eliminerà i componenti della frequenza inferiori a tale so-

glia. Se si intende utilizzare il DXR senza un subwoofer, im-

postare questo interruttore in posizione OFF. Se si intende

utilizzare il DXR con un subwoofer, si consiglia di impostare

questo interruttore su 120Hz o 100Hz.

@

Connettore LINK OUT (Serie DXR)

Questo connettore XLR emette segnali (indirizzati da ogni

connettore INPUT) a un altoparlante serie DXR collegato.

Collegare questo connettore al connettore INPUT 1 (XLR)

sull'altoparlante serie DXR collegato. I segnali del connettore

LINK OUT sono a livello di linea. Impostare l'interruttore MIC/

LINE dell'altoparlante serie DXR collegato su LINE. Per i se-

gnali stereo, impostare il controllo LEVEL del DXR collegato

in posizione ore 12 per bilanciare i livelli tra i due DXR.

#

Interruttore LINK MODE (Serie DXR)

Consente di selezionare se riprodurre il segnale mixato (sul

DXR originale) in modalità stereo o mono sui DXR originali e

collegati. Il missaggio e l'emissione dei segnali seguenti

viene eseguita in base all'impostazione dell'interruttore.

NO TA

Se si utilizza un singolo DXR indipendente, impostare questo inter-

ruttore in posizione MONO (N). Se si imposta l'interruttore in posi-

zione STEREO (O), non verranno emessi i segnali audio in ingresso

sul canale R di INPUT 2/3.

$

Interruttore POLARITY (serie DXS)

Seleziona la polarità del subwoofer.

Nella maggior parte dei casi, ad esempio quando il subwoofer

e l'altoparlante della serie DXR sono montati su un'asta di so-

stegno, impostare l'interruttore in posizione NORM (NORMAL).

Tuttavia, con la posizione INV (INVERTED) potrebbe essere

possibile migliorare la risposta delle basse frequenze, in base

al tipo e alla posizione del sistema di diffusione sonora. Si sug-

gerisce di provare entrambe le opzioni e selezionare quella

che consente di ottenere la miglior risposta sulle basse fre-

quenze.

%

Interruttore D-XSUB (serie DXS)

Seleziona uno dei preset D-XSUB. L'impostazione BOOST in-

crementa la gamma delle basse frequenze per migliorarne la

risposta timbrica e renderla più incisiva. L'impostazione

XTENDED LF estende il registro grave delle basse frequenze

per ampliare la risposta verso la gamma dei suoni subsonici.

Utilizzando una delle due impostazioni BOOST o XTENDED LF,

si attiva la funzione D-XSUB, che controlla la quantità di incre-

mento della risposta in modo dinamico, in base al volume

dell'audio. Con l'impostazione OFF, l'unità utilizza una risposta

in frequenza generica e lascia disattivata la funzione D-XSUB.

^

Interruttore LPF (serie DXS)

Specifica la frequenza di taglio del filtro passa-bassi a 120,

100 o 80 Hz. Il filtro permette di escludere tutte le frequenze

al di sopra della soglia specificata. Se si sta utilizzando

un'unità DXS insieme a un altoparlante DXR, è consigliabile

far combaciare questa frequenza all'impostazione HPF spe-

cificata per l'unità DXR.

LINK MODE STEREO MONO

Ingresso del DXR

originale INPUT1 INPUT2/3 INPUT1 INPUT2/3

LR LR

Uscita del DXR

originale –

Uscita del DXR

collegato –

DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Manuale di istruzioni 45

Controlli e funzioni

Italiano

&

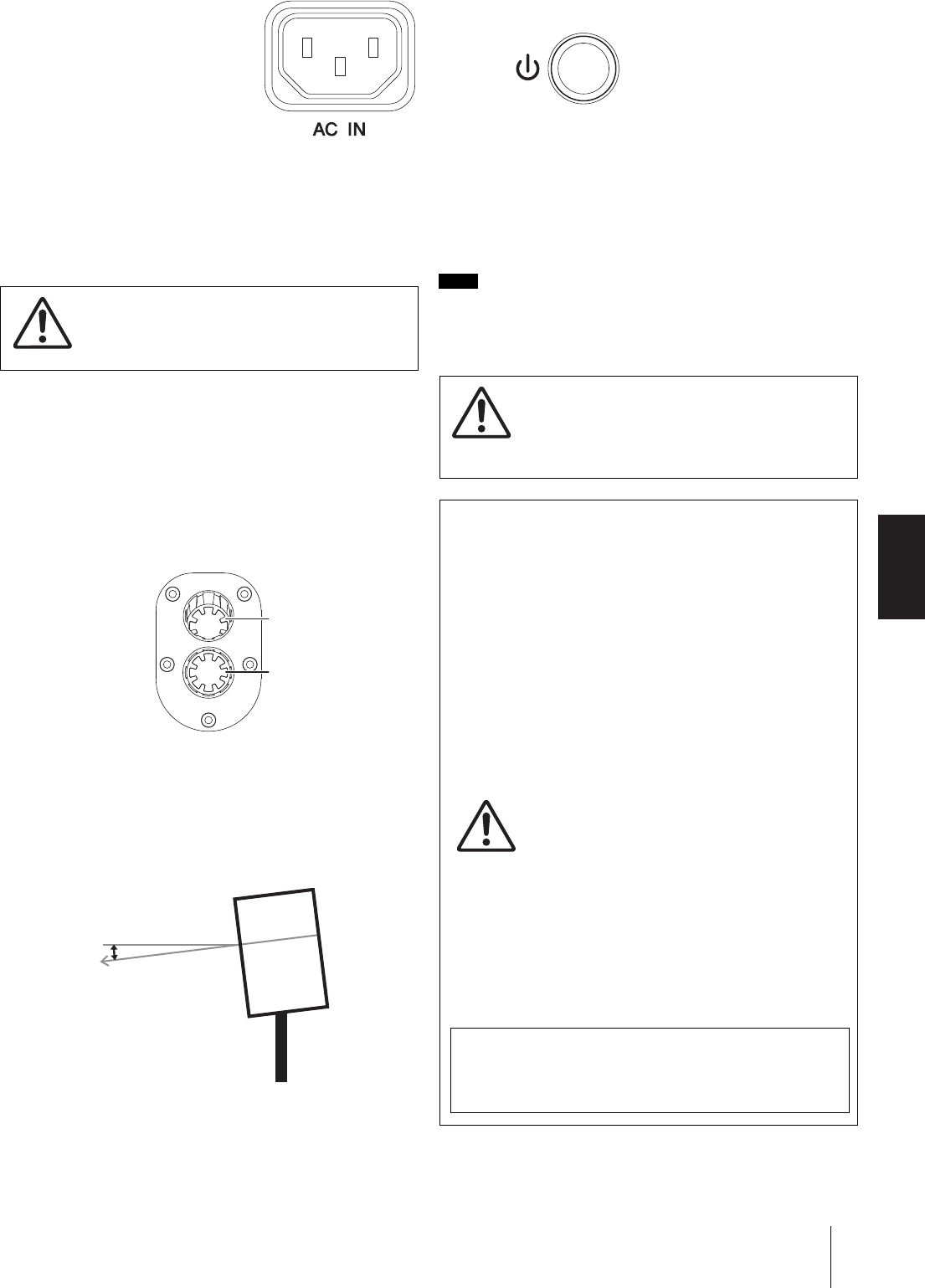

Presa AC IN

Presa per il collegamento del cavo di alimentazione elettrica.

Collegare prima il cavo di alimentazione all'unità, quindi inse-

rire la spina del cavo nella presa di corrente elettrica.

Verificare che l'unità sia spenta prima di con-

nettere o rimuovere il cavo di alimentazione.

*

Interruttore di alimentazione

Accende o spegne l'unità.

Premere l'interruttore in posizione On per accendere l'unità

().

NO TA

Se si usano più unità, accendere ogni unità singolarmente. Se più

unità vengono accese simultaneamente, potrebbe verificarsi un calo

temporaneo della tensione di alimentazione che potrebbe causare

un funzionamento anomalo delle unità.

Evitare di accendere e spegnere l'unità in ra-

pida successione, in quanto ciò potrebbe cau-

sare un malfunzionamento. Dopo aver spento

l'unità, attendere almeno 5 secondi prima di

riaccenderla.

Presa a poli inclinabile

(

Presa a poli inclinabile (Serie DXR)

Questo supporto di montaggio presenta due alloggiamenti.

È possibile regolare l'angolo del DXR (montato sull'asta di

sostegno dell'altoparlante) in modo che l'altoparlante risulti

orizzontale rispetto al pavimento o inclinato verso il pavi-

mento di 7 gradi.

Installazione in sospensione

Se si intende installare l'altoparlante serie DXR in sospen-

sione, fissare dei bulloni a occhiello disponibili in commer-

cio ai fori delle viti (sigillati al momento della spedizione)

che si trovano sulla parte superiore (due punti) e sulla

parte inferiore del retro (un punto).

Le dimensioni dei fori delle viti per DXR15 e DXR12 è M10

(per un bullone a occhiello di 18 mm o meno). Le dimen-

sioni dei fori delle viti per DXR10 e DXR8 è M8 (per un bul-

lone a occhiello di 15 mm o meno). Per l'installazione in

sospensione sono necessari tre bulloni a occhiello. Assicu-

rarsi di utilizzare bulloni a occhiello, in base ai requisiti di

legge e di sicurezza vigenti nel proprio paese.

Prima di procedere a installazioni o a modifi-

che nell'area di installazione, consultare un

esperto.

Quando si scelgono il luogo di installazione, il

cavo di sospensione e i supporti di montaggio,

accertarsi che siano tutti abbastanza solidi da

reggere il peso dell'altoparlante.

Alcuni supporti tendono a deteriorarsi con il

passare del tempo, per usura e/o corrosione. È

opportuno assumere come norma di sicurezza

un controllo approfondito dell'installazione a in-

tervalli regolari.

Yamaha declina ogni responsabilità per gli even-

tuali danni o lesioni causati da supporti o strut-

ture non sufficientemente solide o da

un'installazione non corretta.

#

&

$

*

DXR15, DXR12, DXR10, DXR8, DXS15, DXS12

ATTENZIONE

O

ATTENZIONE

(

7˚

0˚

7˚

ATTENZIONE

46 DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Manuale di istruzioni

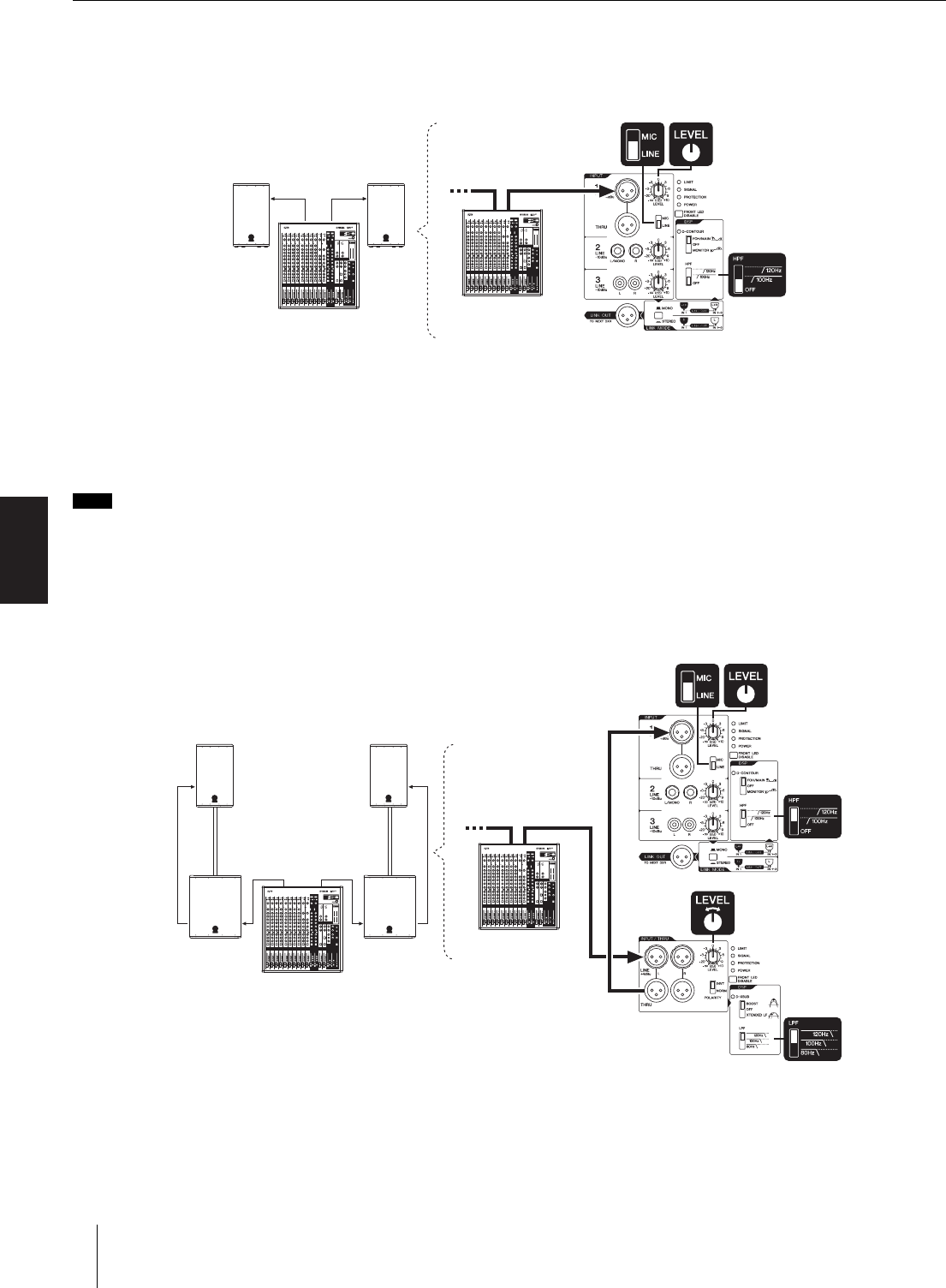

Esempi di installazione

Italiano

Esempi di installazione

1. Sistema SR di base

Quest'esempio mostra un sistema SR di base che utilizza due altoparlanti a 2 vie. Questo tipo di sistema è adatto per piccoli

palchi, ristoranti e sale di prova. Se necessario, aggiungere il sistema di monitoraggio per il palco mostrato nell'esempio n°3.

2. Sistema SR con subwoofer

Quest'esempio mostra un sistema SR che utilizza due altoparlanti a 2 vie e i rispettivi subwoofer, dotati di aste di sostegno.

Questo tipo di sistema è ideale per piccoli locali, luoghi di culto e siti di eventi. Per il subwoofer si raccomanda un'imposta-

zione del controllo LEVEL intorno a ore 12:00, anche se tuttavia è possibile impostare il livello desiderato. Se necessario, ag-

giungere il sistema di monitoraggio per il palco mostrato nell'esempio n°3.

NO TA

Sul lato inferiore delle unità DXR e sul lato superiore delle unità DXS sono presenti gli alloggiamenti per il montaggio delle aste di sostegno.

Fare riferimento al paragrafo "Precauzioni" (pagina 40).

Se s' intende utilizzare un certo numero di subwoofer contemporaneamente, impostare l'interruttore POLARITY dei subwoofer adiacenti nella

stessa posizione. In caso contrario, i suoni in controfase emessi dagli altoparlanti potrebbero annullarsi a vicenda, causando una diminuzione

della pressione sonora.

Yamaha raccomanda tale regolazione nel caso in cui si utilizzi l'unità DSR118W come subwoofer in combinazione con gli altoparlanti DXR15 o

DXR12. In questo caso, impostare il filtro HPF a 120 Hz.

DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Manuale di istruzioni 47

Esempi di installazione

Italiano

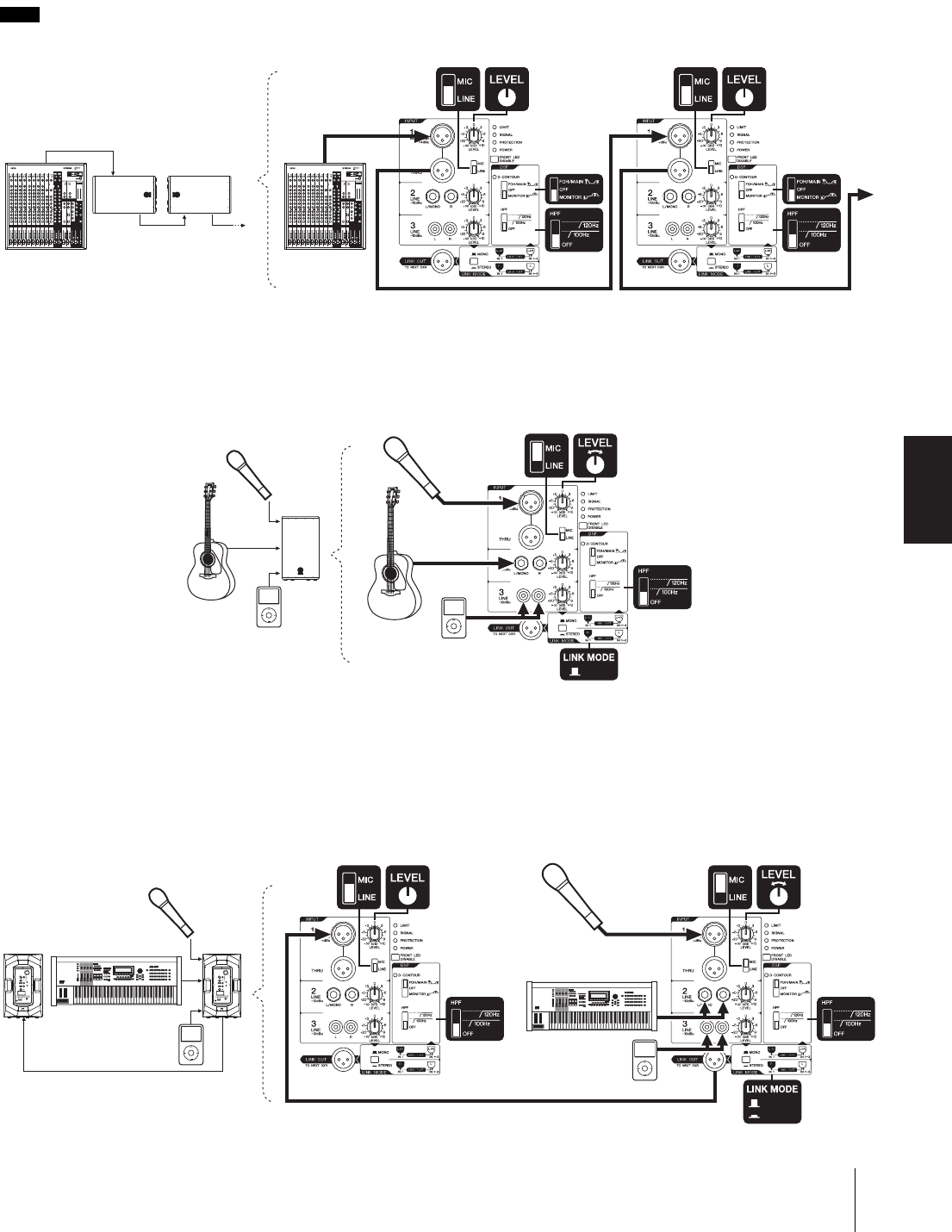

3. Sistema di monitoraggio per il palco

Questo sistema SR può essere utilizzato come sistema di monitoraggio dell'interprete. Per utilizzarlo come sistema di monito-

raggio vocale, impostare D-CONTOUR su MONITOR.

Se necessario, collegare gli altoparlanti in parallelo.

NO TA

È possibile collegare un massimo di quattro altoparlanti in parallelo.

4. Sistema SR con DXR singolo

Quest'esempio mostra un sistema SR che utilizza un altoparlante a 2 vie collegato direttamente a un microfono, uno strumento

musicale o una sorgente di riproduzione. Questo tipo di sistema può essere utilizzato per vari scopi, come ad esempio eventi

aziendali, presentazioni e ristoranti. Regolare il controllo LEVEL per prevenire l'innesco del segnale.

5. Sistema SR semplice con due DXR

Questo esempio mostra un sistema SR semplice che utilizza due altoparlanti a 2 vie collegati fra loro. Questo sistema è adatto

a un palco di piccole dimensioni. L'emissione dell'audio può essere eseguita sia in modalità stereo che mono utilizzando un

altoparlante a 2 vie collegato direttamente a un microfono, uno strumento musicale o una sorgente audio BGM e collegando in

seguito l'altoparlante a un altro altoparlante a 2 vie mediante il connettore LINK OUT. Per l'emissione in modalità stereo, impo-

stare l'interruttore LINK MODE in posizione stereo.

Avanti

MONO

MONO

STEREO

48 DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Manuale di istruzioni

Risoluzione dei problemi

Italiano

Risoluzione dei problemi

*Se un problema dovesse persistere nonostante le soluzioni proposte, contattare il rivenditore Yamaha.

Sintomo Cause possibili Possibile soluzione

L'unità non si accende. Il cavo di alimentazione non è

collegato correttamente.

Collegare il cavo di alimentazione in modo cor-

retto.

L'unità si è improvvisa-

mente spenta.

Il circuito di protezione si è atti-

vato e ha spento l'unità.

Spegnere l'unità dall'interruttore, attendere che

l'amplificatore si raffreddi e quindi accendere

nuovamente l'unità.

Nessun suono in uscita.

Il cavo audio non è collegato cor-

rettamente.

Collegare correttamente il cavo audio al connet-

tore INPUT.

L'interruttore LINK MODE non è

stato impostato correttamente.

Se si usa un DXR unico, impostare l'interruttore

LINK MODE su MONO.

Il suono si interrompe

all'improvviso.

Il circuito di protezione è entrato

in funzione, escludendo l'uscita.

Attendere che l'amplificatore si raffreddi. Se l'uni-

tà non si riavvia automaticamente, spegnere e

riaccendere l'unità con l'interruttore di alimenta-

zione.

L'altoparlante emette un fi-

schio (rientro di segnale)

Il microfono è orientato verso l'al-

toparlante.

Allontanare l'altoparlante dall'area in cui il micro-

fono capta i suoni.

Il volume di amplificazione è

troppo alto.

Abbassare il volume dell'unità in ingresso e avvi-

cinare il microfono alla sorgente sonora.

L'interruttore HPF non è stato im-

postato correttamente.

Impostare l'interruttore HPF su 120Hz o 100Hz se

si percepisce il rientro del segnale per le basse

frequenze.

Ogni altoparlante emette

un suono diverso (se sono

presenti più altoparlanti)

Le impostazioni di ciascun alto-

parlante differiscono tra loro.

• (Serie DXR) Impostare gli interruttori HPF e

D-CONTOUR di ogni altoparlante nella mede-

sima posizione.

• (Serie DXS) Impostare gli interruttori POLARITY,

LPF e D-XSUB di ciascun altoparlante nella me-

desima posizione.

Il suono è distorto

Il volume del segnale in ingresso

è eccessivo.

• Abbassare il volume dell'unità di ingresso su

una posizione inferiore a quella in cui viene atti-

vata l'accensione occasionale dell'indicatore

LIMIT.

• Se il suono continua a essere distorto anche

con il volume al minimo, impostare l'interruttore

MIC/LINE in posizione LINE (se al momento è

in posizione MIC).

Il volume di uscita è eccessivo.

Utilizzare il controllo LEVEL per abbassare il li-

vello del volume in uscita su una posizione infe-

riore a quella in cui viene attivata l'accensione

occasionale dell'indicatore LIMIT.

Il volume del microfono è

troppo basso.

L'interruttore MIC/LINE è impo-

stato in posizione LINE.

Impostare l'interruttore MIC/LINE in posizione

MIC.

Le frequenze basse e alte

non sono bilanciate. Il limiter per l'uscita è attivo.

Abbassare il livello del volume in ingresso o in

uscita su una posizione inferiore a quella in cui

viene attivata l'accensione occasionale dell'indi-

catore LIMIT.

80 DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Owner’s Manual

References

Italiano

Español

Français

Deutsch

English

References

Specifications

General DXR15 DXR12 DXR10 DXR8 DXS15 DXS12

System Type 2-way, Bi-amp Powered Speaker, Bass-reflex Type Powered Subwoofer, Band-pass Type

Frequency Range (-10dB) 49Hz – 20kHz 52Hz – 20kHz 56Hz – 20kHz 57Hz – 20kHz 45Hz – 160Hz 47Hz – 160Hz

Coverage Angle H90° x V60° Constant Directivity Horn –

Crossover Type FIR-X tuning™ (Linear Phase FIR Filter) –

Crossover Frequency 2.1kHz 2.1kHz 2.3kHz 2.4kHz –

Measured Maximum SPL (peak)

IEC noise@1m

133dB SPL 132dB SPL 131dB SPL 129dB SPL 132dB SPL 131dB SPL

Transducer DXR15 DXR12 DXR10 DXR8 DXS15 DXS12

LF Diameter 15" Cone 12" Cone 10" Cone 8" Cone 15" Cone 12" Cone

Voice coil 2.5" 2.5" 2" 2" 2.5" 2.5"

Magnet Ferrite

HF Diaphragm 1.4" –

Type 1" Throat Compression Driver –

Magnet Ferrite –

Enclosure DXR15 DXR12 DXR10 DXR8 DXS15 DXS12

Material, Finish, Color ABS, Matte Black Wood, Paint, Black

Floor Monitor Angle 50° Symmetrical 50° Symmetrical 50° – –

Dimensions

(WxHxD, with rubber feet)

445×700×380 mm

(17-1/2" x 27-1/2"

x 15")

362×601×350 mm

(14-1/4" x 23-5/8"

x 13-3/4")

305×502×310 mm

(12" x 19-3/4"

x 12-1/4")

280×458×280 mm

(11" x 18" x 11")

478×618×624 mm

(18-7/8" x 24-3/8"

x 24-1/2")

397×563×594 mm

(15-5/8" x 22-1/8"

x 23-3/8")

Net Weight 22.5kg (49.6lbs) 19.3kg (42.5lbs) 14.6kg (32.2lbs) 13.5kg (29.8lbs) 38.0kg (83.8lbs) 33.0kg (72.8lbs)

Handles Aluminium die-cast (Side x 2) Aluminium die-cast (Top x 1) Metal (Side x 2)

Pole Socket 35mm with 2-way feature (0 or 7 degree) 35mm (Top)

Rigging points Top x 2, Rear x 1

(Fits for M10 x 18mm eyebolts)

Top x 2, Rear x 1

(Fits for M8 x 15mm eyebolts)

–

Optional Accessory (U-bracket) UB-DXR15 UB-DXR12 UB-DXR10 UB-DXR8 –

Amplifier DXR15 DXR12 DXR10 DXR8 DXS15 DXS12

Amplifier Type Class-D Class-D

Power Rating*1 Dynamic 1100W (LF: 950W, HF: 150W) 950W

Continuous 700W (LF: 600W, HF: 100W) 600W

Cooling Fan cooling, 4 speeds

AD/DA 24bit 48kHz sampling

Signal Processing 48bit (Accumulator: 76bit)

HPF/LPF OFF, 100, 120Hz 24dB/oct HPF 80, 100, 120Hz 24dB/oct LPF

DSP preset D-CONTOUR: FOH/MAIN, MONITOR, OFF D-XSUB: BOOST, XTENDED-LF, OFF

Protection Speaker Clip limiting, Integral Power Protection, DC-fault

Amplifier Thermal, Output over current

Power supply Thermal, Output over voltage, Output over current

Connectors Input INPUT1: XLR3-31 x 1, INPUT2: Phone x 2 (Unbalanced),

INPUT3: RCA PIN x 2 (Unbalanced)

INPUT: XLR3-31 x 2

Output THRU: XLR3-32 x 1 (Parallel with INPUT1), LINK OUT: XLR x1 THRU: XLR3-32 x 2 (Parallel with INPUT)

Input

Impedance

INPUT1 LINE: 12kΩ, MIC: 8kΩ 10kΩ

INPUT2, 3 L, R: 40kΩ, MONO: 20kΩ –

Input Sensitivity

(LEVEL:

Maximum)

INPUT1 LINE: +1dBu, MIC: -32dBu +1dBu

INPUT2, 3 -13dBu –

DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Owner’s Manual 81

References

Italiano

Español

Français

Deutsch

English

0dBu is referenced to 0.775Vrms.

*1 Power rating (120V, 25°C). This is total value of individual output power.

Input Sensitivity

(LEVEL:

Center)

INPUT1 LINE: +11dBu, MIC: -22dBu +11dBu

INPUT2, 3 -3dBu –

Maximum Input

Level

INPUT1 LINE: +24dBu, MIC: +20dBu +24dBu

INPUT2, 3 +16dBu –

Controls LEVEL x3, LINE/MIC, HPF, D-CONTOUR, FRONT LED DISABLE, LINK MODE,

POWER

LEVEL, POLARITY, LPF, D-XSUB,

FRONT LED DISABLE, POWER

Idle Power Consumption 35W

1/8 Power Consumption 110W 90W 120W

Power Requirements 100V – 240V, 50Hz/60Hz

Amplifier DXR15 DXR12 DXR10 DXR8 DXS15 DXS12

82 DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Owner’s Manual

References

Italiano

Español

Français

Deutsch

English

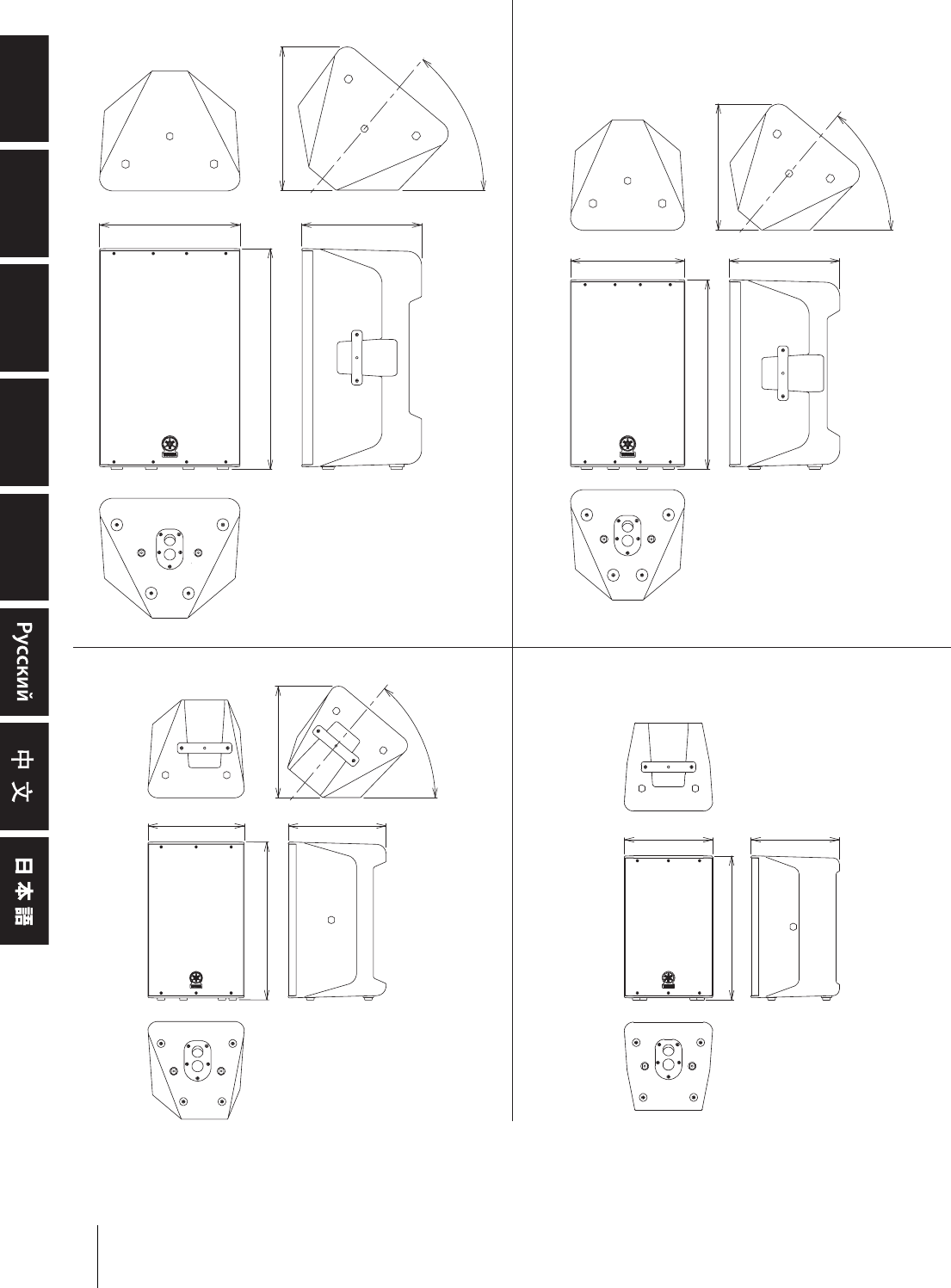

Dimensions

DXR8

280 280

458

DXR12

362 350

601 402

50°

DXR10

305 310

355

50°

502

DXR15

445 380

456

700

50°

Unit: mm Unit: mm

Unit: mm Unit: mm

DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Owner’s Manual 83

References

Italiano

Español

Français

Deutsch

English

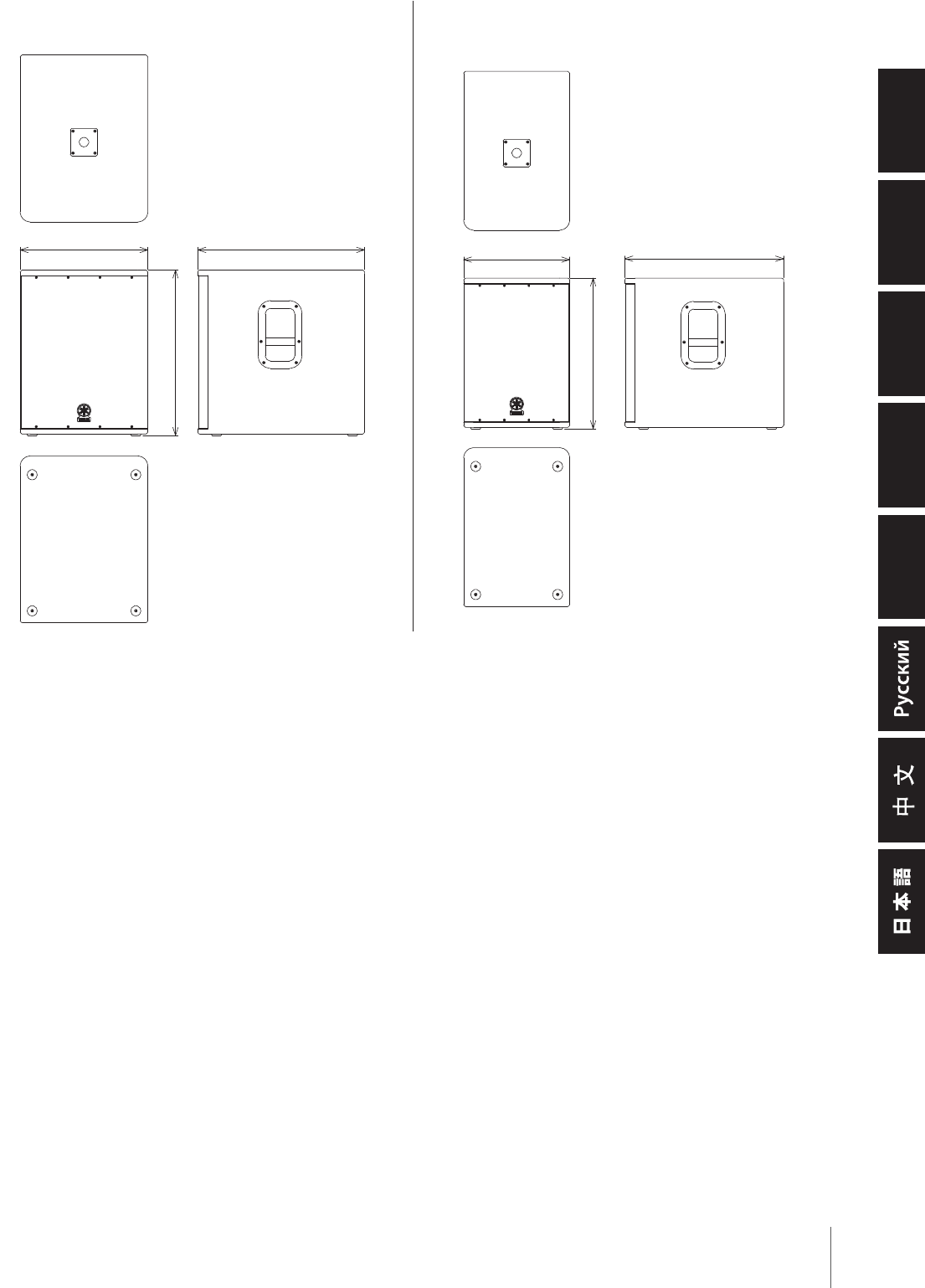

DXS12DXS15

Unit: mm Unit: mm

478

618

624 397

563

594

84 DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Owner’s Manual

References

Italiano

Español

Français

Deutsch

English

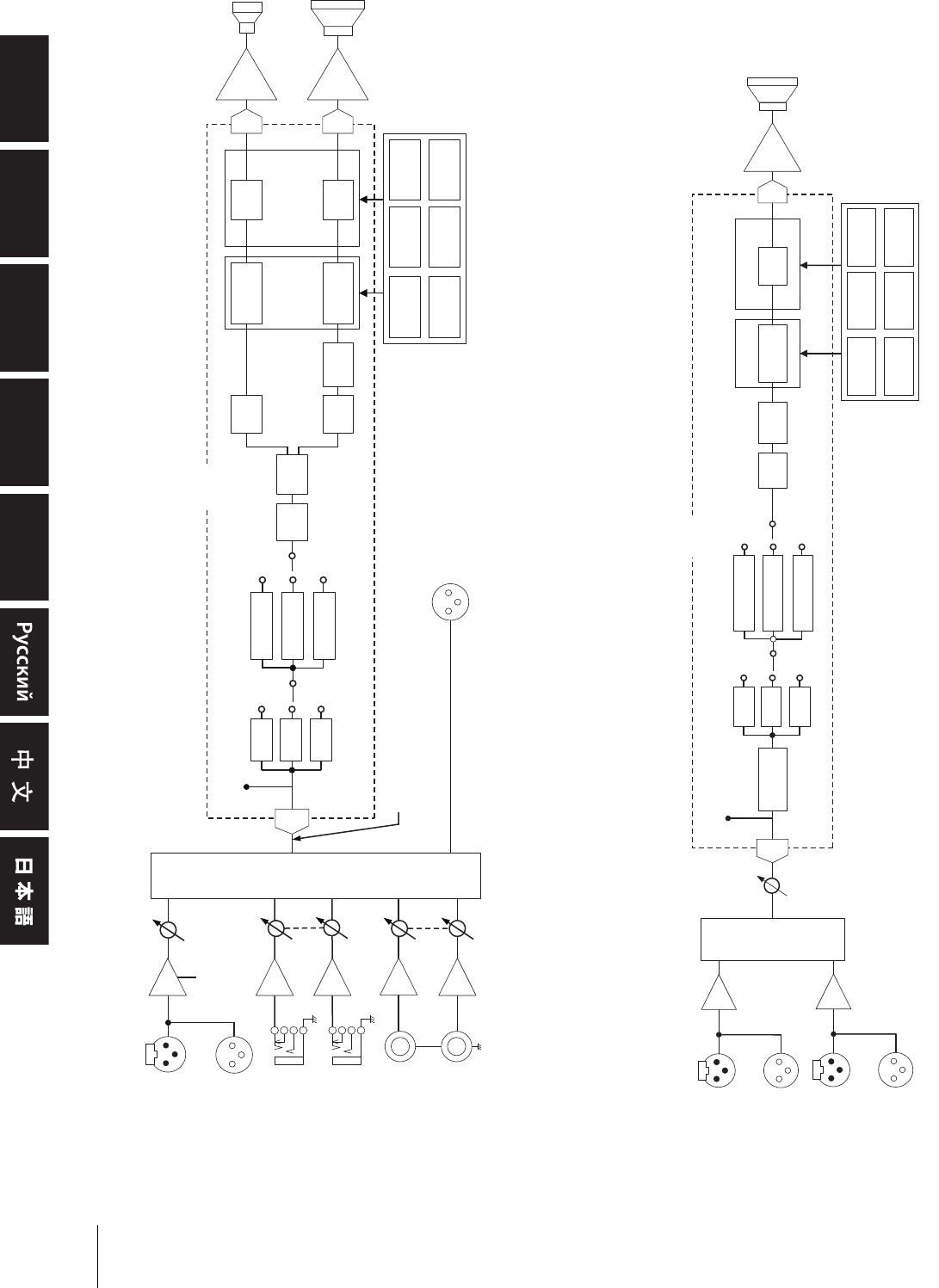

Block Diagram

DXS block diagram

DXR block diagram

●PROTECTION●LIMIT

1 (MIC/LINE)

THRU

LINE/

MIC (100Hz HPF)

120Hz

LIMITER

SIGNAL

EQ FIR-X

DELAY LIMITER

AMP

(HF)

AMP

(LF)

MUTE

MUTE

TEMP. DC-FAULT OUTPUT

CURRENT

OUTPUT

VOLTAGE

INTEGRAL

OUTPUT

POWER

ON/OFF

MUTE

PROTECTION LOGIC

EQ

EQ

MONITOR

D-CONTOUR

FOH/MAIN

OFF

HPF

100Hz

OFF

L/MONO

R

L

R

2 (LINE)

3 (LINE)

HA

HA

HA

HA

HA LINK OUT (LINE)

HF

LF

LEVEL

LEVEL

LEVEL

INPUT

AD

DA

DA

DSP

HF

LF

MONO: INPUT1+2(L+R)+3(L+R)

STEREO: INPUT1+2(R)+3(R)

MONO: INPUT1+2(L+R)+3(L+R)

STEREO: INPUT1+2(L)+3(L)

INPUT MIX

LINK (MONO/STEREO)

120Hz

SIGNAL

DELAY AMP

TEMP. DC-FAULT OUTPUT

CURRENT

OUTPUT

VOLTAGE

INTEGRAL

OUTPUT

POWER

ON/OFF

MUTE

PROTECTION LOGIC

EQ

D-XSUBLPF

100Hz

80Hz

SUB WOOFER

AD DA

DSP

PORALITY

L (LINE)

THRU

HA

LEVEL

INPUT

R (LINE)

THRU

HA

INPUT MIX

XTENDED LF

BOOST

OFF

●PROTECTION

●LIMIT

LIMITER MUTE

(weee_eu)

Information for Users on Collection and Disposal of Old Equipment

This symbol on the products, packaging, and/or accompanying documents means that used electrical and electronic products should

not be mixed with general household waste.

For proper treatment, recovery and recycling of old products, please take them to applicable collection points, in accordance with

your national legislation and the Directives 2002/96/EC.

By disposing of these products correctly, you will help to save valuable resources and prevent any potential negative effects on hu-

man health and the environment which could otherwise arise from inappropriate waste handling.

For more information about collection and recycling of old products, please contact your local municipality, your waste disposal ser-

vice or the point of sale where you purchased the items.

[For business users in the European Union]

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information.

[Information on Disposal in other Countries outside the European Union]

This symbol is only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the

correct method of disposal.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte

Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische

Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC, bringen Sie alte Geräte bitte zur fach-

gerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche nega-

tive Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten

könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte, kontaktieren Sie bitte Ihre örtliche Stadt- oder Ge-

meindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

[Information für geschäftliche Anwender in der Europäischen Union]

Wenn Sie Elektrogeräte ausrangieren möchten, kontaktieren Sie bitte Ihren Händler oder Zulieferer für weitere Informationen.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Be-

hörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.

Information concernant la Collecte et le Traitement des déchets d’équipements électriques et électroniques.

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne

doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d’équipements électriques et électroniques, veuillez les

déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d’équipements électriques et électroniques, vous contribuerez à la sauvegarde de

précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d'un traitement

inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d’équipements électriques et électroniques, veuillez

contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Pour les professionnels dans l'Union Européenne]

Si vous souhaitez vous débarrasser des déchets d’équipements électriques et électroniques veuillez contacter votre vendeur ou fournisseur pour

plus d'informations.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d’équipements électriques et élec-

troniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Información para Usuarios sobre Recolección y Disposición de Equipamiento Viejo

Este símbolo en los productos, embalaje, y/o documentación que se acompañe significa que los productos electrónicos y eléctricos

usados no deben ser mezclados con desechos hogareños corrientes.

Para el tratamiento, recuperación y reciclado apropiado de los productos viejos, por favor llévelos a puntos de recolección aplica-

bles, de acuerdo a su legislación nacional y las directivas 2002/96/EC.

Al disponer de estos productos correctamente, ayudará a ahorrar recursos valiosos y a prevenir cualquier potencial efecto negativo

sobre la salud humana y el medio ambiente, el cual podría surgir de un inapropiado manejo de los desechos.

Para mayor información sobre recolección y reciclado de productos viejos, por favor contacte a su municipio local, su servicio de

gestión de residuos o el punto de venta en el cual usted adquirió los artículos.

[Para usuarios de negocios en la Unión Europea]

Si usted desea deshacerse de equipamiento eléctrico y electrónico, por favor contacte a su vendedor o proveedor para mayor información.

[Información sobre la Disposición en otros países fuera de la Unión Europea]

Este símbolo sólo es válidos en la Unión Europea. Si desea deshacerse de estos artículos, por favor contacte a sus autoridades locales y pregunte

por el método correcto de disposición.

Informazioni per gli utenti sulla raccolta e lo smaltimento di vecchia attrezzatura

Questo simbolo sui prodotti, sull’imballaggio, e/o sui documenti che li accompagnano significa che i prodotti elettriche e elettroniche

non dovrebbero essere mischiati con i rifiuti domestici generici.

Per il trattamento, recupero e riciclaggio appropriati di vecchi prodotti, li porti, prego, ai punti di raccolta appropriati, in accordo con

la Sua legislazione nazionale e le direttive 2002/96/CE.

Smaltendo correttamente questi prodotti, Lei aiuterà a salvare risorse preziose e a prevenire alcuni potenziali effetti negativi sulla sa-

lute umana e l'ambiente, che altrimenti potrebbero sorgere dal trattamento improprio dei rifiuti.

Per ulteriori informazioni sulla raccolta e il riciclaggio di vecchi prodotti, prego contatti la Sua amministrazione comunale locale, il Suo

servizio di smaltimento dei rifiuti o il punto vendita dove Lei ha acquistato gli articoli.

[Per utenti imprenditori dell'Unione europea]

Se Lei desidera disfarsi di attrezzatura elettrica ed elettronica, prego contatti il Suo rivenditore o fornitore per ulteriori informazioni.

[Informazioni sullo smaltimento negli altri Paesi al di fuori dell'Unione europea]

Questo simbolo è validi solamente nell'Unione europea. Se Lei desidera disfarsi di questi articoli, prego contatti le Sue autorità locali o il rivenditore

e richieda la corretta modalità di smaltimento.

Important Notice: Guarantee Information for customers in EEA* and Switzerland English

Wichtiger Hinweis: Garantie-Information für Kunden in der EWR* und der Schweiz Deutsch

Remarque importante: informations de garantie pour les clients de l’EEE et la Suisse Français

Belangrijke mededeling: Garantie-informatie voor klanten in de EER* en Zwitserland Nederlands

Aviso importante: información sobre la garantía para los clientes del EEE* y Suiza Español

Avviso importante: informazioni sulla garanzia per i clienti residenti nell’EEA* e in Svizzera Italiano

Aviso importante: informações sobre as garantias para clientes da AEE* e da Suíça Português

Σημαντική σημείωση: Πληροφορίες εγγύησης για τους πελάτες στον ΕΟΧ* και Ελβετία Ελληνικά

Viktigt: Garantiinformation för kunder i EES-området* och Schweiz Svenska

Viktig merknad: Garantiinformasjon for kunder i EØS* og Sveits Norsk

Vigtig oplysning: Garantioplysninger til kunder i EØO* og Schweiz Dansk

Tärkeä ilmoitus: Takuutiedot Euroopan talousalueen (ETA)* ja Sveitsin asiakkaille Suomi

Ważne: Warunki gwarancyjne obowiązujące w EOG* i Szwajcarii Polski

Důležité oznámení: Záruční informace pro zákazníky v EHS* a ve Švýcarsku Česky

Magyar

Oluline märkus: Garantiiteave Euroopa Majanduspiirkonna (EMP)* ja Šveitsi klientidele Eesti keel

Svarīgs paziņojums: garantijas informācija klientiem EEZ* un Šveicē Latviešu

Dėmesio: informacija dėl garantijos pirkėjams EEE* ir Šveicarijoje Lietuvių kalba

Dôležité upozornenie: Informácie o záruke pre zákazníkov v EHP* a Švajčiarsku Slovenčina

Pomembno obvestilo: Informacije o garanciji za kupce v EGP* in Švici Slovenščina

Важно съобщение: Информация за гаранцията за клиенти в ЕИП* и Швейцария

Български език

За подробна информация за гаранцията за този продукт на Yamaha и гаранционното обслужване в паневропейската зона на
