Yamaha HS_OM HS50M HS80M HS10W Owner's Manual Es

User Manual: Yamaha HS50M HS80M HS10W Owner's Manual

Open the PDF directly: View PDF .
Page Count: 16

Powered Near-field Reference Monitors & Subwoofer

OWNER’S MANUAL

BEDIENUNGSANLEITUNG

MODE D’EMPLOI

MANUAL DE INSTRUCCIONES

取扱説明書

The above warning is located on the rear of the unit.

Explanation of Graphical Symbols

The lightning ﬂash with arrowhead symbol

within an equilateral triangle is intended to alert

the user to the presence of uninsulated

“dangerous voltage” within the product’s

enclosure that may be of sufﬁcient magnitude to

constitute a risk of electric shock to persons.

The exclamation point within an equilateral

triangle is intended to alert the user to the

presence of important operating and

maintenance (servicing) instructions in the

literature accompanying the product.

IMPORTANT SAFETY INSTRUCTIONS

1 Read these instructions.

2Keep these instructions.

3 Heed all warnings.

4 Follow all instructions.

5 Do not use this apparatus near water.

6 Clean only with dry cloth.

7 Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8 Do not install near any heat sources such as radiators,

heat registers, stoves, or other apparatus (including

ampliﬁers) that produce heat.

9 Do not defeat the safety purpose of the polarized or

grounding-type plug. A polarized plug has two blades

with one wider than the other. A grounding type plug

has two blades and a third grounding prong. The wide

blade or the third prong are provided for your safety. If

the provided plug does not ﬁt into your outlet, consult

an electrician for replacement of the obsolete outlet.

10 Protect the power cord from being walked on or pinched

particularly at plugs, convenience receptacles, and the

point where they exit from the apparatus.

11 Only use attachments/accessories speciﬁed by the

manufacturer.

12 Use only with the cart, stand,

tripod, bracket, or table speciﬁed

by the manufacturer, or sold with

the apparatus. When a cart is

used, use caution when moving

the cart/apparatus combination

to avoid injury from tip-over.

13 Unplug this apparatus during

lightning storms or when unused for long periods of

time.

14 Refer all servicing to qualiﬁed service personnel.

Servicing is required when the apparatus has been

damaged in any way, such as power-supply cord or plug

is damaged, liquid has been spilled or objects have

fallen into the apparatus, the apparatus has been

exposed to rain or moisture, does not operate normally,

or has been dropped.

(98-6500)

• This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd.(3

wires)

CAUTION: TO REDUCE THE RISK OF

ELECTRIC SHOCK, DO NOT REMOVE

COVER (OR BACK). NO USER-SERVICEABLE

PARTS INSIDE. REFER SERVICING TO

QUALIFIED SERVICE PERSONNEL.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.

IMPORTANT

Please record the serial number of this unit in the space below.

Model:

Serial No.:

The serial number is located on the bottom or rear of the unit.

Retain this Owner's Manual in a safe place for future reference.

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

WARNING: THIS APPARATUS MUST BE EARTHED

IMPORTANT. The wires in this mains lead are coloured in

accordance with the following code:

GREEN-AND-YELLOW : EARTH

BLUE : NEUTRAL

BROWN : LIVE

As the colours of the wires in the mains lead of this apparatus may

not correspond with the coloured markings identifying the

terminals in your plug proceed as follows:

The wire which is coloured GREEN-and-YELLOW must be

connected to the terminal in the plug which is marked by the letter

E or by the safety earth symbol or colored GREEN or GREEN-

and-YELLOW.

The wire which is coloured BLUE must be connected to the

terminal which is marked with the letter N or coloured BLACK.

The wire which is coloured BROWN must be connected to the

terminal which is marked with the letter L or coloured RED.

FrançaisEspañol EnglishDeutsch

Thank you for choosing a YAMAHA powered monitor speaker or powered subwoofer.

In order to take maximum advantage of the speaker’s features and ensure maximum performance and longevity,

please read this manual carefully before using powered monitor speaker or powered subwoofer.

Keep the manual in a safe place for future reference.

Vielen Dank dass Sie sich für einen aktiven Monitorlautsprecher oder Subwoofer von YAMAHA entschieden haben.

Um die Eigenschaften des Lautsprechers optimal zu nutzen und für höchste Leistung und Lebensdauer lesen Sie diese Anleitung

bitte genau durch, bevor Sie den aktiven Monitorlautsprecher oder Subwoofer verwenden.

Bitte bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen an einem sicheren Ort auf.

Nous vous remercions d’avoir choisi un haut-parleur de contrôle ou un caisson de basses ampliﬁé YAMAHA.

Pour obtenir les performances optimales de vos haut-parleurs et garantir une longévité maximale, lisez attentivement ce mode

d’emploi avant d’utiliser le haut-parleur de contrôle ou le caisson de basses ampliﬁé.

Conservez-le en lieu sûr pour pouvoir vous y référer ultérieurement.

Gracias por elegir los monitores o el subwoofer autoampliﬁcados de Yamaha.

A ﬁn de aprovechar al máximo las características de los altavoces y obtener un rendimiento y durabilidad óptimos,

lea atentamente este manual antes de utilizar el sistema.

Guarde este manual en un lugar seguro para futuras consultas.

このたびは、ヤマハ製品をお買い求めいただきまして、まことにありがとうございます。

製品の優れた性能を十分に生かして、末永くご愛用いただくために、この取扱説明書をご使用の前に必ずお読みください。

お読みになったあとは保証書とともに保管してください。

Contents

Precautions

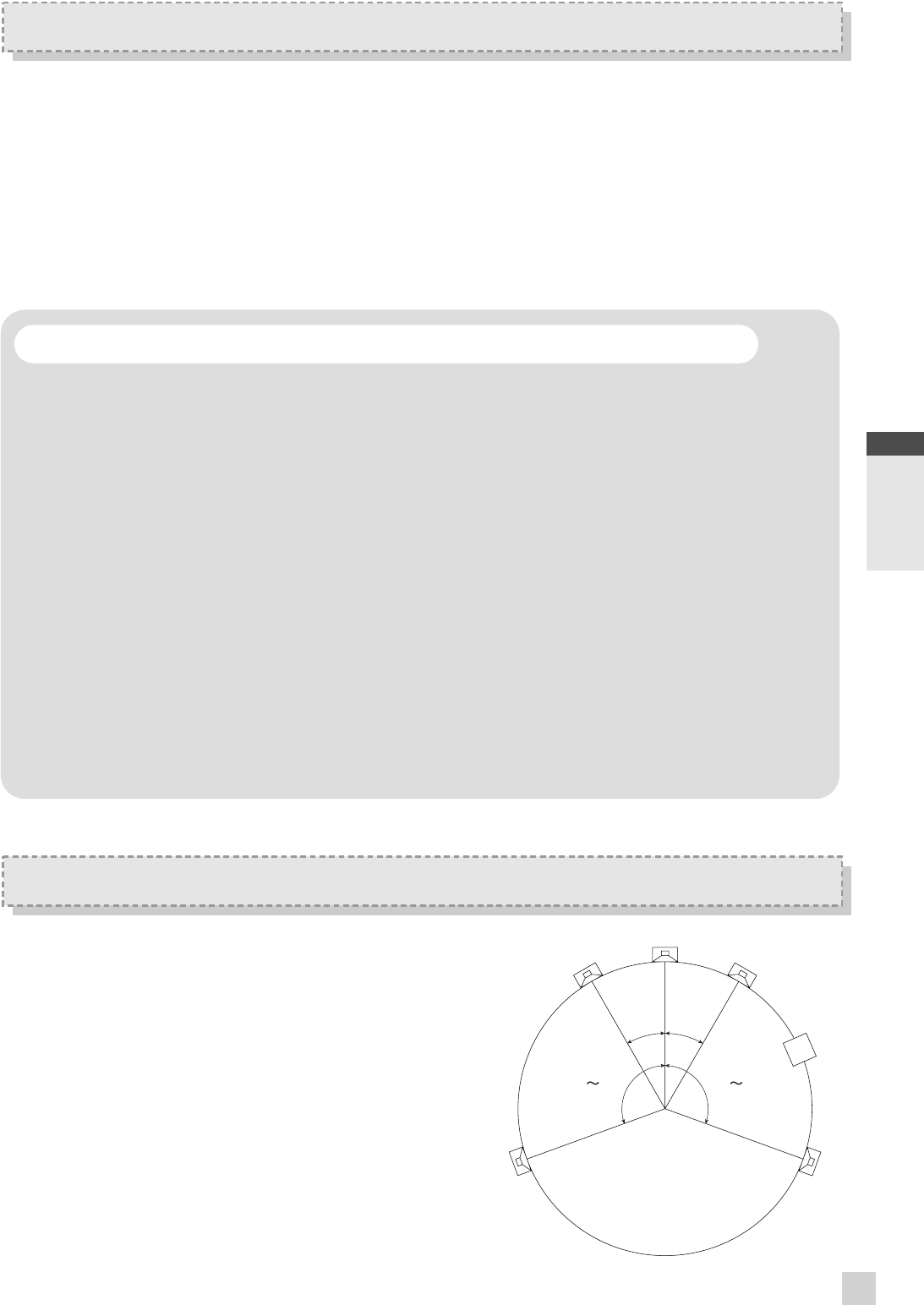

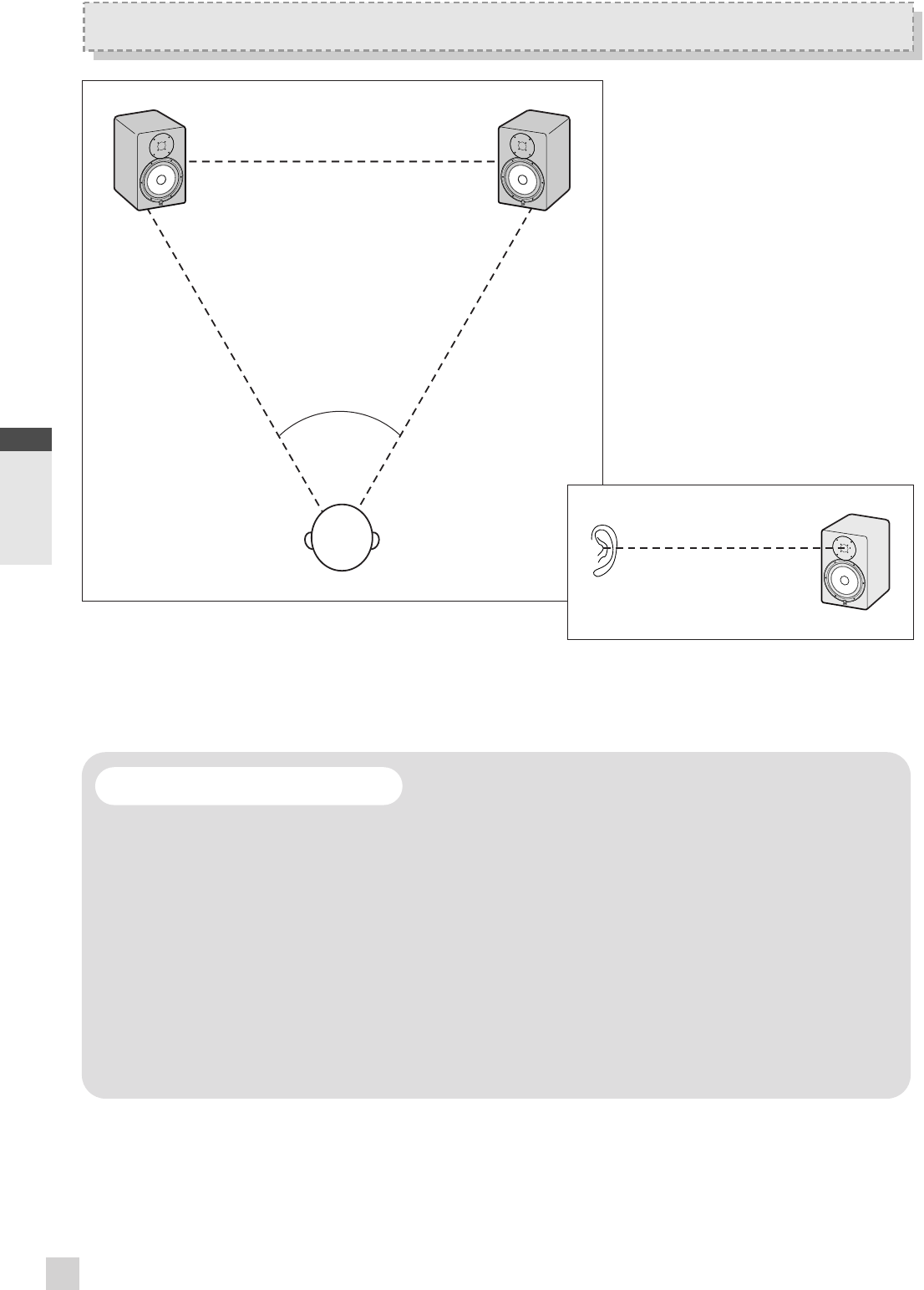

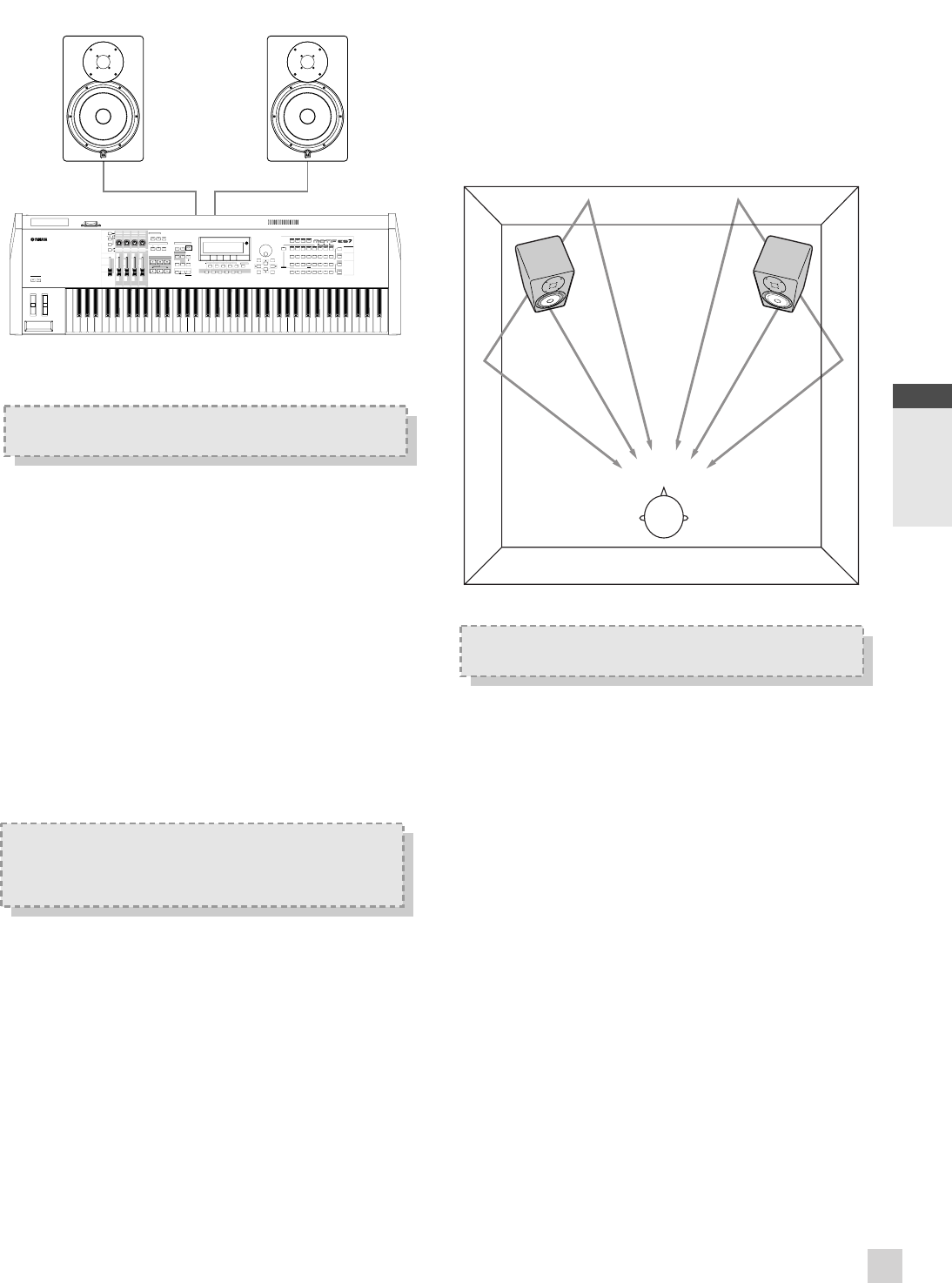

Setting Up for

Superior

Monitor Sound

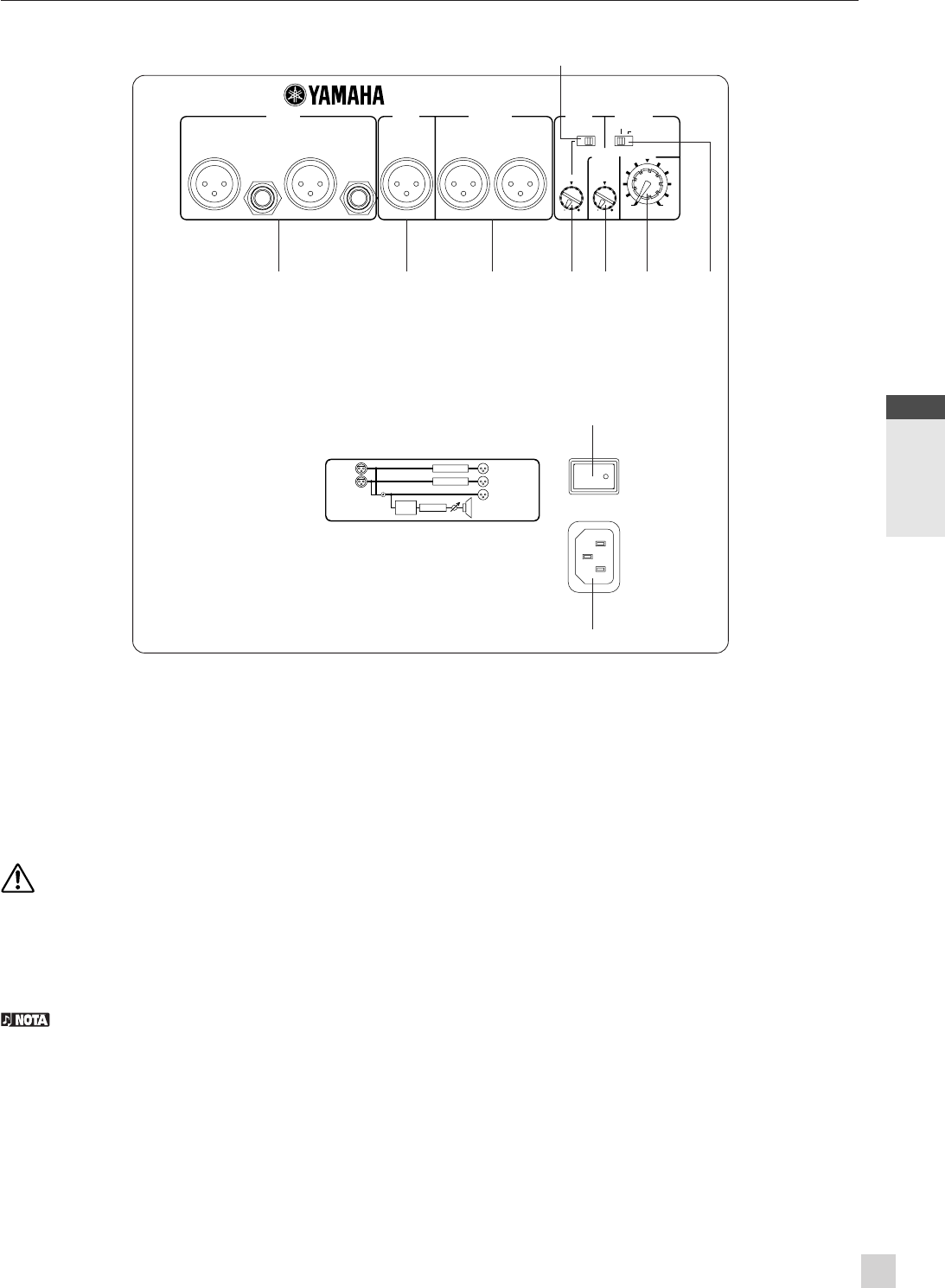

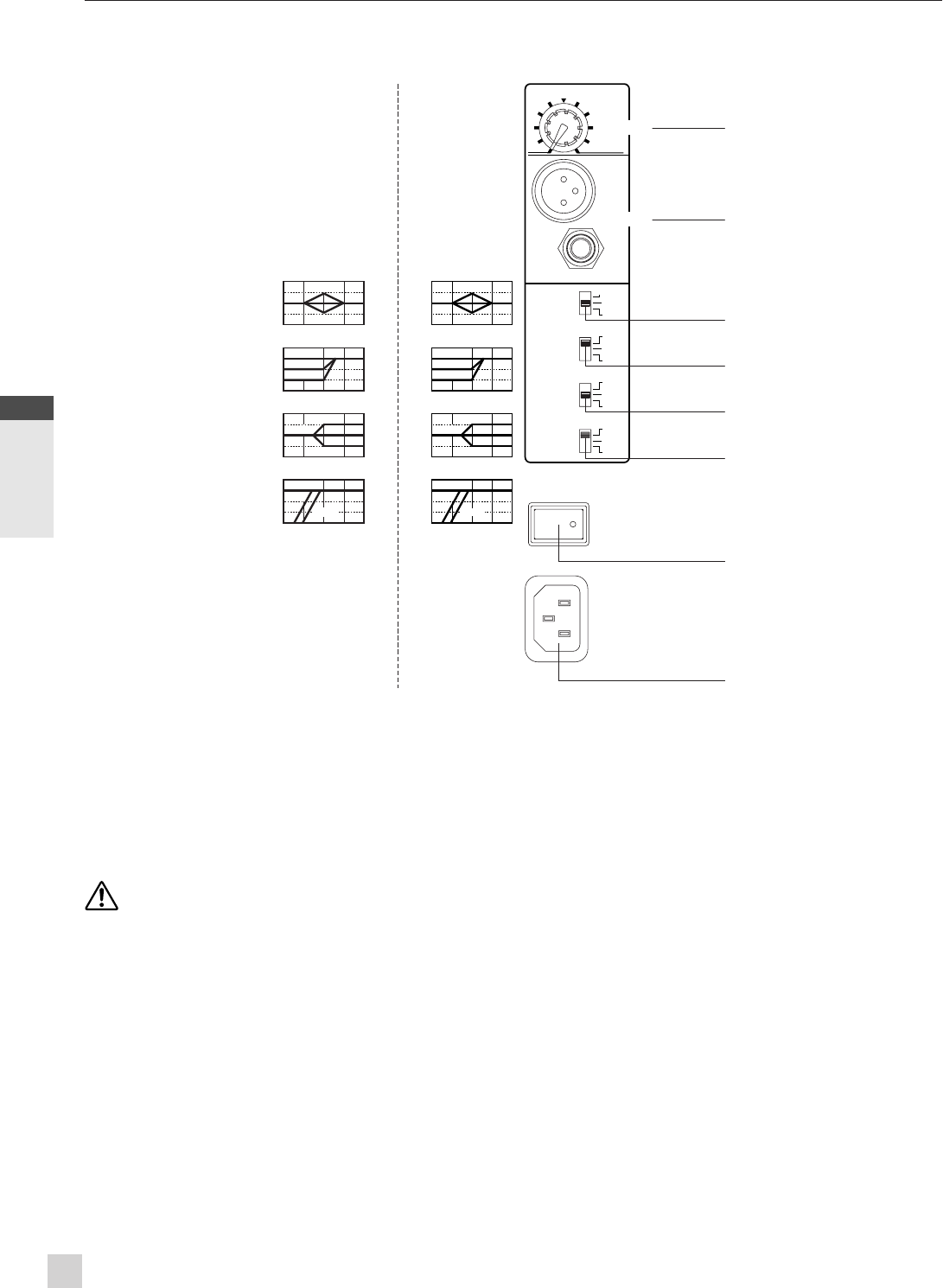

Rear Panel

HS50M/

HS80M

HS10W

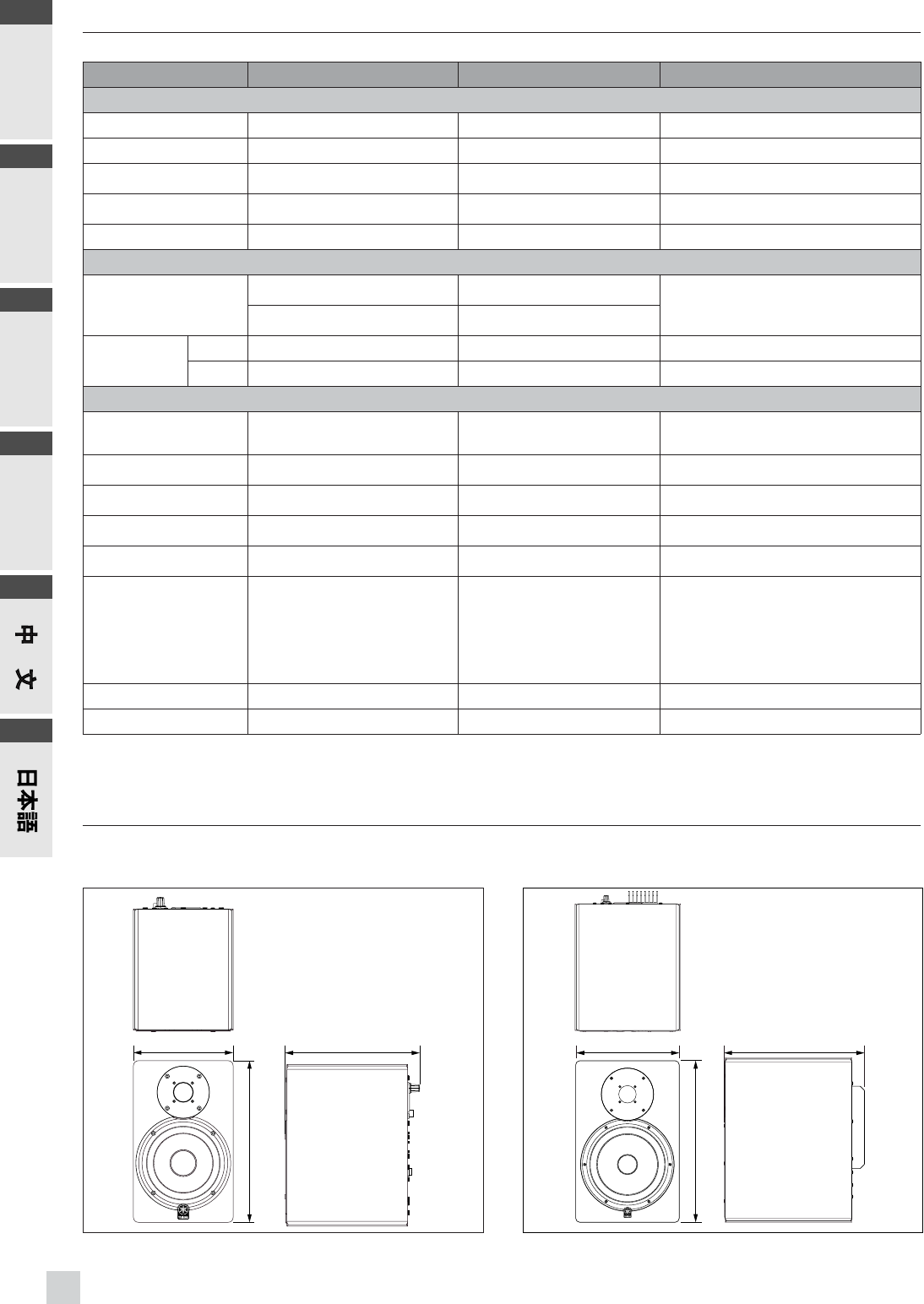

Specifications

Dimensions

Performance

graph

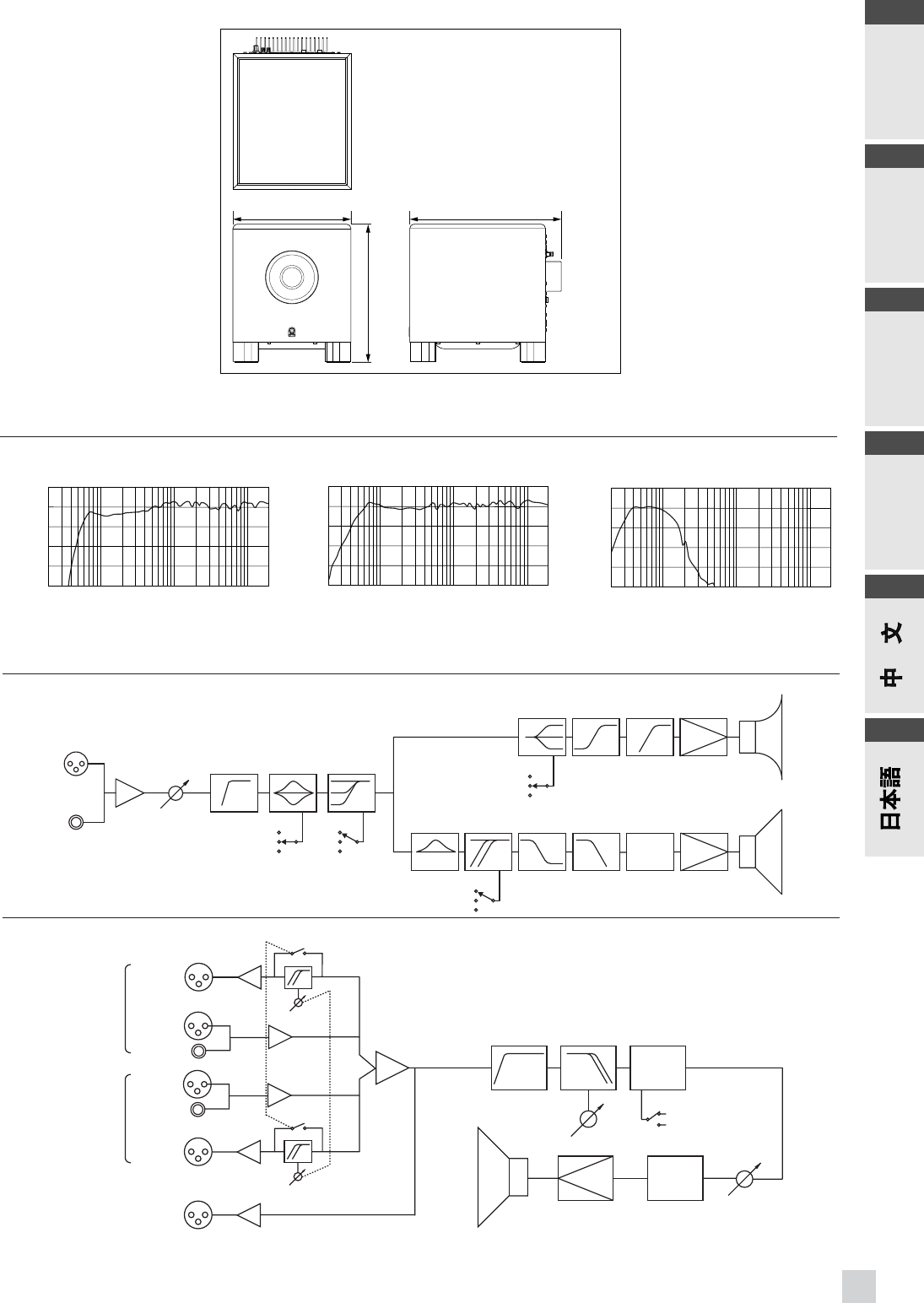

Block Diagram

Table des matières

Précautions

Configuration

du son de con-

trôle supérieur

Panneau arrière

HS50M/

HS80M

HS10W

Spécifications

Dimensions

Graphique des

performances

Schéma

d’ensemble

Inhalt

Vorsichts-

maßnahmen

Aufstellung für

den besten

Klang

Rückseite

HS50M/

HS80M

HS10W

Technische Daten

Abmessungen

Leistungs

diagramm

Blockschaltbild

Contenido

Precauciones

Configuración

para obtener una

monitorización de

sonido excelente

Panel posterior

HS50M/

HS80M

HS10W

Especificaciones

Dimensiones

Gráfico de

rendimiento

Diagrama de

bloques

安全上のご注意

優れたモニター

環境の構築

リアパネル

HS50M/

HS80M

HS10W

サービスについて

仕様

寸法図

特性図

ブロック図

(5)-4

Español

PRECAUCIONES

LEER DETENIDAMENTE ANTES DE CONTINUAR

* Guarde este manual en un lugar seguro para su referencia futura.

ADVERTENCIA

Siempre obedezca las precauciones básicas indicadas abajo para evitar así la posibilidad de lesiones graves o incluso peligro de muerte

debido a descargas eléctricas, incendios u otras contingencias. Estas precauciones incluyen, pero no se limitan, a los siguientes puntos:

• Utilice la tensión correcta para el dispositivo. La tensión requerida se encuentra impresa en

la placa identiﬁcatoria del dispositivo.

• Utilice sólo el cable de alimentación incluido.

• No tienda el cable de corriente cerca de fuentes de calor (estufas, radiadores, etc.), no lo

doble demasiado, no ponga objetos pesados sobre el mismo ni tampoco lo tienda por

lugares donde pueda pasar mucha gente y ser pisado.

• Asegúrese de realizar la conexión a una toma adecuada y con una conexión a tierra de

protección. Una conexión a tierra incorrecta podría ocasionar descargas eléctricas.

• No abra el dispositivo ni intente desmontar los componentes ni modiﬁcarlos en modo

alguno. El dispositivo contiene componentes cuyo mantenimiento no puede realizar el

usuario. Si surgiera un mal funcionamiento, interrumpa inmediatamente su uso y pida al

personal cualiﬁcado de Yamaha que lo inspeccione.

• No exponga el dispositivo a la lluvia, ni lo use cerca del agua o en lugares donde haya

mucha humedad. No ponga recipientes que contengan líquido encima del dispositivo, ya

que puede derramarse y penetrar en el interior del aparato.

• Jamás enchufe o desenchufe este cable con las manos mojadas.

• Si el cable o el enchufe de corriente se deteriora o daña, si el sonido se interrumpe

repentinamente durante el uso del dispositivo o si se detecta olor a quemado o humo a

causa de ello, apague el dispositivo inmediatamente, desenchufe el cable del tomacorriente

y haga inspeccionar el dispositivo por personal de servicio cualiﬁcado de Yamaha.

• Si este dispositivo se cae o resulta dañado, apague inmediatamente el interruptor de ali-

mentación, desconecte el enchufe eléctrico de la toma, y pida al personal cualiﬁcado de

Yamaha que inspeccione el dispositivo.

ATENCIÓN

Siempre obedezca las precauciones básicas indicadas abajo para evitar así la posibilidad de sufrir Ud. u otros lesiones físicas o de dañar

el dispositivo u otros objetos. Estas precauciones incluyen, pero no se limitan, a los siguientes puntos:

• Desenchufe el cable de alimentación eléctrica de la toma de corriente cuando no vaya a

utilizar el dispositivo por períodos de tiempo prolongados y durante tormentas eléctricas.

• Cuando desenchufe el cable del dispositivo o del tomacorriente, hágalo tomándolo del

enchufe y no del cable. Si tira del cable, éste puede dañarse.

• Antes de cambiar el dispositivo de lugar, desconecte todos los cables.

• Cuando instale el dispositivo, asegúrese de que se puede acceder fácilmente a la toma de

CA que esté utilizando. Si se produjera algún problema o funcionamiento defectuoso,

apague el interruptor de alimentación y desconecte la toma de la pared.

• No utilice el dispositivo en un lugar demasiado pequeño y mal ventilado. Asegúrese de que

hay espacio suﬁciente entre el dispositivo y las paredes o dispositivos que lo rodeen: al

menos 20 cm en los laterales, 20 cm en la parte posterior y 20 cm en la parte superior. Una

ventilación inadecuada puede producir sobrecalentamiento y posibles daños en los

dispositivos, o incluso un incendio.

• No exponga el dispositivo a polvo o vibraciones excesivas ni a temperaturas extremas (evite

ponerlo al sol, cerca de estufas o dentro de automóviles durante el día) para evitar así la

posibilidad de que se deforme el panel o se dañen los componentes internos.

• No ponga el dispositivo sobre superﬁcies inestables, donde pueda caerse por accidente.

• Antes de conectar el dispositivo a otros dispositivos, desconecte la alimentación de todos

ellos. Antes de apagar o encender los dispositivos, baje el volumen al mínimo.

• Al conectar la potencia de CA al sistema de sonido, encienda siempre el dispositivo en

ÚLTIMO LUGAR, para evitar daños en los altavoces. Al desconectar la alimentación, apague

PRIMERO el dispositivo por el mismo motivo.

• No inserte los dedos o las manos en ninguno de los huecos o aberturas del dispositivo

(puertos, etc.).

•No inserte ni deje caer objetos extraños (papel, plástico, metal, etc.) en ninguno de los

huecos o aberturas del dispositivo (puertos, etc.). Si esto sucede, desconecte de inmediato

la alimentación y desenchufe el cable de alimentación de la toma de CA. Seguidamente,

pida al personal de asistencia de Yamaha que revise el dispositivo.

• No utilice el dispositivo por mucho tiempo a niveles de volumen excesivamente altos, ya

que ello puede causar pérdida de audición permanente. Si nota pérdida de audición o si le

zumban los oídos, consulte a un médico.

• No utilice el dispositivo si el sonido se escucha distorsionado. Si se utiliza el dispositivo de

forma prolongada en estas condiciones, podría producirse un recalentamiento y,

posteriormente, un cortocircuito.

• No se apoye en el dispositivo, ni coloque objetos pesados sobre él, y no ejerza una presión

excesiva sobre los botones, interruptores o conectores.

Aunque este sistema de altavoces (sólo HS50M y HS80M) esté protegido magnéticamente, puede que necesite apartar el altavoz del monitor de vídeo, si algún monitor de vídeo próximo muestra

alguna distorsión o algún cambio de color extraño.

Interferencias de teléfonos móviles

Utilizar un teléfono móvil cerca del altavoz puede provocar ruidos. Si esto sucede, aleje el teléfono móvil del sistema de altavoces.

Siempre apague el dispositivo cuando no lo use.

El rendimiento de los componentes con contactos móviles, como interruptores, controles de volumen y conectores, se reduce progresivamente. Consulte al personal cualiﬁcado de Yamaha sobre la

sustitución de los componentes defectuosos.

• Las ilustraciones contenidas en este manual se incluyen a título explicativo y es posible que no se ajusten al aspecto real del producto durante la utilización.

• Los nombres de empresas y de productos que se citan en este manual de instrucciones son marcas comerciales o marcas registradas de sus respectivos propietarios.

• Las especiﬁcaciones y descripciones contenidas en este manual se incluyen únicamente a título informativo. Yamaha Corp. se reserva el derecho de cambiar o modiﬁcar los productos o especiﬁcaciones en cualquier

momento y sin previo aviso. Dado que las especiﬁcaciones, los equipos o las opciones pueden variar de un país a otro, consulte a su proveedor Yamaha.

Suministro de energía/Cable de alimentación

No abrir

Advertencia relativa al agua

Si observa cualquier anormalidad

Suministro de energía/Cable de alimentación

Ubicación

Conexiones

Atención: manejo

Los conectores de tipo XLR se conectan de la siguiente manera (norma IEC60268): patilla 1: conexión a tierra, patilla 2: positivo (+), y patilla 3: negativo (-).

Yamaha no se responsabiliza por daños debidos a uso inapropiado o modiﬁcaciones hechas al dispositivo.

Español

HS80M/HS50M/HS10W Manual de instrucciones 35

Conﬁguración para obtener una

monitorización de sonido excelente

Conﬁguración para obtener una

monitorización de sonido excelente

A diferencia de otros equipos de sonido y producción, la ubicación de los altavo-

ces en la habitación tiene un efecto importante sobre el sonido ﬁnal. Esta breve

introducción es una guía básica para ayudarle a sacar el máximo rendimiento de

sus monitores de la serie HS de Yamaha.

Oír y monitorizar

Es posible que piense que los requisitos para “oír” y

“monitorizar” son los mismos, pero no siempre es así. El

mejor sistema de escucha puede ser el mejor sistema de

monitorización, y viceversa, pero en la mayoría de los

casos se perderá detalles esenciales para producir la mejor

mezcla posible en un sistema conﬁgurado exclusivamente

para el disfrute de la música. La diferencia es más o menos

similar a la que se aprecia entre un glamuroso retrato reto-

cado y el original, en que se perciben todas las imperfec-

ciones. El modelo se ve mucho mejor en la foto retocada,

pero la realidad es la versión original sin retoques. Como

ingeniero de mezclas, productor o artista, querrá oír los

detalles a ﬁn de poder crear una mezcla perfectamente

equilibrada que se oiga bien en la gama más amplia de sis-

temas de sonido, y eso quiere decir cualquier cosa desde

los componentes de sonido de alta tecnología comprados

en una tienda especializada hasta el reproductor de CD

portátil que coloca encima de la nevera, en la cocina.

Desde luego, lo que no quiere es que problemas de pobre

rendimiento de un monitor saboteen su sonido en otros

sistemas.

El legendario NS10M de Yamaha se convirtió en el

monitor estándar del sector de la música y el sonido (y aún

se usa en muchos estudios del mundo) precisamente por

esta razón: ofrecía una respuesta plana y una excelente

resolución que permitía que los ingenieros y productores

oyesen los sutiles detalles que marcan la diferencia entre

un buen sonido y un sonido perfecto. Los monitores de la

serie HS heredan la tradición con una precisión y un detalle

que le ayudarán a crear magníﬁcas mezclas, permitiéndole

monitorizar durante períodos largos con la menor fatiga.

Conexiones

Los monitores autoampliﬁcados ofrecen muchas venta-

jas funcionales y prácticas sobre los equipos pasivos, pero

puesto que funcionan por señales de nivel de línea, debe

dedicar el mismo cuidado a la elección de los cables y

conectores que dedica a las demás conexiones de nivel de

línea de su estudio. Use siempre cables y conectores de alta

calidad, y procure reducir al máximo la extensión de los

cables.

Las líneas no balanceadas están bien para extensiones

de cable relativamente cortas, a menos que esté en un

lugar plagado por altos niveles de ruido eléctrico y de

radiofrecuencia. Evidentemente, si utiliza equipos que sólo

tienen salidas no balanceadas no tiene alternativa, y tendrá

que conﬁgurar su sistema de forma que todo se pueda

conectar con los cables no balanceados más cortos posi-

bles. Si, por ejemplo, su mesa de mezclas y sus monitores

están situados en la misma mesa, no debería tener proble-

mas. Pero si necesita tirar cables de señal de más de 3

metros (unos 10 pies), lo mejor es utilizar conexiones

balanceadas para una mayor protección antirruido.

Los monitores de estudio de la serie HS proporcionan

dos tipos de conectores de entrada, de modo que puede

elegir el tipo que mejor se adapta a los requisitos de su sis-

tema.

Español

36 HS80M/HS50M/HS10W Manual de instrucciones

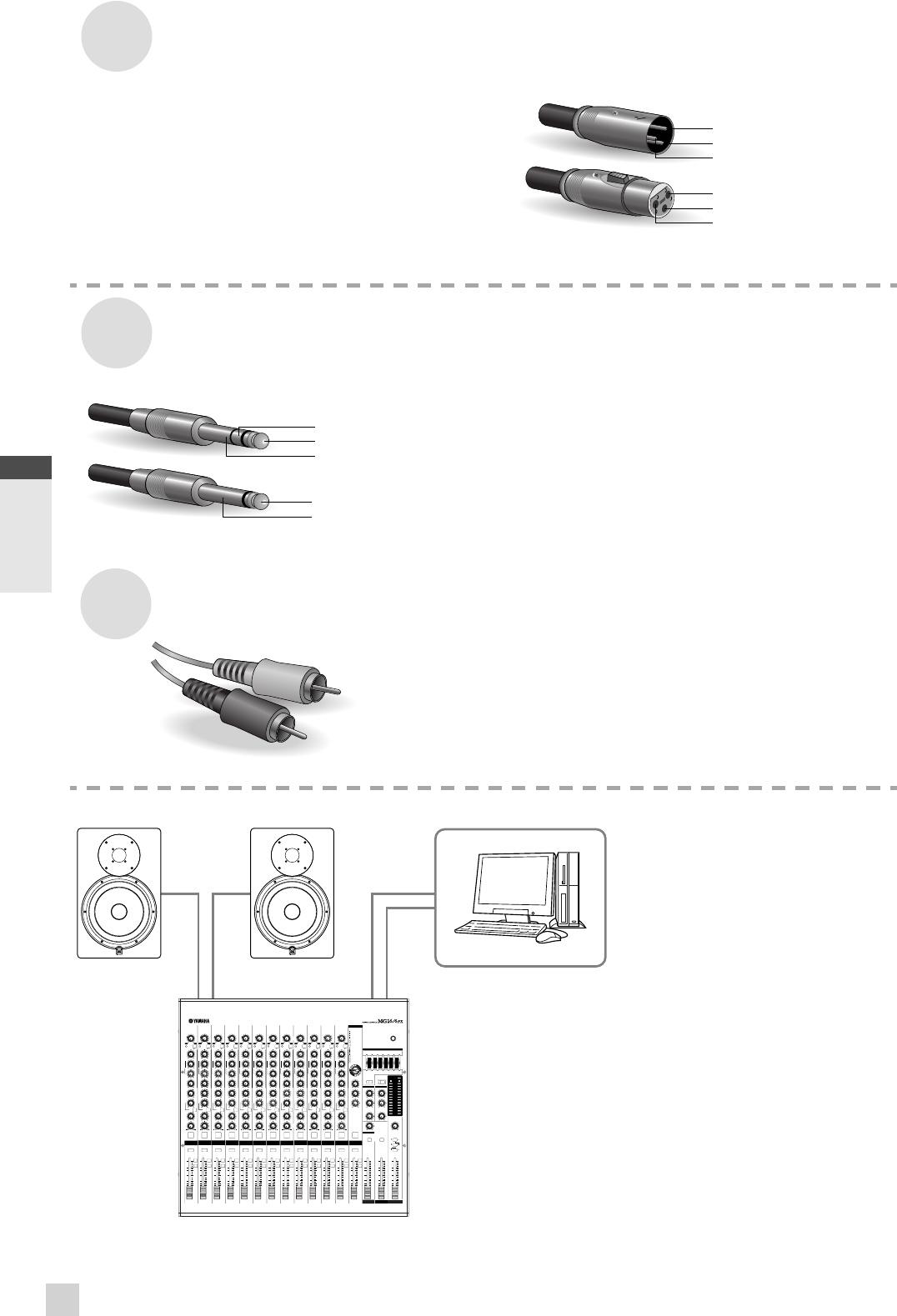

Conector de tipo XLR (balanceado)

Es el tipo de conector utilizado con más frecuencia en

equipos e instalaciones profesionales. Los conectores de

tipo XLR de 3 contactos como los que se suministran con

los monitores de la serie HS están concebidos principal-

mente para su uso con señales balanceadas, y su robusto

diseño y construcción garantizan la máxima ﬁabilidad eléc-

trica y mecánica.

Toma (TRS, balanceado o no balanceado)

Conector RCA

Los monitores de estudio de la serie HS también se

suministran con tomas de 1/4'' que se pueden utilizar

tanto para conexiones balanceadas como no balanceadas.

Para realizar conexiones balanceadas con estos conecto-

res, necesitará utilizar cables balanceados dotados de

conectores “TRS”, conectores de tres contactos que son

básicamente iguales que los conectores estéreo estándar

con punta, anillo y manguito; consulte la ilustración de la

izquierda.

Las tomas también aceptan señales no balanceadas,

para lo cual basta con conectar una toma mono estándar.

Pero, ¿qué pasa si desea conectar equipos que sólo tienen

salidas de tipo RCA? La solución es muy sencilla: utilice

conversores de conector RCA a toma o cables RCA a toma,

y conéctelos a las tomas de entrada del altavoz.

Si va a conectar los monitores HS

directamente a una mesa de mezclas

como las de la serie MG de Yamaha,

lo habitual es que los conecte a las

salidas“C-R” (Control Room) de la

mesa de mezclas de modo que

pueda monitorizar los niveles sin

afectar al nivel de la señal enviada al

bus principal de la mesa de mezclas,

que normalmente estará enviando la

señal a su grabador o DAW (Digital

Audio Workstation) en una conﬁgura-

ción de producción.

Contacto 2: Señal + o “Activa”

Contacto 3: Señal - o “Pasiva”

Contacto 1: Masa

Contacto 3: Señal - o “Pasiva”

Contacto 2: Señal + o “Activa”

Anillo: Señal - o ”Pasiva”

Punta: Señal + o ”Activa”

Manguito: Masa

Punta: Señal + o ”Activa”

Mamguito: Masa

entrada entrada

L (izquierda) R (derecha)

SALIDA

C-R L (izquierda) R (derecha) SALIDA

Serie MG

Español

HS80M/HS50M/HS10W Manual de instrucciones 37

Los monitores de la serie HS son también una excelente

elección para una conexión directa al teclado electrónico o

a cualquier otro instrumento musical electrónico.

Ubicación de los altavoces

La ubicación de los altavoces es una de las cuestiones

más importantes a tener en cuenta al conﬁgurar un sis-

tema de altavoces, pero a menudo se pasa por alto, lo cual

hace que el rendimiento se vea seriamente comprome-

tiendo. Hay que reconocer que hay muchos obstáculos al

correcto posicionamiento de los altavoces en el estudio

pequeño. Disponer de espacio suﬁciente para ubicar el sis-

tema de altavoces de forma que proporcionen un rendi-

miento óptimo es un lujo, pero vale la pena dedicar un

tiempo a la experimentación y la medición a ﬁn de sacar el

máximo provecho de la escasez de recursos. La diferencia

puede ser sorprendente. El planteamiento básico es el

mismo, tanto si se trata de conﬁgurar un equipo estéreo o

un sistema surround 5.1.

La proximidad a las

paredes y esquinas

Para obtener la respuesta más precisa, sus altavoces

deben estar alejados de las paredes y, especialmente de las

esquinas, que pueden causar estragos en las características

de respuesta de frecuencia de los altavoces. Lo ideal es

dejar un mínimo de 1,5 metros (unos 5 pies) de distancia

de las paredes, pero probablemente acaben encima de una

mesa pegada a la pared. Sencillamente tenga en cuenta

que cuanto menor sea la distancia de las paredes y las

esquinas, más exagerada es la respuesta de los graves del

altavoz, y probablemente requerirá de algún tipo de com-

pensación, ya sea mental o con la ayuda de un ecualizador.

Los altavoces HS50M y HS80M facilitan esta tarea al

proporcionar un interruptor de ROOM CONTROL (con-

trol de sala) que modiﬁca las características de los graves a

ﬁn de compensar la sobredimensión causada por la proxi-

midad a las paredes. Cuanto más cerca estén los monitores

de las paredes, es posible que el cambio del conmutador

ROOM CONTROL a los valores ”-2” o ”-4” le proporcione

una respuesta más natural en la gama de graves. En resu-

men, recuerde que lo que a usted le interesa es conseguir

el sonido que obtendría de los monitores si estuviesen ale-

jados 1,5 metros (5 pies) de las paredes más cercanas.

Simetría

Tal como acabamos de aprender, la respuesta de un

altavoz puede variar drásticamente dependiendo de donde

lo sitúe en relación con las superﬁcies. De modo que, ¿qué

pasa si uno de los monitores está pegado a una pared y el

otro está en una zona abierta? Tenga la seguridad de que

el resultado no será positivo ni le ayudará a realizar buenas

mezclas. Obtendrá una respuesta completamente dife-

rente de cada uno de los altavoces, diﬁcultando al máximo

la creación de una mezcla equilibrada e incluso el posicio-

namiento preciso de las pistas en el campo de sonido esté-

reo. De modo que, haga lo que haga, si le preocupa la

calidad del sonido, procure situar los monitores de la forma

más simétrica posible con respecto del eje de la posición

de escucha. Utilice un metro para asegurarse de que sus

monitores están a la misma distancia de las paredes latera-

les y trasera. Los objetos grandes también pueden desequi-

librar la simetría acústica de la habitación. También es

importante tener en cuenta la posición de las puertas y

ventanas. No siempre es posible obtener una simetría

ideal, pero vale la pena acercarse lo máximo que se pueda.

Español

38 HS80M/HS50M/HS10W Manual de instrucciones

La “posición ideal”

Tanto para las mezclas estéreo como

para las de sonido surround, su posición en

relación a los altavoces frontales —la “posi-

ción ideal”, como se la suele llamar— debe

estar en uno de los vértices de un triángulo

equilátero. En otras palabras, la distancia

entre el oyente y los altavoces debe ser la

misma que la que hay entre ellos. Los alta-

voces también deben estar “inclinados” en

un ángulo de 60°, de forma que estén

directamente orientados a la posición de

escucha. La altura de los altavoces debe ser

tal que los tweeters estén más o menos ali-

neados con sus orejas (esto es debido a que

las altas frecuencias son las más direcciona-

les).

Ajuste ﬁno del estéreo

●Los controles LEVEL deben ajustarse al mismo nivel. Un ajuste de las 12 en punto corresponde a un nivel de entrada

nominal aproximado de +4 dB.

●Puesto que esta conﬁguración no incluye ningún altavoz de refuerzo de graves, sitúe el selector LOW CUT en “FLAT”.

●Si se sitúa en “-2 dB”, el selector EQ MID atenúa levemente las frecuencias medias para producir un sonido algo “más

suave” que podría ser mejor para la escucha o para largas sesiones de monitorización. Sin embargo, para una monito-

rización precisa sitúe el selector MID en “0”.

●Sitúe el selector ROOM CONTROL en función de la distancia entre la posición de los altavoces y la pared más cercana

(consulte “La proximidad a las paredes y esquinas”, arriba).

●Para una monitorización precisa, sitúe el selector HIGH TRIM en “0”. Si encuentra que el sonido es demasiado brillante,

puede situar este selector en “-2 dB” para atenuar ligeramente los agudos.

60˚

Español

HS80M/HS50M/HS10W Manual de instrucciones 39

LFE

30˚30˚

100 120˚100 120˚

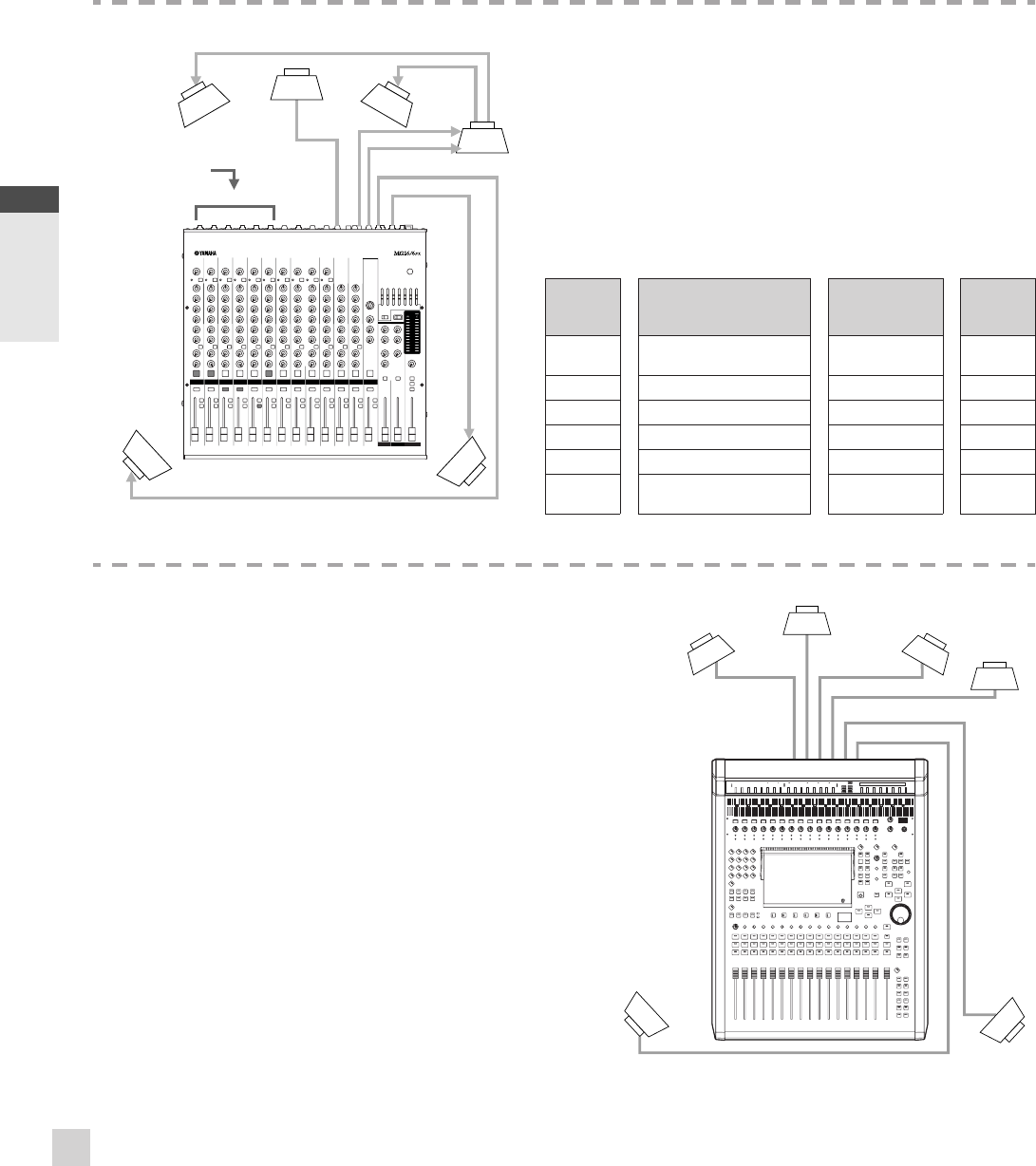

Adición de un altavoz de refuerzo de graves

Aunque no tenga previsto montar un sistema surround, un altavoz de refuerzo de graves puede ser de gran ayuda para

conseguir una buena mezcla estéreo. Si no puede oír las frecuencias más graves, no puede hacer mucho para obtener un

sonido excelente. La adición de frecuencias más graves proporcionada por un buen altavoz de refuerzo de graves le puede

ayudar a mejorar la calidad general de sus mezclas.

La ubicación del altavoz de refuerzo de graves no tiene tanta importancia como la de los altavoces principales, ya que las

frecuencias de hasta 200 Hz —la región en la que funciona el altavoz de refuerzo de graves— no son direccionales. Para

decirlo de otro modo, el oído no puede localizar la fuente de la que provienen dichas frecuencias graves, así que el altavoz de

refuerzo de graves se puede colocar en cualquier lugar de la habitación. Aun así, es recomendable colocar el altavoz de

refuerzo de graves en el suelo, en algún lugar entre los altavoces frontales y a la misma distancia de la posición de escucha

que la de los altavoces principales, pero no tiene que estar exactamente en el centro.

Ajustes ﬁnos para estéreo + altavoz de refuerzo de graves

●Sitúe el control LEVEL del HS50M o HS80M LEVEL en las 12 en punto para ajustar el nivel de entrada nominal a aproxi-

madamente +4dB. Si está usando el HS50M, sitúe el control LEVEL en las 10 horas, y si está usando el HS80M sitúelo en

las 11 horas. A continuación podrá ajustar el control LEVEL del HS10W según convenga. Otra manera de hacerlo es

ajustar el nivel de salida del HS50M/HS80M hasta obtener el equilibrio relativo deseado con el subwoofer.

●Comience situando el selector HIGH CUT en el centro, que corresponde a una frecuencia HPF de unos 100 Hz. La fre-

cuencia HIGH CUT se puede ajustar más adelante para obtener la integración más homogénea con los monitores

HS50M y HS80M.

●Ponga el selector LOW CUT del HS10W en ON. Ajuste el control LOW CUT para obtener el nivel de extensión de graves

deseado.

●Ponga el selector LOW CUT del HS50M/HS80M en “FLAT”.

●Cuando se sitúa en “-2 dB”, el selector EQ MID del HS50M/HS80M atenúa levemente las frecuencias medias para pro-

ducir un sonido algo “más suave” que podría ser mejor para la escucha o para largas sesiones de monitorización. Sin

embargo, para una monitorización precisa sitúe el selector MID en “0”.

●Sitúe el selector ROOM CONTROL del HS50M/HS80M en función de la distancia entre la posición de los altavoces y la

pared más cercana (consulte “La proximidad a las paredes y esquinas”, arriba).

●Para una monitorización precisa, sitúe el selector HIGH TRIM del HS50M/HS80M en “0”. Si encuentra que el sonido es

demasiado brillante, puede situar este selector en “-2 dB” para atenuar ligeramente los agudos.

Conﬁguración para Surround

Si tiene pensado mezclar para surround, obviamente necesitará un sistema de

monitores surround. Para un sistema surround 5.1, por ejemplo, sólo necesita

añadir un altavoz central y dos altavoces posteriores al sistema sistema

estéreo + altavoz de refuerzo de graves descrito en la sección anterior.

Veamos… dos altavoces principales más uno central más dos traseros

hace un total de cinco altavoces, y “.1” se reﬁere al altavoz de

refuerzo de graves. ¡Ya está todo claro!

Según las especiﬁcaciones de la ITU (International Telecommuni-

cations Union) para la conﬁguración surround 5.1, los altavoces

frontales principales deben colocarse en el triángulo equilátero a 60°

respecto de la posición de escucha descrita previamente, y los altavo-

ces traseros deben situarse a la misma distancia de la posición de escu-

Español

40 HS80M/HS50M/HS10W Manual de instrucciones

cha, pero a un ángulo de entre 100° y 120°, tal como se muestra en el diagrama. El altavoz central se debe situar

exactamente en el centro de los dos altavoces principales frontales, a la misma distancia de la posición de escucha que la de

los otros altavoces (lo que quiere decir que lo ideal sería que estuviera un poco por detrás de los altavoces izquierdo y dere-

cho).

Como sin duda ya habrá deducido, los altavoces frontales, el central y los traseros describen un círculo cuyo centro es la

posición de escucha. Una manera fácil de acertar con las distancias es usar una cuerda cortada o marcada con la distancia

exacta entre los altavoces principales izquierdo y derecho. Fije la cuerda a un pie de micro o a otro objeto similar en la posi-

ción de escucha y úsela para medir la distancia entre la posición de escucha y cada uno de los altavoces. Extendida desde la

posición de escucha hasta la posición del altavoz, la cuerda también proporcionará una conveniente guía para alinear los alta-

voces de forma que estén orientados correctamente hacia la posición de escucha.

Si piensa conectar a una mesa de mezclas estándar que no

especíﬁcamente diseñada para la producción surround, puede

conectar los altavoces principales izquierdo y derecho a cualquier

pareja de salida estéreo a través del altavoz de refuerzo de graves

HS10W, mientras que los altavoces central y traseros se conecta-

rán a canales de salida individuales.

Ejemplo: MG16/6FX

Si tiene previsto conectar sus monitores de la serie HS a una con-

sola de mezclas que incorpora funciones de manejo de surround —

como los modelos DM2000, DM1000 y 02R96 de Yamaha—, cada

altavoz se conectará directamente a las salidas de la consola dedica-

das al manejo del canal surround correspondiente. En este tipo de

conﬁguración, puede sacar el máximo provecho de las funciones de

mezcla de surround y gestión de graves.

Repro-

ductor

de DVD Canal de entrada Conector de

salida Altavoz

(izquierda) ➔Ch1 (ST=ON, PAN ➔ L) ➔ST OUT (L) ➔L

(izquierda)

R (derecha) ➔Ch2 (ST=ON, PAN ➔ R) ➔ST OUT (R) ➔R (derecha)

LS ➔Ch3 (GRP1-2, PAN ➔ L) ➔GROUP OUT 1(L) ➔LS

RS ➔Ch4 (GRP1-2, PAN ➔ R) ➔GROUP OUT 2(R) ➔RS

C➔Ch5 (GRP3-4, PAN ➔ L) ➔GROUP OUT 3 ➔C

LFE ➔Ch6 (ST=ON, PAN➔Center,

Fader➔+10 dB Boost) ➔ST OUT ➔LFE

DVD Player

6 Channel Line

LS RS

LFE

OMNI Out

LS RS

LFE

Configuración de la mesa de mezclas de la serie MG

Configuración de la mesa de mezclas digital

Español

HS80M/HS50M/HS10W Manual de instrucciones 41

Ajustes ﬁnos del Surround

●Sitúe el control LEVEL del HS50M o HS80M LEVEL en

las 12 en punto para ajustar el nivel de entrada

nominal a aproximadamente +4dB. Si está usando el

HS50M, sitúe el control LEVEL en las 10 horas, y si

está usando el HS80M sitúelo en las 11 horas. A con-

tinuación podrá ajustar el control LEVEL del HS10W

según convenga. Otra manera de hacerlo es ajustar

el nivel de salida del HS50M/HS80M hasta obtener

el equilibrio relativo deseado con el subwoofer.

* Si está usando el HS50M con una mesa de mezclas digi-

tal, sitúe el control LEVEL del HS10W en las 9 horas. Si

está usando el HS80M con una mesa de mezclas digital,

sitúe el control LEVEL en las 10 horas.

●Comience situando el selector HIGH CUT en el cen-

tro, que corresponde a una frecuencia HPF de unos

100 Hz*. La frecuencia HIGH CUT se puede ajustar

más adelante para obtener la integración más

homogénea con los monitores HS50M y HS80M.

* Si está utilizando una mesa de mezclas digital, ajuste los

80 Hz.

●Ponga el selector LOW CUT del HS10W en ON.

Ajuste el control LOW CUT para obtener el nivel de

extensión de graves deseado.

●Ponga el selector LOW CUT del HS50M/HS80M en

“100 Hz”*.

* Si está utilizando una mesa de mezclas digital, ajuste los

80 Hz.

●Cuando se sitúa en “-2 dB”, el selector EQ MID del

HS50M/HS80M atenúa levemente las frecuencias

medias para producir un sonido algo “más suave”

que podría ser mejor para le escucha o para largas

sesiones de monitorización. Sin embargo, para una

monitorización precisa sitúe el selector MID en “0”.

●Sitúe el selector ROOM CONTROL del HS50M/

HS80M en función de la distancia entre la posición

de los altavoces y la pared más cercana (consulte “La

proximidad a las paredes y esquinas”, arriba).

●Para una monitorización precisa, sitúe el selector

HIGH TRIM del HS50M/HS80M en “0”. Si encuentra

que el sonido es demasiado brillante, puede situar

este selector en “-2 dB” para atenuar ligeramente los

agudos.

Mantener un volumen de

monitorización coherente

Otra diferencia entre escuchar y monitorizar es que

cuando escucha por placer probablemente escucha a volú-

menes signiﬁcativamente distintos en momentos distintos:

desde música de fondo suave y discreta hasta música para

bailar a volumen muy alto. Pero este no es el caso al llevar

a cabo una monitorización seria. La respuesta al volumen

cambia de forma tan drástica, especialmente entre los

volúmenes suaves y los medios/altos, que es esencial man-

tener un nivel de monitorización coherente; de lo contra-

rio, no obtendrá resultados de mezcla coherentes. Sin

duda tendrá que subir o bajar un poco el volumen en pun-

tos concretos durante el proceso de producción cuando

requiera distinguir problemas o efectos especíﬁcos —de

hecho, es importante que escuche su mezcla a diferentes

volúmenes a modo de proceso de comprobación ﬁnal,

bajando mucho los volúmenes para comprobar si algunos

elementos de la mezcla desaparecen y asegurarse de que la

voz mantiene su equilibrio en la mezcla a muy bajos nive-

les—, pero en general debe mantenerse dentro de un mar-

gen relativamente pequeño.

¿Cuál es el mejor nivel de volumen para la monitoriza-

ción? Si bien existe una especiﬁcación* de volumen de

monitorización “estándar”, la respuesta para la mayoría de

estudios pequeños es “el que le resulte más cómodo.”

Debe monitorizar a un volumen lo bastante alto como para

no perder los detalles más pequeños, pero no tan alto que

moleste a sus oídos (y a sus vecinos). Si nota que después

de un lapso breve de monitorización empieza a subir el

volumen, es probable que se esté empezando a cansar o

que esté empezando a perder sensibilidad. Evidentemente,

esto es malo para su música y sus oídos. De modo que bus-

que esa “zona de comodidad” y prepárese para hacer una

gran música.

*Para los técnicos interesados, el nivel de monitorización estándar

SMPTE RP 200 es de 83 dB SPL (promedio RMS) desde la posi-

ción de escucha. Y si está mezclando para películas, le conviene

saber que el nivel de monitorización Dolby estándar para el

surround es de 85 dB SPL.

Español

42 HS80M/HS50M/HS10W Manual de instrucciones

Panel posterior

HS80M, HS50M

1Interruptor POWER

Enciende y apaga el altavoz. Cuando se enciende, la marca

de los diapasones del panel frontal se ilumina.

"Control LEVEL

Ajusta el nivel general de salida.

#Conectores INPUT 1/2

Conector de tipo XLR y jack de entrada balanceados.

NO utilice el conector XLR y el jack de entrada al mismo tiempo.

Conecte únicamente a uno de ellos.

$Selector MID EQ

Ajusta el nivel de la gama de frecuencias medias. Con el

selector en la posición “0” se produce una respuesta de fre-

cuencias plana. Con el selector en “+2 dB”, la gama de fre-

cuencias aumenta 2 dB. Con el selector en “-2 dB”, la gama

de frecuencias medias disminuye 2 dB. (La frecuencia media

es de 2 kHz).

%Selector ROOM CONTROL

Corrige la exageración de las frecuencias graves causadas

por la reﬂexión en techos, paredes y suelos. Con el selector

en la posición “0” se produce una respuesta de frecuencias

plana. Con el selector en “-2 dB”, la frecuencia por debajo de

500 Hz se reduce en 2 dB. Con el selector en “-4 dB”, la fre-

cuencia por debajo de 500 Hz se reduce en 4 dB.

&Selector HIGH TRIM

Ajusta el nivel de la gama de frecuencias altas.

HS50M: Con el selector en la posición “0” se produce una

respuesta de frecuencias plana.

Con el selector en “+2 dB”, la frecuencia por

encima de 3 kHz aumenta 2 dB. Con el selector en

“-2 dB”, la frecuencia por encima de 3 kHz se

reduce 2 dB.

HS80M: Con el selector en la posición “0” se produce una

respuesta de frecuencias plana.

Con el selector en “+2 dB”, la frecuencia por

encima de 2 kHz aumenta 2 dB. Con el selector en

“-2 dB”, la frecuencia por encima de 2 kHz se

reduce 2 dB.

'Selector LOW CUT

Corta la gama de frecuencias bajas. Con el selector en

“80 Hz”, se cortan las frecuencias por debajo de 80 Hz. Con

el selector de “100 Hz”, se cortan las frecuencias por debajo

de 100 Hz.

(Conector AC IN

Conecte aquí el cable de alimentación suministrado. Primero

conecte el cable de alimentación al altavoz, después intro-

duzca el enchufe en el tomacorriente.

ROOM CONTROL

HIGH TRIM

+2dB

0dB

-2dB

0dB

-2dB

-4dB

+2dB

-2dB

-4dB

+2dB

-2dB

-10dB

+4dB

MID EQ

ROOM

CONTROL

HIGH

TRIM

LOW CUT

FLAT

80Hz

100Hz

MID EQ

LOW CUT

OFF

INPUT

LEVEL

POWER

AC IN

2kHz

3kHz

500Hz

100Hz

80Hz

FLAT

MIN

+2dB

0dB

-2dB

0dB

-2dB

-4dB

2kHz

500Hz

100Hz

FLAT

80Hz

ROOM CONTROL

HIGH TRIM

MID EQ

LOW CUT

HS50MHS80M

(

Español

HS80M/HS50M/HS10W Manual de instrucciones 43

HS10W

!Interruptor POWER

Enciende y apaga el altavoz. Cuando se enciende, la marca

de los diapasones del panel frontal se ilumina.

"Conector INPUT L/R

Conector de tipo XLR y jack de entrada balanceados.

En estos dos conectores INPUT se pueden conectar dos

señales distintas. Si se conectan dos señales al mismo

tiempo, se mezclan antes de ser enviadas al altavoz de

refuerzo de graves.

NO utilice el conector XLR y el jack de entrada al mismo tiempo.

Conecte únicamente a uno de ellos.

#Conector EXT SUB OUT

Este es un conector balanceado de tipo XLR por la que sale

la señal mezclada recibida por los conectores INPUT L/R. Uti-

lice el conector EXT SUB OUT si desea añadir un segundo

altavoz de refuerzo de graves.

El selector/control LOW CUT y el control HIGH CUT

no afectan al nivel de salida de la señal enviada por

el conector EXT SUB OUT.

$Conectores OUTPUT L/R

Por los conectores balanceados de salida de tipo XLR salen

las señales recibidas por los conectores INPUT L/R, respecti-

vamente. Si el selector LOW CUT está en ON, se cortan las

frecuencias bajas. Utilice el control LOW CUT para ﬁjar la fre-

cuencia de corte entre 80 Hz y 120 Hz.

%Selector LOW CUT

Si el selector LOW CUT está en ON, se cortan las frecuencias

de la señal del conector OUTPUT. Utilice el control LOW CUT

para ﬁjar la frecuencia de corte entre 80 Hz y 120 Hz.

&Selector LOW CUT

Utilice el control LOW CUT para ﬁjar la frecuencia de corte

entre 80 Hz y 120 Hz cuando el selector LOW CUT está en

ON.

'Selector HIGH CUT

Utilice el selector HIGH CUT para ﬁjar la frecuencia de corte

de la señal de salida del HS10W entre 80 Hz y 120 Hz.

(Control LEVEL

Ajusta el nivel general de salida.

)Selector PHASE

Selecciona una fase de sonido de salida del HS10W.

Lo habitual es situar este selector en “NORM”. No obstante,

en la posición “REV.” se puede mejora la respuesta de las fre-

cuencias bajas dependiendo del tipo y la ubicación del con-

junto del sistema de altavoces. Pruebe ambos valores y

seleccione el que produce el mejor sonido de frecuencias

bajas.

*Conector AC IN

Conecte aquí el cable de alimentación suministrado. Primero

conecte el cable de alimentación al altavoz de refuerzo de

graves, después introduzca el enchufe en el tomacorriente.

OFF

010

80 120

100 100

80 120

INPUT EXT

SUB

OUT

OUTPUT

HIGH

CUT

LEVEL

(Hz)

(Hz) NORM.

REV.

INPUT OUTPUT

EXT SUB OUT

SUBWOOFER

HIGH

CUT PHASE

LOW CUT

LOW CUT POWER

AC IN

LOW

CUT PHASE

"#$&'()

English Deutsch Français Español

HS50M

165 (6-1/2") 222 (8-3/4")

268 (10-9/16")

Unit : mm(inch)

HS80M

250 (9-13/16") 332 (13-1/16")

390 (15-3/8")

Unit : mm(inch)

Specifications

Model HS50M HS80M HS10W

General Speciﬁcations

Type Biamp 2-way Powered speaker Biamp 2-way Powered speaker Powered Subwoofer

Crossover Frequency 3 kHz 2 kHz –

Overall Frequency

Response 55 Hz—20 kHz (-10 dB) 42 Hz—20 kHz (-10 dB) 30 Hz—180 Hz (-10 dB)

Dimensions (W x H x D) 165 x 268 x 222 mm

(6-1/2 x 10-9/16 x 8-3/4") 250 x 390 x 332 mm

(9-13/16 x 15-3/8 x 13-1/16") 300 x 350 x 386 mm

(11-13/16 x 13-3/4 x 15-3/16")

Weight 5.8 kg 11.3 kg 12.5 kg

Speaker Components

LF : 5" cone

(Magnetic shielding Type) LF: 8" cone

(Magnetic shielding Type) 8" cone

HF : 0.75" Dome

(Magnetic shielding Type) HF : 1" Dome

(Magnetic shielding Type)

Enclosure Type Bass-reﬂex Type Bass-reﬂex Type Bass-reﬂex Type

Material MDF MDF MDF

Amp. Unit

Output Power Total : 70 W (dynamic power)

(LF : 45 W, 4 ohms)

(HF : 25 W, 8 ohms)

Total : 120 W(dynamic power)

(LF : 75 W, 4 ohms)

(HF : 45 W, 8 ohms)

150 W 4 ohms (dynamic power)

Input Sensitivity /

Impedance -10 dBu/10 k ohms -10 dBu/10 k ohms -10 dBu/10 k ohms

Output Sensitivity/

Impedance ––-10 dBu/600 ohms

Input Connectors(parallel) 1 : XLR-3-31 type (balanced)

2 : PHONE (balanced) 1 : XLR-3-31 type (balanced)

2 : PHONE (balanced)

Output Connectors – – 1 : XLR-3-32 type (balanced) x 1 (EXT SUB)

2 : XLR-3-32 type (balanced) x 2 (L&R)

Controls

LEVEL control (+4dB/center click)

LOW CUT switch

(FLAT/80/100 Hz, 12 dB/octave)

EQ : MID (+/- 2dB at 2kHz)

: HIGH (+/- 2dB at HF)

:ROOM CONTROL

(0/-2/-4 dB under 500Hz)

LEVEL control (+4dB/center click)

LOW CUT switch

(FLAT/80/100Hz, 12 dB/octave)

EQ : MID (+/- 2dB at 2kHz)

: HIGH (+/- 2dB at HF)

:ROOM CONTROL

(0/-2/-4 dB under 500Hz)

LEVEL control

PHASE switch : NORM./REV.

HIGH CUT control : 80–120Hz

(center click)

LOW CUT control : 80–120Hz

(center click)

LOW CUT switch : ON/OFF

Indicator Power ON : White LED Power ON : White LED Power ON : White LED

Power Consumption 45W 60W 70W

Dimensions

FrançaisEspañol EnglishDeutsch

10k1k100

+10

10k1k100

+10

10k1k100

+10

HS50M HS80M HS10W

RESPONSE (dB)

-10

-20

-30

-40

-10

-20

-30

-40

-10

-20

-30

-40

FREQUENCY (Hz) FREQUENCY (Hz) FREQUENCY (Hz)

HS50M / HS80M

MID EQ

INPUT 1

HIGH CUT LIMITER

HIGH TRIM

INPUT 2

LEVEL

LOW CUT ROOM CONTROL

LOW BOOST LOW CUT STEP FILTER P.AMP

STEP FILTER LOWCUT P.AMP

INPUT

OUTPUT

LOW CUT

OUTPUT

R ch L ch

EXTSUB OUT

LOW CUT ON/OFF

SUM

SPEAKER

PHASE

NORMAL

REVERSE

LEVEL

P.AMP

INPUT

LOW CUT

HIGH CUT

LIMITTER

HS10W

386 (15-3/16")300 (11-13/16")

350 (13-3/4")

Unit : mm(inch)

Block Diagram

Performance graph

CANADA

Yamaha Canada Music Ltd.

135 Milner Avenue, Scarborough, Ontario,

M1S 3R1, Canada

Tel: 416-298-1311

U.S.A.

Yamaha Corporation of America

6600 Orangethorpe Ave., Buena Park, Calif. 90620,

U.S.A.

Tel: 714-522-9011

MEXICO

Yamaha de México S.A. de C.V.

Calz. Javier Rojo Gómez #1149,

Col. Guadalupe del Moral

C.P. 09300, México, D.F., México

Tel: 55-5804-0600

BRAZIL

Yamaha Musical do Brasil Ltda.

Av. Reboucas 2636-Pinheiros CEP: 05402-400

Sao Paulo-SP. Brasil

Tel: 011-3085-1377

ARGENTINA

Yamaha Music Latin America, S.A.

Sucursal de Argentina

Viamonte 1145 Piso2-B 1053,

Buenos Aires, Argentina

Tel: 1-4371-7021

PANAMA AND OTHER LATIN

AMERICAN COUNTRIES/

CARIBBEAN COUNTRIES

Yamaha Music Latin America, S.A.

Torre Banco General, Piso 7, Urbanización Marbella,

Calle 47 y Aquilino de la Guardia,

Ciudad de Panamá, Panamá

Tel: +507-269-5311

THE UNITED KINGDOM

Yamaha-Kemble Music (U.K.) Ltd.

Sherbourne Drive, Tilbrook, Milton Keynes,

MK7 8BL, England

Tel: 01908-366700

GERMANY

Yamaha Music Central Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany

Tel: 04101-3030

SWITZERLAND/LIECHTENSTEIN

Yamaha Music Central Europe GmbH,

Branch Switzerland

Seefeldstrasse 94, 8008 Zürich, Switzerland

Tel: 01-383 3990

AUSTRIA

Yamaha Music Central Europe GmbH,

Branch Austria

Schleiergasse 20, A-1100 Wien, Austria

Tel: 01-60203900

CZECH REPUBLIC/SLOVAKIA/

HUNGARY/SLOVENIA

Yamaha Music Central Europe GmbH,

Branch Austria, CEE Department

Schleiergasse 20, A-1100 Wien, Austria

Tel: 01-602039025

POLAND

Yamaha Music Central Europe GmbH

Sp.z. o.o. Oddzial w Polsce

ul. 17 Stycznia 56, PL-02-146 Warszawa, Poland

Tel: 022-868-07-57

THE NETHERLANDS/

BELGIUM/LUXEMBOURG

Yamaha Music Central Europe GmbH,

Branch Benelux

Clarissenhof 5-b, 4133 AB Vianen, The Netherlands

Tel: 0347-358 040

FRANCE

Yamaha Musique France

BP 70-77312 Marne-la-Vallée Cedex 2, France

Tel: 01-64-61-4000

ITALY

Yamaha Musica Italia S.P.A.

Combo Division

Viale Italia 88, 20020 Lainate (Milano), Italy

Tel: 02-935-771

SPAIN/PORTUGAL

Yamaha-Hazen Música, S.A.

Ctra. de la Coruna km. 17, 200, 28230

Las Rozas (Madrid), Spain

Tel: 91-639-8888

SWEDEN

Yamaha Scandinavia AB

J. A. Wettergrens Gata 1

Box 30053

S-400 43 Göteborg, Sweden

Tel: 031 89 34 00

DENMARK

YS Copenhagen Liaison Ofﬁce

Generatorvej 6A

DK-2730 Herlev, Denmark

Tel: 44 92 49 00

NORWAY

Norsk ﬁlial av Yamaha Scandinavia AB

Grini Næringspark 1

N-1345 Østerås, Norway

Tel: 67 16 77 70

OTHER EUROPEAN COUNTRIES

Yamaha Music Central Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany

Tel: +49-4101-3030

Yamaha Corporation,

Asia-Paciﬁc Music Marketing Group

Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650

Tel: +81-53-460-2313

TURKEY/CYPRUS

Yamaha Music Central Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany

Tel: 04101-3030

OTHER COUNTRIES

Yamaha Music Gulf FZE

LB21-128 Jebel Ali Freezone

P.O.Box 17328, Dubai, U.A.E.

Tel: +971-4-881-5868

THE PEOPLE’S REPUBLIC OF CHINA

Yamaha Music & Electronics (China) Co.,Ltd.

25/F., United Plaza, 1468 Nanjing Road (West),

Jingan, Shanghai, China

Tel: 021-6247-2211

INDONESIA

PT. Yamaha Music Indonesia (Distributor)

PT. Nusantik

Gedung Yamaha Music Center, Jalan Jend. Gatot

Subroto Kav. 4, Jakarta 12930, Indonesia

Tel: 21-520-2577

KOREA

Yamaha Music Korea Ltd.

Tong-Yang Securities Bldg. 16F 23-8 Yoido-dong,

Youngdungpo-ku, Seoul, Korea

Tel: 02-3770-0660

MALAYSIA

Yamaha Music Malaysia, Sdn., Bhd.

Lot 8, Jalan Perbandaran, 47301 Kelana Jaya,

Petaling Jaya, Selangor, Malaysia

Tel: 3-78030900

SINGAPORE

Yamaha Music Asia Pte., Ltd.

#03-11 A-Z Building

140 Paya Lebor Road, Singapore 409015

Tel: 747-4374

TAIWAN

Yamaha KHS Music Co., Ltd.

3F, #6, Sec.2, Nan Jing E. Rd. Taipei.

Taiwan 104, R.O.C.

Tel: 02-2511-8688

THAILAND

Siam Music Yamaha Co., Ltd.

891/1 Siam Motors Building, 15-16 ﬂoor

Rama 1 road, Wangmai, Pathumwan

Bangkok 10330, Thailand

Tel: 02-215-2626

OTHER ASIAN COUNTRIES

Yamaha Corporation,

Asia-Paciﬁc Music Marketing Group

Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650

Tel: +81-53-460-2317

AUSTRALIA

Yamaha Music Australia Pty. Ltd.

Level 1, 99 Queensbridge Street, Southbank,

Victoria 3006, Australia

Tel: 3-9693-5111

COUNTRIES AND TRUST

TERRITORIES IN PACIFIC OCEAN

Yamaha Corporation,

Asia-Paciﬁc Music Marketing Group

Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650

Tel: +81-53-460-2313

NORTH AMERICA

CENTRAL & SOUTH AMERICA

EUROPE

AFRICA

MIDDLE EAST

ASIA

OCEANIA

For details of products, please contact your nearest Yamaha representative or the authorized distributor listed below.

HEAD OFFICEYamaha Corporation, Pro Audio & Digital Musical

Instrument Division

Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650

Tel: +81-53-460-2441

PA13

Yamaha Pro Audio global web site

http://www.yamahaproaudio.com/

Yamaha Manual Library

http://www.yamaha.co.jp/manual/

U.R.G., Pro Audio & Digital Musical Instrument Division, Yamaha Corporation

508MW-01A0

Printed in China
