2
MG124CX/MG124C 使用说明书
1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!
This product, when installed as indicated in the instructions con-
tained in this manual, meets FCC requirements. Modifications not
expressly approved by Yamaha may void your authority, granted by
the FCC, to use the product.
2. IMPORTANT: When connecting this product to accessories and/
or another product use only high quality shielded cables. Cable/s
supplied with this product MUST be used. Follow all installation
instructions. Failure to follow instructions could void your FCC
authorization to use this product in the USA.
3. NOTE: This product has been tested and found to comply with the
requirements listed in FCC Regulations, Part 15 for Class “B” digi-
tal devices. Compliance with these requirements provides a rea-
sonable level of assurance that your use of this product in a
residential environment will not result in harmful interference with
other electronic devices. This equipment generates/uses radio fre-
quencies and, if not installed and used according to the instruc-
tions found in the users manual, may cause interference harmful to
the operation of other electronic devices. Compliance with FCC
* This applies only to the MG124CX distributed by YAMAHA CORPORATION OF AMERICA, not the MG124C. (class B)
regulations does not guarantee that interference will not occur in all
installations. If this product is found to be the source of interfer-
ence, which can be determined by turning the unit “OFF” and “ON”,
please try to eliminate the problem by using one of the following
measures:
Relocate either this product or the device that is being affected by
the interference.
Utilize power outlets that are on different branch (circuit breaker or
fuse) circuits or install AC line filter/s.
In the case of radio or TV interference, relocate/reorient the
antenna. If the antenna lead-in is 300 ohm ribbon lead, change the
lead-in to co-axial type cable.
If these corrective measures do not produce satisfactory results,
please contact the local retailer authorized to distribute this type of
product. If you can not locate the appropriate retailer, please con-
tact Yamaha Corporation of America, Electronic Service Division,
6600 Orangethorpe Ave, Buena Park, CA90620
The above statements apply ONLY to those products distributed by
Yamaha Corporation of America or its subsidiaries.
FCC INFORMATION (U.S.A.)
IMPORTANT NOTICE FOR THE UNITED KINGDOM
Connecting the Plug and Cord
IMPORTANT. The wires in this mains lead are coloured in accordance with the following code:
BLUE : NEUTRAL
BROWN : LIVE
As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured makings identifying the terminals in
your plug proceed as follows:
The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK.
The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED.
Making sure that neither core is connected to the earth terminal of the three pin plug.
• This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd. (2 wires)
MG124CX/MG124C 使用说明书 3
(5)-4
注意事项
请在操作使用前，首先仔细阅读下述内容
* 请将本说明书存放在安全的地方，以便将来随时参阅。
警告
为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事
项。这些注意事项包括但不限于下列情况：
•只能使用本设备所规定的额定电压。所要求的电压被印在本设
备的铭牌上。
•只能使用规定的 AC电源适配器
(PA-20或
YAMAHA推荐的相应产
品 )。
如果您需要在购买时所在地区之外的其它地区使用本设备，所
提供的电源线可能不兼容。请咨询 YAMAHA 经销商。
•请勿将电源线放在热源如加热器或散热器附近，不要过分弯折
或损伤电源线，不要在其上加压重物，不要将其放在可能被踩
踏引起绊倒或可能被碾压的地方。
•请勿打开本设备并试图拆卸其内部零件或进行任何方式的改
造。本设备不含任何用户可自行修理的零件。若出现异常，请
立即停止使用，并请有资格的 YAMAHA 维修人员进行检修。
•请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有液
体的容器放在其上，否则可能会导致液体溅入任何开口。
•切勿用湿手插拔电源线插头。
•若电源线出现磨损或损坏，使用设备过程中声音突然中断或因
此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座
中拔出电源线插头，并请有资格的 YAMAHA 维修人员对设备进
行检修。
•若本设备或 AC 电源适配器发生摔落或损坏，请立即关闭电源开
关，从电源插座中拔出电源线插头，并请有资格的 YAMAHA 维
修人员对设备进行检修。
小心
为了避免您或周围他人可能发生的人身伤害、设备或财产损失，请务必遵守下列基本注意事项。这些注意事项
包括但不限于下列情况：
•当准备长期不使用本设备或发生雷电时，请从电源插座中拔出
电源线插头。
•当从本设备或电源插座中拔出电源线插头时，请务必抓住插头
而不是电源线。直接拽拉电源线可能会导致损坏。
•为了避免产生不必要的噪音，请在 AC 电源适配器和本设备之间
预留 50cm 或以上空间。
•请勿用布或毯子盖住或包裹 AC 电源适配器。
•移动设备之前，请务必拔出所有的连接电缆。
•设置乐器时，请确认要使用的交流电源插座伸手可及。如果发
生问题或者故障，请立即断开电源开关并从电源插座中拔下插
头。
•请勿将任何均衡器和衰减器设定在最大位置。否则，根据所连
接设备的具体状态，可能会导致反馈而损坏音箱。
•为了避免操作面板发生变形或损坏内部组件，请勿将本设备放
在有大量灰尘、震动、极端寒冷或炎热 (如阳光直射、靠近加
热器或烈日下的汽车里 )的环境中。
•请勿将本设备放在不稳定的地方，否则可能会导致突然翻倒。
•请勿在电视机、收音机、立体声设备、手机或其他电子设备附
近使用本设备。这可能会在设备本身以及靠近设备的电视机或
收音机中引起噪音。
•将本设备连接到其它设备之前，请关闭所有设备的电源开关。
在打开或关闭所有设备的电源开关之前，请将所有音量都调到
最小。
•打开音频系统的交流电源时，请始终最后打开功率放大器，以
避免损坏音箱。同样，关闭电源时，请首先关闭功率放大器。
•请勿将手指或手插入本设备的任何间隙或开口。
•
请避免在设备上的任何间隙或开口插入或落进异物
(纸张、塑
料、金属等
)。万一发生这种情况，请立即关闭电源开关，从
AC
电源插座中拔出电源插头。然后请有资格的
YAMAHA 维修人员进
行检修。
•请勿长时间持续在很高或不舒服的音量水平使用本设备或耳
机，否则可能会造成永久性听力损害。若发生任何听力损害或
耳鸣，请去看医生。
•请勿将身体压在本设备上或在其上放置重物，操作按钮、开关
或插口时要避免过分用力。
电源 /电源线
请勿打开
关于潮湿的警告
当意识到任何异常情况时
电源 /电源线
安放位置
连接
小心操作
4
MG124CX/MG124C 使用说明书
当不使用本设备时，请务必关闭其电源。
即使电源开关被置于 “
STANDBY” (待机 )位置，设备中仍有微量的电流。当确定长时间不使用本设备时，请务必将 AC 电源插头从 AC 电
源插座拔出。
经常动态接触的零部件，如开关、控制旋钮、接口等，随着时间的推移，其性能会逐渐下降。请让有资格的 YAMAHA 维修服务人员为您更
换有缺陷的零部件。
电源打开时， MG 调音台的温度可能上升 15 至 20°C。
这是正常的。
请注意，当环境温度超过 30°C 时，面板温度可能会超过 50°C，小心以免灼伤。
•本使用说明书同时适用于 MG124CX 和 MG124C。
两种型号的主要差别是， MG124CX 包含数字效果， MG124C 没有内部效果。
•在本使用说明书中，术语 “
MG 调音台”同时指 MG124CX 和 MG124C。
需要说明每种型号的不同功能时，先说明 MG124CX 的功能，然后在后面的括号中说明
MG124C 的功能：
MG124CX （
MG124C）。
•本说明书中的图示仅仅用作说明，可能与实际使用时的外观有差异。
•本说明书中的公司名称和产品名称均为其相应公司的商标或注册商标。
本使用说明书中的技术规格及介绍仅供参考。
YAMAHA 公司保留随时更改或修订产品或技术规格的权利，如有变更，恕不事先通知。
技术规格、设备或选购件在各个地区可能会有
所不同，因此如有问题，请与当地 YAMAHA 经销商确认。
XLR 型插口应按下图所示进行布线 (IEC60268 标准 ): 针 1：地线，针 2：热线 (+) 和针 3：冷线 (-)。
TRS 耳机插口接线如下 :套筒：地线，尖端：信号发送，环：返回。
对由于不正当使用或擅自改造本设备所造成的损失、数据丢失或破坏， YAMAHA 不负任何责任。
根据版权法的规定，除个人使用外，严禁复制市面销售的音乐数据或其它音频数据。
请遵守所有版权，如果对于合法使用存在疑问，请与版权专家联系。
MG124CX/MG124C 使用说明书 5
前言
........................................................ 5
目录
......................................................................... 5
使用调音台前的准备 ............................................... 5
打开电源开关
.......................................................... 5
■调音台基本操作
速成指南
................................................. 6
发挥调音台的最佳性能
........................... 8
平衡信号、非平衡信号二者有何差异？ .................. 8
信号电平和分贝 ...................................................... 8
均衡处理或非均衡处理
............................................ 9
气氛
....................................................................... 10
调制效果：
............................................................. 10
移相、合唱和镶边
................................................. 10

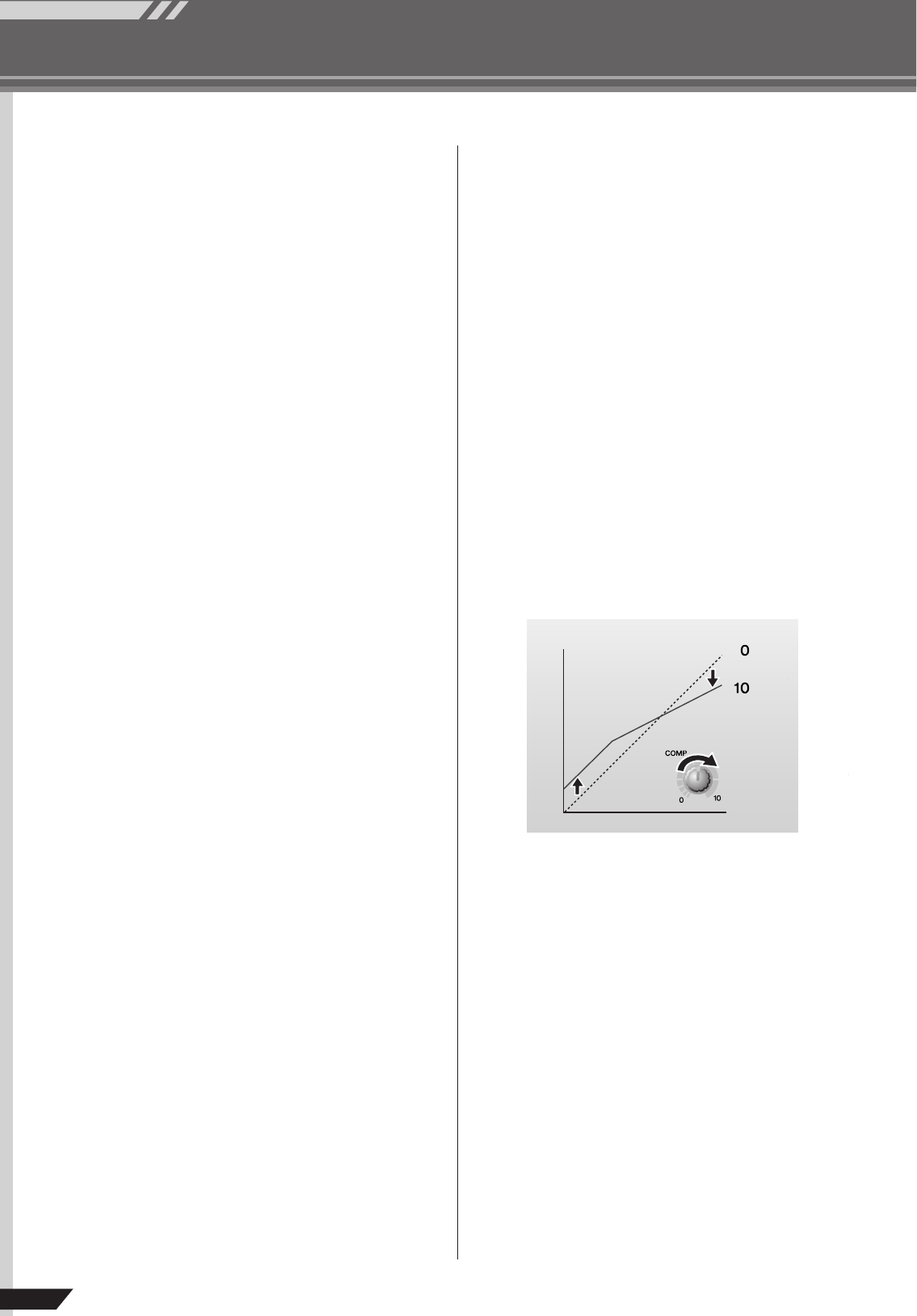

压缩
....................................................................... 10
■参考指南
设置
...................................................... 11
前面板和后面板
.................................... 12
通道控制部分
........................................................ 12

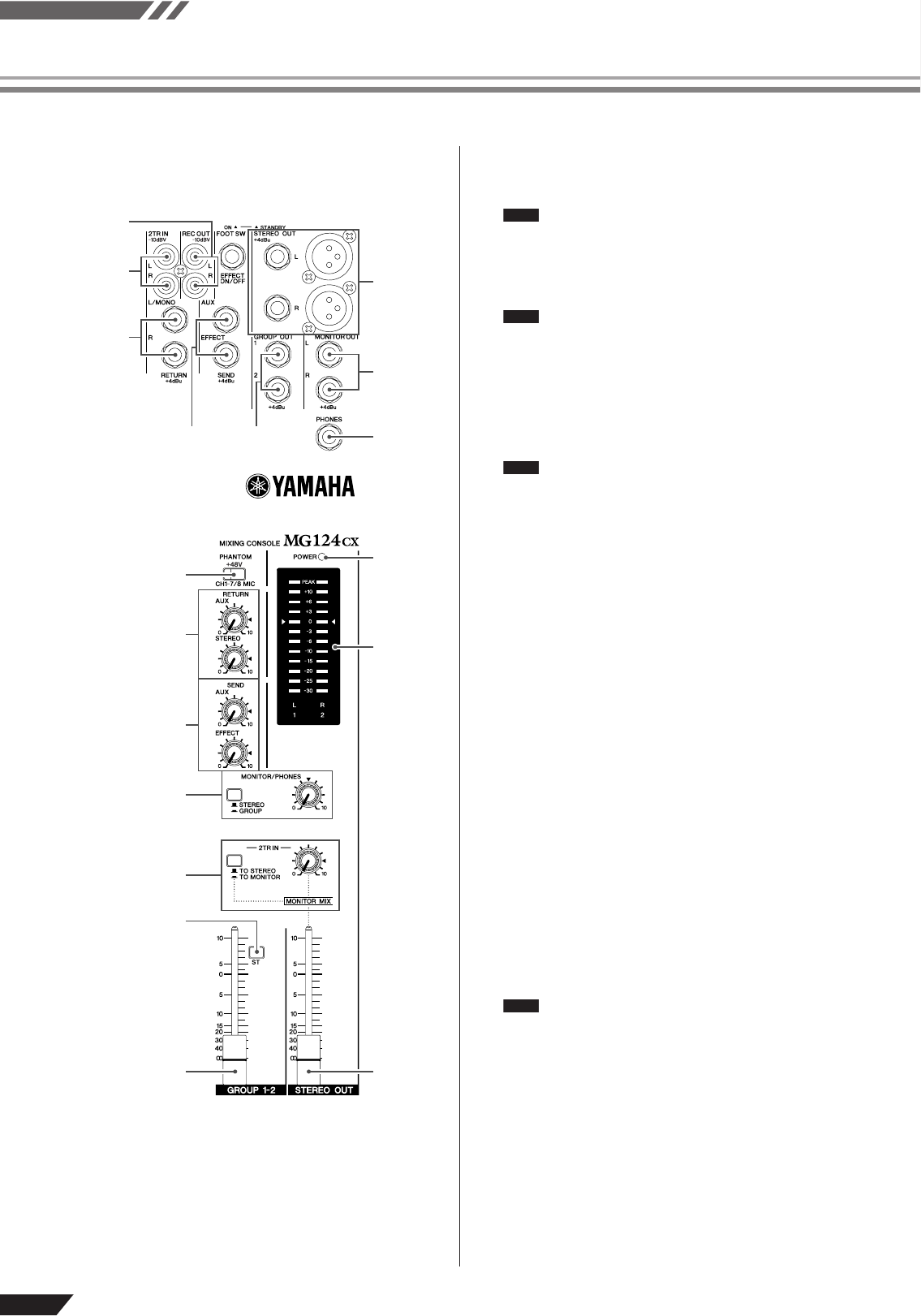

主控制部分
............................................................ 14
DIGITAL EFFECT................................................. 16
后面板输入 /输出部分 .......................................... 16
数字效果程序一览表 ............................................. 17
插口一览表
............................................................ 17
故障排除
............................................... 18

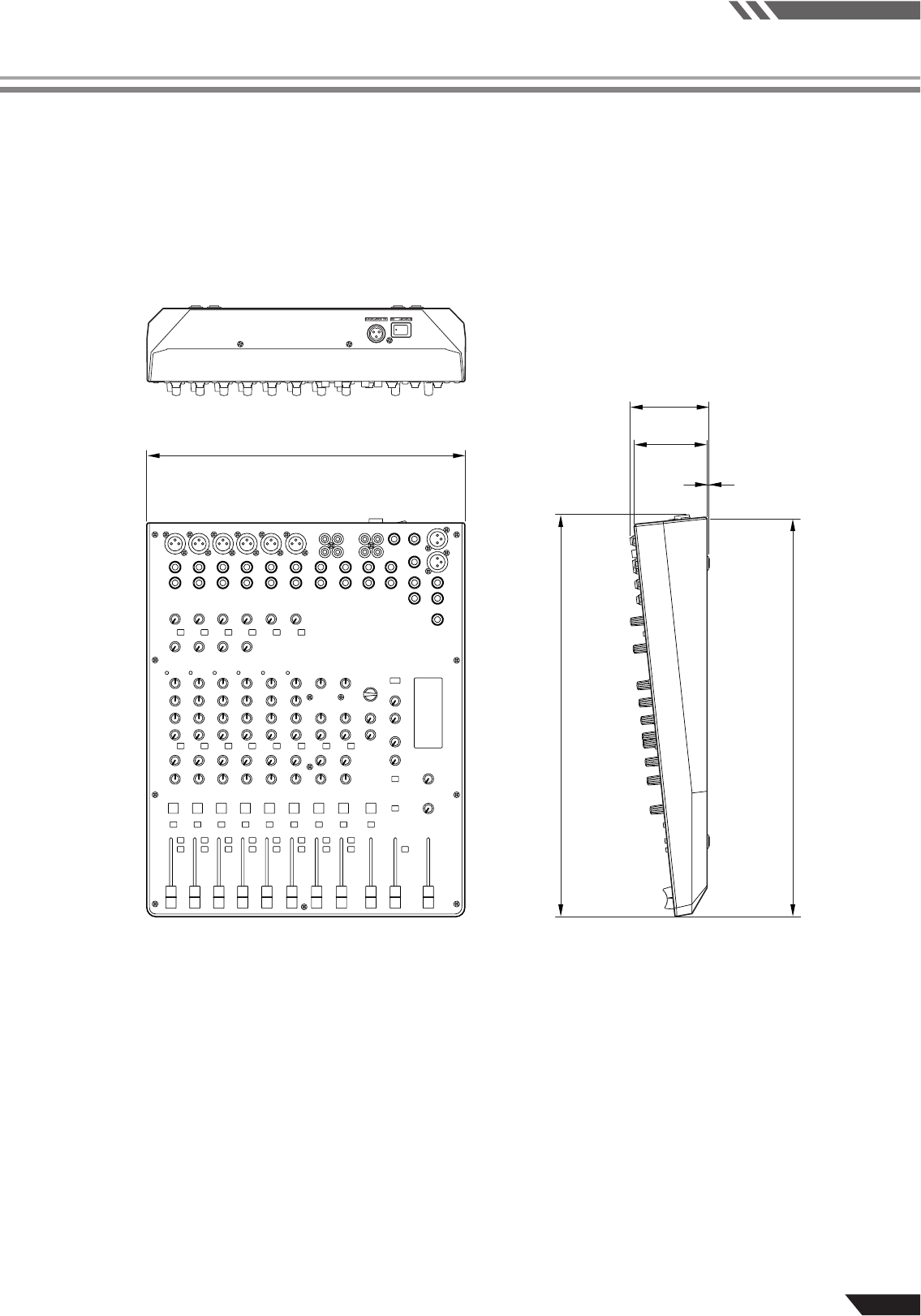

规格
...................................................... 19
前言
感谢您购买 YAMAHA MG124CX/MG124C专业音频调音台。
MG124CX/MG124C的输入通道功
能适合多种使用环境。
MG124CX 包含高品质的内置数字效果，能够产生某些非同一般的音响
效果。
本调音台可支持各种使用环境，并提供方便的操作。
为了最大限度地发挥本调音台的超强功能和延长正常使用寿命，在使用之前请务必仔细阅读本
使用说明书。
目录 使用调音台前的准备
1请务必将调音台电源开关置于
STANDBY位置。
2请将电源适配器连接到调音台背面的
AC ADAPTOR IN连
接插口（
11
11），然后顺时针拧紧固 定环（
22
22）将连接固定。
3将电源适配器插入到标准家用电源插座。
将调音台的电源开关拨到 ON 位置。
准备关闭电源时，请将
电源开关拨到 STANDBY 位置。
只能使用本调音台附带的 PA-20 电源适配器。
使用其
他适配器可能会导致设备损坏、过热或火灾。
•当不使用调音台或本地区正在发生雷雨闪电时，请务
必将电源适配器从电源插座拔出。
•为了避免产生不必要的噪声，请在电源适配器和调音
台之间保持 50cm 或更长的距离。
打开电源开关
请注意，当电源开关被置于 STANDBY 位置时，系统
中仍有微量电流。
长时间不再 使用调音台时，请务必
从电源插座拔出电源适配器。
2
1
附件
使用说明书
AC 电源适配器 （
PA-20） *
*在特定区域可能不包含。
请咨询
YAMAHA经销
商。
调音台基本操作
6
MG124CX/MG124C 使用说明书
速成指南
开始时连接两个音箱并产生部分立体声输出。
请注意，操作方法和步骤根据您所使用的输入设备的不同
而有所变化。
让音箱放出声音
ON ON ON ON ON ON ON ON ON
PAN
1, 4
GAIN 控制旋钮
4
PEAK 指示灯
均衡器
5
ON 开关
4
PFL 开关
5
ST 开关
1
,
7 通道衰减器 1
GROUP 1-2 衰减器
1
,
6
,
7
STEREO OUT 主衰减器
4
,
7
电平表
3
PHANTOM 开关
1
,
3
POWER （电源）开关
2
,
4
2
,
4
2
话筒、乐器
2
监听音箱
耳机
功率放大器
音箱
调音台基本操作
7
调音台基本操作
速成指南
MG124CX/MG124C 使用说明书
1请务必关闭调音台，将所有电平 *控制旋
钮调至最低。
* STEREO OUT主衰减器 、通道衰减器 、 GROUP 1-2
衰减器、 GAIN控制旋钮 等。
注
将均衡器和声像控制旋钮调到
t位置。
2关闭其它所有外接设备，然后连接话筒、
乐器和音箱。
注
*有关连接外接 设备的信息，请 参见第
11页的连 接示
例。
*通过直接盒、 前置放大器或功 放模拟器等中 间设备连
接电吉他和贝 司。
如果将这些乐 器直接连接到
MG调
音台，可能会 导致音质下降和 噪声。
3为了避免损坏音箱，请按照如下顺序接
通设备的电源：外围设备
→
MG调音台
→ 功率放大器 （或有源音箱）。
关闭电
源时颠倒此顺序即可。
注
如果使用需要幻相电源的话筒，请打开
MG调音台幻相电
源开 关后，再打开功 率放大器 或有源音箱 的电源。
有关
详细信息，请参见第
15页。
4调节通道的
GAIN控制旋钮，让相应的
PEAK指示灯在最高峰值电平时短暂地闪
烁。
注
若要 使用电平表 获得进入 信号电平 的精确读 数，请打开
通道的
PFL开关。
调节
GAIN控制旋钮，使电平表的读数
偶尔超过 “
t”（
0）值。
请注意，
PHONES插口从
PFL开关设定为
ON的所有通道
输出预衰减信号，以便可以从耳机监听这些信号。
5打开所用每个通道的
ON开关和
ST开关。
6将
STEREO OUT主衰减器设定到 “
0”
位置。
7设定通道衰减器，以创建所需要的初始
平衡，然后用
STEREO OUT主衰减器调
节总音量。
注
*要用电平表查看应用到
STEREO L/R总线的电平，请关
闭
PFL开关 （ ），将
MONITOR开关设为
STEREO
（）。
*如果
PEAK指示灯频繁亮灯，稍微调低通道衰减器，
以避免失真。
8
调音台基本操作
MG124CX/MG124C 使用说明书
发挥调音台的最佳性能
现在您已拥有属于自己的调音台，至此已准备就绪，可随时使用。
只需将所有插头插入，轻轻旋转控制旋钮，即大功告成…不是非常简单吗？
如果您以前曾使用过，应该没有任何问题，但如果是初次使用调音台，您可能需要阅读本使用
说明书，并根据需要选读其中的基本操作，能帮助您更好地发挥调音台的功能和性能。
平衡信号、非平衡信号二者有何差异？
二者的区别可归结为：“噪声。”
平衡线路的最大特点是抗噪声，而且可达到相当好的效果。
任何长度的电线都相
当于一根天线，不断接收环境中无处不在的随机电磁噪声：无线电信号和电视信号以及由电源线、电机和电子设
备、计算机显示器和其它各种来源产生的寄生电磁噪声。
电线越长，它接收的噪声越多。
这正是为什么平衡式线
路是使用长电缆时为最佳选择。
如果您的工作基本上局限在桌面上，而且所有连接电缆长度都不超过 1～ 2米，
则只要您不是处在强电磁噪声包围之下，非平衡线路即可获得很好的效果。
另外一个经常使用平衡线路的场合是
话筒电缆。
原因是绝大多数话筒的输出信号非常弱，因此即使很小的噪声也显得相对较大，并且在调音台高增益
前置放大器中该噪声会被放大到令人惊讶的程度。
信号电平和分贝
让我们来看看最常用的音频单位：
分贝（
dB）。
如果以人耳能够
听到的最小声音值为
1，能够听到的最大声音则大约为
1,000,000
（一百万）倍。
由于实际计算的位数太多，所以产生了 “分贝”
（
dB）这个更实用的单位用于测量声音大小。
在本系统中，能够
听到的最小声音和最大声音的分贝差为 120dB。
这是一个非线
性音阶， 3dB 的差值实际上会导致响度加倍或减半。
您可能会碰到各种不同的 dB
：
dBu、
dBV、
dBM 等等，而 dBu 是
最基本的分贝单位。
如果采用 dBu，规定“
0 dBu”的信号电平为
0.775 伏。
例如，如果话筒的输出电平为
–
40 dBu（
0.00775 V），
要在调音台的前置放大阶段将该电平提高到 0 dBu （
0.775 V），
则需要将信号放大 100 倍。
调音台可能需要在很大的电平 范围内处理信号，这就需要尽可
能地匹配输入电平和输出电平。
大多数情况下将调音台输入和
输出的 “标称”电平标记在面板上或写在使用说明书中。
噪声抵消
平衡噪声信号抵消
噪声
热线 （
+）
地线
冷线 （
–）
接收设备
反
相
无噪声
信号
反
相
声源 电缆
总总
总总之之
之之
话筒： 请使用平衡线路。
较短的线路： 在噪声相对较低的环
境中非平衡线路也可
提供理想的效果。
较长的线路： 周围环境的电磁噪声
水平是最终决定因
素，但最好采用平衡
线路。
+ 20 dBu
0 dBu 0.775 V
-
20 dBu
-
40 dBu
-
60 dBu
家用音响设备的输入和输出
标称电平都是 -10 dBu。
最专业的调音台、功率放大
器和其它设备的输入和输出
标称值为 +4 dBu。
话筒信号电平随话筒的类型
和声源不同在很大范围内变
化。
正常语音大约为
-30 dBu，但鸟鸣则低于
-50 dBu，雄浑的低音鼓可产
生高达 0 dBu
的电平。
9
调音台基本操作
发挥调音台的最佳性能
MG124CX/MG124C 使用说明书
均衡处理或非均衡处理
一般而言：
较少则较好。
在许多情况下，您需要切除部分频率范围，而很少使用电平提升，即使使用也应非常谨
慎。
恰当运用 EQ 可消除各乐器之间的干扰，使整个音乐层次更加分明。
EQ 运用不当－通常是增强运用不当－会
导致非常糟糕的效果。
为了获得更清晰混音效果的切除处理
例如：
钹在中低频率范围具有很强的能量，这些可能不是
音乐表现所需要的，而它又会干扰在同一频率范围的其它
乐器的清晰度。
您可将钹所对应通道的 EQ 一直调到最低
也不会影响钹在音乐中的作用。
可立即感觉到调音的效
果，其效果主要表现在混音效果听上去更宽广，低频音域
的乐器更加清晰。
令人意外的是，钢琴在低频端也具有超
强能量，通过切除部分低频音量，可使其它低频乐器－特
别是鼓和低音提琴更有效地发挥作用。
当然，钢琴独奏时
不必进行这种处理。
相反对于低音鼓和低音吉他也可这样处理：
通常可切除高
音部以在混音中创造更多空间而不必为乐器特性而妥协。
您必须用耳朵听，事实上每种乐器都互不相同，有时您甚
至希望低音吉他的声音中断。
合理补偿
如果希望创造特殊或不寻常的效果，可放心大胆地
随意提升电平。
但如果想创造非常好的混音效果，
电平只能作少量提升。
在中音部，微小的增强就会
使人声更有表现力，或仅仅轻轻一点高音部的增
强，即可赋予某些乐器更多临场感。
用耳朵听，如
果音乐听起来不清晰、不清楚，为了获得清晰的混
音效果，宁可将产生干扰的频率部分除去也不要通
过过分的提升电平来得到清晰的声音。
过多使用提升电平面临的最大问题是它会使信号放
大，同时也放大了噪音，并可能使后续电路超载。
某些频率介绍
一般情况下人耳可以听到的最低和最高频率分别为
20Hz
和
20,000Hz
。
正常说话的频率范围为
300Hz
至
3,000Hz
左右。
用来对吉他和其它乐器调音的标准音叉的频率是
440Hz
（相当于将钢琴上的“
A3
”键调到音乐会音高）。
将此频率加倍达到
880Hz
后，可以获得高八度的音高 （即钢琴上 “
A4
”键）。
采用同样的方法可以获得
220Hz
的频率，产生低八度的 “
A2
”音高。

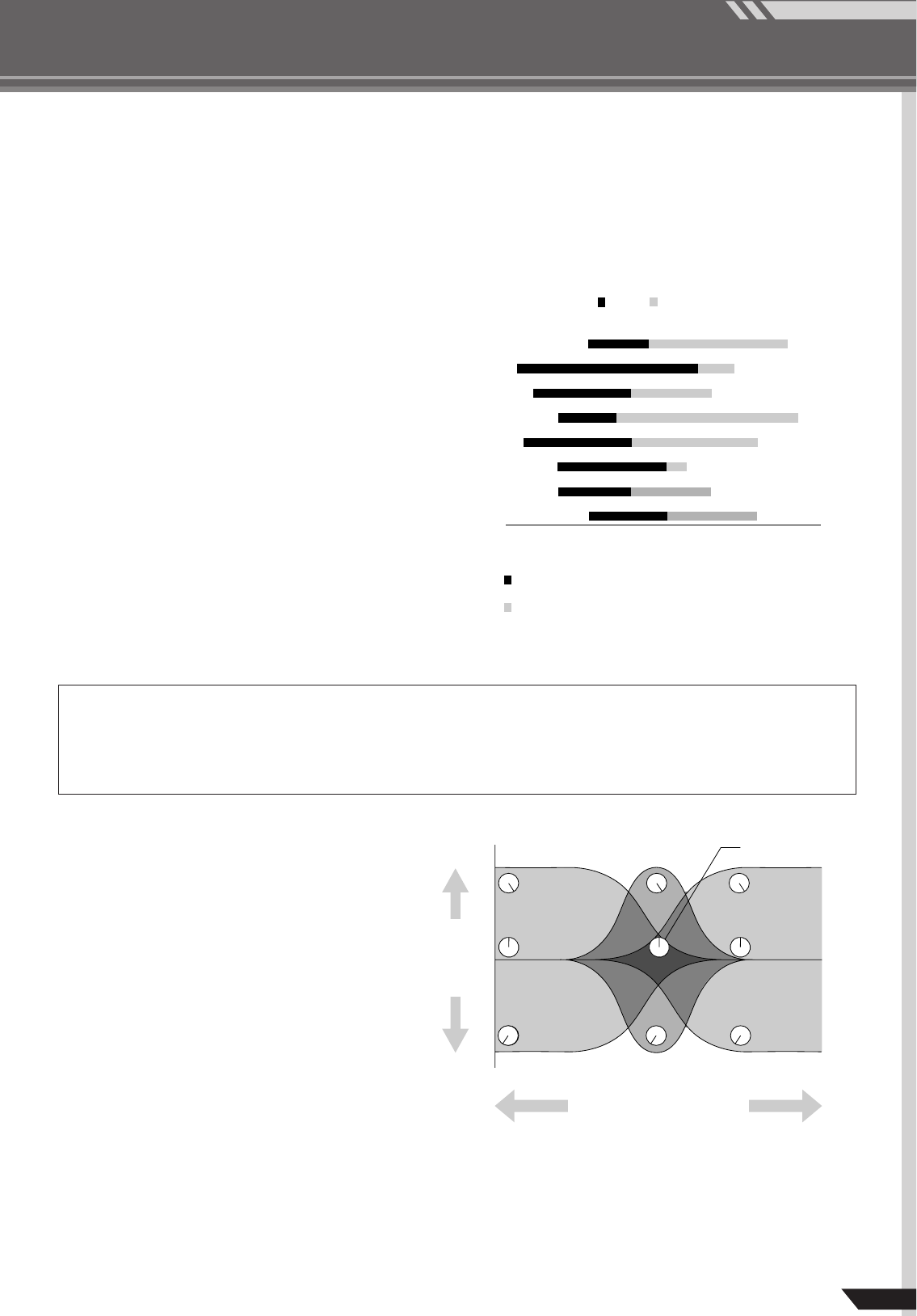

20 50 100 200 500 1 k 2 k 5 k 10 k 20 k (Hz)
钢琴
低音鼓
军鼓
贝司
吉他
长号
小号
钹
基音： 决定基本滑音范围的频率。
和声： 多种和声频率，起决定乐器音色的作用。
某些乐器的基音 与和声 频率范围
信号
电平 （
dB）
频率 （
Hz）
LOW 增强
LOW 平坦
LOW 削弱
MID 增强 MID 平坦
HIGH 增强
HIGH 平坦
HIGH 削弱
MID 削弱
10
发挥调音台的最佳性能
调音台基本操作
MG124CX/MG124C 使用说明书
气氛
可以通过添加混响或延迟等气氛效果，来进一步改善
您的调音效果。
可以使用 MG 的内部效果在各个通道
上添加混响或延迟，其方式与外部效果处理器相同。
（请参见第 16 页）。
混响
/
延迟时间
一段音乐的最佳混响时间由音乐的类型和音色厚度所
决定，但通常情况下较长的混响时间适用于叙事曲，
较短的混响时间则更适用于爵士乐。
可以调节延迟时
间来产生各种效果，您需要选择最适用于音乐的时
间。
例如，在一段声乐上添加延迟时，要根据音调的
节拍将延迟时间设定为付点八分音符。
混响音调
由于高频或低频混响时间的差异，不同的混响程序具
有不同的 “混响音调”。
如果混响过量，特别是在高
频，还可能导致声音不自然，并干扰混音其它部分的
高频。
选择所需混响程序同时又不降低声音清晰度，
始终是个不错的主意。
混响电平
令人惊讶的是，您的耳朵会很快丧敏锐性，即使对于
被完全抹平的混音，也让您错误地判断效果不错。
为
了避免掉入这个陷阱，刚开始让所有混响调到最低，
然后逐步将混响加入混音中，直到您听出区别为止。
否则将会导致一种特殊效果。
调制效果：
移相、合唱和镶边
以上所有效果的工作原理基本上相同：
一部分音频信
号作时间上的调整，然后再和原信号混合。
时间移动
量采用 LFO （低频振荡器）进行控制或调制。
对于移相效果来说，移动量其实非常小。
调制信号和
直接信号之间的相位差在某些频率下能导致抵消，而
在其它频率下则导致增强，由此产生我们所听到的颤
音。
对于合唱和镶边效果来说，信号被延迟了几毫秒，延
迟时间由 LFO 调制并与直接信号重新组合。
除上述移
相效果外，延迟调制还能使人感觉到移调，用直接信
号调音时，能产生丰富和谐的旋音或嗖嗖音。
合唱效果与镶边效果之间的差别主要在于延迟的时间
量和所采用的反馈镶边效果采用的延迟时间比合唱效
果长，但合唱效果一般采用更复杂的延迟结构。
合唱
常用来增加乐器的声音厚度，而镶边通常则用作某种
直接的 “特殊效果”，以产生特殊的突然降音。
压缩
有一种称之为 “限制”的压缩形式，正确的使用能产
生平滑一致的声音，没有过多的峰形或失真。
使用压
缩的一个常见例子是 “制服”具有广泛动态范围的声
乐，以紧缩调音。
采用适量的压缩，您可以清晰地听
到低声细语，也能正确的平衡声音中的激昂演唱声。
压缩还可用于低音吉他。
但是，压缩过量能产生反
馈，所以应谨慎使用。
大多数压缩器需要正确设定几个决定性的参数，以达
到所需的音响效果。
有了 MG 压缩器，达到最佳音响
效果变得容易多了。
您需要做的就是设定一个 “压
缩”控制，所有相关参数将根据需要自动调节。
（最小值）
（最大值）
输入
输出
MG124CX/MG124C 使用说明书 11
参考指南
设置
DI
脚踏开关
(YAMAHA FC5)
录音机
合成器
CD 播放器
话筒
有源音箱
有源监听音箱
贝司
耳机
吉他
效果处理器效果处理器
（励磁机）
有源监听音箱
MG124CX
参
考指南
12
MG124CX/MG124C 使用说明书
参考指南
前面板和后面板
以下说明同时适用于 MG124CX 和 MG124C。
需要说明每种型号的不同功能时，先说明 MG124CX 的功能，然后在后面的括
号中说明 MG124C 的功能：
MG124CX （
MG124C）。

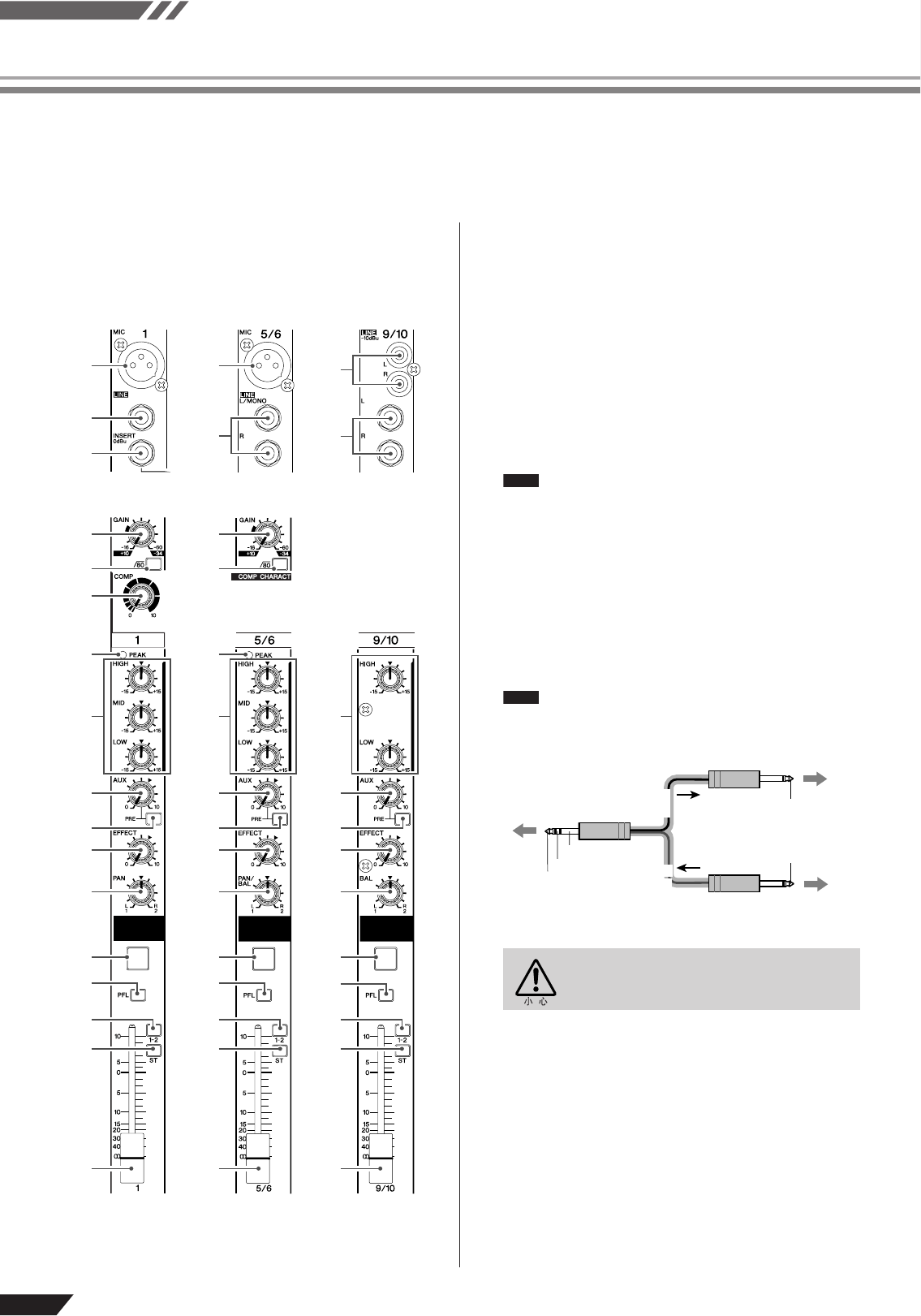

通道控制部分
1
MIC 输入插口 （通道 1-4、 5/6、 7/8）
这些是平衡式 XLR 型话筒输入插口 （
1：地线； 2：热
线； 3：冷线）。
2
LINE 输入插口 （通道 1-4）
这些是平衡式
TRS 耳机插口型线性输入插口 （
T：热线；
R：冷线；
S：地线）。
可以将平衡式或非平衡式耳机插头插入这些插口。
3
LINE 输入插口 （通道 5/6-11/12）
这些是非平衡式耳机插口型立体声线性输入插口。
4
LINE 输入插口 （通道 9/10、 11/12）
这些是非平衡式立体声 RCA 针式插口。
如果某输入通道同时提供 MIC 输入插口和 LINE
输入插口，或同时提供 LINE 输入插口和 RCA 针
式插口，可以使用其中 任何一个插口，但不能同
时使用两个插口。
一次只能连接到 每个通道的一
个插口。
5
INSERT 插口 （通道 1-4）
每个这类插口都在相 应输入通道 （通道 1-4）的均衡器
与衰减器之间提供一个插入点。
这些 INSERT 插口可用
来独立地将图形均衡 器、压缩器或噪声过滤器等设备接
入相应的通道。
这些插口是 TRS （尖端、环、套筒）耳
机插口，可以同时携带发送信号和返回信号 （尖端
= 发
送 /输出；环
= 返回 /输入；套筒
= 地线）。
通过 INSERT 插口指派外接设备时，需要使用下
图所示的专用插口电缆 （插口电缆另售）。
6
GAIN 控制旋钮
调节输入信号电平。
为了获 得信噪比 和动 态范围的最 佳平 衡，调节电平 使
PEAK 指示灯 (
9）仅在最高输入瞬间峰值时偶尔短暂地
亮起。
–60～
–16刻度为
MIC输入的调节范围。
–34～
+10刻度为
LINE 输入的调节范围。
ON
1
2
5
6
8
A
C
D
E
H
I
9
0
7
B
F
G
ON
1
6
A
C
D
E
H
I
9
0
3
7
B
F
G
ON
A
C
D
E
H
I
0
3
4
B
F
G
通道
9/10 和 11/12
（立体声）
通道
1-4
（单声）
通道
5/6 和 7/8
（立体声）
MG124CX
INSERT 插口的输出信号被反相。
连接到效果单
元时，这不 应成为问题，但请注意，连 接到其它
类型的设备时，可能会有相位冲突。
注
注
插入到外接处理器的
输入插口
插入到外接处理器的
输出插口
套筒 (地线 )
尖端：
OUT
尖端：
IN
插入到 INSERT I/O
插口
套筒 (地线 )
套筒 (地线 )
环：
IN
尖端：
OUT
前面板和后面板
MG124CX/MG124C 使用说明书 13
参考指南
7开关 （高通滤波器）
此开关使 HPF 打开或关闭。
要打开 HPF，请按下此开关
（）。
HPF 将削去 80 Hz 以下的频率 （
HPF 不适用于
立体声输入通道
34 的线性输入）。
8
COMP 控制旋钮
调节应用到通道的压 缩电平值。
将旋钮向右旋转时，压
缩率将增大，同时相应 地自动调节输出增益。
将获得一
个更平滑的、甚至是 动态的效果，这是由于整体电平增
强后高声信号变得柔和所致。
避免将压缩率设得 太高，因为由此引起的较高平
均输出电平会产生反馈。
9
PEAK 指示灯
检测 EQ 后信号的峰值电平。当电平达到削波以下 3 dB
时，
PEAK 指示灯亮红灯。
对于配有 XLR 的立体声输入
通道 (5/6 和 7/8)，将同时检测 EQ 后和后置话筒放大器的
峰值电平，并在其中任一电平达到削波以下 3 dB 时指示
灯亮红灯。
0均衡器 （
HIGH、 MID 和 LOW）
该三频段均 衡器可在高、中和低三个频率 带调节 通道。
通道 9/10 和 11/12 有两个频率带：高和低。
将旋钮设定
在 t位置可以在相应的频率带产生平坦的响应。
将旋钮
转向右侧可增强相 应的频率段，而转向左侧可削弱该频
率段。
下表为三个频率带的 EQ 类型、频率和最大削弱 /
增强。
A
AUX （
AUX1）控制旋钮
调节从通道发送到 AUX （
AUX1）总线的信号电平。
此
旋钮通常应设在靠近 t的位置。
在立体声通道上， L（奇）和 R（偶）通道的信号被混
合后发送到 AUX （
AUX1）总线。
要将信号发送到总线，请将
ON开关设定为开（）。
B
AUX PRE 开关
选择是否将前置衰减器或后置衰减器的信号发送到
AUX1 （
AUX1）总线。如果将此开关设定为开 （ ），
调音台将前置衰减器信号（通道衰减器
I前的信号）发
送到 AUX （
AUX1）总线，使 AUX （
AUX1）输出不受
衰减器的影响。
如果将此开关设定为关 （ ），调音台
将后置衰减器信号发送到 AUX （
AUX1）总线。
C
EFFECT （
AUX2）控制旋钮
调节从通道发送到 EFFECT （
AUX2）总线的信号电平。
请注意，通道衰 减器也会影响发送到总线 的信号 电平。
在立体声通道 （
5/6、
7/8、 9/10 或 11/12）上， L（奇）
和 R
（偶）通道的信号被混合后发送到 EFFECT
（
AUX2）
总线。
D
PAN 控制旋钮 （
1-4）
PAN/BAL 控制旋钮 （
5/6 和 7/8）
BAL 控制旋钮 （
9/10 和 11/12）
PAN 控制旋钮决定通道信号在 GROUP 1 和 GROUP 2 总
线或 STEREO L 和 R总线上的立体声位置。
BAL （平衡）控制旋钮设定左右通道之间的平衡。
输入
到 L输入 （奇数通道）的信号将进入 GROUP 1 总线或
STEREO L 总线；输入到 R输入 （偶数通道）的信号将
进入 GROUP 2 总线或 STEREO R 总线。
在此旋钮同时提供 PAN 控制和 BAL 控制的通道
（通道 5/6 和 7/8）上，如果仅通过 MIC 插口或 L
（
MONO）输入接收输入，此旋钮将起 PAN 控制
的作用，如果同时通过 L和 R输入接收输入，则
起 BAL 控制的作用。
E
ON 开关
打开此开关可将信号发送到总线。
打开时开关亮橙灯。
F
PFL 开关
该开关用来监控通道前置衰减器信号。
按下此开关（ ）使其亮灯。
开关打开时，通道的前置
衰减器信号被输 出到 PHONES 插口和 MONITOR OUT
I插口用于监听。
G
1-2 开关
此开关将通道信号输出到 GROUP 1 和 GROUP 2 总线。
要将信号发送到
GROUP总线，请打开
ON开关（）。
H
ST 开关
该开关将通道信号输出到 STEREO L 和 R总线。
要将信号发送到
STEREO
总线，请打开
ON开关（）。
I通道衰减器
调节通道信号的电平。
用这些衰减器调节各通道之间 的
平衡。
将未使用通道的衰减器滑块调到最低以减小噪
声。
频率带 类型 频率 最大削弱 /增
强
HIGH 坡形 10 kHz
±
15 dBMID 峰形 2.5 kHz
LOW 坡形 100 Hz
注
注
注
注
注
注
14
MG124CX/MG124C 使用说明书
前面板和后面板
参考指南
主控制部分 1
2TR IN 插口
这些 RCA 针式插口可用来输入立体声声源。
希望将 CD
播放器直接连接到调音台时，可使用这些插口。
可利用主控制部分的 2TR IN 控制调节信号电平。
2
REC OUT （
L、 R）插口
可以将这些 RCA 针式插口连接到 MD 录音机等外接录音
机上，以便录制与 STEREO OUT 插口输出信号相同的信
号。
调音台的 STEREO OUT 主衰减器对这些插口的输
出信号没有影响。
请务必在录音设 备进行适当的
电平调节。
3
RETURN L （
MONO）、 R插口
这些是非平衡式耳机插 口型线性输入插口。
这些插口接
收的信号被发送到 STEREO L/R 总线及 AUX （
AUX1）
总线。
这些插口一般用来接收从 外接效果设备 （混响、
延迟等）返回的信号。
这些插口也可以用作辅助立体声输入插口。
如果
仅连接到 L（
MONO）插口，调音台会将信号当
作单声通道信号处理，并向 L和 R插口发送相同
的信号。
4
SEND 插口
•AUX
（
AUX1）
这是一种阻抗平衡式 *耳机插口型输出插口。
此插口输
出来自 AUX （
AUX1）总线的信号。
例如，可以用此插
口来连接效果单元、视频滤波器或其它监听系统。
• EFFECT （
AUX2）
这是一种阻抗平衡式 *耳机插口型输出插口，输出来自
EFFECT （
AUX2）总线的信号。例如，可用此插口连接
外接效果单元。
5
STEREO OUT （
L、 R）插口
这些插口传输调音台 的立体声输出。
例如，可用这些插
口连接驱动主音箱的功率放大器。
在用 STEREO OUT 主
衰减器进行电平控制的同时录制调音台的立体声输出
时，还可以将这些插口连接到录音设备。
• XLR 插口
XLR 型平衡式输出插口。
• LINE 插口
TRS 耳机插口型平衡式输出插口。
6
GROUP OUT （
1、 2）插口
这些阻抗平衡式 *耳机插口可输出 GROUP 1/2 的信号。
可用这些插口连接多 轨录音机、外接调音台或其它此类
设备的输入插口。
7
MONITOR OUT 插口
将这些立体声耳机插口型输出插口连接到监听系统。
这些插口输出的信号是由输入通道上的 MONITOR
开关、 2TR IN 开关 和 PFL 开关决定的。
F
G
B
H
C
0
9
A
D
E
5
8
1
3
2
7
64
MG124CX
*阻抗平衡式
由于阻抗平衡式输出插 口的热端子和冷端子具有相
同的阻抗，产生的噪声对这些输出插口影响不大。
注
注
注
注
前面板和后面板
MG124CX/MG124C 使用说明书 15
参考指南
8PHONES 插口
将一对耳机连接此立体声耳机插孔。
PHONES 插口输出
的信号与 MONITOR OUT 插口相同。
9
PHANTOM +48 V 电源开关
用此开关可打开或关闭幻相电源。
打开此开关时，调音台
将向所有提供
XLR 话筒输入插口的通道 （通道
1-4、
5/6、
7/8）提供
+48V 幻相电源。
使用一个或几个以 幻相电源为电源的电容话筒时，请打
开此开关。
打开此开关时，调音台将向所有 XLR 型 MIC
INPUT 插口的针 2和针 3提供 DC +48 V 电源。
0
RETURN
•AUX
（
AUX1）控制旋钮
调节将 RETURN 插口 （
L（
MONO）和 R）接收的 L/R
信号发送到 AUX （
AUX2）总线的电平。
• STEREO 控制旋钮
调节将 RETURN 插口（
L（
MONO）和 R）接收的信号
发送到 STEREO L/R 总线的电平。
如果仅向 RETURN L （
MONO）插口提供信号，
调音台将向
L和
R STEREO 总线发送相同的信号。
A
MASTER SEND
• MASTER AUX （
AUX1）控制旋钮
调节发送到 AUX （
AUX1） SEND 插口的信号电平。
• MASTER EFFECT （
AUX2）控制旋钮
调节发送到 EFFECT （
AUX2）总线的信号电平。
如果使用 MG124CX， MASTER SEND 控制旋钮
不影响从 EFFECT 总线发送到内部数字效果处理
器的信号电平。
B
POWER 指示灯
调音台电源打开后，此指示灯亮灯。
C电平表
此 LED 表显示由 MONITOR 开关
D、
2TR IN 开关
E和
PFL 开关所选择的信号电平。
“
0”段对应于标称输出电
平。
当输出电平达到削波电平时， PEAK 段亮红灯。
D
MONITOR/PHONES
• MONITOR 开关
如果将此开关设定为 GROUP （）， GROUP 1/2 总线
信号将被发送到 MONITOR OUT 插口、
PHONES 插口和
电平表。
如果设定为 STEREO （），
STEREO L/R 总
线信号将被发送到这些插口和电平表。
• MONITOR 控制旋钮
控制输出到 PHONES 插口和 MONITOR OUT 插口的信
号电平。
E
2TR IN
• 2TR IN 开关
如果将此开关设定为 TO MONITOR （）， 2TR IN 插
口的输入信号将被发送到
MONITOR OUT插口、
PHONES
插口和电平表。
如果设定为 TO STEREO（），信号将
被发送到 STEREO L/R 总线。
• 2TR IN 控制旋钮
调节从 2TR IN 插口发送到 STEREO L/R 总线的信号电
平。
下图表示开关设置与信号选择之间的对应关系。
*：配音时，可以单独调节监听播放信号和所录制信号
的电平。
MONITOR 混音信号流
如果打开输入通道的
PFL 开关 （ ），该通道的
PFL 输出只能发送到
C-R OUT 插口、
PHONES 插
口和电平表。
F
GROUP 1-2 衰减器
调节发送到 GROUP OUT 插口的信号电平。
G
ST 开关
如果打开此开关 （ ）信号将通过
GROUP 1-2 衰减器
F
发送到
STEREO L/R 总线。
GROUP 1 信号进入
STEREO L，
GROUP 2 信号进入
STEREO R。
H
STEREO OUT 主衰减器
调节发送到 STEREO OUT 插口的信号电平。
•如果您不需 要幻相电源，务必关闭此 开关
（）。
•打开此开关时 （ ），请务必只将电容话
筒连接到 XLR 输入插口（通道 1-7/8）。
如
果把除电容 话筒之外的设备连接到幻 相电
源，可能会损 坏设备。
但请注意，当 连接
到平衡式动 圈话筒时，此开关可能会 一直
开着。
•
为了避免 损坏音 箱，打开或关 闭此开 关之
前，请务必 先关闭功率放大器 （或 有源音
箱）。
我们还建议您在操作此开关前，把所
有输出控制旋钮（
STEREO OUT 主衰减器、
GROUP 1-2 衰减器等）都调到最小设置，以
避免过大噪声引起听力损伤或设备损坏。
注
注
注
开关 MONITOR/PHONES
插口的输出信号
PFL MONITOR/
PHONES 2TR IN
ON — — PFL
OFF
STEREO
TO STEREO STEREO （
+ 2TR IN）
TO MONITOR STEREO + 2TR IN
*
GROUP
TO STEREO GROUP
TO MONITOR GROUP （
+ 2TR IN）
播放信号
录音信号
2TR IN 2TR IN 控制旋钮
STEREO OUT
主衰减器
MONITOR/PHONES
控制旋钮
STEREO
总线
REC OUT
MONITOR/
PHONES 插口
注
16
MG124CX/MG124C 使用说明书
前面板和后面板
参考指南
DIGITAL EFFECT
*只有 MG124CX 有数字效果。
1
FOOT SWITCH 插口
可以将 YAMAHA FC5 脚踏开关 （另售）连接到此插口，用它来打
开或关闭数字效果。
2
PROGRAM 数据盘
从 16 种内部效果中选择一种。
有关内部效果的详细信息，请参见
第 17 页。
3
PARAMETER 控制旋钮
调节所选效果的参数 （深度、速度等）。
每种效果类型最后使用的参数值将会被保存。
当您变换到不同的效果类型时，对于新选择的效果，调音
台将自动恢复以前使用的参数值 （无论 PARAMETER 控
制旋钮目前处在什么位置）。
电源关闭时，这些参数值将被复位。
4
AUX 控制旋钮
调节从内部数字效果单元发送到 AUX 总线的信号电平。
5
ON 开关
打开或关闭内部效果。
只有打开此开关，才能应用内部效果。
打开
时开关亮橙灯。
可以用选购的 YAMAHA FC5 脚踏开关（另售）打开或关闭数字效
果。
电源打开时的默认状态为， ON 开关亮灯，内部效果单元
被激活。
6
PFL 开关
打开此开关可将效果信号发送到 PFL 总线。
7
EFFECT RTN 衰减器
调节从内部数字效果单元发送到 STEREO 总线的信号电平。
后面板输入 /输出部分
1
POWER 开关
可以用此开关将调音台电源设定为 ON 或 STANDBY 模式。
2
AC ADAPTOR IN 连接插口
将附带的 PA-20 电源适配器连接到此连接插口 （请参见第 5页）。
请注意，当此开关被置于 STANDBY 位置时，系统中仍有少
量电流。
如果在一段 时间内不想使用调音台，请 务必将 AC
电源适配器从电源插座中拔出。
只能使用本调音台附带的 PA-20 电源适配器。
使用其它适配
器可能会导致火灾或触电。
ON
4
3
5
7
2
6
1
MG124CX
注
注
1 2
前面板和后面板
MG124CX/MG124C 使用说明书 17
参考指南
数字效果程序一览表
*“
LFO”指低频振荡器。
LFO 通常用于调制另一种信号，以决定调制速度和波形。
插口一览表
*这些插口也可以连接单声通道
PHONE 插头。
当使用单声通道插头时，该连接为非平衡式连接。
编号 程序 参数 说明
1 REVERB HALL 1 REVERB TIME 模拟音乐厅等大型空间的混响。
2 REVERB HALL 2 REVERB TIME
3 REVERB ROOM 1 REVERB TIME 模拟小型空间 （房间）音效的混响。
4 REVERB ROOM 2 REVERB TIME
5
REVERB STAGE 1 REVERB TIME 模拟大舞台的混响。
6 REVERB STAGE 2 REVERB TIME
7 REVERB PLATE REVERB TIME 模拟金属板混响单元，以产生更加强劲的声音。
8 DRUM AMBIENCE REVERB TIME 与使用低音鼓相同的短促混响。
9 KARAOKE ECHO DELAY TIME 用于卡拉 OK 演唱 （跟唱）时的回声。
10 VOCAL ECHO DELAY TIME 适用于声乐的回声。
11
CHORUS 1 LFO 频率 通过调制延时时间创建一种浑厚的声音。
用 PARAMETER 控制旋钮可调节调制延时时间的 LFO* 频率。
12
CHORUS 2 LFO 频率
13
FLANGER LFO 频率 音调伸展的效果。
用 PARAMETER 控制旋钮可调节调制延时时间的 LFO* 频率。
14
PHASER LFO 频率 相位调制可产生周期移相效果。
用 PARAMETER 控制旋钮可调节调制延时时间的 LFO* 频率。
15
AUTO WAH LFO 频率 具有周期滤波器调制的哇音效果。
用 PARAMETER 控制旋钮可调节调制延时时间的 LFO* 频率。
16
DISTORTION DRIVE 在声音上添加锐边失真。
输入和输出插口 极性 结构
MIC INPUT、 STEREO OUT 针 1：
地线
针 2：
热线 （
+）
针 3：
冷线 （
–）
LINE INPUT （通道 1-4）
GROUP OUT、 STEREO OUT
MONITOR OUT、 AUX （
AUX1）、
EFFECT （
AUX2） *
尖端：
热线 （
+）
环：
冷线 （
–）
套筒 : 地线
INSERT 尖端：
输出
环：
输入
套筒 : 地线
PHONES 尖端：
L
环：
R
套筒 : 地线
RETURN
LINE INPUT （通道 5/6-11/12）尖端：
热线
套筒：地线
OUTPUTINPUT
尖端套筒
环
尖端套筒
参考指南
18
MG124CX/MG124C 使用说明书
故障排除
*先说明
MG124CX 的功能，然后在后面的括号中说明
MG124C 的功能：
MG124CX （
MG124C）。
■无法打开电源。 ❑附带的电源适配器是否已经正确插入适当的 AC 电源插座？
❑附带的电源适配器是否已正确插入调音台？
■无声音。 ❑话筒、外接设备和音箱连接是否正确？
❑所用通道的 ON 开关和 ST 开关是否已打开？
❑通道的 GAIN 控制旋钮、通道衰减器、
STEREO OUT 主衰减器和 GROUP
1-2 衰减器是否设定为正确的电平？
❑
MONITOR 开关和 2TR IN 开关设定是否正确？
❑音箱电缆连接是否正确，或者是否发生了短路？
❑如果上述检查无法鉴别出问题，请打电话给 YAMAHA 进行维修。
（有关维
修中心列表，请参见第 23 页。）
■声音弱、失真或发出噪
声。
❑通道的 GAIN 控制旋钮、通道衰减器、
STEREO OUT 主衰减器和 GROUP
1-2 衰减器是否设定为正确的电平？
❑是否将两种不同乐器连接到一个通道的 XLR 型插口和耳机插口或耳机插口
和 RCA 针式插口？
一次只能连接到每个通道的一个插口。
❑来自外接设备的输入信号是否设定为适当的电平 ?
❑应用效果的电平是否适当？
❑是否将话筒连接到通道 1-7/8 的 MIC 输入插口？
❑如果使用电容话筒， PHANTOM +48 V 电源开关是否已打开？
■无效果。
（使用 MG124CX 时）
❑检查每个通道的 EFFECT 控制旋钮调节是否正确。
❑必须打开内部效果单元的 ON 开关。
❑必须正确调节 EFFECT PARAMETER 控制旋钮和 EFFECT RTN 衰减器。
■我想让说出的话听起来
更加清晰。
❑必须打开 开关。
❑调节每个通道的均衡器 （
HIGH、 MID 和 LOW）。
■我想从音箱输出监听信
号。
❑将有源音箱连接到 AUX（
AUX1）插口 *，然后打开每个通道的 PRE 开关。
然后用每个通道的 AUX（
AUX1）控制旋钮和 MASTER SEND 控制旋钮调
节输出信号。
MG124CX/MG124C 使用说明书 19
参考指南
规格
■电气规格
■一般规格
如果没有指定，所有衰减器都是标称值。
信号发生器的输出阻抗：
150 欧
*先说明
MG124CX 的功能，然后在后面的括号中说明
MG124C 的功能：
MG124CX （
MG124C）
最小
值类型
最大
值
单位
频率响应 STEREO OUT GAIN：
最小值 （
CHs1-7/8）
20 Hz-20 kHz
1 kHz 时的标称输出电平
输入：
CHs 1-11/12、 RETURN、 2TR IN
–
3.0 0.0 1.0 dB
GROUP OUT
EFFECT/AUX
（
AUX1、 2*） SEND
MONITOR OUT、
REC OUT
总谐失真 （
THD + N） STEREO OUT
20 Hz-20 kHz 时为
+14 dBu，输入
GAIN 控制旋钮调至最小值
0.1 %
哼声和噪声
哼声和噪声是用 6dB/ 八度
音阶滤波器在 12.7kHz 下测
量的，相当于具有无穷大
dB/ 八度音阶衰减的 20kHz
滤波器。
CH INPUT 1-4 MIC
EIN （等效输入噪声）：
Rs = 150
Ω，
GAIN：最大值
–
128
dBu
STEREO OUT STEREO OUT、
GROUP 主衰减器处于标称电平，所
有通道的 ST 开关和 1-2 开关均关闭。 –88
GROUP OUT
EFFECT/AUX
（
AUX1、 2*） SEND
MASTER EFFECT/AUX （
AUX1、 2）控制旋钮调到
标称电平，所有通道的 EFFECT/AUX （
AUX1、 2）
控制旋钮调至最小值。
–81
STEREO OUT STEREO OUT、
GROUP 主衰减器和一个通道衰减器
处于标称电平。 –64
GROUP OUT
STEREO OUT 残余输出噪声 –98
串音 （
1 kHz） 相邻输入 CHs 1-4
–70
dB
输入到输出
STEREO L/R、
CHs 1-4、
PAN：声像被设定为极左或极右
–70
最大电压增益 （
1 kHz）
测量时，所有衰减器和控制
旋钮都处于最大位置。
PAN/BAL：
设定为极左或极
右
Rs = 150
Ω
INPUT GAIN：
最大值
MIC 到 CH INSERT OUT 60
dB
MIC 到 STEREO OUT 84
MIC 到 GROUP OUT
MIC 到 GROUP 到 ST 94
MIC 到 REC OUT 62.2
MIC 到 MONITOR OUT， ST 到 MONITOR 94
MIC 到 PHONES OUT 83
MIC 到 AUX （
AUX1*） SEND PRE 76
MIC 到 AUX （
AUX1*） SEND POST、 EFFECT
（
AUX2*） SEND 86
CH 5/6、 7/8 的 LINE 到 STEREO OUT 58
CH 5/6、 7/8 的 LINE 到 GROUP OUT
CH 5/6、 7/8 的 AUX （
AUX1*） SEND PRE 47
CH 5/6、 7/8 的 LINE 到 AUX （
AUX1*） SEND
POST、 EFFECT （
AUX2*） SEND 57
CH 9/10、 11/12 到 STEREO OUT 34
CH 9/10、 11/12 到 GROUP OUT
Rs = 150
Ω
RETURN 到 STEREO OUT 16
RETURN 到 EFFECT （
AUX2*） SEND 9
Rs = 600
Ω
2TR IN 到 STEREO OUT 27.8
幻相电压 MIC 空载 48 V
Input HPF CHs 1-7/8， 80 Hz， 12 dB/ 八度音阶
输入均衡
最大值± 15 dB
上升 /下降频率：最大可变
电平以下 3 dB。
CHs1-7/8 HIGH：
10 kHz （坡形）
MID：
2.5 kHz （峰形）
LOW：
100 Hz （坡形）
CH 9/10-11/12 HIGH：
10 kHz （坡形）
LOW：
100 Hz （坡形）
PEAK 指示灯 EQ 后信号 （
CHs 5/6、 7/8 的 MIC HA 后或 EQ 后信号）达到削波 （
+17 dBu）
以下 -3 dB 时，红色指示灯亮灯。
内部数字效果 *16
种 PROGRAM、 PARAMETER 控制旋钮
脚踏开关 （打开 /关闭数字效果）
LED 电平表 前置监听电平
2x12 点
LED 电平表 （
PEAK、
+10、
+6、
+3、
0、
–3、
–6、
–10、
–15、
–20、
–25、
–30 dB）
如果信号电平达到削波电平以下 3dB， PEAK 指示灯亮灯。
电源适配器 PA-20 AC 35 VCT， 0.94 A，电缆长度
= 3.6 m
功率消耗 30 W
尺寸 （宽 x高 x深） 346.2 mm x 86.1 mm x 436.6 mm
净重 3.2 kg （
MG124CX）， 3 kg （
MG124C）
20
MG124CX/MG124C 使用说明书
规格
参考指南
■输入规格
其中
0 dBu = 0.775 Vrms，
0 dBV = 1 Vrms
*灵敏度：
当设备被设定为最大电平时，将产生
+4 dB （
1.23 V）或标称输出电平所需的最低电平。
（所有衰减器和电平控制旋钮都处在最大位
置。）
■输出规格
其中
0 dBu = 0.775 Vrms，
0 dBV = 1 Vrms
*先说明
MG124CX 的功能，然后在后面的括号中说明
MG124C 的功能：
MG124CX (MG124C)
输入连接插口
增益
输入阻抗 适当阻抗
灵敏度 *标称电平
削波前的最大值 连接插口的规格
CH INPUT MIC
（
CHs 1-4）
–60 dB
3k
Ω
50–600
Ω
话筒
–
80 dBu （
0.078 mV）
–
60 dBu （
0.775 mV）
–
40 dBu （
7.75 mV）
XLR-3-31 型 （平衡
式 [1 = 地线， 2 =
热线， 3 = 冷线 ]）
–16 dB –
36 dBu （
12.3 mV）
–
16 dBu （
123 mV）
+4 dBu （
1.23 V）
CH INPUT LINE
（
CHs 1-4）
–34 dB
10k
Ω
600
Ω
线路
–
54 dBu （
1.55 mV）
–
34 dBu （
15.5 mV）
–
14 dBu （
155 mV）
TRS 耳机插口 （平
衡式 [尖端
= 热线，
环
= 冷线，套筒
=
地线 ]）
+10 dB –
10 dBu （
245 mV）
+10 dBu （
2.45 V）
+30 dBu （
24.5 V）
ST CH MIC
INPUT
（
CHs 5/6、
7/8）
–60 dB
3k
Ω
50–600
Ω
话筒
–
80 dBu （
0.078 mV）
–
60 dBu （
0.775 mV）
–
40 dBu （
7.75 mV）
XLR-3-31 型 （平衡
式 [1 = 地线， 2 =
热线， 3 = 冷线 ]）
–16 dB –
36 dBu （
12.3 mV）
–
16 dBu （
123 mV）
–
6 dBu （
389 mV）
ST CH LINE
INPUT
（
CHs 5/6、
7/8）
–34 dB
10k
Ω
600
Ω
线路
–
54 dBu （
1.55 mV）
–
34 dBu （
15.5 mV）
–
14 dBu （
155 mV）
耳机插口
（非平衡式）
+10 dB –
10 dBu （
245 mV）
+10 dBu （
2.45 V）
+30 dBu （
24.5 V）
ST CH INPUT
（
CHs 9/10、
11/12）
–10k
Ω
600
Ω
线路 –
30 dBu （
24.5 mV）
–
10 dBu （
245 mV）
+10 dBu （
2.45 V）
耳机插口 （非平衡
式）
RCA 针式插口
CH INSERT IN
（
CHs 1-4） –10k
Ω
600
Ω
线路 –
20 dBu （
77.5 mV）
0 dBu （
0.775 V）
+20 dBu （
7.75 V）
TRS 耳机插口 （非
平衡式 [尖端
= 输
出，环
= 输入，套
筒
= 地线 ]）
RETURN
（
L、 R） –10k
Ω
600
Ω
线路 –
12 dBu （
195 mV）
+4 dBu （
1.23 V）
+24 dBu （
12.3 V）
耳机插口
（非平衡式）
2TR IN (L、 R) – 10k
Ω
600
Ω
线路 –
26 dBV （
50.1 mV）
–
10dBV （
0.316V）
+10dBV （
3.16 V）
RCA 针式插口
输出连接插口 输出阻抗 适当阻抗 标称电平 削波前的
最大值 连接插口的规格
STEREO OUT
（
L、 R） 75
Ω
600
Ω线路 +4dBu （
1.23 V）
+24 dBu （
12.3 V）
XLR-3-32 型 （平衡式 [1 = 地线， 2
= 热线， 3 = 冷线 ]）
耳机插口 （平衡式 [尖端
= 热线，环
= 冷线，套筒
= 地线 ]）
GROUP OUT
（
1、 2） 150
Ω
10k
Ω线路 +4dBu （
1.23 V）
+20 dBu （
7.75 V）
耳机插口 （阻抗平衡式 [尖端
= 热线，
环
= 冷线，套筒
= 地线 ]）
EFFECT/AUX
（
AUX1、 2*） SEND 150
Ω
10k
Ω线路 +4dBu （
1.23 V）
+20 dBu （
7.75 V）
耳机插口 （阻抗平衡式 [尖端
= 热线，
环
= 冷线，套筒
= 地线 ]）
CH INSERT OUT
（
CHs 1-4） 75
Ω
10k
Ω线路 0 dBu （
0.775 V）
+20 dBu （
7.75 V）
耳机插口 （非平衡式 [尖端
= 输出，
环
= 输入，套筒
= 地线 ]）
REC OUT
（
L、 R） 600
Ω
10k
Ω线路
–10 dBV （
0.316 V）
+10 dBV （
3.16 V）
RCA 针式插口
MONITOR OUT
（
L、 R） 150
Ω
10k
Ω线路 +4 dBu （
1.23 V）
+20 dBu （
7.75 V）
耳机插口 （阻抗平衡式 [尖端
= 热线，
环
= 冷线，套筒
= 地线 ]）
PHONES OUT 100
Ω
40
Ω耳机 3 mW 75 mW 立体声耳机插口
规格
MG124CX/MG124C 使用说明书 21
参考指南
■外形尺寸图
346.2
436.6
86.1
79.6
2
433.9
单位：
mm
22
MG124CX/MG124C 使用说明书
规格
参考指南

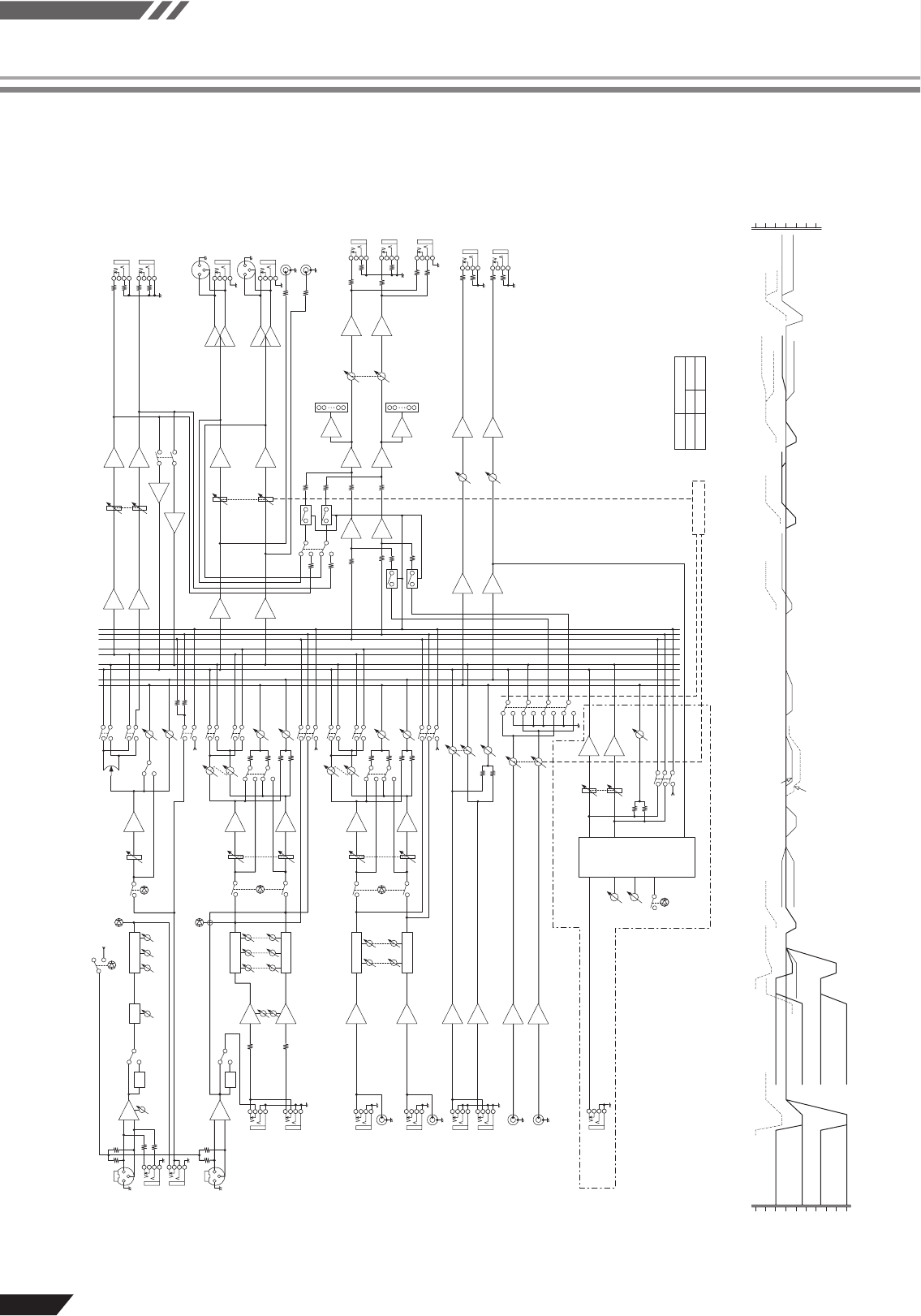

■电路图和电平图
HA
HA
HPF COMP 3-Stage EQ
BA
BA
SUM
SUM
BA
HA
BA
BA
HPF
HA
HA
3-Stage EQ
3-Stage EQ
2-Stage EQ
HA
INV
2-Stage EQ
INV
INV
INV
SUM
SUM
SUM
SUM
SUM
SUM
SUM
SUM
BA
BA
BA
BA
DR
DR
INV
INV
INV
INV
BA
BA
BA
BA
CH Fader
[0dBu]
[0dBu]
[0dBu]
[0dBu]
[0dBu]
[0dBu]
[0dBu]
[–6dBu]
[–6dBu]
[0dBu]
[–6dBu]
[0dBu]
[0dBu]
[0dBu]
TO ST
[–10dBu]
[–16dBu]
[0dBu] [–10dBu]
STEREO Fader
STEREO/GROUP
LED METER
LED METER
MONITOR/PHONES
GROUP Fader
[0dBu]
[–6dBu]
[–6dBu]
[0dBu]
[0dBu]
[0dBu]
[0dBu]
[0dBu]
PRE
PRE
PRE
PFL
+15V
PA N
BAL/PAN
BAL
G1-2
ST
ST
PFL
+15V
+15V
PFL
+15V
PFL
ON
YE
2TR IN
AUX
PARAMETER
PROGRAM
(1-16)
EFFECT RETURN
DIGITAL
EFFECT
(DSP)
only MG124CX
FOOT SW
EFFECT ON/OFF
+20dBu
+30dBu
CH IN LINE Gain:Min [+10dBu]
CH IN MIC Gain:Min [–16dBu]
Clip Level Clip Level
CH Level
ST CH Level
[Nominal:–10dB]
RETURN
2TR IN
[Nominal:–6dB]
GROUP Fader
[Nominal:–10dB]
MONITOR MIX
MODEL
*1
MG124CX
MG124C
AUX
AUX1
EFFECT
AUX2
FUNCTION NAME
GROUP OUT [+4dBu]
STEREO
OUT [+4dBu]
STEREO Master
[Nominal:–10dB] MONITOR/PHONES
[Nominal:–16dB]
PHONES [3mW @ 40ohms]
MONITOR OUT [+4dBu]
REC OUT [–7.8dBu]
AUX SEND *1
[Nominal:–6dB]
AUX SEND *1 [+4dBu]
CH AUX *1
[Nominal:–6dB]
ST CH AUX *1
DSP AUX
[Nominal:–6dB]
EFFECT RETURN
[Nominal:–10dB]
ST CH IN
[–10dBu]
RETURN [+4dBu]
2TR IN [–10dBV]
[–7.8dBu]
Clip Level Clip Level Clip Level Clip Level Clip Level
Clip Level
CH IN LINE Gain:Max [–34dBu]
CH IN MIC Gain:Max [–60dBu]
ST CH IN LINE Gain:Min [+10dBu]
ST CH IN MIC Gain:Min [–16dBu]
ST CH IN LINE Gain:Max [–34dBu]
ST CH IN MIC Gain:Max [–60dBu]
0dBu
+10dBu
–20dBu
–10dBu
–40dBu
–30dBu
+20dBu
+30dBu
0dBu
+10dBu
–20dBu
–10dBu
–30dBu
–60dBu
–50dBu
TO STEREO/TO MONITOR
[0dBu]
[0dBu]
[0dBu]
[0dBu]
[0dBu][0dBu]
[0dBu]
[0dBu]
[–6dBu]
AUX
*1
AUX SEND *1
EFFECT SEND *1
AUX SEND *1
EFFECT SEND *1
AUX *1
EFFECT *1
[–6dBu]
[–10dBu]
[0dBu]
[–14dBu]
LO
RO
IN
[–14dBu]
[–14dBu]
[–14dBu]
[0dBu]
G1-2
ST
G1-2
ST
AUX *1
STEREO L
STEREO R
GROUP 1
GROUP 2
PFL L
PFL R
PFL CTRL
EFFECT *1
EFFECT *1
EFFECT *1
[–14dBu]
[–14dBu]
[–10dBu]
CH Fader
[–10dBu]
ON
YE
YE
RE
LOW
MID
HIGH
LOW
MID
HIGH
LOW
HIGH
[+4dBu]
GROUP OUT
[+4dBu]
ST OUT
[–10dBV]
[–7.8dBu]
REC OUT
1
2
L
R
[+4dBu]
[+4dBu]
[+4dBu]
MONITOR OUT
[3mW @ 40ohms]
PHONES
L
R
L
R
CH Fader
[-10dBu]
[0dBu]
[16 to 60dB]
GAIN Trim
[–60 to –16dBu]
[0dBu]
[–34 to +10dBu]
MIC
[–60 to –16dBu]
MIC
[–34 to +10dBu]
[–34 to +10dBu]
HPF
[–34 to +10dBu]
LINE R
LINE L/MONO
ST CH INPUT
(CH9/10, 11/12)
[–10dBu]
2TR IN
[–10dBV]
[–7.8dBu]
RETURN
[+4dBu]
L
R
L/MONO
R
L
R
(CH5/6, 7/8)
ST CH INPUT
(CH1 to 4)
CH INPUT
[6 to 50dB]
GAIN Trim
LINE
INSERT
I/O
ON
YE
RE
+48V
HPF
TH+GAIN
PHANTOM
RE PEAK
ON
PEAK
AUX *1
AUX *1
For details of products, please contact your nearest Yamaha
representative or the authorized distributor listed below.
关于各产品的详细信息，请向就近的 YAMAHA 代理商或
下列经销商询问。
CANADA
Yamaha Canada Music Ltd.
135 Milner Avenue, Scarborough, Ontario,
M1S 3R1, Canada
Tel: 416-298-1311
U.S.A.
Yamaha Corporation of America
6600 Orangethorpe Ave., Buena Park, Calif.
90620, U.S.A.
Tel: 714-522-9011
MEXICO
Yamaha de México S.A. de C.V.
Calz. Javier Rojo Gómez #1149,
Col. Guadalupe del Moral
C.P. 09300, México, D.F., México
Tel: 55-5804-0600
BRAZIL
Yamaha Musical do Brasil Ltda.
Rua Joaquim Floriano, 913 - 4' andar, Itaim Bibi,
CEP 04534-013 Sao Paulo, SP. BRAZIL
Tel: 011-3704-1377
ARGENTINA
Yamaha Music Latin America, S.A.
Sucursal de Argentina
Viamonte 1145 Piso2-B 1053,
Buenos Aires, Argentina
Tel: 1-4371-7021
PANAMA AND OTHER LATIN
AMERICAN COUNTRIES/
CARIBBEAN COUNTRIES
Yamaha Music Latin America, S.A.
Torre Banco General, Piso 7,
Urbanización Marbella, Calle 47 y Aquilino de la
Guardia, Ciudad de Panamá, Panamá
Tel: +507-269-5311
THE UNITED KINGDOM
Yamaha-Kemble Music (U.K.) Ltd.
Sherbourne Drive, Tilbrook, Milton Keynes,
MK7 8BL, England
Tel: 01908-366700
GERMANY
Yamaha Music Central Europe GmbH
Siemensstraße 22-34, 25462 Rellingen, Germany
Tel: 04101-3030
SWITZERLAND/LIECHTENSTEIN
Yamaha Music Central Europe GmbH,
Branch Switzerland
Seefeldstrasse 94, 8008 Zürich, Switzerland
Tel: 01-383 3990
AUSTRIA
Yamaha Music Central Europe GmbH,
Branch Austria
Schleiergasse 20, A-1100 Wien, Austria
Tel: 01-60203900
CZECH REPUBLIC/SLOVAKIA/
HUNGARY/SLOVENIA
Yamaha Music Central Europe GmbH,
Branch Austria, CEE Department
Schleiergasse 20, A-1100 Wien, Austria
Tel: 01-602039025
POLAND
Yamaha Music Central Europe GmbH
Sp.z. o.o. Oddzial w Polsce
ul. 17 Stycznia 56, PL-02-146 Warszawa, Poland
Tel: 022-868-07-57
THE NETHERLANDS/
BELGIUM/LUXEMBOURG
Yamaha Music Central Europe GmbH,
Branch Benelux
Clarissenhof 5-b, 4133 AB Vianen,
The Netherlands
Tel: 0347-358 040
FRANCE
Yamaha Musique France
BP 70-77312 Marne-la-Vallée Cedex 2, France
Tel: 01-64-61-4000
ITALY
Yamaha Musica Italia S.P.A.
Combo Division
Viale Italia 88, 20020 Lainate (Milano), Italy
Tel: 02-935-771
SPAIN/PORTUGAL
Yamaha-Hazen Música, S.A.
Ctra. de la Coruna km. 17, 200, 28230
Las Rozas (Madrid), Spain
Tel: 91-639-8888
SWEDEN
Yamaha Scandinavia AB
J. A. Wettergrens Gata 1
Box 30053
S-400 43 Göteborg, Sweden
Tel: 031 89 34 00
DENMARK
YS Copenhagen Liaison Office
Generatorvej 6A
DK-2730 Herlev, Denmark
Tel: 44 92 49 00
NORWAY
Norsk filial av Yamaha Scandinavia AB
Grini Næringspark 1
N-1345 Østerås, Norway
Tel: 67 16 77 70
OTHER EUROPEAN COUNTRIES
Yamaha Music Central Europe GmbH
Siemensstraße 22-34, 25462 Rellingen, Germany
Tel: +49-4101-3030
Yamaha Corporation,
Asia-Pacific Music Marketing Group
Nakazawa-cho 10-1, Hamamatsu,
Japan 430-8650
Tel: +81-53-460-2313
TURKEY/CYPRUS
Yamaha Music Central Europe GmbH
Siemensstraße 22-34, 25462 Rellingen, Germany
Tel: 04101-3030
OTHER COUNTRIES
Yamaha Music Gulf FZE
LB21-128 Jebel Ali Freezone
P.O.Box 17328, Dubai, U.A.E.
Tel: +971-4-881-5868
THE PEOPLE’S REPUBLIC OF CHINA
Yamaha Music & Electronics (China)
Co.,Ltd.
25/F., United Plaza, 1468 Nanjing Road (West),
Jingan, Shanghai, China
Tel: 021-6247-2211
INDONESIA
PT. Yamaha Music Indonesia (Distributor)
PT. Nusantik
Gedung Yamaha Music Center, Jalan Jend. Gatot
Subroto Kav. 4, Jakarta 12930, Indonesia
Tel: 21-520-2577
KOREA
Yamaha Music Korea Ltd.
Tong-Yang Securities Bldg. 16F 23-8
Yoido-dong, Youngdungpo-ku, Seoul, Korea
Tel: 02-3770-0660
MALAYSIA
Yamaha Music Malaysia, Sdn., Bhd.
Lot 8, Jalan Perbandaran, 47301 Kelana Jaya,
Petaling Jaya, Selangor, Malaysia
Tel: 3-78030900
SINGAPORE
Yamaha Music Asia Pte., Ltd.
#03-11 A-Z Building
140 Paya Lebor Road, Singapore 409015
Tel: 747-4374
TAIWAN
Yamaha KHS Music Co., Ltd.
3F, #6, Sec.2, Nan Jing E. Rd. Taipei.
Taiwan 104, R.O.C.
Tel: 02-2511-8688
THAILAND
Siam Music Yamaha Co., Ltd.
891/1 Siam Motors Building, 15-16 floor
Rama 1 road, Wangmai, Pathumwan
Bangkok 10330, Thailand
Tel: 02-215-2626
OTHER ASIAN COUNTRIES
Yamaha Corporation,
Asia-Pacific Music Marketing Group
Nakazawa-cho 10-1, Hamamatsu,
Japan 430-8650
Tel: +81-53-460-2317
AUSTRALIA
Yamaha Music Australia Pty. Ltd.
Level 1, 99 Queensbridge Street, Southbank,
Victoria 3006, Australia
Tel: 3-9693-5111
COUNTRIES AND TRUST
TERRITORIES IN PACIFIC OCEAN
Yamaha Corporation,
Asia-Pacific Music Marketing Group
Nakazawa-cho 10-1, Hamamatsu,
Japan 430-8650
Tel: +81-53-460-2313
NORTH AMERICA
CENTRAL & SOUTH AMERICA
EUROPE
AFRICA
MIDDLE EAST
ASIA
OCEANIA
HEAD OFFICE Yamaha Corporation, Pro Audio & Digital Musical Instrument Division
Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650
Tel: +81-53-460-2441
PA14
ZH
