MANUAL DE USO

GENERADOR DE TONOS

SPECIAL MESSAGE SECTION

This product utilizes batteries or an external power supply

(adapter). DO NOT connect this product to any power supply or

adapter other than one described in the manual, on the name

plate, or speciﬁcally recommended by Yamaha.

WARNING: Do not place this product in a position where

anyone could walk on, trip over, or roll anything over power or

connecting cords of any kind. The use of an extension cord is

not recommended! If you must use an extension cord, the

minimum wire size for a 25’ cord (or less) is 18 AWG. NOTE: The

smaller the AWG number, the larger the current handling

capacity. For longer extension cords, consult a local electrician.

This product should be used only with the components supplied

or; a cart, rack, or stand that is recommended by Yamaha. If a

cart, etc., is used, please observe all safety markings and

instructions that accompany the accessory product.

SPECIFICATIONS SUBJECT TO CHANGE:

The information contained in this manual is believed to be

correct at the time of printing. However, Yamaha reserves the

right to change or modify any of the speciﬁcations without

notice or obligation to update existing units.

This product, either alone or in combination with an ampliﬁer

and headphones or speaker/s, may be capable of producing

sound levels that could cause permanent hearing loss. DO NOT

operate for long periods of time at a high volume level or at a

level that is uncomfortable. If you experience any hearing loss

or ringing in the ears, you should consult an audiologist.

IMPORTANT: The louder the sound, the shorter the time

period before damage occurs.

Some Yamaha products may have benches and / or accessory

mounting ﬁxtures that are either supplied with the product or as

optional accessories. Some of these items are designed to be

dealer assembled or installed. Please make sure that benches

are stable and any optional ﬁxtures (where applicable) are well

secured BEFORE using.

Benches supplied by Yamaha are designed for seating only. No

other uses are recommended.

NOTICE:

Service charges incurred due to a lack of knowledge relating to

how a function or effect works (when the unit is operating as

designed) are not covered by the manufacturer’s warranty, and

are therefore the owners responsibility. Please study this manual

carefully and consult your dealer before requesting service.

ENVIRONMENTAL ISSUES:

Yamaha strives to produce products that are both user safe and

environmentally friendly. We sincerely believe that our products

and the production methods used to produce them, meet these

goals. In keeping with both the letter and the spirit of the law, we

want you to be aware of the following:

Battery Notice:

This product MAY contain a small non-rechargeable battery

which (if applicable) is soldered in place. The average life span

of this type of battery is approximately ﬁve years. When

replacement becomes necessary, contact a qualiﬁed service

representative to perform the replacement.

This product may also use “household” type batteries. Some of

these may be rechargeable. Make sure that the battery being

charged is a rechargeable type and that the charger is intended

for the battery being charged.

When installing batteries, do not mix batteries with new, or with

batteries of a different type. Batteries MUST be installed

correctly. Mismatches or incorrect installation may result in

overheating and battery case rupture.

Warning:

Do not attempt to disassemble, or incinerate any battery. Keep

all batteries away from children. Dispose of used batteries

promptly and as regulated by the laws in your area. Note: Check

with any retailer of household type batteries in your area for

battery disposal information.

Disposal Notice:

Should this product become damaged beyond repair, or for

some reason its useful life is considered to be at an end, please

observe all local, state, and federal regulations that relate to the

disposal of products that contain lead, batteries, plastics, etc. If

your dealer is unable to assist you, please contact Yamaha

directly.

NAME PLATE LOCATION:

The name plate is located on the rear of the product. The model

number, serial number, power requirements, etc., are located on

this plate. You should record the model number, serial number,

and the date of purchase in the spaces provided below and

retain this manual as a permanent record of your purchase.

Model

Serial No.

Purchase Date

PLEASE KEEP THIS MANUAL

92-BP (rear)

SECCIÓN DE MENSAJES ESPECIALES

CONSERVE ESTE MANUAL

FCC INFORMATION (U.S.A.)

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions contained in this

manual, meets FCC requirements. Modifications not expressly approved by

Yamaha may void your authority, granted by the FCC, to use the product.

2. IMPORTANT: When connecting this product to accessories and/or another

product use only high quality shielded cables. Cable/s supplied with this

product MUST be used. Follow all installation instructions. Failure to follow

instructions could void your FCC authorization to use this product in the

USA.

3. NOTE: This product has been tested and found to comply with the

requirements listed in FCC Regulations, Part 15 for Class “B” digital devices.

Compliance with these requirements provides a reasonable level of

assurance that your use of this product in a residential environment will not

result in harmful interference with other electronic devices. This equipment

generates/uses radio frequencies and, if not installed and used according to

the instructions found in the users manual, may cause interference harmful

to the operation of other electronic devices. Compliance with FCC

regulations does not guarantee that interference will not occur in all

installations. If this product is found to be the source of interference, which

can be determined by turning the unit “OFF” and “ON”, please try to

eliminate the problem by using one of the following measures:

Relocate either this product or the device that is being affected by the

interference.

Utilize power outlets that are on different branch (circuit breaker or fuse)

circuits or install AC line filter/s.

In the case of radio or TV interference, relocate/reorient the antenna. If

the antenna lead-in is 300 ohm ribbon lead, change the lead-in to co-

axial type cable.

If these corrective measures do not produce satisfactory results, please

contact the local retailer authorized to distribute this type of product. If

you can not locate the appropriate retailer, please contact Yamaha

Corporation of America, Electronic Service Division, 6600 Orangethorpe

Ave, Buena Park, CA90620

The above statements apply ONLY to those products distributed by

Yamaha Corporation of America or its subsidiaries.

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B)

OBSERVERA!

Apparaten kopplas inte ur växelströmskällan (nätet) så länge som den

ar ansluten till vägguttaget, även om själva apparaten har stängts av.

ADVARSEL: Netspæendingen til dette apparat er IKKE afbrudt,

sålæenge netledningen siddr i en stikkontakt, som er t endt — også

selvom der or slukket på apparatets afbryder.

VAROITUS: Laitteen toisiopiiriin kytketty käyttökytkin ei irroita koko

laitetta verkosta.

(standby)

LEA ATENTAMENTE LAS SIGUIENTES PRECAUCIONES ANTES DE CONTINUAR

* Conserve esta lista de precauciones en un lugar seguro para futuras consultas.

ATENCIÓN

Observe siempre las precauciones básicas que se detallan a continuación para evitar la posibilidad de causar

lesiones graves o incluso la muerte como consecuencia de una descarga eléctrica, cortocircuito, incendio,

etc. Las precauciones que se deben observar son, entre otras, las siguientes:

• Utilice únicamente la tensión especificada para el instrumento. La

tensión requerida aparece rotulada en la placa de características

del instrumento.

• Uilice únicamente el adaptador especificado (PA-300 o equivalente

recomendado por Yamaha). El uso de un adaptador incorrecto

podría ocasionar daños en el instrumento o sobrecalentamientos.

• Revise periódicamente el conector, y limpie la suciedad o el polvo

que pueda haberse acumulado en él.

• No sitúe el cable del adaptador de corriente cerca de fuentes de

calor (calentadores, radiadores...), ni lo doble o fuerce demasiado,

ni coloque objetos pesados encima de él, ni lo deje en un lugar en

el que alguien pueda pisarlo, tropezarse o enredar algún objeto.

• No abra el instrumento ni intente desmontar los componentes

internos de ninguna manera. El instrumento no contiene nin-

guna pieza utilizable por el usuario. Si surge alguna anomalía,

deje inmediatamente de usarlo y solicite una revisión al per-

sonal del servicio técnico de Yamaha.

• No exponga el instrumento a la lluvia, ni lo utilice cerca del

agua o en entornos húmedos, ni coloque encima de él reci-

pientes que contengan líquidos que podrían filtrarse por cual-

quiera de las aberturas.

• No inserte ni extraiga nunca un conector con las manos

húmedas.

• No coloque objetos en combustión (velas, etc.) sobre la uni-

dad, ya que podrían caerse y provocar un incendio.

• S el cable o el conector del adaptador se desgastan o resul-

tan dañados, o si se produce una pérdida repentina de sonido

durante la utilización del instrumento, o si despide olores

extraños o humo, apague inmediatamente la unidad, desco-

necte el adaptador de la toma de corriente y haga revisar el

instrumento por personal cualificado del servicio técnico de

Yamaha.

1/2

PRECAUCIONES

Alimentación/Adaptador de corriente Agua y humedad

Riesgo de incendio

Si advierte alguna anomalía

No abrir

Alimentación/cable de alimentación Emplazamiento

• Cuando desconecte la alimentación del instrumento o de la

toma, sostenga siempre el propio conector, no el cable.

• Desconecte el adaptador de corriente cuando no vaya a utili-

zar el instrumento, así como durante las tormentas eléctri-

cas.

• No conecte el instrumento a una toma eléctrica a través de

una base múltiple. Tal acción podría dar lugar a una degrada-

ción de la calidad de sonido, o posiblemente a un sobrecalen-

tamiento de la toma.

• No exponga el instrumento a un nivel excesivo de polvo o

vibraciones, ni a temperaturas extremas (luz solar directa,

proximidades de un radiador, en el coche durante el día) para

evitar que se deforme el panel o sufran daños los componen-

tes internos.

• No utilice el instrumento cerca de televisores, radios, equipos

estéreo, teléfonos móviles u otros dispositivos eléctricos. El

instrumento, TV, radio, etc. podrían generar ruido.

• No coloque el instrumento en una posición inestable que pue-

da ocasionar una caída accidental.

• Antes de trasladar el instrumento, desconecte todos los

cables, entre ellos el del adaptador.

• Utilice únicamente el estante o mueble especificado para el

instrumento. Cuando proceda a su montaje, emplee exclusi-

vamente los tornillos facilitados. De lo contrario, podría oca-

sionar daños en los componentes internos o provocar la caída

del instrumento.

PRECAUCIÓN

Observe siempre las precauciones básicas que se detallan a continuación para evitar la posibilidad de causar

daños personales o materiales, tanto en el instrumento como en otros bienes. Las precauciones que se

deben observar son, entre otras, las siguientes:

• Antes de conectar el instrumento a otros componentes elec-

trónicos, apague todos ellos. Antes de encenderlos o apagar-

los, ajuste los niveles de volumen al mínimo. Así mismo,

reduzca todos los niveles de volumen de los componentes al

mínimo y vaya elevándolos gradualmente hasta el nivel dese-

ado mientras toca el instrumento.

• Para la limpieza del instrumento, utilice un paño seco y suave.

No utilice disolventes, diluyentes, líquidos de limpieza ni

paños tratados con productos químicos.

• No introduzca los dedos ni las manos por ninguna abertura

del instrumento.

• No inserte ni deje caer nunca objetos metálicos, de papel u

otros materiales en los orificios del panel. Si se introduce

algún objeto, apague de inmediato la unidad y desconecte el

cable de alimentación de la toma. A continuación haga revisar

el instrumento por personal cualificado del servicio técnico de

Yamaha.

• No coloque objetos de goma, plástico o vinilo encima del ins-

trumento, ya que podrían decolorar el panel.

• No apoye su peso sobre el instrumento ni coloque objetos

pesados encima de él, ni aplique demasiada fuerza sobre los

botones, interruptores o conectores.

• No utilice el instrumento durante largos períodos de tiempo a

niveles de volumen elevados o incómodos, pues podría cau-

sar una pérdida irreversible de la capacidad auditiva. Si expe-

rimenta una pérdida de audición o campanilleo en los oídos,

consulte a su médico.

Copia de seguridad de los datos del usuario

• Los ajustes de los parámetros de voz/performance/multi se

perderán si apaga el instrumento sin guardarlos. Procure

guardar los datos importantes en la memoria interna (User)

(véase la página 49).

• Tenga en cuenta que los datos guardados podrían perderse

por alguna anomalía u operación incorrecta. Procure guardar

los datos importantes en soportes externos de almacena-

miento (véase la página 48).

Copia de seguridad del soporte externo

• Como medida de protección contra la pérdida de datos por

anomalías en el soporte de almacenamiento, recomendamos

guardar la información importante en dos soportes externos.

Yamaha no asume responsabilidad alguna por los daños debidos a una utilización incorrecta o a modificaciones

realizadas en el instrumento, ni por la pérdida o destrucción de datos.

Apague el instrumento cuando no lo esté utilizando.

Aunque el interruptor se encuentre en la posición de espera (“STANDBY”), el instrumento continúa consumiendo una cierta canti-

dad de corriente. Si no va a utilizar el instrumento durante un periodo prolongado, procure desconectar el adaptador de la toma

mural.

2/2

Conexiones

Mantenimiento

Manipulación

Almacenamiento de datos

No intente nunca apagar la unidad mientras se están

grabando datos en la memoria interna (mensaje “Exe-

cuting...” o “Please keep power on”). Si lo hace, se per-

derán todos los datos de usuario.

Cuando salga del modo de utilidades o de la categoría

de favoritos, el parámetro modificado en la pantalla

quedará automáticamente almacenado. No obstante,

estos ajustes personalizados se perderán si apaga la

unidad sin salir del modo de utilidades.

Manual de uso

¡Enhorabuena!

Gracias por adquirir el generador de tonos Yamaha MOTIF-RACK ES.

Para obtener el máximo rendimiento del MOTIF-RACK y de sus sofisticadas funciones, le sugerimos que lea

atentamente el manual y que lo guarde en un sitio seguro y cómodo para su consulta cada vez que sea necesario.

Contenido del embalaje

❑

Adaptador de c.a.*

❑

CD-ROM

❑

Guía de instalación

❑

Manual de uso

❑

Lista de datos

*Quizá no se incluya en todas las áreas. Compruébelo con su distribuidor Yamaha.

Características principales

Amplia selección de voces auténticas y dinámicas, en un generador de tonos de montaje en

1U de rack

• Nuevo banco de usuario mejorado, con la incorporación de 128 voces normales a la extensa gama de voces dinámicas y

auténticas del excepcional sintetizador MOTIF ES de Yamaha, para brindarle cualquier sonido que necesite, de cualquier

estilo musical.

• Completo sistema de procesamiento de efectos, con inserción para ocho partes, ecualizadores independientes de tres

bandas y reverberación de alta calidad, para ofrecer un sonido de nivel profesional en las creaciones e interpretaciones

musicales.

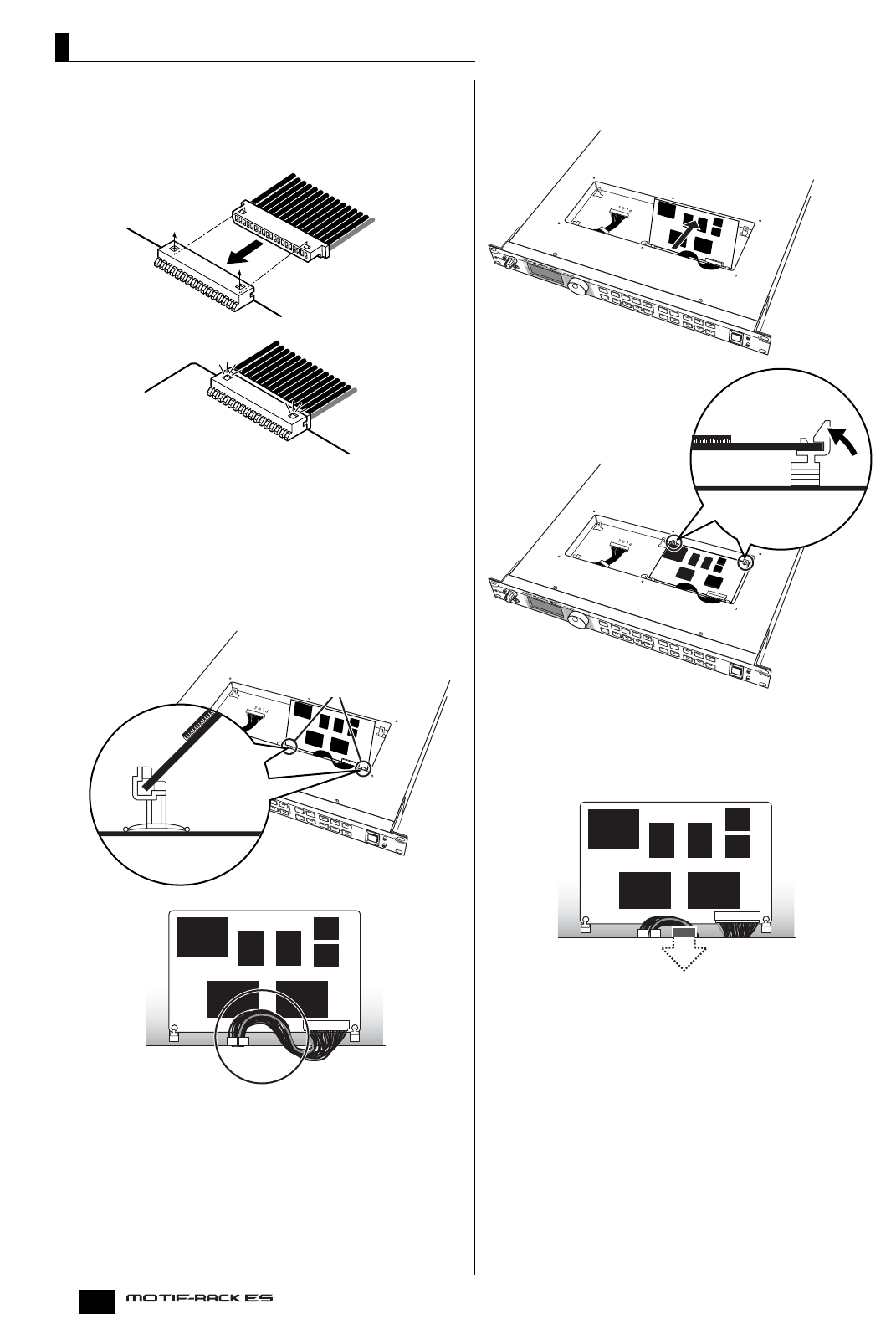

Compatibilidad con la tarjetas Plug-in, con un amplio margen de expansión de sonido

• Con los dos conectores de sistema Plug-in de síntesis modular y las tarjetas Plug-in opcionales, el MOTIFRACK ES se

puede ampliar con motores de procesamiento de sonido completamente nuevos. Estas tarjetas Plug-in ponen a su

disposición más voces, efectos y partes instrumentales. Además, las voces Plug-in especiales ya están programadas y

almacenadas en el MOTIF-RACK ES, listas para la reproducción en cuanto se instale la tarjeta apropiada.

Distribución de panel sencilla e intuitiva

• Una detallada pantalla gráfica de 160x64 puntos ofrece un control completo y fácil de entender sobre la práctica totalidad

de las operaciones. Utilice los botones PAGE, las teclas de cursor y la rueda de datos para editar fácil y rápidamente los

parámetros.

Reproducción de sonidos superpuestos – Modo Performance

• El MOTIF-RACK ES incorpora 128 actuaciones (performances) diferentes, que le permiten usar juntas cuatro voces

distintas, en capas o en teclado dividido.

Extensa selección de juegos de voces de gran versatilidad para realizar configuraciones

instantáneas – Modo Multi

• El MOTIF-RACK ES también incorpora 32 multis diferentes, cada uno especialmente programado con sus propios ajustes

de efectos, ecualizador, etc., y diseñado expresamente para un estilo de música o aplicación, lo que le permite recuperar

fácilmente los ajustes necesarios.

Amplia variedad de terminales de salida

• Cuatro terminales ASSIGNABLE OUTPUT para enviar distintas partes del MOTIF-RACK ES a dispositivos y procesadores

externos. Además, dos terminales digitales (DIGITAL y OPTICAL) garantizan una salida de sonido completamente libre de

ruido y distorsión.

• Utilice el terminal USB para conectar sencilla y directamente el MOTIF-RACK ES al ordenador. Así mismo, las voces y los

multis del MOTIF-RACK ES se pueden editar cómodamente desde el ordenador con el software Voice Editor y Multi Part

Editor (incluido en el CD-ROM).

Acerca del CD-ROM incluido

Este CD-ROM contiene software especial para el instrumento. Por ejemplo, Voice Editor pone a su disposición herramientas

completas e intuitivas para la edición de sonidos, y Multi Part Editor para la edición de los parámetros de mezcla de los multis. Si

desea conocer más detalles, consulte la guía de instalación adjunta o los manuales en línea facilitados con el software.

Manual de uso 7

Acerca de este manual

El manual consta de las siguientes secciones:

Controles y conectores (página 12)

Antes de empezar (página 14)

Guía rápida (página 20)

En esta sección se explican las funciones básicas del MOTIF-RACK y cómo empezar a usarlo de la manera más

rápida posible.

Estructura básica (página 51)

Esta sección ofrece una visión general de las principales funciones y características del MOTIF-RACK ES.

Referencia (página 65)

Explica los parámetros de los distintos modos del MOTIF-RACK ES.

Apéndice (página 92)

Esta sección incluye información detallada sobre el MOTIF-RACK ES: MIDI, instrucciones para la instalación de tarjetas

Plug-in opcionales, mensajes de pantalla, solución de problemas y especificaciones.

Guía de instalación (cuaderno adjunto)

En ella encontrará instrucciones para la instalación en el ordenador de los programas facilitados (en el CD-ROM).

Lista de datos (cuaderno adjunto)

Incluye varias listas importantes, tales como voces, ondas y multis, así como la tabla de implementación MIDI, para usar en

combinación con la sección “Acerca de MIDI” (página 93) de este manual.

• Las figuras y pantallas que aparecen en este manual poseen exclusivamente un carácter ilustrativo, por lo que pueden

diferir de alguna manera de las visualizadas en el instrumento.

• Está terminantemente prohibida la copia de datos de secuencias musicales o de archivos de audio digital de uso comercial,

excepto para uso personal.

• Este producto incorpora y utiliza programas y contenidos informáticos sobre los que Yamaha posee derechos de copyright o

licencia para usar derechos de terceros. Este material protegido por la ley incluye, sin limitación, todo el software, archivos

de estilos, archivos MIDI, datos WAVE y grabaciones de sonido. La legislación en esta materia prohíbe la utilización sin

permiso de tales programas y contenidos salvo para uso personal. La vulneración de los derechos de copyright está

perseguida por ley. NO REALICE, DISTRIBUYA NI UTILICE COPIAS ILEGALES.

• Los nombres de empresas y productos que aparecen en este manual de uso son las marcas comerciales o registradas de

sus respectivos titulares.

Recuperación de los ajustes originales de fábrica del MOTIF-RACK ES

El MOTIF-RACK ES incluye la función Factory Set para reiniciar la memoria con sus ajustes originales de fábrica. Esta operación

permite restablecer las voces, actuaciones y multis de usuario originales del sintetizador, así como los ajustes de sistema y otros

valores. Tenga en cuenta que una vez que edite cualquier ajuste, los valores de fábrica correspondientes serán reemplazados y

se perderán. Puede utilizar la operación Factory Set para restablecer estos ajustes cuando sea necesario.

Si desea más detalles sobre la función Factory Set, consulte la página 49.

Cuando restablezca los ajustes de fábrica, todos los ajustes actuales de todos los multis, actuaciones y voces de usuario serán reemplazados

por los valores predeterminados originales. Asegúrese de que no reemplaza ningún dato importante. Convendrá realizar una copia de

seguridad de cualquier dato importante en su ordenador antes de usar la función de trasvase de bloque (página 48).

En la pantalla LCD aparecerán distintas páginas y menús dependiendo del modo o función seleccionada.

A lo largo del manual se utilizan flechas para indicar brevemente el proceso de selección de determinadas pantallas y

funciones. El siguiente ejemplo de instrucciones significa: 1) pulsar el botón [VOICE], 2) seleccionar una voz normal,

3) pulsar el botón [EDIT], 4) pulsar el botón [COMMON] ([3/7/11/15]) mientras se mantiene presionado el botón

[SHIFT], 5) seleccionar la pantalla general pulsando los botones PAGE , y 6) seleccionar el parámetro de

categoría.

Si en la pantalla aparece un mensaje de confirmación (página 92), pulse [EXIT] para cerrar la indicación y siga las instrucciones como

en el ejemplo anterior.

[VOICE] ➙seleccionar voz normal ➙ [EDIT] ➙[SHIFT] + [COMMON] -> seleccionar pantalla general con PAGE

➙“Category”

[E][F]

PRECAUCIÓN

Manual de uso

Índice

¡Enhorabuena! ................................................................... 6

Contenido del embalaje .................................................... 6

Características principales ............................................... 6

Acerca de este manual ..................................................... 7

Índice de aplicaciones .............................9

Controles y conectores ..........................12

Panel frontal ..................................................................... 12

Panel posterior ................................................................ 13

Antes de empezar...................................14

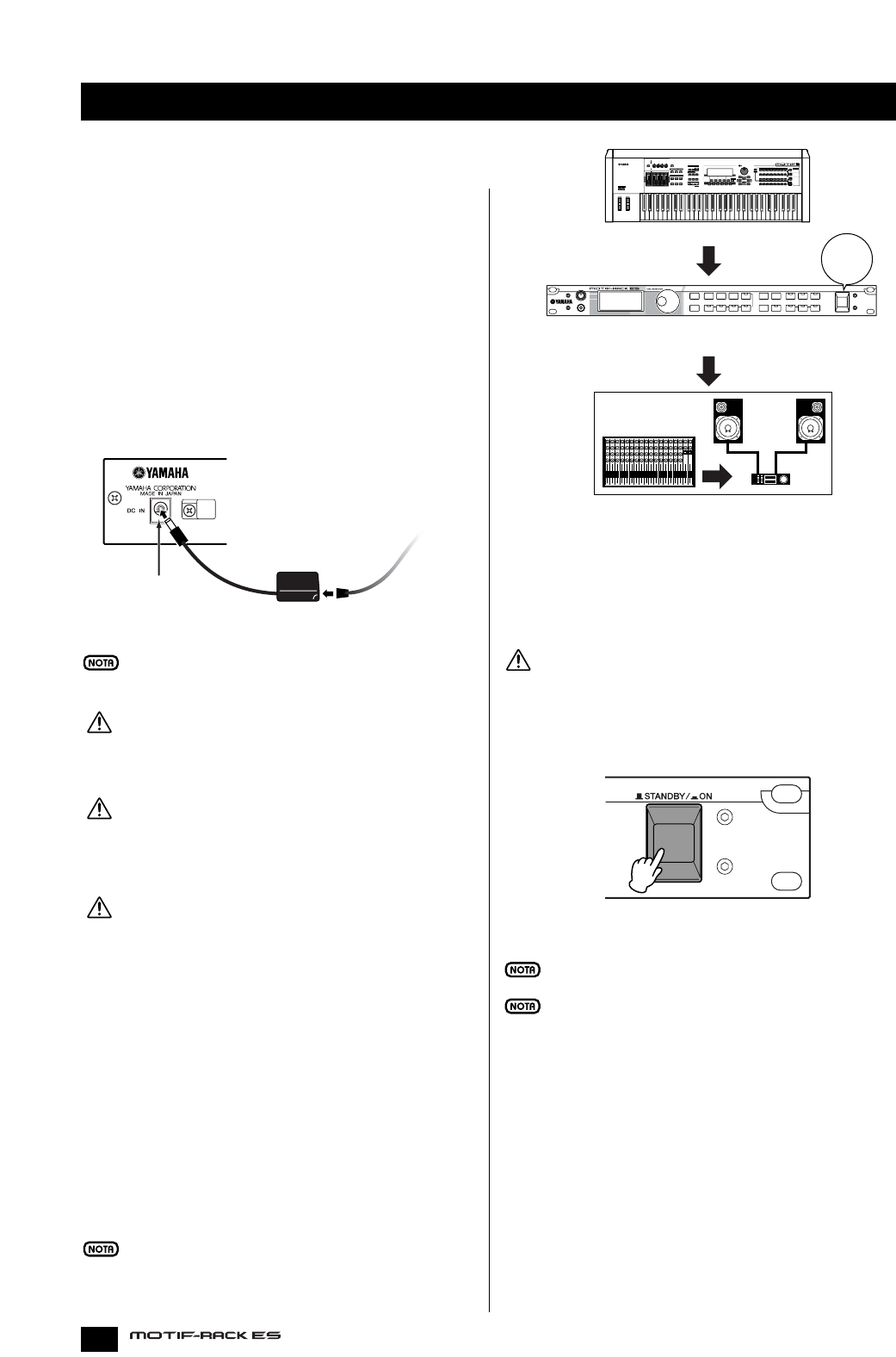

Alimentación eléctrica .................................................... 14

Procedimiento de encendido ......................................... 14

Encendido y apagado del MOTIF-RACK ES ...................14

Conexiones....................................................................... 15

Conexión a equipos de audio externos.................................... 15

Conexión de equipos MIDI externos ....................................... 16

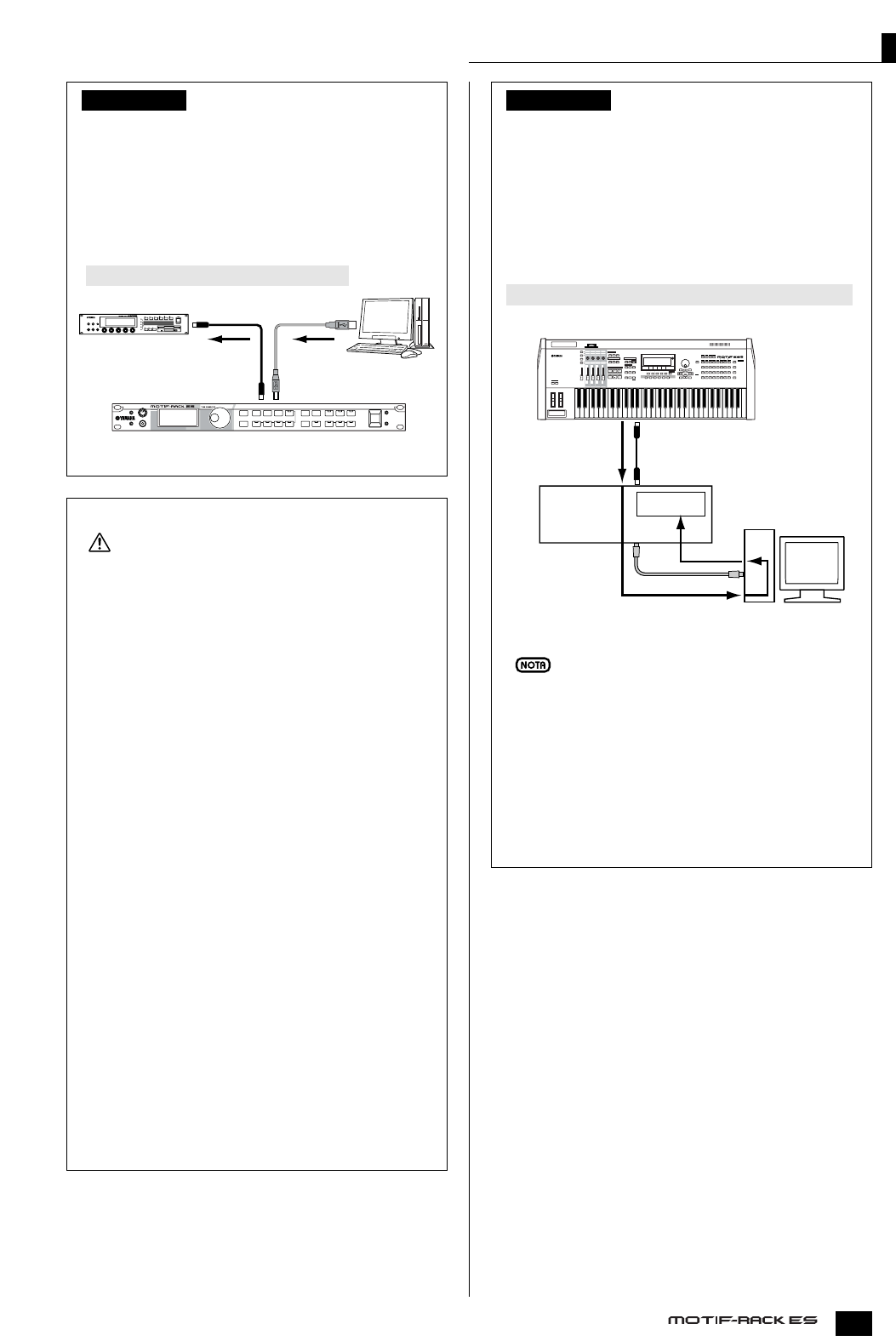

Conexión a un ordenador ........................................................ 18

Guía rápida .............................................20

Modos del MOTIF-RACK ES y funcionamiento básico ....20

Modo de voz ............................................................................ 20

Modo de performance ............................................................. 20

Modo Multi ............................................................................... 20

Para abandonar la pantalla actual ........................................... 21

Demostración .................................................................. 22

Cómo reproducir las canciones de demostración ................... 22

Modo de voz ..................................................................... 23

Reproducción de voces ........................................................... 23

Edición de voces ..................................................................... 25

Uso de los efectos de voz ....................................................... 29

Modo de performance ..................................................... 30

Reproducción de actuaciones ................................................. 30

Asignación de las voces deseadas a cada parte .................... 31

Edición de actuaciones ........................................................... 33

Uso de los efectos de performance ......................................... 35

Modo Multi ....................................................................... 36

Reproducción de multis............................................................ 36

Funciones simples de mesa de mezclas (modo Mixing Edit) ...... 37

Funciones detalladas de mesa de mezclas (modo Multi Edit) ..... 39

Uso de los efectos de multi ..................................................... 40

Uso de la función de arpegio ..........................................42

Descripción de la función de arpegio ...................................... 42

Reproducción de arpegios ....................................................... 43

Cambio de los ajustes de arpegio............................................ 43

Control desde un teclado MIDI externo...........................45

Controladores externos compatibles con el MOTIF-RACK ES ..... 45

Asignación de números de control .......................................... 46

Uso de las operaciones (Jobs) ....................................... 47

Ejecución de una operación .................................................... 47

Initialize (reinicio de los parámetros de una voz o multi).......... 47

Copy (copia)............................................................................. 48

Bulk Dump (almacenamiento de datos en un

dispositivo externo) ................................................................. 48

Plug-in Save (almacenamiento de voces de tarjeta) ............... 49

Plug-in Load (carga de voces de tarjeta) ................................. 49

Factory Set (recuperación de los ajustes de fábrica)............... 49

Almacenamiento de los ajustes (Store) .........................49

Estructura básica ...................................51

Descripción del sistema ................................................. 51

Bloque de generador de tonos ...................................... 51

Generador de tonos AWM2 interno y tarjetas Plug-in opcionales 51

Voz, performance y multi ......................................................... 53

Parámetros del generador de tonos que producen el sonido

de la voz................................................................................... 55

Generador de tonos monotímbrico (modo

Voice/Performance) y multitímbrico (modo Multi)..................... 57

Estructura de partes del bloque de generador de tonos ......... 58

Bloque de efectos ........................................................... 59

Estructura de los efectos ......................................................... 59

Conexión de efectos en cada modo

(Effect Connection Edit) ........................................................... 61

Arpegio.............................................................................. 63

Categoría del tipo de arpegio................................................... 63

Tipos de reproducción de arpegios .......................................... 63

Parámetros relacionados con el arpegio.................................. 64

Referencia ..............................................65

Modo de voz ..................................................................... 65

Edición de voces (para voz normal) ........................................ 65

Edición de voces (par voz de batería) ..................................... 73

Edición de voces (para voz Plug-in) ........................................ 75

Información complementaria ................................................... 77

Modo de performance ..................................................... 79

Asignación de voces de performance ...................................... 79

Edición de actuaciones ........................................................... 79

Modo Multi ....................................................................... 83

Mezcla de multis ...................................................................... 83

Edición de voces de multi......................................................... 83

Edición de efectos de voces de multi ...................................... 83

Edición de multis ...................................................................... 84

Efectos ............................................................................. 85

Edición de efectos de voces (para voz normal) ....................... 85

Edición de efectos de voces (par voz de batería) ................... 86

Edición de efectos de voces (para voz Plug-in) ...................... 86

Edición de efectos de actuaciones .......................................... 86

Edición de efectos de multis .................................................... 87

Omisión de efectos .................................................................. 87

Arpegio.............................................................................. 88

Utilidades ......................................................................... 89

Apéndice.................................................92

Mensajes de pantalla ...................................................... 92

Acerca de MIDI ................................................................. 93

Canales MIDI ........................................................................... 93

Mensajes MIDI transmitidos / reconocidos .............................. 93

Formato de datos MIDI..................................................... 96

Instalación de tarjeta Plug-in opcional .......................... 99

Precauciones de instalación .................................................... 99

Instalación de la tarjeta Plug-in ............................................... 99

Retirada de los topes de goma para el montaje en rack . 101

Solución de problemas ................................................. 102

Especificaciones ........................................................... 105

Índice alfabético ............................................................ 106

Manual de uso 9

Índice de aplicaciones

Audición del MOTIF-RACK ES

• Reproducción de las canciones de demostración ...................................................................................................................Página 22

• Selección de una voz, performance o multi ............................................................................................................. Páginas 23, 30, 36

• Escucha de la voz seleccionada (función Audition) ............................................................................................................... Página 20

• Selección de una voz o performance con la función de búsqueda por categoría

Selección de una voz .......................................................................................................................................... Páginas 24, 38

Selección de una performance .....................................................................................................................................Página 31

• Selección de voz de una tarjeta Plug-in

En el modo de voz .......................................................................................................................................................Página 23

En el modo de performance .........................................................................................................................................Página 31

En el modo Multi ..........................................................................................................................................................Página 38

• Reproducción de canciones de un secuenciador externo.......................................................................................................Página 36

• División del teclado — márgenes superior e inferior de las voces .........................................................................................Página 31

• Superposición de cuatro voces (partes) ..................................................................................................................................Página 31

• Cambio de tipo de arpegio mientras se toca el MOTIF-RACK ES .........................................................................................Página 43

• Cambio del tempo del arpegio........................................................................................................................................ Páginas 43, 44

• Selección de voz de un ordenador ................................................................................................................................ Páginas 24, 38

Copia

• Copia de voz, performance o multi en otra posición de memoria ...........................................................................................Página 48

• Copia de partes de performance en partes de multi ...............................................................................................................Página 48

Funciones útiles de edición

• Creación de una voz o multi a partir de cero (Initialize)...........................................................................................................Página 47

• Comparación del sonido editado de una voz/performance/multi con el original (función Compare) ......................................Página 25

• Aislamiento del sonido de un solo elemento o parte para la edición (función Mute) ..............................................................Página 26

Cambio del sonido

• Edición – pasos

En el modo de voz ............................................................................................................................................... Páginas 25, 27

En el modo de performance ................................................................................................................................ Páginas 31, 33

En el modo Multi .................................................................................................................................................. Páginas 37, 39

• Edición de voces/multis con un ordenador ........................ Guía de instalación, manuales en PDF de Multi Part Editor y Voice Editor

• Estructura de efectos y flujo de señal .....................................................................................................................................Página 59

• Edición de ajustes de los efectos de inserción o sistema (reverberación / chorus) ...............................................................Página 29

• Edición de ajustes de los efectos de performance

Ajuste de un efecto de inserción de cada parte............................................................................................................Página 29

Selección de las partes a las que se va a aplicar el efecto de inserción .....................................................................Página 35

Edición de los efectos de sistema (reverberación / chorus)..........................................................................................Página 35

• Edición de ajustes de los efectos de multi

Ajuste del efecto de inserción de cada parte ...............................................................................................................Página 29

Selección de las partes a las que se va a aplicar el efecto de inserción .....................................................................Página 40

Edición del efecto de sistema (reverberación / chorus) ................................................................................................Página 41

• Creación de una voz y cambio de su sonido ..........................................................................................................................Página 55

• Reproducción de una voz en modo monofónico (una nota cada vez) o polifónico (varias notas simultáneas) ..... Mono/Poly (pantalla

general) en página 65

• Conmutación de sonidos por velocidad de pulsación

Performance .................................................................................................................................................................Página 31

Megavoces del teclado .................................................................................................................................................Página 53

• Creación de transiciones suaves de tono de una nota a la siguiente (Portamento) PortaSwitch, PortaTime, etc. en página 65, 81, 84

• Comparación del sonido editado de una voz/performance/multi con el original (función Compare) ......................................Página 25

• Edición de una frase de audición ............................................................................................................................................Página 20

• Edición de los ajustes de arpegio............................................................................................................................................Página 43

• Sincronización del LFO al tempo del arpegio ........................................................................ TempoSync (pantalla LFO) en página 66

• Selección de parámetros para su control (modulación) con la onda LFO .......................... Dest1-3 Dest (pantalla LFO) en página 67

• Ajuste del LFO de usuario ................................................................... Pantalla LFO USR en página 68, manual PDF de Voice Editor

Cambio de la posición de panorámico

• Ajuste de la posición de panorámico estéreo ......................................................................... Pan (pantalla Output) en páginas 66, 80

• Desplazamiento alterno de panorámico cada vez que se toca una tecla ...................... AltnatePan (pantalla AMP) en páginas 71, 74

• Desplazamiento aleatorio de panorámico cada vez que se toca una tecla ................. RandomPan (pantalla AMP) en páginas 71, 74

• Desplazamiento de panorámico según la posición de tecla ................................................. ScalingPan (pantalla AMP) en página 71

• Modulación de panorámico con el LFO .............................................................................. Dest1-3 Dest (pantalla LFO) en página 67

Cambio de tono

Global

• Desplazamiento ascendente o descendente de nota en el bloque del generador de tonos...NoteShift (pantalla general) en página 89

• Ajuste de la afinación con otros instrumentos ............................................................................. Tune (pantalla general) en página 89

En el modo de voz

• Ajuste del sistema de afinación para la voz (microafinación) ......................................... M.TuningNo. (pantalla general) en página 65

• Ajuste del tono de cada elemento de la voz editada, en semitonos ................................... CoarseTune (pantalla Pitch) en página 68

• Ajuste exacto del tono de cada elemento de la voz editada .................................................... FineTune (pantalla Pitch) en página 68

• Ajuste de todas las notas (teclas) al mismo tono .................................................................. FlwPchSns (pantalla Pitch) en página 69

En el modo de performance

• Desplazamiento de nota ascendente o descendente para cada parte de la performance editada NoteShift (pantalla Tone) en página 82

• Ajuste exacto del tono de cada parte de la performance editada................................................. Detune (pantalla Tone) en página 82

En el modo Multi

• Desplazamiento de nota ascendente o descendente para cada parte del multi editado ..........NoteShift (pantalla Tone) en página 82

• Ajuste exacto del tono de cada parte del multi editado ............................................................... Detune (pantalla Tone) en página 82

Ajuste del volumen o nivel de salida

Global

• Ajuste del volumen global ....................................................................................................................Mando [VOLUME] en página 12

• Ajuste del volumen total del bloque de generador de tonos interno del instrumento .............. Volume (pantalla general) en página 89

• Ajuste de la ganancia de salida de cada conector Output ...................................................................... Pantalla Output en página 90

En el modo de voz

• Ajuste del volumen total para la voz seleccionada (común a todos los elementos/teclas) ... Volume (pantalla Output) en páginas 66, 73, 75

• Ajuste del volumen de cada elemento/tecla ........................................................................... Level (pantalla AMP) en páginas 71, 74

En el modo de performance

• Ajuste del volumen total para la performance seleccionada (común a todas las partes) ......... Volume (pantalla Output) en página 80

• Ajuste del volumen de cada parte ............................................................................................ Volume (pantalla Output) en página 81

En el modo Multi

• Ajuste del volumen de cada parte ............................................................................................ Volume (pantalla Output) en página 83

Ajuste del sonido de una voz de batería

• Ajuste de teclas de batería para producir por separado los sonidos de charles abierto y cerrado ........................................Página 28

• Ajuste de la respuesta al abandono de tecla: para que un sonido se desvanezca de forma natural al liberar una tecla, o que se

interrumpa repentinamente .....................................................................................................................................................Página 29

Sonido únicamente de los elementos o partes especificadas

• Desactivación del sonido de elementos específicos en el modo de voz ................................................................................Página 26

• Desactivación del sonido de partes específicas en los modos de performance o multi .........................................................Página 34

• Desactivación de parámetros Part Switch específicos en el modo de performance, y desactivación del sonido de las partes

................................................................................................................................................PartSw (pantalla Voice) = off en página 80

• Desactivación de canales de recepción específicos en el modo Multi, y desactivación del sonido de las partes ReceiveCh (pantalla

Voice) = off en página 84

Asignación de nombre a los datos

• Introducción de caracteres (nombre de voz/performance/multi) ............................................................................................Página 50

Almacenamiento de datos

• Almacenamiento en el banco de usuario de los datos editados .............................................................................................Página 49

• Almacenamiento de los ajustes del MOTIF-RACK ES en un dispositivo externo, por ejemplo un ordenador (Bulk Dump) ..Página 48

Índice de aplicación

Manual de uso

Manual de uso 11

Reajuste de parámetros (inicialización)

• Reinicio de los parámetros de voz, performance o multi ........................................................................................................Página 47

• Reinicio del MOTIF-RACK ES a sus ajustes originales (Factory Set) ....................................................................................Página 49

Conexión del MOTIF-RACK ES a otros equipos

• Uso de un cable MIDI ..............................................................................................................................................................Página 16

• Uso de un cable USB .............................................................................................................................................................Página 18

• Salida de audio digital – transferencia del sonido del MOTIF-RACK ES directamente por la salida digital a un

equipo externo ........................................................................................................................................................................Página 16

• Uso de los sonidos del MOTIF-RACK ES para la reproducción de canciones desde un secuenciador ................................Página 36

• Configuración del MOTIF-RACK ES para recibir o desestimar mensajes de selección de banco o cambio de

programa procedentes de un dispositivo externo ........................................BankSelSw, PgmChangeSw (pantalla MIDI) en página 91

• Uso de un controlador MIDI externo........................................................................................................................................Página 45

• Envío de cada parte del multi a través de los conectores ASSIGNABLE OUTPUT ...............................................................Página 15

• Envío de cada tecla de la voz de batería a través de los conectores ASSIGNABLE OUTPUT .............................................Página 15

• Ajuste del margen de nota/velocidad de pulsación de cada parte de la performance utilizando un teclado externo .............Página 32

• Ajuste del tempo del arpegio para sincronizarse con un secuenciador externo .....................................................................Página 17

• Cambio del tipo de arpegio desde un dispositivo externo ......................................................................................................Página 43

• Determinar si los datos de reproducción del arpegio se transmitirán o no por el terminal MIDI OUT .....ArpOutSw (pantalla Voice) en

página 90, OutputSw en página 89

• Ajuste del canal de transmisión MIDI de los datos de reproducción de arpegio ............... ArpTransCh (pantalla Voice) en página 90,

TransmitCh en página 89

• Ajuste del margen de inflexión de tono ............................................................... PB Upper/PB Lower (pantalla general) en página 65

• Conservación del efecto de un controlador (rueda de modulación, etc.) aunque se cambie la voz ..... CtrlReset (pantalla general) en

página 90

• Activación o desactivación de la recepción de datos en bloque ........................................... RcvBulkSw (pantalla MIDI) en página 91

• Sincronización de la velocidad de onda LFO de la voz con un instrumento MIDI externo u ordenador ...... TempoSync = on (pantalla

LFO) en página 66, MIDI Sync = MIDI (pantalla MIDI) en página 91

• Ajuste del canal de recepción de la voz o performance ...................................................... BasicRcvCh (pantalla MIDI) en página 91

• Ajuste del canal de recepción de cada parte de multi ...........................................................ReceiveCh (pantalla Voice) en página 84

• Ajuste del puerto MIDI de las partes Plug-in en el modo Multi .............................................. PortNo. (pantalla PLGSys) en página 91

Uso de tarjetas Plug-in opcionales

• Tipos de tarjeta Plug-in ...........................................................................................................................................................Página 52

• Instalación de la tarjeta Plug-in ...............................................................................................................................................Página 99

• Edición de los parámetros de parte nativa ............................................................................................... Pantalla Native en página 76

• Selección de una voz de tarjeta Plug-in

En el modo de voz .......................................................................................................................................................Página 23

En el modo de performance .........................................................................................................................................Página 31

En el modo Multi ..........................................................................................................................................................Página 38

• Almacenamiento en el MOTIF-RACK ES de los ajustes de parámetro de la tarjeta Plug-in editados en el ordenador ........ Página 49

Uso de los controladores

• Uso de controladores externos para gestionar los parámetros del MOTIF-RACK ES ...........................................................Página 45

Soluciones rápidas

• Retirada de los topes de goma .............................................................................................................................................Página 101

• Significado de los mensajes de pantalla .................................................................................................................................Página 92

• Solución de problemas ....................................................................................................................Página 102Controles y conectores

Índice de aplicación

Manual de uso

Controles y conectores

1Mando [VOLUME] (página 14)

2Toma de auriculares (PHONES) (página 15)

3LCD (pantalla de cristal líquido)

La pantalla (LCD) retroiluminada del MOTIF ES ofrece los

parámetros y valores relacionados con la operación o modo

seleccionado en ese momento.

4Rueda de datos

Se utiliza para la edición (cambio de valor) del parámetro

seleccionado. Aumente el valor girando la rueda a la derecha

(sentido horario), y disminúyalo hacia la izquierda

(antihorario). Si se selecciona un parámetro con un amplio

margen de valores, puede cambiarlos en pasos más largos

girando rápidamente la rueda.

5Botones de cursor

Estos botones sirven para desplazar el “cursor” por la

pantalla a la hora de resaltar y seleccionar los distintos

parámetros.

6Botón [EXIT]

Los menús y las pantallas se organizan en una estructura

jerárquica. Pulse este botón para salir de la pantalla actual y

regresar al nivel anterior.

7Botones PAGE

Use estos botones para cambiar de pantalla y seleccionar

otras páginas cuando estén disponibles.

8Botón [MUTE/SEL/ENTER] (páginas 22, 26)

9Botones PART/ELEMENT (páginas 26, 33, 37,

39)

)Botones BANK (página 23)

!Botón [SHIFT] (véase a la derecha)

@Botón [CATEGORY] (página 24)

#Botones MODE (página 21)

Use estos botones para acceder a los modos o ajustar

diversos parámetros.

$Interruptor [STANDBY/ON] (página 14)

1468

7)5

23 !@ $

Panel frontal

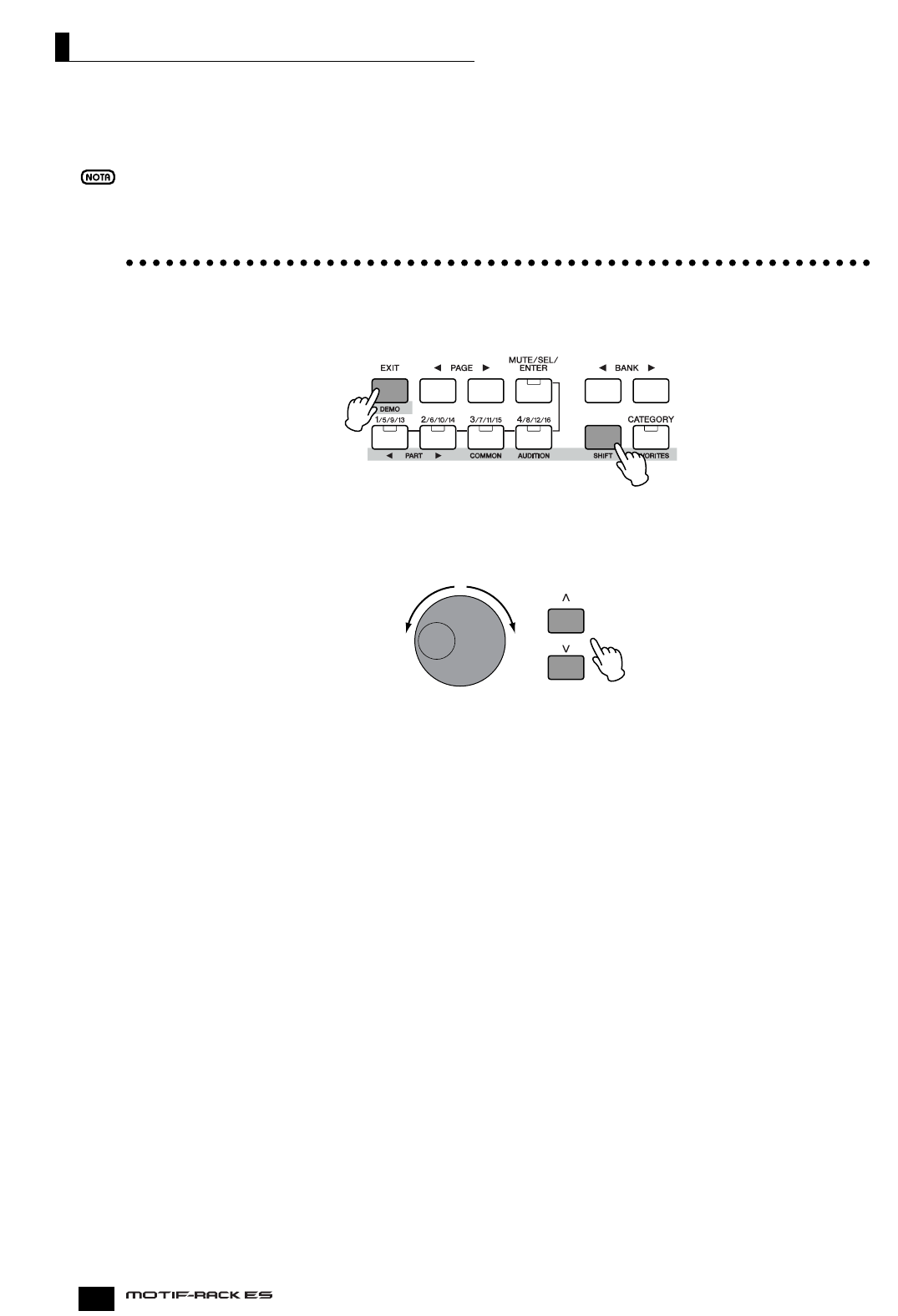

Botones de doble función (con [SHIFT])

Algunos botones del panel realizan dos funciones. La

primera aparece impresa encima y la segunda debajo del

botón. Utilice el botón [SHIFT] (!) para seleccionar la

función secundaria: mientras lo mantiene pulsado,

accione el botón correspondiente.

Por ejemplo, el botón [EXIT] (6) tiene dos funciones:

Exit (salir) y Demo (demostración). Para seleccionar la

función principal (salir), pulse el botón [EXIT] Y para

seleccionar la demostración, mantenga presionado

[SHIFT] y pulse [EXIT].

En este manual se indica el nombre secundario de un

botón cuando se hace referencia a la función secundaria.

Por ejemplo, la descripción de la demostración puede

contener la frase “Pulse el botón [DEMO] mientras

mantiene presionado [SHIFT]”.

En este manual, las instrucciones del tipo “Pulse [SHIFT]

+ [***]” indican que se debe mantener presionado el

botón [SHIFT] y al mismo tiempo pulsar el botón

correspondiente.

Botones de doble función

6Botón [EXIT] ➛Botón [DEMO]

9Botón [1/5/9/13] ➛Botón PART [E ]

Botón [2/6/10/14] ➛Botón PART [F ]

Botón [3/7/11/15] ➛Botón [COMMON]

Botón [4/8/12/16] ➛Botón [AUDITION]

@Botón [CATEGORY] ➛Botón [FAVORITES]

#Botón [MULTI] ➛Botón [LIBRARY]

Botón [VOICE] ➛Botón [DRUM]

Botón [UTILITY] ➛Botón [STORE]

Botón [EFFECT] ➛Botón [BYPASS]

Botón [EDIT] ➛Botón [COMPARE]

Botón [ARPEGGIO] ➛Botón [ARP EDIT]

2. Press the [DEMO] button.

While holding down

the [SHIFT] button…

2. Pulse el botón [DEMO].

1. Mientras mantiene

pulsado el botón [SHIFT]...

[E][F]

[L][M]

[E][F]

Manual de uso 13

%Terminal DC IN (página 14)

^Terminal USB (página 18)

&Terminales MIDI IN/OUT/THRU (página 16)

*Conector DIGITAL OUTPUT (página 16)

(Conector OPTICAL OUTPUT (página 16)

ºConectores ASSIGNABLE OUTPUT 1-4 (página 15)

¡Conectores OUTPUT L/MONO & R (página 15)

Controles y conectores

THIS DEVICE COMPLIES WITH PART 15 OF

THE FCC RULES. OPERATION IS SUBJECT

TO THE FOLLOWING TWO CONDITIONS:

(1) THIS DEVICE MAY NOT CAUSE HARMFUL

INTERFERENCE, AND (2) THIS DEVICE MUST

ACCEPT ANY INTERFERENCE RECEIVED,

INCLUDING INTERFERENCE THAT MAY CAUSE

UNDESIRED OPERATION.

THIS CLASS B DIGITAL APPARATUS COMPLIES

WITH CANADIAN ICES-003.

CET APPAREIL NUMÉRIQUE DE LA CLASSE B

EST CONFORME À LA NORME NMB-003

DU CANADA.

AC POWER ADAPTOR:

YAMAHA PA-300 16V

USB THRU OUT IN

MIDI DIGITAL

OUTPUT OPTICAL

OUTPUT 4321RL/MONO

ASSIGNABLE OUTPUT OUTPUT

MODEL MOTIF-RACK ES

&(*%^ º¡

Panel posterior

USB

USB significa “bus serie universal”, una interfaz serie para conectar el ordenador y los dispositivos periféricos. Permite conectar

y desconectar los equipos “sobre la marcha”, es decir, con el ordenador encendido.

Antes de conectar el adaptador, compruebe que el

interruptor [STANDBY/ON] se encuentra en la posición

STANDBY (apagado).

1. Conecte un extremo del cable de alimentación al

PA-300.

2. Inserte el conector del PA-300 en el terminal DC IN

del panel posterior del MOTIF-RACK ES.

3. Conecte el cable de c.a. a una toma de

alimentación apropiada.

Siga el procedimiento inverso para desconectar el adaptador de corriente.

Procedimiento de encendido

Una vez realizadas todas las conexiones necesarias (página

15) entre el MOTIF-RACK ES y el resto de equipos,

asegúrese de que todos los ajustes de volumen están a cero

y proceda a encenderlos en el siguiente orden: maestros

MIDI (transmisores), esclavos MIDI (receptores) y equipos

de audio (mesas de mezclas, amplificadores, altavoces,

etc.). Así se garantizará un recorrido de señal uniforme

desde el primer dispositivo hasta el último (primero MIDI,

después audio).

Para apagar, primero baje el volumen de todos los equipos de audio

y proceda en orden inverso al encendido (primero los dispositivos de

audio y después los equipos MIDI).

Encendido y apagado del

MOTIF-RACK ES

Para proteger los altavoces, antes de encender o apagar el MOTIF-RACK

ES reduzca el volumen tanto del instrumento como de todos los equipos

de audio conectados.

1. Pulse el interruptor [STANDBY/ON].

En la pantalla aparece el mensaje de inicio. Tras unos instantes

aparecerá la pantalla estándar.

La pantalla estándar se puede definir con el parámetro

“PowerOnMode” ([UTILITY] -> pantalla general).

Si la pantalla no es perfectamente legible, quizá tenga que ajustar el

contraste. Para ello, mantenga pulsado el botón [UTILITY] y gire la

rueda de datos.

2. Eleve el volumen del sistema de sonido hasta un

nivel razonable.

3. Gire el mando [VOLUME] hacia la derecha hasta

alcanzar un nivel adecuado.

4. Cuando apague el MOTIF-RACK ES, desactive

primero todos los equipos de audio conectados o

baje el volumen del equipo.

Manual de uso

Antes de empezar

Alimentación eléctrica

AC POWER ADAPTOR:

YAMAHA PA-300 16V

MODEL MOTIF-RACK ES

PA-300

Rear Panel

DC IN

To electrical outlet

AC cable

12345678910111213141516LR

MUSICPRODUCTION SYNTHESIZER

IntegratedSamplingSequencer

Real-timeExternalControlSur face

ModularSynthesisPlug-in System

POWER

ON!!

MIDI master (transmitting device)

MOTIF-RACK ES as MIDI slave

(MIDI receiving device)

Audio equipment

(mixer ﬁrst, then ampliﬁer)

Use the speciﬁed adaptor (PA-300 or an equivalent recommended by Yam

only. Using the wrong adaptor can result in damage to the instrument or

overheating.

Make sure your MOTIF-RACK ES is rated for the AC voltage supplied in th

which it is to be used (as listed on the rear panel). Connecting the unit to

wrong AC supply can cause serious damage to the internal circuitry and

even pose a shock hazard!

Even when the switch is in the “STANDBY” position, electricity is still ﬂo

the instrument at the minimum level. When not using the MOTIF-RACK E

extended period of time, be sure to unplug the AC power adaptor from the

outlet.

CAUTION

Panel posterior

A la toma de corriente

Cable de c.a.

PRECAUCiÓN

Utilice únicamente el adaptador especificado (PA-300 o equivalente

recomendado por Yamaha). El uso de un adaptador incorrecto podría

ocasionar daños en el instrumento o sobrecalentamientos.

Compruebe que el MOTIF-RACK ES está preparado para la tensión de red

de la zona en la que se va a utilizar (véase el panel posterior). La conexión

de la unidad a un suministro de corriente indebido puede ocasionar serios

daños en los circuitos internos y entrañar un riesgo de descarga eléctrica.

Aunque el interruptor se encuentre en la posición de espera (“STANDBY”),

el instrumento continúa consumiendo una cierta cantidad de corriente. Si

no va a utilizar el MOTIF-RACK ES durante un periodo prolongado,

desconecte el adaptador de corriente de la toma mural.

Maestro MIDI (transmisor)

MOTIF-RACK ES como esclavo

MIDI (receptor)

Equipos de audio (primero la mesa de

mezclas y después el amplificador)

ENCENDIDO

Manual de uso 15

Conexiones

Conexión a equipos de audio externos

El MOTIF-RACK ES no incorpora altavoces, por lo que

necesitará un equipo de audio externo o un juego de

auriculares estéreo para oír el sonido producido. También

puede usar una pareja de auriculares normales.

Existen varias formas de conectar la unidad a un equipo de

audio externo, tal como se muestra en las siguientes

ilustraciones. Las siguientes figuras ilustran varios ejemplos

de conexión, entre los que deberá elegir el más parecido a

la configuración deseada.

Conexión de unos altavoces estéreo activos

Una pareja de altavoces autoamplificados puede producir

con precisión toda la riqueza de sonidos del instrumento y

sus ajustes de panorámico y efectos.

Conecte los altavoces activos a los terminales OUTPUT

L/MONO y R del panel posterior.

Cuando utilice un solo altavoz activo, conéctelo al terminal OUTPUT

L/MONO del panel posterior.

Conexión a una mesa de mezclas

La unidad incorpora terminales de salida asignable 1-4

aparte de las salidas L/MONO y R. Conecte estas salidas a

una mesa de mezclas para controlar por separado las

salidas analógicas de las teclas de batería o de las partes

(performance y multi). Si desea más detalles sobre las

asignaciones entre partes y salidas, consulte la siguiente

tabla.

Envío de notas (teclas) individuales de una voz de

batería

Se define con el parámetro OutputSel (véase selección

abajo) como datos de voz de batería.

[SHIFT] + [DRUM] -> seleccionar voz de batería -> [EDIT] ->

seleccionar tecla con [SHIFT] + PART [ ][ ] -> pantalla OSC -

> “OutputSel”

Este ajuste está disponible para las partes cuyo parámetro

“OutputSel” está configurado como “drum”.

El parámetro “OutputSel” estará disponible únicamente cuando el

parámetro “InsEFOut” esté ajustado a “thru” en la pantalla OSC.

Envío de partes individuales de una performance

Se define con el parámetro OutSel (véase selección abajo).

Envío de partes individuales de un multi

Se define con el parámetro OutSel (véase selección abajo).

Los siguientes ajustes pueden realizarse desde las páginas

de parámetros arriba indicadas.

Acerca de los terminales de salida principales y asignables

• La conexión de una pareja de auriculares no afecta a la salida de

audio de los terminales OUTPUT (L/MONO y R). Se reciben los

mismos sonidos por los auriculares que por los terminales

OUTPUT.

• Las partes o teclas de batería asignadas a los terminales

ASSIGNABLE OUTPUT no se enviarán por OUTPUT L/MONO y R

ni por PHONES.

• Los efectos de sistema (reverberación, chorus), la EQ general y los

efectos globales no se aplican al sonido enviado por los terminales

ASSIGNABLE OUTPUT. (Sólo se aplican la EQ de parte y el efecto

de inserción.)

• La salida de los terminales ASSIGNABLE OUTPUT no se ve

afectada por el mando [VOLUME].

• En el modo Voice, la voz normal no se enviará por los terminales

ASSIGNABLE OUTPUT.

Conexiones - Conexión a equipos de audio externos

MOTIF-RACK ES

OUTPUT L/MONO OUTPUT R

PHONES

Powered speaker

(Left)

Headphones

Powered speaker

(Right)

Display

indication Output jacks Stereo/Mono

L&R OUTPUT L and R Stereo

as12 ASSIGNABLE OUTPUT 1 and 2 Stereo (1: L, 2: R)

as34 ASSIGNABLE OUTPUT 3 and 4 Stereo (3: L, 4: R)

as1 ASSIGNABLE OUTPUT 1 Mono

as2 ASSIGNABLE OUTPUT 2 Mono

as3 ASSIGNABLE OUTPUT 3 Mono

as4 ASSIGNABLE OUTPUT 4 Mono

drum

(only Drum Voice)

The jack set in the “OutputSel”

parameter in “Outputting separate

notes (keys) of a Drum Voice” above.

Depends on the

“OutputSel” value

ASSIGNABLE OUTPUT 2

ASSIGNABLE OUTPUT 3

ASSIGNABLE OUTPUT 4

ASSIGNABLE OUTPUT 1

OUTPUT R

OUTPUT L/MONO

MOTIF-RACK ES

OUTPUT L/R

PHONES

Headphones

Mixer

Ampliﬁer

Speaker

(Left) Speaker

(Right)

Auriculares

Altavoz activo

(izquierda) Altavoz activo

(derecha)

[SHIFT] + [DRUM] ➙seleccionar voz de batería ➙[EDIT]

➙seleccionar tecla con [SHIFT] + PART ➙

pantalla OSC ➙“OutputSel”

[SHIFT] + [PERFORM] ➙seleccionar performance ➙[EDIT]

(modo Performance Edit) ➙[MUTE/SEL/ENTER] (se apaga

el LED) ➙seleccionar parte ➙pantalla Output ➙“OutSel”

[MULTI] (el LED se ilumina en verde) ➙seleccionar multi

➙[EDIT] ➙[MUTE/SEL/ENTER] (se apaga el LED) ➙

seleccionar parte ➙pantalla Otput ➙“OutSel”

Estéreo/mono

Salidas

Indicación de

pantalla

Depende del valor

“OutputSel”.

DEl jack definido en el parámetro “OutputSel”

de “Envío de notas (teclas) individuales de una

voz de batería”, véase más arriba.utputSel”.

(sólo voz de

batería)

Altavoz

(derecho)

Altavoz

(izquierdo)

Amplificador

Auriculares

Mesa de mezclas

[E][F]

Conexión de un dispositivo digital

El sonido enviado por los terminales OUTPUT como señal

analógica también puede ser transmitido en digital a través

de OPTICAL OUTPUT y de DIGITAL OUTPUT. A través de

estas salidas digitales, podrá grabar la reproducción de este

sintetizador en un soporte externo (p. ej., grabadora de MD)

con una calidad de sonido excepcional y libre de ruidos.

La salida de los terminales DIGITAL u OPTICAL no se ve afectada por

el mando [VOLUME].

Conexión de equipos MIDI externos

Con un cable MIDI estándar (no incluido), podrá conectar un

equipo MIDI externo y controlarlo desde el MOTIF-RACK

ES. Igualmente, puede usar un dispositivo MIDI externo (por

ejemplo, un teclado o un secuenciador) para controlar los

sonidos del MOTIF-RACK ES.

A continuación se ofrecen varios ejemplos de conexión

MIDI, entre los que deberá elegir el más parecido a la

configuración deseada.

Cuando realice la siguiente conexión, ajuste el parámetro “MIDI

IN/OUT” ([UTILITY] -> pantalla MIDI) a “MIDI.”

Si desea más detalles sobre MIDI, consulte “Acerca de MIDI” en la

página 93.

Control desde un teclado MIDI externo o

sintetizador

Utilice un teclado externo para seleccionar y reproducir

voces del MOTIF-RACK ES.

Conexiones - Conexión a equipos de audio externos

Manual de uso

MOTIF-RACK ES

DAT DAT

OPTICAL

INPUT

DIGITAL

INPUT

DIGITAL OUTPUT

ICAL OUTPUT

Recording

DAT or CD recorder

Coaxial cable Optical cable

MOTIF-RACK ES

MIDI IN

MIDI OUT

MUSIC PRODUCTION SYNTHESIZER

External MIDI keyboard or synthesizer,

such as the MOTIF ES.

Grabación

Cable coaxial Cable óptico

Grabadora de DAT o CD

Teclado MIDI externo o sintetizador, como el

MOTIF ES.

Canales de transmisión y recepción MIDI

Asegúrese de que coincide el canal de transmisión

MIDI del instrumento MIDI externo con el canal de

recepción MIDI del MOTIFRACK ES.

Si desea detalles sobre el ajuste del canal de

transmisión MIDI del instrumento externo, consulte su

manual de instrucciones. Si desea detalles sobre el

ajuste del canal de recepción MIDI del MOTIF-RACK

ES, compruebe los siguientes puntos:

En el modo de voz o performance (usando el

MOTIFRACK ES como generador de tonos

monotímbrico, página 57)

Compruebe el canal de recepción MIDI básico como

se indica a continuación.

Si es necesario, cambie este parámetro al mismo número

de canal de transmisión MIDI del instrumento externo.

En el modo Multi (usando el MOTIF-RACK ES como

generador de tonos multitímbrico; página 57)

Compruebe el canal de recepción MIDI de cada parte

del multi, siguiendo este procedimiento:

Cambie los ajustes de las partes deseadas para que

coincidan con los ajustes de canal de transmisión

MIDI del instrumento externo. Observe que todas las

partes cuyos canales de recepción MIDI coincidan con

el canal de transmisión MIDI del instrumento externo

serán reproducidas cuando toque el teclado.

Si desea más detalles sobre las funciones del generador de

tonos interno, consulte la página 51.

[UTILITY] ➙pantalla MIDI ➙“BasicRcvCh”

[MULTI] ➙[EDIT] ➙[MUTE/SEL/ENTER] (se apaga el

LED) ➙seleccionar parte ➙pantalla Voice ➙“RcvCh”

Manual de uso 17

Reproducción con un secuenciador MIDI externo

En este caso, asegúrese de que el MOTIF-RACK ES se

encuentra en el modo Multi. Si el instrumento está en el

modo de voz o de performance en el que no se reconocen

los mensajes MIDI multicanal, los datos de secuencia

externos (que contienen información multicanal) no se

reproducirán correctamente en el MOTIF-RACK ES.

Además, cuando use la función de arpegio (página 42), es

posible que tenga que realizar algunos ajustes de

sincronización MIDI (véase a continuación).

Control de otro instrumento MIDI a través de

MIDI THRU

Si dispone de más sintetizadores y generadores de tonos

que puertos MIDI, puede usar el terminal de retransmisión

MIDI THRU para conectar y controlar dispositivos

adicionales. En este caso, los datos de reproducción de un

secuenciador MIDI externo se envían a través de MIDI

THRU.

En este caso, asegúrese de que el MOTIF-RACK ES se

encuentra en el modo Multi. Si el instrumento está en el

modo de voz o de performance en el que no se reconocen

los mensajes MIDI multicanal, los datos de secuencia

externos (que contienen información multicanal) no se

reproducirán correctamente en el MOTIF-RACK ES. De

igual forma, asegúrese de ajustar el generador de tonos

MIDI (conectado a MIDI THRU) al modo multitímbrico.

Además, es posible que tenga que realizar algunos ajustes

de sincronización MIDI (véase a continuación). También

tendrá que ajustar los parámetros relacionados con la

sincronización MIDI (para que el MOTIF-RACK ES se

adapte al reloj externo), en la siguiente pantalla.

Conexiones - Conexión a equipos de audio externos

Sincronización con un instrumento MIDI

externo (maestro y esclavo)

Cuando utilice varios dispositivos MIDI, los ajustes de

tempo de los equipos MIDI deberán estar

sincronizados por la señal de reloj.

El dispositivo ajustado con el reloj interno servirá de

referencia para todos los equipos conectados, y se

denomina instrumento “maestro”. Los dispositivos

conectados, ajustados por el reloj externo, se

denominan “esclavos”.

Cuando use datos de reproducción de un

secuenciador MIDI externo para activar la función de

arpegio del MOTIF-RACK ES, compruebe que el

parámetro de sincronización MIDI del modo de

utilidades está ajustado de forma que se utiliza el reloj

externo (como se muestra a continuación).

Además, asegúrese de que el secuenciador MIDI

externo está configurado como maestro o para

sincronización interna.

Es posible que algunos secuenciadores no envíen señales de

reloj a un dispositivo externo mientras está detenida la

reproducción. Cuando “MIDI Sync” está ajustado a “MIDI”, la

función de arpegio sólo estará disponible mientras el MOTIF-

RACK ES reciba señales de reloj del instrumento maestro.

División del sonido entre el

MOTIFRACK ES y un generador de

tonos externo a través del canal MIDI

En este ejemplo de conexión, puede dividir las pistas

de reproducción de secuencias entre el MOTIF-RACK

ES y otro instrumento conectado a MIDI THRU, para

que suenen partes diferentes en cada uno.

Por ejemplo, en el MOTIF-RACK ES asigne las partes

de multi a los canales de recepción MIDI 1 a 9 por el

siguiente procedimiento, y desactive el resto de las

partes (las que no quiere que suenen).

En el generador de tonos MIDI conectado, asigne las

partes que desea que suenen a los canales de

recepción MIDI 10 a 16, y desactive el resto de las

partes (para que no suenen).

[UTILITY] ➙pantalla MIDI ➙MIDI Sync = MIDI

[MULTI] ➙[EDIT] ➙[MUTE/SEL/ENTER] (se apaga

el LED) ➙seleccionar parte ➙pantalla Voice ➙

“RcvCh”

MOTIF-RACK ES

MIDI OUTMIDI IN

Sounding the MOTIF-RACK ES tone

generator from a MIDI sequencer, such

as the QX/QY series, RM1x, RS7000

MOTIF-RACK ES

MIDI THRUMIDI IN

MIDI OUTMIDI IN

MIDI sequencer such as

the QY/QX series, RM1x,

RS7000

MIDI tone generator

Reproducción en el MOTIF-RACK ES

desde un secuenciador MIDI, por

ejemplo las serie QX/QY, RM1x, RS7000

Generador de tonos MIDI

Secuenciador MIDI, como

la serie QY/QX, RM1x,

RS7000

CONSEJO

Conexión a un ordenador

La conexión de este instrumento a un ordenador a través de

MIDI abre todo un mundo de posibilidades musicales, desde

el uso de software de secuenciador para grabar y reproducir

composiciones con los sonidos del MOTIFRACK ES hasta la

utilización del programa Voice Editor facilitado para crear y

editar voces personalizadas.

Uso de un conector USB

Cuando utilice este método de conexión, compruebe que el

siguiente parámetro está ajustado a “USB”.

Cuando realice la conexión a un ordenador (Windows o Macintosh) a

través de USB, asegúrese de instalar el controlador USB-MIDI en el

ordenador además del software deseado (software de

secuenciación, Voice Editor, etc.). Si desea más detalles, consulte la

guía de instalación adjunta.

Los datos de audio no se pueden transmitir ni recibir a través de

USB en el MOTIF-RACK ES.

Uso de una interfaz MIDI

Uso de la interfaz MIDI del ordenador

Utilice la interfaz MIDI apropiada para su ordenador.

Si utiliza un ordenador con interfaz USB, procure conectar el

ordenador y este sintetizador mediante USB. (La transferencia de

datos es más rápida que con MIDI, y tendrá a su disposición varios

puertos MIDI.)

Conexiones - Conexión a un ordenador

Manual de uso

[UTILITY] ➙pantalla MIDI ➙“MIDI IN/OUT” = “USB”

MOTIF-RACK ES

USB

USB cable

Computer with a USB interface

Ordenador con interfaz USB

Cable USB

Canales y puertos MIDI

Si un cable MIDI puede transferir mensajes MIDI de 16

canales al mismo tiempo, un cable USB puede hacerlo

por más canales.

Los datos MIDI se asignan a uno de los dieciséis

canales, y este sintetizador es capaz de reproducir al

mismo tiempo 16 partes individuales por estos

16 canales MIDI. No obstante, podemos superar este

límite utilizando otros “puertos” MIDI, cada uno con

capacidad para 16 canales. Un cable USB admite datos

MIDI por ocho puertos, lo que le permite usar hasta 128

canales (8 puertos x 16 canales) en el ordenador.

Si instala una tarjeta Plug-in multiparte y otra de parte

simple en el MOTIF-RACK ES, podrá usar un máximo

de 33 partes a través de USB.

Este sintetizador puede reconocer y usar hasta tres puertos al

mismo tiempo (página 58).

Cuando utilice una conexión USB, asegúrese de que

coincidan los puertos de transmisión y recepción MIDI, así

como los canales de transmisión y recepción MIDI.

ing an external MIDI interface

MOTIF-RACK ES

MIDI OUTMIDI IN

MIDI cable

Computer with MIDI interface

MOTIF-RACK ES

MIDI OUTMIDI IN

MIDI cable

MIDI interface

Serial port

(modem or printe

port) or USB port

Computer

Cable MIDI

Ordenador con interfaz MIDI

Interfaz MIDI

Ordenador

Puerto serie (módem

o impresora) o puerto

USB

Uso de una interfaz MIDI externa

Manual de uso 19

Conexiones - Conexión a un ordenador

Acerca del ajuste Thru Port

Los puertos MIDI pueden usarse para dividir la

reproducción entre varios sintetizadores, así como

para expandir la capacidad MIDI a más de dieciséis

canales.

En el siguiente ejemplo, un sintetizador conectado al

MOTIF-RACK ES suena con los datos MIDI recibidos

a través del puerto 5, tal y como está configurado el

parámetro “ThruPort”:

Precauciones en el uso del conector USB

Cuando conecte el ordenador al terminal USB, procure observar

los siguientes puntos:

De lo contrario, el ordenador podría bloquearse o apagarse, o bien

provocar la corrupción o incluso la pérdida de datos. Si el

ordenador o el instrumento se bloquean, apague el instrumento o

reinicie el ordenador.

• Antes de conectar el ordenador al terminal USB, desactive

cualquier modo de ahorro energético (suspensión, desconexión

automática, espera) del ordenador.

• Antes de encender el instrumento, conecte el ordenador al

terminal USB.

• Proceda de la siguiente manera antes de encender o apagar el

instrumento o de conectar o desconectar el cable USB en el

terminal USB.

- Cierre cualquier aplicación que haya abierta.

- Compruebe que no se están transmitiendo datos desde el

instrumento.

• Si hay conectado un dispositivo USB al instrumento, deberá

esperar como mínimo tres segundos antes de ejecutar estas

operaciones: Cuando apague el instrumento y luego vuelva a

encenderlo, así como al conectar y desconectar el cable USB.

[UTILITY] ➙pantalla MIDI ➙“ThruPort”

CONSEJO Con un ordenador y un teclado

MIDI externo

Si va a usar un ordenador con software de

secuenciación para controlar el MOTIFRACK ES,

puede conectar un teclado MIDI externo para grabar

datos de nota y de otros tipos (e incluso reproducir

datos grabados). Observe las siguientes directrices, si

bien cada caso concreto dependerá del ordenador y el

software utilizado. Además, ajuste el parámetro “MIDI

IN/OUT” a “USB” de la siguiente manera:

Cuando use el terminal USB (“MIDI IN/OUT” ajustado a

“USB”), el MOTIF-RACK ES también recibirá y retransmitirá

los datos que lleguen a la entrada MIDI IN, para después

enviarse por el puerto USB 1.

El eco MIDI (“Echo”) es una función de los

secuenciadores con la que recogen los datos por la

entrada MIDI IN y los retransmiten íntegros por la

salida MIDI OUT. En algunos programas esta función

también se conoce como “MIDI Thru”. En el manual de

uso del software encontrará instrucciones más

detalladas.

CONSEJO

MIDI OUT USB

MIDI IN

Only MIDI data over port 5

will be transmitted through

the MOTIF-RACK ES to this

tone generator.

MIDI cable USB cable

MIDI data is output

via USB over

multiple ports

Only MIDI data over ports 1, 2, and 3 are recognized.

For details on the relationship between the MIDI port and the tone

generator block, see page 58.

Cable MIDI Cable USB

Sólo se transmitirán los datos

MIDI del puerto 5 a través del

MOTIF-RACK ES a este

generador de tonos.

Sólo se reconocen los datos MIDI de los puertos 1, 2 y 3.

Si desea más detalles sobre la relación entre el puerto MIDI y el bloque

del generador de tonos, consulte la página 58.

Los datos MIDI se

envían por USB a través

de varios puestos

PRECAUCIÓN

[UTILITY] ➙pantalla MIDI ➙“MIDI IN/OUT” = “USB”

MUSIC PRODUCTION SYNTHESIZER

MIDI IN

MIDI OUT

MOTIF-RACK ES

External MIDI keyboard or synthesizer

Computer with

application software

Echo Back On

USB cable

Tone generator

Teclado MIDI externo o sintetizador

Generador

de tonos

Cable USB

Echo Back activado

Ordenador con software

de aplicación

Modos del MOTIF-RACK ES y funcionamiento básico

En esta sección veremos las operaciones convencionales básicas del MOTIF-RACK ES. Aquí aprenderá los fundamentos,

esto es, cómo seleccionar los modos y las diversas funciones. El MOTIF-RACK ES se puede utilizar en los tres modos que

se indican a continuación. Seleccione el que mejor se adapte a su estilo interpretativo personal, género musical o ámbito de

producción.

Manual de uso

Guía rápida

Modo de voz (página 23)

El modo Voice permite reproducir una amplia variedad de

sonidos instrumentales de gran autenticidad y dinamismo

(las voces). Sólo se puede tocar una voz en cada momento.

Use este modo cuando quiera tocar una sola Parte.

Hay tres tipos de voces, como se indica a continuación.

• Voces normales (sonidos de instrumentos)

• Voces de batería (sonidos de percusión/batería)

• Voces de tarjeta Plug-in (con tarjeta Plug-in de parte

simple)

Modo de performance (página 30)

El modo Performance le permite reproducir una performance

superponiendo varias voces al mismo tiempo, así como

asignando distintas voces a diferentes márgenes del

teclado. Puede crear sonidos solapados de una gran riqueza

o reproducir dos partes diferentes al mismo tiempo, por

ejemplo de piano y de bajo. Este modo es muy útil para las

actuaciones en solitario.

Modo Multi (página 36)

El modo Multi le permite configurar el MOTIF-RACK ES

como generador de tonos multitímbrico para el uso con

software musical de ordenador o secuenciadores externos.

Puede tocar varias voces (hasta 33 partes)

simultáneamente.

Si asigna distintas voces a cada pista de un archivo de

canción del secuenciador, puede reproducir los complejos

sonidos de un grupo o conjunto con un único MOTIF-RACK ES.

Además, el MOTIF-RACK ES ofrece las siguientes

funciones.

Arpeggio

(page 42) This function lets you trigger rhythm patterns, riffs and

phrases using the current Voice by simply playing notes

on the keyboard.

Control Set

(page 45) This function lets you control the various functions of the

MOTIF-RACK ES with an external MIDI controller.

Job

(page 47) This function lets you reset the MOTIF-RACK ES to the

initial factory settings (Factory Set), copy data, initialize

data, and save data to an external device (Bulk Dump).

Store

(page 49) This lets you save the edited Voices and various

settings to the MOTIF-RACK ES.

Utility

(page 89) This lets you set the overall system of the MOTIF-RACK

ES.

Esta función le permite activar patrones de ritmo,

riffs y frases utilizados por la voz actual con sólo

tocar las notas en el teclado.

Esta función le permite controlar las diversas funciones

del MOTIF-RACK ES desde un controlador MIDI externo.

Las operaciones (jobs) le permiten reiniciar el MOTIF-RACK ES a

sus ajustes originales de fábrica (Factory Set), copiar y restablecer

datos o guardarlos en un dispositivo externo (Bulk Dump).

Se utiliza para guardar las voces editadas y los

distintos ajustes en el MOTIF-RACK ES.

Para configurar el sistema global del MOTIF-RACK

ES.

Utilidades

(página 89)

Store (almacenamiento)

(página 49)

Job (operación)

(página 47)

Grupo de control

(página 45)

Arpegio

(página 42)

Función de audición

Esta práctica función permite oír una frase de audición

reproducida por la voz seleccionada. Para ello,

mantenga presionado [SHIFT] y pulse [AUDITION].

Mantenga pulsados ambos botones para prolongar la

reproducción de la frase.

Edición de una frase de audición

El tipo y el tono de la frase puede cambiarse en el

modo de edición de voces. Hay tres parámetros

relacionados con la frase de audición en la pantalla

“General” de la edición común de voces (página 65).

A.PhraseNo. (número de frase de audición)

Selecciona el tipo de la frase de audición.

A.PhrNtSft (cambio de frase de audición)

Determina los ajustes de tono de la frase de audición

en semitonos.

A.PhrVelSft (cambio de velocidad de pulsación de

la frase de audición)

Selecciona la velocidad de pulsación de la frase de

audición.

La frase de audición puede transmitirse vía MIDI. El canal de

transmisión de la frase de audición también puede cambiarse

(página 90).

Dependiendo de la frase de audición, el carácter del sonido

también puede modificarse mediante mensajes de cambio de

control MIDI.

Si se utiliza un arpegio como frase de audición, el sonido

reproducido puede diferir en los modos de voz y multi.

CONSEJO

1) While holding down

the [SHIFT] button…

2) Press the [AUDITION] button.

Mientras mantiene pulsado

el botón [SHIFT]...

Pulse el botón [AUDITION].

[VOICE]/[SHIFT]+[DRUM] ➙seleccionar voz ➙

[EDIT] ➙[SHIFT]+[COMMON] ➙seleccionar

pantalla general con PAGE

[E][F]

Manual de uso 21

Las funciones de cada modo y la forma de acceder a ellas son las siguientes:

Para abandonar la pantalla actual

Si desea regresar de la pantalla actual a la anterior, pulse el botón [EXIT].

Puede volver a cualquiera de los modos básicos seleccionados anteriormente (Voice Play, Performance Play, Multi Play)

pulsando varias veces el botón [EXIT].

• Los parámetros se dividen en dos grupos básicos: (1) funciones relacionadas con cada voz, performance y multi, y (2) funciones que afectan a todas las

voces, actuaciones y multis. Los primeros se configuran en el modo de edición de voces, actuaciones o multis, y los segundos en el modo de utilidades.

• Los ajustes de parámetros del modo de voz/performance/multi se pueden guardar en la memoria de usuario con la función de almacenamiento (página 49).

Cuando salga del modo de utilidades o de la categoría de favoritos, el parámetro modificado en la pantalla quedará automáticamente almacenado. No

intente nunca apagar la unidad mientras se visualiza un mensaje “Executing...” o “Please keep power on”. No obstante, estos ajustes personalizados se

perderán si apaga la unidad sin salir del modo de utilidades.

Modos del MOTIF-RACK ES y funcionamiento básico

Mode Function Selecting a mode

Voice/Performance mode

Play Playing a Voice/Performance [VOICE]/[SHIFT]+[DRUM]/[SHIFT]+[PERFORM]

Edit Editing/creating a Voice/Performance [VOICE]/[SHIFT]+[DRUM]/[SHIFT]+[PERFORM]→[EDIT]

Effect Edit Editing the effect settings [VOICE]/[SHIFT]+[DRUM]/[SHIFT]+[PERFORM]→[EFFECT]

Arpeggio Edit Editing the Arpeggio settings [VOICE]/[SHIFT]+[DRUM]/[SHIFT]+[PERFORM]→[SHIFT]+[ARP EDIT]

Store Saving a Voice/Performance [VOICE]/[SHIFT]+[DRUM]/[SHIFT]+[PERFORM]→[SHIFT]+[STORE]

Utility (Voice mode

only)

Edit the Master Equalizer settings, etc. [VOICE]/[SHIFT]+[DRUM]→[UTILITY]

Multi mode

Play Playing a Multi [MULTI]

Mixing Edit Editing the Mixing settings [MULTI]→[MULTI]

Edit Editing/creating a Multi [MULTI]→[EDIT]

Effect Edit Editing the effect settings [MULTI]→[EFFECT]

Arpeggio Edit Editing the Arpeggio settings [MULTI]→[SHIFT]+[ARP EDIT]

Store Saving a Multi [MULTI]→[SHIFT]+[STORE]

Other Functions

Utility Making overall system settings [UTILITY] → select each display

Job Executing various functions, such as Factory Set,

Initialize, Copy, etc.

[UTILITY] → select Job display

Effect Bypass Turning the effect on/off [SHIFT]+[BYPASS]

[VOICE] button/[DRUM] button

[MULTI] button/

[PERFORM] button

[EFFECT] button/

[BYPASS] button

[UTILITY] button/

[STORE] button

[ARPEGGIO] button/

[ARP EDIT] button

[EDIT] button/[COMPARE] button

Botón [VOICE]/Botón [DRUM]

Botón [EDIT]/Botón [COMPARE]

Botón [MULTI]/

Botón [PERFORM]

Botón [EFFECT]/

Botón [BYPASS]

Botón [UTILITY]/

Botón [STORE]

Botón [ARPEGGIO]/

Botón [ARP EDIT]

Modo FunciónSelección de un modo

Reproducción

Edición

Edición de efectos

Edición de arpegio

Almacenamiento

Utilidades (sólo

modo de voz)

Reproducción

Edición de mezcla

Edición

Edición de efectos

Edición de arpegio

Almacenamiento

Utilidades

Omisión de efectos

Job (operación)

Ajustes generales del sistema

Activación y desactivación del efecto

Ejecución de diversas funciones, como reiniciar,

inicializar, copiar, etc.

Reproducción de un multi

Edición de los ajustes de mezclas

Edición/creación de un multi

Edición de los ajustes de efectos

Edición de los ajustes de arpegio

Almacenamiento de un multi

Reproduce una voz o performance

Edición/creación de una voz o performance

Edición de los ajustes de efectos

Edición de los ajustes de arpegio

Almacenamiento de una voz o performance

Edición de los ajustes del ecualizador maestro, etc.

Modo de voz/performance

Modo Multi

Otras funciones

seleccionar cada pantalla

seleccionar pantalla de operaciones

PRECAUCIÓN

Demostración

Con el MOTIF-RACK ES se incluyen varias canciones de demostración que muestran su dinámico sonido y sus sofisticadas

funciones. A continuación se explica su reproducción.

Asegúrese de que el MOTIF-RACK ES está listo para la reproducción. Más detalles en el apartado “Antes de comenzar” de la página 14.

Cómo reproducir las canciones de demostración

1. Pulse el botón [DEMO] mientras mantiene pulsado el botón [SHIFT].

2. A continuación se visualizará la pantalla DEMO. Seleccione la canción con la rueda de datos o los botones

de cursor

3. Pulse el botón [MUTE/SEL/ENTER] para iniciar la reproducción de la canción de demostración.

Puede detener la canción DEMO en cualquier momento pulsando el botón [MUTE/SEL/ENTER].

También puede reanudarla pulsando de nuevo [MUTE/SEL/ENTER].

4. Para detener la reproducción, pulse el botón [EXIT].

Si pulsa el botón [EXIT] mientras la canción está detenida, se cerrará la ventana Demo Song.

5. Para cerrar la pantalla de demostración, pulse de nuevo [EXIT].

Demostración Cómo reproducir las canciones de demostración

Manual de uso

1) While holding down

the [SHIFT] button…

2) Press the [DEMO] button.

1) Mientras mantiene

pulsado el botón [SHIFT]...

2) Pulse el botón [DEMO].

[L][M]

Manual de uso 23

Modo de voz

En esta sección se explica el modo de voz, el más básico

del MOTIF-RACK ES.

Reproducción de voces

En el modo Voice Play se puede seleccionar y reproducir

una voz.

Las voces del MOTIF-RACK ES se dividen en los tres

siguientes tipos:

Voces normales

Las voces normales son principalmente sonidos de

instrumentos afinados (piano, órgano, guitarra, etc.) que

pueden reproducirse en todo el margen del teclado.

Voces de batería

Las voces de batería son principalmente sonidos de

percusión/batería asignados a notas individuales. Estas

voces se usan para ejecutar partes de ritmos.

Voz de tarjeta Plug-in de parte simple

También se pueden reproducir voces de tarjeta adicionales y

voces Plug-in, instalando previamente una tarjeta Plug-in

opcional. Las voces de tarjeta son voces originales creadas

en la tarjeta Plug-in, mientras que las voces Plug-in son

voces de tarjeta especialmente programadas y procesadas

para un uso óptimo en el MOTIF-RACK ES (página 52).

La tarjeta Plug-in multiparte sólo puede usarse en el modo Multi.

En el modo Voice Play puede seleccionar la voz deseada de

distintos bancos de voces para su reproducción.

Bancos predefinidos

Los bancos predefinidos contienen un juego completo de

voces especialmente programadas. Las voces editadas por

el usuario no pueden guardarse en los bancos predefinidos.

Banco de usuario

Estos bancos contienen las voces editadas y guardadas por

el usuario.

Banco GM

El banco GM contiene las voces asignadas conforme al

estándar GM (página 55).

Banco Plug-in

El banco Plug-in sólo está disponible si se ha instalado una

tarjeta Plug-in (página 52).

Más detalles sobre las voces en la página 53. Si desea una

relación de las voces disponibles, puede consultarla en la lista de

datos adjunta.

Los bancos de usuario (página 49) pueden contener hasta 384 voces

normales y 32 de batería. Los ajustes se realizan en el modo de

edición de voces (páginas 25).

A continuación procederemos a reproducir algunas de las

voces. El ejemplo siguiente da por sentado que el usuario

tiene un teclado MIDI externo conectado al MOTIF-RACK

ES.

Asegúrese de que coincide el canal de transmisión

MIDI del teclado MIDI externo con el canal de

recepción MIDI del MOTIF-RACK ES (página 16).

Selección de una voz

1. Entre en el modo de reproducción de voces.

Pulse el botón [VOICE] para acceder al modo de

reproducción de voces. A continuación se iluminará el

diodo del botón [VOICE] de color verde, indicando que

se ha seleccionado el modo de reproducción de voces

(voz normal).

Cuando seleccione una voz de batería, mantenga

pulsado el botón [SHIFT] y pulse el botón [DRUM]. A

continuación se iluminará el diodo de color naranja para

indicar que se ha seleccionado el modo de reproducción

de voces (voz de batería).

2. Seleccione un banco de voces con los botones

BANK

En esta situación, tocando el teclado externo se

reproducirá la voz indicada en la pantalla. A continuación

se describen brevemente los parámetros del modo de

reproducción de voces.

Bancos de voces normales

Hay 10 bancos distintos para las voces normales. PRE1-6 (bancos

predefinidos), GM (banco GM), USR1-3 (bancos de usuario)

Bancos de voces de batería

Hay 3 bancos distintos para las voces de batería. PRE (banco

predefinido), GM (banco GM), USR (banco de usuario)

Modo de voz Reproducción de voces

Acerca de los bancos de usuario

Los bancos de usuario contienen diversas voces estándar

de fábrica.

• Bancos de usuario 1, 3 (USR1, 3): Estos bancos

contienen voces originales para el MOTIF-RACK ES.

• Banco de usuario 2 (USR2): Este banco contiene las

voces copiadas de los bancos predefinidos.

Si una voz de un banco de usuario (voz de usuario) se

sobrescribe o reemplaza, dicha voz de usuario se

perderá.

Cuando guarde una voz editada, tenga cuidado de no

sobrescribir voces de usuario importantes.

• Normal Voices

• Plug-in Board Voices (PLG150-AN/DX/PF/AP/VL)

• Drum Voices

• Plug-in Board Voices (PLG150-DR/PC)

2) Press the [DRUM]

button.

1) While holding down

the [SHIFT] button…

Program number Selected Arpeggio (page 42)

Bank

Category Voice na

Functions assigned to “ASA/B/1/2”

(ASSIGN A/B/1/2) (page 45)

[E][F]

• Voces normales

• Voces de tarjeta Plug-in (PLG150-AN/DX/PF/AP/VL)

• Voces de batería

• Voces de tarjeta Plug-in (PLG150-DR/PC)

1) Mientras mantiene

pulsado el botón [SHIFT]... 2) Pulse el botón [DRUM].

Número de programa

Banco

CategoríaNombre

de voz

Arpegio seleccionado (página 42)

Funciones asignadas a “ASA/B/1/2”

(ASSIGN A/B/1/2) (página 45)

Bancos de voces de tarjeta Plug-in

Cuando instale tarjetas Plug-in, seleccione la tarjeta (PLG1,

PLG2) con los botones BANK y después los

siguientes bancos con los botones [SHIFT] + BANK

• Banco de voces predefinidas Plug-in (PLGPRE)

• Banco de voces de usuario Plug-in (PLGUSR)

• Banco de voces de tarjeta

Cuando seleccione un banco de voces de tarjeta, el MSB/LSB de

selección de banco de la voz de tarjeta aparecerá en la pantalla. Si

desea más detalles sobre el MSB/LSB de selección de banco,

consulte el manual de uso de la tarjetaPlug-in.

3. Seleccione un número de programa del banco actual

con la rueda de datos o los botones de cursor

4. Toque el teclado conectado.

La voz seleccionada se reproducirá de acuerdo con el

mensaje MIDI recibido.

Recuerde que existe una función de audición (página 20) que

permite oír y probar cada una de las voces durante su selección.

Uso de la función de búsqueda por categoría

El MOTIF-RACK ES incorpora una eficaz función de

búsqueda de categorías que proporciona acceso

instantáneo a los sonidos deseados, con independencia de

la ubicación del banco.

1. Active la función de búsqueda por categoría

pulsando el botón [CATEGORY].

Para salir de la función de categoría, pulse de nuevo [CATEGORY],

o bien pulse el botón [EXIT].

2. Seleccione una categoría principal con los botones

BANK

3. Seleccione una subcategoría con los botones

[SHIFT] + BANK

4. Seleccione la voz deseada utilizando los botones de

cursor o la rueda de datos, y pulse

[CATEGORY].

Modo de voz Reproducción de voces

Manual de uso

[E][F]

[L][M]

Category name

Voice list

[L][M]

Selección de voces desde un

ordenador

Puede seleccionar voces de este instrumento desde el

software de su ordenador, especificando los siguientes

mensajes MIDI: Para ello, deben transmitirse los tres

mensajes MIDI siguientes al MOTIF-RACK ES.

• MSB de selección de banco (control nº 000)

• LSB de selección de banco (control nº 032)

• Cambio de programa

Por ejemplo, transmita los siguientes mensajes MIDI

para seleccionar “Or:Tiny (número de programa:12)”

de PRE2.

1. Transmita un valor MSB de selección de banco

(control nº 000) de 63.

2. Transmita un valor LSB de selección de banco

(control nº 032) de 1.

3. Transmita un valor de cambio de programa de 12.

Si desea más detalles de los valores que se asignan a

los bancos de voces y números de este sintetizador,

consulte el apartado “(3-1-3) CAMBIO DE CONTROL”

de la sección de “Formato de datos MIDI” (página 97).

Para conocer números específicos de cambio de

programa y las voces correspondientes, consulte la

lista de datos adjunta.

Ajuste el canal MIDI con el mismo número que el parámetro

“BasicRcvCh” parameter (página 91).

CONSEJO

Nombre de categoría

Lista de voces

Categoría de favoritos

Utilice esta función para guardar todas las voces favoritas

de uso frecuente en un solo sitio, al que podrá acceder

fácilmente, y recupérelas manteniendo pulsado el botón

[SHIFT] mientras pulsa [FAVORITES] (desde la función

de búsqueda por categoría antes explicada). Seleccione

las voces que desee, de cualquier categoría, y guárdelas

en Favoritos. Así podrá acceder fácilmente a las voces

que más utilice sin tener que recorrer otras categorías:

una gran ayuda para las actuaciones en directo.

Seleccione la voz deseada en la lista de voces y luego

pulse el botón [MUTE/SEL/ENTER] para marcar el

recuadro situado junto al nombre de la voz. (Puede

quitar la marca pulsando de nuevo el botón

[MUTE/SEL/ENTER].) Visite otras categorías y

continúe registrando sus selecciones favoritas.

Después de marcar todas las voces deseadas,

mantenga pulsado el botón [SHIFT] y presione

[FAVORITES] para guardarlas en la categoría de

favoritos. Todas las voces marcadas, y sólo ellas,

aparecerán en la lista. Para salir de Favoritos,

simplemente pulse [CATEGORY].

Pulse el botón [EXIT] para regresar al modo de

reproducción de voces.

Manual de uso 25

Edición de voces

El modo Voice Edit pone a su disposición una completa serie

de herramientas para crear sus propias voces, bien

partiendo de cero y cambiando los sonidos básicos, o bien

modificando los diversos parámetros de voz.

Cree sonidos personalizados seleccionando una voz

predefinida y editándola a su gusto. Los parámetros

disponibles y los métodos de edición dependerán del tipo de

voz.

Edición de voces normales

Una voz normal puede constar de cuatro elementos. Hay

dos tipos de pantallas de edición de voz: Common Edit

(edición común) para los ajustes comunes a los cuatro

elementos, y Element Edit para los elementos individuales.

Edición de voces de batería

Hay dos tipos de pantallas de edición de voces de batería:

Common Edit para los ajustes aplicables a todas las teclas

de batería de la voz, y Element Edit para las teclas

individuales (elementos).

Edición de voces Plug-in

Básicamente igual que la edición de voces normales. Como

única diferencia, las voces Plug-in sólo tienen un elemento

para la edición.

Edición de voces normales

1. Pulse el botón [VOICE] para acceder al modo de voz,

y a continuación seleccione la voz normal que va a

editar (página 23).

Si va a crear una voz partiendo de cero, utilice la práctica

función Initialize ([UTILITY] -> pantalla JobSel) para

inicializar una voz de los bancos de usuario (página 47).

2. Pulse el botón [EDIT] para acceder al modo de

edición de voces.

3. Acceda a la pantalla Common Edit o Element Edit.

Si desea editar parámetros de carácter general

relacionados con la voz global y su procesamiento, tales

como nombre de voz, volumen, panorámico o controlador

(página 45), acceda a la pantalla Common Edit.

Si desea editar los sonidos que constituyen una voz y los

parámetros básicos que determinan el sonido (página 51),

tales como oscilador, tono, filtro, amplitud o EG (generador

de envolvente), acceda a la pantalla Element

Modo de voz Reproducción de voces

PRECAUCIÓN

Cuando salga de la categoría de favoritos, el parámetro modificado

en la pantalla quedará automáticamente almacenado. Sin embargo,

estos datos editados se perderán si apaga la unidad y no abandona

correctamente la pantalla.

No intente nunca apagar la unidad mientras se están guardando

datos (mensaje “Executing...” o “Please keep power on”). Si lo hace,

se perderán todos los datos de usuario.

PRECAUCIÓN

Acerca de los elementos

El elemento es la unidad básica más pequeña de una

voz, y se crea aplicando los diversos parámetros (efectos,

EG, etc.) a la onda del sonido del instrumento. Cada voz

del MOTIF-RACK ES consta de varios elementos.

Función de comparación

Cuando edite una voz, performance o multi, esta

función le permitirá oír de forma rápida y sencilla el

efecto de las operaciones de edición realizadas, con lo

que podrá conmutar entre los ajustes de

voz/performance/multi originales, sin editar, y los

ajustes recién editados.

1. En el modo de edición (con el indicador [EE

EE] en la

pantalla y EDIT iluminado), pulse los botones

[SHIFT] y [COMPARE].

El indicador [CC

CC] aparecerá en la parte superior de

la pantalla (en lugar del indicador [EE

EE]), y la voz

original sin editar se recupera para poder

comparar.

2. Mantenga pulsado el botón [SHIFT] y pulse al

mismo tiempo [COMPARE] para cerrar la función

de comparación y restablecer los ajustes de la voz

que está editando.

Compare el sonido editado con el sonido sin editar

repitiendo los pasos 1 y 2 a conveniencia.

La función de comparación también está disponible en

los modos de edición de actuaciones y de multis.

Mientras la función de comparación esté activada, no

podrá editar los parámetros.

CONSEJO

Acceso a la pantalla Common Edit

Mantenga pulsado el botón [SHIFT] y al mismo tiempo pulse

el botón [COMMON] para abrir la pantalla de edición común.

Acceso a la pantalla Element Edit

Para abrir la pantalla de edición de elementos, asegúrese de

apagar el diodo del botón [MUTE/SEL/ENTER] y a

continuación seleccione el elemento deseado con los

botones [1/5/9/13]-[4/8/12/16] correspondientes. Si el botón

[MUTE/SEL/ENTER] está iluminado, pulse de nuevo

[MUTE/SEL/ENTER] para apagarlo.

4. Seleccione la pantalla deseada con los botones PAGE

y cambie los ajustes.

Para cambiar de página, use los botones PAGE

Seleccione el parámetro deseado con los botones de

cursor , y cambie los ajustes con la rueda de datos.

A continuación se describen brevemente los principales

parámetros de performance.

Edición común

Edición de elemento

Modo de voz Reproducción de voces

Manual de uso

Indicates a Common Edit display

[E][F]

[L][M]

Make sure to turn

this LED off.

Indicates the display for editing Element 1.

Common Edit

Element Edit 1

Element Edit 2

Element Edit 3

Element Edit 4

Indica una pantalla de edición común

Apague este

indicador.

Indica la pantalla para la edición del elemento 1.

Edición elemento 1

Edición elemento 2

Edición elemento 4

Edición elemento 3

Edición común

Conmutación (silenciamiento) y

selección de elementos

Cada vez que pulse el botón [MUTE/SEL/ENTER],

conmutará el estado del LED.

Cuando los LEDs están iluminados (silenciamiento)

Puede silenciar cualquier elemento pulsando el botón de

parte/elemento [1/5/9/13] a [4/8/12/16] correspondiente.

Para saber qué elemento está silenciado, observe las

lámparas de los botones Part/Element. Los LEDs de

los botones de elementos silenciados estarán

apagados, y los de los elementos activos, iluminados.

Cuando los LEDs están apagados (selección)

Puede seleccionar cualquier elemento pulsando el

botón de parte/elemento [1/5/9/13] a [4/8/12/16]

correspondiente.

Si selecciona el elemento silenciado, el LED del botón

parpadeará.

También puede cambiar el estado activo/inactivo de cada

parte en el modo de performance o multi.

CONSEJO

Display name

meter name Parameter v

Nombre de pantalla

Nombre de

parámetro Valor de

parámetro

General Ajusta parámetros generales, como nombre de

voz, mono/polifónico, afinación, portamento,

inflexión de tono, frase de audición, etc.

Output Ajusta los parámetros de salida de voz, tales

como volumen, panorámico, nivel de envío de

reverb/chorus, etc.

EG/FLT (generador Ajusta los parámetros de variación de tiempo,

tales como ataque, caída, abandono y sustain,

así como los parámetros de filtro como el corte

y la resonancia.

CtrlSet

(grupo de

Ajustalas funciones del controlador MIDI externo.

LFO (oscilador de baja Ajusta los parámetros del LFO. El LFO utiliza

una forma de onda de baja frecuencia. Si

desea más información sobre el LFO, consulte

la página 57.

LFO USR (usuario) Esta pantalla sólo está disponible si se ha

seleccionado la opción “user” (onda LFO de

usuario) en la pantalla LFO anterior.

OSC (oscilador) Ajusta los diversos parámetros que controlan

las formas de onda en que se basa la voz.

Puede seleccionar la onda utilizada por el

elemento, el volumen y el margen de notas de

cada elemento, entre otras posibilidades.

Pitch (tono) Ajusta los parámetros de tono básicos de cada

PEG (generador de elemento. Así mismo, ajustando el PEG podrá

controlar el cambio del tono en el tiempo.

Filter (filtro) Cambia las características tonales de cada

FEG (generador de elemento, ajustando los sobretonos incluidos

en la forma de onda del elemento. También

puede ajustar el FEG para la variación en

tiempo del funcionamiento del filtro, en otras

palabras, cambiar dinámicamente el tono y el

timbre del sonido en el tiempo.

AMP (amplitud) Ajusta el volumen de cada elemento después

AEG (generador de de la aplicación de los parámetros OSC

(oscilador), PITCH (tono) y FILTER (filtro), así

como el volumen general final de la señal

enviada a las salidas. Así mismo, ajustando el

AEG podrá controlar el cambio del volumen en

el tiempo.

Native (parámetros Ajusta los parámetros nativos. Consulte el

nativos de parte: manual de uso de la tarjeta Plug-in.

sólo voces Plug-in)

LFO (oscilador de Ajusta los parámetros LFO de las voces baja

normales.

EQ (ecualizador) Ajusta las cualidades tonales de cada elemento.

de envolvente/filtro)

envolvente del tono)

envolvente del filtro)

frecuencia)

envolvente de la amplitud)

controladores)

frecuencia) (para

voces normales)

Manual de uso 27

5. Repita los pasos 3 a 4 a conveniencia.

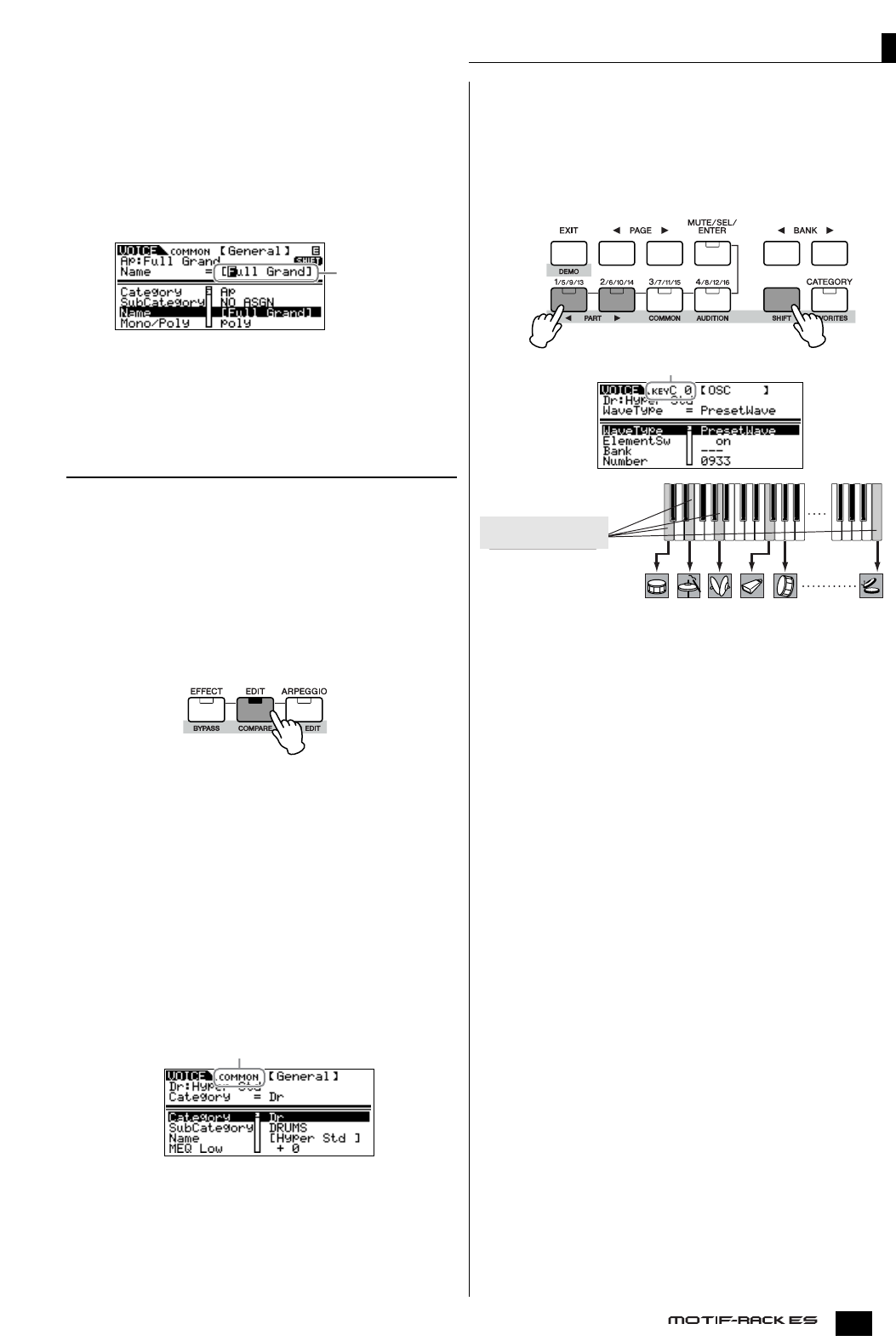

6. Asigne un nombre a la voz normal editada.

Seleccione la pantalla general de Common Edit, e

introduzca un nombre en el parámetro Name.

Si desea más detalles sobre la introducción de nombres,

consulte la página 50.

7. Guarde la voz editada en el banco de usuario (USR1-

3) de voces normales.

Más detalles en la página 49.

Edición de voces de batería

1. Pulse los botones [SHIFT] + [DRUM] para acceder al

modo Voice Play, y a continuación seleccione una

voz de batería para su edición (página 23).

Si va a crear una voz partiendo de cero, utilice la práctica

función Initialize ([UTILITY] -> pantalla JobSel) para

inicializar una voz de los bancos de usuario (página 47).

2. Pulse el botón [EDIT] para acceder al modo de

edición de voces.

3. Acceda a la pantalla Common Edit o Key Edit.

Si desea editar parámetros de carácter general

relacionados con la voz global y su procesamiento, tales

como nombre de voz, volumen, panorámico o controlador

(página 45), acceda a la pantalla Common Edit.

Si desea editar los sonidos que constituyen una tecla y

los parámetros básicos que determinan el sonido (página

51), tales como oscilador, tono, filtro, amplitud o EG

(generador de envolvente), acceda a la pantalla Key Edit.

Acceso a la pantalla Common Edit

Mantenga pulsado el botón [SHIFT] y al mismo tiempo

pulse el botón [COMMON] para abrir la pantalla de

edición común.

Acceso a la pantalla Key Edit

Cuando abra la pantalla Key Edit, mantenga pulsado

[SHIFT] y use los botones PART para seleccionar la

tecla deseada. También puede seleccionarla desde un

teclado conectado (mediante datos de nota activada o Note

On). Mantenga pulsado el botón [SHIFT] y pulse al mismo

tiempo la tecla correspondiente del teclado.

4. Seleccione la pantalla deseada con los botones

PAGE y cambie los ajustes.

Los parámetros principales disponibles son básicamente

los mismos que en la edición de voces normales (página

25). Lo que se llama edición de tecla en una voz de

batería se corresponde con la edición de elemento en

una voz normal. Tenga presente que los parámetros

LFO no están disponibles para las voces de batería.

5. Repita los pasos 3 a 4 a conveniencia.

6. Asigne un nombre a la voz de batería editada.

Seleccione la pantalla general de Common Edit, e

introduzca un nombre en el parámetro Name.

Si desea más detalles sobre la introducción de nombres,

consulte la página 50.

7. Guarde la voz editada en el banco de usuario (USR)

de voces de batería.

Más detalles en la página 49.

Modo de voz Reproducción de voces

Enter the desired

Voice name.

[E][F]

Indicates a Common Edit display.

Introduzca el

nombre de voz

deseado.

Indica una pantalla de edición común

Key 1 Key 5 Key 10 Key 18 Key 21 Key 73

C0 C1 C6

Indicates the display for editing the key C0.

Common Edit

Key Edit (1-73)

Indica la pantalla para la edición de la tecla C0.

Edición de tecla (1-73)

Edición común

Tecla 1 Tecla 5

Tecla 10 Tecla 18 Tecla 21 Tecla 73

[E][F]

Modo de voz Reproducción de voces

Manual de uso

Asignación de instrumentos de

batería/percusión a teclas

individuales

En el modo de edición de voces de batería, podrá

crear sus propios kits de batería asignando sonidos de

instrumentos específicos a teclas individuales, en

cualquier orden, y editar parámetros detallados para el

sonido de cada tecla.

1. Acceda a la pantalla Key Edit en el modo de

edición de voces.

Consulte el paso 3 de la página 27.

2. Seleccione la pantalla OSC con los botones

PAGE

5. Cree su propio kit de batería siguiendo los

pasos 3 y 4.

6. Guarde la voz editada en el banco de usuario

(USR) de voces de batería.

Más detalles en la página 49.

CONSEJO

[SHIFT] + [DRUM] ➙seleccionar voz de batería ➙

[EDIT] ➙seleccionar tecla ➙seleccionar pantalla

OSC ➙“Number”

[E][F]

elect the key to which you want to assign a sound w

HIFT] + PART [E][F] buttons.

elect the desired Waveform to be assigned.

ove the cursor to “Number” and change the value by

e data dial.

You can also select the desired wave from the desired categ

(“WaveCtgy” parameter). For a list of waves and their categ

refer to the “Waveform List” in the separate Data List.

3. Seleccione la tecla a la que desea asignar un

sonido, utilizando los botones [SHIFT] + PART

Seleccione la forma de onda deseada que va a asignar.

Mueva el cursor a “Number” y cambie el valor con

la rueda de datos.

[E][F]

También puede seleccionar la forma de onda deseada en

la categoría correspondiente (parámetro “WaveCtgy”). Si

desea una relación de ondas y categorías, consulte las

formas de onda en la lista de datos adjunta.

Ajuste de tecla de batería para

producir por separado los sonidos

de charles abierto y cerrado

En una batería auténtica, es físicamente imposible

tocar simultáneamente algunos sonidos, como los

charles abierto y cerrado. Es posible evitar que los

instrumentos de batería se reproduzcan

simultáneamente asignándolos al mismo grupo

alternativo (Alternate Group).

Las voces de batería predefinidas incluyen muchas

asignaciones de grupo alternativo, para conseguir así

un sonido más auténtico y natural. Cuando cree una

voz partiendo de cero, puede utilizar esta función tanto

para obtener un sonido auténtico como para crear

efectos especiales, de manera que cuando se toque

un sonido se cancele el anterior.

1. Acceda a la pantalla Key Edit en el modo de

edición de voces.

Consulte el paso 3 de la página 27.

2. Seleccione la pantalla OSC con los botones

PAGE

4. Seleccoine la tecla que corresponda a “Hi-Hat

Close” (charles cerrado) y ajústela al mismo

grupo alternativo (1) del paso 3.

5. Confirme si ha ajustado correctamente el

grupo alternativo.

Inmediatamente después de pulsar la tecla “Hi-Hat

Open”, pulse la tecla “Hi-Hat Close”. Al pulsar la

segunda tecla, la primera dejará de sonar.

Puesto que los ajustes anteriores van incluidos en los

datos de voz de batería, guárdelos como Drum Voice

en el modo Voice Store (almacenamiento de voces).

CONSEJO

[SHIFT] + [DRUM] ➙seleccionar voz de batería ➙

[EDIT] ➙seleccionar tecla ➙seleccionar pantalla

OSC ➙“AltnateGrp” (grupo alternativo)

3. S Seleccione la tecla que corresponda a “Hi-Hat

Open” (charles abierto) y ajuste el parámetro

“AltnateGrp” a “1”.

sonido, utilizando los botones

[SHIFT] + PART

Manual de uso 29

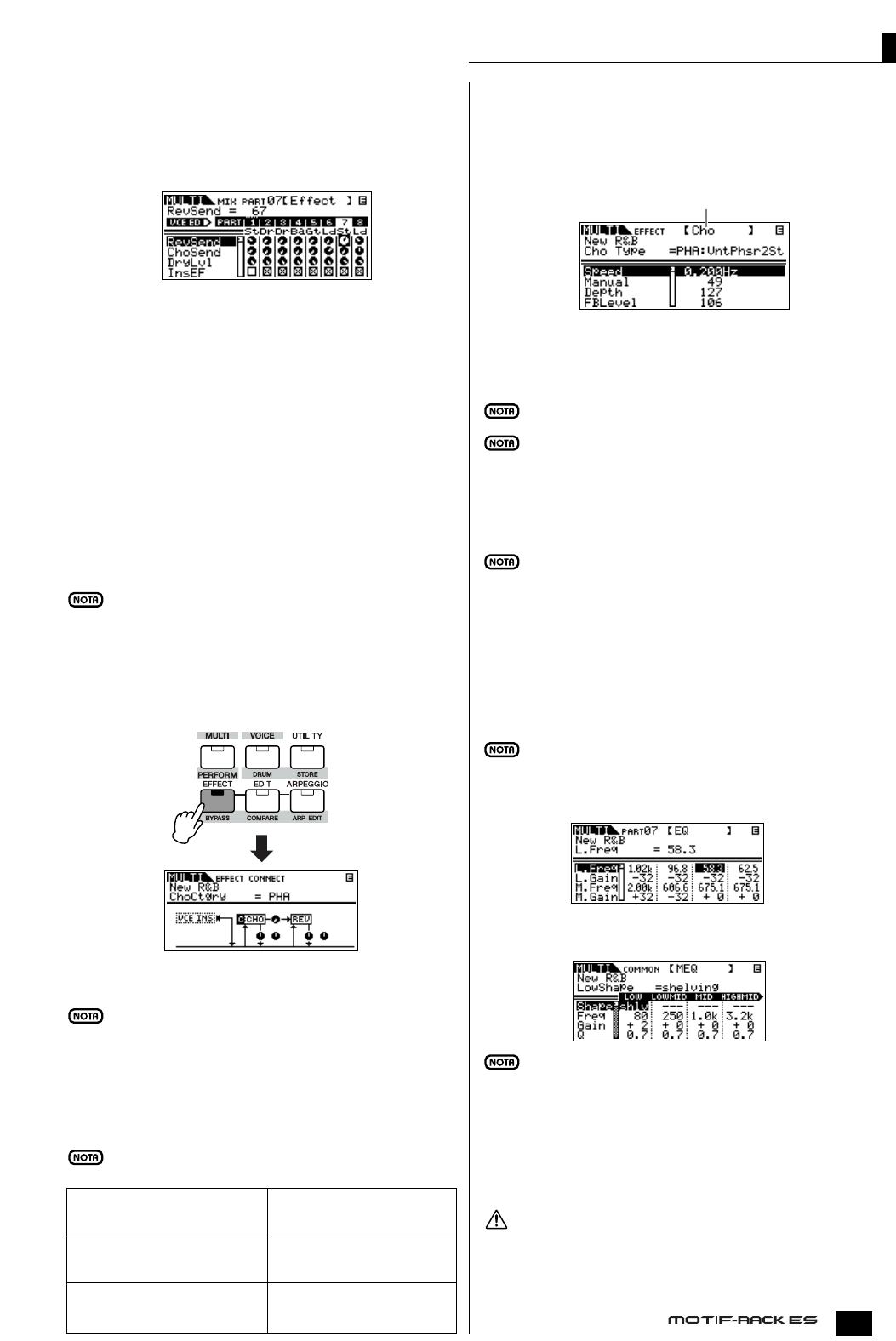

Uso de los efectos de voz

En los estadios finales de la programación, puede ajustar los

parámetros de efectos para cambiar aún más el carácter del

sonido. En el modo de voz, puede configurar y guardar los

efectos con cada una de las voces. Si desea más detalles

sobre la estructura de los efectos, consulte la página 59.

A continuación mostraremos un ejemplo de edición de

ajustes de efectos.

1. Seleccione la voz que desee editar (página 23).

2. Pulse el botón [EFFECT] una o dos veces para abrir

el modo Effect Connection Edit.

El diodo del botón [EFFECT] se ilumina, y aparece la

siguiente pantalla.

1Entradas de efectos

Si se selecciona una voz normal o de batería, determina el

efecto (1 ó 2) que se utilizará para procesar cada elemento o

tecla individual. Si se selecciona una voz Plug-in, no

aparece en la pantalla porque las voces Plug-in sólo tienen

un elemento.

2Efectos de inserción (página 59)

Determina los tipos o asignaciones de los efectos de

inserción 1 y 2.

3Efecto de sistema (reverb/chorus) (página 59)

Determina el tipo y el nivel de envío/retorno del efecto de

sistema (reverberación/chorus).

• La pantalla anterior muestra un ejemplo del modo de voz normal. Si

selecciona una voz de batería o Plug-in, la pantalla será diferente.

• Si no aparece esta pantalla, pulse de nuevo el botón [EFFECT].

3. Ajuste los efectos de inserción. Los ajustes que

realice aquí afectarán a las voces de las partes de

performance o multi.

Seleccione los parámetros de (1) y (2) con los botones de

cursor o PAGE , y después cambie los

ajustes con la rueda de datos. Los siguientes parámetros se

utilizan para editar el efecto de inserción.

1Entradas de efectos

• Cuando edite la voz de batería, seleccione primero la tecla con el

parámetro “Key”, y después especifique el efecto (1 ó 2) que desea

usar para la tecla seleccionada, con el parámetro “InsEFOut”.

• También puede seleccionar la tecla deseada utilizando un teclado

conectado (mediante datos de nota activada), manteniendo pulsado

el botón [SHIFT] y pulsando la tecla correspondiente del teclado.

2Efectos de inserción

4. Ajuste de los efectos de sistema (reverberación/chorus)

Los ajustes que realice aquí no afectarán a las voces de

las partes de performance o multi.

Realice ajustes para los parámetros del siguiente punto

(3) igual que para los efectos de inserción del punto 3

anterior.

Primero seleccione el tipo Reverb/Chorus, y luego ajuste

el nivel de envío y el panorámico. Los siguientes

parámetros se utilizan para editar el efecto de sistema.

Si desea información sobre los tipos de reverberación y chorus,

consulte la lista de datos adjunta.

Modo de voz Reproducción de voces

Para determinar la respuesta de la

voz de batería a la liberación de la

tecla

Es posible determinar si la tecla de batería

seleccionada responderá o no a los mensajes MIDI de

nota desactivada (Note Off).

Ajustar el parámetro “RcvNoteOff” a “off” puede ser útil

para sonidos de platos y demás sonidos sostenidos.

De esta forma, los sonidos seleccionados tendrán un

sustain que durará lo que su caída natural, incluso si

se libera la nota, o hasta que se reciba el mensaje de

nota desactivada. Si se ajusta el parámetro a “on”, el

sonido se detendrá inmediatamente al recibir un

mensaje de nota desactivada.

CONSEJO

[SHIFT] + [DRUM] -> seleccionar voz de batería ➙

[EDIT] ➙seleccionar tecla ➙seleccionar pantalla

OSC ➙“RcvNoteOff” (recepción nota desactivada)

Ajuste del terminal de salida para

cada tecla

Es posible cambiar el terminal de salida del panel

posterior para la señal de tecla de batería individual.

Esta función resulta útil cuando se desea aplicar un

efecto externo (conectado a la unidad) al instrumento

de batería específico.

Más detalles en la página 15.

El parámetro “OutputSel” estará disponible

únicamente cuando el parámetro “InsEFOut” esté

ajustado a “thru” en la pantalla OSC.

CONSEJO

[SHIFT] + [DRUM] ➙seleccionar voz de batería ➙

[EDIT] ➙seleccionar tecla -> seleccionar pantalla

OSC ➙“OutputSel” (selección de salida)

The

selected

parameter

name

and

value

are

shown

1 Effect Inputs 2 Insertion Effects 6 System Effects

Aparecen el nombre y el valor del parámetro seleccionado.

Entradas de efectos Efectos de inserciónEfectos de sistema

(reverberación, chorus)

[L][M]

[E][F]

EL1InsEFOut - EL4InsEFOut

(Insertion Effect Out) Determines which effect (1 or 2) is used to

process each individual Element. The

“thru” setting lets you bypass the Insertion

Effects for the speciﬁc Element/key.

Ins1Ctgry, Ins2Ctgry

(Insertion 1/2 Category) These determine the effect type category

for Insertion 1 and 2.

Ins1Type, Ins2Type

(Insertion 1/2 Type) These determine the effect type for

Insertion 1 and 2.

InsEFCnct

(Insertion Effect Connect Type) Determines the effect routing for Insertion 1

and 2.

EL1InsEFOut - EL4InsEFOut

(salida del efecto de

inserción)

Ins1Ctgry, Ins2Ctgry

(categoría inserción 1/2)

Ins1Type, Ins2Type

(tipo inserción 1/2)

InsEFCnct (tipo de conexión

de efecto de inserción)

Determinan la categoría de tipos de

efecto para inserción 1 y 2.

Determinan el tipo de efecto para

inserción 1 y 2.

Determina la ruta del efecto para

inserción 1 y 2.

Determina el efecto (1 ó 2) que se usará

para procesar cada elemento individual. El

ajuste “thru” omite los efectos de inserción

para el elemento o tecla en cuestión.

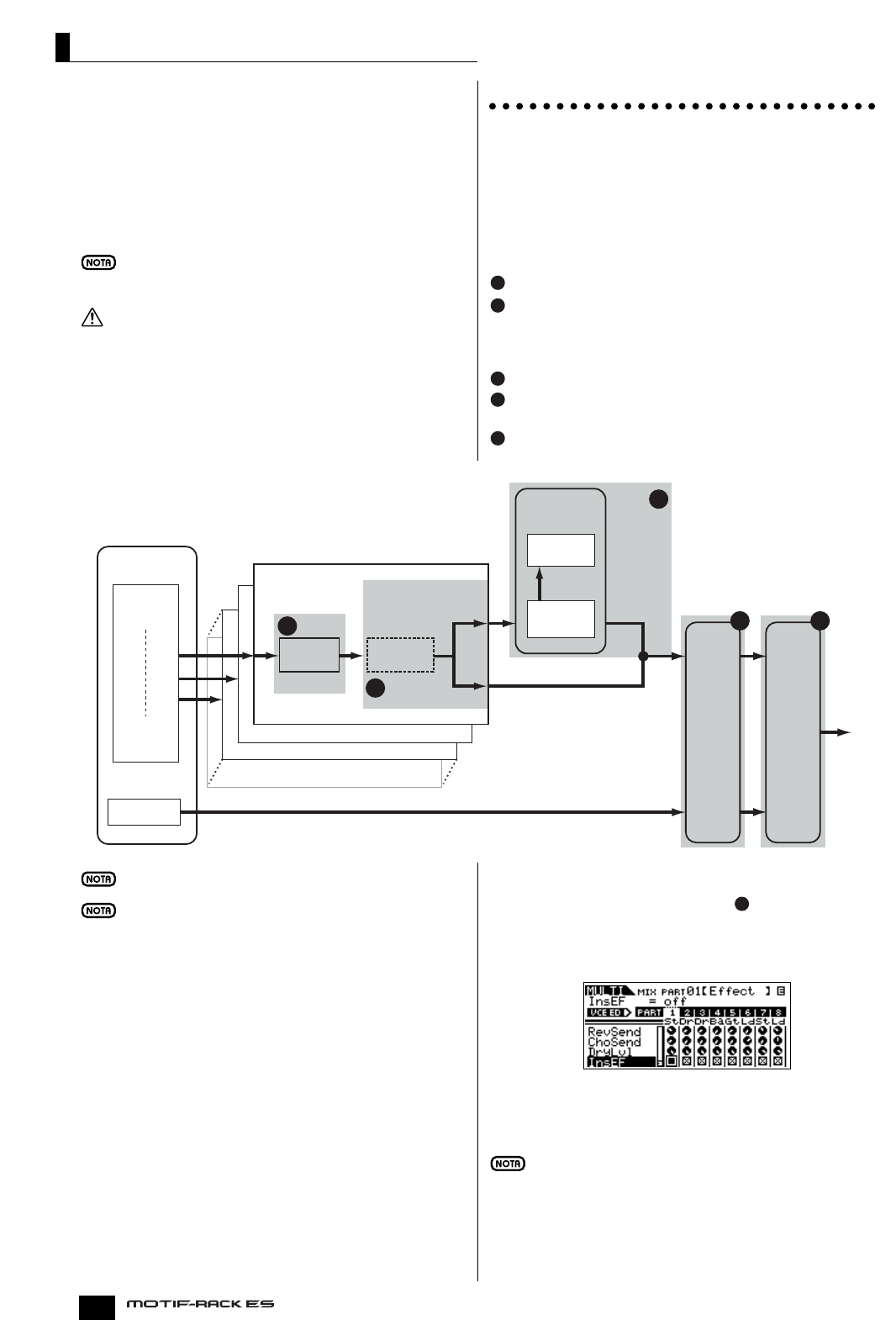

3Efectos de sistema (reverberación, chorus)

5. Ajuste los parámetros de efecto detallados, según

sea necesario.

Pulse el botón [EFFECT] para abrir la pantalla Effect

Edit. Desde esta pantalla podrá editar los parámetros

detallados.

Pueden usarse los botones PAGE para conmutar

entre los tipos de efectos. Seleccione el parámetro que

desea editar con los botones de cursor , y cambie los

ajustes con la rueda de datos.

Los parámetros disponibles diferirán según el tipo de efecto

seleccionado. Si desea información sobre los parámetros de efectos,

consulte la lista de datos adjunta.

Si se selecciona “thru” u “off” como tipo de efecto, no se podrá editar

ninguno de los parámetros de efectos.

6. Si es necesario, ajuste Master Effect o Master

Equalizer en las pantallas MEF o MEQ, en modo de

voz ➙[UTILITY].

Si desea más detalles sobre la estructura de los efectos,

consulte la página 59.

Cuando ajuste los efectos generales, asegúrese de activar Master

Effect. (Pulse [SHIFT] + [BYPASS], y luego cambie el parámetro

“Master” a “effect on”).

7. Guarde la voz editada.

Si desea guardar los nuevos ajustes, guárdelos con los

otros parámetros de voz como una voz individual antes

de salir de la voz seleccionada (página 49).

Si recupera otra voz o accede a otro modo sin realizar la operación de

almacenamiento, los ajustes editados pueden perderse.

Modo de voz Reproducción de voces

Manual de uso

ReverbType (Reverb Type) For setting the Reverb Effect Parameters.

RevSend (Reverb Send)

ReverbRtn (Reverb Return)

ReverbPan (Reverb Pan)

ChoCtgry (Chorus Category) For setting the Chorus Effect Parameters.

ChoType (Chorus Type)

ChoSend (Chorus Send)

ChoRtn (Chorus Return)

ChoPan (Chorus Pan)

ChoToRev (Chorus to Reverb) For adjusting the Send Level from the

Chorus Effect to Reverb Effect.

Effect Type (Ins1, Ins2, Rev, Cho)

[L][M]

Reproducción de actuaciones

Igual que el modo de reproducción de voces, el modo

Performance Play se utiliza para seleccionar y reproducir los

sonidos instrumentales de este generador de tonos.

Aquí le indicaremos cómo tocar en el modo de reproducción

de actuaciones.

Cada performance puede contener hasta cuatro partes

diferentes. Puede crear una performance superponiendo

varias voces o asignando voces diferentes a márgenes

distintos del teclado.

Asegúrese de que coincide el canal de transmisión MIDI del teclado

MIDI externo con el canal de recepción MIDI del MOTIF-RACK ES

(página 16).

Selección de una performance

Cuando sale de fábrica, este generador de tonos contiene

un juego completo con 128 actuaciones especialmente

programadas en el banco de usuario. En el modo

Performance Play podrá seleccionar y reproducir

actuaciones de usuario individuales. Puesto que sólo hay un

banco para ellas, no será necesario seleccionar un banco de

actuaciones.

Banco de usuario de actuaciones

Tenga en cuenta que si sobrescribe una performance del banco de

usuario, la performance se perderá. Cuando guarde una

performance editada, tenga cuidado de no sobrescribir actuaciones

de usuario importantes.

1. Pulse los botones [SHIFT] + [PERFORM] para

acceder al modo de reproducción de actuaciones.

El diodo del botón [PERFORM] se iluminará en naranja.

En esta situación, tocando el teclado externo se

reproducirá la performance indicada en la pantalla.

A continuación se describen brevemente los parámetros

del modo de reproducción de actuaciones.

2. Seleccione un número de programa con la rueda de

datos o los botones de cursor .

ReverbType (tipo reverberación)

Ajusta los parámetros del efecto de

reverberación.

Ajusta los parámetros del efecto de chorus.

Ajusta el nivel de envío del efecto de chorus

al de reverberación.

RevSend (envío de reverberación)

ReverbRtn (retorno de reverberación)

ReverbPan (panorámico de reverberación)

ChoCtgry (categoría de chorus)

ChoType (tipo de chorus)

ChoSend (envío de chorus)

ChoRtn (retorno de chorus)

ChoPan (panorámico de chorus)

ChoToRev (chorus a reverberación)

Tipo de efecto (Ins1, Ins2, Rev, Cho)

[E][F]

PRECAUCIÓN

Modo de performance

En esta sección aprenderá a seleccionar y reproducir actuaciones (performances), a editarlas y a configurar sus efectos.

Values of AS1/2

(ASSIGN 1/2)

(page 45)

Functions assigned

to ASA/B (ASSIGN

A/B) (page 45)

Program number

Bank

Category Performance

name

Selected Arpeggio (page 42)

Número de programa

Banco

CategoríaNombre de

performance

Valores de

AS1/2 (ASSIGN

1/2) (página 45)

Funciones asignadas

a ASA/B (ASSIGN

A/B) (página 45)

Arpegio seleccionado (página 42)

[L][M]

Manual de uso 31

Modo de voz Reproducción de voces

Asignación de las voces deseadas a

cada parte

Las actuaciones constan de hasta un máximo de cuatro

partes (voces), seleccionadas de las partes del generador

de tonos interno 1 – 4 y de las partes de tarjeta Plug-in 1 -2.

Puede crear una performance superponiendo varias voces o

asignando voces diferentes a márgenes distintos del

teclado.

1. Pulse los botones [SHIFT] + [PERFORM] para acceder

al modo Performance, y a continuación seleccione una

performance para su edición (página 30).

Si va a crear una performance partiendo de cero, utilice

la práctica función Initialize ([UTILITY] -> pantalla

JobSel) para inicializar una performance de los bancos

de usuario (página 47).

2. Pulse una o dos veces el botón [EDIT] para abrir el

modo de asignación de voces de performance.

Aparecerá la siguiente pantalla.

Selección de actuaciones desde un ordenador

Igual que en el modo de voz, puede seleccionar las

actuaciones de este instrumento con el software del

ordenador especificando los siguientes mensajes MIDI

(página 24). Los valores MSB/LSB de selección de banco

para cambiar de performance son:

• MSB de selección de banco (control nº 000) = 63

• LSB de selección de banco (control nº 032) = 64

Cuando cambie de modo (por ejemplo, del de voz al de

performance), transmita al MOTIF-RACK ES el mensaje de

cambio de modo apropiado (exclusivo de sistema) antes que el

MSB de selección de banco (página 95).

Después del MSB/LSB de selección de banco, transmita el

mensaje de cambio de programa apropiado para elegir el

número de programa de la performance.

Silenciamiento de una parte de la

performance

Cada performance puede contener un máximo de cuatro

partes, cada una de las cuales puede activarse o

desactivarse independientemente. La operación de

silenciamiento de partes individuales es igual que la de

silenciamiento de elementos individuales de una voz

(página 26).

Uso de la función de búsqueda por

categoría

Igual que en el modo de reproducción de voces, puede

usar las funciones de búsqueda por categoría y favoritos

en el modo de reproducción de actuaciones (página 24).

CONSEJO

[MUTE/SEL/ENTER] (se ilumina el diodo) ➙

seleccionar parte con [1/5/9/13] – [4/8/12/16]

[CATEGORY] ➙seleccionar categoría principal con

BANK ➙seleccionar subcategoría con [SHIFT] +

BANK ➙seleccionar performance ➙[CATEGORY]

[E][F]

123 4

PLG1 PLG2

123 4

PLG1 PLG2

Layer (example)

Built-in tone generator Parts Plug-in Parts*

Split (example)

Built-in tone generator Parts Plug-in Parts*

*Available when the Plug-in Board has been installed.

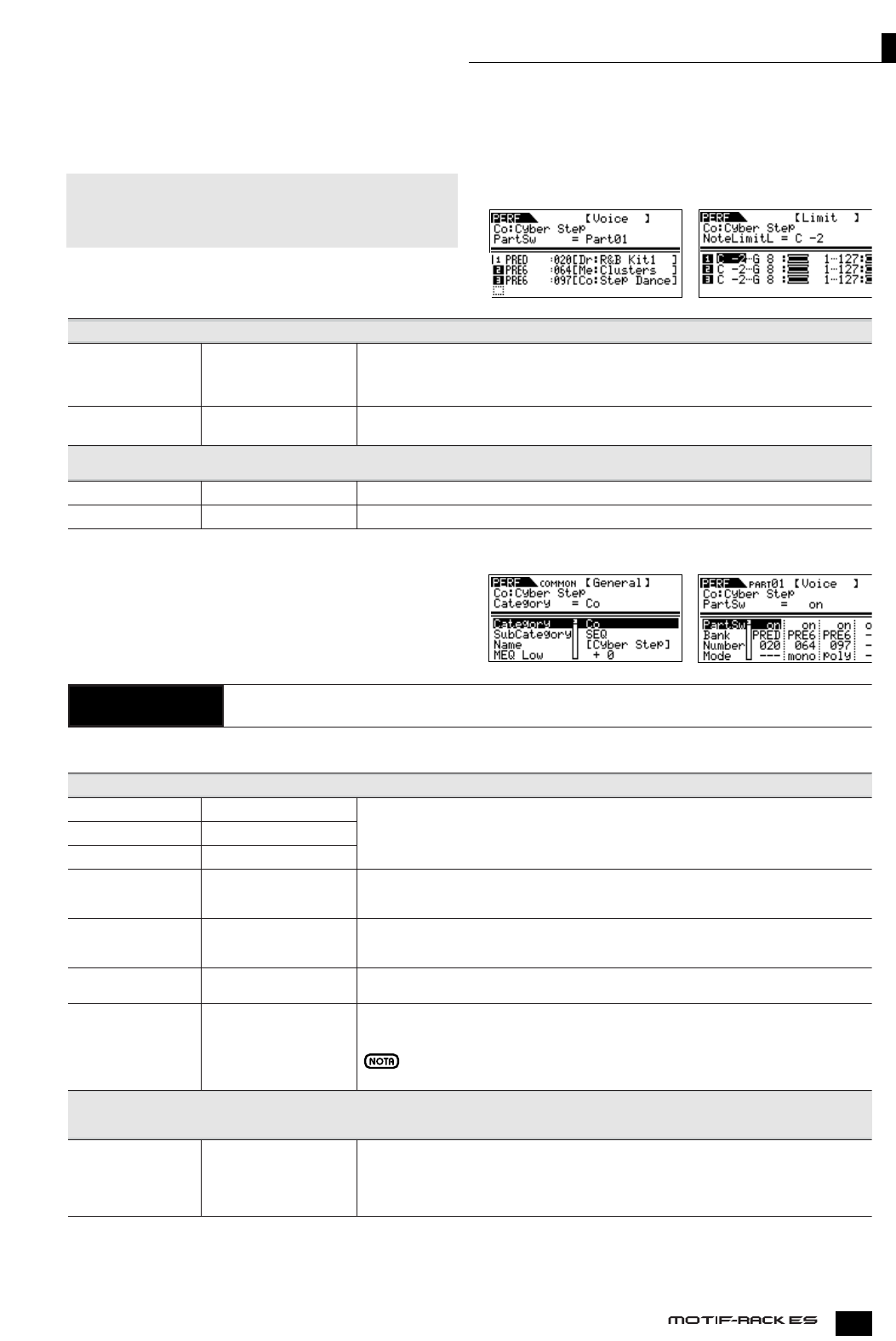

Voice display

Limit display

Layer (superposición) (ejemplo)

Partes del generador de tonos interno Partes Plug-in*

Split (división) (ejemplo)

Partes del generador de tonos interno Partes Plug-in*

* Disponibles si se ha instalado la tarjeta Plug-in.

Pantalla de voz

Pantalla de límite

3. Seleccione la pantalla de voz con los botones PAGE

4. Asigne la voz deseada a cada parte.

Lleve el cursor al ajuste deseado con los botones de

cursor . Ajuste los parámetros con la rueda de

datos.

Las voces de la tarjeta Plug-in multiparte PLG100-XG no pueden

asignarse a partes de la performance.

También puede asignar voces a una performance desde la pantalla

Part Edit (página 33).

Cuando se asigna una voz de tarjeta Plug-in a una parte, los

bancos de voces disponibles diferirán dependiendo de la

tarjeta instalada. Encontrará más detalles en el manual de

uso de la tarjeta Plug-in.

5. Seleccione la pantalla Limit con los botones PAGE

y luego especifique las notas superior e

inferior del margen (NoteLimitH/NoteLimitL) y la

velocidad de pulsación máxima y mínima

(VelLimitH/VelLimitL) para cada parte.

Lleve el cursor al parámetro deseado con los botones de

cursor . Ajuste los parámetros con la rueda de datos.

6. Asigne un nombre a la performance editada.

Seleccione la pantalla general de Common Edit, e

introduzca un nombre en el parámetro Name.

Si desea más detalles sobre la introducción de nombres,

consulte la página 50.

7. Guarde la performance editada en el banco de

usuario (USER) de la performance.

Más detalles en la página 49.

Modo de voz Reproducción de voces

Manual de uso

[E][F]

[L][M]

Part Switch

(PartSw)

Voice Bank (Bank) Voice Number (Number)

Interruptor de

parte (PartSw)

Banco de voces (Bank) Número de voz (Number)

Interruptor de parte (PartSw) Determina si se van a usar las voces internas o de

tarjeta Plug-in.

Banco de voces (Bank) Seleccione un banco para la parte seleccionada.

Número de voz (Number) Seleccione un número de voz del banco especificado.

Uso de la búsqueda por categoría

para asignar voces a las partes

Si selecciona “Bank” o “Number”, podrá usar la función de

búsqueda por categoría igual que en el modo de voz

(página 24).

CONSEJO

Establezca el margen de nota o

velocidad de pulsación con un

mensaje de nota activada

También puede fijar directamente el margen de nota o

velocidad de pulsación desde un teclado MIDI conectado,

pulsando las teclas correspondientes.

1. Seleccione la pantalla Limit y pulse los botones

[SHIFT] + [MUTE/SEL/ENTER].

2. La indicación del teclado aparece en el ángulo

superior derecho de la pantalla.

3. Pulse la tecla deseada del teclado para transmitir el

mensaje Note On al MOTIF-RACK ES.

4. Si el cursor está situado en “NoteLimitH” o

“NoteLimitL”, el parámetro se ajustará a la nota de la

tecla pulsada (número de nota).

Si el cursor está situado en “VelLimitH” o “VelLimitL”,

el parámetro se ajustará al volumen del teclado

pulsado (velocidad de pulsación).

CONSEJO

Modo Performance Voice Assign ➙seleccionar

pantalla Voice con PAGE ➙mover cursor a

“Bank” o “Number” ➙[CATEGORY]

[E][F]

[L][M]

NoteLimitH Determina la nota superior/inferior de cada parte.

NoteLimitL

VelLimitH Determina la velocidad de pulsación

VelLimitL máxima/mínima para cada parte.

Manual de uso 33

Edición de actuaciones

El modo Performance Edit ([SHIFT] + [PERFORM] ->

[EDIT]) le permite crear sus propias actuaciones originales

–con un máximo de cuatro partes (voces) diferentes–

mediante la edición de los diversos parámetros. Las voces

se pueden seleccionar del generador de tonos interno o de

las tarjetas Plug-in instaladas. Después de asignar voces

diferentes a distintos rangos del teclado, edite los

parámetros detallados desde el modo de edición de

actuaciones.

1. Pulse los botones [SHIFT] + [PERFORM] para

acceder al modo Performance, y a continuación

seleccione una performance para su edición (página

30).

Si va a crear una performance partiendo de cero, utilice

la práctica función Initialize ([UTILITY] -> pantalla

JobSel) para inicializar una performance de los bancos

de usuario (página 47).

2. Pulse el botón [EFFECT] una o dos veces para abrir

el modo Performance Edit.

Aparecerá la siguiente pantalla.

3. Acceda a la pantalla Common Edit o Part Edit.

Utilice Common Edit para editar los parámetros que

afectan a todas las partes. Utilice Part Edit para editar los

parámetros de cada una de las partes.

Acceso a la pantalla Common Edit

Mantenga pulsado el botón [SHIFT] y al mismo tiempo pulse

el botón [COMMON] para abrir la pantalla de edición común.

Acceso a la pantalla Part Edit

Para abrir la pantalla de edición de partes, asegúrese de

apagar el diodo del botón [MUTE/SEL/ENTER] y a

continuación seleccione la parte deseada con los botones

[1/5/9/13]-[4/8/12/16] correspondientes. También puede

recorrer las partes por orden, manteniendo pulsado el botón

[SHIFT] y usando los botones PART .

Si el botón [MUTE/SEL/ENTER] está iluminado,

simplemente pulse de nuevo [MUTE/SEL/ENTER] para

apagarlo.

Si se han instalado una o más tarjetas Plug-in, puede seleccionar la

parte Plug-in 1 ó 2 pulsando varias veces [1/5/9/13] o [2/6/10/14].

Puede crear una performance seleccionando y activando

hasta cuatro partes (usando los parámetros “PartSw”).

También puede asignar la voz deseada a cada parte desde el modo

de asignación de actuaciones (página 33).

Modo de voz Edición de actuaciones

Función de comparación

Cuando edite una voz, performance o multi, esta función

le permitirá oír de forma rápida y sencilla el efecto de las

operaciones de edición realizadas, con lo que podrá

conmutar entre los ajustes de voz/performance/multi

originales, sin editar, y los ajustes recién editados.

1. Desde el modo de edición, mantenga presionado

[SHIFT] y pulse [COMPARE].

El diodo de EDIT parpadeará, y los ajustes

anteriores a la edición se restablecerán

temporalmente para hacer la comparación. (El

indicador C aparece en la parte superior de la

pantalla en lugar del indicador E.)

2. Mantenga pulsado el botón [SHIFT] y pulse al mismo

tiempo [COMPARE] para cerrar la función de

comparación y restablecer los ajustes recién

editados.

• La función de comparación también está disponible en los

modos de edición de voces y de multis.

• Mientras la función de comparación esté activada, no podrá

editar los parámetros.

Common Edit display

Part Edit display

Pantalla de edición común

Pantalla de edición de parte

Indicates a Common Edit display.

Indicates the display for editing Part 1.

Make sure to turn

this LED off.

Indica una pantalla de edición común

[E][F]

Apague este

indicador.

Indica la pantalla para la edición de la parte 1.

ommon Edit

Part 1 Edit

Part 2 Edit

Part 3 Edit

Part 4 Edit

Plug-in Part 1 (PLG1) Edit

Plug-in Part 2 (PLG2) Edit

Parts to which

Internal Voices

are assigned

Parts to which

Plug-in Board

Voices are

assigned

Edición común

Edición de parte 1

Edición de parte 2

Edición de parte 4

Edición de parte Plug-in 1 (PLG1)

Edición de parte Plug-in 2 (PLG2)

Edición de parte 3

Partes a las

que se

asignan las

voces internas

Partes a las

que se

asignan voces

de tarjeta

Plug-in

4. Seleccione la pantalla deseada con los botones

PAGE y cambie los ajustes.

Para cambiar de página, use los botones PAGE

Seleccione el parámetro deseado con los botones de

cursor , y cambie los ajustes con la rueda de

datos.

A continuación se describen brevemente los principales

parámetros.

Edición común

Las funciones que se asignan a los controladores externos

dependen de los ajustes de la voz de cada parte editados en el

modo Voice Edit.

Edición de parte

5. Repita los pasos 3 a 4 a conveniencia.

6. Asigne un nombre a la performance editada.

Seleccione la pantalla general de Common Edit, e

introduzca un nombre en el parámetro Name.

Si desea más detalles sobre la introducción de nombres,

consulte la página 50.

7. Guarde la performance editada en el banco de

usuario (USER) de la performance.

Más detalles en la página 49.

Modo de voz Reproducción de voces

Manual de uso

Conmutación (silenciamiento) y

selección de partes

Cada vez que pulse el botón [MUTE/SEL/ENTER],

conmutará el estado del LED.

Cuando los LEDs están iluminados (silenciamiento)

Puede silenciar cualquier parte pulsando el botón de

parte/elemento [1/5/9/13] a [4/8/12/16] correspondiente.

Para saber qué parte está silenciada, observe las

lámparas de los botones Part/Element. Los LEDs de los

botones de partes silenciadas estarán apagados, y los de

las partes activas, iluminados.

Cuando los LEDs están apagados (selección)

Puede seleccionar cualquier parte deseada pulsando el

botón de parte/elemento [1/5/9/13] a [4/8/12/16]

correspondiente. Si selecciona la parte silenciada, el LED

del botón parpadeará.

También puede cambiar el estado activo/inactivo

de cada parte en el modo de multi.

CONSEJO

[E][F]

[L][M]

Display name

meter name Parameter

value

Nombre de pantalla

Nombre de

parámetro Valor de

parámetro

General Para ajustar parámetros generales de

Common Edit, como nombre de

performance, portamento, etc.

MEQ (ecualización Para ajustar la ecualización general de

general) cada performance. Master EQ también

dispone de parámetros de forma de EQ

independientes para las bandas de graves y

agudos, así como de controles de

frecuencia, ganancia y Q para cada banda.

MEF (efecto global) Para ajustar el tipo de efecto global y otros

parámetros.

CtrlAsn (asignación Para ajustar los números de control

de control) generados por el uso de un controlador MIDI

externo.

Voice (voz) Determina los parámetros de voz (voces

asignadas a la parte, margen de nota o

velocidad de pulsación, arpegio

activado/desactivado, ajuste de portamento,

inflexión de tono, etc.) para cada parte.

También puede configurar la voz para la

asignación a cada parte y al margen de nota

o velocidad de cada parte, desde el modo

Performance Voice Assign (página 31).

Output (salida) Asigna cada voz de parte individual para su

envío por una salida específica del panel

posterior. También puede ajustar los

parámetros de salida de voz, tales como

volumen, panorámico y nivel de envío de

reverb/chorus.

Tone (tonalidad) Para ajustar parámetros básicos del

sintetizador, tales como oscilador, tono, filtro

y amplitud.

EQ (ecualizador) Ajuste del ecualizador para cada parte.

RcvSw (interruptor Para determinar si se reconocen o no los

de recepción) mensajes de cambio de control, inflexión de

tono, rueda de modulación, etc., para cada

parte.

Output (salida) Ajusta los parámetros de salida de voz, tales

como volumen, panorámico y nivel de envío

de reverb/chorus.

EG (generador de Ajusta los parámetros de variación de

envolvente) tiempo, tales como ataque, caída, abandono

y sustain, así como los parámetros de filtro

como el corte y la resonancia.

Enter the desired

Performance na

Introduzca el

nombre de

performance

deseado.

Manual de uso 35

Uso de los efectos de performance

En los estadios finales de la programación, puede ajustar los

parámetros de efectos para cambiar aún más el carácter del

sonido. En el modo de performance, puede configurar y

guardar los efectos con cada una de las actuaciones. Si

desea más detalles sobre la estructura de los efectos,

consulte la página 59.

A continuación mostraremos un ejemplo de edición de

ajustes de efectos en el modo de performance.

1.Seleccione la performance que desee editar (página 30).

2. Pulse el botón [EFFECT] una o dos veces para abrir

el modo Effect Connection Edit.

El diodo del botón [EFFECT] se ilumina, y aparece la

siguiente pantalla.

3. Seleccione las partes a las que desea aplicar los

efectos de inserción.

En esta pantalla, active los recuadros de las partes a las

que desea aplicar efectos de inserción, y desactive el

resto. Lleve el cursor con los botones o PAGE

al recuadro deseado, y active (“on”) o desactive

(“off”) el parámetro.

4.Ajuste de los efectos de sistema (reverberación/chorus)

Seleccione los parámetros de efectos de sistema con los

botones de cursor o PAGE , y después

cambie los ajustes con la rueda de datos.

Primero seleccione el tipo Reverb/Chorus, y luego ajuste

el nivel de envío y el panorámico. Los siguientes

parámetros se utilizan para editar el efecto de sistema.

Si desea información sobre los tipos de reverberación y chorus,

consulte la lista de datos adjunta.

Los ajustes de los efectos de inserción dependen de la

configuración de la voz asignada a cada parte (realizados en el

modo de voz, página 29).

5. Pulse el botón [EFFECT] para acceder al modo de

edición de parámetros de efectos.

Desde esta pantalla podrá editar los parámetros

detallados.

Pueden usarse los botones PAGE para conmutar

entre los tipos de efectos.

Seleccione el parámetro que desea editar con los botones

de cursor , y cambie los ajustes con la rueda de datos.

Los parámetros disponibles diferirán según el tipo de efecto

seleccionado. Si desea más detalles, consulte la lista de datos

adjunta.

Si se selecciona “off” como tipo de efecto, no se podrá editar ninguno

de los parámetros de efectos.

6. Si es necesario, ajuste Master Effect o Master

Equalizer en las pantallas MEF o MEQ.

Si desea más detalles sobre la estructura de los efectos,

consulte la página 59.

Cuando ajuste los efectos generales, asegúrese de activar Master

Effect. (Pulse [SHIFT] + [BYPASS], y luego cambie el parámetro

“Master” a “effect on”).

7. Guarde la performance editada.

Si desea almacenar los nuevos ajustes, guárdelos con

los otros parámetros Performance Edit como una

performance individual antes de salir de la performance

seleccionada.

Si desea más detalles sobre el almacenamiento de

actuaciones, consulte la página 49.

Si recupera otra performance o accede a otro modo sin realizar la

operación de almacenamiento, los ajustes editados pueden perderse.

Modo de voz Uso de los efectos de performance

The selected parameter name and value are shown.

Insertion

Effects System Effect

(Reverb, Chor

Th PAGE [E][F]b b d i hb E

Effect Type (Rev, Cho)

Aparecen el nombre y el valor del parámetro seleccionado.

Efectos de

inserción

Efectos de

sistema

(reverberación

chorus)

Efectos de inserción Seleccione las partes a las que desea aplicar

los efectos de inserción. Los ajustes de los

efectos de inserción dependen de la

configuración de la voz asignada a cada parte

(realizados en el modo de voz, página 29).

Eectos de sistema Determina el tipo y el nivel de envío/retorno

(reverberación, chorus) del efecto de sistema (reverberación/chorus).

ReverbType (tipo reverberación) Ajusta los parámetros del efecto

ReverbRtn (

retorno de reverberación

) de reverberación.

ReverbPan (pan. de reverberación)

ChoCtgry (categoría de chorus) Ajusta los parámetros del efecto

ChoType (tipo de chorus) de chorus.

ChoRtn (retorno de chorus)

ChoPan (panorámico de chorus) Ajusta el nivel de envío del efecto

ChoToRev (chorus de chorus al de reverberación.

a reverberación)

[L][M]

[E][F]

Tipo de efecto (Rev, Cho)

[L][M]

SHIFT] + [PERFORM] ➙seleccionar performance ➙

seleccionar modo de edición de actuaciones

pulsando una o dos veces [EDIT] ➙[SHIFT] +

[COMMON] ➙pantalla MEF o MEQ

PRECAUCIÓN

Modo Multi

El modo Multi le permite configurar el MOTIF-RACK ES como generador de tonos multitímbrico para el uso con software

musical de ordenador o secuenciadores externos. Si cada pista de una canción utiliza un canal MIDI diferente, puede asignar

por separado cada una de las partes de un multi a dichos canales MIDI. De esta manera, podrá reproducir los datos de

canción en un secuenciador y que cada pista reproduzca una voz diferente.

Puede crear un multi que contenga hasta 16 partes utilizando el generador de tonos interno. Cuando instale tarjetas Plug-in,

también podrá crear un multi que contenga hasta 33 partes (página 57). Puesto que sólo hay un banco para ellos, no será

necesario seleccionar un banco de multis.

Acerca del banco de usuario de multis

Cuando sale de fábrica, este generador de tonos contiene un juego completo con 32 multis especialmente programados en el banco de usuario. Si un

multi de un banco de usuario (voz de usuario) se sobrescribe, dicha voz de usuario se perderá. Cuando guarde el multi editado, tenga cuidado de no

sobrescribir multis de usuario importantes. En el banco de usuario se pueden almacenar hasta 128 multis.

Modo Multi Reproducción de Multi

Manual de uso

Reproducción de multi

En el modo Multi Play se puede seleccionar y reproducir

cualquiera de los multis.

Si desea más detalles sobre los multis, consulte la página

53. Aquí aprenderá a reproducir los archivos de canción del

software de secuenciador del ordenador con el MOTIF-

RACK ES.

Configuración para usar un ordenador

1. Conecte el ordenador al instrumento con un cable USB.

También puede usar cables MIDI para conectar el instrumento a un

ordenador.

Si desea detalles sobre la forma de conectar el instrumento a un

ordenador, consulte la página 18.

2. Encienda el ordenador e inserte el CD-ROM “Tools

for MOTIFRACK ES” en la unidad de CD.

3. Encienda el MOTIF-RACK ES.

4. Instale el controlador MIDI USB en el ordenador.

En un ordenador con Windows, es posible que se abra el

asistente para agregar nuevo hardware. En tal caso,

instale el controlador siguiendo las instrucciones de la

pantalla. Consulte la guía de instalación adjunta.

5. Ajuste el parámetro “MIDI IN/OUT” a “USB” (en

[UTILITY] ➙seleccionar pantalla MIDI con PAGE

y después pulsar [EXIT] para guardar los ajustes.

No intente nunca apagar la unidad mientras se están guardando datos

(mensaje “Executing...” o “Please keep power on”). Si lo hace, se

perderán todos los datos de usuario.

Uso de los sonidos del MOTIF-RACK ES para

la reproducción de canciones desde un

secuenciador

1. Siga las instrucciones de “Configuración para usar

un ordenador”.

2. Inicie el software de secuenciador en el ordenador, y

a continuación abra el nuevo archivo de canción del

secuenciador.

Realice los ajustes de puerto y canal MIDI de cada una

de las pistas del archivo de canción del secuenciador.

Ajustes de puerto MIDI

Si está usando el generador de tonos interno del MOTIF-

RACK ES, ajuste el puerto MIDI de cada pista del

secuenciador a “1”. Si está usando la voz de tarjeta Plug-

in, ajuste el puerto MIDI de la pista o pistas al mismo

número de puerto que el parámetro “PortNo.” ([UTILITY]

➙pantalla PLG1/2Sys) (página 38).

Ajustes de canal MIDI

Haga que concuerden los canales de transmisión MIDI

del secuenciador con los canales de recepción de las

partes del multi (paso 6). Los canales de recepción del

multi pueden determinarse en la pantalla Voice del modo

Multi Part Edit (página 84).

Encontrará más información en el manual de uso del

secuenciador.

Los puertos MIDI 1-8 de USB se muestran en Windows como

“YAMAHA USB IN/OUT 0-1” - “YAMAHA USB IN/OUT 0-8”, y en

Macintosh como “YAMAHA MOTIF-RACK ES Port 1” - “YAMAHA

MOTIF-RACK ES Port 8”.

Cuando use la función de arpegio del MOTIF-RACK ES,

configure el secuenciador como “maestro” y el MOTIF-RACK ES

como “esclavo” (página 17).

3. Pulse una o dos veces el botón [MULTI] para acceder

al modo Multi.

El diodo del botón [MULTI] se iluminará en verde.

[E][F]

PRECAUCIÓN

Program Number

Multi Name

System Effect Types of the Multi (page 41)

Número de programa

Nombre del multi

Tipos de efecto de sistema del multi (página 41)

Manual de uso 37

4. Seleccione un multi con la rueda de datos o los

botones de cursor

Configure la voz para las asignaciones de parte de multi,

canales de recepción y efectos para la canción deseada.

Si desea más información, consulte “Funciones de mesa

de mezclas simple (modo de edición de mezcla)” en la

página 37, y “Funciones de mezcla detallada (modo de

edición de multis)” en la página 39.

Cuando sale de fábrica, este generador de tonos contiene un

juego completo con 32 multis especialmente programados en

el banco de usuario.

5. Grabe sus datos de canción en el archivo de canción

del secuenciador.

Encontrará más detalles en el manual de uso del

secuenciador.

6. Reproduzca el archivo de canción del secuenciador

utilizando los sonidos del MOTIF-RACK ES.

Cuando se reciba un mensaje de nota activada, se

reproducirá la parte correspondiente. Por ejemplo,

cuando reproduzca pistas del secuenciador, sonará la

parte cuyo canal de recepción coincida con el canal de

transmisión de la pista del secuenciador. Si dos o más

partes tienen seleccionado el mismo canal de recepción

MIDI, sonarán al unísono.

En la página 16 encontrará más detalles sobre los

ajustes de canal.

Modo de reproducción de multi

Funciones simples de mesa de mezclas

(modo Mixing Edit)

El modo Mixing Edit (edición de mezcla) le permite editar de

manera sencilla algunos parámetros básicos, con una

presentación gráfica de tipo mesa de mezclas para

comprobar fácilmente la configuración de cada parte.Este

modo resulta útil para cambiar parámetros en cada una de

las partes, incluso mientras se estén reproduciendo datos de

canción desde un secuenciador conectado.

En este modo dispondrá de funciones sencillas de mesa de

mezclas y de parámetros básicos, como selección de voces,

cambio de ajustes de efectos, etc. Si desea editar un multi

con mayor detalle, consulte el modo Multi Edit (página 39).

1. Pulse el botón [MULTI] una o dos veces, hasta que el

diodo del botón [MULTI] se ilumine en verde. A

continuación, seleccione el multi que desea editar.

Si va a crear un multi partiendo de cero, utilice la práctica

función Initialize ([UTILITY] -> pantalla JobSel) para

inicializar un multi de los bancos de usuario (página 47).

2. Pulse el botón [MULTI] para acceder al modo de

edición de mezcla.

El diodo del botón [MULTI] cambiará de verde a rojo,

indicando que se ha seleccionado el modo Mixing Edit.

3. Pulse el botón [MUTE/SEL/ENTER] para apagar el

indicador luminoso, y luego seleccione la parte

deseada con los botones de parte/elemento.

Cuando pulse de forma repetida uno de los botones,

alternará entre los números de parte. Por ejemplo, si

pulsa repetidamente el botón [1/5/9/13], recuperará las

partes 1, 5, 9 y 13 por ese orden.

También puede recorrer las partes por orden,

manteniendo pulsado el botón [SHIFT] y usando los

botones PART .

Si se han instalado una o más tarjetas Plug-in, puede seleccionar la

parte Plug-in 1 ó 2 pulsando varias veces [1/5/9/13] o [2/6/10/14].

Modo Multi Funciones simples de mesa de mezclas (modo Mixing Edit)

[L][M]

Selección de multis desde un

ordenador

Igual que en el modo de voz, puede seleccionar un multi

de este instrumento con el software del ordenador

especificando los siguientes mensajes MIDI (página 24).

Los valores MSB/LSB de selección de banco para

cambiar de multi son:

• MSB de selección de banco (control nº 000) = 63

• LSB de selección de banco (control nº 032) = 65

• Cuando cambie de modo (por ejemplo, del de voz al de multi),

transmita al MOTIF-RACK ES el mensaje de cambio de modo

apropiado (exclusivo de sistema) antes que el MSB de selección

de banco (página 95).

• Después del MSB/LSB de selección de banco, transmita el

mensaje de cambio de programa apropiado para elegir el número

de programa del multi.

CONSEJO

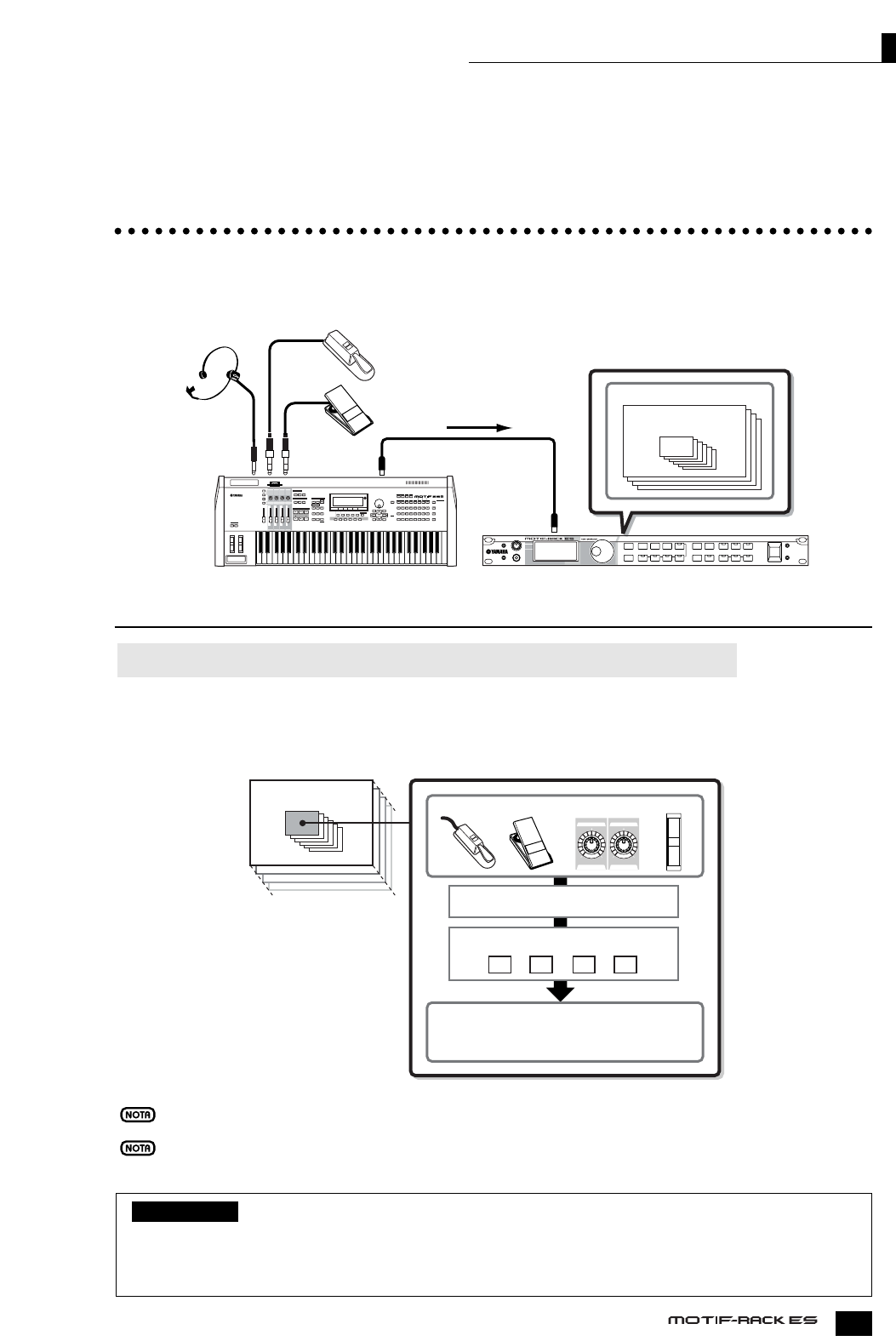

12 345 678 16

External keyboard External sequencer

Song playback

Tone generator

Part

Multi

Voice

Playing a Multi

Teclado externo

Generador de tonos

Multi

Part

Voz

Teclado externo

Reproducción de un multi

Reproducción de

canción

Make sure to turn this LED off.

[E][F]

Apague este indicador.

4. Seleccione la pantalla y luego edite los parámetros

deseados.

El modo Mixing Edit dispone de tres pantallas de edición:

Voice, Output y Effect. Seleccione la pantalla deseada

con los botones PAGE .

Voice (voz)

Desde esta pantalla puede seleccionar una voz para cada

una de las partes. Seleccione un banco de voces con el

parámetro “BankMSB/BankLSB” y seleccione la voz

deseada con el parámetro “VoiceNo.”.

Banco

Si pulsa los botones BANK o selecciona el parámetro

BankMSB/BankLSB con los botones de cursor y la rueda da

datos, podrá recuperar los bancos de voces indicados a

continuación.

* Si desea más detalles sobre las voces de tarjeta Plug-in, consulte la

página 52.

Output (salida)

Desde esta pantalla puede ajustar el panorámico y el

volumen de cada una de las partes.

Seleccione “Pan” o “Volume” con los botones de cursor

y utilice la rueda de datos para realizar los ajustes.

Effect (efectos)

Desde esta pantalla se pueden ajustar los efectos de

reverberación/chorus para cada parte. También puede

seleccionar las partes a las que se aplicará el efecto de

inserción.

En la página 40 se ofrece un ejemplo práctico de cómo usar

los efectos.

5. Guarde el multi editado.

Es posible guardar hasta 128 Multis en la memoria

interna. Si desea más detalles sobre el almacenamiento

de multis, consulte la página 49.

Pulse el botón [MULTI] para regresar al modo de reproducción de

multis.

Pulse el botón [EDIT] para acceder al modo de edición de multis.

Modo Multi Funciones simples de mesa de mezclas (modo Mixing Edit)

Manual de uso

[E][F]

Banks

Bancos

[L][M]

Normal Voice Drum Voice Plug-in Voice

Pr1-6: Preset Banks PD: Preset Drum Bank Pp (Pp1-2): Plug-in

Preset Bank(s)

GM: GM Bank GD: GM Drum Bank Pu1-2: Plug-in User

Banks

Us1-3: User Voice

Banks

UD: User Drum Bank PB: Plug-in Board

Voice Bank*

Voz Plug-inVoz de bateríaVoz normal

Pr1-6: Bancos

predefinidos

GM: Banco GM

Us1-3: Bancos de

voces de usuario

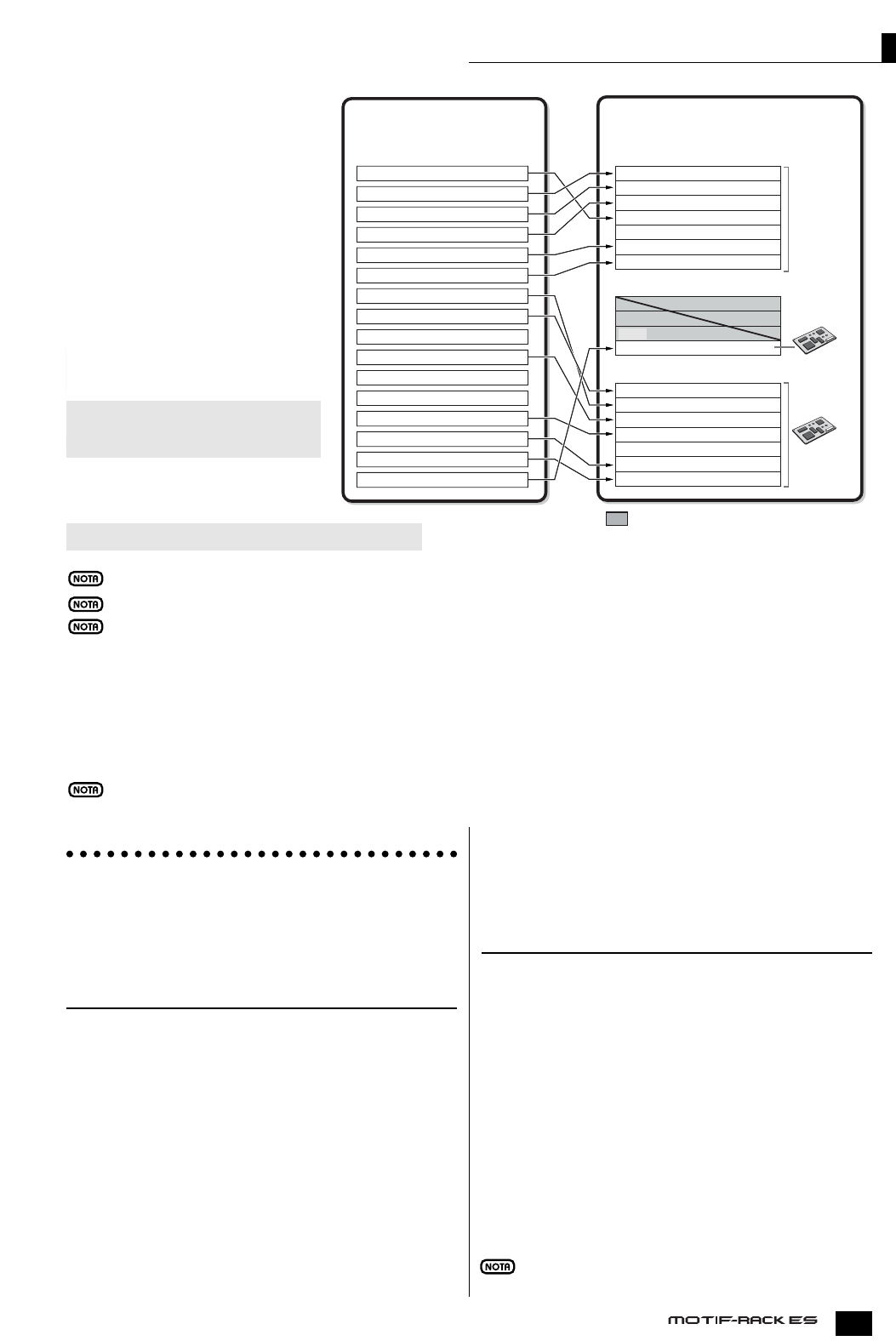

PD: Banco de

batería predefinido

GD: Banco de

batería GM

UD: Banco de

batería de usuario

Pp (Pp1-2): Banco(s)

predefinido(s) de Plug-in

Pu1-2: Bancos de

usuario Plug-in

PB: Banco de voces

de tarjeta Plug-in*

Asignación de voces a las partes

desde un ordenador

Puede usar un ordenador para seleccionar las voces que

desea asignar a las partes, especificando los mensajes

MIDI apropiados. Si transmite los mensajes adecuados

de cambio de programa y de MSB/LSB de selección de

banco al MOTIF-RACK ES, podrá cambiar la voz de parte

correspondiente al canal MIDI de estos mensajes (página 24).

Compruebe que el canal MIDI del mensaje enviado tiene el

mismo valor que el canal de recepción de la parte en cuestión.

CONSEJO

Uso de la búsqueda por categoría

para asignar voces a las partes

Puede seleccionar voces usando la función de búsqueda

por categoría, igual que en el modo de reproducción de

voces (página 24).

CONSEJO

Edición de la voz de cada parte

(Multi Voice Edit)

En el modo Multi, también se puede editar la voz normal asignada

a cada parte. Se trata de la misma función que en Common Edit

(página 26) y Voice Element Edit (página 26) del modo de voz.

Algunos parámetros no pueden editarse en el modo de edición

de voces de multi.

Sólo se pueden editar voces normales.

La voz editada con esta función se guardará como voz de

usuario.

CONSEJO

[L][M]

Reproducción de voces de tarjeta Plug-in en el modo

Multi

Cuando reproduzca una voz Plug-in o una voz de tarjeta,

asegúrese de realizar los siguientes ajustes.

Asigne la voz de tarjeta o la voz Plug-in a la parte Plug-in.

En la pantalla Voice del modo de edición de mezclas o del

modo de edición de parte Multi, seleccione el banco

correspondiente y el número de voz deseado (páginas 38,

39). Por ejemplo, cuando reproduzca una voz de tarjeta

Plug-in instalada en PLG1, seleccione PRE1 (banco de

voces Plug-in predefinidas 1) o Pp1 (banco de voz de

tarjeta 1) con el parámetro Bank. 1) con el parámetro Bank.

En el modo Mixing Edit/ Multi Part Edit, puede seleccionar

partes sucesivas manteniendo pulsado el botón [SHIFT] y

utilizando los botones PART . Las partes Plug-in pueden

seleccionarse a partir de la parte 16.

Ajuste el canal de recepción de la parte Plug-in al mismo

número que el canal de transmisión de la pista del

dispositivo conectado (como un secuenciador) desde el

que se reproducirán los datos. Este ajuste puede

cambiarse con el parámetro “ReceiveCh” en la pantalla

Voice del modo Multi Part Edit.

Los ajustes estándar son 1 para la parte PLG1 y 2 para

la parte PLG2.

Si se recibe un mensaje de nota activada, también se

reproducirán las partes internas que estén configuradas con el

mismo canal de recepción que la parte Plug-in. Para evitarlo,

desactive el canal de recepción de las partes que no desea

reproducir , o bien ajuste el puerto MIDI de las partes Plug-in a

“2” o “3” (página 58).

Si el MOTIF-RACK ES está conectado a un ordenador, pueden

cambiarse los puertos MIDI de las partes Plug-in. ([UTILITY] ->

pantalla PLG1Sys/PLG2Sys -> “PortNo.,” página 91)

[E][F]

[MULTI] (el LED se ilumina en verde) ➙seleccionar

multi ➙[MULTI] (el LED se ilumina en rojo) ➙Multi

Mixing ➙seleccionar parte ➙[SHIFT] + [EDIT]

Manual de uso 39

Funciones detalladas de mesa de

mezclas (modo Multi Edit)

El modo de edición de multis incluye una función de mezcla

detallada que le permite cambiar los ajustes de parámetros

de multi de la misma manera que el modo de edición de

voces. Hay dos tipos de pantallas de edición de multi: las de

edición común (Common Edit) y las de edición de partes

individuales (Part Edit).

Utilice Common Edit para editar los ajustes comunes a todas

las partes, y Part Edit para editar las partes individuales.

1. Pulse el botón [MULTI] para acceder al modo Multi, y

a continuación seleccione un multi para su edición

(página 36).

Si va a crear un multi partiendo de cero, utilice la

práctica función Initialize ([UTILITY]

➙

pantalla JobSel)

para inicializar un multi de los bancos de usuario (página

47).

2. Pulse el botón [EDIT] para acceder al modo de

edición de multis.

3. Acceda a la pantalla Common Edit o Part Edit.

Utilice la edición común para editar los parámetros de

todas las partes. Utilice Part Edit para editar los

parámetros de cada una de las partes.

Acceso a la pantalla Common Edit

Mantenga pulsado el botón [SHIFT] y al mismo tiempo pulse

el botón [COMMON] para abrir la pantalla de edición común.

Acceso a la pantalla Part Edit

Para abrir la pantalla de edición de partes, asegúrese de

apagar el diodo del botón [MUTE/SEL/ENTER] y a

continuación seleccione la parte deseada pulsando varias

veces los botones [1/5/9/13]-[4/8/12/16] correspondientes.

También puede recorrer las partes por orden, manteniendo

pulsado el botón [SHIFT] y usando los botones PART

Si el botón [MUTE/SEL/ENTER] está iluminado,

simplemente pulse de nuevo [MUTE/SEL/ENTER] para

apagarlo.

Si se han instalado una o más tarjetas Plug-in, puede seleccionar la

parte Plug-in 1 ó 2 pulsando varias veces [1/5/9/13] o [2/6/10/14].

4. Seleccione la pantalla deseada con los botones

PAGE y cambie los ajustes.

Seleccione el parámetro que desea editar con los

botones de cursor , y cambie los ajustes con la

rueda de datos.

Edición común

Las funciones que se asignan a los controladores externos

dependen de los ajustes de la voz de cada parte editados en el

modo Voice Edit.

Edición de parte

Modo Multi Funciones detalladas de mesa de mezclas (modo Multi Edit)

Uso de la búsqueda por categoría

para asignar voces a las partes

Puede seleccionar voces usando la función de búsqueda

por categoría, igual que en el modo de reproducción de

voces (página 24).

CONSEJO

Indicates a Common Edit display.

Indicates the display for editing Part 1.

Make sure to turn

this LED off.

Indica una pantalla de edición común

[E][F]

Apague este

indicador.

Indica la pantalla para la edición de la parte 1.

[L][M]

General Para ajustar parámetros generales,

tales como nombre de voz, valores de

compensación de EQ general, etc.

MEQ (ecualización Para ajustar la ecualización general de

general) cada multi.

MEF (efecto global) Para ajustar el tipo y los parámetros de

los efectos globales.

CtrlAsn (asignación Para ajustar los números de control

de control) generados por el uso de un controlador

MIDI externo.

Voice (voz) Para ajustar los parámetros de voz de cada parte.

Aquí puede configurar la voz que se va a asignar

a cada parte, así como el canal de recepción, el

margen de nota o velocidad de pulsación, la

activación del arpegio, el portamento, el margen

de inflexión de tono, etc. La voz asignada a cada

parte también se puede determinar en el modo

de edición de mezcla (página 37).

Output (salida) Para establecer el terminal de salida

correspondiente a las partes individuales. Esta

opción le permite aplicar efectos externos a

partes específicas. Además, puede ajustar los

parámetros de salida de voz tales como

volumen, panorámico, nivel de envío de

reverb/chorus, etc.

Tone (tonalidad)

Para ajustar los parámetros que determinan el

sonido de la voz, tales como tono, filtro y amplitud.

EQ (ecualizador) Para ajustar la ecualización general de cada

multi.

RcvSw (interruptor de Para establecer si se reconocen o no

recepción) determinados mensajes MIDI (selección de

banco, cambio de control, inflexión de tono,

rueda de modulación, etc.) para cada parte.

Pantalla Part Edit

➙

seleccionar pantalla Voice con PAGE

seleccionar parte con [1/5/9/13] – [4/8/12/16]

➙

mover cursor a “Bank” o “Number”

➙

[CATEGORY]

[E][F]

5. Ajuste los efectos.

A continuación se ofrece un ejemplo práctico de cómo

usar los efectos.

6. Guarde el multi editado.

Es posible guardar hasta 128 Multis en la memoria

interna. Si desea más detalles sobre el almacenamiento

de multis, consulte la página 57.

Tenga en cuenta que no se pueden almacenar los ajustes de las

partes Plug-in multiparte (17-32).

Cuando ejecute esta función, los ajustes de los datos de destino serán

reemplazados. Conviene que guarde siempre una copia de seguridad de

sus datos importantes en el ordenador (página 48).

Uso de los efectos de multi

En los estadios finales de la programación y creación de

sonidos, puede utilizar efectos para realzar y cambiar aún

más el carácter del sonido, por ejemplo, aplicando una

reverberación ambiental profunda, o utilizando el chorus

para que ciertos sonidos suenen más plenos y animados.

Cuando edite los parámetros Multi Effect, tenga en cuenta

que hay dos tipos:

Parámetros específicos de cada parte, que incluyen:

Modo Multi Uso de los efectos de multi

Manual de uso

PRECAUCIÓN

Part Equalizer settings edited in the Multi Part Edit mode

On/off status of Insertion Effects and Send Level settings

System Effects edited in the Mixing Edit mode

Parameters common to all Parts, which include:

System Effect settings edited in the Effect Edit mode

Master Equalizer settings edited in the Multi Common Ed

mode

Master Effect in the Multi Common Edit mode

Ajustes del ecualizador de parte editados en el modo Multi Part Edit

Estado activado/desactivado de los efectos de inserción y ajustes

de nivel de envío de los efectos de sistema editados en el modo

Mixing Edit mode

Parámetros comunes a todas las partes, que incluyen:

Ajustes de efectos de sistema editados en el modo Effect Edit

Ajustes del ecualizador general editados en el modo Multi Common

Edit

Efecto general del modo Multi Common Edit

Los efectos de inserción y el efecto de sistema no se aplican a las

partes de la tarjeta Plug-in multiparte.

El ecualizador de parte no se aplica a las partes de la tarjeta Plug-in.

A continuación mostraremos un ejemplo de edición de

ajustes de efectos en el modo Multi.

1. Seleccione un Multi que desee editar en el modo

Multi (página 36).

2. Pulse el botón [MULTI] una o dos veces para acceder

al modo Mixing Edit.

El diodo del botón [MULTI] se iluminará en rojo.

3. Seleccione las partes (hasta ocho) a las que desea

aplicar los efectos de inserción

Utilice los botones PAGE para acceder a la pantalla

“Effect”, y seleccione el parámetro “InsEF” con los

botones de cursor .

Utilice los botones de parte/elemento ([1/5/9/13]-[4/8/12/16])

para seleccionar la parte deseada para los efectos de

inserción, y marque el recuadro con la rueda de datos.

Los ajustes de parámetros de cada uno de los efectos de inserción

se realizan en Voice Effect Edit de la voz asignada.

RevSend

ChoSend

DryLvl

ReverbRtn

ReverbPan

ChoRtn

ChoPan

ChoToRev

MEQMEF

EQ InsEF

ReverbType

ChoCtgry

ChoType

DEC

Tone Generator

block

Part 1

Part 2

Part 16

PLG Part

(Multi-part Plug-in

Board)

Parts 17-32

The Insertion

Effect is

applied to up to

eight Parts.

System

Effects

Out

Effect setting ﬂow in the Multi mode

Flujo de ajustes de efectos en el modo Multi

Bloque de

generador de tonos

Parte 1

Parte 2

Partes 17-32

(tarjeta Plug-in

multiparte)

Parte 16

Parte PLG Salida

[E][F]

().

Manual de uso 41

4. Ajuste el nivel de efecto de Reverb/Chorus para cada

parte (A).

Existen tres parámetros: “RevSend” (envío de

reverberación), “ChoSend” (envío de chorus), y

“DryLevel” (nivel sin efecto).

Seleccione el parámetro deseado con los botones de cursor

, y seleccione la parte que desee editar con los

botones de parte/elemento ([1/5/9/13]-[4/8/12/16]). A

continuación utilice la rueda de datos para ajustar el nivel de

envío de efecto para cada parte.

Por ejemplo, con las instrucciones siguientes, aumentaremos

la profundidad del efecto de reverberación para la parte 7.

1. Seleccione “RevSend” con los botones de cursor

2. Compruebe que el diodo del botón [MUTE/SEL/ENTER]

está apagado.

Si el botón [MUTE/SEL/ENTER] está iluminado,

simplemente púlselo de nuevo para apagarlo.

3. Utilice el botón [3/7/11/15] para seleccionar la parte 7.

4. Gire la rueda de datos a la derecha para aumentar el

nivel de envío de reverberación.

El efecto Reverb/Chorus no se aplicará a ninguna parte cuyo

“RevSend” o “ChoSend” esté ajustado a “0”.

5. Acceda al modo de edición de efectos.

Entre en el modo Effect Edit pulsando el botón

[EFFECT]. El diodo del botón [EFFECT] se ilumina, y

aparece la siguiente pantalla.

En esta pantalla pueden editarse los ajustes de los efectos

de sistema.

Si no aparece esta pantalla, pulse de nuevo el botón [EFFECT].

6. Ajuste los efectos de sistema (reverberación/chorus)

(página 40, B).

Los siguientes parámetros se utilizan para editar los efectos

de sistema. Primero seleccione el tipo Reverb/Chorus, y

luego ajuste el nivel de retorno y el panorámico.

Si desea información sobre los tipos de reverberación y chorus,

consulte la lista de datos adjunta.

Seleccione el parámetro que desea editar con los botones

de cursor , y cambie los ajustes con la rueda de datos.

7. Ajuste los parámetros de efecto detallados, según sea

necesario.

Pulse el botón [EFFECT] para abrir la pantalla Effect Edit.

Pueden usarse los botones PAGE para conmutar

entre los tipos de efectos.

Seleccione el parámetro que desea editar con los botones

de cursor , y cambie los ajustes con la rueda de datos.

Los parámetros disponibles diferirán según el tipo de efecto

seleccionado. Si desea más detalles, consulte la lista de datos adjunta.

Si se selecciona “off” como tipo de efecto, no se podrá editar

ninguno de los parámetros de efectos.

Ajuste los parámetros de efectos globales (página 40, C).

El efecto global (Master Effect) común a todas las partes

puede editarse en el modo Multi Common Edit (página 39).

Cuando ajuste los efectos generales, asegúrese de activar Master

Effect. (Pulse [SHIFT] + [BYPASS], y luego cambie el parámetro

“Master” a “effect on”).

9.Ajuste los parámetros del ecualizador (página 40, D y E).

El MOTIF-RACK-ES dispone de dos tipos de

ecualización: ecualizadores independientes de tres

bandas para cada una de las partes, y un ecualizador de

cinco bandas que se aplica a todas las partes. Su edición

se realiza en el modo Multi Edit (página 39).

Si desea más detalles sobre los ecualizadores, consulte la página 60.

En primer lugar, realice los ajustes de ecualizador de parte

en la pantalla EQ de Multi Part Edit (página 39).

Luego proceda a realizar los ajustes del ecualizador general

en la pantalla MEQ de Multi Common Edit (página 39).

Si desea más detalles acerca de cada uno de los parámetros,

consulte la sección de referencia.

10. Guarde el multi editado.

Si desea almacenar los nuevos ajustes, guárdelos con los

otros parámetros Multi como un multi individual antes de

salir del multi seleccionado. Si desea más detalles sobre

el almacenamiento de multis, consulte la página 49.

Si recupera otro multi o accede a otro modo sin realizar la operación de

almacenamiento, los ajustes editados pueden perderse.

Modo Multi Uso de los efectos de multi

[L][M]

ReverbType (tipo reverberación) Ajusta los parámetros del efecto

ReverbRtn (

retorno de reverberación

) de reverberación.

ReverbPan (pan. de reverberación)

ChoCtgry (categoría de chorus) Ajusta los parámetros del efecto

ChoType (tipo de chorus) de chorus.

ChoRtn (retorno de chorus)

ChoPan (panorámico de chorus) Ajusta el nivel de envío del efecto

ChoToRev (chorus de chorus al de reverberación.

a reverberación)

Effect Type (Rev, Cho)

Tipo de efecto (Rev, Cho)

[E][F]

PRECAUCIÓN

Uso de la función de arpegio

Descripción de la función de arpegio

Esta función activa automáticamente frases de arpegio predefinidas, riffs y patrones rítmicos según las notas

interpretadas. Resulta particularmente útil para tocar música dance, pop y tecno. Puede asignar los cinco tipos de

arpegio a cada voz. También es posible ajustar el método de reproducción de arpegios, el margen de velocidad de

pulsación y los efectos de reproducción para crear sus propios grooves originales. Es más, la reproducción de

arpegio puede transmitirse por la salida MIDI, permitiendo grabar los datos de arpegio en un secuenciador.

Estructura de un arpegio

Cada voz, performance o multi puede incluir cinco tipos distintos de arpegio

Tipos de arpegio

El MOTIF-RACK ES incorpora 1.787 tipos de arpegio (en 18 categorías), tales como sintetizador, piano, guitarra,

bajo, cuerda, batería, etc. Más detalles en la página 63.

Uso de la función de arpegio Descripción de la función de arpegio

Manual de uso

Transmisión de reproducción de arpegio como datos MIDI (por MIDI Out)

Si desea usar los arpegios para activar otros generadores de tono MIDI o grabar los datos MIDI de los arpegios

en un secuenciador para seguir editándolos, puede hacer que los datos de reproducción del arpegio se

transmitan como datos MIDI a través del terminal USB/MIDI OUT. Para ello hay que activar (“on”) los siguientes

parámetros de conmutación:

Arpegio de voz: Modo de voz ➙[UTILITY] ➙seleccionar pantalla Voice ➙“ArpOutSw”

Arpegio de performance o multi: seleccionar performance/multi ➙[SHIFT] + [ARP EDIT] ➙“OutputSw”

CONSEJO

Arpeggio 5

Arpeggio 4

Arpeggio 3

Arpeggio 2

Arpeggio 1

Arpeggio 5

Arpeggio 4

Arpeggio 3

Arpeggio 2

Arpeggio 1

Arpeggio 5

Arpeggio 4

Arpeggio 3

Arpeggio 2

Arpeggio 1

Arpeggio 5

Arpeggio 4

Arpeggio 3

Arpeggio 2

Arpeggio 1

Arpeggio 5

Arpeggio 4

Arpeggio 3

Arpeggio 2

Arpeggio 1

Arpeggio 5

Arpeggio 4

Arpeggio 3

Arpeggio 2

Arpeggio 1

Arpeggio 5

Arpeggio 4

Arpeggio 3

Arpeggio 2

Arpeggio 1

Arpeggio 5

Arpeggio 4

Arpeggio 3

Arpeggio 2

Arpeggio 1

Performance

Voice

Multi Multi

Arpeggio data

1787 types

(18 categories)

Datos de arpegio

1787 tipos

(18 categorías)

PerformanceVoz

Voz

Performance

Manual de uso 43

Reproducción de arpegios

1. Seleccione una voz, performance o multi.

2. Active la función de arpegio con el botón

[ARPEGGIO].

Si se ha activado un arpegio y está listo para su uso, el diodo del botón

[ARPEGGIO] se iluminará al seleccionar la voz, performance o multi.

3. Seleccione el arpegio deseado entre los cinco tipos

disponibles durante la reproducción.

Las voces, actuaciones o multis predefinidos incluyen

hasta cinco tipos de arpegio. Pueden usarse los botones

PAGE para conmutar entre los tipos de arpegio

(1-5). El arpegio seleccionado quedará resaltado.

ndica que este arpegio ha sido almacenado.

Indica que este arpegio no se ha almacenado todavía.

Indica que el arpegio cambiará en el siguiente compás.

4. Toque el MOTIF-RACK ES utilizando la función de

arpegio.

Mantenga pulsadas una o varias teclas del teclado

conectado (o use datos de nota de un secuenciador)

para reproducir el arpegio. El arpegio se reproduce

conforme a los ajustes de número de nota, tipo de

arpegio, tempo, límite de nota, etc.

En el modo de voz, el arpegio se reproduce con la voz seleccionada.

En el modo de performance o multi, el arpegio se reproduce con la

voz o voces asignadas a las partes para las que se ha activado el

parámetro “ArpSwitch” (página 44).

Tenga en cuenta que cuando reproduzca el arpegio y los datos

incluyan mensajes de cambio de control, la voz podría cambiarse

inadvertidamente y el indicador de edición podría aparecer en el

ángulo superior derecho de la pantalla.

Cambio de los ajustes de arpegio

Los ajustes de arpegio básicos se realizan en el modo

Arpeggio Edit.

El modo de edición de arpegio está disponible en los modos

de voz, performance y multi.

La siguiente explicación corresponde al modo Multi.

1. Seleccione una voz, performance o multi.

2. Seleccione la pantalla de edición de arpegio.

Pulse el botón [ARP EDIT] mientras mantiene pulsado el

botón [SHIFT].

3. Seleccione una categoría y un tipo de arpegio.

Lleve el cursor al parámetro “Category” (use los botones

de cursor ) y seleccione la categoría con la rueda

de datos. A continuación, mueva el cursor al parámetro

“Type” (use los botones de cursor ) y seleccione el

tipo de arpegio con la rueda de datos.

Uso de la función de arpegio Reproducción de arpegios

[E][F]

Arpeggios 1-5

Arpegios 1-5

Cambio de tipo de arpegio con

mensajes de cambio de control

Los arpegios 1-5 también se pueden conmutar desde un

dispositivo externo mediante mensajes de cambio de

control.

1. Seleccione el parámetro “ArpAsgn” (en [UTILITY] ➙

pantalla CtrlAsn), y después ajuste el número de

control para conmutar entre los arpegios 1-5.

2. Ajuste el parámetro “ArpAsgnMode” a una de las

siguientes opciones.

inc: Cada vez que el MOTIF-RACK ES recibe un

mensaje de cambio de control según se ha

establecido en el punto 1, podrán conmutarse los 1-5.

El valor real de cambio de control no tiene ninguna

influencia.

direct: Puede seleccionar el arpegio correspondiente

al valor del mensaje de cambio de control establecido

en el punto 1. Más detalles en la página 90.

3. Transmita el mensaje de cambio de control al MOTIF-

RACK ES desde un dispositivo externo.

CONSEJO

[L][M]

4. Guarde el tipo seleccionado en el paso 3 en

Arpegios 1-5.

Mientras mantiene pulsado [SHIFT], pulse el botón

[MUTE/SEL/ENTER] para acceder a la pantalla

Arpeggio Store. Desde esta pantalla podrá guardar el

tipo seleccionado en el paso 3 en cualquiera de los

arpegios 1-5, o bien eliminar cualquiera de los tipos

almacenados en los arpegios 1-5.

Almacenamiento del arpegio

1. Seleccione uno de los arpegios 1-5 con la rueda de datos.

2. Pulse el botón [ARPEGGIO] para que se ilumine su

indicador.

3. Pulse los botones [SHIFT] + [MUTE/SEL/ENTER] para

guardar el arpegio.

Eliminación del arpegio

1. Seleccione uno de los arpegios 1-5 con la rueda de datos.

2. Pulse el botón [ARPEGGIO] para que se apague su

indicador.

3. Pulse los botones [SHIFT] + [MUTE/SEL/ENTER] para

suprimir el arpegio.

El botón [ARPEGGIO] enciende y apaga alternativamente el diodo

indicador.

5. Pulse una vez el botón [EXIT] para regresar a la

pantalla de edición de arpegio.

6. Ajuste el tempo.

Lleve el cursor al parámetro “Tempo” (use los botones

de cursor ) y ajuste el tempo del arpegio con la

rueda de datos.

Si el parámetro “MIDI Sync” está ajustado a “MIDI” ([UTILITY] ->

pantalla MIDI), el tempo no podrá cambiarse.

7. Realice los ajustes que desee en el arpegio.

Use los botones de cursor para ir al parámetro

deseado (límite de nota, límite de velocidad de

pulsación, etc.) y ajústelo. Si desea más detalles acerca

de cada uno de los parámetros, consulte la sección de

referencia.

8. Guarde los ajustes del arpegio.

Los ajustes del arpegio pueden guardarse con cada voz,

performance o multi. Si desea más detalles sobre el

almacenamiento de voces, actuaciones o multis,

consulte la página 49.

Uso de la función de arpegio Cambio de los ajustes de arpegios

Manual de uso

[L][M]

Uso de arpegios en los modos de

performance o multi

En el modo de performance o multi se puede activar o

desactivar la reproducción de arpegio para cada parte,

ajustando el parámetro “ArpSw” desde la pantalla de voz

del modo Part Edit. Una aplicación práctica sería asignar

una voz de batería a una parte y usar la reproducción de

arpegio sólo en esa parte, de manera que suene un

acompañamiento de patrón de ritmos mientras se toca

otra voz.

En el modo de performance se pueden activar (“on”) los

parámetros “ArpSw” de varias partes simultáneamente. En el

modo Multi sólo se pueden activar simultáneamente las partes

que utilicen el mismo canal de recepción.

CONSEJO

[SHIFT] + [PERFORM] o [MULTI] ➙[EDIT] ➙

seleccionar parte (páginas 33 y 39) ➙seleccionar

pantalla de voz con PAGE ➙“ArpSw”

[E][F]

Manual de uso 45

Control desde un teclado MIDI externo

Para usar el MOTIF-RACK ES necesitará un teclado externo (con diversos controladores, como una rueda de inflexión de

tono, una rueda de modulación, etc.).

El bloque de generador de tonos del sintetizador produce el sonido en función de los mensajes MIDI recibidos del teclado y

del secuenciador.

Controladores externos compatibles con el MOTIF-RACK ES

El MOTIF-RACK ES puede tocarse conectando un teclado MIDI externo o sintetizador, y se puede gestionar por

medio de los controladores MIDI del teclado (rueda de inflexión de tono, rueda de modulación, controlador de cinta,

mandos, deslizantes, etc.). También puede utilizar con el MOTIF-RACK ES un controlador de soplido BC3 opcional de

Yamaha, un pedal conmutador FC4/5, un pedal controlador FC7, etc., conectándolos al dispositivo externo.

Control de una voz con el grupo de controladores

Puede asignar libremente diversas funciones a los controladores externos. Por ejemplo, podría asignar la resonancia a la

rueda de modulación y configurar el aftertouch para que aplique vibrato. Estos ajustes que afectan a todos los controladores

externos se denominan “Grupo de controladores” (“Controller Set”), y se pueden crear hasta seis de ellos para cada voz.

Puede establecer si el controlador va a afectar a cada uno de los elementos activando o desactivando el interruptor de elemento según

convenga. Tenga en cuenta que esto sólo es aplicable a las voces normales.

Los parámetros Element Switch (interruptor de elemento) no están disponibles cuando se establece como destino una función no relacionada

con los elementos.

Control desde un teclado MIDI externo Controladores externos compatibles con el MOTIF-RACK ES

MUSIC PRODUCTION SYNTHESIZER

MIDI OUT

MIDI IN

MOTIF-RACK ES

FC7

BC3

FC4 or FC5

MIDI messages (Channel

Aftertouch, Pitch Bend,

Control Change, etc.)

MOTIF ES, etc.

ASA/B (ASSIGN A/B):

Controlling the overall system

Voice

Controller Set 1-6:

Controlling each Voice

SWING GATE TIME

LOW

KN 1

LOW MID

KN 2

ON/OFF ON/OFF ON/OFF ON/OFF

234

Voice Controller Set

Controller Set 1-6 Source = Controller

Depth = Degree to which the controller

affects the sound

Elements Switches

Destination (Dest) = function

Volume, Reverb Send Level, Chorus Send Level,

Filter Cutoff Frequency, Filter Resonance, etc.

Mensajes MIDI

(aftertouch de canal,

inflexión de tono, cambio

de control, etc.)

FC4 o FC5 ASA/B (asignación A/B):

Control del sistema global

Grupo de controladores 1-6:

Control de cada voz

[VOICE] ➙seleccionar voz ➙[EDIT] ➙[SHIFT]+[COMMON] ➙pantalla CtrlSet (página 66)

Voz Grupo de controladores

Grupo de controladores 1-6

Volumen, nivel de envío de reverberación, nivel

de envío de chorus, frecuencia de corte del filtro,

resonancia del filtro, etc.

Fuente = Controlador

Profundidad = Grado en que el controlador

afecta al sonido

Interruptores de elementos

Fuente y destino

El término “fuente” se refiere al controlador físico, y “destino” al parámetro o función que se controla. Hay

disponible una gran variedad de parámetros de destino, muchos más de los arriba enumerados. Encontrará una

relación completa de los parámetros de destino en la lista de datos adjunta.

CONSEJO

Por ejemplo, en las siguientes instrucciones controlaremos

el panorámico con un controlador asignable externo.

1. Ajuste el parámetro “Set1Source” a “AS1” (ASSIGN

1) en la pantalla CtrlSet, y después confirme el

número de control de “AS1”.

Acerca de los parámetros fuente, consulte “Set1-6Source” en la

página 66.

Puede cambiar el número de control correspondiente al controlador

fuente (véase a la derecha).

2. En el dispositivo controlador externo, asegúrese de

que el ajuste “AS1” coincide con el número de

control generado al utilizar el controlador

correspondiente.

Si desea más detalles sobre el procedimiento, consulte

el manual de uso del dispositivo en cuestión.

3. Ajuste el parámetro “Set1Dest” a “ELM-Pan

(panorámico de elemento)”.

Si desea más detalles sobre los ajustes disponibles del

parámetro Dest, consulte la lista del manual adjunto.

4. Determine la profundidad de control cambiando el

ajuste del parámetro “Set1Depth”.

5. Repita los pasos 1 y 3 anteriores para asignar los

grupos de control 2 a 6 restantes.

6. Las funciones asignadas (destinos) se gestionan

desde el controlador externo.

El grupo de controladores editado en el modo Voice Edit está

disponible cuando la voz correspondiente se ha seleccionado en el

modo de performance y en el modo Multi.

En el modo de performance, controla la voz asignada a cada parte en

función de los ajustes de controlador realizados en el modo de voz. En

el modo Multi, controla las partes asignadas al mismo canal que el del

mensaje MIDI generado por el uso de un controlador externo.

Control del sistema global con ASSIGN A y B

Los ajustes de asignación A y B (ASA y ASB) le permiten

controlar las funciones que afectan a todas las voces,

actuaciones y multis.

1. Lleve el cursor a los parámetros “ASA Asgn” y “ASB

Asgn”,y después confirme los números de control.

Puede cambiar el número de control

correspondiente al controlador fuente (véase a

continuación).

2. Seleccione los destinos de los controladores ASA y

ASB con los parámetros “ASA Dest” y “ASB Dest”.

3. Asigne cada número de control de “ASA Asgn” y

“ASB Asgn” a un dispositivo controlador externo.

4. Las funciones asignadas (destinos) pueden

controlarse en todos los modos por medio del

controlador externo.

Asignación de números de control

Cada controlador externo tiene un número de cambio de

control preasignado. Cuando utilice el controlador externo, se

transmitirán al MOTIF-RACK ES los mensajes de cambio de

control asignados a cada controlador. Después se utilizará el

destino (función) correspondiente al número de control.

Por ejemplo, si asigna el mismo número de control que AS1

a un controlador externo, podrá utilizar el destino (función)

del AS1 con el controlador.

En la siguiente tabla se indica cómo asignar los números de

control al controlador (fuente) del MOTIF-RACK ES.

* Este controlador no se utiliza en la función Controller Set

El mensaje MIDI real puede diferir en función de los ajustes del

controlador externo.

Control desde un teclado MIDI externo Controladores externos compatibles con el MOTIF-RACK ES

Manual de uso

Control Number

Número de control

Uso de una fuente para controlar varios destinos

Por ejemplo, ajuste el parámetro Source (fuente) del grupo de

control 1 a MW (rueda de modulación) y el parámetro Destination

(destino) a ELFO-PM (profundidad de modulación del tono del LFO

del elemento). A continuación ajuste el parámetro Source del grupo

de control 2 a MW, pero el parámetro Destination a ELM PAN

(panorámico de elemento). En este ejemplo, cuando mueva la

rueda de modulación hacia arriba, el grado de modulación del tono

aumentará y el elemento será panoramizado de izquierda a

derecha. De esta manera, puede hacer que el sonido cambie de

varias formas diferentes, con sólo ajustar un controlador.

Uso de varias fuentes para controlar un destino

Por ejemplo, ajuste el parámetro Source (fuente) del grupo de control

1 a MW (rueda de modulación) y el parámetro Destination (destino) a

ELFO-PM (profundidad de modulación del tono del LFO del

elemento). A continuación ajuste el parámetro Source del grupo de

control 2 a FC (pedal controlador), y el parámetro Destination también

a ELFO-PM (profundidad de modulación del tono del LFO del

elemento). Así, la modulación del tono queda asignada tanto a la

rueda de modulación como al pedal controlador. Puede resultar útil en

situaciones de actuaciones en directo, ya que le permite utilizar

cualquiera de los controladores dependiendo del que sea más

adecuado en un cada momento. De esta manera, podrá hacer que

varios controladores diferentes afecten al mismo aspecto del sonido.

Modo de voz ➙[UTILITY] ➙pantalla CtrlAsn ➙

“ASA/B Asgn”, “ASA/B Dest”

Controller Generated

MIDI message Display

Aftertouch

(AT) Channel

Aftertouch (DnH)

—

Pitch Bend Wheel

(PB) Pitch Bend (EnH) —

Modulation Wheel

(MW) Control Change

(BnH, 01H)

—

Assignable Controller

(ASA, ASB)* Control Change

(BnH)

[UTILITY] → CtrlSet display → ASA

Asgn, ASB Asgn

Footswitch

(FS) Control Change

(BnH)

[UTILITY] → CtrlSet display → FS

Asgn

Ribbon Controller

(RB) Control Change

(BnH)

Voice mode (Settings affecting all

Voices): [VOICE] → [UTILITY] →

Voice display

Performance/Multi mode (Settings

affecting each Performance/Multi):

[SHIFT] + [PERFORMANCE]/

[MULTI] → select Performance/Multi

→ [EDIT] → [SHIFT]+[COMMON] →

CtrlAsn display

Assignable Controller

(AS1, AS2)

Foot Controller

(FC1, FC2)

Breath Controller

(BC)

Controlador Pantalla

Mensaje MIDI

generado

Aftertouch (presión posterior

a la pulsación) (AT)

Rueda de inflexión

de tono

Rueda de

modulación (MW)

Controlador asignable

(ASA, ASB)*

Pedal conmutador

(FS)

Controlador de cinta

(RB)

Aftertouch de

canal (DnH)

Inflexión de tono

(EnH)

Cambio de control

(BnH, 01H)

Cambio de control

(BnH)

Cambio de control

(BnH)

Cambio de

control

(BnH)

[UTILITY] ➙pantalla CtrlSet ➙

ASA Asgn, ASB Asgn

[UTILITY] Æ pantalla CtrlSet ➙FS

Asgn

Modo de voz (ajustes que afectan a

todas las voces): [VOICE]

➙

[UTILITY]

Æ pantalla Voice

Modo de performance/Multi (ajustes que

afectan a cada performance o multi):

[SHIFT] + [PERFORMANCE]/[MULTI]

➙

seleccionar performance/multi Æ [EDIT]

➙

[SHIFT]+[COMMON]

➙

pantalla CtrlAsn

Controlador asignable

(AS1, AS2)

Foot Controller

(FC1, FC2)

Breath Controller

(BC)

Manual de uso 47

Uso de las operaciones (Jobs)

En el modo de utilidades hay seis operaciones (Jobs) relacionadas con datos: Initialize (inicializar), Copy (copiar), Bulk Dump

(trasvase de datos en bloque), Plug-in Save (guardar Plug-in), Plug-in Load (cargar Plug-in) y Factory Set (ajuste de fábrica).

Por ejemplo, puede inicializar las voces/actuaciones/multis a sus valores originales (incluyendo los que esté editando) o

copiar elementos/partes.

Uso de las operaciones (Jobs) Ejecución de una operación

Ejecución de una operación

1. En cada uno de los modos, seleccione la

voz/performance/multi en que desee ejecutar la

operación.

2. Pulse el botón [UTILITY] para acceder al modo de

utilidades.

3. Utilice los botones PAGE para seleccionar

la pantalla “JobSel” (la última página), y luego

seleccione la operación deseada con los botones de

cursor .

4. Pulse el botón [MUTE/SEL/ENTER].

Se visualizará la operación seleccionada.

5. Si selecciona “Initialize”, “Copy”, “Bulk Dump” o

“Plug-in Save”, cambie los ajustes con los botones

de cursor y la rueda de datos.

6. Pulse el botón [MUTE/SEL/ENTER].

Ante la solicitud en pantalla, pulse [MUTE/SEL/ENTER]

de nuevo para ejecutar la operación, o bien [EXIT] para

cancelarla.

7. Pulse el botón [MUTE/SEL/ENTER] para ejecutar la

operación.

Cuando la operación haya concluido, aparecerá el

mensaje “Completed”.

Durante las operaciones cuyo procesamiento requiere más tiempo,

aparecerá el mensaje “Executing…”. No intente nunca apagar la unidad

mientras se están grabando datos en la memoria interna (mensaje

“Executing...” o “Please keep power on”). Si lo hace, se perderán todos

los datos de usuario.

8. Pulse el botón [EXIT] para regresar al modo de

utilidades.

Para regresar al modo anterior, pulse de nuevo [EXIT].

Initialize (reinicio de los parámetros de

una voz o multi)

Esta operación es útil para configurar una “pizarra en

blanco” si desea crear una voz o performance totalmente

nueva partiendo de cero. Tenga en cuenta que esta

operación no devuelve la voz/multi a su estado original

anterior a la edición.

Seleccione los datos objetivo (que desee inicializar) con los

botones de cursor y gire la rueda de datos para

marcar el recuadro situado junto a los datos.

Tipo de parámetro que se va a inicializar

Modo de voz

Si se ha seleccionado una voz Plug-in, sólo aparecerá un elemento

en la pantalla (página 25).

Modo de performance

Modo Multi

También puede usar los botones Part/Element ([1/5/9/13]-[4/8/12/16])

para seleccionar la parte o el elemento.

Si se marcan los recuadros “All User Voice”, “All User Performance” o

“All User Multi”, la operación de inicializar borrará todos los datos de

voz/performance/multi de usuario. Tenga cuidado de no inicializar ningún

dato importante.

[E][F]

[L][M]

PRECAUCIÓN

Parameter Type

to be initialized

Tipo de parámetro

que se va a

inicializar

All User Voice Todas las voces de los bancos de usuario

Current 1 Voice (All) Voz seleccionada (todos los parámetros)

Common Datos comunes para la voz seleccionada

EL 1-4 (Voz normal) Datos de elemento para la voz

seleccionada

EL C0-C6 (Voz de batería) Datos de tecla para la voz

seleccionada

All User Performance Todas las actuaciones

Current 1 Perf (All) Performance seleccionada (todos los parámetros)

Common Datos comunes para la performance seleccionada

P 1-4 Datos de parte 1-4 para la performance

seleccionada

PLG1-2 Datos de parte Plug-in para la performance

seleccionada

All User Multi Todos los multis

Current 1 Multi (All) Multi seleccionado (todos los parámetros)

Common Datos comunes para el multi seleccionado

P 1-16 Datos de parte 1-16 para el multi

seleccionado

PLG1-2 Datos de parte Plug-in para el multi

seleccionado

Copy (copia)

Desde esta pantalla puede copiar los ajustes de los

parámetros Element/Key/Part de cualquier

voz/performance/multi en la voz, performance o multi que

esté editando. En los modos de performance o multi también

puede copiar los ajustes de los efectos.

Si desea copiar una voz/performance/multi completo, utilice la función

Store (página 49).

Mueva el cursor a la opción de tipo de datos (fuente) con los

botones de cursor , y después seleccione el tipo con

la rueda de datos. Seleccione también el tipo de datos

(destino) con la rueda de datos.

Tipo de datos que se van a copiar

Modo de voz

• Common: Copia los ajustes de edición común

• Elem1-4 (teclas C0-C6): Copia los ajustes de edición de

cada elemento/tecla

Si se ha seleccionado una voz Plug-in, sólo aparecerá un elemento

en la pantalla (página 25).

Modo de performance/Multi

• Part01-04 (performance), Part01-16 (Multi), Part P1, Part

P2: Copia los ajustes de parte de cada parte/Plug-in

En los modos de performance o multi, también puede seleccionar

“Effect” y “Arp” en tipo de datos (destino).

• Effect: Los ajustes de efectos de sistema

(reverb/chorus) de la voz usada por la parte,

seleccionada en tipo de datos (fuente), pueden

copiarse en los efectos de sistema de la performance

o multi actual.

• Arp: Los ajustes de arpegio de la voz usada por la

parte, seleccionada en tipo de datos (fuente), pueden

copiarse en el arpegio de la performance o multi actual.

Bulk Dump (almacenamiento de datos

en un dispositivo externo)

Puede archivar o realizar una copia de seguridad de sus

ajustes personales del MOTIF-RACK mediante la función de

trasvase de datos en bloque, que transmite los datos al

software de secuenciador externo. Seleccione los datos

objetivo (los datos que se transmitirán) con los botones de

cursor , y gire la rueda de datos para marcar el

recuadro situado junto a los datos.

Tipo de datos que se van a transmitir

All Bulk Dump: Guarda los datos de todos los tipos

siguientes mediante un trasvase en bloque.

Current 1 Voice/Performance/Multi: Guarda la voz,

performance o multi actual mediante un trasvase en bloque.

Almacenamiento de datos

1. Inicie la función de grabación en tiempo real en el

software de secuenciador externo.

2. Transmita los datos de bloque deseados del MOTIF-

RACK ES al secuenciado.

Los datos de bloque se grabarán en el archivo de

canción del secuenciador.

Carga de datos

1. Desde el secuenciador, reproduzca el archivo de

canción que contiene los datos de bloque.

2. Los datos de bloque se transmiten al MOTIF-RACK

ES y los ajustes se restablecen.

Cuando el MOTIF-RACK ES reciba los datos de bloque, los ajustes serán

sobrescritos y reemplazados por los del trasvase en bloque. Tenga

cuidado de no sobrescribir ningún dato importante.

• Para utilizar correctamente el trasvase en bloque, debe

determinarse el número de dispositivo MIDI adecuado. Más detalles

en la página 91.

• Si la transmisión de datos en bloque no funciona debidamente,

pruebe a incrementar el valor del intervalo de transmisión

(parámetro “BulkIntrval”). Véase la página 90.

• Si desea detalles sobre la forma de conectar el instrumento a un

ordenador, consulte las páginas 18 y 36.

• Si desea detalles sobre los ajustes del secuenciador, consulte su

manual de uso.

Uso de las operaciones (Jobs) Copy (copia)

Manual de uso

[L][M]

Voice Mode

Source Voice

Data type (Source)

Data type (Destination)

[L][M]

Modo de voz

Voz fuente

Tipo de datos (fuente)

Tipo de datos (destino)

Copia de los ajustes de performance en el multi

En el modo Multi, también puede seleccionar la pantalla

“Copy Multi from Perf” con el botón PAGE .

Esta pantalla le permite copiar los ajustes de cada

performance en el multi actual.

Ajustes que se van a copiar

• Todos los ajustes de parte incluidos en una performance

• Rev (reverberación), Cho (chorus), Arp (arpegio), MEQ

(EQ general), MEF (efectos globales), o InsEFSw

(interruptor de efecto de inserción)

Por ejemplo, si se selecciona “001: Cyber Step” en “Tipo de

datos de performance” y el recuadro “Cho” está marcado

como se indica arriba, las partes 01-03 de la actuaci´no

podrán copiarse en las partes 01- 03 del multi actual. Además,

los ajustes del efecto de chorus de la performance podrán

copiarse igualmente en el efecto chorus del multi actual.

Todas las partes de la performance se copian al instante. Advierta

que no se pueden copiar una o varias partes específicas.

Data type of Performance (source)

Settings (other than Part

settings) to be copied

[F]

Tipo de datos de performance (fuente)

Ajustes (distintos de los ajustes

Part) que se van a copiar

Voice Nrml (todas las voces normales de usuario),

Drum (todas las voces de batería de usuario),

o PLG (todas las voces Plug-in de usuario)

Perf Todas las actuaciones

Multi Todos los multis

System Ajustes generales de sistema

PRECAUCIÓN

Manual de uso 49

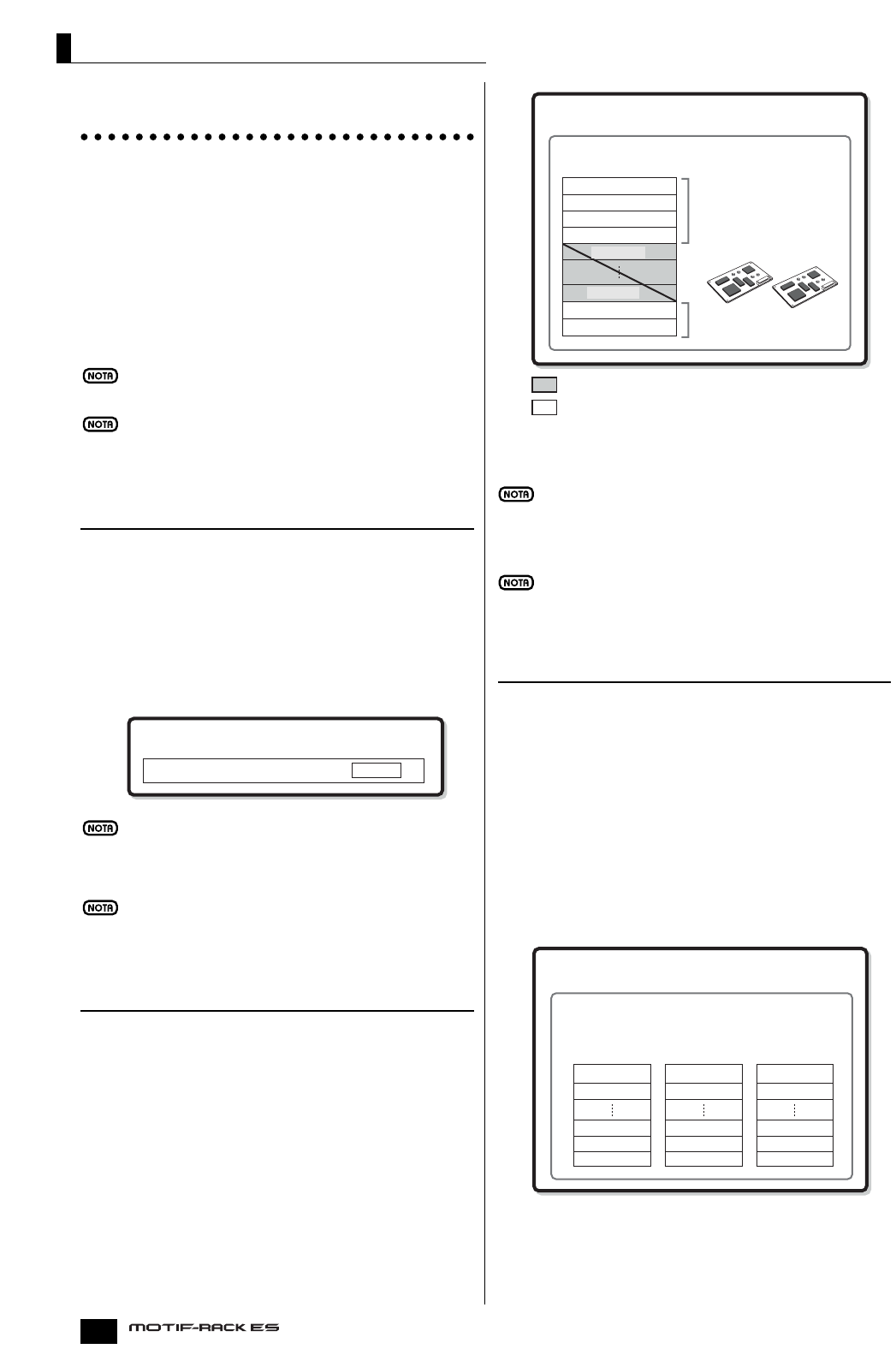

Plug-in Save (almacenamiento de

voces de tarjeta)

Esta operación permite guardar en el MOTIF-RACK ES las

voces de tarjeta modificadas en un ordenador con el Editor de

tarjetas Plug-in (denominadas voces personalizadas de tarjeta

o Board Custom Voices). Como las tarjetas Plug-in no

disponen de memoria de usuario y los datos de voz editados

se perderán al apagar la unidad, los datos editados de la voz

personalizada de tarjeta deben guardarse con esta operación.

Tenga en cuenta que los parámetros de una voz de tarjeta no

pueden editarse en el MOTIF-RACK ES. Utilice el Editor con cada

una de las tarjetas Plug-in. Si desea más detalles sobre las voces de

tarjeta, consulte la página 52.

1. Seleccione el destino (donde desea guardar los

ajustes) con los botones de cursor , y gire la

rueda de datos para marcar el recuadro situado

junto a los datos.

Puede seleccionarse PLG1 y/o PLG2.

2. Pulse el botón [MUTE/SEL/ENTER] para guardar la

voz de tarjeta.

Plug-in Load (carga de voces de

tarjeta)

Esta operación permite cargar los ajustes de los parámetros

de tarjeta Plug-in guardados con Plug-in Save en la tarjeta

instalada. El tipo de datos guardados se visualizarán en la

pantalla.

Esta operación sólo está disponible cuando el tipo de datos

almacenados coincide con el de la tarjeta instalada. Si no coinciden,

el tipo de datos aparecerá entre paréntesis.

Factory Set (recuperación de los

ajustes de fábrica)

Esta operación permite restablecer las voces internas

estándar (voces de usuario), actuaciones y multis del

sintetizador, así como los ajustes de sistema y otros valores.

Una vez que edite cualquier ajuste, los valores de fábrica

correspondientes serán reemplazados y se perderán. Utilice

la operación Factory Set para restablecer los ajustes de

fábrica.

Cuando restablezca los ajustes de fábrica, todos los ajustes actuales de

todos los multis y voces de usuario serán reemplazados por los valores

de fábrica. Asegúrese de que no reemplaza ningún dato importante.

Antes convendrá hacer una copia de seguridad de los datos importantes

en el ordenador.

Store (almacenamiento de los ajustes) Plug-in Save (almacenamiento de voces de tarjeta)

PRECAUCIÓN

[L][M]

Type of the previously

saved data.

Tipo de datos

previamente guardados.

Store (almacenamiento de los ajustes)

Puede almacenar (guardar) los ajustes de parámetros originales en la memoria de usuario, tal como se indica a continuación.

Cuando ejecute esta función, los ajustes de los datos de destino serán reemplazados. Los datos importantes deberán guardarse siempre en el

ordenador u otro dispositivo de almacenamiento (página 48).

Si desea cambiar el nombre, consulte la página 50.

PRECAUCIÓN

1. Acceda al modo Store.

Una vez editada la voz, performance o multi, mantenga

pulsado el botón [SHIFT] y pulse [STORE]. Aparecerá la

pantalla de almacenamiento.

2. Seleccione el banco de destino con los botones

BANK (sólo voz normal).

3. Seleccione el número de voz, performance o multi

de destino utilizando la rueda de datos.

4. Ejecute la operación de almacenamiento.

Pulse el botón [MUTE/SEL/ENTER]. La pantalla pedirá

confirmación.

Pulse el botón [MUTE/SEL/ENTER] para ejecutar la

operación de almacenamiento.

Cuando haya guardado los datos, aparecerá el mensaje

“Completed” y volverá a la pantalla original.

Puede pulsar el botón [EXIT] para cancelar la operación de

almacenamiento y volver a la pantalla original.

No intente nunca apagar la unidad mientras se están guardando datos

(mensaje “Executing...” o “Please keep power on”). Si lo hace, se

perderán todos los datos de usuario.

Normal Voice

Destination Bank Destination Voice Number

[E][F]

Voz normal

Número de voz de destinoBanco de destino

PRECAUCIÓN

Plug-in Save (almacenamiento de voces de tarjeta)

Manual de uso

Indicador de edición

Si cambia algún parámetro, el indicador aparecerá en

el ángulo superior derecho de la pantalla. Indica que se

ha modificado la voz o performance actual pero aún no

ha sido almacenada.

Cuando seleccione otro número de programa u otro modo, el

indicador de edición desaparecerá y todos los datos editados se

perderán. Convendrá guardar siempre los datos editados con la

función Store.

Ajustes de nombre de voz/performance/multi

(introducción de caracteres)

En la pantalla General del modo de edición común de

voz/performance/multi, el parámetro “Name” le permite

asignar nombres a sus datos. En esta sección se explica

la introducción de caracteres en la pantalla Name (modo

Voice/Performance/Multi Edit).

1. Seleccione el parámetro “Name” en el modo

Voice/Performance/Multi Common Edit (páginas 27, 34).

2. Utilice los botones BANK para mover el

cursor a la posición del primer carácter.

3. Utilice la rueda de datos para introducir el carácter

deseado.

4. Utilice los botones BANK para mover el

cursor a la posición del siguiente carácter.

5. Repita los pasos 2 a 4 hasta que haya introducido el

nombre deseado.

Uso de la lista de caracteres

Durante la introducción de caracteres, puede acceder a

una lista especial desplegable de caracteres manteniendo

pulsado el botón [SHIFT].

Para volver a la pantalla original, libere el botón [SHIFT].

Para seleccionar los caracteres de la lista, mantenga

pulsado el botón [SHIFT] y use los botones BANK

o la rueda de datos.

Edit indicator

Indicador de edición

PRECAUCIÓN

[E][F]

Manual de uso 51

Estructura básica

Esta sección le ofrece una visión general del MOTIF-RACK ES: su amplia gama de avanzadas prestaciones, el control MIDI

y las funciones de performance.

Descripción del sistema

Este sintetizador se compone de varios bloques, como se muestra a continuación.

Tone generator block

The tone generator block is what actually produces sound in response to the MIDI messages generated by playing the external keyboard,

using the external controllers, and the playback of the sequencer.

Internal AWM2 tone generator and optional Plug-in Boards

The tone generator block in this synthesizer consists of the built-in AWM2 sound source and optional Plug-in Board(s).

MOTIF-RACK ES

MIDI IN

Computer with

Application Software

External MIDI keyboard

Tone Generator

AWM2

Plug-in Board

Effect

Reverb

Chorus

Insertion 1

Insertion 2

Part Equalizer

Master Equalizer

Master Effect

Headphone

External speaker

MIDI transmitting device Output

Tone

Generator

OSC PITCH FILTER AMP To the Effect block

Outputs the wave that

makes up the sound. Changes the tonal quality of the sound

output from the PITCH unit.

Controls the output level (amplitude) of the sound

output from the FILTER unit. The signals are then

sent at this level to the Effect block.

Controls the pitch of the sound.

Internal AWM2 Tone Generator Plug-in Boards (optional)

Up to two boards can be installed.

Ordenador con

software de aplicación

Teclado MIDI externo

Dispositivo de transmisión MIDI

Generador de

tonos

AWM2

Tarjeta Plug-in

Effect (efectos)

Reverberación

Chorus

Ecualizador de parte

Ecualizador general

Auriculares

Altavoz externo

Efecto global

Inserción 1

Inserción 2

Salida

Bloque de generador de tonos

El bloque de generador de tonos es el que realmente produce sonido en respuesta a los mensajes MIDI generados en el

teclado externo, usando los controladores externos, y por la reproducción del secuenciador.

Envía la onda que

conforma el sonido.

Controla el tono del sonido.

Al bloque de efectos

Controla el nivel de salida (amplitud) del sonido procedente

de la unidad FILTER (filtro). Las señales se envían

posteriormente a este nivel del bloque de efectos.

Cambia la calidad tonal de la

salida de sonido procedente de

la unidad PITCH (tono).

Generador

de tonos

Generador de tonos AWM2 interno y tarjetas Plug-in opcionales

El bloque del generador de tonos de este sintetizador consta de la fuente de sonido AWM2 interna y de tarjetas Plug-in

opcionales.

Pueden instalarse una o dos tarjetas.

Generador de tonos AWM2 interno Tarjetas Plug-in (opcionales)

Bloque de generador de tonos Generador de tonos AWM2 interno y tarjetas Plug-in opcionales

Manual de uso

AWM2 (memoria avanzada de ondas 2)

AWM2 (memoria avanzada de ondas 2) es un sistema de

síntesis basado en el uso de ondas muestreadas (material de

sonido) y que se utiliza en muchos sintetizadores Yamaha.

Para conferir un mayor realismo, cada voz AWM2 utiliza

múltiples muestras de la forma de onda de un instrumento real.

Además se pueden aplicar una amplia variedad de parámetros,

como generador de envolvente, filtro, modulación, etc.

Tarjeta Plug-in

La instalación de una tarjeta Plug-in opcional le permite

ampliar considerablemente el muestrario de sonidos del

instrumento.

Pueden instalarse dos tarjetas en el MOTIF-RACK ES

(véanse las tarjetas disponibles en el recuadro inferior).

Estas tarjetas no son simplemente una fuente más de voces,

sino también generadores de tonos completos y editables

que amplían las especificaciones de nivel de sistema, como

por ejemplo la polifonía máxima. Las voces Plug-in se

reproducen igual que las normales internas y se utilizan

como partes de una performance o multi.

El MOTIF-RACK ES es compatible con el sistema Plug-in de

síntesis modular. Hay dos tipos de tarjeta Plug-in

compatibles con la síntesis modular que se pueden instalar

en el MOTIF-RACK ES: de parte simple y de parte múltiple.

Con ellas podrá construir su propio sistema basándose en

los sonidos que desee o necesite.

La tarjeta Plug-in de efectos no puede usarse con el MOTIF-RACK ES.

La tarjeta Plug-in multiparte sólo puede usarse en el modo Multi.

Tarjetas Plug-in disponibles

• Parte simple (Single Part)

Modelado físico analógico (PLG150-AN)

Con la síntesis AN, el sonido de los sintetizadores

analógicos se reproduce con precisión mediante las más

avanzadas tecnologías digitales. Si instala una de estas

tarjetas, controlará totalmente la reproducción de los sonidos

clásicos de sintetizador, así como los más novedosos tonos

de la música de vanguardia.

Piano (PLG150-PF/PLG150-AP)

Una impresionante memoria de formas de onda (16 MB)

especial para la reproducción de los sonidos de piano. La tarjeta

PLG150-PF ofrece 136 sonidos estéreo, incluidos diversos

pianos acústicos y eléctricos. La tarjeta PLG150-AP ofrece 32

sonidos estéreo, entre ellos una amplia variedad de sonidos de

piano acústico, auténticos y de excepcional calidad, así como

una selección de sonidos de piano con procesamiento de

efectos inusuales. Cada una de las tarjetas le permite expandir

la polifonía del instrumento en 64 notas. Incluso puede instalar

dos de estas tarjetas para duplicar la polifonía a 128 notas.

DX/TX avanzada (PLG150-DX)

Los sonidos del DX7 están disponibles en esta tarjeta Plug-in. A

diferencia de los generadores de tonos basados en PCM, utiliza

el potente sistema de síntesis FM —igual que los sintes de la

serie DX— para ofrecer un potencial de modelado

excepcionalmente versátil y dinámico. Los sonidos son

compatibles con los del DX7, y la tarjeta puede incluso recibir

datos del DX7 mediante trasvases de bloque MIDI.

Virtual Acoustic (PLG150-VL)

Con la síntesis Virtual Acoustic (VA), los sonidos de los

instrumentos reales se modelan (simulan) en tiempo real, con un

grado de realismo que no se puede lograr con las técnicas de

síntesis convencionales basadas en PCM. Cuando reproduzca

estos sonidos con un controlador de soplido MIDI opcional

(WX5), incluso puede capturar algunas de las sensaciones

físicas de los instrumentos de viento-madera.

Batería (PLG150-DR) / Percusión (PLG150-PC)

Una vez conectada e instalada, la PLG150-DR/PLG150-

PC se convierte en una fuente de sonido AWM2

perfectamente integrada en el generador de tonos o

sintetizador anfitrión, añadiendo un total de 88 voces de

batería/percusión. Por su gran capacidad interna de

procesamiento, la tarjeta PLG150-DR/PLG150-PC

incorpora dos bloques independientes de efectos (inserción

y reverberación) que pueden aplicarse a cada kit.

• Parte múltiple o multiparte (Multi-Part)

Estas tarjetas permiten ampliar la polifonía vocal del

MOTIF-RACK ES con 16 partes instrumentales

independientes adicionales. Resulta ideal para reproducir

datos de canción de un secuenciador (desde la tarjeta

multiparte), y aun así disponer de polifonía plena en el

MOTIF-RACK ES para las partes de performance en directo.

XG (PLG100-XG)

Es un generador de tonos XG de 16 partes. Puede

reproducir archivos de canción XG/GM con su gran

variedad y riqueza de sonidos y efectos.

SISTEMA PLUG-IN

DE SÍNTESIS MODULAR

SISTEMA PLUG-IN DE SÍNTESIS MODULAR

El sistema Plug-in de síntesis modular (MSPS) de

Yamaha brinda unas excelentes posibilidades de

ampliación a los sintetizadores compatibles, así como

generadores de tonos y tarjetas de sonido. Con total

comodidad, podrá aprovechar las últimas y más

sofisticadas tecnologías de sintetizador y de efectos, para

seguir el compás de los vertiginosos avances que se

suceden en la producción musical de nuestros días.

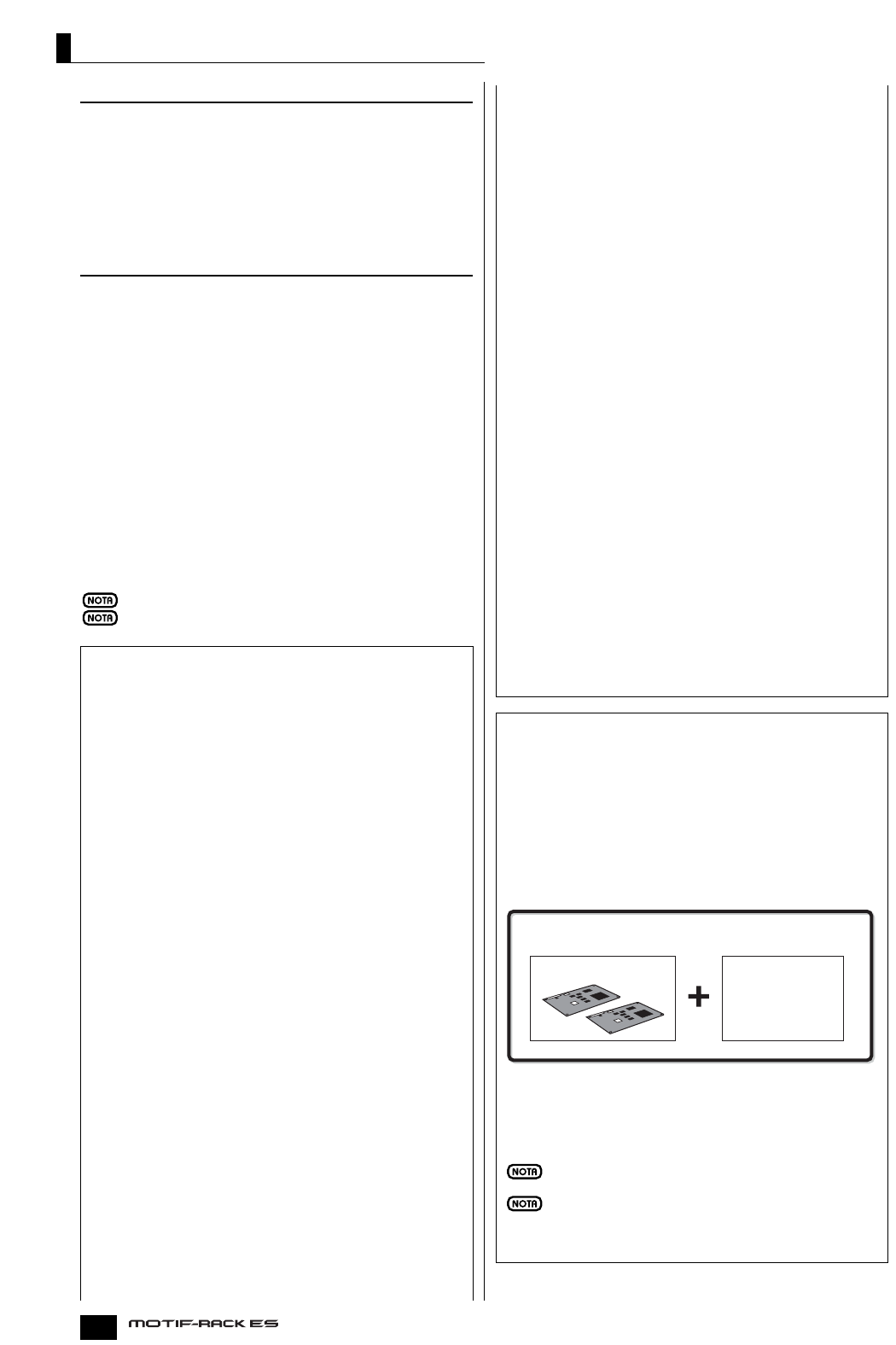

Voces Plug-in y voces de tarjeta

Las voces de una tarjeta Plug-in de parte simple instalada

en este sintetizador pueden dividirse en dos tipos: voces

de tarjeta y voces Plug-in. Las de tarjeta son voces sin

procesar, intactas, contenidas en la tarjeta Plug-in: la

“materia prima” de las voces Plug-in.

Las voces Plug-in, por el contrario, son voces de tarjeta

editadas, esto es, procesadas y programadas de manera

especial para optimizar su uso con el sintetizador

anfitrión.

Puesto que el MOTIF-RACK ES incluye voces Plug-in

predefinidas para todas las tarjetas Plug-in, es posible

recuperar y reproducir las voces correspondientes para

cada tarjeta inmediatamente después de instalarlas.

Las voces Plug-in pueden editarse en el modo de edición de

voces.

Las voces de tarjeta pueden editarse con el software

suministrado para cada tarjeta Plug-in. Las voces de tarjeta

editadas en un ordenador pueden guardarse en el MOTIF-RACK

ES utilizando la función Plug-in Save (página 49).

Plug-in Voice

Board Voice

Plug-in Voice

parameters

Voz Plug-in

Parámetros de

voz Plug-in

Voz de tarjeta

Manual de uso 53

Bloque de generador de tonos Voz, performance y multi

Voz, performance y multi

Este instrumento incorpora tres tipos diferentes de

programas que constituyen la base para crear y reproducir

sonidos.

Voz

El programa que contiene los elementos acústicos

necesarios para generar el sonido de un instrumento

musical específico se denomina “Voz”. Cada voz consta de

un máximo de cuatro elementos (voz normal) o 73 teclas

(voz de batería). Una voz se crea editando los parámetros

exclusivos de cada elemento o tecla y los parámetros

comunes a todos los elementos o teclas, en el modo de voz

(página 25) o en el modo de edición de voces de multi

(página 83).

Performance

El programa que combina varias voces (partes), superpuestas

(en capas o layers) o en otras configuraciones, se denomina

“performance” o “performance”. Cada performance puede

contener hasta cuatro partes (voces) diferentes.

Se puede crear una performance editando los parámetros

exclusivos de cada parte y los parámetros comunes a todas las

partes, en el modo de performance o Performance (página 33).

Multi

El programa en el que a las partes se les asignan varias

voces para su reproducción multitímbrica en el modo Multi

se denomina “Multi”. Cada multi puede contener 33 partes

(página 58). Se puede crear un multi editando los

parámetros exclusivos de cada parte y los parámetros

comunes a todas las partes, en el modo Multi (página 39).

illustration

below

shows

the

structure

and

interrelationship

the

Voices,

Performances,

and

Multis.

CH16

CH1

PITCH

OSC

FILTER AMP

LFO

PEG FEG AEG

nThe Drum Voice Key Edit parameters do not contain

LFO settings.

One Voice

Up to four Elements (Normal Voice)

Up to 73 keys (Drum Voice)

Element 1-4 or Key C0-C6

Common Edit parameters

Arpeggio, Effects, Controller Set, etc.

One Performance

Up to four Parts

Part Edit parameters

One Part

Voice

Common Edit parameters

One Multi

•1 - 16 Parts (of the internal tone generator)

•17 - 32 Parts (of the optionally installed

PLG100-XG)

•PLG1 - 2 Parts (of the optionally installed

Single-part Plug-in Boards)

Part Edit parameters

One Part

Voice

Common Edit parameters

Different Voice for each Part

(Oscillator)

Waveform

(AWM)

Pitch Envelope

Generator Filter Envelope

Generator Amplitude Envelope

Generator

Low Frequency

Oscillator

(Amplitude)

Element Edit parameters

or Key Edit parameters

Set in the Voice Edit mode (page 25)

La siguiente ilustración muestra la estructura y la relación existente entre voces, actuaciones y multis.

Megavoces del teclado

Las voces normales utilizan conmutación de velocidad de pulsación para conseguir la calidad y/o el nivel del sonido de la

voz de acuerdo con la fuerza ejercida al tocar el teclado.

De esta manera se consiguen voces auténticas y naturales. Sin embargo, con las megavoces de teclado, cada uno de

los márgenes de velocidad de pulsación (la medida de fuerza de la interpretación) tiene un sonido completamente

diferente. Por ejemplo, una voz de guitarra incluye los sonidos de distintas técnicas de interpretación. En los instrumentos

convencionales, habría que acceder por MIDI a las diferentes voces que poseen tales sonidos y tocarlas de manera

combinada para conseguir el efecto deseado.

Pero con las megavoces es posible reproducir una parte de guitarra convincente, sólo con una voz individual, utilizando

valores de velocidad de pulsación específicos para reproducir los sonidos deseados.

Los nombres de las megavoces de teclado aparecen como “Mega **” en la pantalla.

Una voz

Hasta cuatro elementos (voz normal)

Hasta 73 teclas (voz de batería)

Una performance

Hasta cuatro partes

voz

Elemento 1-4 o tecla C0-C6

Parámetros de edición común

Arpegio, efectos, grupo de controladores, etc.

Voz

Una parte

Voz

Una parte

Parámetros de edición de parte

Parámetros de edición común

Parámetros de edición de parte

Parámetros de edición común

Un multi

• Partes 1 - 16 (del generador de tonos interno)

• Partes 17 - 32 (de la tarjeta opcional PLG100-

XG instalada)

• Partes PLG1 - 2 (de las tarjetas

opcionales

Plug-in de parte simple instaladas)

Una voz diferente para cada parte

Parámetros de edición de

elemento o de edición de tecla

oscilador de baja

frecuencia

generador de

envolvente del tono generador de

envolvente del filtro generador de

Se ajustan en el modo de edición de voces (página 25)

Los parámetros Drum Voice Key Edit (edición de

tecla de voces de batería) no contienen ajustes LFO.

envolvente de la amplitud

PITCH

(tono) FILTER

(filtro) AMP

(amplitud)

Bloque de generador de tonos Voz, performance y multi

Manual de uso

Las siguientes ilustraciones pueden ayudar a entender la estructura de memoria de las voces, actuaciones y multis.

Preset 1

(128 Voices)

1 2 ...... 128

Preset 2

(128 Voices)

1 2 ...... 128

Preset 3

(128 Voices)

1 2 ...... 128

Preset 4

(128 Voices)

1 2 ...... 128

Preset Drum

(64 Voices)

1 2 ...... 64

GM Preset

(128 Voices)

1 2 ...... 128

GM Drum

(1 Voice)

User 1

(128 Voices)

1 2 ...... 128

User 3

(128 Voices)

1 2 ...... 128

User 2

(128 Voices)

1 2 ...... 128

User Drum

(32 Voices)

1 2 ...... 32

Preset 5

(128 Voices)

1 2 ...... 128

PLG1 Preset

(64 Voices)

1 2 ...... 64

User 1

(128 Performances)

1 2 ...... 128

User 1

(128 Multis)

12 ...... 32 ...... 128

PLG1 User

(64 Voices)

1 2 ...... 64

PLG2 Preset

(64 Voices)

1 2 ...... 64

PLG2 User

(64 Voices)

1 2 ...... 64

Preset 6

(128 Voices)

1 2 ...... 128

Voices Normal Voice

Normal Voices: 768

Drum Voices: 64

Drum Voice

Preset Voice

Normal Voices: 128

Drum Voice: 1

GM Voice

Normal Voices: 256

Drum Voices: 32

User Voice

* When the PLG150-VL is installed,

there are three Preset Banks and

192 Preset Voices.

Plug-in Voice

Performance Multi

When shipped from the factory, preset

Multis of 32 different types are contained

in program numbers 1 through 32.

Cuando sale de fábrica, la unidad incorpora

multis predefinidos de 32 tipos diferentes en

los números de programa 1 a 32.

Voces Voz normal Voz de batería

Voz predefinida

Voces normales: 768

Voces de batería: 64

Voz GM

Voces normales: 128

Voz de batería: 1

Voz de usuario

Voces normales: 256

Voces de batería: 32

Preajuste 1

(128 voces) Preajuste 4

(128 voces)

Preajuste 2

(128 voces) Preajuste 5

(128 voces)

Preajuste 3

(128 voces)

Preajuste GM

(128 voces)

Usuario 1

(128 voces)

Usuario 2

(128 voces)

PLG1 predefinido

(64 voces)

PLG1 usuario

(64 voces)

Usuario 1

(128 actuaciones)

Usuario 1

(128 multis)

PLG2 predefinido

(64 voces)

PLG2 usuario

(64 voces)

Usuario 3

(128 voces)

Preajuste 6

(128 voces)

Batería predefinida

(64 voces)

Batería GM

(1 voz)

Batería de usuario

(32 voces)

Voz Plug-in

* Si está instalada la tarjeta

PLG150-VL, hay tres bancos

predefinidos y 192 voces

predefinidas.

Performance Multi

Manual de uso 55

Voces normales y voces de batería

Existen dos tipos de voces internas: normales y de batería.

Las voces normales son principalmente sonidos de

instrumentos afinados que pueden reproducirse en todo el

margen del teclado. Las voces de batería son principalmente

sonidos de percusión/batería asignados a notas individuales

del teclado. El conjunto de ondas de percusión/batería o

voces normales asignadas se conoce como kit de batería

(drum kit).

Voces GM

GM (General MIDI) es un estándar mundial para la

organización de voces y funciones MIDI de sintetizadores y

generadores de tonos. Originalmente se diseñó para

garantizar que los datos de canción creados con un

dispositivo GM específico pudieran reproducirse

prácticamente igual en cualquier otro dispositivo GM, al

margen del fabricante o el modelo. El banco de voces GM

de este sintetizador está diseñado para reproducir

apropiadamente los datos de canción GM. Tenga en cuenta,

no obstante, que el sonido puede no ser exactamente igual

que el reproducido por el generador de tonos original.

Parámetros del generador de tonos

que producen el sonido de la voz

Entre los diversos parámetros que constituyen una voz, los

de oscilador, tono, filtro, amplitud, LFO y tres generadores

envolventes (PEG, FEG, AEG), indicados en las

ilustraciones de las páginas 55-57, son los parámetros

básicos para crear el sonido de la voz.

Los parámetros de oscilador, tono, filtro y amplitud

determinan los tres elementos básicos del sonido: el tono (o

altura), el timbre (la calidad global del sonido) y el volumen

(el nivel acústico) de la voz. Los parámetros como LFO y EG

determinan la transición de estos tres elementos básicos del

sonido desde el momento en que se inicia hasta cesa.

En las secciones siguientes se explicarán en detalle los

parámetros relacionados con el sonido y se ofrecerá una

introducción a los fundamentos de la síntesis electrónica.

Oscilador

Esta unidad genera la onda que determina el tono básico.

Es posible asignar la onda (o material básico del sonido) a

cada elemento de la voz normal o cada tecla de la voz de

batería.

En el caso de la voz normal, es posible ajustar el margen de

notas del elemento (el margen de notas del teclado en el

que sonará el elemento), así como la respuesta a la

velocidad de pulsación (el margen de velocidades de

pulsación de notas en el que sonará el elemento). Por

ejemplo, podría ajustar un elemento para que suene en el

margen superior del teclado y otro para que suene en el

margen inferior. De esta manera, incluso dentro de la misma

voz, puede tener dos sonidos diferentes para distintas zonas

del teclado, o puede hacer que dos rangos de elementos se

superpongan para que suenen en un margen determinado.

Además, puede ajustar cada elemento para que responda a

márgenes de velocidades de pulsación diferentes, de

manera que un elemento suene con velocidades de

pulsación bajas y otro elemento con velocidades de

pulsación altas. Véase la ilustración de la parte izquierda de

esta pantalla.

Tono (pitch)

Esta unidad controla el tono del sonido (onda) emitido por el

oscilador. En el caso de la voz normal, puede desafinar

elementos individuales, aplicarles escala de tono, etc. Así

mismo, ajustando el PEG (generador de envolvente del

tono) podrá controlar el cambio del tono en el tiempo.

PEG (generador de envolvente del tono)

Con el PEG, puede controlar la transición de tono desde el

momento en que se inicia el sonido hasta que cesa. El PEG

puede crearse ajustando los parámetros como se indica en

la siguiente ilustración. Cuando el instrumento reciba un

mensaje de nota activada, el tono de la voz cambiará de

acuerdo con estos ajustes de envolvente. Resulta muy útil

para crear cambios automáticos de tono, muy prácticos para

metales sintetizados, por ejemplo. Además, pueden

ajustarse diferentes parámetros PEG para cada elemento o

cada tecla.

Bloque de generador de tonos Parámetros del generador de tonos que producen el sonido de la voz

Key 1 Key 5 Key 10 Key 18 Key 21 Key 73

C0 C1 C6

Waveform (Preset 1-1859, User 1-1024)

Normal Voice

Individual

drum sounds

(different for

each key)

Drum Voice

One Voice

Element 4

Element 1

Element 2

Element 3

Velocity

Voz normal

Forma de onda (predefinidas 1-1859, usuario 1-1024)

Voz de batería

Una voz

Velocidad

de pulsación

Sonidos de

batería

individuales

(diferente

para cada

tecla)

Elemento 4

Elemento 2

Elemento 1

Elemento 3

Tecla 73Tecla 21Tecla 18Tecla 10Tecla 5Tecla 1

[VOICE] ➙seleccionar voz ➙[EDIT] ➙

[MUTE/SEL/ENTER] (el diodo se apaga) ➙

seleccionar elemento/tecla ➙pantalla OSC

[VOICE] ➙seleccionar voz ➙[EDIT] ➙

[MUTE/SEL/ENTER] (el diodo se apaga) ➙seleccionar

elemento/tecla ➙pantalla Pitch, pantalla PEG

Filtro (filter)

Esta unidad modifica la tonalidad del sonido procedente de

la sección de tono, cortando (filtrando) la salida de una

porción específica de frecuencias del sonido.

Frecuencia de corte y resonancia

En el ejemplo siguiente (un filtro de paso bajo), se permite el

paso de una parte de la señal situada por debajo de la

frecuencia dada, y se cortan las señales situadas por

encima. Esta frecuencia se denomina frecuencia de corte.

Puede producir un sonido relativamente brillante u oscuro

ajustando el corte. La resonancia es un parámetro que

realza el nivel de la señal en la zona de la frecuencia de

corte. Enfatizando los sobretonos de esta zona, se puede

producir un tono distintivo, “punzante”, para conseguir un

sonido más brillante e intenso.

Acerca de los principales tipos de filtro

En la ilustración anterior se ilustra el filtro de paso bajo, si

bien este sintetizador dispone de otros tipos de filtros (cuatro

en total), como se indica a continuación.

• Filtro de paso bajo (ejemplo anterior)

Este filtro sólo deja pasar las señales situadas por debajo de

la frecuencia de corte. Luego puede usar el parámetro Reso

(resonancia) para añadir más carácter al sonido.

• Filtro de paso alto

Este filtro sólo deja pasar las señales situadas por encima

de la frecuencia de corte. Luego puede usar el parámetro

Reso (resonancia) para añadir más carácter al sonido.

• Filtro de paso de banda

Este filtro sólo deja pasar una banda de señales situadas

alrededor de la frecuencia de corte.

La amplitud de esta banda puede variarse.

• Filtro de eliminación de banda

Este filtro atenúa una banda de señales situada alrededor de

la frecuencia de corte, pero permite el paso de todas las

demás.

FEG (generador de envolvente del filtro)

Con el FEG, puede controlar la transición de tonalidad

desde el momento en que se inicia el sonido hasta que

cesa. El FEG puede crearse ajustando los parámetros como

se indica en la siguiente ilustración. Cuando el instrumento

reciba un mensaje de nota activada, la frecuencia de corte

de la voz cambiará de acuerdo con estos ajustes de

envolvente. Resulta muy útil para crear efectos de wah-wah

automáticos o barridos de filtro, por ejemplo. Además,

pueden ajustarse diferentes parámetros FEG para cada

elemento o cada tecla.

Bloque de generador de tonos Parámetros del generador de tonos que producen el sonido de la voz

Manual de uso

Pitch

Hold

Level

Attack

Level

Decay 1

Level

Sustain Level

(Decay 2 Level) Release

Level

Hold

Time Attack

Time Decay 1

Time Decay 2

Time Release

Time

Pressing the key (Note on) Releasing the key (Note off)

Level

Center frequency

Resonance

These frequencies are

“passed” by the ﬁlter.

Frequency

Range passed

Cutoff range

Level

Center frequency

Level

Center frequency

Range passed Frequency

Cutoff range

Hold

Level

Attack

Level

Decay 1

Level

Sustain Level

(Decay 2 Level) Release

Level

Hold

Time Attack

Time Decay 1

Time

Decay 2

Time Release

Time

Tim

Pressing the key (Note on) Releasing the key (Note of

toff

quency

These frequencies are

“passed” by the ﬁlter.

Cutoff frequency

Resonance

Frequency

(pitch)

Level

Frequency

(pitch)

Cutoff frequency

Level

Tono

Nivel de

ataque

Nivel de

caída 1

Nivel de sustain

(Nivel de caída 2) Nivel de

abandono

Tiempo

Tiempo de

abandono

Tiempo de

caída 2

Tiempo de

caída 1

Tiempo de

ataque

Tiempo de

mantenimient

Nivel de

mantenimiento

(hold)

Liberación de la tecla (nota desactivada)Pulsación de la tecla (nota activada)

[VOICE] ➙seleccionar voz ➙[EDIT] ➙

[MUTE/SEL/ENTER] (el diodo se apaga) ➙seleccionar

elemento/tecla ➙pantalla Filter, pantalla FEG

Nivel

Frecuencia de corte

Frecuencia (tono)

Resonancia

Frecuencia de corte Frecuencia (tono)

El filtro permite el paso

de estas frecuencias.

Nivel

Margen de corte

Frecuencia

Margen permitido

Margen de corte

Margen permitido

Frecuencia central

Frecuencia

Resonancia

Frecuencia central

El filtro permite el paso de

estas frecuencias.

Nivel de

ataque

Nivel de

caída 1

Nivel de sustain

(Nivel de caída 2) Nivel de

abandono

Tiempo

Tiempo de

abandono

Tiempo de

caída 2

Tiempo de

caída 1

Tiempo de

ataque

Tiempo de

mantenimient

Nivel de

mantenimiento

(hold)

Frecuencia

de corte

Pulsación de la tecla (nota activada) Liberación de la tecla (nota desactivada)

Amplitud

Controla el nivel de salida (amplitud) del sonido procedente

de la unidad Filter (filtro). Las señales se envían

posteriormente a este nivel del bloque de efectos. Así

mismo, ajustando el AEG (generador de envolvente de la

amplitud) podrá controlar el cambio del volumen en el

tiempo.

AEG (generador de envolvente de la amplitud)

Con el AEG, puede controlar la transición de volumen desde

el momento en que se inicia el sonido hasta que cesa. El

AEG puede crearse ajustando los parámetros como se

indica en la siguiente ilustración. Cuando el instrumento

reciba un mensaje de nota activada, el volumen de la voz

cambiará de acuerdo con estos ajustes de envolvente.

Además, pueden ajustarse diferentes parámetros AEG para

cada elemento o cada tecla.

LFO (oscilador de baja frecuencia)

Como su nombre sugiere, el LFO produce una onda de baja

frecuencia.

Estas ondas pueden utilizarse para variar el tono, el filtro o

la amplitud de cada elemento y crear efectos como vibrato,

wah-wah y trémolo.

Generador de tonos monotímbrico

(modo de voz/performance) y

multitímbrico (modo Multi)

El bloque del generador de tonos interno funciona de dos

maneras diferentes (un solo timbre y multitímbrico), según el

modo seleccionado.

La diferencia entre los dos es si aceptan o no varios canales

MIDI al mismo tiempo.

Generador de tonos de un solo timbre (modo

de voz/performance)

Un generador de tonos MIDI que recibe datos por un solo

canal MIDI y reproduce una sola parte de instrumento se

denomina generador de tonos “monotímbrico” o de un solo

timbre. Este es el estado operativo del generador de tonos

interno en los modos de voz y performance.

Para ajustar el canal de recepción MIDI a un solo timbre (modos de

voz y performance), siga este procedimiento en el modo de

utilidades. [UTILITY] ➙pantalla MIDI ➙BasicRcvCh

Generador de tonos multitímbrico (modo

Multi)

Un generador de tonos MIDI que recibe datos

simultáneamente por múltiples canales MIDI y reproduce

múltiples partes de instrumento se denomina generador de

tonos “multitímbrico”. De esta forma se pueden reproducir

datos de canción MIDI multicanal, por ejemplo, los de un

secuenciador MIDI o un ordenador, quedando cada parte

interna asignada a una pista o canal diferente para su

reproducción. Este es el estado operativo del generador de

tonos interno en el modo Multi.

Para ajustar el canal de recepción MIDI a multitímbrico (modo Multi),

siga este procedimiento en el modo Multi. [MULTI] ➙seleccionar

Multi ➙[EDIT] ➙[MUTE/SEL/ENTER] (el diodo se apaga) ->

seleccionar parte ➙pantalla de voz ➙RcvCh

Manual de uso 57

Bloque de generador de tonos Generador de tonos monotímbrico (modo de voz/performance) y multitímbrico (modo Multi)

[VOICE] ➙seleccionar voz ➙[EDIT] ➙

[MUTE/SEL/ENTER] (el diodo se apaga) ➙seleccionar

elemento/tecla ➙pantalla AMP, pantalla AEG

VOICE] ➙seleccionar voz ➙[EDIT] ➙

[MUTE/SEL/ENTER] (el diodo se apaga) ➙

seleccionar elemento/tecla ➙pantalla LFO

[VOICE] ➙seleccionar voz ➙[EDIT] ➙

[SHIFT]+[COMMON] ➙pantalla LFO

Level

(Volume)

Initial

Level

Attack

Level

Decay 1

Level

Sustain Level

(Decay 2 Level) Release

Level

Attack

Time Decay 1

Time Decay 2

Time Release

Time

Pressing the key (Note on) Releasing the key (Note off)

Nivel

(volumen)

Nivel de

ataque

Nivel de

caída 1

Tiempo

Nivel de sustain

(Nivel de caída 2) Nivel de

abandono

Nivel

inicial

Tiempo de

abandono

Tiempo de

caída 2

Tiempo de

caída 1

Tiempo

de ataque

Pulsación de la tecla (nota activada) Liberación de la tecla (nota desactivada)

Polifonía máxima

La polifonía máxima hace referencia a la cantidad

máxima de notas que el generador de tonos interno del

instrumento puede reproducir simultáneamente.

La polifonía máxima de este sintetizador es de 128.Si el

bloque del generador de tonos interno recibe un número

de notas superior a la polifonía máxima, las notas

reproducidas anteriormente se interrumpirán. Téngalo en

cuenta, especialmente con las voces que tienen una

caída o un sustain prolongados.

Además, la polifonía máxima se aplica al número de

elementos de voz utilizados, no al número de voces. Si se

utilizan voces normales que incluyen hasta cuatro

elementos, el número máximo de notas simultáneas

puede ser inferior a 128.

Si se ha instalado una tarjeta Plug-in, la reproducción de las

voces de tarjeta no afecta a la polifonía máxima del MOTIF-

RACK ES. Si desea detalles sobre la polifonía máxima con las

tarjetas Plug-in, consulte el manual de uso de la tarjeta en

cuestión.

Estructura de partes del bloque de

generador de tonos

El MOTIF-RACK ES reproduce los sonidos en el bloque del

generador de tonos en respuesta a los mensajes MIDI

recibidos de controladores externos o de un secuenciador.

Los mensajes MIDI se asignan a dieciséis canales

independientes, y el instrumento es capaz de reproducir al

mismo tiempo 16 partes individuales por los 16 canales

MIDI. No obstante, podemos superar este límite utilizando

otros “puertos” MIDI, cada uno con capacidad para

16 canales.

Las múltiples fuentes de sonidos de este sintetizador

(generador de tonos interno y tarjetas Plug-in) aprovechan

los tres puertos MIDI que incorpora el instrumento.

El cable USB admite hasta ocho puertos MIDI individuales. Sin

embargo, el MOTIFRACK ES admite un máximo de tres puertos

MIDI.

Un único cable o conexión MIDI no puede transportar datos por

múltiples puertos MIDI.

Estructura de partes del bloque del

generador de tonos en el modo de voz

En este modo, una voz se reproduce por medio de una parte

simple. Esta parte también se utiliza cuando se selecciona la

voz Plug-in. En el modo de voz, el bloque del generador de

tonos recibe los datos MIDI por un solo canal.

Por eso, los datos de canción de un secuenciador externo

que incluyen múltiples canales MIDI no se reproducirán

correctamente en este modo. Si utiliza un secuenciador

MIDI externo o un ordenador para tocar el instrumento,

utilice el modo Multi.

• Para ajustar el canal de recepción MIDI a un solo timbre (modos de

voz y performance), siga este procedimiento en el modo de utilidades.

[UTILITY] ➙pantalla MIDI ➙BasicRcvCh

• En el modo de voz, el instrumento reconoce únicamente los datos

transferidos por el puerto MIDI 1.

La tarjeta Plug-in multiparte (PLG100-XG) no puede utilizarse en el

modo de voz.

Estructura de partes del bloque del generador

de tonos en el modo de performance

Este modo le permite reproducir una performance (en la que

se combinan múltiples voces o partes, en superposición o en

otras configuraciones). Aunque este modo dispone de seis

partes (como se ilustra debajo), sólo pueden utilizarse

simultáneamente cuatro partes. Y aunque este modo le

permite reproducir varias partes al mismo tiempo, todas se

configuran para recibir por el mismo canal MIDI individual,

como en el modo de voz.

Por eso, los datos de canción de un secuenciador externo

que incluyen múltiples canales MIDI no se reproducirán

correctamente en este modo. Si utiliza un secuenciador

MIDI externo o un ordenador para tocar el instrumento,

utilice el modo Multi.

• Para ajustar el canal de recepción MIDI a un solo timbre (modos de voz

y performance), siga este procedimiento en el modo de utilidades.

[UTILITY] ➙pantalla MIDI ➙BasicRcvCh

• En el modo de voz, el instrumento reconoce únicamente los datos

transferidos por el puerto MIDI 1.

La tarjeta Plug-in multiparte (PLG100-XG) no puede utilizarse en el

modo de performance.

Estructura de partes del bloque del

generador de tonos en el modo Multi

Este modo le permite usar varias partes y asignar voces

diferentes para ser reproducidas con cada parte. Como se

pueden establecer distintos canales MIDI para cada parte

del bloque del generador de tonos, podrá utilizar un

secuenciador MIDI externo para reproducir los sonidos.

Como se ilustra a continuación, los datos de secuencia de

cada pista reproducen las partes correspondientes (las que

tienen la misma asignación de canal MIDI) en el bloque del

generador de tonos.

Hay disponibles hasta 48 partes para el modo Multi. No

obstante, el número de partes que se utilizan realmente es

como máximo 33, como veremos más adelante en el

ejemplo.

Bloque de generador de tonos Estructura de partes del bloque de generador de tonos

Manual de uso

MIDI Port 1

Voice Mode Part 1

Tone generator block

Bloque de generador de tonos

Parte 1

Puerto MIDI 1

Modo de voz

MIDI Port 1

Part 1

Part 2

Part 3

Part 4

Part 5

Part 14

PLG2 (Part 15)

PLG1 (Part 16)

Tone generator block

Performance Mode

Parts for the internal

tone generator

Parts for the Single-part

Plug-in Boards

Parts 5-14 are not used.

These six Parts (1, 2, 3, 4, PLG1, PLG2) are reserved for use in t

Performance mode; however, only up to four of them can be used

same time. The Parts selected with the “PartSw” parameter (in the

[SHIFT]+[PERFORM] → select Performance → [EDIT] → Voice di

are played.

MIDI Port 1

Part 1

Part 2

Part 14

Part 15

Part 16

Part 1

Part 2

Part 14

Part 15

Part 16

Part 1

Part 2

Part 14

Part 15

Part 16

(for the internal tone

generator/Plug-in Board)

MIDI Port 2

(for the Plug-in Board) MIDI Port3

(for the Plug-in Board)

Tone generator block

Multi Mode

Bloque de generador de tonos

Modo de performance

Bloque de generador de tonos

Modo Multi

Puerto MIDI 1

Parte 1

Parte 2

Parte 3

Parte 4

PLG2 (parte 15)

PLG1 (parte 16)

Parte 5

Parte 14

Partes para el generador de

tonos interno

Partes para las tarjetas

Plug-in de parte simple

Las partes 5-14 no se utilizan.

Estas seis partes (1, 2, 3, 4, PLG1, PLG2) se reservan para el modo de

performance. Sin embargo, sólo pueden utilizarse cuatro partes al

mismo tiempo. Se reproducen las partes seleccionadas con el

parámetro “PartSw” ([SHIFT]+[PERFORM] ➙seleccionar performance

➙[EDIT] ➙pantalla de voz).

Puerto MIDI 1 Puerto MIDI 2 Puerto MIDI 3

(para el generador de tonos

interno o tarjeta Plug-in)

(para la tarjeta Plug-in) (para la tarjeta Plug-in)

Parte 1

Parte 2

Parte 14

Parte 15

Parte 16

Parte 1

Parte 2

Parte 14

Parte 15

Parte 16

Parte 1

Parte 2

Parte 14

Parte 15

Parte 16

Multi-part

Plug-in Board

Single-part

Plug-in Board

(Receive Channel = 2)

Part 2

Part 1

(Receive Channel = 3)

Part 3 (Receive Channel = 4)

Part 4 (Receive Channel = 1)

....

Part 15 (Receive Channel = 5)

Part 16 (Receive Channel = 6)

PLG1 (

Part

16)

MIDI Port 1

MIDI Port 2

(Receive Channel = 16)

Part 15

(Receive Channel = 8)

(Receive Channel = 7)

(Receive Channel = 10)

(Receive Channel = 13)

....

(Receive Channel = 14)

Part 1

(Receive Channel = 15)

MIDI Port 3

Part 32 (Part 16)

Part 17 (Part 1)

Part 18 (Part 2)

Part 19 (Part 3)

Part 20 (Part 4)

Part 31 (Part 15)

....

Track 1 Transmit Channel = 1 (Port 1)

Track 2 Transmit Channel = 2 (Port 1)

Track 3 Transmit Channel = 3 (Port 1)

Track 4 Transmit Channel = 4 (Port 1)

Track 5 Transmit Channel = 5 (Port 1)

Track 6 Transmit Channel = 6 (Port 1)

Track 7 Transmit Channel = 7 (Port 3)

Track 8 Transmit Channel = 8 (Port 3)

Track 9 Transmit Channel = off (Port off)

Track 10 Transmit Channel = 10 (Port 3)

Track 11 Transmit Channel = 11 (Port off)

Track 12 Transmit Channel = off (Port off)

Track 13 Transmit Channel = 13 (Port 3)

Track 14 Transmit Channel = 14 (Port 3)

Track 15 Transmit Channel = 15 (Port 3)

Track 16 Transmit Channel = 16 (Port 2)

Internal

Tone Generator

his example applies when installing one Multi-

art Plug-in Board and one Single-part Plug-in

oard, and assigning the Multi-part Plug-in

oard to “Port 1” and the Single-part Plug-in

oard to “Port 3.”

hen using the internal tone generator of the

OTIF-RACK ES, set the MIDI port of each track

n the sequencer to “1.” Keep in mind that data

eceived over Ports 2 or 3 cannot sound the

nternal tone generator block. The tone

enerator of the installed Plug-in Board can be

ounded via any of the MIDI ports 1 - 3.

o set the MIDI receive channel for multi-timbre

peration (Multi mode), use the following

peration in the Multi mode.

o set the port number assignment for the Plug-

n Board, use the following operation.

The Plug-in Board lets you use only a single Voice

at the same time. Please note that you cannot

assign multiple Voices of the Plug-in Board to

multiple Parts at the same time.

[MULTI] → select Multi → [EDIT] → [MUTE/SEL/

ENTER] (LED turns off) → select Part → Voice

display → “RcvCh”

[UTILITY] → PLG1Sys/PLG2Sys display → “PortNo.”

External sequencer (example)

The illustration below shows possible example

settings when using a sequencer or computer

software to play the MOTIF-RACK ES.

Tone Generator block (example)

These Parts are not used.

Parts 1-16 of the Multi Plug-in Board's MIDI port

correspond to Parts 17-32 of a Multi.

The Multi-part Plug-in Board can only be installed to slot 2 (PLG2).

The Voice and related settings (volume, pan, etc.) are sounded according to the

Part parameters of the current Part. Other settings such as Controllers and Effect

Estructura de los efectos

El procesamiento de efectos de este sintetizador incluye

efectos de sistema, efectos de inserción, efecto global o

maestro (Master Effect), ecualizador de parte (Part EQ) y

ecualizador general (Master EQ). Si desea detalles sobre las

pantalla de cada modo relacionadas con efectos, consulte

las páginas 61 y 62.

Efectos de sistema (reverberación, chorus)

Los efectos de sistema se aplican al sonido general, tanto si

es una voz como si es una performance completa o un multi.

Con los efectos de sistema, el sonido de cada una de las

partes es enviado al efecto según el ajuste de nivel de envío

de efecto de cada parte. El sonido procesado (“wet”) se

envía de vuelta a la mesa de mezclas según el nivel de

retorno, y se transmite después de mezclarse con el sonido

sin procesar (“dry”). Esta disposición le permitirá establecer

un equilibrio óptimo entre el sonido procesado y el sonido

original de las partes.

Reverberación

Estos efectos añaden un ambiente cálido al sonido, simulando

las complejas reflexiones de los espacios de performance

reales, como una sala de conciertos o un pequeño club. Hay

disponibles un total de 20 tipos de reverberación diferentes.

Chorus

Los efectos de chorus utilizan diversos procesos de

modulación, tales como flanger y phaser, para realzar el

sonido de varias maneras. En total hay 49 tipos disponibles,

incluidos efectos de reverberación y retardo.

Efectos de inserción 1 y 2

Los efectos de inserción pueden aplicarse individualmente a

cada una de las partes. Estos efectos se utilizan

principalmente para procesar directamente una parte

individual. Puesto que un efecto de inserción sólo se puede

aplicar a una parte determinada, deberá utilizarse con

sonidos a los que se deseen aplicar cambios drásticos o que

utilizan un efecto no indicado para otros sonidos.

La profundidad se ajusta determinando el balance entre la

señal sin procesar y la señal procesada (Dry/Wet).

También puede ajustar el balance para que sólo se oiga el

efecto, aplicando un 100% de Wet (procesado).

El MOTIF-RACK EF dispone de ocho grupos de efectos de

inserción (un grupo se compone de las unidades 1 y 2).

Pueden aplicarse a todas las partes de la performance y a

ocho partes (máximo) del multi.

Hay disponibles un total de 116 tipos diferentes.

En el modo de voz sólo está disponible un grupo de efectos de

inserción.

Manual de uso 59

Bloque de efectos Estructura de los efectos

Este ejemplo es aplicable si se instalan

una tarjeta Plug-in multiparte y una de

parte simple, asignándose la primera al

puerto 1 y la segunda al puerto 3.

Cuando use el generador de tonos

interno del MOTIF-RACK ES, ajuste el

puerto MIDI de cada pista del

secuenciador a “1”. Recuerde que los

datos recibidos por los puertos 2 ó 3 no

pueden sonorizar el bloque del

generador de tonos interno. El generador

de tonos de la tarjeta Plug-in instalada

puede sonorizarse a través de cualquiera

de los puertos MIDI 1 - 3.

Para ajustar el canal de recepción MIDI a

multitímbrico (modo Multi), siga este

procedimiento en el modo Multi.

Para ajustar la asignación de número de

puerto de la tarjeta Plug-in, siga este

procedimiento:

[MULTI] ➙seleccionar Multi ➙[EDIT] ➙

[MUTE/SEL/ENTER] (el diodo se apaga) ➙

seleccionar parte ➙pantalla de voz ➙“RcvCh”

La tarjeta Plug-in le permite utilizar sólo una voz individual cada vez. Tenga en cuenta que no

es posible asignar múltiples voces de la tarjeta Plug-in a múltiples partes al mismo tiempo.

La tarjeta Plug-in multiparte sólo puede instalarse en la ranura 2 (PLG2).

La voz y los ajustes relacionados (volumen, panorámico, etc.) se sonorizan conforme a los

parámetros Part de la parte actual. Otros ajustes, como los controladores o los tipos de efectos,

responden a los parámetros comunes (Common) del multi actual.

[UTILITY]

➙

pantalla PLG1Sys/PLG2Sys

➙

“PortNo.”

Secuenciador externo (ejemplo)

La siguiente ilustración muestra posibles ejemplos de

configuración cuando se usa un secuenciador o

software de ordenador para tocar el MOTIF-RACK ES.

Pista 1 Canal de transmisión=1 (Puerto 1) Parte 1 (Canal de recepción=2)

Parte 2 (Canal de recepción=3)

Parte 3 (Canal de recepción=4)

Parte 4 (Canal de recepción=1)

Parte 15 (Canal de recepción=5)

Parte 16 (Canal de recepción=6)

Parte 17 (parte 1) (Canal de recepción=8)

Parte 18 (parte 2) (Canal de recepción=7)

Parte 19 (parte 3) (Canal de recepción=10)

Parte 20 (parte 4) (Canal de recepción=13)

Parte 31 (parte 15) (Canal de recepción=14)

Parte 32 (parte 16) (Canal de recepción=15)

PLG 1 (Parte 16) (Canal de recepción=16)

Parte 15

Pista 2 Canal de transmisión=2 (Puerto 1)

Pista 3 Canal de transmisión=3 (Puerto 1)

Pista 4 Canal de transmisión=4 (Puerto 1)

Pista 5 Canal de transmisión=5 (Puerto 1)

Pista 6 Canal de transmisión=6 (Puerto 1)

Pista 7 Canal de transmisión=7 (Puerto 3)

Pista 8 Canal de transmisión=8 (Puerto 3)

Pista 9 Canal de transmisión=des. (Puerto des.)

Pista 10 Canal de transmisión=10 (Puerto 3)

Pista 11 Canal de transmisión=11 (Puerto des.)

Pista 12 Canal de transmisión=des. (Puerto des.)

Pista 13 Canal de transmisión=13 (Puerto 3)

Pista 14 Canal de transmisión=14 (Puerto 3)

Pista 15 Canal de transmisión=15 (Puerto 3)

Pista 16 Canal de transmisión=16 (Puerto 2)

Bloque de generador de tonos (ejemplo)

Estas partes no se utilizan.

Las partes 1-16 del puerto MIDI de la tarjeta Plug-in

multiparte se corresponden con las partes 17-32 de un

multi.

Puerto MIDI 1

Puerto MIDI 2

Puerto MIDI 3

Generador de tonos

interno

Tarjeta Plug-in de

parte simple

Tarjeta Plug-in

multiparte

Bloque de efectos

Este bloque aplica efectos a la salida del bloque del generador de tonos, procesando y realzando el sonido mediante una

sofisticada tecnología DSP (procesamiento digital de señal). Los efectos se aplican en la etapas finales de la edición,

permitiéndole cambiar a su gusto el sonido de la voz creada.

La tarjeta Plug-in de efectos no puede usarse con el MOTIF-RACK ES.

Efecto global (Master Effect)

Este bloque aplica efectos a la señal final de salida estéreo

de todo el sonido. Hay disponibles un total de 8 tipos de

efecto global.

Ecualizador (EQ)

Normalmente, un ecualizador se utiliza para corregir el

sonido proyectado por un amplificador o unos altavoces y

adaptarlo al carácter especial de la habitación, o para

cambiar el carácter tonal del sonido. El sonido es dividido en

varias bandas de frecuencias, y los ajustes se realizan

elevando o disminuyendo el nivel de cada banda.

Ajustando el sonido de acuerdo con el género (la música

clásica es más refinada, la música pop más chispeante y el

rock más dinámico), puede destacar las características

especiales de la música y conseguir que la interpretación

resulte más placentera.

El instrumento incorpora tres secciones de ecualizador: EQ

de elemento, EQ de parte y EQ general.

EQ de elemento

La EQ de elemento se aplica a cada elemento de la voz

normal y a cada tecla de la voz de batería. Es posible

especificar la curva que se utilizará (entre las dos curvas

descritas a continuación) y ajustar los parámetros

relacionados.

Tipo “peaking” (de picos)

Este tipo de curva de EQ le permite atenuar o realzar la

señal en el ajuste de frecuencia determinado.

Tipo “shelving”

Este tipo de curva de EQ le permite atenuar o realzar la

señal en las frecuencias situadas por encima o por debajo

del ajuste de frecuencia especificado.

Además de los controles de ganancia individuales, existe un

parámetro de nivel general que atenúa o realza todo el margen de

frecuencias.

EQ de parte

Performance

Multi

Esta EQ de tres bandas se aplica a cada parte de la

performance o multi. La banda de agudos y la de graves son

del tipo “shelving”. La banda de medios es de tipo “peaking”

La EQ de parte no está disponible en el modo de voz.

EQ general

La ecualización general (Master EQ) se aplica al sonido

global final (post-efectos) del instrumento. Esta EQ permite

ajustar todas las bandas como “peaking”, o las bandas de

graves y agudos como “shelving” (véase a continuación).

Voz

Performance

Multi

Bloque de efectos Estructura de los efectos

Manual de uso

Omisión de los efectos (Effect Off)

Desde la pantalla que se abre pulsando los botones

[SHIFT]+[BYPASS], puede seleccionar los efectos

concretos que desea desactivar.

Los ajustes de omisión de efectos se aplican a todas las

voces, actuaciones o multis. Si desea más detalles sobre

cada uno de los parámetros, consulte la página 87.

–

Gain Low Gain High Gain

Low Freq High Freq

Frequency

[VOICE]

➙

seleccionar voz

➙

[EDIT]

➙

[MUTE/SEL/ENTER] (el diodo se apaga)

➙

seleccionar elemento/tecla

➙

pantalla EQ

[SHIFT]+[PERFORM]

➙

seleccionar performance

➙

seleccionar edición de performance pulsando [EDIT]

una o dos veces

➙

[MUTE/SEL/ENTER] (el diodo se

apaga)

➙

seleccionar parte

➙

pantalla EQ

[MULTI]

➙

seleccionar multi

➙

[EDIT]

➙

[MUTE/SEL/ENTER] (el diodo se apaga)

➙

seleccionar parte

➙

pantalla EQ

[SHIFT]+[PERFORM]

➙

seleccionar performance

➙

seleccionar edición de performance pulsando [EDIT]

una o dos veces

➙

[SHIFT] + [COMMON]

➙

pantalla EQ

[MULTI]

➙

seleccionar multi

➙

[EDIT]

➙

[SHIFT]+[COMMON]

➙

pantalla EQ

VOICE]

➙

[UTILITY]

➙

pantalla MEQ

–

Gain

Frequency

Ganancia

Frecuencia

Ganancia

Bajas frecuencias Altas frecuencias

Frecuencia

Ganancia en agudosGanancia en graves

–

LOW HIGHMID

Gain

3 bands

Q (frequency bandwidth)

Frequency

Ganancia

Frecuencia

Q (ancho de banda de la frecuencia)

3 bandas GRAVES MEDIOS AGUDOS

EQ con la que todas las bandas se ajustan a “peaking”EQ con la que las bandas de graves y agudos se ajustan

a “shelving”

• Modo de voz: Puede configurar una Master EQ aplicable en común

a todas las voces.

• Modo de performance/Multi: Puede realizar ajustes de Master EQ

independientes para cada performance o multi individual.

Manual de uso 61

Bloque de efectos Conexión de efectos en cada modo (Effect Connection Edit)

LOW HIGHHIGHMIDMIDLOWMID

–

Gain

3 bands

Q (frequency bandwidth)

Frequency

Ganancia

Frecuencia

Q (ancho de banda de la frecuencia)

3 bands

GRAVES AGUDOS MEDIOS-AGUDOS MEDIOS MEDIOS-GRAVES

LOW HIGHHIGHMIDMIDLOWMID

–

Gain

5 bands

Q (frequency bandwidth)

Frequency

Ganancia

Frecuencia

Q (ancho de banda de la frecuencia)

5 bands

GRAVES AGUDOS MEDIOS-AGUDOS MEDIOS MEDIOS-GRAVES

Conexión de efectos en cada modo (Effect Connection Edit)

Seleccione el parámetro que desea editar con los botones de cursor , y cambie los ajustes con la rueda de datos.

Modo de voz

Los parámetros de efectos del modo de voz se ajustan para cada una de las voces y se almacenan como voz de usuario.

Tenga en cuenta que los parámetros Master Effect y Master EQ se ajustan para todas las voces en el modo de utilidades.

Una vez realizados los ajustes Master Effect y EQ, pueden guardarse como ajustes de sistema pulsando el botón [EXIT].

La conexión en paralelo no está disponible para las voces Plug-in.

System Effect

Reverb (REV), Chorus (CHO)

[VOICE] → select Voice → select Effect Connection

Edit by pressing [EFFECT] once or twice

Tone Generator

block

Element or Key

Element EQ

Insertion

Effect

Master Effect Master EQ

You can select the Insertion connection from the three types shown below.

Ins 1 to 2 Ins 2 to 1 parallel

[VOICE] → [UTILITY] → MEF display

(for all Voices)

[VOICE] → select Voice → [EDIT] →

[SHIFT]+[COMMON] → General display

→ “MEQ”

[VOICE] → [UTILITY] → MEQ display

(for all Voices)

Output

You can set which Insertion effect, 1 or 2, is

applied to each Element (or to each key when

the Drum Voice is selected). The Insertion

effect can also be bypassed.

[VOICE]

➙

seleccionar voz

➙

seleccionar

Effect Connection Edit pulsando [EFFECT]

una o dos veces

[VOICE]

➙

[UTILITY]

➙

pantalla

MEF (para todas las voces)

[VOICE]

➙

seleccionar voz

➙

[EDIT]

➙

[SHIFT]+[COMMON]

➙

pantalla general

➙

“MEQ”

[VOICE]

➙

[UTILITY]

➙

pantalla

MEQ (para todas las voces)

Puede determinar el efecto de inserción (1

ó 2) que se aplicará a cada elemento (o a

cada tecla, en el caso de la voz de

batería). El efecto de inserción también

puede omitirse.

Elemento o tecla

EQ de elemento

Bloque de

generador de tonos Efecto de

inserción

Puede seleccionar la conexión de inserción entre los tres tipos indicados a continuación.

Ins 1 a 2 Ins 2 a 1 Parelelo

Efecto global

(Master Effect) EQ general

(Master EQ) Salida

Efecto de sistema

Reverberación (REV),

chorus (CHO)

[L][M]

Modo Multi Uso de los efectos de multi

Manual de uso

Modo de performance

Los parámetros de efectos del modo de performance se ajustan para cada una de las actuaciones y se almacenan como

performance de usuario.

Modo Multi

Los parámetros de efectos del modo Multi se ajustan para cada uno de los multis y se almacenan como multi de usuario.

[SHIFT]+[PERFORM] → select Performance →

select Effect Connection Edit by pressing

[EFFECT] once or twice

Tone Generator

block

Part 1

Part EQ

Part 1

Insertion Effect

(VCE INS) Master Effect Master EQ Outp

[SHIFT]+[PERFORM] → select Performance →

select Performance Edit by pressing [EDIT] once

or twice → [SHIFT] + [COMMON] → MEF display

*1 [SHIFT]+[PERFORM] → select Performance →

select Performance Edit by pressing [EDIT] once

twice → [MUTE/SEL/ENTER] (LED turns off) →

select Part → EQ display

*2 [SHIFT]+[PERFORM] → select Performance →

select Performance Edit by pressing [EDIT] onc

or twice → [SHIFT] + [COMMON] → Output

display

*3 [SHIFT]+[PERFORM] → select Performance →

select Performance Edit by pressing [EDIT] onc

twice → [SHIFT] + [COMMON] → MEQ display

General display → MEQ parameters

The Insertion connection type

depends on the setting of the Voice

assigned to the selected Part.

Send

Level Return

Level

System Effect

Reverb (REV), Chorus (CHO)

[MULTI] (LED lights in green) → select Multi → select Effect

Connection Edit by pressing [EFFECT] once or twice System Effect

Reverb (REV), Chorus (CHO)

Send

Level Return

Level

Tone Generator

block Part 1

Insertion Effect

(VCE INS)

Master Effect Master EQ Out

Tone Generator block

Part 17-32

(When the Multi-part Plug-in Board

PLG100-XG has been installed)

Part 1

Part EQ

Part 1-16

Plug-in Part 1-2

(When the Single-

part Plug-in Board

has been installed)

[MULTI] (LED lights in green)

→ select Multi → [EDIT] →

[SHIFT]+[COMMON] → MEF

display

*2 [MULTI] (LED lights in green) → select Multi → [MUTE/SEL/

ENTER] (LED turns off) → [MUTE/SEL/ENTER] (LED turns of

→ select Part → EQ display

*3 [MULTI] (LED lights in green) → select Multi → [MUTE/SEL/

ENTER] (LED turns off) → [MUTE/SEL/ENTER] (LED turns o

→ select Part → Output display

1. You can select the desired Part(s) (up to eight) to which the

Insertion Effects are to be applied.

[MULTI] (LED lights in green) → select Multi → [MULTI] (LED

lights in red) → Effect display → “InsEF”

The Insertion Effect settings depend on the settings of the Voi

assigned to each Part (made in the Voice mode; page 29).

*4 [MULTI] (LED lights in green)→ select Multi → [EDIT] →

[SHIFT]+[COMMON] → MEF display or General display →

MEQ parameters

Efecto global

(Master Effect)

EQ general

(Master EQ)

Salida

Efecto global

(Master Effect)

EQ general

(Master EQ)

Salida

Efecto de sistema

Reverberación (REV),

chorus (CHO)

Efecto de sistema

Reverberación (REV),

chorus (CHO)

Bloque de

generador de tonos

Parte 1

Efecto de inserción

(VCE INS)

Parte 1

Efecto de inserción

(VCE INS)

Parte 1

EQ de parte -1

Bloque de

generador de tonos

Parte 1-16

[SHIFT]+[PERFORM]

➙

seleccionar performance

➙

seleccionar Effect Connection Edit pulsando

[EFFECT] una o dos veces

[MULTI] (el diodo se ilumina en verde) ➙seleccionar multi ➙

seleccionar Effect Connection Edit pulsando [EFFECT] una o dos veces

[MULTI] (el diodo se ilumina en verde)

➙

seleccionar multi

➙

[EDIT]

➙

[SHIFT]+[COMMON]

➙

pantalla MEF

[SHIFT]+[PERFORM] ➙seleccionar performance ➙

seleccionar edición de performance pulsando [EDIT]

una o dos veces ➙[MUTE/SEL/ENTER] (el diodo se

apaga) ➙seleccionar parte ➙pantalla EQ

[SHIFT]+[PERFORM] ➙seleccionar performance ➙

seleccionar edición de performance pulsando [EDIT]

una o dos veces ➙[SHIFT] + [COMMON] ➙

pantalla Output

SHIFT]+[PERFORM] ➙seleccionar performance ➙

seleccionar edición de performance pulsando [EDIT]

una o dos veces ➙[SHIFT] + [COMMON] ➙

pantalla MEQ o general ➙parámetros MEQ

[SHIFT]+[PERFORM] ➙seleccionar performance ➙

seleccionar edición de performance pulsando [EDIT] una

o dos veces ➙[SHIFT] + [COMMON] ➙pantalla MEF

El tipo de conexión de inserción

depende del ajuste de la voz asignada

a la parte seleccionada.

Nivel de

envío

Nivel de

retorno

Nivel de

envíoNivel de

retorno

Parte 1

EQ de parte -2

Partes Plug-in 1-2

(Si se ha instalado

la tarjeta Plug-in de

parte simple)

Bloque de generador de tonos

Partes 17-32

(Si se ha instalado la tarjeta Plug-in

multiparte PLG100-XG)

Puede seleccionar las partes (hasta ocho) a las que desea aplicar los

efectos de inserción.

[MULTI] (el LED se ilumina en verde) ➙seleccionar multi ➙[MULTI]

(el LED se ilumina en rojo) ➙pantalla Effect ➙“InsEF” Los ajustes de

los efectos de inserción dependen de la configuración de la voz

asignada a cada parte (realizados en el modo de voz, página 29).

[MULTI] (el diodo se ilumina en verde)

➙

seleccionar multi

➙

[MUTE/SEL/ENTER] (el diodo se apaga)

➙

[MUTE/SEL/ENTER] (el

diodo se apaga)

➙

seleccionar parte

➙

pantalla EQ

[MULTI] (el diodo se ilumina en verde)

➙

seleccionar multi

➙

[MUTE/SEL/ENTER] (el diodo se apaga)

➙

[MUTE/SEL/ENTER] (el

diodo se apaga)

➙

seleccionar parte

➙

pantalla Output

*4 [MULTI] (el diodo se ilumina en verde)

➙

seleccionar multi

➙

[EDIT]

-> [SHIFT]+[COMMON]

➙

pantalla MEF o general

➙

parámetros MEQ

El efecto de inserción, el efecto de inserción Plug-in y el efecto de sistema no pueden aplicarse a las partes 17-32 (cuandos se usa la tarjeta Plug-in

multiparte PLG100-XG).

El ecualizador de parte no puede aplicarse a las partes de la tarjeta Plug-in.

Los efectos de sistema (reverberación, chorus), la EQ general y los efectos globales no se aplican al sonido enviado por los terminales ASSIGNABLE

OUTPUT. (Sólo se aplican la EQ de parte y el efecto de inserción.)

Manual de uso 63

Arpegio Categoría del tipo de arpegio

Arpegio

Esta función le permite activar (disparar) automáticamente frases musicales y rítmicas con la voz actual, simplemente

pulsando una o varias notas en el teclado. La secuencia de arpegio también cambia en respuesta a las notas o acordes

reales interpretados, facilitándole una gran variedad de inspiradoras frases e ideas musicales, para componer o en directo.

Tenga en cuenta que sólo se puede usar/reproducir un tipo de arpegio cada vez, con independencia del modo que esté activado.

Categoría del tipo de arpegio

Los tipos de arpegio se dividen en las 18 categorías

siguientes:

Tipos de reproducción de arpegios

El MOTIF-RACK ES dispone de un total de 1.787 tipos de

arpegio divididos en 18 categorías, cada una con su propio

tipo de reproducción para usarlo con los tipos particulares de

voces, como se ilustra a continuación. Estas descripciones

son aplicables si hay conectado un teclado externo al

MOTIF-RACK ES.

Arpegios para voces normales

Los tipos de arpegio (pertenecientes a las categorías,

excepto DrPC y Cntr) creados para el uso con las voces

normales ofrecen los dos tipos siguientes de reproducción.

Reproducción únicamente de las notas interpretadas

El arpegio se reproduce sólo con la nota tocada y sus

octavas.

Reproducción de una secuencia programada según el

acorde interpretado

Estos tipos de arpegio tienen varias secuencias, cada una

de las cuales es indicada para un tipo de acorde

determinado. Incluso si pulsa sólo una nota, el arpegio se

reproducirá con la secuencia programada, lo que implica

que pueden sonar notas distintas de las interpretadas.

Si se añaden notas a las ya mantenidas, la secuencia

cambiará en consonancia; en otras palabras, el arpegio se

reproduce conforme al acorde que se toque.

Los dos tipos de reproducción anteriores no se diferencian por

nombre de categoría o de tipo. Deberá tocar realmente los tipos y oír

la diferencia.

Puesto que estos tipos se han programado para voces normales, si

se utilizan con voces de batería es posible que no se consigan

resultados musicales adecuados.

Arpegios para voces de batería/percusión –

Categoría: DrPc

Estos tipos de arpegios se han programado especialmente

para usarlos con voces de batería, facilitando un acceso

instantáneo a diversos patrones de ritmo.

Hay disponibles tres tipos de reproducción diferentes.

Reproducción de una patrón de batería

Cualquier nota o notas que pulse, activará el mismo patrón

de ritmo.

Reproducción de un patrón de batería más las notas

adicionales interpretadas (instrumentos de batería

asignados)

Cualquier nota que pulse, activará el mismo patrón de ritmo.

Si agrega notas a la ya pulsada, se producirán sonidos

adicionales (instrumentos de batería asignados) en el patrón

de batería.

LCD Category Name Description

Seq Synth Sequence Various arpeggio phrases suited for synth Voices.

ChSq Synth Chord

Sequence

Various rhythmic chord phrases or synth Voices.

HySq Synth Hybrid

Sequence

Various arpeggio types programmed so that bass

phrases are played with the lower keys and

chords or melodies are played with the midrange

and higher keys. These arpeggio types are useful

for split Voice combinations. In addition, there are

also Hybrid Velocity (“HybVel...”) types that

feature different phrases for different velocity

ranges, letting you change the arpeggio phrase

depending on how strongly you play the

keyboard.

APKb Acoustic Piano &

Keyboard

Various arpeggio types suited for piano and other

keyboard Voices, such as electric piano and clav.

Orgn Organ Various arpeggio types suited for organ Voices.

GtPl Guitar & Plucked Various arpeggio types suited for guitar and harp

Voices.

GtKM Guitar - Keyboard

Mega Voice

Various arpeggio types suited for guitar Keyboard

Mega Voices (see note on page 53).

Bass Bass Various arpeggio types suited for bass or synth

bass Voices.

BaKM Bass - Keyboard

Mega Voice

Various arpeggio types suited for bass Keyboard

Mega Voices (see note on page 53).

Strn Strings Various arpeggio types suited for strings and

pizzicato Voices.

Bras Brass Various arpeggio types suited for brass Voices.

RdPp Reed & Pipe Various arpeggio types suited for saxophone and

ﬂute Voices.

Lead Synth Lead Various arpeggio types suited for synth lead

Voices.

PdMe Synth Pad &

Musical FX

Various arpeggio types suited for synth pad

Voices and special musical effects Voices,

including percussive sounds.

CPrc Chromatic

Percussion

Various arpeggio types suited for chromatic

percussion Voices.

DrPc Drum & Percussion Various arpeggio types suited for drum and

percussion Voices (drum kits).

Comb Combination These are combination arpeggios, with separate

phrases suitable for drum Voices, bass Voices,

and chord/melody instruments. Various arpeggio

types suited for Performances.

Cntr Control Various arpeggio types programmed primarily

with Control Change and Pitch Bend data. These

arpeggio types change the tone or pitch of the

sound, rather than play speciﬁc notes. In fact,

some types contain no note data at all. When

using a type of this category, set the KeyMode

parameter to “direct” in each mode.

Pantalla Nombre de categoríaDescripción

Secuencia de sintetizador

Secuencia de acordes

de sintetizador

Secuencia híbrida de

sintetizador

Piano acústico y

teclado

Órgano

Guitarra y plectro

Megavoz de

guitarra/teclado

Bajo

Megavoz de

bajo/teclado

Cuerdas

Metales

Caña y lengüeta

Sintetizador solista

Pad de sintetizador y

efectos musicales

Percusión cromática

Batería y percusión

Combinación

Control

Diversas frases de arpegio adecuadas para voces de sintetizador.

Diversas frases de acordes rítmicos adecuadas para

voces de sintetizador.

Diversos tipos de arpegio programados para que las

frases de bajo se reproduzcan con las teclas del registro

inferior y los acordes o melodías con las teclas de los

registros medio y superior. Estos tipos de arpegios

resultan útiles para combinaciones de voces divididas

(split). Además, existen tipos de velocidad de pulsación

híbridos (“HybVel...”) que disponen de diferentes frases

para diferentes márgenes de velocidad de pulsación,

permitiendo cambiar la frase de arpegio según la fuerza

con que se toque el teclado.

Diversos tipos de arpegio adecuados para voces de piano

y de otros teclados, como piano eléctrico y clavinet.

Diversos tipos de arpegio adecuados para voces de órgano.

Diversos tipos de arpegio adecuados para voces de

guitarra y arpa.

Diversos tipos de arpegio adecuados para megavoces de

guitarra/teclado (véase nota en página 53).

Diversos tipos de arpegio adecuados para voces de bajo

o bajo sintetizado.

Diversos tipos de arpegio adecuados para megavoces de

bajo/teclado (véase nota en página 53).

Diversos tipos de arpegio adecuados para voces de

cuerdas y pizzicato.

Diversos tipos de arpegio adecuados para voces de metales.

Diversos tipos de arpegio adecuados para voces de

saxofón y flauta.

Diversas frases de arpegio adecuadas para voces de

sintetizador solista.

Diversos tipos de arpegio adecuados para voces de pad

de sintetizador y efectos musicales especiales, incluidos

sonidos de percusión.

Diversos tipos de arpegio adecuados para voces de

percusión cromática.

Diversos tipos de arpegio adecuados para voces de

batería y percusión (kits de batería).

Son arpegios de combinación, con frases independientes

adecuadas para voces de batería, de bajo, e

instrumentos para acordes y melodías. Diversos tipos de

arpegio adecuados para actuaciones.

Diversos tipos de arpegio programados principalmente

con datos de cambio de control y de inflexión de tono.

Estos tipos de arpegios cambian el timbre o el tono del

sonido, en lugar de reproducir notas específicas. De

hecho, algunos tipos no contienen ningún dato de nota en

absoluto. Cuando utilice un tipo de esta categoría, ajuste

el parámetro KeyMode a “direct” en cada modo.

Arpegio Parámetros relacionados con el arpegio

Manual de uso

Reproducción únicamente de las notas interpretadas

(instrumentos de batería asignados)

La pulsación de una o más notas activará un patrón de ritmo

usando sólo las notas tocadas (instrumentos de batería

asignados). Tenga en cuenta que, aunque toque las mismas

notas, el patrón de ritmo activado diferirá según el orden de

las notas interpretadas. Este tipo le da acceso a diferentes

patrones de ritmo con los mismos instrumentos,

simplemente cambiando el orden de interpretación de las

notas.

Los tres tipos de reproducción anteriores no se diferencian por

nombre de categoría o de tipo. Deberá tocar realmente los tipos y oír

la diferencia.

Puesto que estos tipos se han programado para voces de batería, si

se utilizan con voces normales es posible que no se consigan

resultados musicales adecuados.

Arpegios para actuaciones – Categoría: Comb

Los tipos de arpegio de la categoría “Comb” se han

programado para que se activen arpegios diferentes, un

arpegio para una voz normal y otro para una voz de batería,

según la nota interpretada. Estos tipos resultan útiles en el

modo de performance, en el que se combinan múltiples

voces (de batería y normales) en un layer, ya que activan el

arpegio para la voz normal y de batería al mismo tiempo.

Arpegios formados principalmente por

eventos distintos de nota – Categoría: Cntr

Estos tipos de arpegio se han programado principalmente

con datos de cambio de control y de inflexión de tono. Se

utilizan para cambiar el timbre o el tono del sonido, en lugar

de reproducir notas específicas.

De hecho, algunos tipos no contienen ningún dato de nota

en absoluto. Cuando utilice un tipo de esta categoría, ajuste

el parámetro KeyMode a “direct” por el siguiente

procedimiento.

Parámetros relacionados con el arpegio

Estos parámetros pueden ajustarse en las siguientes

pantallas, según el modo seleccionado.

Modo de voz

Parámetros de tipo de arpegio a los que se accede al

seleccionar una voz

[VOICE]

➙

seleccionar voz

➙

[SHIFT] + [ARP EDIT]

(páginas 43, 88)

Parámetros de salida MIDI para la reproducción de

arpegios con todas las voces

[VOICE]

➙

[UTILITY]

➙

pantalla Voice (página 90)

Los parámetros de salida MIDI para la reproducción de arpegios se

ajustan para todas las voces en el modo Voice. En los demás modos,

sin embargo, pueden ajustarse para cada performance y multi.

Modo de performance

Parámetros de tipo de arpegio a los que se accede al

seleccionar una performance (por ejemplo, parámetros de

salida MIDI para reproducción de arpegio)

[SHIFT]+[PERFORM]

➙

seleccionar performance

➙

[SHIFT] + [ARP EDIT] (páginas 43, 88)

Activación y desactivación de arpegio (para cada parte)

[SHIFT]+[PERFORM]

➙

seleccionar performance

➙

seleccionar

edición de performance pulsando [EDIT] una o dos veces

➙

[MUTE/SEL/ENTER] (el diodo se apaga)

➙

seleccionar parte

➙

pantalla Voice

➙

ArpSwitch (ArpSw) (páginas 44, 80)

Modo Multi

Parámetros relacionados con el tipo arpegio a los que

se accede al seleccionar un multi (por ejemplo,

parámetros de salida MIDI para reproducción de

arpegio)

[MULTI]

➙

seleccionar multi

➙

[SHIFT] + [ARP EDIT]

(páginas 43, 88)

Activación y desactivación de arpegio (para una sola parte)

MULTI] (el diodo se ilumina en verde) -> seleccionar multi

➙

[SHIFT] + [ARP EDIT]

➙

[MUTE/SEL/ENTER] (el diodo se

apaga)

➙

seleccionar parte

➙

pantalla Voice

➙

ArpSwitch

(ArpSw) (páginas 44, 80)

Durante la reproducción, puede seleccionar el arpegio deseado entre

los números 1-5 (guardados en cada voz, performance o multi) con

los botones PAGE (página 43).

Modo de voz [VOICE]

➙

seleccionar voz

➙

[SHIFT] +

[ARP EDIT]

➙

“KeyMode”

Modo de performance [SHIFT] + [PERFORM]

➙

seleccionar

performance

➙

[SHIFT] + [ARP EDIT]

➙

“KeyMode”

Modo Multi [MULTI]

➙

seleccionar multi

➙

[SHIFT] +

[ARP EDIT]

➙

“KeyMode”

[E][F]

Manual de uso 65

Referencia

Esta sección del manual explica detalladamente todos los parámetros y ajustes disponibles en el MOTIF-RACK ES.

Modo de voz

Edición de voces (para voz normal)

Cuando se selecciona una voz normal, los parámetros de edición de voz (Voice Edit) se dividen en edición común (Common

Edit, parámetros comunes a los cuatro elementos), y edición de elemento (Element Edit, parámetros de los elementos

individuales).

These parameters are for making global (or common) edits to all four Elements of the selected Normal Voice.

Common Edit [VOICE] → select Normal Voice → [EDIT] → [SHIFT]+[COMMON] → select each display with PAGE [E][F]

General

Category Category From this display you can assign the category (sub and main) of the selected Voice, and create a name

the Voice. The Voice name can contain up to 10 characters. For detailed instructions on naming, see

page 50.

SubCategory Sub Category

Name Name

Mono/Poly Mono/Poly Selects whether the Voice is played monophonically (only one note at a time) or polyphonically (multiple

notes sounding simultaneously). Select whether each Part is played back monophonically (single notes

only) or polyphonically (multiple simultaneous notes).

Settings: mono, poly

KeyAsgnMode Key Assign Mode Selects single or multi Key Assign. When this is set to “single,” double playback of the same note is

prevented. To allow playback of each instance of the same note, set this to “multi.”

Settings: single, multi

M.TuningNo. Micro Tuning Number Determines the tuning system for the Voice. Thirteen additional tuning systems are available for a variet

tuning applications and effects.

Settings: See the Micro Tuning List on page 77.

M.TunRoot Micro Tuning Root Determines the root note of the Micro Tuning set above.

Settings: C ~ B

MEQ Low/LowMid/

HighMid/High

Master EQ Offset Adjusts the master (global) EQ settings for the entire Voice. The settings made here are applied as offset

the EQ settings (with the exception of “MID”) from the Utility mode, with the following operation: [VOICE]

[UTILITY] → MEQ display.

Settings: -64 ~ +63

PortaSwitch Portamento Switch Turns the Portamento function on or off. Portamento is used to create a smooth transition in pitch from th

ﬁrst note played to the next.

Settings: off, on

PortaTime Portamento Time Determines the pitch transition time. Higher values result in a longer pitch change time.

Settings: 0 ~ 127

PortaMode Portamento Mode Determines how the Portamento is applied to your keyboard performance.

Settings: ﬁngered, fulltime

ﬁngered ........... Portamento is only applied when you play legato (playing the next note before releasing the previous one

fulltime ............. Portamento is always applied.

PortaT.Mode Portamento Time Mode This determines how the Time parameter above affects the Portamento effect.

Settings: rate1, time1, rate2, time2

rate1 ................ Pitch changes at the speciﬁed rate.

time1................ Pitch changes in the speciﬁed time.

rate2 ................ Pitch changes at the speciﬁed rate within a octave.

time2................ Pitch changes in the speciﬁed time within a octave.

PortaLgtSlp Legato Slope Determines the speed of the attack of legato notes, when Portamento Switch above is set to on and Mo

Poly is set to mono. (Legato notes “overlap” each other, the next being played before the previous is

released.) The higher the value, the slower the attack rate.

Settings: 0 ~ 7

PB Upper/Lower Pitch Bend Range Upper/

Lower

These two parameters determine the pitch change range of the Pitch Bend wheel.

Settings: -48 ~ +24

A.PhraseNo. Audition Phrase Number Selects the type of the Audition phrase.

Settings: 000 ~ 285

A.PhrNtSft Audition Phrase Note Shift Adjusts the pitch in semitone increments.

Settings: -24 ~ +24

A.PhrVelSft Audition Phrase Velocity Shift Selects the velocity of the Audition phrase.

Settings: -64 ~ +63

AssignA/B/1/2 Assign A/B/1/2 This parameter offsets the value of each Dest (Destination) parameter. Please note that the certain

Destinations of Assign A/B change the absolute value.

Desde esta pantalla puede asignar la categoría (sub y principal) de la voz seleccionada, y

crear un nombre para la voz. El nombre de la voz puede contener hasta 10 caracteres. Si

desea más detalles sobre la introducción de nombres, consulte la página 50.

Mono/Polifónico

Modo de asignación de

teclas

Número de microafinación

Raíz de microafinación

Compensación de

ecualización general

Interruptor de portamento

Tiempo de portamento

Modo de portamento

Modo de tiempo de

portamento

Curva de legato

Margen superior/inferior de

inflexión de tono

Número de frase de

audición

Cambio de nota de frase de

audición

Cambio de velocidad de

pulsación de la frase de audición

Asignación A/B/1/2

Categoría

Subcategoría

Nombre

Determina si la voz se reproduce en modo monofónico (sólo notas individuales) o polifónico

(múltiples notas simultáneas). Especifica si cada parte va a reproducirse en modo monofónico

(sólo notas simples) o polifónico (notas múltiples simultáneas).

Ajustes: mono, poly

Selecciona la asignación de tecla única o múltiple. Cuando se selecciona "single" (única), se evita la doble reproducción de

una misma nota. Para permitir la reproducción de cada ocurrencia de la misma nota, ajuste este parámetro a "multi".

Ajustes: single, multi

Determina el sistema de afinación para la voz. Hay disponibles trece sistemas adicionales de

afinación para conseguir una variedad de aplicaciones y efectos de afinación.

Ajustes: Véase la lista de microafinación de la página 77.

Determina la nota raíz de la microafinación ajustada en el apartado anterior.

Ajustes: C ~ B

Establece los ajustes de ecualización general (máster) para toda la voz. Estos ajustes se

aplican como compensaciones de los ajustes de ecualización (con la excepción de "MID") del

modo de utilidades, mediante la siguiente operación: [VOICE] ➙[UTILITY] ➙pantalla MEQ.

Ajustes: -64 ~ +63

Activa o desactiva la función de portamento. El portamento se utiliza para suavizar el tono en

la transición de la primera nota tocada a la siguiente.

Ajustes: off, on

Determina el tiempo de transición del tono. Los valores más altos dan como resultado un tiempo de cambio de tono más largo.

Ajustes: 0 ~ 127

Determina cómo se aplicará el portamento a su interpretación al teclado.

Ajustes: fingered, fulltime

fingered......Sólo se aplica el portamento si toca legato (tocar la siguiente nota sin liberar la anterior).

fulltime.......El portamento se aplica siempre.

Determina la forma en que el parámetro Time afectará al portamento.

Ajustes: rate1, time1, rate2, time2

rate1 .......El tono cambia a la velocidad especificada.

time1.......El tono cambia en el tiempo especificado.

rate2 .......El tono cambia a la velocidad especificada dentro de una octava.

time2.......El tono cambia en el tiempo especificado dentro de una octava.

Determina la velocidad de ataque de las notas ligadas, con PortaSwitch activado y Mono/Poly

ajustado a mono. (Las notas ligadas se van solapando una a otra, tocando la siguiente antes

de soltar la anterior). Cuanto más alto sea el valor, más lenta será la velocidad de ataque.

Ajustes: 0 ~ 7

Estos dos parámetros determinan el margen de cambio de tono de la rueda de inflexión de tono.

Ajustes: -48 ~ +24

Selecciona el tipo de la frase de audición.

Ajustes: 000 ~ 285

Ajusta el tono en incrementos de semitono.

Ajustes: -24 ~ +24

Selecciona la velocidad de pulsación de la frase de audición.

Ajustes: -64 ~ +63

Compensa el valor de cada uno de los parámetros Dest (destino). Tenga en cuenta que

algunos destinos de la asignación A/B cambian el valor absoluto.

[VOICE] ➙seleccionar voz normal ➙[EDIT] ➙[SHIFT]+[COMMON] ➙seleccionar cada pantalla con PAGE

[E][F]

Estos parámetros sirven para aplicar cambios globales (o comunes) a los cuatro elementos de la voz normal seleccionada.

Edición común

Modo de voz Edición de voces (para voz normal)

Manual de uso

Output

Volume Volume Determines the output level of the Voice.

Settings: 0 ~ 127

Pan Pan Determines the stereo pan position of the Voice.

Settings: L63 (far left) ~ C (center) ~ R63 (far right)

nWhen a stereo Voice is selected, this parameter setting may not be effective. Voices with Elements set to opposite

settings (in the Element Edit → AMP display) – i.e., one at L63 and another at R63 – are considered stereo Voice

RevSend Reverb Send Determines the Send level of the signal sent from Insertion Effect 1/2 (or the bypassed signal) to the Rev

Effect.

Settings: 0 ~ 127

ChoSend Chorus Send Determines the Send level of the signal sent from Insertion Effect 1/2 (or the bypassed signal) to the Cho

Effect.

Settings: 0 ~ 127

EG/FLT (Envelope Generator/Filter)

AEG Attack/Decay/

Sustain/Release

AEG Attack Time/Decay Time/

Sustain Level/Release Time

This display contains the basic EG settings, both volume and ﬁlter, for the Voice, as well as the ﬁlter’s cu

frequency and resonance settings. The settings made here are applied as offsets to the AEG and FEG

settings in the Element Edit mode.

Settings: -64 ~ 0 ~ +63

FEG Attack/Decay/

Release/Depth

FEG Attack Time/Decay

Time/Release Time/Depth

Cutoff/Resonance Cutoff/Resonance

CtrlSet (Controller Set)

Set1-6ElmSw Controller Set Element Switch Selects whether the controller will affect each individual Element. You can step through the Elements wit

the BANK [E][F] buttons.

Settings: Elements 1 to 4 enabled (“1” to “4”) or disabled (“-“)

nThis parameter is disabled when the Dest (Destination) described below is set to a parameter unrelated to the V

Elements.

Set1-6Source Controller Set Source Determines which controller is to be assigned and used for the selected Set. This controller then is use

control the parameter set in Destination below.

Settings: PB (Pitch Bend wheel), MW (Modulation wheel), AT (Aftertouch), FC1/FC2 (Foot controller 1/2), FS (Foot Switch),

(Breath controller), AS1/AS2 (Assign 1/2)

nKeep in mind that unlike the other controllers, Assign A and B can each be assigned to one common function for

entire system of this synthesizer, and not to different functions for each individual Voice. Also see the Utility secti

(page 90).

Set1-6Dest Controller Set Destination Determines the parameter that is controlled by the Source controller (above).

Settings: Refer to the Controls List in the separate Data List.

Set1-6Depth Controller Set Depth Determines the degree to which the Source controller affects the Destination parameter. For negative

values, the controller operation is reversed; maximum controller settings produce minimum parameter

changes.

Settings: -64 ~ 0 ~ +63

LFO (Low Frequency Oscillator) This display gives you a comprehensive set of controls over the LFO for each individual Element. The L

can be used to create vibrato, wah, tremolo and other special effects, by applying it to the pitch, ﬁlter a

amplitude parameters.

Wave LFO Wave Determines the LFO waveform used to vary the sound.

Settings: tri, tri+, sawup, sawdwn, squ1/4, squ1/3, squ, squ2/3, squ3/4, trpzp, S/H 1, S/H 2, user

Speed Speed Sets the speed of the LFO waveform. A larger setting means a faster speed.

Settings: 0 ~ 63

TempoSync Tempo Synchronization Determines whether or not the LFO is synchronized to the tempo of the Arpeggio.

Settings: off (not synchronized), on (synchronized)

TempoSpeed Tempo Speed This parameter is available only when TempoSync above has been set to “on.” It allows you to make detai

note value settings that determine how the LFO pulses in sync with the Arpeggio.

Settings: 16th, 8th/3 (eighth-note triplets), 16th. (dotted sixteenth notes), 8th, 4th/3 (quarter-note triplets), 8th. (dotted eigh

notes), 4th (quarter notes), 2nd/3 (half-note triplets), 4th. (dotted quarter notes), 2nd (half notes), whole/3 (whole-

triplets), 2nd. (dotted half notes), 4th x 4 (quarter-note quadruplets; four quarter notes to the beat), 4th x 5 (quart

note quintuplets; ﬁve quarter notes to the beat), 4th x 6 (quarter-note sextuplets; six quarter notes to the beat), 4t

(quarter-note septuplets; seven quarter notes to the beat), 4th x 8 (quarter-note octuplets; eight quarter notes to

beat)

nThe actual length of the note depends on the internal or external MIDI tempo setting.

RndSpdDpt Random Speed Determines the degree to which the LFO speed changes at random. A setting of “0” results in the origin

speed. Higher values result in a larger degree of speed change.

Settings: 0-127

Volumen

Panorámico

Envío de reverberación

Envío de chorus

Determina el nivel de salida de la voz.

Ajustes: 0 ~ 127

Determina la posición de panorámico estéreo de la voz.

Ajustes: L63 (total izquierda) ~ C (central) ~ R63 (total derecha)

Cuando se selecciona una voz estéreo, el ajuste de este parámetro puede que no sea efectivo. Las voces con elementos en ajustes

de panorámico opuestos (en edición de elemento Æ pantalla AMP), es decir, una a L63 y otra a R63, se consideran voces estéreo.

Determina el nivel de envío de la señal transmitida desde el efecto de inserción 1/2 (o la señal

omitida) al efecto de reverberación.

Ajustes: 0 ~ 127

Determina el nivel de envío de la señal transmitida desde el efecto de inserción 1/2 (o la señal

omitida) al efecto de chorus.

Ajustes: 0 ~ 127

Interruptor de elemento del

grupo de controladores

Fuente de grupo de

controladores

Destino del grupo de

controladores

Profundidad del grupo de

controladores

Selecciona si el controlador afectará o no a cada elemento individual. Puede recorrer los

elementos con los botones BANK .

Ajustes: Elementos 1 a 4 activados (“1” a “4”) o desactivados (“-“)

Este parámetro estará desactivado si el destino (Dest) antes descrito se ajusta a un parámetro no

relacionado con los elementos de voz.

Determina el controlador que se asignará y utilizará para el grupo seleccionado. Este controlador

luego se usará para controlar el parámetro ajustado en Dest.

Ajustes: PB (rueda de inflexión de tono), MW (rueda de modulación), AT (aftertouch), FC1/FC2 (pedal

controlador 1/2), FS (pedal conmutador ), BC (controlador de soplido), AS1/AS2 (asignación 1/2)

Tenga en cuenta que, a diferencia de los demás controladores, Assign A y B pueden ser asignados

cada uno de ellos a una función común a todo el sistema del sintetizador, y no a diferentes funciones

para cada voz individual. Véase también la sección de utilidades (página 90).

Determina el parámetro que será controlado por el controlador fuente (véase anterior).

Ajustes: Consulte los controles en la lista de datos adjunta.

Determina el grado en que afecta el controlador fuente al parámetro de destino. Con los

valores negativos, el funcionamiento del controlador se invierte, produciendo los ajustes

máximos del controlador cambios mínimos en los parámetros.

Ajustes: -64 ~ 0 ~ +63

Onda del LFO Determina la forma de onda del LFO utilizada para variar el sonido.

Ajustes: tri, tri+, sawup, sawdwn, squ1/4, squ1/3, squ, squ2/3, squ3/4, trpzp, S/H 1, S/H 2, user

Velocidad

Determina la velocidad de la forma de onda del LFO. Cuanto más alto sea el valor, mayor será la velocidad.

Ajustes: 0 ~ 63

Sincronización del tempo Determina si el LFO estará sincronizado o no con el tempo del arpegio.

Ajustes: off (sin sincronizar), on (sincronizado)

Velocidad del tempo

Velocidad aleatoria

Este parámetro sólo estará disponible si se ha activado TempoSync (anterior). Permite ajustes de valor de nota

detallados que determinan la sincronía de los pulsos del LFO con el arpegio.

Ajustes: 16th (semicorcheas), 8th/3 (tresillos de corcheas), 16th. (semicorcheas con puntillo), 8th (corcheas), 4th/3 (tresillos

de negras), 8th. (corcheas con puntillo), 4th (negras), 2nd/3 (tresillos de blancas), 4th. (negras con puntillo), 2nd (blancas),

whole/3 (tresillos de redondas), 2nd. (blancas con puntillo), 4th x 4 (cuatrillos de negras; cuatro negras por tiempo de

compás), 4th x 5 (quintillos de negras; cinco negras por compás), 4th x 6 (sextillos de negras; seis negras por compás), 4th x

7 (septillos de negras; siete negras por compás), 4th x 8 (octillos de negras; ocho negras por compás)

La duración real de la nota depende del ajuste de tempo MIDI interno o externo.

Determina el grado en que la velocidad del LFO cambia aleatoriamente. Un ajuste de “0”

produce la velocidad original. Cuanto más alto sea el valor, mayor será el cambio de velocidad.

Ajustes: 0-127

Tiempo de ataque, caída y

abandono, y nivel de

sustain del AEG

Tiempo de ataque, caída y

abandono, y profundidad

del FEG

Corte y resonancia

Esta pantalla contiene los ajustes básicos del EG, tanto volumen como filtro, para la voz, así

como los ajustes de resonancia y frecuencia de corte del filtro. Estos ajustes se aplican como

compensaciones a los de AEG y FEG del modo de edición de elemento.

Ajustes: -64 ~ 0 ~ +63

Output (salida)

EG/FLT (generador de envolvente/filtro)

CtrlSet (grupo de controladores)

LFO (oscilador de baja frecuencia)

[E][F]

Manual de uso 67

KeyReset Key On Reset Determines whether or not the LFO is reset each time a Note On message is received. The following thre

settings are available.

Settings: off, each-on, 1st-on

off.....................The LFO cycles freely with no note synchronization. Receiving a Note On message starts the LFO wave at

whatever phase the LFO happens to be at that point.

each-on ........... The LFO resets with each Note On message and starts a waveform at the phase speciﬁed by the Phase

parameter (below).

1st-on ..............The LFO resets with every note you play and starts the waveform at the phase speciﬁed by the Phase

parameter (below). However, if you play a second note while the ﬁrst is being held, the LFO continues cyc

according to the same phase as triggered by the ﬁrst note. In other words, the LFO only resets if the ﬁrst n

is released before the second is played.

Phase Phase Determines the starting phase point

for the LFO Wave when it is reset.

Settings: 0, 90, 120, 180, 240, 270

Delay Delay Determines the delay time between the moment that a Note On message is received and the moment th

LFO comes into effect. A higher value means a longer delay time.

Settings: 0 ~ 127

FadeIn Fade In Determines the amount of time for the LFO effect to fade in (after the Delay time has elapsed). A higher

value means a slower fade-in.

Settings: 0 ~ 127

Hold Hold Determines the length of time during

which the LFO is held at its

maximum level. A higher value

means a longer Hold time. When

sets to “127,” the wave cannot be

faded out (below).

Settings: 0 ~ 127

FadeOut Fade Out Determines the time taken for the LFO effect to be faded out (after the Hold time has elapsed). A higher

value means a slower fade-out.

Settings: 0 ~ 127

Dest1-3ElmSw LFO Destination Element

Switch Determines whether to allow variations in the LFO Wave for each Element. The Element number (1- 4) is

shown when the LFO is enabled; a dash (-) indicates the LFO is disabled for that Element.

Dest1-3Dest LFO Destination Determines the parameters which will be controlled.

Settings: amd, pmd, fmd, reso (resonance), pan, ELFOSpd (Element LFO Speed)

Dest1-3Depth LFO Depth Determines the LFO Wave Depth.

Settings: 0 ~ 127

Note On Note On

(ﬁrst note) Note On

(second note) Note On

(ﬁrst note) Note On

(second note)

Time Time Tim

off each-on 1st-on

0°90°

120°240°

180°270°

Phase

Time

Low Fade In value

(faster fade-in)

Note On Note On

High Fade In value

(slower fade-in)

Time Tim

Max Max

Delay Delay

Fade In Fade In

Tim

Max

Hold

Low Fade Out value

(faster fade-out) High Fade Out value

(slower fade-out)

Time Tim

Max Max

Fade Out Fade Out

HoldHold

Modo de voz Edición de voces (para voz normal)

Reajuste de tecla activada

Fase

Retardo

Fundido de entrada

Hold (mantenimiento)

Fundido de salida

Interruptor de elemento de

destino del LFO

Destino del LFO

Profundidad del LFO

Determina si el LFO se va a reiniciar o no cada vez que se recibe un mensaje de nota activada.

Están disponibles los tres ajustes siguientes:

Ajustes: off, each-on, 1st-on

off........................................................El LFO realiza los ciclos libremente sin sincronizarse con ninguna nota. Al recibir un mensaje de nota

activada, la onda del LFO se inicia sea cual sea la fase del LFO en ese punto.

each-on (con cada nota)....................El LFO se reinicia con cada mensaje de nota activada e inicia una forma de onda en la fase especificada

por el parámetro Phase (a continuación).

1st-on (con la primera nota)..................El LFO se reinicia con nota que se toca e inicia una forma de onda en la fase especificada por el parámetro

Phase (a continuación). Sin embargo, si se toca una segunda nota mientras se mantiene pulsada la primera,

el LFO continúa realizando ciclos de acuerdo con la misma fase activada por la primera nota. En otras

palabras, el LFO sólo se reinicia si la primera nota se libera antes de pulsar la segunda.

Determina el punto de inicio de fase

para la onda LFO cuando se reinicia.

Ajustes: 0, 90, 120, 180, 240, 270

Determina el tiempo de retardo entre el momento en que se recibe un mensaje de nota activada y el

momento en que entra en acción el LFO. Cuanto más alto sea el valor, mayor será el tiempo de retardo.

Ajustes: 0 ~ 127

Determina el tiempo que tarda el efecto de LFO en realizar el fundido de entrada (una vez transcurrido

el tiempo del retardo). Cuanto más alto sea el valor, más lento será el fundido de entrada.

Ajustes: 0 ~ 127

Determina la cantidad de tiempo

durante la cual el LFO se va a

mantener en su máximo nivel. Cuanto

más alto sea el valor, mayor será el

tiempo de mantenimiento. Si se

ajusta a “127”, la onda no admitirá

fundido de salida (a continuación).

Ajustes: 0 ~ 127

Determina el tiempo que tarda el efecto de LFO en realizar el fundido de salida (una vez

transcurrido el tiempo de mantenimiento). Cuanto más alto sea el valor, más lento será el

fundido de salida.

Ajustes: 0 ~ 127

Determina si se permiten o no variaciones en la onda del LFO para cada elemento. El número de elemento (1-

4) aparece cuando el LFO está activado: un guión (-) indica que el LFO está desactivado para ese elemento.

Determina los parámetros que serán controlados.

Ajustes: amd, pmd, fmd, reso (resonancia), pan, ELFOSpd (velocidad del LFO de elemento)

Determina la profundidad de la onda del LFO.

Ajustes: 0 ~ 127

con cada nota

Tiempo Tiempo Tiempo

descativado

Nota activada

Nota activada Nota activada

Nota activada

(primera nota) Nota activada

(segunda nota) Nota activada

(primera nota) Nota activada

(segunda nota)

con primera nota

Tiempo

Fase

Fundido de entrada Fundido de entrada

Retardo Tiempo

Tiempo

Tiempo Tiempo

Mantenimiento

Tiempo

Retardo

Valor alto de fundido de entrada

(más lento)

Valor bajo de fundido de entrada

(más rápido)

Valor alto de fundido de salida

(más lento)

Valor bajo de fundido de salida

(más rápido)

MantenimientoMantenimiento

Modo de voz Edición de voces (para voz normal)

Manual de uso

These parameters are for editing the individual Elements that make up a Normal Voice.

LFO USR (User LFO) This menu is available only when the User LFO wave is selected. You can create a custom LFO wave

consisting of up to sixteen steps.

nPressing the [SHIFT] button displays the current wave condition. You can also edit the settings while viewing the

current condition. Move the cursor to the desired step by holding the [SHIFT] button and pressing the BANK [E][F]

button, then set the parameters with the data dial.

Template User Wave Template Selects a pre-programmed template for the LFO wave.

Settings:

all0................... Values of all the steps are set to 0.

all64................. Values of all the steps are set to 64.

all27................. Values of all the steps are set to 127.

saw up............. Creates a saw shaped upward wave.

saw down ........ Creates a saw shaped downward wave.

even step......... Values of all even steps are set to 0, and values of all odd steps are set to 127.

odd step .......... Values of all odd steps are set to 0, and values of all even steps are set to 127.

TotalStep User Wave Total Step Determines the number of steps of the LFO wave.

Settings: 2, 3, 4, 6, 8, 12, 16

Slope User Wave Slope Determines the slope or ramp characteristics of the LFO wave.

Settings: off (no slope), up, down, up&down

Step1-16Val User Wave Step Value Edits the value for each step. The number of steps is set in the “TotalStep” parameter.

Settings: 0 ~ 127

Element Edit [VOICE] → select Normal Voice → [EDIT] → [MUTE/SEL/ENTER] (LED turns off) → select Element with [1/5/9/

13]-[4/8/12/16] → select each display with PAGE [E][F]

OSC (Oscillator)

ElementSw (ElmSw) Element Switch Determines whether the currently selected Element is on or off.

Settings: off (inactive), on (active)

WaveNo. (WvNo.)

WaveCtgry (WvCtgr)

Waveform Number

Category

Determines the Waveform for the selected Element. See the Waveform list in the separate Data List.

KeyOnDelay

(KOnDly)

Key On Delay Determines the time (delay) between the moment that a Note On message is received and the point at

which the sound is played. You can set different delay times for each Element.

Settings: 0 ~ 127

KOnDlyTpSyn

(TmpSyn)

Key On Delay Tempo Sync Determines whether or not the “KeyOnDelay” parameter is synchronized to the tempo of the Arpeggio.

Settings: off (not synchronized), on (synchronized)

KOnDlyTempo

(Tempo)

Key On Delay Tempo Determines the timing of the Key On Delay when the “KOnDlyTpSyn” is set to on.

Settings: 16th, 8th/3 (eighth-note triplets), 16th. (dotted sixteenth notes), 8th, 4th/3 (quarter-note triplets), 8th. (dotted eighth

notes), 4th (quarter notes), 2nd/3 (half-note triplets), 4th. (dotted quarter notes), 2nd (half notes), whole/3 (whole-note

triplets), 2nd. (dotted half notes), 4th x 4 (quarter-note quadruplets; four quarter notes to the beat), 4th x 5 (quarter-

note quintuplets; ﬁve quarter notes to the beat), 4th x 6 (quarter-note sextuplets; six quarter notes to the beat), 4th x 7

(quarter-note septuplets; seven quarter notes to the beat), 4th x 8 (quarter-note octuplets; eight quarter notes to the

beat)

InsEFOut (InsEF) Insertion Effect Output Determines which Insertion Effect (1 or 2) is used to process each individual Element. The Insertion Effect is

bypassed if you select “thru.” The parameter is connected to the “EL1-4InsEFOut” parameters in the Effect

Connection Edit mode: ([VOICE] → Select Voice → select Effect Connection Edit by pressing [EFFECT]

once or twice).

Settings: thru, ins1 (Insertion Effect 1), ins2 (Insertion Effect 2)

NoteLmtLow/High

(NtLmtL/H)

Note Limit Low/High Determines the lowest and highest notes of the note range for each Element. The selected Element will

sound only when you play notes within this range.

Settings: C-2 ~ G8

nIf you specify the highest note ﬁrst and the lowest note second, for example “C5 to C4,” then the note range covered

will be “C-2 to C4” and “C5 to G8.”

VelLmtLow/High

(VlLmtL/H)

Velocity Limit Low/High Sets the minimum and maximum values of the velocity range within which each Element will respond. Each

Element will only sound for notes played within its speciﬁed velocity range. For example, this lets you have

one Element sound when you play softly and have a different one sound when you play strongly.

Settings: 1 ~ 127

nIf you specify the maximum value ﬁrst and the minimum value second, for example “93 to 34,” then the velocity range

covered will be “1 to 34” and “93 to 127.”

VelCrsFade (CrsFd) Velocity Cross Fade This determines how gradually the sound of an Element decreases in volume in proportion to the distance of

velocity changes outside the Velocity Limit setting (above). The higher the value, the more gradual the level

change.

Settings: 0 ~ 127

Pitch

CoarseTune (Coarse) Coarse Determines the pitch of each Element in semitones.

Settings: -48 ~ 0 ~ +48

FineTune (Fine) Fine Determines the ﬁne tuning for the pitch of each Element.

Settings: -64 ~ 0 ~ +63

FineScalSns (SclSns) Fine Scaling Sensitivity Determines the degree to which the notes (speciﬁcally, their position or octave range) affect the pitch in ﬁne

tuning (set above) of the selected Element, regarding C3 as the basic pitch. A positive setting will cause the

pitch of lower notes to change lower and that of higher notes to change higher. A negative setting will have

the opposite effect.

Settings: -64 ~ +63

Plantilla de onda de

usuario

Pasos totales de onda de

usuario

Pendiente de onda de

usuario

Valor de paso de onda de

usuario

Interruptor de elemento

Número de forma de onda

Categoría

Retardo de tecla activada

Sincronización de tempo del

retardo de nota activada

Tempo del retardo de tecla

activada

Salida del efecto de

inserción

Límite de nota

inferior/superior

Límite de velocidad de

pulsación inferior/superior

Cruce de fundidos por

velocidad de pulsación

Aproximado

Fino

Sensibilidad al escalado

fino

Determina si el elemento seleccionado en ese momento está activado o desactivado.

Ajustes: off (inactivo), on (activo)

Determina la forma de onda del elemento seleccionado. Consulte las formas de onda en la lista de

datos adjunta.

Determina el tiempo (retardo) entre el momento en que se recibe un mensaje de nota activada y el momento

en que se reproduce el sonido. Puede determinar diferentes tiempos de retardo para cada elemento.

Ajustes: 0 ~ 127

Determina si el parámetro “KeyOnDelay” estará sincronizado o no con el tempo del arpegio.

Ajustes: off (sin sincronizar), on (sincronizado)

Determina el tempo del retardo de tecla activada cuando “KOnDlyTpSyn” está ajustado a “on”

(sincronizado).

Ajustes:

16th (semicorcheas), 8th/3 (tresillos de corcheas), 16th. (semicorcheas con puntillo), 8th (corcheas), 4th/3 (tresillos de

negras), 8th. (corcheas con puntillo), 4th (negras), 2nd/3 (tresillos de blancas), 4th. (negras con puntillo), 2nd (blancas),

whole/3 (tresillos de redondas), 2nd. (blancas con puntillo), 4th x 4 (cuatrillos de negras; cuatro negras por tiempo de

compás), 4th x 5 (quintillos de negras; cinco negras por compás), 4th x 6 (sextillos de negras; seis negras por compás),

4th x 7 (septillos de negras; siete negras por compás), 4th x 8 (octillos de negras; ocho negras por compás)

Determina el efecto de inserción (1 ó 2) que se usará para procesar cada elemento individual. El

ajuste “thru” omite el efecto de inserción. Está conectado a los parámetros “EL1-4InsEFOut” del

modo Effect Connection Edit: ([VOICE] -> seleccionar voz -> seleccionar Effect Connection Edit

pulsando [EFFECT] una o dos veces).

Ajustes: thru, ins1 (efecto de inserción 1), ins2 (efecto de inserción 2)

Especifica las notas más baja y más alta del margen de notas para cada elemento. El elemento

seleccionado sólo sonará cuando se toquen notas comprendidas en este rango.

Ajustes: C-2 ~ G8

Si especifica en primer lugar la nota más alta y en segundo lugar la más baja, por ejemplo, "C5 a C4," el

margen de notas cubierto comprenderá de C-2 a C4 y de C5 a G8.

Especifica los valores mínimo y máximo del margen de velocidad de pulsación en los que va a responder cada

elemento. Cada elemento sonará únicamente con las notas tocadas en el margen de velocidad especificado.

Por ejemplo, puede hacer que suene un elemento cuando toque suave y otro cuando toque fuerte.

Ajustes: 1 ~ 127

Si especifica el valor máximo en primer lugar, y el mínimo en segundo lugar, por ejemplo, "93 a 34", el

margen de velocidad de pulsación cubierto será de 1 a 34 y de 93 a 127.

Determina la gradación con que el sonido de un elemento disminuirá de volumen en proporción a

la distancia de los cambios de velocidad de pulsación que se sitúen fuera del límite de velocidad

de pulsación (ajuste anterior). Cuanto más alto sea el valor, más gradual será el cambio de nivel.

Ajustes: 0 ~ 127

Determina el tono de cada elemento en semitonos.

Ajustes: -48 ~ 0 ~ +48

Determina la afinación exacta del tono de cada elemento.

Ajustes: -64 ~ 0 ~ +63

Determina el grado en que las notas (especialmente su posición o margen de octava) afectarán al tono

en la afinación exacta (ajustado en el parámetro anterior) del elemento seleccionado, considerando C3

(Do3) como tono base. Un ajuste positivo hará que el tono de las notas graves sea más grave y que el de

las notas agudas resulte más agudo. Un ajuste negativo tendrá el efecto contrario.

Ajustes: -64 ~ +63

Selecciona una plantilla preprogramada para la onda del LFO.

Ajustes:

all0...............................Los valores de todos los pasos se ajustan a 0.

all64.............................Los valores de todos los pasos se ajustan a 64.

all27.............................Los valores de todos los pasos se ajustan a 127.

saw up.........................Crea un onda con forma de sierra ascendente.

saw down ....................Crea un onda con forma de sierra descendente.

even step.....................

Los valores de todos los pasos pares se ajustan a 0, y los valores de todos los pasos impares se ajustan a 127.

odd step ......................

Los valores de todos los pasos impares se ajustan a 0, y los valores de todos los pasos pares se ajustan a 127.

Determina el número de pasos de la onda del LFO.

Ajustes: 2, 3, 4, 6, 8, 12, 16

Determina las características de inclinación o pendiente de la onda del LFO.

Ajustes: off (sin pendiente), up (ascendente), down (descendente), up&down (mixta)

Determina el valor de cada paso. El número de pasos se ajusta en el parámetro “TotalStep”.

Ajustes: 0 ~ 127

Output (salida)

OSC (oscilador)

Tono

Este menú sólo está disponible si se ha seleccionado la onda LFO de usuario. Puede crear una

onda de LFO personalizada con un máximo de dieciséis pasos.

Pulse [SHIFT] para ver el estado actual de la onda. También puede editar los ajustar mientras

observa el estado actual. Lleve el cursor al paso deseado manteniendo pulsado [SHIFT] y pulsando

BANK , y después ajuste los parámetros con la rueda de datos.

[E][F]

[VOICE] -> seleccionar voz normal ➙[EDIT] ➙[MUTE/SEL/ENTER] (el diodo se apaga) ➙seleccionar elemento con

[1/5/9/13]-[4/8/12/16] ➙seleccionar cada pantalla con PAGE

[E][F]

Estos parámetros sirven para editar los elementos individuales que componen una voz normal.

Manual de uso 69

RandomTune

(Random)

Random This lets you randomly vary the pitch of the Element for each note you play. The higher the value, the grea

the pitch variation. A value of “0” results in no pitch change.

Settings: 0 ~ 127

PitchVelSns (VelSns) Pitch Velocity Sensitivity Determines the velocity sensitivity of the Pitch. Extreme values produce greater variation in PEG Depth.

Settings: -64 ~ 0 ~ +63

FlwPchSns (FlwSns) Pitch Key Follow Sensitivity Determines the sensitivity of the Key Follow effect (the pitch interval of adjacent notes). The CntrKy (Cen

Key: next parameter) is used as the basic pitch for this parameter. At +100 (the normal setting), adjacen

notes are pitched one semitone (100 cents) apart. At 0, all notes are the same pitch. At +50, one octave

stretched out over twenty-four notes. For negative values, the settings are reversed.

Settings: -200 ~ 0 ~ +200

nThis parameter is useful for creating alternate tunings, or for use with sounds that do not need to be spaced in

semitones, such as pitched drum sounds in a Normal Voice.

FlwCntrKey (CntrKy) Pitch Key Follow Sensitivity

Center Key Determines the basic note for the “FlwSns”

parameter above. The note number set

here is the same pitch as normal,

regardless of the “FlwSns” setting.

Settings: C -2 ~ G8

PEG (Pitch Envelope Generator)

Hold Time (HoldTm) PEG Hold Time Makes all the time and level settings for the Pitch EG, which determine how the pitch of the sound chang

over time. You can control the transition in pitch from the moment the sound starts to the moment the sou

stops.

Settings:

HoldTm, AtkTm, Dcy1Tm, Dcy2Tm, RelTm: 0 ~ 127

HoldLv, AtkLv, Dcy1Lv, Dcy2Lv, RelLv: -128 ~ 0 ~ +127

Depth: -64 ~ 0 ~ +63

nFor details about the PEG, see page 55.

AttackTime (AtkTm) PEG Attack Time

Decay1/2Time

(Dcy1/2Tm)

PEG Decay Time

ReleaseTime (RelTm)

PEG Release Time

HoldLvl (HoldLv) PEG Hold Level

AttackLvl (AtkLv) PEG Attack Level

Decay1/2Lvl

(Dcy1/2Lv)

PEG Decay Level

ReleaseLvl (RelLv) PEG Release Level

Depth (Depth) PEG Depth

EGTmVelSns (TmVel) PEG Time Velocity Sensitivity Determines the velocity sensitivity of the PEG’s Time parameters. Select the “Segmnt” (Segment) parame

then set its “TmVel” parameter. Positive “TmVel” settings will play back the speciﬁed Segment faster and

negative values will play it back slower. A negative setting will have the opposite effect.

Settings: TmVel: -64 ~ 0 ~ +63

Settings: Segmnt: atk, atk+dcy, dcy, atk+rls, all

atk (attack) ............................ ”TmVel” parameter affects Attack time.

atk+dcy (attack + decay)...... ”TmVel” parameter affects Attack/Decay1 time.

dcy (decay) ........................... "TmVel” parameter affects Decay time.

atk+rls (attack + release) ...... "TmVel” parameter affects Attack/Release time.

all........................................... ”TmVel” affects all PEG Time parameters.

SgmntVelSns

(Segmnt)

PEG Time Velocity Sensitivity

Segment

EGLvVelSns (LvlVel) PEG Velocity Level Sensitivity Determines the velocity sensitivity of the PEG Level. Positive settings will cause the pitch change to rise

harder you play the note, and negative values will cause it to fall. The “CrvVel” parameter lets you select

from ﬁve different preset velocity curves, that determine how velocity affects the “LvlVel”.

Settings: LvlVel: -64 ~ 0 ~ +63

Settings: CrvVel: 0 ~ 4

CurvVelSns (CrvVel) PEG Velocity Sensitivity

Curve

FlwEGTmSns

(FlwSns)

PEG Time Key Follow

Sensitivity Determines the degree to which the notes (speciﬁcally, their position or octave range) affect the Pitch EG

times of the selected Element. The “CntrKy” (Center Key, next parameter) is used as the basic pitch for t

parameter. A positive setting will cause the amplitude of lower notes to change slower and that of higher

notes to change faster. A negative setting will have the opposite effect.

Settings: -64 ~ 0 ~ +63

FlwCntrKey (CntrKy) PEG Time Key Follow

Sensitivity Center Key Determines the central note for the “FlwSns”

parameter above. When the Center Key note is

played, the PEG behaves according to its actual

settings. The pitch change characteristics for

other notes will vary in proportion to the “TmVel”

parameter settings.

Settings: C -2 ~ G8

–

Pitch Key Follow Sensitivity and Center Key

When Pitch Sensitivity is set to 100

Amount of pitch change

Large

Small

Lower

range Higher

range

CntrKy

(Center key)

+63

+30

-40

Time Key Follow Sensitivity and Center Key

Positive value

Negative value Faster speed

Lower range Higher rang

Slower speed

Center Key (CntrKy)

Modo de voz Edición de voces (para voz normal)

Aleatorio

Sensibilidad del tono a la

velocidad de pulsación

Sensibilidad del tono al

seguimiento de tecla

Tecla central de la

sensibilidad del tono al

seguimiento de tecla

Le permite variar al azar el tono del elemento con cada nota que toque. Cuanto más alto sea el

valor, mayor será la variación de tono. Un valor de "0" no produce ningún cambio de tono.

Ajustes: 0 ~ 127

Determina la sensibilidad del tono a la velocidad de pulsación. Los valores extremos producen una mayor variación en la profundidad del PEG.

Ajustes: -64 ~ 0 ~ +63

Determina la sensibilidad del efecto de seguimiento de tecla (Key Follow, el intervalo de tono de las notas adyacentes)

. El parámetro CntrKy (tecla central, a continuación) se usa como tono básico. A +100 (ajuste normal), las notas

adyacentes estarán separadas por un semitono (100 centésimas). A 0, todas las notas tendrán el mismo tono. A +50,

una octava se extenderá a 24 notas. Los valores negativos tienen el efecto contrario.

Ajustes: -200 ~ 0 ~ +200

Este parámetro resulta útil para crear afinaciones alternativas, o para utilizar con sonidos que no

necesitan estar separados por semitonos, como los sonidos de baterías tonales de una voz normal.

Determina la nota básica para el parámetro

“FlwSns” anterior. El número de nota

ajustado tiene el mismo tono que el normal,

independientemente del ajuste “FlwSns”.

Ajustes: C-2 ~ G8

Tiempo de mantenimiento (hold) del PEG

Configura todos los ajustes de tiempo y nivel para el EG del tono, el cual establece la forma de

cambiar el tono en el tiempo. Puede controlar la transición de tono desde el momento en que se

inicia el sonido hasta que cesa.

Ajustes:

HoldTm, AtkTm, Dcy1Tm, Dcy2Tm, RelTm: 0 ~ 127

HoldLv, AtkLv, Dcy1Lv, Dcy2Lv, RelLv: -128 ~ 0 ~ +127

Profundidad: -64 ~ 0 ~ +63

Si desea más detalles sobre el PEG, consulte la página 55.

Tiempo de ataque del PEG

Tiempo de caída del PEG

Tiempo de abandono del PEG

Nivel de mantenimiento (hold) del PEG

Nivel de ataque del PEG

Nivel de caída del PEG

Nivel de abandono del PEG

Profundidad del PEG

Sensibilidad del tiempo del PEG a la velocidad de pulsación

Determina la sensibilidad a la velocidad de pulsación de los parámetros de tiempo del PEG.

Seleccione el segmento (“Segmnt”), y después fije el parámetro de tiempo (“TmVel”). Los ajustes

positivos de “TmVel” reproducirán el segmento especificado más rápidamente, y los valores

negativos lo reproducirán más lentamente. Un ajuste negativo tendrá el efecto contrario.

Ajustes: TmVel: -64 ~ 0 ~ +63 Ajustes: Segmnt: atk, atk+dcy, dcy, atk+rls, all

atk (ataque).....................................El parámetro ”TmVel” afecta al tiempo de ataque.

atk+dcy (ataque + caída)...............El parámetro ”TmVel” afecta al tiempo de ataque/caída1.

dcy (caída)......................................El parámetro ”TmVel” afecta al tiempo de caída.

atk+rls (ataque + abandono)..........El parámetro ”TmVel” afecta al tiempo de ataque/abandono.

all.....................................................”TmVel” afecta a todos los parámetros de tiempo del PEG.

Segmento con sensibilidad

del tiempo del PEG a la

velocidad de pulsación

Sensibilidad del nivel del PEG a la velocidad de pulsación

Determina la sensibilidad del nivel del PEG a la velocidad de pulsación. Los ajustes positivos harán

que se incremente el cambio de tono cuanto más fuerte toque la nota, y los valores negativos harán

que descienda. El parámetro “CrvVel” le permite seleccionar entre cinco curvas predefinidas de

velocidad de pulsación, que determinan cómo afecta la velocidad de pulsación al valor “LvlVel”.

Ajustes: LvlVel: -64 ~ 0 ~ +63 Ajustes: CrvVel: 0 ~ 4

Curva de sensibilidad del

nivel del PEG a la

velocidad de pulsación

Sensibilidad del tiempo del

PEG al seguimiento de

tecla

Tecla central para la

sensibilidad del tiempo del

PEG al seguimiento de

tecla

Determina el grado en que las notas (concretamente, su posición o margen de octava) afectan a los tiempos del

EG del tono del elemento seleccionado. El parámetro “CntrKy” (tecla central, a continuación) se usa como tono

básico. Un ajuste positivo hará que la amplitud de las notas graves cambie más lentamente y que la de las notas

agudas cambie más deprisa. Un ajuste negativo tendrá el efecto contrario.

Ajustes: -64 ~ 0 ~ +63

Determina la nota central para el parámetro

“FlwSns” anterior. Cuando se toca la tecla

central, el PEG responde según sus ajustes

reales. Con otras notas, las características de

cambio tonal variarán en proporción a los

ajustes del parámetro “TmVel”.

Ajustes: C-2 ~ G8

FEG (generador de envolvente del filtro)

Sensibilidad el tono al seguimiento de tecla y tecla central

Con sensibilidad de tono 100

Sensibilidad del tiempo del EG al seguimiento

de tecla, y tecla central

Grande

Pequeño

Alcance del cambio de tono

Margen

superior

Margen

inferior CntrKy

(tecla central)

Valor positivo

Valor negativo

Margen inferior Margen superior

Más velocidad

Menos velocidad

Tecla central (CntrKy)

Filter

Type Filter Type Makes comprehensive settings for the Filter unit. Parameters will vary according to the Type. Basically, th

are four different ﬁlters: an LPF (Low Pass Filter), an HPF (High Pass Filter), a BPF (Band Pass Filter) and

BEF (Band Elimination Filter). Each available ﬁlter has a different frequency response. There are also

combinations of LPF and HPF.

Settings: See page 77.

Gain Filter Gain Sets the Gain (the amount of boost applied to the signal sent to the Filter Unit).

Settings: 0 ~ 255

Cutoff Filter Cutoff Sets the cutoff frequency. This is used as the basic frequency for the selected Filter Type.

Settings: 0 ~ 255

Resonance (Reso) Filter Resonance This parameter’s function varies according to the selected Filter Type. If the selected ﬁlter is an LPF, HPF

BPF (excluding the BPFw), or BEF, this parameter affects the amount of resonance. This can be used in

combination with the “Cutoff” parameter to add further character to the sound. With the BPFw, the parame

is used to adjust the width of the band of signal frequencies passed by the ﬁlter.

Settings: 0 ~ 127

Distance (Dstnce) Filter Distance Determines the distance between the Cutoff Frequencies, for the Dual Filter types (two ﬁlters connected

parallel fashion) and the LPF12+BPF6 ﬁlter.

Settings: 0 ~ 255

CutofVelSns (CtofVl) Filter Cutoff Velocity

Sensitivity Determines the degree to which velocity affects the Cutoff Frequency of the Filter EG. Positive settings w

cause the Cutoff Frequency to become higher when you play the notes harder (for a large Velocity value

resulting in a drastic change in tones. A negative setting will have the opposite effect.

Settings: -64 ~ 0 ~ +63

ResoVelSns (ResoVl) Filter Resonance Velocity

Sensitivity Determines the degree to which velocity affects the Resonance of the Filter EG. For positive values, the

harder you play the notes, the greater the Resonance change. A negative setting will have the opposite

effect.

Settings: -64 ~ 0 ~ +63

FlwFltSns (FlwSns) Filter Cutoff Key Follow

Sensitivity Determines the degree to which the notes (speciﬁcally, their position or octave range) affect the Filter of

selected Element. A Cutoff setting of C3 is used as the basic setting. A positive setting will lower the Cut

Frequency for lower notes and raise it for higher notes. A negative setting will have the opposite effect.

Settings: -200 ~ 0 ~ +200

ScaleBP1-4 (BP1-4) Filter Cutoff Scaling Break

Point Filter Scaling controls the Filter Cutoff Frequency according to the note numbers. You can divide the enti

keyboard by four break points, and assign different offset values of Cutoff Frequency to them respective

Refer to the setting example on 78.

Settings: BP (Break Point) 1-4: C-2 ~ G8

Settings: Ofset (Offset)1-4: -128 ~ 0 ~ +127

ScaleOfst1-4 (Ofst1-4)

Filter Cutoff Scaling Offset

HPF Cutoff (HPCtof) HPF Cutoff Determines the central frequency for the “HPF FlwSns” parameter below.

When one of the ﬁlter types “LPF12” or “LPF6” is selected, this parameter is available.

Settings: 0 ~ 255

HPF FlwSns (HP Flw) HPF Cutoff Key Follow

Sensitivity Sets the Key Follow for the frequency of the “HPF Cutoff” parameter. This parameter varies the center

frequency according to the note numbers. A positive setting will raise the center frequency for higher no

and lower it for lower notes. A negative setting will have the opposite effect. When a ﬁlter type “LPF12” o

“LPF6” is selected, this parameter is available.

Settings: -200 ~ 0 ~ +200

FEG (Filter Envelope Generator)

HoldTime (HoldTm) FEG Hold Time Makes all the time and level settings for the Filter EG, which determine how the tonal quality of the sound

changes over time. These can be used to control the change in Cutoff Frequency from the moment a No

On message is received to the moment the sound stops.

Settings:

HoldTm, AtkTm, Dcy1Tm, Dcy2Tm, RelTm: 0 ~ 127

HoldLv, AtkLv, Dcy1Lv, Dcy2Lv, RelLv: -128 ~ 0 ~ +127

Depth -64 ~ 0 ~ +63

nFor more information on the FEG, see page 56.

AttackTime (AtkTm) FEG Attack Time

Decay1/2Time

(Dcy1/2Tm)

FEG Decay Time

ReleaseTime (RelTm)

FEG Release Time

HoldLvl (HoldLv) FEG Hold Level

AttackLvl (AtkLv) FEG Attack Level

Decay1/2Lvl

(Dcy1/2Lv)

FEG Decay Level

ReleaseLvl (RelLv) FEG Release Level

Depth FEG Depth

EGTmVelSns (TmVel) FEG Time Velocity Sensitivity Determines the velocity sensitivity of the FEG’s Time parameters. First select the “Segmnt” (Segment), th

set its “TmVel” parameter. Positive “TmVel” parameter settings will play back the speciﬁed Segment

parameter faster in proportion to the played velocity. A negative setting will have the opposite effect.

Settings: TmVel: -64 ~ 0 ~ +63

Settings: Segmnt: atk, atk+dcy, dcy, atk+rls, all

atk (attack) ............................ “TmVel” parameter affects Attack time.

atk+dcy (attack + decay)...... “TmVel” parameter affects Attack/Decay1 time.

dcy (decay) ........................... “TmVel” parameter affects Decay time.

atk+rls (attack + release ....... “TmVel” parameter affects Attack/Release time.

all........................................... “TmVel” affects all FEG Time parameters.

SgmntVelSns

(Segmnt)

FEG Time Velocity Sensitivity

Segment

EGLvVelSns (LvlVel) FEG Velocity Level Sensitivity Determines the velocity sensitivity of the FEG Level. Positive settings will cause the level to rise the harde

you play the note, and negative values will cause it to fall. The “CrvVel” parameter lets you select from ﬁv

different preset velocity curves (graphically indicated in the display), that determine how velocity affects

“LvlVel.”

Settings: LvlVel: -64 ~ 0 ~ +63

Settings: CrvVel: 0 ~ 4

CurvVelSns (CrvVel) FEG Velocity Sensitivity

Curve

Modo de voz Edición de voces (para voz normal)

Manual de uso

Tipo de filtro

Ganancia del filtro

Frecuencia de corte del

filtro

Resonancia del filtro

Distancia de filtro

Sensibilidad del corte del

filtro a la velocidad de

pulsación

Sensibilidad de la

resonancia del filtro a la

velocidad de pulsación

Sensibilidad de la

frecuencia de corte del

filtro al seguimiento de

tecla

Punto de ruptura de la

escala de corte del filtro

Compensación de la

escala de corte del filtro

Corte del HPF

Sensibilidad de la

frecuencia de corte del

HPF al seguimiento de

tecla

Tiempo de mantenimiento (hold) del FEG

Tiempo de ataque del FEG

Tiempo de caída del FEG

Tiempo de abandono del FEG

Tiempo de mantenimiento (hold) del FEG

Nivel de ataque del FEG

Nivel de caída del FEG

Nivel de abandono del FEG

Profundidad del FEG

Sensibilidad del tiempo del FEG a la

velocidad de pulsación

Segmento con sensibilidad

del tiempo del FEG a la

velocidad de pulsación

Sensibilidad del nivel del FEG a la

velocidad de pulsación

Curva de sensibilidad del

nivel del FEG a la

velocidad de pulsación

Ajustes completos para la unidad de filtro. Los parámetros diferirán en función del tipo.

Básicamente hay cuatro filtros diferentes: un LPF (filtro de paso bajo), un HPF (filtro de paso

alto), un BPF (filtro de paso de banda) y un BEF (filtro de eliminación de banda). Cada uno tiene

una respuesta en frecuencia diferente. También hay combinaciones de LPF y HPF.

Ajustes: Véase la página 77.

Determina la ganancia (la cantidad de realce aplicado a la señal que se envía a la unidad de filtro).

Ajustes: 0 ~ 255

Determina la frecuencia de corte del filtro. Se utiliza como frecuencia básica para el tipo de filtro seleccionado.

Ajustes: 0 ~ 255

La función de este parámetro varía de acuerdo con el tipo de filtro seleccionado. Si el filtro seleccionado es

un LPF, HPF, BPF (excepto el BPFw), o BEF, este parámetro afecta a la cantidad de resonancia. Se puede

usar en combinación con el parámetro de frecuencia de corte (Cutoff) para añadir más carácter al sonido.

Con el BPFw, se usa para ajustar el ancho de banda de las frecuencias de señal cuyo paso admite el filtro.

Ajustes: 0 ~ 127

Determina la distancia entre las frecuencias de corte, para los tipos de filtro duales (dos filtros

combinados en paralelo y el tipo LPF12 + BPF6).

Ajustes: 0 ~ 255

Determina el grado en el que la velocidad de pulsación afecta a la frecuencia de corte del generador de envolvente del filtro

(FEG). Los valores positivos elevarán la frecuencia de corte cuanto más fuerte toque las notas (con un valor alto de velocidad

de pulsación), produciendo un cambio drástico en los sonidos. Un ajuste negativo tendrá el efecto contrario.

Ajustes: -64 ~ 0 ~ +63

Determina el grado en el que la velocidad de pulsación afecta a la resonancia del generador de

envolvente del filtro (FEG). Con valores positivos, cuanto más fuerte toque las notas mayor será

el cambio en la resonancia. Un ajuste negativo tendrá el efecto contrario.

Ajustes: -64 ~ 0 ~ +63

Determina el grado en que las notas (concretamente, su posición o margen de octava) afectan al filtro del elemento

seleccionado. Como ajuste básico se utiliza un ajuste de corte C3. Un ajuste positivo disminuirá la frecuencia de corte

para las notas más graves, y lo elevará para las notas más agudas. Un ajuste negativo tendrá el efecto contrario.

Ajustes: -200 ~ 0 ~ +200

El escalado de filtro controla la frecuencia de corte del filtro en función de los números de nota.

Puede dividir el teclado con cuatro puntos de ruptura, y asignarles respectivamente diferentes

valores de compensación de la frecuencia de corte. Consulte el ajuste de ejemplo de la página 78.

Ajustes: BP (punto de ruptura) 1-4: C-2 ~ G8

Ajustes: Ofset (offset, compensación) 1-4: -128 ~ 0 ~ +127

Determina la frecuencia central para el parámetro “HPF FlwSns” (a continuación).

El parámetro está disponible cuando se selecciona un tipo de filtro “LPF12” o “LPF6”.

Ajustes: 0 ~ 255

Determina el seguimiento de tecla para la frecuencia de corte del parámetro “HPF Cutoff”. Este parámetro

varía la frecuencia central de acuerdo con los números de nota. Un ajuste positivo elevará la frecuencia

central para las notas más agudas, y la disminuirá para las notas más graves. Un ajuste negativo tendrá el

efecto contrario. El parámetro está disponible cuando se selecciona un tipo de filtro “LPF12” o “LPF6”.

Ajustes: -200 ~ 0 ~ +200

Configura todos los ajustes de tiempo y nivel para el EG del filtro, el cual establece la forma de

cambiar la calidad tonal del sonido en el tiempo. Estos ajustes pueden utilizarse para controlar

el cambio de la frecuencia de corte desde el momento en que se recibe un mensaje de nota

activada hasta el momento en que el sonido cesa.

Ajustes:

HoldTm, AtkTm, Dcy1Tm, Dcy2Tm, RelTm: 0 ~ 127

HoldLv, AtkLv, Dcy1Lv, Dcy2Lv, RelLv: -128 ~ 0 ~ +127

Profundidad: -64 ~ 0 ~ +63

Si desea más información sobre el FEG, consulte la página 56.

Determina la sensibilidad a la velocidad de pulsación de los parámetros de tiempo del FEG.

Seleccione primero el segmento (“Segmnt”), y después fije el parámetro de tiempo (“TmVel”).

Los ajustes positivos de “TmVel” reproducirán el segmento especificado más rápidamente, y los

valores negativos lo reproducirán más lentamente. Un ajuste negativo tendrá el efecto contrario.

Ajustes: TmVel: -64 ~ 0 ~ +63 Ajustes: Segmnt: atk, atk+dcy, dcy, atk+rls, all

atk (ataque) ..............................El parámetro ”TmVel” afecta al tiempo de ataque.

atk+dcy (ataque + caída)..........El parámetro ”TmVel” afecta al tiempo de ataque/caída1.

dcy (caída)................................El parámetro ”TmVel” afecta al tiempo de caída.

atk+rls (ataque + abandono) ....El parámetro ”TmVel” afecta al tiempo de ataque/abandono.

All (todos) .................................”TmVel” afecta a todos los parámetros de tiempo del FEG.

Determina la sensibilidad del nivel del FEG a la velocidad de pulsación. Los ajustes positivos harán que se

incremente el nivel cuanto más fuerte toque la nota, y los valores negativos harán que descienda. El parámetro

“CrvVel” le permite seleccionar entre cinco curvas predefinidas de velocidad de pulsación (indicadas

gráficamente en la pantalla), que determinan cómo afecta la velocidad de pulsación al valor “LvlVel”.

Ajustes: LvlVel: -64 ~ 0 ~ +63Ajustes: CrvVel: 0 ~ 4

Filtro

FEG (generador de envolvente del filtro)

Manual de uso 71

FlwEGTmSns

(FlwSns)

FEG Time Key Follow

Sensitivity Determines the degree to which the notes (speciﬁcally, their position or octave range) affect the Filter EG

times of the selected Element. The basic speed of change for the FEG is at the note speciﬁed in the

“CntrKy” (Center Key; see next parameter below). A positive setting will cause the amplitude of lower no

to change slower and that of higher notes to change faster. A negative setting will have the opposite effe

Settings: -64 ~ 0 ~ +63

FlwCntrKey (CntrKy) FEG Time Key Follow

Sensitivity Center Key Determines the central note for the “FlwSns” parameter above. When the Center Key note is played, the F

behaves according to its actual settings. The Filter change characteristics for other notes will vary in

proportion to the “TmVel” parameter settings.

Settings: C -2 ~ G8

nFor details on the relationship between the EG Time Key Follow Sensitivity and the Center Key, see page 69.

AMP (Amplitude)

Level Level Determines the output level for the selected Element.

Settings: 0 ~ 127

Pan Pan Determines the stereo Pan position for the selected Element. This will also be used as the basic Pan posit

for the Alternate, Random and Scale settings.

Settings: L63 (far left) ~ C (center) ~ R63 (far right)

AltnatePan (AltPan) Alternate Pan Determines the amount by which the sound is panned alternately left and right for each received Note O

message. The Pan setting is used as the basic Pan position.

Settings: L64 ~ -0 ~ R63

RandomPan

(RdmPan)

Random Pan Determines the amount by which the sound of the selected Drum key is panned randomly left and right f

each received Note On message. The Pan setting (above) is used as the Center Pan position.

Settings: 0 ~ 127

ScalingPan (SclPan) Scaling Pan Determines the amount by which the sound is panned alternately left and right for the Note Number of ea

Note On message. At note C3, the main Pan setting (above) is used for the basic Pan position.

Settings: -64 ~ 0 ~ +63

LvlFlwSns (FlwSns) Level Key Follow Sensitivity Determines the degree to which the notes (speciﬁcally, their position or octave range) affect the volume

the selected Element. The level at C3 is used as the basic setting. A positive setting will lower the level fo

lower notes and raise it for higher notes. A negative setting will have the opposite effect.

Settings: -200 ~ 0 ~ +200

ScaleBP1-4 (BP1-4) Level Scaling Break Point Controls the Level above according to the Note Numbers. You can divide the entire keyboard by four bre

points, and assign different offset values of amplitude to them respectively. For more details, see page 7

Settings: BP (Break Point) 1-4: C-2 ~ G8

Settings: Ofst (Offset)1-4: -128 ~ 0 ~ +127

ScaleOfst1-4 (Ofst1-4)

Level Scaling Offset

AEG (Amplitude Envelope Generator)

AttackTime (AtkTm) AEG Attack Time Makes all the time and level settings for the Amplitude EG, which determine how the volume of the soun

changes over time. These can be used to control the change in volume from the moment a note is played

the moment the sound stops.

Settings: 0 ~ 127

nFor details about the AEG, refer to page 57.

Decay1/2Time

(Dcy1/2Tm)

AEG Decay Time

ReleaseTime (RelTm)

AEG Release Time

InitLvl (InitLv) AEG Initial Level

AttackLvl (AtkLv) AEG Attack Level

Decay1/2Lvl

(Dcy1/2Lv)

AEG Decay Level

EGTmVelSns (TmVel) AEG Time Velocity Sensitivity Determines the velocity sensitivity of the AEG’s Time parameters. First select the “Segmnt” (Segment), th

set its “TmVel” parameter. Positive “TmVel” parameter settings will play back the speciﬁed Segment

parameter faster in proportion to the played velocity. A negative setting will have the opposite effect.

Settings: TmVel: -64 ~ 0 ~ +63

Settings: Segmnt: atk, atk+dcy, dcy, atk+rls, all

atk (attack) ............................ “TmVel” parameter affects Attack time.

atk+dcy (attack + decay)...... “TmVel” parameter affects Attack/Decay1 time.

dcy (decay) ........................... “TmVel” parameter affects Decay Time

atk+rls (attack + release) ...... “TmVel” parameter affects Attack/Release time.

all........................................... “TmVel” affects all AEG Time parameters.

SgmntVelSns

(Segmnt)

AEG Time Velocity Sensitivity

Segment

EGLvVelSns (LvlVel) AEG Velocity Level Sensitivity Determines the velocity sensitivity of the Amplitude EG Level. For positive settings, the more strongly you

play the note, the more the volume changes. Negative settings do the opposite; the more softly you play,

more the volume changes. The “CrvVel” parameter lets you select from ﬁve different preset velocity curv

(graphically indicated in the display), that determine how velocity affects the Amplitude EG.

Settings: LvlVel: -64 ~ 0 ~ +63

Settings: CrvVel: 0 ~ 4

CurvVelSns (CrvVel) AEG Velocity Sensitivity

Curve

FlwEGTmSns

(FlwSns)

AEG Time Key Follow

Sensitivity Determines the degree to which the notes (speciﬁcally, their position or octave range) affect the Amplitu

EG times of the selected Element. The “CntrKy” (Center Key, next parameter) is used as the basic amplitu

for this parameter. A positive setting will cause the amplitude of lower notes to change slower and that o

higher notes to change faster. A negative setting will have the opposite effect.

Settings: -64 ~ 0 ~ +63

FlwCntrKey (CntrKy) AEG Time Key Follow

Sensitivity Center Key Determines the central note for the “FlwSns” parameter above. When the Center Key is played, the AEG

behaves according to its actual settings. The amplitude change characteristics for other notes will vary i

proportion to the “FlwSns” parameter settings.

Settings: C-2 ~ G8

nFor details on the relationship between the EG Time Key Follow Sensitivity and the Center Key, see page 69.

Modo de voz Edición de voces (para voz normal)

Sensibilidad del tiempo del

FEG al seguimiento de

tecla

Tecla central para la

sensibilidad del tiempo del

FEG al seguimiento de

tecla

Nivel

Panorámico

Panorámico alternativo

Panorámico aleatorio

Panorámico en escala

Sensibilidad del nivel al

seguimiento de tecla

Punto de ruptura de la escala de nivel

Compensación de la

escala de nivel

Tiempo de ataque del AEG

Tiempo de caída del AEG

Tiempo de abandono del AEG

Nivel inicial del AEG

Nivel de ataque del AEG

Nivel de caída del AEG

Sensibilidad del tiempo del AEG

a la velocidad de pulsación

Segmento con sensibilidad

del tiempo del AEG a la

velocidad de pulsación

Sensibilidad del nivel del AEG a la

velocidad de pulsación

Curva de sensibilidad del

nivel del AEG a la

velocidad de pulsación

Sensibilidad del tiempo del

AEG al seguimiento de

tecla

Tecla central para la

sensibilidad del tiempo del

AEG al seguimiento de

tecla

Determina el grado en que las notas (concretamente, su posición o margen de octava) afectan a los tiempos del EG del

filtro del elemento seleccionado. La velocidad básica de cambio para el FEG corresponde a la nota especificada en el

parámetro “CntrKy” (tecla central, a continuación). Un ajuste positivo hará que la amplitud de las notas graves cambie

más lentamente y que la de las notas agudas cambie más deprisa. Un ajuste negativo tendrá el efecto contrario.

Ajustes: -64 ~ 0 ~ +63

Determina la nota central para el parámetro “FlwSns” anterior. Cuando se toca la tecla central,

el FEG responde según sus ajustes reales. Con otras notas, las características de cambio del

filtro variarán en proporción a los ajustes del parámetro “TmVel”.

Ajustes: C-2 ~ G8

Si desea más detalles sobre la relación entre la tecla central y la sensibilidad del tiempo del EG al seguimiento de tecla, consulte la página 69.

Determina el nivel de salida para el elemento seleccionado.

Ajustes: 0 ~ 127

Determina la posición de panorámico estéreo para el elemento seleccionado. También se usará como

posición de panorámico básica para los ajustes de panorámico alternativo, aleatorio y escalado.

Ajustes: L63 (total izquierda) ~ C (central) ~ R63 (total derecha)

Determina el grado en que el sonido será panoramizado alternativamente a la izquierda y a la derecha con

cada mensaje recibido de nota activada. El ajuste Pan se toma como posición básica de panorámico.

Ajustes: L64 ~ -0 ~ R63

Determina el grado en que el sonido de la tecla de batería seleccionada será panoramizado aleatoriamente a la izquierda y

a la derecha con cada mensaje recibido de nota activada. El ajuste Pan se toma como posición central de panorámico.

Ajustes: 0 ~ 127

Determina el grado en que el sonido será panoramizado alternativamente a la izquierda y a la derecha según el número de nota de

cada mensaje de nota activada. En la nota C3, el ajuste de panorámico principal (Pan) se usa como posición de panorámico básica.

Ajustes: -64 ~ 0 ~ +63

Determina el grado en que las notas (concretamente, su posición o margen de octava) afectan al volumen del

elemento seleccionado. El nivel en C3 se utiliza como ajuste básico. Un ajuste positivo disminuirá el nivel para

las notas más graves, y lo elevará para las notas más agudas. Un ajuste negativo tendrá el efecto contrario.

Ajustes: -200 ~ 0 ~ +200

Controla el nivel (Level, parámetro anterior) según los números de nota. Puede dividir el teclado con cuatro puntos de

ruptura, y asignarles respectivamente diferentes valores de compensación de la amplitud. Más detalles en la página 78.

Ajustes: BP (punto de ruptura) 1-4: C-2 ~ G8

Ajustes: Ofset (offset, compensación) 1-4: -128 ~ 0 ~ +127

Configura todos los ajustes de tiempo y nivel para el EG de la amplitud, que establecen la forma

de cambiar el volumen del sonido en el tiempo. Estos ajustes pueden utilizarse para controlar el

cambio de volumen desde el momento en que se toca una nota hasta el momento en que el

sonido cesa.

Ajustes: 0 ~ 127

Si desea más detalles sobre el AEG, consulte la página 57.

Determina la sensibilidad a la velocidad de pulsación de los parámetros de tiempo del AEG.
