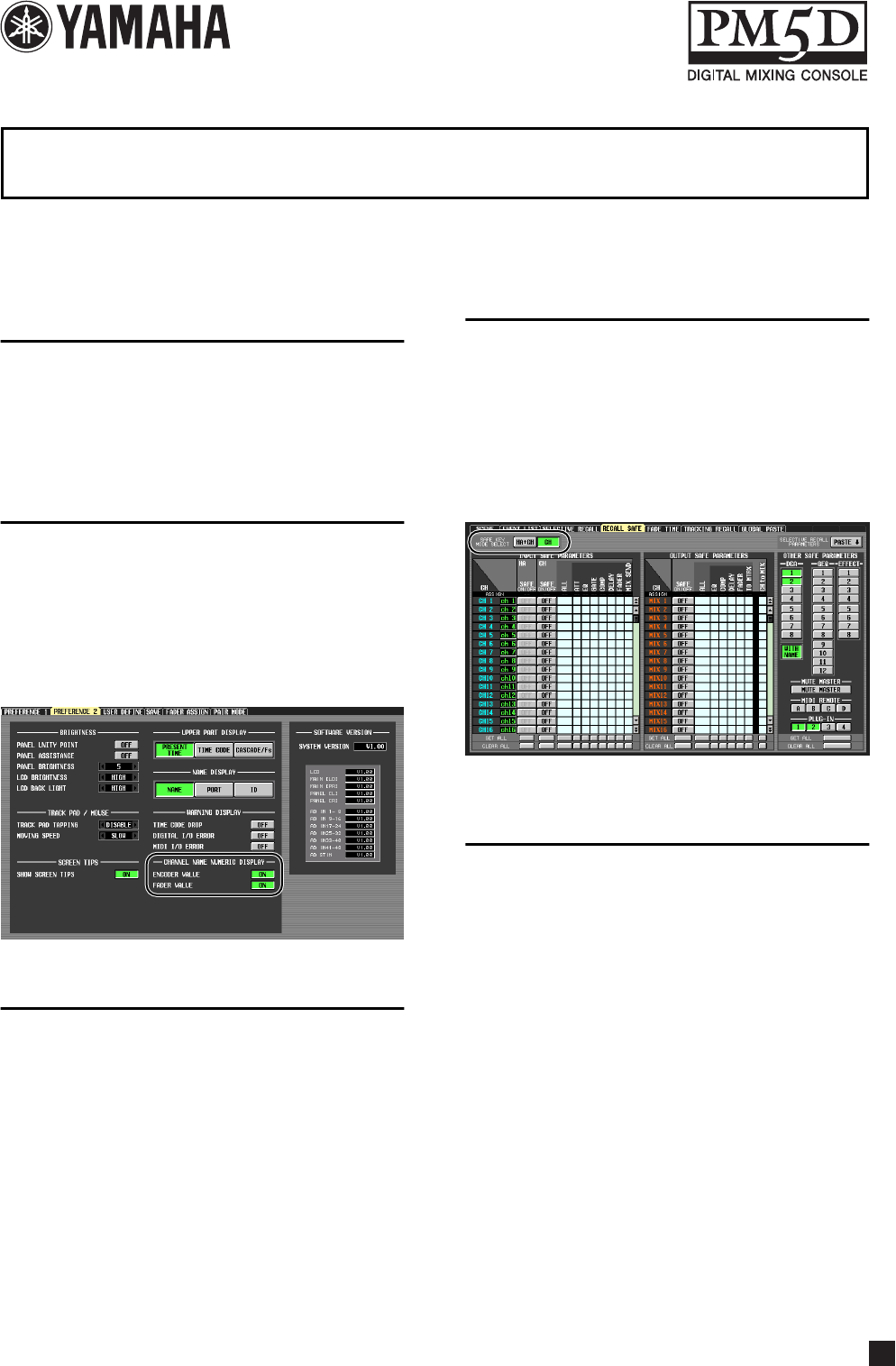

Die PM5D-System-Software der Version 1.12 enthält gegenüber Version 1.04 die folgenden Änderungen und Ergänzungen (Änderungen

der Version 1.10 sind ebenfalls enthalten).

Mit den ENCODER-Tasten [ON] können Sie

die Phantomspeisung (+48 V) ein- und

ausschalten (aus V. 1.05)

Es wurde eine Option „USE ENCODER-ON AS +48V“ im

Bildschirm PREFERENCE 1 hinzugefügt. Wenn diese Option

eingeschaltet ist, und HA (Eingangsempfindlichkeit des

Vorverstärkers) als Encoder-Modus ausgewählt ist, können Sie

mit der ENCODER-Taste [ON] oberhalb jedes Encoders die

Phantomspannung (+48 V) ein- und ausschalten.

Anzeige des Parameterwerts in der Namens-

anzeige ein-/ausschalten (aus V. 1.05)

Es wurde ein Feld namens „NAME NUMERIC DISPLAY“ im

Bildschirm PREFERENCE 2 hinzugefügt. In Version 1.04 und

früher führten Fader- oder Encoder-Bewegungen (Pan-

Einstellung) bei den einzelnen Kanälen dazu, dass die

Namensanzeige den Wert dieses Parameters anzeigte. In

Version 1.05 und neuer können Sie durch Ausschalten der

Optionen „ENCODER VALUE“ und „FADER VALUE“

verhindern, dass der entsprechende Parameterwert erscheint,

wenn Sie Fader oder Encoder bewegen.

Monitor-Signalquelle vom Bedienfeld

aus wählen (aus V. 1.05)

Wenn Sie in Version 1.04 oder früher auf dem Bedienfeld eine

Monitor-Signalquelle ausgewählt haben, konnten Sie eine

Quelle gleichzeitig für [2TR A1]–[2TR D3] oder [DEFINE]

sowie eine Quelle für [STEREO A]/[STEREO B] (einschließlich

LCR) auswählen, insgesamt also höchstens zwei Quellen. In

Version 1.05 und neuer bewirkt das Einschalten einer Taste,

dass alle anderen ausgeschaltet werden, so dass Sie eine einzelne

Monitorquelle schneller auswählen können. Wenn Sie zwei

Quellen gleichzeitig auswählen möchten (wie in Version 1.04

und früher), drücken Sie die entsprechenden Bedienfeldtasten

gleichzeitig, oder benutzen Sie den MONITOR-Bildschirm.

HA folgt den Ein-/Ausschaltvorgängen

bei Recall Safe (aus V. 1.05)

Es wurde eine neue Sektion SAFE KEY MODE SELECT im

Bildschirm RECALL SAFE hinzugefügt. Wenn Sie die Taste

HA+CH einschalten, schaltet die Taste [RECALL SAFE] auf

dem Bedienfeld oder die Schaltfläche RECALL SAFE im

Bildschirm CH VIEW (Funktion INPUT VIEW), mit der

Recall Safe ein-/ausgeschaltet wird, gleichzeitig die Recall-Safe-

Einstellungen desjenigen Vorverstärkers (HA) um, der dem

entsprechenden Kanal zugeordnet wurde. Wenn die CH-

Schaltfläche eingeschaltet ist, ist die Einstellung HA Recall Safe

nicht verknüpft.

Recall Safe und Selective Recall für

den DCA-Gruppennamen kann ein-/

ausgeschaltet werden (aus V. 1.05)

Es wurde eine neue Schaltfläche WITH NAME im DCA-

Bereich der Bildschirme RECALL SAFE und SELECTIVE

RECALL hinzugefügt. Hiermit können Sie nur den Namen der

DCA-Gruppe von den Funktionen Recall Safe und Selective

Recall für die DCA-Gruppe ausnehmen. Wenn die Schaltfläche

WITH NAME eingeschaltet ist, werden Recall Safe und

Selective Recall auf die Namen der DCA-Gruppen angewendet,

für welche diese Funktionen eingeschaltet sind. Wenn die

Schaltfläche WITH NAME ausgeschaltet ist, werden DCA-

Gruppennamen von Recall Safe und Selective Recall

ausgeschlossen.

Zusatzanleitung für PM5D V. 1.12

PM5D V112G Page 1 Wednesday, January 5, 2005 9:31 PM

Parameter-Bedienung für Recall Safe/

Selective Recall (aus V. 1.12)

Bei Verwendung von Recall Safe oder Selective Recall gab

es eine Änderung im Verhalten der Parameter, von denen für

jedes Paar benachbarte, ungerade /gerade nummerierter

Kanäle oder Module nur ein einziger existierte (siehe

Anleitung S. 165). Wenn Recall Safe oder Selective Recall

für nur einen dieser Kanäle oder eines der Module angegeben

wird, verhalten sich die Parameter wie folgt.

•PAIR

Wird zwangsweise ausgeschaltet (Paarschaltung wird

aufgehoben).

•GATE STEREO LINK

•COMP STEREO LINK

•GEQ LINK

LINK-Parameter werden zwangsweise ausgeschaltet

(die Verknüpfung wird aufgehoben).

•DELAY GANG

•ATT GANG

GANG-Parameter werden abgerufen. Wenn GANG

durch den Abruf eingeschaltet wird, bleiben die relativen

Unterschiede der Parameterwerte für DELAY und ATT

nach dem Abruf erhalten, wenn diese bearbeitet werden.

•MS DECODE

•FIXED/VARI

Diese werden nicht abgerufen.

•PAN MODE

Der PAN-MODE-Parameter wird abgerufen. Wenn der

Abruf jedoch bewirken würde, dass die PAN-MODE-

Einstellung von BALANCE auf eine andere Einstellung

oder von einer anderen Einstellung auf BALANCE

wechselt, werden die Paramter PAN MODE und PAN

nicht abgerufen. Wenn der Abruf bewirken würde, dass

der PAN MODE auf GANG PAN geschaltet wird, bleiben

die relativen Unterschiede der Parameterwerte für PAN

nach dem Abruf erhalten, wenn diese bearbeitet werden.

Unterstützung für die Erweiterungskarte

Y96K (aus V. 1.10)

Es wurde ein PLUG-IN-Bildschirm in der EFFECT-Funktion

hinzugefügt. Außerdem wurden PLUG-IN-Parameter in den

Bildschirmen RECALL SAFE und SELECTIVE RECALL in der

SCENE-Funktion hinzugefügt. Diese Ergänzungen dienen der

Unterstützung der Karte Y96K von der Waves Corporation, die

in naher Zukunft verfügbar sein wird. Näheres zur Bedienung

finden Sie in der Bedienungsanleitung für die Y96K.

Bitte beachten Sie, dass die Y96K-Erweiterungskarte wie folgt

funktioniert.

•Daten werden als Szenendaten gespeichert und geladen,

aber die Undo-Funktion wird nicht unterstützt.

•Wenn Sie das PM5D aus- und wieder einschalten, sind

herkömmliche Szenendaten in dem Zustand, der vor dem

Ausschalten bestand, die Daten der Y96K werden jedoch

in dem Zustand sein, der als letztes gespeichert oder

abgerufen wurde.

•Wenn Sie eine Szene abrufen, die gegenüber der letzten

Szene große Änderungen für die Y96K beinhaltet, ändern

sich die Y96K-Einstellungen erst einige Sekunden nach

dem Abruf am PM5D. Wenn Sie den Zeitpunkt der

Umschaltung synchronisieren möchten, benutzen Sie den

FADE-TIME-Bildschirm, um einen Startversatz (START

OFFSET) anzugeben.

•Führen Sie keinen Szenenabruf und keine

Szenenspeicherung aus, während der Wartebildschirm für

die Y96K angezeigt wird. Wenn Sie dies tun, wird der

Bildschirm unbedienbar für bis zu 30 Sekunden.

•Die Scene-Store-Funktion (Szene speichern) speichert die

Y96K-Einstellungen im PM5D. Wenn Sie einen Szene

gespeichert haben, während die Y96K installiert war, und

dieselbe Szene danach ohne installierte Y96K speichern,

bleiben die Y96K-Einstellungen erhalten. Wenn eine Szene

noch nie gespeichert wurde, während eine Y96K-Karte

installiert war, verändert der Abruf dieser Szene bei nun

installierter Karte die Y96K auf keine Weise.

•Im Vorschaumodus (PREVIEW) zeigt der PLUG-IN-

Bildschirm den Status der Y96K nicht an.

MIDI-EVENT-Daten u. a. bleiben bei

Szenenabruf erhalten (aus V. 1.05)

Die in einer Szene enthaltenen Datentypen MIDI EVENT, GPI

OUT CONTROL und REMOTE TRANSPORT bleiben jetzt

erhalten, wenn ein Szenenabruf erfolgt. Das bedeutet, wenn Sie

eine abgerufene Szene unter einer anderen Szenennummer

speichern, werden diese Daten so gespeichert, wie sie beim

Abruf eingestellt waren.

Monitorquellen-Auswahl und Ein-/

Ausschalten von EXTERNAL CUE bei Geräten

der DME-Reihe (aus V. 1.05)

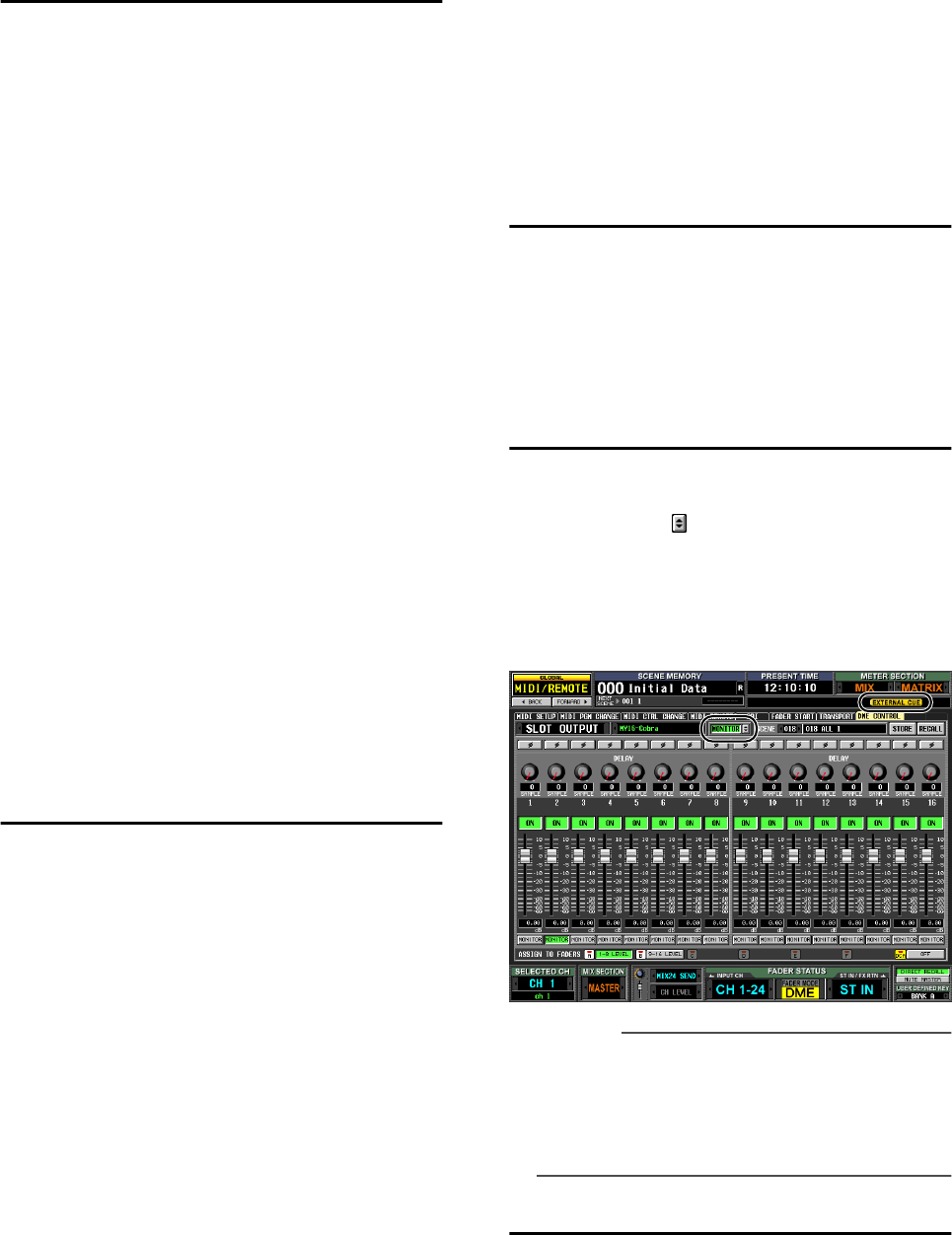

Eine MONITOR-Schaltfläche und eine zur Auswahl der

Monitor-Signalquelle wurden im Bildschirm DME CONTROL

hinzugefügt. Wenn Sie die Schaltfläche zur Auswahl der

Monitor-Signalquelle ( ) anklicken, erscheint das Fenster

MONITOR POINT SELECT, wo Sie die Monitor-Signalquelle

von Geräten der DME-Reihe auswählen können. Wenn die

Schaltfläche MONITOR eingeschaltet ist, leuchtet die Anzeige

EXTERNAL CUE im oberen Bereich des Displays auf, und das

Monitorsignal des Gerätes der DME-Reihe wird an den CUE-

Bus des PM5D gesendet.

Hinweis

Bevor Sie die Schaltfläche MONITOR einschalten, müssen Sie

den gleichen Port als Monitorausgang am Gerät der DME-Reihe

auswählen wie für den Monitor-Eingang am PM5D. Zur Angabe

des Monitor-Ausgangs des Gerätes der DME-Reihe benutzen Sie

das Dialogfeld „Monitor Out“ im Programm DME Designer, das Sie

über das [Tools]-Menü

→

[Monitor] erreichen. Zur Angabe des

Monitor-Eingangs des PM5D benutzen Sie das Feld MONITOR

PORT auf der Seite SETUP im Bildschirm DME CONTROL.

DME64N/24N-Version (aus V. 1.12)

Um die DME-CONTROL-Funktionalität zu nutzen, muss

das PM5D V. 1.12 oder höher sein, und alle angeschlossenen

DME64N/24N-Einheiten müssen mindestens Version 1.1 sein.

PM5D V112G Page 2 Wednesday, January 5, 2005 9:31 PM

Neu hinzugefügte Bulk-Dump-Datentypen

(aus V. 1.05)

Die folgenden Datentypen lassen sich nun mittels Bulk Dump

übertragen.

Kompatibilität der SETUP-Daten

(aus V. 1.05)

SETUP-Daten, die unter System-Software der Version 1.05

oder später erstellt wurden, können nicht auf Systeme

übertragen werden, die unter Version 1.03 oder früher arbeiten.

SETUP-Daten, die unter System-Software der Version 1.03

oder früher erstellt wurden, können jedoch in ein System der

Version 1.05 oder später übertragen werden.

Kompatibilität der Szenendaten

(aus V. 1.10)

Im Zusammenhang mit der Unterstützung der Y96K-Karte

wurde die Kompatibilität von Szenendaten (ALL DATA,

SCENE MEMORY, SCENE MEMORY mit LINKED

LIBRARY) wie folgt geändert.

Szenendaten, die unter System-Software der Version 1.10 oder

später erstellt wurden, können nicht auf Systeme übertragen

werden, die unter Version 1.04 oder früher arbeiten.

Szenendaten, die unter System-Software der Version 1.04 oder

früher erstellt wurden, können jedoch in ein System der

Version 1.10 oder später übertragen werden. In diesem Fall

bleiben die Y96K-Einstellungen so erhalten, wie sie vor dem

Ladevorgang waren. Wenn Sie diese Daten auf einem System

der Version 1.10 oder neuer speichern, erhöht sich die

Datenmenge um den Betrag, der für die Y96K-Unterstützung

erforderlich ist.

Ein Hinweis bezüglich Szenen-/Library-

Daten gleich nach Systemstart

Nachdem das System gestartet wurde, benötigt das PM5D

mehrere Minuten, um Szenen- und Library-Daten innerhalb

des internen Speichers zu übertragen. (Die erforderliche Dauer

hängt von der Datenmenge ab.) Während dieser Zeit gelten

daher die folgenden Einschränkungen.

•Sie können nicht die PASTE-Schaltfläche im Bildschirm

GLOBAL PASTE benutzen.

•Sie können nicht die UNDO-Funktion (Rückgängig) für

Szenenspeicher benutzen.

•Der Szenenabruf dauert eine Weile.

Unterstützung für Studio Manager

(PM5D Editor) (aus V. 1.10)

Sie können jetzt die beiliegende Software „Studio Manager“

benutzen, um das PM5D zu bedienen. Näheres zu Studio

Manager finden Sie in der Installationsanleitung des

Studio Manager.

Data name

(D0)

Data Number

(D1,2) tx/rx Function

‘K’ 512

(Current Data) tx/rx Surround Setting &

Request

‘V’ 512-

(Current Data) tx/rx User Defined Keys

& Request

‘L’ 512-

(Current Data) tx/rx MIDI Remote &

Request

‘U’ 512-

(Current Data) tx/rx Fader Mode &

Request

PM5D V112G Page 3 Wednesday, January 5, 2005 9:31 PM
